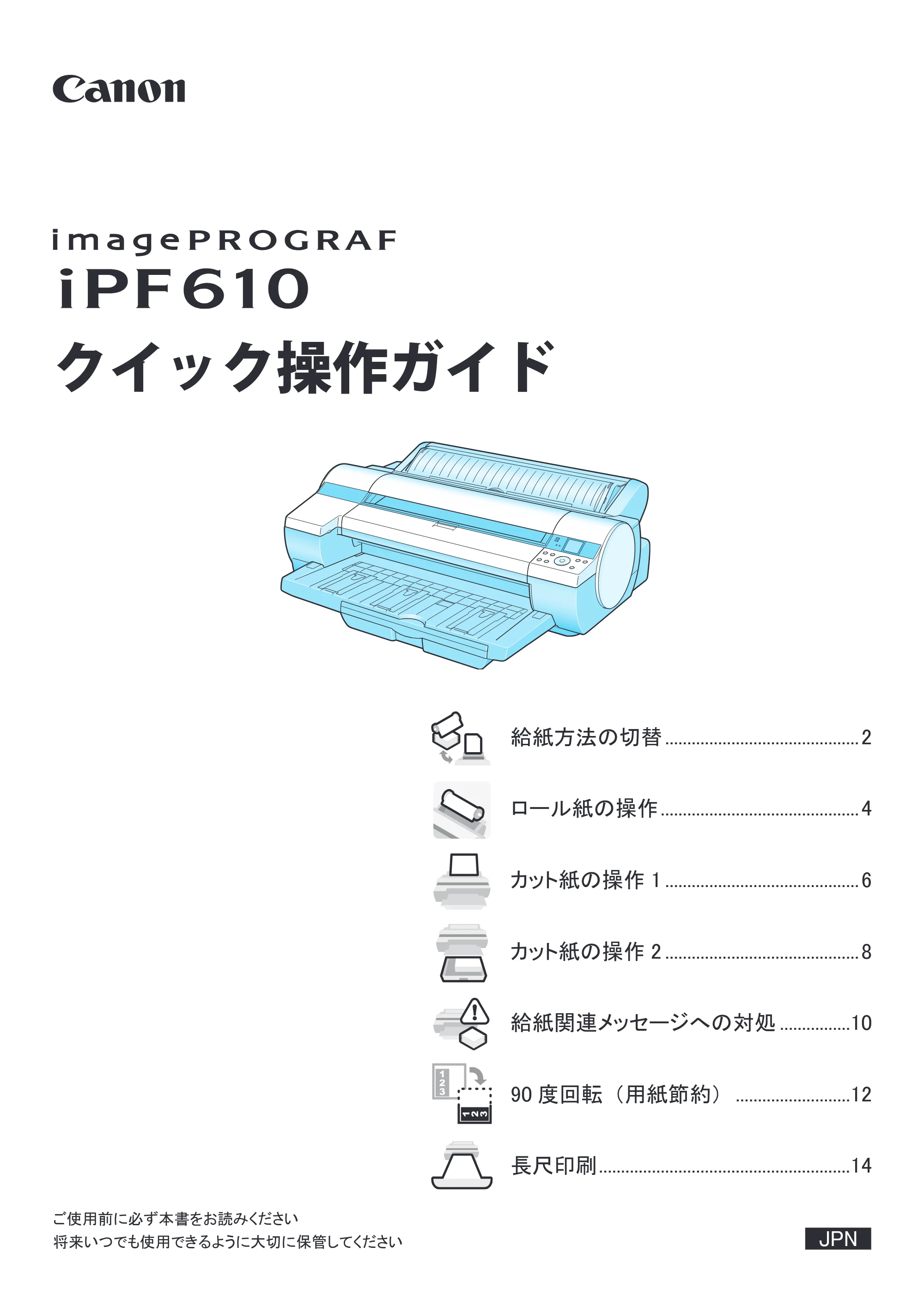

クイック操作ガイド （PDF形式／2.64Mバイト）iPF610

給紙方法の切替.............................................2
ロール紙の操作..............................................4
カット紙の操作 1.............................................6
カット紙の操作 2.............................................8
給紙関連メッセージへの対処.................10
90 度回転 （用紙節約） ...........................12
長尺印刷..........................................................14
クイック操作ガイド
JPN
ご使用前に必ず本書をお読みください
将来いつでも使用できるように大切に保管してください

2 3

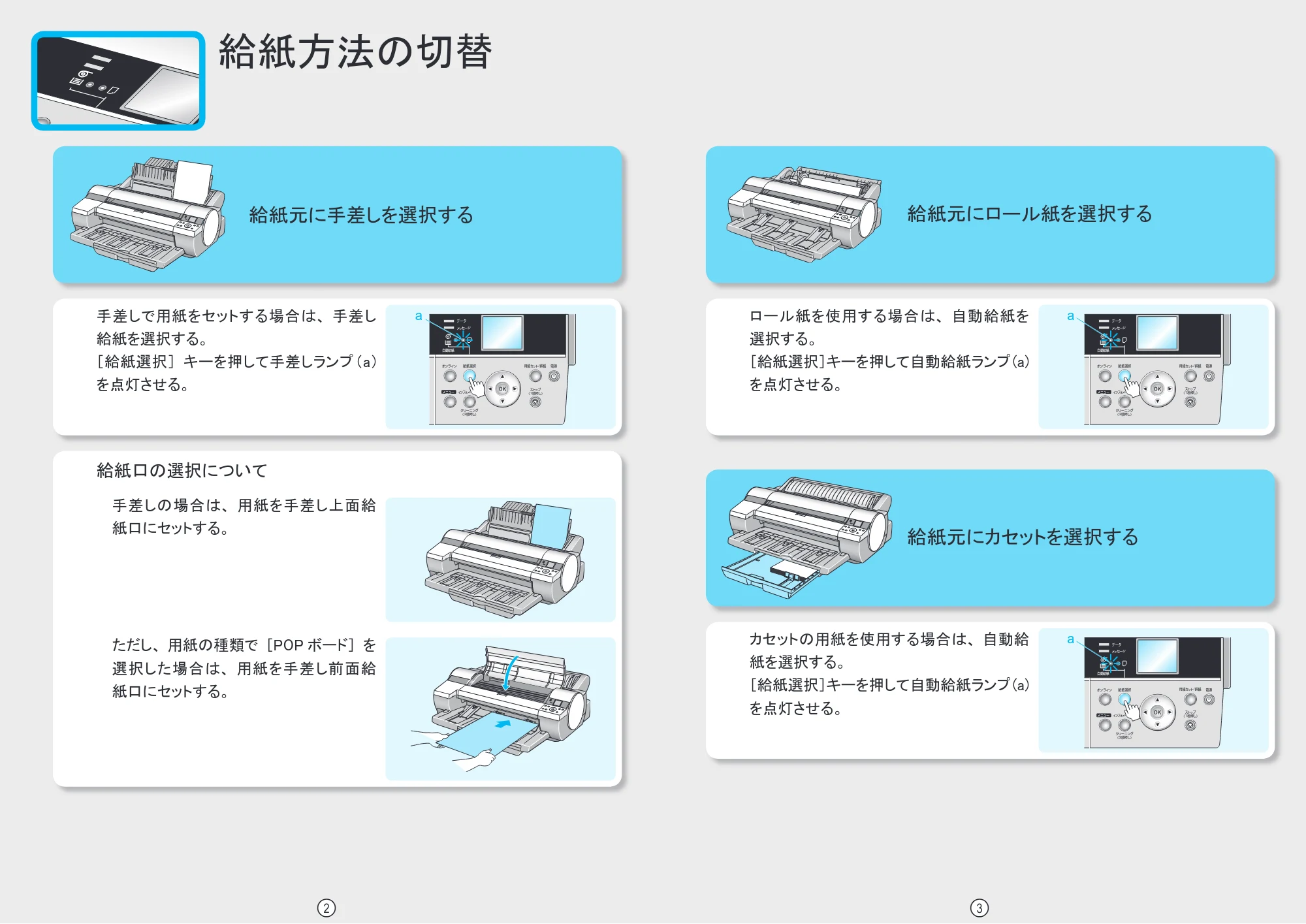

給紙方法の切替
. ただし、 用紙の種類で ［POP ボード］ を
選択した場合は、 用紙を手差し前面給
紙口にセットする。
OK
. 手差しの場合は、 用紙を手差し上面給
紙口にセットする。
給紙元に手差しを選択する
ロール紙を使用する場合は、 自動給紙を
選択する。
［給紙選択］キーを押して自動給紙ランプ (a)
を点灯させる。
給紙元にロール紙を選択する
オンライン 給紙選択 電源
メニュー インフォメーション
クリーニング
（３秒押し）
ストップ
（１秒押し）
用紙セット/排紙
データ
メッセージ
自動給紙
a
オンライン 給紙選択 電源
メニュー インフォメーション
クリーニング
（３秒押し）
ストップ
（１秒押し）
用紙セット/排紙
データ
メッセージ
自動給紙
a
給紙元にカセットを選択する
オンライン 給紙選択 電源
メニュー インフォメーション
クリーニング
（３秒押し）
ストップ
（１秒押し）
用紙セット/排紙
データ
メッセージ
自動給紙
a
手差しで用紙をセットする場合は、 手差し
給紙を選択する。
［給紙選択］ キーを押して手差しランプ (a)
を点灯させる。

給紙口の選択について
カセットの用紙を使用する場合は、 自動給
紙を選択する。
［給紙選択］キーを押して自動給紙ランプ (a)
を点灯させる。

4 5
［用紙セット / 排紙］ キーを押す。
ディスプレイに ［ロール紙のセット方法を表
示します。］ と表示されたら、▲または▼キー
を押し、［交換 + 給紙］ を選択してから ［OK］
キーを押す。
2
手差しランプが点灯している場合は、 ［給
紙選択］ キーを押して、自動給紙ランプ （a）
を点灯させる。
ロール紙ユニットカバーを開く。
ロール紙をロールホルダーにセットする。
ロール紙の先端を給紙口 (a) に差し込み、
給紙音がするまで送り込む。
（給紙動作が開始）
ロール紙ユニットカバーを閉じる。
1
印刷ジョブを送信する。
11
7
8
4
5
10
9
6
ロール紙の先端を上手前側に向け、 ロー
ルホルダーの軸を左右の溝 (a) に合わせて
セットする。
このとき、 溝 (a) の色とロールホルダーの
軸 (b) の色が同じになるようにセットする。
3
排紙延長トレイ (a) を押し込んでから、 用紙
アシストガイド (b) を立ち上げる。
オンライン 給紙選択 電源
メニュー インフォメーション
クリーニング
（３秒押し）
ストップ
（１秒押し）
用紙セット/排紙

データ
メッセージ
自動給紙

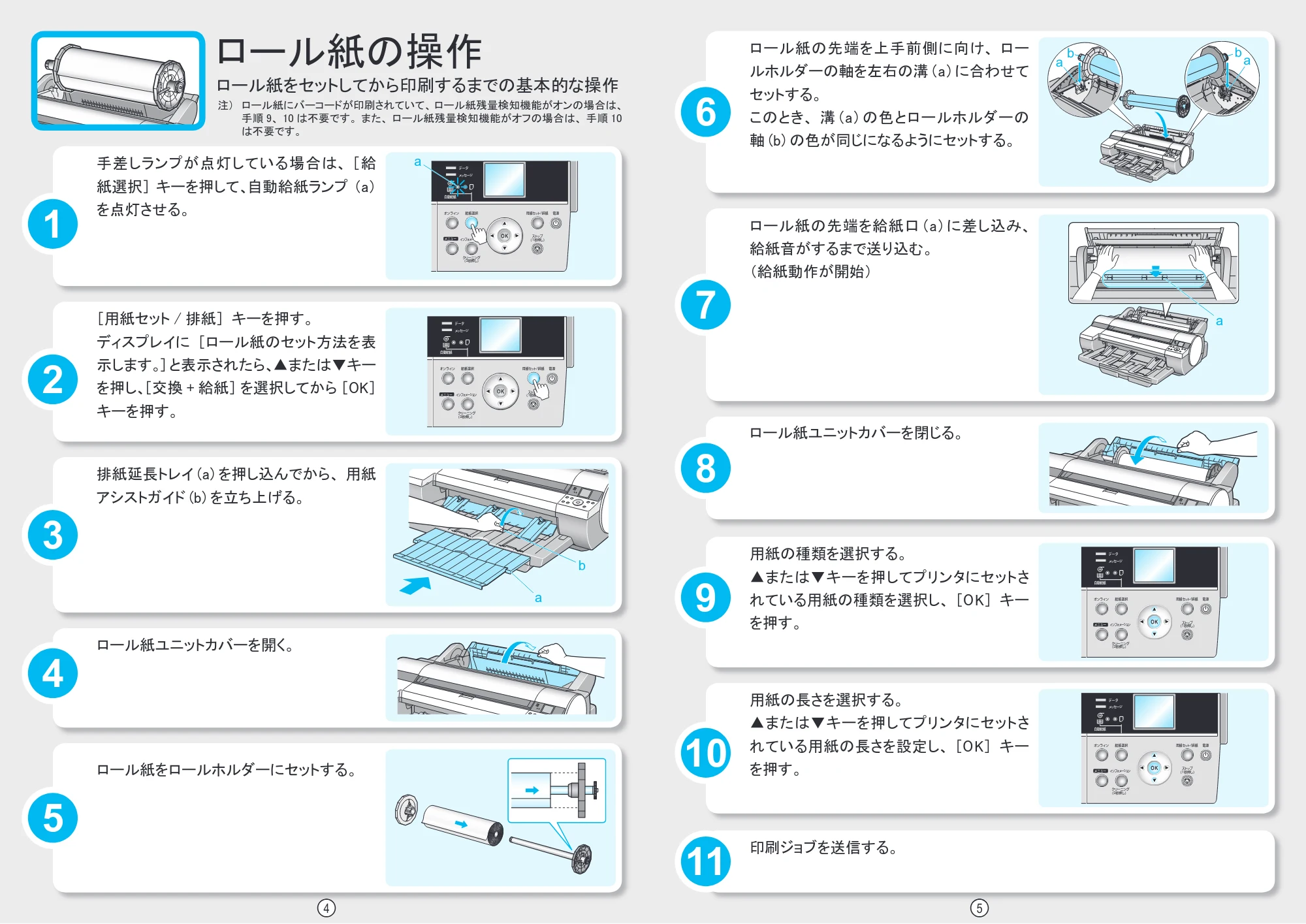

ロール紙の操作
ロール紙をセットしてから印刷するまでの基本的な操作
用紙の長さを選択する。
▲または▼キーを押してプリンタにセットさ
れている用紙の長さを設定し、 ［OK］ キー
を押す。
用紙の種類を選択する。
▲または▼キーを押してプリンタにセットさ
れている用紙の種類を選択し、 ［OK］ キー
を押す。
注） .ロール紙にバーコードが印刷されていて、 ロール紙残量検知機能がオンの場合は、
手順 9、 10 は不要です。 また、 ロール紙残量検知機能がオフの場合は、 手順 10
は不要です。
a
オンライン 給紙選択 電源
メニュー インフォメーション
クリーニング
（３秒押し）
ストップ
（１秒押し）
用紙セット/排紙
データ
メッセージ
自動給紙
オンライン 給紙選択 電源
メニュー インフォメーション
クリーニング
（３秒押し）
ストップ
（１秒押し）
用紙セット/排紙
データ
メッセージ
自動給紙
a
b b
a
オンライン 給紙選択 電源
メニュー インフォメーション
クリーニング
（３秒押し）
ストップ
（１秒押し）
用紙セット/排紙

データ
メッセージ
自動給紙
a
b
a

6 7

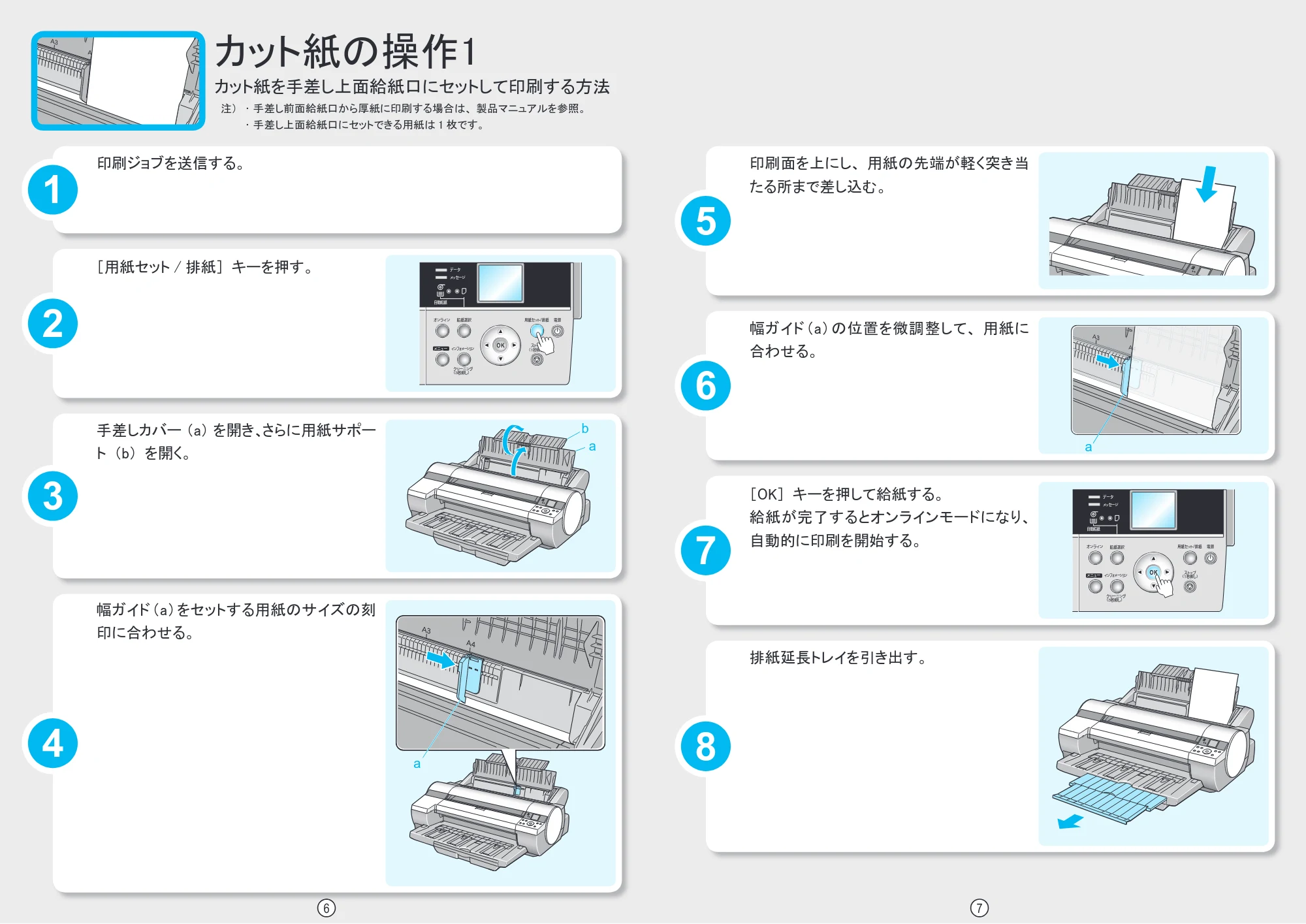

カット紙の操作1
カット紙を手差し上面給紙口にセットして印刷する方法
6
幅ガイド (a) の位置を微調整して、 用紙に
合わせる。
7
［OK］ キーを押して給紙する。
給紙が完了するとオンラインモードになり、
自動的に印刷を開始する。
排紙延長トレイを引き出す。
8
印刷ジョブを送信する。
1
5
印刷面を上にし、 用紙の先端が軽く突き当
たる所まで差し込む。
4
3
幅ガイド (a) をセットする用紙のサイズの刻
印に合わせる。
手差しカバー （a） を開き、さらに用紙サポー
ト （b） を開く。
a
オンライン 給紙選択 電源
メニュー インフォメーション
クリーニング
（３秒押し）
ストップ
（１秒押し）
用紙セット/排紙
データ
メッセージ
自動給紙
2
［用紙セット / 排紙］ キーを押す。
オンライン 給紙選択 電源
メニュー インフォメーション
クリーニング
（３秒押し）
ストップ
（１秒押し）
用紙セット/排紙
データ
メッセージ
自動給紙
a
b
a
注） .･.手差し前面給紙口から厚紙に印刷する場合は、 製品マニュアルを参照。
. ･.手差し上面給紙口にセットできる用紙は 1 枚です。

8 9
2
カセットの前面の取っ手 （a） を持って手前
に引き出し、 カセットの左右を両手で持って
取り外す。
3
印刷面を下にし、 用紙をさばいてから縦長
に揃えてカセットの右奥側にセットする。
4
幅ガイド (a) のガイドレバーをつまんで右側
にスライドし、 用紙に軽く触れる位置まで移
動する。
同様に、 長さガイド (b) のガイドレバーをつ
まんで奥側にスライドし、 用紙に軽く触れる
位置まで移動する。
1
排紙延長トレイを押し込む。

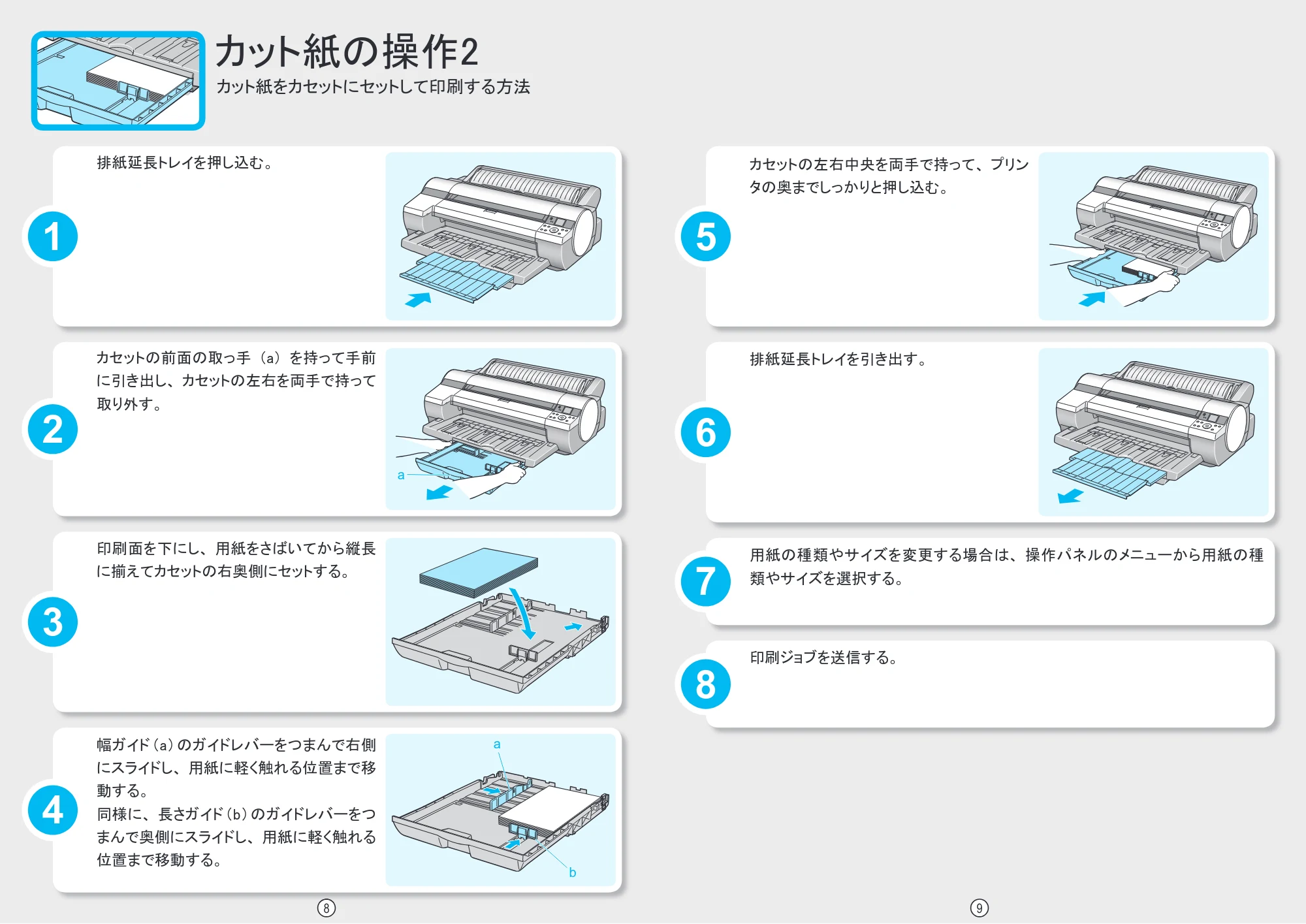

カット紙の操作2
カット紙をカセットにセットして印刷する方法
6
排紙延長トレイを引き出す。
印刷ジョブを送信する。
8
5
カセットの左右中央を両手で持って、 プリン
タの奥までしっかりと押し込む。
a
a
b
用紙の種類やサイズを変更する場合は、 操作パネルのメニューから用紙の種
類やサイズを選択する。
7

10 11

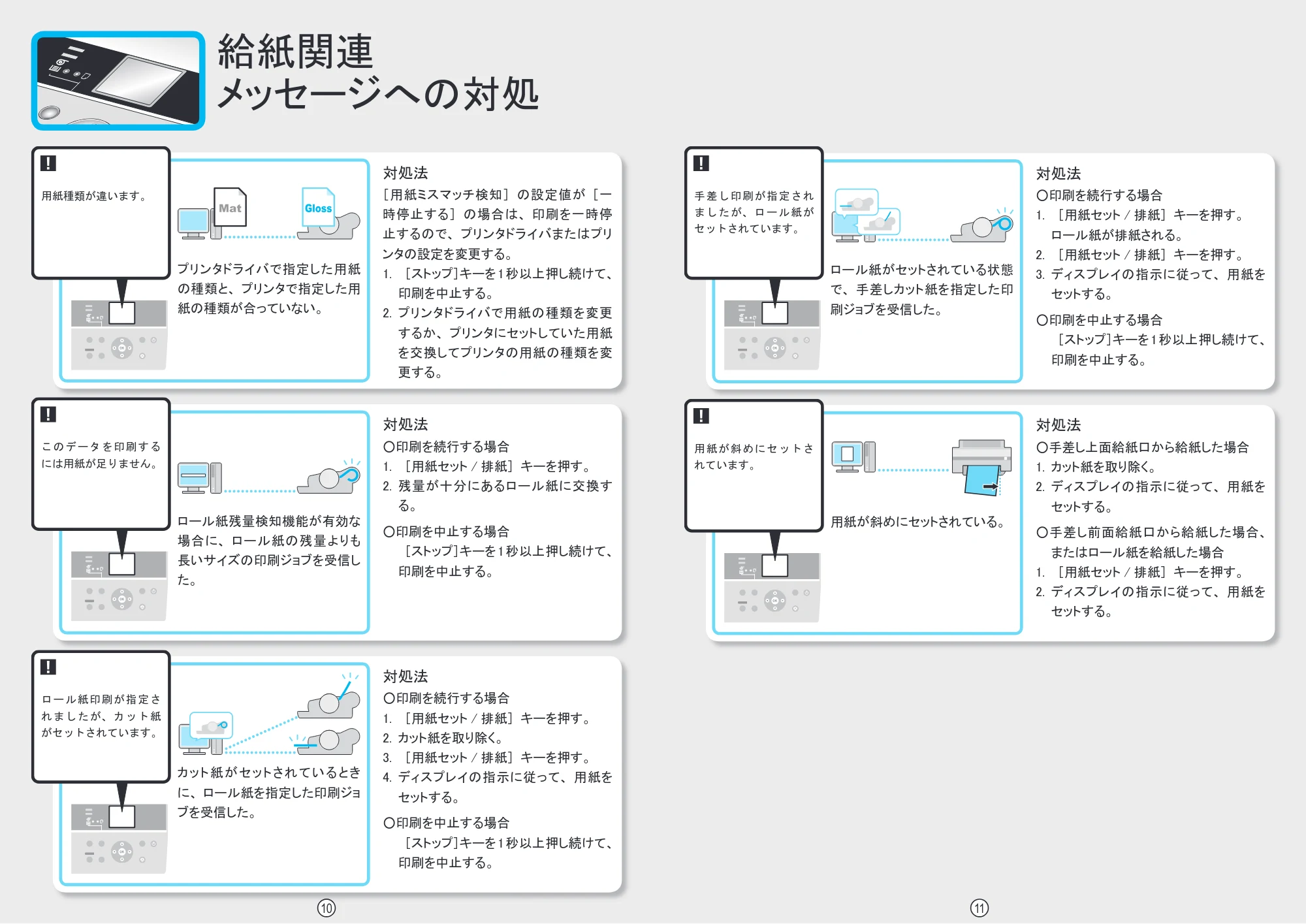

給紙関連
メッセージへの対処
OK
対処法
○印刷を続行する場合
1.. ［用紙セット / 排紙］ キーを押す。
2.. 残量が十分にあるロール紙に交換す
る。
○印刷を中止する場合
. ［ストップ］キーを 1 秒以上押し続けて、
印刷を中止する。
対処法
［用紙ミスマッチ検知］ の設定値が ［一
時停止する］ の場合は、 印刷を一時停
止するので、 プリンタドライバまたはプリ
ンタの設定を変更する。
1.. ［ストップ］キーを 1 秒以上押し続けて、
印刷を中止する。
2.. プリンタドライバで用紙の種類を変更
するか、 プリンタにセットしていた用紙
を交換してプリンタの用紙の種類を変
更する。
ロール紙残量検知機能が有効な
場合に、 ロール紙の残量よりも
長いサイズの印刷ジョブを受信し
た。
プリンタドライバで指定した用紙
の種類と、 プリンタで指定した用
紙の種類が合っていない。
用紙種類が違います。
こ の デ ー タ を 印 刷 す る
には用紙が足りません。
対処法
○印刷を続行する場合
1.. ［用紙セット / 排紙］ キーを押す。

. ロール紙が排紙される。
2.. ［用紙セット / 排紙］ キーを押す。
3.. ディスプレイの指示に従って、 用紙を
セットする。
○印刷を中止する場合
. ［ストップ］キーを 1 秒以上押し続けて、
印刷を中止する。
対処法
○手差し上面給紙口から給紙した場合
1.. カット紙を取り除く。
2.. ディスプレイの指示に従って、 用紙を
セットする。
○手差し前面給紙口から給紙した場合、
またはロール紙を給紙した場合
1.. ［用紙セット / 排紙］ キーを押す。
2.. ディスプレイの指示に従って、 用紙を
セットする。
ロール紙がセットされている状態
で、 手差しカット紙を指定した印
刷ジョブを受信した。
用紙が斜めにセットされている。
手 差 し 印 刷 が 指 定 さ れ
ま し た が、 ロ ー ル 紙 が
セットされています。
用 紙 が 斜 め に セ ッ ト さ
れています。
対処法
○印刷を続行する場合
1.. ［用紙セット / 排紙］ キーを押す。
2.. カット紙を取り除く。
3.. ［用紙セット / 排紙］ キーを押す。

4.. ディスプレイの指示に従って、 用紙を
セットする。
○印刷を中止する場合
. ［ストップ］キーを 1 秒以上押し続けて、
印刷を中止する。
カット紙がセットされているとき
に、 ロール紙を指定した印刷ジョ
ブを受信した。
ロ ー ル 紙 印 刷 が 指 定 さ
れ ま し た が、 カ ッ ト 紙
がセットされています。

12 13
縦長の原稿を印刷するとき、 原稿の縦の長さがロール紙の幅に収まる場合、 原稿を
自動的に 90 度回転して印刷します。 これにより、 用紙を節約できます。

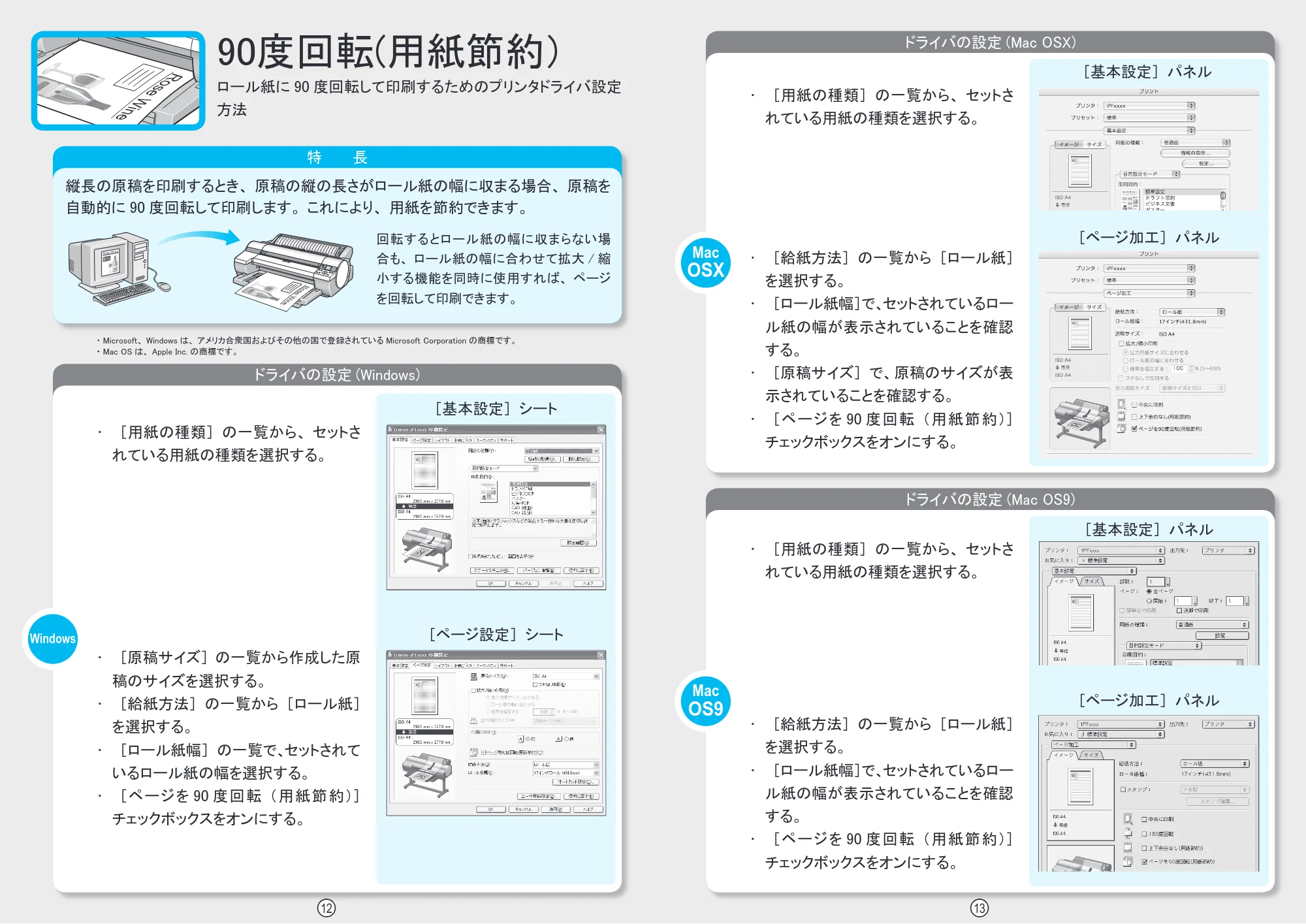

90度回転(用紙節約）
ロール紙に 90 度回転して印刷するためのプリンタドライバ設定
方法
Mac
OSX
Windows
･. ［用紙の種類］ の一覧から、 セットさ
れている用紙の種類を選択する。
特 長
回転するとロール紙の幅に収まらない場
合も、 ロール紙の幅に合わせて拡大 / 縮
小する機能を同時に使用すれば、 ページ
を回転して印刷できます。
ドライバの設定 (Windows)
･. ［原稿サイズ］ の一覧から作成した原
稿のサイズを選択する。
･. ［給紙方法］ の一覧から ［ロール紙］
を選択する。
･. ［ロール紙幅］ の一覧で、セットされて
いるロール紙の幅を選択する。
･. ［ページを 90 度回転 （用紙節約）］
チェックボックスをオンにする。
･. ［給紙方法］ の一覧から ［ロール紙］
を選択する。
･. ［ロール紙幅］で、セットされているロー
ル紙の幅が表示されていることを確認

する。
･. ［ページを 90 度回転 （用紙節約）］
チェックボックスをオンにする。
･. ［給紙方法］ の一覧から ［ロール紙］
を選択する。
･. ［ロール紙幅］で、セットされているロー
ル紙の幅が表示されていることを確認
する。
･. ［原稿サイズ］ で、原稿のサイズが表
示されていることを確認する。
･. ［ページを 90 度回転 （用紙節約）］
チェックボックスをオンにする。
［基本設定］ シート
［ページ設定］ シート
［基本設定］ パネル
［ページ加工］ パネル
［基本設定］ パネル
［ページ加工］ パネル
ドライバの設定 (Mac.OS9)
ドライバの設定 (Mac.OSX)
･. ［用紙の種類］ の一覧から、 セットさ
れている用紙の種類を選択する。
･. ［用紙の種類］ の一覧から、 セットさ
れている用紙の種類を選択する。
Mac
OS9

• Microsoft、 Windows は、 アメリカ合衆国およびその他の国で登録されている Microsoft.Corporation の商標です。
• Mac.OS は、 Apple.Inc. の商標です。

Rose Wine

14 15
Microsoft. Word などのアプリケー
ションソフトで任意のサイズで作成
した原稿を、 プリンタドライバで簡
単にロール紙の幅いっぱいに拡大
できます。

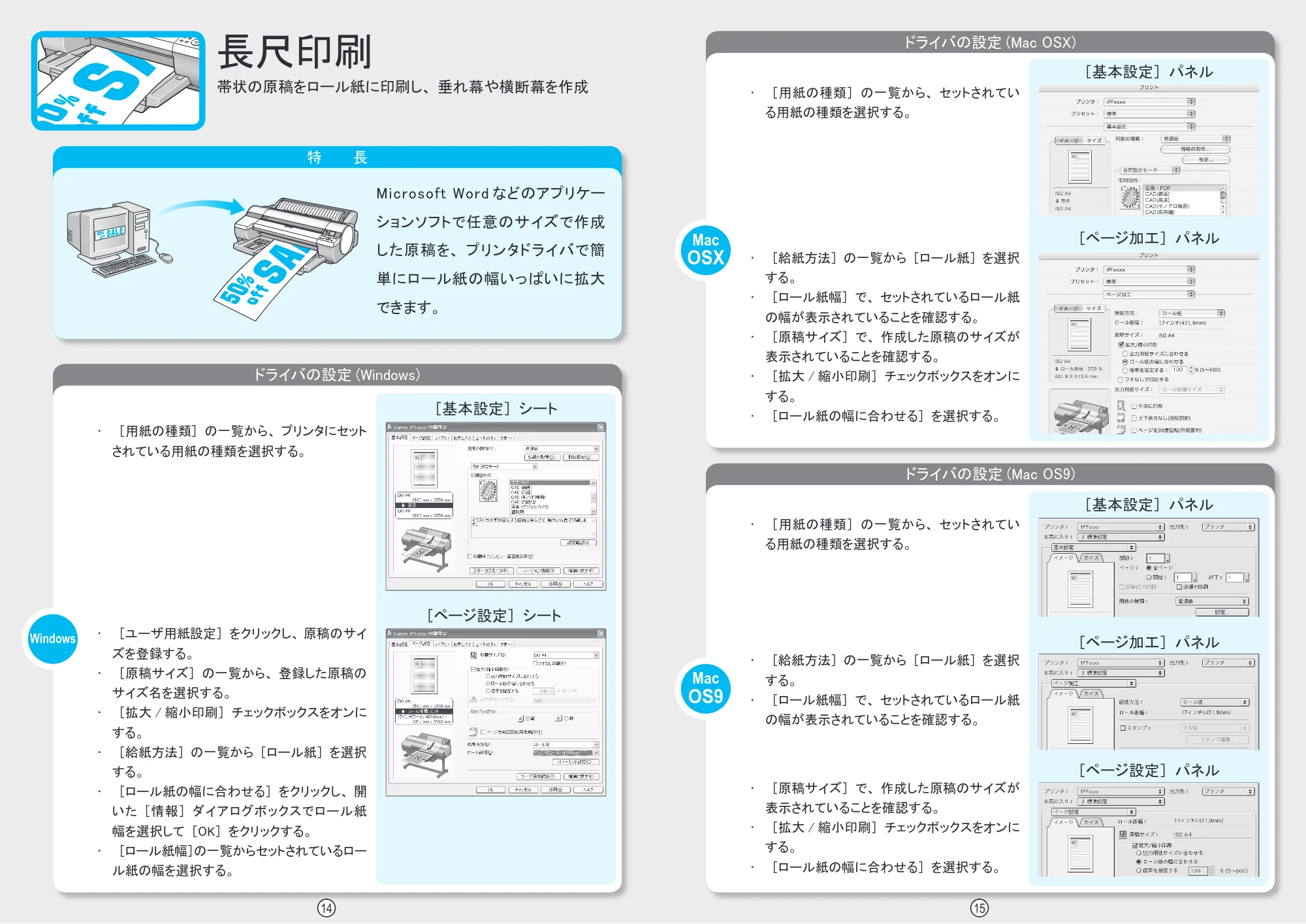

長尺印刷
帯状の原稿をロール紙に印刷し、 垂れ幕や横断幕を作成
特 長
Mac
OSX
･. ［用紙の種類］ の一覧から、 セットされてい
る用紙の種類を選択する。
･. ［給紙方法］ の一覧から ［ロール紙］ を選択
する。
･. ［ロール紙幅］ で、 セットされているロール紙
の幅が表示されていることを確認する。
･. ［給紙方法］ の一覧から ［ロール紙］ を選択
する。
･. ［ロール紙幅］ で、 セットされているロール紙
の幅が表示されていることを確認する。
･. ［原稿サイズ］ で、 作成した原稿のサイズが
表示されていることを確認する。
･. ［拡大 / 縮小印刷］ チェックボックスをオンに
する。
･. ［ロール紙の幅に合わせる］ を選択する。
［基本設定］ パネル
［ページ加工］ パネル
［基本設定］ パネル
［ページ設定］ パネル
ドライバの設定 (Mac.OS9)

ドライバの設定 (Mac.OSX)
･. ［用紙の種類］ の一覧から、 セットされてい
る用紙の種類を選択する。
Mac
OS9
Windows
ドライバの設定 (Windows)
･. ［ユーザ用紙設定］ をクリックし、 原稿のサイ
ズを登録する。
･. ［原稿サイズ］ の一覧から、 登録した原稿の
サイズ名を選択する。
･. ［拡大 / 縮小印刷］ チェックボックスをオンに
する。
･. ［給紙方法］ の一覧から ［ロール紙］ を選択
する。
･. ［ロール紙の幅に合わせる］ をクリックし、 開
いた ［情報］ ダイアログボックスでロール紙
幅を選択して ［OK］ をクリックする。
･. ［ロール紙幅］の一覧からセットされているロー
ル紙の幅を選択する。
［基本設定］ シート
［ページ設定］ シート
･. ［用紙の種類］ の一覧から、 プリンタにセット
されている用紙の種類を選択する。
［ページ加工］ パネル
･. ［原稿サイズ］ で、 作成した原稿のサイズが
表示されていることを確認する。
･. ［拡大 / 縮小印刷］ チェックボックスをオンに

する。
･. ［ロール紙の幅に合わせる］ を選択する。

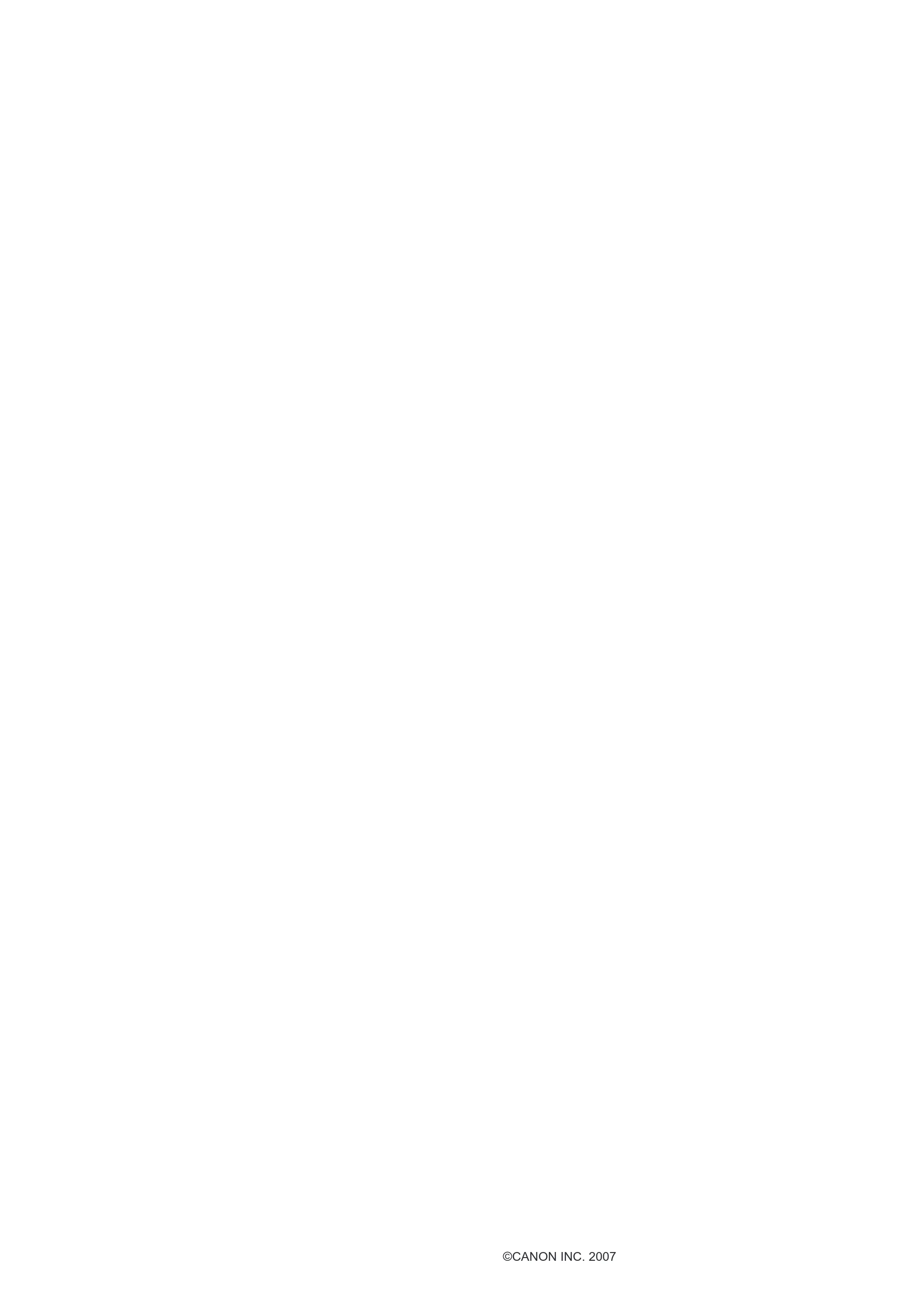

©CANON INC. 2007
