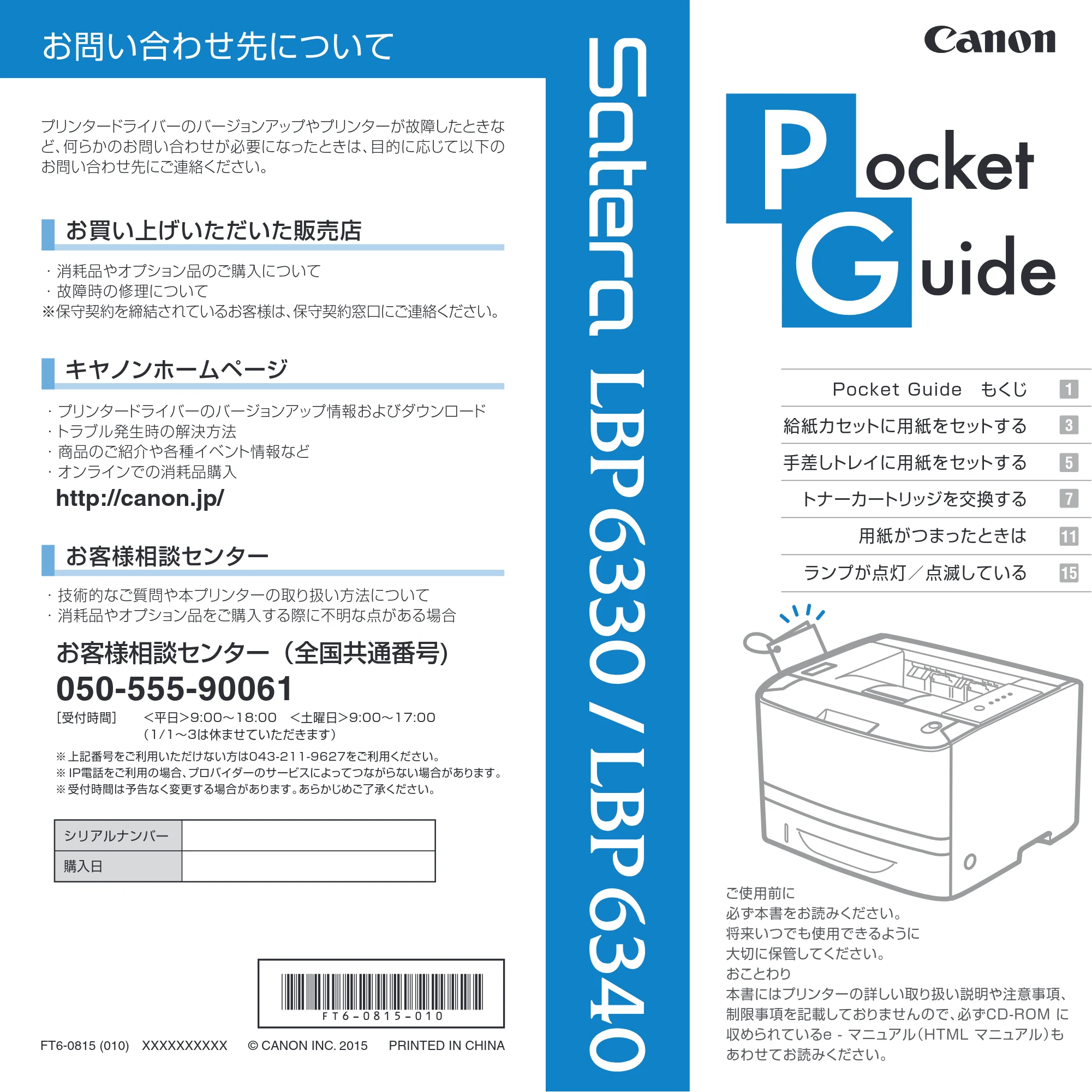

Pocket Guide 2015年2月10日更新（PDF：3.38MB）LBP6340/LBP6330

お問い合わせ先について
FT6-0815 (010) XXXXXXXXXX © CANON INC. 2015 PRINTED IN CHINA
Pocket Guide もくじ
給紙カセットに用紙をセットする
手差しトレイに用紙をセットする
トナーカートリッジを交換する
用紙がつまったときは
ランプが点灯／点滅している
お買い上げいただいた販売店

• 消耗品やオプション品のご購入について
• 故障時の修理について

※保守契約を締結されているお客様は、保守契約窓口にご連絡ください。
キヤノンホームページ

• プリンタードライバーのバージョンアップ情報およびダウンロード
• トラブル発生時の解決方法
• 商品のご紹介や各種イベント情報など
• オンラインでの消耗品購入

http://canon.jp/
お客様相談センター

• 技術的なご質問や本プリンターの取り扱い方法について
• 消耗品やオプション品をご購入する際に不明な点がある場合

プリンタードライバーのバージョンアップやプリンターが故障したときな
ど、何らかのお問い合わせが必要になったときは、目的に応じて以下の
お問い合わせ先にご連絡ください。
お客様相談センター（全国共通番号)
050-555-90061
［受付時間］ ＜平日＞9:00～18:00 ＜土曜日＞9:00～17:00
（1/1～3は休ませていただきます）
※ 上記番号をご利用いただけない方は043-211-9627をご利用ください。
※ IP電話をご利用の場合、プロバイダーのサービスによってつながらない場合があります。
※ 受付時間は予告なく変更する場合があります。あらかじめご了承ください。
ご使用前に
必ず本書をお読みください。
将来いつでも使用できるように
大切に保管してください。
おことわり
本書にはプリンターの詳しい取り扱い説明や注意事項、
制限事項を記載しておりませんので、必ずCD-ROM に
収められているe - マニュアル（HTML マニュアル）も
あわせてお読みください。
1
3
5
7
11
15
購入日
シリアルナンバー
F T 6 – 0 8 1 5 – 0 1 0

/

目的の情報が見つからないときは
e-マニュアルでは、より詳しい説明を記載しております。
インストールした e-マニュアルを表示する
CD-ROMから表示する
デスクトップ上のアイコンをダブルクリック
付属のCD-ROM「User Software」を
コンピューターにセット
［マニュアル表示］をクリック
［ ］をクリック

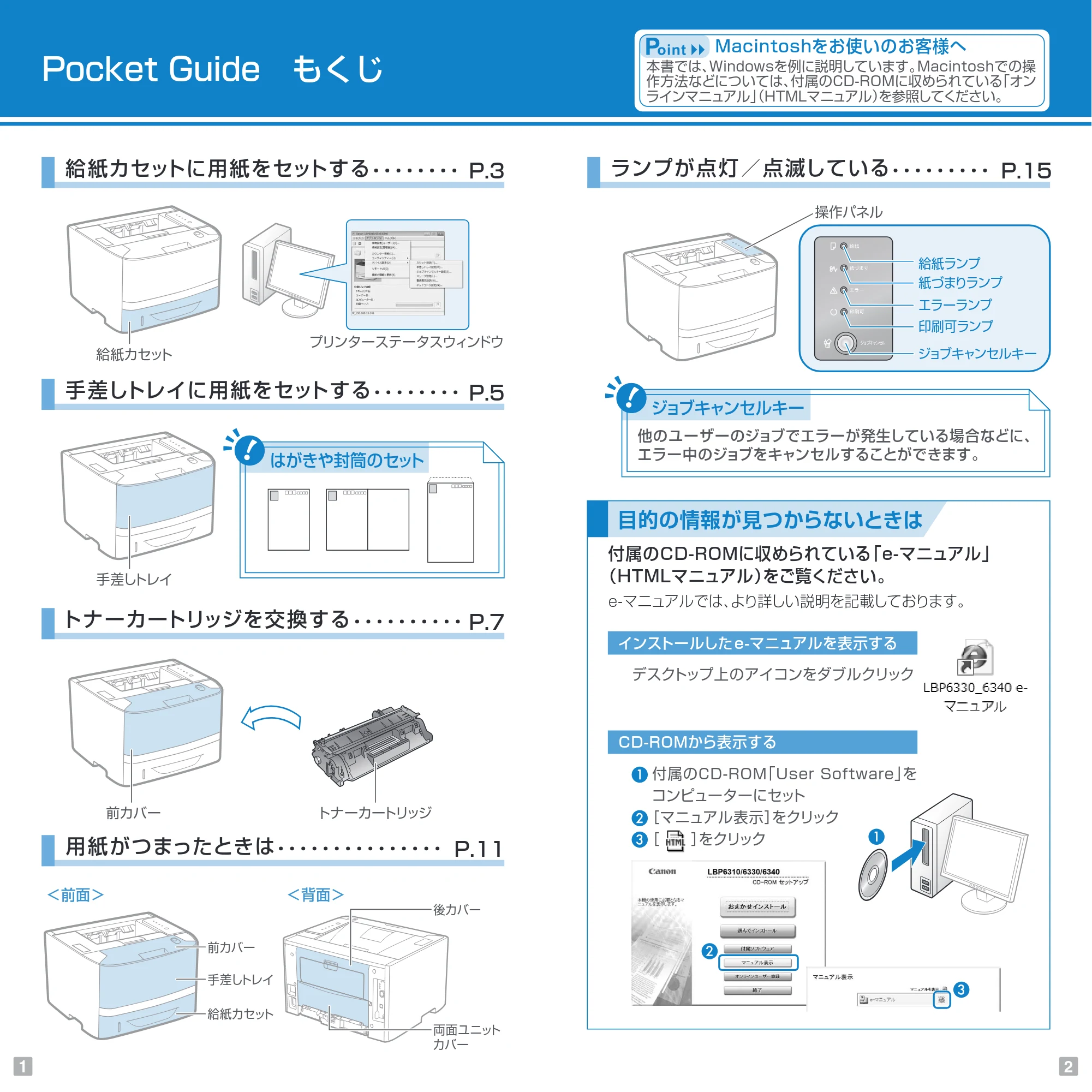

Pocket Guide もくじ
P.3
給紙カセット
手差しトレイ
前カバー
前カバー トナーカートリッジ
プリンターステータスウィンドウ
はがきや封筒のセット
ジョブキャンセルキー
手差しトレイ
給紙カセット
後カバー
両面ユニット
カバー
＜前面＞ ＜背面＞
給紙ランプ
操作パネル
紙づまりランプ
エラーランプ
印刷可ランプ
ジョブキャンセルキー
他のユーザーのジョブでエラーが発生している場合などに、
エラー中のジョブをキャンセルすることができます。
給紙カセットに用紙をセットする P.15ランプが点灯／点滅している
P.5手差しトレイに用紙をセットする
P.7トナーカートリッジを交換する
P.11用紙がつまったときは
付属のCD-ROMに収められている「e-マニュアル」

（HTMLマニュアル）をご覧ください。
Macintoshをお使いのお客様へ
本書では、Windowsを例に説明しています。Macintoshでの操
作方法などについては、付属のCD-ROMに収められている「オン
ラインマニュアル」（HTMLマニュアル）を参照してください。
1 2
目的の情報が見つからないときは
e-マニュアルでは、より詳しい説明を記載しております。
インストールした e-マニュアルを表示する
CD-ROMから表示する
デスクトップ上のアイコンをダブルクリック
付属のCD-ROM「User Software」を
コンピューターにセット
［マニュアル表示］をクリック
［ ］をクリック
Pocket Guide もくじ
P.3
給紙カセット
手差しトレイ
前カバー
前カバー トナーカートリッジ
プリンターステータスウィンドウ
はがきや封筒のセット
ジョブキャンセルキー
手差しトレイ
給紙カセット
後カバー
両面ユニット
カバー
＜前面＞ ＜背面＞
給紙ランプ
操作パネル
紙づまりランプ
エラーランプ
印刷可ランプ
ジョブキャンセルキー
他のユーザーのジョブでエラーが発生している場合などに、

エラー中のジョブをキャンセルすることができます。
給紙カセットに用紙をセットする P.15ランプが点灯／点滅している
P.5手差しトレイに用紙をセットする
P.7トナーカートリッジを交換する
P.11用紙がつまったときは
付属のCD-ROMに収められている「e-マニュアル」
（HTMLマニュアル）をご覧ください。
Macintoshをお使いのお客様へ
本書では、Windowsを例に説明しています。Macintoshでの操
作方法などについては、付属のCD-ROMに収められている「オン
ラインマニュアル」（HTMLマニュアル）を参照してください。
1 2

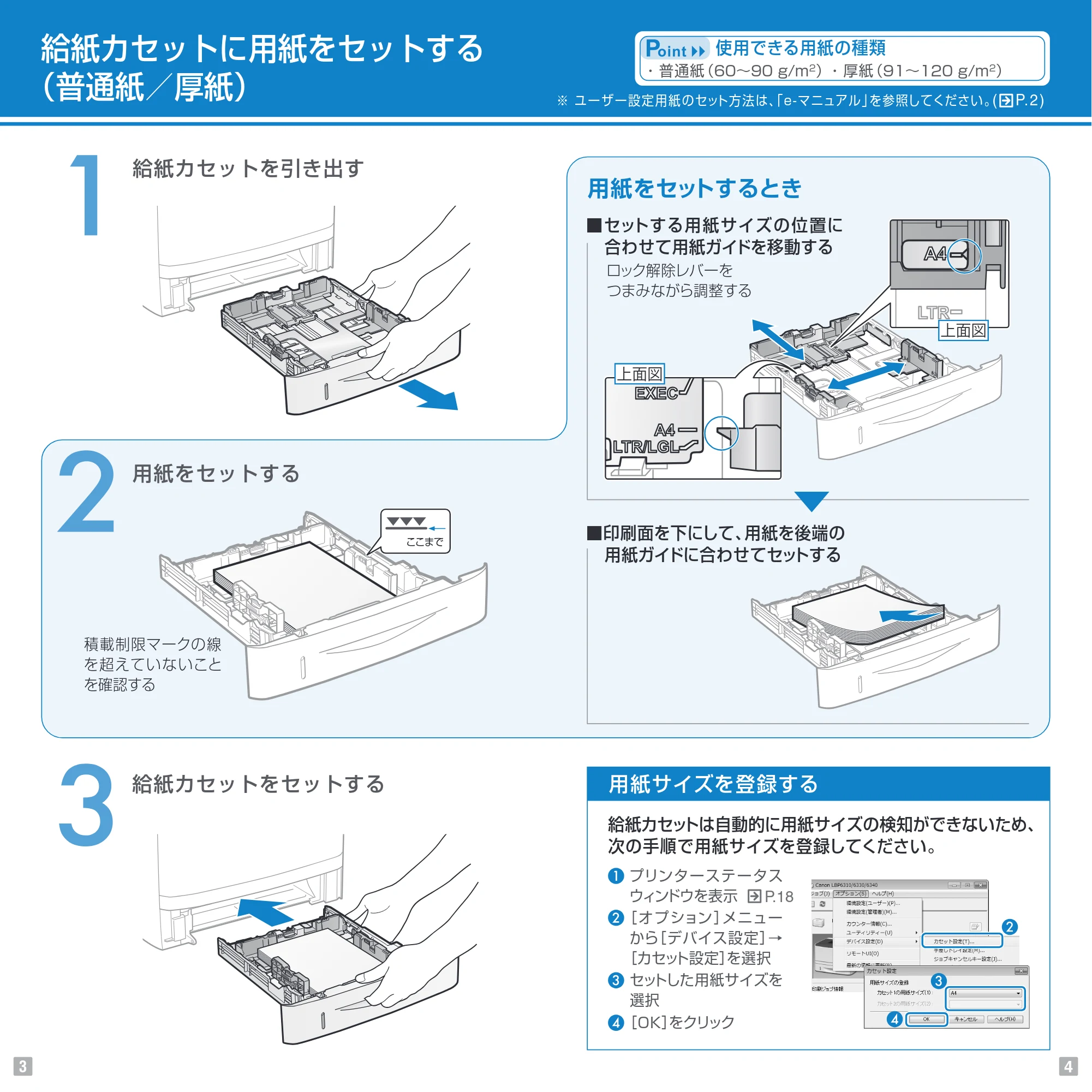

給紙カセットを引き出す
用紙をセットする
給紙カセットをセットする
ロック解除レバーを
つまみながら調整する
給紙カセットは自動的に用紙サイズの検知ができないため、
次の手順で用紙サイズを登録してください。
プリンターステータス
ウィンドウを表示
［オプション］メニュー
から［デバイス設定］→
［カセット設定］を選択
セットした用紙サイズを
選択
［OK］をクリック
用紙サイズを登録する
用紙をセットするとき
積載制限マークの線
を超えていないこと
を確認する

• 普通紙（60～90 g/m 2 ）・ 厚紙（91～120 g/m 2

）
■セットする用紙サイズの位置に
合わせて用紙ガイドを移動する
■印刷面を下にして、用紙を後端の
用紙ガイドに合わせてセットする
P.18
給紙カセットに用紙をセットする
（普通紙／厚紙）
使用できる用紙の種類
※ ユーザー設定用紙のセット方法は、「e-マニュアル」を参照してください。( P.2)
ここまで
上面図
上面図
3 4
給紙カセットを引き出す
用紙をセットする
給紙カセットをセットする
ロック解除レバーを
つまみながら調整する
給紙カセットは自動的に用紙サイズの検知ができないため、
次の手順で用紙サイズを登録してください。
プリンターステータス
ウィンドウを表示
［オプション］メニュー
から［デバイス設定］→
［カセット設定］を選択
セットした用紙サイズを
選択
［OK］をクリック
用紙サイズを登録する
用紙をセットするとき
積載制限マークの線
を超えていないこと
を確認する

• 普通紙（60～90 g/m 2 ）・ 厚紙（91～120 g/m 2

）
■セットする用紙サイズの位置に
合わせて用紙ガイドを移動する
■印刷面を下にして、用紙を後端の
用紙ガイドに合わせてセットする
P.18
給紙カセットに用紙をセットする
（普通紙／厚紙）
使用できる用紙の種類
※ ユーザー設定用紙のセット方法は、「e-マニュアル」を参照してください。( P.2)
ここまで
上面図
上面図
3 4

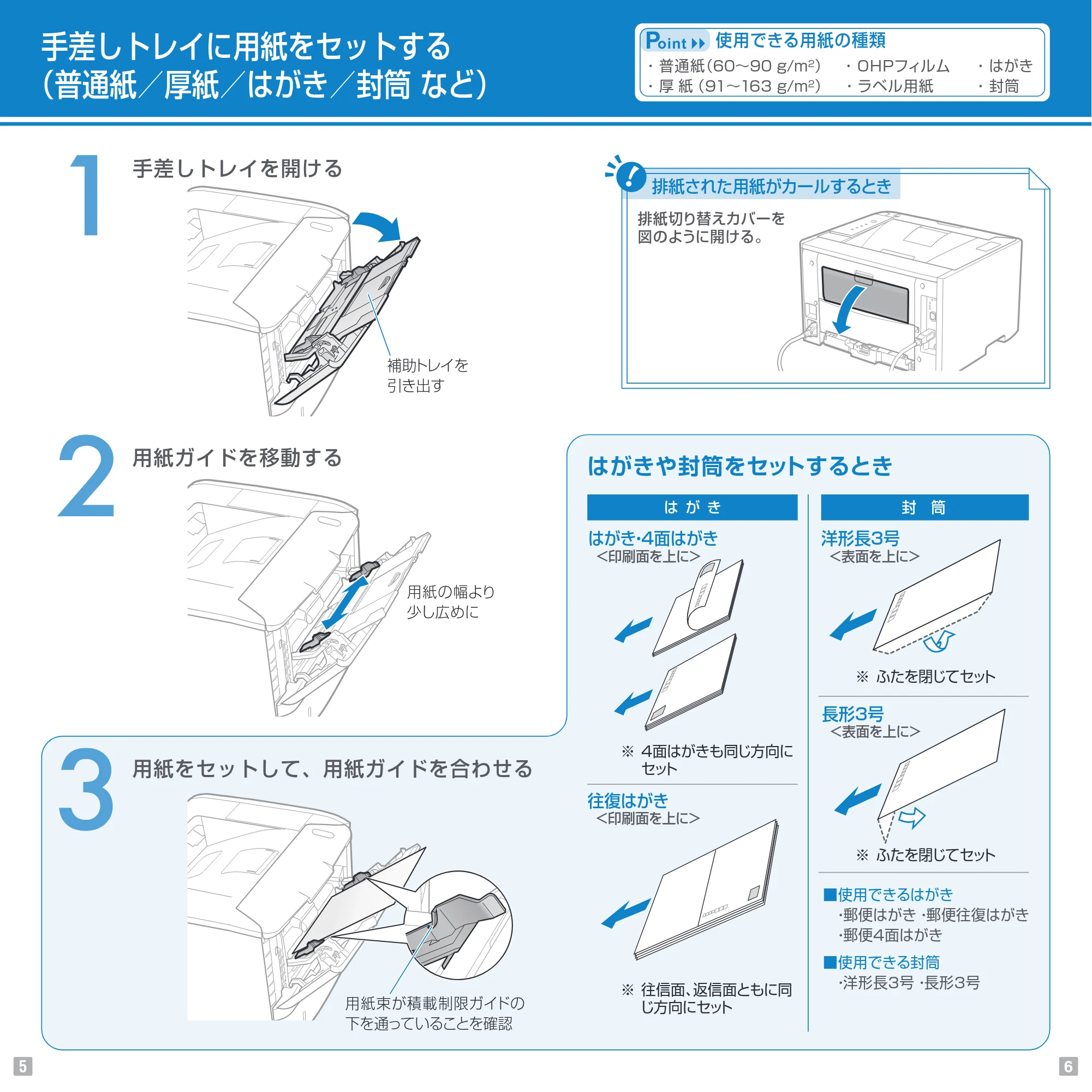

手差しトレイを開ける
用紙ガイドを移動する
用紙をセットして、用紙ガイドを合わせる
はがきや封筒をセットするとき
補助トレイを
引き出す
■使用できるはがき

• 郵便はがき・郵便往復はがき
• 郵便4面はがき

■使用できる封筒

• 洋形長3号・長形3号

は が き 封 筒
用紙の幅より
少し広めに
用紙束が積載制限ガイドの
下を通っていることを確認
手差しトレイに用紙をセットする
（普通紙／厚紙／はがき／封筒 など）
はがき・4面はがき
＜印刷面を上に＞
長形3号
＜表面を上に＞
洋形長3号
＜表面を上に＞
往復はがき
＜印刷面を上に＞
使用できる用紙の種類

• 普通紙（60～90 g/m 2

） ・ OHPフィルム ・ はがき

• 厚 紙（91～163 g/m2

） ・ ラベル用紙 ・ 封筒
排紙された用紙がカールするとき
排紙切り替えカバーを
図のように開ける。
※ 4面はがきも同じ方向に
セット
※ 往信面、返信面ともに同
じ方向にセット
※ ふたを閉じてセット
※ ふたを閉じてセット
5 6
手差しトレイを開ける
用紙ガイドを移動する
用紙をセットして、用紙ガイドを合わせる
はがきや封筒をセットするとき
補助トレイを
引き出す
■使用できるはがき

• 郵便はがき・郵便往復はがき
• 郵便4面はがき

■使用できる封筒

• 洋形長3号・長形3号

は が き 封 筒
用紙の幅より
少し広めに
用紙束が積載制限ガイドの
下を通っていることを確認
手差しトレイに用紙をセットする
（普通紙／厚紙／はがき／封筒 など）
はがき・4面はがき
＜印刷面を上に＞
長形3号
＜表面を上に＞
洋形長3号
＜表面を上に＞
往復はがき
＜印刷面を上に＞
使用できる用紙の種類

• 普通紙（60～90 g/m 2

） ・ OHPフィルム ・ はがき

• 厚 紙（91～163 g/m2

） ・ ラベル用紙 ・ 封筒
排紙された用紙がカールするとき
排紙切り替えカバーを
図のように開ける。
※ 4面はがきも同じ方向に
セット
※ 往信面、返信面ともに同
じ方向にセット
※ ふたを閉じてセット
※ ふたを閉じてセット
5 6

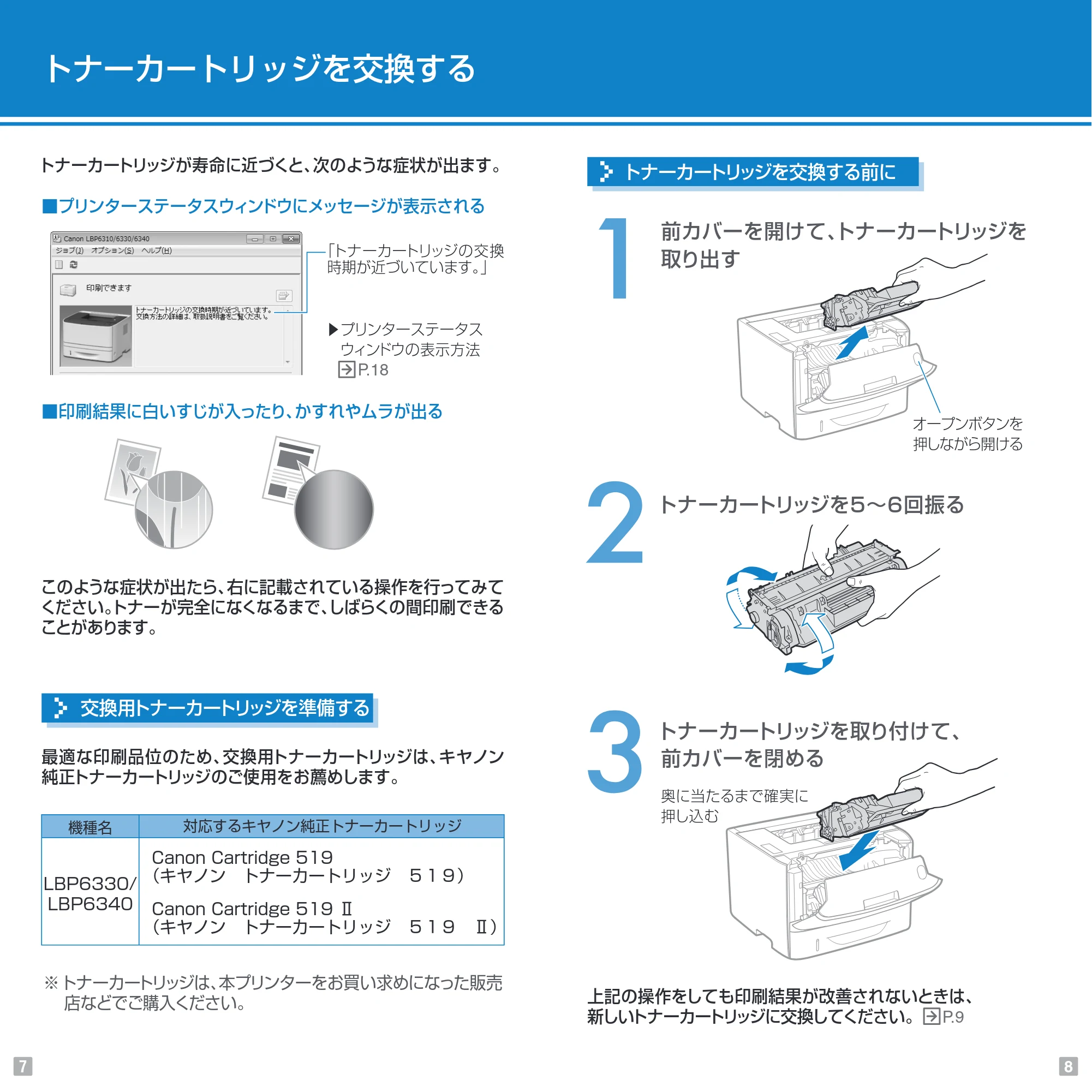

トナーカートリッジを5～6回振る
トナーカートリッジを取り付けて、
前カバーを閉める
奥に当たるまで確実に
押し込む
トナーカートリッジを交換する前に
交換用トナーカートリッジを準備する
トナーカートリッジを交換する
トナーカートリッジが寿命に近づくと、次のような症状が出ます。
このような症状が出たら、右に記載されている操作を行ってみて
ください。トナーが完全になくなるまで、しばらくの間印刷できる
ことがあります。
上記の操作をしても印刷結果が改善されないときは、
新しいトナーカートリッジに交換してください。 P.9
最適な印刷品位のため、交換用トナーカートリッジは、キヤノン
純正トナーカートリッジのご使用をお薦めします。
▶プリンターステータス
ウィンドウの表示方法
P.18
機種名 対応するキヤノン純正トナーカートリッジ
LBP6330/
LBP6340
Canon Cartridge 519
（キヤノン トナーカートリッジ ５１９）
Canon Cartridge 519 Ⅱ
（キヤノン トナーカートリッジ ５１９ Ⅱ）
前カバーを開けて、トナーカートリッジを

取り出す
オープンボタンを
押しながら開ける
■プリンターステータスウィンドウにメッセージが表示される
■印刷結果に白いすじが入ったり、かすれやムラが出る
※ トナーカートリッジは、本プリンターをお買い求めになった販売
店などでご購入ください。
「トナーカートリッジの交換
時期が近づいています。」
7 8
トナーカートリッジを5～6回振る
トナーカートリッジを取り付けて、
前カバーを閉める
奥に当たるまで確実に
押し込む
トナーカートリッジを交換する前に
交換用トナーカートリッジを準備する
トナーカートリッジを交換する
トナーカートリッジが寿命に近づくと、次のような症状が出ます。
このような症状が出たら、右に記載されている操作を行ってみて
ください。トナーが完全になくなるまで、しばらくの間印刷できる
ことがあります。
上記の操作をしても印刷結果が改善されないときは、
新しいトナーカートリッジに交換してください。 P.9
最適な印刷品位のため、交換用トナーカートリッジは、キヤノン
純正トナーカートリッジのご使用をお薦めします。
▶プリンターステータス

ウィンドウの表示方法
P.18
機種名 対応するキヤノン純正トナーカートリッジ
LBP6330/
LBP6340
Canon Cartridge 519
（キヤノン トナーカートリッジ ５１９）
Canon Cartridge 519 Ⅱ
（キヤノン トナーカートリッジ ５１９ Ⅱ）
前カバーを開けて、トナーカートリッジを
取り出す
オープンボタンを
押しながら開ける
■プリンターステータスウィンドウにメッセージが表示される
■印刷結果に白いすじが入ったり、かすれやムラが出る
※ トナーカートリッジは、本プリンターをお買い求めになった販売
店などでご購入ください。
「トナーカートリッジの交換
時期が近づいています。」
7 8

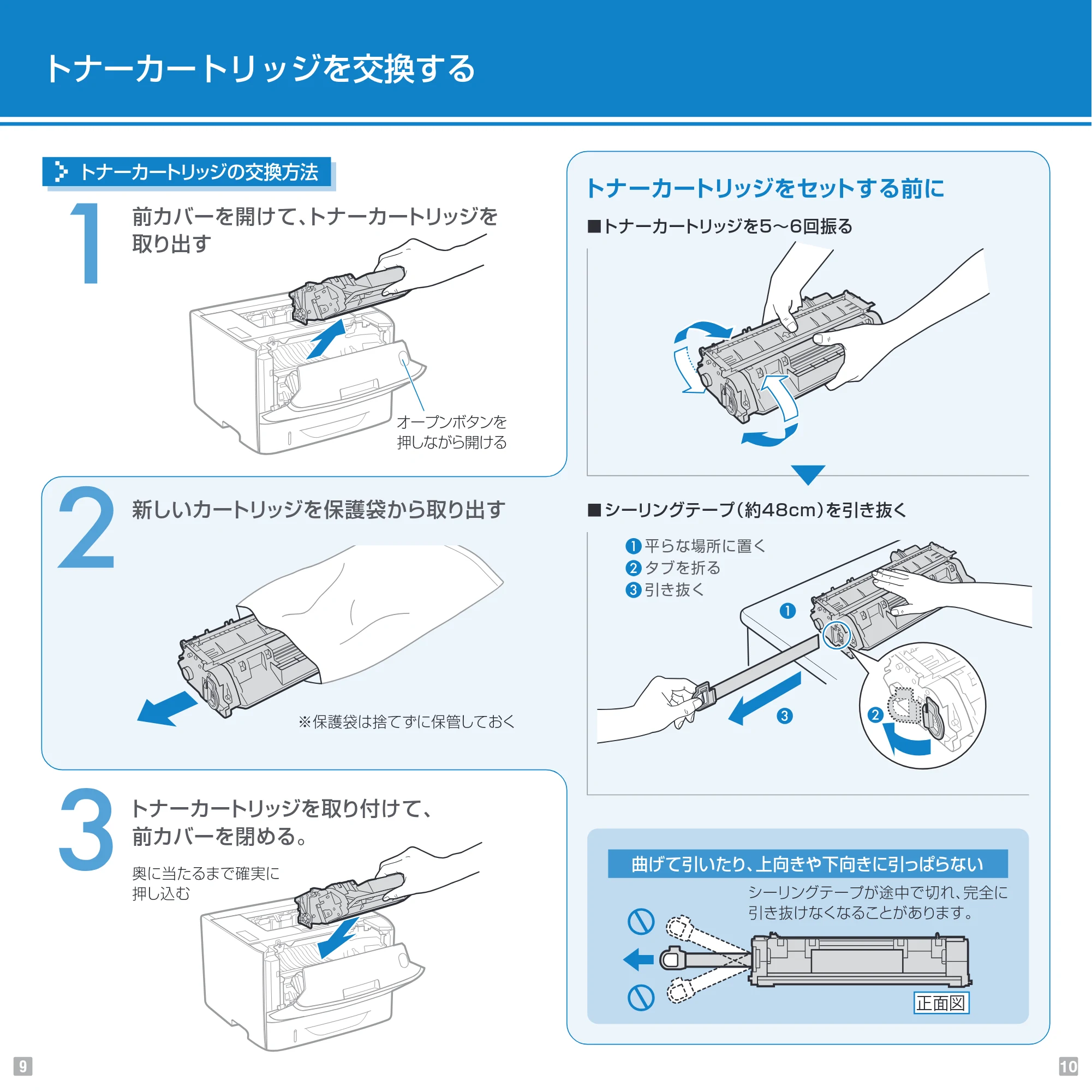

正面図
新しいカートリッジを保護袋から取り出す
トナーカートリッジを取り付けて、
前カバーを閉める。
前カバーを開けて、トナーカートリッジを
取り出す
曲げて引いたり、上向きや下向きに引っぱらない
■トナーカートリッジを５～６回振る
■ シーリングテープ（約48cm）を引き抜く
トナーカートリッジをセットする前に
シーリングテープが途中で切れ、完全に
引き抜けなくなることがあります。
平らな場所に置く
タブを折る
引き抜く
オープンボタンを
押しながら開ける
※保護袋は捨てずに保管しておく
トナーカートリッジの交換方法
トナーカートリッジを交換する
奥に当たるまで確実に
押し込む
9 10
正面図
新しいカートリッジを保護袋から取り出す
トナーカートリッジを取り付けて、
前カバーを閉める。
前カバーを開けて、トナーカートリッジを
取り出す
曲げて引いたり、上向きや下向きに引っぱらない
■トナーカートリッジを５～６回振る
■ シーリングテープ（約48cm）を引き抜く
トナーカートリッジをセットする前に
シーリングテープが途中で切れ、完全に
引き抜けなくなることがあります。

平らな場所に置く
タブを折る
引き抜く
オープンボタンを
押しながら開ける
※保護袋は捨てずに保管しておく
トナーカートリッジの交換方法
トナーカートリッジを交換する
奥に当たるまで確実に
押し込む
9 10

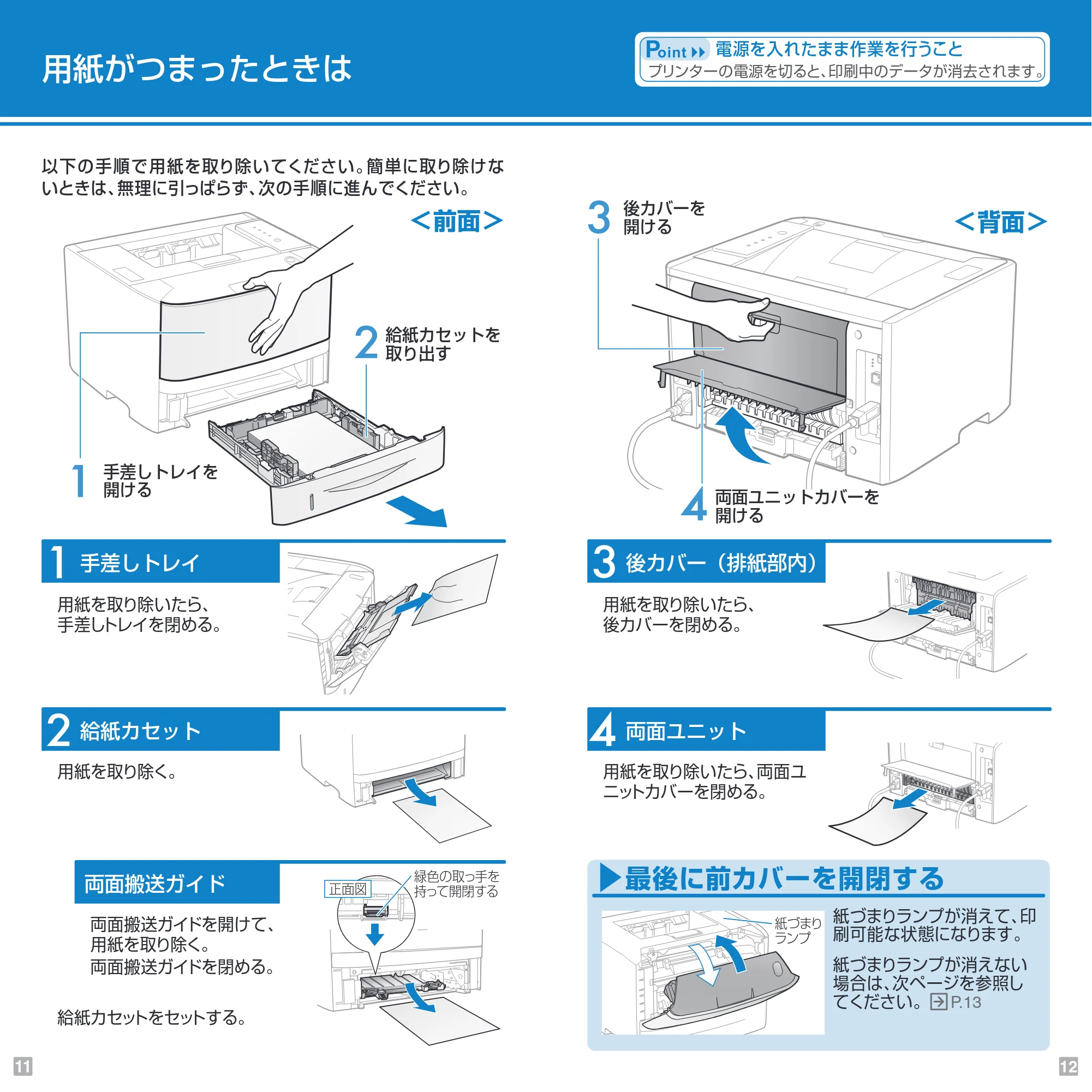

以下の手順で用紙を取り除いてください。簡単に取り除けな
いときは、無理に引っぱらず、次の手順に進んでください。
最後に前カバーを開閉する
用紙を取り除いたら、
手差しトレイを閉める。
用紙を取り除く。
給紙カセットをセットする。
＜前面＞ ＜背面＞
紙づまりランプが消えて、印
刷可能な状態になります。
紙づまりランプが消えない
場合は、次ページを参照し
てください。 P.13
プリンターの電源を切ると、印刷中のデータが消去されます。
電源を入れたまま作業を行うこと
手差しトレイを
開ける
給紙カセットを
取り出す
両面搬送ガイドを開けて、
用紙を取り除く。
両面搬送ガイドを閉める。
用紙を取り除いたら、両面ユ
ニットカバーを閉める。
用紙を取り除いたら、
後カバーを閉める。
後カバー（排紙部内）
後カバーを
開ける
正面図
緑色の取っ手を
持って開閉する
両面ユニットカバーを
開ける
紙づまり
ランプ
用紙がつまったときは
給紙カセット
手差しトレイ
両面搬送ガイド
両面ユニット
11 12
以下の手順で用紙を取り除いてください。簡単に取り除けな
いときは、無理に引っぱらず、次の手順に進んでください。

最後に前カバーを開閉する
用紙を取り除いたら、
手差しトレイを閉める。
用紙を取り除く。
給紙カセットをセットする。
＜前面＞ ＜背面＞
紙づまりランプが消えて、印
刷可能な状態になります。
紙づまりランプが消えない
場合は、次ページを参照し
てください。 P.13
プリンターの電源を切ると、印刷中のデータが消去されます。
電源を入れたまま作業を行うこと
手差しトレイを
開ける
給紙カセットを
取り出す
両面搬送ガイドを開けて、
用紙を取り除く。
両面搬送ガイドを閉める。
用紙を取り除いたら、両面ユ
ニットカバーを閉める。
用紙を取り除いたら、
後カバーを閉める。
後カバー（排紙部内）
後カバーを
開ける
正面図
緑色の取っ手を
持って開閉する
両面ユニットカバーを
開ける
紙づまり
ランプ
用紙がつまったときは
給紙カセット
手差しトレイ
両面搬送ガイド
両面ユニット
11 12

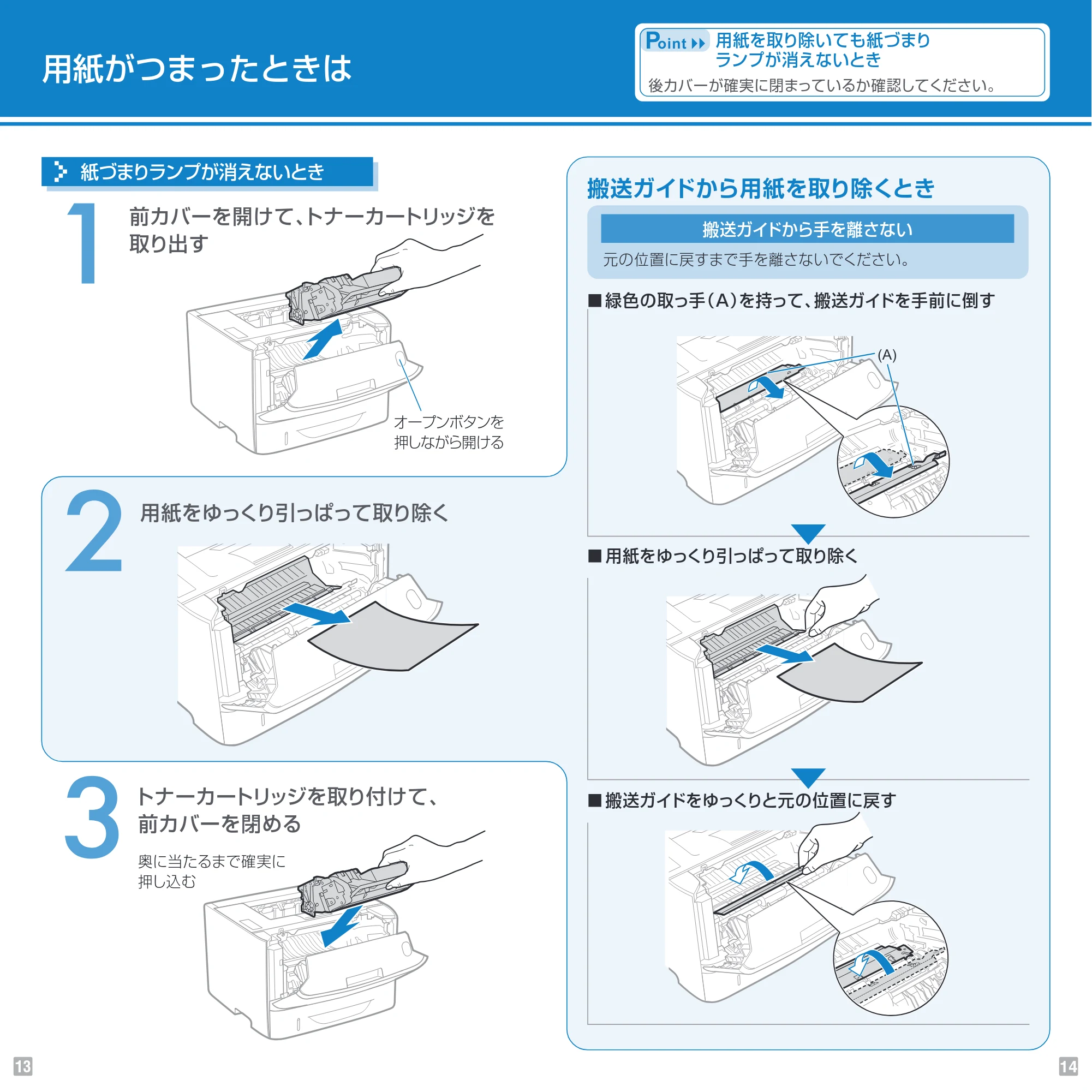

用紙をゆっくり引っぱって取り除く
トナーカートリッジを取り付けて、
前カバーを閉める
前カバーを開けて、トナーカートリッジを
取り出す
■ 緑色の取っ手（A）を持って、搬送ガイドを手前に倒す
■ 用紙をゆっくり引っぱって取り除く
搬送ガイドから用紙を取り除くとき
オープンボタンを
押しながら開ける
■ 搬送ガイドをゆっくりと元の位置に戻す
奥に当たるまで確実に
押し込む
紙づまりランプが消えないとき
用紙を取り除いても紙づまり
ランプが消えないとき
後カバーが確実に閉まっているか確認してください。
搬送ガイドから手を離さない
元の位置に戻すまで手を離さないでください。
(A)
用紙がつまったときは
13 14
用紙をゆっくり引っぱって取り除く
トナーカートリッジを取り付けて、
前カバーを閉める
前カバーを開けて、トナーカートリッジを
取り出す
■ 緑色の取っ手（A）を持って、搬送ガイドを手前に倒す
■ 用紙をゆっくり引っぱって取り除く
搬送ガイドから用紙を取り除くとき
オープンボタンを
押しながら開ける
■ 搬送ガイドをゆっくりと元の位置に戻す
奥に当たるまで確実に

押し込む
紙づまりランプが消えないとき
用紙を取り除いても紙づまり
ランプが消えないとき
後カバーが確実に閉まっているか確認してください。
搬送ガイドから手を離さない
元の位置に戻すまで手を離さないでください。
(A)
用紙がつまったときは
13 14

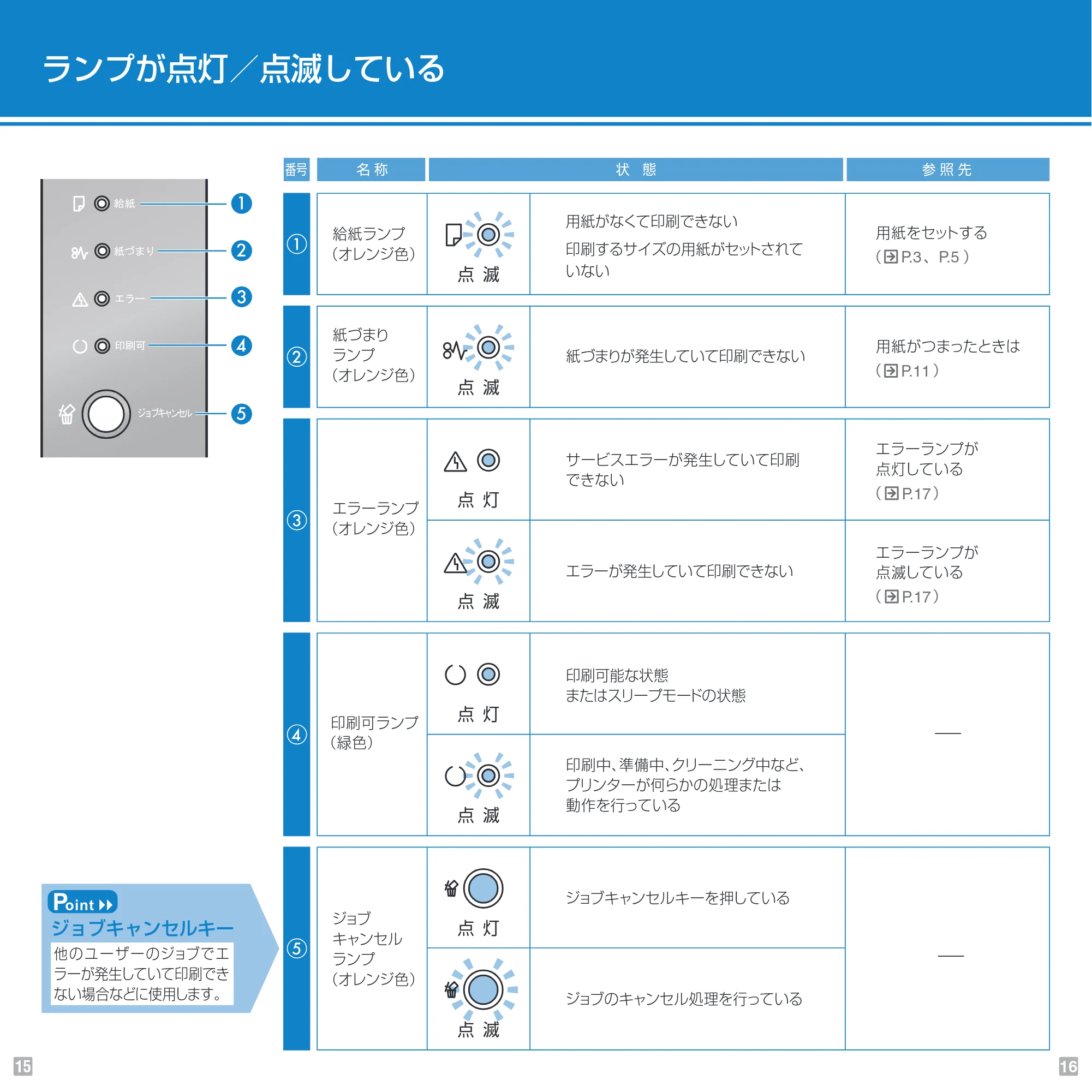

参 照 先状 態名 称番号
エラーランプ
（オレンジ色）
サービスエラーが発生していて印刷
できない
エラーが発生していて印刷できない
ジョブ
キャンセル
ランプ
（オレンジ色）
ジョブキャンセルキーを押している
ジョブのキャンセル処理を行っている
給紙ランプ
（オレンジ色）
用紙がなくて印刷できない
印刷するサイズの用紙がセットされて
いない
紙づまり
ランプ
（オレンジ色）
紙づまりが発生していて印刷できない
印刷可ランプ
（緑色）
印刷可能な状態
またはスリープモードの状態
印刷中、準備中、クリーニング中など、
プリンターが何らかの処理または
動作を行っている
用紙をセットする
（ ）
用紙がつまったときは
（ ）
エラーランプが
点灯している
（ ）
ー
ー
点 滅
点 滅
点 灯
点 滅
点 灯
点 滅
点 灯
点 滅
P.3、P.5
P.11
P.17
エラーランプが
点滅している
（ ）P.17
ランプが点灯／点滅している
ジョブキャンセルキー
他のユーザーのジョブでエ
ラーが発生していて印刷でき
ない場合などに使用します。
15 16
参 照 先状 態名 称番号
エラーランプ
（オレンジ色）

サービスエラーが発生していて印刷
できない
エラーが発生していて印刷できない
ジョブ
キャンセル
ランプ
（オレンジ色）
ジョブキャンセルキーを押している
ジョブのキャンセル処理を行っている
給紙ランプ
（オレンジ色）
用紙がなくて印刷できない
印刷するサイズの用紙がセットされて
いない
紙づまり
ランプ
（オレンジ色）
紙づまりが発生していて印刷できない
印刷可ランプ
（緑色）
印刷可能な状態
またはスリープモードの状態
印刷中、準備中、クリーニング中など、
プリンターが何らかの処理または
動作を行っている
用紙をセットする
（ ）
用紙がつまったときは
（ ）
エラーランプが
点灯している
（ ）
ー
ー
点 滅
点 滅
点 灯
点 滅
点 灯
点 滅
点 灯
点 滅
P.3、P.5
P.11
P.17
エラーランプが
点滅している
（ ）P.17
ランプが点灯／点滅している
ジョブキャンセルキー
他のユーザーのジョブでエ
ラーが発生していて印刷でき
ない場合などに使用します。
15 16

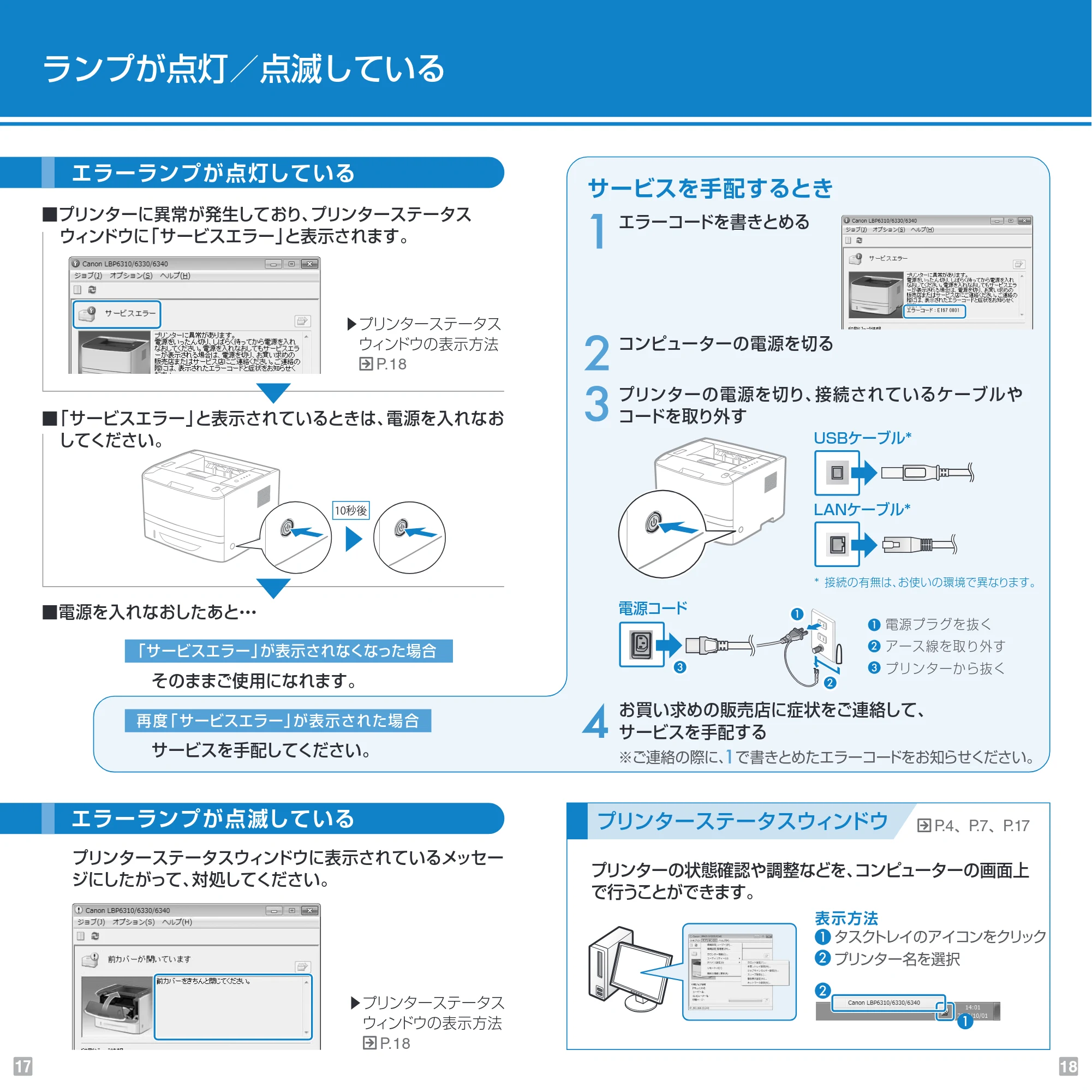

※ご連絡の際に、 で書きとめたエラーコードをお知らせください。
「サービスエラー」が表示されなくなった場合
再度「 サービスエラー」が表示された場合
エラーランプが点灯している
エラーランプが点滅している
プリンターステータスウィンドウに表示されているメッセー
ジにしたがって、対処してください。
そのままご使用になれます。
サービスを手配してください。
▶プリンターステータス
ウィンドウの表示方法
P.18
▶プリンターステータス
ウィンドウの表示方法
P.18
サービスを手配するとき
お買い求めの販売店に症状をご連絡して、
サービスを手配する
コンピューターの電源を切る
プリンターの電源を切り、接続されているケーブルや
コードを取り外す
エラーコードを書きとめる
ランプが点灯／点滅している
10秒後
プリンターステータスウィンドウ
表示方法
P.4ࠊP.7ࠊP.17
タスクトレイのアイコンをクリック
プリンター名を選択
LANケーブル*
プリンターの状態確認や調整などを、コンピューターの画面上
で行うことができます。
電源コード
* 接続の有無は、お使いの環境で異なります。

■プリンターに異常が発生しており、プリンターステータス
ウィンドウに「サービスエラー」と表示されます。
■「サービスエラー」と表示されているときは、電源を入れなお
してください。
■電源を入れなおしたあと・・・
電源プラグを抜く
アース線を取り外す
プリンターから抜く
USBケーブル*
17 18
※ご連絡の際に、 で書きとめたエラーコードをお知らせください。
「サービスエラー」が表示されなくなった場合
再度「 サービスエラー」が表示された場合
エラーランプが点灯している
エラーランプが点滅している
プリンターステータスウィンドウに表示されているメッセー
ジにしたがって、対処してください。
そのままご使用になれます。
サービスを手配してください。
▶プリンターステータス
ウィンドウの表示方法
P.18
▶プリンターステータス
ウィンドウの表示方法
P.18
サービスを手配するとき
お買い求めの販売店に症状をご連絡して、
サービスを手配する
コンピューターの電源を切る
プリンターの電源を切り、接続されているケーブルや
コードを取り外す
エラーコードを書きとめる

ランプが点灯／点滅している
10秒後
プリンターステータスウィンドウ
表示方法
P.4ࠊP.7ࠊP.17
タスクトレイのアイコンをクリック
プリンター名を選択
LANケーブル*
プリンターの状態確認や調整などを、コンピューターの画面上
で行うことができます。
電源コード
* 接続の有無は、お使いの環境で異なります。
■プリンターに異常が発生しており、プリンターステータス
ウィンドウに「サービスエラー」と表示されます。
■「サービスエラー」と表示されているときは、電源を入れなお
してください。
■電源を入れなおしたあと・・・
電源プラグを抜く
アース線を取り外す
プリンターから抜く
USBケーブル*
17 18
