LIPS機能ガイド 2004年7月12日更新 （PDF形式／3.14Mバイト）LBP-1310

レーザビームプリンタ�
�
ご使用前に必ず本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
ＬＩＰＳ機能ガイド�ＬＩＰＳ機能ガイド�
JPN

本製品の取扱説明書は、次のような構成になっています。目的に応じてお読みいただき、本製品を十
分にご活用ください。
別売の取扱説明書
お求めについては販売店にご相談ください。

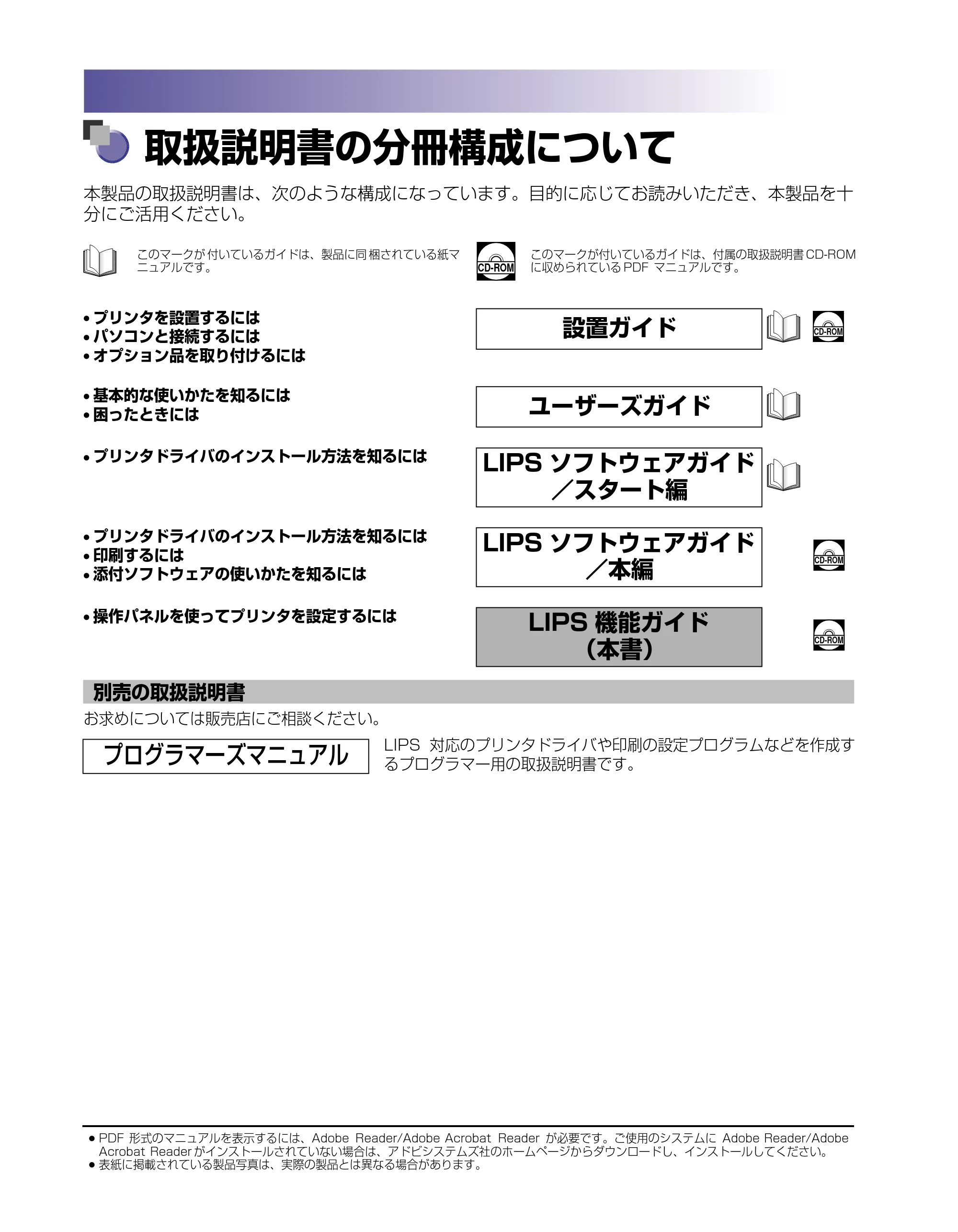

取扱説明書の分冊構成について
このマークが 付いているガイドは、製品に同 梱されている紙マ
ニュアルです。
このマークが付いているガイドは、付属の取扱説明書 CD-ROM
に収められている PDF マニュアルです。CD-ROM

• プリンタを設置するには
• パソコンと接続するには
• オプション品を取り付けるには

設置ガイド CD-ROM

• 基本的な使いかたを知るには
• 困ったときには ユーザーズガイド
• プリンタドライバのインストール方法を知るには

LIPS ソフトウェアガイド
／スタート編

• プリンタドライバのインストール方法を知るには
• 印刷するには
• 添付ソフトウェアの使いかたを知るには

LIPS ソフトウェアガイド
／本編
CD-ROM

• 操作パネルを使ってプリンタを設定するには

LIPS 機能ガイド
（本書）
CD-ROM
プログラマーズマニュアル
LIPS 対応のプリンタドライバや印刷の設定プログラムなどを作成す
るプログラマー用の取扱説明書です。

• PDF 形式のマニュアルを表示するには、Adobe Reader/Adobe Acrobat Reader が必要です。ご使用のシステムに Adobe Reader/Adobe

Acrobat Reader がインストールされていない場合は、アドビシステムズ社のホームページからダウンロードし、インストールしてください。

• 表紙に掲載されている製品写真は、実際の製品とは異なる場合があります。

1
2
3
4
5
6
7
8

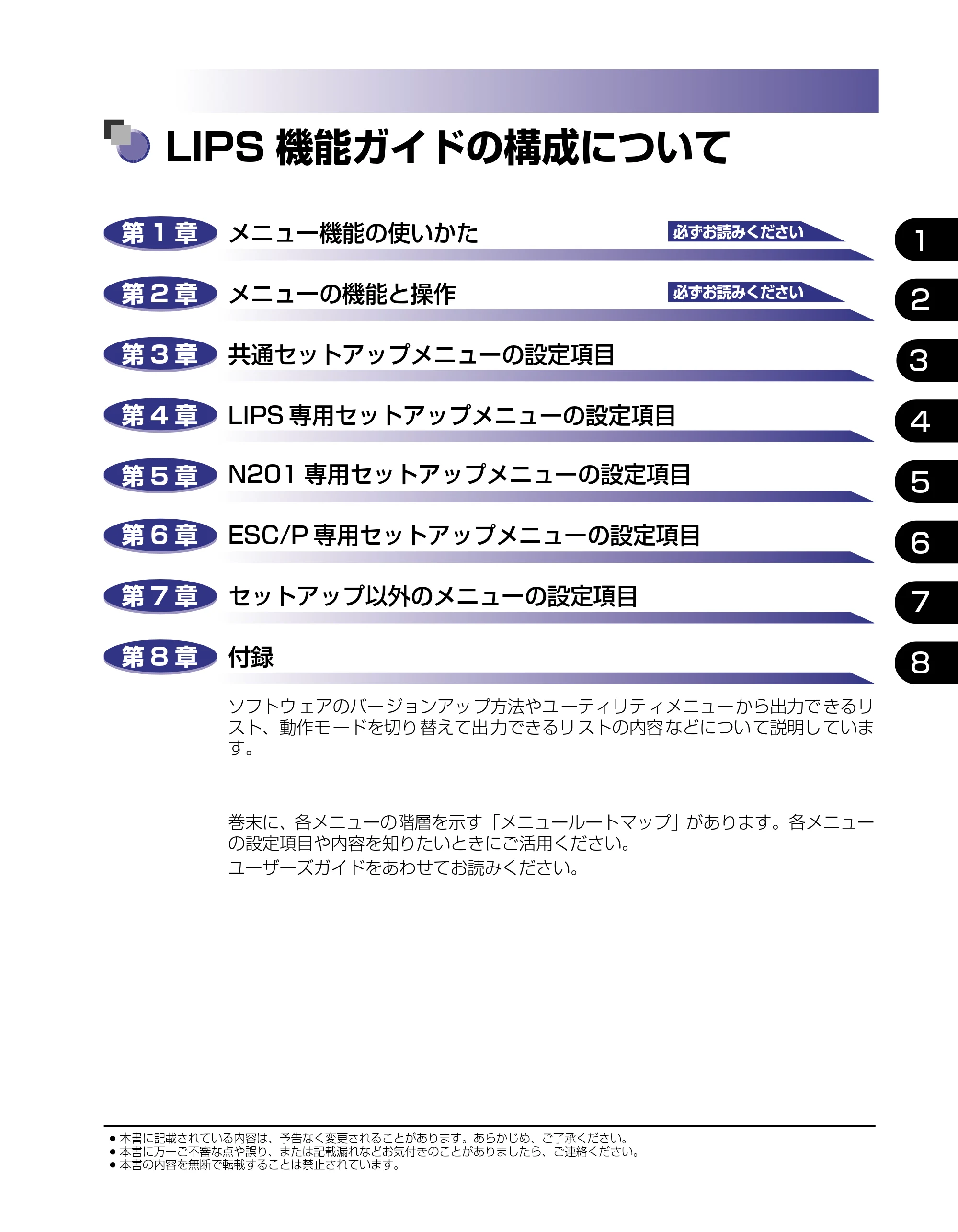

LIPS 機能ガイドの構成について
メニュー機能の使いかた
メニューの機能と操作
共通セットアップメニューの設定項目
LIPS 専用セットアップメニューの設定項目
N201 専用セットアップメニューの設定項目
ESC/P 専用セットアップメニューの設定項目
セットアップ以外のメニューの設定項目
付録
ソフトウ ェアのバー ジョンアッ プ方法やユ ーティリテ ィメニュー から出力で きるリ
スト、動作モ ードを切り 替えて出 力できるリ ストの内容 などについ て説明し ていま
す。
巻末に、各メニューの階層を示す「メニュールートマップ」があります。各メニュー
の設定項目や内容を知りたいときにご活用ください。
ユーザーズガイドをあわせてお読みください。
第 1 章 必ずお読みください�
第 2 章 必ずお読みください�
第 3 章
第 4 章
第 5 章
第 6 章
第 7 章
第 8 章

• 本書に記載されている内容は、予告なく変更されることがあります。あらかじめ、ご了承ください。
• 本書に万一ご不審な点や誤り、または記載漏れなどお気付きのことがありましたら、ご連絡ください。
• 本書の内容を無断で転載することは禁止されています。

ii

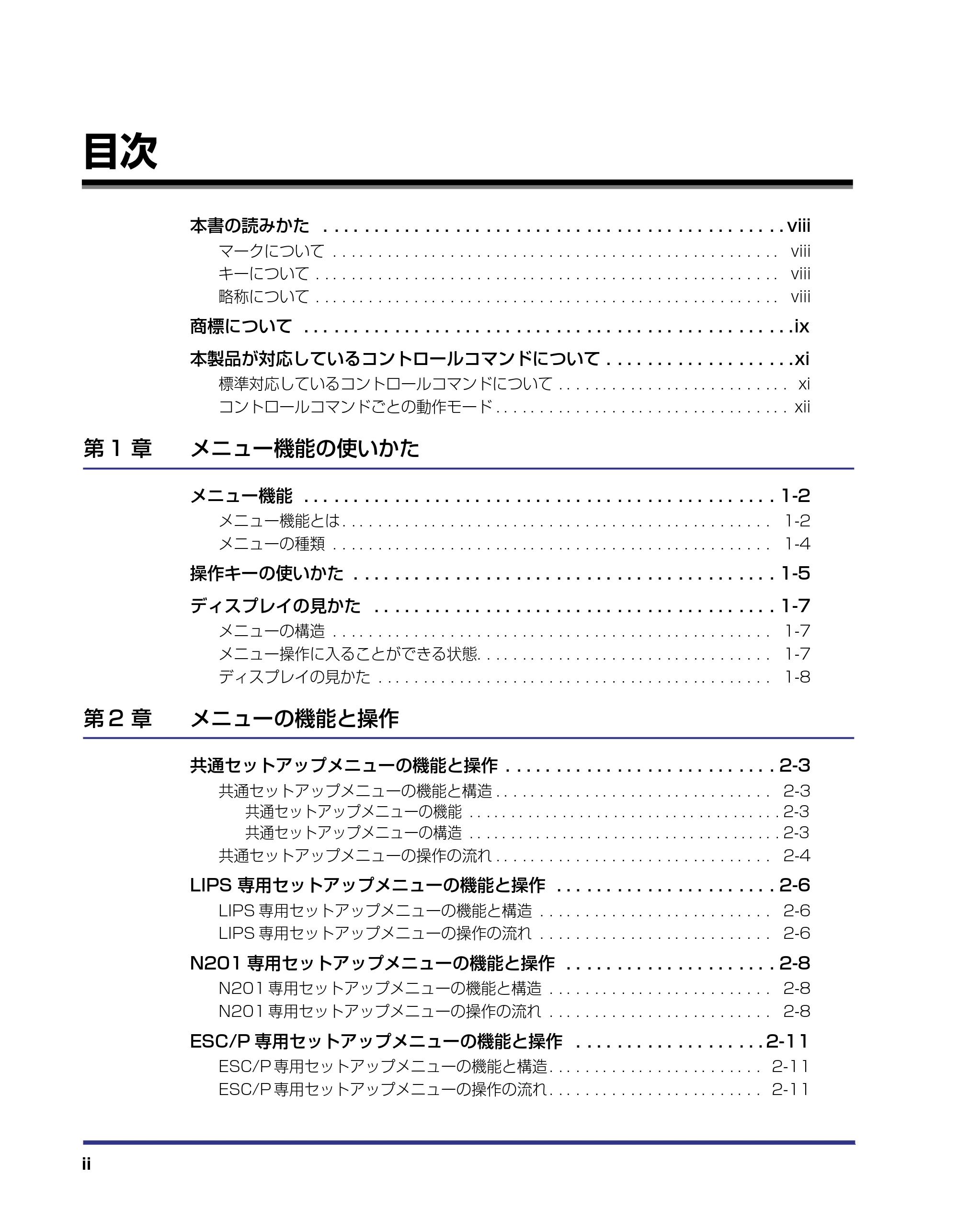

目次

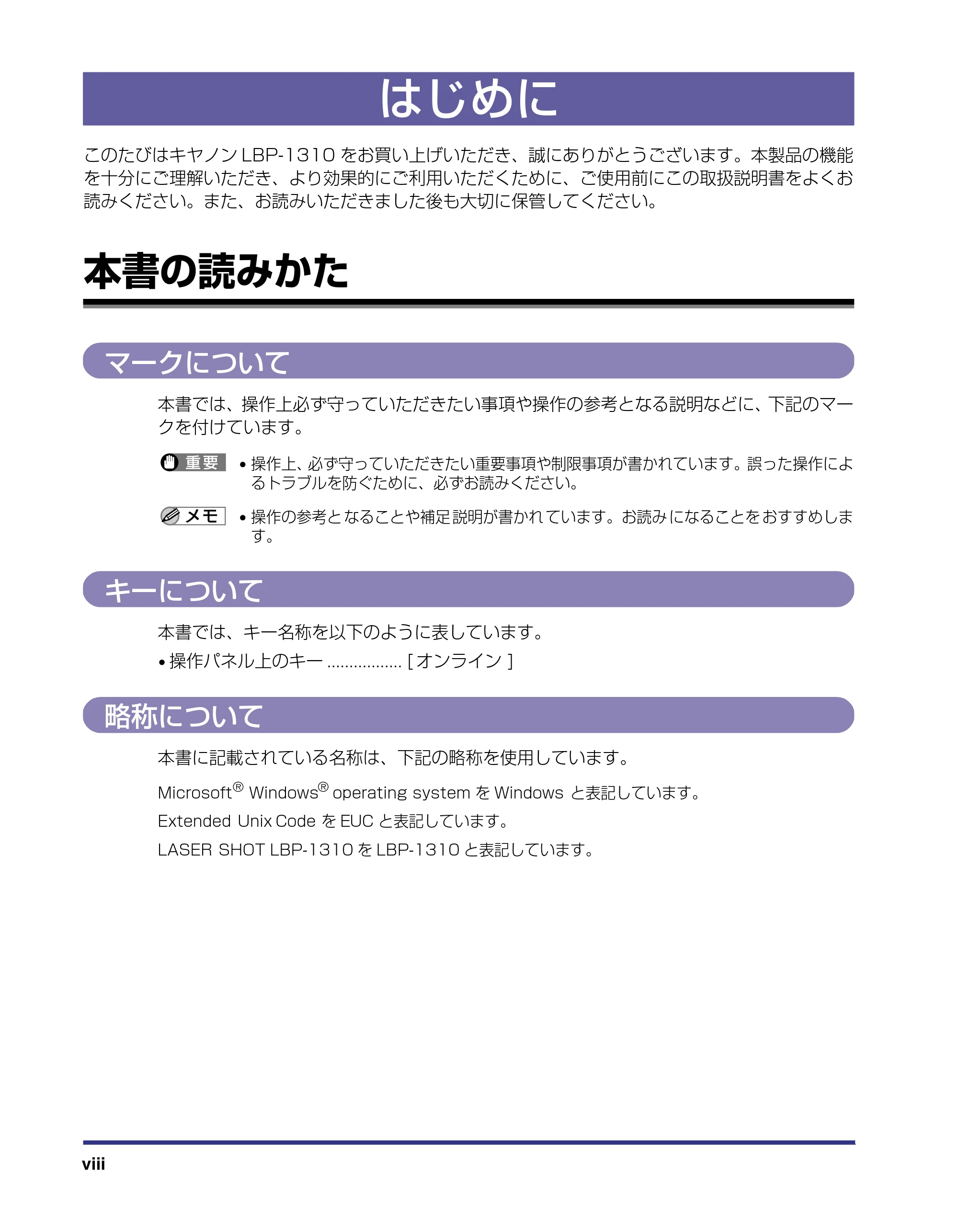

本書の読みかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
マークについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
キーについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
略称について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

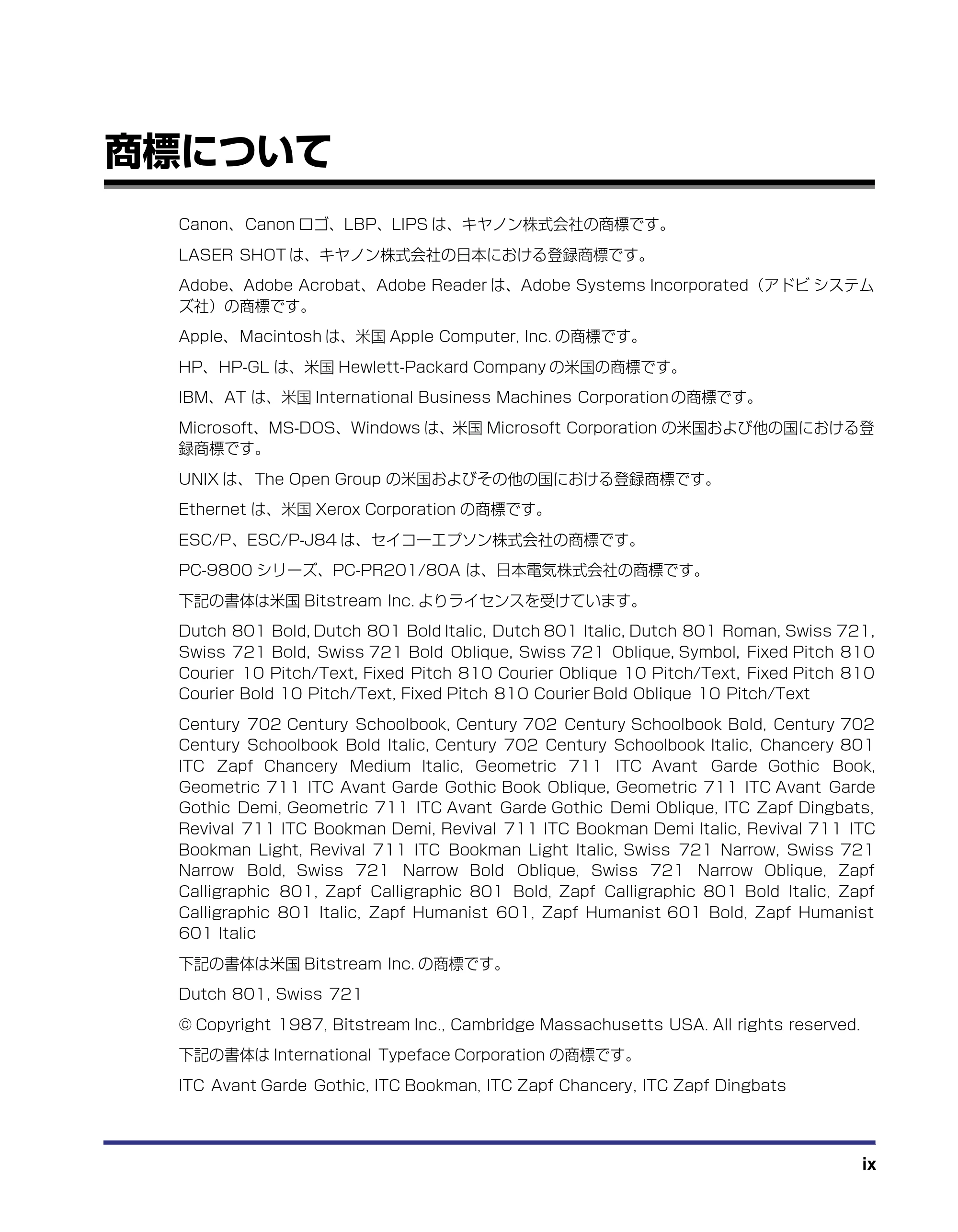

商標について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ix

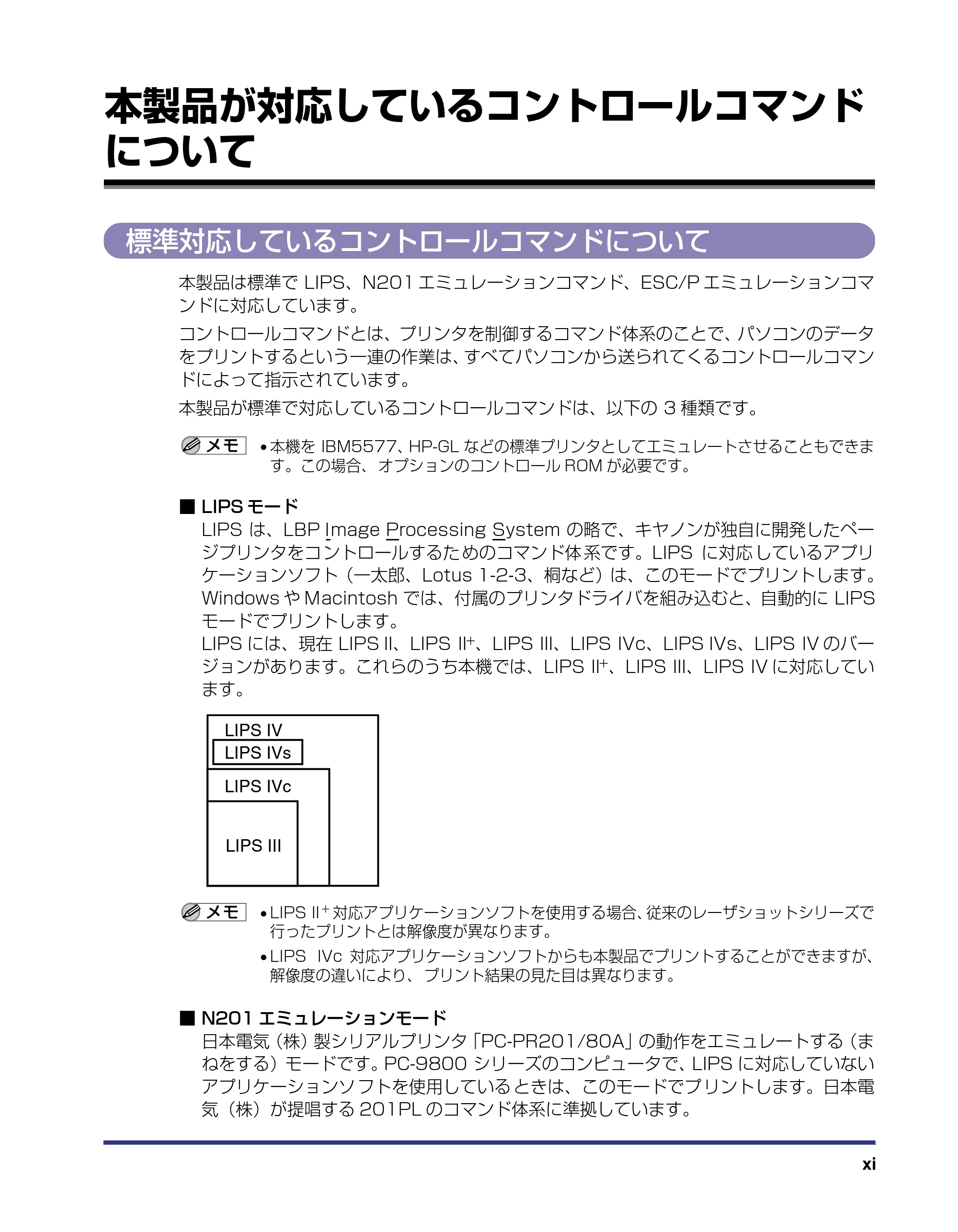

本製品が対応しているコントロールコマンドについて . . . . . . . . . . . . . . . . . . .xi
標準対応しているコントロールコマンドについて . . . . . . . . . . . . . . . . . . . . . . . . . . xi

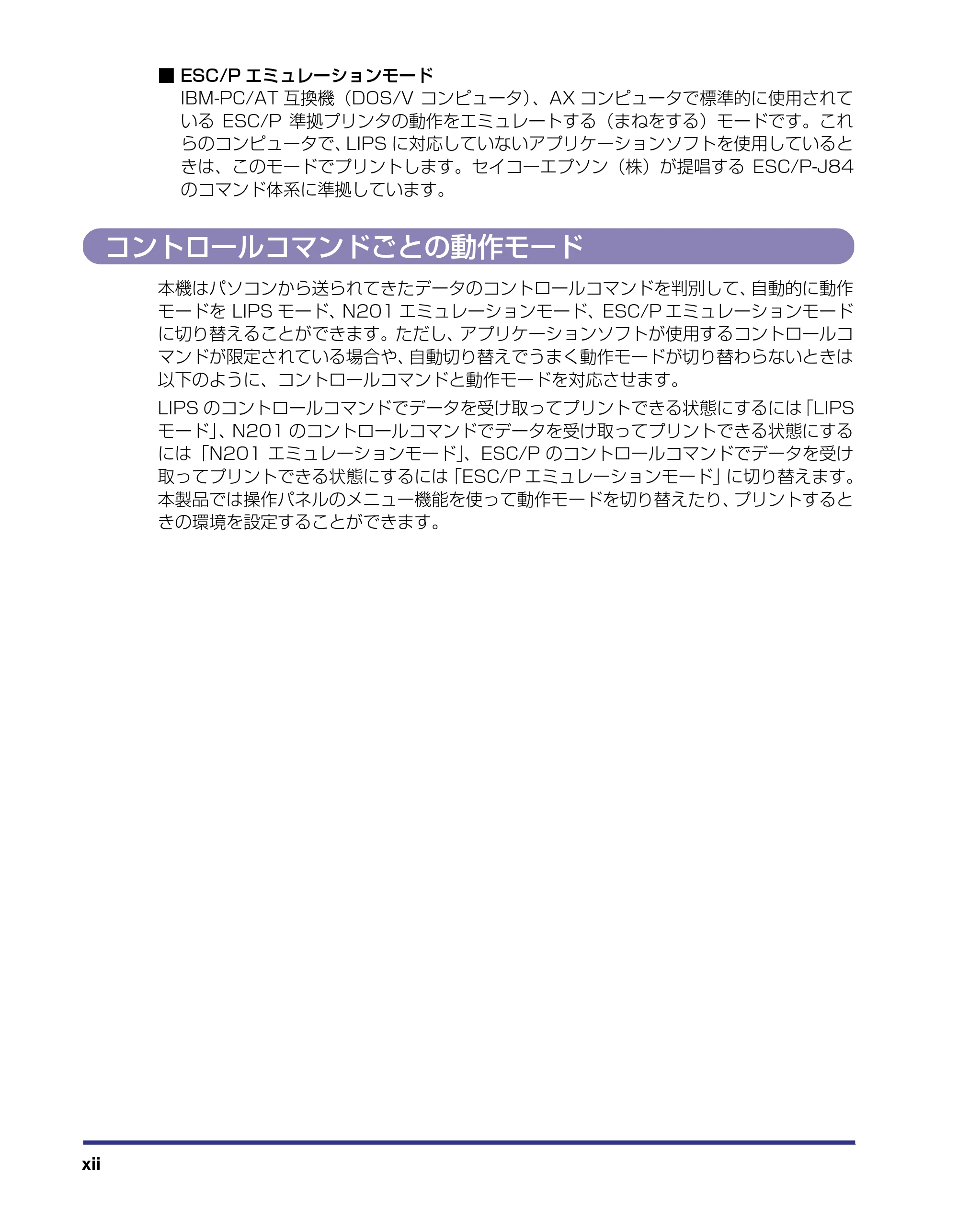

コントロールコマンドごとの動作モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii

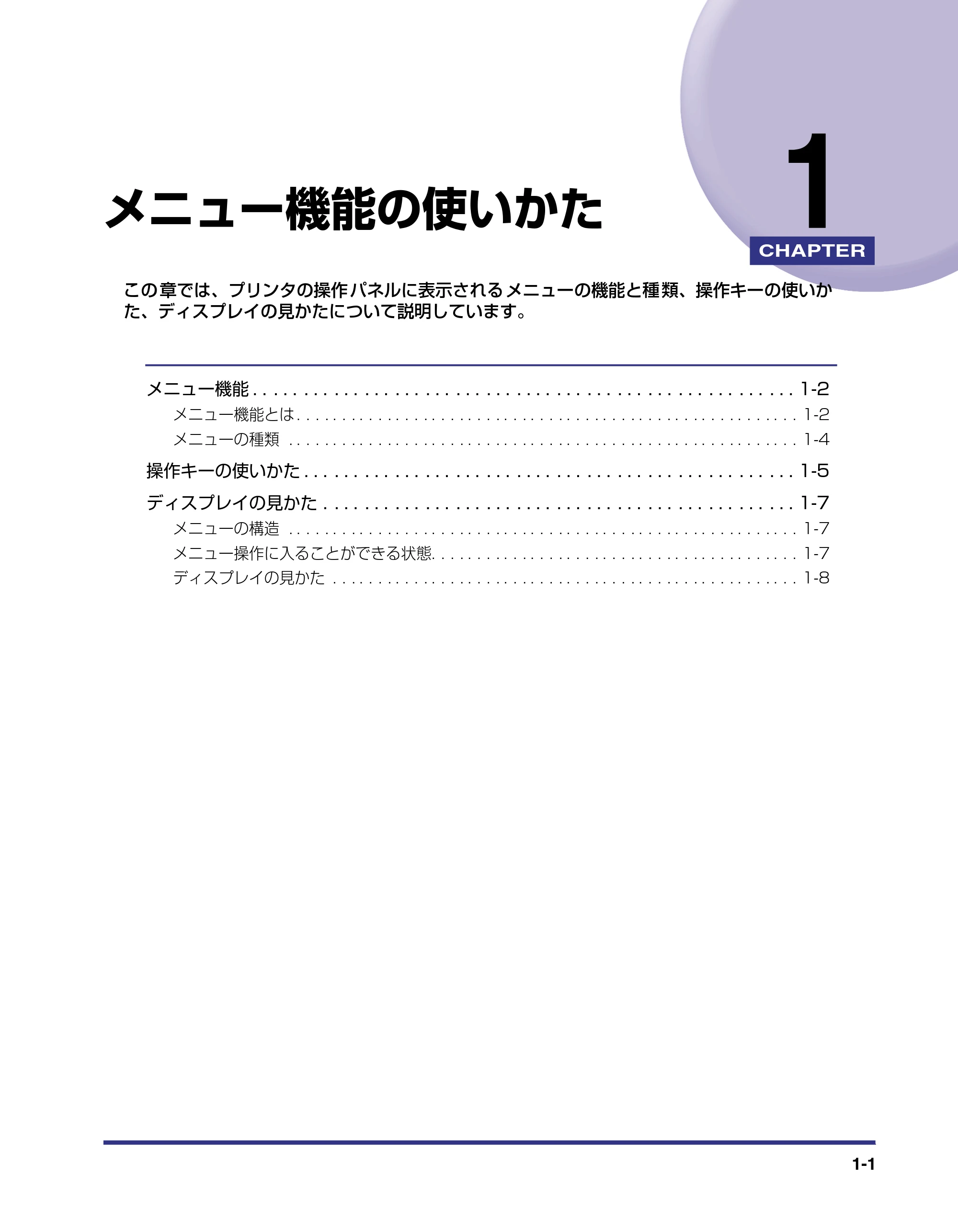

第 1 章 メニュー機能の使いかた

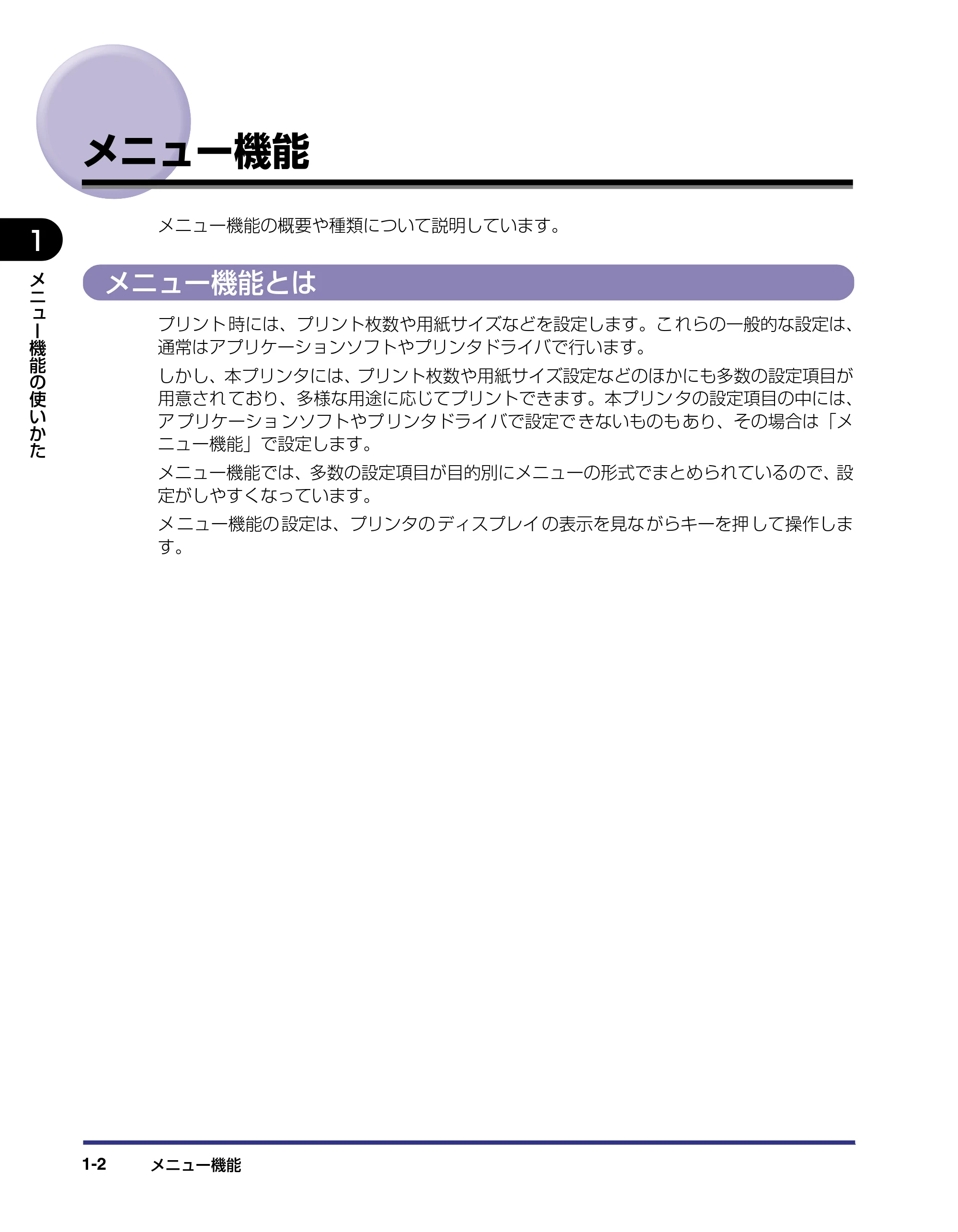

メニュー機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
メニュー機能とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

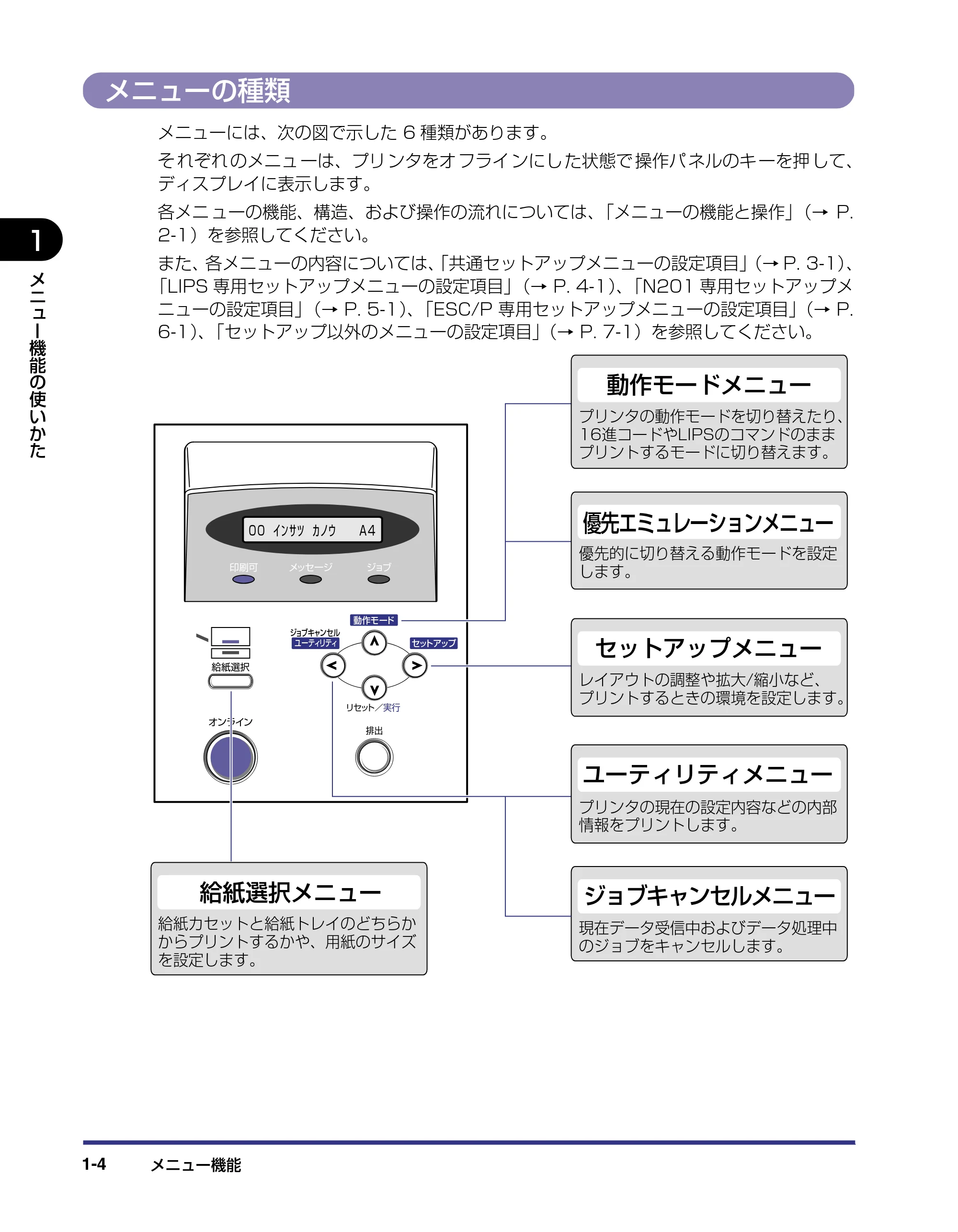

メニューの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

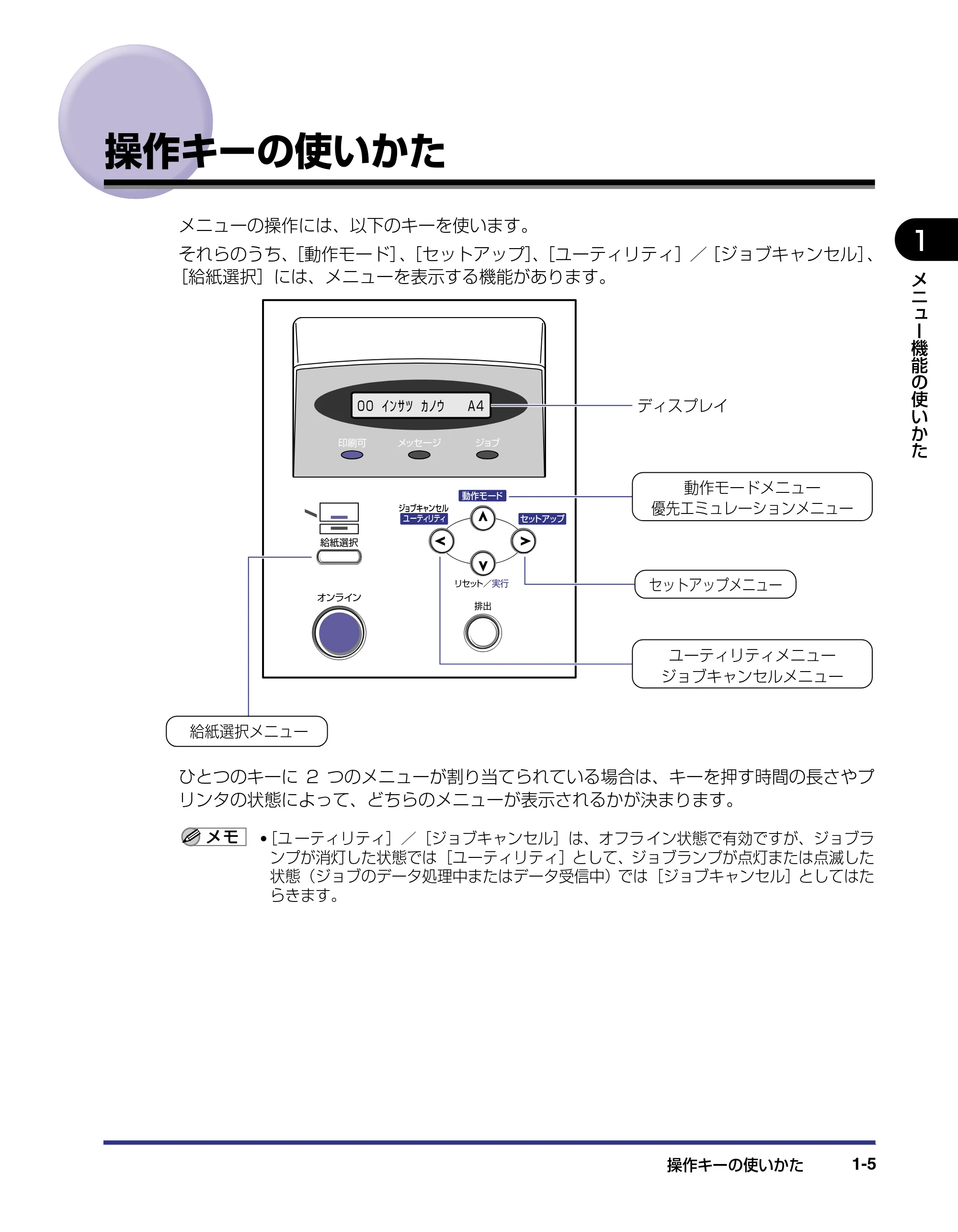

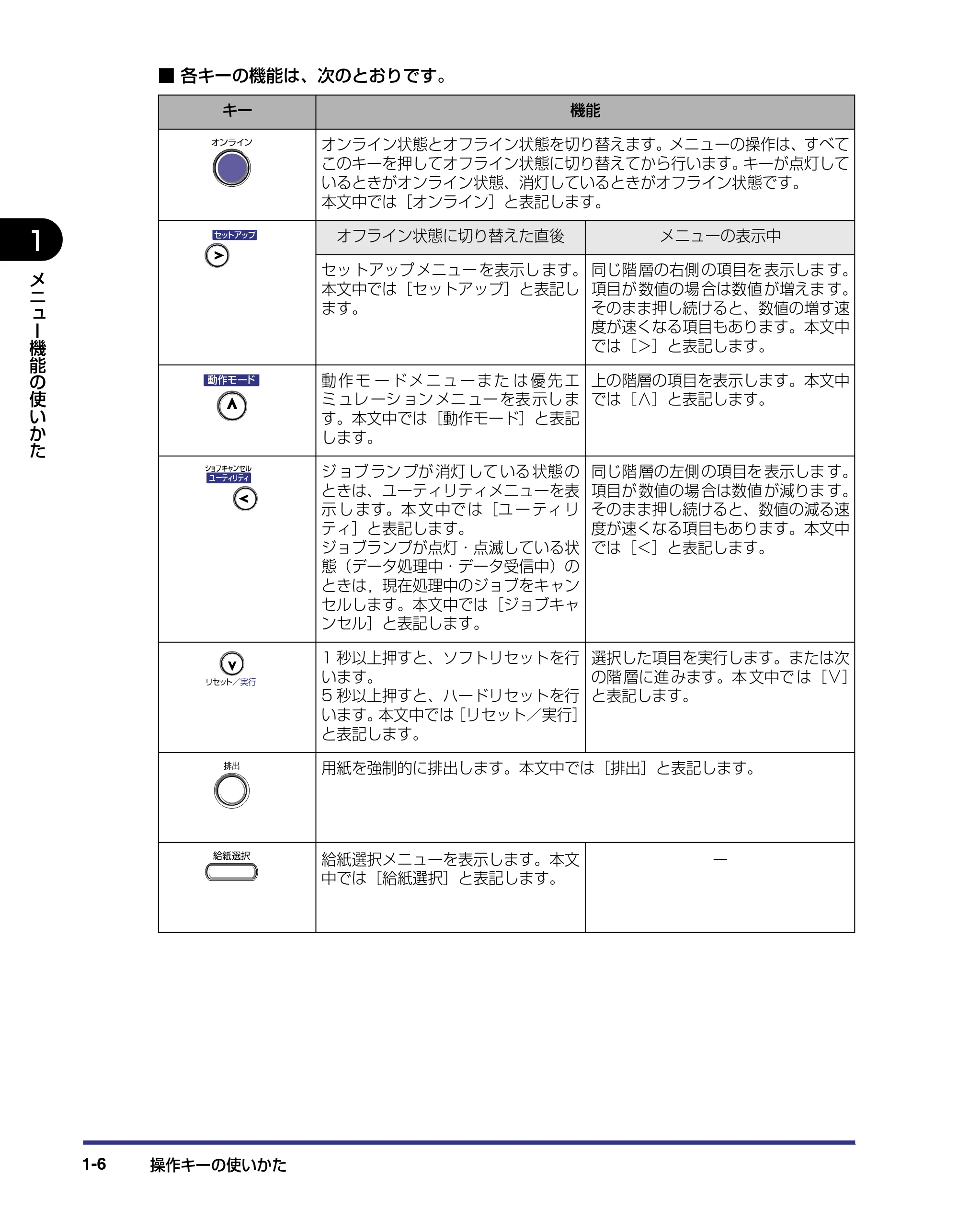

操作キーの使いかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

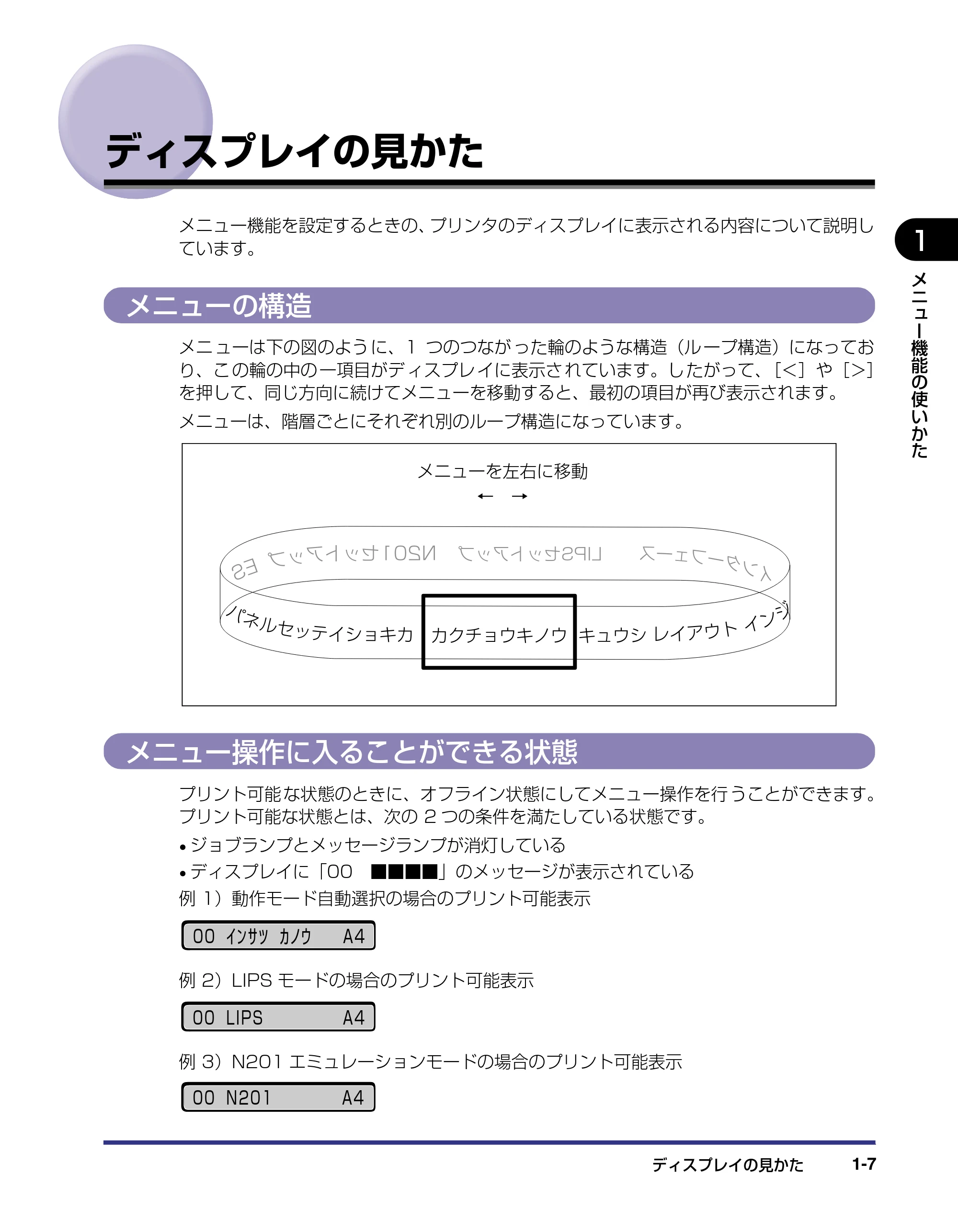

ディスプレイの見かた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
メニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
メニュー操作に入ることができる状態. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

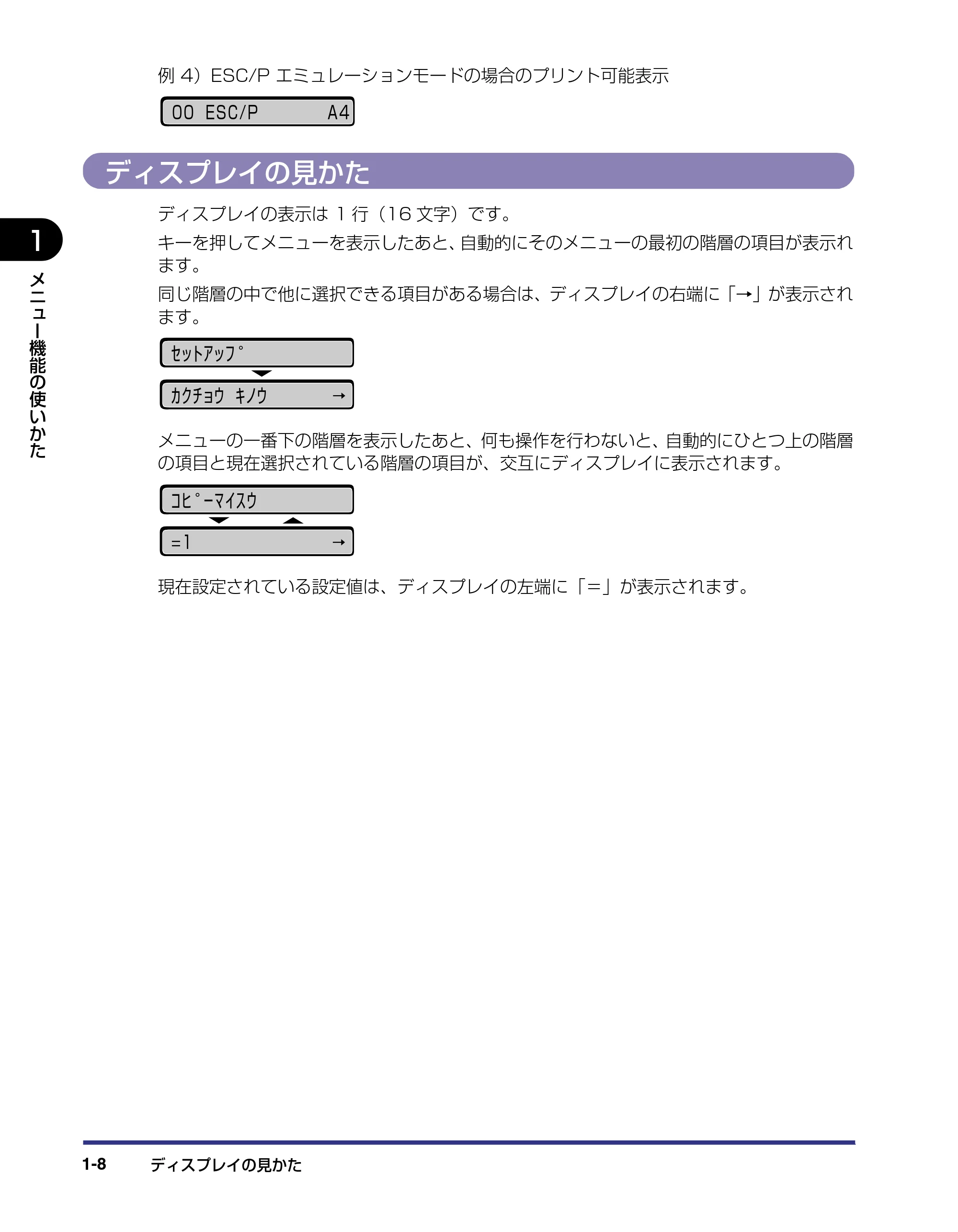

ディスプレイの見かた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

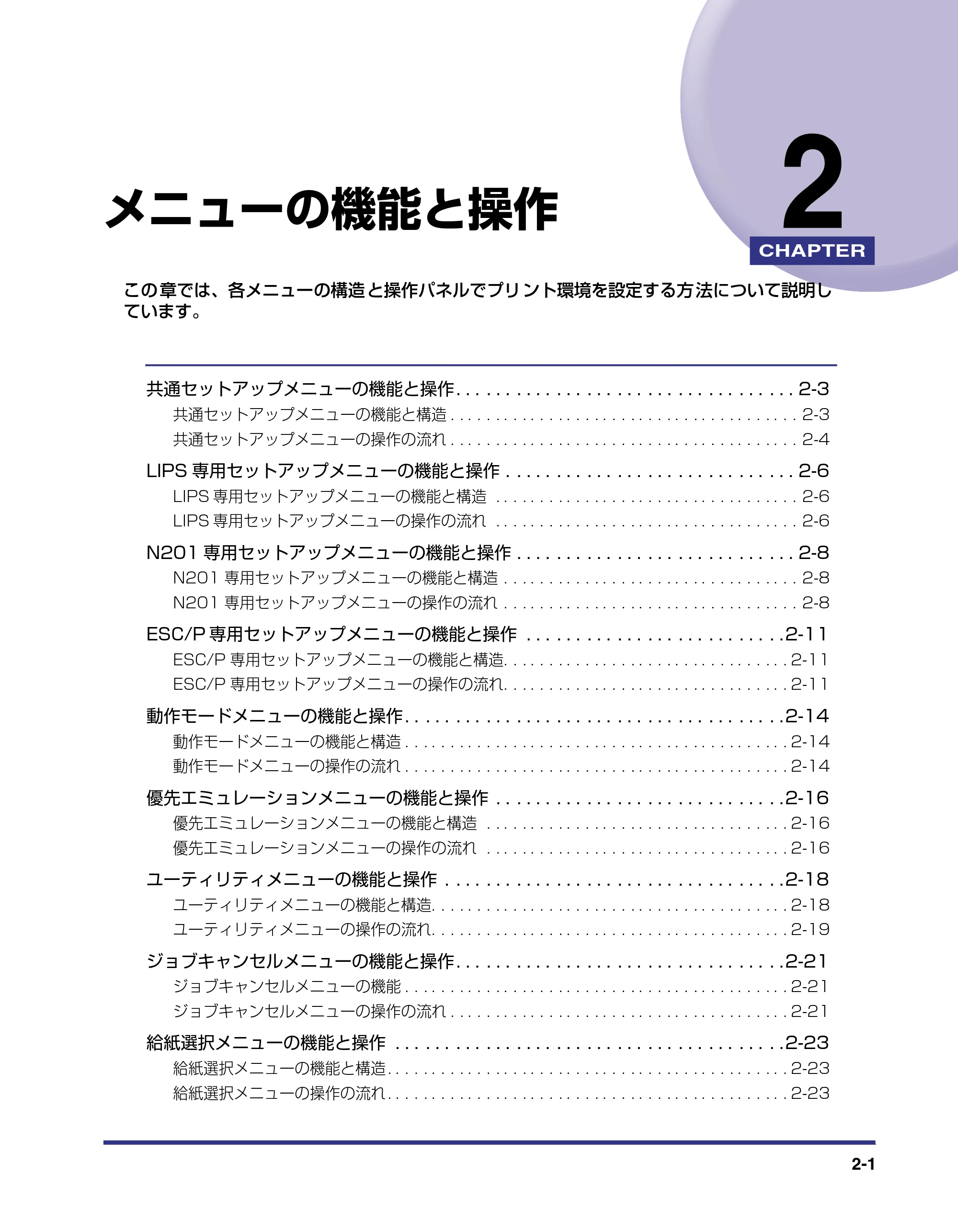

第 2 章 メニューの機能と操作

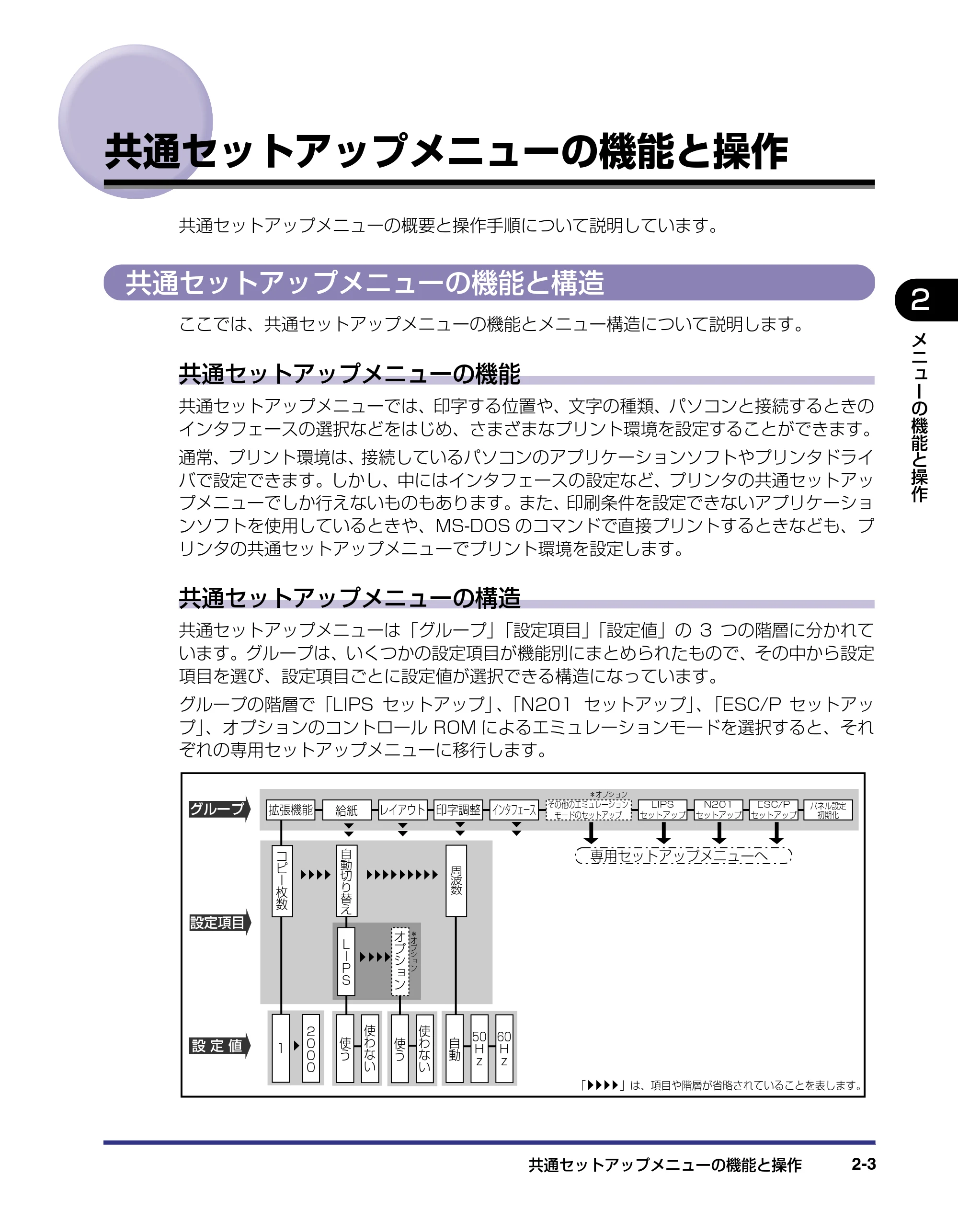

共通セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
共通セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
共通セットアップメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
共通セットアップメニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

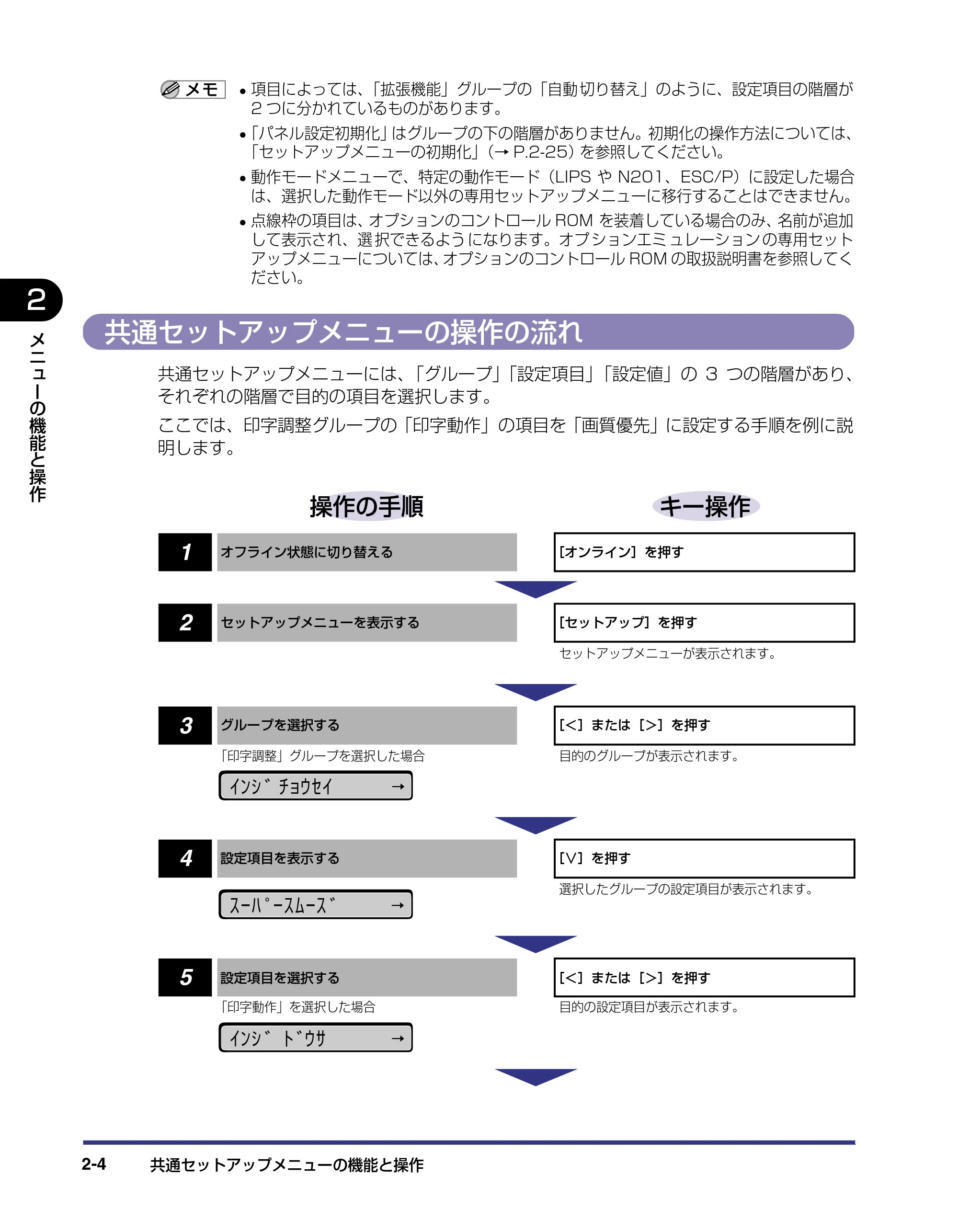

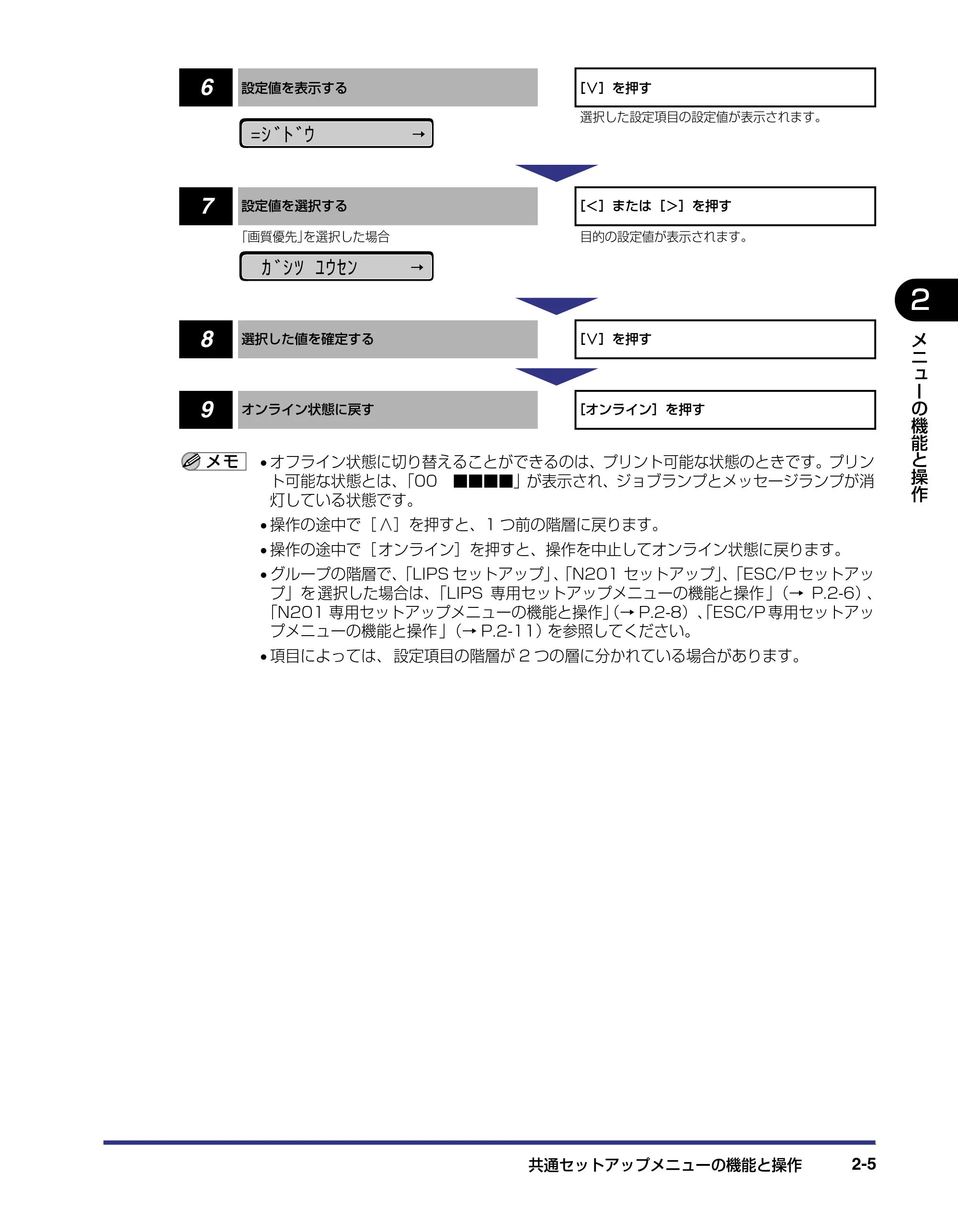

共通セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
LIPS 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . 2-6
LIPS 専用セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
LIPS 専用セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
N201 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . 2-8
N201 専用セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

N201 専用セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
ESC/P 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . 2-11
ESC/P 専用セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . 2-11
ESC/P 専用セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . 2-11

iii

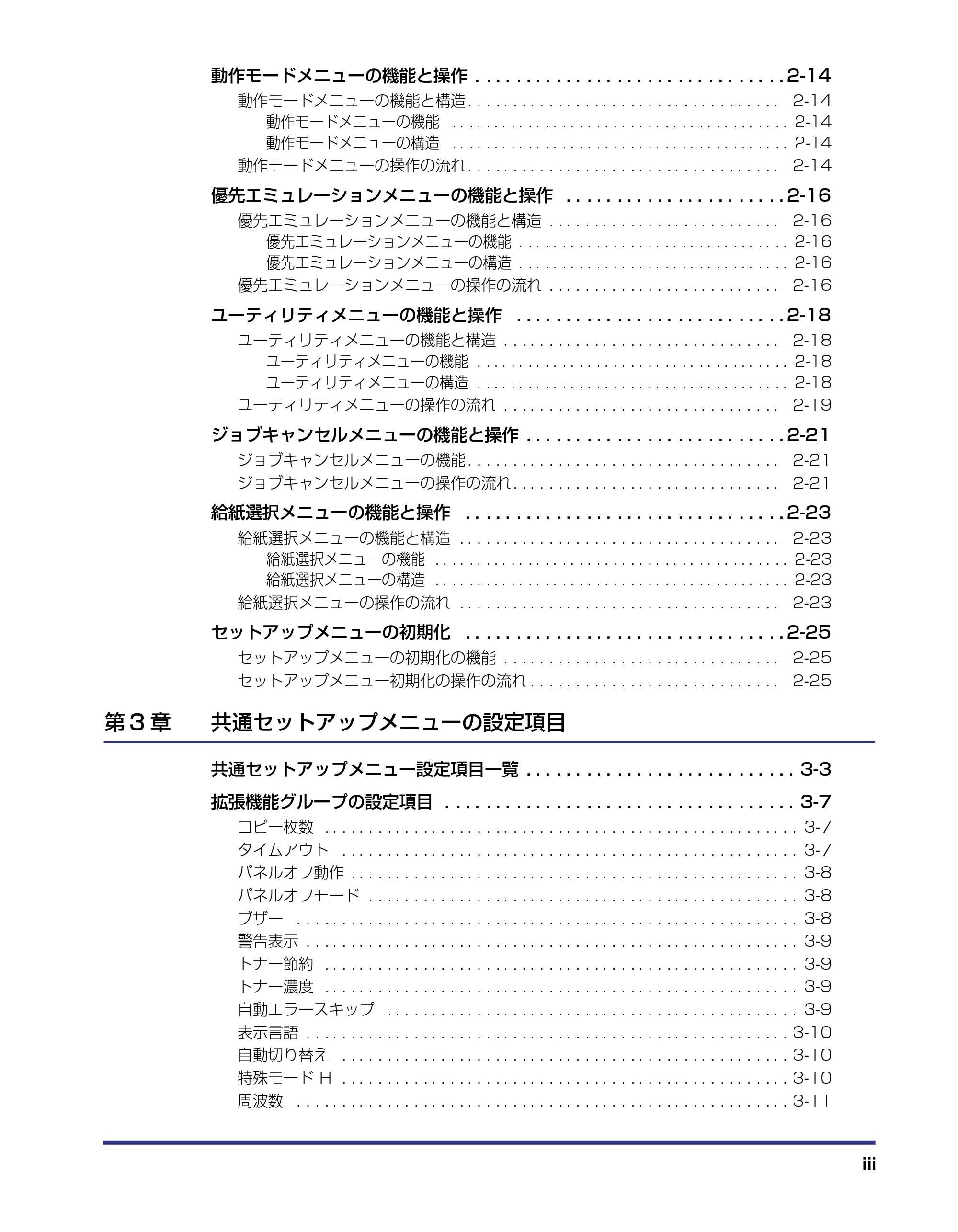

動作モードメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
動作モードメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
動作モードメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
動作モードメニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
動作モードメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14

優先エミュレーションメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . 2-16
優先エミュレーションメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
優先エミュレーションメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
優先エミュレーションメニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
優先エミュレーションメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
ユーティリティメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18

ユーティリティメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
ユーティリティメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
ユーティリティメニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
ユーティリティメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
ジョブキャンセルメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21
ジョブキャンセルメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21

ジョブキャンセルメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21
給紙選択メニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23
給紙選択メニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23
給紙選択メニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23
給紙選択メニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23

給紙選択メニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23
セットアップメニューの初期化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25
セットアップメニューの初期化の機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25
セットアップメニュー初期化の操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25
第 3 章 共通セットアップメニューの設定項目
共通セットアップメニュー設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
拡張機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

コピー枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
タイムアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
パネルオフ動作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
パネルオフモード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
ブザー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

警告表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
トナー節約 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
トナー濃度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
自動エラースキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

表示言語 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
自動切り替え . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
特殊モード H . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
周波数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

iv

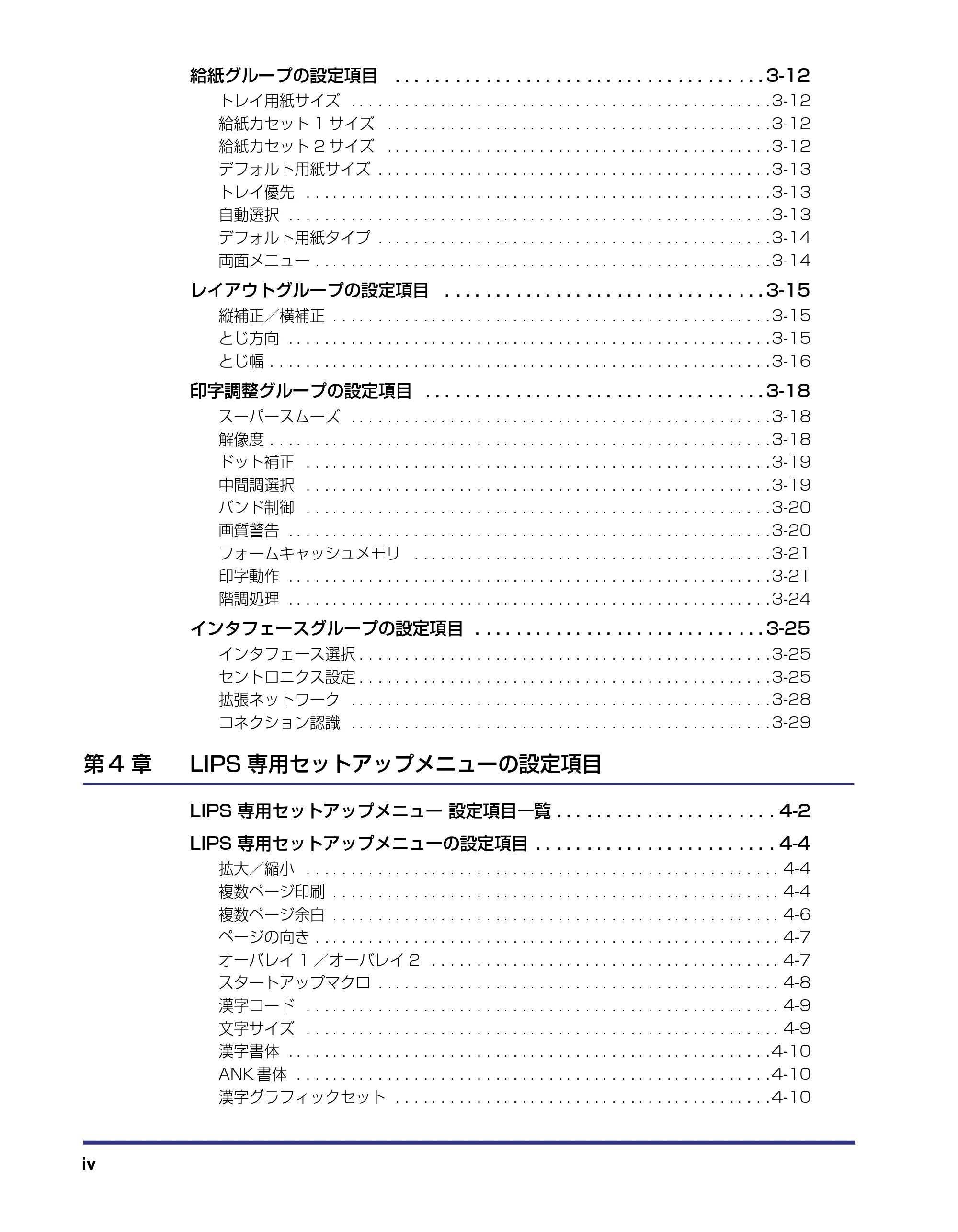

給紙グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
トレイ用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
給紙カセット 1 サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
給紙カセット 2 サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
デフォルト用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13

トレイ優先 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
自動選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
デフォルト用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
両面メニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
レイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

縦補正／横補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
とじ方向 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
とじ幅 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
印字調整グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
スーパースムーズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18

解像度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
ドット補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
中間調選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
バンド制御 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20

画質警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
フォームキャッシュメモリ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
印字動作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
階調処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
インタフェースグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25

インタフェース選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
セントロニクス設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
拡張ネットワーク . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28
コネクション認識 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
第 4 章 LIPS 専用セットアップメニューの設定項目

LIPS 専用セットアップメニュー 設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . 4-2
LIPS 専用セットアップメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . 4-4
拡大／縮小 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
複数ページ印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
複数ページ余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

ページの向き . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
オーバレイ 1 ／オーバレイ 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
スタートアップマクロ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
漢字コード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
文字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9

漢字書体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
ANK 書体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
漢字グラフィックセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10

v

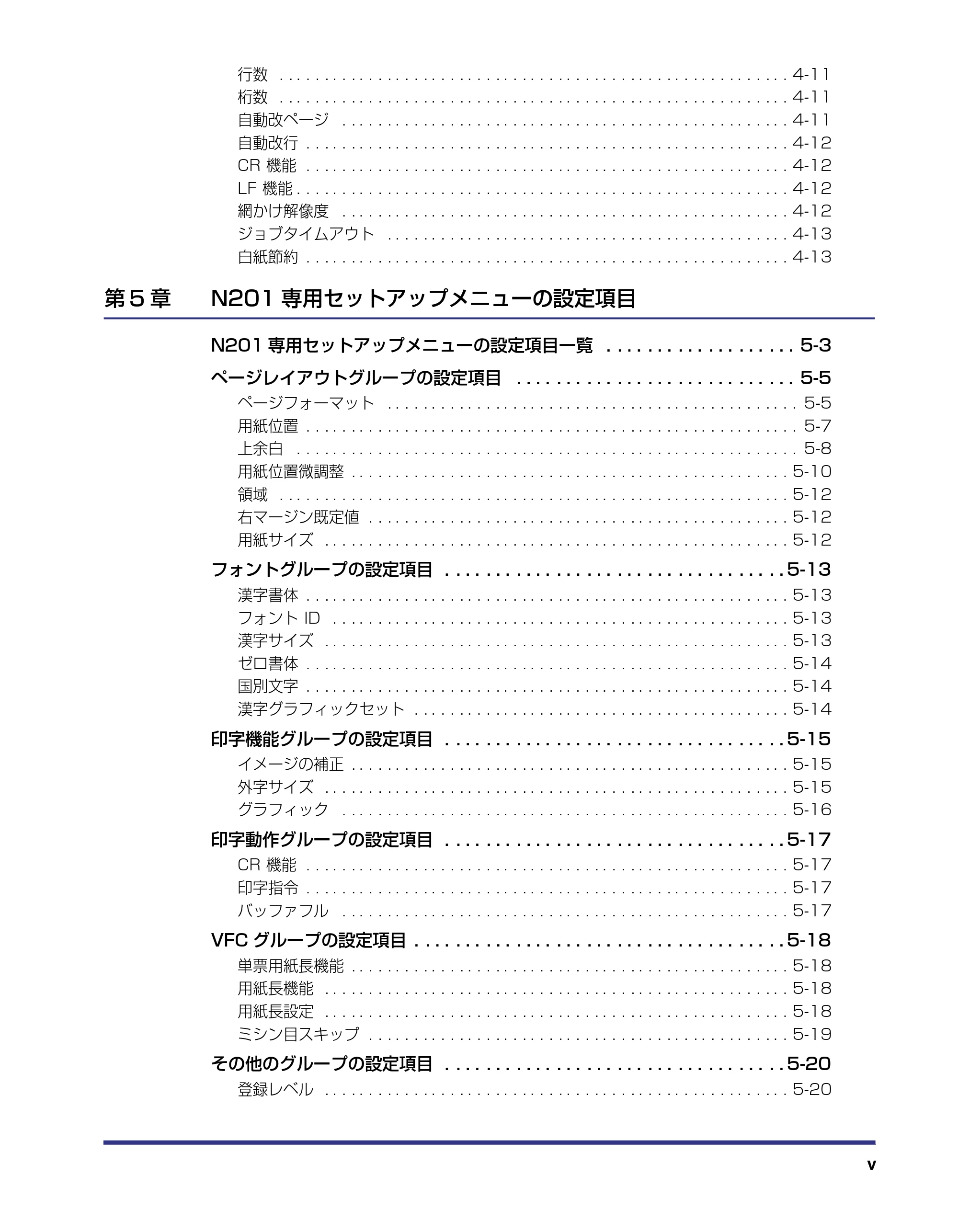

行数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
桁数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
自動改ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
自動改行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

CR 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
LF 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
網かけ解像度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
ジョブタイムアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

白紙節約 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
第 5 章 N201 専用セットアップメニューの設定項目
N201 専用セットアップメニューの設定項目一覧 . . . . . . . . . . . . . . . . . . . 5-3
ページレイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5
ページフォーマット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5
用紙位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7

上余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8
用紙位置微調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
領域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
右マージン既定値 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12

用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
フォントグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13
漢字書体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13
フォント ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13
漢字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13

ゼロ書体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
国別文字 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
漢字グラフィックセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
印字機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
イメージの補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15

外字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
グラフィック . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16
印字動作グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17
CR 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17
印字指令 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17

バッファフル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17
VFC グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-18
単票用紙長機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-18
用紙長機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-18
用紙長設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-18

ミシン目スキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-19
その他のグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-20
登録レベル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-20

vi

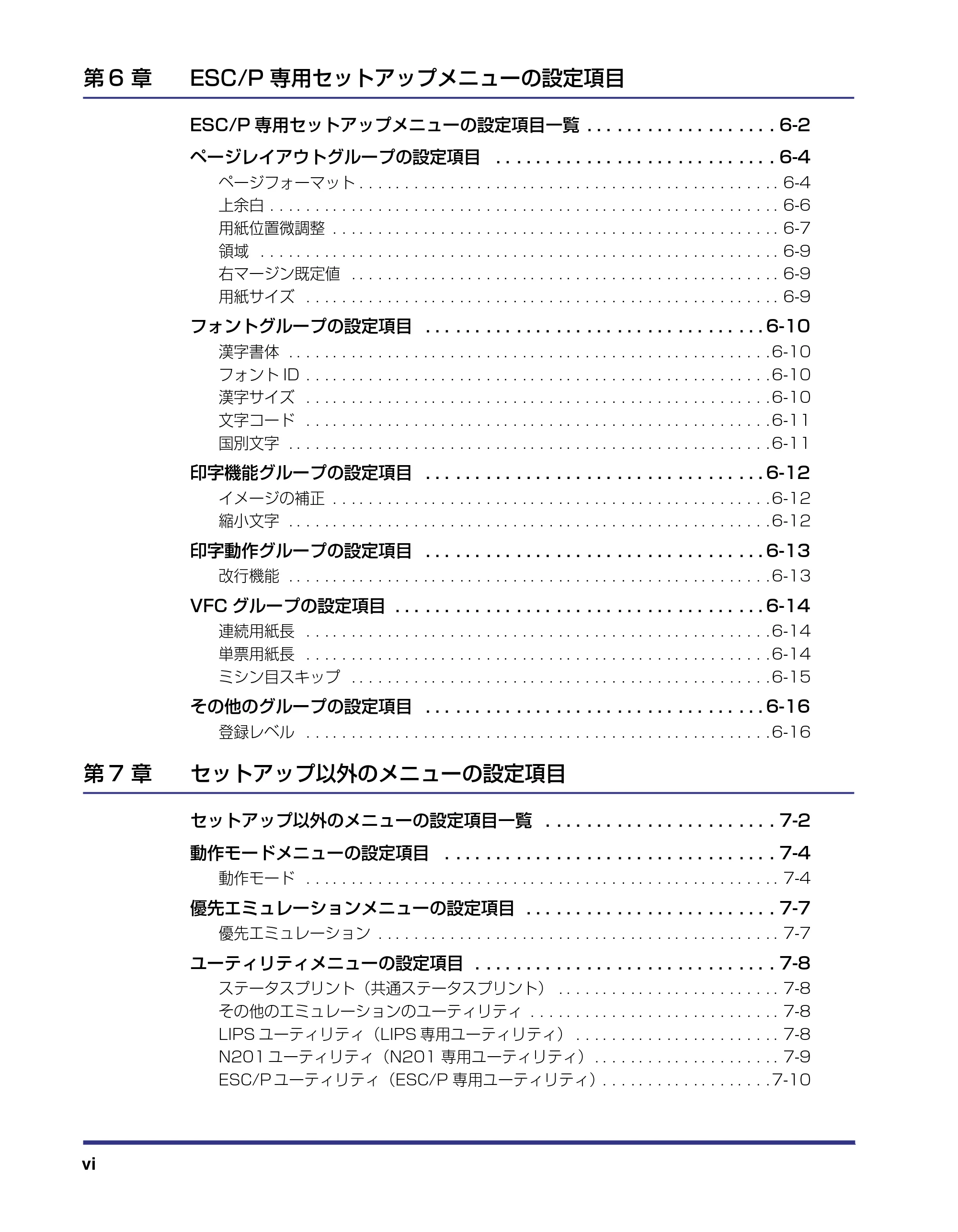

第 6 章 ESC/P 専用セットアップメニューの設定項目
ESC/P 専用セットアップメニューの設定項目一覧 . . . . . . . . . . . . . . . . . . . 6-2
ページレイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
ページフォーマット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
上余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
用紙位置微調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7

領域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
右マージン既定値 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
フォントグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
漢字書体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10

フォント ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
漢字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
文字コード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11
国別文字 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11

印字機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
イメージの補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
縮小文字 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
印字動作グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13
改行機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13

VFC グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
連続用紙長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
単票用紙長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
ミシン目スキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-15
その他のグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16

登録レベル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16
第 7 章 セットアップ以外のメニューの設定項目
セットアップ以外のメニューの設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . . 7-2
動作モードメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
動作モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
優先エミュレーションメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . 7-7

優先エミュレーション . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-7
ユーティリティメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
ステータスプリント（共通ステータスプリント） . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
その他のエミュレーションのユーティリティ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
LIPS ユーティリティ（LIPS 専用ユーティリティ） . . . . . . . . . . . . . . . . . . . . . . . 7-8
N201 ユーティリティ（N201 専用ユーティリティ） . . . . . . . . . . . . . . . . . . . . . 7-9

ESC/P ユーティリティ（ESC/P 専用ユーティリティ）. . . . . . . . . . . . . . . . . . . 7-10

vii

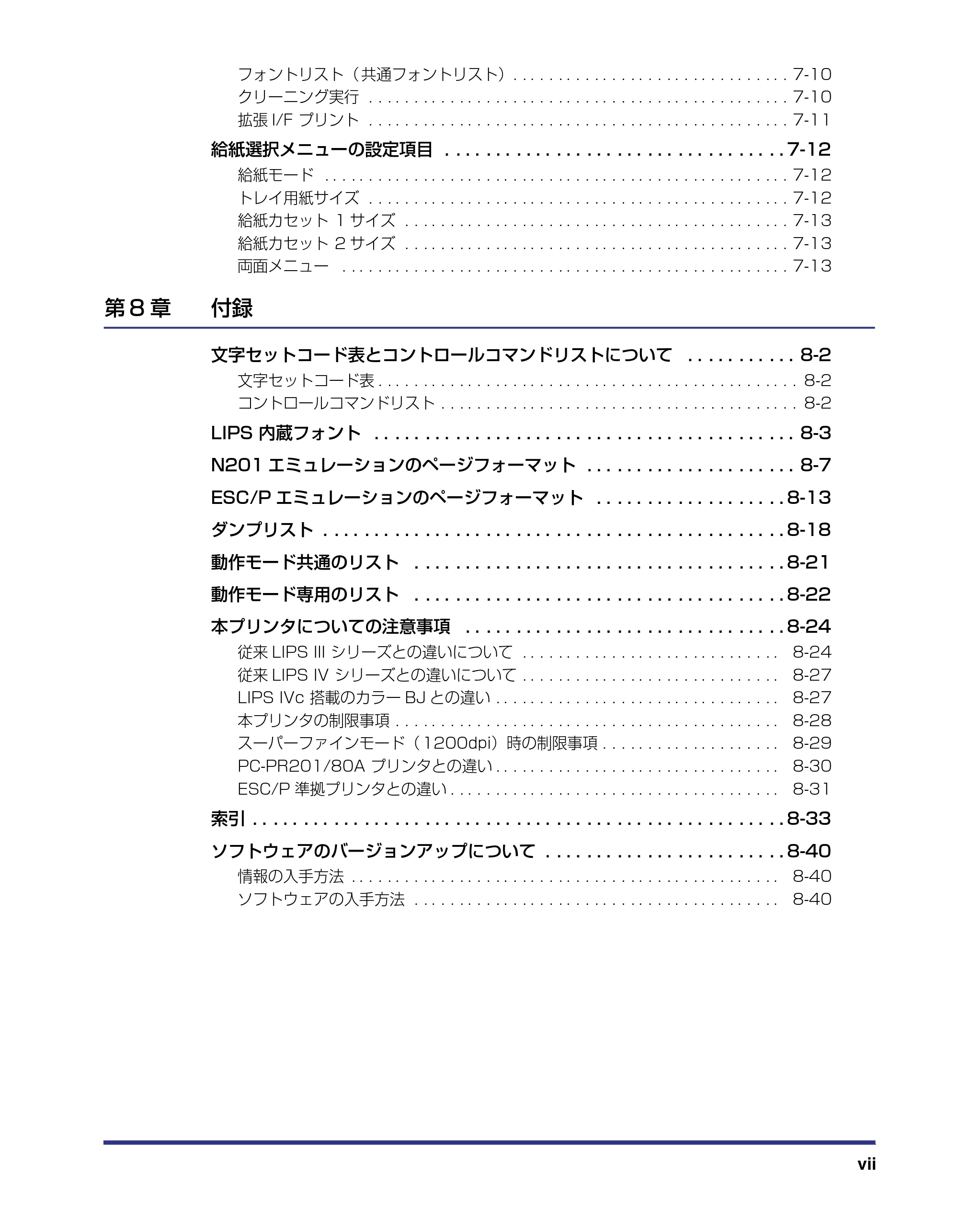

フォントリスト（ 共通フォントリスト）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-10
クリーニング実行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-10
拡張 I/F プリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-11
給紙選択メニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-12
給紙モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-12

トレイ用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-12
給紙カセット 1 サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-13
給紙カセット 2 サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-13
両面メニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-13
第 8 章 付録
文字セットコード表とコントロールコマンドリストについて . . . . . . . . . . . 8-2

文字セットコード表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
コントロールコマンドリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
LIPS 内蔵フォント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3
N201 エミュレーションのページフォーマット . . . . . . . . . . . . . . . . . . . . . 8-7
ESC/P エミュレーションのページフォーマット . . . . . . . . . . . . . . . . . . . 8-13
ダンプリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-18

動作モード共通のリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-21
動作モード専用のリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-22
本プリンタについての注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-24
従来 LIPS III シリーズとの違いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-24
従来 LIPS IV シリーズとの違いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-27
LIPS IVc 搭載のカラー BJ との違い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-27

本プリンタの制限事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-28
スーパーファインモード（ 1200dpi）時の制限事項 . . . . . . . . . . . . . . . . . . . . 8-29
PC-PR201/80A プリンタとの違い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-30
ESC/P 準拠プリンタとの違い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-31
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-33

ソフトウェアのバージョンアップについて . . . . . . . . . . . . . . . . . . . . . . . . 8-40
情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-40
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-40

viii
はじめに
このたびはキヤノン LBP-1310 をお買い上げいただき、誠にありがとうございます。本製品の機能
を十分にご理解いただき、より効果的にご利用いただくために、ご使用前にこの取扱説明書をよくお
読みください。また、お読みいただきました後も大切に保管してください。
本書の読みかた
マークについて
本書では、操作上必ず守っていただきたい事項や操作の参考となる説明などに、下記のマー
クを付けています。

• 操作上、必ず守っていただきたい重要事項や制限事項が書かれています。誤った操作によ

るトラブルを防ぐために、必ずお読みください。

• 操作の参考と なることや補足 説明が書かれ ています。お読み になることを おすすめしま

す。
キーについて
本書では、キー名称を以下のように表しています。

• 操作パネル上のキー ................. [ オンライン ]

略称について
本書に記載されている名称は、下記の略称を使用しています。
Microsoft
®
Windows
®
operating system を Windows と表記しています。
Extended Unix Code を EUC と表記しています。
LASER SHOT LBP-1310 を LBP-1310 と表記しています。

ix
商標について
Canon、Canon ロゴ、LBP、LIPS は、キヤノン株式会社の商標です。
LASER SHOT は、キヤノン株式会社の日本における登録商標です。
Adobe、Adobe Acrobat、Adobe Reader は、Adobe Systems Incorporated（アドビ システム
ズ社）の商標です。
Apple、Macintosh は、米国 Apple Computer, Inc. の商標です。
HP、HP-GL は、米国 Hewlett-Packard Company の米国の商標です。
IBM、AT は、米国 International Business Machines Corporation の商標です。
Microsoft、MS-DOS、Windows は、米国 Microsoft Corporation の米国および他の国における登
録商標です。
UNIX は、 The Open Group の米国およびその他の国における登録商標です。
Ethernet は、米国 Xerox Corporation の商標です。

ESC/P、ESC/P-J84 は、セイコーエプソン株式会社の商標です。
PC-9800 シリーズ、PC-PR201/80A は、日本電気株式会社の商標です。
下記の書体は米国 Bitstream Inc. よりライセンスを受けています。
Dutch 801 Bold, Dutch 801 Bold Italic, Dutch 801 Italic, Dutch 801 Roman, Swiss 721,
Swiss 721 Bold, Swiss 721 Bold Oblique, Swiss 721 Oblique, Symbol, Fixed Pitch 810
Courier 10 Pitch/Text, Fixed Pitch 810 Courier Oblique 10 Pitch/Text, Fixed Pitch 810
Courier Bold 10 Pitch/Text, Fixed Pitch 810 Courier Bold Oblique 10 Pitch/Text
Century 702 Century Schoolbook, Century 702 Century Schoolbook Bold, Century 702

Century Schoolbook Bold Italic, Century 702 Century Schoolbook Italic, Chancery 801
ITC Zapf Chancery Medium Italic, Geometric 711 ITC Avant Garde Gothic Book,
Geometric 711 ITC Avant Garde Gothic Book Oblique, Geometric 711 ITC Avant Garde
Gothic Demi, Geometric 711 ITC Avant Garde Gothic Demi Oblique, ITC Zapf Dingbats,
Revival 711 ITC Bookman Demi, Revival 711 ITC Bookman Demi Italic, Revival 711 ITC
Bookman Light, Revival 711 ITC Bookman Light Italic, Swiss 721 Narrow, Swiss 721

Narrow Bold, Swiss 721 Narrow Bold Oblique, Swiss 721 Narrow Oblique, Zapf
Calligraphic 801, Zapf Calligraphic 801 Bold, Zapf Calligraphic 801 Bold Italic, Zapf
Calligraphic 801 Italic, Zapf Humanist 601, Zapf Humanist 601 Bold, Zapf Humanist
601 Italic
下記の書体は米国 Bitstream Inc. の商標です。
Dutch 801, Swiss 721
© Copyright 1987, Bitstream Inc., Cambridge Massachusetts USA. All rights reserved.
下記の書体は International Typeface Corporation の商標です。
ITC Avant Garde Gothic, ITC Bookman, ITC Zapf Chancery, ITC Zapf Dingbats

x

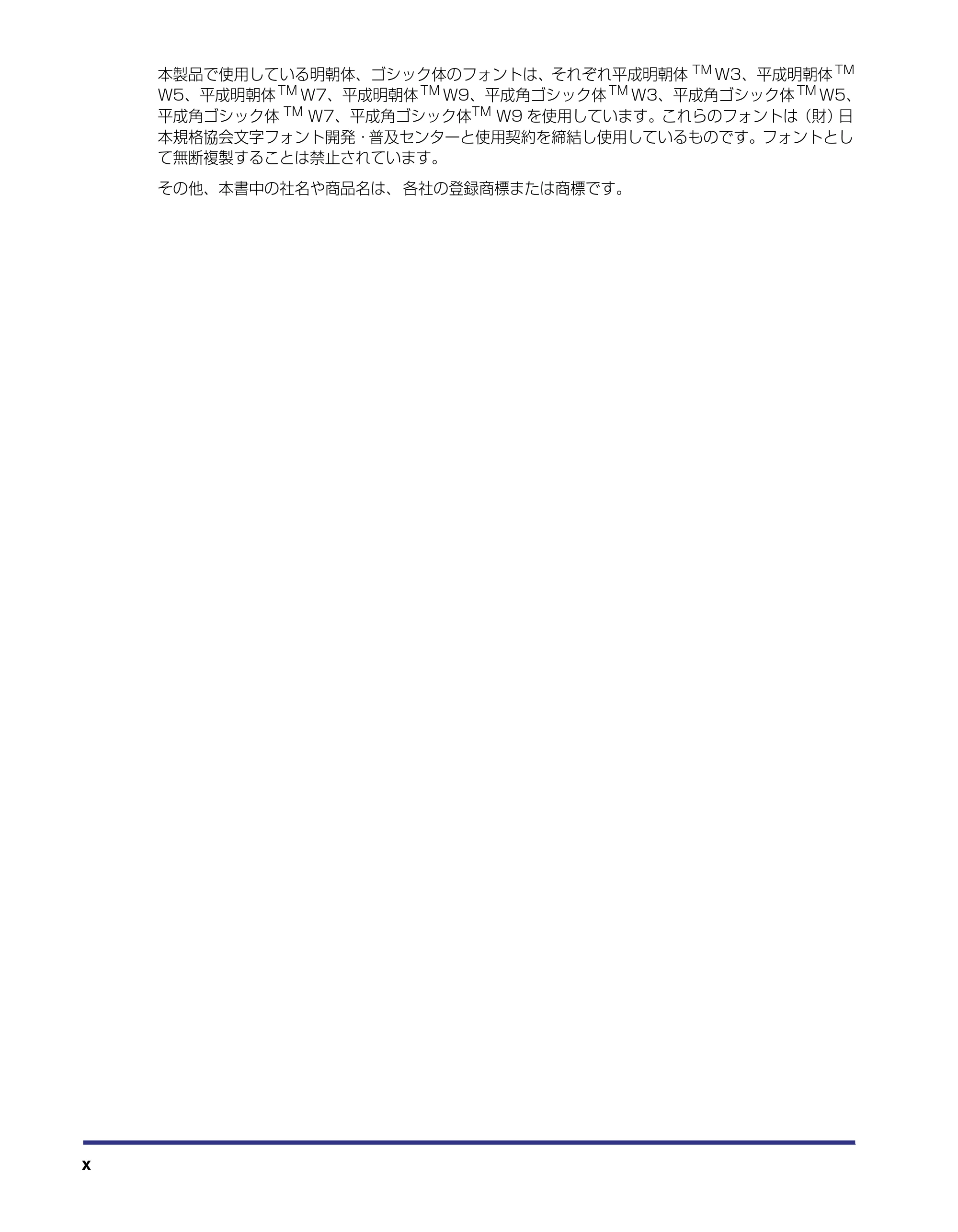

本製品で使用している明朝体、ゴシック体のフォントは、それぞれ平成明朝体 TM W3、平成明朝体 TM
W5、平成明朝体 TM W7、平成明朝体 TM W9、平成角ゴシック体 TM W3、平成角ゴシック体 TM W5、
平成角ゴシック体 TM W7、平成角ゴシック体 TM W9 を使用しています。これらのフォントは（財）日
本規格協会文字フォント開発・普及センターと使用契約を締結し使用しているものです。フォントとし
て無断複製することは禁止されています。
その他、本書中の社名や商品名は、 各社の登録商標または商標です。

xi
本製品が対応しているコントロールコマンド
について
標準対応しているコントロールコマンドについて
本製品は標準で LIPS、N201 エミュレーションコマンド、ESC/P エミュレーションコマ
ンドに対応しています。
コントロールコマンドとは、プリンタを制御するコマンド体系のことで、パソコンのデータ
をプリントするという一連の作業は、すべてパソコンから送られてくるコントロールコマン
ドによって指示されています。
本製品が標準で対応しているコントロールコマンドは、以下の 3 種類です。

• 本機を IBM5577、HP-GL などの標準プリンタとしてエミュレートさせることもできま

す。この場合、 オプションのコントロール ROM が必要です。
■ LIPS モード
LIPS は、LBP Image Processing System の略で、キヤノンが独自に開発したペー
ジプリンタをコ ントロールするた めのコマンド体 系です。LIPS に対応 しているアプリ
ケーションソフト（一太郎、Lotus 1-2-3、桐など）は、このモードでプリントします。
Windows や Macintosh では、付属のプリンタドライバを組み込むと、自動的に LIPS
モードでプリントします。
LIPS には、現在 LIPS II、LIPS II+、LIPS III、LIPS IVc、LIPS IVs、LIPS IV のバー
ジョンがあります。これらのうち本機では、LIPS II+、LIPS III、LIPS IV に対応してい
ます。

• LIPS II + 対応アプリケーションソフトを使用する場合、従来のレーザショットシリーズで

行ったプリントとは解像度が異なります。

• LIPS IVc 対応アプリケーションソフトからも本製品でプリントすることができますが、

解像度の違いにより、 プリント結果の見た目は異なります。
■ N201 エミュレーションモード
日本電気（株）製シリアルプリンタ「PC-PR201/80A」の動作をエミュレートする（ま
ねをする）モードです。PC-9800 シリーズのコンピュータで、LIPS に対応していない
アプリケーションソ フトを使用している ときは、このモードでプ リントします。日本電
気（株）が提唱する 201PL のコマンド体系に準拠しています。
LIPS III
LIPS IVc
LIPS IV
LIPS IVs

xii
■ ESC/P エミュレーションモード
IBM-PC/AT 互換機（DOS/V コンピュータ）、AX コンピュータで標準的に使用されて
いる ESC/P 準拠プリンタの動作をエミュレートする（まねをする）モードです。これ
らのコンピュータで、LIPS に対応していないアプリケーションソフトを使用していると
きは、このモードでプリントします。セイコーエプソン（株）が提唱する ESC/P-J84
のコマンド体系に準拠しています。
コントロールコマンドごとの動作モード
本機はパソコンから送られてきたデータのコントロールコマンドを判別して、自動的に動作
モードを LIPS モード、N201 エミュレーションモード、ESC/P エミュレーションモード
に切り替えることができます。ただし、アプリケーションソフトが使用するコントロールコ
マンドが限定されている場合や、自動切り替えでうまく動作モードが切り替わらないときは
以下のように、コントロールコマンドと動作モードを対応させます。
LIPS のコントロールコマンドでデータを受け取ってプリントできる状態にするには「LIPS

モード」、N201 のコントロールコマンドでデータを受け取ってプリントできる状態にする
には「N201 エミュレーションモード」、ESC/P のコントロールコマンドでデータを受け
取ってプリントできる状態にするには「ESC/P エミュレーションモード」に切り替えます。
本製品では操作パネルのメニュー機能を使って動作モードを切り替えたり、プリントすると
きの環境を設定することができます。

1-1
CHAPTER
1メニュー機能の使いかた
この 章では、プリンタの操作 パネルに表示される メニューの機能と種 類、操作キーの使いか
た、ディスプレイの見かたについて説明しています。
メニュー機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
メニュー機能とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
メニューの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

操作キーの使いかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
ディスプレイの見かた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
メニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
メニュー操作に入ることができる状態. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
ディスプレイの見かた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

メニュー機能1-2
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
1
メニュー機能
メニュー機能の概要や種類について説明しています。
メニュー機能とは
プリント 時には、プリント枚数や用紙サイズなどを設定します。こ れらの一般的な設定は、
通常はアプリケーションソフトやプリンタドライバで行います。
しかし、本プリンタには、プリント枚数や用紙サイズ設定などのほかにも多数の設定項目が
用意され ており、多様な用途に応じてプリントできます。本プリン タの設定項目の中には、
ア プリケーショ ンソフトやプ リンタドライ バで設定で きないものも あり、その場合は「メ
ニュー機能」で設定します。
メニュー機能では、多数の設定項目が目的別にメニューの形式でまとめられているので、設
定がしやすくなっています。
メ ニュー機能の 設定は、プリンタの ディスプレイ の表示を見な がらキーを押 して操作しま
す。

メニュー機能 1-3
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た �

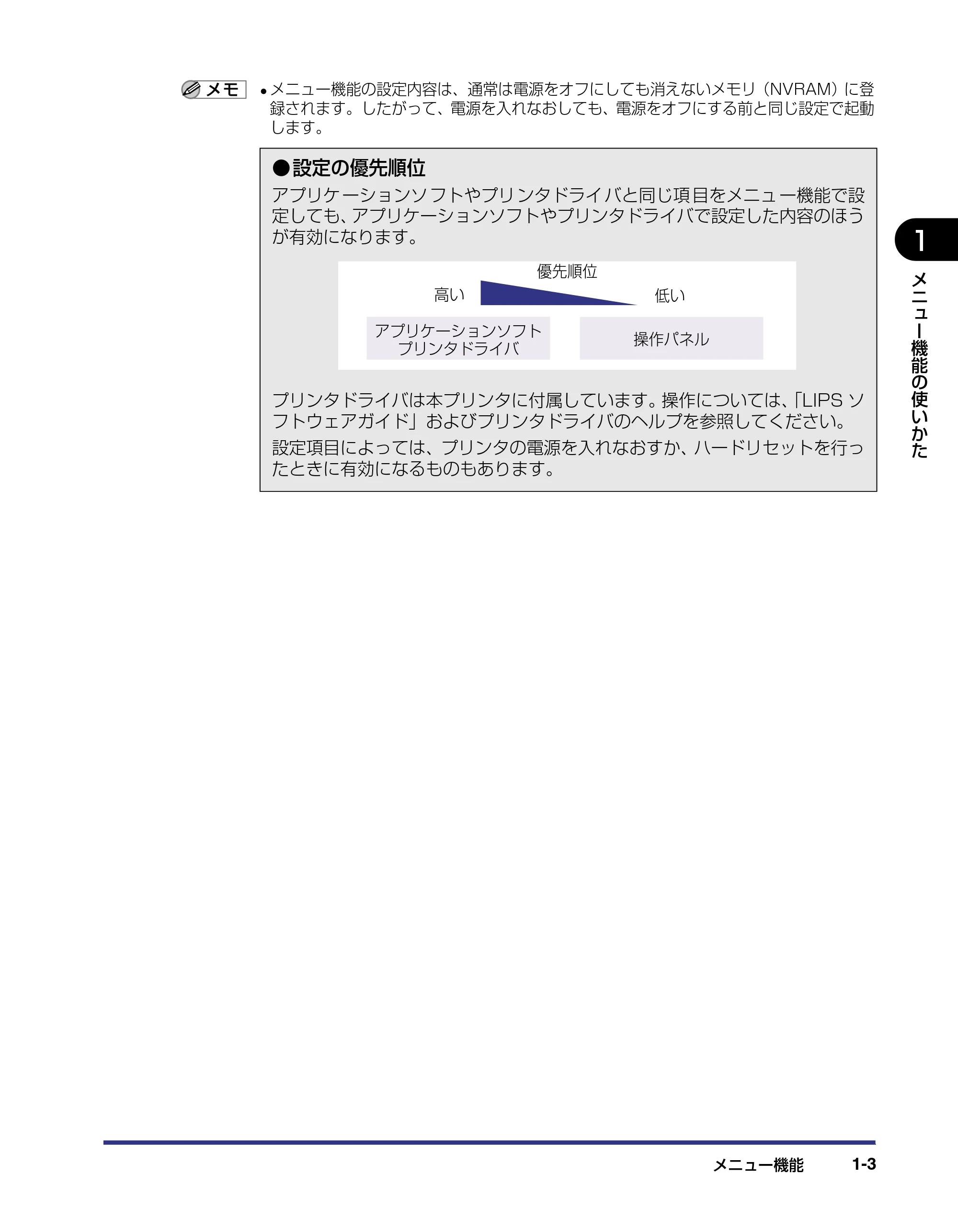

• メニュー機能の設定内容は、通常は電源をオフにしても消えないメモリ（NVRAM）に登

録されます。したがって、電源を入れなおしても、電源をオフにする前と同じ設定で起動
します。

• 設定の優先順位

アプリケ ーションソ フトやプリ ンタドライ バと同じ項 目をメニュ ー機能で設
定しても、アプリケーションソフトやプリンタドライバで設定した内容のほう
が有効になります。
プリンタドライバは本プリンタに付属しています。操作については、「LIPS ソ
フトウェアガイド」およびプリンタドライバのヘルプを参照してください。
設定項目によっては、プリンタの電源を入れなおすか、ハードリセットを行っ
たときに有効になるものもあります。
アプリケーションソフト�
プリンタドライバ�
優先順位�
高い� 低い�
操作パネル�

メニュー機能1-4
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
メニューの種類
メニューには、次の図で示した 6 種類があります。
そ れぞれ のメニュ ーは、プリ ンタをオ フライ ンにし た状態で 操作パ ネルのキ ーを押 して、
ディスプレイに表示します。
各メニ ューの機能、構造、および操作の流れについては、「メニューの機能と操作」（→ P.
2-1）を参照してください。
また、各メニューの内容については、「共通セットアップメニューの設定項目」（→ P. 3-1）、
「LIPS 専用セットアップメニューの設定項目」（→ P. 4-1）、「N201 専用セットアップメ
ニューの設定項目」（→ P. 5-1）、「ESC/P 専用セットアップメニューの設定項目」（→ P.
6-1）、「セットアップ以外のメニューの設定項目」（→ P. 7-1）を参照してください。
オンライン�
排出�
リセット／実行�
動作モード�
セットアップ�ユーティリティ�
ジョブキャンセル�
給紙選択�
メッセージ� ジョブ�印刷可�
00 ｲﾝｻﾂ ｶﾉｳ A4

動作モードメニュー�
優先エミュレーションメニュー�
セットアップメニュー�
ジョブキャンセルメニュー�
プリンタの動作モードを切り替えたり、
16進コードやLIPSのコマンドのまま
プリントするモードに切り替えます。�
現在データ受信中およびデータ処理中�
のジョブをキャンセルします。�
レイアウトの調整や拡大/縮小など、
プリントするときの環境を設定します。�
優先的に切り替える動作モードを設定�
します。�
ユーティリティメニュー�
プリンタの現在の設定内容などの内部�
情報をプリントします。�
給紙選択メニュー�
給紙カセットと給紙トレイのどちらか
からプリントするかや、用紙のサイズ
を設定します。�

操作キーの使いかた 1-5
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
1
操作キーの使いかた
メニューの操作には、以下のキーを使います。
それらのうち、［動作モード］、［セットアップ］、［ユーティリティ］／［ジョブキャンセル］、
［給紙選択］には、メニューを表示する機能があります。
ひとつのキーに 2 つのメニューが割り当てられている場合は、キーを押す時間の長さやプ
リンタの状態によって、どちらのメニューが表示されるかが決まります。

• ［ユ ーティリティ］／［ジョブキャンセル］は、オフラ イン状態で有効ですが、ジョブラ

ンプが消灯した状態では［ユーティリティ］として、ジョブランプが点灯または点滅した
状態（ジョブのデータ処理中またはデータ受信中）では［ジョブキャンセル］としてはた
らきます。
オンライン�
排出�
リセット／実行�
動作モード�
セットアップ�ユーティリティ�
ジョブキャンセル�
給紙選択�
メッセージ� ジョブ�印刷可�
セットアップメニュー�
給紙選択メニュー�
動作モードメニュー�
優先エミュレーションメニュー�
ディスプレイ�
ユーティリティメニュー�
ジョブキャンセルメニュー�
00 ｲﾝｻﾂ ｶﾉｳ A4

操作キーの使いかた1-6
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
■ 各キーの機能は、次のとおりです。
キー 機能
オンライン状態とオフライン状態を切り替えます。メニューの操作は、すべて
このキーを押してオフライン状態に切り替えてから行います。キーが点灯して
いるときがオンライン状態、消灯しているときがオフライン状態です。
本文中では［オンライン］と表記します。
オフライン状態に切り替えた直後 メニューの表示中
セッ トアップ メニュー を表示し ます。
本文中では［セットアップ］と表記し
ます。
同じ階 層の右側 の項目を 表示しま す。
項目が 数値の場 合は数値 が増えま す。
そのまま押し続けると、数値の増す速
度が速くなる項目もあります。本文中
では［＞］と表記します。
動 作 モ ー ド メ ニ ュ ー ま た は 優 先 エ
ミ ュレ ーシ ョン メニ ュー を表 示し ま
す。本文中では［動作モード］と表記
します。
上の階層の項目を表示します。本文中
では［∧］と表記します。
ジ ョブ ラン プが 消灯 して いる 状態 の
ときは、ユーティリティメニューを表

示 し ます。本 文 中で は［ユ ー ティ リ
ティ］と表記します。
ジョブランプが点灯・点滅している状
態（データ処理中・データ受信中）の
ときは，現在処理中のジョブをキャン
セルします。本文中では［ジョブキャ
ンセル］と表記します。
同じ階 層の左側 の項目を 表示しま す。
項目が 数値の場 合は数値 が減りま す。
そのまま押し続けると、数値の減る速
度が速くなる項目もあります。本文中
では［＜］と表記します。
1 秒以上押すと、ソフトリセットを行
います。
5 秒以上押すと、ハードリセットを行
います。本文中では［リセット／実行］
と表記します。
選択した項目を実行します。または次
の階 層に進 みます。本 文中で は［∨］
と表記します。
用紙を強制的に排出します。本文中では［排出］と表記します。
給紙選択メニューを表示します。本文
中では［給紙選択］と表記します。
ー
オンライン�
セットアップ�
動作モード�
ユーティリティ�
ジョブキャンセル�
リセット／実行�
排出�
給紙選択�

ディスプレイの見かた 1-7
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
1
ディスプレイの見かた
メニュー機能を設定するときの、プリンタのディスプレイに表示される内容について説明し
ています。
メニューの構造
メニ ューは下の図のよう に、1 つのつなが った輪のような構造（ル ープ構造）になってお
り、こ の輪の中の 一項目がデ ィスプレ イに表示さ れています。し たがって、［＜］や［＞］
を押して、同じ方向に続けてメニューを移動すると、最初の項目が再び表示されます。
メニューは、階層ごとにそれぞれ別のループ構造になっています。
メニュー操作に入ることができる状態
プリント可能 な状態のときに、オフライン状態にしてメニュー操作を行 うことができます。
プリント可能な状態とは、次の 2 つの条件を満たしている状態です。

• ジョブランプとメッセージランプが消灯している
• ディスプレイに「00 ■■■■」のメッセージが表示されている

例 1）動作モード自動選択の場合のプリント可能表示
例 2）LIPS モードの場合のプリント可能表示
例 3）N201 エミュレーションモードの場合のプリント可能表示
メニューを左右に移動�
← →�
カクチョウキノウ�キュウシ�
LIPSセットアップ�
レ
イ
ア
ウ
ト
イ
ン
ジ
パ
ネ ル セ ッ テ
イショキカ
イ
ン
タ
ー
フ
ェ
ー
ス N201セット
ア
ッ
プ
E
S
00 ｲﾝｻﾂ ｶﾉｳ A4
00 LIPS A4
00 N201 A4

ディスプレイの見かた1-8
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
例 4）ESC/P エミュレーションモードの場合のプリント可能表示
ディスプレイの見かた
ディスプレイの表示は 1 行（16 文字）です。
キーを押してメニューを表示したあと、自動的にそのメニューの最初の階層の項目が表示れ
ます。
同じ階層の中で他に選択できる項目がある場合は、ディスプレイの右端に「→」が表示され
ます。
メニューの一番下の階層を表示したあと、何も操作を行わないと、自動的にひとつ上の階層
の項目と現在選択されている階層の項目が、交互にディスプレイに表示されます。
現在設定されている設定値は、ディスプレイの左端に「＝」が表示されます。
00 ESC/P A4
ｾｯﾄｱｯﾌﾟ�
ｶｸﾁｮｳ ｷﾉｳ →�
ｺﾋﾟｰﾏｲｽｳ�
=1 →�

2-1
CHAPTER
2メニューの機能と操作
この 章では、各メニューの構造 と操作パネルでプリ ント環境を設定する方 法について説明し
ています。
共通セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
共通セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
共通セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
LIPS 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
LIPS 専用セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

LIPS 専用セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6
N201 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
N201 専用セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
N201 専用セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
ESC/P 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . .2-11
ESC/P 専用セットアップメニューの機能と構造. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

ESC/P 専用セットアップメニューの操作の流れ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
動作モードメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-14
動作モードメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
動作モードメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
優先エミュレーションメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-16

優先エミュレーションメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
優先エミュレーションメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16
ユーティリティメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-18
ユーティリティメニューの機能と構造. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
ユーティリティメニューの操作の流れ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

ジョブキャンセルメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-21
ジョブキャンセルメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21
ジョブキャンセルメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21
給紙選択メニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-23
給紙選択メニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23

給紙選択メニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23

2-2
2. メニューの機能と操作
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

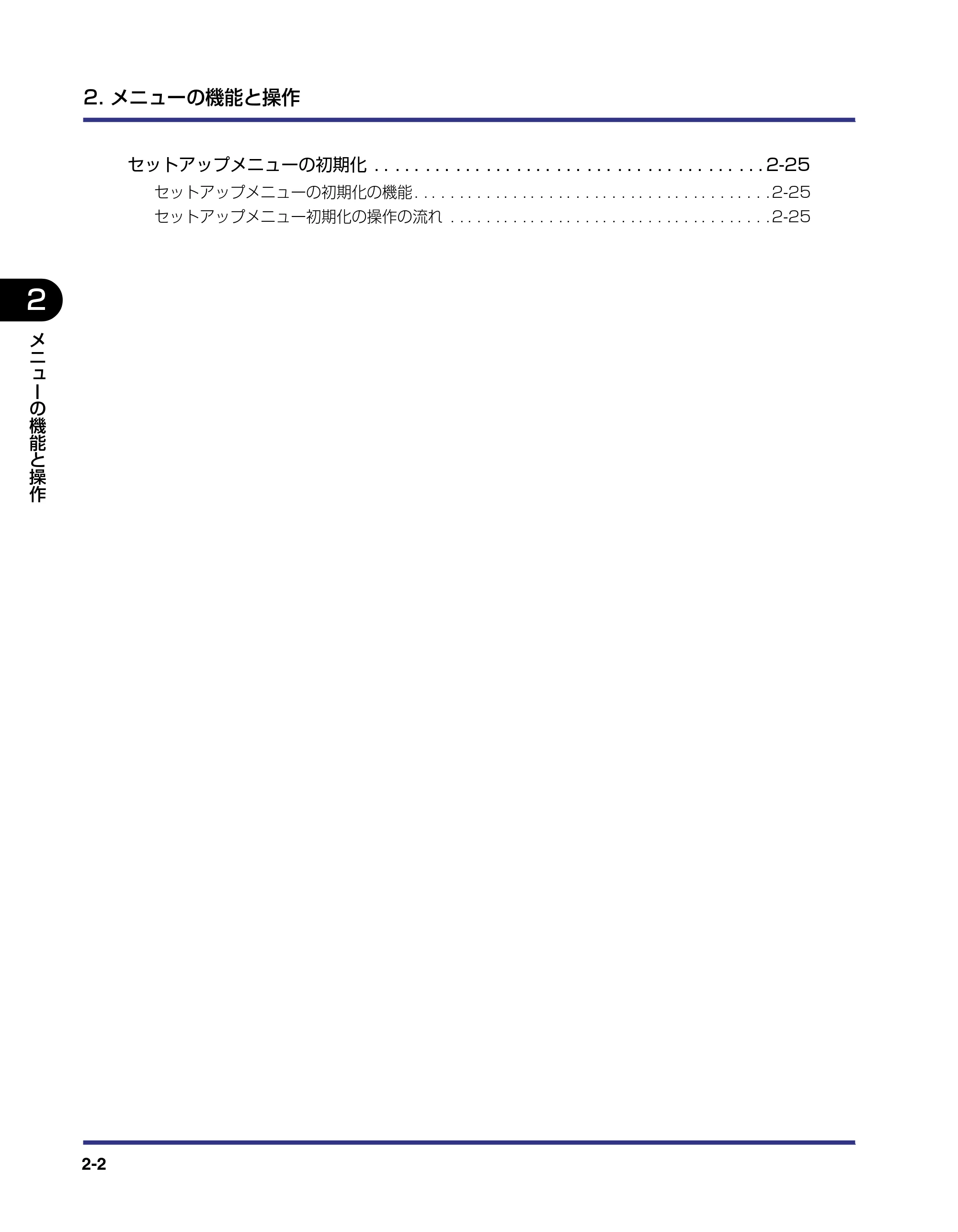

セットアップメニューの初期化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25
セットアップメニューの初期化の機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25
セットアップメニュー初期化の操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25

共通セットアップメニューの機能と操作 2-3
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
共通セットアップメニューの機能と操作
共通セットアップメニューの概要と操作手順について説明しています。
共通セットアップメニューの機能と構造
ここでは、共通セットアップメニューの機能とメニュー構造について説明します。
共通セットアップメニューの機能
共通セットアップメニューでは、印字する位置や、文字の種類、パソコンと接続するときの
インタフェースの選択などをはじめ、さまざまなプリント環境を設定することができます。
通常、プリント環境は、接続しているパソコンのアプリケーションソフトやプリンタドライ
バで設定できます。しかし、中にはインタフェースの設定など、プリンタの共通セットアッ
プメニューでしか行えないものもあります。また、印刷条件を設定できないアプリケーショ
ンソフトを使用しているときや、MS-DOS のコマンドで直接プリントするときなども、プ
リンタの共通セットアップメニューでプリント環境を設定します。
共通セットアップメニューの構造
共通セットアップメニューは「グループ」「設定項目」「設定値」の 3 つの階層に分かれて

います。グループは、いくつかの設定項目が機能別にまとめられたもので、その中から設定
項目を選び、設定項目ごとに設定値が選択できる構造になっています。
グループの階層で「LIPS セットアップ」、「N201 セットアップ」、「ESC/P セットアッ
プ」、オプションのコントロール ROM によるエミュレーションモードを選択すると、それ
ぞれの専用セットアップメニューに移行します。
給紙�
専用セットアップメニューへ�
拡張機能� レイアウト� 印字調整� インタフェース�
その他のエミュレーション�
モードのセットアップ�
LIPS�
セットアップ�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
L�
I�
P�
S�
�
オ
プ
シ
ョ
ン �
▼
� 使
う �
使
わ
な
い �
使
う �
使
わ
な
い �
2�
0�
0�
0
▼
▼
▼
▼
�
▼
▼
▼
▼
�
▼
▼
▼
▼
▼
▼
▼
▼
▼
�
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
コ
ピ
ー
枚
数 �
１ �
＊オプション�
＊
オ
プ
シ
ョ
ン �
設 定 値�
設定項目�
グループ�
N201�
セットアップ�
ESC/P�
セットアップ�
自
動
切
り
替
え �

自
動 �
50�
H�
z
60�
H�
z
周
波
数
�
パネル設定�
初期化�

共通セットアップメニューの機能と操作2-4
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• 項目によっては、「拡張機能」グループの「自動 切り替え」のように、設定項目の階層が

2 つに分かれているものがあります。

• 「パネル設定初期化」はグループの下の階層がありません。初期化の操作方法については、

「セットアップメニューの初期化」（→ P.2-25）を参照してください。

• 動作モードメニューで、特定の動作モード（LIPS や N201、ESC/P）に設定した場合

は、選択した動作モード以外の専用セットアップメニューに移行することはできません。

• 点線枠の項目は、オプションのコントロール ROM を装着している場合のみ、名前が追加

して表示され、選 択できるよう になります。オプ ションエミ ュレーション の専用セット
アップメニューについては、オプションのコントロール ROM の取扱説明書を参照してく
ださい。
共通セットアップメニューの操作の流れ
共通セットアップメニューには、「グループ」「設定項目」「設定値」の 3 つの階層があり、
それぞれの階層で目的の項目を選択します。
ここでは、印字調整グループの「印字動作」の項目を「画質優先」に設定する手順を例に説
明します。
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
3 グループを選択する ［＜］または［＞］を押す
「印字調整」グループを選択した場合 目的のグループが表示されます。
4 設定項目を表示する ［∨］を押す
選択したグループの設定項目が表示されます。
5 設定項目を選択する ［＜］または［＞］を押す
「印字動作」を選択した場合 目的の設定項目が表示されます。
ｲﾝｼﾞ ﾁｮｳｾｲ →�

ｽｰﾊﾟｰｽﾑｰｽﾞ →�
ｲﾝｼﾞ ﾄﾞｳｻ →�

共通セットアップメニューの機能と操作 2-5
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［ ∧］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［ オンライン］を押すと、操作を中止してオンライン状態に戻ります。
• グループの階層で、「LIPS セットアップ」、「N201 セットアップ」、「ESC/P セットアッ

プ」を 選択した場合は、「LIPS 専用セットアップメニューの機能と操作 」（→ P.2-6）、
「N201 専用セットアップメニューの機能と操作」（→ P.2-8）、「ESC/P 専用セットアッ
プメニューの機能と操作 」（→ P.2-11）を参照してください。

• 項目によっては、 設定項目の階層が 2 つの層に分かれている場合があります。

6 設定値を表示する ［∨］を押す
選択した設定項目の設定値が表示されます。
7 設定値を選択する ［＜］または［＞］を押す
｢画質優先｣を選択した場合 目的の設定値が表示されます。
8 選択した値を確定する ［∨］を押す
9 オンライン状態に戻す ［オンライン］を押す
= ｼﾞﾄﾞｳ →�
ｶﾞｼﾂ ﾕｳｾﾝ →�

LIPS 専用セットアップメニューの機能と操作2-6
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
LIPS 専用セットアップメニューの機能と操作
LIPS 専用セットアップメニューの概要と操作手順について説明しています。
LIPS 専用セットアップメニューの機能と構造
共通セットアップメニューのグループの階層で「LIPS セットアップ」を選択すると、LIPS
専用セットアップメニューに移行します。
LIPS 専用セットアップメニューは、「設定項目」と「設定値」の 2 つの階層に分かれてい
て、LIPS モードが動作した場合のみ有効な設定をすることができます。
LIPS 専用セットアップメニューの操作の流れ
LIPS 専用セットアップメニューは「設定項目」と「設定値」の 2 つの階層で、目的の項目
を選択します。
ここでは、「複数ページ印刷」の項目を「2 ページ（左）」に設定する手順を例に説明します。
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。

使
う �
使
わ
な
い �
レ
タ
ー �
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
し
な
い �
LIPS専用セットアップメニュー�
設 定 値�
設定項目�
グループ�
▼
▼
▼
�
▼
▼
▼
�
LIPS �
セットアップ�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
白
紙
節
約 �
ジ
ョ
ブ
タ
イ
ム
ア
ウ
ト
�
網
か
け
解
像
度 �
Ｌ
Ｆ
機
能 �
Ｃ
Ｒ
機
能 �
自
動
改
行 �
自
動
改
ペ
ー
ジ �
桁
数 �
行
数 �
漢
字
グ
ラ
フ
ィ
ッ
ク
セ
ッ
ト
�
Ａ
Ｎ
Ｋ
書
体 �
漢
字
書
体 �
文
字
サ
イ
ズ �
漢
字
コ
ー
ド �
ス
タ
ー
ト
ア
ッ
プ
マ
ク
ロ
�
オ
ー
バ
レ
イ
２ �
オ
ー
バ
レ
イ
１ �
ペ
ー
ジ
の
向
き �
複
数
ペ
ー
ジ
余
白 �
複
数
ペ
ー
ジ
印
刷 �
�
�
拡
大
／
縮
小 �
▼
▼
▼
�

LIPS 専用セットアップメニューの機能と操作 2-7
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［ ∧］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［ オンライン］を押すと、操作を中止してオンライン状態に戻ります。

3 グループで「LIPS セットアップ」を選択する ［＜］または［＞］を押す
「LIPS セットアップ」が表示されます。
4 設定項目を表示する ［∨］を押す
LIPS セットアップの設定項目が表示されます。
5 設定項目を選択する ［＜］または［＞］を押す
「複数ページ印刷」を選択した場合 目的の設定項目が表示されます。
6 設定値を表示する ［∨］を押す
選択した設定項目の設定値が表示されます。
7 設定値を選択する ［＜］または［＞］を押す
「2 ページ（左）」を選択した場合 目的の設定値が表示されます。
8 選択した値を確定する ［∨］を押す
9 オンライン状態に戻す ［オンライン］を押す
LIPS ｾｯﾄｱｯﾌﾟ →�
ｶｸﾀﾞｲ/ｼｭｸｼｮｳ →�
ﾌｸｽｳﾍﾟｰｼﾞ ｲﾝｻﾂ →�
= ｼﾅｲ →�
2 ﾍﾟｰｼﾞ(ﾋﾀﾞﾘ) →�

N201 専用セットアップメニューの機能と操作2-8
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
N201 専用セットアップメニューの機能と
操作
N201 専用セットアップメニューの概要と操作手順について説明しています。
N201 専用セットアップメニューの機能と構造
共 通セ ット アッ プメニ ュー のグ ルー プの 階層 で「N201 セ ット アッ プ」を選 択する と、
N201 専用セットアップメニューに移行します。
N201 専用セットアップメニューは、「N201 グループ」「設定項目」「設定値」の 3 つの
階層に分かれて いて、N201 エミュレーションモードが動作した場合のみ有効な設定をす
ることができます。

• オプションのコントロール ROM を装着すると、設定項目が追加されます。詳しくはオプ

ションのコントロール ROM の取扱説明書を参照してください。
N201 専用セットアップメニューの操作の流れ
N201 専用セットアップメニューは「N201 グループ」「設定項目」「設定値」の 3 つの階
層で、目的の項目を選択します。
ここでは、フォントグループの「漢字サイズ」の項目を「8 ポイント」に設定する手順を例
に説明します。
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
設 定 値�
設定項目�
グループ�
N201�
グループ�
▼
▼
▼
�
▼
▼
▼
�
N201 �
セットアップ�
ページレイアウト�
ペ
ー
ジ
フ
ォ
ー
マ
ッ
ト
�
登
録
レ
ベ
ル �
一
時 �
永
久 �
印字機能� 印字動作� VFC その他�フォント�
2�
／�
3�
横�
用
紙
サ
イ
ズ �
▼
▼
▼
�
▼
�
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
カ
レ
ン
ト
用
紙
�
ハ
ガ
キ �
実
寸
縦 �
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す

N201 専用セットアップメニューの機能と操作 2-9
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
3 グループで「N201 セットアップ」を選択する ［＜］または［＞］を押す
「N201 セットアップ」が表示されます。
4 N201 グループを表示する ［∨］を押す
N201 グループが表示されます。
5 N201 グループを選択する ［＜］または［＞］を押す
「フォント」グループを選択した場合 目的の N201 グループが表示されます。
6 設定項目を表示する ［∨］を押す
選択した N201 グループの設定項目が表示されま
す。
7 設定項目を選択する ［＜］または［＞］を押す
「漢字サイズ」を選択した場合 目的の設定項目が表示されます。
8 設定値を表示する ［∨］を押す
選択した設定項目の設定値が表示されます。
9 設定値を選択する ［＜］または［＞］を押す
「8 ポイント」を選択した場合 目的の設定値が表示されます。
10 選択した値を確定する ［∨］を押す

N201 ｾｯﾄｱｯﾌﾟ →�
ﾍﾟｰｼﾞﾚｲｱｳﾄ →�
ﾌｫﾝﾄ →�
ｶﾝｼﾞｼｮﾀｲ →�
ｶﾝｼﾞｻｲｽﾞ →�
= ｼｽﾃﾑ →�
8ﾎﾟｲﾝﾄ →�

N201 専用セットアップメニューの機能と操作2-10
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［∧］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［オンライン］を押すと、操作を中止してオンライン状態に戻ります。

11 オンライン状態に戻す ［オンライン］を押す

ESC/P 専用セットアップメニューの機能と操作 2-11
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
ESC/P 専用セットアップメニューの機能と
操作
ESC/P 専用セットアップメニューの概要と操作手順について説明しています。
ESC/P 専用セットアップメニューの機能と構造
共 通セッ トアッ プメニ ューの グル ープの 階層で「ESC/P セ ットア ップ」を選 択する と、
ESC/P 専用セットアップメニューに移行します。
ESC/P 専用セットアップメニューは、「ESC/P グループ」「設定項目」「設定値」の 3 つ
の階層に分かれていて、ESC/P エミュレーションモードが動作した場合のみ有効な設定を
することができます。

• オプションのコントロール ROM を装着すると、設定項目が追加されます。詳しくはオプ

ションのコントロール ROM の取扱説明書を参照してください。
ESC/P 専用セットアップメニューの操作の流れ
ESC/P 専用セットアップメニューは、「ESC/P グループ」「設定項目」「設定値」の 3 つ
の階層で目的の項目を選択します。
ここ では、フォントグループの「国 別文字」の項目を「USA」に設定す る手順を例に説明
します。
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
設 定 値�
設定項目�
グループ�
ESC/P�
グループ�
▼
▼
▼
�
▼
▼
▼
�
ESC/P �
セットアップ�
ページレイアウト�
ペ
ー
ジ
フ
ォ
ー
マ
ッ
ト
�
実
寸
縦 �
登
録
レ
ベ
ル �
一
時 �
永
久 �
印字機能� 印字動作� VFC その他�フォント�
B4�
↓�
A4�
横�
用
紙
サ
イ
ズ �
カ
レ
ン
ト
用
紙
�
ハ
ガ
キ �
▼
▼
▼
�
▼
�
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す

ESC/P 専用セットアップメニューの機能と操作2-12
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
3 グループで「ESC/P セットアップ」を選択する ［＜］または［＞］を押す
「ESC/P セットアップ」が表示されます。
4 ESC/P グループを表示する ［∨］を押す
ESC/P グループが表示されます。
5 ESC/P グループを選択する ［＜］または［＞］を押す
「フォント」グループを選択した場合 目的の ESC/P グループが表示されます。
6 設定項目を表示する ［∨］を押す
選択した ESC/P グループの設定項目が表示されま
す。
7 設定項目を選択する ［＜］または［＞］を押す
「国別文字」を選択した場合 目的の設定項目が表示されます。
8 設定値を表示する ［∨］を押す
選択した設定項目の設定値が表示されます。
9 設定値を選択する ［＜］または［＞］を押す
「USA」を選択した場合 目的の設定値が表示されます。
10 選択した値を確定する ［∨］を押す

ESC / P ｾｯﾄｱｯﾌﾟ →�
ﾍﾟｰｼﾞﾚｲｱｳﾄ →�
ﾌｫﾝﾄ →�
ｶﾝｼﾞｼｮﾀｲ →�
ｸﾆﾍﾞﾂﾓｼﾞ →�
= ﾆﾎﾝ →�
USA →�

ESC/P 専用セットアップメニューの機能と操作 2-13
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［ ∧］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［ オンライン］を押すと、操作を中止してオンライン状態に戻ります。

11 オンライン状態に戻す ［オンライン］を押す

動作モードメニューの機能と操作2-14
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
動作モードメニューの機能と操作
動作モードメニューの概要と操作手順について説明しています。
動作モードメニューの機能と構造
ここでは、動作モードメニューの機能とメニュー構造について説明します。
動作モードメニューの機能
動作モードメニューでは、お使いのアプリケーションソフトで選択したプリンタの種類に合
わせて、LIPS モード、N201 エミュレーションモード、ESC/P エミュレーションモード、
オプションのコントロール ROMによるエミュレーションモードのいずれで動作するのかを
設定することができます。ただし、工場出荷時の設定で自動的に切り替わるようになってい
ますので、通常はこの設定を変える必要はありません。また、データを文字や図形に変換せ
ずに 16 進コードや LIPS のコントロールコマンドの状態でプリントするモードに切り替え
ることもできます。
詳しい項目の内容については「動作モードメニューの設定項目」（→ P.7-4）を参照してく
ださい。

動作モードメニューの構造
動作モードメニューの階層は 1 つです。

• 点線枠の項目は、オプションのコントロール ROM を装着している場合のみ追加して表示

され、選択できるようになります。
動作モードメニューの操作の流れ
動作モードメニューは、「動作モード」の階層で目的の項目を選択します。
ここでは、動作モードを「LIPS」に切り替える手順を例に説明します。
＊オプション�
動作モード�
その他の�
エミュレーションモード�自動選択� LIPS ESC/P HEX-DUMP LIPS-DUMPN201
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す

動作モードメニューの機能と操作 2-15
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［ オンライン］を押すと、操作を中止してオンライン状態に戻ります。

2 動作モードメニューを表示する ［動作モード］を押す
動作モードメニューが表示されます。
3 動作モードを選択する ［＜］または［＞］を押す
「LIPS」を選択した場合 目的の動作モードが表示されます。
4 動作モードを確定する ［∨］を押す
5 オンライン状態に戻す ［オンライン］を押す
LIPS →�

優先エミュレーションメニューの機能と操作2-16
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
優先エミュレーションメニューの機能と操作
優先エミュレーションメニューの概要と操作手順について説明しています。
優先エミュレーションメニューの機能と構造
ここでは、優先エミュレーションメニューの機能とメニュー構造について説明します。
優先エミュレーションメニューの機能
優先エミュレーションメニューでは、動作モードの自動切り替えを設定した状態で、プリン
タ がコントロー ルコマンドを 識別できなか った場合に、優 先的に切り替 える「優先エミュ
レーション」を設定しておくことができます。
詳しい項目の内容については「優先エミュレーションメニューの設定項目」（→ P.7-7）を
参照してください。
優先エミュレーションメニューの構造
優先エミュレーションメニューの階層は 1 つです。

• 点線枠の項目は、オプションのコントロール ROM を装着している場合のみ名前が追加し

て表示され、選択できるようになります。
優先エミュレーションメニューの操作の流れ
優先エミュレーションメニューは「優先エミュレーション」の階層で目的の項目を選択しま
す。
ここでは、優先エミュレーションモードを「LIPS」に切り替える手順を例に説明します。
＊オプション�
優先エミュレーション� その他のエミュレーションモード� LIPSN201 ESC/P なし�
�
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 優先エミュレーションメニューを表示する ［動作モード］を約 3 秒押す
優先エミュレーションメニューが表示されます。

優先エミュレーションメニューの機能と操作 2-17
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［ オンライン］を押すと、操作を中止してオンライン状態に戻ります。

3 優先エミュレーションを選択する ［＜］または［＞］を押す
「LIPS」を選択した場合 目的の優先エミュレーションが表示されます。
4 優先エミュレーションを確定する ［∨］を押す
5 オンライン状態に戻す ［オンライン］を押す
LIPS →�

ユーティリティメニューの機能と操作2-18
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
ユーティリティメニューの機能と操作
ユーティリティメニューの概要と操作手順について説明しています。
ユーティリティメニューの機能と構造
ここでは、ユーティリティメニューの機能とメニュー構造について説明します。
ユーティリティメニューの機能
ユーティリティメニューでは、セットアップメニューの設定内容や、搭載されているフォン
トなどの情報をプリントして確認することができます。
詳しい項目の内容については「ユーティリティメニューの設定項目」（→ P.7-8）を参照し
てください。
ユーティリティメニューの構造
ユーティリティメニューは、LIPS、N201、ESC/P、オプションのエミュレーションなど
の各動作モードに共通して選択できる「共通ユーティリティ項目」と、動作モードごとに選
択する「専用ユーティリティ項目」の 2 つの階層に分かれています。

• 点線枠の項目は、オプションのコントロール ROM やオプションのプリントサーバが装着

されている場合のみ追加して表示され、選択できるようになります。

• 動作モードメニューで、特定の動作モード（LIPS など）に設定した場合は、選択した動

作モード以外の専用ユーティリティ項目を設定することはできません。
共通ユーティリティ項目�
専用ユーティリティ項目�
オ
ー
バ
レ
イ
プ
リ
ン
ト �
�
�
ス
テ
ー
タ
ス
プ
リ
ン
ト �
▼
▼
�
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
＊オプション�
ス
テ
ー
タ
ス
プ
リ
ン
ト �
クリーニング�
実行�
拡張I/F�
プリント�
N201�
ユーティリティ�
ス
テ
ー
タ
ス
プ
リ
ン
ト �
ESC/P�
ユーティリティ�
＊オプション�
ステータス�
プリント�
その他のエミュレーション�
モードのユーティリティ�
LIPS�
ユーティリティ�
フォント�
リスト�

ユーティリティメニューの機能と操作 2-19
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �
ユーティリティメニューの操作の流れ
ユーティリ ティメニューは、「共通ユー ティリティ項目」と「専用ユーティリティ項目」の
2 つの階層で目的の項目を選択します。専用ユーティリティ項目は、共通ユーティリティ項
目の階層で「LIPS ユーティリティ」、「N201 ユーティリティ」、「ESC/P ユーティリティ」
のいずれかを選択した場合にのみ表示されます。
ここでは、「LIPS ユーティリティ」の「フォントリスト」をプリントする手順を例に説明し
ます。

• 専用ユーティリティ項目（ LIPS ユーティリティなど）を選択しなかった場合は、操作の

手順 4 ～ 5 の設定はありません。
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 ユーティリティメニューを表示する ［ユーティリティ］を押す
ユーティリティメニューが表示されます。
3 共通ユーティリティ項目を選択する ［＜］または［＞］を押す
「LIPS ユーティリティ」を選択した場合 目的の共通ユーティリティ項目が表示されます。
4 専用ユーティリティ項目を表示する ［∨］を押す
専用ユーティリティ項目が表示されます。
5 専用ユーティリティ項目を選択する ［＜］または［＞］を押す
「フォントリスト」を選択した場合 目的の専用ユーティリティ項目が表示されます。
6 選択した項目を確定する ［∨］を押す
フォントリストがプリントされます。
7 オンライン状態に戻す ［オンライン］を押す
LIPS ﾕｰﾃｨﾘﾃｨ →�
ｽﾃｰﾀｽ ﾌﾟﾘﾝﾄ →�
ﾌｫﾝﾄ ﾘｽﾄ →�

ユーティリティメニューの機能と操作2-20
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［∧］を押すと、1 つ前の階層に戻ります。
• LIPS のオーバレイリスト、マクロリスト、フォームリスト、オーバレイプリントは、デー

タが登録されている場合のみプリントされます。データが登録されていない場合はブザー
が鳴り、何もプリントされません。

ジョブキャンセルメニューの機能と操作 2-21
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
ジョブキャンセルメニューの機能と操作
ジョブキャンセルメニューの概要と操作手順について説明しています。
ジョブキャンセルメニューの機能
ジョブキャンセルメニューを使うと、データ受信中およびデータ処理中のジョブだけをキャ
ンセルすることができます。
キャンセルしたいジョブの処理中にプリンタをオフライン状態にし、操作パネルの［ジョブ
キャンセル］を押すと、ジョブキャンセル処理が開始されます。

• 本プリンタ専用ではないプリンタドライバから送信されたデータが混在している場合、複

数のデータがキャンセルされることがあります。

• ジョブキャンセルの処理は約 2 秒間行われます。この間にデータの受信を完了しなかった

場合、ジョブスキップ処理に移行します。ジョブキャンセル処理が開始されると、ディス
プ レイに「03 ジ ョブ キャンセ ル」と表示さ れ、この状態（ジ ョブキャン セル状態）
ではリセット処理はできません。

• ジョブスキップ処理に時間がかかり、ジョブスキップを途中で中止したいときは、リセッ

ト処理を行ってください。ジョブスキップ状態に移行すると、ディスプレイに「00 ジョ
ブ スキップ」と表示され、この状態（ジョブスキップ状態）でリセット処理が行えるよ
うになります。

• すでにデータ処理が終わり印刷処理中のデータは、キャンセルできません。その場合、そ

の次のプリントデータがキャンセルされることがありますので、 気を付けてください。

• ジョブキャンセルを行ったときに、「03 ジョブ キャンセル」と表示されてもジョブが

キャンセルされない場合があります。

• オフライン状態で、かつジョブランプが消灯している場合、［ジョブキャンセル］／［ユー

ティリティ］ は、［ユーティリティ］として動作します。
ジョブキャンセルメニューの操作の流れ
キャンセルしたいジョブの処理中にプリンタをオフライン状態にし、操作パネルの［ジョブ
キャンセ ル］を押すと、ディスプレイに「03 ジョブ キャンセル」と表示され、ジョブ
キャンセル処理が開始されます。
操作の手順 キー操作
1 ジョブの処理中にオフライン状態に切り替える ［オンライン］を押す

ジョブキャンセルメニューの機能と操作2-22
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• ジョブをキャンセルできるのは、データ処理中、またはデータ受信中で、ジョブランプが

点灯、または点滅している状態のときです。

• ジョブスキップの処理中は、処理中のジョ ブのインタフェース名（「セントロニクス」、

「USB」など）がディスプレイに表示されます。
2 ジョブをキャンセルする ［ジョブキャンセル］を押す
メッセージの表示と同時にプリンタがオンライン状
態になり、ジョブキャンセル状態が約 2 秒間続きま
す。プリントデータの受信が完了している場合、ジョ
ブのキャンセル処理が終了し、プリント可能な状態に
戻ります。
プリントデータの受信が完了していない場合、ジョブ
キャンセル状態が続くと、「00 ジョブ スキップ」
が表示されます。ジョブのスキップが終了すると、プ
リント可能な状態に戻ります。
03 ｼﾞｮﾌﾞ ｷｬﾝｾﾙ�

給紙選択メニューの機能と操作 2-23
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
給紙選択メニューの機能と操作
給紙選択メニューの概要と操作手順について説明しています。
給紙選択メニューの機能と構造
ここでは、給紙選択メニューの機能とメニュー構造について説明します。
給紙選択メニューの機能
給紙選択メニューでは、どの給紙カセットまたは給紙トレイの用紙を使ってプリントするか
やトレイの用紙サイズなどを選択できます。給紙元を選択した場合は、選択後、該当する位
置の給紙元表示ランプが点灯します。
詳しい項 目の内容については「給紙選択メニューの 設定項目」（→ P.7-12）を参照してく
ださい。
給紙選択メニューの構造
給紙選択メニューの階層は 2 つの階層に分かれています。

• トレイ用紙サイズ、給紙カセット 1 サイズ、給紙カセット 2 サイズについては、セットアッ

プメニューの給紙グループでも同様の設定ができます。

• 点線枠の項目は、オプションのペーパーフィーダを装着している場合のみ追加して表示さ

れ、選択できるようになります。
給紙選択メニューの操作の流れ
給紙選択メニューは、設定項目と設定値の 2 つの階層があります。それぞれの階層で目的
の項目を選択します。
ここでは、「トレイ用紙サイズ」の項目を「B5」に設定する手順を例に説明します。
設定項目� 給紙モード�
設定値�
トレイ用紙�
サイズ�
給紙カセット1�
サイズ�
▼
▼
� B�
5�
�
A�
4�
�
▼
▼
� B�
5�
�
A�
4�
�
▼
▼
�
給紙カセット2�
サイズ�
B�
5�
�
A�
4�
�
▼
▼
�
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
＊オプション�
両面�
メニュー�
片
面 �
両
面 �
自
動 �
ト
レ
イ �

給紙選択メニューの機能と操作2-24
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［オンライン］を押すと、そのとき表示していた設定値を設定し、オンライ

ン状態に戻ります。また、操作の途中で誤操作をした場合も、そのとき表示していた設定
値を設定し、オフライン状態に戻ります。

• 給紙モードの「カセット 2」は、オプションのペーパーフィーダを装着している場合にの

み表示されます。
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 給紙選択メニューを表示する ［給紙選択］を押す
給紙選択メニューが表示されます。
3 設定項目を選択する ［＜］または［＞］を押す
「トレイ用紙サイズ」を選択した場合 目的の設定項目が表示されます。
4 設定値を表示する ［∨］を押す
選択した設定項目の設定値が表示されます。
［∨］のかわりに［給紙選択］を押しても、設定値を
表示することができます。
5 設定値を選択する ［＜］または［＞］を押す
「B5」を選択した場合 目的の設定値が表示されます。
［＜］または［＞］のかわりに［給紙選択］を押して
も、設定値を選択することができます。
6 選択した値を確定する ［∨］を押す
7 オンライン状態に戻す ［オンライン］を押す
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ →�
=A4 →�
B5 →�

セットアップメニューの初期化 2-25
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
セットアップメニューの初期化
セットアップメニューの初期化の概要と操作手順について説明しています。
セットアップメニューの初期化の機能
セッ トアップメニ ューを初期化 すると、共通セッ トアップメニ ューや専用セ ットアップメ
ニューで設定した内容を、工場出荷時の状態に戻すことができます。
セットアップメニュー初期化の操作の流れ
初期化は、セットアップメニューの「グループ」の階層で「パネル設定初期化」の項目を選
択して行います。
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
3 グループで「パネル設定初期化」を選択する ［＜］または［＞］を押す
4 初期化を実行する ［∨］を押す
確認メッセージが表示されます。
5 メッセージを確認後、実行する ［∨］を押す
初期化の実行中は「ショキカ チュウ」が表示されま
す。終了すると、「ショキカ シュウリョウ」が表示

されます。
ﾊﾟﾈﾙ ｾｯﾃｲ ｼｮｷｶ →�
ｼﾞｯｺｳ ｼﾏｽｶ ? →�

セットアップメニューの初期化2-26
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• 初期化の最中に電源をオフしないでください。プリンタのメモリが故障することがありま

す。

• 一部の設定項目は、初期化後に電源を入れなおすかハードリセット操作を行わないと有効

になりません。

• 操作の途中で［オンライン］を押すと、操作を中止してオンライン状態に戻ります。ただ

し、ディスプレイに「ショキカ チュウ」と表示 されているときは、［オンライン］を押
しても操作は中止できません。

• 共通セットアップメニューのインタフェースグループの「拡張ネットワーク」の項目は初

期化されません。
6 オンライン状態に戻す ［オンライン］を押す

3-1
CHAPTER
3
共通セットアップメニューの
設定項目
この章では、共通セットアップメニューで設定できる項目の内容について説明しています。
共通セットアップメニュー設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
拡張機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
コピー枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
タイムアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

パネルオフ動作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
パネルオフモード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
ブザー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
警告表示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

トナー節約 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
トナー濃度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
自動エラースキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
表示言語. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10

自動切り替え . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
特殊モード H . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
周波数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
給紙グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-12

トレイ用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
給紙カセット 1 サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
給紙カセット 2 サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
デフォルト用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13

トレイ優先 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
自動選択. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
デフォルト用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
両面メニュー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

レイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-15
縦補正／横補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
とじ方向. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
とじ幅 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16

3-2
3. 共通セットアップメニューの設定項目
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
印字調整グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
スーパースムーズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
解像度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
ドット補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19

中間調選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
バンド制御 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
画質警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
フォームキャッシュメモリ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21

印字動作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
階調処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
インタフェースグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
インタフェース選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25

セントロニクス設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
拡張ネットワーク . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28
コネクション認識 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29

共通セットアップメニュー設定項目一覧 3-3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
共通セットアップメニュー設定項目一覧
■ 表の見かた

• 「*」印が付いている項目や設定値は、オプション品の有無や他の設定項目の内容によっ

て表示されるときと表示されないときがあります。

• 太字で示されている設定値は、工場出荷時の値です。

＜拡張機能グループ＞→ P. 3-7
設定項目 設定値 内容
コピー枚数 １～ 2000 プリントの部数を設定します。
タイムアウト 5 ～ 15 ～ 300 ビョウ、シナイ 動作 モー ド自動 切り 替えの タイマ ーを 設定
します。
パネルオフ動作 スル、オンラインノミ、 シナイ パネ ルオ フモー ドに 移行す るかど うか を設
定します。
パネルオフモード 15 フン、30 プン、60 プン、5 フン プリ ンタ を使わ ない ときに パネル 表示 を消
すタイマーを設定します。
ブザー １カイ、レンゾク エラー時のブザーの鳴りかたを設定します。
警告表示 スル、シナイ 警告 時の メッセ ージ を表示 するか どう かを
設定します。
トナー節約 ツカワナイ、ツカウ トナ ーを 節約し てプ リント するか どう かを
設定します。
トナー濃度 1 ～ 4 ～ 8 プリントするときの印字濃度を調整します。
自動エラースキップ ツカワナイ、ツカウ エラ ー時 も自動 的に プリン トを続 行す るか
どうかを設定します。

表示言語 ニホンゴ、ENGLISH ディスプレイの表示言語を設定します。
自動切り替え LIPS．．．ツカウ、ツカワナイ
N201．．．ツカウ、ツカワナイ
ESC/P．．．ツカウ、ツカワナイ
オプション *．．．ツカウ、ツカワナイ
LIPS、N201、ESC/P、オプションの各エ
ミュレーションについて、動作モード自動切
り替えの対象にするかどうかを設定します。
特殊モード H ツカワナイ、ツカウ トナ ーの 定着性 を高 めるか どうか を設 定し
ます。
周波数 ジドウ、50Hz、60Hz プリ ンタ の電源 をオ ンにし たとき に近 くの
蛍光 灯や パソコ ンの 画面が ちらつ く場 合に
設定します。

共通セットアップメニュー設定項目一覧3-4
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
＜給紙グループ＞→ P. 3-12
設定項目 設定値 内容
トレイ用紙サイズ A4、EX、LT、LG、フリー、ユー ザ
ペーパー、ハガキ、オウフク ハガキ、
フウトウ Y4、 A5、B5
トレイ給紙時の用紙サイズを設定します。
給紙カセット 1 サイズ A4、EX、LT、LG、フリー、A5、B5 カセット 1 給紙時 の用紙サイズを設定しま
す。
給紙カセット 2 サイズ * A4、EX、LT、LG、フリー、A5、B5 カセット 2 給紙時 の用紙サイズを設定しま
す。
デフォルト用紙サイズ A4、A5、B5 プリ ンタ の初期 状態 の処理 サイ ズを設 定し
ます。
トレイ優先 シナイ、 スル 自動給紙の場合に、給紙トレイから順に給紙
元を検知するかどうかを設定します。
自動選択 トレイ．．．ツカウ、ツカワナイ
カセット 1．．．ツカウ、ツカワナイ
カセット 2*．．．ツカウ、ツカワナイ
自動給紙の場合に、どの給紙トレイ／カセッ
トを 自動 給紙の 対象 とする のか を設定 しま

す。
デフォルト用紙タイプ フツウシ 、アツガミ、OHP 通常使用する用紙の種類を設定します。
両面メニュー カタメン 、リョウメン 用紙 の両 面にプ リン トする か片 面にプ リン
トするかを設定します。
＜レイアウトグループ＞→ P. 3-15
設定項目 設定値 内容
縦補正 -50.0 mm ～0.0 mm ～ +50.0 mm 印字位置を 0.5 mm 単位で縦方向に調整し
ます。
横補正 -50.0 mm ～0.0 mm ～ +50.0 mm 印字位置を 0.5 mm 単位で横方向に調整し
ます。
とじ方向 ナガテ、 ミジカテ とじ代の位置を、用紙の長い辺にするか短い
辺にするかを設定します。
とじ幅 -30.0 mm ～0.0 mm ～ +30.0 mm とじ 代用 の余白 をあ けてプ リン トする とき
の、余白の幅を設定します。
＜印字調整グループ＞→ P. 3-18
設定項目 設定値 内容
スーパースムーズ ツカウ、 ツカワナイ スム ージ ング処 理を 使うか どう かを設 定し
ます。
解像度 ファイン 、スーパーファイン、 クイッ

ク
デー タを 処理す ると きの解 像度 を設定 しま
す。
ドット補正 ツカワナイ 、ツカウ スー パー ファイ ンモ ードで 細い 線をプ リン
トするための設定します。
中間調選択 パターン 1、パターン 2 データの中間調の表現方法を設定します。

共通セットアップメニュー設定項目一覧 3-5
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
バンド制御 スル、シナイ バンド制御を行うかどうかを設定します。
画質警告 ケイゾク、テイシ 画質 の品 位低下 のメ ッセー ジを表 示す るか
どうかを設定します。
フォ ーム キ ャッ シ ュメ モ
リ
ツカワナイ、ツカウ * フォ ーム 画像を 保持 するメ モリの 容量 を設
定します。
印字動作 ジドウ、ガシツ ユウセン、トウロク
ユウセン
用途に 合わせ たメモリ（RAM）の配 分のし
かたを設定します。
階調処理 ヒョウジュン、コウカイチョウ ファインモードでプリントするときの、デー
タの階調処理の方法を設定します。
＜インタフェースグループ＞→ P. 3-25
設定項目 設定値 内容
インタフェース選択 ジドウ、セントロニクス、USB、カク
チョウ ネットワーク *
パソ コン と接続 する ときの インタ フェ ース
の種類を設定します。
セントロニクス設定 *

• BUSY-ACK A-B-A、A-B、B-A BUSY 信号と ACKNLG 信号の出力順序を

変更します。

• セントロ受信速度 コウソク、チュウソク、 テイソク セン トロ ニクス デー タの受 信速度 を設 定し

ます。

• セントロ送信速度 コウソク、チュウソク、 テイソク セン トロ ニクス デー タの送 信速度 を設 定し

ます。

• インプットプライム ドウサモードイゾン、リセット コンピュータからインプットプライム（プリ

ンタのリセット信号）を受信したときの処理
を設定します。

• 双方向 ECP 、ニブル、ツカワナイ データの双方向通信を設定します。

拡張ネットワーク *

• TCP/IP フレームタイプ：

Ethernet2、ムコウ
IP モード *：
シュドウ、ジドウ
プロトコル *：
DHCP オン、オフ
BOOTP オン、オフ
RARP オン、オフ
アドレス *：
IP アドレス
（数値）
サブネットマスク
（数値）
ゲートウェイアドレス
（数値）
本プ リン タにオ プシ ョンで 装着さ れた プリ
ントサーバの TCP/IP 設定を行います。工場
出荷時の設定値は、装着するプリントサーバ
によって異なります。

共通セットアップメニュー設定項目一覧3-6
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 設定登録 － 「拡張ネットワーク」の「TCP/IP」（前項目）

の設定内容を登録します。

• 設定初期化 － 「拡張ネ ットワー ク」の設定を、工場 出荷時

の値に戻します。
コネクション認識 * スル、シナイ 「拡張ネ ットワー ク」を使用して いて、正し
いプ リン ト結果 が得 られな い場 合に設 定し
ます。

拡張機能グループの設定項目 3-7
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
拡張機能グループの設定項目
拡張機能グループでは、プリントの部数や濃度、エラーが起きたときの動作などについて設
定できます。
コピー枚数
１～ 2000
プリントの部数を設定します。
設定値で指定した部数だけプリントされます。
タイムアウト
5 ～ 15 ～ 300 ビョウ、シナイ
動作モード自動切り替えを設定している場合、プリンタは、データを受信すると
コントロール コマンドを認識し て、動作モードを切り 替えてプリントを 開始し、
データの終了を認識すると動作モードを終了します。この処理を「ジョブ」とい
います。
プリンタ側ではジョブが終了しないと、次に違う種類のコントロールコマンドの
データがきても動作モード自動切り替えができません。このような場合に本項目
でタイマーを設定しておくと、データが入力されなくなってから設定時間が経過
したときに自動的にジョブを終了することができます。
また、アプリケーションソフトから排紙コマンドが送られてこないために、プリ

ンタ内にデータが残ったままの状態のときも、本項目を設定しておくと、自動的
に排紙することができます。
設定値で指 定した時間が経 過すると、自動的に ジョブを終了し ます。また、「シ
ナイ」に設定した場合は自動ジョブ終了の機能を使いません。

• 自 動ジョブ終了 を設定した 場合、パソコン側 の処理に時間 がかかると、デー タの途中で

ジョブが終了して正しいプリント結果が得られないことがあります。その場合は、タイム
アウトの設定時間を調節してください。

• ジョブ中は操作パネルのジョブランプが点灯または点滅します。
• オフライン状態のときは、 自動ジョブ終了は行われません。

拡張機能グループの設定項目3-8
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
パネルオフ動作
スル、オンラインノミ、シナイ
「パネルオフモード」（→次項目）で設定した時間が経過したときに、プリンタの
状態によってパネルオフモードに移行するかどうかを設定します。
「ス ル」に設定すると、プリン タがオンライン 状態でもオフライ ン状態でもパネ
ルオフモードに移行します。
「オンラインノミ」に設定すると、プリンタがオフライン状態ではパネルオフモー
ドに移行しません。
「シ ナイ」に設定すると、プリ ンタがオンライ ン状態でもオフラ イン状態でもパ
ネルオフモードに移行しません。
パネルオフモード
15 フン、30 プン、60 プン、5 フン
パネル操作を行わなかったり、パソコンからのデータがこなかったり、プリンタ
に変化のない状態が一定時間経過したときに、パネルオフモードに移行するまで
の時間を設定します。オンラインからパネルオフモードになった場合は、印刷可
ランプ以外のすべてのランプとディスプレイの表示が消えます。オフラインから

パネル オフモー ドにな った場合 は、メッセー ジランプ 以外の すべての ランプと
ディスプレイの表示が消えます。

• 操作パネルのキーが押されたり、エラーが起きると自動的にパネルオフモードは解除され

ます。また、オンライン状態ではパソコンからのデータを受信してもパネルオフモードが
解除されます。オフライン状態ではエラーが解除されてもパネルオフモードが解除されま
す。

• 本プリンタはオフライン状態でもパネルオフモードに移行しますが、次のようなオフライ

ン状態のときは、設定時間が経過してもパネルオフモードに移行しません。

• 「nn-nn サービスコール」（nn は 2 桁の英数字）が表示されている
• ステータスプリントなどのユーティリティ項目の実行中
• 「パネルオフ動作」（→前項目）を「オンラインノミ」または「シナイ」に設定している

ブザー
１カイ、レンゾク
エラーが発生した場合に、ブザー音が１回だけ鳴るのか、連続して鳴るのか設定
します。連続して鳴るように設定した場合は、エラーを解除するか操作パネルの
いずれかのキーを押すと止まります。

• エラーの種類によっては、ブザーが鳴っているときに［オンライン］を押すと、エラーを

スキップして、オンライン状態に戻すことができます。

拡張機能グループの設定項目 3-9
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
警告表示
スル、シナイ
プリンタの状態を警告するメッセージ（警告メッセージ）を表示するかどうかを
設定します。メッセージを表示してもしなくてもプリントは行われます。

• 本 項目を「シナイ」に設定して表示されなくなる メッセージについては、「メッセージが

表示されたときには」（→ユーザーズガイド）を参照してください。
トナー節約
ツカワナイ、ツカウ
トナーを節約してプリントするモードを使うかどうかを設定します。

• 本 項目を「ツカウ」に設定すると、トナーは節約で きますが、プリント結果が薄くなり、

不鮮明になることがあります。また、ごく淡いグレーの階調部分などは逆に濃くなること
があります。

• スーパーファインモードに設定されているときは、 本項目の設定は無視されます。
• 「階調処理 」（→ P.3-24）が「コウカイチョウ」に設定されているときは、本項目の設定

は無視され、「ツカワナイ」に設定した場合と同様に処理されます。
トナー濃度
1 ～ 4 ～ 8
プリントするときの印字濃度を調整します。設定値が大きくなるほど、印字濃度
が濃くなります。
自動エラースキップ
ツカワナイ、ツカウ
エラー が起き たときに、エ ラーを一 時的に 解除して プリン トを続け る機能（エ
ラースキップ）を、自動的に使うかどうかを設定します。
「ツカワナイ」に設定すると、［オンライン］を押してエラースキップさせる必要
があります。
「ツカウ」に設定すると、［オンライン］を押さなくても自動的にエラースキップ
されます。

• エラースキップとはあくまでエラーを一時的に解除するものです。したがって、正しくプ

リントされないことがあります。

• 自 動エラースキップで一時解除できるエラーの 種類については、「メッセージが表示され

たときには」（→ユーザーズガイド）を参照してください。

• 本項目を「ツカウ」に設定すると、複数のエラーが発生している場合でも、自動エラース

キップ可能なエラーはすべて自動的にエラースキップします。

拡張機能グループの設定項目3-10
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
表示言語
ニホンゴ、ENGLISH
ディスプレイに表示されるメッセージを日本語で表示するか、英語で表示するか
を設定します。

• ENGLISH 表示の場合のメニュールートマップはありません。

自動切り替え
LIPS........................... ツカウ、ツカワナイ
N201......................... ツカウ、ツカワナイ
ESC/P....................... ツカウ、ツカワナイ
オプション * .............. ツカウ、ツカワナイ
*「オプション」は、オプションのコントロール ROM が装着されている場合にのみ表示されます。
動作モード自動切り替えが設定されている場合の、自動切り替えの対象となる動
作モ ードを 設定し ます。LIPS エ ミュレ ーシ ョン、N201 エミュ レーシ ョン、
ESC/P エミュレーション、オプションのエミュレーションの各モードについて
設定します。
「ツカウ」に設定すると、そのモードを自動切り替えの対象とします。「ツカワナ
イ」に設定すると、そのモードを自動切り替えの対象としません。

• 動作モード自動切り替えは、動作モードメニューで設定します（→ P.7-4）。
• 本項目で、すべてのモードを自動切り替えの対象としない設定にしたときに、動作モード

自動切り替えが設定された場合は、優先エミュレーションメニューで設定されたモードで
動作します。

• 「オプション」を「ツカワナイ」に設定すると、装着 されているオプションのエミュレー

ションすべてが自動切り替えの対象から外れます。
特殊モード H
ツカワナイ、ツカウ
厚紙にプリントするときなどに、用紙の種類によっては、トナーがうまく定着せ
ずに印字がかすれたりすることがあります。そのような場合に、本項目を「ツカ
ウ」に設定してください。

• 問題が解決した場合、設定値を「ツカワナイ」に戻してください。
• 本項目を「ツカウ」に設定すると、プリントの速度が若干遅くなります。

拡張機能グループの設定項目 3-11
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
周波数
ジドウ、50Hz、60Hz
プリント中に近くの蛍光灯やパソコンの画面がちらつく現象（フリッカ現象）が
発生する場合があります。そのような場合に、現在使用している電源周波数に合
わせて本項目を設定してください。フリッカ現象を軽減することができます。

給紙グループの設定項目3-12
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
給紙グループの設定項目
給紙グループでは、給紙トレイや給紙カセットからプリントするときの用紙サイズなどにつ
いて設定できます。
トレイ用紙サイズ
A4、EX、LT、LG、フリー、ユーザペーパー、ハガキ、オウフク ハガキ、フ
ウトウ Y4、A5、B5
給紙トレイにセットした用紙のサイズを設定します。

• 本項目を「フリー」に設定すると、1 枚ずつ違うサイズの用紙にプリントしたいときなど

に便利です。ただし、アプリケーションソフトなどで設定した用紙サイズと異なるサイズ
の用紙に プリン トしても、用 紙サイズ 交換を 要求する メッセ ージが表 示され ないので、
データが欠けてプリントされることがあります。

• 「ユーザペーパー」は、アプリケーションソフトな どで定形以外のサイズを独自に設定し

てプリントしたいときに選択します。プリント中に用紙サイズ交換を要求するメッセージ
が表示される場合は、［オンライン］を押してエラーを解除してプリントしてください。

• 「LT」はレターに、「LG」はリーガルに、「EX」はエグゼクティブに対応しています。
• 「フウトウ Y4」は洋形４号に、対応していますが、種類によってはプリントできないも

のもあります。また、有効印字領域は、上下左右の用紙端から 10 mm 内側までとなり
ます。詳しくは、「ユーザーズガイド」を参照してください。

• ［オウフク ハガキ］の有効印字領域は、往復はが きを広げた状態で、上下左右の用紙端

から 5mm 内側までとなります。

• 給紙選択メニューの「トレイ用紙サイズ」でも同様の設定ができます（→ P.7-12）。

給紙カセット 1 サイズ
A4、EX、LT、LG、フリー、A5、B5
カセット 1 にセットした用紙のサイズを設定します。

• 給紙選択メニューの「給紙カセット 1 サイズ」でも同様の設定ができます。（→ P .7-13）
• 「LT」はレターに、「LG」はリーガルに、「EX」はエグゼクティブに対応しています。

給紙カセット 2 サイズ
A4、EX、LT、LG、フリー、A5、B5
* 本項目は、オプションのペーパーフィーダが装着されている場合にのみ表示されます。
カセット 2 にセットした用紙のサイズを設定します。

給紙グループの設定項目 3-13
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 給紙選択メニューの「給紙カセット 2 サイズ」でも同様の設定ができます。（→ P. 7-13）
• 「LT」はレターに、「LG」はリーガルに、「EX」はエグゼクティブに対応しています。

デフォルト用紙サイズ
A4、A5、B5
アプリケーションソフトで用紙サイズが設定できない場合など、プリンタが処理
を行う用紙サイズを決定できない場合の論理上の用紙サイズを設定します。

• 通常、Windows パソコンや Macintosh パソコンからプリントする場合は、プリンタドラ

イバで用紙サイズを設定します。MS-DOS や UNIX などを OS とするパソコンからプリ
ントする場合で、 用紙サイズが設定できないときは、本項目で設定してください。
トレイ優先
シナイ、スル
給紙選択メニューで自動給紙が設定されている場合に、プリンタが給紙トレイか
ら順に給紙元を検知するかどうかを設定します。
「シナ イ」に設定すると、受信 データの用紙サイ ズに合致するか どうかの検知は
次の順序で行われます。
カセット 1 →カセット 2 * → 給紙トレイ
「スル」に設定すると、受信データの用紙サイズに合致するかどうかの検知は、給
紙トレイから次の順序で行われます。
給紙トレイ →カセット 1 →カセット 2 *
* オプションのペーパフィーダー装着時のみ

• 自動給紙は、 給紙選択メニューの「給紙モード」（→ P.7-12）で設定します。
• 本項目は、給紙選択メニューの「給紙モード」が「ジドウ」に設定されている場合にのみ

有効です。

• 本項目を「スル」に設定しても、給紙トレイの用紙サイズと受信データの用紙サイズが異

なるときは、 給紙トレイからは給紙されません。

• 受信データによっては、受信データと同じ用紙サイズの給紙カセットの給紙元表示ランプ

が点灯しているときに、本項目が「スル」に設定されていても給紙トレイから給紙されず
にカセットから給紙される場合があります。
自動選択
トレイ..................... ツカウ、ツカワナイ
カセット 1 .............. ツカウ、ツカワナイ
カセット 2 * ............ ツカウ、ツカワナイ
* オプションのペーパーフィーダーが装着されている場合にのみ表示されます。
自動給紙が設 定されている場合 に、自動給紙の対象と なる給紙元を設定 します。
給紙トレイ、給紙カセットのそれぞれについて設定します。

給紙グループの設定項目3-14
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
「ツカウ」に設定すると、それぞれの給紙元を自動給紙の対象とします。
「ツカワナイ」に設定すると、それぞれの給紙元を自動給紙の対象としません。

• 自動給紙は、給紙選択メニューの「給紙モード」（→ P.7-12）で設定します。

デフォルト用紙タイプ
フツウシ、アツガミ、OHP
通常使用する用紙のタイプを設定します。本プリンタでは、ここで設定された用
紙のタイプに最適な印刷モードが内部的に設定されます。
各印刷モードは、次のような用紙に対応しています。

• 「フツウシ」 普通紙、再生紙、ラベル用紙、封筒、ハガキ、往復ハガキ
• 「アツガミ」 厚紙（106g/m

2
～ 163g/m
2
）

• 「OHP」 OHP フィルム
• 封筒、ハガキ、往復ハガキにプリントするときは、本項目の設定を必ず「フツウシ」に設

定してプリントしてください。「アツガミ」に 設定して封筒、ハガキ、往復ハガキに連続
プリントした場合、次にプリントする用紙の端に残像が現れることがあります。

• 「アツガミ」、「OHP」のいずれかに設定した場合、両面印刷は行えません。
• 通常、Windows パソコンや Macintosh パソコンからプリントする場合は、プリンタドラ

イバで用紙タイプを設定します。MS-DOS や UNIX などを OS とするパソコンからプリ
ントする場合で用紙タイプが設定できないときは、本項目で設定してください。
両面メニュー
カタメン、リョウメン
用紙の片面に印刷するか、両面に印刷するかを設定します。
「リョウメン」に設定すると、用紙の両面に印刷します。

• 通常、Windows パソコンや Macintosh パソコンからプリントする場合は、プリンタド

ライバで両面印刷を設定します。MS-DOS や UNIX などを OS とするパソコンからプリ
ントする場合で、両面印刷が設定できないときは、本項目で設定してください。

• A4、リーガル、レターサイズの普通紙のみ 両面プリントできます。詳しくは「ユーザー

ズガイド」を参照してください。

• ロゴ入りの用紙などに両面プリントするときは、次のように用紙をセットしてください。
• 給紙カセットからプリントするときは、1 ページ目のプリント面を上にしてセットしま

す。

• 給紙トレイからプリントするときは、1 ページ目のプリント面を下にしてセットします。
• 給紙選択メニュー の「両面メニュー」でも同様の設定ができます。（→ P.7-13）

レイアウトグループの設定項目 3-15
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
レイアウトグループの設定項目
レイアウトグループでは、印字の位置の調整や、とじ代用の余白の設定など、プリントする
ときの体裁に関わる条件について設定できます。
縦補正／横補正
-50.0 mm ～ 0.0 mm ～ +50.0 mm
設定値 で指定し た値だけ、印 字位置 を縦方向 または横 方向にず らして 調整しま
す。
設定値の増減につれて、印字位置は次のようになります。

• 印字位置を調整した結果、印字データが有効印字領域をはみ出る場合は、その部分が欠け

て印字されます。

• ［＞］を押すたびに設定値が 0.5 mm ずつ増え、［＜］を押すたびに設定値が 0.5 mm ずつ

減 ります。また、［＞］あるいは［＜］から指を離さずに 押し続けていると、加減速度が
速くなります。
とじ方向
ナガテ、ミジカテ
とじる位置を、用紙の長い辺（長手）にするか短い辺（短手）にするかを設定し
ます。両面プリントをしてとじるときには、表面と裏面とで、とじ代の位置も自
動的に調整します。
とじ代 用の余 白の幅や、上 ／下／ 左／右 とじのい ずれに するのか は、「と じ幅」
（→次項目）で設定します。
縦補正： 設定値が増えると用紙の Y 方向の余白が広くなります。
設定値が減ると用紙の Y 方向の余白が狭くなります。
横補正： 設定値が増えると用紙の X 方向の余白が広くなります。
設定値が減ると用紙の X 方向の余白が狭くなります。
Ｙ�
Ｘ�
DEFABC
ABC
「横補正 」で 調整した範囲�
表� 裏� 表�
「＋」方向�
裏�
Ｙ�
Ｘ�
DEF
「
縦
補
正
」
で
調
整
し
た
範
囲
縦／横補正�
で調整�
「
＋
」
方
向 �
元
の
余
白
部
分 �

レイアウトグループの設定項目3-16
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
「ナガテ」に設定すると、とじる位置を用紙の長い辺にします。
「ミジカテ」に設定すると、とじる位置を用紙の短い辺にします。

• 本項目だけを設定してもとじ代をあける ことはできません。「とじ幅」と組み合わせて設

定することによって、とじ代をあけることができます。
とじ幅
-30.0 mm ～ 0.0 mm ～ +30.0 mm
とじ代用の余白をあけてプリントするときの、余白の幅を設定します。設定した
値だけ画像をずらして余白を作ります。「＋」の値で画像を＋方向にずらし、「－」
の値で画像を－方向にずらします。
用紙の長短 どちらの辺にと じ代をあけるの かは「とじ方向」（→前項目）で設定
します。用紙の 上下左右のどの 辺にとじ代をあ けるかは、「とじ方向」の設定と
本項目の設定を「＋」にするか「－」にするかの組み合わせにより決まります。

• とじ幅を設定した結果、印字データが有効印字領域をはみ出る場合は、その部分が欠けて

印字されます。
と
じ
代 �
表 裏�
とじ代�
表 裏�
用紙を縦にして両面プリントする場合� 用紙を横にして両面プリントする場合�
DEFABC ABC
DEF
と
じ
代 �
とじ代�
表 裏� 表 裏�
DEF
ABC
ABC DEF
と
じ
代 �
とじ代�
用紙を縦にして両面プリントする場合� 用紙を横にして両面プリントする場合�
と
じ
代 �
とじ代�
［＋］方向� ［－］方向�［0mm］�
と
じ
幅 �
中央� 中央� 中央�
と
じ
幅 �

レイアウトグループの設定項目 3-17
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• ［＞］を押すたびに設定値が 0.5 mm ずつ増え、［＜］を押すたびに設定値が 0.5 mm ずつ

減 ります。また、［＞］あるいは［＜］から指を離さずに 押し続けていると、加減速度が
速くなります。

• 「縦補正」「横補正」と本項目を同時に設定した場合は、「縦補正」「横補正」の処理が行わ

れたあとで本項目の処理が行われます。

• とじ方向ととじ幅の設定

下図の仕上りイメージを参考にして、とじ方向ととじ幅を設定してください。
用紙を縦に使ってプリントするか、横に使ってプリントするかは、アプリケー
ションソフトなどで設定します。
とじ 方向：ナガテ�
とじ 幅 ：「＋」方向�
ABC
とじ 方向：ナガテ�
とじ 幅 ：「－」方向�
とじ 方向：ミジカテ�
とじ 幅 ：「＋」方向�
とじ 方向：ミジカテ�
とじ 幅 ：「－」方向�
用紙を縦に使ってとじ代を�
あけてプリントしたいとき�
用紙を横に使ってとじ代を�
あけてプリントしたいとき�
ABC
ABC
ABC
DEF
DEF
DEF
DEF
ABCDE
ABCDE
ABCDE
ABCDE
FGHIJK
FGHIJK
FGHIJK
FGHIJK
表� 裏�
（両面プリント時）�
表� 裏�
（両面プリント時）�

印字調整グループの設定項目3-18
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
印字調整グループの設定項目
印字調整グループでは、データの解像度や高解像度印字の際のメモリ設定など、プリントの
品質について設定できます。
スーパースムーズ
ツカウ、ツカワナイ
文字や 図形のギ ザギザの 輪郭をな めらかに プリント するスム ージング 処理を使
うかどうかを設定します。
「ツカウ」に設定すると、スムージング処理を使ってプリントします。
「ツカワナイ」に設定すると、スムージング処理を使わずにプリントします。

• スーパースムージングの効果は、文字やグラフィックのパターンによって異なります。
• スーパーファインモードに設定されているときは、本項目の設定は無視されます。
• 「階調処理」（→ P.3-24）の項目が「コウカイチョウ」に設定されているときは、本項目

の設定は無視され、「ツカワナイ」に設定した場合と同様に処理されます。
解像度
ファイン、スーパーファイン、クイック
プリントデータを処理するときの解像度を設定します。
解像度は１インチあたりのドット数を示す dpi（dot per inch）という単位で表
され、数値が大きいほど高い精度でプリントできます。
［ファイン］に設定すると、解像度 600dpi のファインモードでプリントします。
一般的な文書や表を高速にプリントする場合に適したモードです。
［スーパーファイン］に設定すると、解像度 1200dpi のスーパーファインモー
ドでプリントします。きめ細かい階調表現力で、写真などの中間階調をリアルに
再現できます。グラデーションの入ったグラフィックや写真が多いデータをプリ
ントするのに適したモードです。
［クイック］に設定すると、解像度 300dpi のクイックモードでプリントします。
Windows の出力で高解像度モードに対応していないアプリケーションソフトな
どからのプリントに適したモードです。データ処理が 300dpi で行われ、プリン

ト処理がさらに速くなる場合があります。

• データの量や 種類によって は、処理に必要な メモリが不足 して、スーパー ファインモー

ド、ファインモードでプリントされない場合があります。そのような場合は、「印字動作」
（→ P.3-21）の項目を「ガシツ ユウセン」に設定してください。

• スーパーファインモードは、LIPS モードのみ使用できます。

印字調整グループの設定項目 3-19
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
ドット補正
ツカワナイ、ツカウ
「解像度」（→前項目）の設定が「スーパーファイン」の場合、極細の線（1 ドッ
ト相当）をプリントすると、線がとぎれているように見えることがあります。「ツ
カウ」に設定すると、この現象を改善することができます。

• 本項目を「ツカウ」に設定した場合、写真などのイメージデータの印字品質が低下する場

合があります。
中間調選択
パターン 1、パターン 2
モノクロデータの微妙な階調（中間の階調）の表現方法を設定します。解像度の
設定によって、階調表現が異なります。

• ファインモードの場合

「パターン 1」は、文字の輪郭をシャープに、イ メージやグラフィックをきめこ
まかな階調でプリントします。文字やイメージ・グラフィックの混在する文書を
よりシャープな画質でプリントしたいときに向いています。
「パターン 2」は、文字や細い線または元解像 度の低いデータなどをプリントす
るときに向いています。

• スーパーファインモードの場合

「パターン 1」は、グラデーションなどの微妙 な階調をシャープに再現してプリ
ントします。元解像度の高いデータなどをプリントするときに向いています。
「パターン 2」は、細い線または元解像度の低 いデータなどをプリントするとき
に向いています。

• スーパーファインモード、ファインモードに必要なメモリについて

スーパー ファイン モード、ファイ ンモードで プリントす る際には、ク イック
モードでプリントする場合よりも、処理に多くのメモリを必要とします。その
ため、データの量や種類によってはスーパーファインモード、ファインモード
の設定をしていても、600dpi または 300dpi でプリントされてしまうこと
があります。このような場合は、解像度の設定を低くしてプリントすることを
おすすめします。初めからクイックモードに設定しておくと高速でプリントで
きます。
どうしてもスーパーファインモード、ファインモードでプリントする必要があ
るときは、必要に応じてオプションの拡張 RAM を増設してください。
スーパー ファインモ ード、ファイン モードでプ リントする メモリが不 足して
600 dpi または 300 dpi でプリントされるときに、メッセージを表示するか
どうかを設定することができます（→画質警告：P.3-20）。

印字調整グループの設定項目3-20
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 本項目を「パターン 1」に設定すると、薄くて印字されにくい文字に対して、少し濃くな

るような処理を行い印字します。

• 「中間調選択」は、「解像度」（→ P.3-18）の項目が「スーパーファイン」または「ファイ

ン」に設定されている場合のみ有効です。

• 「階調処理」（→ P.3-24）の項目が「コウカイチョウ」に設定されているとき、「パターン

1」に設定すると印字ムラが発生する場合があります。このような場合は、「パターン 2」
に設定すると印字ムラを改善することができます。

• ファインモード時の「パターン 2」の場合、当社の LBP-470/740/740e/750/840/

850/870/880/930/930EX/950/2040/2260/2200 の「パターン 1」と同じ
ディザパターンで印字します。
バンド制御
スル、シナイ
本プリンタ では、最小限のメモリ で高画質のプリ ントを実現するた めに、「バン
ド制御」という処理を行っています。
通常 は「スル」に設 定し ておき ます。「21 プリン ト オーバ ーラ ン」という
メッセー ジが表示された 場合は、「シ ナイ」に設定してく ださい。ただし、プリ
ント速 度は落ち ます。プリ ント速度 を落とさ ずプリン トした い場合は 解像度を
ファインモ ード（600dpi）またはクイックモード（300dpi）に設定してくだ
さい。それで も「21 プリント オーバーラ ン」が表示され る場合は、本項目
を「シナイ」に設定してください。
画質警告
ケイゾク、テイシ
「解 像度」が「スーパーフ ァイン」または「フ ァイン」に設定さ れていても、大
量のデータ や複雑なデータな どを受信すると、処理 に必要なメモリが 不足して、
解像度を自動的に 600 dpi（スーパーファインモード時）、300 dpi（ファイン

モード 時）に落と してプ リント すること があり ます。その ときに、エラ ーメッ
セージを表示するかどうかを設定します。
「ケイゾク」に設定すると、メッセージを表示せずに、自動的に解像度 600 dpi
または 300 dpi でプリントします。
「テ イシ」に設定すると、メ ッセージを表示 してプリントを 停止します。その場
合、［オンライン］を押すと、解像度 600 dpi または 300 dpi でプリントを再
開します。

• バンド制御とは

バンド制御は、パソコンから受信したデータを逐次ビットマップ展開して、展
開した分のデータからすぐに出力するので、メモリが少なくてすみ、高速に処
理できます。
しかし、バンド制御の処理では、データが複雑だとビットマップ展開に時間が
かかり、出力とのタイミングがずれてしまうことがあります。そのようなとき
は、「21 プリント オーバーラン」というエラーメッセージが表示されます。

印字調整グループの設定項目 3-21
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 本 項目を「テイシ」に設定したとき、エラーが 発生すると「38 ガシツ テイカ」とい

う メッセージが表示されます。この場合、［オンラ イン］を押してエラーを解除すること
もできますが、 処理スピードや印字品位が低下することがあります。

• 本項目を「テイシ」に設定して、「38 ガシツ テイカ」というメッセージが頻繁に表示

される場合は以下の対処を行ってください。

• 本項目を「テイシ」に設定すると、受信するデータの種類によって処理に必要なメモリが

不 足した場合に「28 ビョウガメモリ フル」とい うメッセージを表示してプリントを
停 止するようにもなります。この場合、［オンライ ン］を押すとエラーを解除することが
できます。 ただし、正しくプリントされない場合があります。
フォームキャッシュメモリ
ツカワナイ、ツカウ *
*「ツカウ」は、16MB 以上の拡張メモリ（RAM）が増設されている場合にのみ表示されます。
オーバ レイプリ ントに使 用するフ ォーム画 像を保持 するメモ リ領域を 確保する
かどうかを設定します。フォームキャッシュ機能は、登録されたフォームデータ
をあらかじめ画像として展開した状態でメモリ上に保持し、必要に応じて再利用
します。より高速のオーバレイプリントが可能になります。

• 本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ

セット操作を行ってください。

• 搭 載されているメモリ（RAM）容量や描画メモリなどに配 分されているメモリの容量に

よっては、 フォーム画像のためのメモリ領域が保持できない場合があります。

• 本項目は、 別売のアプリケーション「FormCraft Pro.」によるオーバレイ出力時に利用

します。LIPS 専用セットアップメニューの「オーバレイ 1」「オーバレイ 2」では利用で
きません。
印字動作
ジドウ、ガシツ ユウセン、トウロク ユウセン
メモリ（RAM）の配分のしかたや、データの処理方法について設定します。
本プリンタに搭載されている RAM（標準で 8MB）は、データを展開するための
描画メモリ、図形などの処理のためのシステムワークメモリ、受信したデータを
一時的にためておくための受信バッファなど、いろいろな用途に使われます。本
プリンタでは各用途ごとに個別に設定しなくても自動的にメモリを配分し、最適
な環境を実現します。
1. 「印字動作」の項目を「ガシツ ユウセン」に設定する
2. 1 の対処を 行ってもメッセージが表示さ れる場合で、「階調処理」の項目が「コ
ウカイチ ョウ」に設定されてい る場合は、「ヒョウジュ ン」に設定する。ただし
この場合は、階調を落としてプリントします。
3. 2 の対処を行ってもメッセージが表示される場合や、階調を落とさずにプリント
したい場合は、オプションの拡張メモリ（RAM）を増設する

印字調整グループの設定項目3-22
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
ただし、複雑で大量のデータをプリントする場合などは、必要に応じて本項目で
メモリの配分のしかたを設定しておきます。
また、本項目の設定はメモリの配分のしかたを変えるだけではなく、データの処
理方法も変えるので、効率よく目的に合ったプリントを行うことができます。
「ジ ドウ」に設定すると、描 画メモリ、システ ムワークメモリ、受 信バッファ用
にそれ ぞれ自動 的にメ モリを配 分します。通 常はこの 設定に しておい てくださ
い。
「ガ シツ ユウセン」に設定 すると、描画メモリ とシステムワー クメモリを優先
して確保します。また、できるだけ画質が低下しないようなデータの処理方法に
するので、より確実に高品位なプリントができるようになります。ただし、プリ
ントのスピードが若干遅くなることがあります。「ジドウ」に設定していて「38
ガシツ テイカ」などのエラーが表示される場合に設定してください。
「ト ウロク ユウセン」に 設定すると、描 画メモリは「ガシ ツ ユウセン」の場

合より少なく、システムワークメモリや受信バッファは適切な値に設定します。
そしてフォントや、オーバレイプリントに使用するフォームデータなどの登録用
の領域のための空き容量を確保します。

• 本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ

セット操作を行ってください。

• 登録用の領域として使用できるメモリ容量は、ステータスプリントの「空きメモリ量」を

目安にしてください。ただし、ステータスプリントの「空きメモリ量」にプリントされる
値はプリンタ待機時の値です。プリンタの状態、ご使用の OS やソフトウェアなどの条件
によっては、実際の空きメモリ量がプリントされている値より小さいことがあります。

• 「ガシツ ユウセン」に設定していても、オプションを装着していたり、複雑で大量のデー

タをプリントする場合、高品位な画質でプリントできないことがあります。

印字調整グループの設定項目 3-23
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 「ガシツ ユウセン」に設定した場合

プリンタの搭載メモリやフォームキャッシュメモリの設定内容によって、プリ
ントできるデータサイズ（印字保証サイズ）の目安は次のようになります。大
量で複雑なデータの場合でも印字保証サイズ以下であれば、指定した解像度と
階調で、画質を落とさずにプリントすることができます。
上記の印字保証サイズは、「解像度」の項目が「ファイン」、「階調処理」の項
目は「ヒョウジュン」に設定されていて、片面プリントの場合の値です。プリ
ント時のデータ処理解像度や階調処理、両面メニューの設定によって、次のよ
うに印字保証可能なサイズが変わります。上記の表の用紙サイズから換算して
ください。
印字保証サイズはプリ ンタの空きメモリ（RAM）容量によって、上記の表の
サイズよりも小さく なる場合があります。空きメモ リ（RAM）容量は、オプ
ションのコントロール ROM を装着したり、フォントやオーバレイのデータを
プリンタに登録したときなどに少なくなります。また、印字保証サイズは本項
目を「ガシツ ユウセン」に設定しているときのみ、ステータスプリントで確

認することができます。
総RAM容量（拡張RAM容量）� 印字保証サイズ� フォームキャッシュメモリ�
8（標準）�
24（＋16MB）�
�
40（＋32MB）�
�
72（＋64MB）�
�
136（＋128MB）�
A4�
A4×4�
A4×2�
A4×8�
B5×8�
B5×16�
B5×16�
A4×16�
A4×16
�
�
○�
�
○�
�
○�
�
○�
○：「使う」 ×：「使わない」�
注：表中に（＋●●MB）とあるのは、標準のRAM（8MB）に加えて�
必要な拡張RAM（オプション）の容量を示します。�
設定項目� 設定値� 倍率�
解像度�
�
�
階調処理�
�
両面メニュー�
クイック�
ファイン�
スーパーファイン�
標準�
高階調�
片面�
両面�
4倍�
等倍�
1/4倍�
等倍�
1/2倍�
等倍�
1/2倍�

印字調整グループの設定項目3-24
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
階調処理
ヒョウジュン、コウカイチョウ
ファインモードでプリントするときの、データの階調処理の方法を設定します。
「ヒ ョウジュン」は、細い線、ま たは解像度の低 いデータなどを プリントすると
きに向いています。
「コ ウカイチョウ」は、写真 やグラデーシ ョンなど、複雑な階 調を持つ、解像度
の高いデー タをプリントする のに向いていま す。「ヒョウジ ュン」に設定した場
合よりもきめ細かな表現が可能です。

• 本項目は、ファインモードでのみ有効です。スーパーファインモード、クイックモードで

は無視されます。

• 本項目を「コウカイチョウ」に設定すると、「スーパースムーズ」、「トナー節約」が「ツ

カウ」に設定されていても無視され、「ツカワナイ」に設定した場合と同様に処理されます。

インタフェースグループの設定項目 3-25
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
インタフェースグループの設定項目
インタフェースグループでは、パソコンと接続するときの方法や、データをやりとりすると
きの取り決めについて設定できます。
インタフェー スグループの設定は、パソコン側のユーティリティソフト からは行えません。
必ず、プリンタの操作パネルで設定してください。
インタフェース選択
ジドウ、セントロニク、USB、カクチョウ ネットワーク *
*「カクチョウ ネットワーク」は、オプションのプリントサーバが装着されている場合にのみ表示され
ます。
パソコンと接続するときのインタフェースの種類を設定します。
「ジド ウ」に設定すると、パソ コンに応じて、接続 しているインタ フェースを自
動的に切り替えてプリントすることができます。
先にデータを受信したインタフェースに自動的に切り替えるので、種類の異なる
インタフェースに同時に接続しているときでも、そのつどプリンタ側で設定を変
更する必要がありません。
「セントロニ クス」「USB」「カクチョウ ネットワーク」は、それぞれのインタ

フェースのみを使用する場合に設定します。

• 本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ

セット操作を行ってください。

• 拡 張メモリ（RAM）を増設していない状態で、印字 動作を「ガシツ ユウセン」に設定

してプリントする場合、本項目を「ジドウ」ではなく「セントロニクス」、「USB」など、
個別のインタフェースに設定すると、 データの処理速度が速くなることがあります。
セントロニクス設定
■ busy-ack
A-B-A、A-B、B-A
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。
BUSY 信号と ACKNLG 信号の出力順位を変更することができます。通常は「A-
B-A」に設定しておいてください。

• 各設定値ごとの BUSY 信号と ACKNLG 信号の出力順位は次のとおりです。

インタフェースグループの設定項目3-26
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
■ セントロ受信速度
コウソク、チュウソク、テイソク
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。
セント ロニクス インタフ ェースで データを 受信する 速度を設 定するこ とができ
ます。
通常は「コウソク」に設定しておいてください。

• 「コウソク」に設定されている場合に、プリンタ のデータ受信の速度が速すぎて、パソコ

ンからのデータ送信が間に合わなくなり、プリントが行われないことがあります。このよ
うな場合は、「チュウソク」または「テイソク」に設定してください。
■ セントロ送信速度
コウソク、チュウソク、テイソク
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。
セント ロニクス インタフ ェースか らデータ を送信す る速度を 設定する ことがで
きます。
通常は「コウソク」に設定しておいてください。
■ インプットプライム
ドウサモード イゾン、リセット
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。
STROBE�
ACK�
BUSY
STROBE�
ACK�
BUSY
STROBE�
ACK�
BUSY
「A-B-A」:
「A-B」:
「B-A」:

インタフェースグループの設定項目 3-27
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
パソコンからインプットプライム（プリンタのリセット信号）を受信したときの
処理を設定します。
「ドウサモード イゾン（動作モード依存）」は、インタフェースの種類の設定で
「ジドウ」または「セントロニクス」を選択している場合に機能します。インプッ
トプライムを受信すると、動作中のモード（LIPS、N201、ESC/P、オプショ
ンのエミュレーションのいずれか）の処理に依存します。
「リセ ット」は、インタフェ ースの種類の設 定で「セントロニ クス」を選択して
いる場 合にの み機能し ます。インプ ットプ ライムを 受信す ると、プリン タをリ
セットします。
拡張イ ンタフェ ースを使 用して いる場合 は、インプッ トプライ ムは無 視されま
す。

• リ セットを行う と、いったん受 信したデータ がキャンセル されます。プリン ト中の場合

は、プリントを中止して、 残りのデータは破棄されます。

• イ ンプットプライムを受信し、処理をしている 間は、ディスプレイに「03 インプット

プライム」 と表示されます。

• 本項目を「 ドウサモード イゾン」に設定した場合、LIPS モードではジョブを終了しま

す。エ ミュレーシ ョンモードで は、各モードのエ ミュレーショ ンの対象とな るプリンタ
（N201 エミュレーションでは PC-PR201/80A、ESC/P エミュレーションでは ESC/
P 準拠プリンタ）と同じ処理を行います。
■ 双方向
ECP、ニブル、ツカワナイ
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。
セント ロニクス インタフ ェースで データの 双方向通 信を設定 すること ができま
す。通常は「ECP」に設定しておいてください。
「ECP」に設定する と、パソコンからプリンタへ、プリ ンタからパソコンへ双方
向でデータを伝送しま す。ECP モード、ニブルモード およびバイトモードに対
応しています。
「ニブ ル」に設定すると、パソ コンからプリン タへ、プリンタから パソコンへ双
方向で データを 伝送しま す。ニブル モードお よびバイ トモード に対応 していま
す。
「ツカ ワナイ」に設定する と、パソコンからプリ ンタへのデータ 伝送は行います

が、プリンタからパソコンへのデータ伝送は行いません。

• 本プリンタのパラレルインタフェースは、IEEE 1284.4 規格に準拠しています。これは

従来のセントロニクスインタフェースを拡張したもので、パソコンとプリンタとの双方向
通 信、データ伝送 速度の高速化、パ ケットプロ トコルを実現 しています。本 プリンタは
IEEE 1284.4 規格の中の ECP モード、ニブルモード、バイトモードのプロトコルに対
応しています。

• お使いのパソコンやインタフェースケーブルが、プリンタと双方向でデータを伝送する機

能を持っているかどうか、あるいはどのプロトコルに対応しているかについては、パソコ
ンの取扱説明書を参照してください。

インタフェースグループの設定項目3-28
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• パソコン側に、プリンタと双方向でデータを伝送する機能がない場合は、本項目を「ツカ

ワナイ」に設定してください。

• Windows を使って本プリンタと双方向通信を行う場合は、本プリンタに付属している専

用プリンタドライバをお使いください。

• Windows を使って双方向通信をしているときに、パソコン側にエラーメッセージが表示

された場合には、再度プリントを行うか、本項目を「ツカワナイ」に設定してください。

• Windows を使って双方向通信をしているときに、 パソコンによっては、「ECP」に設定

するとデータをプリントできない場合 があります。その場合は、「ニブル」または「ツカ
ワナイ」に設定してプリントしてください。

• 本項目を「ツカワナイ」に設定したときは、Windows のプリンタドライバの設定で双方

向通信機能を使わないように設定してください。設定については「LIPS ソフトウェアガ
イド」を参照してください。
拡張ネットワーク
■ TCP/IP
フレームタイプ .................................. ETHERNET 2、ムコウ
IP モード * .......................................... シュドウ、ジドウ
プロトコル *
DHCP ......................................... オフ、オン
BOOTP....................................... オフ、オン
RARP.......................................... オフ、オン
アドレス *
IP アドレス ................................. 数値
サブネットマスク ....................... 数値
ゲートウェイアドレス ............... 数値

* 本項目は、操作パネルからのネット ワーク設定をサポートしたオプシ ョンのプリントサーバが装着さ
れていて、「インタフェース選択」の項目が「ジドウ」または「カクチョウ ネットワーク」に設定さ
れている場合にのみ表示されます。
*「IP モード」、「プロトコル」、「アドレス」は、「フレームタイプ」が「ETHERNET 2」に設定されて
いる場合にのみ表示されます。また、「プロトコル」は「IP モード」が「ジドウ」に、「アドレス」は
「IP モード」が「シュドウ」に設定されている場合にのみ表示されます。
* 工場出荷時の設定値は、装着するプリントサーバによって異なります。
本プリンタにオプショ ンで装着されたプリントサーバ の TCP/IP 設定を行いま
す。本項目では、TCP/IP のフレームタイプ、IP アドレスの取得方法、IP アド
レス自動取得のプロトコル、アドレス（IP アドレス、サブネットマスク、ゲート
ウェイアドレス）の設定ができます。

• 本項目で設 定値を設定 したあと、必 ず「拡張ネット ワーク」の「設定 登録」（→次項目）

で登録操作を 行ってください 。登録操作を行わ ないと設定し た値が有効に なりませんの
で、気をつけてください。

インタフェースグループの設定項目 3-29
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 「IP アドレス」、「サブネットマスク」、「ゲートウェイアドレス」の数値を入力するには、

［＜］ま たは［＞］を押して、入力したいアドレスの各 フィールド（ピリオドで区切られ
た 3 桁分の領域）にカーソルを移動し、［∨］を押します。フィールド内の数値が点滅し、
数値を入力できるようになります。［＞］を押すと数値が増え、［＜］を押すと数値が減少
し ます。目的の数値が表示されたら、［∨］を押して 確定します。以上の操作を繰り返し
て、各フィールドの数値を入力します。

• 設定内容については、オプションのプリントサーバに付属の取扱説明書を参照してくださ

い。
■ 設定登録
－
* 本 項目は、操作パネルからのネットワー ク設定をサポートしたオプショ ンのプリントサーバが装着さ
れていて、「インタフェース選択」の項目が「ジドウ」または「カクチョウ ネットワーク」に設定さ
れている場合にのみ表示されます。
拡張ネットワークの設定を変更した場合に、変更した設定値を登録します。
「カク チョウ ネットワ ーク」を選択した あと、次の階層で「セ ッテイ トウロ
ク」を選択する と、「ジッコ ウ シマスカ？」という 確認のメッセ ージが表示さ
れます。ここ で［∨］を押すと登録 が行われま す。［∨］を押さ ずに［オンライ
ン］を押すと、登録を行わずに通常のプリントができる状態に戻ります。
■ 設定初期化
－
* 本 項目は、操作パネルからのネットワー ク設定をサポートしたオプショ ンのプリントサーバが装着さ
れていて、「インタフェース選択」の項目が「ジドウ」または「カクチョウ ネットワーク」に設定さ
れている場合にのみ表示されます。
初期化を行うと、拡張ネットワークの設定内容を、工場出荷時の状態に戻すこと

ができます。「カクチョ ウ ネットワーク」を 選択したあと、次 の階層で「セッ
テイ ショキカ」を選択すると、「ジッコウ シマスカ？」という確認のメッセー
ジが表示さ れます。ここで［∨］を押 すと初期化が 行われます。［∨］を押さず
に［オンライン］を押すと、初期化を行わずに通常のプリントができる状態に戻
ります。
コネクション認識
スル、シナイ
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「カクチョウ ネットワーク」に設定さ
れている場合にのみ表示されます。
拡張ネットワークを使用してプリントした場合に、正しいプリント結果が得られ
ないこと（文字化 けやオーバレイ プリントが正しく できないなど）があ ります。
そのような場合に、本項目を「シナイ」に設定してください。

• 本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ

セット操作を行ってください。

4-1
CHAPTER
4
LIPS 専用セットアップ
メニューの設定項目
この章では、LIPS モードに固有の LIPS 専用セットアップメニューで設定できる内容につい
て説明しています。
LIPS 専用セットアップメニュー 設定項目一覧. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
LIPS 専用セットアップメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
拡大／縮小 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
複数ページ印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4

複数ページ余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
ページの向き . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
オーバレイ 1 ／オーバレイ 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
スタートアップマクロ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8

漢字コード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
文字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
漢字書体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
ANK 書体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10

漢字グラフィックセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
行数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
桁数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
自動改ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11

自動改行. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
CR 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
LF 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
網かけ解像度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

ジョブタイムアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
白紙節約. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

LIPS 専用セットアップメニュー 設定項目一覧4-2
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
LIPS 専用セットアップメニュー 設定項目一覧
■ 表の見かた

• 太字で示されている設定値は、工場出荷時の値です。

設定項目 設定値 内容
拡大／縮小 シナイ、→ A4、→ B 5、→ A5、→ハ
ガキ、→オウフク ハガキ、 →リーガ
ル、→レター
拡大または縮小プリントの設定をします。
複数ページ印刷 シナイ、 2 ページ ( ヒダリ )、2 ペー
ジ ( ミギ )、4 ページ ( ヨコ - ヒダリ )、
4 ページ ( ヨコ - ミギ )、4 ページ ( タ
テ - ヒダリ )、4 ページ ( タテ - ミギ )
複数のページを縮小して並べ、１ページにプ
リントします。
複数ページ余白 パターン 1、パターン 2 「複数ペ ージ印刷」時 の、余白のとり かたを
設定します。
ページの向き タテ、ヨコ 用紙 を縦 に使用 する か横に 使用 するか を設
定します。
オーバレイ 1 ／ 2 シナイ、 0 ～ 32767 オー バレ イプリ ント を行う かど うかを 設定
します。
スタートアップマクロ 0 ～ 30 ～ 32767 スタ ート アップ マク ロ機能 を使 用する かど
うかを設定します。
漢字コード JIS 、シフト JIS、EUC、DEC パソコンの種類に応じて、漢字コードを設定

します。
文字サイズ 10 ポイント、12ポイント、8 ポイント 印字 する 文字の 大き さをポ イン ト数で 設定
します。
漢字書体 ミンチョウ 、ゴシック 漢字 やひ らがな など の全角 文字 の書体 を設
定します。
ANK 書体 ミンチョウ 、ゴシック、ラインプリン
タ
半角英数字や半角カナなどの ANK 文字の書
体を設定します。
漢字グラフィックセット JIS90 、JIS78 JIS 漢字コードで使用する漢字グラフィック
セットを設定します。
行数 6LPI 、8LPI、10 ～ 99 １イ ンチ または １ペ ージに プリ ントす る行
数を設定します。
桁数 ジドウ、10CPI、12CPI、15CPI、10
～ 200
１イ ンチ または １行 にプリ ント する文 字数
を設定します。
自動改ページ スル、シナイ 改ページコード（FF）を受信しなくても、自
動的 に改 ページ して プリン トす るかど うか
を設定します。

LIPS 専用セットアップメニュー 設定項目一覧 4-3
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
自動改行 スル、シナイ 復帰コード（CR）や 改行コード（LF）を受
信しなくても、自動的に改行してプリントす
るかどうかを設定します。
CR 機能 CR ノミ、CR+LF 復帰コ ード（CR）を受 信したと きの、印字
位置の移動のしかたを設定します。
LF 機能 LF ノミ、LF+CR 改行コード（LF）を受信したときの、印字位
置の移動のしかたを設定します。
網かけ解像度 クイック、ファイン スーパーファインモード、ファインモード時
の網かけデータの解像度を設定します。
ジョブタイムアウト シナイ、スル 共通セットアップメニューで設定した「タイ
ムアウト」を有効にするかどうかを設定しま
す。
白紙節約 ツカウ、ツカワナイ 白紙 ペー ジを排 出す るかど うかを 設定 しま
す。

LIPS 専用セットアップメニューの設定項目4-4
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
LIPS 専用セットアップメニューの設定項目
LIPS 専用セットアップメニューでは、拡大／縮小プリントや複数ページ印刷などについて
設定できます。
拡大／縮小
シナイ、→ A4、→ B5、→ A5、→ハガキ、→オウフク ハガキ、→リーガル、
→レター
拡大または縮小プリントの設定をします。
アプリケーションソフトで作成したデータサイズと、設定値で指定した出力用紙
サイズから、自動的に倍率を計算し、拡大／縮小してプリントします。

• アプリケーションソフトで作成するデータのサイズが定形サイズ（A4、B5 など）でない

場合は、正しく拡大／縮小されないことがあります。

• 拡大／縮小の処理は、データの左上端を基点として処理します。
• 拡大／縮小でプリントすると、線の太さにムラが生じたり、細い線が消えたりすることが

あります。

• アプリケーションソフトからのコマンドの内容によっては、正しく拡大／縮小してプリン

トされないことがあります。

• 拡大／縮小率が 25 ～ 200％の範囲を超える場合は、拡大／縮小は行われず等倍でプリン

トされます。この場合正しいプリント結果にはなりません。
複数ページ印刷
シナイ、2 ページ ( ヒダリ )、2 ページ ( ミギ )、4 ページ ( ヨコ - ヒダリ )、4
ページ ( ヨコ - ミギ )、4 ページ ( タテ - ヒダリ )、4 ページ ( タテ - ミギ )
アプリケーションソフト側で作成したデータを、2 ページ分または 4 ページ分を
並べて 1 ページにプリントできます。
「2 ページ（ヒダリ）」に設定すると、2 ページ分のデータを左または上から並べ
てプリントします。
２�
２�
用紙を縦に使ってプリントする場合�
１�
１�
２�
１�
１�２�
用紙を横に使ってプリントする場合�

LIPS 専用セットアップメニューの設定項目 4-5
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
「2 ページ（ミギ）」に設定すると、2 ページ分のデータを右または下から並べて
プリントします。
「4 ページ（ヨコ－ヒダリ）」に設定すると、4 ページ分のデータを、左上から横
方向に並べてプリントします。
「4 ページ（ヨコ－ミギ）」に設定すると、4 ページ分のデータを、右上から横方
向に並べてプリントします。
「4 ページ（タテ－ヒダリ）」に設定すると、4 ページ分のデータを、左上から縦
方向に並べてプリントします。
２�
２�
用紙を縦に使ってプリントする場合�
１�
１�
２�
１�
１�２�
用紙を横に使ってプリントする場合�
用紙を縦に使ってプリントする場合� 用紙を横に使ってプリントする場合�
４�
３�
３�
４�
２�
２�
１�
１�
１�２�
３�４�
１�２�
３�４�
用紙を縦に使ってプリントする場合� 用紙を横に使ってプリントする場合�
４�
３�
３�
４�
２�
２�
１�
１�
１�２�
３�４�
１�２�
３�４�
用紙を縦に使ってプリントする場合� 用紙を横に使ってプリントする場合�

４�
３�
３�
４�
２�
２�
１�
１�
１�
２�
３�
４�
１�
２�
３�
４�

LIPS 専用セットアップメニューの設定項目4-6
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
「4 ページ（タテ－ミギ）」に設定すると、4 ページ分のデータを、右上から縦方
向に並べてプリントします。

• 異なるサイズのページデータを並べて 1 ページにプリントすることはできません。
• 拡大／縮小と複数ページ印刷を同時に設定し縮小率が 25％より小さくなる場合、複数ペー

ジ印刷は行われず正しいプリント結果にはなりません。
複数ページ余白
パターン 1、パターン 2
「複数ページ印刷」の機能を使って 2 ページ分または 4 ページ分を並べてプリン
トする場合の、余白のとりかたを設定します。
「パター ン 1」に設定すると、各ページが接 する部分に余白をつけてレイアウト
します。
「パター ン 2」に設定すると、各ページが接 する部分に余白をつけずにレイアウ
トします。

• 「パターン 1」と「パターン 2」とでは余白のとりかたが違うため、画像の縮小率が異なり

ます。「パターン 1」よりも「パターン 2」のほうが若干画像が大きくなります。

• 「パターン 2」に設定した場合でも、用紙の長辺と短辺の比率によっては、余白がつくこ

とがあります。
用紙を縦に使ってプリントする場合� 用紙を横に使ってプリントする場合�
４�
３�
３�
４�
２�
２�
１�
１�
１�
２�
３�
４�
１�
２�
３�
４�

LIPS 専用セットアップメニューの設定項目 4-7
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
ページの向き
タテ、ヨコ
用紙を縦に使用してプリントするのか、横に使用してプリントするのかを設定し
ます。
「タテ」に設定すると、用紙を縦に使用してプリントします。
「ヨコ」に設定すると、用紙を横に使用してプリントします。
オーバレイ 1 ／オーバレイ 2
シナイ、0 ～ 32767
オーバレイプリントを行うかどうかを設定します。オーバレイプリントを行う場
合は、オーバレイプリントで使用するフォーマットデータの番号を指定します。
オーバ レイプリ ントとは、各 ページ に共通す るタイト ルや表組 みなど のフォー
マットを、あらかじめプリンタのオーバレイ領域に登録し、後から別のデータを
重ねて プリン トする機 能です。オー バレイ プリント を行う と、各ページ 共通の
データを、ページごとにアプリケーションソフト側から送る必要がないため、効
率良くプリントすることができます。
オーバレイ領域には、１ページ分のフォーマットを最大で 32,768 種類登録す

ることができます。フォーマットの作成や登録は、アプリケーションソフト側か
ら LIPS のコントロールコマンドで行います。登録の際にはフォーマットに 0 ～
32767 の番号をつけて登録します。本項目では、オーバレイ１あるいはオーバ
レイ 2として、どの番号のフォーマットを選択するかという設定だけを行います。
搬
送
方
向 �
ＡＢＣＤＥ�
ＡＢＣＤＥ�
搬
送
方
向 �

LIPS 専用セットアップメニューの設定項目4-8
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4

• オーバレイの内容は、電源をオフにするか、ハードリセット操作を行うと削除されます。
• オーバレイ領域に登録したフォーマットデータの内容や番号、サイズは、LIPS 専用ユー

ティリティの「オーバレイプリント」、「オーバ レイリスト」で確認することができます
（→ P.7-8）。

• 登録するフォーマットを LIPS のコントロールコマンドでプログラミングするときは、オ

プションの「プログラマーズマニュアル」を参照してください。
スタートアップマクロ
0 ～ 30 ～ 32767
スタートアップマクロ機能を使用するかどうかを設定します。使用しない場合は
「0」を、使用する場合は実行したいマクロ番号を指定します。
スタートアップマクロ機能は、あらかじめパソコン側で作成した LIPS のコント
ロールコマンドのプログラムを、プリンタのマクロ領域に登録しておき、リセッ
トコマンド（ハードリセット、ソフトリセット、パラメータリセット）で実行す
るようにする機能です。
マクロ領域には、最大で１～ 32,767 番までの 32,767 種類のプログラムを登
録することができます。登録は、アプリケーションソフト側から LIPS のコント
ロールコマンドで行います。プリンタ側では、本項目で実行したいマクロの番号
の選択だけを行います。選択した番号のマクロはリセットを行うたびに実行され
ます。

• 登録したマクロの番号やサイズなどは、LIPS 専用ユーティリティの「マクロリスト」で

確認することができます ( → P. 7-9)。

• 登録するプログラムを LIPS のコントロールコマンドでプログラミングするときは、オプ

ションの「プログラマーズマニュアル」を参照してください。
オーバレイ領域に登録したフォーマット�
オーバレイプリント�
アプリケーションソフトから�
送信されたデータ�
グループ別売上�
3月�
３月�
Ａ 110220 Ｂ 81000�
Ｃ 55000 Ｄ 117560�
Ｅ 90550 Ｆ 85900
２月�
Ａ 96200 Ｂ 70000�
Ｃ 55000 Ｄ 117320�
Ｅ 90550 Ｆ 85780
１月�
Ａ 105880 Ｂ 96450�
Ｃ 55000 Ｄ 117700�
Ｅ 90550 Ｆ 85600
グループ別売上�
Ａ 110220 Ｂ 81000�
Ｃ 55000 Ｄ 117560�
Ｅ 90550 Ｆ 85900
グループ別売上�
2月�
Ａ 96200 Ｂ 70000�
Ｃ 55000 Ｄ 117320�
Ｅ 90550 Ｆ 85780
グループ別売上�
1月�
Ａ 105880 Ｂ 96450�
Ｃ 55000 Ｄ 117700�
Ｅ 90550 Ｆ 85600

LIPS 専用セットアップメニューの設定項目 4-9
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
漢字コード
JIS、シフト JIS、EUC、DEC
パソコンで使用している漢字コード体系に応じて、漢字コードを設定します。
通常は「JIS」に設定しておきますが、次のような場合に「JIS」以外に設定します。

• アプリケーションソフトを使わず、MS-DOS のテキストデータをそのままプリ

ントするときには「シフト JIS」を設定します。

• UNIX を OS とするワークステーションやパソコンを使用するときには「EUC」

（Extended Unix Code：UNIX 拡張コード）を設定します。

• DEC漢字コードを採用しているワークステーションを使用するときには「DEC」

（DEC コード）を設定します。
各漢字コードの文字セットは、次のように G0 ～ G3 の割り当てテーブルに割り
当てられます。

• 「シフト JIS」に設定した場合は、LIPS の C1 制御命令は使用できなくなりますが、ビット

長を７ビット形式で送信すれば、 LIPS のコマンドとして動作します。

• 本項目で漢字コードを設定するということは、漢字コード体系に応じて文字セットを割り

当てテーブルに割り当てるということです。JIS で規定されていない拡張文字などはプリ
ントされません。
上記以外の漢字コードを使用する場合は、アプリケーションソフト側で文字セットを割り
当ててください。

• 指定された文字セットが存在しない場合は、近い属性の文字セットを使用してプリントし

ます。

• JIS 漢字コードには「新 JIS」と「旧 JIS」があります。新 JIS と旧 JIS の切り替えは、「漢

字グラフィックセット 」（→ P.4-10）で設定します。

• UNIX では EUC を採用していますが、中には OSのデバイスドライバが JIS 漢字コードな

どに変換するものもあります。 詳しくは、パソコンの操作説明書を参照してください。
文字サイズ
10 ポイント、12 ポイント、8 ポイント
印字する文字の大きさをポイント数で設定します。
1 ポイントは約 0.35 mm（1/72”）です。
ト�フ�シ� S�I�J� S�I�J� C�U�E� C�E�D�
0�G� 字�数�英�角�半� 字�数�英�角�半� 字�数�英�角�半� 字�数�英�角�半�
1�G� ナ�カ�角�半� ナ�カ�角�半� 字�漢�角�全� ナ�カ�角�半�
2�G� 字�漢�角�全� 字�漢�角�全� ナ�カ�角�半� 字�漢�角�全�
3�G� 小�縮�字�漢� 小�縮�字�漢� 字�漢�角�全� 字�漢�角�全�
L�G� 0�G� 0�G� 0�G� 0�G�
R�G� 1�G� 1�G� 1�G� 3�G�
ア�ペ� 0�G�～�1�G� 0�G�～�1�G� 除�解� 除�解�

LIPS 専用セットアップメニューの設定項目4-10
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
コントロ－ルコマンドで LIPS III または LIPS IV を使用しているときと、LIPS
II ＋を 使用しているときとでは同じ設定値 でも、実際にプリントされる大きさが
次のように異なります。
「10 ポイント」：LIPS III ／ IV ＝ 10 ポイント LIPS II ＋＝ 9.6 ポイント
「12 ポイント」：LIPS III ／ IV ＝ 12 ポイント LIPS II ＋＝ 12 ポイント
「8 ポイント」：LIPS III ／ IV ＝ 8 ポイント LIPS II ＋＝ 7.2 ポイント

• LIPS II + のときのポイント数（7.2、9.6）はディスプレイに表示されません。

漢字書体
ミンチョウ、ゴシック
漢字やひらがななどの全角文字の書体を設定します。
ANK 書体
ミンチョウ、ゴシック、ラインプリンタ
半角英数字や半角カナなどの ANK 文字の書体を設定します。
ANK とは、Alphabet、Numeric、Kana の略です。
漢字グラフィックセット
JIS90、JIS78
「漢字コー ド」（→ P.4-9）の種類で「JIS」を選択した場合に使用する漢字グラ
フィックセットを設定します。
JIS 漢字コードには「新 JIS（JIS90）」と「旧 JIS（JIS78）」があります。新
JISコードは、旧JISコードに特殊記号、罫線、漢字などを追加、変更したものです。
8ポイント�
10ポイント�
12ポイント�
8 文字サイズ�
10 文字サイズ�
12 文字サイズ�
�
7.2 文字サイズ�
9.6 文字サイズ�
12 文字サイズ�
�
設定値� LIPS III／IV LIPS II
+
「ミンチョウ」� 「ゴシック」�
ミンチョウ�
ゴシック�
ラインプリンタ�

LIPS 専用セットアップメニューの設定項目 4-11
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4

• グラフィックセットとは、パソコンからのコードに対して、どの文字を割り当てるかとい

う取り決めです。 それを示したものがコード表です。

• 新 J IS と旧 JIS の漢字コード表は付属の CD-ROM に収められています。

行数
6LPI、8LPI、10 ～ 99
１インチまたは１ページにプリントする行数を設定します。
LPI は Line Per Inch の略で、１インチあたりの行数の単位を表します。
「6LPI」に設定すると、１インチに 6 行プリントします。
「8LPI」に設定すると、１インチに 8 行プリントします。
「10 ～ 99」に設定すると、１ページにプリントする行数を 10 ～ 99 行の範囲
で設定し ます。「10」を選択し てから［＞］を押す と行数が増え、［＜］を押す
と行数が減ります。
桁数
ジドウ、10CPI、12CPI、15CPI、10 ～ 200
1 インチまたは 1 行にプリントする文字数を設定します。
CPI は、Characters Per Inch の略で、1 インチあたりの文字数の単位を表し
ます。
「ジド ウ」に設定すると、現在 選択しているフォ ントに応じた文 字数でプリント
します。
「10CPI」に設定すると、1 インチに 10 桁プリントします。
「12CPI」に設定すると、1 インチに 12 桁プリントします。

「15CPI」に設定すると、1 インチに 15 桁プリントします。
「10 ～ 200」に設定すると、1 行にプリントする文字数を 10 ～ 200 の範囲
で設定し ます。「10」を選択し てから［＞］を押す と桁数が増え、［＜］を押す
と桁数が減ります。
自動改ページ
スル、シナイ
印字位置が有効印字領域の下端を超えようとしたとき、改ページコード（FF）を
受信しなくても、自動的に改ページしてプリントするかどうかを設定します。
「シナイ」に設 定すると、パソコンから改ページコー ド（FF）が送られるまで印
字位置を変更しません。

LIPS 専用セットアップメニューの設定項目4-12
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
自動改行
スル、シナイ
印字位 置が右マ ージン または有 効印字領 域の右端 を超え ようとし たとき、復帰
コード（CR）や改行コード（LF）を受信しなくても、自動的に改行してプリン
トするかどうかを設定します。
「シナイ」に設定すると、パソコンから復帰コード（CR）、改行コード（LF）が
送られるまで印字位置を変更しません。
CR 機能
CR ノミ、CR+LF
復帰コード（CR）を受信したときの、印字位置の移動のしかたを設定します。
「CR ノミ」に設定すると、復帰コード（CR）を受信すると、印字位置をその行
の第一文字目（左マージン）に移動します。
「CR ＋ LF」に設定すると、復帰コード（CR）を受信すると、印字位置を次の行
の第一文字目に移動します。
LF 機能
LF ノミ、LF+CR
改行コード（LF）を受信したときの、印字位置の移動のしかたを設定します。
「LF ノミ」に設定すると、改行コード（LF）を受信すると、印字位置を次の行に

移動します。桁位置はそのままです。
「LF ＋ CR」に設定すると、改行コード（LF）を受信すると、印字位置を次の行
の第一文字目に移動します。
網かけ解像度
クイック、ファイン
スーパーファインモード、ファインモードでプリントするときの、網かけや飾り
罫線のパターンの解像度を設定します。
「クイック」に設定すると、300 dpi 用にデザインされたパターンを使用します。
ファインモードでは 2 倍に、スーパーファインモードでは 4 倍に拡大して使用
します。
「ファイン」に設定すると、600 dpi 用にデザインされたパターンを使用します。
スーパーファインモード では、2 倍に拡大して使用し ます。「クイック」よりも
高精度でプリントできます。

• 本項目は、「解像度」（→ P.3-18）が「スーパーファイン」または「ファイン」の場合に

のみ有効です。

LIPS 専用セットアップメニューの設定項目 4-13
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4

• デ ータの量や種 類によって は、処理に必要な メモリが不足 して、スーパーフ ァインモー

ド、ファインモードでプリントされない場合があります。その場合は、本項目を「クイッ
ク」に 設定していた場合よりも、「ファイン」に設定 していた場合のほうが、印字の精度
が低下することがあります。
ジョブタイムアウト
シナイ、スル
共通セットアップメニューの「タイムアウト」（→ P.3-7）の設定を有効にするか
どうかを設定します。

• LIPS 対応のアプリケーションソフトから N201 や ESC/Pなどの他のエミュレーション

モードへの自動切り替えがうまく行われない場合に、本項目を「スル」に設定すると、タ
イムアウトで LIPS モードのジョブを終了して自動切り替えが行われるようになります。
白紙節約
ツカウ、ツカワナイ
アプリケーションソフトから送られた改ページコード（FF）と改ページコードの
間に印字するデータがない場合、そのページを白紙で排出するかどうかを設定し
ます。
「ツカウ」に設定すると、白紙を排出しません。「ツカワナイ」に設定すると、白
紙を排出します。
この機能を使用すると、白紙が排出されることがなくなり、用紙を節約すること
ができます。

5-1
CHAPTER
5
N201 専用セットアップ
メニューの設定項目
この章では、N201 エミュレーションモードに固有の N201 専用セットアップメニューで設
定できる内容について説明しています。
N201 専用セットアップメニューの設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
ページレイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5
ページフォーマット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5
用紙位置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7

上余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8
用紙位置微調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
領域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
右マージン既定値 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12

用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
フォントグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-13
漢字書体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13
フォント ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13

漢字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13
ゼロ書体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
国別文字. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
漢字グラフィックセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14

印字機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-15
イメージの補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
外字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
グラフィック . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16

印字動作グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-17
CR 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17
印字指令. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17
バッファフル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17

VFC グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
単票用紙長機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-18
用紙長機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-18
用紙長設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-18

5-2
5. N201 専用セットアップメニューの設定項目
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
ミシン目スキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-19
その他のグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-20
登録レベル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-20

N201 専用セットアップメニューの設定項目一覧 5-3
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
N201 専用セットアップメニューの設定項
目一覧
■ 表の見かた

• 「*」印が付いている項目は、他の設定項目の内容によって表示されるときと表示されな

いときがあります。

• 太字で示されている設定値は、工場出荷時の値です。
• オプションのコントロール ROM を装着すると、「N201 専用セットアップメニュー」に

設定項目が追加されます。詳しくはオプションのコントロール ROM の取扱説明書を参
照してください。
＜ページレイアウトグループ＞ → P. 5-5
設定項目 設定値 内容
ページフォーマット ジッスン タテ、ジッスン ヨコ、10"
→ A4 タテ、15" → A 4 ヨコ、15"
→ B4 ヨコ、2/3 タテ、2/3 ヨコ
PC-PR201/80A プリンタ用の用紙サイズ
で作成されたデータを、本プリンタ用の用紙
サイズに変換します。
用紙位置 チュウオウ、ヒダリ PC-PR201/80A のプリンタのカットシー
トフ ィー ダに合 わせ て用紙 位置を 設定 しま
す。
上余白 -127 ～ +000 ～ +127 印字開始位置を上下方向にずらします。
用紙位置微調整 -127 ～ +000 ～ +127 印字位置を左右方向にずらします。
領域 ヒョウジュン、ワイド ペー ジフ ォーマ ット にした がった レイ アウ
トでプリントするか、本プリンタの有効印字
領域 ほぼ いっぱ いに プリン トする かを 設定
します。

右マージン既定値 136 ケタ、ミギハシ 実寸 縦、実寸 横の ペー ジフォ ーマ ット のと
き、右マージンの位置を設定します。
用紙サイズ カレントヨウシ、A4、B5、A5、ハガキ プリントする用紙のサイズを設定します。
＜フォントグループ＞ → P. 5-13
設定項目 設定値 内容
漢字書体 ミンチョウ、ゴシック、 ID 漢字などの全角文字の書体を設定します。
フォント ID* 001 ～ 002 ～ 999 オプションの漢字書体を指定します。
漢字サイズ システム、8 ポイント、10 ポイント、
12 ポイント
漢字などの全角文字のサイズを設定します。
ゼロ書体 0、 半角数字のゼロの書体を設定します。0

N201 専用セットアップメニューの設定項目一覧5-4
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
国別文字 ニホン、USA、UK、ドイツ、スウェー
デン
国別文字を設定します。
漢字グラフィックセット JIS78 、JIS90 JIS コードで使用する漢字グラフィックセッ
トを設定します。
＜印字機能グループ＞ → P. 5-15
設定項目 設定値 内容
イメージの補正 シナイ、 スル 矩形 罫線 や網か けな どのイ メー ジデー タを
補正するかどうかを設定します。
外字サイズ 10.8 ポイント、10 ポイント 登録文字の印字方法を設定します。
グラフィック ネイティブ 、コピー グラフィックのドットピッチを設定します。
＜印字動作グループ＞ → P. 5-17
設定項目 設定値 内容
CR 機能 フッキノミ 、フッキ / カイギョウ 復帰コード受信時の動作を設定します。
印字指令 CR ノミ、CR ナド 印字 開始 命令と なる 制御コ ード を設定 しま
す。
バッファフル フッキ / カイギョウ、フッキノミ 右マ ージ ンを超 えた ときの 動作 を設定 しま

す。
＜ VFC グループ＞ → P. 5-18
設定項目 設定値 内容
単票用紙長機能 ムコウ、 ユウコウ カッ ト紙 で有効 にな るペー ジ長 にする かど
うかを設定します。
用紙長機能 ムコウ、 ユウコウ 初期 状態 で有効 にな るペー ジ長 にする かど
うかを設定します。
用紙長設定 1 ギョウ ～ 66ギョウ ～ 199ギョウ カッ ト紙 および 連続 用紙の ペー ジ長を 設定
します。
ミシン目スキップ 0 ギョウ ～ 197 ギョウ ページ長で設定されている行数のうち、下端
からプリントしない（スキップする）行数を
設定します。
＜その他のグループ＞ → P. 5-20
設定項目 設定値 内容
登録レベル イチジ、 エイキュウ 登録文字を保存するレベルを設定します。

ページレイアウトグループの設定項目 5-5
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
ページレイアウトグループの設定項目
ページレイアウトグループでは、PC-PR201/80A プリンタから本プリンタへの用紙サイ
ズの変換と、プリントする用紙サイズの設定や位置の調整などについて設定できます。
ページフォーマット
ジッスン タテ、ジッスン ヨコ、10”→ A4 タテ、15”→ A4 ヨコ、15”
→ B4 ヨコ、2/3 タテ、2/3 ヨコ
PC-PR201/80A プリンタ用の用紙サイズで作成されたデータを、本プリンタ
用の用紙サイズに変換します。
アプリ ケーショ ンソフト の印刷条 件設定で 選択した 用紙サイ ズに合わ せて設定
して くださ い。ペー ジフ ォーマ ット の設 定値の 詳細 やレイ アウ トに ついて は、
「N201 エミュレーションのページフォーマット」（→ P.8-7）も併せて参照して
ください。なお、本プリンタにセットする用紙のサイズは、ページレイアウトグ
ループの「用紙サイズ」（→ P.5-12）で設定します。

各設定値を設定した場合の処理は次のようになります。

• 用紙を縦に使う場合をポートレイト、 横に使う場合をランドスケープと言います。

「ジッスン タテ」：（実寸縦）
データの用 紙サイズは変換 せずに、実寸でプ リントします。A4、B5、A5、ハ
ガキサイズのカット紙を PC-PR201/80A プリンタに縦置きにセットしたとき
と同じプリント結果になります。

• ページレイアウトグループの「用紙サイズ」（→ P.5-12）は、データと同じ用紙サイズに

設定します。

• カットシートフィーダを使用した場合と同じ用紙位置にするかどうかを設定できます（→

用紙位置： 次項目）。
「ジッスン ヨコ」：（実寸横）
データの用 紙サイズは変換 せずに、実寸でプ リントします。A4、B5、A5、ハ
ガキサイズのカット紙を PC-PR201/80A プリンタに横置きにセットしたとき
と同じプリント結果になります。

• ページレイアウトグループの「用紙サイズ」（→ P.5-12）は、データと同じ用紙サイズに

設定します。

• カットシートフィーダを使用した場合と同じ用紙位置にするかどうかを設定できます（→

用紙位置： 次項目）。

ページレイアウトグループの設定項目5-6
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
「10”→ A4 タテ」：（10”→ A4 縦）
10”× 11”連続用紙にプリントすることを想定して作成したデータ（80 文字
× 66 行）を A4 サイズに縮小してポートレイトでプリントします。

• ページレイアウトグループの「用紙サイズ」（→ P.5-12）は、A4 サイズに設定します。
• ページフォーマットの印字領域を用紙の印 字領域いっぱいに広げてプリントする「領域」

を設定できます（→領域：P. 5-12）。

• 10”× 11”連続用紙のサイズは、254 mm × 279.4 mm です。

「15”→ A4 ヨコ」：（15”→ A4 横）
15”× 11”連続用紙にプリントすることを想定して作成したデータ（136 文
字× 66 行）を A4 サイズに縮小してランドスケープでプリントします。

• ページレイアウトグループの「用紙サイズ」（→ P.5-12）は、A4 サイズに設定します。
• ページフォーマットの印字領域を用紙の印 字領域いっぱいに広げてプリントする「領域」

を設定できます（→領域：P. 5-12）。

• 15”× 11”連続用紙のサイズは、381 mm × 279.4 mm です。

「15”→ B4 ヨコ」：（15”→ B4 横）
15”× 11”連続用紙にプリントすることを想定して作成したデータ（136 文
字× 66 行）を B4 サイズに縮小してランドスケープでプリントします。

• 本プリンタでは B4 サイズの用紙はプリントできないので、この設定値は選択しないよう

にしてください。この設定値を選択して A4 サイズなどの用紙でプリントすると、用紙か
らはみ出たデータはプリントされません。
「2/3 タテ」：（2/3 縦）
実寸縦用のデータを 2/3 のサイズに縮小してポートレイトでプリントします。

• ページレイアウトグループの「用紙サイズ」（→ P.5-12）は、A4、B5、A5、ハガキサ

イズを選択できます。ただし、中央印字モードのときは A4 サイズが基準になります。

• カットシートフィーダを使用した場合と同じ用紙位置にするかどうかを設定できます（→

用紙位置：次項目）。
「2/3 ヨコ」：（2/3 横）
実寸横用のデータを 2/3 のサイズに縮小してランドスケープでプリントします。

• ページレイアウトグループの「用紙サイズ」（→ P.5-12）は、A4、B5、A5、ハガキサ

イズを選択できます。ただし、中央印字モードのときは A4 サイズが基準になります。

• カットシートフィーダを使用した場合と同じ用紙位置にするかどうかを設定できます（→

用紙位置：次項目）。

ページレイアウトグループの設定項目 5-7
5
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
用紙位置
チュウオウ、ヒダリ
PC-PR201/80A のプリンタでカットシートフィーダを使用する場合と使用し
ない場合に合わせて用紙位置を設定します。
カット紙のフォーマット（実寸縦、実寸横、2/3 縦、2/3 横）の場合にのみ有
効です。
「チュウオウ」
PC-PR201/80A のプリンタでカットシートフィーダを使用した場合と同様の
プリント結果になります。
「ヒダリ」
PC-PR201/80Aのプリンタでカットシートフィーダを使用せずに、紙幅スケー
ルの左端に合わせて用紙をセットした場合と同様のプリント結果になります。

• 2/3 縦、2/3 横のページフォーマットで、「チュウオウ」に設定した場合と「ヒダリ」に

設定した場合とでは、用紙サイズによっては、有効印字領域が異なることがあります（→
N201 エミュレーションのページフォーマット：P.8-7）。

• 「ヒダリ」に設定した場合は、本プリンタの有効印字領域からはみ出ると、その分だけデー

タが欠けることがあります。
PC-PR201/80A のプリンタでは、印 字領域に制限はありま せんが、本プリンタでは、
有効印字領域が用紙の端から 5 mm 内側になるためです。

ページレイアウトグループの設定項目5-8
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
上余白
-127 ～ +000 ～ +127
それぞれのページフォーマットで設定されている１行目（TOF）の上端を基準に、
印字開始位置を上下方向にずらします。
「＋」の値で下方向、「－」の値で上方向に、印字開始位置をずらします。

• 設定値が１増えると、ずらす位置が約 0.35 mm（1/72”）増えます。
• 用紙の上端を基準とした実寸縦のとき、印字開始位置の目安は「-127」で -39 mm、

「+000」で +6 mm、「+127」で +51 mm です。ページフォーマットごとの用紙サイ
ズ、印字領域によって印字開始位置は変わります。
PC-PR201/80Aプリンタ� 本プリンタ�
：有効印字領域�
ABCDEF ＡＢＣＤＥ�Ｆ�データが欠けてしまう�
余白を減らすときは「－」方向�
余白を増やすときは「＋」方向�
TOF行�
ＡＢＣＤＥＦＧ�

ページレイアウトグループの設定項目 5-9
5
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
上余白を調整した結果は次のようになります。

• カット紙のページフォーマットの場合
• 上余白を増やした結果、印字データがボトム位置を超える場合は、次ページの１行目の位

置からプリントされます。

• 上余白を減らした場合、有効印字領域の上端を超えた部分はプリントされません。下端は

ボトム位置までプリントされます（ ただし、ページ長を設定していない場合）。

• 連続用紙のページフォーマットの場合
• 上 余白を増やし た場合、印字デ ータがボトム 位置を超える と、ボトム位置か らページ長

（初 期状態の１行目からボトム位置までの範囲）ま でのあふれたデータはプリントされま
せん。

• 上 余白を減らし た場合、有効印字 領域の上端を 超えた部分の データはプリ ントされませ

ん。このとき、 下端はページ長までのデータをプリントします。
Ａ
Ｂ
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ�
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ
Ｈ
Ｉ�
上余白（０）� 上余白（＋）� 上余白（－）�
（＋）�
（－）�
Ａ �Ｂ
�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ�
Ｆ
Ｇ�
例：「実寸縦」の場合�
：有効印字領域� ：実際の印字領域� ：印字されない領域�
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ�
上余白（０）� 上余白（＋）� 上余白（－）�
（＋）�
（－）�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ�
ＴＯＦ行�
ページ長�
ページ長�
Ａ �Ｂ
�
Ｆ
Ｇ�
例：「10"→A4縦」の場合�
：有効印字領域� ：実際の印字領域� ：印字されない領域�

ページレイアウトグループの設定項目5-10
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
用紙位置微調整
-127 ～ +000 ～ +127
用紙の左端を基準として、ページフォーマットで設定されている印字位置を左右
方向にずらします。
「＋」の値で左方向、「－」の値で右方向に、設定した値だけ印字開始位置をずら
します。

• 設定値が１増えると、ずらす位置が約 0.35 mm（1/72”）増えます。
• 用紙の左端を基準とした実寸縦のとき、印字開始位置の目安は「-127」で +50 mm、

「+000」で +5 mm、「+127」で -40 mm です。ページフォーマットごとの用紙サイ
ズ、印字領域モードによって印字開始位置が変わります。

• 設定後の印字位置は、用紙位置（中央 / 左端印字モード）や印字領域（標準 / ワイド領域

モード）の設定によって変わります。
用紙位置を調整した結果は次のようになります。

• カット紙を中央印字モードでプリントする場合

印字位置を右にずらすとき�
「－」方向�
印字位置を左にずらすとき�
「＋」方向�
ＡＢＣＤＥＦＧ�
微調整（０）� 微調整（＋）� 微調整（－）�
：有効印字領域� ：実際の印字領域�
基準端�
（＋）� （－）�
ＡＢＣＤＥ�
基準端�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
基準端�
：印字されない領域�
例：「実寸縦」の場合�

ページレイアウトグループの設定項目 5-11
5
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• カット紙を左端印字モードでプリントする場合
• 連続用紙を標準領域モードでプリントする場合
• 連続用紙をワイド領域モードでプリントする場合

微調整（０）� 微調整（＋）� 微調整（－）�
：有効印字領域� ：実際の印字領域�
基準端�
（＋）� （－）�
基準端�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
基準端�
：印字されない領域�
例：「実寸縦」の場合�
ＡＢＣＤＥ� ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
微調整（０）� 微調整（＋）� 微調整（－）�
ＡＢＣＤＥＦ�
基準端�
ＡＢＣＤＥＦ�
基準端�
（＋）�
ＡＢＣＤＥＦ�
基準端�
（－）�
：有効印字領域� ：実際の印字領域�
例：「15"→A4横」の場合�
：印字されない領域�
微調整（０）� 微調整（＋）� 微調整（－）�
ＡＢＣＤＥＦＧ�
ＨＩＪＫＬＭＮ�
基準端� 基準端�
（＋）�
基準端�
（－）�
ＡＢＣＤＥＦＧＨＩ�
ＪＫＬＭＮ�
ＡＢＣＤＥ�
ＦＧＨＩＪ�
ＫＬＭＮ�
例：「15"→A4横」の場合�
：有効印字領域� ：実際の印字領域� ：印字されない領域�

ページレイアウトグループの設定項目5-12
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
領域
ヒョウジュン、ワイド
それぞれの ページフォーマッ トにしたがったレ イアウトでプリン トする（標準）
か、または本プリンタの有効印字領域ほぼいっぱいにプリントする（ワイド）か
を設定します。連続用紙のページフォーマット（10”→ A4 縦、15”→ A4 横）
の場合にのみ有効です。
ワイドに設定してプリントした場合、PC-PR201/80A プリンタのレイアウト
とは異なりますが、ページフォーマットの印字領域の制限がなくなるため、用紙
の紙 面を 有効に 使っ てプ リント する ことが でき ます。レ イアウ トに ついて は、
「N201 エミュレーションのページフォーマット」（→ P.8-7）も併せて参照して
ください。

• A4 より小さい用紙で「ワイド」に設定しても、印字領域拡大の効果があまり上がらない

ことがあります。詳しくは、「ページフォーマットと印字範囲」（→ P.8-12）を参照して
ください。
右マージン既定値
136 ケタ、ミギハシ
実寸サイズでプリントするページフォーマット（実寸縦、実寸横）のときの、右
マージンの位置を設定します。
「136 ケタ」に設定すると、136 桁目の位置を右マージンとします。
「ミギハシ」に設定すると、用紙の有効印字領域の右端を右マージンとします。

• 本項目は、実寸モード（実寸縦、実寸横）において、「 用紙位置」（→ P.5-7）を「ヒダリ」

に設定している場合にのみ有効です。
用紙サイズ
カレントヨウシ、A4、B5、A5、ハガキ
プリントする用紙のサイズを設定します。
「カ レントヨウシ」に設定 すると、現在選択さ れている給紙元の 用紙サイズを設
定します。

• 「カレントヨウシ」以外を設定したときに、本項目 で設定したサイズの用紙がセットされ

ていないと、指定のサイズの用紙を要求するメッセージが表示されます。設定したサイズ
の用紙をセットしてください。

• 共通セットアップメニューの「トレイ用紙サイズ」（→ P.3-12）を「フリー」に設定し

て、給紙トレイからプリントする場合は、「カレ ントヨウシ」以外の設定値を選択してく
ださい。

フォントグループの設定項目 5-13
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
フォントグループの設定項目
フォントグループでは、漢字の書体やサイズ、１バイトコード表などについて設定できます。
漢字書体
ミンチョウ、ゴシック、ID
漢字などの全角文字の書体を設定します。
オプションで追加した漢字書体を使用するときは、本項目を「ID」に設定したう
えで、書体を ID 番号で指定します。ID 番号は「フォント ID」（→次項目）で指
定します。
フォント ID
001 ～ 002 ～ 999
* 本項目は、「漢字書体」を「ID」に設定した場合にのみ表示されます。
「漢字 書体」（→前項 目）で「ID」を選択した場合に、実際に使 用する書体の ID
番号を指定します。

• 装着されていないオプション書体の番号を指定しないでください。
• オプション書体の ID 番号については、「共通フォントリスト」（→ P.8-21）を参照してく

ださい。
漢字サイズ
システム、8 ポイント、10 ポイント、12 ポイント
漢字などの全角文字のサイズを設定します。
「シス テム」に設定すると、現 在のページフォー マットにしたが った文字サイズ
でプリントします。実寸縦、実寸横、10”→ A4 縦のページフォーマットでは
10 ポイント相当、15”→ A4 横、2/3 縦、2/3 横のページフォーマットでは
8 ポイント相当です。

フォントグループの設定項目5-14
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
ゼロ書体
0、
半角数字のゼロの書体を、「0」または「 」のいずれかから選択します。

• 全角文字の「0」を「 」にすることはできません。

国別文字
ニホン、USA、UK、ドイツ、スウェーデン
１バイトコード表に割り当てられている国別文字対応の部分に、指定の国の文字
セットをセットします。
漢字グラフィックセット
JIS78、JIS90
JIS コードで使用する漢字グラフィックセットを設定します。
JIS 漢字コードには「新 JIS（JIS90）」と「旧 JIS （JIS78）」があります。新
JIS コードは、旧 JIS コードに特殊記号、罫線、漢字などを追加、変更したもの
です。パソコンに合わせて設定してください。

• グラフィックセットとは、パソコンからのコードに対して、どの文字を割り当てるかとい

う取り決めです。それを示したものがコード表です。

• 新 JIS と旧 JIS の漢字コード表は、本プリンタ付属の CD-ROM の「FONTLIST」フォルダ

に収められています。

• 漢字コードは、1978 年版の旧 JIS（JIS78）と、1990 年版の新 JIS（JIS90）に準拠

しています。

• 本プリンタでは、JIS でパターンを定めていない部分のコードに、本プリンタ特有の文字

などを割り当てています。
0
0
0

印字機能グループの設定項目 5-15
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
印字機能グループの設定項目
印字機能グループでは、イメージデータの補正や、登録文字、縮小文字について設定できま
す。
イメージの補正
シナイ、スル
矩形罫線や網かけなどのイメージデータを補正するかどうかを設定します。通常
は「シナイ」に設定しておきます。次のような現象が出てしまうときに、本項目
を「スル」に設定して、イメージデータを補正します。

• 罫線が離れる
• 網かけ上にすじ（白い部分）が入る
• 網かけに線が入る
• 本項目を「スル」に設定しても、上記のような現象が改善されない場合があります。本プ

リンタの解像度が PC-PR201/80A 準拠プリンタとは異なるためです。
外字サイズ
10.8 ポイント、10 ポイント
PC-PR201/80A プリンタのコントロールコマンドによって登録した 2 バイト
コード文字（全角文字）の印字方法を設定します。
アプリケーションソフトで外字を繋ぎ合わせて１つの図形を作り、印字するとき
は「10.8 ポイント」に設定します。
「漢字サイズ」（→ P.5-13）が「システム」のときと同じ文字サイズになるよう
に印字するときは「10 ポイント」に設定します。

• 「10 ポイント」に設定すると、内蔵フォントと同じ文字サイズになりますが、前後の文字

と正しく接続しないことがあります。

• 「漢字サイズ」 を「10 ポイント」に設定している場合や、「漢字サイズ」を「システム」

に設定し、ページフォーマットが実寸縦、実寸横、10”→ A4 縦に設定している場合に、
本項目を設定した効果が出ます。

印字機能グループの設定項目5-16
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
グラフィック
ネイティブ、コピー
ドットイメ ージをプリントす るときの、ドットピ ッチ（ドットとドット の間隔）
を設定します。
「ネイティブ」に設定すると、横方向のドットピッチは 1/160”（160 dpi）に
設定されます。
「コピー」に設定すると、8 ビット・ドット列イメージをプリントするときに、パ
ソコン の画面と同 じ比率でプ リントでき るようにド ットピッ チは 1/80”（80
dpi）に設定されます。また、同じドットが縦方向に 2 ドット連続してプリント
されます。

• 16 ビット以上のドット列イメージをプリントする場合は、必ずネイティブモードに設定

してください。

印字動作グループの設定項目 5-17
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
印字動作グループの設定項目
印字動作グループでは、１行を印字したあとの改行動作について設定できます。
CR 機能
フッキノミ、フッキ／カイギョウ
復帰コード（CR）を受信したときの、印字位置の移動のしかたを設定します。
「フッキノミ」に設定すると、復帰コード（CR）を受信したときに、印字位置を
その行の第一文字目（左マージン）に移動します。
「フッキ／カイギョウ」に設定すると、復帰コード（CR）を受信したときに、印
字位置を次の行の第一文字目に移動します。
印字指令
CR ノミ、CR ナド
印字開始命令となる制御コードを設定します。
「CR ノミ」に設定すると、CR コードだけを印字開始命令とします。
「CR ナド」に設定すると、CR / LF / VT / FF / US / [ESC]a / [ESC]b コー
ドを印字開始命令とします。
バッファフル
フッキ／カイギョウ、フッキノミ
印字位置が右マージンを超えた場合の印字位置の移動のしかたを設定します。

「フッキ／カイギョウ」に設定すると、印字位置が右マージンを超えたときに、次
の行の第一文字目へ印字位置を移動します。
「フッ キノミ」に設定する と、印字位置が右マ ージンを超えた ときに、その行の
第一文字目へ印字位置を移動します。

VFC グループの設定項目5-18
5
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
VFC グループの設定項目
VFC グループでは、連続用紙やカット紙のページ長について設定できます。
単票用紙長機能
ムコウ、ユウコウ
カット紙（実寸縦、実寸横、2/3 縦、2/3 横）のページ長を、操作パネルで設
定したページ長にするかどうかを選択します。
「ム コウ」に設定すると、ペー ジフォーマット で決められている ページ長にした
がって改ページ動作をします。
「ユ ウコウ」に設定する と、操作パネルで 指定したページ 長（ボトム位置）にし
たがって改ページ動作をします。ページ長は「用紙長設定」（→ P.5-18）で設定
します。
用紙長機能
ムコウ、ユウコウ
電源をオ ンにしたときや、リ セット処理（操作 パネルで［リセット］を 押すか、
アプリケーションソフトからリセットコマンドを受信したときなど）を行ったと
きに、操作パネルで設定したページ長を有効にするかどうかを選択します。
「ム コウ」に設定すると、ペー ジフォーマット で決められている ページ長に設定

します。
「ユウコウ」に設定すると、操作パネルで指定されたページ長に設定します。ペー
ジ長は「用紙長設定」（→次項目）で設定します。

• カット紙の場合は、「単票用紙長機能」を「ユウ コウ」に設定していないと、本項目の設

定に関わらず、初期状態で有効になるページ長は、ページフォーマットで決められている
ものになります。
用紙長設定
1 ギョウ ～ 66 ギョウ～ 199 ギョウ
カット紙および連続用紙のページ長を、１ページにプリントする行数で設定しま
す。

VFC グループの設定項目 5-19
5
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 行間は１インチあたり 6 行（6LPI）です。（ LPI は、Line P er Inch の略で、１インチあた

りの行数を表す単位です。）

• 設定値が１増えると、 ページ長が約 4.2 mm（1/6”）増えます。
• 本項目は「用紙長機能」（→前項目）を「ユウコウ」に設定した場合にのみ表示されます。
• カット紙の場合、それぞれのページフォーマットで決められている印字可能行数を超える

ページ長を設定しても、 印字可能行数で改ページが行われます。

• ミシン目スキップ行数が設定されている場合は、実際の改ページ位置は、設定したページ

長の位置より上になります。
ミシン目スキップ
0 ギョウ～ 197 ギョウ
ページ長で設定されている行数のうち、下端からプリントしない（スキップする）
行数を設定します。
「0 ギョウ」に設定すると、スキップしません。

• 行間は１インチあたり 6 行（6LPI）です。（ LPI は、Line P er Inch の略で、１インチあた

りの行数を表す単位です。）

• 設定値が１増えると、 スキップされる領域が約 4.2 mm（1/6”）増えます。
• カット紙および連続用紙のページフォーマットで有効です。
• ミシン目スキップ行数を設定した場合は、実際の改ページ位置は、設定したページ長の位

置より上になります。
ＡＢＣＤＥ�
ラリルレロ�
TOF行�
ページ長�
（1～199行）�
ＡＢＣＤＥ�
ラリルレロ�
TOF行�
ページ長�
（1～199行）�
有効印字領域の下端�
連続用紙� カット紙�

その他のグループの設定項目5-20
5
N201
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
その他のグループの設定項目
その他のグループでは、登録文字の保存方法について設定できます。
登録レベル
イチジ、エイキュウ
コントロールコマンドで登録した文字を、そのジョブの間だけ保存するのか、電
源をオフにするまで保存するのかを設定します。
「イ チジ」に設定すると、登 録文字をジョブ 中だけ保存しま す。ジョブが終了す
ると削除されます。
「エ イキュウ」に設定す ると、プリンタの電 源をオフにする まで保存します。登
録内容を削除するには、「03 ハード リセット」と表示されるまで［リセット］
を押し続けてハードリセット操作を行います。

• プリンタはデータを受信すると、コントロールコマンドを認識してプリントを開始／終了

します。この処理を「ジョブ」といいます。ジョブ中は、操作パネルのジョブランプが点
灯または点滅します。

• 登録データと通常のデータとを別々に送 信する場合は、「エイキュウ」に設定してくださ

い。

6-1
CHAPTER
6
ESC/P 専用セットアップ
メニューの設定項目
この章では、ESC/P エミュレーションモードに固有の ESC/P 専用セットアップメニューで
設定できる内容について説明しています。
ESC/P 専用セットアップメニューの設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
ページレイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
ページフォーマット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
上余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6

用紙位置微調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
領域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
右マージン既定値 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9

フォントグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-10
漢字書体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
フォント ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
漢字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10

文字コード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11
国別文字. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11
印字機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-12
イメージの補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12

縮小文字. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
印字動作グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-13
改行機能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13
VFC グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-14

連続用紙長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
単票用紙長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
ミシン目スキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-15
その他のグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-16

登録レベル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16

ESC/P 専用セットアップメニューの設定項目一覧6-2
6
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
ESC/P 専用セットアップメニューの設定項
目一覧
■ 表の見かた

• 「*」印が付いている項目は、他の設定項目の内容によって表示されるときと表示されな

いときがあります。

• 太字で示されている設定値は、工場出荷時の値です。
• オプションのコントロール ROM を装着すると、「ESC/P専用セットアップメニュー」に

項目が追加されます。詳しくはオプションのコントロール ROM の取扱説明書を参照し
てください。
＜ページレイアウトグループ＞ → P. 6-4
設定項目 設定値 内容
ページフォーマット ジ ッ ス ン タ テ 、ジ ッ ス ン ヨ コ、
10” → A4 タテ、 15”→ A4 ヨ
コ、15” → B4 ヨ コ、B4 → A4
タテ、 B4 → A4 ヨコ
ESC/P 準拠プリンタ用の用紙サイズで作成
されたデータを、本プリンタ用の用紙サイズ
に変換します。
上余白 -127 ～ +000 ～ +127 印字開始位置を上下方向にずらします。
用紙位置微調整 -127 ～ +000 ～ +127 印字位置を左右方向にずらします。
領域 ヒョウジュン 、ワイド ペー ジフ ォーマ ット にした がっ たレイ アウ
トでプリントするか、本プリンタの有効印字
領域 ほぼ いっぱ いに プリン トす るかを 設定
します。
右マージン既定値 136 ケタ、ミギハシ 実寸 縦、実寸 横の ペー ジフォ ーマ ット のと
き、右マージンの位置を設定します。

用紙サイズ カレントヨウシ 、A4、B5、A5、ハガキ プリントする用紙のサイズを設定します。
＜フォントグループ＞ → P. 6-10
設定項目 設定値 内容
漢字書体 ミンチョウ 、ゴシック、ID 漢字などの全角文字の書体を設定します。
フォント ID* 001 ～ 002 ～ 999 オプションの漢字書体を指定します。
漢字サイズ システム 、8 ポイント、10 ポイント、
12 ポイント
漢字などの全角文字のサイズを設定します。
文字コード カタカナ 、グラフィックス 1 バ イトコ ード表の 文字セッ トを設 定しま
す。

ESC/P 専用セットアップメニューの設定項目一覧 6-3
6
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
国別文字 ニ ホン、ノルウェ ー、デンマーク 2、
スペイン 2、ラテンアメリカ、USA、
フランス、ドイツ、UK、デンマーク、
スウェーデン、イタリア、 スペイン
国別文字を設定します。
＜印字機能グループ＞ → P. 6-12
設定項目 設定値 内容
イメージの補正 シナイ、スル 矩形 罫線 や網か けな どのイ メージ デー タを
補正するかどうかを設定します。
縮小文字 シナイ、スル 縮小文字プリントを設定します。
＜印字動作グループ＞ → P. 6-13
設定項目 設定値 内容
改行機能 LF コマンドヲマツ、カイギョウ 復帰コード受信時の動作を設定します。
＜ VFC グループ＞ → P. 6-14
設定項目 設定値 内容
連続用紙長 システム、1 ギョウ ～ 199 ギョウ 連続 用紙 で有効 にな るペー ジ長を 設定 しま
す。
単票用紙長 システム、1 ギョウ ～ 199 ギョウ カッ ト紙 で有効 にな るペー ジ長を 設定 しま

す。
ミシン目スキップ シナイ、1 ギョウ～ 31 ギョウ ページ長で設定されている行数のうち、下端
からプリントしない（スキップする）行数を
設定します。
＜その他のグループ＞ → P. 6-16
設定項目 設定値 内容
登録レベル イチジ、エイキュウ 登録文字を保存するレベルを設定します。

ページレイアウトグループの設定項目6-4
6
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
ページレイアウトグループの設定項目
ページレイアウトグループでは、ESC/P 準拠プリンタから本プリンタへの用紙サイズの変
換と、プリントする用紙サイズの設定や位置の調整などを行うことができます。
ページフォーマット
ジッスン タテ、ジッスン ヨコ、10”→ A4 タテ、15”→ A4 ヨコ、15”
→ B4 ヨコ、B4 → A4 タテ、B4 → A4 ヨコ
ESC/P 準拠プリンタ用の用紙サイズで作成されたデータを、本プリンタ用の用
紙サイズに変換します。
アプリ ケーショ ンソフト の印刷条 件設定で 選択した 用紙サイ ズに合わ せて設定
して くだ さい。ペー ジフ ォー マット の設 定値の 詳細 やレ イアウ トに ついて は、
「ESC/P エミュレーションのページフォーマット」（→ P.8-13）も併せて参照し
てください。なお、本プリンタにセットする用紙のサイズは、ページレイアウト
グループの「用紙サイズ」（→ P.6-9）で設定します。

各設定値を設定した場合の処理は次のようになります。

• 用紙を縦に使う場合をポートレイト、横に使う場合をランドスケープと言います。

「ジッスン タテ」：（実寸縦）
データの用 紙サイズは変 換せずに、実寸で プリントします。A4、B5、A5、ハ
ガキサイズのカット紙を ESC/P 準拠プリンタに縦置きにセットしたときと同じ
プリント結果になります。

• ページレイアウトグループの「用紙サイズ」（→ P .6-9）は、データと同じ用紙サイズに

設定します。
「ジッスン ヨコ」：（実寸横）
データの用 紙サイズは変 換せずに、実寸で プリントします。A4、B5、A5、ハ
ガキサイズのカット紙を ESC/P 準拠プリンタに横置きにセットしたときと同じ
プリント結果になります。

• ページレイアウトグループの「用紙サイズ」（→ P .6-9）は、データと同じ用紙サイズに

設定します。

ページレイアウトグループの設定項目 6-5
6
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
「10”→ A4 タテ」：（10”→ A4 縦）
10”× 11”連続用紙にプリントすることを想定して作成したデータ（80 文字
× 66 行）を A4 サイズに縮小してポートレイトでプリントします。

• ページレイアウトグループの 「用紙サイズ」（→ P.6-9）は、A4 サイズに設定します。
• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワイド

領域モード」 を設定できます（→領域：P.6-9）。

• 10” × 11”連続用紙のサイズは、254 mm × 279.4 mm です。

「15”→ A4 ヨコ」：（15”→ A4 横）
15”× 11”連続用紙にプリントすることを想定して作成したデータ（136 文
字× 66 行）を A4 サイズに縮小してランドスケープでプリントします。

• ページレイアウトグループの 「用紙サイズ」（→ P.6-9）は、A4 サイズに設定します。
• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワイド

領域モード」 を設定できます（→領域：P.6-9）。

• 15” × 11”連続用紙のサイズは、381 mm × 279.4 mm です。

「15”→ B4 ヨコ」：（15”→ B4 横）
15”× 11”連続用紙にプリントすることを想定して作成したデータ（136 文
字× 66 行）を B4 サイズに縮小してランドスケープでプリントします。

• 本プリンタでは B4 サイズの用紙はプリントできないので、この設定値は選択しないよう

にしてください。この設定値を選択して A4 サイズなどの用紙でプリントすると、用紙か
らはみ出たデータはプリントされません。
「B4 → A4 タテ」：（B4 → A4 縦）
B4 サイズの実寸縦用のデータを 3/4のサイズに縮小して A4 サイズのポートレ
イトでプリントします。

• ページレイアウトグループの 「用紙サイズ」（→ P.6-9）は、A4 サイズに設定します。
• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワイド

領域モード」 を設定できます（→領域：P.6-9）。
「B4 → A4 ヨコ」：（B4 → A4 横）
B4 サイズの実寸横用のデータを 3/4のサイズに縮小して A4 サイズのランドス
ケープでプリントします。

• ページレイアウトグループの 「用紙サイズ」（→ P.6-9）は、A4 サイズに設定します。
• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワイド

領域モード」 を設定できます（→領域：P.6-9）。

ページレイアウトグループの設定項目6-6
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
6
上余白
-127 ～ +000 ～ +127
それぞれのページフォーマットで設定されている１行目（TOF）の上端を基準に、
印字開始位置を上下方向にずらします。
「＋」の値で下方向、「－」の値で上方向に、印字開始位置をずらします。

• 設定値が１増えると、ずらす位置が約 0.35 mm（1/72”）増えます。
• 用紙の上端を基準とした実寸縦のとき、印字開始位置の目安は「-127」で -23 mm、

「+000」で +22 mm、「+127」で +67 mm です。ページフォーマットごとの用紙サ
イズ、印字領域によって印字開始位置は変わります。
上余白を調整した結果は次のようになります。

• カット紙のページフォーマットの場合
• 上余白を増やした結果、印字データがボトム位置を超える場合は、次ページの１行目の位

置からプリントされます。

• 上余白を減らした場合、有効印字領域の上端を超えた部分はプリントされません。下端は

ボトム位置までプリントされます（ただし、ページ長を設定していない場合）。
余白を減らすときは「－」方向�
余白を増やすときは「＋」方向�
TOF行�
ＡＢＣＤＥＦＧ�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ�
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ
Ｈ
Ｉ�
上余白（０）� 上余白（＋）� 上余白（－）�
（＋）�
（－）�
Ａ �Ｂ
�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ�
Ｆ
Ｇ�
例：「実寸縦」の場合�
：有効印字領域� ：実際の印字領域� ：印字されない領域�

ページレイアウトグループの設定項目 6-7
6
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 連続用紙のページフォーマットの場合
• 上 余白を増やし た場合、印字デ ータがボトム 位置を超える と、ボトム位置か らページ長

（初 期状態の１行目からボトム位置までの範囲）ま でのあふれたデータはプリントされま
せん。

• 上 余白を減らし た場合、有効印字 領域の上端を 超えた部分の データはプリ ントされませ

ん。このとき、 下端はページ長までのデータをプリントします。
用紙位置微調整
-127 ～ +000 ～ +127
用紙の左端を基準として、ページフォーマットで設定されている印字位置を左右
方向にずらします。
「＋」の値で左方向、「－」の値で右方向に、設定した値だけ印字開始位置をずら
します。

• 設定値が１増えると、 ずらす位置が約 0.35 mm（1/72”）増えます。
• 用紙の左端を基準とした実寸縦のとき、 印字開始位置の目安は「-127」で +50 mm、

「+000」で +5 mm、「+127」で -40 mm です。ページフォーマットごとの用紙サイ
ズ、印字領域モードによって印字開始位置が変わります。

• データに左端が欠けてプリントされる場合は、本項目の設定を調節して本プリンタの印字

領域内（ 上下左右 5 mm 以内）に入るようにしてください。
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ�
上余白（０）� 上余白（＋）� 上余白（－）�
（＋）�
（－）�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ�
TOF行�
ページ長�
ページ長�
Ａ �Ｂ
�
Ｆ
Ｇ�
例：「10"→A4縦」の場合�
：有効印字領域� ：実際の印字領域� ：印字されない領域�
印字位置を右にずらすとき�
「－」方向�
印字位置を左にずらすとき�
「＋」方向�
ＡＢＣＤＥＦＧ�

ページレイアウトグループの設定項目6-8
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
6
用紙位置を調整した結果は次のようになります。

• 標準領域モードでの印字動作
• 実寸サイズでプリントするページフォーマットの場合
• 縮小プリントするページフォーマットの場合
• ワイド領域モードでの印字動作

微調整（０）� 微調整（＋）� 微調整（－）�
：有効印字領域� ：実際の印字領域�
ＡＢＣＤＥＦ�
基準端�
ＡＢＣＤＥＦ�
基準端�
（＋）�
ＡＢＣＤＥＦ�
基準端�
（－）�
例：「実寸横」の場合�
：印字されない領域�
微調整（０）� 微調整（＋）� 微調整（－）�
ＡＢＣＤＥＦ�
基準端�
ＡＢＣＤＥＦ�
基準端�
（＋）�
ＡＢＣＤＥＦ�
基準端�
（－）�
：有効印字領域� ：実際の印字領域�
例：「15"→A4横」の場合�
：印字されない領域�
微調整（０）� 微調整（＋）� 微調整（－）�
ＡＢＣＤＥＦＧ�
ＨＩＪＫＬＭＮ�
基準端� 基準端�
（＋）�
基準端�
（－）�
ＡＢＣＤＥＦＧＨＩ�
ＪＫＬＭＮ�
ＡＢＣＤＥ�
ＦＧＨＩＪ�
ＫＬＭＮ�
例：「15"→A4横」の場合�
：有効印字領域� ：実際の印字領域� ：印字されない領域�

ページレイアウトグループの設定項目 6-9
6
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
領域
ヒョウジュン、ワイド
それぞれのペ ージフォーマット にしたがったレイ アウトでプリント する（標準）
か、または本プリンタの有効印字領域ほぼいっぱいにプリントする（ワイド）か
を設定します。10”→ A4 縦、15”→ A4 横、B4 → A4 縦、B4 → A4 横の
ページフォーマットの場合に有効です。
ワイドに設定してプリントした場合、ESC/P 準拠プリンタのレイアウトとは異
なりますが、ページフォーマットの印字領域の制限がなくなるため、用紙の紙面
を有効に使ってプリントすることができます。レイアウトについては、「ESC/P
エミュレーションのページフォーマット」（→ P.8-13）も併せて参照してくださ
い。

• A4 より小さい用紙で「ワイド」に設定しても、印字領域拡大の効果があまり上がらない

ことがあります。 詳しくは、「ページフォーマットと印字範囲」（→ P.8-12）を参照して
ください。
右マージン既定値
136 ケタ、ミギハシ
実寸サイズでプリントするページフォーマット（実寸縦、実寸横）のときの、右
マージンの位置を設定します。
「136 ケタ」に設定すると、136 桁目の位置を右マージンとします。
「ミギハシ」に設定すると、用紙の有効印字領域の右端を右マージンとします。
用紙サイズ
カレントヨウシ、A4、B5、A5、ハガキ
プリントする用紙のサイズを設定します。
「カレ ントヨウシ」に設定 すると、現在選択され ている給紙元の 用紙サイズを設
定します。

• 「カ レントヨウシ」以外を設定したときに、本項目で 設定したサイズの用紙がセットされ

ていないと、指定のサイズの用紙を要求するメッセージが表示されます。設定したサイズ
の用紙をセットしてください。

• 共通セットアップメニューの 「トレイ用紙サイズ」（→ P.3-12）を「フリー」に設定し

て、給 紙トレイからプリントする場合は、「カレン トヨウシ」以外の設定値を選択してく
ださい。

フォントグループの設定項目6-10
6
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
フォントグループの設定項目
フォントグループでは、漢字の書体やサイズ、1 バイトコード表などについて設定できます。
漢字書体
ミンチョウ、ゴシック、ID
漢字などの全角文字の書体を設定します。
オプションで追加した漢字書体を使用するときは、本項目を「ID」に設定したう
えで、書体を ID 番号で指定します。ID 番号は「フォント ID」（→次項目）で指
定します。
フォント ID
001 ～ 002 ～ 999
* 本項目は、「漢字書体」を「ID」に設定した場合にのみ表示されます。
「漢 字書体」（→前項 目）で「ID」を設定した場合に、実際に 使用する書体の ID
番号を指定します。

• 装着されていないオプション書体の番号を指定しないでください。
• オプション書体の ID 番号については、「共通フォントリスト」（→ P.8-21）を参照してく

ださい。
漢字サイズ
システム、8 ポイント、10 ポイント、12 ポイント
漢字などの全角文字のサイズを設定します。
「シ ステム」に設定すると、現 在のページフォ ーマットにしたが った文字サイズ
でプリントします。実寸縦、実寸横、10”→ A4 縦のページフォーマットでは
10 ポイント相当、15”→ A4 横、B4 → A4 縦、B4 → A4 横のページフォー
マットでは 8 ポイント相当です。

フォントグループの設定項目 6-11
6
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
文字コード
カタカナ、グラフィックス
１バイトコード表に、カタカナまたは拡張グラフィックスの文字セットをセット
します。
「カタ カナ」に設定すると、デ ータに１バイト コードの文字が あったとき、カタ
カナの１バイトコード表に対応した文字でプリントします。
「グラフィックス」に設定すると、データに１バイトコードの文字があったとき、
拡張グラフィックスの１バイトコード表に対応した文字でプリントします。

• この機能は、ESC/P 準拠プリンタの DIP スイッチの文字コード設定機能に対応していま

す。
国別文字
ニホン、ノルウェー、デンマーク 2、スペイン 2、ラテンアメリカ、USA、フラ
ンス、ドイツ、UK、デンマーク、スウェーデン、イタリア、スペイン
１バイトコード表に割り当てられている国別文字対応の部分に、指定の国の文字
セットをセットします。

印字機能グループの設定項目6-12
6
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
印字機能グループの設定項目
印字機能グループでは、イメージデータの補正や、登録文字、縮小文字について設定できま
す。
イメージの補正
シナイ、スル
矩形罫線や網かけなどのイメージデータを補正するかどうかを設定します。通常
は「シナイ」に設定しておきます。次のような現象が出てしまうときに、本項目
を「スル」に設定して、イメージデータを補正します。

• 罫線が離れる
• 網かけ上にすじ（白い部分）が入る
• 網かけに線が入る
• 本項目を「スル」に設定しても、上記のような現象が改善されない場合があります。本プ

リンタの解像度が ESC/P 準拠プリンタとは異なるためです。
縮小文字
シナイ、スル
１バイトコード文字（ANK 文字）を縮小してプリントするかどうかを設定します。
「スル」に設定すると、１バイトコード文字の横幅を 1/2 程度に縮小してプリン
トします。

• この機能は、ESC/P 準拠プリンタの DIP スイッチの縮小印字機能に対応しています。
• 15CPI の文字は縮小プリントされません。

印字動作グループの設定項目 6-13
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
6
印字動作グループの設定項目
印字動作グループでは、1 行を印字したあとの改行動作について設定できます。
改行機能
LF コマンドヲマツ、カイギョウ
復帰コード（CR）を受信したときの、印字位置の移動のしかたを設定します。
「LF コマンドヲマツ」に設定すると、パソコンから改行コード（LF）が送られる
まで改行しません。復帰のみ行い、その行の第一文字目へ印字位置を移動します。
「カイ ギョウ」に設定する と、印字位置が右マー ジンまたは有効 印字領域の右端
を超えようとしたとき、改行コ ード（LF）を受信しなくても復帰／改行を行い、
自動的に次の行の第一文字目へ印字位置を移動します。

• この機能は、 ESC/P 準拠プリンタの DIP スイッチの自動改行に対応しています。

VFC グループの設定項目6-14
6
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
VFC グループの設定項目
VFC グループでは、連続用紙やカット紙のページ長について設定できます。
連続用紙長
システム、1 ギョウ ～ 199 ギョウ
連続用紙（10”→ A4 縦、15”→ A4 横）のページ長を、ページフォーマット
で決められている行数に設定するか、操作パネルで指定した行数に設定するかを
選択します。
「シ ステム」に設定すると、ペ ージフォーマッ トで決められてい るページ長に設
定します。
「１ギョウ」～「199 ギョウ」に設定すると、１ページにプリントする行数を１
～ 199 行の範囲で設定します。

• 行間は１インチあたり 6 行（6LPI）です（LPI は、Line Per I nch の略で、１インチあた

りの行数を表す単位です）。

• 設定値が１増えると、ページ長が約 4.2 mm（1/6”）増えます。
• 操作パネルまた はコントロー ルコマンドによ ってミシン目 スキップ行数が 設定されてい

る場合、実際の改ページ位置は、設定したページ長の位置より上になります。
単票用紙長
システム、1 ギョウ ～ 199 ギョウ
カット紙（実寸縦、実寸横、B4 → A4 縦、B4 → A4 横）のページ長を、ペー
ジフォーマットで決められている行数に設定するか、操作パネルで指定した行数
に設定するかを選択します。
「シ ステム」に設定すると、ペ ージフォーマッ トで決められてい るページ長に設
定します。
ABCDEF
ラリルレロ�
TOF行�
ページ長�
（1～199行）�

VFC グループの設定項目 6-15
6
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
「１ギョウ」～「199 ギョウ」に設定すると、１ページにプリントする行数を１
～ 199 行の範囲で設定します。

• 行間は１インチあたり 6 行（6LPI）です（LPI は、Line Per Inch の略で、１インチあた

りの行数を表す単位です）。

• 設定値が１増えると、 ページ長が約 4.2 mm（1/6”）増えます。
• 操 作パネルまた はコントロール コマンドによ ってミシン目ス キップ行数が 設定されてい

る場合、 実際の改ページ位置は、設定したページ長の位置より上になります。
ミシン目スキップ
シナイ、1 ギョウ～ 31 ギョウ
ページ長で設定されている行数のうち、下端からプリントしない（スキップする）
行数を設定します。
「シナイ」に設定すると、スキップしません。

• 行間は１インチあたり 6 行（6LPI）です（LPI は、Line Per Inch の略で、１インチあた

りの行数を表す単位です）。

• 設定値が１増えると、 スキップされる領域が約 4.2 mm（1/6”）増えます。
• 10”→ A 4 縦、15”→ A 4 横の連続用紙のページフォーマットと、B4 → A4 縦、B4 → A4

横のワイドモードで有効です。

• ミシン目スキップ行数を設定した場合、実際の改ページ位置は、設定したページ長の位置

より上になります。
ABCDEF
ラリルレロ�
TOF行�
ページ長�
（1～199行）�
有効印字領域の下端�

その他のグループの設定項目6-16
6
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
その他のグループの設定項目
その他のグループでは、登録文字の保存方法の設定を行うことができます。
登録レベル
イチジ、エイキュウ
コントロールコマンドで登録した文字を、そのジョブの間だけ保存するのか、電
源をオフにするまで保存するのかを設定します。
「イ チジ」に設定すると、登 録文字をジョブ 中だけ保存しま す。ジョブが終了す
ると削除されます。
「エ イキュウ」に設定す ると、プリンタの電 源をオフにする まで保存します。登
録内容を削除するには、「03 ハード リセット」と表示されるまで［リセット］
を押し続けてハードリセット操作を行います。

• プリンタはデータを受信すると、コントロールコマンドを認識してプリントを開始／終了

します。この処理を「ジョブ」といいます。ジョブ中は、操作パネルのジョブランプが点
灯または点滅します。

• 登録データと通常のデータとを別々に送 信する場合は、「エイキュウ」に設定してくださ

い。
