1ページ
5
1
3
4
2
7
6
1
2
Windows は、米国 Microsoft Corporation の米国およびその他の国における登録商標または商標です。
Windows Vista は、米国 Microsoft Corporation の米国およびその他の国における登録商標または商標です。
Mac、Mac OS、AirMac および Bonjour は、米国およびその他の国で登録された Apple Inc. の商標です。
AOSS™ は株式会社バッファローの商標です。
らくらく無線スタートは、NEC アクセステクニカ株式会社の登録商標です。

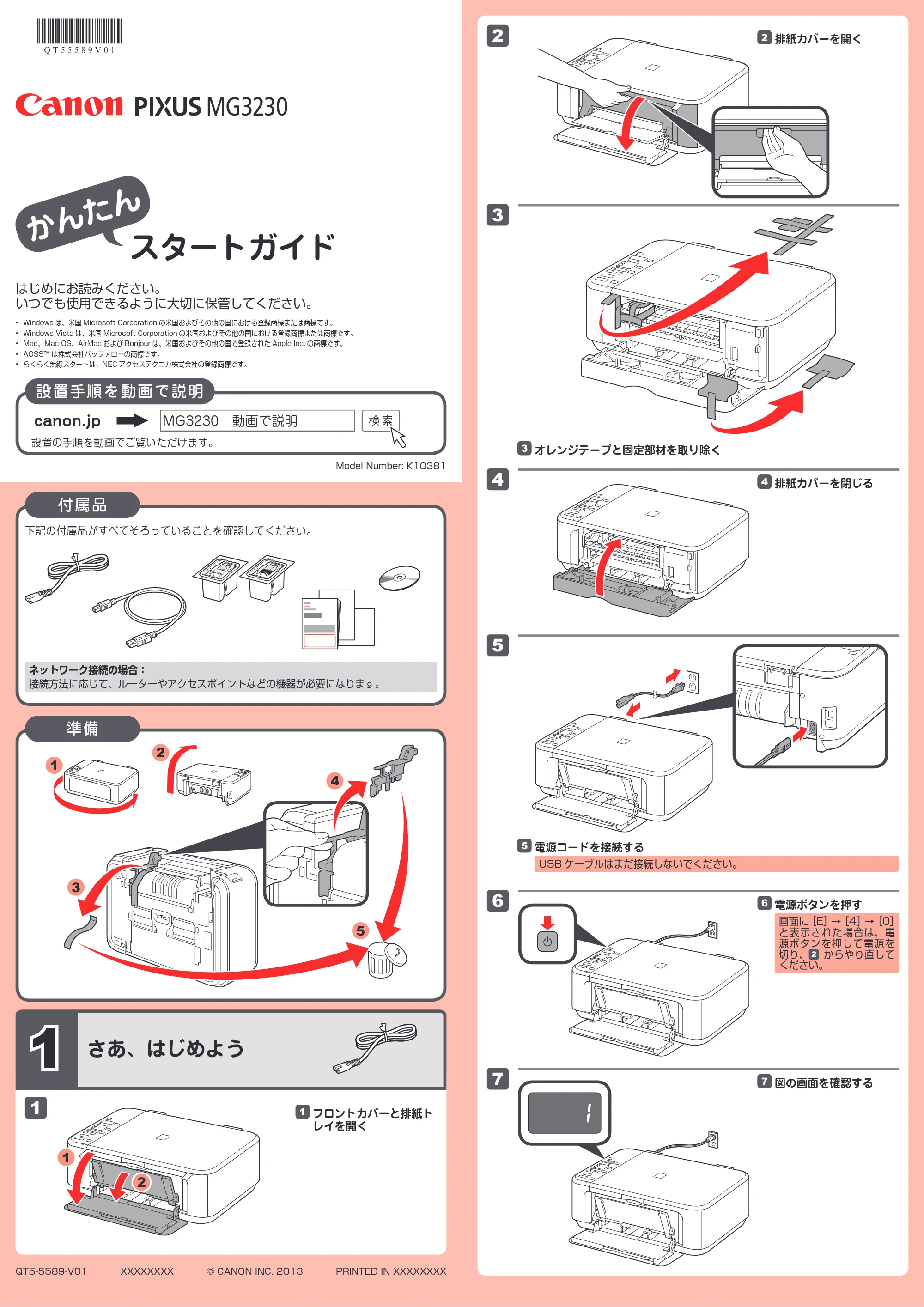

スタートガイド
かんたん
はじめにお読みください。
いつでも使用できるように大切に保管してください。
QT5-5589-V01 XXXXXXXX © CANON INC. 2013
Model Number: K10381
PRINTED IN XXXXXXXX
設置の手順を動画でご覧いただけます。
設置手順を動画で説明
canon.jp MG3230 動画で説明
下記の付属品がすべてそろっていることを確認してください。
電源コードを接続する55
電源ボタンを押す66
USB ケーブルはまだ接続しないでください。
付属品
1
さあ、はじめよう
図の画面を確認する7777
排紙カバーを閉じる3344
オレンジテープと固定部材を取り除く33
排紙カバーを開く3322
準備
フロントカバーと排紙ト
レイを開く
11
ネットワーク接続の場合：
接続方法に応じて、ルーターやアクセスポイントなどの機器が必要になります。
画面に［E］→［4］→［0］
と表示された場合は、電
源ボタンを押して電源を
切り、 からやり直して
ください。
1
2
3
4
5
2ページ
1
2
1
2
7
6
4
5
3
FINE カートリッジを突
き当たるまで入れる
ぶつけないで！
44
インクカートリッジ固定
レバーを上げる
55

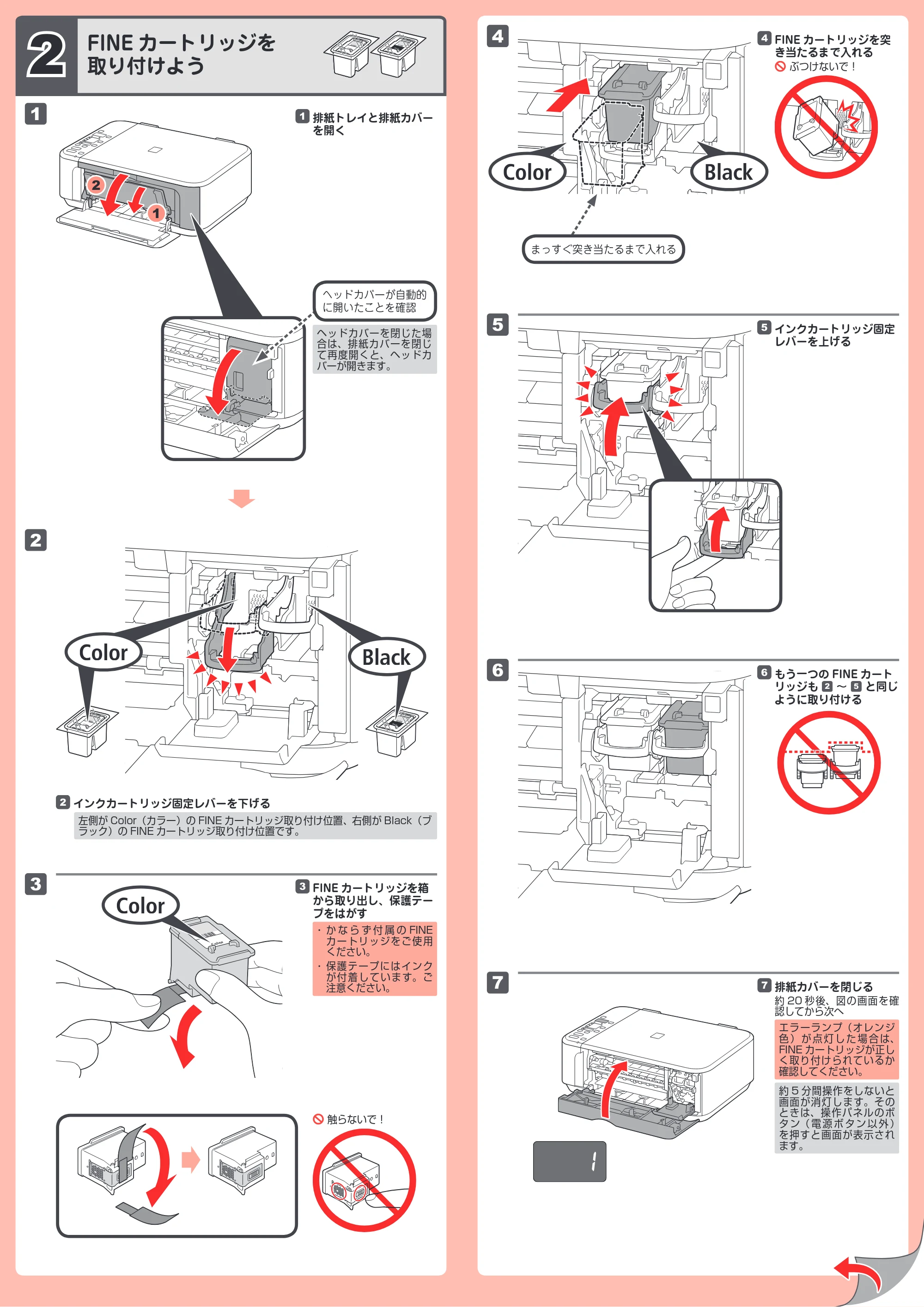

2
FINE カートリッジを
取り付けよう
排紙トレイと排紙カバー
を開く
11
インクカートリッジ固定レバーを下げる22
左側が Color（カラー）の FINE カートリッジ取り付け位置、右側が Black（ブ
ラック）の FINE カートリッジ取り付け位置です。
まっすぐ突き当たるまで入れる
ヘッドカバーが自動的
に開いたことを確認
ヘッドカバーを閉じた場
合は、排紙カバーを閉じ
て再度開くと、ヘッドカ
バーが開きます。
FINE カートリッジを箱
から取り出し、保護テー
プをはがす
33
か な ら ず 付 属 の FINE
カートリッジをご使用
ください。
保護テープにはインク
が付着しています。ご
注意ください。
触らないで！
もう一つの FINE カート
リッジも ～ と同じ
ように取り付ける
66
エラーランプ（オレンジ
色 ） が 点 灯 し た 場 合 は、
FINE カートリッジが正し
く取り付けられているか
確認してください。
約 5 分間操作をしないと
画面が消灯します。その
ときは、操作パネルのボ
タ ン（ 電 源 ボ タ ン 以 外 ）
を押すと画面が表示され
ます。
排紙カバーを閉じる
約 20 秒後、図の画面を確
認してから次へ
77
3ページ
1
2
1
2
1
3
3
1
4
2
2
1
3
1
2
3

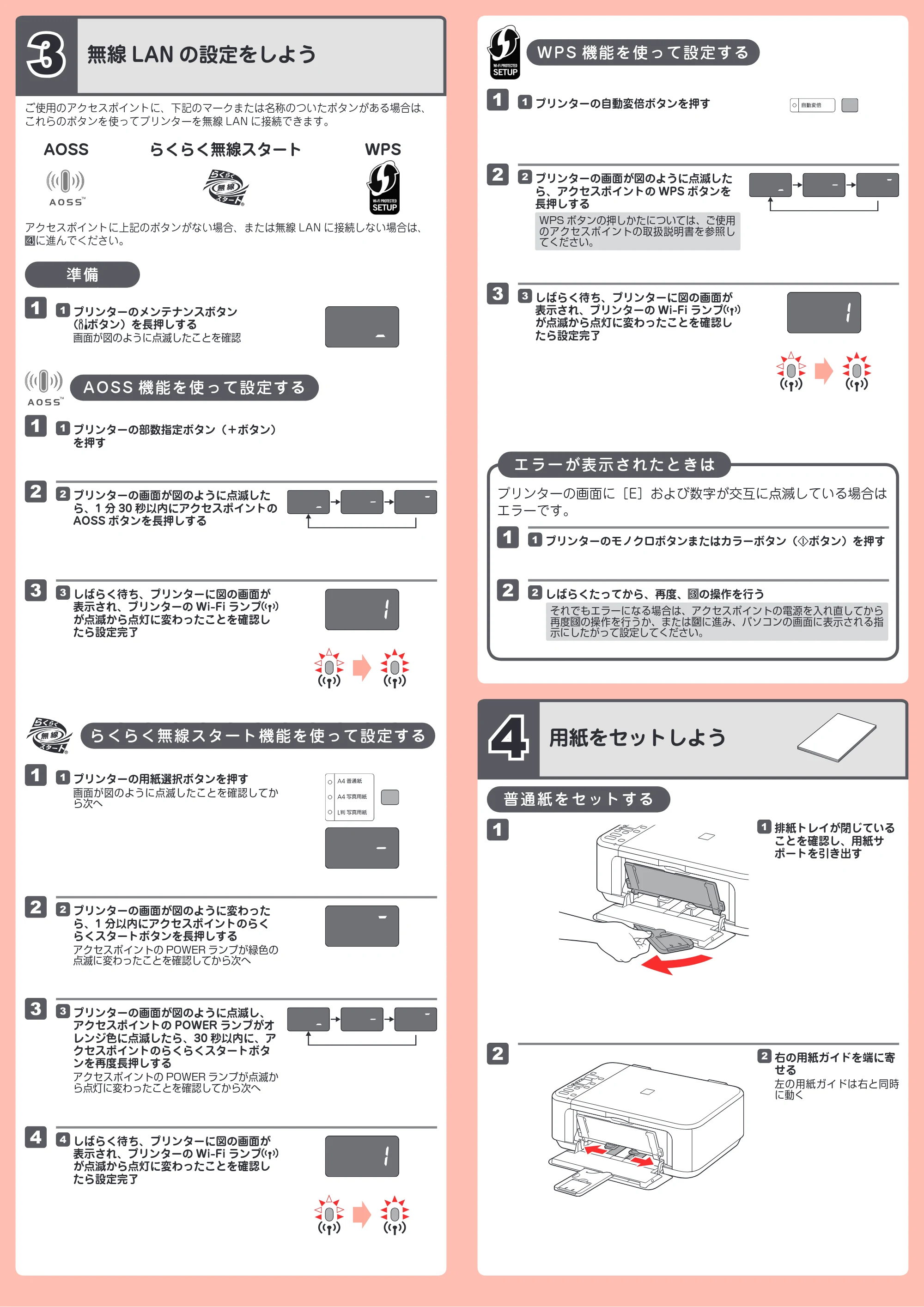

無線 LAN の設定をしよう
排紙トレイが閉じている
ことを確認し、用紙サ
ポートを引き出す
11
右の用紙ガイドを端に寄
せる
左の用紙ガイドは右と同時
に動く
22
普通紙をセットする
4
用紙をセットしよう
ご使用のアクセスポイントに、下記のマークまたは名称のついたボタンがある場合は、
これらのボタンを使ってプリンターを無線 LAN に接続できます。
アクセスポイントに上記のボタンがない場合、または無線 LAN に接続しない場合は、
に進んでください。
準備
プリンターのメンテナンスボタン
（ ボタン）を長押しする
画面が図のように点滅したことを確認
11
プリンターの画面が図のように点滅した
ら、1 分 30 秒以内にアクセスポイントの
AOSS ボタンを長押しする
22
AOSS 機能を使って設定する
プリンターの部数指定ボタン（＋ボタン）
を押す
11
しばらく待ち、プリンターに図の画面が
表示され、プリンターの Wi-Fi ランプ
が点滅から点灯に変わったことを確認し
たら設定完了
33
AOSS らくらく無線スタート WPS
プリンターの画面が図のように点滅し、
アクセスポイントの POWER ランプがオ
レンジ色に点滅したら、30 秒以内に、ア
クセスポイントのらくらくスタートボタ
ンを再度長押しする
アクセスポイントの POWER ランプが点滅か
ら点灯に変わったことを確認してから次へ
33
らくらく無線スタート機能を使って設定する
プリンターの用紙選択ボタンを押す
画面が図のように点滅したことを確認してか
ら次へ
11
しばらく待ち、プリンターに図の画面が
表示され、プリンターの Wi-Fi ランプ
が点滅から点灯に変わったことを確認し
たら設定完了
44
プリンターの画面が図のように変わった
ら、1 分以内にアクセスポイントのらく
らくスタートボタンを長押しする
アクセスポイントの POWER ランプが緑色の
点滅に変わったことを確認してから次へ
22
プリンターの画面が図のように点滅した
ら、アクセスポイントの WPS ボタンを
長押しする
22
WPS 機能を使って設定する
プリンターの自動変倍ボタンを押す11
しばらく待ち、プリンターに図の画面が
表示され、プリンターの Wi-Fi ランプ
が点滅から点灯に変わったことを確認し
たら設定完了
33
エラーが表示されたときは
プリンターの画面に［E］および数字が交互に点滅している場合は
エラーです。
プリンターのモノクロボタンまたはカラーボタン（ ボタン）を押す11
しばらくたってから、再度、 の操作を行う22
それでもエラーになる場合は、アクセスポイントの電源を入れ直してから
再度 の操作を行うか、または に進み、パソコンの画面に表示される指
示にしたがって設定してください。
WPS ボタンの押しかたについては、ご使用
のアクセスポイントの取扱説明書を参照し
てください。
4ページ
1
2
1
2
1
2
3
4
5
ここでは、Windows 7 operating system Home Premium および Mac OS X v10.7.x
の画面で説明しています。OS のバージョンにより、画面が異なる場合があります。
起動しているすべてのプログラムは、あらかじめ終了しておいてください。
管理者（Administrators グループのメンバー）としてログオンしてください。
インストールの途中でインターネット接続が発生することがあります。
FINE カートリッジについてのご注意
FINE カートリッジに穴を開ける等の改造や分解をすると、インクが漏れ、本製品の故
障の原因となることがあります。改造・分解はお勧めしません。
インクの詰め替えなどによる非純正インクのご使用は、印刷品質の低下や FINE カー
トリッジの故障の原因となることがあります。非純正インクのご使用はお勧めしませ
ん。
非純正 FINE カートリッジまたは非純正インクのご使用に起因する不具合への対応に
ついては、保守契約期間内または保証期間内であっても有償となります。
FINE カートリッジの交換については、『電子マニュアル』の「FINE カートリッジを
交換する」を参照してください。
※
パソコンに CD-ROM を
入れる
11
USB ケ ー ブ ル を 接 続 し
て し ま っ て い る 場 合 は、
USB ケーブルを抜いてく
ださい。パソコンの画面
にメッセージが表示され
ている場合は［キャンセ
ル］をクリックしてくだ
さい。
画面の指示に従い、ク
リックする
22
CD が自動再生しない場
合は ･･･：
[( マイ ) コンピューター ]
→ CD-ROM アイコン →
[MSETUP4.EXE] を ダ
ブルクリックします。
デ ス ク ト ッ プ 上 の CD-
ROM ア イ コ ン を ダ ブ ル
クリックします。

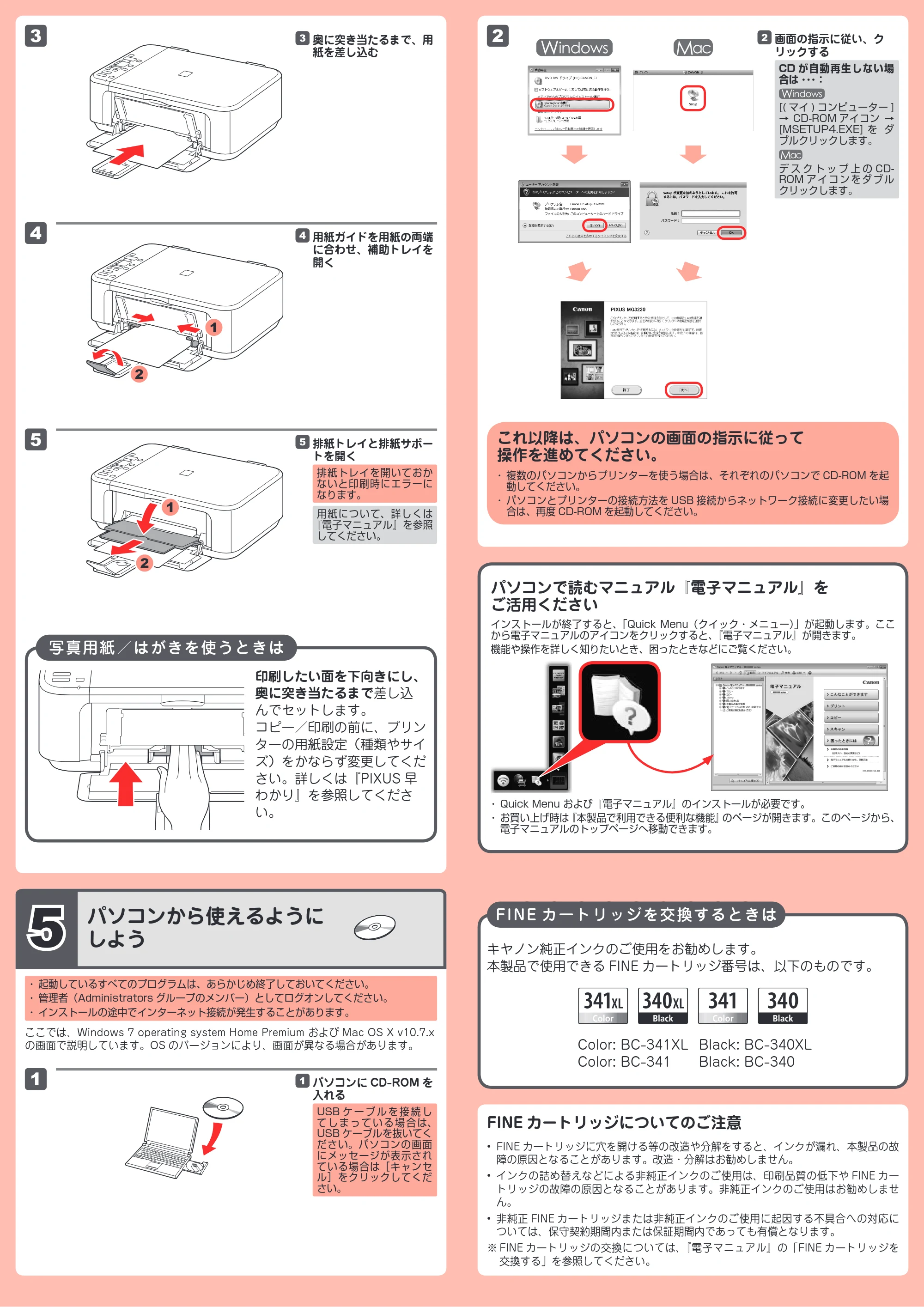

5
パソコンから使えるように
しよう
これ以降は、パソコンの画面の指示に従って
操作を進めてください。
複数のパソコンからプリンターを使う場合は、それぞれのパソコンで CD-ROM を起
動してください。
パソコンとプリンターの接続方法を USB 接続からネットワーク接続に変更したい場
合は、再度 CD-ROM を起動してください。
キヤノン純正インクのご使用をお勧めします。
本製品で使用できる FINE カートリッジ番号は、以下のものです。
FINE カートリッジを交換するときは
Color: BC-341XL
Color: BC-341
Black: BC-340XL
Black: BC-340
奥に突き当たるまで、用
紙を差し込む
33
用紙ガイドを用紙の両端
に合わせ、補助トレイを
開く
44
排紙トレイと排紙サポー
トを開く
55
写真用紙／はがきを使うときは
印刷したい面を下向きにし、
奥に突き当たるまで差し込
んでセットします。
コピー／印刷の前に、プリン
ターの用紙設定（種類やサイ
ズ）をかならず変更してくだ
さい。詳しくは『PIXUS 早
わかり』を参照してくださ
い。
排紙トレイを開いておか
ないと印刷時にエラーに
なります。
用紙について、詳しくは
『電子マニュアル』を参照
してください。
パソコンで読むマニュアル『電子マニュアル』を
ご活用ください
インストールが終了すると、「Quick Menu（クイック・メニュー）」が起動します。ここ
から電子マニュアルのアイコンをクリックすると、『電子マニュアル』が開きます。
機能や操作を詳しく知りたいとき、困ったときなどにご覧ください。
Quick Menu および『電子マニュアル』のインストールが必要です。
お買い上げ時は『本製品で利用できる便利な機能』のページが開きます。このページから、
電子マニュアルのトップページへ移動できます。
