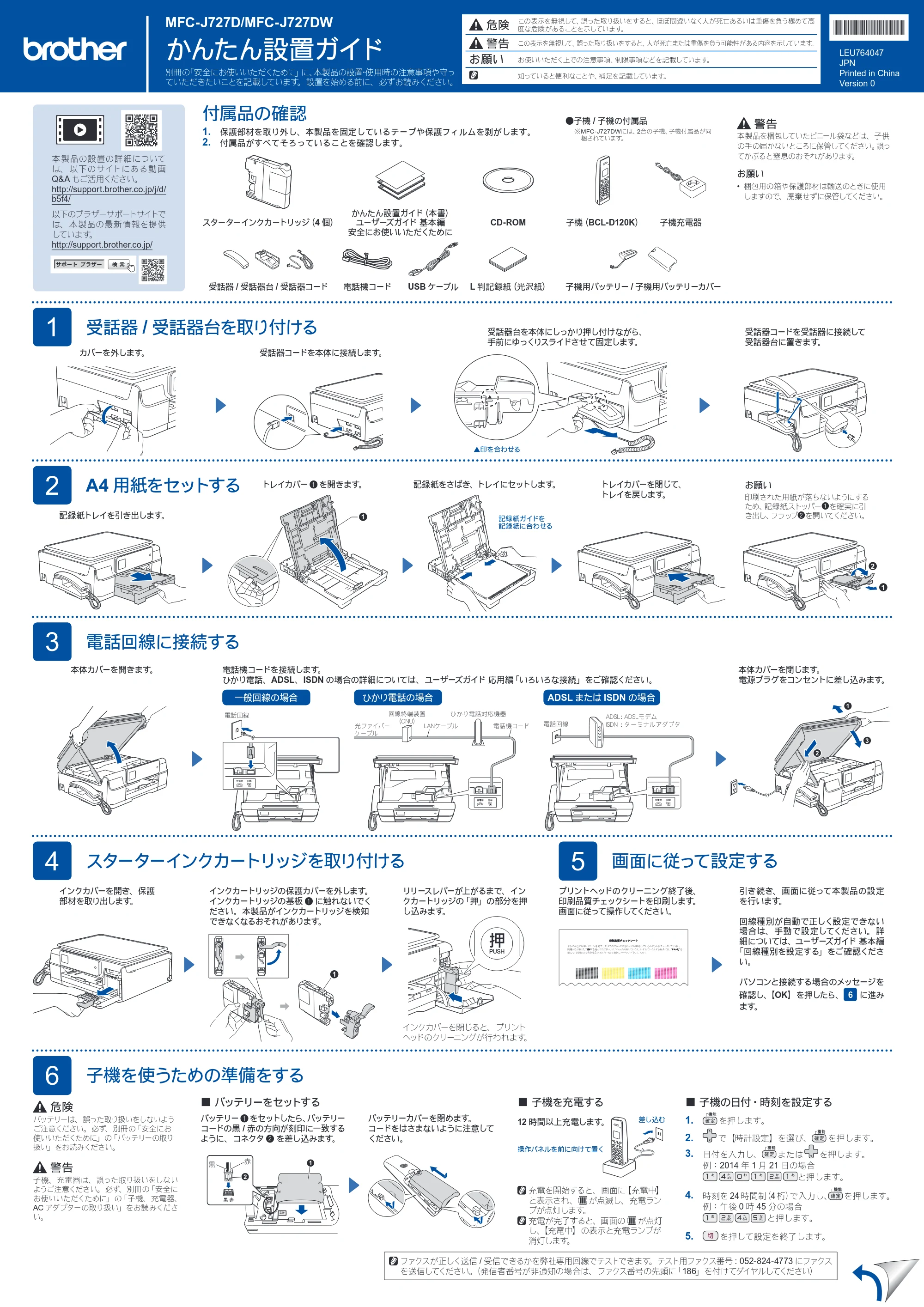

かんたん設置ガイドMFC-J727D / MFC-J727DW

お願い お使いいただく上での注意事項、制限事項などを記載しています。
危険
この表示を無視して、誤った取り扱いをすると、ほぼ間違いなく人が死亡あるいは重傷を負う極めて高
度な危険があることを示しています。
警告 この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性がある内容を示しています。
知っていると便利なことや、補足を記載しています。
本製品の設置の詳細について
は、 以下のサイトにある動画
Q&A もご活用ください。
http://support.brother.co.jp/j/d/
b5f4/
以下のブラザーサポートサイトで
は、本製品の最新情報を提供
しています。
http://support.brother.co.jp/
1
2
1
ഩდٝ஌
࢕έ͹ͼΨȜ
ΉȜήσٝ
஌ਞ౤௡౾
ȪŐŏŖȫ̥͌ͤ
ܕܥ؊ഩდచ
ഩდܥ΋ȜΡōłŏΉȜήσ
łŅŔōġĻġłŅŔōκΟθ
ŊŔŅŏġ ĻġΗȜη΢σͺΘίΗഩდٝ஌
1
3
2
1
1
2
୤ࣱ
付属品の確認
1. 保護部材を取り外し、本製品を固定しているテープや保護フィルムを剥がします。

2. 付属品がすべてそろっていることを確認します。
警告
本製品を梱包していたビニール袋などは、子供
の手の届かないところに保管してください。誤っ
てかぶると窒息のおそれがあります。
お願い

• 梱包用の箱や保護部材は輸送のときに使用

しますので、廃棄せずに保管してください。
カバーを外します。 受話器コードを本体に接続します。
本体カバーを開きます。 電話機コードを接続します。
ひかり電話、ADSL、ISDN の場合の詳細については、ユーザーズガイド 応用編「いろいろな接続」をご確認ください。
本体カバーを閉じます。
電源プラグをコンセントに差し込みます。
受話器台を本体にしっかり押し付けながら、
手前にゆっくりスライドさせて固定します。
受話器コードを受話器に接続して
受話器台に置きます。
記録紙ガイドを
記録紙に合わせる
操作パネルを前に向けて置く
差し込む
かんたん設置ガイド
MFC-J727D/MFC-J727DW
LEU764047
JPN
Printed in China
Version 0
スターターインクカートリッジ（4 個）
かんたん設置ガイド（本書）
ユーザーズガイド 基本編
安全にお使いいただくために
CD-ROM
受話器 / 受話器台 / 受話器コード 電話機コード USB ケーブル L 判記録紙（光沢紙）
子機（BCL-D120K） 子機充電器

子機用バッテリー / 子機用バッテリーカバー
2
A4 用紙をセットする
1
受話器 / 受話器台を取り付ける
3
電話回線に接続する
4
スターターインクカートリッジを取り付ける
5
画面に従って設定する
6
子機を使うための準備をする
一般回線の場合 ひかり電話の場合 ADSL または ISDN の場合
インクカートリッジの保護カバーを外します。
インクカートリッジの基板 a に触れないでく
ださい。本製品がインクカートリッジを検知
できなくなるおそれがあります。
リリースレバーが上がるまで、イン
クカートリッジの「押」の部分を押
し込みます。
インクカバーを開き、保護
部材を取り出します。
ファクスが正しく送信 / 受信できるかを弊社専用回線でテストできます。テスト用ファクス番号 : 052-824-4773 にファクス
を送信してください。（発信者番号が非通知の場合は、ファクス番号の先頭に「186」を付けてダイヤルしてください）

• 子機 / 子機の付属品

※ MFC-J727DWには、2台の子機、子機付属品が同
梱されています。
危険
バッテリーは、誤った取り扱いをしないよう
ご注意ください。必ず、別冊の「安全にお
使いいただくために」の「バッテリーの取り
扱い」をお読みください。
警告
子機、充電器は、誤った取り扱いをしない
ようご注意ください。必ず、別冊の「安全に
お使いいただくために」の「子機、充電器、
AC アダプターの取り扱い」をお読みくださ
い。
バッテリー aをセットしたら、バッテリー
コードの黒 / 赤の方向が刻印に一致する
ように、コネクタ b を差し込みます。
バッテリーカバーを閉めます。
コードをはさまないように注意して
ください。
12 時間以上充電します。
充電を開始すると、画面に【充電中】
と表示され、 が点滅し、充電ラン
プが点灯します。
充電が完了すると、画面の が点灯
し、【充電中】の表示と充電ランプが
消灯します。
■ バッテリーをセットする ■ 子機を充電する ■ 子機の日付・時刻を設定する
1. を押します。
2. で【時計設定】を選び、 を押します。
3. 日付を入力し、 または を押します。

例：2014 年 1 月 21 日の場合
と押します。
4. 時刻を 24 時間制（4 桁）で入力し、 を押します。
例：午後 0 時 45 分の場合
と押します。
5. を押して設定を終了します。
▲印を合わせる
別冊の「安全にお使いいただくために」に、本製品の設置・使用時の注意事項や守っ
ていただきたいことを記載しています。設置を始める前に、必ずお読みください。
記録紙トレイを引き出します。
トレイカバー a を開きます。 記録紙をさばき、トレイにセットします。 トレイカバーを閉じて、
トレイを戻します。
お願い
印刷された用紙が落ちないようにする
ため、記録紙ストッパーaを確実に引
き出し、フラップbを開いてください。
プリントヘッドのクリーニング終了後、
印刷品質チェックシートを印刷します。
画面に従って操作してください。
引き続き、画面に従って本製品の設定
を行います。
回線種別が自動で正しく設定できない
場合は、手動で設定してください。詳
細については、ユーザーズガイド 基本編
「回線種別を設定する」をご確認くださ
い。
パソコンと接続する場合のメッセージを

確認し、【OK】を押したら、 6 に進み
ます。
インクカバーを閉じると、プリント
ヘッドのクリーニングが行われます。

完了
完了
Windows
®
Macintosh
完了
完了
完了
無線LANで接続し、ソフトウェアをインストールする
2台目以降のパソコンを追加接続する場合は、 タイプ A の手順で設定してください。
すでに本製品で無線LAN設定を行ったことがあり、設定をし直す場合は、ネットワーク設定をリセットしてください。【メニュー】－【ネットワーク】－【ネットワーク設定リセット】の順に押し、画面の指示に従ってください。
USBケーブルで接続し、ソフトウェアをインストールする
ダウンロード
Windows
®
Macintosh
Windows
®
Macintosh
SSID（ネットワーク名）
ネットワークキー
（セキュリティーキー/暗号化キー）
ダウンロード
ダウンロード
ダウンロード
「管理者権限（Administrator）」でログイン
してください。
■ ドライバーとソフトウェアをインストールする
■ USBケーブルを接続する
■ ドライバーとソフトウェアをインストールする
■ Brother iPrint&Scanをインストールする
■ ドライバーとソフトウェアをインストールする

■ USBケーブルを接続する
画面の指示に従ってインス
トールを進めます。
インターネットへの接続が必要です。
画面の指示に従ってインストールを進めます。
画面の指示に従ってインス
トールを進めます。
一時的に USB ケーブルを
使う場合があります。
画面の指示に従ってインス
トールを進めます。
「管理者権限（Administrator）」でログイン
してください。
画面の指示に従ってインス
トールを続行します。
LEU764047
CD-ROM を CD-ROM ドライブにセットします。CD-ROM
ドライブが無い場合は、以下のサイトからドライバーとソフト
ウェアをダウンロードしてください。
Windows
®
の場合: http://support.brother.co.jp/j/d/b5d2/
Macintoshの場合: http://support.brother.co.jp/j/d/b5d3/
「管理者権限（Administrator）」でログインしてください。
CD-ROM を CD-ROM ドライブにセット
します。CD-ROMドライブが無い場合は、

以下のサイトからドライバーとソフトウェ
アをダウンロードしてください。
Windows
®
の場合:
http://support.brother.co.jp/j/d/b5d2/
Macintoshの場合:
http://support.brother.co.jp/j/d/b5d3/
「管理者権限（Administrator）」でログイン
してください。
8

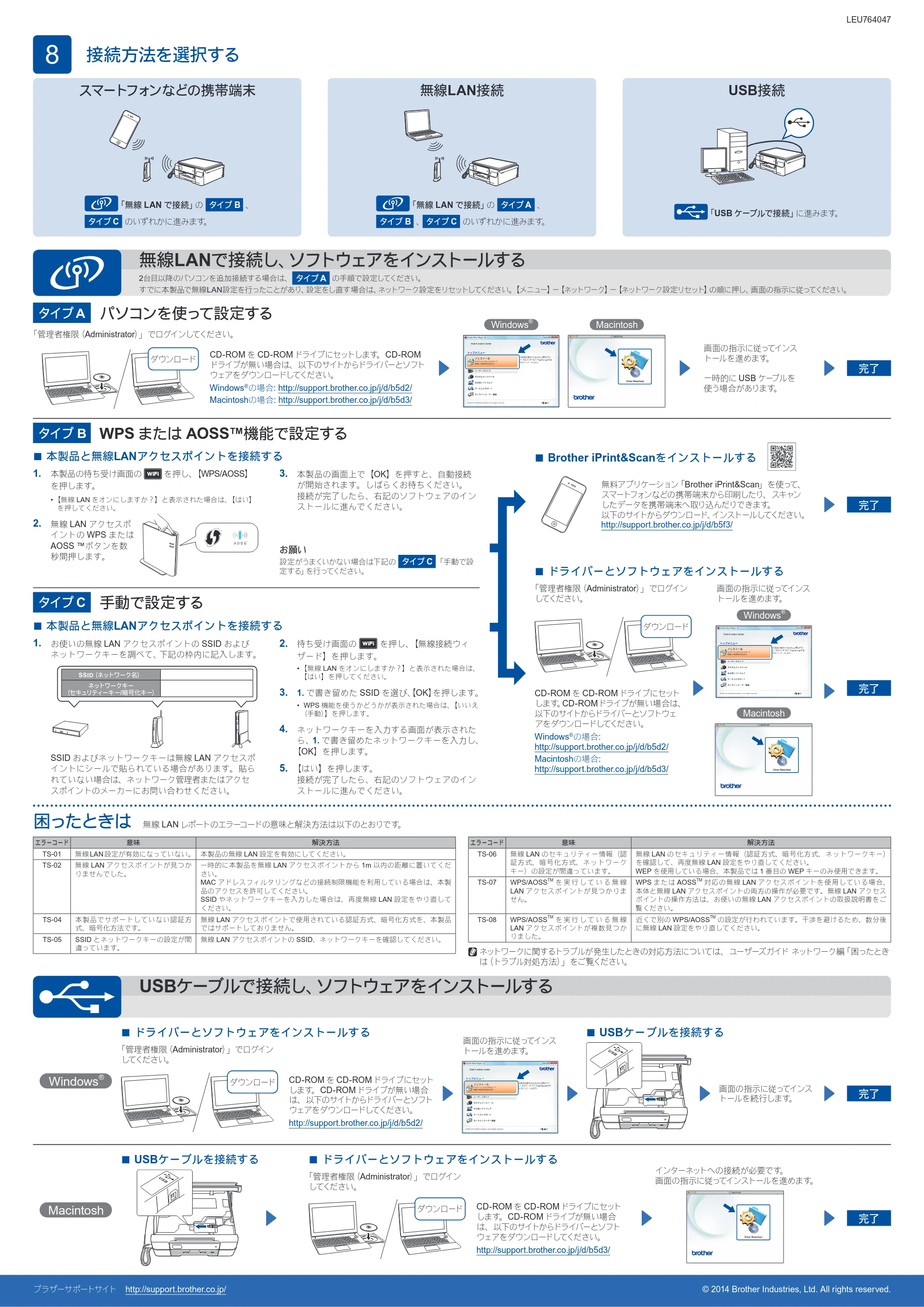

接続方法を選択する
CD-ROM を CD-ROM ドライブにセット
します。CD-ROM ドライブが無い場合
は、以下のサイトからドライバーとソフト
ウェアをダウンロードしてください。
http://support.brother.co.jp/j/d/b5d2/
CD-ROM を CD-ROM ドライブにセット
します。CD-ROM ドライブが無い場合
は、以下のサイトからドライバーとソフト
ウェアをダウンロードしてください。
http://support.brother.co.jp/j/d/b5d3/
© 2014 Brother Industries, Ltd. All rights reserved.

スマートフォンなどの携帯端末 無線LAN接続 USB接続
「無線 LAN で接続」の タイプ A 、
タイプ B 、 タイプ C のいずれかに進みます。
「USB ケーブルで接続」に進みます。
「無線 LAN で接続」の タイプ B 、
タイプ C のいずれかに進みます。
タイプ B WPS または AOSS™機能で設定する
タイプ C 手動で設定する
タイプ A パソコンを使って設定する
エラーコード 意味 解決方法
TS-01 無線 LAN 設定が有効になっていない。 本製品の無線 LAN 設定を有効にしてください。
TS-02 無線 LAN アクセスポイントが見つか
りませんでした。
一時的に本製品を無線 LAN アクセスポイントから 1m 以内の距離に置いてくだ
さい。
MAC アドレスフィルタリングなどの接続制限機能を利用している場合は、本製
品のアクセスを許可してください。
SSID やネットワークキーを入力した場合は、再度無線 LAN 設定をやり直して
ください。
TS-04 本製品でサポートしていない認証方
式、暗号化方法です。

無線 LAN アクセスポイントで使用されている認証方式、暗号化方式を、本製品
ではサポートしておりません。
TS-05 SSID とネットワークキーの設定が間
違っています。
無線 LAN アクセスポイントの SSID、ネットワークキーを確認してください。
ネットワークに関するトラブルが発生したときの対応方法については、ユーザーズガイド ネットワーク編「困ったとき
は（トラブル対処方法）」をご覧ください。
エラーコード 意味 解決方法
TS-06 無線 LAN のセキュリティー情報（認
証方式、暗号化方式、ネットワーク
キー）の設定が間違っています。
無線 LAN のセキュリティー情報（認証方式、暗号化方式、ネットワークキー）
を確認して、再度無線 LAN 設定をやり直してください。
WEP を使用している場合、本製品では 1 番目の WEP キーのみ使用できます。
TS-07 WPS/AOSS
TM
を 実 行 し て い る 無 線
LAN アクセスポイントが見つかりま
せん。
WPS または AOSS
TM
対応の無線 LAN アクセスポイントを使用している場合、

本体と無線 LAN アクセスポイントの両方の操作が必要です。無線 LAN アクセス
ポイントの操作方法は、お使いの無線 LAN アクセスポイントの取扱説明書をご
覧ください。
TS-08 WPS/AOSS
TM
を 実 行 し て い る 無 線
LAN アクセスポイントが複数見つか
りました。
近くで別の WPS/AOSS
TM
の設定が行われています。干渉を避けるため、数分後
に無線 LAN 設定をやり直してください。
困ったときは 無線 LAN レポートのエラーコードの意味と解決方法は以下のとおりです。
■ 本製品と無線LANアクセスポイントを接続する
1. お使いの無線 LAN アクセスポイントの SSID および
ネットワークキーを調べて、下記の枠内に記入します。
2. 待ち受け画面の を押し、【無線接続ウィ
ザード】を押します。

• 【無線 LAN をオンにしますか？】と表示された場合は、

【はい】を押してください。
3. 1. で書き留めた SSID を選び、【OK】を押します。

• WPS 機能を使うかどうかが表示された場合は、【いいえ

（手動）】を押します。
4. ネットワークキーを入力する画面が表示された
ら、1. で書き留めたネットワークキーを入力し、
【OK】を押します。
5. 【はい】を押します。
接続が完了したら、右記のソフトウェアのイン
ストールに進んでください。
SSID およびネットワークキーは無線 LAN アクセスポ
イントにシールで貼られている場合があります。貼ら
れていない場合は、ネットワーク管理者またはアクセ
スポイントのメーカーにお問い合わせください。
■ 本製品と無線LANアクセスポイントを接続する
1. 本製品の待ち受け画面の を押し、【WPS/AOSS】
を押します。

• 【無線 LAN をオンにしますか？】と表示された場合は、【はい】

を押してください。
2. 無線 LAN アクセスポ
イントの WPS または
AOSS ™ボタンを数
秒間押します。
3. 本製品の画面上で【OK】を押すと、自動接続
が開始されます。しばらくお待ちください。
接続が完了したら、右記のソフトウェアのイン
ストールに進んでください。
お願い
設定がうまくいかない場合は下記の タイプ C 「手動で設
定する」を行ってください。
無料アプリケーション「Brother iPrint&Scan」を使って、
スマートフォンなどの携帯端末から印刷したり、スキャン
したデータを携帯端末へ取り込んだりできます。
以下のサイトからダウンロード、インストールしてください。
http://support.brother.co.jp/j/d/b5f3/
ブラザーサポートサイト http://support.brother.co.jp/
