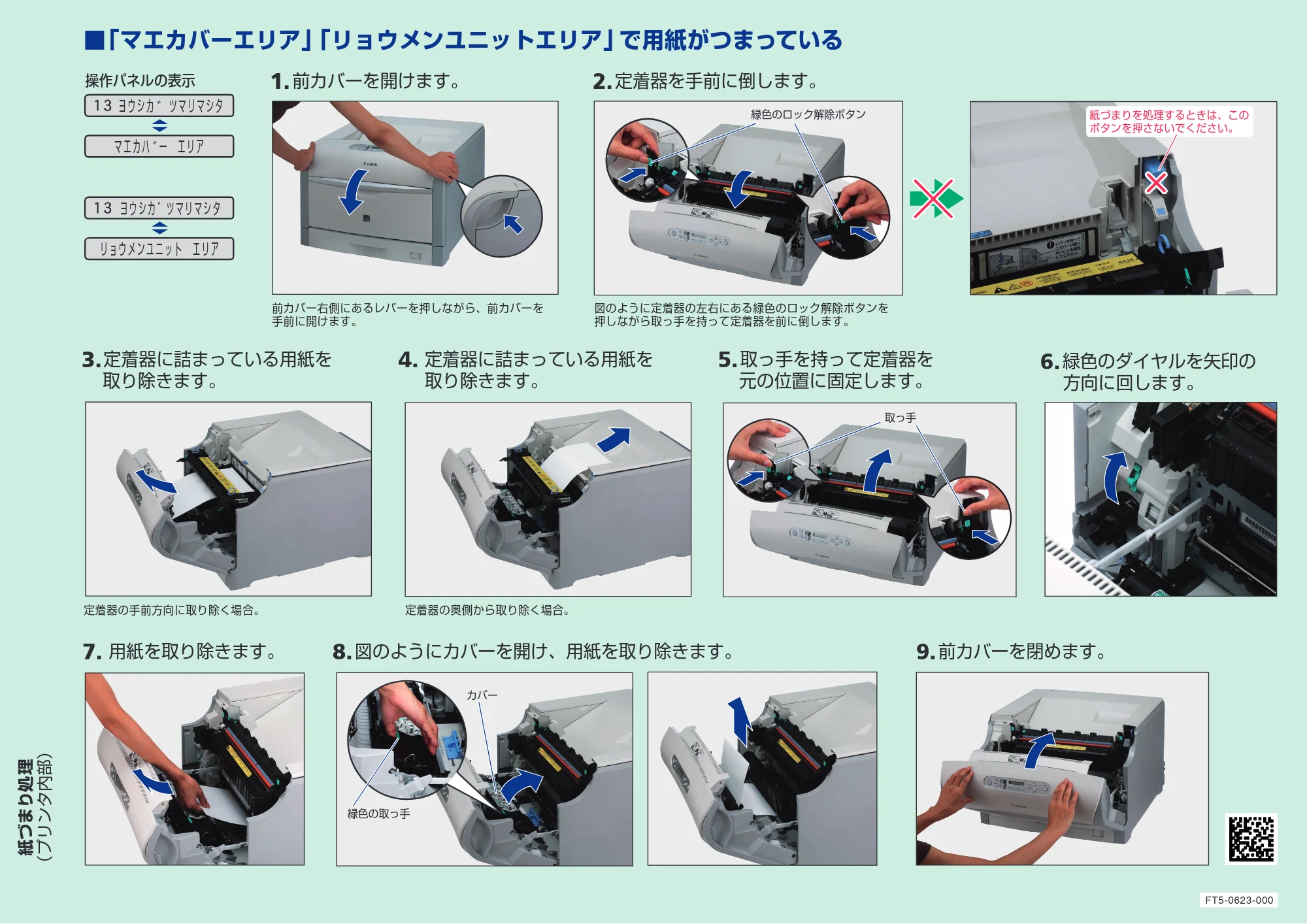

1ページ
紙づまり処理
（プリンタ内部）
1.
前カバーを開けます。
3.
定着器に詰まっている用紙を
取り除きます。
6.
緑色のダイヤルを矢印の
方向に回します。
9.
前カバーを閉めます。
7.
用紙を取り除きます。
8.
図のようにカバーを開け、用紙を取り除きます。
5.
取っ手を持って定着器を
元の位置に固定します。
2.
定着器を手前に倒します。
4.
定着器に詰まっている用紙を
取り除きます。
■
「マエカバーエリア」
「リョウメンユニットエリア」
で用紙がつまっている
カバー
取っ手
緑色の取っ手
緑色のロック解除ボタン
マ エ カ ハ
ﾞ
ー
エ リ ア
リ ョ ウ メ ン ユ ニ ッ ト
エ リ ア
ヨ ウ シ カ
ﾞ
ツ マ リ マ シ タ
ヨ ウ シ カ ﾞ
ツ マ リ マ シ タ
前カバー右側にあるレバーを押しながら、前カバーを
手前に開けます。
図のように定着器の左右にある緑色のロック解除ボタンを
押しながら取っ手を持って定着器を前に倒します。
操作パネルの表示
定着器の手前方向に取り除く場合。
定着器の奥側から取り除く場合。
FT5-0623-000
紙づまりを処理するときは、この
ボタンを押さないでください。

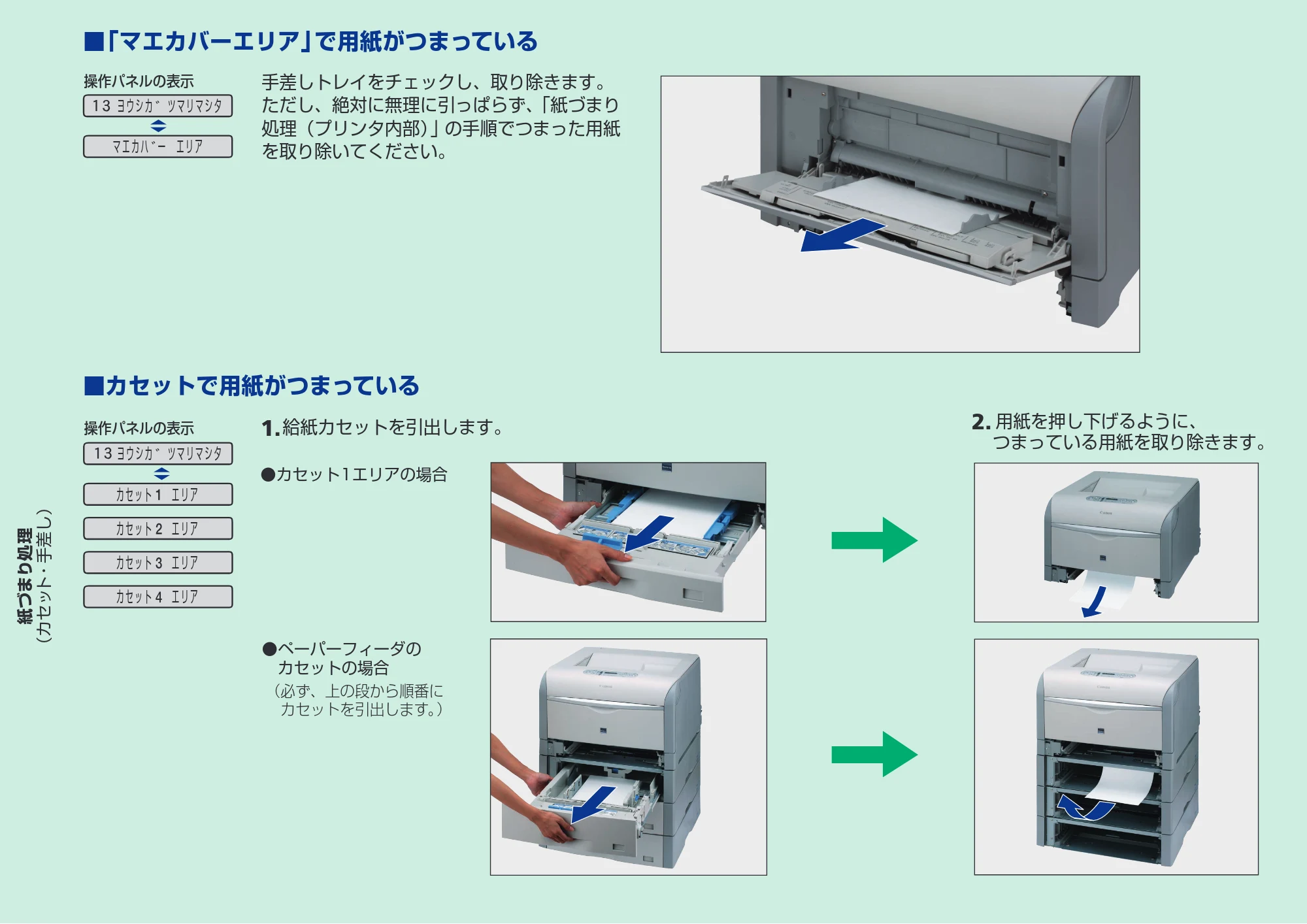

2ページ
紙づまり処理
（カセット・手差し）
■
「マエカバーエリア」
で用紙がつまっている
■カセットで用紙がつまっている
手差しトレイをチェックし、取り除きます。
ただし、絶対に無理に引っぱらず、
「紙づまり
処理（プリンタ内部）
」
の手順でつまった用紙
を取り除いてください。
1.
給紙カセットを引出します。
2.
用紙を押し下げるように、
つまっている用紙を取り除きます。
- カセット1エリアの場合
- ペーパーフィーダの
カセットの場合
（必ず、上の段から順番に
カセットを引出します。
）
カ セ ッ ト
エ リ ア
カ セ ッ ト
エ リ ア
カ セ ッ ト
エ リ ア
カ セ ッ ト
エ リ ア
ヨ ウ シ カ
ﾞ
ツ マ リ マ シ タ
マ エ カ ハ
ﾞ
ー
エ リ ア
ヨ ウ シ カ
ﾞ
ツ マ リ マ シ タ
操作パネルの表示
操作パネルの表示

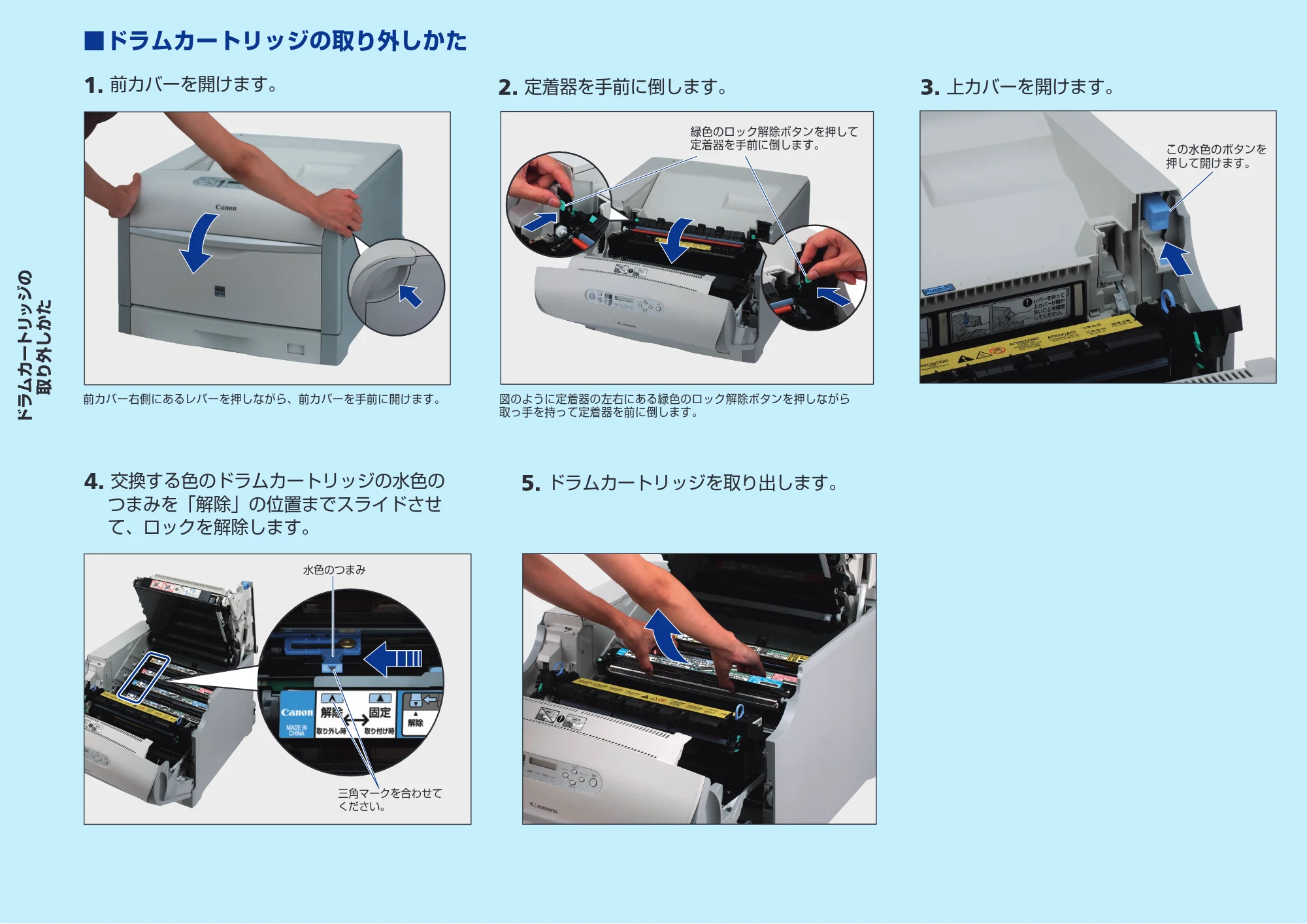

3ページ
ドラムカートリッジの
取り外しかた
■ドラムカートリッジの取り外しかた
1.
前カバーを開けます。
2.
定着器を手前に倒します。
3.
上カバーを開けます。
4.
交換する色のドラムカートリッジの水色の
つまみを「解除」の位置までスライドさせ
て、ロックを解除します。
5.
ドラムカートリッジを取り出します。
この水色のボタンを
押して開けます。
緑色のロック解除ボタンを押して
定着器を手前に倒します。
三角マークを合わせて
ください。
水色のつまみ
前カバー右側にあるレバーを押しながら、前カバーを手前に開けます。
図のように定着器の左右にある緑色のロック解除ボタンを押しながら
取っ手を持って定着器を前に倒します。

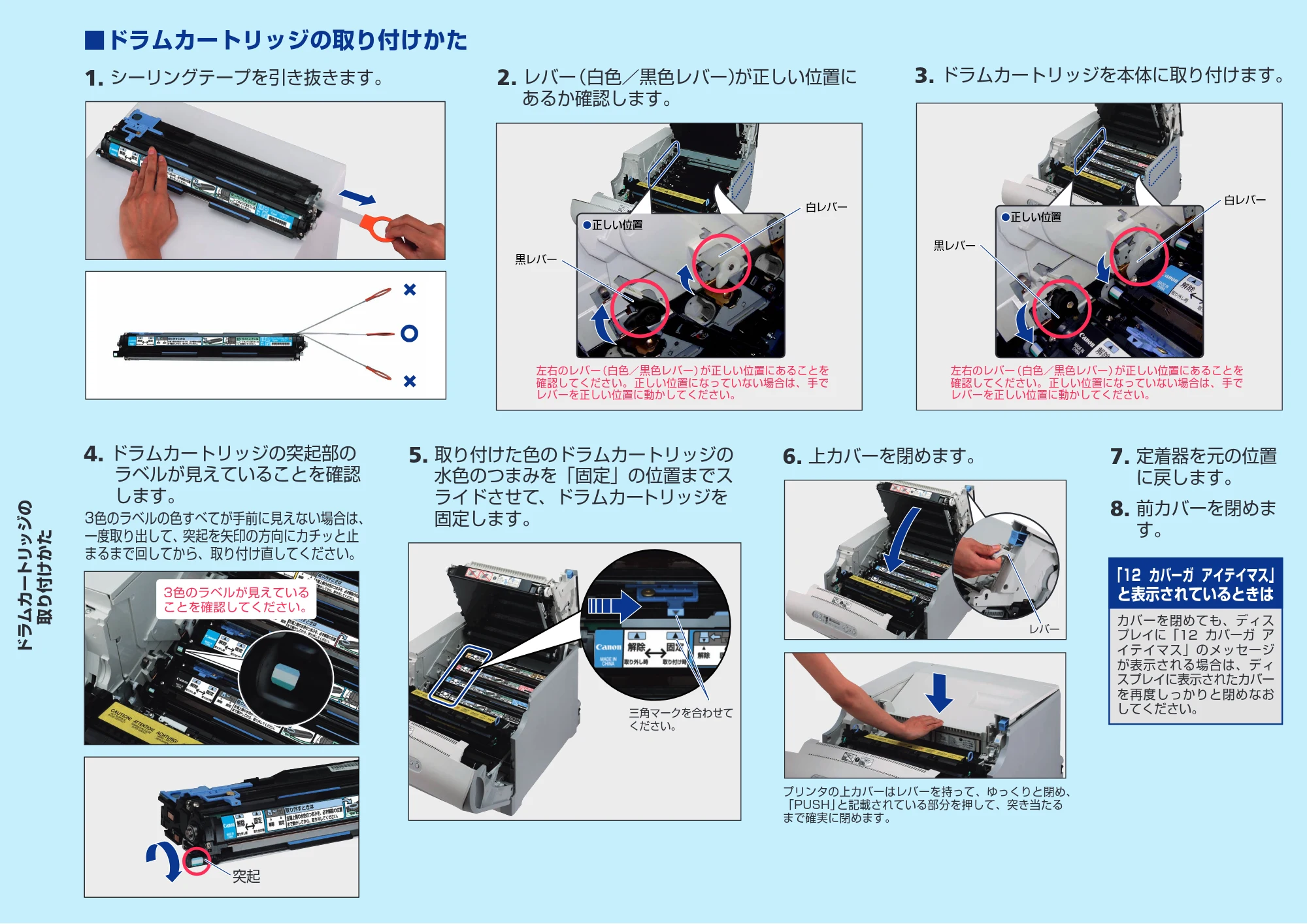

4ページ
ドラムカートリッジの
取り付けかた
■ドラムカートリッジの取り付けかた
1.
シーリングテープを引き抜きます。
4.
ドラムカートリッジの突起部の
ラベルが見えていることを確認
します。
2.
レバー
（白色／黒色レバー）
が正しい位置に
あるか確認します。
3.
ドラムカートリッジを本体に取り付けます。
5.
取り付けた色のドラムカートリッジの
水色のつまみを「固定」の位置までス
ライドさせて、ドラムカートリッジを
固定します。
6.
上カバーを閉めます。
8.
前カバーを閉めま
す。
7.
定着器を元の位置
に戻します。
3色のラベルの色すべてが手前に見えない場合は、
一度取り出して、突起を矢印の方向にカチッと止
まるまで回してから、取り付け直してください。
プリンタの上カバーはレバーを持って、ゆっくりと閉め、
「PUSH」
と記載されている部分を押して、突き当たる
まで確実に閉めます。
レバー
三角マークを合わせて
ください。
突起
左右のレバー
（白色／黒色レバー）
が正しい位置にあることを
確認してください。 正しい位置になっていない場合は、 手で
レバーを正しい位置に動かしてください。
左右のレバー
（白色／黒色レバー）
が正しい位置にあることを
確認してください。 正しい位置になっていない場合は、 手で
レバーを正しい位置に動かしてください。
「12
カバーガ
アイテイマス」
と表示されているときは
カバーを閉めても、ディス
プレイに「12 カバーガ ア
イテイマス」のメッセージ
が表示される場合は、ディ
スプレイに表示されたカバー
を再度しっかりと閉めなお
してください。
黒レバー
白レバー
- 正しい位置
- 正しい位置
白レバー
黒レバー

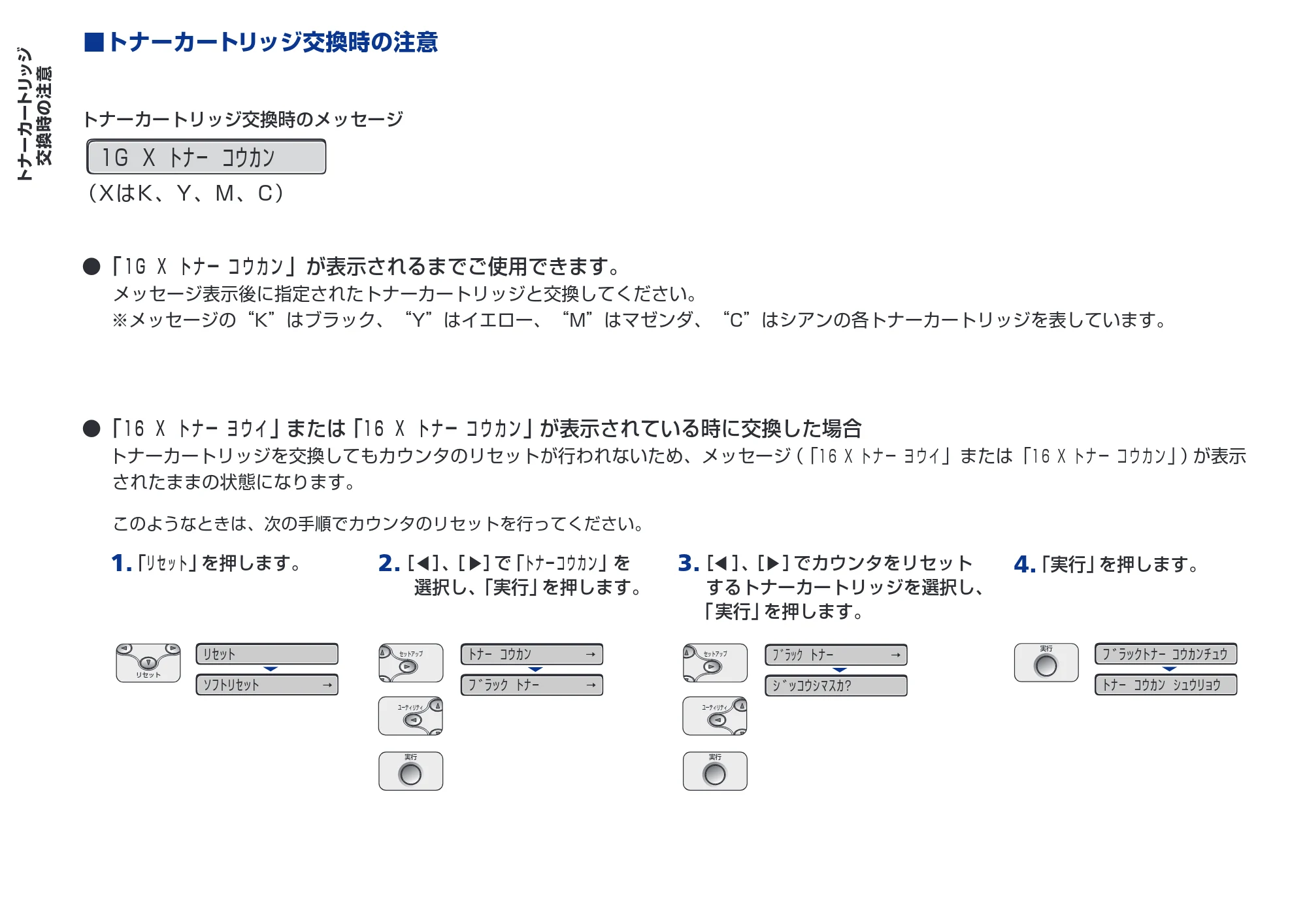

5ページ
トナーカートリッジ
交換時の注意
■トナーカートリッジ交換時の注意
トナーカートリッジ交換時のメッセージ
実行
リセット
セットアップ
ジョブ
ユーティリティ
実行
セットアップ
ジョブ
ユーティリティ
ﾘｾｯﾄ
ｿﾌﾄﾘｾｯﾄ
→
1G
X
ﾄﾅｰ
ｺｳｶﾝ
（XはK、Y、M、C）
ﾄﾅｰ
ｺｳｶﾝ
→
ﾌﾞﾗｯｸ
ﾄﾅｰ
→
ﾌﾞﾗｯｸ
ﾄﾅｰ
→
ｼﾞｯｺｳｼﾏｽｶ
?
ﾌﾞﾗｯｸﾄﾅｰ ｺｳｶﾝﾁｭｳ
ﾄﾅｰ
ｺｳｶﾝ
ｼｭｳﾘｮｳ
実行
- 「
1 G
X
ト ナ ー
コ ウ カ ン
」が表示されるまでご使用できます。
メッセージ表示後に指定されたトナーカートリッジと交換してください。
※メッセージの“K”はブラック、“Y”はイエロー、“M”はマゼンダ、“C”はシアンの各トナーカートリッジを表しています。
- 「
1 6
X
ト ナ ー
ヨ ウ イ
」または「
1 6
X
ト ナ ー
コ ウ カ ン
」が表示されている時に交換した場合
トナーカートリッジを交換してもカウンタのリセットが行われないため、メッセージ
（「
1 6
X
ト ナ ー
ヨ ウ イ
」または「
1 6
X
ト ナ ー
コ ウ カ ン
」
）
が表示
されたままの状態になります。
このようなときは、次の手順でカウンタのリセットを行ってください。
1.
「
リ セ ッ ト
」
を押します。
2.
［
］
、
［
］
で
「
ト ナ ー コ ウ カ ン
」を
選択し、
「実行」
を押します。
3.
［
］
、
［
］
でカウンタをリセット
するトナーカートリッジを選択し、
「 実行」
を押します。
4.
「実行」
を押します。
