かんたん操作ガイド

かんたん操作ガイドについて

本書は簡単なプリンタの使いかたやトラブルの解決方法について紹介
しています。
いつでもお読みになれるようにプリンタの近くに置いてご活用ください。

おことわり

本書にはプリンタの詳しい取り扱い説明や注意事項、制限事項を記載して
おりませんので、必ずCD-ROMに収められているユーザーズガイド（HTML
マニュアル）もあわせてお読みください。

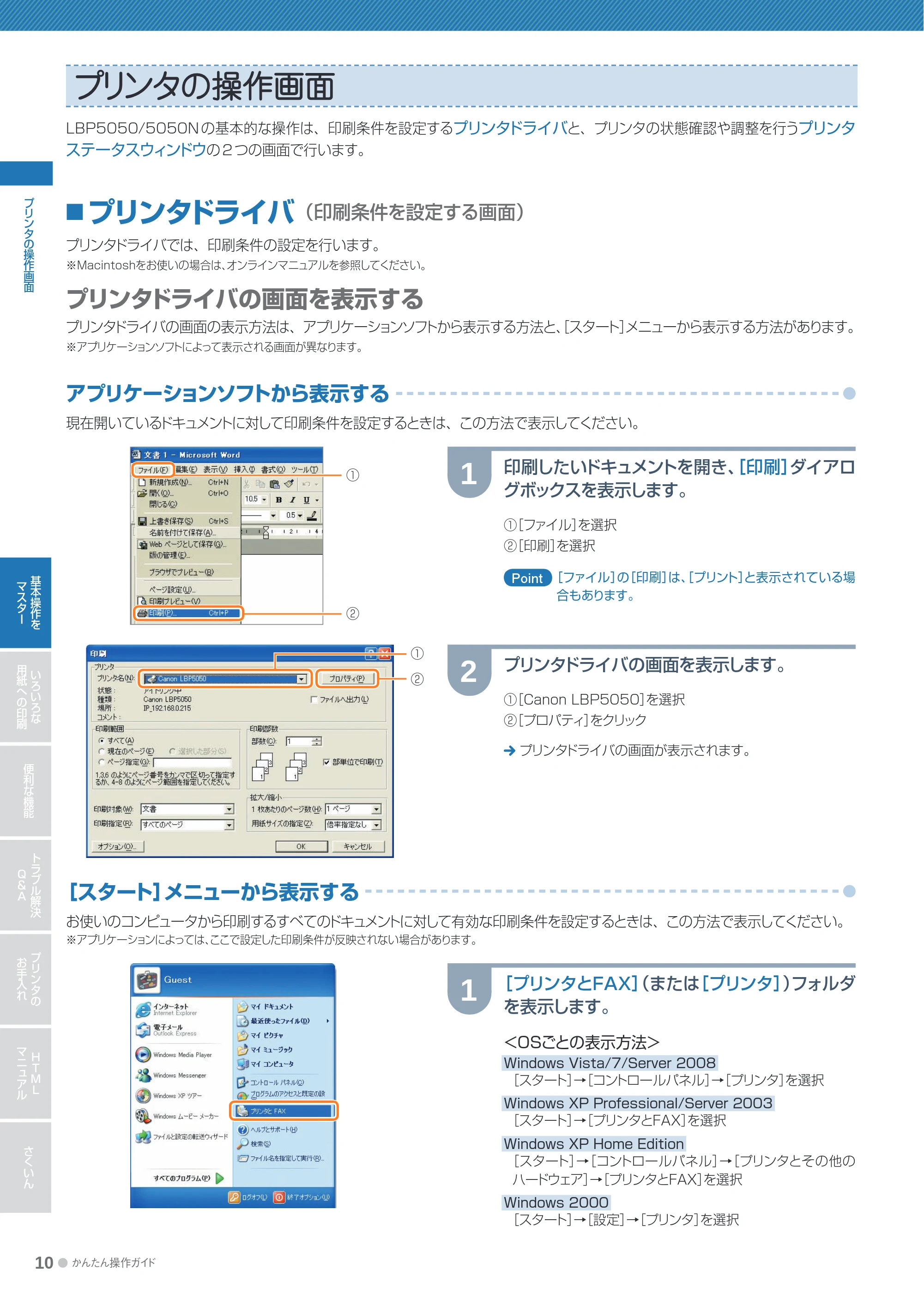

プリンタの操作画面

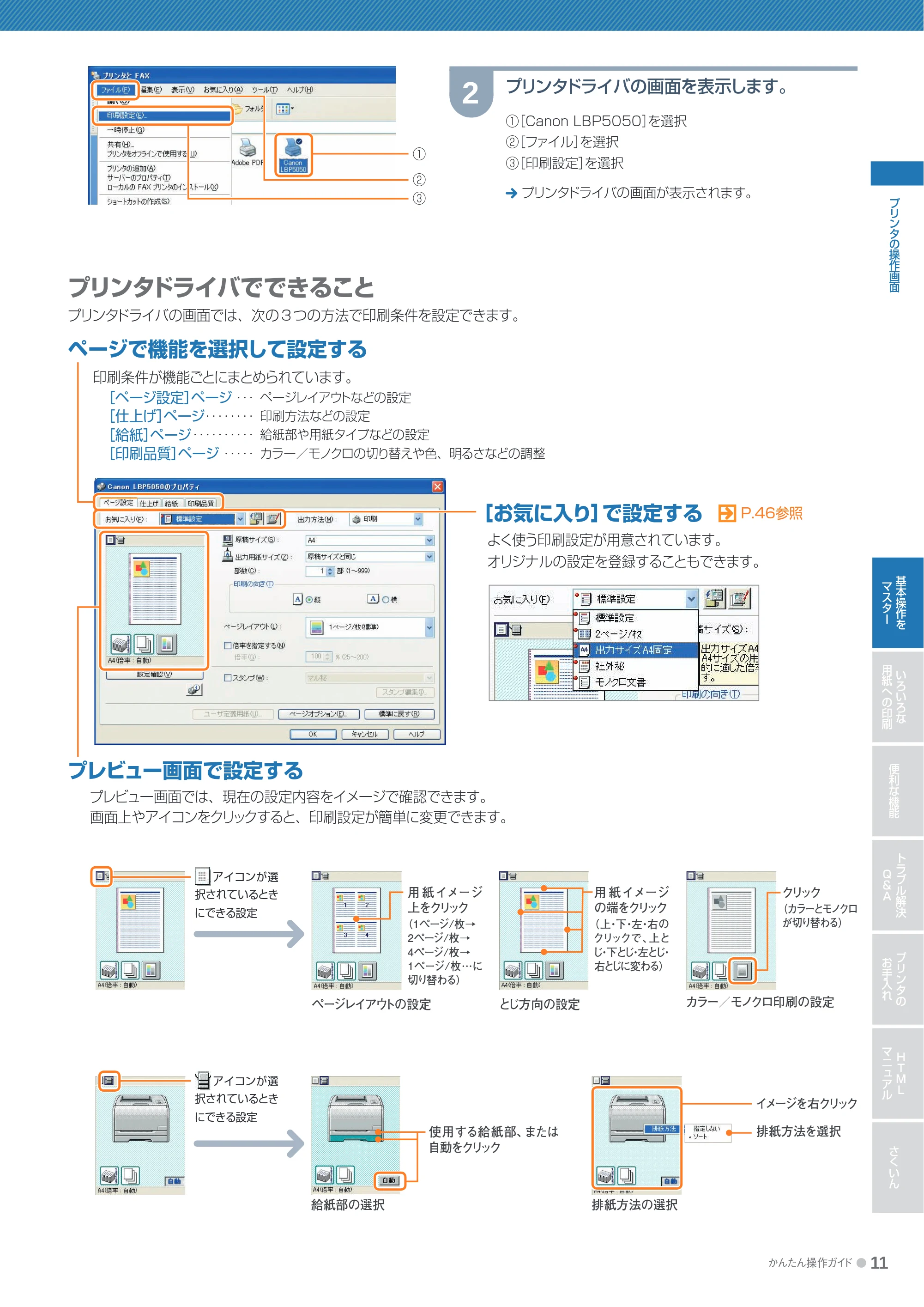

プリンタドライバ
プリンタステータスウィンドウ
用紙のセット

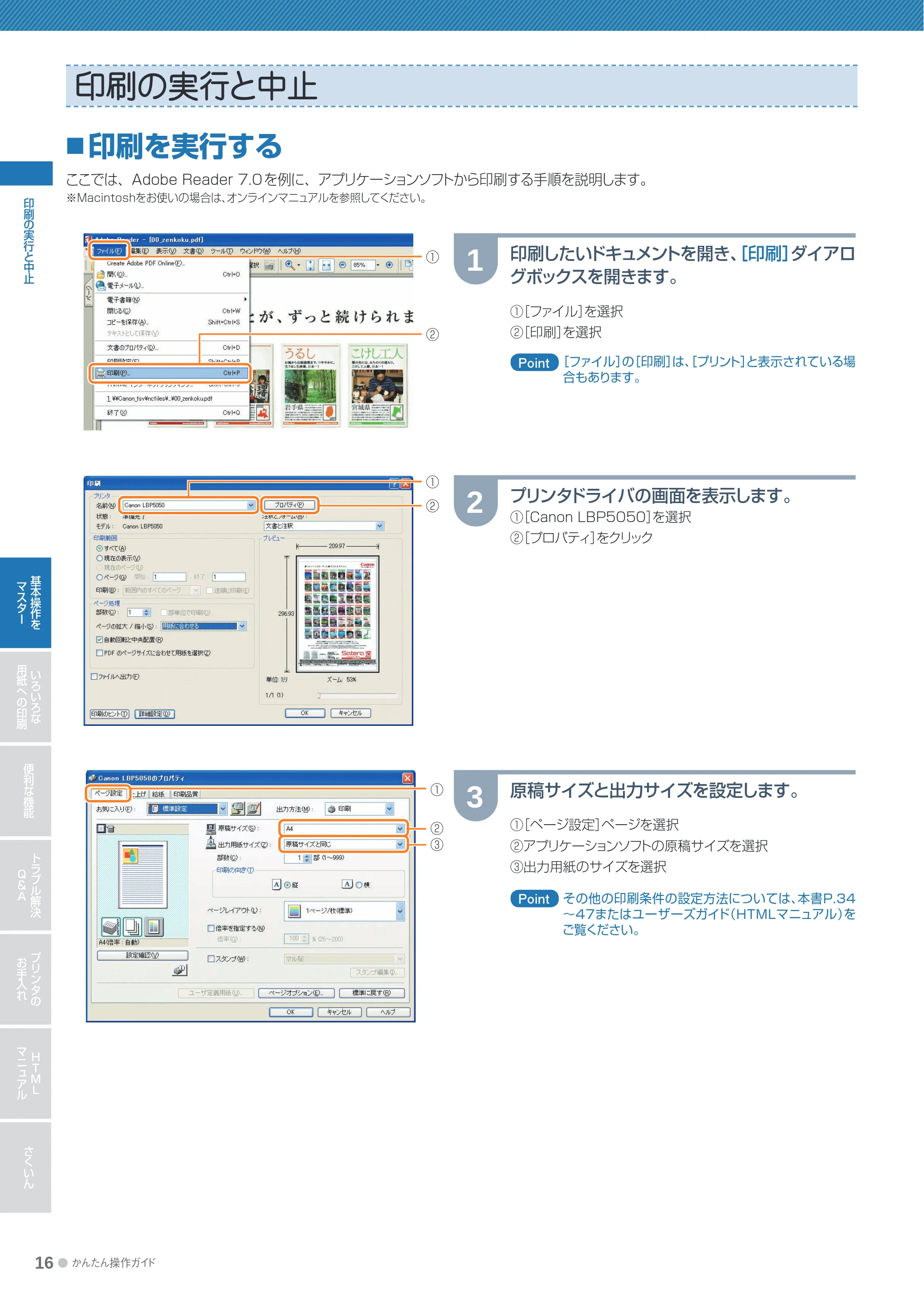

印刷の実行と中止
2
4
6
8
8
10
10
12
14
16
20
20
22
26
30
33
33
33
34
34
35
36
38
39
40
41
42
43
44
45
46
47

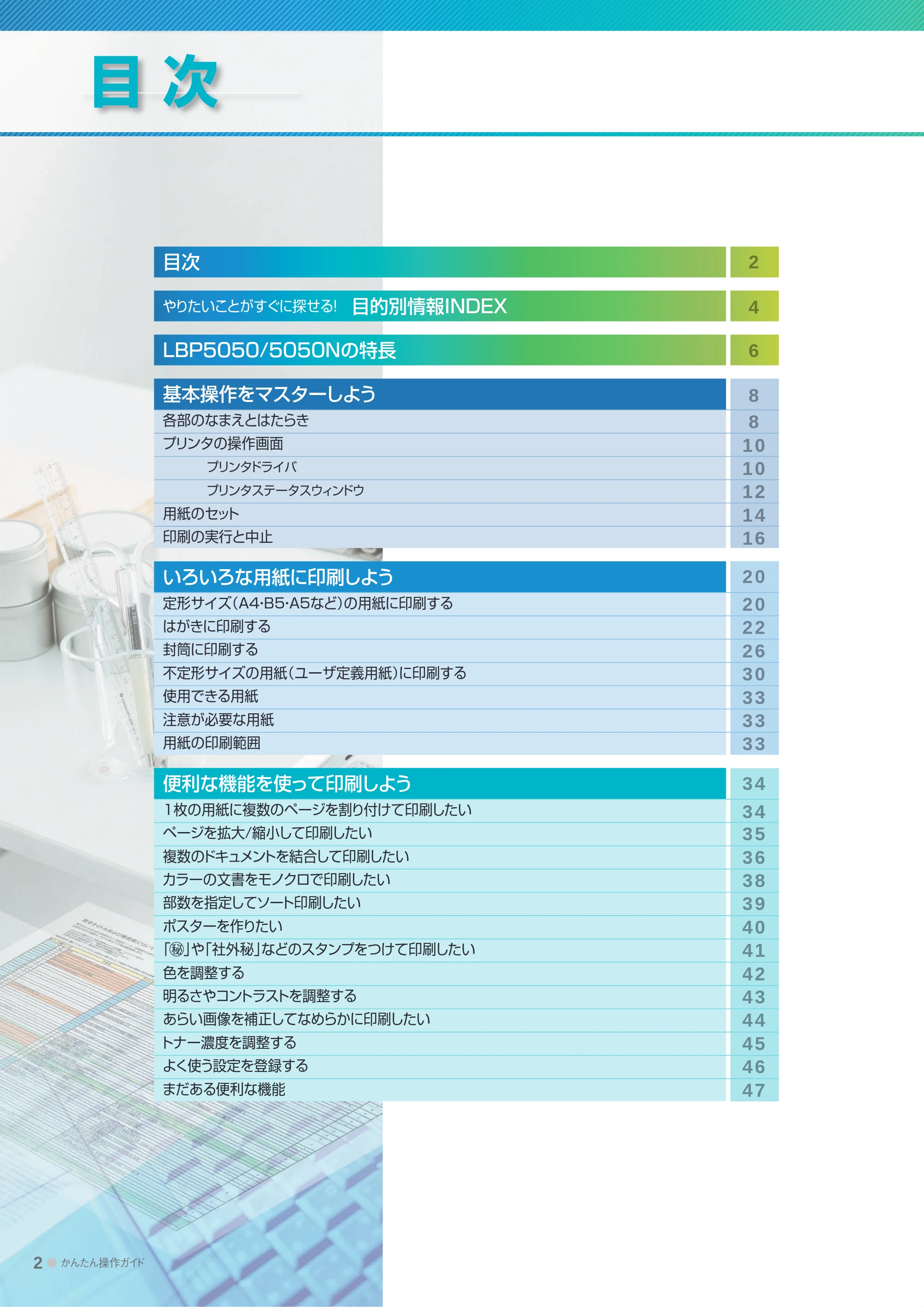

基本操作をマスターしよう
定形サイズ（A4・B5・A5など）の用紙に印刷する

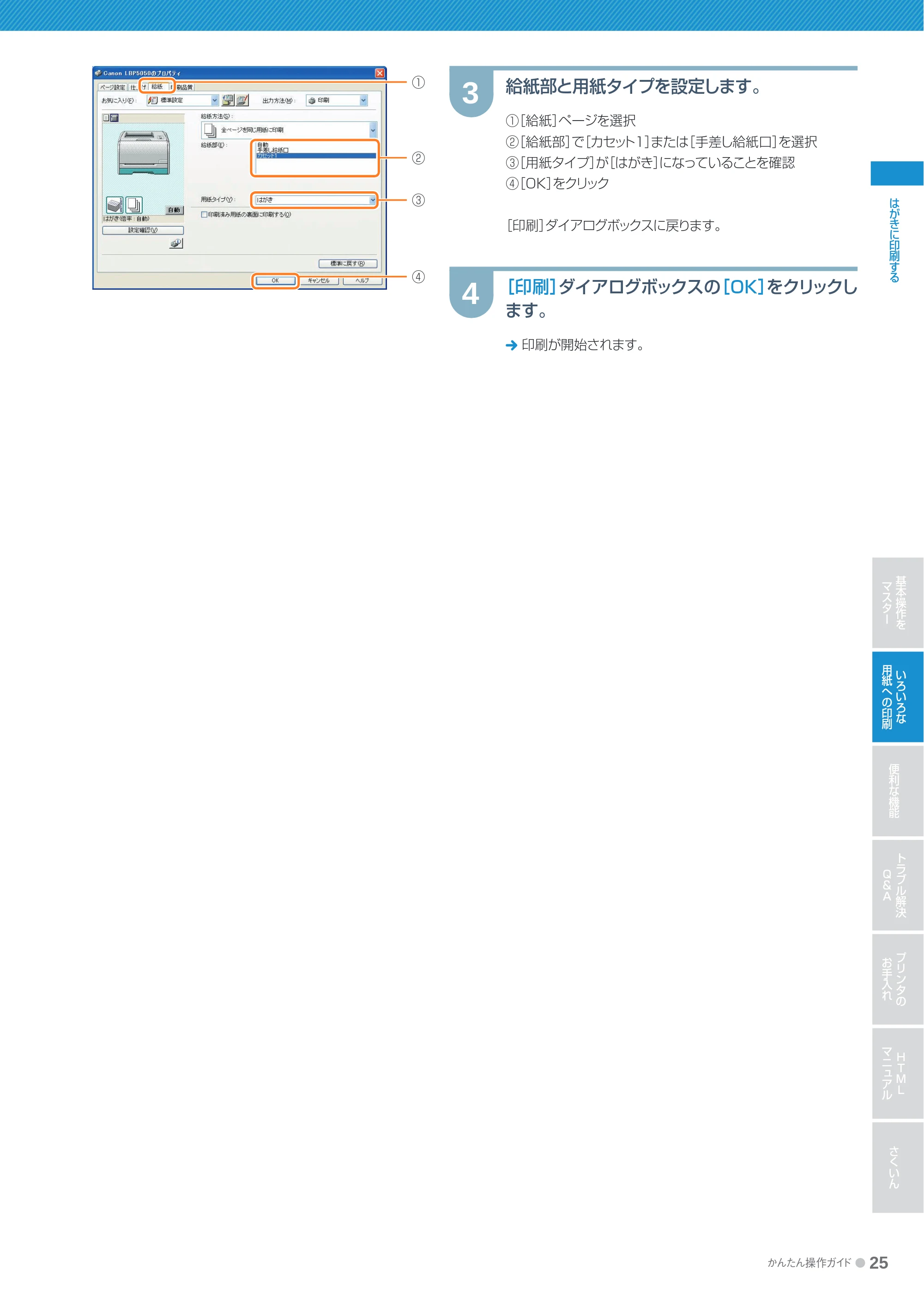

はがきに印刷する

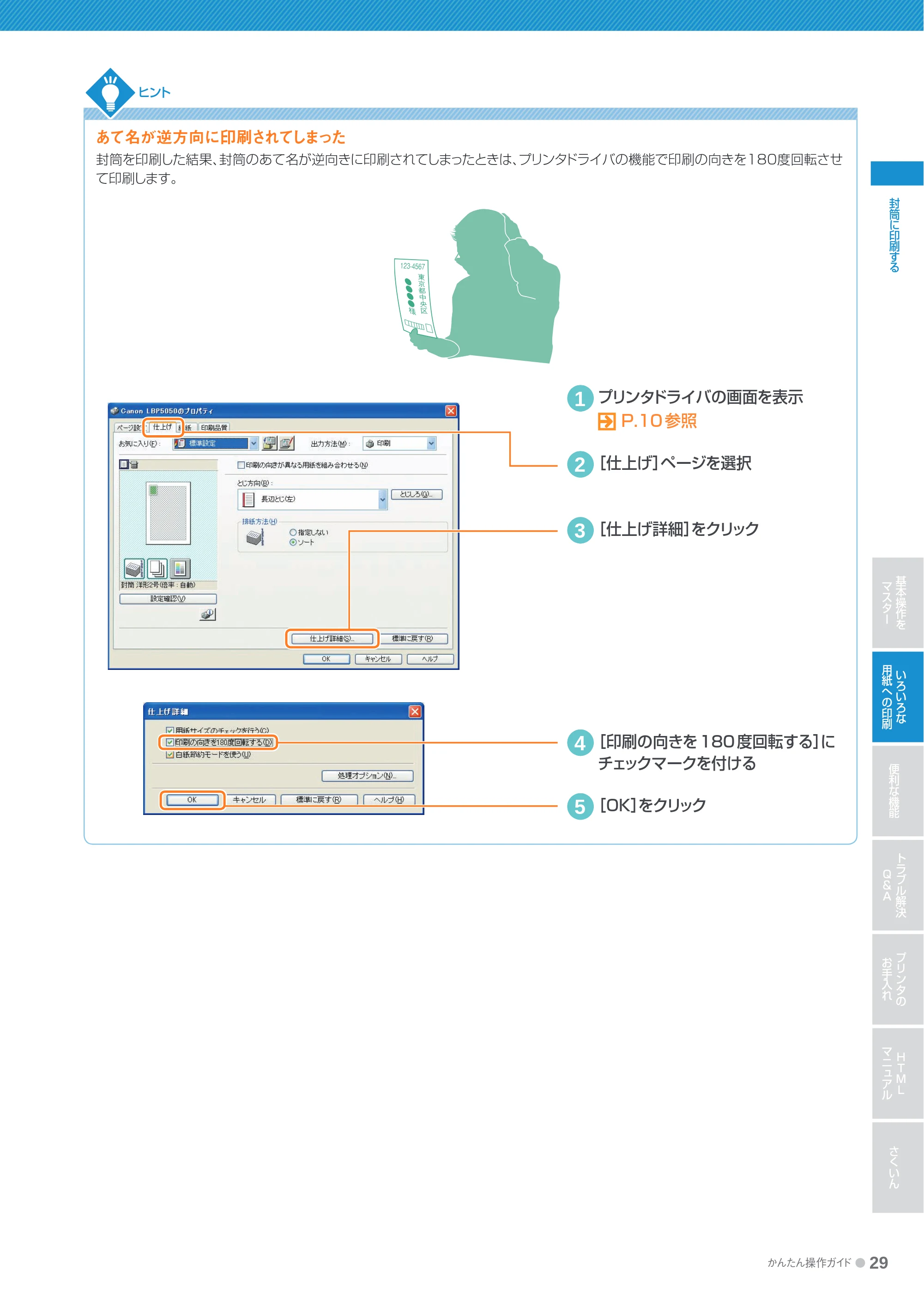

封筒に印刷する

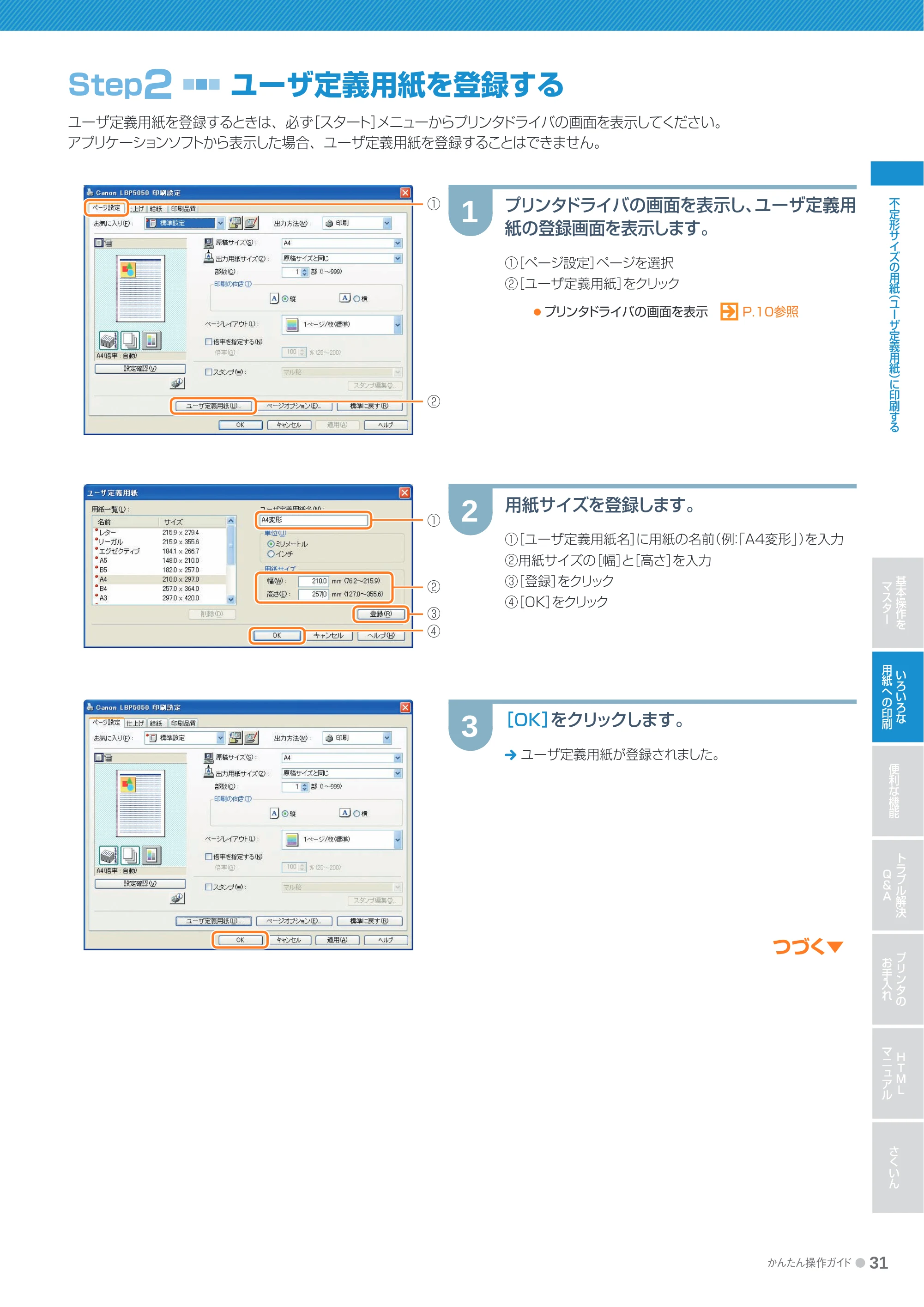

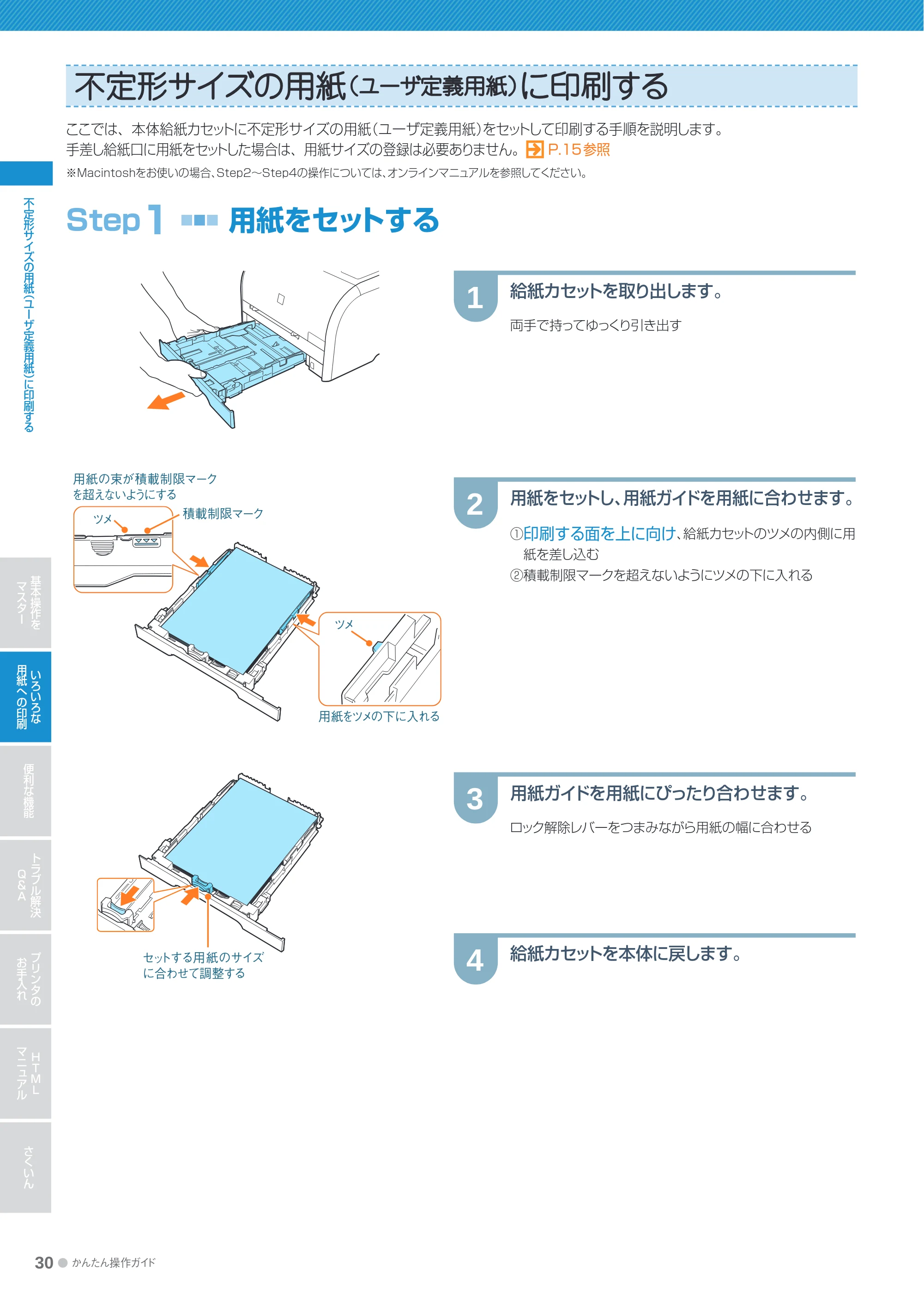

不定形サイズの用紙（ユーザ定義用紙）に印刷する
使用できる用紙
注意が必要な用紙
用紙の印刷範囲
いろいろな用紙に印刷しよう

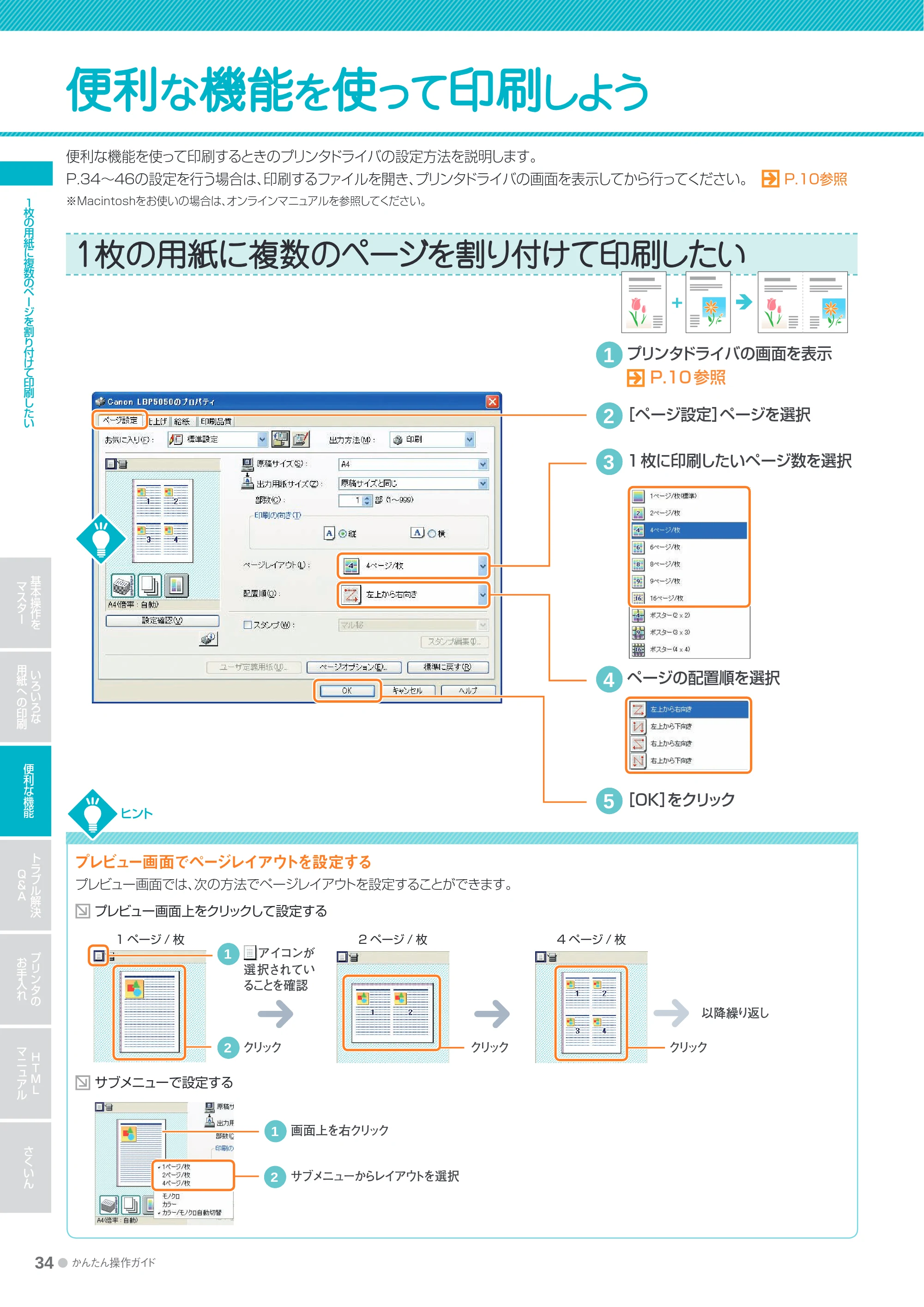

1枚の用紙に複数のページを割り付けて印刷したい

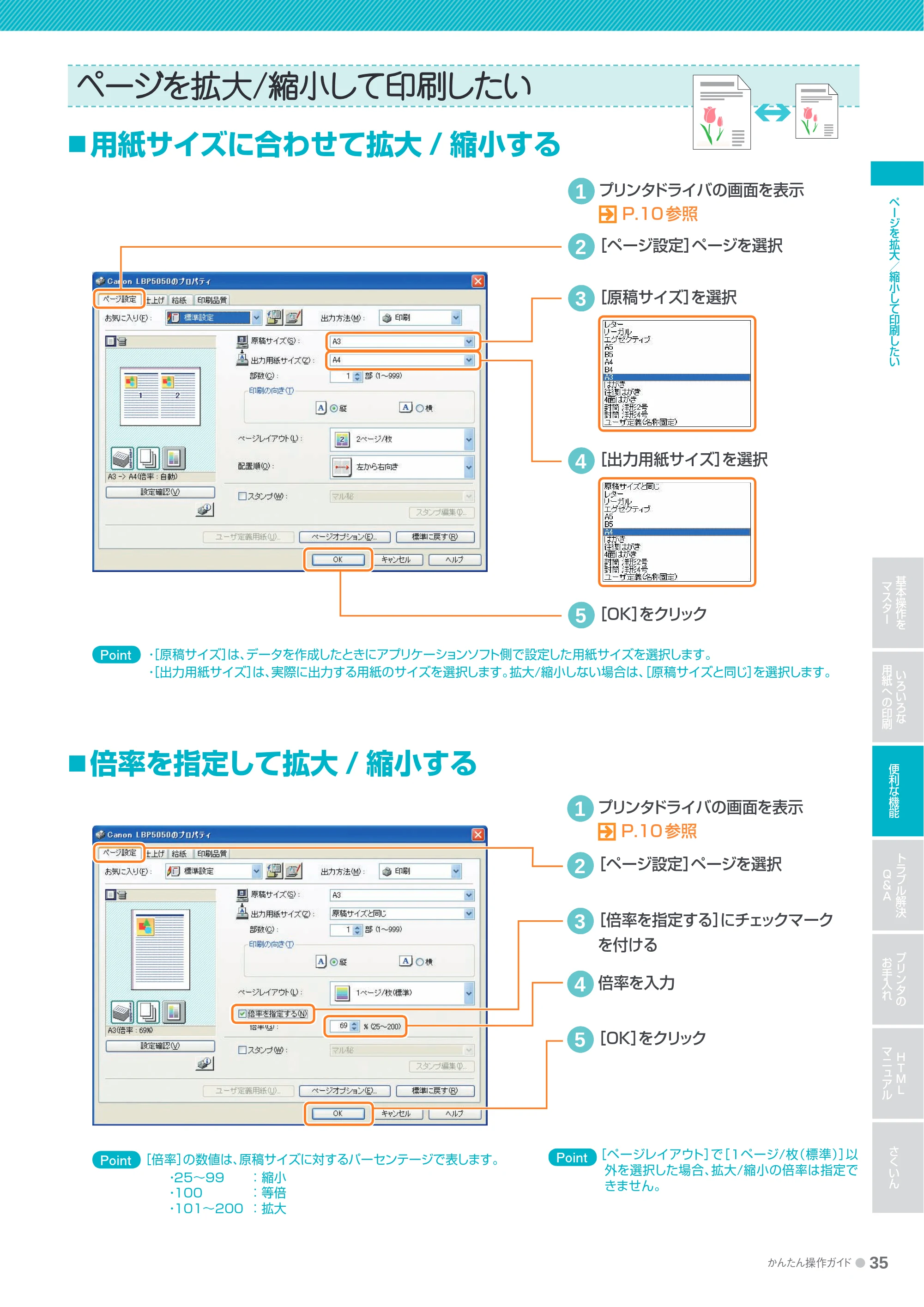

ページを拡大/縮小して印刷したい

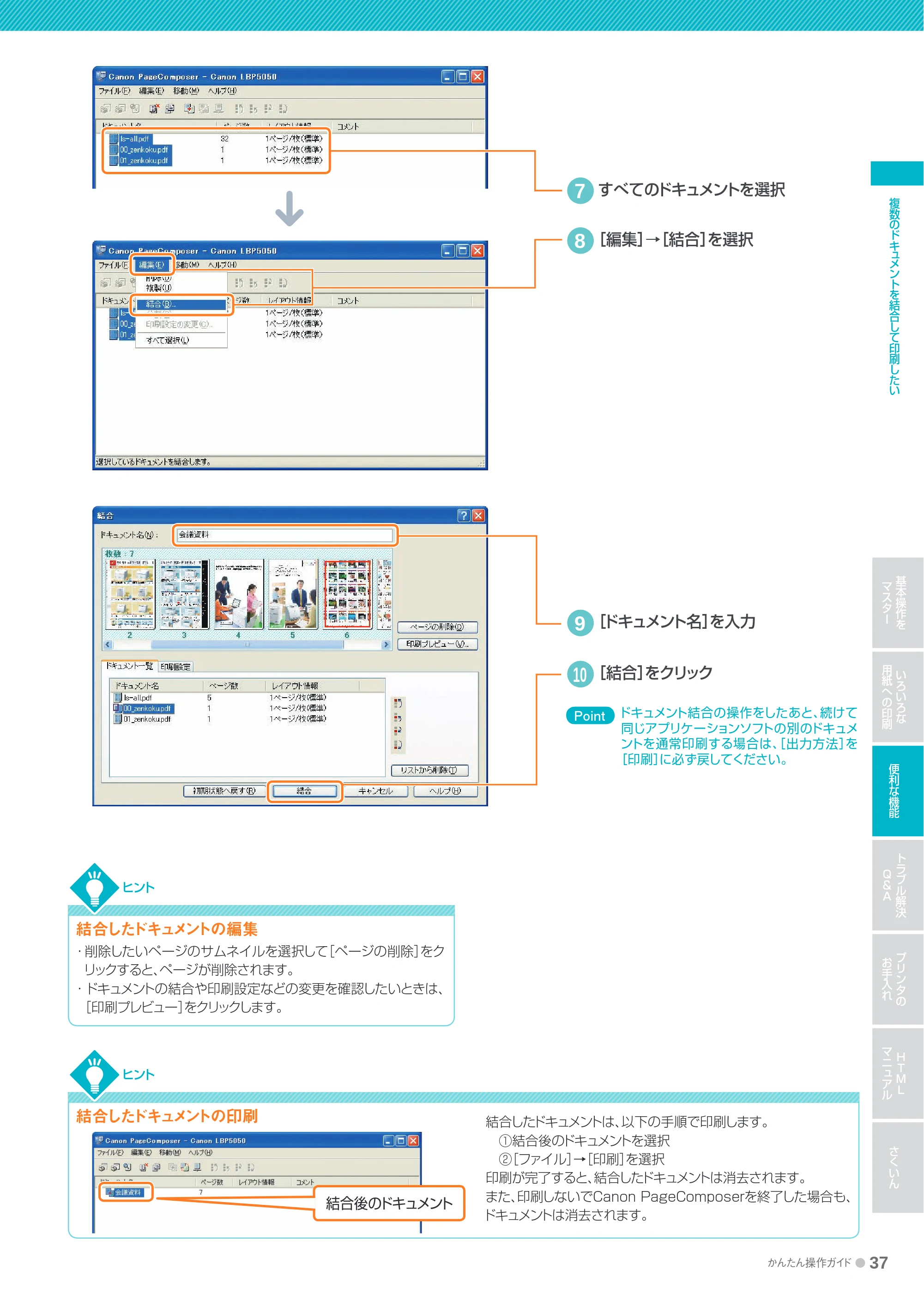

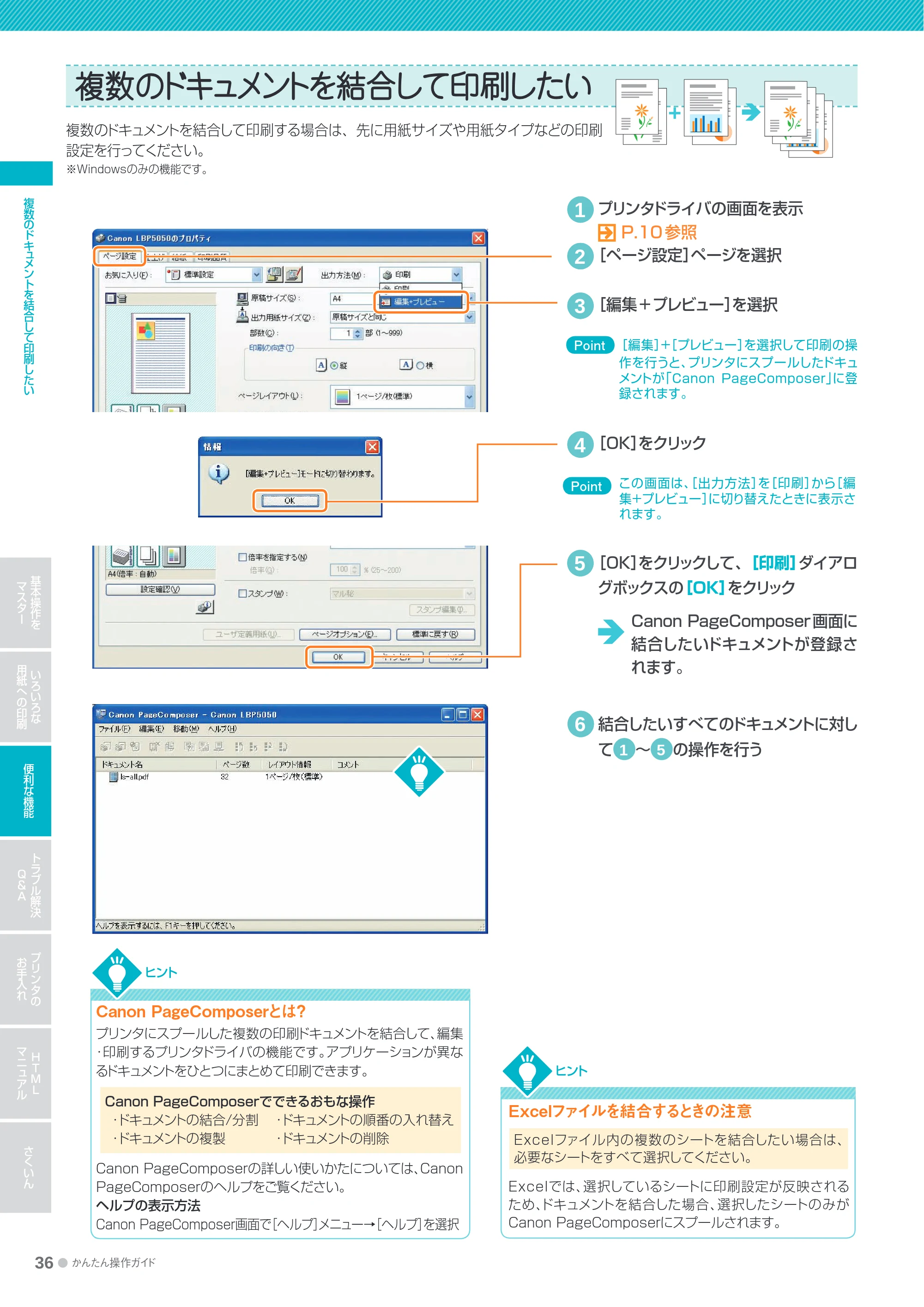

複数のドキュメントを結合して印刷したい

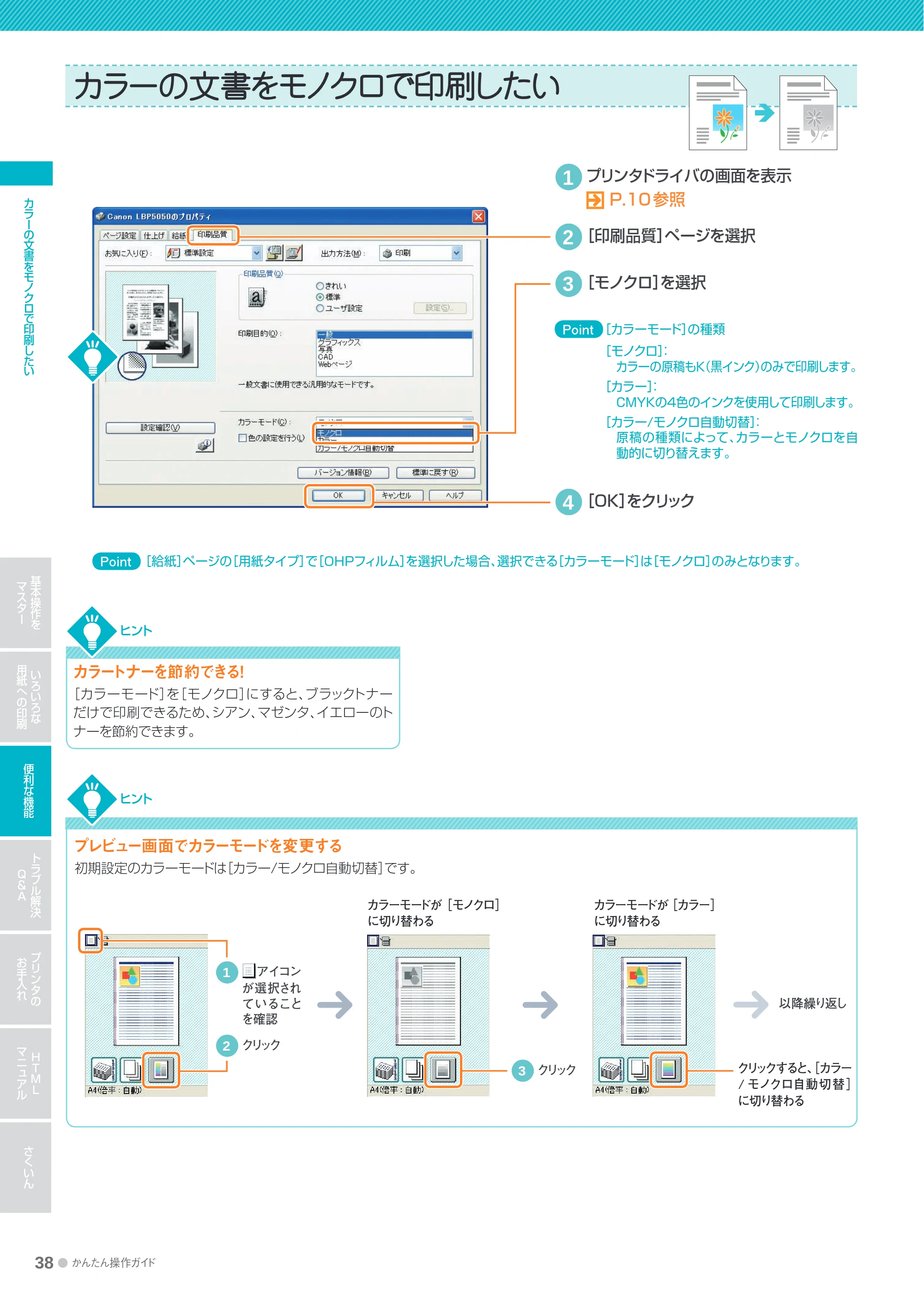

カラーの文書をモノクロで印刷したい

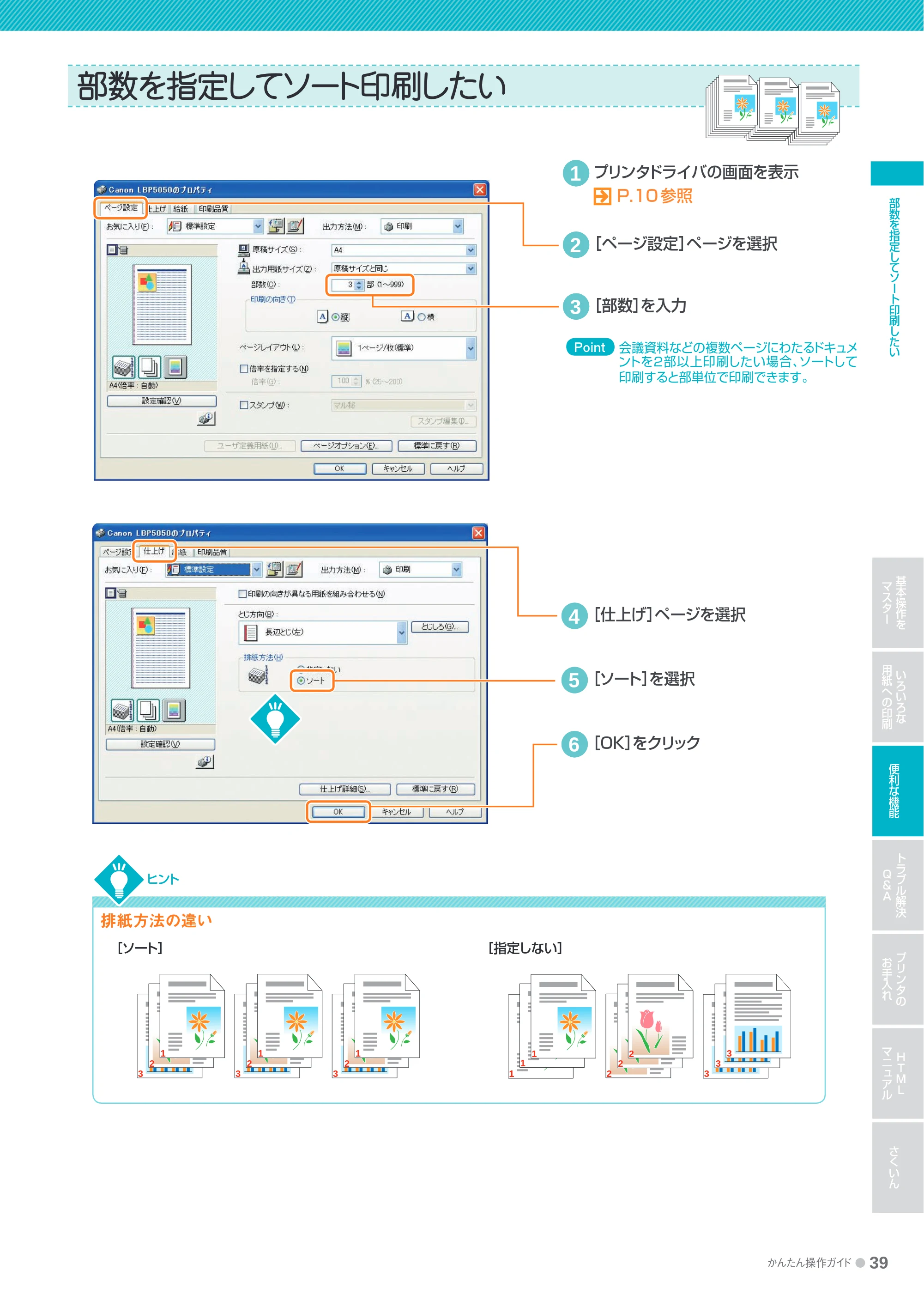

部数を指定してソート印刷したい

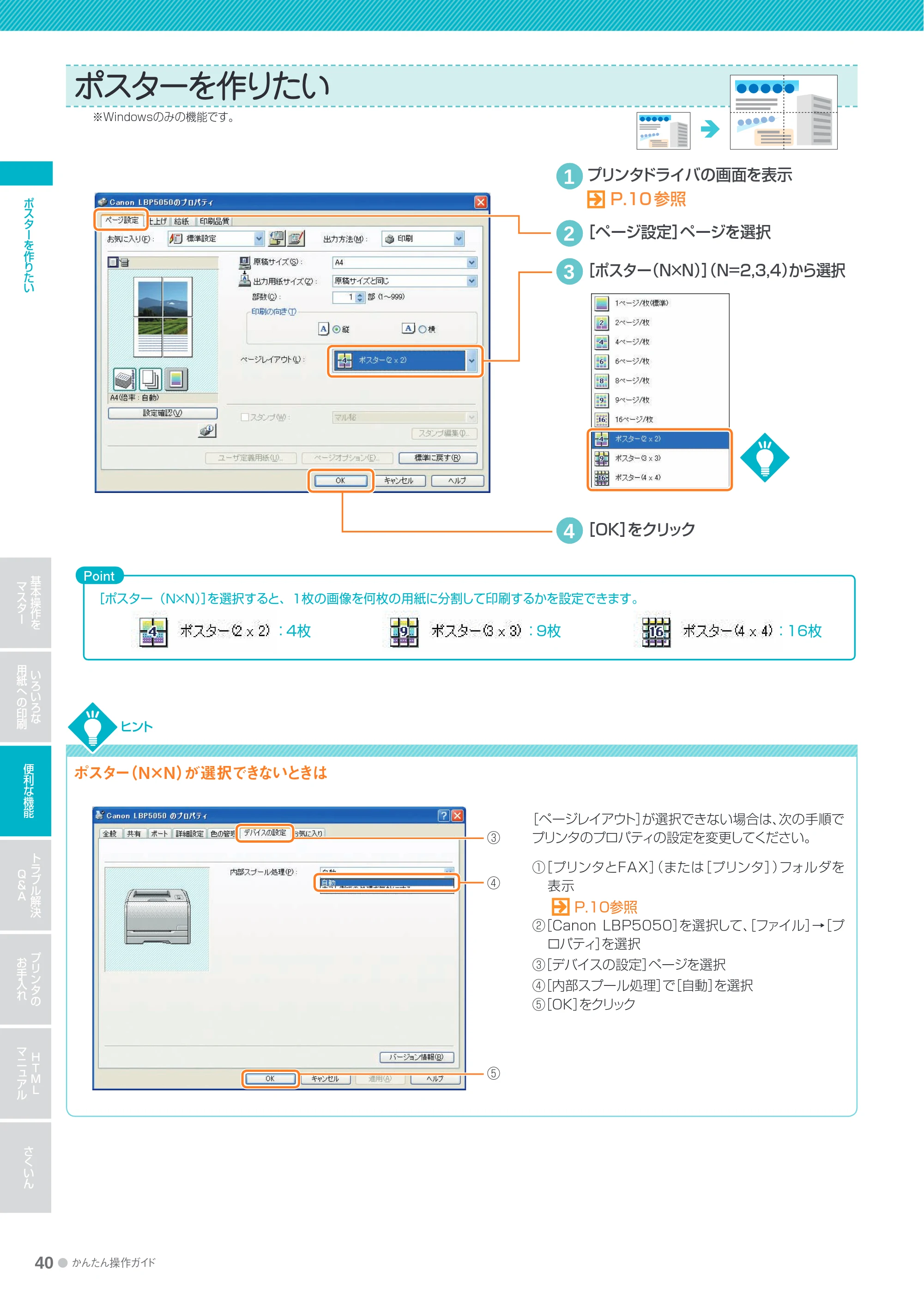

ポスターを作りたい

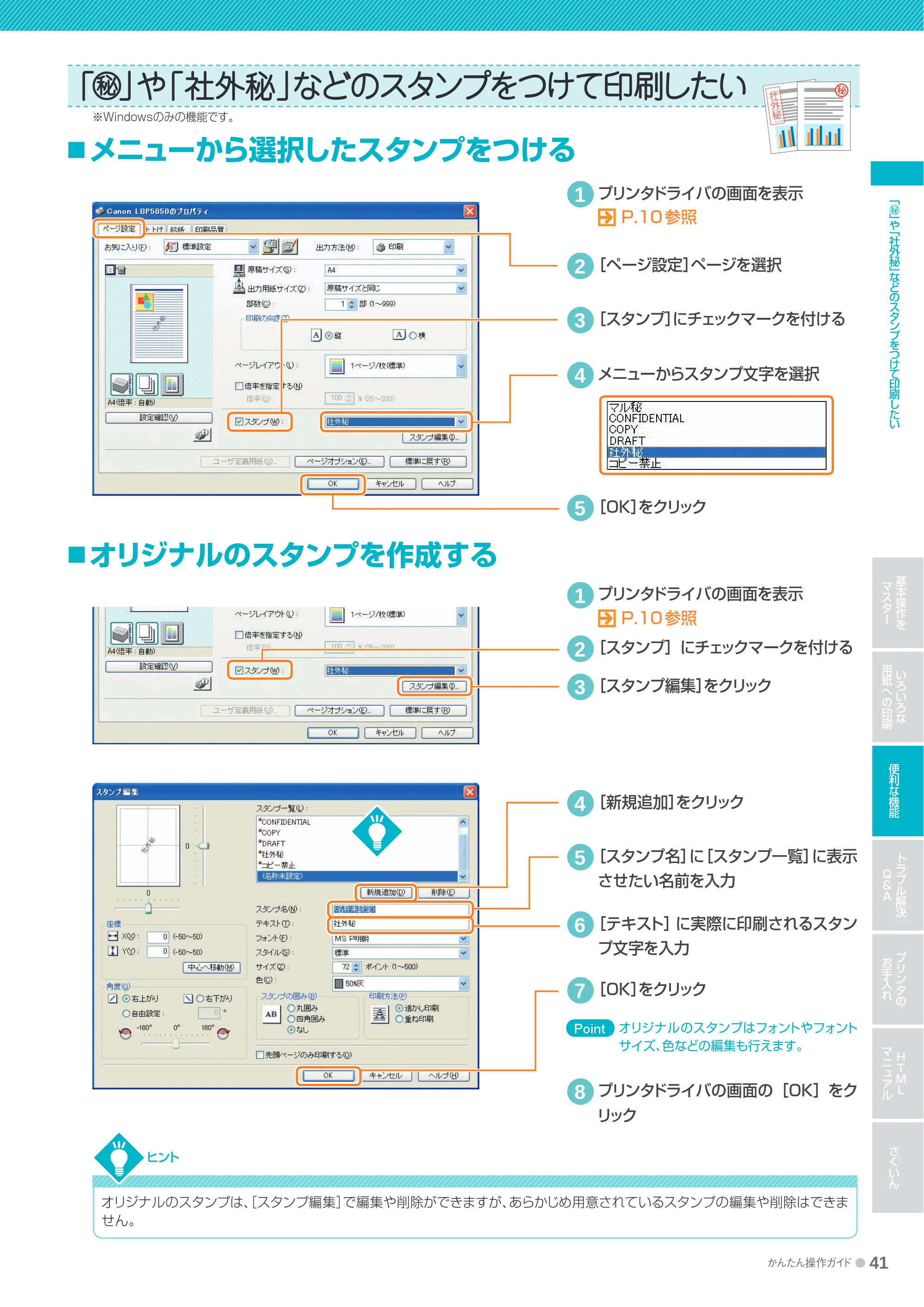

「○秘」や「社外秘」などのスタンプをつけて印刷したい

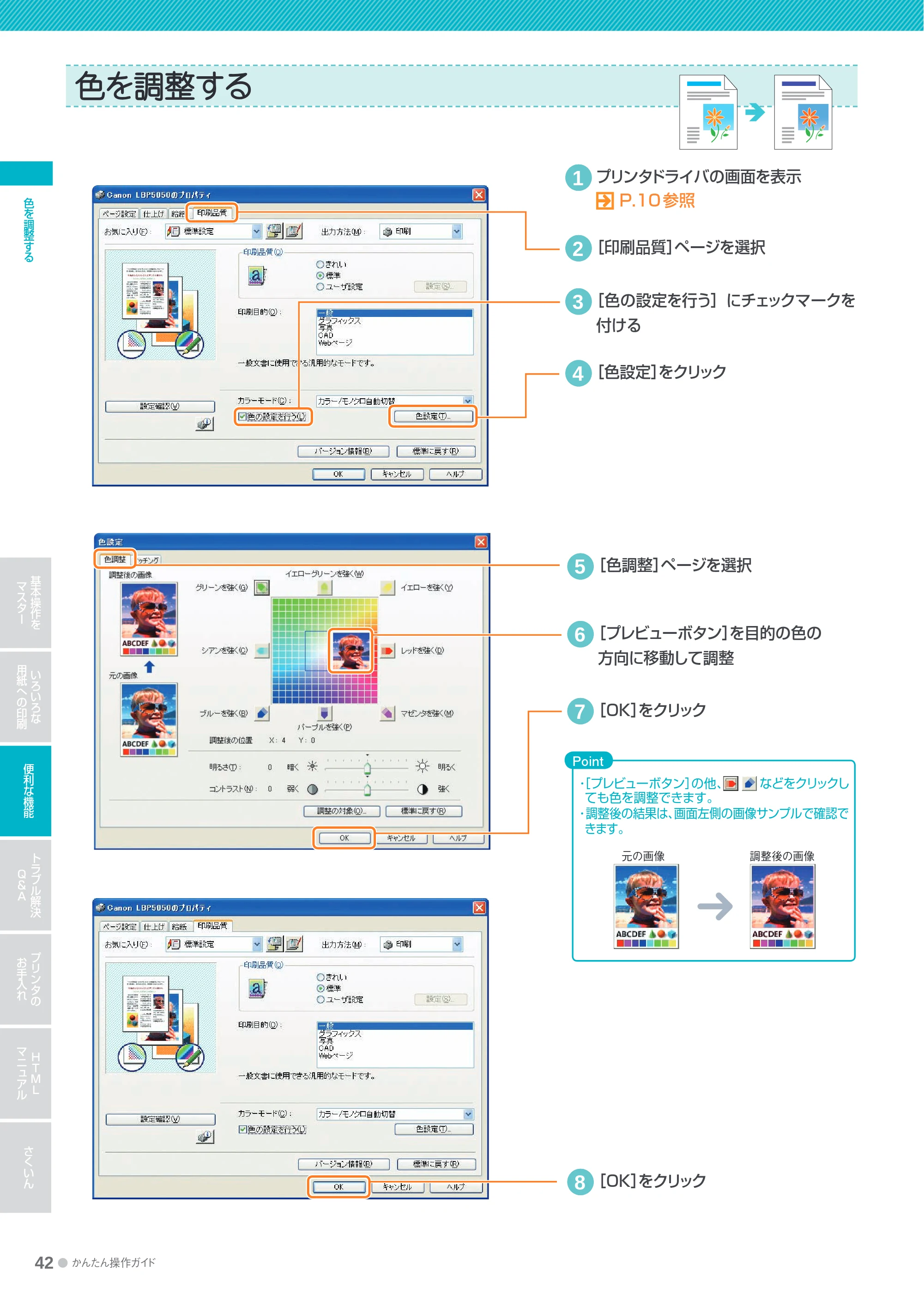

色を調整する

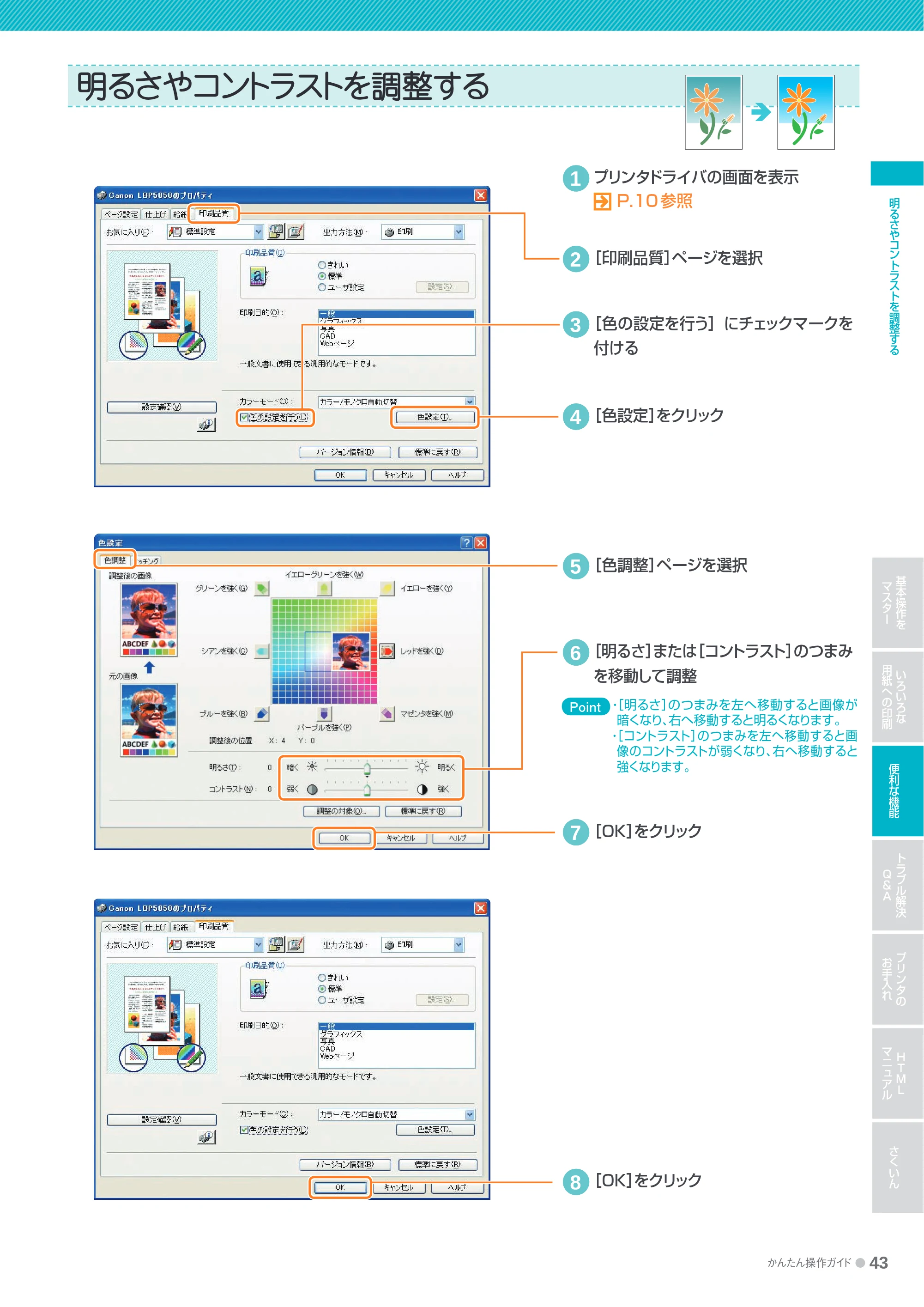

明るさやコントラストを調整する

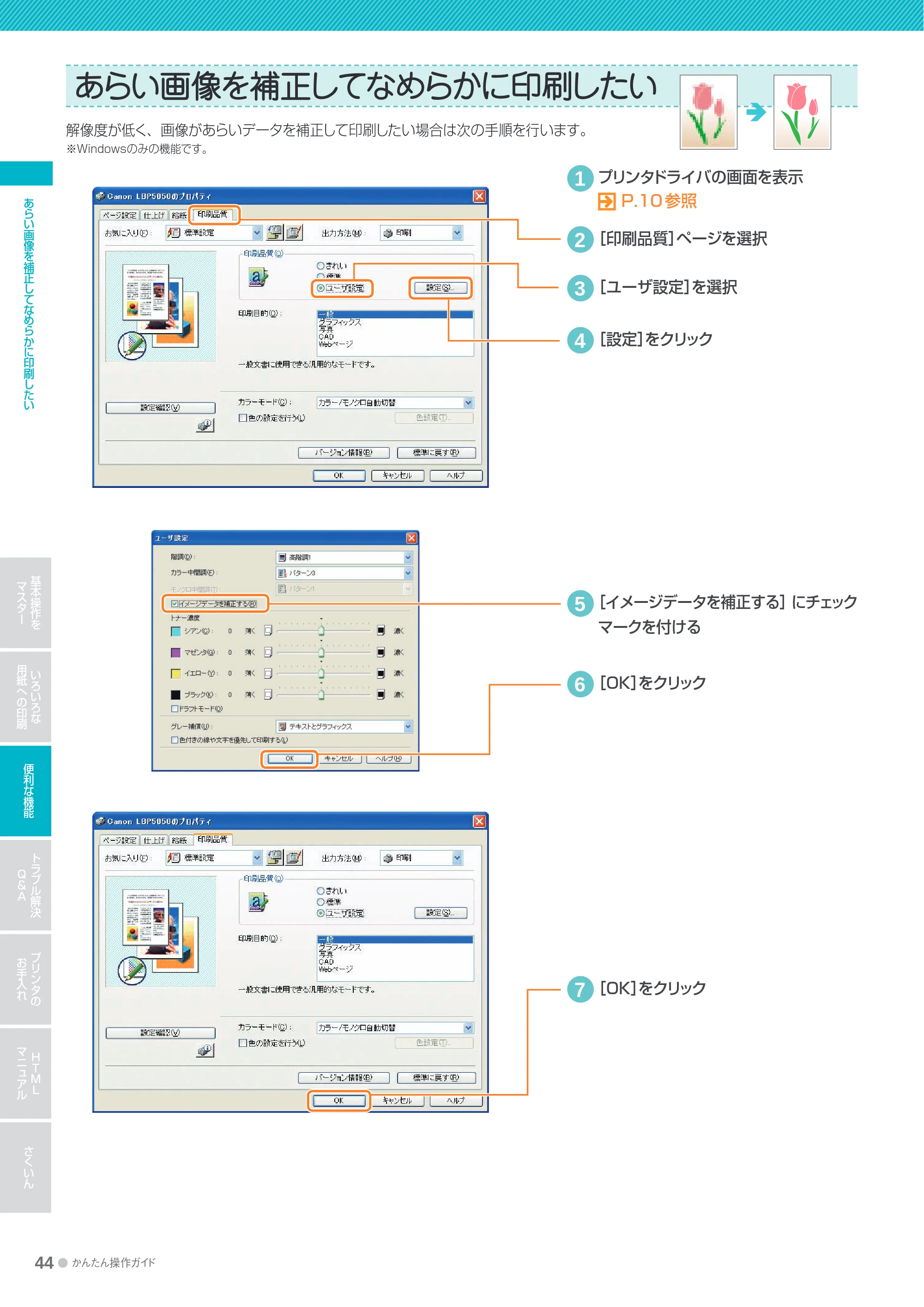

あらい画像を補正してなめらかに印刷したい

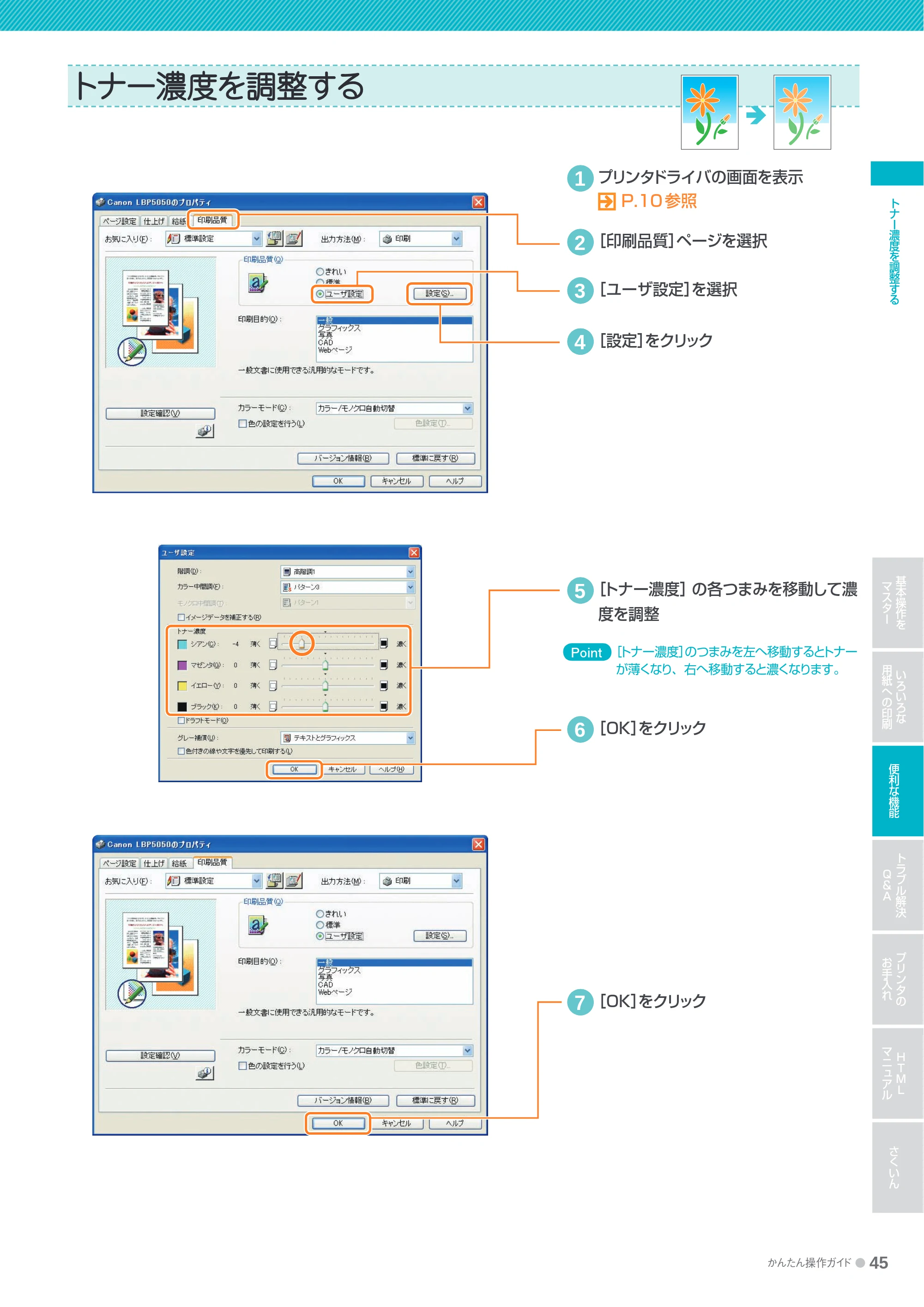

トナー濃度を調整する

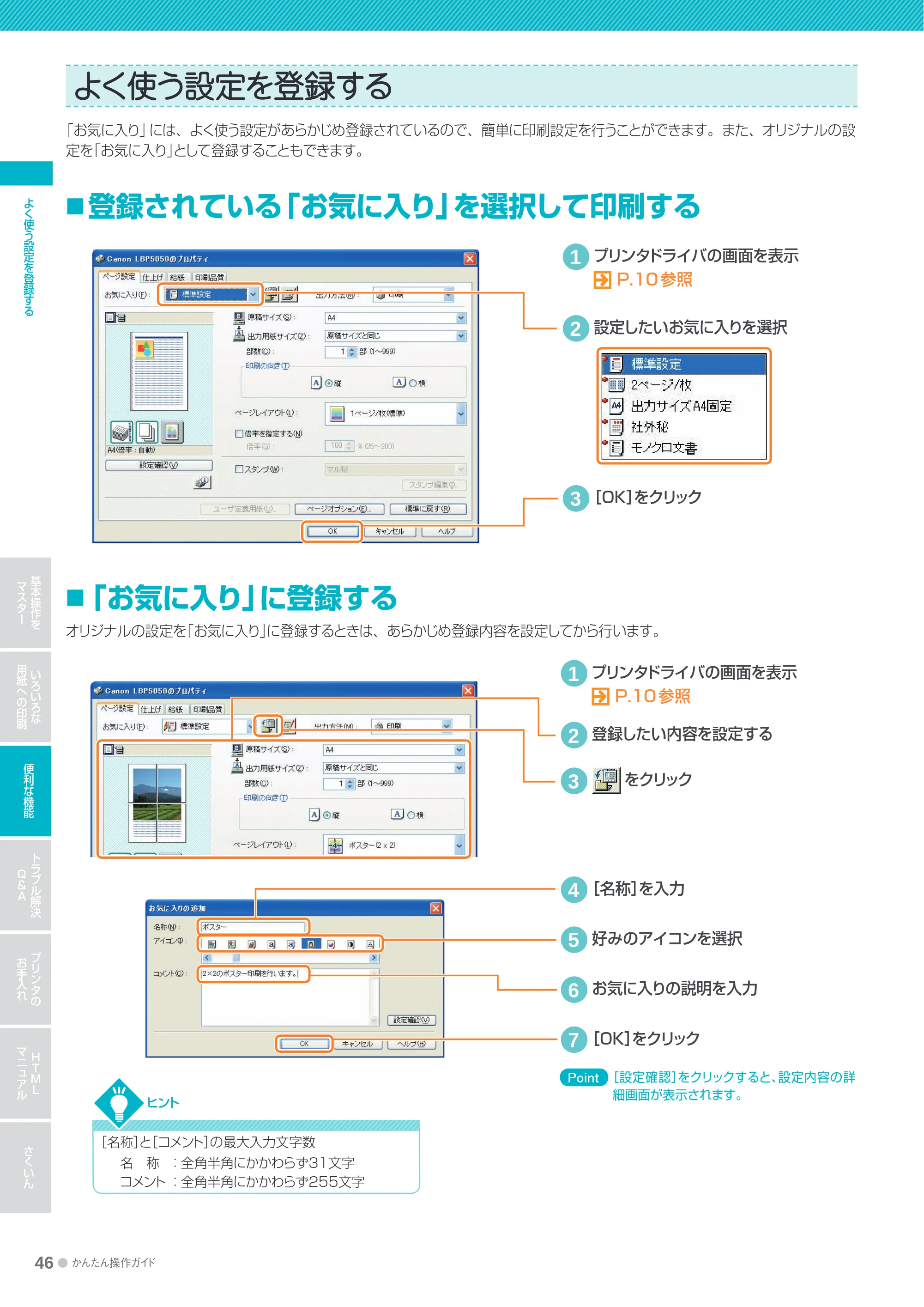

よく使う設定を登録する

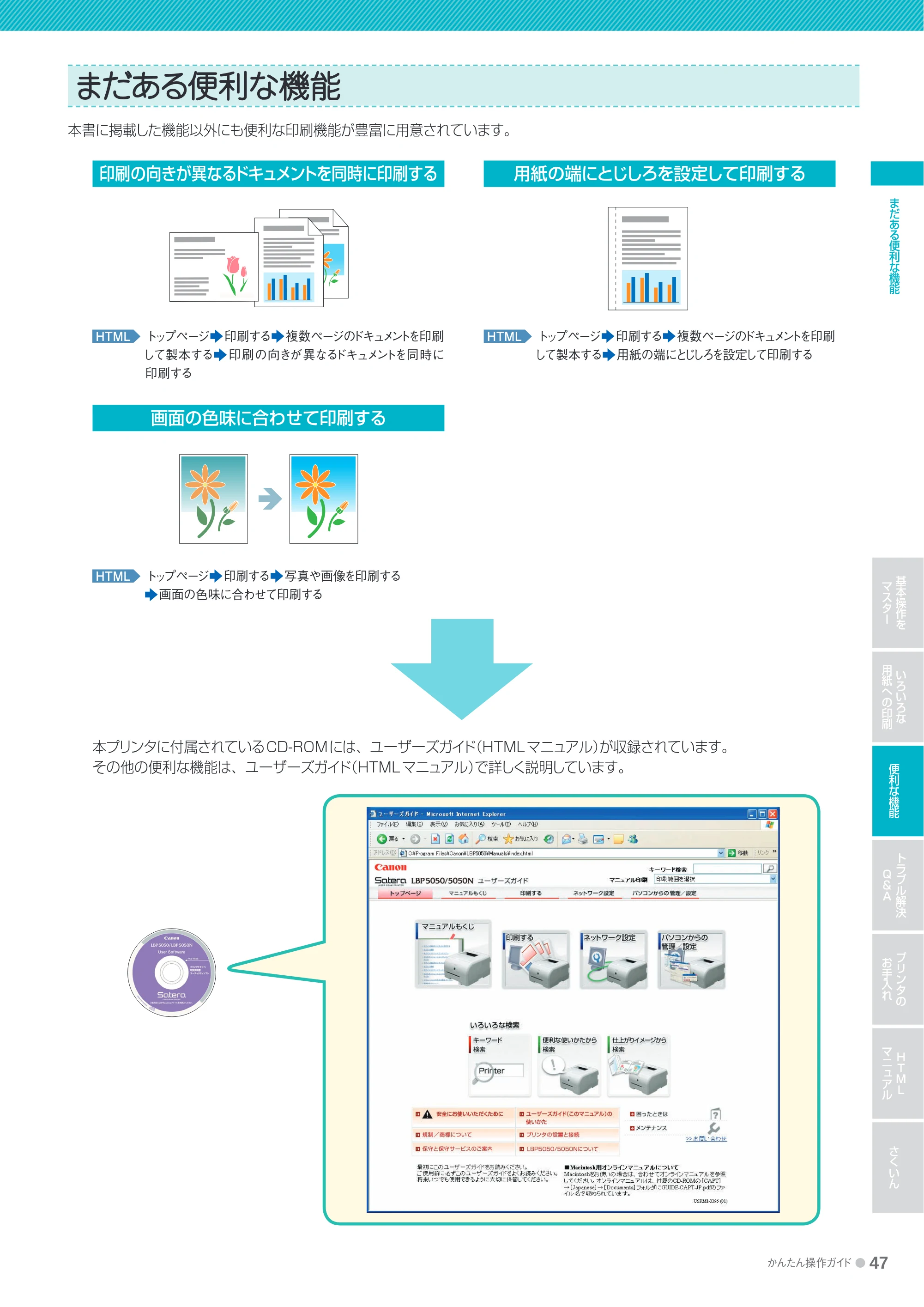

まだある便利な機能
便利な機能を使って印刷しよう

3ページ

キヤノンお客様相談センターのご案内

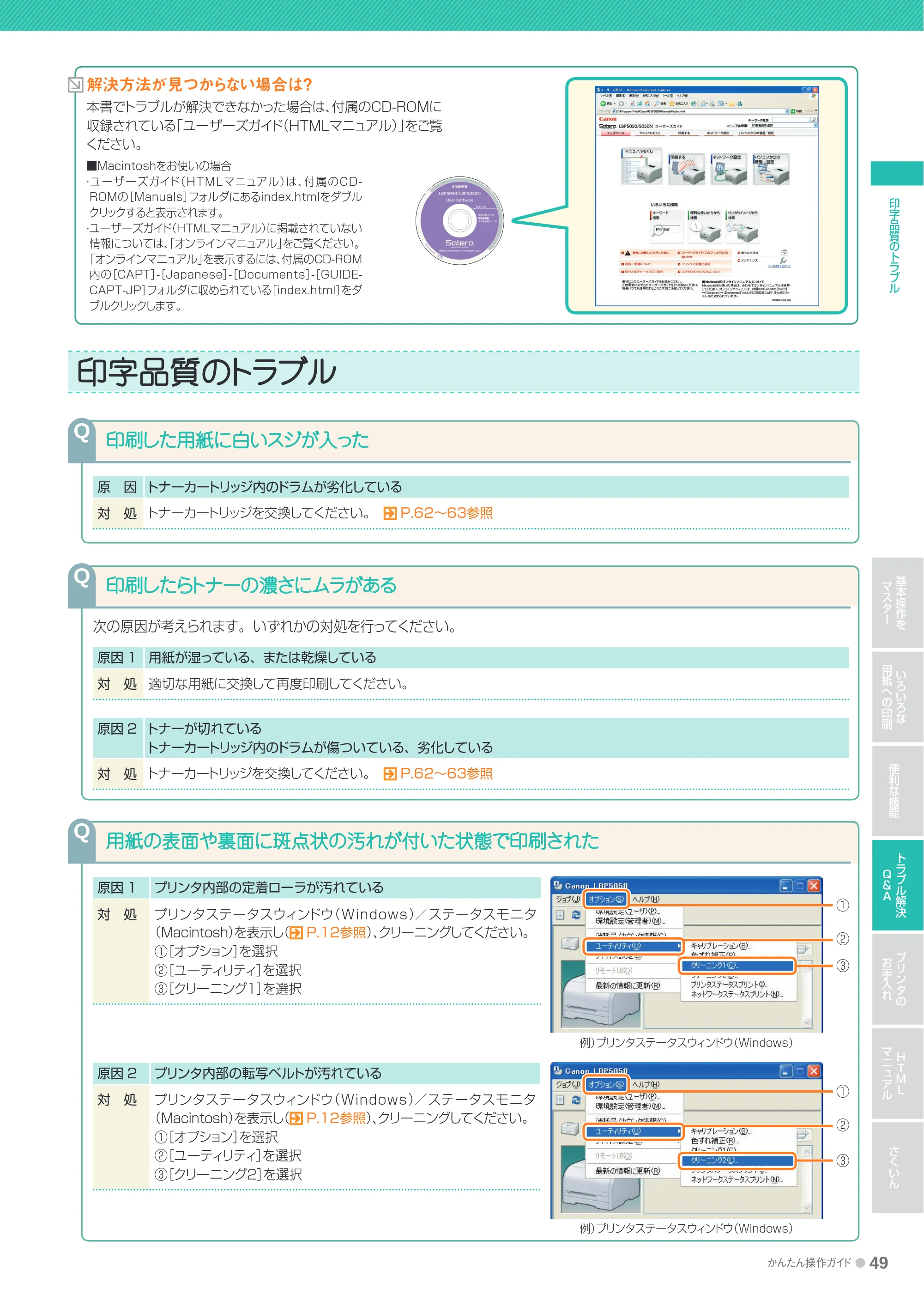

印字品質のトラブル
印刷した用紙に白いスジが入った
印刷したらトナーの濃さにムラがある
用紙の表面や裏面に斑点状の汚れが付いた状態で印刷された

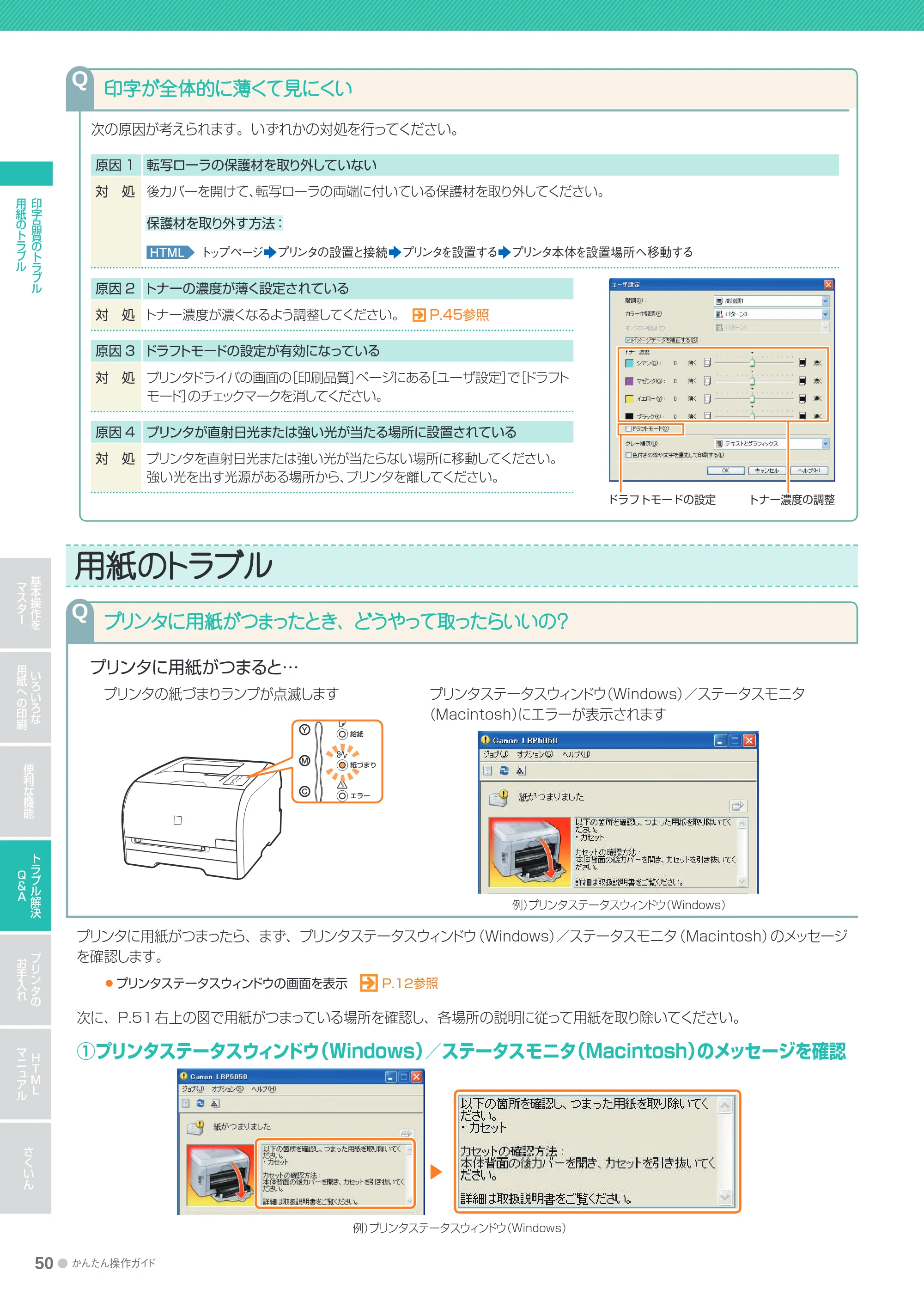

印字が全体的に薄くて見にくい
用紙のトラブル

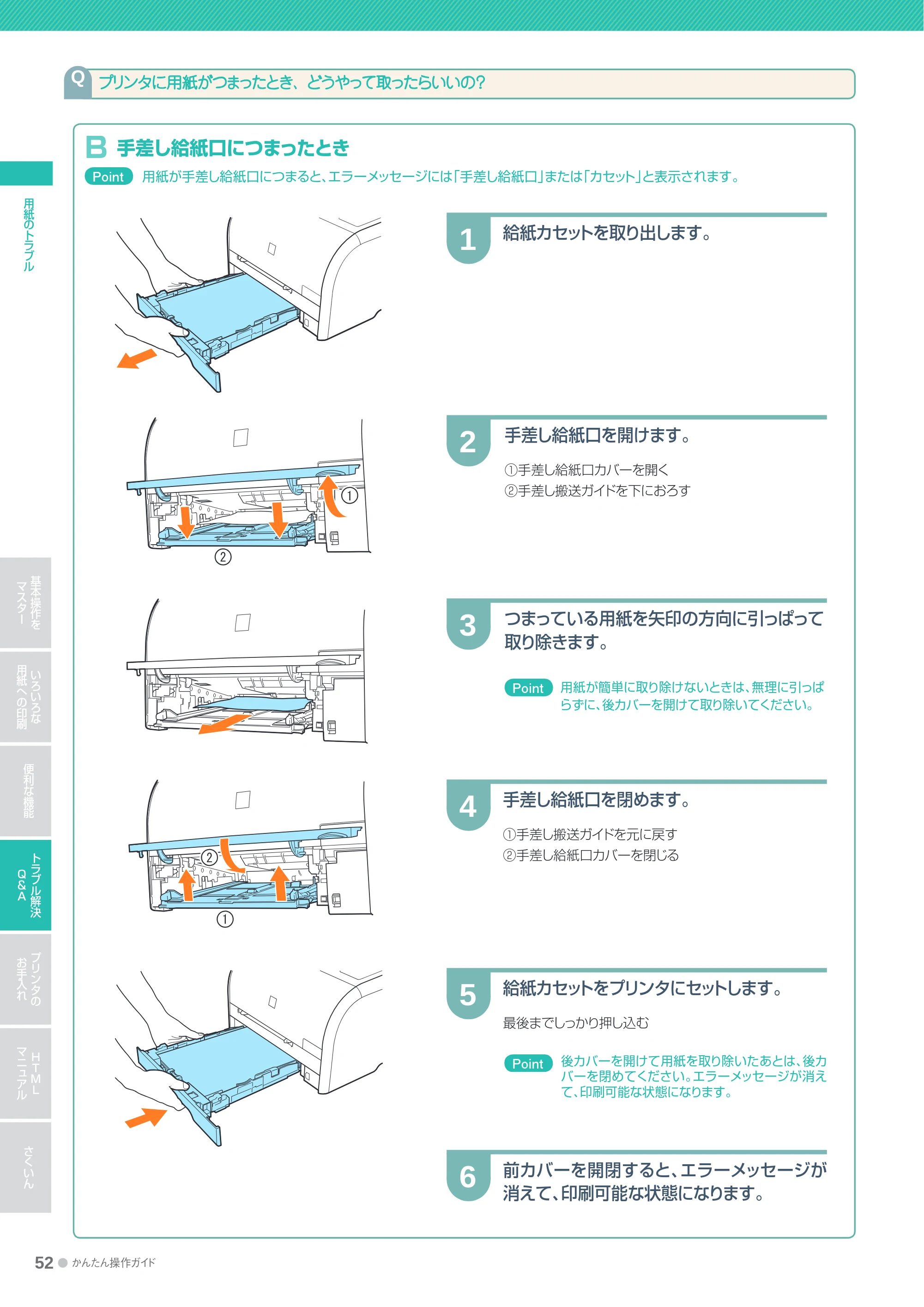

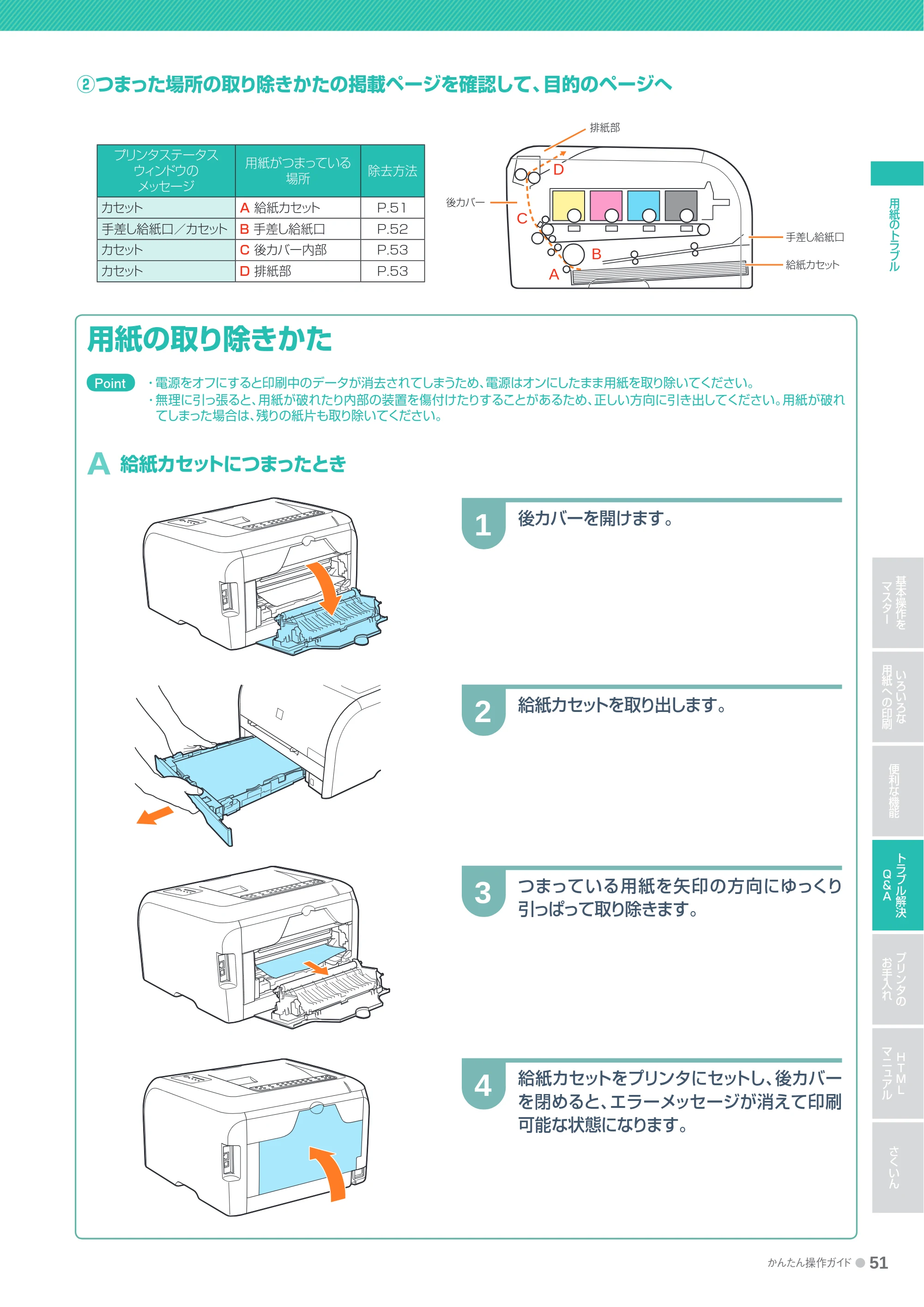

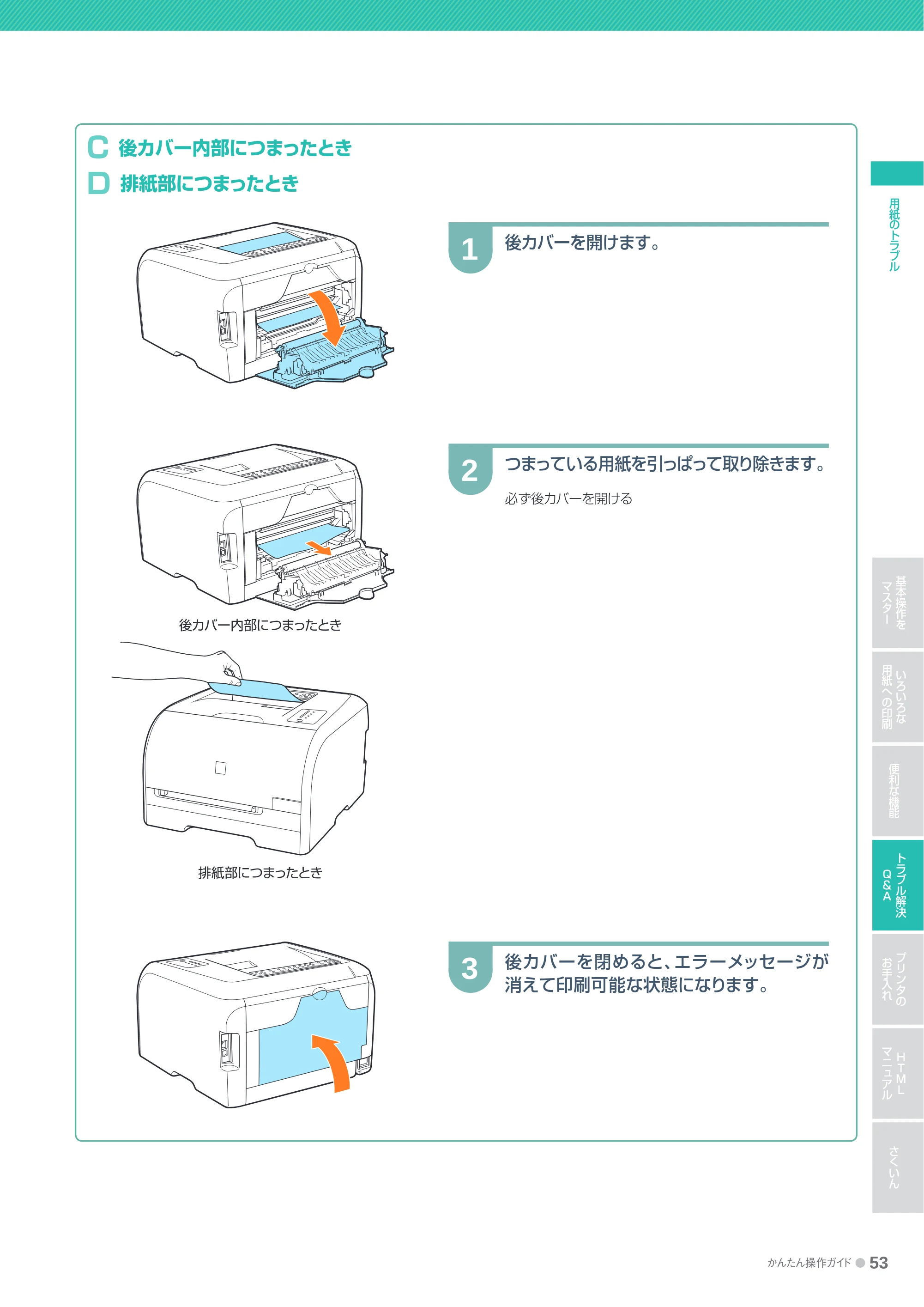

プリンタに用紙がつまったとき、どうやって取ったらいいの？
つまった用紙を取り除いたのにエラーメッセージが消えない
印刷した用紙にしわがよっている
印刷した用紙がカールした状態で出力された
色ムラが出たり、なめらかに印刷できない
印刷時のトラブル
他のユーザのジョブがエラーになっていて印刷できない
エラーランプが点滅している
エラーランプが点灯している
印刷中にプリンタが一時停止し、そのあと印刷と停止を繰り返している
印刷中にプリンタが止まった
印刷を実行したのにプリンタが反応しない
ネットワーク環境で印刷できない
その他
プリンタステータスウィンドウ（Windows）／ステータスモニタ（Macintosh）に
「ネットワークボードエラー」と表示された
プリンタを起動したときや印刷中に、いつもとは違う音がするけど大丈夫？

カラートナーが切れているとき、ブラックトナーだけで印刷できる？
開梱して初めてプリンタの電源をオンにしたら、エラーが表示された
英語版Windows でプリンタは使えるの？
トナーカートリッジを購入したい
プリンタが故障したので修理を依頼したい
「キヤノンサービスパック」って何？

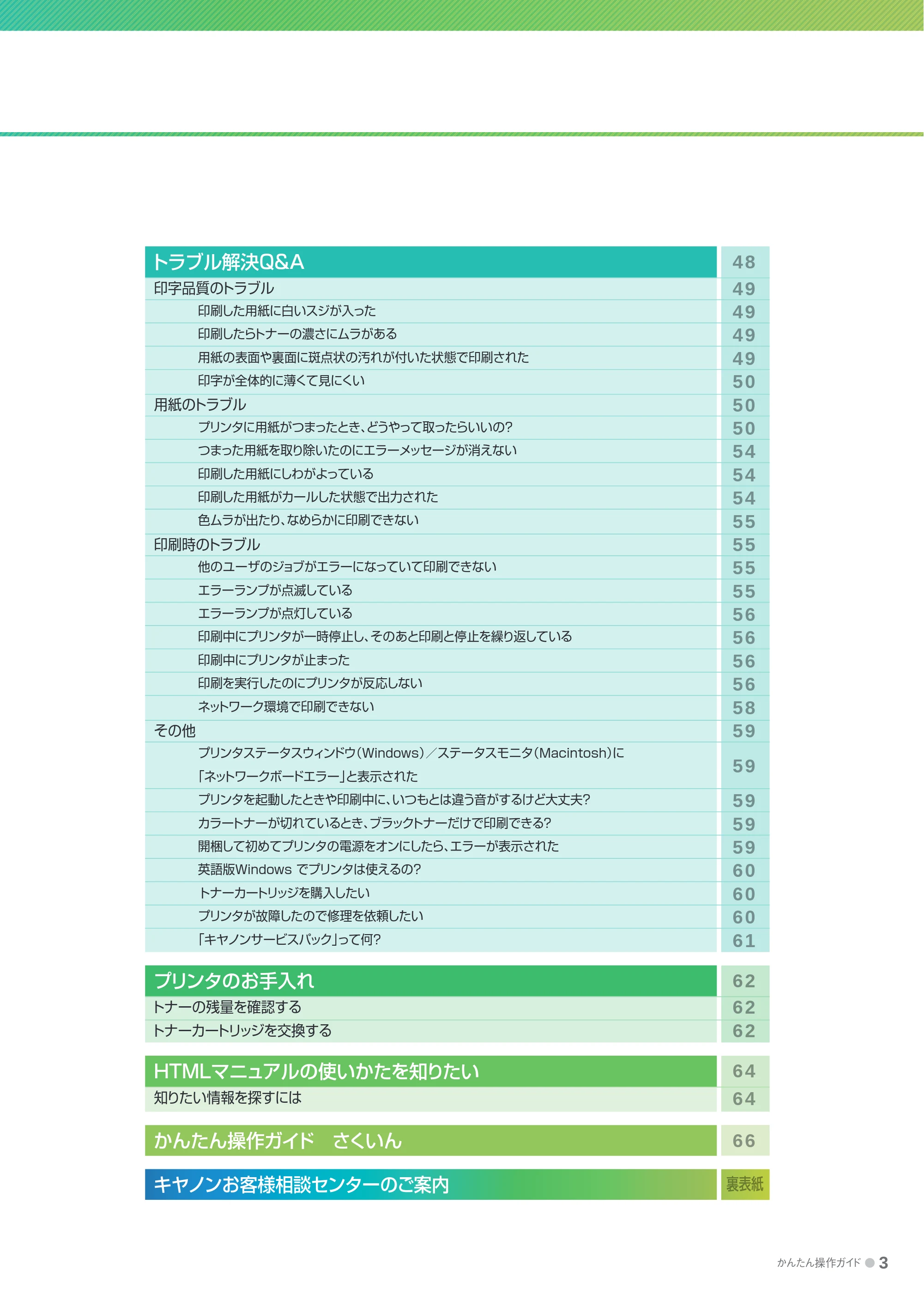

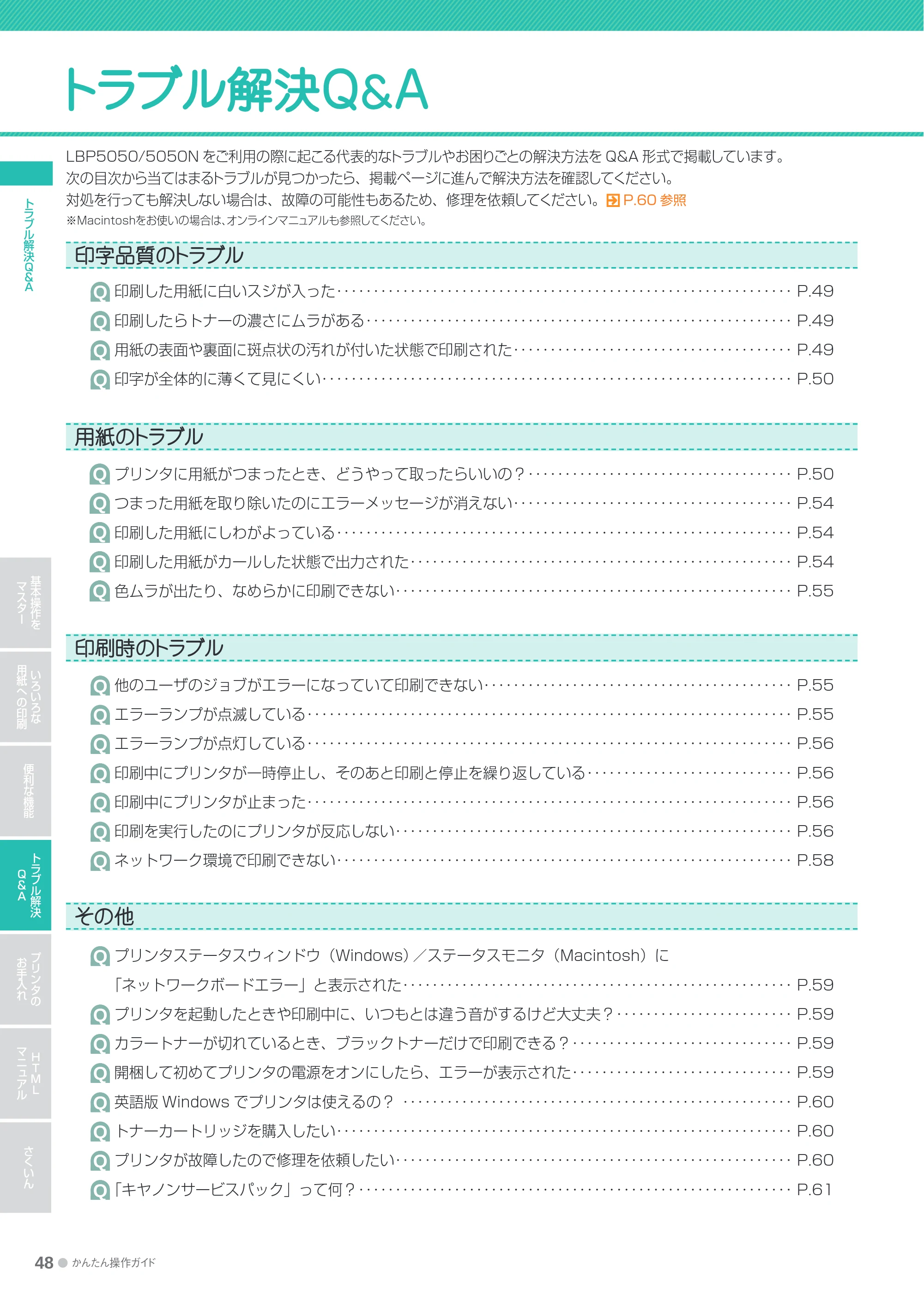

トラブル解決Q&A
トナーの残量を確認する
トナーカートリッジを交換する
プリンタのお手入れ
知りたい情報を探すには
HTMLマニュアルの使いかたを知りたい
かんたん操作ガイドさくいん
48
49
49
49
49
50
50
50
54
54
54
55
55
55
55
56
56
56
56
58
59
59
59
59
59
60
60
60
61
62
62
62
64
64
66
裏表紙
かんたん操作ガイド ●

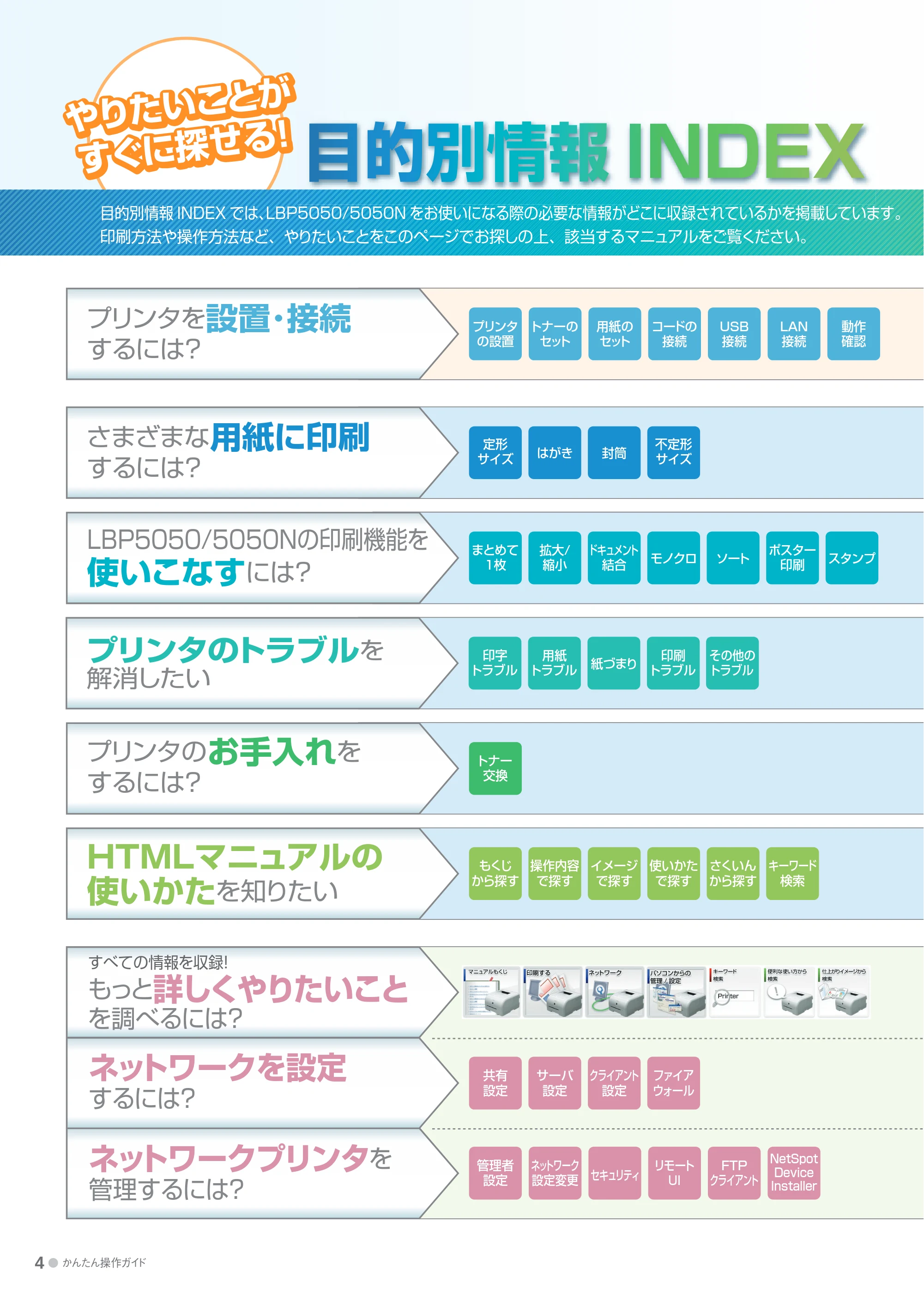

やりたいことがすぐに探せる！　目的別情報INDEX

● かんたん操作ガイド
目的別情報 INDEX では、LBP5050/5050N をお使いになる際の必要な情報がどこに収録されているかを掲載しています。
印刷方法や操作方法など、やりたいことをこのページでお探しの上、該当するマニュアルをご覧ください。
やりたいことが
すぐに探せる
！
ネットワークプリンタを
管理するには？
ネットワークを設定
するには？
すべての情報を収録！
もっと詳しくやりたいこと
を調べるには？
プリンタを設置･接続
するには？
トナーの
セット
用紙の
セット
コードの
接続
USB
接続
LAN
接続
動作
確認
プリンタ
の設置
使いかた
で探す
さくいん
から探す
操作内容
で探す
イメージ
で探す
キーワード
検索
HTMLマニュアルの
使いかたを知りたい
もくじ
から探す
プリンタのお手入れを
するには？
トナー
交換
プリンタのトラブルを
解消したい
用紙
トラブル
紙づまり
印刷
トラブル
印字
トラブル
その他の
トラブル
さまざまな用紙に印刷
するには？
はがき封筒
定形
サイズ
不定形
サイズ
やりたいことが
すぐに探せる
！
LBP5050/5050Nの印刷機能を
使いこなすには？

拡大/
縮小
モノクロ
まとめて
1枚
ドキュメント
結合
ネットワーク
設定変更
セキュリティ
リモート
UI
FTP
クライアント
NetSpot
Device
Installer
管理者
設定
サーバ
設定
クライアント
設定
ファイア
ウォール
共有
設定
ソート
ポスター
印刷
スタンプ

5ページ

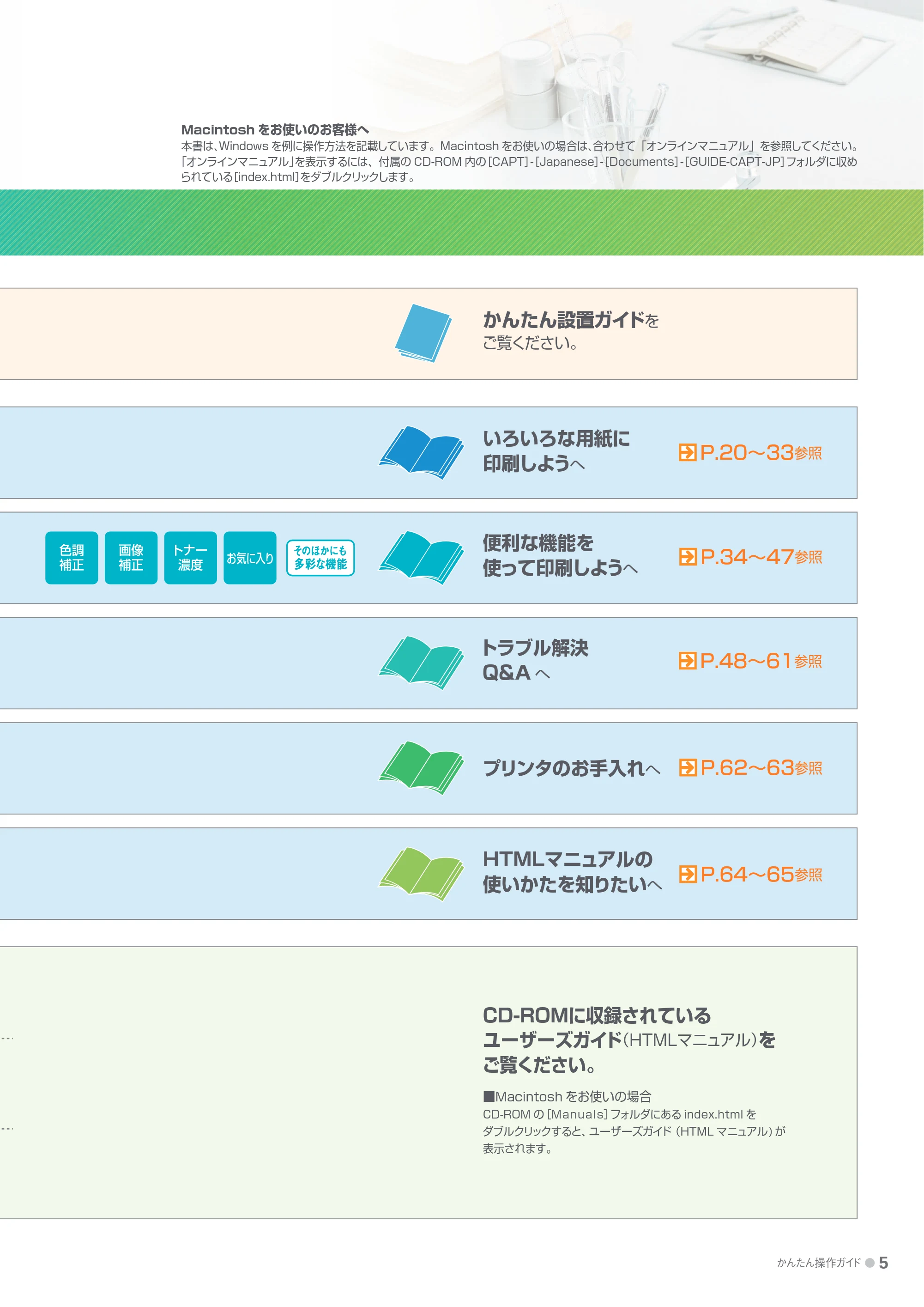

かんたん操作ガイド ●
■Macintosh をお使いの場合
CD-ROM の［Manuals］フォルダにある index.html を
ダブルクリックすると、ユーザーズガイド（HTML マニュアル) が
表示されます。
かんたん設置ガイドを
ご覧ください。
CD-ROMに収録されている
ユーザーズガイド（HTMLマニュアル）を
ご覧ください。
HTMLマニュアルの
使いかたを知りたいへ
P.64～65参照
プリンタのお手入れへ P.62～63参照
トラブル解決
Q&A へ
P.48～61参照
いろいろな用紙に
印刷しようへ
P.20～33参照
トナー
濃度
お気に入り
便利な機能を
使って印刷しようへ
P.34～47参照
そのほかにも
多彩な機能
そのほかにも
多彩な機能
Macintosh をお使いのお客様へ
本書は、Windows を例に操作方法を記載しています。Macintosh をお使いの場合は、合わせて「オンラインマニュアル」を参照してください。
「オンラインマニュアル」を表示するには、付属の CD-ROM 内の［CAPT］-［Japanese］-［Documents］-［GUIDE-CAPT-JP］フォルダに収め

られている［index.html］をダブルクリックします。
色調
補正
画像
補正

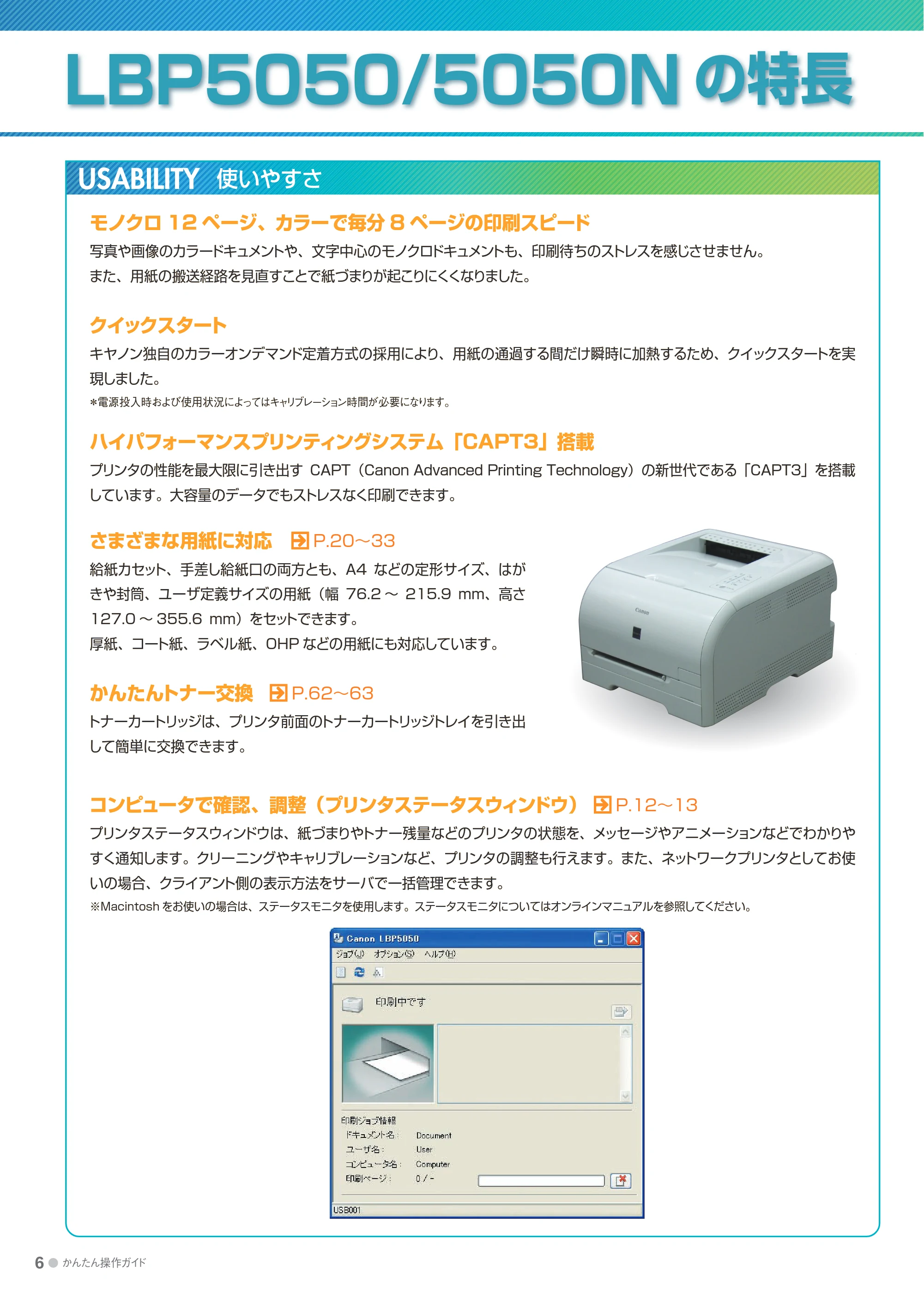

LBP5050/5050Nの特長

● かんたん操作ガイド
LBP5050/5050N
の特長
USABILITY 使いやすさ
さまざまな用紙に対応
給紙カセット、手差し給紙口の両方とも、A4 などの定形サイズ、はが
きや封筒、ユーザ定義サイズの用紙（幅 76.2 ～ 215.9 mm、高さ
127.0 ～ 355.6 mm）をセットできます。
厚紙、コート紙、ラベル紙、OHP などの用紙にも対応しています。
かんたんトナー交換
トナーカートリッジは、プリンタ前面のトナーカートリッジトレイを引き出
して簡単に交換できます。
さまざまな用紙に対応
給紙カセット、手差し給紙口の両方とも、A4 などの定形サイズ、はが
きや封筒、ユーザ定義サイズの用紙（幅 76.2 ～ 215.9 mm、高さ
127.0 ～ 355.6 mm）をセットできます。
厚紙、コート紙、ラベル紙、OHP などの用紙にも対応しています。
かんたんトナー交換
トナーカートリッジは、プリンタ前面のトナーカートリッジトレイを引き出
して簡単に交換できます。
モノクロ 12 ページ、カラーで毎分 8 ページの印刷スピード

写真や画像のカラードキュメントや、文字中心のモノクロドキュメントも、印刷待ちのストレスを感じさせません。
また、用紙の搬送経路を見直すことで紙づまりが起こりにくくなりました。
クイックスタート
キヤノン独自のカラーオンデマンド定着方式の採用により、用紙の通過する間だけ瞬時に加熱するため、クイックスタートを実
現しました。
＊電源投入時および使用状況によってはキャリブレーション時間が必要になります。
ハイパフォーマンスプリンティングシステム「CAPT３」搭載
プリンタの性能を最大限に引き出す CAPT（Canon Advanced Printing Technology）の新世代である「CAPT３」を搭載
しています。大容量のデータでもストレスなく印刷できます。
モノクロ 12 ページ、カラーで毎分 8 ページの印刷スピード
写真や画像のカラードキュメントや、文字中心のモノクロドキュメントも、印刷待ちのストレスを感じさせません。
また、用紙の搬送経路を見直すことで紙づまりが起こりにくくなりました。
クイックスタート

キヤノン独自のカラーオンデマンド定着方式の採用により、用紙の通過する間だけ瞬時に加熱するため、クイックスタートを実
現しました。
＊電源投入時および使用状況によってはキャリブレーション時間が必要になります。
ハイパフォーマンスプリンティングシステム「CAPT３」搭載
プリンタの性能を最大限に引き出す CAPT（Canon Advanced Printing Technology）の新世代である「CAPT３」を搭載
しています。大容量のデータでもストレスなく印刷できます。

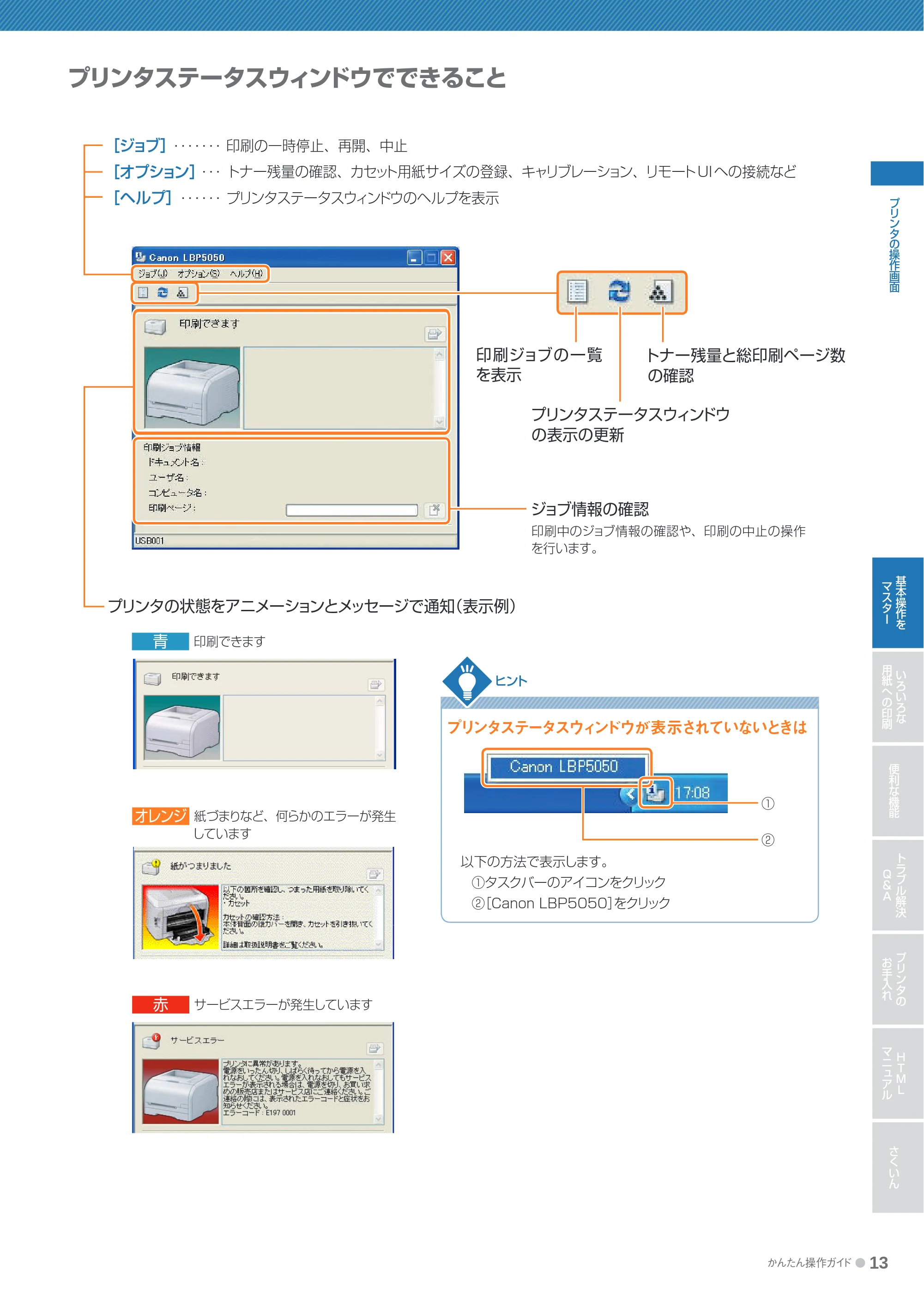

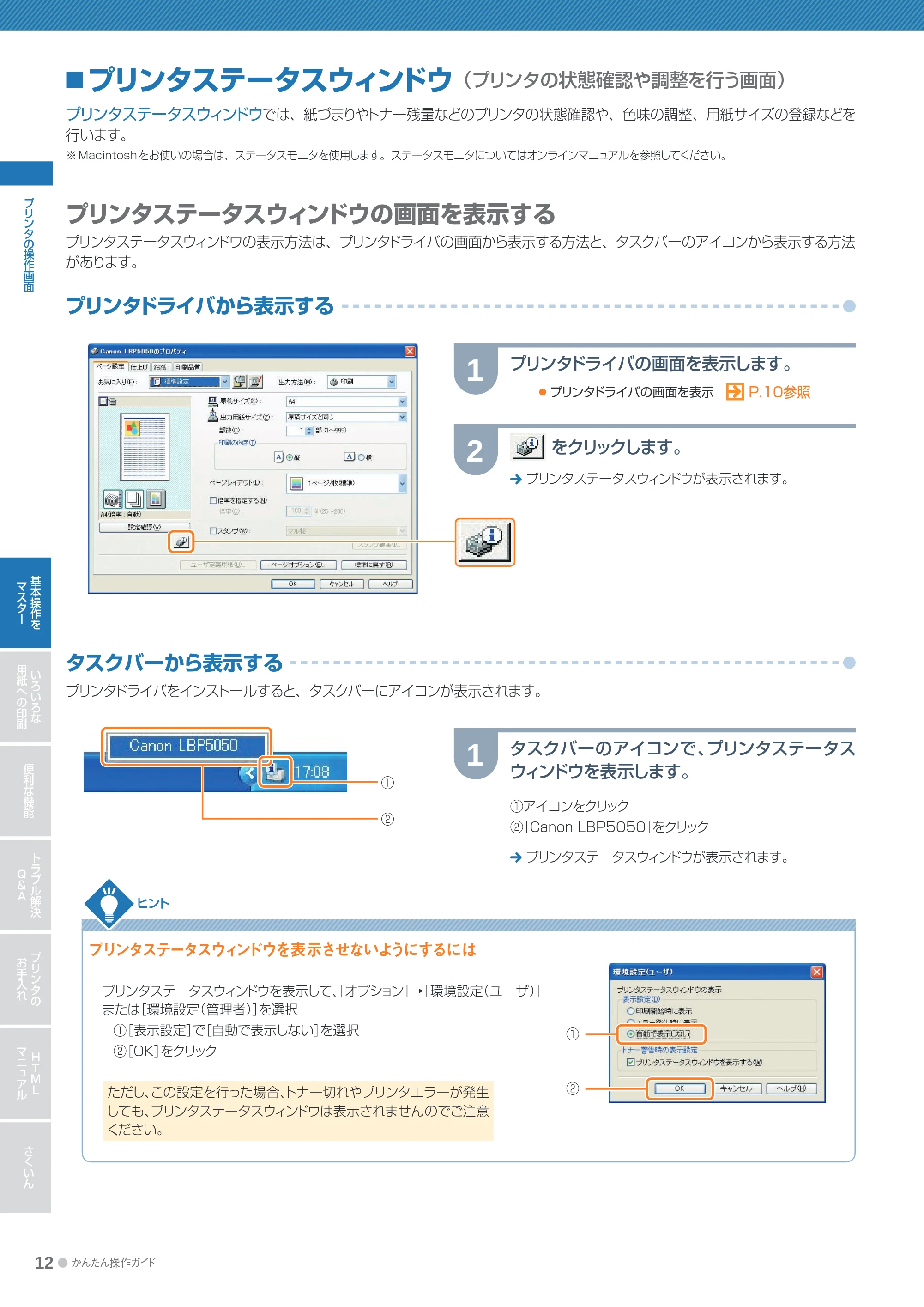

コンピュータで確認、調整（プリンタステータスウィンドウ）
プリンタステータスウィンドウは、紙づまりやトナー残量などのプリンタの状態を、メッセージやアニメーションなどでわかりや
すく通知します。クリーニングやキャリブレーションなど、プリンタの調整も行えます。また、ネットワークプリンタとしてお使
いの場合、クライアント側の表示方法をサーバで一括管理できます。
※Macintosh をお使いの場合は、ステータスモニタを使用します。ステータスモニタについてはオンラインマニュアルを参照してください。

コンピュータで確認、調整（プリンタステータスウィンドウ）
プリンタステータスウィンドウは、紙づまりやトナー残量などのプリンタの状態を、メッセージやアニメーションなどでわかりや
すく通知します。クリーニングやキャリブレーションなど、プリンタの調整も行えます。また、ネットワークプリンタとしてお使
いの場合、クライアント側の表示方法をサーバで一括管理できます。
※Macintosh をお使いの場合は、ステータスモニタを使用します。ステータスモニタについてはオンラインマニュアルを参照してください。
P.20～33
P.62～63
P.12～13

7ページ

かんたん操作ガイド ●

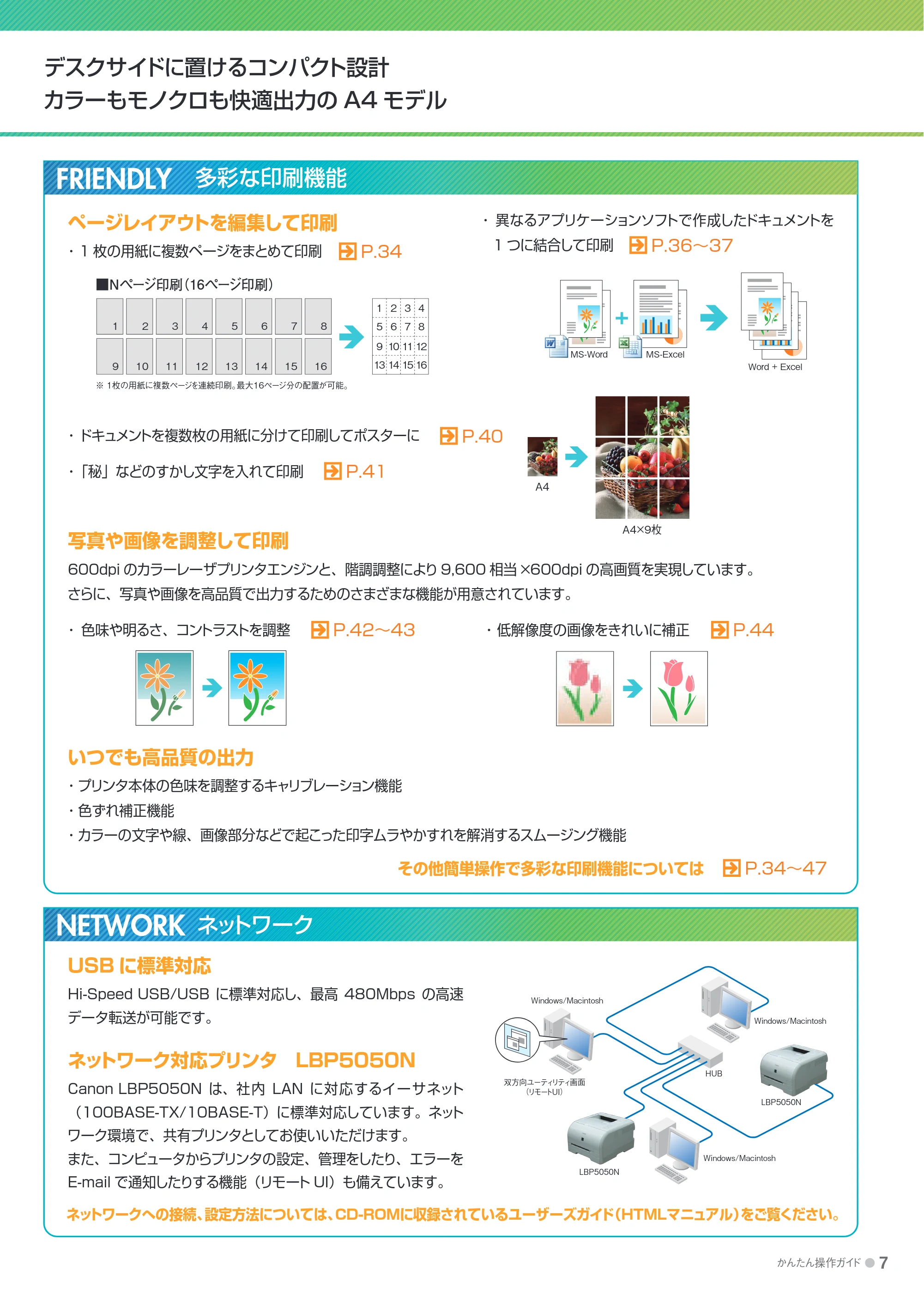

デスクサイドに置けるコンパクト設計
カラーもモノクロも快適出力の A4 モデル
NETWORK
写真や画像を調整して印刷
600dpi のカラーレーザプリンタエンジンと、階調調整により 9,600 相当×600dpi の高画質を実現しています。
さらに、写真や画像を高品質で出力するためのさまざまな機能が用意されています。

色味や明るさ、コントラストを調整・低解像度の画像をきれいに補正

いつでも高品質の出力

プリンタ本体の色味を調整するキャリブレーション機能
色ずれ補正機能
カラーの文字や線、画像部分などで起こった印字ムラやかすれを解消するスムージング機能

その他簡単操作で多彩な印刷機能については
USB に標準対応
Hi-Speed USB/USB に標準対応し、最高 480Mbps の高速
データ転送が可能です。
ネットワーク対応プリンタ LBP5050N
Canon LBP5050N は、社内 LAN に対応するイーサネット
（100BASE-TX/10BASE-T）に標準対応しています。ネット
ワーク環境で、共有プリンタとしてお使いいただけます。
また、コンピュータからプリンタの設定、管理をしたり、エラーを
E-mail で通知したりする機能（リモート UI）も備えています。
FRIENDLY
ページレイアウトを編集して印刷

1 枚の用紙に複数ページをまとめて印刷

多彩な印刷機能
P.34
P.40
P.41
P.42～43
P.34～47
P.44
P.36～37
ネットワーク

異なるアプリケーションソフトで作成したドキュメントを

1 つに結合して印刷

ドキュメントを複数枚の用紙に分けて印刷してポスターに
「秘」などのすかし文字を入れて印刷

ネットワークへの接続、設定方法については、CD-ROMに収録されているユーザーズガイド（HTMLマニュアル）をご覧ください。
A4
A4×9枚
Word + Excel
MS-Word MS-Excel
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16
1 2 3 4
9 10 11 12
13 14 15 16
5 6 7 8
■Nページ印刷（16ページ印刷）
※ 1枚の用紙に複数ページを連続印刷。最大16ページ分の配置が可能。
LBP5050N
LBP5050N
Windows/Macintosh
Windows/Macintosh
双方向ユーティリティ画面
（リモートUI）
Windows/Macintosh
HUB

基本操作をマスターしよう

基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
● かんたん操作ガイド

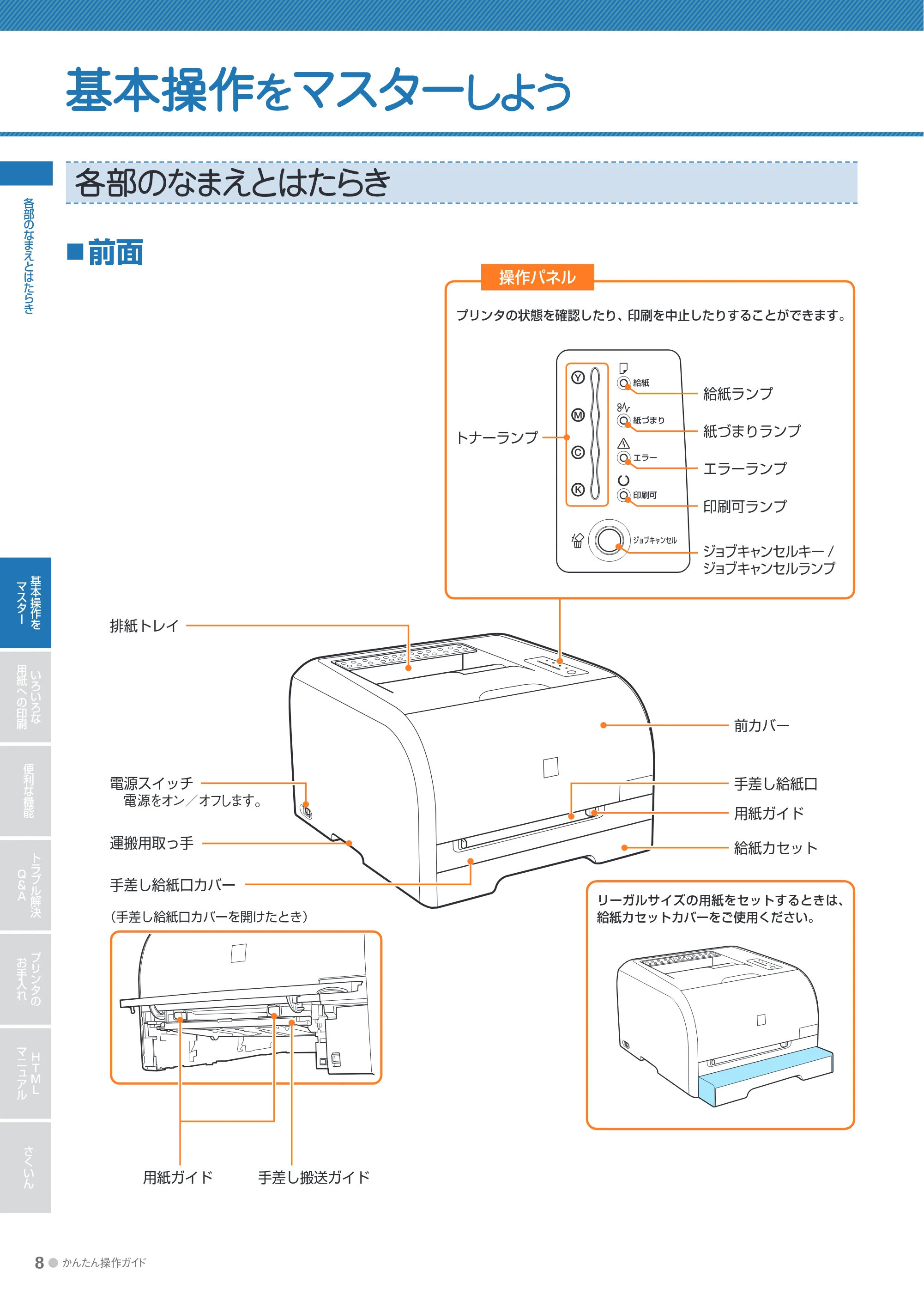

各部のなまえとはたらき

基本操作をマスターしよう
前面■
前カバー
用紙ガイド
給紙カセット
手差し給紙口
排紙トレイ
電源スイッチ
電源をオン／オフします。
運搬用取っ手
手差し給紙口カバー
（手差し給紙口カバーを開けたとき）
用紙ガイド手差し搬送ガイド
プリンタの状態を確認したり、印刷を中止したりすることができます。
給紙ランプ
紙づまりランプ
エラーランプ
印刷可ランプ
ジョブキャンセルキー /
ジョブキャンセルランプ
トナーランプ
操作パネル
リーガルサイズの用紙をセットするときは、
給紙カセットカバーをご使用ください。

9ページ

かんたん操作ガイド ● 9
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん

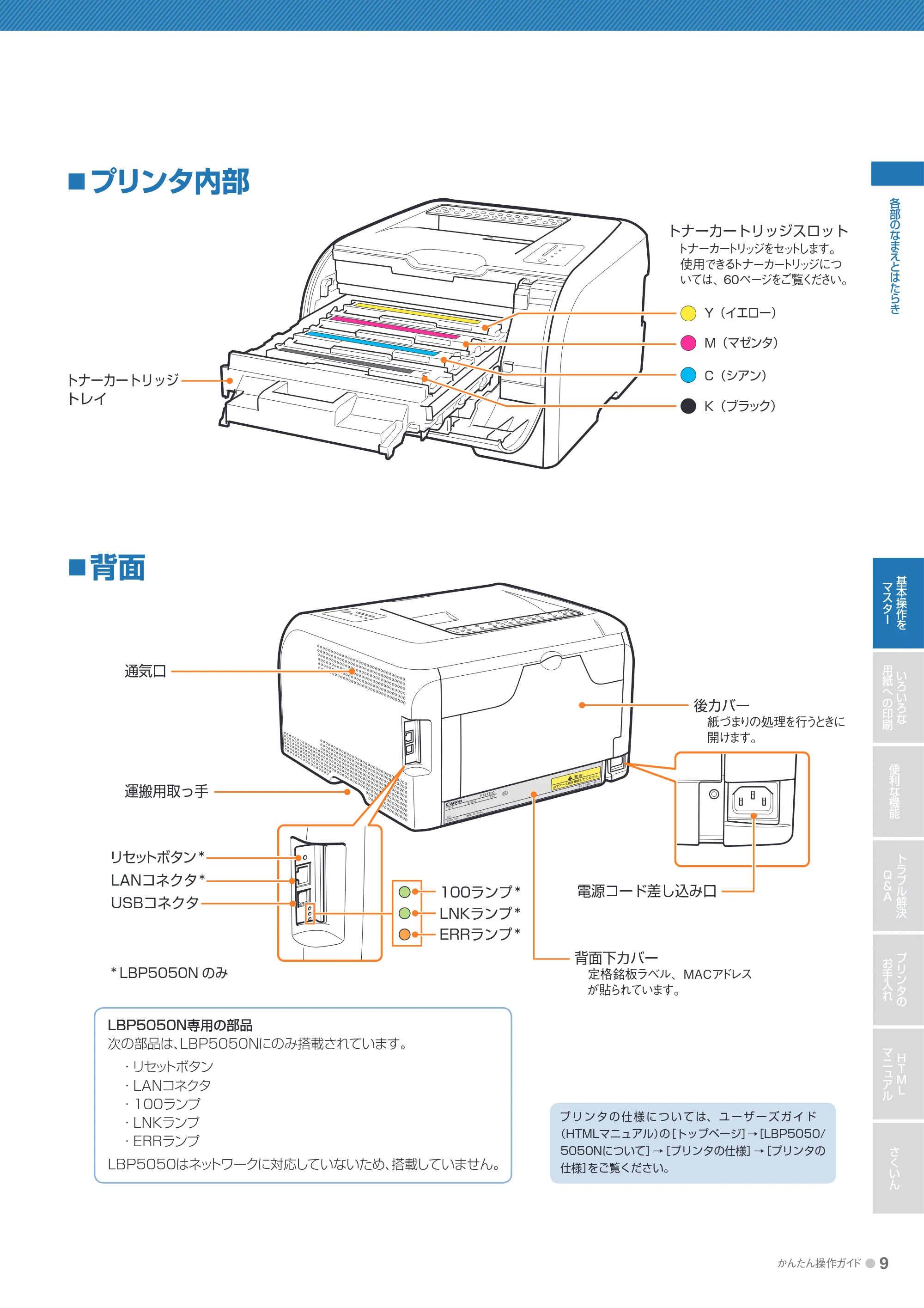

各部のなまえとはたらき

プリンタ内部■
背面■
トナーカートリッジスロット
トナーカートリッジをセットします。
使用できるトナーカートリッジにつ
いては、60ページをご覧ください。
トナーカートリッジ
トレイ
M（マゼンタ）
C（シアン）
K（ブラック）
Y（イエロー）
必ずアース線を接続してください。
警告
通気口
運搬用取っ手
LANコネクタ*
USBコネクタ
後カバー
紙づまりの処理を行うときに
開けます。
電源コード差し込み口100ランプ *
LNKランプ *
ERRランプ *
LBP5050N専用の部品
次の部品は、LBP5050Nにのみ搭載されています。

リセットボタン
LANコネクタ
100ランプ
LNKランプ
ERRランプ

ＨＴＭＬ
マニュアル

さくいん

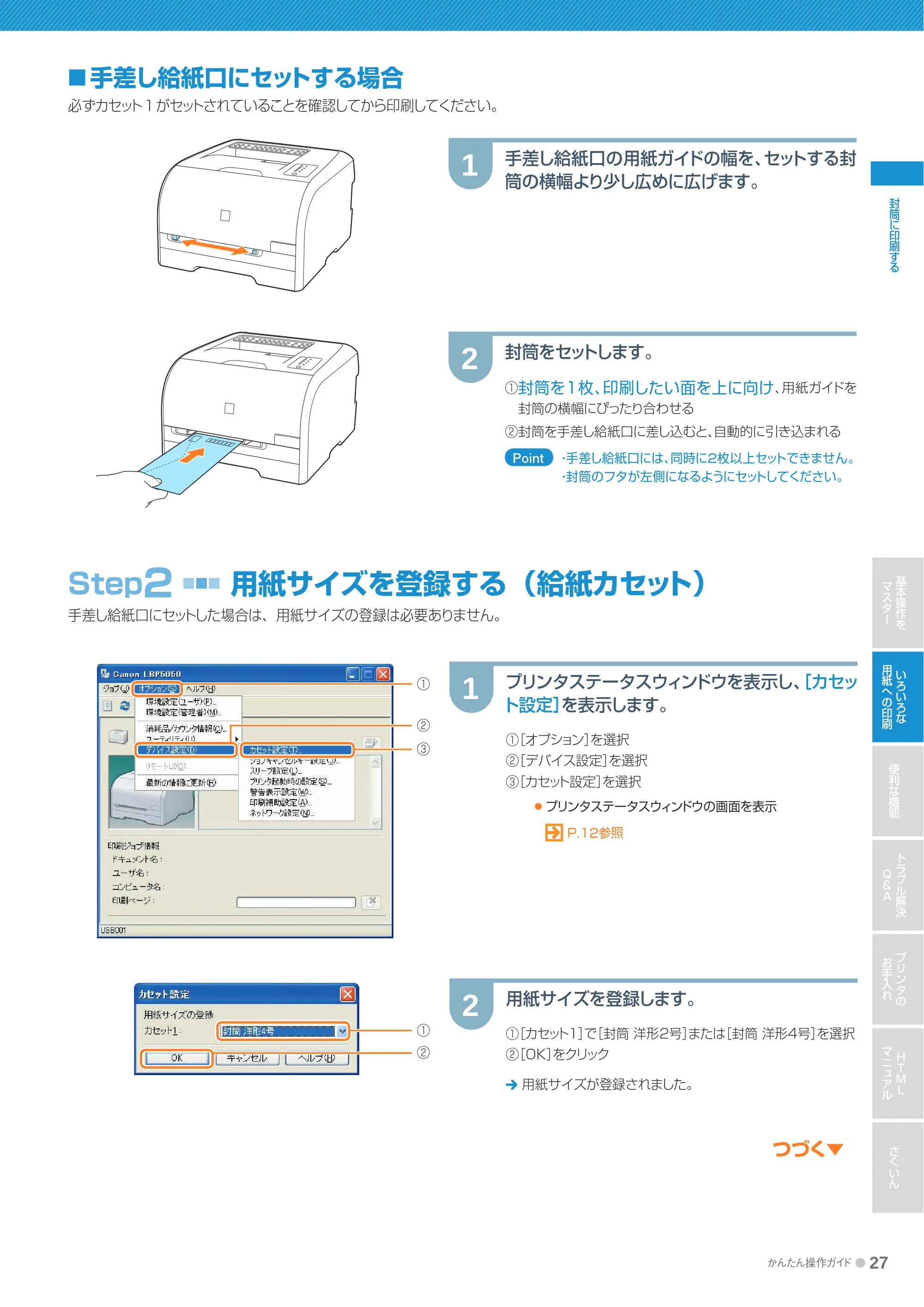

手差し給紙口にセットする場合
必ずカセット1 がセットされていることを確認してから印刷してください。
■
手差し給紙口の用紙ガイドの幅を、セットする用
紙の横幅より少し広めに広げます。
1
用紙を1枚、印刷したい面を上に向け、用紙ガイ
ドを用紙の横幅にぴったり合わせます。
2
用紙を手差し給紙口に差し込みます。
用紙が自動的に引き込まれます。
3

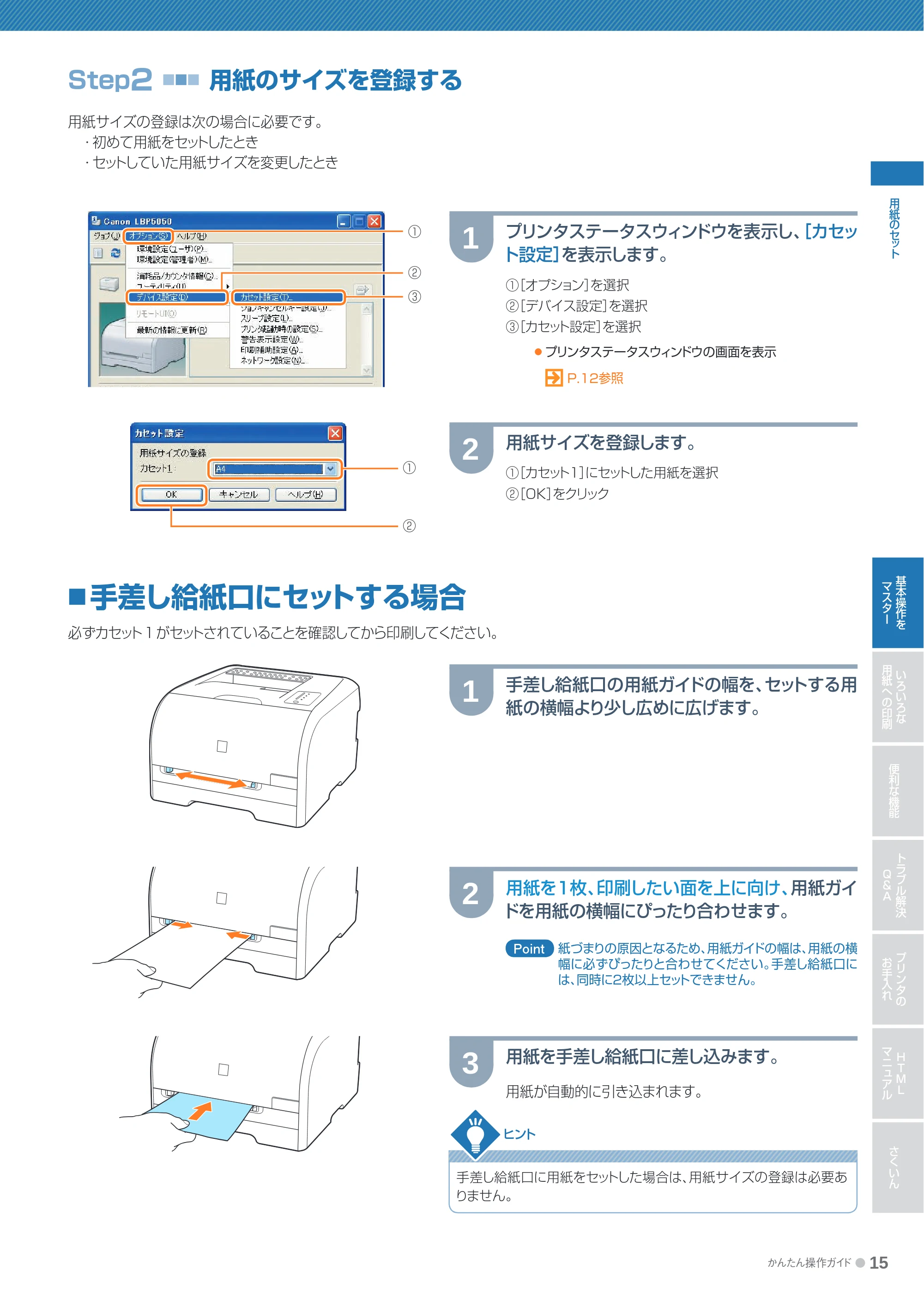

Step2
■■■ 用紙のサイズを登録する
用紙サイズの登録は次の場合に必要です。

初めて用紙をセットしたとき
セットしていた用紙サイズを変更したとき

プリンタステータスウィンドウを表示し、［カセッ
ト設定］を表示します。
①［オプション］を選択
②［デバイス設定］を選択
③［カセット設定］を選択
プリンタステータスウィンドウの画面を表示
P.12参照

1
用紙サイズを登録します。
①［カセット１］にセットした用紙を選択
②［OK］をクリック
2

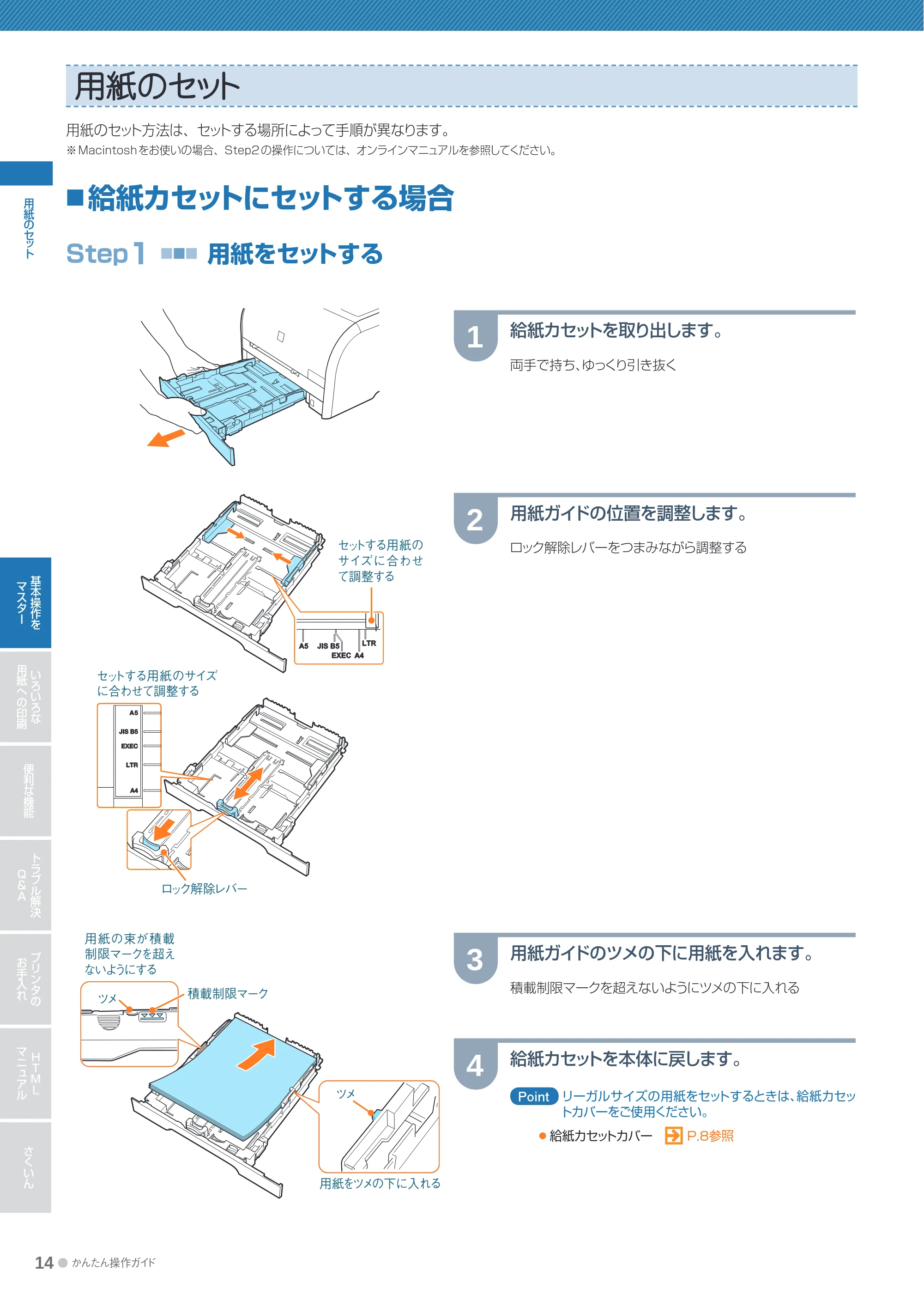

用紙のセット
手差し給紙口に用紙をセットした場合は、用紙サイズの登録は必要あ
りません。
ヒント
紙づまりの原因となるため、用紙ガイドの幅は、用紙の横
幅に必ずぴったりと合わせてください。手差し給紙口に
は、同時に２枚以上セットできません。
PointPoint
①
②
①
③
②

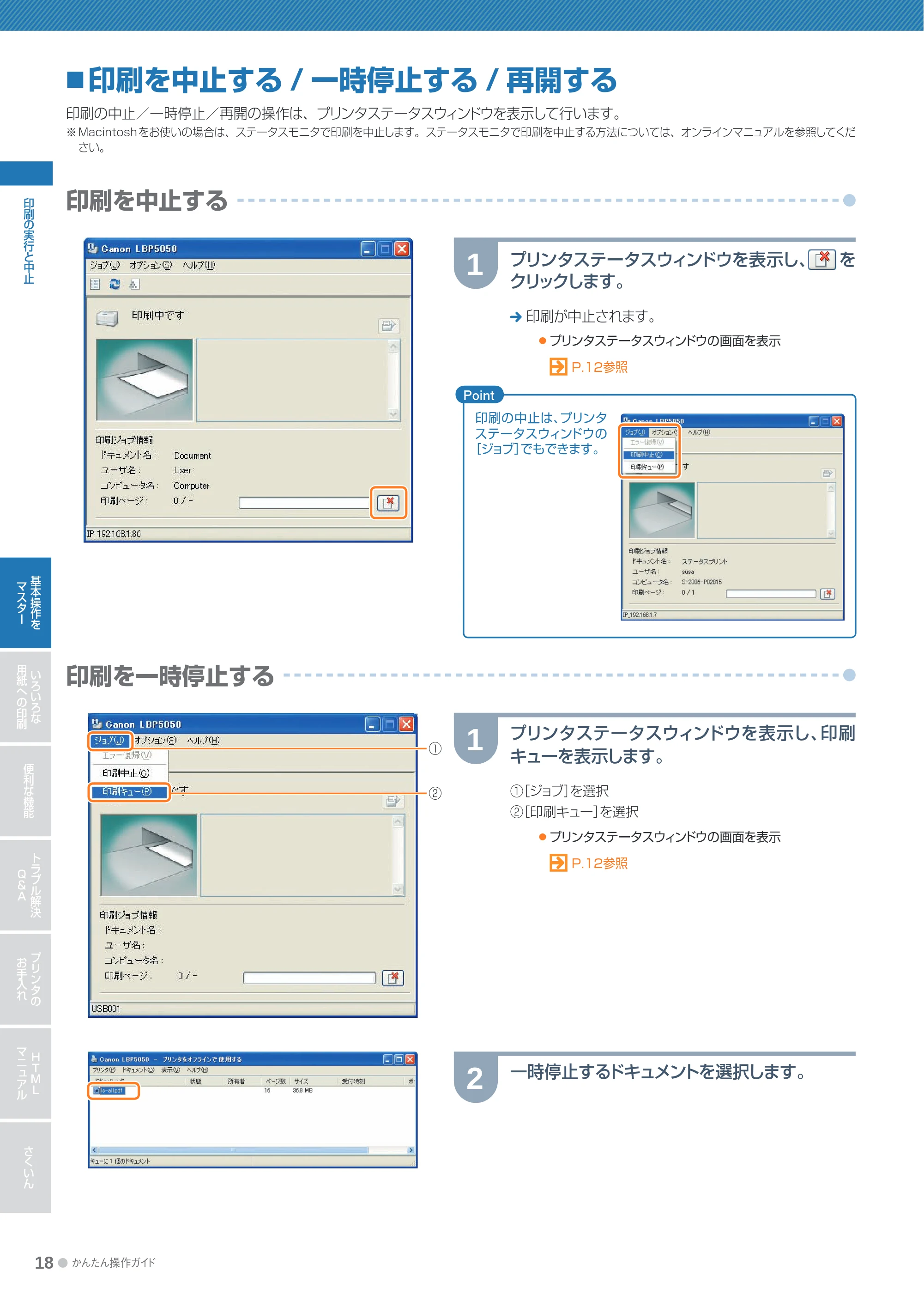

印刷の実行と中止

基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

ＨＴＭＬ
マニュアル

さくいん

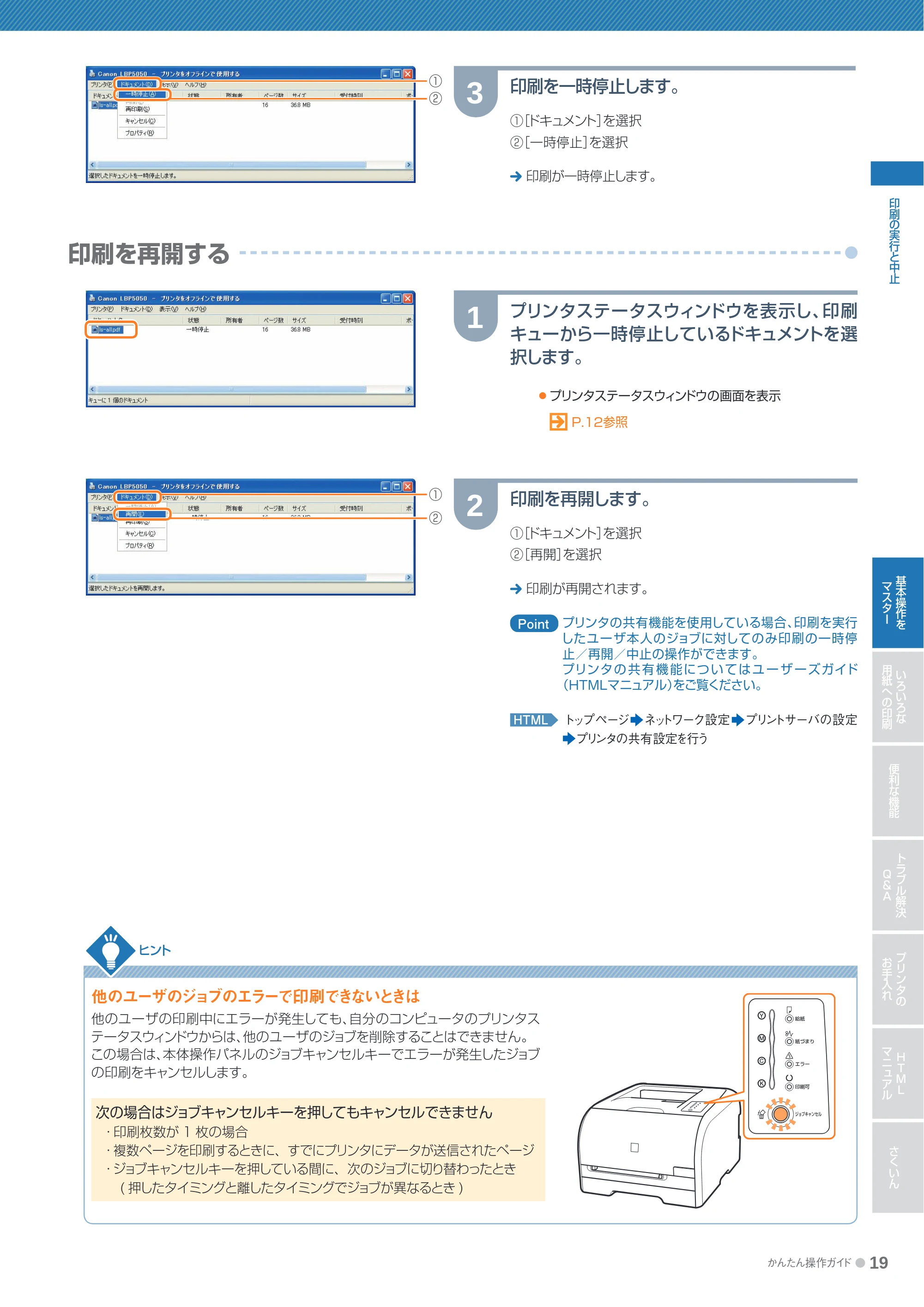

印刷の実行と中止
印刷を再開する
プリンタステータスウィンドウを表示し、印刷
キューから一時停止しているドキュメントを選
択します。
プリンタステータスウィンドウの画面を表示
P.12参照

1
印刷を再開します。
①［ドキュメント］を選択
②［再開］を選択
印刷が再開されます。
HTML トップページネットワーク設定プリントサーバの設定
プリンタの共有設定を行う
2
印刷を一時停止します。
①［ドキュメント］を選択
②［一時停止］を選択
印刷が一時停止します。
3
他のユーザのジョブのエラーで印刷できないときは
他のユーザの印刷中にエラーが発生しても、自分のコンピュータのプリンタス
テータスウィンドウからは、他のユーザのジョブを削除することはできません。
この場合は、本体操作パネルのジョブキャンセルキーでエラーが発生したジョブ
の印刷をキャンセルします。
次の場合はジョブキャンセルキーを押してもキャンセルできません

印刷枚数が 1 枚の場合
複数ページを印刷するときに、すでにプリンタにデータが送信されたページ
ジョブキャンセルキーを押している間に、次のジョブに切り替わったとき

( 押したタイミングと離したタイミングでジョブが異なるとき )
ヒント
①
②
①
②
プリンタの共有機能を使用している場合、印刷を実行
したユーザ本人のジョブに対してのみ印刷の一時停
止／再開／中止の操作ができます。
プリンタの共有機能についてはユーザーズガイド
（HTMLマニュアル）をご覧ください。
PointPoint

いろいろな用紙に印刷しよう

20 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
用紙ガイドのツメの下に用紙を入れます。
積載制限マークを超えないようにツメの下に入れる

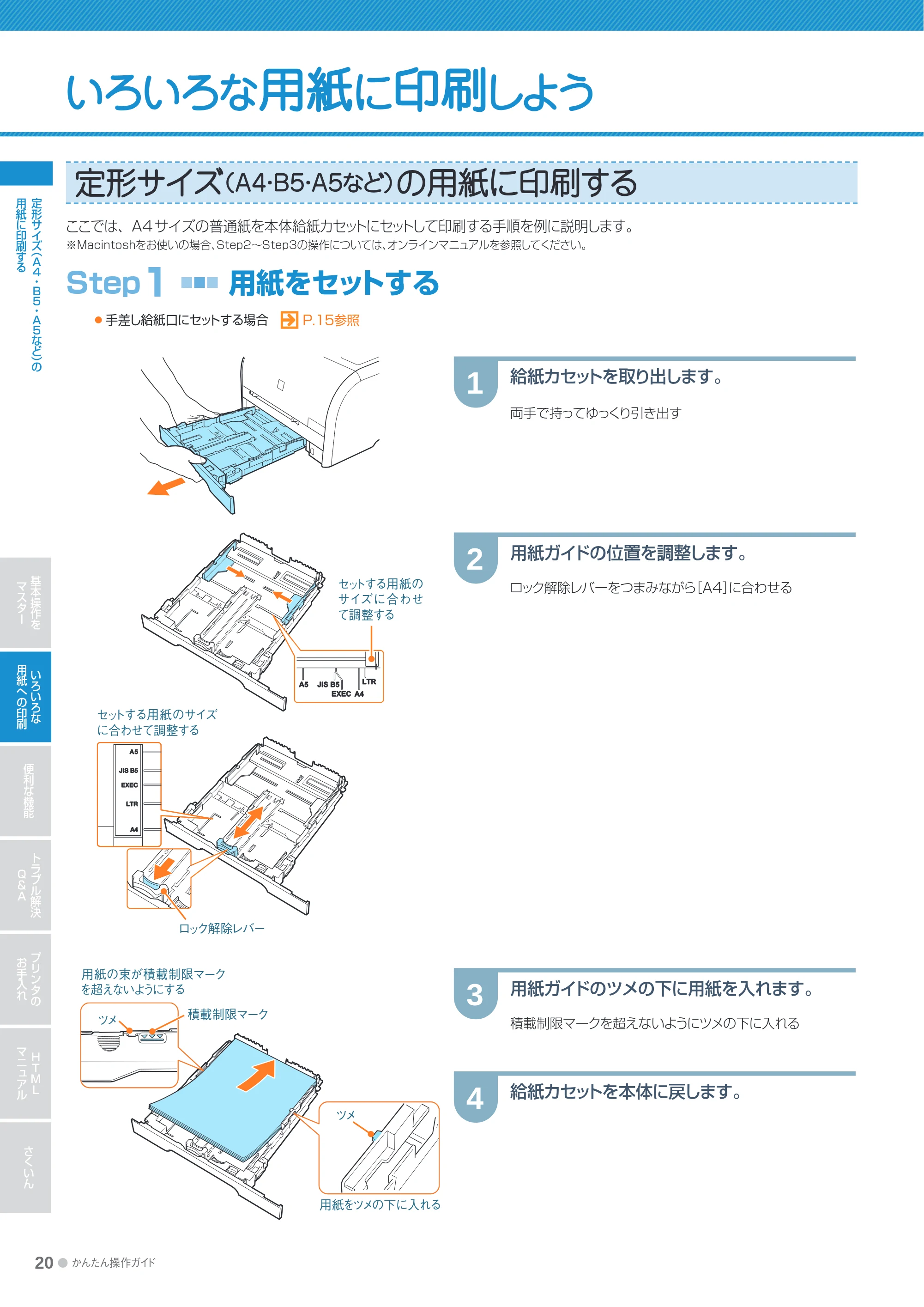

定形サイズ（Ａ４・Ｂ５・Ａ５など）の用紙に印刷する
定形サイズ
（Ａ４・Ｂ５・Ａ５など）
の
用紙に印刷する
いろいろな用紙に印刷しよう
Step1
■■■
用紙をセットする
手差し給紙口にセットする場合 P.15参照●
給紙カセットを取り出します。
両手で持ってゆっくり引き出す
ここでは、A4 サイズの普通紙を本体給紙カセットにセットして印刷する手順を例に説明します。
※Macintoshをお使いの場合、Step2～Step3の操作については、オンラインマニュアルを参照してください。
用紙ガイドの位置を調整します。
ロック解除レバーをつまみながら［A4］に合わせる
給紙カセットを本体に戻します。
1
2
3
4
ロック解除レバー
積載制限マーク
用紙の束が積載制限マーク
を超えないようにする
用紙をツメの下に入れる
セットする用紙の
サイズに合わせ
て調整する
ツメ
ツメ
セットする用紙のサイズ
に合わせて調整する

21ページ

かんたん操作ガイド ● 21
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
定形サイズ
（Ａ４・Ｂ５・Ａ５など）
の
用紙に印刷する
プリンタステータスウィンドウを表示し、［カセッ
ト設定］を表示します。
①［オプション］を選択
②［デバイス設定］を選択
③［カセット設定］を選択
プリンタステータスウィンドウの画面を表示
P.12参照

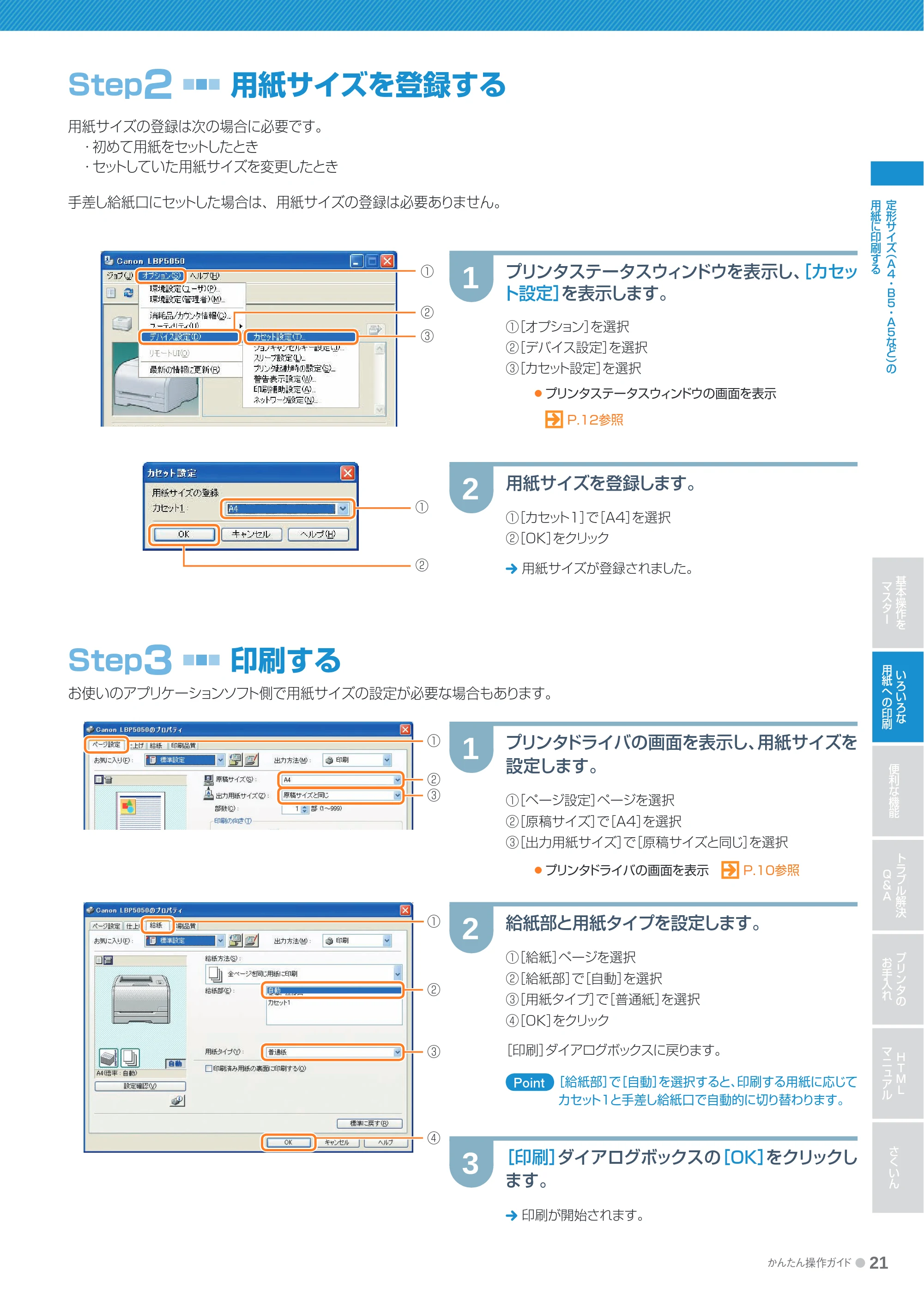

Step2
■■■
用紙サイズを登録する
用紙サイズの登録は次の場合に必要です。

初めて用紙をセットしたとき
セットしていた用紙サイズを変更したとき

手差し給紙口にセットした場合は、用紙サイズの登録は必要ありません。
1
用紙サイズを登録します。
①［カセット1］で［A4］を選択
②［OK］をクリック
用紙サイズが登録されました。
2
プリンタドライバの画面を表示し、用紙サイズを
設定します。
①［ページ設定］ページを選択
②［原稿サイズ］で［A4］を選択
③［出力用紙サイズ］で［原稿サイズと同じ］を選択
プリンタドライバの画面を表示 P.10参照●
1
給紙部と用紙タイプを設定します。
①［給紙］ページを選択
②［給紙部］で［自動］を選択
③［用紙タイプ］で［普通紙］を選択
④［OK］をクリック
［印刷］ダイアログボックスに戻ります。
Point ［給紙部］で［自動］を選択すると、印刷する用紙に応じて
カセット１と手差し給紙口で自動的に切り替わります。
2
［印刷］ダイアログボックスの［OK］をクリックし
ます。
印刷が開始されます。
3
Step3
■■■
印刷する
お使いのアプリケーションソフト側で用紙サイズの設定が必要な場合もあります。
①
②
①
②
③
④
①
②
①
③
②
③

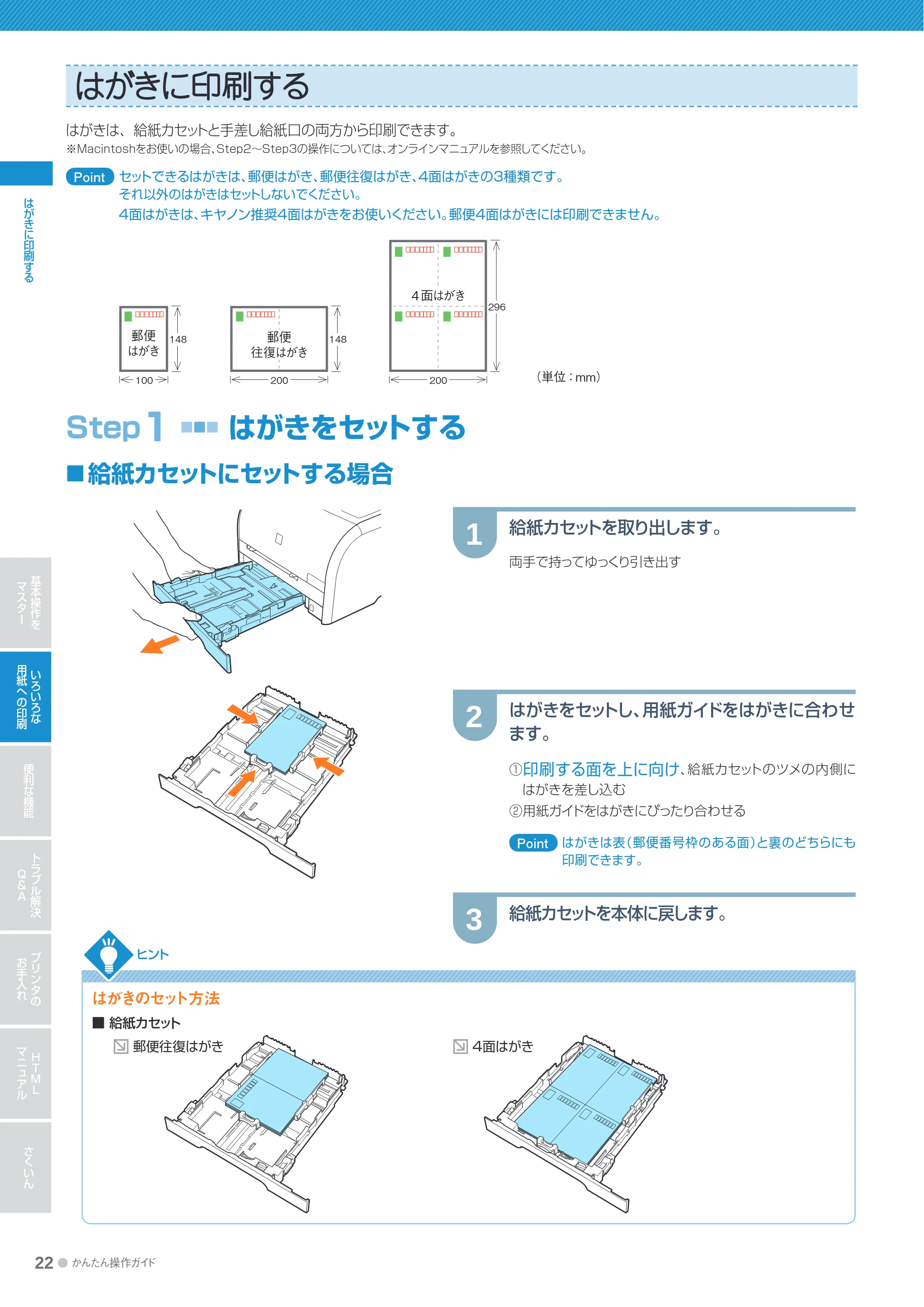

はがきに印刷する

22 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
はがきに印刷する
はがきに印刷する
はがきは、給紙カセットと手差し給紙口の両方から印刷できます。
※Macintoshをお使いの場合、Step2～Step3の操作については、オンラインマニュアルを参照してください。
Point セットできるはがきは、郵便はがき、郵便往復はがき、４面はがきの3種類です。
それ以外のはがきはセットしないでください。
4面はがきは、キヤノン推奨4面はがきをお使いください。郵便4面はがきには印刷できません。
給紙カセットを本体に戻します。
給紙カセットを取り出します。
両手で持ってゆっくり引き出す
はがきをセットし、用紙ガイドをはがきに合わせ
ます。
①印刷する面を上に向け、給紙カセットのツメの内側に
はがきを差し込む
②用紙ガイドをはがきにぴったり合わせる
Point はがきは表（郵便番号枠のある面）と裏のどちらにも
印刷できます。
1
2
3
100
148郵便
はがき
200
148郵便
往復はがき
200
296
4 面はがき
Step1
■■■
はがきをセットする
給紙カセットにセットする場合■
はがきのセット方法

■ 給紙カセット
郵便往復はがき 4面はがき
ヒント
（単位：mm）

23ページ

かんたん操作ガイド ● 23
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
はがきに印刷する
手差し給紙口にセットする場合
必ずカセット1 がセットされていることを確認してから印刷してください。
■
手差し給紙口の用紙ガイドの幅を、セットするは
がきの横幅より少し広めに広げます。
1
2
はがきをセットします。
①はがきを1枚、印刷したい面を上に向け、用紙ガイド
をはがきの横幅にぴったり合わせる
②はがきを手差し給紙口に差し込むと、自動的に引き込まれる
Point 手差し給紙口には、同時に2枚以上セットできません。
はがきのセット方法
■ 手差し給紙口
郵便往復はがき 4面はがき
ヒント
つづく▼

24ページ

24 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
プリンタドライバの画面を表示し、用紙サイズ
を設定します。
①［ページ設定］ページを選択
②［原稿サイズ］で［はがき］を選択
③［出力用紙サイズ］で［原稿サイズと同じ］を選択
プリンタドライバの画面を表示 P.10参照●
［OK］をクリックします。
1
2
Step3
■■■
印刷する
お使いのアプリケーションソフト側で用紙サイズの設定が必要な場合もあります。
用紙サイズを登録します。
①［カセット１］で［はがき］を選択
②［OK］をクリック
用紙サイズが登録されました。
2
Step2
■■■
用紙サイズを登録する（給紙カセット）
手差し給紙口にセットした場合は、用紙サイズの登録は必要ありません。
プリンタステータスウィンドウを表示し、［カセッ
ト設定］を表示します。
①［オプション］を選択
②［デバイス設定］を選択
③［カセット設定］を選択
プリンタステータスウィンドウの画面を表示
P.12参照

1
はがきに印刷する
この画面は［原稿サイズ］を［はがき］にすると表示され
ます。［OK］をクリックすると、［給紙］ページの［用紙タ
イプ］が自動的に［はがき］に変更されます。
PointPoint
①
②
①
②
①
③
②
③

25ページ

かんたん操作ガイド ● 25
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
給紙部と用紙タイプを設定します。
①［給紙］ページを選択
②［給紙部］で［カセット１］または［手差し給紙口］を選択
③［用紙タイプ］が［はがき］になっていることを確認
④［OK］をクリック
［印刷］ダイアログボックスに戻ります。
3
［印刷］ダイアログボックスの［OK］をクリックし
ます。
印刷が開始されます。
4
はがきに印刷する
①
③
②
④

封筒に印刷する

26 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん

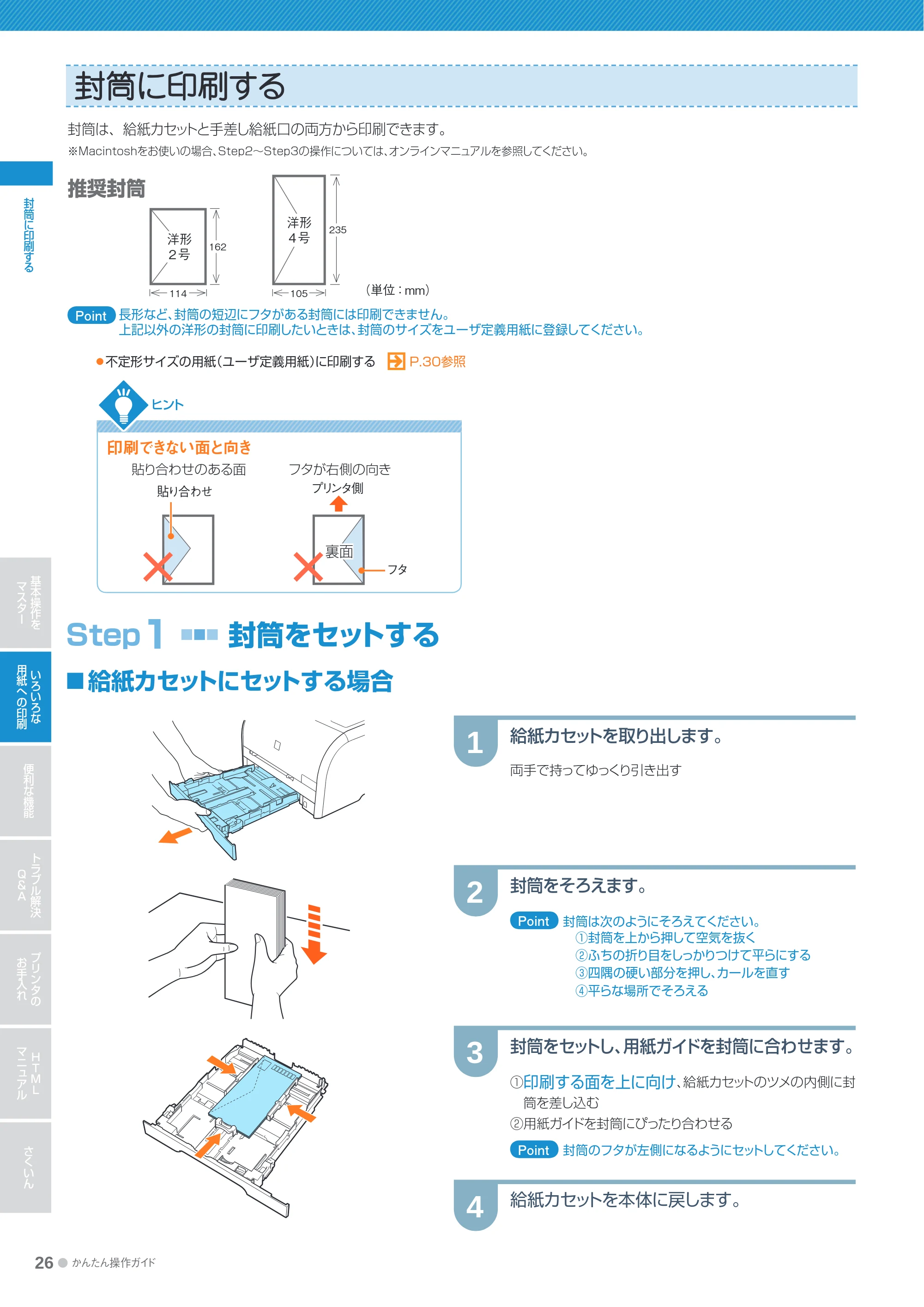

封筒に印刷する
封筒に印刷する
封筒は、給紙カセットと手差し給紙口の両方から印刷できます。
※Macintoshをお使いの場合、Step2～Step3の操作については、オンラインマニュアルを参照してください。
推奨封筒
Point 長形など、封筒の短辺にフタがある封筒には印刷できません。
上記以外の洋形の封筒に印刷したいときは、封筒のサイズをユーザ定義用紙に登録してください。
不定形サイズの用紙（ユーザ定義用紙）に印刷する P.30参照●
封筒をセットし、用紙ガイドを封筒に合わせます。
①印刷する面を上に向け、給紙カセットのツメの内側に封
筒を差し込む
② 用紙ガイドを封筒にぴったり合わせる
Point 封筒のフタが左側になるようにセットしてください。
給紙カセットを取り出します。
両手で持ってゆっくり引き出す
封筒をそろえます。
Point 封筒は次のようにそろえてください。
①封筒を上から押して空気を抜く
②ふちの折り目をしっかりつけて平らにする
③四隅の硬い部分を押し、カールを直す
④平らな場所でそろえる
給紙カセットを本体に戻します。

1
2
3
4
洋形
2 号
114
162
洋形
4 号
105
235
Step1
■■■
封筒をセットする
給紙カセットにセットする場合■
（単位：mm）
プリンタ側
裏面
印刷できない面と向き
貼り合わせのある面フタが右側の向き
ヒント
フタ
貼り合わせ

27ページ

かんたん操作ガイド ● 27
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
手差し給紙口にセットする場合
必ずカセット1 がセットされていることを確認してから印刷してください。
■
封筒に印刷する
手差し給紙口の用紙ガイドの幅を、セットする封
筒の横幅より少し広めに広げます。
封筒をセットします。
①封筒を1枚、印刷したい面を上に向け、用紙ガイドを
封筒の横幅にぴったり合わせる
② 封筒を手差し給紙口に差し込むと、自動的に引き込まれる
Point ・手差し給紙口には、同時に2枚以上セットできません。

封筒のフタが左側になるようにセットしてください。

1
2
Step2
■■■
用紙サイズを登録する（給紙カセット）
手差し給紙口にセットした場合は、用紙サイズの登録は必要ありません。
プリンタステータスウィンドウを表示し、［カセッ
ト設定］を表示します。
①［オプション］を選択
②［デバイス設定］を選択
③［カセット設定］を選択
プリンタステータスウィンドウの画面を表示
P.12参照

用紙サイズを登録します。
①［カセット１］で［封筒洋形2号］または［封筒洋形4号］を選択
②［OK］をクリック
用紙サイズが登録されました。
1
2
つづく▼
①
③
②
①
②

28ページ

28 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
プリンタドライバの画面を表示し、用紙サイズ
を設定します。
①［ページ設定］ページを選択
②［原稿サイズ］で［封筒洋形2号］または［封筒洋形4号］を
選択
③［出力用紙サイズ］で［原稿サイズと同じ］を選択
プリンタドライバの画面を表示 P.10参照●
1

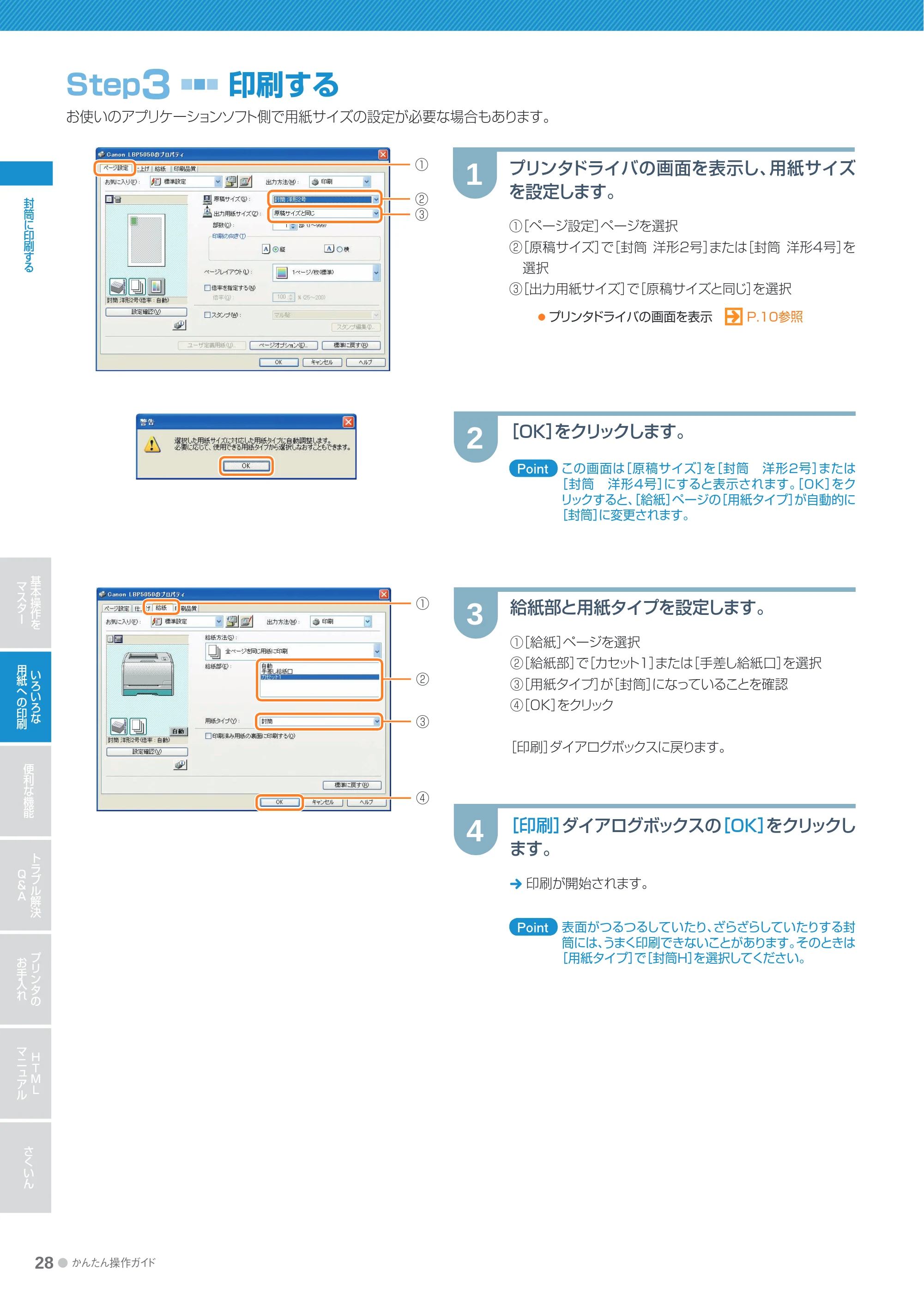

Step3
■■■
印刷する
お使いのアプリケーションソフト側で用紙サイズの設定が必要な場合もあります。
［OK］をクリックします。
2
給紙部と用紙タイプを設定します。
①［給紙］ページを選択
②［給紙部］で［カセット１］または［手差し給紙口］を選択
③［用紙タイプ］が［封筒］になっていることを確認
④［OK］をクリック
［印刷］ダイアログボックスに戻ります。
3
①
①
③
②
④
封筒に印刷する
［印刷］ダイアログボックスの［OK］をクリックし
ます。
印刷が開始されます。
4
②
③
この画面は［原稿サイズ］を［封筒洋形2号］または
［封筒洋形4号］にすると表示されます。［OK］をク
リックすると、［給紙］ページの［用紙タイプ］が自動的に
［封筒］に変更されます。
PointPoint

表面がつるつるしていたり、ざらざらしていたりする封
筒には、うまく印刷できないことがあります。そのときは
［用紙タイプ］で［封筒H］を選択してください。
PointPoint

29ページ

かんたん操作ガイド ● 29
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
あて名が逆方向に印刷されてしまった
封筒を印刷した結果、封筒のあて名が逆向きに印刷されてしまったときは、プリンタドライバの機能で印刷の向きを180度回転させ
て印刷します。
封筒に印刷する
ヒント
［仕上げ］ページを選択22
［仕上げ詳細］をクリック33
［印刷の向きを180 度回転する］に
チェックマークを付ける
44
［OK］をクリック55
プリンタドライバの画面を表示
P.10 参照
11

不定形サイズの用紙（ユーザ定義用紙）に印刷する

30 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
不定形サイズの用紙
（ユーザ定義用紙）
に印刷する
不定形サイズの用紙（ユーザ定義用紙）に印刷する
ここでは、本体給紙カセットに不定形サイズの用紙（ユーザ定義用紙）をセットして印刷する手順を説明します。
手差し給紙口に用紙をセットした場合は、用紙サイズの登録は必要ありません。 P.15 参照
※Macintoshをお使いの場合、Step2～Step4の操作については、オンラインマニュアルを参照してください。
Step1
■■■
用紙をセットする
用紙ガイドを用紙にぴったり合わせます。
ロック解除レバーをつまみながら用紙の幅に合わせる
給紙カセットを取り出します。
両手で持ってゆっくり引き出す
用紙をセットし、用紙ガイドを用紙に合わせます。
①印刷する面を上に向け、給紙カセットのツメの内側に用
紙を差し込む
②積載制限マークを超えないようにツメの下に入れる
給紙カセットを本体に戻します。
1
2
3
4
セットする用紙のサイズ
に合わせて調整する
積載制限マーク
用紙の束が積載制限マーク
を超えないようにする
用紙をツメの下に入れる
ツメ

ツメ

31ページ

かんたん操作ガイド ● 31
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
不定形サイズの用紙
（ユーザ定義用紙）
に印刷する
Step2
■■■
ユーザ定義用紙を登録する
ユーザ定義用紙を登録するときは、必ず［スタート］メニューからプリンタドライバの画面を表示してください。
アプリケーションソフトから表示した場合、ユーザ定義用紙を登録することはできません。
用紙サイズを登録します。
①［ユーザ定義用紙名］に用紙の名前（例：「A4変形」）を入力
②用紙サイズの［幅］と［高さ］を入力
③［登録］をクリック
④［OK］をクリック
プリンタドライバの画面を表示し、ユーザ定義用
紙の登録画面を表示します。
①［ページ設定］ページを選択
②［ユーザ定義用紙］をクリック
プリンタドライバの画面を表示 P.10参照●
［OK］をクリックします。
ユーザ定義用紙が登録されました。
1
2
3
つづく▼
①
②
①
②
④
③

32ページ

32 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
不定形サイズの用紙
（ユーザ定義用紙）
に印刷する
Step4
■■■
印刷する
お使いのアプリケーションソフト側で用紙サイズの設定が必要な場合もあります。
給紙部と用紙タイプを設定します。
①［給紙］ページを選択
②使用する給紙部を選択
③セットした用紙タイプを選択
④［OK］をクリック
［印刷］ダイアログボックスに戻ります。
プリンタドライバの画面を表示し、登録した
ユーザ定義用紙を選択します。
①［ページ設定］ページを選択
②［原稿サイズ］で登録した用紙サイズ（例：［A4変形（ユーザ
定義）］）を選択
③［出力用紙サイズ］で［原稿サイズと同じ］を選択
プリンタドライバの画面を表示 P.10参照●
［印刷］ダイアログボックスの［OK］をクリックし
ます。
印刷が開始されます。
1
2
3
Step3
■■■
用紙サイズを登録する
用紙サイズを登録します。
①［カセット1］で［ユーザ定義］を選択
②［OK］をクリック
プリンタステータスウィンドウを表示し、［カセッ
ト設定］を表示します。
①［オプション］を選択
②［デバイス設定］を選択
③［カセット設定］を選択

プリンタステータスウィンドウの画面を表示
P.12参照

1
2
①
①
②
③
④
①
③
②
①
②
②
③

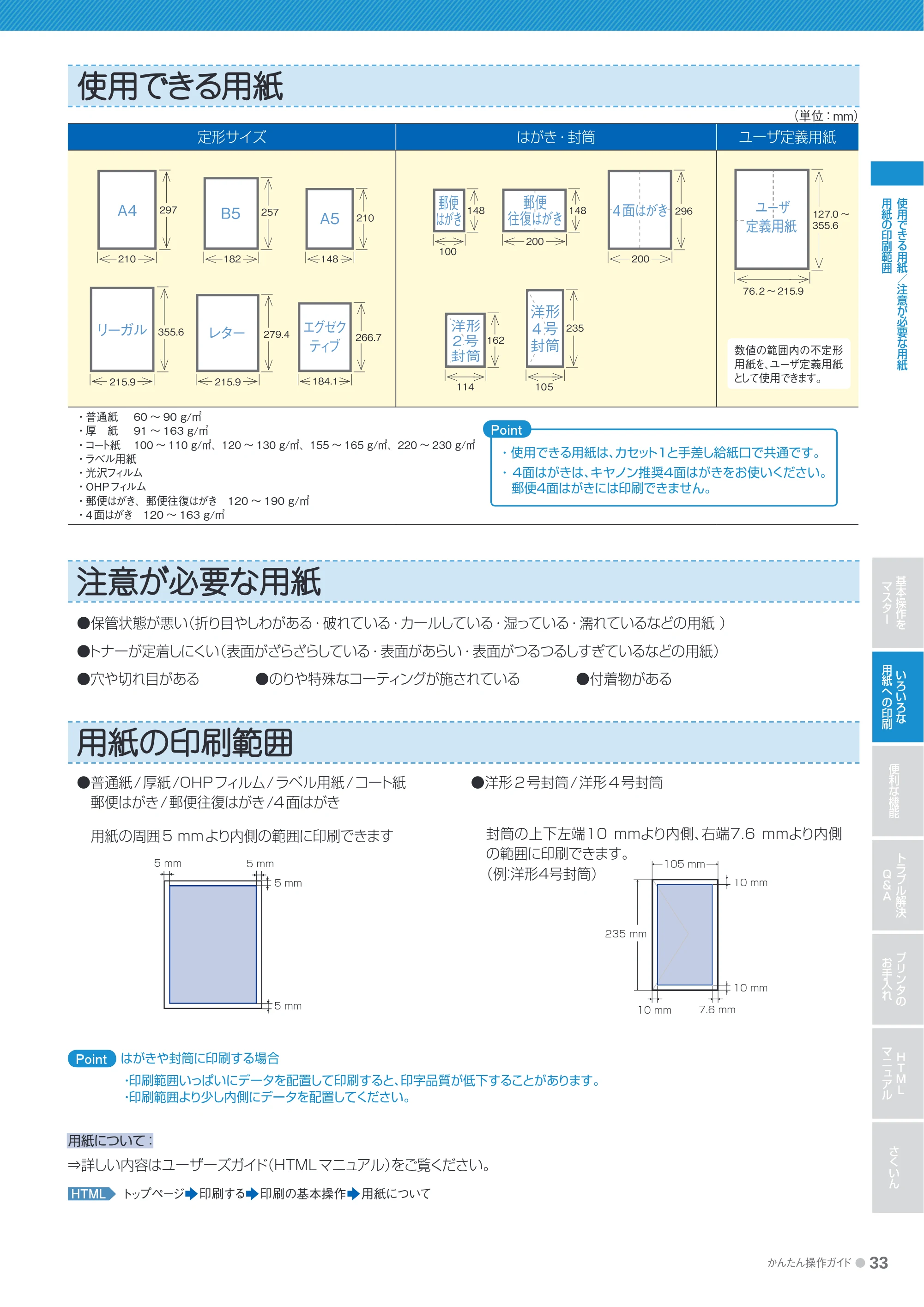

使用できる用紙

かんたん操作ガイド ● 33
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
定形サイズはがき・封筒ユーザ定義用紙

普通紙 60 ～ 90 g/㎡
厚紙 91 ～ 163 g/㎡
コート紙 100 ～ 110 g/㎡、120 ～ 130 g/㎡、155 ～ 165 g/㎡、220 ～ 230 g/㎡
ラベル用紙
光沢フィルム
OHPフィルム
郵便はがき、郵便往復はがき 120 ～ 190 g/㎡
4 面はがき 120 ～ 163 g/㎡

使用できる用紙
注意が必要な用紙
用紙の印刷範囲
Point はがきや封筒に印刷する場合

印刷範囲いっぱいにデータを配置して印刷すると、印字品質が低下することがあります。
印刷範囲より少し内側にデータを配置してください。

用紙について：
⇒詳しい内容はユーザーズガイド（HTML マニュアル）をご覧ください。
HTML トップページ印刷する印刷の基本操作用紙について

保管状態が悪い（折り目やしわがある・破れている・カールしている・湿っている・濡れているなどの用紙）
トナーが定着しにくい（表面がざらざらしている・表面があらい・表面がつるつるしすぎているなどの用紙）
穴や切れ目がある ●のりや特殊なコーティングが施されている ●付着物がある
普通紙 / 厚紙 /OHPフィルム/ ラベル用紙 /コート紙 ●洋形 2 号封筒 / 洋形 4 号封筒

郵便はがき/ 郵便往復はがき/4 面はがき
用紙の周囲 5 mmより内側の範囲に印刷できます
Point

使用できる用紙は、カセット１と手差し給紙口で共通です。
4面はがきは、キヤノン推奨4面はがきをお使いください。

郵便4面はがきには印刷できません。
数値の範囲内の不定形
用紙を、ユーザ定義用紙
として使用できます。
使用できる用紙／注意が必要な用紙
用紙の印刷範囲
封筒の上下左端10 mmより内側、右端7.6 mmより内側
の範囲に印刷できます。
（例：洋形4号封筒）
105 mm
10 mm
7.6 mm
235 mm
5 mm 5 mm
5 mm
5 mm
10 mm
10 mm
郵便
はがき
郵便
往復はがき
（単位：mm）

便利な機能を使って印刷しよう

34 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
便利な機能を使って印刷しよう
１枚の用紙に複数のページを割り付けて印刷したい
便利な機能を使って印刷するときのプリンタドライバの設定方法を説明します。
P.３4～４６の設定を行う場合は、印刷するファイルを開き、プリンタドライバの画面を表示してから行ってください。 P.10参照
※Macintoshをお使いの場合は、オンラインマニュアルを参照してください。
ヒント
プレビュー画面でページレイアウトを設定する
プレビュー画面では、次の方法でページレイアウトを設定することができます。
プレビュー画面上をクリックして設定する
サブメニューで設定する
1 ページ / 枚 2 ページ / 枚 4 ページ / 枚
以降繰り返し
1枚の用紙に複数のページを割り付けて印刷したい
プリンタドライバの画面を表示
P.10 参照
11
ページの配置順を選択44
［OK］をクリック55
画面上を右クリック
サブメニューからレイアウトを選択
11
22
アイコンが
選択されてい
ることを確認
11
クリック22 クリッククリック
［ページ設定］ページを選択
1 枚に印刷したいページ数を選択

22
33

ページを拡大/縮小して印刷したい

かんたん操作ガイド ● 35
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
ページを拡大／縮小して印刷したい
ページを拡大/縮小して印刷したい
用紙サイズに合わせて拡大 / 縮小する■
プリンタドライバの画面を表示
P.10 参照
［ページ設定］ページを選択
11
22
［原稿サイズ］を選択33
［出力用紙サイズ］を選択44
［OK］をクリック55
Point ・［原稿サイズ］は、データを作成したときにアプリケーションソフト側で設定した用紙サイズを選択します。

［出力用紙サイズ］は、実際に出力する用紙のサイズを選択します。拡大/縮小しない場合は、［原稿サイズと同じ］を選択します。

倍率を指定して拡大 / 縮小する■
Point ［倍率］の数値は、原稿サイズに対するパーセンテージで表します。

25～99 ：縮小
100 ：等倍
101～200 ：拡大

プリンタドライバの画面を表示
P.10 参照
［ページ設定］ページを選択
［倍率を指定する］にチェックマーク
を付ける
倍率を入力
［OK］をクリック
11
22
33
44
55
［ページレイアウト］で［1ページ/枚（標準）］以
外を選択した場合、拡大/縮小の倍率は指定で
きません。
PointPoint

複数のドキュメントを結合して印刷したい

36 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
結合したいすべてのドキュメントに対し
て 1 ～ 5 の操作を行う
66
複数のドキュメントを結合して印刷したい
複数のドキュメントを結合して印刷する場合は、先に用紙サイズや用紙タイプなどの印刷
設定を行ってください。
※Windowsのみの機能です。
［編集 +プレビュー］を選択33
［OK］をクリックして、［印刷］ダイアロ
グボックスの［OK］をクリック
55
［OK］をクリック44
Canon PageComposer 画面に
結合したいドキュメントが登録さ
れます。
この画面は、［出力方法］を［印刷］から［編
集+プレビュー］に切り替えたときに表示さ
れます。
PointPoint
Canon PageComposerとは？
プリンタにスプールした複数の印刷ドキュメントを結合して、編集
･印刷するプリンタドライバの機能です。アプリケーションが異な
るドキュメントをひとつにまとめて印刷できます。
Canon PageComposerの詳しい使いかたについては、Canon
PageComposerのヘルプをご覧ください。
ヘルプの表示方法

Canon PageComposer画面で［ヘルプ］メニュー→［ヘルプ］を選択
Excelファイルを結合するときの注意
Excelでは、選択しているシートに印刷設定が反映される
ため、ドキュメントを結合した場合、選択したシートのみが
Canon PageComposerにスプールされます。
複数のドキュメントを結合して印刷したい
ヒント
Canon PageComposerでできるおもな操作

ドキュメントの結合/分割・ドキュメントの順番の入れ替え
ドキュメントの複製・ドキュメントの削除

ヒント
Excelファイル内の複数のシートを結合したい場合は、
必要なシートをすべて選択してください。
Point ［編集］+［プレビュー］を選択して印刷の操
作を行うと、プリンタにスプールしたドキュ
メントが「Canon PageComposer」に登
録されます。
プリンタドライバの画面を表示
P.10 参照
［ページ設定］ページを選択
11
22

37ページ

かんたん操作ガイド ● 37
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
結合したドキュメントの編集

削除したいページのサムネイルを選択して［ページの削除］をク

リックすると、ページが削除されます。

ドキュメントの結合や印刷設定などの変更を確認したいときは、

［印刷プレビュー］をクリックします。
結合したドキュメントの印刷
結合したドキュメントは、以下の手順で印刷します。
①結合後のドキュメントを選択
②［ファイル］→［印刷］を選択
印刷が完了すると、結合したドキュメントは消去されます。
また、印刷しないでCanon PageComposerを終了した場合も、
ドキュメントは消去されます。
複数のドキュメントを結合して印刷したい
ヒント
ヒント
ドキュメント結合の操作をしたあと、続けて
同じアプリケーションソフトの別のドキュメ
ントを通常印刷する場合は、［出力方法］を
［印刷］に必ず戻してください。
PointPoint
すべてのドキュメントを選択77
［編集］→［結合］を選択88
［ドキュメント名］を入力99
［結合］をクリック1010
結合後のドキュメント

カラーの文書をモノクロで印刷したい

38 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

ＨＴＭＬ
マニュアル

さくいん
色を調整する
色を調整する
プリンタドライバの画面を表示
P.10 参照
11
［色の設定を行う］にチェックマークを
付ける
33
［色設定］をクリック44
［色調整］ページを選択55
［プレビューボタン］を目的の色の
方向に移動して調整
66
［OK］をクリック77
［OK］をクリック88
Point

［プレビューボタン］の他、などをクリックし

ても色を調整できます。

調整後の結果は、画面左側の画像サンプルで確認で

きます。
元の画像調整後の画像
［印刷品質］ページを選択22

明るさやコントラストを調整する

かんたん操作ガイド ● 43
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
明るさやコントラストを調整する
明るさやコントラストを調整する
プリンタドライバの画面を表示
P.10 参照
11
［色の設定を行う］にチェックマークを
付ける
33
［色設定］をクリック44
［色調整］ページを選択55
［明るさ］または［コントラスト］のつまみ
を移動して調整
66
［OK］をクリック77
［OK］をクリック88
Point ・［明るさ］のつまみを左へ移動すると画像が
暗くなり、右へ移動すると明るくなります。

［コントラスト］のつまみを左へ移動すると画

さくいん
トラブル解決Q & A
LBP5050/5050N をご利用の際に起こる代表的なトラブルやお困りごとの解決方法を Q&A 形式で掲載しています。
次の目次から当てはまるトラブルが見つかったら、掲載ページに進んで解決方法を確認してください。
対処を行っても解決しない場合は、故障の可能性もあるため、修理を依頼してください。 P.60 参照
※Macintoshをお使いの場合は、オンラインマニュアルも参照してください。
印刷した用紙に白いスジが入った･･････････････････････････････････････････････････････････････ P.49
印刷したらトナーの濃さにムラがある･･････････････････････････････････････････････････････････ P.49
用紙の表面や裏面に斑点状の汚れが付いた状態で印刷された･･････････････････････････････････････ P.49
印字が全体的に薄くて見にくい････････････････････････････････････････････････････････････････ P.50

QQ
QQ
QQ
QQ
他のユーザのジョブがエラーになっていて印刷できない･･････････････････････････････････････････ P.55
エラーランプが点滅している･･････････････････････････････････････････････････････････････････ P.55
エラーランプが点灯している･･････････････････････････････････････････････････････････････････ P.56
印刷中にプリンタが一時停止し、そのあと印刷と停止を繰り返している････････････････････････････ P.56
印刷中にプリンタが止まった･･････････････････････････････････････････････････････････････････ P.56
印刷を実行したのにプリンタが反応しない･･････････････････････････････････････････････････････ P.56

ネットワーク環境で印刷できない･･････････････････････････････････････････････････････････････ P.58
QQ
QQ
QQ
QQ
QQ
QQ
QQ
プリンタに用紙がつまったとき、どうやって取ったらいいの？････････････････････････････････････ P.50
つまった用紙を取り除いたのにエラーメッセージが消えない･･････････････････････････････････････ P.54
印刷した用紙にしわがよっている･･････････････････････････････････････････････････････････････ P.54
印刷した用紙がカールした状態で出力された････････････････････････････････････････････････････ P.54
色ムラが出たり、なめらかに印刷できない･･････････････････････････････････････････････････････ P.55

QQ
QQQQ
QQ
QQQQ
QQQQ
プリンタステータスウィンドウ（Windows）／ステータスモニタ（Macintosh）に
「ネットワークボードエラー」と表示された･･････････････････････････････････････････････････････ P.59
プリンタを起動したときや印刷中に、いつもとは違う音がするけど大丈夫？････････････････････････ P.59
カラートナーが切れているとき、ブラックトナーだけで印刷できる？･･････････････････････････････ P.59
開梱して初めてプリンタの電源をオンにしたら、エラーが表示された･･････････････････････････････ P.59
英語版 Windows でプリンタは使えるの？･･････････････････････････････････････････････････････ P.60
トナーカートリッジを購入したい･･････････････････････････････････････････････････････････････ P.60

プリンタが故障したので修理を依頼したい･･････････････････････････････････････････････････････ P.60
「キヤノンサービスパック」って何？･･･････････････････････････････････････････････････････････ P.61
QQ
QQ
QQ
QQ
QQ
QQ
QQ
QQ
トラブル解決Ｑ＆Ａ
印字品質のトラブル
用紙のトラブル
印刷時のトラブル
その他

印字品質のトラブル

かんたん操作ガイド ● 49
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
解決方法が見つからない場合は？
本書でトラブルが解決できなかった場合は、付属のCD-ROMに
収録されている「ユーザーズガイド（HTMLマニュアル）」をご覧
ください。
■Macintoshをお使いの場合

ユーザーズガイド（HTMLマニュアル）は、付属のCD-

ROMの［Manuals］フォルダにあるindex.htmlをダブル
クリックすると表示されます。

ユーザーズガイド（HTMLマニュアル）に掲載されていない

53ページ

かんたん操作ガイド ● 53
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
用紙のトラブル
C 後カバー内部につまったとき
D 排紙部につまったとき
後カバーを開けます。
1
つまっている用紙を引っぱって取り除きます。
必ず後カバーを開ける
2
後カバーを閉めると、エラーメッセージが
消えて印刷可能な状態になります。
3
排紙部につまったとき
後カバー内部につまったとき

つまった用紙を取り除いたのにエラーメッセージが消えない

図を読み込み中

原文・図解 · p.54

54 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
用紙のトラブル
つまった用紙を取り除いたのにエラーメッセージが消えない
原因前カバーや後カバーを開けずに用紙を取り除いた
対処前カバーまたは後カバーをいったん開閉してください。
Q
印刷した用紙にしわがよっている
次の原因が考えられます。いずれかの対処を行ってください。
原因 1 用紙が斜めにセットされている
対処用紙をセットしなおしてください。 P.14参照
原因 2 用紙が湿っている
対処新しい用紙に交換して再度印刷してください。
Q
印刷した用紙がカールした状態で出力された
次の原因が考えられます。いずれかの対処を行ってください。
原因 1 用紙が湿っている
対処新しい用紙に交換して再度印刷してください。
原因 2 対応用紙以外を使用している
対処対応した用紙に交換してください。 P.33 参照
原因 3 用紙の種類や使用環境（高湿度環境や高温度環境、低湿度環境や低温度環境）
によっては、用紙が丸まってカールすることがある
対処 1 排紙された用紙が右図のようにカールしたときは、プリンタドライバの［特殊印字処

理］を［特殊設定6］に設定してください。
①プリンタドライバの画面を表示する P.10参照
②［仕上げ］ページを選択し、［仕上げ詳細］をクリック
③［処理オプション］をクリックし、［特殊印字処理］から［特殊設定6］を選択
この方法で問題が解決した場合は、対処後に［特殊印字処理］を［しない］に戻してください。
Point
［特殊設定6］に設定しても問題が改善しないとき
［特殊印字処理］を［しない］に設定し、［用紙タイプ］を次のように設定して印刷してください。
なお、十分にトナーが定着されずに印刷がかすれることがあります。
対処 2 排紙された用紙が右図のようにカールしたときは、プリンタドライバの［特殊印字処
理］を［特殊設定7］に設定してください。
①プリンタドライバの画面を表示する P.10参照
②［仕上げ］ページを選択し、［仕上げ詳細］をクリック
③［処理オプション］をクリックし、［特殊印字処理］から［特殊設定7］を選択
この方法で問題が解決した場合は、対処後に［特殊印字処理］を［しない］に戻してください。
Point

［特殊設定7］に設定しても問題が改善しないとき
［特殊印字処理］を［しない］に設定し、［用紙タイプ］を次のように設定して印刷してください。
なお、印刷しない部分に残像が現れることがあります。
Q
［普通紙L］に設定していたとき［普通紙］［コート紙1］に設定していたとき［コート紙2］
［普通紙］に設定していたとき［厚紙1］［コート紙2］に設定していたとき［コート紙3］
［厚紙1］に設定していたとき［厚紙2］［コート紙3］に設定していたとき［コート紙4］
［封筒］に設定していたとき［封筒H］
［普通紙］に設定していたとき［普通紙L］［コート紙2］に設定していたとき［コート紙1］
［厚紙1］に設定していたとき［普通紙］［コート紙3］に設定していたとき［コート紙2］
［厚紙2］に設定していたとき［厚紙1］［コート紙4］に設定していたとき［コート紙3］
［封筒H］に設定していたとき［封筒］

色ムラが出たり、なめらかに印刷できない

図を読み込み中

原文・図解 · p.55

かんたん操作ガイド ● 55
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
用紙のトラブル
印刷時のトラブル
印刷時のトラブル
他のユーザのジョブがエラーになっていて印刷できない
本体操作パネルのジョブキャンセルキーを押して、エラーが発生したジョ
ブの印刷をキャンセルしてください。
他のユーザの印刷中にエラーが発生しても、自分のコンピュータ
のプリンタステータスウィンドウ（Windows）／ステータスモニタ
（Macintosh）からは他のユーザのジョブを削除することはできません。
Q
次の場合はジョブキャンセルキーを押してもキャンセルできません。

印刷枚数が 1 枚の場合
複数ページを印刷するときに、すでにプリンタにデータが送信されたページ
ジョブキャンセルキーを押している間に、次のジョブに切り替わったとき

( 押したタイミングと離したタイミングでジョブが異なるとき )
エラーランプが点滅している
原因プリンタに何らかのエラーが発生している
対処プリンタステータスウィンドウ（Windows）／ステータスモニタ
（Macintosh）のエラーメッセージの内容にしたがって対処してく
ださい。
Q
色ムラが出たり、なめらかに印刷できない
原因大きい文字や太い線、色の濃度が濃い図形を印刷した
対処プリンタドライバの［特殊スムージングモード］を設定してください。
①プリンタドライバの画面を表示する P.10参照
②［仕上げ］ページを選択し、［仕上げ詳細］をクリック
③［処理オプション］をクリックし、［特殊スムージングモード］で適切
なモードを選択（右図参照）
［特殊スムージングモード］は、通常は［モード1］を設定してください。
［モード1］に設定して、次のような症状が起こったときには、［モード
2］～［モード6］のいずれかを設定して印刷してください。

色の濃度が濃い図形を印刷すると色ムラが出る場合

［モード2］に設定します。

次の症状が同時に発生する場合

図形（特に濃度が濃い図形）を印刷すると色ムラが出る
大きな文字や太い線（特に濃度が薄い文字や線）の周囲がなめら
かに印刷できない
［モード3］に設定します。

色の濃度が薄く、大きな文字や太い線の周囲がなめらかに印刷で

きない場合
［モード4］に設定します。

文字や線、図形に色ムラが出る場合

［モード5］に設定します。

文字や線、図形がなめらかに印刷できない場合

本プリンタに付属のトナーカートリッジ

K（ブラック）カートリッジ平均印字可能枚数：800枚
C（シアン）M（マゼンタ）Y（イエロー）カートリッジ合成平均印字可能枚数：800枚

トナーカートリッジは、次のいずれかの方法で購入できます。

プリンタの購入元またはプリンタを取り扱っている販売店に注文する
キヤノンマーケティングジャパン（株）の担当営業または営業所にお客様から依頼して購入する
キヤノントレーディング（株）カスタマーセンターに電話で注文する（ご注文窓口：フリーダイヤル 0120-139-900）

＊携帯電話でフリーダイヤルがご利用できない場合は、03-3740-2953 へおかけください。
＊受付時間：平日 9：30 ～ 11：45、12：45 ～ 17：30（土曜、日曜、祝日はお休みです）
＊お支払いは代金引換のみとなります。ただし、一部離島など代金引換サービスができない地域もあるため、ご注文の際にお問い合わせください。また、全国一律で 840 円（税込）の配送料がかか
ります（内訳：配送料金 525 円＋代引手数料 315 円）。ただし、ご購入商品の合計金額が 5,000 円以上の場合は、配送料金（525 円）は無料になります。

キヤノンオンラインショップで購入する URL：http://store.canon.jp/user/UserMain/jsp/top/supply

Q
プリンタが故障したので修理を依頼したい
プリンタの故障や部品を破損したときは、お買い上げの販売店または修理窓口にご連絡ください。

保守契約を締結されているお客様は、保守契約窓口にご連絡ください
保守契約を締結されていないお客様は、次のいずれかの方法で修理を依頼してください

①お買い上げの販売店に修理を依頼する
②お客様相談センターへ電話で修理を申し込む
（お客様相談センター：050-555-90061 受付時間平日 9:00 ～ 20:00、土・日・祝日 10:00 ～ 17:00、1/1 ～ 1/3 はお休みさせていただきます）
③インターネットから修理を申し込むオンライン修理受付 URL：http://cweb.canon.jp/e-support/repair/index.html
英語版 Windows でプリンタは使えるの？
Windows Vista/7/Server 2008/XP/Server 2003/2000 の英語版 OS でお使いいただけます。英語版のプリンタ
ドライバは、キヤノンホームページよりダウンロードしてください。また、本プリンタの最新 OS および Service Pack の対応状況
については、下記キヤノンホームページをご確認ください。
http://canon.jp
Q
Q

「キヤノンサービスパック」って何？

図を読み込み中

原文・図解 · p.61

かんたん操作ガイド ● 61
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
その他
「キヤノンサービスパック」って何？
キヤノンサービスパック（以下「CSP」と表記）は、キヤノン製品を長期間にわたって安心してお使いいただくための保守パッ
ケージサービスです。お客様のニーズに合わせたコースをご用意し、契約期間中に発生した故障やトラブルに迅速に対応します。
サービス範囲
故障時の修理・調整･･･故障発生時にプリンタの修理・調整を行います。
修理費用････････････修理時に発生する訪問料金・技術料金・部品代金は CSP 料金に含まれます（消耗品およびキヤノン
指定の部品は対象外となります）。
サービス提供期間
＊
････製品購入後、3 年間、4 年間、5 年間のいずれかからお選びいただけます。
CSP を 3 年間または 4 年間でご登録いただいた場合、サービス提供期間を最長 5 年間まで延長で
きる延長パックもご用意しています。
＊無償保証期間（お買い上げ日より1 年間）を含みます。
保守サービスの流れ
こんなお客様におすすめします

プリンタのメンテナンスが不安なお客様
長期にわたりプリンタを安心して使いたいお客様
保守にかかるコストを抑えたいお客様

CSP を購入するには？
お買い上げの販売店に相談するかキヤノンオンラインショップで購入することもできます。CSP 購入後、登録カードを送付するだけで
簡単に登録できます。CSP の登録有効期間は、本体購入後 90 日以内です。
CSP の詳細、その他年間保守契約などの詳細は
ハードウェア年間保守サービス URL：http://cweb.canon.jp/e-support/valuable-service/index.html
Q
故障
トラブル発生！
キヤノンコールセンター
（お客様IDとトラブル内容
をお伝えください）

トラブル状況の診断
機器修理
部品交換

お客様からご連絡エンジニアが訪問

プリンタのお手入れ

図を読み込み中

原文・図解 · p.62

62 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

ＨＴＭＬ
マニュアル

さくいん
知りたい情報を探すには
ユーザーズガイド（HTMLマニュアル）を表示する
コンピュータから表示する
（プリンタドライバと一緒にインストールした場合）
デスクトップ上のアイコンをダブルクリック
［スタート］メニューから選択
CD-ROM から表示する
（プリンタドライバのみをインストールした場合）
① 付属の CD-ROMをCD-ROMドライブにセットします。
②［マニュアル表示］をクリックします。
③［ユーザーズガイド］のをクリックします。
Point
左の画面が表示されない場合
①[スタート]→[ファイル名を指定して実行]を選択します。
②[名前]に「D:￥Japanese￥MInst.exe」と入力し「OK」を
クリックします。
CD-ROMドライブ名「D:」はお使いのコンピュータによって異なります。
便利な使いかた
プリンタの便利な機能を探します。
例トナーを節約して印刷したい
仕上がりイメージ
印刷結果のイメージ一覧から探します。
例拡大/縮小印刷したい
操作内容操作内容別に分類された一覧から探します。
例はがきのあて名印刷

［印刷する］→［いろいろな用紙に印刷する］→［はがきに印刷する］
※Macintoshをお使いの場合は、CD-ROMの［Manuals］フォルダにあるindex.htmlを
ダブルクリックします。

かんたん操作ガイド　さくいん

図を読み込み中

原文・図解 · p.66

66 ● かんたん操作ガイド
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
かんたん操作ガイド

さくいん
かんたん操作ガイドさくいん
数字･アルファベット
100 ランプ･････････････････････ 9
1 枚の用紙に複数ページを
割り付けて印刷･････････････････34
2 in 1 ････････････････････････34
A4 印刷･･･････････････････････20
A5 印刷･･･････････････････････20
B5 印刷･･･････････････････････20
Canon PageComposer ･･･････36
CSP ･･････････････････････････61
ERR ランプ･････････････････････ 9
HTML マニュアルの表示････････65
IP アドレスの設定確認･･･････････58
LAN ケーブル･･････････････････57
LAN コネクタ･･･････････････････ 9
LBP5050/5050N の特長･･････ 6

LNK ランプ･････････････････････ 9
MAC アドレス･･･････････････････ 9
N ページ印刷･･････････････････34
USB ケーブル･････････････････57
USB コネクタ･･･････････････････ 9
Windows ファイアウォール･･････58
あ行
明るさの調整･･･････････････････43
あて名印刷
はがき･･･････････････････････22
封筒･････････････････････････26
イメージデータ補正･････････････44
色の調整･･･････････････････････42
印刷可能範囲･･･････････････････33
印刷可ランプ････････････････････ 8
印刷時のトラブル･･･････････････55
印刷操作･･･････････････････････16
一時停止･････････････････････18

再開･････････････････････････19
中止･････････････････････････18
印刷中のプリンタ停止･･･････････56
印刷の向きを 180 度回転･･･････29
印字品質のトラブル･････････････49
ウォーターマーク･･･････････････41
後カバー････････････････････････ 9
運搬用取っ手･･････････････････ 8,9
英語版 Windows ･･･････････････60
エラーランプ････････････････････ 8
点灯･････････････････････････56
点滅･････････････････････････55
お気に入り･････････････････ 11,46
選択･････････････････････････46
登録･････････････････････････46
お客様相談センター･････････････60
か行
拡大して印刷･･･････････････････35

拡大分割･･･････････････････････40
拡大連写･･･････････････････････40
画質調整･･･････････････････ 42,43
カセット用紙サイズの登録
･･････････ 15,21,24,27,32
画像補正･･･････････････････････44
紙づまりの処理･････････････････50
紙づまりランプ･･････････････････ 8
カラーバランス･････････････ 42,43
カラー文書をモノクロで印刷･･････38
キーワードから検索
（HTML マニュアル）･･･････････64
キヤノンサービスパック･･････････61
給紙カセット･････････････････････ 8
用紙のセット･･････････ 14,20,30
給紙ランプ･･････････････････････ 8
クイックプリントセットアップ･･･････46
結合したドキュメントの印刷･･･････37
コントラストの調整･･････････････43

さ行
再開（印刷）････････････････････19
仕上がりイメージから検索
（HTML マニュアル）･･･････････65
ジャギー･･･････････････････････44
ジャム処理･････････････････････50
集約印刷･･･････････････････････34
修理窓口･･･････････････････････60
縮小して印刷･･･････････････････35
使用できる用紙･････････････････33
消耗品 / カウンタ情報･･･････････62
ジョブキャンセルキー･･････ 8,19,55
ジョブキャンセルランプ･･･････････ 8
ジョブ編集･････････････････････36
ジョブマージ････････････････････36
ズーム･････････････････････････35
すかし文字･････････････････････41
スタンプ･･･････････････････････41

スムージング･･･････････････････44
総印刷ページ数の確認･･･････････13
操作内容から検索
（HTML マニュアル）･･･････････65
操作パネル･･････････････････････ 8
ソート印刷･････････････････････39
た行
タイリング･････････････････････40
タスクバーのアイコン表示････････12
注意が必要な用紙･･･････････････33
中止（印刷）････････････････････18
通気口･･････････････････････････ 9
通常使うプリンタに設定･･････････57
つまった用紙を取り除く･･････････50
定格銘板ラベル･･････････････････ 9
定形サイズの用紙
印刷･････････････････････････21
セット････････････････････････20
登録･････････････････････････21

手差し給紙口････････････････････ 8
紙づまり処理･････････････････52
用紙のセット･･････････････････15
手差し給紙口カバー･･････････････ 8
手差し搬送ガイド･････････････････ 8
電源コード差し込み口･････････････ 9
電源スイッチ････････････････････ 8
ドキュメント結合････････････････36
特殊印字処理･･･････････････････54
特殊スムージングモード･･････････55
取っ手････････････････････････ 8,9
トナーカートリッジ
交換･････････････････････････62
購入･････････････････････････60
スロット･･････････････････････ 9
トレイ････････････････････････ 9
トナー残量の確認･･･････････ 13,62

トナーセーブ･･･････････････････45
トナー節約･････････････････････45
トナー濃度の調整･･･････････ 45,50
トナーのムラ（印刷時）･･････ 49,55
トナーランプ････････････････････ 8
ドラフトモード･･････････････････50
な行
ネットワークステータスプリント････58
ネットワークボードエラー･････････59

67ページ

図を読み込み中

原文・図解 · p.67

かんたん操作ガイド

さくいん
かんたん操作ガイド ● 67
基本操作を
マスター
いろいろな
用紙への印刷

便利な機能

トラブル解決
Ｑ＆Ａ
プリンタの

お手入れ

ＨＴＭＬ
マニュアル

さくいん
は行
排紙トレイ･･････････････････････ 8
紙づまり処理･････････････････53
背面下カバー････････････････････ 9
倍率指定･･･････････････････････35
はがき
印刷･････････････････････････24
セット･･･････････････････････22
登録･････････････････････････24
バランス調整･･･････････････ 42,43
ファイアウォールの設定･･････････58
封筒
印刷･････････････････････････28
セット･･･････････････････････26
登録･････････････････････････27
部単位で印刷･･･････････････････39
不定形用紙
印刷･････････････････････････32
セット････････････････････････30
登録･････････････････････････31

部品交換･･･････････････････････60
プリンタ
異音･････････････････････････59
故障修理･････････････････････60
状態確認･････････････････････13
プリンタステータスウィンドウ･････12
非表示･･･････････････････････12
表示･････････････････････････12
プリンタドライバの画面･･････････10
表示･････････････････････････10
プレビュー画面･････････ 11,34,38
便利な機能････････････････････47
便利な使いかたで検索
（HTML マニュアル）･･･････････65
ポートの設定･･･････････････････57
ポスター印刷･･･････････････････40
本体給紙カセット･････････････････ 8
紙づまり処理･････････････････51
用紙のセット･･････････････････14

ま行
前カバー････････････････････････ 8
マニュアルもくじから検索
（HTML マニュアル）･･･････････64
モノクロ印刷･･･････････････････38
や行
ユーザ定義用紙
印刷･････････････････････････32
セット･･･････････････････････30
登録･････････････････････････31
用紙
印刷範囲･････････････････････33
カール･･･････････････････････54
しわ･････････････････････････54
セット････････････････････････14
トラブル･････････････････････50
用紙ガイド･･････････････････････ 8
用紙サイズの登録
･･････････ 15,21,24,27,32
用紙指定変倍･･･････････････････35
用紙タイプ･････････････････････33

わ行
割付印刷･･･････････････････････34
ワンクリック設定････････････････46
ヒント
やりたいことが本書で見つからなかったときは？
本プリンタに付属されているCD-ROMには、ユーザーズガイド（HTMLマニュアル）が収録されています。
さくいんで目的の操作が見つからなかったときは、ユーザーズガイド（HTMLマニュアル）から探してください。 P.64参照
■ Macintosh をお使いの場合

ユーザーズガイド（HTMLマニュアル）は、付属のCD-

ROMの［Manuals］フォルダにあるindex.htmlをダブル
クリックすると表示されます。

ユーザーズガイド（HTMLマニュアル）に掲載されていない

情報については、「オンラインマニュアル」をご覧ください。
「オンラインマニュアル」を表示するには、付属のCD-ROM
内の［CAPT］-［Japanese］-［Documents］-［GUIDE
-CAPT-JP］フォルダに収められている［index.html］をダ
ブルクリックします。

キヤノンお客様相談センターのご案内

図を読み込み中

原文・図解 · p.68

お問い合わせ先について
プリンタドライバのバージョンアップやプリンタが故障したときなど、お問い合わせが必要になった
ときは、目的に応じて次のお問い合わせ先にご連絡ください。

技術的なご質問や本プリンタの取り扱い方法について
消耗品やオプション品をご購入する際にご不明な点がある
故障時の修理についてご不明な点がある

お客様相談センター（全国共通番号）
050-555-90061
[ 受付時間 ] < 平日 >9:00 ～ 20:00 < 土日祝日 >10:00 ～ 17:00
（1/1 ～ 3 は休ませていただきます）
※上記番号をご利用いただけない方は 043-211-9627 をご利用ください。
※ IP 電話をご利用の場合、プロバイダーのサービスによってつながらない場合があります。
※受付時間は予告なく変更する場合があります。あらかじめご了承ください。
お買い上げいただいた販売店

プリンタドライバのバージョンアップ情報およびダウンロード
トラブル発生時の解決方法
商品のご紹介や各種イベント情報など

キヤノンホームページ
http://canon.jp/
RT5-0409 (040) XX2010XXXX © CANON INC. 2010 PRINTED IN CHINA
商標について
Canon、Canonロゴ、LBP、NetSpot、PageComposerは、キヤノン株式会社の商標です。
Adobe、Adobe Acrobat、Adobe Readerは、Adobe Systems Incorporated（アドビシステムズ社）の商標です。
Apple、Macintoshは、米国およびその他の国で登録されているApple Inc.の商標です。
Microsoft、Windows、Windows Vistaは、米国Microsoft Corporationの米国およびその他の国における登録商標または
商標です。
その他、本書中の社名や商品名は、各社の登録商標または商標です。
RT5-0409-040

消耗品やオプション品のご購入について
故障時の修理について

製品・資料情報

メーカー	キヤノン	カテゴリ	プリンター・複合機
適用機種	LBP5050/5050n
資料名	かんたん操作ガイド 2010年2月25日更新（PDF形式／15.38Mバイト）	形式	日本語 PDF · 68 ページ · 15.4 MB
出典	キヤノン製品サポート掲載内容の訂正

みんなの質問・相談

かんたん操作ガイド 2010年2月25日更新（PDF形式／15.38Mバイト）の掲示板

使い方・故障・設定の疑問を、この説明書を使う人に相談できます。

登録・ログイン不要

＋この説明書について質問する

これまでの質問・相談

投稿を読み込んでいます…

かんたん操作ガイド 2010年2月25日更新 （PDF形式／15.38Mバイト）LBP5050/5050n

本文・図解

1ページ

目 次

各部のなまえとはたらき

3ページ

やりたいことがすぐに探せる！ 目的別情報INDEX

5ページ

LBP5050/5050Nの特長

7ページ

基本操作をマスターしよう

お手入れ

各部のなまえとはたらき

各部のなまえとはたらき

9ページ

お手入れ

各部のなまえとはたらき

仕様］をご覧ください。

プリンタの操作画面

お手入れ

11ページ

お手入れ

プリンタステータスウィンドウ

お手入れ

13ページ

お手入れ

用紙のセット

お手入れ

15ページ

お手入れ

印刷の実行と中止

お手入れ

17ページ

お手入れ

18ページ

お手入れ

19ページ

お手入れ

いろいろな用紙に印刷しよう

お手入れ

21ページ

お手入れ

はがきに印刷する

お手入れ

23ページ

お手入れ

24ページ

お手入れ

25ページ

お手入れ

封筒に印刷する

お手入れ

27ページ

お手入れ

28ページ

お手入れ

29ページ

お手入れ

不定形サイズの用紙（ユーザ定義用紙）に印刷する

お手入れ

31ページ

お手入れ

32ページ

お手入れ

使用できる用紙

お手入れ

便利な機能を使って印刷しよう

お手入れ

ページを拡大/縮小して印刷したい

お手入れ

複数のドキュメントを結合して印刷したい

お手入れ

37ページ

お手入れ

カラーの文書をモノクロで印刷したい

お手入れ

部数を指定してソート印刷したい

お手入れ

ポスターを作りたい

お手入れ

かんたん操作ガイド 2010年2月25日更新（PDF形式／15.38Mバイト）LBP5050/5050n

目次

やりたいことがすぐに探せる！　目的別情報INDEX

かんたん操作ガイド　さくいん

かんたん操作ガイド 2010年2月25日更新（PDF形式／15.38Mバイト）の掲示板

お困りごと解決ガイド 2017年5月25日更新（PDF：34.0MB）
