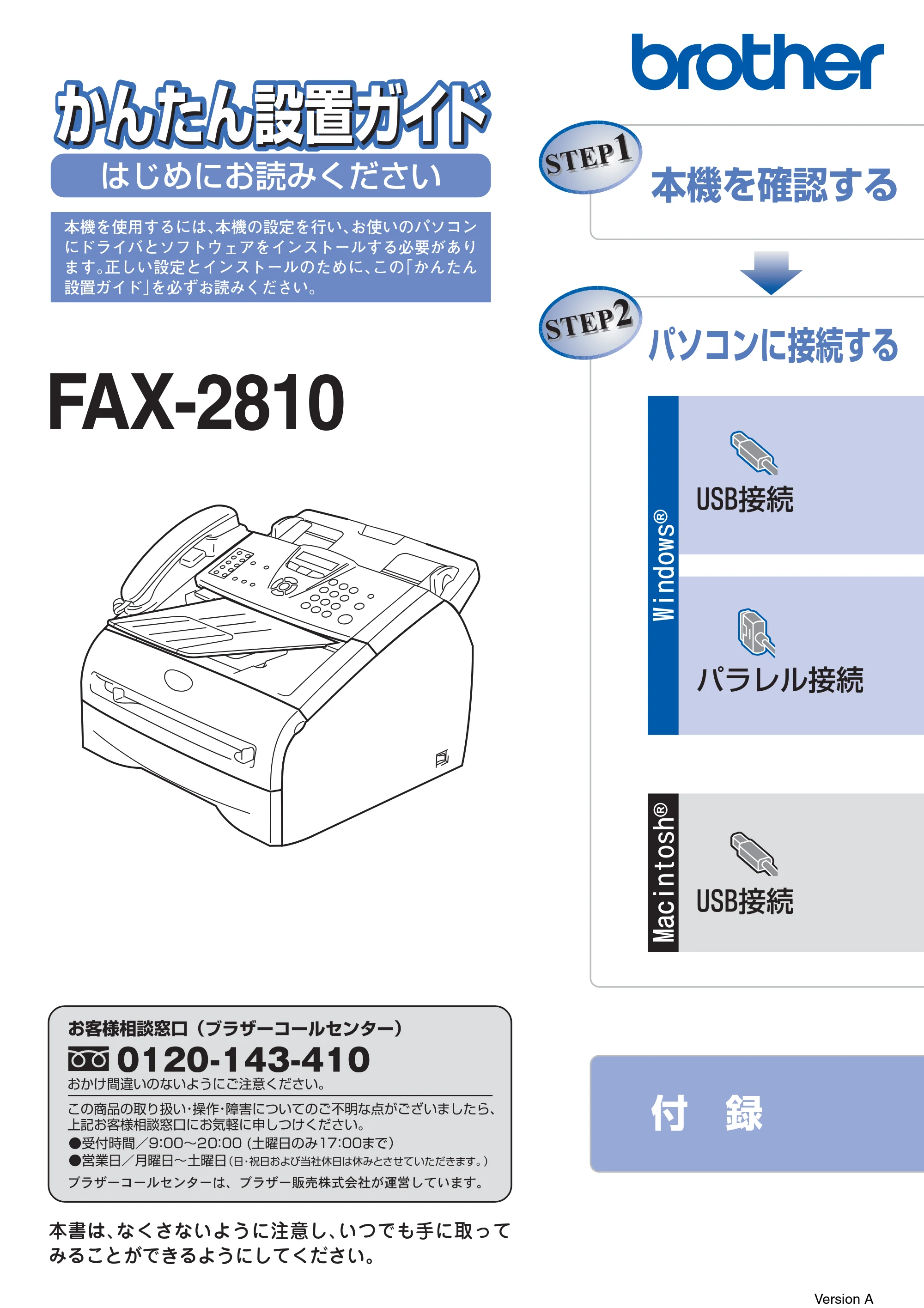

かんたん設置ガイドFAX-2810

はじめにお読みください
かんたん設置ガかんたん設置ガイドかんたん設置ガイドかんたん設置ガイド
本機を使用するには、本機の設定を行い、お使いのパソコン
にドライバとソフトウェアをインストールする必要があり
ます。正しい設定とインストールのために、この「かんたん
設置ガイド」を必ずお読みください。
本機を確認する
パソコンに接続する
付 録
USB接続
USB接続
パラレル接続
本書は、なくさないように注意し、いつでも手に取って
みることができるようにしてください。
Windows
®
Macintosh
®
FAX-2810
この商品の取り扱い・操作・障害についてのご不明な点がございましたら、
上記お客様相談窓口にお気軽に申しつけください。
おかけ間違いのないようにご注意ください。
Version A

1

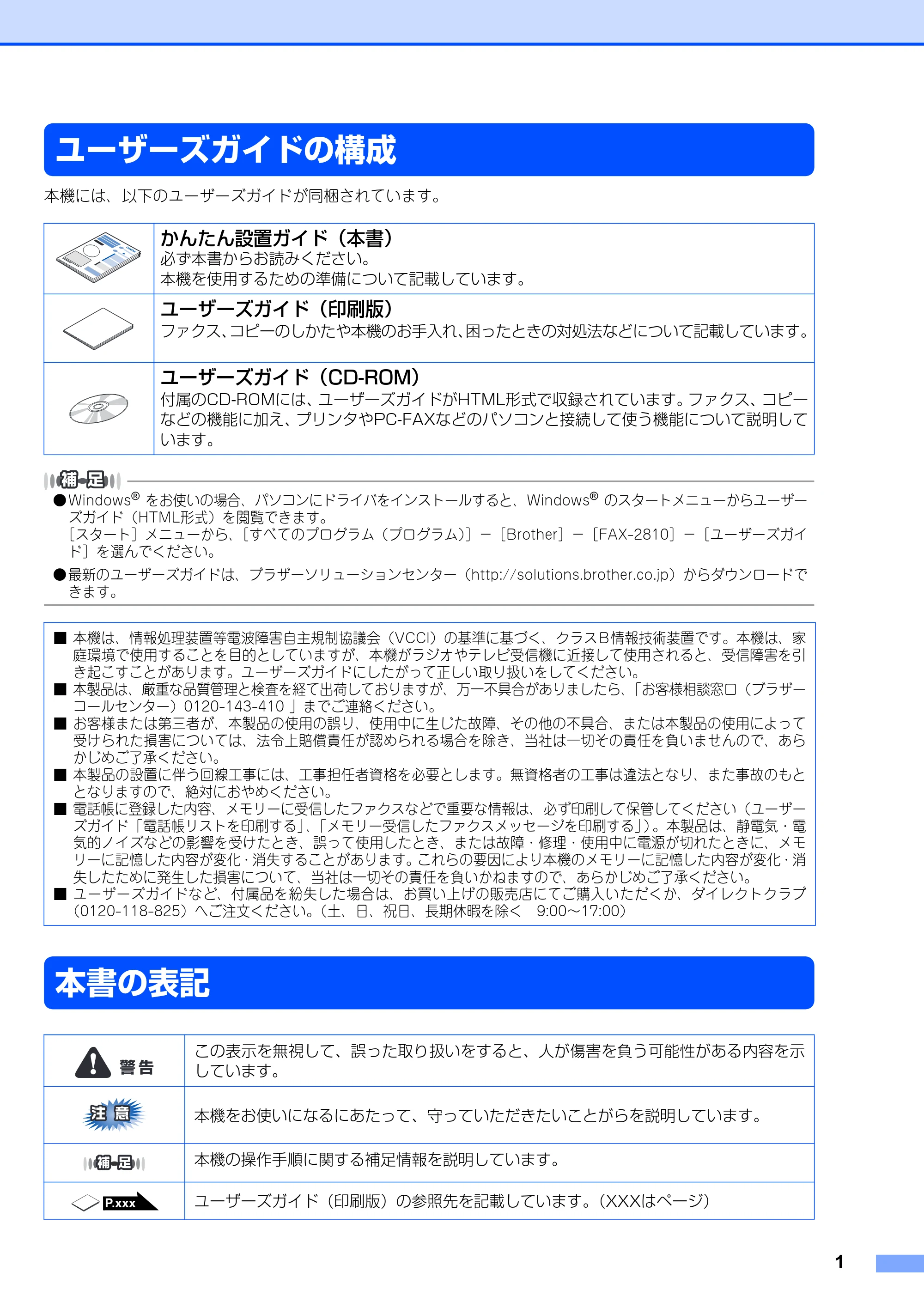

ユーザーズガイドの構成
本機には、以下のユーザーズガイドが同梱されています。

• Windows

®
をお使いの場合、パソコンにドライバをインストールすると、Windows
®
のスタートメニューからユーザー
ズガイド（HTML形式）を閲覧できます。
［スタート］メニューから、［すべてのプログラム（プログラム）］－［Brother］－［FAX-2810］－［ユーザーズガイ
ド］を選んでください。

• 最新のユーザーズガイドは、ブラザーソリューションセンター（http://solutions.brother.co.jp）からダウンロードで

きます。
本書の表記
かんたん設置ガイド（本書）
必ず本書からお読みください。
本機を使用するための準備について記載しています。
ユーザーズガイド（印刷版）
ファクス、コピーのしかたや本機のお手入れ、困ったときの対処法などについて記載しています。
ユーザーズガイド（CD-ROM）
付属のCD-ROMには、ユーザーズガイドがHTML形式で収録されています。ファクス、コピー
などの機能に加え、プリンタやPC-FAXなどのパソコンと接続して使う機能について説明して
います。
■ 本機は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づく、クラスB情報技術装置です。本機は、家
庭環境で使用することを目的としていますが、本機がラジオやテレビ受信機に近接して使用されると、受信障害を引
き起こすことがあります。ユーザーズガイドにしたがって正しい取り扱いをしてください。
■ 本製品は、厳重な品質管理と検査を経て出荷しておりますが、万一不具合がありましたら、「お客様相談窓口（ブラザー
コールセンター）0120-143-410 」までご連絡ください。

■ お客様または第三者が、本製品の使用の誤り、使用中に生じた故障、その他の不具合、または本製品の使用によって
受けられた損害については、法令上賠償責任が認められる場合を除き、当社は一切その責任を負いませんので、あら
かじめご了承ください。
■ 本製品の設置に伴う回線工事には、工事担任者資格を必要とします。無資格者の工事は違法となり、また事故のもと
となりますので、絶対におやめください。
■ 電話帳に登録した内容、メモリーに受信したファクスなどで重要な情報は、必ず印刷して保管してください（ユーザー
ズガイド「電話帳リストを印刷する」、「メモリー受信したファクスメッセージを印刷する」）。本製品は、静電気・電
気的ノイズなどの影響を受けたとき、誤って使用したとき、または故障・修理・使用中に電源が切れたときに、メモ
リーに記憶した内容が変化・消失することがあります。これらの要因により本機のメモリーに記憶した内容が変化・消
失したために発生した損害について、当社は一切その責任を負いかねますので、あらかじめご了承ください。

■ ユーザーズガイドなど、付属品を紛失した場合は、お買い上げの販売店にてご購入いただくか、ダイレクトクラブ
（0120-118-825）へご注文ください。（土、日、祝日、長期休暇を除く 9:00～17:00）
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性がある内容を示
しています。
本機をお使いになるにあたって、守っていただきたいことがらを説明しています。
本機の操作手順に関する補足情報を説明しています。
ユーザーズガイド（印刷版）の参照先を記載しています。（XXXはページ）P.xxx

2

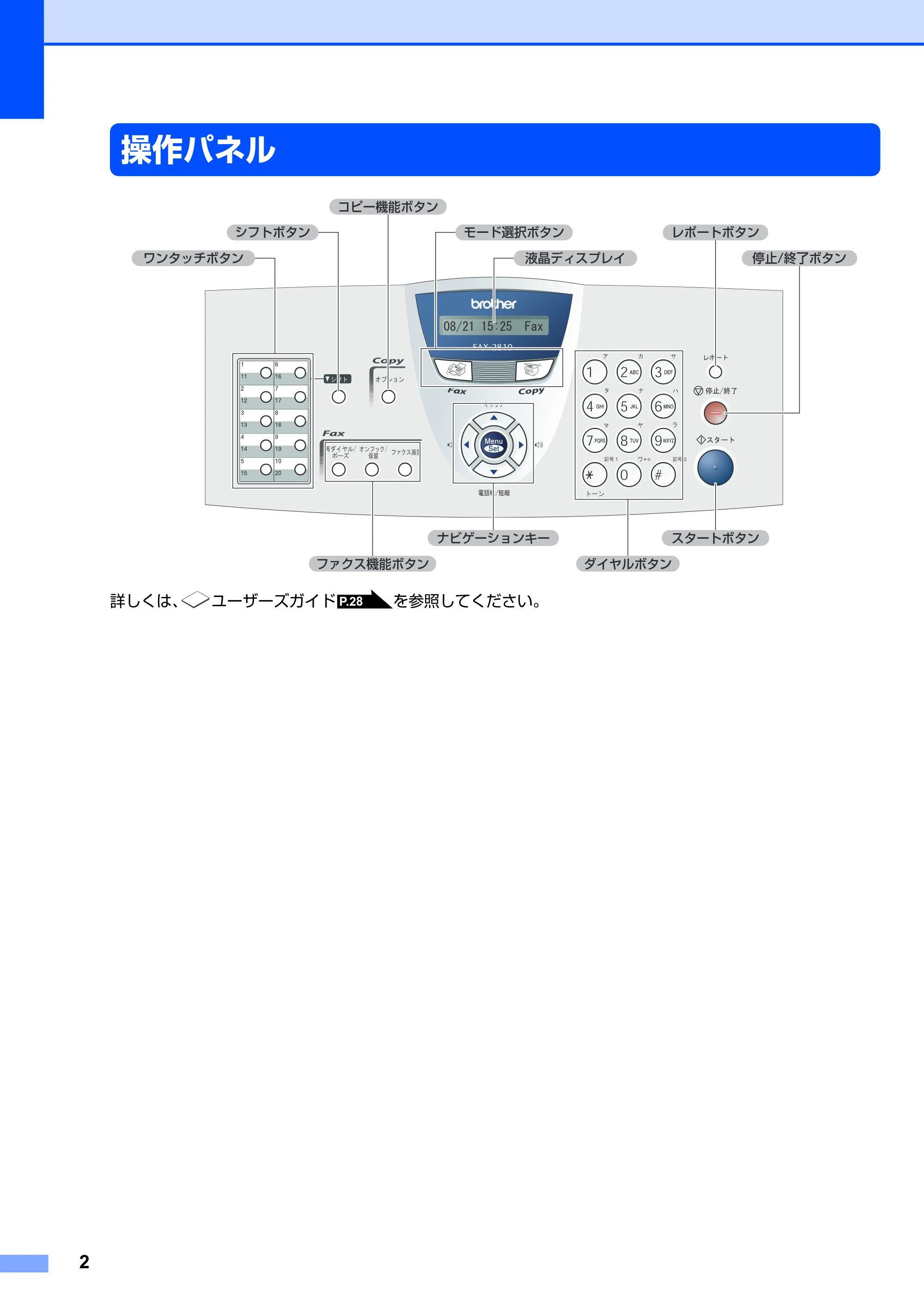

操作パネル
詳しくは、 ユーザーズガイド を参照してください。
(CZ
液晶ディスプレイワンタッチボタン
シフトボタン
ダイヤルボタン
コピー機能ボタン
レポートボタン
停止/終了ボタン
スタートボタンナビゲーションキー
モード選択ボタン
ファクス機能ボタン
P.28

3

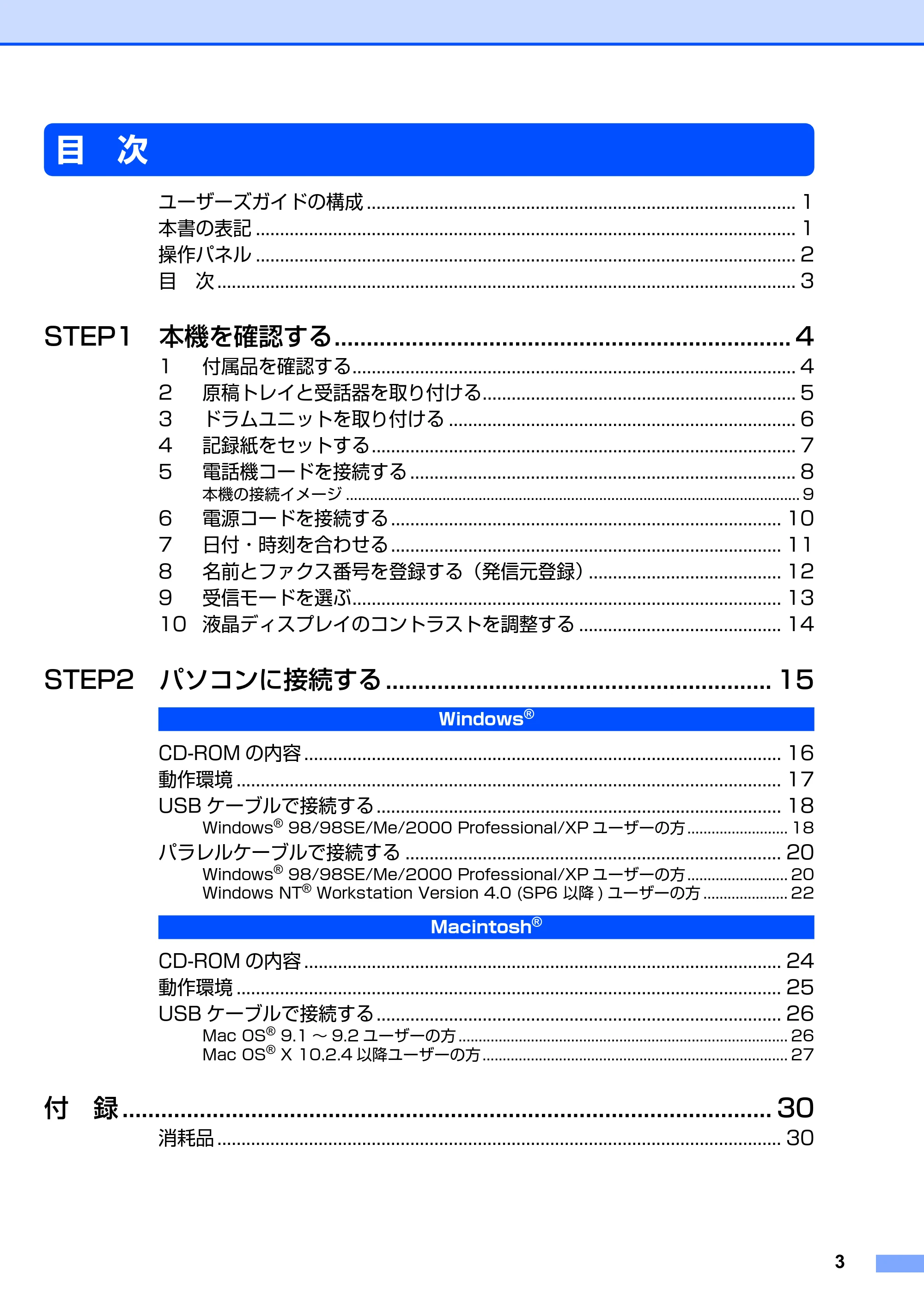

目 次
ユーザーズガイドの構成 ......................................................................................... 1
本書の表記 ................................................................................................................ 1
操作パネル ................................................................................................................ 2
目 次 ........................................................................................................................ 3

STEP1 本機を確認する....................................................................... 4
1 付属品を確認する............................................................................................ 4
2 原稿トレイと受話器を取り付ける................................................................. 5
3 ドラムユニットを取り付ける ........................................................................ 6
4 記録紙をセットする........................................................................................ 7

5 電話機コードを接続する ................................................................................ 8
本機の接続イメージ ................................................................................................................. 9
6 電源コードを接続する ................................................................................. 10
7 日付・時刻を合わせる ................................................................................. 11
8 名前とファクス番号を登録する（発信元登録）........................................ 12

9 受信モードを選ぶ......................................................................................... 13

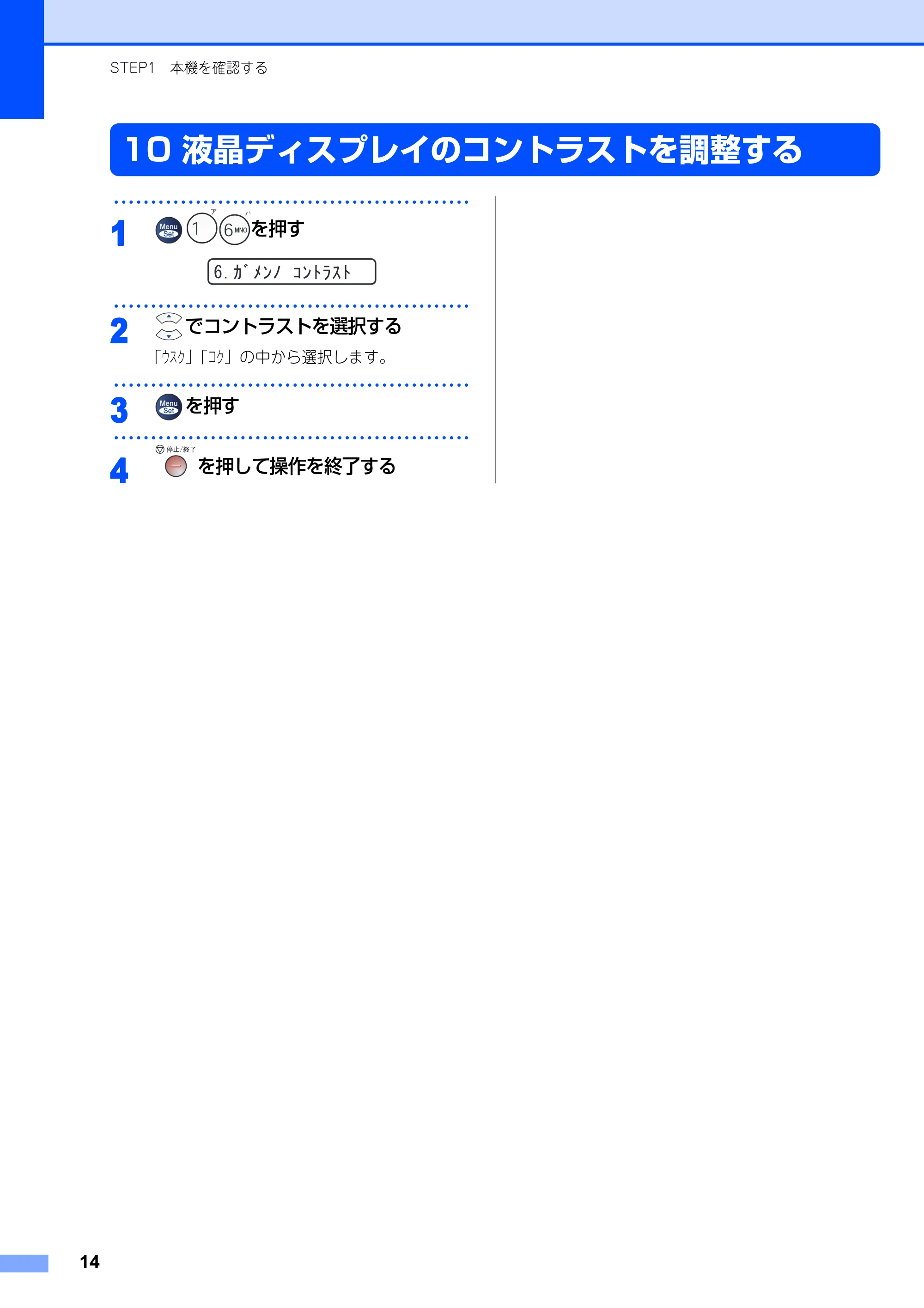

10 液晶ディスプレイのコントラストを調整する .......................................... 14

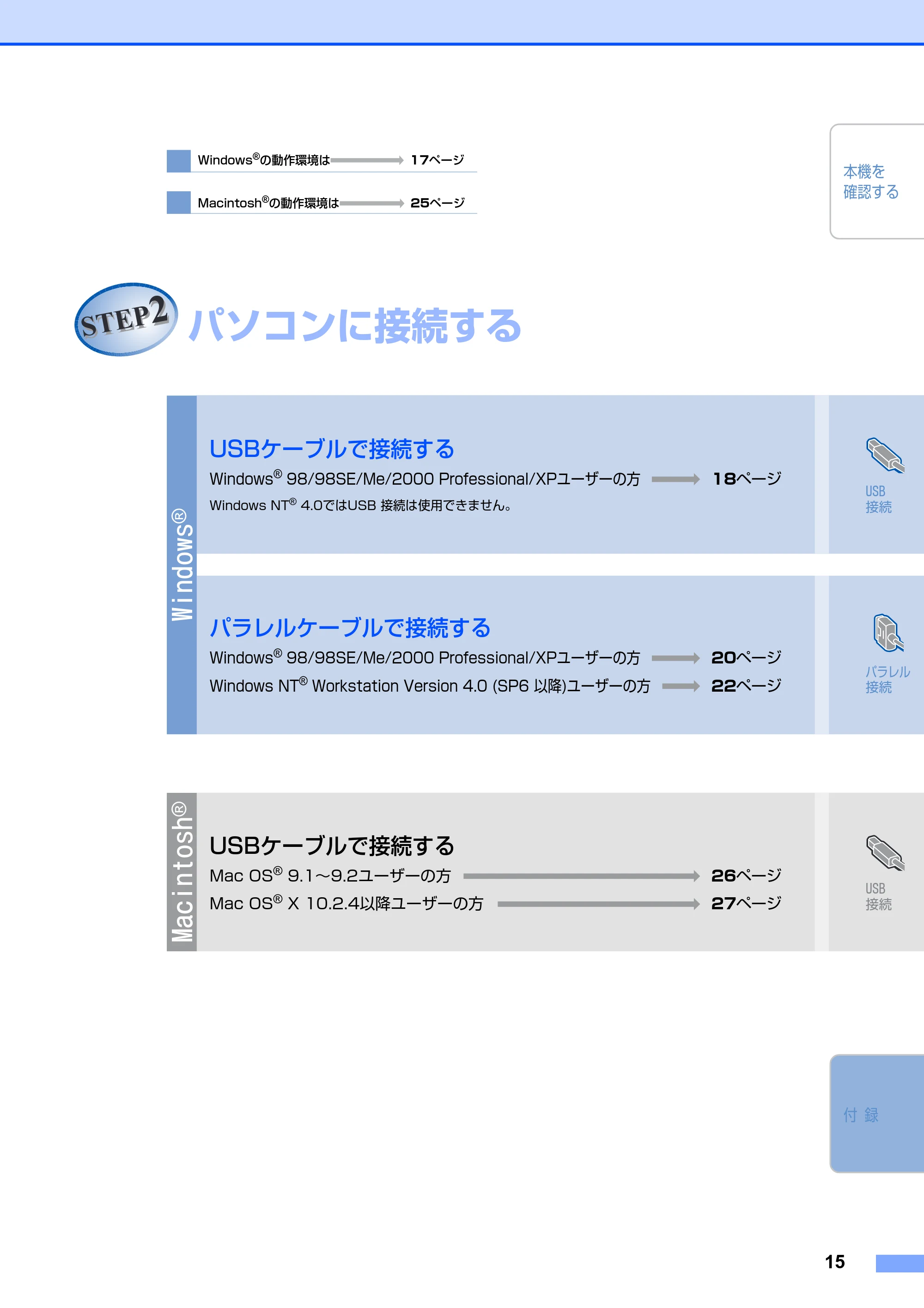

STEP2 パソコンに接続する ............................................................ 15

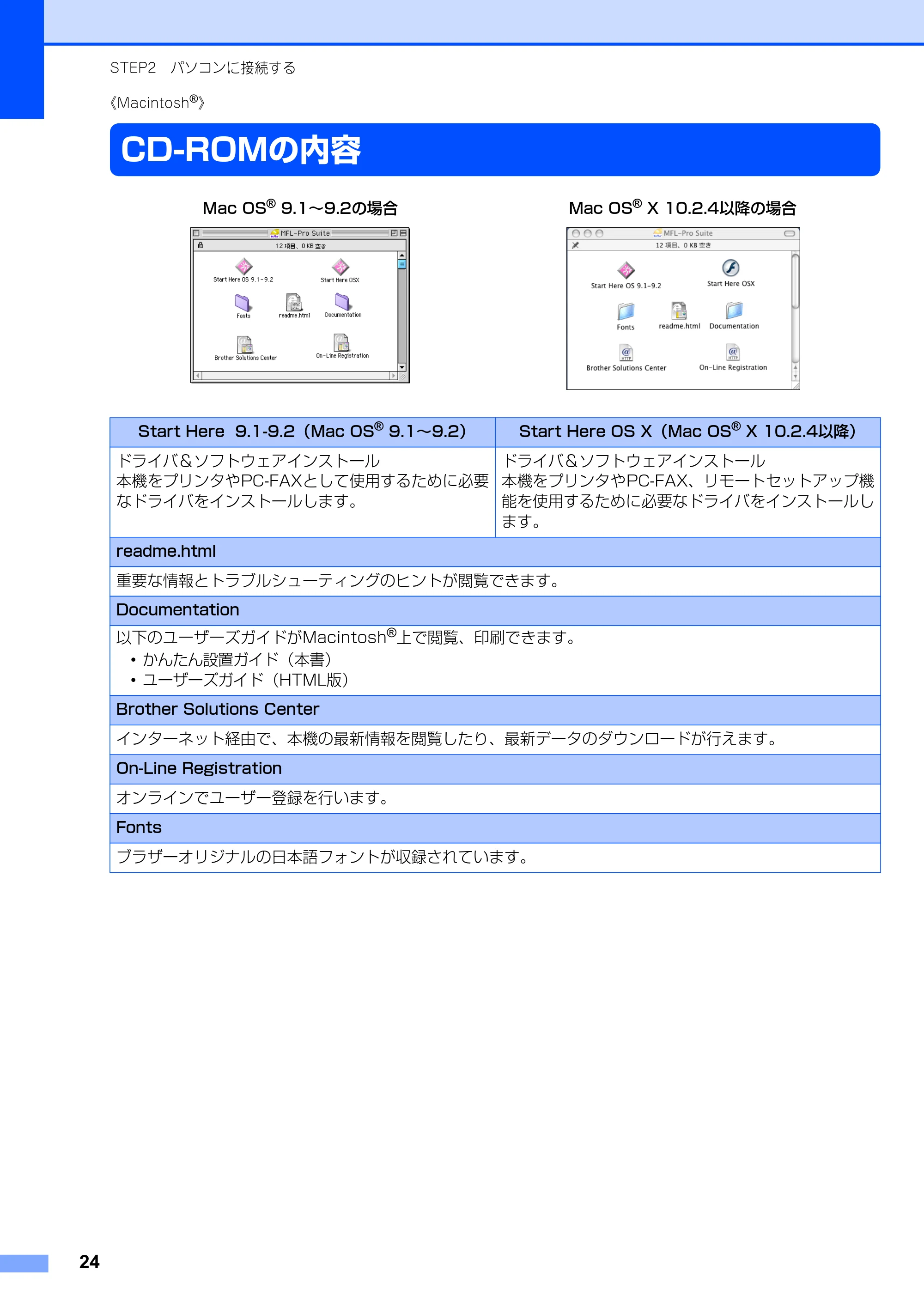

CD-ROM の内容 ................................................................................................... 16

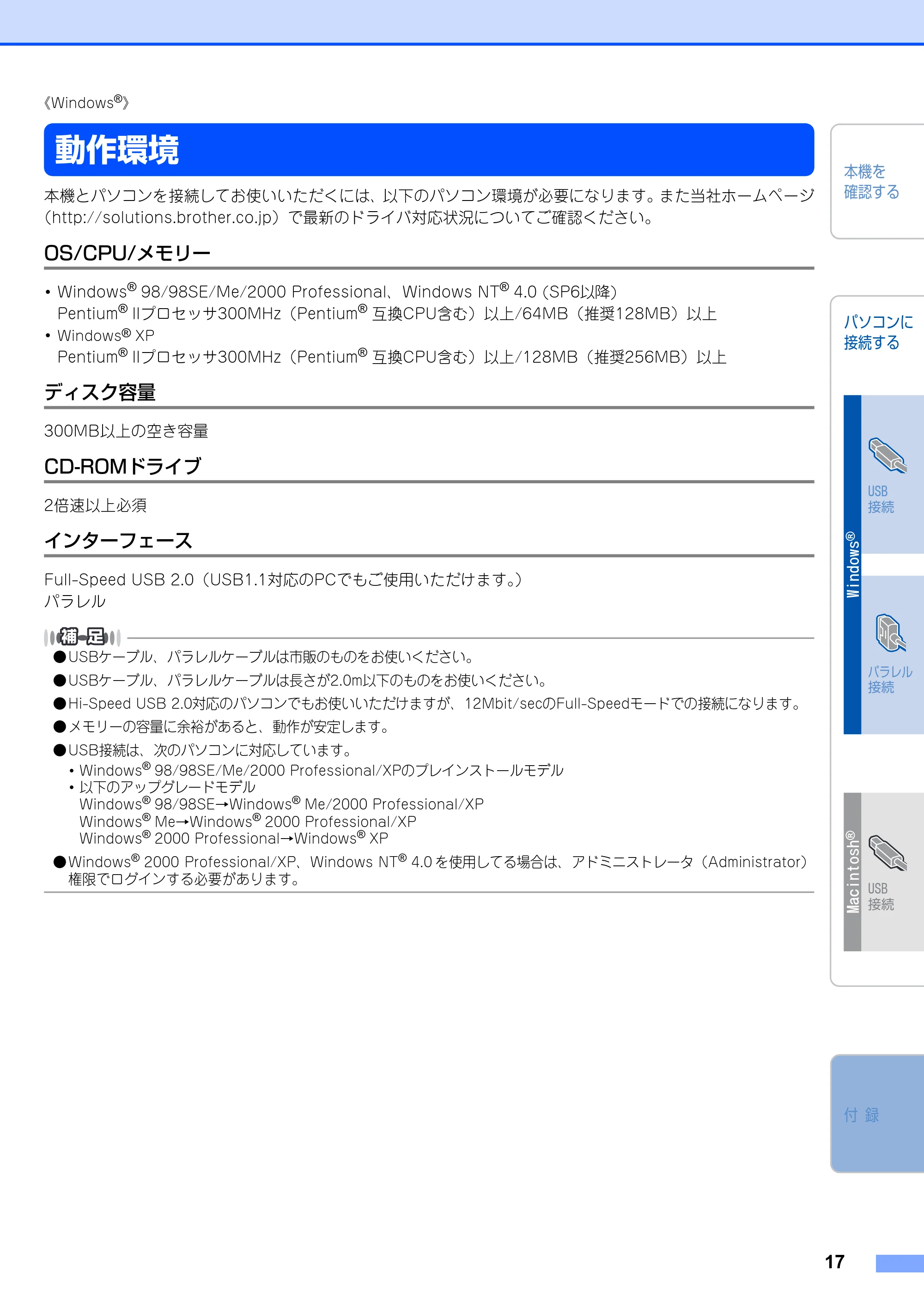

動作環境 ................................................................................................................. 17

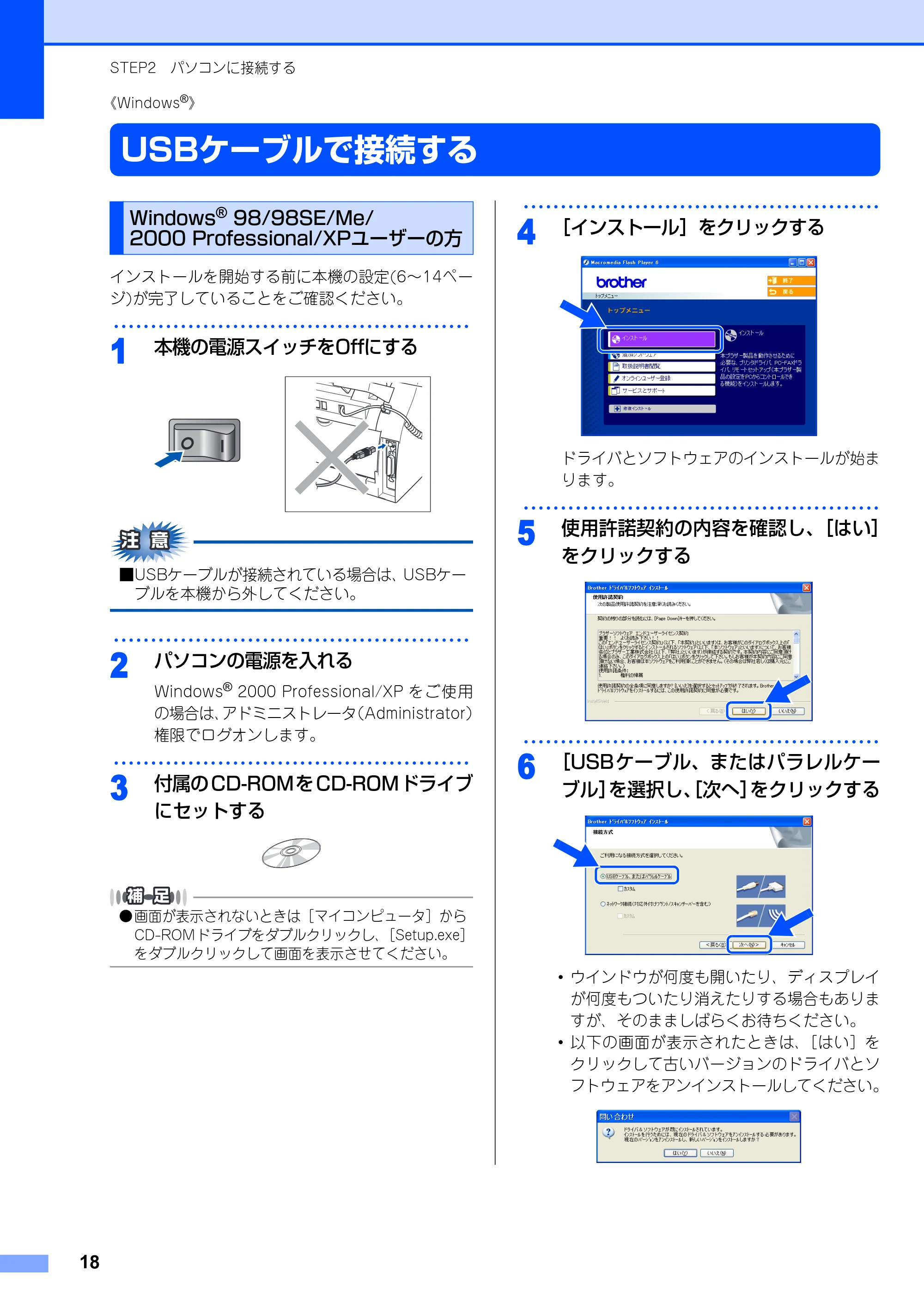

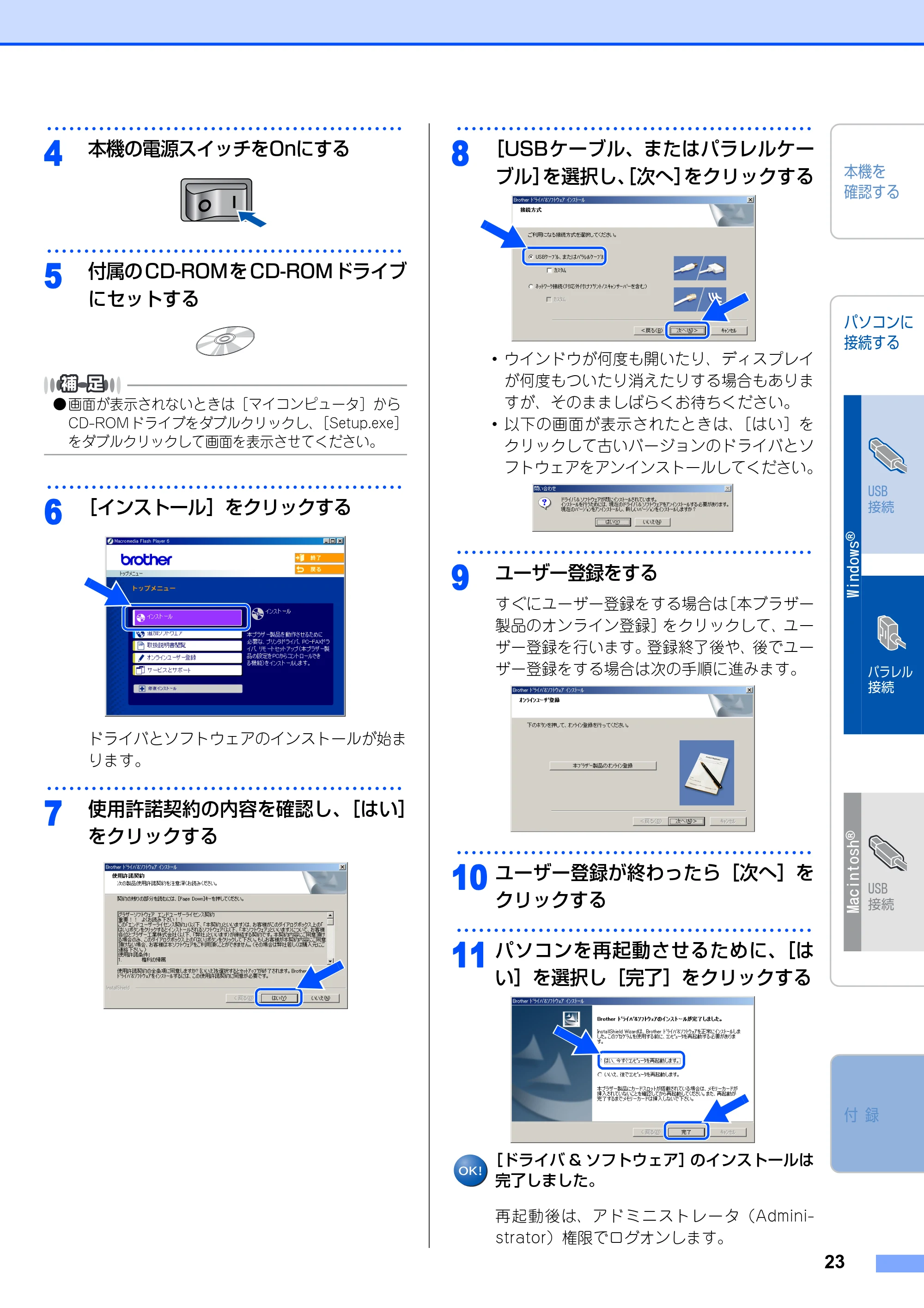

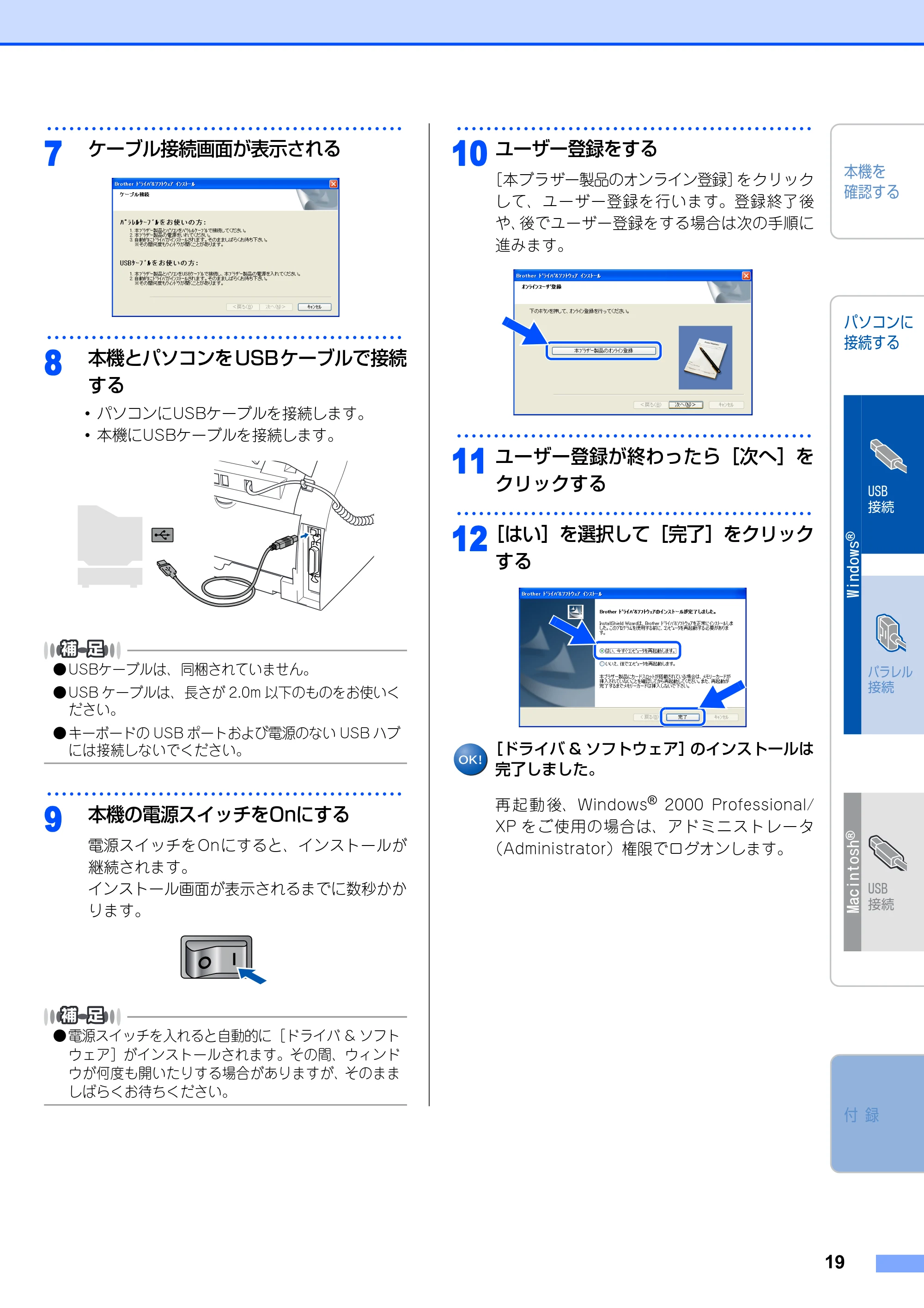

USB ケーブルで接続する .................................................................................... 18
Windows
®
98/98SE/Me/2000 Professional/XP ユーザーの方 ......................... 18

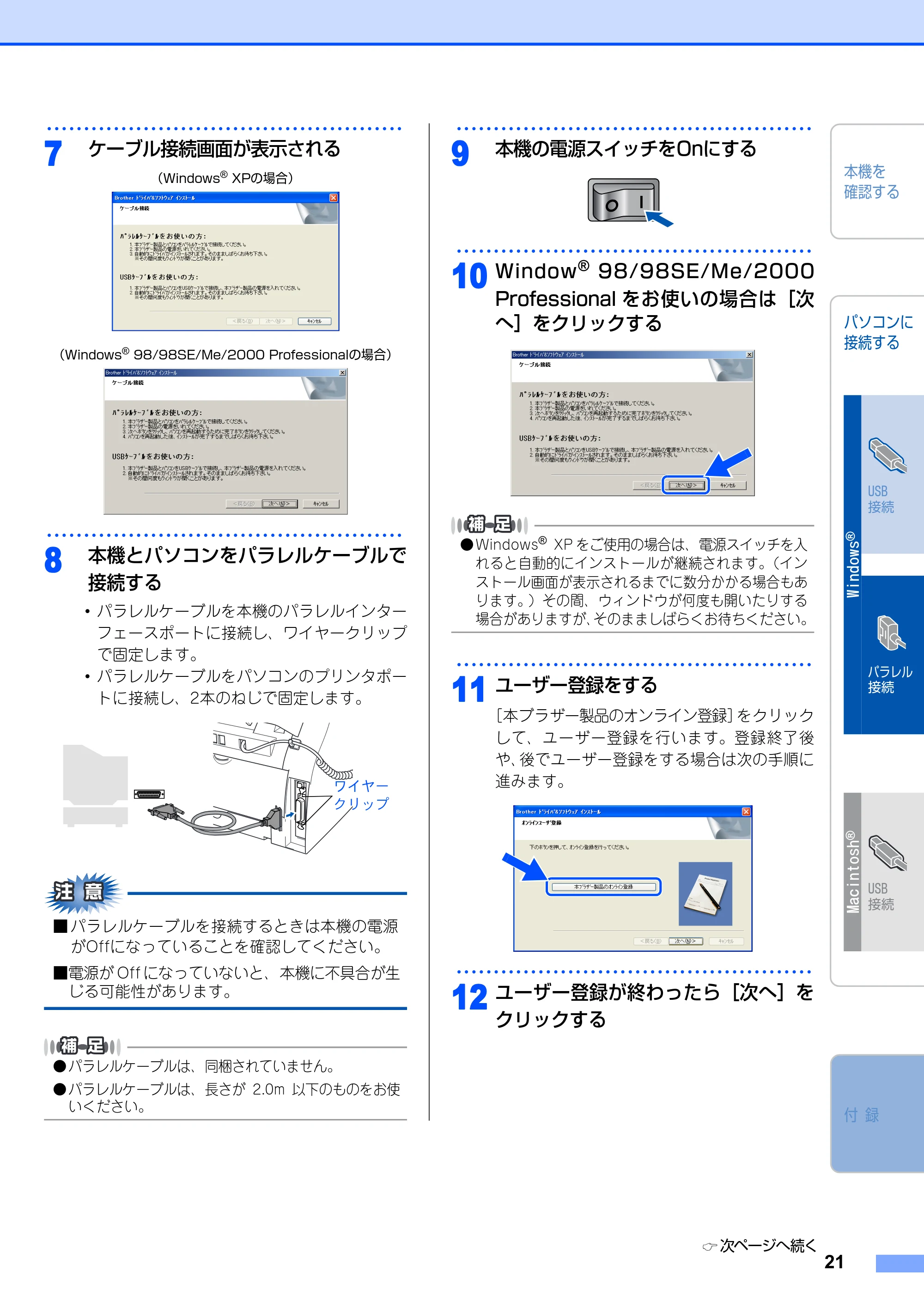

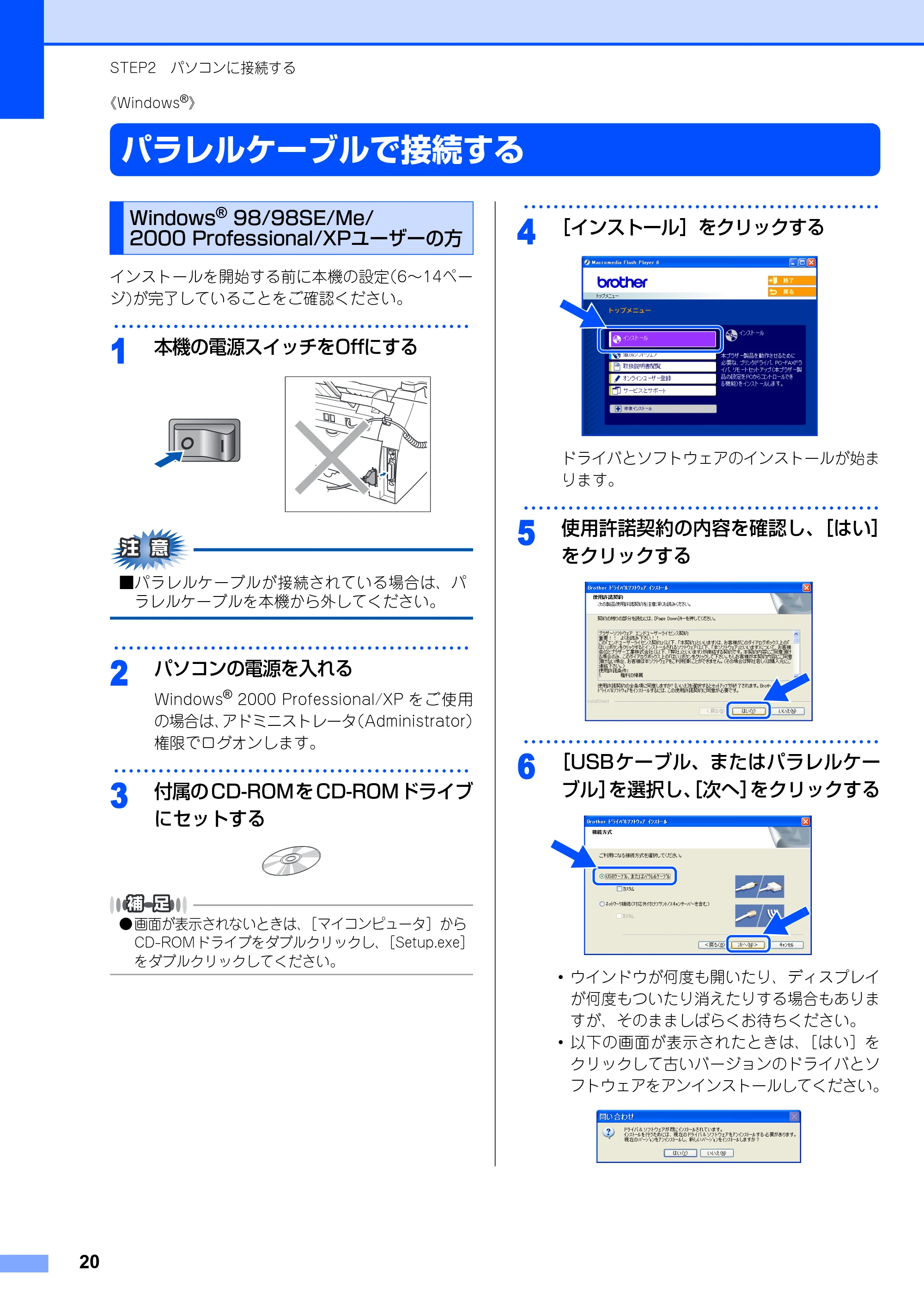

パラレルケーブルで接続する .............................................................................. 20
Windows
®
98/98SE/Me/2000 Professional/XP ユーザーの方 ......................... 20

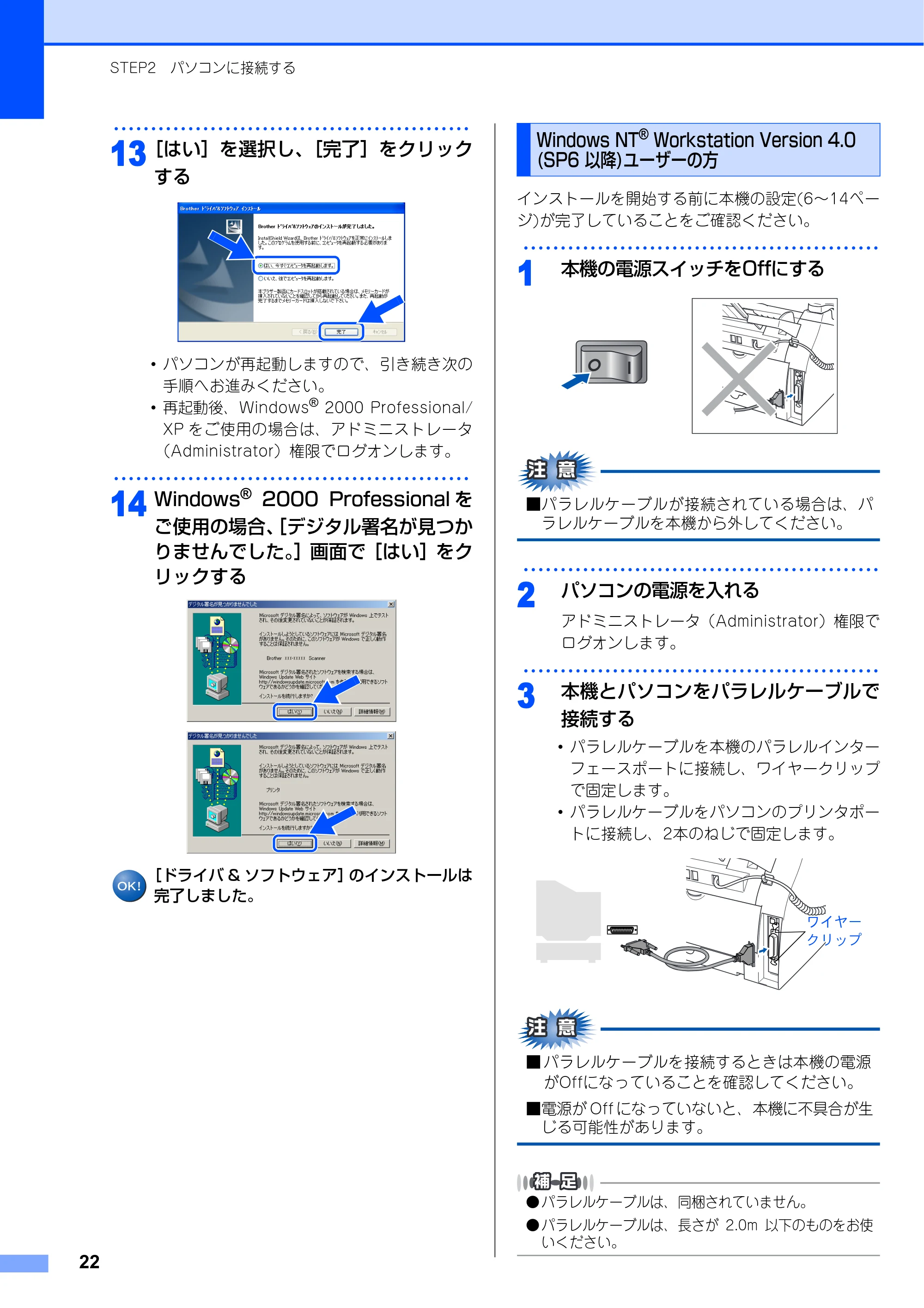

Windows NT
®
Workstation Version 4.0 (SP6 以降 ) ユーザーの方 ..................... 22
CD-ROM の内容 ................................................................................................... 24

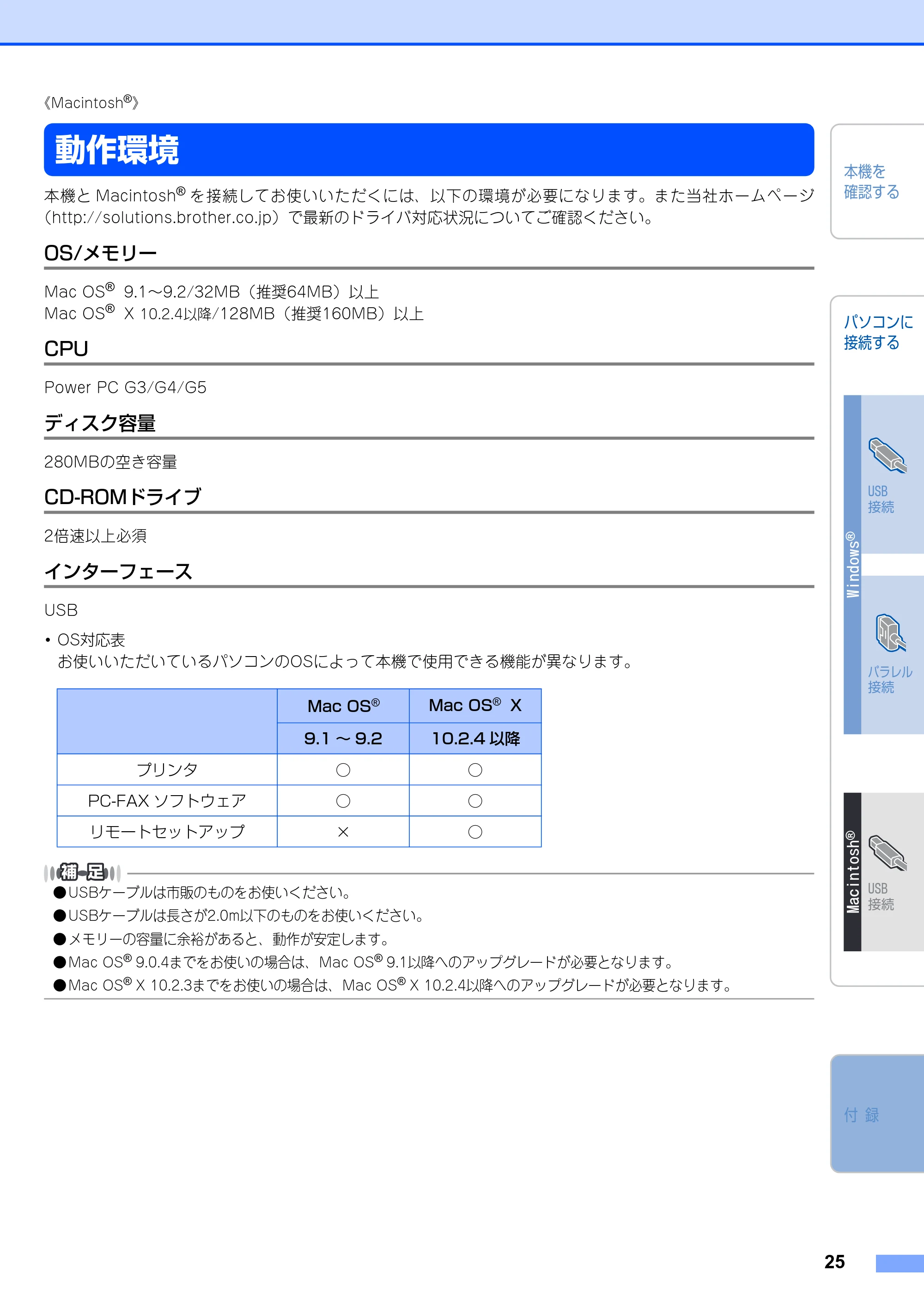

動作環境 ................................................................................................................. 25
USB ケーブルで接続する .................................................................................... 26
Mac OS
®
9.1 ～ 9.2 ユーザーの方 .................................................................................. 26
Mac OS
®
X 10.2.4 以降ユーザーの方 ............................................................................ 27
付 録 ..................................................................................................... 30

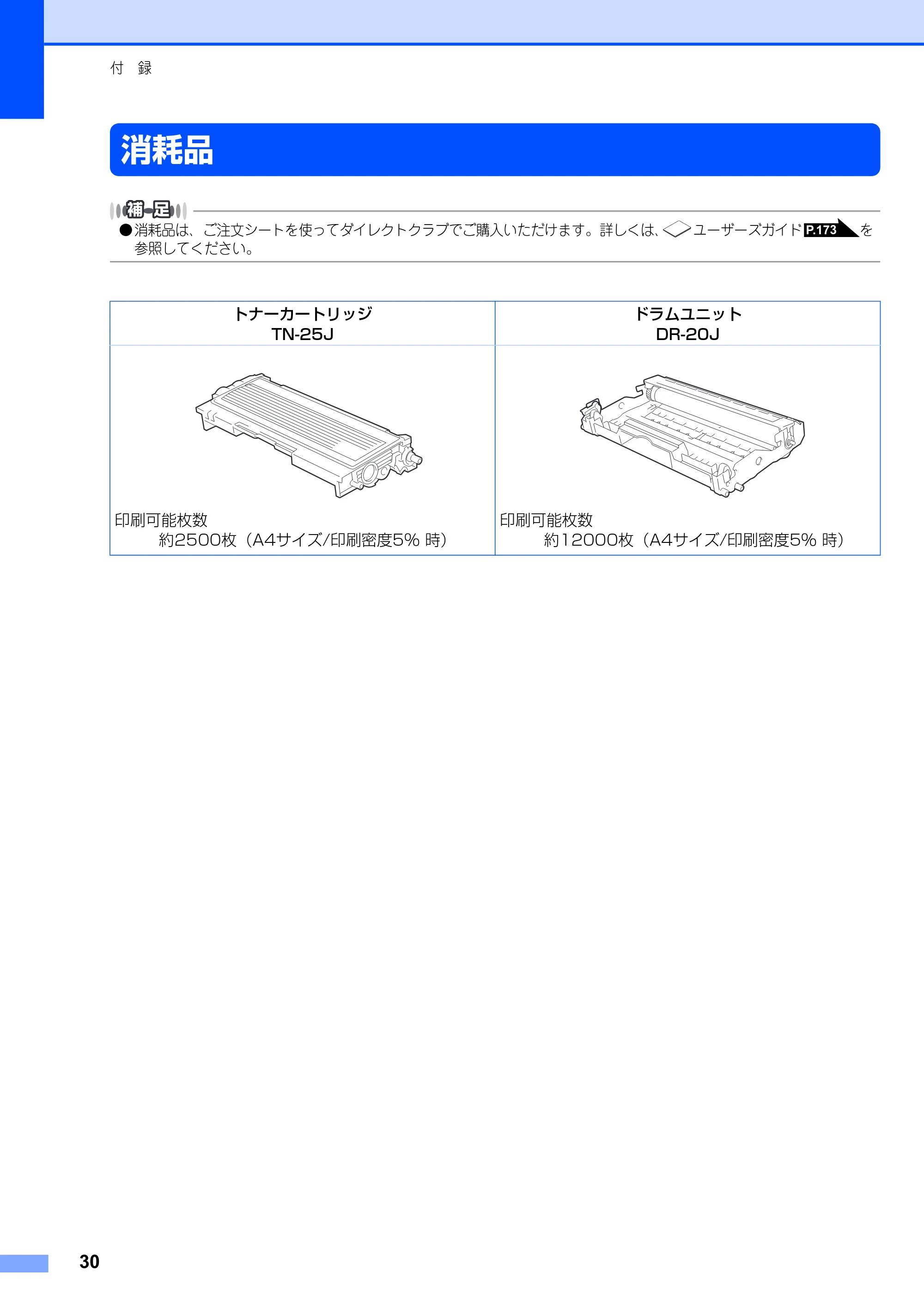

消耗品 ..................................................................................................................... 30
Windows
®
Macintosh
®

4
STEP1 本機を確認する

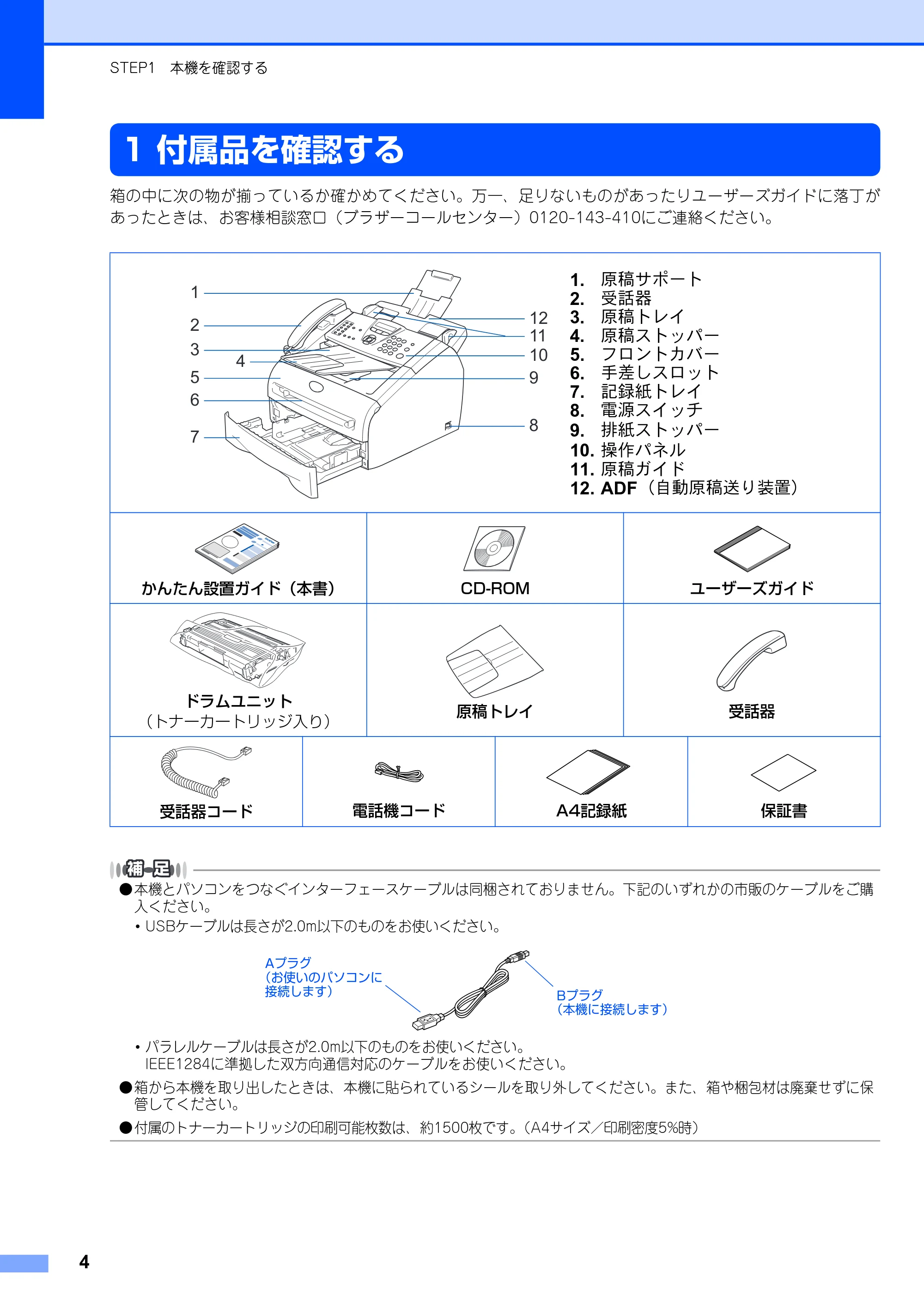

1 付属品を確認する
箱の中に次の物が揃っているか確かめてください。万一、足りないものがあったりユーザーズガイドに落丁が
あったときは、お客様相談窓口（ブラザーコールセンター）0120-143-410にご連絡ください。

• 本機とパソコンをつなぐインターフェースケーブルは同梱されておりません。下記のいずれかの市販のケーブルをご購

入ください。
･ USBケーブルは長さが2.0m以下のものをお使いください。
･ パラレルケーブルは長さが2.0m以下のものをお使いください。
IEEE1284に準拠した双方向通信対応のケーブルをお使いください。

• 箱から本機を取り出したときは、本機に貼られているシールを取り外してください。また、箱や梱包材は廃棄せずに保

管してください。

• 付属のトナーカートリッジの印刷可能枚数は、約1500枚です。（A4サイズ／印刷密度5%時）

かんたん設置ガイド（本書） CD-ROM ユーザーズガイド
ドラムユニット
（トナーカートリッジ入り）
原稿トレイ 受話器
受話器コード 電話機コード A4記録紙 保証書
1. 原稿サポート
2. 受話器
3. 原稿トレイ
4. 原稿ストッパー
5. フロントカバー
6. 手差しスロット
7. 記録紙トレイ
8. 電源スイッチ
9. 排紙ストッパー
10. 操作パネル
11. 原稿ガイド
12. ADF（自動原稿送り装置）
1
3
12
11
10
9
8
2
4
5
6
7
Aプラグ
（お使いのパソコンに
接続します） Bプラグ
（本機に接続します）
STEP1 本機を確認する

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
USB
接続
Windows
®
Macintosh
®
5

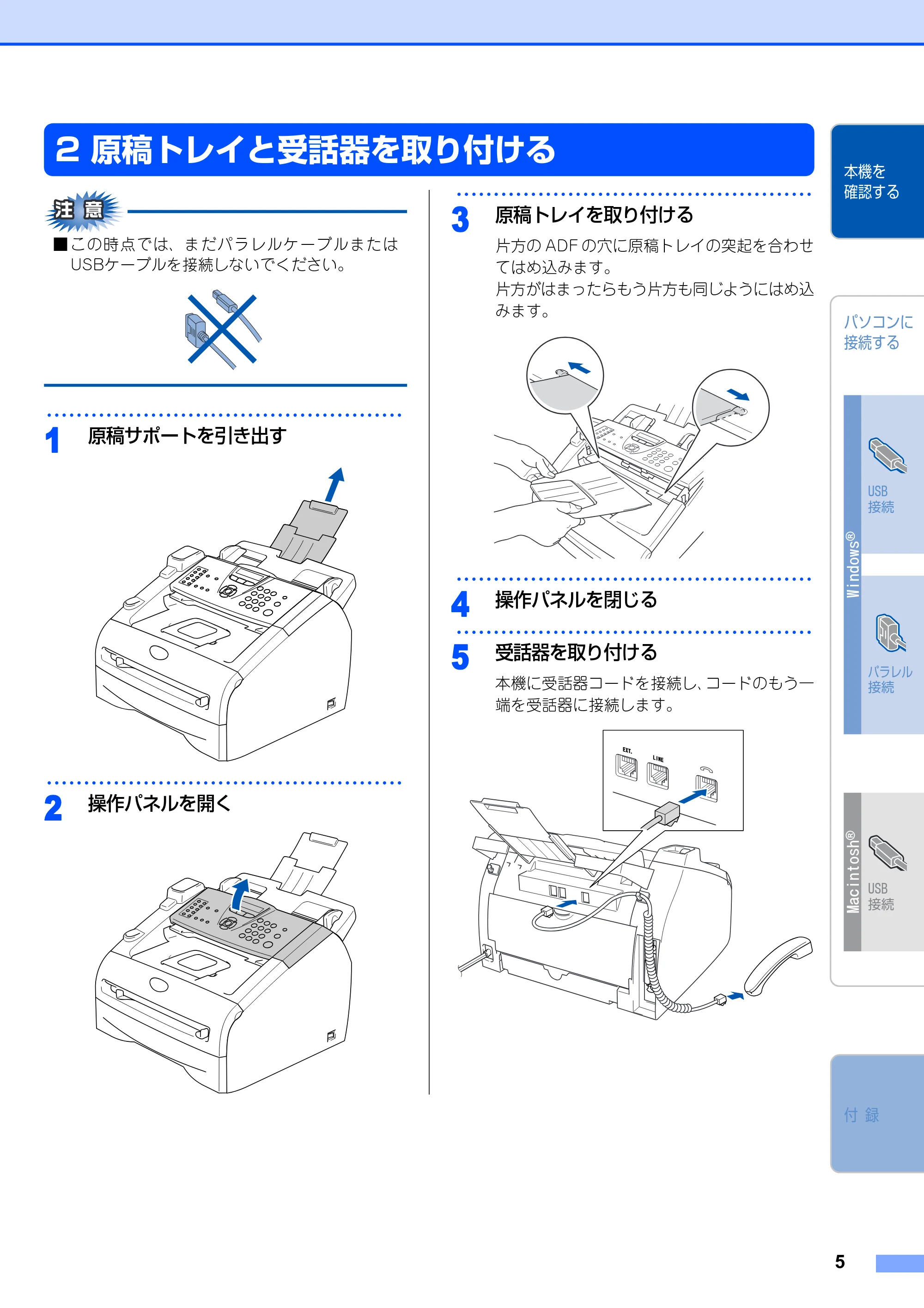

2 原稿トレイと受話器を取り付ける
■ この時点では、まだパラレルケーブルまたは
USBケーブルを接続しないでください。
････････････････････････････････････････････････
1
原稿サポートを引き出す
････････････････････････････････････････････････
2
操作パネルを開く
････････････････････････････････････････････････
3
原稿トレイを取り付ける
片方の ADF の穴に原稿トレイの突起を合わせ
てはめ込みます。
片方がはまったらもう片方も同じようにはめ込
みます。
････････････････････････････････････････････････
4
操作パネルを閉じる
････････････････････････････････････････････････

5
受話器を取り付ける
本機に受話器コードを接続し、コードのもう一
端を受話器に接続します。

6
STEP1 本機を確認する

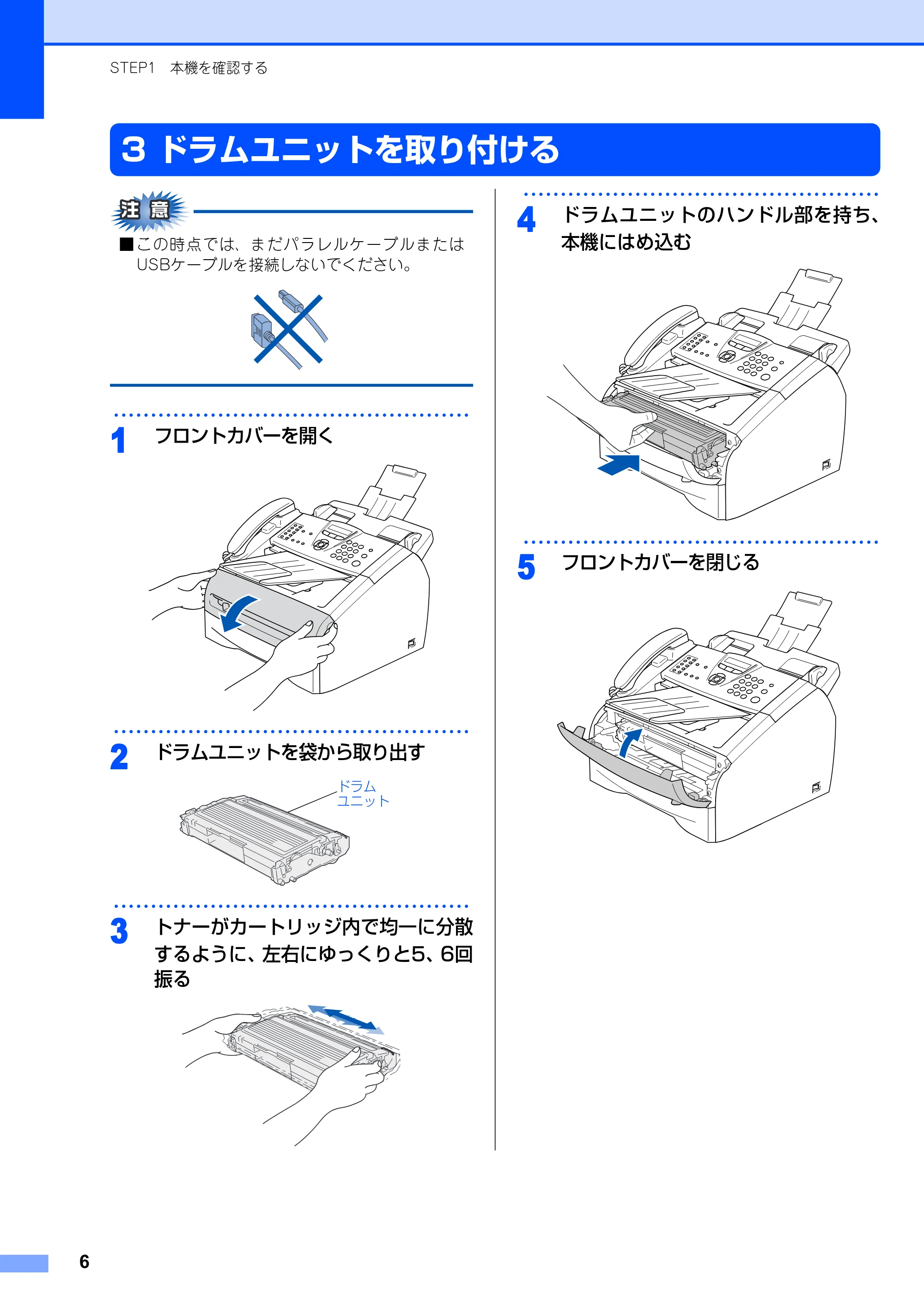

3 ドラムユニットを取り付ける
■ この時点では、まだパラレルケーブルまたは
USBケーブルを接続しないでください。
････････････････････････････････････････････････
1
フロントカバーを開く
････････････････････････････････････････････････
2
ドラムユニットを袋から取り出す
････････････････････････････････････････････････
3
トナーがカートリッジ内で均一に分散
するように、左右にゆっくりと5、6回
振る
････････････････････････････････････････････････
4
ドラムユニットのハンドル部を持ち、
本機にはめ込む
････････････････････････････････････････････････
5
フロントカバーを閉じる
ドラム
ユニット

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
USB
接続
Windows
®
Macintosh
®
7

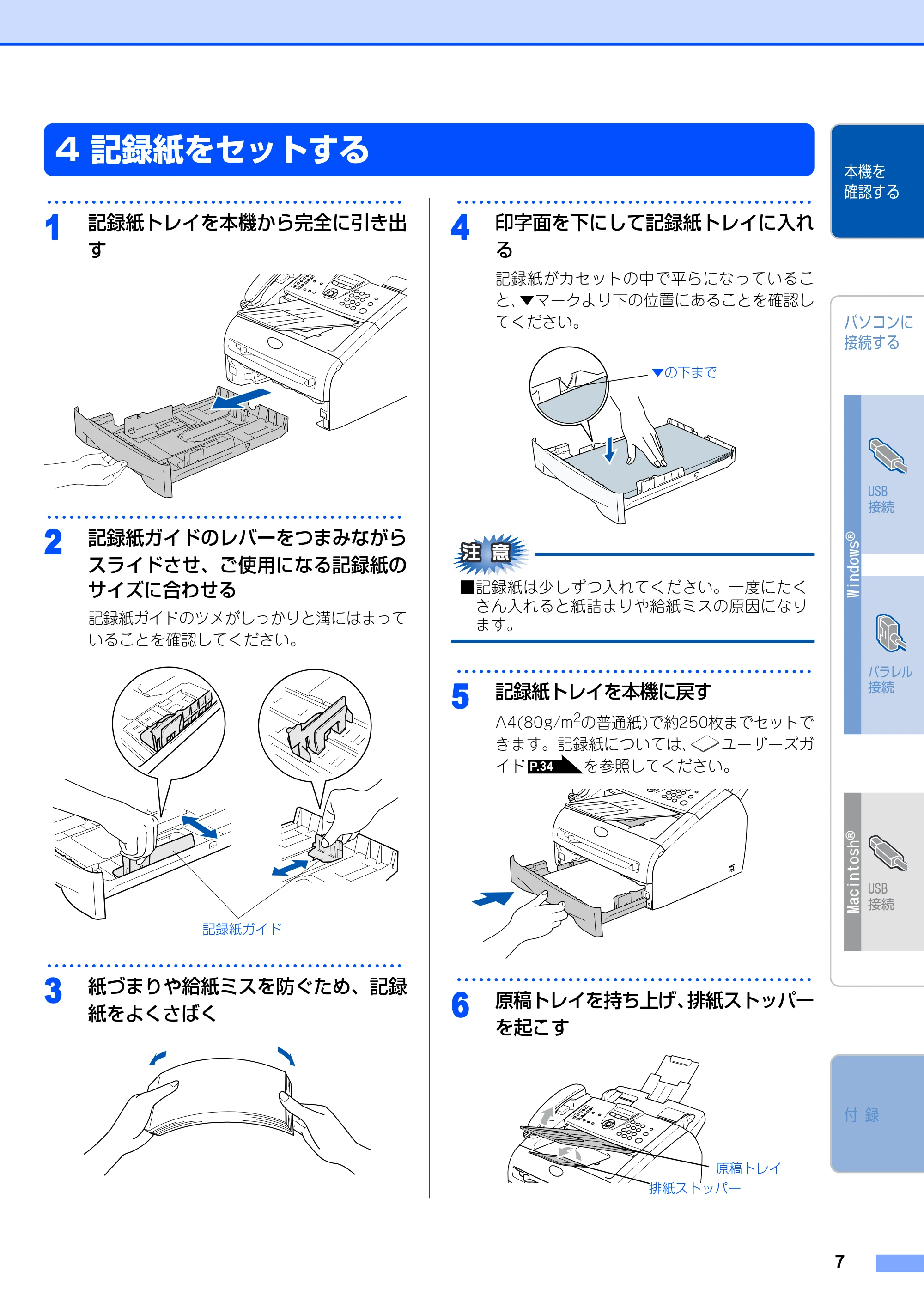

4 記録紙をセットする
････････････････････････････････････････････････
1
記録紙トレイを本機から完全に引き出
す
････････････････････････････････････････････････
2
記録紙ガイドのレバーをつまみながら
スライドさせ、ご使用になる記録紙の
サイズに合わせる
記録紙ガイドのツメがしっかりと溝にはまって
いることを確認してください。
････････････････････････････････････････････････
3
紙づまりや給紙ミスを防ぐため、記録
紙をよくさばく
････････････････････････････････････････････････
4
印字面を下にして記録紙トレイに入れ
る
記録紙がカセットの中で平らになっているこ
と、▼マークより下の位置にあることを確認し
てください。
■記録紙は少しずつ入れてください。一度にたく

さん入れると紙詰まりや給紙ミスの原因になり
ます。
････････････････････････････････････････････････
5
記録紙トレイを本機に戻す
A4(80g/m
2
の普通紙)で約250枚までセットで
きます。記録紙については、 ユーザーズガ
イド を参照してください。
････････････････････････････････････････････････
6
原稿トレイを持ち上げ、排紙ストッパー
を起こす
記録紙ガイド
▼の下まで
P.34
排紙ストッパー
原稿トレイ

8
STEP1 本機を確認する

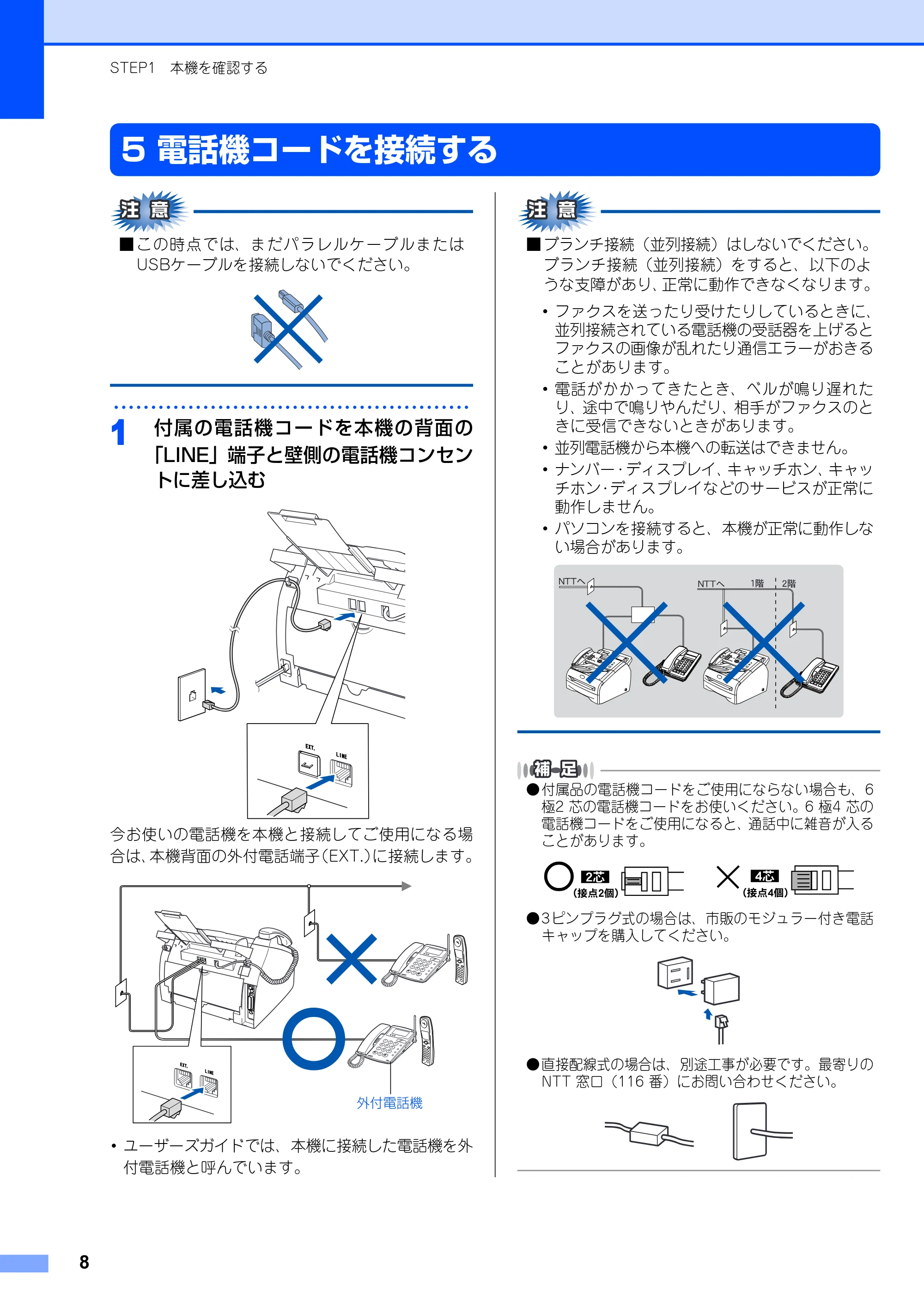

5 電話機コードを接続する
■ この時点では、まだパラレルケーブルまたは
USBケーブルを接続しないでください。
････････････････････････････････････････････････
1
付属の電話機コードを本機の背面の
「LINE」端子と壁側の電話機コンセン
トに差し込む
今お使いの電話機を本機と接続してご使用になる場
合は、本機背面の外付電話端子（EXT.）に接続します。
･ ユーザーズガイドでは、本機に接続した電話機を外
付電話機と呼んでいます。
■ ブランチ接続（並列接続）はしないでください。
ブランチ接続（並列接続）をすると、以下のよ
うな支障があり、正常に動作できなくなります。
･ ファクスを送ったり受けたりしているときに、
並列接続されている電話機の受話器を上げると
ファクスの画像が乱れたり通信エラーがおきる
ことがあります。
･ 電話がかかってきたとき、ベルが鳴り遅れた
り、途中で鳴りやんだり、相手がファクスのと
きに受信できないときがあります。
･ 並列電話機から本機への転送はできません。

･ ナンバー・ディスプレイ、キャッチホン、キャッ
チホン・ディスプレイなどのサービスが正常に
動作しません。
･ パソコンを接続すると、本機が正常に動作しな
い場合があります。

• 付属品の電話機コードをご使用にならない場合も、6

極2 芯の電話機コードをお使いください。6 極4 芯の
電話機コードをご使用になると、通話中に雑音が入る
ことがあります。

• 3ピンプラグ式の場合は、市販のモジュラー付き電話

キャップを購入してください。

• 直接配線式の場合は、別途工事が必要です。最寄りの

NTT 窓口（116 番）にお問い合わせください。
3
2
1
0
6
5
4
9
8
7
3
2
1
0
6
5
4
9
8
7
外付電話機

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
USB
接続
Windows
®
Macintosh
®
9

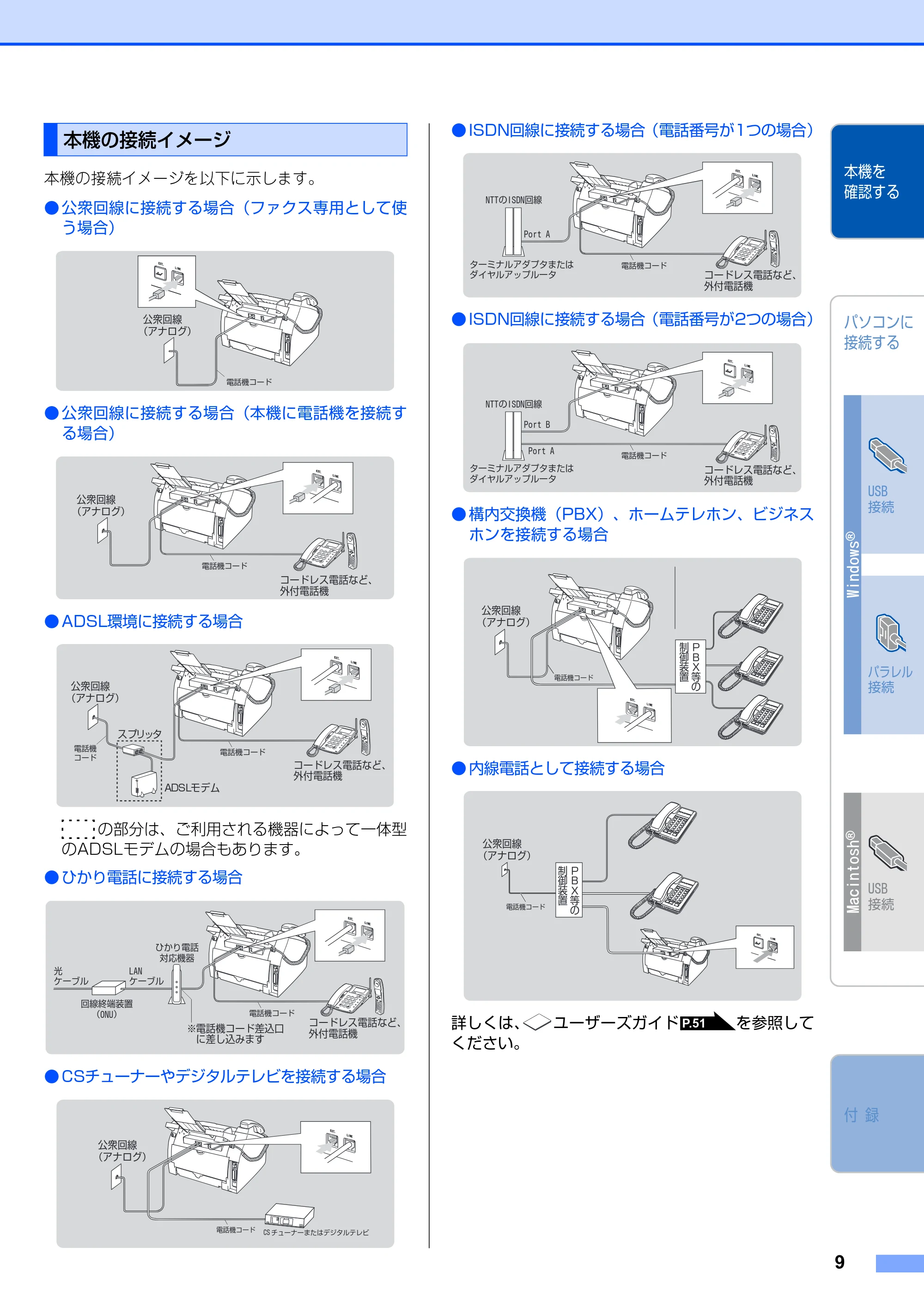

本機の接続イメージを以下に示します。

• 公衆回線に接続する場合（ファクス専用として使

う場合）

• 公衆回線に接続する場合（本機に電話機を接続す

る場合）

• ADSL環境に接続する場合

の部分は、ご利用される機器によって一体型
のADSLモデムの場合もあります。

• ひかり電話に接続する場合
• CSチューナーやデジタルテレビを接続する場合
• ISDN回線に接続する場合（電話番号が1つの場合）
• ISDN回線に接続する場合（電話番号が2つの場合）
• 構内交換機（PBX）、ホームテレホン、ビジネス

ホンを接続する場合

• 内線電話として接続する場合

詳しくは、 ユーザーズガイド を参照して
ください。
本機の接続イメージ
電話機コード
公衆回線
（アナログ）
3
2
1
0
6
5
4 9
8
7
公衆回線
（アナログ）
コードレス電話など、
外付電話機
電話機コード
コードレス電話など、
外付電話機
電話機コード
3
2
1
0
6
5
4 9
8
7
電話機
コード
公衆回線
（アナログ）
スプリッタ
ＡＤＳＬモデム
電話機コード
コードレス電話など、
外付電話機
3
2
1
0
6
5
4 9
8
7
回線終端装置
（ONU）
光
ケーブル
※電話機コード差込口
に差し込みます
LAN
ケーブル
ひかり電話
対応機器
CS チューナーまたはデジタルテレビ電話機コード
公衆回線
（アナログ）
コードレス電話など、
外付電話機
電話機コードターミナルアダプタまたは
ダイヤルアップルータ
NTTのISDN回線
Port A
3
2
1
0
6
5
4 9
8
7
電話機コード
ターミナルアダプタまたは
ダイヤルアップルータ
NTTのISDN回線
Port B
Port A
コードレス電話など、
外付電話機
3
2
1
0
6
5
4 9
8
7
電話機コード
ＰＢＸ等の
制御装置
公衆回線
（アナログ）
ＰＢＸ等の
制御装置
電話機コード

公衆回線
（アナログ）
P.51

10
STEP1 本機を確認する

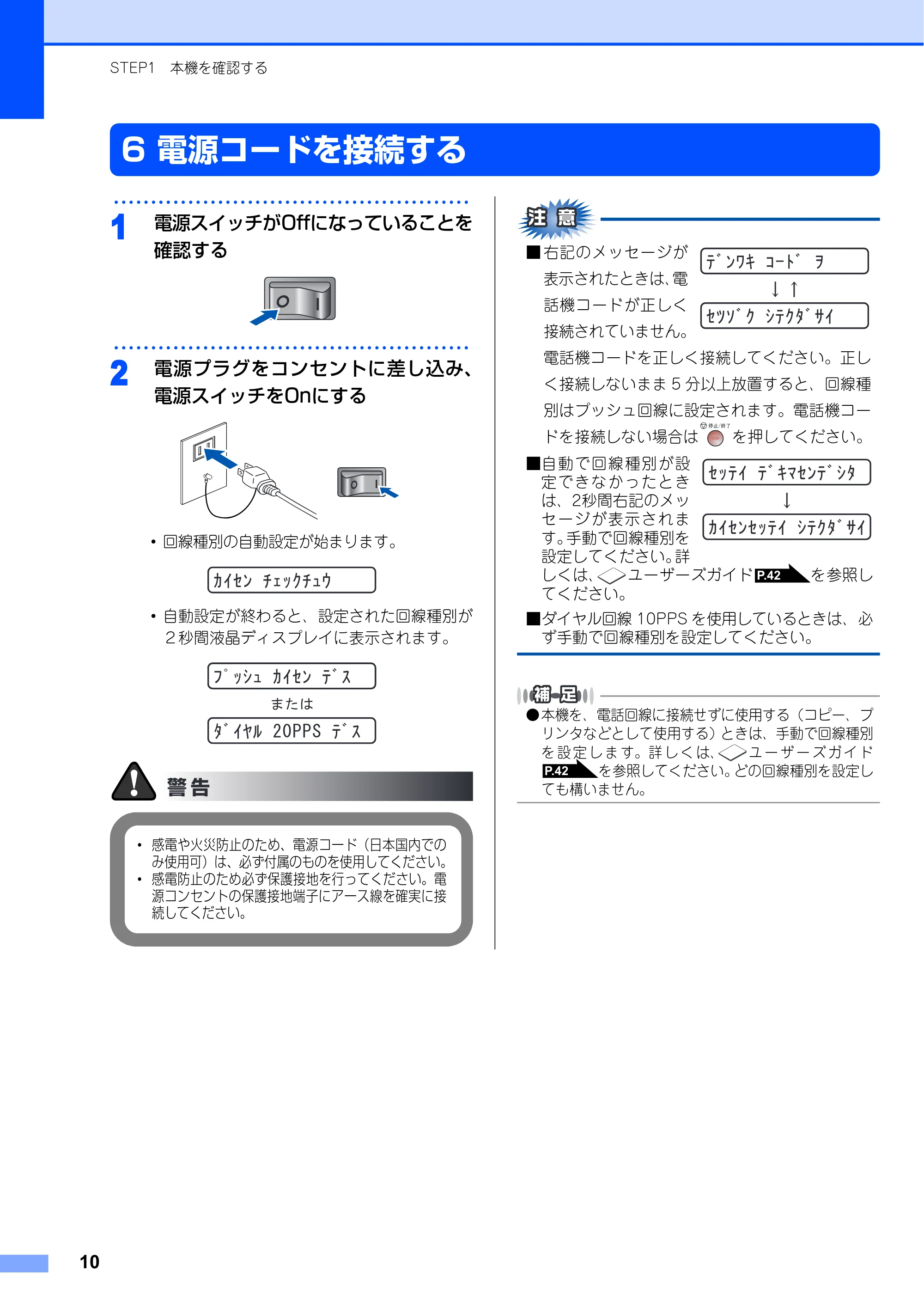

6 電源コードを接続する
････････････････････････････････････････････････
1
電源スイッチがOffになっていることを
確認する
････････････････････････････････････････････････
2
電源プラグをコンセントに差し込み、
電源スイッチをOnにする
･ 回線種別の自動設定が始まります。
･ 自動設定が終わると、設定された回線種別が
２秒間液晶ディスプレイに表示されます。
■ 右記のメッセージが
表示されたときは、電
話機コードが正しく
接続されていません。
電話機コードを正しく接続してください。正し
く接続しないまま 5 分以上放置すると、回線種
別はプッシュ回線に設定されます。電話機コー
ドを接続しない場合は を押してください。
■自動で回線種別が設
定できなかったとき
は、2秒間右記のメッ
セージが表示されま
す。手動で回線種別を
設定してください。詳
しくは、 ユーザーズガイド を参照し
てください。
■ダイヤル回線 10PPS を使用しているときは、必

ず手動で回線種別を設定してください。

• 本機を、電話回線に接続せずに使用する（コピー、プ

リンタなどとして使用する）ときは、手動で回線種別
を 設 定 し ま す。詳 し く は、 ユ ー ザ ー ズ ガ イ ド
を参照してください。どの回線種別を設定し
ても構いません。
･ 感電や火災防止のため、電源コード（日本国内での
み使用可）は、必ず付属のものを使用してください。
･ 感電防止のため必ず保護接地を行ってください。電
源コンセントの保護接地端子にアース線を確実に接
続してください。
P.42
P.42

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
USB
接続
Windows
®
Macintosh
®
11

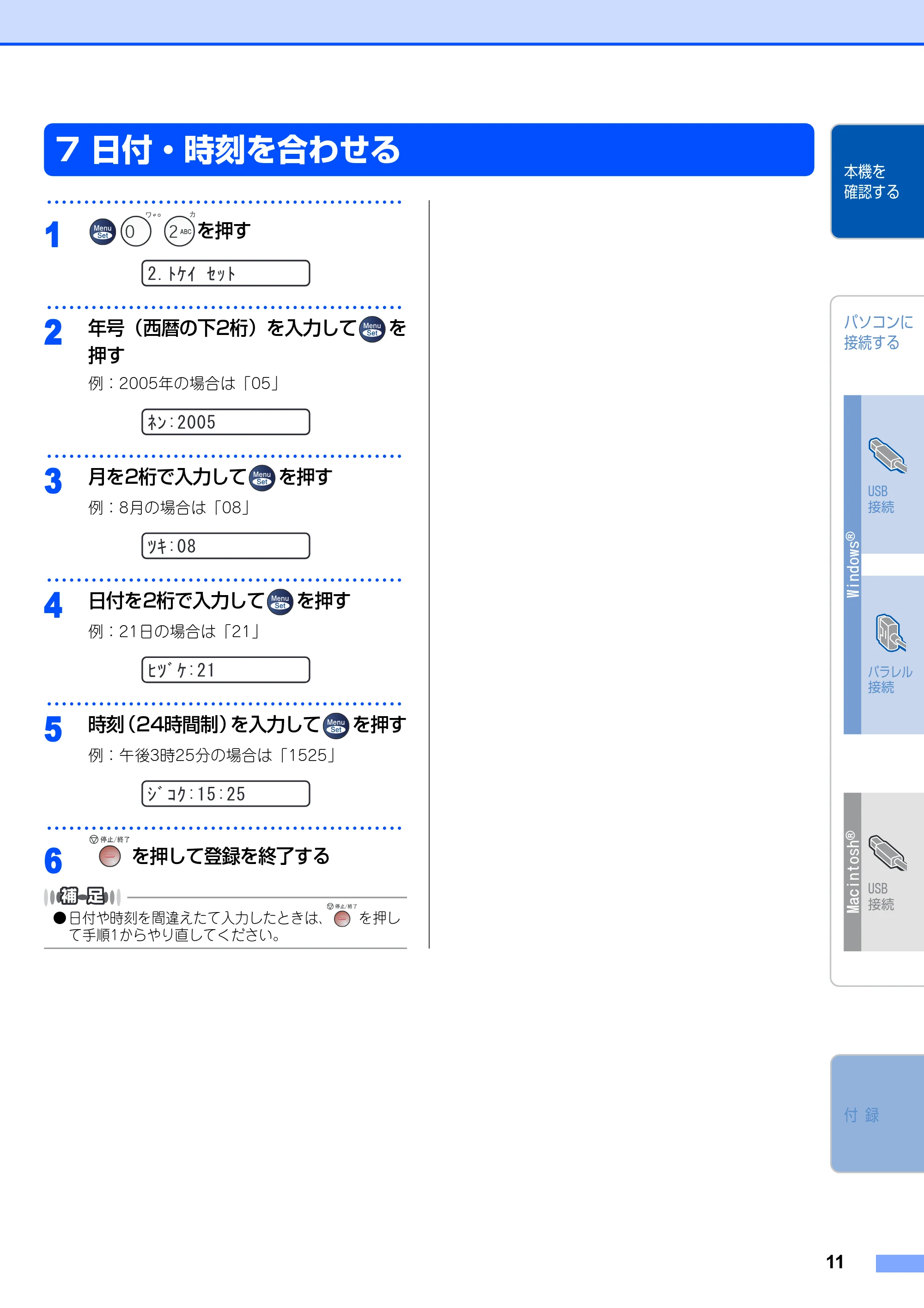

7 日付・時刻を合わせる
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
年号（西暦の下2桁）を入力して を
押す
例：2005年の場合は「05」
････････････････････････････････････････････････
3
月を2桁で入力して を押す
例：8月の場合は「08」
････････････････････････････････････････････････
4
日付を2桁で入力して を押す
例：21日の場合は「21」
････････････････････････････････････････････････
5
時刻（24時間制）を入力して を押す
例：午後3時25分の場合は「1525」
････････････････････････････････････････････････

6
を押して登録を終了する

• 日付や時刻を間違えたて入力したときは、 を押し

て手順1からやり直してください。

12
STEP1 本機を確認する

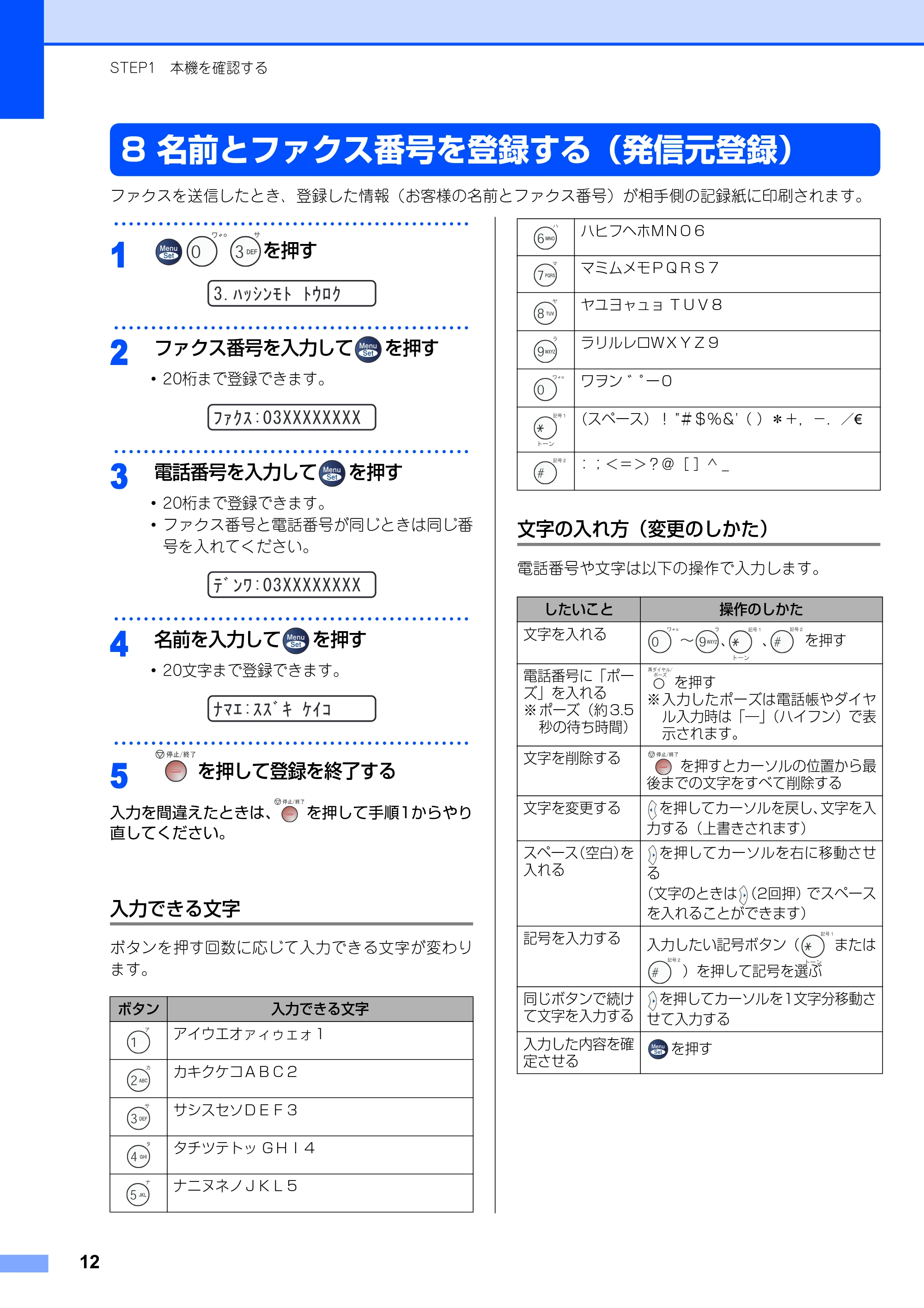

8 名前とファクス番号を登録する（発信元登録）
ファクスを送信したとき、登録した情報（お客様の名前とファクス番号）が相手側の記録紙に印刷されます。
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
ファクス番号を入力して を押す
･ 20桁まで登録できます。
････････････････････････････････････････････････
3
電話番号を入力して を押す
･ 20桁まで登録できます。
･ ファクス番号と電話番号が同じときは同じ番
号を入れてください。
････････････････････････････････････････････････
4
名前を入力して を押す
･ 20文字まで登録できます。
････････････････････････････････････････････････

5
を押して登録を終了する
入力を間違えたときは、 を押して手順1からやり
直してください。
入力できる文字
ボタンを押す回数に応じて入力できる文字が変わり
ます。
文字の入れ方（変更のしかた）
電話番号や文字は以下の操作で入力します。
ボタン 入力できる文字
アイウエオァィゥェォ１
カキクケコＡＢＣ２
サシスセソＤＥＦ３
タチツテトッ ＧＨＩ４
ナニヌネノＪＫＬ５
ハヒフヘホＭＮＯ６
マミムメモＰＱＲＳ７
ヤユヨャュョ ＴＵＶ８
ラリルレロＷＸＹＺ９
ワヲン ﾞ ﾟー０
（スペース）！ "＃＄％＆'（ ）＊＋，－．／€
：；＜＝＞？＠［ ］^ _
したいこと 操作のしかた
文字を入れる
～ 、 、 を押す
電話番号に「ポー
ズ」を入れる
※ ポーズ（約 3.5
秒の待ち時間）
を押す
※入力したポーズは電話帳やダイヤ
ル入力時は「―」（ハイフン）で表
示されます。
文字を削除する
を押すとカーソルの位置から最
後までの文字をすべて削除する
文字を変更する を押してカーソルを戻し、文字を入
力する（上書きされます）
スペース（空白）を
入れる
を押してカーソルを右に移動させ

る
（文字のときは （2回押）でスペース
を入れることができます）
記号を入力する
入力したい記号ボタン（ または
）を押して記号を選ぶ
同じボタンで続け
て文字を入力する
を押してカーソルを1文字分移動さ
せて入力する
入力した内容を確
定させる
を押す

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
USB
接続
Windows
®
Macintosh
®
13

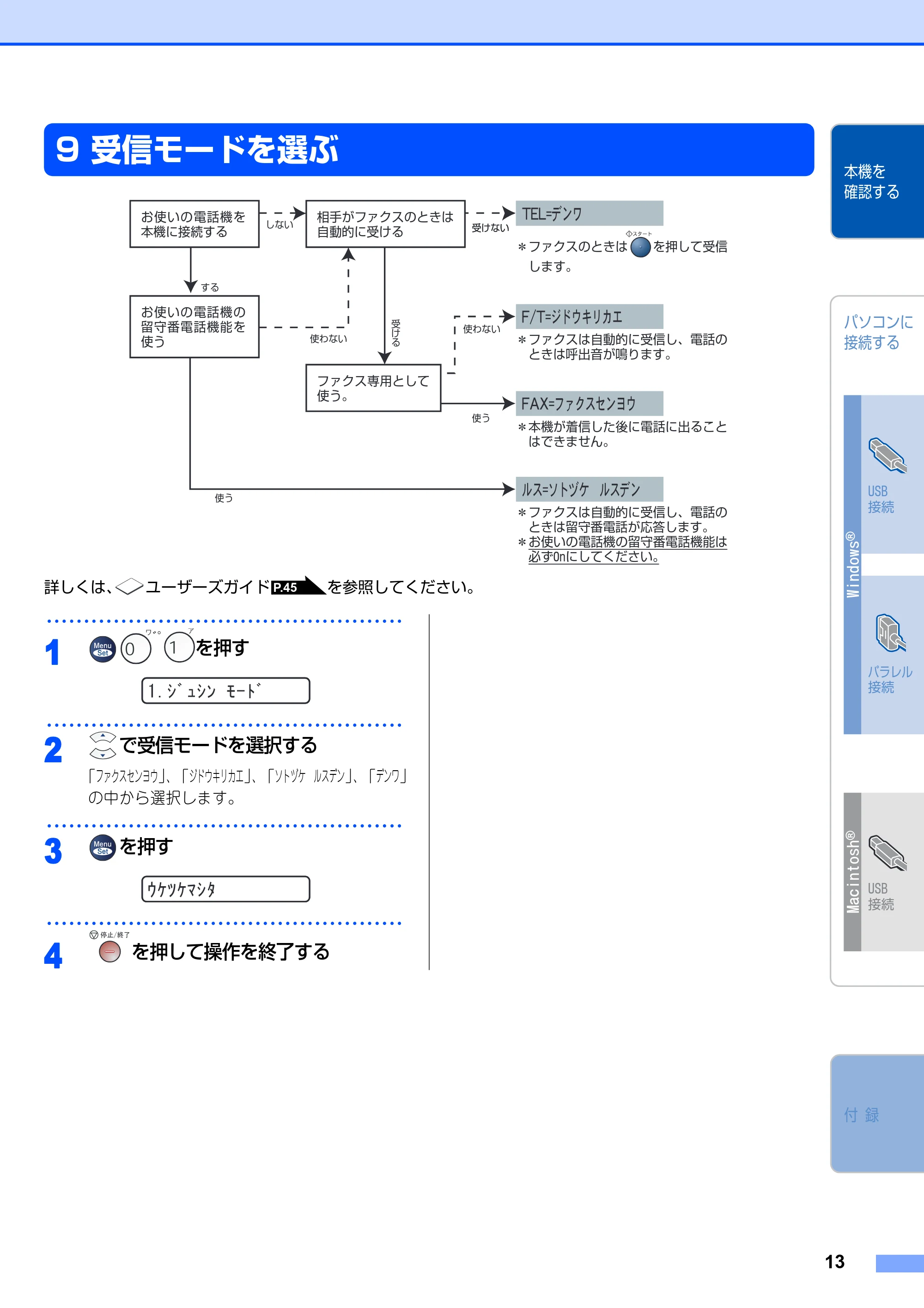

9 受信モードを選ぶ
詳しくは、 ユーザーズガイド を参照してください。
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
で受信モードを選択する
「 ファクスセンヨウ」、「 ジドウキリカエ 」、「ソトヅケ ルスデン 」、「デンワ 」
の中から選択します。
････････････････････････････････････････････････
3
を押す
････････････････････････････････････････････････
4
を押して操作を終了する
お使いの電話機を
本機に接続する
相手がファクスのときは
自動的に受ける
ファクス専用として
使う。
Ňłřľέ͹·ΑΓϋπ;
Ňİŕľ ΐΡ;΅ς΃΀
＊ファクスは自動的に受信し、電話の

ときは呼出音が鳴ります。
＊ファクスは自動的に受信し、電話の
ときは留守番電話が応答します。
＊お使いの電話機の留守番電話機能は
必ずOnにしてください。
σΑľΕΠΝΉȁσΑΟϋ
お使いの電話機の
留守番電話機能を
使う
する
しない
使わない
使う
受けない
Ňłřľέ͹·ΑΓϋπ;
＊本機が着信した後に電話に出ること
はできません。
使う
使わない
受ける
ŕņōľ Οϋχ
＊ファクスのときは を押して受信
します。
受けない
P.45

14
STEP1 本機を確認する
10 液晶ディスプレイのコントラストを調整する
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
でコントラストを選択する
「ウスク 」「 コク 」の中から選択します。
････････････････････････････････････････････････
3
を押す
････････････････････････････････････････････････
4
を押して操作を終了する

本機を
確認する
付 録
Windows
®
Macintosh
®
STEP
2
STEP
2
USB
接続
パラレル
接続
USB
接続
15
STEP2 パソコンに接続する
パソコンに接続する
USBケーブルで接続する
Windows
®
98/98SE/Me/2000 Professional/XPユーザーの方 18ページ
Windows NT
®
4.0ではUSB 接続は使用できません。
パラレルケーブルで接続する
Windows
®
98/98SE/Me/2000 Professional/XPユーザーの方 20ページ
Windows NT
®
Workstation Version 4.0 (SP6 以降)ユーザーの方 22ページ
USBケーブルで接続する
Mac OS
®
9.1～9.2ユーザーの方 26ページ
Mac OS
®
X 10.2.4以降ユーザーの方 27ページ
Windows®の動作環境は 17ページ
Macintosh
®
の動作環境は 25ページ

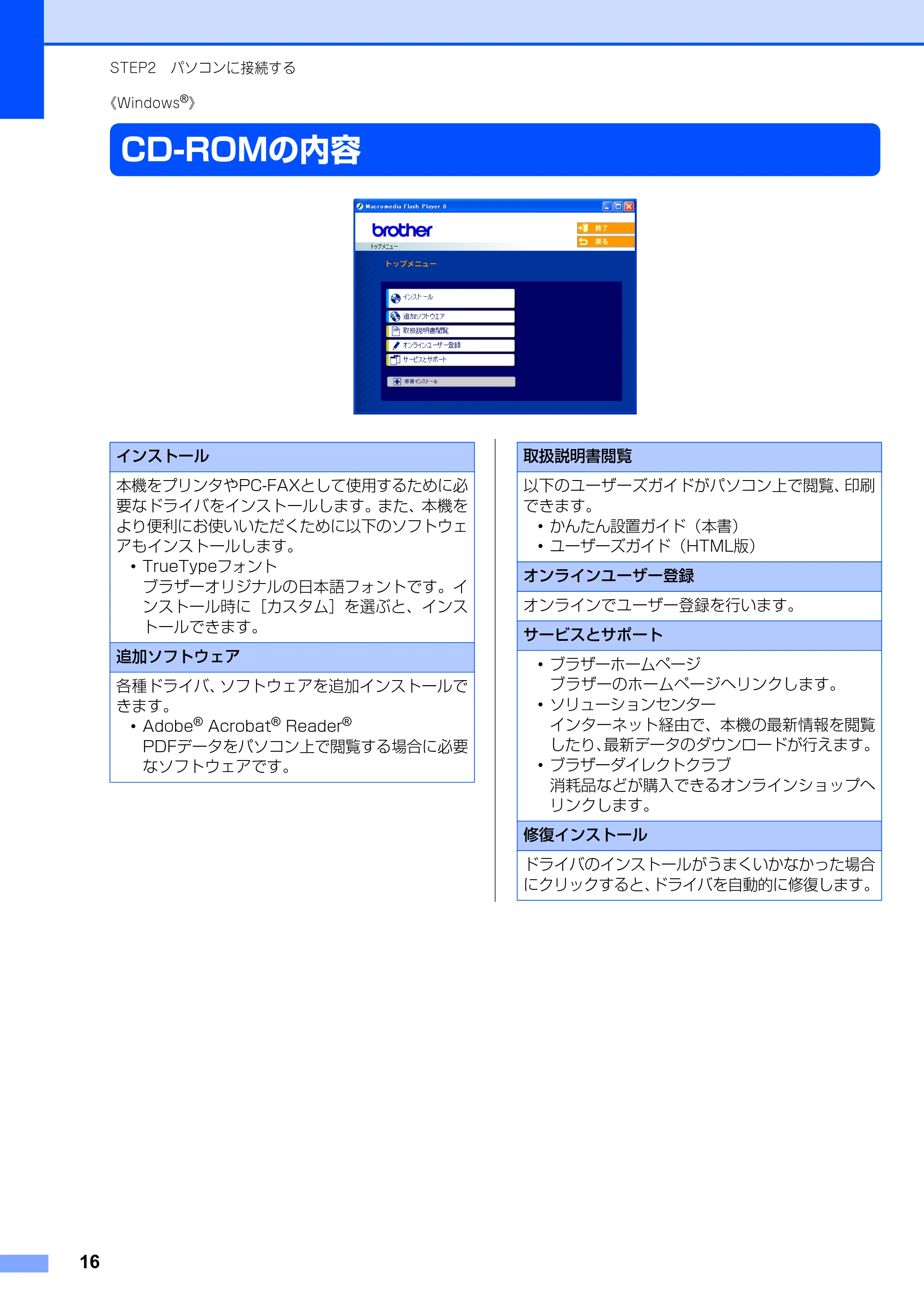

16
STEP2 パソコンに接続する
《Windows
®
》
CD-ROMの内容
インストール
本機をプリンタやPC-FAXとして使用するために必
要なドライバをインストールします。また、本機を
より便利にお使いいただくために以下のソフトウェ
アもインストールします。
･ TrueTypeフォント
ブラザーオリジナルの日本語フォントです。イ
ンストール時に［カスタム］を選ぶと、インス
トールできます。
追加ソフトウェア
各種ドライバ、ソフトウェアを追加インストールで
きます。
･ Adobe
®
Acrobat
®
Reader
®
PDFデータをパソコン上で閲覧する場合に必要
なソフトウェアです。
取扱説明書閲覧
以下のユーザーズガイドがパソコン上で閲覧、印刷
できます。
･ かんたん設置ガイド（本書）
･ ユーザーズガイド（HTML版）
オンラインユーザー登録
オンラインでユーザー登録を行います。
サービスとサポート
･ ブラザーホームページ
ブラザーのホームページへリンクします。
･ ソリューションセンター
インターネット経由で、本機の最新情報を閲覧

したり、最新データのダウンロードが行えます。
･ ブラザーダイレクトクラブ
消耗品などが購入できるオンラインショップへ
リンクします。
修復インストール
ドライバのインストールがうまくいかなかった場合
にクリックすると、ドライバを自動的に修復します。

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
USB
接続
Windows
®
Macintosh
®
17
《Windows
®
》
動作環境
本機とパソコンを接続してお使いいただくには、以下のパソコン環境が必要になります。また当社ホームページ
（http://solutions.brother.co.jp）で最新のドライバ対応状況についてご確認ください。
OS/CPU/メモリー
･ Windows
®
98/98SE/Me/2000 Professional、Windows NT
®
4.0 (SP6以降)
Pentium
®
IIプロセッサ300MHz（Pentium
®
互換CPU含む）以上/64MB（推奨128MB）以上
･ Windows® XP
Pentium
®
IIプロセッサ300MHz（Pentium
®
互換CPU含む）以上/128MB（推奨256MB）以上
ディスク容量
300MB以上の空き容量
CD-ROMドライブ
2倍速以上必須
インターフェース
Full-Speed USB 2.0（USB1.1対応のPCでもご使用いただけます。）

パラレル

• USBケーブル、パラレルケーブルは市販のものをお使いください。
• USBケーブル、パラレルケーブルは長さが2.0m以下のものをお使いください。
• Hi-Speed USB 2.0対応のパソコンでもお使いいただけますが、12Mbit/secのFull-Speedモードでの接続になります。
• メモリーの容量に余裕があると、動作が安定します。
• USB接続は、次のパソコンに対応しています。

･ Windows
®
98/98SE/Me/2000 Professional/XPのプレインストールモデル
･ 以下のアップグレードモデル
Windows
®
98/98SE→Windows
®
Me/2000 Professional/XP
Windows
®
Me→Windows
®
2000 Professional/XP
Windows
®
2000 Professional→Windows
®
XP

• Windows

®
2000 Professional/XP、Windows NT
®
4.0 を使用してる場合は、アドミニストレータ（Administrator）
権限でログインする必要があります。

18
STEP2 パソコンに接続する
《Windows
®
》
USBケーブルで接続する
インストールを開始する前に本機の設定(6～14ペー
ジ)が完了していることをご確認ください。
････････････････････････････････････････････････
1
本機の電源スイッチをOffにする
■USBケーブルが接続されている場合は、USBケー
ブルを本機から外してください。
････････････････････････････････････････････････
2
パソコンの電源を入れる
Windows
®
2000 Professional/XP をご使用
の場合は、アドミニストレータ（Administrator）
権限でログオンします。
････････････････････････････････････････････････
3
付属の CD-ROMを CD-ROMドライブ
にセットする

• 画面が表示されないときは［マイコンピュータ］から

CD-ROMドライブをダブルクリックし、［Setup.exe］
をダブルクリックして画面を表示させてください。
････････････････････････････････････････････････
4
［インストール］をクリックする
ドライバとソフトウェアのインストールが始ま
ります。
････････････････････････････････････････････････
5
使用許諾契約の内容を確認し、［はい］
をクリックする
････････････････････････････････････････････････
6
［USBケーブル、またはパラレルケー
ブル］を選択し、［次へ］をクリックする
･ ウインドウが何度も開いたり、ディスプレイ
が何度もついたり消えたりする場合もありま
すが、そのまましばらくお待ちください。
･ 以下の画面が表示されたときは、［はい］を
クリックして古いバージョンのドライバとソ
フトウェアをアンインストールしてください。
Windows
®
98/98SE/Me/
2000 Professional/XPユーザーの方

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
USB
接続
Windows
®
Macintosh
®
19
････････････････････････････････････････････････
7
ケーブル接続画面が表示される
････････････････････････････････････････････････
8
本機とパソコンを USBケーブルで接続
する
･ パソコンにUSBケーブルを接続します。
･ 本機にUSBケーブルを接続します。

• USBケーブルは、同梱されていません。
• USB ケーブルは、長さが 2.0m 以下のものをお使いく

ださい。

• キーボードの USB ポートおよび電源のない USB ハブ

には接続しないでください。
････････････････････････････････････････････････
9
本機の電源スイッチをOnにする
電源スイッチをOnにすると、インストールが
継続されます。
インストール画面が表示されるまでに数秒かか
ります。

• 電源スイッチを入れると自動的に［ドライバ & ソフト

ウェア］がインストールされます。その間、ウィンド
ウが何度も開いたりする場合がありますが、そのまま
しばらくお待ちください。
････････････････････････････････････････････････
10
ユーザー登録をする
［本ブラザー製品のオンライン登録］をクリック
して、ユーザー登録を行います。登録終了後
や、後でユーザー登録をする場合は次の手順に
進みます。
････････････････････････････････････････････････
11
ユーザー登録が終わったら［次へ］を
クリックする
････････････････････････････････････････････････
12
［はい］を選択して［完了］をクリック
する
［ドライバ & ソフトウェア］のインストールは
完了しました。
再 起 動 後、Windows
®
2000 Professional/
XP をご使用の場合は、アドミニストレータ
（Administrator）権限でログオンします。

20
STEP2 パソコンに接続する
《Windows
®
》
パラレルケーブルで接続する
インストールを開始する前に本機の設定（6～14ペー
ジ)が完了していることをご確認ください。
････････････････････････････････････････････････
1
本機の電源スイッチをOffにする
■パラレルケーブルが接続されている場合は、パ
ラレルケーブルを本機から外してください。
････････････････････････････････････････････････
2
パソコンの電源を入れる
Windows
®
2000 Professional/XP をご使用
の場合は、アドミニストレータ（Administrator）
権限でログオンします。
････････････････････････････････････････････････
3
付属の CD-ROMを CD-ROMドライブ
にセットする

• 画面が表示されないときは、［マイコンピュータ］から

CD-ROMドライブをダブルクリックし、［Setup.exe］
をダブルクリックしてください。
････････････････････････････････････････････････
4
［インストール］をクリックする
ドライバとソフトウェアのインストールが始ま
ります。
････････････････････････････････････････････････
5
使用許諾契約の内容を確認し、［はい］
をクリックする
････････････････････････････････････････････････
6
［USBケーブル、またはパラレルケー
ブル］を選択し、［次へ］をクリックする
･ ウインドウが何度も開いたり、ディスプレイ
が何度もついたり消えたりする場合もありま
すが、そのまましばらくお待ちください。
･ 以下の画面が表示されたときは、［はい］を
クリックして古いバージョンのドライバとソ
フトウェアをアンインストールしてください。
Windows
®
98/98SE/Me/
2000 Professional/XPユーザーの方

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
USB
接続
Windows
®
Macintosh
®
21
････････････････････････････････････････････････
7
ケーブル接続画面が表示される
（Windows
®
XPの場合）
（Windows
®
98/98SE/Me/2000 Professionalの場合）
････････････････････････････････････････････････
8
本機とパソコンをパラレルケーブルで
接続する
･ パラレルケーブルを本機のパラレルインター
フェースポートに接続し、ワイヤークリップ
で固定します。
･ パラレルケーブルをパソコンのプリンタポー
トに接続し、2本のねじで固定します。
■ パラレルケーブルを接続するときは本機の電源
がOffになっていることを確認してください。
■電源が Off になっていないと、本機に不具合が生
じる可能性があります。

• パラレルケーブルは、同梱されていません。
• パラレルケーブルは、長さが 2.0m 以下のものをお使

いください。
････････････････････････････････････････････････
9
本機の電源スイッチをOnにする
････････････････････････････････････････････････
10
Window
®
98/98SE/Me/2000
Professional をお使いの場合は［次
へ］をクリックする

• Windows

®
XP をご使用の場合は、電源スイッチを入
れると自動的にインストールが継続されます。（イン
ストール画面が表示されるまでに数分かかる場合もあ
ります。）その間、ウィンドウが何度も開いたりする
場合がありますが、そのまましばらくお待ちください。
････････････････････････････････････････････････
11
ユーザー登録をする
［本ブラザー製品のオンライン登録］をクリック
して、ユーザー登録を行います。登録終了後
や、後でユーザー登録をする場合は次の手順に
進みます。
････････････････････････････････････････････････
12
ユーザー登録が終わったら［次へ］を
クリックする
ワイヤー
クリップ
次ページへ続く

22
STEP2 パソコンに接続する
････････････････････････････････････････････････
13
［はい］を選択し、［完了］をクリック
する
･ パソコンが再起動しますので、引き続き次の
手順へお進みください。
･ 再起動後、Windows
®
2000 Professional/
XP をご使用の場合は、アドミニストレータ
（Administrator）権限でログオンします。
････････････････････････････････････････････････
14
Windows
®
2000 Professional を
ご使用の場合、［デジタル署名が見つか
りませんでした。］画面で［はい］をク
リックする
［ドライバ & ソフトウェア］のインストールは
完了しました。
インストールを開始する前に本機の設定(6～14ペー
ジ)が完了していることをご確認ください。
････････････････････････････････････････････････
1
本機の電源スイッチをOffにする

■パラレルケーブルが接続されている場合は、パ
ラレルケーブルを本機から外してください。
････････････････････････････････････････････････
2
パソコンの電源を入れる
アドミニストレータ（Administrator）権限で
ログオンします。
････････････････････････････････････････････････
3
本機とパソコンをパラレルケーブルで
接続する
･ パラレルケーブルを本機のパラレルインター
フェースポートに接続し、ワイヤークリップ
で固定します。
･ パラレルケーブルをパソコンのプリンタポー
トに接続し、2本のねじで固定します。
■ パラレルケーブルを接続するときは本機の電源
がOffになっていることを確認してください。
■電源が Off になっていないと、本機に不具合が生
じる可能性があります。

• パラレルケーブルは、同梱されていません。
• パラレルケーブルは、長さが 2.0m 以下のものをお使

いください。
Windows NT
®
Workstation Version 4.0
(SP6 以降)ユーザーの方
ワイヤー
クリップ

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
USB
接続
Windows
®
Macintosh
®
23
････････････････････････････････････････････････
4
本機の電源スイッチをOnにする
････････････････････････････････････････････････
5
付属のCD-ROMを CD-ROMドライブ
にセットする

• 画面が表示されないときは［マイコンピュータ］から

CD-ROMドライブをダブルクリックし、［Setup.exe］
をダブルクリックして画面を表示させてください。
････････････････････････････････････････････････
6
［インストール］をクリックする
ドライバとソフトウェアのインストールが始ま
ります。
････････････････････････････････････････････････
7
使用許諾契約の内容を確認し、［はい］
をクリックする
････････････････････････････････････････････････
8
［USBケーブル、またはパラレルケー
ブル］を選択し、［次へ］をクリックする
･ ウインドウが何度も開いたり、ディスプレイ
が何度もついたり消えたりする場合もありま
すが、そのまましばらくお待ちください。
･ 以下の画面が表示されたときは、［はい］を
クリックして古いバージョンのドライバとソ
フトウェアをアンインストールしてください。
････････････････････････････････････････････････

9
ユーザー登録をする
すぐにユーザー登録をする場合は［本ブラザー
製品のオンライン登録］をクリックして、ユー
ザー登録を行います。登録終了後や、後でユー
ザー登録をする場合は次の手順に進みます。
････････････････････････････････････････････････
10
ユーザー登録が終わったら［次へ］を
クリックする
････････････････････････････････････････････････
11
パソコンを再起動させるために、［は
い］を選択し［完了］をクリックする
［ドライバ & ソフトウェア］のインストールは
完了しました。
再起動後は、アドミニストレータ（Admini-
strator）権限でログオンします。

24
STEP2 パソコンに接続する
《Macintosh
®
》
CD-ROMの内容
Start Here 9.1-9.2（Mac OS
®
9.1～9.2） Start Here OS X（Mac OS
®
X 10.2.4以降）
ドライバ＆ソフトウェアインストール
本機をプリンタやPC-FAXとして使用するために必要
なドライバをインストールします。
ドライバ＆ソフトウェアインストール
本機をプリンタやPC-FAX、リモートセットアップ機
能を使用するために必要なドライバをインストールし
ます。
readme.html
重要な情報とトラブルシューティングのヒントが閲覧できます。
Documentation
以下のユーザーズガイドがMacintosh
®
上で閲覧、印刷できます。
･ かんたん設置ガイド（本書）
･ ユーザーズガイド（HTML版）
Brother Solutions Center
インターネット経由で、本機の最新情報を閲覧したり、最新データのダウンロードが行えます。
On-Line Registration
オンラインでユーザー登録を行います。

Fonts
ブラザーオリジナルの日本語フォントが収録されています。
Mac OS
®
9.1～9.2の場合 Mac OS
®
X 10.2.4以降の場合

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
USB
接続
Windows
®
Macintosh
®
25
《Macintosh
®
》
動作環境
本機と Macintosh
®
を接続してお使いいただくには、以下の環境が必要になります。また当社ホームページ
（http://solutions.brother.co.jp）で最新のドライバ対応状況についてご確認ください。
OS/メモリー
Mac OS
®
9.1～9.2/32MB（推奨64MB）以上
Mac OS
®
X 10.2.4以降 /128MB（推奨160MB）以上
CPU
Power PC G3/G4/G5
ディスク容量
280MBの空き容量
CD-ROMドライブ
2倍速以上必須
インターフェース
USB
･ OS対応表
お使いいただいているパソコンのOSによって本機で使用できる機能が異なります。

• USBケーブルは市販のものをお使いください。
• USBケーブルは長さが2.0m以下のものをお使いください。
• メモリーの容量に余裕があると、動作が安定します。
• Mac OS

®
9.0.4までをお使いの場合は、Mac OS
®
9.1以降へのアップグレードが必要となります。

• Mac OS

®
X 10.2.3までをお使いの場合は、Mac OS
®
X 10.2.4以降へのアップグレードが必要となります。
Mac OS
®
Mac OS
®
X
9.1 ～ 9.2 10.2.4 以降
プリンタ ○ ○
PC-FAX ソフトウェア ○ ○
リモートセットアップ × ○

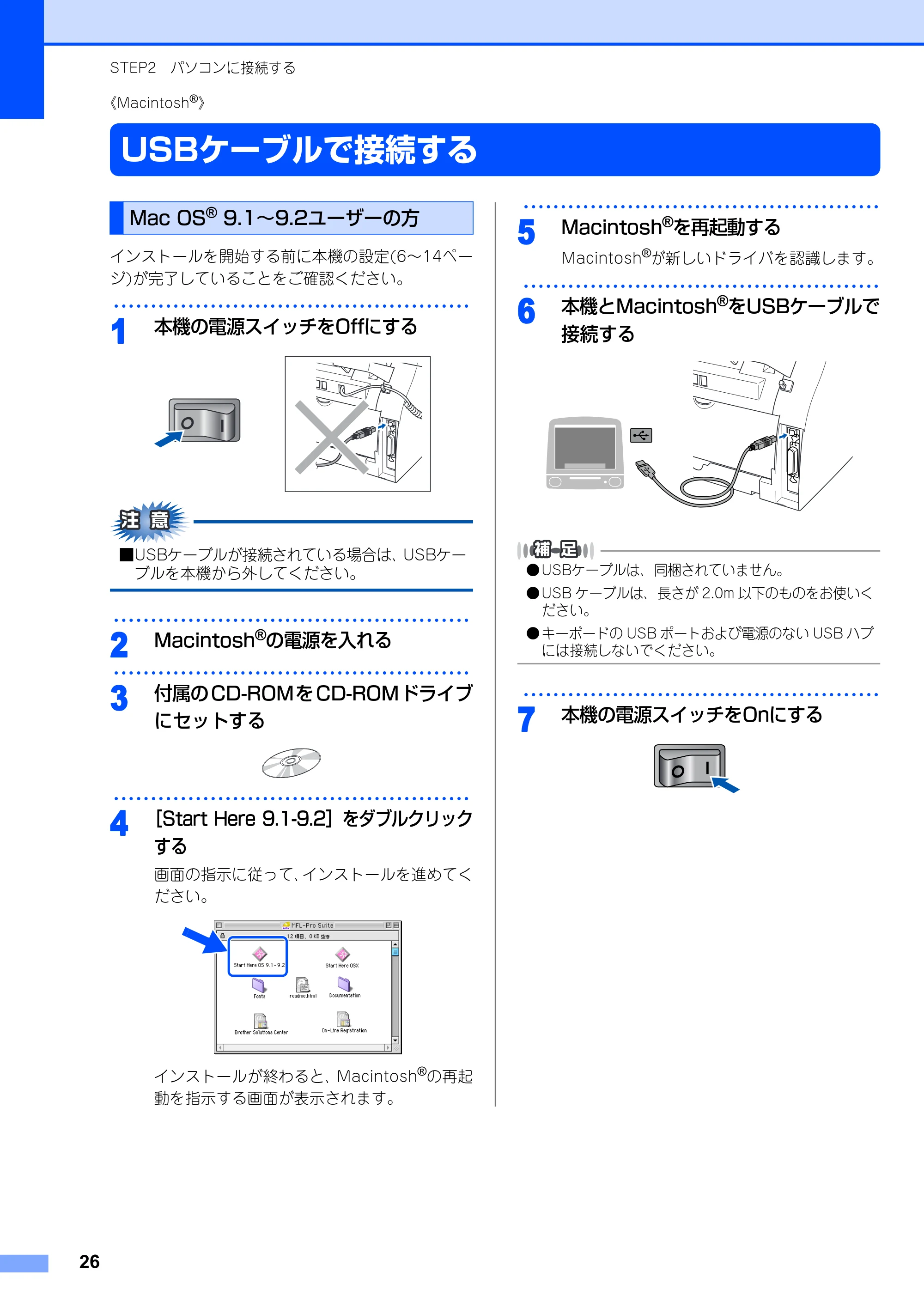

26
STEP2 パソコンに接続する
《Macintosh
®
》
USBケーブルで接続する
インストールを開始する前に本機の設定(6～14ペー
ジ)が完了していることをご確認ください。
････････････････････････････････････････････････
1
本機の電源スイッチをOffにする
■USBケーブルが接続されている場合は、USBケー
ブルを本機から外してください。
････････････････････････････････････････････････
2
Macintosh
®
の電源を入れる
････････････････････････････････････････････････
3
付属の CD-ROMを CD-ROMドライブ
にセットする
････････････････････････････････････････････････
4
［Start Here 9.1-9.2］をダブルクリック
する
画面の指示に従って、インストールを進めてく
ださい。
インストールが終わると、Macintosh

®
の再起
動を指示する画面が表示されます。
････････････････････････････････････････････････
5
Macintosh
®
を再起動する
Macintosh
®
が 新しいドライバを認識します。
････････････････････････････････････････････････
6
本機とMacintosh
®
をUSBケーブルで
接続する

• USBケーブルは、同梱されていません。
• USB ケーブルは、長さが 2.0m 以下のものをお使いく

ださい。

• キーボードの USB ポートおよび電源のない USB ハブ

には接続しないでください。
････････････････････････････････････････････････
7
本機の電源スイッチをOnにする
Mac OS
®
9.1～9.2ユーザーの方

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
USB
接続
Windows
®
Macintosh
®

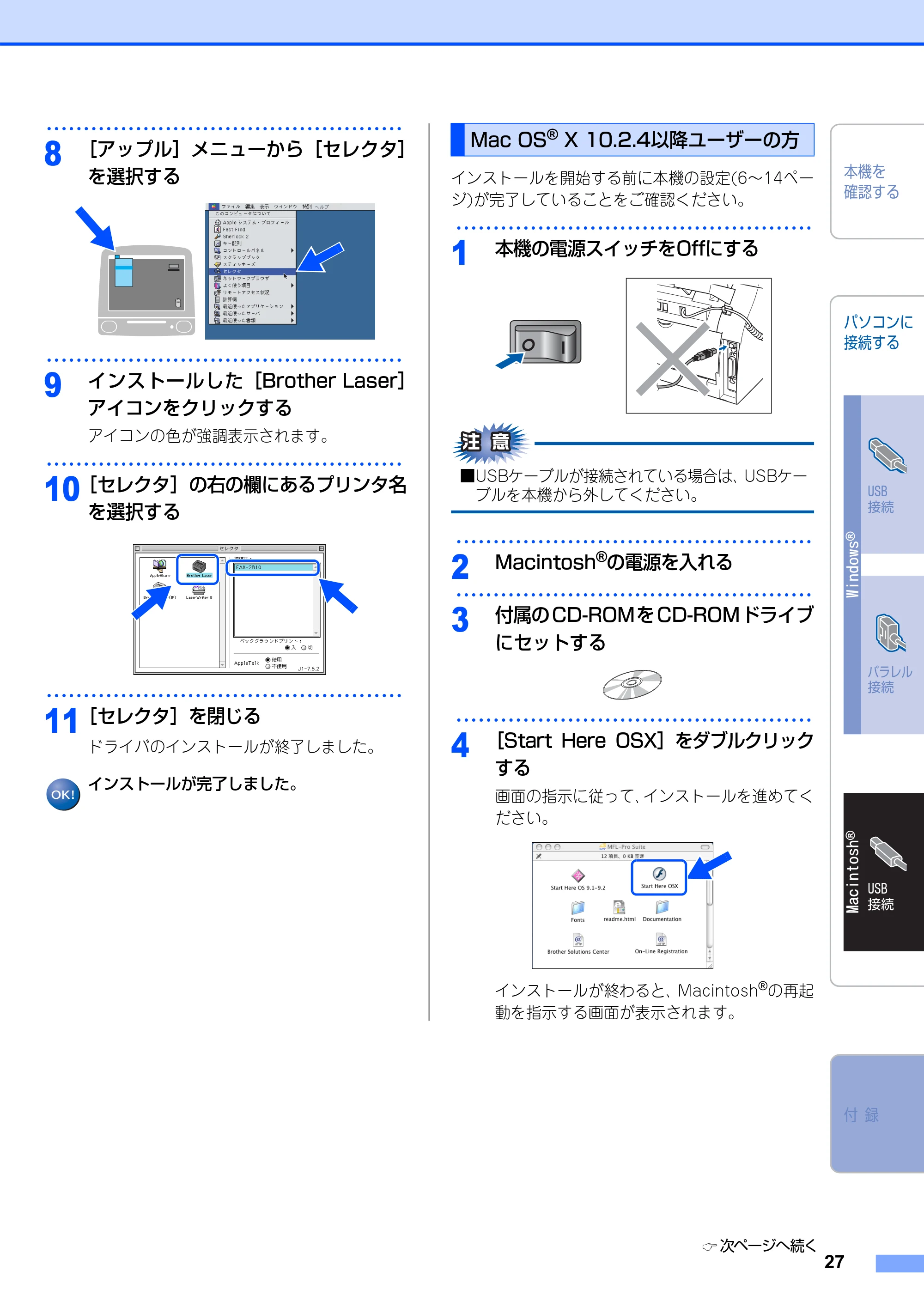

27
････････････････････････････････････････････････
8
［アップル］メニューから［セレクタ］
を選択する
････････････････････････････････････････････････
9
インストールした［Brother Laser］
アイコンをクリックする
アイコンの色が強調表示されます。
････････････････････････････････････････････････
10
［セレクタ］の右の欄にあるプリンタ名
を選択する
････････････････････････････････････････････････
11
［セレクタ］を閉じる
ドライバのインストールが終了しました。
インストールが完了しました。
インストールを開始する前に本機の設定(6～14ペー
ジ)が完了していることをご確認ください。
････････････････････････････････････････････････

1
本機の電源スイッチをOffにする
■USBケーブルが接続されている場合は、USBケー
ブルを本機から外してください。
････････････････････････････････････････････････
2
Macintosh
®
の電源を入れる
････････････････････････････････････････････････
3
付属の CD-ROMを CD-ROMドライブ
にセットする
････････････････････････････････････････････････
4
［Start Here OSX］をダブルクリック
する
画面の指示に従って、インストールを進めてく
ださい。
インストールが終わると、Macintosh
®
の再起
動を指示する画面が表示されます。
Mac OS
®
X 10.2.4以降ユーザーの方
次ページへ続く

28
STEP2 パソコンに接続する
････････････････････････････････････････････････
5
Macintosh
®
を再起動する
Macintosh
®
が新しいドライバを認識します。
････････････････････････････････････････････････
6
本機とMacintosh
®
をUSBケーブルで
接続する

• USBケーブルは、同梱されていません。
• USB ケーブルは、長さが 2.0m 以下のものをお使いく

ださい。

• キーボードの USB ポートおよび電源のない USB ハブ

には接続しないでください。
････････････････････････････････････････････････
7
本機の電源スイッチをOnにする
････････････････････････････････････････････････
8
［移動］メニューの［アプリケーション］
を選択する
････････････････････････････････････････････････
9
［ユーティリティ］フォルダをダブルク
リックする
････････････････････････････････････････････････
10
［プリンタ設定ユーティリティ］アイコ
ンをダブルクリックする
Mac OS
®
X 10.2.Xの場合は、［プリントセン
ター］をダブルクリックします。
････････････････････････････････････････････････
11
［追加］をクリックする
････････････････････････････････････････････････

12
［USB］を選択する
････････････････････････････････････････････････
13
［プリンタ名］を選択し、［追加］をク
リックする

本機を
確認する
付 録
パソコンに
接続する
USB
接続
パラレル
接続
USB
接続
Windows
®
Macintosh
®
29
････････････････････････････････････････････････
14

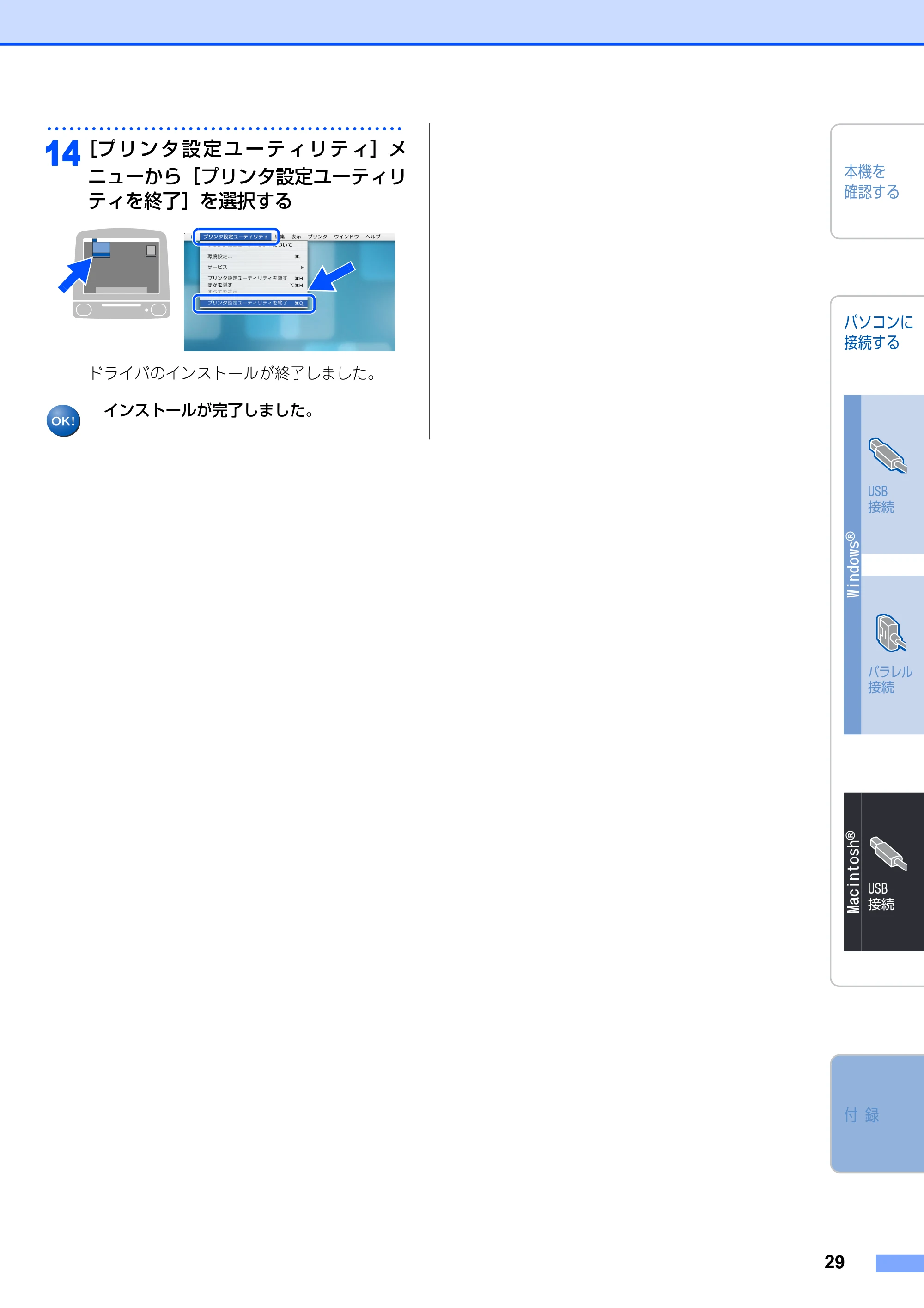

［プ リ ン タ 設 定 ユ ー テ ィ リ テ ィ］メ
ニューから［プリンタ設定ユーティリ
ティを終了］を選択する
ドライバのインストールが終了しました。
インストールが完了しました。

30
付 録
消耗品

• 消耗品は、ご注文シートを使ってダイレクトクラブでご購入いただけます。詳しくは、 ユーザーズガイド を

参照してください。
トナーカートリッジ
TN-25J
ドラムユニット
DR-20J
印刷可能枚数
約2500枚（A4サイズ/印刷密度5％ 時）
印刷可能枚数
約12000枚（A4サイズ/印刷密度5％ 時）
P.173
付 録

©2005 Brother Industries, Ltd.
