LIPS機能ガイド （PDF形式／3.77Mバイト）LBP-2050

ＬＩＰＳ機能ガイドＬＩＰＳ機能ガイド
�
ご使用前に必ずこの本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
カラーレーザビームプリンタ�
JPN

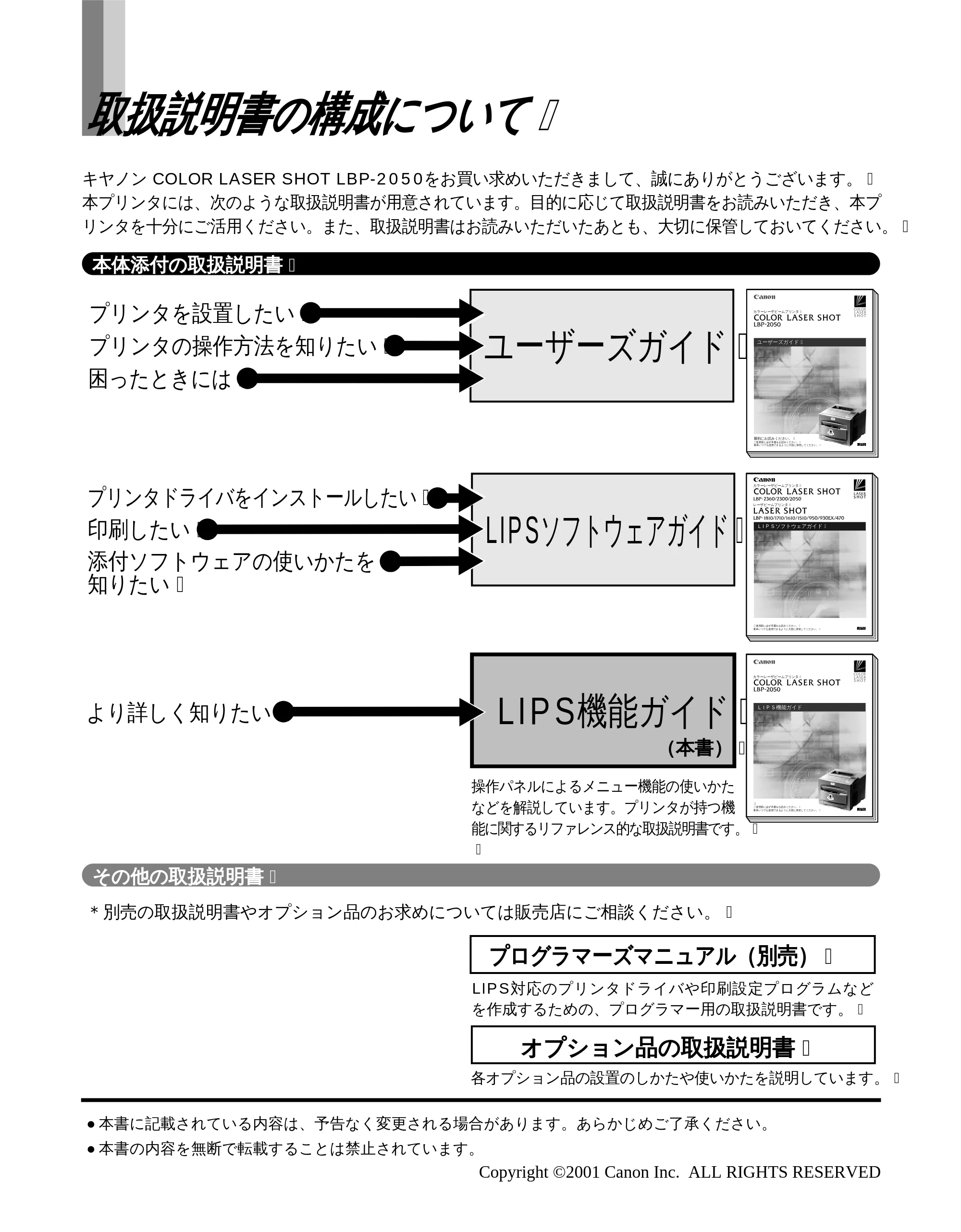

取扱説明書の構成について�
キヤノン COLOR LASER SHOT LBP-2050をお買い求めいただきまして、誠にありがとうございます。�
本プリンタには、次のような取扱説明書が用意されています。目的に応じて取扱説明書をお読みいただき、本プ
リンタを十分にご活用ください。また、取扱説明書はお読みいただいたあとも、大切に保管しておいてください。�
プログラマーズマニュアル（別売）�
オプション品の取扱説明書�
LIPS対応のプリンタドライバや印刷設定プログラムなど
を作成するための、プログラマー用の取扱説明書です。�
各オプション品の設置のしかたや使いかたを説明しています。�
＊別売の取扱説明書やオプション品のお求めについては販売店にご相談ください。�
操作パネルによるメニュー機能の使いかた
などを解説しています。プリンタが持つ機
能に関するリファレンス的な取扱説明書です。�
�
ユーザーズガイド�
LIPSソフトウェアガイド�
LIPS機能ガイド�
本体添付の取扱説明書�
その他の取扱説明書�
より詳しく知りたい�
プリンタを設置したい�

プリンタの操作方法を知りたい�

困ったときには�

印刷したい�
添付ソフトウェアの使いかたを�
知りたい�
プリンタドライバをインストールしたい�
（本書）�
ＬＩＰＳソフトウェアガイド�ＬＩＰＳソフトウェアガイド�
レーザビームプリンタ�
ご使用前に必ず本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
カラーレーザビームプリンタ�
JPN
ユーザーズガイドユーザーズガイド�
最初にお読みください。�
ご使用前に必ず本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
カラーレーザビームプリンタ�
JPN
�
ご使用前に必ず本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
カラーレーザビームプリンタ�
JPN
ＬＩＰＳ機能ガイドＬＩＰＳ機能ガイド
Copyright ©2001 Canon Inc. ALL RIGHTS RESERVED

• 本書に記載されている内容は、予告なく変更される場合があります。あらかじめご了承ください。
• 本書の内容を無断で転載することは禁止されています。

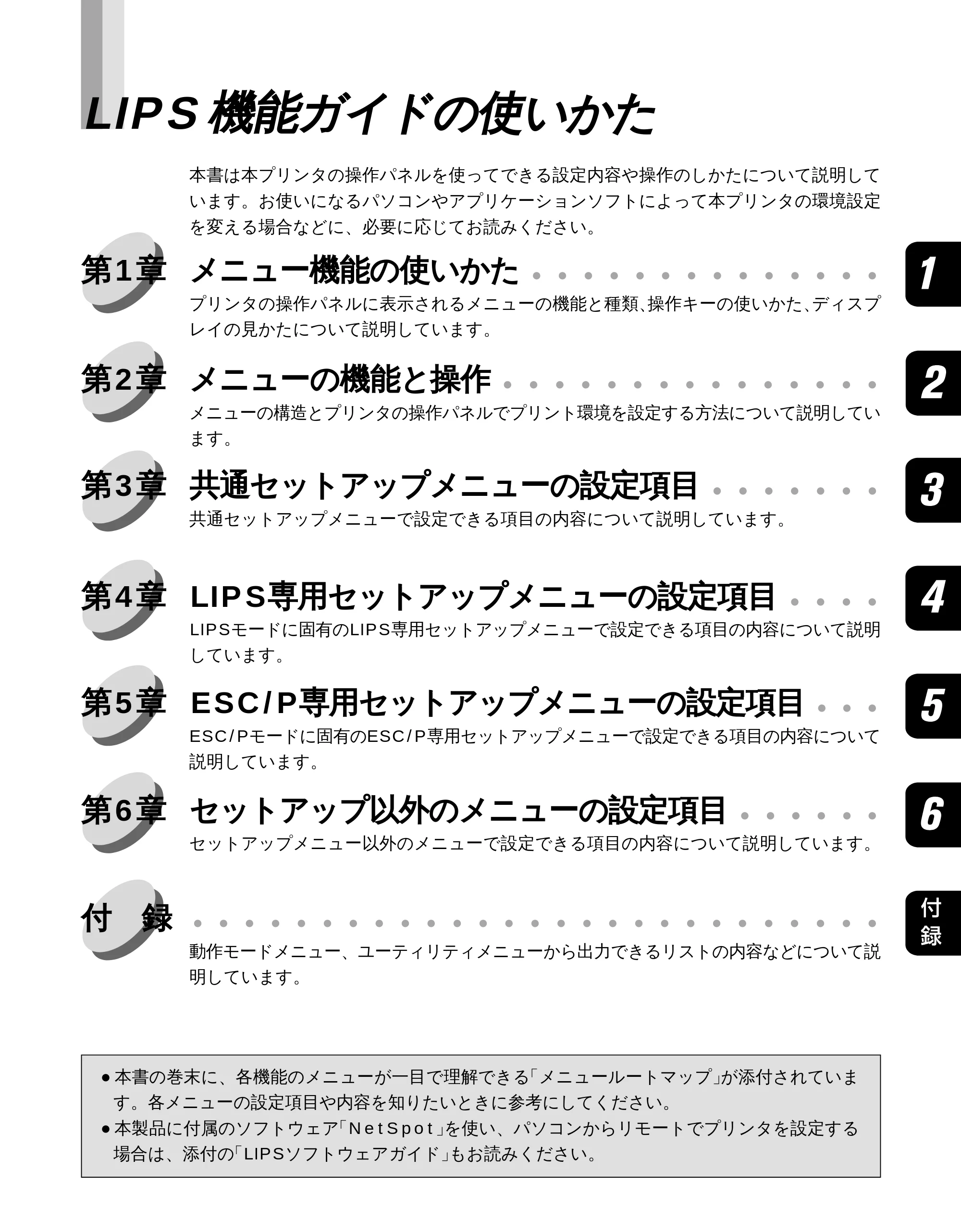

LIPS 機能ガイドの使いかた
本書は本プリンタの操作パネルを使ってできる設定内容や操作のしかたについて説明して
います。お使いになるパソコンやアプリケーションソフトによって本プリンタの環境設定
を変える場合などに、必要に応じてお読みください。

• 本書の巻末に、各機能のメニューが一目で理解できる「メニュールートマップ」が添付されていま

す。各メニューの設定項目や内容を知りたいときに参考にしてください。

• 本製品に付属のソフトウェア「N e t S p o t 」を使い、パソコンからリモートでプリンタを設定する

場合は、添付の「LIPSソフトウェアガイド」もお読みください。
第2章 メニューの機能と操作 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
メニューの構造とプリンタの操作パネルでプリント環境を設定する方法について説明してい
ます。
第3章 共通セットアップメニューの設定項目 ● ● ● ● ● ● ●
共通セットアップメニューで設定できる項目の内容について説明しています。
第4章 LIPS専用セットアップメニューの設定項目 ● ● ● ●
LIPSモードに固有のLIPS専用セットアップメニューで設定できる項目の内容について説明
しています。
第5章 ESC/P専用セットアップメニューの設定項目 ● ● ●
ESC/Pモードに固有のESC/P専用セットアップメニューで設定できる項目の内容について
説明しています。

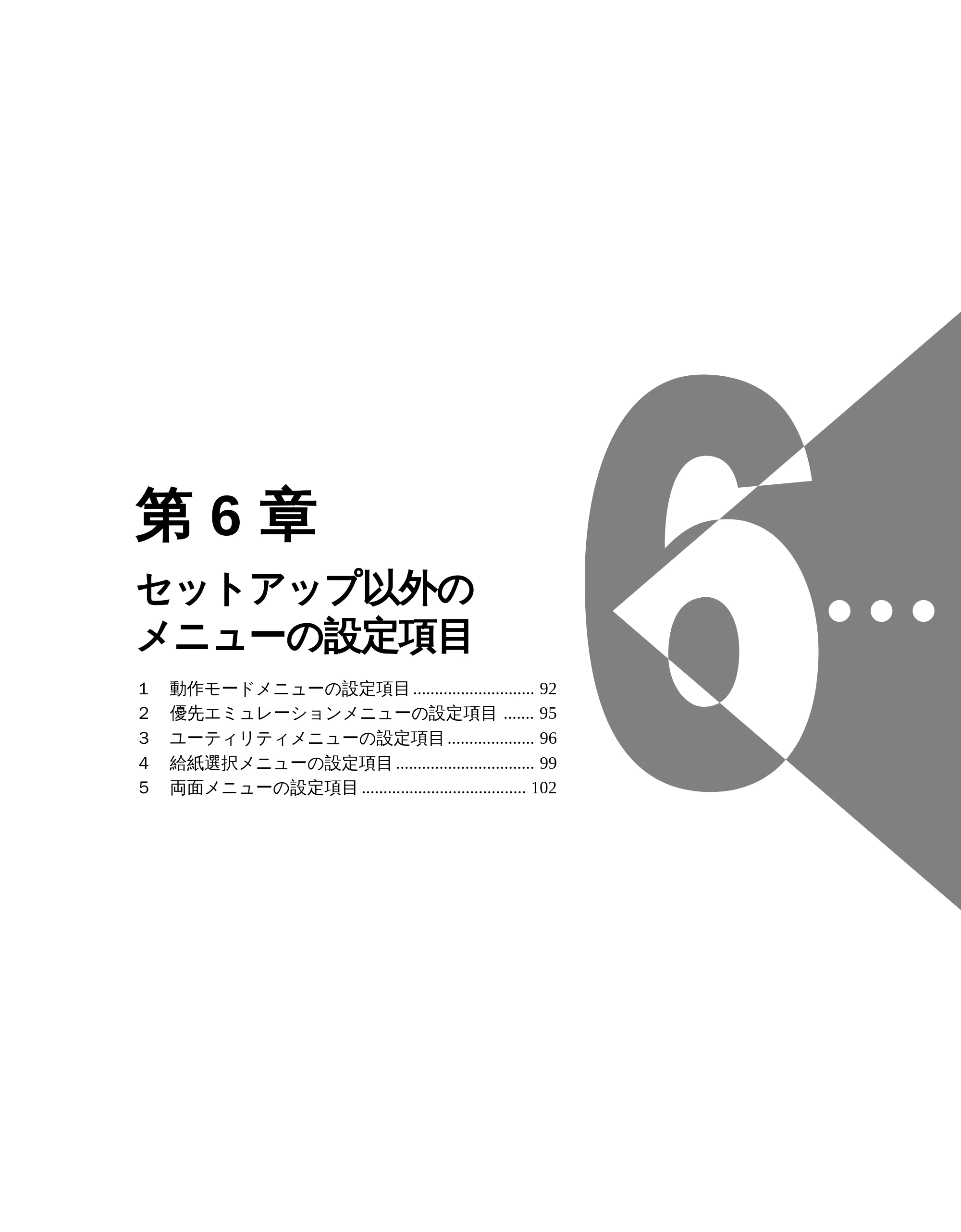

第6章 セットアップ以外のメニューの設定項目 ● ● ● ● ● ●
セットアップメニュー以外のメニューで設定できる項目の内容について説明しています。

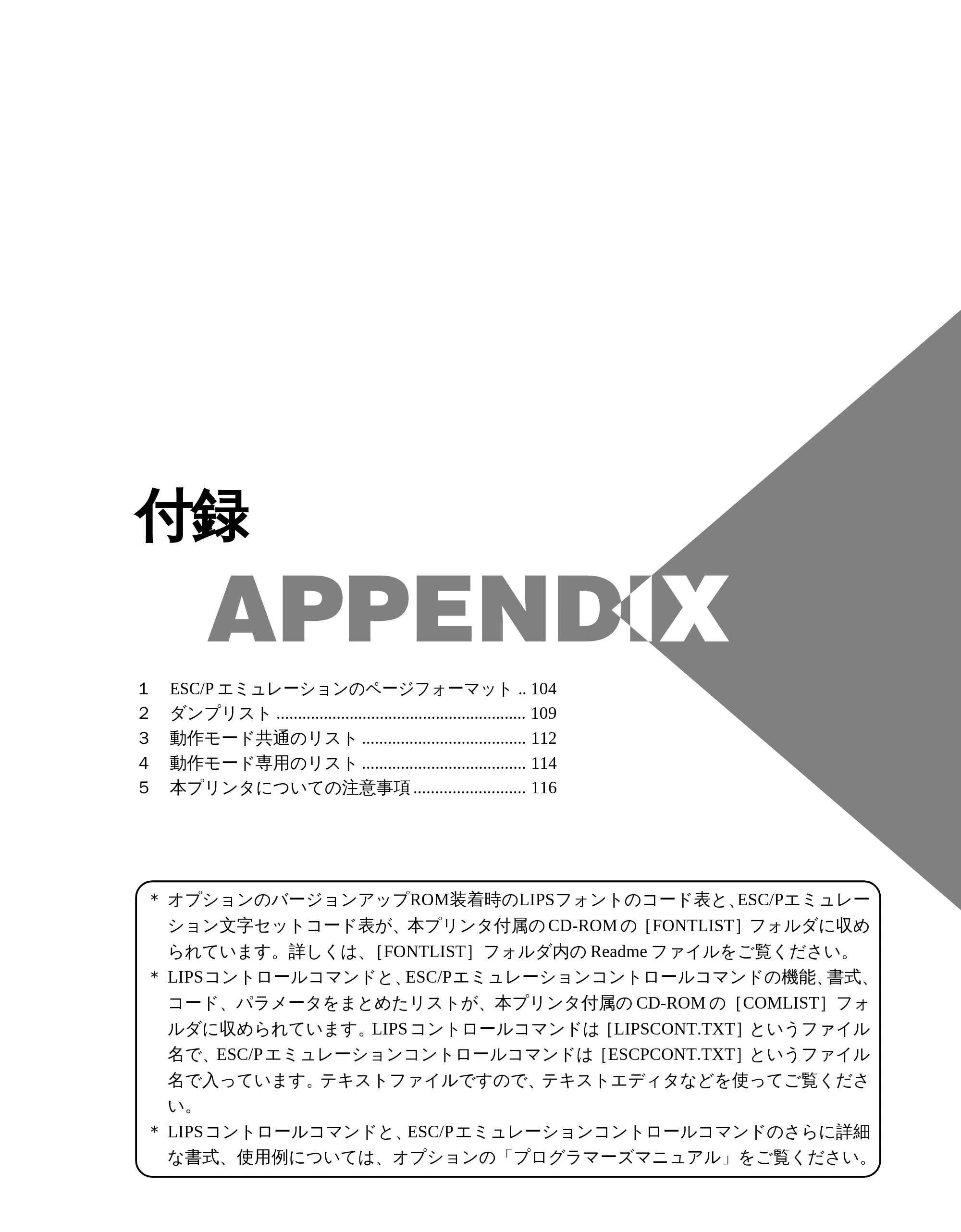

付 録 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

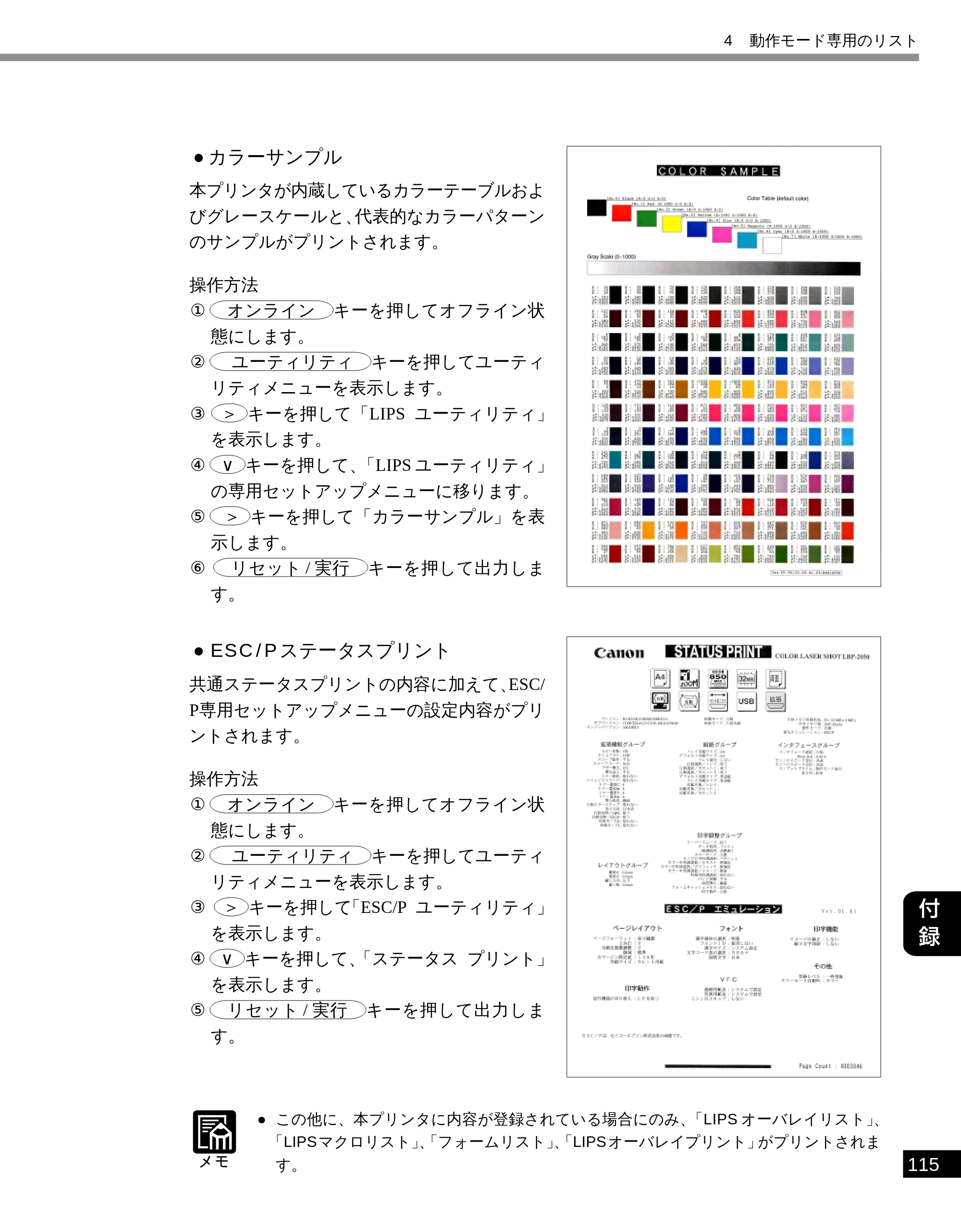

動作モードメニュー、ユーティリティメニューから出力できるリストの内容などについて説
明しています。
第1章 メニュー機能の使いかた ● ● ● ● ● ● ● ● ● ● ● ● ● ●
プリンタの操作パネルに表示されるメニューの機能と種類、操作キーの使いかた、ディスプ
レイの見かたについて説明しています。

II

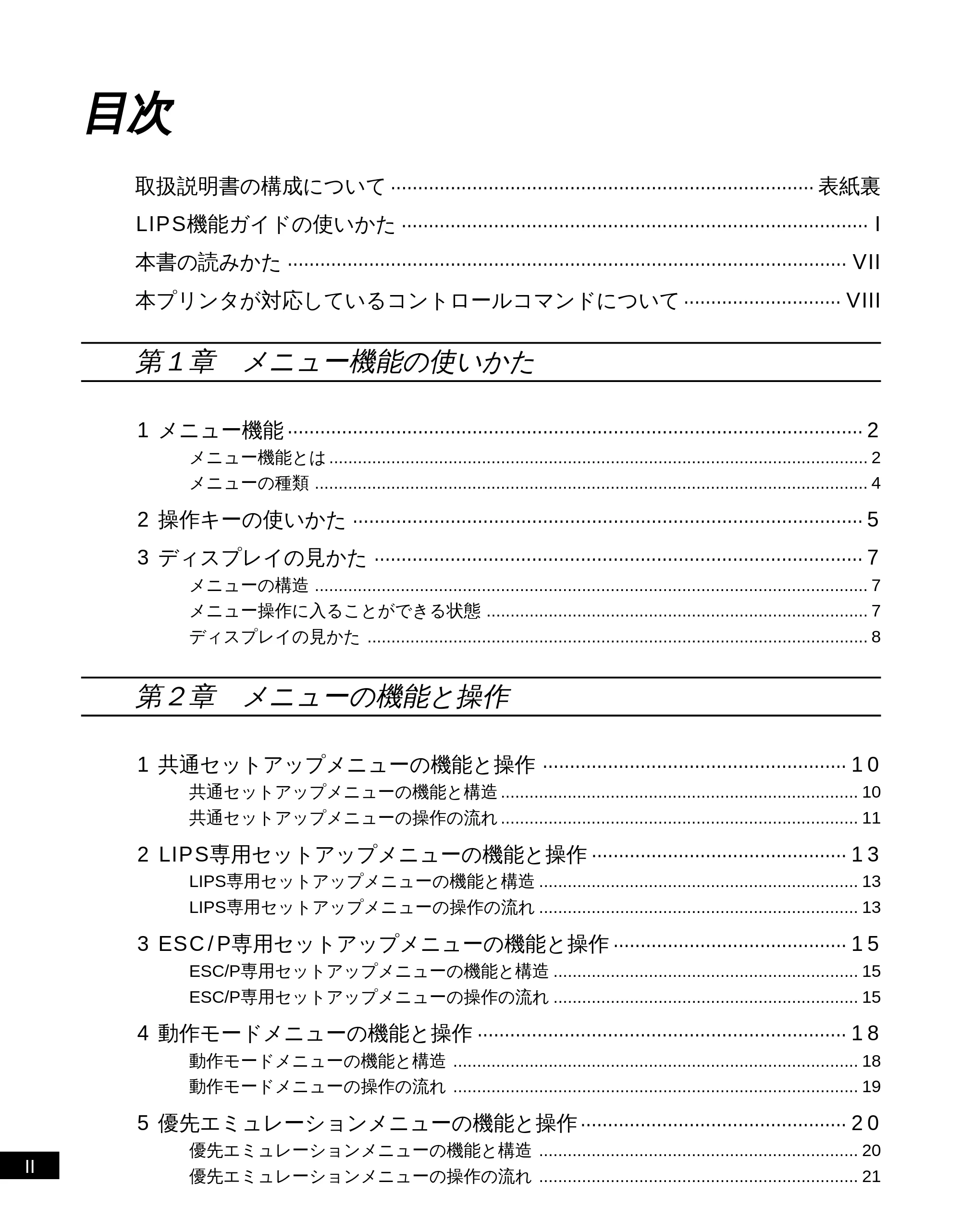

目次
取扱説明書の構成について .............................................................................. 表紙裏
LIPS機能ガイドの使いかた ...................................................................................... I

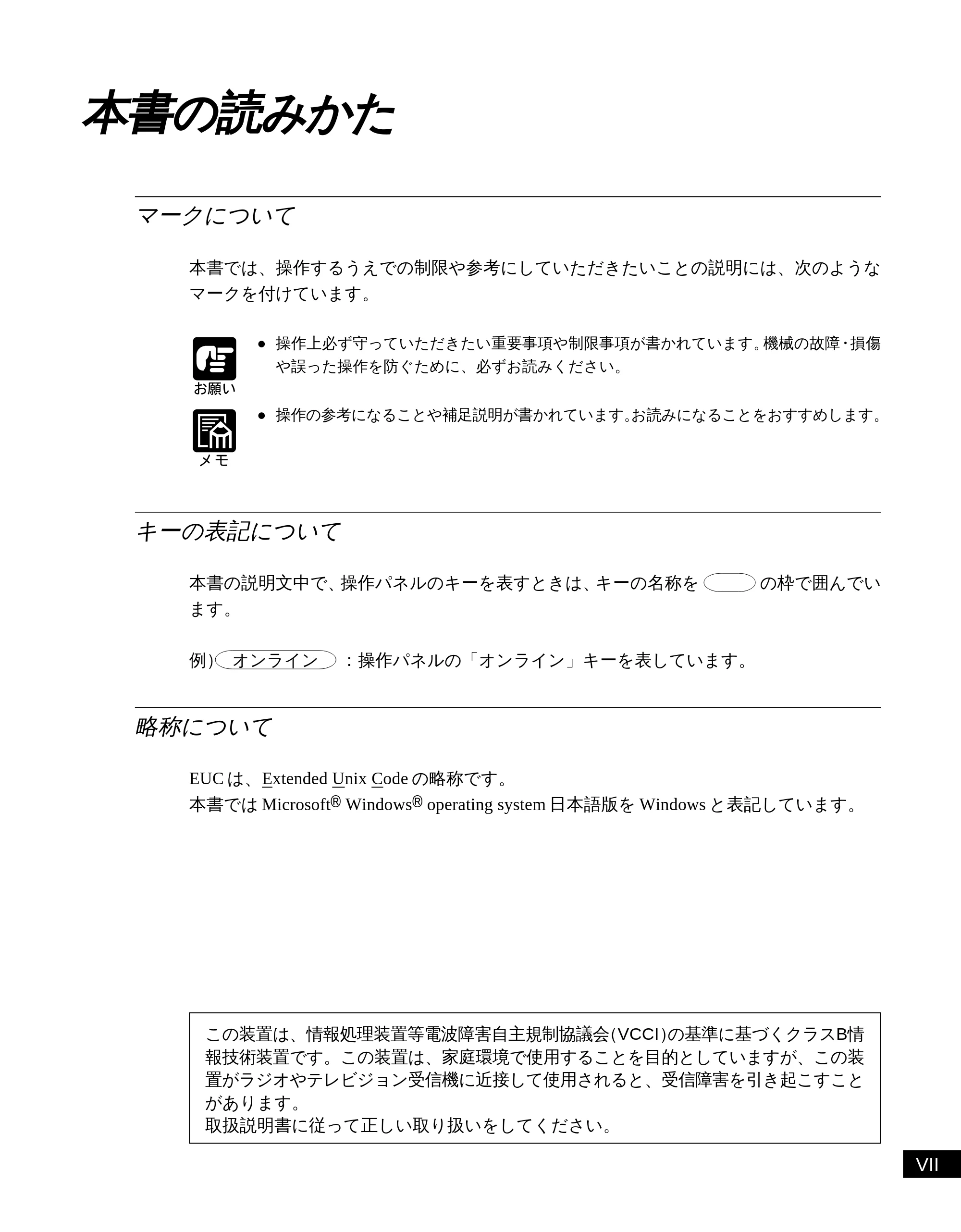

本書の読みかた ....................................................................................................... VII

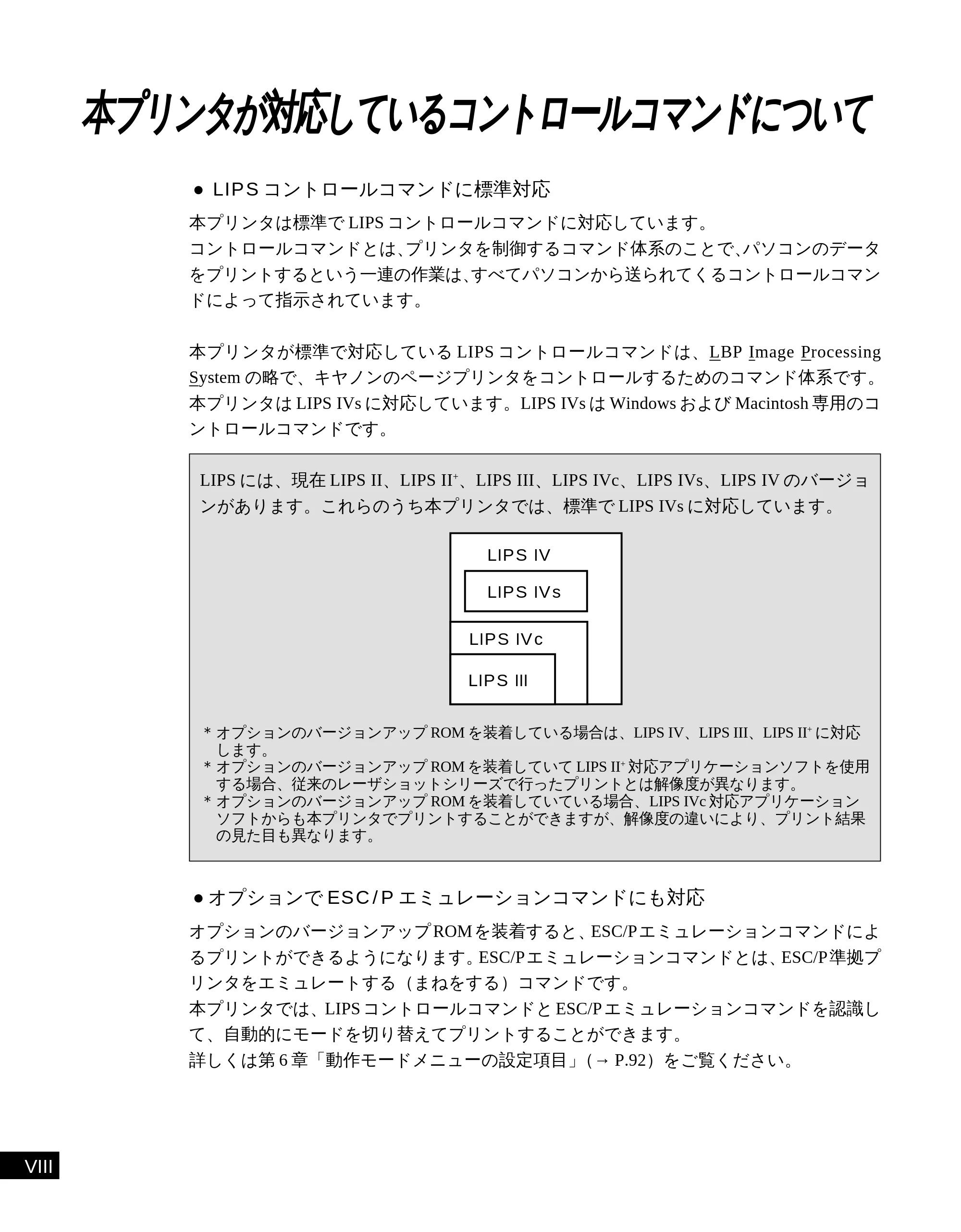

本プリンタが対応しているコントロールコマンドについて ............................. VIII

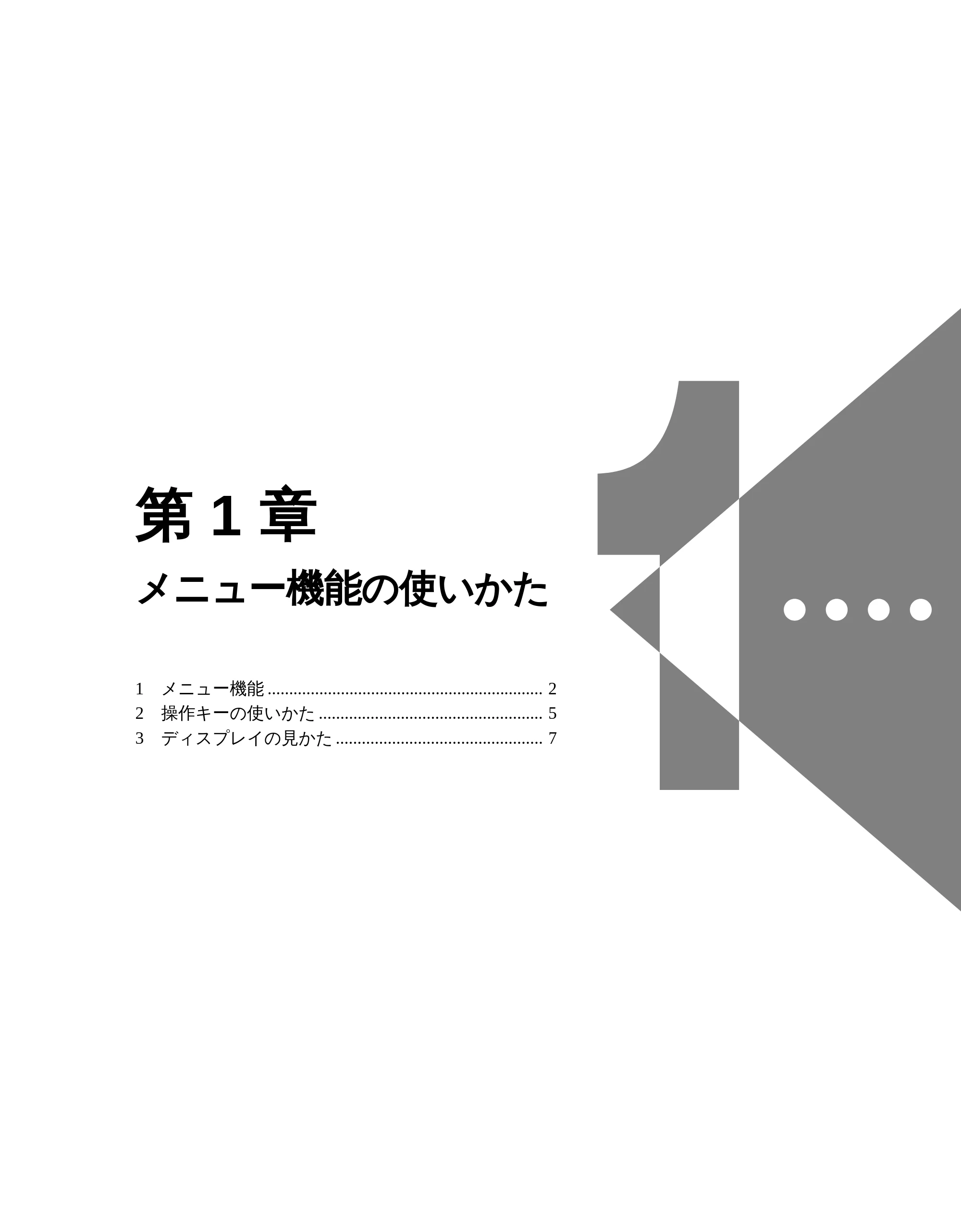

第１章 メニュー機能の使いかた

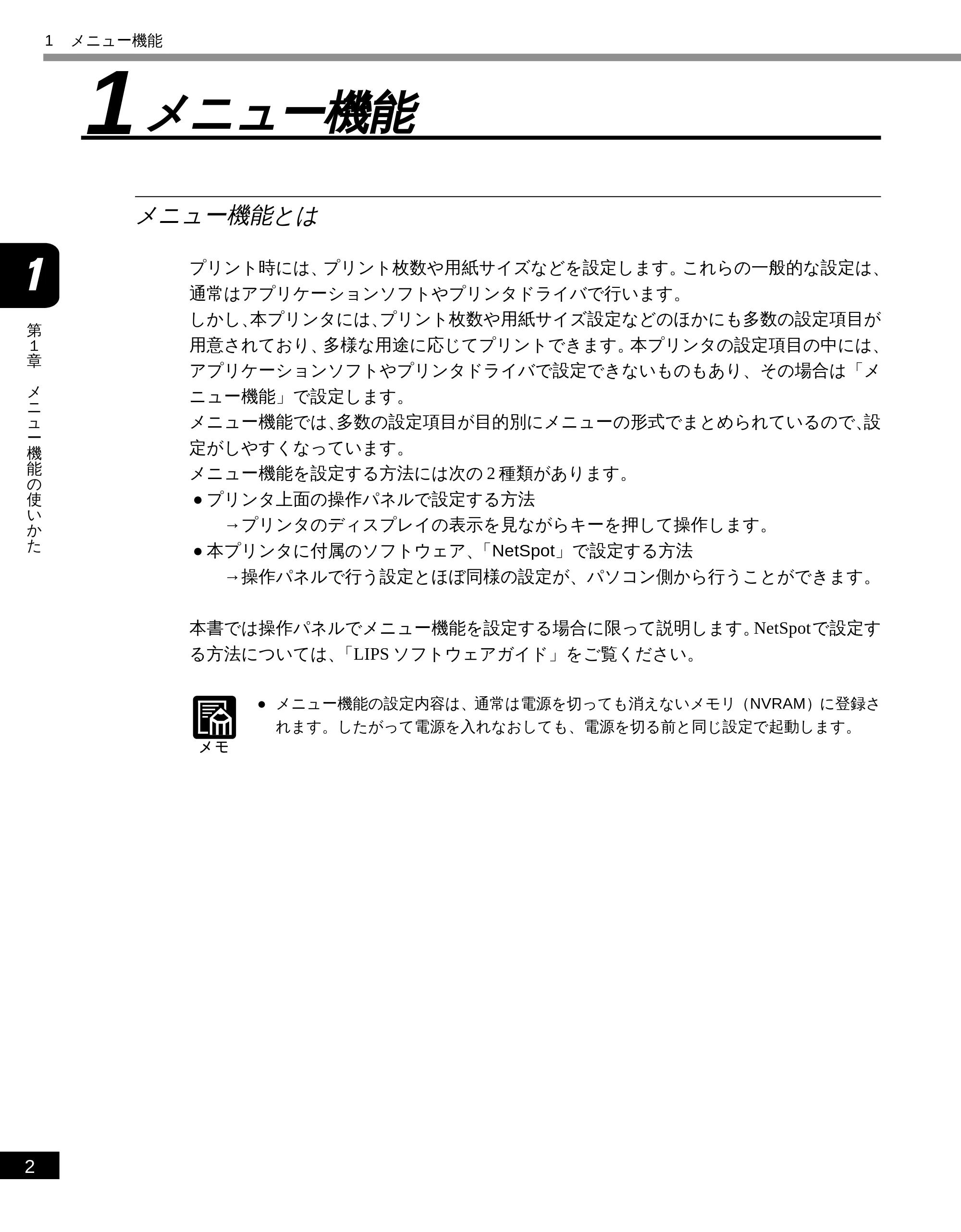

1 メニュー機能 ..........................................................................................................2

メニュー機能とは ................................................................................................................. 2

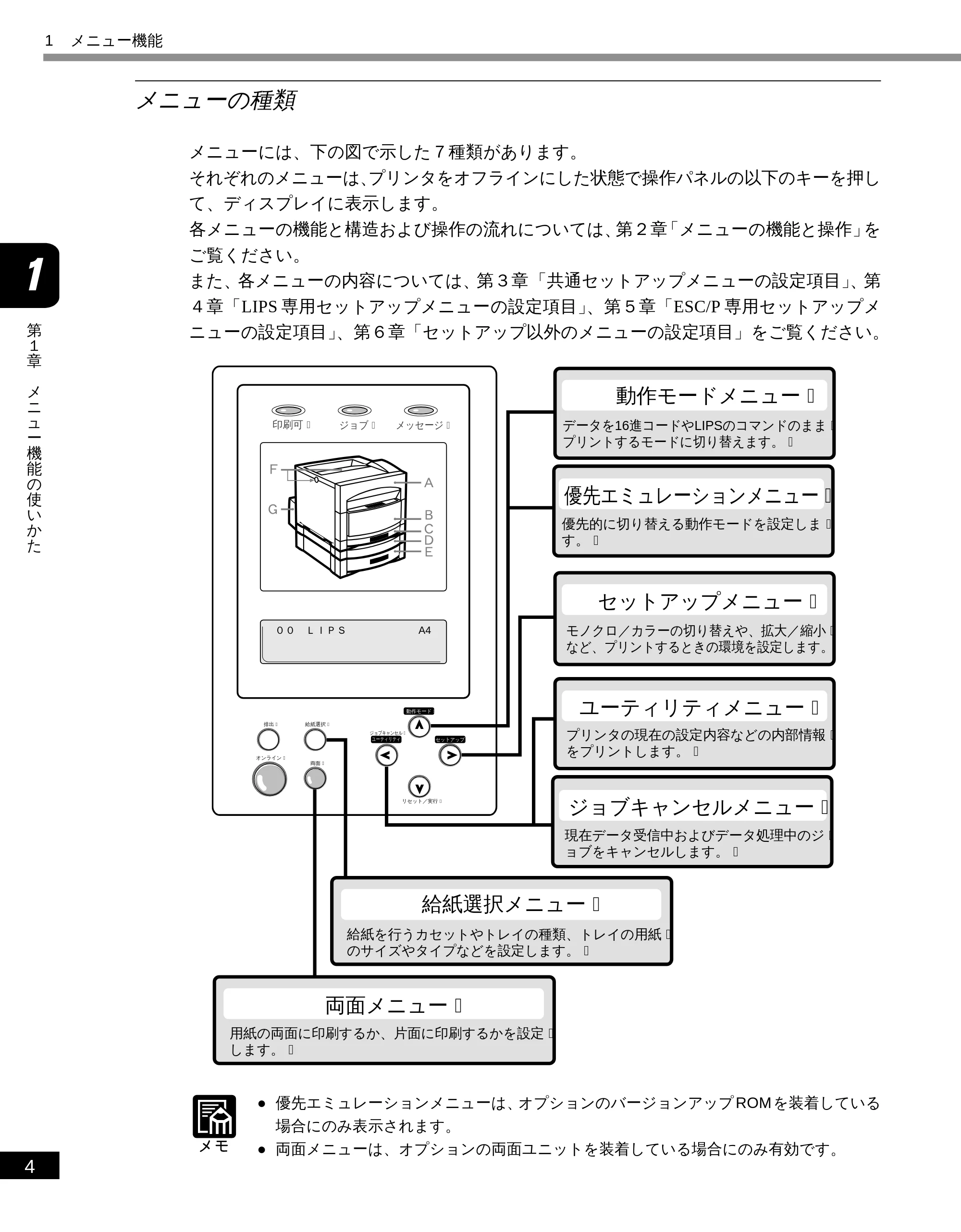

メニューの種類 .................................................................................................................... 4

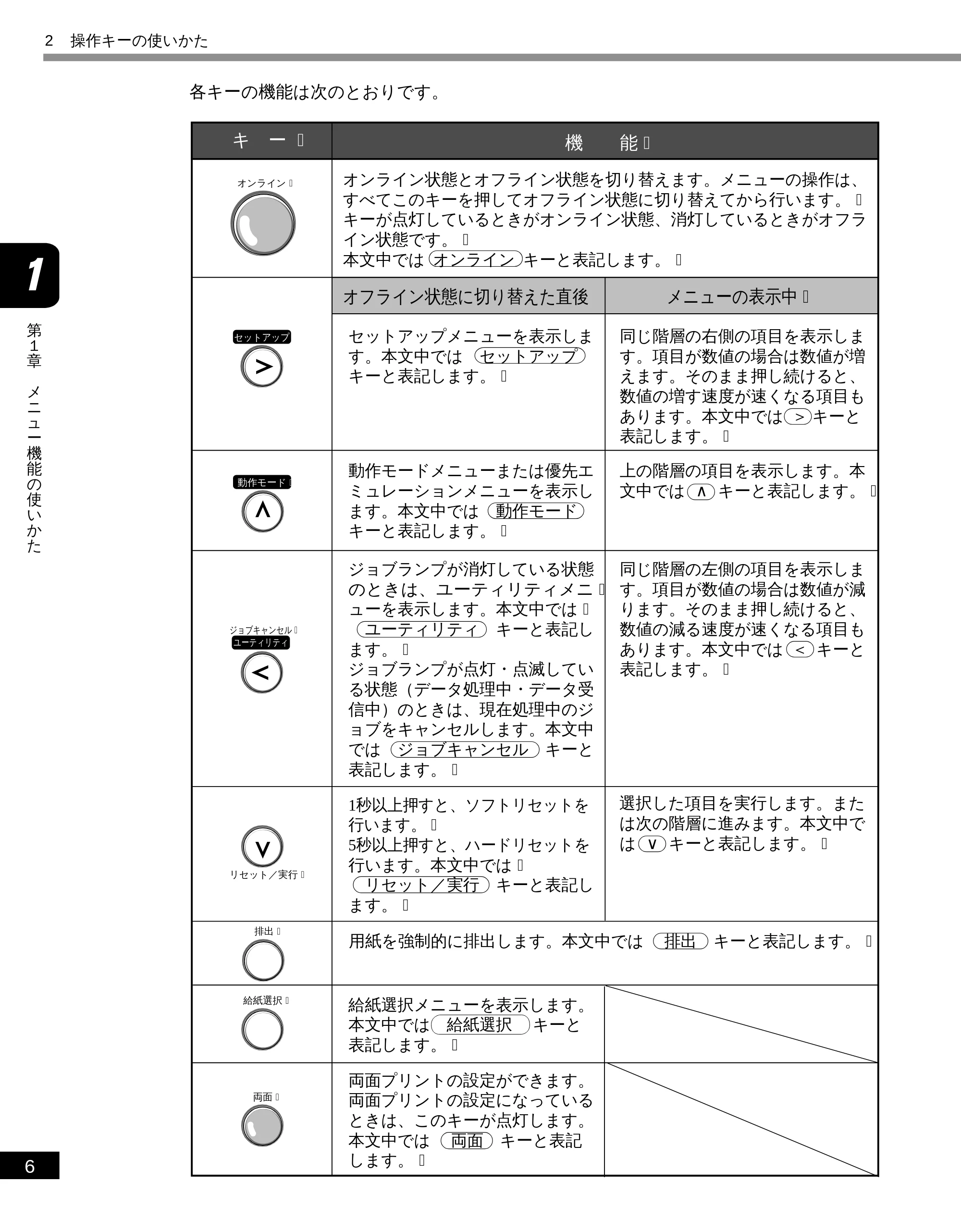

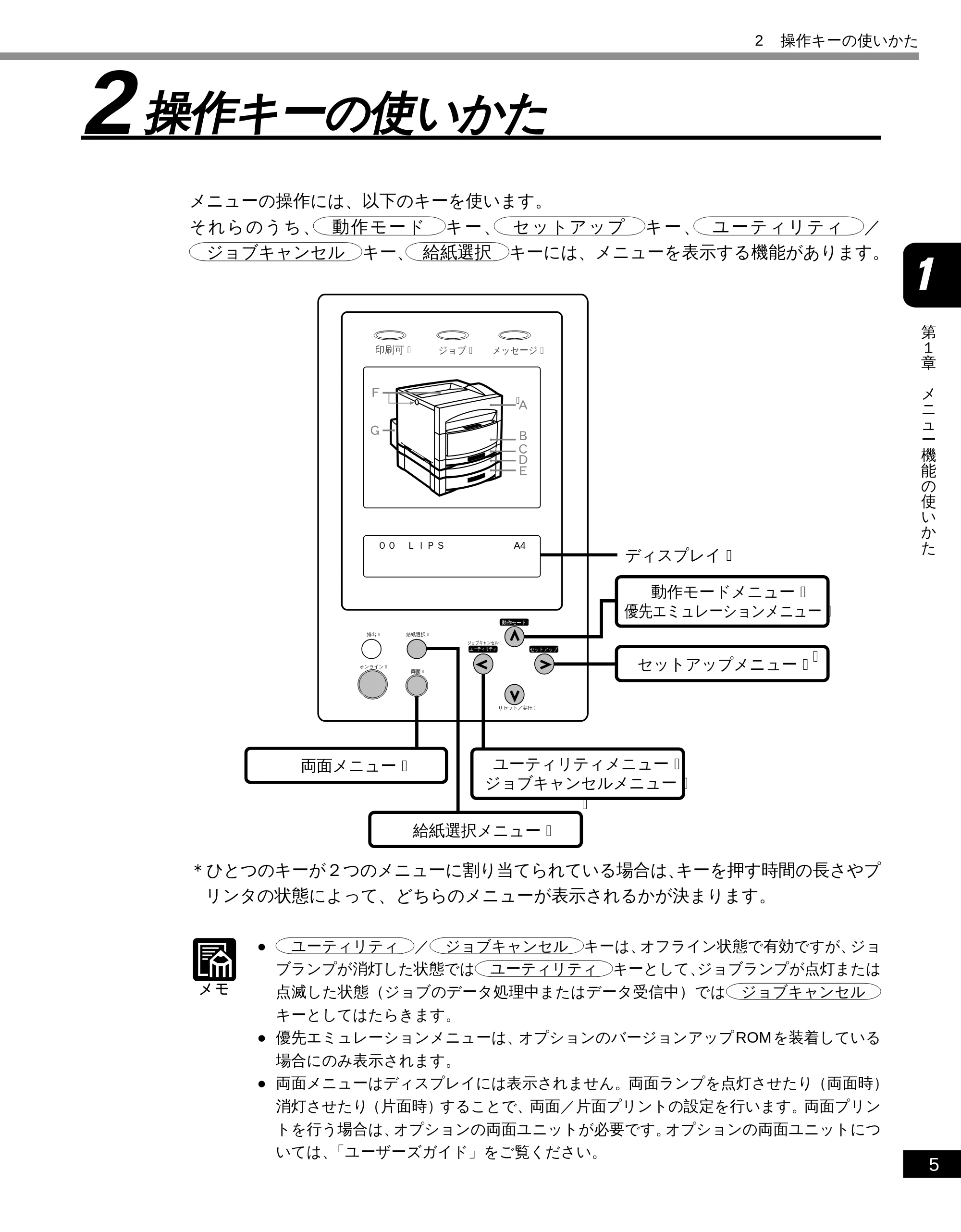

2 操作キーの使いかた ..............................................................................................5

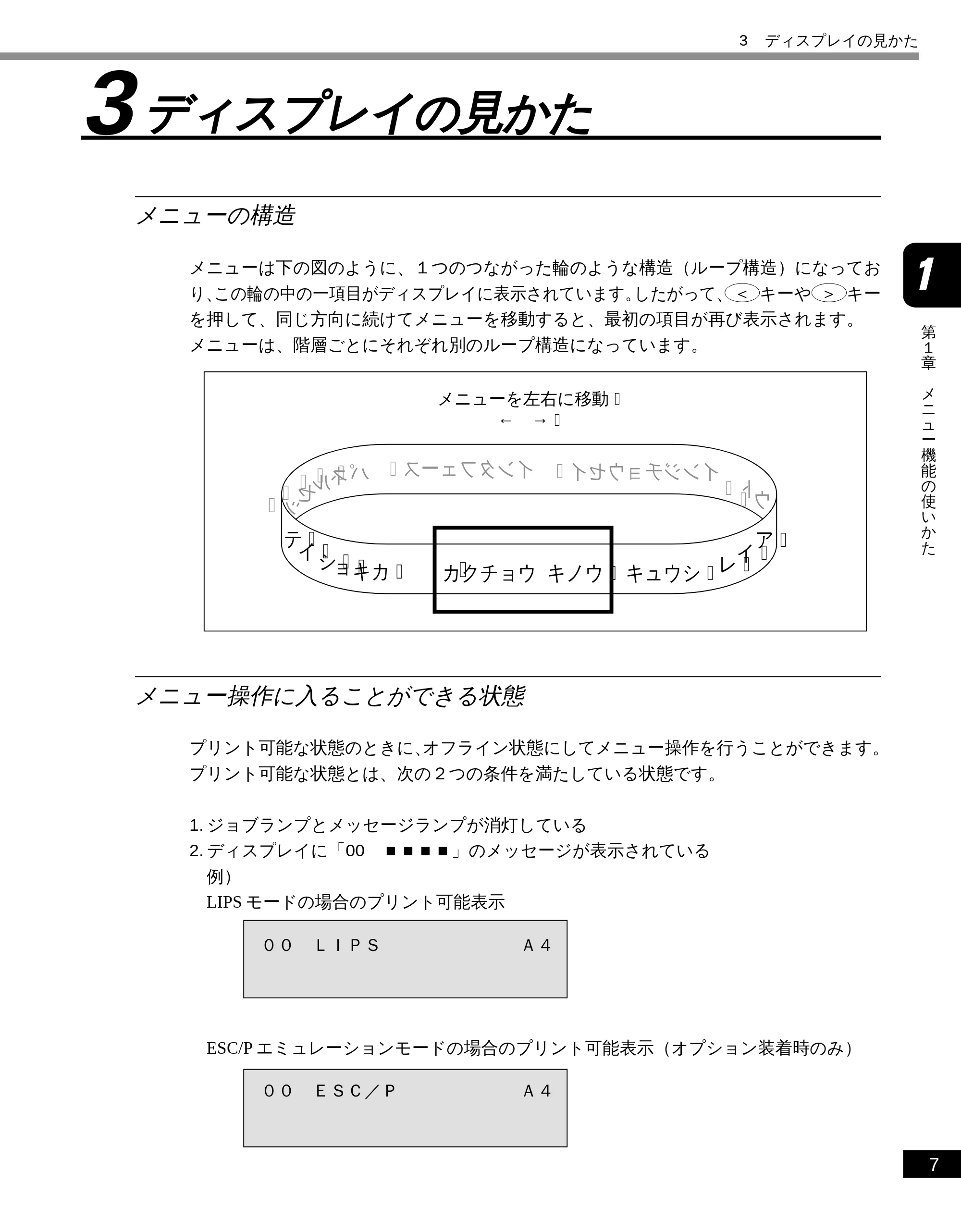

3 ディスプレイの見かた .......................................................................................... 7

メニューの構造 .................................................................................................................... 7
メニュー操作に入ることができる状態 ................................................................................ 7

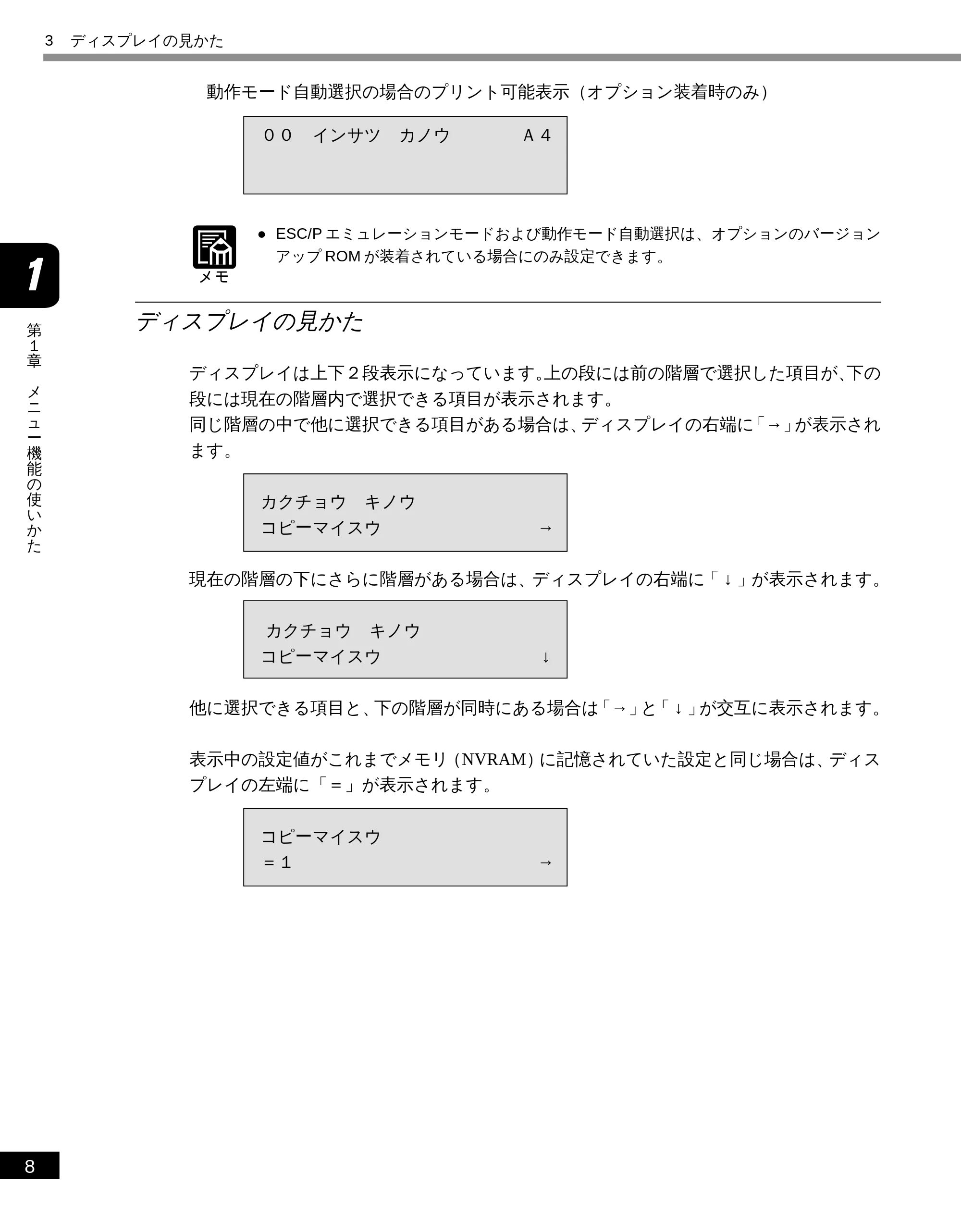

ディスプレイの見かた ......................................................................................................... 8

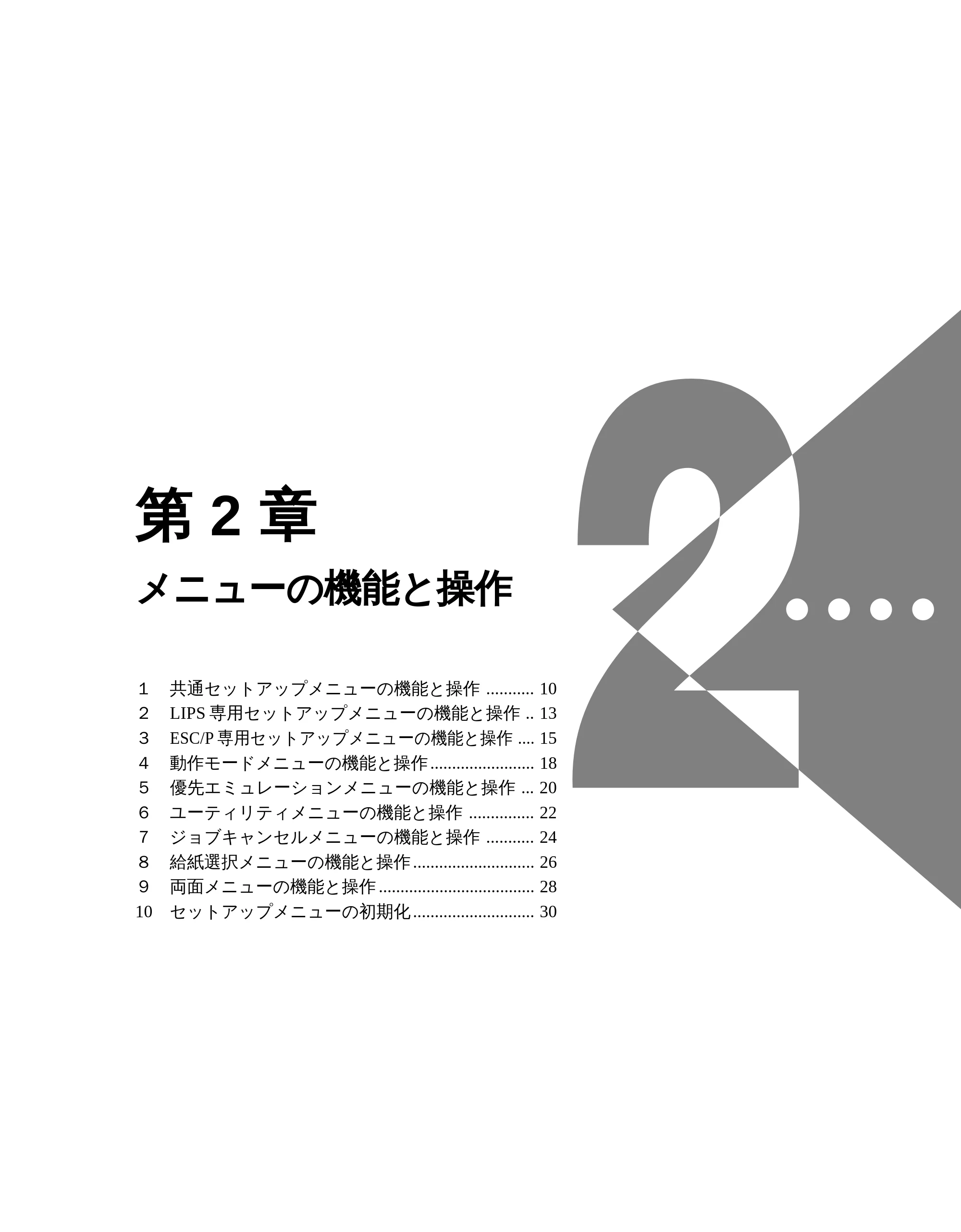

第２章 メニューの機能と操作

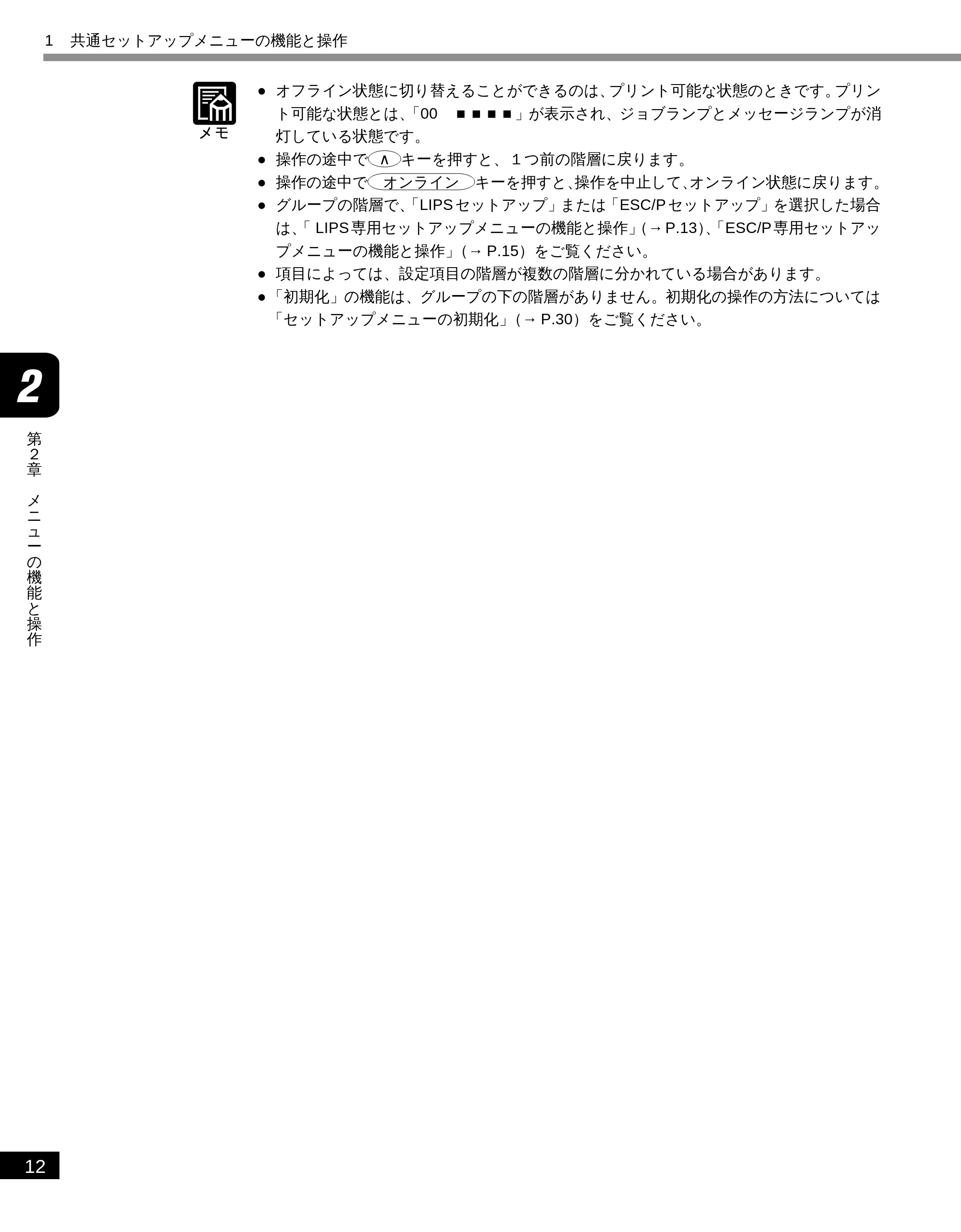

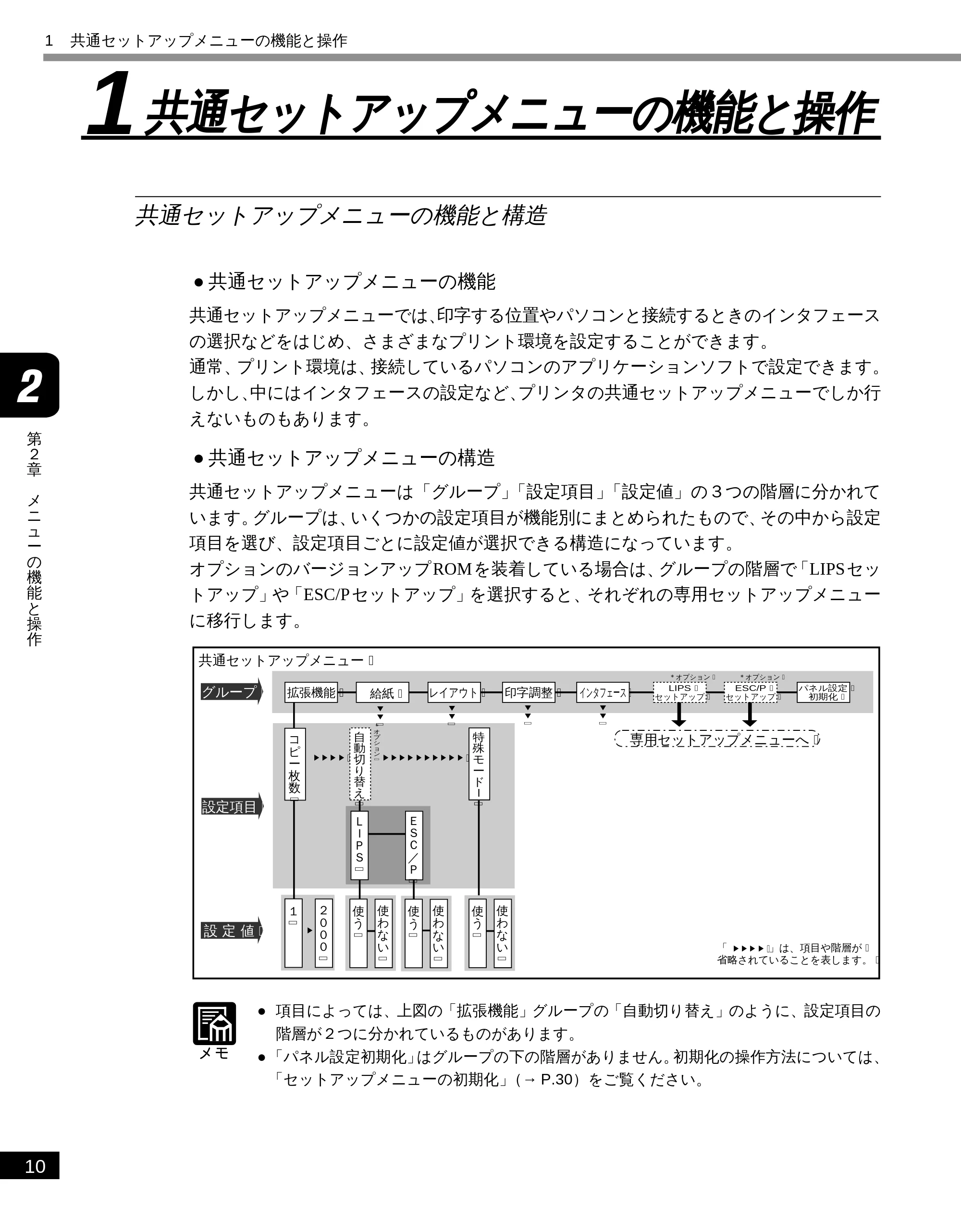

1 共通セットアップメニューの機能と操作 ........................................................ 10
共通セットアップメニューの機能と構造 ........................................................................... 10

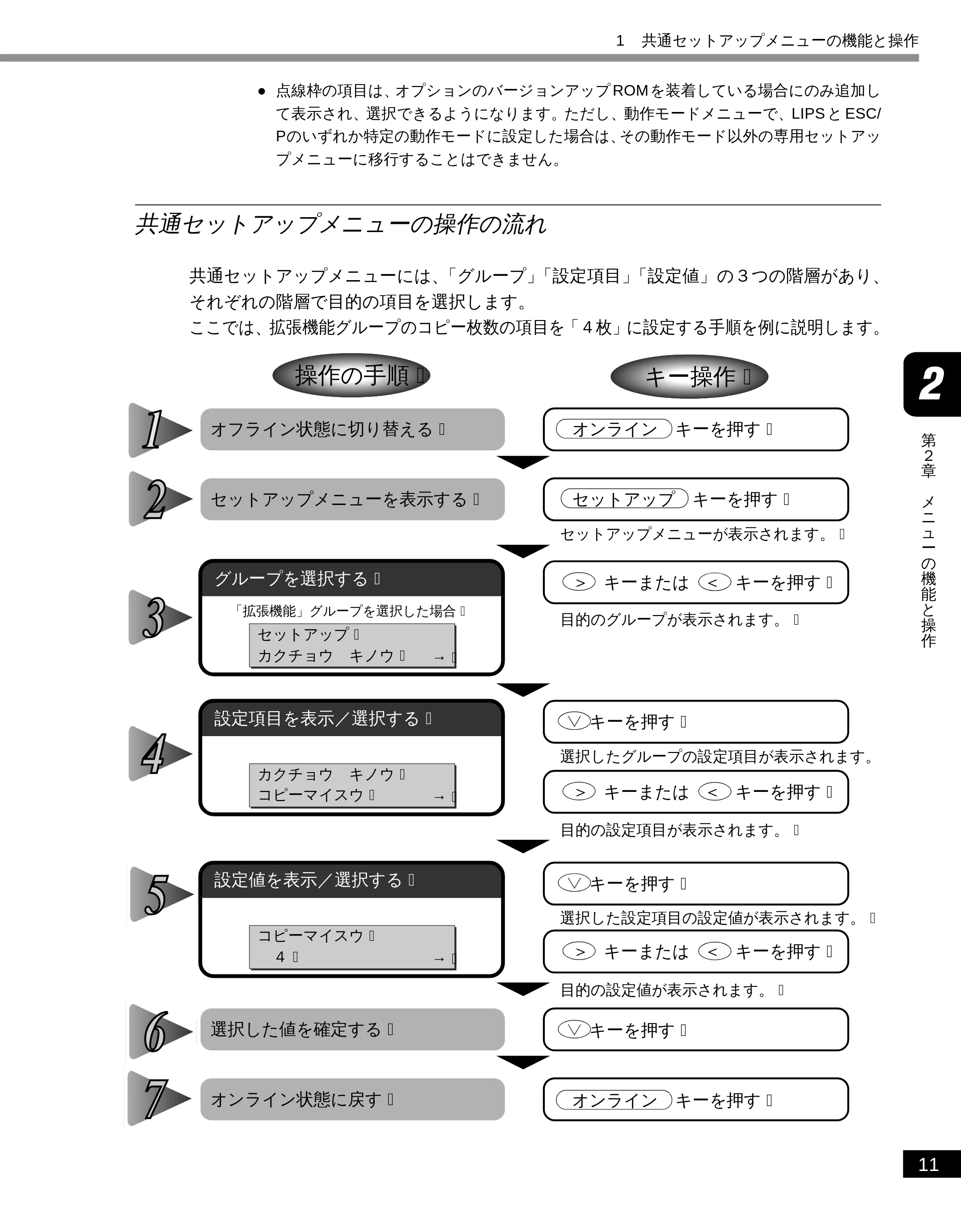

共通セットアップメニューの操作の流れ ........................................................................... 11

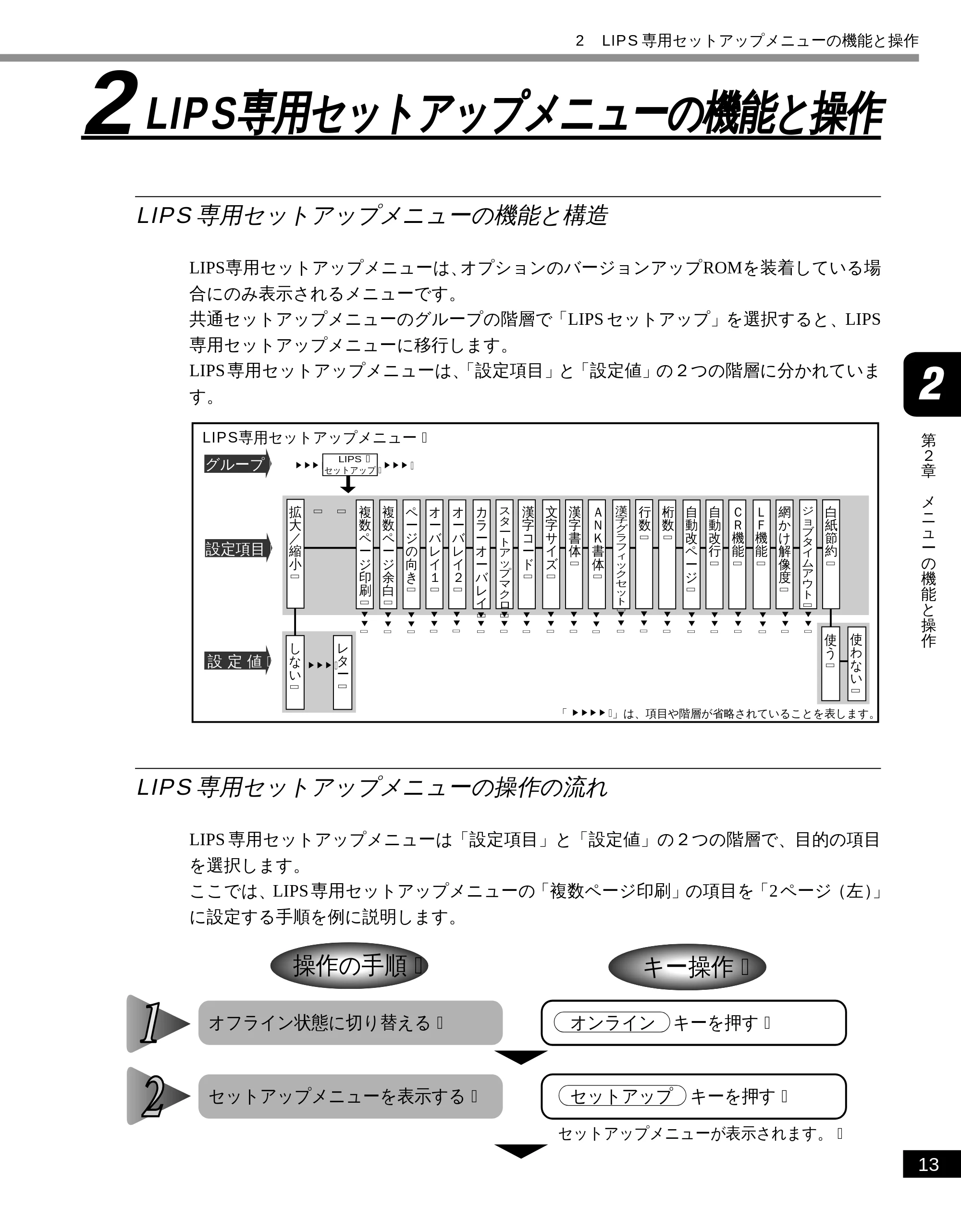

2 LIPS専用セットアップメニューの機能と操作 ............................................... 13
LIPS専用セットアップメニューの機能と構造 ................................................................... 13

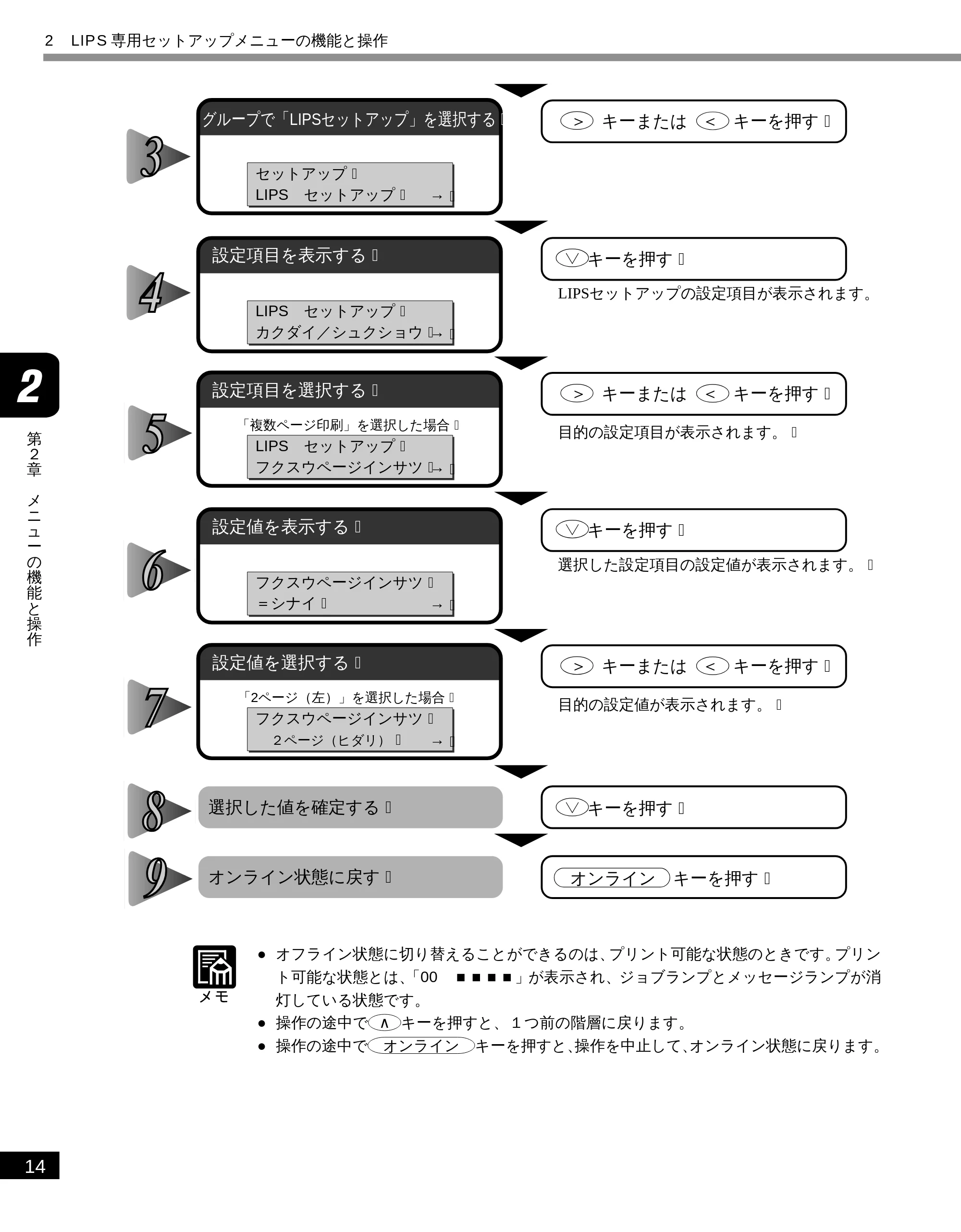

LIPS専用セットアップメニューの操作の流れ ................................................................... 13

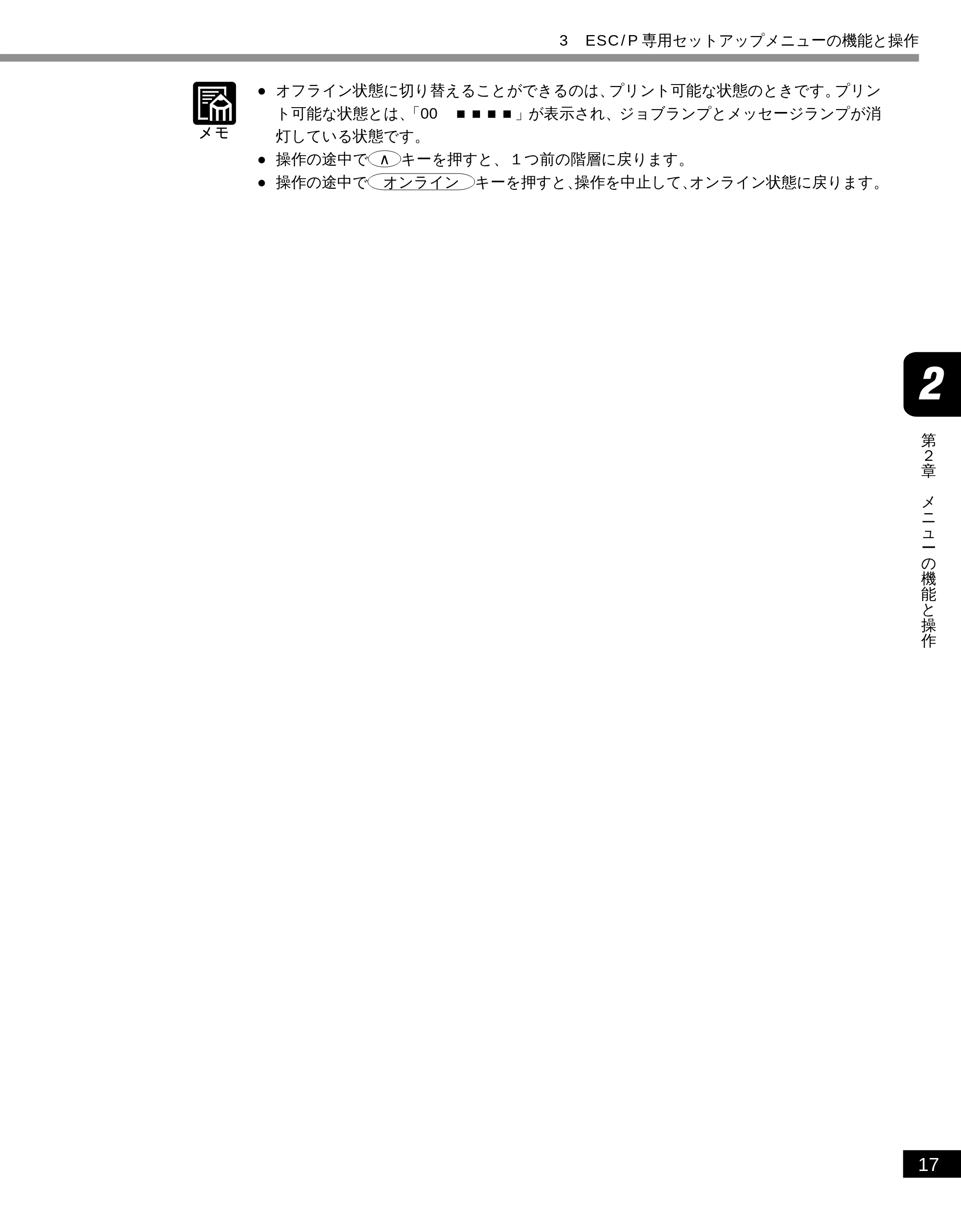

3 ESC/P専用セットアップメニューの機能と操作 ........................................... 15

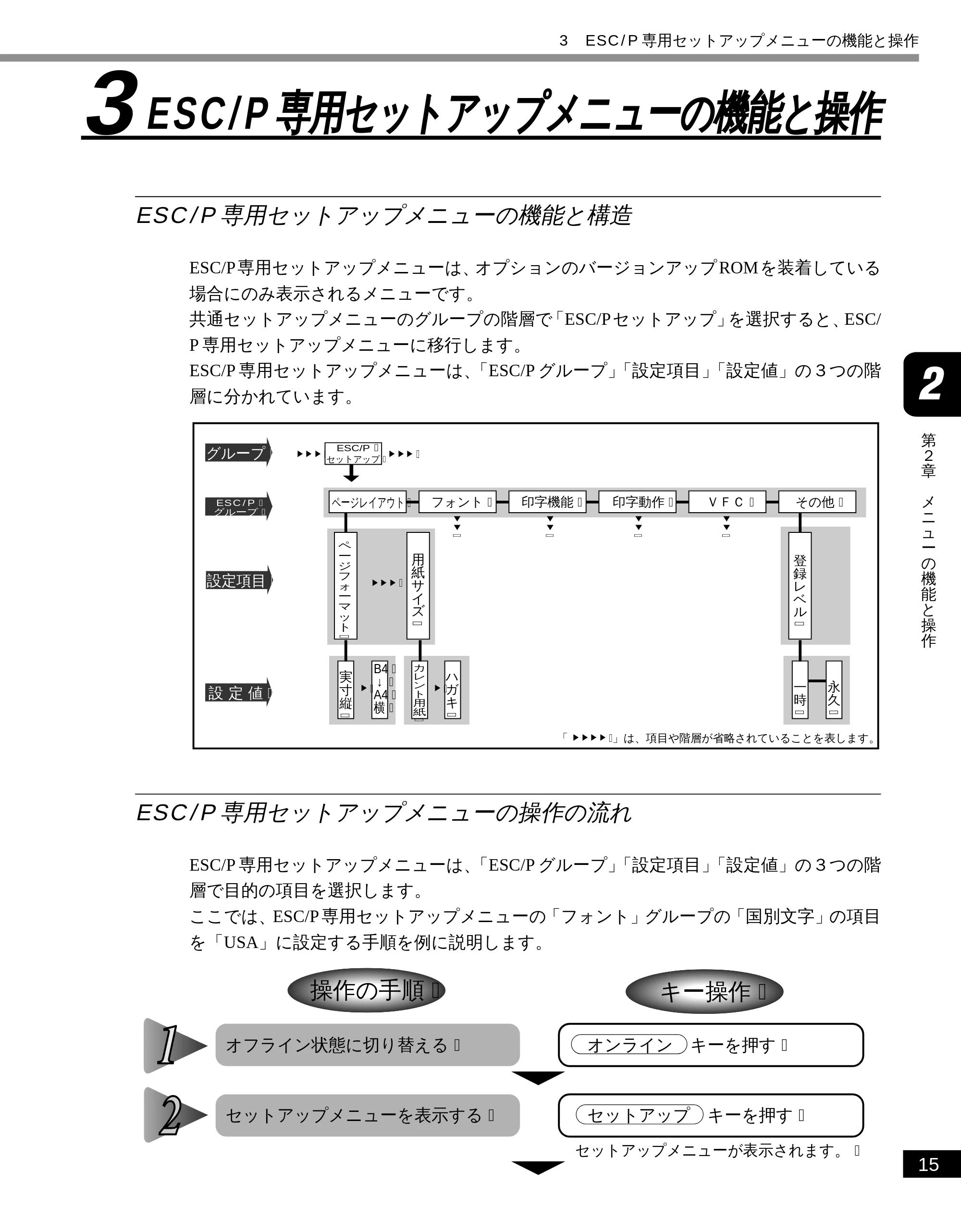

ESC/P専用セットアップメニューの機能と構造 ................................................................ 15

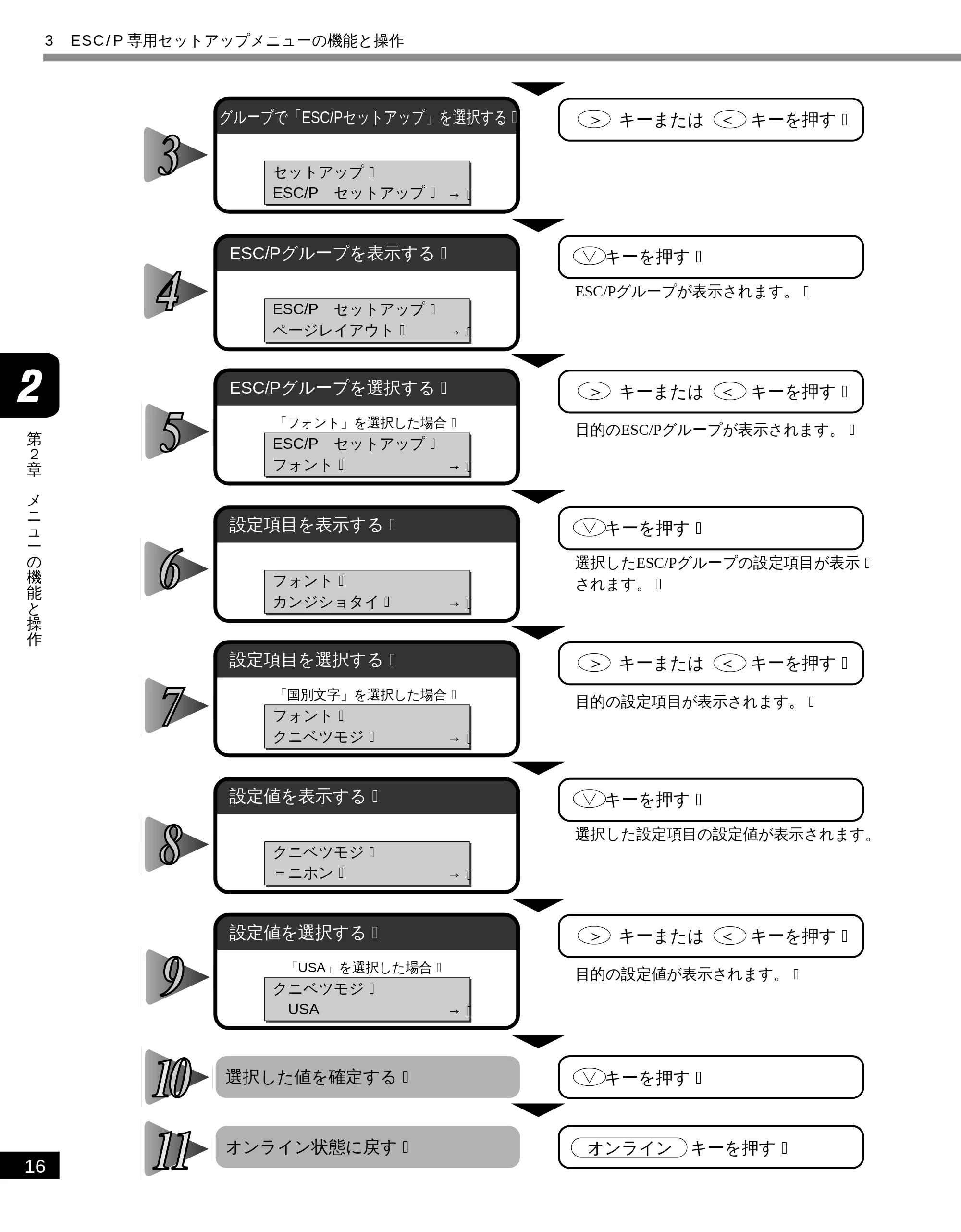

ESC/P専用セットアップメニューの操作の流れ ................................................................ 15

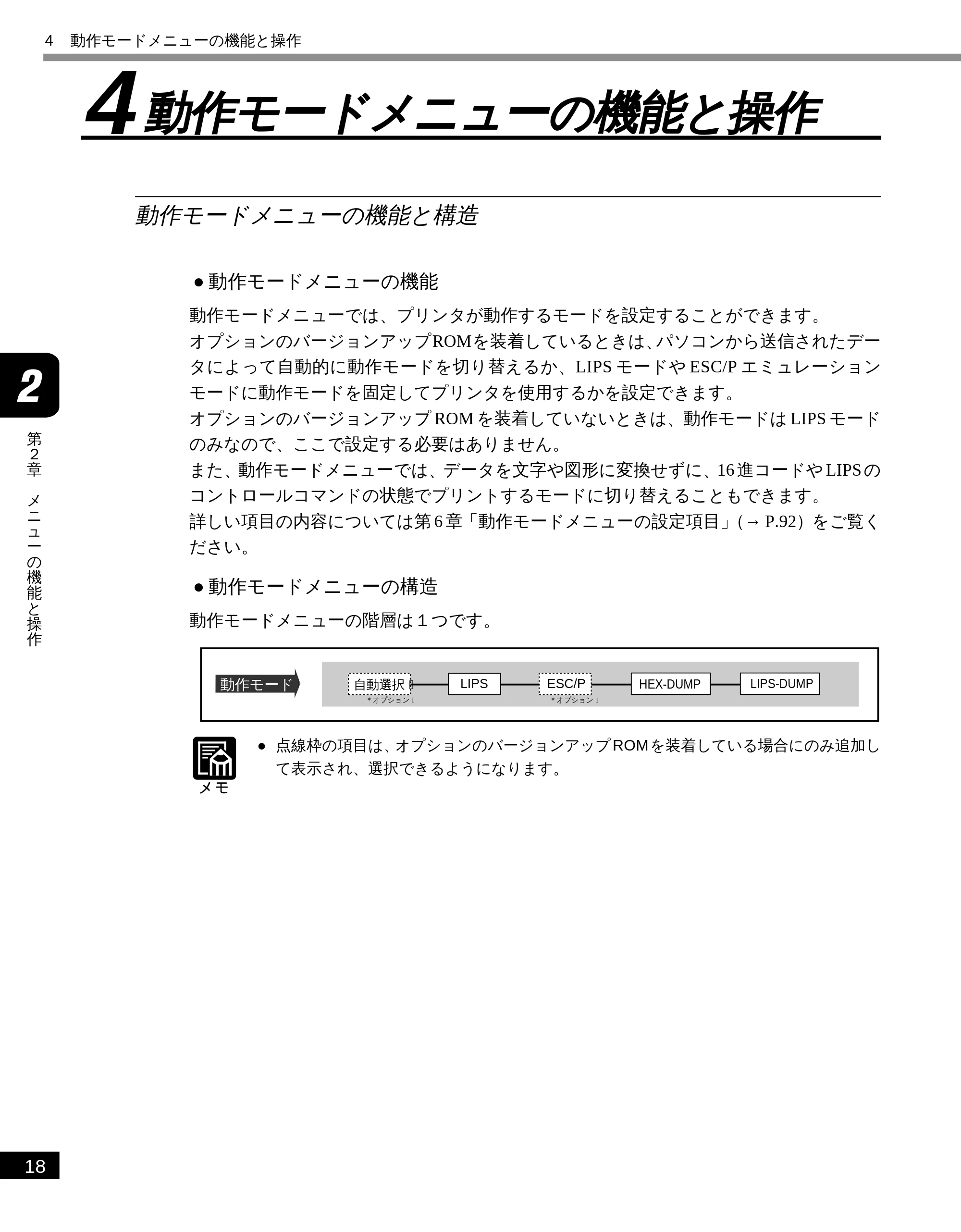

4 動作モードメニューの機能と操作 .................................................................... 18
動作モードメニューの機能と構造 ..................................................................................... 18

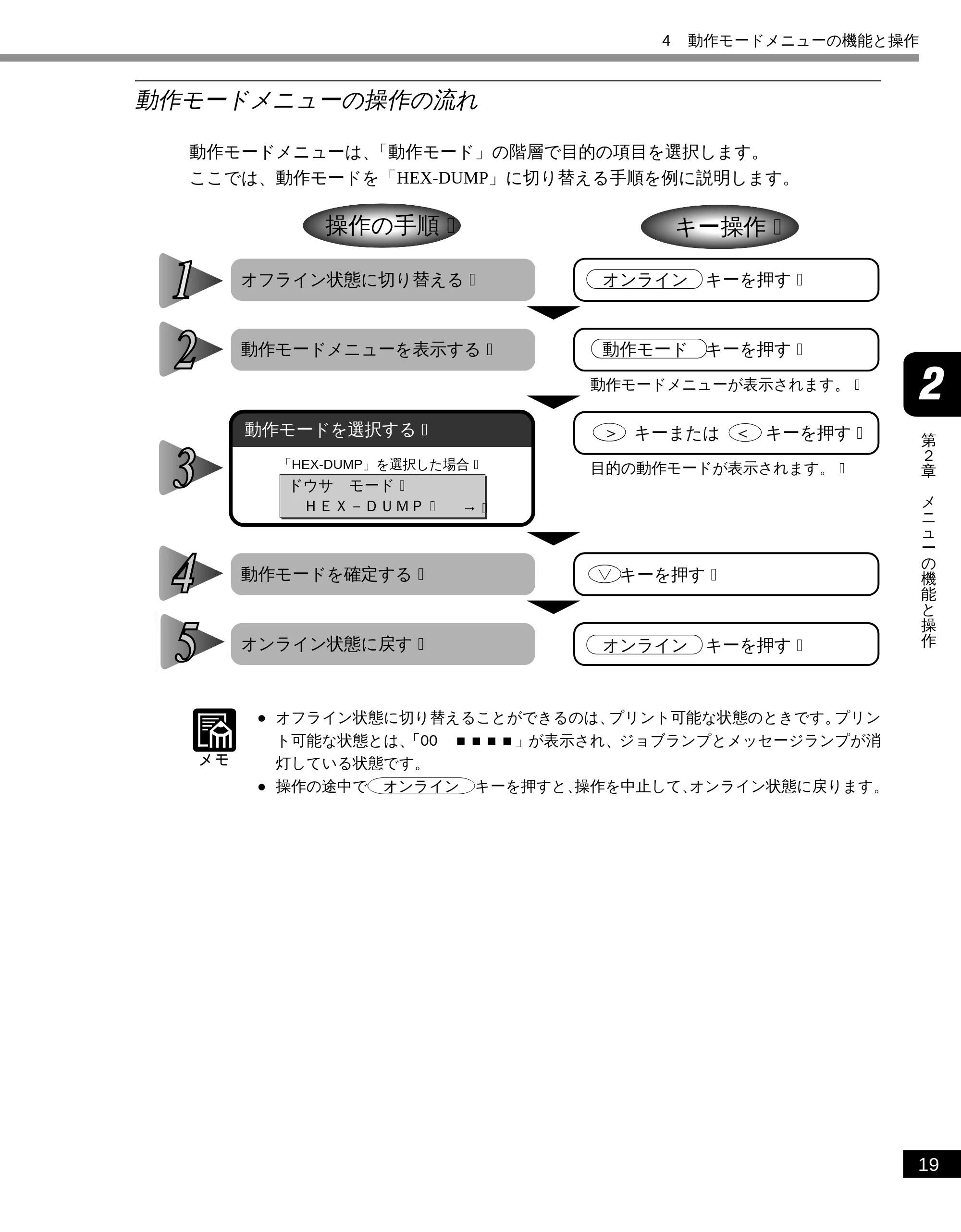

動作モードメニューの操作の流れ ..................................................................................... 19

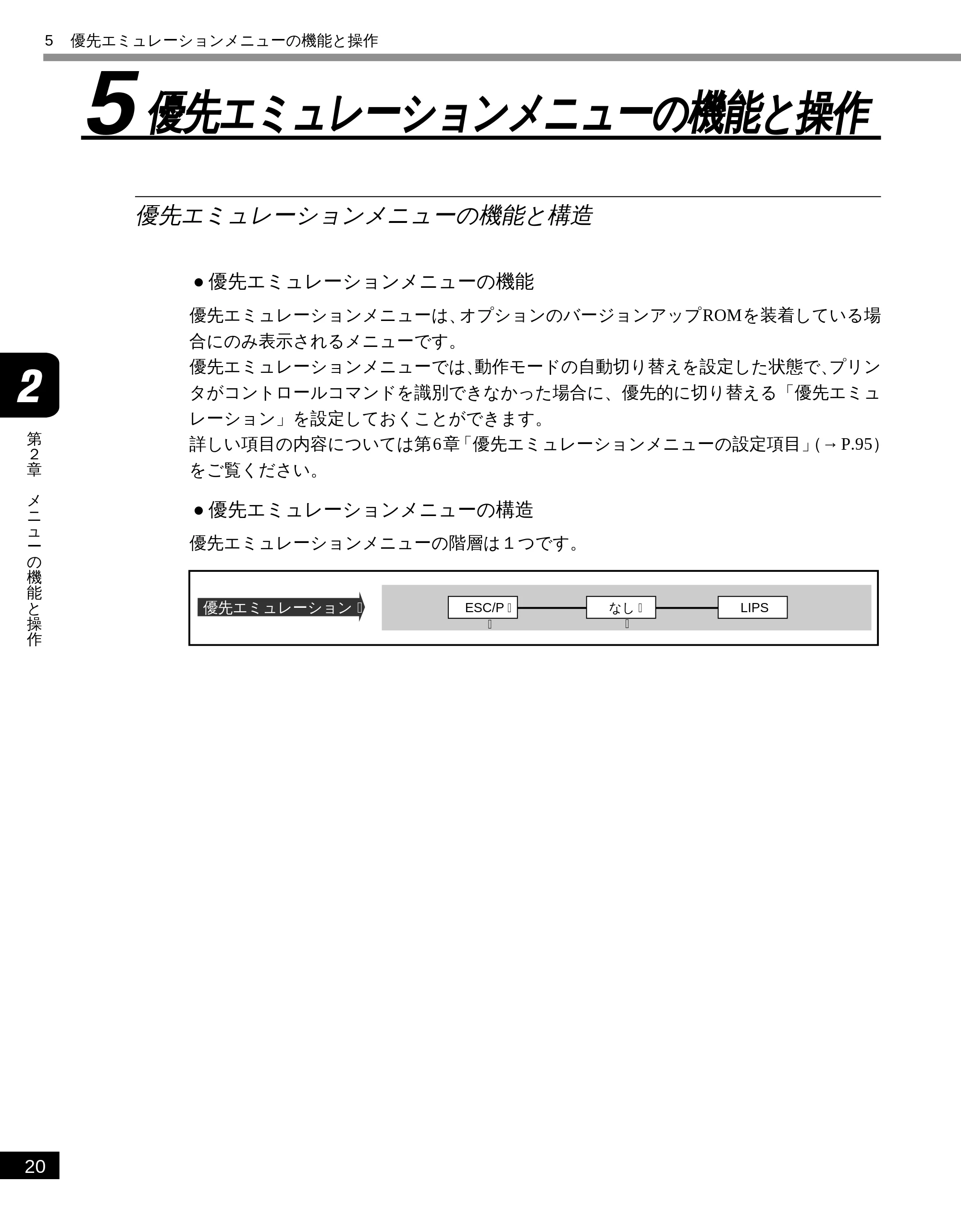

5 優先エミュレーションメニューの機能と操作 ................................................. 20

優先エミュレーションメニューの機能と構造 ................................................................... 20

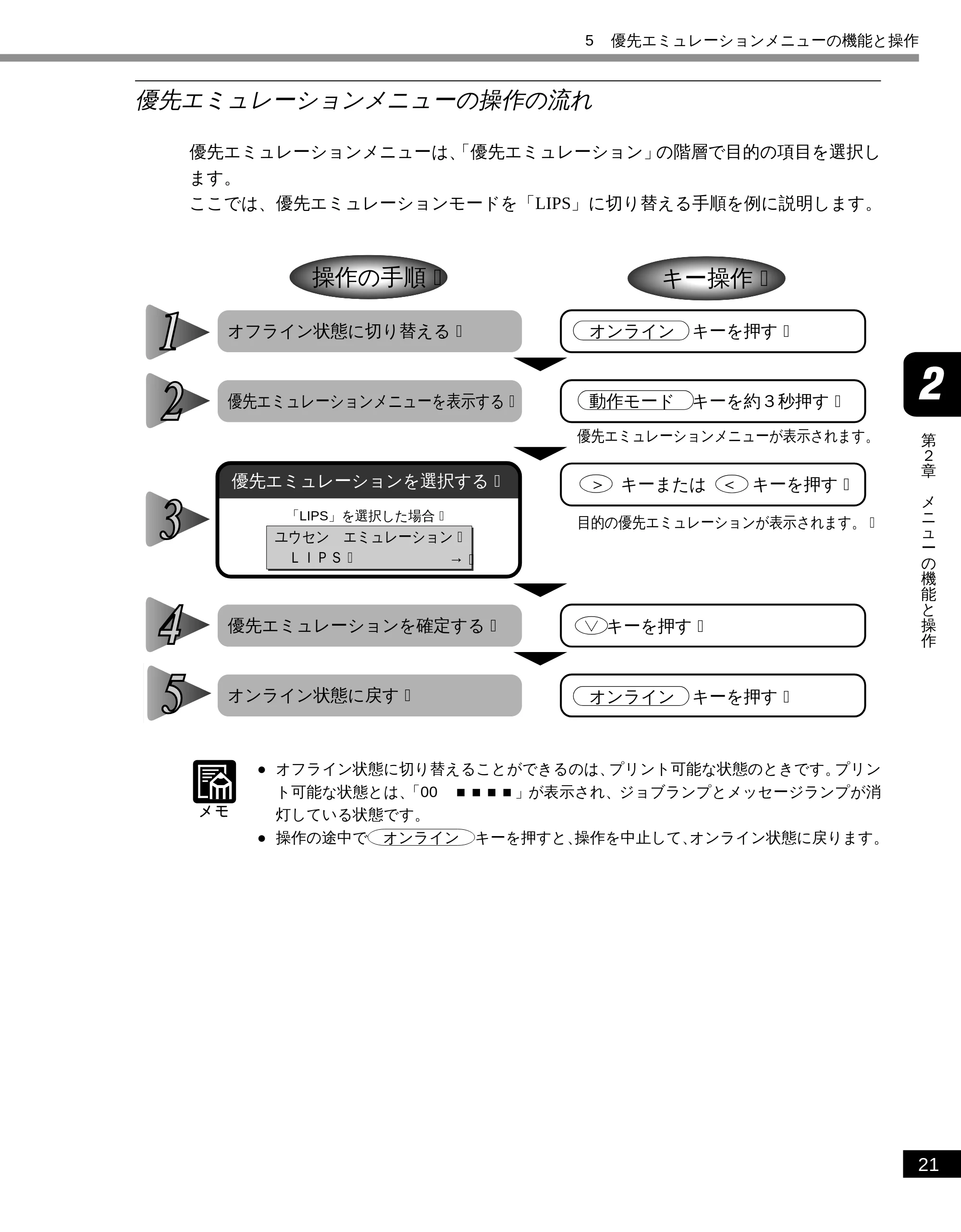

優先エミュレーションメニューの操作の流れ ................................................................... 21

III

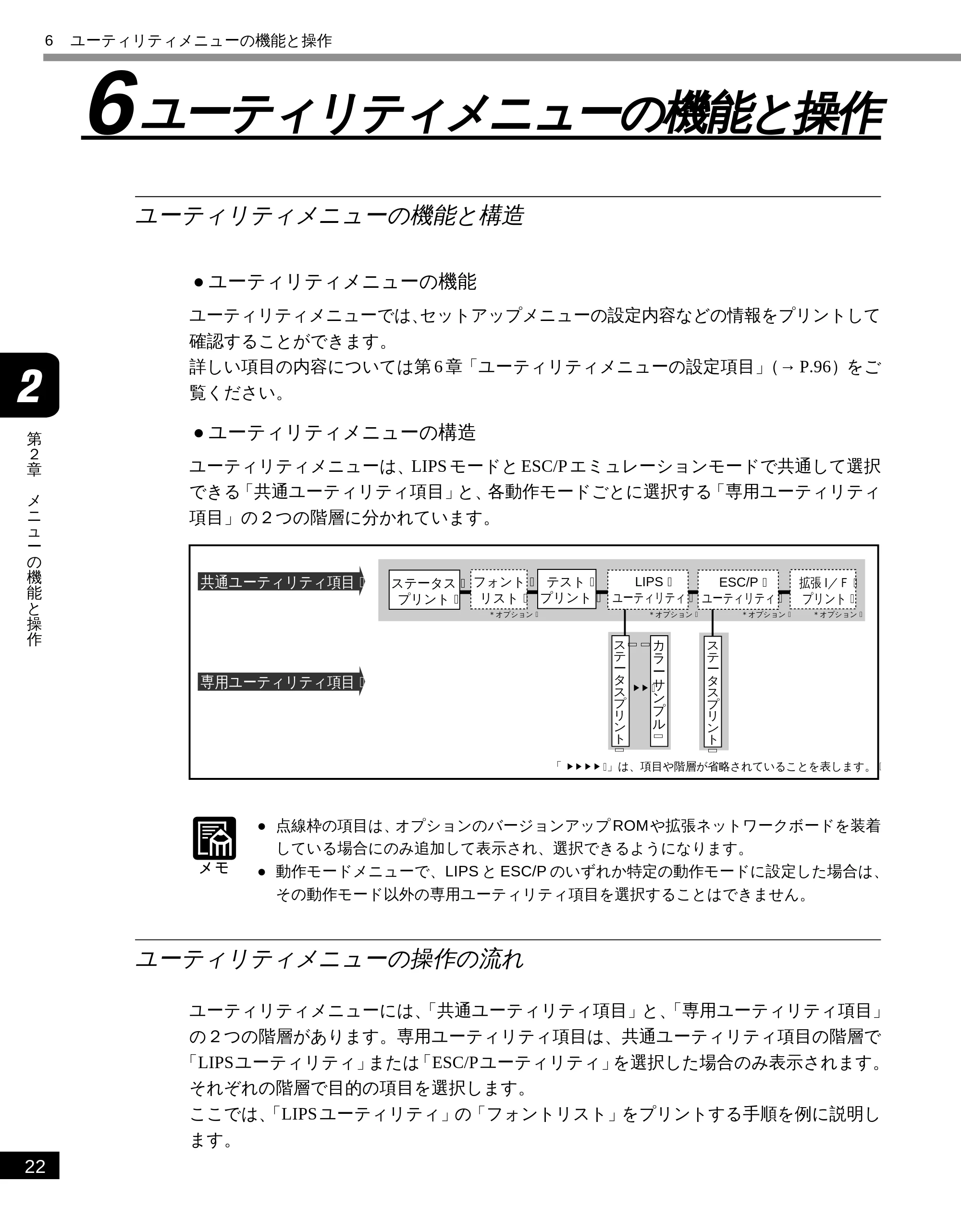

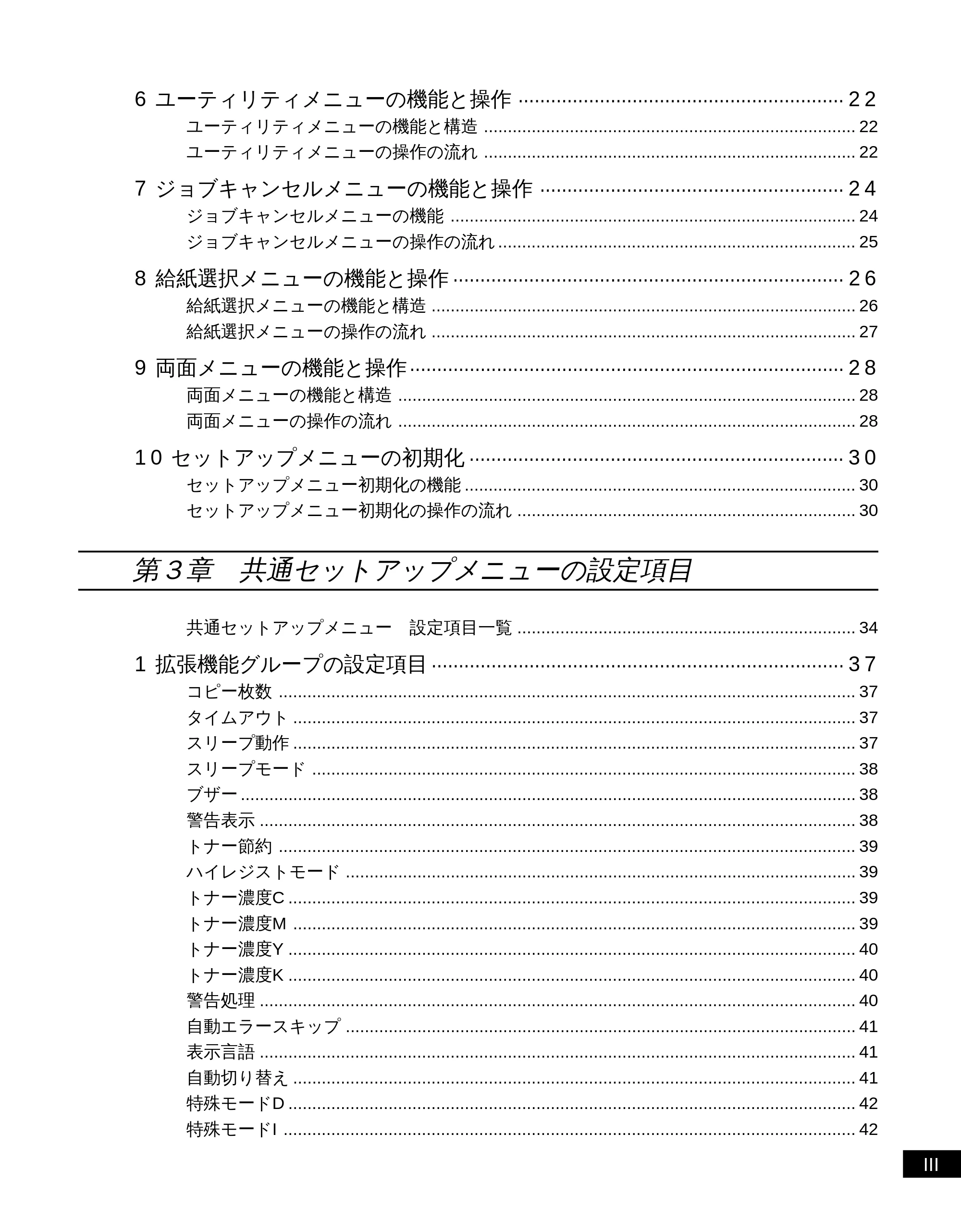

6 ユーティリティメニューの機能と操作 ............................................................ 22
ユーティリティメニューの機能と構造 .............................................................................. 22

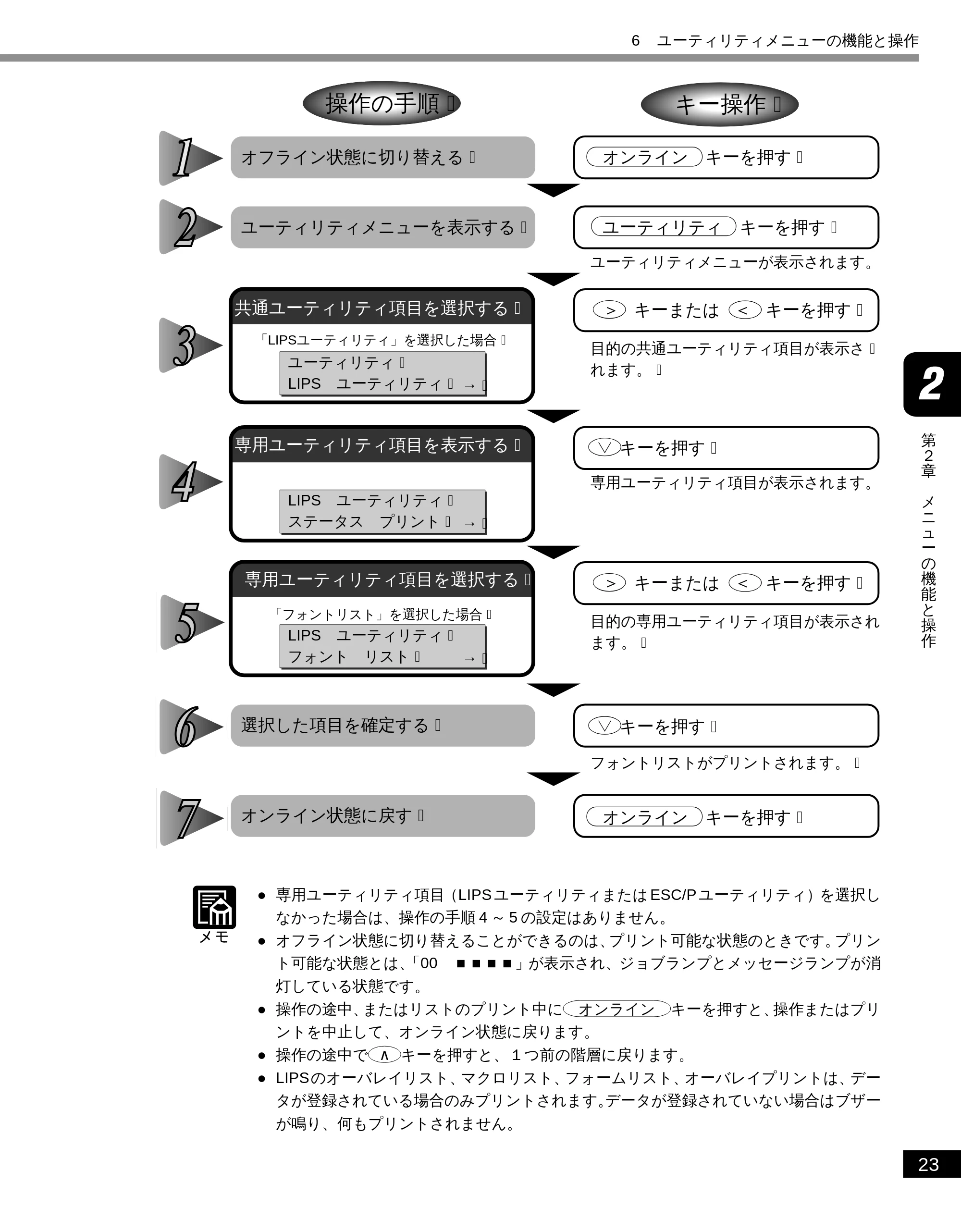

ユーティリティメニューの操作の流れ .............................................................................. 22

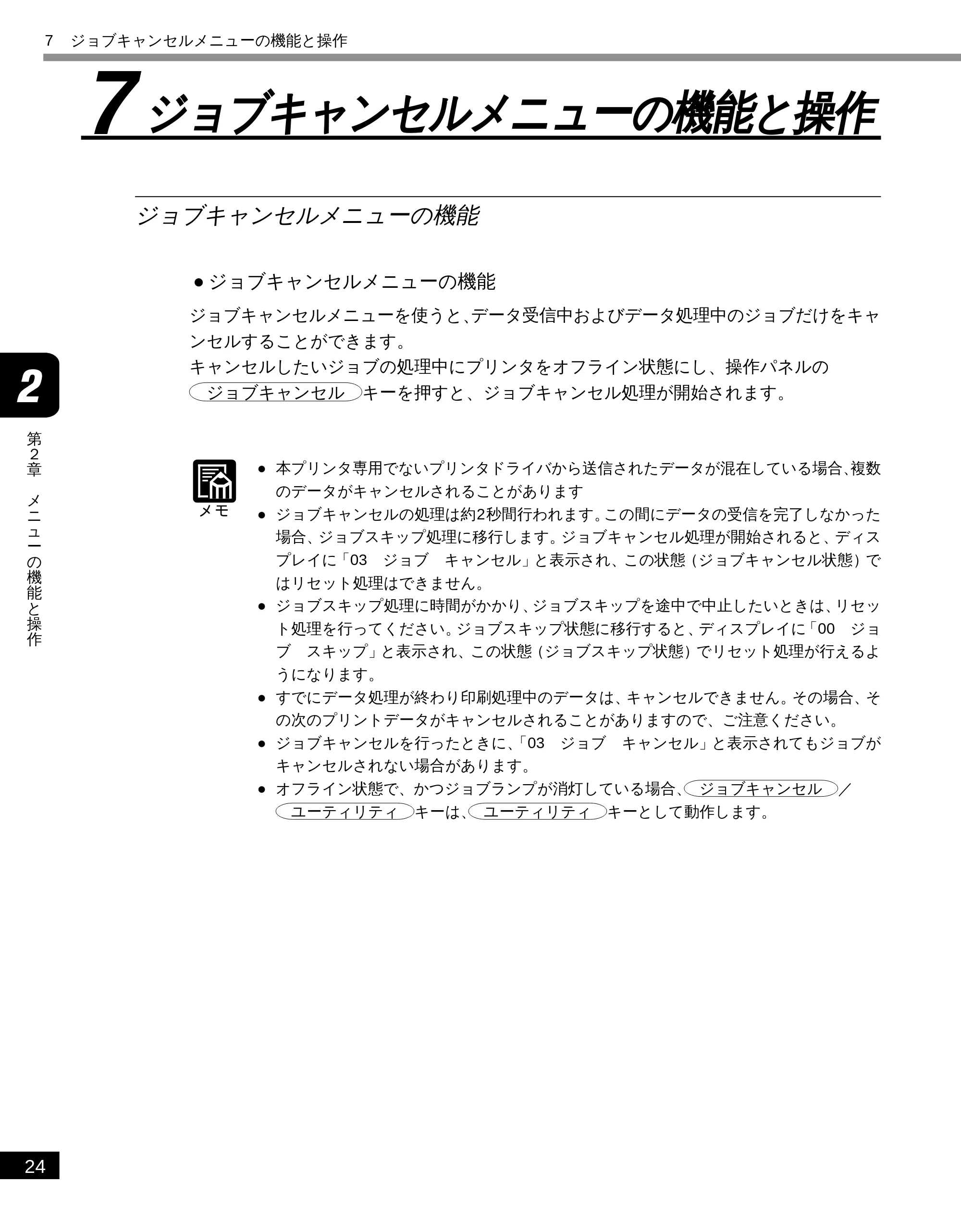

7 ジョブキャンセルメニューの機能と操作 ........................................................ 24
ジョブキャンセルメニューの機能 ..................................................................................... 24

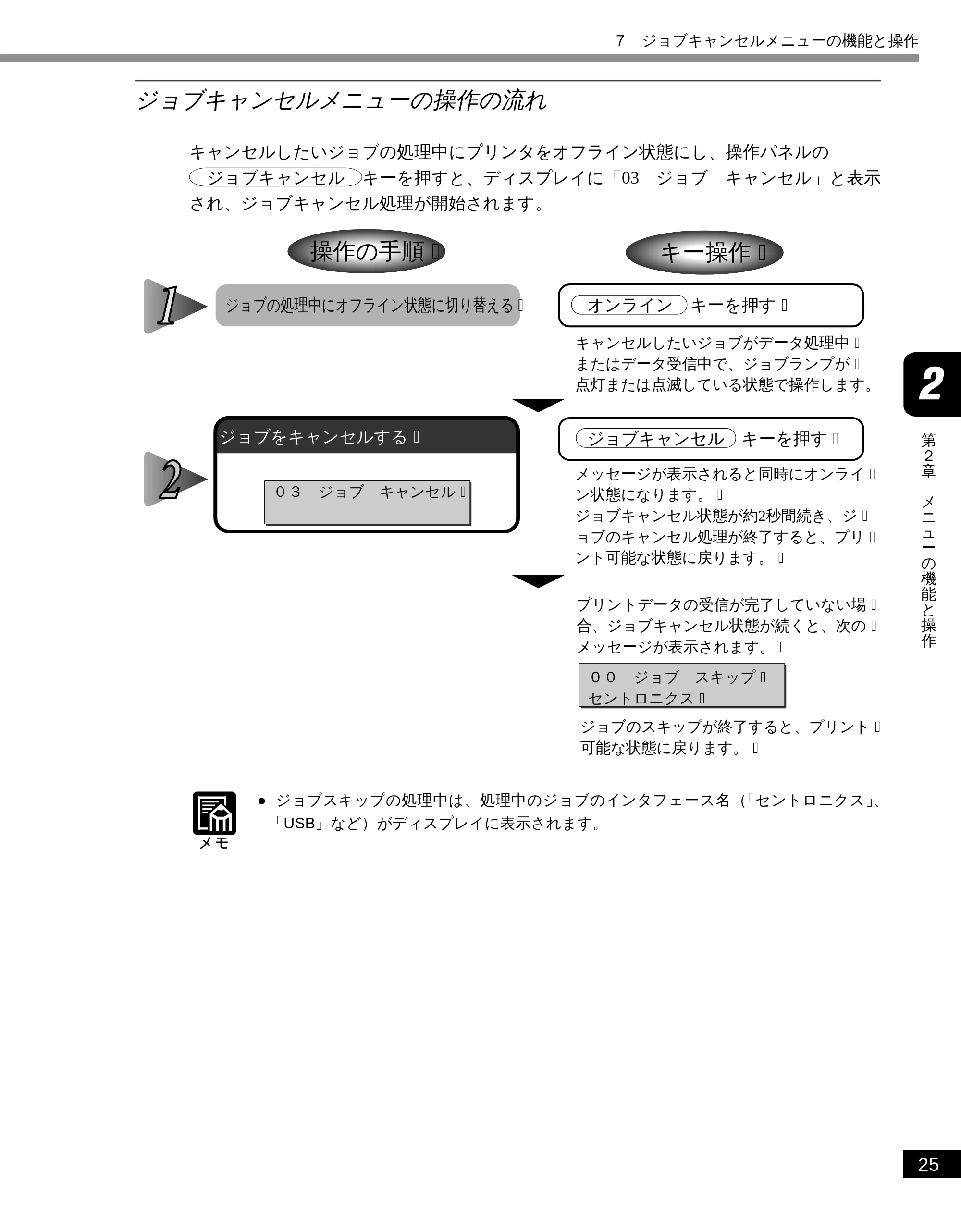

ジョブキャンセルメニューの操作の流れ ........................................................................... 25

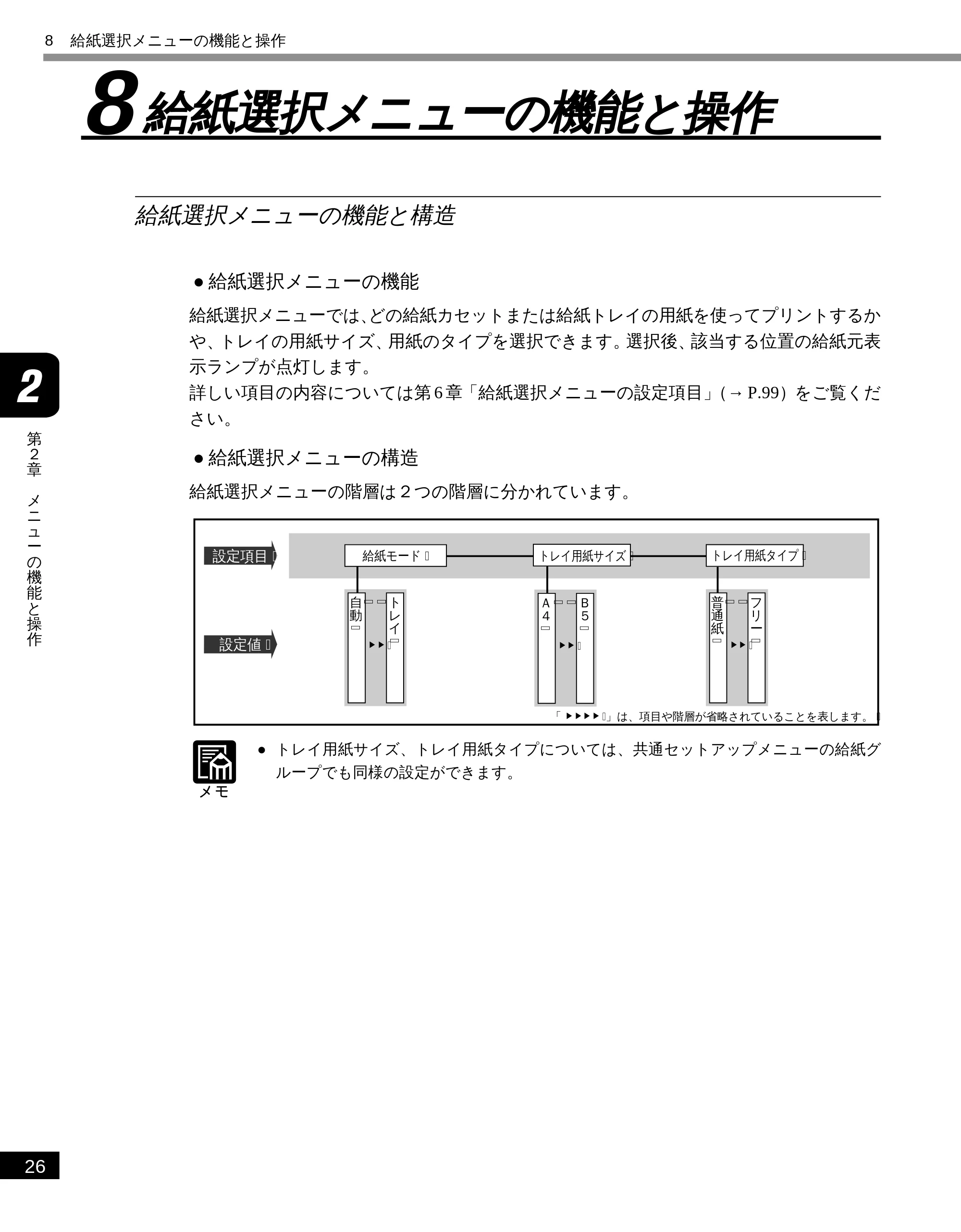

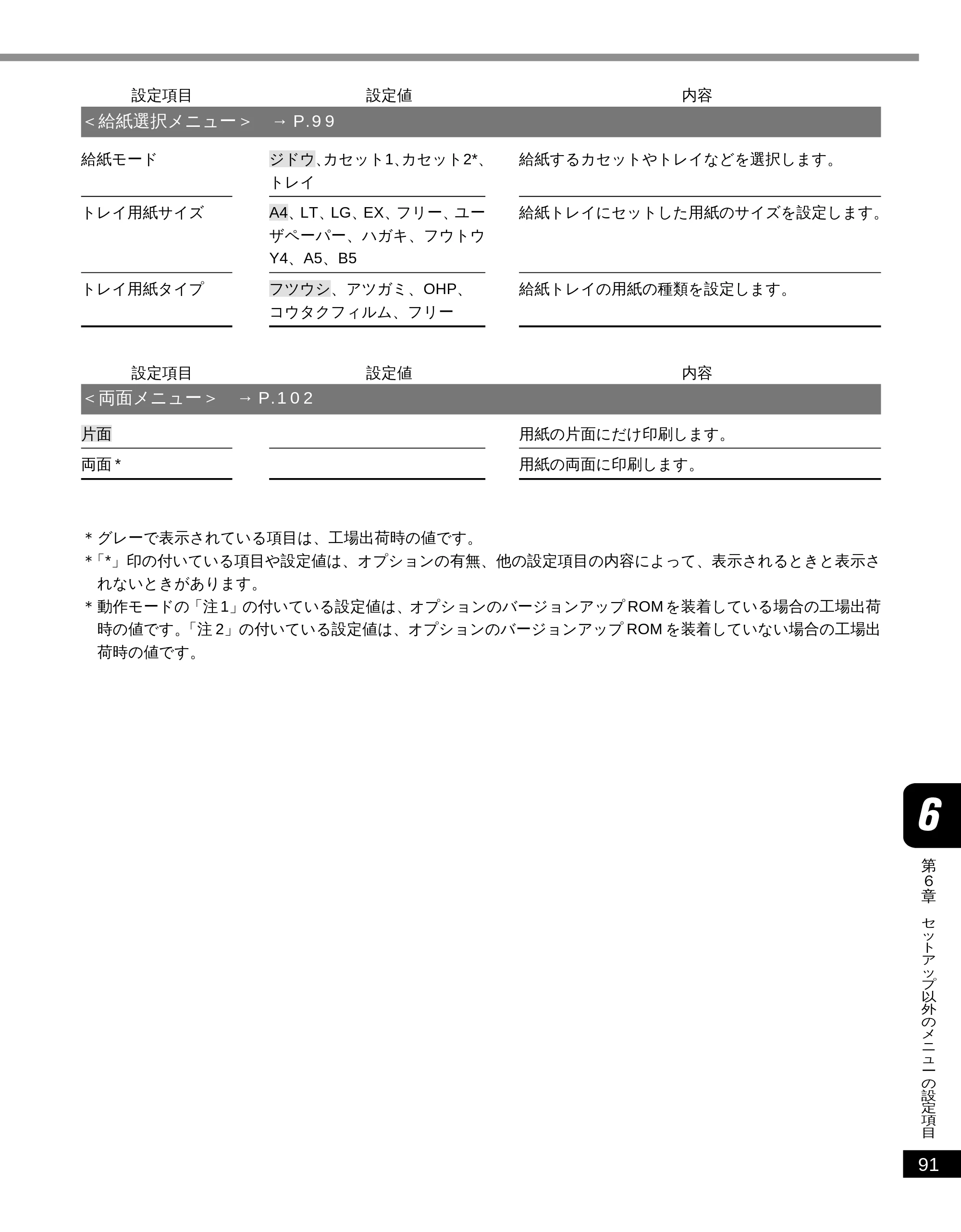

8 給紙選択メニューの機能と操作 ........................................................................ 26
給紙選択メニューの機能と構造 ......................................................................................... 26

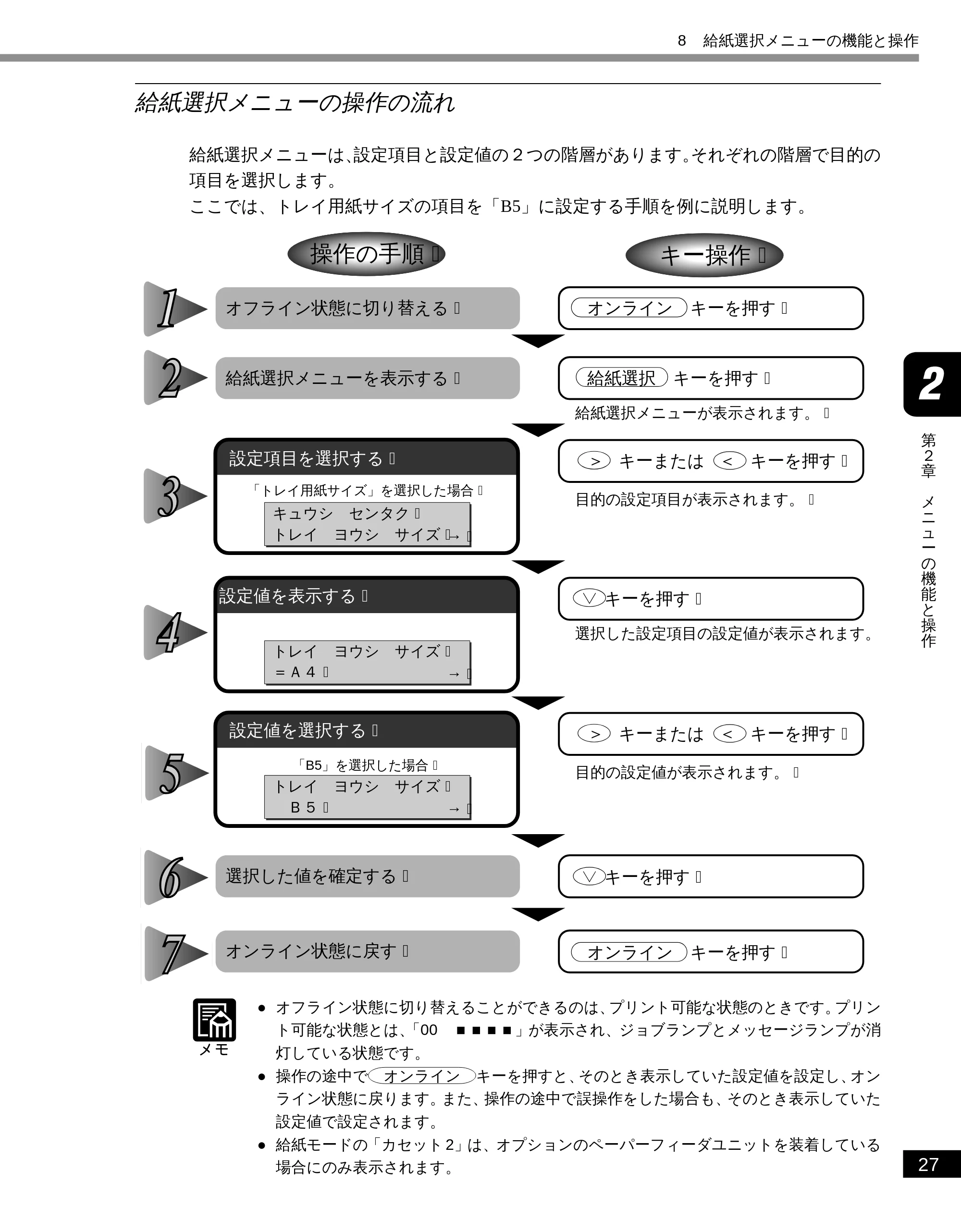

給紙選択メニューの操作の流れ ......................................................................................... 27

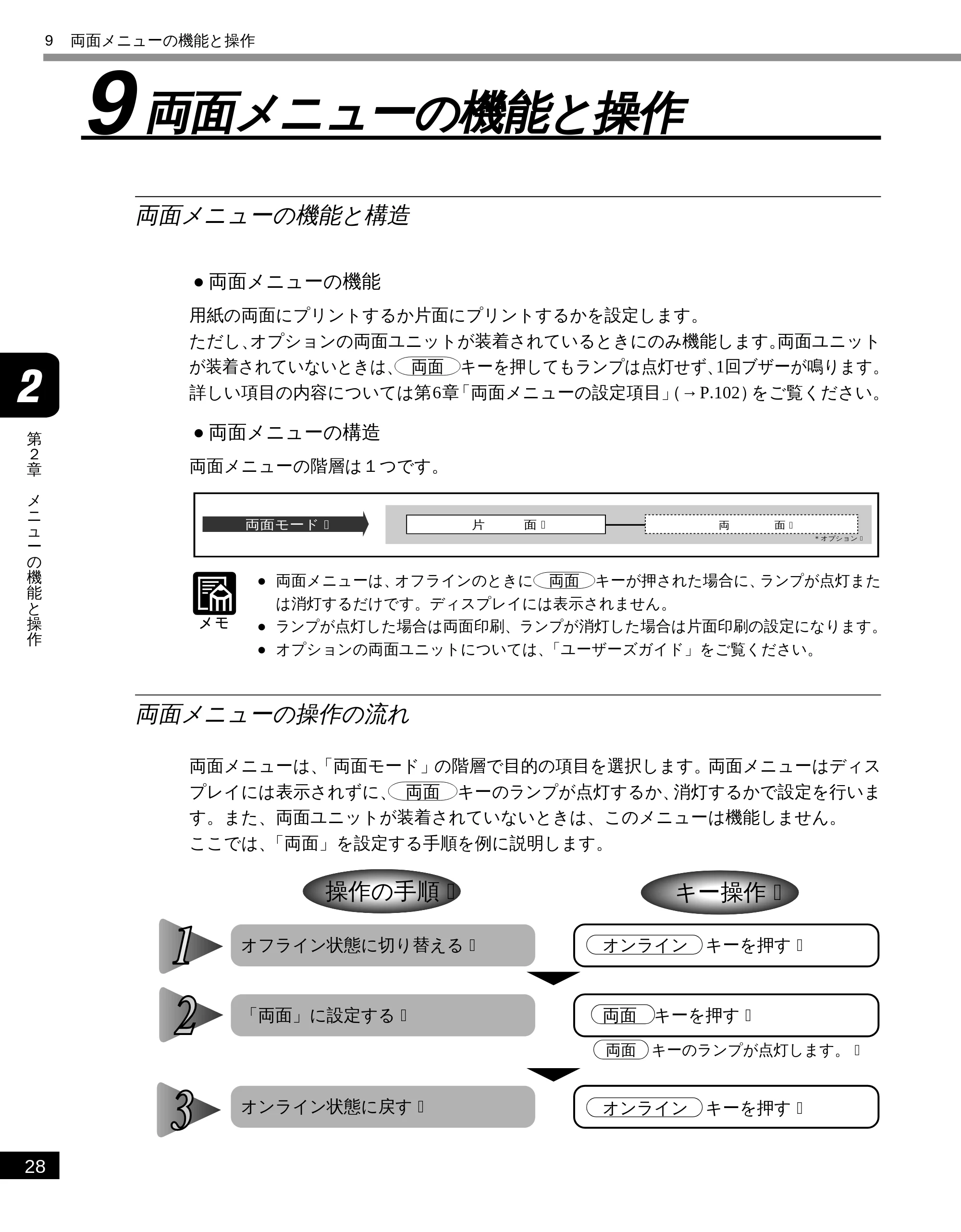

9 両面メニューの機能と操作 ................................................................................ 28

両面メニューの機能と構造 ................................................................................................ 28
両面メニューの操作の流れ ................................................................................................ 28

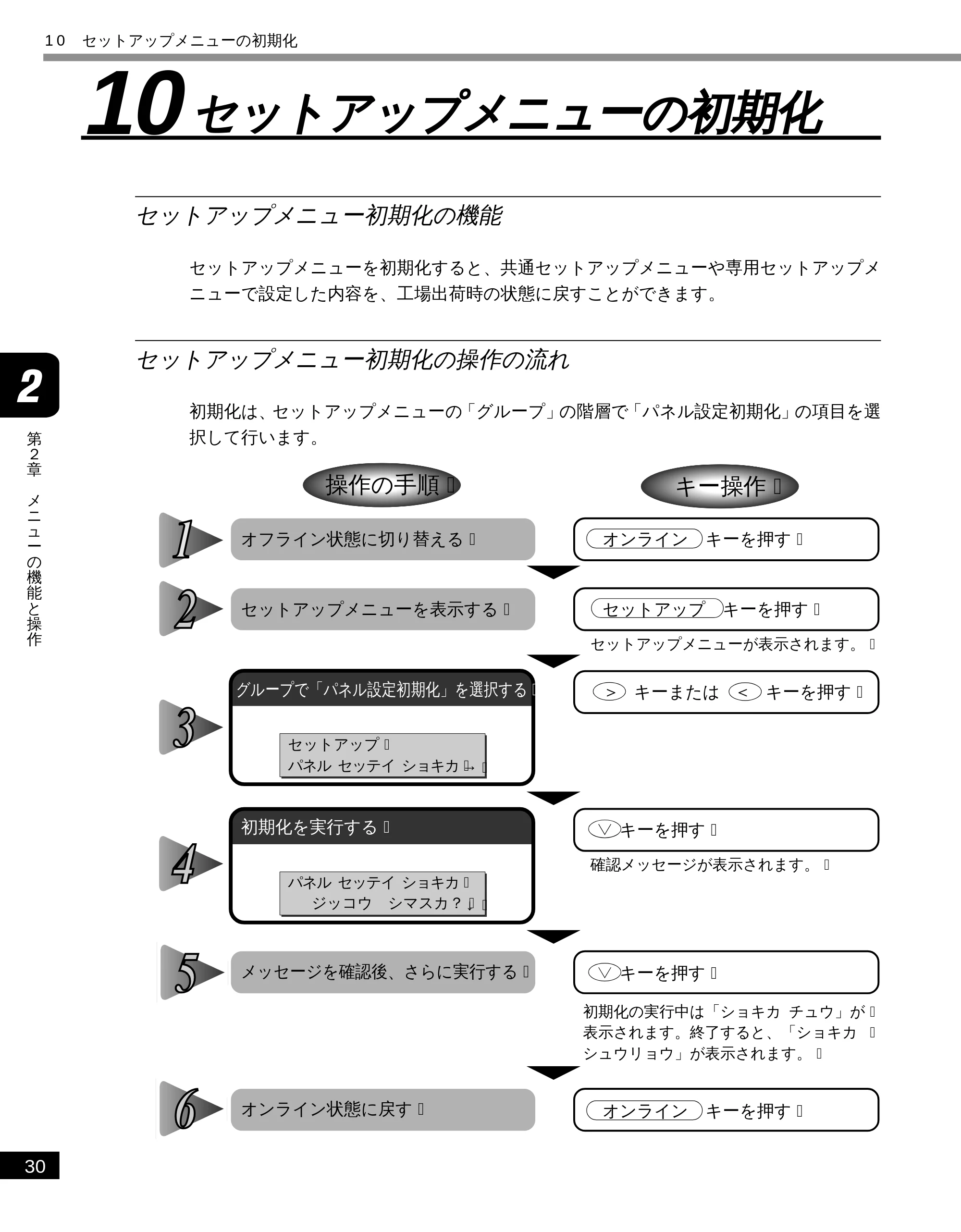

10 セットアップメニューの初期化 ..................................................................... 30
セットアップメニュー初期化の機能 .................................................................................. 30

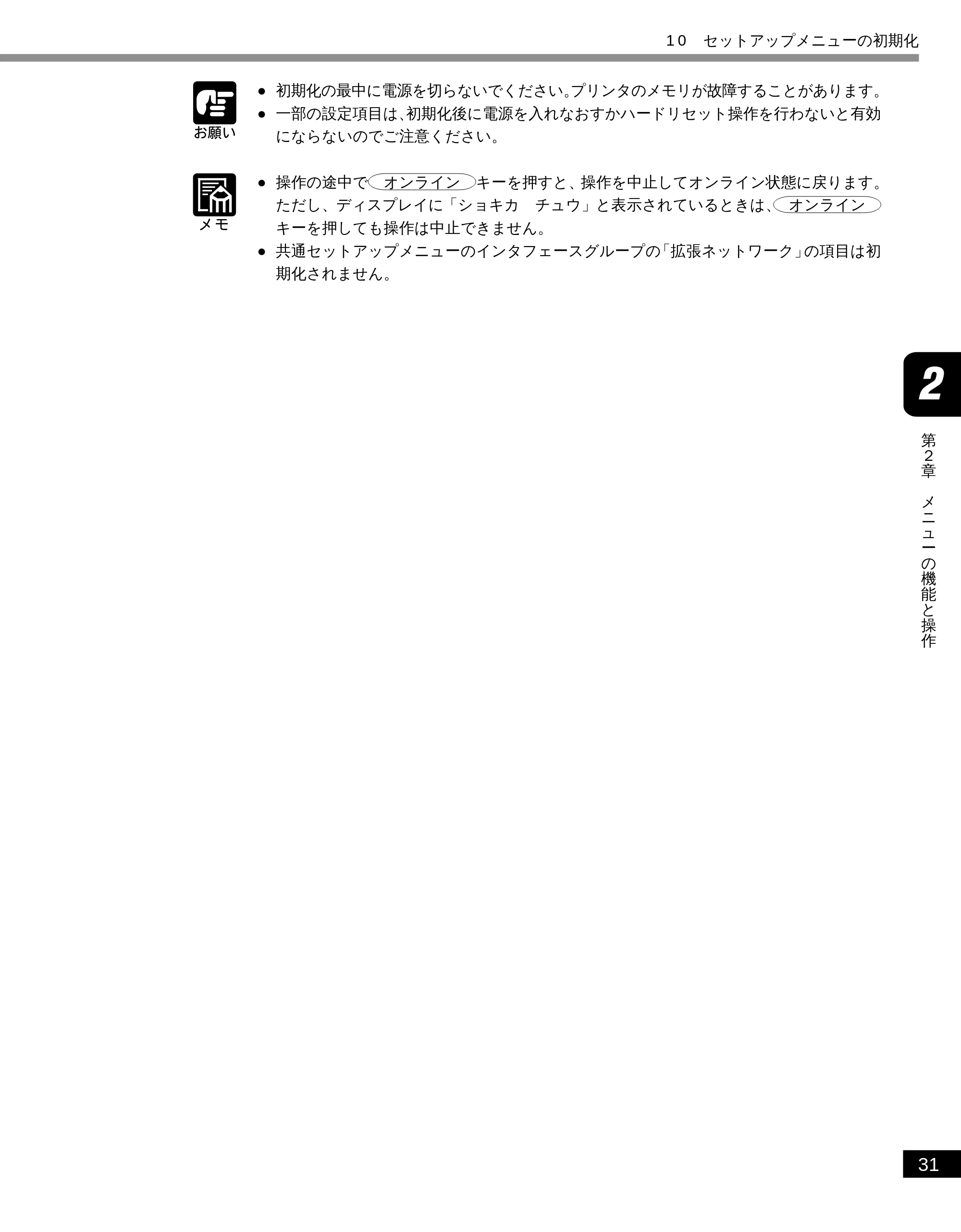

セットアップメニュー初期化の操作の流れ ....................................................................... 30

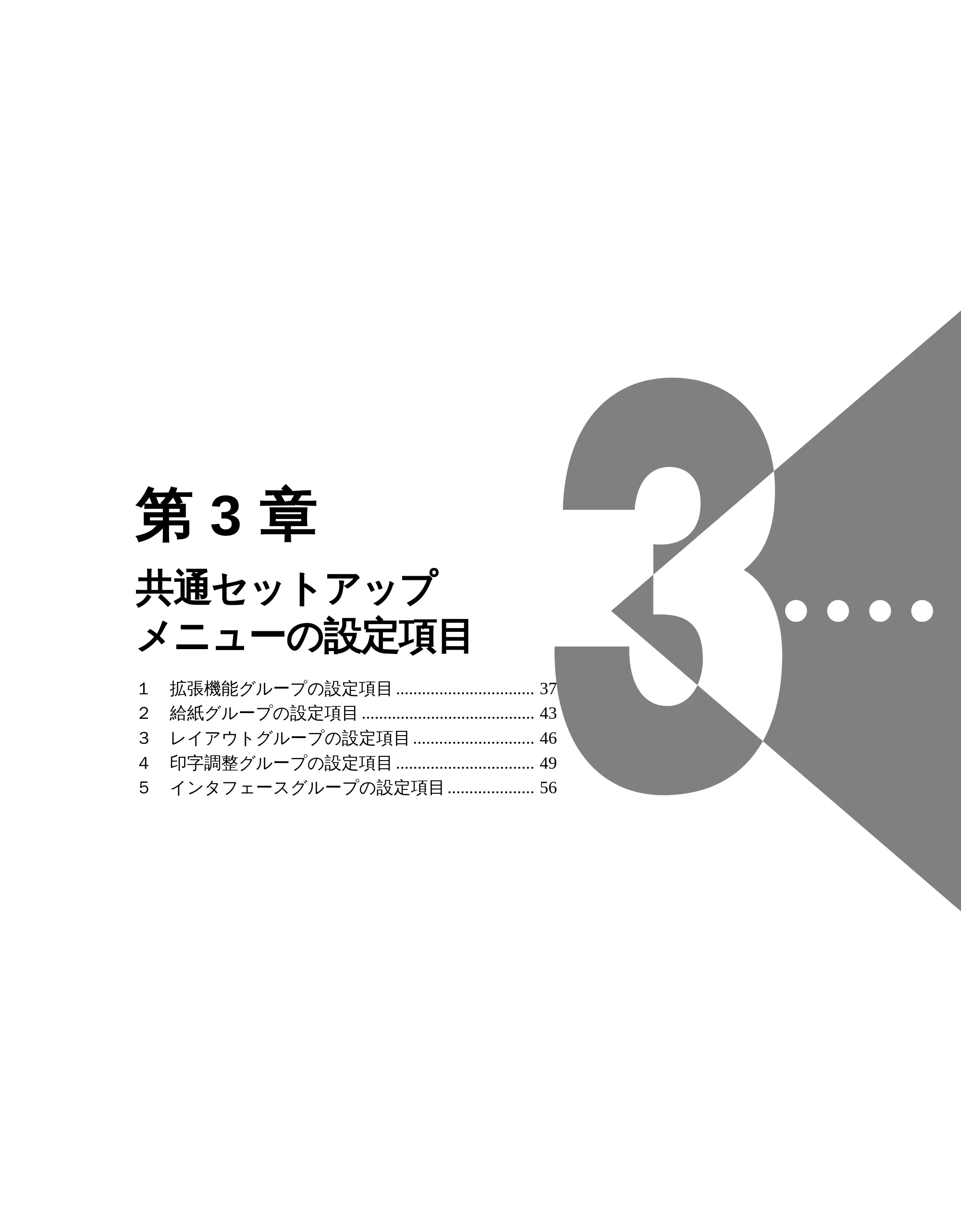

第３章 共通セットアップメニューの設定項目

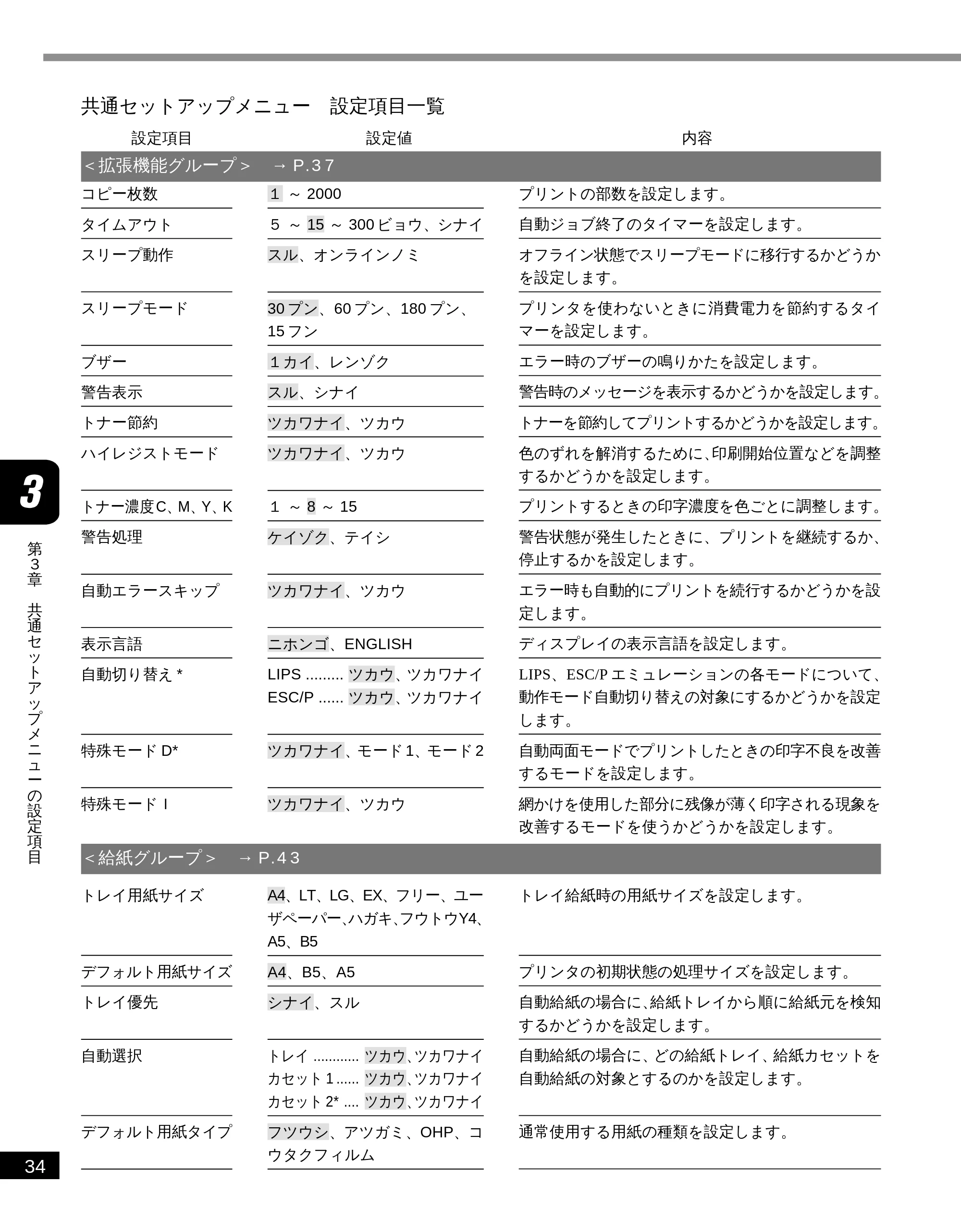

共通セットアップメニュー 設定項目一覧 ....................................................................... 34

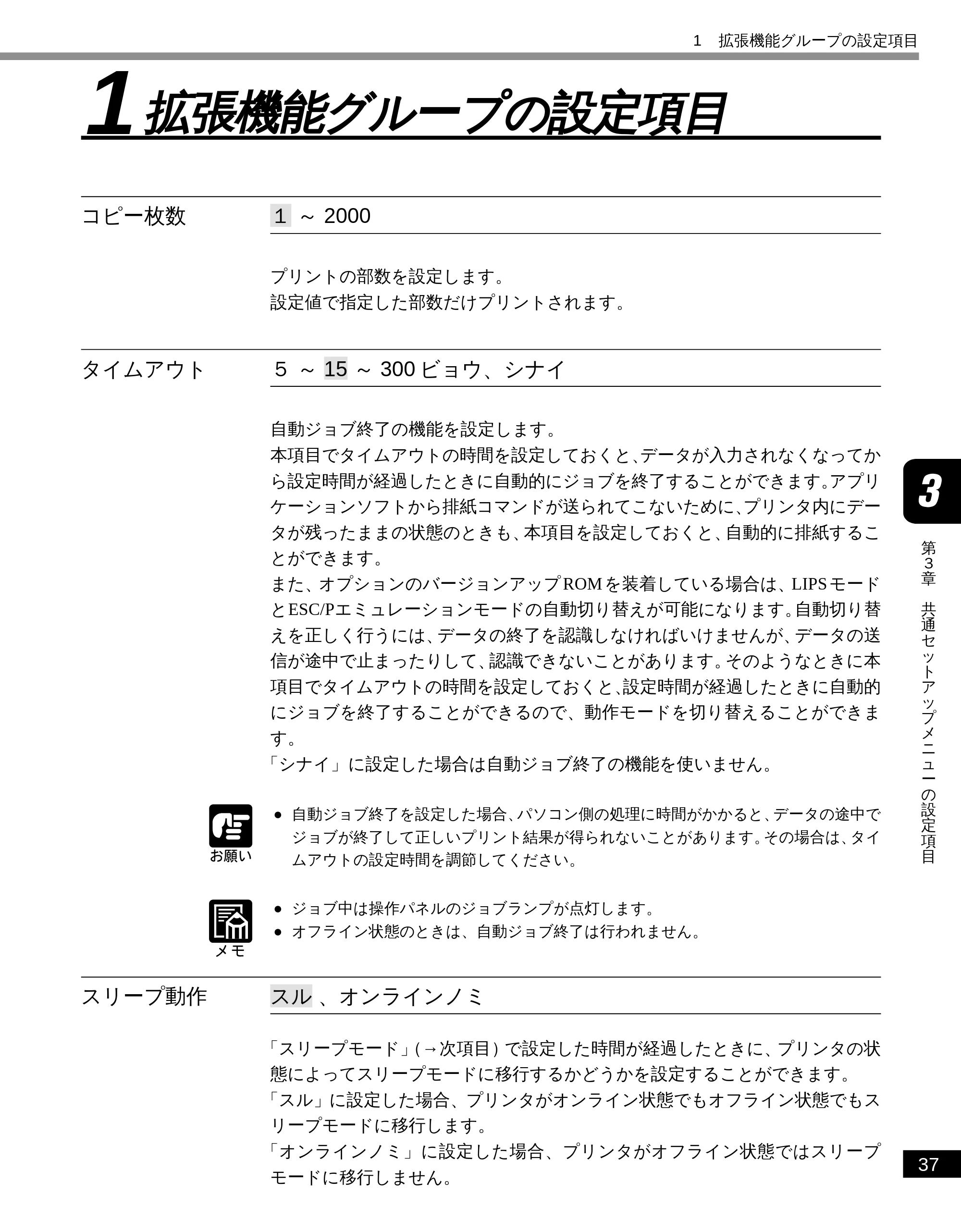

1 拡張機能グループの設定項目 ............................................................................ 37
コピー枚数 ......................................................................................................................... 37
タイムアウト ...................................................................................................................... 37

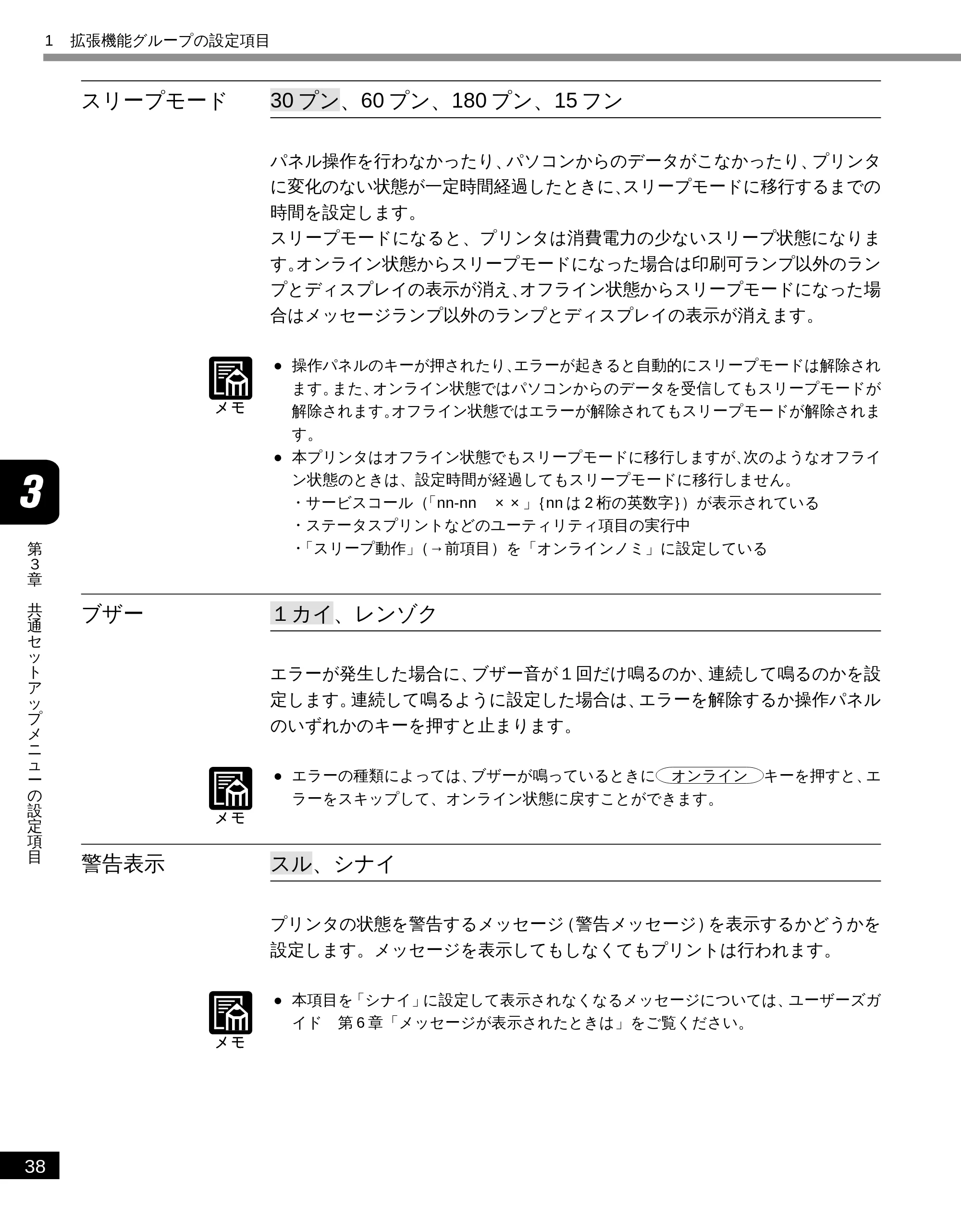

スリープ動作 ...................................................................................................................... 37
スリープモード .................................................................................................................. 38
ブザー ................................................................................................................................. 38
警告表示 ............................................................................................................................. 38

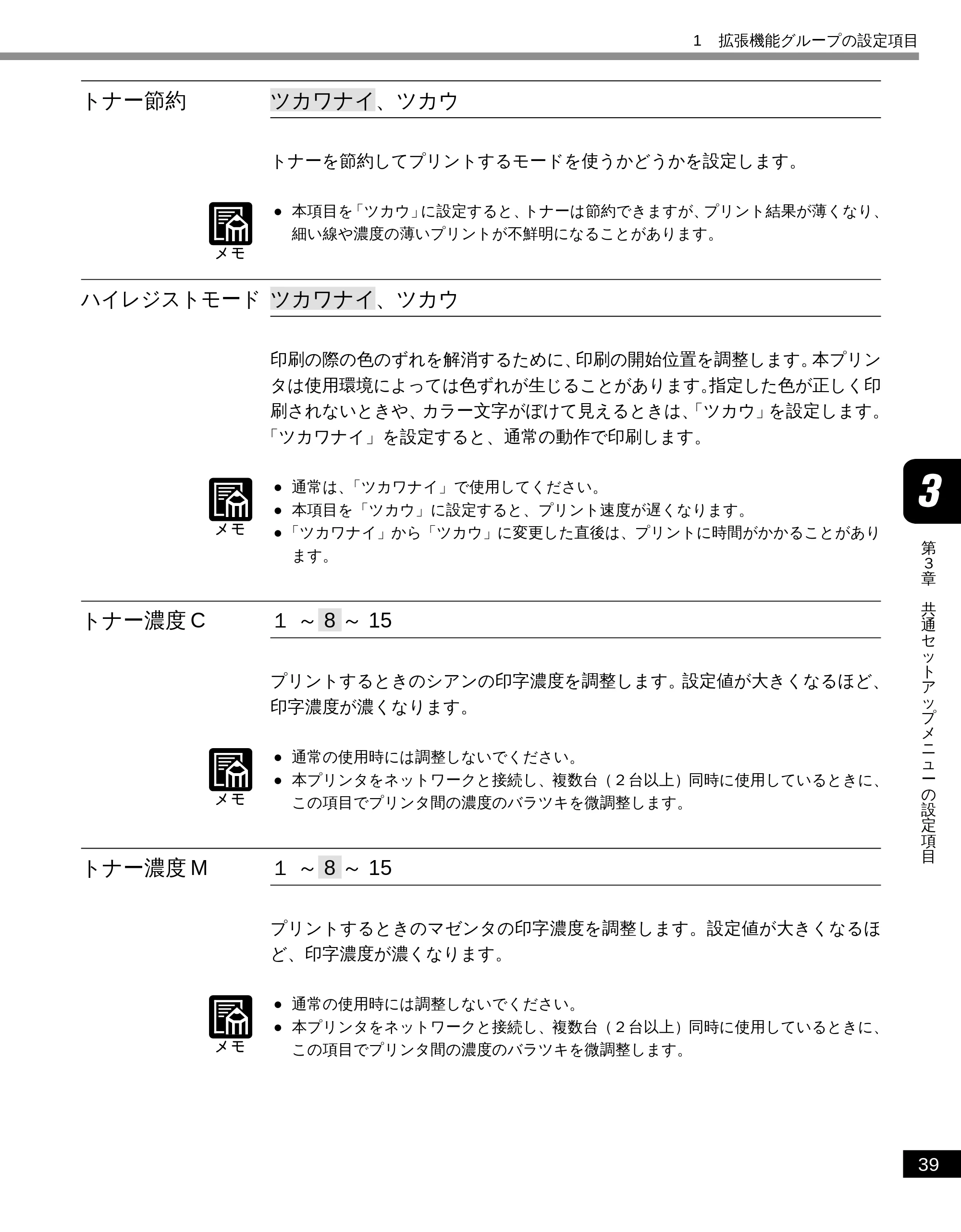

トナー節約 ......................................................................................................................... 39
ハイレジストモード ........................................................................................................... 39
トナー濃度C ....................................................................................................................... 39
トナー濃度M ...................................................................................................................... 39

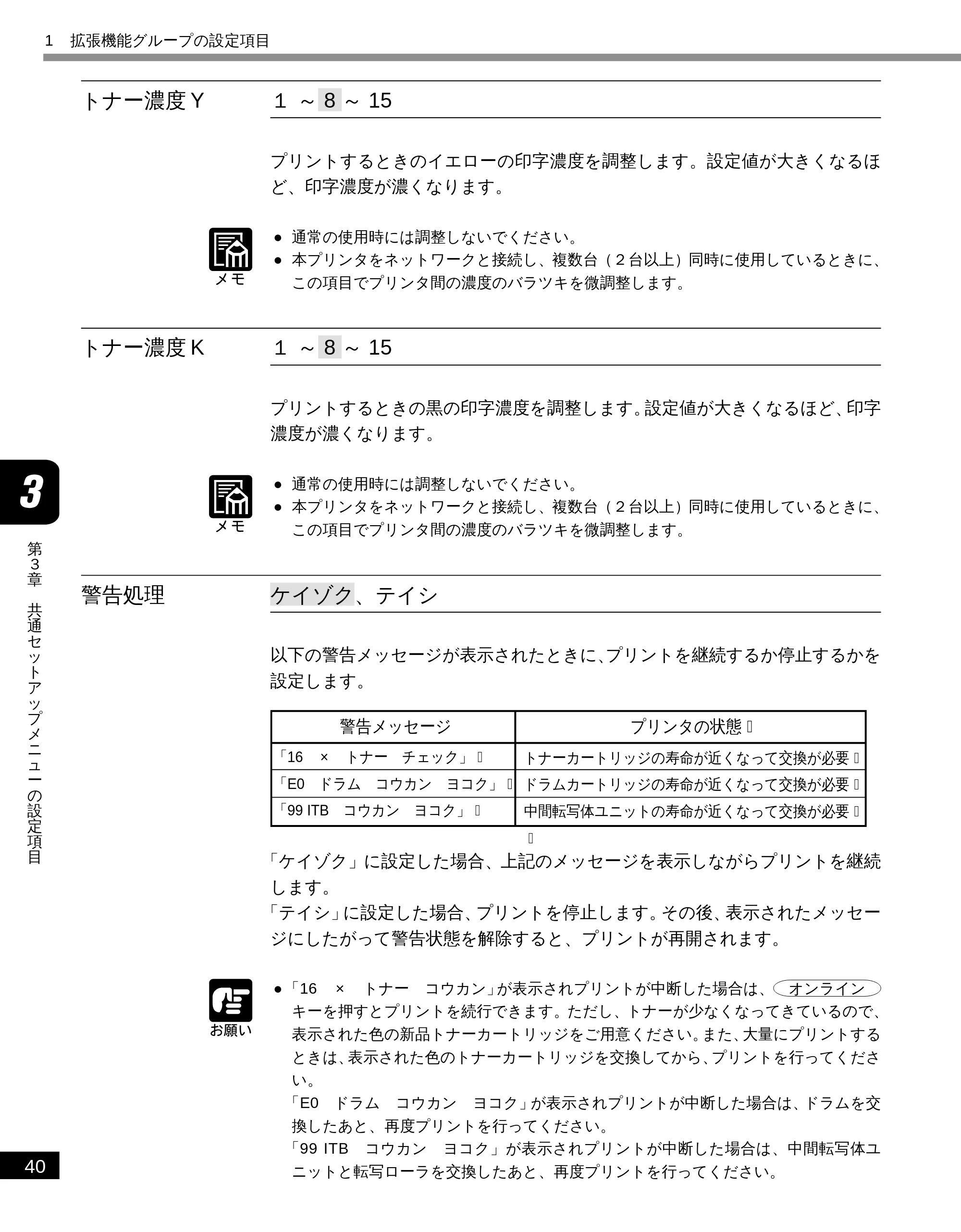

トナー濃度Y ....................................................................................................................... 40
トナー濃度K ....................................................................................................................... 40
警告処理 ............................................................................................................................. 40

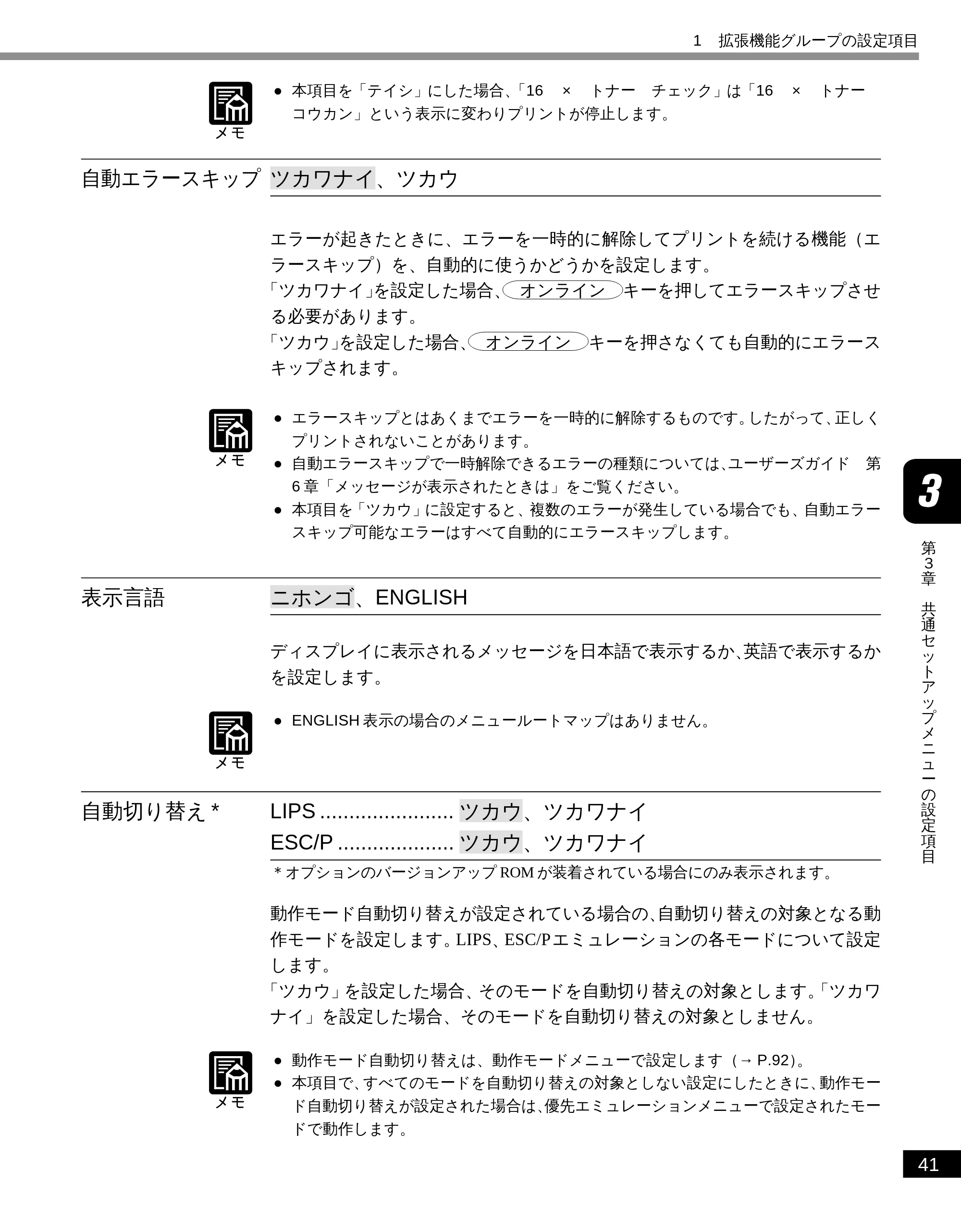

自動エラースキップ ........................................................................................................... 41

表示言語 ............................................................................................................................. 41
自動切り替え ...................................................................................................................... 41

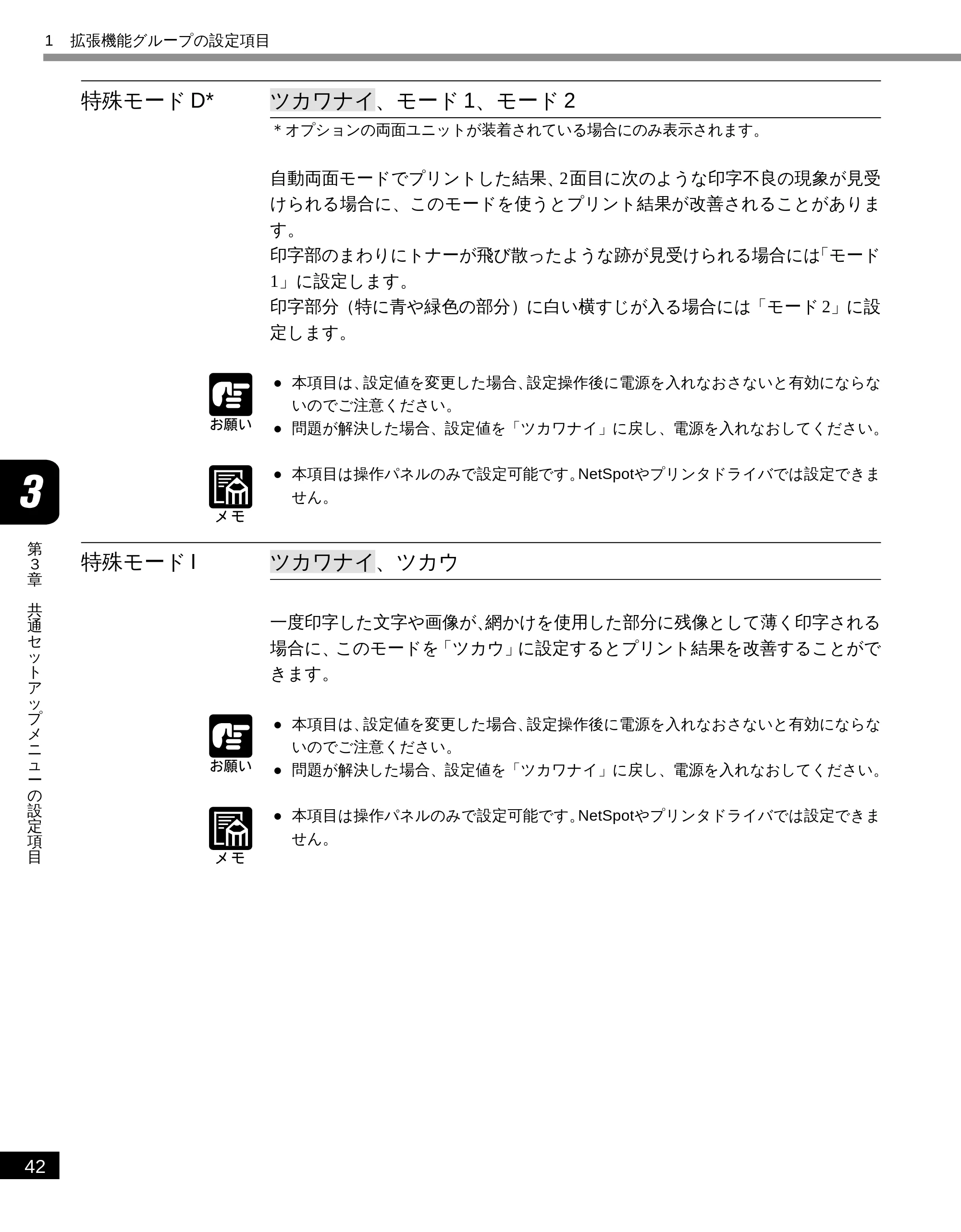

特殊モードD ....................................................................................................................... 42
特殊モードI ........................................................................................................................ 42

IV

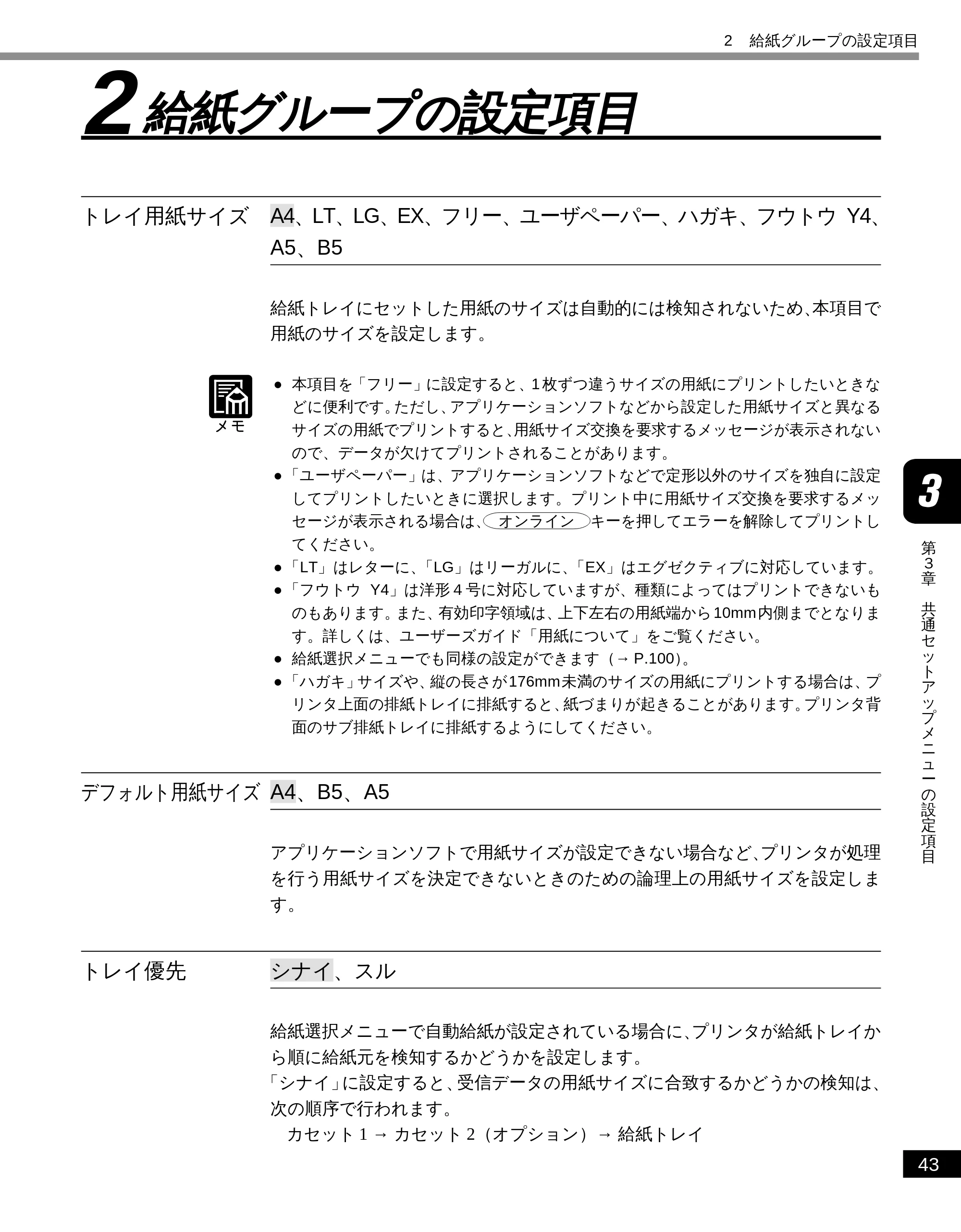

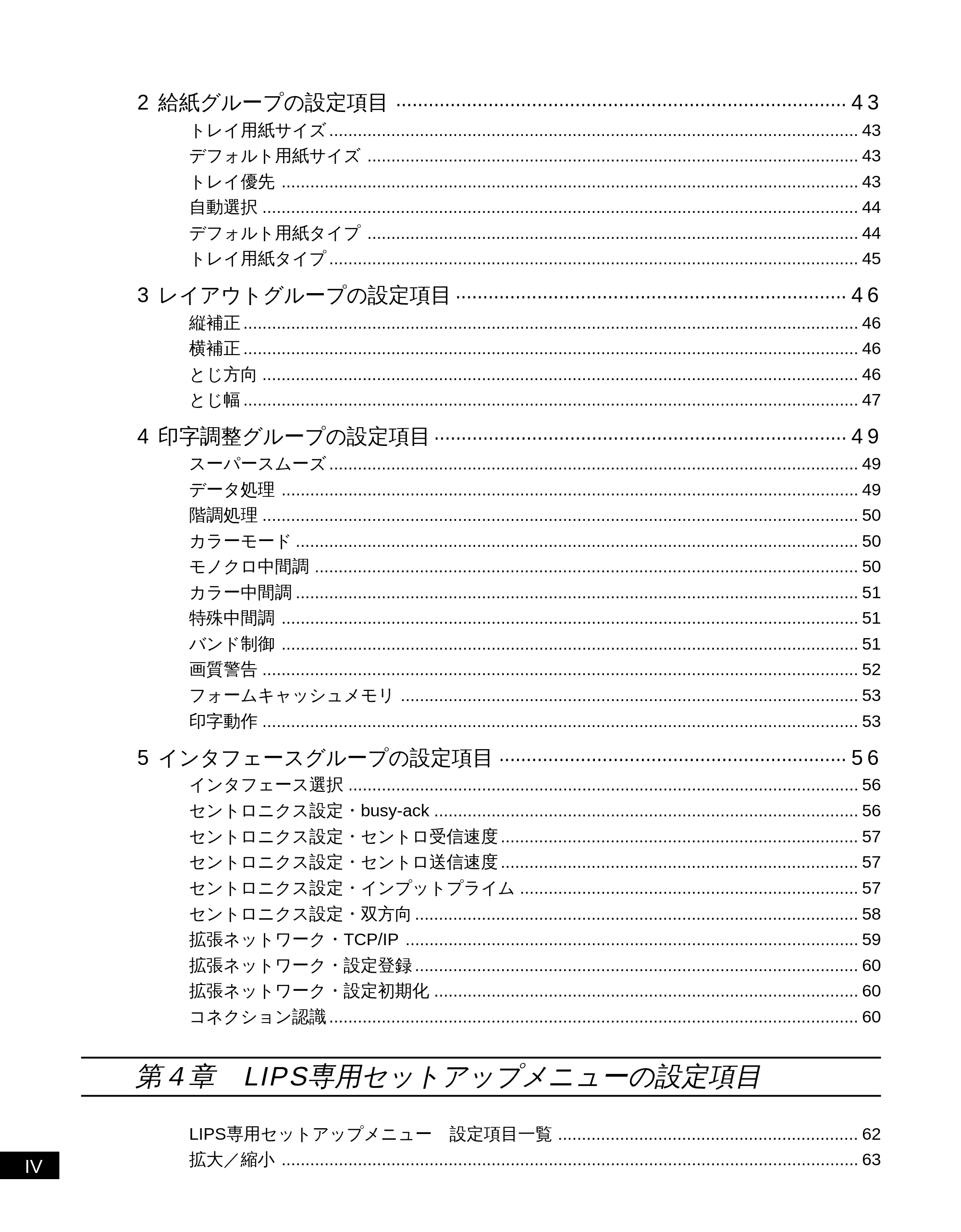

2 給紙グループの設定項目 ................................................................................... 43
トレイ用紙サイズ ............................................................................................................... 43
デフォルト用紙サイズ ....................................................................................................... 43
トレイ優先 ......................................................................................................................... 43

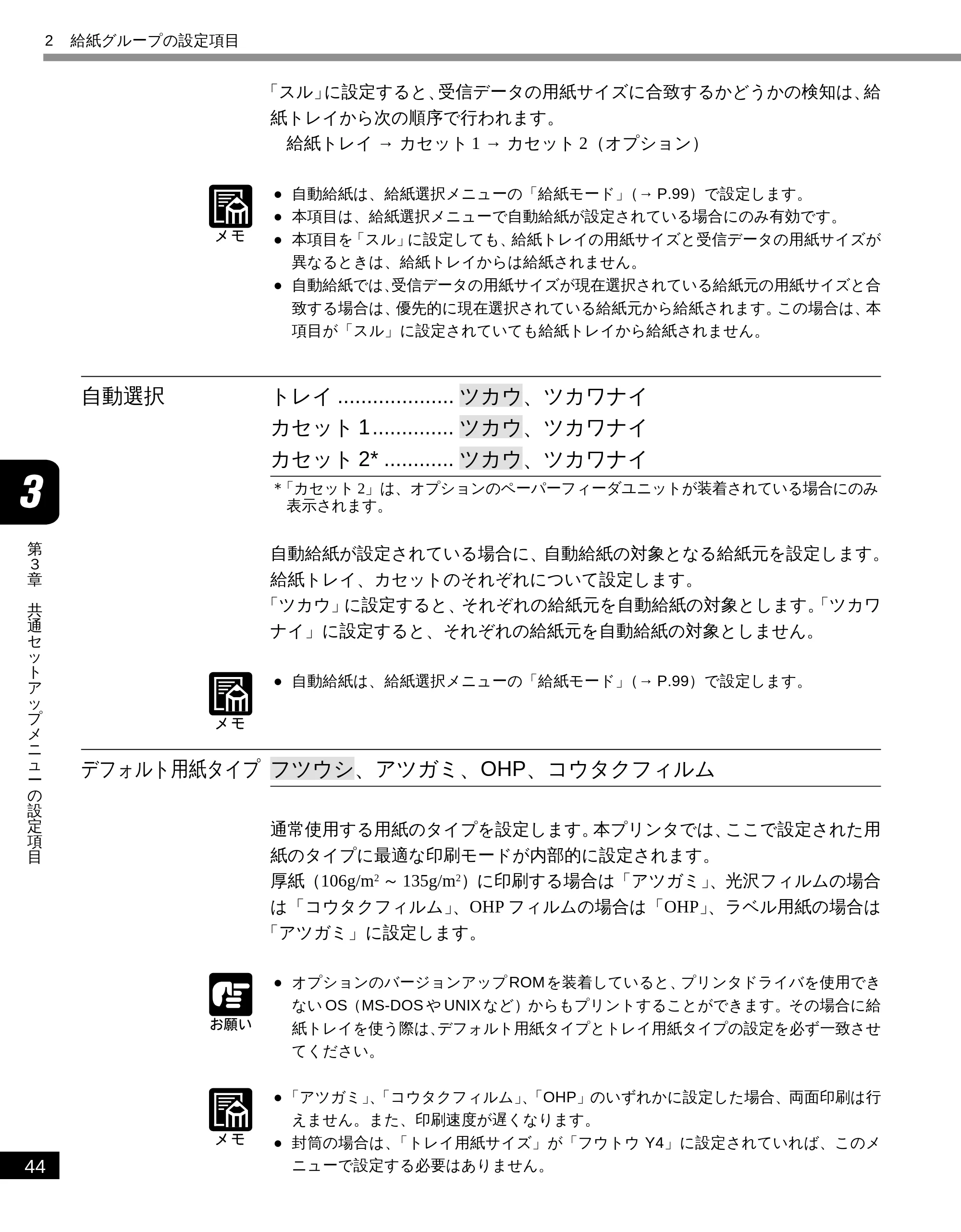

自動選択 ............................................................................................................................. 44
デフォルト用紙タイプ ....................................................................................................... 44

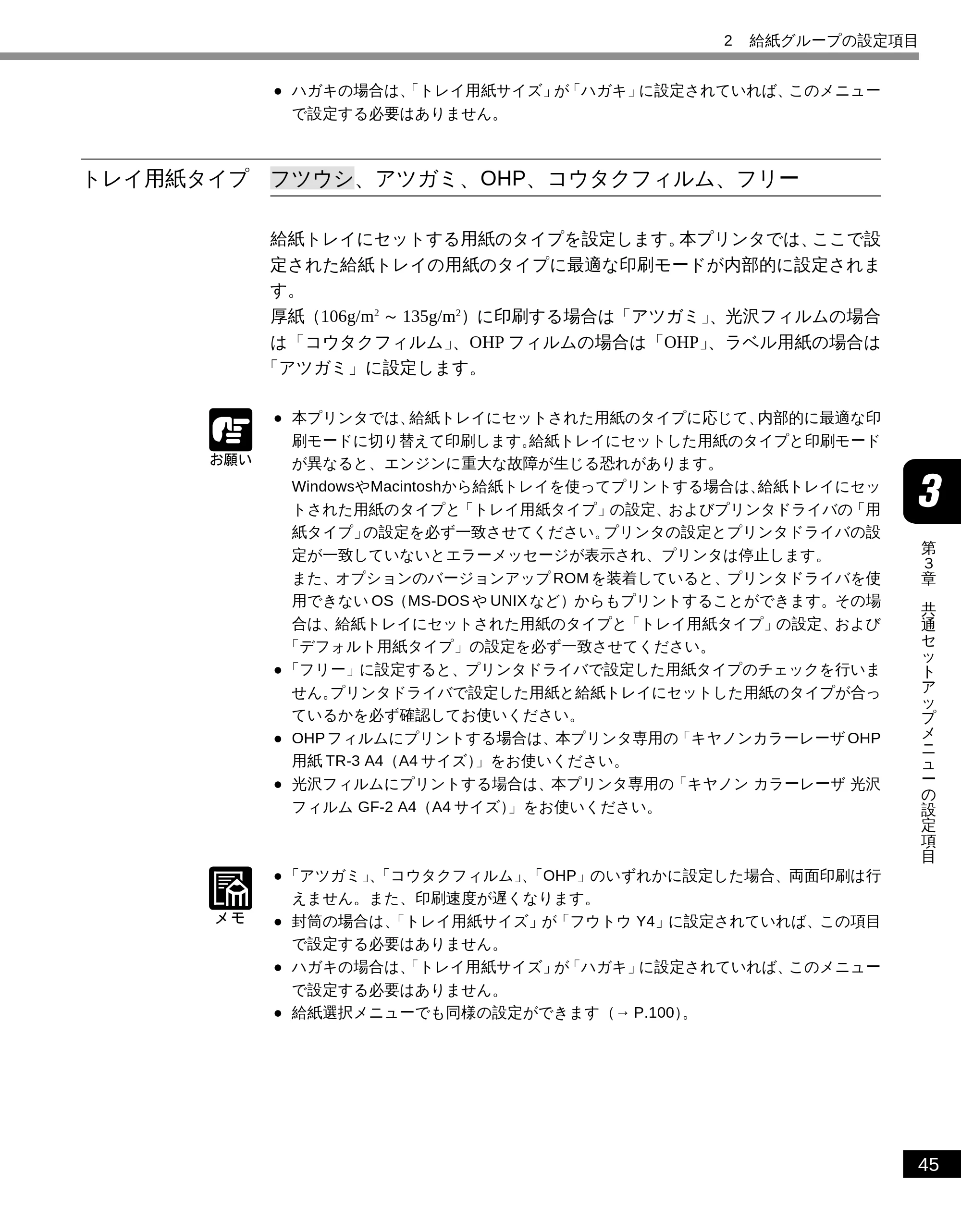

トレイ用紙タイプ ............................................................................................................... 45

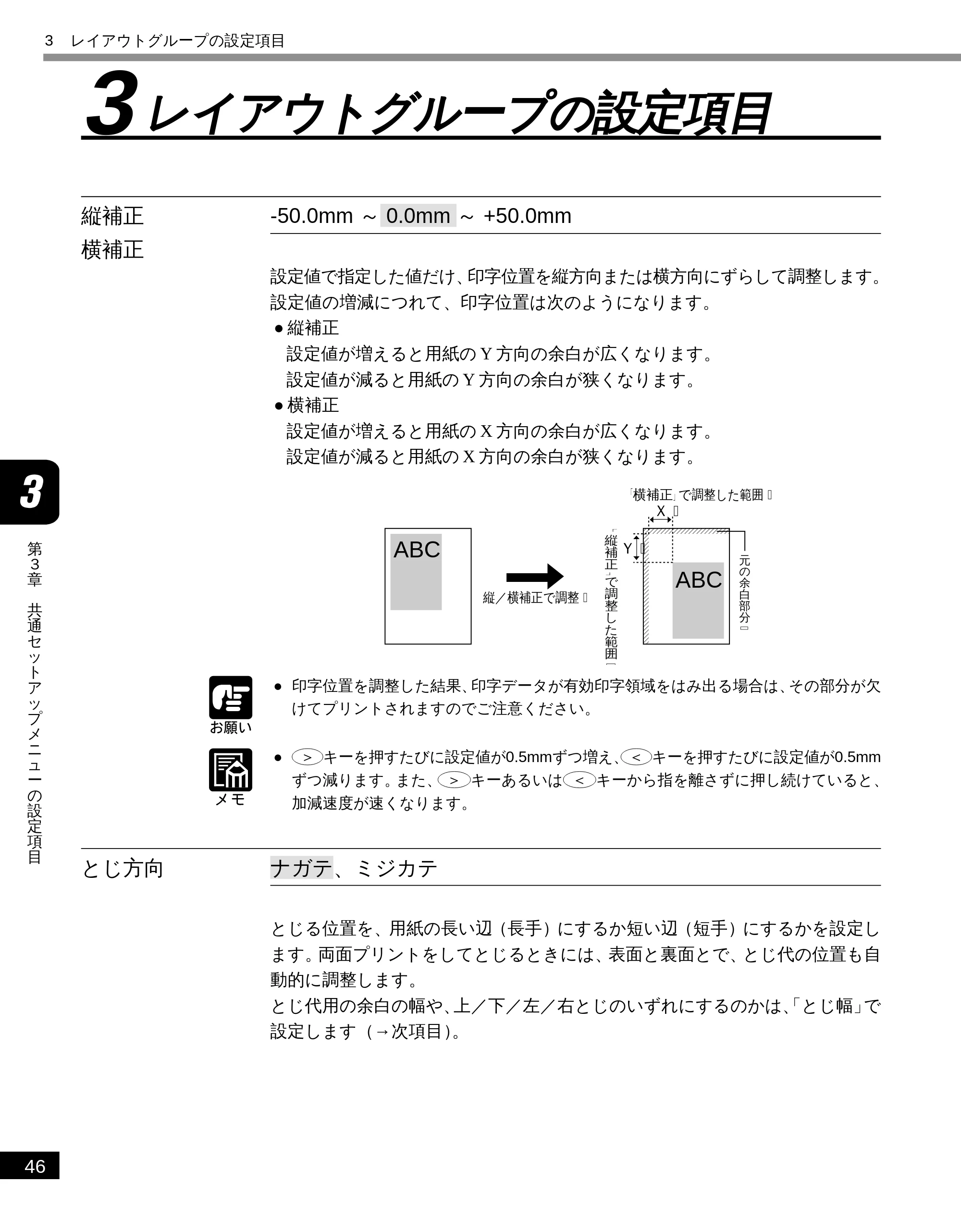

3 レイアウトグループの設定項目 ........................................................................ 46

縦補正 ................................................................................................................................. 46
横補正 ................................................................................................................................. 46
とじ方向 ............................................................................................................................. 46

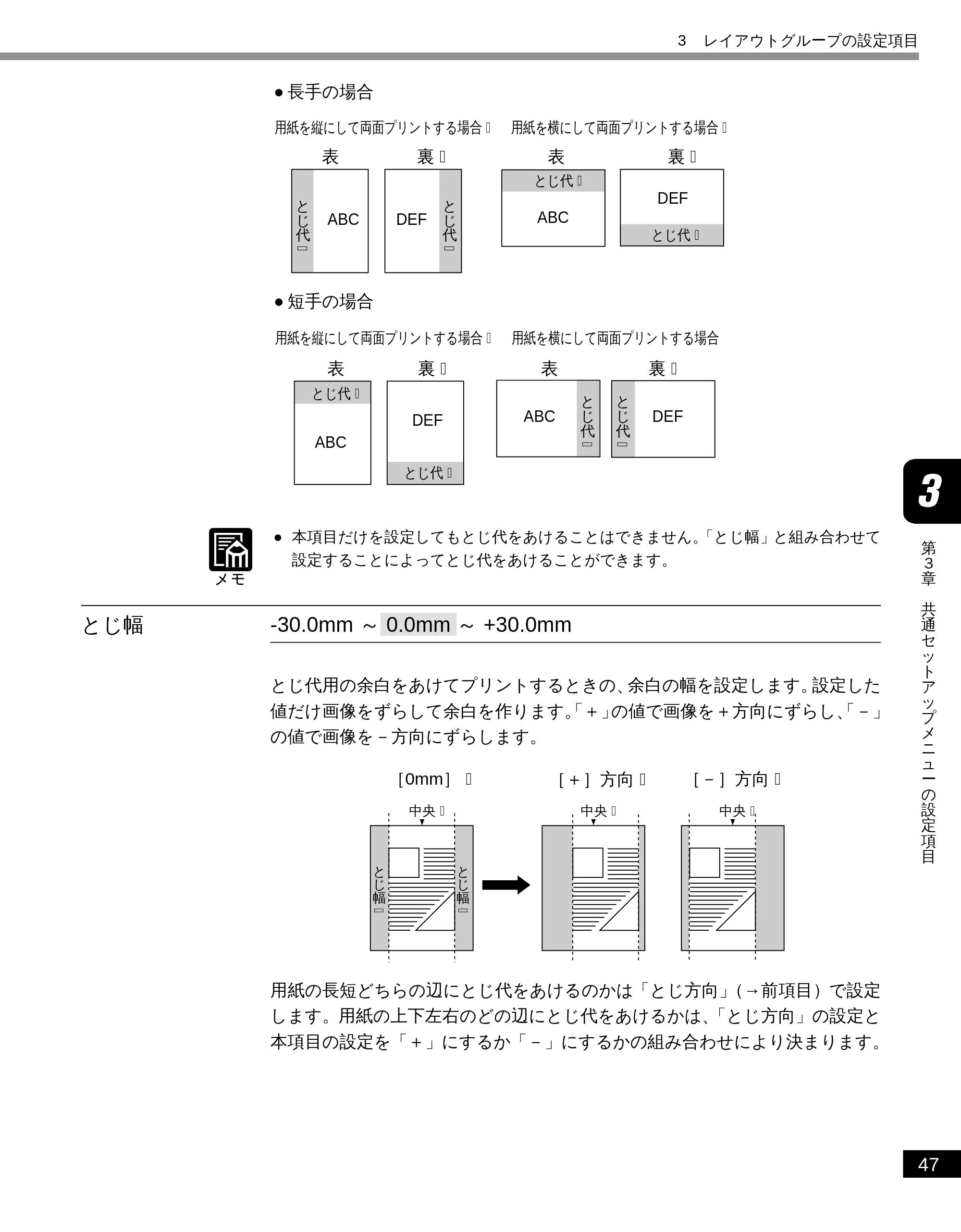

とじ幅 ................................................................................................................................. 47

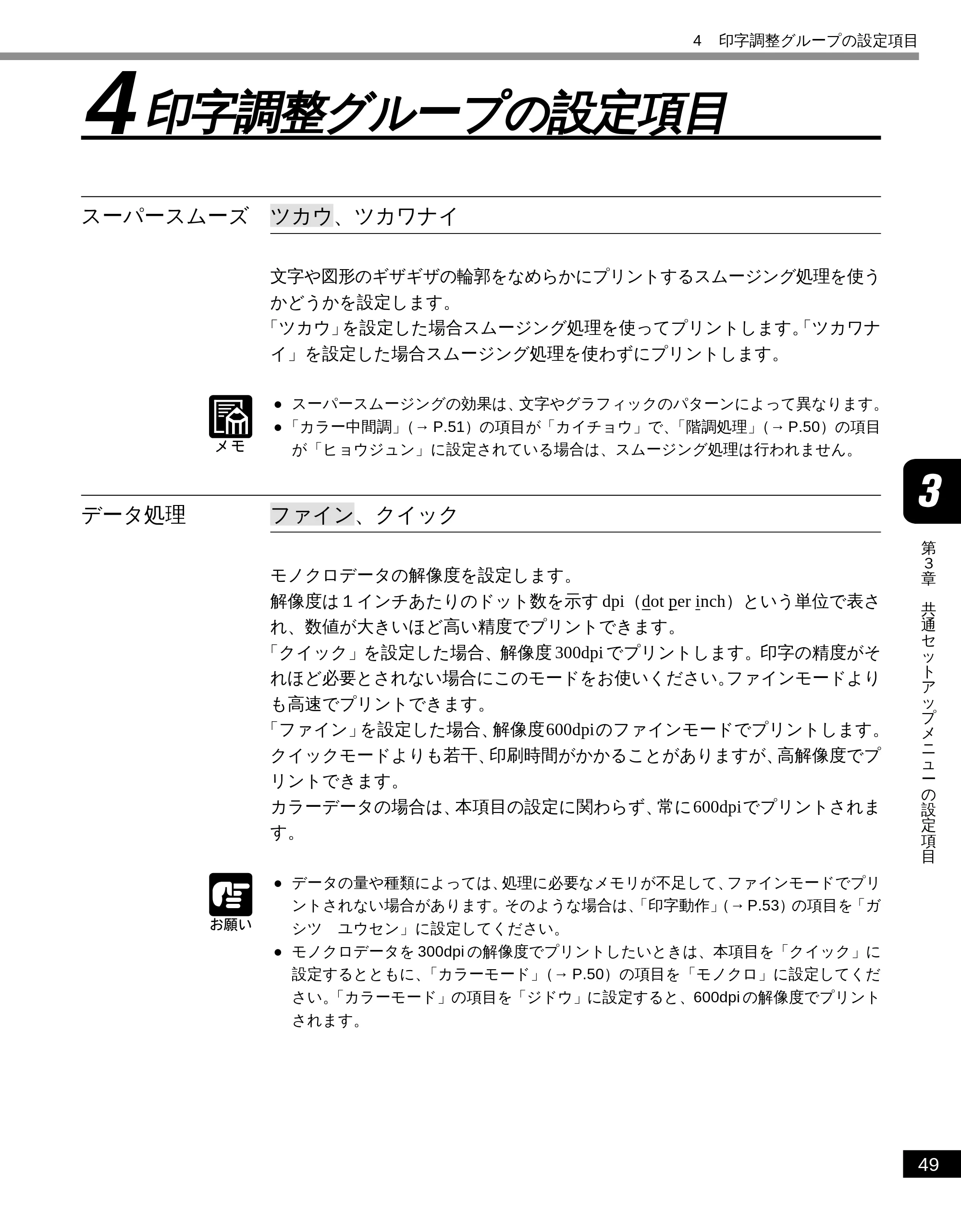

4 印字調整グループの設定項目 ............................................................................ 49
スーパースムーズ ............................................................................................................... 49

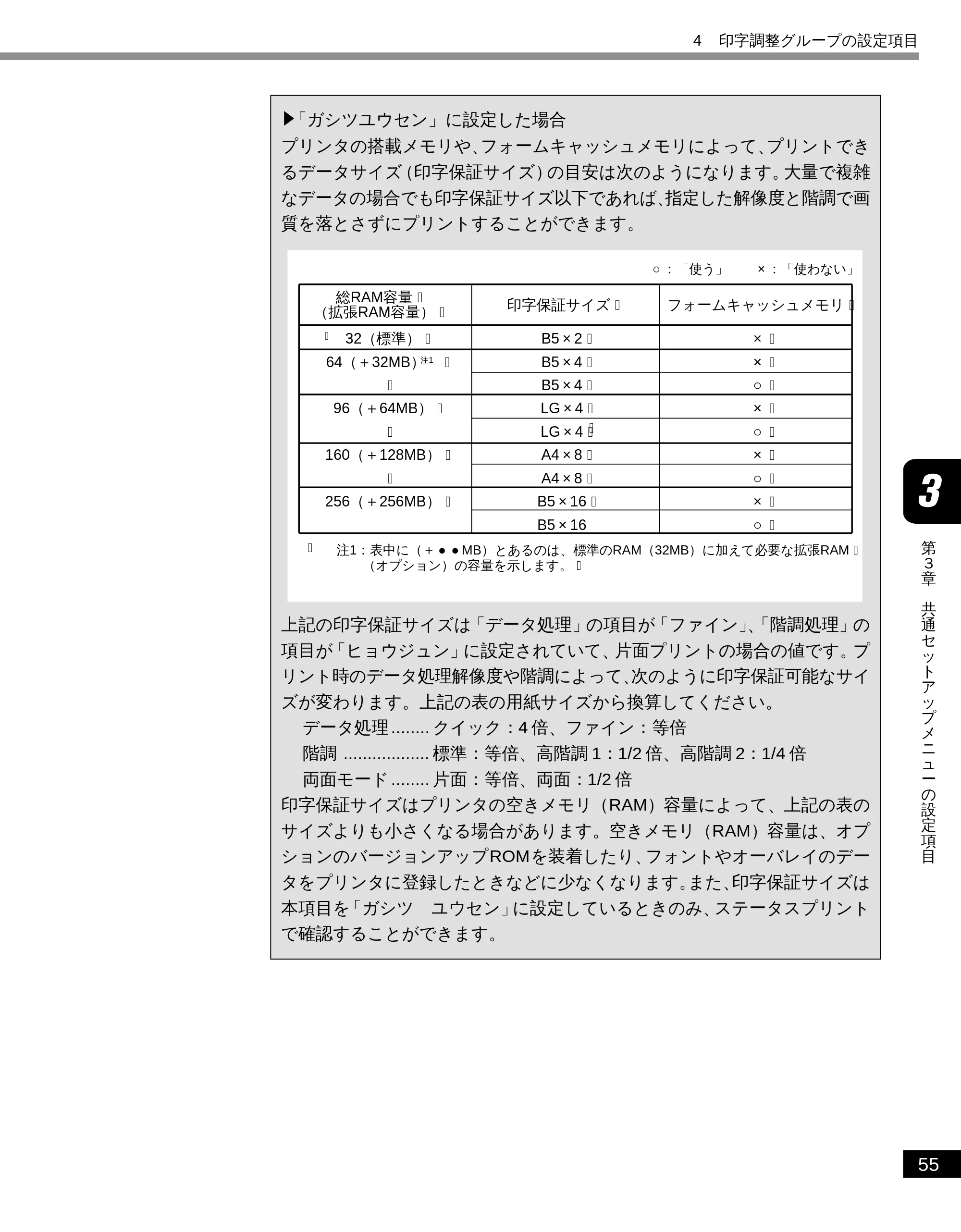

データ処理 ......................................................................................................................... 49

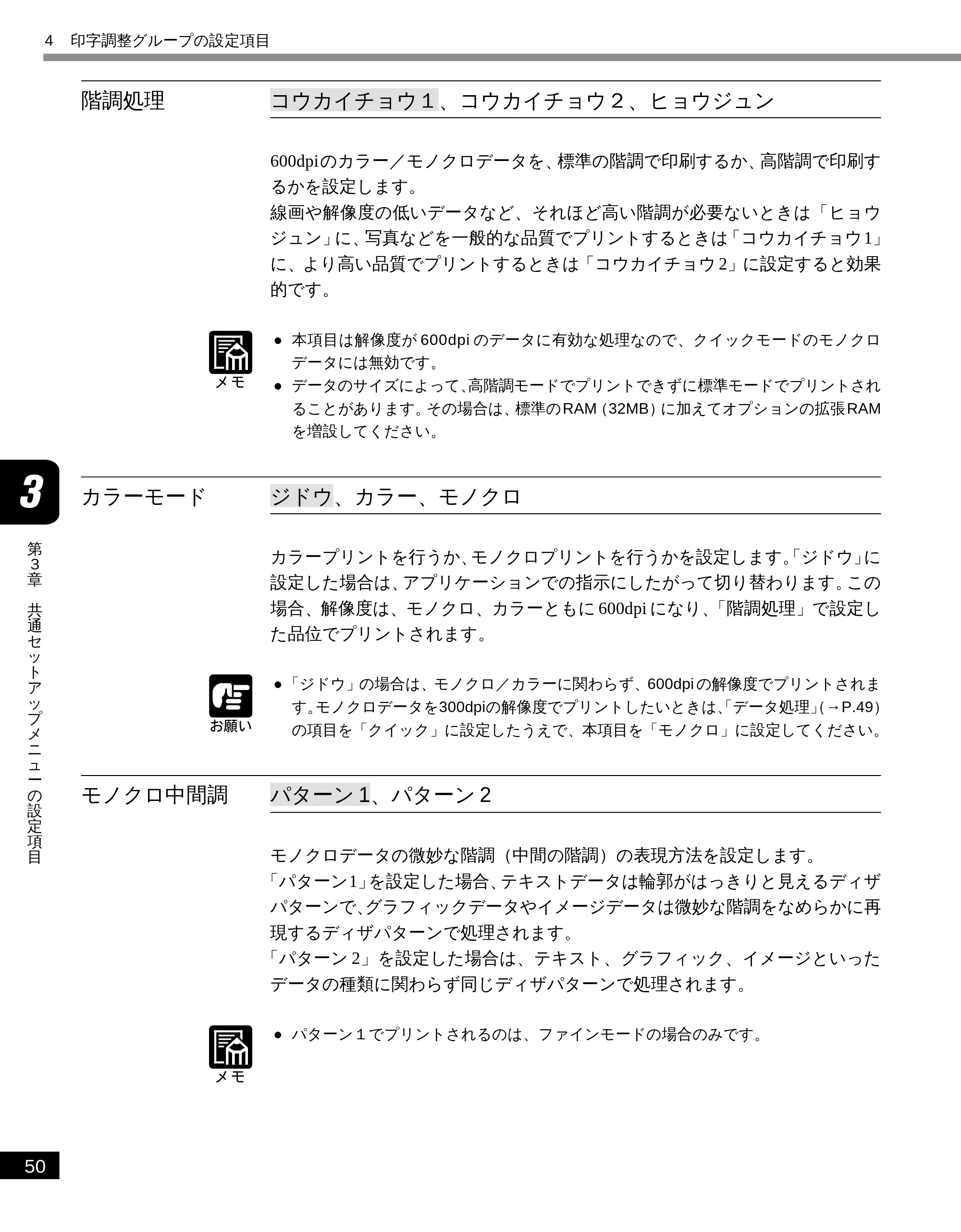

階調処理 ............................................................................................................................. 50

カラーモード ...................................................................................................................... 50
モノクロ中間調 .................................................................................................................. 50

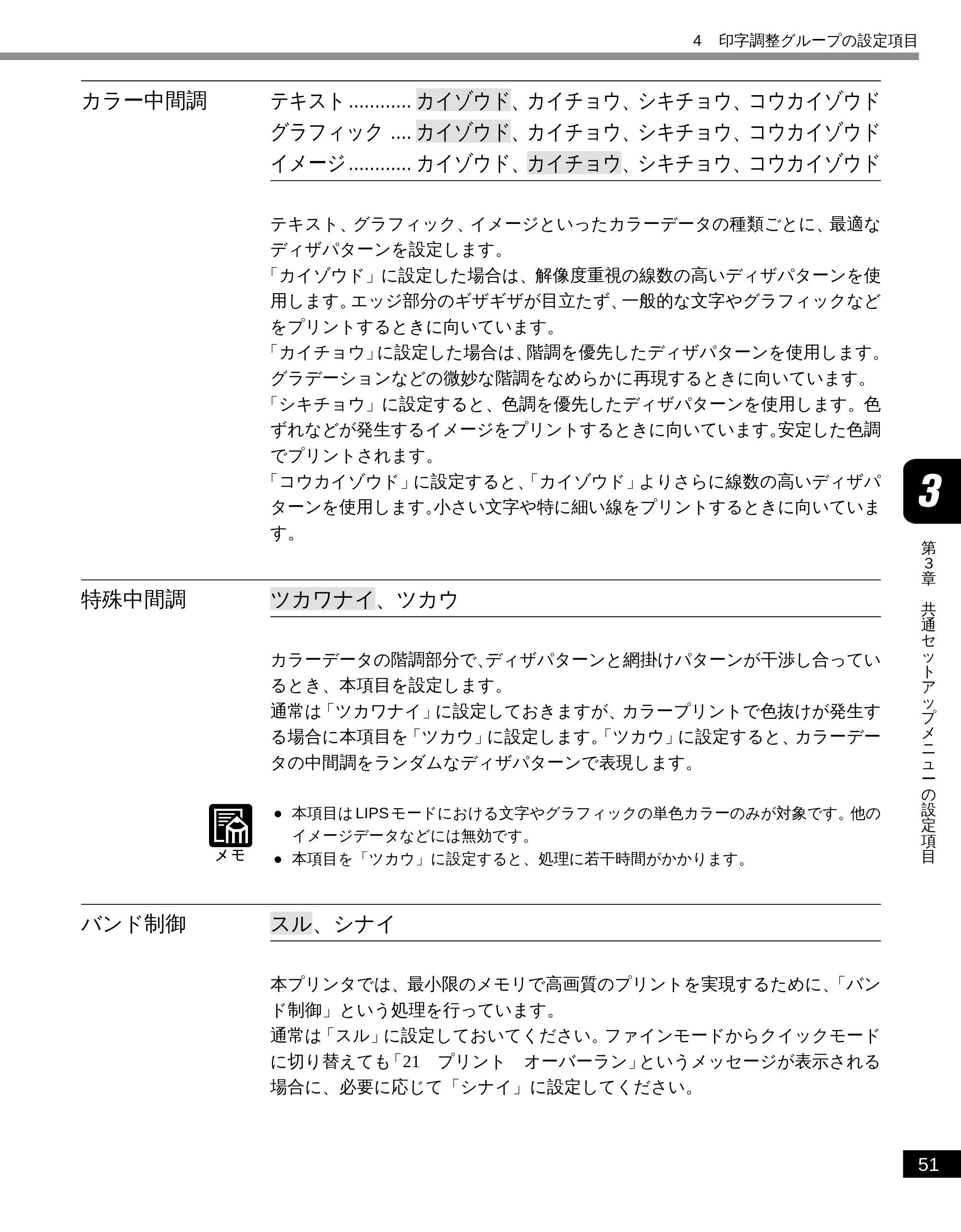

カラー中間調 ...................................................................................................................... 51
特殊中間調 ......................................................................................................................... 51

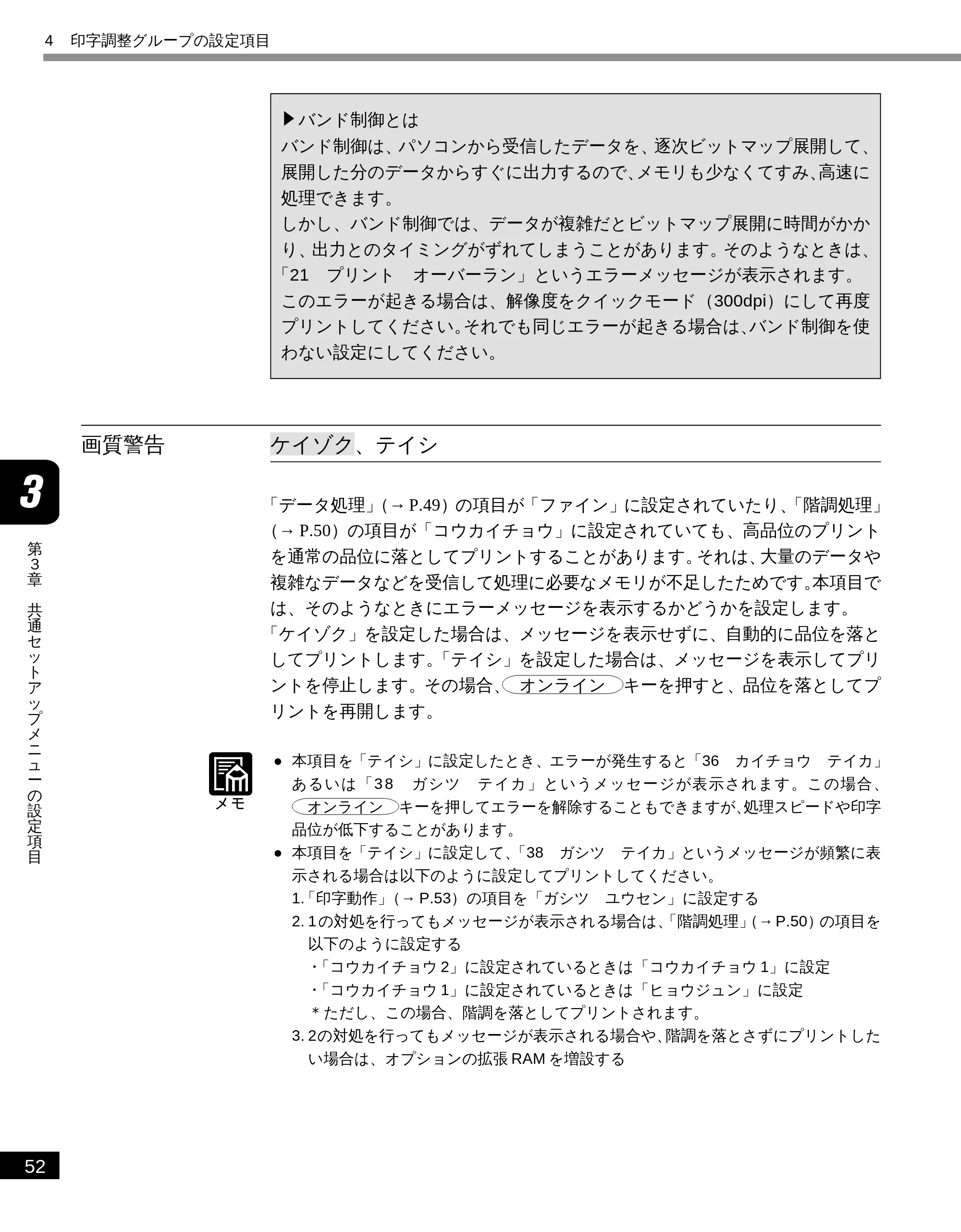

バンド制御 ......................................................................................................................... 51
画質警告 ............................................................................................................................. 52

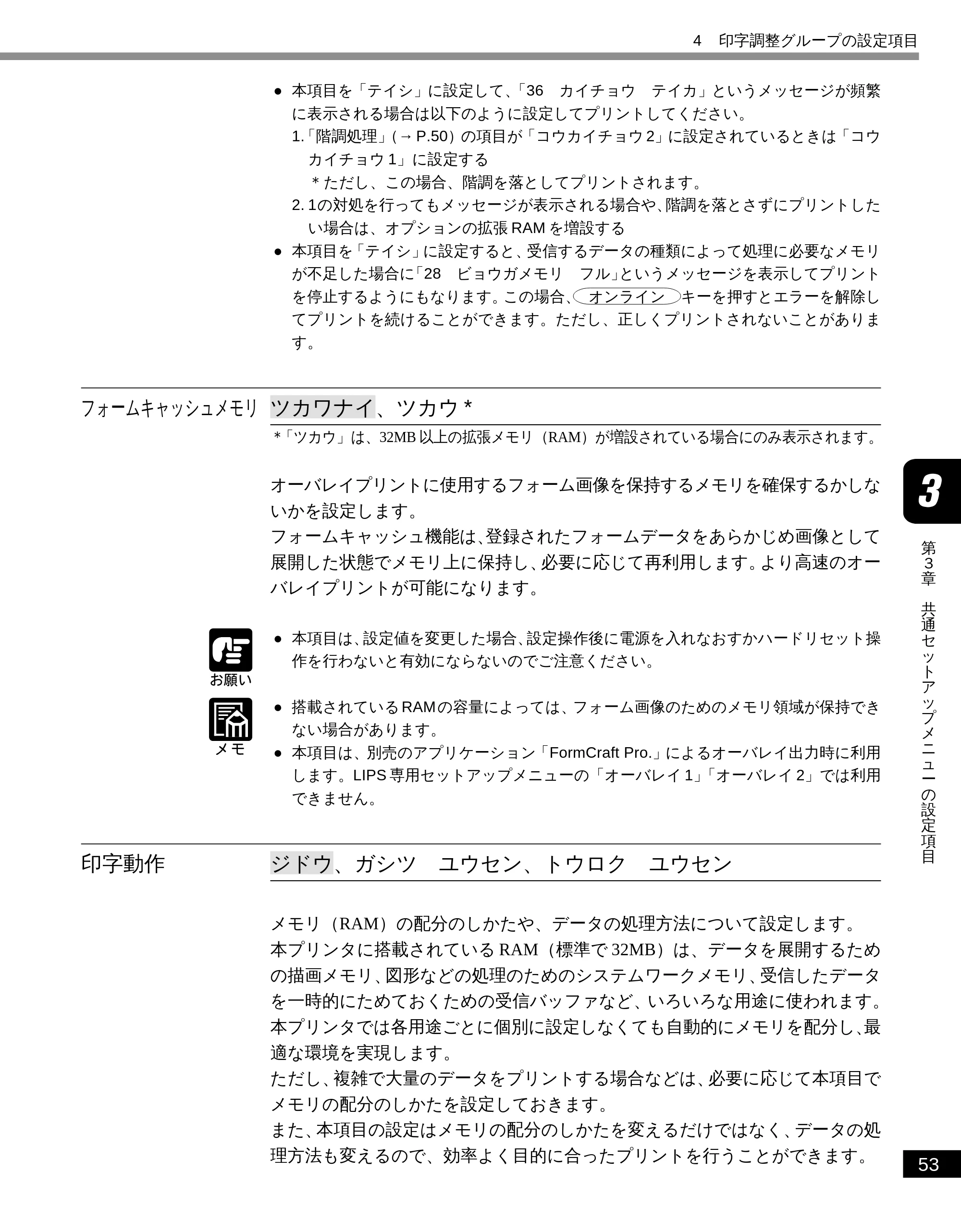

フォームキャッシュメモリ ................................................................................................ 53

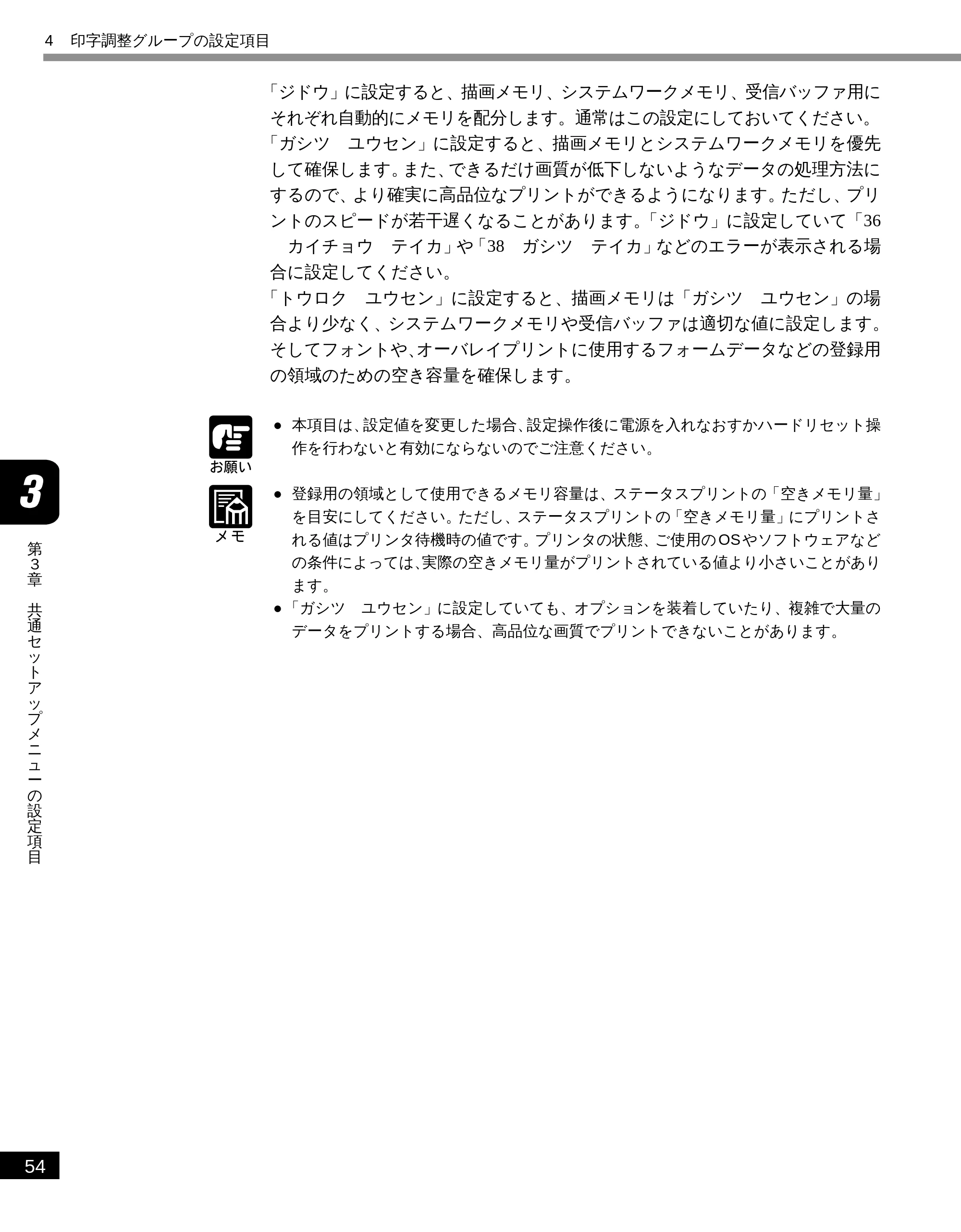

印字動作 ............................................................................................................................. 53

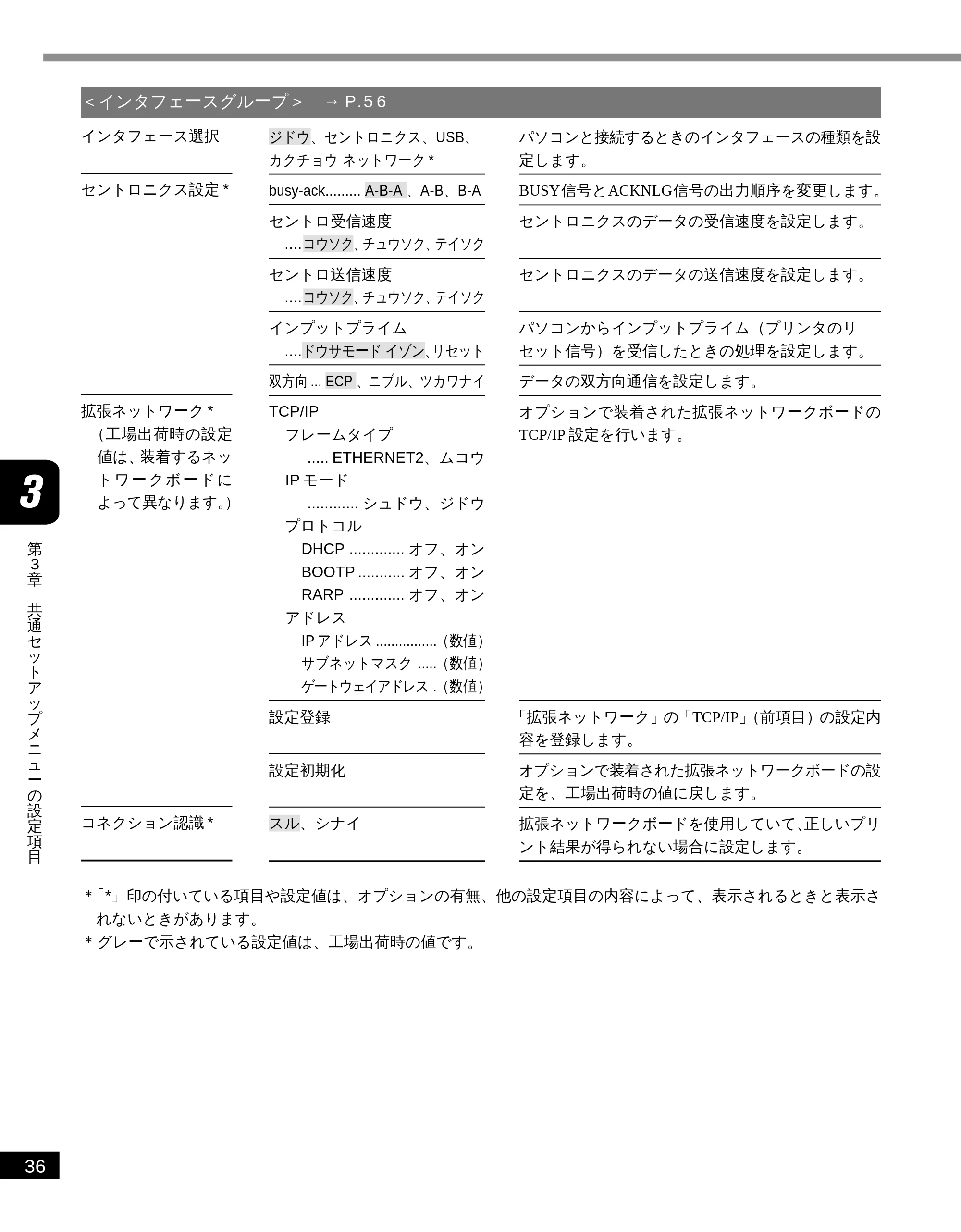

5 インタフェースグループの設定項目 ................................................................ 56

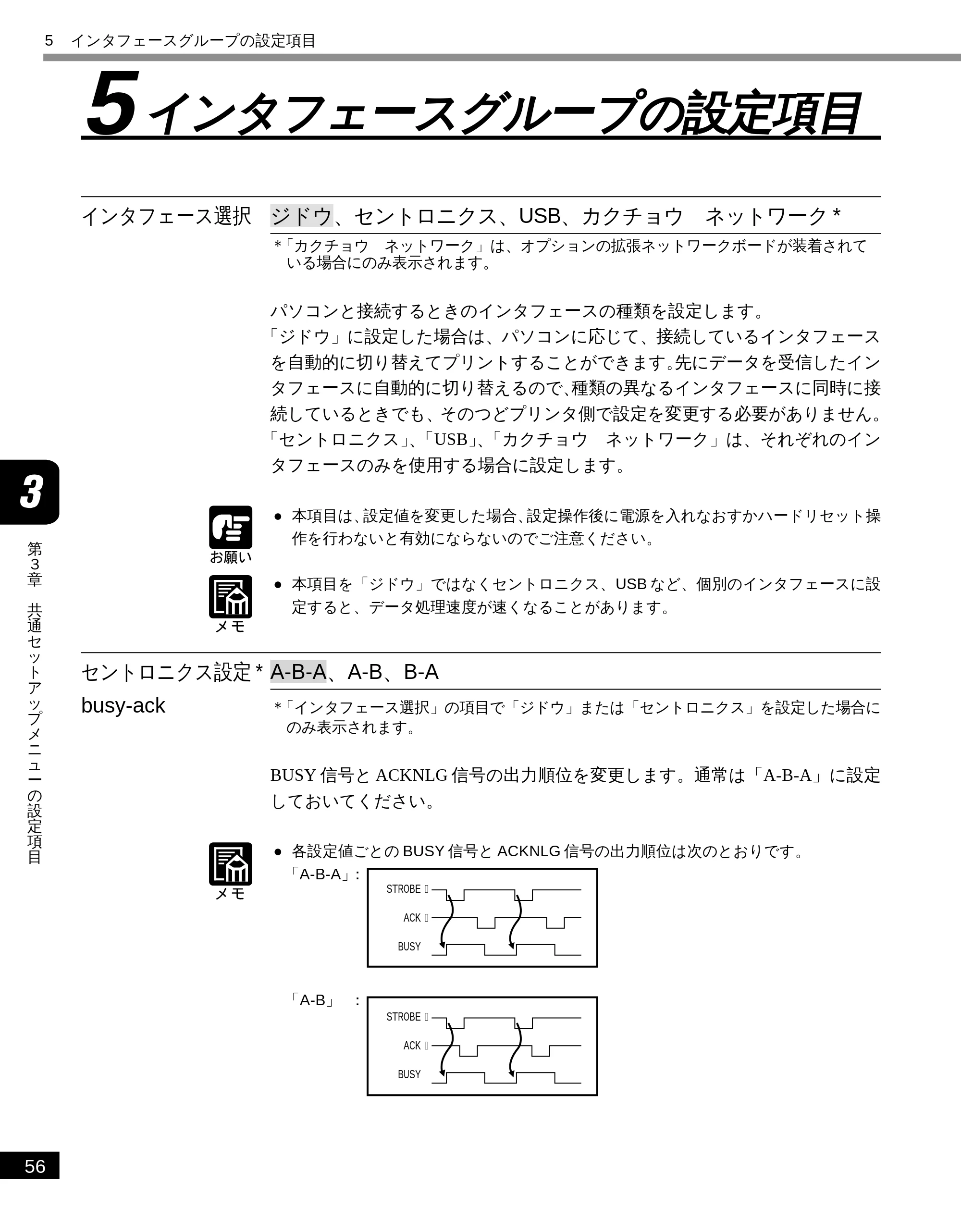

インタフェース選択 ........................................................................................................... 56
セントロニクス設定・busy-ack ......................................................................................... 56

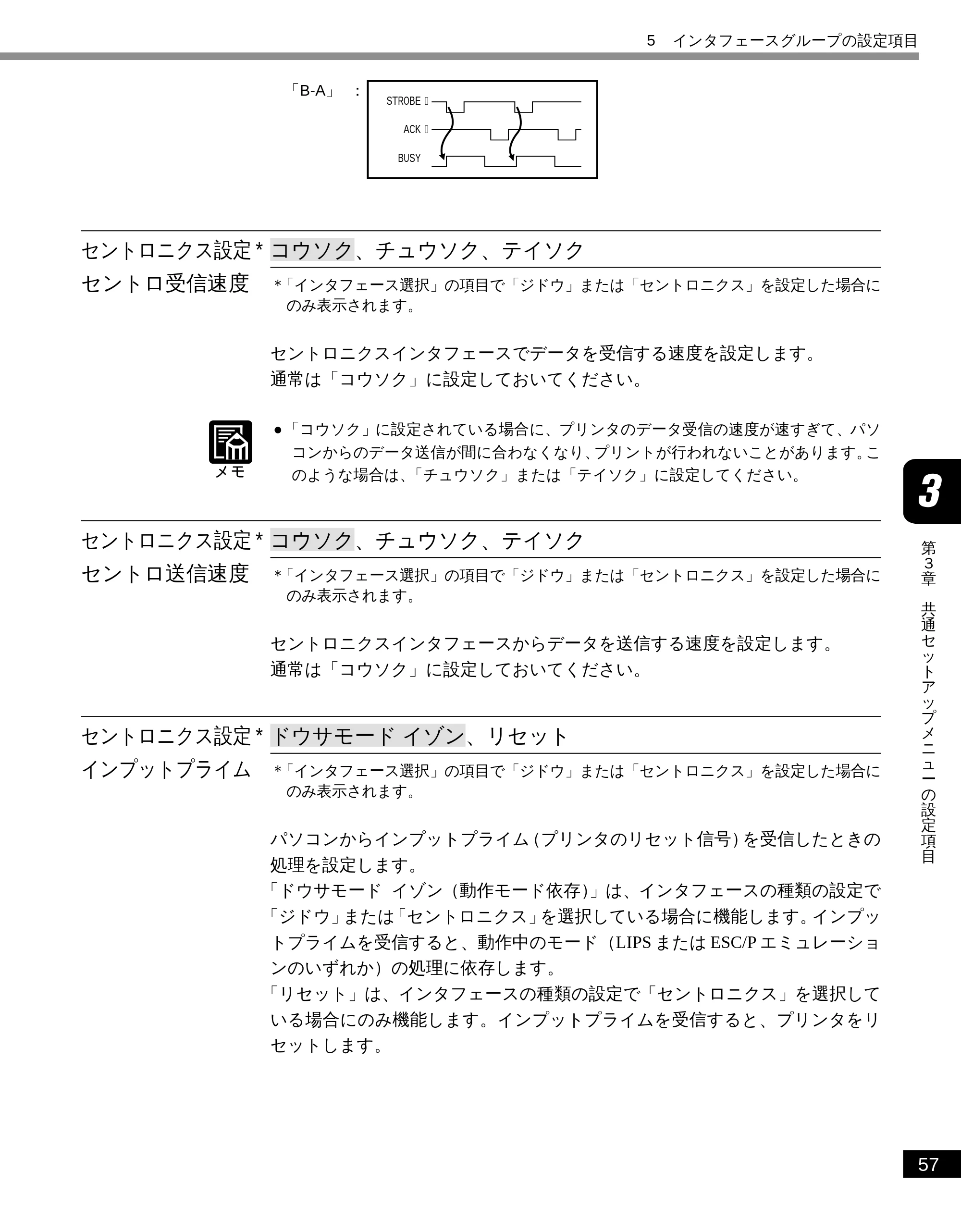

セントロニクス設定・セントロ受信速度 ........................................................................... 57
セントロニクス設定・セントロ送信速度 ........................................................................... 57

セントロニクス設定・インプットプライム ....................................................................... 57

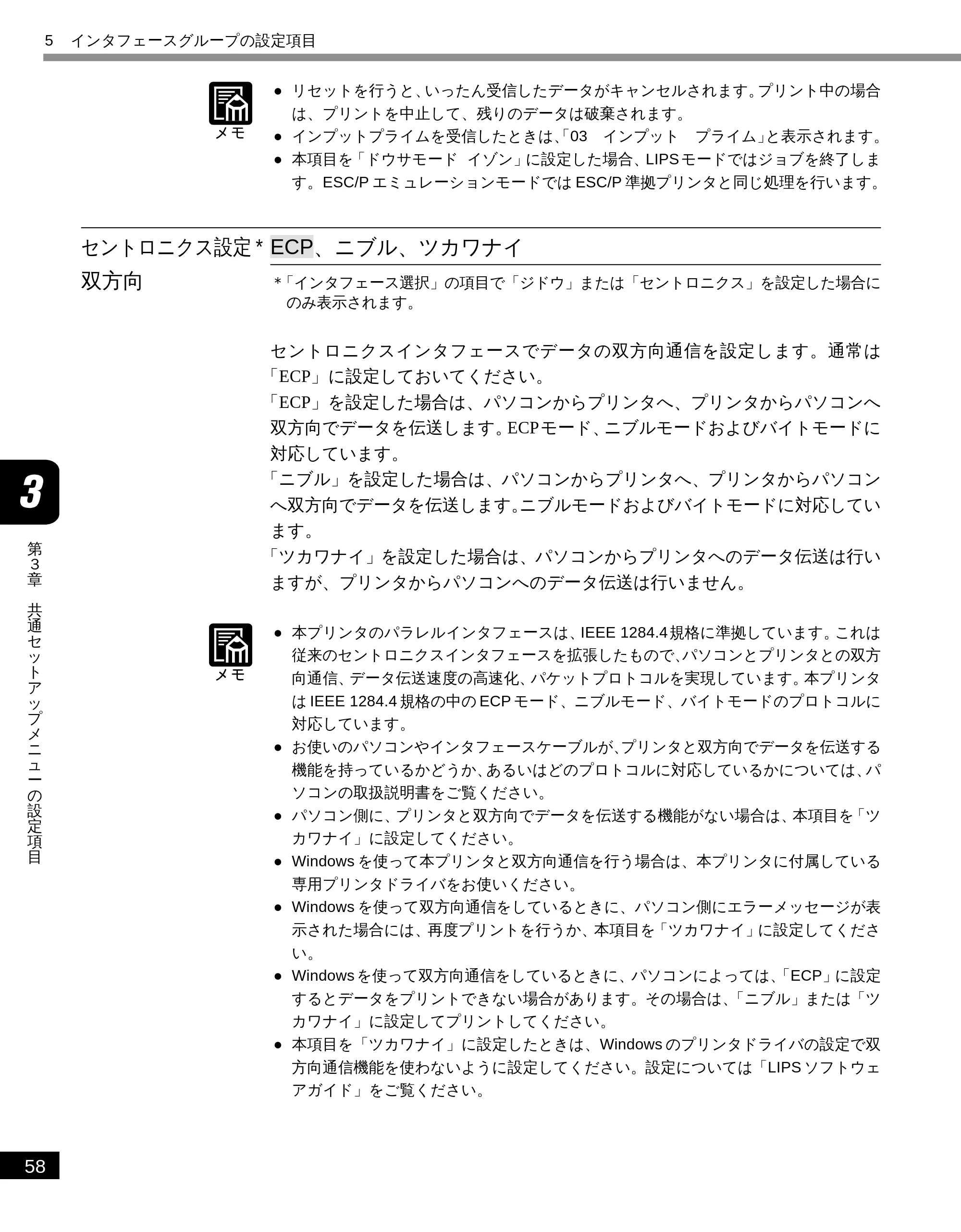

セントロニクス設定・双方向 ............................................................................................. 58

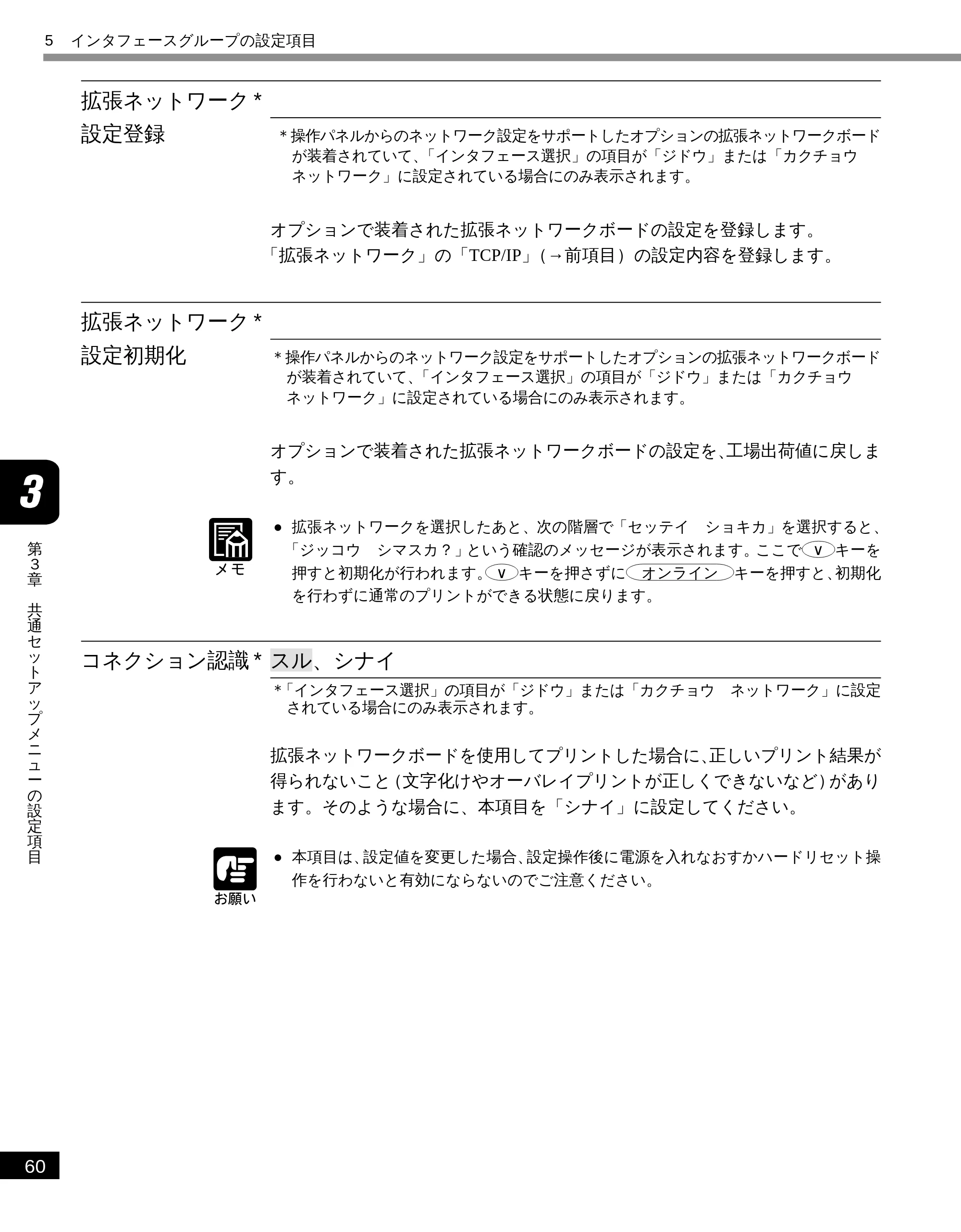

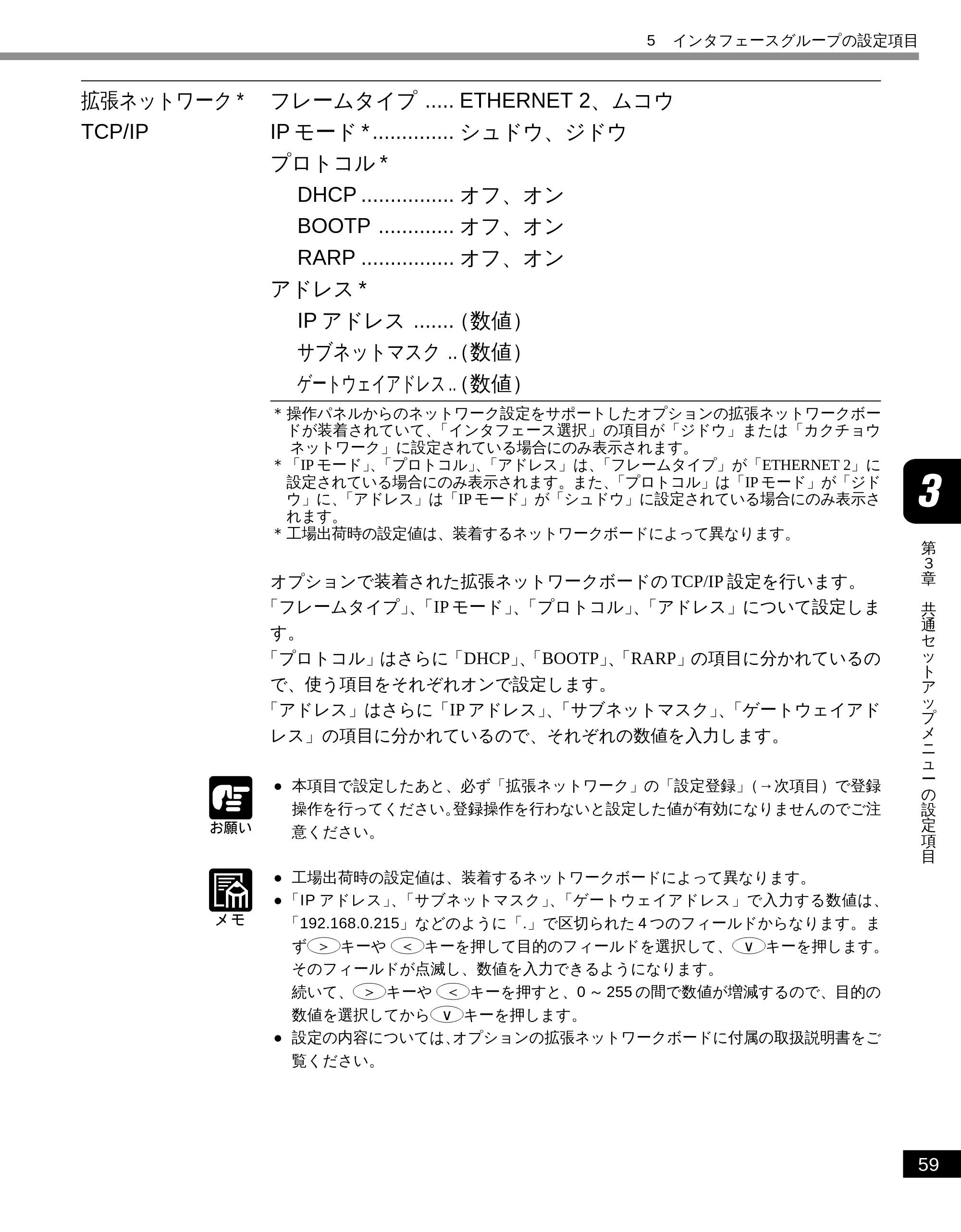

拡張ネットワーク・TCP/IP ............................................................................................... 59
拡張ネットワーク・設定登録 ............................................................................................. 60
拡張ネットワーク・設定初期化 ......................................................................................... 60

コネクション認識 ............................................................................................................... 60

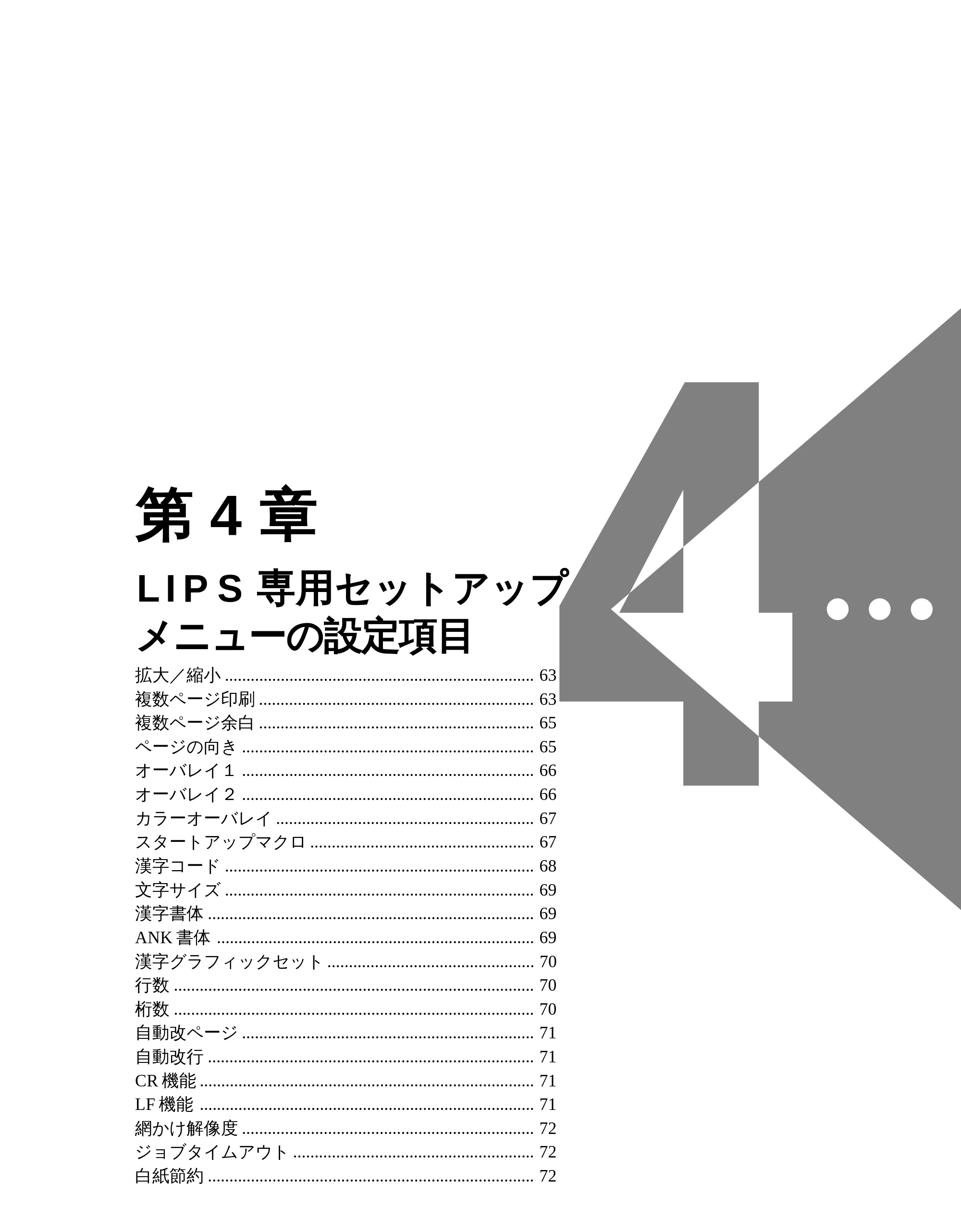

第４章 LIPS専用セットアップメニューの設定項目

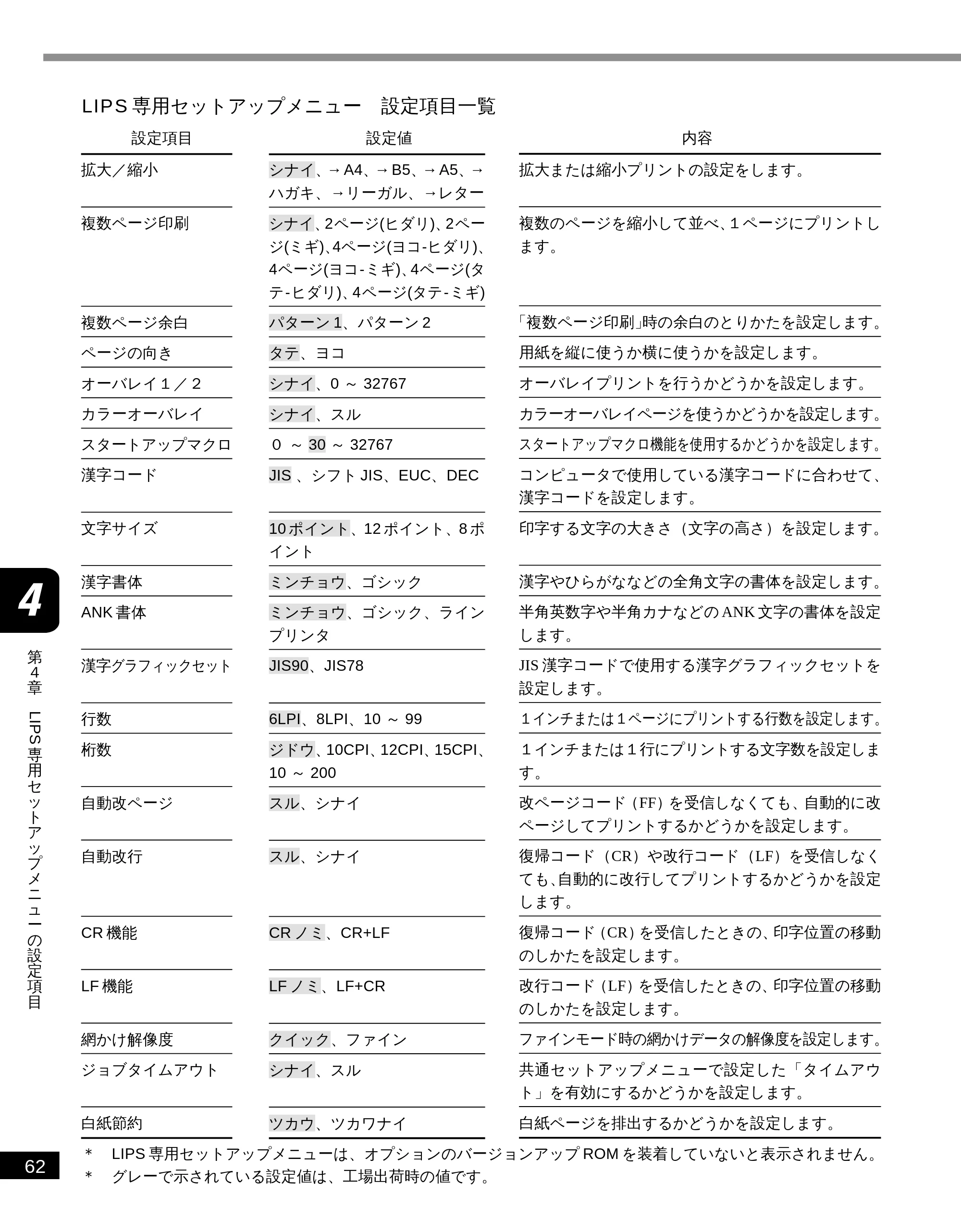

LIPS専用セットアップメニュー 設定項目一覧 ............................................................... 62

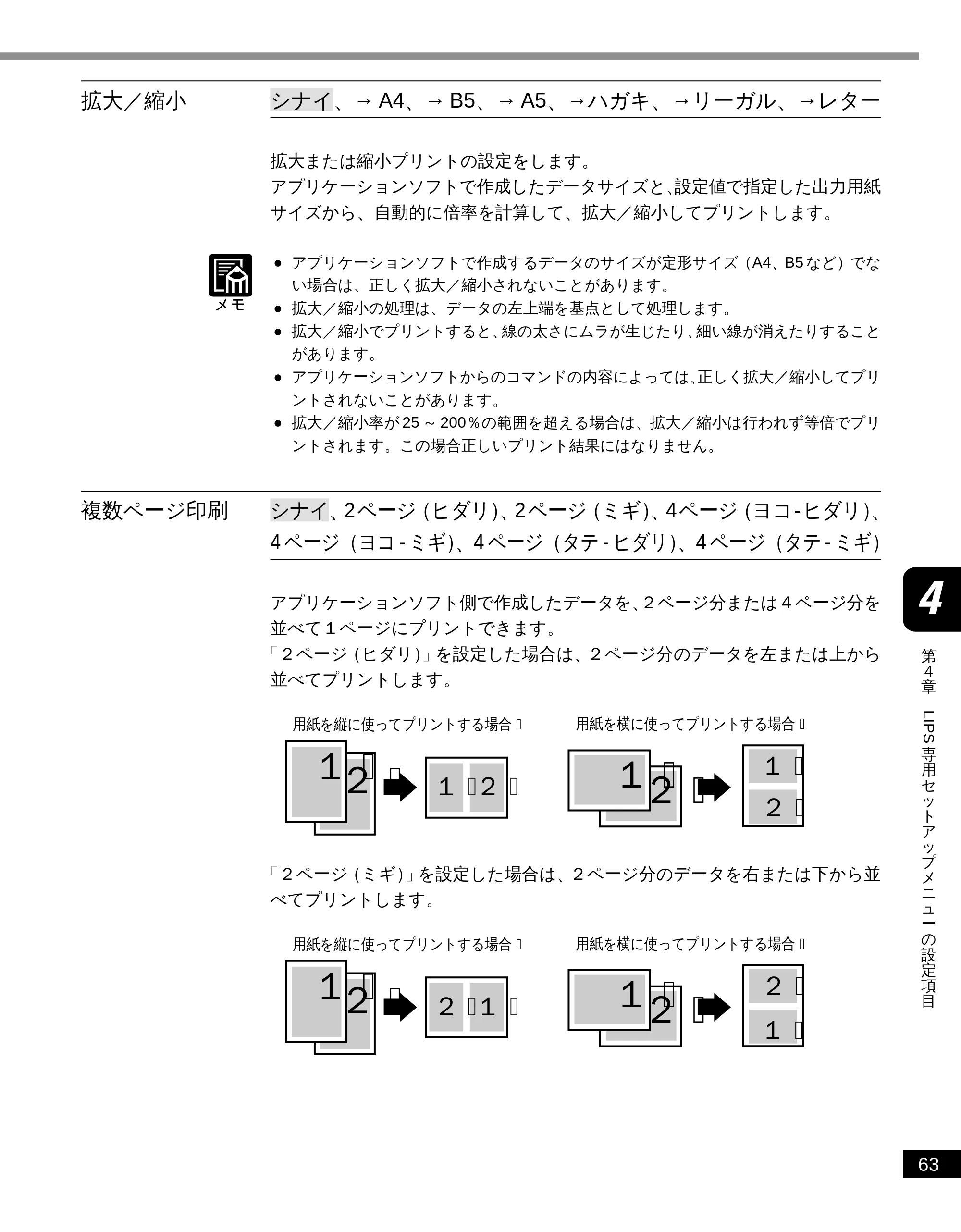

拡大／縮小 ......................................................................................................................... 63

V

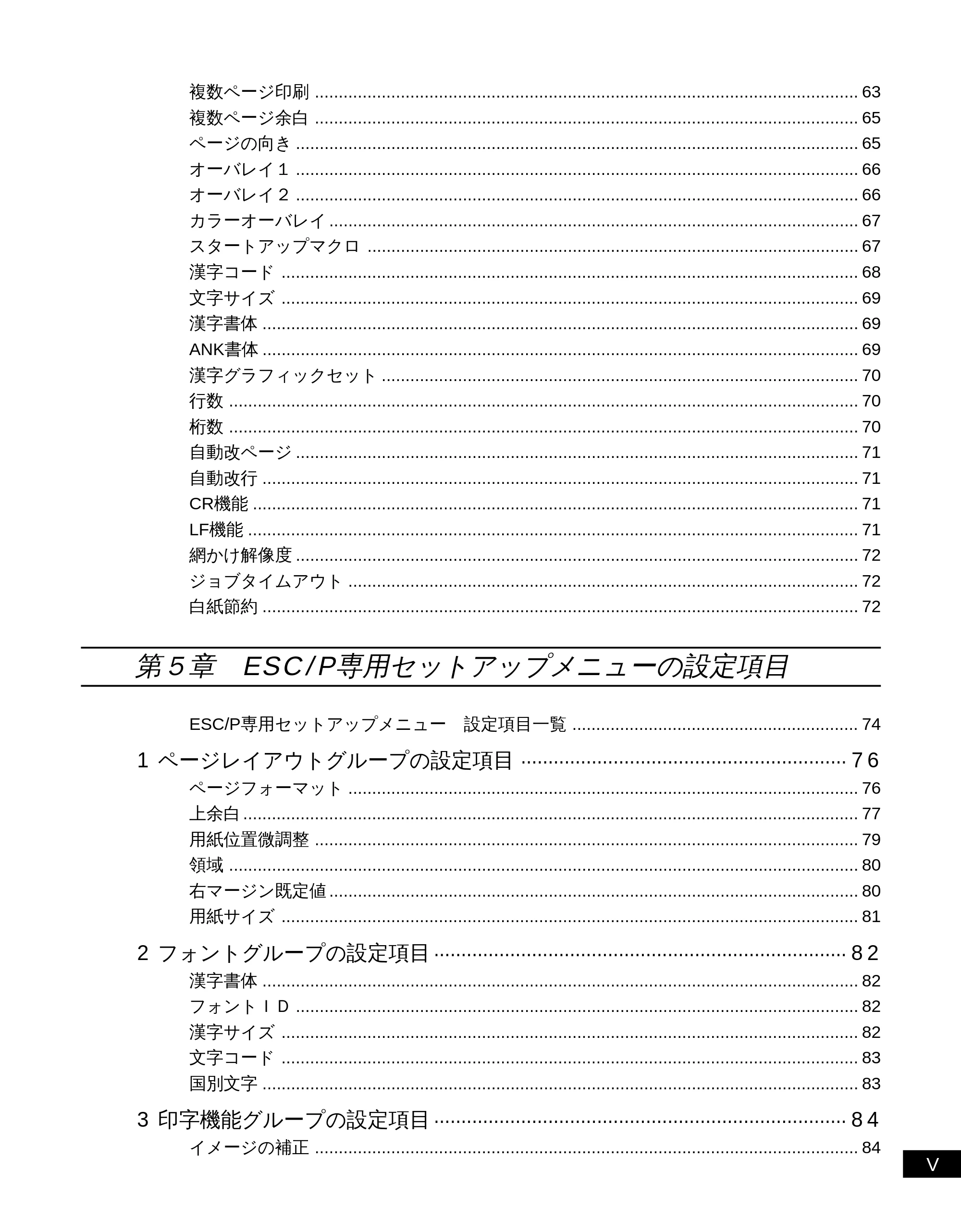

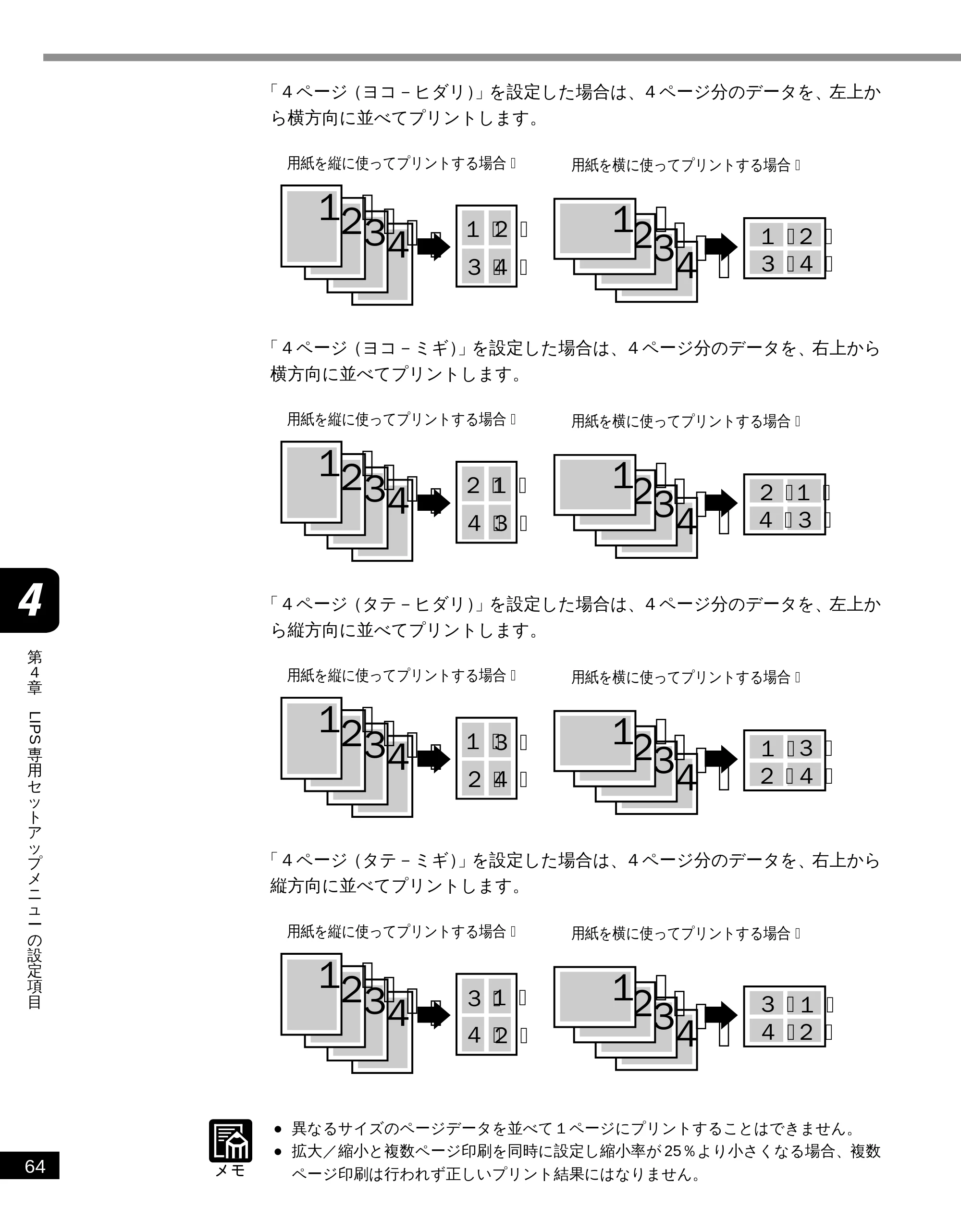

複数ページ印刷 .................................................................................................................. 63

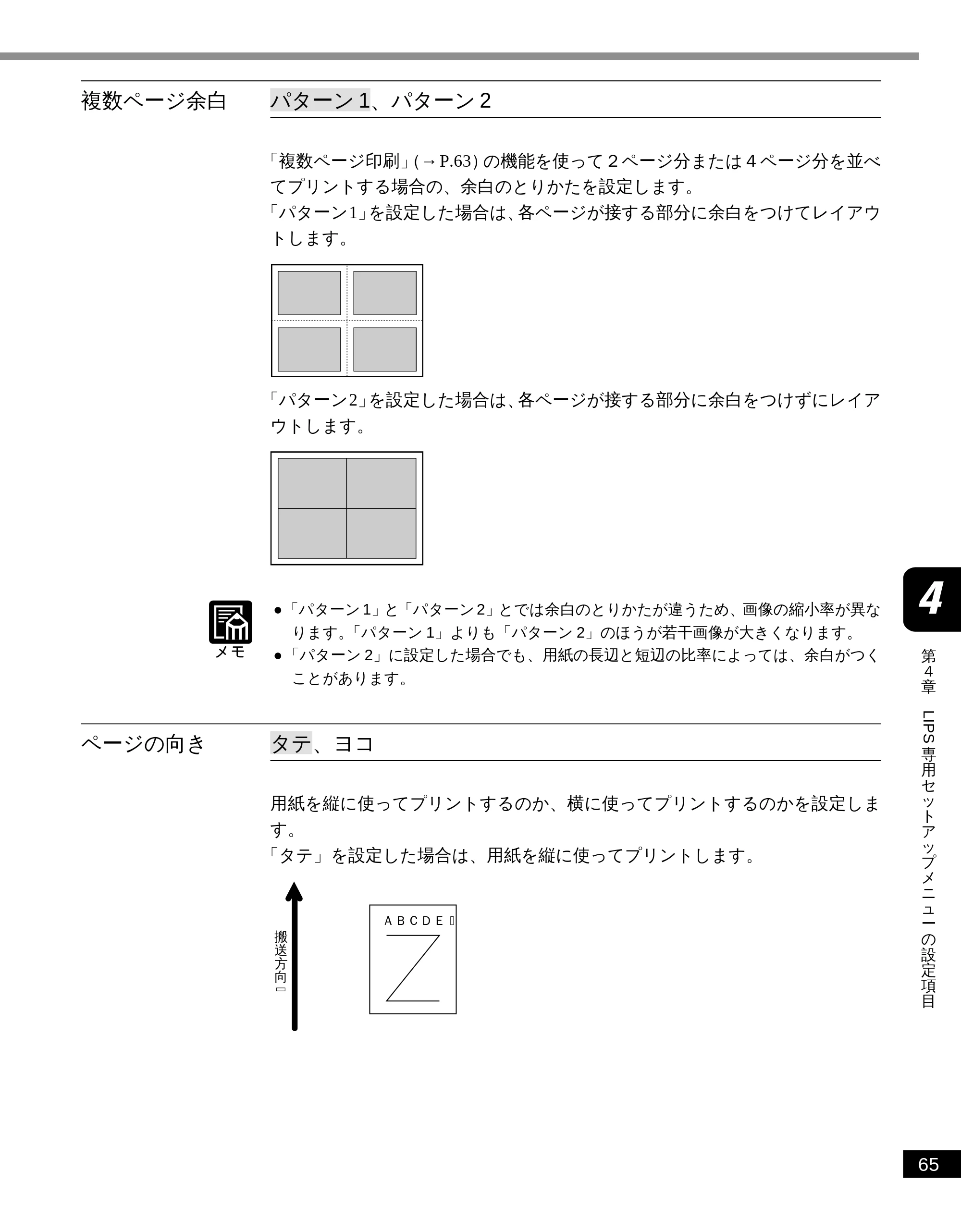

複数ページ余白 .................................................................................................................. 65
ページの向き ...................................................................................................................... 65

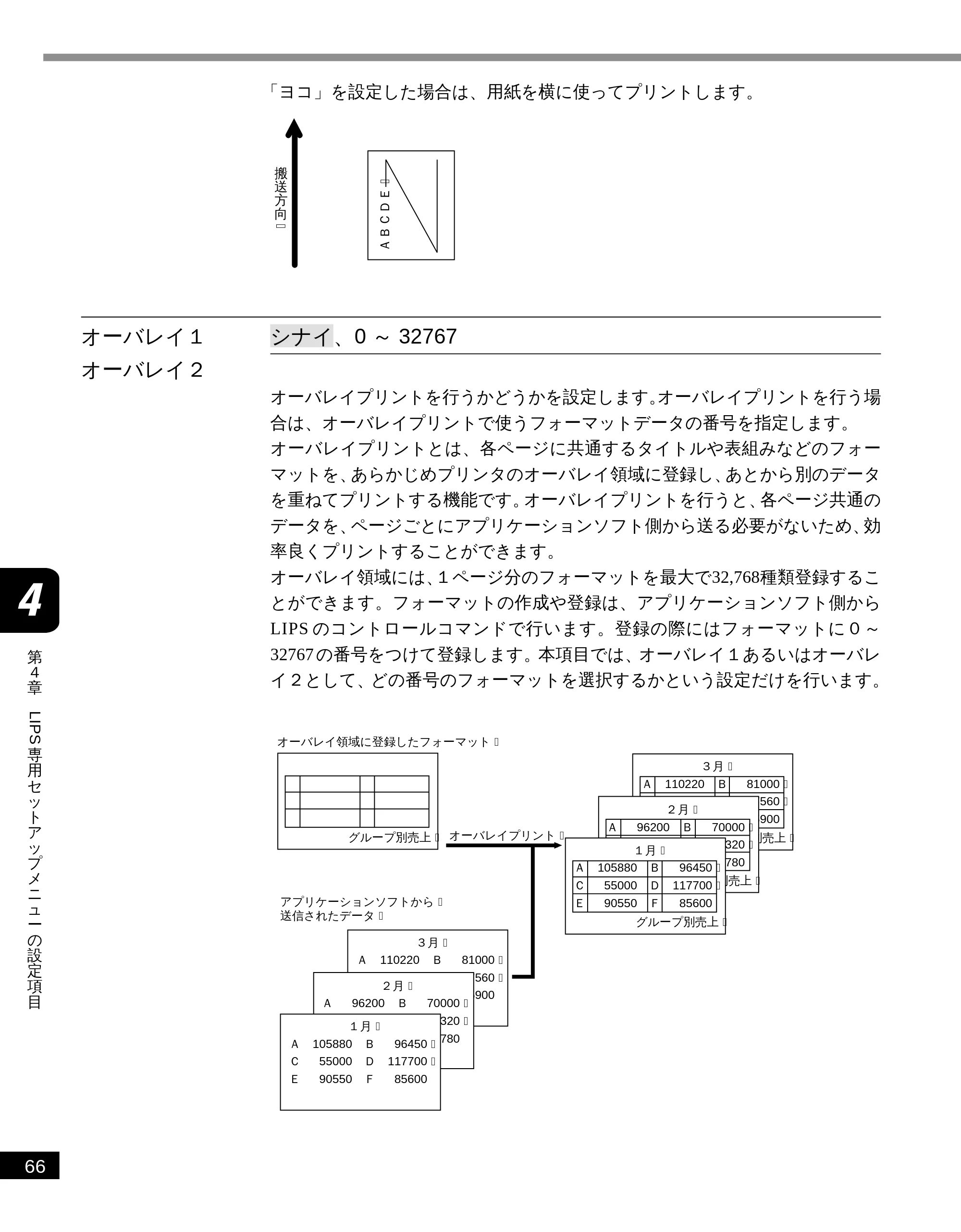

オーバレイ１ ...................................................................................................................... 66

オーバレイ２ ...................................................................................................................... 66

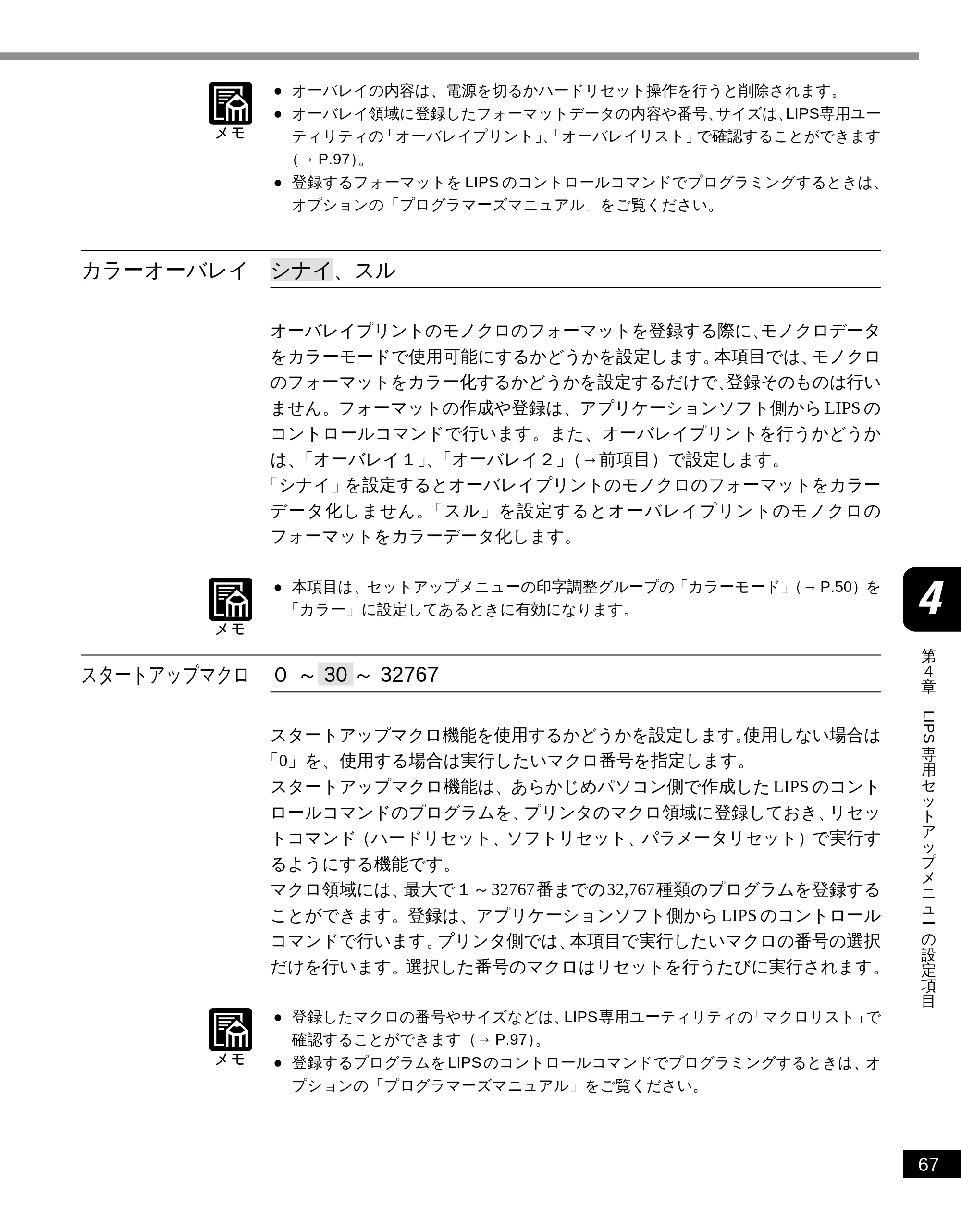

カラーオーバレイ ............................................................................................................... 67
スタートアップマクロ ....................................................................................................... 67

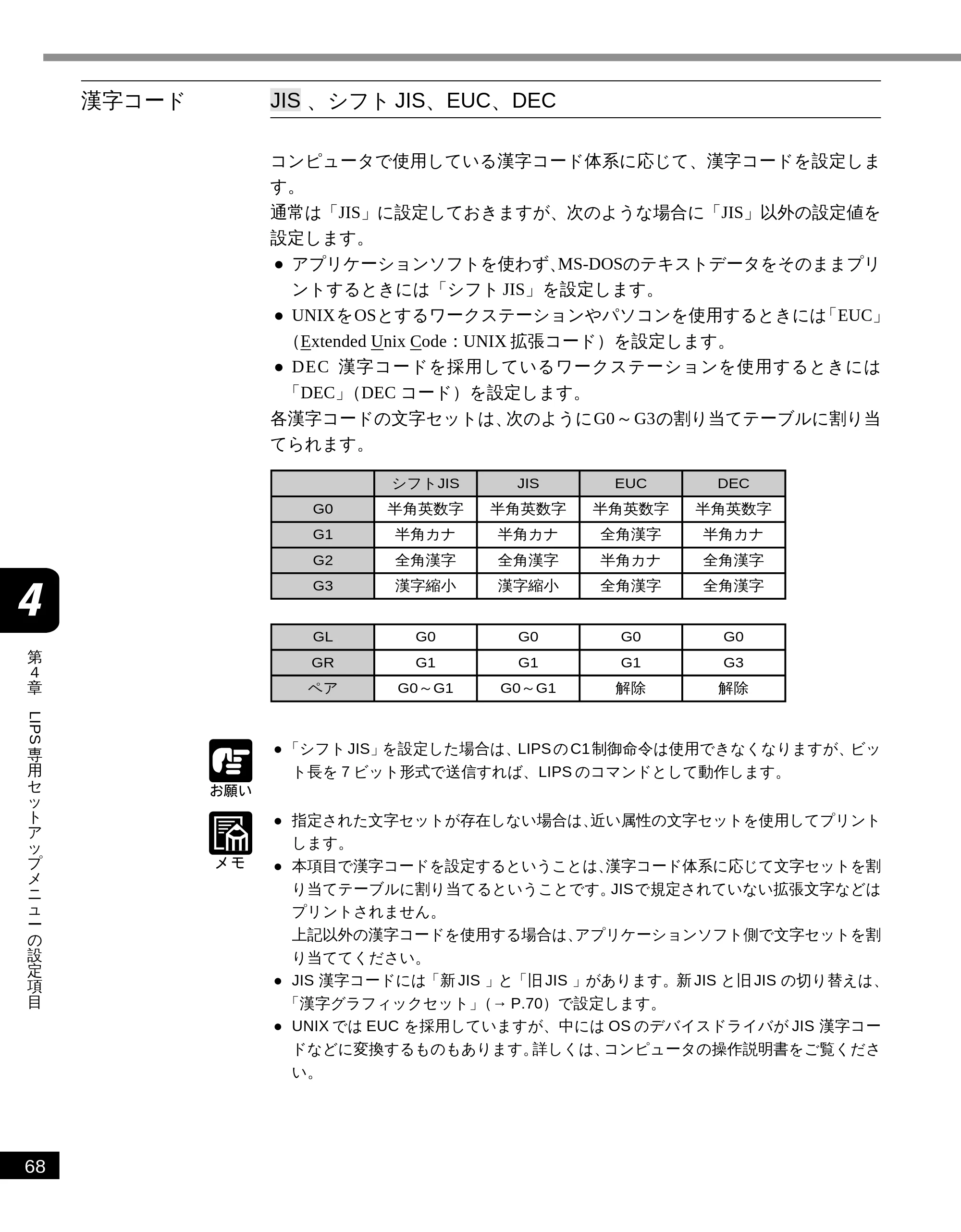

漢字コード ......................................................................................................................... 68

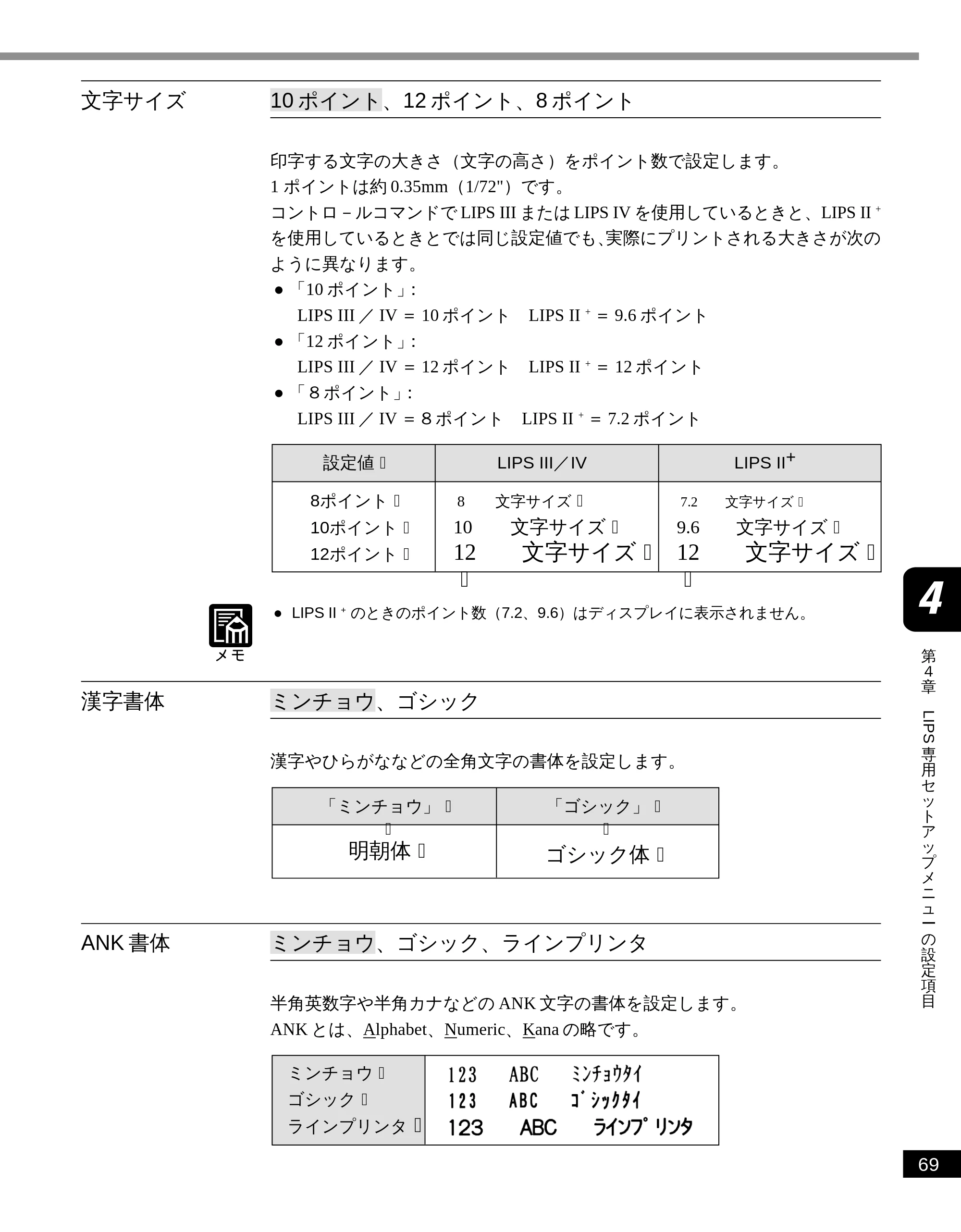

文字サイズ ......................................................................................................................... 69
漢字書体 ............................................................................................................................. 69
ANK書体 ............................................................................................................................. 69

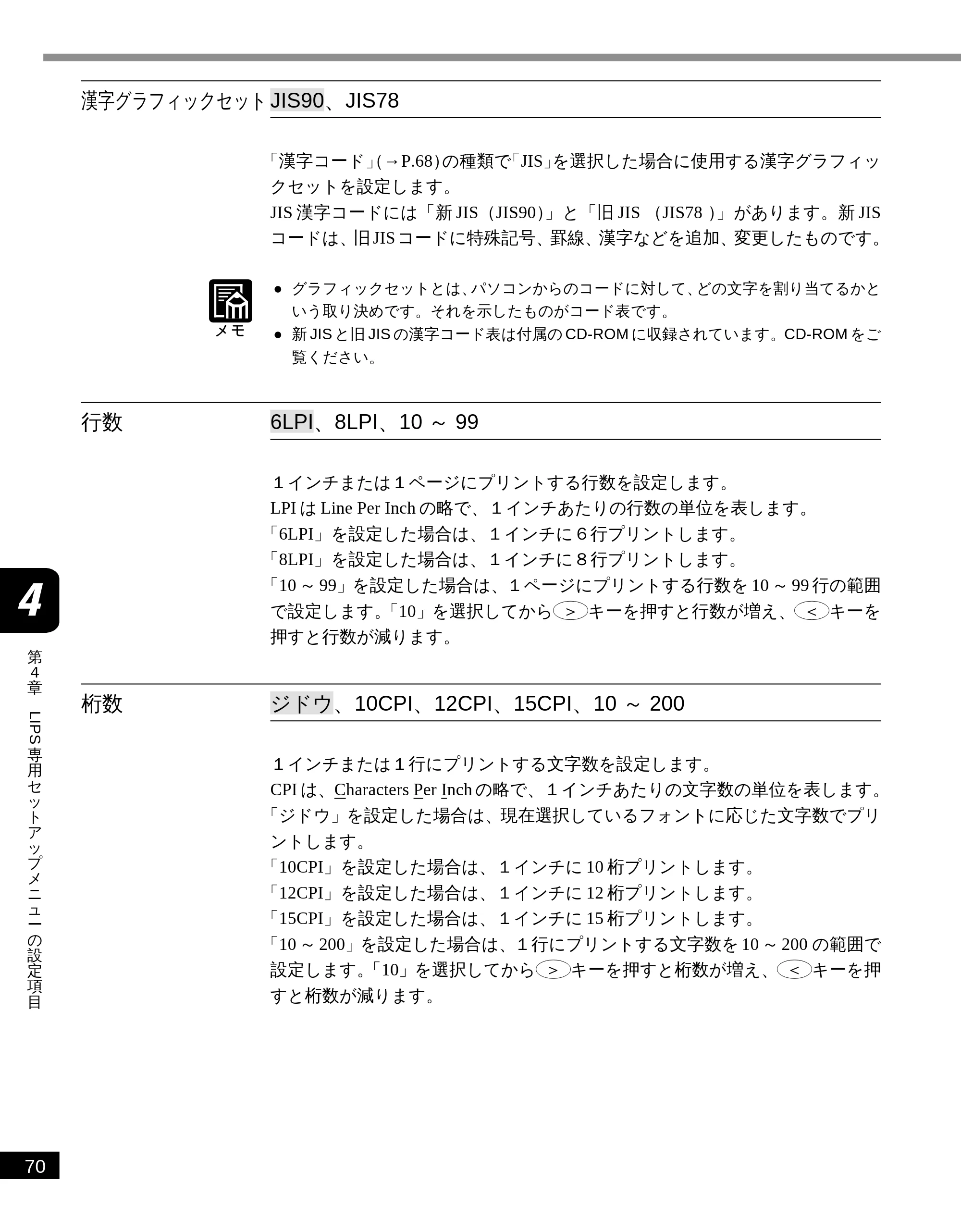

漢字グラフィックセット .................................................................................................... 70

行数 .................................................................................................................................... 70
桁数 .................................................................................................................................... 70

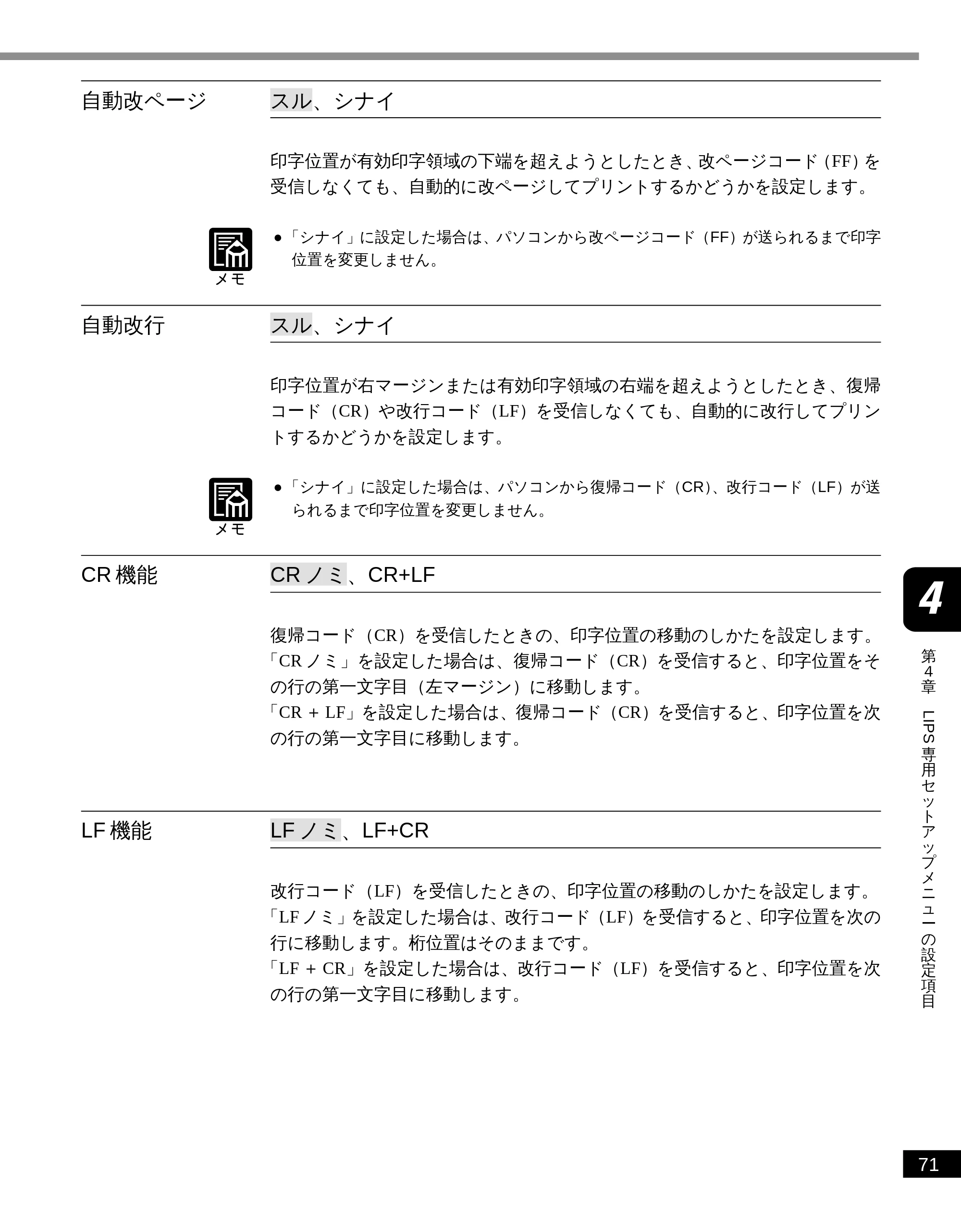

自動改ページ ...................................................................................................................... 71
自動改行 ............................................................................................................................. 71

CR機能 ............................................................................................................................... 71
LF機能 ................................................................................................................................ 71

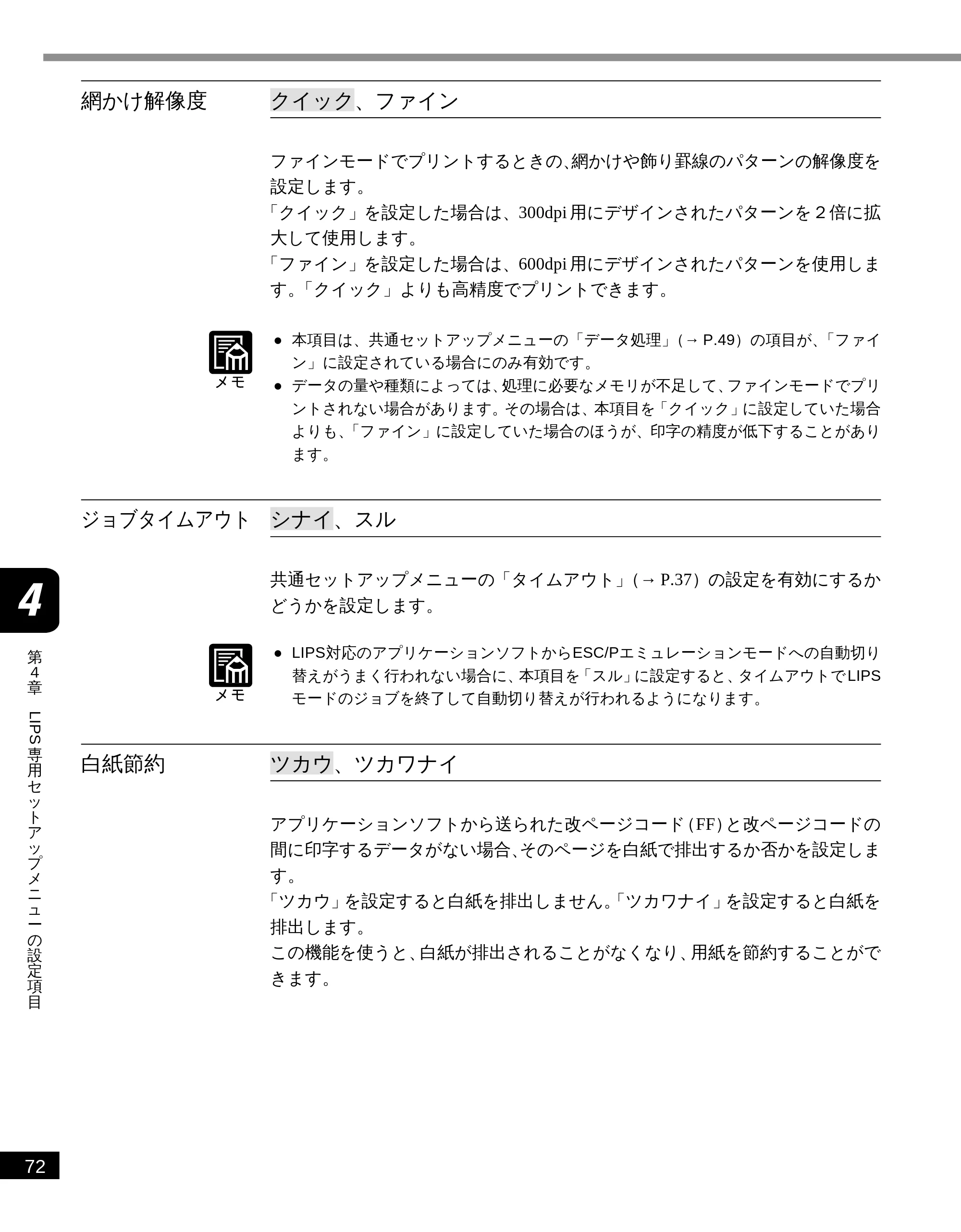

網かけ解像度 ...................................................................................................................... 72
ジョブタイムアウト ........................................................................................................... 72

白紙節約 ............................................................................................................................. 72

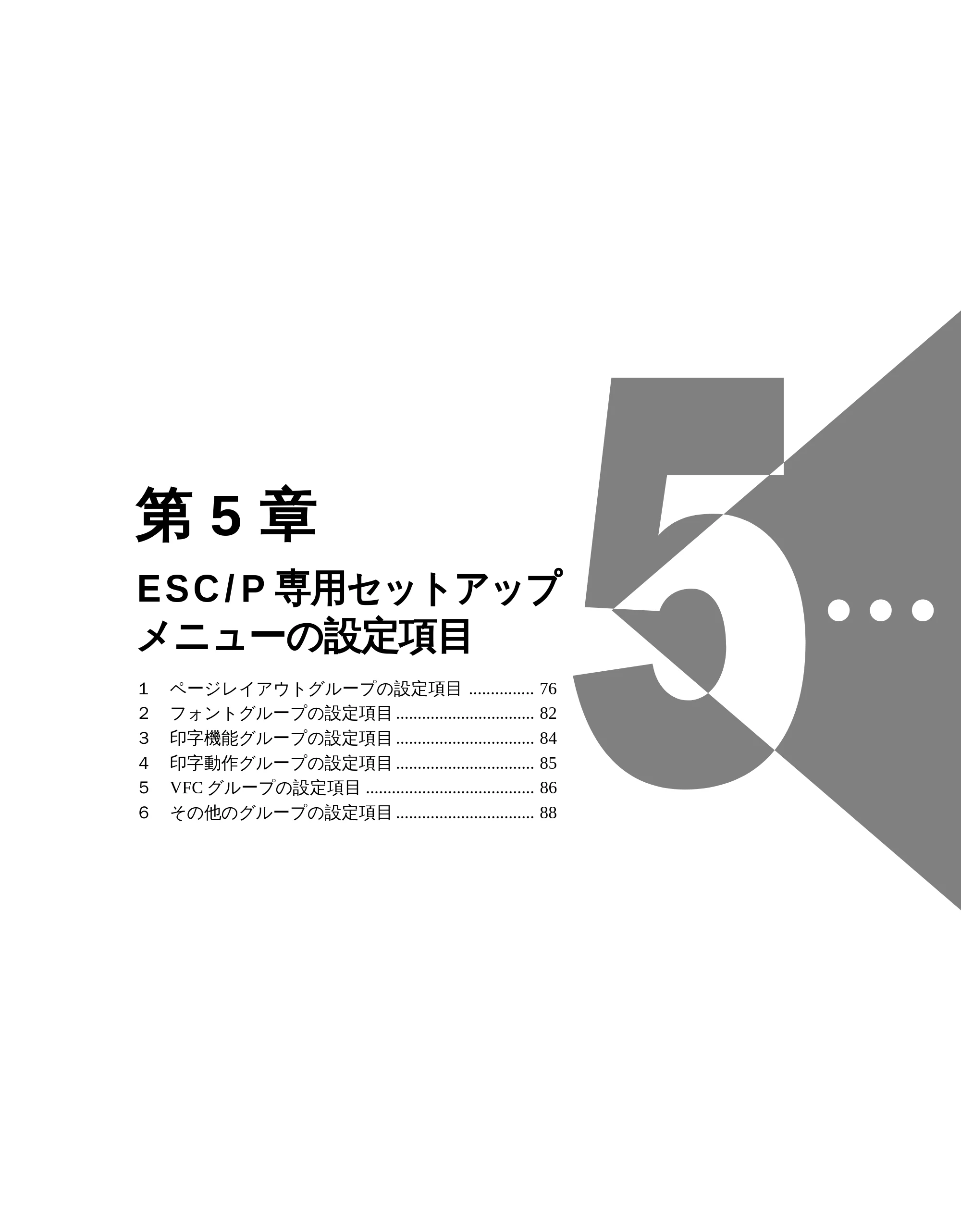

第５章 ESC/P専用セットアップメニューの設定項目

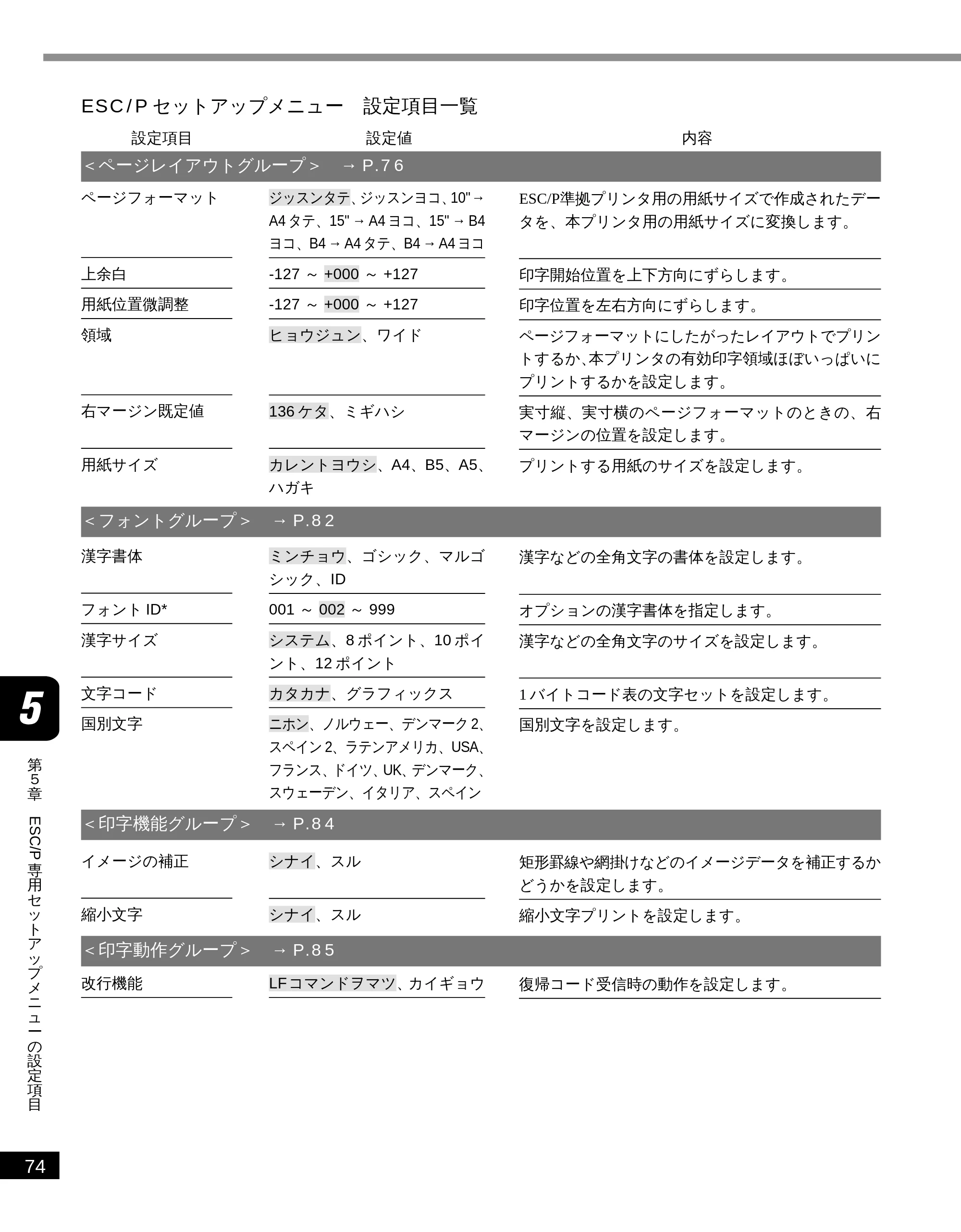

ESC/P専用セットアップメニュー 設定項目一覧 ............................................................ 74

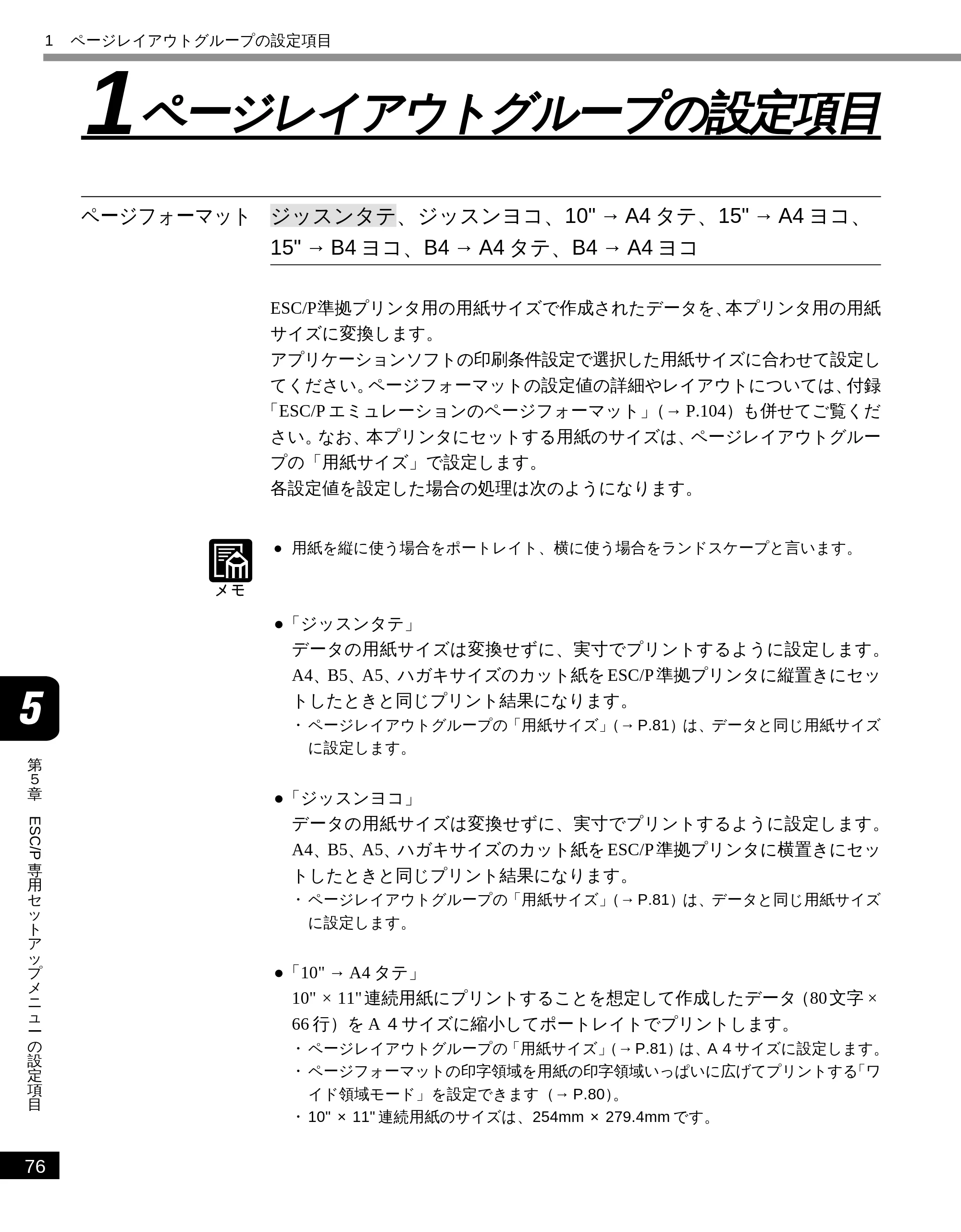

1 ページレイアウトグループの設定項目 ............................................................ 76

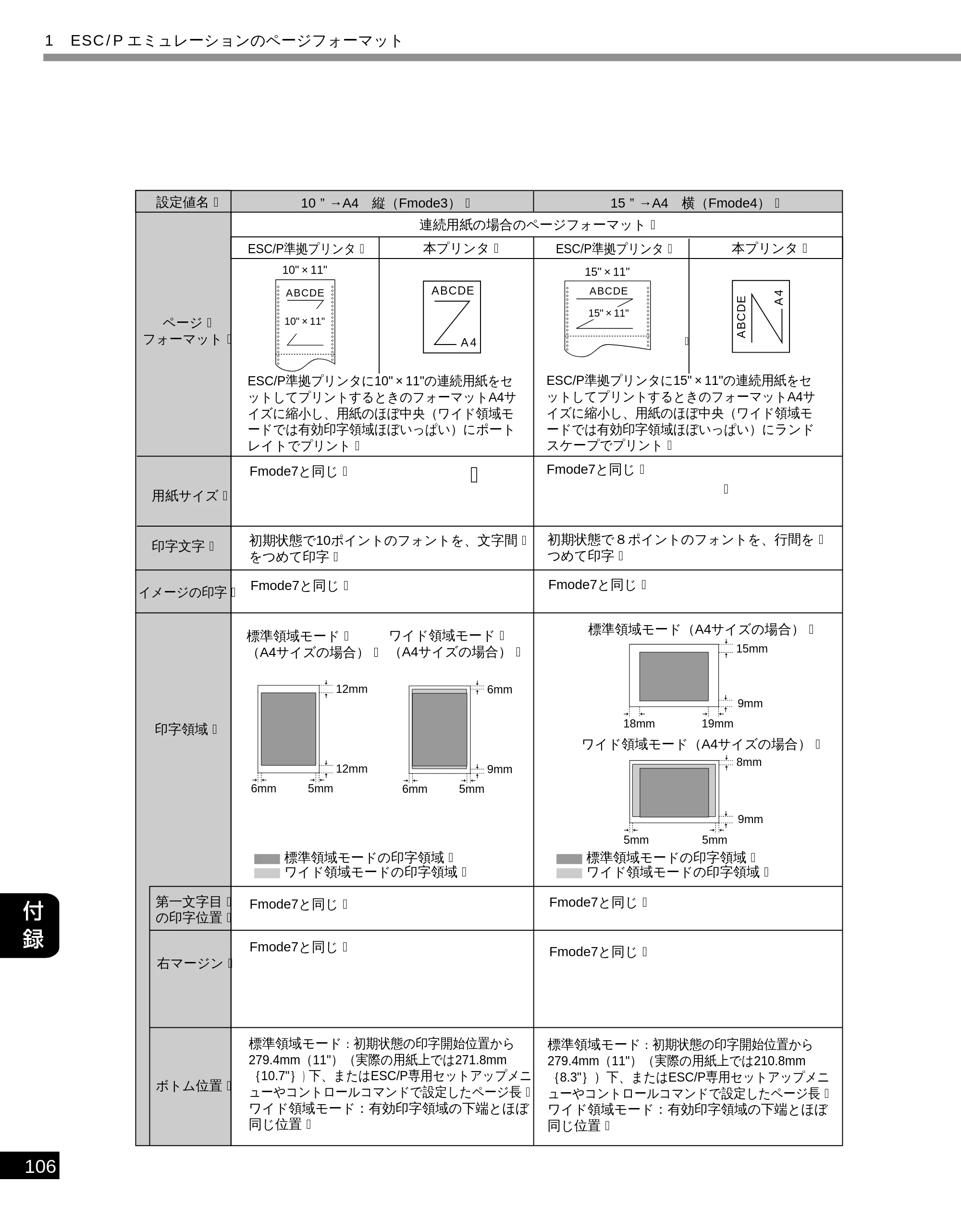

ページフォーマット ........................................................................................................... 76

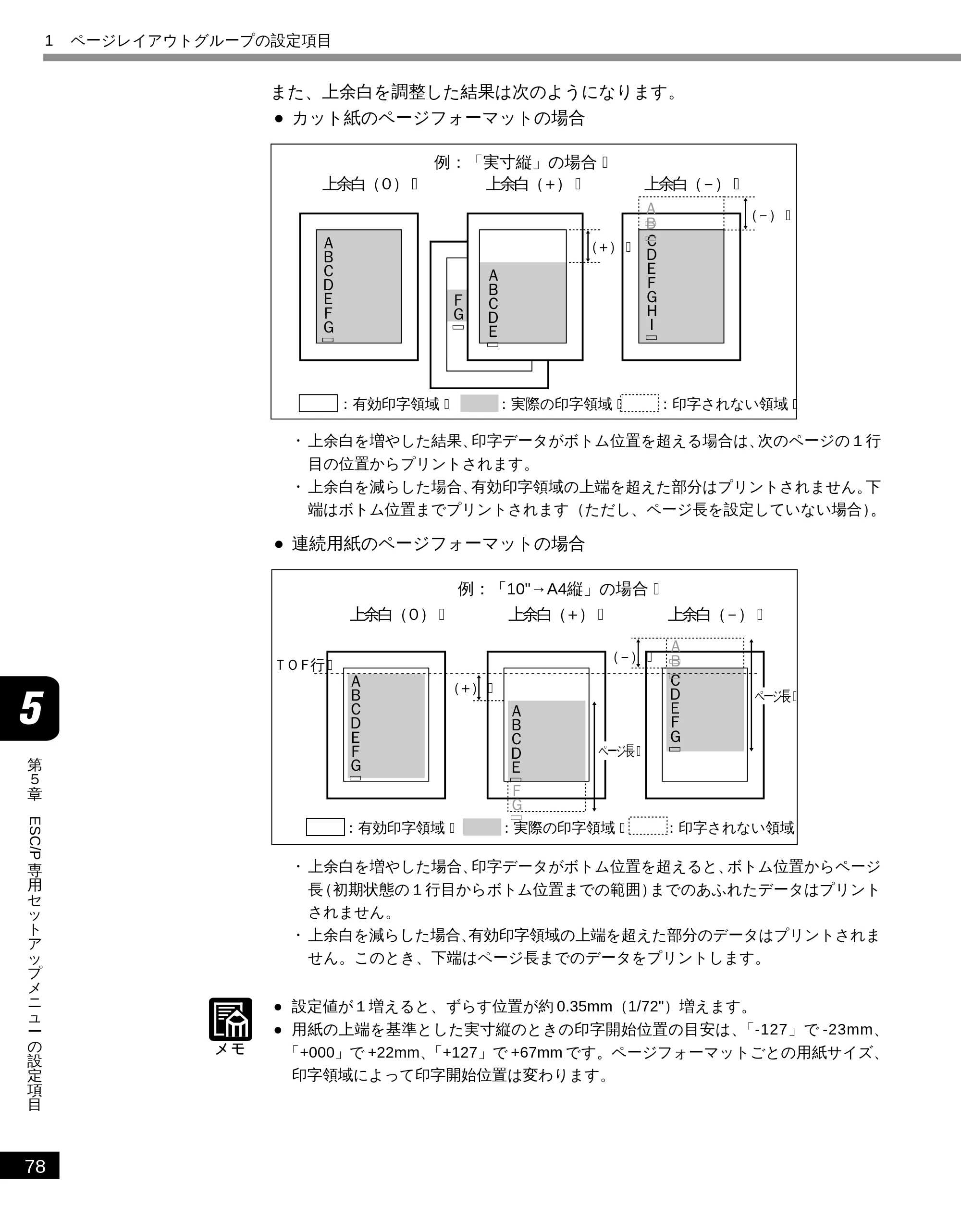

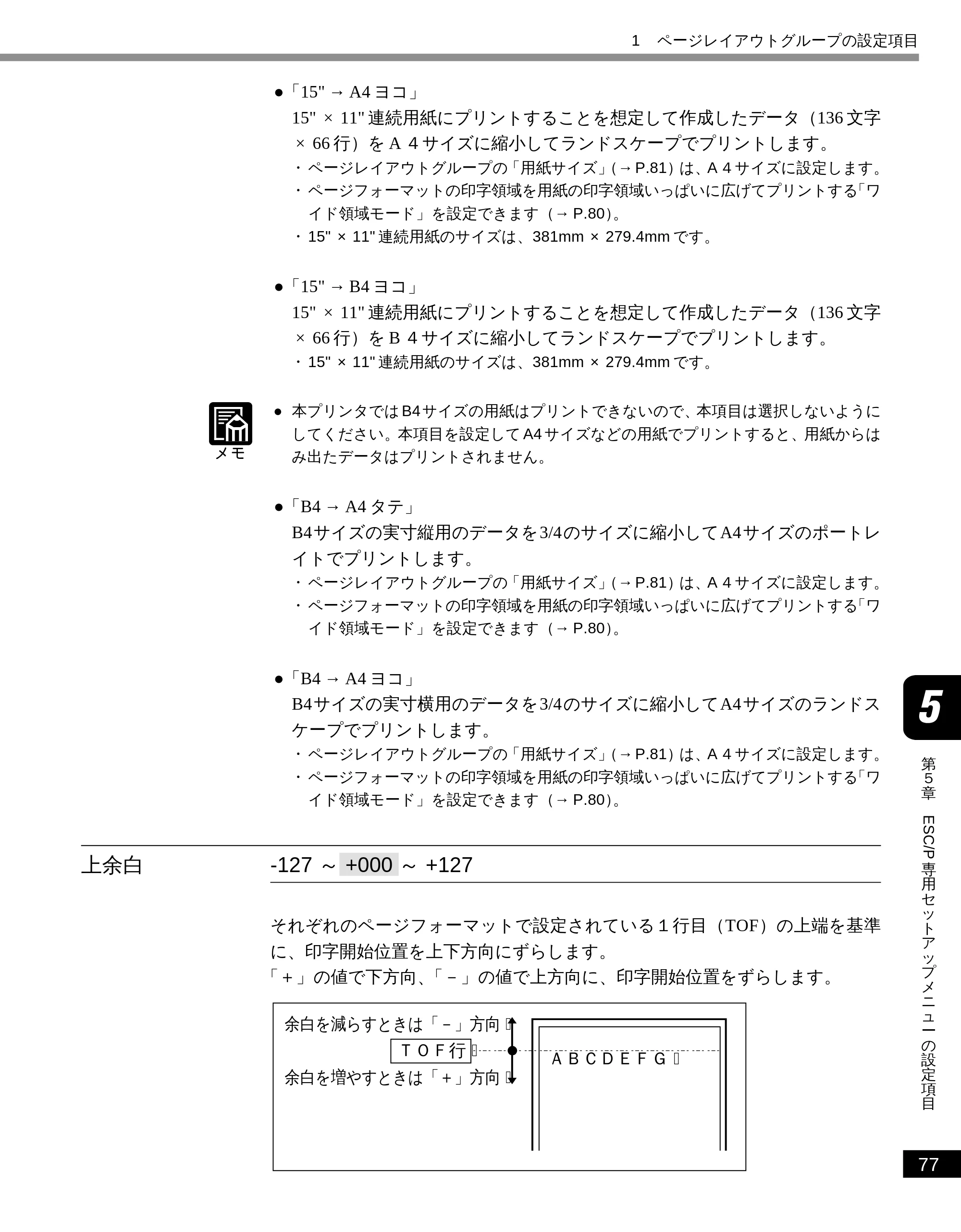

上余白 ................................................................................................................................. 77

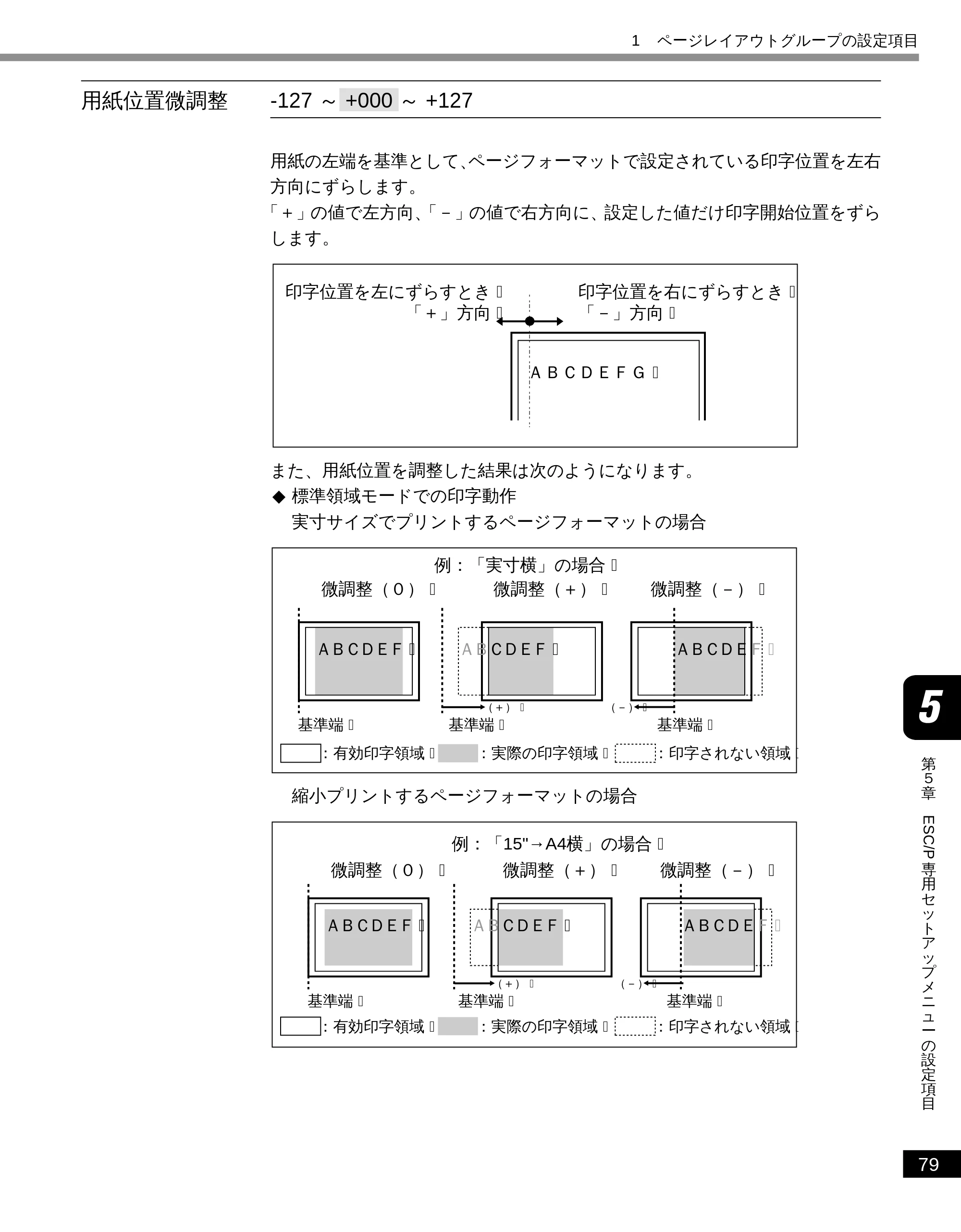

用紙位置微調整 .................................................................................................................. 79

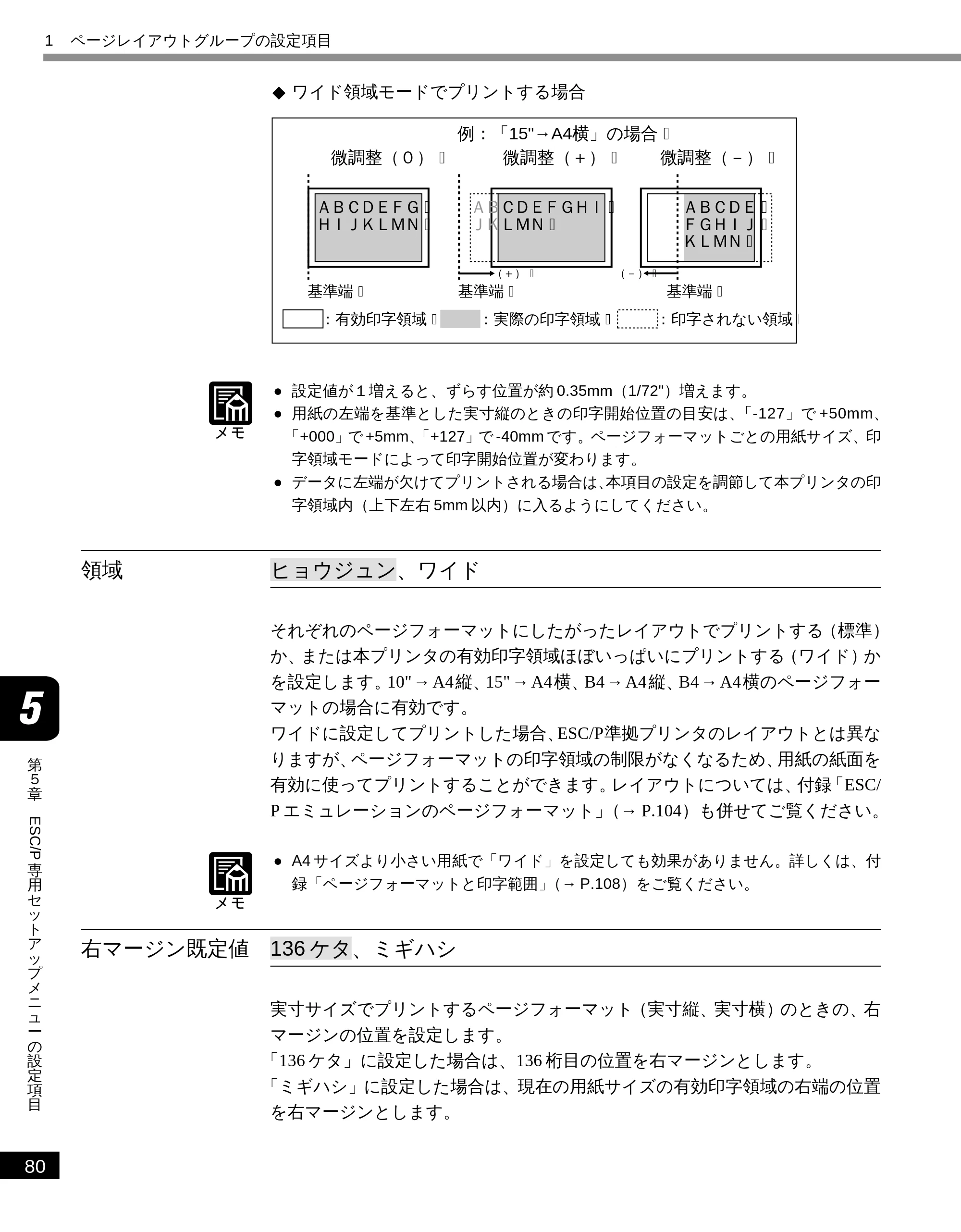

領域 .................................................................................................................................... 80
右マージン既定値 ............................................................................................................... 80

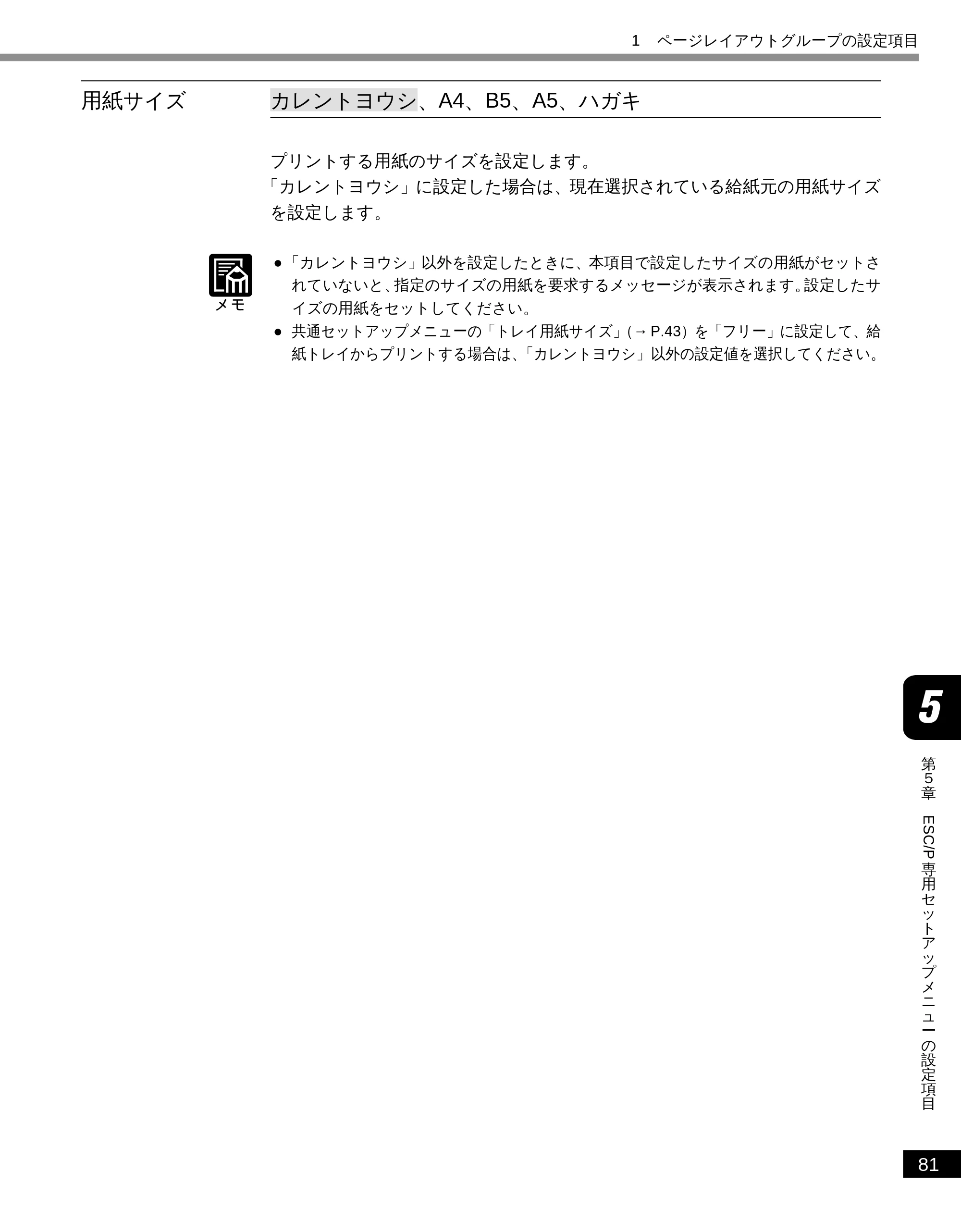

用紙サイズ ......................................................................................................................... 81

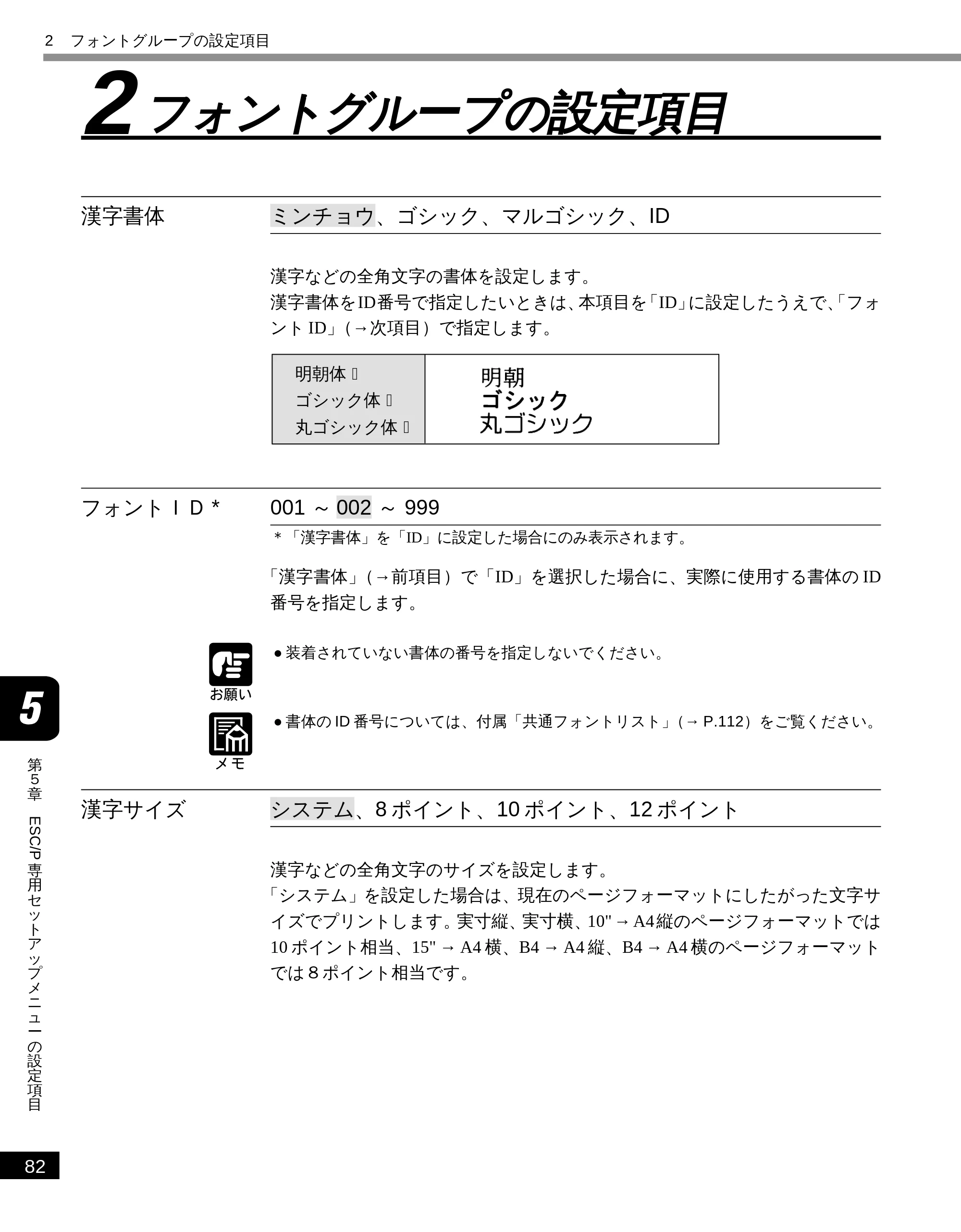

2 フォントグループの設定項目 ............................................................................ 82
漢字書体 ............................................................................................................................. 82
フォントＩＤ ...................................................................................................................... 82
漢字サイズ ......................................................................................................................... 82

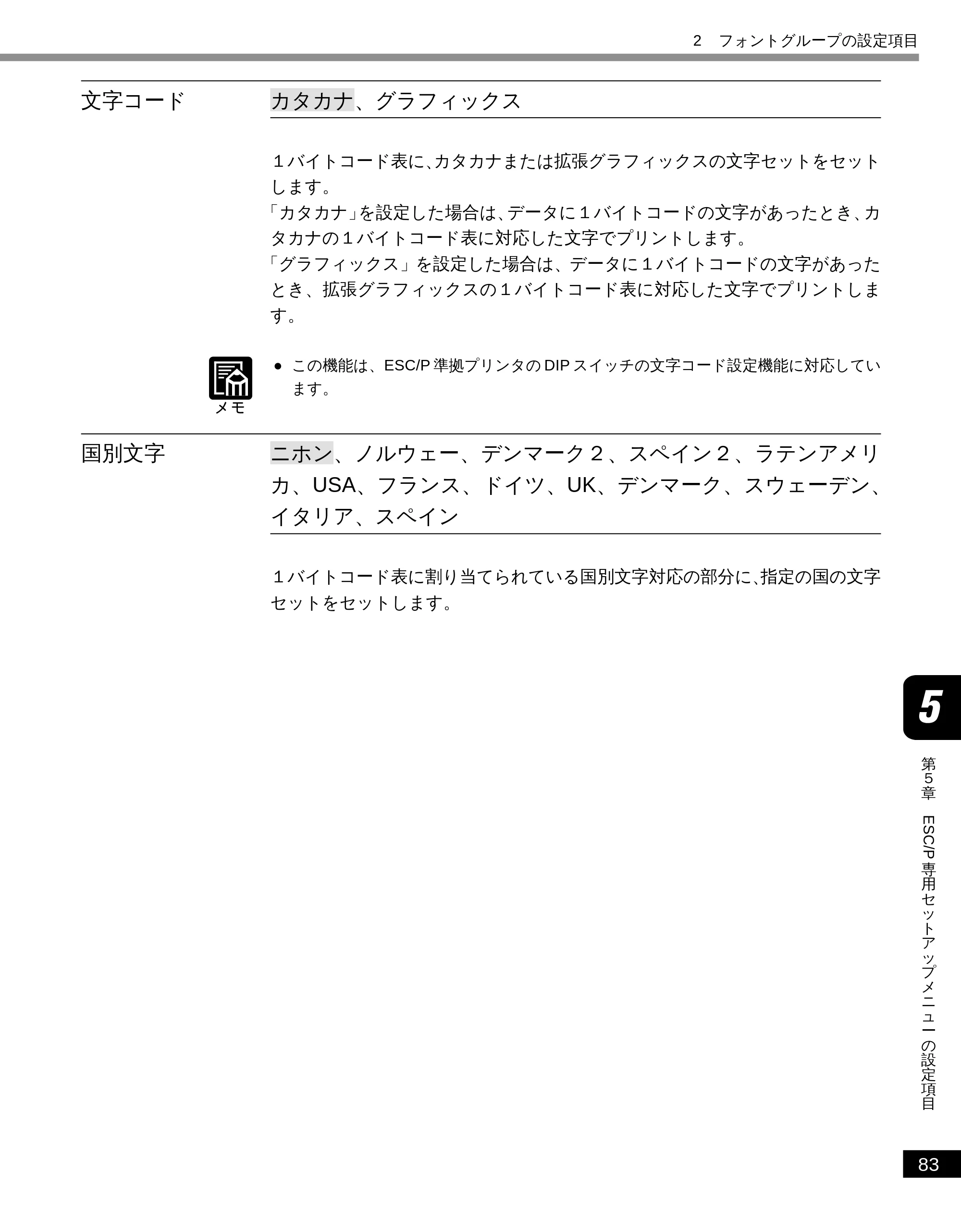

文字コード ......................................................................................................................... 83
国別文字 ............................................................................................................................. 83

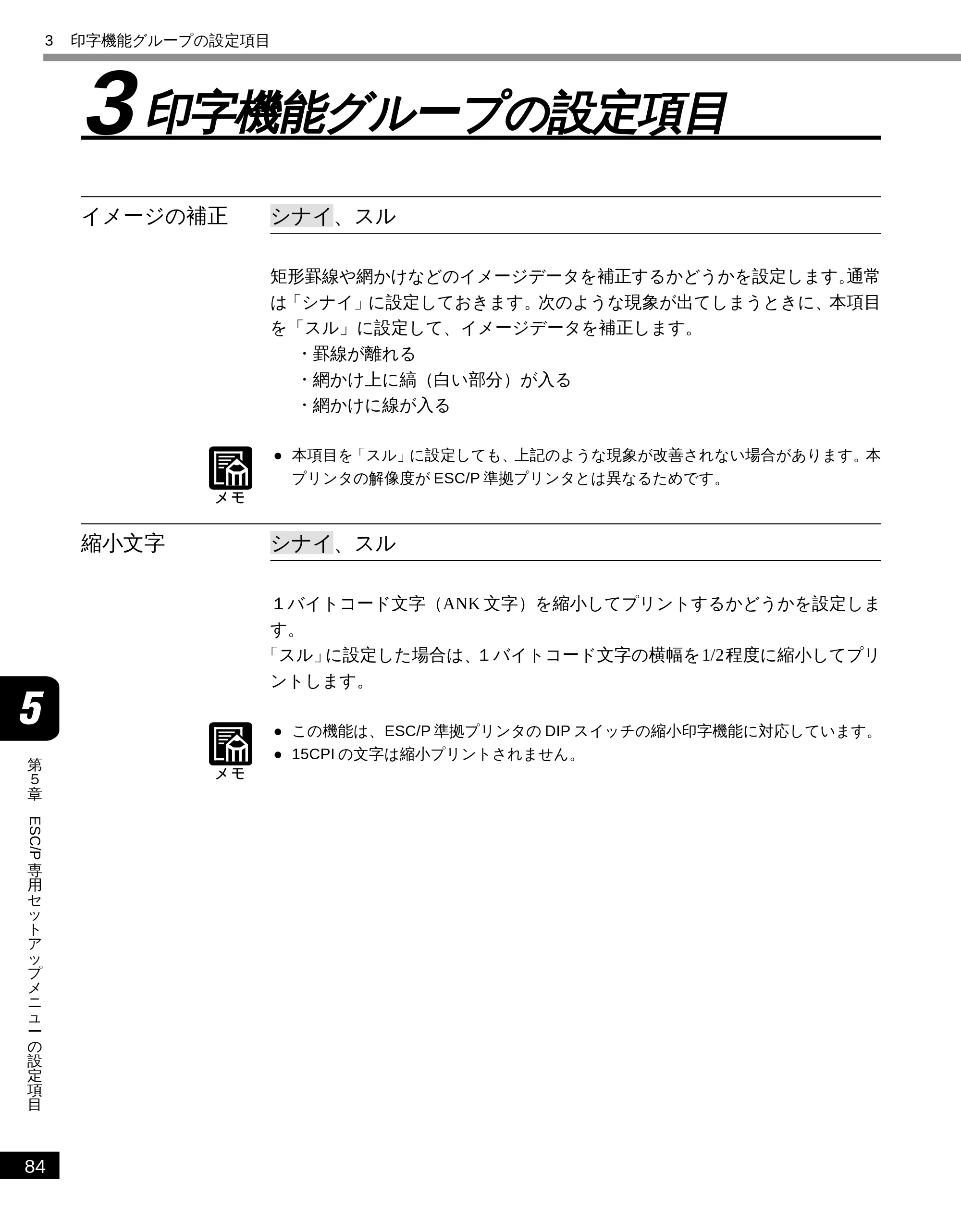

3 印字機能グループの設定項目 ............................................................................ 84
イメージの補正 .................................................................................................................. 84

VI

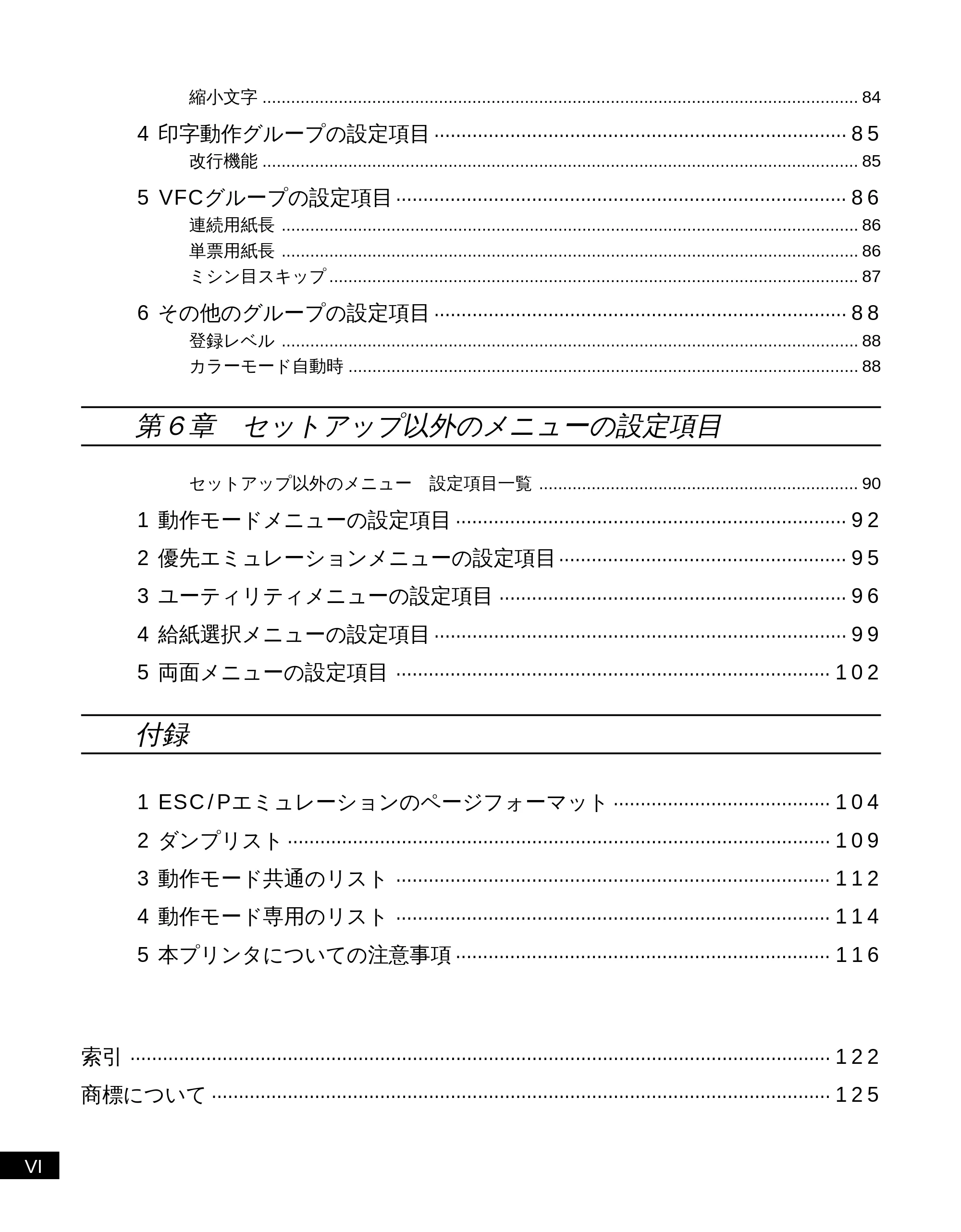

縮小文字 ............................................................................................................................. 84

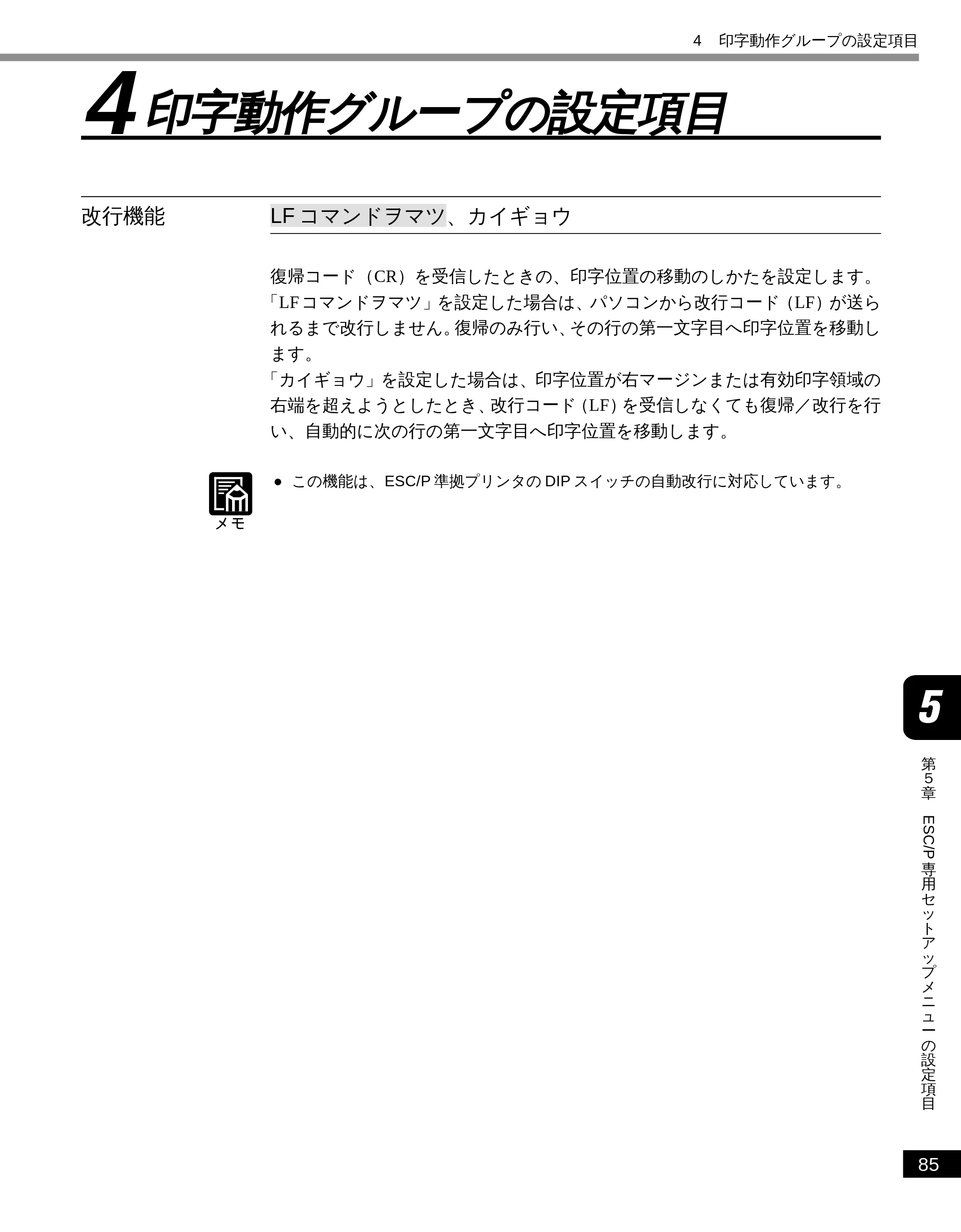

4 印字動作グループの設定項目 ............................................................................ 85
改行機能 ............................................................................................................................. 85

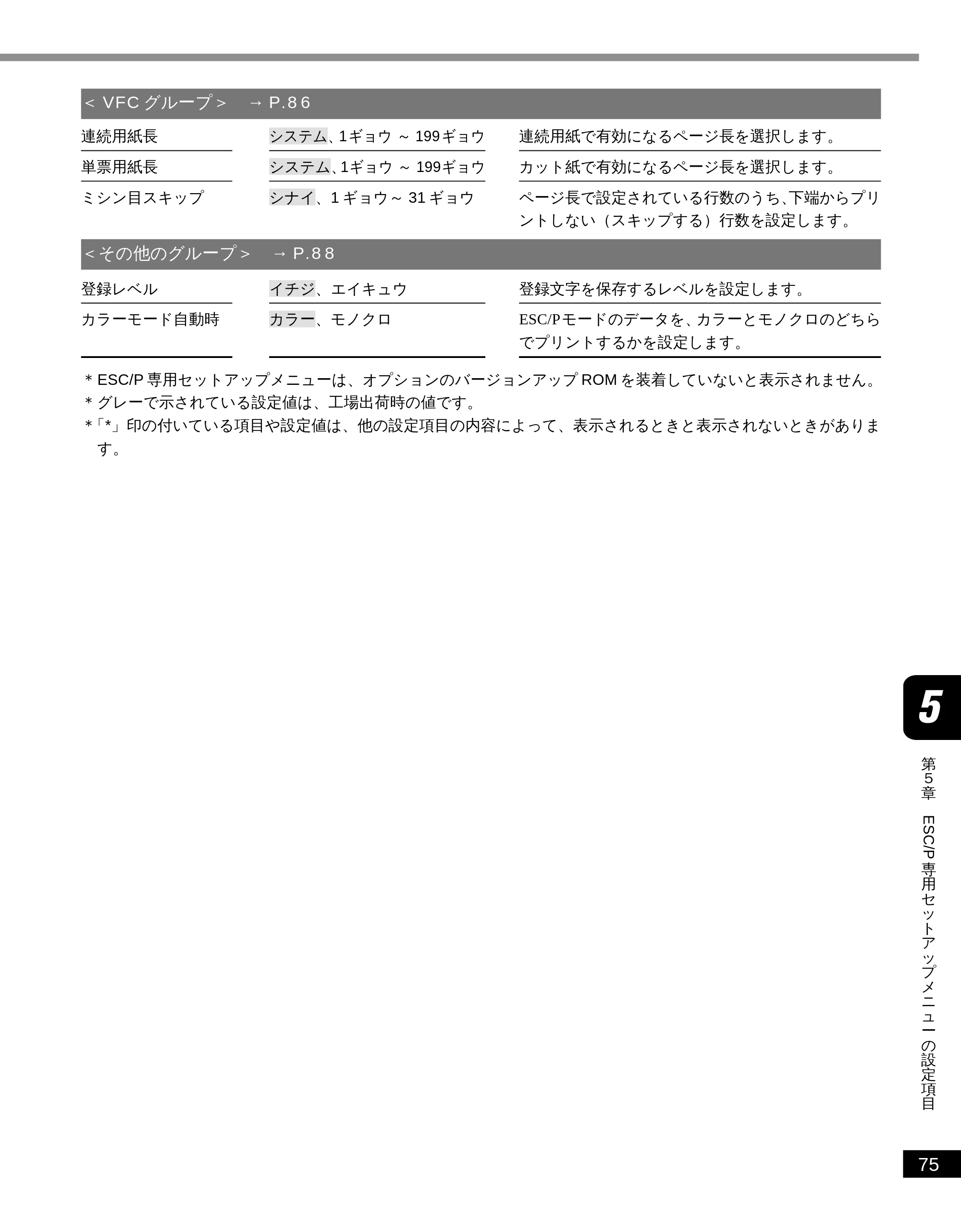

5 VFCグループの設定項目 ................................................................................... 86

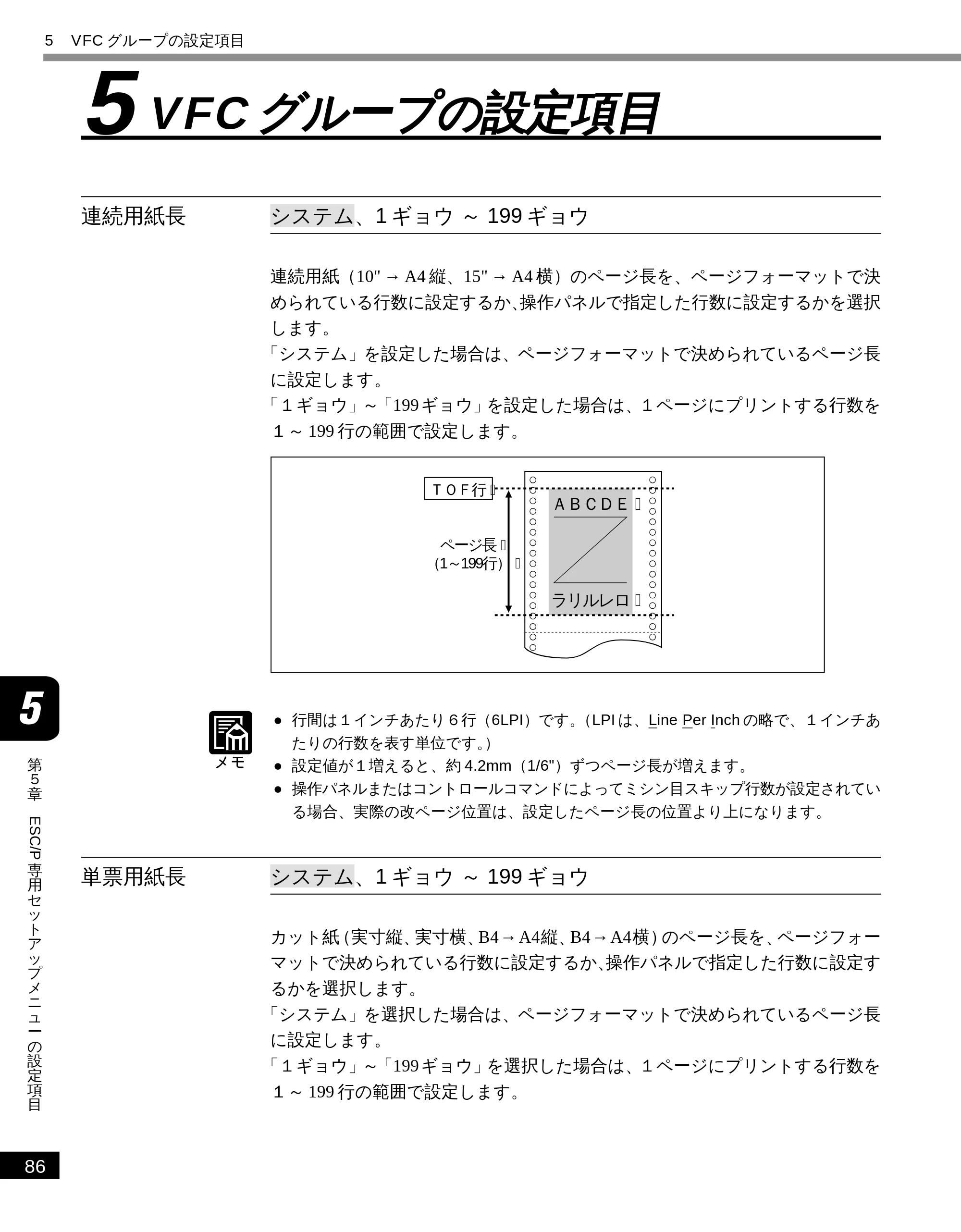

連続用紙長 ......................................................................................................................... 86
単票用紙長 ......................................................................................................................... 86

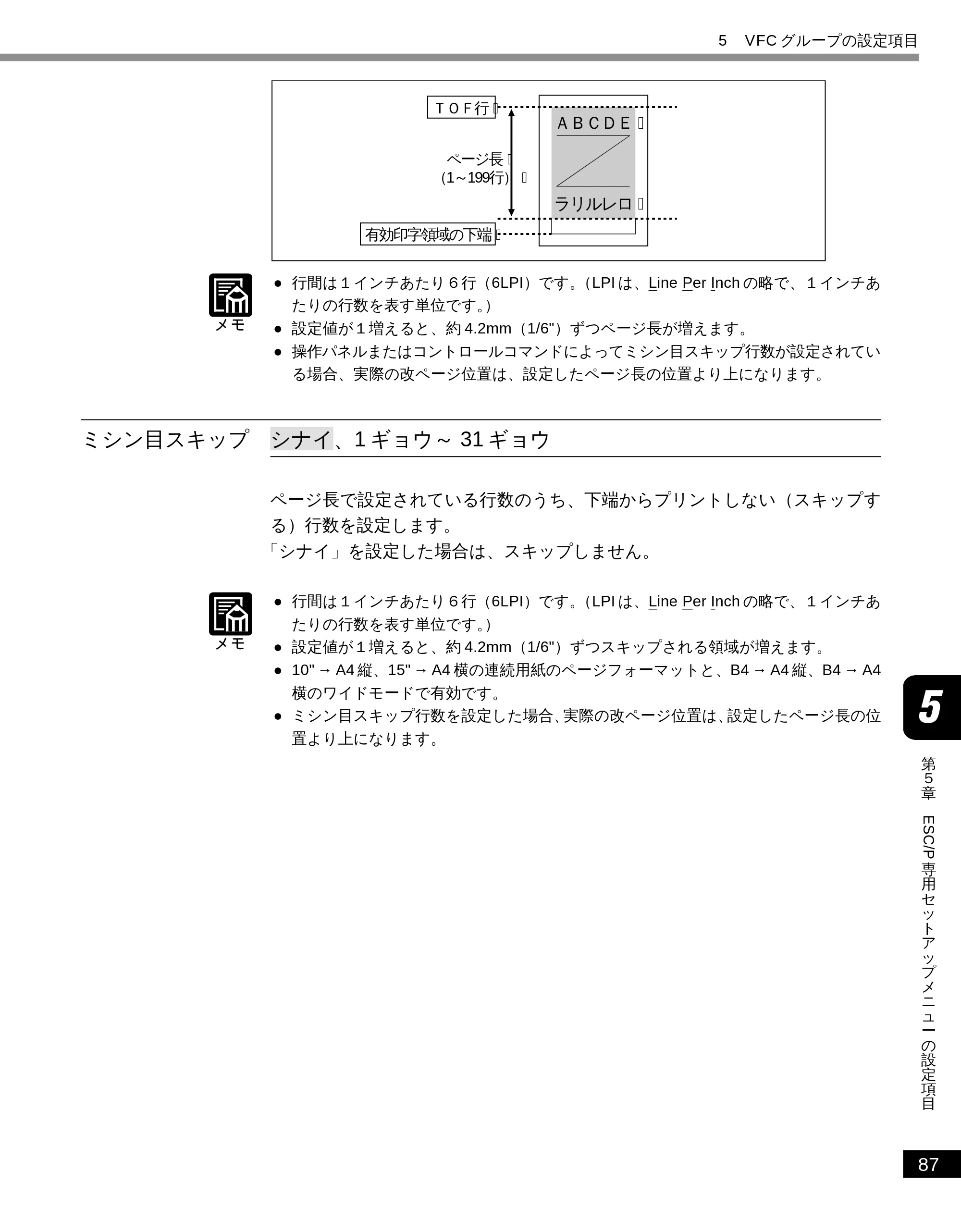

ミシン目スキップ ............................................................................................................... 87

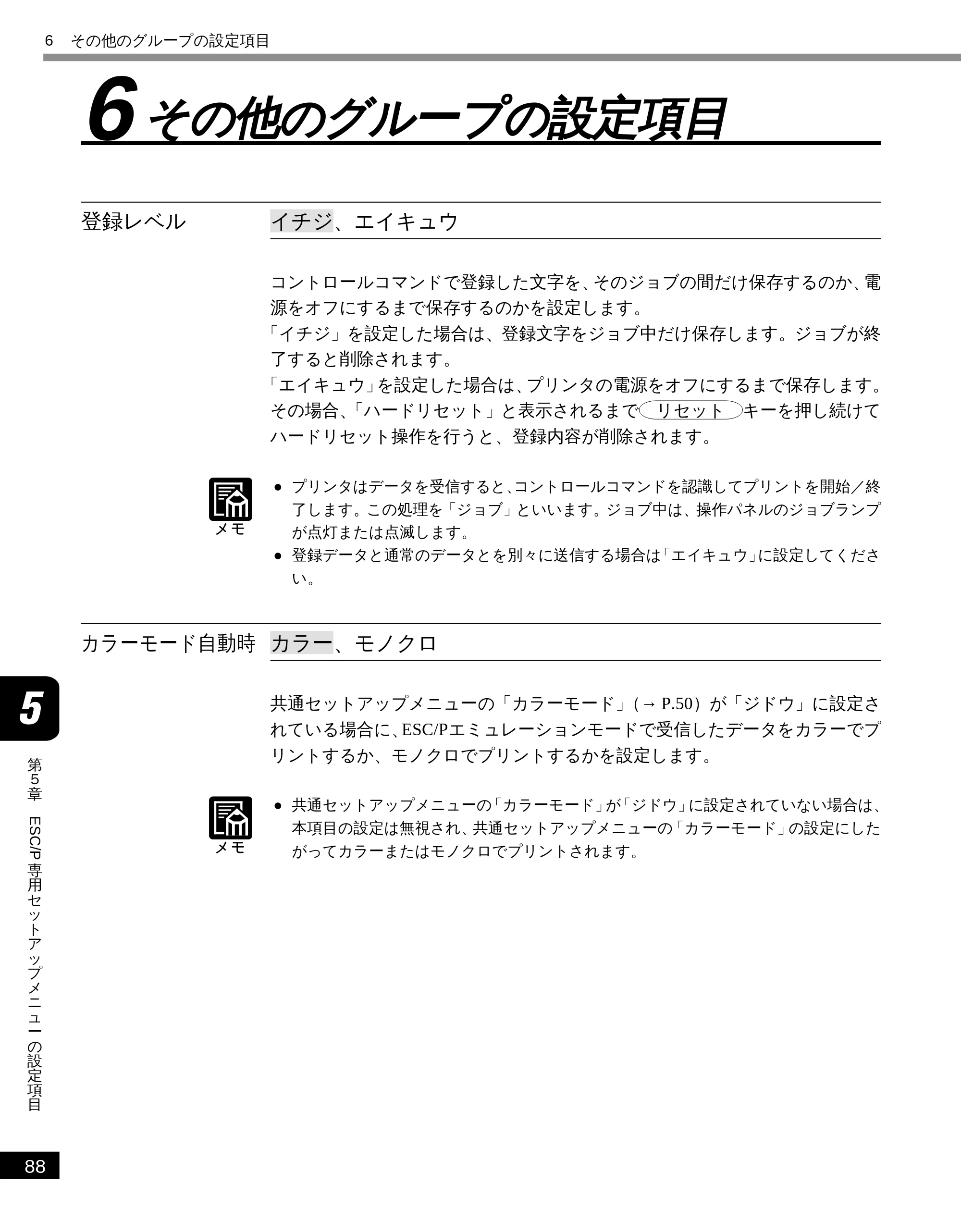

6 その他のグループの設定項目 ............................................................................ 88

登録レベル ......................................................................................................................... 88
カラーモード自動時 ........................................................................................................... 88
第６章 セットアップ以外のメニューの設定項目

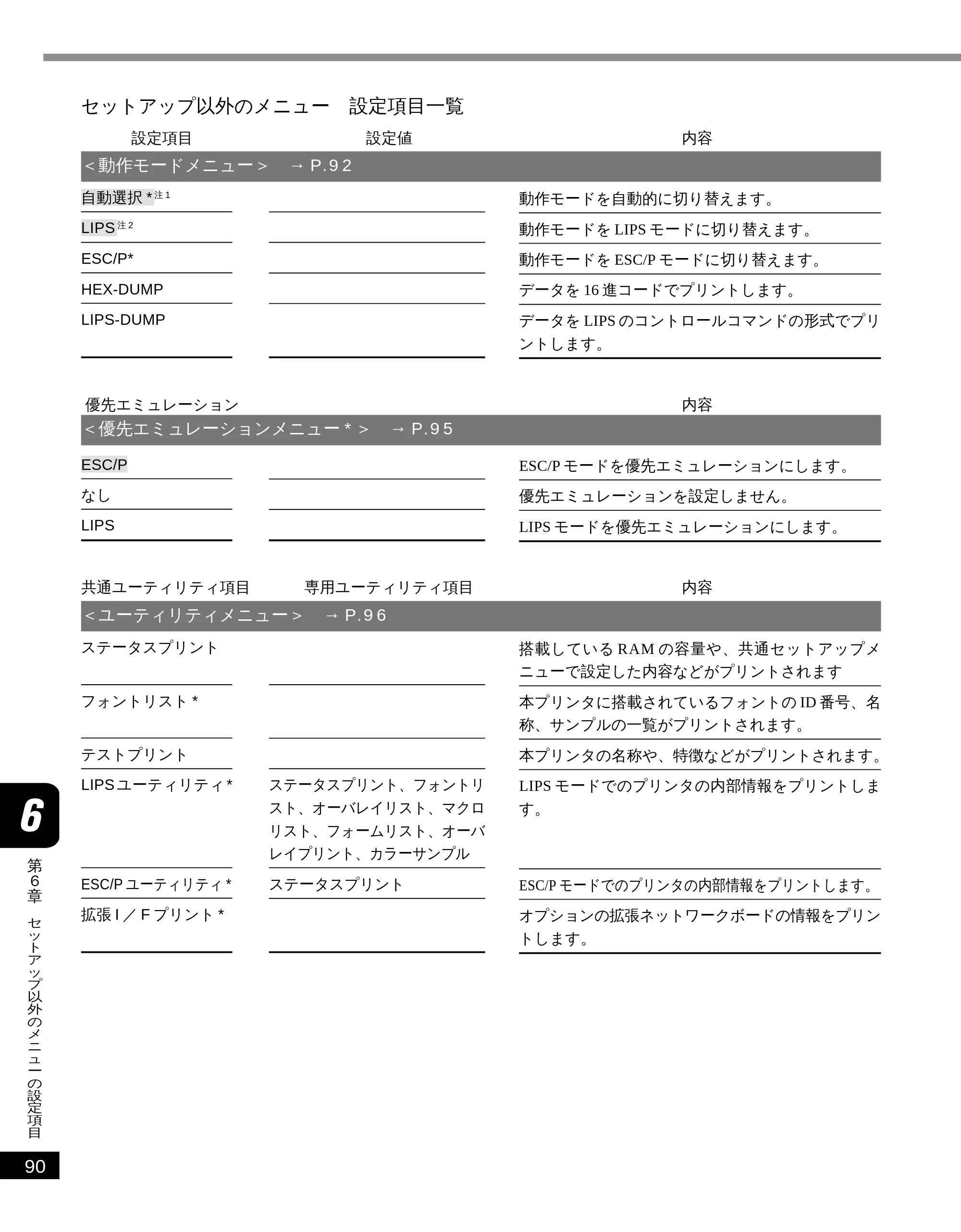

セットアップ以外のメニュー 設定項目一覧 ................................................................... 90

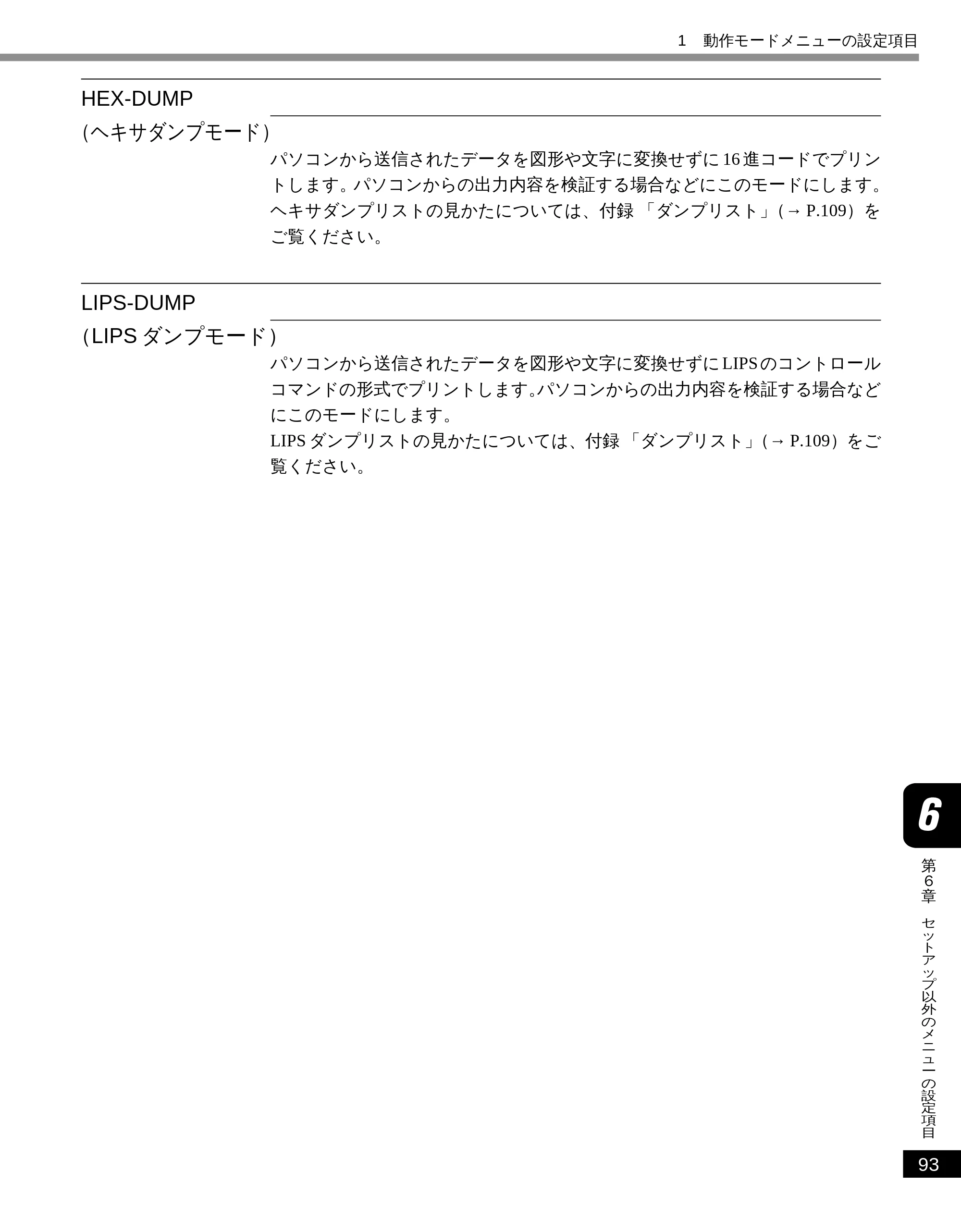

1 動作モードメニューの設定項目 ........................................................................ 92

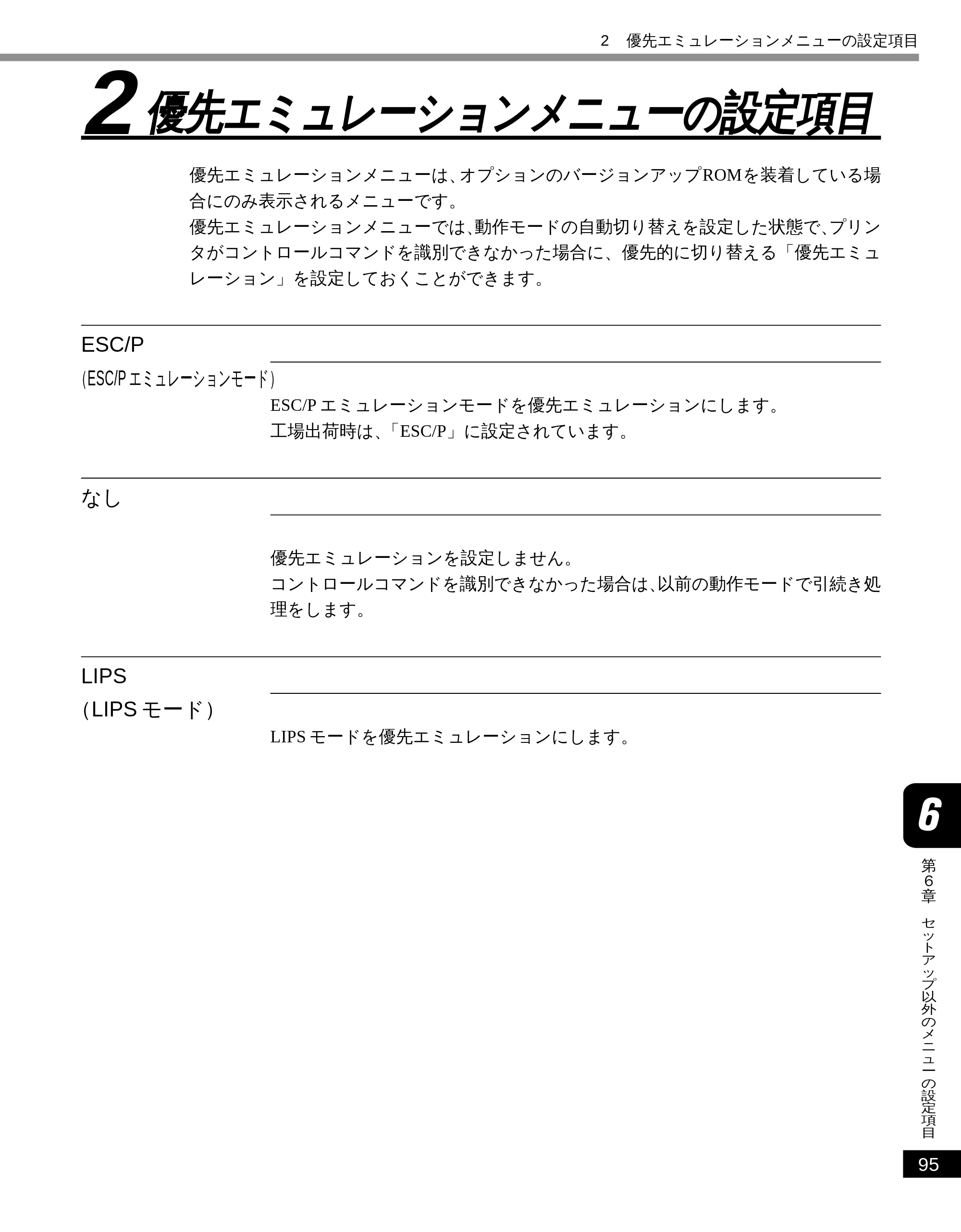

2 優先エミュレーションメニューの設定項目 ..................................................... 95

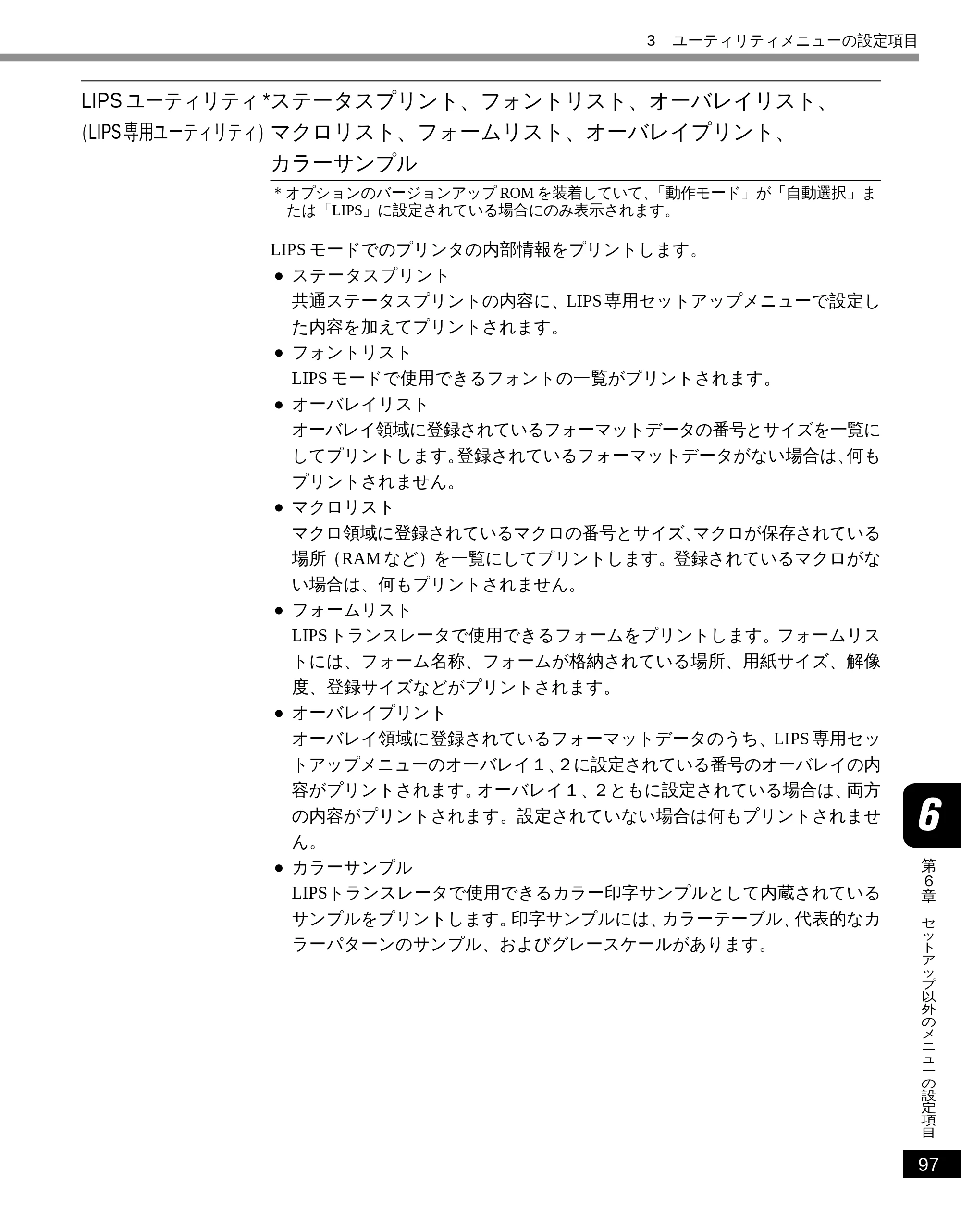

3 ユーティリティメニューの設定項目 ................................................................ 96

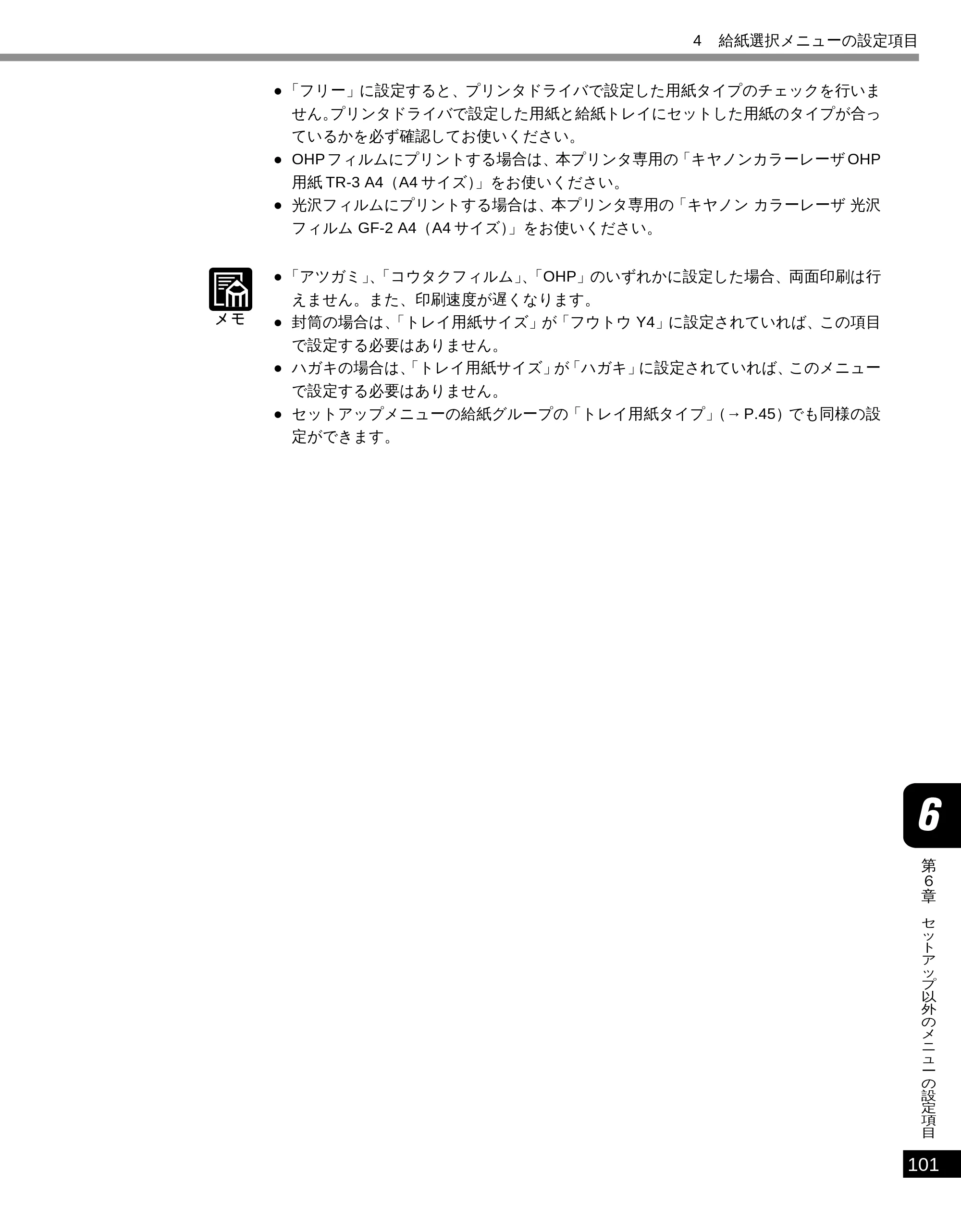

4 給紙選択メニューの設定項目 ............................................................................ 99
5 両面メニューの設定項目 ................................................................................ 102
付録

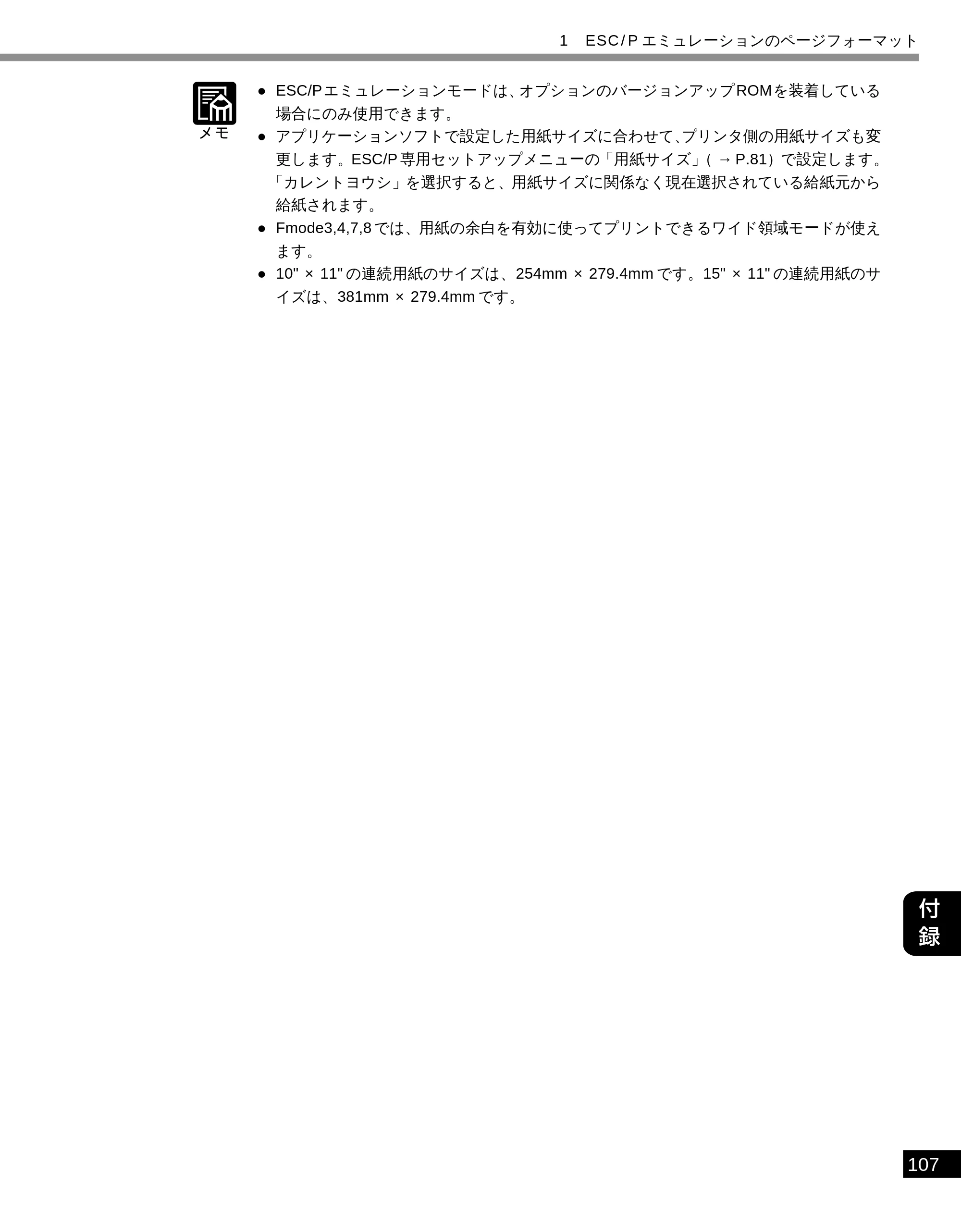

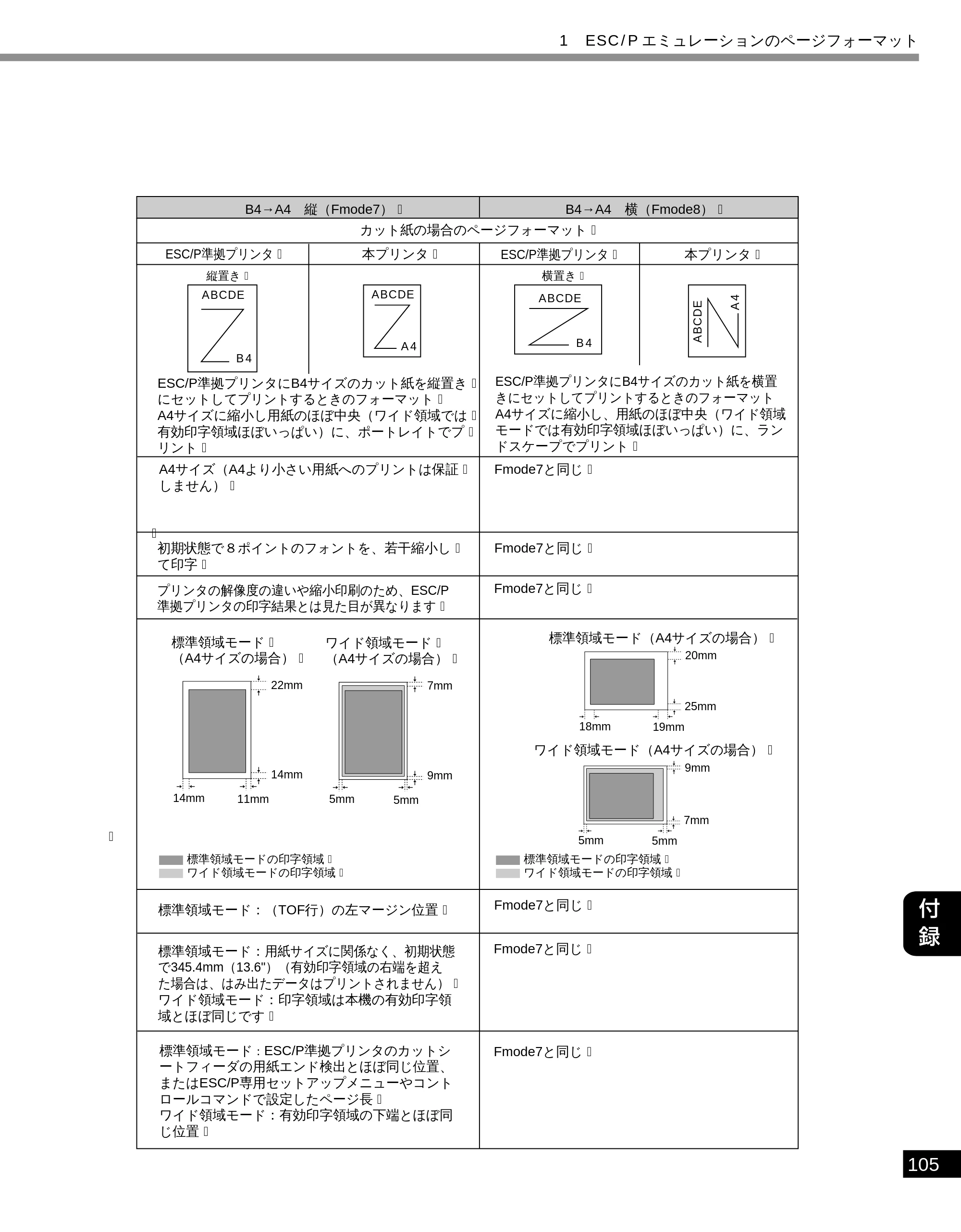

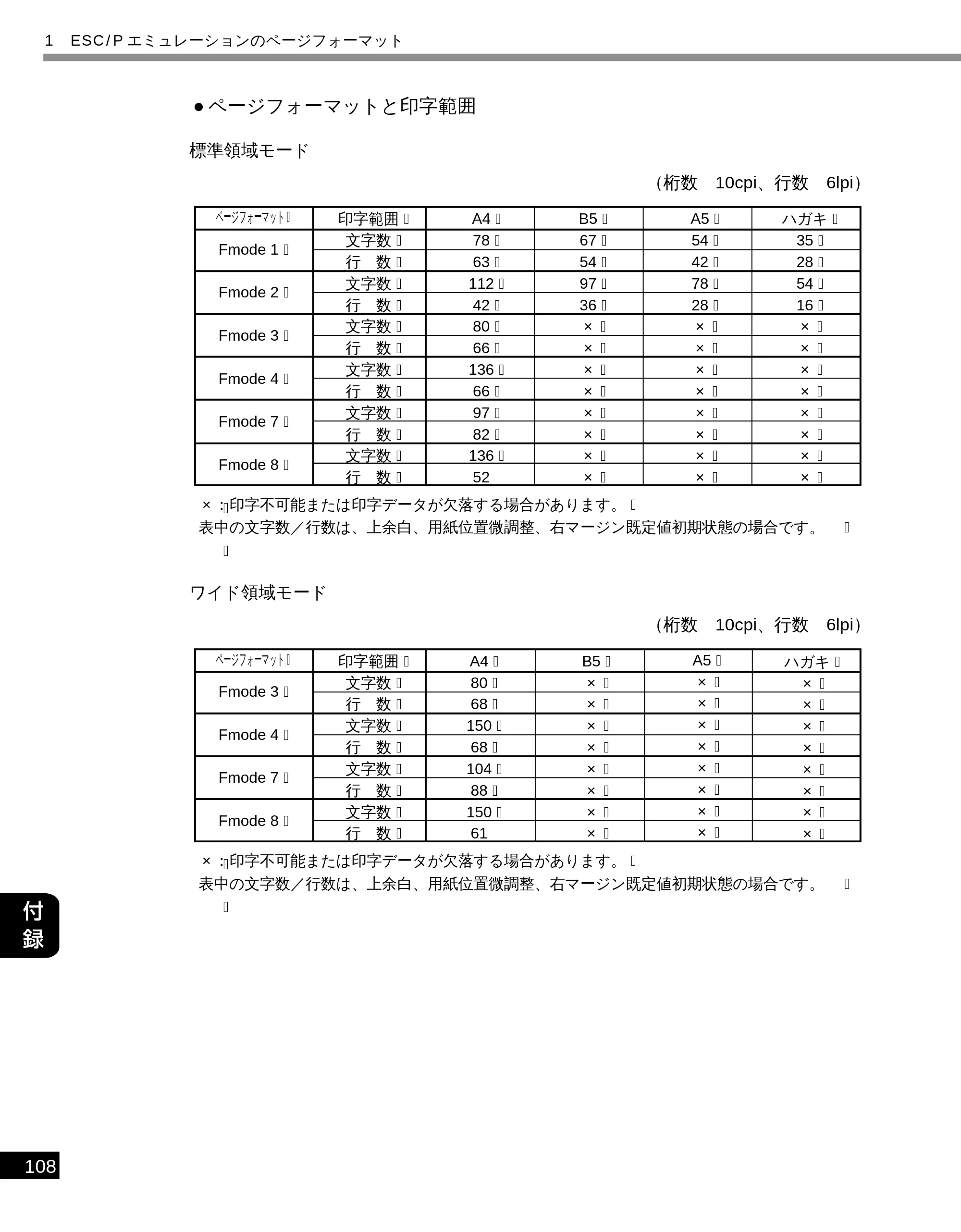

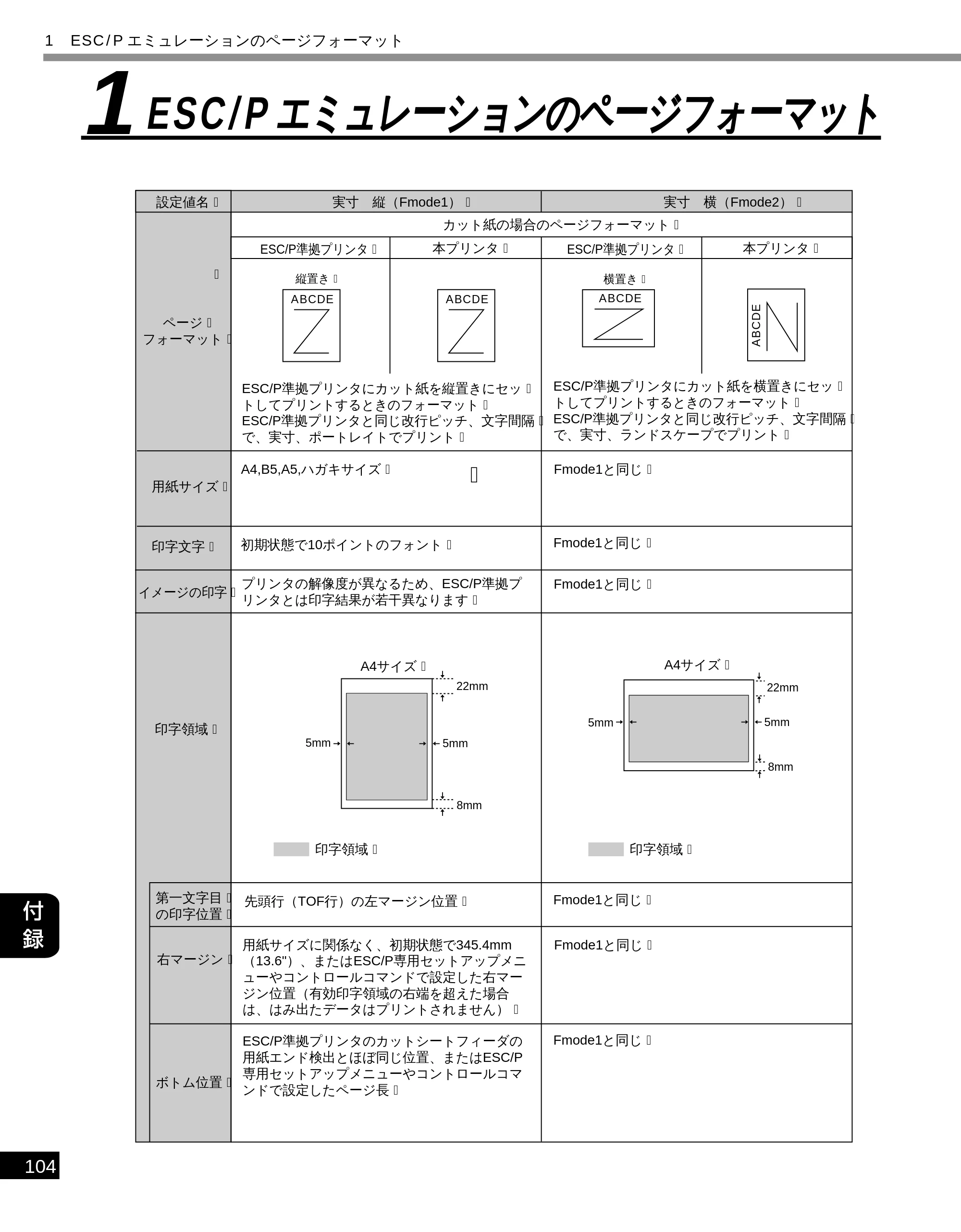

1 ESC/Pエミュレーションのページフォーマット ........................................ 104

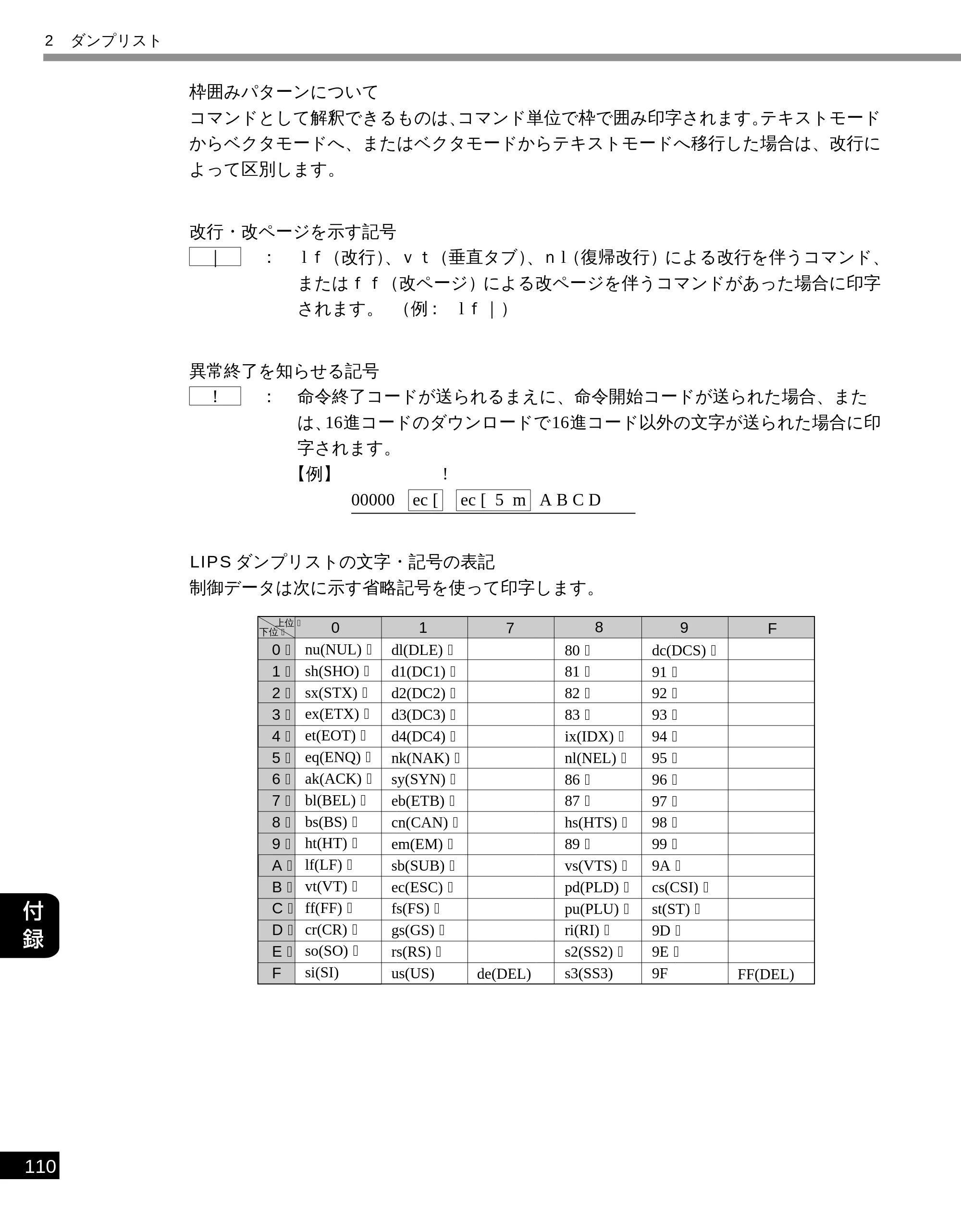

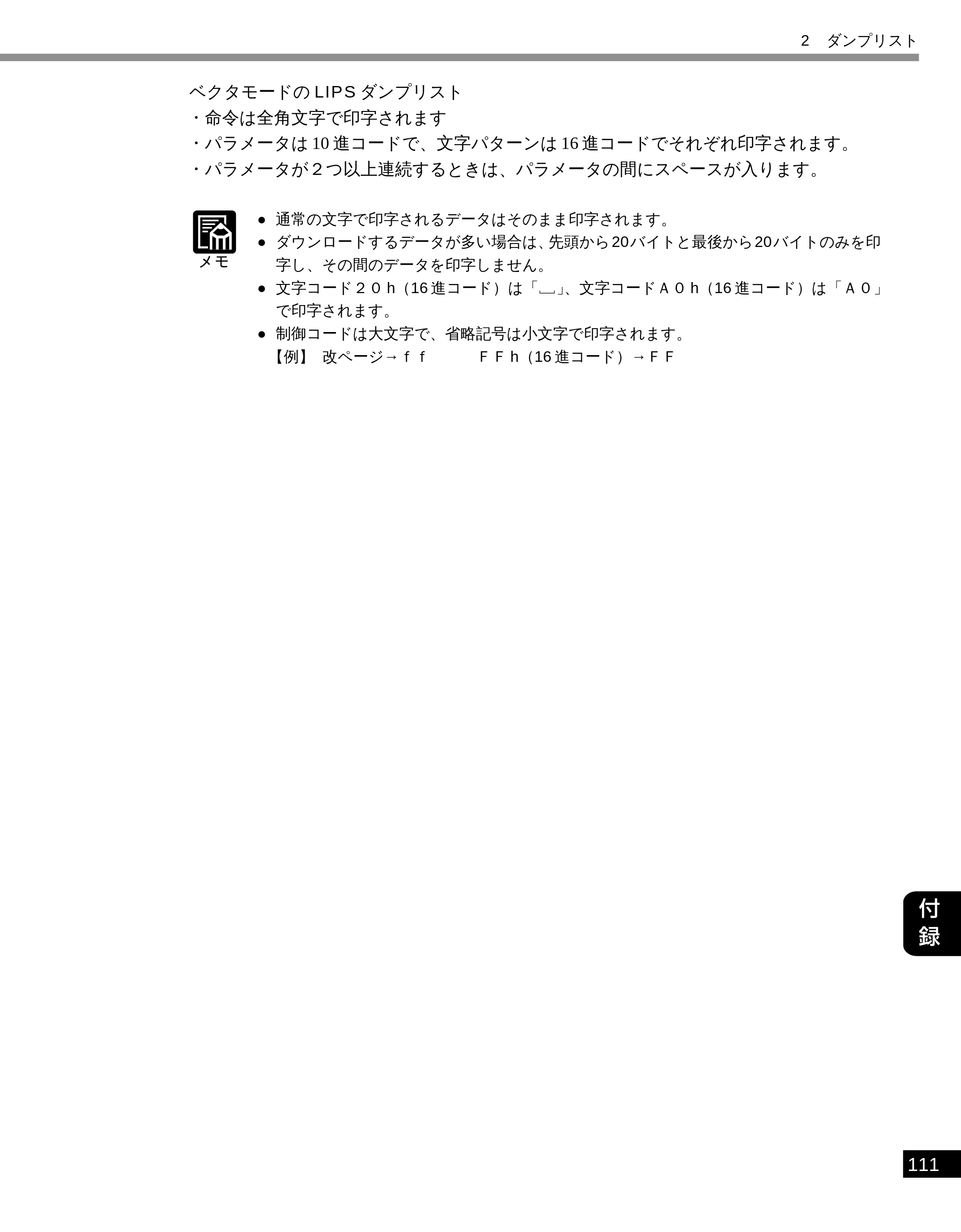

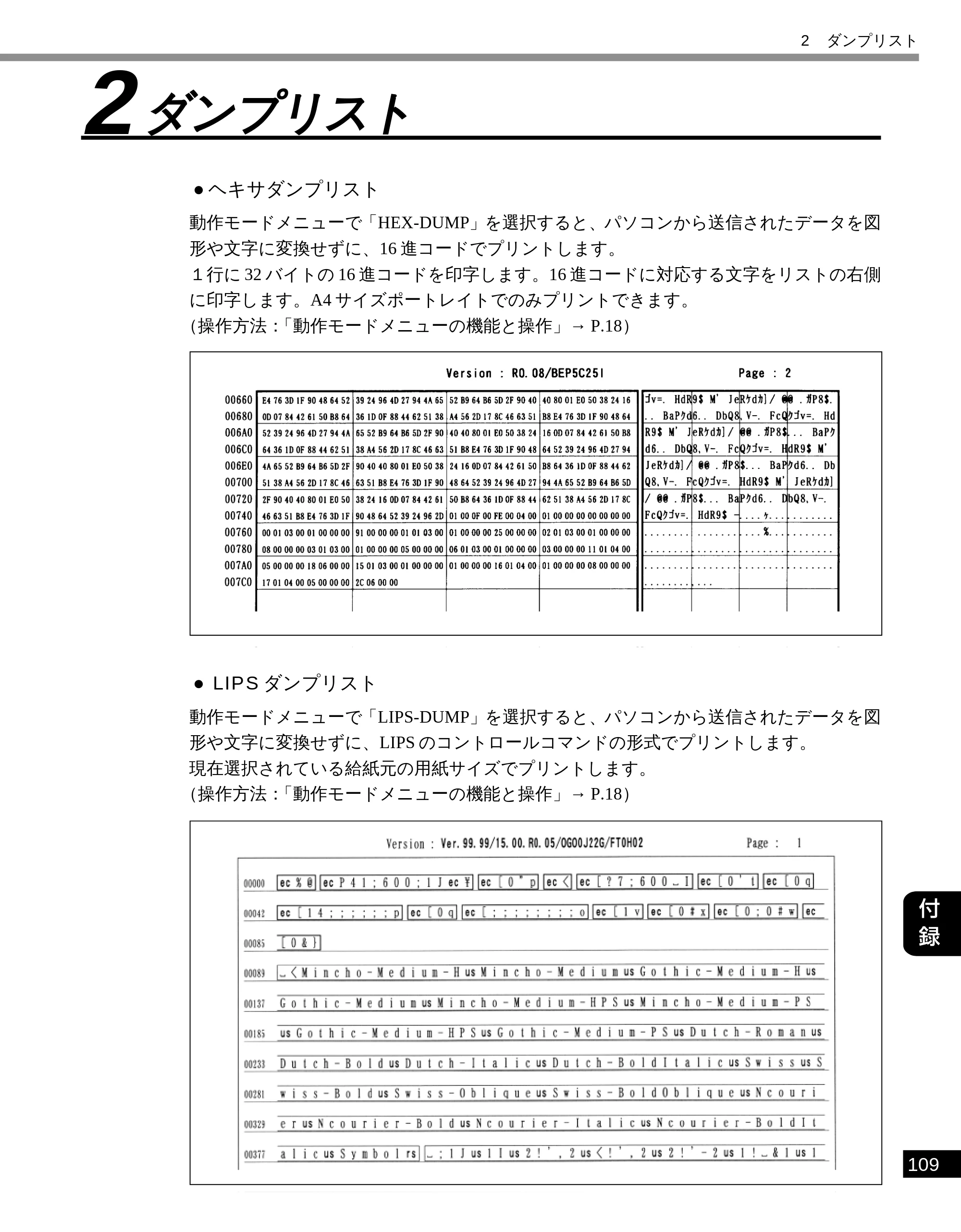

2 ダンプリスト .................................................................................................... 109

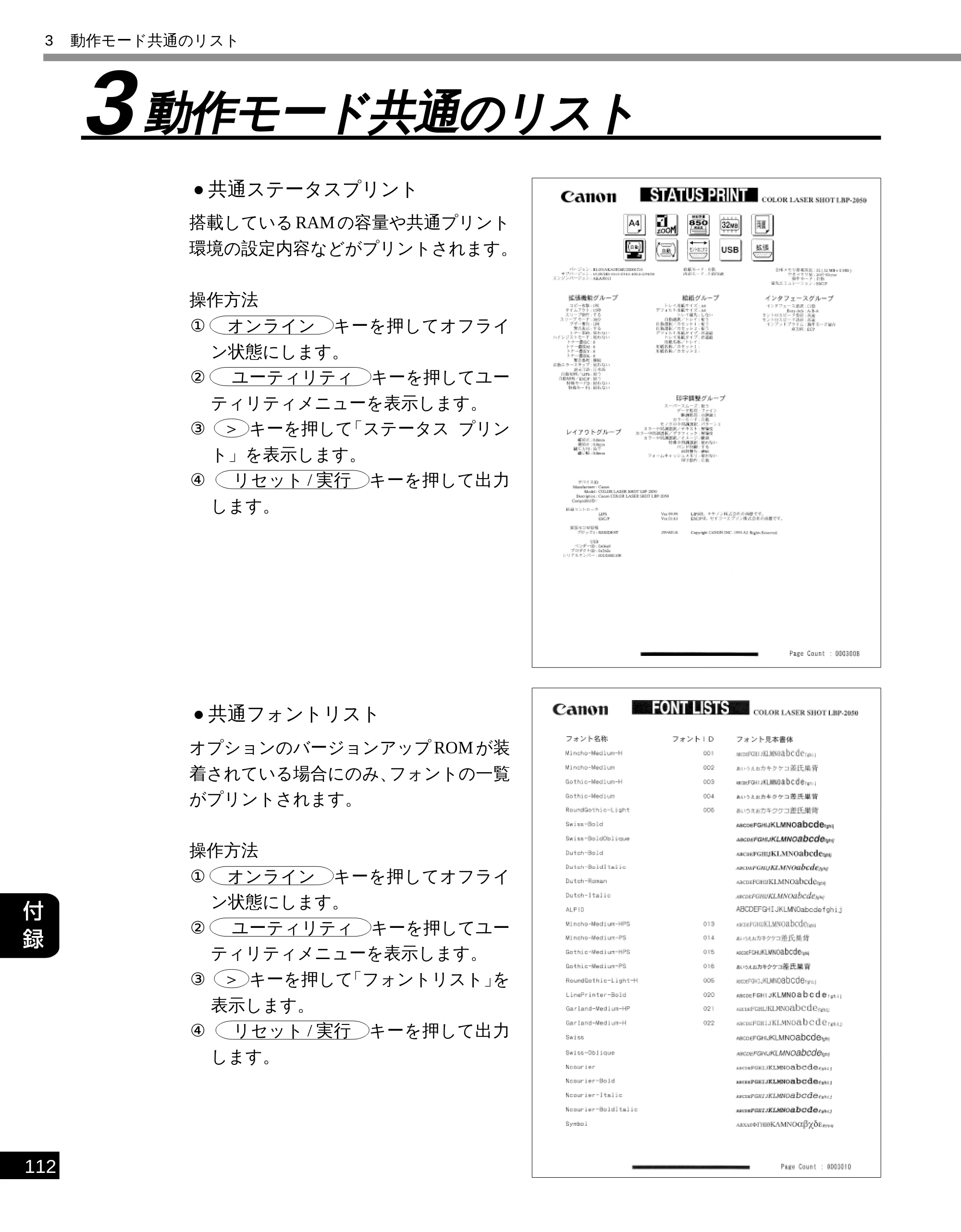

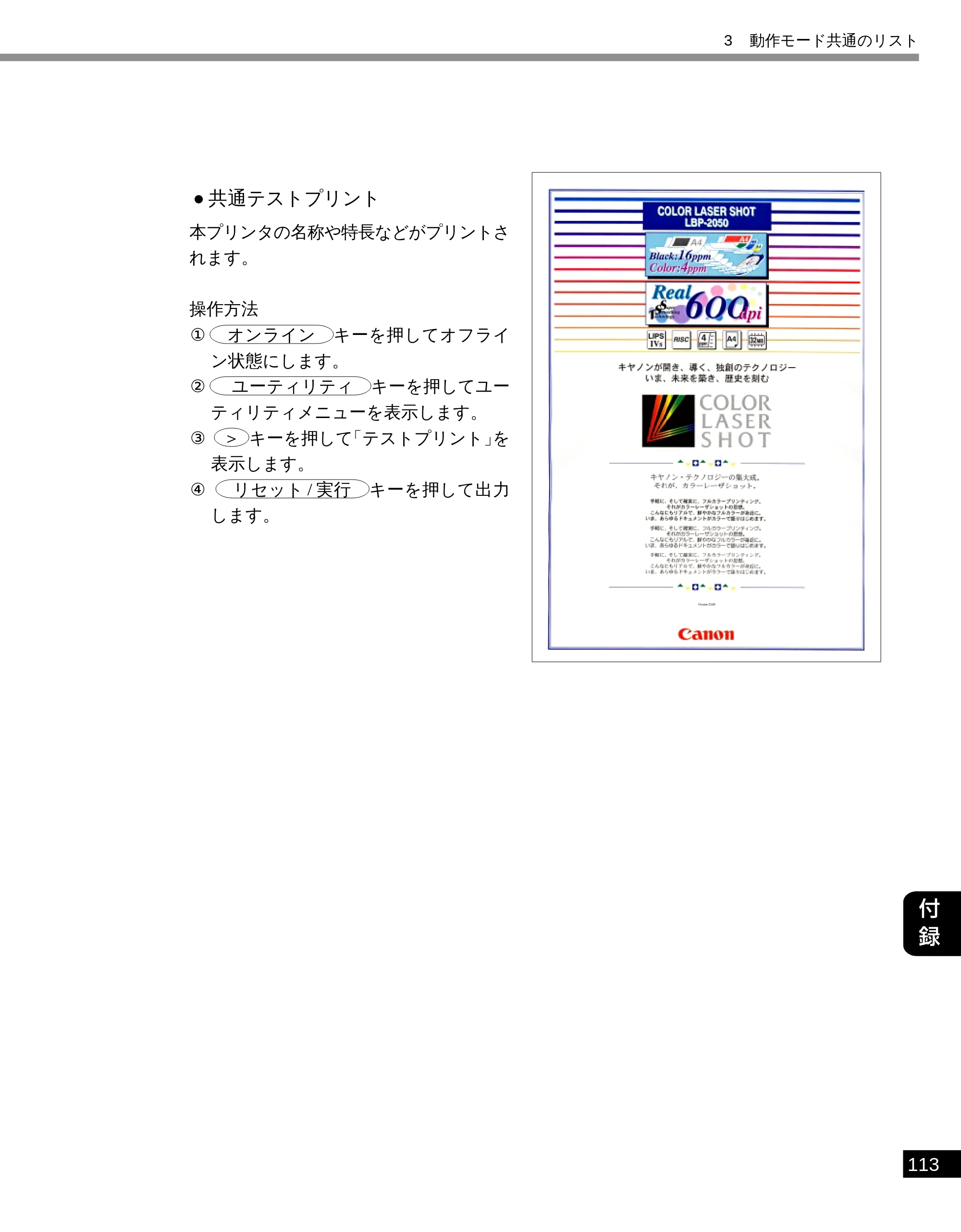

3 動作モード共通のリスト ................................................................................ 112

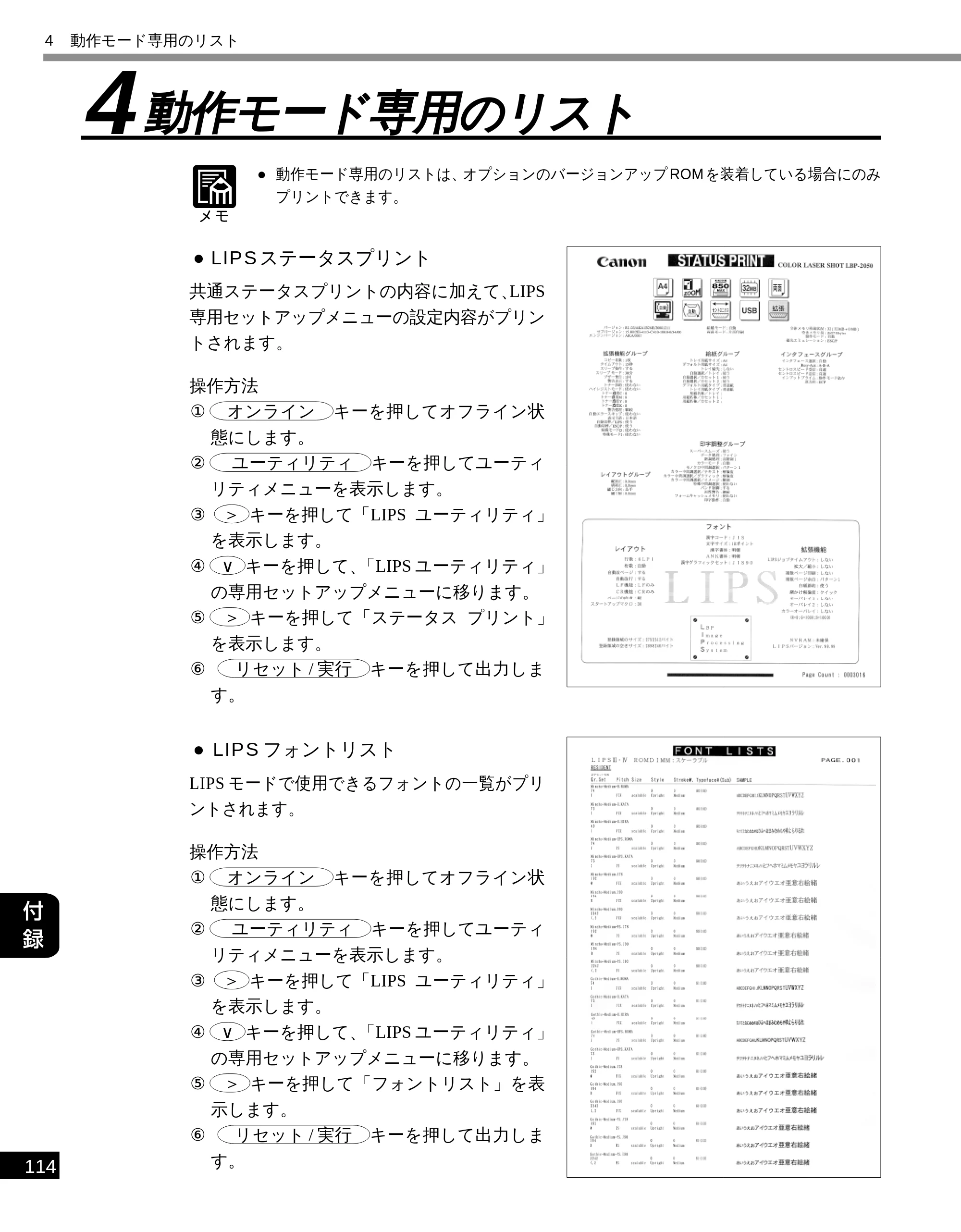

4 動作モード専用のリスト ................................................................................ 114

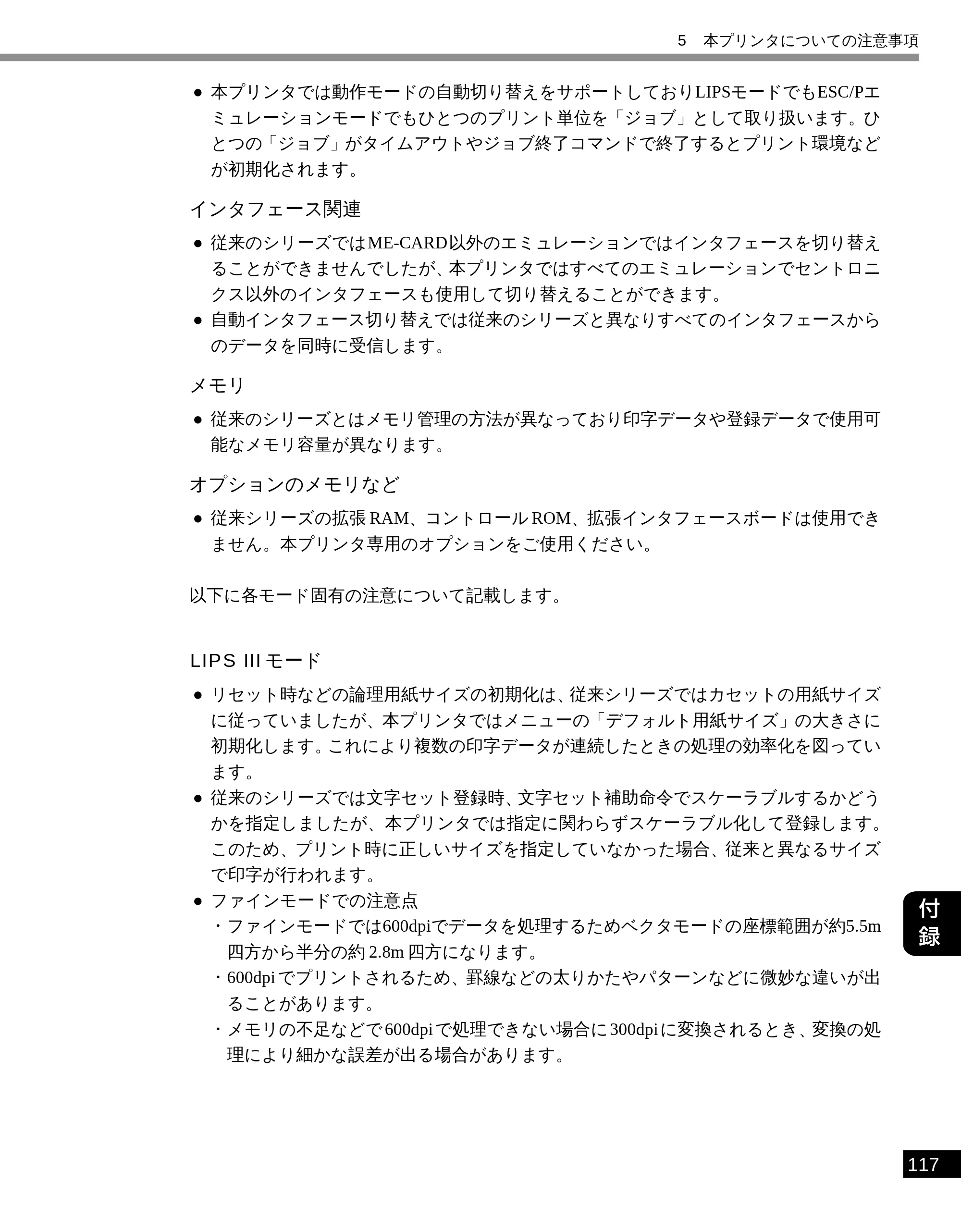

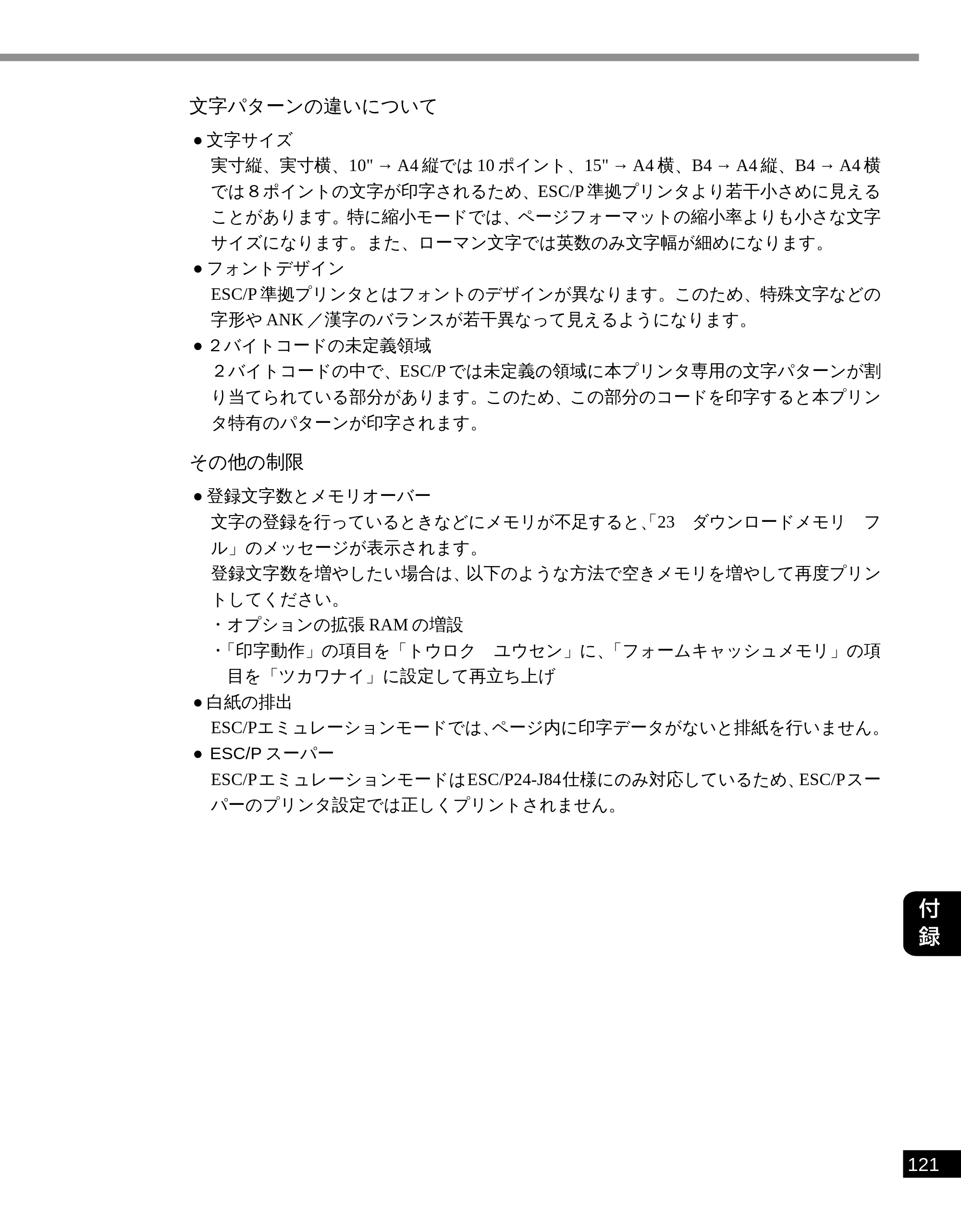

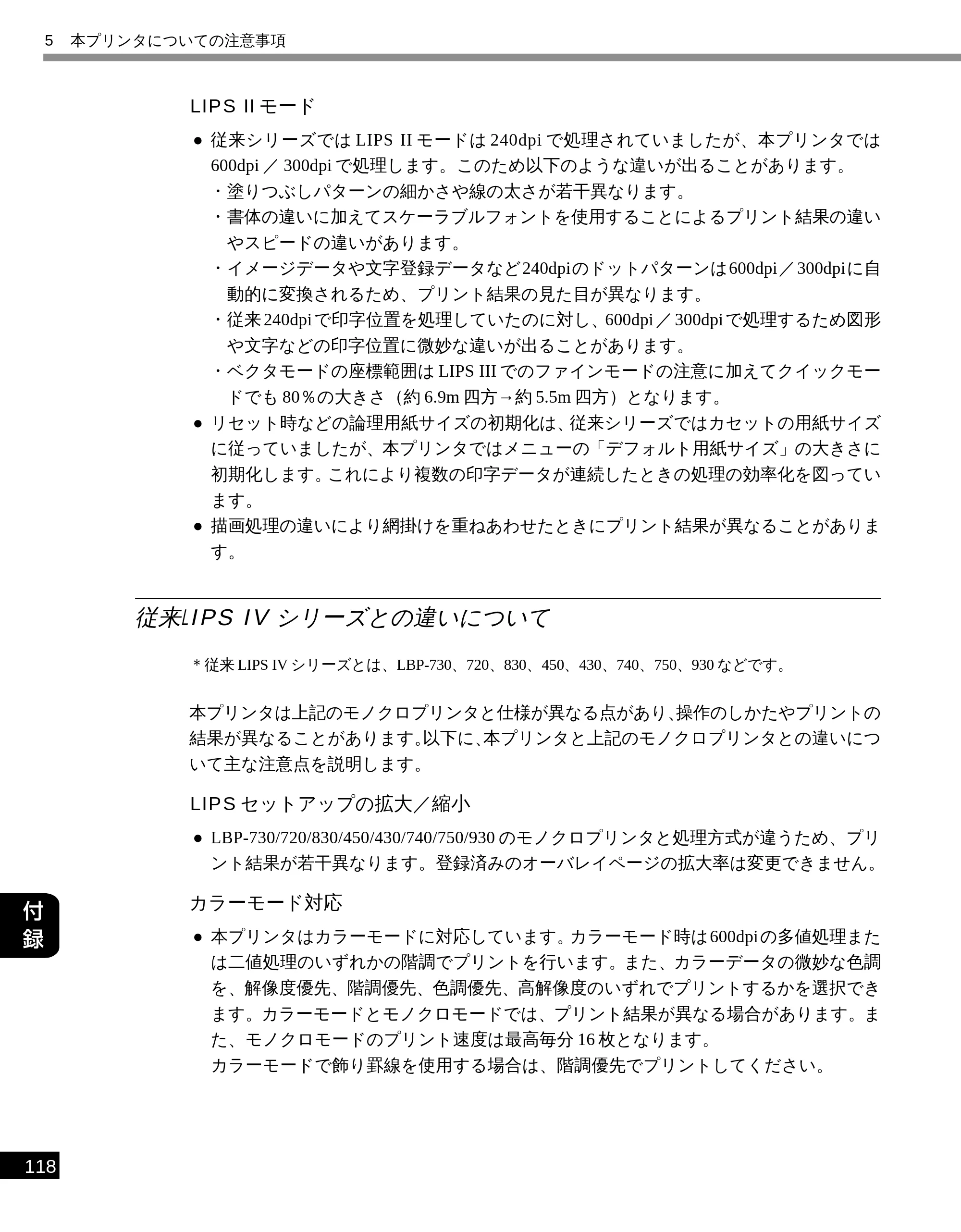

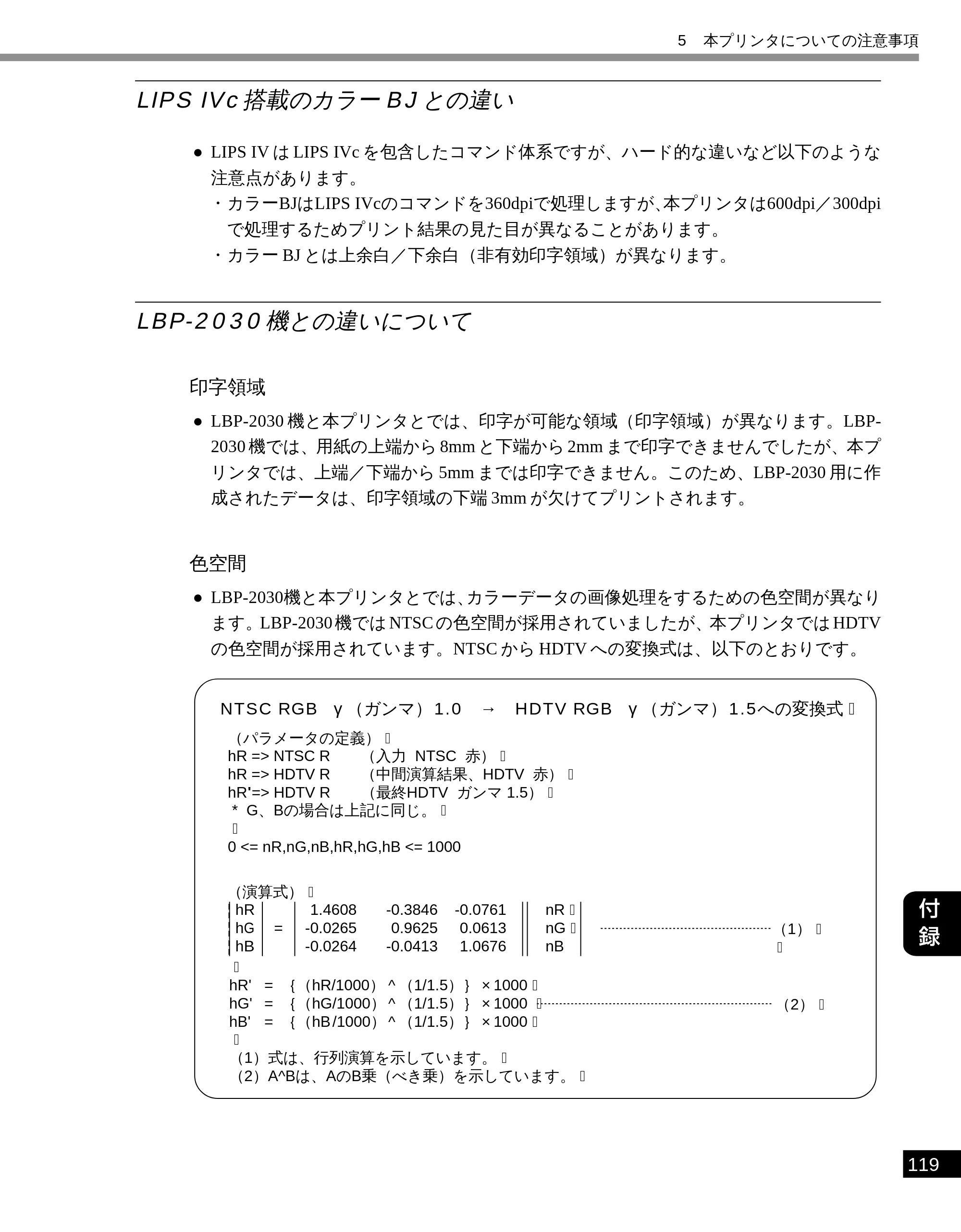

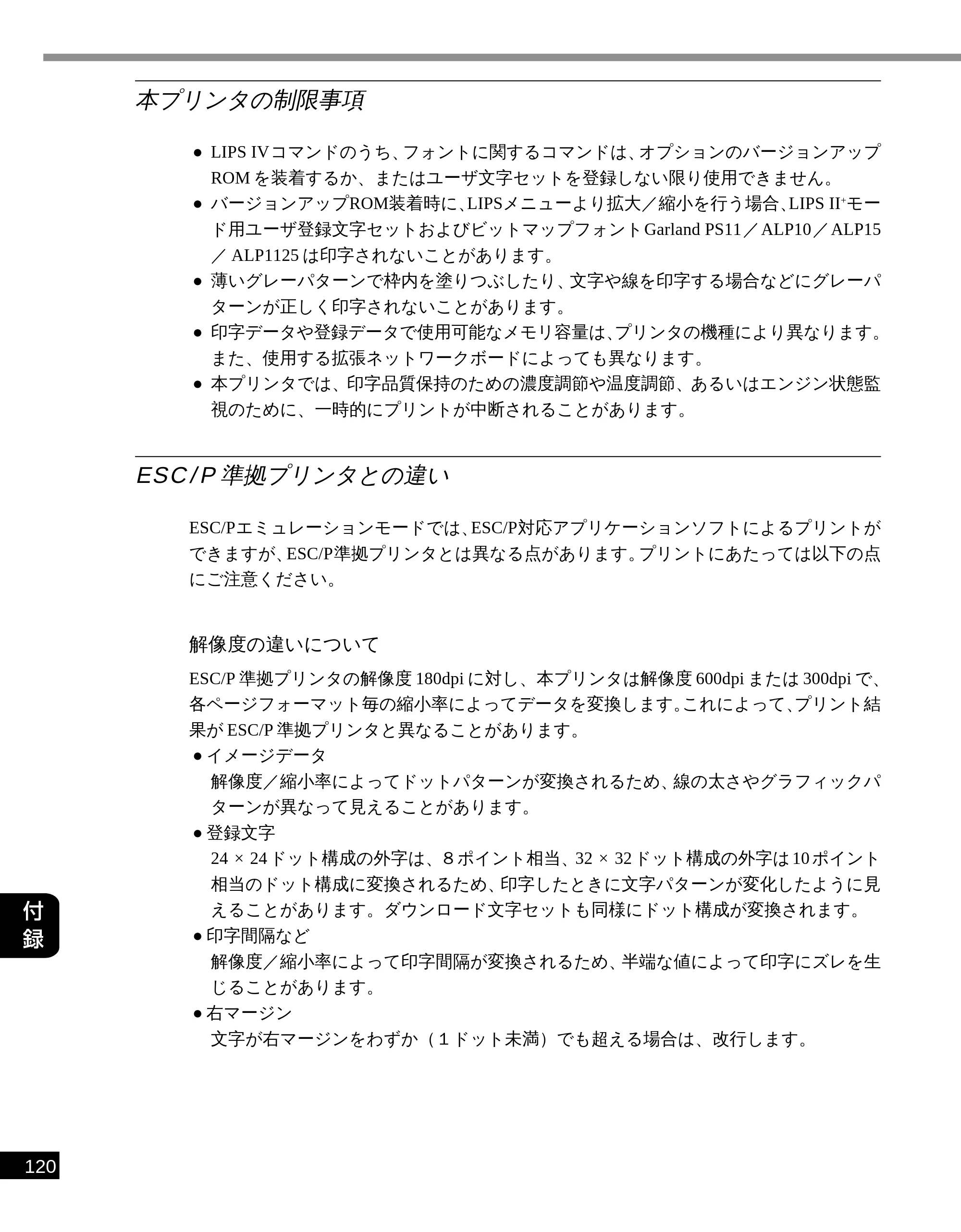

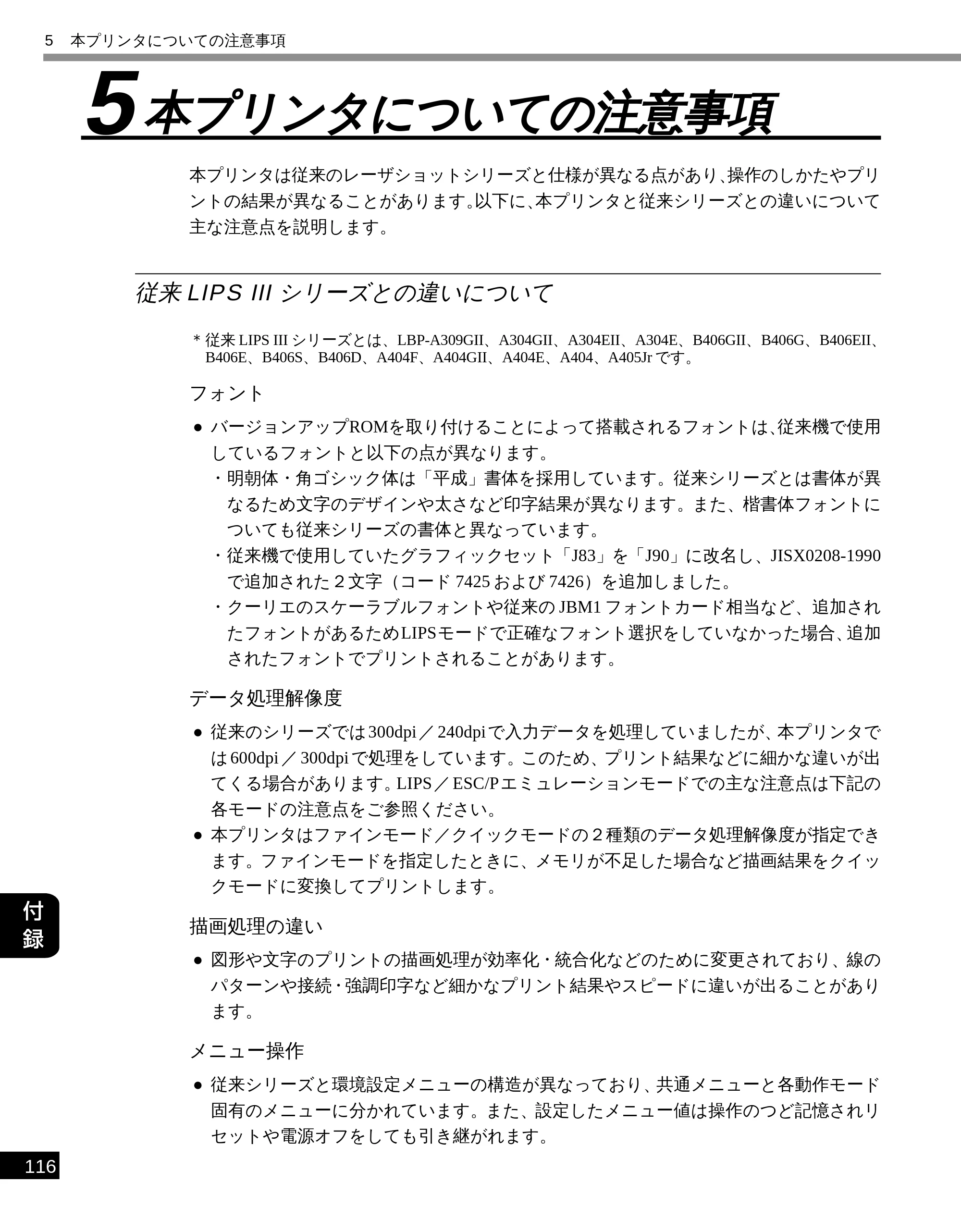

5 本プリンタについての注意事項 ..................................................................... 116

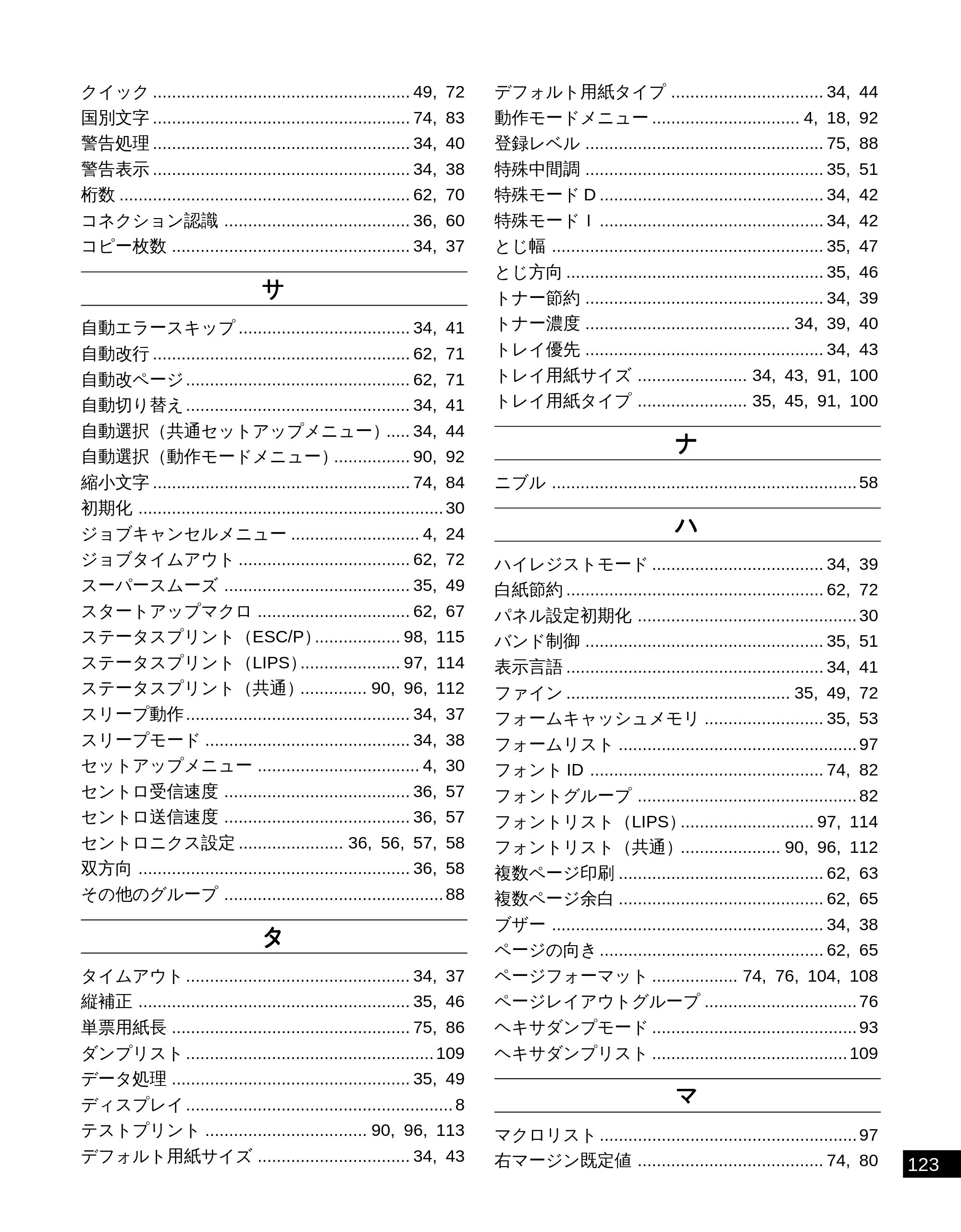

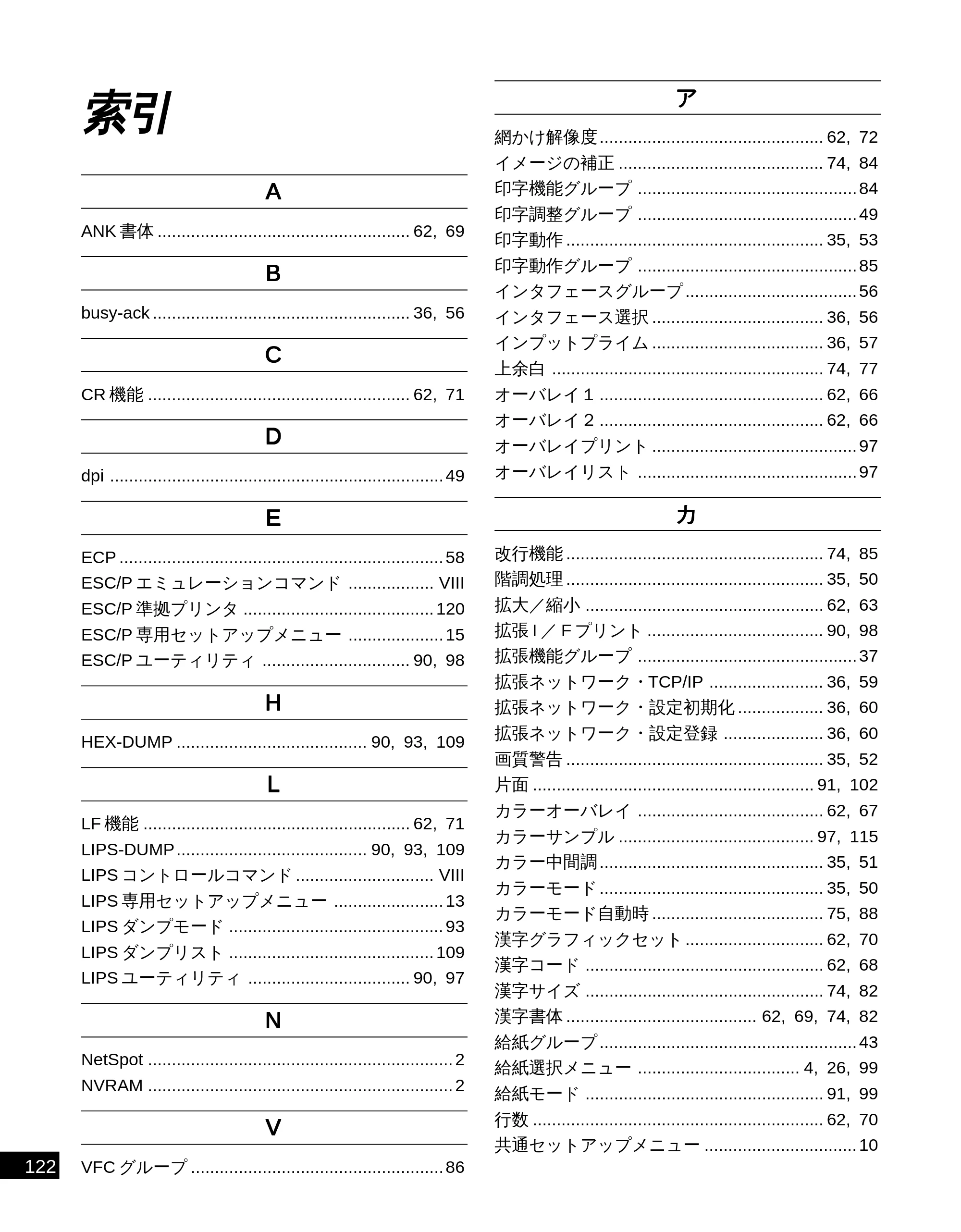

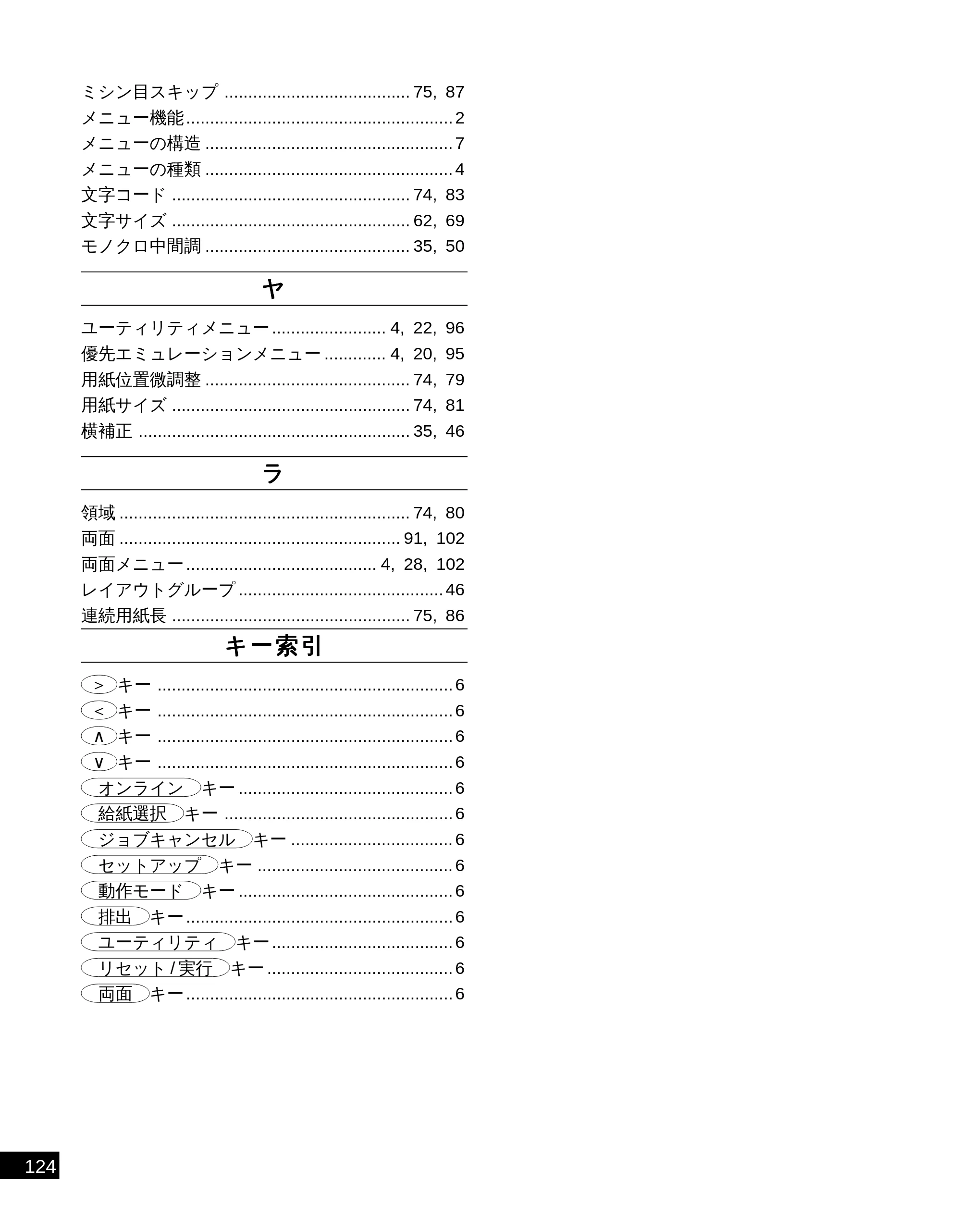

索引 ................................................................................................................................. 122

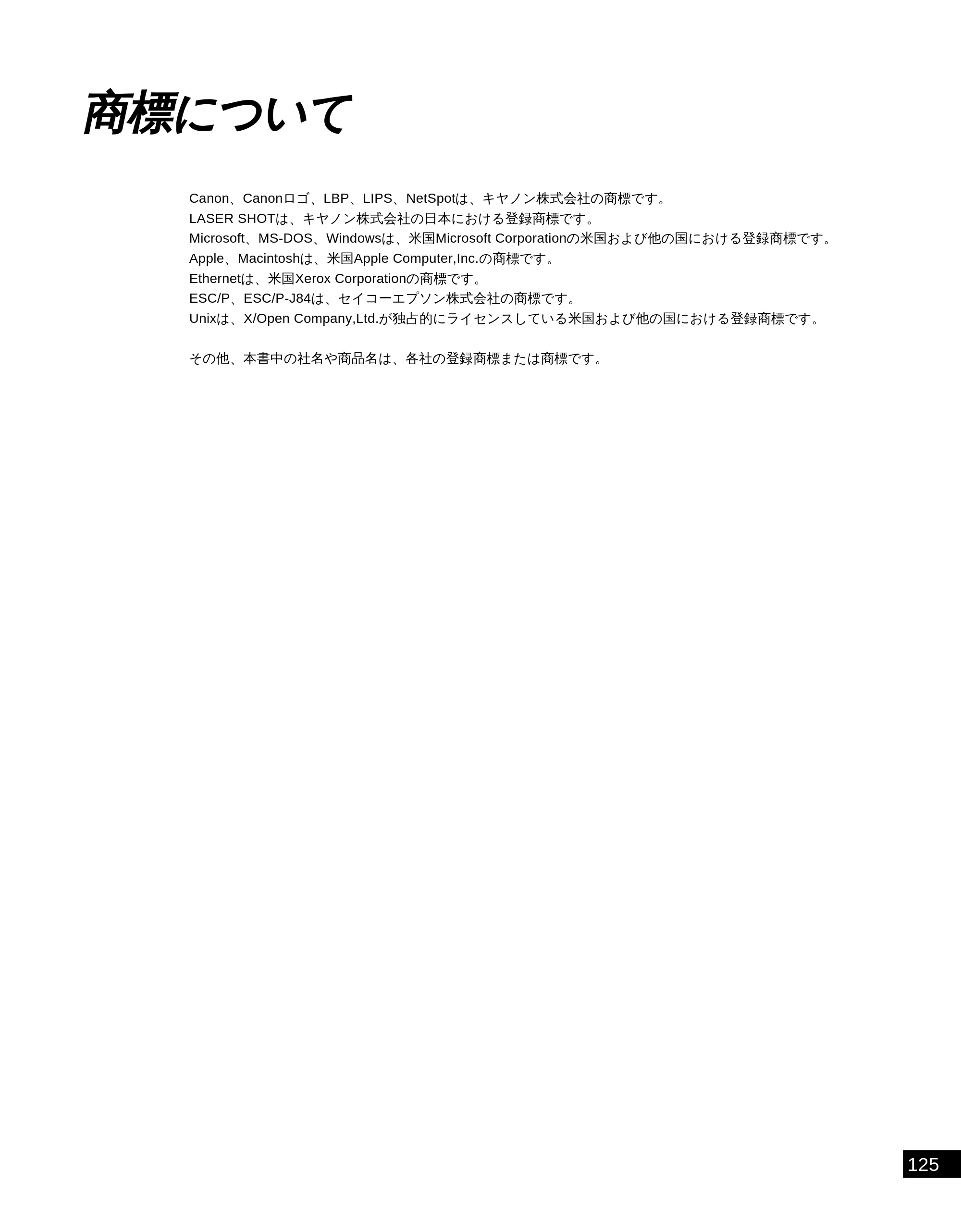

商標について .................................................................................................................. 125

VII
本書の読みかた
マークについて
本書では、操作するうえでの制限や参考にしていただきたいことの説明には、次のような
マークを付けています。

• 操作上必ず守っていただきたい重要事項や制限事項が書かれています。機械の故障・損傷

や誤った操作を防ぐために、必ずお読みください。

• 操作の参考になることや補足説明が書かれています。お読みになることをおすすめします。

キーの表記について
本書の説明文中で、操作パネルのキーを表すときは、キーの名称を の枠で囲んでい
ます。
例） オンライン ：操作パネルの「オンライン」キーを表しています。
略称について
EUC は、Extended Unix Code の略称です。
本書では Microsoft® Windows® operating system 日本語版を Windows と表記しています。
この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づくクラスB情
報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装
置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすこと
があります。
取扱説明書に従って正しい取り扱いをしてください。

VIII
本プリンタが対応しているコントロールコマンドについて

• LIPS コントロールコマンドに標準対応

本プリンタは標準で LIPS コントロールコマンドに対応しています。
コントロールコマンドとは、プリンタを制御するコマンド体系のことで、パソコンのデータ
をプリントするという一連の作業は、すべてパソコンから送られてくるコントロールコマン
ドによって指示されています。
本プリンタが標準で対応している LIPS コントロールコマンドは、LBP Image Processing
System の略で、キヤノンのページプリンタをコントロールするためのコマンド体系です。
本プリンタは LIPS IVs に対応しています。LIPS IVs は Windows および Macintosh 専用のコ
ントロールコマンドです。
LIPS には、現在 LIPS II、LIPS II + 、LIPS III、LIPS IVc、LIPS IVs、LIPS IV のバージョ
ンがあります。これらのうち本プリンタでは、標準で LIPS IVs に対応しています。
＊オプションのバージョンアップ ROM を装着している場合は、LIPS IV、LIPS III、LIPS II+ に対応

します。
＊オプションのバージョンアップ ROM を装着していて LIPS II+ 対応アプリケーションソフトを使用
する場合、従来のレーザショットシリーズで行ったプリントとは解像度が異なります。
＊オプションのバージョンアップ ROM を装着していている場合、LIPS IVc 対応アプリケーション
ソフトからも本プリンタでプリントすることができますが、解像度の違いにより、プリント結果
の見た目も異なります。

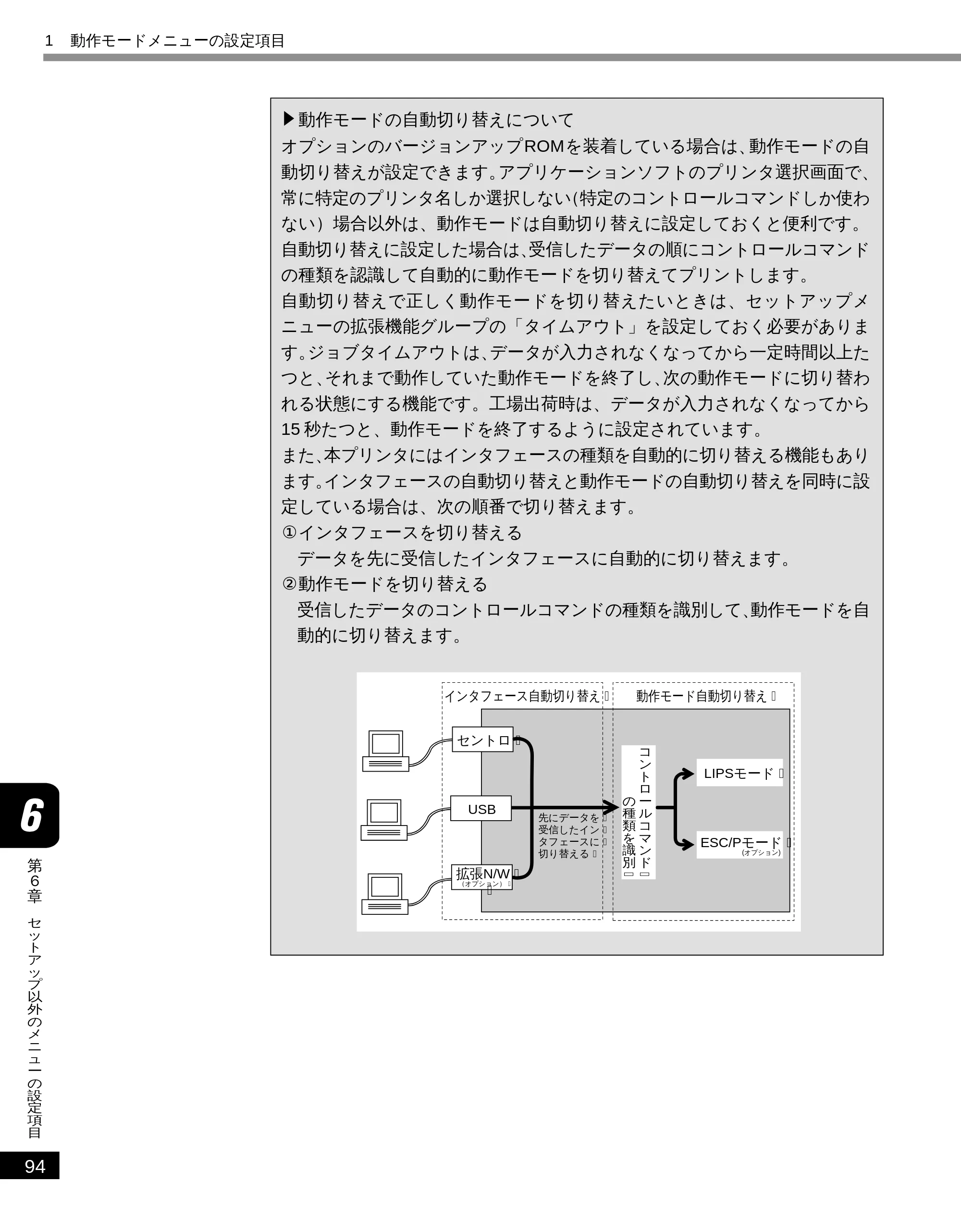

• オプションで ESC/P エミュレーションコマンドにも対応

オプションのバージョンアップ ROM を装着すると、ESC/Pエミュレーションコマンドによ
るプリントができるようになります。ESC/Pエミュレーションコマンドとは、ESC/P準拠プ
リンタをエミュレートする（まねをする）コマンドです。
本プリンタでは、LIPS コントロールコマンドと ESC/P エミュレーションコマンドを認識し
て、自動的にモードを切り替えてプリントすることができます。
詳しくは第 6 章「動作モードメニューの設定項目」（→ P.92）をご覧ください。
LIPS III
LIPS IVc
LIPS IVs
LIPS IV

第 1 章
メニュー機能の使いかた
1 メニュー機能 ................................................................ 2
2 操作キーの使いかた .................................................... 5
3 ディスプレイの見かた ................................................ 7

第
１
章
メ
ニ
ュ
ー
機
能
の
使
い
か
た
2
1 メニュー機能
メニュー機能とは
プリント時には、プリント枚数や用紙サイズなどを設定します。これらの一般的な設定は、
通常はアプリケーションソフトやプリンタドライバで行います。
しかし、本プリンタには、プリント枚数や用紙サイズ設定などのほかにも多数の設定項目が
用意されており、多様な用途に応じてプリントできます。本プリンタの設定項目の中には、
アプリケーションソフトやプリンタドライバで設定できないものもあり、その場合は「メ
ニュー機能」で設定します。
メニュー機能では、多数の設定項目が目的別にメニューの形式でまとめられているので、設
定がしやすくなっています。
メニュー機能を設定する方法には次の 2 種類があります。

• プリンタ上面の操作パネルで設定する方法

→プリンタのディスプレイの表示を見ながらキーを押して操作します。

• 本プリンタに付属のソフトウェア、「NetSpot」で設定する方法

→操作パネルで行う設定とほぼ同様の設定が、パソコン側から行うことができます。
本書では操作パネルでメニュー機能を設定する場合に限って説明します。NetSpotで設定す
る方法については、「LIPS ソフトウェアガイド」をご覧ください。

• メニュー機能の設定内容は、通常は電源を切っても消えないメモリ（NVRAM）に登録さ

れます。したがって電源を入れなおしても、電源を切る前と同じ設定で起動します。
1 メニュー機能

第
１
章
メ
ニ
ュ
ー
機
能
の
使
い
か
た
3

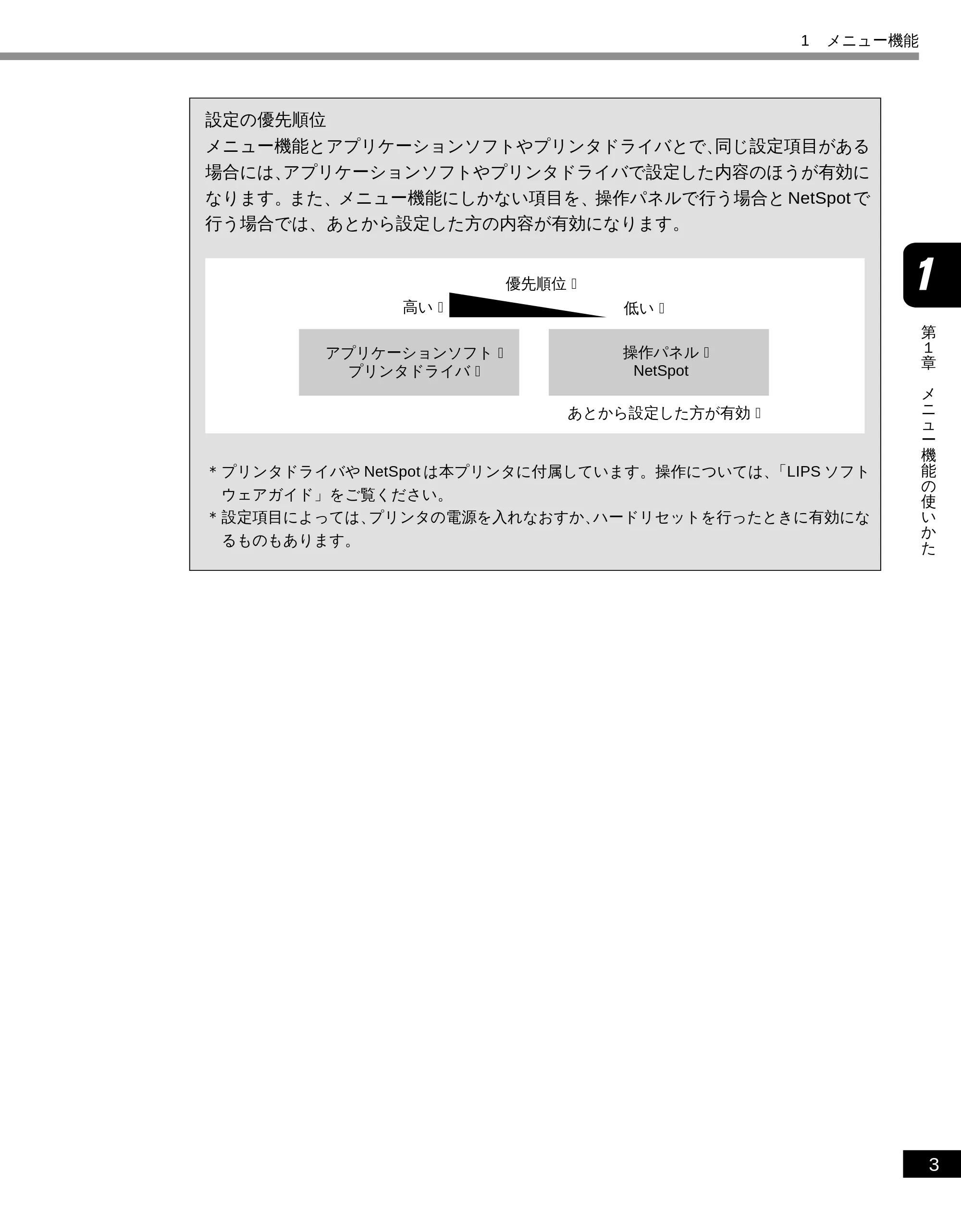

設定の優先順位
メニュー機能とアプリケーションソフトやプリンタドライバとで、同じ設定項目がある
場合には、アプリケーションソフトやプリンタドライバで設定した内容のほうが有効に
なります。また、メニュー機能にしかない項目を、操作パネルで行う場合と NetSpot で
行う場合では、あとから設定した方の内容が有効になります。
アプリケーションソフト�
プリンタドライバ�
優先順位�
高い� 低い�
操作パネル�
NetSpot
あとから設定した方が有効�
＊プリンタドライバや NetSpot は本プリンタに付属しています。操作については、「LIPS ソフト
ウェアガイド」をご覧ください。
＊設定項目によっては、プリンタの電源を入れなおすか、ハードリセットを行ったときに有効にな
るものもあります。
1 メニュー機能

第
１
章
メ
ニ
ュ
ー
機
能
の
使
い
か
た
4
1 メニュー機能
メニューの種類
メニューには、下の図で示した７種類があります。
それぞれのメニューは、プリンタをオフラインにした状態で操作パネルの以下のキーを押し
て、ディスプレイに表示します。
各メニューの機能と構造および操作の流れについては、第２章「メニューの機能と操作」を
ご覧ください。
また、各メニューの内容については、第３章 「共通セットアップメニューの設定項目」、第
４章「LIPS 専用セットアップメニューの設定項目」、第５章「ESC/P 専用セットアップメ
ニューの設定項目」、第６章「セットアップ以外のメニューの設定項目」をご覧ください。

• 優先エミュレーションメニューは、オプションのバージョンアップ ROM を装着している

場合にのみ表示されます。

• 両面メニューは、オプションの両面ユニットを装着している場合にのみ有効です。

プリンタの現在の設定内容などの内部情報�
をプリントします。�
ユーティリティメニュー�
モノクロ／カラーの切り替えや、拡大／縮小�
など、プリントするときの環境を設定します。�
現在データ受信中およびデータ処理中のジ�
ョブをキャンセルします。�
ジョブキャンセルメニュー�
データを16進コードやLIPSのコマンドのまま�
プリントするモードに切り替えます。�
動作モードメニュー�
優先的に切り替える動作モードを設定しま�
す。�
優先エミュレーションメニュー�
セットアップメニュー�
両面メニュー�
用紙の両面に印刷するか、片面に印刷するかを設定�
します。�
給紙選択メニュー�
給紙を行うカセットやトレイの種類、トレイの用紙�
のサイズやタイプなどを設定します。�
印刷可� ジョブ� メッセージ�
００ ＬＩＰＳ A4
ユーティリティ�
動作モード�
セットアップ�
ジョブキャンセル�
リセット／実行�
排出�
オンライン�
給紙選択�
両面�

第
１
章
メ
ニ
ュ
ー
機
能
の
使
い
か
た
5
2 操作キーの使いかた
メニューの操作には、以下のキーを使います。
そ れら の う ち、 動作 モー ド キ ー、 セ ッ トア ッ プ キ ー 、 ユ ーテ ィ リテ ィ ／
ジョブキャンセル キー、 給紙選択 キーには、メニューを表示する機能があります。
＊ひとつのキーが２つのメニューに割り当てられている場合は、キーを押す時間の長さやプ
リンタの状態によって、どちらのメニューが表示されるかが決まります。

• ユーティリティ ／ ジョブキャンセル キーは、オフライン状態で有効ですが、ジョ

ブランプが消灯した状態では ユーティリティ キーとして、ジョブランプが点灯または
点滅した状態（ジョブのデータ処理中またはデータ受信中）では ジョブキャンセル
キーとしてはたらきます。

• 優先エミュレーションメニューは、オプションのバージョンアップ ROM を装着している

場合にのみ表示されます。

• 両面メニューはディスプレイには表示されません。両面ランプを点灯させたり（両面時）

消灯させたり（片面時）することで、両面／片面プリントの設定を行います。両面プリン
トを行う場合は、オプションの両面ユニットが必要です。オプションの両面ユニットにつ
いては、「ユーザーズガイド」をご覧ください。
2 操作キーの使いかた
�
印刷可� ジョブ� メッセージ�
００ ＬＩＰＳ A4
ユーティリティ�
動作モード�
セットアップ�
ジョブキャンセル�
リセット／実行�
排出�
オンライン�
給紙選択�
両面�
ディスプレイ�
セットアップメニュー�
動作モードメニュー�
優先エミュレーションメニュー�
�
ユーティリティメニュー�
ジョブキャンセルメニュー�
�
両面メニュー�
給紙選択メニュー�

第
１
章
メ
ニ
ュ
ー
機
能
の
使
い
か
た
6
各キーの機能は次のとおりです。
両面プリントの設定ができます。
両面プリントの設定になっている
ときは、このキーが点灯します。
本文中では 両面 キーと表記
します。�
給紙選択メニューを表示します。
本文中では 給紙選択 キーと
表記します。�
キ ー �
オンライン状態とオフライン状態を切り替えます。メニューの操作は、
すべてこのキーを押してオフライン状態に切り替えてから行います。�
キーが点灯しているときがオンライン状態、消灯しているときがオフラ
イン状態です。�
本文中では オンライン キーと表記します。�
セットアップメニューを表示しま
す。本文中では セットアップ
キーと表記します。�
同じ階層の右側の項目を表示しま
す。項目が数値の場合は数値が増
えます。そのまま押し続けると、
数値の増す速度が速くなる項目も
あります。本文中では ＞ キーと
表記します。�
オフライン状態に切り替えた直後 メニューの表示中�
動作モードメニューまたは優先エ
ミュレーションメニューを表示し
ます。本文中では 動作モード

キーと表記します。�
上の階層の項目を表示します。本
文中では ∧ キーと表記します。�
1秒以上押すと、ソフトリセットを
行います。�
5秒以上押すと、ハードリセットを
行います。本文中では�
リセット／実行 キーと表記し
ます。�
ジョブランプが消灯している状態
のときは、ユーティリティメニ �
ューを表示します。本文中では�
ユーティリティ キーと表記し
ます。�
ジョブランプが点灯・点滅してい
る状態（データ処理中・データ受
信中）のときは、現在処理中のジ
ョブをキャンセルします。本文中
では ジョブキャンセル キーと
表記します。�
同じ階層の左側の項目を表示しま
す。項目が数値の場合は数値が減
ります。そのまま押し続けると、
数値の減る速度が速くなる項目も
あります。本文中では ＜ キーと
表記します。�
選択した項目を実行します。また
は次の階層に進みます。本文中で
は ∨ キーと表記します。�
用紙を強制的に排出します。本文中では 排出 キーと表記します。�
機 能�
ユーティリティ�
動作モード�
セットアップ�
ジョブキャンセル�
リセット／実行�

排出�
オンライン�
給紙選択�
両面�
2 操作キーの使いかた

第
１
章
メ
ニ
ュ
ー
機
能
の
使
い
か
た
7
3 ディスプレイの見かた
メニューの構造
メニューは下の図のように、１つのつながった輪のような構造（ループ構造）になってお
り、この輪の中の一項目がディスプレイに表示されています。したがって、 ＜ キーや ＞ キー
を押して、同じ方向に続けてメニューを移動すると、最初の項目が再び表示されます。
メニューは、階層ごとにそれぞれ別のループ構造になっています。
メニューを左右に移動�
← →�
�カクチョウ キノウ� キュウシ�
ト�
インジチョウセイ� インタフェース�
キカ�
ウ�
シ�
イ�
テ�
レ�
イ�
ア�
パ�
セ�
ッ�
ル�
ネ�
ョ�
メニュー操作に入ることができる状態
プリント可能な状態のときに、オフライン状態にしてメニュー操作を行うことができます。
プリント可能な状態とは、次の２つの条件を満たしている状態です。
1. ジョブランプとメッセージランプが消灯している
2. ディスプレイに「00 ■■■■」のメッセージが表示されている
例）
LIPS モードの場合のプリント可能表示
００ ＬＩＰＳ Ａ４
ESC/P エミュレーションモードの場合のプリント可能表示（オプション装着時のみ）

００ ＥＳＣ／Ｐ Ａ４
3 ディスプレイの見かた

第
１
章
メ
ニ
ュ
ー
機
能
の
使
い
か
た
8
動作モード自動選択の場合のプリント可能表示（オプション装着時のみ）
００ インサツ カノウ Ａ４

• ESC/P エミュレーションモードおよび動作モード自動選択は、オプションのバージョン

アップ ROM が装着されている場合にのみ設定できます。
ディスプレイの見かた
ディスプレイは上下２段表示になっています。上の段には前の階層で選択した項目が、下の
段には現在の階層内で選択できる項目が表示されます。
同じ階層の中で他に選択できる項目がある場合は、ディスプレイの右端に「→」が表示され
ます。
カクチョウ キノウ
コピーマイスウ →
現在の階層の下にさらに階層がある場合は、ディスプレイの右端に「↓」が表示されます。
カクチョウ キノウ
コピーマイスウ ↓
他に選択できる項目と、下の階層が同時にある場合は「→」と「↓」が交互に表示されます。
表示中の設定値がこれまでメモリ（NVRAM）に記憶されていた設定と同じ場合は、ディス
プレイの左端に「＝」が表示されます。
コピーマイスウ
＝１ →
3 ディスプレイの見かた

第 2 章
メニューの機能と操作
１ 共通セットアップメニューの機能と操作 ........... 10
２ LIPS 専用セットアップメニューの機能と操作 .. 13
３ ESC/P 専用セットアップメニューの機能と操作 .... 15
４ 動作モードメニューの機能と操作 ........................ 18
５ 優先エミュレーションメニューの機能と操作 ... 20
６ ユーティリティメニューの機能と操作 ............... 22
７ ジョブキャンセルメニューの機能と操作 ........... 24
８ 給紙選択メニューの機能と操作 ............................ 26
９ 両面メニューの機能と操作 .................................... 28
10 セットアップメニューの初期化 ............................ 30

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
10
1
共通セットアップメニューの機能と操作
共通セットアップメニューの機能と構造

• 共通セットアップメニューの機能

共通セットアップメニューでは、印字する位置やパソコンと接続するときのインタフェース
の選択などをはじめ、さまざまなプリント環境を設定することができます。
通常、プリント環境は、接続しているパソコンのアプリケーションソフトで設定できます。
しかし、中にはインタフェースの設定など、プリンタの共通セットアップメニューでしか行
えないものもあります。

• 共通セットアップメニューの構造

共通セットアップメニューは「グループ」「設定項目」「設定値」の３つの階層に分かれて
います。グループは、いくつかの設定項目が機能別にまとめられたもので、その中から設定
項目を選び、設定項目ごとに設定値が選択できる構造になっています。
オプションのバージョンアップROMを装着している場合は、グループの階層で「LIPSセッ
トアップ」や「ESC/P セットアップ」を選択すると、それぞれの専用セットアップメニュー
に移行します。
給紙�
専用セットアップメニューへ�
拡張機能� レイアウト� 印字調整� インタフェース�
LIPS�
セットアップ�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
Ｌ
Ｉ
Ｐ
Ｓ �
Ｅ
Ｓ
Ｃ
／
Ｐ �
▼
�
使
う �
使
わ
な
い �
使
う �
使
わ
な
い �
２
０
０
０ �

▼
▼
▼
▼
�
▼
▼
▼
▼
▼
▼
▼
▼
▼
▼
�
「 」は、項目や階層が�
省略されていることを表します。�
▼
▼
▼
▼
�
コ
ピ
ー
枚
数 �
１ �
＊オプション� ＊オプション�
＊
オ
プ
シ
ョ
ン
�
共通セットアップメニュー�
設 定 値�
設定項目�
グループ�
ESC/P�
セットアップ�
パネル設定�
初期化�
自
動
切
り
替
え �
使
う �
使
わ
な
い �
特
殊
モ
ー
ド
Ｉ �

• 項目によっては、上図の「拡張機能」グループの「自動切り替え」のように、設定項目の

階層が２つに分かれているものがあります。

• 「パネル設定初期化」はグループの下の階層がありません。初期化の操作方法については、

「セットアップメニューの初期化」（→ P.30）をご覧ください。
1 共通セットアップメニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
11

• 点線枠の項目は、オプションのバージョンアップ ROM を装着している場合にのみ追加し

て表示され、選択できるようになります。ただし、動作モードメニューで、LIPS と ESC/
Pのいずれか特定の動作モードに設定した場合は、その動作モード以外の専用セットアッ
プメニューに移行することはできません。
共通セットアップメニューの操作の流れ
共通セットアップメニューには、「グループ」「設定項目」「設定値」の３つの階層があり、
それぞれの階層で目的の項目を選択します。
ここでは、拡張機能グループのコピー枚数の項目を「４枚」に設定する手順を例に説明します。
操作の手順� キー操作�
セットアップ�
カクチョウ キノウ� →�
オフライン状態に切り替える� オンライン キーを押す�
セットアップメニューを表示する� セットアップ キーを押す�
＞ キーまたは ＜ キーを押す�
セットアップメニューが表示されます。�
目的のグループが表示されます。�
設定項目を表示／選択する�
カクチョウ キノウ�
コピーマイスウ� →�
キーを押す�
選択したグループの設定項目が表示されます。�
設定値を表示／選択する�
コピーマイスウ�
４� →�

キーを押す�
選択した設定項目の設定値が表示されます。�
キーを押す�選択した値を確定する�
オンライン状態に戻す� オンライン キーを押す�
グループを選択する�
「拡張機能」グループを選択した場合�
目的の設定項目が表示されます。�
＞ キーまたは ＜ キーを押す�
目的の設定値が表示されます。�
＞ キーまたは ＜ キーを押す�
1 共通セットアップメニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
12

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で ∧ キーを押すと、１つ前の階層に戻ります。
• 操作の途中で オンライン キーを押すと、操作を中止して、オンライン状態に戻ります。
• グループの階層で、「LIPS セットアップ」または「ESC/P セットアップ」を選択した場合

は、「 LIPS 専用セットアップメニューの機能と操作」（→ P.13）、「ESC/P 専用セットアッ
プメニューの機能と操作」（→ P.15）をご覧ください。

• 項目によっては、設定項目の階層が複数の階層に分かれている場合があります。
• 「初期化」の機能は、グループの下の階層がありません。初期化の操作の方法については

「セットアップメニューの初期化」（→ P.30）をご覧ください。
1 共通セットアップメニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
13
2
LIPS専用セットアップメニューの機能と操作
LIPS 専用セットアップメニューの機能と構造
LIPS専用セットアップメニューは、オプションのバージョンアップROMを装着している場
合にのみ表示されるメニューです。
共通セットアップメニューのグループの階層で「LIPS セットアップ」を選択すると、LIPS
専用セットアップメニューに移行します。
LIPS 専用セットアップメニューは、「設定項目」と「設定値」の２つの階層に分かれていま
す。
使
う �
使
わ
な
い �
レ
タ
ー �
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
し
な
い �
LIPS専用セットアップメニュー�
設 定 値�
設定項目�
グループ�
▼
▼
▼
�
▼
▼
▼
�
LIPS �
セットアップ�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
白
紙
節
約 �
ジ
ョ
ブ
タ
イ
ム
ア
ウ
ト
�
網
か
け
解
像
度 �
Ｌ
Ｆ
機
能 �
Ｃ
Ｒ
機
能 �
自
動
改
行 �
自
動
改
ペ
ー
ジ �
桁
数 �
行

数 �
漢
字
グ
ラ
フ
ィ
ッ
ク
セ
ッ
ト
�
Ａ
Ｎ
Ｋ
書
体 �
漢
字
書
体 �
文
字
サ
イ
ズ �
漢
字
コ
ー
ド �
ス
タ
ー
ト
ア
ッ
プ
マ
ク
ロ
�
カ
ラ
ー
オ
ー
バ
レ
イ �
オ
ー
バ
レ
イ
２ �
オ
ー
バ
レ
イ
１ �
ペ
ー
ジ
の
向
き �
複
数
ペ
ー
ジ
余
白 �
複
数
ペ
ー
ジ
印
刷 �
�
�
拡
大
／
縮
小 �
▼
▼
▼
�
LIPS 専用セットアップメニューの操作の流れ
LIPS 専用セットアップメニューは「設定項目」と「設定値」の２つの階層で、目的の項目
を選択します。
ここでは、LIPS 専用セットアップメニューの「複数ページ印刷」の項目を「2 ページ（左）」
に設定する手順を例に説明します。
操作の手順� キー操作�
オフライン状態に切り替える� オンライン キーを押す�
セットアップメニューを表示する� セットアップ キーを押す�
セットアップメニューが表示されます。�
2 LIPS 専用セットアップメニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
14
グループで「LIPSセットアップ」を選択する�
セットアップ�
LIPS セットアップ� →�
＞ キーまたは ＜ キーを押す�
設定項目を表示する�
LIPS セットアップ�
カクダイ／シュクショウ�→�
キーを押す�
LIPSセットアップの設定項目が表示されます。�
設定値を表示する�
フクスウページインサツ�
＝シナイ� →�
キーを押す�
選択した設定項目の設定値が表示されます。�
キーを押す�選択した値を確定する�
オンライン状態に戻す� オンライン キーを押す�
→�
目的の設定項目が表示されます。�
LIPS セットアップ�
フクスウページインサツ�
＞ キーまたは ＜ キーを押す�設定項目を選択する�
「複数ページ印刷」を選択した場合�
→�
目的の設定値が表示されます。�
フクスウページインサツ�
２ページ（ヒダリ） �
＞ キーまたは ＜ キーを押す�設定値を選択する�
「2ページ（左）」を選択した場合�

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で ∧ キーを押すと、１つ前の階層に戻ります。
• 操作の途中で オンライン キーを押すと、操作を中止して、オンライン状態に戻ります。

2 LIPS 専用セットアップメニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
15
3
ESC/P 専用セットアップメニューの機能と操作
ESC/P 専用セットアップメニューの機能と構造
ESC/P専用セットアップメニューは、オプションのバージョンアップ ROM を装着している
場合にのみ表示されるメニューです。
共通セットアップメニューのグループの階層で「ESC/Pセットアップ」を選択すると、ESC/
P 専用セットアップメニューに移行します。
ESC/P 専用セットアップメニューは、「ESC/P グループ」「設定項目」「設定値」の３つの階
層に分かれています。
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
設 定 値�
設定項目�
グループ�
ESC/P�
グループ�
▼
▼
▼
�
▼
▼
▼
�
ESC/P �
セットアップ�
ページレイアウト�
ペ
ー
ジ
フ
ォ
ー
マ
ッ
ト
�
実
寸
縦 �
登
録
レ
ベ
ル �
一
時 �
永
久 �
印字機能� 印字動作� ＶＦＣ� その他�フォント�
B4�
↓�
A4�
横�
用
紙
サ
イ
ズ �
カ
レ
ン
ト
用
紙
�
ハ
ガ
キ �
▼
▼
▼
�
▼
�
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
ESC/P 専用セットアップメニューの操作の流れ

ESC/P 専用セットアップメニューは、「ESC/P グループ」「設定項目」「設定値」の３つの階
層で目的の項目を選択します。
ここでは、ESC/P 専用セットアップメニューの「フォント」グループの「国別文字」の項目
を「USA」に設定する手順を例に説明します。
操作の手順� キー操作�
オフライン状態に切り替える� オンライン キーを押す�
セットアップメニューを表示する� セットアップ キーを押す�
セットアップメニューが表示されます。�
3 ESC/P 専用セットアップメニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
16
グループで「ESC/Pセットアップ」を選択する�
ESC/Pグループを表示する�
セットアップ�
ESC/P セットアップ� →�
ESC/P セットアップ�
ページレイアウト� →�
→�
＞ キーまたは ＜ キーを押す�
キーを押す�
ESC/Pグループが表示されます。�
目的のESC/Pグループが表示されます。�
設定項目を表示する�
フォント�
カンジショタイ� →�
キーを押す�
選択したESC/Pグループの設定項目が表示�
されます。�
設定値を表示する�
クニベツモジ�
＝ニホン� →�
キーを押す�
選択した設定項目の設定値が表示されます。�
キーを押す�
ESC/P セットアップ�
フォント�
＞ キーまたは ＜ キーを押す�
選択した値を確定する�
オンライン状態に戻す� オンライン キーを押す�
ESC/Pグループを選択する�
「フォント」を選択した場合�
→�
目的の設定項目が表示されます。�
フォント�
クニベツモジ�
＞ キーまたは ＜ キーを押す�設定項目を選択する�
「国別文字」を選択した場合�
→�

目的の設定値が表示されます。�
クニベツモジ�
USA
＞ キーまたは ＜ キーを押す�設定値を選択する�
「USA」を選択した場合�
3 ESC/P 専用セットアップメニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
17

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で ∧ キーを押すと、１つ前の階層に戻ります。
• 操作の途中で オンライン キーを押すと、操作を中止して、オンライン状態に戻ります。

3 ESC/P 専用セットアップメニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
18
4 動作モードメニューの機能と操作
動作モードメニューの機能と構造

• 動作モードメニューの機能

動作モードメニューでは、プリンタが動作するモードを設定することができます。
オプションのバージョンアップROMを装着しているときは、パソコンから送信されたデー
タによって自動的に動作モードを切り替えるか、LIPS モードや ESC/P エミュレーション
モードに動作モードを固定してプリンタを使用するかを設定できます。
オプションのバージョンアップ ROM を装着していないときは、動作モードは LIPS モード
のみなので、ここで設定する必要はありません。
また、動作モードメニューでは、データを文字や図形に変換せずに、16 進コードや LIPS の
コントロールコマンドの状態でプリントするモードに切り替えることもできます。
詳しい項目の内容については第 6 章「動作モードメニューの設定項目」（→ P.92）をご覧く
ださい。

• 動作モードメニューの構造

動作モードメニューの階層は１つです。
＊オプション� ＊オプション�
動作モード� 自動選択� LIPS ESC/P HEX-DUMP LIPS-DUMP

• 点線枠の項目は、オプションのバージョンアップ ROM を装着している場合にのみ追加し

て表示され、選択できるようになります。
4 動作モードメニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
19
動作モードメニューの操作の流れ
動作モードメニューは、「動作モード」の階層で目的の項目を選択します。
ここでは、動作モードを「HEX-DUMP」に切り替える手順を例に説明します。
操作の手順� キー操作�
オフライン状態に切り替える� オンライン キーを押す�
動作モードメニューを表示する� 動作モード キーを押す�
動作モードメニューが表示されます。�
目的の動作モードが表示されます。�
キーを押す�動作モードを確定する�
オンライン状態に戻す� オンライン キーを押す�
→�
ドウサ モード�
ＨＥＸ－ＤＵＭＰ�
＞ キーまたは ＜ キーを押す�動作モードを選択する�
「HEX-DUMP」を選択した場合�

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で オンライン キーを押すと、操作を中止して、オンライン状態に戻ります。

4 動作モードメニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
20
5
優先エミュレーションメニューの機能と操作
優先エミュレーションメニューの機能と構造

• 優先エミュレーションメニューの機能

優先エミュレーションメニューは、オプションのバージョンアップROMを装着している場
合にのみ表示されるメニューです。
優先エミュレーションメニューでは、動作モードの自動切り替えを設定した状態で、プリン
タがコントロールコマンドを識別できなかった場合に、優先的に切り替える「優先エミュ
レーション」を設定しておくことができます。
詳しい項目の内容については第6章「優先エミュレーションメニューの設定項目」（→ P.95）
をご覧ください。

• 優先エミュレーションメニューの構造

優先エミュレーションメニューの階層は１つです。
優先エミュレーション� LIPSESC/P �
�
なし�
�
5 優先エミュレーションメニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
21
優先エミュレーションメニューの操作の流れ
優先エミュレーションメニューは、「優先エミュレーション」の階層で目的の項目を選択し
ます。
ここでは、優先エミュレーションモードを「LIPS」に切り替える手順を例に説明します。
操作の手順� キー操作�
オフライン状態に切り替える� オンライン キーを押す�
優先エミュレーションメニューを表示する� 動作モード キーを約３秒押す�
優先エミュレーションメニューが表示されます。�
目的の優先エミュレーションが表示されます。�
キーを押す�優先エミュレーションを確定する�
オンライン状態に戻す� オンライン キーを押す�
→�
ユウセン エミュレーション�
ＬＩＰＳ�
＞ キーまたは ＜ キーを押す�優先エミュレーションを選択する�
「LIPS」を選択した場合�

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で オンライン キーを押すと、操作を中止して、オンライン状態に戻ります。

5 優先エミュレーションメニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
22
6 ユーティリティメニューの機能と操作
ユーティリティメニューの機能と構造

• ユーティリティメニューの機能

ユーティリティメニューでは、セットアップメニューの設定内容などの情報をプリントして
確認することができます。
詳しい項目の内容については第 6 章「ユーティリティメニューの設定項目」（→ P.96）をご
覧ください。

• ユーティリティメニューの構造

ユーティリティメニューは、LIPS モードと ESC/P エミュレーションモードで共通して選択
できる「共通ユーティリティ項目」と、各動作モードごとに選択する「専用ユーティリティ
項目」の２つの階層に分かれています。
カ
ラ
ー
サ
ン
プ
ル �
�
�
ス
テ
ー
タ
ス
プ
リ
ン
ト �
▼
▼
�
ス
テ
ー
タ
ス
プ
リ
ン
ト �
共通ユーティリティ項目�
専用ユーティリティ項目�
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
＊オプション�＊オプション�
拡張 I／Ｆ�
プリント�
ESC/P�
ユーティリティ�
＊オプション�＊オプション�
ステータス�
プリント�
LIPS�
ユーティリティ�
フォント�
リスト�
テスト�
プリント�

• 点線枠の項目は、オプションのバージョンアップ ROM や拡張ネットワークボードを装着

している場合にのみ追加して表示され、選択できるようになります。

• 動作モードメニューで、LIPS と ESC/P のいずれか特定の動作モードに設定した場合は、

その動作モード以外の専用ユーティリティ項目を選択することはできません。
ユーティリティメニューの操作の流れ
ユーティリティメニューには、「共通ユーティリティ項目」と、「専用ユーティリティ項目」
の２つの階層があります。専用ユーティリティ項目は、共通ユーティリティ項目の階層で
「LIPSユーティリティ」または「ESC/Pユーティリティ」を選択した場合のみ表示されます。
それぞれの階層で目的の項目を選択します。
ここでは、「LIPS ユーティリティ」の「フォントリスト」をプリントする手順を例に説明し
ます。
6 ユーティリティメニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
23
操作の手順� キー操作�
共通ユーティリティ項目を選択する�
ユーティリティ�
LIPS ユーティリティ� →�
オフライン状態に切り替える� オンライン キーを押す�
ユーティリティメニューを表示する� ユーティリティ キーを押す�
＞ キーまたは ＜ キーを押す�
ユーティリティメニューが表示されます。�
目的の共通ユーティリティ項目が表示さ�
れます。�
LIPS ユーティリティ�
ステータス プリント� →�
キーを押す�
専用ユーティリティ項目が表示されます。�
フォントリストがプリントされます。�
キーを押す�選択した項目を確定する�
オンライン状態に戻す� オンライン キーを押す�
→�
目的の専用ユーティリティ項目が表示され�
ます。�
LIPS ユーティリティ�
フォント リスト�
＞ キーまたは ＜ キーを押す�専用ユーティリティ項目を選択する�
「フォントリスト」を選択した場合�
「LIPSユーティリティ」を選択した場合�
専用ユーティリティ項目を表示する�

• 専用ユーティリティ項目（LIPS ユーティリティまたは ESC/P ユーティリティ）を選択し

なかった場合は、操作の手順 4 ～ 5 の設定はありません。

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中、またはリストのプリント中に オンライン キーを押すと、操作またはプリ

ントを中止して、オンライン状態に戻ります。

• 操作の途中で ∧ キーを押すと、１つ前の階層に戻ります。
• LIPSのオーバレイリスト、マクロリスト、フォームリスト、オーバレイプリントは、デー

タが登録されている場合のみプリントされます。データが登録されていない場合はブザー
が鳴り、何もプリントされません。
6 ユーティリティメニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
24
7
ジョブキャンセルメニューの機能と操作
ジョブキャンセルメニューの機能

• ジョブキャンセルメニューの機能

ジョブキャンセルメニューを使うと、データ受信中およびデータ処理中のジョブだけをキャ
ンセルすることができます。
キャンセルしたいジョブの処理中にプリンタをオフライン状態にし、操作パネルの
ジョブキャンセル キーを押すと、ジョブキャンセル処理が開始されます。

• 本プリンタ専用でないプリンタドライバから送信されたデータが混在している場合、複数

のデータがキャンセルされることがあります

• ジョブキャンセルの処理は約2秒間行われます。この間にデータの受信を完了しなかった

場合、ジョブスキップ処理に移行します。ジョブキャンセル処理が開始されると、ディス
プレイに「03 ジョブ キャンセル」と表示され、この状態（ジョブキャンセル状態）で
はリセット処理はできません。

• ジョブスキップ処理に時間がかかり、ジョブスキップを途中で中止したいときは、リセッ

ト処理を行ってください。ジョブスキップ状態に移行すると、ディスプレイに「00 ジョ
ブ スキップ」と表示され、この状態（ジョブスキップ状態）でリセット処理が行えるよ
うになります。

• すでにデータ処理が終わり印刷処理中のデータは、キャンセルできません。その場合、そ

の次のプリントデータがキャンセルされることがありますので、ご注意ください。

• ジョブキャンセルを行ったときに、「03 ジョブ キャンセル」と表示されてもジョブが

キャンセルされない場合があります。

• オフライン状態で、かつジョブランプが消灯している場合、 ジョブキャンセル ／

ユーティリティ キーは、 ユーティリティ キーとして動作します。
7 ジョブキャンセルメニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
25
ジョブキャンセルメニューの操作の流れ
キャンセルしたいジョブの処理中にプリンタをオフライン状態にし、操作パネルの
ジョブキャンセル キーを押すと、ディスプレイに「03 ジョブ キャンセル」と表示
され、ジョブキャンセル処理が開始されます。
操作の手順� キー操作�
ジョブをキャンセルする�
０３ ジョブ キャンセル�
ジョブの処理中にオフライン状態に切り替える� オンライン キーを押す�
ジョブキャンセル キーを押す�
メッセージが表示されると同時にオンライ�
ン状態になります。�
ジョブキャンセル状態が約2秒間続き、ジ�
ョブのキャンセル処理が終了すると、プリ�
ント可能な状態に戻ります。�
キャンセルしたいジョブがデータ処理中�
またはデータ受信中で、ジョブランプが�
点灯または点滅している状態で操作します。�
プリントデータの受信が完了していない場�
合、ジョブキャンセル状態が続くと、次の�
メッセージが表示されます。�
ジョブのスキップが終了すると、プリント�
可能な状態に戻ります。�
００ ジョブ スキップ�

セントロニクス�

• ジョブスキップの処理中は、処理中のジョブのインタフェース名（「セントロニクス」、

「USB」など）がディスプレイに表示されます。
7 ジョブキャンセルメニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
26
8 給紙選択メニューの機能と操作
給紙選択メニューの機能と構造

• 給紙選択メニューの機能

給紙選択メニューでは、どの給紙カセットまたは給紙トレイの用紙を使ってプリントするか
や、トレイの用紙サイズ、用紙のタイプを選択できます。選択後、該当する位置の給紙元表
示ランプが点灯します。
詳しい項目の内容については第 6 章「給紙選択メニューの設定項目」（→ P.99）をご覧くだ
さい。

• 給紙選択メニューの構造

給紙選択メニューの階層は２つの階層に分かれています。
設定項目� 給紙モード� トレイ用紙タイプ�
設定値�
トレイ用紙サイズ�
Ｂ
５ �
�
�
Ａ
４ �
▼
▼
�
フ
リ
ー �
�
�
普
通
紙 �
▼
▼
�
ト
レ
イ �
�
�
自
動 �
▼
▼
�
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�

• トレイ用紙サイズ、トレイ用紙タイプについては、共通セットアップメニューの給紙グ

ループでも同様の設定ができます。
8 給紙選択メニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
27
給紙選択メニューの操作の流れ
給紙選択メニューは、設定項目と設定値の２つの階層があります。それぞれの階層で目的の
項目を選択します。
ここでは、トレイ用紙サイズの項目を「B5」に設定する手順を例に説明します。
操作の手順� キー操作�
設定項目を選択する�
キュウシ センタク�
トレイ ヨウシ サイズ�→�
オフライン状態に切り替える� オンライン キーを押す�
給紙選択メニューを表示する� 給紙選択 キーを押す�
＞ キーまたは ＜ キーを押す�
給紙選択メニューが表示されます。�
目的の設定項目が表示されます。�
トレイ ヨウシ サイズ�
＝Ａ４� →�
キーを押す�
選択した設定項目の設定値が表示されます。�
キーを押す�選択した値を確定する�
オンライン状態に戻す� オンライン キーを押す�
→�
目的の設定値が表示されます。�
トレイ ヨウシ サイズ�
Ｂ５�
＞ キーまたは ＜ キーを押す�設定値を選択する�
「B5」を選択した場合�
「トレイ用紙サイズ」を選択した場合�
設定値を表示する�

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で オンライン キーを押すと、そのとき表示していた設定値を設定し、オン

ライン状態に戻ります。また、操作の途中で誤操作をした場合も、そのとき表示していた
設定値で設定されます。

• 給紙モードの「カセット 2」は、オプションのペーパーフィーダユニットを装着している

場合にのみ表示されます。
8 給紙選択メニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
28
9 両面メニューの機能と操作
両面メニューの機能と構造

• 両面メニューの機能

用紙の両面にプリントするか片面にプリントするかを設定します。
ただし、オプションの両面ユニットが装着されているときにのみ機能します。両面ユニット
が装着されていないときは、 両面 キーを押してもランプは点灯せず、1回ブザーが鳴ります。
詳しい項目の内容については第6章「両面メニューの設定項目」（→P.102）をご覧ください。

• 両面メニューの構造

両面メニューの階層は１つです。
＊オプション�
両面モード� 両 面�片 面�

• 両面メニューは、オフラインのときに 両面 キーが押された場合に、ランプ が点灯また

は消灯するだけです。ディスプレイには表示されません。

• ランプ が点灯した場合は両面印刷、ランプが消灯した場合は片面印刷の設定になります。
• オプションの両面ユニットについては、「ユーザーズガイド」をご覧ください。

両面メニューの操作の流れ
両面メニューは、「両面モード」の階層で目的の項目を選択します。両面メニューはディス
プレイには表示されずに、 両面 キーの ランプ が点灯するか、消灯するかで設定を行いま
す。また、両面ユニットが装着されていないときは、このメニューは機能しません。
ここでは、「両面」を設定する手順を例に説明します。
操作の手順� キー操作�
オフライン状態に切り替える� オンライン キーを押す�
「両面」に設定する� 両面 キーを押す�
両面 キーのランプが点灯します。�
オンライン状態に戻す� オンライン キーを押す�
9 両面メニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
29

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。
9 両面メニューの機能と操作

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
30
10 セットアップメニューの初期化
セットアップメニュー初期化の機能
セットアップメニューを初期化すると、共通セットアップメニューや専用セットアップメ
ニューで設定した内容を、工場出荷時の状態に戻すことができます。
セットアップメニュー初期化の操作の流れ
初期化は、セットアップメニューの「グループ」の階層で「パネル設定初期化」の項目を選
択して行います。
操作の手順� キー操作�
グループで「パネル設定初期化」を選択する�
セットアップ�
パネル セッテイ ショキカ�→�
オフライン状態に切り替える� オンライン キーを押す�
セットアップメニューを表示する� セットアップ キーを押す�
＞ キーまたは ＜ キーを押す�
セットアップメニューが表示されます。�
パネル セッテイ ショキカ�
ジッコウ シマスカ？�↓�
キーを押す�
確認メッセージが表示されます。�
キーを押す�メッセージを確認後、さらに実行する�
オンライン状態に戻す� オンライン キーを押す�
初期化を実行する�
初期化の実行中は「ショキカ チュウ」が�

表示されます。終了すると、「ショキカ �
シュウリョウ」が表示されます。�
10 セットアップメニューの初期化

第
２
章
メ
ニ
ュ
ー
の
機
能
と
操
作
31

• 初期化の最中に電源を切らないでください。プリンタのメモリが故障することがあります。
• 一部の設定項目は、初期化後に電源を入れなおすかハードリセット操作を行わないと有効

にならないのでご注意ください。

• 操作の途中で オンライン キーを押すと、操作を中止してオンライン状態に戻ります。

ただし、ディスプレイに「ショキカ チュウ」と表示されているときは、 オンライン
キーを押しても操作は中止できません。

• 共通セットアップメニューのインタフェースグループの「拡張ネットワーク」の項目は初

期化されません。
10 セットアップメニューの初期化

第 3 章
共通セットアップ
メニューの設定項目
１ 拡張機能グループの設定項目 ................................ 37
２ 給紙グループの設定項目 ........................................ 43
３ レイアウトグループの設定項目 ............................ 46
４ 印字調整グループの設定項目 ................................ 49
５ インタフェースグループの設定項目 .................... 56

34
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
＜拡張機能グループ＞ → P.37
コピー枚数
タイムアウト
スリープ動作
スリープモード
ブザー
警告表示
トナー節約
ハイレジストモード
トナー濃度 C、M、Y、K
警告処理
自動エラースキップ
表示言語
自動切り替え *
特殊モード D*
特殊モードＩ
トレイ用紙サイズ
デフォルト用紙サイズ
トレイ優先
自動選択
デフォルト用紙タイプ
プリントの部数を設定します。
自動ジョブ終了のタイマーを設定します。
オフライン状態でスリープモードに移行するかどうか
を設定します。
プリンタを使わないときに消費電力を節約するタイ
マーを設定します。
エラー時のブザーの鳴りかたを設定します。
警告時のメッセージを表示するかどうかを設定します。
トナーを節約してプリントするかどうかを設定します。
色のずれを解消するために、印刷開始位置などを調整
するかどうかを設定します。
プリントするときの印字濃度を色ごとに調整します。
警告状態が発生したときに、プリントを継続するか、
停止するかを設定します。
エラー時も自動的にプリントを続行するかどうかを設

定します。
ディスプレイの表示言語を設定します。
LIPS、ESC/P エミュレーションの各モードについて、
動作モード自動切り替えの対象にするかどうかを設定
します。
自動両面モードでプリントしたときの印字不良を改善
するモードを設定します。
網かけを使用した部分に残像が薄く印字される現象を
改善するモードを使うかどうかを設定します。
トレイ給紙時の用紙サイズを設定します。
プリンタの初期状態の処理サイズを設定します。
自動給紙の場合に、給紙トレイから順に給紙元を検知
するかどうかを設定します。
自動給紙の場合に、どの給紙トレイ、給紙カセットを
自動給紙の対象とするのかを設定します。
通常使用する用紙の種類を設定します。
１ ～ 2000
５ ～ 15 ～ 300 ビョウ、シナイ
スル、オンラインノミ
30 プン、60 プン、180 プン、
15 フン
１カイ、レンゾク
スル、シナイ
ツカワナイ、ツカウ
ツカワナイ、ツカウ
１ ～ 8 ～ 15
ケイゾク、テイシ
ツカワナイ、ツカウ
ニホンゴ、ENGLISH
LIPS ......... ツカウ、ツカワナイ

ESC/P ...... ツカウ、ツカワナイ
ツカワナイ、モード 1、モード 2
ツカワナイ、ツカウ
A4、LT、LG、EX、フリー、ユー
ザペーパー、ハガキ、フウトウY4、
A5、B5
A4、B5、A5
シナイ、スル
トレイ ............ ツカウ、ツカワナイ
カセット 1 ...... ツカウ、ツカワナイ
カセット 2* .... ツカウ、ツカワナイ
フツウシ、アツガミ、OHP、コ
ウタクフィルム
共通セットアップメニュー 設定項目一覧
設定項目 設定値 内容
＜給紙グループ＞ → P.43

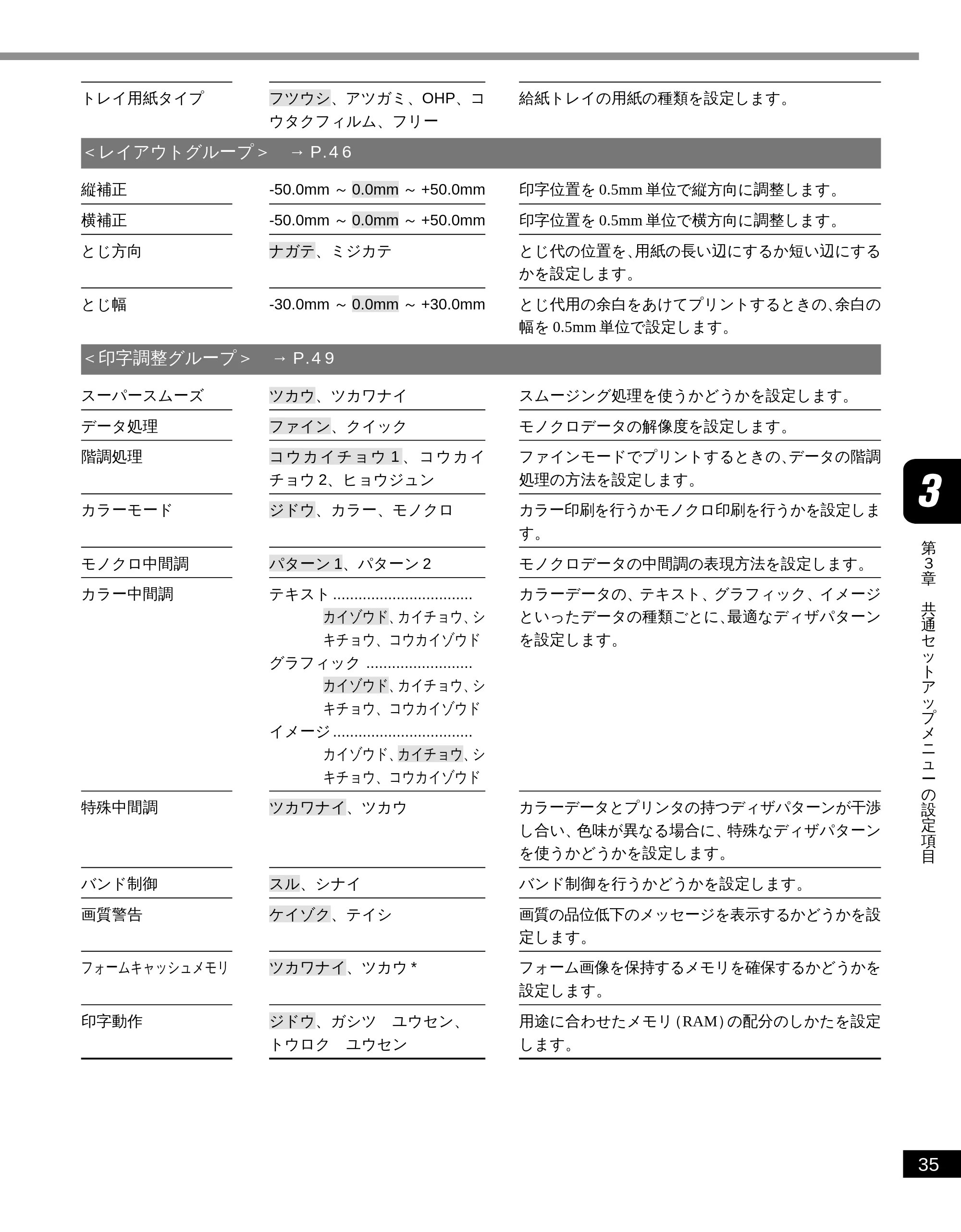

35
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
給紙トレイの用紙の種類を設定します。
印字位置を 0.5mm 単位で縦方向に調整します。
印字位置を 0.5mm 単位で横方向に調整します。
とじ代の位置を、用紙の長い辺にするか短い辺にする
かを設定します。
とじ代用の余白をあけてプリントするときの、余白の
幅を 0.5mm 単位で設定します。
スムージング処理を使うかどうかを設定します。
モノクロデータの解像度を設定します。
ファインモードでプリントするときの、データの階調
処理の方法を設定します。
カラー印刷を行うかモノクロ印刷を行うかを設定しま
す。
モノクロデータの中間調の表現方法を設定します。
カラーデータの、テキスト、グラフィック、イメージ
といったデータの種類ごとに、最適なディザパターン
を設定します。
カラーデータとプリンタの持つディザパターンが干渉
し合い、色味が異なる場合に、特殊なディザパターン
を使うかどうかを設定します。
バンド制御を行うかどうかを設定します。
画質の品位低下のメッセージを表示するかどうかを設
定します。

フォーム画像を保持するメモリを確保するかどうかを
設定します。
用途に合わせたメモリ（RAM）の配分のしかたを設定
します。
フツウシ、アツガミ、OHP、コ
ウタクフィルム、フリー
-50.0mm ～ 0.0mm ～ +50.0mm
-50.0mm ～ 0.0mm ～ +50.0mm
ナガテ、ミジカテ
-30.0mm ～ 0.0mm ～ +30.0mm
ツカウ、ツカワナイ
ファイン、クイック
コ ウ カ イ チ ョ ウ 1 、 コ ウ カ イ
チョウ 2、ヒョウジュン
ジドウ、カラー、モノクロ
パターン 1、パターン 2
テキスト .................................
カイゾウド、カイチョウ、シ
キチョウ、コウカイゾウド
グラフィック .........................
カイゾウド、カイチョウ、シ
キチョウ、コウカイゾウド
イメージ .................................
カイゾウド、カイチョウ、シ
キチョウ、コウカイゾウド
ツカワナイ、ツカウ
スル、シナイ
ケイゾク、テイシ

ツカワナイ、ツカウ *
ジドウ、ガシツ ユウセン、
トウロク ユウセン
トレイ用紙タイプ
縦補正
横補正
とじ方向
とじ幅
スーパースムーズ
データ処理
階調処理
カラーモード
モノクロ中間調
カラー中間調
特殊中間調
バンド制御
画質警告
フォームキャッシュメモリ
印字動作
＜レイアウトグループ＞ → P.46
＜印字調整グループ＞ → P.49

36
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
インタフェース選択
セントロニクス設定 *
拡張ネットワーク *
（工場出荷時の設定
値は、装着するネッ
ト ワ ー ク ボ ー ド に
よって異なります。）
コネクション認識 *
ジドウ、セントロニクス、USB、
カクチョウ ネットワーク *
busy-ack......... A-B-A 、A-B、B-A
セントロ受信速度
.... コウソク、チュウソク、テイソク
セントロ送信速度
.... コウソク、チュウソク、テイソク
インプットプライム
.... ドウサモード イゾン、リセット
双方向 ... ECP 、ニブル、ツカワナイ
TCP/IP
フレームタイプ
..... ETHERNET2、ムコウ
IP モード
............ シュドウ、ジドウ
プロトコル
DHCP ............. オフ、オン
BOOTP ........... オフ、オン
RARP ............. オフ、オン
アドレス
IP アドレス ................（数値）
サブネットマスク .....（数値）

ゲートウェイアドレス .（数値）
設定登録
設定初期化
スル、シナイ
パソコンと接続するときのインタフェースの種類を設
定します。
BUSY信号とACKNLG信号の出力順序を変更します。
セントロニクスのデータの受信速度を設定します。
セントロニクスのデータの送信速度を設定します。
パソコンからインプットプライム（プリンタのリ
セット信号）を受信したときの処理を設定します。
データの双方向通信を設定します。
オプションで装着された拡張ネットワークボードの
TCP/IP 設定を行います。
「拡張ネットワーク」の「TCP/IP」（前項目）の設定内
容を登録します。
オプションで装着された拡張ネットワークボードの設
定を、工場出荷時の値に戻します。
拡張ネットワークボードを使用していて、正しいプリ
ント結果が得られない場合に設定します。
＜インタフェースグループ＞ → P.56
＊「*」印の付いている項目や設定値は、オプションの有無、他の設定項目の内容によって、表示されるときと表示さ
れないときがあります。
＊グレーで示されている設定値は、工場出荷時の値です。

37
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
1 拡張機能グループの設定項目
コピー枚数 １ ～ 2000
プリントの部数を設定します。
設定値で指定した部数だけプリントされます。
タイムアウト ５ ～ 15 ～ 300 ビョウ、シナイ
自動ジョブ終了の機能を設定します。
本項目でタイムアウトの時間を設定しておくと、データが入力されなくなってか
ら設定時間が経過したときに自動的にジョブを終了することができます。アプリ
ケーションソフトから排紙コマンドが送られてこないために、プリンタ内にデー
タが残ったままの状態のときも、本項目を設定しておくと、自動的に排紙するこ
とができます。
また、オプションのバージョンアップ ROM を装着している場合は、LIPS モード
とESC/Pエミュレーションモードの自動切り替えが可能になります。自動切り替
えを正しく行うには、データの終了を認識しなければいけませんが、データの送
信が途中で止まったりして、認識できないことがあります。そのようなときに本
項目でタイムアウトの時間を設定しておくと、設定時間が経過したときに自動的

にジョブを終了することができるので、動作モードを切り替えることができま
す。
「シナイ」に設定した場合は自動ジョブ終了の機能を使いません。

• 自動ジョブ終了を設定した場合、パソコン側の処理に時間がかかると、データの途中で

ジョブが終了して正しいプリント結果が得られないことがあります。その場合は、タイ
ムアウトの設定時間を調節してください。

• ジョブ中は操作パネルのジョブランプが点灯します。
• オフライン状態のときは、自動ジョブ終了は行われません。

スリープ動作 スル 、オンラインノミ
「スリープモード」（→次項目）で設定した時間が経過したときに、プリンタの状
態によってスリープモードに移行するかどうかを設定することができます。
「スル」に設定した場合、プリンタがオンライン状態でもオフライン状態でもス
リープモードに移行します。
「オンラインノミ」に設定した場合、プリンタがオフライン状態ではスリープ
モードに移行しません。
1 拡張機能グループの設定項目

38
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
スリープモード 30 プン、60 プン、180 プン、15 フン
パネル操作を行わなかったり、パソコンからのデータがこなかったり、プリンタ
に変化のない状態が一定時間経過したときに、スリープモードに移行するまでの
時間を設定します。
スリープモードになると、プリンタは消費電力の少ないスリープ状態になりま
す。オンライン状態からスリープモードになった場合は印刷可ランプ以外のラン
プとディスプレイの表示が消え、オフライン状態からスリープモードになった場
合はメッセージランプ以外のランプとディスプレイの表示が消えます。

• 操作パネルのキーが押されたり、エラーが起きると自動的にスリープモードは解除され

ます。また、オンライン状態ではパソコンからのデータを受信してもスリープモードが
解除されます。オフライン状態ではエラーが解除されてもスリープモードが解除されま
す。

• 本プリンタはオフライン状態でもスリープモードに移行しますが、次のようなオフライ

ン状態のときは、設定時間が経過してもスリープモードに移行しません。

• サービスコール（「nn-nn ××」｛nn は 2 桁の英数字｝）が表示されている
• ステータスプリントなどのユーティリティ項目の実行中
• 「スリープ動作」（→前項目）を「オンラインノミ」に設定している

ブザー １カイ、レンゾク
エラーが発生した場合に、ブザー音が１回だけ鳴るのか、連続して鳴るのかを設
定します。連続して鳴るように設定した場合は、エラーを解除するか操作パネル
のいずれかのキーを押すと止まります。

• エラーの種類によっては、ブザーが鳴っているときに オンライン キーを押すと、エ

ラーをスキップして、オンライン状態に戻すことができます。
警告表示 スル、シナイ
プリンタの状態を警告するメッセージ（警告メッセージ）を表示するかどうかを
設定します。メッセージを表示してもしなくてもプリントは行われます。

• 本項目を「シナイ」に設定して表示されなくなるメッセージについては、ユーザーズガ

イド 第 6 章「メッセージが表示されたときは」をご覧ください。
1 拡張機能グループの設定項目

39
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
トナー節約 ツカワナイ、ツカウ
トナーを節約してプリントするモードを使うかどうかを設定します。

• 本項目を「ツカウ」に設定すると、トナーは節約できますが、プリント結果が薄くなり、

細い線や濃度の薄いプリントが不鮮明になることがあります。
ハイレジストモード ツカワナイ、ツカウ
印刷の際の色のずれを解消するために、印刷の開始位置を調整します。本プリン
タは使用環境によっては色ずれが生じることがあります。指定した色が正しく印
刷されないときや、カラー文字がぼけて見えるときは、「ツカウ」を設定します。
「ツカワナイ」を設定すると、通常の動作で印刷します。

• 通常は、「ツカワナイ」で使用してください。
• 本項目を「ツカウ」に設定すると、プリント速度が遅くなります。
• 「ツカワナイ」から「ツカウ」に変更した直後は、プリントに時間がかかることがあり

ます。
トナー濃度 C １ ～ 8 ～ 15
プリントするときのシアンの印字濃度を調整します。設定値が大きくなるほど、
印字濃度が濃くなります。

• 通常の使用時には調整しないでください。
• 本プリンタをネットワークと接続し、複数台（２台以上）同時に使用しているときに、

この項目でプリンタ間の濃度のバラツキを微調整します。
トナー濃度 M １ ～ 8 ～ 15
プリントするときのマゼンタの印字濃度を調整します。設定値が大きくなるほ
ど、印字濃度が濃くなります。

• 通常の使用時には調整しないでください。
• 本プリンタをネットワークと接続し、複数台（２台以上）同時に使用しているときに、

この項目でプリンタ間の濃度のバラツキを微調整します。
1 拡張機能グループの設定項目

40
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
トナー濃度 Y １ ～ 8 ～ 15
プリントするときのイエローの印字濃度を調整します。設定値が大きくなるほ
ど、印字濃度が濃くなります。

• 通常の使用時には調整しないでください。
• 本プリンタをネットワークと接続し、複数台（２台以上）同時に使用しているときに、

この項目でプリンタ間の濃度のバラツキを微調整します。
トナー濃度 K １ ～ 8 ～ 15
プリントするときの黒の印字濃度を調整します。設定値が大きくなるほど、印字
濃度が濃くなります。

• 通常の使用時には調整しないでください。
• 本プリンタをネットワークと接続し、複数台（２台以上）同時に使用しているときに、

この項目でプリンタ間の濃度のバラツキを微調整します。
警告処理 ケイゾク、テイシ
以下の警告メッセージが表示されたときに、プリントを継続するか停止するかを
設定します。
トナーカートリッジの寿命が近くなって交換が必要�
ドラムカートリッジの寿命が近くなって交換が必要�
中間転写体ユニットの寿命が近くなって交換が必要�
�
「16 × トナー チェック」�
「E0 ドラム コウカン ヨコク」�
「99 ITB コウカン ヨコク」�
警告メッセージ プリンタの状態�
「ケイゾク」に設定した場合、上記のメッセージを表示しながらプリントを継続
します。
「テイシ」に設定した場合、プリントを停止します。その後、表示されたメッセー
ジにしたがって警告状態を解除すると、プリントが再開されます。

• 「16 × トナー コウカン」が表示されプリントが中断した場合は、 オンライン

キーを押すとプリントを続行できます。ただし、トナーが少なくなってきているので、
表示された色の新品トナーカートリッジをご用意ください。また、大量にプリントする
ときは、表示された色のトナーカートリッジを交換してから、プリントを行ってくださ
い。
「E0 ドラム コウカン ヨコク」が表示されプリントが中断した場合は、ドラムを交
換したあと、再度プリントを行ってください。
「99 ITB コウカン ヨコク」が表示されプリントが中断した場合は、中間転写体ユ
ニットと転写ローラを交換したあと、再度プリントを行ってください。
1 拡張機能グループの設定項目

41
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

• 本項目を「テイシ」にした場合、「16 × トナー チェック」は「16 × トナー

コウカン」という表示に変わりプリントが停止します。
自動エラースキップ ツカワナイ、ツカウ
エラーが起きたときに、エラーを一時的に解除してプリントを続ける機能（エ
ラースキップ）を、自動的に使うかどうかを設定します。
「ツカワナイ」を設定した場合、 オンライン キーを押してエラースキップさせ
る必要があります。
「ツカウ」を設定した場合、 オンライン キーを押さなくても自動的にエラース
キップされます。

• エラースキップとはあくまでエラーを一時的に解除するものです。したがって、正しく

プリントされないことがあります。

• 自動エラースキップで一時解除できるエラーの種類については、ユーザーズガイド 第

6 章「メッセージが表示されたときは」をご覧ください。

• 本項目を「ツカウ」に設定すると、複数のエラーが発生している場合でも、自動エラー

スキップ可能なエラーはすべて自動的にエラースキップします。
表示言語 ニホンゴ、ENGLISH
ディスプレイに表示されるメッセージを日本語で表示するか、英語で表示するか
を設定します。

• ENGLISH 表示の場合のメニュールートマップはありません。

自動切り替え * LIPS ....................... ツカウ、ツカワナイ
ESC/P .................... ツカウ、ツカワナイ
＊オプションのバージョンアップ ROM が装着されている場合にのみ表示されます。
動作モード自動切り替えが設定されている場合の、自動切り替えの対象となる動
作モードを設定します。LIPS、ESC/Pエミュレーションの各モードについて設定
します。
「ツカウ」を設定した場合、そのモードを自動切り替えの対象とします。「ツカワ
ナイ」を設定した場合、そのモードを自動切り替えの対象としません。

• 動作モード自動切り替えは、動作モードメニューで設定します（→ P.92）。
• 本項目で、すべてのモードを自動切り替えの対象としない設定にしたときに、動作モー

ド自動切り替えが設定された場合は、優先エミュレーションメニューで設定されたモー
ドで動作します。
1 拡張機能グループの設定項目

42
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
特殊モード D* ツカワナイ、モード 1、モード 2
＊オプションの両面ユニットが装着されている場合にのみ表示されます。
自動両面モードでプリントした結果、2面目に次のような印字不良の現象が見受
けられる場合に、このモードを使うとプリント結果が改善されることがありま
す。
印字部のまわりにトナーが飛び散ったような跡が見受けられる場合には「モード
1」に設定します。
印字部分（特に青や緑色の部分）に白い横すじが入る場合には「モード 2」に設
定します。

• 本項目は、設定値を変更した場合、設定操作後に電源を入れなおさないと有効にならな

いのでご注意ください。

• 問題が解決した場合、設定値を「ツカワナイ」に戻し、電源を入れなおしてください。
• 本項目は操作パネルのみで設定可能です。NetSpotやプリンタドライバでは設定できま

せん。
特殊モード I ツカワナイ、ツカウ
一度印字した文字や画像が、網かけを使用した部分に残像として薄く印字される
場合に、このモードを「ツカウ」に設定するとプリント結果を改善することがで
きます。

• 本項目は、設定値を変更した場合、設定操作後に電源を入れなおさないと有効にならな

いのでご注意ください。

• 問題が解決した場合、設定値を「ツカワナイ」に戻し、電源を入れなおしてください。
• 本項目は操作パネルのみで設定可能です。NetSpotやプリンタドライバでは設定できま

せん。
1 拡張機能グループの設定項目

43
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
2 給紙グループの設定項目
トレイ用紙サイズ A4、LT、LG、EX、フリー、ユーザペーパー、ハガキ、フウトウ Y4、
A5、B5
給紙トレイにセットした用紙のサイズは自動的には検知されないため、本項目で
用紙のサイズを設定します。

• 本項目を「フリー」に設定すると、1 枚ずつ違うサイズの用紙にプリントしたいときな

どに便利です。ただし、アプリケーションソフトなどから設定した用紙サイズと異なる
サイズの用紙でプリントすると、用紙サイズ交換を要求するメッセージが表示されない
ので、データが欠けてプリントされることがあります。

• 「ユーザペーパー」は、アプリケーションソフトなどで定形以外のサイズを独自に設定

してプリントしたいときに選択します。プリント中に用紙サイズ交換を要求するメッ
セージが表示される場合は、 オンライン キーを押してエラーを解除してプリントし
てください。

• 「LT」はレターに、「LG」はリーガルに、「EX」はエグゼクティブに対応しています。
• 「フウトウ Y4」は洋形４号に対応していますが、種類によってはプリントできないも

のもあります。また、有効印字領域は、上下左右の用紙端から 10mm 内側までとなりま
す。詳しくは、ユーザーズガイド「用紙について」をご覧ください。

• 給紙選択メニューでも同様の設定ができます（→ P.100）。
• 「ハガキ」サイズや、縦の長さが 176mm未満のサイズの用紙にプリントする場合は、プ

リンタ上面の排紙トレイに排紙すると、紙づまりが起きることがあります。プリンタ背
面のサブ排紙トレイに排紙するようにしてください。
デフォルト用紙サイズ A4、B5、A5
アプリケーションソフトで用紙サイズが設定できない場合など、プリンタが処理
を行う用紙サイズを決定できないときのための論理上の用紙サイズを設定しま
す。
トレイ優先 シナイ、スル
給紙選択メニューで自動給紙が設定されている場合に、プリンタが給紙トレイか
ら順に給紙元を検知するかどうかを設定します。
「シナイ」に設定すると、受信データの用紙サイズに合致するかどうかの検知は、
次の順序で行われます。
カセット 1 → カセット 2（オプション）→ 給紙トレイ
2 給紙グループの設定項目

44
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
「スル」に設定すると、受信データの用紙サイズに合致するかどうかの検知は、給
紙トレイから次の順序で行われます。
給紙トレイ → カセット 1 → カセット 2（オプション）

• 自動給紙は、給紙選択メニューの「給紙モード」（→ P.99）で設定します。
• 本項目は、給紙選択メニューで自動給紙が設定されている場合にのみ有効です。
• 本項目を「スル」に設定しても、給紙トレイの用紙サイズと受信データの用紙サイズが

異なるときは、給紙トレイからは給紙されません。

• 自動給紙では、受信データの用紙サイズが現在選択されている給紙元の用紙サイズと合

致する場合は、優先的に現在選択されている給紙元から給紙されます。この場合は、本
項目が「スル」に設定されていても給紙トレイから給紙されません。
自動選択 トレイ .................... ツカウ、ツカワナイ
カセット 1.............. ツカウ、ツカワナイ
カセット 2* ............ ツカウ、ツカワナイ
＊「カセット 2」は、オプションのペーパーフィーダユニットが装着されている場合にのみ
表示されます。
自動給紙が設定されている場合に、自動給紙の対象となる給紙元を設定します。
給紙トレイ、カセットのそれぞれについて設定します。
「ツカウ」に設定すると、それぞれの給紙元を自動給紙の対象とします。「ツカワ
ナイ」に設定すると、それぞれの給紙元を自動給紙の対象としません。

• 自動給紙は、給紙選択メニューの「給紙モード」（→ P.99）で設定します。

デフォルト用紙タイプ フツウシ、アツガミ、OHP、コウタクフィルム
通常使用する用紙のタイプを設定します。本プリンタでは、ここで設定された用
紙のタイプに最適な印刷モードが内部的に設定されます。
厚紙（106g/m 2 ～ 135g/m 2 ）に印刷する場合は「アツガミ」、光沢フィルムの場合
は「コウタクフィルム」、OHP フィルムの場合は「OHP」、ラベル用紙の場合は
「アツガミ」に設定します。

• オプションのバージョンアップ ROM を装着していると、プリンタドライバを使用でき

ない OS（MS-DOS や UNIX など）からもプリントすることができます。その場合に給
紙トレイを使う際は、デフォルト用紙タイプとトレイ用紙タイプの設定を必ず一致させ
てください。

• 「アツガミ」、「コウタクフィルム」、「OHP」のいずれかに設定した場合、両面印刷は行

えません。また、印刷速度が遅くなります。

• 封筒の場合は、「トレイ用紙サイズ」が「フウトウ Y4」に設定されていれば、このメ

ニューで設定する必要はありません。
2 給紙グループの設定項目

45
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

• ハガキの場合は、「トレイ用紙サイズ」が「ハガキ」に設定されていれば、このメニュー

で設定する必要はありません。
トレイ用紙タイプ フツウシ、アツガミ、OHP、コウタクフィルム、フリー
給紙トレイにセットする用紙のタイプを設定します。本プリンタでは、ここで設
定された給紙トレイの用紙のタイプに最適な印刷モードが内部的に設定されま
す。
厚紙（106g/m
2 ～ 135g/m 2 ）に印刷する場合は「アツガミ」、光沢フィルムの場合
は「コウタクフィルム」、OHP フィルムの場合は「OHP」、ラベル用紙の場合は
「アツガミ」に設定します。

• 本プリンタでは、給紙トレイにセットされた用紙のタイプに応じて、内部的に最適な印

刷モードに切り替えて印刷します。給紙トレイにセットした用紙のタイプと印刷モード
が異なると、エンジンに重大な故障が生じる恐れがあります。
WindowsやMacintoshから給紙トレイを使ってプリントする場合は、給紙トレイにセッ
トされた用紙のタイプと「トレイ用紙タイプ」の設定、およびプリンタドライバの「用
紙タイプ」の設定を必ず一致させてください。プリンタの設定とプリンタドライバの設
定が一致していないとエラーメッセージが表示され、プリンタは停止します。
また、オプションのバージョンアップ ROM を装着していると、プリンタドライバを使
用できない OS（MS-DOS や UNIX など）からもプリントすることができます。その場
合は、給紙トレイにセットされた用紙のタイプと「トレイ用紙タイプ」の設定、および
「デフォルト用紙タイプ」の設定を必ず一致させてください。

• 「フリー」に設定すると、プリンタドライバで設定した用紙タイプのチェックを行いま

せん。プリンタドライバで設定した用紙と給紙トレイにセットした用紙のタイプが合っ
ているかを必ず確認してお使いください。

• OHP フィルムにプリントする場合は、本プリンタ専用の「キヤノンカラーレーザ OHP

用紙 TR-3 A4（A4 サイズ）」をお使いください。

• 光沢フィルムにプリントする場合は、本プリンタ専用の「キヤノン カラーレーザ 光沢

フィルム GF-2 A4（A4 サイズ）」をお使いください。

• 「アツガミ」、「コウタクフィルム」、「OHP」のいずれかに設定した場合、両面印刷は行

えません。また、印刷速度が遅くなります。

• 封筒の場合は、「トレイ用紙サイズ」が「フウトウ Y4」に設定されていれば、この項目

で設定する必要はありません。

• ハガキの場合は、「トレイ用紙サイズ」が「ハガキ」に設定されていれば、このメニュー

で設定する必要はありません。

• 給紙選択メニューでも同様の設定ができます（→ P.100）。

2 給紙グループの設定項目

46
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
3 レイアウトグループの設定項目
縦補正 -50.0mm ～ 0.0mm ～ +50.0mm
横補正
設定値で指定した値だけ、印字位置を縦方向または横方向にずらして調整します。
設定値の増減につれて、印字位置は次のようになります。

• 縦補正

設定値が増えると用紙の Y 方向の余白が広くなります。
設定値が減ると用紙の Y 方向の余白が狭くなります。

• 横補正

設定値が増えると用紙の X 方向の余白が広くなります。
設定値が減ると用紙の X 方向の余白が狭くなります。
Ｙ�
Ｘ�
ABC
ABC
「横補正 」で 調整した範囲�
「
縦
補
正
」
で
調
整
し
た
範
囲 �
縦／横補正で調整�
元
の
余
白
部
分 �

• 印字位置を調整した結果、印字データが有効印字領域をはみ出る場合は、その部分が欠

けてプリントされますのでご注意ください。

• ＞ キーを押すたびに設定値が0.5mmずつ増え、＜ キーを押すたびに設定値が0.5mm

ずつ減ります。また、 ＞ キーあるいは ＜ キーから指を離さずに押し続けていると、
加減速度が速くなります。
とじ方向 ナガテ、ミジカテ
とじる位置を、用紙の長い辺（長手）にするか短い辺（短手）にするかを設定し
ます。両面プリントをしてとじるときには、表面と裏面とで、とじ代の位置も自
動的に調整します。
とじ代用の余白の幅や、上／下／左／右とじのいずれにするのかは、「とじ幅」で
設定します（→次項目）。
3 レイアウトグループの設定項目

47
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

• 長手の場合

と
じ
代 �
表 裏�
とじ代�
表 裏�
用紙を縦にして両面プリントする場合� 用紙を横にして両面プリントする場合�
DEFABC ABC
DEF
と
じ
代 �
とじ代�

• 短手の場合

表 裏� 表 裏�
DEF
ABC
ABC DEF
と
じ
代 �
とじ代�
用紙を縦にして両面プリントする場合� 用紙を横にして両面プリントする場合�
と
じ
代 �
とじ代�

• 本項目だけを設定してもとじ代をあけることはできません。「とじ幅」と組み合わせて

設定することによってとじ代をあけることができます。
とじ幅 -30.0mm ～ 0.0mm ～ +30.0mm
とじ代用の余白をあけてプリントするときの、余白の幅を設定します。設定した
値だけ画像をずらして余白を作ります。「＋」の値で画像を＋方向にずらし、「－」
の値で画像を－方向にずらします。
［＋］方向� ［－］方向�［0mm］�
と
じ
幅 �
中央� 中央� 中央�
と
じ
幅 �
用紙の長短どちらの辺にとじ代をあけるのかは「とじ方向」（→前項目）で設定
します。用紙の上下左右のどの辺にとじ代をあけるかは、「とじ方向」の設定と
本項目の設定を「＋」にするか「－」にするかの組み合わせにより決まります。
3 レイアウトグループの設定項目

48
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

• とじ幅を設定した結果、印字データが有効印字領域をはみ出る場合は、その部分が欠け

てプリントされますのでご注意ください。

• ＞ キーを押すたびに設定値が0.5mmずつ増え、＜ キーを押すたびに設定値が0.5mm

ずつ減ります。また、 ＞ キーあるいは ＜ キーから指を離さずに押し続けていると、
加減速度が速くなります。

• 「縦補正」「横補正」と本項目を同時に設定した場合は、「縦補正」「横補正」の処理が行

われたあとで本項目の処理が行われます。

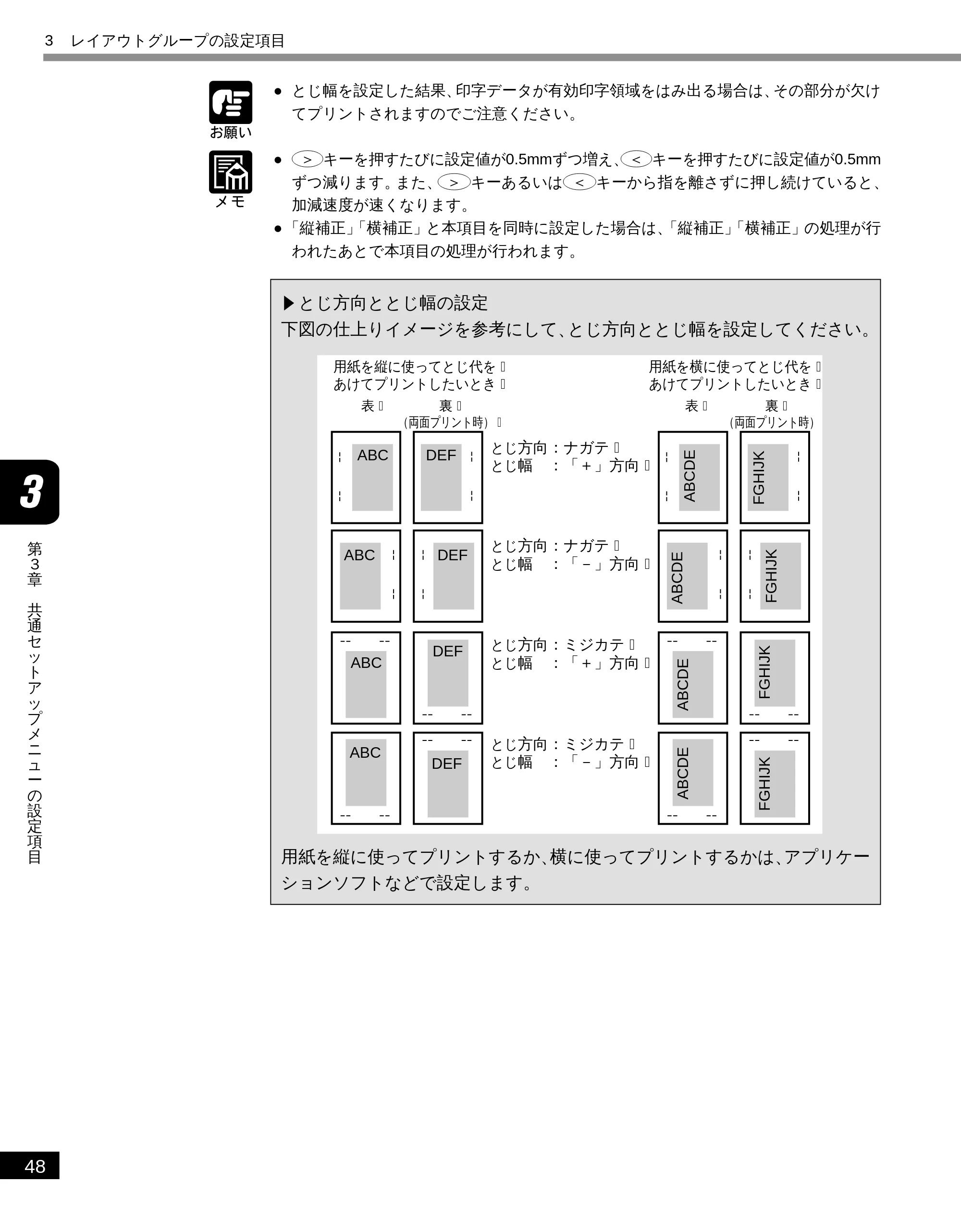

とじ方向ととじ幅の設定
下図の仕上りイメージを参考にして、とじ方向ととじ幅を設定してください。
とじ方向：ナガテ�
とじ幅 ：「＋」方向�
ABC
とじ方向：ナガテ�
とじ幅 ：「－」方向�
とじ方向：ミジカテ�
とじ幅 ：「＋」方向�
とじ方向：ミジカテ�
とじ幅 ：「－」方向�
用紙を縦に使ってとじ代を�
あけてプリントしたいとき�
用紙を横に使ってとじ代を�
あけてプリントしたいとき�
ABC
ABC
ABC
DEF
DEF
DEF
DEF
ABCDE
ABCDE
ABCDE
ABCDE
FGHIJK
FGHIJK
FGHIJK
FGHIJK
表� 裏�
（両面プリント時）�
表� 裏�
（両面プリント時）�
用紙を縦に使ってプリントするか、横に使ってプリントするかは、アプリケー
ションソフトなどで設定します。
3 レイアウトグループの設定項目

49
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
4 印字調整グループの設定項目
スーパースムーズ ツカウ、ツカワナイ
文字や図形のギザギザの輪郭をなめらかにプリントするスムージング処理を使う
かどうかを設定します。
「ツカウ」を設定した場合スムージング処理を使ってプリントします。「ツカワナ
イ」を設定した場合スムージング処理を使わずにプリントします。

• スーパースムージングの効果は、文字やグラフィックのパターンによって異なります。
• 「カラー中間調」（→ P.51）の項目が「カイチョウ」で、「階調処理」（→ P.50）の項目

が「ヒョウジュン」に設定されている場合は、スムージング処理は行われません。
データ処理 ファイン、クイック
モノクロデータの解像度を設定します。
解像度は１インチあたりのドット数を示す dpi（dot per inch）という単位で表さ
れ、数値が大きいほど高い精度でプリントできます。
「クイック」を設定した場合、解像度 300dpi でプリントします。印字の精度がそ
れほど必要とされない場合にこのモードをお使いください。ファインモードより
も高速でプリントできます。
「ファイン」を設定した場合、解像度600dpiのファインモードでプリントします。
クイックモードよりも若干、印刷時間がかかることがありますが、高解像度でプ
リントできます。
カラーデータの場合は、本項目の設定に関わらず、常に600dpiでプリントされま
す。

• データの量や種類によっては、処理に必要なメモリが不足して、ファインモードでプリ

ントされない場合があります。そのような場合は、「印字動作」（→ P.53）の項目を「ガ
シツ ユウセン」に設定してください。

• モノクロデータを 300dpi の解像度でプリントしたいときは、本項目を「クイック」に

設定するとともに、「カラーモード」（→ P.50）の項目を「モノクロ」に設定してくだ
さい。「カラーモード」の項目を「ジドウ」に設定すると、600dpi の解像度でプリント
されます。
4 印字調整グループの設定項目

50
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
階調処理 コウカイチョウ１、コウカイチョウ２、ヒョウジュン
600dpiのカラー／モノクロデータを、標準の階調で印刷するか、高階調で印刷す
るかを設定します。
線画や解像度の低いデータなど、それほど高い階調が必要ないときは「ヒョウ
ジュン」に、写真などを一般的な品質でプリントするときは「コウカイチョウ 1」
に、より高い品質でプリントするときは「コウカイチョウ 2」に設定すると効果
的です。

• 本項目は解像度が 600dpi のデータに有効な処理なので、クイックモードのモノクロ

データには無効です。

• データのサイズによって、高階調モードでプリントできずに標準モードでプリントされ

ることがあります。その場合は、標準のRAM（32MB）に加えてオプションの拡張RAM
を増設してください。
カラーモード ジドウ、カラー、モノクロ
カラープリントを行うか、モノクロプリントを行うかを設定します。「ジドウ」に
設定した場合は、アプリケーションでの指示にしたがって切り替わります。この
場合、解像度は、モノクロ、カラーともに 600dpi になり、「階調処理」で設定し
た品位でプリントされます。

• 「ジドウ」の場合は、モノクロ／カラーに関わらず、600dpi の解像度でプリントされま

す。モノクロデータを300dpiの解像度でプリントしたいときは、「データ処理」（→P.49）
の項目を「クイック」に設定したうえで、本項目を「モノクロ」に設定してください。
モノクロ中間調 パターン 1、パターン 2
モノクロデータの微妙な階調（中間の階調）の表現方法を設定します。
「パターン1」を設定した場合、テキストデータは輪郭がはっきりと見えるディザ
パターンで、グラフィックデータやイメージデータは微妙な階調をなめらかに再
現するディザパターンで処理されます。
「パターン 2」を設定した場合は、テキスト、グラフィック、イメージといった
データの種類に関わらず同じディザパターンで処理されます。

• パターン１でプリントされるのは、ファインモードの場合のみです。

4 印字調整グループの設定項目

51
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
カラー中間調 テキスト ............ カイゾウド、カイチョウ、シキチョウ、コウカイゾウド
グラフィック .... カイゾウド、カイチョウ、シキチョウ、コウカイゾウド
イメージ ............ カイゾウド、カイチョウ、シキチョウ、コウカイゾウド
テキスト、グラフィック、イメージといったカラーデータの種類ごとに、最適な
ディザパターンを設定します。
「カイゾウド」に設定した場合は、解像度重視の線数の高いディザパターンを使
用します。エッジ部分のギザギザが目立たず、一般的な文字やグラフィックなど
をプリントするときに向いています。
「カイチョウ」に設定した場合は、階調を優先したディザパターンを使用します。
グラデーションなどの微妙な階調をなめらかに再現するときに向いています。
「シキチョウ」に設定すると、色調を優先したディザパターンを使用します。色
ずれなどが発生するイメージをプリントするときに向いています。安定した色調
でプリントされます。
「コウカイゾウド」に設定すると、「カイゾウド」よりさらに線数の高いディザパ

ターンを使用します。小さい文字や特に細い線をプリントするときに向いていま
す。
特殊中間調 ツカワナイ、ツカウ
カラーデータの階調部分で、ディザパターンと網掛けパターンが干渉し合ってい
るとき、本項目を設定します。
通常は「ツカワナイ」に設定しておきますが、カラープリントで色抜けが発生す
る場合に本項目を「ツカウ」に設定します。「ツカウ」に設定すると、カラーデー
タの中間調をランダムなディザパターンで表現します。

• 本項目は LIPS モードにおける文字やグラフィックの単色カラーのみが対象です。他の

イメージデータなどには無効です。

• 本項目を「ツカウ」に設定すると、処理に若干時間がかかります。

バンド制御 スル、シナイ
本プリンタでは、最小限のメモリで高画質のプリントを実現するために、「バン
ド制御」という処理を行っています。
通常は「スル」に設定しておいてください。ファインモードからクイックモード
に切り替えても「21 プリント オーバーラン」というメッセージが表示される
場合に、必要に応じて「シナイ」に設定してください。
4 印字調整グループの設定項目

52
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
バンド制御とは
バンド制御は、パソコンから受信したデータを、逐次ビットマップ展開して、
展開した分のデータからすぐに出力するので、メモリも少なくてすみ、高速に
処理できます。
しかし、バンド制御では、データが複雑だとビットマップ展開に時間がかか
り、出力とのタイミングがずれてしまうことがあります。そのようなときは、
「21 プリント オーバーラン」というエラーメッセージが表示されます。
このエラーが起きる場合は、解像度をクイックモード（300dpi）にして再度
プリントしてください。それでも同じエラーが起きる場合は、バンド制御を使
わない設定にしてください。
画質警告 ケイゾク、テイシ
「データ処理」（→ P.49）の項目が「ファイン」に設定されていたり、「階調処理」
（→ P.50）の項目が「コウカイチョウ」に設定されていても、高品位のプリント
を通常の品位に落としてプリントすることがあります。それは、大量のデータや
複雑なデータなどを受信して処理に必要なメモリが不足したためです。本項目で

は、そのようなときにエラーメッセージを表示するかどうかを設定します。
「ケイゾク」を設定した場合は、メッセージを表示せずに、自動的に品位を落と
してプリントします。「テイシ」を設定した場合は、メッセージを表示してプリ
ントを停止します。その場合、 オンライン キーを押すと、品位を落としてプ
リントを再開します。

• 本項目を「テイシ」に設定したとき、エラーが発生すると「36 カイチョウ テイカ」

あるいは「3 8 ガシツ テイカ」というメッセージが表示されます。この場合、
オンライン キーを押してエラーを解除することもできますが、処理スピードや印字
品位が低下することがあります。

• 本項目を「テイシ」に設定して、「38 ガシツ テイカ」というメッセージが頻繁に表

示される場合は以下のように設定してプリントしてください。
1.「印字動作」（→ P.53）の項目を「ガシツ ユウセン」に設定する
2. 1 の対処を行ってもメッセージが表示される場合は、「階調処理」（→ P.50）の項目を
以下のように設定する

• 「コウカイチョウ 2」に設定されているときは「コウカイチョウ 1」に設定
• 「コウカイチョウ 1」に設定されているときは「ヒョウジュン」に設定

＊ただし、この場合、階調を落としてプリントされます。
3. 2の対処を行ってもメッセージが表示される場合や、階調を落とさずにプリントした
い場合は、オプションの拡張 RAM を増設する
4 印字調整グループの設定項目

53
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

• 本項目を「テイシ」に設定して、「36 カイチョウ テイカ」というメッセージが頻繁

に表示される場合は以下のように設定してプリントしてください。
1.「階調処理」（→ P.50）の項目が「コウカイチョウ 2」に設定されているときは「コウ
カイチョウ 1」に設定する
＊ただし、この場合、階調を落としてプリントされます。
2. 1の対処を行ってもメッセージが表示される場合や、階調を落とさずにプリントした
い場合は、オプションの拡張 RAM を増設する

• 本項目を「テイシ」に設定すると、受信するデータの種類によって処理に必要なメモリ

が不足した場合に「28 ビョウガメモリ フル」というメッセージを表示してプリント
を停止するようにもなります。この場合、 オンライン キーを押すとエラーを解除し
てプリントを続けることができます。ただし、正しくプリントされないことがありま
す。
フォームキャッシュメモリ ツカワナイ、ツカウ *
＊「ツカウ」は、32MB 以上の拡張メモリ（RAM）が増設されている場合にのみ表示されます。
オーバレイプリントに使用するフォーム画像を保持するメモリを確保するかしな
いかを設定します。
フォームキャッシュ機能は、登録されたフォームデータをあらかじめ画像として
展開した状態でメモリ上に保持し、必要に応じて再利用します。より高速のオー
バレイプリントが可能になります。

• 本項目は、設定値を変更した場合、設定操作後に電源を入れなおすかハードリセット操

作を行わないと有効にならないのでご注意ください。

• 搭載されている RAM の容量によっては、フォーム画像のためのメモリ領域が保持でき

ない場合があります。

• 本項目は、別売のアプリケーション「FormCraft Pro.」によるオーバレイ出力時に利用

します。LIPS 専用セットアップメニューの「オーバレイ 1」「オーバレイ 2」では利用
できません。
印字動作 ジドウ、ガシツ ユウセン、トウロク ユウセン
メモリ（RAM）の配分のしかたや、データの処理方法について設定します。
本プリンタに搭載されている RAM（標準で 32MB）は、データを展開するため
の描画メモリ、図形などの処理のためのシステムワークメモリ、受信したデータ
を一時的にためておくための受信バッファなど、いろいろな用途に使われます。
本プリンタでは各用途ごとに個別に設定しなくても自動的にメモリを配分し、最
適な環境を実現します。
ただし、複雑で大量のデータをプリントする場合などは、必要に応じて本項目で
メモリの配分のしかたを設定しておきます。
また、本項目の設定はメモリの配分のしかたを変えるだけではなく、データの処
理方法も変えるので、効率よく目的に合ったプリントを行うことができます。
4 印字調整グループの設定項目

54
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
4 印字調整グループの設定項目
「ジドウ」に設定すると、描画メモリ、システムワークメモリ、受信バッファ用に
それぞれ自動的にメモリを配分します。通常はこの設定にしておいてください。
「ガシツ ユウセン」に設定すると、描画メモリとシステムワークメモリを優先
して確保します。また、できるだけ画質が低下しないようなデータの処理方法に
するので、より確実に高品位なプリントができるようになります。ただし、プリ
ントのスピードが若干遅くなることがあります。「ジドウ」に設定していて「36
カイチョウ テイカ」や「38 ガシツ テイカ」などのエラーが表示される場
合に設定してください。
「トウロク ユウセン」に設定すると、描画メモリは「ガシツ ユウセン」の場
合より少なく、システムワークメモリや受信バッファは適切な値に設定します。
そしてフォントや、オーバレイプリントに使用するフォームデータなどの登録用
の領域のための空き容量を確保します。

• 本項目は、設定値を変更した場合、設定操作後に電源を入れなおすかハードリセット操

作を行わないと有効にならないのでご注意ください。

• 登録用の領域として使用できるメモリ容量は、ステータスプリントの「空きメモリ量」

を目安にしてください。ただし、ステータスプリントの「空きメモリ量」にプリントさ
れる値はプリンタ待機時の値です。プリンタの状態、ご使用の OS やソフトウェアなど
の条件によっては、実際の空きメモリ量がプリントされている値より小さいことがあり
ます。

• 「ガシツ ユウセン」に設定していても、オプションを装着していたり、複雑で大量の

データをプリントする場合、高品位な画質でプリントできないことがあります。

55
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
4 印字調整グループの設定項目
「ガシツユウセン」に設定した場合
プリンタの搭載メモリや、フォームキャッシュメモリによって、プリントでき
るデータサイズ（印字保証サイズ）の目安は次のようになります。大量で複雑
なデータの場合でも印字保証サイズ以下であれば、指定した解像度と階調で画
質を落とさずにプリントすることができます。
総RAM容量�
（拡張RAM容量）��
印字保証サイズ� フォームキャッシュメモリ�
32（標準）�
64（＋32MB） �
�
96（＋64MB）�
�
160（＋128MB）�
�
256（＋256MB）�
B5×2�
B5×4�
B5×4�
LG×4�
LG×4�
A4×8�
A4×8�
B5×16�
B5×16
�
�
○�
�
○�
�
○�
�
○�
�
�
�
注1
○：「使う」 ×：「使わない」�
注1：表中に（＋●●MB）とあるのは、標準のRAM（32MB）に加えて必要な拡張RAM�
（オプション）の容量を示します。�
上記の印字保証サイズは「データ処理」の項目が「ファイン」、「階調処理」の

項目が「ヒョウジュン」に設定されていて、片面プリントの場合の値です。プ
リント時のデータ処理解像度や階調によって、次のように印字保証可能なサイ
ズが変わります。上記の表の用紙サイズから換算してください。
データ処理 ........ クイック：4 倍、ファイン：等倍
階調 .................. 標準：等倍、高階調 1：1/2 倍、高階調 2：1/4 倍
両面モード ........ 片面：等倍、両面：1/2 倍
印字保証サイズはプリンタの空きメモリ（RAM）容量によって、上記の表の
サイズよりも小さくなる場合があります。空きメモリ（RAM）容量は、オプ
ションのバージョンアップROMを装着したり、フォントやオーバレイのデー
タをプリンタに登録したときなどに少なくなります。また、印字保証サイズは
本項目を「ガシツ ユウセン」に設定しているときのみ、ステータスプリント
で確認することができます。

56
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
5 インタフェースグループの設定項目
インタフェース選択 ジドウ、セントロニクス、USB、カクチョウ ネットワーク *
＊「カクチョウ ネットワーク」は、オプションの拡張ネットワークボードが装着されて
いる場合にのみ表示されます。
パソコンと接続するときのインタフェースの種類を設定します。
「ジドウ」に設定した場合は、パソコンに応じて、接続しているインタフェース
を自動的に切り替えてプリントすることができます。先にデータを受信したイン
タフェースに自動的に切り替えるので、種類の異なるインタフェースに同時に接
続しているときでも、そのつどプリンタ側で設定を変更する必要がありません。
「セントロニクス」、「USB」、「カクチョウ ネットワーク」は、それぞれのイン
タフェースのみを使用する場合に設定します。

• 本項目は、設定値を変更した場合、設定操作後に電源を入れなおすかハードリセット操

作を行わないと有効にならないのでご注意ください。

• 本項目を「ジドウ」ではなくセントロニクス、USB など、個別のインタフェースに設

定すると、データ処理速度が速くなることがあります。
セントロニクス設定 * A-B-A、A-B、B-A
busy-ack ＊「インタフェース選択」の項目で「ジドウ」または「セントロニクス」を設定した場合に
のみ表示されます。
BUSY 信号と ACKNLG 信号の出力順位を変更します。通常は「A-B-A」に設定
しておいてください。

• 各設定値ごとの BUSY 信号と ACKNLG 信号の出力順位は次のとおりです。

「A-B-A」：
STROBE�
ACK�
BUSY
STROBE�
ACK�
BUSY
「A-B」 ：
5 インタフェースグループの設定項目

57
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
「B-A」 ：
STROBE�
ACK�
BUSY
セントロニクス設定 * コウソク、チュウソク、テイソク
セントロ受信速度 ＊「インタフェース選択」の項目で「ジドウ」または「セントロニクス」を設定した場合に
のみ表示されます。
セントロニクスインタフェースでデータを受信する速度を設定します。
通常は「コウソク」に設定しておいてください。

• 「コウソク」に設定されている場合に、プリンタのデータ受信の速度が速すぎて、パソ

コンからのデータ送信が間に合わなくなり、プリントが行われないことがあります。こ
のような場合は、「チュウソク」または「テイソク」に設定してください。
セントロニクス設定 * コウソク、チュウソク、テイソク
セントロ送信速度 ＊「インタフェース選択」の項目で「ジドウ」または「セントロニクス」を設定した場合に
のみ表示されます。
セントロニクスインタフェースからデータを送信する速度を設定します。
通常は「コウソク」に設定しておいてください。
セントロニクス設定 * ドウサモード イゾン、リセット
インプットプライム ＊「インタフェース選択」の項目で「ジドウ」または「セントロニクス」を設定した場合に
のみ表示されます。
パソコンからインプットプライム（プリンタのリセット信号）を受信したときの
処理を設定します。
「ドウサモード イゾン（動作モード依存）」は、インタフェースの種類の設定で
「ジドウ」または「セントロニクス」を選択している場合に機能します。インプッ
トプライムを受信すると、動作中のモード（LIPS または ESC/P エミュレーショ

ンのいずれか）の処理に依存します。
「リセット」は、インタフェースの種類の設定で「セントロニクス」を選択して
いる場合にのみ機能します。インプットプライムを受信すると、プリンタをリ
セットします。
5 インタフェースグループの設定項目

58
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

• リセットを行うと、いったん受信したデータがキャンセルされます。プリント中の場合

は、プリントを中止して、残りのデータは破棄されます。

• インプットプライムを受信したときは、「03 インプット プライム」と表示されます。
• 本項目を「ドウサモード イゾン」に設定した場合、LIPS モードではジョブを終了しま

す。ESC/P エミュレーションモードでは ESC/P 準拠プリンタと同じ処理を行います。
セントロニクス設定 * ECP、ニブル、ツカワナイ
双方向 ＊「インタフェース選択」の項目で「ジドウ」または「セントロニクス」を設定した場合に
のみ表示されます。
セントロニクスインタフェースでデータの双方向通信を設定します。通常は
「ECP」に設定しておいてください。
「ECP」を設定した場合は、パソコンからプリンタへ、プリンタからパソコンへ
双方向でデータを伝送します。ECPモード、ニブルモードおよびバイトモードに
対応しています。
「ニブル」を設定した場合は、パソコンからプリンタへ、プリンタからパソコン
へ双方向でデータを伝送します。ニブルモードおよびバイトモードに対応してい
ます。
「ツカワナイ」を設定した場合は、パソコンからプリンタへのデータ伝送は行い
ますが、プリンタからパソコンへのデータ伝送は行いません。

• 本プリンタのパラレルインタフェースは、IEEE 1284.4 規格に準拠しています。これは

従来のセントロニクスインタフェースを拡張したもので、パソコンとプリンタとの双方
向通信、データ伝送速度の高速化、パケットプロトコルを実現しています。本プリンタ
は IEEE 1284.4 規格の中の ECP モード、ニブルモード、バイトモードのプロトコルに
対応しています。

• お使いのパソコンやインタフェースケーブルが、プリンタと双方向でデータを伝送する

機能を持っているかどうか、あるいはどのプロトコルに対応しているかについては、パ
ソコンの取扱説明書をご覧ください。

• パソコン側に、プリンタと双方向でデータを伝送する機能がない場合は、本項目を「ツ

カワナイ」に設定してください。

• Windows を使って本プリンタと双方向通信を行う場合は、本プリンタに付属している

専用プリンタドライバをお使いください。

• Windows を使って双方向通信をしているときに、パソコン側にエラーメッセージが表

示された場合には、再度プリントを行うか、本項目を「ツカワナイ」に設定してくださ
い。

• Windows を使って双方向通信をしているときに、パソコンによっては、「ECP」に設定

するとデータをプリントできない場合があります。その場合は、「ニブル」または「ツ
カワナイ」に設定してプリントしてください。

• 本項目を「ツカワナイ」に設定したときは、Windows のプリンタドライバの設定で双

方向通信機能を使わないように設定してください。設定については「LIPS ソフトウェ
アガイド」をご覧ください。
5 インタフェースグループの設定項目

59
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
拡張ネットワーク * フレームタイプ ..... ETHERNET 2、ムコウ
TCP/IP IP モード * .............. シュドウ、ジドウ
プロトコル *
DHCP ................ オフ、オン
BOOTP ............. オフ、オン
RARP ................ オフ、オン
アドレス *
IP アドレス .......（数値）
サブネットマスク ..（数値）
ゲートウェイアドレス ..（数値）
＊操作パネルからのネットワーク設定をサポートしたオプションの拡張ネットワークボー
ドが装着されていて、「インタフェース選択」の項目が「ジドウ」または「カクチョウ
ネットワーク」に設定されている場合にのみ表示されます。
＊「IP モード」、「プロトコル」、「アドレス」は、「フレームタイプ」が「ETHERNET 2」に
設定されている場合にのみ表示されます。また、「プロトコル」は「IP モード」が「ジド
ウ」に、「アドレス」は「IP モード」が「シュドウ」に設定されている場合にのみ表示さ

れます。
＊工場出荷時の設定値は、装着するネットワークボードによって異なります。
オプションで装着された拡張ネットワークボードの TCP/IP 設定を行います。
「フレームタイプ」、「IP モード」、「プロトコル」、「アドレス」について設定しま
す。
「プロトコル」はさらに「DHCP」、「BOOTP」、「RARP」の項目に分かれているの
で、使う項目をそれぞれオンで設定します。
「アドレス」はさらに「IP アドレス」、「サブネットマスク」、「ゲートウェイアド
レス」の項目に分かれているので、それぞれの数値を入力します。

• 本項目で設定したあと、必ず「拡張ネットワーク」の「設定登録」（→次項目）で登録

操作を行ってください。登録操作を行わないと設定した値が有効になりませんのでご注
意ください。

• 工場出荷時の設定値は、装着するネットワークボードによって異なります。
• 「IP アドレス」、「サブネットマスク」、「ゲートウェイアドレス」で入力する数値は、

「192.168.0.215」などのように「.」で区切られた 4 つのフィールドからなります。ま
ず ＞ キーや ＜ キーを押して目的のフィールドを選択して、 ∨ キーを押します。
そのフィールドが点滅し、数値を入力できるようになります。
続いて、 ＞ キーや ＜ キーを押すと、0 ～ 255 の間で数値が増減するので、目的の
数値を選択してから ∨ キーを押します。

• 設定の内容については、オプションの拡張ネットワークボードに付属の取扱説明書をご

覧ください。
5 インタフェースグループの設定項目

60
第
３
章
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
拡張ネットワーク *
設定登録 ＊操作パネルからのネットワーク設定をサポートしたオプションの拡張ネットワークボード
が装着されていて、「インタフェース選択」の項目が「ジドウ」または「カクチョウ
ネットワーク」に設定されている場合にのみ表示されます。
オプションで装着された拡張ネットワークボードの設定を登録します。
「拡張ネットワーク」の「TCP/IP」（→前項目）の設定内容を登録します。
拡張ネットワーク *
設定初期化 ＊操作パネルからのネットワーク設定をサポートしたオプションの拡張ネットワークボード
が装着されていて、「インタフェース選択」の項目が「ジドウ」または「カクチョウ
ネットワーク」に設定されている場合にのみ表示されます。
オプションで装着された拡張ネットワークボードの設定を、工場出荷値に戻しま
す。

• 拡張ネットワークを選択したあと、次の階層で「セッテイ ショキカ」を選択すると、

「ジッコウ シマスカ？」という確認のメッセージが表示されます。ここで ∨ キーを
押すと初期化が行われます。 ∨ キーを押さずに オンライン キーを押すと、初期化
を行わずに通常のプリントができる状態に戻ります。
コネクション認識 * スル、シナイ
＊「インタフェース選択」の項目が「ジドウ」または「カクチョウ ネットワーク」に設定
されている場合にのみ表示されます。
拡張ネットワークボードを使用してプリントした場合に、正しいプリント結果が
得られないこと（文字化けやオーバレイプリントが正しくできないなど）があり
ます。そのような場合に、本項目を「シナイ」に設定してください。

• 本項目は、設定値を変更した場合、設定操作後に電源を入れなおすかハードリセット操

作を行わないと有効にならないのでご注意ください。
5 インタフェースグループの設定項目

第 4 章
LIPS 専用セットアップ
メニューの設定項目
拡大／縮小 ........................................................................ 63
複数ページ印刷 ................................................................ 63
複数ページ余白 ................................................................ 65
ページの向き .................................................................... 65
オーバレイ１ .................................................................... 66
オーバレイ２ .................................................................... 66

カラーオーバレイ ............................................................ 67
スタートアップマクロ .................................................... 67
漢字コード ........................................................................ 68
文字サイズ ........................................................................ 69
漢字書体 ............................................................................ 69
ANK 書体 .......................................................................... 69

漢字グラフィックセット ................................................ 70
行数 .................................................................................... 70
桁数 .................................................................................... 70
自動改ページ .................................................................... 71
自動改行 ............................................................................ 71
CR 機能 .............................................................................. 71

LF 機能 .............................................................................. 71
網かけ解像度 .................................................................... 72
ジョブタイムアウト ........................................................ 72
白紙節約 ............................................................................ 72

62
第
４
章
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
拡大／縮小
複数ページ印刷
複数ページ余白
ページの向き
オーバレイ１／２
カラーオーバレイ
スタートアップマクロ
漢字コード
文字サイズ
漢字書体
ANK 書体
漢字グラフィックセット
行数
桁数
自動改ページ
自動改行
CR 機能
LF 機能
網かけ解像度
ジョブタイムアウト
白紙節約
拡大または縮小プリントの設定をします。
複数のページを縮小して並べ、１ページにプリントし
ます。
「複数ページ印刷」時の余白のとりかたを設定します。
用紙を縦に使うか横に使うかを設定します。
オーバレイプリントを行うかどうかを設定します。
カラーオーバレイページを使うかどうかを設定します。
スタートアップマクロ機能を使用するかどうかを設定します。
コンピュータで使用している漢字コードに合わせて、
漢字コードを設定します。
印字する文字の大きさ（文字の高さ）を設定します。
漢字やひらがななどの全角文字の書体を設定します。
半角英数字や半角カナなどの ANK 文字の書体を設定
します。
JIS 漢字コードで使用する漢字グラフィックセットを

設定します。
１インチまたは１ページにプリントする行数を設定します。
１インチまたは１行にプリントする文字数を設定しま
す。
改ページコード（FF）を受信しなくても、自動的に改
ページしてプリントするかどうかを設定します。
復帰コード（CR）や改行コード（LF）を受信しなく
ても、自動的に改行してプリントするかどうかを設定
します。
復帰コード（CR）を受信したときの、印字位置の移動
のしかたを設定します。
改行コード（LF）を受信したときの、印字位置の移動
のしかたを設定します。
ファインモード時の網かけデータの解像度を設定します。
共通セットアップメニューで設定した「タイムアウ
ト」を有効にするかどうかを設定します。
白紙ページを排出するかどうかを設定します。
シナイ、→ A4、→ B5、→ A5、→
ハガキ、→リーガル、→レター
シナイ、2ページ(ヒダリ)、2ペー
ジ(ミギ)、4ページ(ヨコ-ヒダリ)、
4ページ(ヨコ-ミギ)、4ページ(タ
テ-ヒダリ)、4ページ(タテ-ミギ)
パターン 1、パターン 2
タテ、ヨコ
シナイ、0 ～ 32767

シナイ、スル
０ ～ 30 ～ 32767
JIS 、シフト JIS、EUC、DEC
10 ポイント、12 ポイント、8 ポ
イント
ミンチョウ、ゴシック
ミンチョウ、ゴシック、ライン
プリンタ
JIS90、JIS78
6LPI、8LPI、10 ～ 99
ジドウ、10CPI、12CPI、15CPI、
10 ～ 200
スル、シナイ
スル、シナイ
CR ノミ、CR+LF
LF ノミ、LF+CR
クイック、ファイン
シナイ、スル
ツカウ、ツカワナイ
LIPS 専用セットアップメニュー 設定項目一覧
設定項目 設定値 内容
＊ LIPS 専用セットアップメニューは、オプションのバージョンアップ ROM を装着していないと表示されません。
＊ グレーで示されている設定値は、工場出荷時の値です。

63
第
４
章
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
拡大／縮小 シナイ、→ A4、→ B5、→ A5、→ハガキ、→リーガル、→レター
拡大または縮小プリントの設定をします。
アプリケーションソフトで作成したデータサイズと、設定値で指定した出力用紙
サイズから、自動的に倍率を計算して、拡大／縮小してプリントします。

• アプリケーションソフトで作成するデータのサイズが定形サイズ（A4、B5 など）でな

い場合は、正しく拡大／縮小されないことがあります。

• 拡大／縮小の処理は、データの左上端を基点として処理します。
• 拡大／縮小でプリントすると、線の太さにムラが生じたり、細い線が消えたりすること

があります。

• アプリケーションソフトからのコマンドの内容によっては、正しく拡大／縮小してプリ

ントされないことがあります。

• 拡大／縮小率が 25 ～ 200％の範囲を超える場合は、拡大／縮小は行われず等倍でプリ

ントされます。この場合正しいプリント結果にはなりません。
複数ページ印刷 シナイ、2ページ（ヒダリ）、2 ページ（ミギ）、4ページ（ヨコ -ヒダリ）、
4 ページ（ヨコ - ミギ）、4 ページ（タテ - ヒダリ）、4 ページ（タテ - ミギ）
アプリケーションソフト側で作成したデータを、２ページ分または４ページ分を
並べて１ページにプリントできます。
「２ページ（ヒダリ）」を設定した場合は、２ページ分のデータを左または上から
並べてプリントします。
２�
２�
用紙を縦に使ってプリントする場合�
１�
１�
２�
１�
１�２�
用紙を横に使ってプリントする場合�
「２ページ（ミギ）」を設定した場合は、２ページ分のデータを右または下から並
べてプリントします。
２�
２�
用紙を縦に使ってプリントする場合�
１�
１�
２�
１�
１�２�
用紙を横に使ってプリントする場合�

64
第
４
章
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
「４ページ（ヨコ－ヒダリ）」を設定した場合は、４ページ分のデータを、左上か
ら横方向に並べてプリントします。
用紙を縦に使ってプリントする場合� 用紙を横に使ってプリントする場合�
４�
３�
３�
４�
２�
２�
１�
１�
１�２�
３�４�
１�２�
３�４�
「４ページ（ヨコ－ミギ）」を設定した場合は、４ページ分のデータを、右上から
横方向に並べてプリントします。
用紙を縦に使ってプリントする場合� 用紙を横に使ってプリントする場合�
４�
３�
３�
４�
２�
２�
１�
１�
１�２�
３�４�
１�２�
３�４�
「４ページ（タテ－ヒダリ）」を設定した場合は、４ページ分のデータを、左上か
ら縦方向に並べてプリントします。
用紙を縦に使ってプリントする場合� 用紙を横に使ってプリントする場合�
４�
３�
３�
４�
２�
２�
１�
１�
１�
２�
３�
４�
１�
２�
３�
４�
「４ページ（タテ－ミギ）」を設定した場合は、４ページ分のデータを、右上から
縦方向に並べてプリントします。
用紙を縦に使ってプリントする場合� 用紙を横に使ってプリントする場合�

４�
３�
３�
４�
２�
２�
１�
１�
１�
２�
３�
４�
１�
２�
３�
４�

• 異なるサイズのページデータを並べて１ページにプリントすることはできません。
• 拡大／縮小と複数ページ印刷を同時に設定し縮小率が 25％より小さくなる場合、複数

ページ印刷は行われず正しいプリント結果にはなりません。

65
第
４
章
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
複数ページ余白 パターン 1、パターン 2
「複数ページ印刷」（→P.63）の機能を使って２ページ分または４ページ分を並べ
てプリントする場合の、余白のとりかたを設定します。
「パターン1」を設定した場合は、各ページが接する部分に余白をつけてレイアウ
トします。
「パターン2」を設定した場合は、各ページが接する部分に余白をつけずにレイア
ウトします。

• 「パターン 1」と「パターン 2」とでは余白のとりかたが違うため、画像の縮小率が異な

ります。「パターン 1」よりも「パターン 2」のほうが若干画像が大きくなります。

• 「パターン 2」に設定した場合でも、用紙の長辺と短辺の比率によっては、余白がつく

ことがあります。
ページの向き タテ、ヨコ
用紙を縦に使ってプリントするのか、横に使ってプリントするのかを設定しま
す。
「タテ」を設定した場合は、用紙を縦に使ってプリントします。
搬
送
方
向 �
ＡＢＣＤＥ�

66
第
４
章
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
「ヨコ」を設定した場合は、用紙を横に使ってプリントします。
ＡＢＣＤＥ�
搬
送
方
向 �
オーバレイ１ シナイ、0 ～ 32767
オーバレイ２
オーバレイプリントを行うかどうかを設定します。オーバレイプリントを行う場
合は、オーバレイプリントで使うフォーマットデータの番号を指定します。
オーバレイプリントとは、各ページに共通するタイトルや表組みなどのフォー
マットを、あらかじめプリンタのオーバレイ領域に登録し、あとから別のデータ
を重ねてプリントする機能です。オーバレイプリントを行うと、各ページ共通の
データを、ページごとにアプリケーションソフト側から送る必要がないため、効
率良くプリントすることができます。
オーバレイ領域には、１ページ分のフォーマットを最大で32,768種類登録するこ
とができます。フォーマットの作成や登録は、アプリケーションソフト側から
LIPS のコントロールコマンドで行います。登録の際にはフォーマットに０～
32767 の番号をつけて登録します。本項目では、オーバレイ１あるいはオーバレ

イ２として、どの番号のフォーマットを選択するかという設定だけを行います。
オーバレイ領域に登録したフォーマット�
オーバレイプリント�
アプリケーションソフトから�
送信されたデータ�
グループ別売上� グループ別売上�
３月�
Ａ 110220 Ｂ 81000�
Ｃ 55000 Ｄ 117560�
Ｅ 90550 Ｆ 85900
グループ別売上�
２月�
Ａ 96200 Ｂ 70000�
Ｃ 55000 Ｄ 117320�
Ｅ 90550 Ｆ 85780
グループ別売上�
１月�
Ａ 105880 Ｂ 96450�
Ｃ 55000 Ｄ 117700�
Ｅ 90550 Ｆ 85600
３月�
Ａ 110220 Ｂ 81000�
Ｃ 55000 Ｄ 117560�
Ｅ 90550 Ｆ 85900
２月�
Ａ 96200 Ｂ 70000�
Ｃ 55000 Ｄ 117320�
Ｅ 90550 Ｆ 85780
１月�
Ａ 105880 Ｂ 96450�
Ｃ 55000 Ｄ 117700�
Ｅ 90550 Ｆ 85600

67
第
４
章
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

• オーバレイの内容は、電源を切るかハードリセット操作を行うと削除されます。
• オーバレイ領域に登録したフォーマットデータの内容や番号、サイズは、LIPS専用ユー

ティリティの「オーバレイプリント」、「オーバレイリスト」で確認することができます
（→ P.97）。

• 登録するフォーマットを LIPS のコントロールコマンドでプログラミングするときは、

オプションの「プログラマーズマニュアル」をご覧ください。
カラーオーバレイ シナイ、スル
オーバレイプリントのモノクロのフォーマットを登録する際に、モノクロデータ
をカラーモードで使用可能にするかどうかを設定します。本項目では、モノクロ
のフォーマットをカラー化するかどうかを設定するだけで、登録そのものは行い
ません。フォーマットの作成や登録は、アプリケーションソフト側から LIPS の
コントロールコマンドで行います。また、オーバレイプリントを行うかどうか
は、「オーバレイ１」、「オーバレイ２」（→前項目）で設定します。
「シナイ」を設定するとオーバレイプリントのモノクロのフォーマットをカラー
データ化しません。「スル」を設定するとオーバレイプリントのモノクロの
フォーマットをカラーデータ化します。

• 本項目は、セットアップメニューの印字調整グループの「カラーモード」（→ P.50）を

「カラー」に設定してあるときに有効になります。
スタートアップマクロ ０ ～ 30 ～ 32767
スタートアップマクロ機能を使用するかどうかを設定します。使用しない場合は
「0」を、使用する場合は実行したいマクロ番号を指定します。
スタートアップマクロ機能は、あらかじめパソコン側で作成した LIPS のコント
ロールコマンドのプログラムを、プリンタのマクロ領域に登録しておき、リセッ
トコマンド（ハードリセット、ソフトリセット、パラメータリセット）で実行す
るようにする機能です。
マクロ領域には、最大で１～32767番までの32,767種類のプログラムを登録する
ことができます。登録は、アプリケーションソフト側から LIPS のコントロール
コマンドで行います。プリンタ側では、本項目で実行したいマクロの番号の選択
だけを行います。選択した番号のマクロはリセットを行うたびに実行されます。

• 登録したマクロの番号やサイズなどは、LIPS専用ユーティリティの「マクロリスト」で

確認することができます（→ P.97）。

• 登録するプログラムを LIPS のコントロールコマンドでプログラミングするときは、オ

プションの「プログラマーズマニュアル」をご覧ください。

68
第
４
章
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
漢字コード JIS 、シフト JIS、EUC、DEC
コンピュータで使用している漢字コード体系に応じて、漢字コードを設定しま
す。
通常は「JIS」に設定しておきますが、次のような場合に「JIS」以外の設定値を
設定します。

• アプリケーションソフトを使わず、MS-DOSのテキストデータをそのままプリ

ントするときには「シフト JIS」を設定します。

• UNIXをOSとするワークステーションやパソコンを使用するときには「EUC」

（Extended Unix Code：UNIX 拡張コード）を設定します。

• DEC 漢字コードを採用しているワークステーションを使用するときには

「DEC」（DEC コード）を設定します。
各漢字コードの文字セットは、次のようにG0～G3の割り当てテーブルに割り当
てられます。
トフシ SIJ SIJ CUE CED
0G 字数英角半 字数英角半 字数英角半 字数英角半
1G ナカ角半 ナカ角半 字漢角全 ナカ角半
2G 字漢角全 字漢角全 ナカ角半 字漢角全
3G 小縮字漢 小縮字漢 字漢角全 字漢角全
LG 0G 0G 0G 0G
RG 1G 1G 1G 3G
アペ 0G ～ 1G 0G ～ 1G 除解 除解

• 「シフト JIS」を設定した場合は、LIPS の C1 制御命令は使用できなくなりますが、ビッ

ト長を７ビット形式で送信すれば、LIPS のコマンドとして動作します。

• 指定された文字セットが存在しない場合は、近い属性の文字セットを使用してプリント

します。

• 本項目で漢字コードを設定するということは、漢字コード体系に応じて文字セットを割

り当てテーブルに割り当てるということです。JISで規定されていない拡張文字などは
プリントされません。
上記以外の漢字コードを使用する場合は、アプリケーションソフト側で文字セットを割
り当ててください。

• JIS 漢字コードには「新 JIS 」と「旧 JIS 」があります。新 JIS と旧 JIS の切り替えは、

「漢字グラフィックセット」（→ P.70）で設定します。

• UNIX では EUC を採用していますが、中には OS のデバイスドライバが JIS 漢字コー

ドなどに変換するものもあります。詳しくは、コンピュータの操作説明書をご覧くださ
い。

69
第
４
章
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
文字サイズ 10 ポイント、12 ポイント、8 ポイント
印字する文字の大きさ（文字の高さ）をポイント数で設定します。
1 ポイントは約 0.35mm（1/72"）です。
コントロ－ルコマンドで LIPS III または LIPS IV を使用しているときと、LIPS II +
を使用しているときとでは同じ設定値でも、実際にプリントされる大きさが次の
ように異なります。

• 「10 ポイント」：

LIPS III ／ IV ＝ 10 ポイント LIPS II
+ ＝ 9.6 ポイント

• 「12 ポイント」：

LIPS III ／ IV ＝ 12 ポイント LIPS II + ＝ 12 ポイント

• 「８ポイント」：

LIPS III ／ IV ＝８ポイント LIPS II + ＝ 7.2 ポイント
8ポイント�
10ポイント�
12ポイント�
8 文字サイズ�
10 文字サイズ�
12 文字サイズ�
�
7.2 文字サイズ�
9.6 文字サイズ�
12 文字サイズ�
�
設定値� LIPS III／IV LIPS II
+

• LIPS II + のときのポイント数（7.2、9.6）はディスプレイに表示されません。

漢字書体 ミンチョウ、ゴシック
漢字やひらがななどの全角文字の書体を設定します。
「ミンチョウ」�
�
明朝体�
「ゴシック」�
�
ゴシック体�
ANK 書体 ミンチョウ、ゴシック、ラインプリンタ
半角英数字や半角カナなどの ANK 文字の書体を設定します。
ANK とは、Alphabet、Numeric、Kana の略です。
ミンチョウ�
ゴシック�
ラインプリンタ�

70
第
４
章
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
漢字グラフィックセット JIS90、JIS78
「漢字コード」（→P.68）の種類で「JIS」を選択した場合に使用する漢字グラフィッ
クセットを設定します。
JIS 漢字コードには「新 JIS（JIS90）」と「旧 JIS （JIS78 ）」があります。新 JIS
コードは、旧 JIS コードに特殊記号、罫線、漢字などを追加、変更したものです。

• グラフィックセットとは、パソコンからのコードに対して、どの文字を割り当てるかと

いう取り決めです。それを示したものがコード表です。

• 新 JIS と旧 JIS の漢字コード表は付属の CD-ROM に収録されています。CD-ROM をご

覧ください。
行数 6LPI、8LPI、10 ～ 99
１インチまたは１ページにプリントする行数を設定します。
LPI は Line Per Inch の略で、１インチあたりの行数の単位を表します。
「6LPI」を設定した場合は、１インチに６行プリントします。
「8LPI」を設定した場合は、１インチに８行プリントします。
「10 ～ 99」を設定した場合は、１ページにプリントする行数を 10 ～ 99 行の範囲
で設定します。「10」を選択してから ＞ キーを押すと行数が増え、 ＜ キーを
押すと行数が減ります。
桁数 ジドウ、10CPI、12CPI、15CPI、10 ～ 200
１インチまたは１行にプリントする文字数を設定します。
CPI は、Characters Per Inch の略で、１インチあたりの文字数の単位を表します。
「ジドウ」を設定した場合は、現在選択しているフォントに応じた文字数でプリ
ントします。
「10CPI」を設定した場合は、１インチに 10 桁プリントします。
「12CPI」を設定した場合は、１インチに 12 桁プリントします。

「15CPI」を設定した場合は、１インチに 15 桁プリントします。
「10 ～ 200」を設定した場合は、１行にプリントする文字数を 10 ～ 200 の範囲で
設定します。「10」を選択してから ＞ キーを押すと桁数が増え、 ＜ キーを押
すと桁数が減ります。

71
第
４
章
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
自動改ページ スル、シナイ
印字位置が有効印字領域の下端を超えようとしたとき、改ページコード（FF）を
受信しなくても、自動的に改ページしてプリントするかどうかを設定します。

• 「シナイ」に設定した場合は、パソコンから改ページコード（FF）が送られるまで印字

位置を変更しません。
自動改行 スル、シナイ
印字位置が右マージンまたは有効印字領域の右端を超えようとしたとき、復帰
コード（CR）や改行コード（LF）を受信しなくても、自動的に改行してプリン
トするかどうかを設定します。

• 「シナイ」に設定した場合は、パソコンから復帰コード（CR）、改行コード（LF）が送

られるまで印字位置を変更しません。
CR 機能 CR ノミ、CR+LF
復帰コード（CR）を受信したときの、印字位置の移動のしかたを設定します。
「CR ノミ」を設定した場合は、復帰コード（CR）を受信すると、印字位置をそ
の行の第一文字目（左マージン）に移動します。
「CR ＋ LF」を設定した場合は、復帰コード（CR）を受信すると、印字位置を次
の行の第一文字目に移動します。
LF 機能 LF ノミ、LF+CR
改行コード（LF）を受信したときの、印字位置の移動のしかたを設定します。
「LF ノミ」を設定した場合は、改行コード（LF）を受信すると、印字位置を次の
行に移動します。桁位置はそのままです。
「LF ＋ CR」を設定した場合は、改行コード（LF）を受信すると、印字位置を次
の行の第一文字目に移動します。

72
第
４
章
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
網かけ解像度 クイック、ファイン
ファインモードでプリントするときの、網かけや飾り罫線のパターンの解像度を
設定します。
「クイック」を設定した場合は、300dpi 用にデザインされたパターンを２倍に拡
大して使用します。
「ファイン」を設定した場合は、600dpi 用にデザインされたパターンを使用しま
す。「クイック」よりも高精度でプリントできます。

• 本項目は、共通セットアップメニューの「データ処理」（→ P.49）の項目が、「ファイ

ン」に設定されている場合にのみ有効です。

• データの量や種類によっては、処理に必要なメモリが不足して、ファインモードでプリ

ントされない場合があります。その場合は、本項目を「クイック」に設定していた場合
よりも、「ファイン」に設定していた場合のほうが、印字の精度が低下することがあり
ます。
ジョブタイムアウト シナイ、スル
共通セットアップメニューの「タイムアウト」（→ P.37）の設定を有効にするか
どうかを設定します。

• LIPS対応のアプリケーションソフトからESC/Pエミュレーションモードへの自動切り

替えがうまく行われない場合に、本項目を「スル」に設定すると、タイムアウトで LIPS
モードのジョブを終了して自動切り替えが行われるようになります。
白紙節約 ツカウ、ツカワナイ
アプリケーションソフトから送られた改ページコード（FF）と改ページコードの
間に印字するデータがない場合、そのページを白紙で排出するか否かを設定しま
す。
「ツカウ」を設定すると白紙を排出しません。「ツカワナイ」を設定すると白紙を
排出します。
この機能を使うと、白紙が排出されることがなくなり、用紙を節約することがで
きます。

第 5 章
ESC/P 専用セットアップ
メニューの設定項目
１ ページレイアウトグループの設定項目 ............... 76
２ フォントグループの設定項目 ................................ 82
３ 印字機能グループの設定項目 ................................ 84
４ 印字動作グループの設定項目 ................................ 85
５ VFC グループの設定項目 ....................................... 86
６ その他のグループの設定項目 ................................ 88

74
第
５
章
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
＜ページレイアウトグループ＞ → P.76
ページフォーマット
上余白
用紙位置微調整
領域
右マージン既定値
用紙サイズ
漢字書体
フォント ID*
漢字サイズ
文字コード
国別文字
イメージの補正
縮小文字
改行機能
ESC/P準拠プリンタ用の用紙サイズで作成されたデー
タを、本プリンタ用の用紙サイズに変換します。
印字開始位置を上下方向にずらします。
印字位置を左右方向にずらします。
ページフォーマットにしたがったレイアウトでプリン
トするか、本プリンタの有効印字領域ほぼいっぱいに
プリントするかを設定します。
実寸縦、実寸横のページフォーマットのときの、右
マージンの位置を設定します。
プリントする用紙のサイズを設定します。
漢字などの全角文字の書体を設定します。
オプションの漢字書体を指定します。
漢字などの全角文字のサイズを設定します。
1 バイトコード表の文字セットを設定します。
国別文字を設定します。
矩形罫線や網掛けなどのイメージデータを補正するか
どうかを設定します。
縮小文字プリントを設定します。

復帰コード受信時の動作を設定します。
ジッスンタテ、ジッスンヨコ、10"→
A4 タテ、15" → A4 ヨコ、15" → B4
ヨコ、B4 → A4 タテ、B4 → A4 ヨコ
-127 ～ +000 ～ +127
-127 ～ +000 ～ +127
ヒョウジュン、ワイド
136 ケタ、ミギハシ
カレントヨウシ、A4、B5、A5、
ハガキ
ミンチョウ、ゴシック、マルゴ
シック、ID
001 ～ 002 ～ 999
システム、8 ポイント、10 ポイ
ント、12 ポイント
カタカナ、グラフィックス
ニホン、ノルウェー、デンマーク 2、
スペイン 2、ラテンアメリカ、USA、
フランス、ドイツ、UK、デンマーク、
スウェーデン、イタリア、スペイン
シナイ、スル
シナイ、スル
LF コマンドヲマツ、カイギョウ
ESC/P セットアップメニュー 設定項目一覧
設定項目 設定値 内容
＜印字機能グループ＞ → P.84
＜印字動作グループ＞ → P.85
＜フォントグループ＞ → P.82

75
第
５
章
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
連続用紙で有効になるページ長を選択します。
カット紙で有効になるページ長を選択します。
ページ長で設定されている行数のうち、下端からプリ
ントしない（スキップする）行数を設定します。
登録文字を保存するレベルを設定します。
ESC/Pモードのデータを、カラーとモノクロのどちら
でプリントするかを設定します。
システム、1 ギョウ ～ 199 ギョウ
システム、1ギョウ ～ 199ギョウ
シナイ、1 ギョウ～ 31 ギョウ
イチジ、エイキュウ
カラー、モノクロ
連続用紙長
単票用紙長
ミシン目スキップ
登録レベル
カラーモード自動時
＜その他のグループ＞ → P.88
＊ESC/P 専用セットアップメニューは、オプションのバージョンアップ ROM を装着していないと表示されません。
＊グレーで示されている設定値は、工場出荷時の値です。
＊「*」印の付いている項目や設定値は、他の設定項目の内容によって、表示されるときと表示されないときがありま
す。
＜ VFC グループ＞ → P.86

76
第
５
章
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
1 ページレイアウトグループの設定項目
ページフォーマット ジッスンタテ、ジッスンヨコ、10" → A4 タテ、15" → A4 ヨコ、
15" → B4 ヨコ、B4 → A4 タテ、B4 → A4 ヨコ
ESC/P準拠プリンタ用の用紙サイズで作成されたデータを、本プリンタ用の用紙
サイズに変換します。
アプリケーションソフトの印刷条件設定で選択した用紙サイズに合わせて設定し
てください。ページフォーマットの設定値の詳細やレイアウトについては、付録
「ESC/P エミュレーションのページフォーマット」（→ P.104）も併せてご覧くだ
さい。なお、本プリンタにセットする用紙のサイズは、ページレイアウトグルー
プの「用紙サイズ」で設定します。
各設定値を設定した場合の処理は次のようになります。

• 用紙を縦に使う場合をポートレイト、横に使う場合をランドスケープと言います。
• 「ジッスンタテ」

データの用紙サイズは変換せずに、実寸でプリントするように設定します。
A4、B5、A5、ハガキサイズのカット紙を ESC/P 準拠プリンタに縦置きにセッ
トしたときと同じプリント結果になります。

• ページレイアウトグループの「用紙サイズ」（→ P.81）は、データと同じ用紙サイズ

に設定します。

• 「ジッスンヨコ」

データの用紙サイズは変換せずに、実寸でプリントするように設定します。
A4、B5、A5、ハガキサイズのカット紙を ESC/P 準拠プリンタに横置きにセッ
トしたときと同じプリント結果になります。

• ページレイアウトグループの「用紙サイズ」（→ P.81）は、データと同じ用紙サイズ

に設定します。

• 「10" → A4 タテ」

10" × 11" 連続用紙にプリントすることを想定して作成したデータ（80 文字×
66 行）を A ４サイズに縮小してポートレイトでプリントします。

• ページレイアウトグループの「用紙サイズ」（→ P.81）は、A ４サイズに設定します。
• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワ

イド領域モード」を設定できます（→ P.80）。

• 10" × 11" 連続用紙のサイズは、254mm × 279.4mm です。

1 ページレイアウトグループの設定項目

77
第
５
章
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目

• 「15" → A4 ヨコ」

15" × 11" 連続用紙にプリントすることを想定して作成したデータ（136 文字
× 66 行）を A ４サイズに縮小してランドスケープでプリントします。

• ページレイアウトグループの「用紙サイズ」（→ P.81）は、A ４サイズに設定します。
• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワ

イド領域モード」を設定できます（→ P.80）。

• 15" × 11" 連続用紙のサイズは、381mm × 279.4mm です。
• 「15" → B4 ヨコ」

15" × 11" 連続用紙にプリントすることを想定して作成したデータ（136 文字
× 66 行）を B ４サイズに縮小してランドスケープでプリントします。

• 15" × 11" 連続用紙のサイズは、381mm × 279.4mm です。
• 本プリンタでは B4 サイズの用紙はプリントできないので、本項目は選択しないように

してください。本項目を設定して A4 サイズなどの用紙でプリントすると、用紙からは
み出たデータはプリントされません。

• 「B4 → A4 タテ」

B4サイズの実寸縦用のデータを3/4のサイズに縮小してA4サイズのポートレ
イトでプリントします。

• ページレイアウトグループの「用紙サイズ」（→ P.81）は、A ４サイズに設定します。
• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワ

イド領域モード」を設定できます（→ P.80）。

• 「B4 → A4 ヨコ」

B4サイズの実寸横用のデータを3/4のサイズに縮小してA4サイズのランドス
ケープでプリントします。

• ページレイアウトグループの「用紙サイズ」（→ P.81）は、A ４サイズに設定します。
• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワ

イド領域モード」を設定できます（→ P.80）。
上余白 -127 ～ +000 ～ +127
それぞれのページフォーマットで設定されている１行目（TOF）の上端を基準
に、印字開始位置を上下方向にずらします。
「＋」の値で下方向、「－」の値で上方向に、印字開始位置をずらします。
余白を減らすときは「－」方向�
余白を増やすときは「＋」方向�
ＴＯＦ行�
ＡＢＣＤＥＦＧ�
1 ページレイアウトグループの設定項目

78
第
５
章
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
また、上余白を調整した結果は次のようになります。

• カット紙のページフォーマットの場合

Ａ
Ｂ
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ
�
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ
Ｈ
Ｉ
�
上余白（０）� 上余白（＋）� 上余白（－）�
（＋）�
（－）�
Ａ �
Ｂ �
Ａ
Ｂ
Ｃ
Ｄ
Ｅ
�
Ｆ
Ｇ
�
例：「実寸縦」の場合�
：実際の印字領域� ：印字されない領域�：有効印字領域�

• 上余白を増やした結果、印字データがボトム位置を超える場合は、次のページの１行

目の位置からプリントされます。

• 上余白を減らした場合、有効印字領域の上端を超えた部分はプリントされません。下

端はボトム位置までプリントされます（ただし、ページ長を設定していない場合）。

• 連続用紙のページフォーマットの場合

Ｃ
Ｄ
Ｅ
Ｆ
Ｇ
�
上余白（０）� 上余白（＋）� 上余白（－）�
（＋）�
（－）�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ
�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ
�
ＴＯＦ行�
ページ長�
ページ長�
Ａ �
Ｂ �
Ｆ
Ｇ
�
例：「10"→A4縦」の場合�
：実際の印字領域� ：印字されない領域�：有効印字領域�

• 上余白を増やした場合、印字データがボトム位置を超えると、ボトム位置からページ

長（初期状態の１行目からボトム位置までの範囲）までのあふれたデータはプリント
されません。

• 上余白を減らした場合、有効印字領域の上端を超えた部分のデータはプリントされま

せん。このとき、下端はページ長までのデータをプリントします。

• 設定値が１増えると、ずらす位置が約 0.35mm（1/72"）増えます。
• 用紙の上端を基準とした実寸縦のときの印字開始位置の目安は、「-127」で -23mm、

「+000」で +22mm、「+127」で +67mm です。ページフォーマットごとの用紙サイズ、
印字領域によって印字開始位置は変わります。
1 ページレイアウトグループの設定項目

79
第
５
章
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
用紙位置微調整 -127 ～ +000 ～ +127
用紙の左端を基準として、ページフォーマットで設定されている印字位置を左右
方向にずらします。
「＋」の値で左方向、「－」の値で右方向に、設定した値だけ印字開始位置をずら
します。
印字位置を右にずらすとき�
「－」方向�
印字位置を左にずらすとき�
「＋」方向�
ＡＢＣＤＥＦＧ�
また、用紙位置を調整した結果は次のようになります。
◆ 標準領域モードでの印字動作
実寸サイズでプリントするページフォーマットの場合
微調整（０）� 微調整（＋）� 微調整（－）�
：有効印字領域� ：実際の印字領域�
ＡＢＣＤＥＦ�
基準端�
ＡＢＣＤＥＦ�
基準端�
（＋）�
ＡＢＣＤＥＦ�
基準端�
（－）�
例：「実寸横」の場合�
：印字されない領域�
縮小プリントするページフォーマットの場合
微調整（０）� 微調整（＋）� 微調整（－）�
ＡＢＣＤＥＦ�
基準端�
ＡＢＣＤＥＦ�
基準端�
（＋）�
ＡＢＣＤＥＦ�
基準端�
（－）�
：有効印字領域� ：実際の印字領域�

例：「15"→A4横」の場合�
：印字されない領域�
1 ページレイアウトグループの設定項目

80
第
５
章
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
◆ ワイド領域モードでプリントする場合
微調整（０）� 微調整（＋）� 微調整（－）�
ＡＢＣＤＥＦＧ�
ＨＩＪＫＬＭＮ�
基準端� 基準端�
（＋）�
基準端�
（－）�
ＡＢＣＤＥＦＧＨＩ�
ＪＫＬＭＮ�
ＡＢＣＤＥ�
ＦＧＨＩＪ�
ＫＬＭＮ�
例：「15"→A4横」の場合�
：有効印字領域� ：実際の印字領域� ：印字されない領域�

• 設定値が１増えると、ずらす位置が約 0.35mm（1/72"）増えます。
• 用紙の左端を基準とした実寸縦のときの印字開始位置の目安は、「-127」で +50mm、

「+000」で +5mm、「+127」で -40mm です。ページフォーマットごとの用紙サイズ、印
字領域モードによって印字開始位置が変わります。

• データに左端が欠けてプリントされる場合は、本項目の設定を調節して本プリンタの印

字領域内（上下左右 5mm 以内）に入るようにしてください。
領域 ヒョウジュン、ワイド
それぞれのページフォーマットにしたがったレイアウトでプリントする（標準）
か、または本プリンタの有効印字領域ほぼいっぱいにプリントする（ワイド）か
を設定します。10"→ A4 縦、15" → A4 横、B4 → A4 縦、B4 → A4 横のページフォー
マットの場合に有効です。
ワイドに設定してプリントした場合、ESC/P準拠プリンタのレイアウトとは異な
りますが、ページフォーマットの印字領域の制限がなくなるため、用紙の紙面を
有効に使ってプリントすることができます。レイアウトについては、付録「ESC/
P エミュレーションのページフォーマット」（→ P.104）も併せてご覧ください。

• A4 サイズより小さい用紙で「ワイド」を設定しても効果がありません。詳しくは、付

録「ページフォーマットと印字範囲」（→ P.108）をご覧ください。
右マージン既定値 136 ケタ、ミギハシ
実寸サイズでプリントするページフォーマット（実寸縦、実寸横）のときの、右
マージンの位置を設定します。
「136 ケタ」に設定した場合は、136 桁目の位置を右マージンとします。
「ミギハシ」に設定した場合は、現在の用紙サイズの有効印字領域の右端の位置
を右マージンとします。
1 ページレイアウトグループの設定項目

81
第
５
章
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
用紙サイズ カレントヨウシ、A4、B5、A5、ハガキ
プリントする用紙のサイズを設定します。
「カレントヨウシ」に設定した場合は、現在選択されている給紙元の用紙サイズ
を設定します。

• 「カレントヨウシ」以外を設定したときに、本項目で設定したサイズの用紙がセットさ

れていないと、指定のサイズの用紙を要求するメッセージが表示されます。設定したサ
イズの用紙をセットしてください。

• 共通セットアップメニューの「トレイ用紙サイズ」（→ P.43）を「フリー」に設定して、給

紙トレイからプリントする場合は、「カレントヨウシ」以外の設定値を選択してください。
1 ページレイアウトグループの設定項目

82
第
５
章
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
2 フォントグループの設定項目
漢字書体 ミンチョウ、ゴシック、マルゴシック、ID
漢字などの全角文字の書体を設定します。
漢字書体をID番号で指定したいときは、本項目を「ID」に設定したうえで、「フォ
ント ID」（→次項目）で指定します。
明朝体�
ゴシック体�
丸ゴシック体�
フォントＩＤ * 001 ～ 002 ～ 999
＊「漢字書体」を「ID」に設定した場合にのみ表示されます。
「漢字書体」（→前項目）で「ID」を選択した場合に、実際に使用する書体の ID
番号を指定します。

• 装着されていない書体の番号を指定しないでください。
• 書体の ID 番号については、付属「共通フォントリスト」（→ P.112）をご覧ください。

漢字サイズ システム、8 ポイント、10 ポイント、12 ポイント
漢字などの全角文字のサイズを設定します。
「システム」を設定した場合は、現在のページフォーマットにしたがった文字サ
イズでプリントします。実寸縦、実寸横、10" → A4 縦のページフォーマットでは
10 ポイント相当、15" → A4 横、B4 → A4 縦、B4 → A4 横のページフォーマット
では８ポイント相当です。
2 フォントグループの設定項目

83
第
５
章
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
文字コード カタカナ、グラフィックス
１バイトコード表に、カタカナまたは拡張グラフィックスの文字セットをセット
します。
「カタカナ」を設定した場合は、データに１バイトコードの文字があったとき、カ
タカナの１バイトコード表に対応した文字でプリントします。
「グラフィックス」を設定した場合は、データに１バイトコードの文字があった
とき、拡張グラフィックスの１バイトコード表に対応した文字でプリントしま
す。

• この機能は、ESC/P 準拠プリンタの DIP スイッチの文字コード設定機能に対応してい

ます。
国別文字 ニホン、ノルウェー、デンマーク２、スペイン２、ラテンアメリ
カ、USA、フランス、ドイツ、UK、デンマーク、スウェーデン、
イタリア、スペイン
１バイトコード表に割り当てられている国別文字対応の部分に、指定の国の文字
セットをセットします。
2 フォントグループの設定項目

84
第
５
章
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
3 印字機能グループの設定項目
イメージの補正 シナイ、スル
矩形罫線や網かけなどのイメージデータを補正するかどうかを設定します。通常
は「シナイ」に設定しておきます。次のような現象が出てしまうときに、本項目
を「スル」に設定して、イメージデータを補正します。

• 罫線が離れる
• 網かけ上に縞（白い部分）が入る
• 網かけに線が入る
• 本項目を「スル」に設定しても、上記のような現象が改善されない場合があります。本

プリンタの解像度が ESC/P 準拠プリンタとは異なるためです。
縮小文字 シナイ、スル
１バイトコード文字（ANK 文字）を縮小してプリントするかどうかを設定しま
す。
「スル」に設定した場合は、１バイトコード文字の横幅を1/2程度に縮小してプリ
ントします。

• この機能は、ESC/P 準拠プリンタの DIP スイッチの縮小印字機能に対応しています。
• 15CPI の文字は縮小プリントされません。

3 印字機能グループの設定項目

85
第
５
章
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
4 印字動作グループの設定項目
改行機能 LF コマンドヲマツ、カイギョウ
復帰コード（CR）を受信したときの、印字位置の移動のしかたを設定します。
「LF コマンドヲマツ」を設定した場合は、パソコンから改行コード（LF）が送ら
れるまで改行しません。復帰のみ行い、その行の第一文字目へ印字位置を移動し
ます。
「カイギョウ」を設定した場合は、印字位置が右マージンまたは有効印字領域の
右端を超えようとしたとき、改行コード（LF）を受信しなくても復帰／改行を行
い、自動的に次の行の第一文字目へ印字位置を移動します。

• この機能は、ESC/P 準拠プリンタの DIP スイッチの自動改行に対応しています。

4 印字動作グループの設定項目

86
第
５
章
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
5 VFC グループの設定項目
連続用紙長 システム、1 ギョウ ～ 199 ギョウ
連続用紙（10" → A4 縦、15" → A4 横）のページ長を、ページフォーマットで決
められている行数に設定するか、操作パネルで指定した行数に設定するかを選択
します。
「システム」を設定した場合は、ページフォーマットで決められているページ長
に設定します。
「１ギョウ」～「199 ギョウ」を設定した場合は、１ページにプリントする行数を
１～ 199 行の範囲で設定します。
ＡＢＣＤＥ�
ラリルレロ�
ＴＯＦ行�
ページ長�
（1～199行）�

• 行間は１インチあたり６行（6LPI）です。（LPI は、Line Per Inch の略で、１インチあ

たりの行数を表す単位です。）

• 設定値が１増えると、約 4.2mm（1/6"）ずつページ長が増えます。
• 操作パネルまたはコントロールコマンドによってミシン目スキップ行数が設定されてい

る場合、実際の改ページ位置は、設定したページ長の位置より上になります。
単票用紙長 システム、1 ギョウ ～ 199 ギョウ
カット紙（実寸縦、実寸横、B4→A4縦、B4→A4横）のページ長を、ページフォー
マットで決められている行数に設定するか、操作パネルで指定した行数に設定す
るかを選択します。
「システム」を選択した場合は、ページフォーマットで決められているページ長
に設定します。
「１ギョウ」～「199 ギョウ」を選択した場合は、１ページにプリントする行数を
１～ 199 行の範囲で設定します。
5 VFC グループの設定項目

87
第
５
章
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
ＡＢＣＤＥ�
ラリルレロ�
ＴＯＦ行�
ページ長�
（1～199行）�
有効印字領域の下端�

• 行間は１インチあたり６行（6LPI）です。（LPI は、Line Per Inch の略で、１インチあ

たりの行数を表す単位です。）

• 設定値が１増えると、約 4.2mm（1/6"）ずつページ長が増えます。
• 操作パネルまたはコントロールコマンドによってミシン目スキップ行数が設定されてい

る場合、実際の改ページ位置は、設定したページ長の位置より上になります。
ミシン目スキップ シナイ、1 ギョウ～ 31 ギョウ
ページ長で設定されている行数のうち、下端からプリントしない（スキップす
る）行数を設定します。
「シナイ」を設定した場合は、スキップしません。

• 行間は１インチあたり６行（6LPI）です。（LPI は、Line Per Inch の略で、１インチあ

たりの行数を表す単位です。）

• 設定値が１増えると、約 4.2mm（1/6"）ずつスキップされる領域が増えます。
• 10" → A4 縦、15" → A4 横の連続用紙のページフォーマットと、B4 → A4 縦、B4 → A4

横のワイドモードで有効です。

• ミシン目スキップ行数を設定した場合、実際の改ページ位置は、設定したページ長の位

置より上になります。
5 VFC グループの設定項目

88
第
５
章
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目
6 その他のグループの設定項目
登録レベル イチジ、エイキュウ
コントロールコマンドで登録した文字を、そのジョブの間だけ保存するのか、電
源をオフにするまで保存するのかを設定します。
「イチジ」を設定した場合は、登録文字をジョブ中だけ保存します。ジョブが終
了すると削除されます。
「エイキュウ」を設定した場合は、プリンタの電源をオフにするまで保存します。
その場合、「ハードリセット」と表示されるまで リセット キーを押し続けて
ハードリセット操作を行うと、登録内容が削除されます。

• プリンタはデータを受信すると、コントロールコマンドを認識してプリントを開始／終

了します。この処理を「ジョブ」といいます。ジョブ中は、操作パネルのジョブランプ
が点灯または点滅します。

• 登録データと通常のデータとを別々に送信する場合は「エイキュウ」に設定してくださ

い。
カラーモード自動時 カラー、モノクロ
共通セットアップメニューの「カラーモード」（→ P.50）が「ジドウ」に設定さ
れている場合に、ESC/Pエミュレーションモードで受信したデータをカラーでプ
リントするか、モノクロでプリントするかを設定します。

• 共通セットアップメニューの「カラーモード」が「ジドウ」に設定されていない場合は、

本項目の設定は無視され、共通セットアップメニューの「カラーモード」の設定にした
がってカラーまたはモノクロでプリントされます。
6 その他のグループの設定項目

第 6 章
セットアップ以外の
メニューの設定項目
１ 動作モードメニューの設定項目 ............................ 92
２ 優先エミュレーションメニューの設定項目 ....... 95
３ ユーティリティメニューの設定項目 .................... 96
４ 給紙選択メニューの設定項目 ................................ 99
５ 両面メニューの設定項目 ...................................... 102

90
第
６
章
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目
＜動作モードメニュー＞ → P.92
自動選択 * 注 1
LIPS 注 2
ESC/P*
HEX-DUMP
LIPS-DUMP
ESC/P
なし
LIPS
ステータスプリント
フォントリスト *
テストプリント
LIPS ユーティリティ *
ESC/P ユーティリティ *
拡張 I ／ F プリント *
動作モードを自動的に切り替えます。
動作モードを LIPS モードに切り替えます。
動作モードを ESC/P モードに切り替えます。
データを 16 進コードでプリントします。
データを LIPS のコントロールコマンドの形式でプリ
ントします。
ESC/P モードを優先エミュレーションにします。
優先エミュレーションを設定しません。
LIPS モードを優先エミュレーションにします。
搭載している RAM の容量や、共通セットアップメ
ニューで設定した内容などがプリントされます
本プリンタに搭載されているフォントの ID 番号、名
称、サンプルの一覧がプリントされます。
本プリンタの名称や、特徴などがプリントされます。

LIPS モードでのプリンタの内部情報をプリントしま
す。
ESC/P モードでのプリンタの内部情報をプリントします。
オプションの拡張ネットワークボードの情報をプリン
トします。
ステータスプリント、フォントリ
スト、オーバレイリスト、マクロ
リスト、フォームリスト、オーバ
レイプリント、カラーサンプル
ステータスプリント
セットアップ以外のメニュー 設定項目一覧
設定項目 設定値 内容
＜ユーティリティメニュー＞ → P.96
優先エミュレーション 内容
共通ユーティリティ項目 専用ユーティリティ項目 内容
＜優先エミュレーションメニュー * ＞ → P.95

91
第
６
章
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目
給紙するカセットやトレイなどを選択します。
給紙トレイにセットした用紙のサイズを設定します。
給紙トレイの用紙の種類を設定します。
用紙の片面にだけ印刷します。
用紙の両面に印刷します。
ジドウ、カセット1、カセット2*、
トレイ
A4、LT、LG、EX、フリー、ユー
ザペーパー、ハガキ、フウトウ
Y4、A5、B5
フツウシ、アツガミ、OHP、
コウタクフィルム、フリー
給紙モード
トレイ用紙サイズ
トレイ用紙タイプ
片面
両面 *
＜両面メニュー＞ → P.102
＜給紙選択メニュー＞ → P.99
＊グレーで表示されている項目は、工場出荷時の値です。
＊「*」印の付いている項目や設定値は、オプションの有無、他の設定項目の内容によって、表示されるときと表示さ
れないときがあります。
＊動作モードの「注 1」の付いている設定値は、オプションのバージョンアップ ROM を装着している場合の工場出荷
時の値です。「注 2」の付いている設定値は、オプションのバージョンアップ ROM を装着していない場合の工場出

荷時の値です。
設定項目 設定値 内容
設定項目 設定値 内容

92
第
６
章
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目

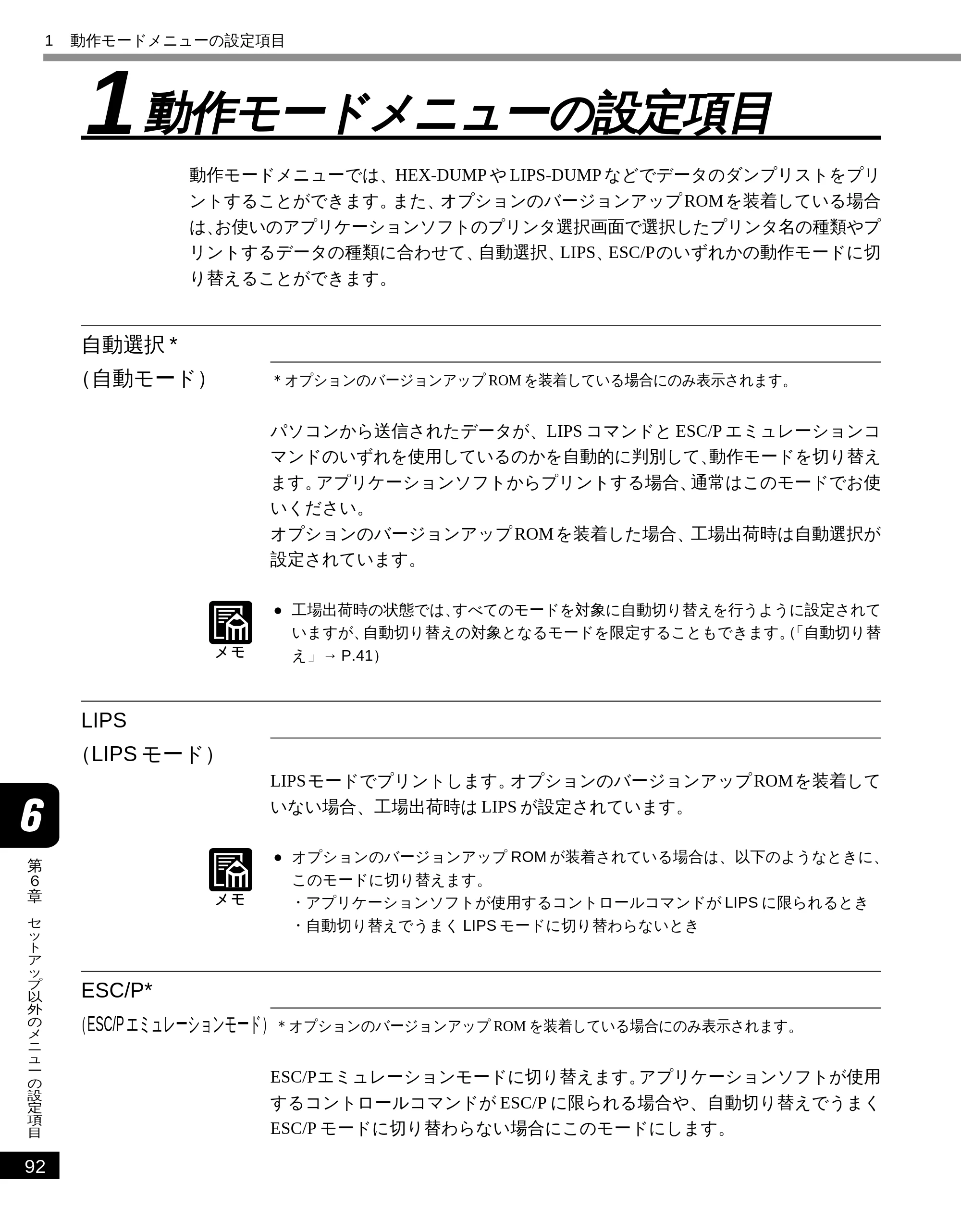

1 動作モードメニューの設定項目
動作モードメニューでは、HEX-DUMP や LIPS-DUMP などでデータのダンプリストをプリ
ントすることができます。また、オプションのバージョンアップ ROM を装着している場合
は、お使いのアプリケーションソフトのプリンタ選択画面で選択したプリンタ名の種類やプ
リントするデータの種類に合わせて、自動選択、LIPS、ESC/Pのいずれかの動作モードに切
り替えることができます。
自動選択 *
（自動モード） ＊オプションのバージョンアップ ROM を装着している場合にのみ表示されます。
パソコンから送信されたデータが、LIPS コマンドと ESC/P エミュレーションコ
マンドのいずれを使用しているのかを自動的に判別して、動作モードを切り替え
ます。アプリケーションソフトからプリントする場合、通常はこのモードでお使
いください。
オプションのバージョンアップ ROM を装着した場合、工場出荷時は自動選択が
設定されています。

• 工場出荷時の状態では、すべてのモードを対象に自動切り替えを行うように設定されて

いますが、自動切り替えの対象となるモードを限定することもできます。（「自動切り替
え」→ P.41）
LIPS
（LIPS モード）
LIPSモードでプリントします。オプションのバージョンアップROMを装着して
いない場合、工場出荷時は LIPS が設定されています。

• オプションのバージョンアップ ROM が装着されている場合は、以下のようなときに、

このモードに切り替えます。

• アプリケーションソフトが使用するコントロールコマンドが LIPS に限られるとき
• 自動切り替えでうまく LIPS モードに切り替わらないとき

ESC/P*
（ESC/P エミュレーションモード）＊オプションのバージョンアップ ROM を装着している場合にのみ表示されます。
ESC/Pエミュレーションモードに切り替えます。アプリケーションソフトが使用
するコントロールコマンドが ESC/P に限られる場合や、自動切り替えでうまく
ESC/P モードに切り替わらない場合にこのモードにします。
1 動作モードメニューの設定項目

93
第
６
章
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目
HEX-DUMP
（ヘキサダンプモード）
パソコンから送信されたデータを図形や文字に変換せずに 16 進コードでプリン
トします。パソコンからの出力内容を検証する場合などにこのモードにします。
ヘキサダンプリストの見かたについては、付録 「ダンプリスト」（→ P.109）を
ご覧ください。
LIPS-DUMP
（LIPS ダンプモード）
パソコンから送信されたデータを図形や文字に変換せずに LIPS のコントロール
コマンドの形式でプリントします。パソコンからの出力内容を検証する場合など
にこのモードにします。
LIPS ダンプリストの見かたについては、付録 「ダンプリスト」（→ P.109）をご
覧ください。
1 動作モードメニューの設定項目

94
第
６
章
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目
動作モードの自動切り替えについて
オプションのバージョンアップROMを装着している場合は、動作モードの自
動切り替えが設定できます。アプリケーションソフトのプリンタ選択画面で、
常に特定のプリンタ名しか選択しない（特定のコントロールコマンドしか使わ
ない）場合以外は、動作モードは自動切り替えに設定しておくと便利です。
自動切り替えに設定した場合は、受信したデータの順にコントロールコマンド
の種類を認識して自動的に動作モードを切り替えてプリントします。
自動切り替えで正しく動作モードを切り替えたいときは、セットアップメ
ニューの拡張機能グループの「タイムアウト」を設定しておく必要がありま
す。ジョブタイムアウトは、データが入力されなくなってから一定時間以上た
つと、それまで動作していた動作モードを終了し、次の動作モードに切り替わ
れる状態にする機能です。工場出荷時は、データが入力されなくなってから
15 秒たつと、動作モードを終了するように設定されています。
また、本プリンタにはインタフェースの種類を自動的に切り替える機能もあり

ます。インタフェースの自動切り替えと動作モードの自動切り替えを同時に設
定している場合は、次の順番で切り替えます。
①インタフェースを切り替える
データを先に受信したインタフェースに自動的に切り替えます。
②動作モードを切り替える
受信したデータのコントロールコマンドの種類を識別して、動作モードを自
動的に切り替えます。
セントロ�
コ
ン
ト
ロ
ー
ル
コ
マ
ン
ド �
の
種
類
を
識
別 �
先にデータを�
受信したイン�
タフェースに�
切り替える�
インタフェース自動切り替え�
拡張N/W�
�
（オプション）�
LIPSモード�
USB
(オプション)
ESC/Pモード�
動作モード自動切り替え�
1 動作モードメニューの設定項目

95
第
６
章
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目
2
優先エミュレーションメニューの設定項目
優先エミュレーションメニューは、オプションのバージョンアップROMを装着している場
合にのみ表示されるメニューです。
優先エミュレーションメニューでは、動作モードの自動切り替えを設定した状態で、プリン
タがコントロールコマンドを識別できなかった場合に、優先的に切り替える「優先エミュ
レーション」を設定しておくことができます。
ESC/P
（ESC/P エミュレーションモード）
ESC/P エミュレーションモードを優先エミュレーションにします。
工場出荷時は、「ESC/P」に設定されています。
なし
優先エミュレーションを設定しません。
コントロールコマンドを識別できなかった場合は、以前の動作モードで引続き処
理をします。
LIPS
（LIPS モード）
LIPS モードを優先エミュレーションにします。
2 優先エミュレーションメニューの設定項目

96
第
６
章
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目

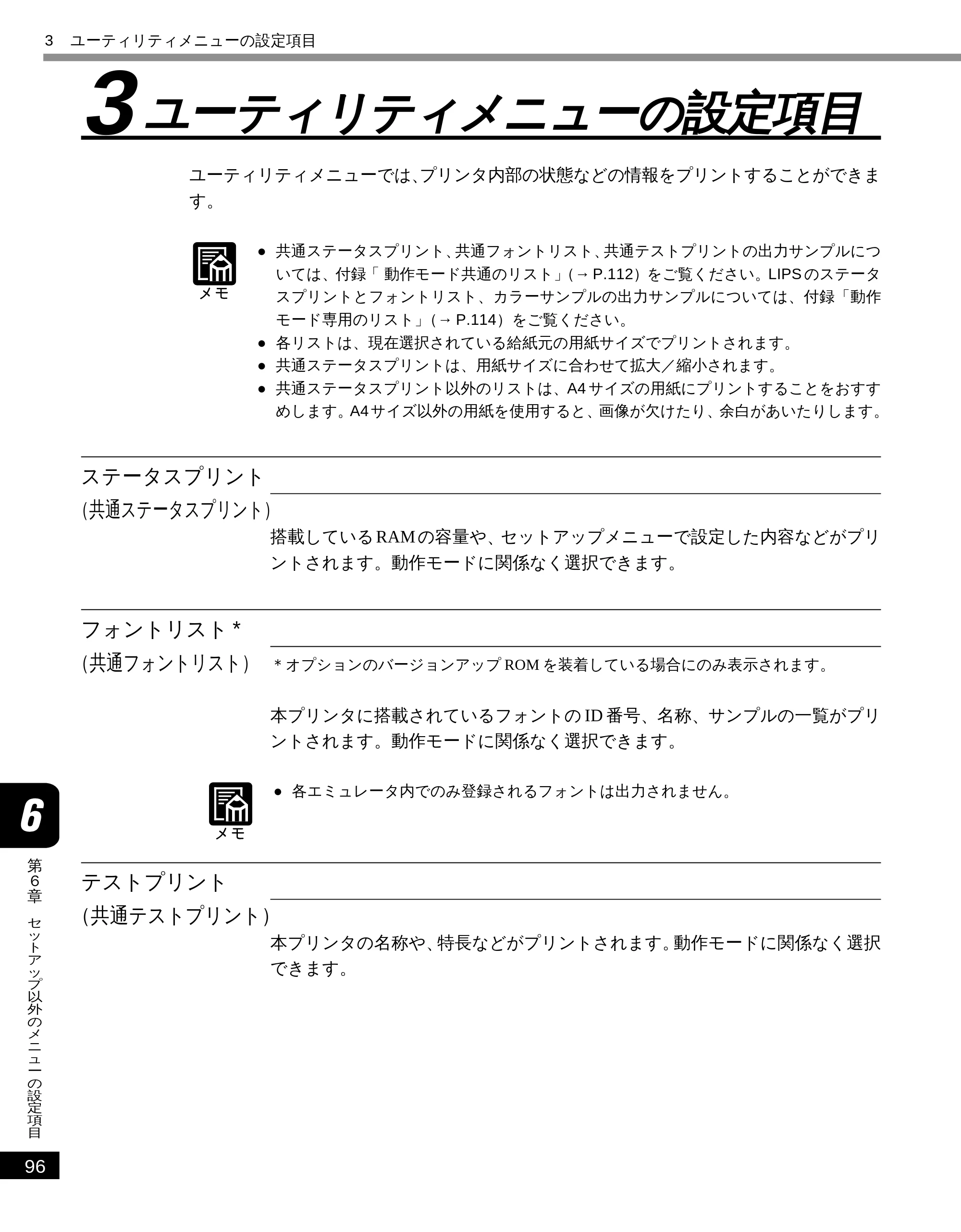

3 ユーティリティメニューの設定項目
ユーティリティメニューでは、プリンタ内部の状態などの情報をプリントすることができま
す。

• 共通ステータスプリント、共通フォントリスト、共通テストプリントの出力サンプルにつ

いては、付録「 動作モード共通のリスト」（→ P.112）をご覧ください。LIPS のステータ
スプリントとフォントリスト、カラーサンプルの出力サンプルについては、付録「動作
モード専用のリスト」（→ P.114）をご覧ください。

• 各リストは、現在選択されている給紙元の用紙サイズでプリントされます。
• 共通ステータスプリントは、用紙サイズに合わせて拡大／縮小されます。
• 共通ステータスプリント以外のリストは、A4 サイズの用紙にプリントすることをおすす

めします。A4 サイズ以外の用紙を使用すると、画像が欠けたり、余白があいたりします。
ステータスプリント
（共通ステータスプリント）
搭載している RAM の容量や、セットアップメニューで設定した内容などがプリ
ントされます。動作モードに関係なく選択できます。
フォントリスト *
（共通フォントリスト） ＊オプションのバージョンアップ ROM を装着している場合にのみ表示されます。
本プリンタに搭載されているフォントの ID 番号、名称、サンプルの一覧がプリ
ントされます。動作モードに関係なく選択できます。

• 各エミュレータ内でのみ登録されるフォントは出力されません。

テストプリント
（共通テストプリント）
本プリンタの名称や、特長などがプリントされます。動作モードに関係なく選択
できます。
3 ユーティリティメニューの設定項目

97
第
６
章
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目
LIPS ユーティリティ * ステータスプリント、フォントリスト、オーバレイリスト、
（LIPS 専用ユーティリティ）マクロリスト、フォームリスト、オーバレイプリント、
カラーサンプル
＊オプションのバージョンアップ ROM を装着していて、「動作モード」が「自動選択」ま
たは「LIPS」に設定されている場合にのみ表示されます。
LIPS モードでのプリンタの内部情報をプリントします。

• ステータスプリント

共通ステータスプリントの内容に、LIPS 専用セットアップメニューで設定し
た内容を加えてプリントされます。

• フォントリスト

LIPS モードで使用できるフォントの一覧がプリントされます。

• オーバレイリスト

オーバレイ領域に登録されているフォーマットデータの番号とサイズを一覧に
してプリントします。登録されているフォーマットデータがない場合は、何も
プリントされません。

• マクロリスト

マクロ領域に登録されているマクロの番号とサイズ、マクロが保存されている
場所（RAM など）を一覧にしてプリントします。登録されているマクロがな
い場合は、何もプリントされません。

• フォームリスト

LIPS トランスレータで使用できるフォームをプリントします。フォームリス
トには、フォーム名称、フォームが格納されている場所、用紙サイズ、解像
度、登録サイズなどがプリントされます。

• オーバレイプリント

オーバレイ領域に登録されているフォーマットデータのうち、LIPS 専用セッ
トアップメニューのオーバレイ１、２に設定されている番号のオーバレイの内
容がプリントされます。オーバレイ１、２ともに設定されている場合は、両方
の内容がプリントされます。設定されていない場合は何もプリントされませ
ん。

• カラーサンプル

LIPSトランスレータで使用できるカラー印字サンプルとして内蔵されている
サンプルをプリントします。印字サンプルには、カラーテーブル、代表的なカ
ラーパターンのサンプル、およびグレースケールがあります。
3 ユーティリティメニューの設定項目

98
第
６
章
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目
3 ユーティリティメニューの設定項目

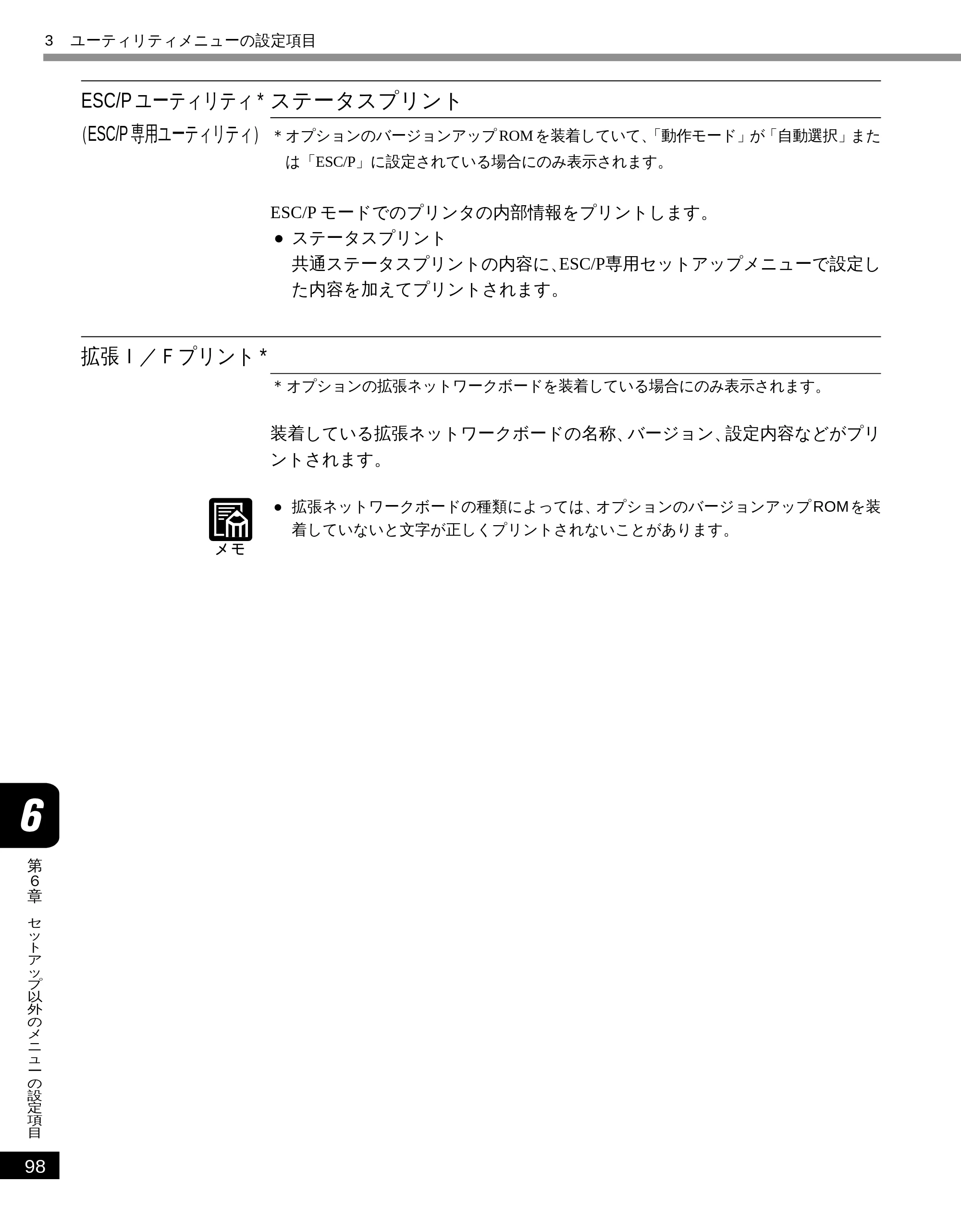

ESC/P ユーティリティ * ステータスプリント
（ESC/P 専用ユーティリティ） ＊オプションのバージョンアップ ROM を装着していて、「動作モード」が「自動選択」また
は「ESC/P」に設定されている場合にのみ表示されます。
ESC/P モードでのプリンタの内部情報をプリントします。

• ステータスプリント

共通ステータスプリントの内容に、ESC/P専用セットアップメニューで設定し
た内容を加えてプリントされます。
拡張Ｉ／Ｆプリント *
＊オプションの拡張ネットワークボードを装着している場合にのみ表示されます。
装着している拡張ネットワークボードの名称、バージョン、設定内容などがプリ
ントされます。

• 拡張ネットワークボードの種類によっては、オプションのバージョンアップ ROMを装

着していないと文字が正しくプリントされないことがあります。

99
第
６
章
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目

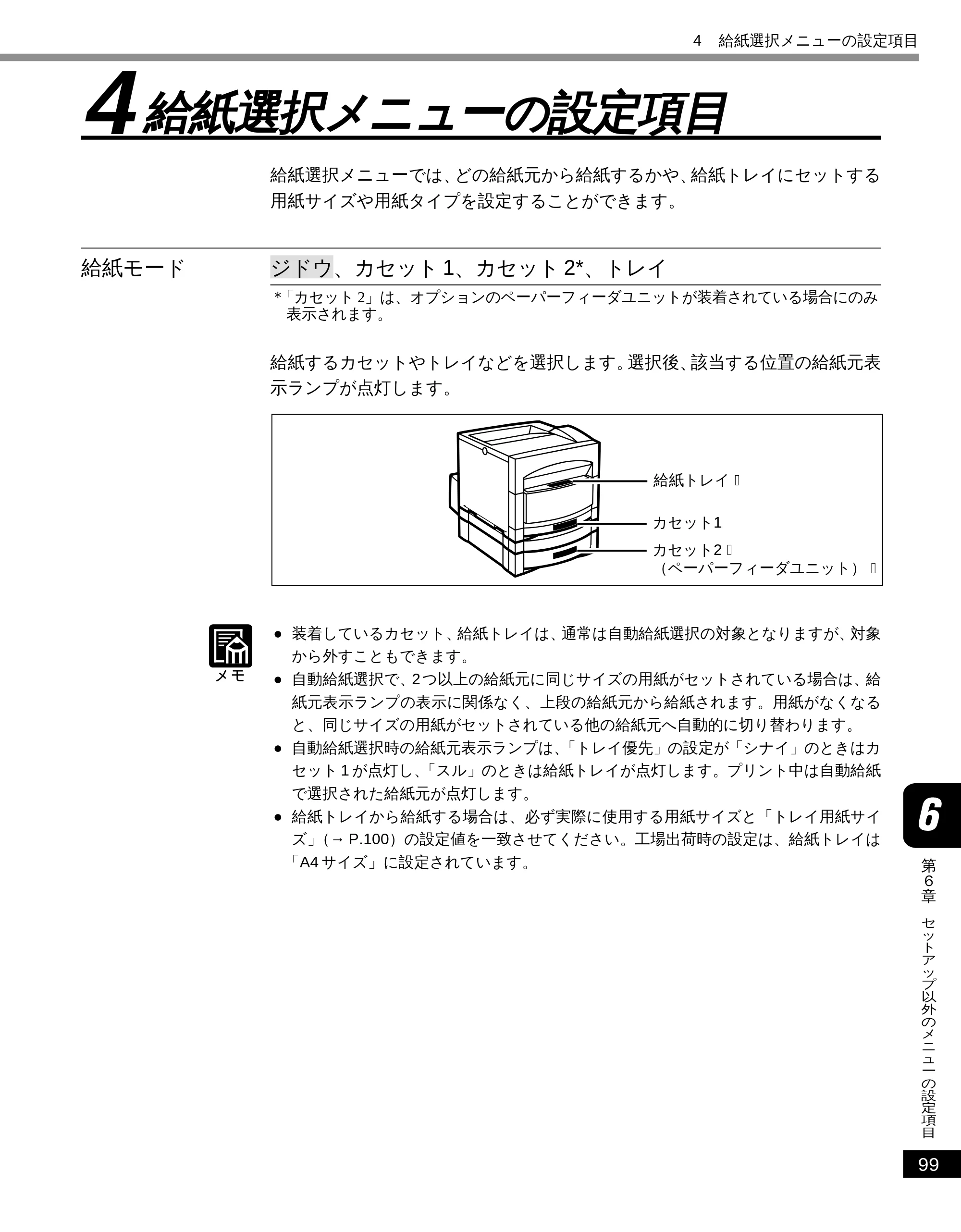

4 給紙選択メニューの設定項目
給紙選択メニューでは、どの給紙元から給紙するかや、給紙トレイにセットする
用紙サイズや用紙タイプを設定することができます。
給紙モード ジドウ、カセット 1、カセット 2*、トレイ
＊「カセット 2」は、オプションのペーパーフィーダユニットが装着されている場合にのみ
表示されます。
給紙するカセットやトレイなどを選択します。選択後、該当する位置の給紙元表
示ランプが点灯します。
カセット1
カセット2�
（ペーパーフィーダユニット）�
給紙トレイ�

• 装着しているカセット、給紙トレイは、通常は自動給紙選択の対象となりますが、対象

から外すこともできます。

• 自動給紙選択で、2 つ以上の給紙元に同じサイズの用紙がセットされている場合は、給

紙元表示ランプの表示に関係なく、上段の給紙元から給紙されます。用紙がなくなる
と、同じサイズの用紙がセットされている他の給紙元へ自動的に切り替わります。

• 自動給紙選択時の給紙元表示ランプは、「トレイ優先」の設定が「シナイ」のときはカ

セット 1 が点灯し、「スル」のときは給紙トレイが点灯します。プリント中は自動給紙
で選択された給紙元が点灯します。

• 給紙トレイから給紙する場合は、必ず実際に使用する用紙サイズと「トレイ用紙サイ

ズ」（→ P.100）の設定値を一致させてください。工場出荷時の設定は、給紙トレイは
「A4 サイズ」に設定されています。
4 給紙選択メニューの設定項目

100
第
６
章
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目

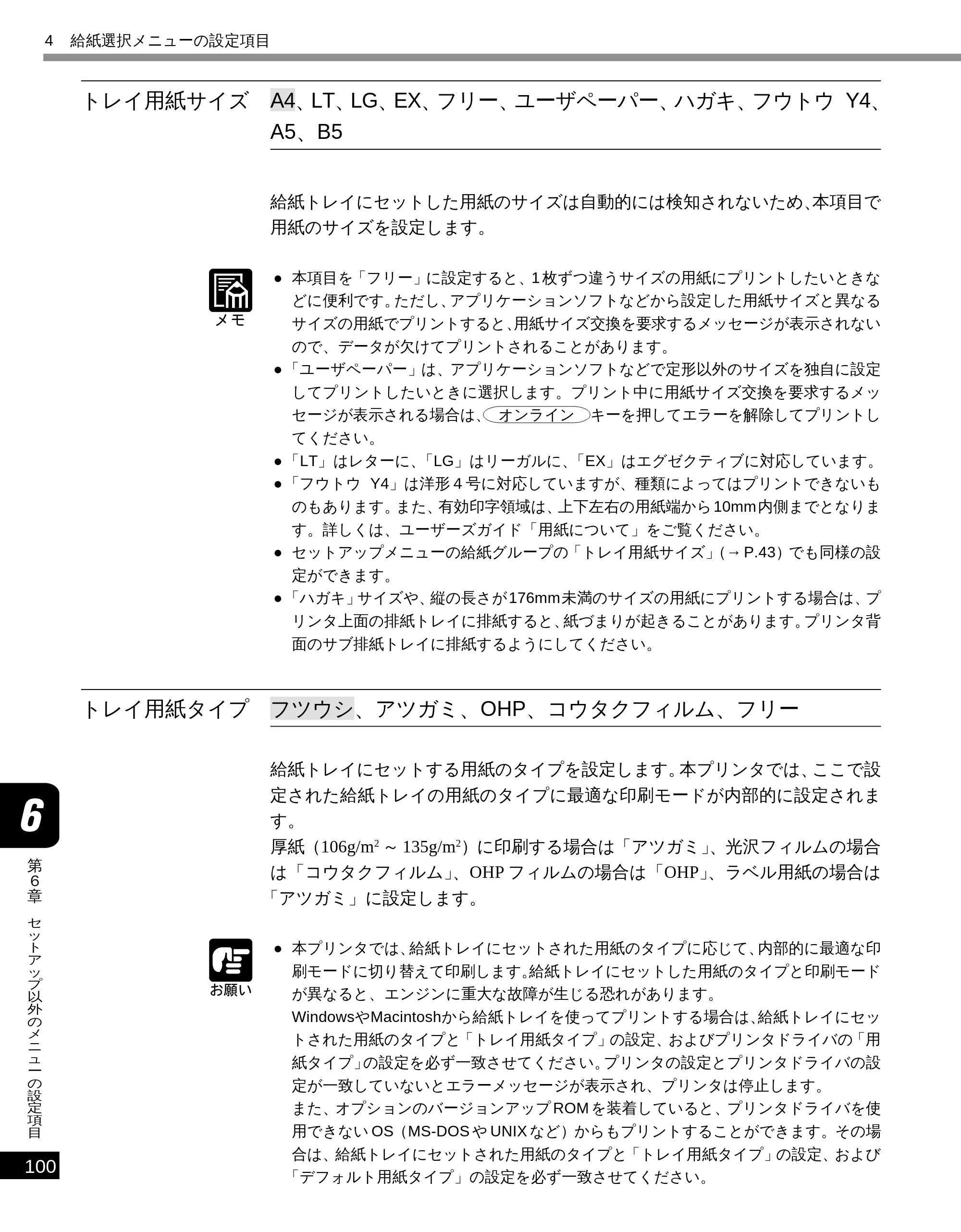

トレイ用紙サイズ A4、LT、LG、EX、フリー、ユーザペーパー、ハガキ、フウトウ Y4、
A5、B5
給紙トレイにセットした用紙のサイズは自動的には検知されないため、本項目で
用紙のサイズを設定します。

• 本項目を「フリー」に設定すると、1 枚ずつ違うサイズの用紙にプリントしたいときな

どに便利です。ただし、アプリケーションソフトなどから設定した用紙サイズと異なる
サイズの用紙でプリントすると、用紙サイズ交換を要求するメッセージが表示されない
ので、データが欠けてプリントされることがあります。

• 「ユーザペーパー」は、アプリケーションソフトなどで定形以外のサイズを独自に設定

してプリントしたいときに選択します。プリント中に用紙サイズ交換を要求するメッ
セージが表示される場合は、 オンライン キーを押してエラーを解除してプリントし
てください。

• 「LT」はレターに、「LG」はリーガルに、「EX」はエグゼクティブに対応しています。
• 「フウトウ Y4」は洋形４号に対応していますが、種類によってはプリントできないも

のもあります。また、有効印字領域は、上下左右の用紙端から 10mm 内側までとなりま
す。詳しくは、ユーザーズガイド「用紙について」をご覧ください。

• セットアップメニューの給紙グループの「トレイ用紙サイズ」（→ P.43）でも同様の設

定ができます。

• 「ハガキ」サイズや、縦の長さが 176mm未満のサイズの用紙にプリントする場合は、プ

リンタ上面の排紙トレイに排紙すると、紙づまりが起きることがあります。プリンタ背
面のサブ排紙トレイに排紙するようにしてください。
トレイ用紙タイプ フツウシ、アツガミ、OHP、コウタクフィルム、フリー
給紙トレイにセットする用紙のタイプを設定します。本プリンタでは、ここで設
定された給紙トレイの用紙のタイプに最適な印刷モードが内部的に設定されま
す。
厚紙（106g/m
2 ～ 135g/m 2 ）に印刷する場合は「アツガミ」、光沢フィルムの場合
は「コウタクフィルム」、OHP フィルムの場合は「OHP」、ラベル用紙の場合は
「アツガミ」に設定します。

• 本プリンタでは、給紙トレイにセットされた用紙のタイプに応じて、内部的に最適な印

刷モードに切り替えて印刷します。給紙トレイにセットした用紙のタイプと印刷モード
が異なると、エンジンに重大な故障が生じる恐れがあります。
WindowsやMacintoshから給紙トレイを使ってプリントする場合は、給紙トレイにセッ
トされた用紙のタイプと「トレイ用紙タイプ」の設定、およびプリンタドライバの「用
紙タイプ」の設定を必ず一致させてください。プリンタの設定とプリンタドライバの設
定が一致していないとエラーメッセージが表示され、プリンタは停止します。
また、オプションのバージョンアップ ROM を装着していると、プリンタドライバを使
用できない OS（MS-DOS や UNIX など）からもプリントすることができます。その場
合は、給紙トレイにセットされた用紙のタイプと「トレイ用紙タイプ」の設定、および
「デフォルト用紙タイプ」の設定を必ず一致させてください。
4 給紙選択メニューの設定項目

101
第
６
章
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目

• 「フリー」に設定すると、プリンタドライバで設定した用紙タイプのチェックを行いま

せん。プリンタドライバで設定した用紙と給紙トレイにセットした用紙のタイプが合っ
ているかを必ず確認してお使いください。

• OHP フィルムにプリントする場合は、本プリンタ専用の「キヤノンカラーレーザ OHP

用紙 TR-3 A4（A4 サイズ）」をお使いください。

• 光沢フィルムにプリントする場合は、本プリンタ専用の「キヤノン カラーレーザ 光沢

フィルム GF-2 A4（A4 サイズ）」をお使いください。

• 「アツガミ」、「コウタクフィルム」、「OHP」のいずれかに設定した場合、両面印刷は行

えません。また、印刷速度が遅くなります。

• 封筒の場合は、「トレイ用紙サイズ」が「フウトウ Y4」に設定されていれば、この項目

で設定する必要はありません。

• ハガキの場合は、「トレイ用紙サイズ」が「ハガキ」に設定されていれば、このメニュー

で設定する必要はありません。

• セットアップメニューの給紙グループの「トレイ用紙タイプ」（→ P.45）でも同様の設

定ができます。
4 給紙選択メニューの設定項目

102
第
６
章
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目

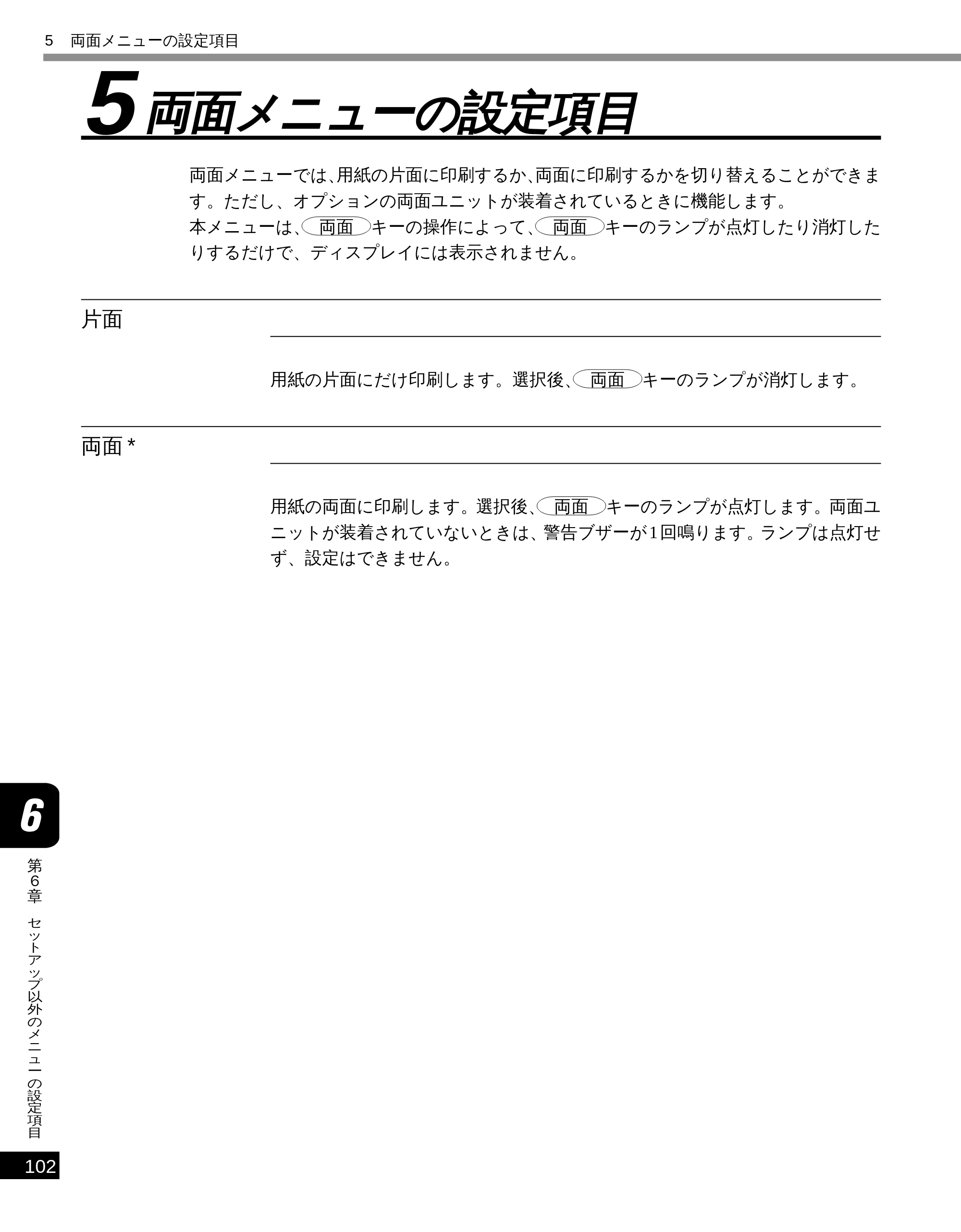

5 両面メニューの設定項目
両面メニューでは、用紙の片面に印刷するか、両面に印刷するかを切り替えることができま
す。ただし、オプションの両面ユニットが装着されているときに機能します。
本メニューは、 両面 キーの操作によって、 両面 キーのランプが点灯したり消灯した
りするだけで、ディスプレイには表示されません。
片面
用紙の片面にだけ印刷します。選択後、 両面 キーのランプが消灯します。
両面 *
用紙の両面に印刷します。選択後、 両面 キーのランプが点灯します。両面ユ
ニットが装着されていないときは、警告ブザーが 1 回鳴ります。ランプは点灯せ
ず、設定はできません。
5 両面メニューの設定項目

付録
１ ESC/P エミュレーションのページフォーマット .. 104
２ ダンプリスト .......................................................... 109
３ 動作モード共通のリスト ...................................... 112
４ 動作モード専用のリスト ...................................... 114
５ 本プリンタについての注意事項 .......................... 116
＊ オプションのバージョンアップROM装着時のLIPSフォントのコード表と、ESC/Pエミュレー
ション文字セットコード表が、本プリンタ付属の CD-ROM の［FONTLIST］フォルダに収め
られています。詳しくは、［FONTLIST］フォルダ内の Readme ファイルをご覧ください。
＊ LIPSコントロールコマンドと、ESC/Pエミュレーションコントロールコマンドの機能、書式、

コード、パラメータをまとめたリストが、本プリンタ付属の CD-ROM の［COMLIST］フォ
ルダに収められています。LIPS コントロールコマンドは［LIPSCONT.TXT］というファイル
名で、ESC/P エミュレーションコントロールコマンドは［ESCPCONT.TXT］というファイル
名で入っています。テキストファイルですので、テキストエディタなどを使ってご覧くださ
い。
＊ LIPSコントロールコマンドと、ESC/Pエミュレーションコントロールコマンドのさらに詳細
な書式、使用例については、オプションの「プログラマーズマニュアル」をご覧ください。

104
1
ESC/P エミュレーションのページフォーマット
ページ�
フォーマット�
設定値名�
用紙サイズ�
印字文字�
イメージの印字�
印字領域�
ESC/P準拠プリンタ� 本プリンタ�
第一文字目�
の印字位置�
右マージン�
ボトム位置�
ESC/P準拠プリンタにカット紙を縦置きにセッ�
トしてプリントするときのフォーマット�
ESC/P 準拠プリンタと同じ改行ピッチ、文字間隔�
で、実寸、ポートレイトでプリント�
A4,B5,A5,ハガキサイズ�
縦置き�
ABCDE ABCDE
カット紙の場合のページフォーマット�
実寸 縦（Fmode1）� 実寸 横（Fmode2）�
初期状態で10ポイントのフォント�
プリンタの解像度が異なるため、ESC/P準拠プ
リンタとは印字結果が若干異なります�
用紙サイズに関係なく、初期状態で345.4mm
（13.6"）、またはESC/P専用セットアップメニ
ューやコントロールコマンドで設定した右マー
ジン位置（有効印字領域の右端を超えた場合
は、はみ出たデータはプリントされません）�
先頭行（TOF行）の左マージン位置�

22mm
8mm
5mm5mm
A4サイズ�
本プリンタ�
Fmode1と同じ�
ESC/P準拠プリンタ�
ESC/P準拠プリンタにカット紙を横置きにセッ�
トしてプリント するときのフォーマット�
ESC/P 準拠プリンタと同じ改行ピッチ、文字間隔�
で、実寸、ランドスケープでプリント�
ABCDE
横置き�
ABCDE
Fmode1と同じ�
Fmode1と同じ�
Fmode1と同じ�
Fmode1と同じ�
22mm
8mm
5mm5mm
A4サイズ�
Fmode1と同じ�ESC/P準拠プリンタのカットシートフィーダの
用紙エンド検出とほぼ同じ位置、またはESC/P
専用セットアップメニューやコントロールコマ
ンドで設定したページ長�
�
印字領域� 印字領域�
�
1 ESC/P エミュレーションのページフォーマット

105
1 ESC/P エミュレーションのページフォーマット
ESC/P準拠プリンタ� 本プリンタ�
Fmode7と同じ�
B4→A4 横（Fmode8）�
横置き�
ABCDE
A4
ABCDE
B4
Fmode7と同じ�
Fmode7と同じ�
Fmode7と同じ�
Fmode7と同じ�
Fmode7と同じ�
ESC/P準拠プリンタにB4サイズのカット紙を横置
きにセットしてプリントするときのフォーマット
A4サイズに縮小し、用紙のほぼ中央（ワイド領域
モードでは有効印字領域ほぼいっぱい）に、 ラン
ドスケープでプリント�
本プリンタ�
A4サイズ（A4より小さい用紙へのプリントは保証�
しません）�
B4→A4 縦（Fmode7）�
ESC/P準拠プリンタ�
ESC/P準拠プリンタにB4サイズのカット紙を縦置き�
にセットしてプリントするときのフォーマット �
A4サイズに縮小し用紙のほぼ中央（ワイド領域では�
有効印字領域ほぼいっぱい）に、ポートレイトでプ�
リント�
縦置き�
B4
ABCDE
A4
ABCDE
初期状態で８ポイントのフォントを、若干縮小し�

て印字�
標準領域モード：用紙サイズに関係なく、初期状態
で345.4mm（13.6"）（有効印字領域の右端を超え
た場合は、はみ出たデータはプリントされません） �
ワイド領域モード：印字領域は本機の有効印字領
域とほぼ同じです�
標準領域モード：ESC/P準拠プリンタのカットシ
ートフィーダの用紙エンド検出とほぼ同じ位置、
またはESC/P専用セットアップメニューやコント
ロールコマンドで設定したページ長�
ワイド領域モード：有効印字領域の下端とほぼ同
じ位置�
標準領域モード：（TOF行）の左マージン位置�
プリンタの解像度の違いや縮小印刷のため、ESC/P
準拠プリンタの印字結果とは見た目が異なります�
標準領域モード�
（A4サイズの場合）�
22mm
14mm
11mm14mm
�
標準領域モード（A4サイズの場合）�
標準領域モードの印字領域�
ワイド領域モードの印字領域�
標準領域モードの印字領域�
ワイド領域モードの印字領域�
ワイド領域モード（A4サイズの場合）�
20mm
25mm
19mm18mm
�
カット紙の場合のページフォーマット�

ワイド領域モード�
（A4サイズの場合）�
7mm
9mm
5mm5mm
9mm
7mm
5mm5mm

106
1 ESC/P エミュレーションのページフォーマット
ページ�
フォーマット�
設定値名�
用紙サイズ�
印字文字�
イメージの印字�
印字領域�
ESC/P準拠プリンタ� 本プリンタ�
第一文字目�
の印字位置�
右マージン�
ボトム位置�
本プリンタ�ESC/P準拠プリンタ�
�
Fmode7と同じ� Fmode7と同じ�
連続用紙の場合のページフォーマット�
15”→A4 横（Fmode4）�10”→A4 縦（Fmode3）�
ABCDE
A4
A4
ABCDE
初期状態で８ポイントのフォントを、行間を�
つめて印字�
初期状態で10ポイントのフォントを、文字間�
をつめて印字�
Fmode7と同じ� Fmode7と同じ�
Fmode7と同じ� Fmode7と同じ�
Fmode7と同じ� Fmode7と同じ�
標準領域モード ：初期状態の印字開始位置から
279.4mm（11"）（実際の用紙上では210.8mm
｛8.3"｝）下、またはESC/P専用セットアップメニ
ューやコントロールコマンドで設定したページ長�
ワイド領域モード：有効印字領域の下端とほぼ

同じ位置�
標準領域モード ：初期状態の印字開始位置から
279.4mm（11"）（実際の用紙上では271.8mm
｛10.7"｝）下、またはESC/P専用セットアップメニ
ューやコントロールコマンドで設定したページ長�
ワイド領域モード：有効印字領域の下端とほぼ
同じ位置�
ABCDE
10"×11"
10"×11"
ABCDE
15"×11"
15"×11"
ESC/P準拠プリンタに10"×11"の連続用紙をセ
ットしてプリントするときのフォーマットA4サ
イズに縮小し、用紙のほぼ中央（ワイド領域モ
ードでは有効印字領域ほぼいっぱい）にポート
レイト でプリント�
ESC/P準拠プリンタに15"×11"の連続用紙をセ
ットしてプリントするときのフォーマットA4サ
イズに縮小し、用紙のほぼ中央（ワイド領域モ
ードでは有効印字領域ほぼいっぱい）にランド
スケープ でプリント�
標準領域モード�
（A4サイズの場合）�
ワイド領域モード�
（A4サイズの場合）�
12mm
12mm
5mm6mm
標準領域モード（A4サイズの場合）�
15mm
9mm
19mm18mm

標準領域モードの印字領域�
ワイド領域モードの印字領域�
標準領域モードの印字領域�
ワイド領域モードの印字領域�
ワイド領域モード（A4サイズの場合）�
�
�
8mm
9mm
5mm5mm
6mm
9mm
5mm6mm

107
1 ESC/P エミュレーションのページフォーマット

• ESC/Pエミュレーションモードは、オプションのバージョンアップROMを装着している

場合にのみ使用できます。

• アプリケーションソフトで設定した用紙サイズに合わせて、プリンタ側の用紙サイズも変

更します。ESC/P 専用セットアップメニューの「用紙サイズ」（ → P.81）で設定します。
「カレントヨウシ」を選択すると、用紙サイズに関係なく現在選択されている給紙元から
給紙されます。

• Fmode3,4,7,8 では、用紙の余白を有効に使ってプリントできるワイド領域モードが使え

ます。

• 10" × 11" の連続用紙のサイズは、254mm × 279.4mm です。15" × 11" の連続用紙のサ

イズは、381mm × 279.4mm です。

108

• ページフォーマットと印字範囲

標準領域モード
（桁数 10cpi、行数 6lpi）
ページフォーマット� A4�
78�
63�
112�
42�
80�
66�
136�
66�
97�
82�
136�
52
B5�
67�
54�
97�
36�
�
�
�
�
�
�
�
�
A5�
54�
42�
78�
28�
�
�
�
�
�
�
�
�
ハガキ�
35�
28�
54�
16�
�
�
�
�
�
�
�
�
×：印字不可能または印字データが欠落する場合があります。�
表中の文字数／行数は、上余白、用紙位置微調整、右マージン既定値初期状態の場合です。 �
印字範囲�
文字数�
行 数�
文字数�
行 数�
文字数�
行 数�
文字数�
行 数�
文字数�
行 数�
文字数�
行 数�
Fmode 1�
Fmode 2�
Fmode 3�
Fmode 4�
Fmode 7�
Fmode 8�
�
�
ワイド領域モード
（桁数 10cpi、行数 6lpi）
ページフォーマット�
×：印字不可能または印字データが欠落する場合があります。�
表中の文字数／行数は、上余白、用紙位置微調整、右マージン既定値初期状態の場合です。 �

印字範囲�
文字数�
行 数�
文字数�
行 数�
文字数�
行 数�
文字数�
行 数�
Fmode 3�
Fmode 4�
Fmode 7�
Fmode 8�
�
�
A4�
80�
68�
150�
68�
104�
88�
150�
61
B5�
�
�
�
�
�
�
�
�
A5�
�
�
�
�
�
�
�
�
ハガキ�
�
�
�
�
�
�
�
�
1 ESC/P エミュレーションのページフォーマット

109
2 ダンプリスト

• ヘキサダンプリスト

動作モードメニューで「HEX-DUMP」を選択すると、パソコンから送信されたデータを図
形や文字に変換せずに、16 進コードでプリントします。
１行に 32 バイトの 16 進コードを印字します。16 進コードに対応する文字をリストの右側
に印字します。A4 サイズポートレイトでのみプリントできます。
（操作方法：「動作モードメニューの機能と操作」→ P.18）

• LIPS ダンプリスト

動作モードメニューで「LIPS-DUMP」を選択すると、パソコンから送信されたデータを図
形や文字に変換せずに、LIPS のコントロールコマンドの形式でプリントします。
現在選択されている給紙元の用紙サイズでプリントします。
（操作方法：「動作モードメニューの機能と操作」→ P.18）
2 ダンプリスト

110
枠囲みパターンについて
コマンドとして解釈できるものは、コマンド単位で枠で囲み印字されます。テキストモード
からベクタモードへ、またはベクタモードからテキストモードへ移行した場合は、改行に
よって区別します。
改行・改ページを示す記号
｜ ： l ｆ（改行）、ｖｔ（垂直タブ）、ｎ l（復帰改行）による改行を伴うコマンド、
またはｆｆ（改ページ）による改ページを伴うコマンドがあった場合に印字
されます。 （例： l ｆ｜）
異常終了を知らせる記号
！ ： 命令終了コードが送られるまえに、命令開始コードが送られた場合、また
は、16進コードのダウンロードで16進コード以外の文字が送られた場合に印
字されます。
【例】 !
00000 ec [ ec [ 5 m A B C D
LIPS ダンプリストの文字・記号の表記
制御データは次に示す省略記号を使って印字します。
0�
1�
2�
3�
4�
5�
6�
7�
8�
9�
A�
B�
C�
D�
E�
F
nu(NUL)�
sh(SHO)�
sx(STX)�
ex(ETX)�
et(EOT)�
eq(ENQ)�

ak(ACK)�
bl(BEL)�
bs(BS)�
ht(HT)�
lf(LF)�
vt(VT)�
ff(FF)�
cr(CR)�
so(SO)�
si(SI)
dl(DLE)�
d1(DC1)�
d2(DC2)�
d3(DC3)�
d4(DC4)�
nk(NAK)�
sy(SYN)�
eb(ETB)�
cn(CAN)�
em(EM)�
sb(SUB)�
ec(ESC)�
fs(FS)�
gs(GS)�
rs(RS)�
us(US)
80�
81�
82�
83�
ix(IDX)�
nl(NEL)�
86�
87�
hs(HTS)�
89�
vs(VTS)�
pd(PLD)�
pu(PLU)�
ri(RI)�
s2(SS2)�
s3(SS3)
dc(DCS)�
91�
92�
93�
94�
95�
96�
97�
98�
99�
9A�
cs(CSI)�
st(ST)�
9D�
9E�
9Fde(DEL) FF(DEL)
10
上位�
下位� 7 8 9 F
2 ダンプリスト
