EPLエミュレーションガイドRJ-3035B / RJ-2035B / TD-4420TN ほか

ソフトウェア開発者マニュアル
EPL エミュレーションガイド
TD-4420TN/4520TN
TD-4650TNWB/4750TNWB/4750TNWBR
RJ-2035B/3035B
TJ-4021TN/4121TN/4121TNR
TJ-4420TN/4520TN/4620TN
Version 5.00

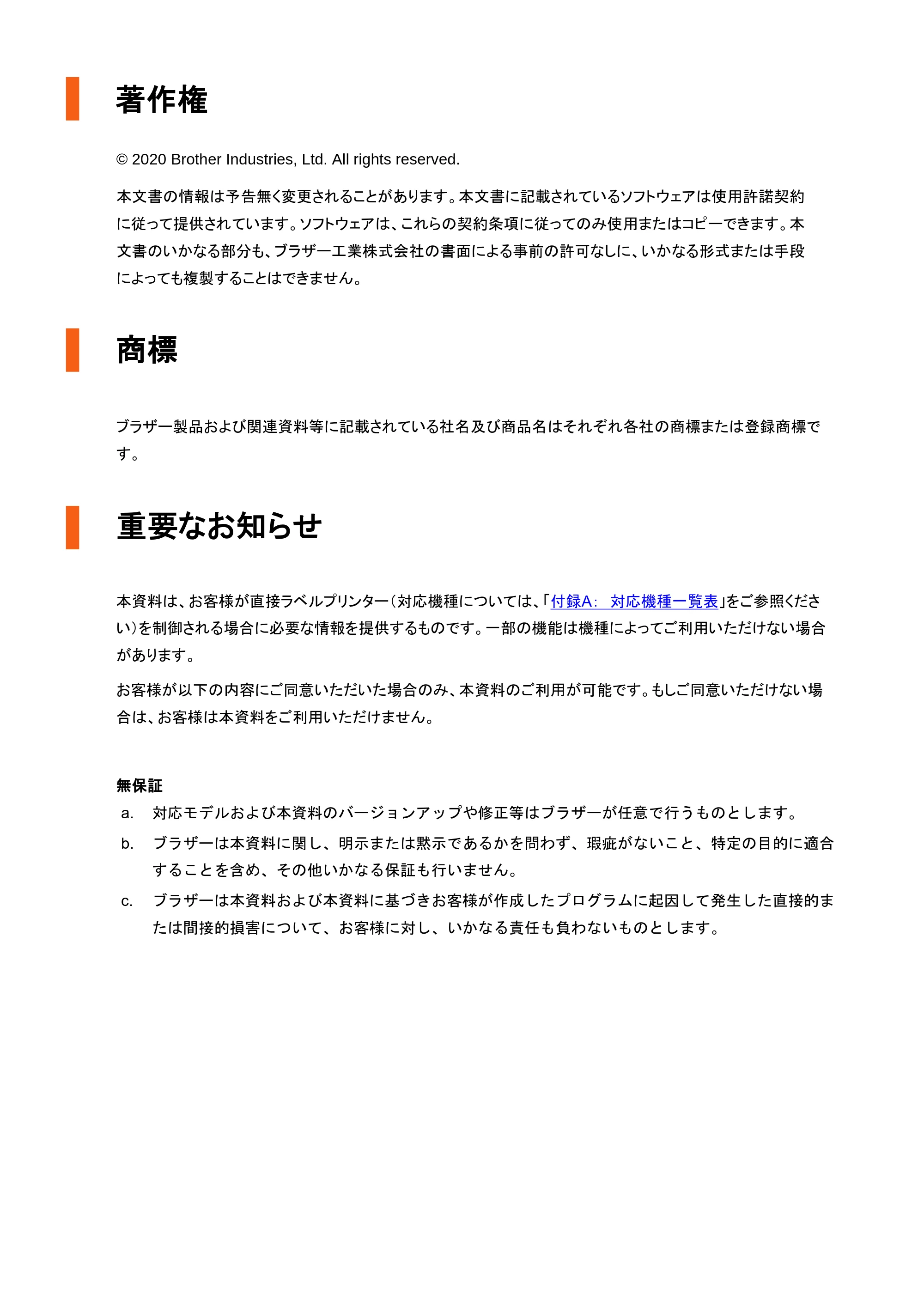

著作権
© 2020 Brother Industries, Ltd. All rights reserved.
本文書の情報は予告無く変更されることがあります。本文書に記載されているソフトウェアは使用許諾契約
に従って提供されています。ソフトウェアは、これらの契約条項に従ってのみ使用またはコピーできます。本
文書のいかなる部分も、ブラザー工業株式会社の書面による事前の許可なしに、いかなる形式または手段
によっても複製することはできません。
商標
ブラザー製品および関連資料等に記載されている社名及び商品名はそれぞれ各社の商標または登録商標で
す。
重要なお知らせ
本資料は、お客様が直接ラベルプリンター（対応機種については、「付録A： 対応機種一覧表」をご参照くださ
い）を制御される場合に必要な情報を提供するものです。一部の機能は機種によってご利用いただけない場合
があります。
お客様が以下の内容にご同意いただいた場合のみ、本資料のご利用が可能です。もしご同意いただけない場
合は、お客様は本資料をご利用いただけません。

無保証
a. 対応モデルおよび本資料のバージョンアップや修正等はブラザーが任意で行うものとします。
b. ブラザーは本資料に関し、明示または黙示であるかを問わず、瑕疵がないこと、特定の目的に適合
することを含め、その他いかなる保証も行いません。
c. ブラザーは本資料および本資料に基づきお客様が作成したプログラムに起因して発生した直接的ま
たは間接的損害について、お客様に対し、いかなる責任も負わないものとします。

1

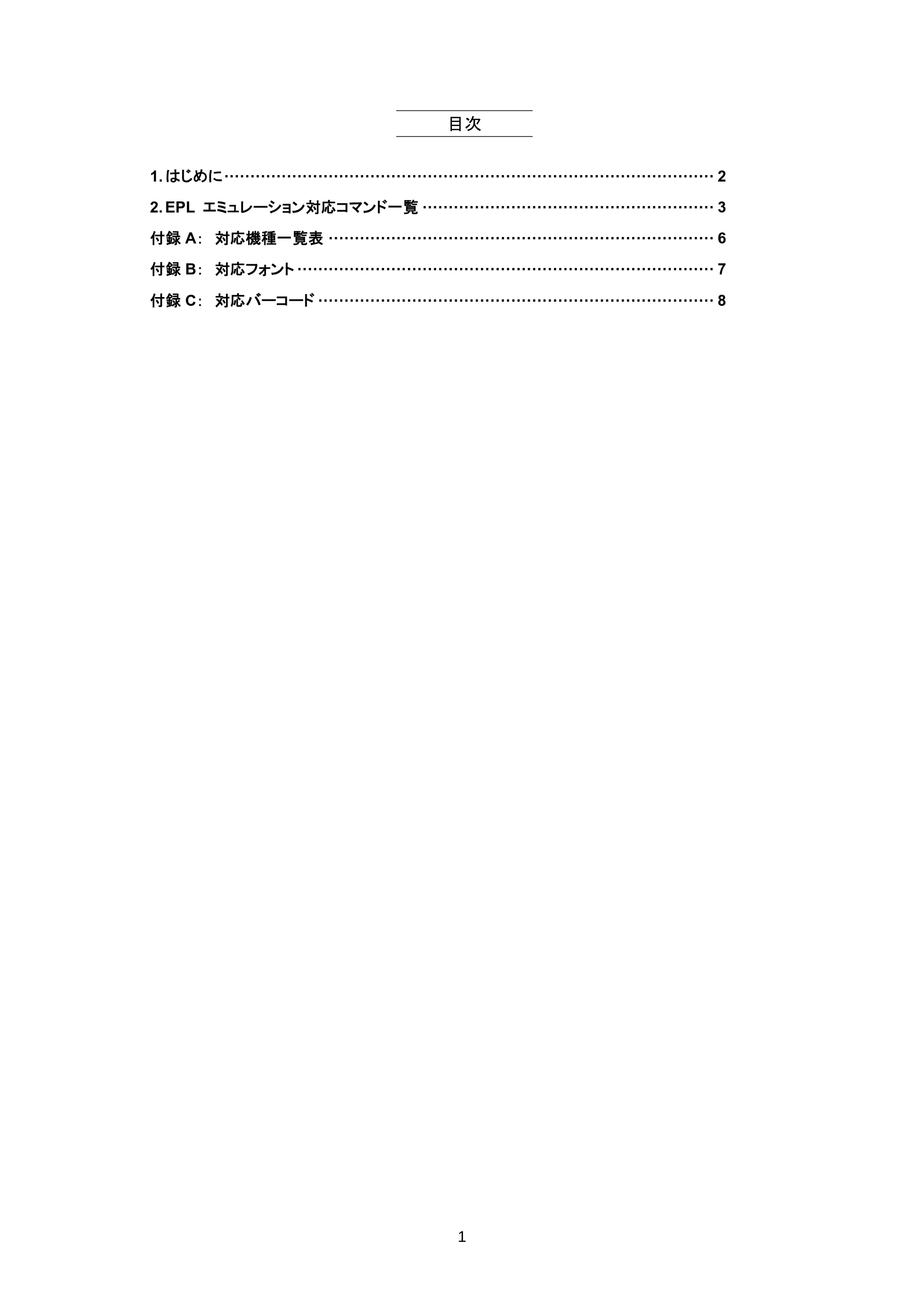

目次
1. はじめに ······························································································ 2
2. EPL エミュレーション対応コマンド一覧 ························································ 3
付録 A： 対応機種一覧表 ·········································································· 6
付録 B： 対応フォント ················································································ 7
付録 C： 対応バーコード ············································································ 8

2

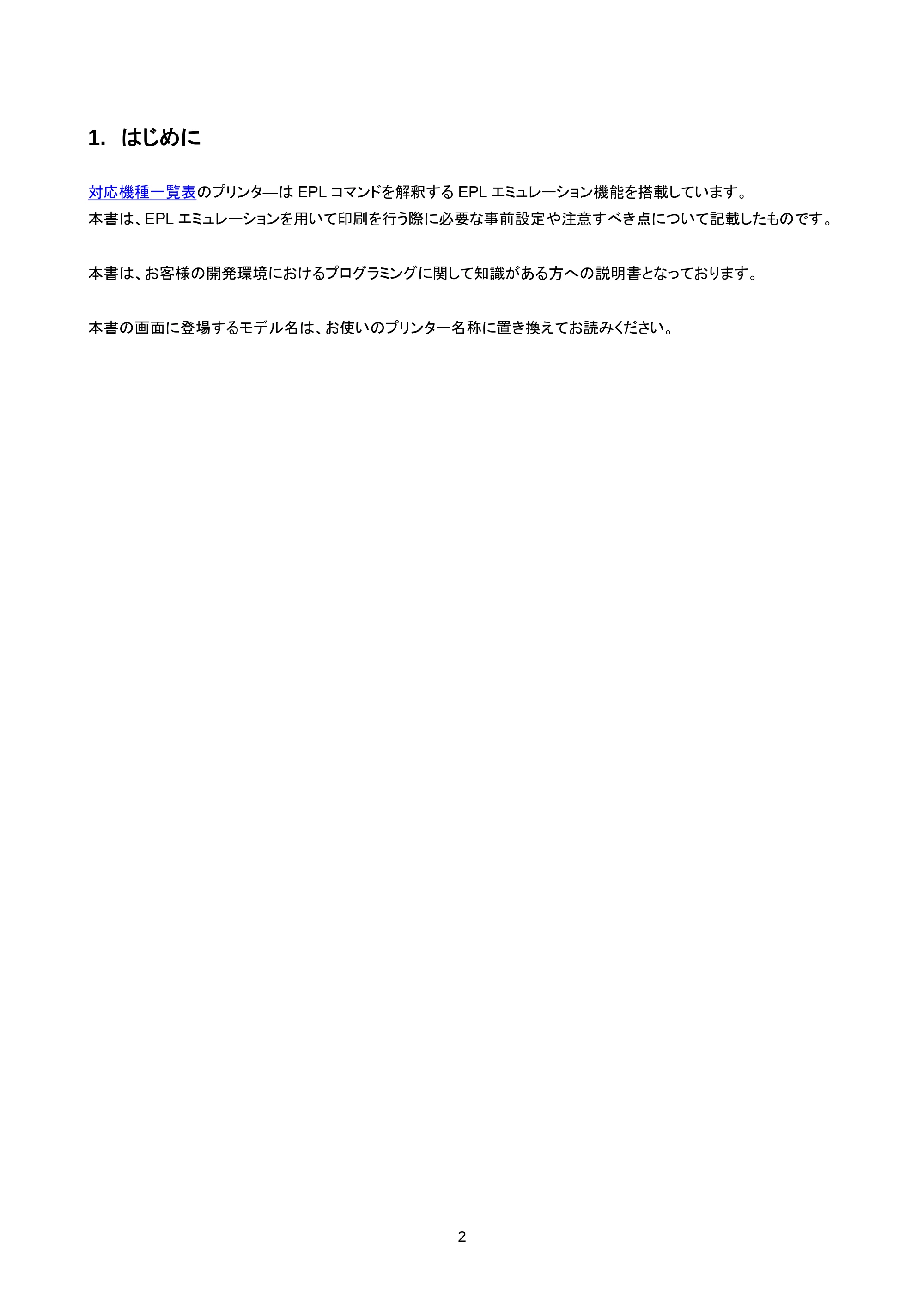

1. はじめに
対応機種一覧表のプリンタ―は EPL コマンドを解釈する EPL エミュレーション機能を搭載しています。
本書は、EPL エミュレーションを用いて印刷を行う際に必要な事前設定や注意すべき点について記載したものです。
本書は、お客様の開発環境におけるプログラミングに関して知識がある方への説明書となっております。
本書の画面に登場するモデル名は、お使いのプリンター名称に置き換えてお読みください。

3

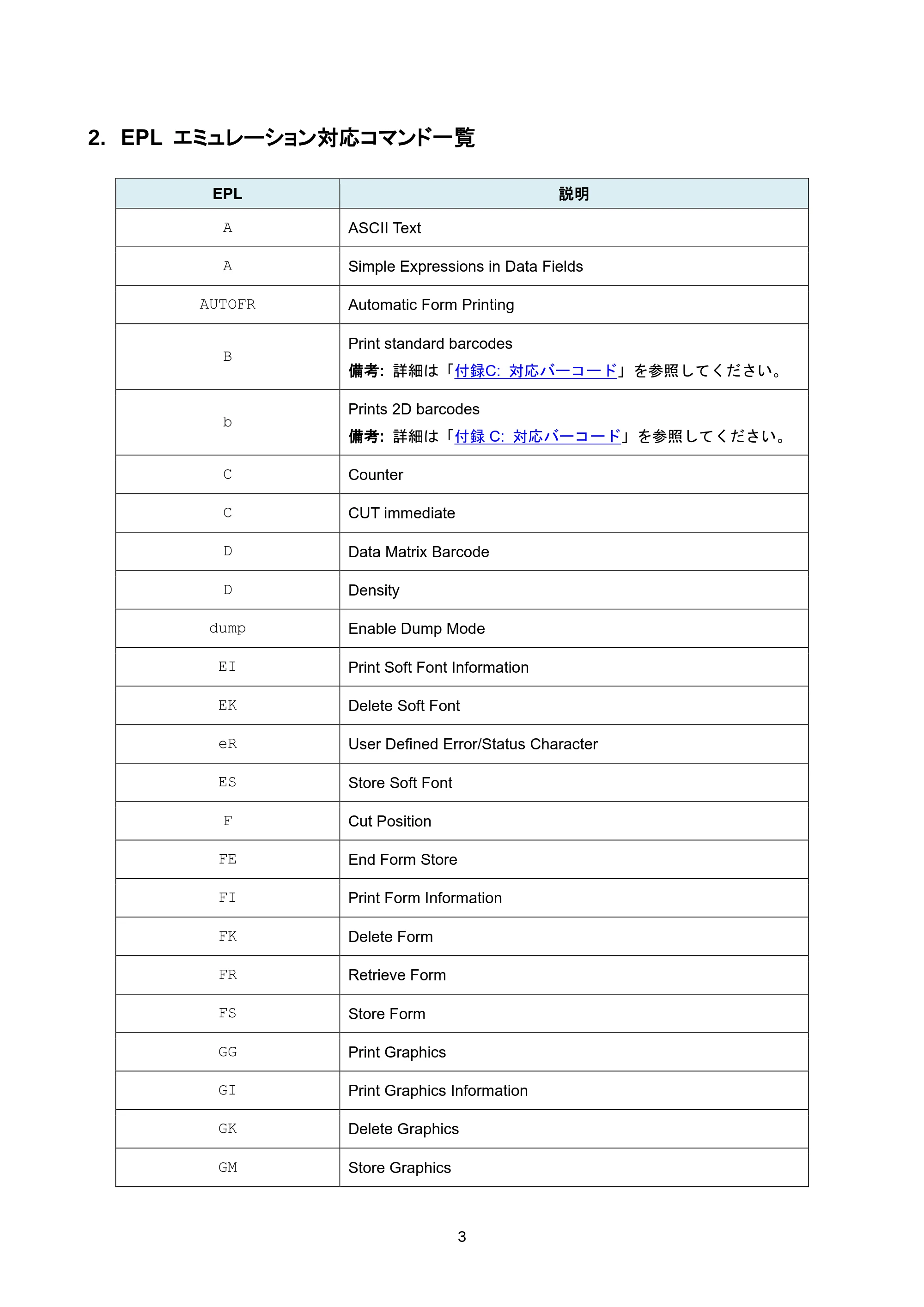

2. EPL エミュレーション対応コマンド一覧
EPL 説明
A ASCII Text
A Simple Expressions in Data Fields
AUTOFR Automatic Form Printing
B
Print standard barcodes
備考: 詳細は「付録C: 対応バーコード」を参照してください。
b
Prints 2D barcodes
備考: 詳細は「付録 C: 対応バーコード」を参照してください。
C Counter
C CUT immediate
D Data Matrix Barcode
D Density
dump Enable Dump Mode
EI Print Soft Font Information
EK Delete Soft Font
eR User Defined Error/Status Character
ES Store Soft Font
F Cut Position
FE End Form Store
FI Print Form Information

FK Delete Form
FR Retrieve Form
FS Store Form
GG Print Graphics
GI Print Graphics Information
GK Delete Graphics
GM Store Graphics

4

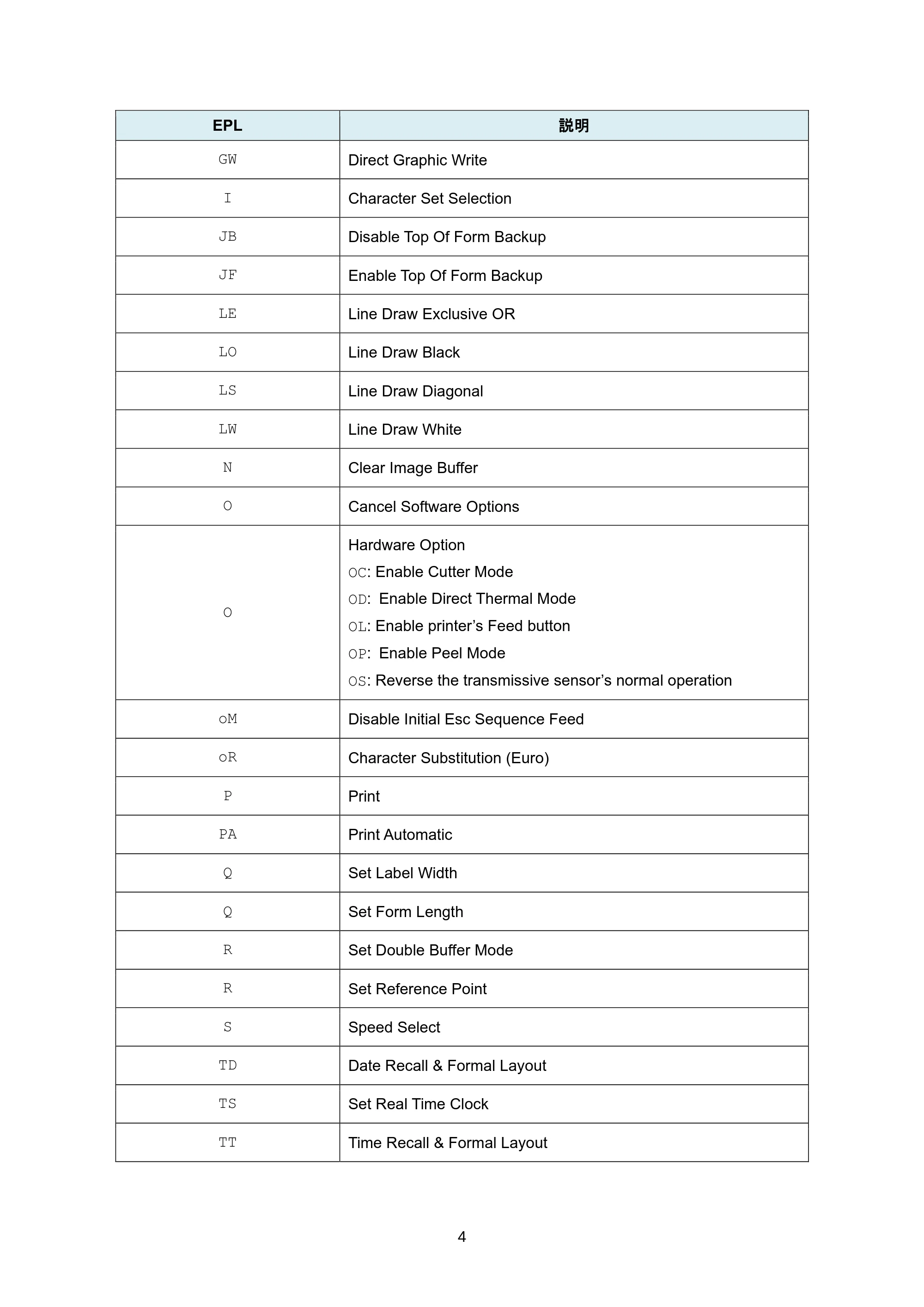

EPL 説明
GW Direct Graphic Write
I Character Set Selection
JB Disable Top Of Form Backup
JF Enable Top Of Form Backup
LE Line Draw Exclusive OR
LO Line Draw Black
LS Line Draw Diagonal
LW Line Draw White
N Clear Image Buffer
O Cancel Software Options
O
Hardware Option
OC: Enable Cutter Mode
OD: Enable Direct Thermal Mode
OL: Enable printer’s Feed button
OP: Enable Peel Mode
OS: Reverse the transmissive sensor’s normal operation
oM Disable Initial Esc Sequence Feed
oR Character Substitution (Euro)

P Print
PA Print Automatic
Q Set Label Width
Q Set Form Length
R Set Double Buffer Mode
R Set Reference Point
S Speed Select
TD Date Recall & Formal Layout
TS Set Real Time Clock
TT Time Recall & Formal Layout

5

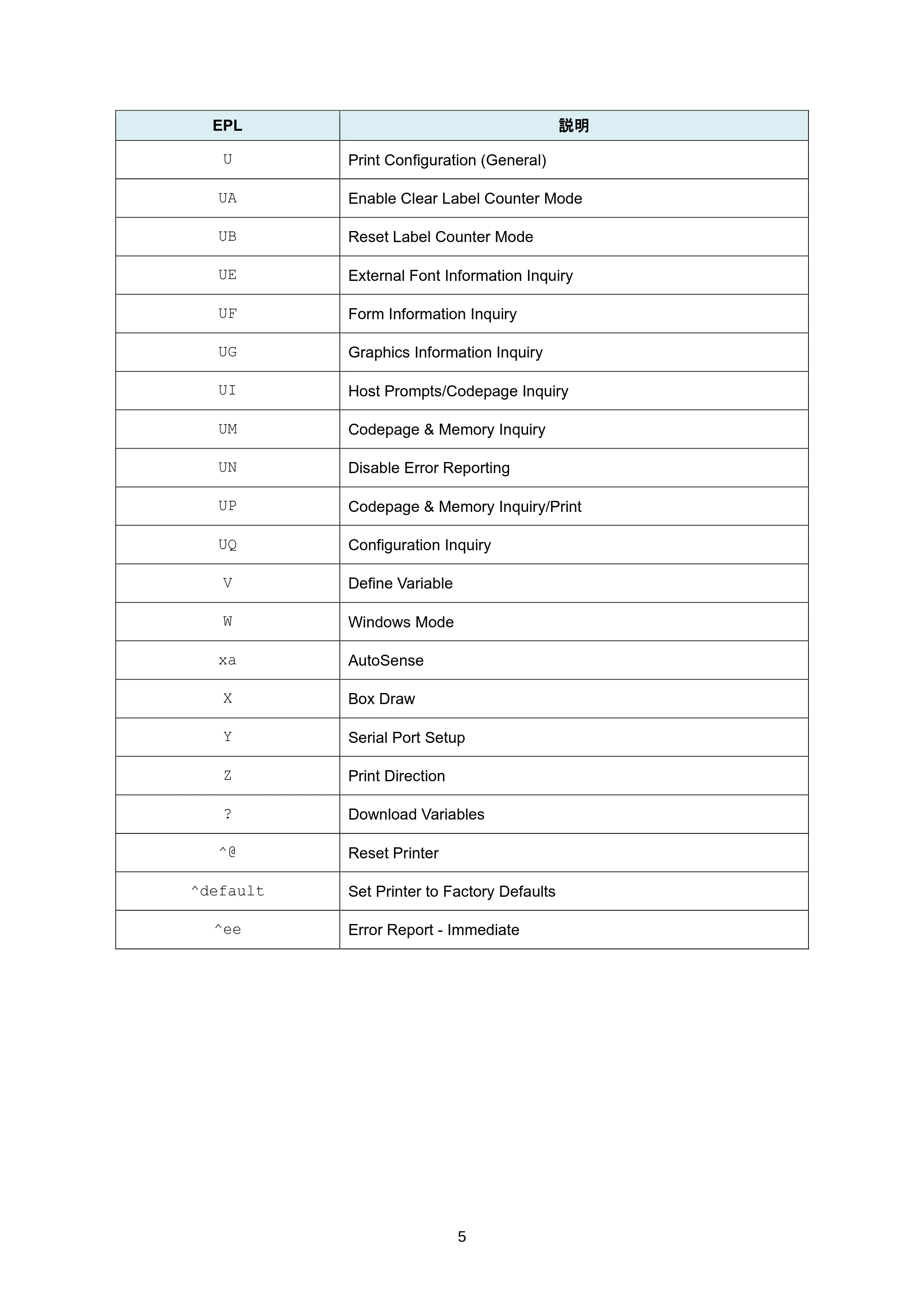

EPL 説明
U Print Configuration (General)
UA Enable Clear Label Counter Mode
UB Reset Label Counter Mode
UE External Font Information Inquiry
UF Form Information Inquiry
UG Graphics Information Inquiry
UI Host Prompts/Codepage Inquiry
UM Codepage & Memory Inquiry
UN Disable Error Reporting
UP Codepage & Memory Inquiry/Print
UQ Configuration Inquiry
V Define Variable
W Windows Mode
xa AutoSense
X Box Draw
Y Serial Port Setup
Z Print Direction
? Download Variables
^@ Reset Printer

^default Set Printer to Factory Defaults
^ee Error Report - Immediate

6

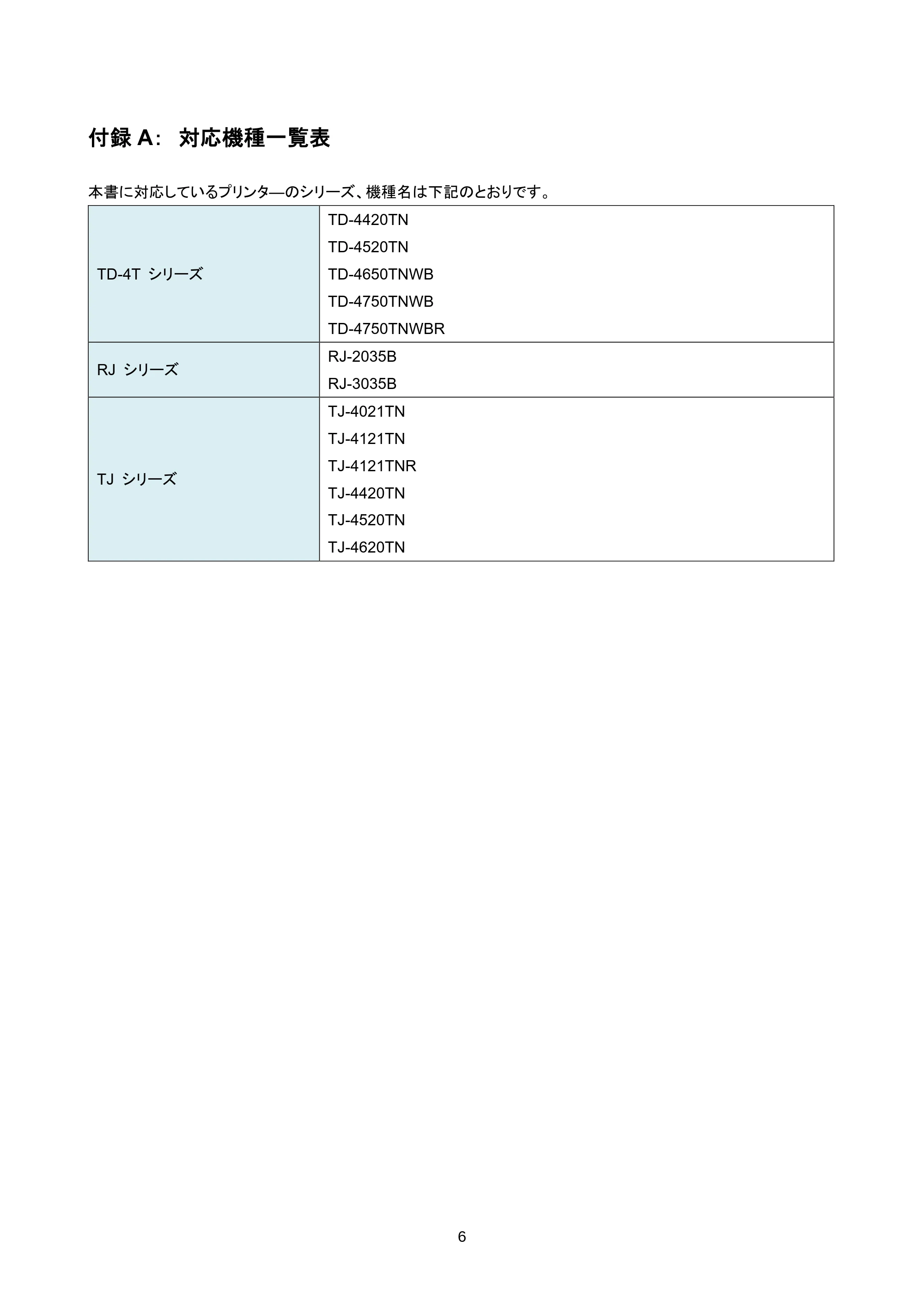

付録 A： 対応機種一覧表
本書に対応しているプリンタ―のシリーズ、機種名は下記のとおりです。
TD-4T シリーズ
TD-4420TN
TD-4520TN
TD-4650TNWB
TD-4750TNWB
TD-4750TNWBR
RJ シリーズ
RJ-2035B
RJ-3035B
TJ シリーズ
TJ-4021TN
TJ-4121TN
TJ-4121TNR
TJ-4420TN
TJ-4520TN
TJ-4620TN

7

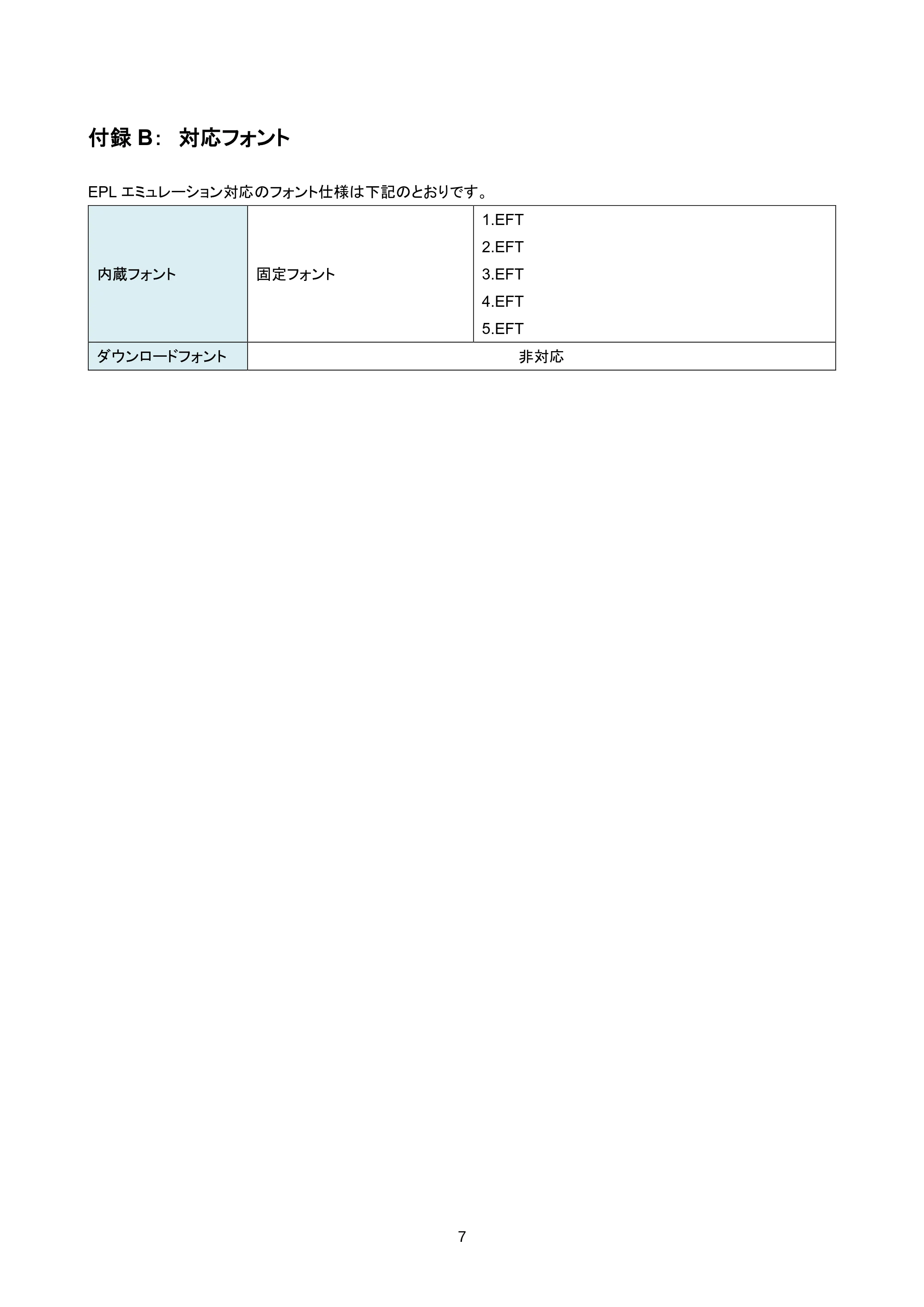

付録 B： 対応フォント
EPL エミュレーション対応のフォント仕様は下記のとおりです。
内蔵フォント 固定フォント
1.EFT
2.EFT
3.EFT
4.EFT
5.EFT
ダウンロードフォント 非対応

8

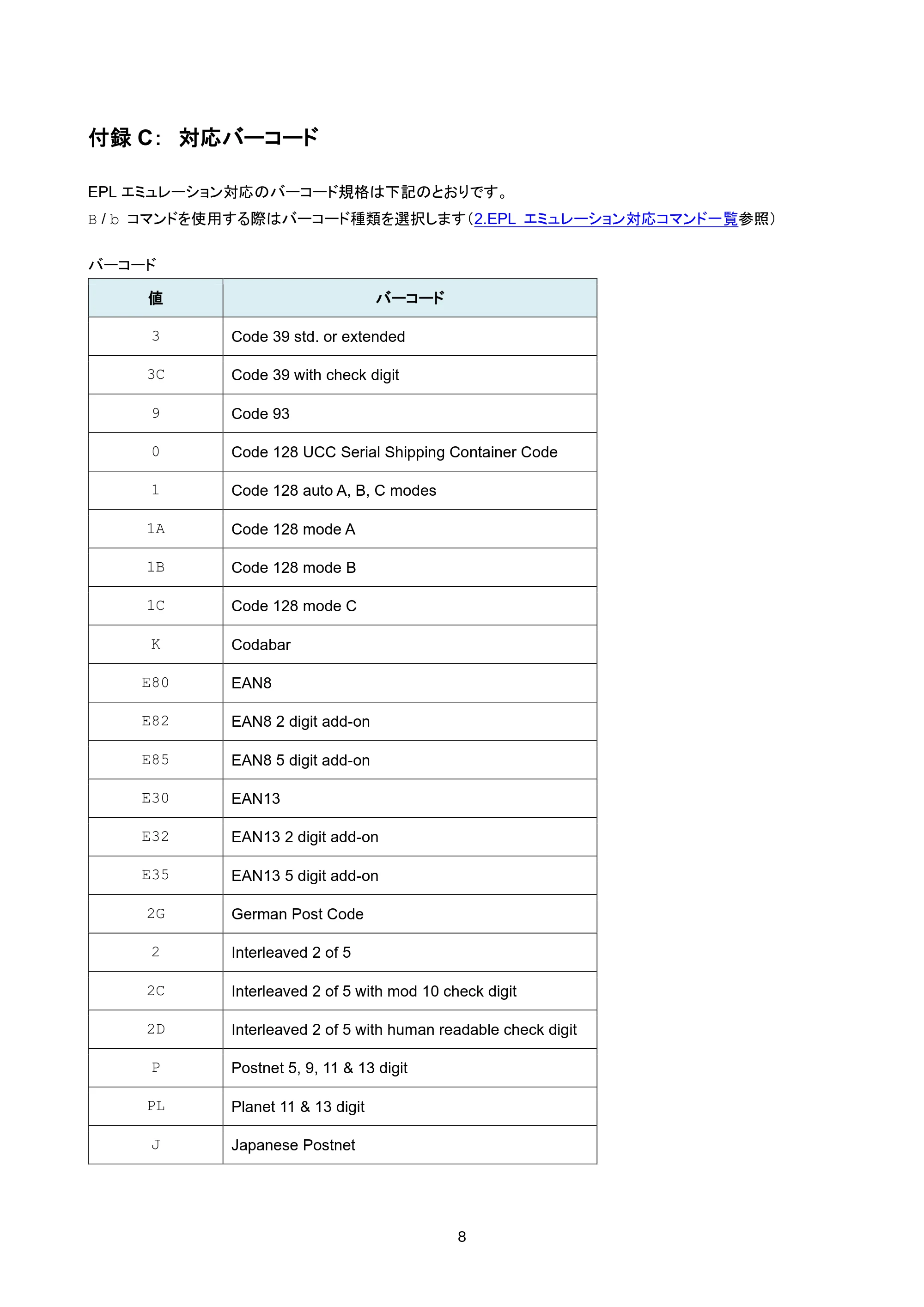

付録 C： 対応バーコード
EPL エミュレーション対応のバーコード規格は下記のとおりです。
B / b コマンドを使用する際はバーコード種類を選択します（2.EPL エミュレーション対応コマンド一覧参照）
バーコード
値 バーコード
3 Code 39 std. or extended
3C Code 39 with check digit
9 Code 93
0 Code 128 UCC Serial Shipping Container Code
1 Code 128 auto A, B, C modes
1A Code 128 mode A
1B Code 128 mode B
1C Code 128 mode C
K Codabar
E80 EAN8
E82 EAN8 2 digit add-on
E85 EAN8 5 digit add-on
E30 EAN13
E32 EAN13 2 digit add-on
E35 EAN13 5 digit add-on
2G German Post Code
2 Interleaved 2 of 5

2C Interleaved 2 of 5 with mod 10 check digit
2D Interleaved 2 of 5 with human readable check digit
P Postnet 5, 9, 11 & 13 digit
PL Planet 11 & 13 digit
J Japanese Postnet

9

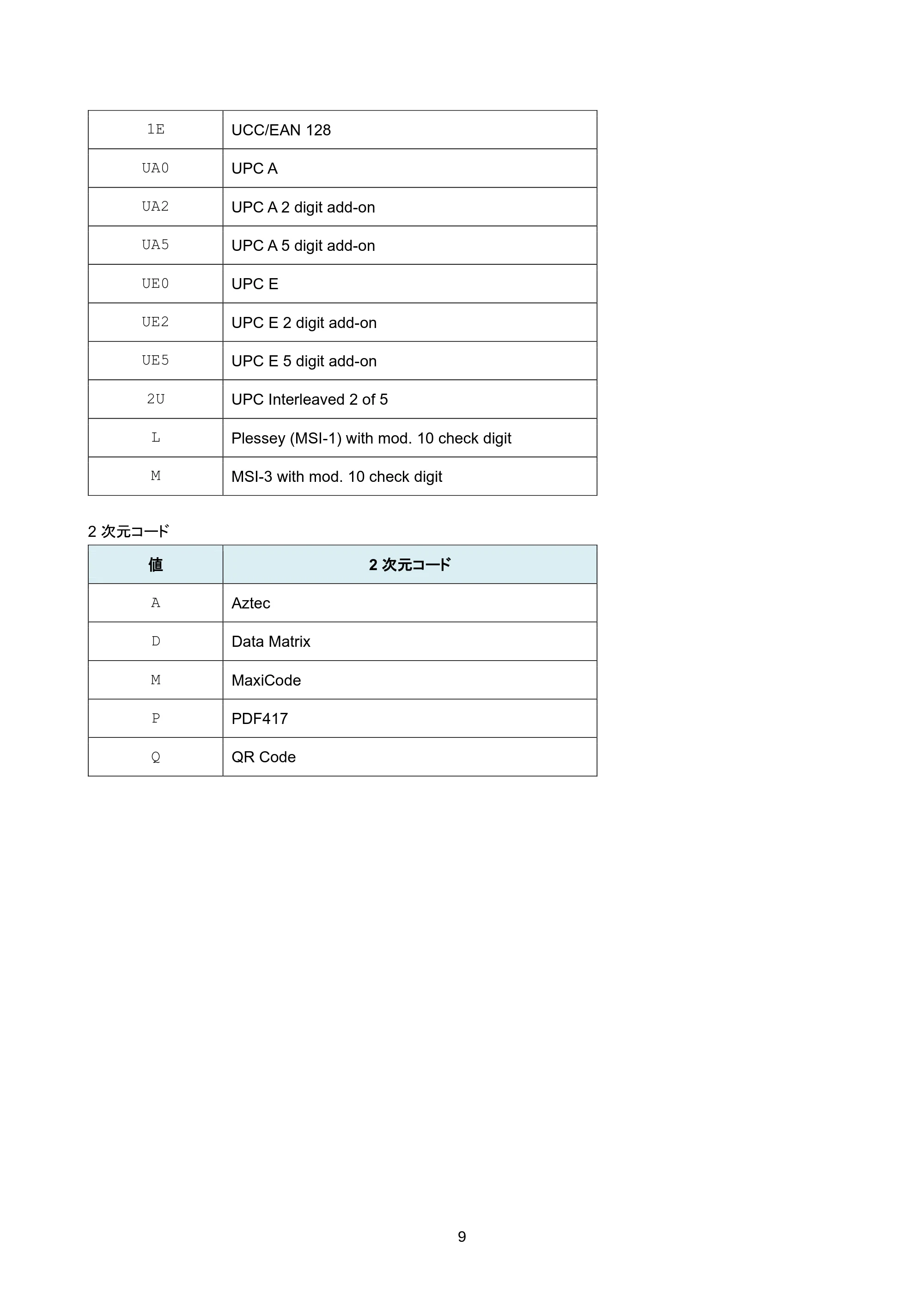

2 次元コード
値 2 次元コード
A Aztec
D Data Matrix
M MaxiCode
P PDF417
Q QR Code
1E UCC/EAN 128
UA0 UPC A
UA2 UPC A 2 digit add-on
UA5 UPC A 5 digit add-on
UE0 UPC E
UE2 UPC E 2 digit add-on
UE5 UPC E 5 digit add-on
2U UPC Interleaved 2 of 5
L Plessey (MSI-1) with mod. 10 check digit
M MSI-3 with mod. 10 check digit
