Step 1 商品を確認します
原稿ホルダー
3極-2極
変換アダプタ
取扱説明書
A4用紙
かんたん設置ガイド
記録紙トレイ
電話機コード
受話器
保証書
宛名ラベル
ドラムユニット
受話器コード
スターターシート
ドラムユニット
本体カバー
本体カバー
このたびは、当社の商品をお買い上げいただきまことに
ありがとうございます。当社商品をセッティングしていた
だくために、このガイドをよくお読みください。この商品の
取り扱い・操作についてご不明な点がございましたら、
右記お客様相談窓口にお気軽にお申し付けください。
お客様相談窓口 0120-143410

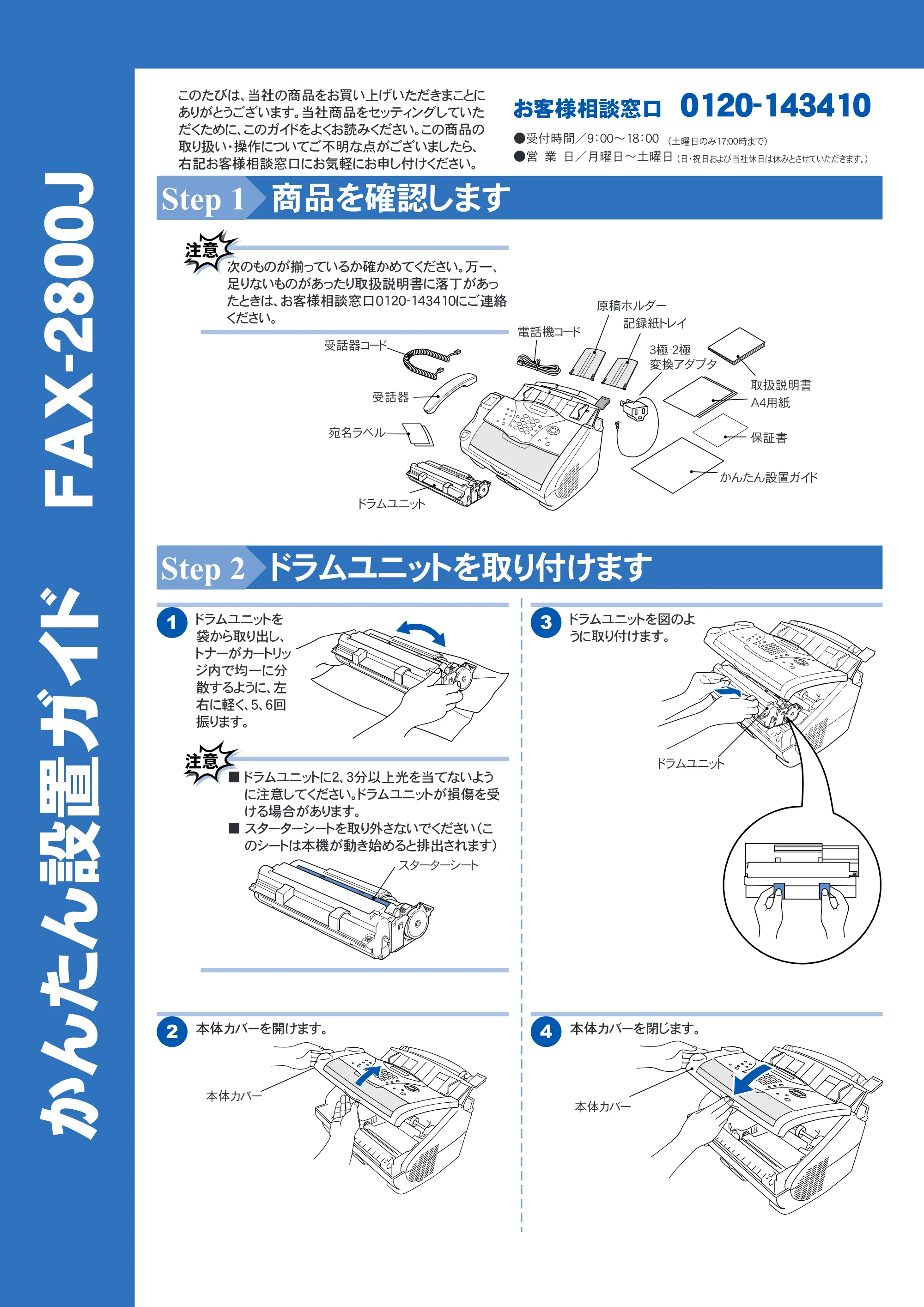

かんたん設置ガイド
FAX-2800J
Step 1 商品を確認します
Step 2 ドラムユニットを取り付けます
次のものが揃っているか確かめてください。万一、
足りないものがあったり取扱説明書に落丁があっ
たときは、お客様相談窓口0120-143410にご連絡
ください。
■ ドラムユニットに2、3分以上光を当てないよう
に注意してください。ドラムユニットが損傷を受
ける場合があります。
■ スターターシートを取り外さないでください（こ
のシートは本機が動き始めると排出されます）
ドラムユニットを
袋から取り出し、
トナーがカートリッ
ジ内で均一に分
散するように、左
右に軽く、5、6回
振ります。
1
本体カバーを開けます。2 本体カバーを閉じます。4
ドラムユニットを図のよ
うに取り付けます。
3
- 受付時間
- 営 業 日／月曜日～土曜日 （日・祝日および当社休日は休みとさせていただきます。）
（土曜日のみ17:00時まで）／9：00～18：00

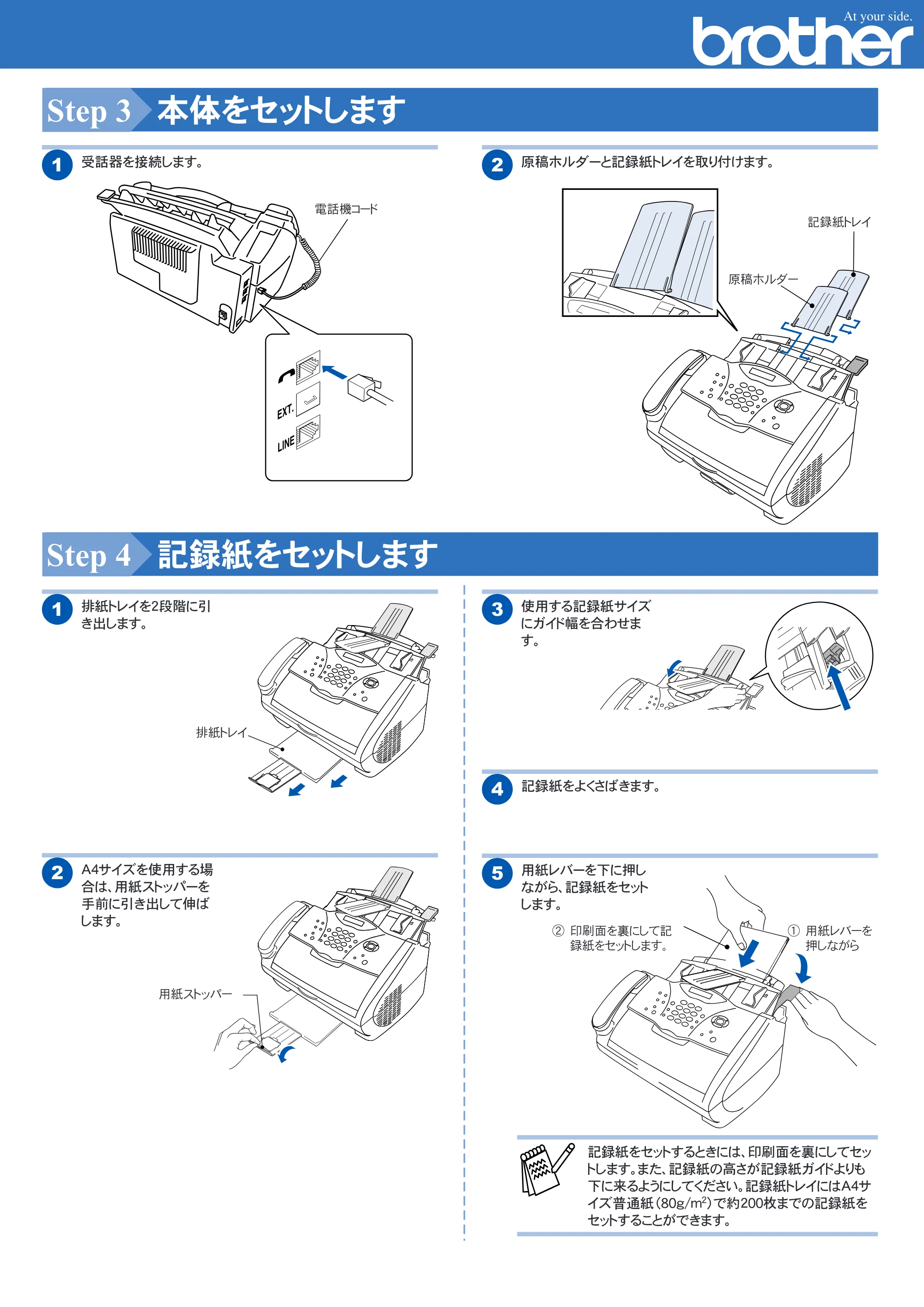

Step 3 本体をセットします
記録紙トレイ
電話機コード
排紙トレイ
用紙ストッパー
原稿ホルダー
② 印刷面を裏にして記
録紙をセットします。
① 用紙レバーを
押しながら
Step 3 本体をセットします
Step 4 記録紙をセットします
記録紙をセットするときには、印刷面を裏にしてセッ
トします。また、記録紙の高さが記録紙ガイドよりも
下に来るようにしてください。記録紙トレイにはA4サ
イズ普通紙（80g/m 2）で約200枚までの記録紙を
セットすることができます。
受話器を接続します。1
排紙トレイを2段階に引
き出します。
1
原稿ホルダーと記録紙トレイを取り付けます。2
A4サイズを使用する場
合は、用紙ストッパーを
手前に引き出して伸ば
します。
2
記録紙をよくさばきます。4
用紙レバーを下に押し
ながら、記録紙をセット
します。
5
使用する記録紙サイズ
にガイド幅を合わせま
す。
3
Step 5 本機と接続します
3極-2極変換
アダプタ
電話機コード
電源コード
必ずアース線を接続
してください。
お使いの
電話機コード
外付電話機
同梱されている
電話機コード

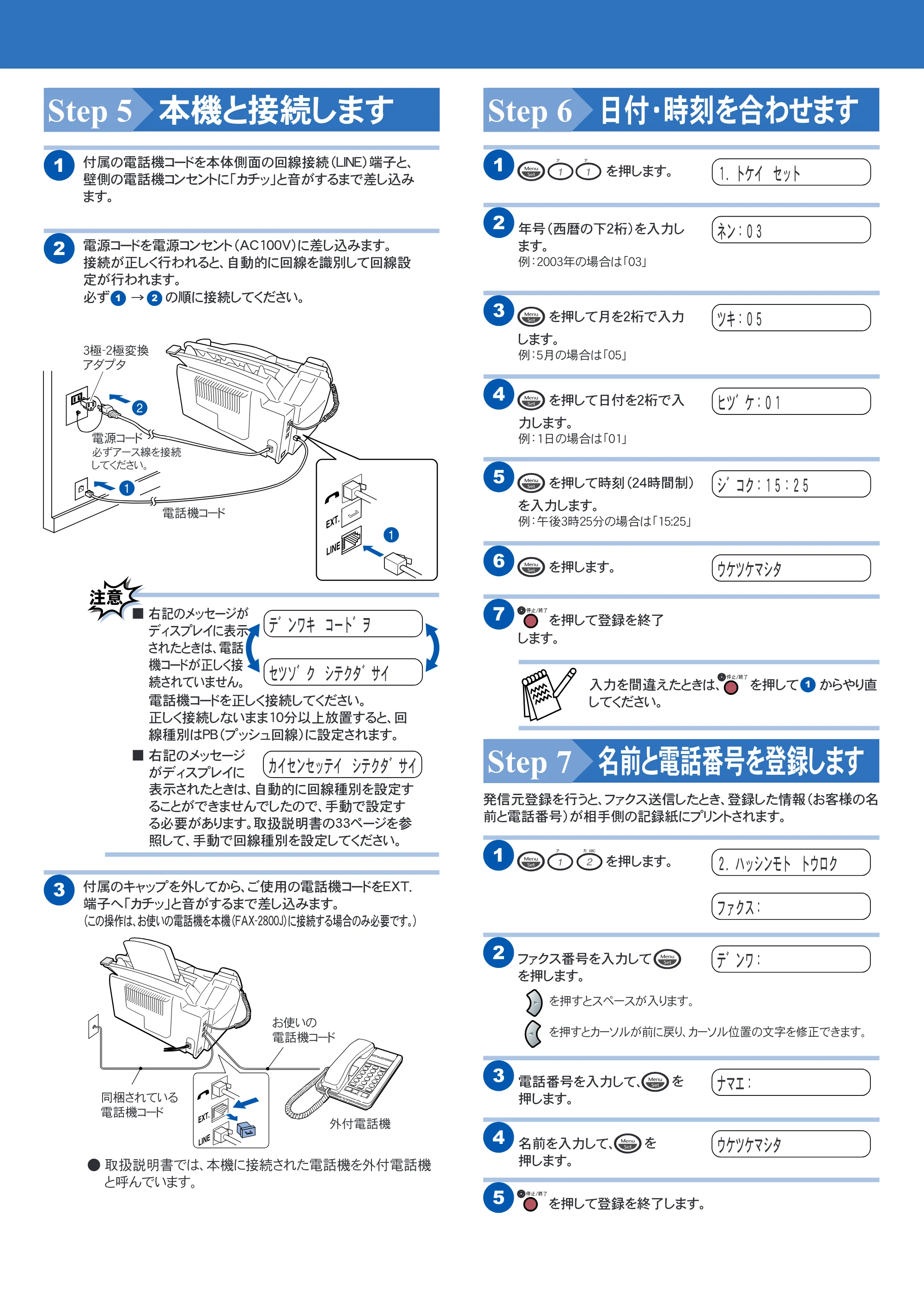

Step 5 本機と接続します Step 6 日付・時刻を合わせます
入力を間違えたときは、 を押して からやり直
してください。
付属の電話機コードを本体側面の回線接続（LINE）端子と、
壁側の電話機コンセントに「カチッ」と音がするまで差し込み
ます。
1 を押します。1
電源コードを電源コンセント（AC100V）に差し込みます。
接続が正しく行われると、自動的に回線を識別して回線設
定が行われます。
2
付属のキャップを外してから、ご使用の電話機コードをEXT.
端子へ「カチッ」と音がするまで差し込みます。
（この操作は、お使いの電話機を本機（FAX-2800J）に接続する場合のみ必要です。）
3
１．トケイ セット
電話機コードを正しく接続してください。
正しく接続しないまま10分以上放置すると、回
線種別はPB（プッシュ回線）に設定されます。
■ 右記のメッセージが
ディスプレイに表示
されたときは、電話
機コードが正しく接
続されていません。
表示されたときは、自動的に回線種別を設定す
ることができませんでしたので、手動で設定す
る必要があります。取扱説明書の33ページを参
照して、手動で回線種別を設定してください。
■ 右記のメッセージ
がディスプレイに
- 取扱説明書では、本機に接続された電話機を外付電話機
と呼んでいます。
テ゛ンワキ コート゛ヲ
セツソ゛ク シテクタ゛サイ
カイセンセッテイ シテクタ゛サイ
必ず → の順に接続してください。1
1
2
を押します。6
ウケツケマシタ
を押して登録を終了7
年号（西暦の下２桁）を入力し
ます。
2
ネン：０３
を押して月を２桁で入力
します。
します。
を押して登録を終了します。5
例：2003年の場合は「03」
例：５月の場合は「05」
3
ツキ：０５
を押して日付を２桁で入
力します。
例：1日の場合は「01」
4
ヒツ゛ケ：０１
を押して時刻（２４時間制）
発信元登録を行うと、ファクス送信したとき、登録した情報（お客様の名
前と電話番号）が相手側の記録紙にプリントされます。
を入力します。
例：午後３時２５分の場合は「15:25」
5
シ゛コク：１５：２５
Step 7 名前と電話番号を登録します
を押します。1
２．ハッシンモト トウロク
ファクス番号を入力して
を押します。
2
ファクス：
電話番号を入力して、
押します。
を
を押すとスペースが入ります。
を押すとカーソルが前に戻り、カーソル位置の文字を修正できます。
3
テ゛ンワ：
名前を入力して、
押します。
を4
ナマエ：
ウケツケマシタ

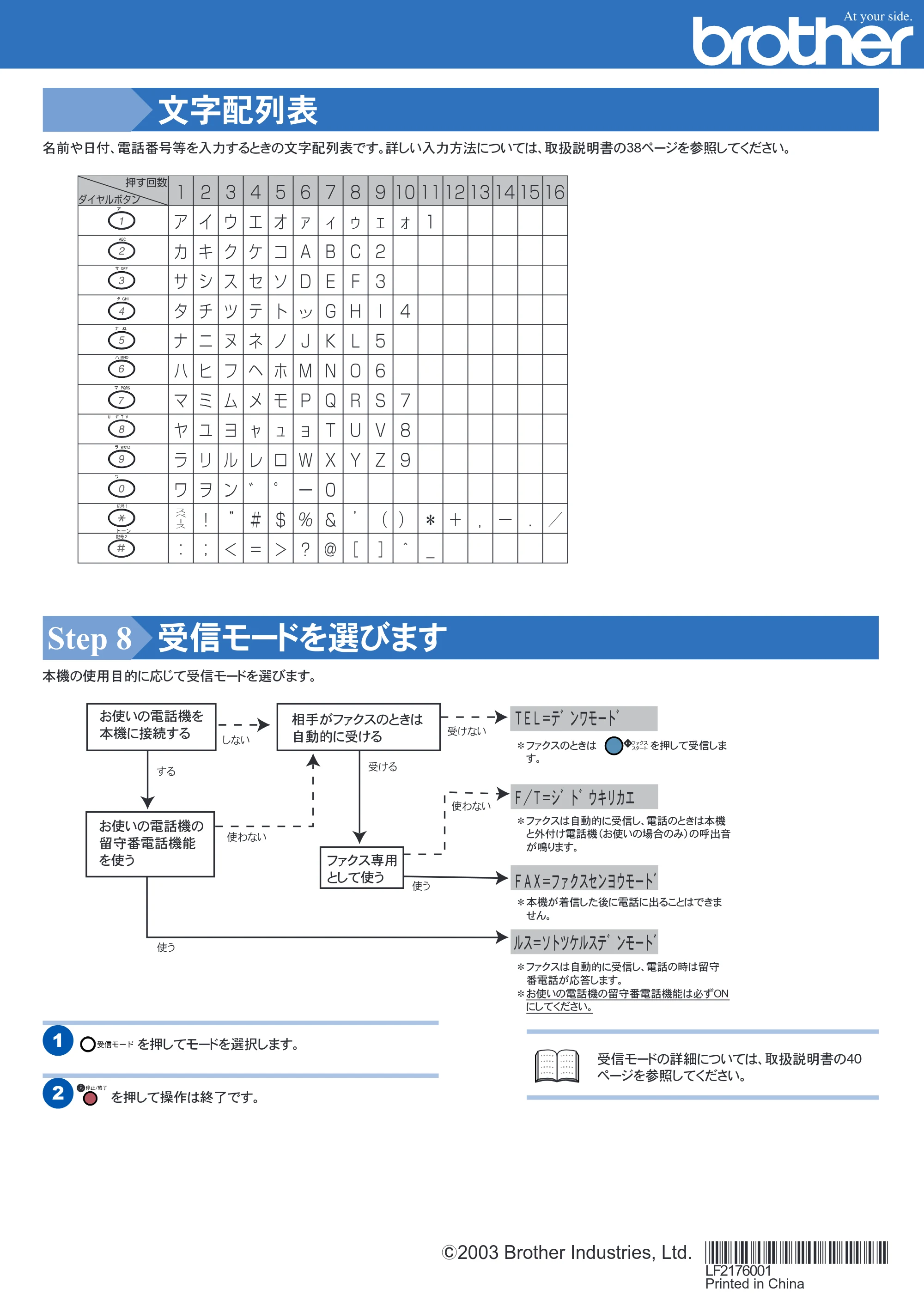

文字配列表
2003 Brother Industries, Ltd.
Printed in China
受信モードの詳細については、取扱説明書の40
ページを参照してください。
Step 8 受信モードを選びます
文字配列表
を押してモードを選択します。1
を押して操作は終了です。2
名前や日付、電話番号等を入力するときの文字配列表です。詳しい入力方法については、取扱説明書の38ページを参照してください。
本機の使用目的に応じて受信モードを選びます。
お使いの電話機の
留守番電話機能
を使う ファクス専用
として使う
する
使う
使う
しない
受ける
受けない
使わない
使わない
相手がファクスのときは
自動的に受ける
＊ ファクスのときは を押して受信しま
す。
＊ 本機が着信した後に電話に出ることはできま
せん。
＊ ファクスは自動的に受信し、電話のときは本機
と外付け電話機（お使いの場合のみ）の呼出音
が鳴ります。
＊ ファクスは自動的に受信し、電話の時は留守
番電話が応答します。
＊ お使いの電話機の留守番電話機能は必ずＯＮ
にしてください。
お使いの電話機を
本機に接続する
ＴＥＬ＝テ゛ンワモート゛
Ｆ／Ｔ＝シ゛ト゛ウキリカエ
ＦＡＸ＝ファクスセンヨウモート゛
ルス＝ソトツケルステ゛ンモート゛
