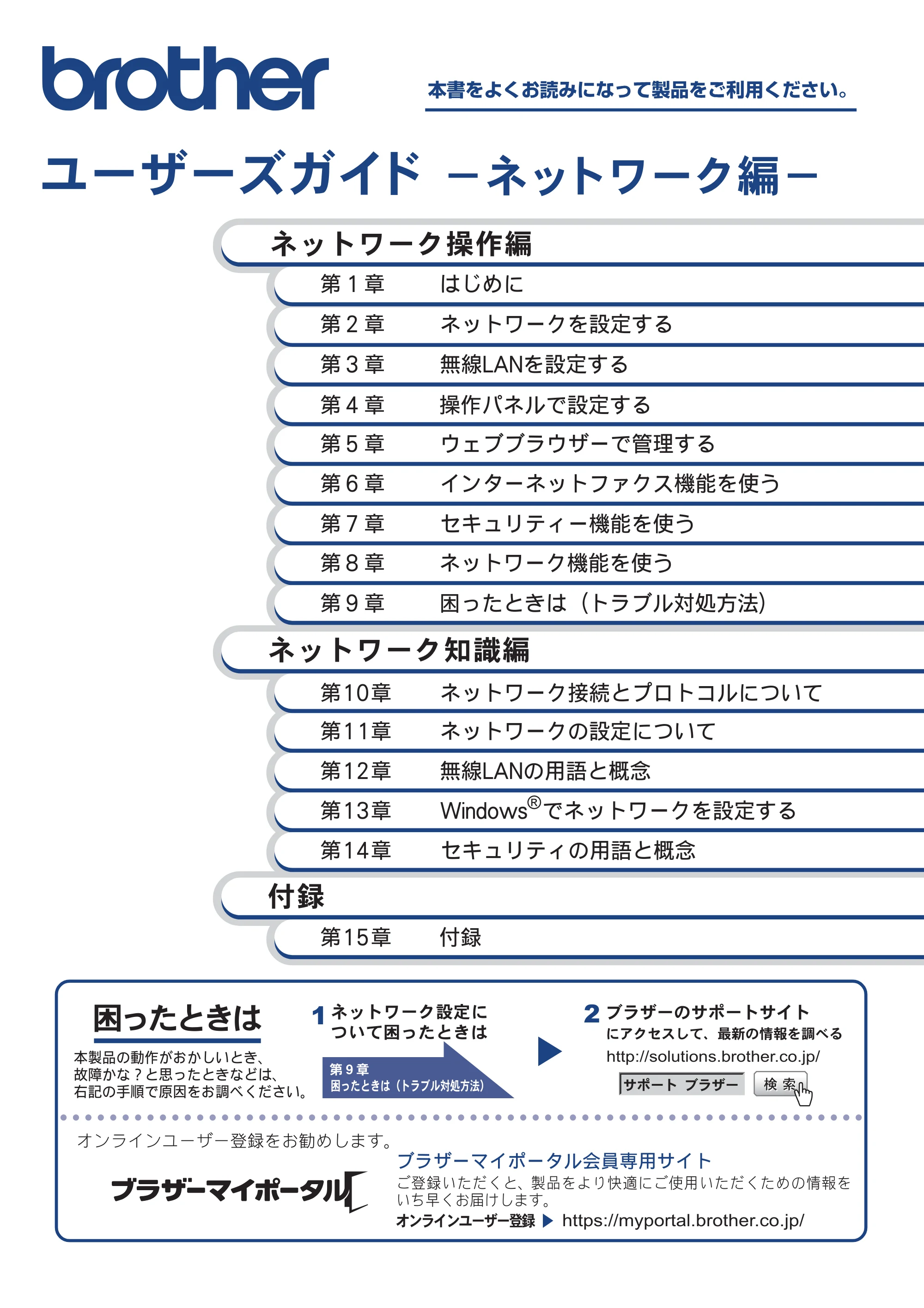

ユーザーズガイド ～ネットワーク編～DCP-J132N / DCP-J152N / DCP-J4215N-B/W ほか

ξȜΎȜΒ΄ͼΡġ ȽΥΛΠχȜ·༎Ƚ
ήρΎȜ͈΍εȜΠ΍ͼΠͅ
ͺ·ΓᾺ̱Ȃड૧͈ૂ༭ͬ಺͓ͥ
΍εȜΠ!ήρΎȜ
http://solutions.brother.co.jp/
΂ϋρͼϋξȜΎȜഴ჏̤ͬۑ̱̳͛͘ȃ
ήρΎȜζͼεȜΗσ֥ٛ୺ဥ΍ͼΠ
̮
ഴ჏̞̹̺̩͂ Ȃୋ຦ͬͤ͢ ١ഐ̮ͅ ঀဥ̞̹̺̩̹͈͛ૂ ༭்̞̻̩̤ͬ
එ̫̱̳͘ȃ
΂ϋρͼϋξȜΎȜഴ჏ȁȁhttps://myportal.brother.co.jp/
̧̹͉ࣾ̽͂
ུ
ୋ຦͈൲ै̧̦̤̥̱̞͂Ȃ
࡬વ̥̈́ȉ͂এ̧̹͉̽͂̈́̓Ȃֲܱ͈
਀ਜ਼֦́ࡔ̤ͬ಺͓̩̺̯̞ȃ
21
ΥΛΠχȜ·୭೰̧̞̹͉̾̀ࣾ̽͂ͅ
ల˕ડ̧̹͉ࣾ̽͂
ȪΠρήσచੜ༹༷ȫ
లˏડġྫ ஌ōłŏͬ୭೰̳ͥ
లːડġ ௌैΩΥσ́୭೰̳ͥ
ల˓ડġ Γ΅νςΞͻȜܥෝͬঀ̠
లIJıડġ ΥΛΠχȜ·୪௽͂ίυΠ΋σ̞̾̀ͅ
ΥΛΠχȜ·౶ে༎
లIJIJડġ ΥΛΠχȜ·͈୭೰̞̾̀ͅ
లˎડġ ΥΛΠχȜ·ͬ୭೰̳ͥ
లˍડġ͉̲͛ͅ
ΥΛΠχȜ·ௌै༎ັ
჏
లIJĶડġັ ჏
లIJijડġྫ ஌ōłŏ͈ဥࢊ͂ٽැ

లIJĴડġ ŘŪůťŰŸŴ
®
́

ΥΛΠχȜ·ͬ୭೰̳ͥ
లIJĵડġ Γ΅νςΞͻ͈ဥࢊ͂ٽැ
లˑડġ ;Ϳήήρ;ΎȜ́ۯၑ̳ͥ
ల˒ડġ ͼϋΗȜΥΛΠέ͹·Αܥෝͬঀ̠
ల˕ડģ̹͉̇ࣾ̽͂ ȪΠρήσచੜ༹༷ȫ
ల˔ડġ ΥΛΠχȜ·ܥෝͬঀ̠

2

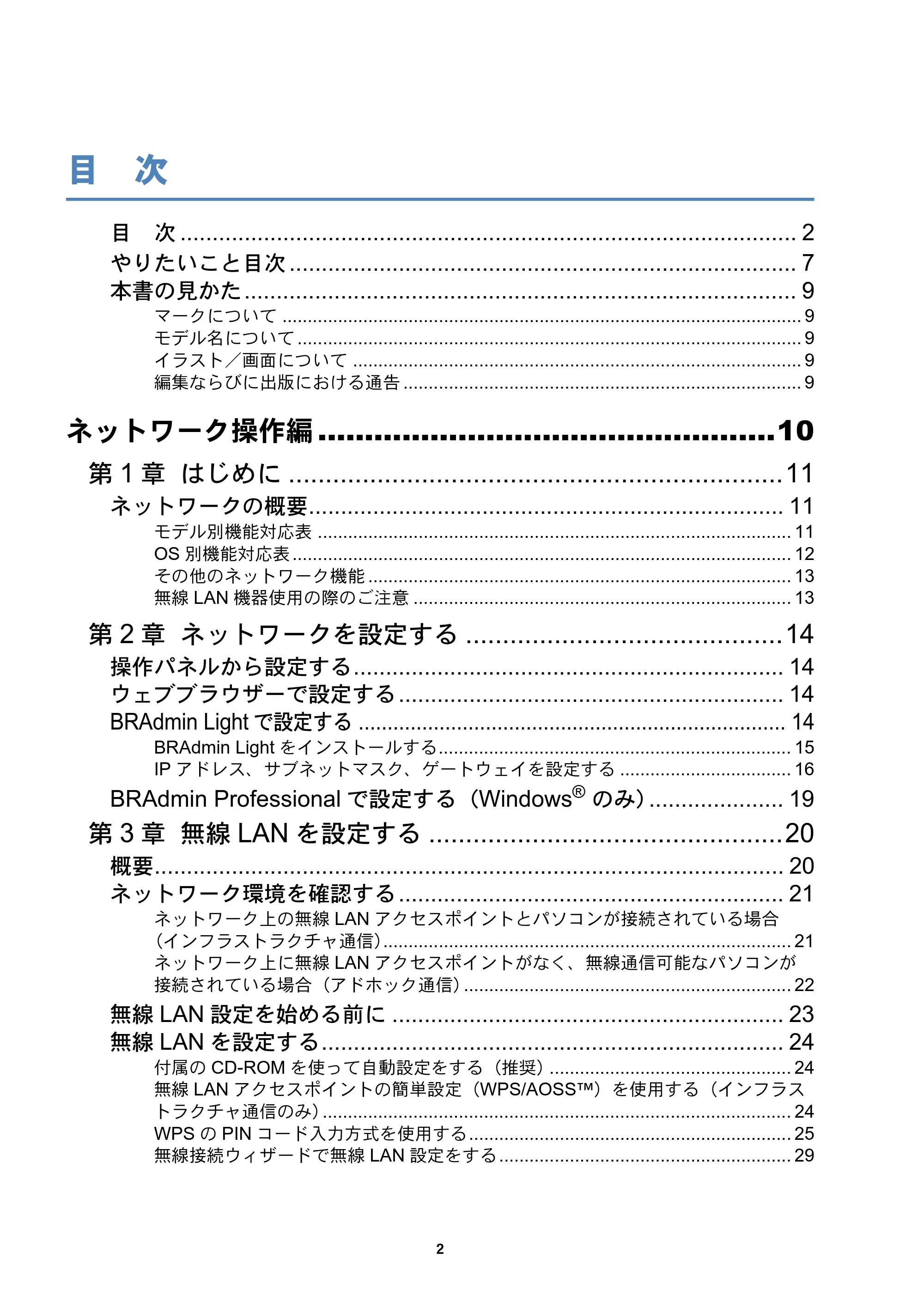

目 次
目 次
目 次 ................................................................................................ 2

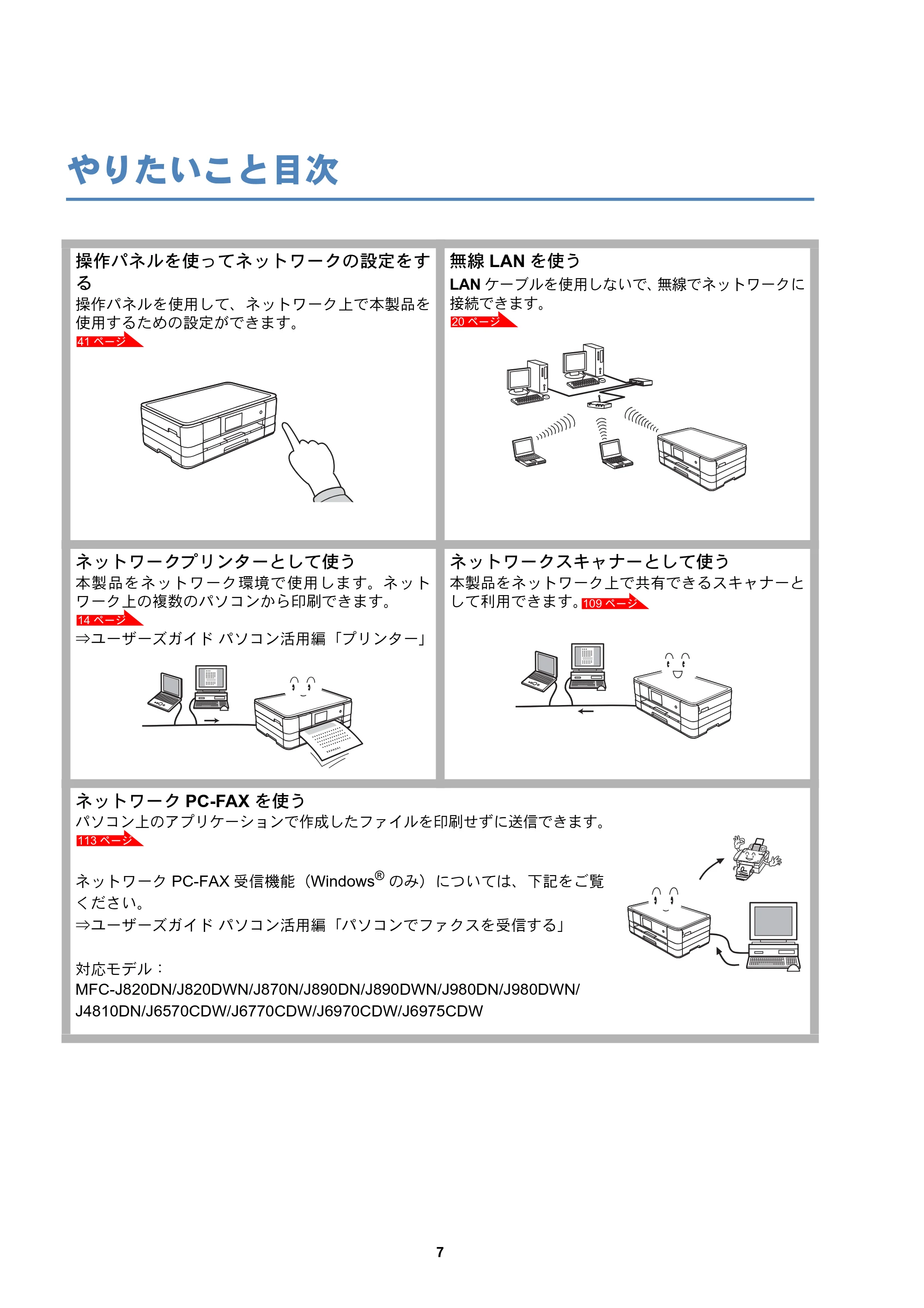

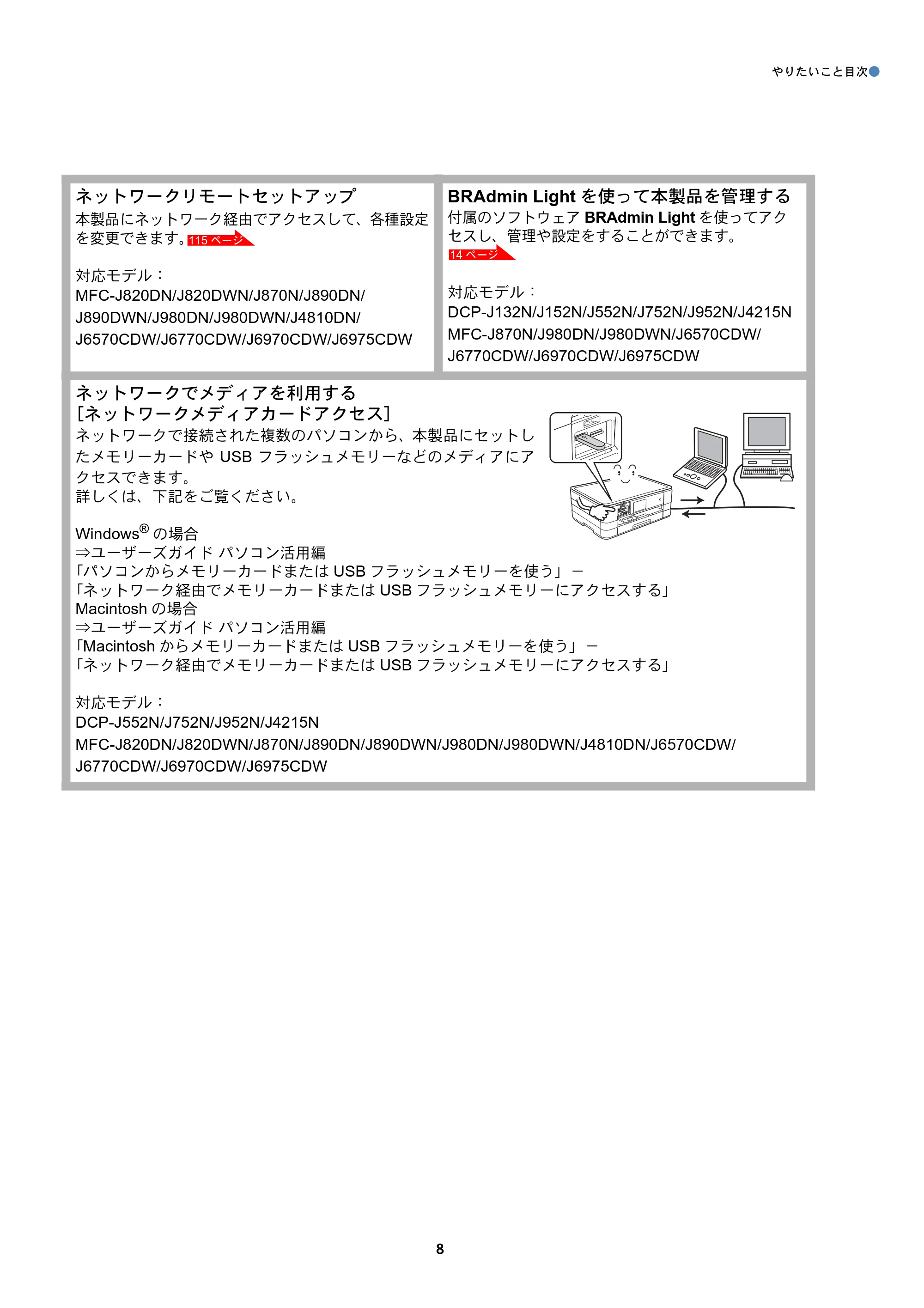

やりたいこと目次 ............................................................................... 7

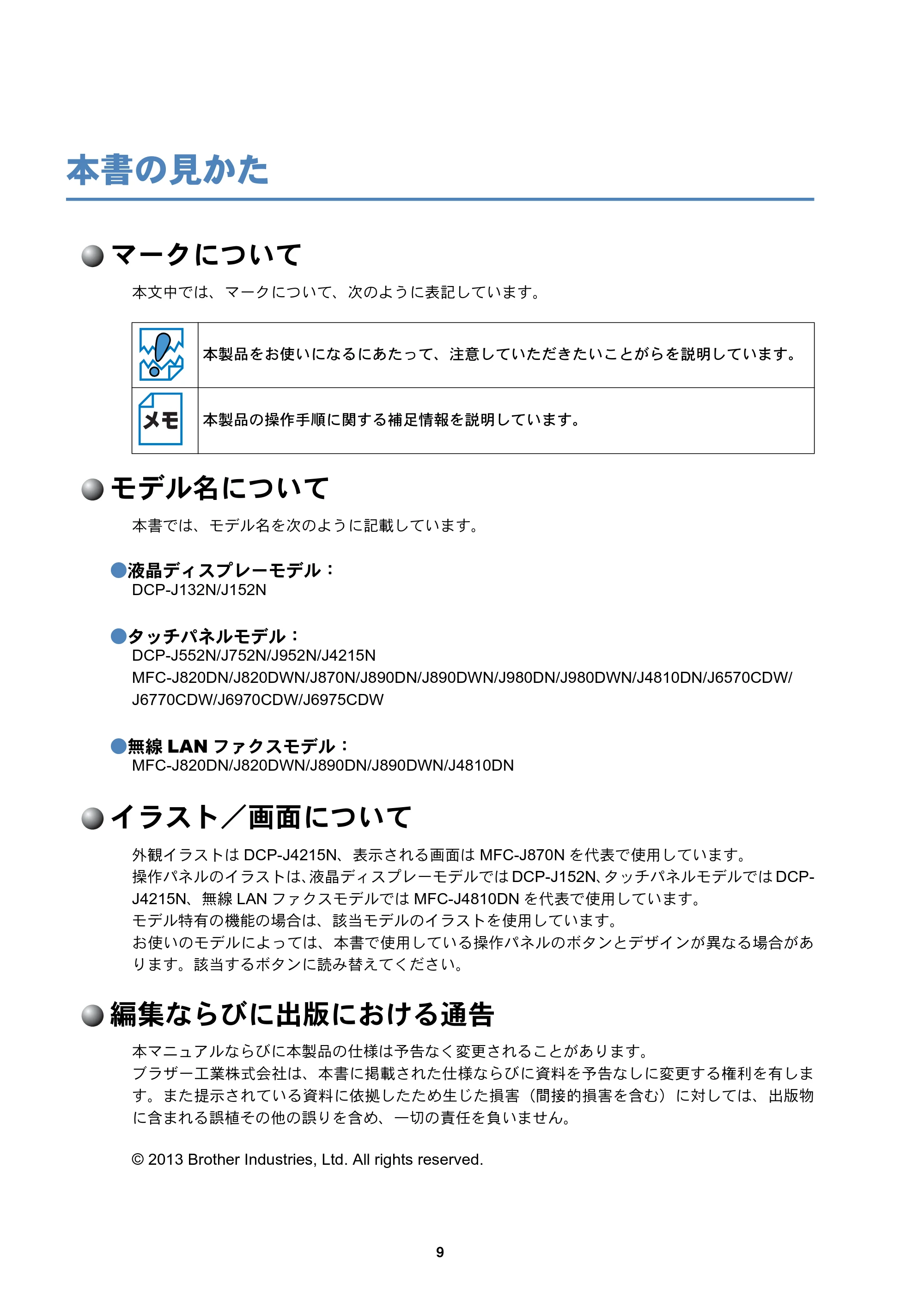

本書の見かた...................................................................................... 9
マークについて ....................................................................................................... 9
モデル名について .................................................................................................... 9

イラスト／画面について ......................................................................................... 9
編集ならびに出版における通告 ............................................................................... 9

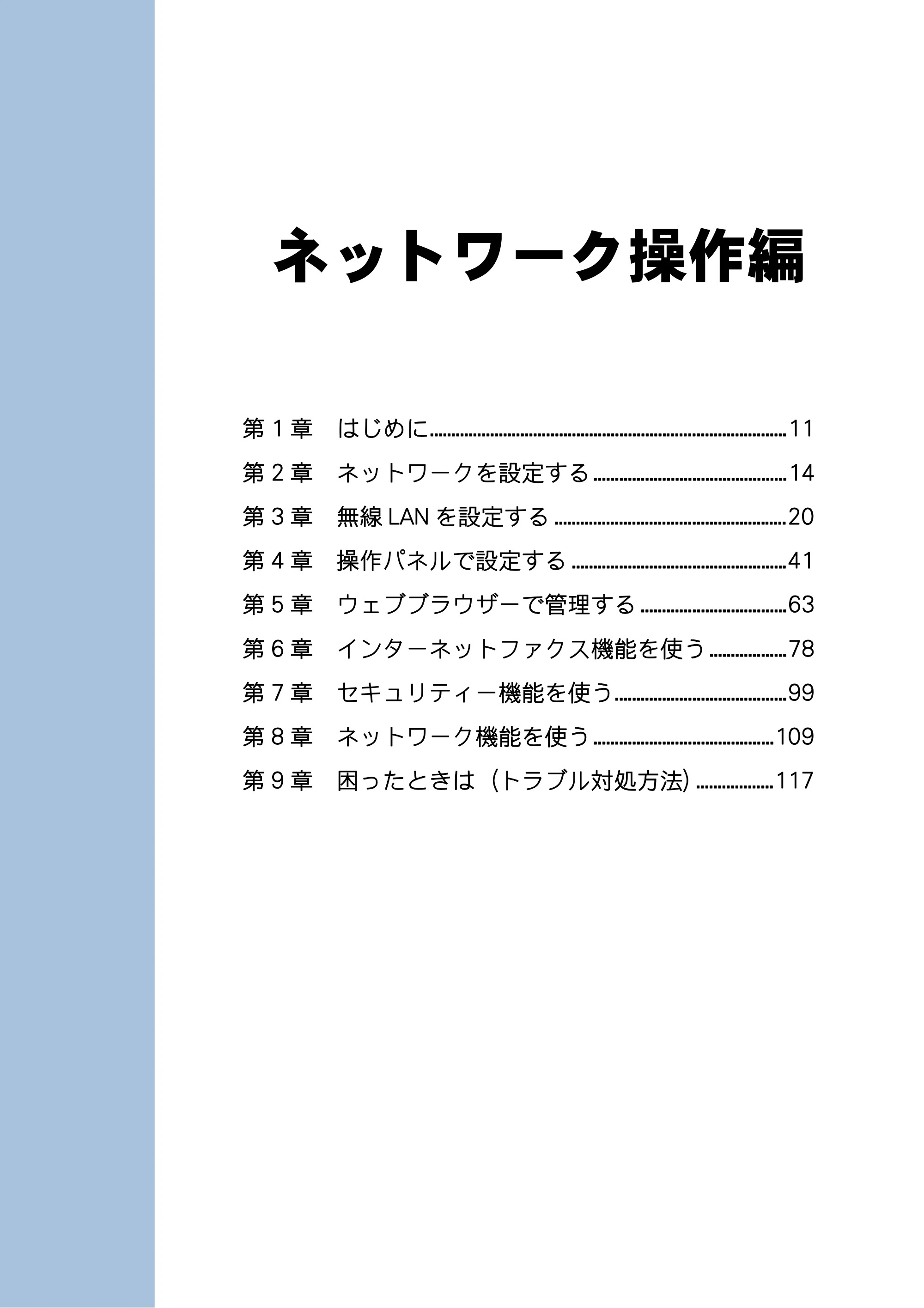

ネットワーク操作編 .................................................10

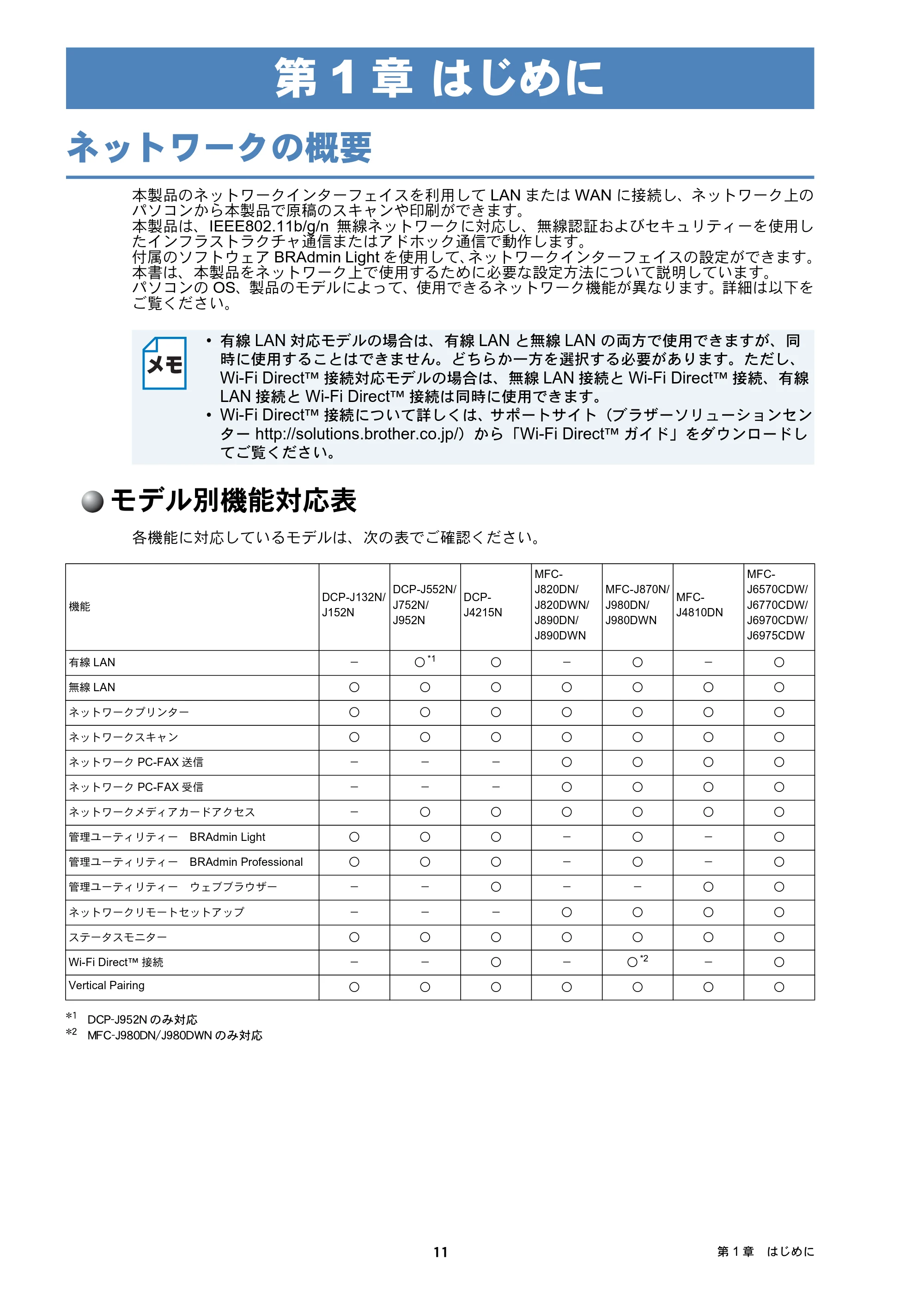

第 1 章 はじめに ...................................................................11
ネットワークの概要.......................................................................... 11
モデル別機能対応表 .............................................................................................. 11

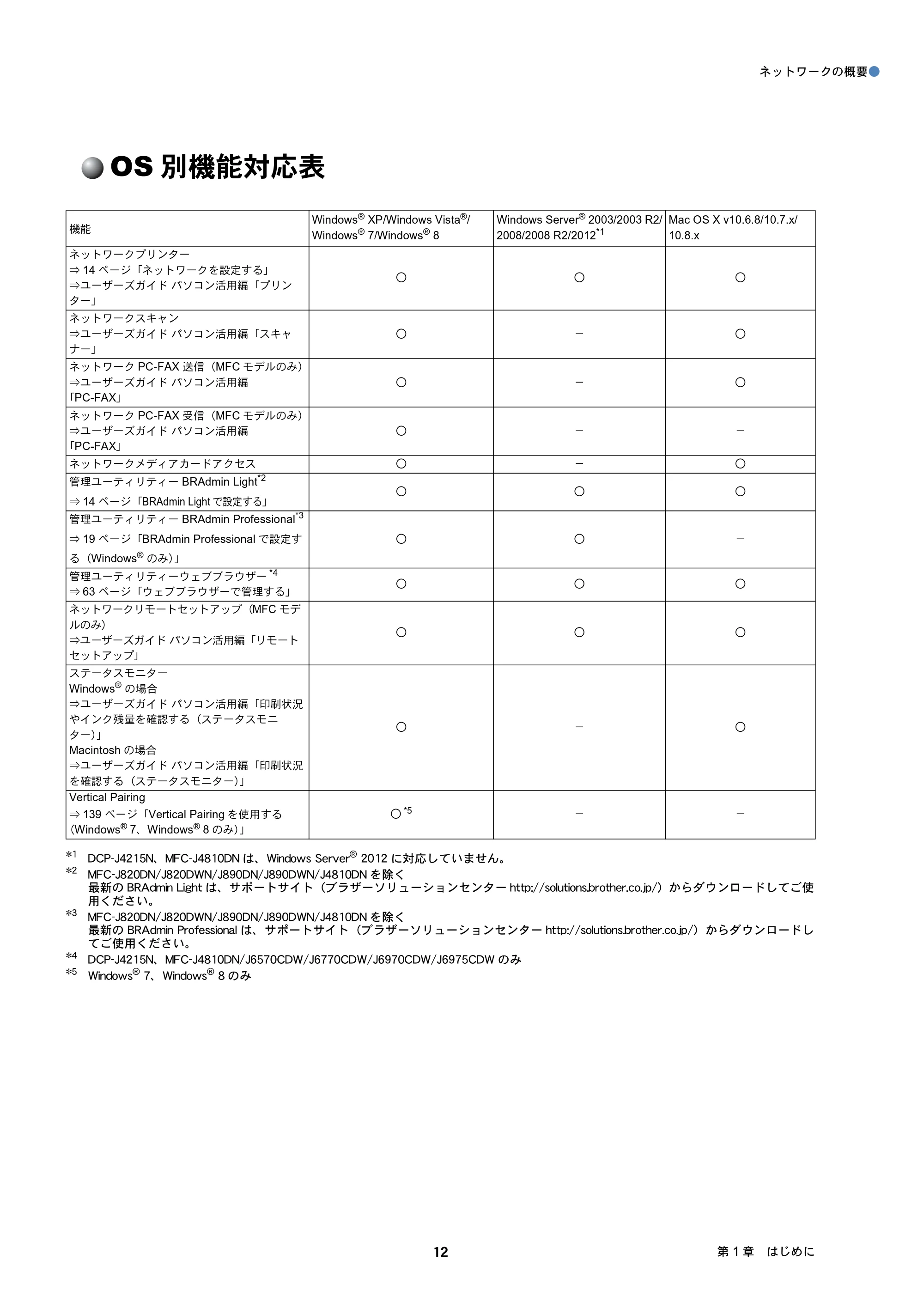

OS 別機能対応表 ................................................................................................... 12

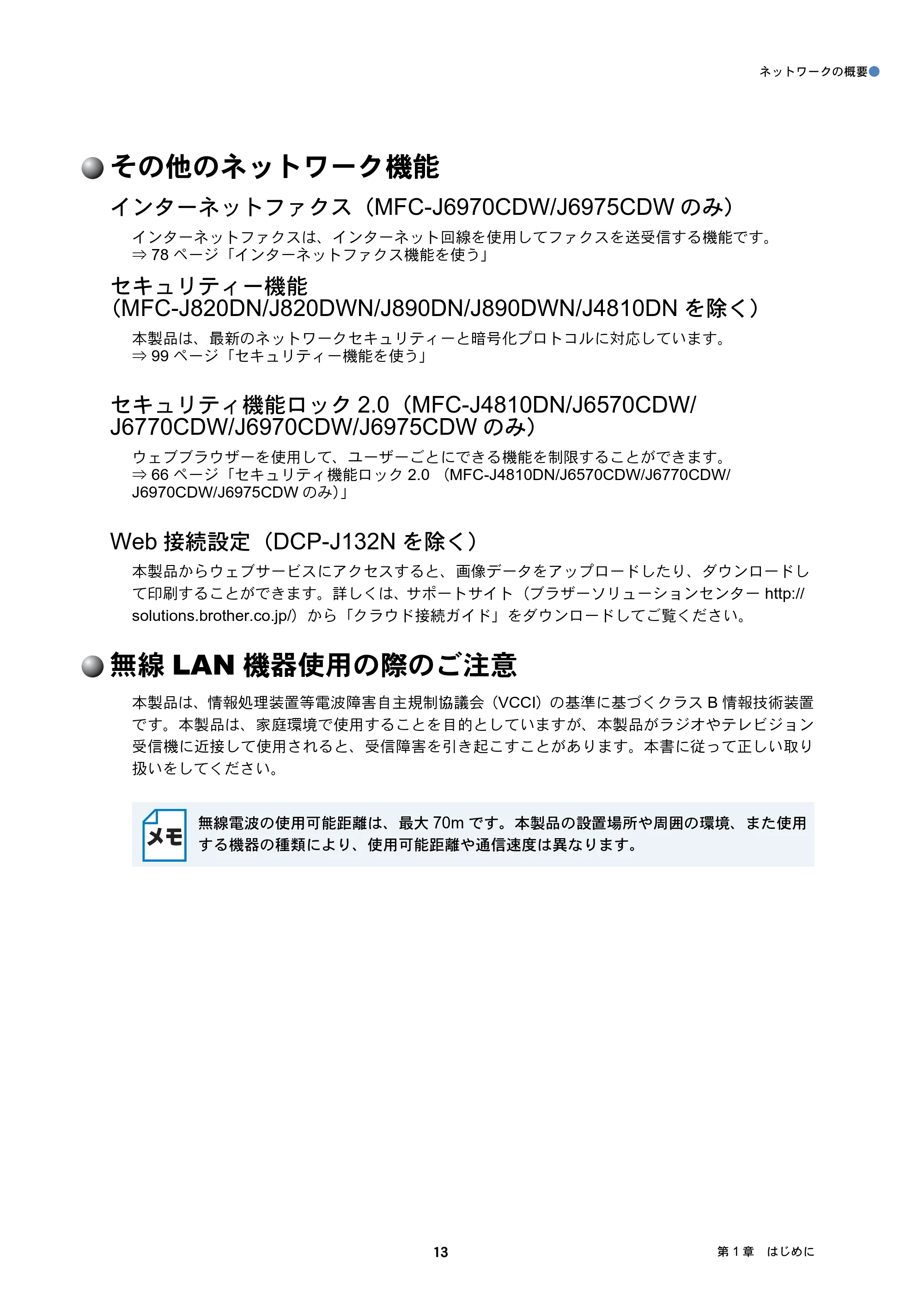

その他のネットワーク機能 .................................................................................... 13
無線 LAN 機器使用の際のご注意 ........................................................................... 13

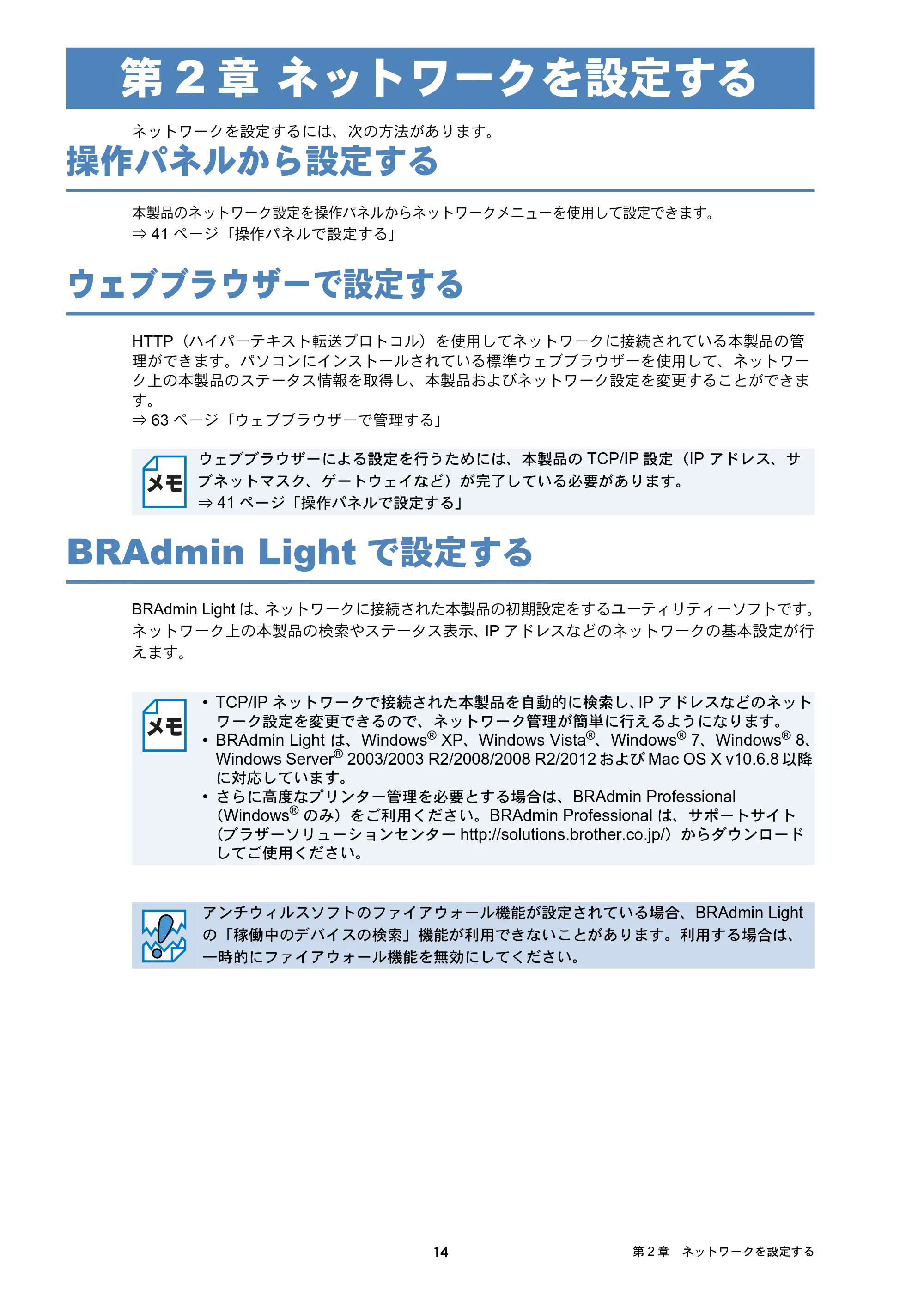

第 2 章 ネットワークを設定する ...........................................14
操作パネルから設定する................................................................... 14

ウェブブラウザーで設定する............................................................ 14

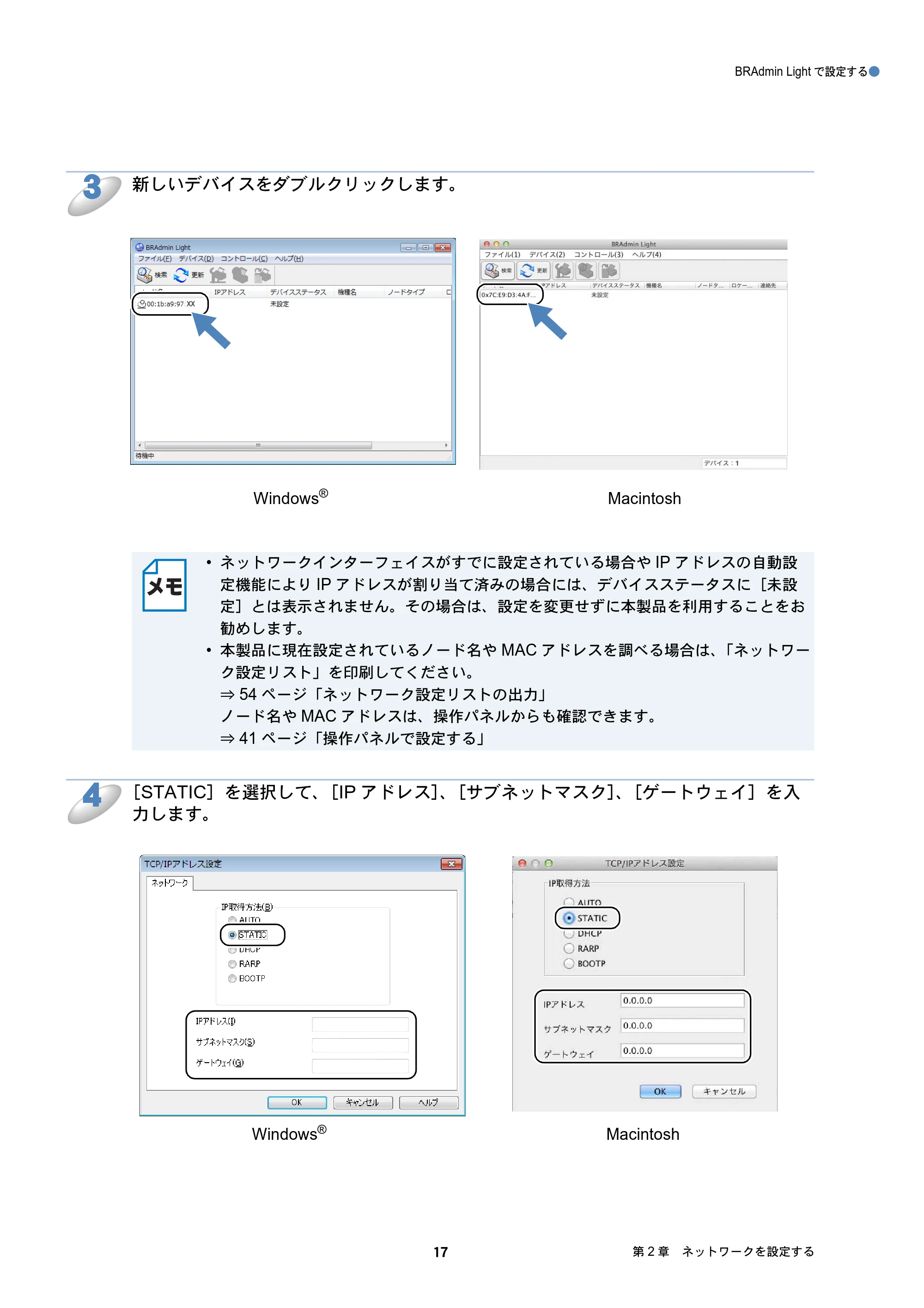

BRAdmin Light で設定する .......................................................................... 14

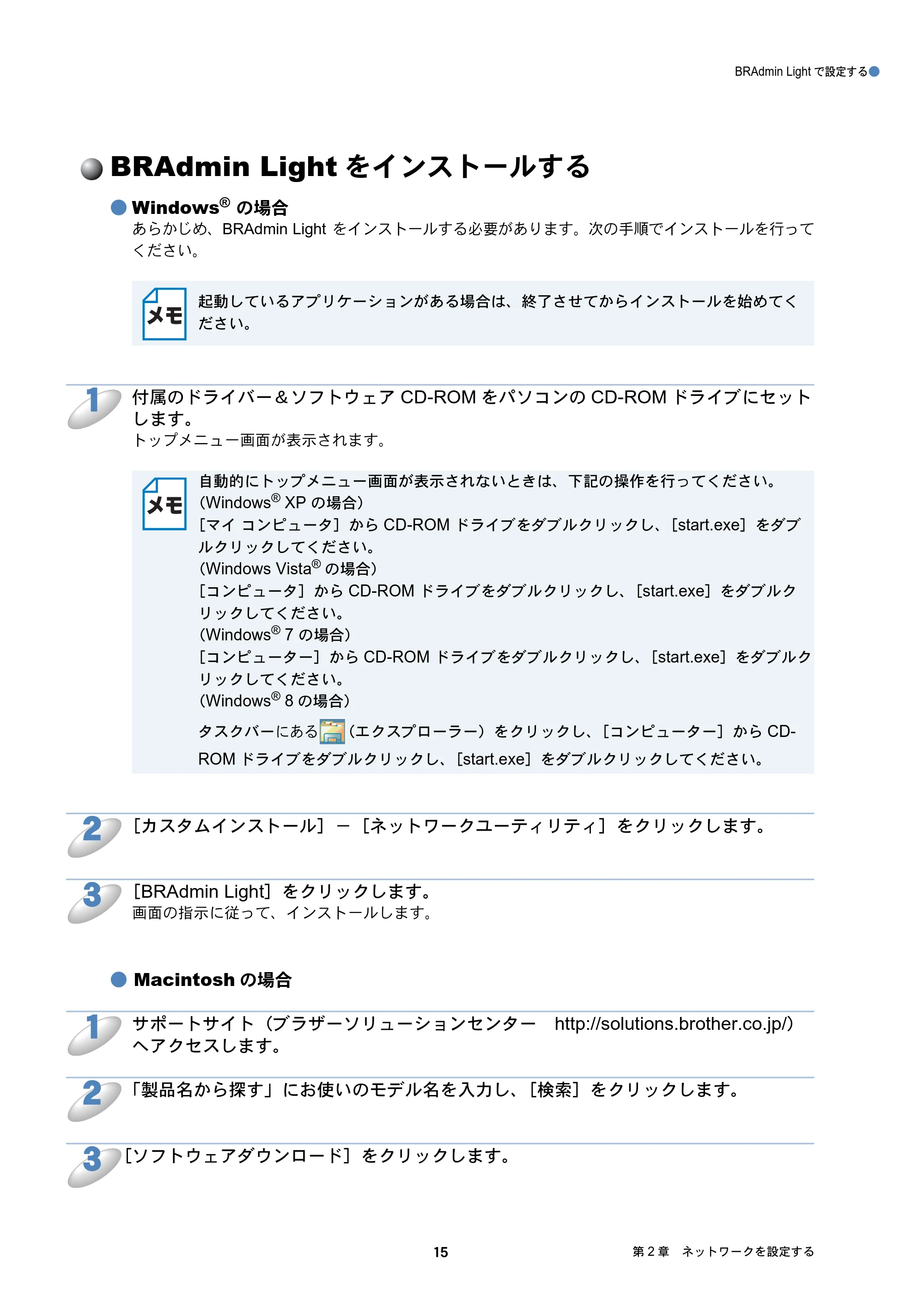

BRAdmin Light をインストールする...................................................................... 15

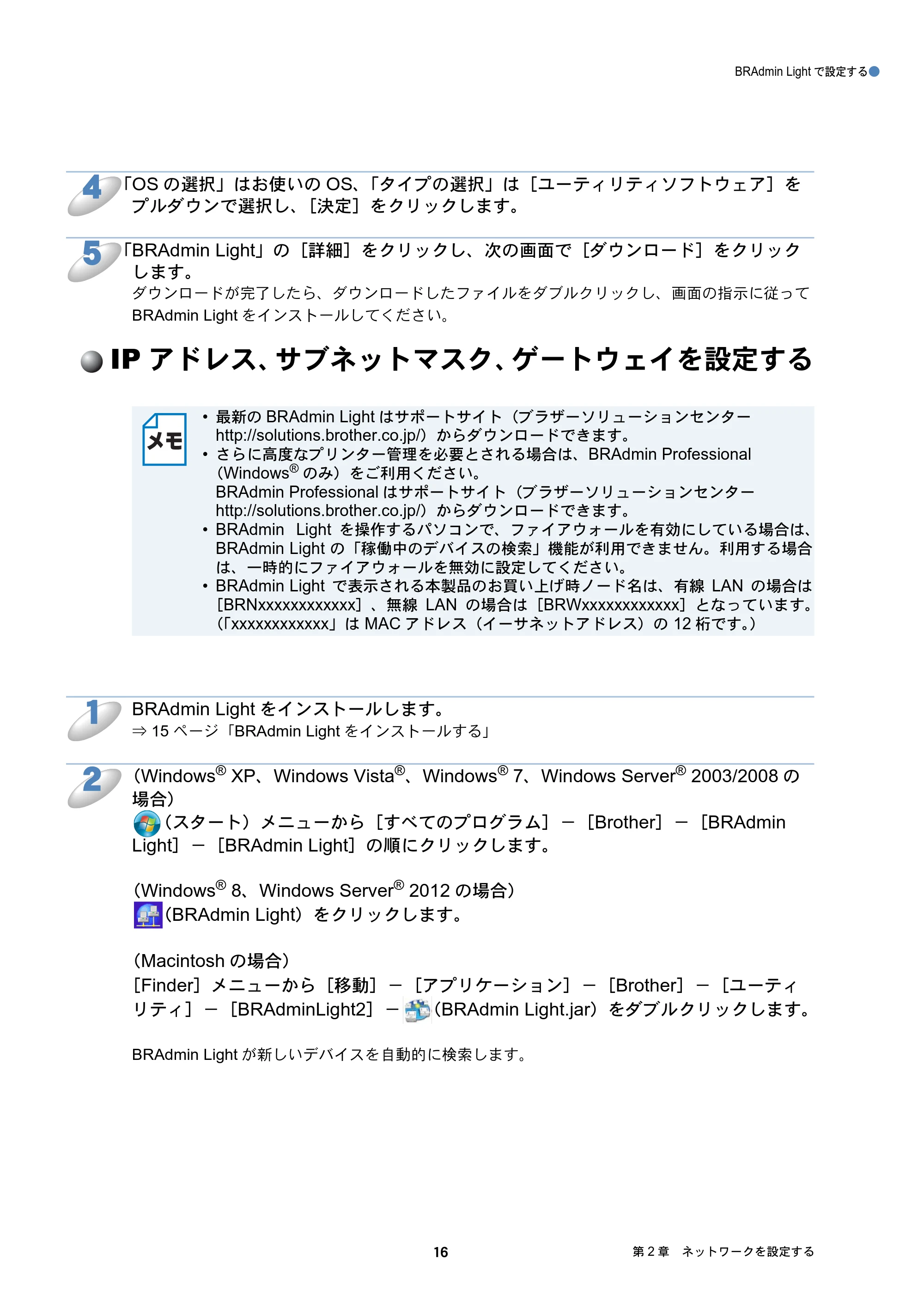

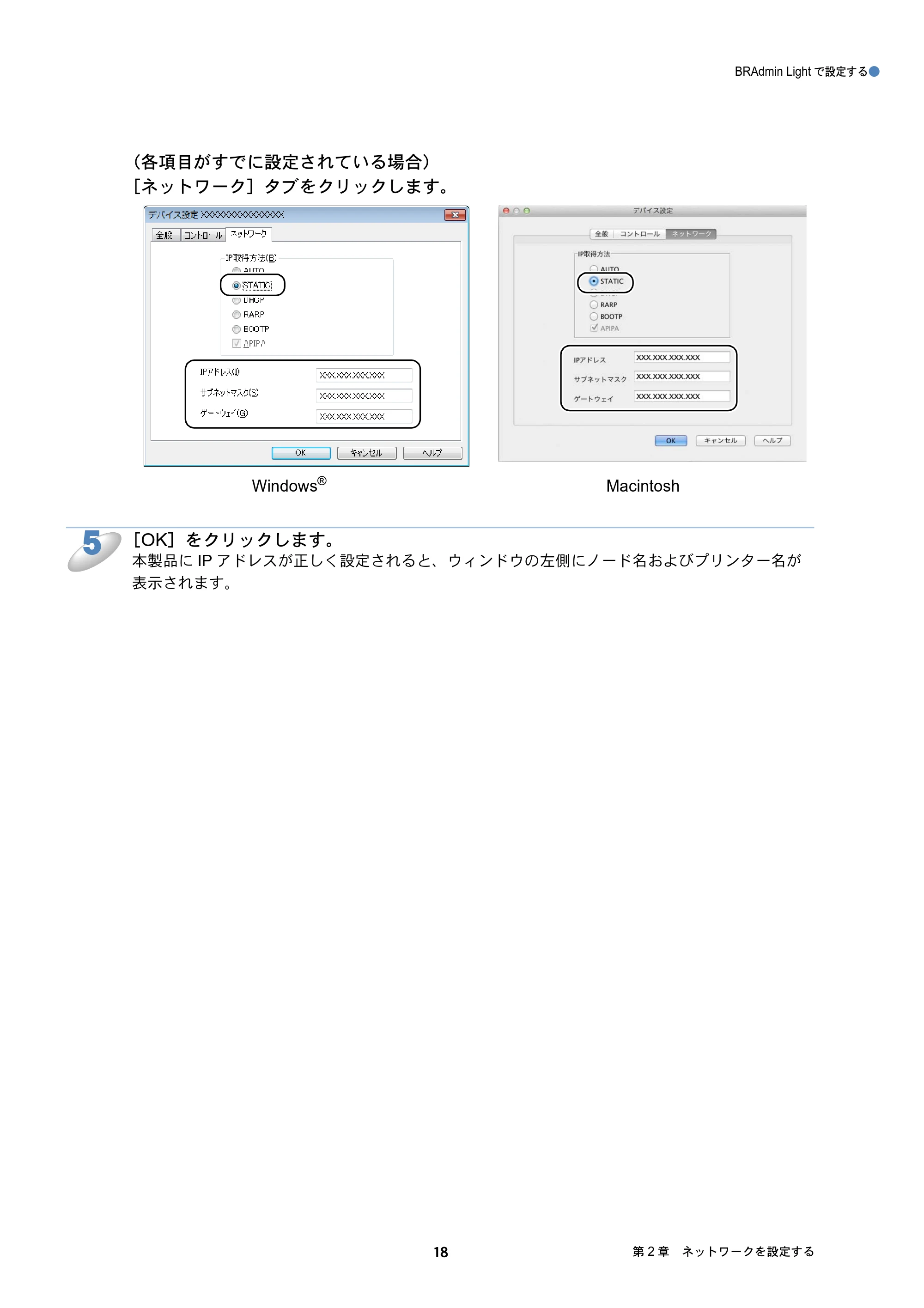

IP アドレス、サブネットマスク、ゲートウェイを設定する .................................. 16

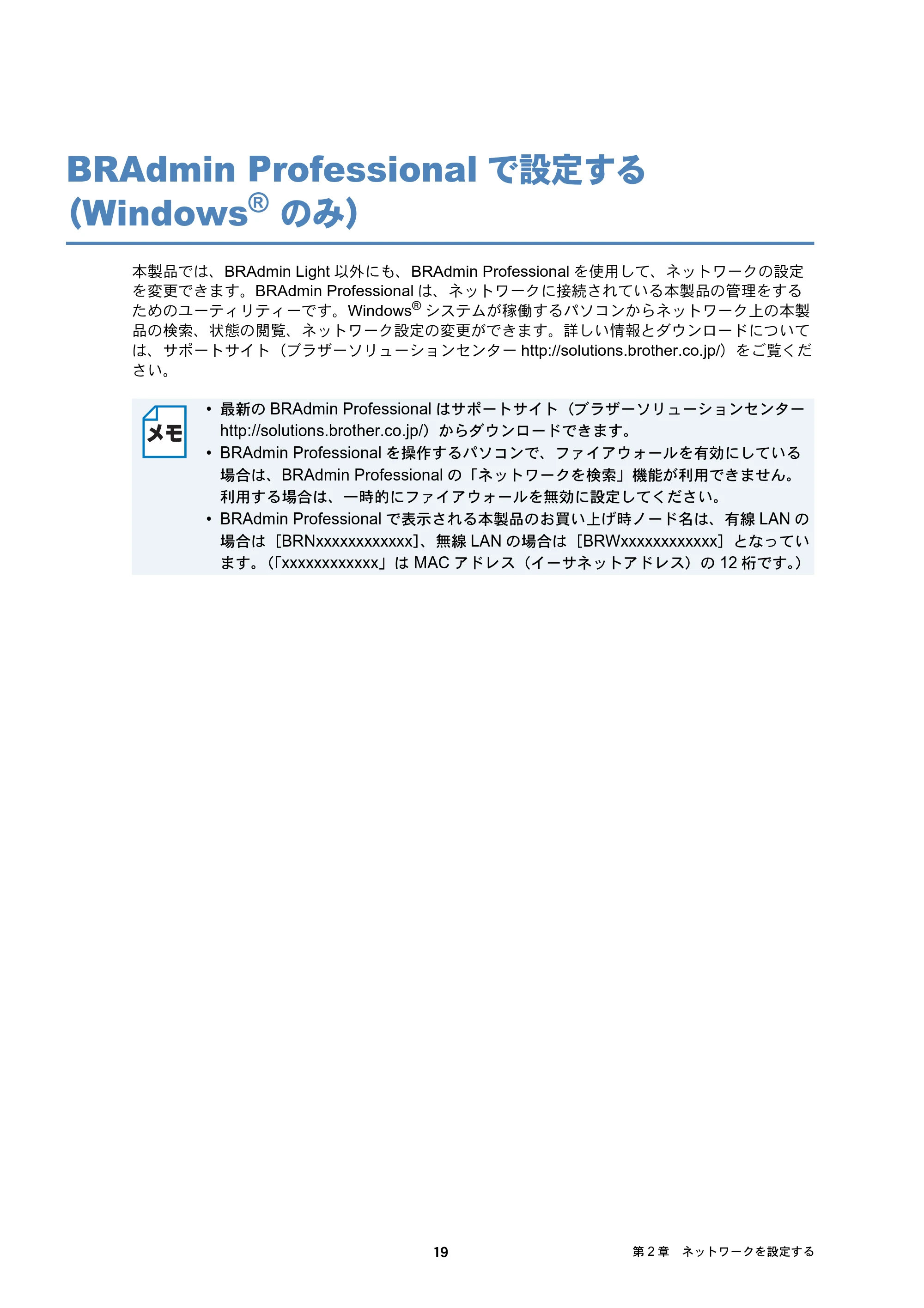

BRAdmin Professional で設定する（Windows
®
のみ）..................... 19

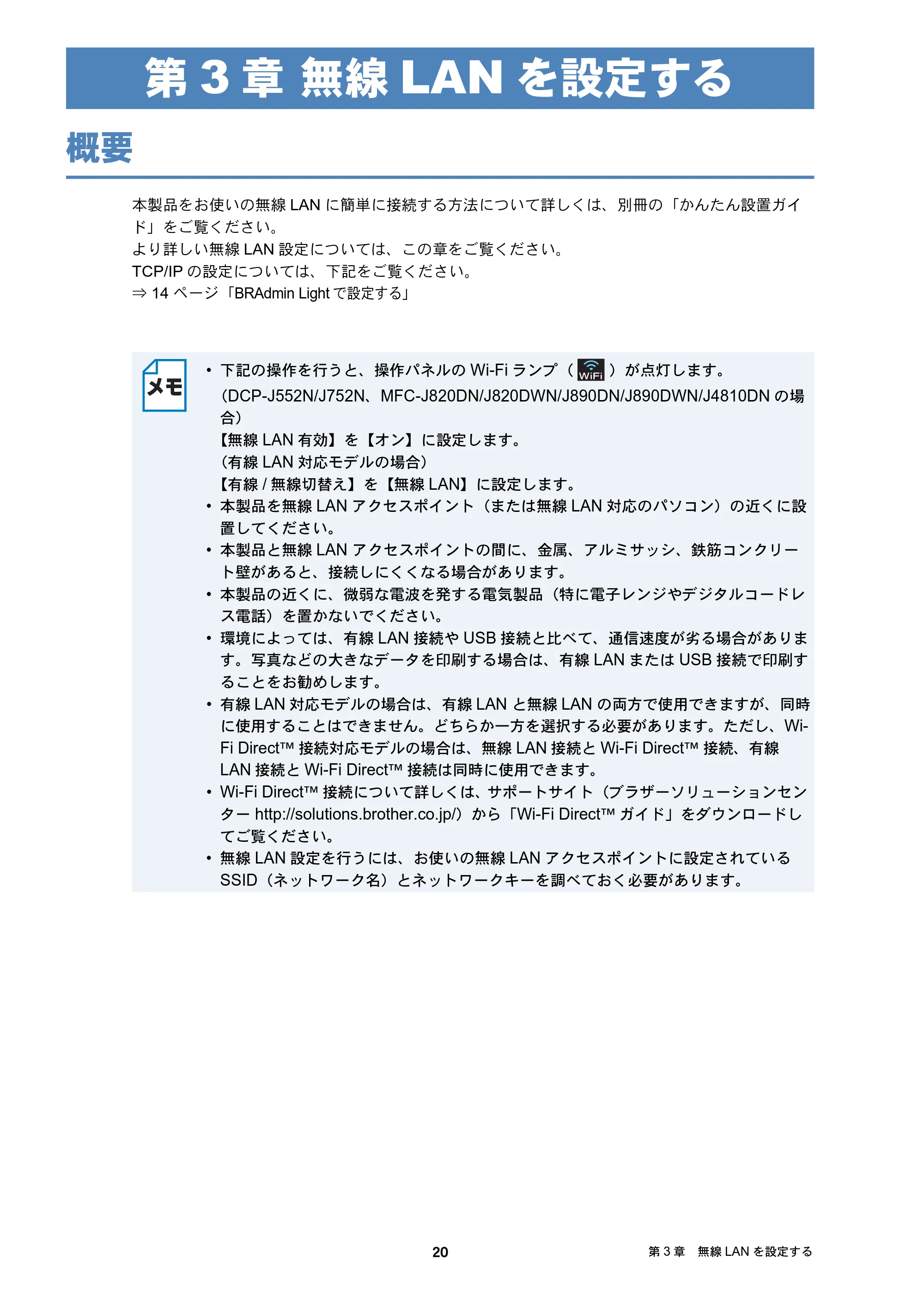

第 3 章 無線 LAN を設定する ................................................20

概要.................................................................................................. 20

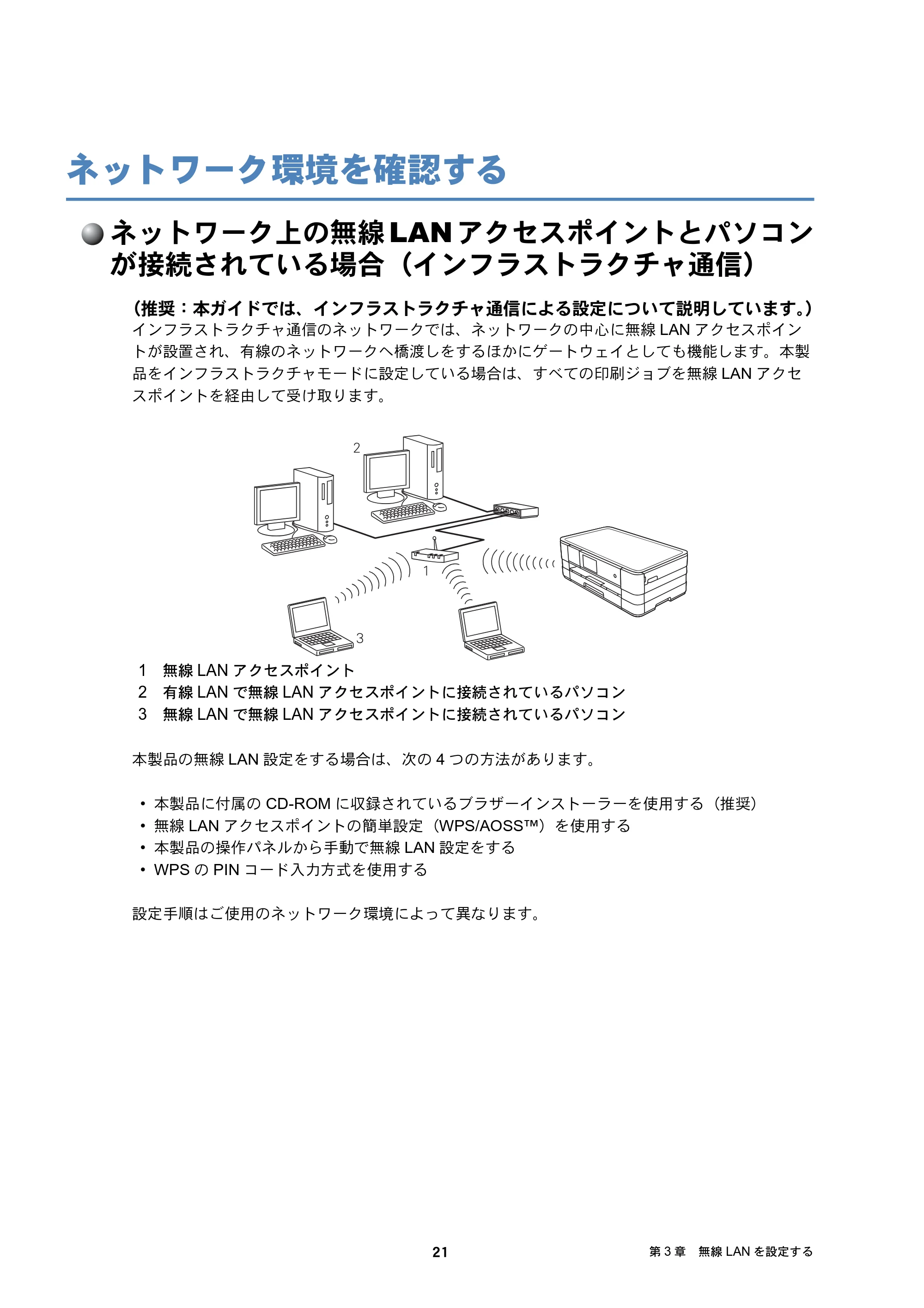

ネットワーク環境を確認する............................................................ 21
ネットワーク上の無線 LAN アクセスポイントとパソコンが接続されている場合
（インフラストラクチャ通信）................................................................................. 21

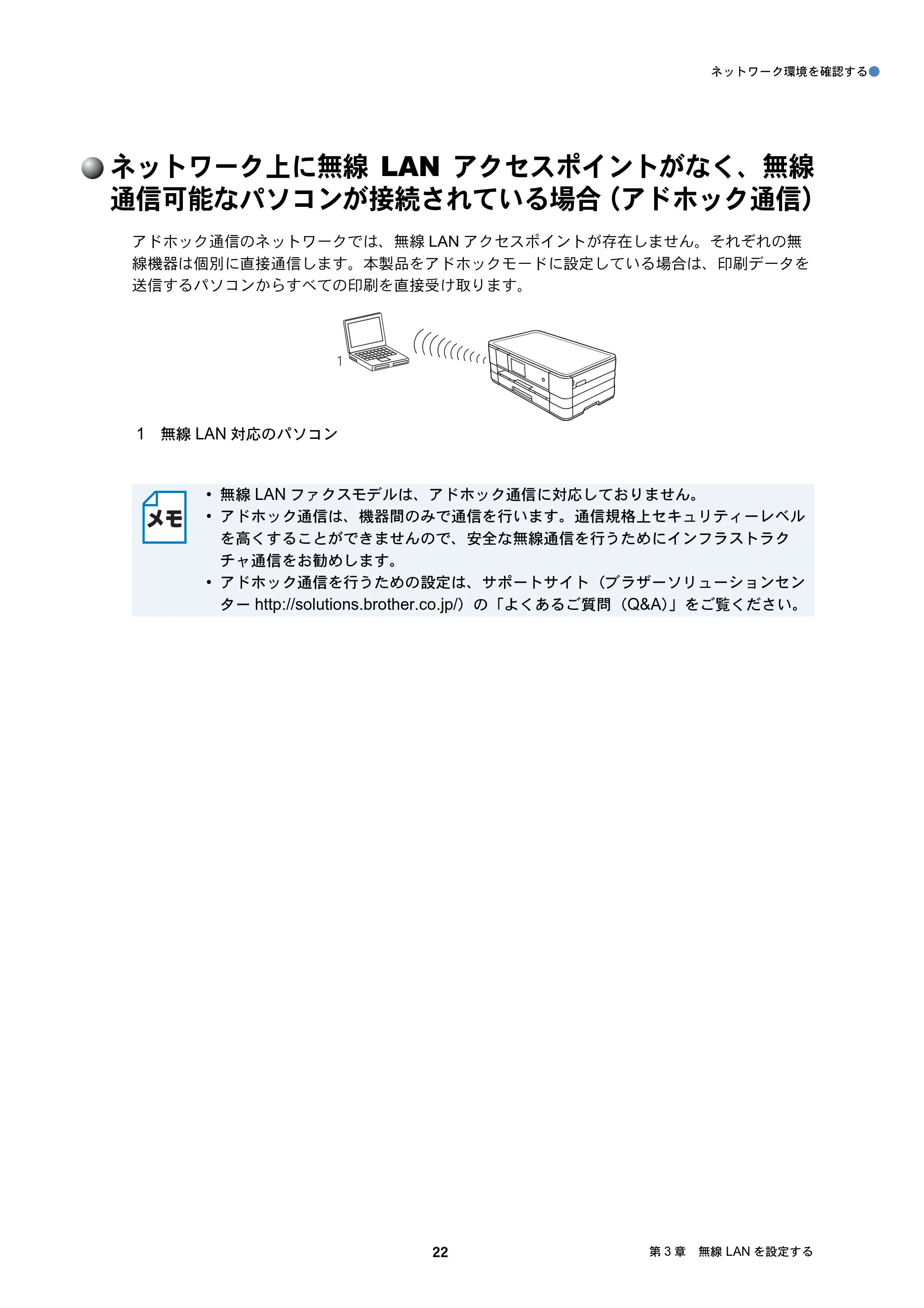

ネットワーク上に無線 LAN アクセスポイントがなく、無線通信可能なパソコンが
接続されている場合（アドホック通信）................................................................. 22

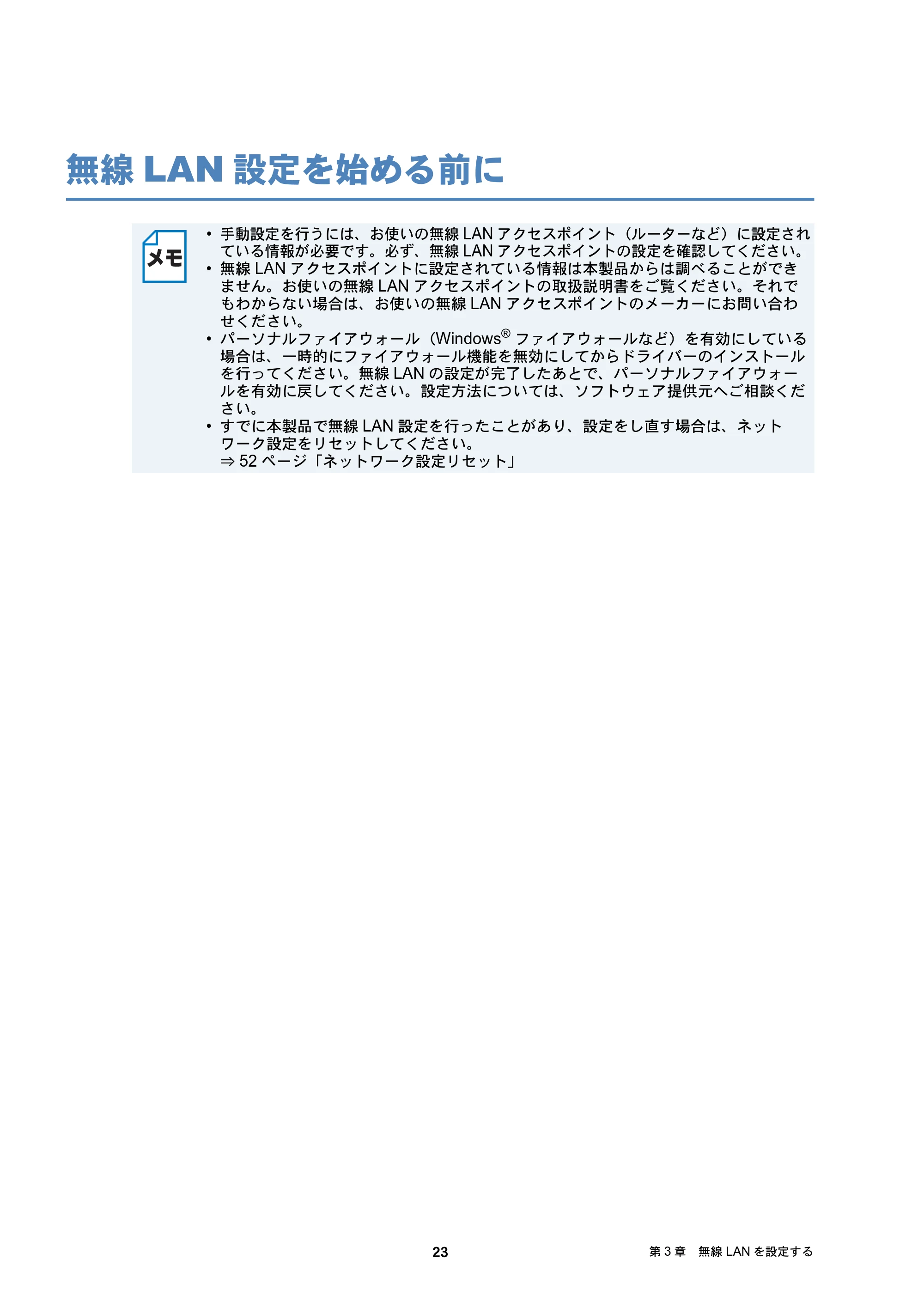

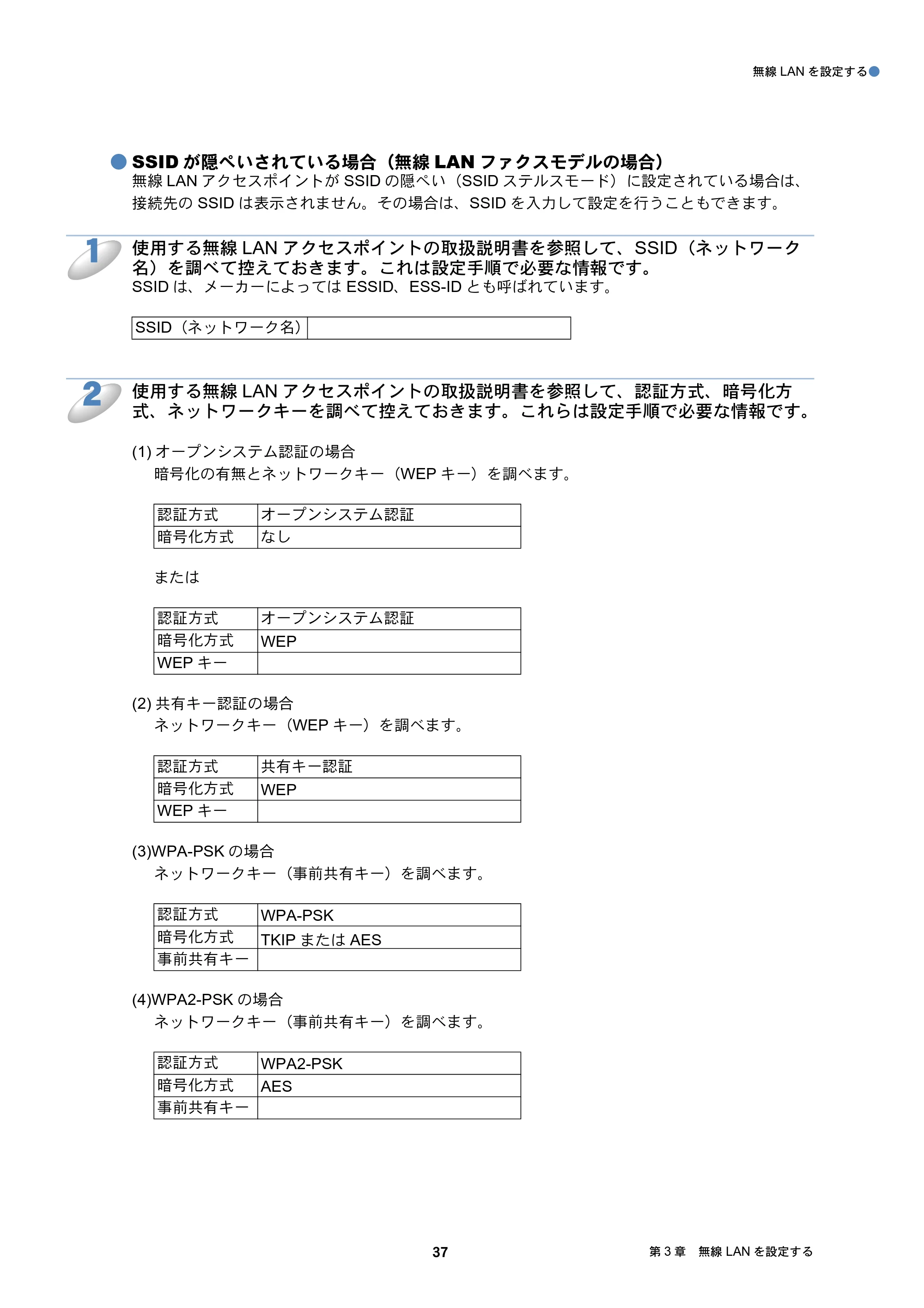

無線 LAN 設定を始める前に ............................................................. 23

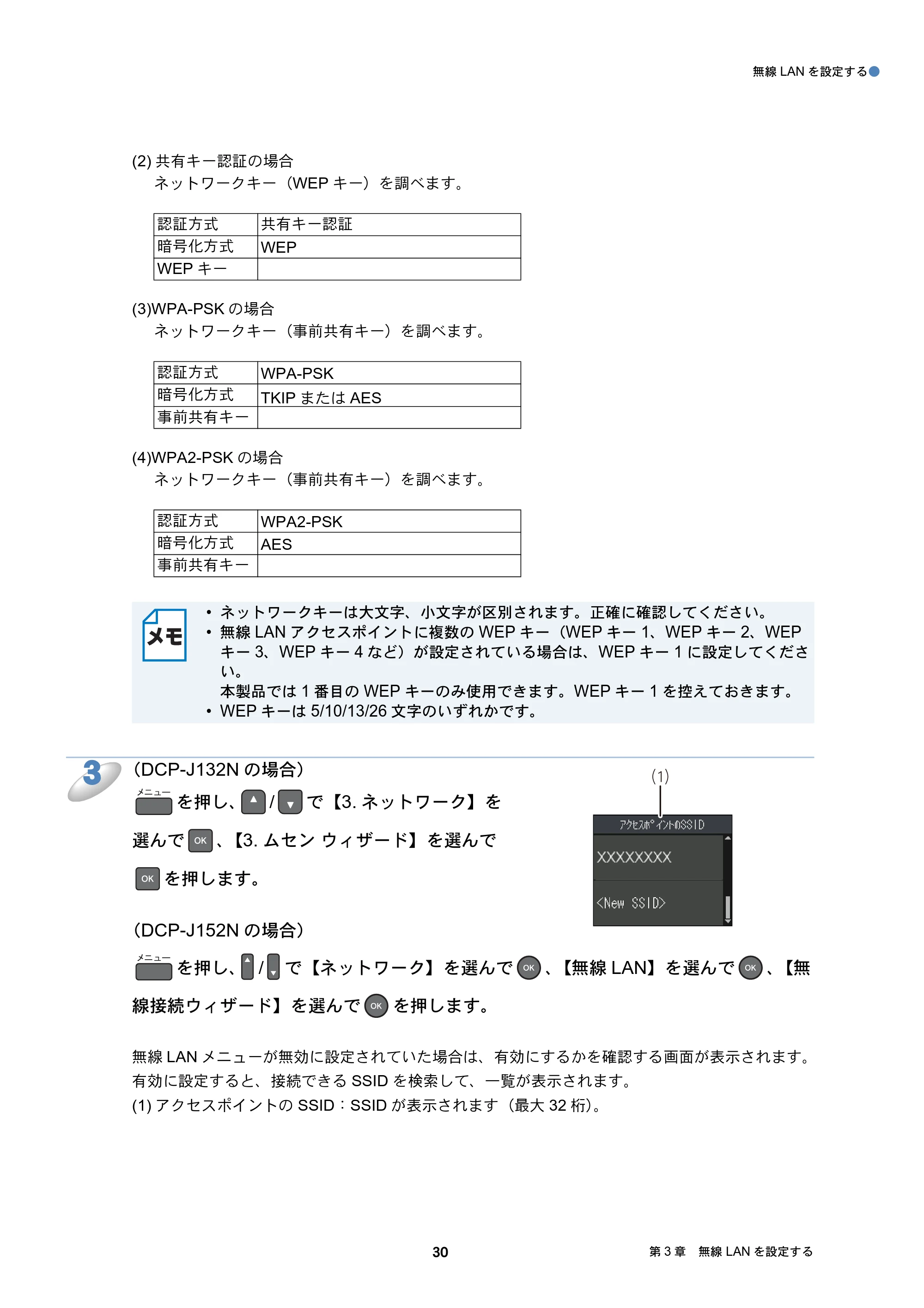

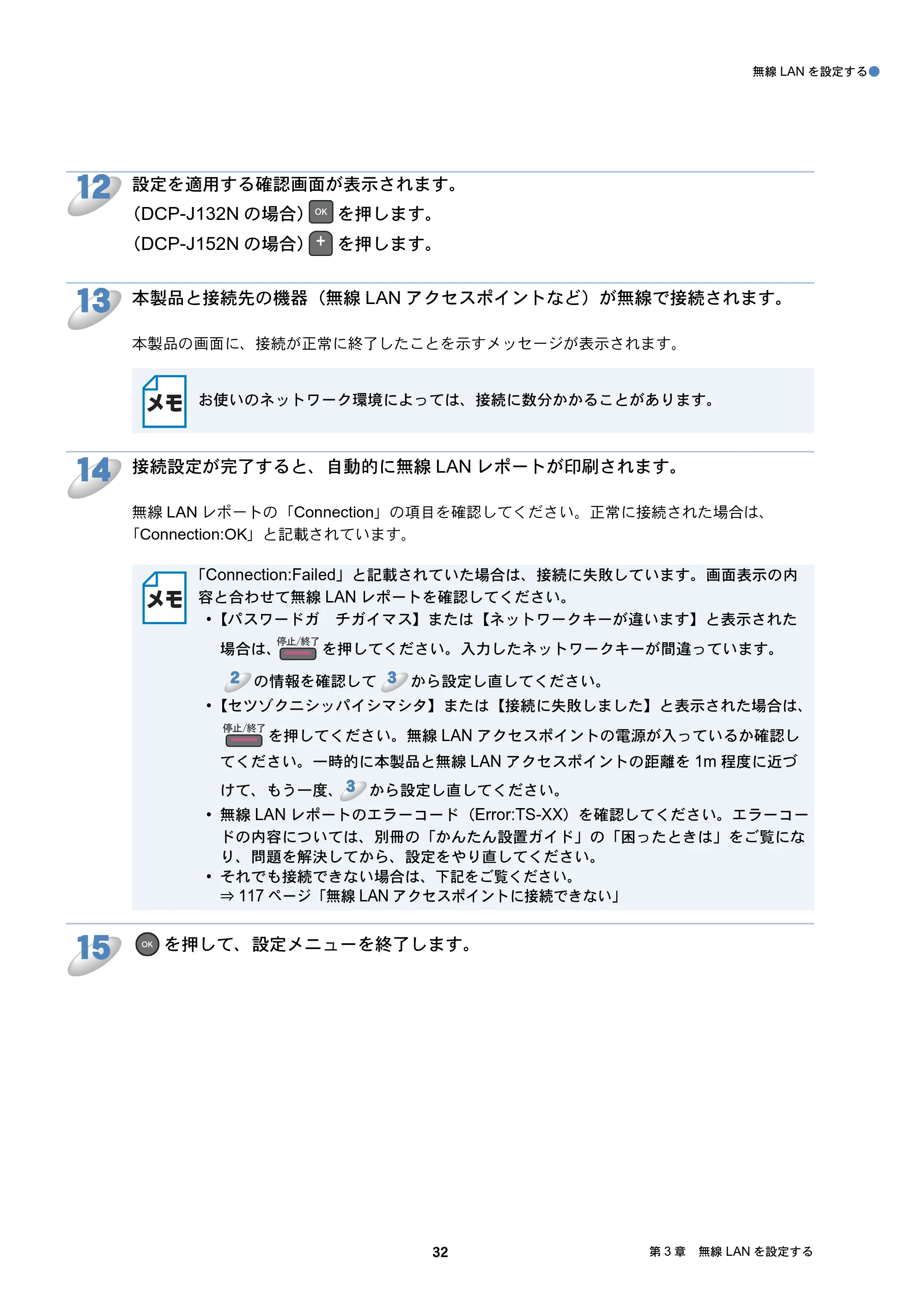

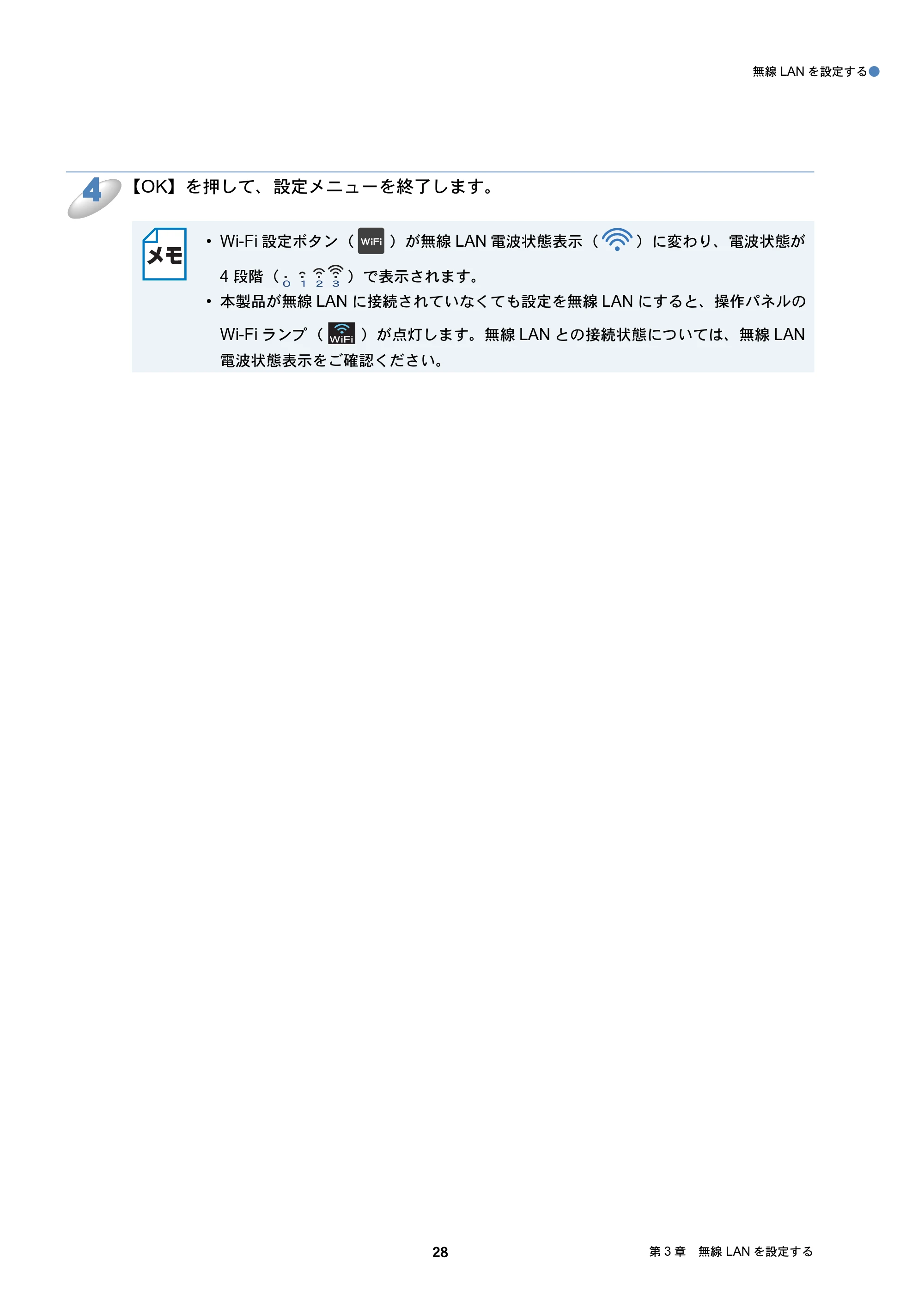

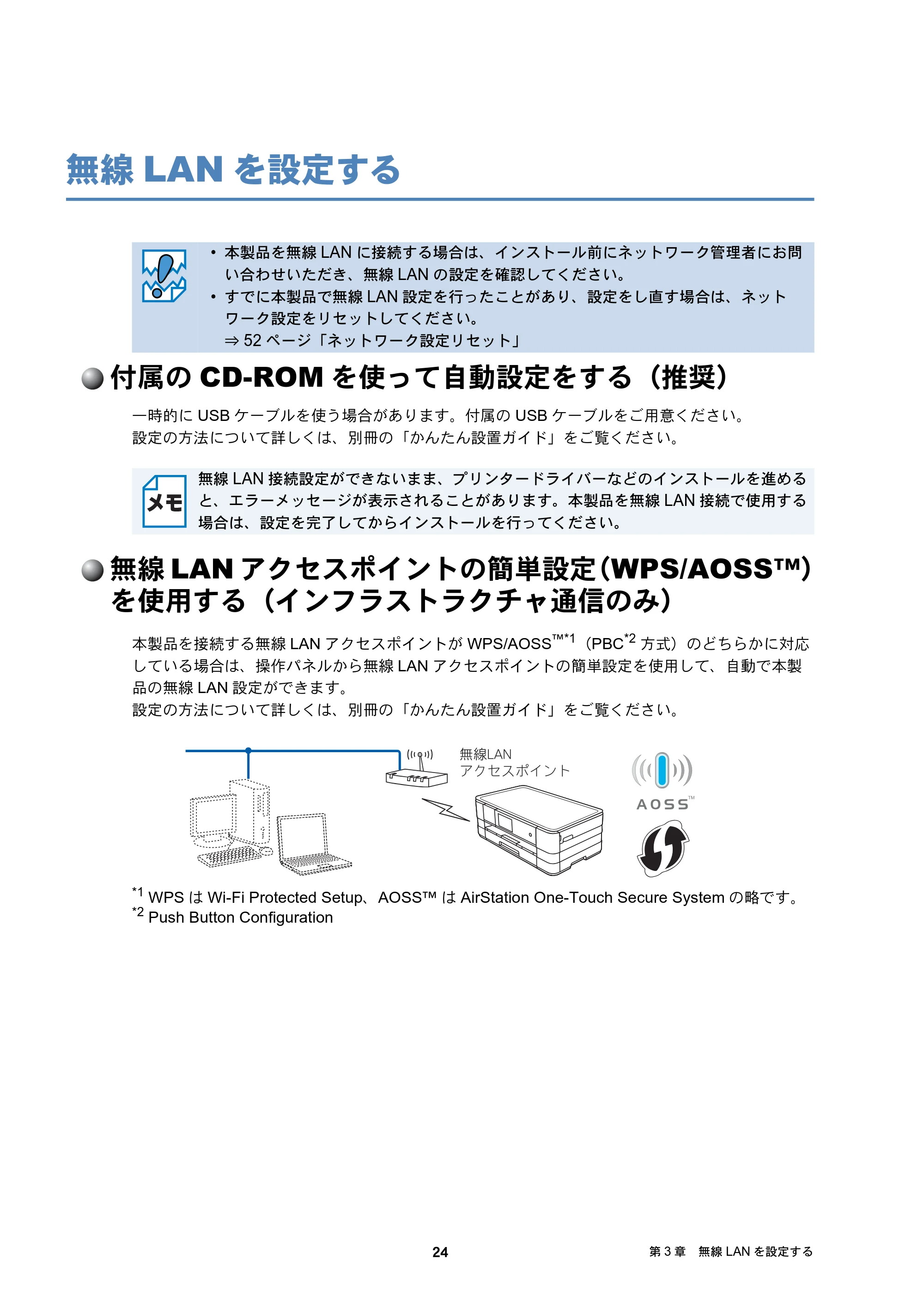

無線 LAN を設定する........................................................................ 24
付属の CD-ROM を使って自動設定をする（推奨）................................................ 24
無線 LAN アクセスポイントの簡単設定（WPS/AOSS™）を使用する（インフラス
トラクチャ通信のみ）............................................................................................. 24

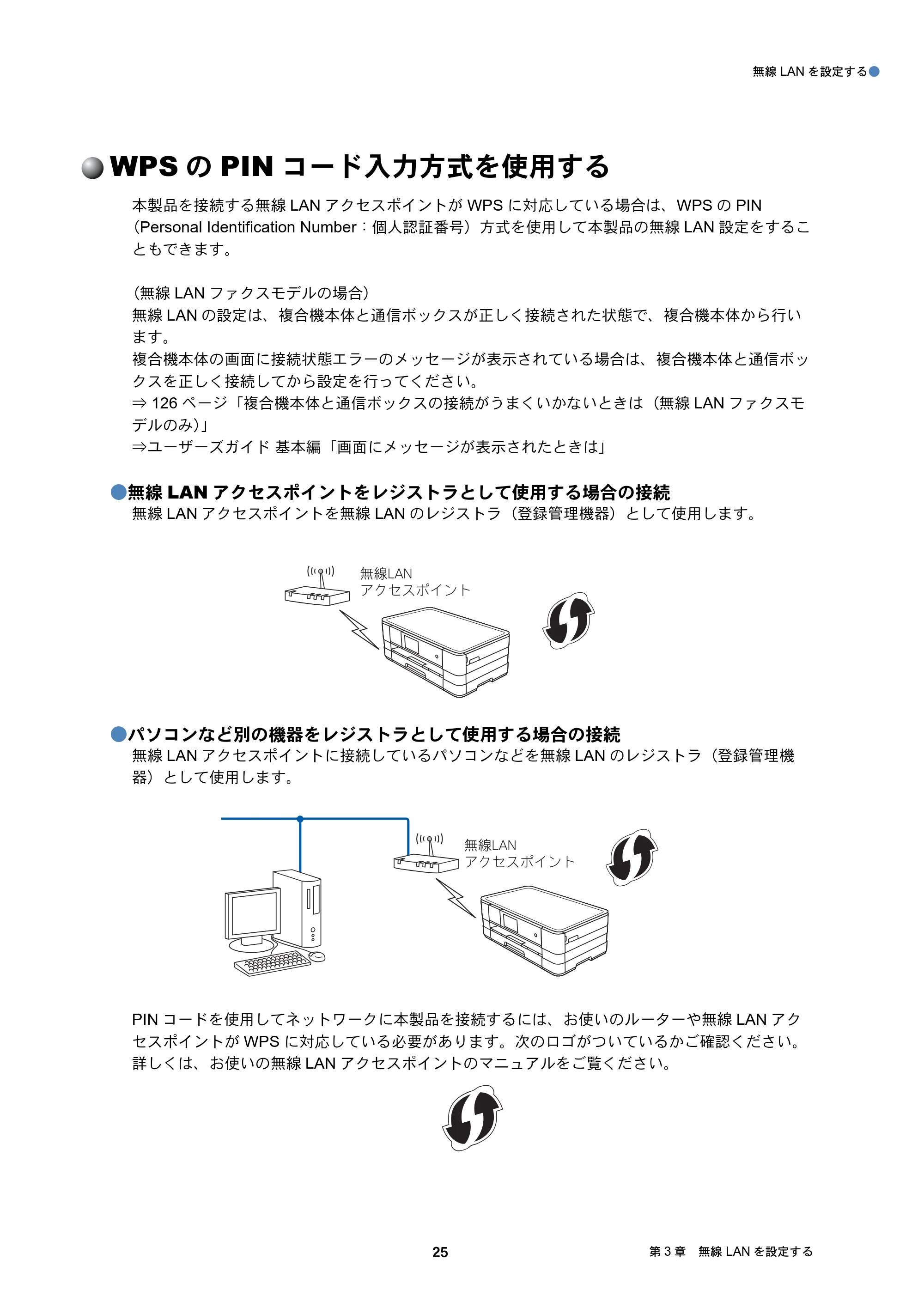

WPS の PIN コード入力方式を使用する................................................................ 25

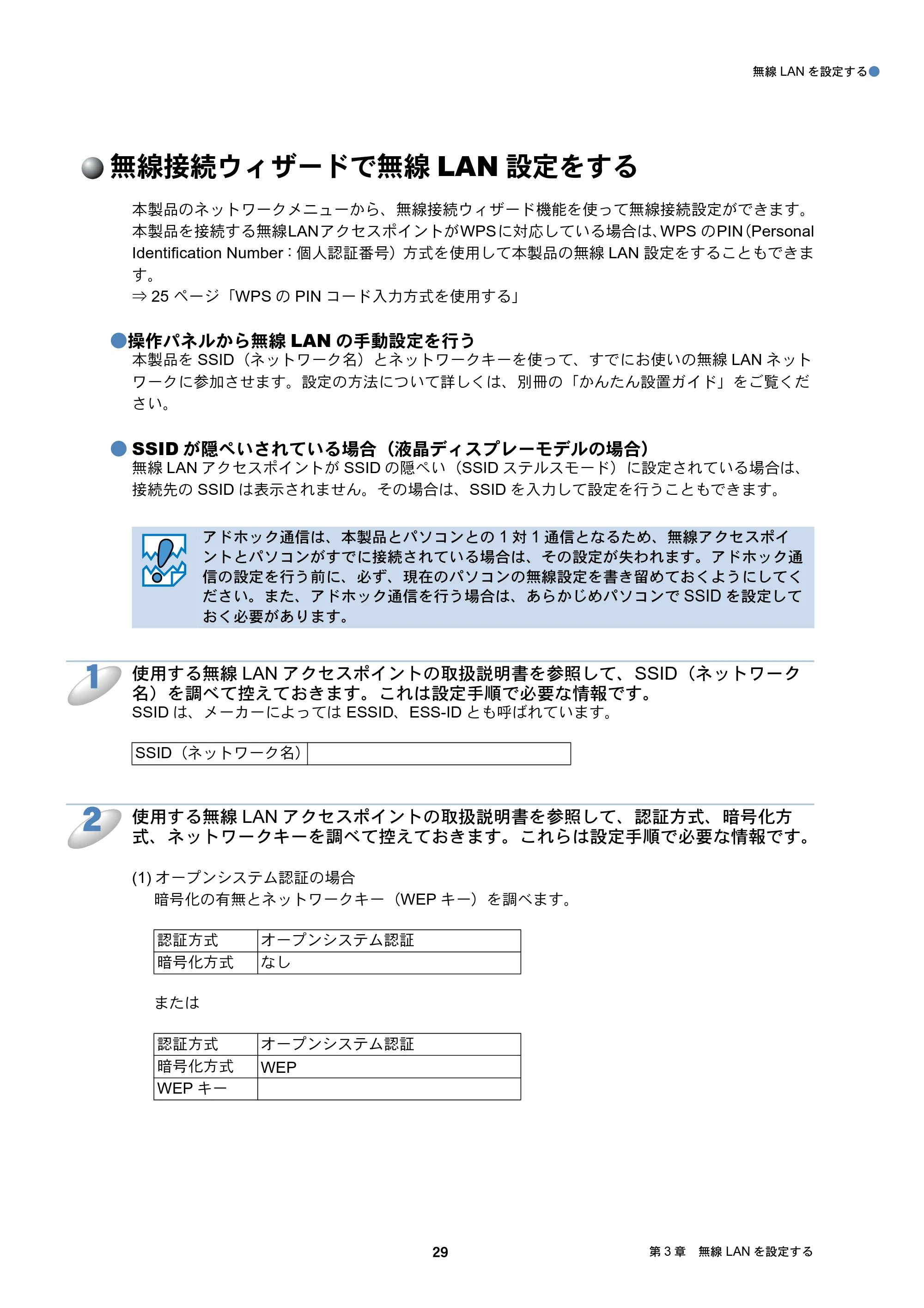

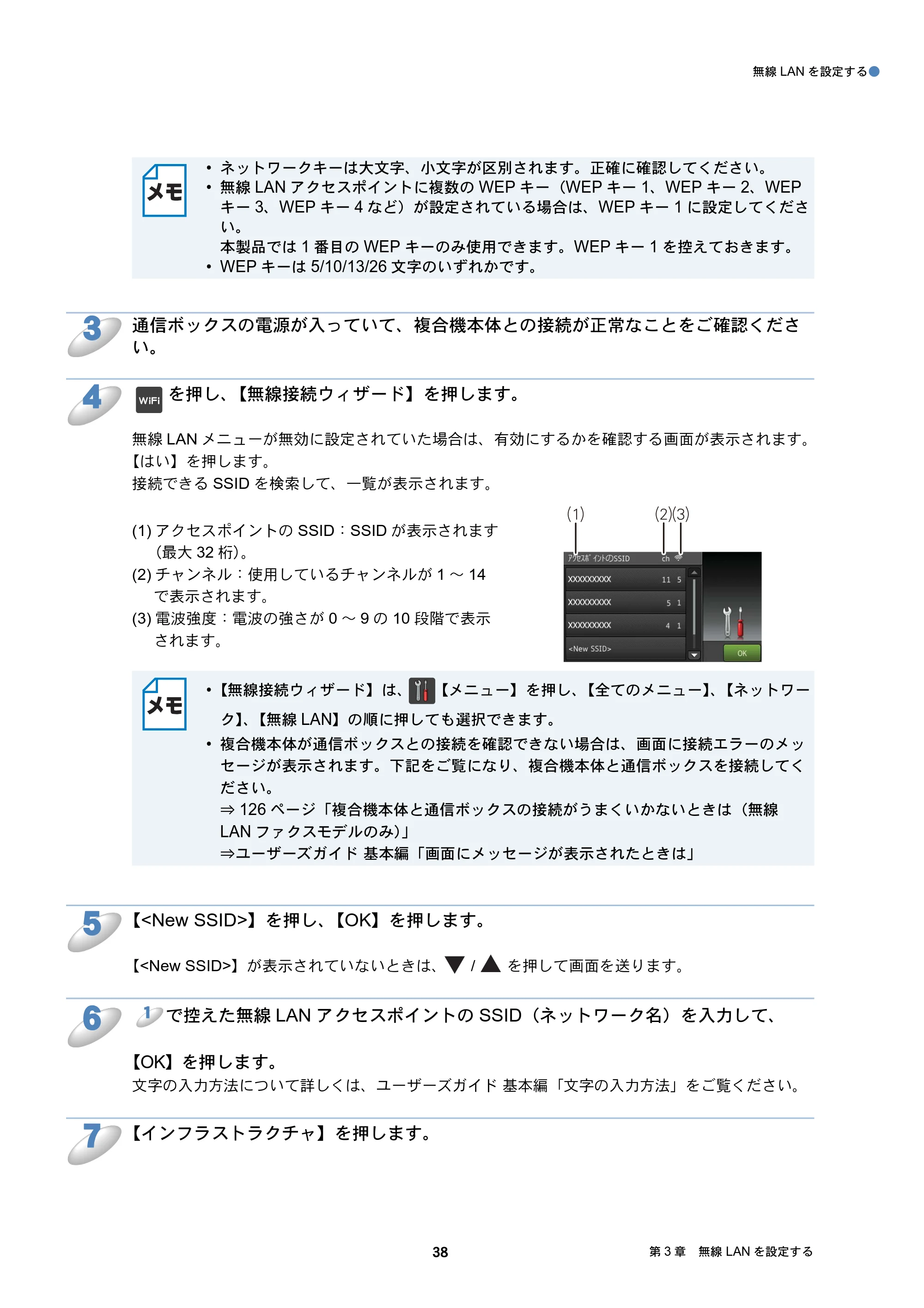

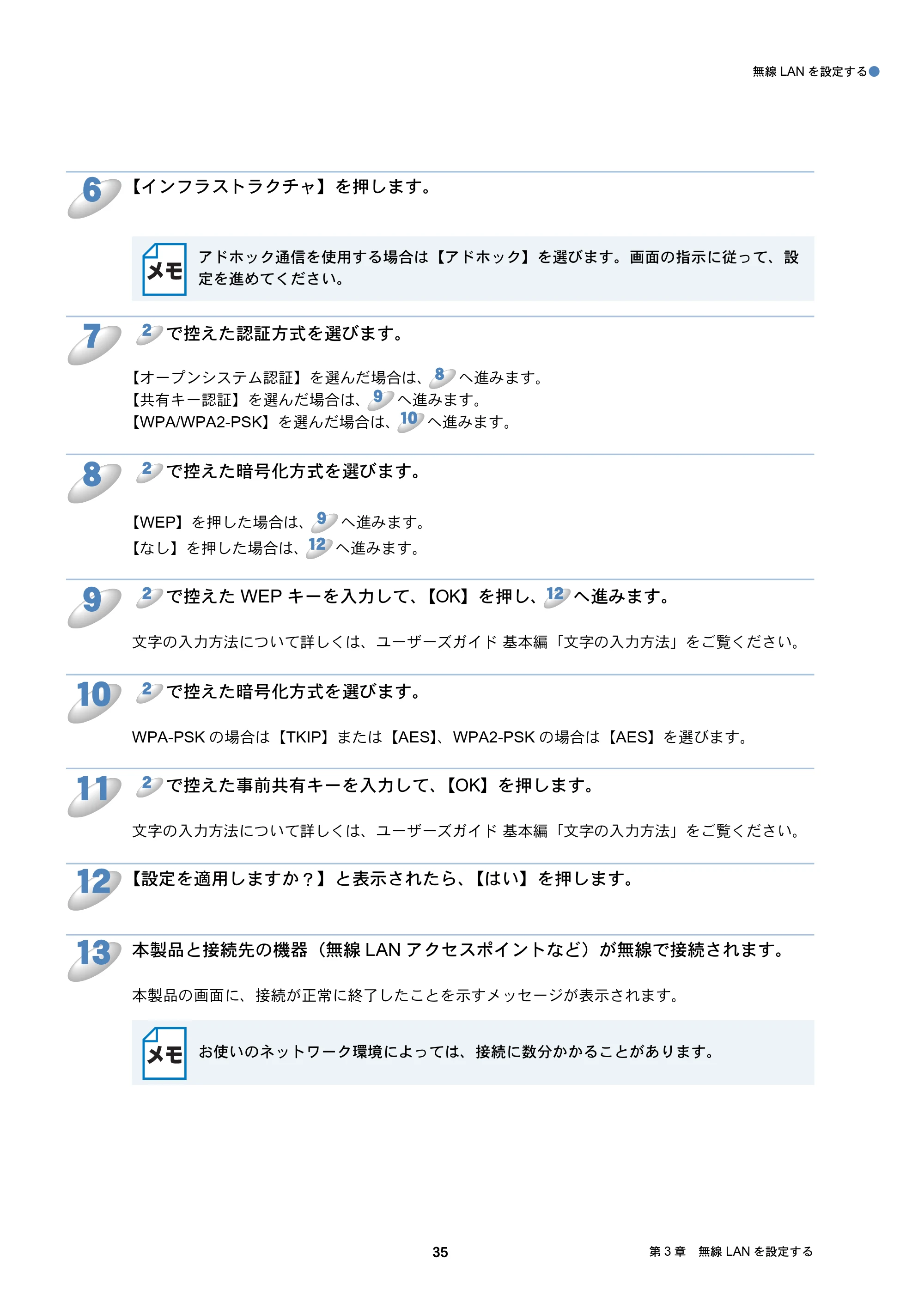

無線接続ウィザードで無線 LAN 設定をする.......................................................... 29

目 次●
3

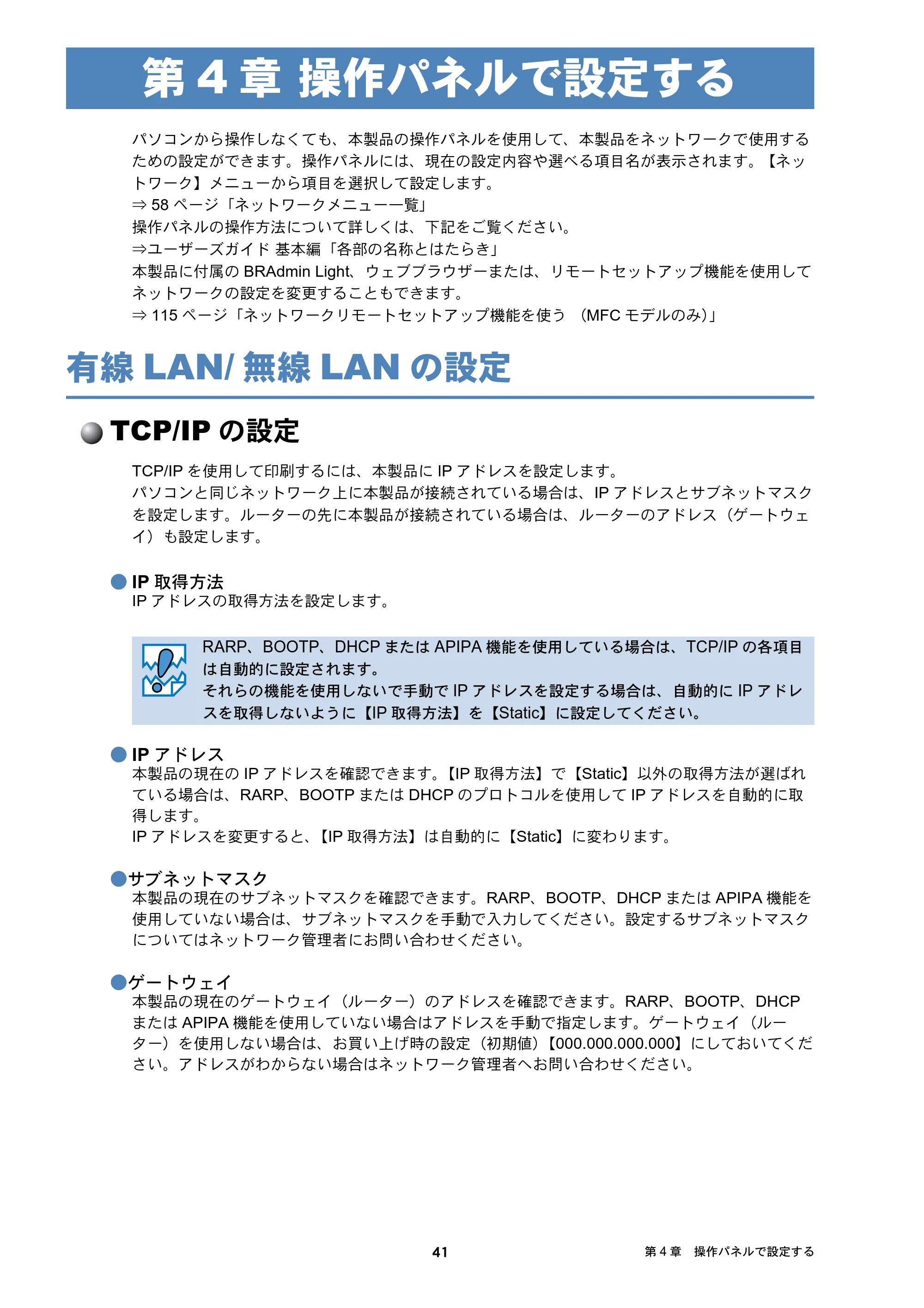

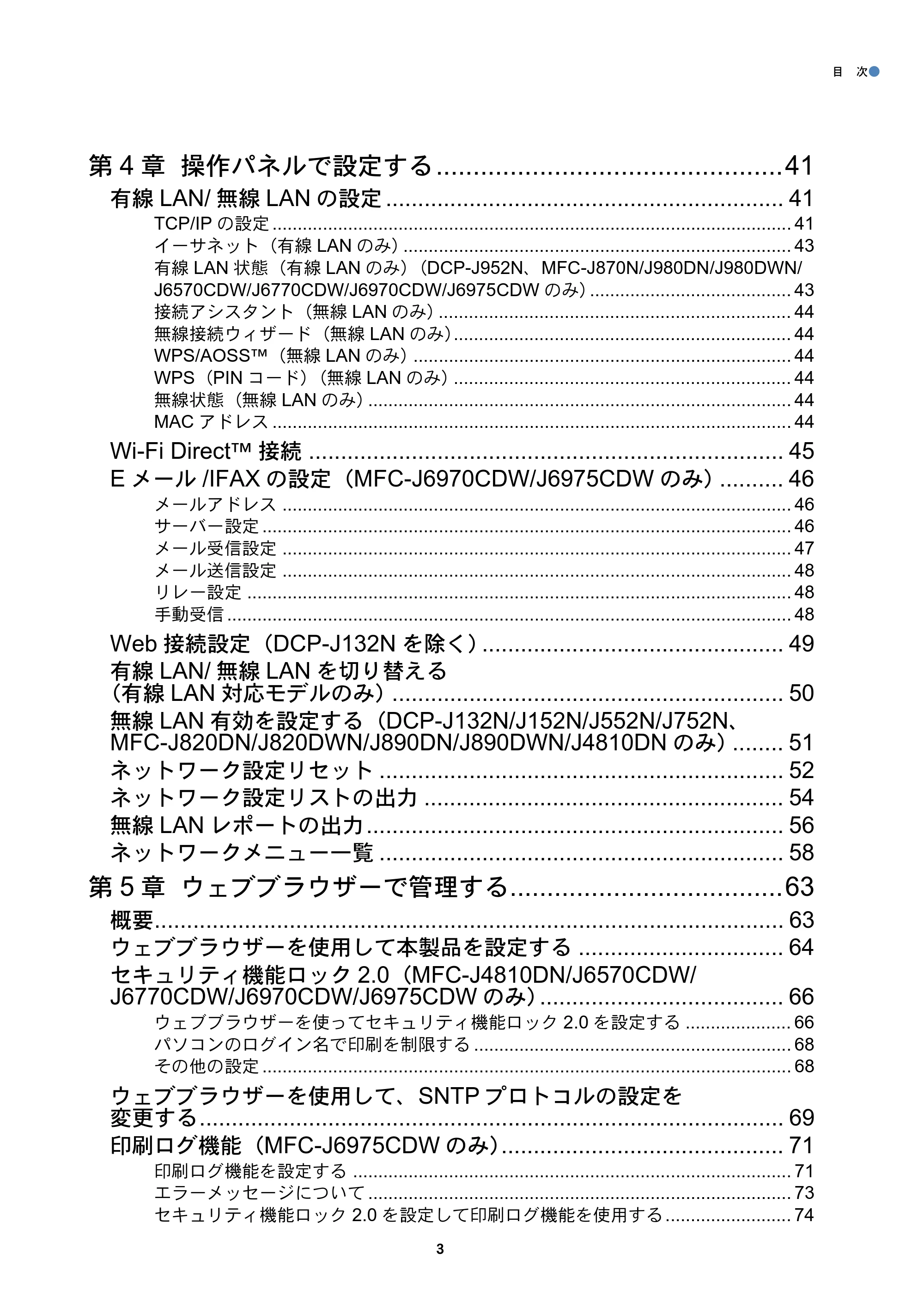

第 4 章 操作パネルで設定する...............................................41
有線 LAN/ 無線 LAN の設定 .............................................................. 41
TCP/IP の設定 ....................................................................................................... 41

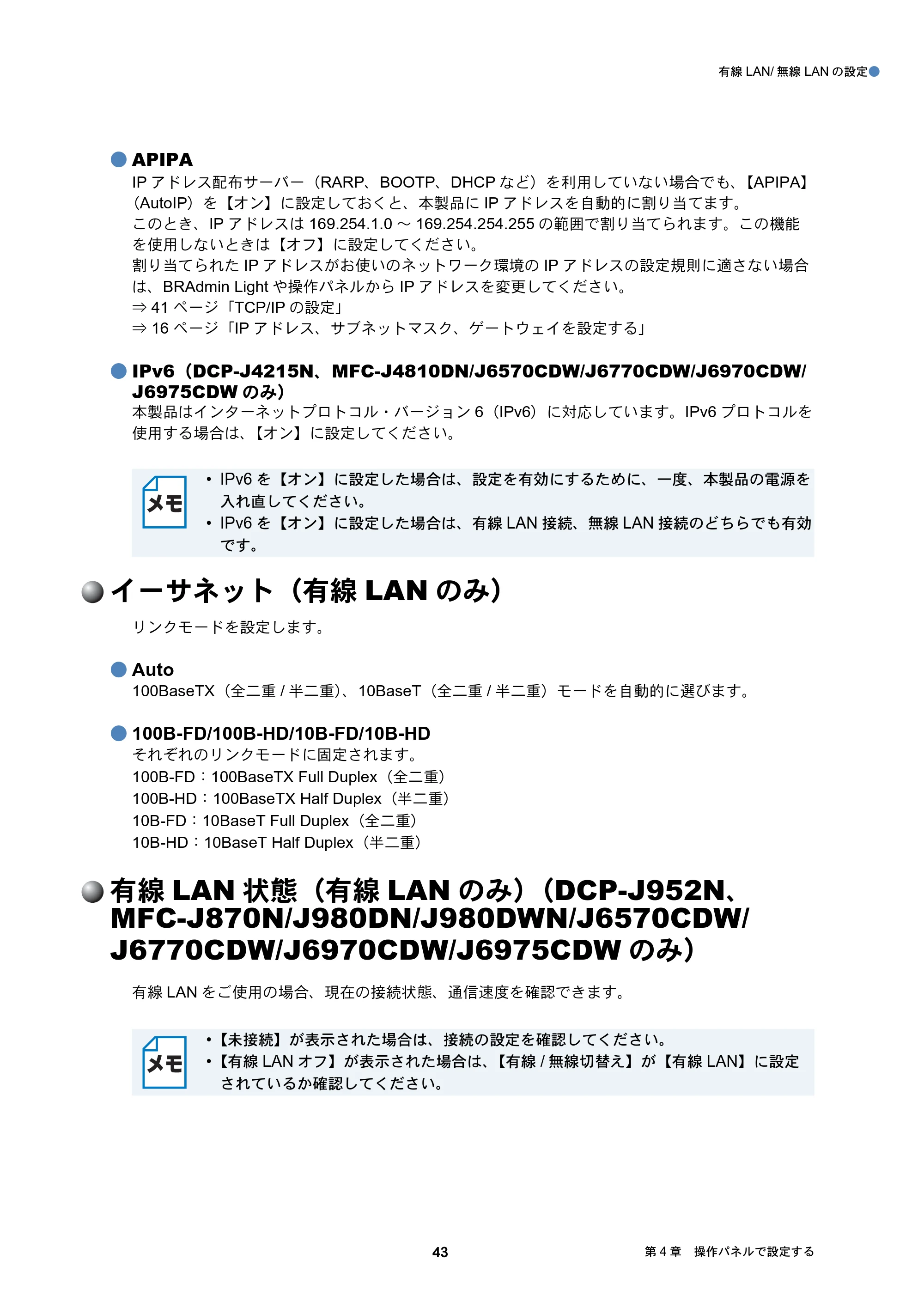

イーサネット（有線 LAN のみ）............................................................................. 43
有線 LAN 状態（有線 LAN のみ）（DCP-J952N、MFC-J870N/J980DN/J980DWN/
J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）........................................ 43

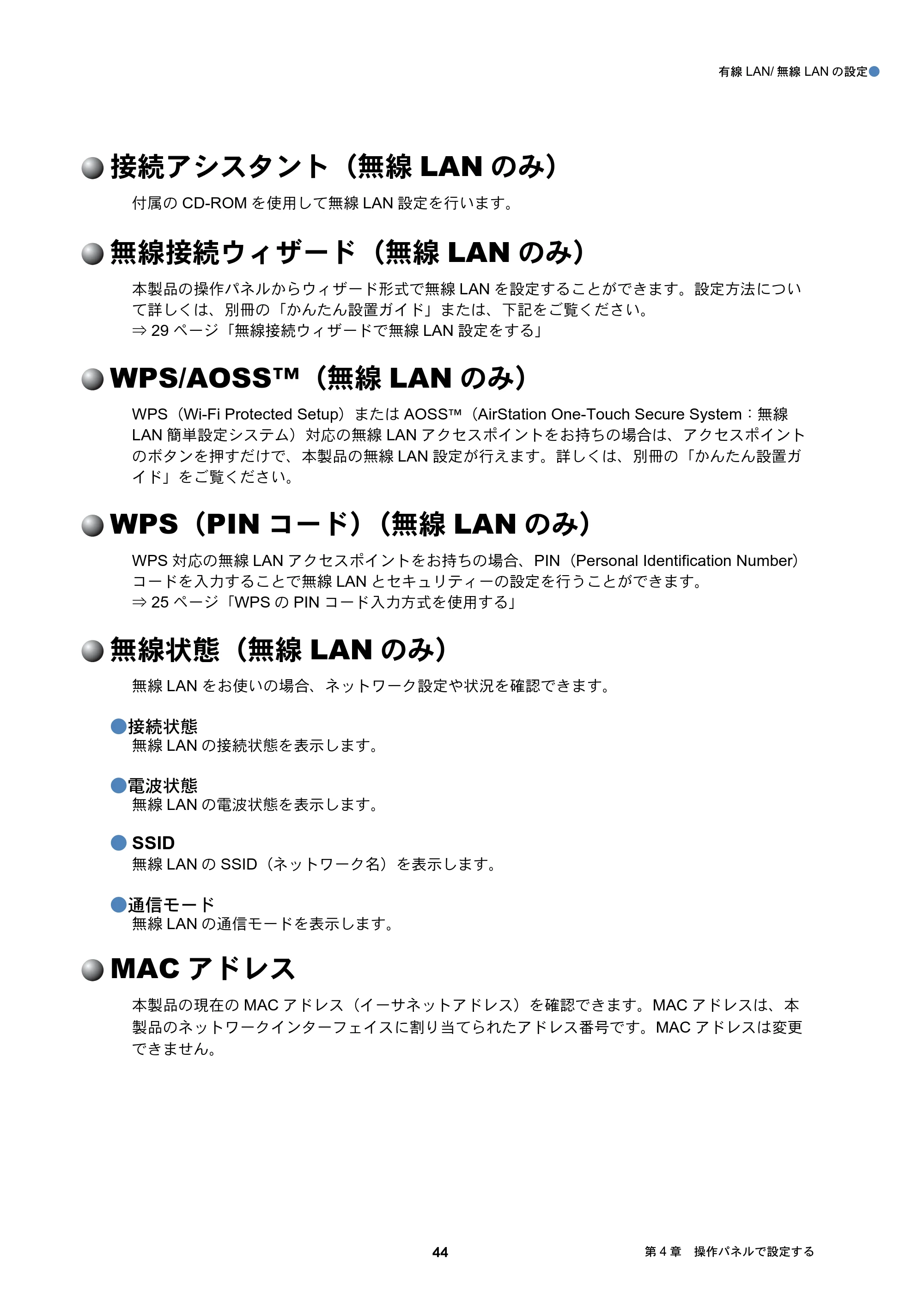

接続アシスタント（無線 LAN のみ）...................................................................... 44
無線接続ウィザード（無線 LAN のみ）................................................................... 44
WPS/AOSS™（無線 LAN のみ）........................................................................... 44

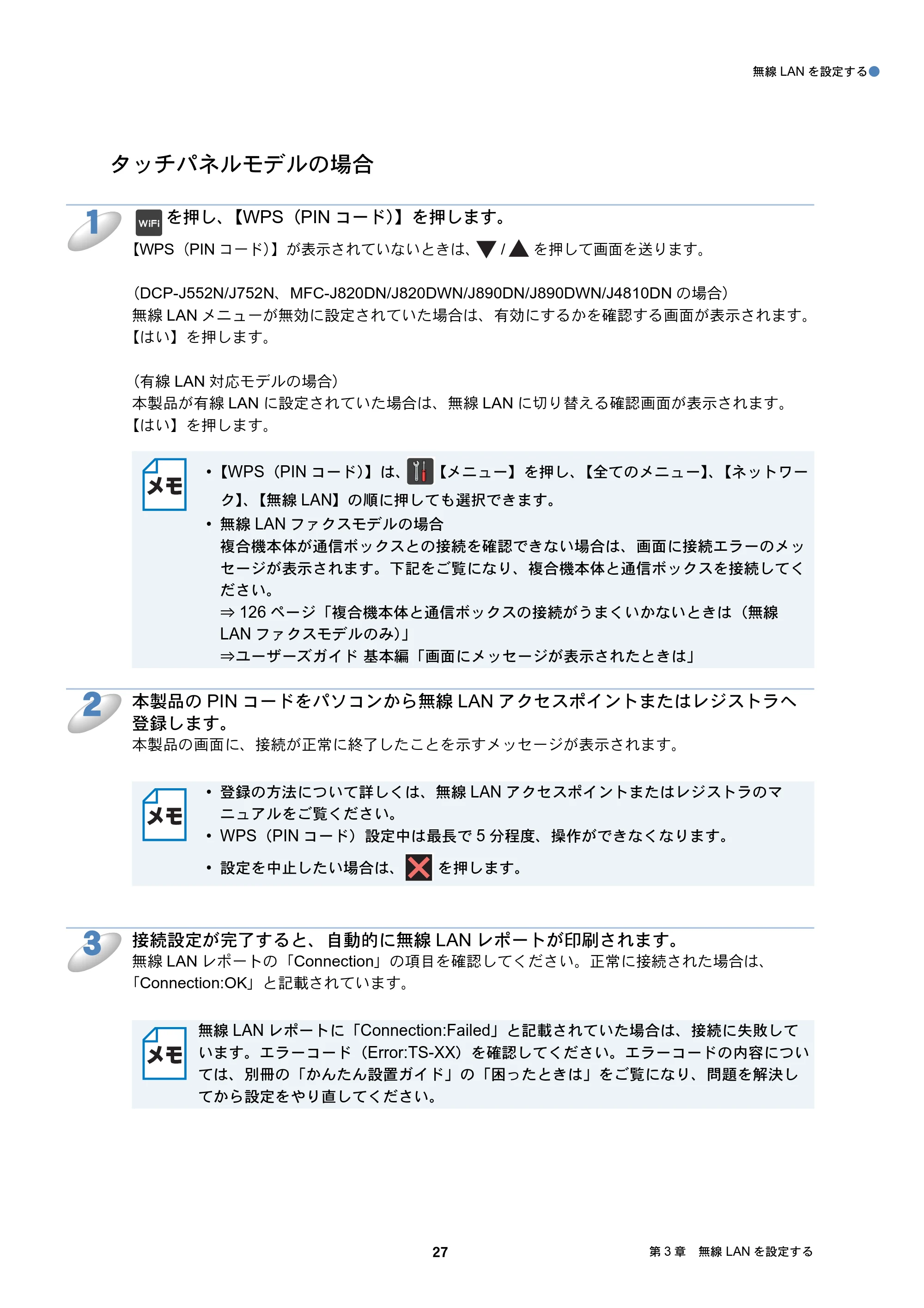

WPS（PIN コード）（無線 LAN のみ）................................................................... 44
無線状態（無線 LAN のみ）.................................................................................... 44

MAC アドレス ....................................................................................................... 44

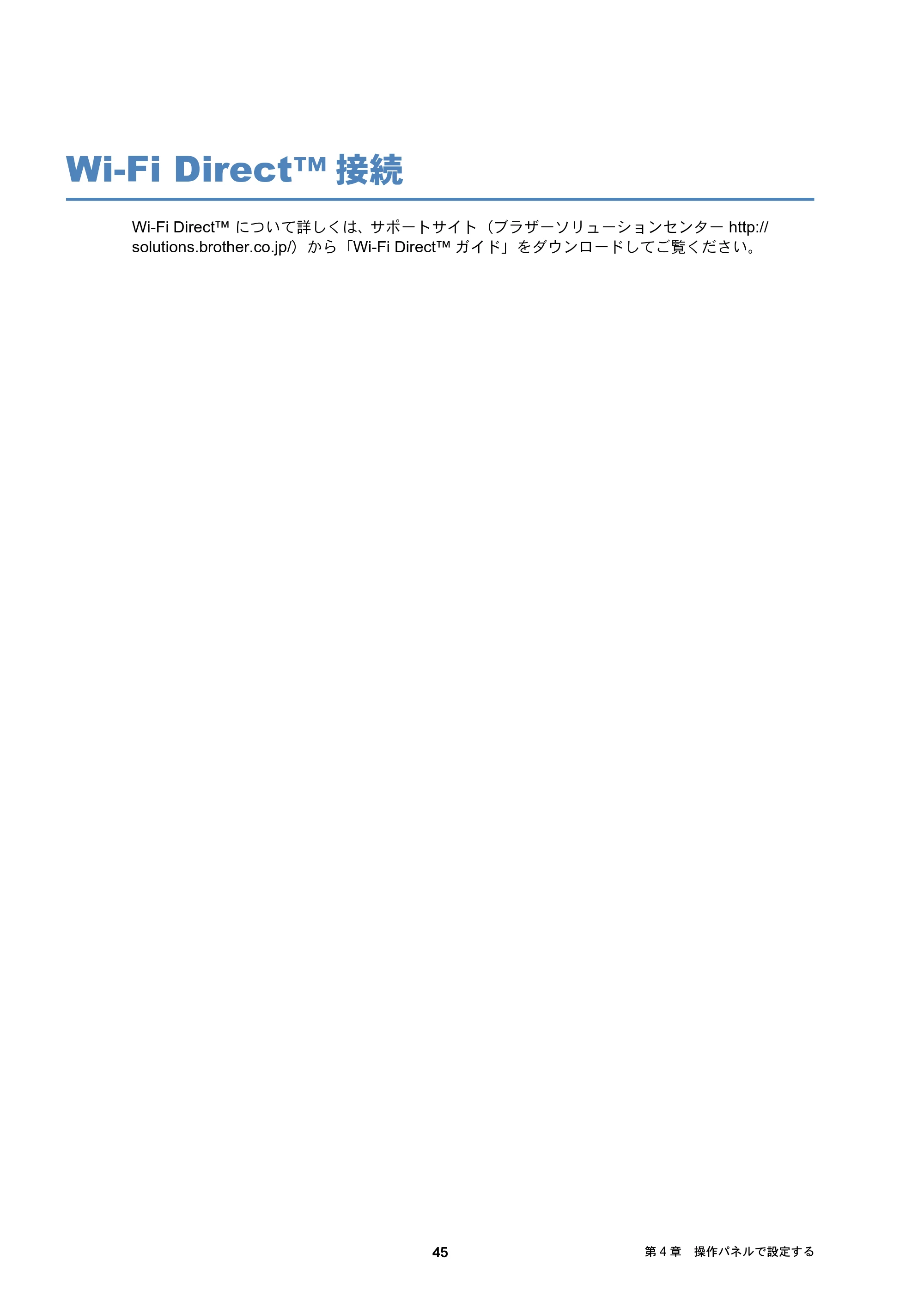

Wi-Fi Direct™ 接続 .......................................................................... 45

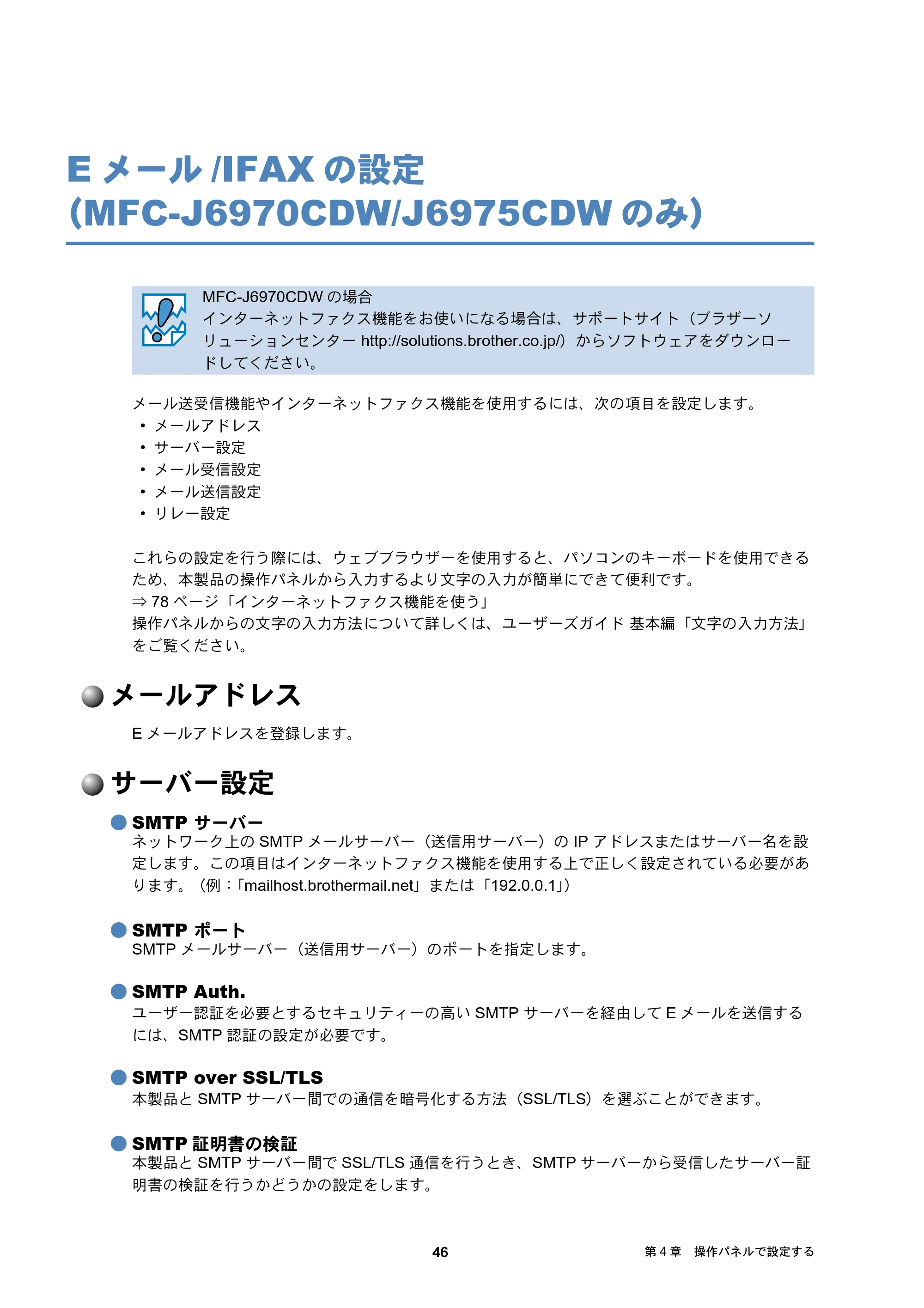

E メール /IFAX の設定（MFC-J6970CDW/J6975CDW のみ）.......... 46
メールアドレス ..................................................................................................... 46
サーバー設定 ......................................................................................................... 46

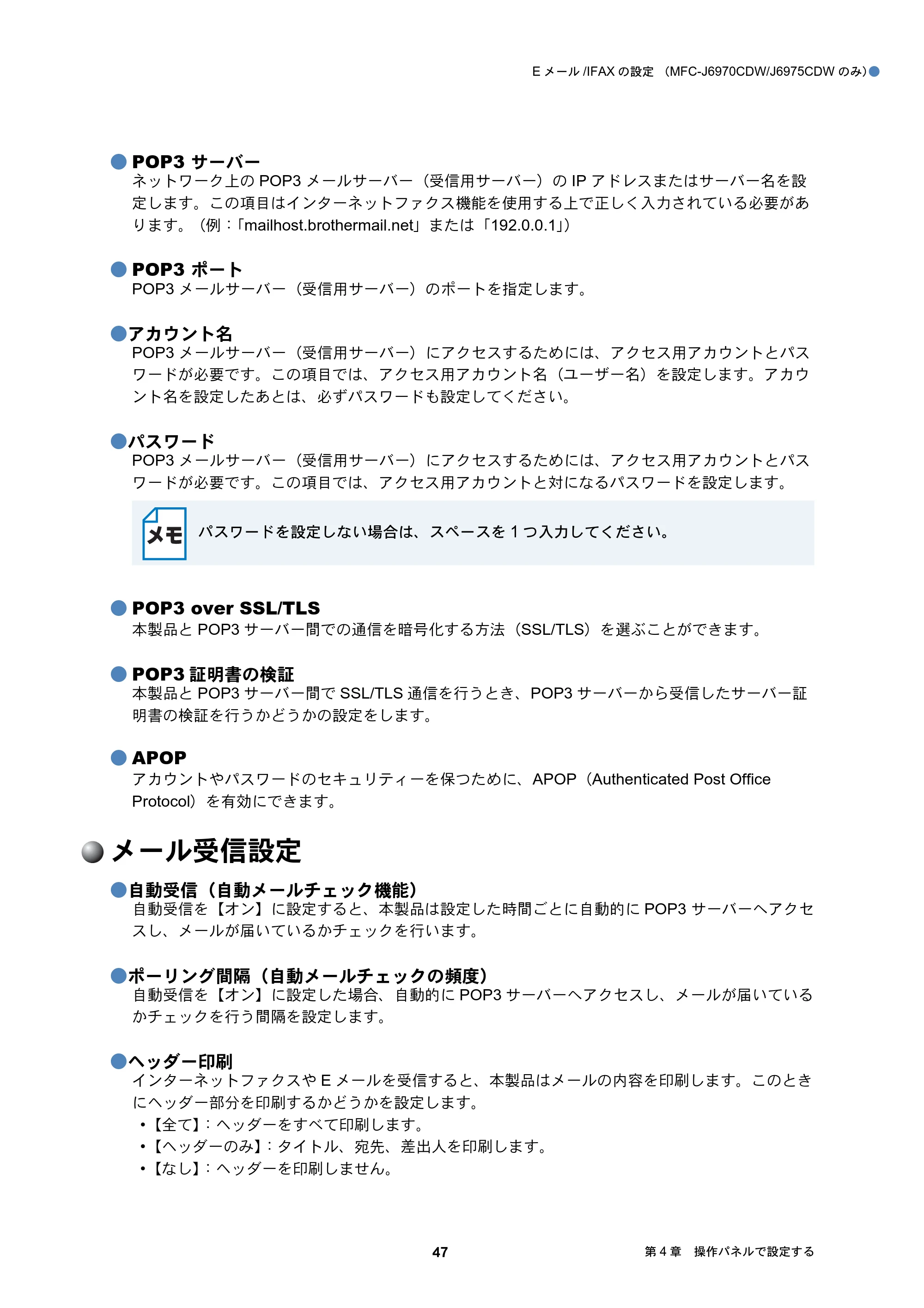

メール受信設定 ..................................................................................................... 47

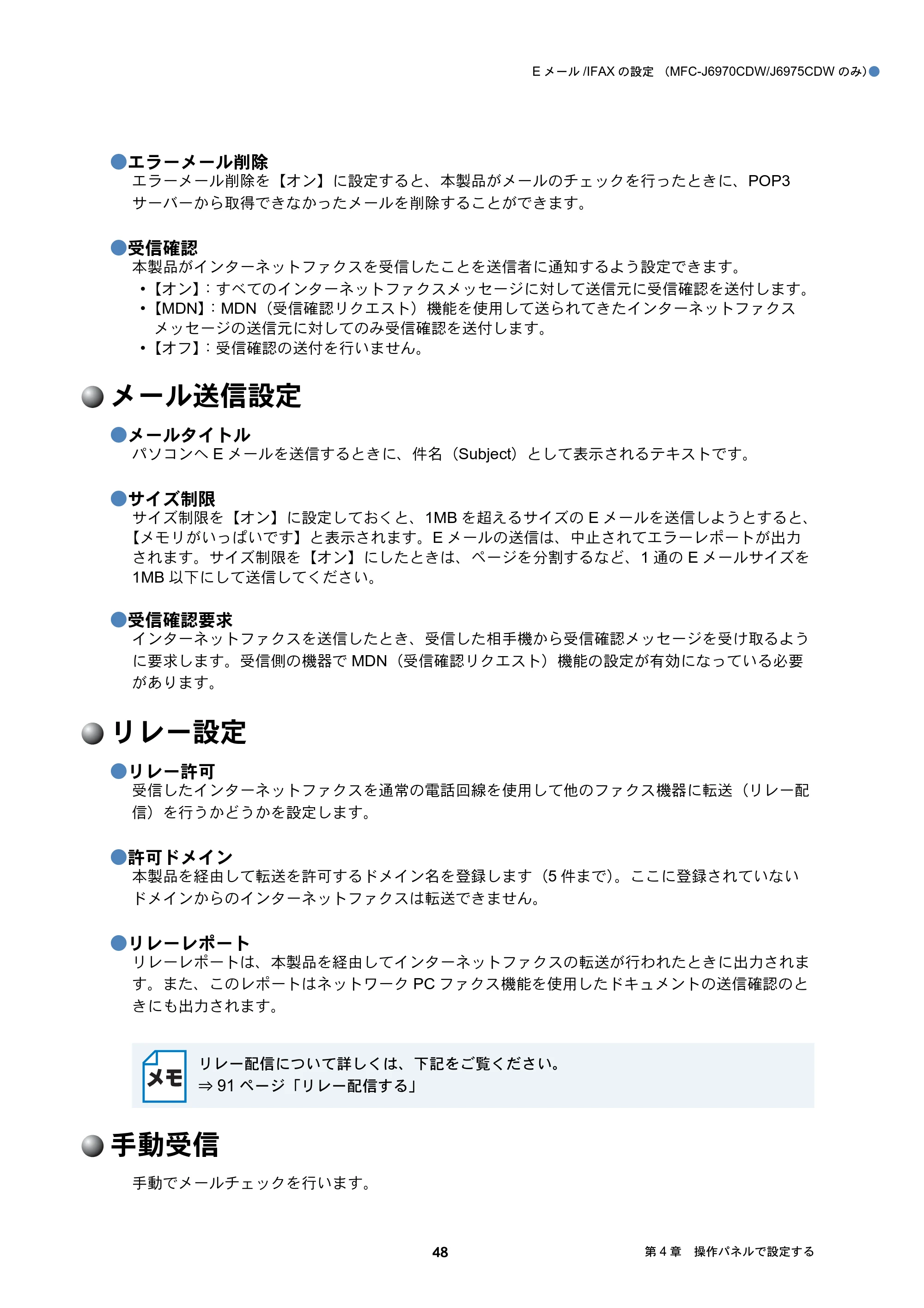

メール送信設定 ..................................................................................................... 48
リレー設定 ............................................................................................................ 48
手動受信 ................................................................................................................ 48

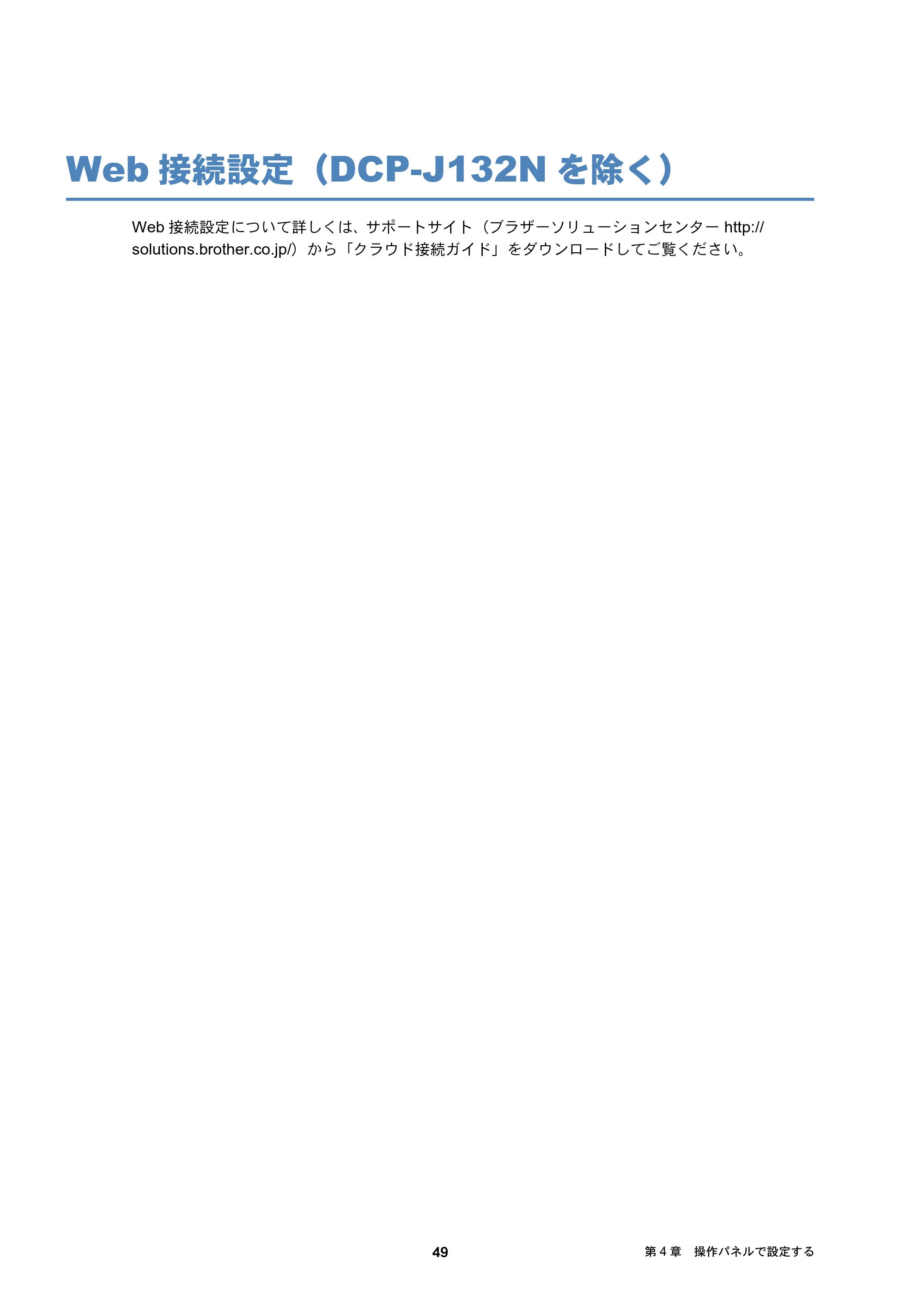

Web 接続設定（DCP-J132N を除く）............................................... 49

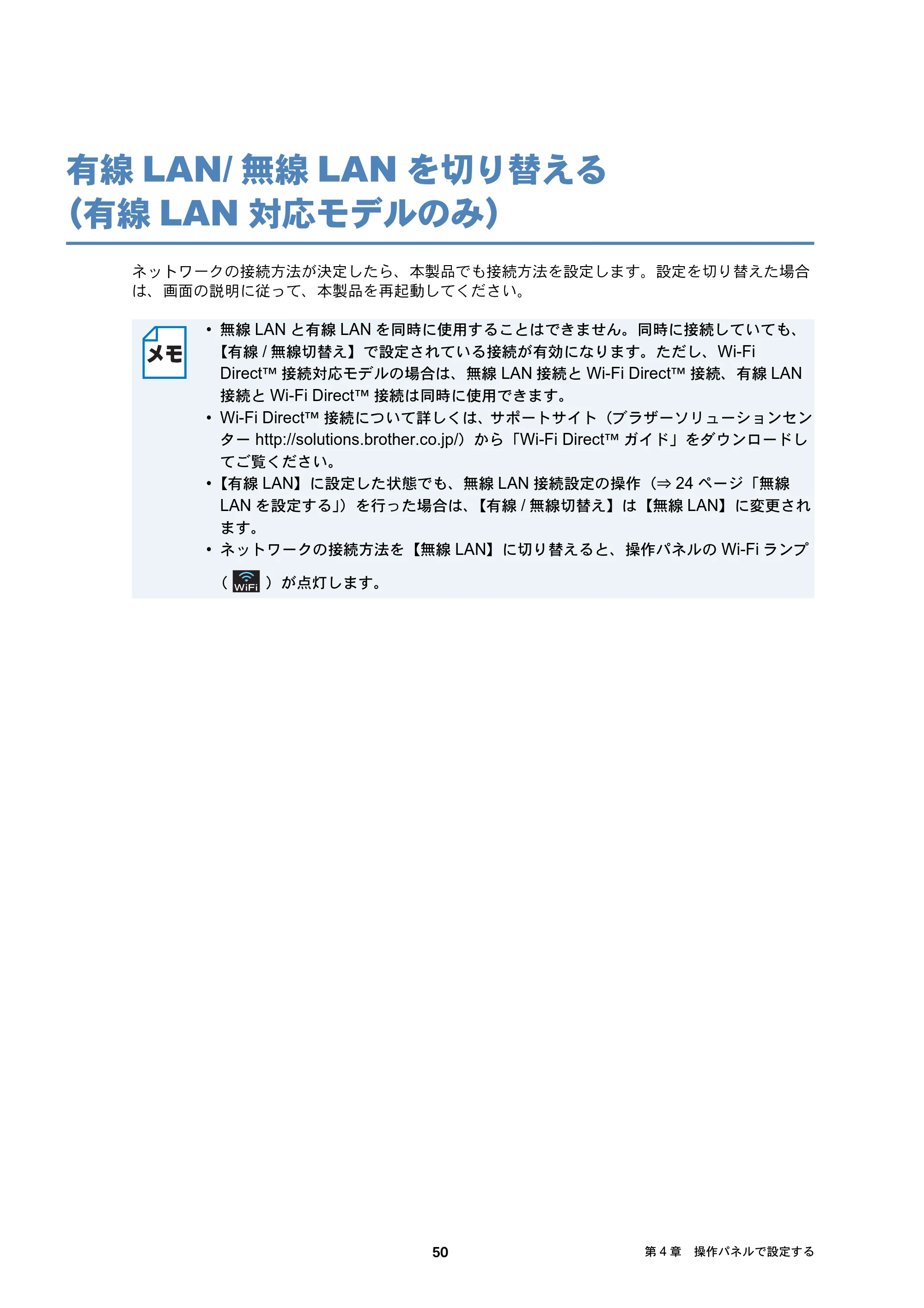

有線 LAN/ 無線 LAN を切り替える
（有線 LAN 対応モデルのみ）............................................................. 50

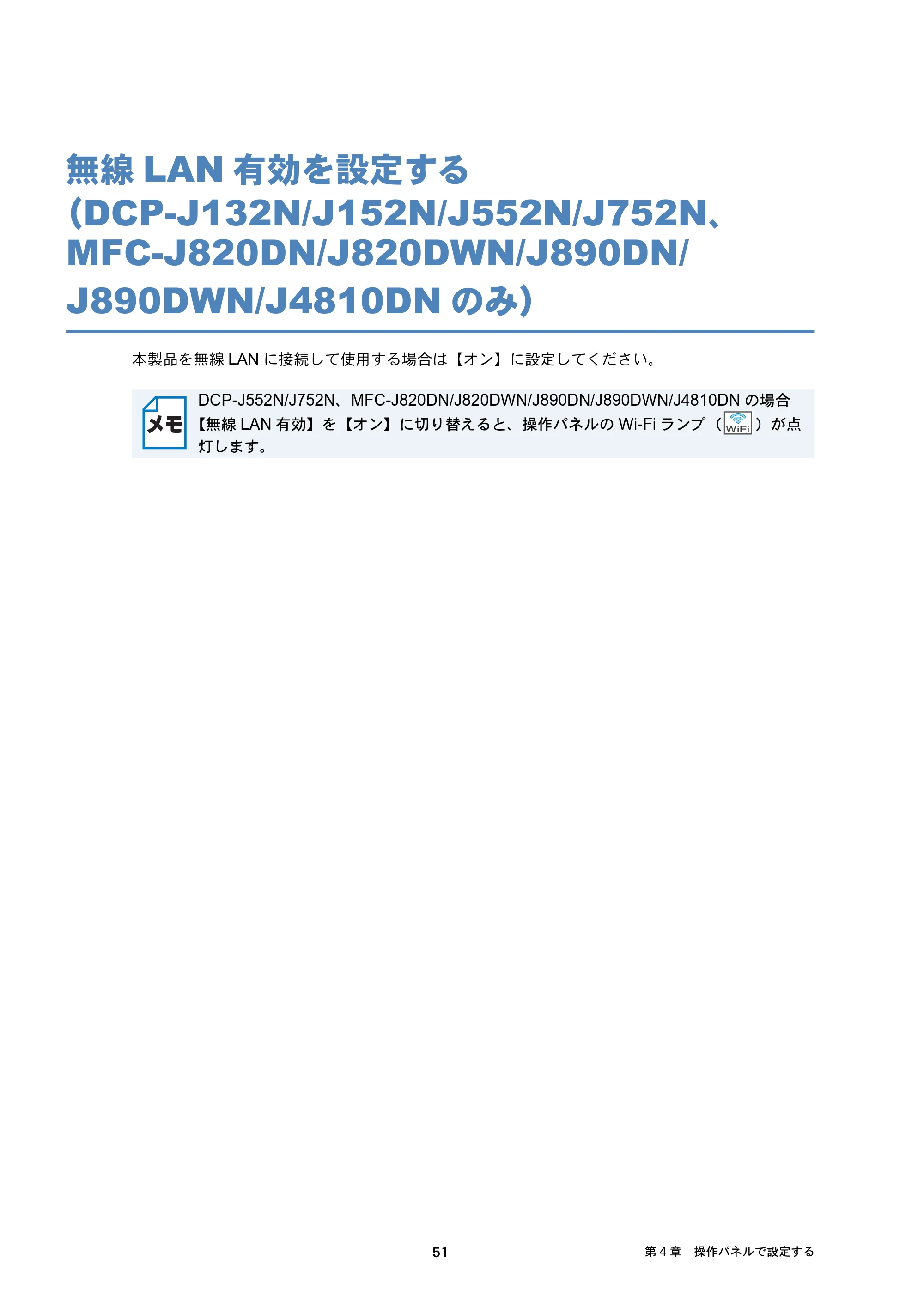

無線 LAN 有効を設定する（DCP-J132N/J152N/J552N/J752N、
MFC-J820DN/J820DWN/J890DN/J890DWN/J4810DN のみ）........ 51

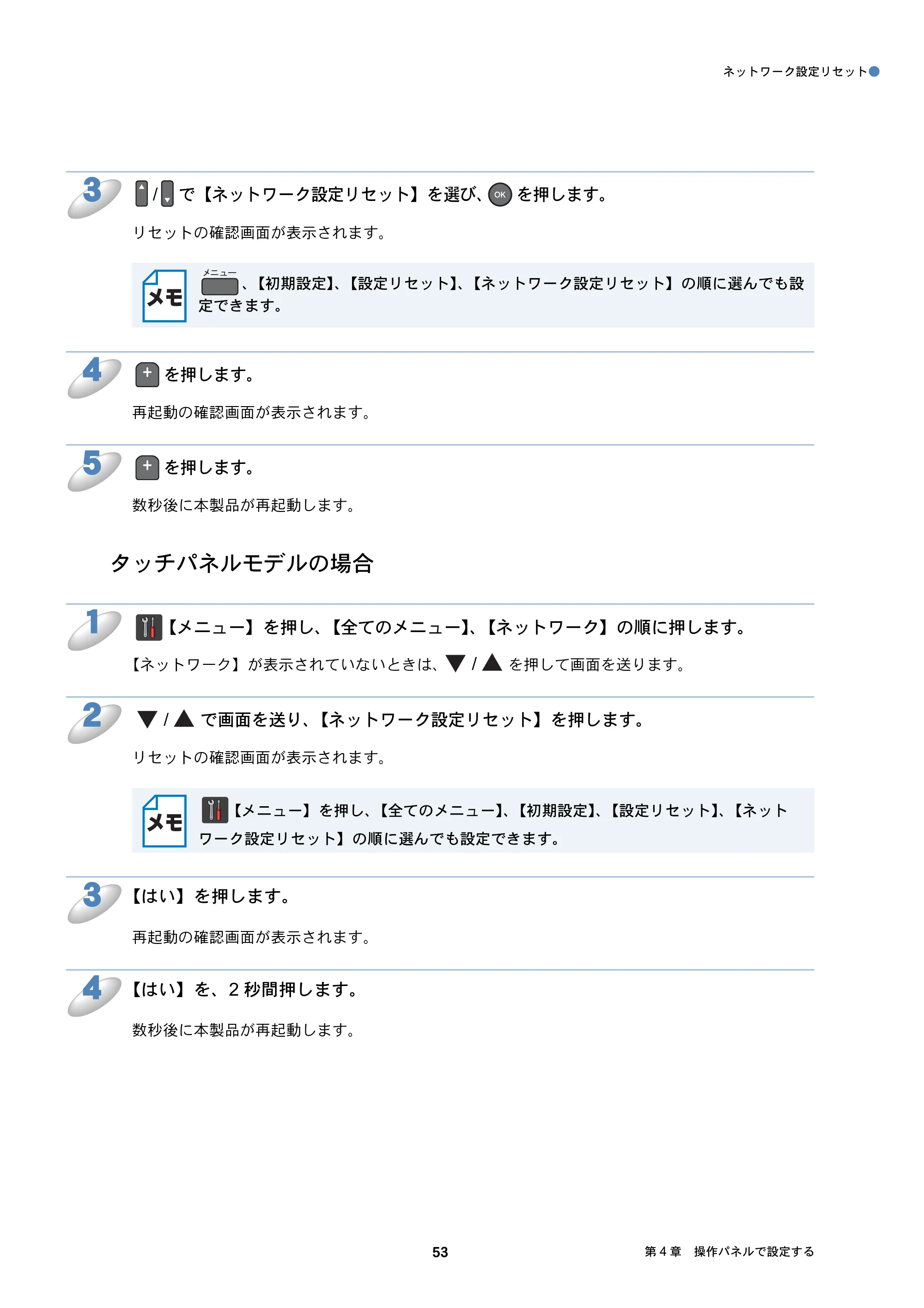

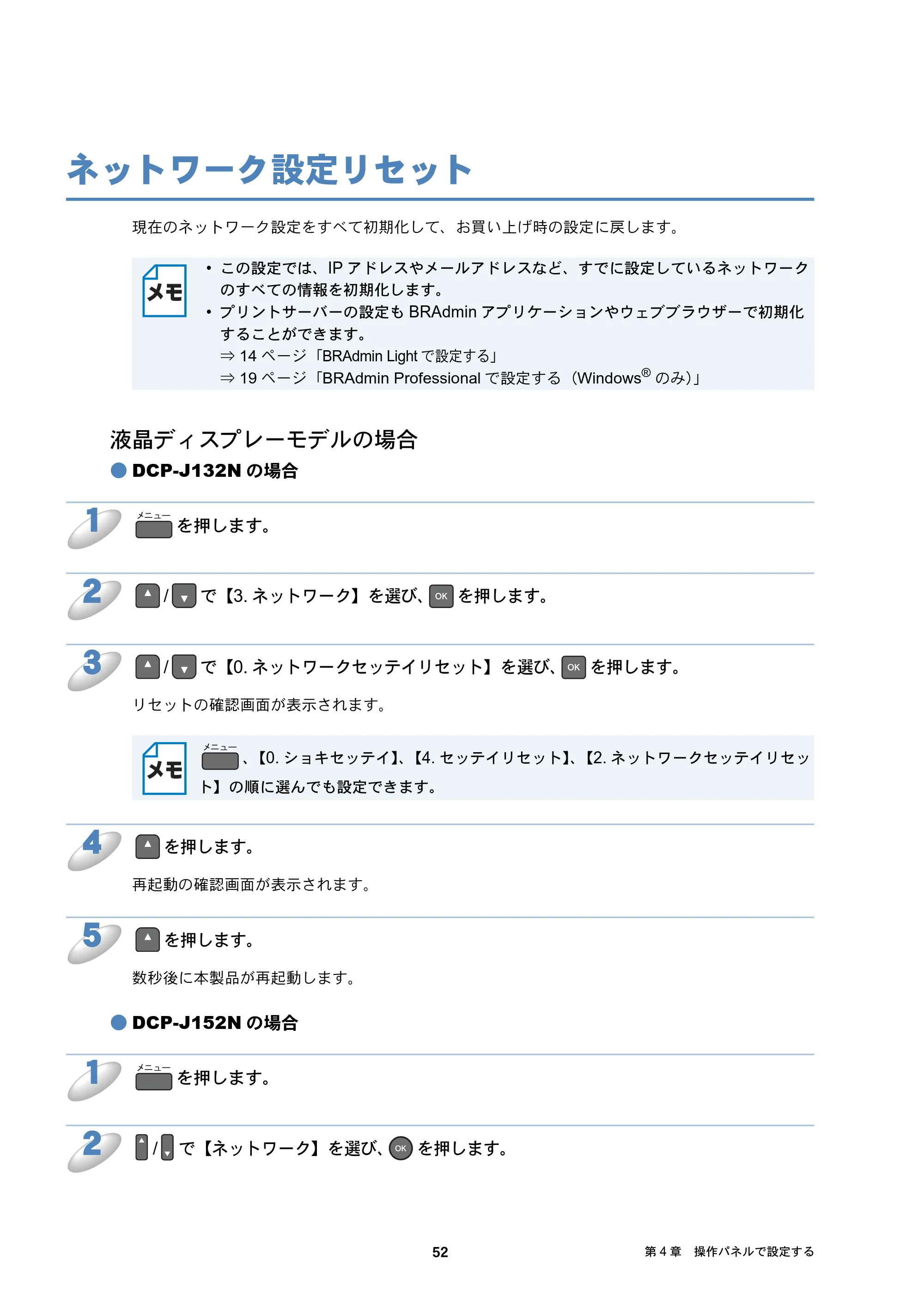

ネットワーク設定リセット ............................................................... 52

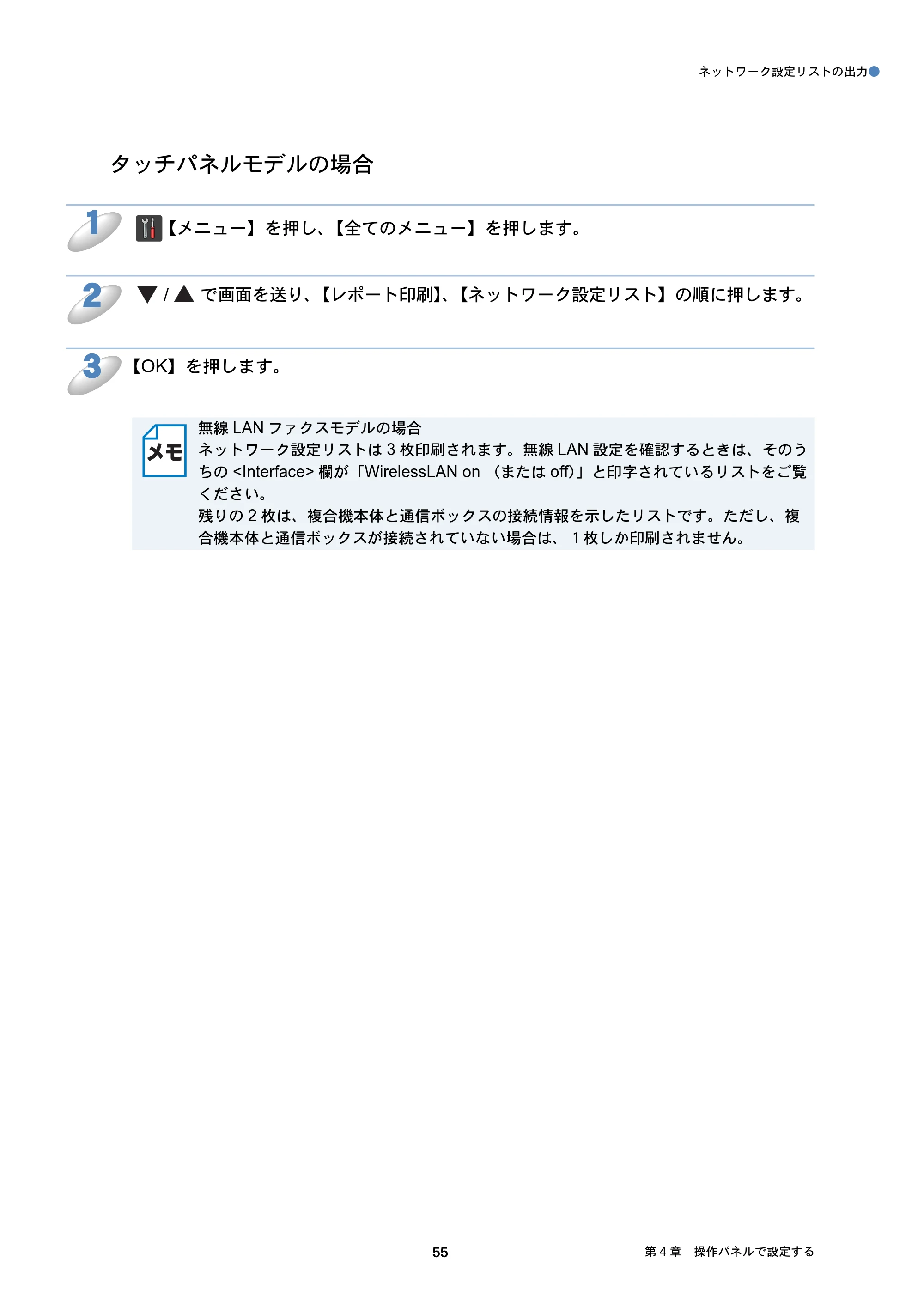

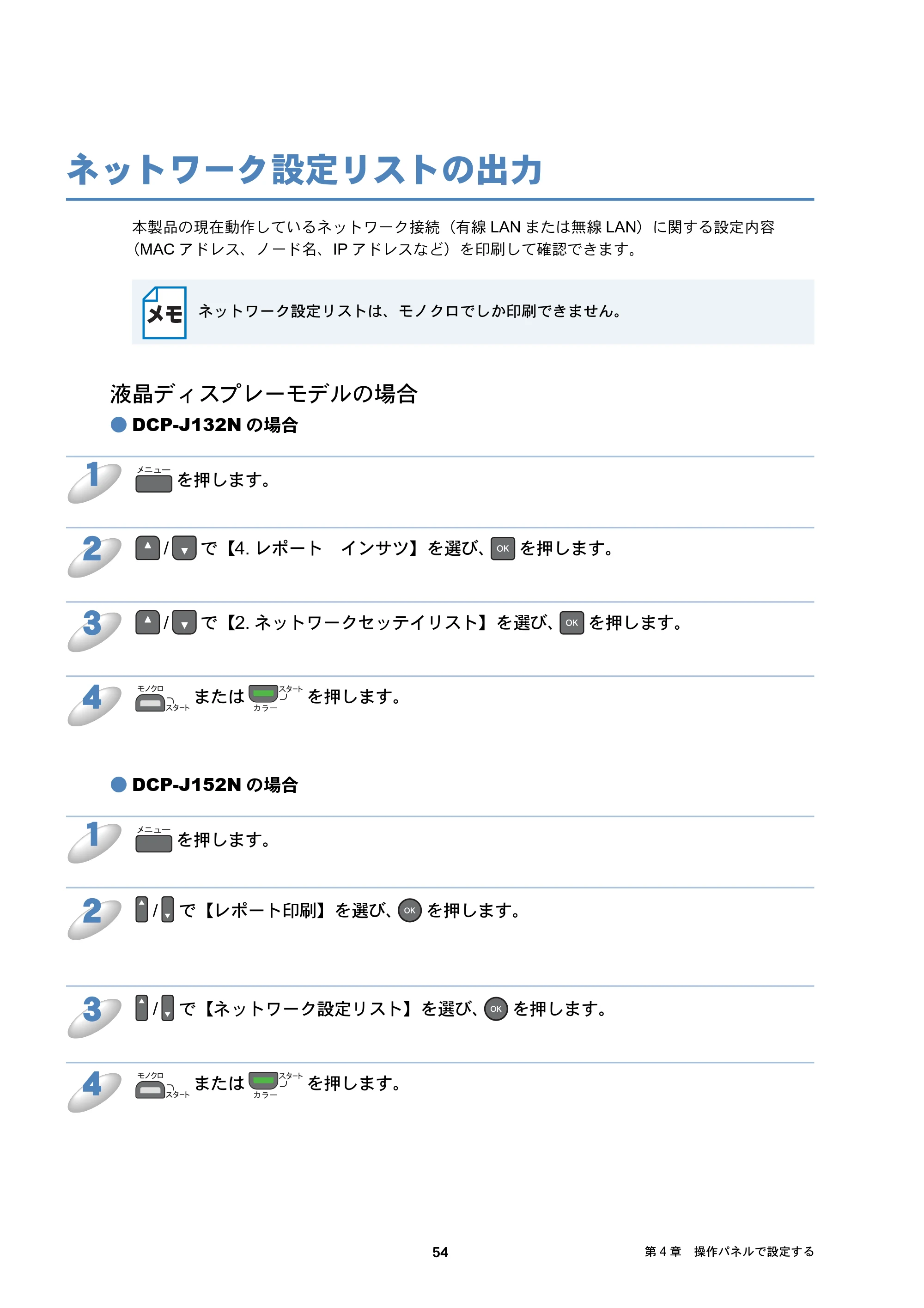

ネットワーク設定リストの出力 ........................................................ 54

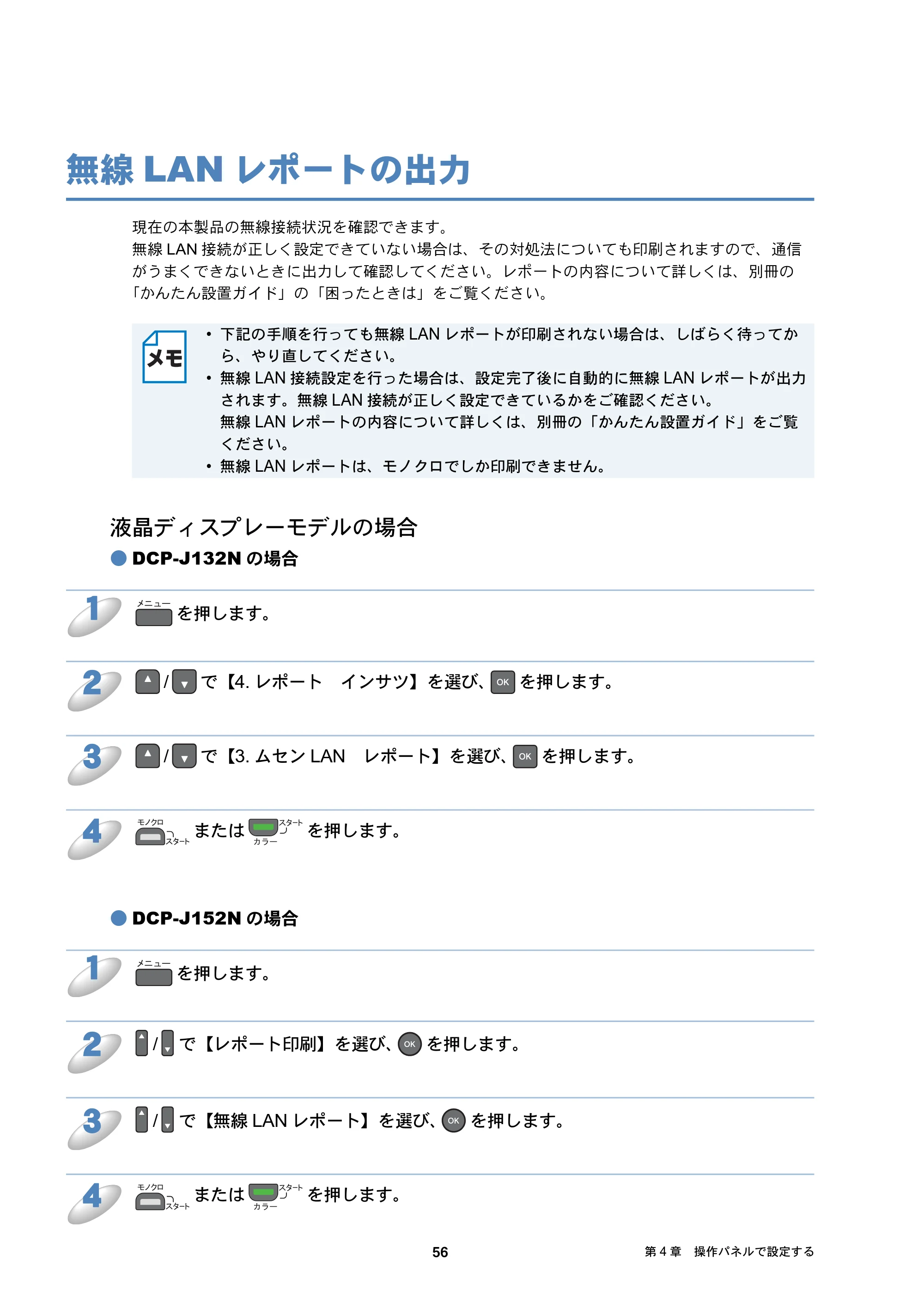

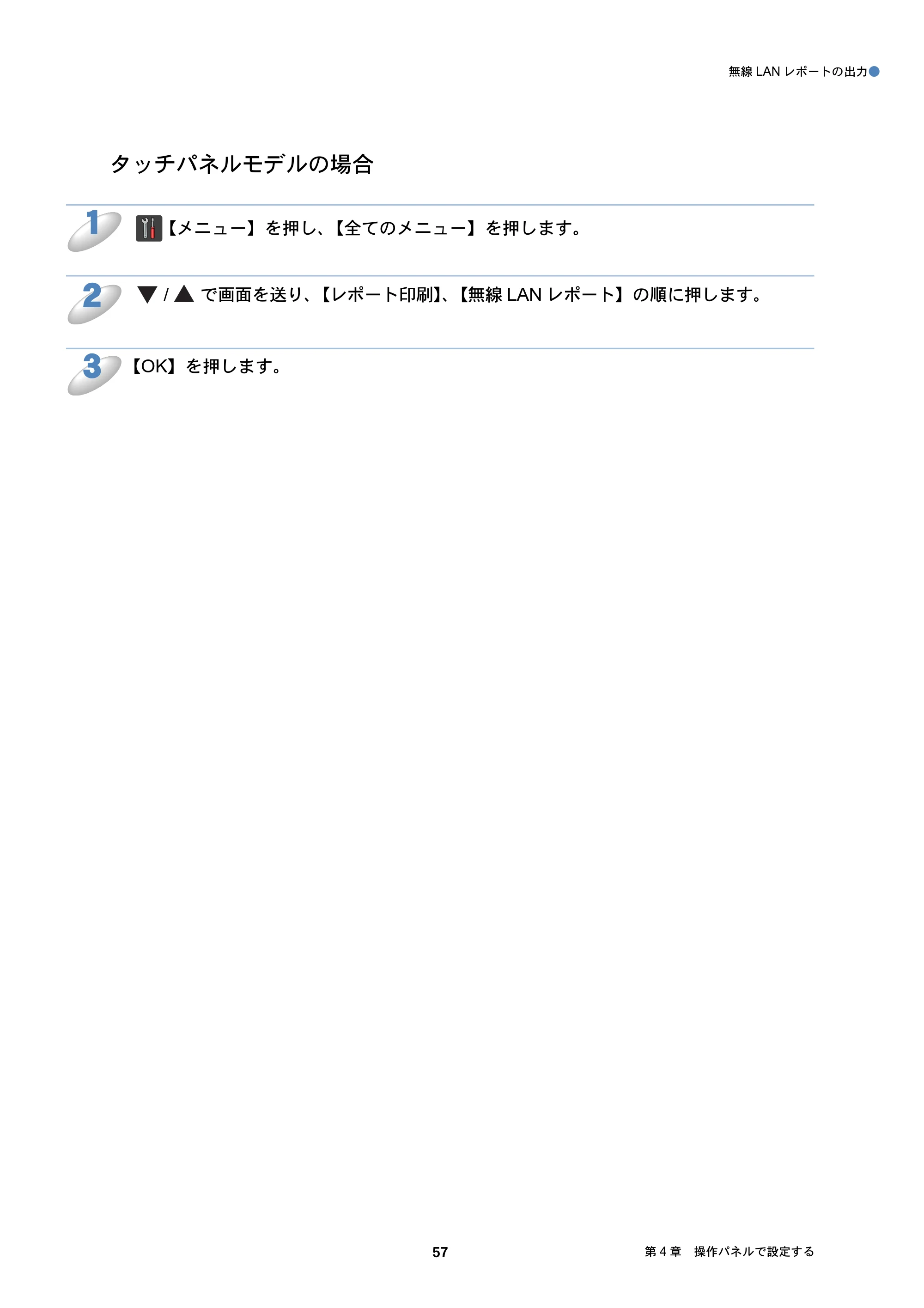

無線 LAN レポートの出力................................................................. 56

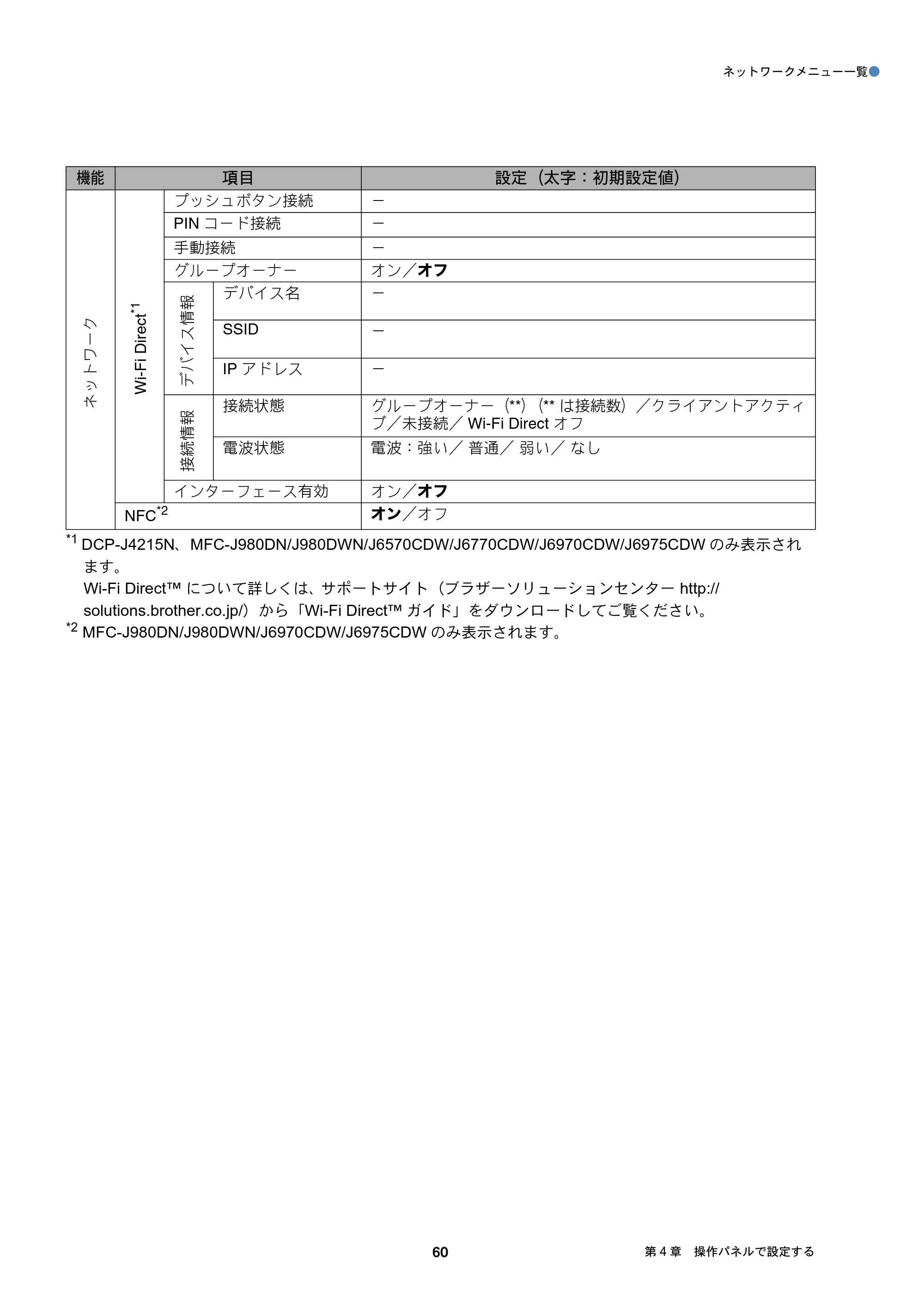

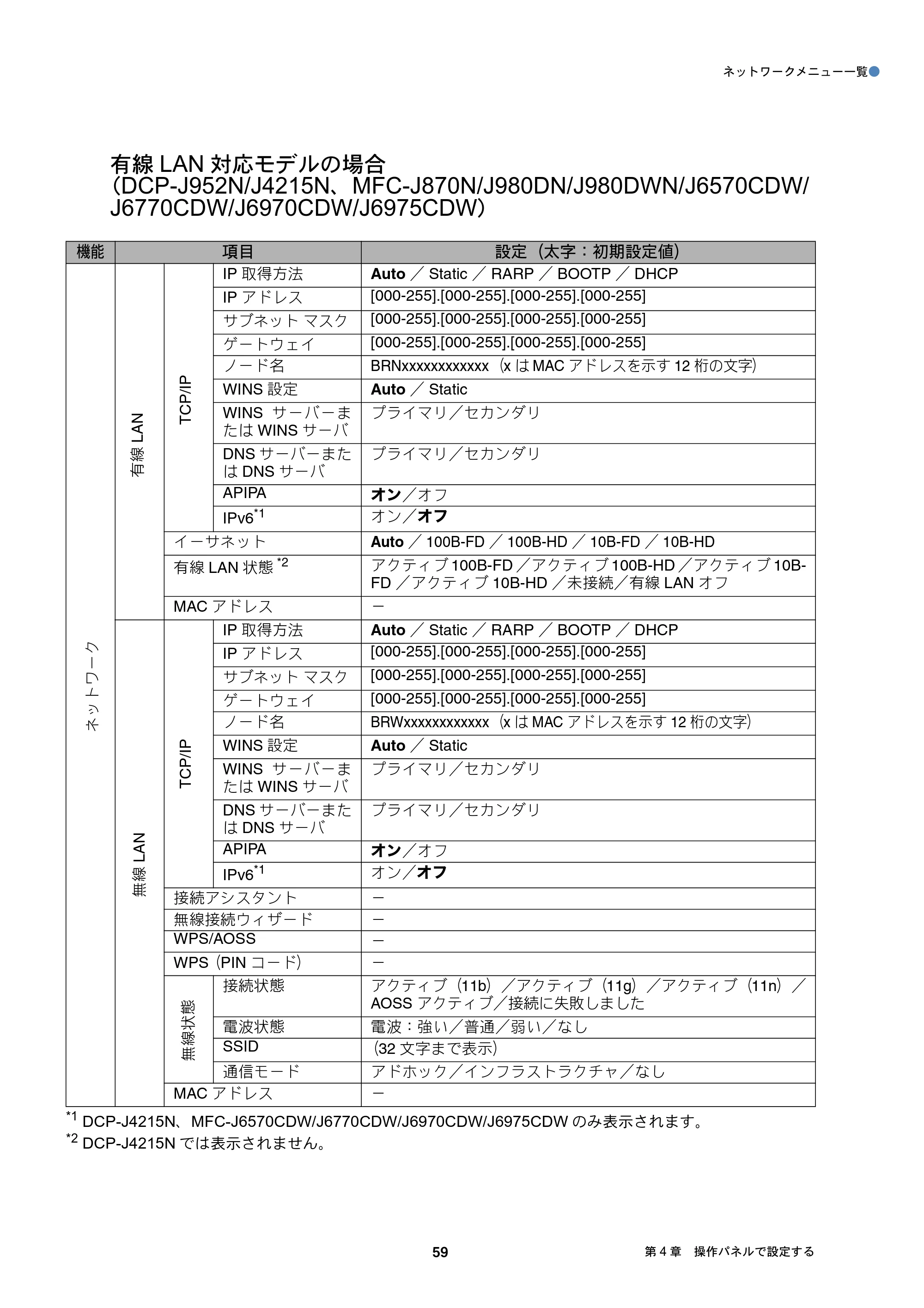

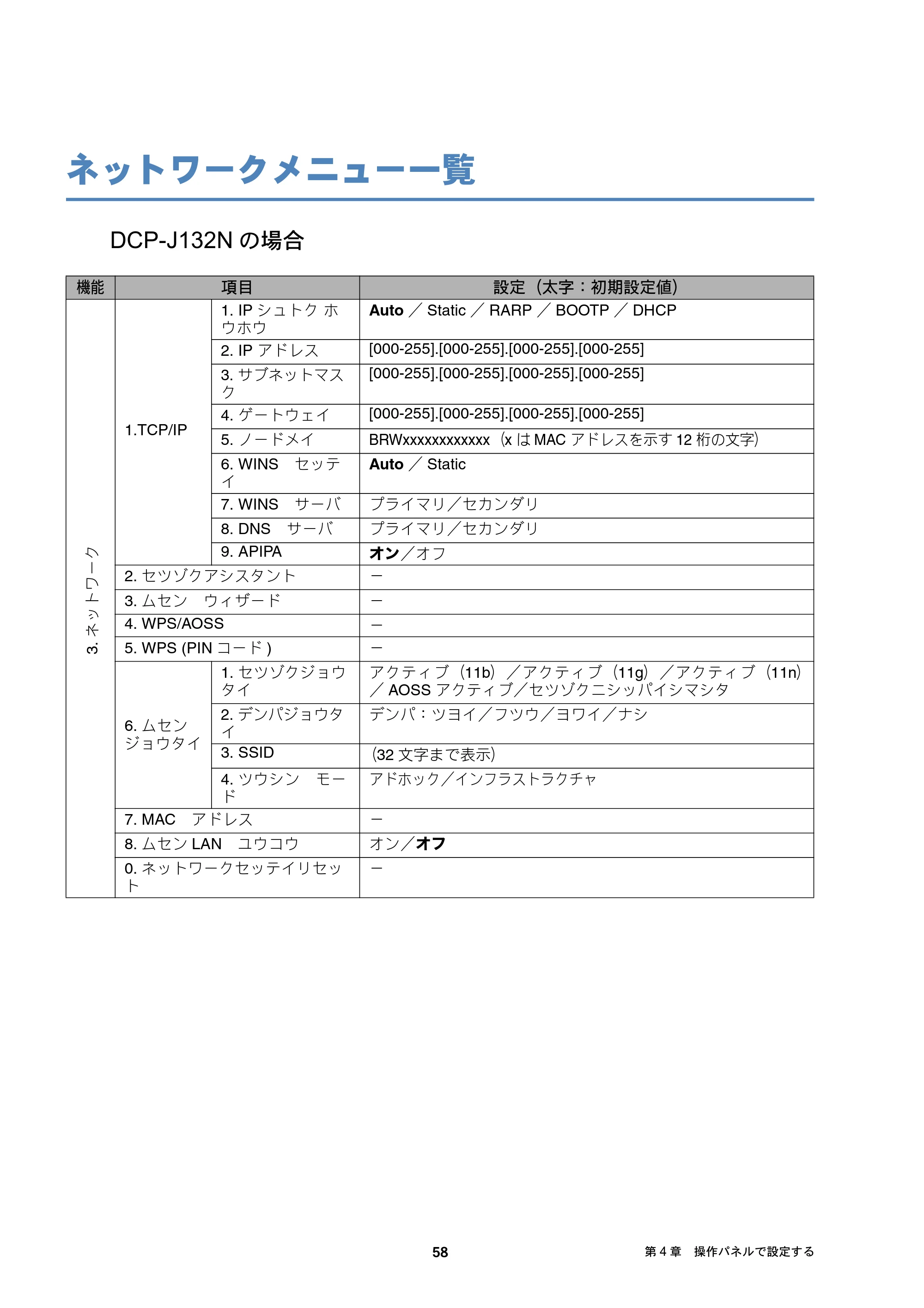

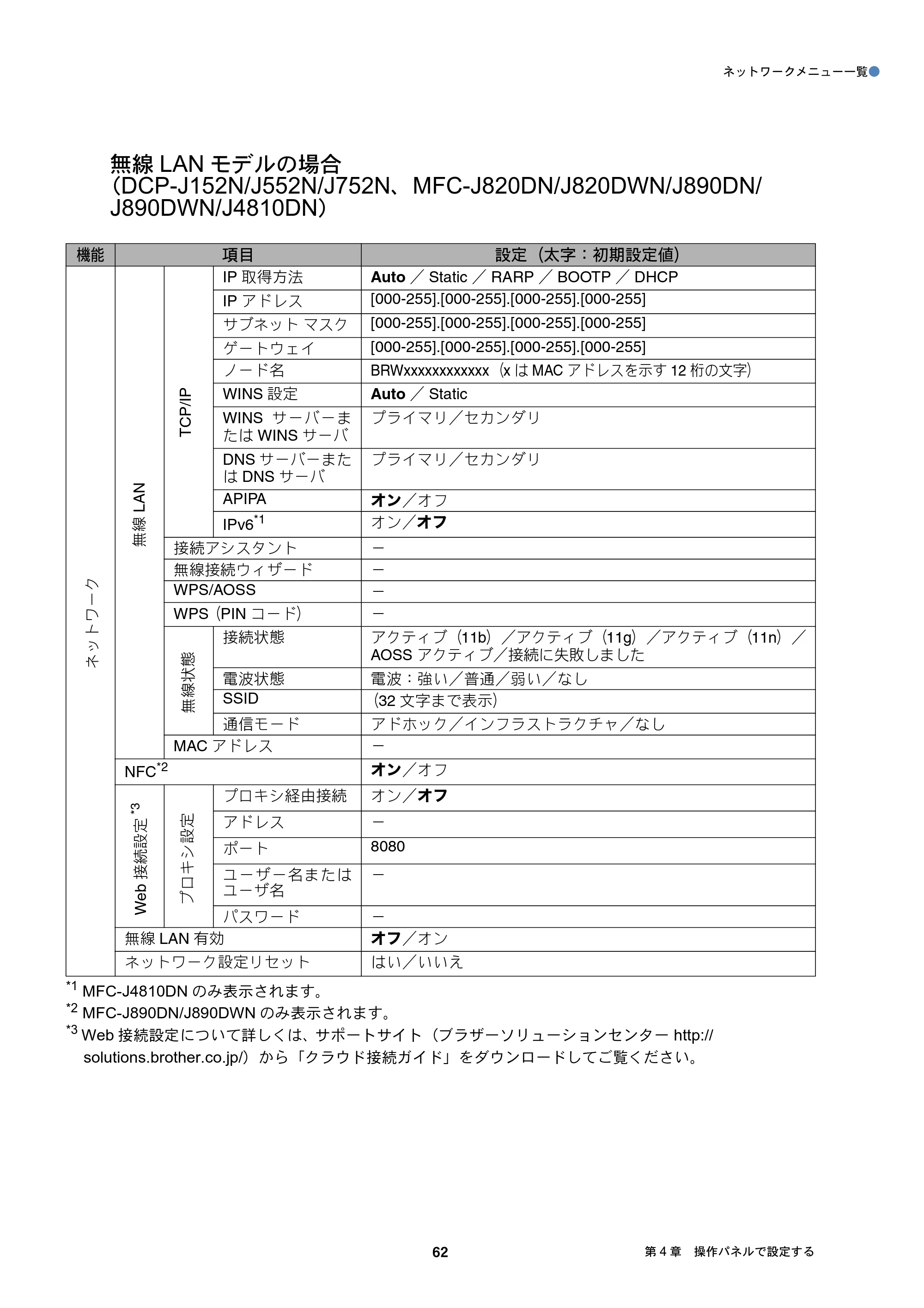

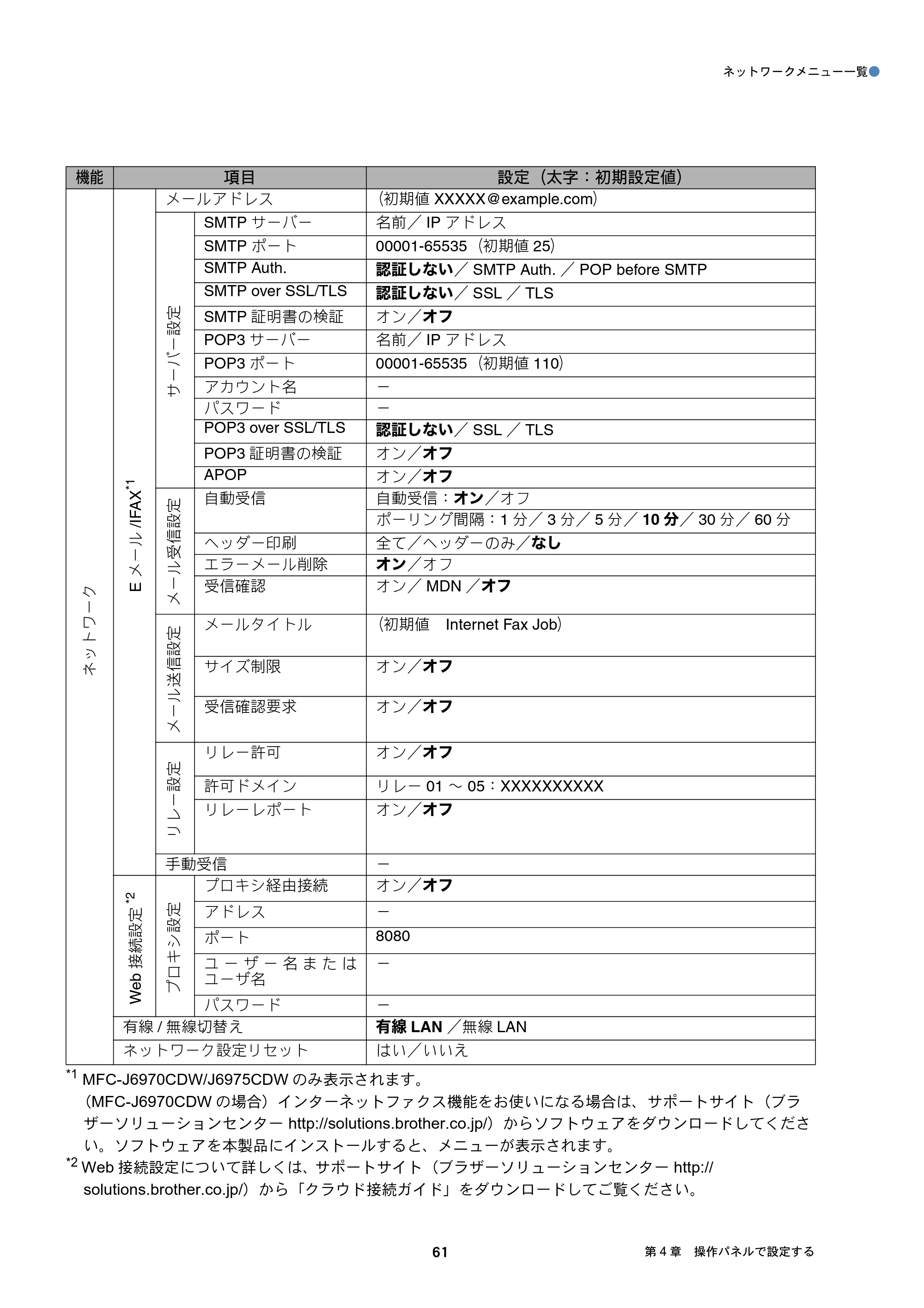

ネットワークメニュー一覧 ............................................................... 58

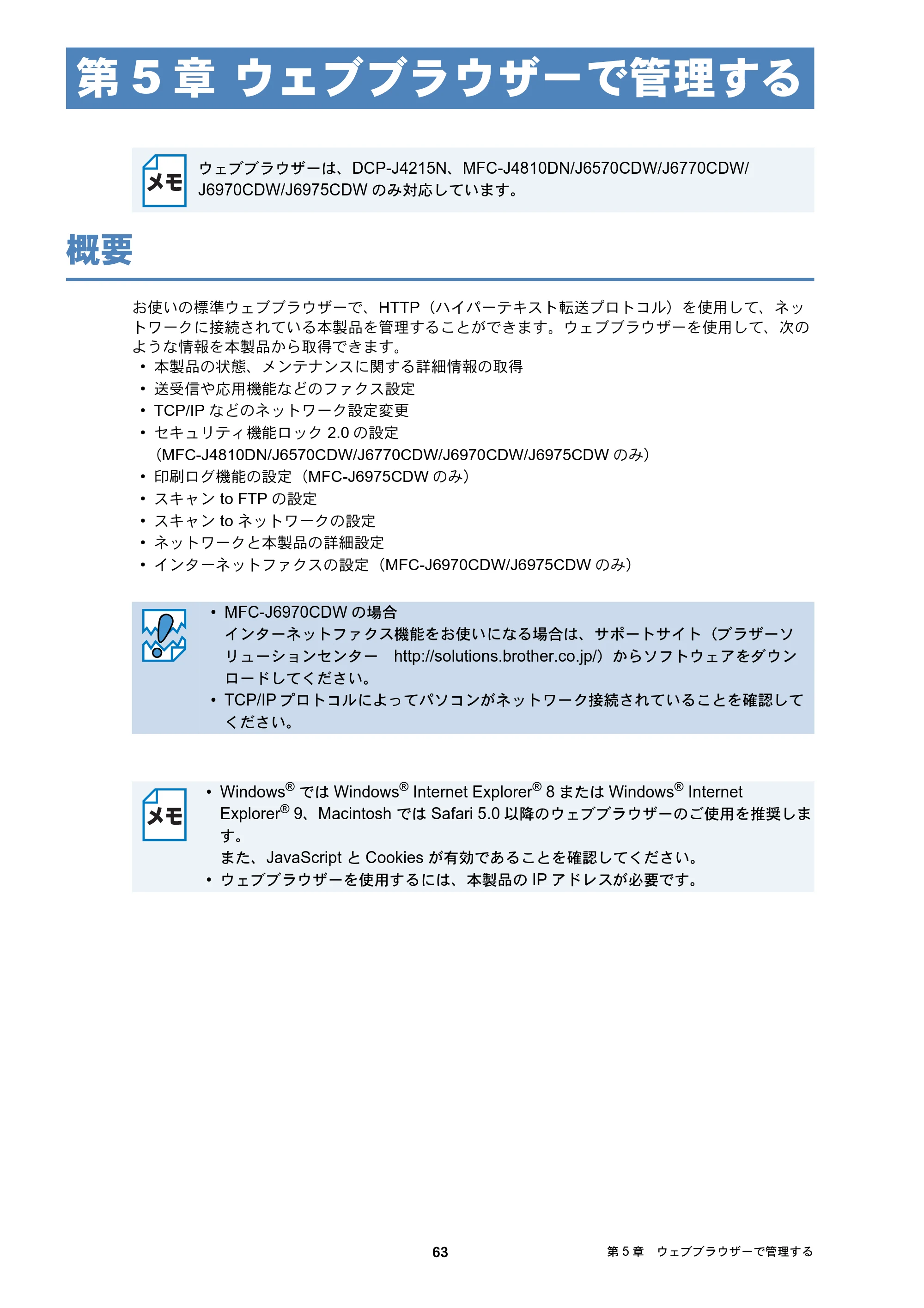

第 5 章 ウェブブラウザーで管理する.....................................63
概要.................................................................................................. 63

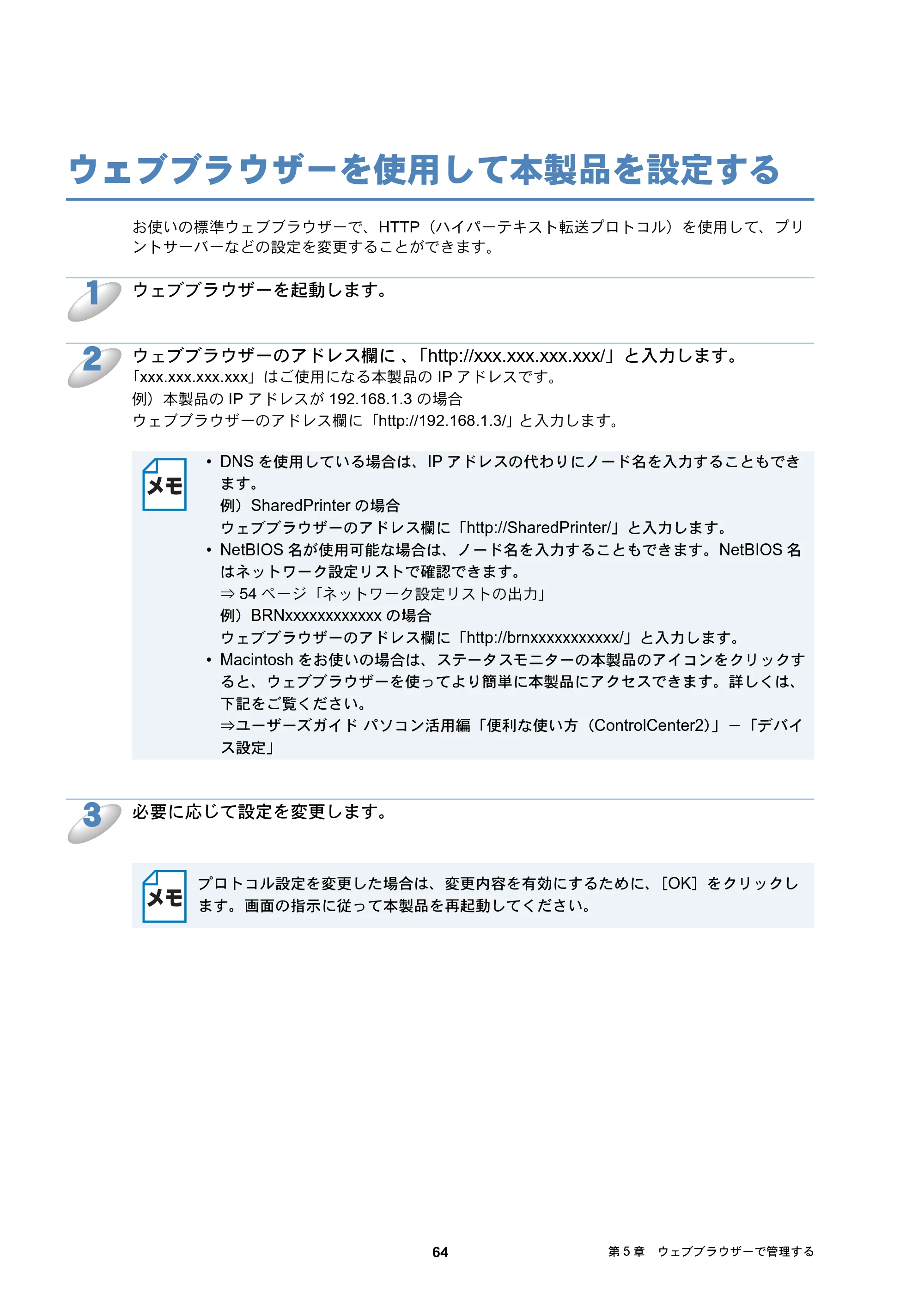

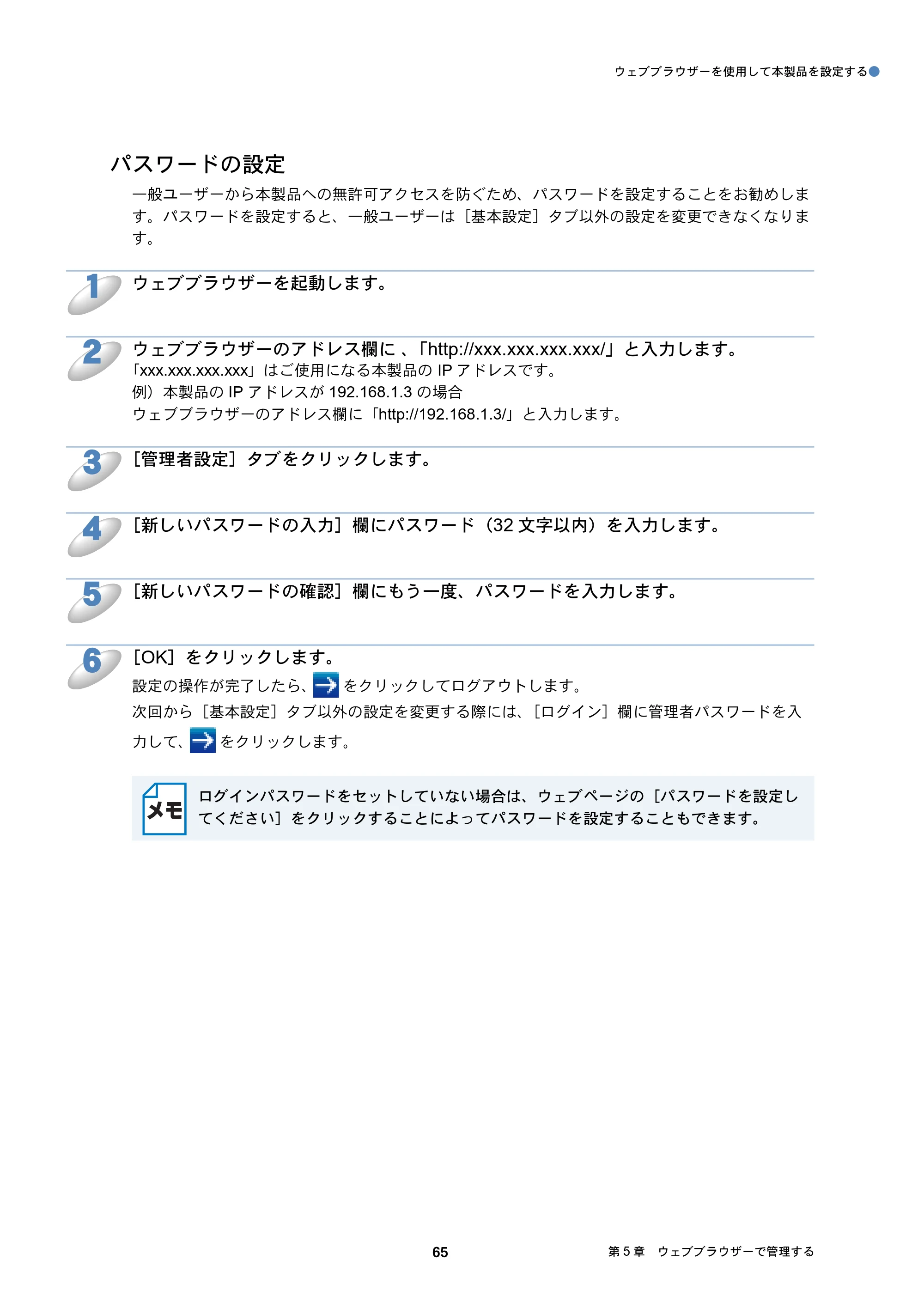

ウェブブラウザーを使用して本製品を設定する ................................ 64

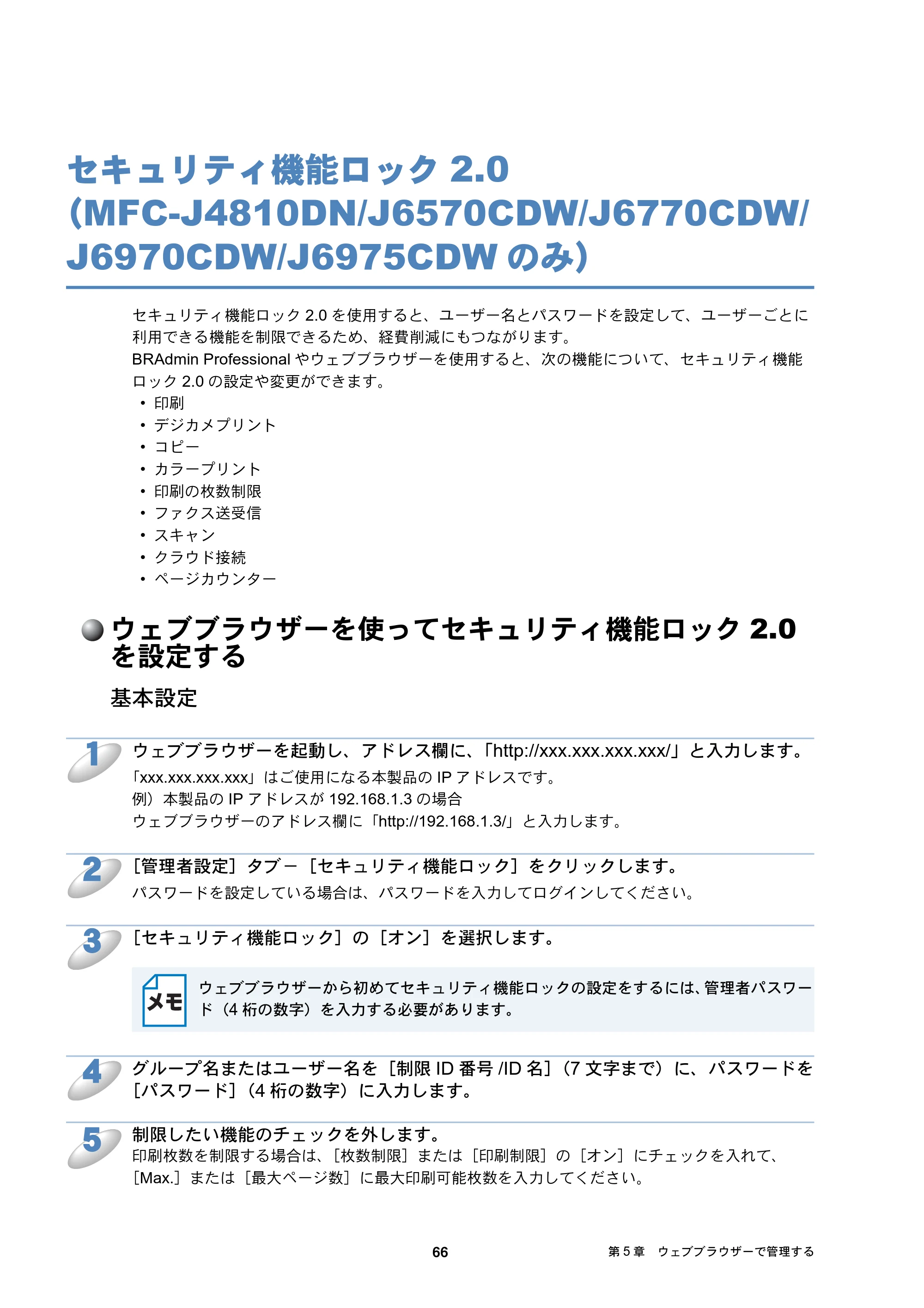

セキュリティ機能ロック 2.0（MFC-J4810DN/J6570CDW/
J6770CDW/J6970CDW/J6975CDW のみ）...................................... 66

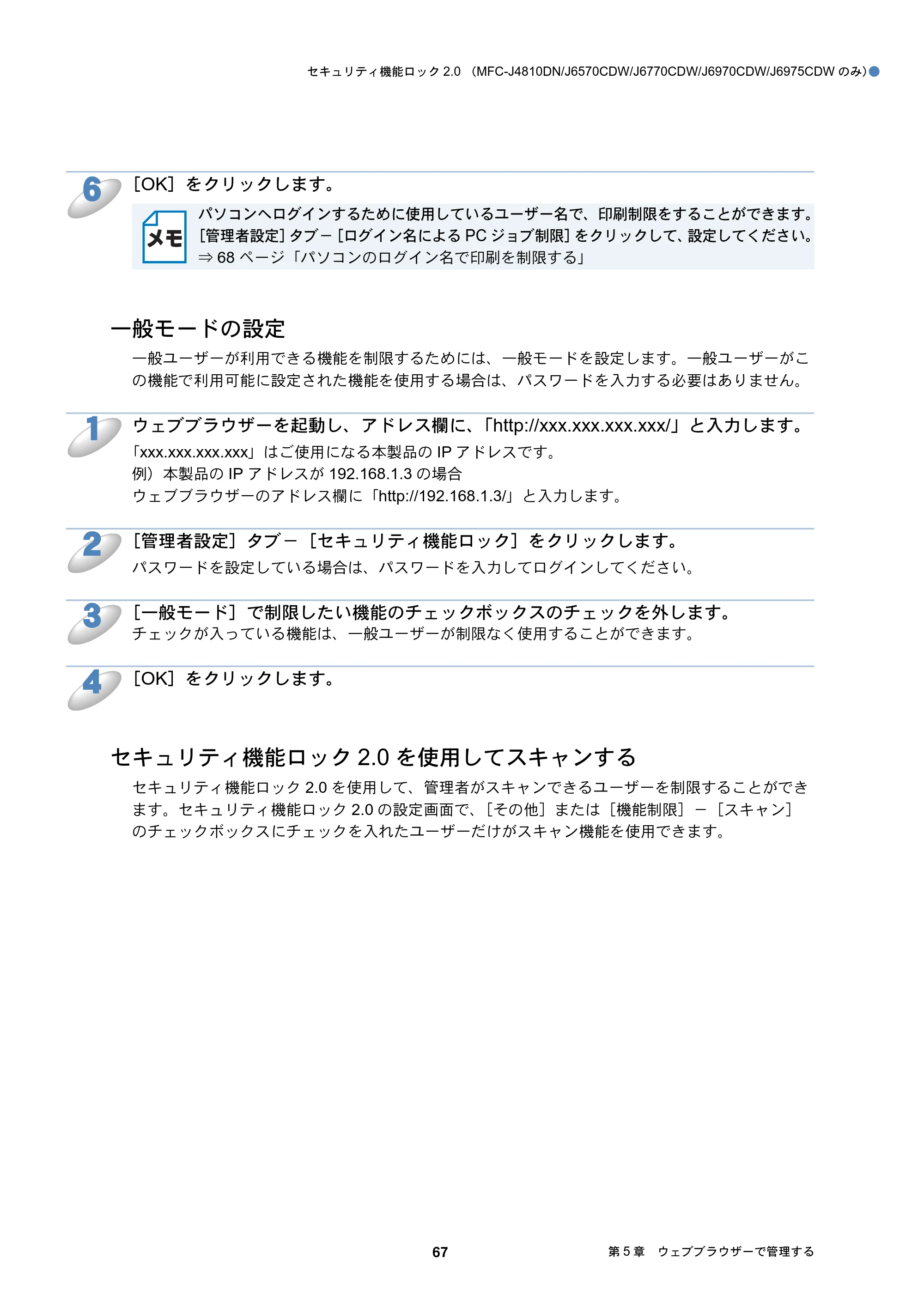

ウェブブラウザーを使ってセキュリティ機能ロック 2.0 を設定する ..................... 66

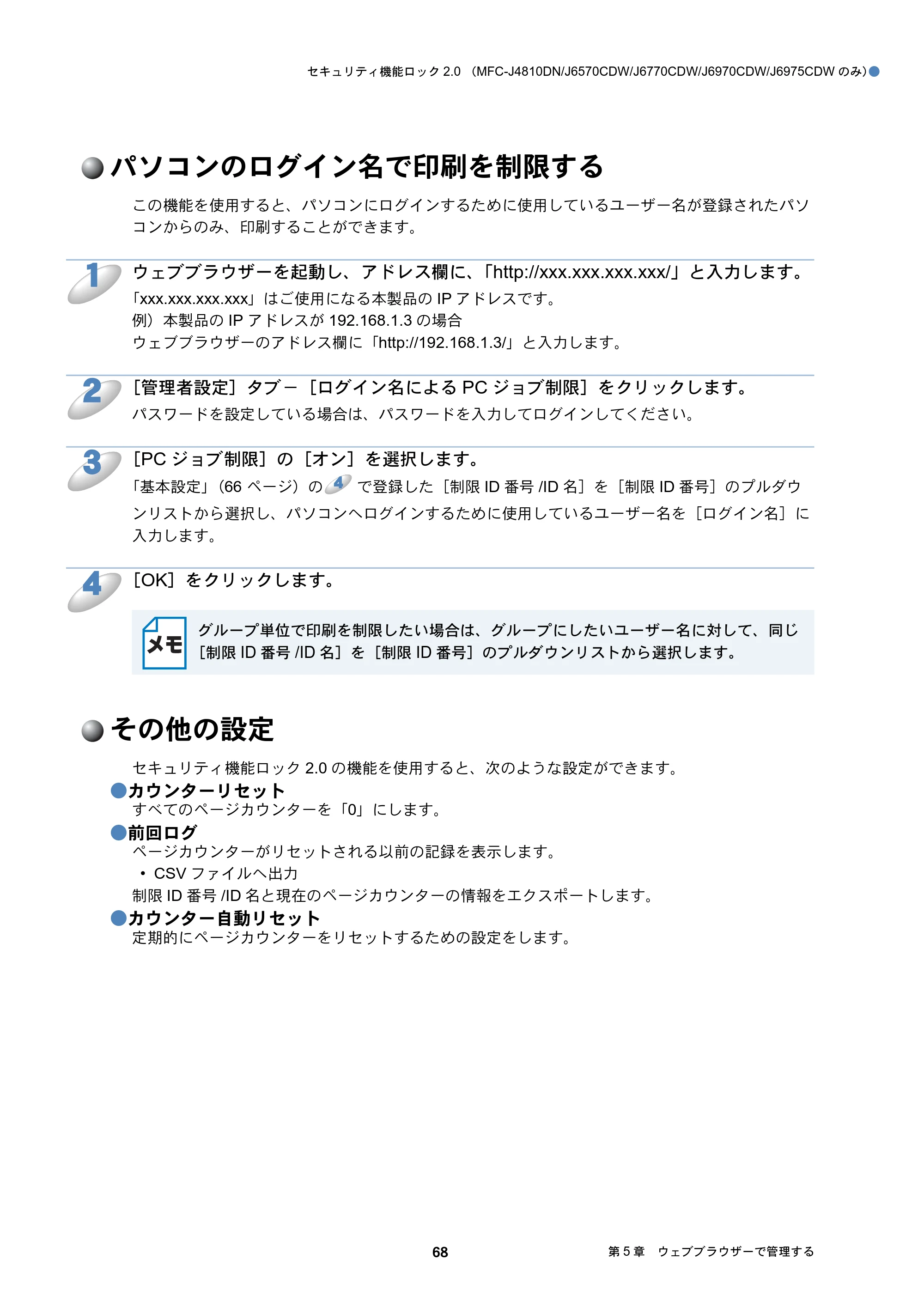

パソコンのログイン名で印刷を制限する ............................................................... 68
その他の設定 ......................................................................................................... 68

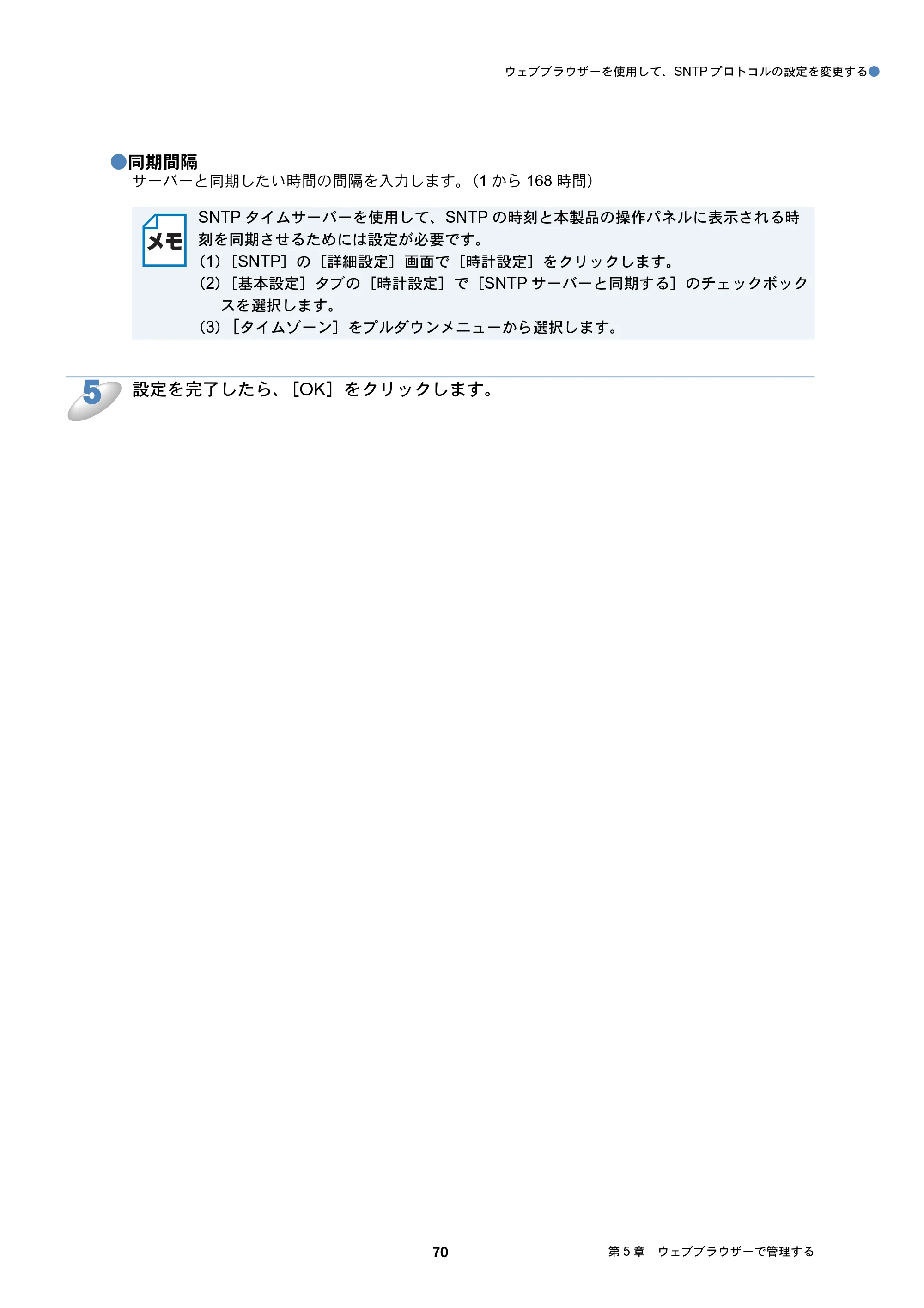

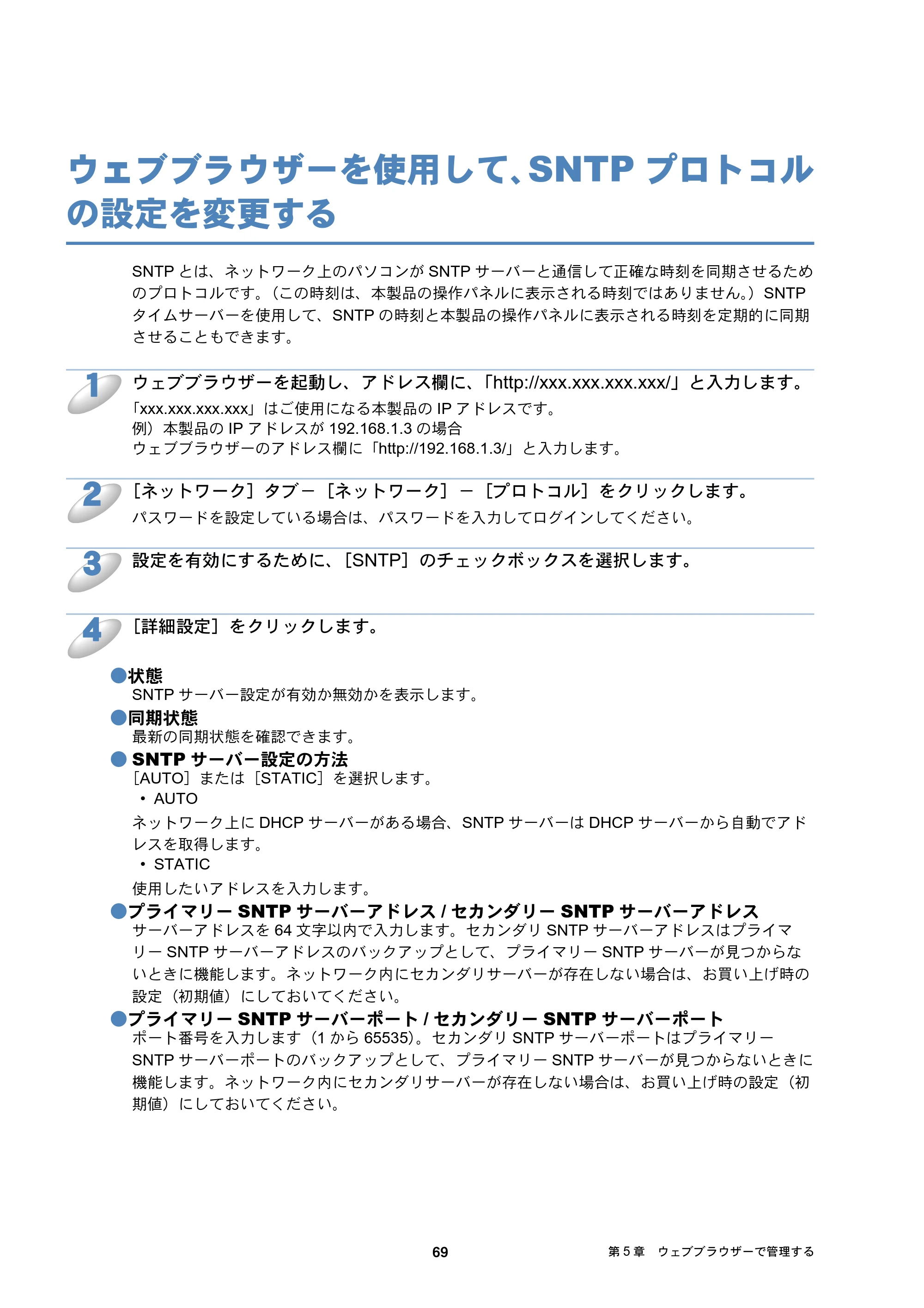

ウェブブラウザーを使用して、SNTP プロトコルの設定を
変更する........................................................................................... 69

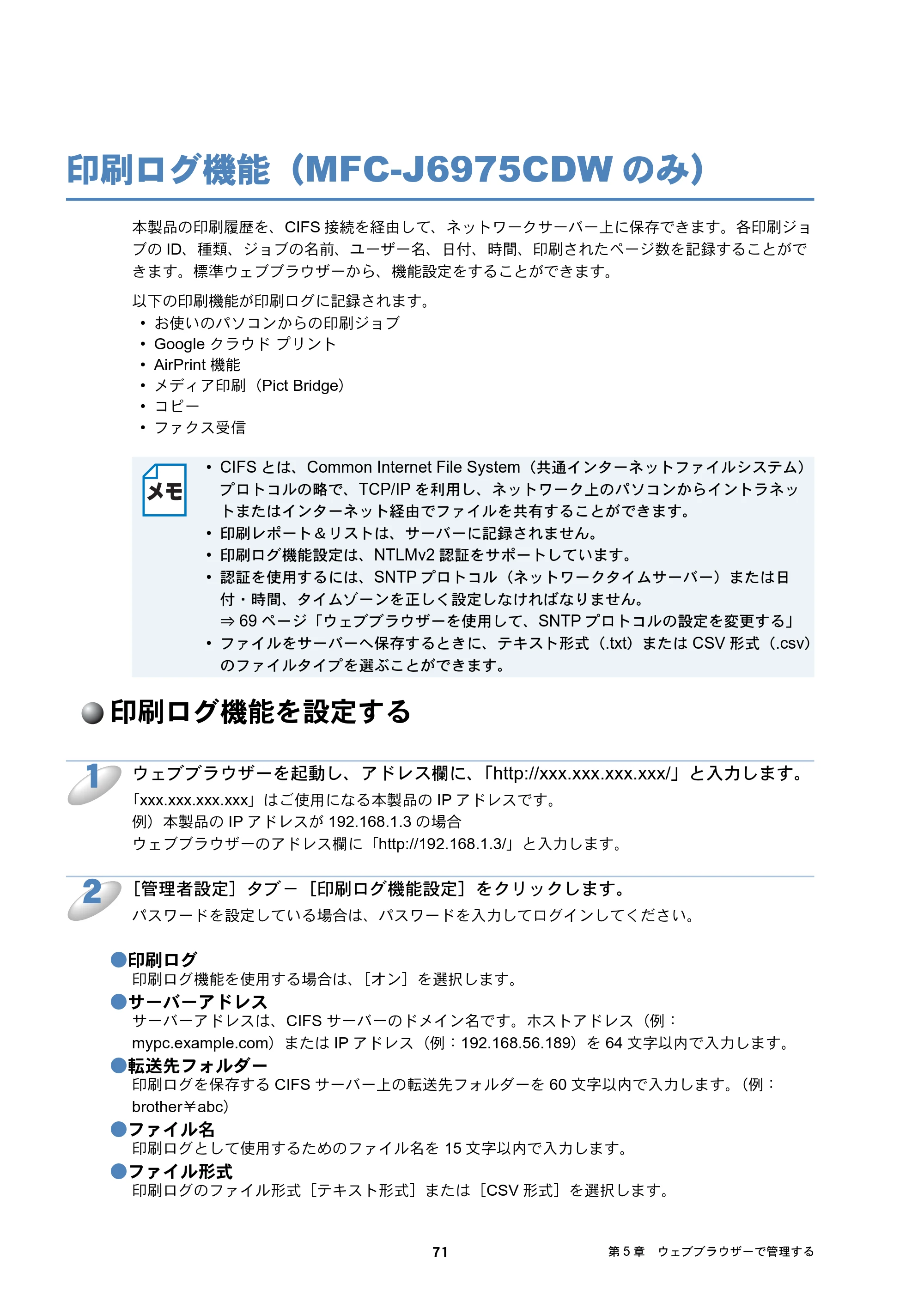

印刷ログ機能（MFC-J6975CDW のみ）............................................ 71

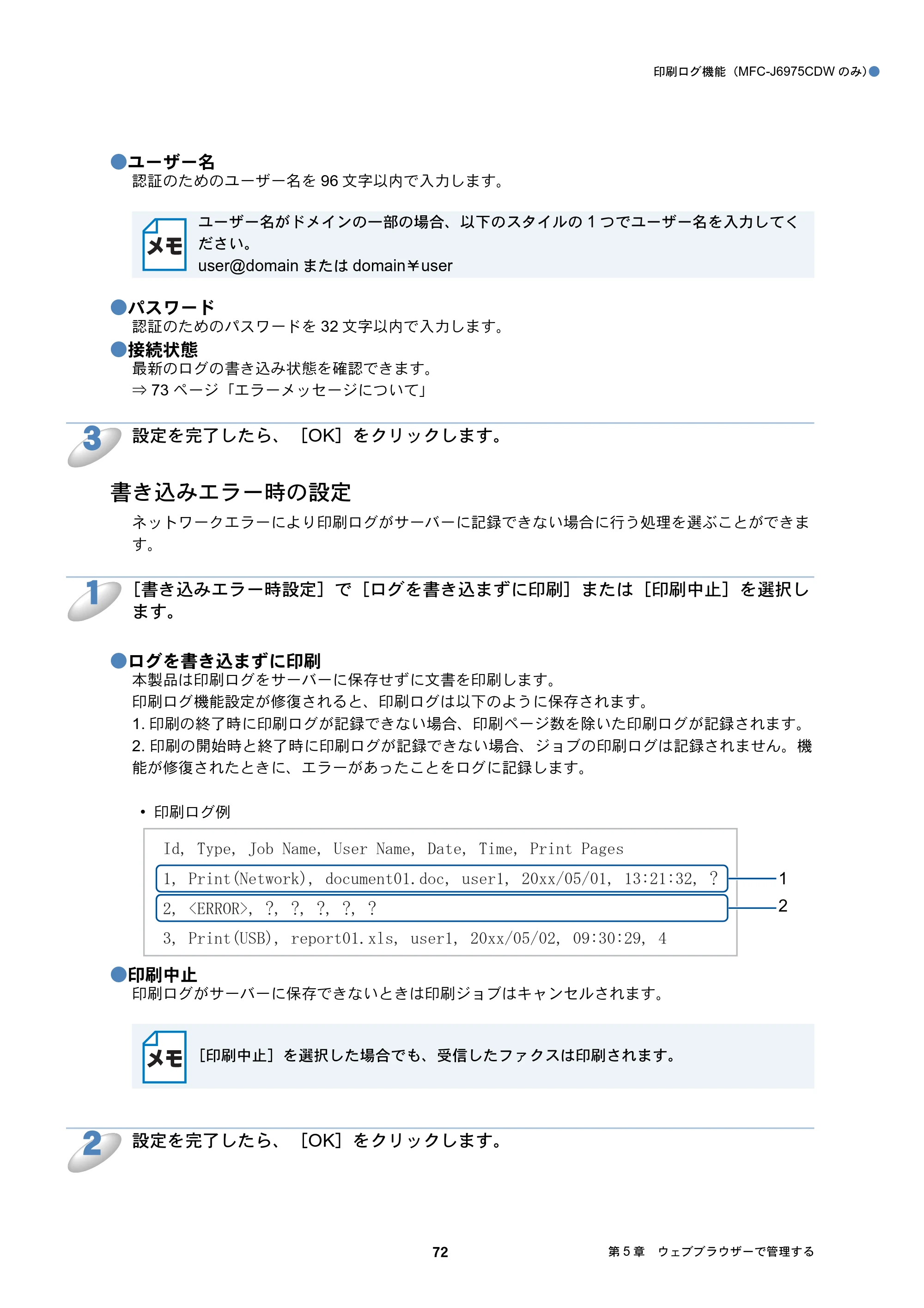

印刷ログ機能を設定する ....................................................................................... 71

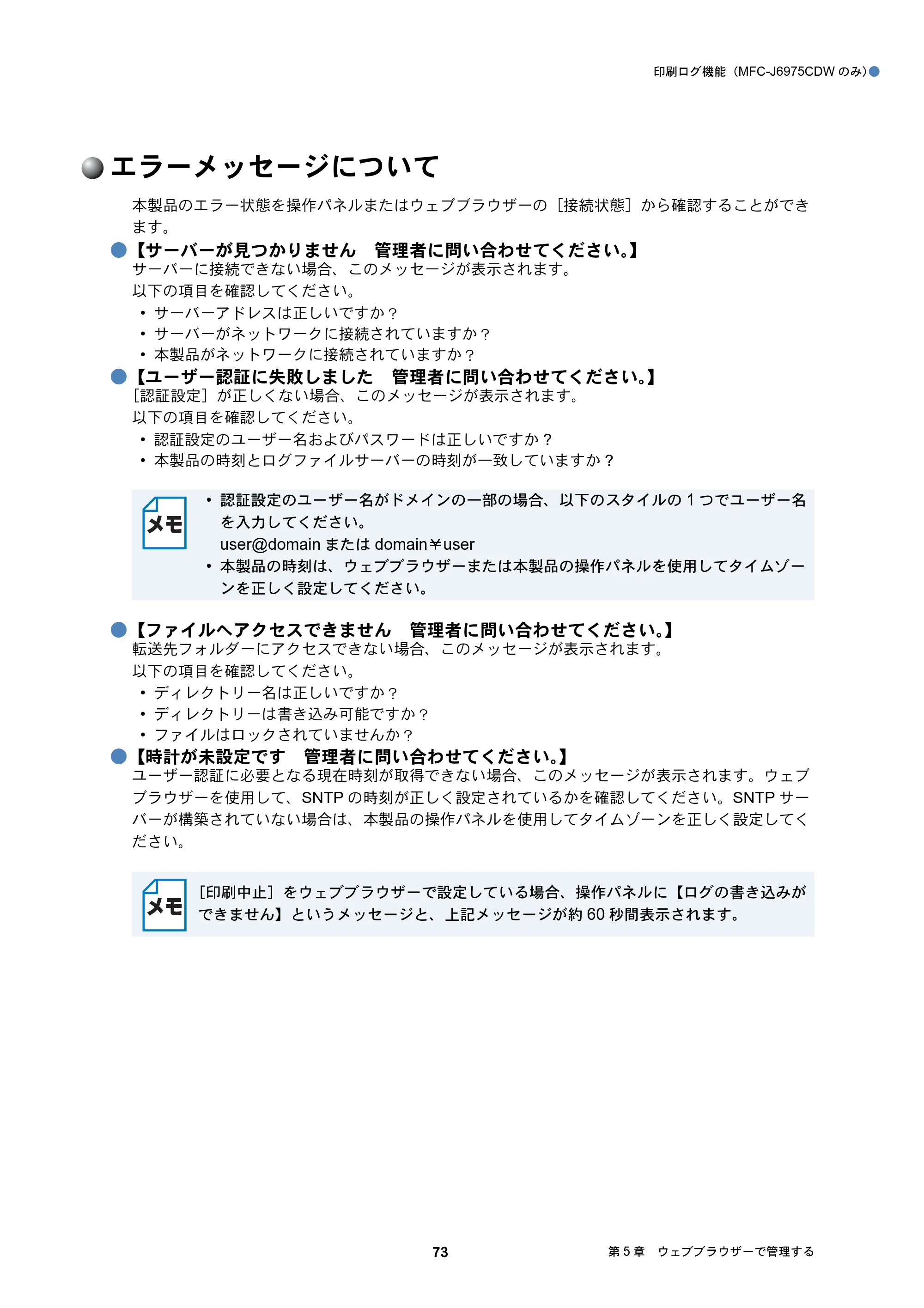

エラーメッセージについて .................................................................................... 73

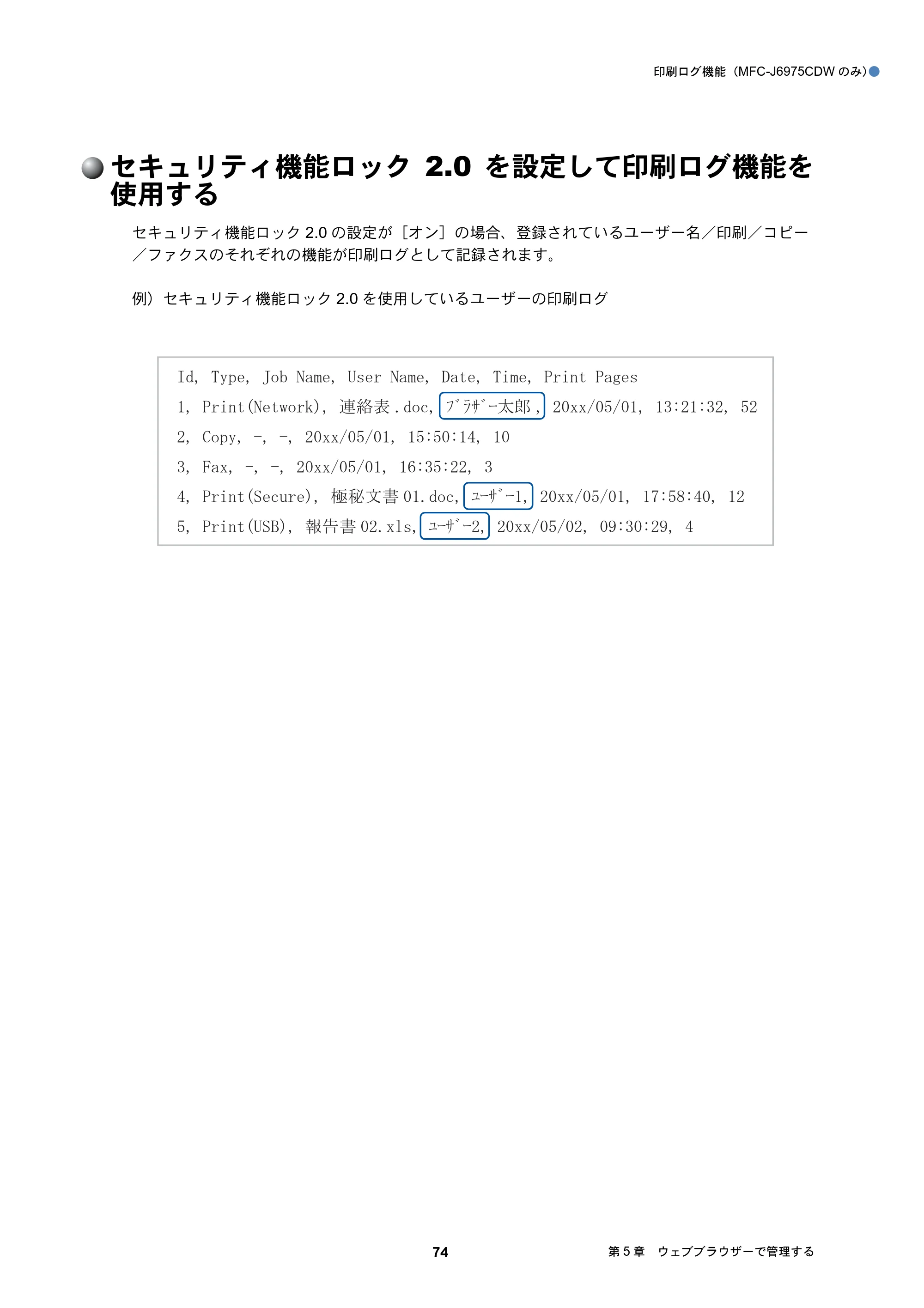

セキュリティ機能ロック 2.0 を設定して印刷ログ機能を使用する......................... 74

目 次●
4

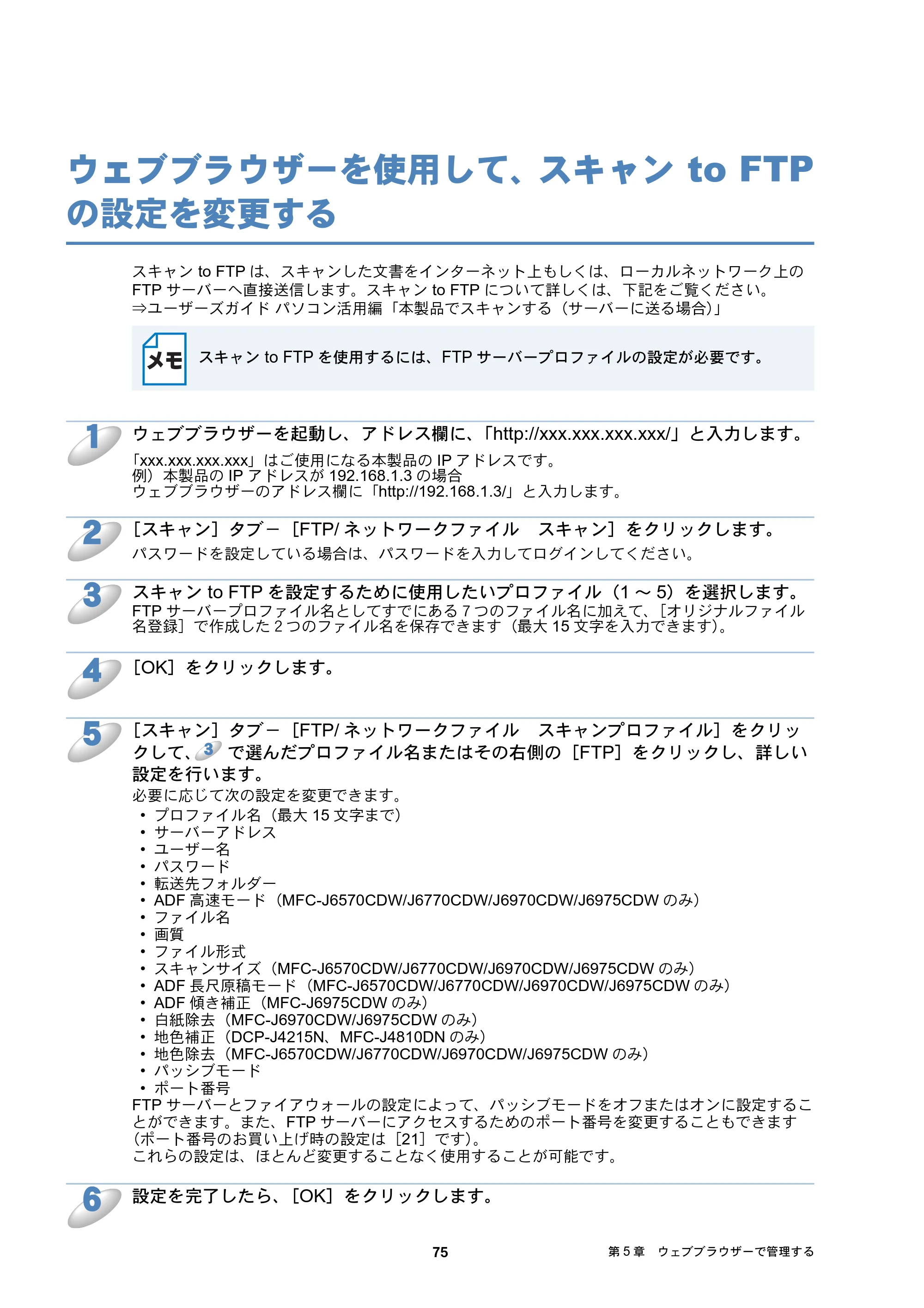

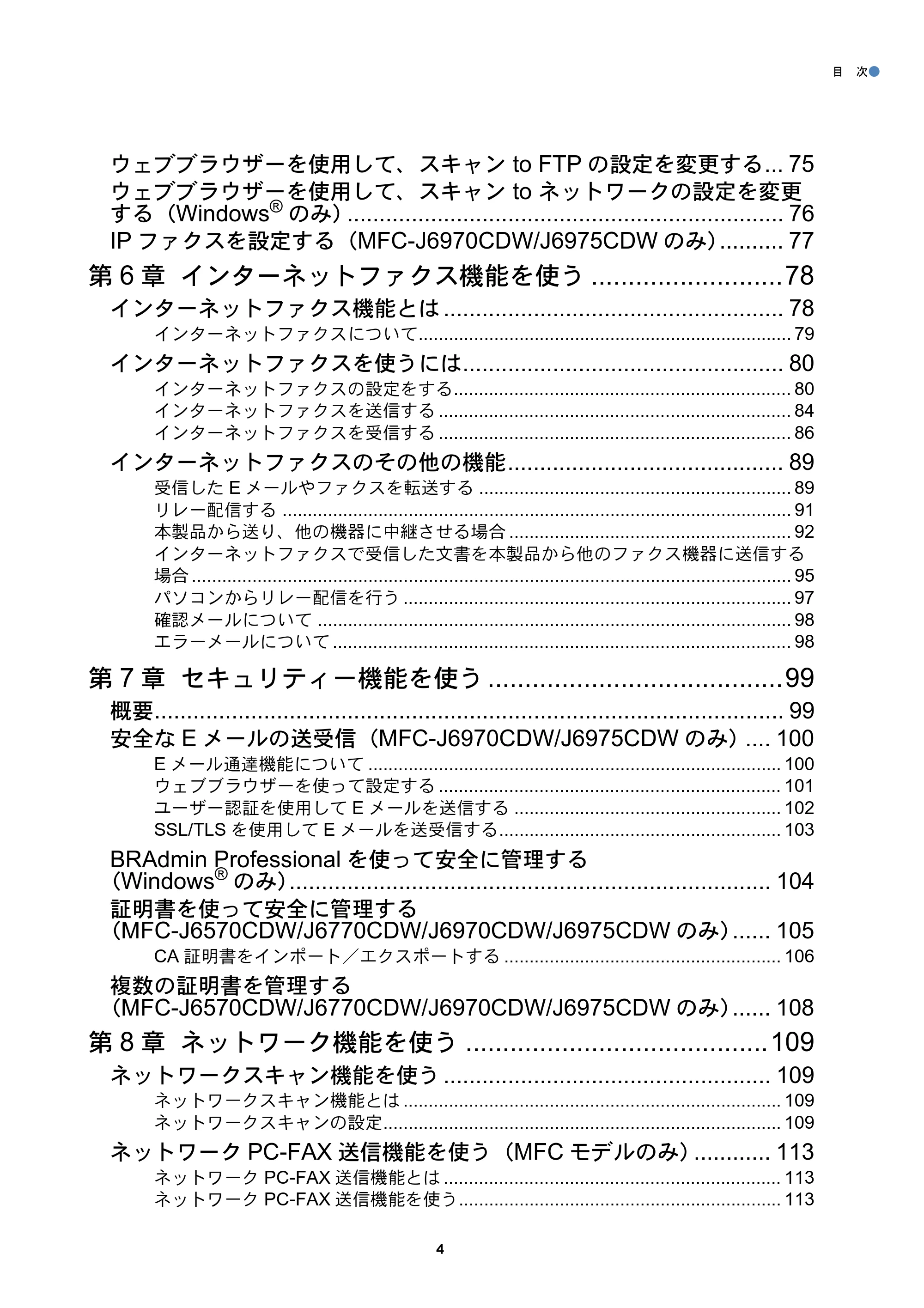

ウェブブラウザーを使用して、スキャン to FTP の設定を変更する... 75

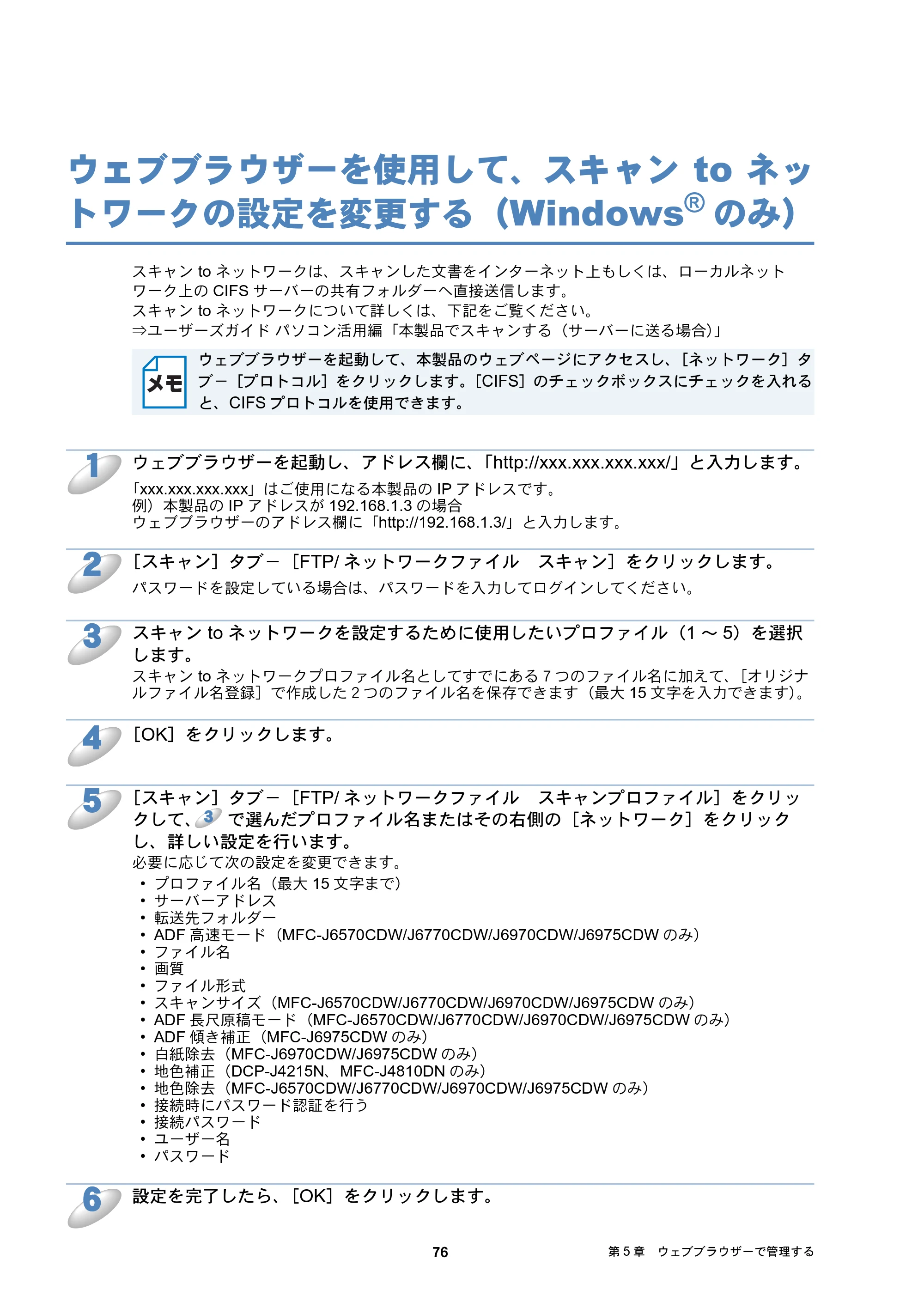

ウェブブラウザーを使用して、スキャン to ネットワークの設定を変更
する（Windows
®
のみ）.................................................................... 76

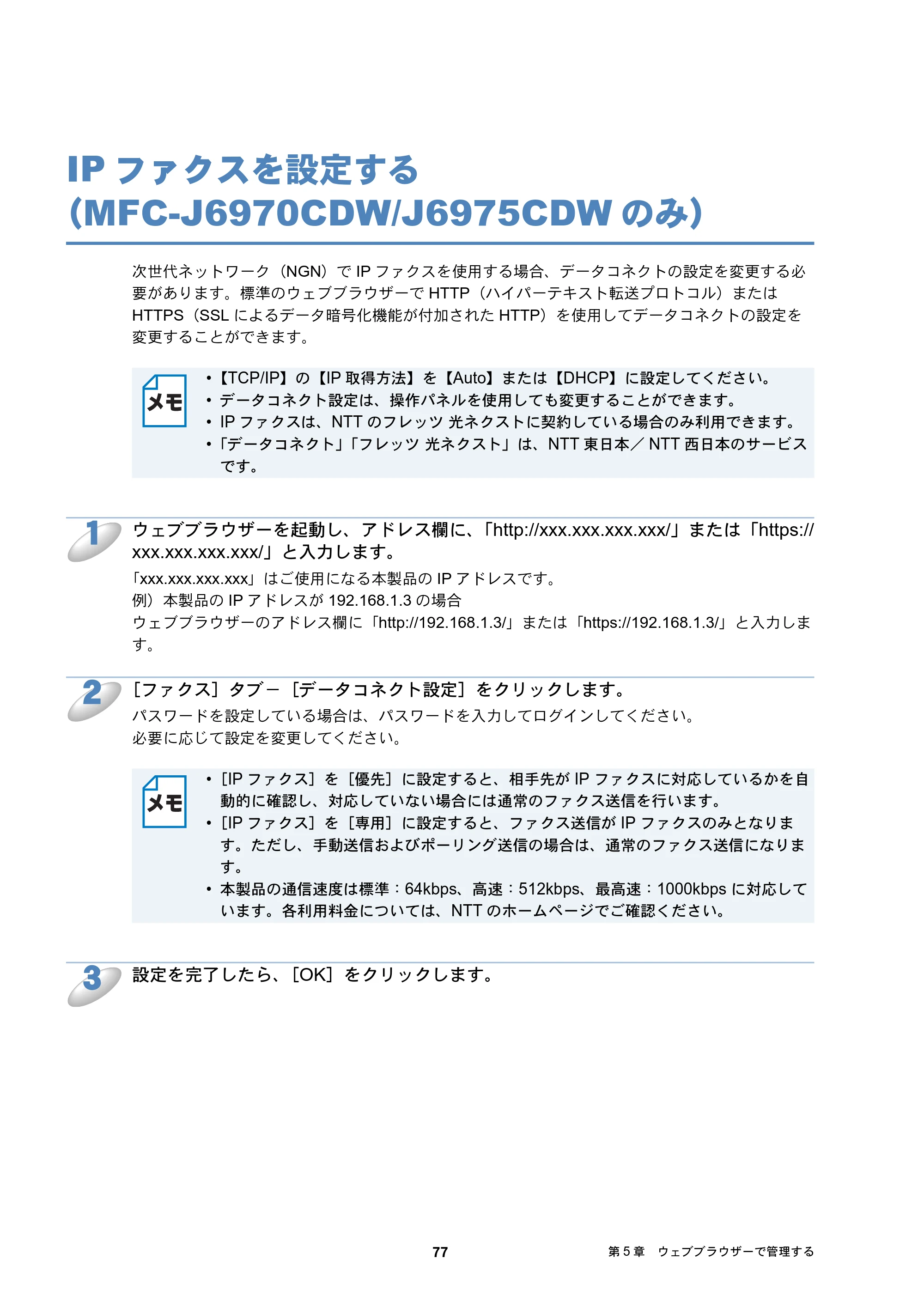

IP ファクスを設定する（MFC-J6970CDW/J6975CDW のみ）.......... 77

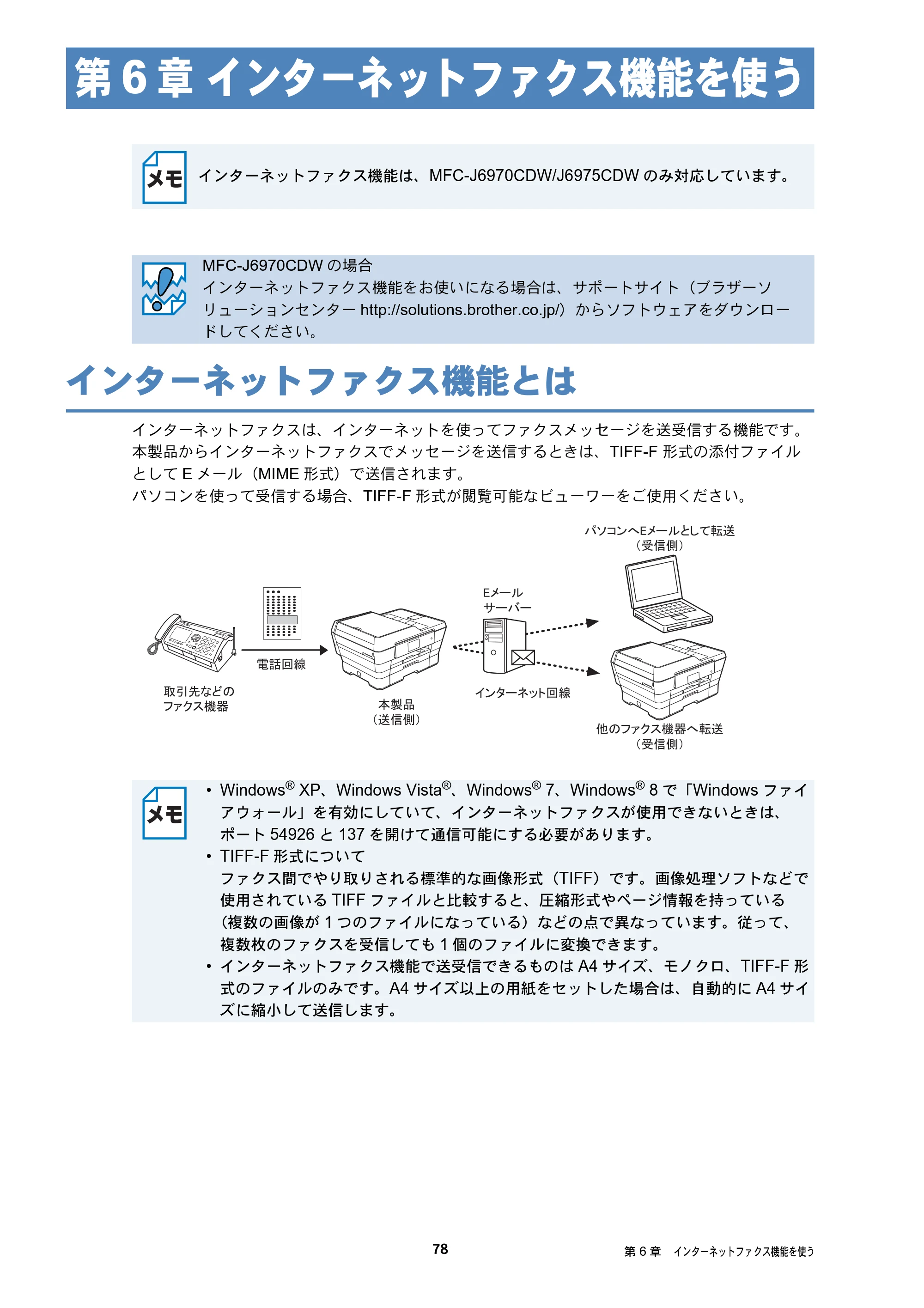

第 6 章 インターネットファクス機能を使う ..........................78

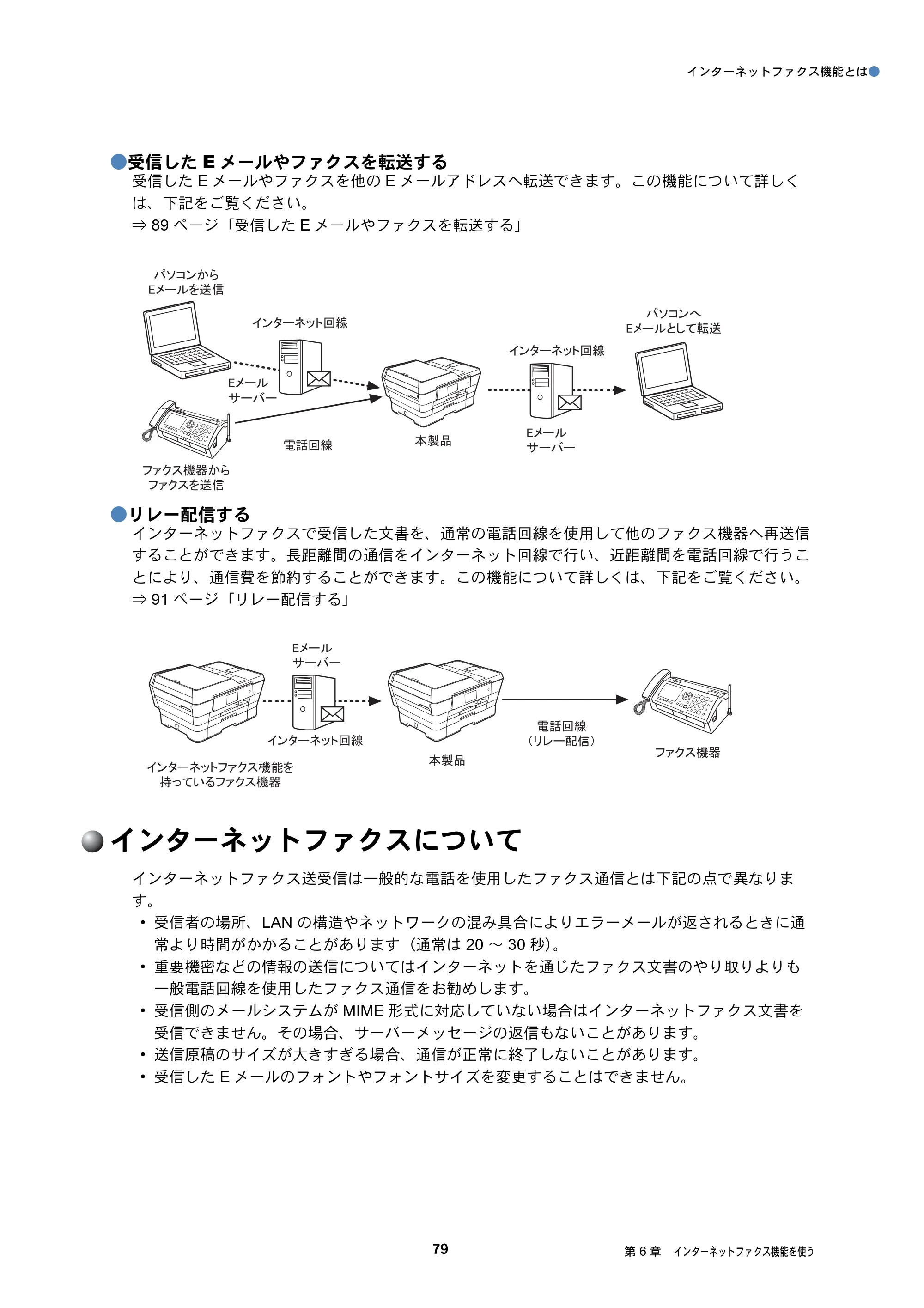

インターネットファクス機能とは ..................................................... 78
インターネットファクスについて.......................................................................... 79

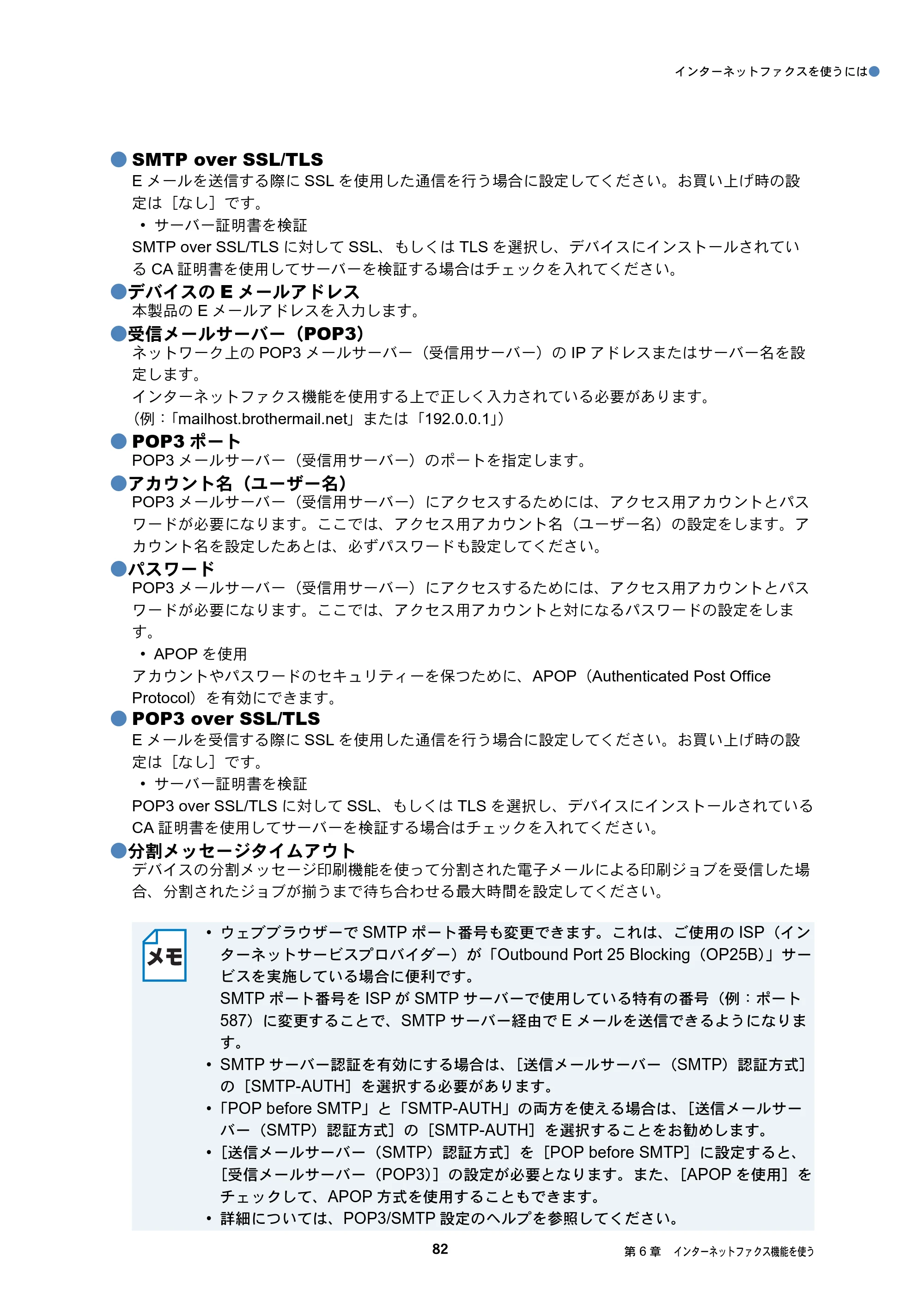

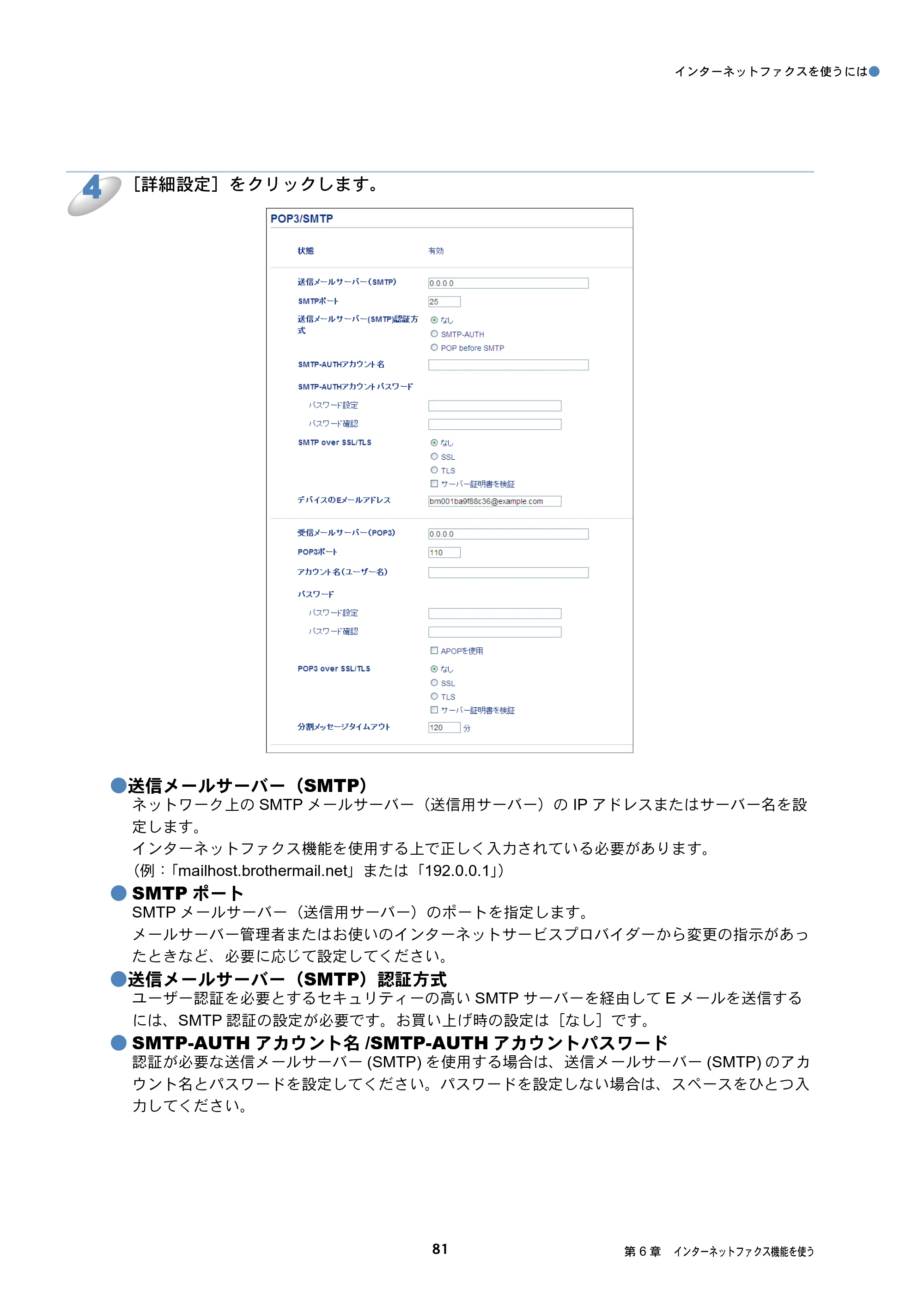

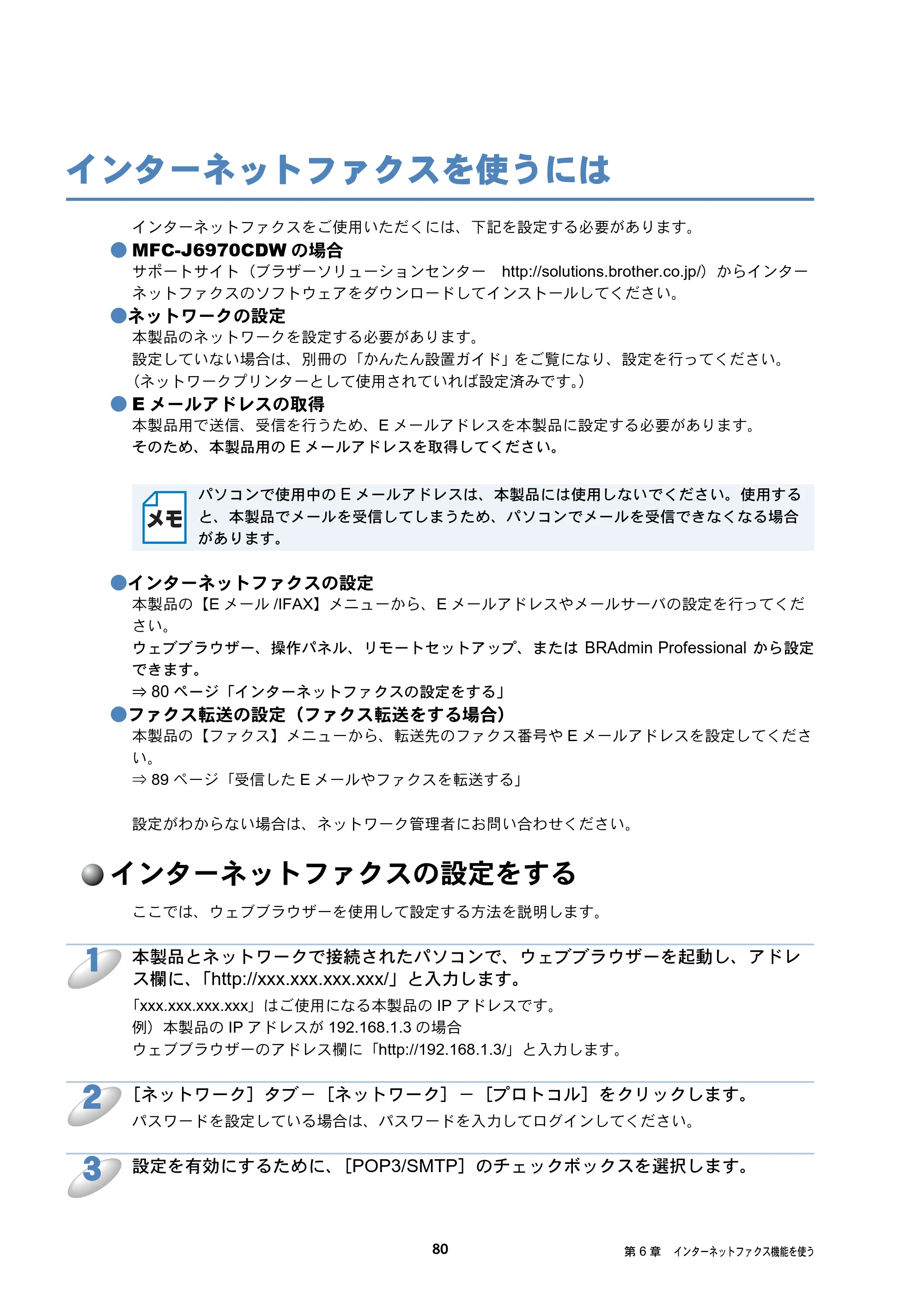

インターネットファクスを使うには.................................................. 80

インターネットファクスの設定をする................................................................... 80

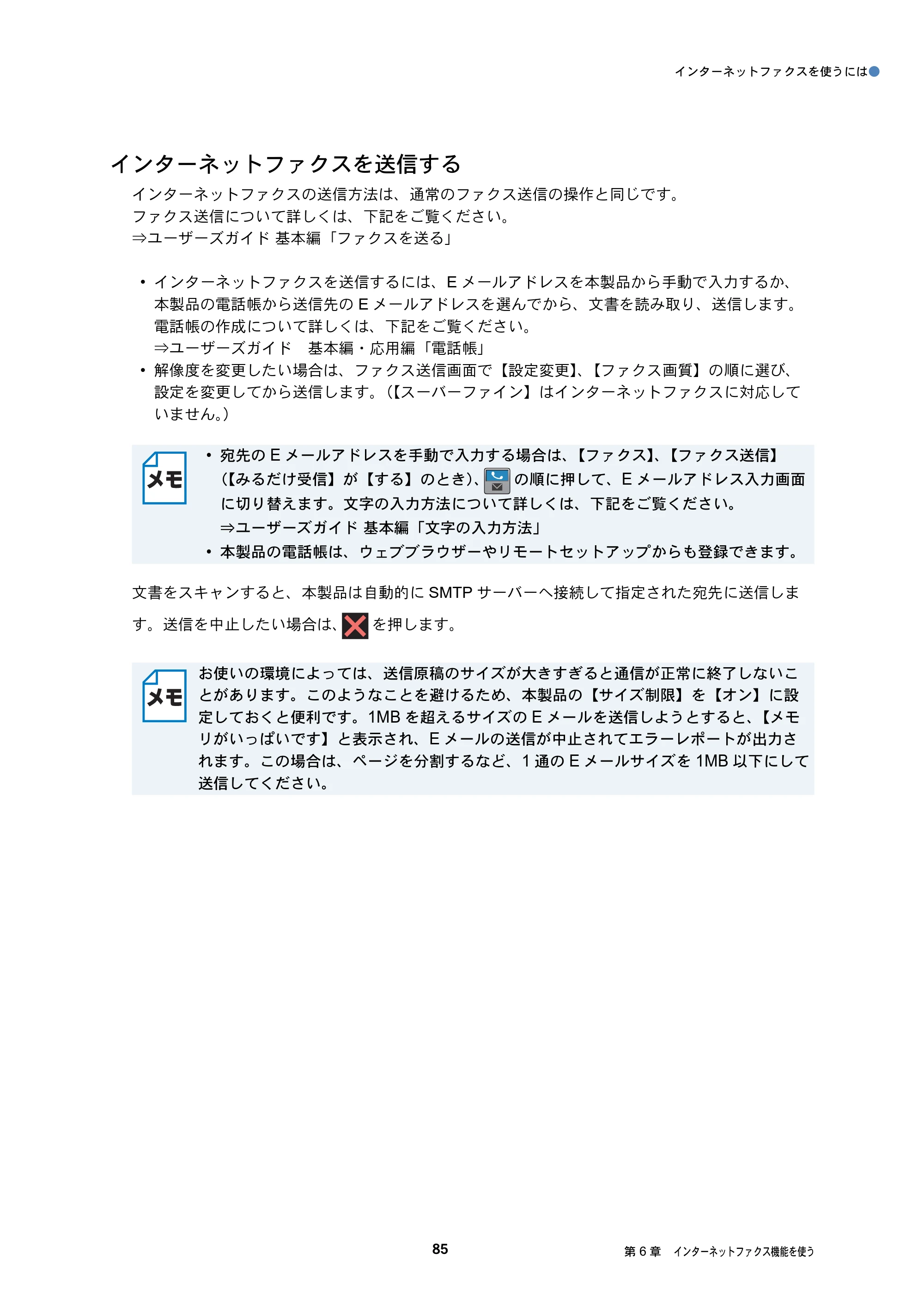

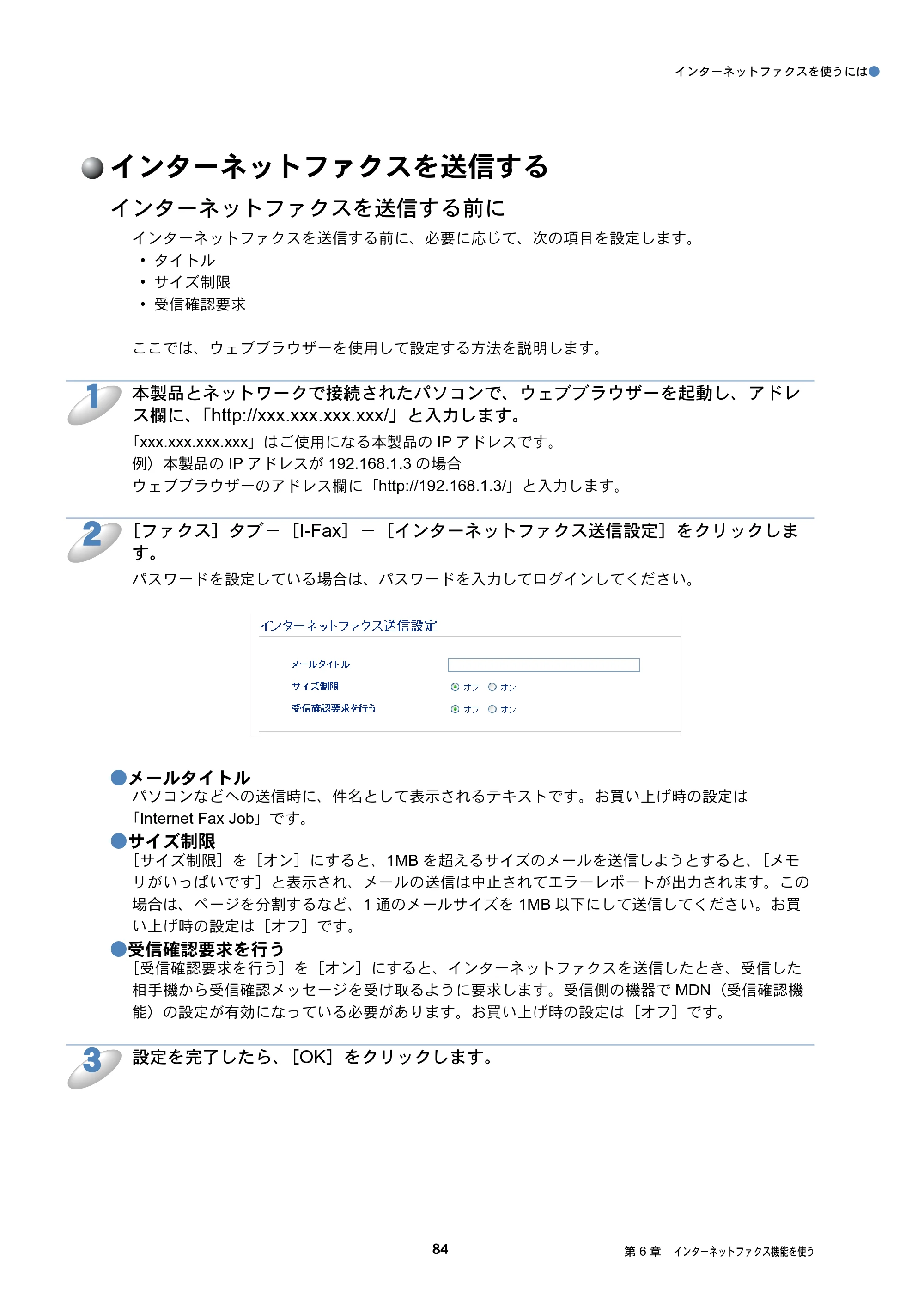

インターネットファクスを送信する ...................................................................... 84

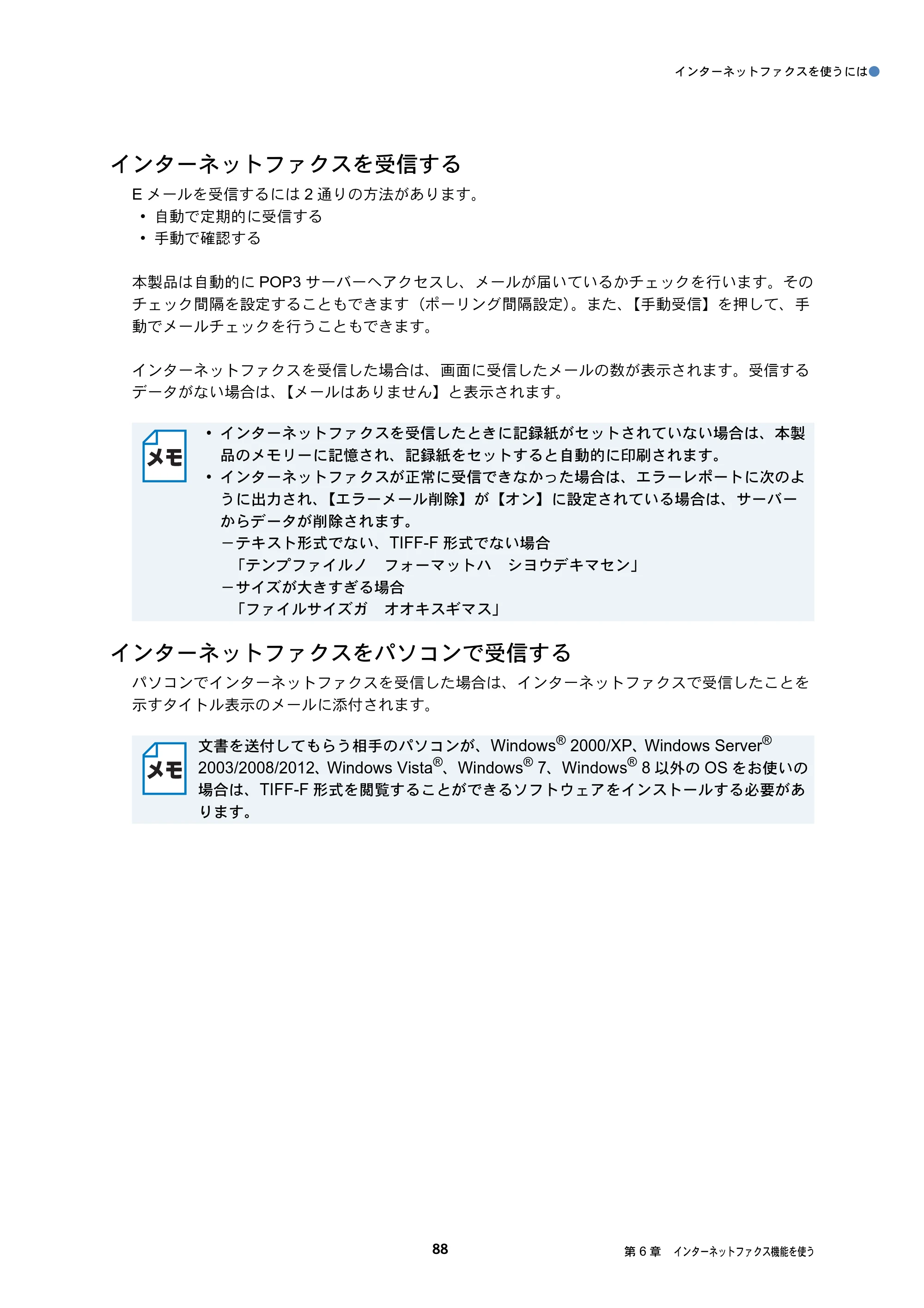

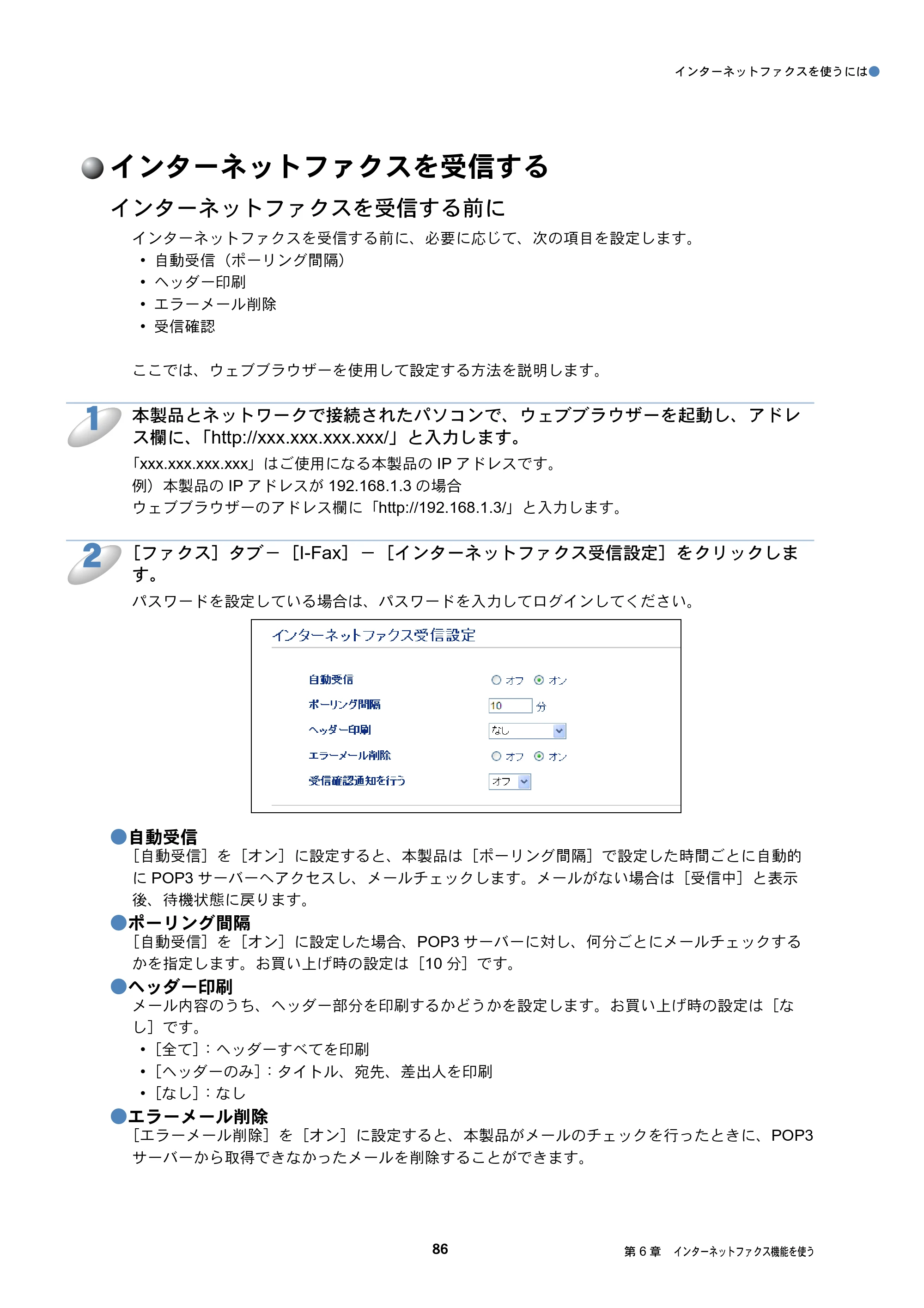

インターネットファクスを受信する ...................................................................... 86

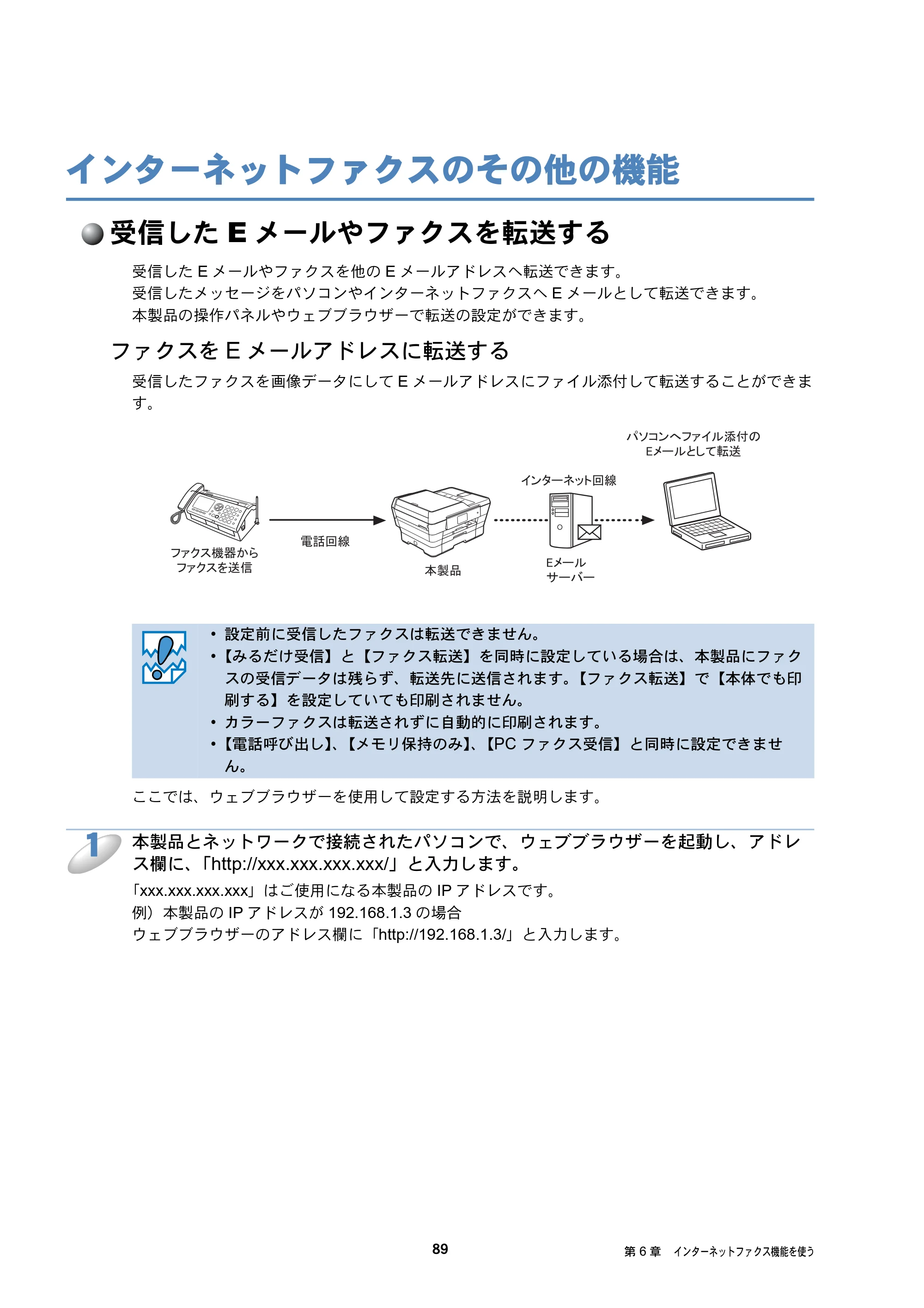

インターネットファクスのその他の機能........................................... 89

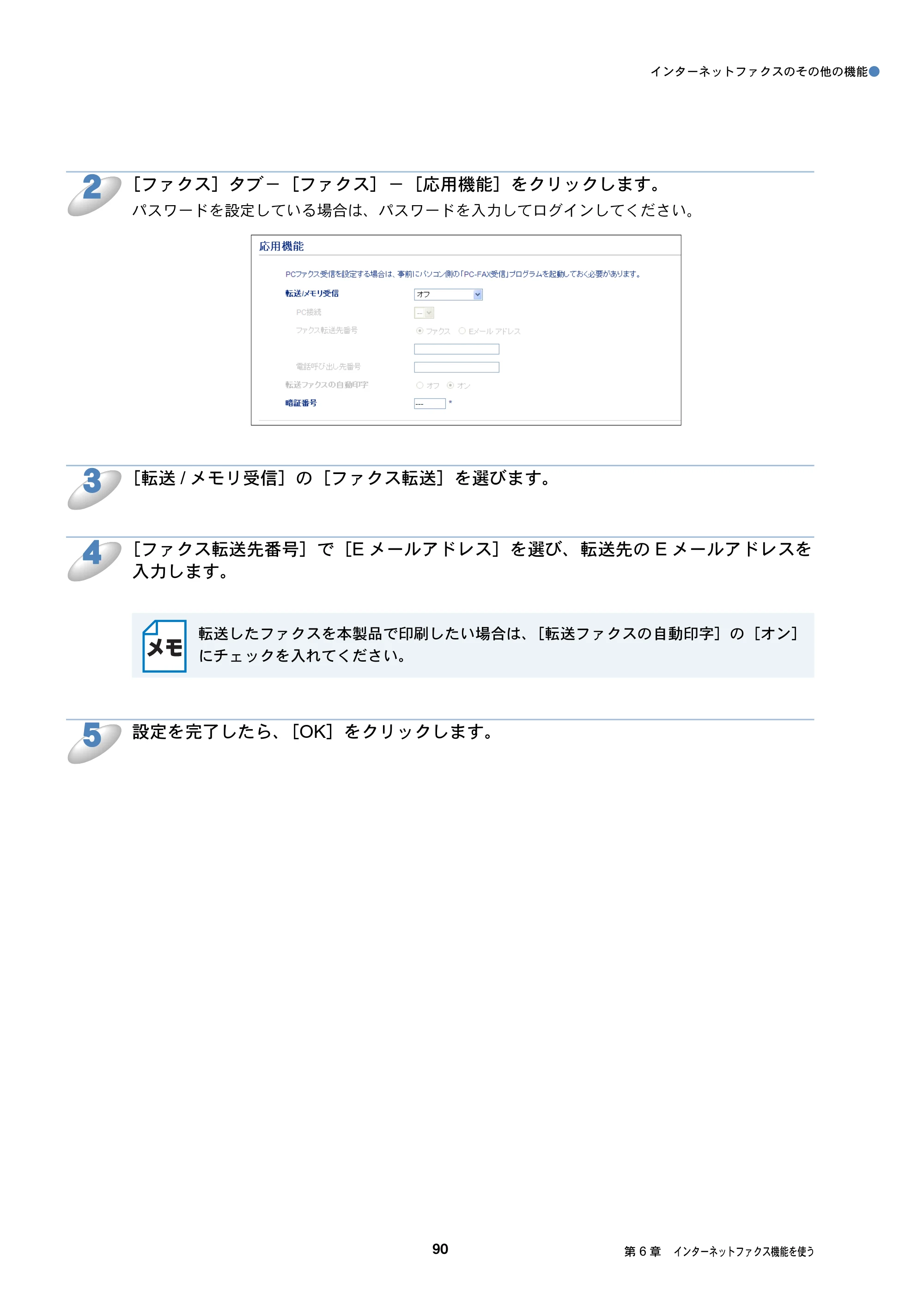

受信した E メールやファクスを転送する .............................................................. 89

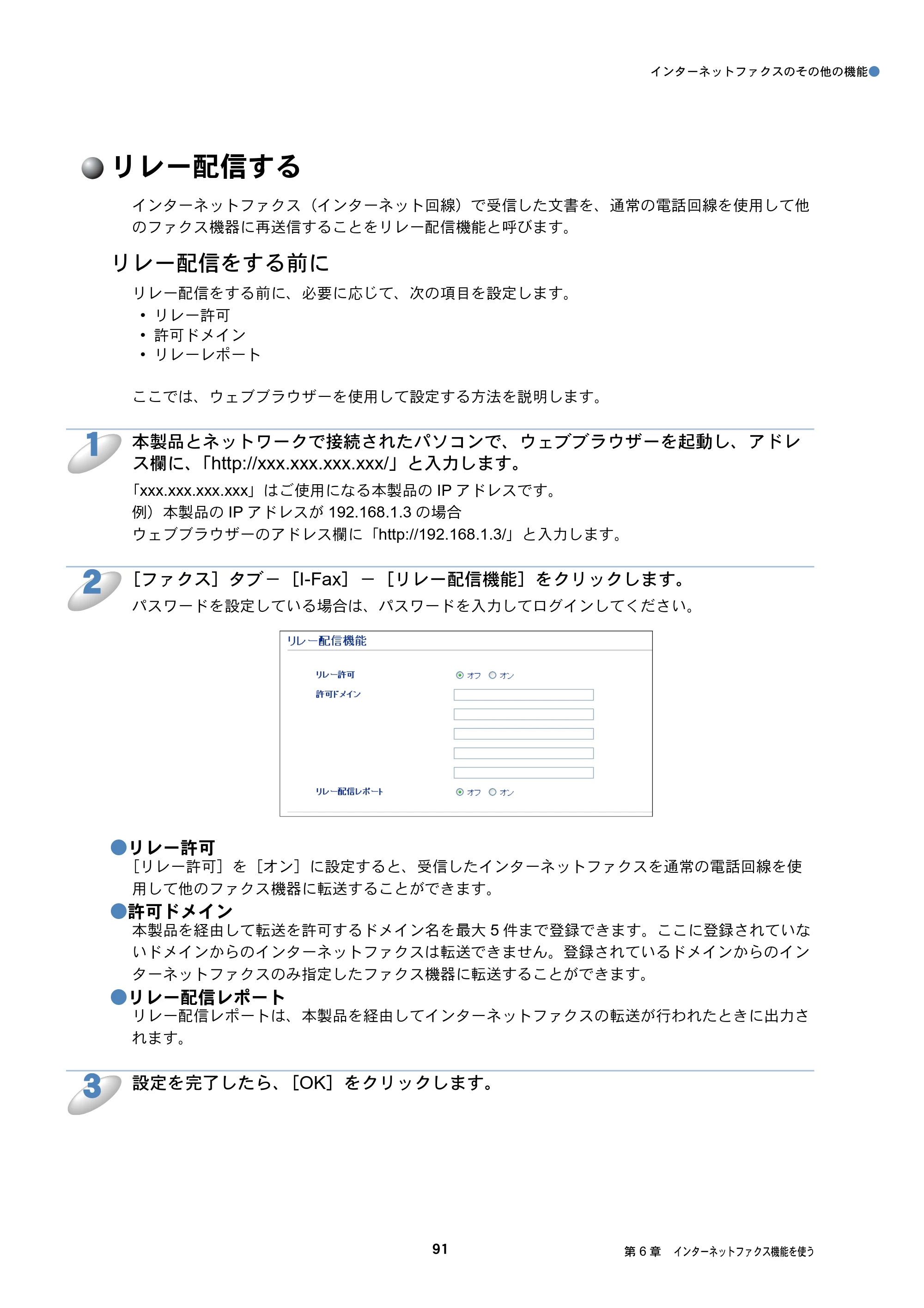

リレー配信する ..................................................................................................... 91

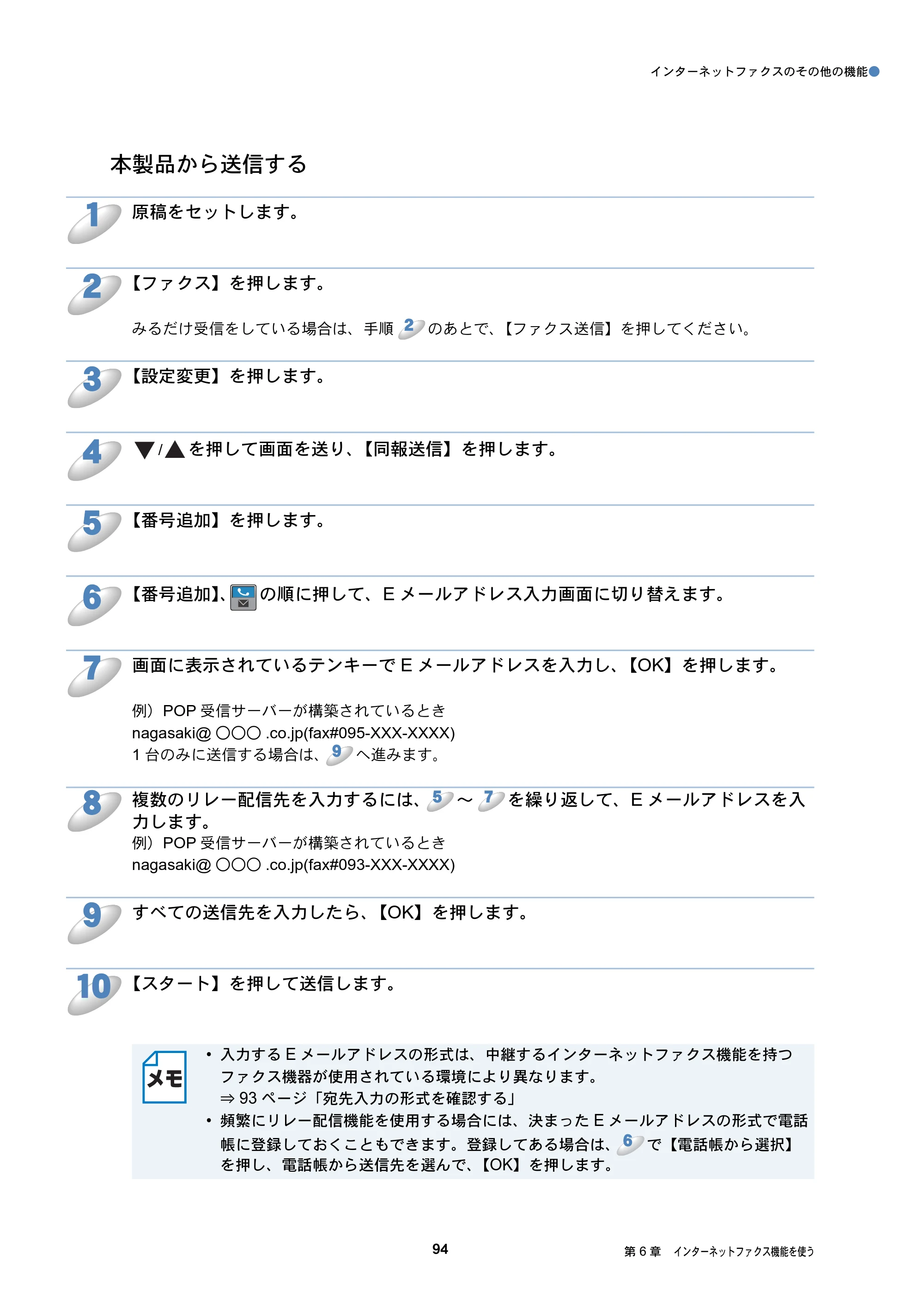

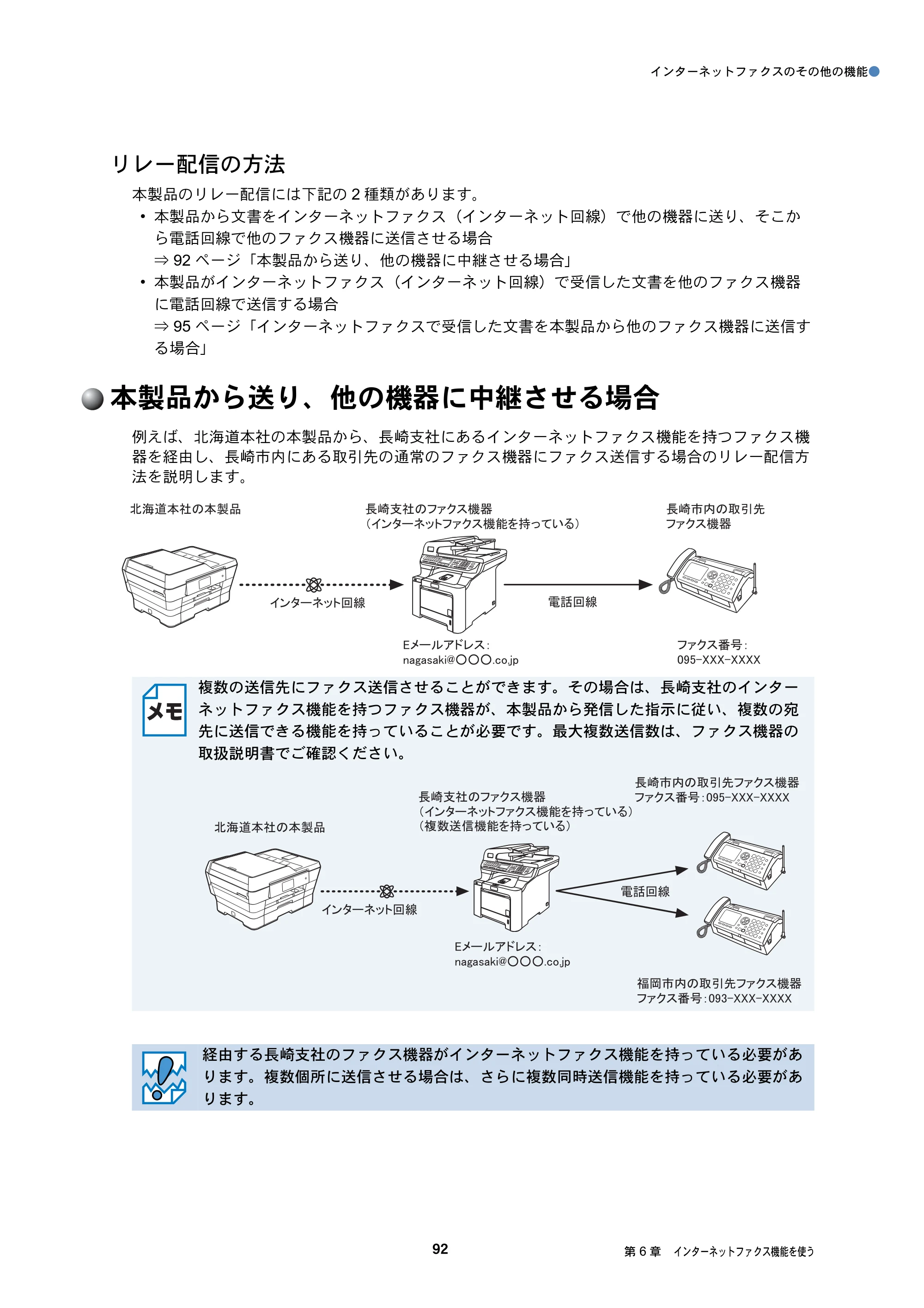

本製品から送り、他の機器に中継させる場合 ........................................................ 92

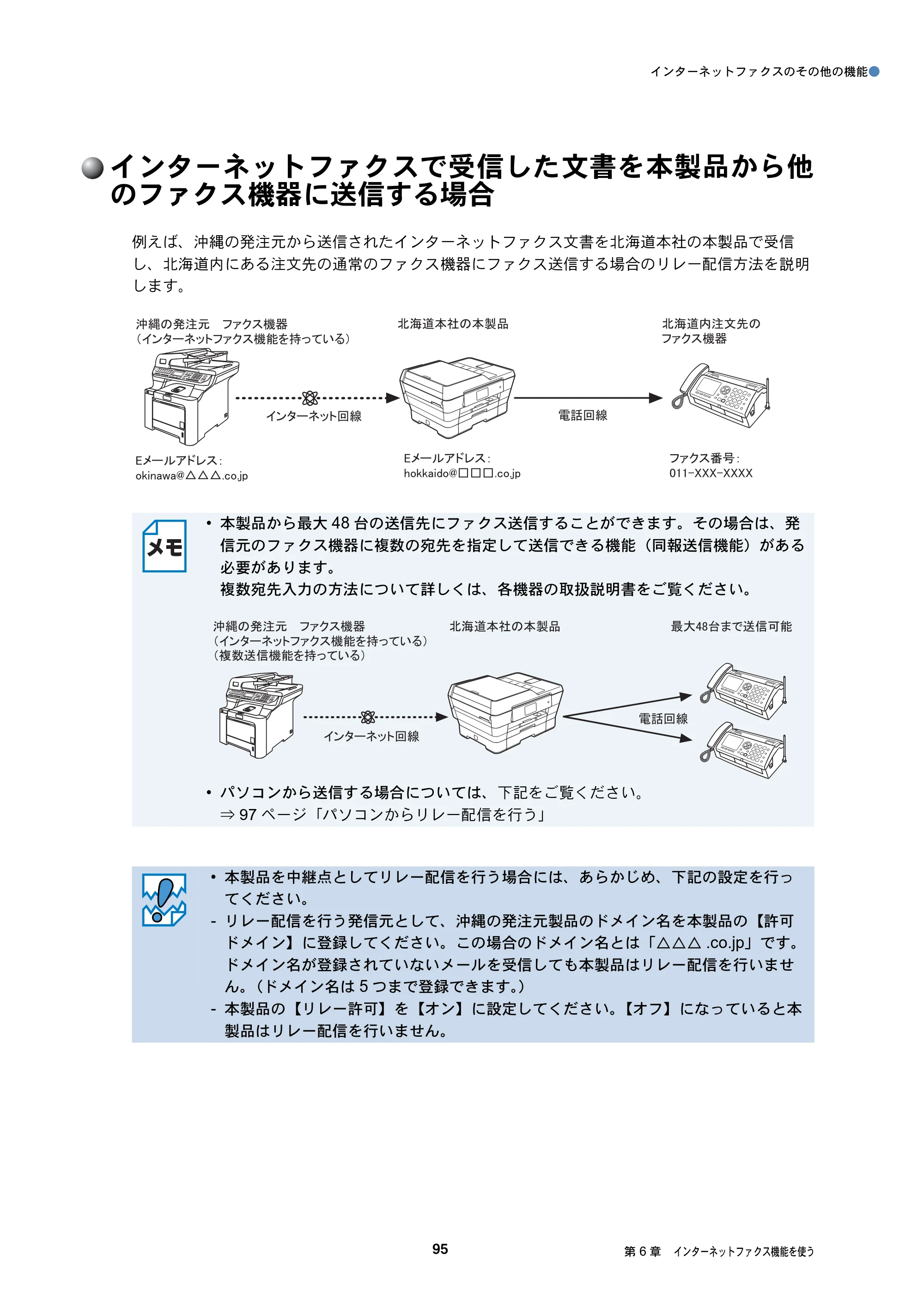

インターネットファクスで受信した文書を本製品から他のファクス機器に送信する
場合 ....................................................................................................................... 95

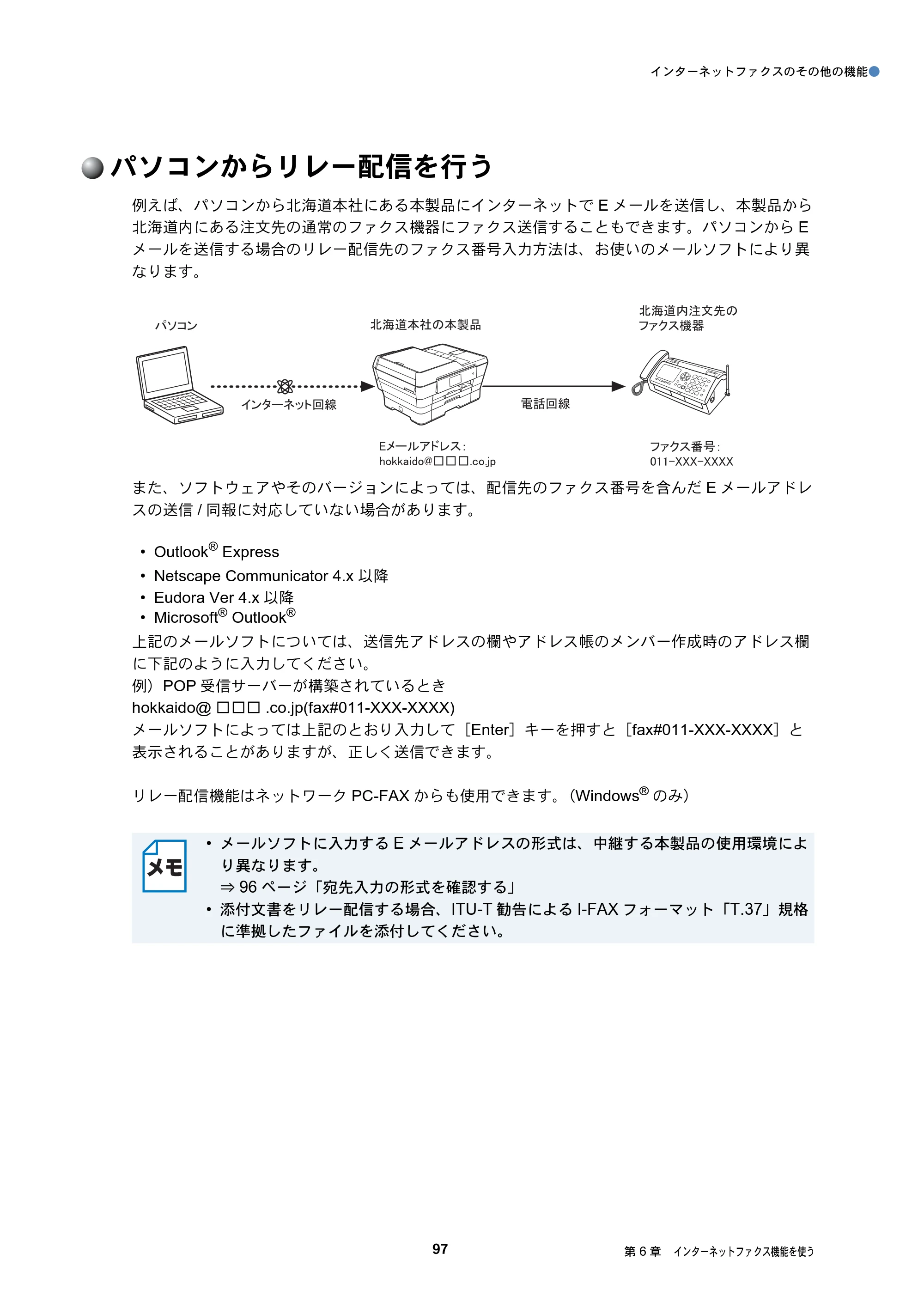

パソコンからリレー配信を行う ............................................................................. 97

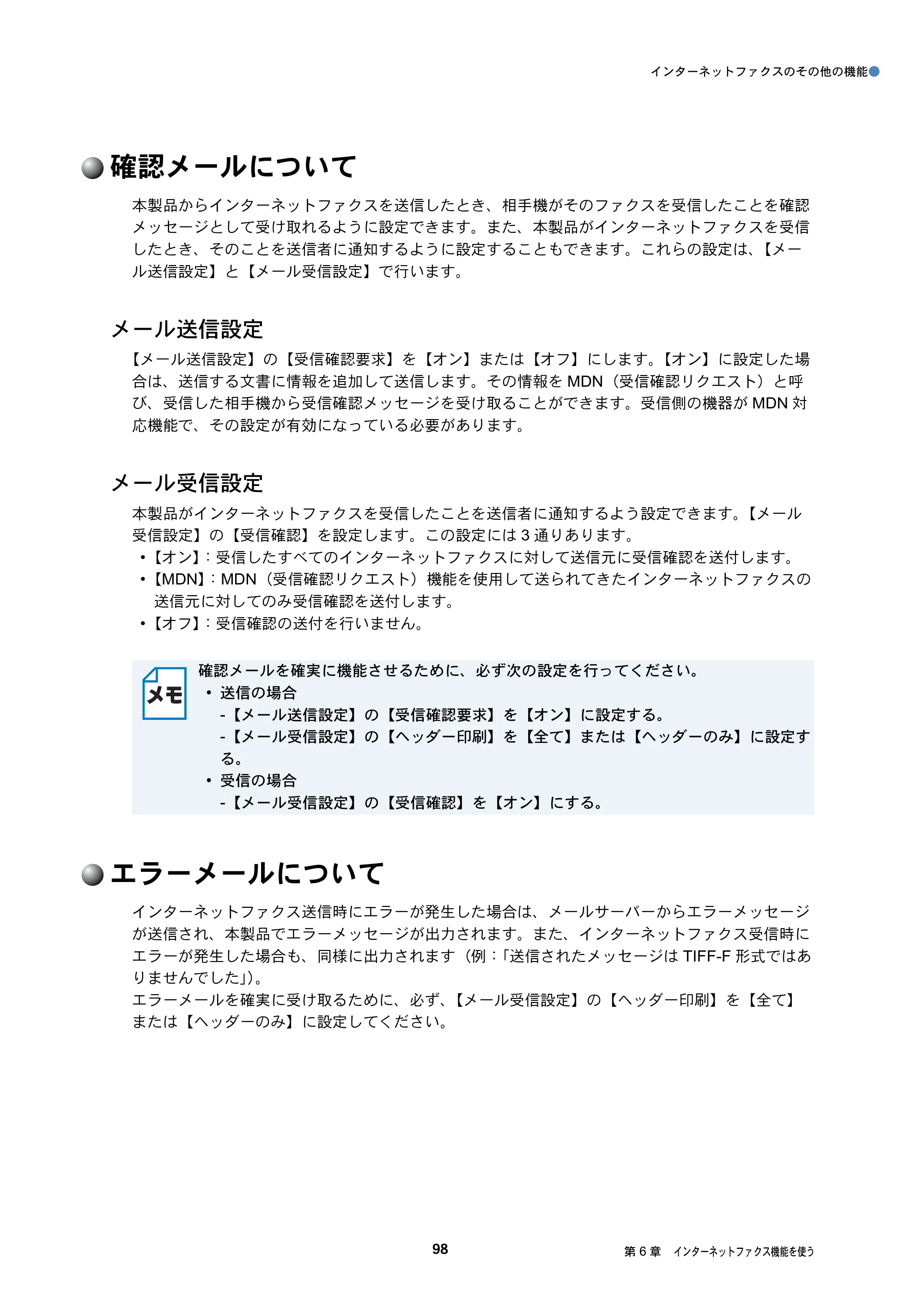

確認メールについて .............................................................................................. 98
エラーメールについて ........................................................................................... 98

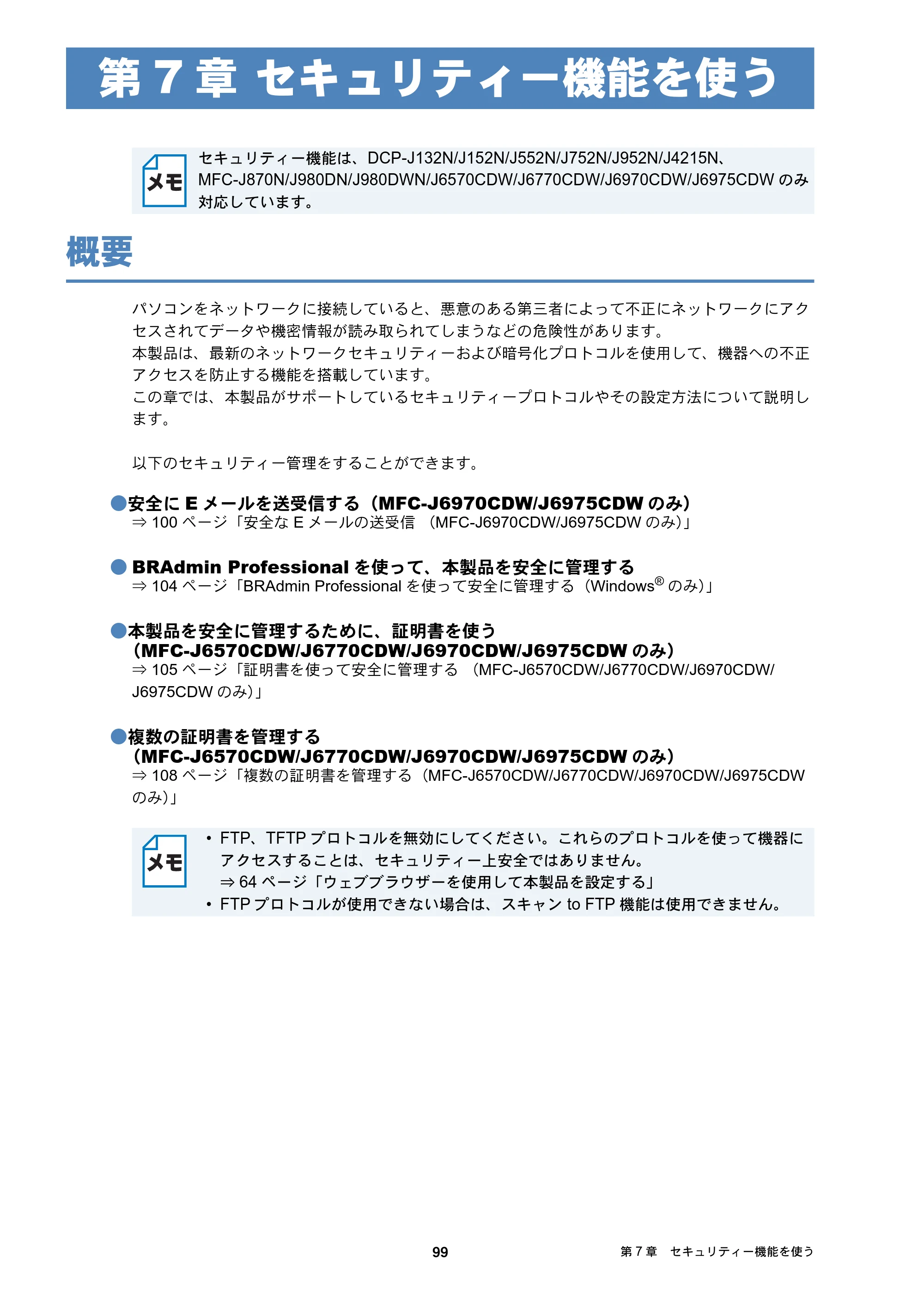

第 7 章 セキュリティー機能を使う ........................................99
概要.................................................................................................. 99

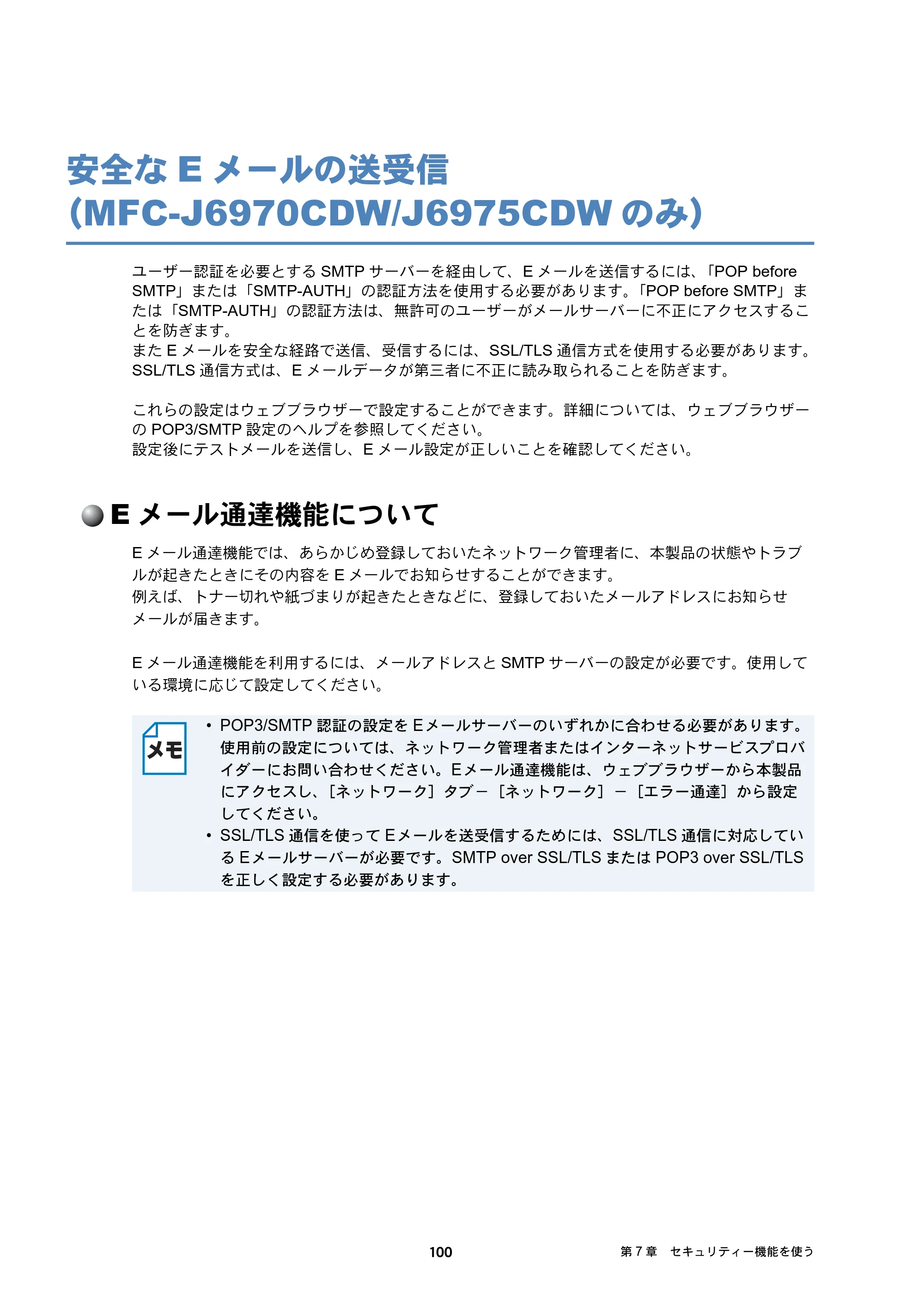

安全な E メールの送受信（MFC-J6970CDW/J6975CDW のみ）.... 100
E メール通達機能について .................................................................................. 100

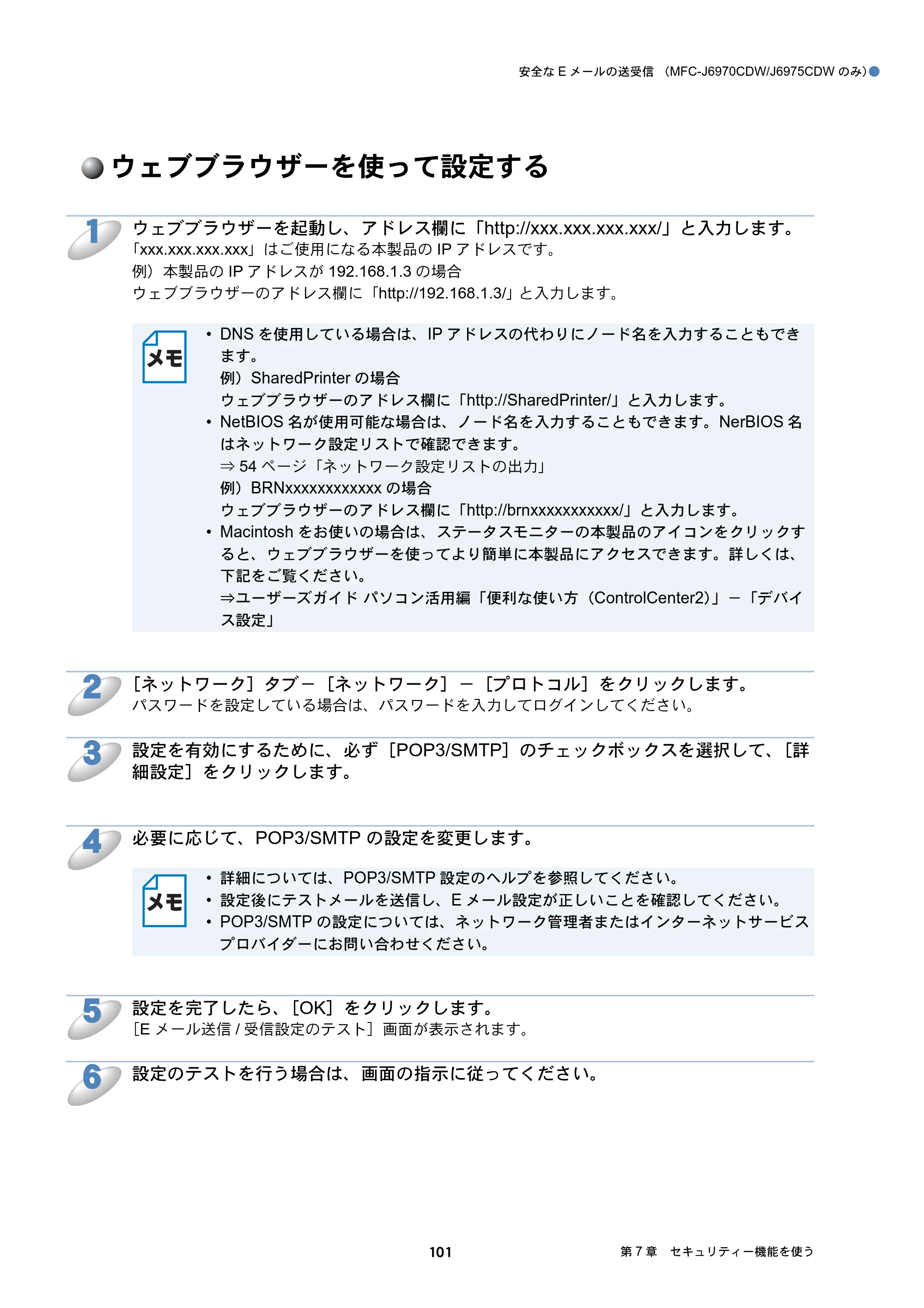

ウェブブラウザーを使って設定する .................................................................... 101

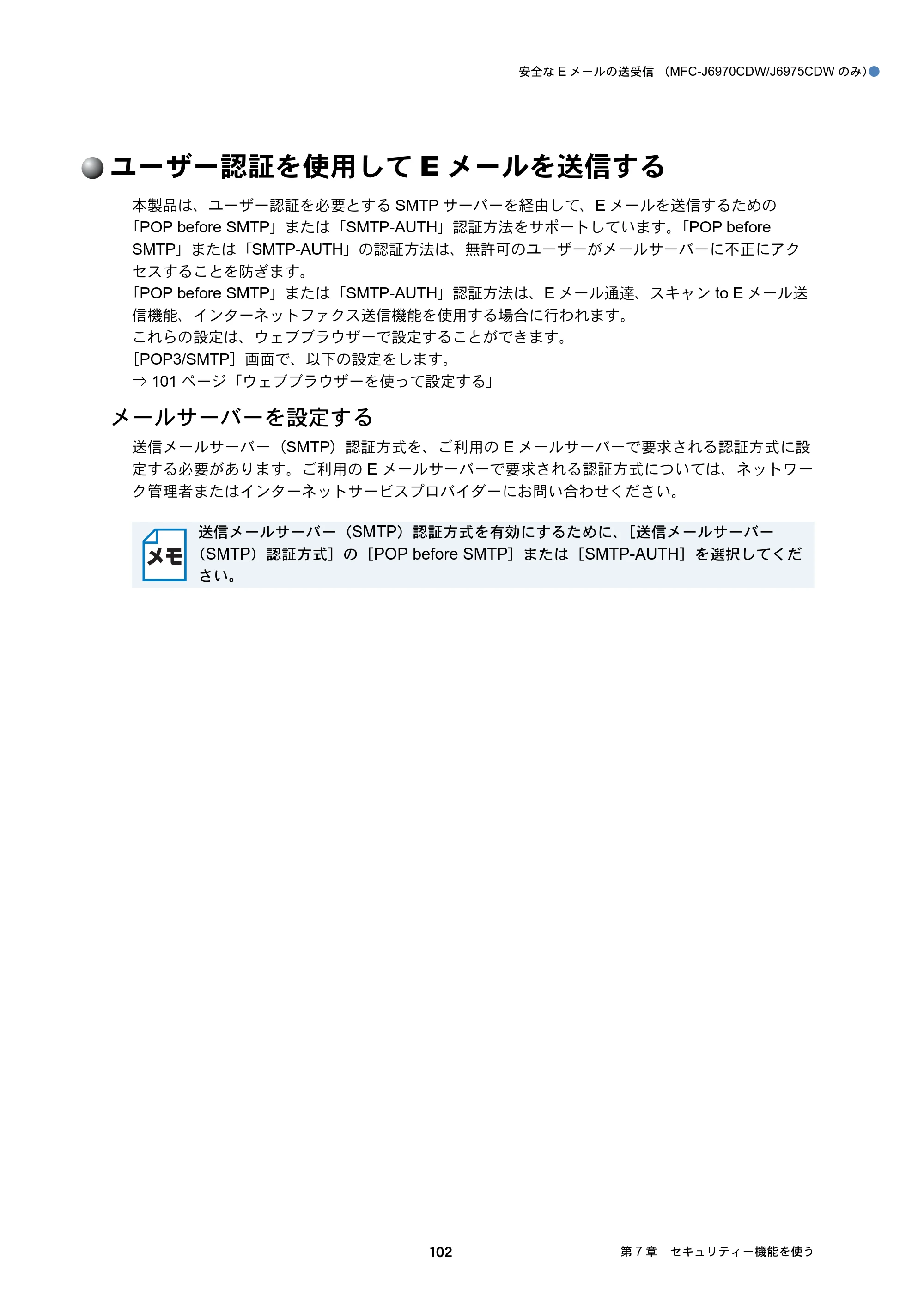

ユーザー認証を使用して E メールを送信する ..................................................... 102

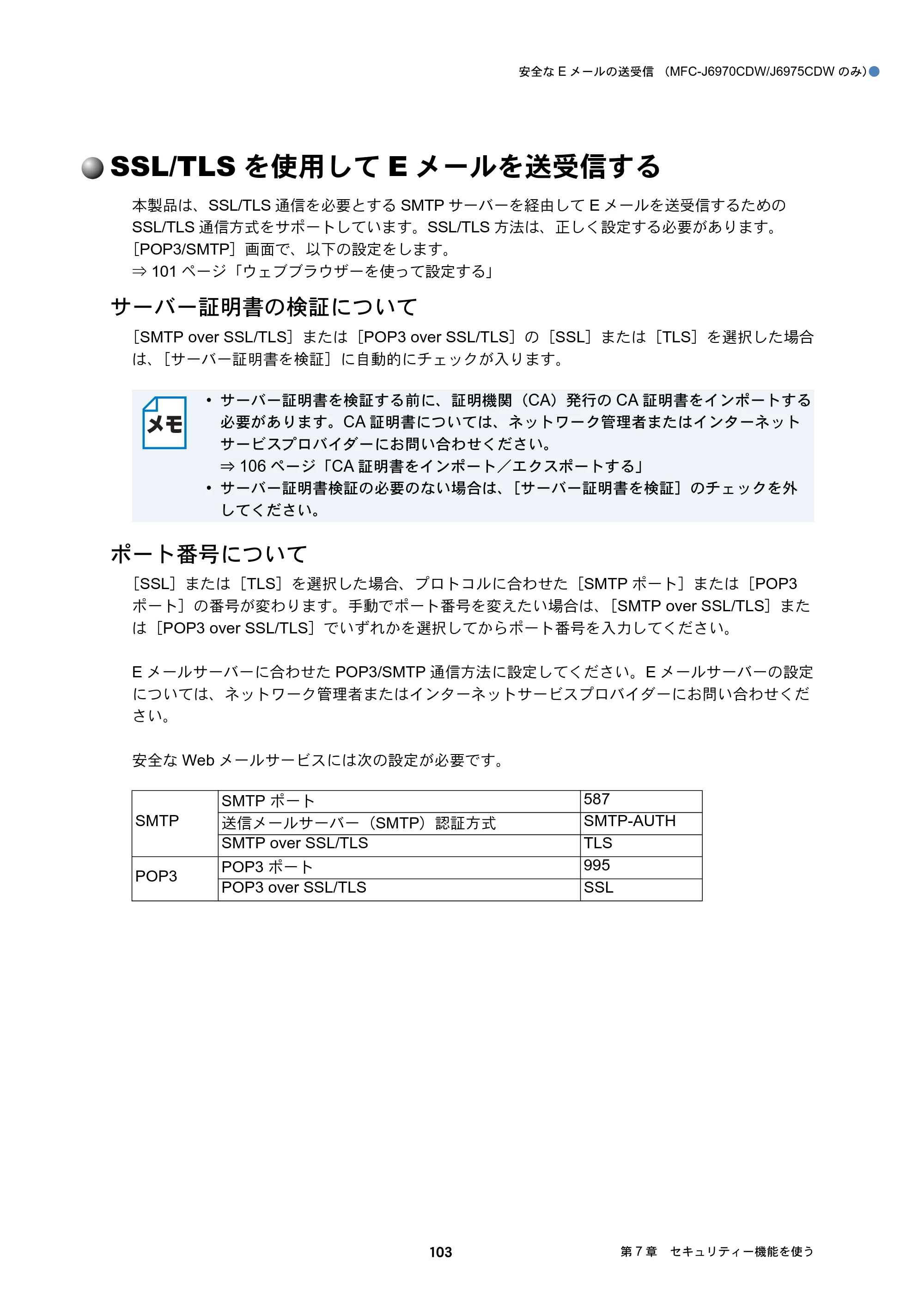

SSL/TLS を使用して E メールを送受信する........................................................ 103

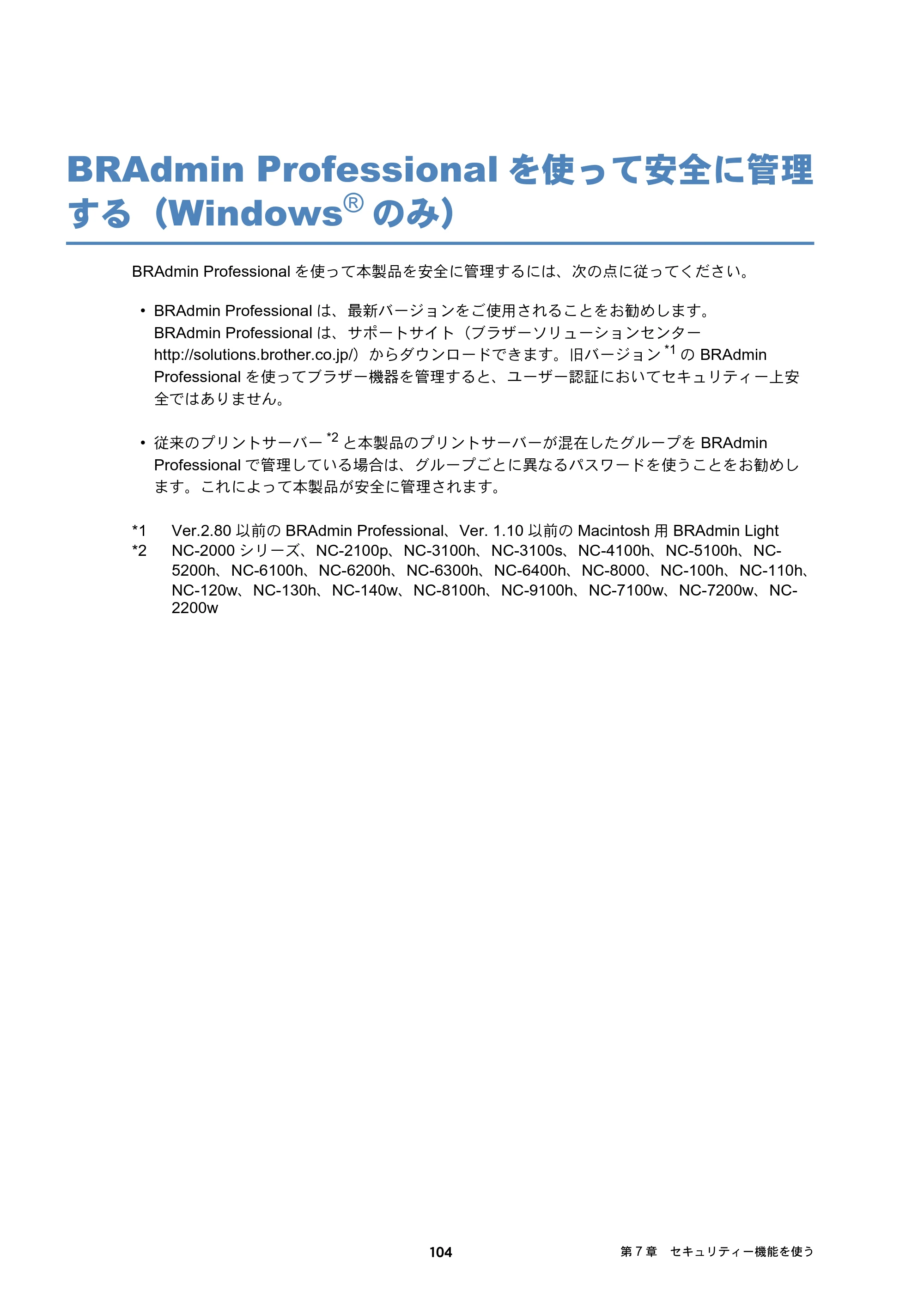

BRAdmin Professional を使って安全に管理する
（Windows
®
のみ）........................................................................... 104

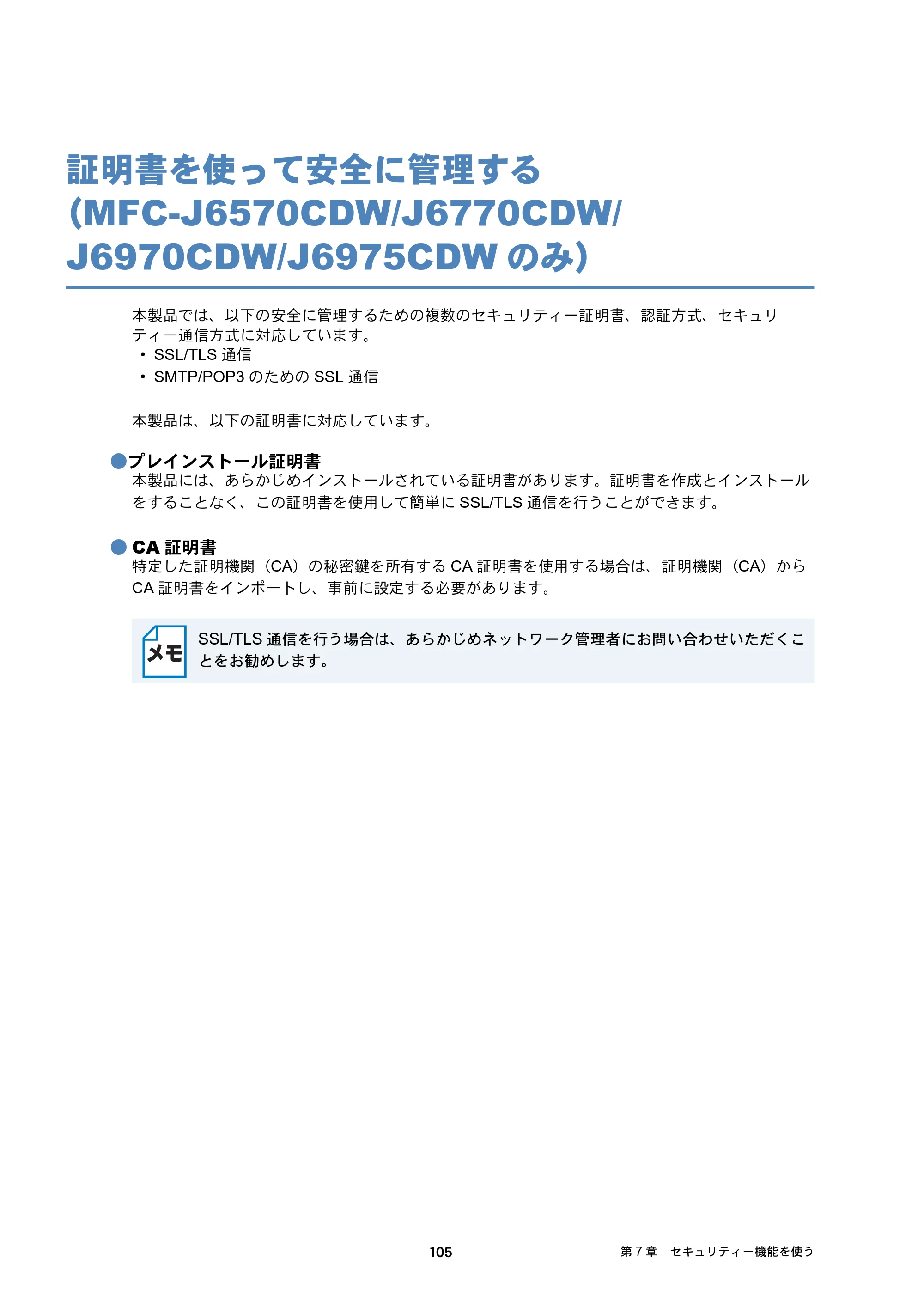

証明書を使って安全に管理する
（MFC-J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）...... 105

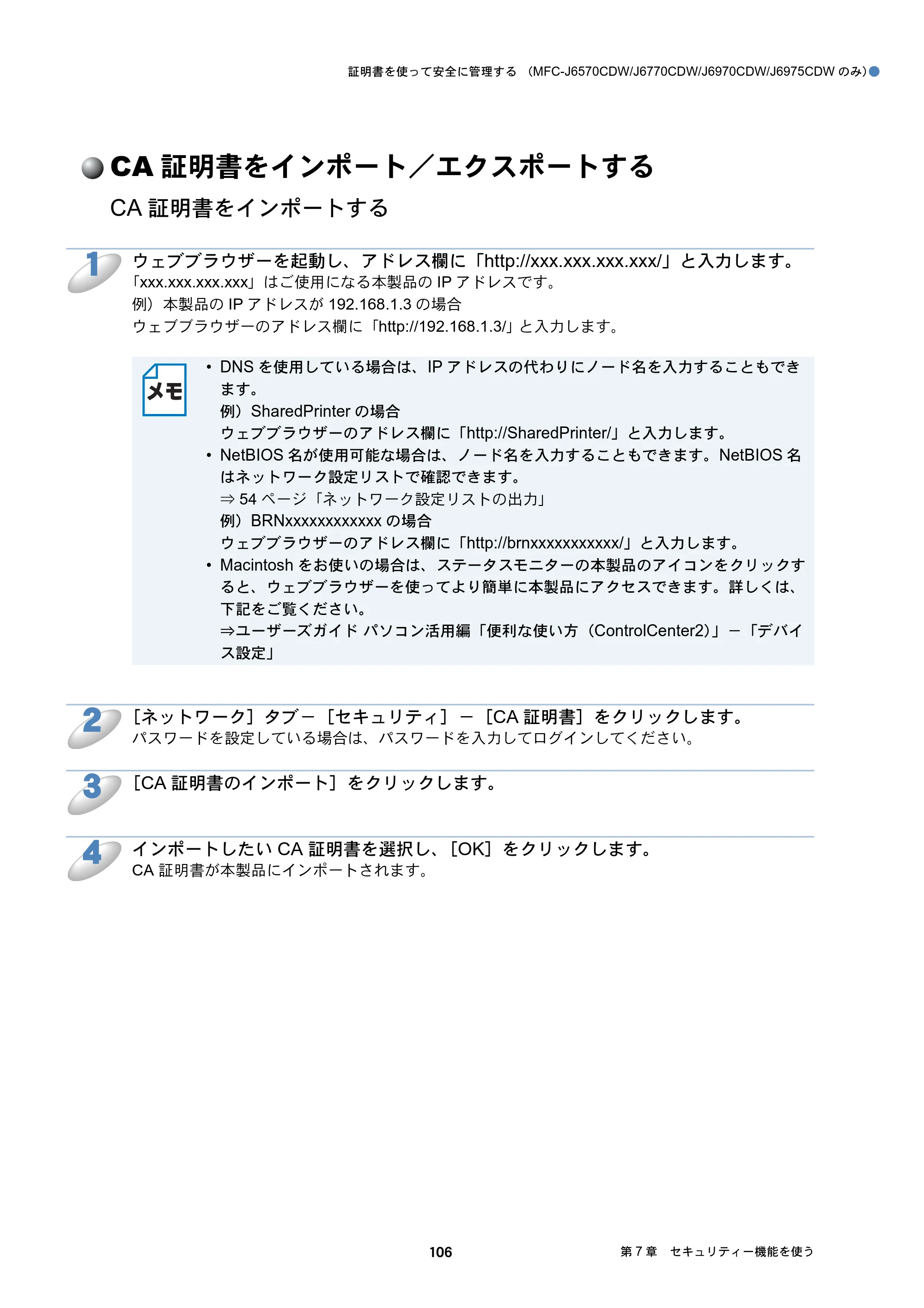

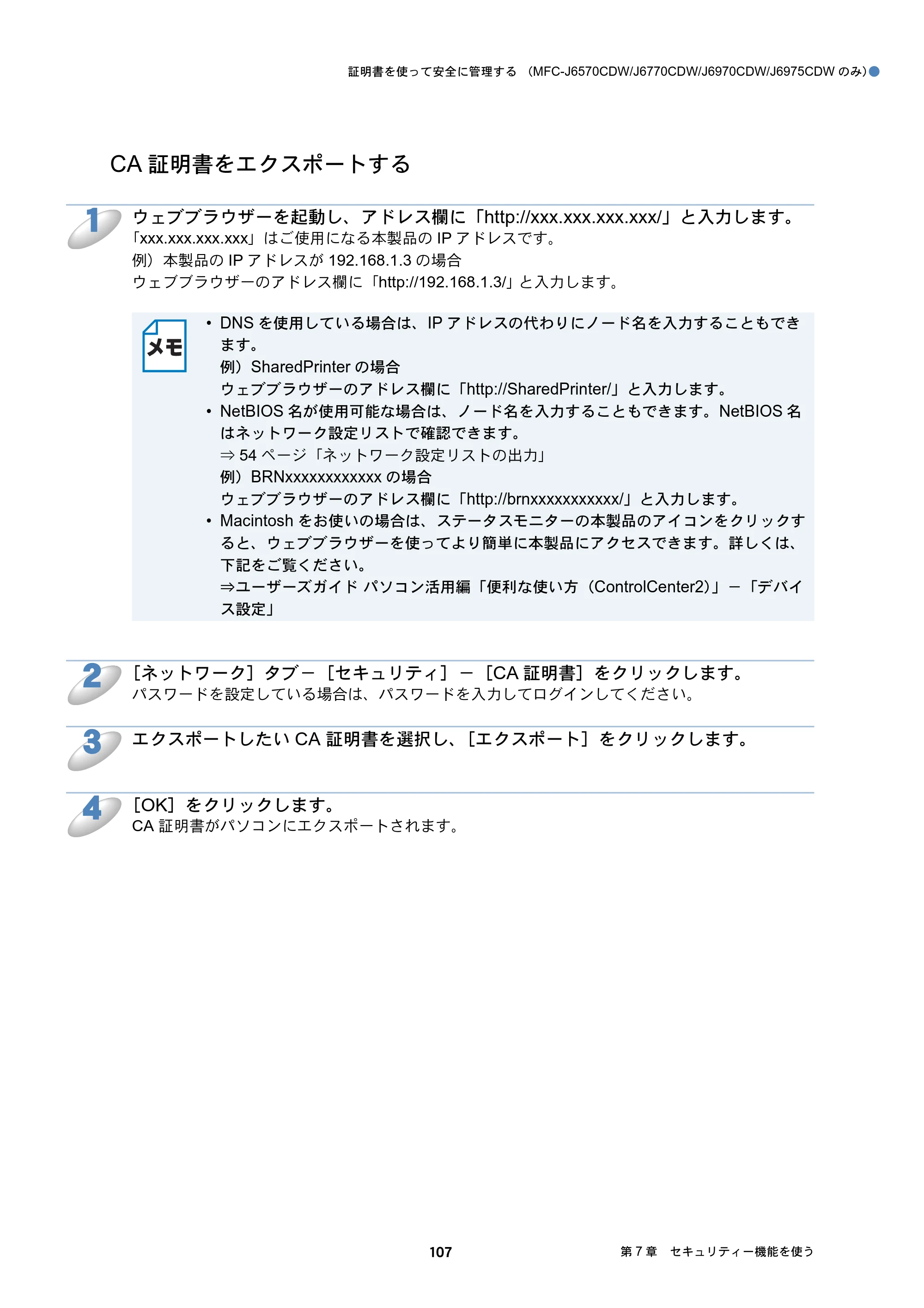

CA 証明書をインポート／エクスポートする ....................................................... 106

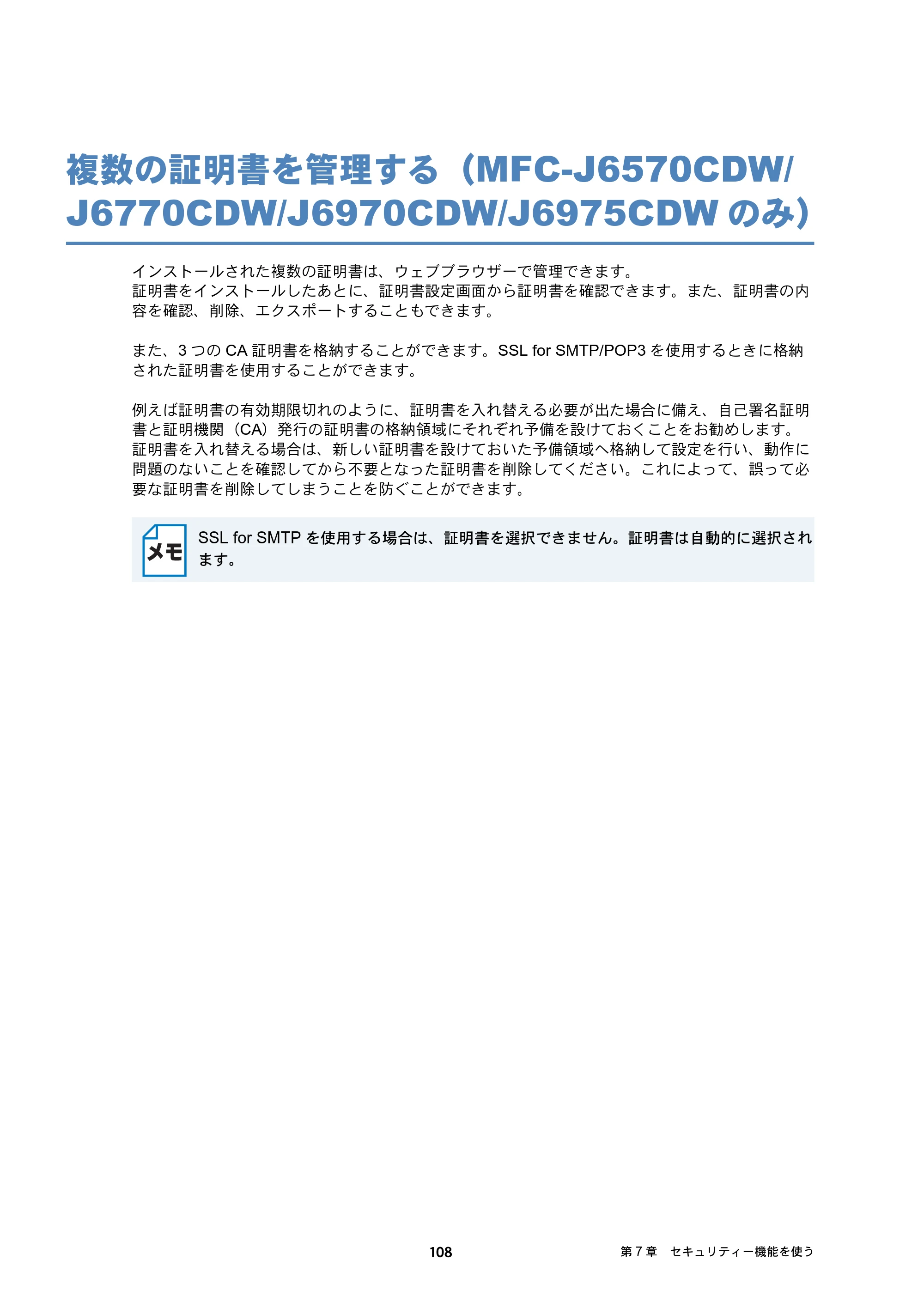

複数の証明書を管理する
（MFC-J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）...... 108

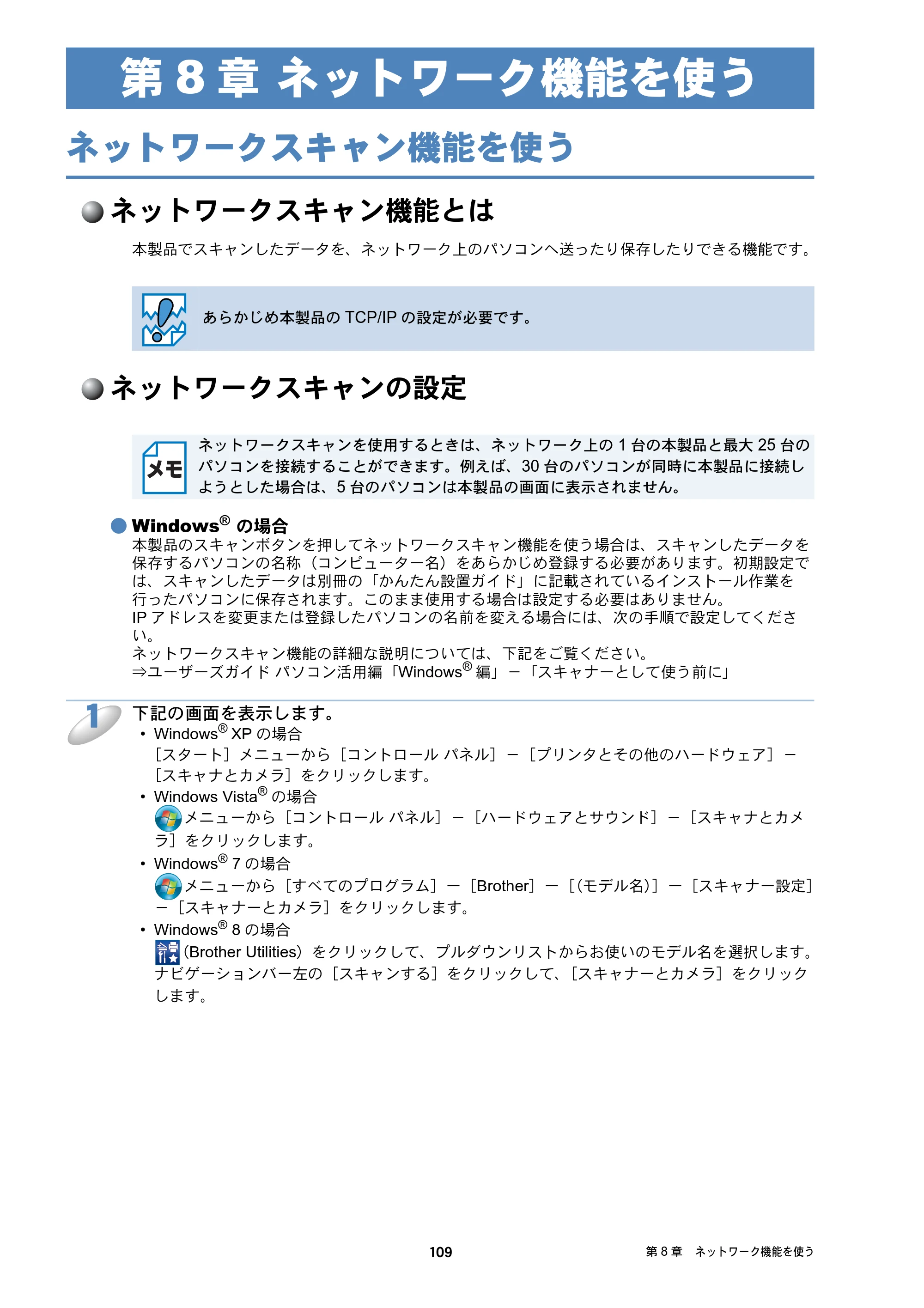

第 8 章 ネットワーク機能を使う .........................................109

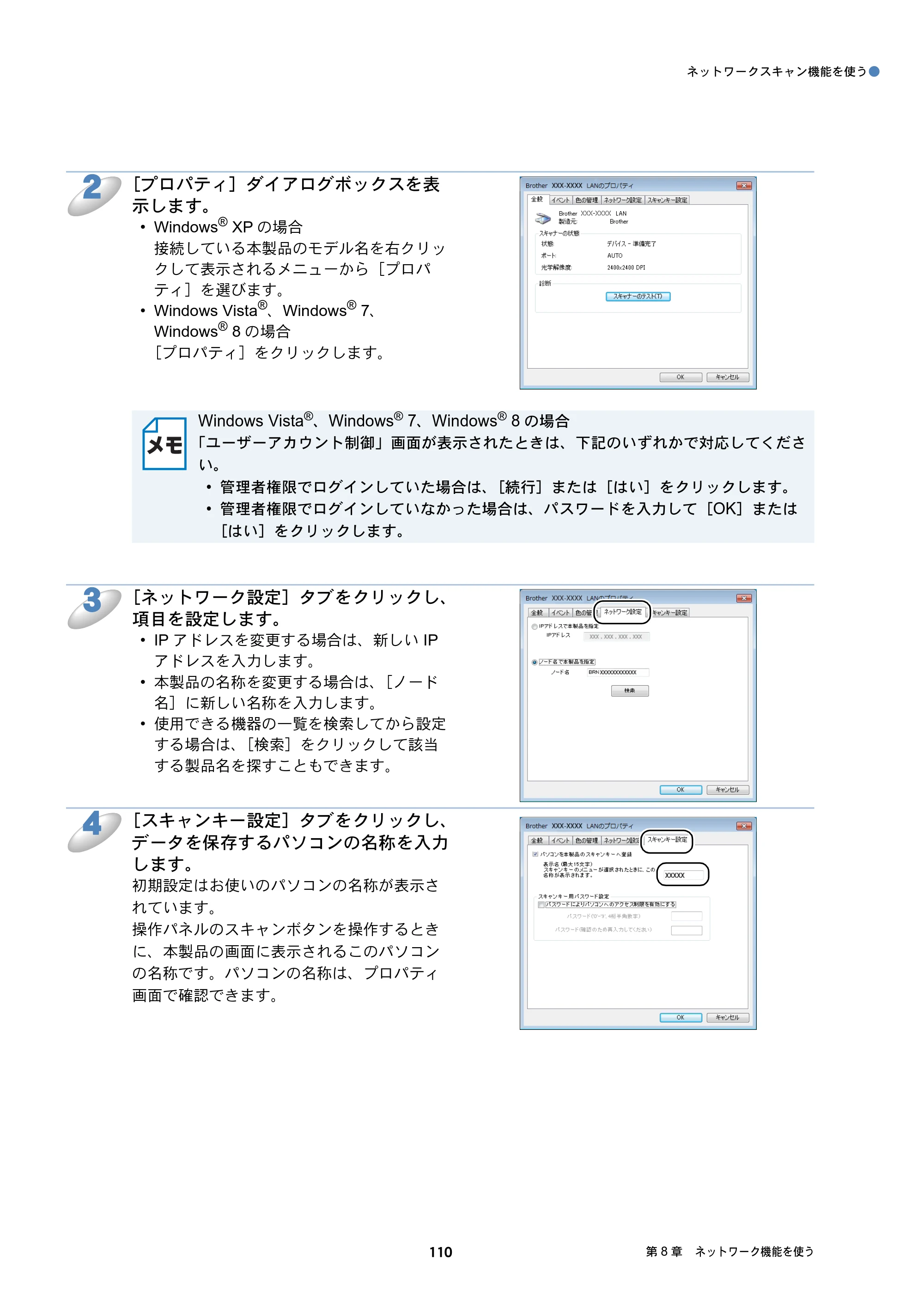

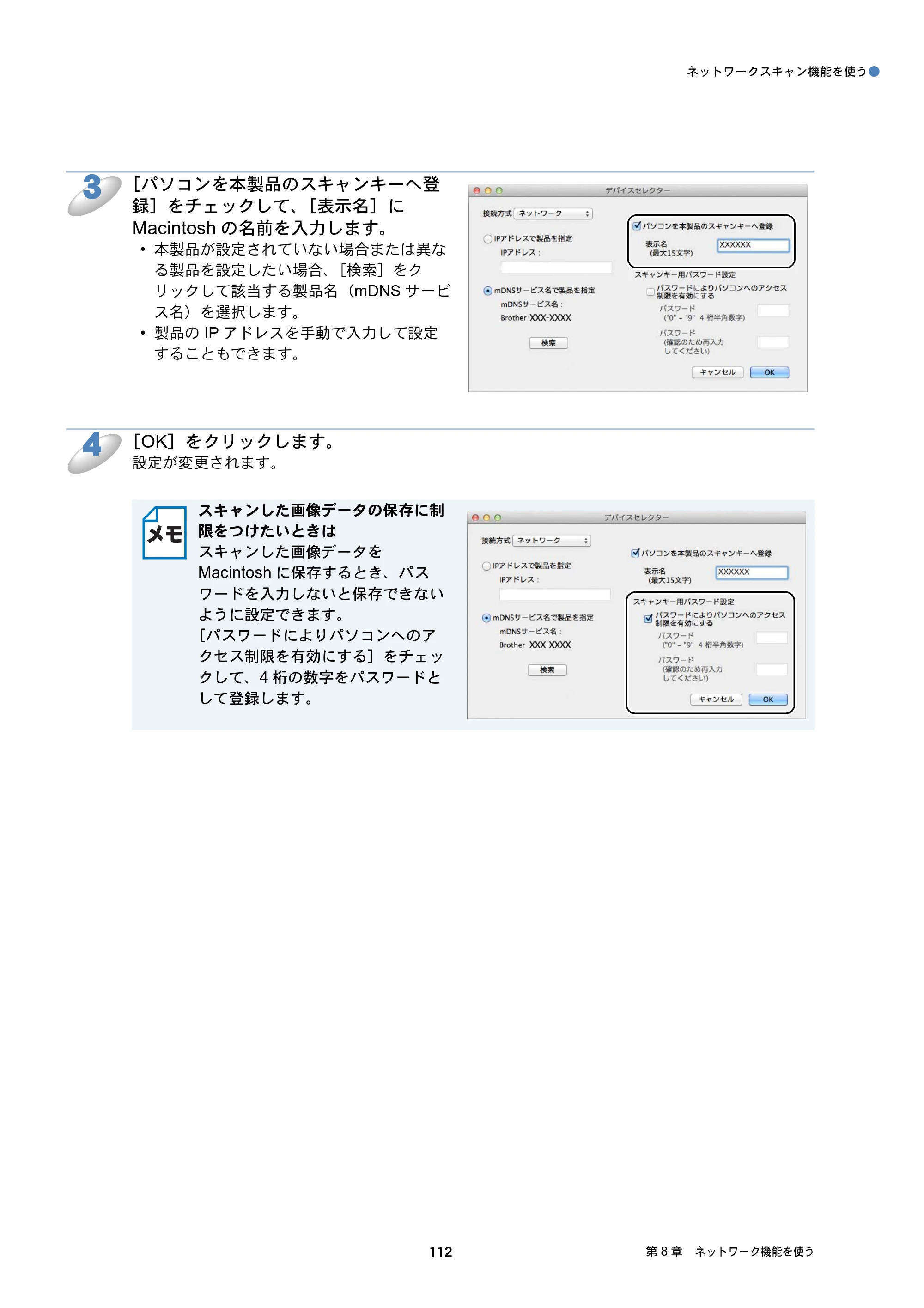

ネットワークスキャン機能を使う ................................................... 109
ネットワークスキャン機能とは ........................................................................... 109

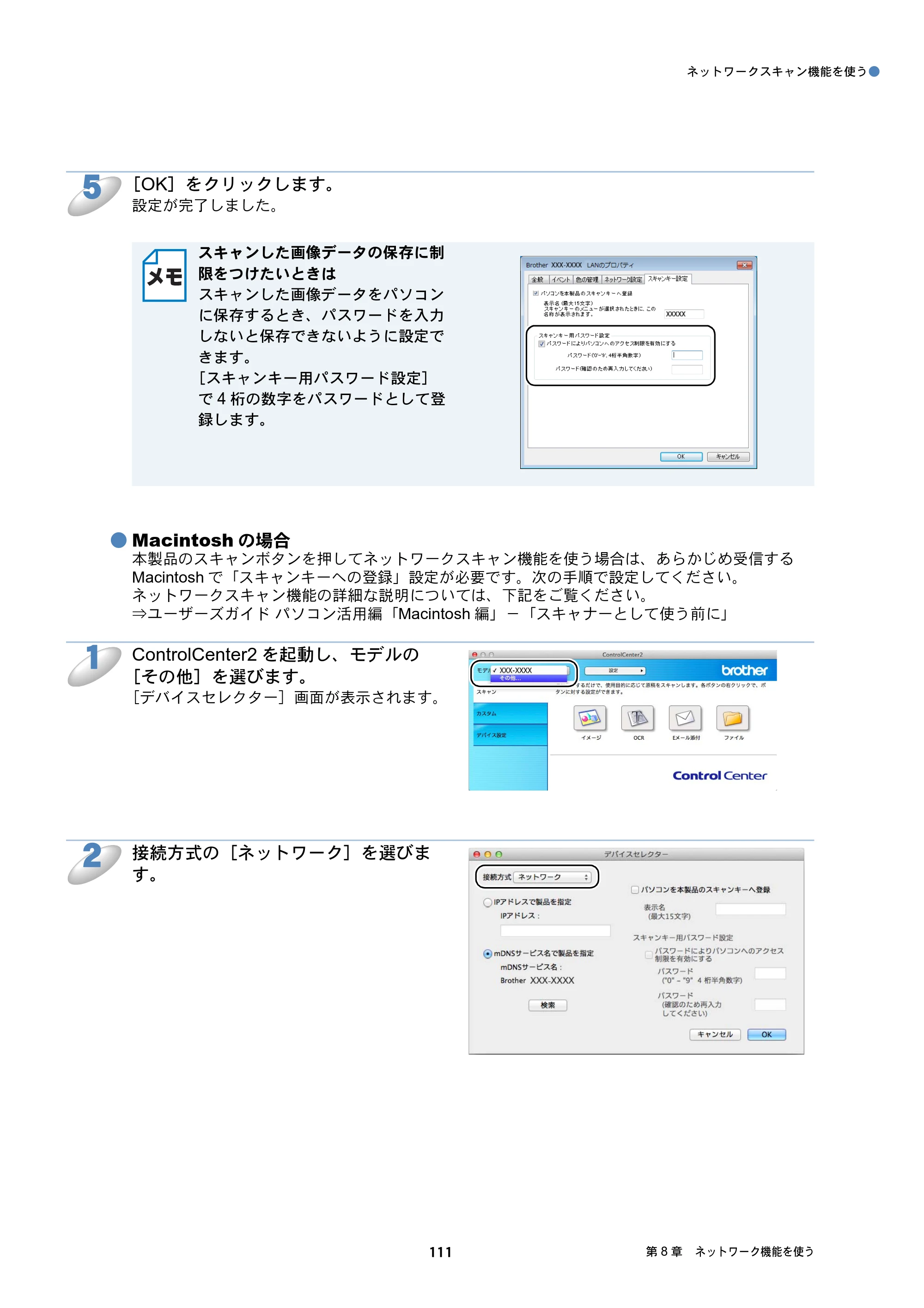

ネットワークスキャンの設定............................................................................... 109
ネットワーク PC-FAX 送信機能を使う（MFC モデルのみ）............ 113
ネットワーク PC-FAX 送信機能とは ................................................................... 113
ネットワーク PC-FAX 送信機能を使う................................................................ 113

目 次●
5

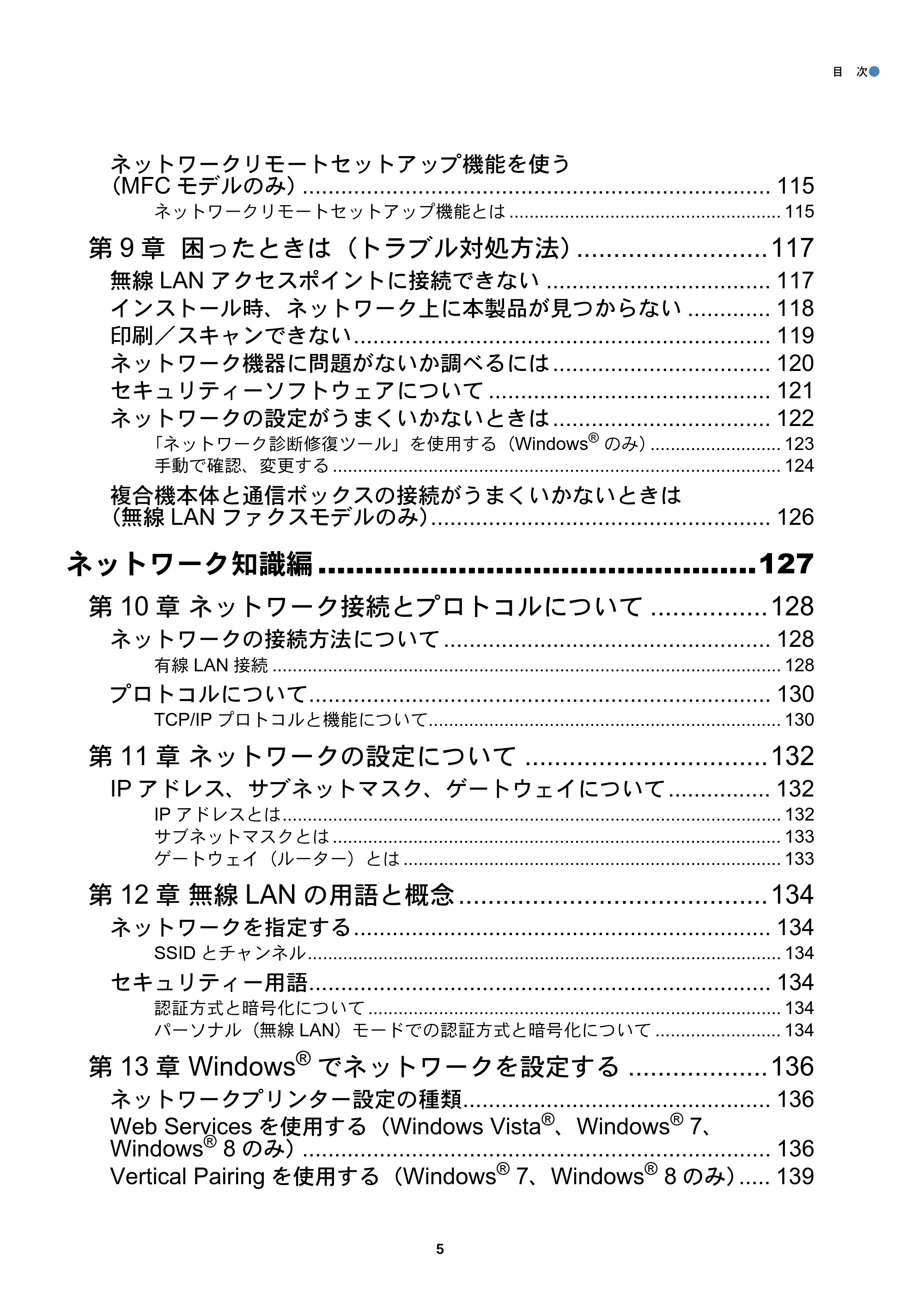

ネットワークリモートセットアップ機能を使う
（MFC モデルのみ）......................................................................... 115
ネットワークリモートセットアップ機能とは ...................................................... 115
第 9 章 困ったときは（トラブル対処方法）..........................117
無線 LAN アクセスポイントに接続できない ................................... 117
インストール時、ネットワーク上に本製品が見つからない ............. 118
印刷／スキャンできない................................................................. 119
ネットワーク機器に問題がないか調べるには.................................. 120

セキュリティーソフトウェアについて ............................................ 121
ネットワークの設定がうまくいかないときは.................................. 122
「ネットワーク診断修復ツール」を使用する（Windows
®
のみ）.......................... 123
手動で確認、変更する ......................................................................................... 124
複合機本体と通信ボックスの接続がうまくいかないときは
（無線 LAN ファクスモデルのみ）..................................................... 126
ネットワーク知識編 ...............................................127

第 10 章 ネットワーク接続とプロトコルについて ................128
ネットワークの接続方法について ................................................... 128
有線 LAN 接続 ..................................................................................................... 128
プロトコルについて........................................................................ 130
TCP/IP プロトコルと機能について...................................................................... 130
第 11 章 ネットワークの設定について .................................132

IP アドレス、サブネットマスク、ゲートウェイについて................ 132
IP アドレスとは................................................................................................... 132
サブネットマスクとは ......................................................................................... 133
ゲートウェイ（ルーター）とは ........................................................................... 133
第 12 章 無線 LAN の用語と概念 ..........................................134
ネットワークを指定する................................................................. 134

SSID とチャンネル.............................................................................................. 134
セキュリティー用語........................................................................ 134
認証方式と暗号化について .................................................................................. 134
パーソナル（無線 LAN）モードでの認証方式と暗号化について ......................... 134
第 13 章 Windows
®
でネットワークを設定する ...................136
ネットワークプリンター設定の種類................................................ 136

Web Services を使用する（Windows Vista
®
、Windows
®
7、
Windows
®
8 のみ）......................................................................... 136
Vertical Pairing を使用する（Windows
®
7、Windows
®
8 のみ）..... 139

目 次●
6

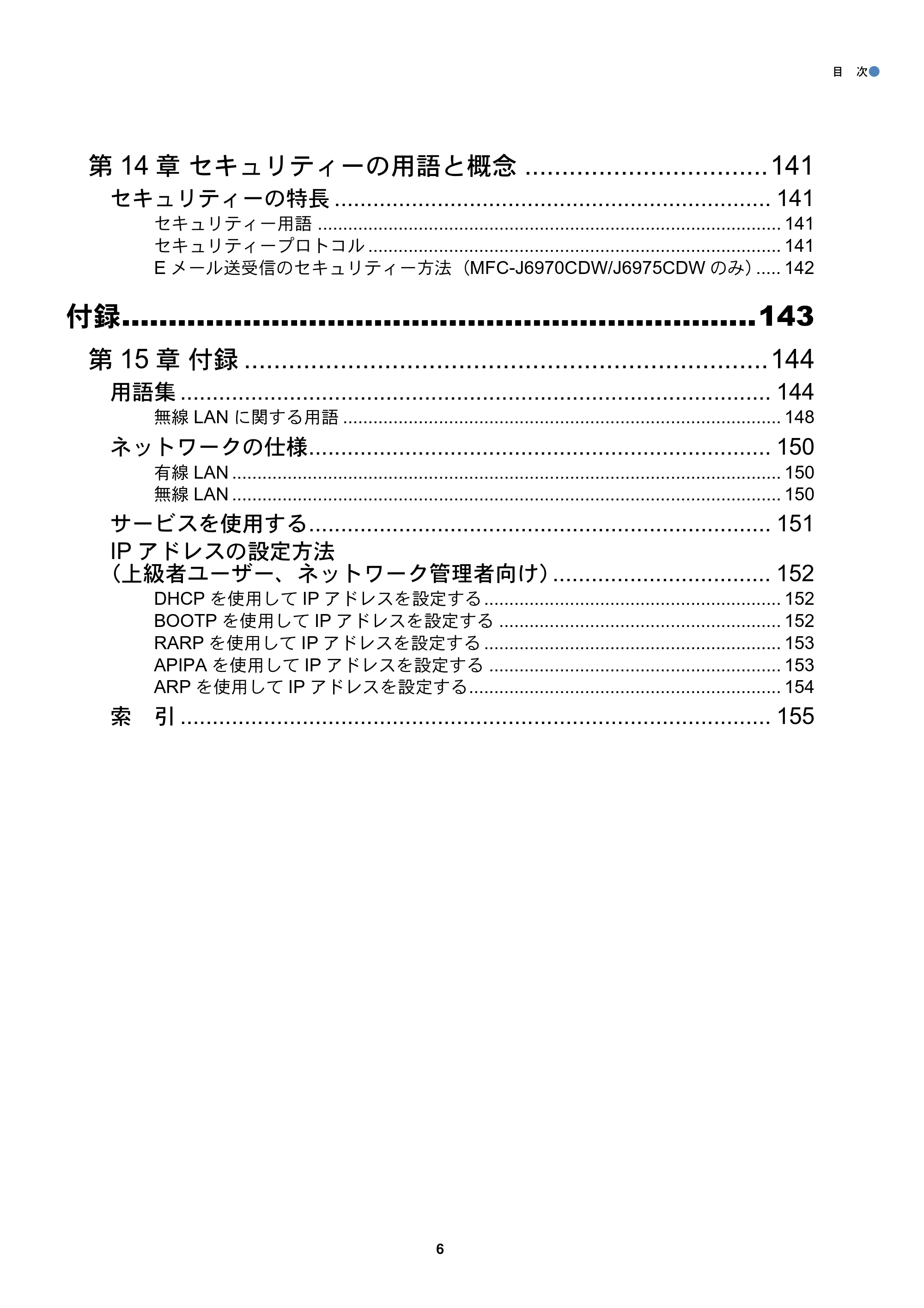

第 14 章 セキュリティーの用語と概念 .................................141
セキュリティーの特長 .................................................................... 141
セキュリティー用語 ............................................................................................ 141
セキュリティープロトコル .................................................................................. 141
E メール送受信のセキュリティー方法（MFC-J6970CDW/J6975CDW のみ）..... 142
付録....................................................................143

第 15 章 付録 .......................................................................144
用語集 ............................................................................................ 144
無線 LAN に関する用語 ....................................................................................... 148
ネットワークの仕様........................................................................ 150
有線 LAN ............................................................................................................. 150

無線 LAN ............................................................................................................. 150
サービスを使用する........................................................................ 151
IP アドレスの設定方法
（上級者ユーザー、ネットワーク管理者向け）.................................. 152
DHCP を使用して IP アドレスを設定する........................................................... 152
BOOTP を使用して IP アドレスを設定する ........................................................ 152
RARP を使用して IP アドレスを設定する ........................................................... 153

APIPA を使用して IP アドレスを設定する .......................................................... 153
ARP を使用して IP アドレスを設定する.............................................................. 154
索 引 ............................................................................................ 155

7
やりたいこと目次
操作パネルを使ってネットワークの設定をす
る
操作パネルを使用して、ネットワーク上で本製品を
使用するための設定ができます。
無線 LAN を使う
LAN ケーブルを使用しないで、無線でネットワークに
接続できます。
ネットワークプリンターとして使う
本製品をネットワーク環境で使用します。ネット
ワーク上の複数のパソコンから印刷できます。
⇒ユーザーズガイド パソコン活用編「プリンター」
ネットワークスキャナーとして使う
本製品をネットワーク上で共有できるスキャナーと
して利用できます。
ネットワーク PC-FAX を使う
パソコン上のアプリケーションで作成したファイルを印刷せずに送信できます。
ネットワーク PC-FAX 受信機能（Windows
®
のみ）については、下記をご覧
ください。
⇒ユーザーズガイド パソコン活用編「パソコンでファクスを受信する」
対応モデル：
MFC-J820DN/J820DWN/J870N/J890DN/J890DWN/J980DN/J980DWN/
J4810DN/J6570CDW/J6770CDW/J6970CDW/J6975CDW

41 ページ
20 ページ
14 ページ
109 ページ
113 ページ

やりたいこと目次●
8
ネットワークリモートセットアップ
本製品にネットワーク経由でアクセスして、各種設定
を変更できます。
対応モデル：
MFC-J820DN/J820DWN/J870N/J890DN/
J890DWN/J980DN/J980DWN/J4810DN/
J6570CDW/J6770CDW/J6970CDW/J6975CDW
BRAdmin Light を使って本製品を管理する
付属のソフトウェア BRAdmin Light を使ってアク
セスし、管理や設定をすることができます。
対応モデル：
DCP-J132N/J152N/J552N/J752N/J952N/J4215N
MFC-J870N/J980DN/J980DWN/J6570CDW/
J6770CDW/J6970CDW/J6975CDW
ネットワークでメディアを利用する
［ネットワークメディアカードアクセス］
ネットワークで接続された複数のパソコンから、本製品にセットし
たメモリーカードや USB フラッシュメモリーなどのメディアにア
クセスできます。
詳しくは、下記をご覧ください。

Windows
®
の場合
⇒ユーザーズガイド パソコン活用編
「パソコンからメモリーカードまたは USB フラッシュメモリーを使う」－
「ネットワーク経由でメモリーカードまたは USB フラッシュメモリーにアクセスする」
Macintosh の場合
⇒ユーザーズガイド パソコン活用編
「Macintosh からメモリーカードまたは USB フラッシュメモリーを使う」－
「ネットワーク経由でメモリーカードまたは USB フラッシュメモリーにアクセスする」
対応モデル：
DCP-J552N/J752N/J952N/J4215N
MFC-J820DN/J820DWN/J870N/J890DN/J890DWN/J980DN/J980DWN/J4810DN/J6570CDW/
J6770CDW/J6970CDW/J6975CDW
115 ページ
14 ページ

9
本書の見かた
マークについて
本文中では、マークについて、次のように表記しています。
モデル名について
本書では、モデル名を次のように記載しています。

• 液晶ディスプレーモデル：

DCP-J132N/J152N

• タッチパネルモデル：

DCP-J552N/J752N/J952N/J4215N
MFC-J820DN/J820DWN/J870N/J890DN/J890DWN/J980DN/J980DWN/J4810DN/J6570CDW/
J6770CDW/J6970CDW/J6975CDW

• 無線 LAN ファクスモデル：

MFC-J820DN/J820DWN/J890DN/J890DWN/J4810DN
イラスト／画面について
外観イラストは DCP-J4215N、表示される画面は MFC-J870N を代表で使用しています。
操作パネルのイラストは、液晶ディスプレーモデルでは DCP-J152N、タッチパネルモデルでは DCP-
J4215N、無線 LAN ファクスモデルでは MFC-J4810DN を代表で使用しています。
モデル特有の機能の場合は、該当モデルのイラストを使用しています。
お使いのモデルによっては、本書で使用している操作パネルのボタンとデザインが異なる場合があ
ります。該当するボタンに読み替えてください。
編集ならびに出版における通告
本マニュアルならびに本製品の仕様は予告なく変更されることがあります。
ブラザー工業株式会社は、本書に掲載された仕様ならびに資料を予告なしに変更する権利を有しま
す。また提示されている資料に依拠したため生じた損害（間接的損害を含む）に対しては、出版物
に含まれる誤植その他の誤りを含め、一切の責任を負いません。

© 2013 Brother Industries, Ltd. All rights reserved.
本製品をお使いになるにあたって、注意していただきたいことがらを説明しています。
本製品の操作手順に関する補足情報を説明しています。

ネットワーク操作編
第 1 章 はじめに...................................................................................11
第 2 章 ネットワークを設定する .............................................14
第 3 章 無線 LAN を設定する ......................................................20
第 4 章 操作パネルで設定する ..................................................41
第 5 章 ウェブブラウザーで管理する ..................................63
第 6 章 インターネットファクス機能を使う ..................78
第 7 章 セキュリティー機能を使う........................................99

第 8 章 ネットワーク機能を使う ..........................................109
第 9 章 困ったときは（トラブル対処方法）..................117

11 第 1 章 はじめに
第 1 章 はじめに
第 1 章 はじめに
ネットワークの概要
本製品のネットワークインターフェイスを利用して LAN または WAN に接続し、ネットワーク上の
パソコンから本製品で原稿のスキャンや印刷ができます。
本製品は、IEEE802.11b/g/n 無線ネットワークに対応し、無線認証およびセキュリティーを使用し
たインフラストラクチャ通信またはアドホック通信で動作します。
付属のソフトウェア BRAdmin Light を使用して、ネットワークインターフェイスの設定ができます。
本書は、本製品をネットワーク上で使用するために必要な設定方法について説明しています。
パソコンの OS、製品のモデルによって、使用できるネットワーク機能が異なります。詳細は以下を
ご覧ください。
モデル別機能対応表
各機能に対応しているモデルは、次の表でご確認ください。
*1
DCP-J952N のみ対応
*2
MFC-J980DN/J980DWN のみ対応

• 有線 LAN 対応モデルの場合は、有線 LAN と無線 LAN の両方で使用できますが、同

時に使用することはできません。どちらか一方を選択する必要があります。ただし、
Wi-Fi Direct™ 接続対応モデルの場合は、無線 LAN 接続と Wi-Fi Direct™ 接続、有線
LAN 接続と Wi-Fi Direct™ 接続は同時に使用できます。

• Wi-Fi Direct™ 接続について詳しくは、サポートサイト（ブラザーソリューションセン

ター http://solutions.brother.co.jp/）から「Wi-Fi Direct™ ガイド」をダウンロードし
てご覧ください。
機能
DCP-J132N/
J152N
DCP-J552N/
J752N/
J952N
DCP-
J4215N
MFC-
J820DN/
J820DWN/
J890DN/
J890DWN
MFC-J870N/
J980DN/
J980DWN
MFC-
J4810DN
MFC-
J6570CDW/
J6770CDW/
J6970CDW/
J6975CDW
有線 LAN － ○ *1 ○ － ○ － ○
無線 LAN ○ ○ ○ ○ ○ ○ ○
ネットワークプリンター ○ ○ ○ ○ ○ ○ ○
ネットワークスキャン ○ ○ ○ ○ ○ ○ ○
ネットワーク PC-FAX 送信 － － － ○ ○ ○ ○
ネットワーク PC-FAX 受信 － － － ○ ○ ○ ○
ネットワークメディアカードアクセス － ○ ○ ○ ○ ○ ○
管理ユーティリティー BRAdmin Light ○ ○ ○ － ○ － ○
管理ユーティリティー BRAdmin Professional ○ ○ ○ － ○ － ○

管理ユーティリティー ウェブブラウザー － － ○ － － ○ ○
ネットワークリモートセットアップ － － － ○ ○ ○ ○
ステータスモニター ○ ○ ○ ○ ○ ○ ○
Wi-Fi Direct™ 接続 － － ○ － ○ *2 － ○
Vertical Pairing ○ ○ ○ ○ ○ ○ ○

ネットワークの概要●
12 第 1 章 はじめに
OS 別機能対応表
*1
DCP-J4215N、MFC-J4810DN は、Windows Server
®
2012 に対応していません。
*2
MFC-J820DN/J820DWN/J890DN/J890DWN/J4810DN を除く
最新の BRAdmin Light は、サポートサイト（ブラザーソリューションセンター http://solutions.brother.co.jp/）からダウンロードしてご使
用ください。
*3
MFC-J820DN/J820DWN/J890DN/J890DWN/J4810DN を除く
最新の BRAdmin Professional は、サポートサイト（ブラザーソリューションセンター http://solutions.brother.co.jp/）からダウンロードし
てご使用ください。
*4
DCP-J4215N、MFC-J4810DN/J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ
*5
Windows

®
7、Windows
®
8 のみ
機能
Windows ® XP/Windows Vista® /
Windows ® 7/Windows ® 8
Windows Server ® 2003/2003 R2/
2008/2008 R2/2012 *1
Mac OS X v10.6.8/10.7.x/
10.8.x
ネットワークプリンター
⇒ 14 ページ「ネットワークを設定する」
⇒ユーザーズガイド パソコン活用編「プリン
ター」
○ ○ ○
ネットワークスキャン
⇒ユーザーズガイド パソコン活用編「スキャ
ナー」
○ － ○
ネットワーク PC-FAX 送信（MFC モデルのみ）
⇒ユーザーズガイド パソコン活用編
「PC-FAX」
○ － ○
ネットワーク PC-FAX 受信（MFC モデルのみ）
⇒ユーザーズガイド パソコン活用編
「PC-FAX」
○ － －
ネットワークメディアカードアクセス ○ － ○
管理ユーティリティー BRAdmin Light*2
⇒ 14 ページ「BRAdmin Light で設定する」
○ ○ ○
管理ユーティリティー BRAdmin Professional*3

⇒ 19 ページ「BRAdmin Professional で設定す
る（Windows ® のみ）」
○ ○ －
管理ユーティリティーウェブブラウザー *4
⇒ 63 ページ「ウェブブラウザーで管理する」
○ ○ ○
ネットワークリモートセットアップ（MFC モデ
ルのみ）
⇒ユーザーズガイド パソコン活用編「リモート
セットアップ」
○ ○ ○
ステータスモニター
Windows ® の場合
⇒ユーザーズガイド パソコン活用編「印刷状況
やインク残量を確認する（ステータスモニ
ター）」
Macintosh の場合
⇒ユーザーズガイド パソコン活用編「印刷状況
を確認する（ステータスモニター）」
○ － ○
Vertical Pairing
⇒ 139 ページ「Vertical Pairing を使用する
（Windows ® 7、Windows ® 8 のみ）」
○ *5 － －

ネットワークの概要●
13 第 1 章 はじめに
その他のネットワーク機能
インターネットファクス（MFC-J6970CDW/J6975CDW のみ）
インターネットファクスは、インターネット回線を使用してファクスを送受信する機能です。
⇒ 78 ページ「インターネットファクス機能を使う」
セキュリティー機能
（MFC-J820DN/J820DWN/J890DN/J890DWN/J4810DN を除く）
本製品は、最新のネットワークセキュリティーと暗号化プロトコルに対応しています。
⇒ 99 ページ「セキュリティー機能を使う」
セキュリティ機能ロック 2.0（MFC-J4810DN/J6570CDW/
J6770CDW/J6970CDW/J6975CDW のみ）
ウェブブラウザーを使用して、ユーザーごとにできる機能を制限することができます。
⇒ 66 ページ「セキュリティ機能ロック 2.0 （MFC-J4810DN/J6570CDW/J6770CDW/
J6970CDW/J6975CDW のみ）」
Web 接続設定（DCP-J132N を除く）

本製品からウェブサービスにアクセスすると、画像データをアップロードしたり、ダウンロードし
て印刷することができます。詳しくは、サポートサイト（ブラザーソリューションセンター http://
solutions.brother.co.jp/）から「クラウド接続ガイド」をダウンロードしてご覧ください。
無線 LAN 機器使用の際のご注意
本製品は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づくクラス B 情報技術装置
です。本製品は、家庭環境で使用することを目的としていますが、本製品がラジオやテレビジョン
受信機に近接して使用されると、受信障害を引き起こすことがあります。本書に従って正しい取り
扱いをしてください。
無線電波の使用可能距離は、最大 70m です。本製品の設置場所や周囲の環境、また使用
する機器の種類により、使用可能距離や通信速度は異なります。

14 第 2 章 ネットワークを設定する
第 2 章 ネットワークを設定する
第 2 章 ネットワークを設定する
ネットワークを設定するには、次の方法があります。
操作パネルから設定する
本製品のネットワーク設定を操作パネルからネットワークメニューを使用して設定できます。
⇒ 41 ページ「操作パネルで設定する」
ウェブブラウザーで設定する
HTTP（ハイパーテキスト転送プロトコル）を使用してネットワークに接続されている本製品の管
理ができます。パソコンにインストールされている標準ウェブブラウザーを使用して、ネットワー
ク上の本製品のステータス情報を取得し、本製品およびネットワーク設定を変更することができま
す。
⇒ 63 ページ「ウェブブラウザーで管理する」
BRAdmin Light で設定する
BRAdmin Light は、ネットワークに接続された本製品の初期設定をするユーティリティーソフトです。
ネットワーク上の本製品の検索やステータス表示、IP アドレスなどのネットワークの基本設定が行
えます。
ウェブブラウザーによる設定を行うためには、本製品の TCP/IP 設定（IP アドレス、サ

ブネットマスク、ゲートウェイなど）が完了している必要があります。
⇒ 41 ページ「操作パネルで設定する」

• TCP/IP ネットワークで接続された本製品を自動的に検索し、IP アドレスなどのネット

ワーク設定を変更できるので、ネットワーク管理が簡単に行えるようになります。

• BRAdmin Light は、Windows

®
XP、Windows Vista
®
、Windows
®
7、Windows
®
8、
Windows Server
®
2003/2003 R2/2008/2008 R2/2012 および Mac OS X v10.6.8 以降
に対応しています。

• さらに高度なプリンター管理を必要とする場合は、BRAdmin Professional

（Windows
®
のみ）をご利用ください。BRAdmin Professional は、サポートサイト
（ブラザーソリューションセンター http://solutions.brother.co.jp/）からダウンロード
してご使用ください。
アンチウィルスソフトのファイアウォール機能が設定されている場合、BRAdmin Light
の「稼働中のデバイスの検索」機能が利用できないことがあります。利用する場合は、
一時的にファイアウォール機能を無効にしてください。

BRAdmin Light で設定する ●
15 第 2 章 ネットワークを設定する
BRAdmin Light をインストールする

• Windows

®
の場合
あらかじめ、BRAdmin Light をインストールする必要があります。次の手順でインストールを行って
ください。
付属のドライバー＆ソフトウェア CD-ROM をパソコンの CD-ROM ドライブにセット
します。
トップメニュー画面が表示されます。
［カスタムインストール］－［ネットワークユーティリティ］をクリックします。
［BRAdmin Light］をクリックします。
画面の指示に従って、インストールします。

• Macintosh の場合

サポートサイト（ブラザーソリューションセンター http://solutions.brother.co.jp/）
へアクセスします。
「製品名から探す」にお使いのモデル名を入力し、［検索］をクリックします。
［ソフトウェアダウンロード］をクリックします。
起動しているアプリケーションがある場合は、終了させてからインストールを始めてく
ださい。
自動的にトップメニュー画面が表示されないときは、下記の操作を行ってください。
（Windows
®
XP の場合）
［マイ コンピュータ］から CD-ROM ドライブをダブルクリックし、［start.exe］をダブ
ルクリックしてください。
（Windows Vista
®
の場合）
［コンピュータ］から CD-ROM ドライブをダブルクリックし、［start.exe］をダブルク
リックしてください。
（Windows
®
7 の場合）
［コンピューター］から CD-ROM ドライブをダブルクリックし、［start.exe］をダブルク
リックしてください。
（Windows
®
8 の場合）

タスクバーにある （エクスプローラー）をクリックし、［コンピューター］から CD-
ROM ドライブをダブルクリックし、［start.exe］をダブルクリックしてください。
1
2
3
1
2
3

BRAdmin Light で設定する ●
16 第 2 章 ネットワークを設定する
「OS の選択」はお使いの OS、「タイプの選択」は［ユーティリティソフトウェア］を
プルダウンで選択し、［決定］をクリックします。
「BRAdmin Light」の［詳細］をクリックし、次の画面で［ダウンロード］をクリック
します。
ダウンロードが完了したら、ダウンロードしたファイルをダブルクリックし、画面の指示に従って
BRAdmin Light をインストールしてください。
IP アドレス、サブネットマスク、ゲートウェイを設定する
BRAdmin Light をインストールします。
⇒ 15 ページ「BRAdmin Light をインストールする」
（Windows
®
XP、Windows Vista
®
、Windows
®
7、Windows Server
®
2003/2008 の
場合）
（スタート）メニューから［すべてのプログラム］－［Brother］－［BRAdmin
Light］－［BRAdmin Light］の順にクリックします。

（Windows
®
8、Windows Server
®
2012 の場合）
（BRAdmin Light）をクリックします。
（Macintosh の場合）
［Finder］メニューから［移動］－［アプリケーション］－［Brother］－［ユーティ
リティ］－［BRAdminLight2］－ （BRAdmin Light.jar）をダブルクリックします。
BRAdmin Light が新しいデバイスを自動的に検索します。

• 最新の BRAdmin Light はサポートサイト（ブラザーソリューションセンター

http://solutions.brother.co.jp/）からダウンロードできます。

• さらに高度なプリンター管理を必要とされる場合は、BRAdmin Professional

（Windows
®
のみ）をご利用ください。
BRAdmin Professional はサポートサイト（ブラザーソリューションセンター
http://solutions.brother.co.jp/）からダウンロードできます。

• BRAdmin Light を操作するパソコンで、ファイアウォールを有効にしている場合は、

BRAdmin Light の「稼働中のデバイスの検索」機能が利用できません。利用する場合
は、一時的にファイアウォールを無効に設定してください。

• BRAdmin Light で表示される本製品のお買い上げ時ノード名は、有線 LAN の場合は

［BRNxxxxxxxxxxxx］、無線 LAN の場合は［BRWxxxxxxxxxxxx］となっています。
（「xxxxxxxxxxxx」は MAC アドレス（イーサネットアドレス）の 12 桁です。）
4
5
1
2

BRAdmin Light で設定する ●
17 第 2 章 ネットワークを設定する
新しいデバイスをダブルクリックします。
［STATIC］を選択して、［IP アドレス］、［サブネットマスク］、［ゲートウェイ］を入
力します。

• ネットワークインターフェイスがすでに設定されている場合や IP アドレスの自動設

定機能により IP アドレスが割り当て済みの場合には、デバイスステータスに［未設
定］とは表示されません。その場合は、設定を変更せずに本製品を利用することをお
勧めします。

• 本製品に現在設定されているノード名や MAC アドレスを調べる場合は、「ネットワー

ク設定リスト」を印刷してください。
⇒ 54 ページ「ネットワーク設定リストの出力」
ノード名や MAC アドレスは、操作パネルからも確認できます。
⇒ 41 ページ「操作パネルで設定する」
3
MacintoshWindows
®
4
MacintoshWindows
®

BRAdmin Light で設定する ●
18 第 2 章 ネットワークを設定する
（各項目がすでに設定されている場合）
［ネットワーク］タブをクリックします。
［OK］をクリックします。
本製品に IP アドレスが正しく設定されると、ウィンドウの左側にノード名およびプリンター名が
表示されます。
MacintoshWindows
®
5

19 第 2 章 ネットワークを設定する
BRAdmin Professional で設定する
（Windows
®
のみ）
本製品では、BRAdmin Light 以外にも、BRAdmin Professional を使用して、ネットワークの設定
を変更できます。BRAdmin Professional は、ネットワークに接続されている本製品の管理をする
ためのユーティリティーです。Windows
®
システムが稼働するパソコンからネットワーク上の本製
品の検索、状態の閲覧、ネットワーク設定の変更ができます。詳しい情報とダウンロードについて
は、サポートサイト（ブラザーソリューションセンター http://solutions.brother.co.jp/）をご覧くだ
さい。

• 最新の BRAdmin Professional はサポートサイト（ブラザーソリューションセンター

http://solutions.brother.co.jp/）からダウンロードできます。

• BRAdmin Professional を操作するパソコンで、ファイアウォールを有効にしている

場合は、BRAdmin Professional の「ネットワークを検索」機能が利用できません。
利用する場合は、一時的にファイアウォールを無効に設定してください。

• BRAdmin Professional で表示される本製品のお買い上げ時ノード名は、有線 LAN の

場合は［BRNxxxxxxxxxxxx］、無線 LAN の場合は［BRWxxxxxxxxxxxx］となってい
ます。（「xxxxxxxxxxxx」は MAC アドレス（イーサネットアドレス）の 12 桁です。）

20 第 3 章 無線 LAN を設定する
第 3 章 無線 LAN を設定する
第 3 章 無線 LAN を設定する
概要
本製品をお使いの無線 LAN に簡単に接続する方法について詳しくは、別冊の「かんたん設置ガイ
ド」をご覧ください。
より詳しい無線 LAN 設定については、この章をご覧ください。
TCP/IP の設定については、下記をご覧ください。
⇒ 14 ページ「BRAdmin Light で設定する 」

• 下記の操作を行うと、操作パネルの Wi-Fi ランプ（ ）が点灯します。

（DCP-J552N/J752N、MFC-J820DN/J820DWN/J890DN/J890DWN/J4810DN の場
合）
【無線 LAN 有効】を【オン】に設定します。
（有線 LAN 対応モデルの場合）
【有線 / 無線切替え】を【無線 LAN】に設定します。

• 本製品を無線 LAN アクセスポイント（または無線 LAN 対応のパソコン）の近くに設

置してください。

• 本製品と無線 LAN アクセスポイントの間に、金属、アルミサッシ、鉄筋コンクリー

ト壁があると、接続しにくくなる場合があります。

• 本製品の近くに、微弱な電波を発する電気製品（特に電子レンジやデジタルコードレ

ス電話）を置かないでください。

• 環境によっては、有線 LAN 接続や USB 接続と比べて、通信速度が劣る場合がありま

す。写真などの大きなデータを印刷する場合は、有線 LAN または USB 接続で印刷す
ることをお勧めします。

• 有線 LAN 対応モデルの場合は、有線 LAN と無線 LAN の両方で使用できますが、同時

に使用することはできません。どちらか一方を選択する必要があります。ただし、Wi-
Fi Direct™ 接続対応モデルの場合は、無線 LAN 接続と Wi-Fi Direct™ 接続、有線
LAN 接続と Wi-Fi Direct™ 接続は同時に使用できます。

• Wi-Fi Direct™ 接続について詳しくは、サポートサイト（ブラザーソリューションセン

ター http://solutions.brother.co.jp/）から「Wi-Fi Direct™ ガイド」をダウンロードし
てご覧ください。

• 無線 LAN 設定を行うには、お使いの無線 LAN アクセスポイントに設定されている

SSID（ネットワーク名）とネットワークキーを調べておく必要があります。

21 第 3 章 無線 LAN を設定する
ネットワーク環境を確認する
ネットワーク上の無線 LAN アクセスポイントとパソコン
が接続されている場合（インフラストラクチャ通信）
（推奨：本ガイドでは、インフラストラクチャ通信による設定について説明しています。）
インフラストラクチャ通信のネットワークでは、ネットワークの中心に無線 LAN アクセスポイン
トが設置され、有線のネットワークへ橋渡しをするほかにゲートウェイとしても機能します。本製
品をインフラストラクチャモードに設定している場合は、すべての印刷ジョブを無線 LAN アクセ
スポイントを経由して受け取ります。
本製品の無線 LAN 設定をする場合は、次の 4 つの方法があります。

• 本製品に付属の CD-ROM に収録されているブラザーインストーラーを使用する（推奨）
• 無線 LAN アクセスポイントの簡単設定（WPS/AOSS™）を使用する
• 本製品の操作パネルから手動で無線 LAN 設定をする
• WPS の PIN コード入力方式を使用する

設定手順はご使用のネットワーク環境によって異なります。
ij
Ĵ
IJ
1 無線 LAN アクセスポイント
2 有線 LAN で無線 LAN アクセスポイントに接続されているパソコン
3 無線 LAN で無線 LAN アクセスポイントに接続されているパソコン

ネットワーク環境を確認する●
22 第 3 章 無線 LAN を設定する
ネットワーク上に無線 LAN アクセスポイントがなく、無線
通信可能なパソコンが接続されている場合（アドホック通信）
アドホック通信のネットワークでは、無線 LAN アクセスポイントが存在しません。それぞれの無
線機器は個別に直接通信します。本製品をアドホックモードに設定している場合は、印刷データを
送信するパソコンからすべての印刷を直接受け取ります。

• 無線 LAN ファクスモデルは、アドホック通信に対応しておりません。
• アドホック通信は、機器間のみで通信を行います。通信規格上セキュリティーレベル

を高くすることができませんので、安全な無線通信を行うためにインフラストラク
チャ通信をお勧めします。

• アドホック通信を行うための設定は、サポートサイト（ブラザーソリューションセン

ター http://solutions.brother.co.jp/）の「よくあるご質問（Q&A）」をご覧ください。
IJ
1 無線 LAN 対応のパソコン

23 第 3 章 無線 LAN を設定する
無線 LAN 設定を始める前に

• 手動設定を行うには、お使いの無線 LAN アクセスポイント（ルーターなど）に設定され

ている情報が必要です。必ず、無線 LAN アクセスポイントの設定を確認してください。

• 無線 LAN アクセスポイントに設定されている情報は本製品からは調べることができ

ません。お使いの無線 LAN アクセスポイントの取扱説明書をご覧ください。それで
もわからない場合は、お使いの無線 LAN アクセスポイントのメーカーにお問い合わ
せください。

• パーソナルファイアウォール（Windows

®
ファイアウォールなど）を有効にしている
場合は、一時的にファイアウォール機能を無効にしてからドライバーのインストール
を行ってください。無線 LAN の設定が完了したあとで、パーソナルファイアウォー
ルを有効に戻してください。設定方法については、ソフトウェア提供元へご相談くだ
さい。

• すでに本製品で無線 LAN 設定を行ったことがあり、設定をし直す場合は、ネット

ワーク設定をリセットしてください。
⇒ 52 ページ「ネットワーク設定リセット」

24 第 3 章 無線 LAN を設定する
無線 LAN を設定する
付属の CD-ROM を使って自動設定をする（推奨）
一時的に USB ケーブルを使う場合があります。付属の USB ケーブルをご用意ください。
設定の方法について詳しくは、別冊の「かんたん設置ガイド」をご覧ください。
無線 LAN アクセスポイントの簡単設定（WPS/AOSS™）
を使用する（インフラストラクチャ通信のみ）
本製品を接続する無線 LAN アクセスポイントが WPS/AOSS
™*1
（PBC
*2
方式）のどちらかに対応
している場合は、操作パネルから無線 LAN アクセスポイントの簡単設定を使用して、自動で本製
品の無線 LAN 設定ができます。
設定の方法について詳しくは、別冊の「かんたん設置ガイド」をご覧ください。
*1
WPS は Wi-Fi Protected Setup、AOSS™ は AirStation One-Touch Secure System の略です。
*2
Push Button Configuration

• 本製品を無線 LAN に接続する場合は、インストール前にネットワーク管理者にお問

い合わせいただき、無線 LAN の設定を確認してください。

• すでに本製品で無線 LAN 設定を行ったことがあり、設定をし直す場合は、ネット

ワーク設定をリセットしてください。
⇒ 52 ページ「ネットワーク設定リセット」
無線 LAN 接続設定ができないまま、プリンタードライバーなどのインストールを進める
と、エラーメッセージが表示されることがあります。本製品を無線 LAN 接続で使用する
場合は、設定を完了してからインストールを行ってください。
ྫ
஌ōłŏ
ͺ·ΓΑεͼϋΠ

無線 LAN を設定する●
25 第 3 章 無線 LAN を設定する
WPS の PIN コード入力方式を使用する
本製品を接続する無線 LAN アクセスポイントが WPS に対応している場合は、WPS の PIN
（Personal Identification Number：個人認証番号）方式を使用して本製品の無線 LAN 設定をするこ
ともできます。
（無線 LAN ファクスモデルの場合）
無線 LAN の設定は、複合機本体と通信ボックスが正しく接続された状態で、複合機本体から行い
ます。
複合機本体の画面に接続状態エラーのメッセージが表示されている場合は、複合機本体と通信ボッ
クスを正しく接続してから設定を行ってください。
⇒ 126 ページ「複合機本体と通信ボックスの接続がうまくいかないときは（無線 LAN ファクスモ
デルのみ）」
⇒ユーザーズガイド 基本編「画面にメッセージが表示されたときは」

• 無線 LAN アクセスポイントをレジストラとして使用する場合の接続

無線 LAN アクセスポイントを無線 LAN のレジストラ（登録管理機器）として使用します。

• パソコンなど別の機器をレジストラとして使用する場合の接続

無線 LAN アクセスポイントに接続しているパソコンなどを無線 LAN のレジストラ（登録管理機
器）として使用します。
PIN コードを使用してネットワークに本製品を接続するには、お使いのルーターや無線 LAN アク
セスポイントが WPS に対応している必要があります。次のロゴがついているかご確認ください。
詳しくは、お使いの無線 LAN アクセスポイントのマニュアルをご覧ください。
ྫ
஌ōłŏ
ͺ·ΓΑεͼϋΠ
ྫ
஌ōłŏ
ͺ·ΓΑεͼϋΠ

無線 LAN を設定する●
26 第 3 章 無線 LAN を設定する

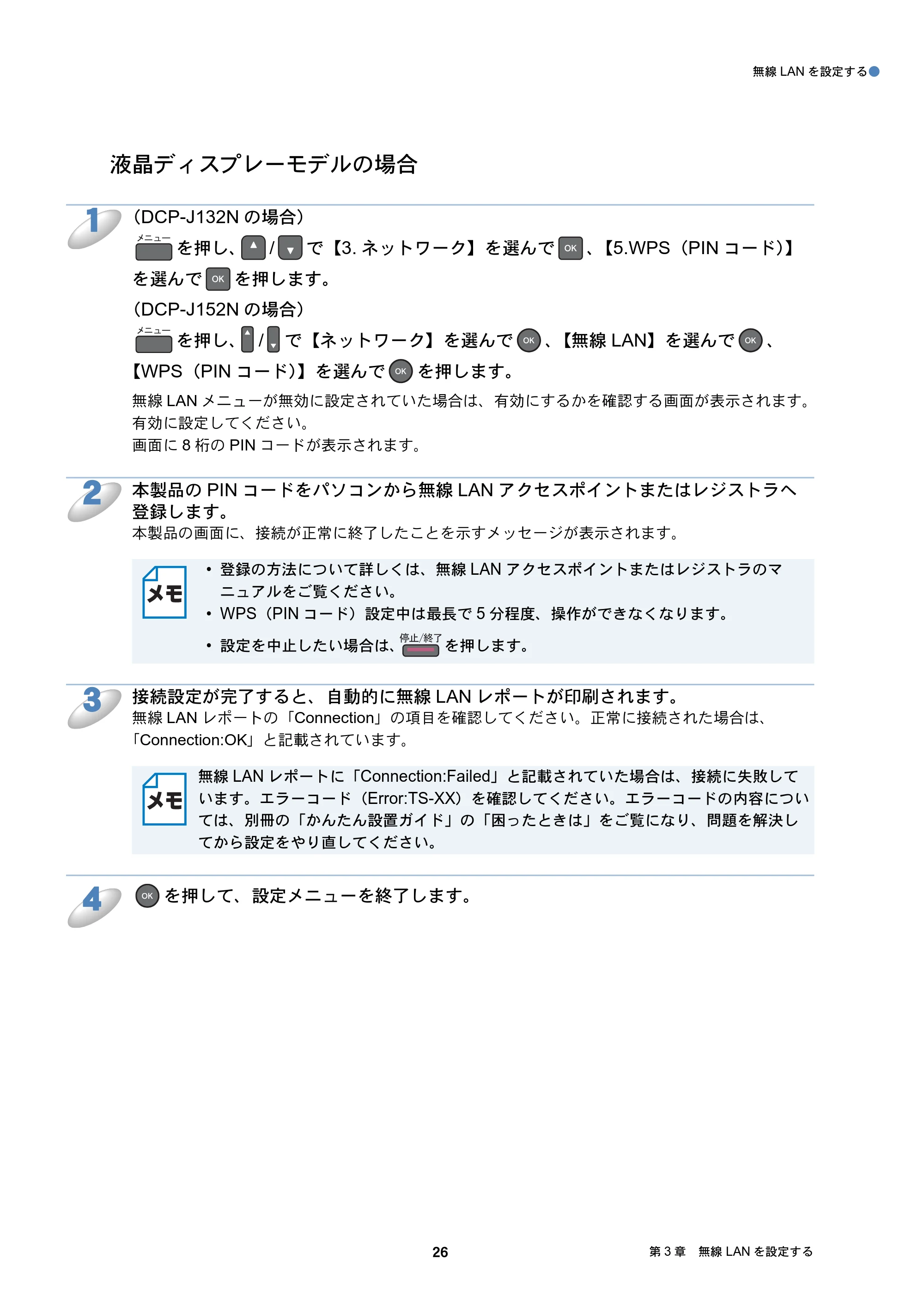

液晶ディスプレーモデルの場合
（DCP-J132N の場合）
を押し、 / で【3. ネットワーク】を選んで 、【5.WPS（PIN コード）】
を選んで を押します。
（DCP-J152N の場合）
を押し、 / で【ネットワーク】を選んで 、【無線 LAN】を選んで 、
【WPS（PIN コード）】を選んで を押します。
無線 LAN メニューが無効に設定されていた場合は、有効にするかを確認する画面が表示されます。
有効に設定してください。
画面に 8 桁の PIN コードが表示されます。
本製品の PIN コードをパソコンから無線 LAN アクセスポイントまたはレジストラへ
登録します。
本製品の画面に、接続が正常に終了したことを示すメッセージが表示されます。
接続設定が完了すると、自動的に無線 LAN レポートが印刷されます。
無線 LAN レポートの「Connection」の項目を確認してください。正常に接続された場合は、
「Connection:OK」と記載されています。

を押して、設定メニューを終了します。

• 登録の方法について詳しくは、無線 LAN アクセスポイントまたはレジストラのマ

ニュアルをご覧ください。

• WPS（PIN コード）設定中は最長で 5 分程度、操作ができなくなります。
• 設定を中止したい場合は、 を押します。

無線 LAN レポートに「Connection:Failed」と記載されていた場合は、接続に失敗して
います。エラーコード（Error:TS-XX）を確認してください。エラーコードの内容につい
ては、別冊の「かんたん設置ガイド」の「困ったときは」をご覧になり、問題を解決し
てから設定をやり直してください。
1
2
3
4

無線 LAN を設定する●
27 第 3 章 無線 LAN を設定する
タッチパネルモデルの場合
を押し、【WPS（PIN コード）】を押します。
【WPS（PIN コード）】が表示されていないときは、 / を押して画面を送ります。
（DCP-J552N/J752N、MFC-J820DN/J820DWN/J890DN/J890DWN/J4810DN の場合）
無線 LAN メニューが無効に設定されていた場合は、有効にするかを確認する画面が表示されます。
【はい】を押します。
（有線 LAN 対応モデルの場合）
本製品が有線 LAN に設定されていた場合は、無線 LAN に切り替える確認画面が表示されます。
【はい】を押します。
本製品の PIN コードをパソコンから無線 LAN アクセスポイントまたはレジストラへ
登録します。
本製品の画面に、接続が正常に終了したことを示すメッセージが表示されます。
接続設定が完了すると、自動的に無線 LAN レポートが印刷されます。
無線 LAN レポートの「Connection」の項目を確認してください。正常に接続された場合は、

「Connection:OK」と記載されています。

• 【WPS（PIN コード）】は、 【メニュー】を押し、【全てのメニュー】、【ネットワー

ク】、【無線 LAN】の順に押しても選択できます。

• 無線 LAN ファクスモデルの場合

複合機本体が通信ボックスとの接続を確認できない場合は、画面に接続エラーのメッ
セージが表示されます。下記をご覧になり、複合機本体と通信ボックスを接続してく
ださい。
⇒ 126 ページ「複合機本体と通信ボックスの接続がうまくいかないときは（無線
LAN ファクスモデルのみ）」
⇒ユーザーズガイド 基本編「画面にメッセージが表示されたときは」

• 登録の方法について詳しくは、無線 LAN アクセスポイントまたはレジストラのマ

ニュアルをご覧ください。

• WPS（PIN コード）設定中は最長で 5 分程度、操作ができなくなります。
• 設定を中止したい場合は、 を押します。

無線 LAN レポートに「Connection:Failed」と記載されていた場合は、接続に失敗して
います。エラーコード（Error:TS-XX）を確認してください。エラーコードの内容につい
ては、別冊の「かんたん設置ガイド」の「困ったときは」をご覧になり、問題を解決し
てから設定をやり直してください。
1
2
3

無線 LAN を設定する●
28 第 3 章 無線 LAN を設定する
【OK】を押して、設定メニューを終了します。

• Wi-Fi 設定ボタン（ ）が無線 LAN 電波状態表示（ ）に変わり、電波状態が

4 段階（ ）で表示されます。

• 本製品が無線 LAN に接続されていなくても設定を無線 LAN にすると、操作パネルの

Wi-Fi ランプ（ ）が点灯します。無線 LAN との接続状態については、無線 LAN
電波状態表示をご確認ください。
4

無線 LAN を設定する●
29 第 3 章 無線 LAN を設定する
無線接続ウィザードで無線 LAN 設定をする
本製品のネットワークメニューから、無線接続ウィザード機能を使って無線接続設定ができます。
本製品を接続する無線LANアクセスポイントがWPSに対応している場合は、WPS のPIN（Personal
Identification Number：個人認証番号）方式を使用して本製品の無線 LAN 設定をすることもできま
す。
⇒ 25 ページ「WPS の PIN コード入力方式を使用する」

• 操作パネルから無線 LAN の手動設定を行う

本製品を SSID（ネットワーク名）とネットワークキーを使って、すでにお使いの無線 LAN ネット
ワークに参加させます。設定の方法について詳しくは、別冊の「かんたん設置ガイド」をご覧くだ
さい。

• SSID が隠ぺいされている場合（液晶ディスプレーモデルの場合）

無線 LAN アクセスポイントが SSID の隠ぺい（SSID ステルスモード）に設定されている場合は、
接続先の SSID は表示されません。その場合は、SSID を入力して設定を行うこともできます。
使用する無線 LAN アクセスポイントの取扱説明書を参照して、SSID（ネットワーク
名）を調べて控えておきます。これは設定手順で必要な情報です。
SSID は、メーカーによっては ESSID、ESS-ID とも呼ばれています。
使用する無線 LAN アクセスポイントの取扱説明書を参照して、認証方式、暗号化方
式、ネットワークキーを調べて控えておきます。これらは設定手順で必要な情報です。
(1) オープンシステム認証の場合
暗号化の有無とネットワークキー（WEP キー）を調べます。
または
アドホック通信は、本製品とパソコンとの 1 対 1 通信となるため、無線アクセスポイ
ントとパソコンがすでに接続されている場合は、その設定が失われます。アドホック通
信の設定を行う前に、必ず、現在のパソコンの無線設定を書き留めておくようにしてく

ださい。また、アドホック通信を行う場合は、あらかじめパソコンで SSID を設定して
おく必要があります。
SSID（ネットワーク名）
認証方式 オープンシステム認証
暗号化方式 なし
認証方式 オープンシステム認証
暗号化方式 WEP
WEP キー
1
2

無線 LAN を設定する●
30 第 3 章 無線 LAN を設定する
(2) 共有キー認証の場合
ネットワークキー（WEP キー）を調べます。

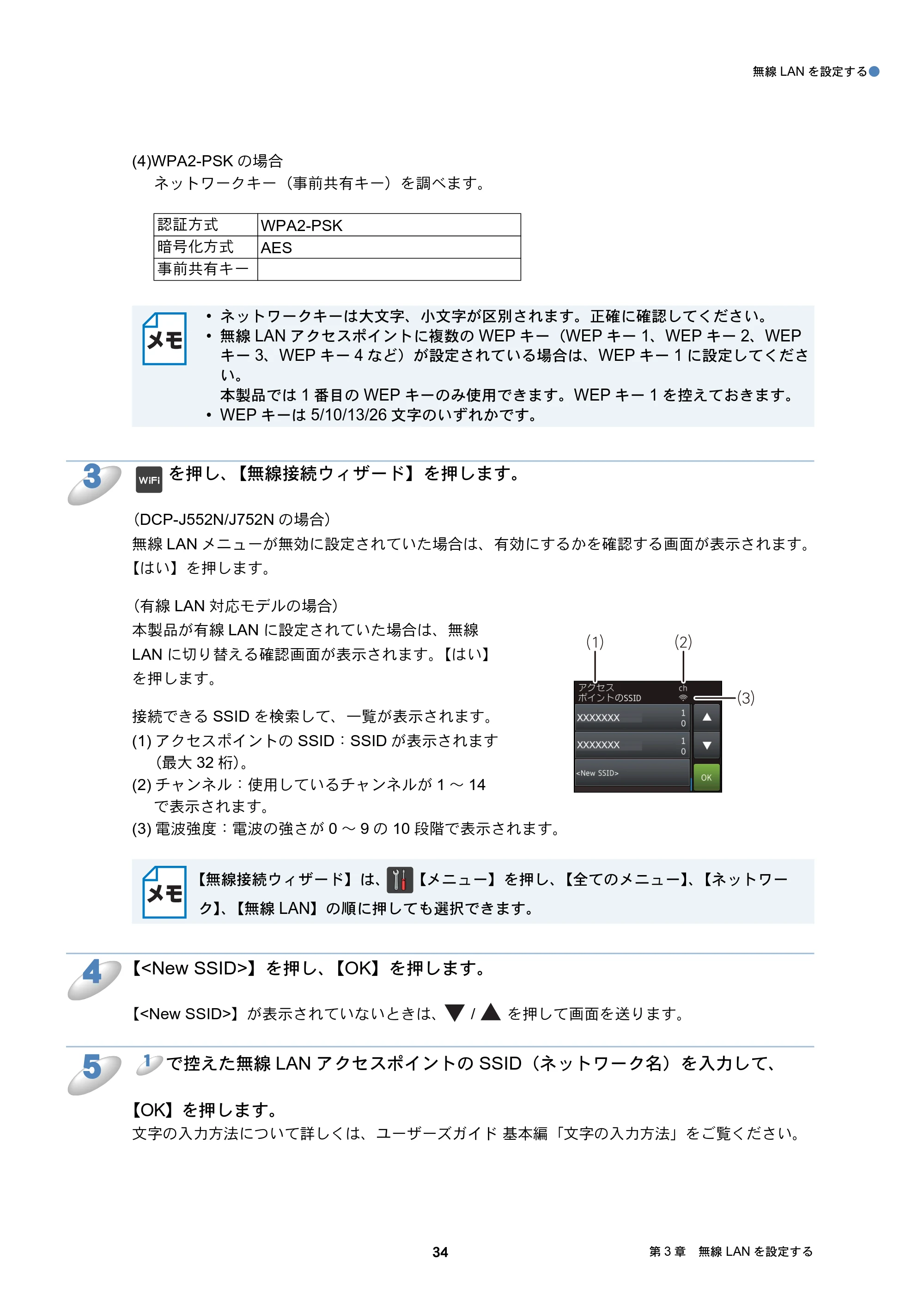

(3)WPA-PSK の場合
ネットワークキー（事前共有キー）を調べます。
(4)WPA2-PSK の場合
ネットワークキー（事前共有キー）を調べます。
（DCP-J132N の場合）
を押し、 / で【3. ネットワーク】を
選んで 、【3. ムセン ウィザード】を選んで
を押します。
（DCP-J152N の場合）
を押し、 / で【ネットワーク】を選んで 、【無線 LAN】を選んで 、【無
線接続ウィザード】を選んで を押します。
無線 LAN メニューが無効に設定されていた場合は、有効にするかを確認する画面が表示されます。
有効に設定すると、接続できる SSID を検索して、一覧が表示されます。
(1) アクセスポイントの SSID：SSID が表示されます（最大 32 桁）。
認証方式 共有キー認証
暗号化方式 WEP
WEP キー
認証方式 WPA-PSK
暗号化方式 TKIP または AES

事前共有キー
認証方式 WPA2-PSK
暗号化方式 AES
事前共有キー

• ネットワークキーは大文字、小文字が区別されます。正確に確認してください。
• 無線 LAN アクセスポイントに複数の WEP キー（WEP キー 1、WEP キー 2、WEP

キー 3、WEP キー 4 など）が設定されている場合は、WEP キー 1 に設定してくださ
い。
本製品では 1 番目の WEP キーのみ使用できます。WEP キー 1 を控えておきます。

• WEP キーは 5/10/13/26 文字のいずれかです。

ĩIJĪ3

無線 LAN を設定する●
31 第 3 章 無線 LAN を設定する

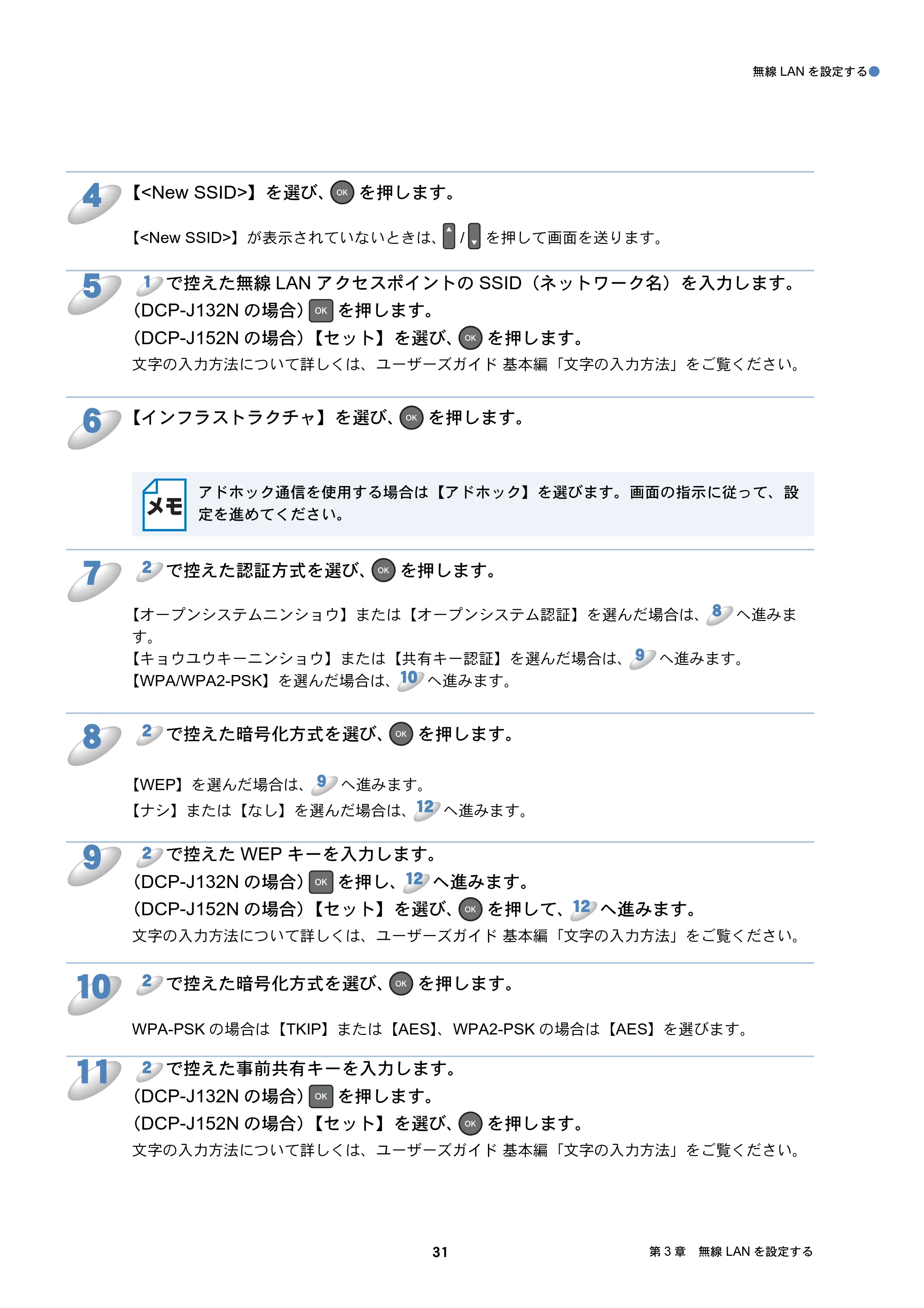

【<New SSID>】を選び、 を押します。
【<New SSID>】が表示されていないときは、 / を押して画面を送ります。
で控えた無線 LAN アクセスポイントの SSID（ネットワーク名）を入力します。
（DCP-J132N の場合） を押します。
（DCP-J152N の場合）【セット】を選び、 を押します。
文字の入力方法について詳しくは、ユーザーズガイド 基本編「文字の入力方法」をご覧ください。
【インフラストラクチャ】を選び、 を押します。
で控えた認証方式を選び、 を押します。
【オープンシステムニンショウ】または【オープンシステム認証】を選んだ場合は、 へ進みま
す。
【キョウユウキーニンショウ】または【共有キー認証】を選んだ場合は、 へ進みます。
【WPA/WPA2-PSK】を選んだ場合は、 へ進みます。
で控えた暗号化方式を選び、 を押します。
【WEP】を選んだ場合は、 へ進みます。
【ナシ】または【なし】を選んだ場合は、 へ進みます。

で控えた WEP キーを入力します。
（DCP-J132N の場合） を押し、 へ進みます。
（DCP-J152N の場合）【セット】を選び、 を押して、 へ進みます。
文字の入力方法について詳しくは、ユーザーズガイド 基本編「文字の入力方法」をご覧ください。
で控えた暗号化方式を選び、 を押します。
WPA-PSK の場合は【TKIP】または【AES】、WPA2-PSK の場合は【AES】を選びます。
で控えた事前共有キーを入力します。
（DCP-J132N の場合） を押します。
（DCP-J152N の場合）【セット】を選び、 を押します。
文字の入力方法について詳しくは、ユーザーズガイド 基本編「文字の入力方法」をご覧ください。
アドホック通信を使用する場合は【アドホック】を選びます。画面の指示に従って、設
定を進めてください。
4
5
1
6
7
2
8
9
10
8
2
9
12
9
2
12
12
10
2
11
2

無線 LAN を設定する●
32 第 3 章 無線 LAN を設定する
設定を適用する確認画面が表示されます。
（DCP-J132N の場合） を押します。
（DCP-J152N の場合） を押します。
本製品と接続先の機器（無線 LAN アクセスポイントなど）が無線で接続されます。
本製品の画面に、接続が正常に終了したことを示すメッセージが表示されます。
接続設定が完了すると、自動的に無線 LAN レポートが印刷されます。
無線 LAN レポートの「Connection」の項目を確認してください。正常に接続された場合は、
「Connection:OK」と記載されています。
を押して、設定メニューを終了します。
お使いのネットワーク環境によっては、接続に数分かかることがあります。
「Connection:Failed」と記載されていた場合は、接続に失敗しています。画面表示の内
容と合わせて無線 LAN レポートを確認してください。

• 【パスワードガ チガイマス】または【ネットワークキーが違います】と表示された

場合は、 を押してください。入力したネットワークキーが間違っています。
の情報を確認して から設定し直してください。

• 【セツゾクニシッパイシマシタ】または【接続に失敗しました】と表示された場合は、

を押してください。無線 LAN アクセスポイントの電源が入っているか確認し
てください。一時的に本製品と無線 LAN アクセスポイントの距離を 1m 程度に近づ
けて、もう一度、 から設定し直してください。

• 無線 LAN レポートのエラーコード（Error:TS-XX）を確認してください。エラーコー

ドの内容については、別冊の「かんたん設置ガイド」の「困ったときは」をご覧にな
り、問題を解決してから、設定をやり直してください。

• それでも接続できない場合は、下記をご覧ください。

⇒ 117 ページ「無線 LAN アクセスポイントに接続できない」
12
13
14
2 3
3
15

無線 LAN を設定する●
33 第 3 章 無線 LAN を設定する

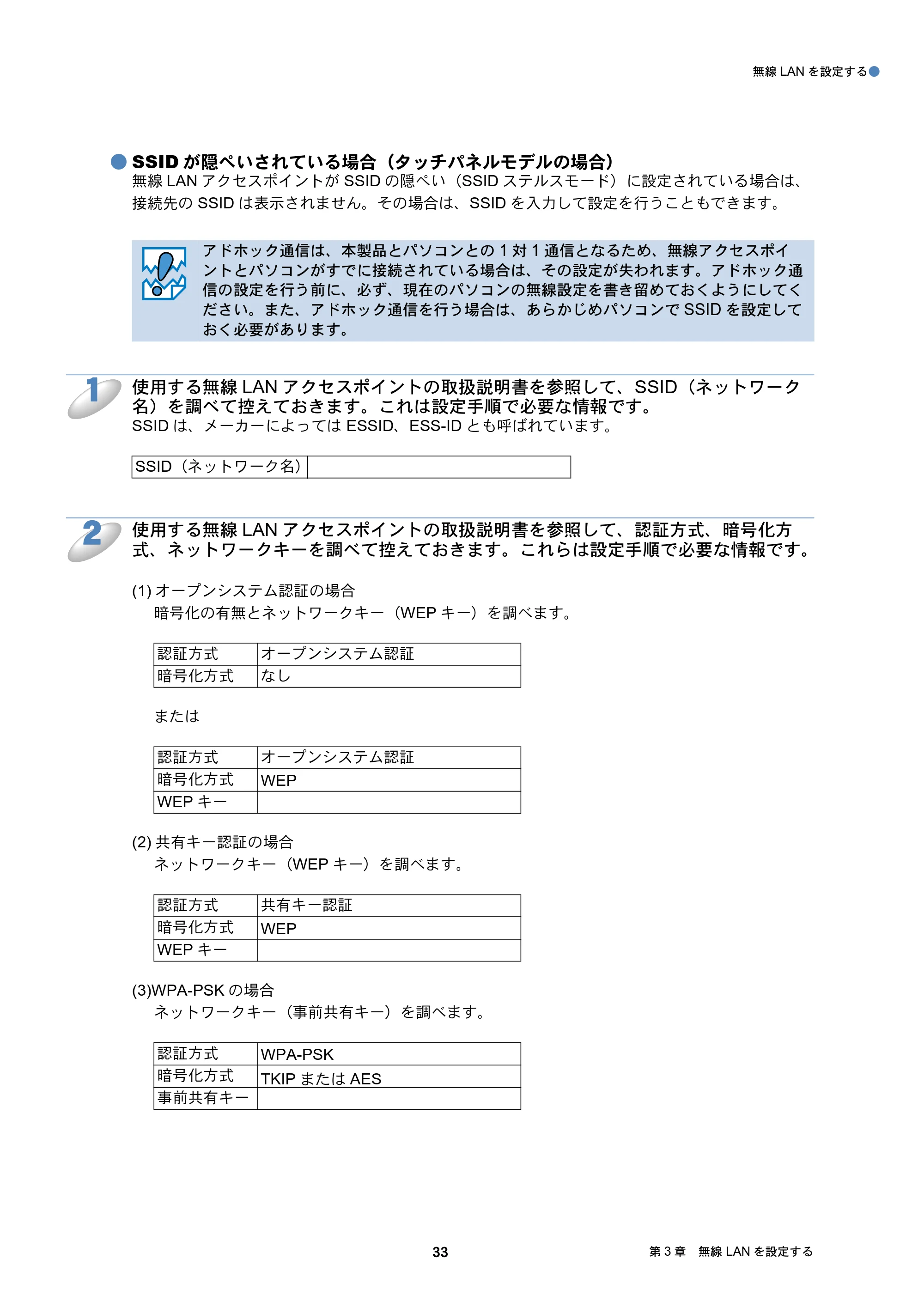

• SSID が隠ぺいされている場合（タッチパネルモデルの場合）

無線 LAN アクセスポイントが SSID の隠ぺい（SSID ステルスモード）に設定されている場合は、
接続先の SSID は表示されません。その場合は、SSID を入力して設定を行うこともできます。
使用する無線 LAN アクセスポイントの取扱説明書を参照して、SSID（ネットワーク
名）を調べて控えておきます。これは設定手順で必要な情報です。
SSID は、メーカーによっては ESSID、ESS-ID とも呼ばれています。
使用する無線 LAN アクセスポイントの取扱説明書を参照して、認証方式、暗号化方
式、ネットワークキーを調べて控えておきます。これらは設定手順で必要な情報です。
(1) オープンシステム認証の場合
暗号化の有無とネットワークキー（WEP キー）を調べます。
または
(2) 共有キー認証の場合
ネットワークキー（WEP キー）を調べます。
(3)WPA-PSK の場合
ネットワークキー（事前共有キー）を調べます。
アドホック通信は、本製品とパソコンとの 1 対 1 通信となるため、無線アクセスポイ

ントとパソコンがすでに接続されている場合は、その設定が失われます。アドホック通
信の設定を行う前に、必ず、現在のパソコンの無線設定を書き留めておくようにしてく
ださい。また、アドホック通信を行う場合は、あらかじめパソコンで SSID を設定して
おく必要があります。
SSID（ネットワーク名）
認証方式 オープンシステム認証
暗号化方式 なし
認証方式 オープンシステム認証
暗号化方式 WEP
WEP キー
認証方式 共有キー認証
暗号化方式 WEP
WEP キー
認証方式 WPA-PSK
暗号化方式 TKIP または AES
事前共有キー
1
2

無線 LAN を設定する●
34 第 3 章 無線 LAN を設定する
(4)WPA2-PSK の場合
ネットワークキー（事前共有キー）を調べます。
を押し、【無線接続ウィザード】を押します。
（DCP-J552N/J752N の場合）
無線 LAN メニューが無効に設定されていた場合は、有効にするかを確認する画面が表示されます。
【はい】を押します。
（有線 LAN 対応モデルの場合）
本製品が有線 LAN に設定されていた場合は、無線
LAN に切り替える確認画面が表示されます。【はい】
を押します。
接続できる SSID を検索して、一覧が表示されます。
(1) アクセスポイントの SSID：SSID が表示されます
（最大 32 桁）。
(2) チャンネル：使用しているチャンネルが 1 ～ 14
で表示されます。
(3) 電波強度：電波の強さが 0 ～ 9 の 10 段階で表示されます。
【<New SSID>】を押し、【OK】を押します。
【<New SSID>】が表示されていないときは、 / を押して画面を送ります。

で控えた無線 LAN アクセスポイントの SSID（ネットワーク名）を入力して、
【OK】を押します。
文字の入力方法について詳しくは、ユーザーズガイド 基本編「文字の入力方法」をご覧ください。
認証方式 WPA2-PSK
暗号化方式 AES
事前共有キー

• ネットワークキーは大文字、小文字が区別されます。正確に確認してください。
• 無線 LAN アクセスポイントに複数の WEP キー（WEP キー 1、WEP キー 2、WEP

キー 3、WEP キー 4 など）が設定されている場合は、WEP キー 1 に設定してくださ
い。
本製品では 1 番目の WEP キーのみ使用できます。WEP キー 1 を控えておきます。

• WEP キーは 5/10/13/26 文字のいずれかです。

【無線接続ウィザード】は、 【メニュー】を押し、【全てのメニュー】、【ネットワー
ク】、【無線 LAN】の順に押しても選択できます。
3
ĩIJĪ ĩijĪ
ĩĴĪ
4
5
1

無線 LAN を設定する●
35 第 3 章 無線 LAN を設定する
【インフラストラクチャ】を押します。
で控えた認証方式を選びます。
【オープンシステム認証】を選んだ場合は、 へ進みます。
【共有キー認証】を選んだ場合は、 へ進みます。
【WPA/WPA2-PSK】を選んだ場合は、 へ進みます。
で控えた暗号化方式を選びます。
【WEP】を押した場合は、 へ進みます。
【なし】を押した場合は、 へ進みます。
で控えた WEP キーを入力して、【OK】 を押し、 へ進みます。
文字の入力方法について詳しくは、ユーザーズガイド 基本編「文字の入力方法」をご覧ください。
で控えた暗号化方式を選びます。
WPA-PSK の場合は【TKIP】または【AES】、WPA2-PSK の場合は【AES】を選びます。
で控えた事前共有キーを入力して、【OK】 を押します。
文字の入力方法について詳しくは、ユーザーズガイド 基本編「文字の入力方法」をご覧ください。
【設定を適用しますか？】と表示されたら、【はい】を押します。
本製品と接続先の機器（無線 LAN アクセスポイントなど）が無線で接続されます。

本製品の画面に、接続が正常に終了したことを示すメッセージが表示されます。
アドホック通信を使用する場合は【アドホック】を選びます。画面の指示に従って、設
定を進めてください。
お使いのネットワーク環境によっては、接続に数分かかることがあります。
6
7
2
8
9
10
8
2
9
12
9
2 12
10
2
11
2
12
13

無線 LAN を設定する●
36 第 3 章 無線 LAN を設定する

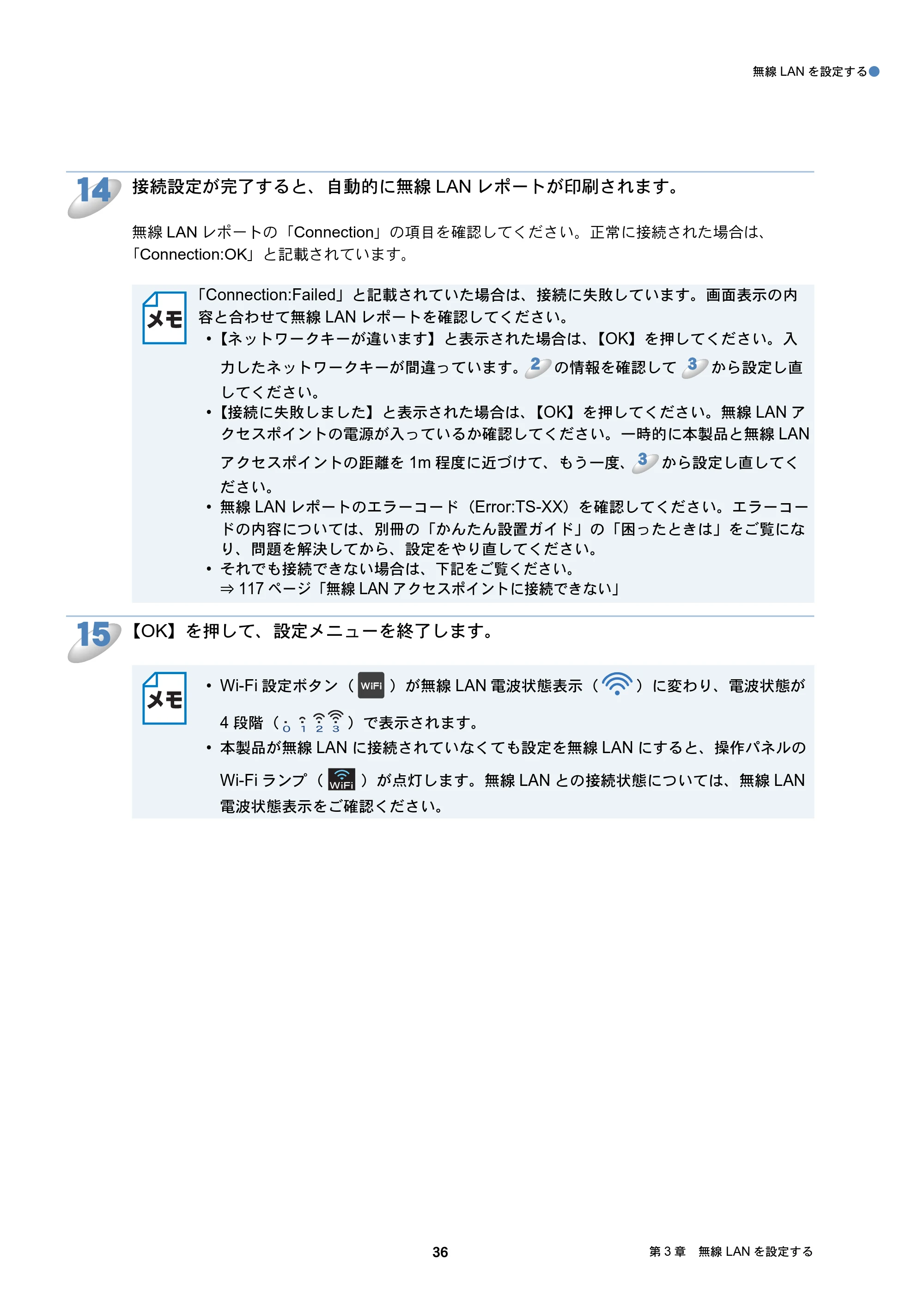

接続設定が完了すると、自動的に無線 LAN レポートが印刷されます。
無線 LAN レポートの「Connection」の項目を確認してください。正常に接続された場合は、
「Connection:OK」と記載されています。
【OK】を押して、設定メニューを終了します。
「Connection:Failed」と記載されていた場合は、接続に失敗しています。画面表示の内
容と合わせて無線 LAN レポートを確認してください。

• 【ネットワークキーが違います】と表示された場合は、【OK】を押してください。入

力したネットワークキーが間違っています。 の情報を確認して から設定し直
してください。

• 【接続に失敗しました】と表示された場合は、【OK】を押してください。無線 LAN ア

クセスポイントの電源が入っているか確認してください。一時的に本製品と無線 LAN
アクセスポイントの距離を 1m 程度に近づけて、もう一度、 から設定し直してく
ださい。

• 無線 LAN レポートのエラーコード（Error:TS-XX）を確認してください。エラーコー

ドの内容については、別冊の「かんたん設置ガイド」の「困ったときは」をご覧にな
り、問題を解決してから、設定をやり直してください。

• それでも接続できない場合は、下記をご覧ください。

⇒ 117 ページ「無線 LAN アクセスポイントに接続できない」

• Wi-Fi 設定ボタン（ ）が無線 LAN 電波状態表示（ ）に変わり、電波状態が

4 段階（ ）で表示されます。

• 本製品が無線 LAN に接続されていなくても設定を無線 LAN にすると、操作パネルの

Wi-Fi ランプ（ ）が点灯します。無線 LAN との接続状態については、無線 LAN
電波状態表示をご確認ください。
14
2 3
3
15

無線 LAN を設定する●
37 第 3 章 無線 LAN を設定する

• SSID が隠ぺいされている場合（無線 LAN ファクスモデルの場合）

無線 LAN アクセスポイントが SSID の隠ぺい（SSID ステルスモード）に設定されている場合は、
接続先の SSID は表示されません。その場合は、SSID を入力して設定を行うこともできます。
使用する無線 LAN アクセスポイントの取扱説明書を参照して、SSID（ネットワーク
名）を調べて控えておきます。これは設定手順で必要な情報です。
SSID は、メーカーによっては ESSID、ESS-ID とも呼ばれています。
使用する無線 LAN アクセスポイントの取扱説明書を参照して、認証方式、暗号化方
式、ネットワークキーを調べて控えておきます。これらは設定手順で必要な情報です。
(1) オープンシステム認証の場合
暗号化の有無とネットワークキー（WEP キー）を調べます。
または
(2) 共有キー認証の場合
ネットワークキー（WEP キー）を調べます。
(3)WPA-PSK の場合
ネットワークキー（事前共有キー）を調べます。
(4)WPA2-PSK の場合
ネットワークキー（事前共有キー）を調べます。
SSID（ネットワーク名）

認証方式 オープンシステム認証
暗号化方式 なし
認証方式 オープンシステム認証
暗号化方式 WEP
WEP キー
認証方式 共有キー認証
暗号化方式 WEP
WEP キー
認証方式 WPA-PSK
暗号化方式 TKIP または AES
事前共有キー
認証方式 WPA2-PSK
暗号化方式 AES
事前共有キー
1
2

無線 LAN を設定する●
38 第 3 章 無線 LAN を設定する
通信ボックスの電源が入っていて、複合機本体との接続が正常なことをご確認くださ
い。
を押し、【無線接続ウィザード】を押します。
無線 LAN メニューが無効に設定されていた場合は、有効にするかを確認する画面が表示されます。
【はい】を押します。
接続できる SSID を検索して、一覧が表示されます。
(1) アクセスポイントの SSID：SSID が表示されます
（最大 32 桁）。
(2) チャンネル：使用しているチャンネルが 1 ～ 14
で表示されます。
(3) 電波強度：電波の強さが 0 ～ 9 の 10 段階で表示
されます。
【<New SSID>】を押し、【OK】を押します。
【<New SSID>】が表示されていないときは、 / を押して画面を送ります。
で控えた無線 LAN アクセスポイントの SSID（ネットワーク名）を入力して、
【OK】を押します。
文字の入力方法について詳しくは、ユーザーズガイド 基本編「文字の入力方法」をご覧ください。

【インフラストラクチャ】を押します。

• ネットワークキーは大文字、小文字が区別されます。正確に確認してください。
• 無線 LAN アクセスポイントに複数の WEP キー（WEP キー 1、WEP キー 2、WEP

キー 3、WEP キー 4 など）が設定されている場合は、WEP キー 1 に設定してくださ
い。
本製品では 1 番目の WEP キーのみ使用できます。WEP キー 1 を控えておきます。

• WEP キーは 5/10/13/26 文字のいずれかです。
• 【無線接続ウィザード】は、 【メニュー】を押し、【全てのメニュー】、【ネットワー

ク】、【無線 LAN】の順に押しても選択できます。

• 複合機本体が通信ボックスとの接続を確認できない場合は、画面に接続エラーのメッ

セージが表示されます。下記をご覧になり、複合機本体と通信ボックスを接続してく
ださい。
⇒ 126 ページ「複合機本体と通信ボックスの接続がうまくいかないときは（無線
LAN ファクスモデルのみ）」
⇒ユーザーズガイド 基本編「画面にメッセージが表示されたときは」
3
4
ĩIJĪ ĩijĪĩĴĪ
5
6
1
7

無線 LAN を設定する●
39 第 3 章 無線 LAN を設定する

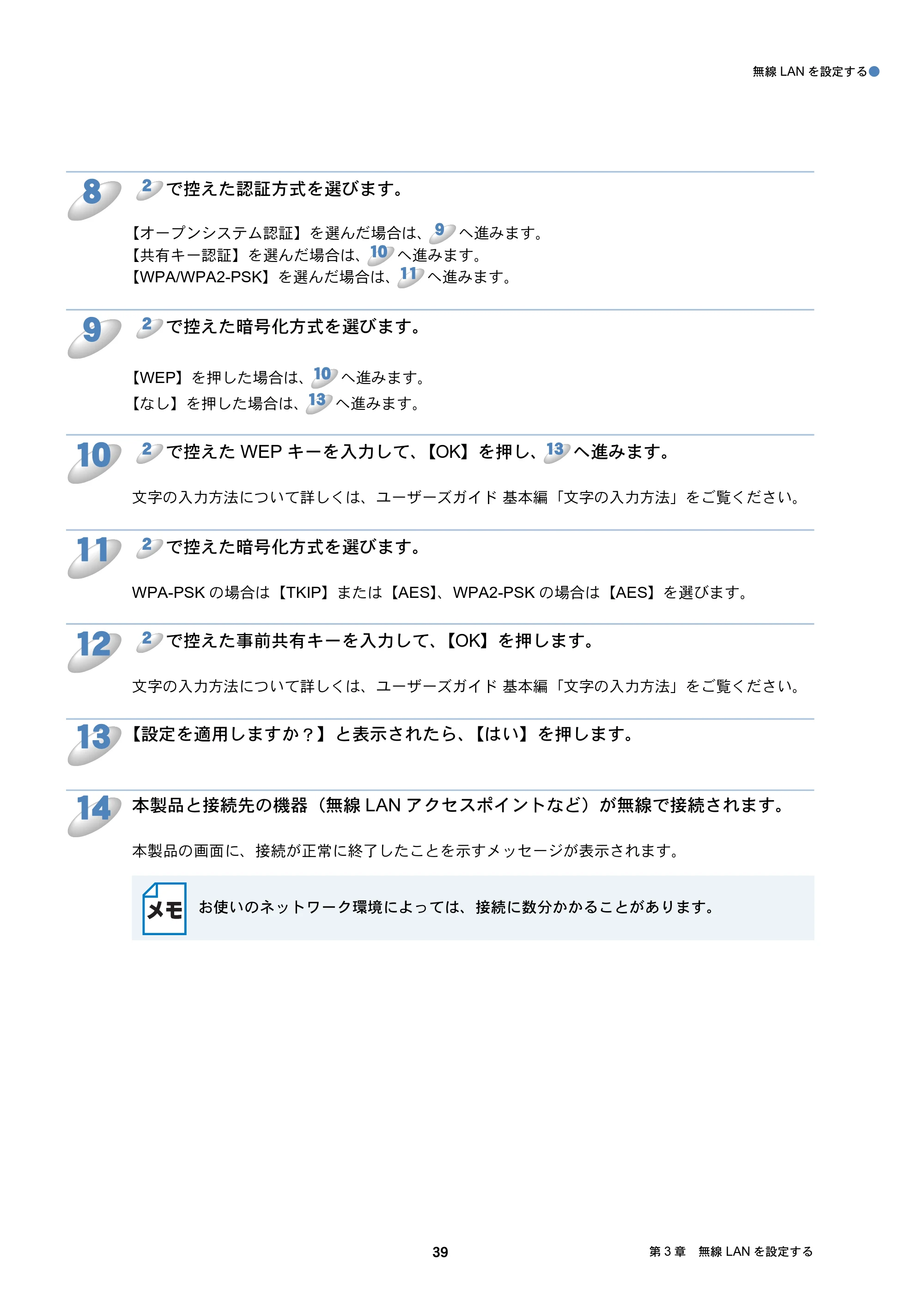

で控えた認証方式を選びます。
【オープンシステム認証】を選んだ場合は、 へ進みます。
【共有キー認証】を選んだ場合は、 へ進みます。
【WPA/WPA2-PSK】を選んだ場合は、 へ進みます。
で控えた暗号化方式を選びます。
【WEP】を押した場合は、 へ進みます。
【なし】を押した場合は、 へ進みます。
で控えた WEP キーを入力して、【OK】 を押し、 へ進みます。
文字の入力方法について詳しくは、ユーザーズガイド 基本編「文字の入力方法」をご覧ください。
で控えた暗号化方式を選びます。
WPA-PSK の場合は【TKIP】または【AES】、WPA2-PSK の場合は【AES】を選びます。
で控えた事前共有キーを入力して、【OK】 を押します。
文字の入力方法について詳しくは、ユーザーズガイド 基本編「文字の入力方法」をご覧ください。
【設定を適用しますか？】と表示されたら、【はい】を押します。
本製品と接続先の機器（無線 LAN アクセスポイントなど）が無線で接続されます。

本製品の画面に、接続が正常に終了したことを示すメッセージが表示されます。
お使いのネットワーク環境によっては、接続に数分かかることがあります。
8
2
9
10
11
9
2
10
13
10
2 13
11
2
12
2
13
14

無線 LAN を設定する●
40 第 3 章 無線 LAN を設定する

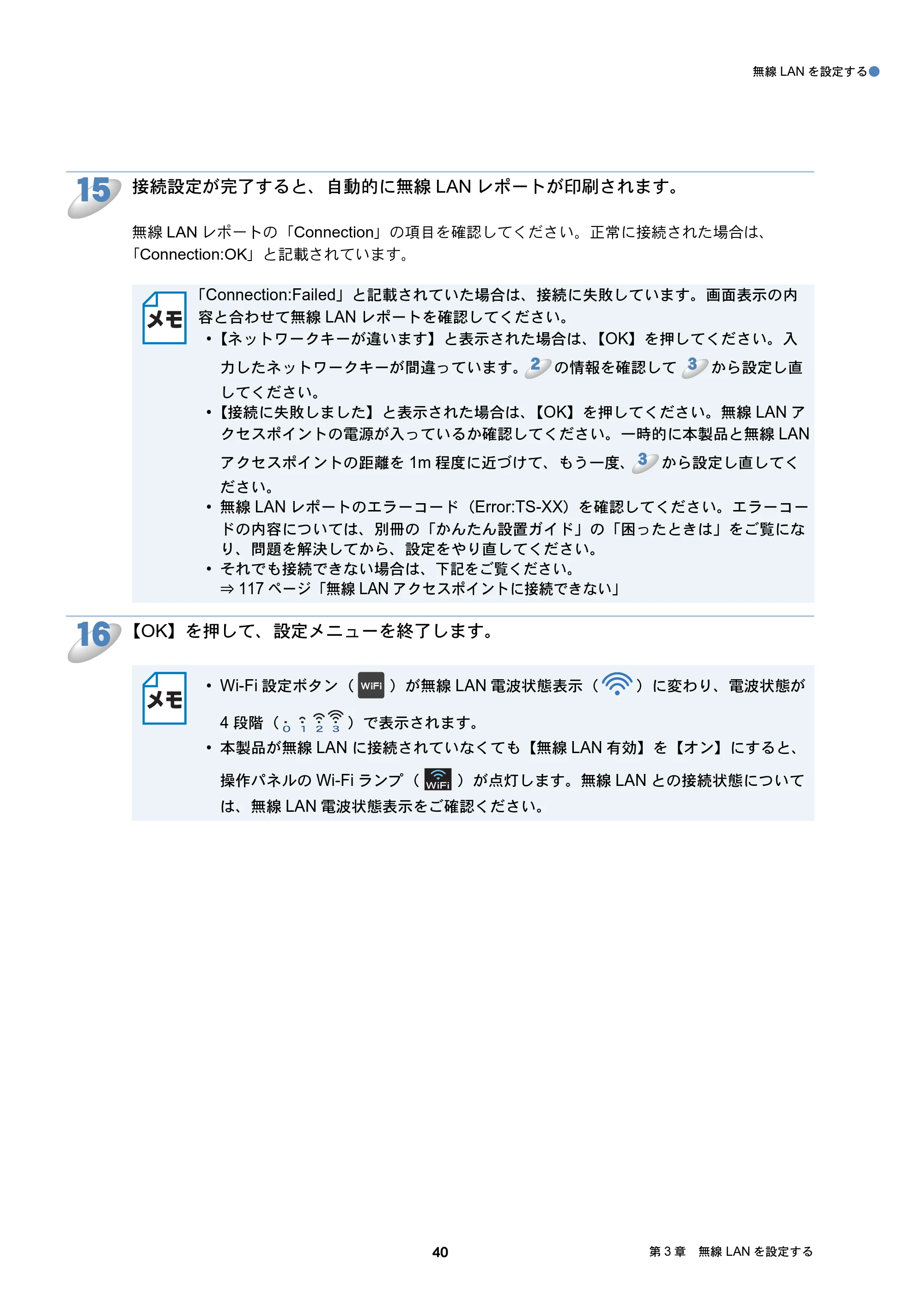

接続設定が完了すると、自動的に無線 LAN レポートが印刷されます。
無線 LAN レポートの「Connection」の項目を確認してください。正常に接続された場合は、
「Connection:OK」と記載されています。
【OK】を押して、設定メニューを終了します。
「Connection:Failed」と記載されていた場合は、接続に失敗しています。画面表示の内
容と合わせて無線 LAN レポートを確認してください。

• 【ネットワークキーが違います】と表示された場合は、【OK】を押してください。入

力したネットワークキーが間違っています。 の情報を確認して から設定し直
してください。

• 【接続に失敗しました】と表示された場合は、【OK】を押してください。無線 LAN ア

クセスポイントの電源が入っているか確認してください。一時的に本製品と無線 LAN
アクセスポイントの距離を 1m 程度に近づけて、もう一度、 から設定し直してく
ださい。

• 無線 LAN レポートのエラーコード（Error:TS-XX）を確認してください。エラーコー

ドの内容については、別冊の「かんたん設置ガイド」の「困ったときは」をご覧にな
り、問題を解決してから、設定をやり直してください。

• それでも接続できない場合は、下記をご覧ください。

⇒ 117 ページ「無線 LAN アクセスポイントに接続できない」

• Wi-Fi 設定ボタン（ ）が無線 LAN 電波状態表示（ ）に変わり、電波状態が

4 段階（ ）で表示されます。

• 本製品が無線 LAN に接続されていなくても【無線 LAN 有効】を【オン】にすると、

操作パネルの Wi-Fi ランプ（ ）が点灯します。無線 LAN との接続状態について
は、無線 LAN 電波状態表示をご確認ください。
15
2 3
3
16

41 第 4 章 操作パネルで設定する
第 4 章 操作パネルで設定する
第 4 章 操作パネルで設定する
パソコンから操作しなくても、本製品の操作パネルを使用して、本製品をネットワークで使用する
ための設定ができます。操作パネルには、現在の設定内容や選べる項目名が表示されます。【ネッ
トワーク】メニューから項目を選択して設定します。
⇒ 58 ページ「ネットワークメニュー一覧」
操作パネルの操作方法について詳しくは、下記をご覧ください。
⇒ユーザーズガイド 基本編「各部の名称とはたらき」
本製品に付属の BRAdmin Light、ウェブブラウザーまたは、リモートセットアップ機能を使用して
ネットワークの設定を変更することもできます。
⇒ 115 ページ「ネットワークリモートセットアップ機能を使う （MFC モデルのみ）」
有線 LAN/ 無線 LAN の設定
TCP/IP の設定
TCP/IP を使用して印刷するには、本製品に IP アドレスを設定します。
パソコンと同じネットワーク上に本製品が接続されている場合は、IP アドレスとサブネットマスク

を設定します。ルーターの先に本製品が接続されている場合は、ルーターのアドレス（ゲートウェ
イ）も設定します。

• IP 取得方法

IP アドレスの取得方法を設定します。

• IP アドレス

本製品の現在の IP アドレスを確認できます。【IP 取得方法】で【Static】以外の取得方法が選ばれ
ている場合は、RARP、BOOTP または DHCP のプロトコルを使用して IP アドレスを自動的に取
得します。
IP アドレスを変更すると、【IP 取得方法】は自動的に【Static】に変わります。

• サブネットマスク

本製品の現在のサブネットマスクを確認できます。RARP、BOOTP、DHCP または APIPA 機能を
使用していない場合は、サブネットマスクを手動で入力してください。設定するサブネットマスク
についてはネットワーク管理者にお問い合わせください。

• ゲートウェイ

本製品の現在のゲートウェイ（ルーター）のアドレスを確認できます。RARP、BOOTP、DHCP
または APIPA 機能を使用していない場合はアドレスを手動で指定します。ゲートウェイ（ルー
ター）を使用しない場合は、お買い上げ時の設定（初期値）【000.000.000.000】にしておいてくだ
さい。アドレスがわからない場合はネットワーク管理者へお問い合わせください。
RARP、BOOTP、DHCP または APIPA 機能を使用している場合は、TCP/IP の各項目
は自動的に設定されます。
それらの機能を使用しないで手動で IP アドレスを設定する場合は、自動的に IP アドレ
スを取得しないように【IP 取得方法】を【Static】に設定してください。

有線 LAN/ 無線 LAN の設定●
42 第 4 章 操作パネルで設定する

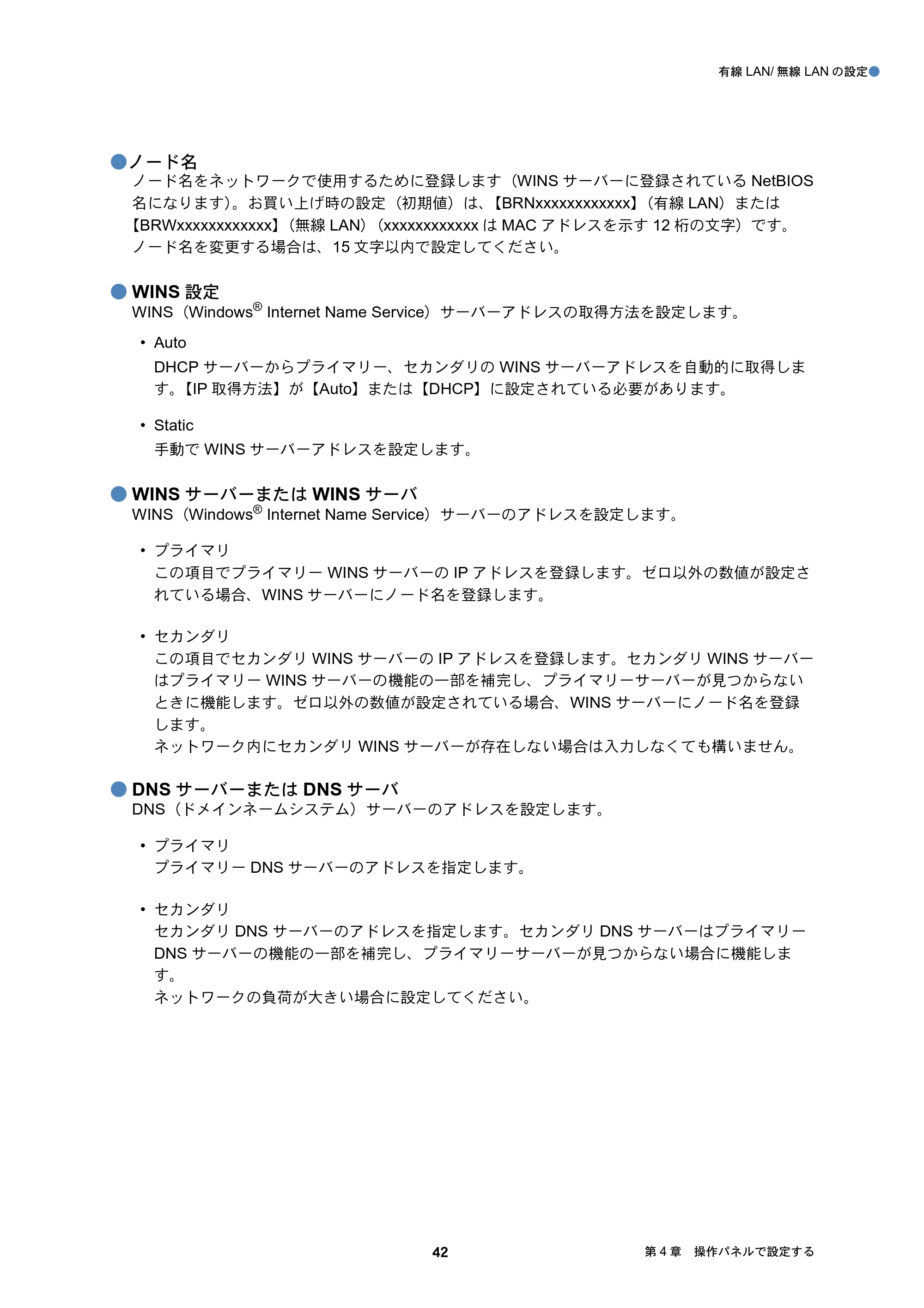

• ノード名

ノード名をネットワークで使用するために登録します（WINS サーバーに登録されている NetBIOS
名になります）。お買い上げ時の設定（初期値）は、【BRNxxxxxxxxxxxx】（有線 LAN）または
【BRWxxxxxxxxxxxx】（無線 LAN）（xxxxxxxxxxxx は MAC アドレスを示す 12 桁の文字）です。
ノード名を変更する場合は、15 文字以内で設定してください。

• WINS 設定

WINS（Windows
®
Internet Name Service）サーバーアドレスの取得方法を設定します。

• Auto

DHCP サーバーからプライマリー、セカンダリの WINS サーバーアドレスを自動的に取得しま
す。【IP 取得方法】が【Auto】または【DHCP】に設定されている必要があります。

• Static

手動で WINS サーバーアドレスを設定します。

• WINS サーバーまたは WINS サーバ

WINS（Windows
®
Internet Name Service）サーバーのアドレスを設定します。

• プライマリ

この項目でプライマリー WINS サーバーの IP アドレスを登録します。ゼロ以外の数値が設定さ
れている場合、WINS サーバーにノード名を登録します。

• セカンダリ

この項目でセカンダリ WINS サーバーの IP アドレスを登録します。セカンダリ WINS サーバー
はプライマリー WINS サーバーの機能の一部を補完し、プライマリーサーバーが見つからない
ときに機能します。ゼロ以外の数値が設定されている場合、WINS サーバーにノード名を登録
します。
ネットワーク内にセカンダリ WINS サーバーが存在しない場合は入力しなくても構いません。

• DNS サーバーまたは DNS サーバ

DNS（ドメインネームシステム）サーバーのアドレスを設定します。

• プライマリ

プライマリー DNS サーバーのアドレスを指定します。

• セカンダリ

セカンダリ DNS サーバーのアドレスを指定します。セカンダリ DNS サーバーはプライマリー
DNS サーバーの機能の一部を補完し、プライマリーサーバーが見つからない場合に機能しま
す。
ネットワークの負荷が大きい場合に設定してください。

有線 LAN/ 無線 LAN の設定●
43 第 4 章 操作パネルで設定する

• APIPA

IP アドレス配布サーバー（RARP、BOOTP、DHCP など）を利用していない場合でも、【APIPA】
（AutoIP）を【オン】に設定しておくと、本製品に IP アドレスを自動的に割り当てます。
このとき、IP アドレスは 169.254.1.0 ～ 169.254.254.255 の範囲で割り当てられます。この機能
を使用しないときは【オフ】に設定してください。
割り当てられた IP アドレスがお使いのネットワーク環境の IP アドレスの設定規則に適さない場合
は、BRAdmin Light や操作パネルから IP アドレスを変更してください。
⇒ 41 ページ「TCP/IP の設定」
⇒ 16 ページ「IP アドレス、サブネットマスク、ゲートウェイを設定する」

• IPv6（DCP-J4215N、MFC-J4810DN/J6570CDW/J6770CDW/J6970CDW/

J6975CDW のみ）
本製品はインターネットプロトコル・バージョン 6（IPv6）に対応しています。IPv6 プロトコルを
使用する場合は、【オン】に設定してください。
イーサネット（有線 LAN のみ）
リンクモードを設定します。

• Auto

100BaseTX（全二重 / 半二重）、10BaseT（全二重 / 半二重）モードを自動的に選びます。

• 100B-FD/100B-HD/10B-FD/10B-HD

それぞれのリンクモードに固定されます。
100B-FD：100BaseTX Full Duplex（全二重）
100B-HD：100BaseTX Half Duplex（半二重）
10B-FD：10BaseT Full Duplex（全二重）
10B-HD：10BaseT Half Duplex（半二重）
有線 LAN 状態（有線 LAN のみ）（DCP-J952N、
MFC-J870N/J980DN/J980DWN/J6570CDW/
J6770CDW/J6970CDW/J6975CDW のみ）
有線 LAN をご使用の場合、現在の接続状態、通信速度を確認できます。

• IPv6 を【オン】に設定した場合は、設定を有効にするために、一度、本製品の電源を

入れ直してください。

• IPv6 を【オン】に設定した場合は、有線 LAN 接続、無線 LAN 接続のどちらでも有効

です。

• 【未接続】が表示された場合は、接続の設定を確認してください。
• 【有線 LAN オフ】が表示された場合は、【有線 / 無線切替え】が【有線 LAN】に設定

されているか確認してください。

有線 LAN/ 無線 LAN の設定●
44 第 4 章 操作パネルで設定する
接続アシスタント（無線 LAN のみ）
付属の CD-ROM を使用して無線 LAN 設定を行います。
無線接続ウィザード（無線 LAN のみ）
本製品の操作パネルからウィザード形式で無線 LAN を設定することができます。設定方法につい
て詳しくは、別冊の「かんたん設置ガイド」または、下記をご覧ください。
⇒ 29 ページ「無線接続ウィザードで無線 LAN 設定をする」
WPS/AOSS™（無線 LAN のみ）
WPS（Wi-Fi Protected Setup）または AOSS™（AirStation One-Touch Secure System：無線
LAN 簡単設定システム）対応の無線 LAN アクセスポイントをお持ちの場合は、アクセスポイント
のボタンを押すだけで、本製品の無線 LAN 設定が行えます。詳しくは、別冊の「かんたん設置ガ
イド」をご覧ください。
WPS（PIN コード）（無線 LAN のみ）
WPS 対応の無線 LAN アクセスポイントをお持ちの場合、PIN（Personal Identification Number）

コードを入力することで無線 LAN とセキュリティーの設定を行うことができます。
⇒ 25 ページ「WPS の PIN コード入力方式を使用する」
無線状態（無線 LAN のみ）
無線 LAN をお使いの場合、ネットワーク設定や状況を確認できます。

• 接続状態

無線 LAN の接続状態を表示します。

• 電波状態

無線 LAN の電波状態を表示します。

• SSID

無線 LAN の SSID（ネットワーク名）を表示します。

• 通信モード

無線 LAN の通信モードを表示します。
MAC アドレス
本製品の現在の MAC アドレス（イーサネットアドレス）を確認できます。MAC アドレスは、本
製品のネットワークインターフェイスに割り当てられたアドレス番号です。MAC アドレスは変更
できません。

45 第 4 章 操作パネルで設定する
Wi-Fi Direct™ 接続
Wi-Fi Direct™ について詳しくは、サポートサイト（ブラザーソリューションセンター http://
solutions.brother.co.jp/）から「Wi-Fi Direct™ ガイド」をダウンロードしてご覧ください。

46 第 4 章 操作パネルで設定する
E メール /IFAX の設定
（MFC-J6970CDW/J6975CDW のみ）
メール送受信機能やインターネットファクス機能を使用するには、次の項目を設定します。

• メールアドレス
• サーバー設定
• メール受信設定
• メール送信設定
• リレー設定

これらの設定を行う際には、ウェブブラウザーを使用すると、パソコンのキーボードを使用できる
ため、本製品の操作パネルから入力するより文字の入力が簡単にできて便利です。
⇒ 78 ページ「インターネットファクス機能を使う」
操作パネルからの文字の入力方法について詳しくは、ユーザーズガイド 基本編「文字の入力方法」
をご覧ください。
メールアドレス
E メールアドレスを登録します。
サーバー設定

• SMTP サーバー

ネットワーク上の SMTP メールサーバー（送信用サーバー）の IP アドレスまたはサーバー名を設
定します。この項目はインターネットファクス機能を使用する上で正しく設定されている必要があ
ります。（例：「mailhost.brothermail.net」または「192.0.0.1」）

• SMTP ポート

SMTP メールサーバー（送信用サーバー）のポートを指定します。

• SMTP Auth.

ユーザー認証を必要とするセキュリティーの高い SMTP サーバーを経由して E メールを送信する
には、SMTP 認証の設定が必要です。

• SMTP over SSL/TLS

本製品と SMTP サーバー間での通信を暗号化する方法（SSL/TLS）を選ぶことができます。

• SMTP 証明書の検証

本製品と SMTP サーバー間で SSL/TLS 通信を行うとき、SMTP サーバーから受信したサーバー証
明書の検証を行うかどうかの設定をします。
MFC-J6970CDW の場合
インターネットファクス機能をお使いになる場合は、サポートサイト（ブラザーソ
リューションセンター http://solutions.brother.co.jp/）からソフトウェアをダウンロー
ドしてください。

E メール /IFAX の設定 （MFC-J6970CDW/J6975CDW のみ）●
47 第 4 章 操作パネルで設定する

• POP3 サーバー

ネットワーク上の POP3 メールサーバー（受信用サーバー）の IP アドレスまたはサーバー名を設
定します。この項目はインターネットファクス機能を使用する上で正しく入力されている必要があ
ります。（例：「mailhost.brothermail.net」または「192.0.0.1」）

• POP3 ポート

POP3 メールサーバー（受信用サーバー）のポートを指定します。

• アカウント名

POP3 メールサーバー（受信用サーバー）にアクセスするためには、アクセス用アカウントとパス
ワードが必要です。この項目では、アクセス用アカウント名（ユーザー名）を設定します。アカウ
ント名を設定したあとは、必ずパスワードも設定してください。

• パスワード

POP3 メールサーバー（受信用サーバー）にアクセスするためには、アクセス用アカウントとパス
ワードが必要です。この項目では、アクセス用アカウントと対になるパスワードを設定します。

• POP3 over SSL/TLS

本製品と POP3 サーバー間での通信を暗号化する方法（SSL/TLS）を選ぶことができます。

• POP3 証明書の検証

本製品と POP3 サーバー間で SSL/TLS 通信を行うとき、POP3 サーバーから受信したサーバー証
明書の検証を行うかどうかの設定をします。

• APOP

アカウントやパスワードのセキュリティーを保つために、APOP（Authenticated Post Office
Protocol）を有効にできます。
メール受信設定

• 自動受信（自動メールチェック機能）

自動受信を【オン】に設定すると、本製品は設定した時間ごとに自動的に POP3 サーバーへアクセ
スし、メールが届いているかチェックを行います。

• ポーリング間隔（自動メールチェックの頻度）

自動受信を【オン】に設定した場合、自動的に POP3 サーバーへアクセスし、メールが届いている
かチェックを行う間隔を設定します。

• ヘッダー印刷

インターネットファクスや E メールを受信すると、本製品はメールの内容を印刷します。このとき
にヘッダー部分を印刷するかどうかを設定します。

• 【全て】：ヘッダーをすべて印刷します。
• 【ヘッダーのみ】：タイトル、宛先、差出人を印刷します。
• 【なし】：ヘッダーを印刷しません。

パスワードを設定しない場合は、スペースを 1 つ入力してください。

E メール /IFAX の設定 （MFC-J6970CDW/J6975CDW のみ）●
48 第 4 章 操作パネルで設定する

• エラーメール削除

エラーメール削除を【オン】に設定すると、本製品がメールのチェックを行ったときに、POP3
サーバーから取得できなかったメールを削除することができます。

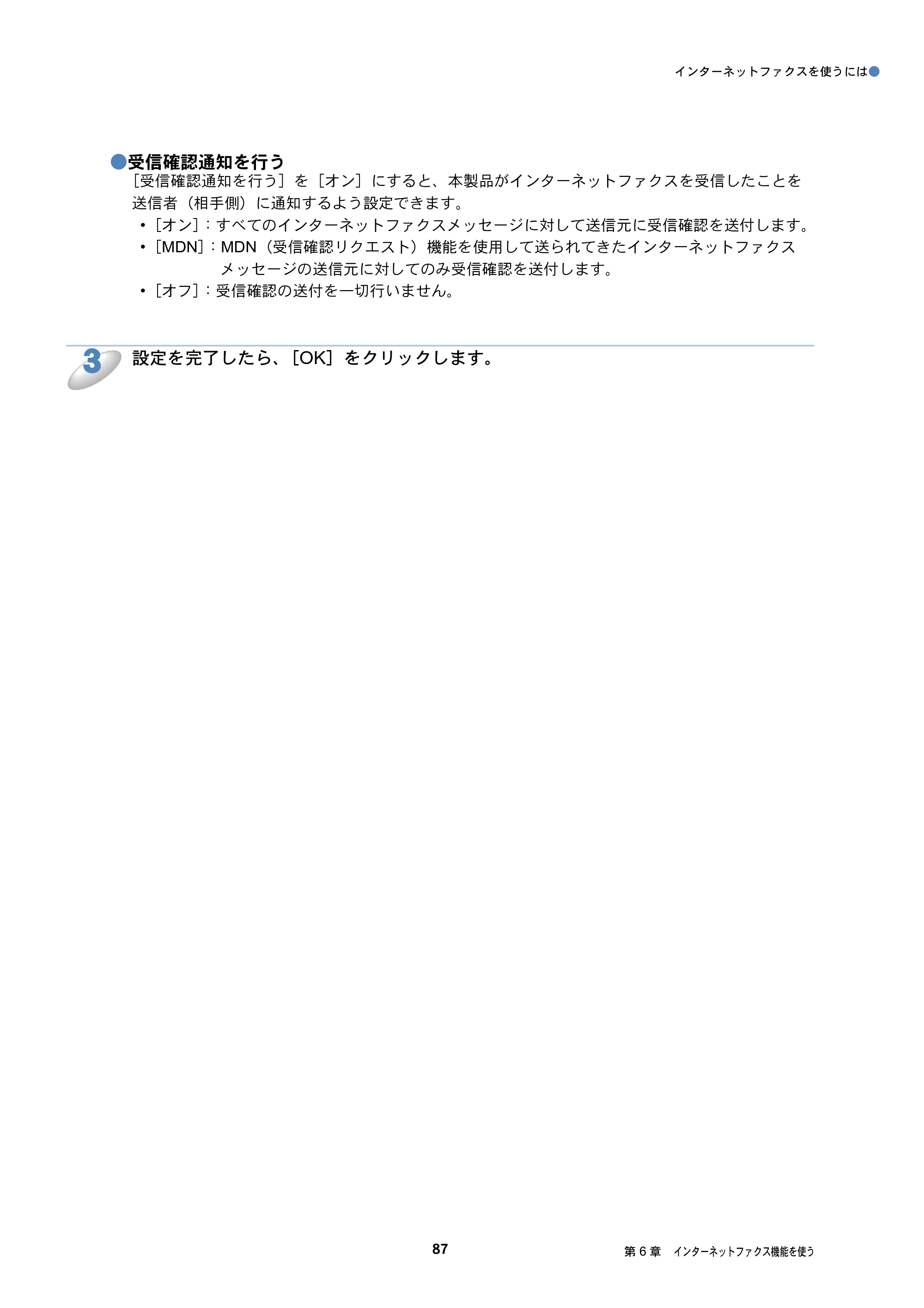

• 受信確認

本製品がインターネットファクスを受信したことを送信者に通知するよう設定できます。

• 【オン】：すべてのインターネットファクスメッセージに対して送信元に受信確認を送付します。
• 【MDN】：MDN（受信確認リクエスト）機能を使用して送られてきたインターネットファクス

メッセージの送信元に対してのみ受信確認を送付します。

• 【オフ】：受信確認の送付を行いません。

メール送信設定

• メールタイトル

パソコンへ E メールを送信するときに、件名（Subject）として表示されるテキストです。

• サイズ制限

サイズ制限を【オン】に設定しておくと、1MB を超えるサイズの E メールを送信しようとすると、
【メモリがいっぱいです】と表示されます。E メールの送信は、中止されてエラーレポートが出力
されます。サイズ制限を【オン】にしたときは、ページを分割するなど、1 通の E メールサイズを
1MB 以下にして送信してください。

• 受信確認要求

インターネットファクスを送信したとき、受信した相手機から受信確認メッセージを受け取るよう
に要求します。受信側の機器で MDN（受信確認リクエスト）機能の設定が有効になっている必要
があります。
リレー設定

• リレー許可

受信したインターネットファクスを通常の電話回線を使用して他のファクス機器に転送（リレー配
信）を行うかどうかを設定します。

• 許可ドメイン

本製品を経由して転送を許可するドメイン名を登録します（5 件まで）。ここに登録されていない
ドメインからのインターネットファクスは転送できません。

• リレーレポート

リレーレポートは、本製品を経由してインターネットファクスの転送が行われたときに出力されま
す。また、このレポートはネットワーク PC ファクス機能を使用したドキュメントの送信確認のと
きにも出力されます。
手動受信
手動でメールチェックを行います。
リレー配信について詳しくは、下記をご覧ください。
⇒ 91 ページ「リレー配信する」

49 第 4 章 操作パネルで設定する
Web 接続設定（DCP-J132N を除く）
Web 接続設定について詳しくは、サポートサイト（ブラザーソリューションセンター http://
solutions.brother.co.jp/）から「クラウド接続ガイド」をダウンロードしてご覧ください。

50 第 4 章 操作パネルで設定する
有線 LAN/ 無線 LAN を切り替える
（有線 LAN 対応モデルのみ）
ネットワークの接続方法が決定したら、本製品でも接続方法を設定します。設定を切り替えた場合
は、画面の説明に従って、本製品を再起動してください。

• 無線 LAN と有線 LAN を同時に使用することはできません。同時に接続していても、

【有線 / 無線切替え】で設定されている接続が有効になります。ただし、Wi-Fi
Direct™ 接続対応モデルの場合は、無線 LAN 接続と Wi-Fi Direct™ 接続、有線 LAN
接続と Wi-Fi Direct™ 接続は同時に使用できます。

• Wi-Fi Direct™ 接続について詳しくは、サポートサイト（ブラザーソリューションセン

ター http://solutions.brother.co.jp/）から「Wi-Fi Direct™ ガイド」をダウンロードし
てご覧ください。

• 【有線 LAN】に設定した状態でも、無線 LAN 接続設定の操作（⇒ 24 ページ「無線

LAN を設定する」）を行った場合は、【有線 / 無線切替え】は【無線 LAN】に変更され
ます。

• ネットワークの接続方法を【無線 LAN】に切り替えると、操作パネルの Wi-Fi ランプ

（ ）が点灯します。

51 第 4 章 操作パネルで設定する
無線 LAN 有効を設定する
（DCP-J132N/J152N/J552N/J752N、
MFC-J820DN/J820DWN/J890DN/
J890DWN/J4810DN のみ）
本製品を無線 LAN に接続して使用する場合は【オン】に設定してください。
DCP-J552N/J752N、MFC-J820DN/J820DWN/J890DN/J890DWN/J4810DN の場合
【無線 LAN 有効】を【オン】に切り替えると、操作パネルの Wi-Fi ランプ（ ）が点
灯します。

52 第 4 章 操作パネルで設定する
ネットワーク設定リセット
現在のネットワーク設定をすべて初期化して、お買い上げ時の設定に戻します。
液晶ディスプレーモデルの場合

• DCP-J132N の場合

を押します。
/ で【3. ネットワーク】を選び、 を押します。
/ で【0. ネットワークセッテイリセット】を選び、 を押します。
リセットの確認画面が表示されます。
を押します。
再起動の確認画面が表示されます。
を押します。
数秒後に本製品が再起動します。

• DCP-J152N の場合

を押します。
/ で【ネットワーク】を選び、 を押します。

• この設定では、IP アドレスやメールアドレスなど、すでに設定しているネットワーク

のすべての情報を初期化します。

• プリントサーバーの設定も BRAdmin アプリケーションやウェブブラウザーで初期化

することができます。
⇒ 14 ページ「BRAdmin Light で設定する 」
⇒ 19 ページ「BRAdmin Professional で設定する（Windows
®
のみ）」
、【0. ショキセッテイ】、【4. セッテイリセット】、【2. ネットワークセッテイリセッ
ト】の順に選んでも設定できます。
1
2
3
4
5
1
2

ネットワーク設定リセット●
53 第 4 章 操作パネルで設定する
/ で【ネットワーク設定リセット】を選び、 を押します。
リセットの確認画面が表示されます。
を押します。
再起動の確認画面が表示されます。
を押します。
数秒後に本製品が再起動します。
タッチパネルモデルの場合
【メニュー】を押し、【全てのメニュー】、【ネットワーク】の順に押します。
【ネットワーク】が表示されていないときは、 / を押して画面を送ります。
/ で画面を送り、【ネットワーク設定リセット】を押します。
リセットの確認画面が表示されます。
【はい】を押します。
再起動の確認画面が表示されます。
【はい】を、2 秒間押します。
数秒後に本製品が再起動します。
、【初期設定】、【設定リセット】、【ネットワーク設定リセット】の順に選んでも設
定できます。
【メニュー】を押し、【全てのメニュー】、【初期設定】、【設定リセット】、【ネット
ワーク設定リセット】の順に選んでも設定できます。
3
4
5
1
2
3
4

54 第 4 章 操作パネルで設定する
ネットワーク設定リストの出力
本製品の現在動作しているネットワーク接続（有線 LAN または無線 LAN）に関する設定内容
（MAC アドレス、ノード名、IP アドレスなど）を印刷して確認できます。
液晶ディスプレーモデルの場合

• DCP-J132N の場合

を押します。
/ で【4. レポート インサツ】を選び、 を押します。
/ で【2. ネットワークセッテイリスト】を選び、 を押します。
または を押します。

• DCP-J152N の場合

を押します。
/ で【レポート印刷】を選び、 を押します。
/ で【ネットワーク設定リスト】を選び、 を押します。
または を押します。
ネットワーク設定リストは、モノクロでしか印刷できません。
1
2
3
4
1
2
3
4

ネットワーク設定リストの出力●
55 第 4 章 操作パネルで設定する
タッチパネルモデルの場合
【メニュー】を押し、【全てのメニュー】を押します。
/ で画面を送り、【レポート印刷】、【ネットワーク設定リスト】の順に押します。
【OK】を押します。
無線 LAN ファクスモデルの場合
ネットワーク設定リストは 3 枚印刷されます。無線 LAN 設定を確認するときは、そのう
ちの <Interface> 欄が「WirelessLAN on （または off）」と印字されているリストをご覧
ください。
残りの 2 枚は、複合機本体と通信ボックスの接続情報を示したリストです。ただし、複
合機本体と通信ボックスが接続されていない場合は、１枚しか印刷されません。
1
2
3

56 第 4 章 操作パネルで設定する
無線 LAN レポートの出力
現在の本製品の無線接続状況を確認できます。
無線 LAN 接続が正しく設定できていない場合は、その対処法についても印刷されますので、通信
がうまくできないときに出力して確認してください。レポートの内容について詳しくは、別冊の
「かんたん設置ガイド」の「困ったときは」をご覧ください。
液晶ディスプレーモデルの場合

• DCP-J132N の場合

を押します。
/ で【4. レポート インサツ】を選び、 を押します。
/ で【3. ムセン LAN レポート】を選び、 を押します。
または を押します。

• DCP-J152N の場合

を押します。
/ で【レポート印刷】を選び、 を押します。
/ で【無線 LAN レポート】を選び、 を押します。
または を押します。

• 下記の手順を行っても無線 LAN レポートが印刷されない場合は、しばらく待ってか

ら、やり直してください。

• 無線 LAN 接続設定を行った場合は、設定完了後に自動的に無線 LAN レポートが出力

されます。無線 LAN 接続が正しく設定できているかをご確認ください。
無線 LAN レポートの内容について詳しくは、別冊の「かんたん設置ガイド」をご覧
ください。

• 無線 LAN レポートは、モノクロでしか印刷できません。

1
2
3
4
1
2
3
4

無線 LAN レポートの出力●
57 第 4 章 操作パネルで設定する
タッチパネルモデルの場合
【メニュー】を押し、【全てのメニュー】を押します。
/ で画面を送り、【レポート印刷】、【無線 LAN レポート】の順に押します。
【OK】を押します。
1
2
3

58 第 4 章 操作パネルで設定する
ネットワークメニュー一覧
DCP-J132N の場合
機能 項目 設定（太字：初期設定値）
1.TCP/IP
1. IP シュトク ホ
ウホウ
Auto ／ Static ／ RARP ／ BOOTP ／ DHCP
2. IP アドレス [000-255].[000-255].[000-255].[000-255]
3. サブネットマス
ク
[000-255].[000-255].[000-255].[000-255]
4. ゲートウェイ [000-255].[000-255].[000-255].[000-255]
5. ノードメイ BRWxxxxxxxxxxxx（x は MAC アドレスを示す 12 桁の文字）
6. WINS セッテ
イ
Auto ／ Static
7. WINS サーバ プライマリ／セカンダリ
8. DNS サーバ プライマリ／セカンダリ
9. APIPA オン／オフ
2. セツゾクアシスタント －
3. ムセン ウィザード －
4. WPS/AOSS －
5. WPS (PIN コード ) －

6. ムセン
ジョウタイ
1. セツゾクジョウ
タイ
アクティブ（11b）／アクティブ（11g）／アクティブ（11n）
／ AOSS アクティブ／セツゾクニシッパイシマシタ
2. デンパジョウタ
イ
デンパ：ツヨイ／フツウ／ヨワイ／ナシ
3. SSID （32 文字まで表示）
4. ツウシン モー
ド
アドホック／インフラストラクチャ
7. MAC アドレス －
8. ムセン LAN ユウコウ オン／オフ
0. ネットワークセッテイリセッ
ト
－
3.
ネットワーク

ネットワークメニュー一覧●
59 第 4 章 操作パネルで設定する
有線 LAN 対応モデルの場合
（DCP-J952N/J4215N、MFC-J870N/J980DN/J980DWN/J6570CDW/
J6770CDW/J6970CDW/J6975CDW）
*1
DCP-J4215N、MFC-J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ表示されます。
*2
DCP-J4215N では表示されません。
機能 項目 設定（太字：初期設定値）
IP 取得方法 Auto ／ Static ／ RARP ／ BOOTP ／ DHCP
IP アドレス [000-255].[000-255].[000-255].[000-255]
サブネット マスク [000-255].[000-255].[000-255].[000-255]
ゲートウェイ [000-255].[000-255].[000-255].[000-255]
ノード名 BRNxxxxxxxxxxxx（x は MAC アドレスを示す 12 桁の文字）

WINS 設定 Auto ／ Static
WINS サーバーま
たは WINS サーバ
プライマリ／セカンダリ
DNS サーバーまた
は DNS サーバ
プライマリ／セカンダリ
APIPA オン／オフ
IPv6
*1 オン／オフ
イーサネット Auto ／ 100B-FD ／ 100B-HD ／ 10B-FD ／ 10B-HD
有線 LAN 状態
*2 アクティブ 100B-FD ／アクティブ 100B-HD ／アクティブ 10B-
FD ／アクティブ 10B-HD ／未接続／有線 LAN オフ
MAC アドレス －
IP 取得方法 Auto ／ Static ／ RARP ／ BOOTP ／ DHCP
IP アドレス [000-255].[000-255].[000-255].[000-255]
サブネット マスク [000-255].[000-255].[000-255].[000-255]
ゲートウェイ [000-255].[000-255].[000-255].[000-255]
ノード名 BRWxxxxxxxxxxxx（x は MAC アドレスを示す 12 桁の文字）

WINS 設定 Auto ／ Static
WINS サーバーま
たは WINS サーバ
プライマリ／セカンダリ
DNS サーバーまた
は DNS サーバ
プライマリ／セカンダリ
APIPA オン／オフ
IPv6
*1 オン ／オフ
接続アシスタント －
無線接続ウィザード －
WPS/AOSS －
WPS（PIN コード） －
接続状態 アクティブ（11b）／アクティブ（11g）／アクティブ（11n）／
AOSS アクティブ／接続に失敗しました
電波状態 電波：強い／普通／弱い／なし
SSID （32 文字まで表示）
通信モード アドホック／インフラストラクチャ／なし
MAC アドレス －
ネットワーク
有線
LAN
TCP/IP
無線
LAN
TCP/IP
無線状態

ネットワークメニュー一覧●
60 第 4 章 操作パネルで設定する
*1
DCP-J4215N、MFC-J980DN/J980DWN/J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ表示され
ます。
Wi-Fi Direct™ について詳しくは、サポートサイト（ブラザーソリューションセンター http://
solutions.brother.co.jp/）から「Wi-Fi Direct™ ガイド」をダウンロードしてご覧ください。
*2
MFC-J980DN/J980DWN/J6970CDW/J6975CDW のみ表示されます。
機能 項目 設定（太字：初期設定値）
プッシュボタン接続 －
PIN コード接続 －
手動接続 －
グループオーナー オン／オフ
デバイス名 －
SSID －
IP アドレス －
接続状態 グループオーナー（**）（** は接続数）／クライアントアクティ
ブ／未接続／ Wi-Fi Direct オフ
電波状態 電波：強い／ 普通／ 弱い／ なし
インターフェース有効 オン／オフ

NFC
*2 オン／オフ
ネットワーク
Wi-Fi Direct
*1
デバイス情報
接続情報

ネットワークメニュー一覧●
61 第 4 章 操作パネルで設定する
*1
MFC-J6970CDW/J6975CDW のみ表示されます。
（MFC-J6970CDW の場合）インターネットファクス機能をお使いになる場合は、サポートサイト（ブラ
ザーソリューションセンター http://solutions.brother.co.jp/）からソフトウェアをダウンロードしてくださ
い。ソフトウェアを本製品にインストールすると、メニューが表示されます。
*2
Web 接続設定について詳しくは、サポートサイト（ブラザーソリューションセンター http://
solutions.brother.co.jp/）から「クラウド接続ガイド」をダウンロードしてご覧ください。
機能 項目 設定（太字：初期設定値）
メールアドレス （初期値 XXXXX@example.com）
SMTP サーバー 名前／ IP アドレス
SMTP ポート 00001-65535（初期値 25）
SMTP Auth. 認証しない／ SMTP Auth. ／ POP before SMTP

SMTP over SSL/TLS 認証しない／ SSL ／ TLS
SMTP 証明書の検証 オン／オフ
POP3 サーバー 名前／ IP アドレス
POP3 ポート 00001-65535（初期値 110）
アカウント名 －
パスワード －
POP3 over SSL/TLS 認証しない／ SSL ／ TLS
POP3 証明書の検証 オン／オフ
APOP オン／オフ
自動受信 自動受信：オン／オフ
ポーリング間隔：1 分／ 3 分／ 5 分／ 10 分／ 30 分／ 60 分
ヘッダー印刷 全て／ヘッダーのみ／なし
エラーメール削除 オン／オフ
受信確認 オン／ MDN ／オフ
メールタイトル （初期値 Internet Fax Job）
サイズ制限 オン／オフ
受信確認要求 オン／オフ
リレー許可 オン／オフ
許可ドメイン リレー 01 ～ 05：XXXXXXXXXX
リレーレポート オン／オフ
手動受信 －
プロキシ経由接続 オン／オフ
アドレス －
ポート 8080
ユ ー ザ ー 名 ま た は
ユーザ名
－
パスワード －
有線 / 無線切替え 有線 LAN ／無線 LAN

ネットワーク設定リセット はい／いいえ
ネットワーク
E
メール
/IFAX
*1
サーバー設定
メール受信設定
メール送信設定
リレー設定
Web
接続設定
*2
プロキシ設定

ネットワークメニュー一覧●
62 第 4 章 操作パネルで設定する
無線 LAN モデルの場合
（DCP-J152N/J552N/J752N、MFC-J820DN/J820DWN/J890DN/
J890DWN/J4810DN）
*1
MFC-J4810DN のみ表示されます。
*2
MFC-J890DN/J890DWN のみ表示されます。
*3
Web 接続設定について詳しくは、サポートサイト（ブラザーソリューションセンター http://
solutions.brother.co.jp/）から「クラウド接続ガイド」をダウンロードしてご覧ください。
機能 項目 設定（太字：初期設定値）
IP 取得方法 Auto ／ Static ／ RARP ／ BOOTP ／ DHCP
IP アドレス [000-255].[000-255].[000-255].[000-255]
サブネット マスク [000-255].[000-255].[000-255].[000-255]
ゲートウェイ [000-255].[000-255].[000-255].[000-255]

ノード名 BRWxxxxxxxxxxxx（x は MAC アドレスを示す 12 桁の文字）
WINS 設定 Auto ／ Static
WINS サーバーま
たは WINS サーバ
プライマリ／セカンダリ
DNS サーバーまた
は DNS サーバ
プライマリ／セカンダリ
APIPA オン／オフ
IPv6
*1 オン ／オフ
接続アシスタント －
無線接続ウィザード －
WPS/AOSS －
WPS（PIN コード） －
接続状態 アクティブ（11b）／アクティブ（11g）／アクティブ（11n）／
AOSS アクティブ／接続に失敗しました
電波状態 電波：強い／普通／弱い／なし
SSID （32 文字まで表示）
通信モード アドホック／インフラストラクチャ／なし
MAC アドレス －
NFC
*2 オン／オフ
プロキシ経由接続 オン／オフ
アドレス －
ポート 8080
ユーザー名または
ユーザ名
－
パスワード －
無線 LAN 有効 オフ／オン
ネットワーク設定リセット はい／いいえ
ネットワーク
無線
LAN
TCP/IP
無線状態
Web
接続設定
*3

プロキシ設定

63 第 5 章 ウェブブラウザーで管理する
第 5 章 ウェブブラウザーで管理する
第 5 章 ウェブブラウザーで管理する
概要
お使いの標準ウェブブラウザーで、HTTP（ハイパーテキスト転送プロトコル）を使用して、ネッ
トワークに接続されている本製品を管理することができます。ウェブブラウザーを使用して、次の
ような情報を本製品から取得できます。

• 本製品の状態、メンテナンスに関する詳細情報の取得
• 送受信や応用機能などのファクス設定
• TCP/IP などのネットワーク設定変更
• セキュリティ機能ロック 2.0 の設定

（MFC-J4810DN/J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）

• 印刷ログ機能の設定（MFC-J6975CDW のみ）
• スキャン to FTP の設定
• スキャン to ネットワークの設定
• ネットワークと本製品の詳細設定
• インターネットファクスの設定（MFC-J6970CDW/J6975CDW のみ）

ウェブブラウザーは、DCP-J4215N、MFC-J4810DN/J6570CDW/J6770CDW/
J6970CDW/J6975CDW のみ対応しています。

• MFC-J6970CDW の場合

インターネットファクス機能をお使いになる場合は、サポートサイト（ブラザーソ
リューションセンター http://solutions.brother.co.jp/）からソフトウェアをダウン
ロードしてください。

• TCP/IP プロトコルによってパソコンがネットワーク接続されていることを確認して

ください。

• Windows

®
では Windows
®
Internet Explorer
®
8 または Windows
®
Internet
Explorer
®
9、Macintosh では Safari 5.0 以降のウェブブラウザーのご使用を推奨しま
す。
また、JavaScript と Cookies が有効であることを確認してください。

• ウェブブラウザーを使用するには、本製品の IP アドレスが必要です。

64 第 5 章 ウェブブラウザーで管理する
ウェブブラウザーを使用して本製品を設定する
お使いの標準ウェブブラウザーで、HTTP（ハイパーテキスト転送プロトコル）を使用して、プリ
ントサーバーなどの設定を変更することができます。
ウェブブラウザーを起動します。
ウェブブラウザーのアドレス欄に 、「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。
必要に応じて設定を変更します。

• DNS を使用している場合は、IP アドレスの代わりにノード名を入力することもでき

ます。
例）SharedPrinter の場合
ウェブブラウザーのアドレス欄に「http://SharedPrinter/」と入力します。

• NetBIOS 名が使用可能な場合は、ノード名を入力することもできます。NetBIOS 名

はネットワーク設定リストで確認できます。
⇒ 54 ページ「ネットワーク設定リストの出力」
例）BRNxxxxxxxxxxxx の場合
ウェブブラウザーのアドレス欄に「http://brnxxxxxxxxxxx/」と入力します。

• Macintosh をお使いの場合は、ステータスモニターの本製品のアイコンをクリックす

ると、ウェブブラウザーを使ってより簡単に本製品にアクセスできます。詳しくは、
下記をご覧ください。
⇒ユーザーズガイド パソコン活用編「便利な使い方（ControlCenter2）」－「デバイ
ス設定」
プロトコル設定を変更した場合は、変更内容を有効にするために、［OK］をクリックし
ます。画面の指示に従って本製品を再起動してください。
1
2
3

ウェブブラウザーを使用して本製品を設定する●
65 第 5 章 ウェブブラウザーで管理する
パスワードの設定
一般ユーザーから本製品への無許可アクセスを防ぐため、パスワードを設定することをお勧めしま
す。パスワードを設定すると、一般ユーザーは［基本設定］タブ以外の設定を変更できなくなりま
す。
ウェブブラウザーを起動します。
ウェブブラウザーのアドレス欄に 、「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。
［管理者設定］タブをクリックします。
［新しいパスワードの入力］欄にパスワード（32 文字以内）を入力します。
［新しいパスワードの確認］欄にもう一度、パスワードを入力します。
［OK］をクリックします。
設定の操作が完了したら、 をクリックしてログアウトします。
次回から［基本設定］タブ以外の設定を変更する際には、［ログイン］欄に管理者パスワードを入

力して、 をクリックします。
ログインパスワードをセットしていない場合は、ウェブページの［パスワードを設定し
てください］をクリックすることによってパスワードを設定することもできます。
1
2
3
4
5
6

66 第 5 章 ウェブブラウザーで管理する
セキュリティ機能ロック 2.0
（MFC-J4810DN/J6570CDW/J6770CDW/
J6970CDW/J6975CDW のみ）
セキュリティ機能ロック 2.0 を使用すると、ユーザー名とパスワードを設定して、ユーザーごとに
利用できる機能を制限できるため、経費削減にもつながります。
BRAdmin Professional やウェブブラウザーを使用すると、次の機能について、セキュリティ機能
ロック 2.0 の設定や変更ができます。

• 印刷
• デジカメプリント
• コピー
• カラープリント
• 印刷の枚数制限
• ファクス送受信
• スキャン
• クラウド接続
• ページカウンター

ウェブブラウザーを使ってセキュリティ機能ロック 2.0
を設定する
基本設定
ウェブブラウザーを起動し、アドレス欄に、「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。
［管理者設定］タブ－［セキュリティ機能ロック］をクリックします。
パスワードを設定している場合は、パスワードを入力してログインしてください。
［セキュリティ機能ロック］の［オン］を選択します。
グループ名またはユーザー名を［制限 ID 番号 /ID 名］（7 文字まで）に、パスワードを
［パスワード］（4 桁の数字）に入力します。
制限したい機能のチェックを外します。
印刷枚数を制限する場合は、［枚数制限］または［印刷制限］の［オン］にチェックを入れて、
［Max.］または［最大ページ数］に最大印刷可能枚数を入力してください。

ウェブブラウザーから初めてセキュリティ機能ロックの設定をするには、管理者パスワー
ド（4 桁の数字）を入力する必要があります。
1
2
3
4
5

セキュリティ機能ロック 2.0 （MFC-J4810DN/J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）●
67 第 5 章 ウェブブラウザーで管理する
［OK］をクリックします。
一般モードの設定
一般ユーザーが利用できる機能を制限するためには、一般モードを設定します。一般ユーザーがこ
の機能で利用可能に設定された機能を使用する場合は、パスワードを入力する必要はありません。
ウェブブラウザーを起動し、アドレス欄に、「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。
［管理者設定］タブ－［セキュリティ機能ロック］をクリックします。
パスワードを設定している場合は、パスワードを入力してログインしてください。
［一般モード］で制限したい機能のチェックボックスのチェックを外します。

チェックが入っている機能は、一般ユーザーが制限なく使用することができます。
［OK］をクリックします。
セキュリティ機能ロック 2.0 を使用してスキャンする
セキュリティ機能ロック 2.0 を使用して、管理者がスキャンできるユーザーを制限することができ
ます。セキュリティ機能ロック 2.0 の設定画面で、［その他］または［機能制限］－［スキャン］
のチェックボックスにチェックを入れたユーザーだけがスキャン機能を使用できます。
パソコンへログインするために使用しているユーザー名で、印刷制限をすることができます。
［管理者設定］タブ－［ログイン名による PC ジョブ制限］をクリックして、設定してください。
⇒ 68 ページ「パソコンのログイン名で印刷を制限する」
6
1
2
3
4

セキュリティ機能ロック 2.0 （MFC-J4810DN/J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）●
68 第 5 章 ウェブブラウザーで管理する
パソコンのログイン名で印刷を制限する
この機能を使用すると、パソコンにログインするために使用しているユーザー名が登録されたパソ
コンからのみ、印刷することができます。
ウェブブラウザーを起動し、アドレス欄に、「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。
［管理者設定］タブ－［ログイン名による PC ジョブ制限］をクリックします。
パスワードを設定している場合は、パスワードを入力してログインしてください。
［PC ジョブ制限］の［オン］を選択します。
「基本設定」（66 ページ）の で登録した［制限 ID 番号 /ID 名］を［制限 ID 番号］のプルダウ

ンリストから選択し、パソコンへログインするために使用しているユーザー名を［ログイン名］に
入力します。
［OK］をクリックします。
その他の設定
セキュリティ機能ロック 2.0 の機能を使用すると、次のような設定ができます。

• カウンターリセット

すべてのページカウンターを「0」にします。

• 前回ログ

ページカウンターがリセットされる以前の記録を表示します。

• CSV ファイルへ出力

制限 ID 番号 /ID 名と現在のページカウンターの情報をエクスポートします。

• カウンター自動リセット

定期的にページカウンターをリセットするための設定をします。
グループ単位で印刷を制限したい場合は、グループにしたいユーザー名に対して、同じ
［制限 ID 番号 /ID 名］を［制限 ID 番号］のプルダウンリストから選択します。
1
2
3
4
4

69 第 5 章 ウェブブラウザーで管理する
ウェブブラウザーを使用して、SNTP プロトコル
の設定を変更する
SNTP とは、ネットワーク上のパソコンが SNTP サーバーと通信して正確な時刻を同期させるため
のプロトコルです。（この時刻は、本製品の操作パネルに表示される時刻ではありません。）SNTP
タイムサーバーを使用して、SNTP の時刻と本製品の操作パネルに表示される時刻を定期的に同期
させることもできます。
ウェブブラウザーを起動し、アドレス欄に、「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。
［ネットワーク］タブ－［ネットワーク］－［プロトコル］をクリックします。
パスワードを設定している場合は、パスワードを入力してログインしてください。
設定を有効にするために、［SNTP］のチェックボックスを選択します。

［詳細設定］をクリックします。

• 状態

SNTP サーバー設定が有効か無効かを表示します。

• 同期状態

最新の同期状態を確認できます。

• SNTP サーバー設定の方法

［AUTO］または［STATIC］を選択します。

• AUTO

ネットワーク上に DHCP サーバーがある場合、SNTP サーバーは DHCP サーバーから自動でアド
レスを取得します。

• STATIC

使用したいアドレスを入力します。

• プライマリー SNTP サーバーアドレス / セカンダリー SNTP サーバーアドレス

サーバーアドレスを 64 文字以内で入力します。セカンダリ SNTP サーバーアドレスはプライマ
リー SNTP サーバーアドレスのバックアップとして、プライマリー SNTP サーバーが見つからな
いときに機能します。ネットワーク内にセカンダリサーバーが存在しない場合は、お買い上げ時の
設定（初期値）にしておいてください。

• プライマリー SNTP サーバーポート / セカンダリー SNTP サーバーポート

ポート番号を入力します（1 から 65535）。セカンダリ SNTP サーバーポートはプライマリー
SNTP サーバーポートのバックアップとして、プライマリー SNTP サーバーが見つからないときに
機能します。ネットワーク内にセカンダリサーバーが存在しない場合は、お買い上げ時の設定（初
期値）にしておいてください。
1
2
3
4

ウェブブラウザーを使用して、SNTP プロトコルの設定を変更する●
70 第 5 章 ウェブブラウザーで管理する

• 同期間隔

サーバーと同期したい時間の間隔を入力します。（1 から 168 時間）
設定を完了したら、［OK］をクリックします。
SNTP タイムサーバーを使用して、SNTP の時刻と本製品の操作パネルに表示される時
刻を同期させるためには設定が必要です。
（1）［SNTP］の［詳細設定］画面で［時計設定］をクリックします。
（2）［基本設定］タブの［時計設定］で［SNTP サーバーと同期する］のチェックボック
スを選択します。
（3）［ タイムゾーン］をプルダウンメニューから選択します。
5

71 第 5 章 ウェブブラウザーで管理する
印刷ログ機能（MFC-J6975CDW のみ）
本製品の印刷履歴を、CIFS 接続を経由して、ネットワークサーバー上に保存できます。各印刷ジョ
ブの ID、種類、ジョブの名前、ユーザー名、日付、時間、印刷されたページ数を記録することがで
きます。標準ウェブブラウザーから、機能設定をすることができます。
以下の印刷機能が印刷ログに記録されます。

• お使いのパソコンからの印刷ジョブ
• Google クラウド プリント
• AirPrint 機能
• メディア印刷（Pict Bridge）
• コピー
• ファクス受信

印刷ログ機能を設定する
ウェブブラウザーを起動し、アドレス欄に、「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。
［管理者設定］タブ－［印刷ログ機能設定］をクリックします。
パスワードを設定している場合は、パスワードを入力してログインしてください。

• 印刷ログ

印刷ログ機能を使用する場合は、［オン］を選択します。

• サーバーアドレス

サーバーアドレスは、CIFS サーバーのドメイン名です。ホストアドレス（例：
mypc.example.com）または IP アドレス（例：192.168.56.189）を 64 文字以内で入力します。

• 転送先フォルダー

印刷ログを保存する CIFS サーバー上の転送先フォルダーを 60 文字以内で入力します。（例：
brother￥abc）

• ファイル名

印刷ログとして使用するためのファイル名を 15 文字以内で入力します。

• ファイル形式

印刷ログのファイル形式［テキスト形式］または［CSV 形式］を選択します。

• CIFS とは、Common Internet File System（共通インターネットファイルシステム）

プロトコルの略で、TCP/IP を利用し、ネットワーク上のパソコンからイントラネッ
トまたはインターネット経由でファイルを共有することができます。

• 印刷レポート＆リストは、サーバーに記録されません。
• 印刷ログ機能設定は、NTLMv2 認証をサポートしています。
• 認証を使用するには、SNTP プロトコル（ネットワークタイムサーバー）または日

付・時間、タイムゾーンを正しく設定しなければなりません。
⇒ 69 ページ「ウェブブラウザーを使用して、SNTP プロトコルの設定を変更する」

• ファイルをサーバーへ保存するときに、テキスト形式（.txt）または CSV 形式（.csv）

のファイルタイプを選ぶことができます。
1
2

印刷ログ機能（MFC-J6975CDW のみ）●
72 第 5 章 ウェブブラウザーで管理する

• ユーザー名

認証のためのユーザー名を 96 文字以内で入力します。

• パスワード

認証のためのパスワードを 32 文字以内で入力します。

• 接続状態

最新のログの書き込み状態を確認できます。
⇒ 73 ページ「エラーメッセージについて」
設定を完了したら、［OK］をクリックします。
書き込みエラー時の設定
ネットワークエラーにより印刷ログがサーバーに記録できない場合に行う処理を選ぶことができま
す。
［書き込みエラー時設定］で［ログを書き込まずに印刷］または［印刷中止］を選択し
ます。

• ログを書き込まずに印刷

本製品は印刷ログをサーバーに保存せずに文書を印刷します。
印刷ログ機能設定が修復されると、印刷ログは以下のように保存されます。
1. 印刷の終了時に印刷ログが記録できない場合、印刷ページ数を除いた印刷ログが記録されます。
2. 印刷の開始時と終了時に印刷ログが記録できない場合、ジョブの印刷ログは記録されません。機
能が修復されたときに、エラーがあったことをログに記録します。

• 印刷ログ例
• 印刷中止

印刷ログがサーバーに保存できないときは印刷ジョブはキャンセルされます。
設定を完了したら、［OK］をクリックします。
ユーザー名がドメインの一部の場合、以下のスタイルの 1 つでユーザー名を入力してく
ださい。
user@domain または domain￥user
［印刷中止］を選択した場合でも、受信したファクスは印刷されます。
3
1
+F6[RG,QD0COG7UGT0COG&CVG6KOG2TKPV2CIGU
2TKPV 0GVYQTM FQEWOGPVFQEWUGTZZ!
'4414 !!!!!
2TKPV 75$ TGRQTVZNUWUGTZZ
1
2
2

印刷ログ機能（MFC-J6975CDW のみ）●
73 第 5 章 ウェブブラウザーで管理する
エラーメッセージについて
本製品のエラー状態を操作パネルまたはウェブブラウザーの［接続状態］から確認することができ
ます。

• 【サーバーが見つかりません 管理者に問い合わせてください。】

サーバーに接続できない場合、このメッセージが表示されます。
以下の項目を確認してください。

• サーバーアドレスは正しいですか？
• サーバーがネットワークに接続されていますか？
• 本製品がネットワークに接続されていますか？
• 【ユーザー認証に失敗しました 管理者に問い合わせてください。】

［認証設定］が正しくない場合、このメッセージが表示されます。
以下の項目を確認してください。

• 認証設定のユーザー名およびパスワードは正しいですか ?
• 本製品の時刻とログファイルサーバーの時刻が一致していますか ?
• 【ファイルへアクセスできません 管理者に問い合わせてください。】

転送先フォルダーにアクセスできない場合、このメッセージが表示されます。
以下の項目を確認してください。

• ディレクトリー名は正しいですか？
• ディレクトリーは書き込み可能ですか？
• ファイルはロックされていませんか？
• 【時計が未設定です 管理者に問い合わせてください。】

ユーザー認証に必要となる現在時刻が取得できない場合、このメッセージが表示されます。ウェブ
ブラウザーを使用して、SNTP の時刻が正しく設定されているかを確認してください。SNTP サー
バーが構築されていない場合は、本製品の操作パネルを使用してタイムゾーンを正しく設定してく
ださい。

• 認証設定のユーザー名がドメインの一部の場合、以下のスタイルの 1 つでユーザー名

を入力してください。
user@domain または domain￥user

• 本製品の時刻は、ウェブブラウザーまたは本製品の操作パネルを使用してタイムゾー

ンを正しく設定してください。
［印刷中止］をウェブブラウザーで設定している場合、操作パネルに【ログの書き込みが
できません】というメッセージと、上記メッセージが約 60 秒間表示されます。

印刷ログ機能（MFC-J6975CDW のみ）●
74 第 5 章 ウェブブラウザーで管理する
セキュリティ機能ロック 2.0 を設定して印刷ログ機能を
使用する
セキュリティ機能ロック 2.0 の設定が［オン］の場合、登録されているユーザー名／印刷／コピー
／ファクスのそれぞれの機能が印刷ログとして記録されます。
例）セキュリティ機能ロック 2.0 を使用しているユーザーの印刷ログ
+F6[RG,QD0COG7UGT0COG&CVG6KOG2TKPV2CIGU
2TKPV 0GVYQTM ㅪ⛊⴫ FQE㩖㩨㩡㩅㩨㨺ᄥ㇢ ZZ
%QR[ZZ
(CZZZ
2TKPV 5GEWTG ᭂ⒁ᢥᦠ FQE㩟㨺㩅㩨㨺ZZ
2TKPV 75$ ႎ๔ᦠ ZNU㩟㨺㩅㩨㨺ZZ

75 第 5 章 ウェブブラウザーで管理する
ウェブブラウザーを使用して、スキャン to FTP
の設定を変更する
スキャン to FTP は、スキャンした文書をインターネット上もしくは、ローカルネットワーク上の
FTP サーバーへ直接送信します。スキャン to FTP について詳しくは、下記をご覧ください。
⇒ユーザーズガイド パソコン活用編「本製品でスキャンする（サーバーに送る場合）」
ウェブブラウザーを起動し、アドレス欄に、「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。
［スキャン］タブ－［FTP/ ネットワークファイル スキャン］をクリックします。
パスワードを設定している場合は、パスワードを入力してログインしてください。
スキャン to FTP を設定するために使用したいプロファイル（1 ～ 5）を選択します。

FTP サーバープロファイル名としてすでにある７つのファイル名に加えて、［オリジナルファイル
名登録］で作成した２つのファイル名を保存できます（最大 15 文字を入力できます）。
［OK］をクリックします。
［スキャン］タブ－［FTP/ ネットワークファイル スキャンプロファイル］をクリッ
クして、 で選んだプロファイル名またはその右側の［FTP］をクリックし、詳しい
設定を行います。
必要に応じて次の設定を変更できます。

• プロファイル名（最大 15 文字まで）
• サーバーアドレス
• ユーザー名
• パスワード
• 転送先フォルダー
• ADF 高速モード（MFC-J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）
• ファイル名
• 画質
• ファイル形式
• スキャンサイズ（MFC-J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）
• ADF 長尺原稿モード（MFC-J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）
• ADF 傾き補正（MFC-J6975CDW のみ）
• 白紙除去（MFC-J6970CDW/J6975CDW のみ）
• 地色補正（DCP-J4215N、MFC-J4810DN のみ）
• 地色除去（MFC-J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）
• パッシブモード
• ポート番号

FTP サーバーとファイアウォールの設定によって、パッシブモードをオフまたはオンに設定するこ
とができます。また、FTP サーバーにアクセスするためのポート番号を変更することもできます
（ポート番号のお買い上げ時の設定は［21］です）。
これらの設定は、ほとんど変更することなく使用することが可能です。
設定を完了したら、［OK］をクリックします。
スキャン to FTP を使用するには、FTP サーバープロファイルの設定が必要です。
1
2
3
4
5
3
6

76 第 5 章 ウェブブラウザーで管理する
ウェブブラウザーを使用して、スキャン to ネッ
トワークの設定を変更する（Windows
®
のみ）
スキャン to ネットワークは、スキャンした文書をインターネット上もしくは、ローカルネット
ワーク上の CIFS サーバーの共有フォルダーへ直接送信します。
スキャン to ネットワークについて詳しくは、下記をご覧ください。
⇒ユーザーズガイド パソコン活用編「本製品でスキャンする（サーバーに送る場合）」
ウェブブラウザーを起動し、アドレス欄に、「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。
［スキャン］タブ－［FTP/ ネットワークファイル スキャン］をクリックします。
パスワードを設定している場合は、パスワードを入力してログインしてください。

スキャン to ネットワークを設定するために使用したいプロファイル（1 ～ 5）を選択
します。
スキャン to ネットワークプロファイル名としてすでにある７つのファイル名に加えて、［オリジナ
ルファイル名登録］で作成した２つのファイル名を保存できます（最大 15 文字を入力できます）。
［OK］をクリックします。
［スキャン］タブ－［FTP/ ネットワークファイル スキャンプロファイル］をクリッ
クして、 で選んだプロファイル名またはその右側の［ネットワーク］をクリック
し、詳しい設定を行います。
必要に応じて次の設定を変更できます。

• プロファイル名（最大 15 文字まで）
• サーバーアドレス
• 転送先フォルダー
• ADF 高速モード（MFC-J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）
• ファイル名
• 画質
• ファイル形式
• スキャンサイズ（MFC-J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）
• ADF 長尺原稿モード（MFC-J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）
• ADF 傾き補正（MFC-J6975CDW のみ）
• 白紙除去（MFC-J6970CDW/J6975CDW のみ）
• 地色補正（DCP-J4215N、MFC-J4810DN のみ）
• 地色除去（MFC-J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）
• 接続時にパスワード認証を行う
• 接続パスワード
• ユーザー名
• パスワード

設定を完了したら、［OK］をクリックします。
ウェブブラウザーを起動して、本製品のウェブページにアクセスし、［ネットワーク］タ
ブ－［プロトコル］をクリックします。［CIFS］のチェックボックスにチェックを入れる
と、CIFS プロトコルを使用できます。
1
2
3
4
5
3
6

77 第 5 章 ウェブブラウザーで管理する
IP ファクスを設定する
（MFC-J6970CDW/J6975CDW のみ）
次世代ネットワーク（NGN）で IP ファクスを使用する場合、データコネクトの設定を変更する必
要があります。標準のウェブブラウザーで HTTP（ハイパーテキスト転送プロトコル）または
HTTPS（SSL によるデータ暗号化機能が付加された HTTP）を使用してデータコネクトの設定を
変更することができます。
ウェブブラウザーを起動し、アドレス欄に、「http://xxx.xxx.xxx.xxx/」または「https://
xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」または「https://192.168.1.3/」と入力しま
す。
［ファクス］タブ－［データコネクト設定］をクリックします。

パスワードを設定している場合は、パスワードを入力してログインしてください。
必要に応じて設定を変更してください。
設定を完了したら、［OK］をクリックします。

• 【TCP/IP】の【IP 取得方法】を【Auto】または【DHCP】に設定してください。
• データコネクト設定は、操作パネルを使用しても変更することができます。
• IP ファクスは、NTT のフレッツ 光ネクストに契約している場合のみ利用できます。
• 「データコネクト」「フレッツ 光ネクスト」は、NTT 東日本／ NTT 西日本のサービス

です。

• ［IP ファクス］を［優先］に設定すると、相手先が IP ファクスに対応しているかを自

動的に確認し、対応していない場合には通常のファクス送信を行います。

• ［IP ファクス］を［専用］に設定すると、ファクス送信が IP ファクスのみとなりま

す。ただし、手動送信およびポーリング送信の場合は、通常のファクス送信になりま
す。

• 本製品の通信速度は標準：64kbps、高速：512kbps、最高速：1000kbps に対応して

います。各利用料金については、NTT のホームページでご確認ください。
1
2
3

78 第 6 章 インターネットファクス機能を使う
第 6 章 インターネットファクス機能を使う
第 6 章 インターネットファクス機能を使う
インターネットファクス機能とは
インターネットファクスは、インターネットを使ってファクスメッセージを送受信する機能です。
本製品からインターネットファクスでメッセージを送信するときは、TIFF-F 形式の添付ファイル
として E メール（MIME 形式）で送信されます。
パソコンを使って受信する場合、TIFF-F 形式が閲覧可能なビューワーをご使用ください。
インターネットファクス機能は、MFC-J6970CDW/J6975CDW のみ対応しています。
MFC-J6970CDW の場合
インターネットファクス機能をお使いになる場合は、サポートサイト（ブラザーソ
リューションセンター http://solutions.brother.co.jp/）からソフトウェアをダウンロー
ドしてください。

• Windows

®
XP、Windows Vista
®
、Windows
®
7、Windows
®
8 で「Windows ファイ
アウォール」を有効にしていて、インターネットファクスが使用できないときは、
ポート 54926 と 137 を開けて通信可能にする必要があります。

• TIFF-F 形式について

ファクス間でやり取りされる標準的な画像形式（TIFF）です。画像処理ソフトなどで
使用されている TIFF ファイルと比較すると、圧縮形式やページ情報を持っている
（複数の画像が 1 つのファイルになっている）などの点で異なっています。従って、
複数枚のファクスを受信しても 1 個のファイルに変換できます。

• インターネットファクス機能で送受信できるものは A4 サイズ、モノクロ、TIFF-F 形

式のファイルのみです。A4 サイズ以上の用紙をセットした場合は、自動的に A4 サイ
ズに縮小して送信します。
ขᒁవ䈭䈬䈱
䊐䉜䉪䉴ᯏེ
䉟䊮䉺䊷䊈䉾䊃࿁✢
㔚⹤࿁✢
㪜䊜䊷䊦
䉰䊷䊋䊷
ᧄ⵾ຠ
䋨ㅍା஥䋩
䊌䉸䉮䊮䈻㪜䊜䊷䊦䈫䈚䈩ォㅍ
䋨ฃା஥䋩ઁ
䈱䊐䉜䉪䉴ᯏེ䈻ォㅍ
䋨ฃା஥䋩

インターネットファクス機能とは●
79 第 6 章 インターネットファクス機能を使う

• 受信した E メールやファクスを転送する

受信した E メールやファクスを他の E メールアドレスへ転送できます。この機能について詳しく
は、下記をご覧ください。
⇒ 89 ページ「受信した E メールやファクスを転送する」

• リレー配信する

インターネットファクスで受信した文書を、通常の電話回線を使用して他のファクス機器へ再送信
することができます。長距離間の通信をインターネット回線で行い、近距離間を電話回線で行うこ
とにより、通信費を節約することができます。この機能について詳しくは、下記をご覧ください。
⇒ 91 ページ「リレー配信する」
インターネットファクスについて
インターネットファクス送受信は一般的な電話を使用したファクス通信とは下記の点で異なりま
す。

• 受信者の場所、LAN の構造やネットワークの混み具合によりエラーメールが返されるときに通

常より時間がかかることがあります（通常は 20 ～ 30 秒）。

• 重要機密などの情報の送信についてはインターネットを通じたファクス文書のやり取りよりも

一般電話回線を使用したファクス通信をお勧めします。

• 受信側のメールシステムが MIME 形式に対応していない場合はインターネットファクス文書を

受信できません。その場合、サーバーメッセージの返信もないことがあります。

• 送信原稿のサイズが大きすぎる場合、通信が正常に終了しないことがあります。
• 受信した E メールのフォントやフォントサイズを変更することはできません。

䊐䉜䉪䉴ᯏེ䈎䉌
䊐䉜䉪䉴䉕ㅍା
䉟䊮䉺䊷䊈䉾䊃࿁✢
㪜䊜䊷䊦
䉰䊷䊋䊷
ᧄ⵾ຠ
䊌䉸䉮䊮䈻
㪜䊜䊷䊦䈫䈚䈩ォㅍ
䉟䊮䉺䊷䊈䉾䊃࿁✢
㔚⹤࿁✢
䊌䉸䉮䊮䈎䉌
㪜䊜䊷䊦䉕ㅍା
㪜䊜䊷䊦
䉰䊷䊋䊷
䉟䊮䉺䊷䊈䉾䊃࿁✢
㔚⹤࿁✢
䋨䊥䊧䊷㈩ା䋩
㪜䊜䊷䊦
䉰䊷䊋䊷
ᧄ⵾ຠ
䊐䉜䉪䉴ᯏེ
䉟䊮䉺䊷䊈䉾䊃䊐䉜䉪䉴ᯏ⢻䉕
ᜬ䈦䈩䈇䉎䊐䉜䉪䉴ᯏེ

80 第 6 章 インターネットファクス機能を使う
インターネットファクスを使うには
インターネットファクスをご使用いただくには、下記を設定する必要があります。

• MFC-J6970CDW の場合

サポートサイト（ブラザーソリューションセンター http://solutions.brother.co.jp/）からインター
ネットファクスのソフトウェアをダウンロードしてインストールしてください。

• ネットワークの設定

本製品のネットワークを設定する必要があります。
設定していない場合は、別冊の「かんたん設置ガイド」をご覧になり、設定を行ってください。
（ネットワークプリンターとして使用されていれば設定済みです。）

• E メールアドレスの取得

本製品用で送信、受信を行うため、E メールアドレスを本製品に設定する必要があります。
そのため、本製品用の E メールアドレスを取得してください。

• インターネットファクスの設定

本製品の【E メール /IFAX】メニューから、E メールアドレスやメールサーバの設定を行ってくだ
さい。
ウェブブラウザー、操作パネル、リモートセットアップ、または BRAdmin Professional から設定
できます。
⇒ 80 ページ「インターネットファクスの設定をする」

• ファクス転送の設定（ファクス転送をする場合）

本製品の【ファクス】メニューから、転送先のファクス番号や E メールアドレスを設定してくださ
い。
⇒ 89 ページ「受信した E メールやファクスを転送する」
設定がわからない場合は、ネットワーク管理者にお問い合わせください。
インターネットファクスの設定をする
ここでは、ウェブブラウザーを使用して設定する方法を説明します。
本製品とネットワークで接続されたパソコンで、ウェブブラウザーを起動し、アドレ
ス欄に、「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。
［ネットワーク］タブ－［ネットワーク］－［プロトコル］をクリックします。
パスワードを設定している場合は、パスワードを入力してログインしてください。
設定を有効にするために、［POP3/SMTP］のチェックボックスを選択します。

パソコンで使用中の E メールアドレスは、本製品には使用しないでください。使用する
と、本製品でメールを受信してしまうため、パソコンでメールを受信できなくなる場合
があります。
1
2
3

インターネットファクスを使うには●
81 第 6 章 インターネットファクス機能を使う
［詳細設定］をクリックします。

• 送信メールサーバー（SMTP）

ネットワーク上の SMTP メールサーバー（送信用サーバー）の IP アドレスまたはサーバー名を設
定します。
インターネットファクス機能を使用する上で正しく入力されている必要があります。
（例：「mailhost.brothermail.net」または「192.0.0.1」）

• SMTP ポート

SMTP メールサーバー（送信用サーバー）のポートを指定します。
メールサーバー管理者またはお使いのインターネットサービスプロバイダーから変更の指示があっ
たときなど、必要に応じて設定してください。

• 送信メールサーバー（SMTP）認証方式

ユーザー認証を必要とするセキュリティーの高い SMTP サーバーを経由して E メールを送信する
には、SMTP 認証の設定が必要です。お買い上げ時の設定は［なし］です。

• SMTP-AUTH アカウント名 /SMTP-AUTH アカウントパスワード

認証が必要な送信メールサーバー (SMTP) を使用する場合は、送信メールサーバー (SMTP) のアカ
ウント名とパスワードを設定してください。パスワードを設定しない場合は、スペースをひとつ入
力してください。
4

インターネットファクスを使うには●
82 第 6 章 インターネットファクス機能を使う

• SMTP over SSL/TLS

E メールを送信する際に SSL を使用した通信を行う場合に設定してください。お買い上げ時の設
定は［なし］です。

• サーバー証明書を検証

SMTP over SSL/TLS に対して SSL、もしくは TLS を選択し、デバイスにインストールされてい
る CA 証明書を使用してサーバーを検証する場合はチェックを入れてください。

• デバイスの E メールアドレス

本製品の E メールアドレスを入力します。

• 受信メールサーバー（POP3）

ネットワーク上の POP3 メールサーバー（受信用サーバー）の IP アドレスまたはサーバー名を設
定します。
インターネットファクス機能を使用する上で正しく入力されている必要があります。
（例：「mailhost.brothermail.net」または「192.0.0.1」）

• POP3 ポート

POP3 メールサーバー（受信用サーバー）のポートを指定します。

• アカウント名（ユーザー名）

POP3 メールサーバー（受信用サーバー）にアクセスするためには、アクセス用アカウントとパス
ワードが必要になります。ここでは、アクセス用アカウント名（ユーザー名）の設定をします。ア
カウント名を設定したあとは、必ずパスワードも設定してください。

• パスワード

POP3 メールサーバー（受信用サーバー）にアクセスするためには、アクセス用アカウントとパス
ワードが必要になります。ここでは、アクセス用アカウントと対になるパスワードの設定をしま
す。

• APOP を使用

アカウントやパスワードのセキュリティーを保つために、APOP（Authenticated Post Office
Protocol）を有効にできます。

• POP3 over SSL/TLS

E メールを受信する際に SSL を使用した通信を行う場合に設定してください。お買い上げ時の設
定は［なし］です。

• サーバー証明書を検証

POP3 over SSL/TLS に対して SSL、もしくは TLS を選択し、デバイスにインストールされている
CA 証明書を使用してサーバーを検証する場合はチェックを入れてください。

• 分割メッセージタイムアウト

デバイスの分割メッセージ印刷機能を使って分割された電子メールによる印刷ジョブを受信した場
合、分割されたジョブが揃うまで待ち合わせる最大時間を設定してください。

• ウェブブラウザーで SMTP ポート番号も変更できます。これは、ご使用の ISP（イン

ターネットサービスプロバイダー）が「Outbound Port 25 Blocking（OP25B）」サー
ビスを実施している場合に便利です。
SMTP ポート番号を ISP が SMTP サーバーで使用している特有の番号（例：ポート
587）に変更することで、SMTP サーバー経由で E メールを送信できるようになりま
す。

• SMTP サーバー認証を有効にする場合は、［送信メールサーバー（SMTP）認証方式］

の［SMTP-AUTH］を選択する必要があります。

• 「POP before SMTP」と「SMTP-AUTH」の両方を使える場合は、［送信メールサー

バー（SMTP）認証方式］の［SMTP-AUTH］を選択することをお勧めします。

• ［送信メールサーバー（SMTP）認証方式］を［POP before SMTP］に設定すると、

［受信メールサーバー（POP3）］の設定が必要となります。また、［APOP を使用］を
チェックして、APOP 方式を使用することもできます。

• 詳細については、POP3/SMTP 設定のヘルプを参照してください。

インターネットファクスを使うには●
83 第 6 章 インターネットファクス機能を使う

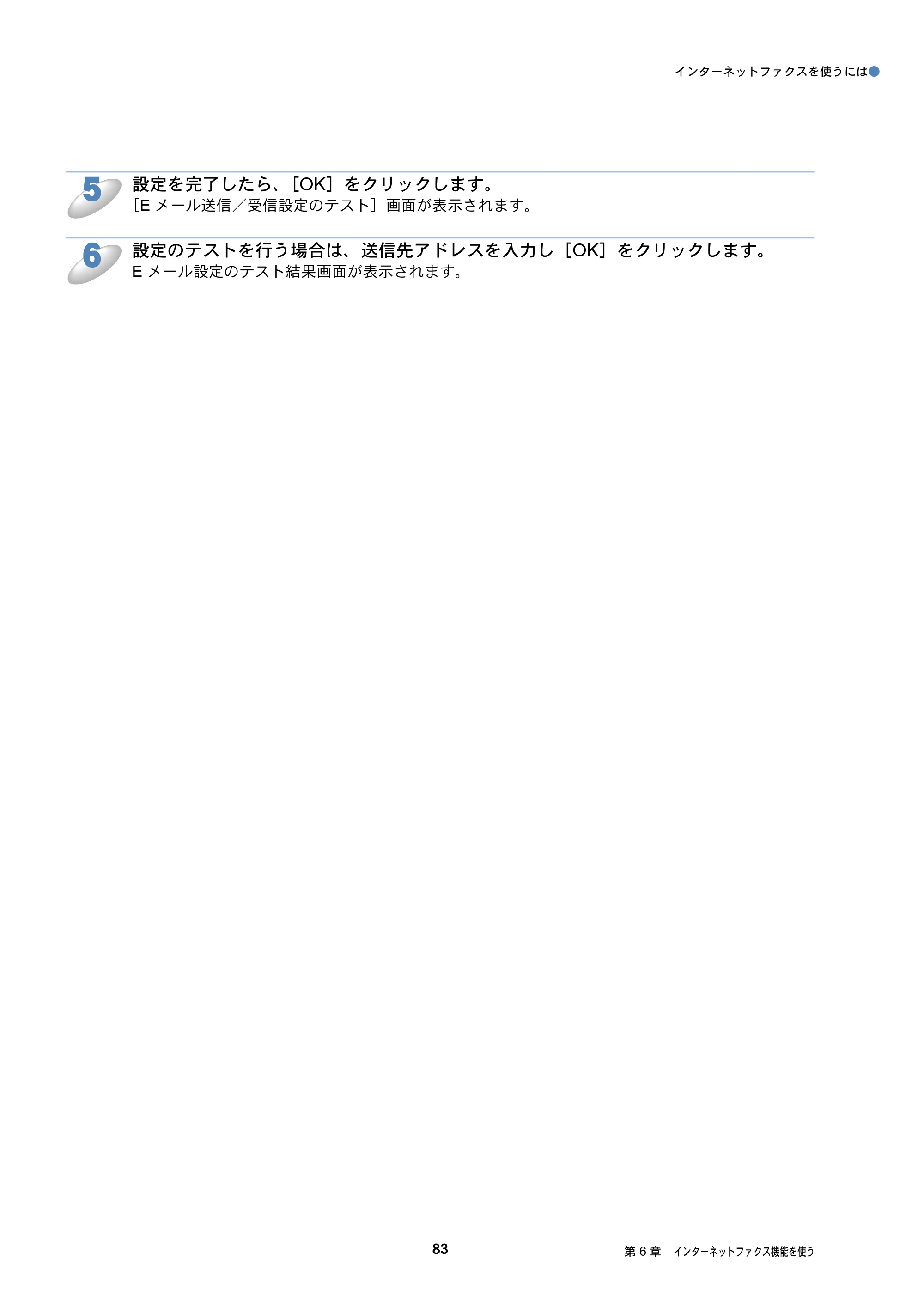

設定を完了したら、［OK］をクリックします。
［E メール送信／受信設定のテスト］画面が表示されます。
設定のテストを行う場合は、送信先アドレスを入力し［OK］をクリックします。
E メール設定のテスト結果画面が表示されます。
5
6

インターネットファクスを使うには●
84 第 6 章 インターネットファクス機能を使う
インターネットファクスを送信する
インターネットファクスを送信する前に
インターネットファクスを送信する前に、必要に応じて、次の項目を設定します。

• タイトル
• サイズ制限
• 受信確認要求

ここでは、ウェブブラウザーを使用して設定する方法を説明します。
本製品とネットワークで接続されたパソコンで、ウェブブラウザーを起動し、アドレ
ス欄に、「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。
［ファクス］タブ－［I-Fax］－［インターネットファクス送信設定］をクリックしま
す。
パスワードを設定している場合は、パスワードを入力してログインしてください。

• メールタイトル

パソコンなどへの送信時に、件名として表示されるテキストです。お買い上げ時の設定は
「Internet Fax Job」です。

• サイズ制限

［サイズ制限］を［オン］にすると、1MB を超えるサイズのメールを送信しようとすると、［メモ
リがいっぱいです］と表示され、メールの送信は中止されてエラーレポートが出力されます。この
場合は、ページを分割するなど、1 通のメールサイズを 1MB 以下にして送信してください。お買
い上げ時の設定は［オフ］です。

• 受信確認要求を行う

［受信確認要求を行う］を［オン］にすると、インターネットファクスを送信したとき、受信した
相手機から受信確認メッセージを受け取るように要求します。受信側の機器で MDN（受信確認機
能）の設定が有効になっている必要があります。お買い上げ時の設定は［オフ］です。
設定を完了したら、［OK］をクリックします。
1
2
3

インターネットファクスを使うには●
85 第 6 章 インターネットファクス機能を使う
インターネットファクスを送信する
インターネットファクスの送信方法は、通常のファクス送信の操作と同じです。
ファクス送信について詳しくは、下記をご覧ください。
⇒ユーザーズガイド 基本編「ファクスを送る」

• インターネットファクスを送信するには、E メールアドレスを本製品から手動で入力するか、

本製品の電話帳から送信先の E メールアドレスを選んでから、文書を読み取り、送信します。
電話帳の作成について詳しくは、下記をご覧ください。
⇒ユーザーズガイド 基本編・応用編「電話帳」

• 解像度を変更したい場合は、ファクス送信画面で【設定変更】、【ファクス画質】の順に選び、

設定を変更してから送信します。（【スーバーファイン】はインターネットファクスに対応して
いません。）
文書をスキャンすると、本製品は自動的に SMTP サーバーへ接続して指定された宛先に送信しま
す。送信を中止したい場合は、 を押します。

• 宛先の E メールアドレスを手動で入力する場合は、【ファクス】、【ファクス送信】

（【みるだけ受信】が【する】のとき）、 の順に押して、E メールアドレス入力画面
に切り替えます。文字の入力方法について詳しくは、下記をご覧ください。
⇒ユーザーズガイド 基本編「文字の入力方法」

• 本製品の電話帳は、ウェブブラウザーやリモートセットアップからも登録できます。

お使いの環境によっては、送信原稿のサイズが大きすぎると通信が正常に終了しないこ
とがあります。このようなことを避けるため、本製品の【サイズ制限】を【オン】に設
定しておくと便利です。1MB を超えるサイズの E メールを送信しようとすると、【メモ
リがいっぱいです】と表示され、E メールの送信が中止されてエラーレポートが出力さ
れます。この場合は、ページを分割するなど、1 通の E メールサイズを 1MB 以下にして
送信してください。

インターネットファクスを使うには●
86 第 6 章 インターネットファクス機能を使う
インターネットファクスを受信する
インターネットファクスを受信する前に
インターネットファクスを受信する前に、必要に応じて、次の項目を設定します。

• 自動受信（ポーリング間隔）
• ヘッダー印刷
• エラーメール削除
• 受信確認

ここでは、ウェブブラウザーを使用して設定する方法を説明します。
本製品とネットワークで接続されたパソコンで、ウェブブラウザーを起動し、アドレ
ス欄に、「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。
［ファクス］タブ－［I-Fax］－［インターネットファクス受信設定］をクリックしま
す。
パスワードを設定している場合は、パスワードを入力してログインしてください。

• 自動受信

［自動受信］を［オン］に設定すると、本製品は［ポーリング間隔］で設定した時間ごとに自動的
に POP3 サーバーへアクセスし、メールチェックします。メールがない場合は［受信中］と表示
後、待機状態に戻ります。

• ポーリング間隔

［自動受信］を［オン］に設定した場合、POP3 サーバーに対し、何分ごとにメールチェックする
かを指定します。お買い上げ時の設定は［10 分］です。

• ヘッダー印刷

メール内容のうち、ヘッダー部分を印刷するかどうかを設定します。お買い上げ時の設定は［な
し］です。

• ［全て］：ヘッダーすべてを印刷
• ［ヘッダーのみ］：タイトル、宛先、差出人を印刷
• ［なし］：なし
• エラーメール削除

［エラーメール削除］を［オン］に設定すると、本製品がメールのチェックを行ったときに、POP3
サーバーから取得できなかったメールを削除することができます。
1
2

インターネットファクスを使うには●
87 第 6 章 インターネットファクス機能を使う

• 受信確認通知を行う

［受信確認通知を行う］を［オン］にすると、本製品がインターネットファクスを受信したことを
送信者（相手側）に通知するよう設定できます。

• ［オン］：すべてのインターネットファクスメッセージに対して送信元に受信確認を送付します。
• ［MDN］：MDN（受信確認リクエスト）機能を使用して送られてきたインターネットファクス

メッセージの送信元に対してのみ受信確認を送付します。

• ［オフ］：受信確認の送付を一切行いません。

設定を完了したら、［OK］をクリックします。
3

インターネットファクスを使うには●
88 第 6 章 インターネットファクス機能を使う
インターネットファクスを受信する
E メールを受信するには 2 通りの方法があります。

• 自動で定期的に受信する
• 手動で確認する

本製品は自動的に POP3 サーバーへアクセスし、メールが届いているかチェックを行います。その
チェック間隔を設定することもできます（ポーリング間隔設定）。また、【手動受信】を押して、手
動でメールチェックを行うこともできます。
インターネットファクスを受信した場合は、画面に受信したメールの数が表示されます。受信する
データがない場合は、【メールはありません】と表示されます。
インターネットファクスをパソコンで受信する
パソコンでインターネットファクスを受信した場合は、インターネットファクスで受信したことを
示すタイトル表示のメールに添付されます。

• インターネットファクスを受信したときに記録紙がセットされていない場合は、本製

品のメモリーに記憶され、記録紙をセットすると自動的に印刷されます。

• インターネットファクスが正常に受信できなかった場合は、エラーレポートに次のよ

うに出力され、【エラーメール削除】が【オン】に設定されている場合は、サーバー
からデータが削除されます。
－テキスト形式でない、TIFF-F 形式でない場合
「テンプファイルノ フォーマットハ シヨウデキマセン」
－サイズが大きすぎる場合
「ファイルサイズガ オオキスギマス」
文書を送付してもらう相手のパソコンが、Windows
®
2000/XP、Windows Server
®
2003/2008/2012、Windows Vista
®
、Windows
®
7、Windows
®
8 以外の OS をお使いの
場合は、TIFF-F 形式を閲覧することができるソフトウェアをインストールする必要があ
ります。

89 第 6 章 インターネットファクス機能を使う
インターネットファクスのその他の機能
受信した E メールやファクスを転送する
受信した E メールやファクスを他の E メールアドレスへ転送できます。
受信したメッセージをパソコンやインターネットファクスへ E メールとして転送できます。
本製品の操作パネルやウェブブラウザーで転送の設定ができます。
ファクスを E メールアドレスに転送する
受信したファクスを画像データにして E メールアドレスにファイル添付して転送することができま
す。
ここでは、ウェブブラウザーを使用して設定する方法を説明します。
本製品とネットワークで接続されたパソコンで、ウェブブラウザーを起動し、アドレ
ス欄に、「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。

• 設定前に受信したファクスは転送できません。
• 【みるだけ受信】と【ファクス転送】を同時に設定している場合は、本製品にファク

スの受信データは残らず、転送先に送信されます。【ファクス転送】で【本体でも印
刷する】を設定していても印刷されません。

• カラーファクスは転送されずに自動的に印刷されます。
• 【電話呼び出し】、【メモリ保持のみ】、【PC ファクス受信】と同時に設定できませ

ん。
䊐䉜䉪䉴ᯏེ䈎䉌
䊐䉜䉪䉴䉕ㅍା
䉟䊮䉺䊷䊈䉾䊃࿁✢
㪜䊜䊷䊦
䉰䊷䊋䊷
ᧄ⵾ຠ
䊌䉸䉮䊮䈻䊐䉜䉟䊦ᷝઃ䈱
㪜䊜䊷䊦䈫䈚䈩ォㅍ
㔚⹤࿁✢
1

インターネットファクスのその他の機能●
90 第 6 章 インターネットファクス機能を使う
［ファクス］タブ－［ファクス］－［応用機能］をクリックします。
パスワードを設定している場合は、パスワードを入力してログインしてください。
［転送 / メモリ受信］の［ファクス転送］を選びます。
［ファクス転送先番号］で［E メールアドレス］を選び、転送先の E メールアドレスを
入力します。
設定を完了したら、［OK］をクリックします。
転送したファクスを本製品で印刷したい場合は、［転送ファクスの自動印字］の［オン］
にチェックを入れてください。
2
3
4
5

インターネットファクスのその他の機能●
91 第 6 章 インターネットファクス機能を使う
リレー配信する
インターネットファクス（インターネット回線）で受信した文書を、通常の電話回線を使用して他
のファクス機器に再送信することをリレー配信機能と呼びます。
リレー配信をする前に
リレー配信をする前に、必要に応じて、次の項目を設定します。

• リレー許可
• 許可ドメイン
• リレーレポート

ここでは、ウェブブラウザーを使用して設定する方法を説明します。
本製品とネットワークで接続されたパソコンで、ウェブブラウザーを起動し、アドレ
ス欄に、「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。
［ファクス］タブ－［I-Fax］－［リレー配信機能］をクリックします。
パスワードを設定している場合は、パスワードを入力してログインしてください。

• リレー許可

［リレー許可］を［オン］に設定すると、受信したインターネットファクスを通常の電話回線を使
用して他のファクス機器に転送することができます。

• 許可ドメイン

本製品を経由して転送を許可するドメイン名を最大 5 件まで登録できます。ここに登録されていな
いドメインからのインターネットファクスは転送できません。登録されているドメインからのイン
ターネットファクスのみ指定したファクス機器に転送することができます。

• リレー配信レポート

リレー配信レポートは、本製品を経由してインターネットファクスの転送が行われたときに出力さ
れます。
設定を完了したら、［OK］をクリックします。
1
2
3

インターネットファクスのその他の機能●
92 第 6 章 インターネットファクス機能を使う
リレー配信の方法
本製品のリレー配信には下記の 2 種類があります。

• 本製品から文書をインターネットファクス（インターネット回線）で他の機器に送り、そこか

ら電話回線で他のファクス機器に送信させる場合
⇒ 92 ページ「本製品から送り、他の機器に中継させる場合」

• 本製品がインターネットファクス（インターネット回線）で受信した文書を他のファクス機器

に電話回線で送信する場合
⇒ 95 ページ「インターネットファクスで受信した文書を本製品から他のファクス機器に送信す
る場合」
本製品から送り、他の機器に中継させる場合
例えば、北海道本社の本製品から、長崎支社にあるインターネットファクス機能を持つファクス機
器を経由し、長崎市内にある取引先の通常のファクス機器にファクス送信する場合のリレー配信方
法を説明します。
複数の送信先にファクス送信させることができます。その場合は、長崎支社のインター
ネットファクス機能を持つファクス機器が、本製品から発信した指示に従い、複数の宛
先に送信できる機能を持っていることが必要です。最大複数送信数は、ファクス機器の
取扱説明書でご確認ください。
経由する長崎支社のファクス機器がインターネットファクス機能を持っている必要があ
ります。複数個所に送信させる場合は、さらに複数同時送信機能を持っている必要があ
ります。
ർᶏ㆏ᧄ␠䈱ᧄ⵾ຠ 㐳ፒᡰ␠䈱䊐䉜䉪䉴ᯏེ
䋨䉟䊮䉺䊷䊈䉾䊃䊐䉜䉪䉴ᯏ⢻䉕ᜬ䈦䈩䈇䉎䋩
㐳ፒᏒౝ䈱ขᒁవ
䊐䉜䉪䉴ᯏེ
㔚⹤࿁✢䉟䊮䉺䊷䊈䉾䊃࿁✢

㪜䊜䊷䊦䉝䊄䊧䉴䋺
㫅㪸㪾㪸㫊㪸㫂㫀㪗䂾䂾䂾㪅㪺㫆㪅㫁㫇
䊐䉜䉪䉴⇟ภ䋺
㪇㪐㪌㪄㪯㪯㪯㪄㪯㪯㪯㪯
ർᶏ㆏ᧄ␠䈱ᧄ⵾ຠ
㐳ፒᡰ␠䈱䊐䉜䉪䉴ᯏེ
䋨䉟䊮䉺䊷䊈䉾䊃䊐䉜䉪䉴ᯏ⢻䉕ᜬ䈦䈩䈇䉎䋩
䋨ⶄᢙㅍାᯏ⢻䉕ᜬ䈦䈩䈇䉎䋩
㐳ፒᏒౝ䈱ขᒁవ䊐䉜䉪䉴ᯏེ
䊐䉜䉪䉴⇟ภ䋺㪇㪐㪌㪄㪯㪯㪯㪄㪯㪯㪯㪯
㪜䊜䊷䊦䉝䊄䊧䉴䋺
㫅㪸㪾㪸㫊㪸㫂㫀㪗䂾䂾䂾㪅㪺㫆㪅㫁㫇
⑔ጟᏒౝ䈱ขᒁవ䊐䉜䉪䉴ᯏེ
䊐䉜䉪䉴⇟ภ䋺㪇㪐㪊㪄㪯㪯㪯㪄㪯㪯㪯㪯
㔚⹤࿁✢
䉟䊮䉺䊷䊈䉾䊃࿁✢

インターネットファクスのその他の機能●
93 第 6 章 インターネットファクス機能を使う

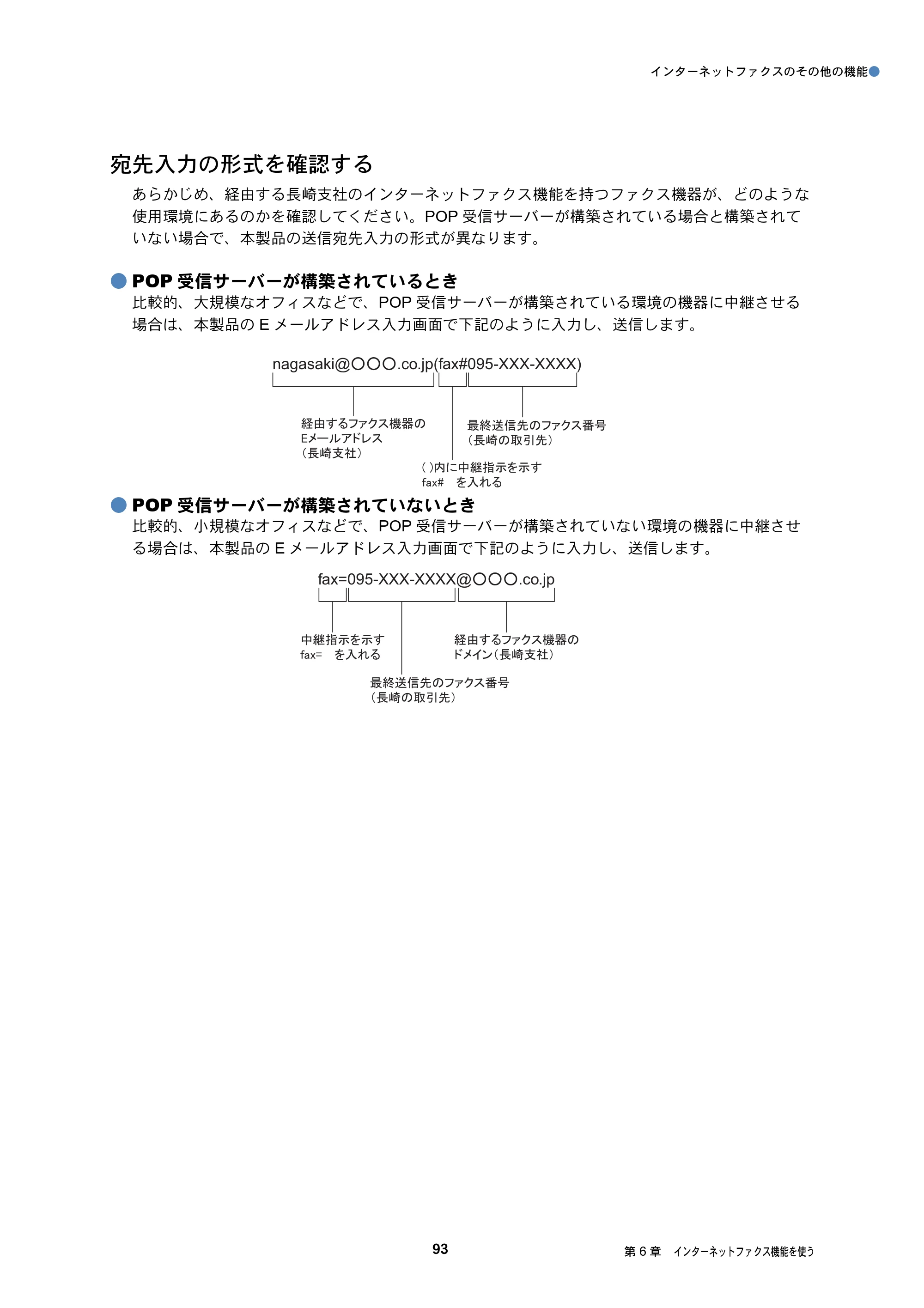

宛先入力の形式を確認する
あらかじめ、経由する長崎支社のインターネットファクス機能を持つファクス機器が、どのような
使用環境にあるのかを確認してください。POP 受信サーバーが構築されている場合と構築されて
いない場合で、本製品の送信宛先入力の形式が異なります。

• POP 受信サーバーが構築されているとき

比較的、大規模なオフィスなどで、POP 受信サーバーが構築されている環境の機器に中継させる
場合は、本製品の E メールアドレス入力画面で下記のように入力し、送信します。

• POP 受信サーバーが構築されていないとき

比較的、小規模なオフィスなどで、POP 受信サーバーが構築されていない環境の機器に中継させ
る場合は、本製品の E メールアドレス入力画面で下記のように入力し、送信します。
nagasaki@٤٤٤.co.jp(fax#095-XXX-XXXX)
⚻↱䈜䉎䊐䉜䉪䉴ᯏེ䈱
㪜䊜䊷䊦䉝䊄䊧䉴
䋨㐳ፒᡰ␠䋩
㩿㩷㪀ౝ䈮ਛ⛮ᜰ␜䉕␜䈜
㪽㪸㫏㩺䇭 䉕౉䉏䉎
ᦨ⚳ㅍାవ䈱䊐䉜䉪䉴⇟ภ
䋨㐳ፒ䈱ขᒁవ䋩
fax=095-XXX-XXXX@٤٤٤.co.jp
⚻↱䈜䉎䊐䉜䉪䉴ᯏེ䈱
䊄䊜䉟䊮䋨㐳ፒᡰ␠䋩
ᦨ⚳ㅍାవ䈱䊐䉜䉪䉴⇟ภ
䋨㐳ፒ䈱ขᒁవ䋩
ਛ⛮ᜰ␜䉕␜䈜
㪽㪸㫏㪔䇭 䉕౉䉏䉎

インターネットファクスのその他の機能●
94 第 6 章 インターネットファクス機能を使う
本製品から送信する
原稿をセットします。
【ファクス】を押します。
みるだけ受信をしている場合は、手順 のあとで、【ファクス送信】を押してください。
【設定変更】を押します。
/ を押して画面を送り、【同報送信】を押します。
【番号追加】を押します。
【番号追加】、 の順に押して、E メールアドレス入力画面に切り替えます。
画面に表示されているテンキーで E メールアドレスを入力し、【OK】を押します。
例）POP 受信サーバーが構築されているとき
nagasaki@ ○○○ .co.jp(fax#095-XXX-XXXX)
1 台のみに送信する場合は、 へ進みます。
複数のリレー配信先を入力するには、 ～ を繰り返して、E メールアドレスを入
力します。
例）POP 受信サーバーが構築されているとき
nagasaki@ ○○○ .co.jp(fax#093-XXX-XXXX)
すべての送信先を入力したら、【OK】を押します。
【スタート】を押して送信します。

• 入力する E メールアドレスの形式は、中継するインターネットファクス機能を持つ

ファクス機器が使用されている環境により異なります。
⇒ 93 ページ「宛先入力の形式を確認する」

• 頻繁にリレー配信機能を使用する場合には、決まった E メールアドレスの形式で電話

帳に登録しておくこともできます。登録してある場合は、 で【電話帳から選択】
を押し、電話帳から送信先を選んで、【OK】を押します。
1
2
2
3
4
5
6
7
9
8
5 7
9
10
6

インターネットファクスのその他の機能●
95 第 6 章 インターネットファクス機能を使う
インターネットファクスで受信した文書を本製品から他
のファクス機器に送信する場合
例えば、沖縄の発注元から送信されたインターネットファクス文書を北海道本社の本製品で受信
し、北海道内にある注文先の通常のファクス機器にファクス送信する場合のリレー配信方法を説明
します。

• 本製品から最大 48 台の送信先にファクス送信することができます。その場合は、発

信元のファクス機器に複数の宛先を指定して送信できる機能（同報送信機能）がある
必要があります。
複数宛先入力の方法について詳しくは、各機器の取扱説明書をご覧ください。

• パソコンから送信する場合については、下記をご覧ください。

⇒ 97 ページ「パソコンからリレー配信を行う」

• 本製品を中継点としてリレー配信を行う場合には、あらかじめ、下記の設定を行っ

てください。
- リレー配信を行う発信元として、沖縄の発注元製品のドメイン名を本製品の【許可
ドメイン】に登録してください。この場合のドメイン名とは「△△△ .co.jp」です。
ドメイン名が登録されていないメールを受信しても本製品はリレー配信を行いませ
ん。（ドメイン名は 5 つまで登録できます。）
- 本製品の【リレー許可】を【オン】に設定してください。【オフ】になっていると本
製品はリレー配信を行いません。
ർᶏ㆏ᧄ␠䈱ᧄ⵾ຠᴒ✽䈱⊒ᵈర䇭 䊐䉜䉪䉴ᯏེ
䋨䉟䊮䉺䊷䊈䉾䊃䊐䉜䉪䉴ᯏ⢻䉕ᜬ䈦䈩䈇䉎䋩
ർᶏ㆏ౝᵈᢥవ䈱
䊐䉜䉪䉴ᯏེ
㪜䊜䊷䊦䉝䊄䊧䉴䋺
㪿㫆㫂㫂㪸㫀㪻㫆㪗䂔䂔䂔㪅㪺㫆㪅㫁㫇
䊐䉜䉪䉴⇟ภ䋺
㪇㪈㪈㪄㪯㪯㪯㪄㪯㪯㪯㪯
㪜䊜䊷䊦䉝䊄䊧䉴䋺
㫆㫂㫀㫅㪸㫎㪸㪗䂦䂦䂦㪅㪺㫆㪅㫁㫇
㔚⹤࿁✢䉟䊮䉺䊷䊈䉾䊃࿁✢
ർᶏ㆏ᧄ␠䈱ᧄ⵾ຠᴒ✽䈱⊒ᵈర䇭 䊐䉜䉪䉴ᯏེ
䋨䉟䊮䉺䊷䊈䉾䊃䊐䉜䉪䉴ᯏ⢻䉕ᜬ䈦䈩䈇䉎䋩
䋨ⶄᢙㅍାᯏ⢻䉕ᜬ䈦䈩䈇䉎䋩
ᦨᄢ㪋㪏บ䉁䈪ㅍାน⢻
㔚⹤࿁✢
䉟䊮䉺䊷䊈䉾䊃࿁✢

インターネットファクスのその他の機能●
96 第 6 章 インターネットファクス機能を使う

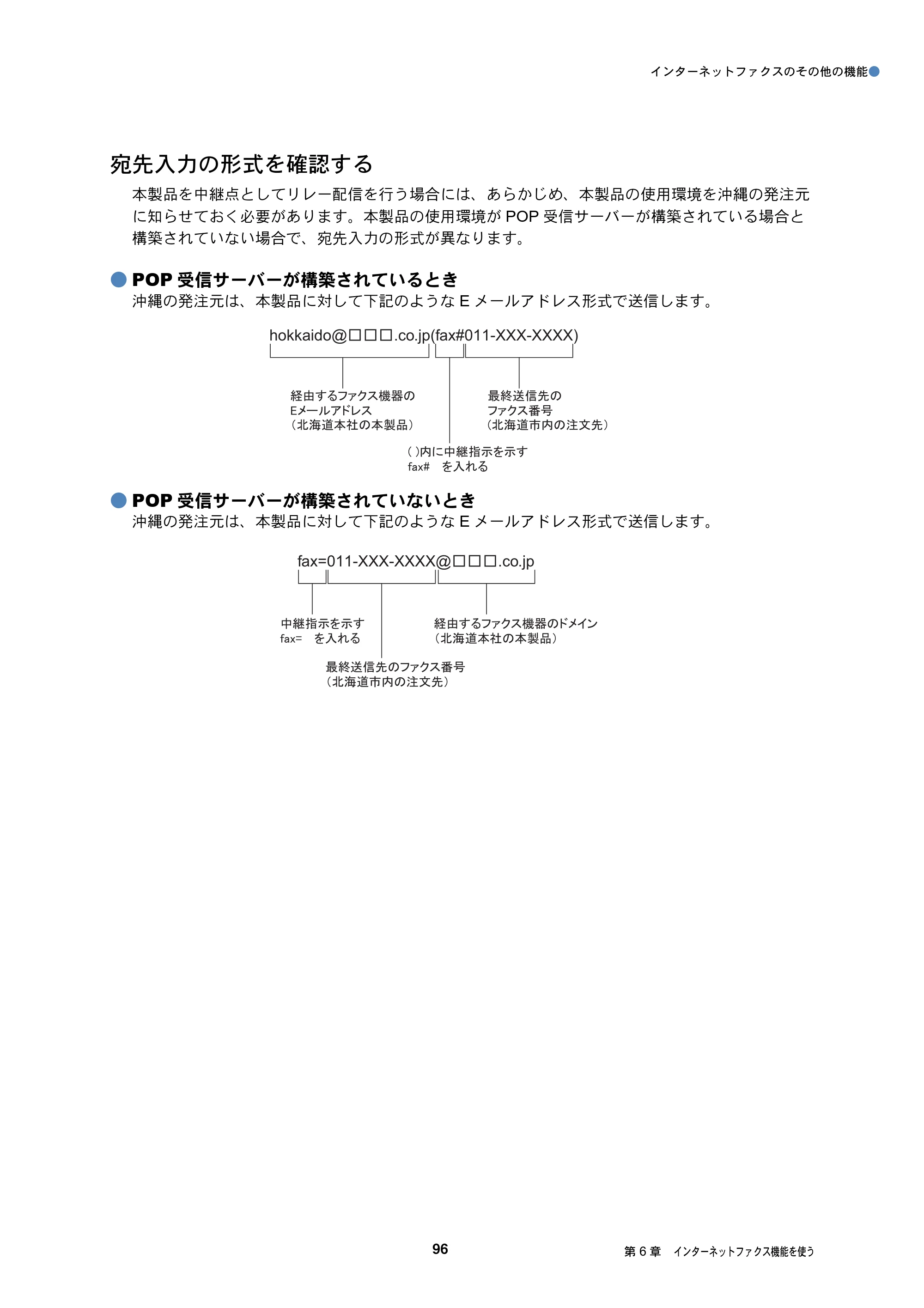

宛先入力の形式を確認する
本製品を中継点としてリレー配信を行う場合には、あらかじめ、本製品の使用環境を沖縄の発注元
に知らせておく必要があります。本製品の使用環境が POP 受信サーバーが構築されている場合と
構築されていない場合で、宛先入力の形式が異なります。

• POP 受信サーバーが構築されているとき

沖縄の発注元は、本製品に対して下記のような E メールアドレス形式で送信します。

• POP 受信サーバーが構築されていないとき

沖縄の発注元は、本製品に対して下記のような E メールアドレス形式で送信します。
hokkaido@غغغ.co.jp(fax#011-XXX-XXXX)
⚻↱䈜䉎䊐䉜䉪䉴ᯏེ䈱
㪜䊜䊷䊦䉝䊄䊧䉴
䋨ർᶏ㆏ᧄ␠䈱ᧄ⵾ຠ䋩
㩿㩷㪀ౝ䈮ਛ⛮ᜰ␜䉕␜䈜
㪽㪸㫏㩺䇭 䉕౉䉏䉎
ᦨ⚳ㅍାవ䈱
䊐䉜䉪䉴⇟ภ
㩿ർᶏ㆏Ꮢౝ䈱ᵈᢥవ䋩
fax=011-XXX-XXXX@غغغ.co.jp
⚻↱䈜䉎䊐䉜䉪䉴ᯏེ䈱䊄䊜䉟䊮
䋨ർᶏ㆏ᧄ␠䈱ᧄ⵾ຠ䋩
ᦨ⚳ㅍାవ䈱䊐䉜䉪䉴⇟ภ
䋨ർᶏ㆏Ꮢౝ䈱ᵈᢥవ䋩
ਛ⛮ᜰ␜䉕␜䈜
㪽㪸㫏㪔䇭 䉕౉䉏䉎

インターネットファクスのその他の機能●
97 第 6 章 インターネットファクス機能を使う
パソコンからリレー配信を行う
例えば、パソコンから北海道本社にある本製品にインターネットで E メールを送信し、本製品から
北海道内にある注文先の通常のファクス機器にファクス送信することもできます。パソコンから E
メールを送信する場合のリレー配信先のファクス番号入力方法は、お使いのメールソフトにより異
なります。
また、ソフトウェアやそのバージョンによっては、配信先のファクス番号を含んだ E メールアドレ
スの送信 / 同報に対応していない場合があります。

• Outlook

®
Express

• Netscape Communicator 4.x 以降
• Eudora Ver 4.x 以降
• Microsoft

®
Outlook
®
上記のメールソフトについては、送信先アドレスの欄やアドレス帳のメンバー作成時のアドレス欄
に下記のように入力してください。
例）POP 受信サーバーが構築されているとき
hokkaido@ □□□ .co.jp(fax#011-XXX-XXXX)
メールソフトによっては上記のとおり入力して［Enter］キーを押すと［fax#011-XXX-XXXX］と
表示されることがありますが、正しく送信できます。
リレー配信機能はネットワーク PC-FAX からも使用できます。（Windows
®
のみ）

• メールソフトに入力する E メールアドレスの形式は、中継する本製品の使用環境によ

り異なります。
⇒ 96 ページ「宛先入力の形式を確認する」

• 添付文書をリレー配信する場合、ITU-T 勧告による I-FAX フォーマット「T.37」規格

に準拠したファイルを添付してください。
䊌䉸䉮䊮 ർᶏ㆏ᧄ␠䈱ᧄ⵾ຠ
ർᶏ㆏ౝᵈᢥవ䈱
䊐䉜䉪䉴ᯏེ
㔚⹤࿁✢䉟䊮䉺䊷䊈䉾䊃࿁✢
㪜䊜䊷䊦䉝䊄䊧䉴䋺
㪿㫆㫂㫂㪸㫀㪻㫆㪗䂔䂔䂔㪅㪺㫆㪅㫁㫇
䊐䉜䉪䉴⇟ภ䋺
㪇㪈㪈㪄㪯㪯㪯㪄㪯㪯㪯㪯

インターネットファクスのその他の機能●
98 第 6 章 インターネットファクス機能を使う
確認メールについて
本製品からインターネットファクスを送信したとき、相手機がそのファクスを受信したことを確認
メッセージとして受け取れるように設定できます。また、本製品がインターネットファクスを受信
したとき、そのことを送信者に通知するように設定することもできます。これらの設定は、【メー
ル送信設定】と【メール受信設定】で行います。
メール送信設定
【メール送信設定】の【受信確認要求】を【オン】または【オフ】にします。【オン】に設定した場
合は、送信する文書に情報を追加して送信します。その情報を MDN（受信確認リクエスト）と呼
び、受信した相手機から受信確認メッセージを受け取ることができます。受信側の機器が MDN 対
応機能で、その設定が有効になっている必要があります。
メール受信設定
本製品がインターネットファクスを受信したことを送信者に通知するよう設定できます。【メール
受信設定】の【受信確認】を設定します。この設定には 3 通りあります。

• 【オン】：受信したすべてのインターネットファクスに対して送信元に受信確認を送付します。
• 【MDN】：MDN（受信確認リクエスト）機能を使用して送られてきたインターネットファクスの

送信元に対してのみ受信確認を送付します。

• 【オフ】：受信確認の送付を行いません。

エラーメールについて
インターネットファクス送信時にエラーが発生した場合は、メールサーバーからエラーメッセージ
が送信され、本製品でエラーメッセージが出力されます。また、インターネットファクス受信時に
エラーが発生した場合も、同様に出力されます（例：「送信されたメッセージは TIFF-F 形式ではあ
りませんでした」）。
エラーメールを確実に受け取るために、必ず、【メール受信設定】の【ヘッダー印刷】を【全て】
または【ヘッダーのみ】に設定してください。
確認メールを確実に機能させるために、必ず次の設定を行ってください。

• 送信の場合

-【メール送信設定】の【受信確認要求】を【オン】に設定する。
-【メール受信設定】の【ヘッダー印刷】を【全て】または【ヘッダーのみ】に設定す
る。

• 受信の場合

-【メール受信設定】の【受信確認】を【オン】にする。

99 第 7 章 セキュリティー機能を使う
第 7 章 セキュリティー機能を使う
第 7 章 セキュリティー機能を使う
概要
パソコンをネットワークに接続していると、悪意のある第三者によって不正にネットワークにアク
セスされてデータや機密情報が読み取られてしまうなどの危険性があります。
本製品は、最新のネットワークセキュリティーおよび暗号化プロトコルを使用して、機器への不正
アクセスを防止する機能を搭載しています。
この章では、本製品がサポートしているセキュリティープロトコルやその設定方法について説明し
ます。
以下のセキュリティー管理をすることができます。

• 安全に E メールを送受信する（MFC-J6970CDW/J6975CDW のみ）

⇒ 100 ページ「安全な E メールの送受信 （MFC-J6970CDW/J6975CDW のみ）」

• BRAdmin Professional を使って、本製品を安全に管理する

⇒ 104 ページ「BRAdmin Professional を使って安全に管理する（Windows
®
のみ）」

• 本製品を安全に管理するために、証明書を使う

（MFC-J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）
⇒ 105 ページ「証明書を使って安全に管理する （MFC-J6570CDW/J6770CDW/J6970CDW/
J6975CDW のみ）」

• 複数の証明書を管理する

（MFC-J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）
⇒ 108 ページ「複数の証明書を管理する（MFC-J6570CDW/J6770CDW/J6970CDW/J6975CDW
のみ）」
セキュリティー機能は、DCP-J132N/J152N/J552N/J752N/J952N/J4215N、
MFC-J870N/J980DN/J980DWN/J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ
対応しています。

• FTP、TFTP プロトコルを無効にしてください。これらのプロトコルを使って機器に

アクセスすることは、セキュリティー上安全ではありません。
⇒ 64 ページ「ウェブブラウザーを使用して本製品を設定する」

• FTP プロトコルが使用できない場合は、スキャン to FTP 機能は使用できません。

100 第 7 章 セキュリティー機能を使う
安全な E メールの送受信
（MFC-J6970CDW/J6975CDW のみ）
ユーザー認証を必要とする SMTP サーバーを経由して、E メールを送信するには、「POP before
SMTP」または「SMTP-AUTH」の認証方法を使用する必要があります。「POP before SMTP」ま
たは「SMTP-AUTH」の認証方法は、無許可のユーザーがメールサーバーに不正にアクセスするこ
とを防ぎます。
また E メールを安全な経路で送信、受信するには、SSL/TLS 通信方式を使用する必要があります。
SSL/TLS 通信方式は、E メールデータが第三者に不正に読み取られることを防ぎます。
これらの設定はウェブブラウザーで設定することができます。詳細については、ウェブブラウザー
の POP3/SMTP 設定のヘルプを参照してください。
設定後にテストメールを送信し、E メール設定が正しいことを確認してください。
E メール通達機能について
E メール通達機能では、あらかじめ登録しておいたネットワーク管理者に、本製品の状態やトラブ

ルが起きたときにその内容を E メールでお知らせすることができます。
例えば、トナー切れや紙づまりが起きたときなどに、登録しておいたメールアドレスにお知らせ
メールが届きます。
E メール通達機能を利用するには、メールアドレスと SMTP サーバーの設定が必要です。使用して
いる環境に応じて設定してください。

• POP3/SMTP 認証の設定を Eメールサーバーのいずれかに合わせる必要があります。

使用前の設定については、ネットワーク管理者またはインターネットサービスプロバ
イダーにお問い合わせください。Eメール通達機能は、ウェブブラウザーから本製品
にアクセスし、［ネットワーク］タブ－［ネットワーク］－［エラー通達］から設定
してください。

• SSL/TLS 通信を使って Eメールを送受信するためには、SSL/TLS 通信に対応してい

る Eメールサーバーが必要です。SMTP over SSL/TLS または POP3 over SSL/TLS
を正しく設定する必要があります。

安全な E メールの送受信 （MFC-J6970CDW/J6975CDW のみ）●
101 第 7 章 セキュリティー機能を使う
ウェブブラウザーを使って設定する
ウェブブラウザーを起動し、アドレス欄に「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。
［ネットワーク］タブ－［ネットワーク］－［プロトコル］をクリックします。
パスワードを設定している場合は、パスワードを入力してログインしてください。
設定を有効にするために、必ず［POP3/SMTP］のチェックボックスを選択して、［詳
細設定］をクリックします。
必要に応じて、POP3/SMTP の設定を変更します。
設定を完了したら、［OK］をクリックします。
［E メール送信 / 受信設定のテスト］画面が表示されます。
設定のテストを行う場合は、画面の指示に従ってください。

• DNS を使用している場合は、IP アドレスの代わりにノード名を入力することもでき

ます。
例）SharedPrinter の場合
ウェブブラウザーのアドレス欄に「http://SharedPrinter/」と入力します。

• NetBIOS 名が使用可能な場合は、ノード名を入力することもできます。NerBIOS 名

はネットワーク設定リストで確認できます。
⇒ 54 ページ「ネットワーク設定リストの出力」
例）BRNxxxxxxxxxxxx の場合
ウェブブラウザーのアドレス欄に「http://brnxxxxxxxxxxx/」と入力します。

• Macintosh をお使いの場合は、ステータスモニターの本製品のアイコンをクリックす

ると、ウェブブラウザーを使ってより簡単に本製品にアクセスできます。詳しくは、
下記をご覧ください。
⇒ユーザーズガイド パソコン活用編「便利な使い方（ControlCenter2）」－「デバイ
ス設定」

• 詳細については、POP3/SMTP 設定のヘルプを参照してください。
• 設定後にテストメールを送信し、E メール設定が正しいことを確認してください。
• POP3/SMTP の設定については、ネットワーク管理者またはインターネットサービス

プロバイダーにお問い合わせください。
1
2
3
4
5
6

安全な E メールの送受信 （MFC-J6970CDW/J6975CDW のみ）●
102 第 7 章 セキュリティー機能を使う
ユーザー認証を使用して E メールを送信する
本製品は、ユーザー認証を必要とする SMTP サーバーを経由して、E メールを送信するための
「POP before SMTP」または「SMTP-AUTH」認証方法をサポートしています。「POP before
SMTP」または「SMTP-AUTH」の認証方法は、無許可のユーザーがメールサーバーに不正にアク
セスすることを防ぎます。
「POP before SMTP」または「SMTP-AUTH」認証方法は、E メール通達、スキャン to E メール送
信機能、インターネットファクス送信機能を使用する場合に行われます。
これらの設定は、ウェブブラウザーで設定することができます。
［POP3/SMTP］画面で、以下の設定をします。
⇒ 101 ページ「ウェブブラウザーを使って設定する」
メールサーバーを設定する
送信メールサーバー（SMTP）認証方式を、ご利用の E メールサーバーで要求される認証方式に設

定する必要があります。ご利用の E メールサーバーで要求される認証方式については、ネットワー
ク管理者またはインターネットサービスプロバイダーにお問い合わせください。
送信メールサーバー（SMTP）認証方式を有効にするために、［送信メールサーバー
（SMTP）認証方式］の［POP before SMTP］または［SMTP-AUTH］を選択してくだ
さい。

安全な E メールの送受信 （MFC-J6970CDW/J6975CDW のみ）●
103 第 7 章 セキュリティー機能を使う
SSL/TLS を使用して E メールを送受信する
本製品は、SSL/TLS 通信を必要とする SMTP サーバーを経由して E メールを送受信するための
SSL/TLS 通信方式をサポートしています。SSL/TLS 方法は、正しく設定する必要があります。
［POP3/SMTP］画面で、以下の設定をします。
⇒ 101 ページ「ウェブブラウザーを使って設定する」
サーバー証明書の検証について
［SMTP over SSL/TLS］または［POP3 over SSL/TLS］の［SSL］または［TLS］を選択した場合
は、［サーバー証明書を検証］に自動的にチェックが入ります。
ポート番号について
［SSL］または［TLS］を選択した場合、プロトコルに合わせた［SMTP ポート］または［POP3
ポート］の番号が変わります。手動でポート番号を変えたい場合は、［SMTP over SSL/TLS］また

は［POP3 over SSL/TLS］でいずれかを選択してからポート番号を入力してください。
E メールサーバーに合わせた POP3/SMTP 通信方法に設定してください。E メールサーバーの設定
については、ネットワーク管理者またはインターネットサービスプロバイダーにお問い合わせくだ
さい。
安全な Web メールサービスには次の設定が必要です。

• サーバー証明書を検証する前に、証明機関（CA）発行の CA 証明書をインポートする

必要があります。CA 証明書については、ネットワーク管理者またはインターネット
サービスプロバイダーにお問い合わせください。
⇒ 106 ページ「CA 証明書をインポート／エクスポートする」

• サーバー証明書検証の必要のない場合は、［サーバー証明書を検証］のチェックを外

してください。
SMTP
SMTP ポート 587
送信メールサーバー（SMTP）認証方式 SMTP-AUTH
SMTP over SSL/TLS TLS
POP3
POP3 ポート 995
POP3 over SSL/TLS SSL

104 第 7 章 セキュリティー機能を使う
BRAdmin Professional を使って安全に管理
する（Windows
®
のみ）
BRAdmin Professional を使って本製品を安全に管理するには、次の点に従ってください。

• BRAdmin Professional は、最新バージョンをご使用されることをお勧めします。

BRAdmin Professional は、サポートサイト（ブラザーソリューションセンター
http://solutions.brother.co.jp/）からダウンロードできます。旧バージョン
*1
の BRAdmin
Professional を使ってブラザー機器を管理すると、ユーザー認証においてセキュリティー上安
全ではありません。

• 従来のプリントサーバー

*2
と本製品のプリントサーバーが混在したグループを BRAdmin
Professional で管理している場合は、グループごとに異なるパスワードを使うことをお勧めし
ます。これによって本製品が安全に管理されます。
*1 Ver.2.80 以前の BRAdmin Professional、Ver. 1.10 以前の Macintosh 用 BRAdmin Light
*2 NC-2000 シリーズ、NC-2100p、NC-3100h、NC-3100s、NC-4100h、NC-5100h、NC-
5200h、NC-6100h、NC-6200h、NC-6300h、NC-6400h、NC-8000、NC-100h、NC-110h、
NC-120w、NC-130h、NC-140w、NC-8100h、NC-9100h、NC-7100w、NC-7200w、NC-
2200w

105 第 7 章 セキュリティー機能を使う
証明書を使って安全に管理する
（MFC-J6570CDW/J6770CDW/
J6970CDW/J6975CDW のみ）
本製品では、以下の安全に管理するための複数のセキュリティー証明書、認証方式、セキュリ
ティー通信方式に対応しています。

• SSL/TLS 通信
• SMTP/POP3 のための SSL 通信

本製品は、以下の証明書に対応しています。

• プレインストール証明書

本製品には、あらかじめインストールされている証明書があります。証明書を作成とインストール
をすることなく、この証明書を使用して簡単に SSL/TLS 通信を行うことができます。

• CA 証明書

特定した証明機関（CA）の秘密鍵を所有する CA 証明書を使用する場合は、証明機関（CA）から
CA 証明書をインポートし、事前に設定する必要があります。
SSL/TLS 通信を行う場合は、あらかじめネットワーク管理者にお問い合わせいただくこ
とをお勧めします。

証明書を使って安全に管理する （MFC-J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）●
106 第 7 章 セキュリティー機能を使う
CA 証明書をインポート／エクスポートする
CA 証明書をインポートする
ウェブブラウザーを起動し、アドレス欄に「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。
［ネットワーク］タブ－［セキュリティ］－［CA 証明書］をクリックします。
パスワードを設定している場合は、パスワードを入力してログインしてください。
［CA 証明書のインポート］をクリックします。
インポートしたい CA 証明書を選択し、［OK］をクリックします。
CA 証明書が本製品にインポートされます。

• DNS を使用している場合は、IP アドレスの代わりにノード名を入力することもでき

ます。
例）SharedPrinter の場合
ウェブブラウザーのアドレス欄に「http://SharedPrinter/」と入力します。

• NetBIOS 名が使用可能な場合は、ノード名を入力することもできます。NetBIOS 名

はネットワーク設定リストで確認できます。
⇒ 54 ページ「ネットワーク設定リストの出力」
例）BRNxxxxxxxxxxxx の場合
ウェブブラウザーのアドレス欄に「http://brnxxxxxxxxxxx/」と入力します。

• Macintosh をお使いの場合は、ステータスモニターの本製品のアイコンをクリックす

ると、ウェブブラウザーを使ってより簡単に本製品にアクセスできます。詳しくは、
下記をご覧ください。
⇒ユーザーズガイド パソコン活用編「便利な使い方（ControlCenter2）」－「デバイ
ス設定」
1
2
3
4

証明書を使って安全に管理する （MFC-J6570CDW/J6770CDW/J6970CDW/J6975CDW のみ）●
107 第 7 章 セキュリティー機能を使う
CA 証明書をエクスポートする
ウェブブラウザーを起動し、アドレス欄に「http://xxx.xxx.xxx.xxx/」と入力します。
「xxx.xxx.xxx.xxx」はご使用になる本製品の IP アドレスです。
例）本製品の IP アドレスが 192.168.1.3 の場合
ウェブブラウザーのアドレス欄に「http://192.168.1.3/」と入力します。
［ネットワーク］タブ－［セキュリティ］－［CA 証明書］をクリックします。
パスワードを設定している場合は、パスワードを入力してログインしてください。
エクスポートしたい CA 証明書を選択し、［エクスポート］をクリックします。
［OK］をクリックします。
CA 証明書がパソコンにエクスポートされます。

• DNS を使用している場合は、IP アドレスの代わりにノード名を入力することもでき

ます。
例）SharedPrinter の場合
ウェブブラウザーのアドレス欄に「http://SharedPrinter/」と入力します。

• NetBIOS 名が使用可能な場合は、ノード名を入力することもできます。NetBIOS 名

はネットワーク設定リストで確認できます。
⇒ 54 ページ「ネットワーク設定リストの出力」
例）BRNxxxxxxxxxxxx の場合
ウェブブラウザーのアドレス欄に「http://brnxxxxxxxxxxx/」と入力します。

• Macintosh をお使いの場合は、ステータスモニターの本製品のアイコンをクリックす

ると、ウェブブラウザーを使ってより簡単に本製品にアクセスできます。詳しくは、
下記をご覧ください。
⇒ユーザーズガイド パソコン活用編「便利な使い方（ControlCenter2）」－「デバイ
ス設定」
1
2
3
4

108 第 7 章 セキュリティー機能を使う
複数の証明書を管理する（MFC-J6570CDW/
J6770CDW/J6970CDW/J6975CDW のみ）
インストールされた複数の証明書は、ウェブブラウザーで管理できます。
証明書をインストールしたあとに、証明書設定画面から証明書を確認できます。また、証明書の内
容を確認、削除、エクスポートすることもできます。
また、3 つの CA 証明書を格納することができます。SSL for SMTP/POP3 を使用するときに格納
された証明書を使用することができます。
例えば証明書の有効期限切れのように、証明書を入れ替える必要が出た場合に備え、自己署名証明
書と証明機関（CA）発行の証明書の格納領域にそれぞれ予備を設けておくことをお勧めします。
証明書を入れ替える場合は、新しい証明書を設けておいた予備領域へ格納して設定を行い、動作に
問題のないことを確認してから不要となった証明書を削除してください。これによって、誤って必
要な証明書を削除してしまうことを防ぐことができます。

SSL for SMTP を使用する場合は、証明書を選択できません。証明書は自動的に選択され
ます。

109 第 8 章 ネットワーク機能を使う
第 8 章 ネットワーク機能を使う
第 8 章 ネットワーク機能を使う
ネットワークスキャン機能を使う
ネットワークスキャン機能とは
本製品でスキャンしたデータを、ネットワーク上のパソコンへ送ったり保存したりできる機能です。
ネットワークスキャンの設定

• Windows

®
の場合
本製品のスキャンボタンを押してネットワークスキャン機能を使う場合は、スキャンしたデータを
保存するパソコンの名称（コンピューター名）をあらかじめ登録する必要があります。初期設定で
は、スキャンしたデータは別冊の「かんたん設置ガイド」に記載されているインストール作業を
行ったパソコンに保存されます。このまま使用する場合は設定する必要はありません。
IP アドレスを変更または登録したパソコンの名前を変える場合には、次の手順で設定してくださ
い。
ネットワークスキャン機能の詳細な説明については、下記をご覧ください。
⇒ユーザーズガイド パソコン活用編「Windows
®
編」－「スキャナーとして使う前に」
下記の画面を表示します。

• Windows

®
XP の場合
［スタート］メニューから［コントロール パネル］－［プリンタとその他のハードウェア］－
［スキャナとカメラ］をクリックします。

• Windows Vista

®
の場合
メニューから［コントロール パネル］－［ハードウェアとサウンド］－［スキャナとカメ
ラ］をクリックします。

• Windows

®
7 の場合
メニューから［すべてのプログラム］ー［Brother］ー［（モデル名）］ー［スキャナー設定］
－［スキャナーとカメラ］をクリックします。

• Windows

®
8 の場合
（Brother Utilities）をクリックして、プルダウンリストからお使いのモデル名を選択します。
ナビゲーションバー左の［スキャンする］をクリックして、［スキャナーとカメラ］をクリック
します。
あらかじめ本製品の TCP/IP の設定が必要です。
ネットワークスキャンを使用するときは、ネットワーク上の 1 台の本製品と最大 25 台の
パソコンを接続することができます。例えば、30 台のパソコンが同時に本製品に接続し
ようとした場合は、5 台のパソコンは本製品の画面に表示されません。
1

ネットワークスキャン機能を使う●
110 第 8 章 ネットワーク機能を使う
［プロパティ］ダイアログボックスを表
示します。

• Windows

®
XP の場合
接続している本製品のモデル名を右クリッ
クして表示されるメニューから［プロパ
ティ］を選びます。

• Windows Vista

®
、Windows
®
7、
Windows
®
8 の場合
［プロパティ］をクリックします。
［ネットワーク設定］タブをクリックし、
項目を設定します。

• IP アドレスを変更する場合は、新しい IP

アドレスを入力します。

• 本製品の名称を変更する場合は、［ノード

名］に新しい名称を入力します。

• 使用できる機器の一覧を検索してから設定

する場合は、［検索］をクリックして該当
する製品名を探すこともできます。
［スキャンキー設定］タブをクリックし、
データを保存するパソコンの名称を入力
します。
初期設定はお使いのパソコンの名称が表示さ
れています。
操作パネルのスキャンボタンを操作するとき
に、本製品の画面に表示されるこのパソコン
の名称です。パソコンの名称は、プロパティ
画面で確認できます。
Windows Vista
®
、Windows
®
7、Windows
®
8 の場合
「ユーザーアカウント制御」画面が表示されたときは、下記のいずれかで対応してくださ
い。

• 管理者権限でログインしていた場合は、［続行］または［はい］をクリックします。
• 管理者権限でログインしていなかった場合は、パスワードを入力して［OK］または

［はい］をクリックします。
2
3
4

ネットワークスキャン機能を使う●
111 第 8 章 ネットワーク機能を使う
［OK］をクリックします。
設定が完了しました。

• Macintosh の場合

本製品のスキャンボタンを押してネットワークスキャン機能を使う場合は、あらかじめ受信する
Macintosh で「スキャンキーへの登録」設定が必要です。次の手順で設定してください。
ネットワークスキャン機能の詳細な説明については、下記をご覧ください。
⇒ユーザーズガイド パソコン活用編「Macintosh 編」－「スキャナーとして使う前に」
ControlCenter2 を起動し、モデルの
［その他］を選びます。
［デバイスセレクター］画面が表示されます。
接続方式の［ネットワーク］を選びま
す。
スキャンした画像データの保存に制
限をつけたいときは
スキャンした画像データをパソコン
に保存するとき、パスワードを入力
しないと保存できないように設定で
きます。
［スキャンキー用パスワード設定］
で 4 桁の数字をパスワードとして登
録します。
5
1
2

ネットワークスキャン機能を使う●
112 第 8 章 ネットワーク機能を使う
［パソコンを本製品のスキャンキーへ登
録］をチェックして、［表示名］に
Macintosh の名前を入力します。

• 本製品が設定されていない場合または異な

る製品を設定したい場合、［検索］をク
リックして該当する製品名（mDNS サービ
ス名）を選択します。

• 製品の IP アドレスを手動で入力して設定

することもできます。
［OK］をクリックします。
設定が変更されます。
スキャンした画像データの保存に制
限をつけたいときは
スキャンした画像データを
Macintosh に保存するとき、パス
ワードを入力しないと保存できない
ように設定できます。
［パスワードによりパソコンへのア
クセス制限を有効にする］をチェッ
クして、4 桁の数字をパスワードと
して登録します。
3
4

113 第 8 章 ネットワーク機能を使う
ネットワーク PC-FAX 送信機能を使う
（MFC モデルのみ）
ネットワーク PC-FAX 送信機能とは
PC-FAX 機能を利用すると、パソコン上のアプリケーションで作成したデータを、ネットワーク上
の本製品からファクスとして送信できます。Windows
®
の場合は、送付書を添付して送ることもで
きます。
PC-FAX を使うときは、あらかじめ PC-FAX アドレス帳に相手先を登録しておくと、ファクス送
信先を簡単に設定できます。Windows
®
の場合は、個人情報を登録しておくと、ファクスや送付書
に自分の名前や電話番号を自動的に入れることができます。
ネットワーク PC-FAX 送信機能を使う
Windows
®
の場合は、作成したデータのアプリケーションメニューから［印刷］を選び、プリン
ターを［Brother PC-FAX］に設定すると、PC-FAX ウィンドウが表示されます。
Macintosh の場合は、作成したデータのアプリケーションメニューから［プリント］を選び、プリ

ントダイアログで［ファクス送信］を選ぶと PC-FAX 送信設定ウィンドウが表示されます。
このウィンドウで送信先などを設定します。
ネットワーク PC-FAX 送信を行うポートを変更する（Windows
®
のみ）
別冊の「かんたん設置ガイド」に記載されているインストール作業を行ったパソコンで送信する場
合は、本製品のポートが選択されています。このまま使用する場合は設定する必要はありません。
使用するポートを変更したい場合は、次の手順で設定してください。
プリンターフォルダーを表示します。

• Windows

®
XP の場合
［スタート］メニューから［コントロール パネル］－［プリンタとその他のハードウェア］－
［プリンタと FAX］をクリックします。

• Windows Vista

®
の場合
メニューから［コントロール パネル］－［プリンタ］の順にクリックします。

• Windows

®
7 の場合
メニューから［デバイスとプリンター］－［プリンターと FAX］の順にクリックします。

• Windows

®
8 の場合
画面の右下にマウスを動かして、メニューバーが表示されたら［設定］－［コントロール パ
ネル］－［ハードウェアとサウンド］－［デバイスとプリンター］の順にクリックします。
ファクスの送信手順やアドレス帳の使い方などについては、下記をご覧ください。
Windows
®
の場合⇒ユーザーズガイド パソコン活用編「PC-FAX を使う前に」
Macintosh の場合⇒ユーザーズガイド パソコン活用編「Macintosh からファクスを送る」
1

ネットワーク PC-FAX 送信機能を使う （MFC モデルのみ）●
114 第 8 章 ネットワーク機能を使う
［プロパティ］ダイアログボックスを表示します。

• Windows

®
XP、Windows Vista
®
の場合
［Brother PC-FAX］を選択し、右クリックして表示されるメニューから［プロパティ］を選び
ます。

• Windows

®
7、Windows
®
8 の場合
［Brother PC-FAX］を選択し、右クリックして表示されるメニューから［プリンターのプロパ
ティ］を選びます。
「Brother PC-FAX」は、ドライバーインストール時に同時にインストールされます。
ドライバーのインストール方法については、別冊の「かんたん設置ガイド」をご覧ください。
［ポート］タブをクリックし、使用するポートを
選びます。
複数台の本製品をご使用の場合は、ネットワーク PC-
FAX に使用するポートをここで指定してください。わ
からない場合は、ネットワーク管理者にお問い合わせく
ださい。
［OK］をクリックします。
設定が完了しました。
2
3
4

115 第 8 章 ネットワーク機能を使う
ネットワークリモートセットアップ機能を使う
（MFC モデルのみ）
ネットワークリモートセットアップ機能とは
本製品の設定をネットワークに接続しているパソコンから変更したり、本製品の電話帳を編集した
りできます。
リモートセットアップを起動する
（Windows
®
XP、Windows Vista
®
、Windows
®
7 の場合）
（スタート）メニューから［すべてのプログラム］－［Brother］－［モデル名］－
［リモートセットアップ］の順に選びます。
（Windows
®
8 の場合）
（Brother Utilities）をクリックして、プルダウンリストからお使いのモデル名を選
択します。ナビゲーションバー左の［ツール］をクリックして、［リモートセットアッ
プ］をクリックします。
（Macintosh の場合）
［Finder］メニューから［移動］－［アプリケーション］－［Brother］－
（RemoteSetup）アイコンをダブルクリックします。
接続している本製品から設定内容をダウンロードします。ダウンロードが終わると、リモートセッ

トアップのダイアログボックスが表示されます。
詳細な説明については、下記をご覧ください。
Windows
®
の場合⇒ユーザーズガイド パソコン活用編「Windows
®
編」－「リモートセットアッ
プを利用する」
Macintosh の場合⇒ユーザーズガイド パソコン活用編「Macintosh 編」－「リモートセットアップ
を利用する」
本製品との接続に失敗した場合

• Windows

®
の場合
エラーメッセージの［検索］をクリック
します。
MFC-J4810DN/J6570CDW/J6770CDW/J6970CDW/J6975CDW の場合
セキュリティ機能ロック 2.0 が「オン」に設定されている場合は、リモートセットアッ
プ機能は使用できません。
1
1

ネットワークリモートセットアップ機能を使う （MFC モデルのみ）●
116 第 8 章 ネットワーク機能を使う
表示される機器の一覧から、設定を変更
する機器を選び、［OK］をクリックしま
す。
選択した機器への接続を開始します。
再度機器を検索する場合は、［検索］をクリック
してください。

• Macintosh の場合

ControlCenter2 を起動し、モデルの［そ
の他］を選びます。
［デバイスセレクター］画面が表示されます。
接続方式の［ネットワーク］を選びま
す。
［検索］をクリックします。
表示される機器の一覧から、接続する機器を選び、［OK］をクリックします。
選択した機器への接続を開始します。
再度機器を検索する場合は、［検索］をクリックしてください。
表示される一覧に、接続先の機器が表示されない場合
［手動設定］をクリックして表示されるダイアログボックスで、接続先の IP アドレスま
たはノード名を入力して設定してください。
2
1
2
3
4

117 第 9 章 困ったときは（トラブル対処方法）
第 9 章 困ったときは（トラブル対処方法）
第 9 章 困ったときは（トラブル対処方法）
この章では、ネットワークに関してトラブルが発生したときの対応方法について説明しています。
該当する問題のページをご覧ください。

• 無線 LAN アクセスポイントに接続できない（117 ページ）
• インストール時、ネットワーク上に本製品が見つからない（118 ページ）
• 印刷／スキャンできない（119 ページ）
• ネットワーク機器に問題がないか調べるには（120 ページ）
• セキュリティーソフトウェアについて（121 ページ）
• ネットワークの設定がうまくいかないときは（122 ページ）

無線 LAN アクセスポイントに接続できない
1）次の項目を確認してください。

• 無線 LAN アクセスポイントと、本製品が離れすぎていませんか？間に障害物がありま

せんか？
本製品を見通しの良い場所へ移動させたり、できるだけ無線 LAN アクセスポイントに近づけたり
してください。また、無線 LAN 設定時は 1m 程度に近づけてお試しください。

• 近くに無線 LAN に影響を及ぼすものはありませんか？

本製品の近くに、ほかの無線 LAN アクセスポイントやパソコン、短距離無線通信対応機器、電子
レンジ、デジタルコードレス電話がある場合は離してください。
2）次の場合は、お使いのブロードバンドルーターなどのメーカーにお問い合わせください。

• 無線 LAN アクセスポイントが正常に動作していますか？

無線 LAN を内蔵したパソコンでインターネットに接続できるかお試しください。

• アクセス制限を設定していませんか？

無線 LAN アクセスポイントの MAC アドレスフィルタリング機能を使用している場合は、本製品
の MAC アドレスを無線 LAN アクセスポイントに登録して、通信を許可してください。

• SSID（ネットワーク名）を表示させない設定にしていませんか？

無線 LAN アクセスポイントが SSID の隠ぺい（SSID ステルスモード）に設定されているときは、
本製品から自動的に見つけることはできません。SSID を操作パネルまたはパソコンの画面から本
製品に入力してください。
⇒ 29 ページ「SSID が隠ぺいされている場合（液晶ディスプレーモデルの場合）」
⇒ 33 ページ「SSID が隠ぺいされている場合（タッチパネルモデルの場合）」
⇒ 37 ページ「SSID が隠ぺいされている場合（無線 LAN ファクスモデルの場合）」

• ネットワークキーの設定は正しいですか？

大文字、小文字は区別されます。認証されないときは、ネットワークキーが間違っていないか確認
してください。

• 近くで別の無線機器を使用していませんか？

近隣などですでに別の無線機器が導入されているときは、電波干渉を避けるために無線 LAN アク
セスポイントのチャンネル番号をできるだけ離して（推奨：チャンネル番号 5 以上）設定してくだ
さい。
上記 1）2）を行っても接続できない場合は、「ネットワーク診断修復ツール（Windows
®
のみ）」（123
ページ）を使って確認してください。
本製品の MAC アドレス（イーサネットアドレス）は、下記でご確認ください。
⇒ 44 ページ「MAC アドレス」
有線 LAN と無線 LAN では、MAC アドレスが異なりますので注意してください。
