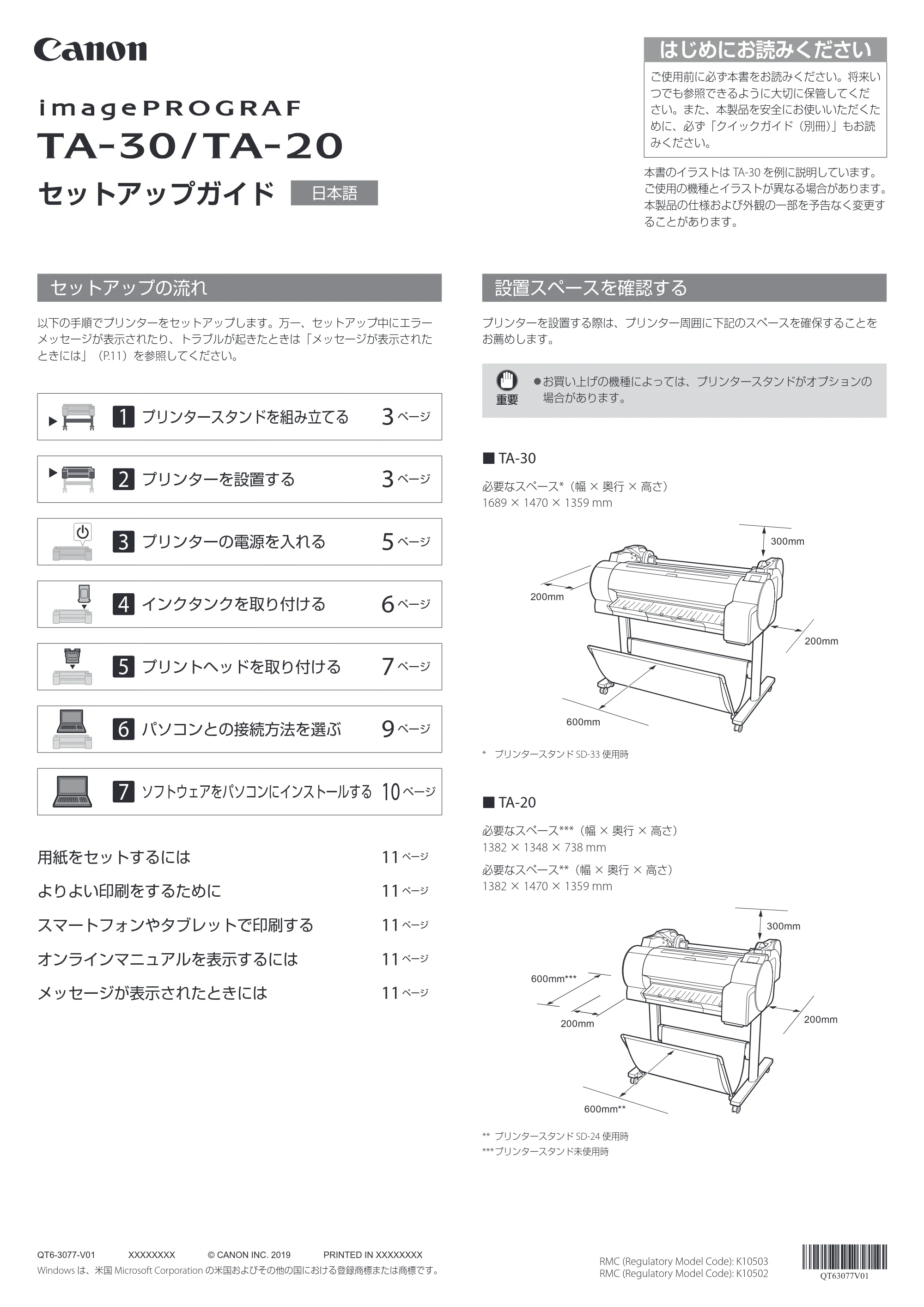

セットアップの流れ
RMC (Regulatory Model Code): K10503
RMC (Regulatory Model Code): K10502
セットアップガイド
日本語
設置スペースを確認する
以下の手順でプリンターをセットアップします。万一、セットアップ中にエラー
メッセージが表示されたり、トラブルが起きたときは「メッセージが表示された

ときには」（P.11）を参照してください。
1 プリンタースタンドを組み立てる 3
ページ
2 プリンターを設置する 3
ページ
3 プリンターの電源を入れる 5
ページ
4 インクタンクを取り付ける 6
ページ
5 プリントヘッドを取り付ける 7
ページ
6 パソコンとの接続方法を選ぶ 9
ページ
7 ソフトウェアをパソコンにインストールする 10
ページ
用紙をセットするには 11 ページ
よりよい印刷をするために 11 ページ
スマートフォンやタブレットで印刷する 11 ページ
オンラインマニュアルを表示するには 11 ページ
メッセージが表示されたときには 11 ページ
プリンターを設置する際は、プリンター周囲に下記のスペースを確保することを
お薦めします。
重要

• ● お買い上げの機種によっては、プリンタースタンドがオプションの

場合があります。
■ TA-30
必要なスペース*（幅 × 奥行 × 高さ）
1689 × 1470 × 1359 mm
200mm
600mm
200mm
300mm
* プリンタースタンド SD-33 使用時
■ TA-20
必要なスペース***（幅 × 奥行 × 高さ）
1382 × 1348 × 738 mm
必要なスペース**（幅 × 奥行 × 高さ）
1382 × 1470 × 1359 mm
200mm
200mm
300mm
600mm**
600mm***
** プリンタースタンド SD-24 使用時
*** プリンタースタンド未使用時

2

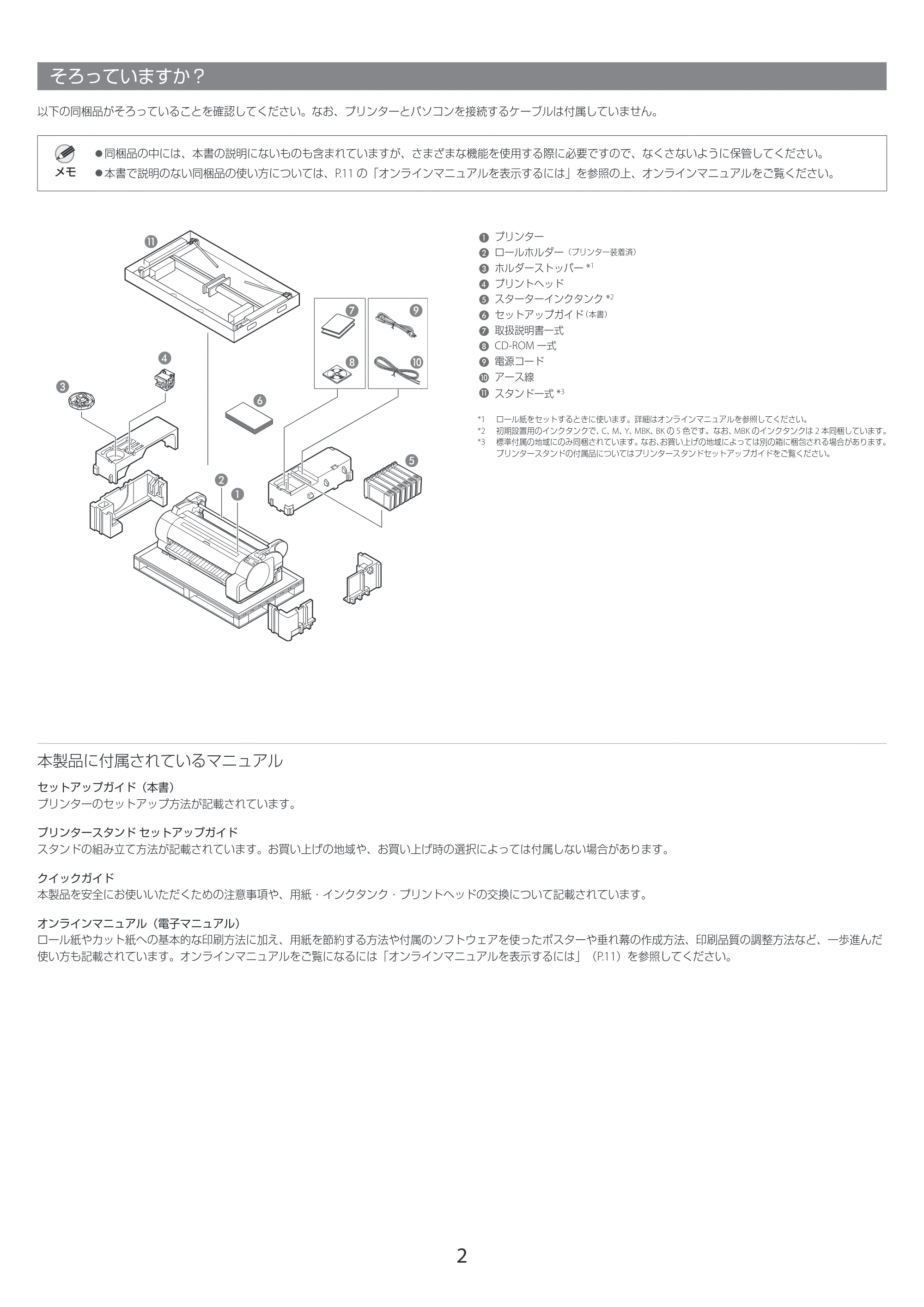

そろっていますか？
以下の同梱品がそろっていることを確認してください。なお、プリンターとパソコンを接続するケーブルは付属していません。
メモ

• ● 同梱品の中には、本書の説明にないものも含まれていますが、さまざまな機能を使用する際に必要ですので、なくさないように保管してください。
• ● 本書で説明のない同梱品の使い方については、P.11 の「オンラインマニュアルを表示するには」を参照の上、オンラインマニュアルをご覧ください。

A
B
C
D
F
G
H
I
J
E
K
A プリンター
B ロールホルダー（プリンター装着済）
C ホルダーストッパー *
1
D プリントヘッド
E スターターインクタンク *
2
F セットアップガイド（本書）
G 取扱説明書一式
H CD-ROM 一式
I 電源コード
J アース線
K スタンド一式 *
3
*1 ロール紙をセットするときに使います。詳細はオンラインマニュアルを参照してください。
*2 初期設置用のインクタンクで、C、M、Y、MBK、BK の 5 色です。なお、MBK のインクタンクは 2 本同梱しています。
*3 標準付属の地域にのみ同梱されています。なお、お買い上げの地域によっては別の箱に梱包される場合があります。
プリンタースタンドの付属品についてはプリンタースタンドセットアップガイドをご覧ください。
本製品に付属されているマニュアル
セットアップガイド（本書）
プリンターのセットアップ方法が記載されています。
プリンタースタンド セットアップガイド
スタンドの組み立て方法が記載されています。お買い上げの地域や、お買い上げ時の選択によっては付属しない場合があります。

クイックガイド
本製品を安全にお使いいただくための注意事項や、用紙・インクタンク・プリントヘッドの交換について記載されています。
オンラインマニュアル（電子マニュアル）
ロール紙やカット紙への基本的な印刷方法に加え、用紙を節約する方法や付属のソフトウェアを使ったポスターや垂れ幕の作成方法、印刷品質の調整方法など、一歩進んだ
使い方も記載されています。オンラインマニュアルをご覧になるには「オンラインマニュアルを表示するには」（P.11）を参照してください。

3
1

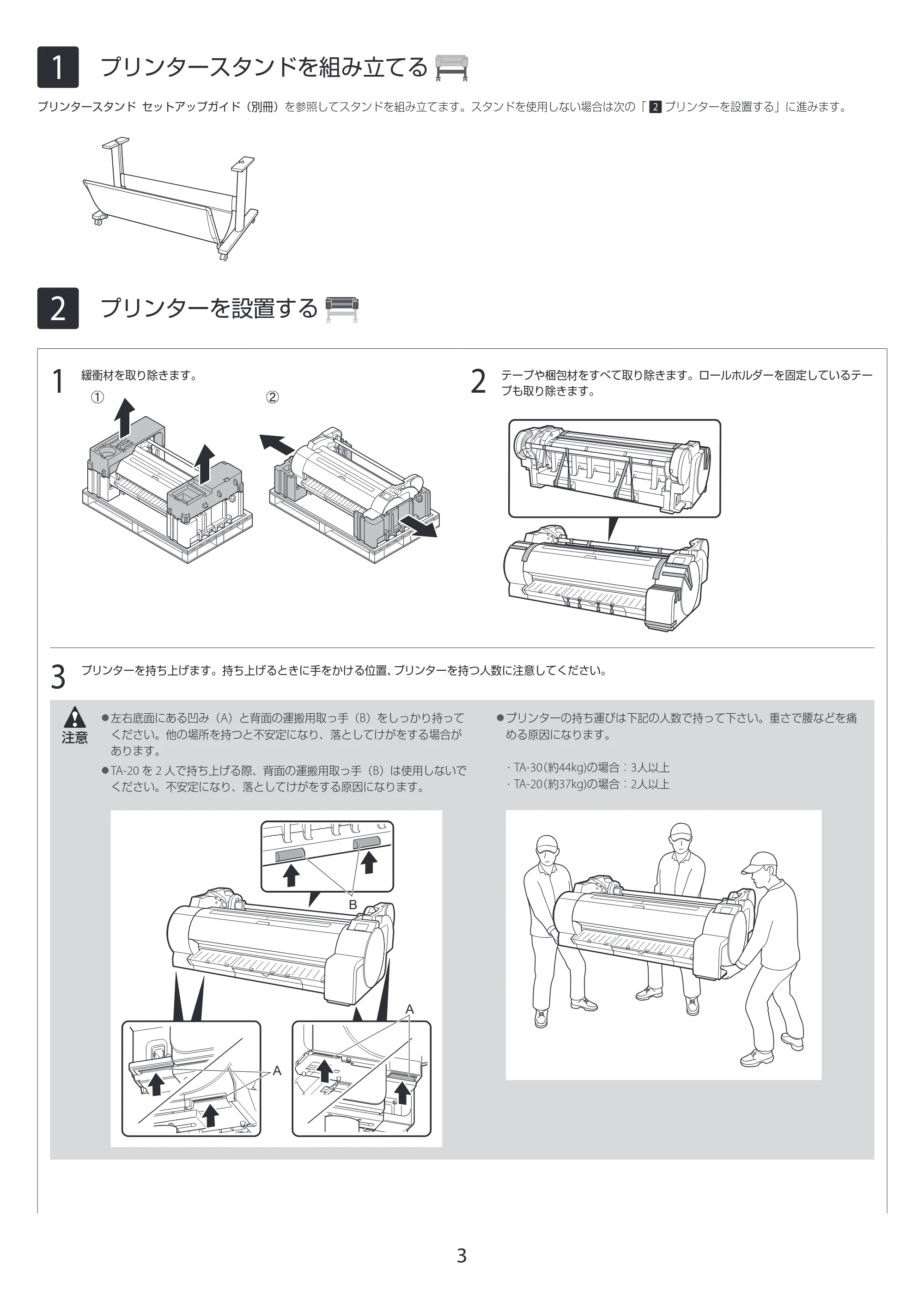

緩衝材を取り除きます。
2
テープや梱包材をすべて取り除きます。ロールホルダーを固定しているテー
プも取り除きます。
3
プリンターを持ち上げます。持ち上げるときに手をかける位置、プリンターを持つ人数に注意してください。
注意

• ● 左右底面にある凹み（A）と背面の運搬用取っ手（B）をしっかり持って

ください。他の場所を持つと不安定になり、落としてけがをする場合が
あります。

• ● TA-20 を 2 人で持ち上げる際、背面の運搬用取っ手（B）は使用しないで

ください。不安定になり、落としてけがをする原因になります。
B
A
A

• ● プリンターの持ち運びは下記の人数で持って下さい。重さで腰などを痛

める原因になります。

• TA-30（約44kg)の場合：3人以上
• TA-20（約37kg)の場合：2人以上

1
プリンタースタンドを組み立てる
プリンタースタンド セットアップガイド（別冊）を参照してスタンドを組み立てます。スタンドを使用しない場合は次の「 2 プリンターを設置する」に進みます。
2
プリンターを設置する

4
注意

• ● プリンターを仮置きする場合は、安定した平らな場所に置いてください。 ●● プリンターの中央部にのみ負荷がかかるような置き方や運搬方法では、

プリンターを破損する恐れがあります。
4

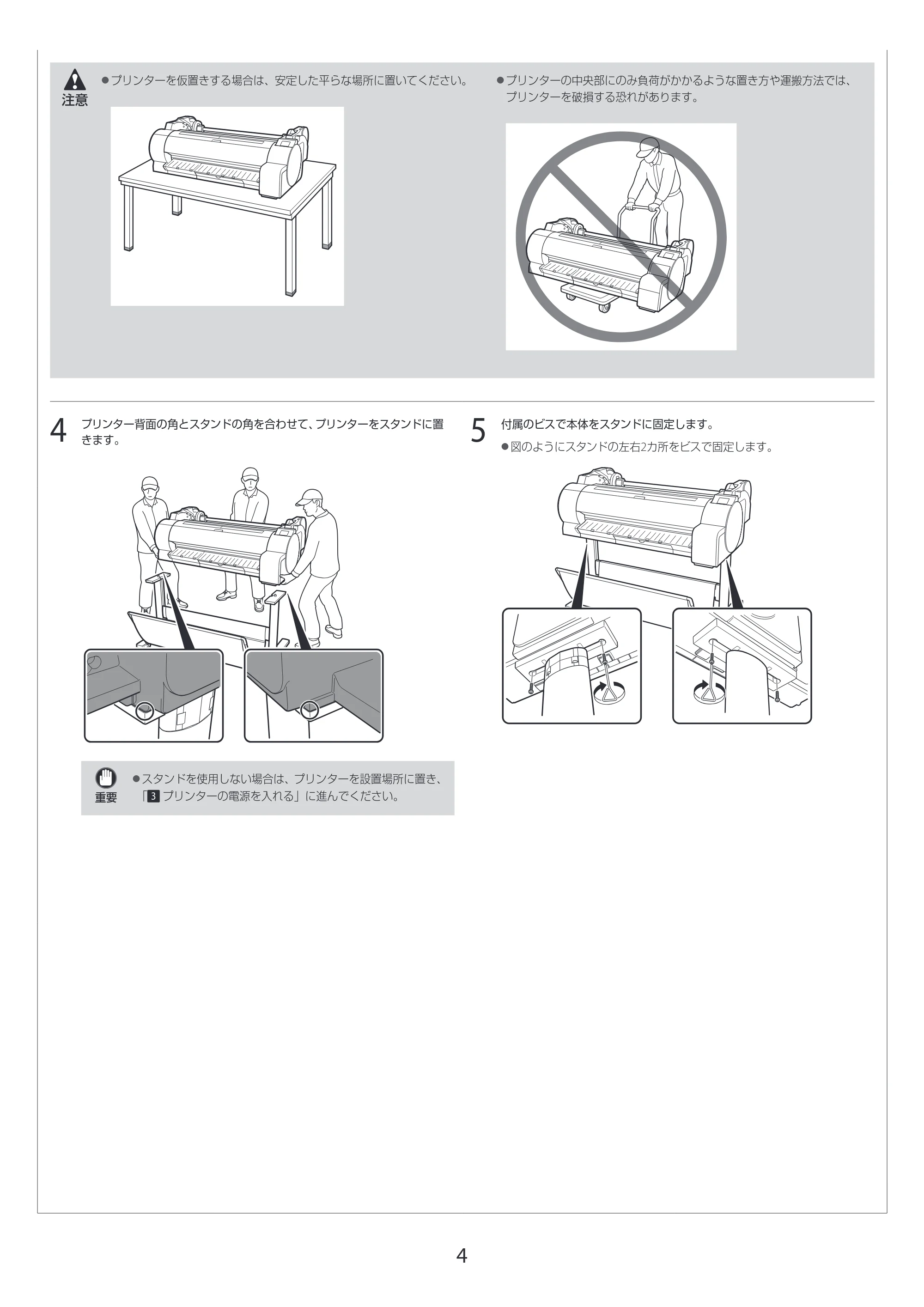

プリンター背面の角とスタンドの角を合わせて、プリンターをスタンドに置
きます。
重要

• ● スタンドを使用しない場合は、プリンターを設置場所に置き、

「 3 プリンターの電源を入れる」に進んでください。
5
付属のビスで本体をスタンドに固定します。

• ● 図のようにスタンドの左右2カ所をビスで固定します。

5
3

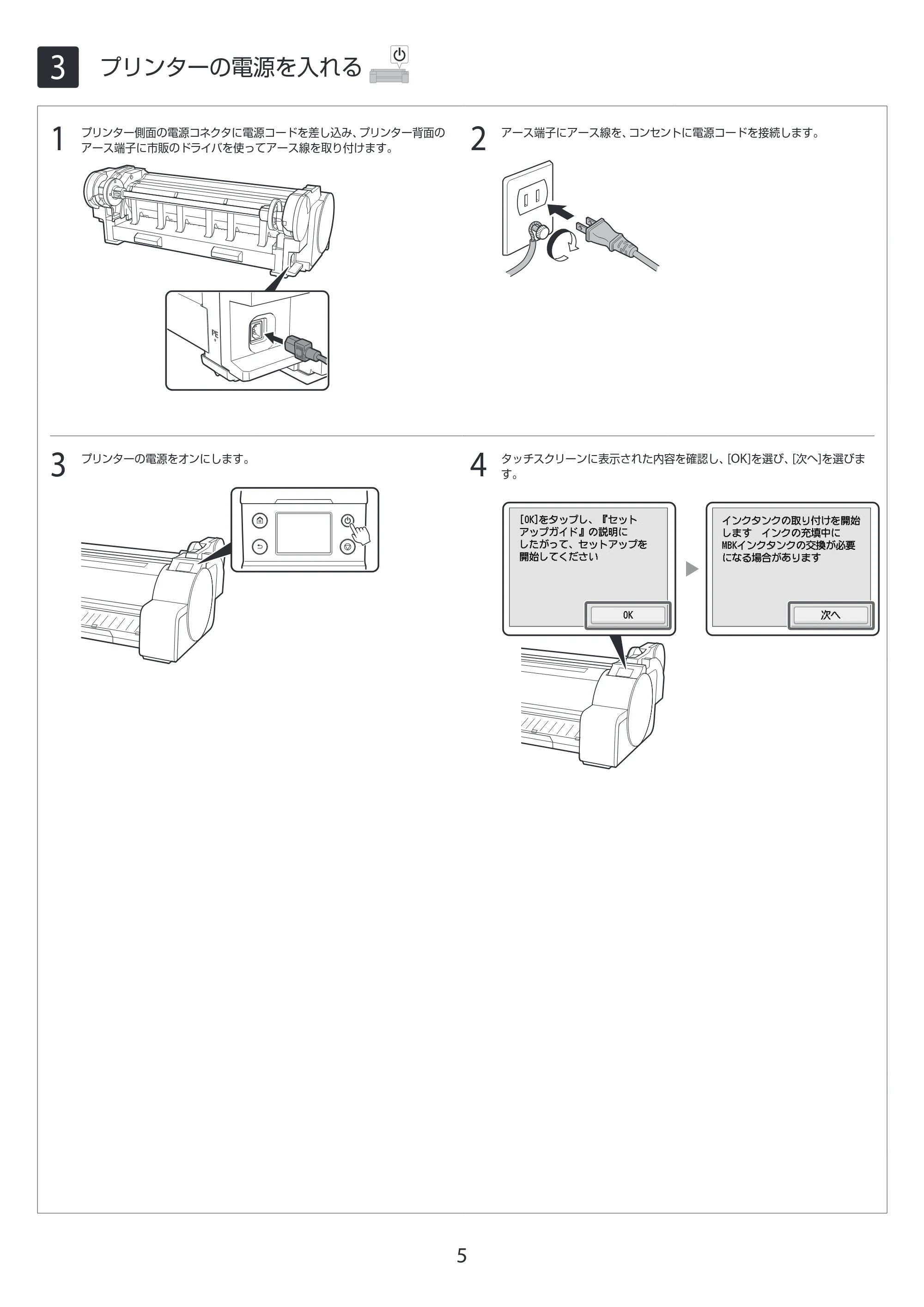

プリンターの電源を入れる
1
プリンター側面の電源コネクタに電源コードを差し込み、プリンター背面の
アース端子に市販のドライバを使ってアース線を取り付けます。 2
アース端子にアース線を、コンセントに電源コードを接続します。
3
プリンターの電源をオンにします。
4
タッチスクリーンに表示された内容を確認し、[OK]を選び、[次へ]を選びま
す。

6
4

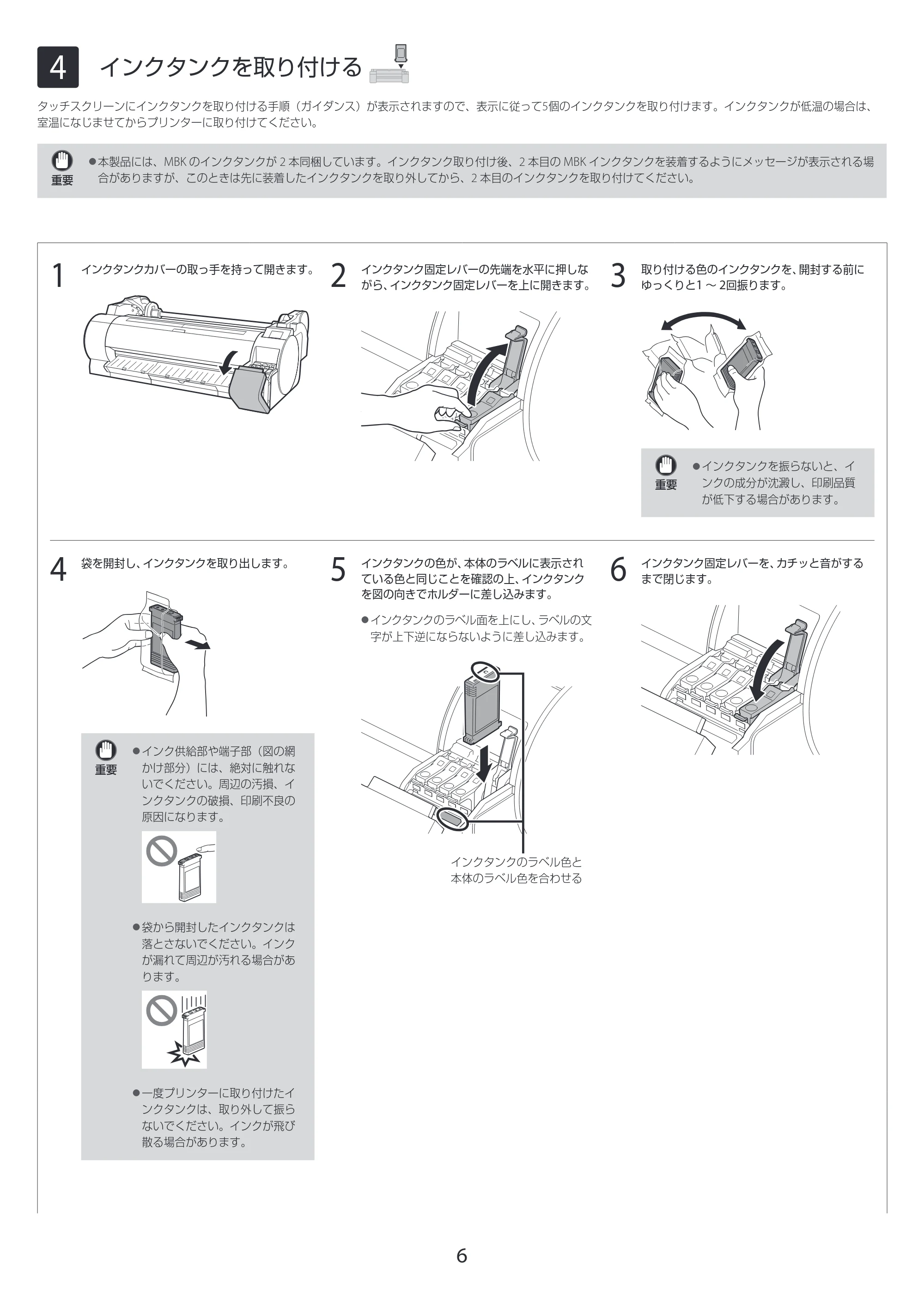

インクタンクを取り付ける
タッチスクリーンにインクタンクを取り付ける手順（ガイダンス）が表示されますので、表示に従って5個のインクタンクを取り付けます。インクタンクが低温の場合は、
室温になじませてからプリンターに取り付けてください。
重要

• ● 本製品には、MBK のインクタンクが 2 本同梱しています。インクタンク取り付け後、2 本目の MBK インクタンクを装着するようにメッセージが表示される場

合がありますが、このときは先に装着したインクタンクを取り外してから、2 本目のインクタンクを取り付けてください。
1
インクタンクカバーの取っ手を持って開きます。
2
インクタンク固定レバーの先端を水平に押しな
がら、インクタンク固定レバーを上に開きます。 3

取り付ける色のインクタンクを、開封する前に

ゆっくりと1 ～ 2回振ります。
重要

• ● インクタンクを振らないと、イ

ンクの成分が沈澱し、印刷品質
が低下する場合があります。
4
袋を開封し、インクタンクを取り出します。
重要

• ● インク供給部や端子部（図の網

かけ部分）には、絶対に触れな
いでください。周辺の汚損、イ
ンクタンクの破損、印刷不良の
原因になります。

• ● 袋から開封したインクタンクは

落とさないでください。インク
が漏れて周辺が汚れる場合があ
ります。

• ● 一度プリンターに取り付けたイ

ンクタンクは、取り外して振ら
ないでください。インクが飛び
散る場合があります。
5
インクタンクの色が、本体のラベルに表示され
ている色と同じことを確認の上、インクタンク
を図の向きでホルダーに差し込みます。

• ● インクタンクのラベル面を上にし、ラベルの文

字が上下逆にならないように差し込みます。
インクタンクのラベル色と
本体のラベル色を合わせる
6
インクタンク固定レバーを、カチッと音がする
まで閉じます。

7
5

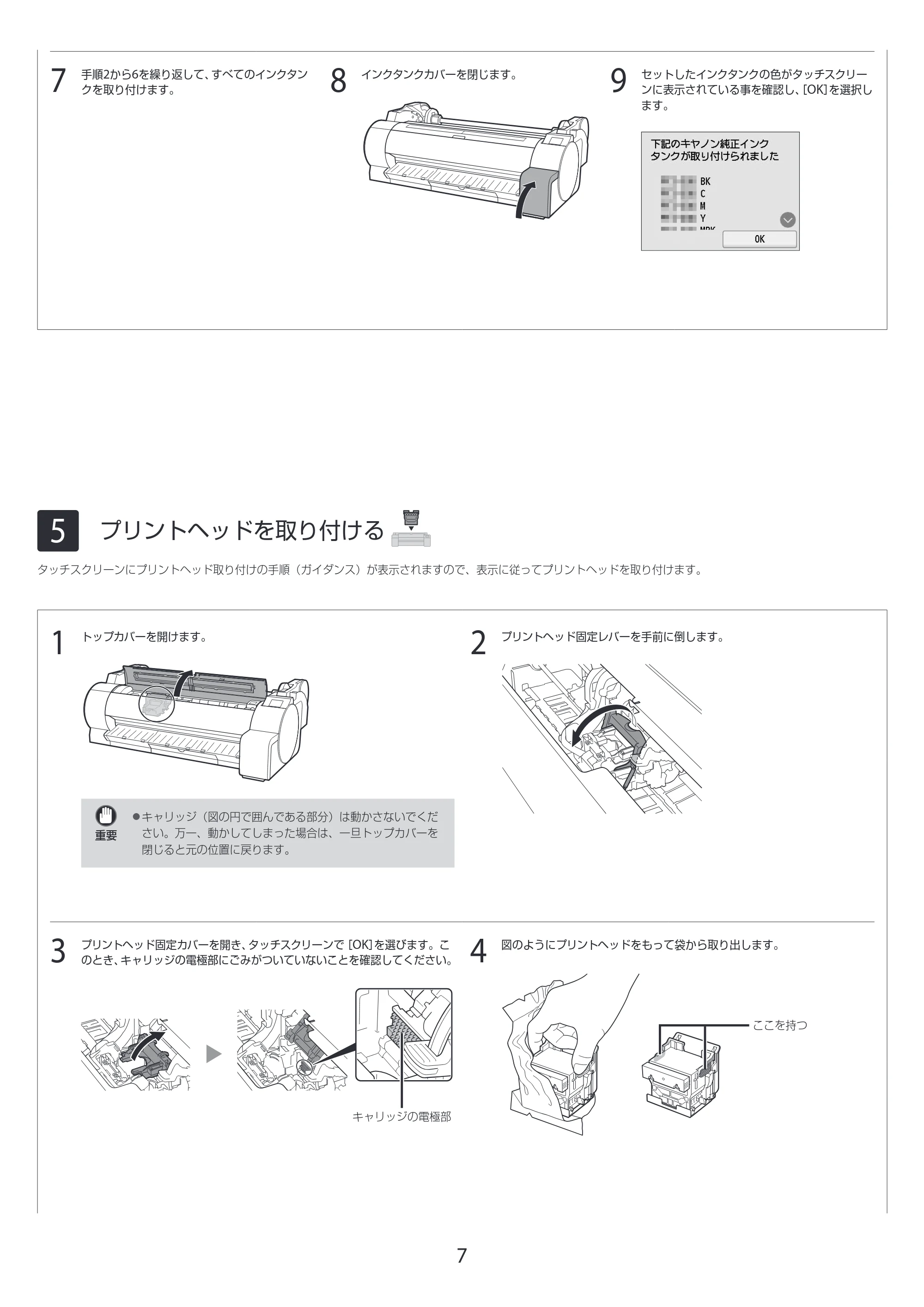

プリントヘッドを取り付ける
タッチスクリーンにプリントヘッド取り付けの手順（ガイダンス）が表示されますので、表示に従ってプリントヘッドを取り付けます。
1
トップカバーを開けます。
重要

• ● キャリッジ（図の円で囲んである部分）は動かさないでくだ

さい。万一、動かしてしまった場合は、一旦トップカバーを
閉じると元の位置に戻ります。
2
プリントヘッド固定レバーを手前に倒します。
3
プリントヘッド固定カバーを開き、タッチスクリーンで［OK］を選びます。こ
のとき、キャリッジの電極部にごみがついていないことを確認してください。
キャリッジの電極部
4
図のようにプリントヘッドをもって袋から取り出します。
ここを持つ
7
手順2から6を繰り返して、すべてのインクタン
クを取り付けます。 8
インクタンクカバーを閉じます。
9
セットしたインクタンクの色がタッチスクリー
ンに表示されている事を確認し、［OK］を選択し
ます。

8
5

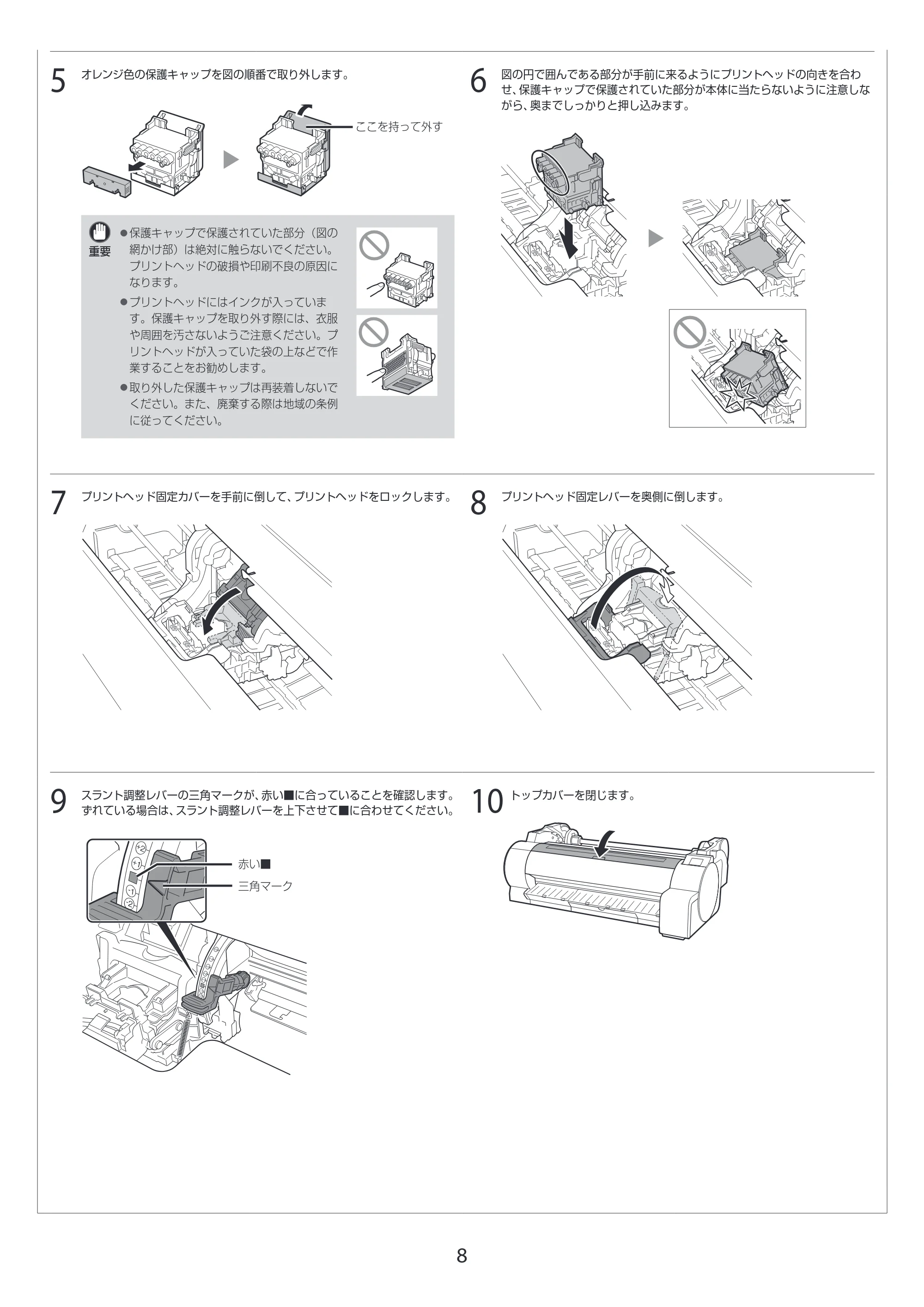

オレンジ色の保護キャップを図の順番で取り外します。
ここを持って外す
重要

• ● 保護キャップで保護されていた部分（図の

網かけ部）は絶対に触らないでください。
プリントヘッドの破損や印刷不良の原因に
なります。

• ● プリントヘッドにはインクが入っていま

す。保護キャップを取り外す際には、衣服
や周囲を汚さないようご注意ください。プ
リントヘッドが入っていた袋の上などで作
業することをお勧めします。

• ● 取り外した保護キャップは再装着しないで

ください。また、廃棄する際は地域の条例
に従ってください。
6
図の円で囲んである部分が手前に来るようにプリントヘッドの向きを合わ
せ、保護キャップで保護されていた部分が本体に当たらないように注意しな
がら、奥までしっかりと押し込みます。
7
プリントヘッド固定カバーを手前に倒して、プリントヘッドをロックします。
8
プリントヘッド固定レバーを奥側に倒します。
9
スラント調整レバーの三角マークが、赤い■に合っていることを確認します。
ずれている場合は、スラント調整レバーを上下させて■に合わせてください。
三角マーク
赤い■
10
トップカバーを閉じます。

9

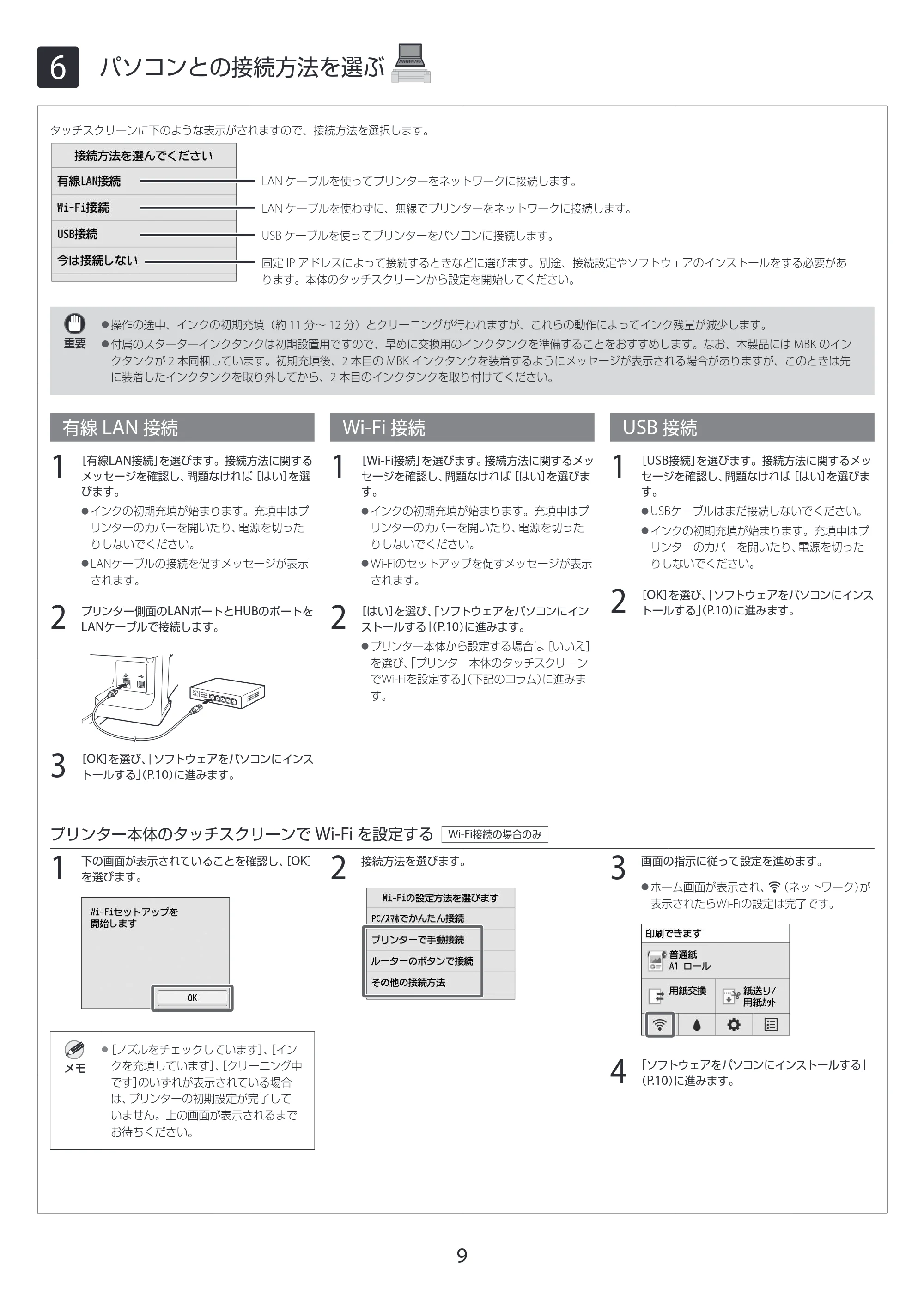

6
パソコンとの接続方法を選ぶ
タッチスクリーンに下のような表示がされますので、接続方法を選択します。
LAN ケーブルを使ってプリンターをネットワークに接続します。
LAN ケーブルを使わずに、無線でプリンターをネットワークに接続します。
USB ケーブルを使ってプリンターをパソコンに接続します。
固定 IP アドレスによって接続するときなどに選びます。別途、接続設定やソフトウェアのインストールをする必要があ
ります。本体のタッチスクリーンから設定を開始してください。
重要

• ● 操作の途中、インクの初期充填（約 11 分～ 12 分）とクリーニングが行われますが、これらの動作によってインク残量が減少します。
• ● 付属のスターターインクタンクは初期設置用ですので、早めに交換用のインクタンクを準備することをおすすめします。なお、本製品には MBK のイン

クタンクが 2 本同梱しています。初期充填後、2 本目の MBK インクタンクを装着するようにメッセージが表示される場合がありますが、このときは先
に装着したインクタンクを取り外してから、2 本目のインクタンクを取り付けてください。
有線 LAN 接続
1
［有線LAN接続］を選びます。接続方法に関する
メッセージを確認し、問題なければ［はい］を選
びます。

• ● インクの初期充填が始まります。充填中はプ

リンターのカバーを開いたり、電源を切った
りしないでください。

• ● LANケーブルの接続を促すメッセージが表示

されます。
2
プリンター側面のLANポートとHUBのポートを
LANケーブルで接続します。
3
［OK］を選び、「ソフトウェアをパソコンにインス
トールする」（P.10）に進みます。
Wi-Fi 接続
1
［Wi-Fi接続］を選びます。接続方法に関するメッ
セージを確認し、問題なければ［はい］を選びま
す。

• ● インクの初期充填が始まります。充填中はプ

リンターのカバーを開いたり、電源を切った
りしないでください。

• ● Wi-Fiのセットアップを促すメッセージが表示

されます。
2
［はい］を選び、「ソフトウェアをパソコンにイン
ストールする」（P.10）に進みます。

• ● プリンター本体から設定する場合は［いいえ］

を選び、「プリンター本体のタッチスクリーン
でWi-Fiを設定する」（下記のコラム）に進みま
す。
USB 接続
1
［USB接続］を選びます。接続方法に関するメッ
セージを確認し、問題なければ［はい］を選びま
す。

• ● USBケーブルはまだ接続しないでください。
• ● インクの初期充填が始まります。充填中はプ

リンターのカバーを開いたり、電源を切った
りしないでください。
2
［OK］を選び、「ソフトウェアをパソコンにインス
トールする」（P.10）に進みます。
プリンター本体のタッチスクリーンで Wi-Fi を設定する Wi-Fi接続の場合のみ
1
下の画面が表示されていることを確認し、［OK］
を選びます。
メモ

• ［ノズルをチェックしています］、［イン

クを充填しています］、［クリーニング中
です］のいずれが表示されている場合
は、プリンターの初期設定が完了して
いません。上の画面が表示されるまで
お待ちください。
2
接続方法を選びます。
3
画面の指示に従って設定を進めます。

• ● ホーム画面が表示され、 （ネットワーク）が

表示されたらWi-Fiの設定は完了です。
4
「ソフトウェアをパソコンにインストールする」
（P.10）に進みます。

10
7

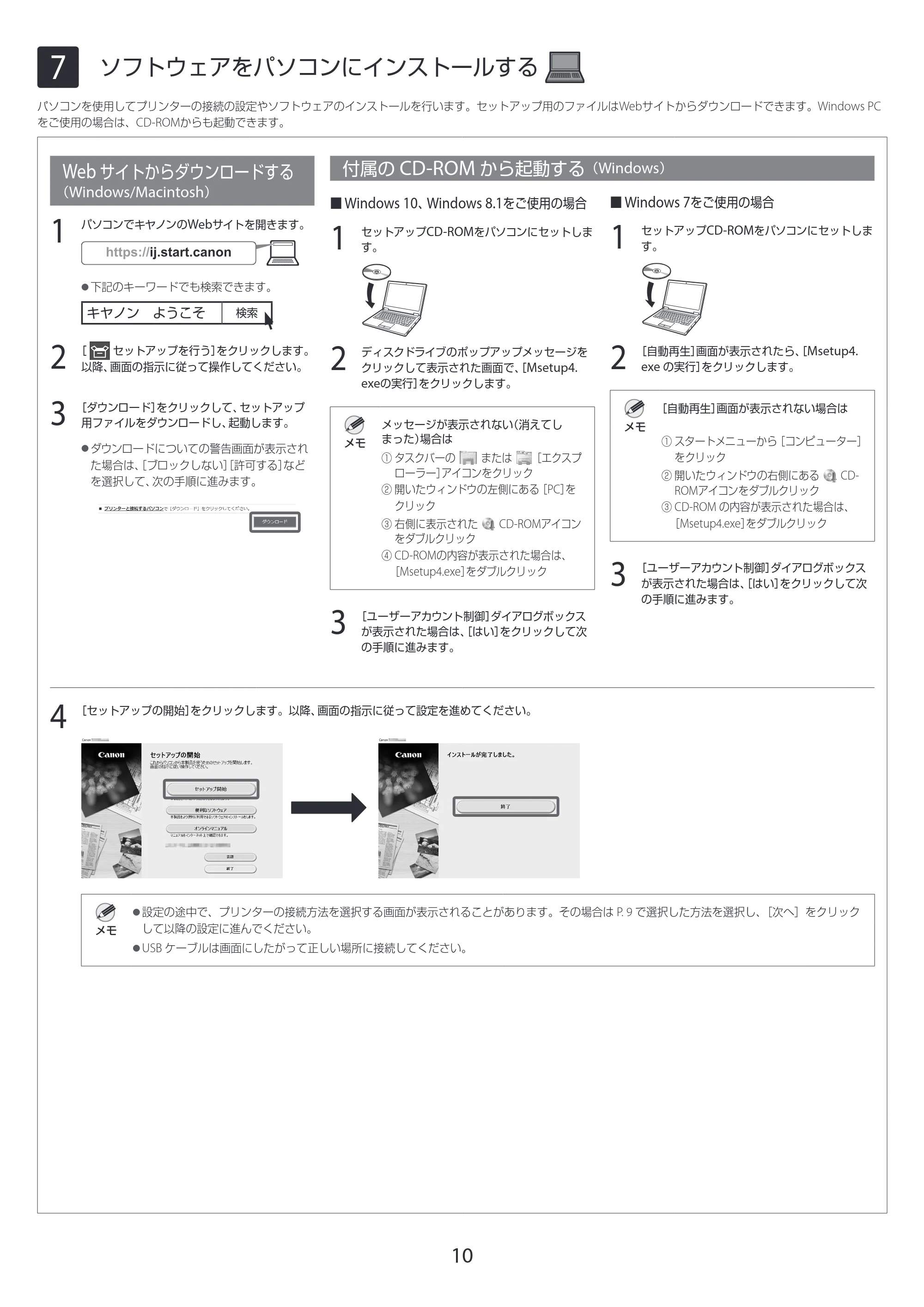

ソフトウェアをパソコンにインストールする
パソコンを使用してプリンターの接続の設定やソフトウェアのインストールを行います。セットアップ用のファイルはWebサイトからダウンロードできます。Windows PC
をご使用の場合は、CD-ROMからも起動できます。
Web サイトからダウンロードする
（Windows/Macintosh）
1
パソコンでキヤノンのWebサイトを開きます。

• ● 下記のキーワードでも検索できます。

キヤノン ようこそ 検索
2
［ セットアップを行う］をクリックします。
以降、画面の指示に従って操作してください。
3
［ダウンロード］をクリックして、セットアップ
用ファイルをダウンロードし、起動します。

• ● ダウンロードについての警告画面が表示され

た場合は、［ブロックしない］［許可する］など
を選択して、次の手順に進みます。
付属の CD-ROM から起動する（Windows）
■ Windows 10、Windows 8.1をご使用の場合
1
セットアップCD-ROMをパソコンにセットしま
す。
2
ディスクドライブのポップアップメッセージを
クリックして表示された画面で、［Msetup4.
exeの実行］をクリックします。
メモ
メッセージが表示されない（消えてし
まった）場合は
① タスクバーの または ［エクスプ
ローラー］アイコンをクリック
② 開いたウィンドウの左側にある［PC］を
クリック
③ 右側に表示された CD-ROMアイコン
をダブルクリック
④ CD-ROMの内容が表示された場合は、
［Msetup4.exe］をダブルクリック
3
［ユーザーアカウント制御］ダイアログボックス
が表示された場合は、［はい］をクリックして次
の手順に進みます。
■ Windows 7をご使用の場合
1
セットアップCD-ROMをパソコンにセットしま
す。
2
［自動再生］画面が表示されたら、［Msetup4.

exe の実行］をクリックします。
メモ
［自動再生］画面が表示されない場合は
① スタートメニューから［コンピューター］
をクリック
② 開いたウィンドウの右側にある CD-
ROMアイコンをダブルクリック
③ CD-ROM の内容が表示された場合は、
［Msetup4.exe］をダブルクリック
3
［ユーザーアカウント制御］ダイアログボックス
が表示された場合は、［はい］をクリックして次
の手順に進みます。
4
［セットアップの開始］をクリックします。以降、画面の指示に従って設定を進めてください。
メモ

• ● 設定の途中で、プリンターの接続方法を選択する画面が表示されることがあります。その場合は P. 9 で選択した方法を選択し、［次へ］をクリック

して以降の設定に進んでください。

• ● USB ケーブルは画面にしたがって正しい場所に接続してください。

11

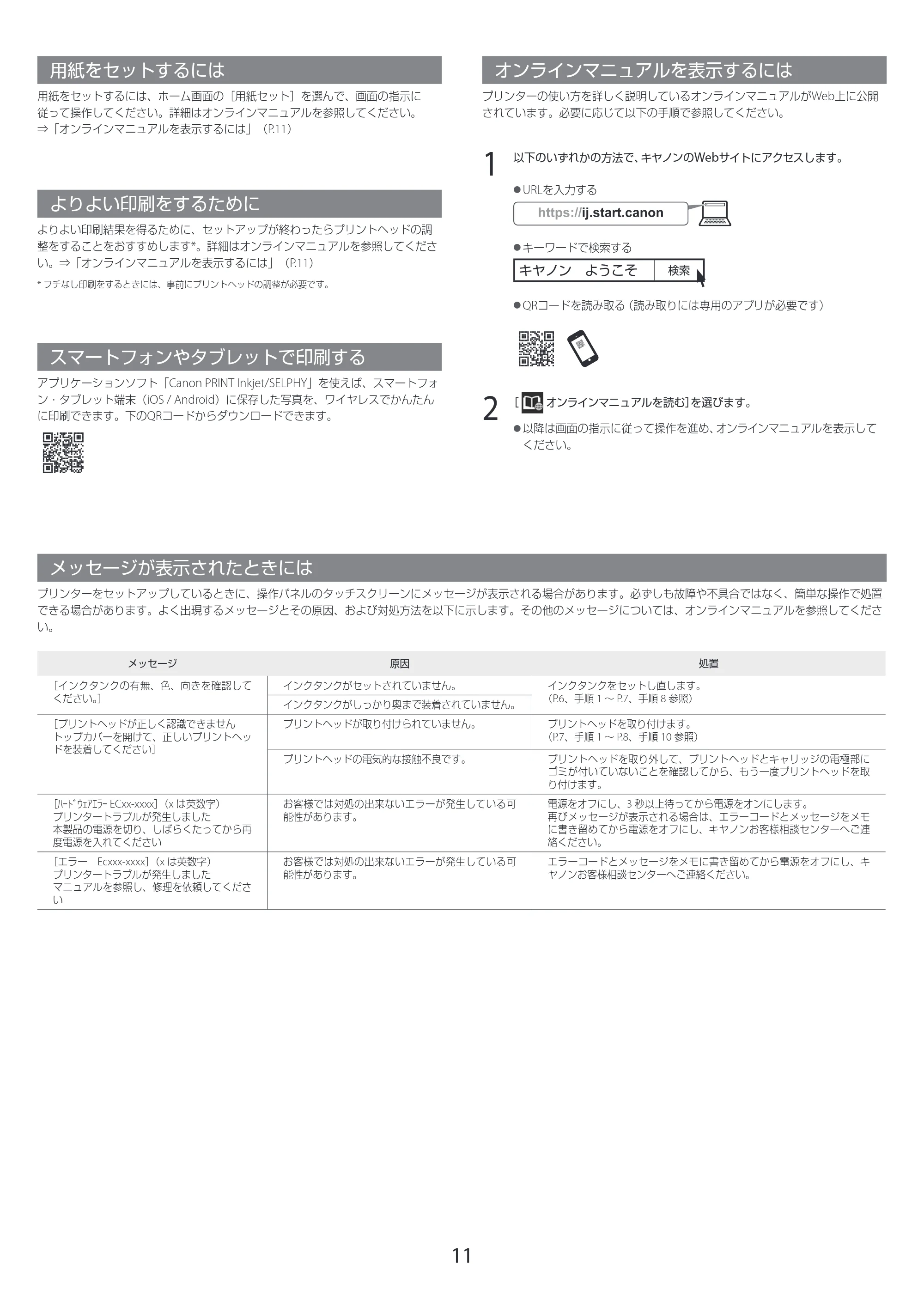

用紙をセットするには
用紙をセットするには、ホーム画面の［用紙セット］を選んで、画面の指示に
従って操作してください。詳細はオンラインマニュアルを参照してください。
⇒「オンラインマニュアルを表示するには」（P.11）
よりよい印刷をするために
よりよい印刷結果を得るために、セットアップが終わったらプリントヘッドの調
整をすることをおすすめします*。詳細はオンラインマニュアルを参照してくださ
い。⇒「オンラインマニュアルを表示するには」（P.11）
* フチなし印刷をするときには、事前にプリントヘッドの調整が必要です。
スマートフォンやタブレットで印刷する
アプリケーションソフト「Canon PRINT Inkjet/SELPHY」を使えば、スマートフォ
ン・タブレット端末（iOS / Android）に保存した写真を、ワイヤレスでかんたん
に印刷できます。下のQRコードからダウンロードできます。
オンラインマニュアルを表示するには
プリンターの使い方を詳しく説明しているオンラインマニュアルがWeb上に公開
されています。必要に応じて以下の手順で参照してください。

1
以下のいずれかの方法で、キヤノンのWebサイトにアクセスします。

• ● URLを入力する
• ● キーワードで検索する

キヤノン ようこそ 検索

• ● QRコードを読み取る（読み取りには専用のアプリが必要です）

2
［ オンラインマニュアルを読む］を選びます。

• ● 以降は画面の指示に従って操作を進め、オンラインマニュアルを表示して

ください。
メッセージが表示されたときには
プリンターをセットアップしているときに、操作パネルのタッチスクリーンにメッセージが表示される場合があります。必ずしも故障や不具合ではなく、簡単な操作で処置
できる場合があります。よく出現するメッセージとその原因、および対処方法を以下に示します。その他のメッセージについては、オンラインマニュアルを参照してくださ
い。
メッセージ 原因 処置
［インクタンクの有無、色、向きを確認して
ください。］
インクタンクがセットされていません。 インクタンクをセットし直します。
（P.6、手順 1 ～ P.7、手順 8 参照）
インクタンクがしっかり奥まで装着されていません。
［プリントヘッドが正しく認識できません
トップカバーを開けて、正しいプリントヘッ
ドを装着してください］
プリントヘッドが取り付けられていません。 プリントヘッドを取り付けます。
（P.7、手順 1 ～ P.8、手順 10 参照）
プリントヘッドの電気的な接触不良です。 プリントヘッドを取り外して、プリントヘッドとキャリッジの電極部に

ゴミが付いていないことを確認してから、もう一度プリントへッドを取
り付けます。
［ﾊｰﾄﾞｳｪｱｴﾗｰ ECxx-xxxx］（x は英数字）
プリンタートラブルが発生しました
本製品の電源を切り、しばらくたってから再
度電源を入れてください
お客様では対処の出来ないエラーが発生している可
能性があります。
電源をオフにし、3 秒以上待ってから電源をオンにします。
再びメッセージが表示される場合は、エラーコードとメッセージをメモ
に書き留めてから電源をオフにし、キヤノンお客様相談センターへご連
絡ください。
［エラー Ecxxx-xxxx］（x は英数字）
プリンタートラブルが発生しました
マニュアルを参照し、修理を依頼してくださ
い
お客様では対処の出来ないエラーが発生している可
能性があります。
エラーコードとメッセージをメモに書き留めてから電源をオフにし、キ
ヤノンお客様相談センターへご連絡ください。
