1ページ

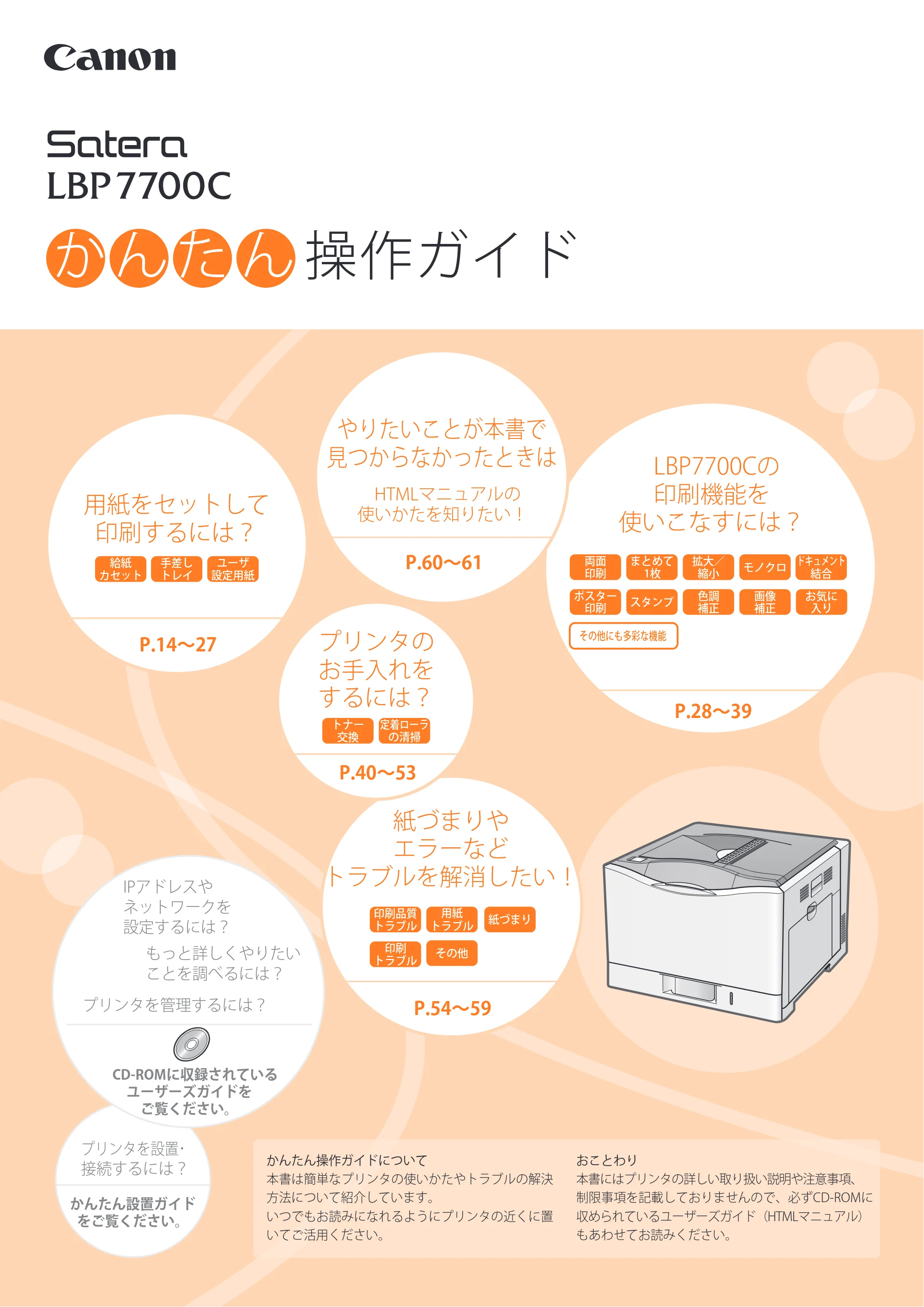

やりたいことが本書で
見つからなかったときは
P.60～61
用紙をセットして
印刷するには？
P.14～27
LBP7700Cの
印刷機能を
使いこなすには？
プリンタを管理するには？
IPアドレスや
ネットワークを
設定するには？
プリンタを設置･
接続するには？
もっと詳しくやりたい
ことを調べるには？
両面
印刷
まとめて
1枚
拡大／
縮小
モノクロ
ドキュメント
結合
ポスター
印刷
スタンプ
色調
補正
画像
補正
お気に
入り
給紙
カセット
手差し
トレイ
ユーザ
設定用紙
P.28～39
CD-ROMに収録されている
ユーザーズガイドを
ご覧ください。
かんたん設置ガイド
をご覧ください。
その他にも多彩な機能
HTMLマニュアルの
使いかたを知りたい！
かんたん操作ガイド
かんたん操作ガイドについて
本書は簡単なプリンタの使いかたやトラブルの解決
方法について紹介しています。
いつでもお読みになれるようにプリンタの近くに置
いてご活用ください。
おことわり
本書にはプリンタの詳しい取り扱い説明や注意事項、
制限事項を記載しておりませんので、必ずCD-ROMに
収められているユーザーズガイド（HTMLマニュアル）

もあわせてお読みください。
プリンタの

お手入れを

するには？
P.40～53
その他
紙づまりや
エラーなど
トラブルを解消したい！
P.54～59
印刷品質
トラブル
印刷
トラブル
紙づまり
用紙
トラブル
トナー
交換
定着ローラ
の清掃

2ページ

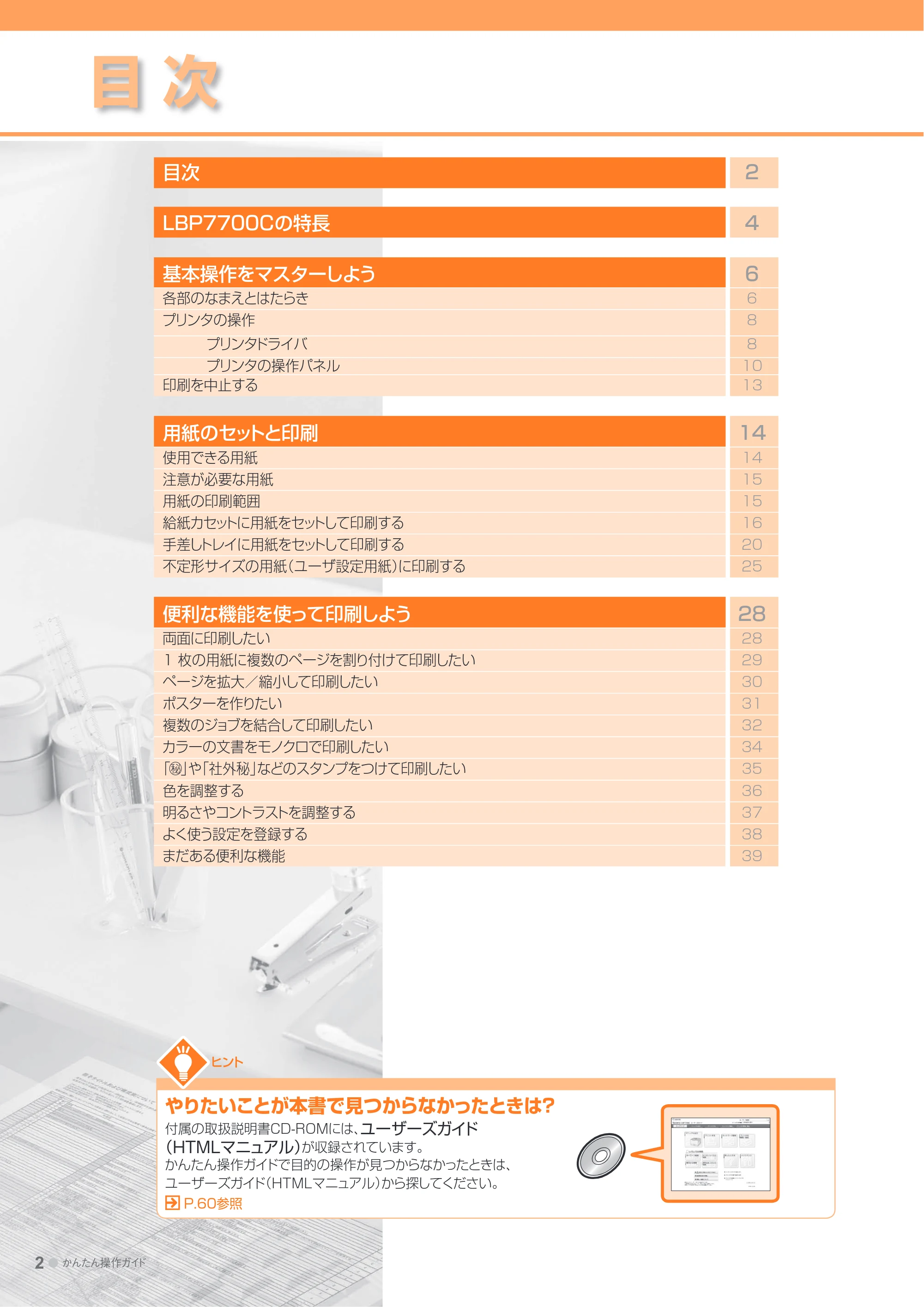

目次
ヒント
やりたいことが本書で見つからなかったときは？
付属の取扱説明書CD-ROMには、ユーザーズガイド
（HTMLマニュアル）が収録されています。
かんたん操作ガイドで目的の操作が見つからなかったときは、
ユーザーズガイド（HTMLマニュアル）から探してください。
P.60参照
● かんたん操作ガイド
目次 2
LBP7700Cの特長 4
基本操作をマスターしよう 6

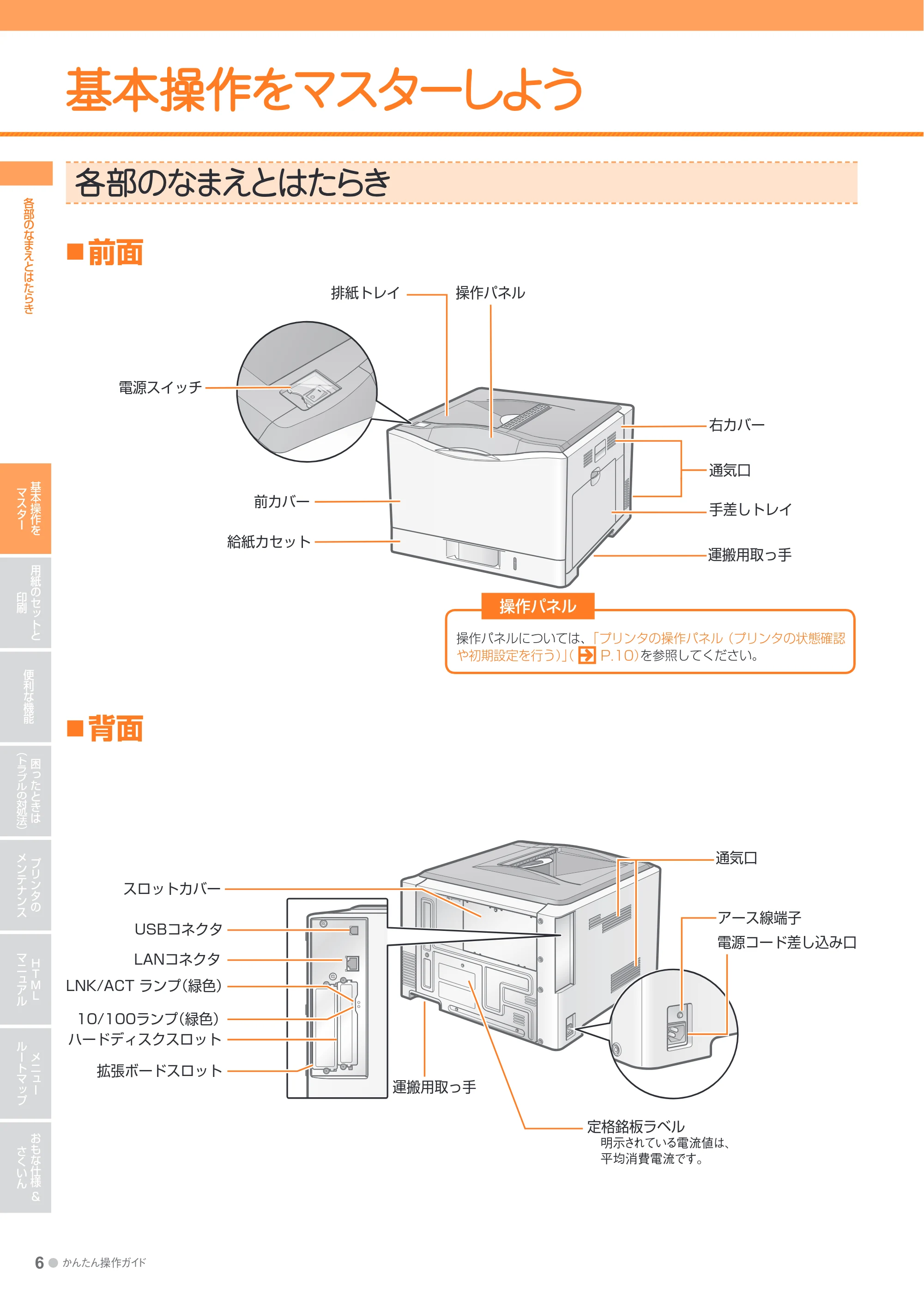

各部のなまえとはたらき 6

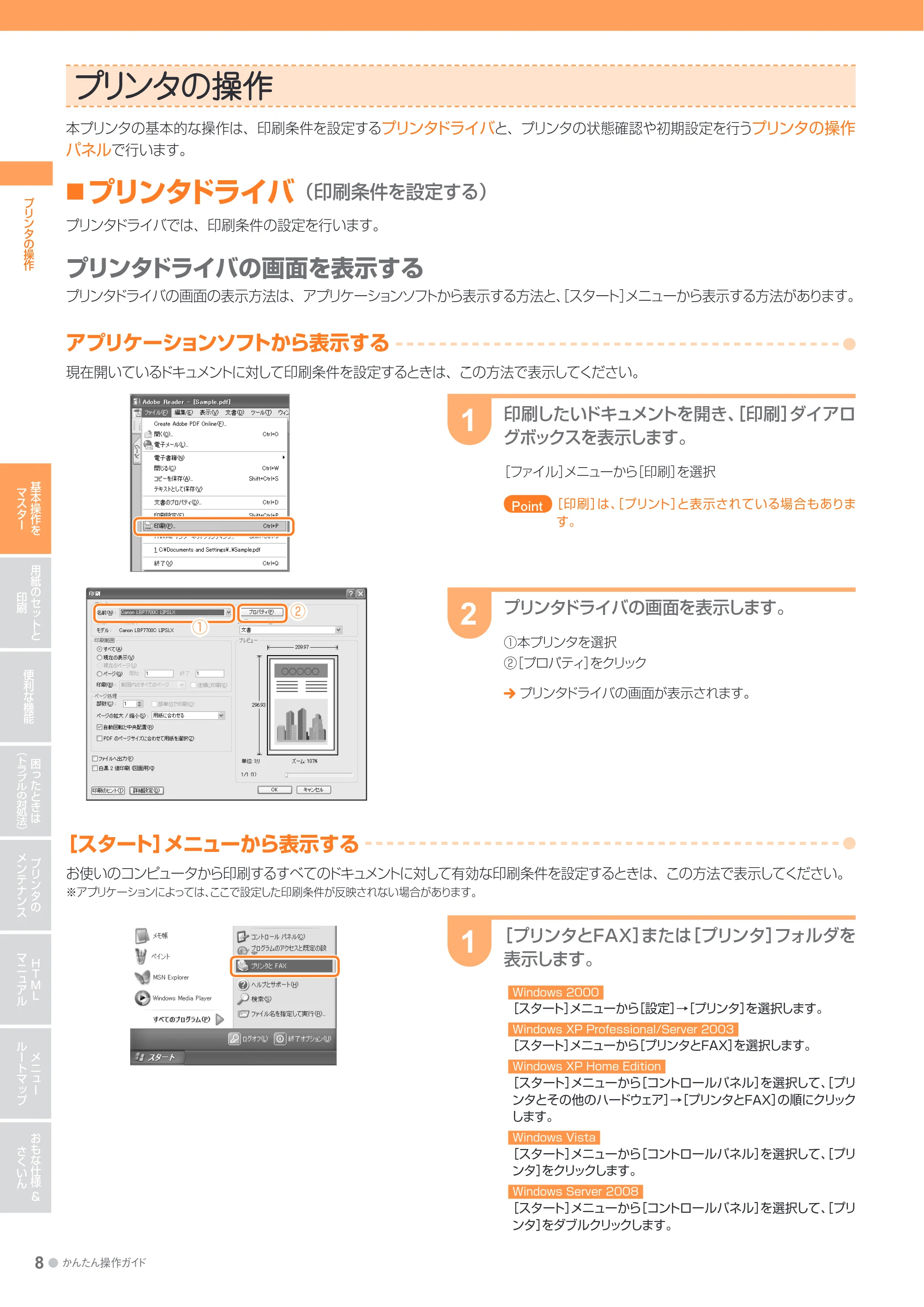

プリンタの操作 8

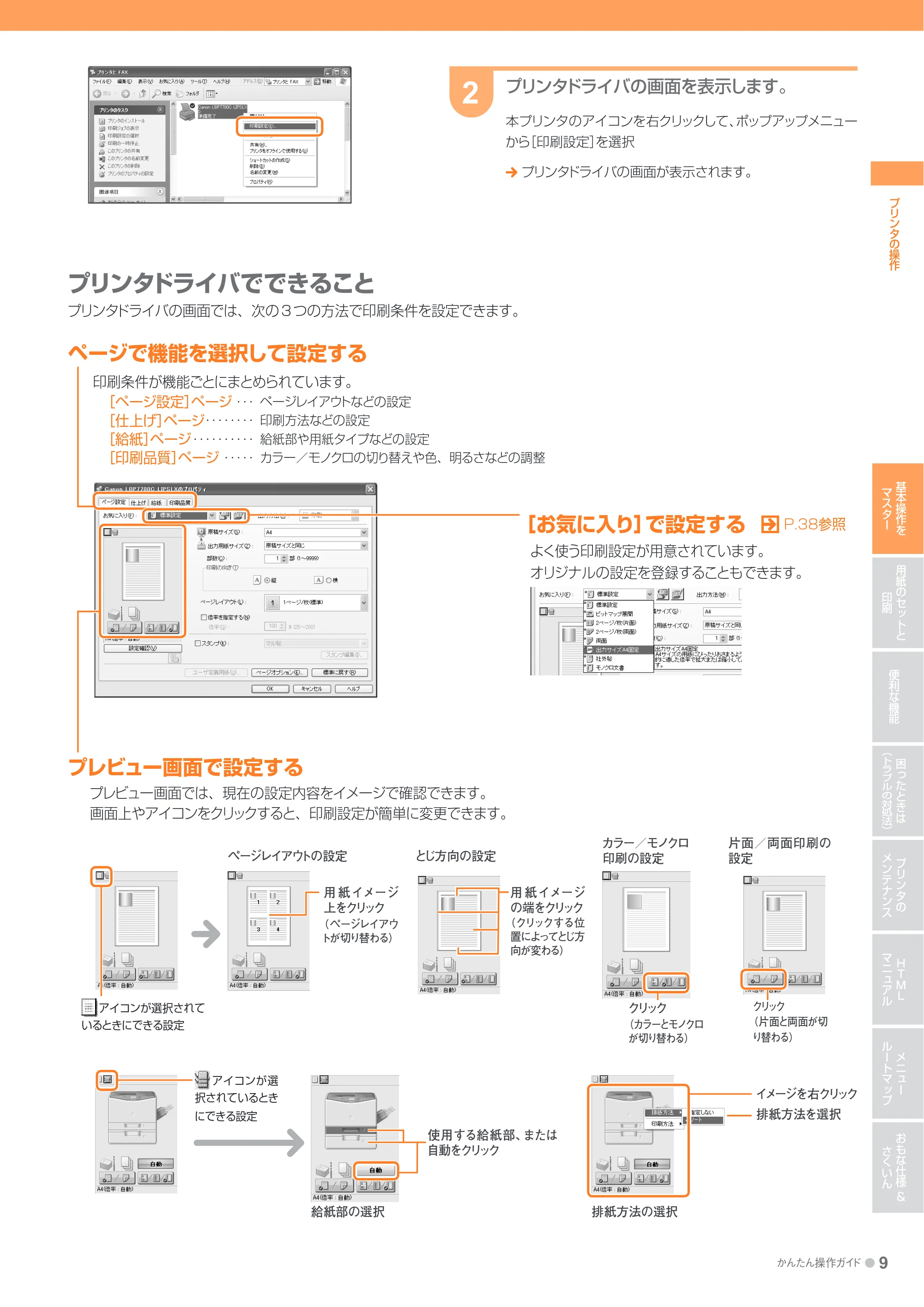

プリンタドライバ 8
プリンタの操作パネル 10
印刷を中止する 13
用紙のセットと印刷 14
使用できる用紙 14
注意が必要な用紙 15
用紙の印刷範囲 15
給紙カセットに用紙をセットして印刷する 16

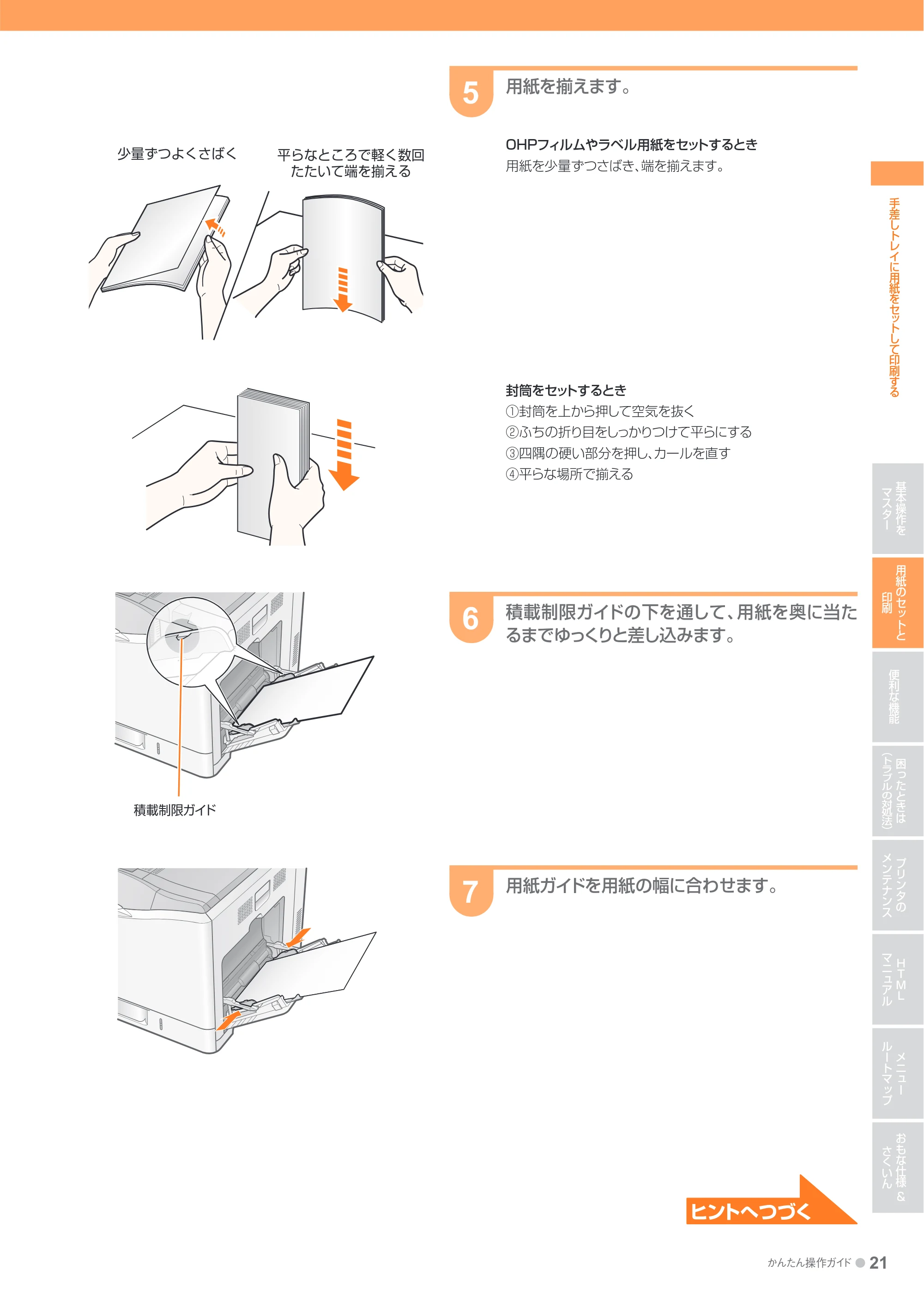

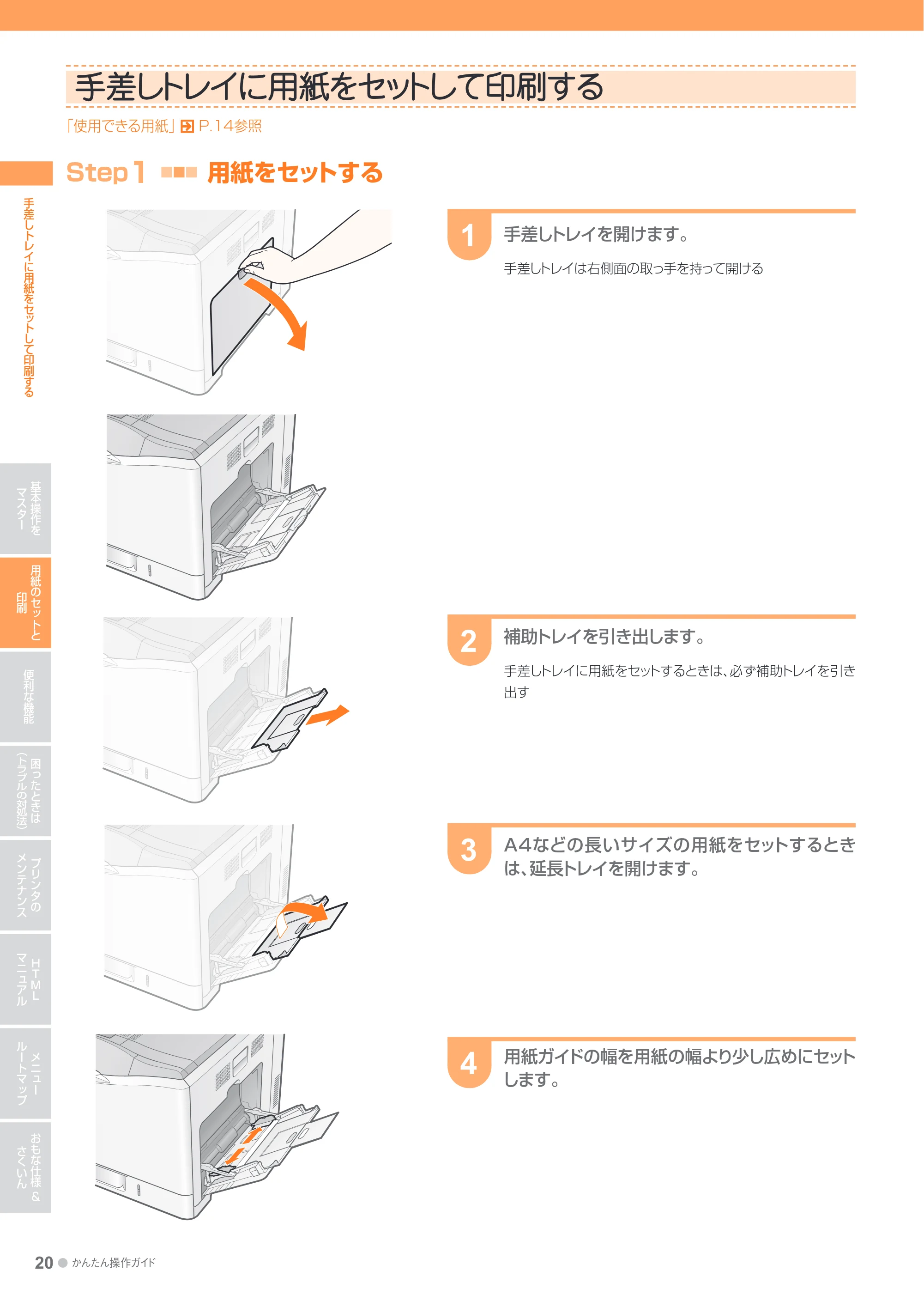

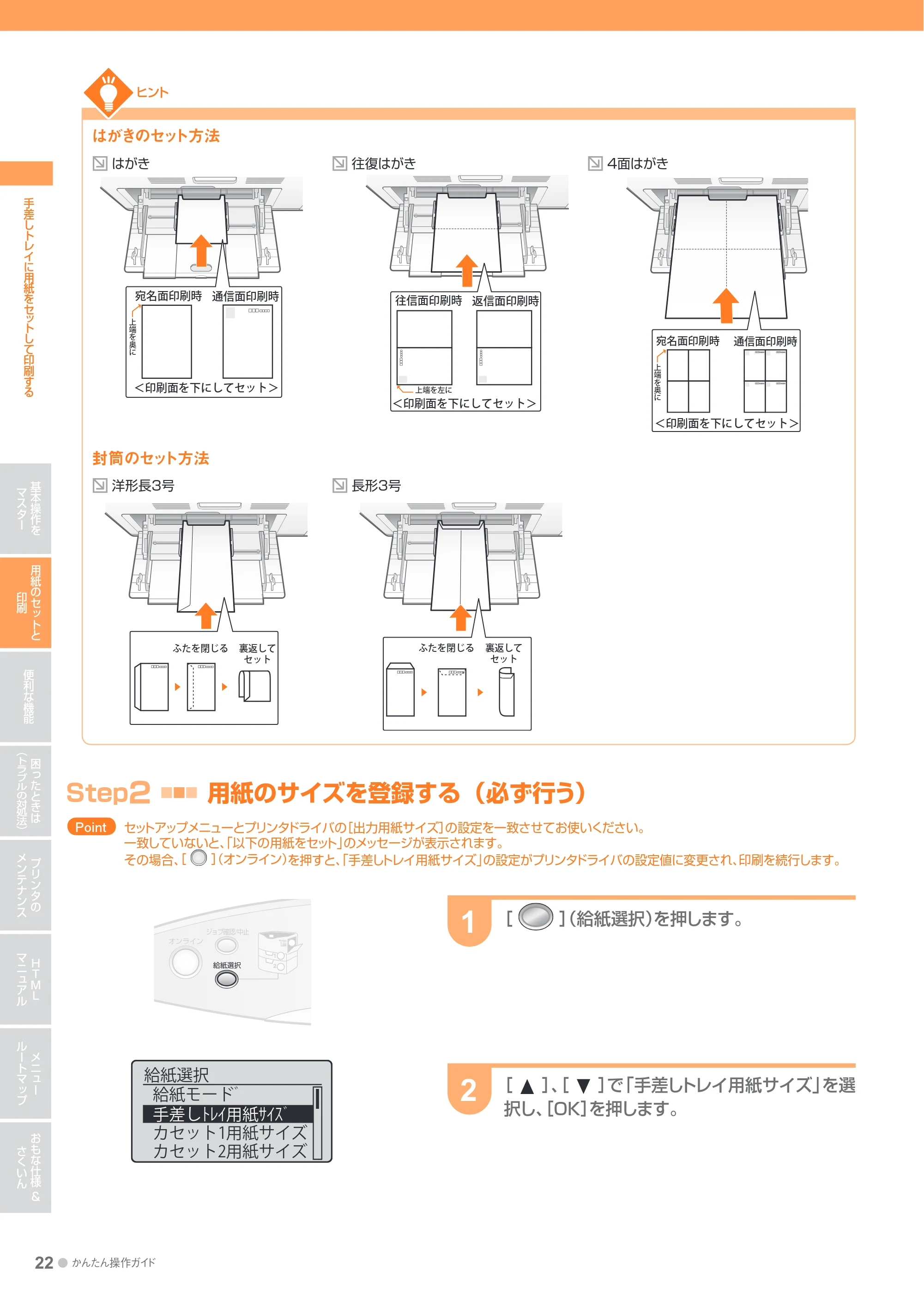

手差しトレイに用紙をセットして印刷する 20

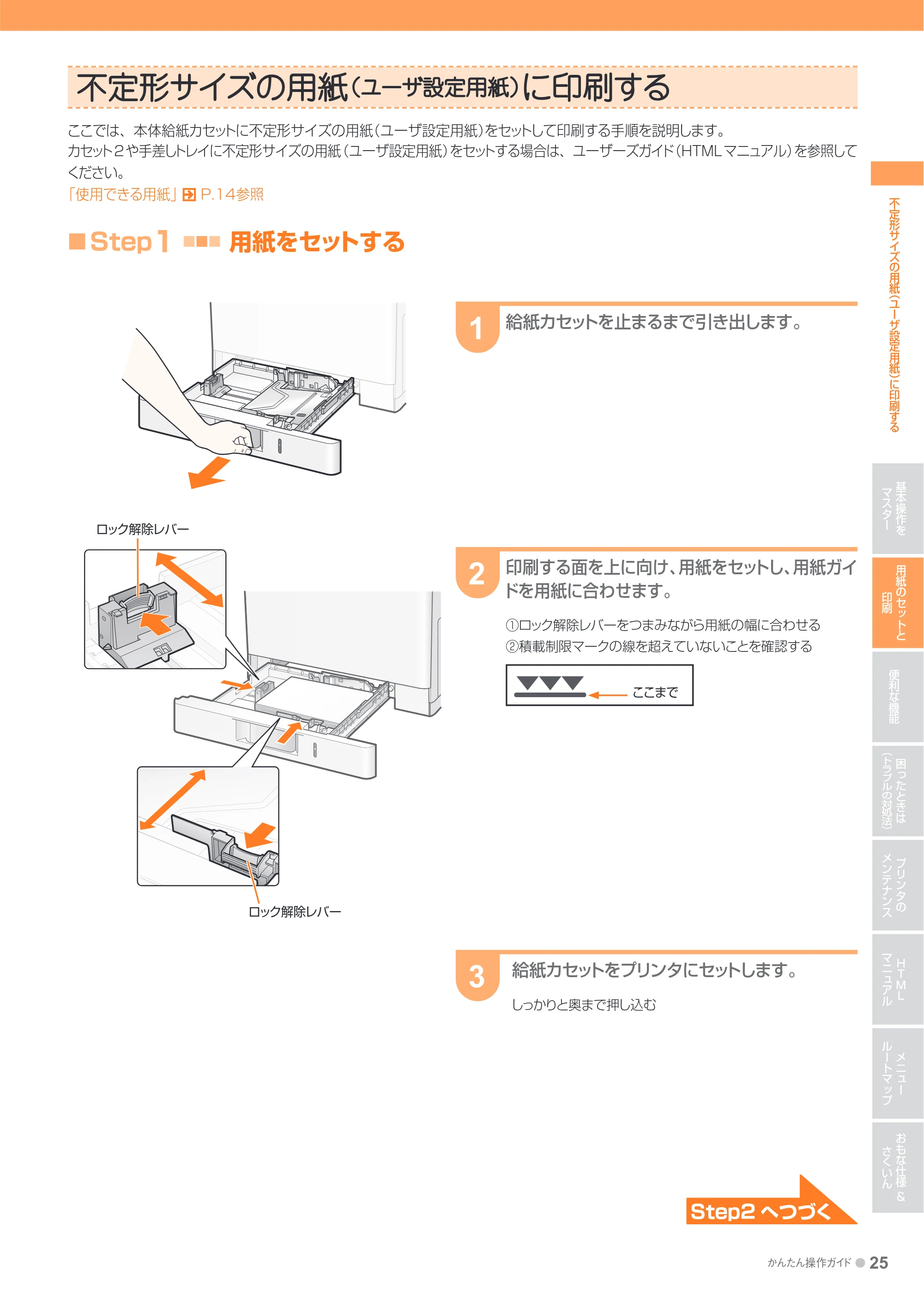

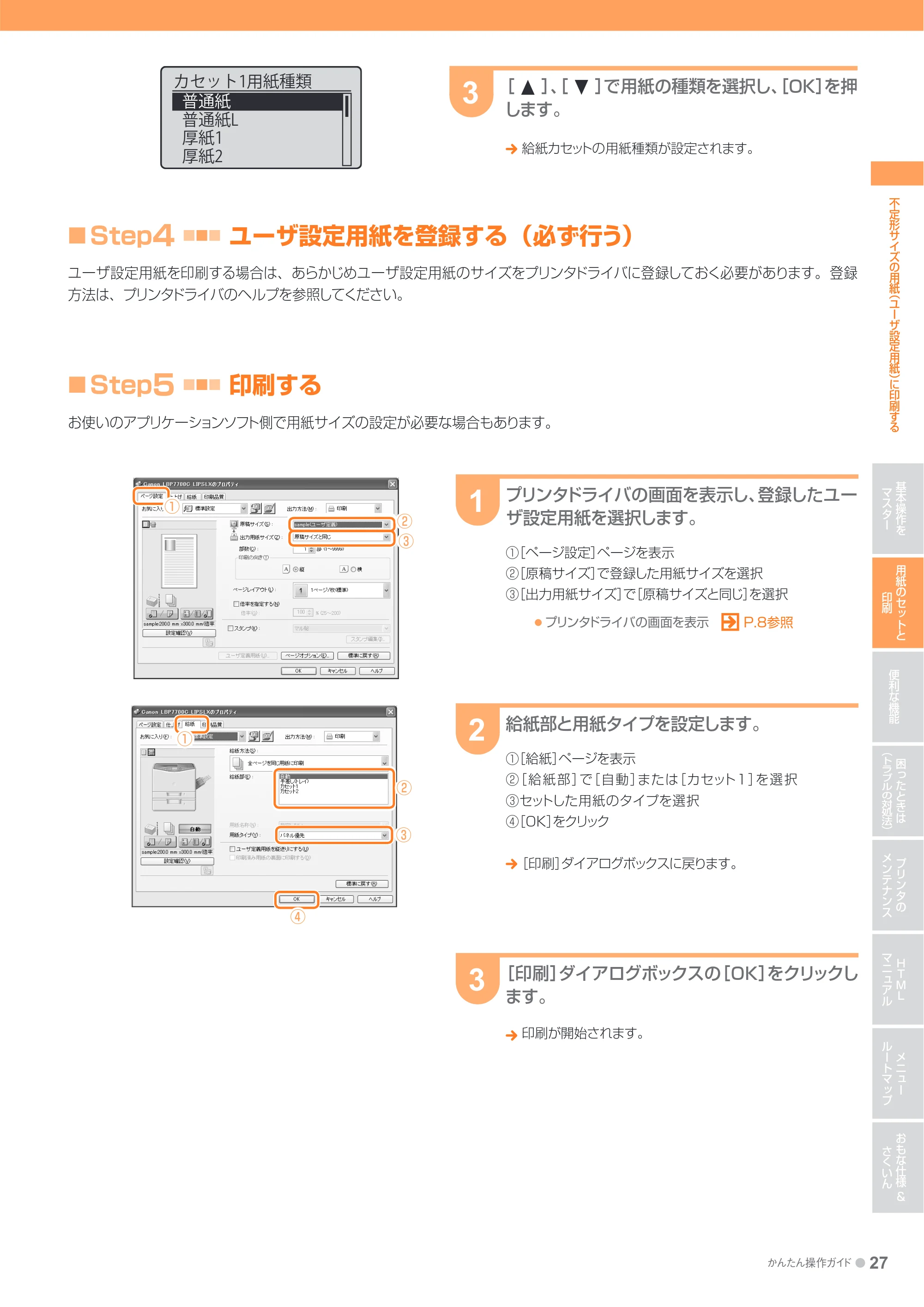

不定形サイズの用紙（ユーザ設定用紙）に印刷する 25

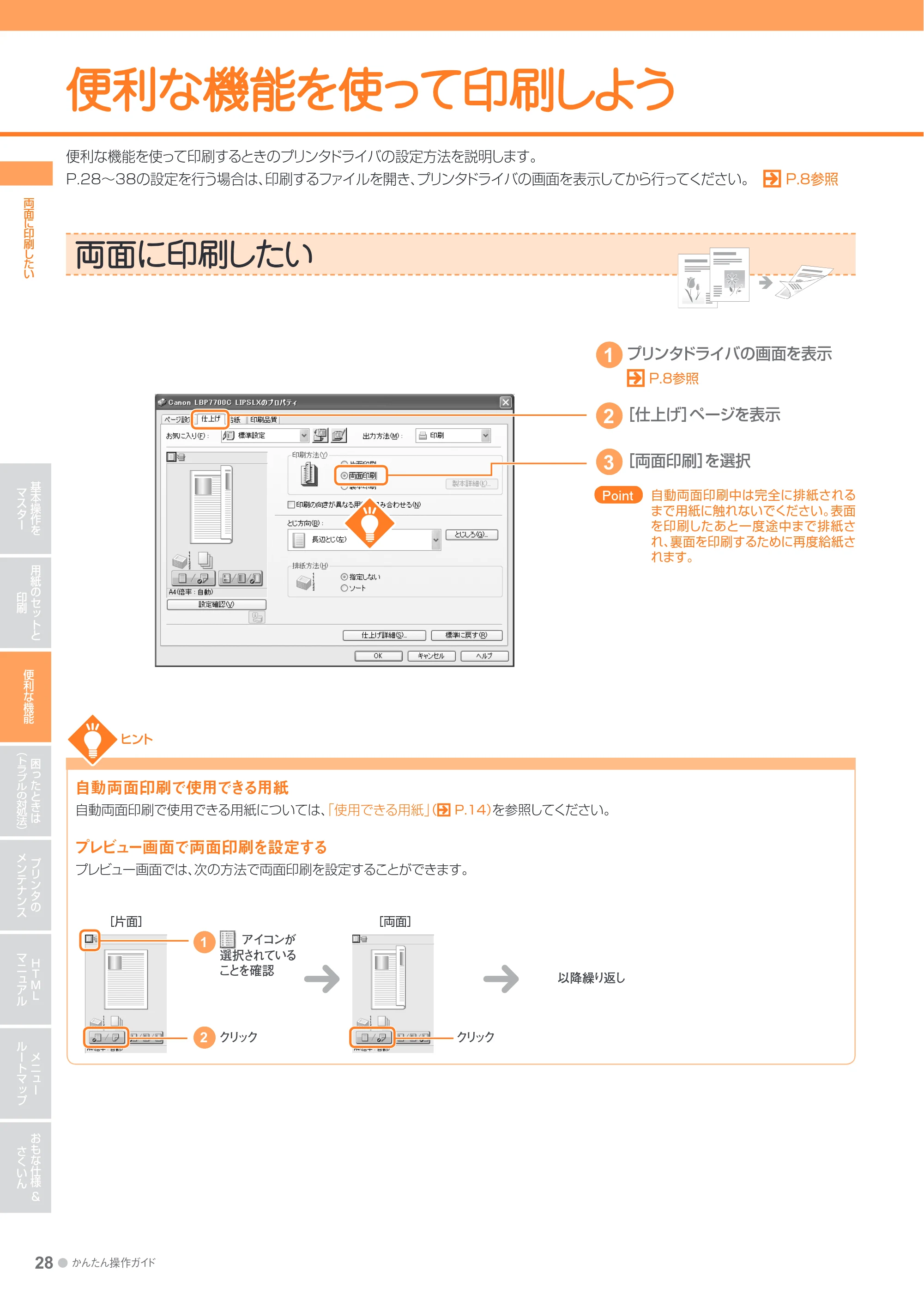

便利な機能を使って印刷しよう 28
両面に印刷したい 28

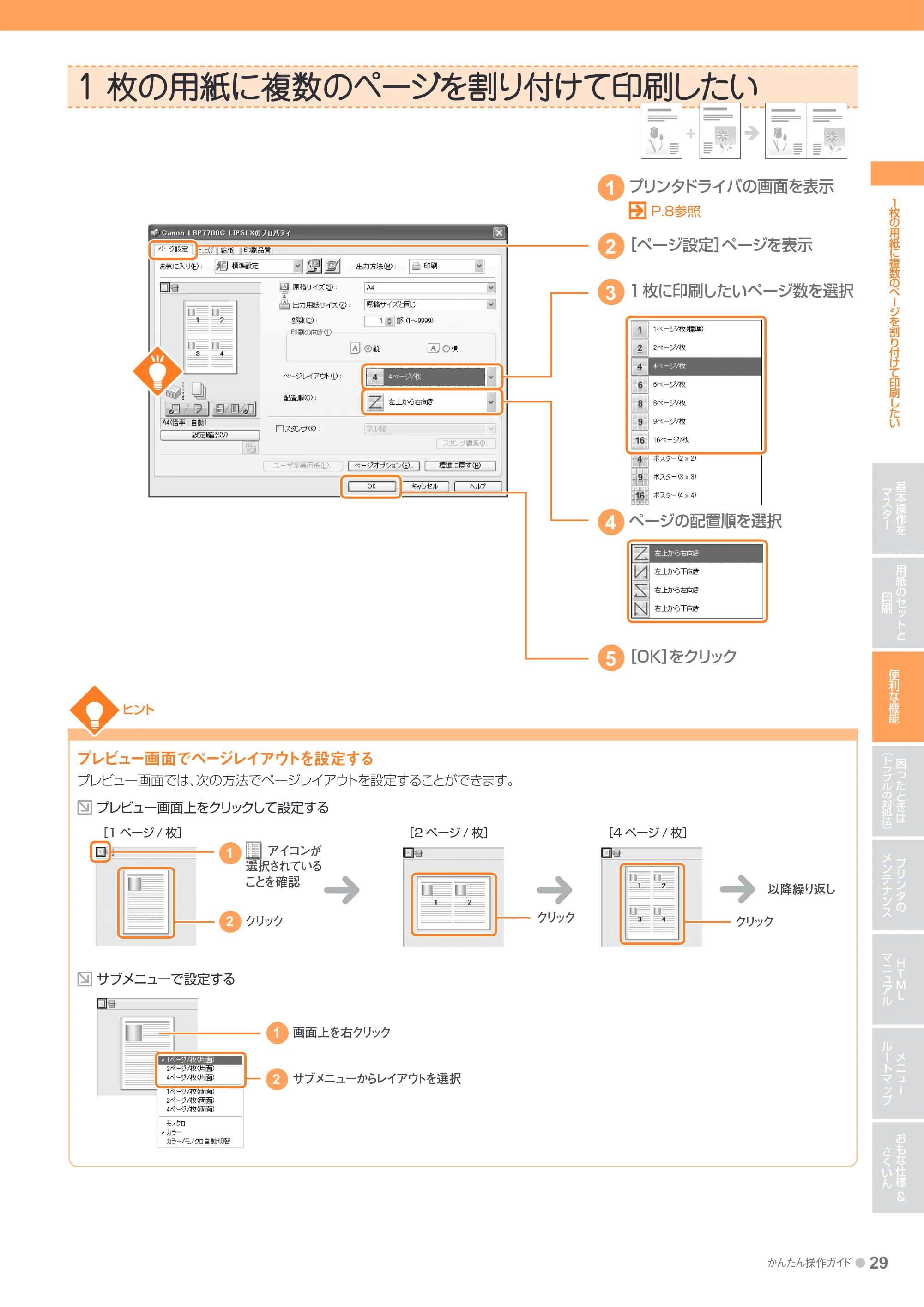

1 枚の用紙に複数のページを割り付けて印刷したい 29
ページを拡大／縮小して印刷したい 30
ポスターを作りたい 31
複数のジョブを結合して印刷したい 32
カラーの文書をモノクロで印刷したい 34
「○秘」や「社外秘」などのスタンプをつけて印刷したい 35
色を調整する 36
明るさやコントラストを調整する 37
よく使う設定を登録する 38
まだある便利な機能 39

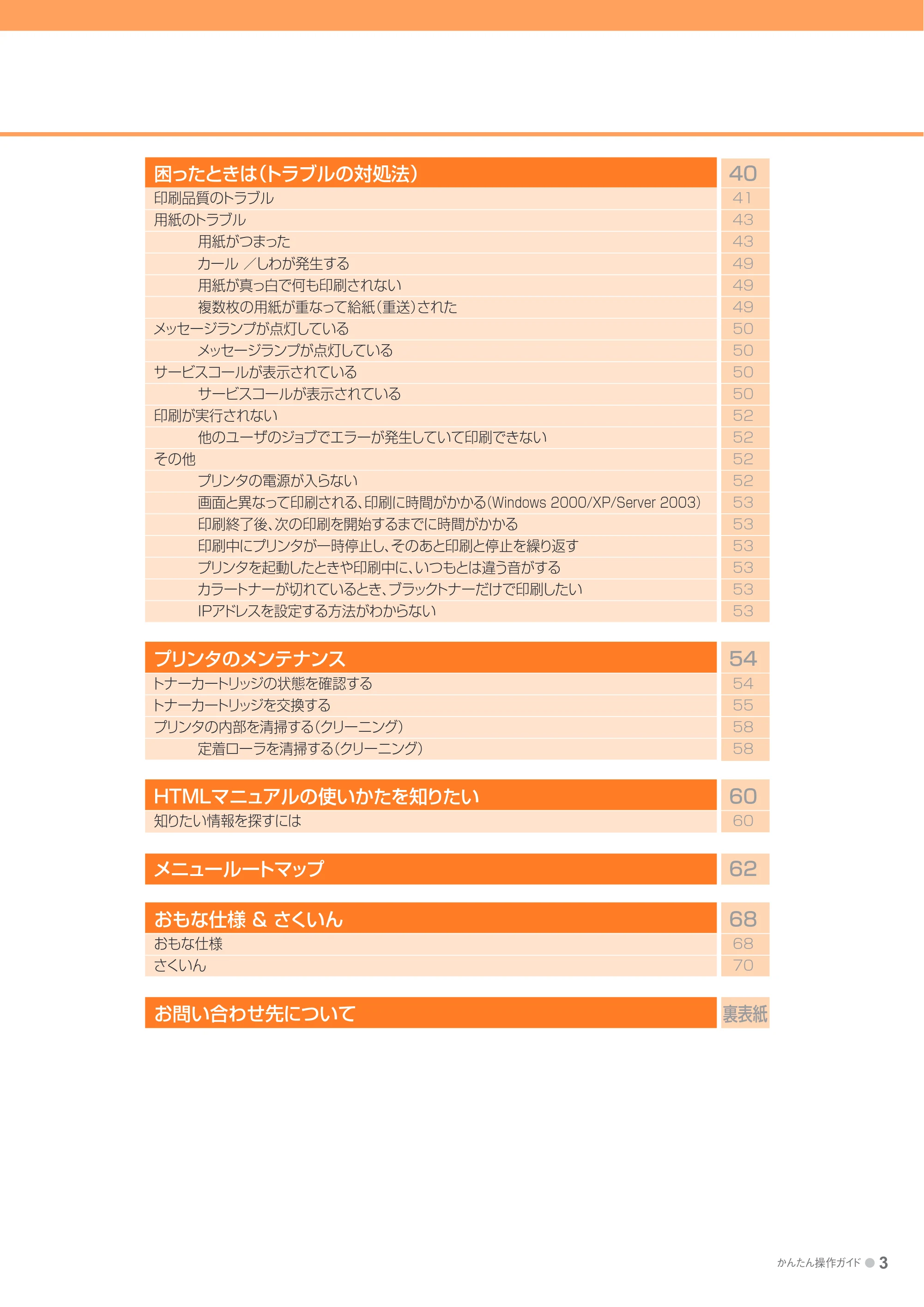

3ページ

かんたん操作ガイド ●

困ったときは（トラブルの対処法） 40

印刷品質のトラブル 41
用紙のトラブル 43
用紙がつまった 43
カール／しわが発生する 49
用紙が真っ白で何も印刷されない 49
複数枚の用紙が重なって給紙（重送）された 49
メッセージランプが点灯している 50
メッセージランプが点灯している 50
サービスコールが表示されている 50
サービスコールが表示されている 50
印刷が実行されない 52
他のユーザのジョブでエラーが発生していて印刷できない 52
その他 52
プリンタの電源が入らない 52
画面と異なって印刷される、印刷に時間がかかる（Windows 2000/XP/Server 2003） 53
印刷終了後、次の印刷を開始するまでに時間がかかる 53
印刷中にプリンタが一時停止し、そのあと印刷と停止を繰り返す 53
プリンタを起動したときや印刷中に、いつもとは違う音がする 53
カラートナーが切れているとき、ブラックトナーだけで印刷したい 53
IPアドレスを設定する方法がわからない 53
プリンタのメンテナンス 54
トナーカートリッジの状態を確認する 54

トナーカートリッジを交換する 55
プリンタの内部を清掃する（クリーニング） 58
定着ローラを清掃する（クリーニング） 58
HTMLマニュアルの使いかたを知りたい 60
知りたい情報を探すには 60
メニュールートマップ 62
おもな仕様＆さくいん 68
おもな仕様 68
さくいん 70
お問い合わせ先について裏表紙

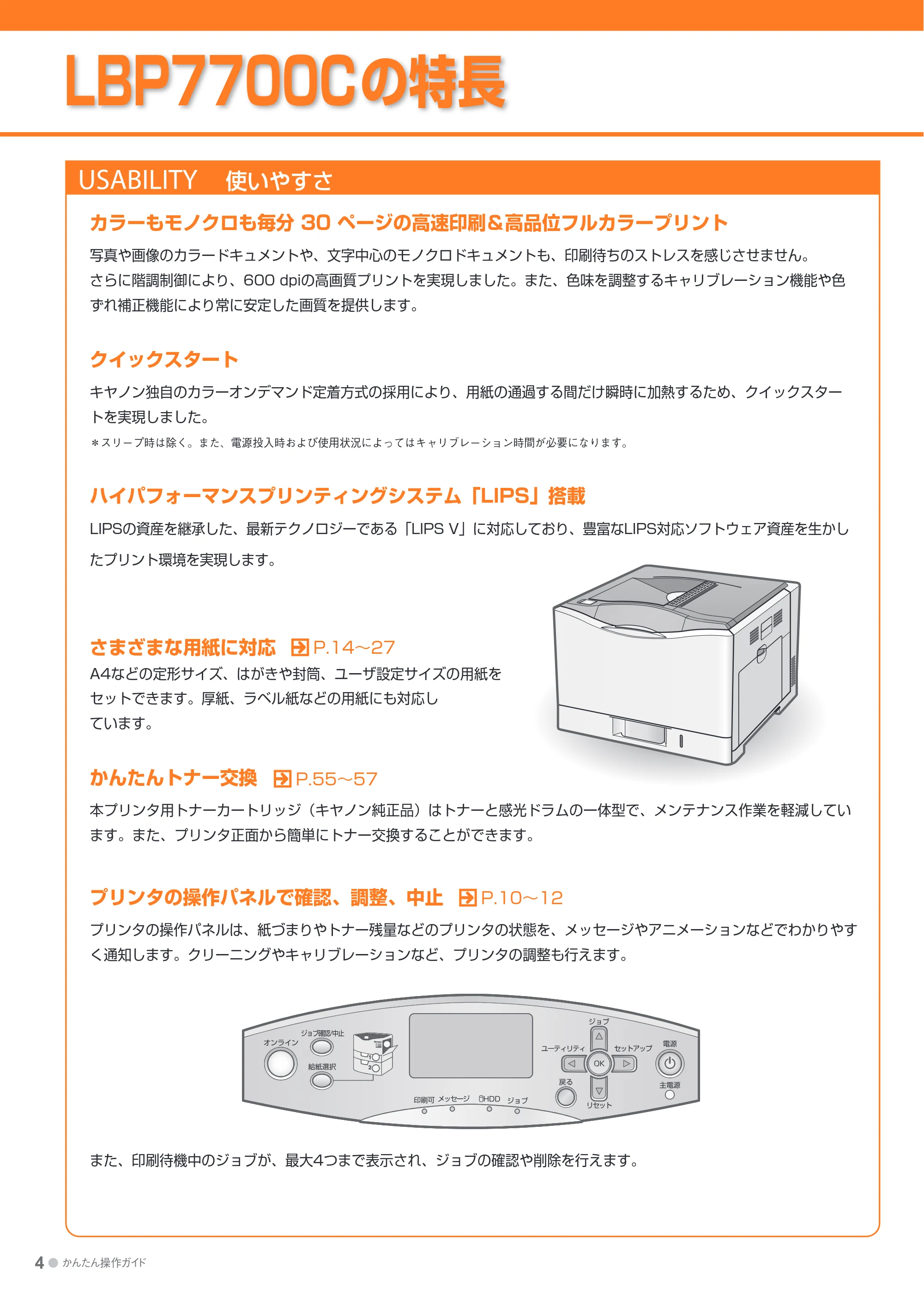

LBP7700Cの特長

LBP7700C の特長
● かんたん操作ガイド
LBP7700Cの特長
USABILITYޓ使いやすさޓ
さまざまな用紙に対応
A4などの定形サイズ、はがきや封筒、ユーザ設定サイズの用紙を
セットできます。厚紙、ラベル紙などの用紙にも対応し
ています。
かんたんトナー交換
本プリンタ用トナーカートリッジ（キヤノン純正品）はトナーと感光ドラムの一体型で、メンテナンス作業を軽減してい
ます。また、プリンタ正面から簡単にトナー交換することができます。
カラーもモノクロも毎分 30 ページの高速印刷＆高品位フルカラープリント
写真や画像のカラードキュメントや、文字中心のモノクロドキュメントも、印刷待ちのストレスを感じさせません。
さらに階調制御により、600 dpiの高画質プリントを実現しました。また、色味を調整するキャリブレーション機能や色
ずれ補正機能により常に安定した画質を提供します。
クイックスタート
キヤノン独自のカラーオンデマンド定着方式の採用により、用紙の通過する間だけ瞬時に加熱するため、クイックスター
トを実現しました。

＊スリープ時は除く。また、電源投入時および使用状況によってはキャリブレーション時間が必要になります。
ハイパフォーマンスプリンティングシステム「LIPS」搭載
LIPSの資産を継承した、最新テクノロジーである「LIPS V」に対応しており、豊富なLIPS対応ソフトウェア資産を生かし
たプリント環境を実現します。
P.14～27
P.55～57
P.10～12プリンタの操作パネルで確認、調整、中止
プリンタの操作パネルは、紙づまりやトナー残量などのプリンタの状態を、メッセージやアニメーションなどでわかりやす
く通知します。クリーニングやキャリブレーションなど、プリンタの調整も行えます。
また、印刷待機中のジョブが、最大4つまで表示され、ジョブの確認や削除を行えます。

5ページ

かんたん操作ガイド ●

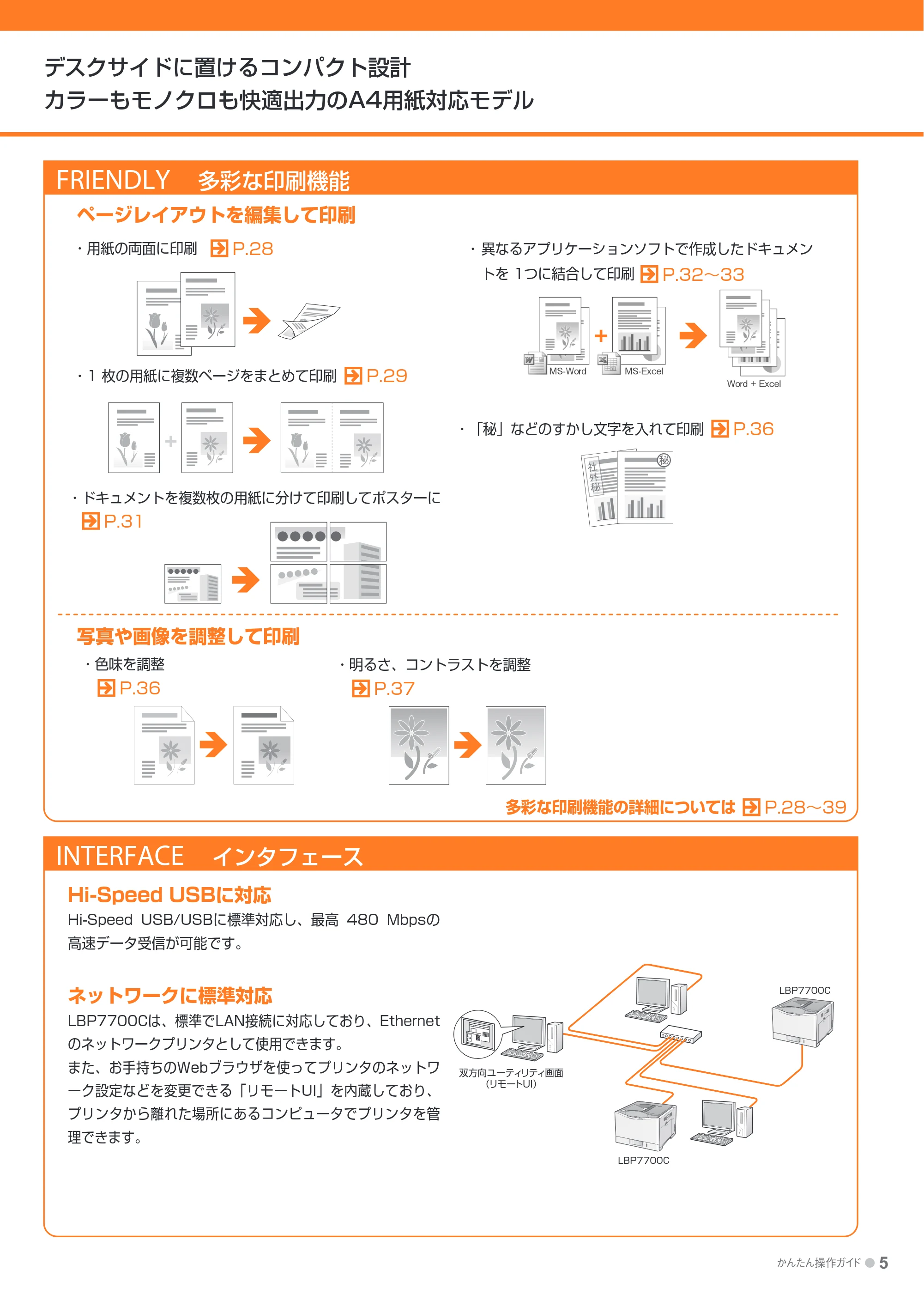

デスクサイドに置けるコンパクト設計
カラーもモノクロも快適出力のA4用紙対応モデル
INTERFACEޓインタフェース
写真や画像を調整して印刷
Hi-Speed USBに対応
Hi-Speed USB/USBに標準対応し、最高 480 Mbpsの
高速データ受信が可能です。
ネットワークに標準対応
LBP7700Cは、標準でLAN接続に対応しており、Ethernet
のネットワークプリンタとして使用できます。
また、お手持ちのWebブラウザを使ってプリンタのネットワ
ーク設定などを変更できる「リモートUI」を内蔵しており、
プリンタから離れた場所にあるコンピュータでプリンタを管
理できます。
FRIENDLYޓ多彩な印刷機能
ページレイアウトを編集して印刷
P.28
P.31
P.28～39
P.36

色味を調整
ドキュメントを複数枚の用紙に分けて印刷してポスターに
1 枚の用紙に複数ページをまとめて印刷

多彩な印刷機能の詳細については
P.29
P.36・「秘」などのすかし文字を入れて印刷
P.32～33

異なるアプリケーションソフトで作成したドキュメン

トを 1つに結合して印刷
双方向ユーティリティ画面
（リモートUI）

用紙の両面に印刷

P.37

明るさ、コントラストを調整

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
プリンタの操作

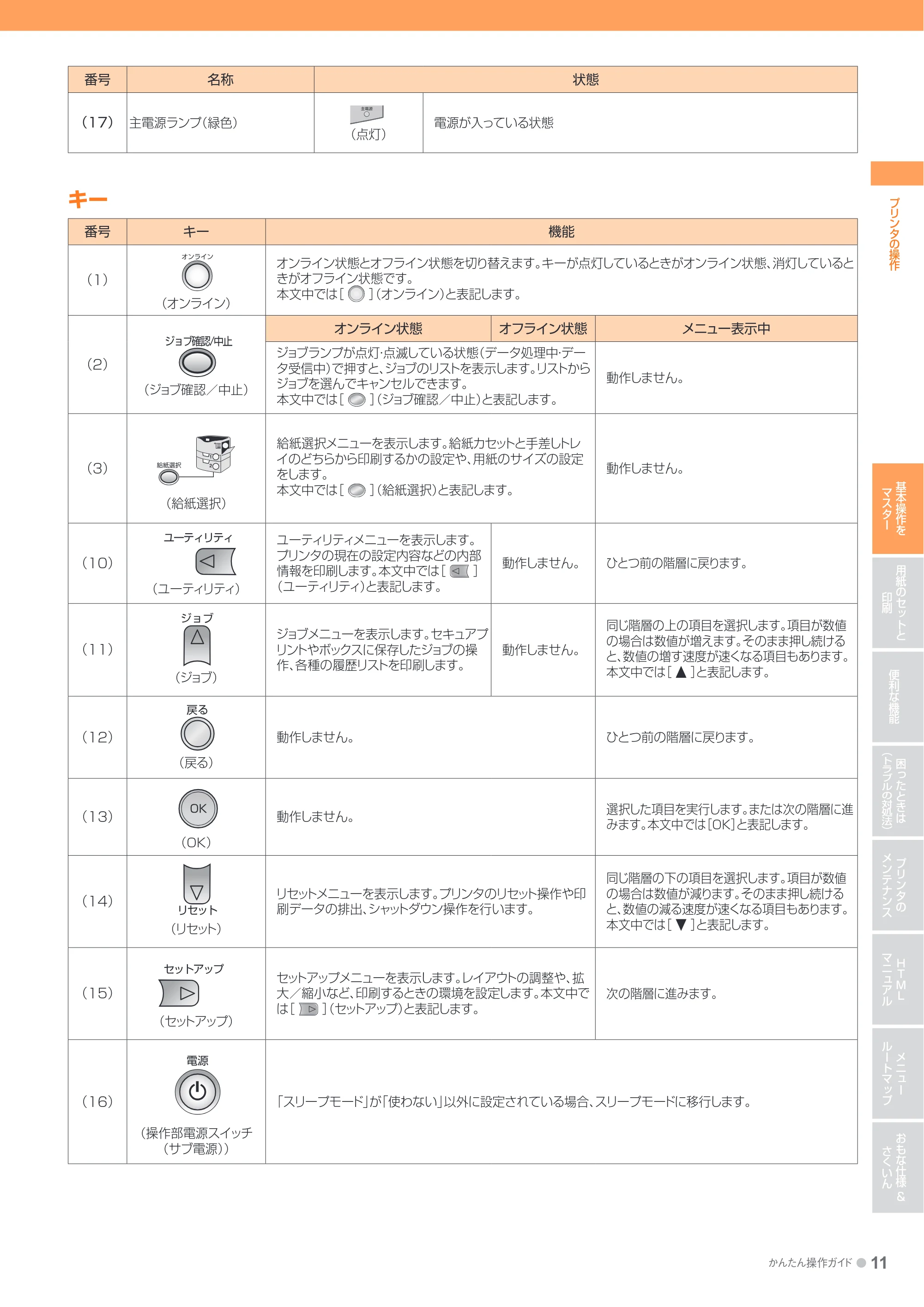

番号名称状態
（17）主電源ランプ（緑色）
（点灯）
電源が入っている状態
キー
番号キー機能
（1）
（オンライン）
オンライン状態とオフライン状態を切り替えます。キーが点灯しているときがオンライン状態、消灯していると
きがオフライン状態です。
本文中では［］（オンライン）と表記します。
（2）
（ジョブ確認／中止）
オンライン状態オフライン状態メニュー表示中
ジョブランプが点灯・点滅している状態（データ処理中・デー
タ受信中）で押すと、ジョブのリストを表示します。リストから
ジョブを選んでキャンセルできます。
本文中では［］（ジョブ確認／中止）と表記します。
動作しません。
（3）
（給紙選択）
給紙選択メニューを表示します。給紙カセットと手差しトレ
イのどちらから印刷するかの設定や、用紙のサイズの設定
をします。
本文中では［］（給紙選択）と表記します。
動作しません。
（10）
（ユーティリティ）

ユーティリティメニューを表示します。
プリンタの現在の設定内容などの内部
情報を印刷します。本文中では［］
（ユーティリティ）と表記します。
動作しません。ひとつ前の階層に戻ります。
（11）
（ジョブ）
ジョブメニューを表示します。セキュアプ
リントやボックスに保存したジョブの操
作、各種の履歴リストを印刷します。
動作しません。
同じ階層の上の項目を選択します。項目が数値
の場合は数値が増えます。そのまま押し続ける
と、数値の増す速度が速くなる項目もあります。
本文中では［］と表記します。
（12）
（戻る）
動作しません。ひとつ前の階層に戻ります。
（13）
（OK）
動作しません。
選択した項目を実行します。または次の階層に進
みます。本文中では［OK］と表記します。
（14）
（リセット）
リセットメニューを表示します。プリンタのリセット操作や印
刷データの排出、シャットダウン操作を行います。
同じ階層の下の項目を選択します。項目が数値
の場合は数値が減ります。そのまま押し続ける
と、数値の減る速度が速くなる項目もあります。
本文中では［］と表記します。

（15）
（セットアップ）
セットアップメニューを表示します。レイアウトの調整や、拡
大／縮小など、印刷するときの環境を設定します。本文中で
は［］（セットアップ）と表記します。
次の階層に進みます。
（16）
（操作部電源スイッチ
（サブ電源））
「スリープモード」が「使わない」以外に設定されている場合、スリープモードに移行します。

12ページ

1 ● かんたん操作ガイド
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
プリンタの操作

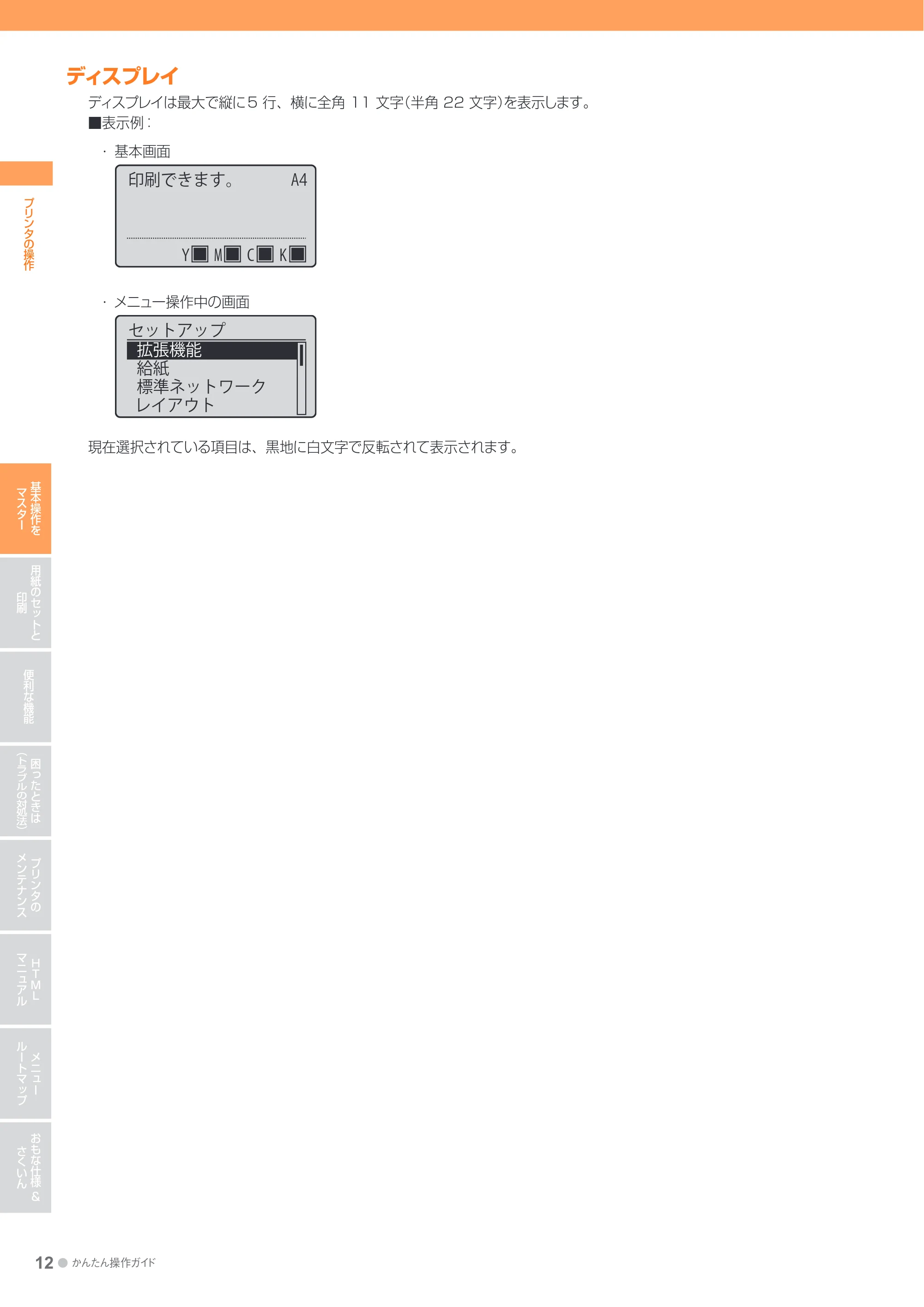

ディスプレイ
ディスプレイは最大で縦に5 行、横に全角 11 文字（半角 22 文字）を表示します。
■表示例：

基本画面

印刷できます。 A4
Y M C K

メニュー操作中の画面

セットアップ
拡張機能
給紙
標準ネットワーク
レイアウト
現在選択されている項目は、黒地に白文字で反転されて表示されます。

印刷を中止する

かんたん操作ガイド ● 1
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ

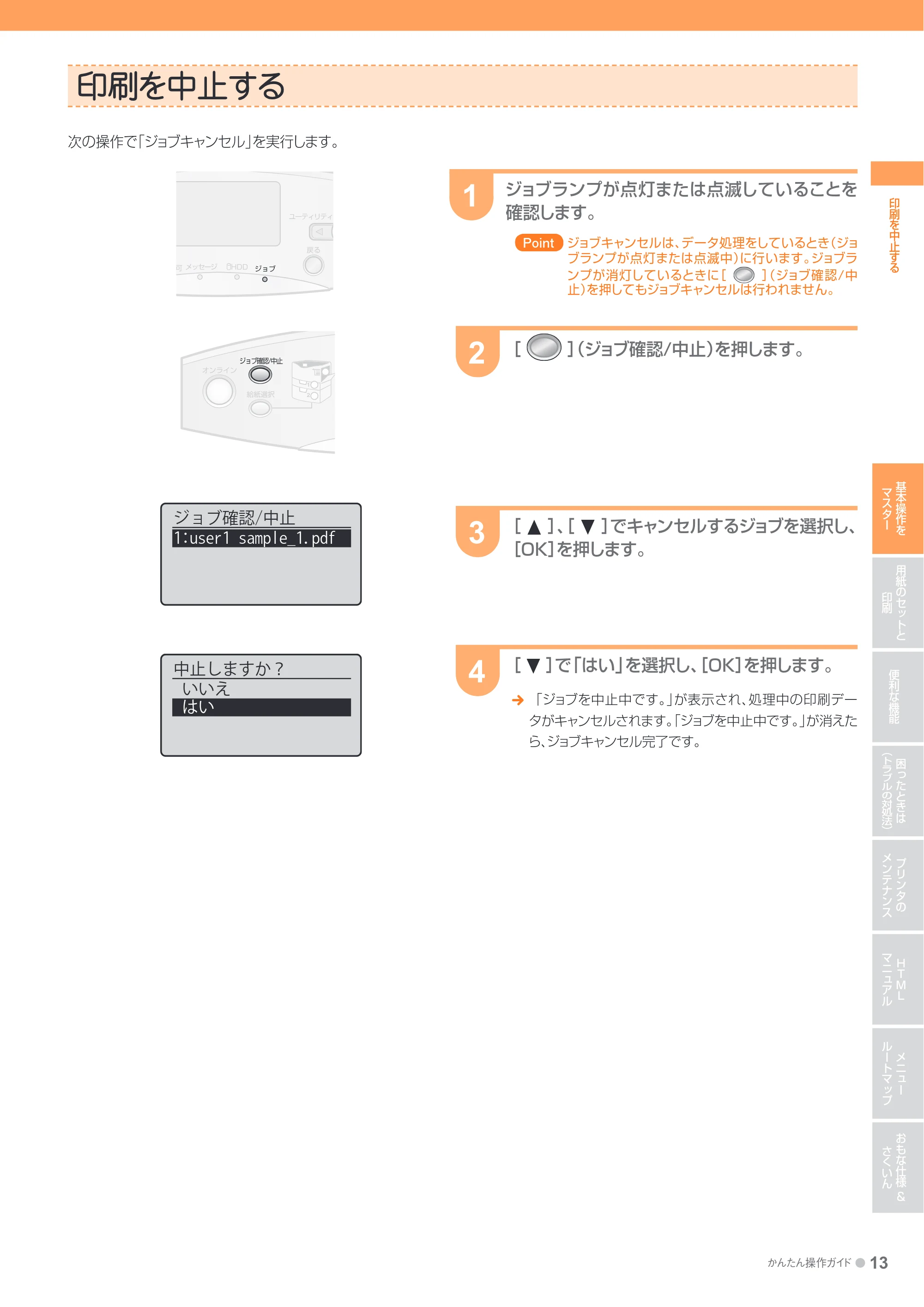

印刷を中止する
次の操作で「ジョブキャンセル」を実行します。
ジョブランプが点灯または点滅していることを
確認します。
1
［］（ジョブ確認/中止）を押します。

ジョブキャンセルは、データ処理をしているとき（ジョ
ブランプが点灯または点滅中）に行います。ジョブラ
ンプが消灯しているときに［］（ジョブ確認/中
止）を押してもジョブキャンセルは行われません。
PointPoint
［］、［］でキャンセルするジョブを選択し、
［OK］を押します。

ジョブ確認/中止
1:user1 sample_1.pdf
［］で「はい」を選択し、［OK］を押します。
「ジョブを中止中です。」が表示され、処理中の印刷デー
タがキャンセルされます。「ジョブを中止中です。」が消えた
ら、ジョブキャンセル完了です。

中止しますか？
いいえ
はい
印刷を中止する

用紙のセットと印刷

14 ● かんたん操作ガイド
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ

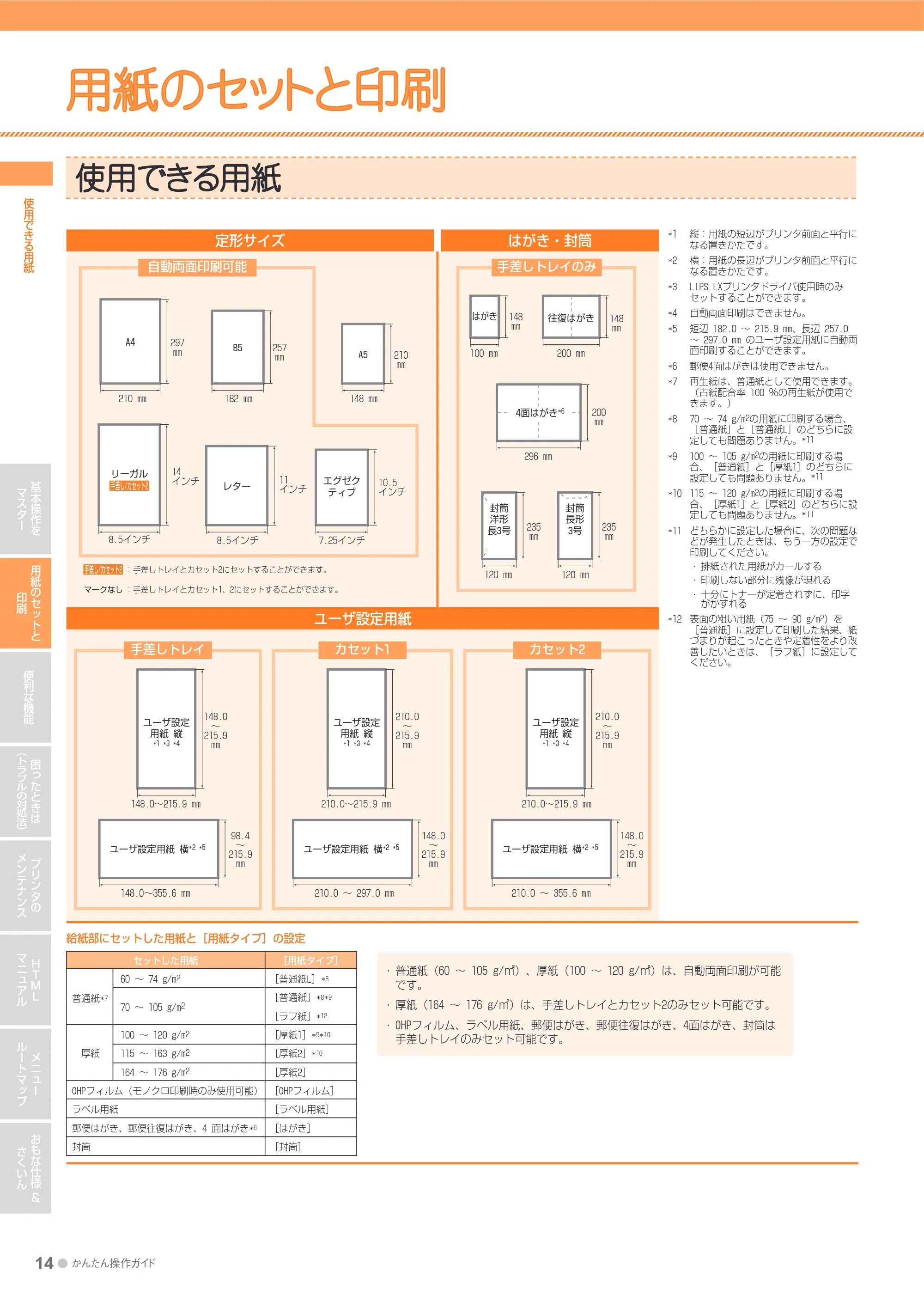

使用できる用紙
用紙の用紙のセッセットと印刷トと印刷
使用使用できる用紙できる用紙
210 mm 182 mm 148 mm
8.5インチ 8.5インチ 7.25インチ
100 mm 200 mm
296 mm
120 mm 120 mm
297
mm 257
mm 210
mm
14
インチ 11
インチ
10.5
インチ
148
mm
148
mm
200
mm
235
mm
235
mm
A4
B5
A5
リーガル
レター
エグゼク
ティブ
ユーザ設定
用紙縦
*1 *3 *4
ユーザ設定用紙横*2 *5 ユーザ設定用紙横*2 *5ユーザ設定用紙横*2 *5
ユーザ設定
用紙縦
*1 *3 *4
ユーザ設定
用紙縦
*1 *3 *4
はがき往復はがき
4面はがき*6
自動両面印刷可能
定形サイズ
ユーザ設定用紙
はがき・封筒
手差しトレイ
手差しトレイのみ
カセット1 カセット2
*1 縦：用紙の短辺がプリンタ前面と平行に
なる置きかたです。
*2 横：用紙の長辺がプリンタ前面と平行に

なる置きかたです。
*3 LIPS LXプリンタドライバ使用時のみ
セットすることができます。
*4 自動両面印刷はできません。
*5 短辺 182.0 ～ 215.9 mm、長辺 257.0
～ 297.0 mm のユーザ設定用紙に自動両
面印刷することができます。
*6 郵便4面はがきは使用できません。
*7 再生紙は、普通紙として使用できます。
（古紙配合率 100 ％の再生紙が使用で
きます。）
*8 70 ～ 74 g/m 2の用紙に印刷する場合、
［普通紙］と［普通紙L］のどちらに設
定しても問題ありません。* 11
*9 100 ～ 105 g/m 2の用紙に印刷する場
合、［普通紙］と［厚紙1］のどちらに
設定しても問題ありません。* 11
*10 115 ～ 120 g/m 2の用紙に印刷する場
合、［厚紙1］と［厚紙2］のどちらに設
定しても問題ありません。* 11
*11 どちらかに設定した場合に、次の問題な
どが発生したときは、もう一方の設定で
印刷してください。

排紙された用紙がカールする
印刷しない部分に残像が現れる
十分にトナーが定着されずに、印字

がかすれる
*12 表面の粗い用紙（75 ～ 90 g/m 2）を
［普通紙］に設定して印刷した結果、紙
づまりが起こったときや定着性をより改
善したいときは、［ラフ紙］に設定して
ください。

普通紙（60 ～ 105 g/㎡）、厚紙（100 ～ 120 g/㎡）は、自動両面印刷が可能

です。

厚紙（164 ～ 176 g/㎡）は、手差しトレイとカセット2のみセット可能です。
OHPフィルム、ラベル用紙、郵便はがき、郵便往復はがき、4面はがき、封筒は

手差しトレイのみセット可能です。
148.0
～
215.9
mm
98.4
～
215.9
mm
148.0
～
215.9
mm
148.0
～
215.9
mm
210.0
～
215.9
mm
210.0
～
215.9
mm
148.0～215.9 mm
148.0～355.6 mm 210.0 ～ 297.0 mm 210.0 ～ 355.6 mm
210.0～215.9 mm 210.0～215.9 mm
封筒
洋形
長3号
封筒
長形
3号
［普通紙L］* 8
［普通紙］*8*9
［ラフ紙］*12
［厚紙1］*9*10
［厚紙2］*10
［厚紙2］
［OHPフィルム］
［ラベル用紙］
［はがき］
［封筒］
給紙部にセットした用紙と［用紙タイプ］の設定
セットした用紙
普通紙*7
60 ～ 74 g/m2
70 ～ 105 g/m2
OHPフィルム（モノクロ印刷時のみ使用可能）
ラベル用紙
郵便はがき、郵便往復はがき、4 面はがき*6
封筒
［用紙タイプ］
厚紙
100 ～ 120 g/m 2
115 ～ 163 g/m2
164 ～ 176 g/m2
手差し/カセット2
手差し/カセット2

マークなし
：手差しトレイとカセット2にセットすることができます。
：手差しトレイとカセット1、2にセットすることができます。

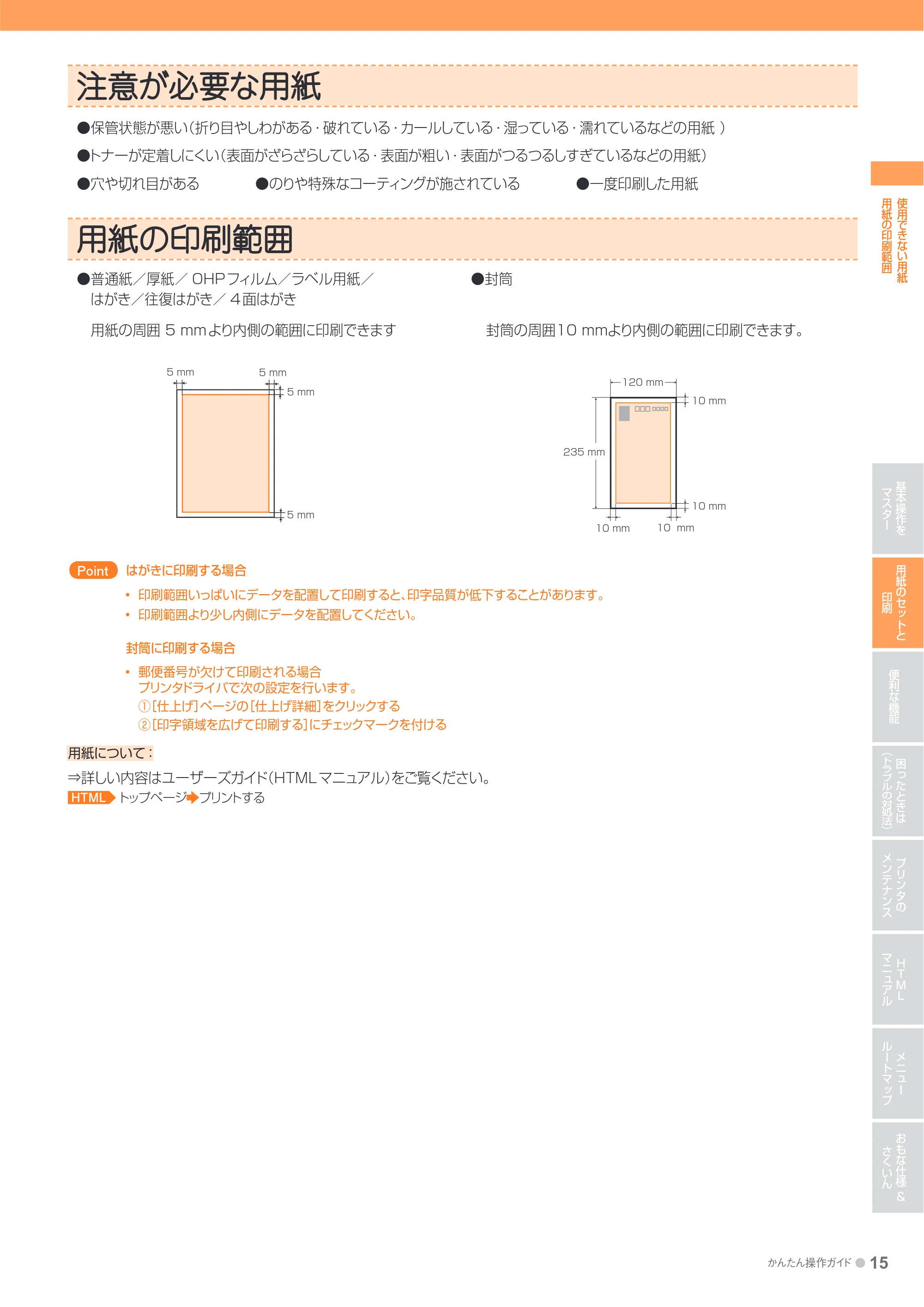

注意が必要な用紙

かんたん操作ガイド ● 1
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
使用できない用紙
用紙の印刷範囲
注意が必要な用紙
用紙の印刷範囲
はがきに印刷する場合
印刷範囲いっぱいにデータを配置して印刷すると、印字品質が低下することがあります。
印刷範囲より少し内側にデータを配置してください。
封筒に印刷する場合
郵便番号が欠けて印刷される場合
プリンタドライバで次の設定を行います。
①［仕上げ］ページの［仕上げ詳細］をクリックする
②［印字領域を広げて印刷する］にチェックマークを付ける
用紙について：
⇒詳しい内容はユーザーズガイド（HTML マニュアル）をご覧ください。
HTML トップページプリントする

PointPoint

保管状態が悪い（折り目やしわがある・破れている・カールしている・湿っている・濡れているなどの用紙）
トナーが定着しにくい（表面がざらざらしている・表面が粗い・表面がつるつるしすぎているなどの用紙）
穴や切れ目がある ●のりや特殊なコーティングが施されている ●一度印刷した用紙
普通紙／厚紙／ OHPフィルム／ラベル用紙／ ●封筒

はがき／往復はがき／ 4 面はがき
封筒の周囲10 mmより内側の範囲に印刷できます。
5 mm 5 mm
5 mm
5 mm
120 mm
10 mm
10 mm
235 mm
10 mm
10 mm
用紙の周囲 5 mmより内側の範囲に印刷できます

給紙カセットに用紙をセットして印刷する

1 ● かんたん操作ガイド
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ

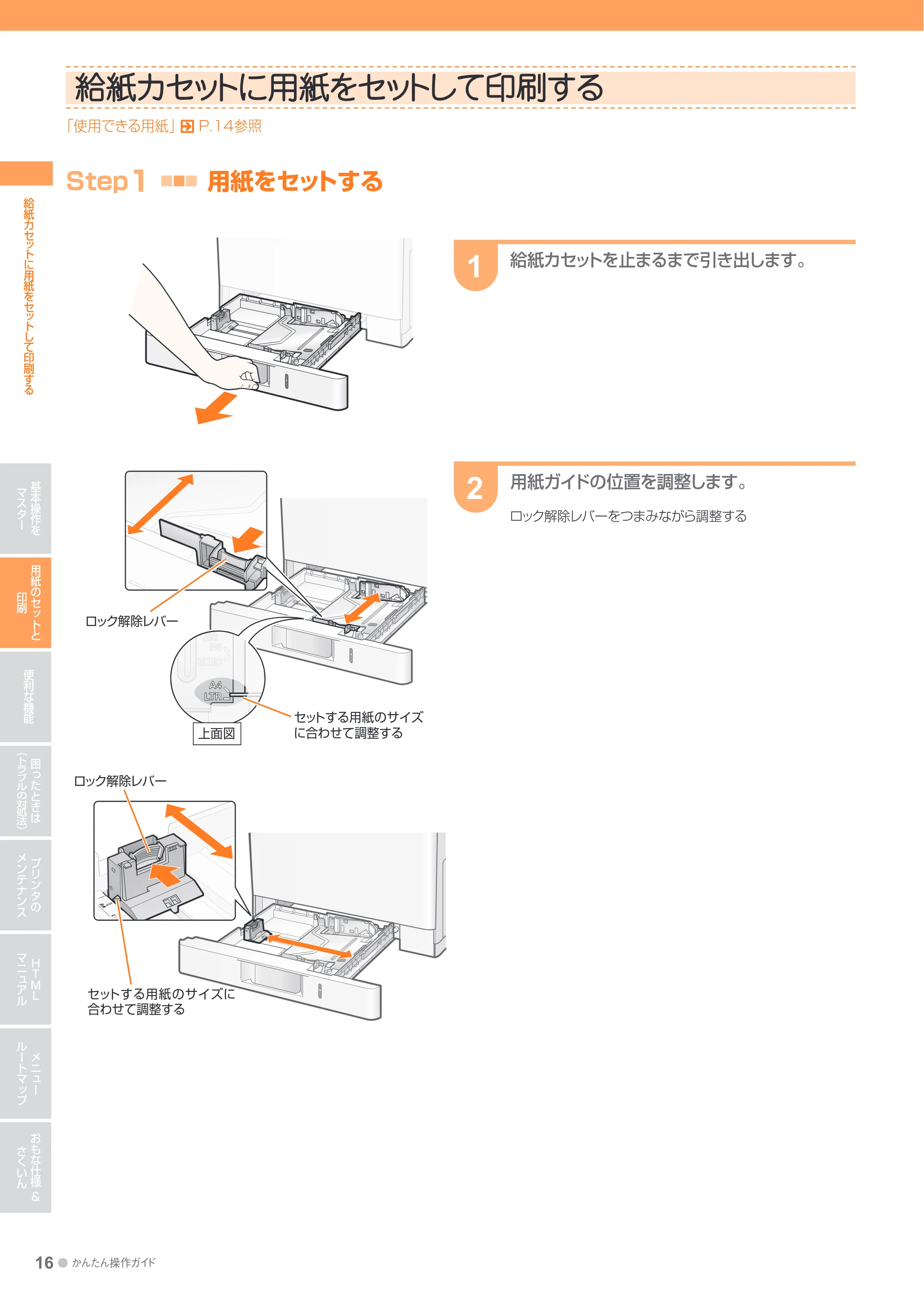

給紙カセットに用紙をセットして印刷する
給紙カセットに用紙をセットして印刷する
「使用できる用紙」 P.14参照
給紙カセットを止まるまで引き出します。
1
Step1
■■■ 用紙をセットする
用紙ガイドの位置を調整します。
ロック解除レバーをつまみながら調整する

ロック解除レバー
セットする用紙のサイズ
に合わせて調整する
セットする用紙のサイズに
合わせて調整する
ロック解除レバー
上面図

17ページ

かんたん操作ガイド ● 1
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
給紙カセットに用紙をセットして印刷する

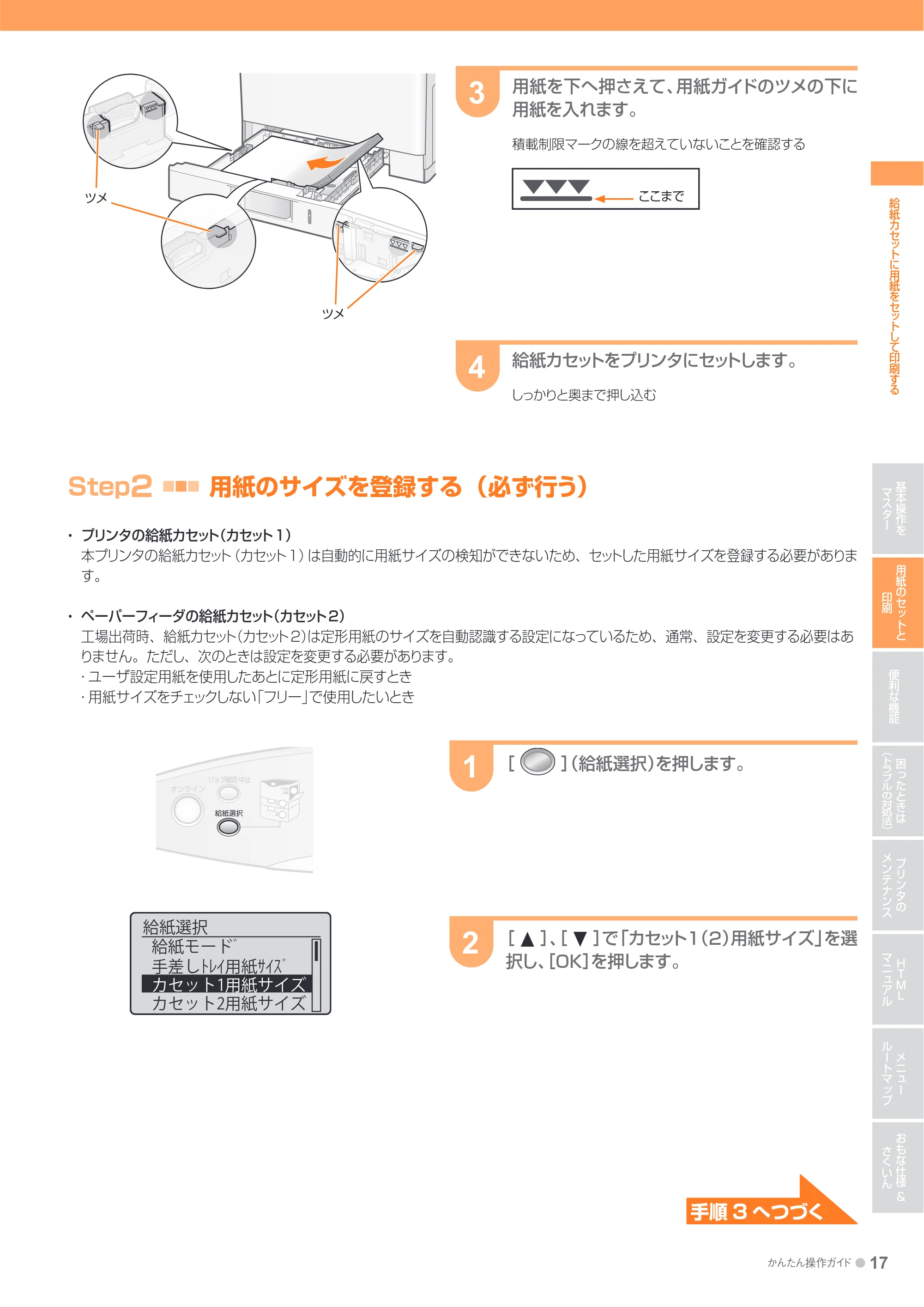

用紙を下へ押さえて、用紙ガイドのツメの下に
用紙を入れます。
積載制限マークの線を超えていないことを確認する

給紙カセットをプリンタにセットします。
しっかりと奥まで押し込む

Step2
■■■ 用紙のサイズを登録する（必ず行う）

プリンタの給紙カセット（カセット1）

本プリンタの給紙カセット（カセット1）は自動的に用紙サイズの検知ができないため、セットした用紙サイズを登録する必要がありま
す。

ペーパーフィーダの給紙カセット（カセット2）

工場出荷時、給紙カセット（カセット2）は定形用紙のサイズを自動認識する設定になっているため、通常、設定を変更する必要はあ
りません。ただし、次のときは設定を変更する必要があります。

ユーザ設定用紙を使用したあとに定形用紙に戻すとき
用紙サイズをチェックしない「フリー」で使用したいとき

［］（給紙選択）を押します。
1

［］、［］で「カセット1（2）用紙サイズ」を選
択し、［OK］を押します。
給紙選択
給紙モードﾞ
手差しﾄﾚｲ用紙ｻｲｽﾞ
カセット1用紙サイズ
カセット2用紙サイズ
ツメここまで
ツメ
手順 3 へつづく

18ページ

1 ● かんたん操作ガイド
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
給紙カセットに用紙をセットして印刷する

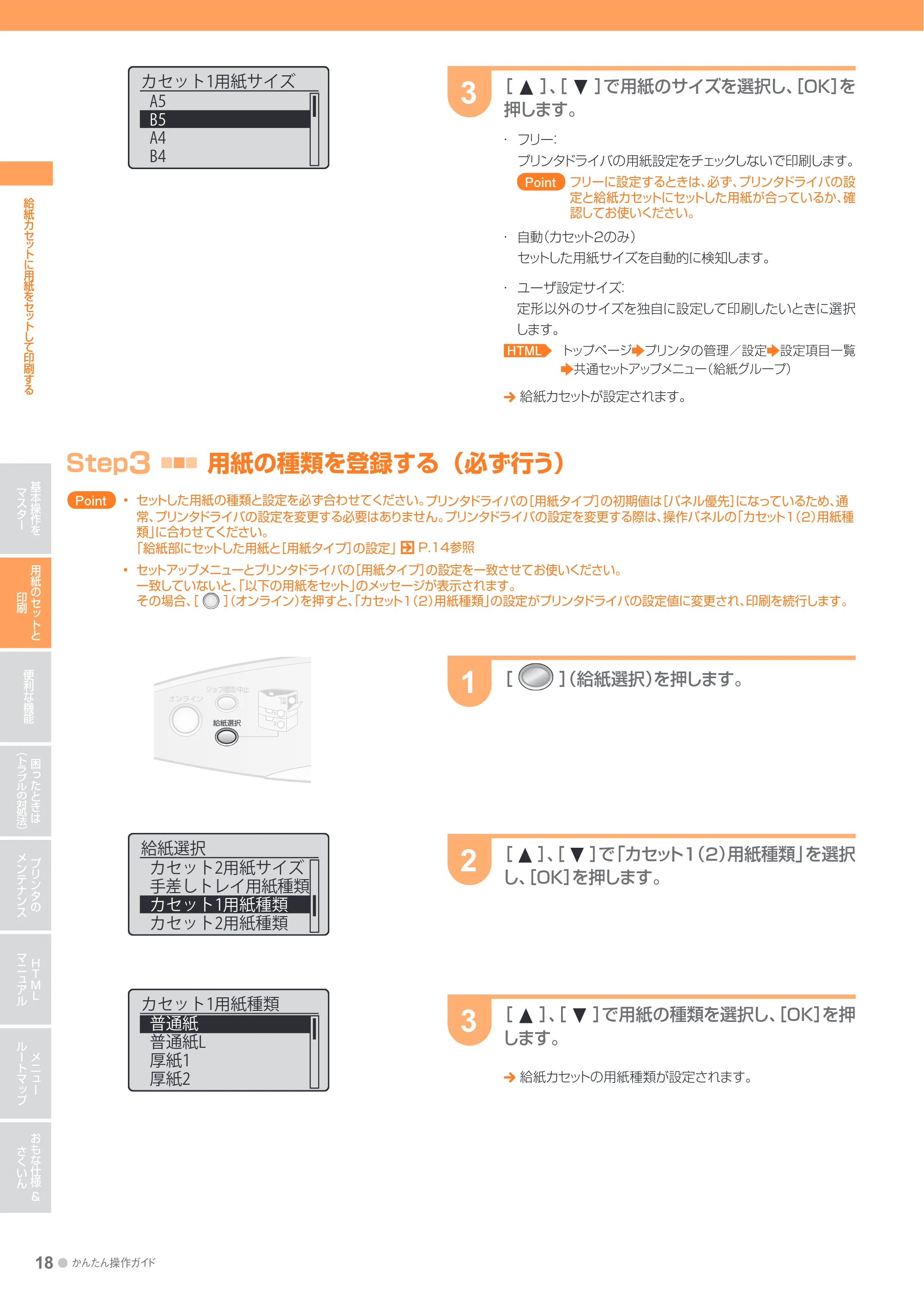

［］、［］で用紙のサイズを選択し、［OK］を
押します。

フリー：

プリンタドライバの用紙設定をチェックしないで印刷します。
フリーに設定するときは、必ず、プリンタドライバの設
定と給紙カセットにセットした用紙が合っているか、確
認してお使いください。

自動（カセット2のみ）

セットした用紙サイズを自動的に検知します。

ユーザ設定サイズ：

定形以外のサイズを独自に設定して印刷したいときに選択
します。
HTML トップページプリンタの管理／設定設定項目一覧
共通セットアップメニュー（給紙グループ）
給紙カセットが設定されます。
PointPoint

カセット1用紙サイズ
A5
B5
A4
B4
Step3
■■■ 用紙の種類を登録する（必ず行う）
［］、［］で「カセット1（2）用紙種類」を選択
し、［OK］を押します。

セットした用紙の種類と設定を必ず合わせてください。プリンタドライバの［用紙タイプ］の初期値は［パネル優先］になっているため、通
常、プリンタドライバの設定を変更する必要はありません。プリンタドライバの設定を変更する際は、操作パネルの「カセット1（2）用紙種
類」に合わせてください。
「給紙部にセットした用紙と［用紙タイプ］の設定」 P.14参照
セットアップメニューとプリンタドライバの［用紙タイプ］の設定を一致させてお使いください。
一致していないと、「以下の用紙をセット」のメッセージが表示されます。
その場合、［］（オンライン）を押すと、「カセット1（2）用紙種類」の設定がプリンタドライバの設定値に変更され、印刷を続行します。

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
手差しトレイに用紙をセットして印刷する
はがきのセット方法
ヒント
宛名面印刷時通信面印刷時
＜印刷面を下にしてセット＞
上端を奥に
往信面印刷時返信面印刷時
＜印刷面を下にしてセット＞
上端を左に
宛名面印刷時通信面印刷時
＜印刷面を下にしてセット＞
上端を奥に
封筒のセット方法
ふたを閉じる裏返して
セット
ふたを閉じる裏返して
セット
Step2
■■■ 用紙のサイズを登録する（必ず行う）
セットアップメニューとプリンタドライバの［出力用紙サイズ］の設定を一致させてお使いください。
一致していないと、「以下の用紙をセット」のメッセージが表示されます。
その場合、［］（オンライン）を押すと、「手差しトレイ用紙サイズ」の設定がプリンタドライバの設定値に変更され、印刷を続行します。
PointPoint

［］、［］で「手差しトレイ用紙サイズ」を選
択し、［OK］を押します。
給紙選択
給紙モードﾞ
手差しﾄﾚｲ用紙ｻｲｽﾞ

カセット1用紙サイズ
カセット2用紙サイズ
［］（給紙選択）を押します。
1
はがき往復はがき 4面はがき
洋形長3号長形3号

23ページ

かんたん操作ガイド ●
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ

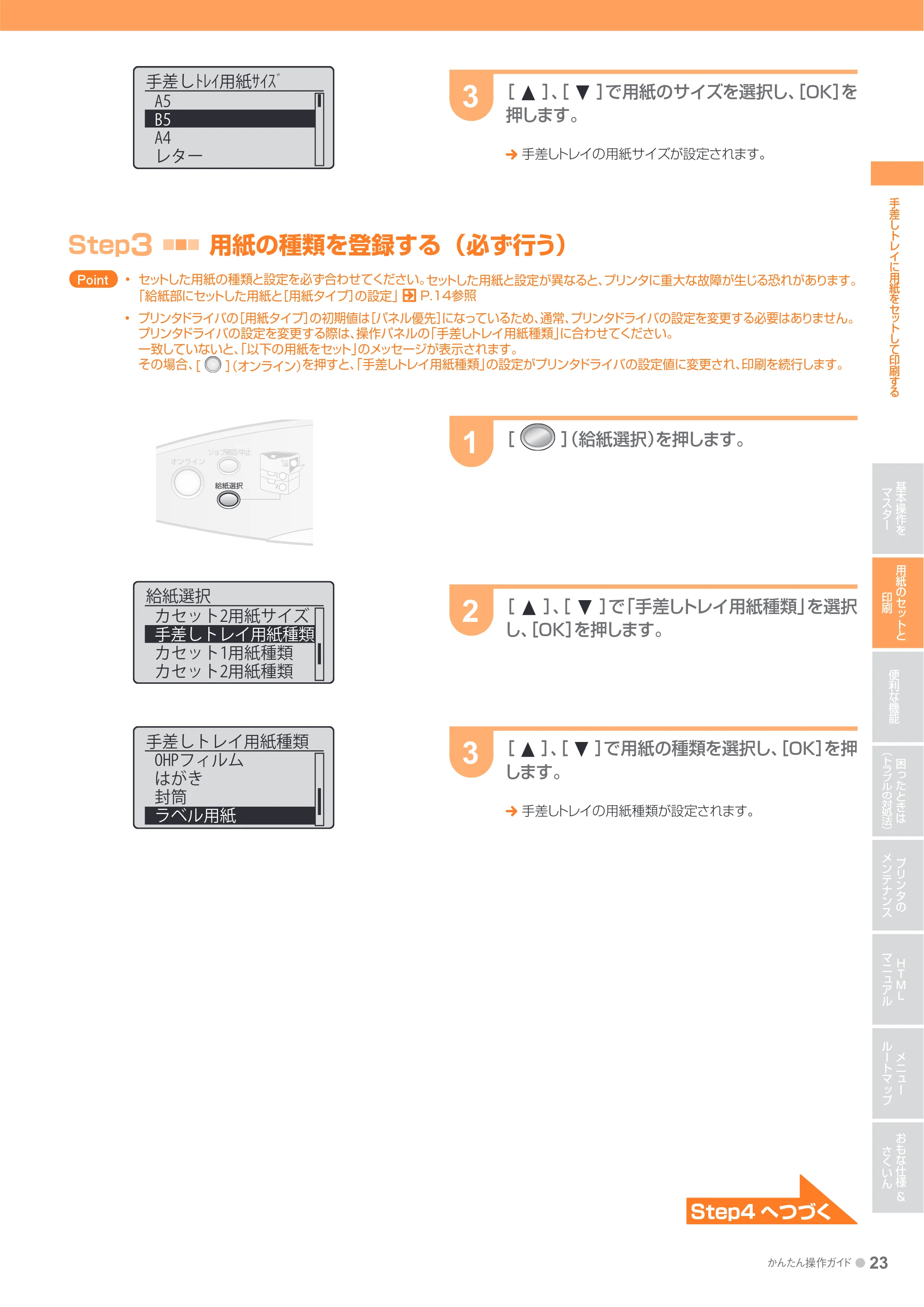

手差しトレイに用紙をセットして印刷する

［］、［］で用紙のサイズを選択し、［OK］を
押します。
手差しトレイの用紙サイズが設定されます。
手差しﾄﾚｲ用紙ｻｲｽﾞ
A5
B5
A4
レター
Step3
■■■ 用紙の種類を登録する（必ず行う）
セットした用紙の種類と設定を必ず合わせてください。セットした用紙と設定が異なると、プリンタに重大な故障が生じる恐れがあります。
「給紙部にセットした用紙と［用紙タイプ］の設定」 P.14参照
プリンタドライバの［用紙タイプ］の初期値は［パネル優先］になっているため、通常、プリンタドライバの設定を変更する必要はありません。
プリンタドライバの設定を変更する際は、操作パネルの「手差しトレイ用紙種類」に合わせてください。
一致していないと、「以下の用紙をセット」のメッセージが表示されます。
その場合、［］（オンライン）を押すと、「手差しトレイ用紙種類」の設定がプリンタドライバの設定値に変更され、印刷を続行します。

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ

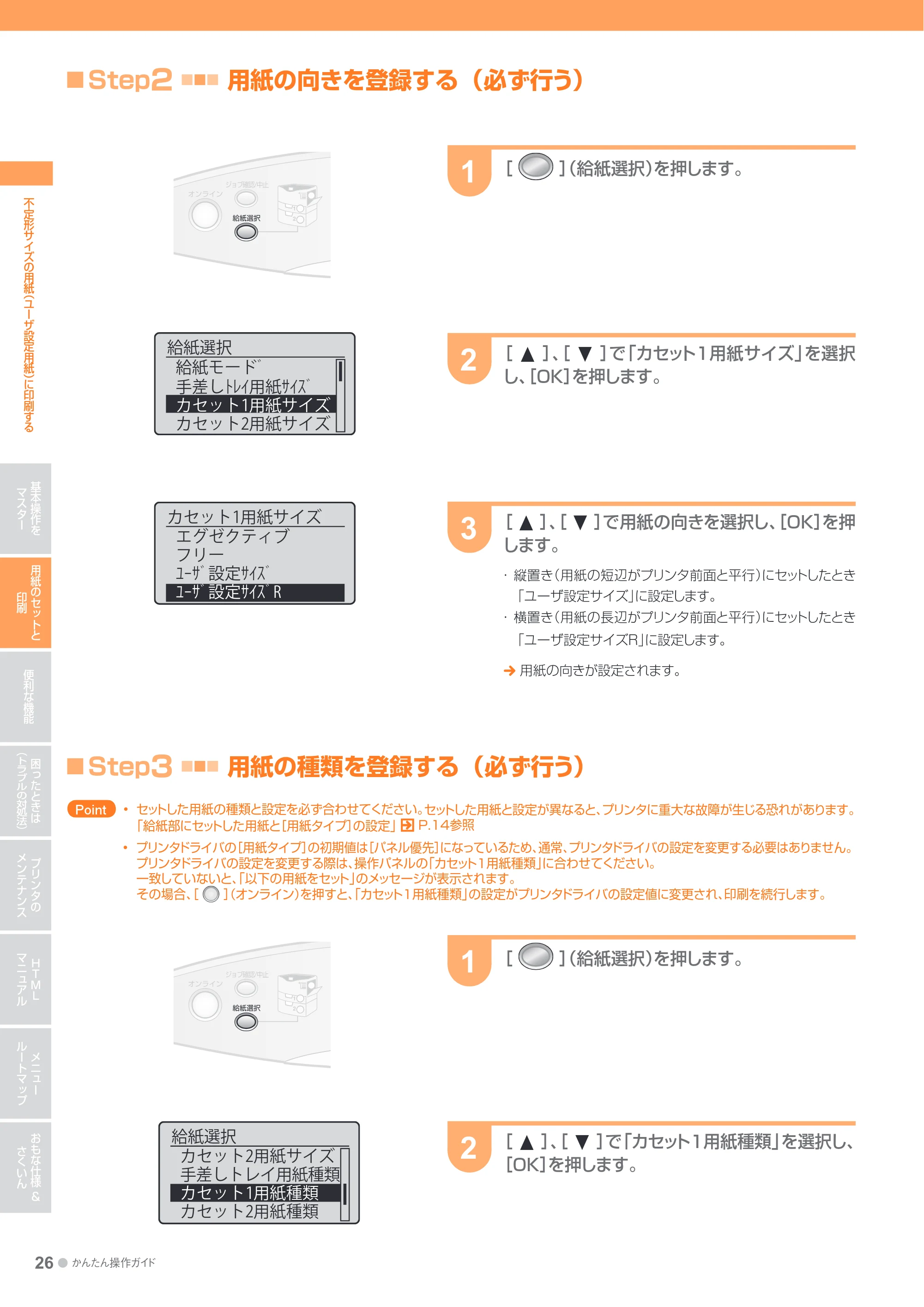

不定形サイズの用紙
（ユーザ設定用紙）
に印刷する
Step2
■■■ 用紙の向きを登録する（必ず行う）■
［］、［］で「カセット1用紙サイズ」を選択
し、［OK］を押します。

［］、［］で用紙の向きを選択し、［OK］を押
します。

縦置き（用紙の短辺がプリンタ前面と平行）にセットしたとき

「ユーザ設定サイズ」に設定します。

横置き（用紙の長辺がプリンタ前面と平行）にセットしたとき

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
ヒント
プレビュー画面でページレイアウトを設定する
プレビュー画面では、次の方法でページレイアウトを設定することができます。
プレビュー画面上をクリックして設定する
サブメニューで設定する
1 枚の用紙に複数のページを割り付けて印刷したい
１枚の用紙に複数のページを割り付けて印刷したい
プリンタドライバの画面を表示
P.8参照
11
ページの配置順を選択
［OK］をクリック
［ページ設定］ページを表示
1 枚に印刷したいページ数を選択

［2 ページ / 枚］［4 ページ / 枚］
以降繰り返し
画面上を右クリック11
アイコンが
選択されている
ことを確認
11
クリッククリッククリック
［1 ページ / 枚］
サブメニューからレイアウトを選択

ページを拡大／縮小して印刷したい

図を読み込み中

原文・図解 · p.30

0 ● かんたん操作ガイド
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
ページを拡大／縮小して印刷したい
用紙サイズに合わせて拡大／縮小する■
倍率を指定して拡大／縮小する■
ページを拡大／縮小して印刷したい
［原稿サイズ］は、データを作成したときにアプリケーションソフト側で設定した用紙サイズを選択します。
［出力用紙サイズ］は、実際に出力する用紙のサイズを選択します。拡大／縮小しない場合は、［原稿サイズと同じ］を選択します。

PointPoint
［ページレイアウト］で［1ページ/枚（標
準）］以外を選択した場合、拡大／縮小の
倍率は指定できません。
PointPoint［倍率］の数値は、原稿サイズに対するパーセンテージで表します。
25 ～ 99 ：縮小
100 ：等倍
101 ～ 200 ：拡大

PointPoint
プリンタドライバの画面を表示
P.8 参照
［ページ設定］ページを表示
11

［原稿サイズ］を選択
［出力用紙サイズ］を選択
［OK］をクリック
プリンタドライバの画面を表示
P.8参照
［ページ設定］ページを表示
［倍率を指定する］にチェックマーク
を付ける
倍率を入力
［OK］をクリック
11

ポスターを作りたい

図を読み込み中

原文・図解 · p.31

かんたん操作ガイド ● 1
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
ポスターを作りたい
ポスターを作りたい
Point
［ポスター（N×N）］を選択すると、1 枚の画像を何枚の用紙に分割して印刷するかを設定できます。
：16 枚：4 枚：9 枚
プリンタドライバの画面を表示
P.8参照
11
［OK］をクリック
［ポスター（N×N）］（N=2,3,4）を選択
［ページ設定］ページを表示

複数のジョブを結合して印刷したい

図を読み込み中

原文・図解 · p.32

● かんたん操作ガイド
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
複数のジョブを結合して印刷したい
複数のジョブを結合して印刷する場合は、先に用紙サイズや用紙タイプなどの印刷設定
を行ってください。
Canon PageComposerとは？
プリンタに送った複数の印刷ジョブを結合して、編集･印刷するプ
リンタドライバの機能です。アプリケーションが異なるジョブをひ
とつにまとめて印刷できます。
Canon PageComposerの詳しい使いかたについては、Canon
PageComposerのヘルプをご覧ください。
ヘルプの表示方法
Canon PageComposer画面で［ヘルプ］メニュー→［ヘルプ］を選択
Excelファイルを結合するときの注意
Excelでは、選択しているシートに印刷設定が反映される
ため、ジョブを結合した場合、選択したシートのみがCanon
PageComposerにスプールされます。
ヒント
Canon PageComposerでできるおもな操作

ジョブの結合／分割・ジョブの順番の入れ替え
ジョブの複製・ジョブの削除

ヒント
Excelファイル内の複数のシートを結合したい場合は、
必要なシートをすべて選択してください。
複数のジョブを結合して印刷したい
結合したいすべてのジョブに対して 1
～の操作を行う

［編集 +プレビュー］を選択
［OK］をクリックして、［印刷］ダイアロ
グボックスの［OK］をクリック

［OK］をクリック
Canon PageComposer 画面に
結合したいジョブが登録されます。
［編集+プレビュー］を選択して印刷の操作
を行うと、プリンタにスプールしたジョブが
「Canon PageComposer」に登録され
ます。
PointPoint
プリンタドライバの画面を表示
P.8参照
［ページ設定］ページを表示
11

この画面は、［出力方法］を［印刷］から［編
集+プレビュー］に切り替えたときに表示
されます。
PointPoint

33ページ

図を読み込み中

原文・図解 · p.33

かんたん操作ガイド ●
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
複数のジョブを結合して印刷したい
結合したジョブの編集

削除したいページのサムネイルを選択して［ページの削除］をク

リックすると、ページが削除されます。

ジョブの結合や印刷設定などの変更を確認したいときは、［印刷

プレビュー］をクリックします。
結合したジョブの印刷
結合したジョブは、以下の手順で印刷します。
①結合後のジョブを選択
②［ファイル］メニューから［印刷］を選択
印刷が完了すると、結合したジョブは消去されます。
また、印刷しないでCanon PageComposerを終了した場合も、
ジョブは消去されます。
ヒント
ヒント
結合したいジョブを選択
［編集］メニューから［結合］を選択
［ドキュメント名］を入力
［結合］をクリック1010
結合後のジョブ
次の画面が表示されたときは、［OK］をク
リックします。
PointPoint
ジョブ結合の操作をしたあと、続けて同じ
アプリケーションソフトの別のジョブを通
常印刷する場合は、［出力方法］を［印刷］
に必ず戻してください。
PointPoint

カラーの文書をモノクロで印刷したい

図を読み込み中

原文・図解 · p.34

● かんたん操作ガイド
基本操作を
マスター
用紙のセットと
印刷

便利な機能

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
印刷品質のトラブル

困ったときは（トラブルの対処法）

ここでは、本プリンタの使用中に起こる代表的なトラブルの対処方法などを記載しています。
次の目次に、当てはまるトラブルがあるときは、該当ページを参照してください。

困ったときは

（トラブルの対処法）
用紙のトラブル
印刷が実行されない
その他
メッセージーランプが点灯している
白いすじが入る･･････････････････････････････････････････････････････････････････････････････ P.41
印字ムラが出る･･････････････････････････････････････････････････････････････････････････････ P.41
トナーの定着性が悪い････････････････････････････････････････････････････････････････････････ P.42
黒点状の汚れが付く･･････････････････････････････････････････････････････････････････････････ P.42
用紙の裏が汚れる････････････････････････････････････････････････････････････････････････････ P.42

文字やパターンのまわりにトナーが飛び散ったような跡が付く････････････････････････････････････ P.43
印字が全体的に薄い･･････････････････････････････････････････････････････････････････････････ P.43
用紙がつまった･･････････････････････････････････････････････････････････････････････････････ P.43
カール／しわが発生する･････････････････････････････････････････････････････････････････････ P.49
用紙が真っ白で何も印刷されない･･････････････････････････････････････････････････････････････ P.49
複数枚の用紙が重なって給紙（重送）された････････････････････････････････････････････････････ P.49

メッセージランプが点灯している･･････････････････････････････････････････････････････････････ P.50
サービスコールが表示されている
サービスコールが表示されている･･････････････････････････････････････････････････････････････ P.50
他のユーザのジョブでエラーが発生していて印刷できない････････････････････････････････････････ P.52
プリンタの電源が入らない････････････････････････････････････････････････････････････････････ P.52
画面と異なって印刷される、印刷に時間がかかる（Windows 2000/XP/Server 2003）･･････････ P.53
印刷終了後、次の印刷を開始するまでに時間がかかる････････････････････････････････････････････ P.53

印刷中にプリンタが一時停止し、そのあと印刷と停止を繰り返す･･････････････････････････････････ P.53
プリンタを起動したときや印刷中に、いつもとは違う音がする････････････････････････････････････ P.53
カラートナーが切れているとき、ブラックトナーだけで印刷したい････････････････････････････････ P.53
IP アドレスを設定する方法がわからない･･･････････････････････････････････････････････････････ P.53

印刷品質のトラブル

図を読み込み中

原文・図解 · p.41

かんたん操作ガイド ● 1
基本操作を
マスター
用紙のセットと
印刷

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
カール／しわが発生する
用紙がカールする
原因 1 用紙の保管状態が悪く、吸湿している
対処 1 未開封の新しい用紙に交換してください。
対処 2 操作パネルで次の操作を行います。
①［オンラインキー］を押してオフラインにする
②［セットアップキー］を押す
③「ユーザメンテナンス」を選択する
④「特殊印字処理」を選択する
⑤「用紙カール補正」を［する］に設定する
「用紙カール補正」を「する」に設定したとき
十分にトナーが定着されずに印刷がかすれることがあります。
対処 3 プリンタドライバの［用紙タイプ］を［普通紙］に設定していた場合は、［普通紙L］に設定して印刷しなおしてください。
［用紙タイプ］を［普通紙L］に設定したとき
十分にトナーが定着されずに印刷がかすれることがあります。
原因 2 適切な用紙を使用していない
対処本プリンタで使用できる用紙に交換してください。 P.14参照
PointPoint
PointPoint

用紙がしわになる
原因 1 給紙カセットや手差しトレイに用紙が正しくセットされていない
対処給紙カセットや手差しトレイに用紙を正しくセットしてください。 P.14参照
原因 2 用紙の保管状態が悪く、吸湿している
対処未開封の新しい用紙に交換してください。
原因 3 適切な用紙を使用していない
対処本プリンタで使用できる用紙に交換してください。 P.14参照
原因 4 プリンタ内部に異物がある
対処プリンタ内部の異物を取り除いてください。
原因 5 定着器の寿命が近づいている
対処ステータスプリントを印刷して、定着器のカウンタ数値を確認し、以前に定着器を交換したときの枚数から約150,000 枚増
えている場合、定着器を交換してください。
原因用紙が重なって送られた
対処 OHPフィルムやラベル用紙のときは、よくさばいてセットしなおしてください。
用紙が真っ白で何も印刷されない
原因重なって給紙（重送）されやすい用紙を使用している
対処 OHPフィルムやラベル用紙のときは、よくさばいてセットしなおしてください。

複数枚の用紙が重なって給紙（重送）された
用紙のトラブル

メッセージランプが点灯している

図を読み込み中

原文・図解 · p.50

50 ● かんたん操作ガイド
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
メッセージランプが点灯している
サービスコールが表示されている
メッセージランプが点灯している
メッセージランプが点灯しているときは、次の対処を行ってください。
操作パネルに表示されているメッセージ対処
ディスプレイにサービスコール「Ennn-nnnn」（n は
英数字）が表示されている
Ennn-nnnn
「サービスコールが表示されている」 P.50 参照
ディスプレイにメッセージが表示されている
用紙がつまりました。
右矢印が表示されてい
るときは、右キーで次
の手順を表示します。
「用紙のトラブル」 P.43 参照
ディスプレイが消えている
オフライン状態でスリープモードに入っています。

スリープモードを解除する

HTML トップページプリンタの管理／設定プリンタを省エネモードに
設定するスリープモードの設定方法

オンラインにする

プリンタ内部の温度が下がると、印刷を再開します。
ただし、プリンタ内部の温度が十分下がっていないと、すぐに安全装置が働いて一時停止します。温度が十分に下がると、通
常の印刷スピードに戻ります。安全装置が働くまでの時間や通常の印刷スピードに戻るまでの時間は、プリンタの使用状況
によって異なります。
印刷中にプリンタが一時停止し、そのあと印刷と停止を繰り返す
原因 1 トナーカートリッジが正しくセットされていない
対処トナーカートリッジをセットしなおしてください。 P.55参照
原因 2 給紙カセットが正しくセットされていない
対処給紙カセットをセットしなおしてください。
原因 3 対応用紙以外をセットしている
対処対応した用紙に交換してください。 P.14参照
原因 4 紙づまりが起こっている
対処プリンタ内部を確認し、用紙がつまっていたら「用紙がつまった」（ P.43）の手順にしたがって用紙を取り除いてください。
カラートナーが切れているとき、ブラックトナーだけで印刷したい
プリンタを起動したときや印刷中に、いつもとは違う音がする

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
トナーカートリッジを交換する
Step3
■■■ 新しいトナーカートリッジを取り付ける■
トナーカートリッジを取り付けます。
トナーカートリッジの突起をプリンタ本体のガイドに合わせて

取り付ける

トナーカートリッジは色別に取り付け位置が決まってい
ます。同じ色のラベルが貼ってあるスロットに取り付け
てください。
PointPoint
1

前カバーをゆっくりと閉めます。
しっかりと奥まで押し込む
プリンタ本体のガイド
トナーカートリッジの
突起

プリンタの内部を清掃する（クリーニング）

図を読み込み中

原文・図解 · p.58

● かんたん操作ガイド
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
プリンタの内部を清掃する
（クリーニング）
プリンタの内部を清掃する（クリーニング）
定着ローラを清掃する（クリーニング）
印刷した用紙に黒点状の汚れが付着するようなときは、次の手順で定着ローラを清掃してください。
A4またはレターサイズの普通紙を用意する
A4またはレターサイズの普通紙以外で定着ローラを清掃することはできません。
PointPoint
手差しトレイに、A4またはレターサイズの普通
紙をセットします。

用紙のセット方法 P.20参照

1
［］（ユーティリティ）を押します。

［］、［］で「クリーニング」を選択し、［OK］
を押します。

ユーティリティ
キャリブレーション
LIPSユーティリティ
ESC/Pユーティリティ
クリーニング
プリンタがオンライン状態になっていることを
確認します。
オンライン状態になっていない場合、［］（オンライン）を押
す

［］、［］で手差しトレイにセットした用紙を
選択し、［OK］を押します。
クリーニング
A4
LTR

59ページ

図を読み込み中

原文・図解 · p.59

かんたん操作ガイド ●
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
プリンタの内部を清掃する
（クリーニング）
［］で「はい」を選択し、［OK］を押します。

実行しますか？
いいえ
はい
次のメッセージが表示されますので［］（オン
ライン）を押します。
用紙が給紙されて、定着ローラの清掃が開始されます。
用紙が完全に排出されたら完了です。
定着ローラの清掃中は完全に排紙されるまで用紙に
触れないでください。
定着ローラの清掃は中止することができません。完了
するまでお待ちください。
定着ローラの清掃の実行には、約 73 秒かかります。

PointPoint
ｸﾘｰﾆﾝｸﾞ用紙をｾｯﾄし
てｵﾝﾗｲﾝｷｰを押して
ください。

HTMLマニュアルの使いかたを知りたい

図を読み込み中

原文・図解 · p.60

0 ● かんたん操作ガイド
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
知りたい情報を探すには
知りたい情報を探すには
HTMLマニュアルの使いかたを知りたい
ユーザーズガイド（HTML マニュアル）のトップページ画面
トップページのボタンをクリックしたり、キーワードを入力したりして知りたい情報を探します。
さらに詳しい使いかたはユーザーズガイド（HTML マニュアル）をご覧ください。
HTML トップページユーザーズガイドの使いかた
■
仕上がりイメージから検索
印刷結果の仕上がりイメージ一覧から探します。
例拡大／縮小して印刷する方法を探すとき
マニュアル目次
全項目を掲載した目次から探します。
キーワード検索
キーワードを入力して探します。
索引から検索
本プリンタに関する用語から探します。

61ページ

図を読み込み中

原文・図解 · p.61

かんたん操作ガイド ● 1
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
知りたい情報を探すには
ユーザーズガイド（HTMLマニュアル）
を表示する
インストールしたユーザーズガイドを表示する
デスクトップ上のアイコンをダブルクリック
便利な使いかたから検索
プリンタの便利な使いかたの一覧から探します。
例両面印刷する方法を探すとき
［スタート］メニューから表示するときPointPoint
プリントする、ネットワーク設定、プリンタの管理／設定
操作内容別に分類された一覧から探します。

困ったときは

困ったときの対処方法を探します。

メンテナンス
プリンタの各種メンテナンスの一覧から探します。
例使用できる用紙を知りたいとき
［プリントする］→［用紙について］
CD-ROM から表示する
① 付属の CD-ROM「取扱説明書 CD-ROM」をコンピュータにセットす
る
② お使いの言語を選択
③ ［CD から開く］をクリック
②
③

メニュールートマップ

図を読み込み中

原文・図解 · p.62

● かんたん操作ガイド
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
セットアップ
拡張機能
給紙
標準ネットワーク
レイアウト
※詳細については、ユーザーズガイドを参照してく
ださい。
スリープモード
拡張機能
使う
ディープスリープ
使わない
パネルオフ
スリープモード移行時間
*ハードディスクを使用していないとき
*ハードディスクを使用してるとき
5分
10分
15分
30分
60分
180分
1分
スリープモード移行時間* 5分
10分
15分
30分
60分
180分
エラースリープする
しない
自動エラースキップしない
する
ハードディスク* 使う
使わない
割り込み印刷* 許可する
許可しない
セキュアプリント消去時間* 1 時間
2 時間
3 時間
6 時間
12 時間
24 時間
セキュアプリント保存形式 * イメージ
PDL
RIP Once* 使う
使わない
ジョブ履歴保証* しない
する
PDL選択（PnP）* LIPS LX
LIPS4
アニメーション表示する
しない
トナー残量アイコン表示
設定完了通知
する
しない
手差しトレイ優先しない

する
表示言語日本語
English
ブザー 1回
連続
オフ
ウェイクアップタイマー使わない
ウェイクアップ時刻 00:00 ～ 23:59
使う
スリープタイマー使わない
スリープ時刻 00:00 ～ 23:59
使う
キャリブレーションタイマー使わない
キャリブレーション時刻 00:00 ～ 23:59
使う
定着器交換予告
回収トナー容器交換予告
カセット用紙なし
Eメール通信エラー
タイマー設定
トナー交換予告継続
停止
警告処理
トナー交換予告する
しない
する
しない
ITBユニット交換予告する
しない
する
しない
する
しない
する
しない
警告表示
セットアップキーのロックしない
する
管理設定
画面コントラスト -3
0
+3
バックライトの明るさレベル3
オフ
レベル1
レベル2
3秒
しない
1秒
2秒
画面調整
手差しトレイ用紙サイズ
給紙
A4
レター
リーガル
エグゼクティブ
カセット1用紙サイズ A4
レター
エグゼクティブ
フリー
ユーザ設定サイズ
ユーザ設定サイズR
A5
B5
カセット2用紙サイズ* 自動
ユーザ設定サイズ
ユーザ設定サイズR
フリー
フリー
ユーザ設定サイズ

ユーザ設定サイズR
はがき
往復はがき
4面はがき
封筒長形3号
封筒洋形長3号
A5
B5
日付 2001/01/01 ～ 2089/12/31
時刻（24 時間） 00:00:00 ～ 23:59:59
日付／時刻設定
右の列に続く右の列に続く次のページに続く
左の列から続く左の列から続く
現在データ受信中およびデータ処理中のジ
ョブをキャンセルします。
「グループ」の階層をあらわしています。
「設定項目」の
階層をあらわし
ています。
「設定値」の階層をあ
らわしています。背景
がグレーの設定値は、
工場出荷時の値をあら
わしています。

ルートマップ中の「」は、設定値を省略してい

ることをあらわしています。

「＊」印の設定項目や設定値は、オプション品の

有無や他の設定項目の内容によって表示されると
きと、表示されないときがあります。詳しくは、ユー
ザーズガイド（HTMLマニュアル）を参照してくだ
さい。

キー操作について

する
右の列に続く
左の列から続く
ユーティリティメニュー
自動
カセット1
カセット2*
手差しトレイ
給紙モード給紙モード
共通ステータスプリント共通ステータスプリント
ネットワークステータスプリントネットワークステータスプリント
拡張カードリスト拡張カードリスト**
キャリブレーションキャリブレーション色ずれ調整
濃度制御
ESC/PESC/Pユーティリティユーティリティ** ステータスプリント
オーバレイプリント*
N201N201ユーティリティユーティリティ** ステータスプリント
オーバレイプリント
I5577I5577ユーティリティユーティリティ** ステータスプリント
オーバレイプリント
HP-GLHP-GLユーティリティユーティリティ** ステータスプリント
サンプルプリント
HP-GL/2HP-GL/2ユーティリティユーティリティステータスプリント
サンプルプリント
クリーニングクリーニング A4
LTR
印字位置調整プリント印字位置調整プリント
総印刷ページ数総印刷ページ数
シリアルシリアルNo.No.
暗号化セキュアプリント暗号化セキュアプリント**

セキュアプリントセキュアプリント**
保存ジョブリスト保存ジョブリスト**
保存ジョブプリント保存ジョブプリント**
ジョブ印刷履歴リストジョブ印刷履歴リスト**
保存ジョブ印刷履歴リスト保存ジョブ印刷履歴リスト**
レポート印刷履歴リストレポート印刷履歴リスト**
EEメール印刷履歴リストメール印刷履歴リスト**
EEメール印刷ユーティリティメール印刷ユーティリティ Eメール受信
受信履歴リスト
中間濃度制御
フルキャリブレーション
LIPSLIPSユーティリティユーティリティ** ステータスプリント
フォントリスト
オーバレイリスト
マクロリスト
フォームリスト
オーバレイプリント
カラーサンプル
1 23
1
2
3
＜表示方法＞
オンライン状態になっていることを確認する
オンライン状態になっていない場合、［オンライン］を押す
［ユーティリティ］を押す
ユーティリティメニューが表示される
ジョブメニュー
1 23
1
2
3
＜表示方法＞
オンライン状態になっていることを確認する
オンライン状態になっていない場合、［オンライン］を押す
［ジョブ］を押す

ジョブメニューが表示される
ソフトリセット／ハードリセットソフトリセット／ハードリセット
排出排出
シャットダウンシャットダウン
リセットメニュー
1
2
1
2
＜表示方法＞
［リセット］を押す
リセットメニューが表示される
給紙選択メニュー
1
2
1
2
＜表示方法＞
［給紙選択］を押す
給紙選択メニューが表示される
消耗品確認消耗品確認給紙情報
トナー型番
トナー残量
回収トナー容器型番
回収トナー容器状態
手差しトレイ用紙サイズ手差しトレイ用紙サイズ A4
レター
リーガル
エグゼクティブ
フリー
ユーザ設定サイズ
ユーザ設定サイズR
はがき
往復はがき
4面はがき
封筒長形3号
封筒洋形長3号
A5
B5
※給紙選択メニューはオンライン状
態／オフライン状態のどちらでも
表示することができます。
※リセットメニューはオンライン状態／
オフライン状態のどちらでも表示する
ことができます。ただし、プリンタに
エラーが発生しているときは、「排出」
をすることはできません。
メニュールートマップ
ユーティリティメニューユーティリティメニュージョブメニュージョブメニューリセットメニューリセットメニュー

給紙選択メニュー給紙選択メニュー

おもな仕様＆さくいん

図を読み込み中

原文・図解 · p.68

● かんたん操作ガイド
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
おもな仕様
おもな仕様＆さくいん
おもな仕様
形式デスクトップ型ページプリンタ
プリント方式電子写真方式（オンデマンド定着）
解像度 600 dpi
プリント速度
（普通紙（60 ～ 105 g/m
2
）、A4 連続
プリント時）

モノクロ 30 ページ／分

カラー 30 ページ／分

*1
電源オンからプリンタが
スタンバイになるまでの時間
60 秒以下
*2*3
スリープからの復帰時間

スリープモード2（プリンタスリープモード）時は 7 秒以下

スリープモード3（ディープスリープモード）時は 60 秒以下

ファーストプリント時間
（A4 片面プリント時）

モノクロ 10.2 秒以下

カラー 10.4 秒以下

*5
用紙サイズ
カセット1

定形サイズ：

A4、B5、A5、レター、エグゼクティブ

ユーザ設定用紙サイズ：
縦置き（用紙の短辺がプリンタ前面と平行）：

短辺 210.0 ～ 215.9 mm、長辺 210.0 ～ 215.9 mm

横置き（用紙の長辺がプリンタ前面と平行）：

短辺 148.0 ～ 215.9 mm、長辺 210.0 ～ 297.0 mm
カセット2
（オプション）

定形サイズ：

A4、B5、A5、リーガル、レター、エグゼクティブ

ユーザ設定用紙サイズ：
縦置き（用紙の短辺がプリンタ前面と平行）：

短辺 210.0 ～ 215.9 mm、長辺 210.0 ～ 215.9 mm

横置き（用紙の長辺がプリンタ前面と平行）：

短辺 148.0 ～ 215.9 mm、長辺 210.0 ～ 355.6 mm
手差しトレイ

定形サイズ：

A4、B5、A5、リーガル、レター、エグゼクティブ、はがき、往復はがき、4 面
はがき
*6
、封筒洋形長 3 号、封筒長形 3 号

ユーザ設定用紙サイズ：
縦置き（用紙の短辺がプリンタ前面と平行）：

短辺 210.0 ～ 215.9 mm、長辺 210.0 ～ 215.9 mm

横置き（用紙の長辺がプリンタ前面と平行）：

短辺 98.4 ～ 215.9 mm、長辺 148.0 ～ 355.6 mm
最大積載枚数
カセット1 約 250 枚（80 g/m
2
）
カセット2
（オプション）
約 500 枚（80 g/m
2
）
手差しトレイ約 100 枚（80 g/m
2
）
自動両面印刷

定形サイズ：

A4、B5、リーガル、レター、エグゼクティブ

ユーザ設定用紙サイズ：

短辺 182.0 ～ 215.9 mm、長辺 257.0 ～ 297.0 mm
排紙方式フェースダウン
排紙積載枚数（排紙トレイ）約 200 枚（80 g/m
2
）

69ページ

図を読み込み中

原文・図解 · p.69

かんたん操作ガイド ● 69
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
おもな仕様
稼働音
（ISO9296に基づく表示騒音放射値）

Lwad（表示 A 特性音響パワーレベル（1 B = 10 dB））

スタンバイ時：5 B 以下
プリント時： 7 B 以下

音圧レベル（バイスタンダ位置）

スタンバイ時：50 dB 以下
プリント時： 53 dB (A) 以下
使用環境（プリンタ本体のみ）

動作環境

温度範囲： 10 ～ 30 ℃
湿度範囲： 20 ～ 80 % RH（相対湿度・結露しないこと）
電源 100 V ± 10 ％（50/60 Hz ± 2 Hz）
消費電力（20 ℃時）
最大： 1250 W 以下
動作時：平均約 598 W
スタンバイ時：平均約 48 W
パネルオフモード（スリープモード1）時：平均約 46 W
プリンタスリープモード（スリープモード2）時：平均約 20 W
*4
ディープスリープモード（スリープモード3）時：平均約 1.6 W
消耗品
トナーカートリッジ
Canon Cartridge 323 Black（ブラック）
*7
Canon Cartridge 323 II Black（ブラック）
*7
Canon Cartridge 323 Yellow（イエロー）
*7
Canon Cartridge 323 Magenta（マゼンタ）
*7
Canon Cartridge 323 Cyan（シアン）
*7
回収トナー容器回収トナーボックスWT-723
*8
質量
プリンタ本体

および付属品
プリンタ本体（トナーカートリッジは除く）：約 31.0 kg
トナーカートリッジ（1 個）：約 1.0 kg
消耗品および
オプション品
トナーカートリッジ（1 個）（キヤノン純正品）：約 1.0 kg
ペーパーフィーダユニット PF-723（カセット含む）：約 7.8 kg
*1
用紙のサイズ・種類・向き、印刷枚数の設定により、印刷速度が遅くなることがあります。
*2
本プリンタの使用条件（オプション品装着の有無や設置環境など）によって異なることがあります。
*3
トナーカートリッジを交換した直後の電源オン時は 185 秒以下です。
*4
工場出荷時の設定です。「スリープモード」の詳細は、ユーザーズガイド（HTML マニュアル）を参照してください。
*5
出力環境によって異なることがあります。
*6
郵便 4 面はがきは使用できません。
*7
トナーカートリッジの平均印字可能枚数は次のとおりです。

交換用トナーカートリッジ（標準容量）

K（ブラック）カートリッジ平均印字可能枚数： 5,000 枚
C（シアン）M（マゼンタ）Y（イエロー）カートリッジ合成平均印字可能枚数： 8,500 枚

交換用トナーカートリッジ（大容量）

K（ブラック）カートリッジ平均印字可能枚数： 10,000 枚

プリンタに同梱されているトナーカートリッジ

K（ブラック）カートリッジ平均印字可能枚数： 3,000 枚
C（シアン）M（マゼンタ）Y（イエロー）カートリッジ合成平均印字可能枚数： 4,100 枚
平均印字可能枚数は、「ISO/IEC 19798」* に準拠し、A4 サイズの普通紙で、印字濃度が工場出荷初期設定値の場合です。
* 「ISO/IEC 19798」とは、国際標準化機構（International Organization for Standardization）より発行された「印字可能枚数の測定方法」に関する国際標準です。
*8
回収トナー容器の使用可能枚数は、約 18,000 ページ（A4 片面）です。

さくいん

図を読み込み中

原文・図解 · p.70

0 ● かんたん操作ガイド
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
さくいん
HTML ：ユーザーズガイド（HTML マニュアル） P.61 参照
数字、アルファベット
10/100 ランプ（緑色）･･････････ 6
BMLinkS ････････････････ HTML
Canon PageComposer ･･･････32
E メール印刷･･････････････ HTML
FontGallery ･･････････････ HTML
FTP クライアント･･････････ HTML
HDD ランプ････････････････････10
HTML マニュアルの表示････････61
IPv6 ･････････････････････ HTML
IP アドレス････････････････ HTML

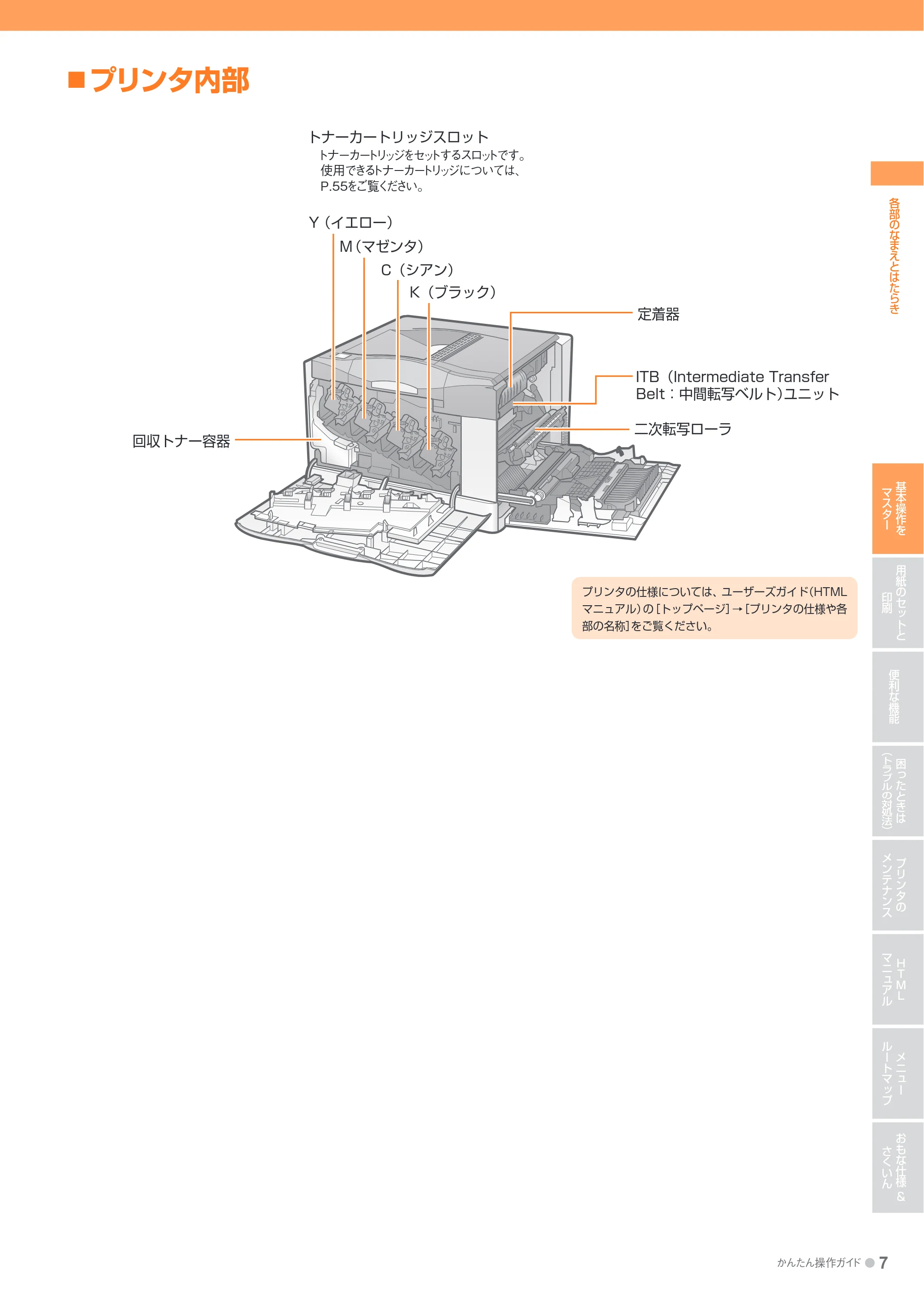

ITB ユニット･････････････････････ 7
LAN コネクタ･･･････････････････ 6
LAN 接続･････････････････ HTML

LBP7700C の特長･････････････ 4
LNK/ACT ランプ（緑色）････････ 6
MAC アドレス･････････････ HTML
NetSpot Device Installer ･･･ HTML
N ページ印刷･･･････････････････29
TCP/IP ･･････････････････ HTML
USB コネクタ･･･････････････････ 6
USB 接続････････････････ HTML
あ
アース線･･････････････････ HTML
明るさの調整･･･････････････････37
アンインストール･･･････････ HTML
暗号化セキュアプリント･････ HTML
い
異音･･･････････････････････････53
色ずれ調整････････････････ HTML
色味の調整（色補正）････････････36
印刷可ランプ･･･････････････････10
印刷した総ページ数の確認･･ HTML

印刷操作
一時停止･････････････････････13
中止･････････････････････････13
印刷できる範囲（有効印字領域）･･15
印刷できるユーザの制限････ HTML
印刷履歴の表示････････････ HTML
印字位置の調整････････････ HTML
印刷品質のトラブル･････････････41
インストール･･････････････ HTML
う
ウォーターマーク････････････････35
運搬用取っ手････････････････････ 6
え
エラースキップ････････････ HTML
エラーメッセージ･･･････････ HTML
お
お気に入り･･････････････････････ 9
選択･････････････････････････38
登録･････････････････････････38
オプション品･･･････････････ HTML
オフライン･････････････････････11

オンライン･･･････････････ 10、11

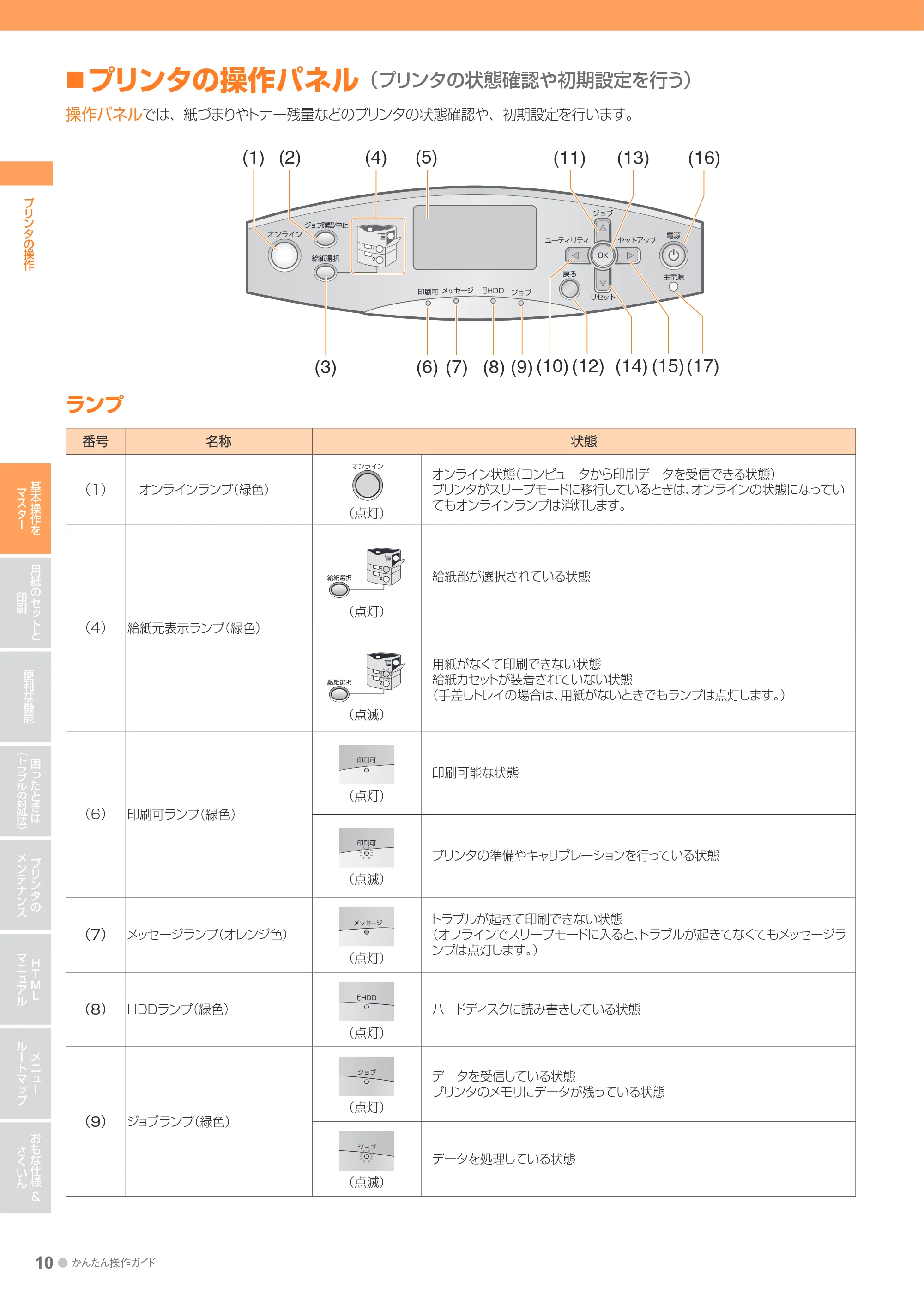

オンラインランプ････････････････10
か
拡大して印刷･･･････････････････30
拡大分割･･･････････････････････31
拡大連写･･･････････････････････31
拡張 RAM ････････････････ HTML

各部の名称･･････････････････････ 6

画質調整･････････････････ 36、37
カセット N（N=1、2）用紙サイズ
･････････････････････････ 17、26
カセット N（N=1、2）用紙種類
･････････････････････････ 18、26
紙づまりの処理･････････････････43
カラーバランス･･･････････ 36、37
カラー文書をモノクロで印刷･･････34
き
キャリブレーション･･････････ HTML
給紙カセット･････････････････････ 6
用紙のセット････････････ 14、25
給紙モード････････････････ HTML
給紙元表示ランプ･･･････････････10
く
クイックプリントセットアップ･･･････38
クリーニング････････････････････58
け
警告メッセージ･････････････ HTML
結合したジョブの印刷････････････32
こ
コントラストの調整･･････････････37

さ
サービスコール･････････････････50
し
仕上がりイメージから検索
（HTML マニュアル）･･･････ HTML
システム環境･･････････････ HTML
自動エラースキップ･････････ HTML
シャットダウン･･････････････ HTML
ジャム処理･････････････････････43
集約印刷･･･････････････････････29
縮小して印刷･･･････････････････30
主電源ランプ･･･････････････････11

仕様･･････････････････････ HTML

使用できる用紙･････････････････14
消耗品････････････････････ HTML
ジョブランプ････････････････････10
ジョブを結合して印刷
（ジョブ編集／ジョブマージ）･･･････32
シリアルナンバー･･････････ HTML
す
ズーム･････････････････････････30
すかし文字･････････････････････35
スタンプ印刷･･･････････････････35
ステータスプリント･････････ HTML
スリープモード･････････････ HTML
スロットカバー･･･････････････････ 6
せ
製本印刷･･････････････････ HTML
セキュアプリント･･･････････ HTML
そ
総印刷ページ数の確認･･････ HTML
操作パネル･･････････････････････ 6
操作部電源スイッチ･････････････11
ソート印刷････････････････ HTML

さくいん

71ページ

図を読み込み中

原文・図解 · p.71

かんたん操作ガイド ● 1
基本操作を
マスター
用紙のセットと
印刷

便利な機能

困ったときは

（トラブルの対処法）
プリンタの
メンテナンス
ＨＴＭＬ
マニュアル
おもな仕様
＆
さくいん
メニュー
ルートマップ
さくいん
ソフトリセット･･････････････ HTML
た
タイリング･････････････････････31
ダイレクトプリント･･････････ HTML
ち
注意が必要な用紙･･･････････････15
中止（印刷）････････････････････13
つ
通気口･･････････････････････････ 6
つまった用紙を取り除く･･････････43
て
定格銘板ラベル･･････････････････ 6
定着器･･･････････ 7、48、50、51
定着ローラの清掃･･･････････････58
手差しトレイ･････････････････････ 6
用紙のセット･･････････････････20
手差しトレイ用紙サイズ･･････････22
手差しトレイ用紙種類････････････23
電源コード････････････････ HTML

電源コード差し込み口･････････････ 6
電源スイッチ････････････････････ 6
と
ドキュメント結合････････････････32
とじしろを付けて印刷･･･････ HTML
トナーカートリッジ
交換･････････････････････････55
購入････････････････････ HTML
トナーカートリッジの取り扱い･･ HTML
トナーカートリッジの保管／
回収のお願い････････････ HTML
トナーのムラ（印刷時）･･････････41
ね
ネットワークステータスプリント･･･ HTML
ネットワーク設定･･･････････ HTML
ネットワークのトラブル･･････ HTML
は
ハードリセット･･････････････ HTML
排紙エリア･･････････････････････ 6
倍率指定･･･････････････････････30
バランス調整･････････････ 36、37
ひ
日付／時刻････････････････ HTML

日付を付けて印刷･･････････ HTML
ふ
不定形用紙（不定形サイズ）･･････25
プリンタドライバ･････････････････ 8
アンインストール･････････ HTML
インストール････････････ HTML
プリンタの取り扱い･････････ HTML
プレビュー画面･･････････････････ 9
プロトコル････････････････ HTML
へ
ペーパーフィーダ･･････････ HTML
便利な使いかたで検索
（HTML マニュアル）････････････61
ほ
ポートの追加･･････････････ HTML
ポスター印刷･･･････････････････31
保存ジョブ････････････････ HTML
ボックス･･････････････････ HTML
ま
前カバー････････････････････････ 6
み
右カバー････････････････････････ 6
め
メッセージランプ･･････････ 10、50

も
モノクロ印刷･･･････････････････34
ゆ
ユーザーズガイド･･････････ HTML
ユーザ設定用紙･････････････････25
よ
用紙
印刷範囲･････････････････････15
カール･･･････････････････････49
紙づまり処理･････････････････43
しわ･････････････････････････49
セット････････････････････････14
用紙サイズの登録････ 17、22、26
用紙指定変倍･･･････････････････30
り
リモート UI ････････････････ HTML
両面印刷･･･････････････････････28
わ
枠を付けて印刷････････････ HTML
割り込み印刷･･････････････ HTML
割付印刷･･･････････････････････29
ワンクリック設定････････････････38

72ページ

図を読み込み中

原文・図解 · p.72

商標について
Canon、Canonロゴ、LBP、NetSpot、PageComposerは、キヤノン株式会社の商標です。
FontComposer、FontGalleryは、キヤノン株式会社の日本における登録商標です。
Adobe、Adobe Acrobat、Adobe Readerは、Adobe Systems Incorporated（アドビシステムズ社）の商標です。
Microsoft、Windows、Windows Vistaは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
Ethernetは、米国Xerox Corporationの商標です。
その他、本書中の社名や商品名は、各社の登録商標または商標です。
お問い合わせ先について
プリンタドライバのバージョンアップやプリンタが故障したときなど、何らかのお問い合わせが必要になった
ときは、目的に応じて以下のお問い合わせ先にご連絡ください。
お買い上げいただいた販売店

消耗品やオプション品のご購入について
故障時の修理について

※保守契約を締結されているお客様は、保守契約窓口にご連絡ください。
キヤノンホームページ

プリンタドライバのバージョンアップ情報およびダウンロード
トラブル発生時の解決方法
商品のご紹介や各種イベント情報など
オンラインでの消耗品購入

http://canon.jp/
お客様相談センター

技術的なご質問や本プリンタの取り扱い方法について
消耗品やオプション品をご購入する際に不明な点がある場合

お客様相談センター（全国共通番号）
050-555-90061
［受付時間］＜平日＞9:00～20:00 ＜土日祝日＞10:00～17:00
（1/1～3は休ませていただきます）
※ 上記番号をご利用いただけない方は043-211-9627をご利用ください。
※ IP電話をご利用の場合、プロバイダーのサービスによってつながらない場合があります。
※ 受付時間は予告なく変更する場合があります。あらかじめご了承ください。
RT5-0416 (030) XXXXXXXXXX © CANON INC. 2011 PRINTED IN CHINA

製品・資料情報

メーカー	キヤノン	カテゴリ	プリンター・複合機
適用機種	LBP7700C
資料名	かんたん操作ガイド 2011年7月25日更新（PDF形式／16.37Mバイト）	形式	日本語 PDF · 72 ページ · 16.4 MB
出典	キヤノン製品サポート掲載内容の訂正

みんなの質問・相談

かんたん操作ガイド 2011年7月25日更新（PDF形式／16.37Mバイト）の掲示板

使い方・故障・設定の疑問を、この説明書を使う人に相談できます。

登録・ログイン不要

＋この説明書について質問する

これまでの質問・相談

投稿を読み込んでいます…

かんたん操作ガイド 2011年7月25日更新 （PDF形式／16.37Mバイト）LBP7700C

本文・図解

1ページ

お手入れを

2ページ

各部のなまえとはたらき 6

3ページ

困ったときは（トラブルの対処法） 40

LBP7700Cの特長

5ページ

基本操作をマスターしよう

困ったときは

各部のなまえとはたらき

各部のなまえとはたらき

7ページ

困ったときは

各部のなまえとはたらき

プリンタの操作

困ったときは

9ページ

困ったときは

プリンタの操作パネル（プリンタの状態確認や初期設定を行う）

困ったときは

11ページ

困ったときは

12ページ

困ったときは

印刷を中止する

困ったときは

用紙のセットと印刷

困ったときは

注意が必要な用紙

困ったときは

給紙カセットに用紙をセットして印刷する

困ったときは

17ページ

困ったときは

18ページ

困ったときは

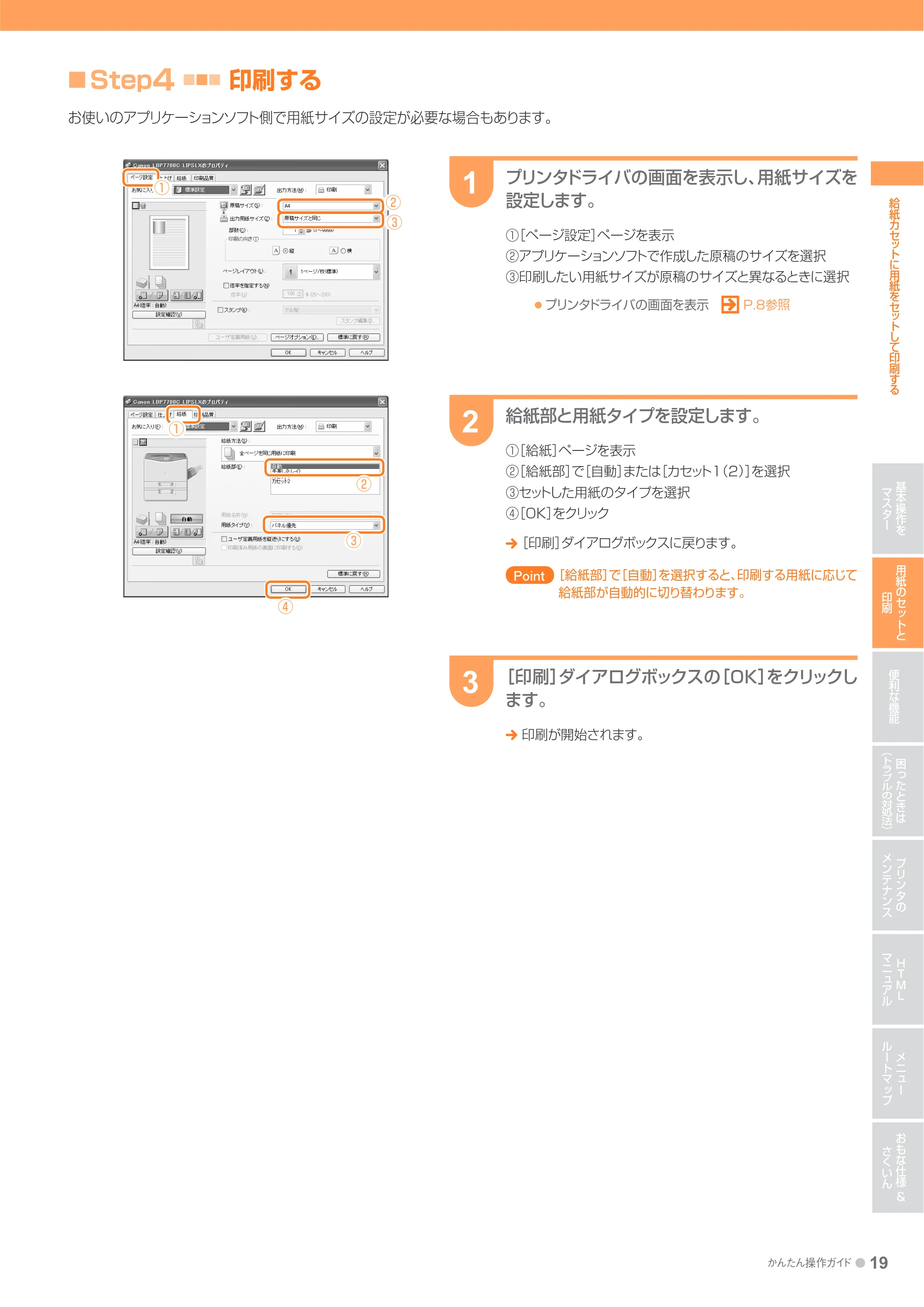

19ページ

困ったときは

手差しトレイに用紙をセットして印刷する

困ったときは

21ページ

困ったときは

22ページ

困ったときは

23ページ

困ったときは

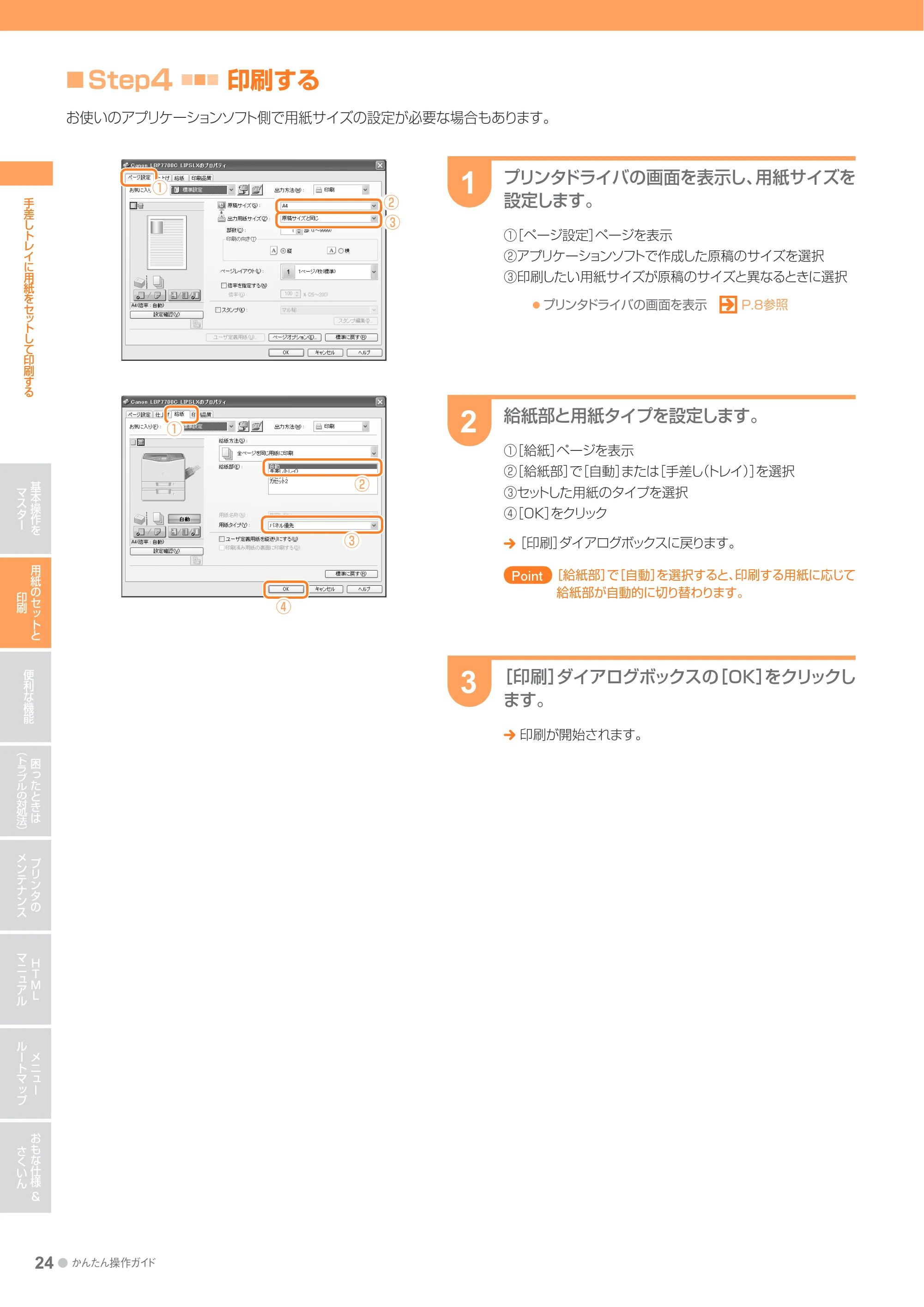

24ページ

困ったときは

不定形サイズの用紙（ユーザ設定用紙）に印刷する

困ったときは

26ページ

困ったときは

27ページ

困ったときは

便利な機能を使って印刷しよう

困ったときは

1 枚の用紙に複数のページを割り付けて印刷したい

困ったときは

ページを拡大／縮小して印刷したい

困ったときは

ポスターを作りたい

困ったときは

複数のジョブを結合して印刷したい

困ったときは

33ページ

困ったときは

カラーの文書をモノクロで印刷したい

困ったときは

「○秘」や「社外秘」などのスタンプをつけて印刷したい

困ったときは

色を調整する

困ったときは

明るさやコントラストを調整する

困ったときは

よく使う設定を登録する

困ったときは

まだある便利な機能

かんたん操作ガイド 2011年7月25日更新（PDF形式／16.37Mバイト）LBP7700C

カール／しわが発生する

おもな仕様＆さくいん
