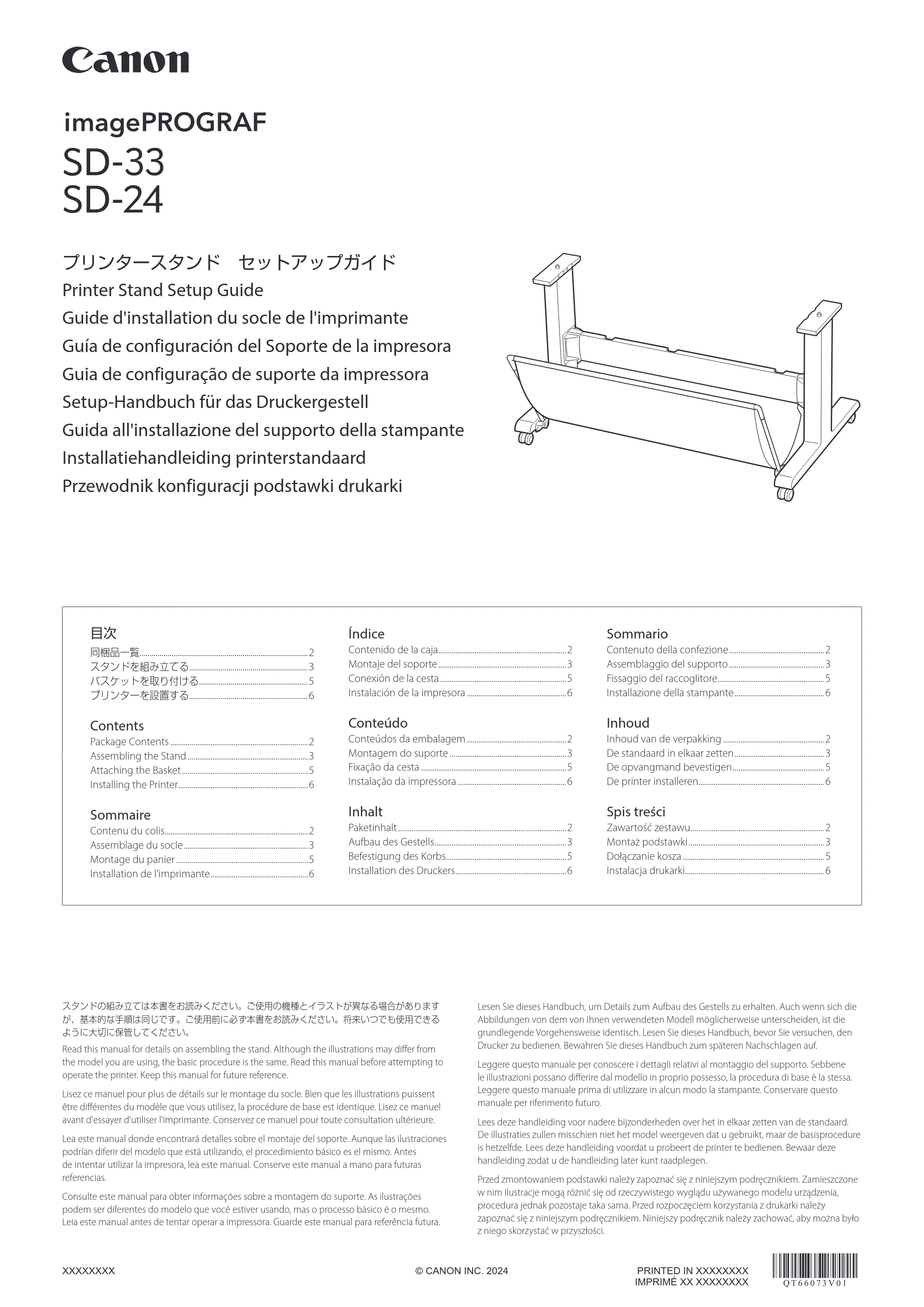

プリンタースタンド セットアップガイド
Printer Stand Setup Guide
Guide d'installation du socle de l'imprimante
Guía de configuración del Soporte de la impresora
Guia de configuração de suporte da impressora
Setup-Handbuch für das Druckergestell
Guida all'installazione del supporto della stampante
Installatiehandleiding printerstandaard
Przewodnik konfiguracji podstawki drukarki
目次
同梱品一覧.....................................................................................2
スタンドを組み立てる............................................................3
バスケットを取り付ける.......................................................5
プリンターを設置する............................................................6
Contents
Package Contents ........................................................................2
Assembling the Stand ...............................................................3
Attaching the Basket ..................................................................5
Installing the Printer....................................................................6
Sommaire
Contenu du colis...........................................................................2
Assemblage du socle .................................................................3
Montage du panier .....................................................................5
Installation de l'imprimante ...................................................6
Índice
Contenido de la caja...................................................................2
Montaje del soporte ...................................................................3
Conexión de la cesta ..................................................................5
Instalación de la impresora ....................................................6
Conteúdo
Conteúdos da embalagem ....................................................2
Montagem do suporte .............................................................3
Fixação da cesta ............................................................................5
Instalação da impressora .........................................................6
Inhalt
Paketinhalt ........................................................................................2
Aufbau des Gestells.....................................................................3
Befestigung des Korbs...............................................................5
Installation des Druckers ..........................................................6
Sommario
Contenuto della confezione ..................................................2
Assemblaggio del supporto ..................................................3
Fissaggio del raccoglitore........................................................5
Installazione della stampante ...............................................6
Inhoud
Inhoud van de verpakking .....................................................2
De standaard in elkaar zetten ...............................................3
De opvangmand bevestigen ................................................5
De printer installeren..................................................................6
Spis treści
Zawartość zestawu ......................................................................2
Montaż podstawki .......................................................................3
Dołączanie kosza ..........................................................................5
Instalacja drukarki.........................................................................6
スタンドの組み立ては本書をお読みください。ご使用の機種とイラストが異なる場合があります
が、基本的な手順は同じです。ご使用前に必ず本書をお読みください。将来いつでも使用できる
ように大切に保管してください。
Read this manual for details on assembling the stand. Although the illustrations may differ from
the model you are using, the basic procedure is the same. Read this manual before attempting to
operate the printer. Keep this manual for future reference.
Lisez ce manuel pour plus de détails sur le montage du socle. Bien que les illustrations puissent
être différentes du modèle que vous utilisez, la procédure de base est identique. Lisez ce manuel
avant d'essayer d'utiliser l'imprimante. Conservez ce manuel pour toute consultation ultérieure.
Lea este manual donde encontrará detalles sobre el montaje del soporte. Aunque las ilustraciones
podrían diferir del modelo que está utilizando, el procedimiento básico es el mismo. Antes
de intentar utilizar la impresora, lea este manual. Conserve este manual a mano para futuras
referencias.
Consulte este manual para obter informações sobre a montagem do suporte. As ilustrações
podem ser diferentes do modelo que você estiver usando, mas o processo básico é o mesmo.
Leia este manual antes de tentar operar a impressora. Guarde este manual para referência futura.
Lesen Sie dieses Handbuch, um Details zum Aufbau des Gestells zu erhalten. Auch wenn sich die
Abbildungen von dem von Ihnen verwendeten Modell möglicherweise unterscheiden, ist die
grundlegende Vorgehensweise identisch. Lesen Sie dieses Handbuch, bevor Sie versuchen, den
Drucker zu bedienen. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
Leggere questo manuale per conoscere i dettagli relativi al montaggio del supporto. Sebbene
le illustrazioni possano differire dal modello in proprio possesso, la procedura di base è la stessa.
Leggere questo manuale prima di utilizzare in alcun modo la stampante. Conservare questo
manuale per riferimento futuro.
Lees deze handleiding voor nadere bijzonderheden over het in elkaar zetten van de standaard.
De illustraties zullen misschien niet het model weergeven dat u gebruikt, maar de basisprocedure
is hetzelfde. Lees deze handleiding voordat u probeert de printer te bedienen. Bewaar deze
handleiding zodat u de handleiding later kunt raadplegen.
Przed zmontowaniem podstawki należy zapoznać się z niniejszym podręcznikiem. Zamieszczone
w nim ilustracje mogą różnić się od rzeczywistego wyglądu używanego modelu urządzenia,
procedura jednak pozostaje taka sama. Przed rozpoczęciem korzystania z drukarki należy
zapoznać się z niniejszym podręcznikiem. Niniejszy podręcznik należy zachować, aby można było
z niego skorzystać w przyszłości.
2ページ
1

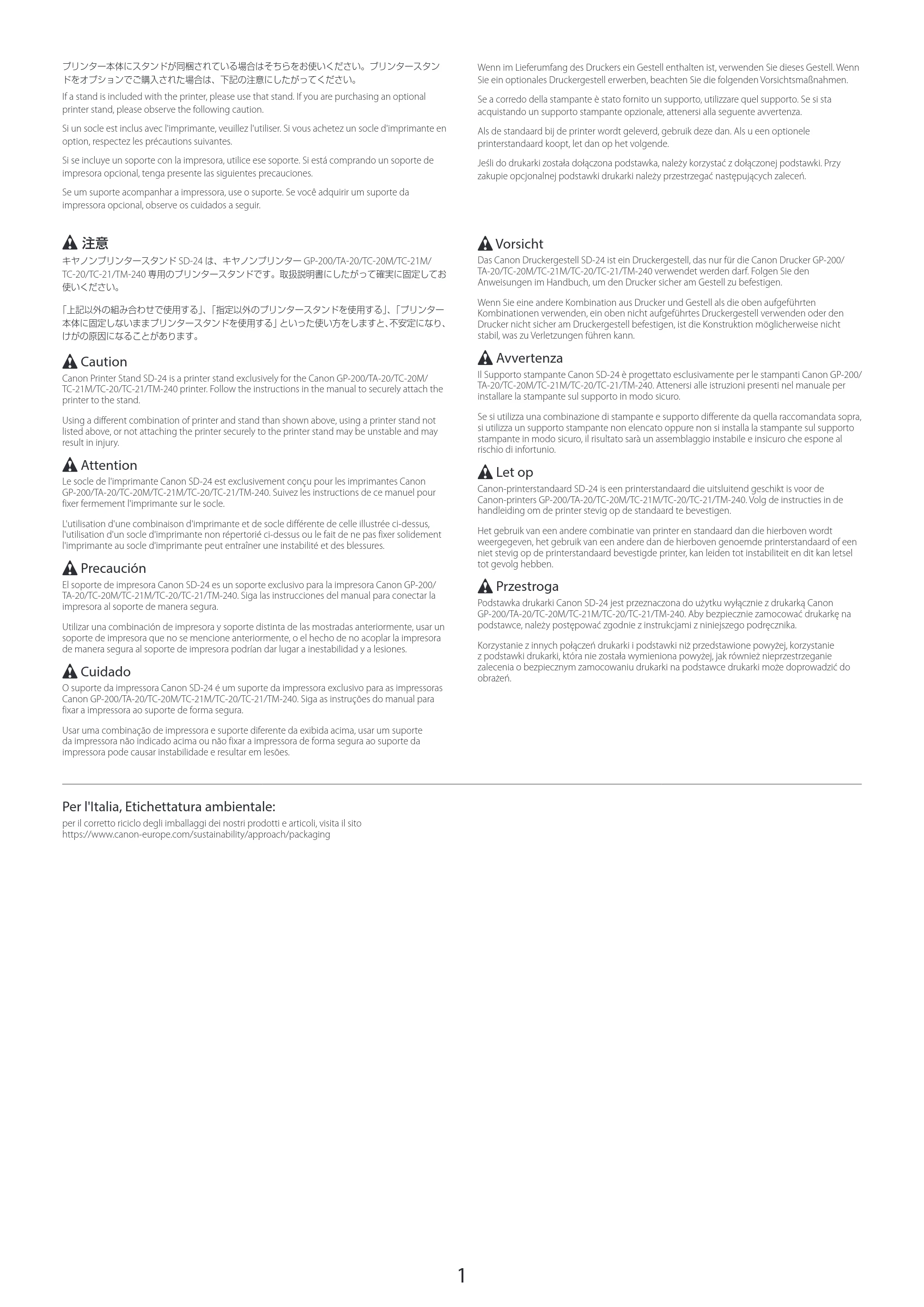

注意
キヤノンプリンタースタンド SD-24 は、キヤノンプリンター GP-200/TA-20/TC-20M/TC-21M/
TC-20/TC-21/TM-240 専用のプリンタースタンドです。取扱説明書にしたがって確実に固定してお
使いください。
「上記以外の組み合わせで使用する」、「指定以外のプリンタースタンドを使用する」、「プリンター
本体に固定しないままプリンタースタンドを使用する」といった使い方をしますと、不安定になり、
けがの原因になることがあります。
Caution
Canon Printer Stand SD-24 is a printer stand exclusively for the Canon GP-200/TA-20/TC-20M/
TC-21M/TC-20/TC-21/TM-240 printer. Follow the instructions in the manual to securely attach the
printer to the stand.
Using a different combination of printer and stand than shown above, using a printer stand not
listed above, or not attaching the printer securely to the printer stand may be unstable and may
result in injury.
Attention
Le socle de l'imprimante Canon SD-24 est exclusivement conçu pour les imprimantes Canon
GP-200/TA-20/TC-20M/TC-21M/TC-20/TC-21/TM-240. Suivez les instructions de ce manuel pour
fixer fermement l'imprimante sur le socle.
L'utilisation d'une combinaison d'imprimante et de socle différente de celle illustrée ci-dessus,
l'utilisation d'un socle d'imprimante non répertorié ci-dessus ou le fait de ne pas fixer solidement
l'imprimante au socle d'imprimante peut entraîner une instabilité et des blessures.
Precaución
El soporte de impresora Canon SD-24 es un soporte exclusivo para la impresora Canon GP-200/
TA-20/TC-20M/TC-21M/TC-20/TC-21/TM-240. Siga las instrucciones del manual para conectar la
impresora al soporte de manera segura.
Utilizar una combinación de impresora y soporte distinta de las mostradas anteriormente, usar un
soporte de impresora que no se mencione anteriormente, o el hecho de no acoplar la impresora
de manera segura al soporte de impresora podrían dar lugar a inestabilidad y a lesiones.
Cuidado
O suporte da impressora Canon SD-24 é um suporte da impressora exclusivo para as impressoras
Canon GP-200/TA-20/TC-20M/TC-21M/TC-20/TC-21/TM-240. Siga as instruções do manual para
fixar a impressora ao suporte de forma segura.
Usar uma combinação de impressora e suporte diferente da exibida acima, usar um suporte
da impressora não indicado acima ou não fixar a impressora de forma segura ao suporte da
impressora pode causar instabilidade e resultar em lesões.
Vorsicht
Das Canon Druckergestell SD-24 ist ein Druckergestell, das nur für die Canon Drucker GP-200/
TA-20/TC-20M/TC-21M/TC-20/TC-21/TM-240 verwendet werden darf. Folgen Sie den
Anweisungen im Handbuch, um den Drucker sicher am Gestell zu befestigen.
Wenn Sie eine andere Kombination aus Drucker und Gestell als die oben aufgeführten
Kombinationen verwenden, ein oben nicht aufgeführtes Druckergestell verwenden oder den
Drucker nicht sicher am Druckergestell befestigen, ist die Konstruktion möglicherweise nicht
stabil, was zu Verletzungen führen kann.
Avvertenza
Il Supporto stampante Canon SD-24 è progettato esclusivamente per le stampanti Canon GP-200/
TA-20/TC-20M/TC-21M/TC-20/TC-21/TM-240. Attenersi alle istruzioni presenti nel manuale per
installare la stampante sul supporto in modo sicuro.
Se si utilizza una combinazione di stampante e supporto differente da quella raccomandata sopra,
si utilizza un supporto stampante non elencato oppure non si installa la stampante sul supporto
stampante in modo sicuro, il risultato sarà un assemblaggio instabile e insicuro che espone al
rischio di infortunio.
Let op
Canon-printerstandaard SD-24 is een printerstandaard die uitsluitend geschikt is voor de
Canon-printers GP-200/TA-20/TC-20M/TC-21M/TC-20/TC-21/TM-240. Volg de instructies in de
handleiding om de printer stevig op de standaard te bevestigen.
Het gebruik van een andere combinatie van printer en standaard dan die hierboven wordt
weergegeven, het gebruik van een andere dan de hierboven genoemde printerstandaard of een
niet stevig op de printerstandaard bevestigde printer, kan leiden tot instabiliteit en dit kan letsel
tot gevolg hebben.
Przestroga
Podstawka drukarki Canon SD-24 jest przeznaczona do użytku wyłącznie z drukarką Canon
GP-200/TA-20/TC-20M/TC-21M/TC-20/TC-21/TM-240. Aby bezpiecznie zamocować drukarkę na
podstawce, należy postępować zgodnie z instrukcjami z niniejszego podręcznika.
Korzystanie z innych połączeń drukarki i podstawki niż przedstawione powyżej, korzystanie
z podstawki drukarki, która nie została wymieniona powyżej, jak również nieprzestrzeganie
zalecenia o bezpiecznym zamocowaniu drukarki na podstawce drukarki może doprowadzić do
obrażeń.
プリンター本体にスタンドが同梱されている場合はそちらをお使いください。プリンタースタン
ドをオプションでご購入された場合は、下記の注意にしたがってください。
If a stand is included with the printer, please use that stand. If you are purchasing an optional
printer stand, please observe the following caution.
Si un socle est inclus avec l'imprimante, veuillez l'utiliser. Si vous achetez un socle d'imprimante en
option, respectez les précautions suivantes.
Si se incluye un soporte con la impresora, utilice ese soporte. Si está comprando un soporte de
impresora opcional, tenga presente las siguientes precauciones.
Se um suporte acompanhar a impressora, use o suporte. Se você adquirir um suporte da
impressora opcional, observe os cuidados a seguir.
Wenn im Lieferumfang des Druckers ein Gestell enthalten ist, verwenden Sie dieses Gestell. Wenn
Sie ein optionales Druckergestell erwerben, beachten Sie die folgenden Vorsichtsmaßnahmen.
Se a corredo della stampante è stato fornito un supporto, utilizzare quel supporto. Se si sta
acquistando un supporto stampante opzionale, attenersi alla seguente avvertenza.
Als de standaard bij de printer wordt geleverd, gebruik deze dan. Als u een optionele
printerstandaard koopt, let dan op het volgende.
Jeśli do drukarki została dołączona podstawka, należy korzystać z dołączonej podstawki. Przy
zakupie opcjonalnej podstawki drukarki należy przestrzegać następujących zaleceń.
Per l'Italia, Etichettatura ambientale:
per il corretto riciclo degli imballaggi dei nostri prodotti e articoli, visita il sito
https://www.canon-europe.com/sustainability/approach/packaging

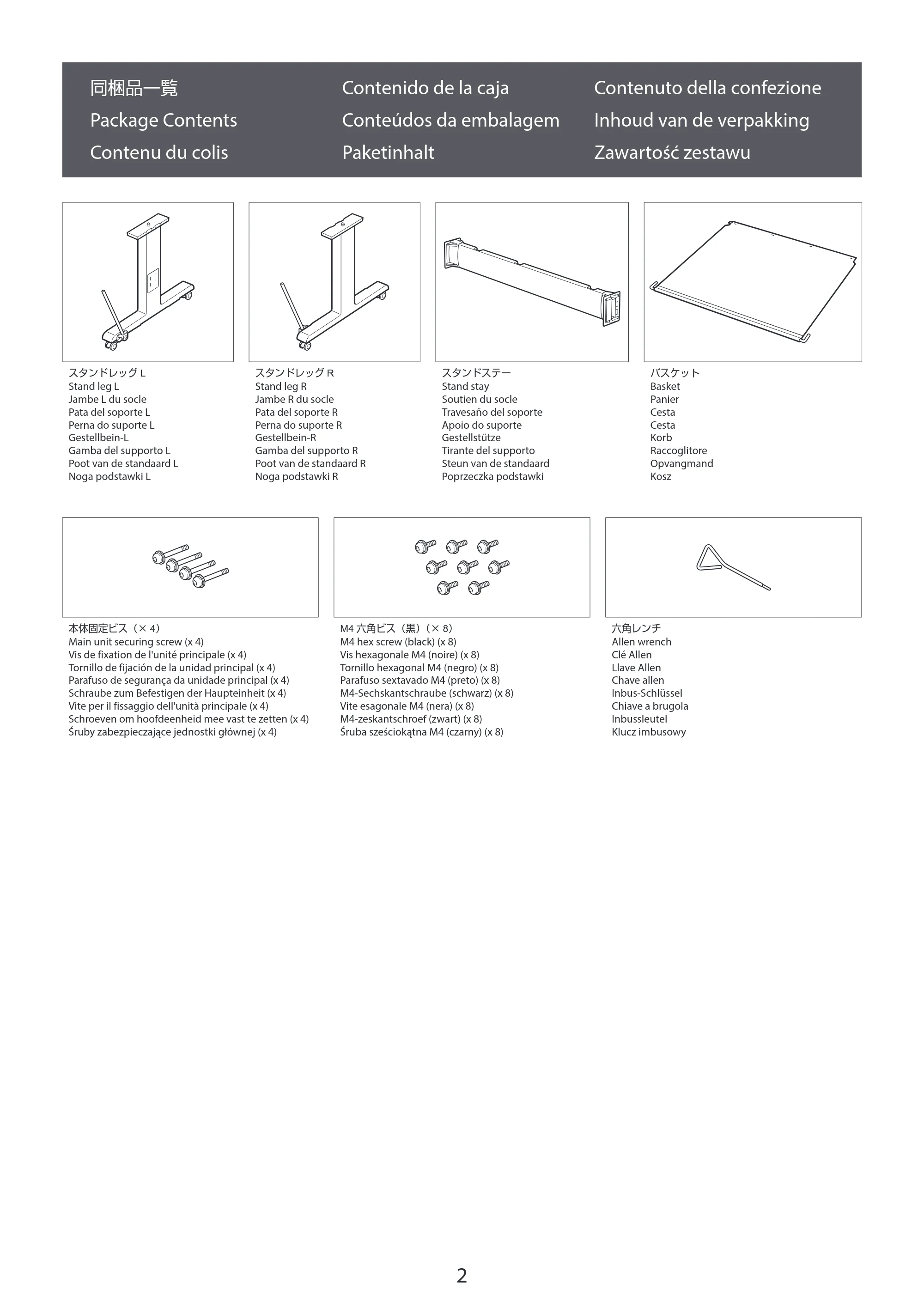

同梱品一覧
2
スタンドレッグ L
Stand leg L
Jambe L du socle
Pata del soporte L
Perna do suporte L
Gestellbein-L
Gamba del supporto L
Poot van de standaard L
Noga podstawki L
スタンドレッグ R
Stand leg R
Jambe R du socle
Pata del soporte R
Perna do suporte R
Gestellbein-R
Gamba del supporto R
Poot van de standaard R
Noga podstawki R
スタンドステー
Stand stay
Soutien du socle
Travesaño del soporte
Apoio do suporte
Gestellstütze
Tirante del supporto
Steun van de standaard
Poprzeczka podstawki
バスケット
Basket
Panier
Cesta
Cesta
Korb
Raccoglitore
Opvangmand
Kosz
本体固定ビス（× 4）
Main unit securing screw (x 4)
Vis de fixation de l'unité principale (x 4)
Tornillo de fijación de la unidad principal (x 4)
Parafuso de segurança da unidade principal (x 4)
Schraube zum Befestigen der Haupteinheit (x 4)
Vite per il fissaggio dell'unità principale (x 4)
Schroeven om hoofdeenheid mee vast te zetten (x 4)
Śruby zabezpieczające jednostki głównej (x 4)
M4 六角ビス（黒）（× 8）
M4 hex screw (black) (x 8)
Vis hexagonale M4 (noire) (x 8)
Tornillo hexagonal M4 (negro) (x 8)
Parafuso sextavado M4 (preto) (x 8)
M4-Sechskantschraube (schwarz) (x 8)
Vite esagonale M4 (nera) (x 8)
M4-zeskantschroef (zwart) (x 8)
Śruba sześciokątna M4 (czarny) (x 8)
六角レンチ
Allen wrench
Clé Allen
Llave Allen
Chave allen
Inbus-Schlüssel
Chiave a brugola
Inbussleutel
Klucz imbusowy
同梱品一覧 Contenido de la caja Contenuto della confezione
Package Contents Conteúdos da embalagem Inhoud van de verpakking
Contenu du colis Paketinhalt Zawartość zestawu

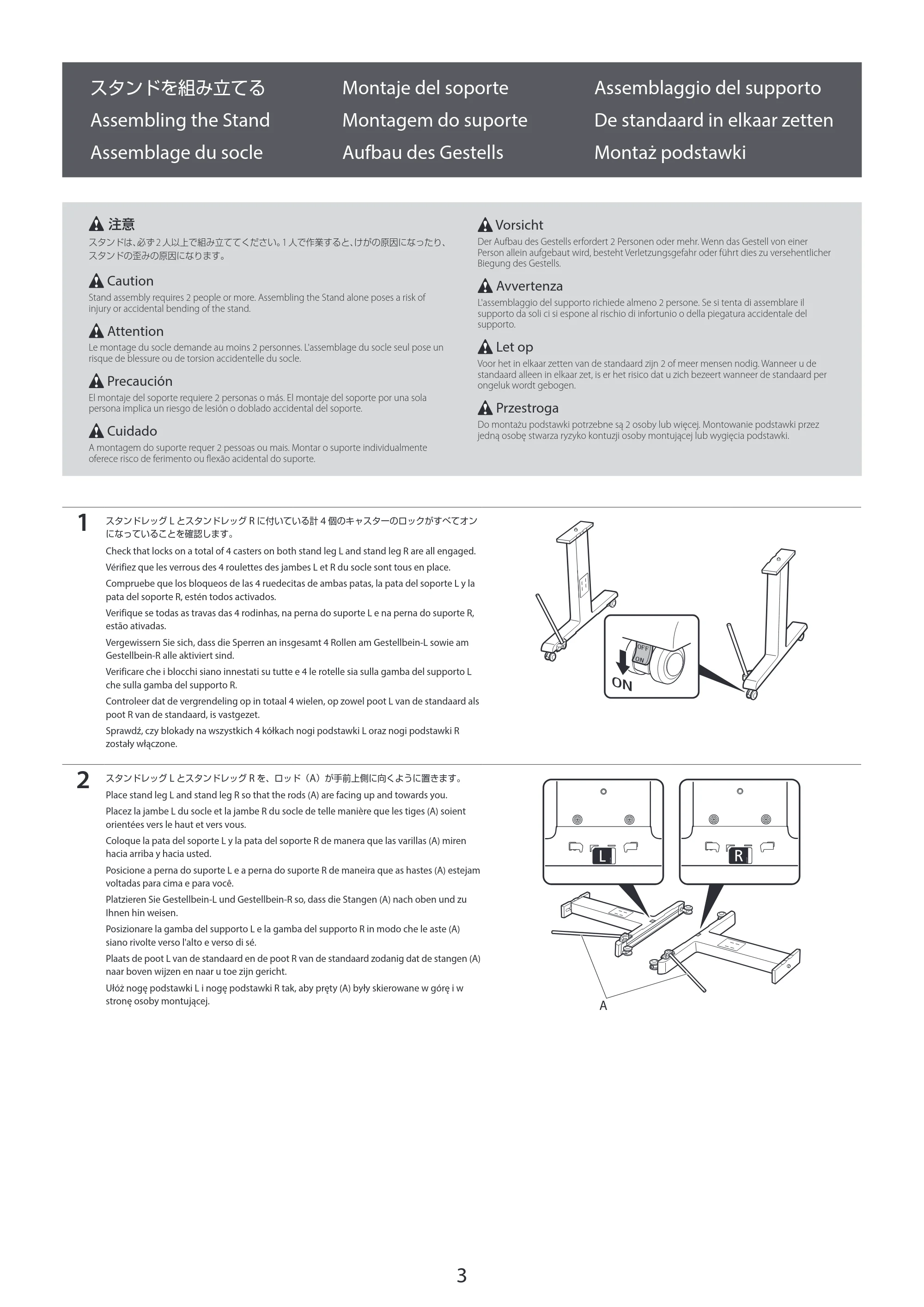

スタンドを組み立てる
3
1
スタンドレッグ L とスタンドレッグ R に付いている計 4 個のキャスターのロックがすべてオン
になっていることを確認します。
Check that locks on a total of 4 casters on both stand leg L and stand leg R are all engaged.
Vérifiez que les verrous des 4 roulettes des jambes L et R du socle sont tous en place.
Compruebe que los bloqueos de las 4 ruedecitas de ambas patas, la pata del soporte L y la
pata del soporte R, estén todos activados.
Verifique se todas as travas das 4 rodinhas, na perna do suporte L e na perna do suporte R,
estão ativadas.
Vergewissern Sie sich, dass die Sperren an insgesamt 4 Rollen am Gestellbein-L sowie am
Gestellbein-R alle aktiviert sind.
Verificare che i blocchi siano innestati su tutte e 4 le rotelle sia sulla gamba del supporto L
che sulla gamba del supporto R.
Controleer dat de vergrendeling op in totaal 4 wielen, op zowel poot L van de standaard als
poot R van de standaard, is vastgezet.
Sprawdź, czy blokady na wszystkich 4 kółkach nogi podstawki L oraz nogi podstawki R
zostały włączone.
2
スタンドレッグ L とスタンドレッグ R を、ロッド（A）が手前上側に向くように置きます。
Place stand leg L and stand leg R so that the rods (A) are facing up and towards you.
Placez la jambe L du socle et la jambe R du socle de telle manière que les tiges (A) soient
orientées vers le haut et vers vous.
Coloque la pata del soporte L y la pata del soporte R de manera que las varillas (A) miren
hacia arriba y hacia usted.
Posicione a perna do suporte L e a perna do suporte R de maneira que as hastes (A) estejam
voltadas para cima e para você.
Platzieren Sie Gestellbein-L und Gestellbein-R so, dass die Stangen (A) nach oben und zu
Ihnen hin weisen.
Posizionare la gamba del supporto L e la gamba del supporto R in modo che le aste (A)
siano rivolte verso l'alto e verso di sé.
Plaats de poot L van de standaard en de poot R van de standaard zodanig dat de stangen (A)
naar boven wijzen en naar u toe zijn gericht.
Ułóż nogę podstawki L i nogę podstawki R tak, aby pręty (A) były skierowane w górę i w
stronę osoby montującej.
A
注意
スタンドは、必ず 2 人以上で組み立ててください。1 人で作業すると、けがの原因になったり、
スタンドの歪みの原因になります。
Caution
Stand assembly requires 2 people or more. Assembling the Stand alone poses a risk of
injury or accidental bending of the stand.
Attention
Le montage du socle demande au moins 2 personnes. L'assemblage du socle seul pose un
risque de blessure ou de torsion accidentelle du socle.
Precaución
El montaje del soporte requiere 2 personas o más. El montaje del soporte por una sola
persona implica un riesgo de lesión o doblado accidental del soporte.
Cuidado
A montagem do suporte requer 2 pessoas ou mais. Montar o suporte individualmente
oferece risco de ferimento ou flexão acidental do suporte.
Vorsicht
Der Aufbau des Gestells erfordert 2 Personen oder mehr. Wenn das Gestell von einer
Person allein aufgebaut wird, besteht Verletzungsgefahr oder führt dies zu versehentlicher
Biegung des Gestells.
Avvertenza
L'assemblaggio del supporto richiede almeno 2 persone. Se si tenta di assemblare il
supporto da soli ci si espone al rischio di infortunio o della piegatura accidentale del
supporto.
Let op
Voor het in elkaar zetten van de standaard zijn 2 of meer mensen nodig. Wanneer u de
standaard alleen in elkaar zet, is er het risico dat u zich bezeert wanneer de standaard per
ongeluk wordt gebogen.
Przestroga
Do montażu podstawki potrzebne są 2 osoby lub więcej. Montowanie podstawki przez
jedną osobę stwarza ryzyko kontuzji osoby montującej lub wygięcia podstawki.
スタンドを組み立てる Montaje del soporte Assemblaggio del supporto
Assembling the Stand Montagem do suporte De standaard in elkaar zetten
Assemblage du socle Aufbau des Gestells Montaż podstawki
5ページ
4
3

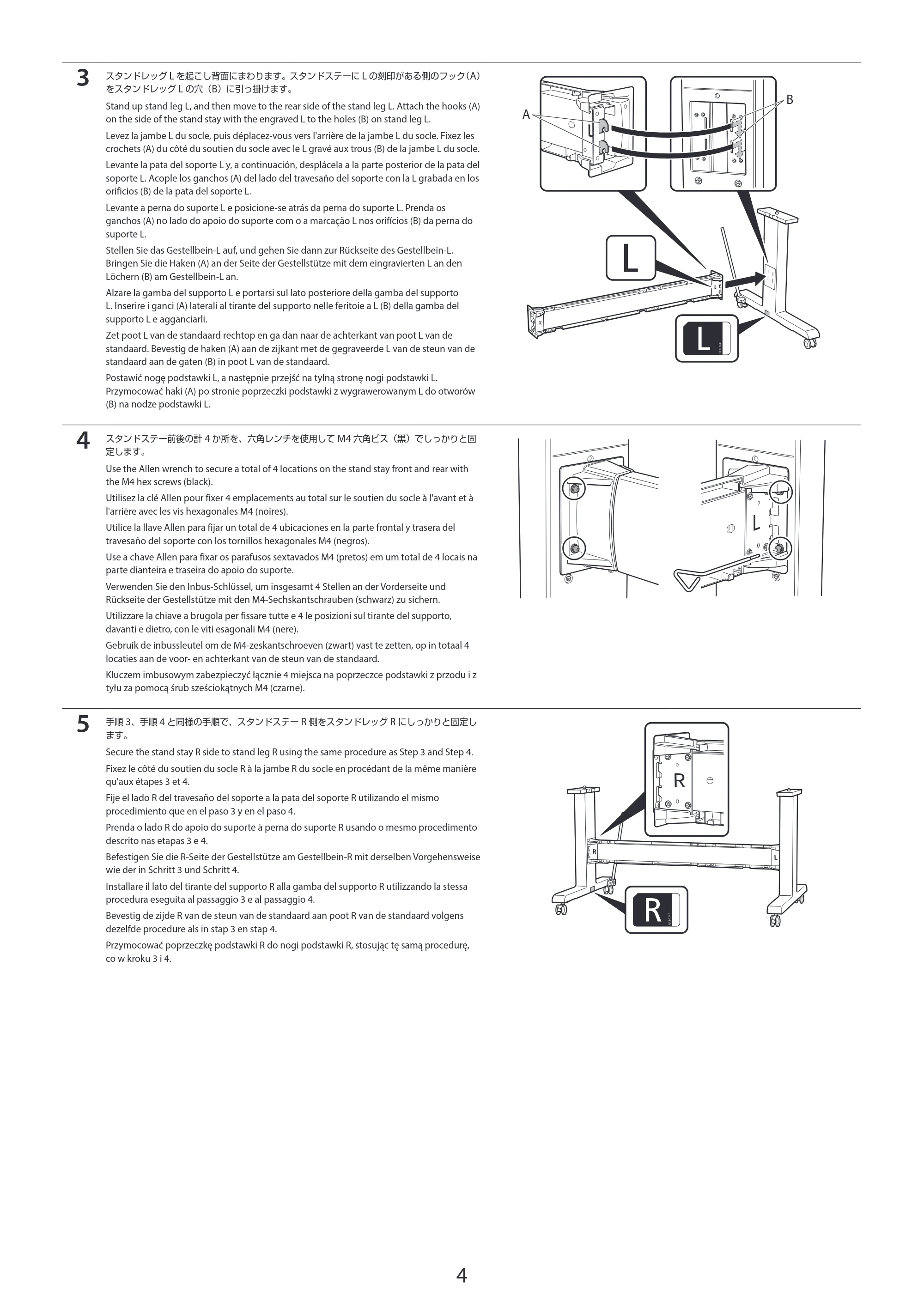

スタンドレッグ L を起こし背面にまわります。スタンドステーに L の刻印がある側のフック（A）
をスタンドレッグ L の穴（B）に引っ掛けます。
Stand up stand leg L, and then move to the rear side of the stand leg L. Attach the hooks (A)
on the side of the stand stay with the engraved L to the holes (B) on stand leg L.
Levez la jambe L du socle, puis déplacez-vous vers l'arrière de la jambe L du socle. Fixez les
crochets (A) du côté du soutien du socle avec le L gravé aux trous (B) de la jambe L du socle.
Levante la pata del soporte L y, a continuación, desplácela a la parte posterior de la pata del
soporte L. Acople los ganchos (A) del lado del travesaño del soporte con la L grabada en los
orificios (B) de la pata del soporte L.
Levante a perna do suporte L e posicione-se atrás da perna do suporte L. Prenda os
ganchos (A) no lado do apoio do suporte com o a marcação L nos orifícios (B) da perna do
suporte L.
Stellen Sie das Gestellbein-L auf, und gehen Sie dann zur Rückseite des Gestellbein-L.
Bringen Sie die Haken (A) an der Seite der Gestellstütze mit dem eingravierten L an den
Löchern (B) am Gestellbein-L an.
Alzare la gamba del supporto L e portarsi sul lato posteriore della gamba del supporto
L. Inserire i ganci (A) laterali al tirante del supporto nelle feritoie a L (B) della gamba del
supporto L e agganciarli.
Zet poot L van de standaard rechtop en ga dan naar de achterkant van poot L van de
standaard. Bevestig de haken (A) aan de zijkant met de gegraveerde L van de steun van de
standaard aan de gaten (B) in poot L van de standaard.
Postawić nogę podstawki L, a następnie przejść na tylną stronę nogi podstawki L.
Przymocować haki (A) po stronie poprzeczki podstawki z wygrawerowanym L do otworów
(B) na nodze podstawki L.
A
B
4
スタンドステー前後の計 4 か所を、六角レンチを使用して M4 六角ビス（黒）でしっかりと固
定します。
Use the Allen wrench to secure a total of 4 locations on the stand stay front and rear with
the M4 hex screws (black).
Utilisez la clé Allen pour fixer 4 emplacements au total sur le soutien du socle à l'avant et à
l'arrière avec les vis hexagonales M4 (noires).
Utilice la llave Allen para fijar un total de 4 ubicaciones en la parte frontal y trasera del
travesaño del soporte con los tornillos hexagonales M4 (negros).
Use a chave Allen para fixar os parafusos sextavados M4 (pretos) em um total de 4 locais na
parte dianteira e traseira do apoio do suporte.
Verwenden Sie den Inbus-Schlüssel, um insgesamt 4 Stellen an der Vorderseite und
Rückseite der Gestellstütze mit den M4-Sechskantschrauben (schwarz) zu sichern.
Utilizzare la chiave a brugola per fissare tutte e 4 le posizioni sul tirante del supporto,
davanti e dietro, con le viti esagonali M4 (nere).
Gebruik de inbussleutel om de M4-zeskantschroeven (zwart) vast te zetten, op in totaal 4
locaties aan de voor- en achterkant van de steun van de standaard.
Kluczem imbusowym zabezpieczyć łącznie 4 miejsca na poprzeczce podstawki z przodu i z
tyłu za pomocą śrub sześciokątnych M4 (czarne).
5
手順 3、手順 4 と同様の手順で、スタンドステー R 側をスタンドレッグ R にしっかりと固定し
ます。
Secure the stand stay R side to stand leg R using the same procedure as Step 3 and Step 4.
Fixez le côté du soutien du socle R à la jambe R du socle en procédant de la même manière
qu'aux étapes 3 et 4.
Fije el lado R del travesaño del soporte a la pata del soporte R utilizando el mismo
procedimiento que en el paso 3 y en el paso 4.
Prenda o lado R do apoio do suporte à perna do suporte R usando o mesmo procedimento
descrito nas etapas 3 e 4.
Befestigen Sie die R-Seite der Gestellstütze am Gestellbein-R mit derselben Vorgehensweise
wie der in Schritt 3 und Schritt 4.
Installare il lato del tirante del supporto R alla gamba del supporto R utilizzando la stessa
procedura eseguita al passaggio 3 e al passaggio 4.
Bevestig de zijde R van de steun van de standaard aan poot R van de standaard volgens
dezelfde procedure als in stap 3 en stap 4.
Przymocować poprzeczkę podstawki R do nogi podstawki R, stosując tę samą procedurę,
co w kroku 3 i 4.

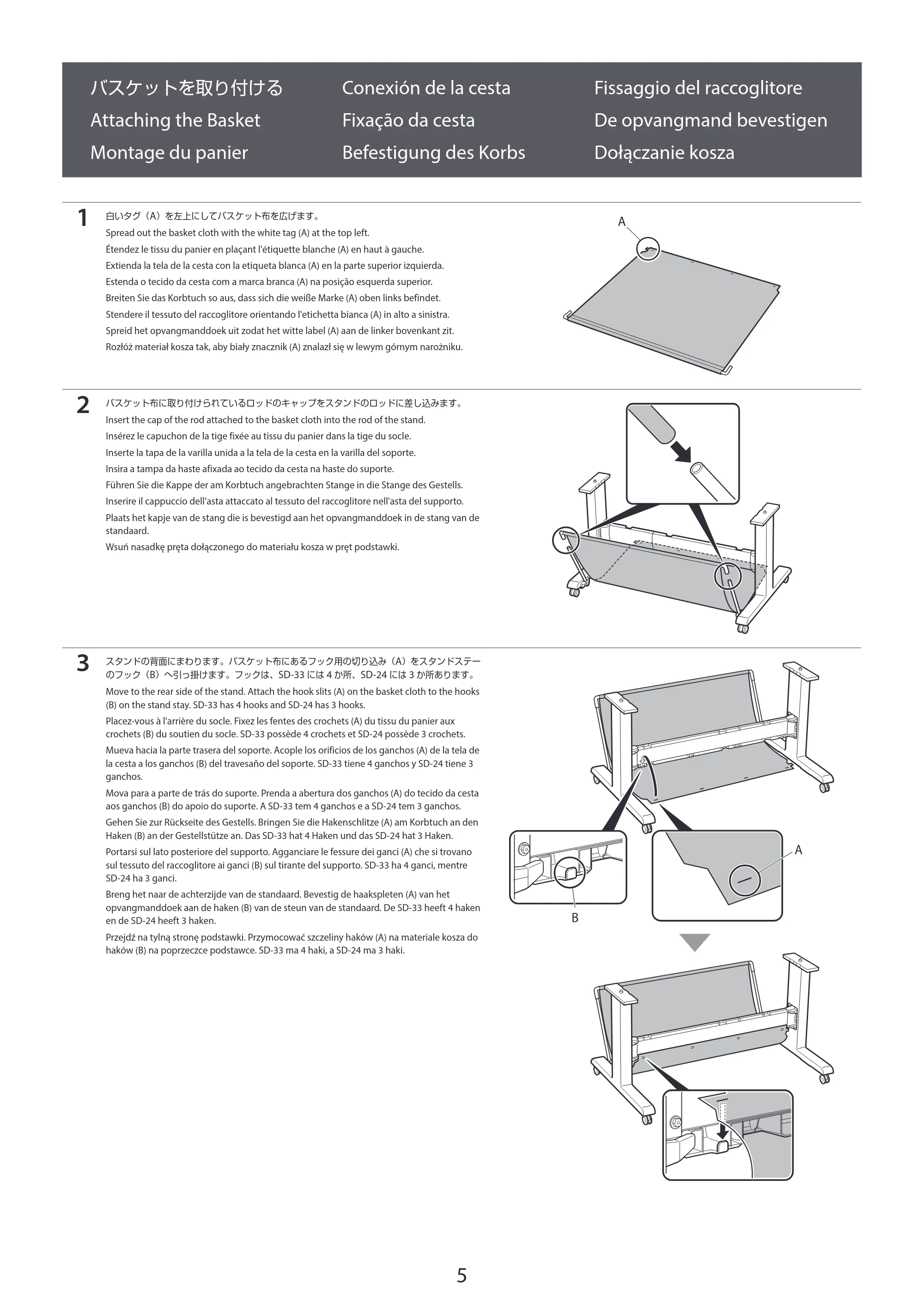

バスケットを取り付ける
5
1
白いタグ（A）を左上にしてバスケット布を広げます。
Spread out the basket cloth with the white tag (A) at the top left.
Étendez le tissu du panier en plaçant l'étiquette blanche (A) en haut à gauche.
Extienda la tela de la cesta con la etiqueta blanca (A) en la parte superior izquierda.
Estenda o tecido da cesta com a marca branca (A) na posição esquerda superior.
Breiten Sie das Korbtuch so aus, dass sich die weiße Marke (A) oben links befindet.
Stendere il tessuto del raccoglitore orientando l'etichetta bianca (A) in alto a sinistra.
Spreid het opvangmanddoek uit zodat het witte label (A) aan de linker bovenkant zit.
Rozłóż materiał kosza tak, aby biały znacznik (A) znalazł się w lewym górnym narożniku.
A
2
バスケット布に取り付けられているロッドのキャップをスタンドのロッドに差し込みます。
Insert the cap of the rod attached to the basket cloth into the rod of the stand.
Insérez le capuchon de la tige fixée au tissu du panier dans la tige du socle.
Inserte la tapa de la varilla unida a la tela de la cesta en la varilla del soporte.
Insira a tampa da haste afixada ao tecido da cesta na haste do suporte.
Führen Sie die Kappe der am Korbtuch angebrachten Stange in die Stange des Gestells.
Inserire il cappuccio dell'asta attaccato al tessuto del raccoglitore nell'asta del supporto.
Plaats het kapje van de stang die is bevestigd aan het opvangmanddoek in de stang van de
standaard.
Wsuń nasadkę pręta dołączonego do materiału kosza w pręt podstawki.
3
スタンドの背面にまわります。バスケット布にあるフック用の切り込み（A）をスタンドステー
のフック（B）へ引っ掛けます。フックは、SD-33 には 4 か所、SD-24 には 3 か所あります。
Move to the rear side of the stand. Attach the hook slits (A) on the basket cloth to the hooks
(B) on the stand stay. SD-33 has 4 hooks and SD-24 has 3 hooks.
Placez-vous à l'arrière du socle. Fixez les fentes des crochets (A) du tissu du panier aux
crochets (B) du soutien du socle. SD-33 possède 4 crochets et SD-24 possède 3 crochets.
Mueva hacia la parte trasera del soporte. Acople los orificios de los ganchos (A) de la tela de
la cesta a los ganchos (B) del travesaño del soporte. SD-33 tiene 4 ganchos y SD-24 tiene 3
ganchos.
Mova para a parte de trás do suporte. Prenda a abertura dos ganchos (A) do tecido da cesta
aos ganchos (B) do apoio do suporte. A SD-33 tem 4 ganchos e a SD-24 tem 3 ganchos.
Gehen Sie zur Rückseite des Gestells. Bringen Sie die Hakenschlitze (A) am Korbtuch an den
Haken (B) an der Gestellstütze an. Das SD-33 hat 4 Haken und das SD-24 hat 3 Haken.
Portarsi sul lato posteriore del supporto. Agganciare le fessure dei ganci (A) che si trovano
sul tessuto del raccoglitore ai ganci (B) sul tirante del supporto. SD-33 ha 4 ganci, mentre
SD-24 ha 3 ganci.
Breng het naar de achterzijde van de standaard. Bevestig de haakspleten (A) van het
opvangmanddoek aan de haken (B) van de steun van de standaard. De SD-33 heeft 4 haken
en de SD-24 heeft 3 haken.
Przejdź na tylną stronę podstawki. Przymocować szczeliny haków (A) na materiale kosza do
haków (B) na poprzeczce podstawce. SD-33 ma 4 haki, a SD-24 ma 3 haki.
A
B
バスケットを取り付ける Conexión de la cesta Fissaggio del raccoglitore
Attaching the Basket Fixação da cesta De opvangmand bevestigen
Montage du panier Befestigung des Korbs Dołączanie kosza

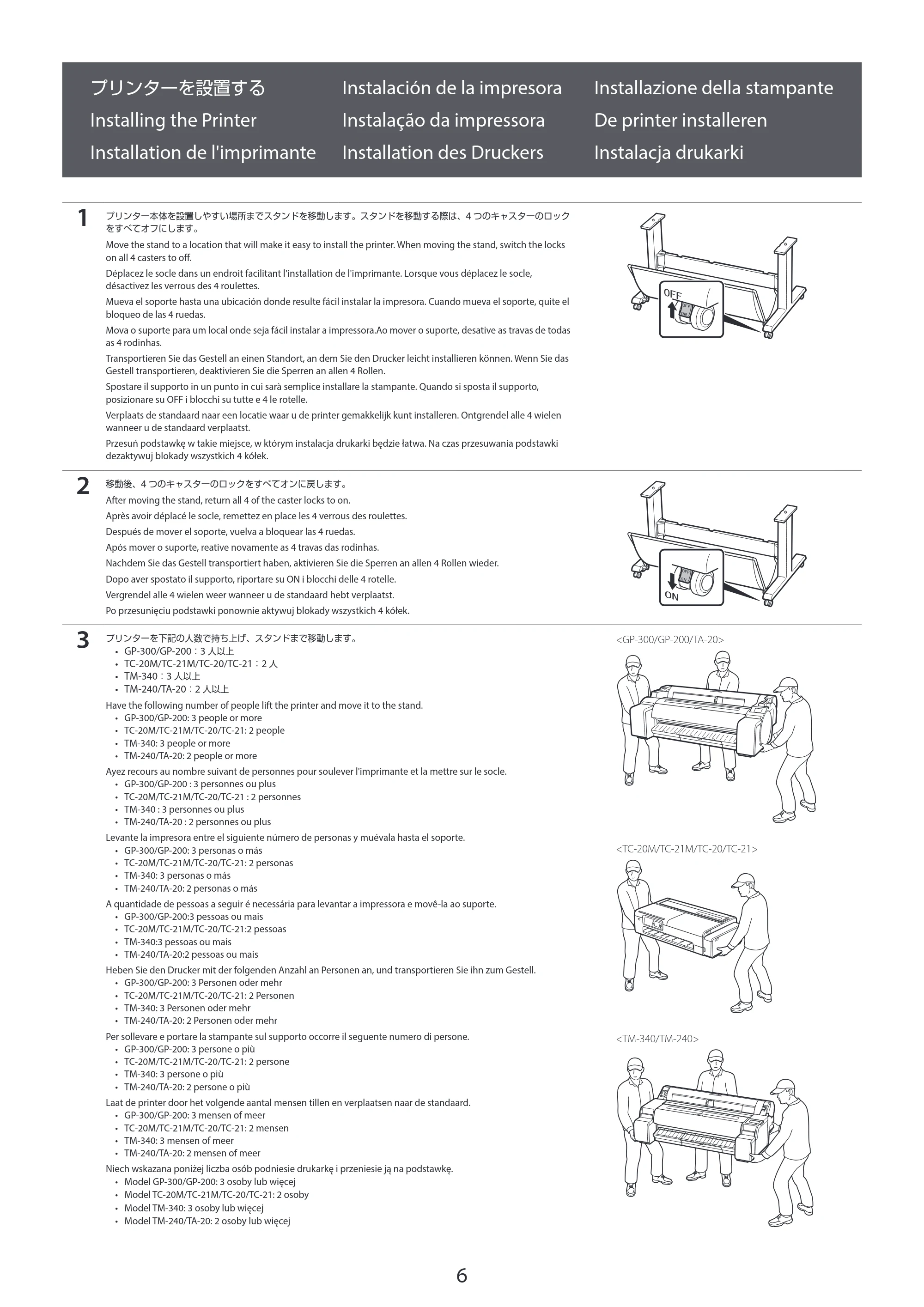

プリンターを設置する
6
1
プリンター本体を設置しやすい場所までスタンドを移動します。スタンドを移動する際は、4 つのキャスターのロック
をすべてオフにします。
Move the stand to a location that will make it easy to install the printer. When moving the stand, switch the locks
on all 4 casters to off.
Déplacez le socle dans un endroit facilitant l'installation de l'imprimante. Lorsque vous déplacez le socle,
désactivez les verrous des 4 roulettes.
Mueva el soporte hasta una ubicación donde resulte fácil instalar la impresora. Cuando mueva el soporte, quite el
bloqueo de las 4 ruedas.
Mova o suporte para um local onde seja fácil instalar a impressora.Ao mover o suporte, desative as travas de todas
as 4 rodinhas.
Transportieren Sie das Gestell an einen Standort, an dem Sie den Drucker leicht installieren können. Wenn Sie das
Gestell transportieren, deaktivieren Sie die Sperren an allen 4 Rollen.
Spostare il supporto in un punto in cui sarà semplice installare la stampante. Quando si sposta il supporto,
posizionare su OFF i blocchi su tutte e 4 le rotelle.
Verplaats de standaard naar een locatie waar u de printer gemakkelijk kunt installeren. Ontgrendel alle 4 wielen
wanneer u de standaard verplaatst.
Przesuń podstawkę w takie miejsce, w którym instalacja drukarki będzie łatwa. Na czas przesuwania podstawki
dezaktywuj blokady wszystkich 4 kółek.
2
移動後、4 つのキャスターのロックをすべてオンに戻します。
After moving the stand, return all 4 of the caster locks to on.
Après avoir déplacé le socle, remettez en place les 4 verrous des roulettes.
Después de mover el soporte, vuelva a bloquear las 4 ruedas.
Após mover o suporte, reative novamente as 4 travas das rodinhas.
Nachdem Sie das Gestell transportiert haben, aktivieren Sie die Sperren an allen 4 Rollen wieder.
Dopo aver spostato il supporto, riportare su ON i blocchi delle 4 rotelle.
Vergrendel alle 4 wielen weer wanneer u de standaard hebt verplaatst.
Po przesunięciu podstawki ponownie aktywuj blokady wszystkich 4 kółek.
3
プリンターを下記の人数で持ち上げ、スタンドまで移動します。
- GP-300/GP-200：3 人以上
- TC-20M/TC-21M/TC-20/TC-21：2 人
- TM-340：3 人以上
- TM-240/TA-20：2 人以上
Have the following number of people lift the printer and move it to the stand.
- GP-300/GP-200: 3 people or more
- TC-20M/TC-21M/TC-20/TC-21: 2 people
- TM-340: 3 people or more
- TM-240/TA-20: 2 people or more
Ayez recours au nombre suivant de personnes pour soulever l'imprimante et la mettre sur le socle.
- GP-300/GP-200 : 3 personnes ou plus
- TC-20M/TC-21M/TC-20/TC-21 : 2 personnes
- TM-340 : 3 personnes ou plus
- TM-240/TA-20 : 2 personnes ou plus
Levante la impresora entre el siguiente número de personas y muévala hasta el soporte.
- GP-300/GP-200: 3 personas o más
- TC-20M/TC-21M/TC-20/TC-21: 2 personas
- TM-340: 3 personas o más
- TM-240/TA-20: 2 personas o más
A quantidade de pessoas a seguir é necessária para levantar a impressora e movê-la ao suporte.
- GP-300/GP-200:3 pessoas ou mais
- TC-20M/TC-21M/TC-20/TC-21:2 pessoas
- TM-340:3 pessoas ou mais
- TM-240/TA-20:2 pessoas ou mais
Heben Sie den Drucker mit der folgenden Anzahl an Personen an, und transportieren Sie ihn zum Gestell.
- GP-300/GP-200: 3 Personen oder mehr
- TC-20M/TC-21M/TC-20/TC-21: 2 Personen
- TM-340: 3 Personen oder mehr
- TM-240/TA-20: 2 Personen oder mehr
Per sollevare e portare la stampante sul supporto occorre il seguente numero di persone.
- GP-300/GP-200: 3 persone o più
- TC-20M/TC-21M/TC-20/TC-21: 2 persone
- TM-340: 3 persone o più
- TM-240/TA-20: 2 persone o più
Laat de printer door het volgende aantal mensen tillen en verplaatsen naar de standaard.
- GP-300/GP-200: 3 mensen of meer
- TC-20M/TC-21M/TC-20/TC-21: 2 mensen
- TM-340: 3 mensen of meer
- TM-240/TA-20: 2 mensen of meer
Niech wskazana poniżej liczba osób podniesie drukarkę i przeniesie ją na podstawkę.
- Model GP-300/GP-200: 3 osoby lub więcej
- Model TC-20M/TC-21M/TC-20/TC-21: 2 osoby
- Model TM-340: 3 osoby lub więcej
- Model TM-240/TA-20: 2 osoby lub więcej
<GP-300/GP-200/TA-20>
<TC-20M/TC-21M/TC-20/TC-21>
<TM-340/TM-240>
プリンターを設置する Instalación de la impresora Installazione della stampante
Installing the Printer Instalação da impressora De printer installeren
Installation de l'imprimante Installation des Druckers Instalacja drukarki
8ページ
7
4

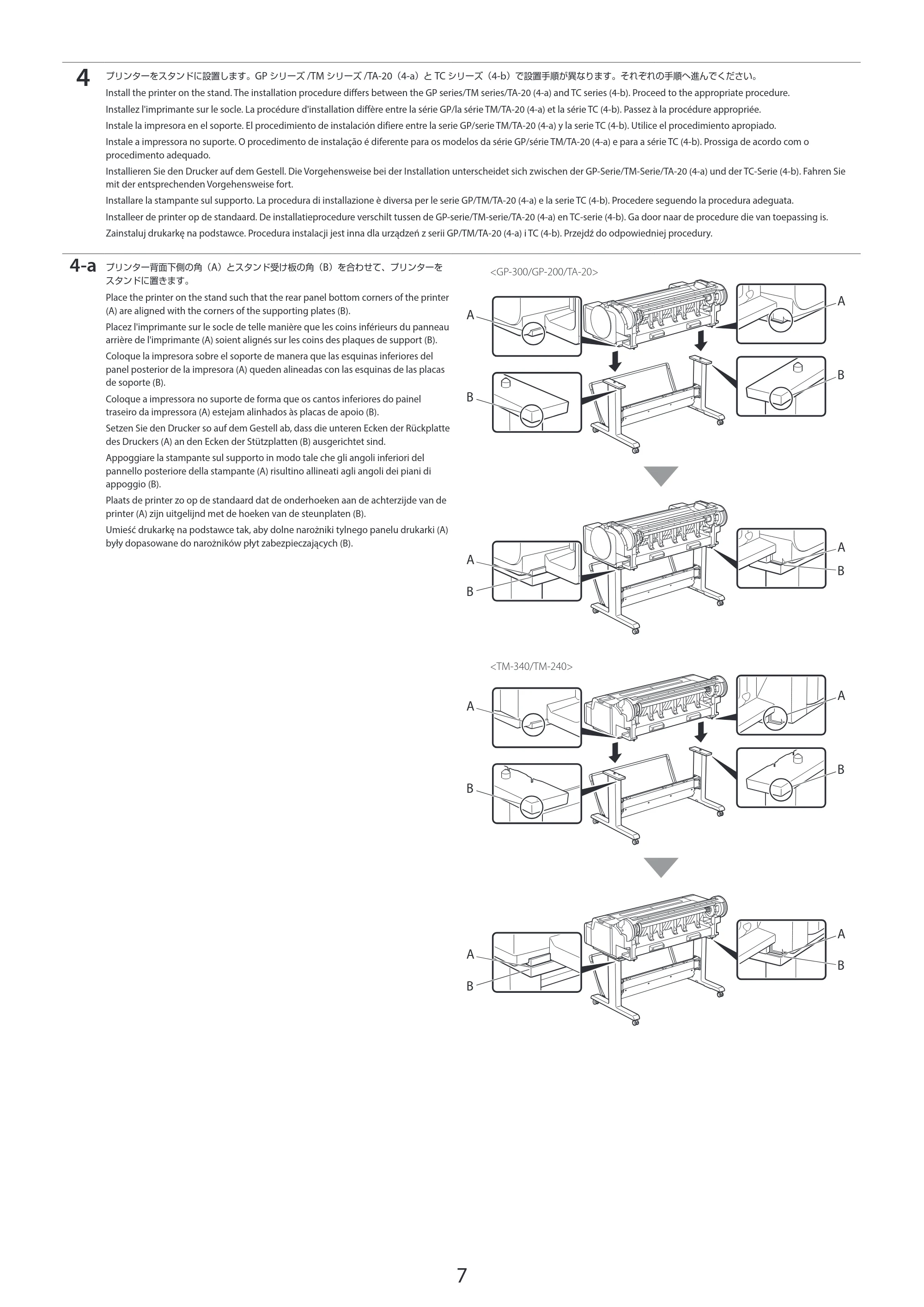

プリンターをスタンドに設置します。GP シリーズ /TM シリーズ /TA-20（4-a）と TC シリーズ（4-b）で設置手順が異なります。それぞれの手順へ進んでください。
Install the printer on the stand. The installation procedure differs between the GP series/TM series/TA-20 (4-a) and TC series (4-b). Proceed to the appropriate procedure.
Installez l'imprimante sur le socle. La procédure d'installation diffère entre la série GP/la série TM/TA-20 (4-a) et la série TC (4-b). Passez à la procédure appropriée.
Instale la impresora en el soporte. El procedimiento de instalación difiere entre la serie GP/serie TM/TA-20 (4-a) y la serie TC (4-b). Utilice el procedimiento apropiado.
Instale a impressora no suporte. O procedimento de instalação é diferente para os modelos da série GP/série TM/TA-20 (4-a) e para a série TC (4-b). Prossiga de acordo com o
procedimento adequado.
Installieren Sie den Drucker auf dem Gestell. Die Vorgehensweise bei der Installation unterscheidet sich zwischen der GP-Serie/TM-Serie/TA-20 (4-a) und der TC-Serie (4-b). Fahren Sie
mit der entsprechenden Vorgehensweise fort.
Installare la stampante sul supporto. La procedura di installazione è diversa per le serie GP/TM/TA-20 (4-a) e la serie TC (4-b). Procedere seguendo la procedura adeguata.
Installeer de printer op de standaard. De installatieprocedure verschilt tussen de GP-serie/TM-serie/TA-20 (4-a) en TC-serie (4-b). Ga door naar de procedure die van toepassing is.
Zainstaluj drukarkę na podstawce. Procedura instalacji jest inna dla urządzeń z serii GP/TM/TA-20 (4-a) i TC (4-b). Przejdź do odpowiedniej procedury.
4-a プリンター背面下側の角（A）とスタンド受け板の角（B）を合わせて、プリンターを
スタンドに置きます。
Place the printer on the stand such that the rear panel bottom corners of the printer
(A) are aligned with the corners of the supporting plates (B).
Placez l'imprimante sur le socle de telle manière que les coins inférieurs du panneau
arrière de l'imprimante (A) soient alignés sur les coins des plaques de support (B).
Coloque la impresora sobre el soporte de manera que las esquinas inferiores del
panel posterior de la impresora (A) queden alineadas con las esquinas de las placas
de soporte (B).
Coloque a impressora no suporte de forma que os cantos inferiores do painel
traseiro da impressora (A) estejam alinhados às placas de apoio (B).
Setzen Sie den Drucker so auf dem Gestell ab, dass die unteren Ecken der Rückplatte
des Druckers (A) an den Ecken der Stützplatten (B) ausgerichtet sind.
Appoggiare la stampante sul supporto in modo tale che gli angoli inferiori del
pannello posteriore della stampante (A) risultino allineati agli angoli dei piani di
appoggio (B).
Plaats de printer zo op de standaard dat de onderhoeken aan de achterzijde van de
printer (A) zijn uitgelijnd met de hoeken van de steunplaten (B).
Umieść drukarkę na podstawce tak, aby dolne narożniki tylnego panelu drukarki (A)
były dopasowane do narożników płyt zabezpieczających (B).
<GP-300/GP-200/TA-20>
A
A
A
A
B
B
B
B
<TM-340/TM-240>
A
A
A
A
B
B
B
B
9ページ
8

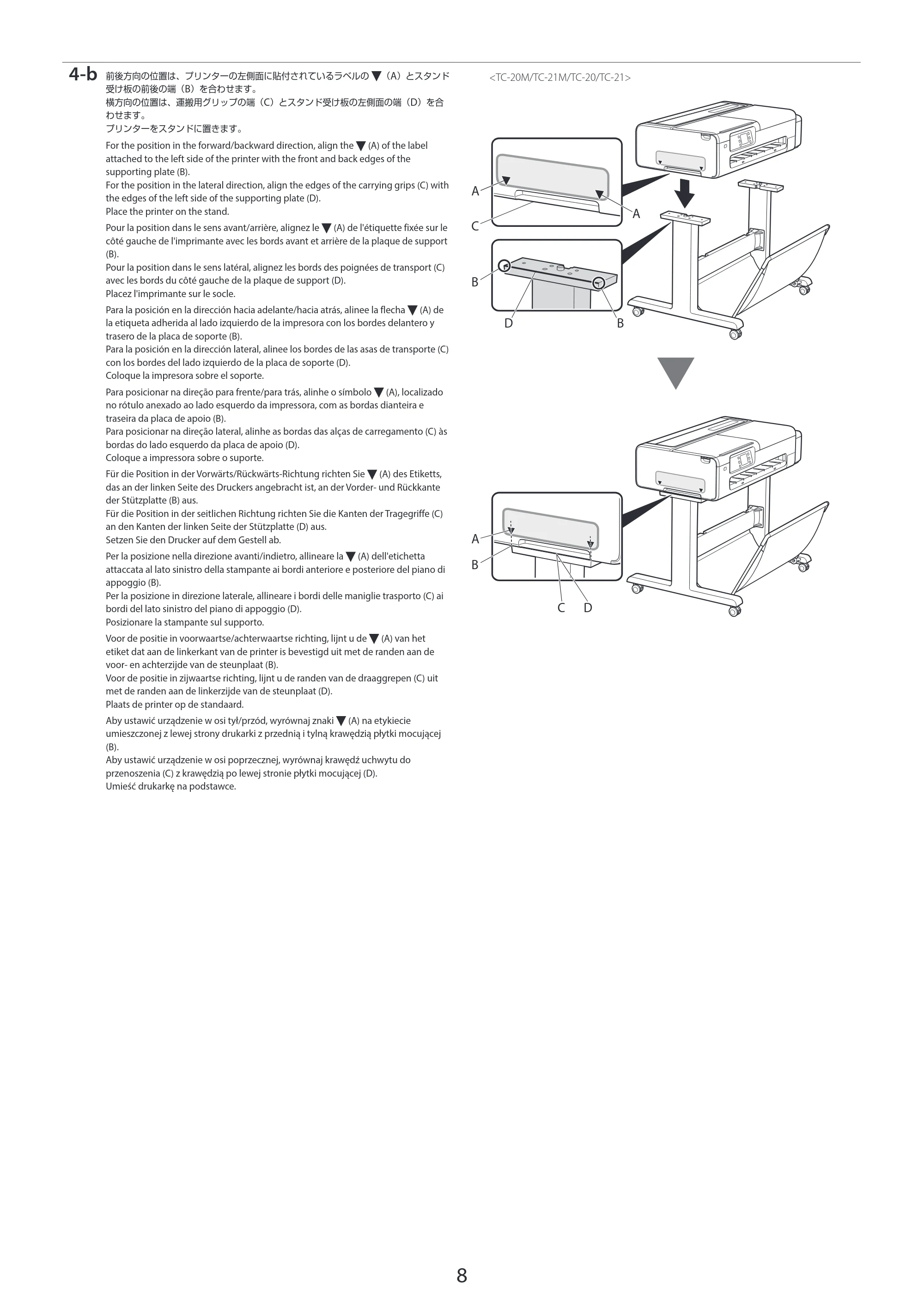

4-b 前後方向の位置は、プリンターの左側面に貼付されているラベルの （A）とスタンド
受け板の前後の端（B）を合わせます。
横方向の位置は、運搬用グリップの端（C）とスタンド受け板の左側面の端（D）を合
わせます。
プリンターをスタンドに置きます。
For the position in the forward/backward direction, align the (A) of the label
attached to the left side of the printer with the front and back edges of the
supporting plate (B).
For the position in the lateral direction, align the edges of the carrying grips (C) with
the edges of the left side of the supporting plate (D).
Place the printer on the stand.
Pour la position dans le sens avant/arrière, alignez le (A) de l'étiquette fixée sur le
côté gauche de l'imprimante avec les bords avant et arrière de la plaque de support
(B).
Pour la position dans le sens latéral, alignez les bords des poignées de transport (C)
avec les bords du côté gauche de la plaque de support (D).
Placez l'imprimante sur le socle.
Para la posición en la dirección hacia adelante/hacia atrás, alinee la flecha (A) de
la etiqueta adherida al lado izquierdo de la impresora con los bordes delantero y
trasero de la placa de soporte (B).
Para la posición en la dirección lateral, alinee los bordes de las asas de transporte (C)
con los bordes del lado izquierdo de la placa de soporte (D).
Coloque la impresora sobre el soporte.
Para posicionar na direção para frente/para trás, alinhe o símbolo (A), localizado
no rótulo anexado ao lado esquerdo da impressora, com as bordas dianteira e
traseira da placa de apoio (B).
Para posicionar na direção lateral, alinhe as bordas das alças de carregamento (C) às
bordas do lado esquerdo da placa de apoio (D).
Coloque a impressora sobre o suporte.
Für die Position in der Vorwärts/Rückwärts-Richtung richten Sie (A) des Etiketts,
das an der linken Seite des Druckers angebracht ist, an der Vorder- und Rückkante
der Stützplatte (B) aus.
Für die Position in der seitlichen Richtung richten Sie die Kanten der Tragegriffe (C)
an den Kanten der linken Seite der Stützplatte (D) aus.
Setzen Sie den Drucker auf dem Gestell ab.
Per la posizione nella direzione avanti/indietro, allineare la (A) dell'etichetta
attaccata al lato sinistro della stampante ai bordi anteriore e posteriore del piano di
appoggio (B).
Per la posizione in direzione laterale, allineare i bordi delle maniglie trasporto (C) ai
bordi del lato sinistro del piano di appoggio (D).
Posizionare la stampante sul supporto.
Voor de positie in voorwaartse/achterwaartse richting, lijnt u de (A) van het
etiket dat aan de linkerkant van de printer is bevestigd uit met de randen aan de
voor- en achterzijde van de steunplaat (B).
Voor de positie in zijwaartse richting, lijnt u de randen van de draaggrepen (C) uit
met de randen aan de linkerzijde van de steunplaat (D).
Plaats de printer op de standaard.
Aby ustawić urządzenie w osi tył/przód, wyrównaj znaki (A) na etykiecie
umieszczonej z lewej strony drukarki z przednią i tylną krawędzią płytki mocującej
(B).
Aby ustawić urządzenie w osi poprzecznej, wyrównaj krawędź uchwytu do
przenoszenia (C) z krawędzią po lewej stronie płytki mocującej (D).
Umieść drukarkę na podstawce.
<TC-20M/TC-21M/TC-20/TC-21>
A
D B
A
B
C
A
B
C D
10ページ
9
5

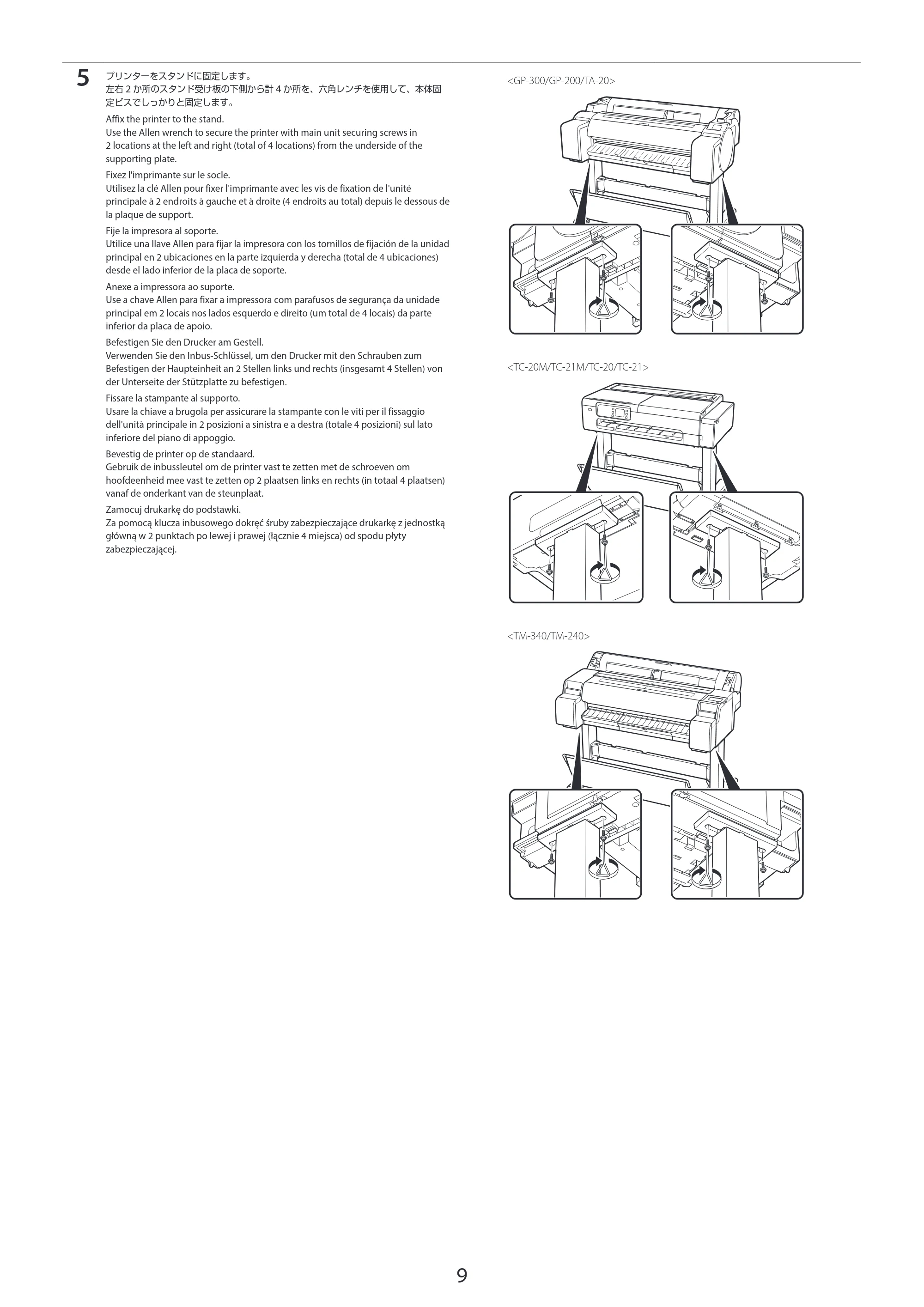

プリンターをスタンドに固定します。
左右 2 か所のスタンド受け板の下側から計 4 か所を、六角レンチを使用して、本体固
定ビスでしっかりと固定します。
Affix the printer to the stand.
Use the Allen wrench to secure the printer with main unit securing screws in
2 locations at the left and right (total of 4 locations) from the underside of the
supporting plate.
Fixez l'imprimante sur le socle.
Utilisez la clé Allen pour fixer l'imprimante avec les vis de fixation de l'unité
principale à 2 endroits à gauche et à droite (4 endroits au total) depuis le dessous de
la plaque de support.
Fije la impresora al soporte.
Utilice una llave Allen para fijar la impresora con los tornillos de fijación de la unidad
principal en 2 ubicaciones en la parte izquierda y derecha (total de 4 ubicaciones)
desde el lado inferior de la placa de soporte.
Anexe a impressora ao suporte.
Use a chave Allen para fixar a impressora com parafusos de segurança da unidade
principal em 2 locais nos lados esquerdo e direito (um total de 4 locais) da parte
inferior da placa de apoio.
Befestigen Sie den Drucker am Gestell.
Verwenden Sie den Inbus-Schlüssel, um den Drucker mit den Schrauben zum
Befestigen der Haupteinheit an 2 Stellen links und rechts (insgesamt 4 Stellen) von
der Unterseite der Stützplatte zu befestigen.
Fissare la stampante al supporto.
Usare la chiave a brugola per assicurare la stampante con le viti per il fissaggio
dell'unità principale in 2 posizioni a sinistra e a destra (totale 4 posizioni) sul lato
inferiore del piano di appoggio.
Bevestig de printer op de standaard.
Gebruik de inbussleutel om de printer vast te zetten met de schroeven om
hoofdeenheid mee vast te zetten op 2 plaatsen links en rechts (in totaal 4 plaatsen)
vanaf de onderkant van de steunplaat.
Zamocuj drukarkę do podstawki.
Za pomocą klucza inbusowego dokręć śruby zabezpieczające drukarkę z jednostką
główną w 2 punktach po lewej i prawej (łącznie 4 miejsca) od spodu płyty
zabezpieczającej.
<GP-300/GP-200/TA-20>
<TC-20M/TC-21M/TC-20/TC-21>
<TM-340/TM-240>
