かんたんスタートガイド （PDF形式／10.86Mバイト）PIXUS MX860

ご使用前にかならず本書をお読みください。いつでも使用できるように大切に保管してください。

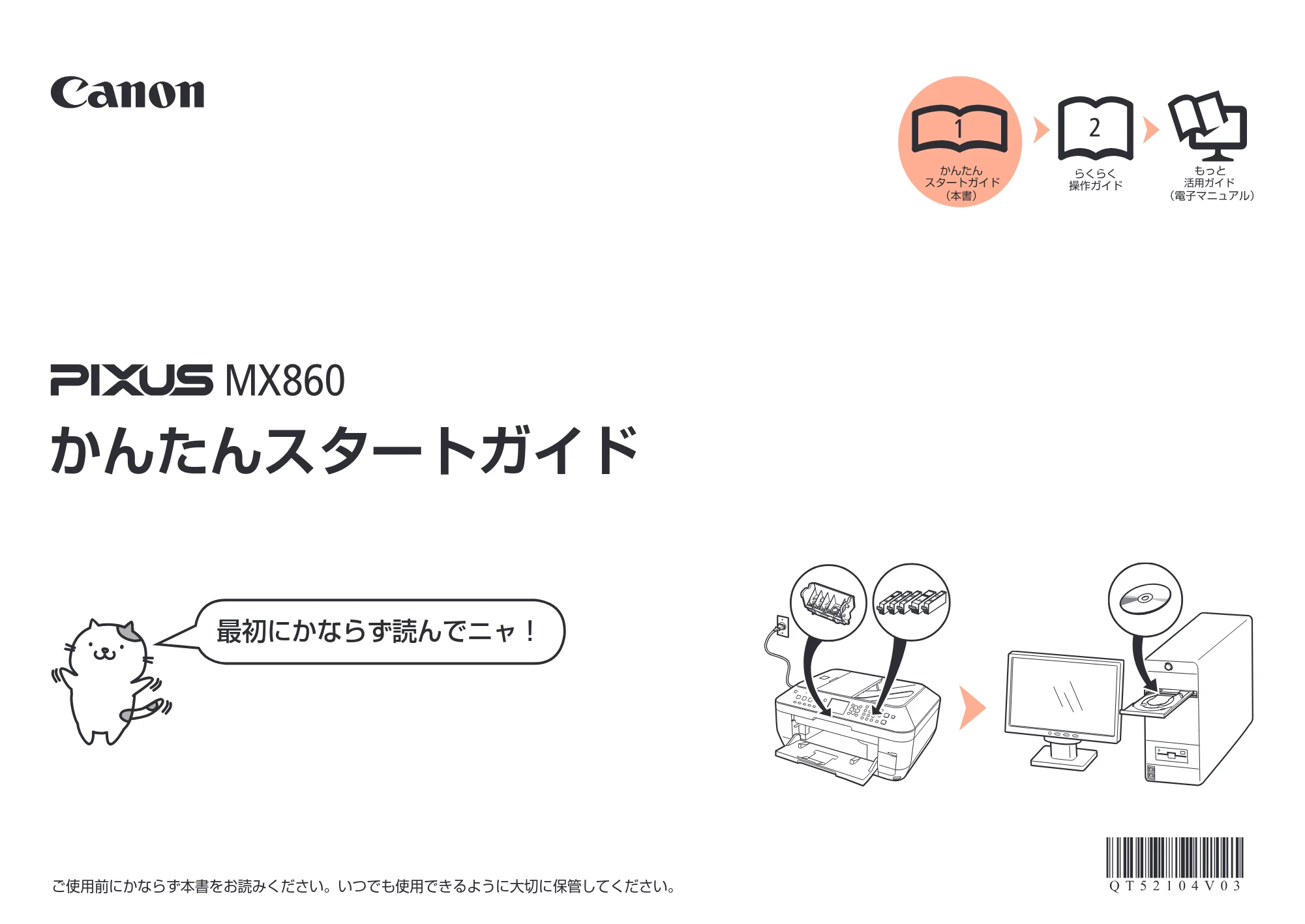

かんたんスタートガイド
最初にかならず読んでニャ！

注意
参 考
重 要

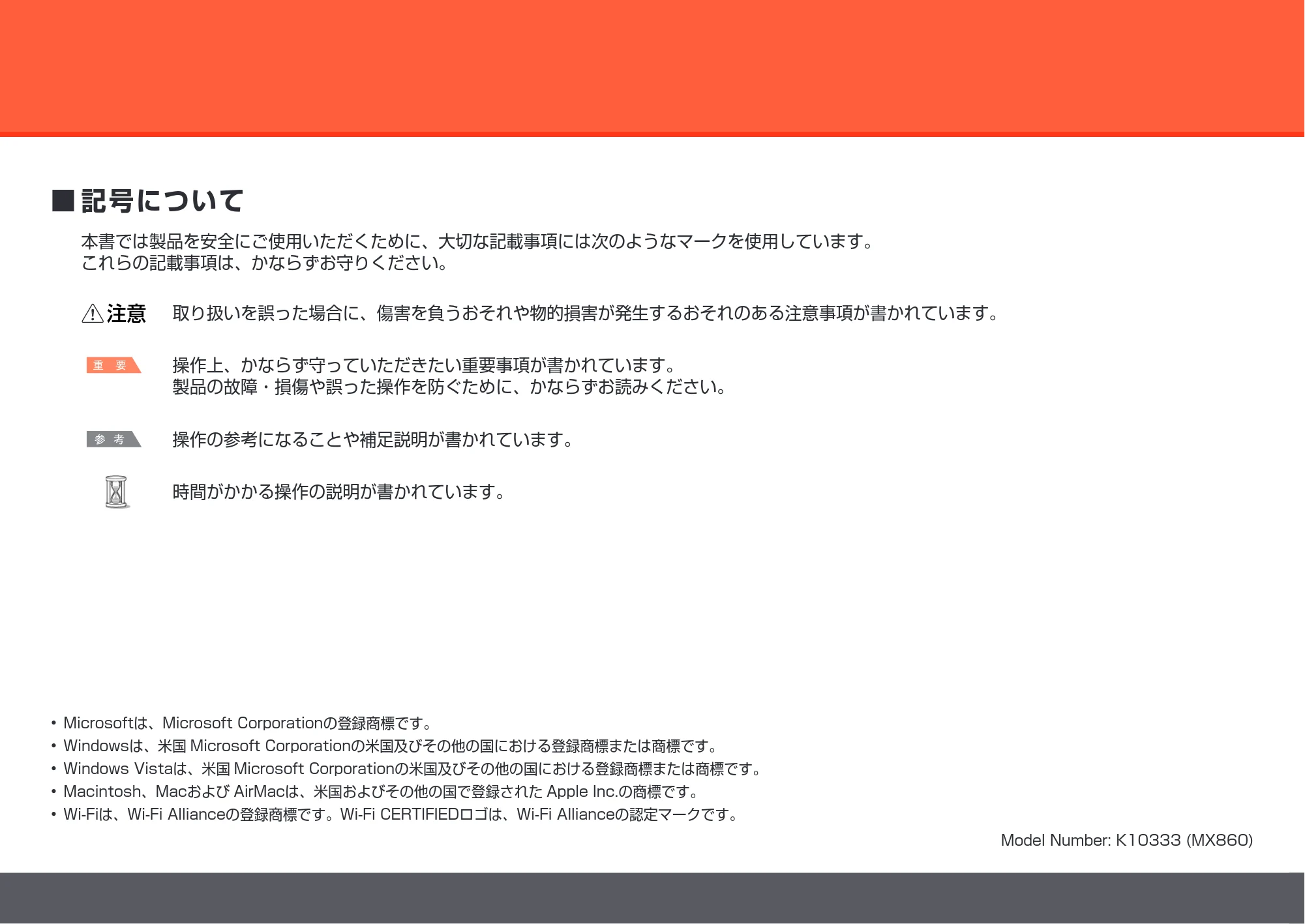

記号について■
本書では製品を安全にご使用いただくために、大切な記載事項には次のようなマークを使用しています。
これらの記載事項は、かならずお守りください。
Model Number: K10333 (MX860)
操作の参考になることや補足説明が書かれています。
取り扱いを誤った場合に、傷害を負うおそれや物的損害が発生するおそれのある注意事項が書かれています。
操作上、かならず守っていただきたい重要事項が書かれています。
製品の故障・損傷や誤った操作を防ぐために、かならずお読みください。
時間がかかる操作の説明が書かれています。
Macintosh、Macおよび AirMacは、米国およびその他の国で登録された Apple Inc.の商標です。•
Microsoftは、Microsoft Corporationの登録商標です。•
Windowsは、米国 Microsoft Corporationの米国及びその他の国における登録商標または商標です。•
Windows Vistaは、米国 Microsoft Corporationの米国及びその他の国における登録商標または商標です。•

Wi-Fiは、Wi-Fi Allianceの登録商標です。Wi-Fi CERTIFIEDロゴは、Wi-Fi Allianceの認定マークです。•

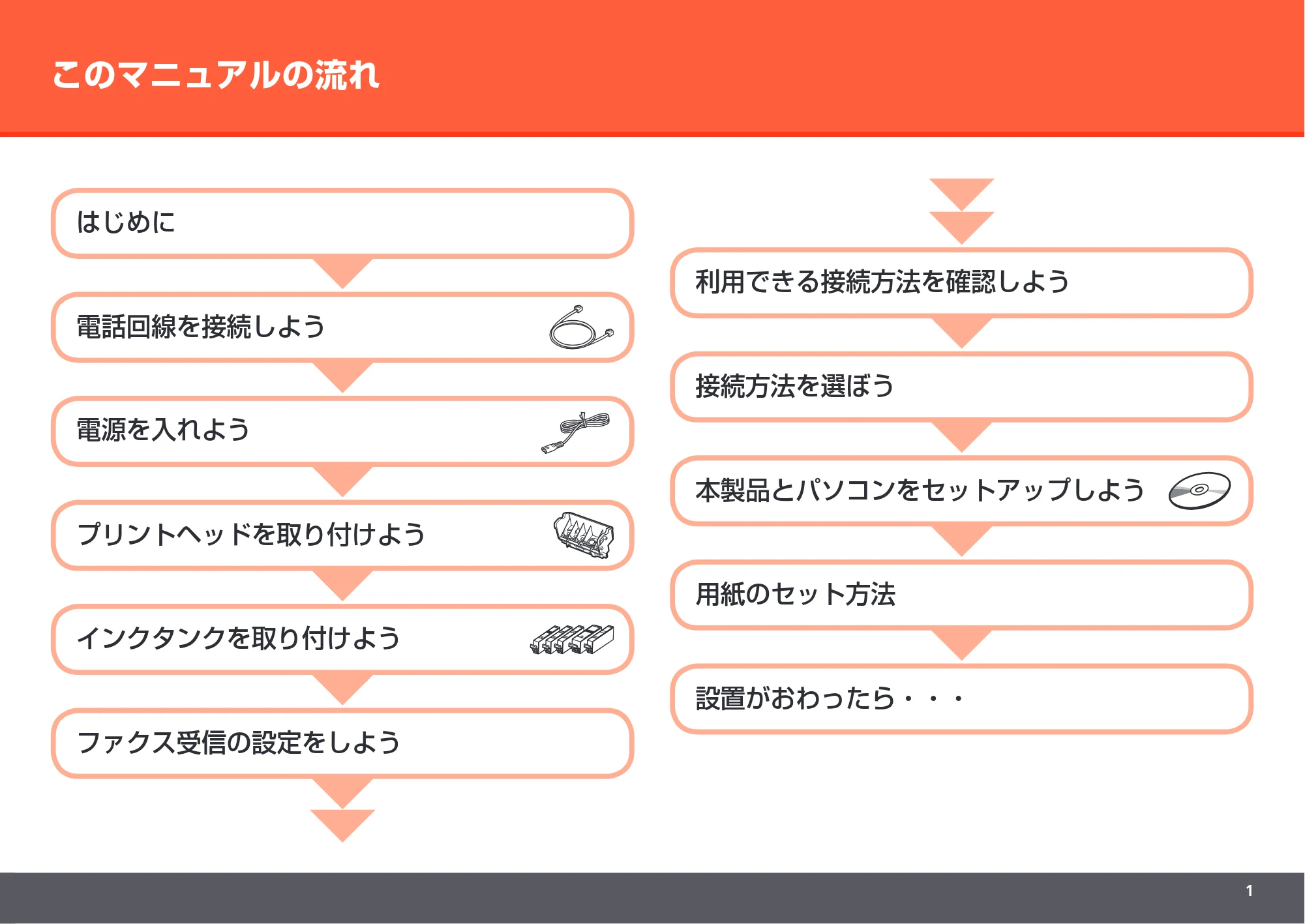

このマニュアルの流れ
設置がおわったら・・・
利用できる接続方法を確認しよう
プリントヘッドを取り付けよう
電源を入れよう
はじめに
用紙のセット方法
電話回線を接続しよう
ファクス受信の設定をしよう
インクタンクを取り付けよう
本製品とパソコンをセットアップしよう
接続方法を選ぼう


1
A
はじめに
本製品の電源を入れる前に、オレンジ色のテープと保護シートをすべてはがしてください。
プリントヘッドは、排紙トレイ
（A）の内側に収納されています。
排紙トレイを手で開いて、プリント
ヘッドを取り出してください。
プリントヘッド
インクタンク 電源コード
マニュアル一式◆
セットアップ CD-ROM
（ドライバ・アプリケーションソフト・電子マニュアル 収録）
◆

保証書◆

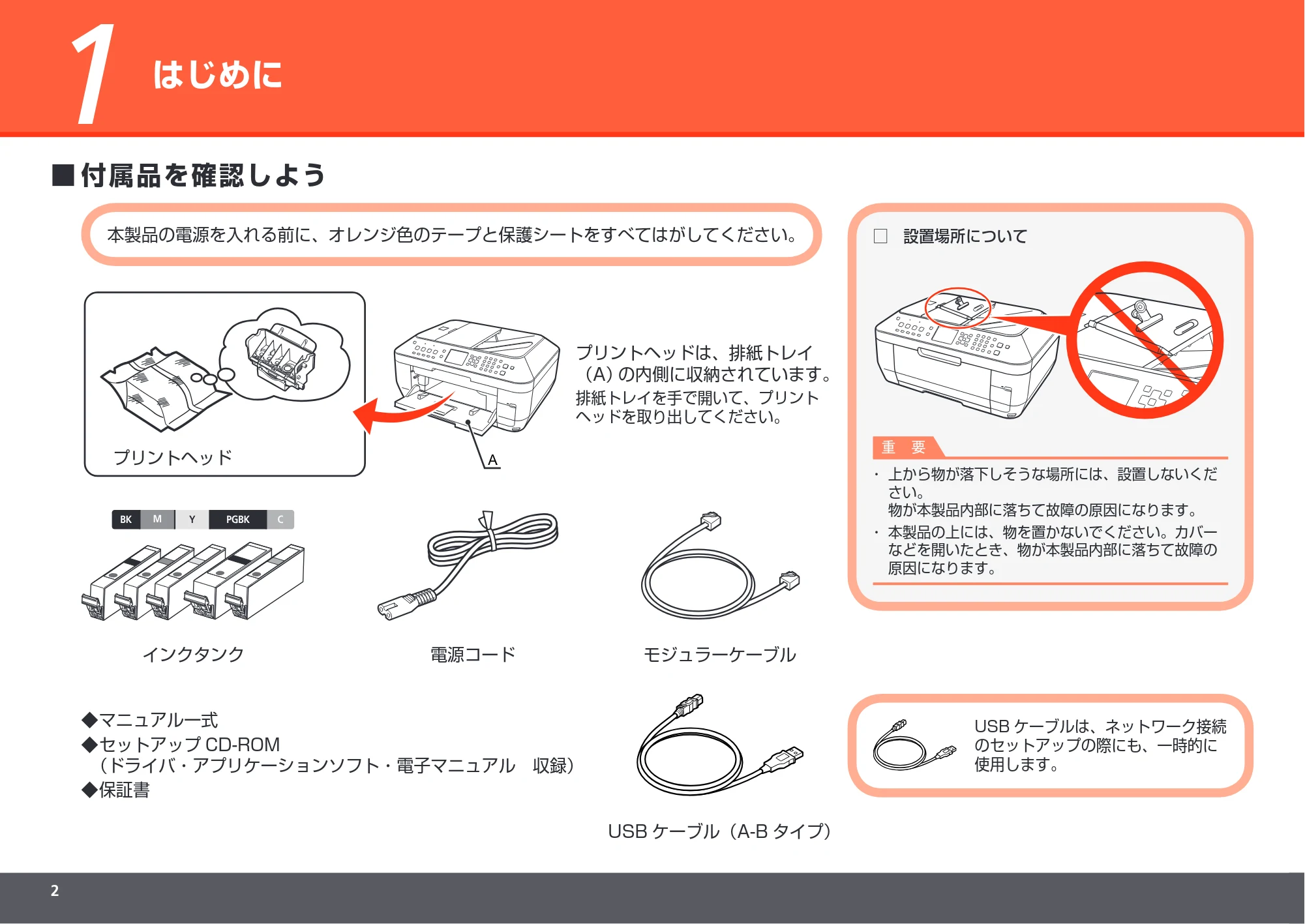

付属品を確認しよう■
上から物が落下しそうな場所には、設置しないくだ
さい。
物が本製品内部に落ちて故障の原因になります。

本製品の上には、物を置かないでください。カバー
などを開いたとき、物が本製品内部に落ちて故障の
原因になります。

設置場所について□
USB ケーブル（A-B タイプ）
モジュラーケーブル
重 要
USB ケーブルは、ネットワーク接続
のセットアップの際にも、一時的に
使用します。


2
B
A
1 2

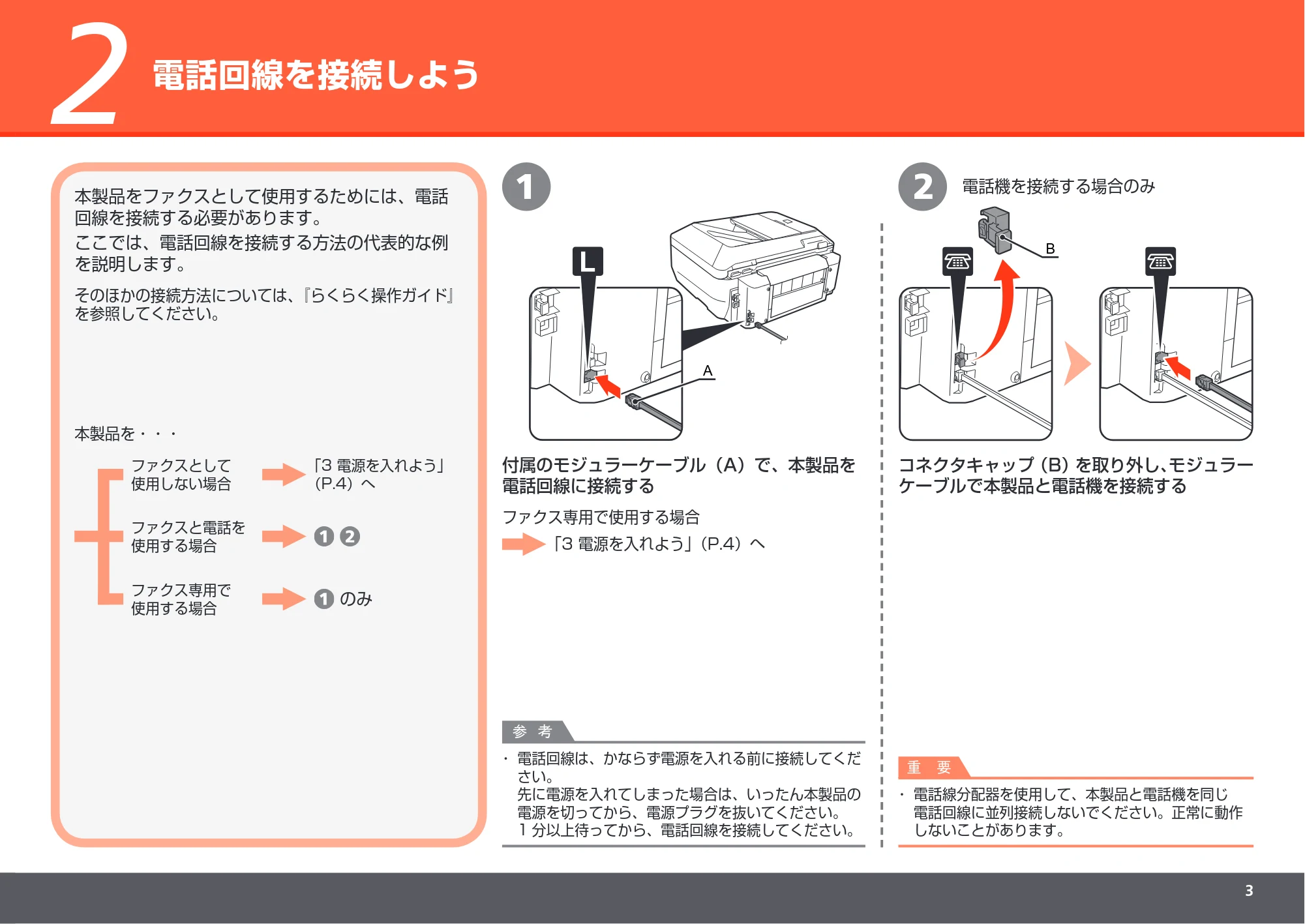

電話回線を接続しよう
ここでは、電話回線を接続する方法の代表的な例
を説明します。
付属のモジュラーケーブル（A）で、本製品を
電話回線に接続する
電話線分配器を使用して、本製品と電話機を同じ
電話回線に並列接続しないでください。正常に動作
しないことがあります。

コネクタキャップ（B）を取り外し、モジュラー
ケーブルで本製品と電話機を接続する
本製品をファクスとして使用するためには、電話
回線を接続する必要があります。
そのほかの接続方法については、『らくらく操作ガイド』
を参照してください。
ファクス専用で使用する場合
「3 電源を入れよう」（P.4）へ
電話機を接続する場合のみ
ファクスと電話を
使用する場合
ファクス専用で
使用する場合
ファクスとして
使用しない場合
「3 電源を入れよう」
（P.4）へ
のみ
本製品を・・・
電話回線は、かならず電源を入れる前に接続してくだ
さい。
先に電源を入れてしまった場合は、いったん本製品の
電源を切ってから、電源プラグを抜いてください。
1 分以上待ってから、電話回線を接続してください。

重 要
参 考


3
1 2
1
2
A
B
3

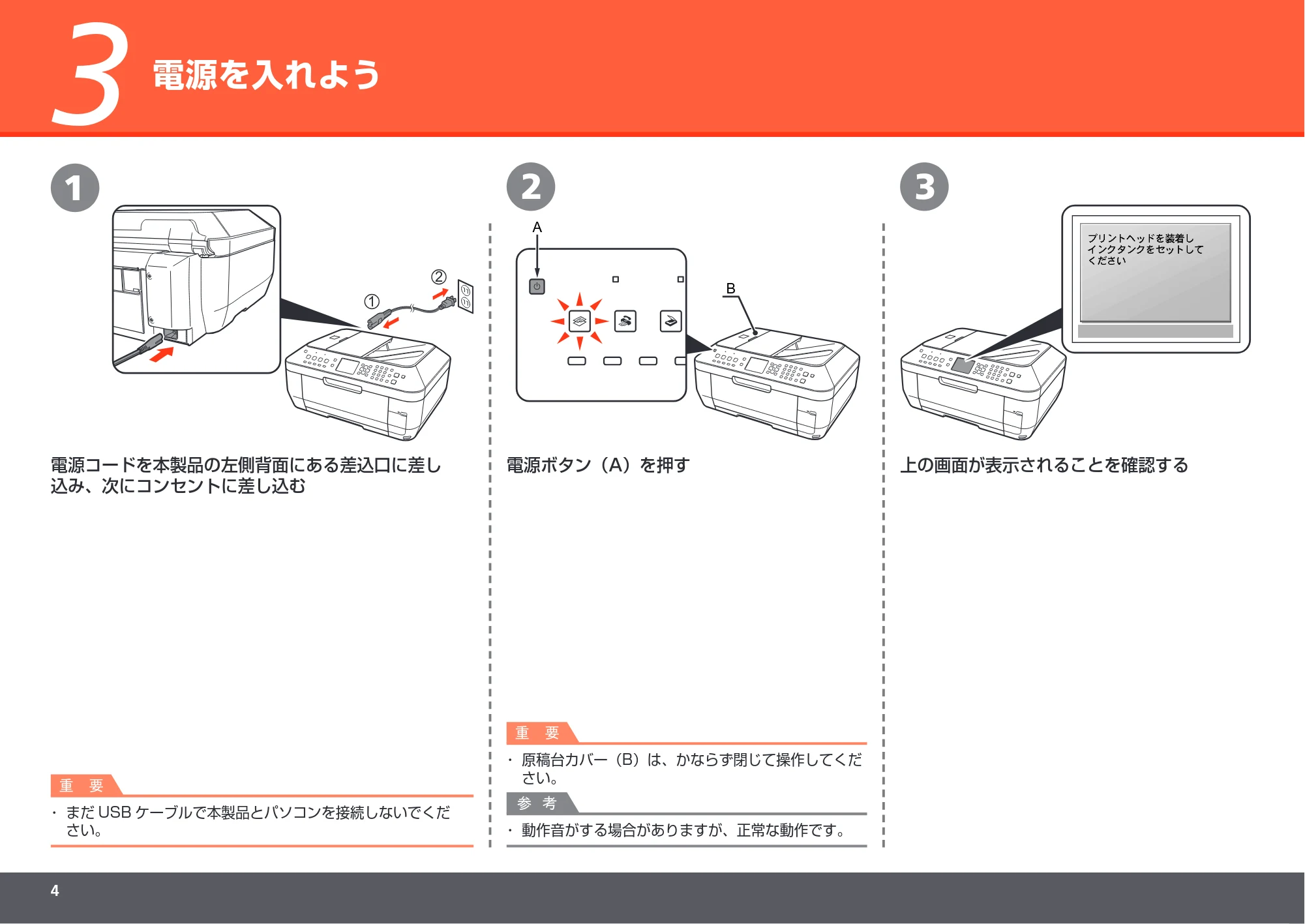

電源を入れよう
電源コードを本製品の左側背面にある差込口に差し
込み、次にコンセントに差し込む
電源ボタン（A）を押す 上の画面が表示されることを確認する
まだ USB ケーブルで本製品とパソコンを接続しないでくだ
さい。

重 要
動作音がする場合がありますが、正常な動作です。・
参 考
原稿台カバー（B）は、かならず閉じて操作してくだ
さい。

重 要


1
4
A
B
C
E D

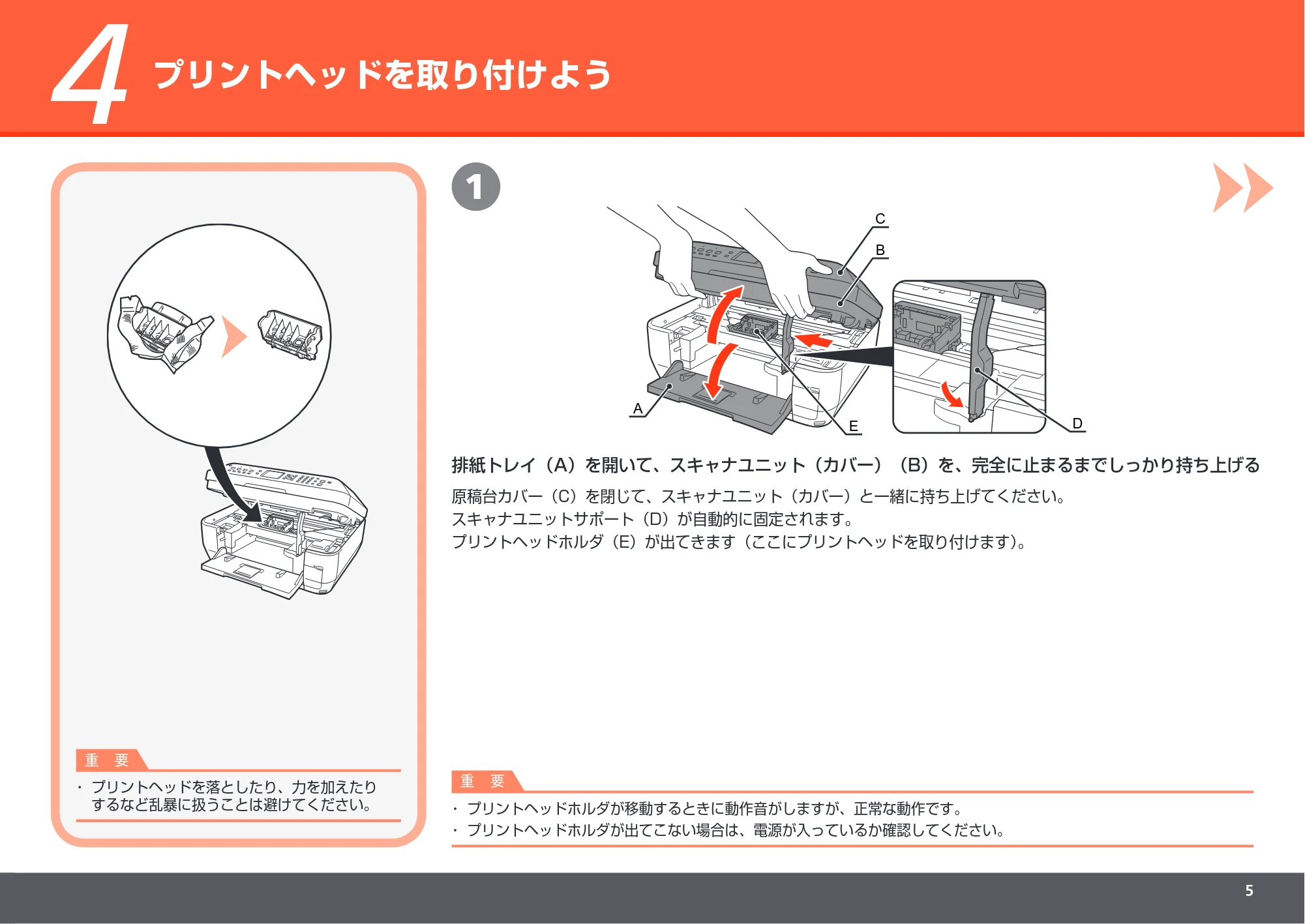

プリントヘッドを取り付けよう
排紙トレイ（A）を開いて、スキャナユニット（カバー）（B）を、完全に止まるまでしっかり持ち上げる
プリントヘッドを落としたり、力を加えたり
するなど乱暴に扱うことは避けてください。

プリントヘッドホルダが移動するときに動作音がしますが、正常な動作です。・
原稿台カバー（C）を閉じて、スキャナユニット（カバー）と一緒に持ち上げてください。
スキャナユニットサポート（D）が自動的に固定されます。
プリントヘッドホルダ（E）が出てきます（ここにプリントヘッドを取り付けます）。
プリントヘッドホルダが出てこない場合は、電源が入っているか確認してください。・
重 要
重 要


4
3 4
F
2

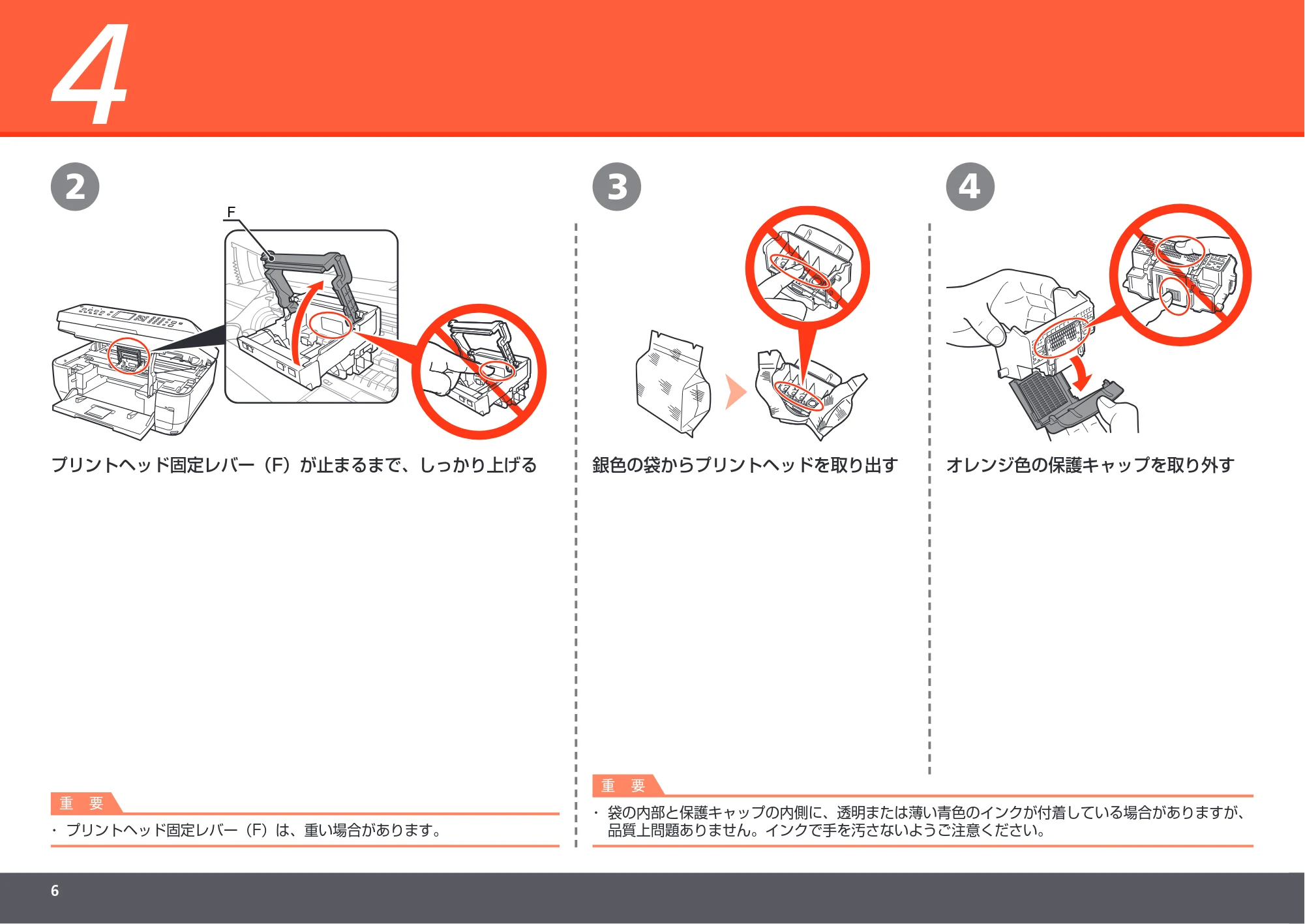

銀色の袋からプリントヘッドを取り出す
袋の内部と保護キャップの内側に、透明または薄い青色のインクが付着している場合がありますが、
品質上問題ありません。インクで手を汚さないようご注意ください。

オレンジ色の保護キャップを取り外すプリントヘッド固定レバー（F）が止まるまで、しっかり上げる
プリントヘッド固定レバー（F）は、重い場合があります。・
重 要
重 要


5 6
F

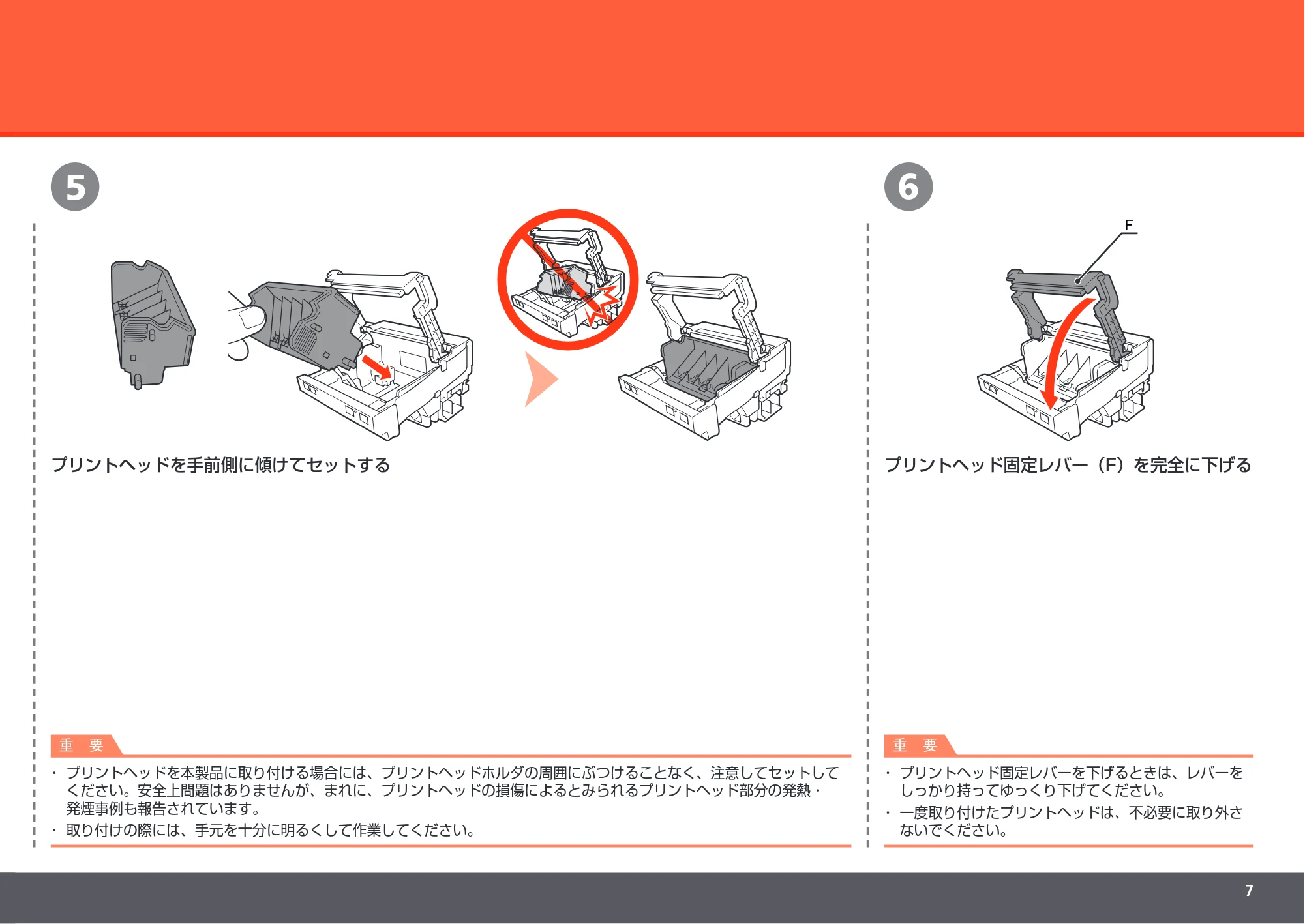

プリントヘッドを手前側に傾けてセットする プリントヘッド固定レバー（F）を完全に下げる
プリントヘッドを本製品に取り付ける場合には、プリントヘッドホルダの周囲にぶつけることなく、注意してセットして
ください。安全上問題はありませんが、まれに、プリントヘッドの損傷によるとみられるプリントヘッド部分の発熱・
発煙事例も報告されています。

取り付けの際には、手元を十分に明るくして作業してください。・

プリントヘッド固定レバーを下げるときは、レバーを
しっかり持ってゆっくり下げてください。

一度取り付けたプリントヘッドは、不必要に取り外さ
ないでください。

重 要 重 要


5
A
1
1
2
2

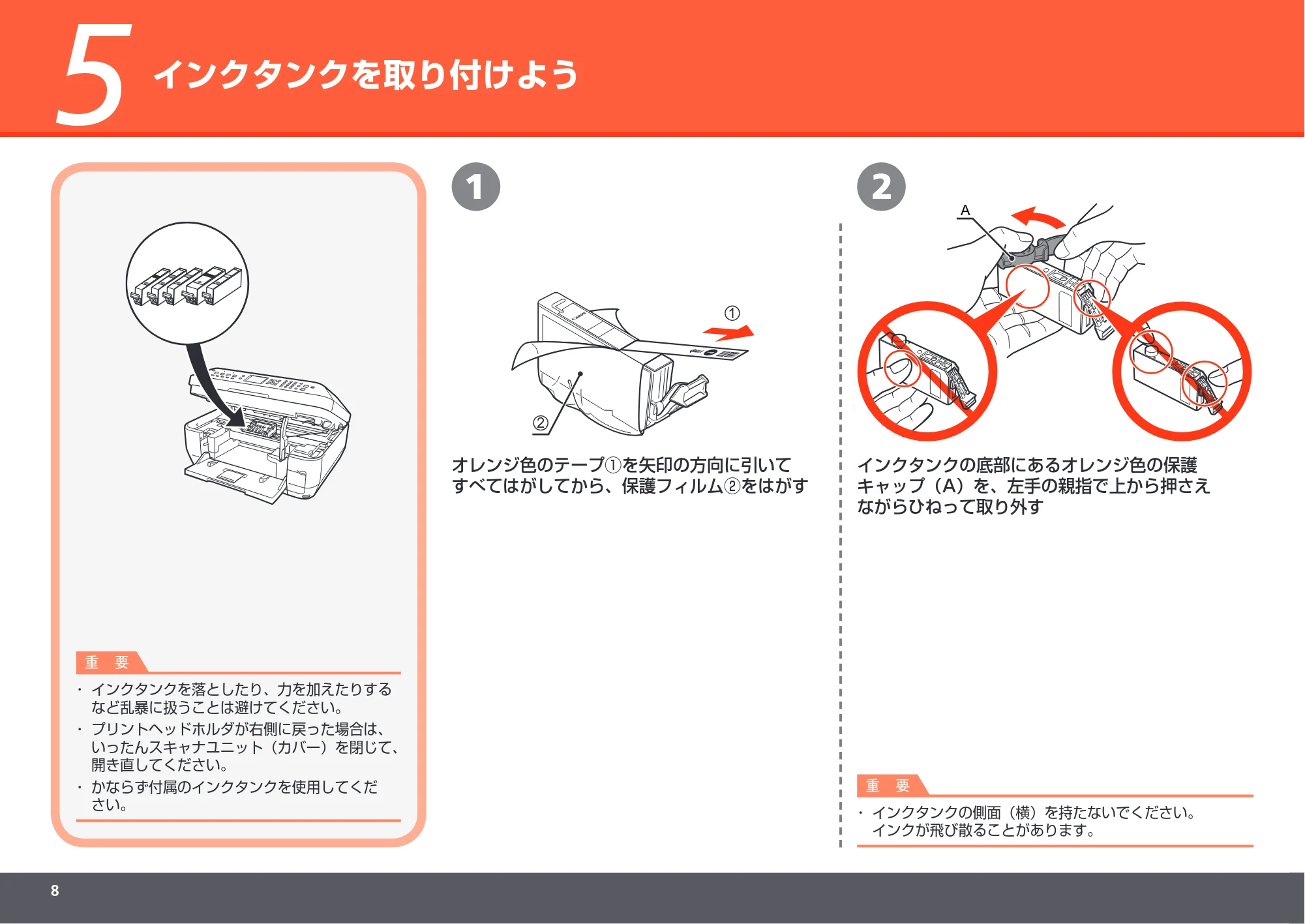

インクタンクを取り付けよう
インクタンクを落としたり、力を加えたりする
など乱暴に扱うことは避けてください。

かならず付属のインクタンクを使用してくだ
さい。

プリントヘッドホルダが右側に戻った場合は、
いったんスキャナユニット（カバー）を閉じて、
開き直してください。

オレンジ色のテープ①を矢印の方向に引いて
すべてはがしてから、保護フィルム②をはがす
インクタンクの底部にあるオレンジ色の保護
キャップ（A）を、左手の親指で上から押さえ
ながらひねって取り外す
インクタンクの側面（横）を持たないでください。
インクが飛び散ることがあります。

重 要
重 要


4 53

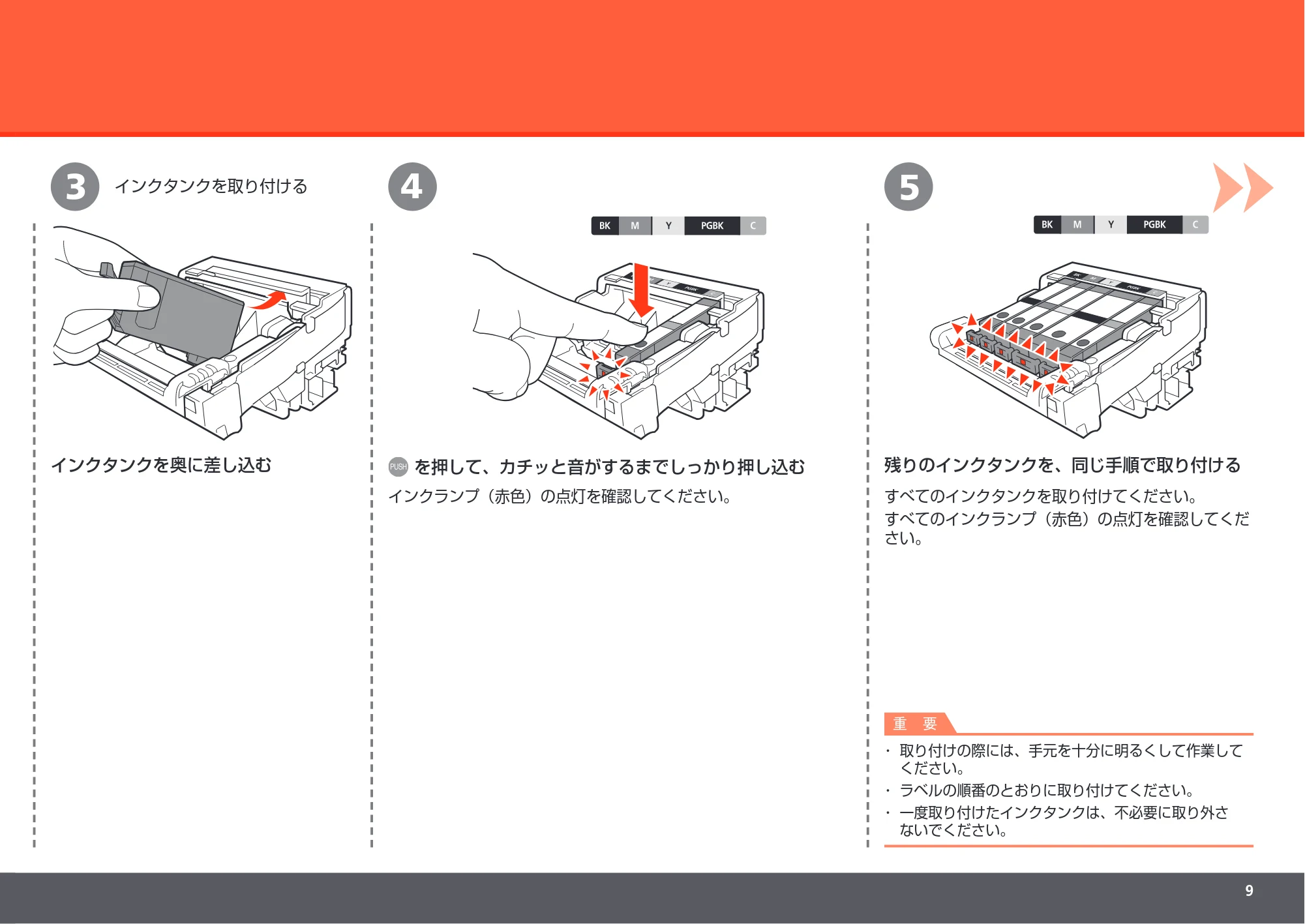

インクタンクを奥に差し込む を押して、カチッと音がするまでしっかり押し込む 残りのインクタンクを、同じ手順で取り付ける
インクタンクを取り付ける
インクランプ（赤色）の点灯を確認してください。

取り付けの際には、手元を十分に明るくして作業して

ください。

ラベルの順番のとおりに取り付けてください。・
一度取り付けたインクタンクは、不必要に取り外さ
ないでください。

すべてのインクランプ（赤色）の点灯を確認してくだ
さい。
すべてのインクタンクを取り付けてください。
重 要

0
5
7
D
B
C
86
液晶モニターにエラーメッセージが表示されている
場合は、プリントヘッドおよびインクタンクが正しく

取り付けられているか確認してください。

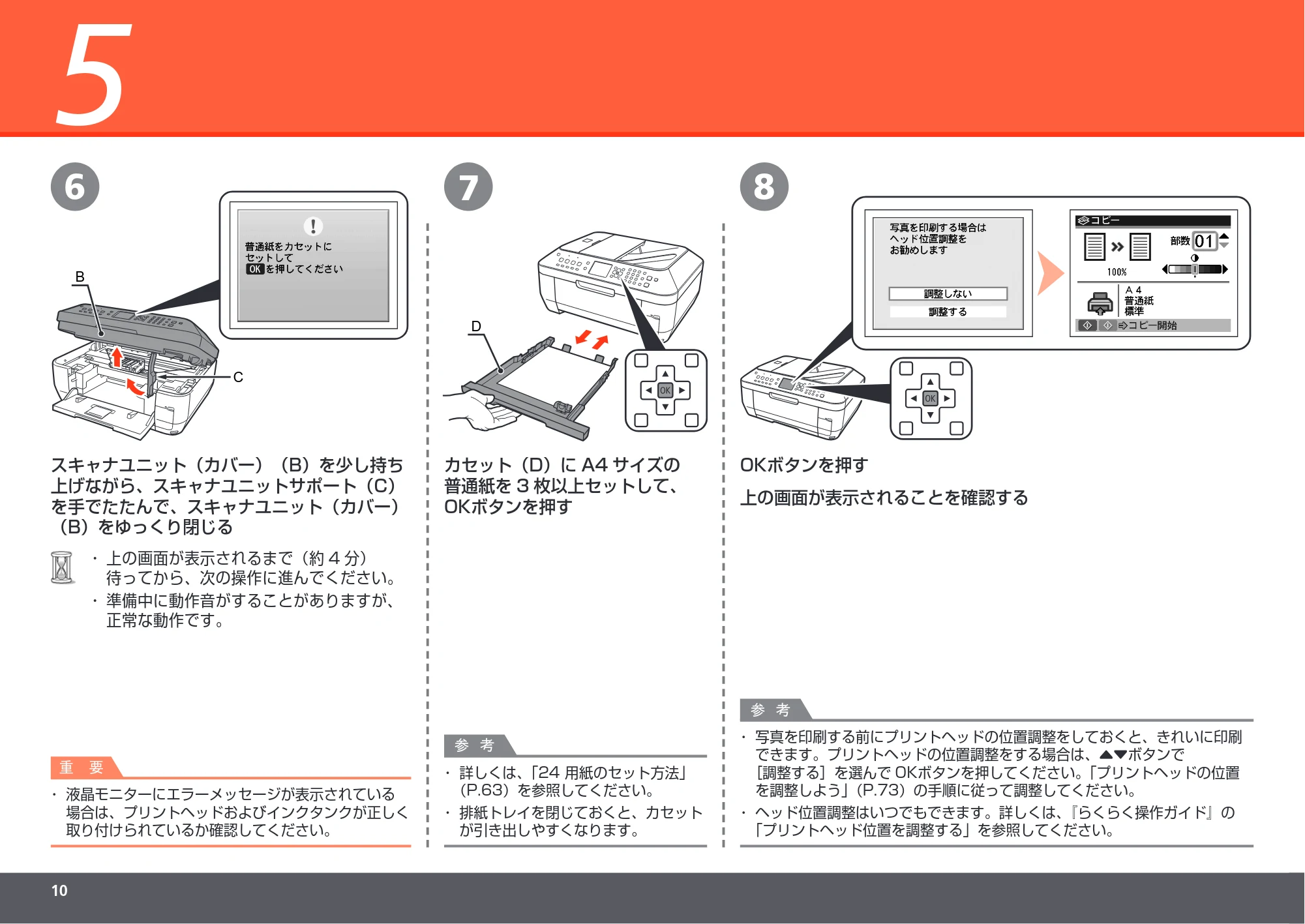

スキャナユニット（カバー）（B）を少し持ち
上げながら、スキャナユニットサポート（C）
を手でたたんで、スキャナユニット（カバー）
（B）をゆっくり閉じる
カセット（D）に A4 サイズの
普通紙を 3 枚以上セットして、
OKボタンを押す
OKボタンを押す
上の画面が表示されるまで（約 4 分）
待ってから、次の操作に進んでください。

準備中に動作音がすることがありますが、

正常な動作です。

詳しくは、「24 用紙のセット方法」
（P.63）を参照してください。

排紙トレイを閉じておくと、カセット
が引き出しやすくなります。

写真を印刷する前にプリントヘッドの位置調整をしておくと、きれいに印刷
できます。プリントヘッドの位置調整をする場合は、{}ボタンで
［調整する］を選んで OKボタンを押してください。「プリントヘッドの位置
を調整しよう」（P.73）の手順に従って調整してください。

ヘッド位置調整はいつでもできます。詳しくは、『らくらく操作ガイド』の
「プリントヘッド位置を調整する」を参照してください。

上の画面が表示されることを確認する
重 要
参 考
参 考


6

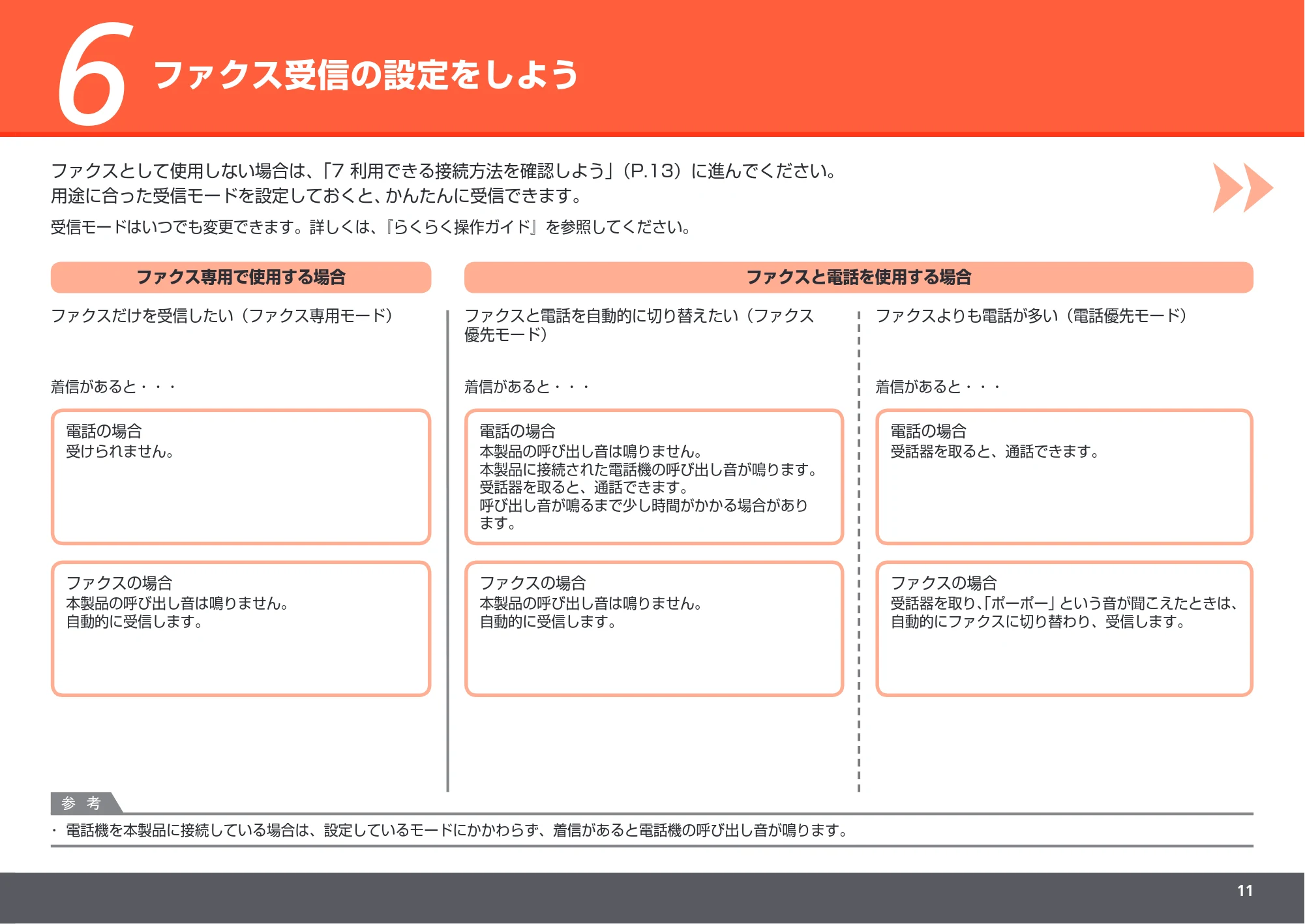

ファクス受信の設定をしよう
用途に合った受信モードを設定しておくと、かんたんに受信できます。
ファクスとして使用しない場合は、「7 利用できる接続方法を確認しよう」（P.13）に進んでください。
ファクスだけを受信したい（ファクス専用モード）
着信があると・・・
電話の場合
受けられません。
ファクスの場合
本製品の呼び出し音は鳴りません。
自動的に受信します。
受信モードはいつでも変更できます。詳しくは、『らくらく操作ガイド』を参照してください。
ファクス専用で使用する場合 ファクスと電話を使用する場合
ファクスと電話を自動的に切り替えたい（ファクス
優先モード）
着信があると・・・
電話の場合
本製品の呼び出し音は鳴りません。
本製品に接続された電話機の呼び出し音が鳴ります。
受話器を取ると、通話できます。
呼び出し音が鳴るまで少し時間がかかる場合があり
ます。
ファクスの場合
本製品の呼び出し音は鳴りません。
自動的に受信します。
ファクスよりも電話が多い（電話優先モード）
着信があると・・・
電話の場合
受話器を取ると、通話できます。

ファクスの場合
受話器を取り、「ポーポー」という音が聞こえたときは、
自動的にファクスに切り替わり、受信します。
電話機を本製品に接続している場合は、設定しているモードにかかわらず、着信があると電話機の呼び出し音が鳴ります。・
参 考


6
32
B
A
C
D
1

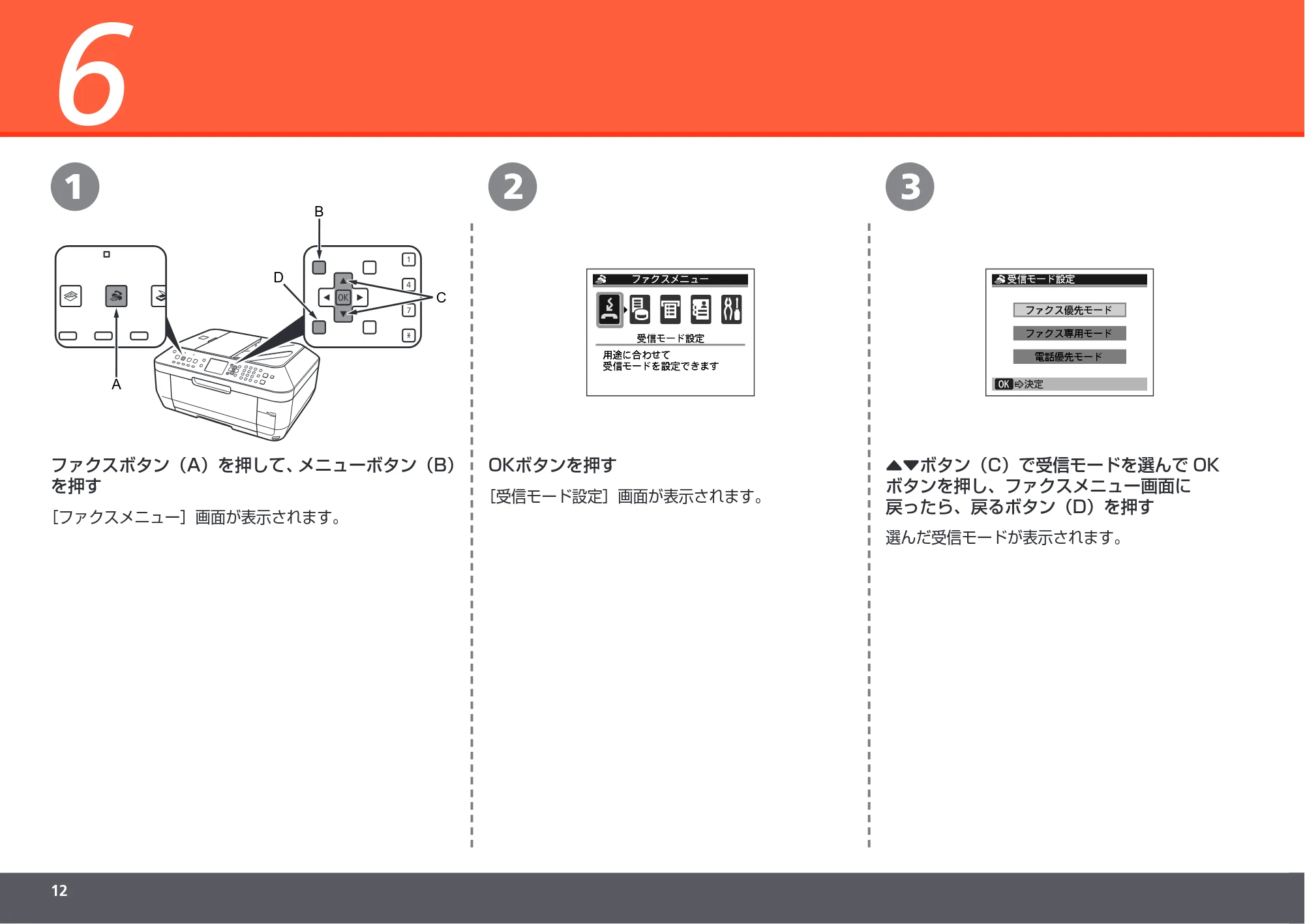

ファクスボタン（A）を押して、メニューボタン（B）
を押す
［ファクスメニュー］画面が表示されます。
OKボタンを押す
［受信モード設定］画面が表示されます。
{}ボタン（C）で受信モードを選んで OK
ボタンを押し、ファクスメニュー画面に
戻ったら、戻るボタン（D）を押す
選んだ受信モードが表示されます。


7

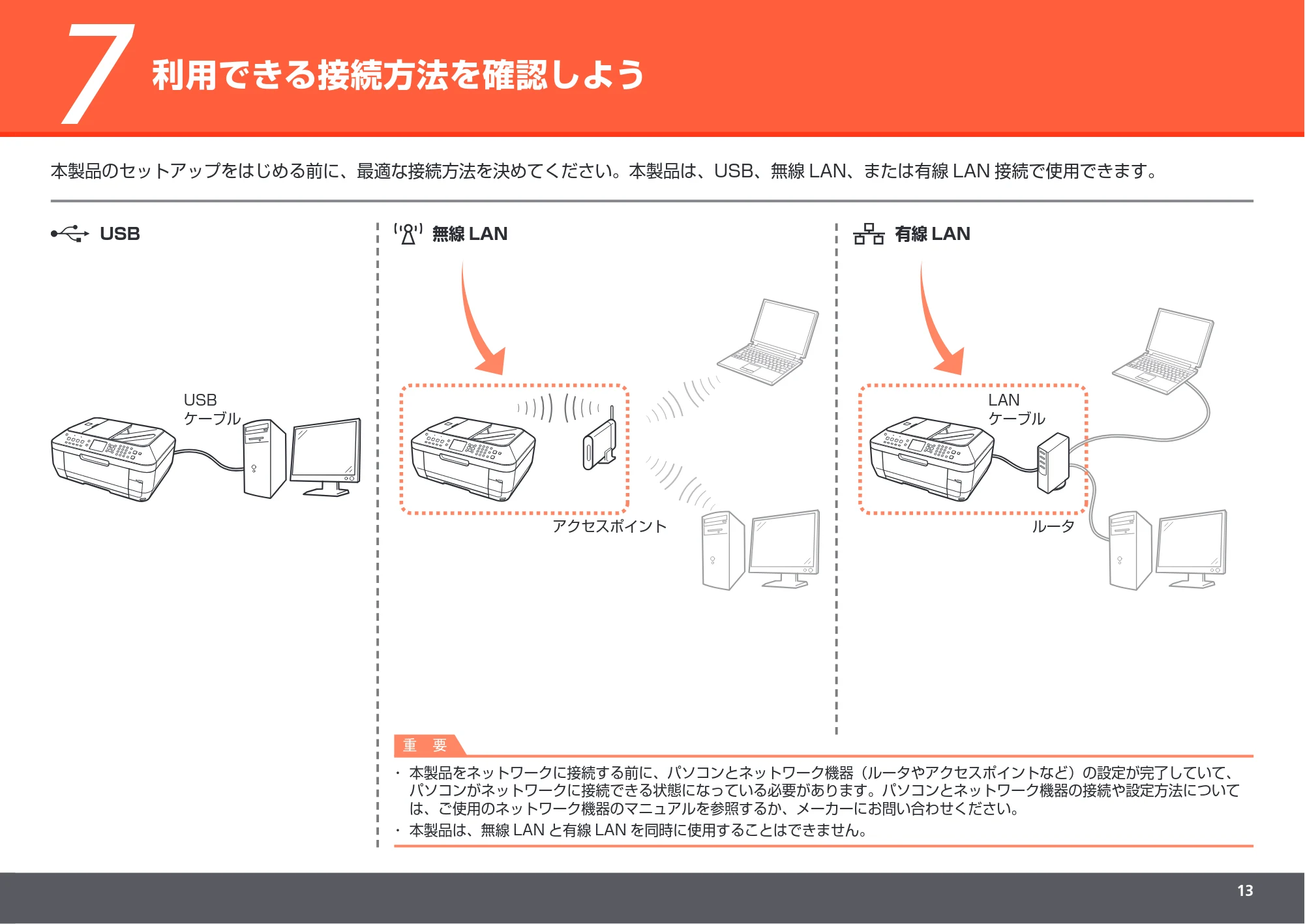

利用できる接続方法を確認しよう
本製品のセットアップをはじめる前に、最適な接続方法を決めてください。本製品は、USB、無線 LAN、または有線 LAN 接続で使用できます。
有線 LAN無線 LANUSB
LAN
ケーブル
ルータアクセスポイント
USB
ケーブル
本製品をネットワークに接続する前に、パソコンとネットワーク機器（ルータやアクセスポイントなど）の設定が完了していて、
パソコンがネットワークに接続できる状態になっている必要があります。パソコンとネットワーク機器の接続や設定方法について
は、ご使用のネットワーク機器のマニュアルを参照するか、メーカーにお問い合わせください。

本製品は、無線 LAN と有線 LAN を同時に使用することはできません。・
重 要


7

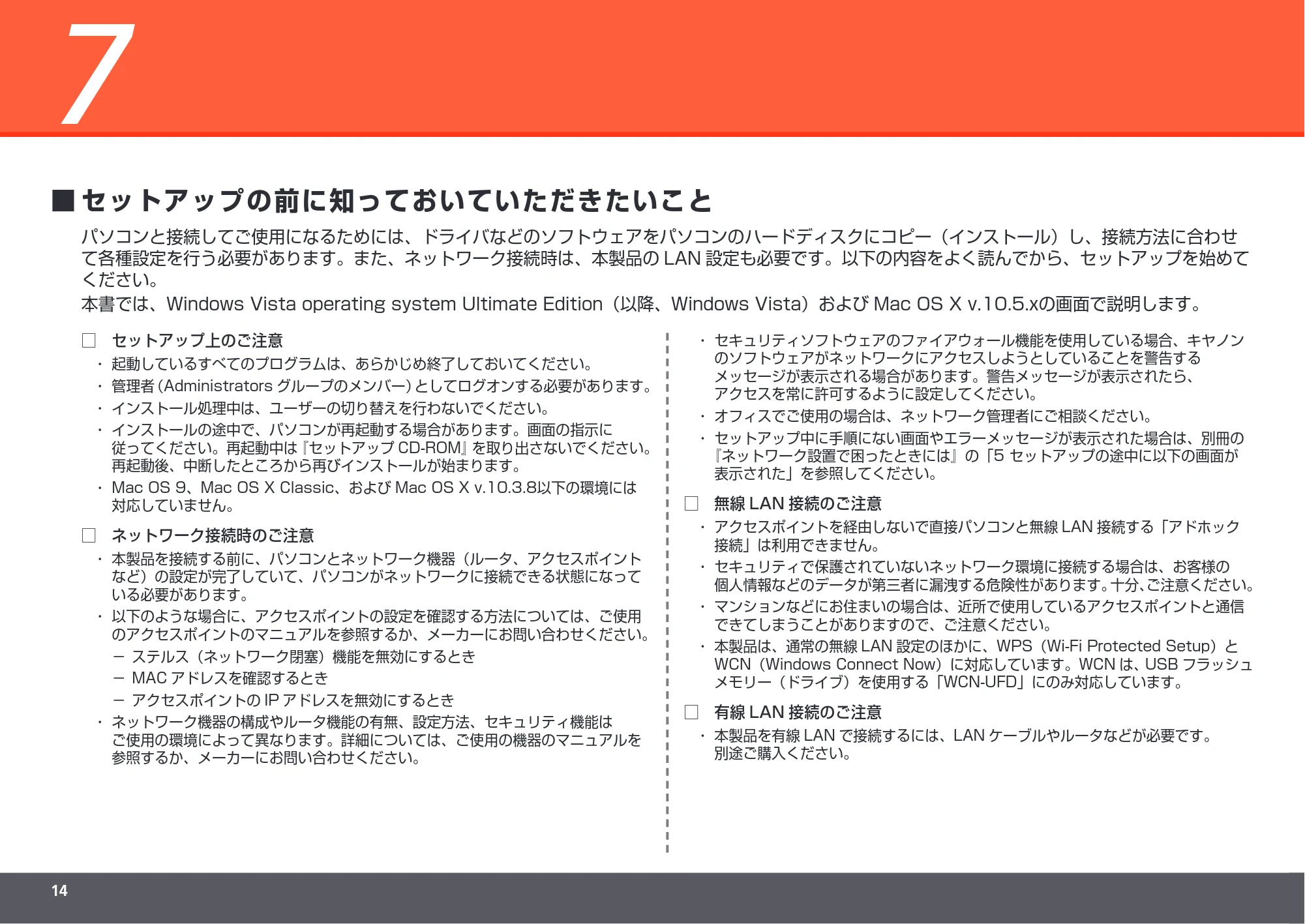

セットアップの前に知っておいていただきたいこと■
パソコンと接続してご使用になるためには、ドライバなどのソフトウェアをパソコンのハードディスクにコピー（インストール）し、接続方法に合わせ
て各種設定を行う必要があります。また、ネットワーク接続時は、本製品の LAN 設定も必要です。以下の内容をよく読んでから、セットアップを始めて
ください。
本書では、Windows Vista operating system Ultimate Edition（以降、Windows Vista）および Mac OS X v.10.5.xの画面で説明します。
セットアップ上のご注意□
起動しているすべてのプログラムは、あらかじめ終了しておいてください。・
管理者（Administrators グループのメンバー）としてログオンする必要があります。・
インストール処理中は、ユーザーの切り替えを行わないでください。・
インストールの途中で、パソコンが再起動する場合があります。画面の指示に
従ってください。再起動中は『セットアップ CD-ROM』を取り出さないでください。

再起動後、中断したところから再びインストールが始まります。

Mac OS 9、Mac OS X Classic、および Mac OS X v.10.3.8以下の環境には
対応していません。

ネットワーク接続時のご注意□
本製品を接続する前に、パソコンとネットワーク機器（ルータ、アクセスポイント
など）の設定が完了していて、パソコンがネットワークに接続できる状態になって
いる必要があります。

以下のような場合に、アクセスポイントの設定を確認する方法については、ご使用
のアクセスポイントのマニュアルを参照するか、メーカーにお問い合わせください。

ステルス（ネットワーク閉塞）機能を無効にするとき－
MAC アドレスを確認するとき－
アクセスポイントの IP アドレスを無効にするとき－
ネットワーク機器の構成やルータ機能の有無、設定方法、セキュリティ機能は
ご使用の環境によって異なります。詳細については、ご使用の機器のマニュアルを
参照するか、メーカーにお問い合わせください。

セキュリティソフトウェアのファイアウォール機能を使用している場合、キヤノン
のソフトウェアがネットワークにアクセスしようとしていることを警告する
メッセージが表示される場合があります。警告メッセージが表示されたら、
アクセスを常に許可するように設定してください。

オフィスでご使用の場合は、ネットワーク管理者にご相談ください。・
セットアップ中に手順にない画面やエラーメッセージが表示された場合は、別冊の
『ネットワーク設置で困ったときには』の「5 セットアップの途中に以下の画面が
表示された」を参照してください。

有線 LAN 接続のご注意□
本製品を有線 LAN で接続するには、LAN ケーブルやルータなどが必要です。
別途ご購入ください。

無線 LAN 接続のご注意□
アクセスポイントを経由しないで直接パソコンと無線 LAN 接続する「アドホック
接続」は利用できません。

セキュリティで保護されていないネットワーク環境に接続する場合は、お客様の
個人情報などのデータが第三者に漏洩する危険性があります。十分、ご注意ください。

マンションなどにお住まいの場合は、近所で使用しているアクセスポイントと通信
できてしまうことがありますので、ご注意ください。

本製品は、通常の無線 LAN 設定のほかに、WPS（Wi-Fi Protected Setup）と
WCN（Windows Connect Now）に対応しています。WCN は、USB フラッシュ
メモリー（ドライブ）を使用する「WCN-UFD」にのみ対応しています。


8
ご使用の接続方法は ?
USB P.26 P.30 P.43
P.46 P.51
P.16 P.26 P.31 P.43
P.16 P.46 P.52 P.60
P.18 P.26 P.43P.40
P.18 P.46 P.60P.59
P.21 P.26 P.43
P.16 P.26 P.36 P.43
P.16 P.46 P.56 P.60
P.26 P.40 P.43
P.46 P.59 P.60
初めて本製品をネット
ワークに接続しますか？
ネットワーク
はい
いいえ
有線 LAN
無線 LAN
P.40
ほかのパソコンも本製品を使えるようにする
USB
WPS
WCN
F
E
D
K
J
I
H
G
C
B
A

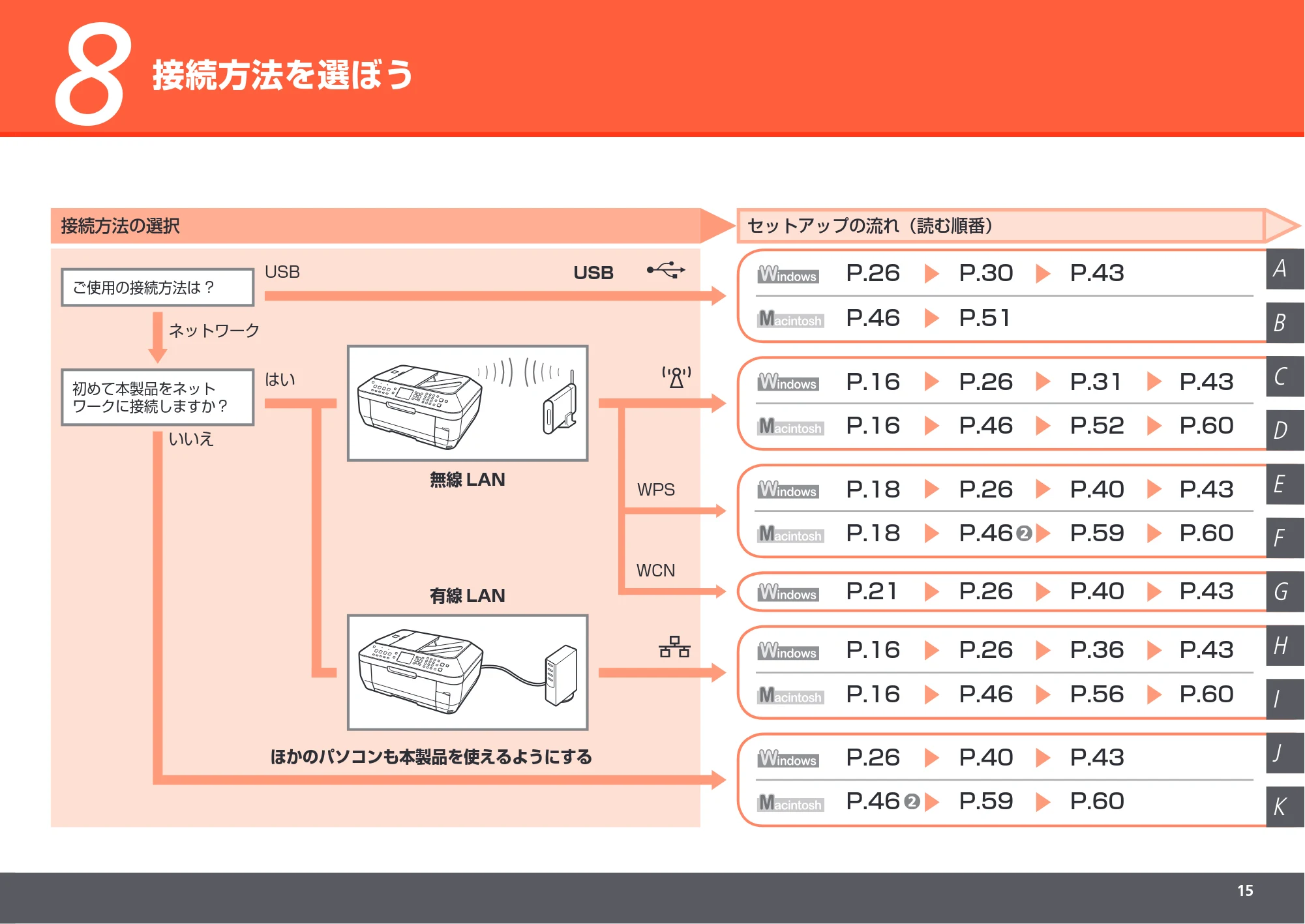

接続方法を選ぼう
接続方法の選択 セットアップの流れ（読む順番）

I
C
D
H

9
B
1 2 3
A
Windows Macintosh

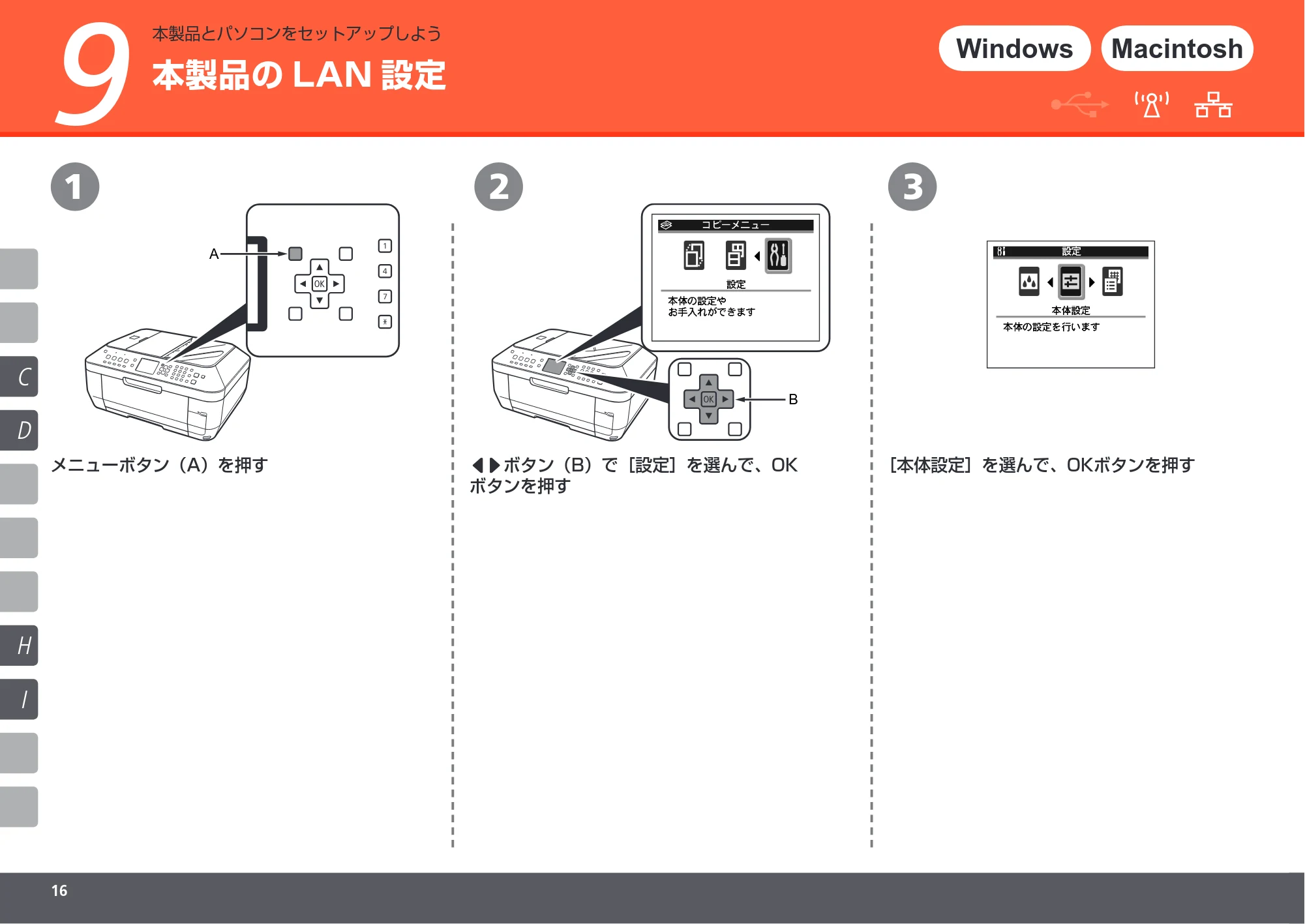

本製品の LAN 設定
[]ボタン（B）で［設定］を選んで、OK
ボタンを押す
［本体設定］を選んで、OKボタンを押す
本製品とパソコンをセットアップしよう
メニューボタン（A）を押す

I
C
H
D

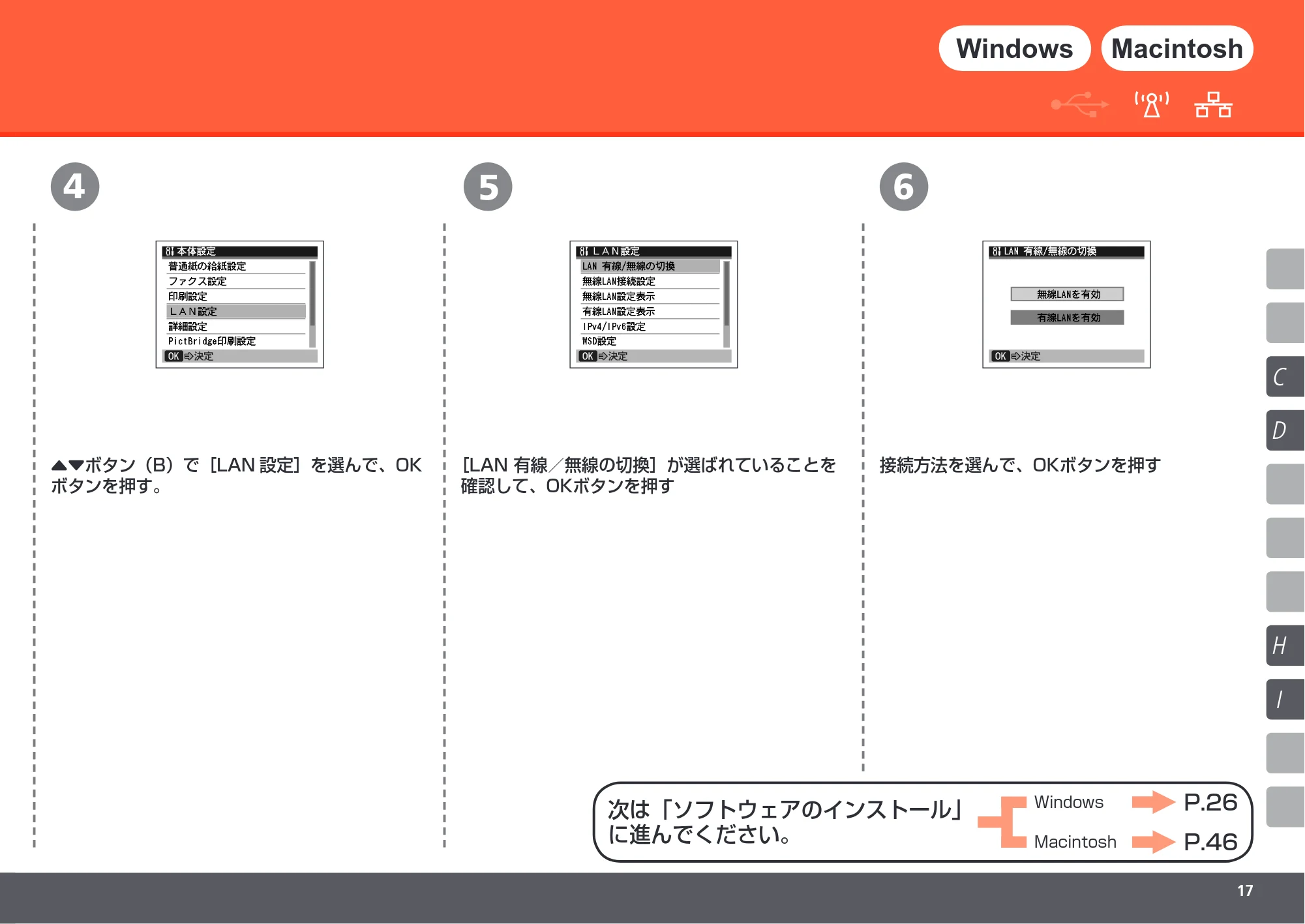

4 5 6
Windows Macintosh
［LAN 有線／無線の切換］が選ばれていることを
確認して、OKボタンを押す
{}ボタン（B）で［LAN 設定］を選んで、OK
ボタンを押す。
接続方法を選んで、OKボタンを押す
P.26
P.46
Windows
Macintosh
次は「ソフトウェアのインストール」
に進んでください。

E
F

10
B
3
A
1 2
Windows Macintosh

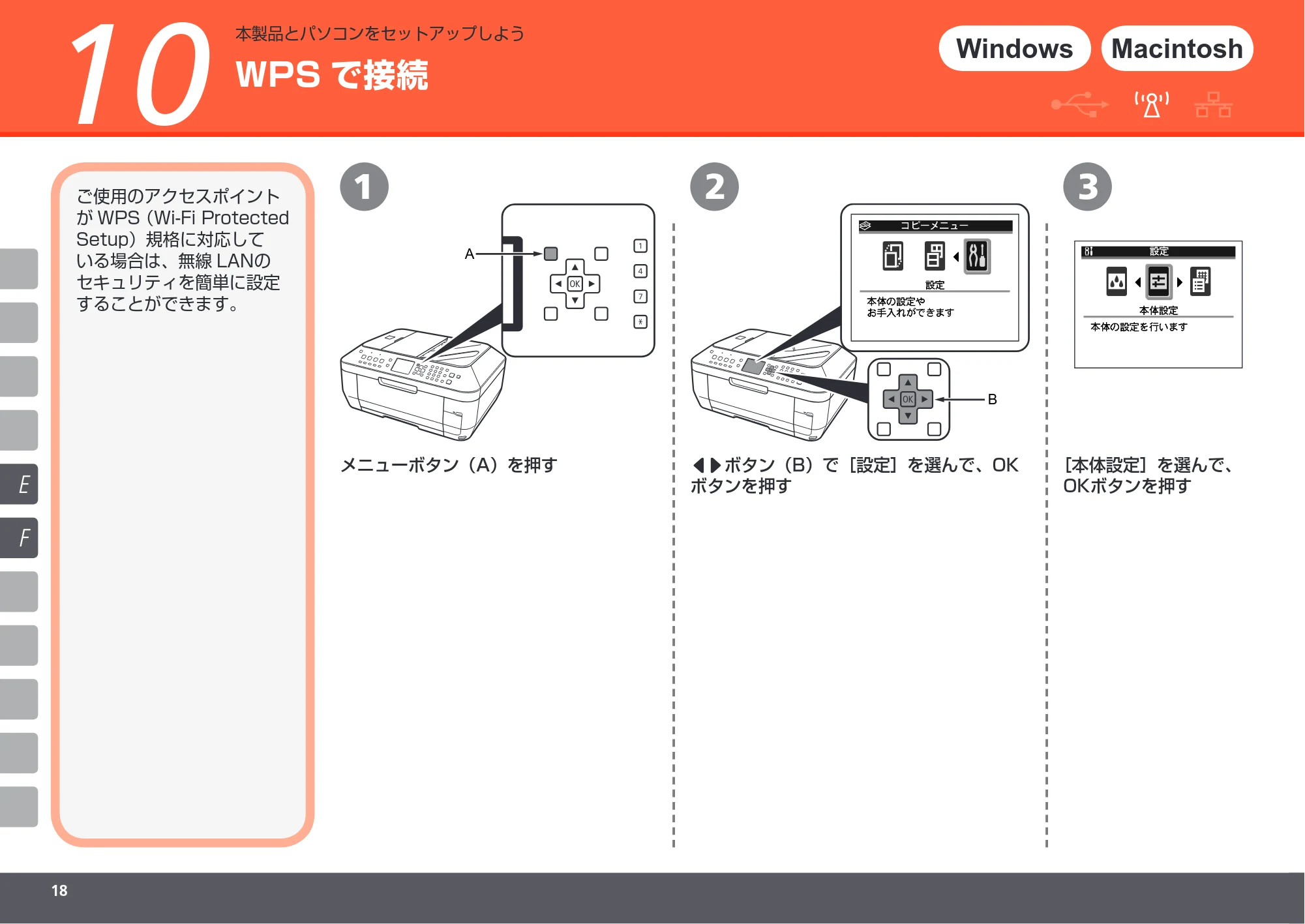

ご使用のアクセスポイント
が WPS（Wi-Fi Protected
Setup）規格に対応して
いる場合は、無線 LANの
セキュリティを簡単に設定
することができます。
メニューボタン（A）を押す []ボタン（B）で［設定］を選んで、OK
ボタンを押す
［本体設定］を選んで、
OKボタンを押す
WPS で接続
本製品とパソコンをセットアップしよう

E
F

4 5 6 7 8
Windows Macintosh

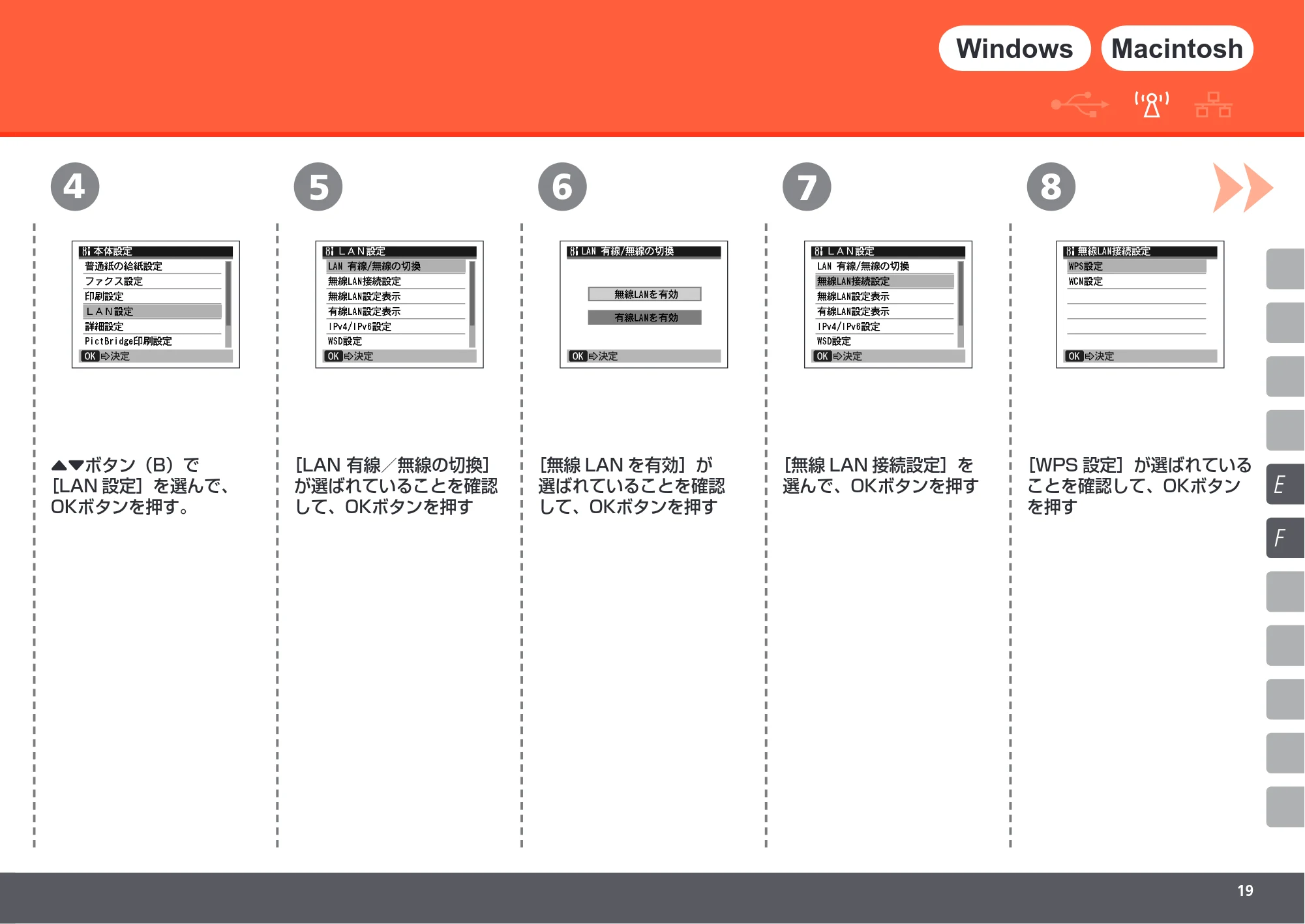

{}ボタン（B）で
［LAN 設定］を選んで、
OKボタンを押す。
［LAN 有線／無線の切換］
が選ばれていることを確認
して、OKボタンを押す
［無線 LAN を有効］が
選ばれていることを確認
して、OKボタンを押す
［無線 LAN 接続設定］を
選んで、OKボタンを押す
［WPS 設定］が選ばれている
ことを確認して、OKボタン
を押す

E
F
0
10
9 1110
Windows Macintosh

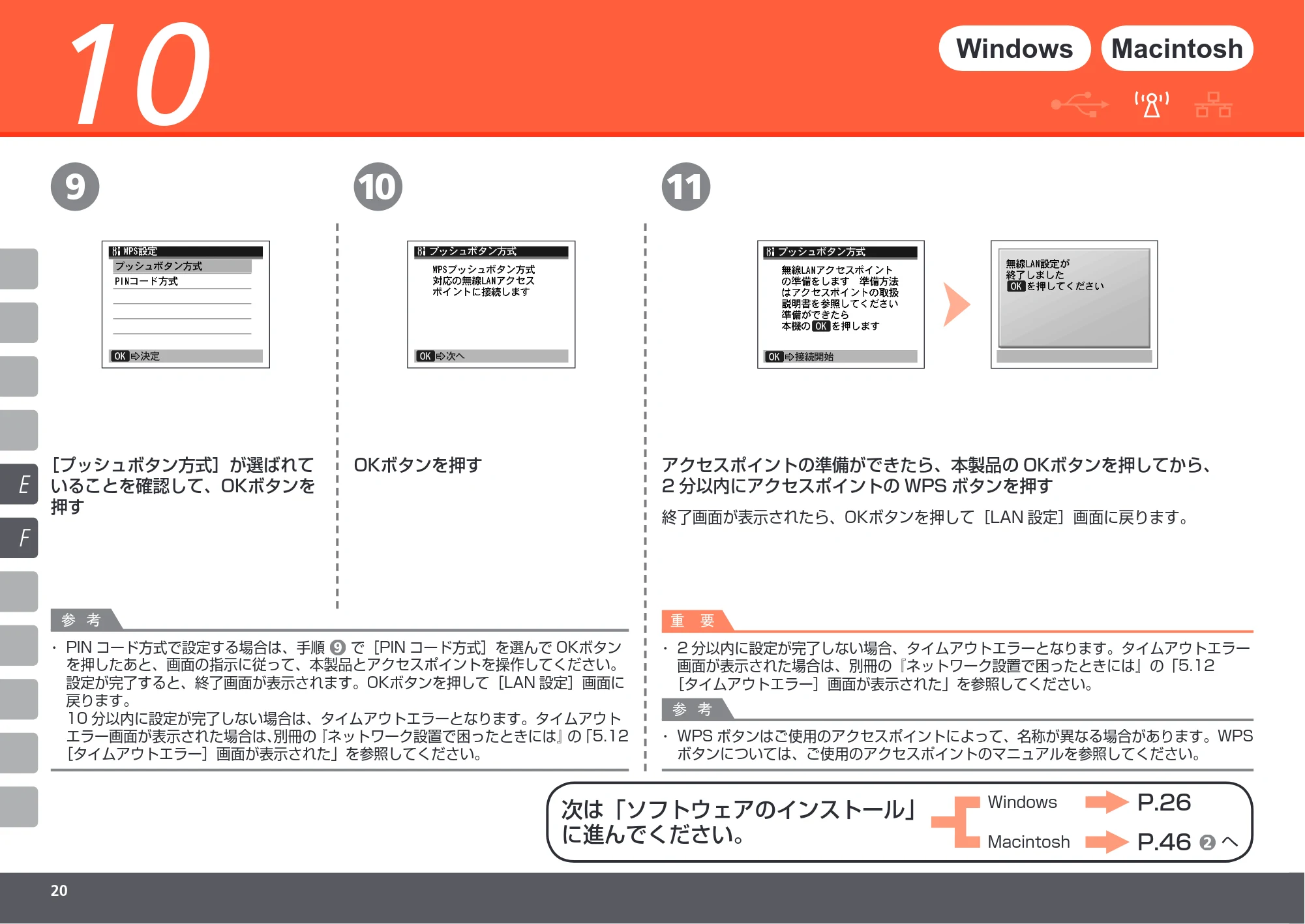

［プッシュボタン方式］が選ばれて
いることを確認して、OKボタンを
押す
OKボタンを押す アクセスポイントの準備ができたら、本製品の OKボタンを押してから、
2 分以内にアクセスポイントの WPS ボタンを押す
PIN コード方式で設定する場合は、手順 で［PIN コード方式］を選んで OKボタン
を押したあと、画面の指示に従って、本製品とアクセスポイントを操作してください。
設定が完了すると、終了画面が表示されます。OKボタンを押して［LAN 設定］画面に
戻ります。
10 分以内に設定が完了しない場合は、タイムアウトエラーとなります。タイムアウト
エラー画面が表示された場合は、別冊の『ネットワーク設置で困ったときには』の「5.12
［タイムアウトエラー］画面が表示された」を参照してください。

終了画面が表示されたら、OKボタンを押して［LAN 設定］画面に戻ります。
2 分以内に設定が完了しない場合、タイムアウトエラーとなります。タイムアウトエラー
画面が表示された場合は、別冊の『ネットワーク設置で困ったときには』の「5.12
［タイムアウトエラー］画面が表示された」を参照してください。

WPS ボタンはご使用のアクセスポイントによって、名称が異なる場合があります。WPS
ボタンについては、ご使用のアクセスポイントのマニュアルを参照してください。

へ
P.26
P.46
Windows
Macintosh
次は「ソフトウェアのインストール」
に進んでください。
参 考 重 要
参 考

G

11
1 2
Windows Macintosh

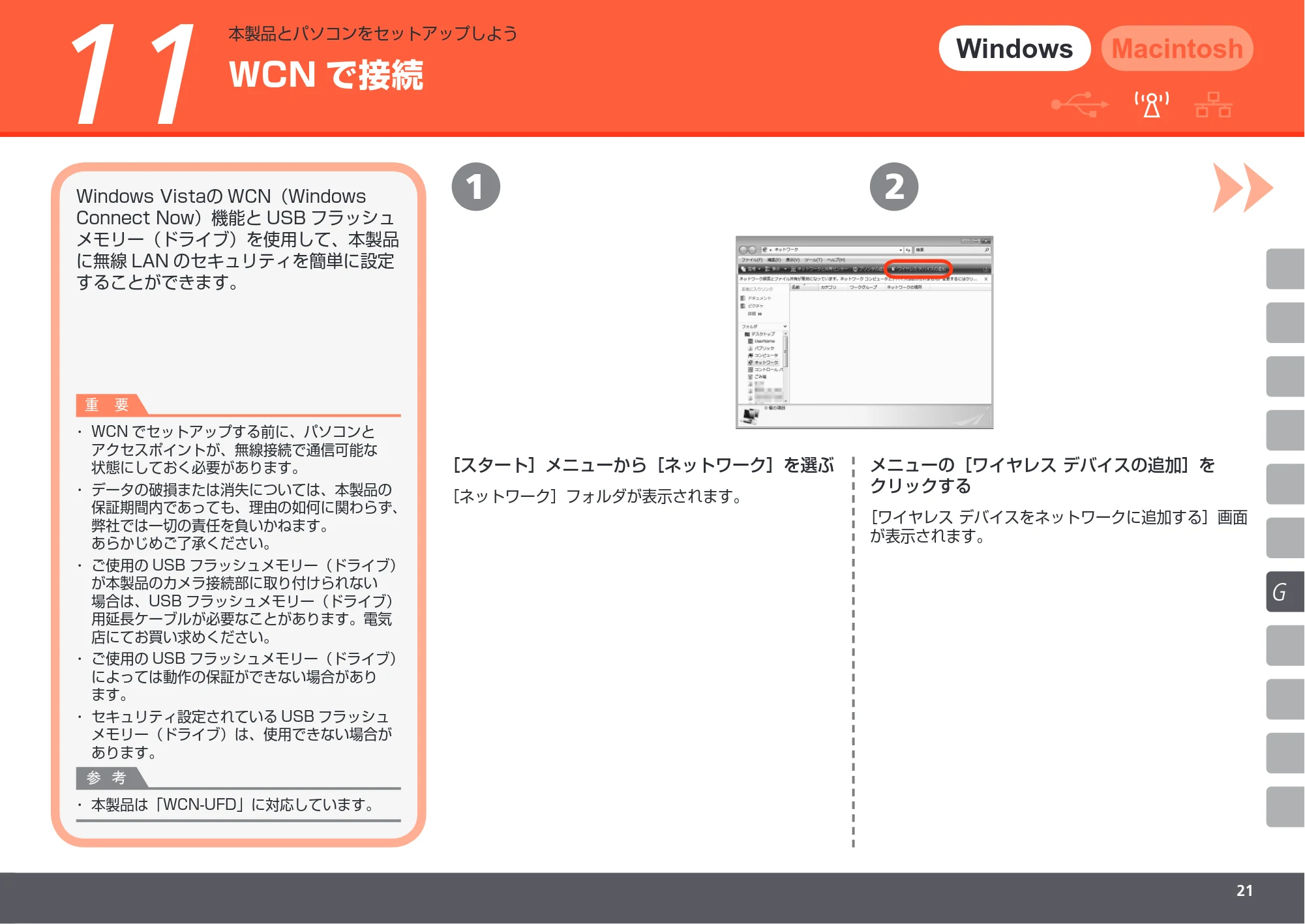

Windows Vistaの WCN（Windows
Connect Now）機能と USB フラッシュ
メモリー（ドライブ）を使用して、本製品
に無線 LAN のセキュリティを簡単に設定
することができます。
データの破損または消失については、本製品の

保証期間内であっても、理由の如何に関わらず、

弊社では一切の責任を負いかねます。
あらかじめご了承ください。

ご使用の USB フラッシュメモリー（ドライブ）
が本製品のカメラ接続部に取り付けられない
場合は、USB フラッシュメモリー（ドライブ）
用延長ケーブルが必要なことがあります。電気
店にてお買い求めください。

ご使用の USB フラッシュメモリー（ドライブ）
によっては動作の保証ができない場合があり
ます。

セキュリティ設定されている USB フラッシュ
メモリー（ドライブ）は、使用できない場合が
あります。

本製品は「WCN-UFD」に対応しています。・
［スタート］メニューから［ネットワーク］を選ぶ
［ネットワーク］フォルダが表示されます。
メニューの［ワイヤレス デバイスの追加］を
クリックする
［ワイヤレス デバイスをネットワークに追加する］画面
が表示されます。
WCN で接続
本製品とパソコンをセットアップしよう
WCN でセットアップする前に、パソコンと
アクセスポイントが、無線接続で通信可能な
状態にしておく必要があります。

重 要
参 考

G

11
4 53
Windows Macintosh
［ユーザー アカウント制御］ダイアログボックスが表示
された場合は、［続行］をクリックしてください。
以降、操作の途中で［ユーザー アカウント制御］の
ダイアログボックスが表示された場合は、同様に
［続行］をクリックしてください。

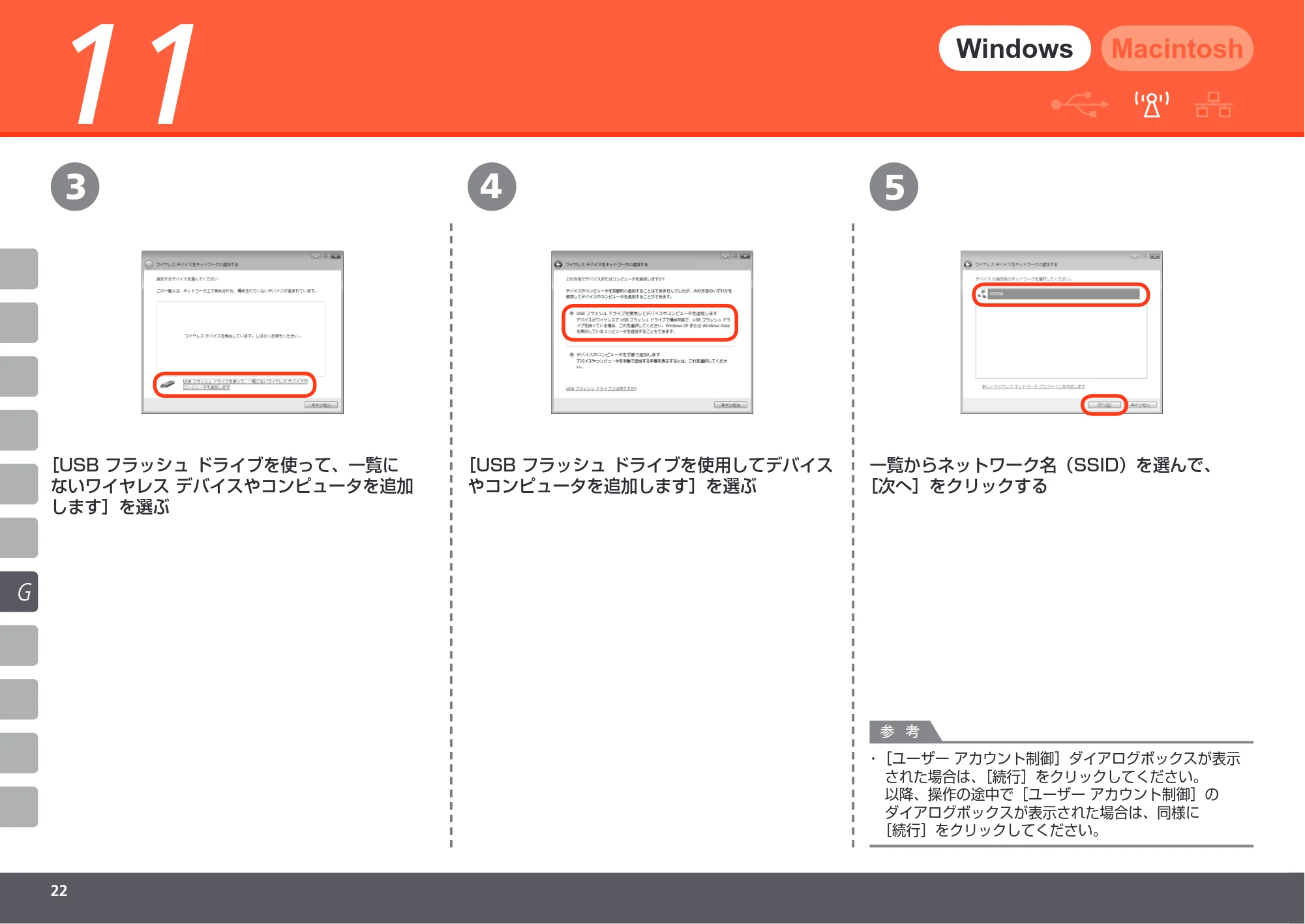

［USB フラッシュ ドライブを使って、一覧に
ないワイヤレス デバイスやコンピュータを追加
します］を選ぶ
［USB フラッシュ ドライブを使用してデバイス
やコンピュータを追加します］を選ぶ
一覧からネットワーク名（SSID）を選んで、
［次へ］をクリックする
参 考

G

6 7
A
8
Windows Macintosh

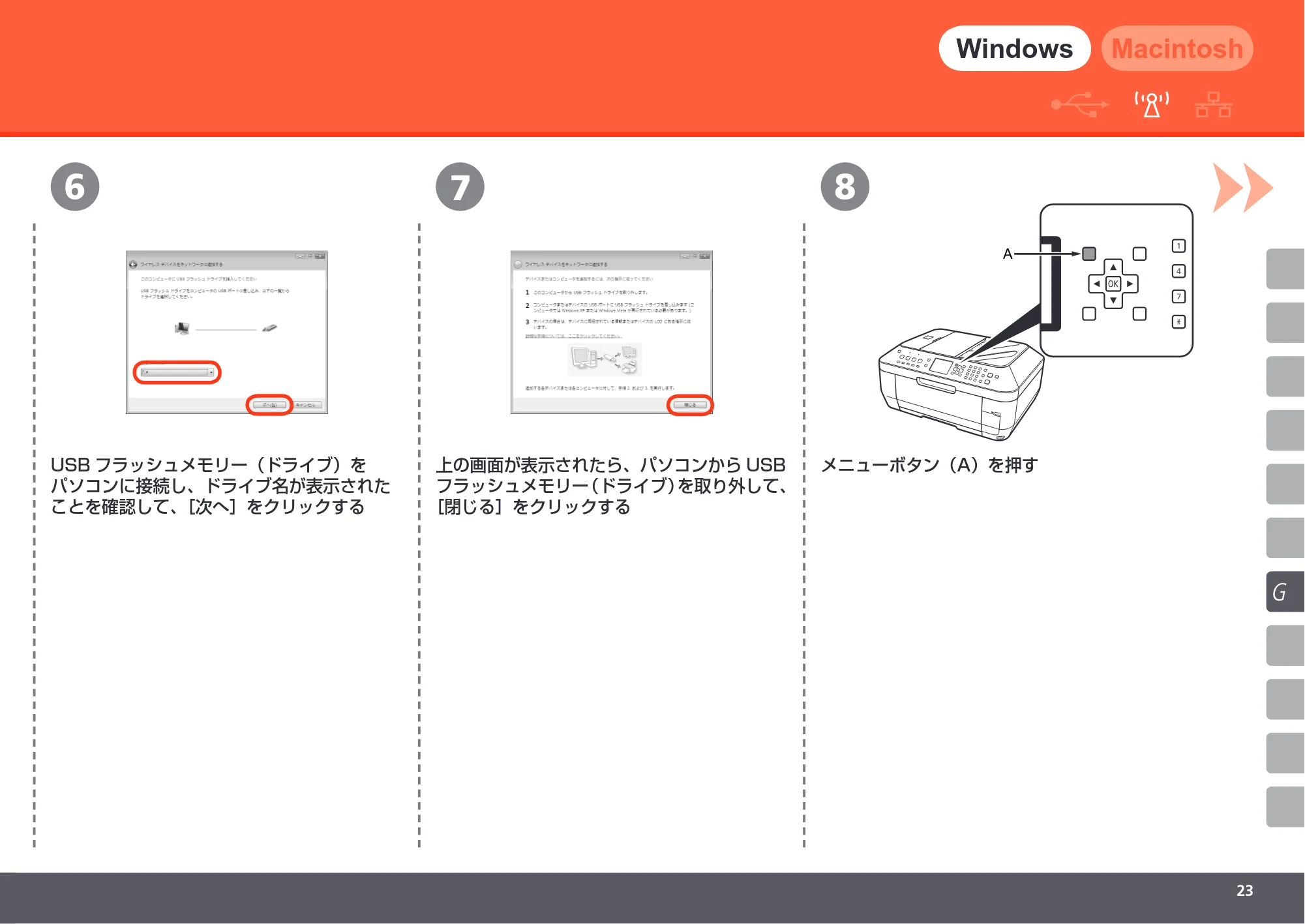

USB フラッシュメモリー（ドライブ）を
パソコンに接続し、ドライブ名が表示された
ことを確認して、［次へ］をクリックする
上の画面が表示されたら、パソコンから USB
フラッシュメモリー（ドライブ）を取り外して、
［閉じる］をクリックする

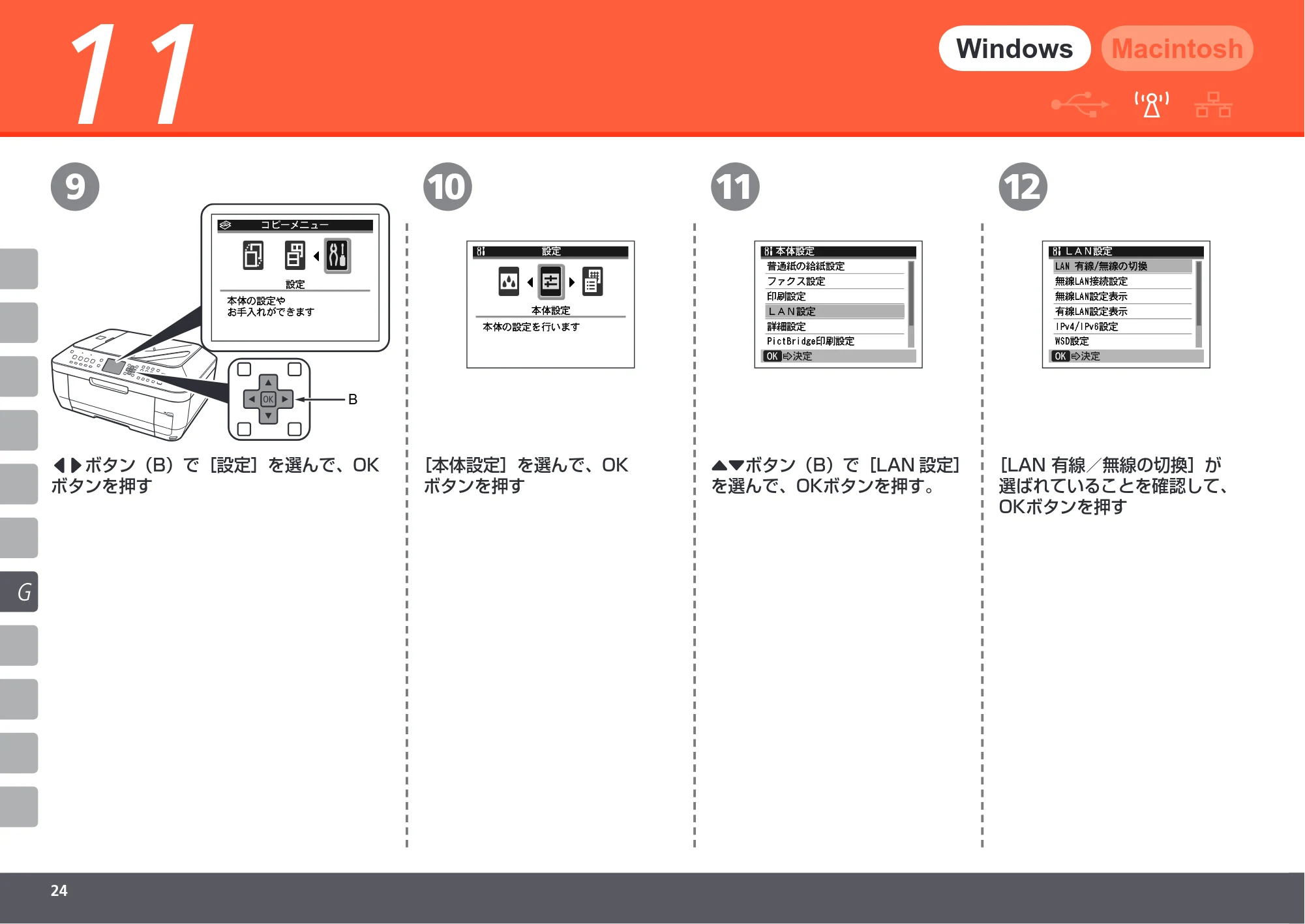

メニューボタン（A）を押す

G

B
11
1211109
Windows Macintosh
［本体設定］を選んで、OK
ボタンを押す
{}ボタン（B）で［LAN 設定］
を選んで、OKボタンを押す。
［LAN 有線／無線の切換］が
選ばれていることを確認して、
OKボタンを押す
[]ボタン（B）で［設定］を選んで、OK
ボタンを押す

G

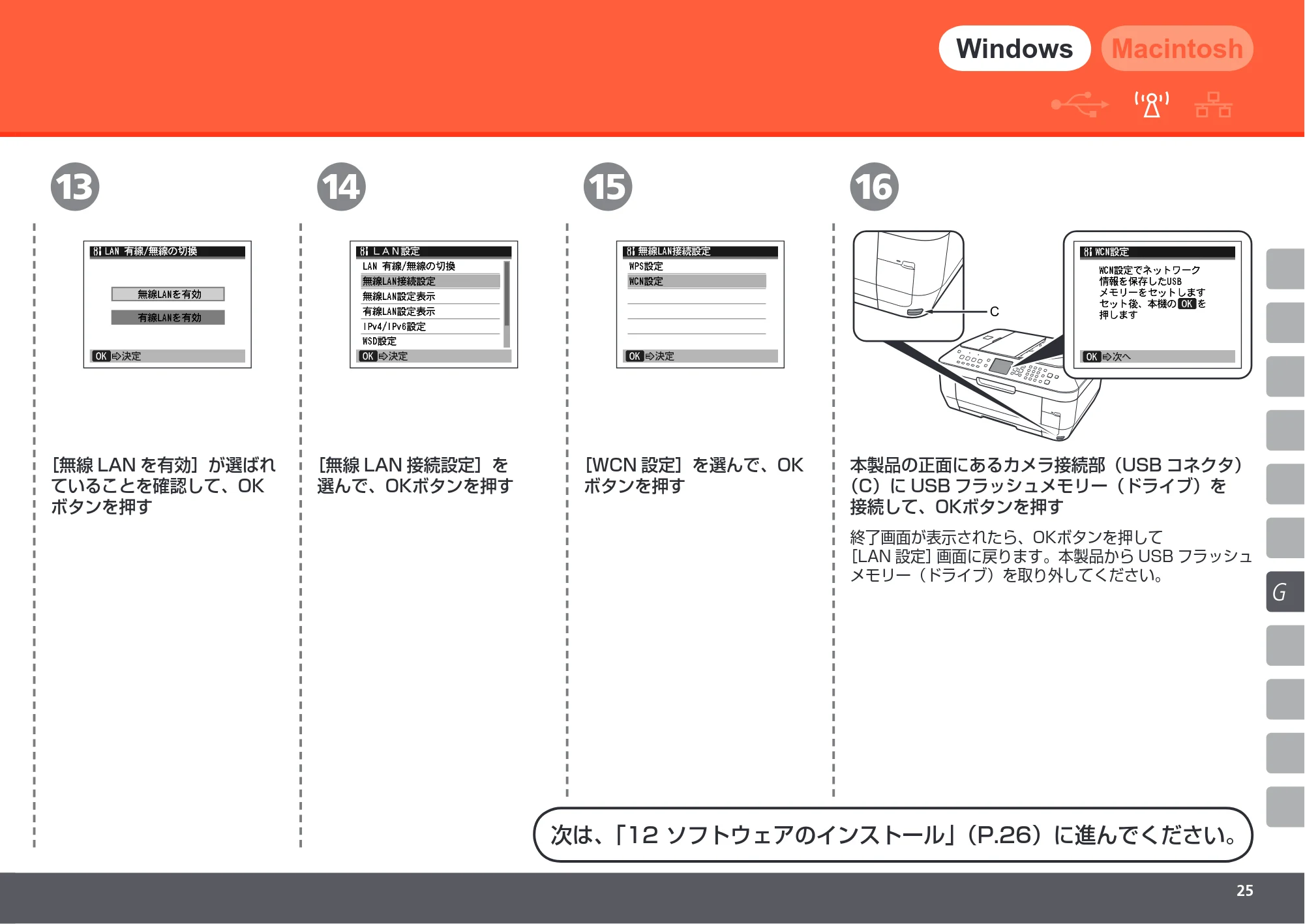

15 161413
C
Windows Macintosh
［無線 LAN 接続設定］を
選んで、OKボタンを押す
［WCN 設定］を選んで、OK
ボタンを押す
本製品の正面にあるカメラ接続部（USB コネクタ）
（C）に USB フラッシュメモリー（ドライブ）を
接続して、OKボタンを押す
終了画面が表示されたら、OKボタンを押して
［LAN 設定］画面に戻ります。本製品から USB フラッシュ
メモリー（ドライブ）を取り外してください。
次は、「12 ソフトウェアのインストール」（P.26）に進んでください。
［無線 LAN を有効］が選ばれ
ていることを確認して、OK
ボタンを押す

E
J
G
C
A
H

12
1 2
A B
Windows Macintosh

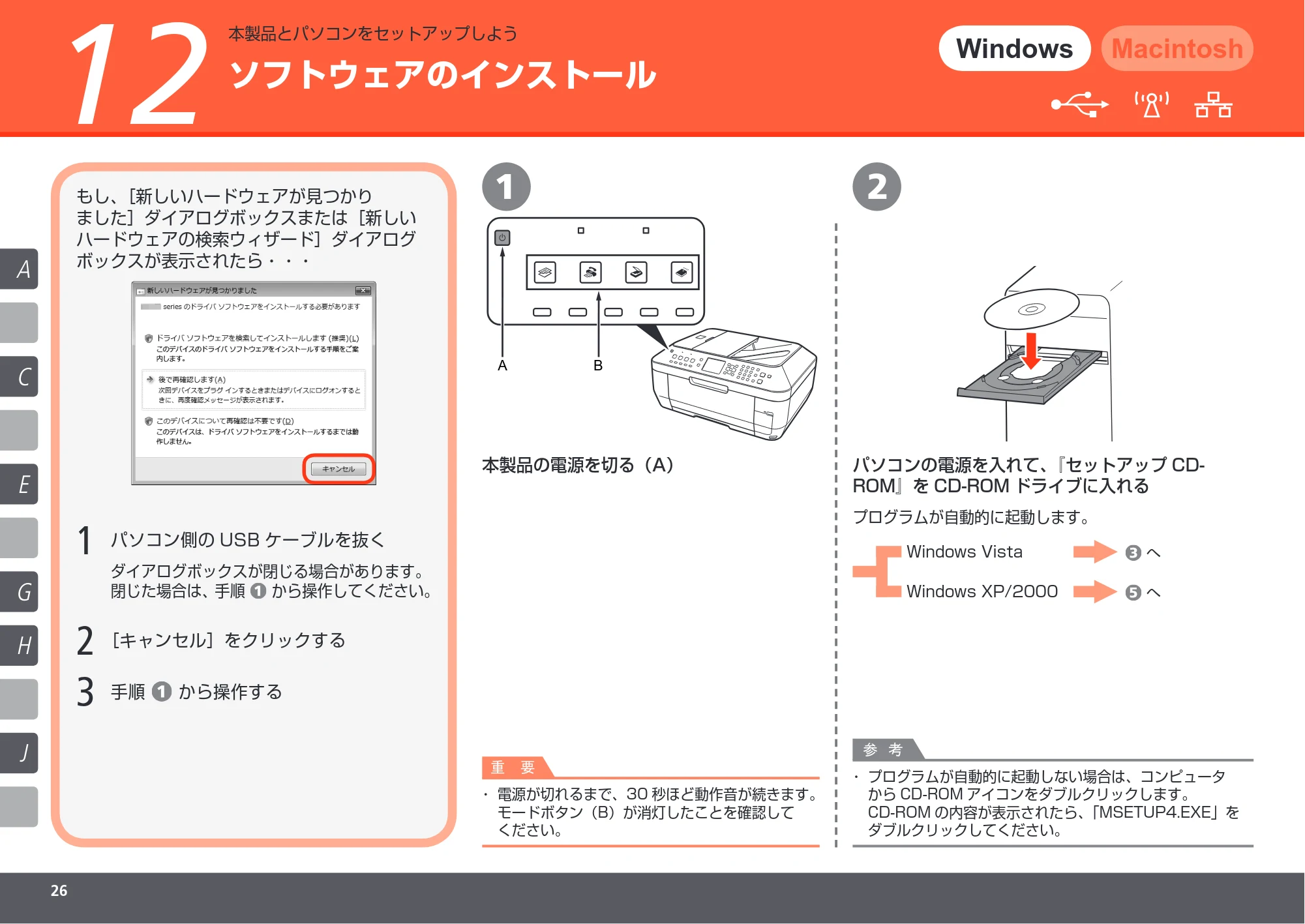

もし、［新しいハードウェアが見つかり
ました］ダイアログボックスまたは［新しい
ハードウェアの検索ウィザード］ダイアログ
ボックスが表示されたら・・・
［キャンセル］をクリックする
手順 から操作する
パソコン側の USB ケーブルを抜く
本製品の電源を切る（A） パソコンの電源を入れて、『セットアップ CD-
ROM』を CD-ROM ドライブに入れる
プログラムが自動的に起動します。
電源が切れるまで、30 秒ほど動作音が続きます。
モードボタン（B）が消灯したことを確認して
ください。

プログラムが自動的に起動しない場合は、コンピュータ
から CD-ROM アイコンをダブルクリックします。
CD-ROM の内容が表示されたら、「MSETUP4.EXE」を
ダブルクリックしてください。

Windows Vista
Windows XP/2000
へ
へ
ダイアログボックスが閉じる場合があります。
閉じた場合は、手順 から操作してください。
1
2
3
ソフトウェアのインストール
本製品とパソコンをセットアップしよう
参 考
重 要

E
J
G
C
A
H

3 4 5
Windows Macintosh

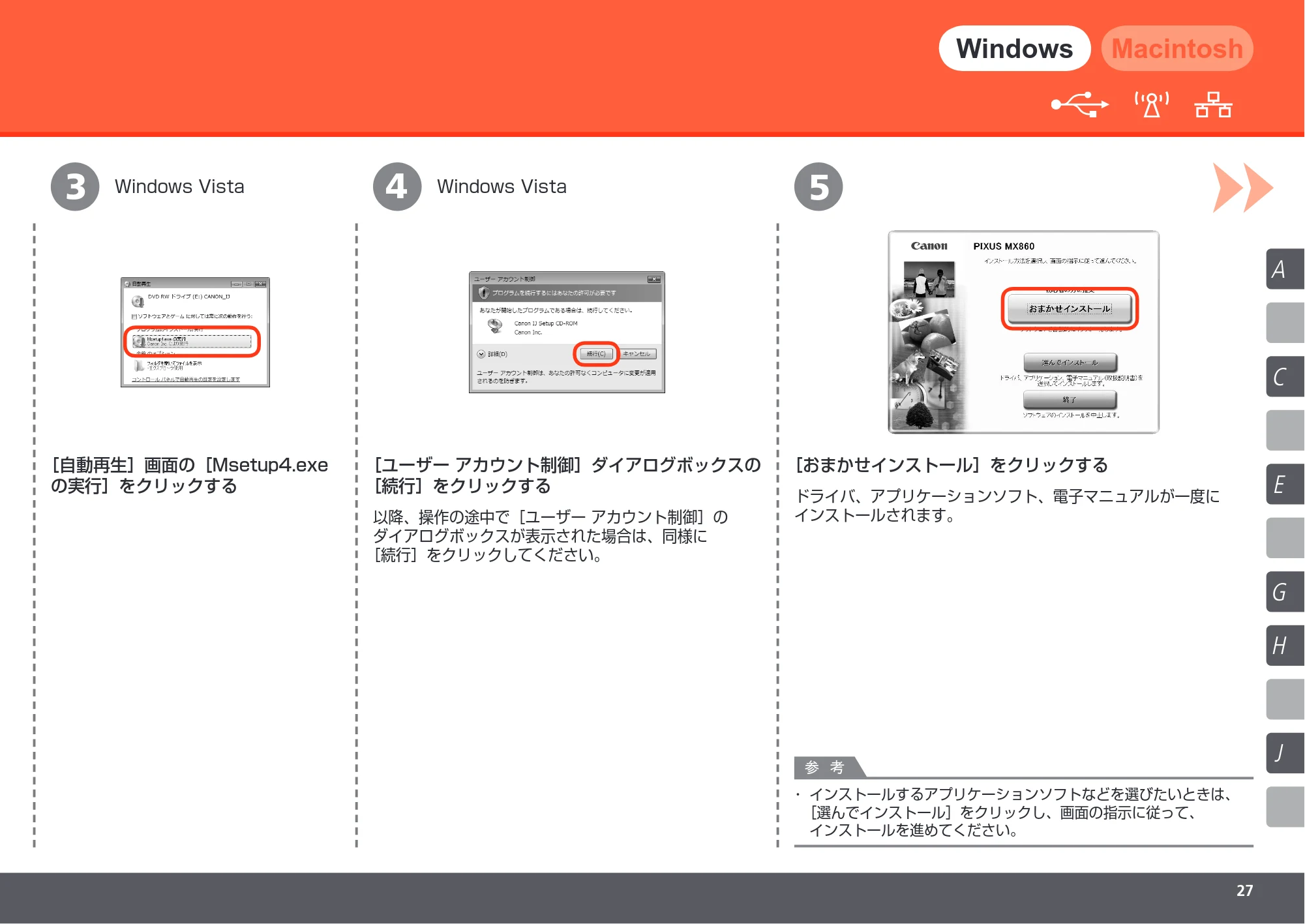

［自動再生］画面の［Msetup4.exe
の実行］をクリックする
［ユーザー アカウント制御］ダイアログボックスの
［続行］をクリックする
以降、操作の途中で［ユーザー アカウント制御］の
ダイアログボックスが表示された場合は、同様に
［続行］をクリックしてください。
［おまかせインストール］をクリックする
ドライバ、アプリケーションソフト、電子マニュアルが一度に
インストールされます。
インストールするアプリケーションソフトなどを選びたいときは、
［選んでインストール］をクリックし、画面の指示に従って、
インストールを進めてください。

Windows VistaWindows Vista
参 考

E
J
G
C
A
H

12
6 7
Windows Macintosh

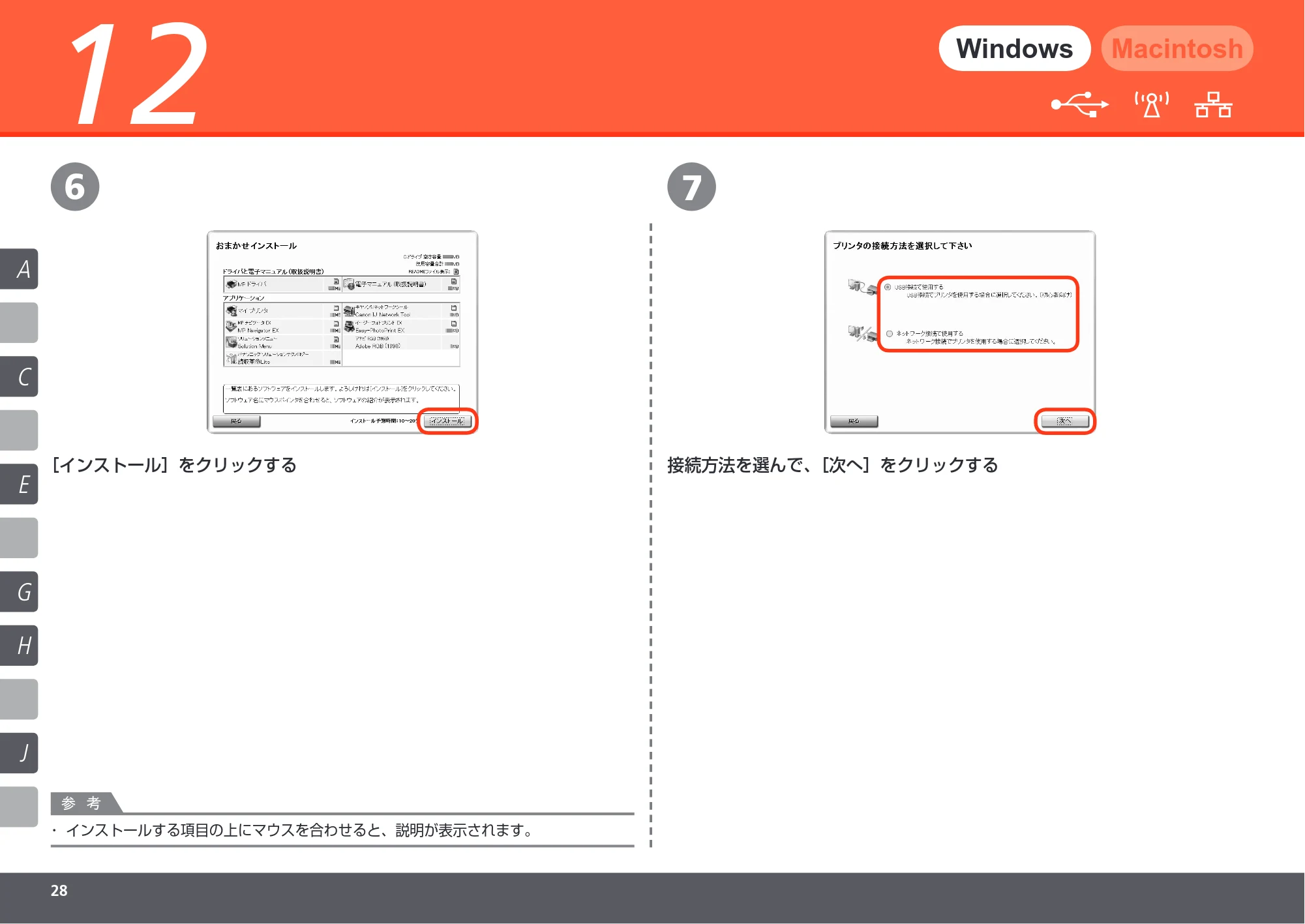

接続方法を選んで、［次へ］をクリックする［インストール］をクリックする
インストールする項目の上にマウスを合わせると、説明が表示されます。・
参 考

E
J
G
C
A
H

98
J
H
C
A
G
E
Windows Macintosh
インストールの途中で、アプリケーションソフトのインストール画面が表示されることがあります。
画面の指示に従って、インストールを進めてください。

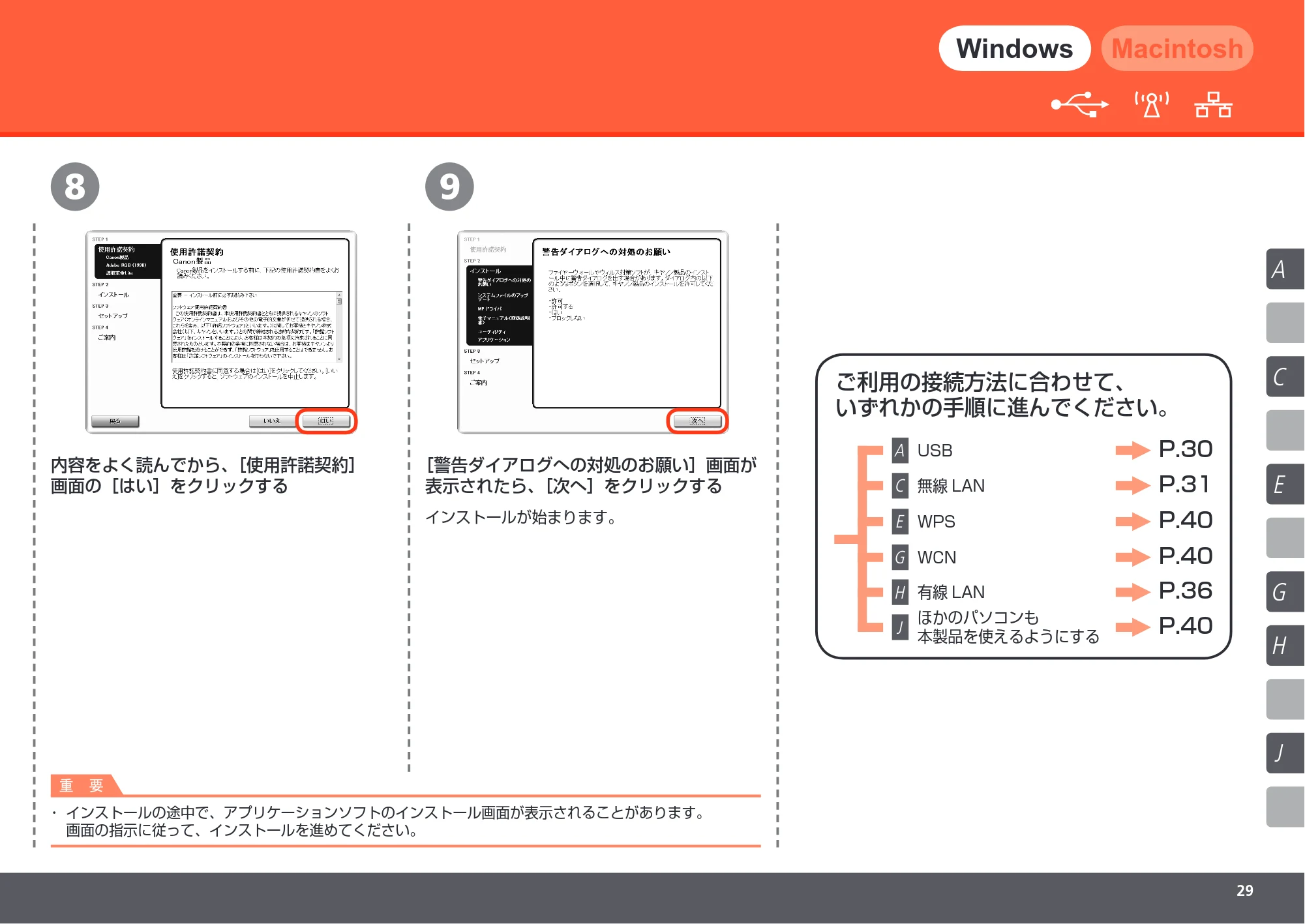

［警告ダイアログへの対処のお願い］画面が
表示されたら、［次へ］をクリックする
インストールが始まります。
内容をよく読んでから、［使用許諾契約］
画面の［はい］をクリックする
ご利用の接続方法に合わせて、
いずれかの手順に進んでください。
P.40
P.30
P.31
P.40
P.36
P.40
USB
無線 LAN
有線 LAN
WPS
ほかのパソコンも
本製品を使えるようにする
WCN
重 要

A
0
13
1 2
A
Windows Macintosh
USB ケーブル接続部は、本製品の右側背面にあります。・
パソコンが本製品を認識すると、画面にメッセージが表示
されます。
10 分経っても次の操作に進めないときは、手順 の画面
の［ヘルプ］をクリックして、内容を確認してください。

次は「17 各種ご案内」（P.43）に進んでください。

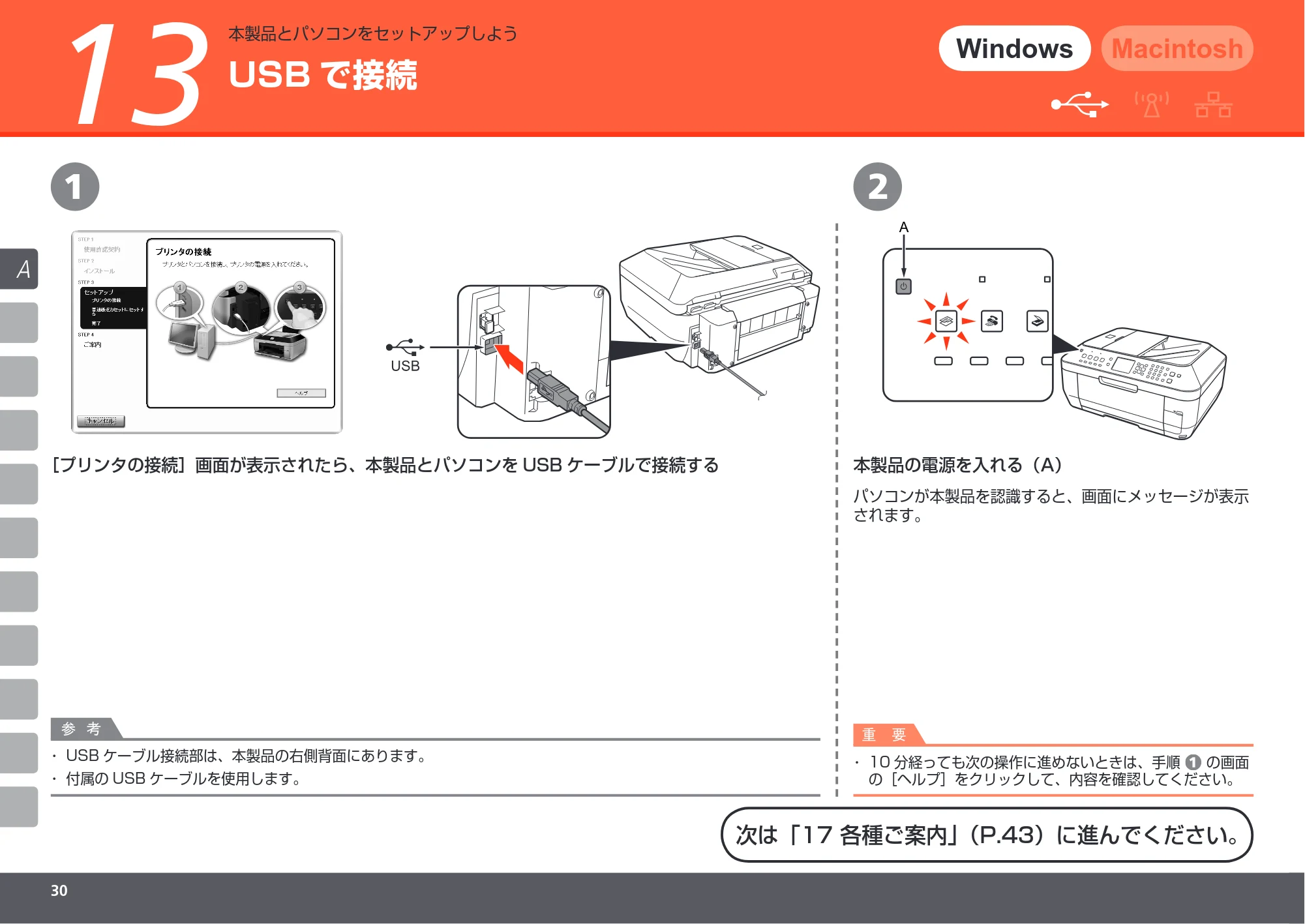

［プリンタの接続］画面が表示されたら、本製品とパソコンを USB ケーブルで接続する
USB で接続
本製品とパソコンをセットアップしよう
本製品の電源を入れる（A）
付属の USB ケーブルを使用します。・
重 要
参 考

C

14
1 2
Windows Macintosh

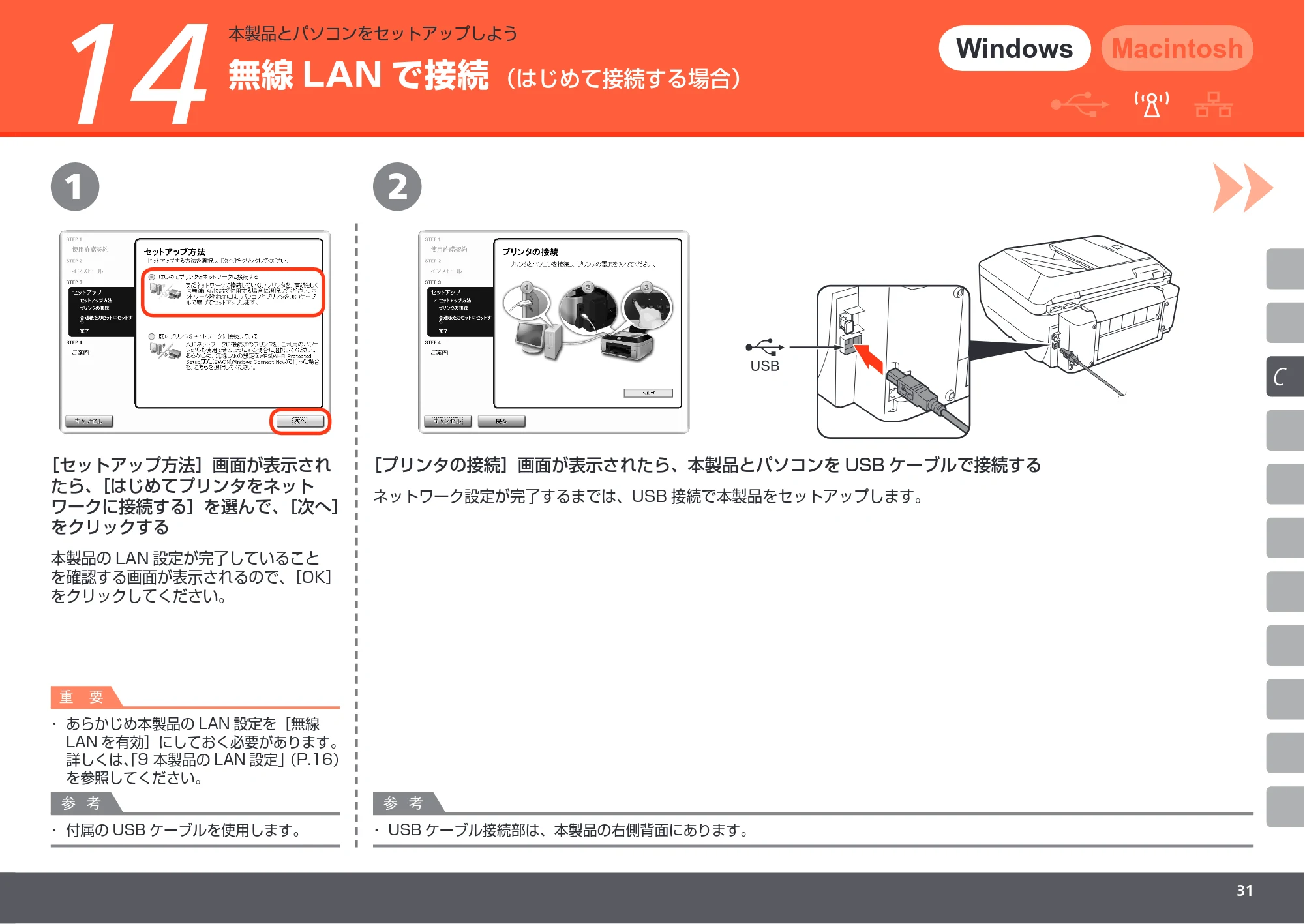

［セットアップ方法］画面が表示され
たら、［はじめてプリンタをネット
ワークに接続する］を選んで、［次へ］
をクリックする
［プリンタの接続］画面が表示されたら、本製品とパソコンを USB ケーブルで接続する
本製品の LAN 設定が完了していること
を確認する画面が表示されるので、［OK］
をクリックしてください。
ネットワーク設定が完了するまでは、USB 接続で本製品をセットアップします。
あらかじめ本製品の LAN 設定を［無線
LAN を有効］にしておく必要があります。
詳しくは、「9 本製品の LAN 設定」（P.16）
を参照してください。

無線 LAN で接続
本製品とパソコンをセットアップしよう
USB ケーブル接続部は、本製品の右側背面にあります。・付属の USB ケーブルを使用します。・
（はじめて接続する場合）
重 要
参 考 参 考

C

14
43
A
Windows Macintosh

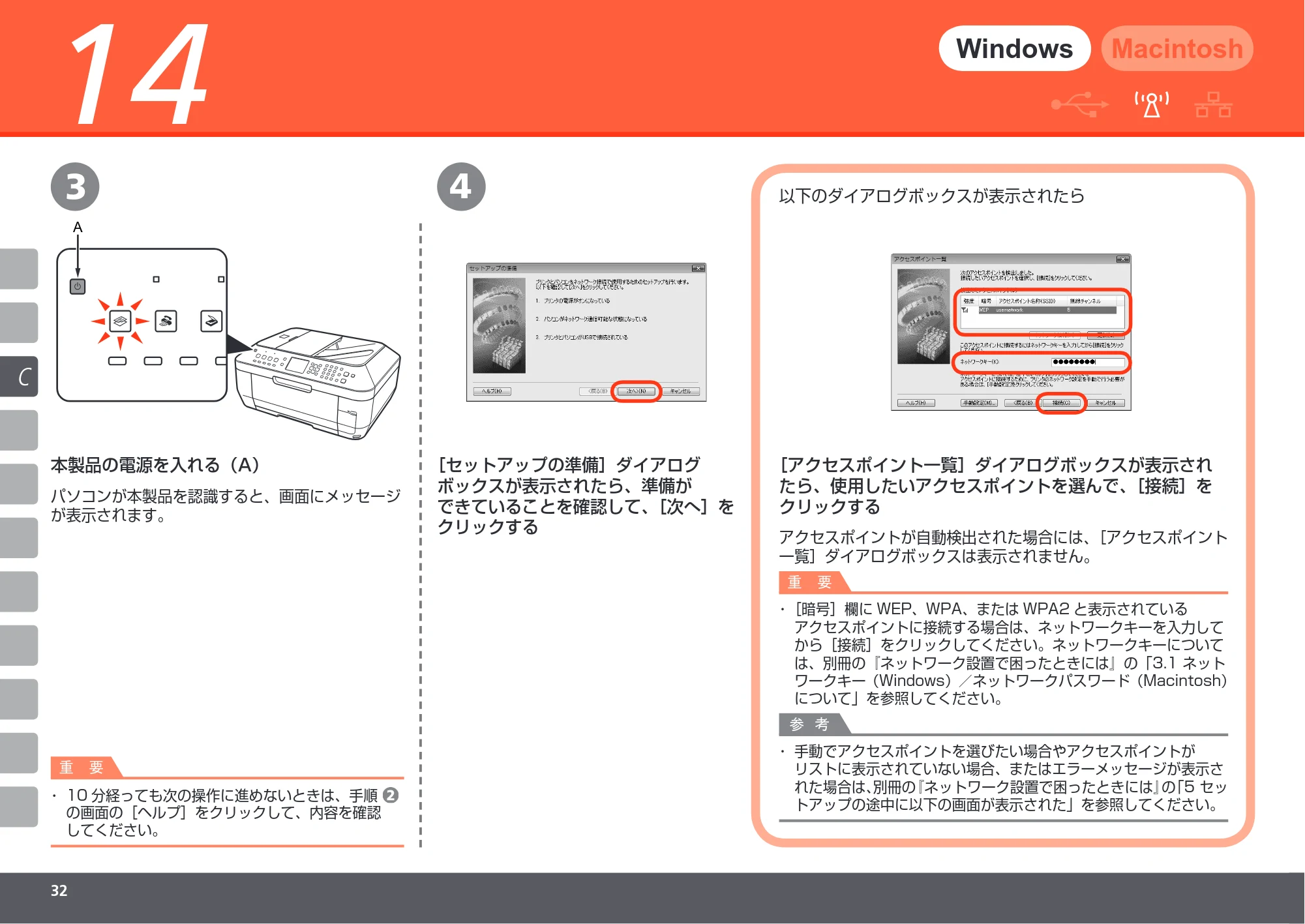

以下のダイアログボックスが表示されたら
［セットアップの準備］ダイアログ
ボックスが表示されたら、準備が
できていることを確認して、［次へ］を
クリックする
［アクセスポイント一覧］ダイアログボックスが表示され
たら、使用したいアクセスポイントを選んで、［接続］を
クリックする
アクセスポイントが自動検出された場合には、［アクセスポイント
一覧］ダイアログボックスは表示されません。
［暗号］欄に WEP、WPA、または WPA2 と表示されている
アクセスポイントに接続する場合は、ネットワークキーを入力して
から［接続］をクリックしてください。ネットワークキーについて
は、別冊の『ネットワーク設置で困ったときには』の「3.1 ネット
ワークキー（Windows）／ネットワークパスワード（Macintosh）
について」を参照してください。

手動でアクセスポイントを選びたい場合やアクセスポイントが
リストに表示されていない場合、またはエラーメッセージが表示さ
れた場合は、別冊の『ネットワーク設置で困ったときには』の「5 セッ
トアップの途中に以下の画面が表示された」を参照してください。

パソコンが本製品を認識すると、画面にメッセージ
が表示されます。
10 分経っても次の操作に進めないときは、手順
の画面の［ヘルプ］をクリックして、内容を確認
してください。

本製品の電源を入れる（A）
重 要
参 考
重 要

C

5
Windows Macintosh
以下のダイアログボックスが表示されたら
Windows XP/2000

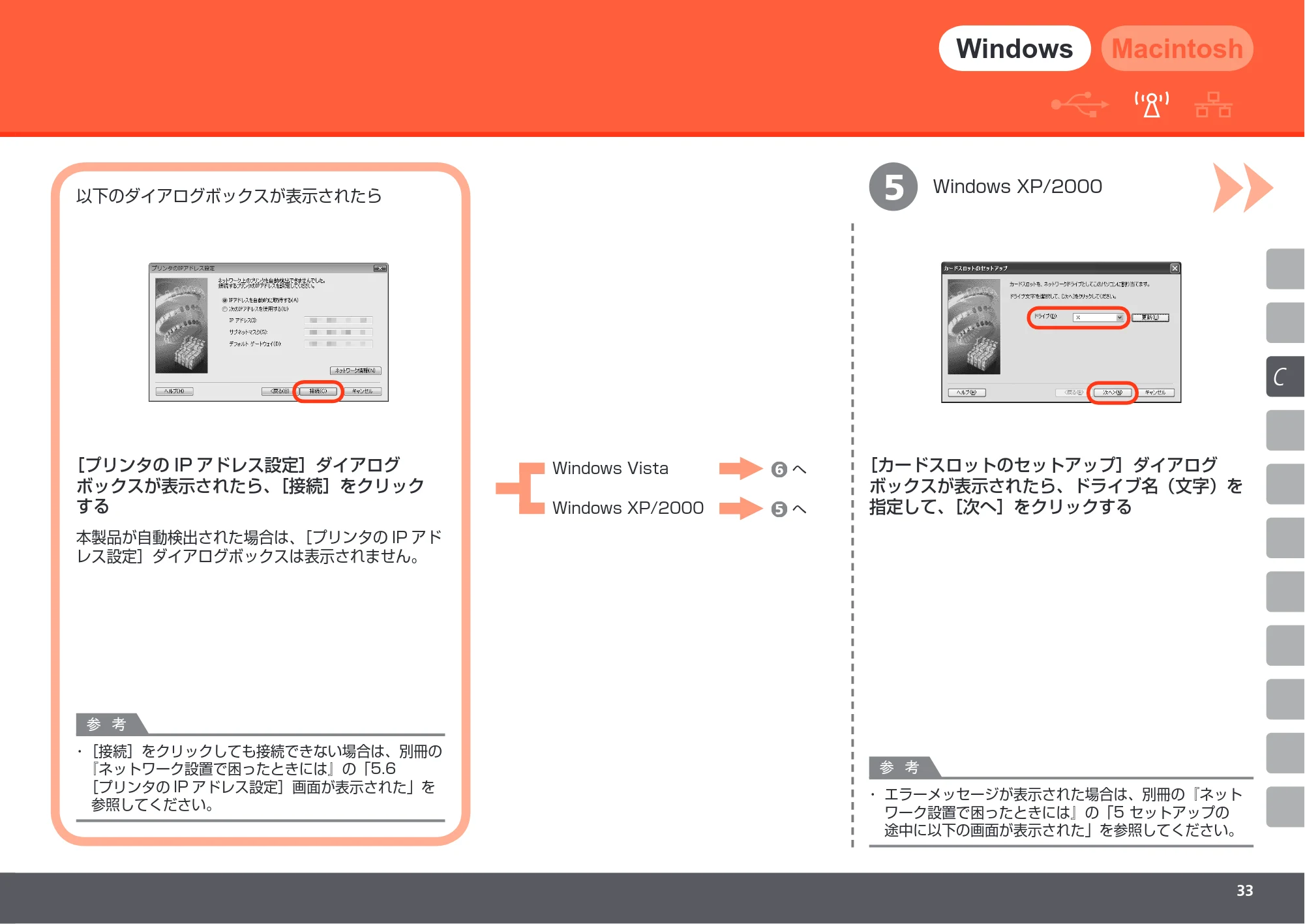

［プリンタの IP アドレス設定］ダイアログ
ボックスが表示されたら、［接続］をクリック
する
［接続］をクリックしても接続できない場合は、別冊の
『ネットワーク設置で困ったときには』の「5.6
［プリンタの IP アドレス設定］画面が表示された」を
参照してください。

［カードスロットのセットアップ］ダイアログ
ボックスが表示されたら、ドライブ名（文字）を
指定して、［次へ］をクリックする
エラーメッセージが表示された場合は、別冊の『ネット
ワーク設置で困ったときには』の「5 セットアップの
途中に以下の画面が表示された」を参照してください。

Windows Vista
Windows XP/2000
へ
へ
本製品が自動検出された場合は、［プリンタの IP アド
レス設定］ダイアログボックスは表示されません。
参 考
参 考

C

14
A
6 7
Windows Macintosh

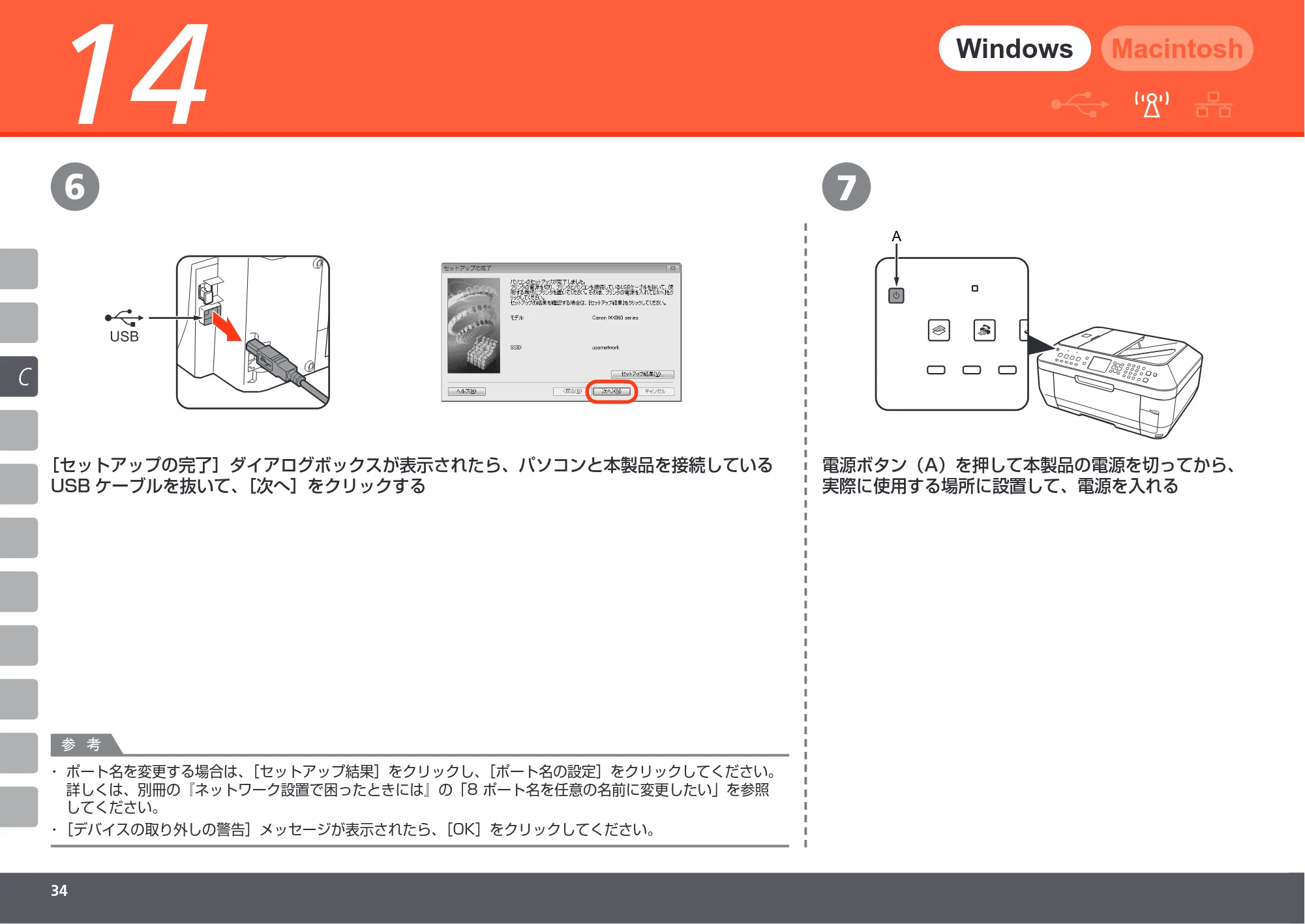

［セットアップの完了］ダイアログボックスが表示されたら、パソコンと本製品を接続している
USB ケーブルを抜いて、［次へ］をクリックする
ポート名を変更する場合は、［セットアップ結果］をクリックし、［ポート名の設定］をクリックしてください。
詳しくは、別冊の『ネットワーク設置で困ったときには』の「8 ポート名を任意の名前に変更したい」を参照
してください。

［デバイスの取り外しの警告］メッセージが表示されたら、［OK］をクリックしてください。・
電源ボタン（A）を押して本製品の電源を切ってから、
実際に使用する場所に設置して、電源を入れる
参 考

C

98
Windows Macintosh
以外のマークが表示された場合は、表示されたコメントやヘルプを参照して、通信
状態を改善してください。

設置を改善した結果を確認したい場合は、本製品を新しい設置場所へ移動したあとに
［再測定］をクリックしてください。通信状態の測定が再度実行されます。

［ネットワーク全体の状態］についてメッセージが表示された場合は、画面の指示に
従って本製品とアクセスポイントの設置場所を改善してください。

次は「17 各種ご案内」（P.43）に進んでください。

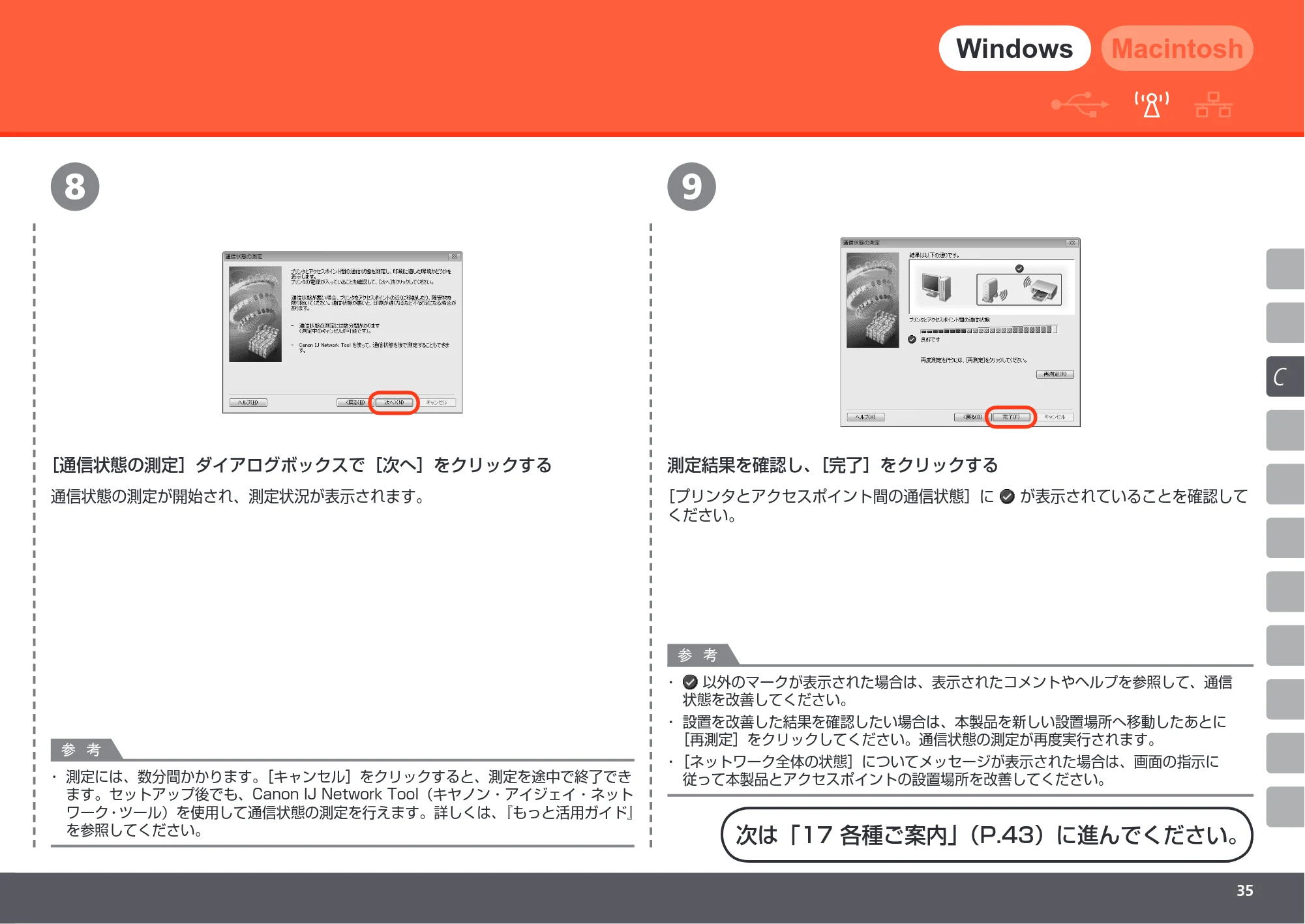

測定結果を確認し、［完了］をクリックする
［プリンタとアクセスポイント間の通信状態］に が表示されていることを確認して
ください。
［通信状態の測定］ダイアログボックスで［次へ］をクリックする
通信状態の測定が開始され、測定状況が表示されます。
測定には、数分間かかります。［キャンセル］をクリックすると、測定を途中で終了でき
ます。セットアップ後でも、Canon IJ Network Tool（キヤノン・アイジェイ・ネット
ワーク・ツール）を使用して通信状態の測定を行えます。詳しくは、『もっと活用ガイド』
を参照してください。

参 考
参 考

H

15
1 2
Windows Macintosh

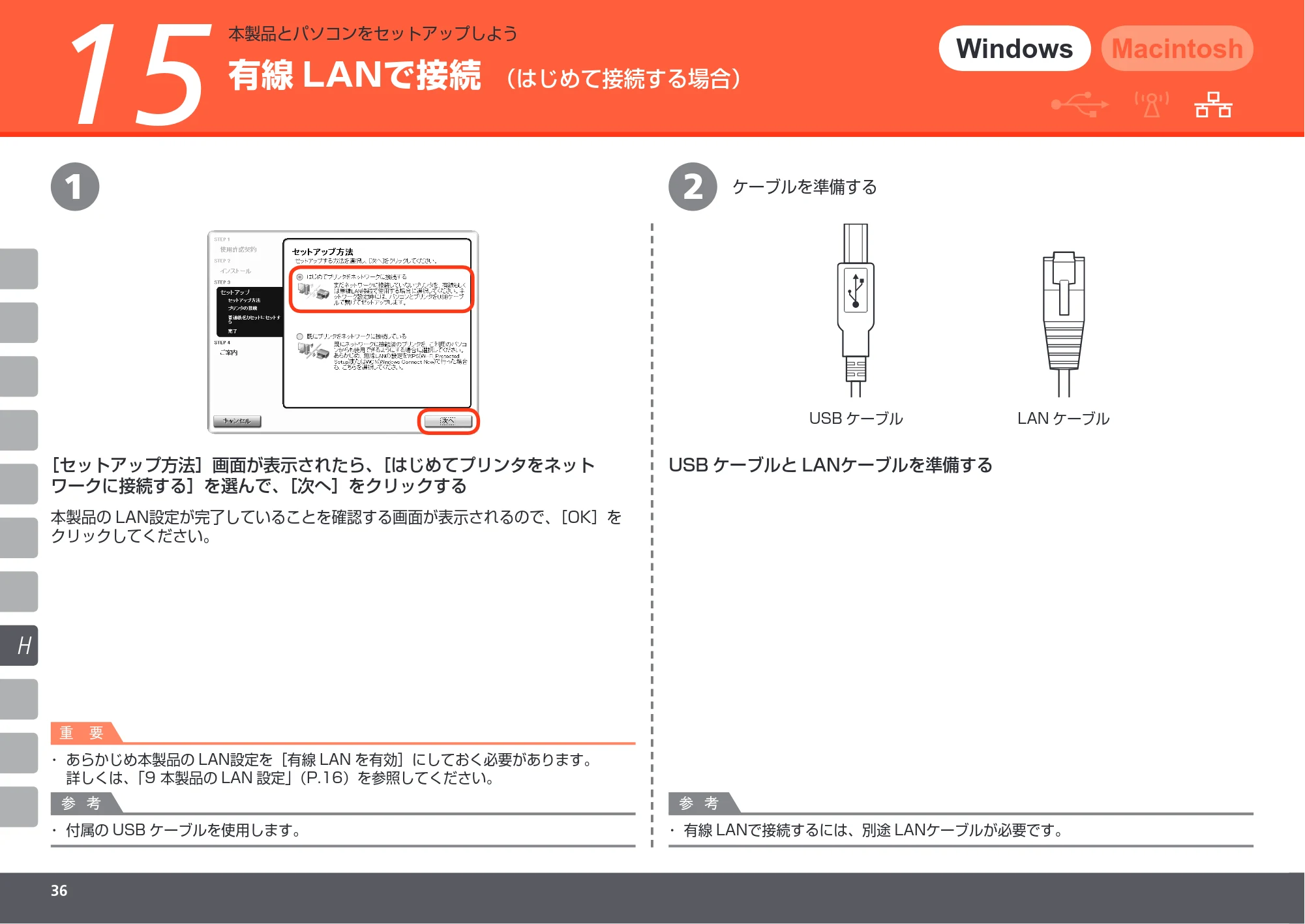

［セットアップ方法］画面が表示されたら、［はじめてプリンタをネット
ワークに接続する］を選んで、［次へ］をクリックする
本製品の LAN設定が完了していることを確認する画面が表示されるので、［OK］を
クリックしてください。
付属の USB ケーブルを使用します。・
ケーブルを準備する
USB ケーブル LAN ケーブル
USB ケーブルと LANケーブルを準備する
有線 LANで接続
本製品とパソコンをセットアップしよう
有線 LANで接続するには、別途 LANケーブルが必要です。・
あらかじめ本製品の LAN設定を［有線 LAN を有効］にしておく必要があります。
詳しくは、「9 本製品の LAN 設定」（P.16）を参照してください。

（はじめて接続する場合）
重 要
参 考 参 考

H

3 4
A
5
Windows Macintosh
USB ケーブル接続部は、本製品の右側背面にあります。・
パソコンが本製品を認識すると、画面
にメッセージが表示されます。
10 分経っても次の操作に進めないと
きは、手順 の画面の［ヘルプ］を
クリックして、内容を確認してくだ
さい。

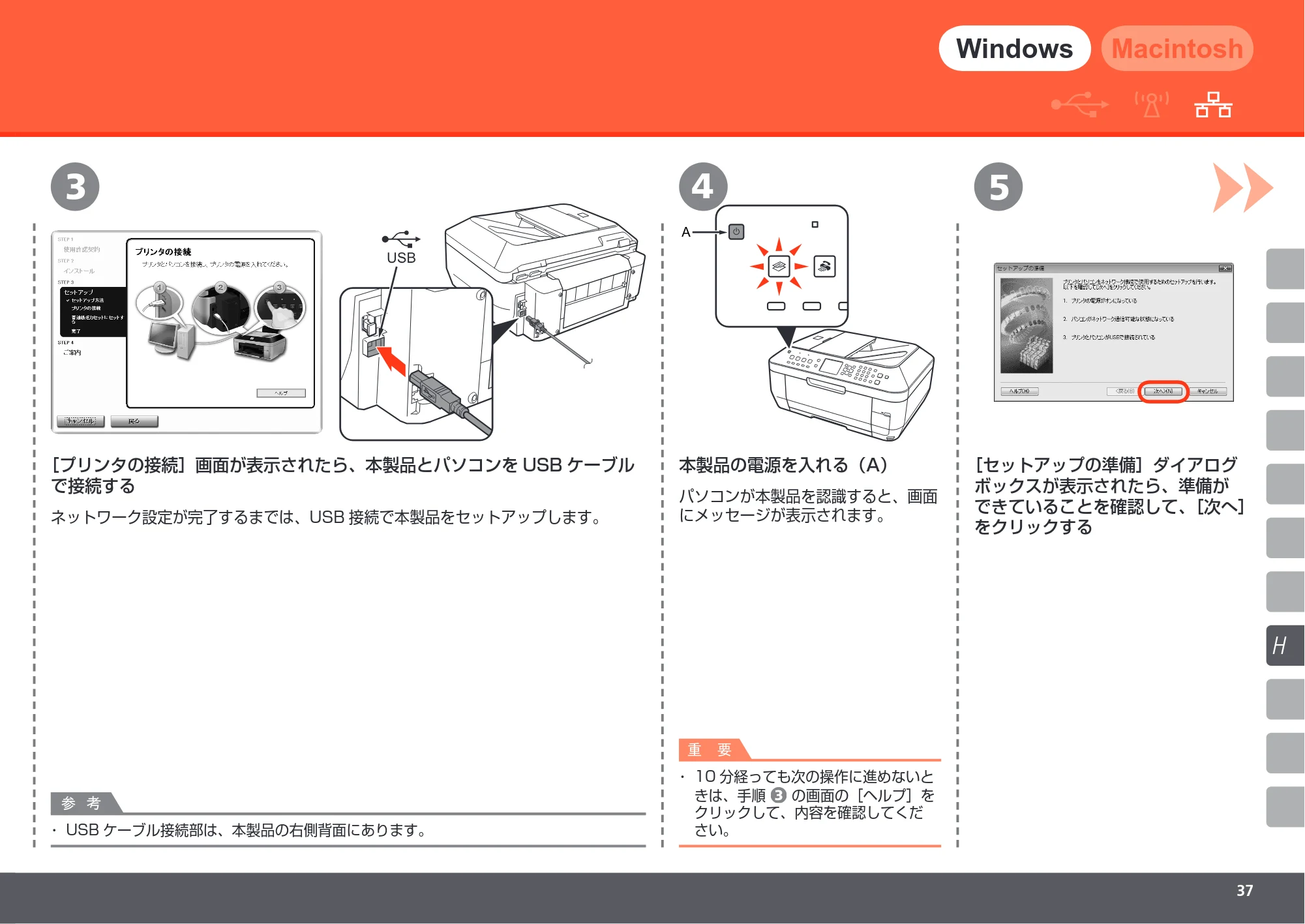

［プリンタの接続］画面が表示されたら、本製品とパソコンを USB ケーブル
で接続する
ネットワーク設定が完了するまでは、USB 接続で本製品をセットアップします。
本製品の電源を入れる（A） ［セットアップの準備］ダイアログ
ボックスが表示されたら、準備が
できていることを確認して、［次へ］
をクリックする
参 考
重 要

H

15
6
C
B
Windows Macintosh

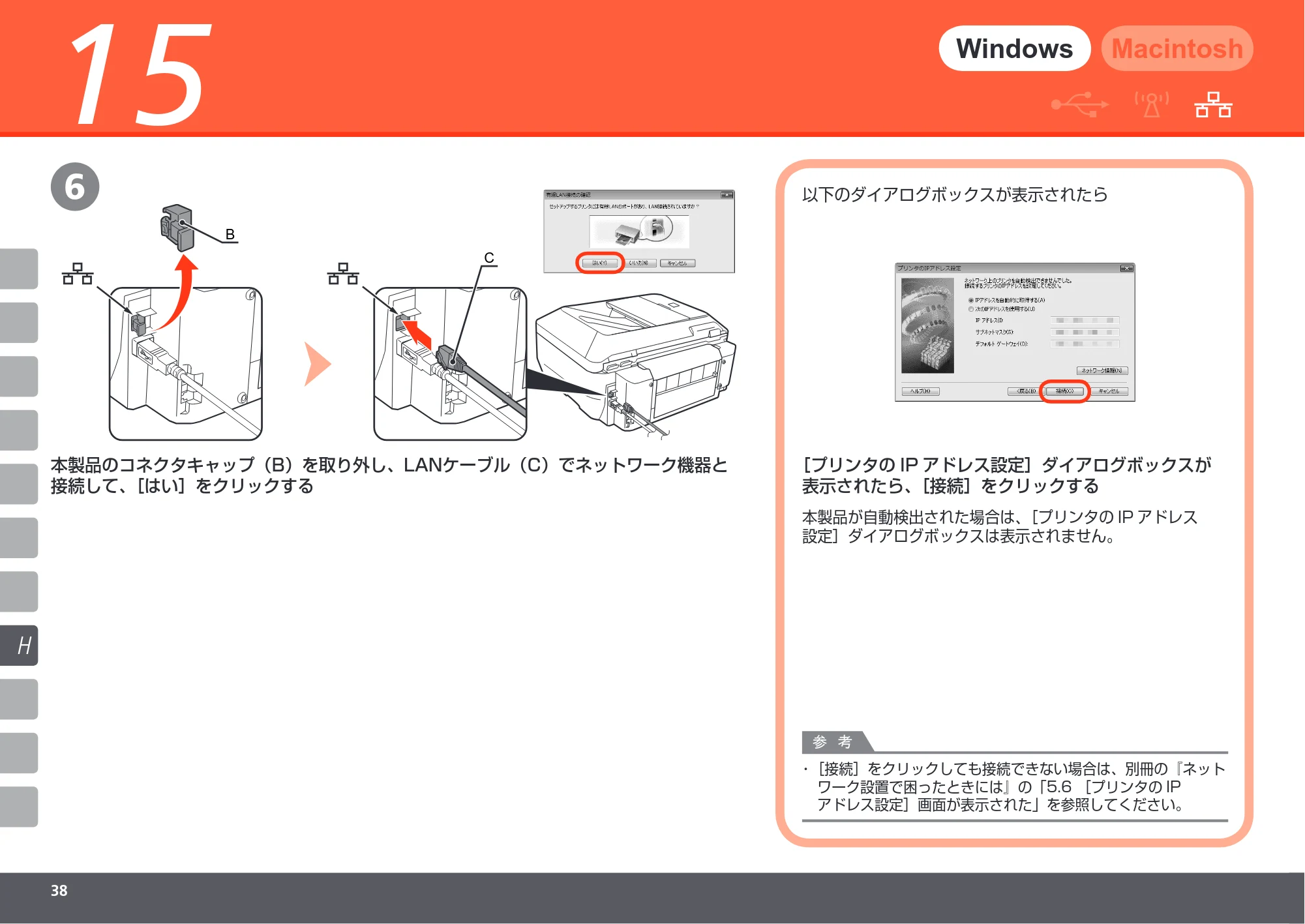

本製品のコネクタキャップ（B）を取り外し、LANケーブル（C）でネットワーク機器と
接続して、［はい］をクリックする
［プリンタの IP アドレス設定］ダイアログボックスが
表示されたら、［接続］をクリックする
本製品が自動検出された場合は、［プリンタの IP アドレス
設定］ダイアログボックスは表示されません。
［接続］をクリックしても接続できない場合は、別冊の『ネット
ワーク設置で困ったときには』の「5.6 ［プリンタの IP
アドレス設定］画面が表示された」を参照してください。

以下のダイアログボックスが表示されたら
参 考

H

7 8
Windows Macintosh
Windows Vista
Windows XP/2000
へ
へ
Windows XP/2000
エラーメッセージが表示された場合は、別冊
の『ネットワーク設置で困ったときには』の「5
セットアップの途中に以下の画面が表示
された」を参照してください。

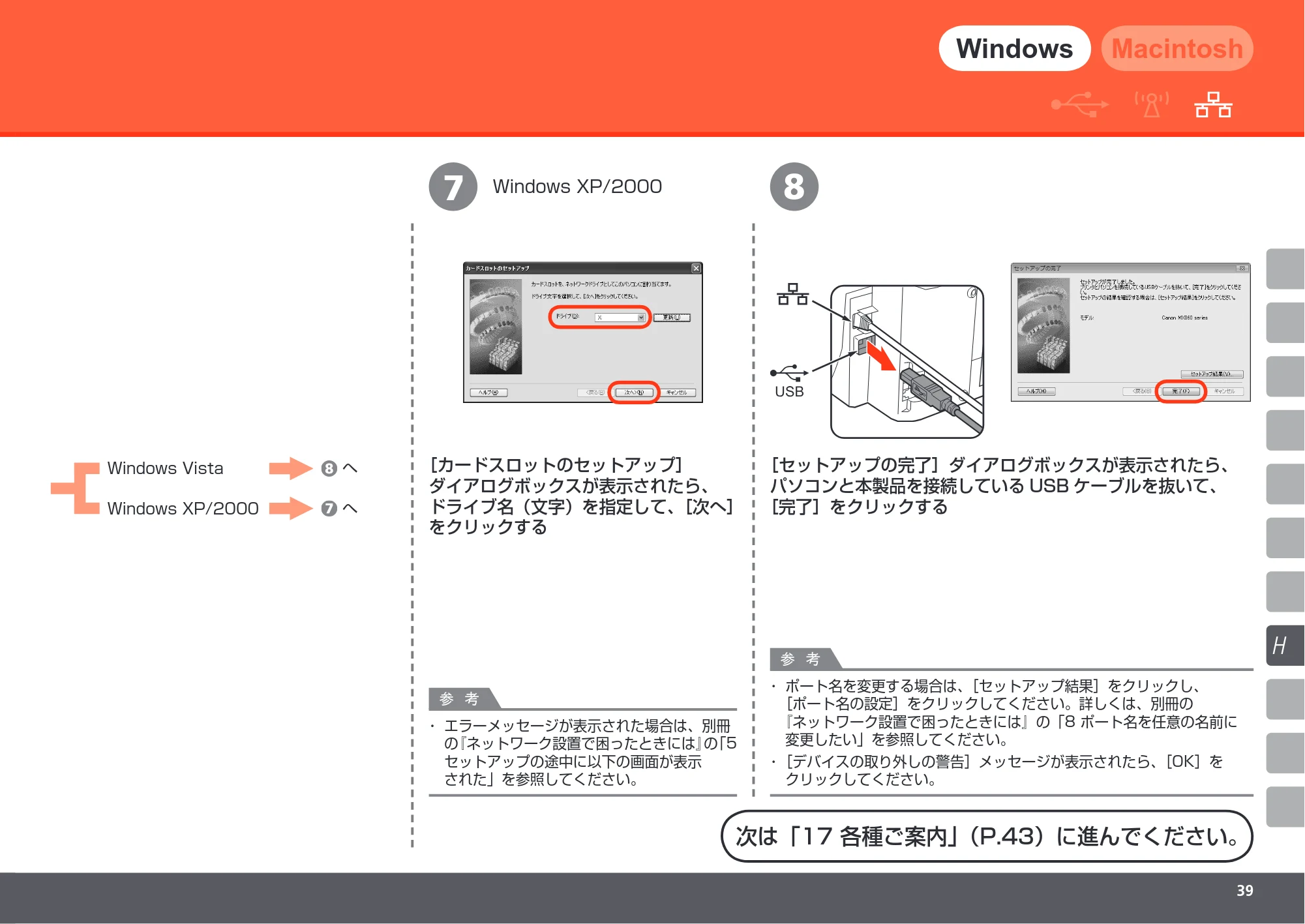

［カードスロットのセットアップ］
ダイアログボックスが表示されたら、
ドライブ名（文字）を指定して、［次へ］
をクリックする
［セットアップの完了］ダイアログボックスが表示されたら、
パソコンと本製品を接続している USB ケーブルを抜いて、
［完了］をクリックする
ポート名を変更する場合は、［セットアップ結果］をクリックし、
［ポート名の設定］をクリックしてください。詳しくは、別冊の
『ネットワーク設置で困ったときには』の「8 ポート名を任意の名前に
変更したい」を参照してください。

［デバイスの取り外しの警告］メッセージが表示されたら、［OK］を
クリックしてください。

次は「17 各種ご案内」（P.43）に進んでください。
参 考
参 考

E
J
G
0
16
1 2
A
Windows Macintosh

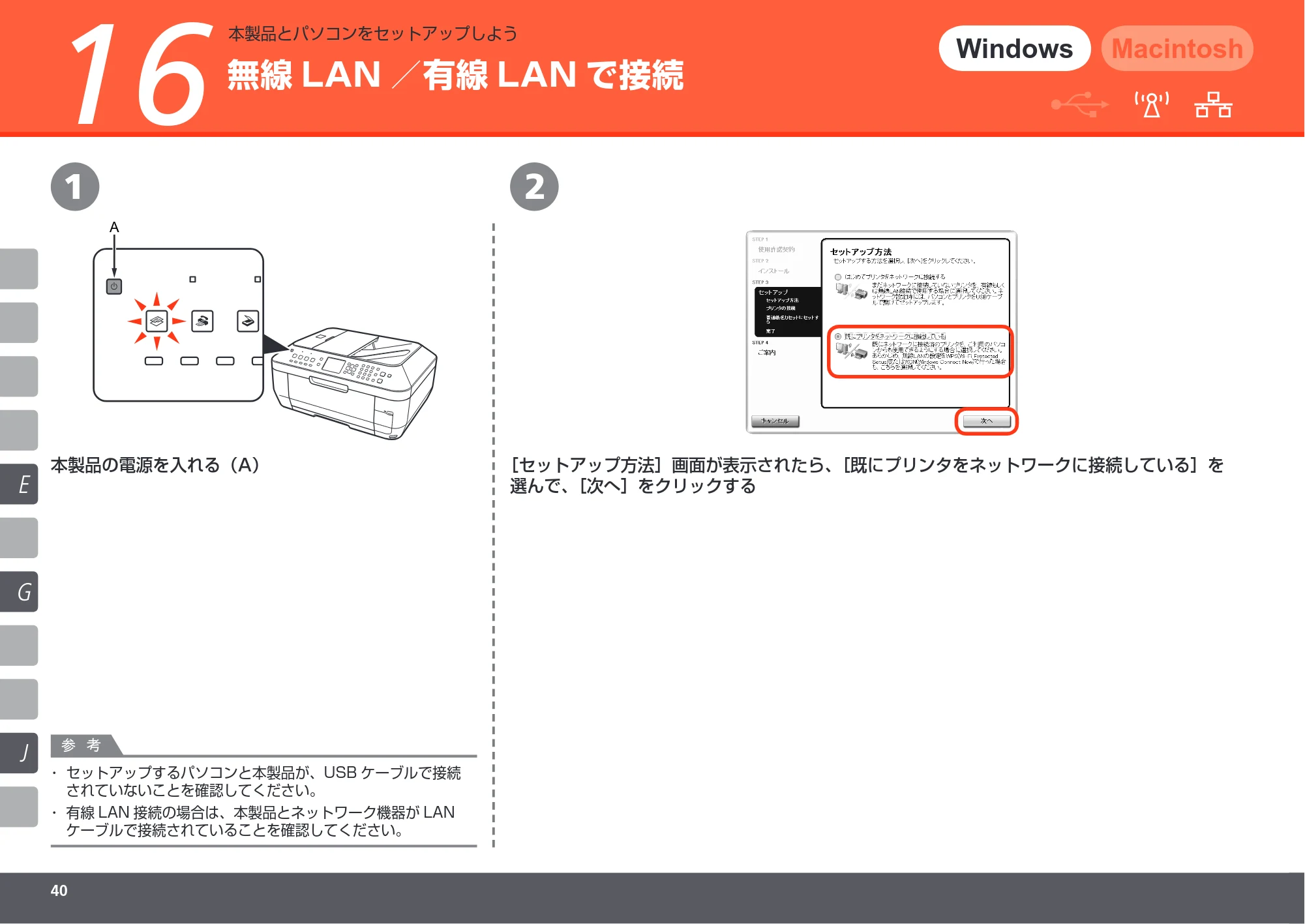

セットアップするパソコンと本製品が、USB ケーブルで接続
されていないことを確認してください。

有線 LAN 接続の場合は、本製品とネットワーク機器が LAN
ケーブルで接続されていることを確認してください。

本製品の電源を入れる（A） ［セットアップ方法］画面が表示されたら、［既にプリンタをネットワークに接続している］を
選んで、［次へ］をクリックする
本製品とパソコンをセットアップしよう
無線 LAN ／有線 LAN で接続
参 考

E
J
G

3
Windows Macintosh
本製品が検出されなかった場合、以下のことを確認して、［更新］をクリックしてください。・
無線 LAN 接続の場合：パソコンがアクセスポイントに接続されていること－
ご使用の環境に応じてネットワーク設定を切り替えるソフトウェアなどでは、強制的に「インターネット接続ファイアウォール」機能をオンにしてしまうものがあります。そちらの
設定もあわせてご確認ください。

本製品の電源が入っていること－
有線 LAN 接続の場合：本製品が LAN ケーブルでネットワーク機器に接続されていること－
Windows Vista
Windows XP/2000
へ
へ

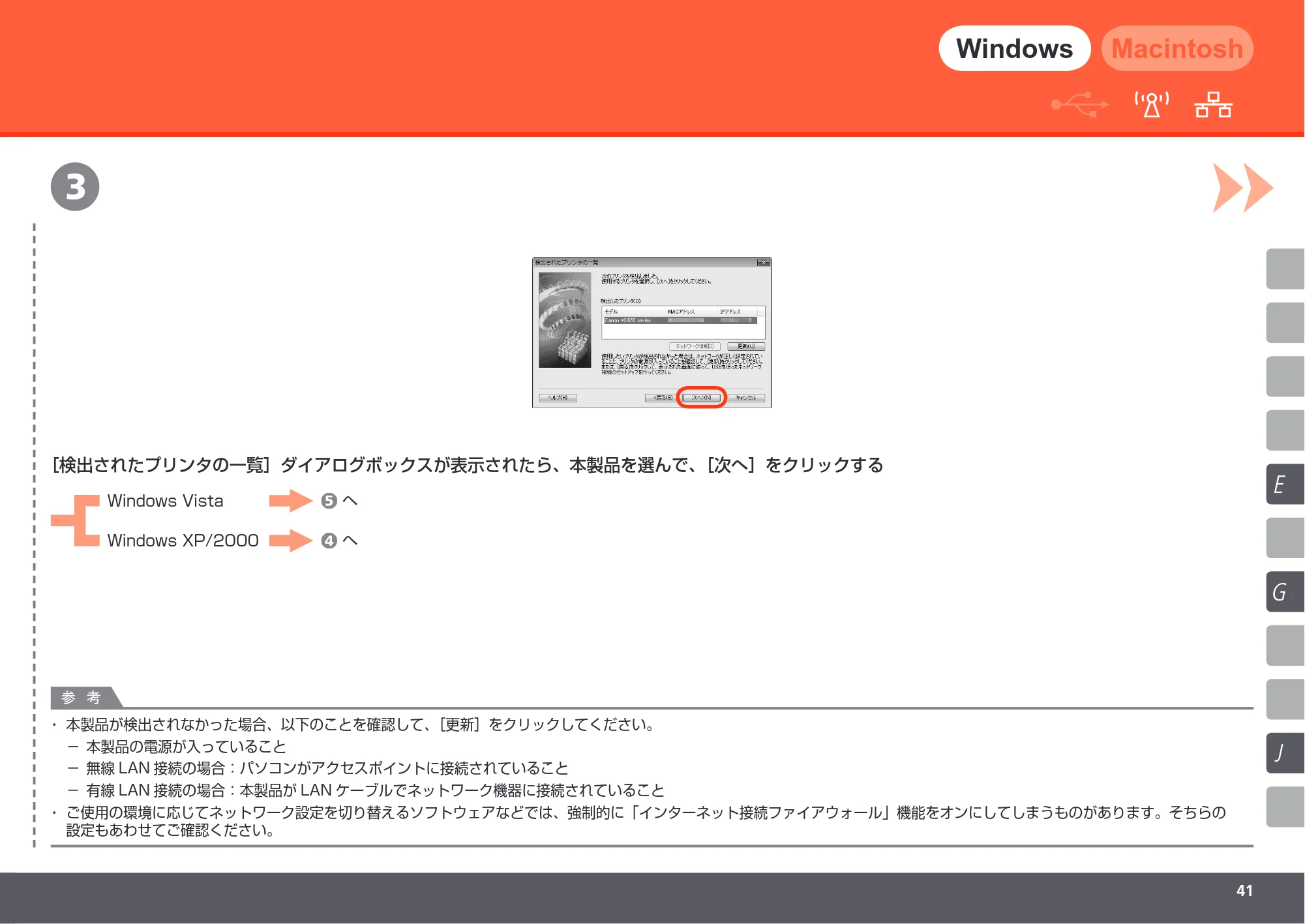

［検出されたプリンタの一覧］ダイアログボックスが表示されたら、本製品を選んで、［次へ］をクリックする
参 考

E
J
G

16
4 5
Windows Macintosh
エラーメッセージが表示された場合は、別冊の『ネットワーク設置で困ったときには』
の「5 セットアップの途中に以下の画面が表示された」を参照してください。

ポート名を変更する場合は、［セットアップ結果］をクリックし、［ポート名の設定］を
クリックしてください。詳しくは、別冊の『ネットワーク設置で困ったときには』の
「8 ポート名を任意の名前に変更したい」を参照してください。

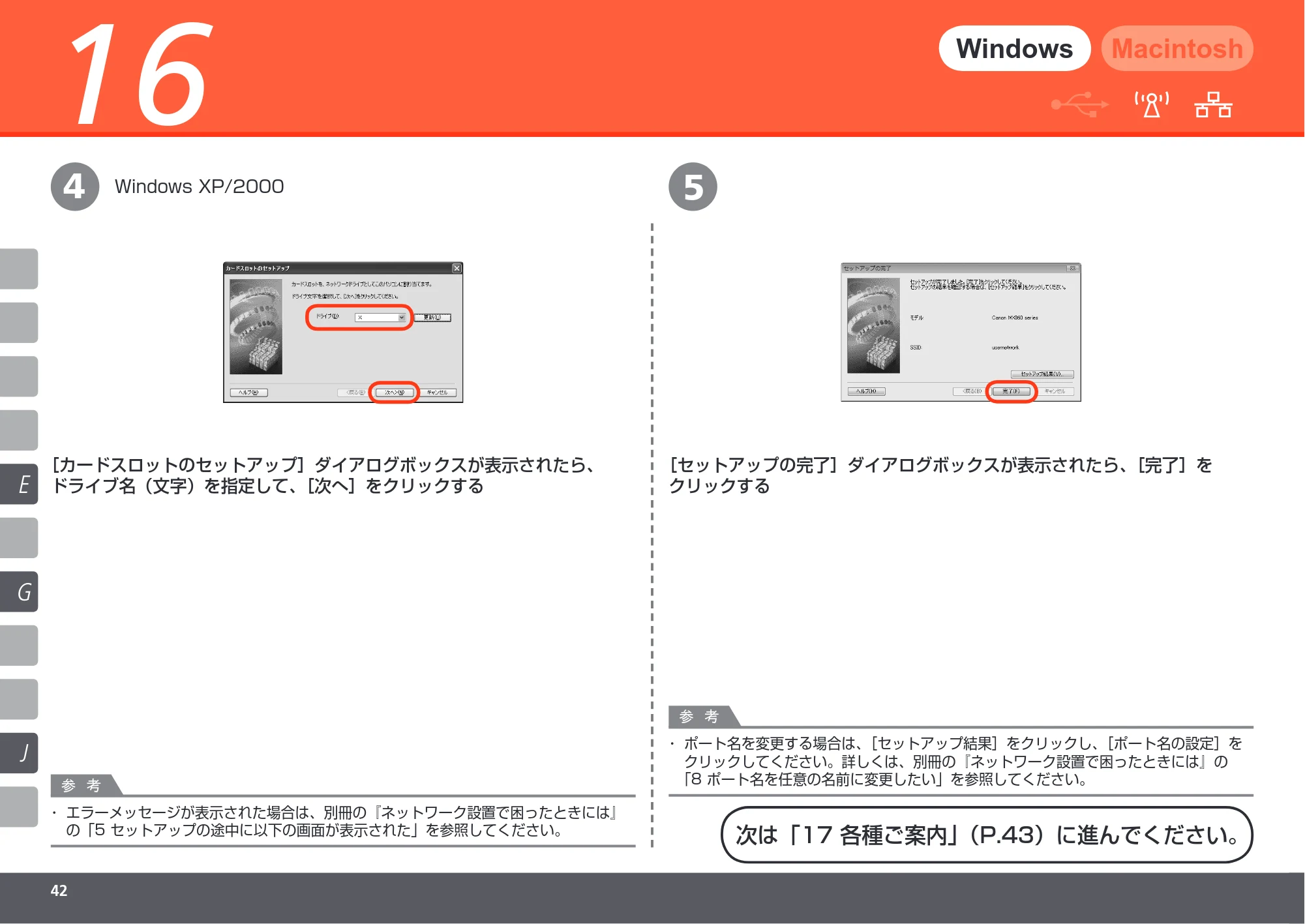

［カードスロットのセットアップ］ダイアログボックスが表示されたら、
ドライブ名（文字）を指定して、［次へ］をクリックする
［セットアップの完了］ダイアログボックスが表示されたら、［完了］を
クリックする
Windows XP/2000
次は「17 各種ご案内」（P.43）に進んでください。
参 考
参 考

E
J
G
C
A
H

17
1 2
A
Windows Macintosh
詳しくは、「24 用紙のセット方法」（P.63）を参照してください。・

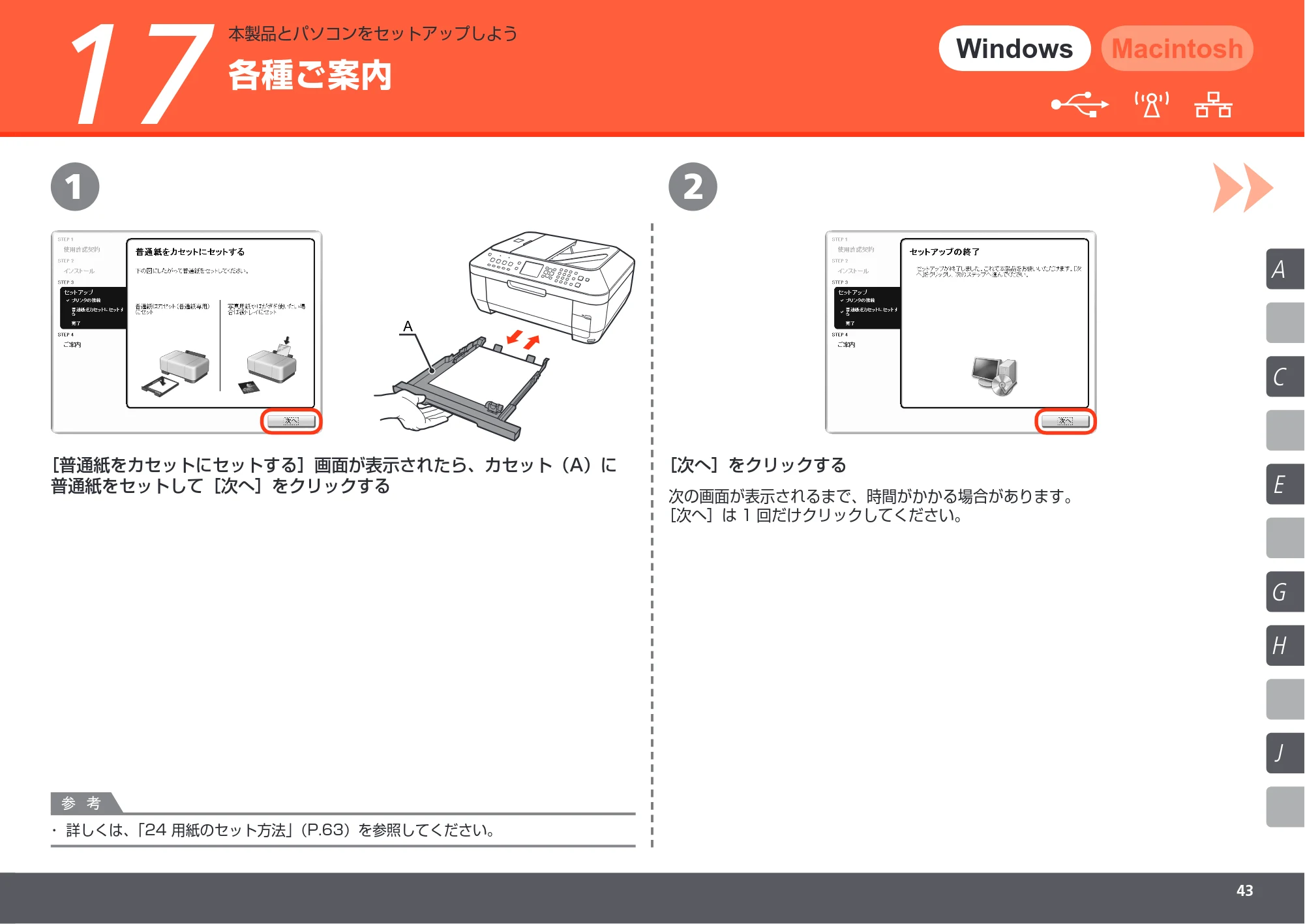

［普通紙をカセットにセットする］画面が表示されたら、カセット（A）に
普通紙をセットして［次へ］をクリックする
［次へ］をクリックする
次の画面が表示されるまで、時間がかかる場合があります。
［次へ］は 1 回だけクリックしてください。
各種ご案内
本製品とパソコンをセットアップしよう
参 考

E
J
G
C
A
H

17
3 4
Windows Macintosh
すでに登録済みの場合は、［製品追加］画面が表示されます。・
インターネットへの接続が必要です。通信料はお客様のご負担になります。・

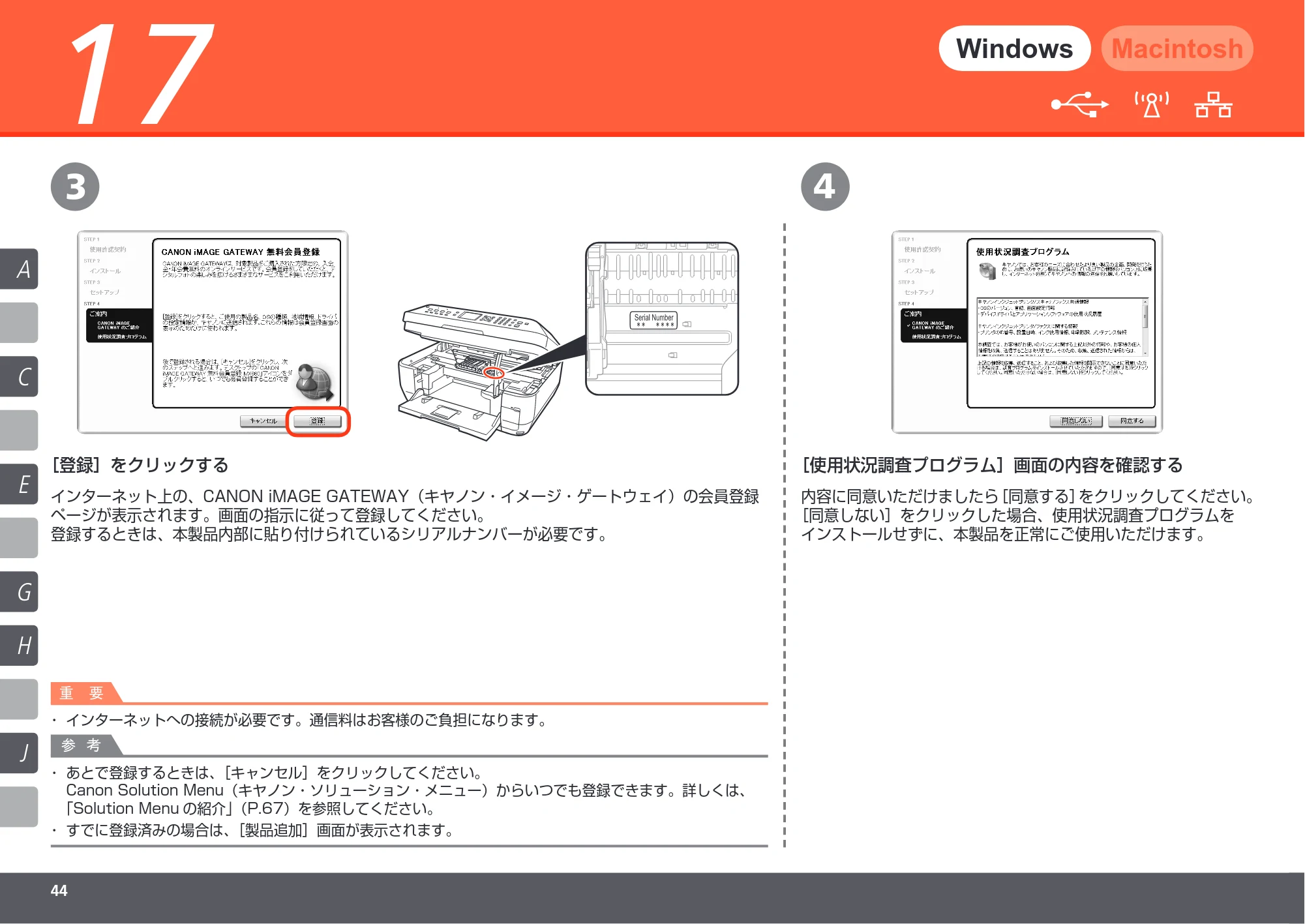

［登録］をクリックする
インターネット上の、CANON iMAGE GATEWAY（キヤノン・イメージ・ゲートウェイ）の会員登録
ページが表示されます。画面の指示に従って登録してください。
登録するときは、本製品内部に貼り付けられているシリアルナンバーが必要です。
あとで登録するときは、［キャンセル］をクリックしてください。
Canon Solution Menu（キヤノン・ソリューション・メニュー）からいつでも登録できます。詳しくは、
「Solution Menu の紹介」（P.67）を参照してください。

［使用状況調査プログラム］画面の内容を確認する
内容に同意いただけましたら［同意する］をクリックしてください。
［同意しない］をクリックした場合、使用状況調査プログラムを
インストールせずに、本製品を正常にご使用いただけます。
重 要
参 考

E
J
G
C
A
H

5
Windows Macintosh

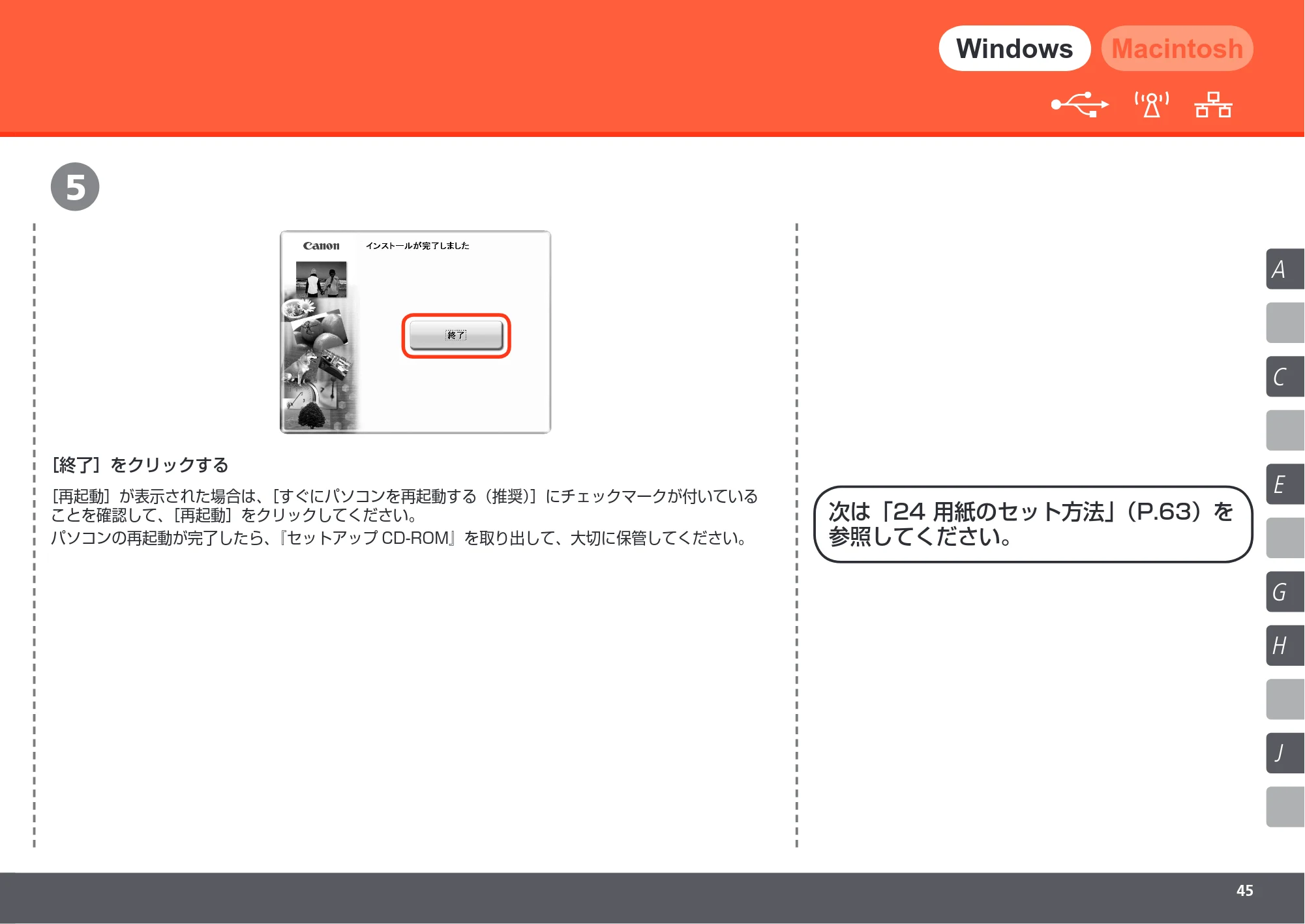

［終了］をクリックする
［再起動］が表示された場合は、［すぐにパソコンを再起動する（推奨）］にチェックマークが付いている
ことを確認して、［再起動］をクリックしてください。
パソコンの再起動が完了したら、『セットアップ CD-ROM』を取り出して、大切に保管してください。
次は「24 用紙のセット方法」（P.63）を
参照してください。

I
F
D
K
B

18
2 31
Windows Macintosh

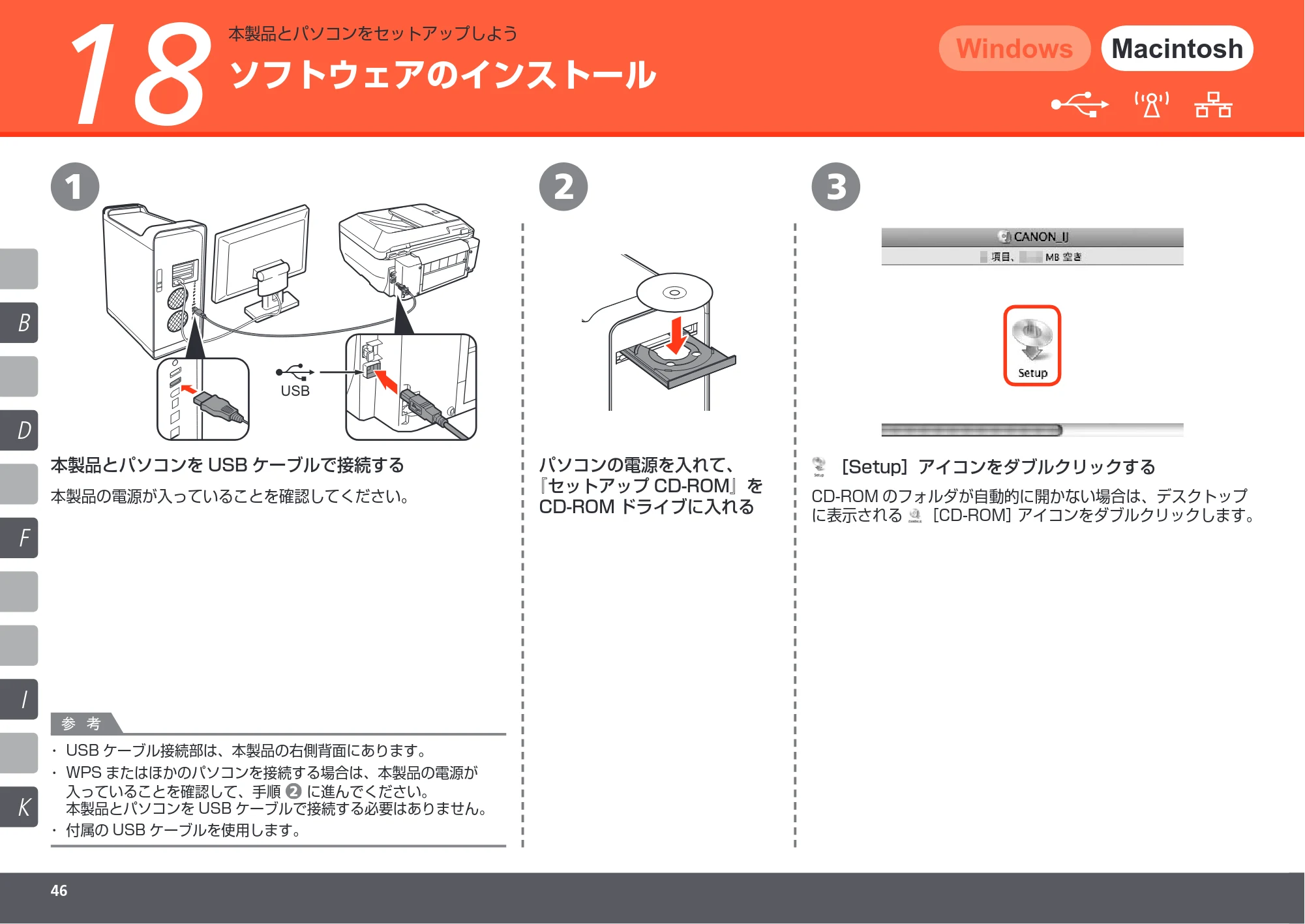

本製品とパソコンを USB ケーブルで接続する
本製品の電源が入っていることを確認してください。
［Setup］アイコンをダブルクリックするパソコンの電源を入れて、
『セットアップ CD-ROM』を
CD-ROM ドライブに入れる
CD-ROM のフォルダが自動的に開かない場合は、デスクトップ
に表示される ［CD-ROM］アイコンをダブルクリックします。
USB ケーブル接続部は、本製品の右側背面にあります。・
WPS またはほかのパソコンを接続する場合は、本製品の電源が
入っていることを確認して、手順 に進んでください。
本製品とパソコンを USB ケーブルで接続する必要はありません。

本製品とパソコンをセットアップしよう
ソフトウェアのインストール
付属の USB ケーブルを使用します。・
参 考

I
B
D
F
K

5 64
Windows Macintosh

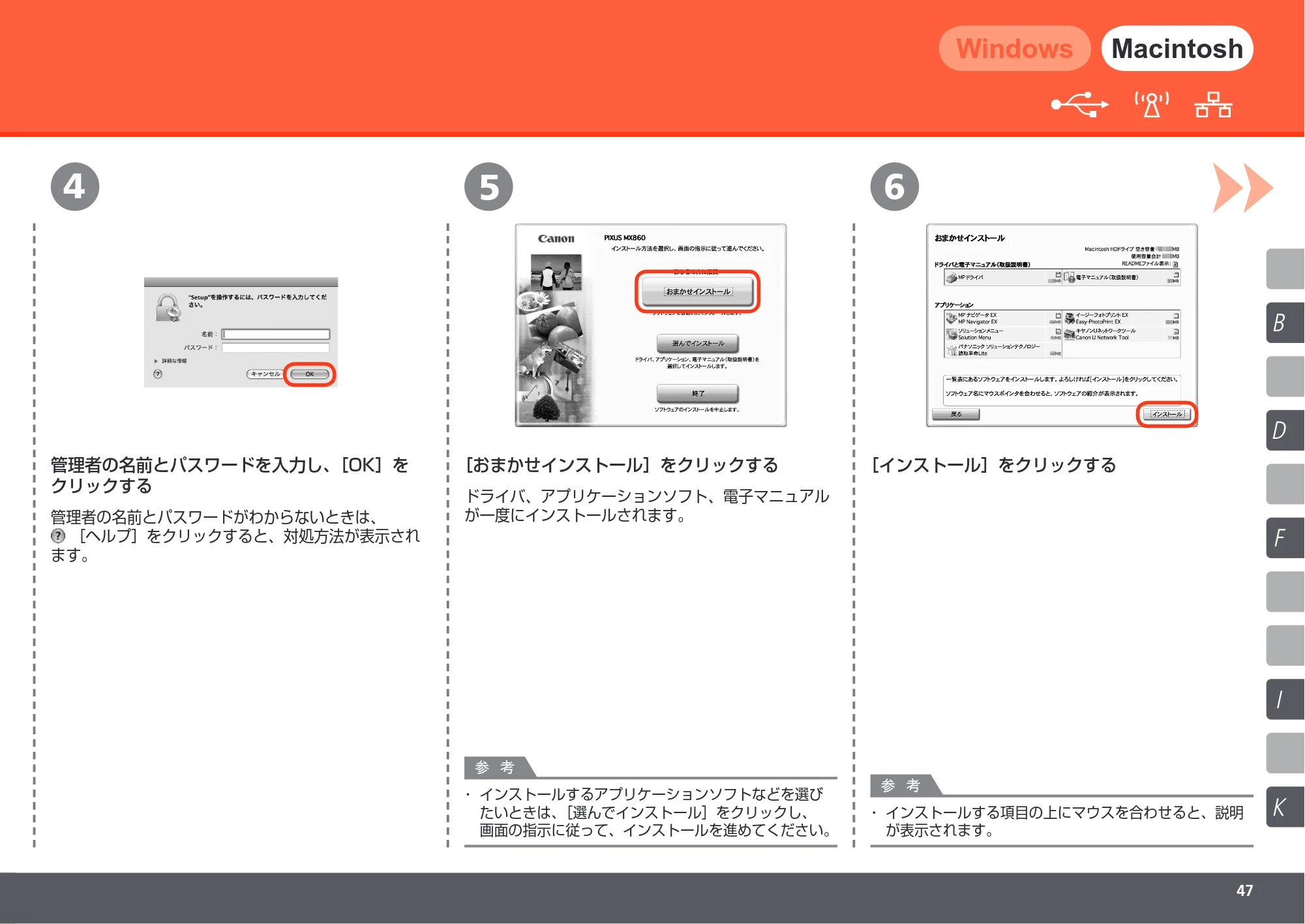

［おまかせインストール］をクリックする
ドライバ、アプリケーションソフト、電子マニュアル
が一度にインストールされます。
［インストール］をクリックする
インストールする項目の上にマウスを合わせると、説明
が表示されます。

インストールするアプリケーションソフトなどを選び
たいときは、［選んでインストール］をクリックし、
画面の指示に従って、インストールを進めてください。

管理者の名前とパスワードを入力し、［OK］を
クリックする
管理者の名前とパスワードがわからないときは、
［ヘルプ］をクリックすると、対処方法が表示され
ます。
参 考
参 考

I
F
D
K
B

18
87
A
Windows Macintosh

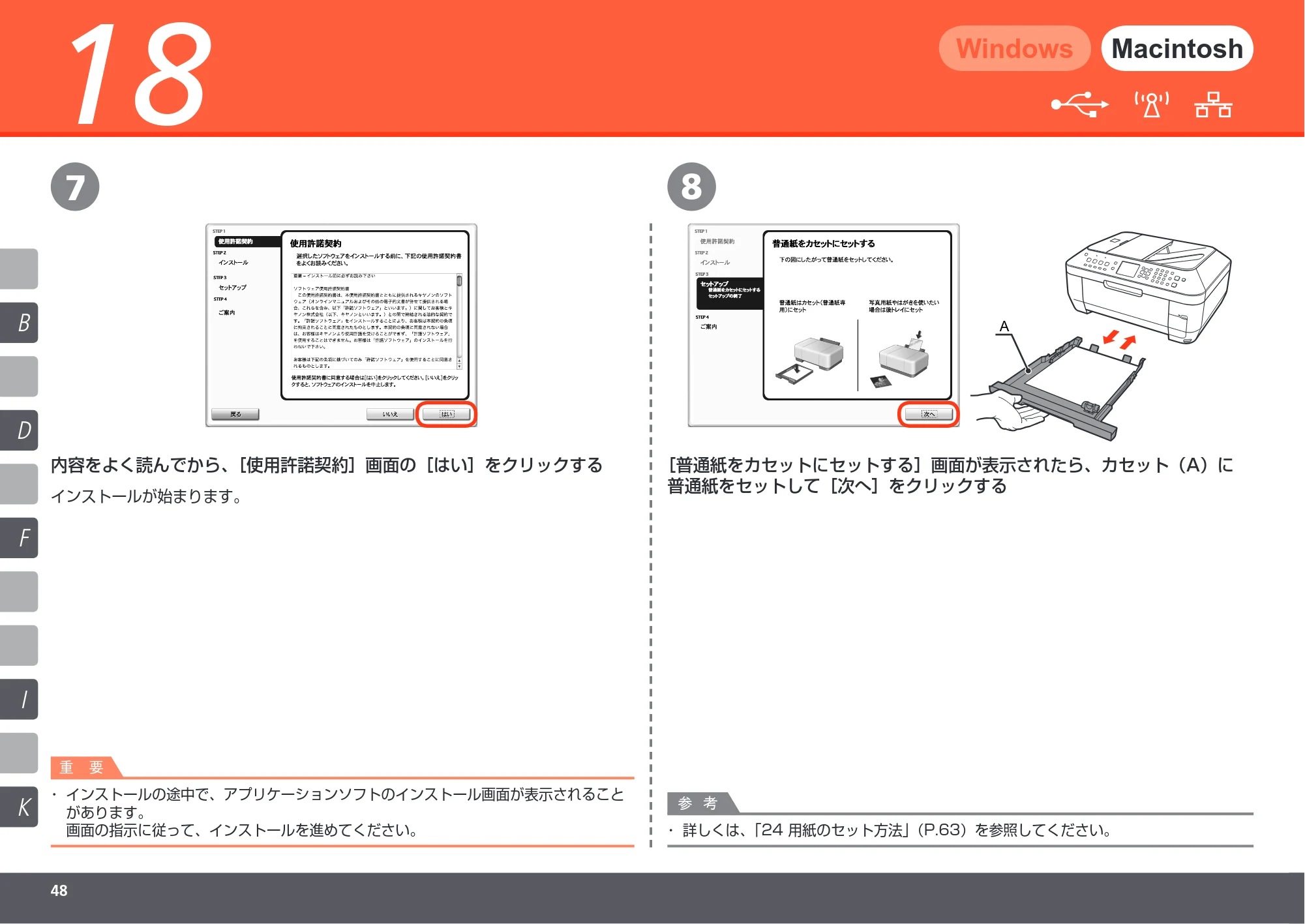

［普通紙をカセットにセットする］画面が表示されたら、カセット（A）に
普通紙をセットして［次へ］をクリックする
詳しくは、「24 用紙のセット方法」（P.63）を参照してください。・
内容をよく読んでから、［使用許諾契約］画面の［はい］をクリックする
インストールが始まります。
インストールの途中で、アプリケーションソフトのインストール画面が表示されること
があります。
画面の指示に従って、インストールを進めてください。

重 要
参 考

I
B
D
F
K

9 10
Windows Macintosh

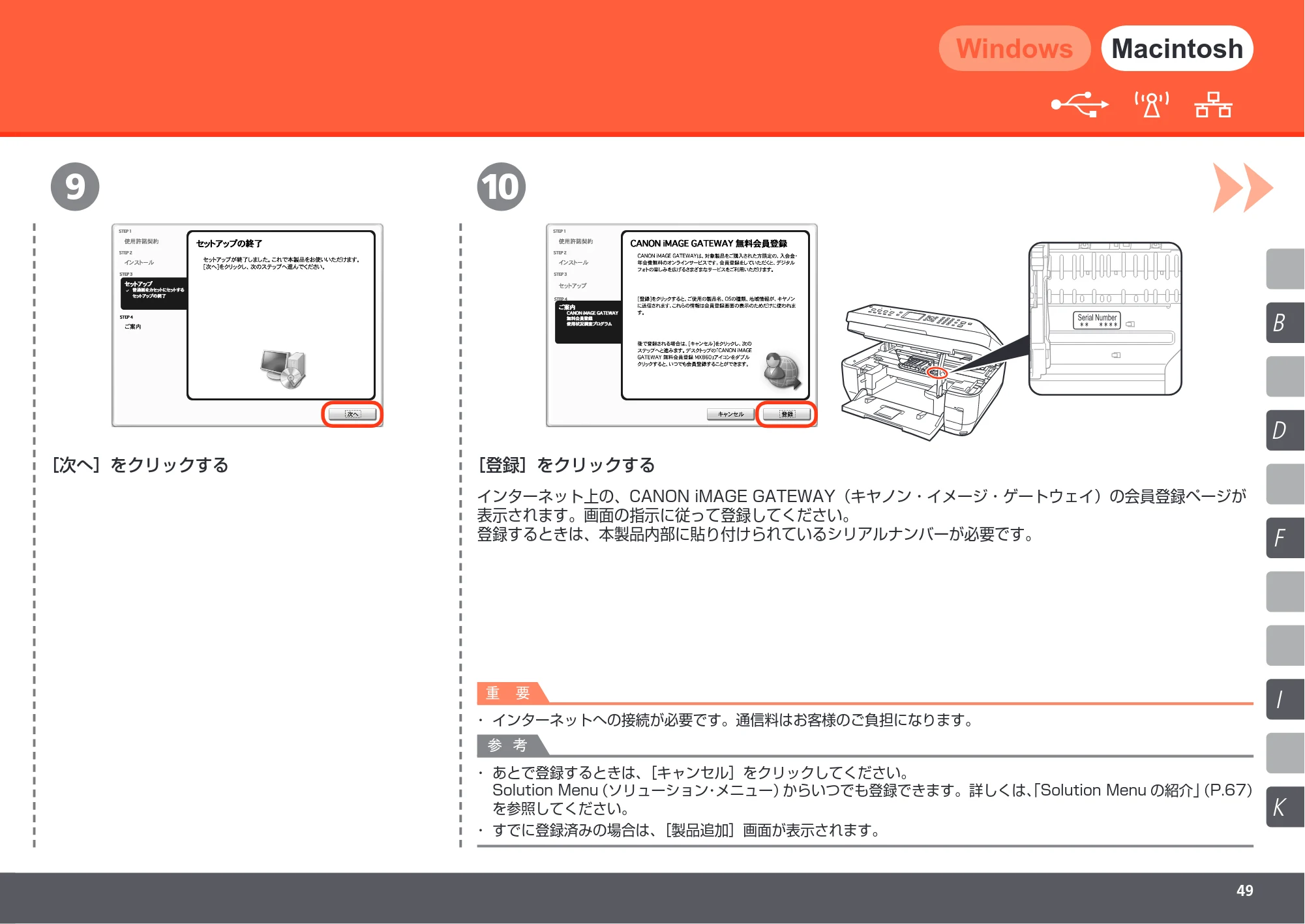

［次へ］をクリックする ［登録］をクリックする
インターネット上の、CANON iMAGE GATEWAY（キヤノン・イメージ・ゲートウェイ）の会員登録ページが
表示されます。画面の指示に従って登録してください。
登録するときは、本製品内部に貼り付けられているシリアルナンバーが必要です。
あとで登録するときは、［キャンセル］をクリックしてください。
Solution Menu（ソリューション・メニュー）からいつでも登録できます。詳しくは、「Solution Menu の紹介」（P.67）
を参照してください。

インターネットへの接続が必要です。通信料はお客様のご負担になります。・
すでに登録済みの場合は、［製品追加］画面が表示されます。・
重 要
参 考

I
F
D
K
B
0
18
1211
Windows Macintosh

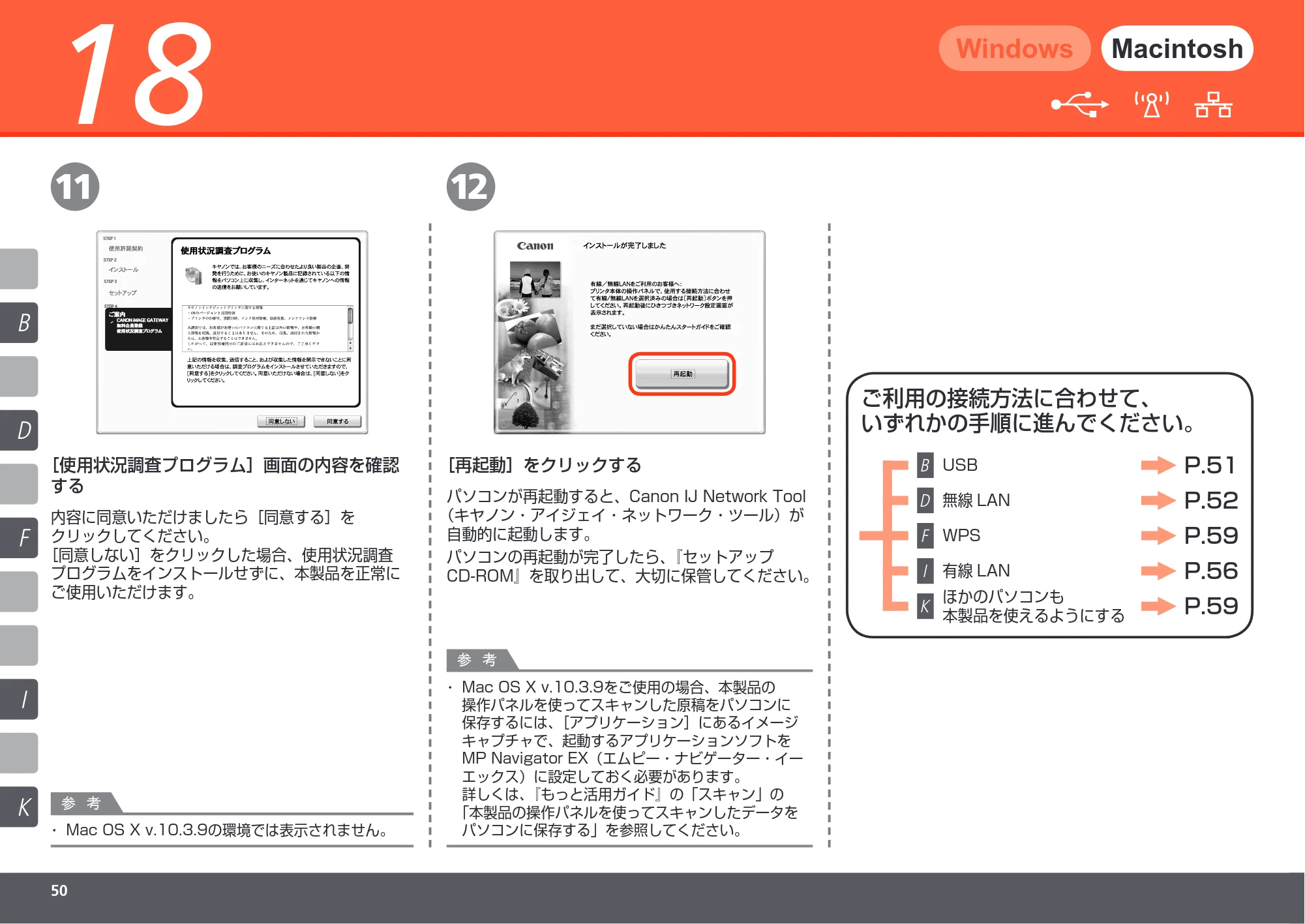

［再起動］をクリックする
パソコンが再起動すると、Canon IJ Network Tool
（キヤノン・アイジェイ・ネットワーク・ツール）が
自動的に起動します。
Mac OS X v.10.3.9をご使用の場合、本製品の
操作パネルを使ってスキャンした原稿をパソコンに
保存するには、［アプリケーション］にあるイメージ
キャプチャで、起動するアプリケーションソフトを
MP Navigator EX（エムピー・ナビゲーター・イー
エックス）に設定しておく必要があります。
詳しくは、『もっと活用ガイド』の「スキャン」の
「本製品の操作パネルを使ってスキャンしたデータを
パソコンに保存する」を参照してください。

パソコンの再起動が完了したら、『セットアップ
CD-ROM』を取り出して、大切に保管してください。
ご利用の接続方法に合わせて、
いずれかの手順に進んでください。
無線 LAN
有線 LAN
ほかのパソコンも
本製品を使えるようにする
WPS
P.59
P.51
P.52
P.56
P.59
USB
D
I
K
F
B
Mac OS X v.10.3.9の環境では表示されません。・
［使用状況調査プログラム］画面の内容を確認
する
内容に同意いただけましたら［同意する］を
クリックしてください。
［同意しない］をクリックした場合、使用状況調査
プログラムをインストールせずに、本製品を正常に
ご使用いただけます。
参 考
参 考

B

1
19
Windows Macintosh

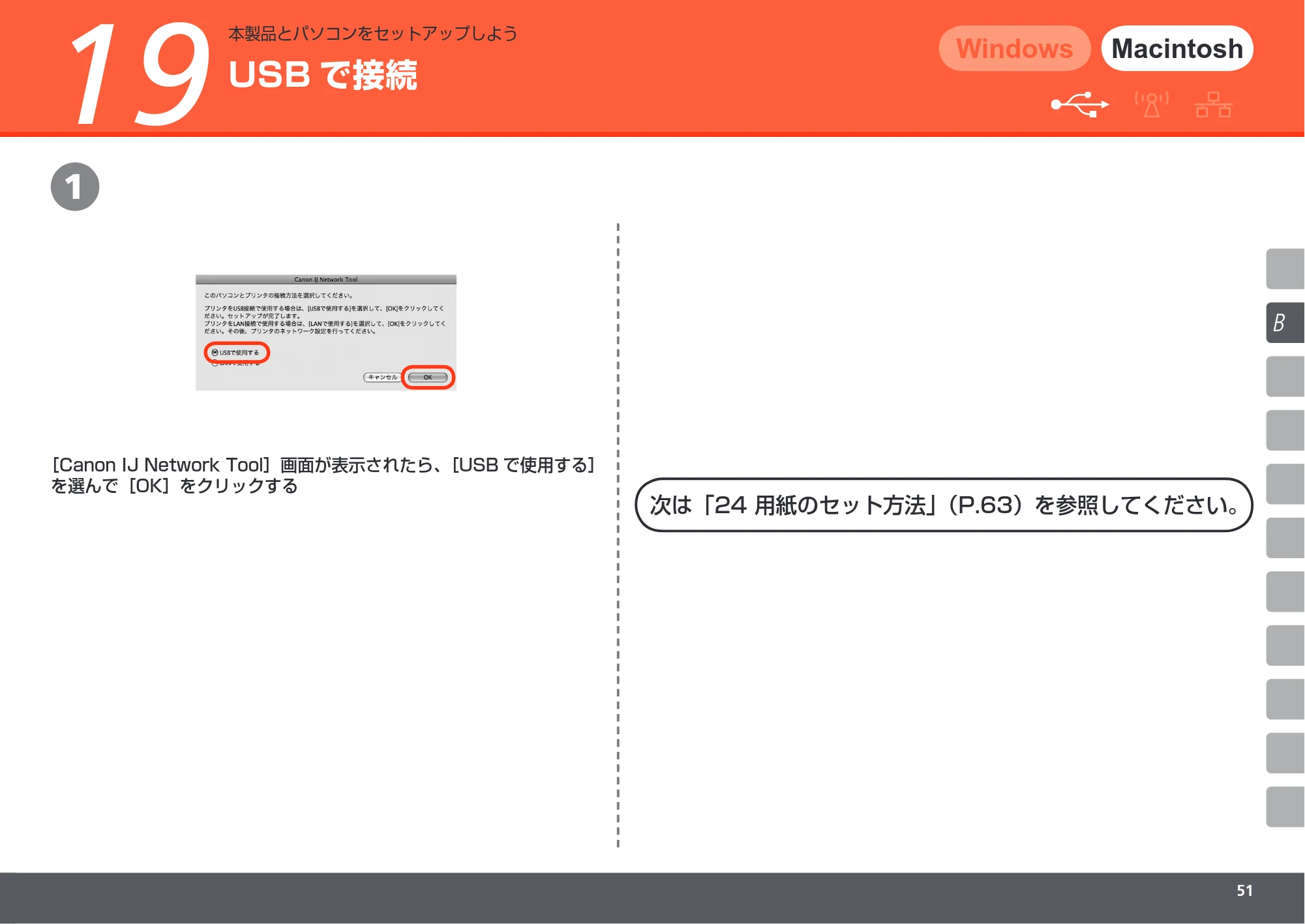

［Canon IJ Network Tool］画面が表示されたら、［USB で使用する］
を選んで［OK］をクリックする
本製品とパソコンをセットアップしよう
USB で接続
次は「24 用紙のセット方法」（P.63）を参照してください。

D

20
1 2 3
Windows Macintosh

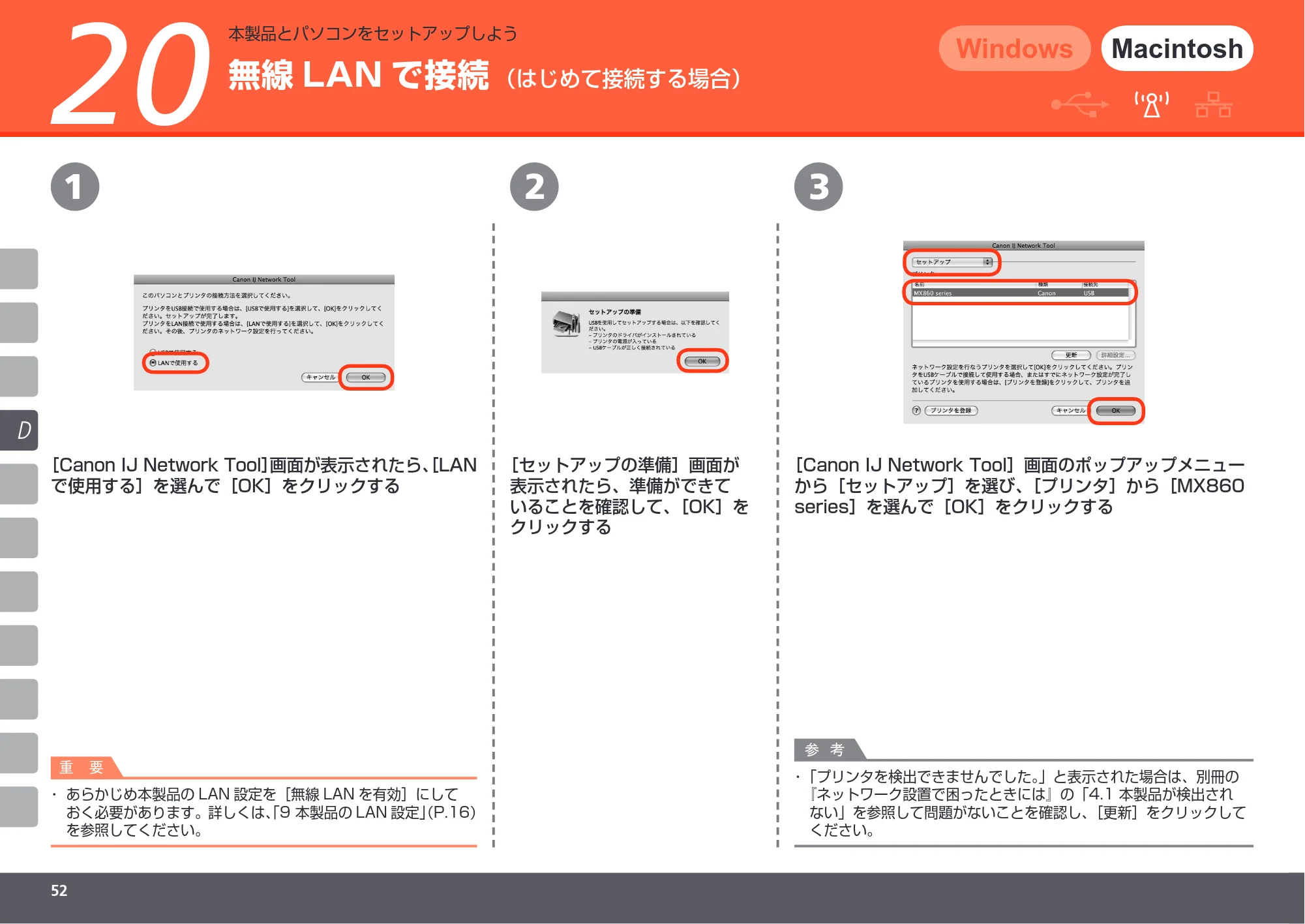

無線 LAN で接続
本製品とパソコンをセットアップしよう
あらかじめ本製品の LAN 設定を［無線 LAN を有効］にして
おく必要があります。詳しくは、「9 本製品の LAN 設定」（P.16）
を参照してください。

［Canon IJ Network Tool］画面が表示されたら、［LAN
で使用する］を選んで［OK］をクリックする
［セットアップの準備］画面が
表示されたら、準備ができて
いることを確認して、［OK］を
クリックする
「プリンタを検出できませんでした。」と表示された場合は、別冊の
『ネットワーク設置で困ったときには』の「4.1 本製品が検出され
ない」を参照して問題がないことを確認し、［更新］をクリックして
ください。

［Canon IJ Network Tool］画面のポップアップメニュー
から［セットアップ］を選び、［プリンタ］から［MX860
series］を選んで［OK］をクリックする
（はじめて接続する場合）
重 要
参 考

D

Windows Macintosh
［アクセスポイント一覧］画面が表示されたら、使用したいアクセス
ポイントを選んで、［接続］をクリックする
以下の画面が表示されたら
アクセスポイントが自動検出された場合には、［アクセスポイント一覧］
画面は表示されません。
手動でアクセスポイントを選びたい場合やアクセスポイントがリストに表示
されていない場合、またはエラーメッセージが表示された場合は、別冊の
『ネットワーク設置で困ったときには』の「5 セットアップの途中に以下の
画面が表示された」を参照してください。

［暗号］欄に WEP、WPA、または WPA2と表示されているアクセス
ポイントに接続する場合は、ネットワークパスワードを入力してから［接続］
をクリックしてください。ネットワークパスワードについては、別冊の
『ネットワーク設置で困ったときには』の「3.1 ネットワークキー（Windows）
／ネットワークパスワード（Macintosh）について」を参照してください。

以下の画面が表示されたら
［プリンタの IP アドレス設定］画面が表示されたら、［接続］を
クリックする
［接続］をクリックしても接続できない場合は、別冊の『ネットワーク設置で
困ったときには』の「5.6 セットアップ中に［プリンタの IP アドレス設定］
画面が表示された」を参照してください。

本製品が自動検出された場合は、［プリンタの IP アドレス設定］画面は表示
されません。
重 要
参 考
参 考

D

20
5 6
A
4
Windows Macintosh
［セットアップの完了］画面が表示されたら、パソコンと本製品を
接続している USBケーブルを抜いて、［次へ］をクリックする
電源ボタン（A）を押して本製品の電源を
切ってから、実際に使用する場所に設置
して、電源を入れる
［通信状態の測定］画面で［次へ］を
クリックする
通信状態の測定が開始され、測定状況が
表示されます。
測定には、数分間かかります。
［キャンセル］をクリックすると、測定を
途中で終了できます。セットアップ後でも、
Canon IJ Network Tool（キヤノン・
アイジェイ・ネットワーク・ツール）を使用
して通信状態の測定を行えます。詳しくは、
『もっと活用ガイド』を参照してください。

参 考

D

7
Windows Macintosh
測定結果を確認し、［完了］をクリックする
［プリンタとアクセスポイント間の通信状態］に が表示されていることを確認してください。
以外のマークが表示された場合は、表示されたコメントやヘルプを参照して、通信状態を改善してくだ
さい。

設置を改善した結果を確認したい場合は、本製品を新しい設置場所へ移動したあとに［再測定］をクリック
してください。通信状態の測定が再度実行されます。

［ネットワーク全体の状態］についてメッセージが表示された場合は、画面の指示に従って本製品と
アクセスポイントの設置場所を改善してください。

プリンタ設定ユーティリティと、Canon IJ Network Scanner Selector（キヤノン・アイジェイ・
ネットワーク・スキャナ・セレクタ）が起動します。
Mac OS X v.10.5.x
Mac OS X v.10.4.x/v.10.3.9
へ
へ
次は「23 本製品の追加」（P.60）に進んで
ください。
参 考

I

21
2 31
Windows Macintosh
［Canon IJ Network Tool］画面が
表示されたら、［LAN で使用する］を
選んで［OK］をクリックする
［Canon IJ Network Tool］画面のポップアップメニューから
［セットアップ］を選び、［プリンタ］から［MX860 series］を選んで
［OK］をクリックする
［セットアップの準備］画面が表示
されたら、準備ができていることを
確認して、［OK］をクリックする
ネットワーク設定が完了するまでは、USB 接続で本製品をセットアップします。
「プリンタを検出できませんでした。」と表示された場合は［OK］をクリックしたあと、
以下のことを確認し、［更新］をクリックしてください。

本製品とパソコンをセットアップしよう
有線 LANで接続
あらかじめ本製品の LAN設定を［有線 LAN
を有効］にしておく必要があります。詳しく
は、「9 本製品の LAN 設定」（P.16）を
参照してください。

USB ケーブルで本製品とパソコンが接続されているか－
本製品の電源が入っているか－
（はじめて接続する場合）
重 要
参 考

I

B
A
4
Windows Macintosh
本製品のコネクタキャップ（A）を取り外し、LANケーブル（B）でネットワーク機器と
接続して、［はい］をクリックする
以下の画面が表示されたら
［プリンタの IP アドレス設定］画面が表示され
たら、［接続］をクリックする
［接続］をクリックしても接続できない場合は、別冊の
『ネットワーク設置で困ったときには』の「5.6 セット
アップ中に［プリンタの IP アドレス設定］画面が表示
された」を参照してください。

本製品が自動検出された場合は、［プリンタの IP
アドレス設定］画面は表示されません。
参 考

I

21
5
Windows Macintosh
［セットアップの完了］画面が表示されたら、パソコンと本製品を接続している USB
ケーブルを抜いて、［OK］をクリックする
プリンタ設定ユーティリティと、Canon IJ Network Scanner Selector（キヤノン・アイジェイ・
ネットワーク・スキャナ・セレクタ）が起動します。
Mac OS X v.10.5.x
Mac OS X v.10.4.x/v.10.3.9
へ
へ
次は「23 本製品の追加」（P.60）に進んで
ください。

F
K

1 2 3 4
22
Windows Macintosh
［使用可能なプリンタがありません。］
画面が表示されたら、［キャンセル］を
クリックしてください。

上の画面が表示されたら、［中止］を
クリックする
プリンタ設定ユーティリティと、Canon
IJ Network Scanner Selector
（キヤノン・アイジェイ・ネットワーク・
スキャナ・セレクタ）が起動します。
［Canon IJ Network Tool］画面が
表示されたら、［LAN で使用する］
を選んで［OK］をクリックする
［セットアップの準備］画面が表示
されたら、準備ができていること
を確認して、［OK］をクリック
する
［Canon IJ Network Tool］画面
のポップアップメニューから
［セットアップ］を選んで、
［プリンタを登録］をクリックする
無線 LAN ／有線 LAN で接続
本製品とパソコンをセットアップしよう
Mac OS X v.10.5.x
Mac OS X v.10.4.x/v.10.3.9
へ
へ
次は「23 本製品の追加」（P.60）
に進んでください。
参 考

I
F
D
K
0
23
1 2
23
Windows Macintosh
Mac OS X v.10.4.x
Mac OS X v.10.3.9
へ
へ
Mac OS X v.10.5.x
Mac OS X v.10.4.x
［プリンタリスト］ウィンドウが表示されたら、
［追加］をクリックする
しばらく待ってから、［Canon MX860
series］を選んで［追加］をクリックする
Mac OS X v.10.4.xの場合は［プリンタブラウザ］
ウィンドウで［ほかのプリンタ］をクリックしてくだ
さい。
［Canon MX860 series］のあとに続いている英数字は、
本製品の MAC アドレスです。

本製品が表示されない場合は、以下のことを確認してくだ
さい。

本製品の電源が入っていること－
セキュリティソフトウェアのファイアウォール機能がオフ
になっていること
－
有線 LAN 接続の場合：本製品が LAN ケーブルでネット
ワーク機器に接続されていること
－
無線 LAN 接続の場合：パソコンがアクセスポイントに
接続されていること
－
ネットワーク上の本製品に「プリンタへのアクセス制限」
が設定されていないこと
－
へ
へ
本製品の追加
本製品とパソコンをセットアップしよう
Mac OS X v.10.4.x/v.10.3.9 Mac OS X v.10.5.x/v.10.4.x
参 考

I
D
F
K

3 4
Windows Macintosh
ポップアップメニューから［Canon IJ ネットワーク］を選び、製品一覧に
表示される［MX860 series］を選んで、［追加］をクリックする
プリンタリストに［MX860 series］が追加されていることを確認する
Mac OS X v.10.4.x/v.10.3.9 Mac OS X v.10.4.x/v.10.3.9
［MX860 series］のあとに続いている英数字は、本製品の MAC アドレスです。・
本製品が表示されない場合は、以下のことを確認してください。・
本製品の電源が入っていること－
セキュリティソフトウェアのファイアウォール機能がオフになっていること－
無線 LAN 接続の場合：パソコンがアクセスポイントに接続されていること－
有線 LAN 接続の場合：本製品が LAN ケーブルでネットワーク機器に接続されて
いること
－
ネットワーク上の本製品に「プリンタへのアクセス制限」が設定されていないこと－
参 考

I
F
D
K

23
5 6
Windows Macintosh
［Canon IJ Network Scanner Selector］
画面で［TWAIN データソース名］から
［Canon MX860 series Network］を選び、
［接続機器一覧］から本製品の MAC アドレスを
選んで［すぐに適用］をクリックする
チェックマークが表示されていることを確認し、
［終了］をクリックして画面を閉じる
本製品の MAC アドレスは、［メニュー］ボタンを押してから、[]{}ボタンと OKボタンを使用して、［設定］、
［本体設定］、［LAN 設定］、［無線 LAN 設定表示］または［有線 LAN 設定表示］の順に選ぶと、確認できます。

Mac OS X v.10.5.xでは、本製品をネットワーク接続で使用する場合は、カードスロットを使用することはできません。・
次は「24 用紙のセット方法」（P.63）
を参照してください。
参 考


1 2 3
A
B
C
D
A
F
E
24
用紙のセット方法
ここでは、カセット（A）と後トレイ（B）
への用紙のセット方法を説明します。
カセット（A）は普通紙（C）のみセットする
ことができます。
写真用紙 /はがき（D）で印刷する場合は、
かならず後トレイ（B）にセットしてください。
印刷したい面を下にして用紙を
セットしてください。
カセット（A）を手前に引き
出す
用紙ガイド（E）（F）を端まで
動かす
カセットにセットする
用紙をセットする


24
5 6
E
F
G
A
4
用紙ガイド（F）を動かして用紙の左端に合わせる
セットした用紙が、線（G）を超えないようにしてください。
用紙ガイド（E）を用紙サイズマークに合わせて
動かす
用紙ガイド（E）が用紙サイズのマーク位置に合うと、
止まります。
用紙ガイド（E）と用紙の間には隙間ができることが
あります。

• 専用紙で印刷する場合は、かならず後トレイにセットしてくだ

さい。

「カチッ」と音がするまでカセット（A）
を本製品に差し込む
参 考 重 要


87 9 10
H
I I I
J
I
用紙サポート（H）を開いて、引き出す 用紙ガイド（I）を端まで動かす 左右の用紙ガイド（I）を用紙の両端
に合わせる
印刷したい面を上にして、用紙を縦向き
にセットしてください。
用紙の扱いについて、詳しくは
『らくらく操作ガイド』の「用紙をセット
する」を参照してください。

これで、本製品の設置は完了です。
セットした用紙が、線（J）を超えない
ようにしてください。
後トレイの中央に用紙をセットする
後トレイにセットする
参 考


設置がおわったら・・・
電子マニュアルの開きかたについて、詳しくは P.67 を参照してください。
かんたんスタートガイド らくらく操作ガイド もっと活用ガイド
準 備 作 業 を 順 番 に 説 明 し て い ま す。
本 製 品 の 機 能 や 、 基 本 操 作 の 一 部 も
紹 介 し て い ま す。
基 本 的 な 機 能 の 使 い か た を 目 的 別 に
説 明 し て い ま す。 用 紙 に 関 す る 情 報 も
記 載 し て い ま す。
本 製 品 を 使 い こ な す た め に 、 い ろ い ろ
な 使 い か た を 説 明 し て い ま す。
困 っ た と き や 、 お 手 入 れ の 際 に も
お 読 み く だ さ い 。
本 製 品 を 使 え る 状 態 に す る 本 製 品 を 操 作 す る 本 製 品 を 活 用 す る
（本書） （電子マニュアル）
ネットワーク設置で困ったときには
この製品には、いくつかのマニュアルがあるんだニャ。
マニュアルの紹介■


Solution Menu（ソリューション・メニュー）は、本製品を使いこなすための「入口」です！
ワンクリックで、いろいろなアプリケーションソフトや電子マニュアル（取扱説明書）が
開けます。
また、画像素材や最新の情報を得るための Web サイトへかんたんにアクセスできます。
（インターネットに接続できる環境が必要です。）
プリンタの設定について困ったときは、Solution Menu上の ［プリンタの設定やトラブル
の解決方法をご案内します］をクリックして、マイプリンタを開いてください（Windowsのみ）。
Solution Menuの紹介■
Windows Vistaの場合：
Solution Menuは、デスクトップ上（Windows）または Dock上（Macintosh）の
/ ［Canon Solution Menu］アイコンから起動できます。
電子マニュアル（取扱説明書）を開くには、
Solution Menu上の左のボタンをクリックして
ください。


ドライバのインストールと同時に、いろいろな
アプリケーションソフトがパソコンに入ります。
これらのアプリケーションソフトを使って、
お持ちの写真や原稿を補正したり加工したりして、
アイデアいっぱいの作品を印刷できます。
さぁ使ってみよう！
本製品の操作パネルからも、かんたんにオリジナル
の作品を印刷できます。
アプリケーションソフトや本製品の使いかたに
ついて、詳しくは『らくらく操作ガイド』と
『もっと活用ガイド（電子マニュアル）』を参照
してください。
楽しんでニャ♪


21 3 4
A
C
B
G
A
D
F
E
コピーしよう
ここでは普通紙を使用して説明します。そのほかのコピー方法については、『らくらく操作ガイド』の「コピーしてみよう」を参照してください。
詳しくは、「24 用紙のセット方法」
（P.63）を参照してください。

原稿をセットして、操作パネルのスタートボタンを押すだけでコピーできます。
カセットに、A4 サイズの普通紙
をセットする
原稿台カバー（A）を
開く
原稿を、原稿位置合わせマーク（B）に
合わせて、コピーしたい面を下向きに
セットする
原稿台カバー（A）を閉じて、コピーボタン（D）
を押してから、モノクロスタートボタン（E）
またはカラースタートボタン（F）を押す
コピーが開始されます。
コピーが終わったら、原稿を取り出してください。
コピーが終わるまで、原稿台カバー（A）を開かない
でください。

補助トレイ（G）を開いておく必要があります。・
原稿台ガラス（C）に 2.0 kg 以上の物を
のせないでください。

原稿を強く（2.0 kg を超える力で）押さえ
たり重みをかけたりしないでください。強く
押さえすぎるとスキャナが正しく動作しなく
なったり、ガラスが破損するなどの危険が
あります。

給紙するときに、「ガチャッ」と音が
する場合があります。これは正常な
動作です。

重 要
重 要参 考
参 考

0
A
21 3 4
パソコンから写真を印刷しよう
Solution Menu上の［簡単
ステップで写真を印刷します］を
クリックする
印刷したい画像を選んで、
［レイアウト / 印刷］をクリック
する
Easy-PhotoPrint EXが起動します。 写真を選ぶと、印刷枚数が［1］に
変わります。
Solution Menuを起動するには、「Solution Menu の紹介」（P.67）を参照して
ください。

後トレイ（A）に L 判の写真用紙を縦に
セットする
印刷したい面を上にして、用紙をセットして
ください。
詳しくは、「24 用紙のセット方法」（P.63）を
参照してください。

［印刷］をクリックする
印刷が開始されます。
Macintoshの場合は、プリント画面
で［プリント］をクリックすると、
印刷が開始されます。
Easy-PhotoPrint EXからの印刷について、詳しくは『もっと活用ガイド』を参照
してください。

ここでは、キヤノン写真用紙 光沢ゴールドの L 判用紙を使用して、フチなし印刷する方法を説明します。画面は Windows Vistaのものです。
Easy-PhotoPrint EX（イージー・フォトプリント・イーエックス）を使って、かんたんに写真を印刷できます。
参 考
参 考


21
B
A
C
D
ファクスボタン（B）を押す
ここでは、ADF（自動原稿給紙装置）（A）
から白黒ファクスを送信する方法を説明
します。
ファクス待機画面が表示されることを確認してください。
そのほかのファクス方法については、『らくらく
操作ガイド』の「ファクスを使ってみよう」を
参照してください。
送信できる原稿、画質・濃度（明るさ）などの設定については、
『らくらく操作ガイド』を参照してください。

原稿トレイ（C）を開いて、用紙ガイド（D）を
端まで動かす
ファクスを送信しよう
参 考


3 4 5
F
E
D
「ピッ」と音がするまで原稿を差し込んで、左右の用紙
ガイド（D）を原稿の両端に合わせる
テンキー（E）で、送信先のファクス番号を
ダイヤルする
モノクロスタートボタン（F）を押す
ファクスが送信されます。
ファクスしたい面を上にして、原稿をセットしてください。・ 発信者情報については、『らくらく操作ガイド』の「本製品の基本的な設定をする」を参照してください。・
参 考重 要


C
21
A
B
プリントヘッドの位置を調整しよう
位置調整では、A4 サイズの普通紙を 3 枚
使用します。
より良い印字結果を得るために、プリントヘッドの位置を調整します。
カセット（B）に、A4 サイズの普通
紙が 3 枚以上セットされていることを
確認する
［はい］を選んで、OKボタンを押す
パターンの印刷が開始されます（1 枚目）。
補助トレイ（C）を開いておく必要があります。・
位置調整パターンの印刷を中止したいときは、ストップボタン（A）を押してください。
詳しくは、「24 用紙のセット方法」（P.63）
を参照してください。

参 考
参 考


3 4
パターンは青と黒で印刷されます。・
上のようなパターンが印刷されたら、［はい］を選んで
OKボタンを押す
印刷結果（1 枚目）を見て、［A］～［G］各列で縦すじ、または横すじが最も目立たない
パターンの番号を []{}ボタンで選んで、OKボタンを押す
パターンが均一にならないときには、白いすじが最も目立たないパターンを選びます。・
目立たない例 目立つ例
参 考 参 考


5 6
上のメッセージを確認したら、OKボタンを押す
パターンの印刷が開始されます（2 枚目）。
と同じ手順で、［H］～［Q］各列で最も縦すじが目立たないパターンの番号を
選んで、OKボタンを押す
目立たない例
目立つ例


8 97
上のメッセージを確認したら、OKボタンを
押す
［a］～［j］各列で最も横しまが目立たないパターンの
番号を選んで、OKボタンを押す
パターンが均一にならないときには、白い横しまが最も目立た
ないパターンを選びます。

目立たない例
目立つ例
パターンの印刷が開始されます（3 枚目）。
上の画面が表示されることを確認する
プリントヘッドの位置調整が完了しました。
これで、プリントヘッドの位置
調整は完了です。
次は「6 ファクス受信の設定を
しよう」（P.11）を参照して
ください。
参 考

本製品で使用できるインクタンク番号は ､ 以下のものです。
QT5-2104-V03 XXXXXXXX ©CANON INC.2009
紙幣、有価証券などを本製品で印刷すると、その印刷物の使用如何に拘わらず、法律に違反し、罰せられます。
PRINTED IN THAILAND
関連法律：刑法第 148 条、第 149 条、第 162 条／通貨及証券模造取締法第 1 条、第 2 条 等
※インクタンクの交換については、『らくらく操作ガイド』の「インクタンクを交換する」を参照してください。
インクタンクについてのご注意インクタンクについてのご注意
インクタンクに穴を開けるなどの改造や分解をすると、インクが漏れ、本製品の故障の原因となることがあります。 改造・分解はお勧めしません。•
インクの詰め替えなどによる非純正インクのご使用は、印刷品質の低下やプリントヘッドの故障の原因となることがあります。安全上問題はありませんが、まれに、純正品にないインク
成分によるとみられるプリントヘッド部分の発熱・発煙事例 * も報告されています。キヤノン純正インクのご使用をお勧めします。

（* すべての非純正インクについて上記事例が報告されているものではありません。）

非純正インクタンクまたは非純正インクのご使用に起因する不具合への対応については、保守契約期間内または保証期間内であっても有償となります。•
