HL-3140CW/HL-3170CDW ユーザーズガイド

困ったときは

本製品の動作がおかしいとき、故障かな？
と思ったときなどは、以下の手順で原因を
お調べください。
ブラザーのサポートサイト
にアクセスして、最新の情報を調べる
http://solutions.brother.co.jp/
5 章「困ったときには」で調べる
2 サポートブラザー
本ガイドの使いかた・
目次
使う前に
知ってほしいこと
まずは
使ってみましょう
プリンタードライバー
日常のお手入れ

困ったときには

付録（索引）
本マニュアルをよくお読みになって、
製品をご利用ください。
ユーザーズガイド
HL-3140CW
HL-3170CDW
Version 0 JPN
138 ページ
3

ユーザーズガイドの構成

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
2
本ガイドの使いかた・目次

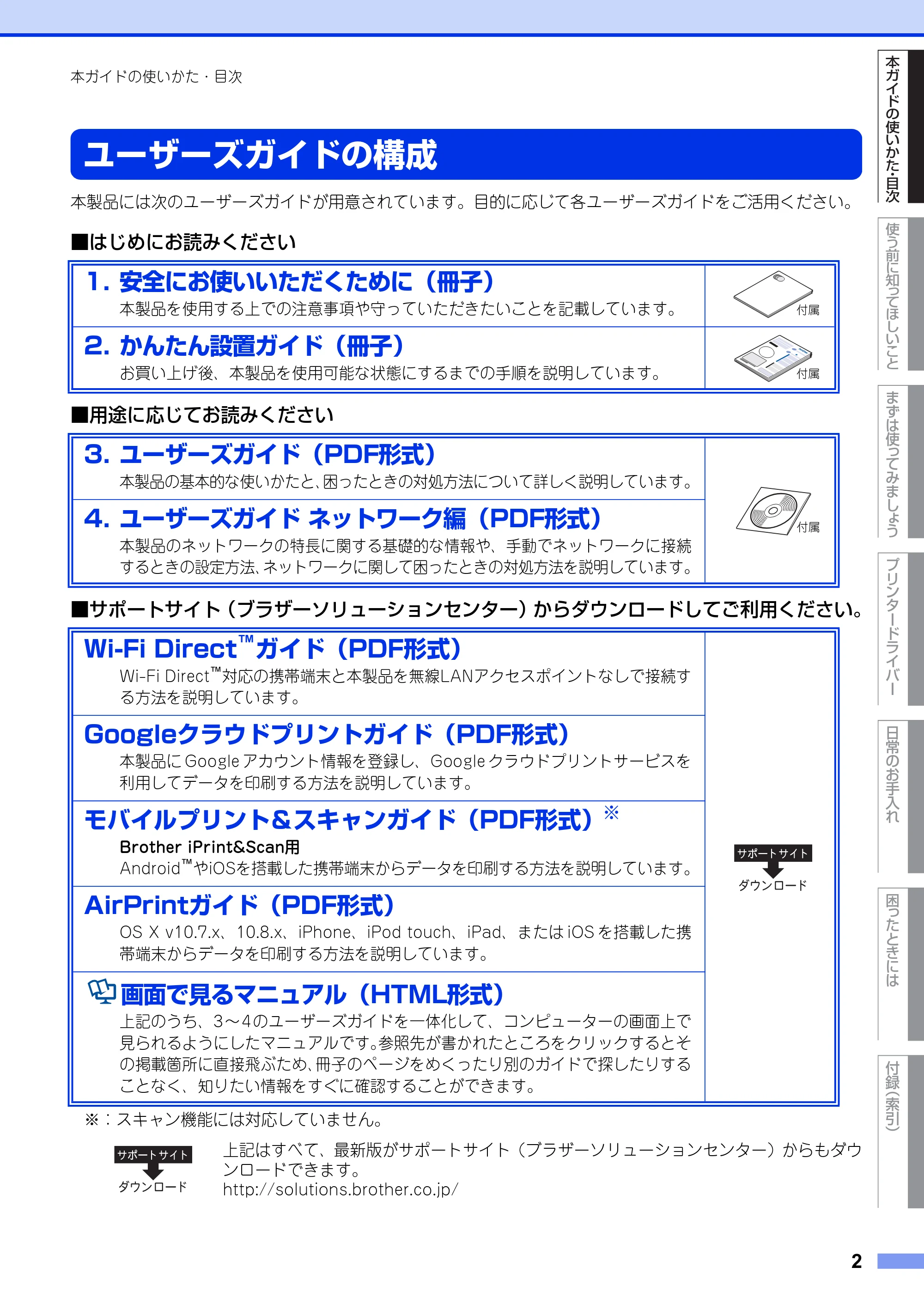

ユーザーズガイドの構成
本製品には次のユーザーズガイドが用意されています。目的に応じて各ユーザーズガイドをご活用ください。
■はじめにお読みください
■用途に応じてお読みください
■サポートサイト（ブラザーソリューションセンター）からダウンロードしてご利用ください。
上記はすべて、最新版がサポートサイト（ブラザーソリューションセンター）からもダウ
ンロードできます。
http://solutions.brother.co.jp/
1. 安全にお使いいただくために（冊子）
本製品を使用する上での注意事項や守っていただきたいことを記載しています。
2. かんたん設置ガイド（冊子）
お買い上げ後、本製品を使用可能な状態にするまでの手順を説明しています。
3. ユーザーズガイド（PDF形式）
本製品の基本的な使いかたと、困ったときの対処方法について詳しく説明しています。
4. ユーザーズガイドネットワーク編（PDF形式）
本製品のネットワークの特長に関する基礎的な情報や、手動でネットワークに接続

するときの設定方法、ネットワークに関して困ったときの対処方法を説明しています。
Wi-Fi Direct
™
ガイド（PDF形式）
Wi-Fi Direct
™
対応の携帯端末と本製品を無線LANアクセスポイントなしで接続す
る方法を説明しています。
Googleクラウドプリントガイド（PDF形式）
本製品に Google アカウント情報を登録し、Google クラウドプリントサービスを
利用してデータを印刷する方法を説明しています。
モバイルプリント＆スキャンガイド（PDF形式）
※
Brother iPrint&Scan用
Android
™
やiOSを搭載した携帯端末からデータを印刷する方法を説明しています。
AirPrintガイド（PDF形式）
OS X v10.7.x、10.8.x、iPhone、iPod touch、iPad、または iOS を搭載した携
帯端末からデータを印刷する方法を説明しています。
画面で見るマニュアル（HTML形式）
上記のうち、3～4のユーザーズガイドを一体化して、コンピューターの画面上で
見られるようにしたマニュアルです。参照先が書かれたところをクリックするとそ

の掲載箇所に直接飛ぶため、冊子のページをめくったり別のガイドで探したりする
ことなく、知りたい情報をすぐに確認することができます。
※：スキャン機能には対応していません。
付属
付属
付属

やりたいこと目次

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
3
本ガイドの使いかた・目次

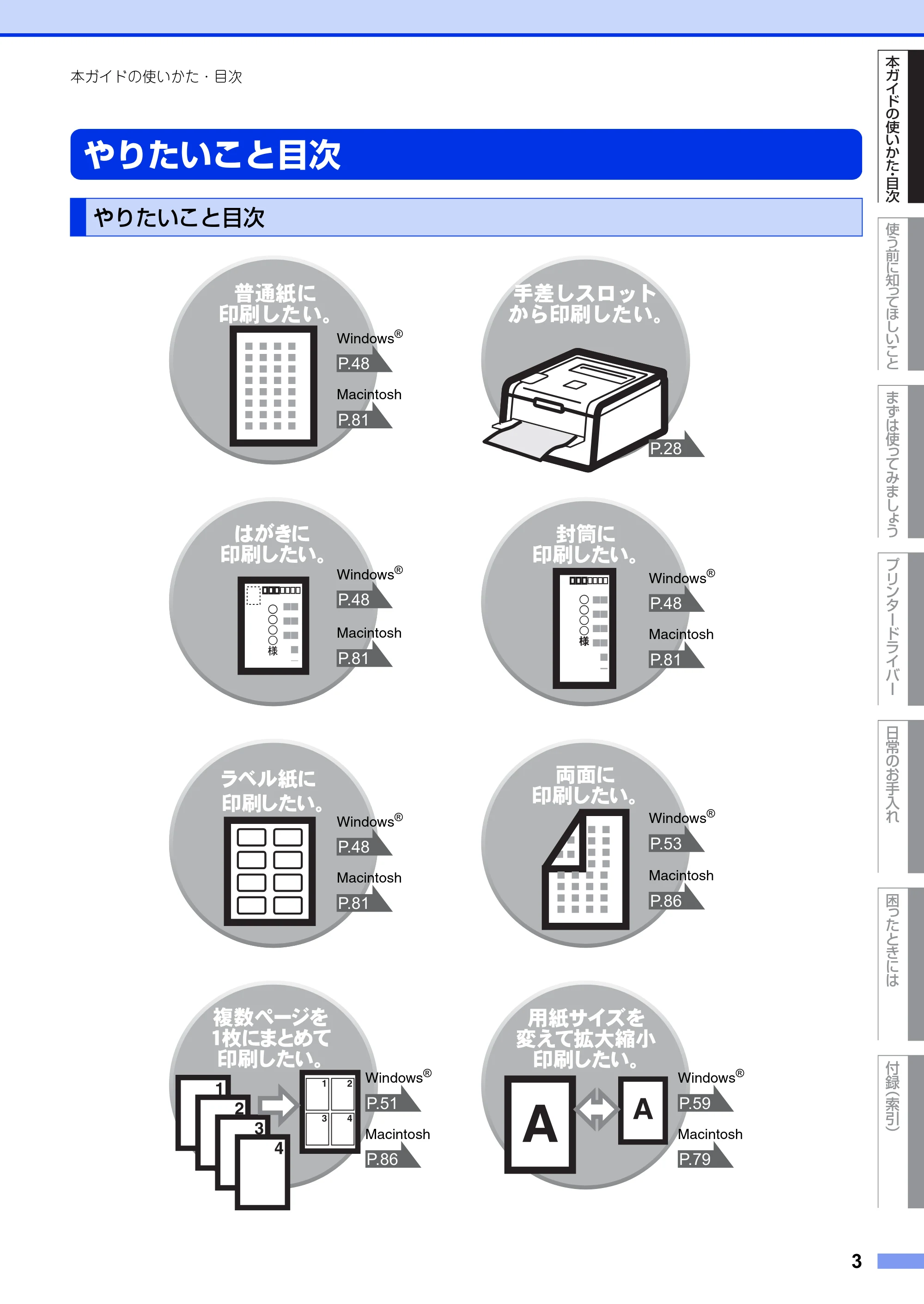

やりたいこと目次
やりたいこと目次
਀ओ̱ΑυΛΠ̥֣ͣ
क़̱̹̞ȃ
P.28
P.53
P.86
Windows
®
Macintosh
P.51
P.86
Windows
®
Macintosh
P.59
Windows
®
P.48
Windows
®
Macintosh
P.81
P.48
Windows
®
Macintosh
P.81
P.48
Windows
®
Macintosh
P.81
P.48
Windows
®
Macintosh
P.81
P.79
Macintosh

目次
4

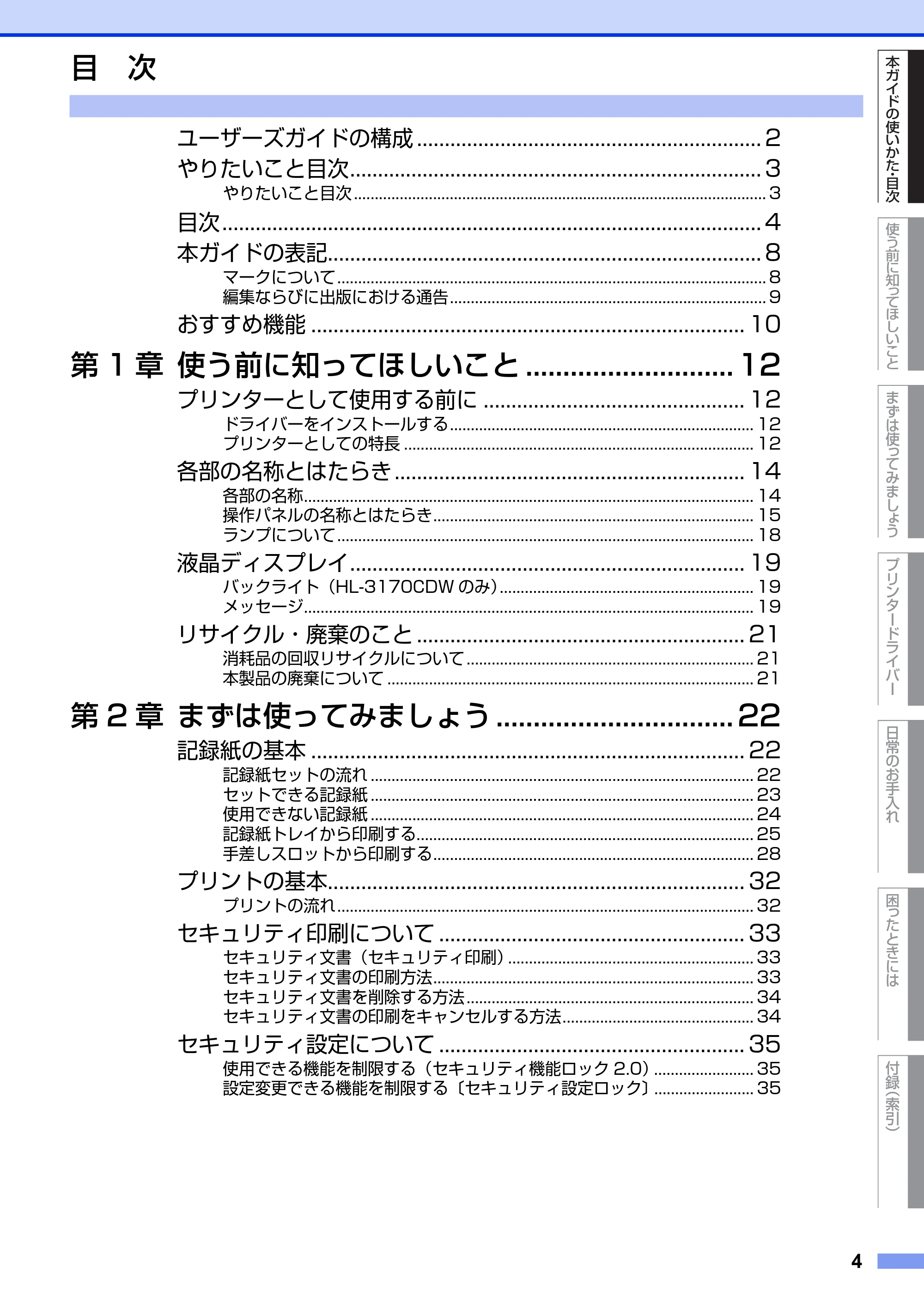

ユーザーズガイドの構成 .............................................................. 2
やりたいこと目次.......................................................................... 3
やりたいこと目次 ................................................................................................... 3
目次................................................................................................. 4
本ガイドの表記.............................................................................. 8

マークについて....................................................................................................... 8
編集ならびに出版における通告............................................................................ 9
おすすめ機能 .............................................................................. 10
第 1 章使う前に知ってほしいこと ............................ 12

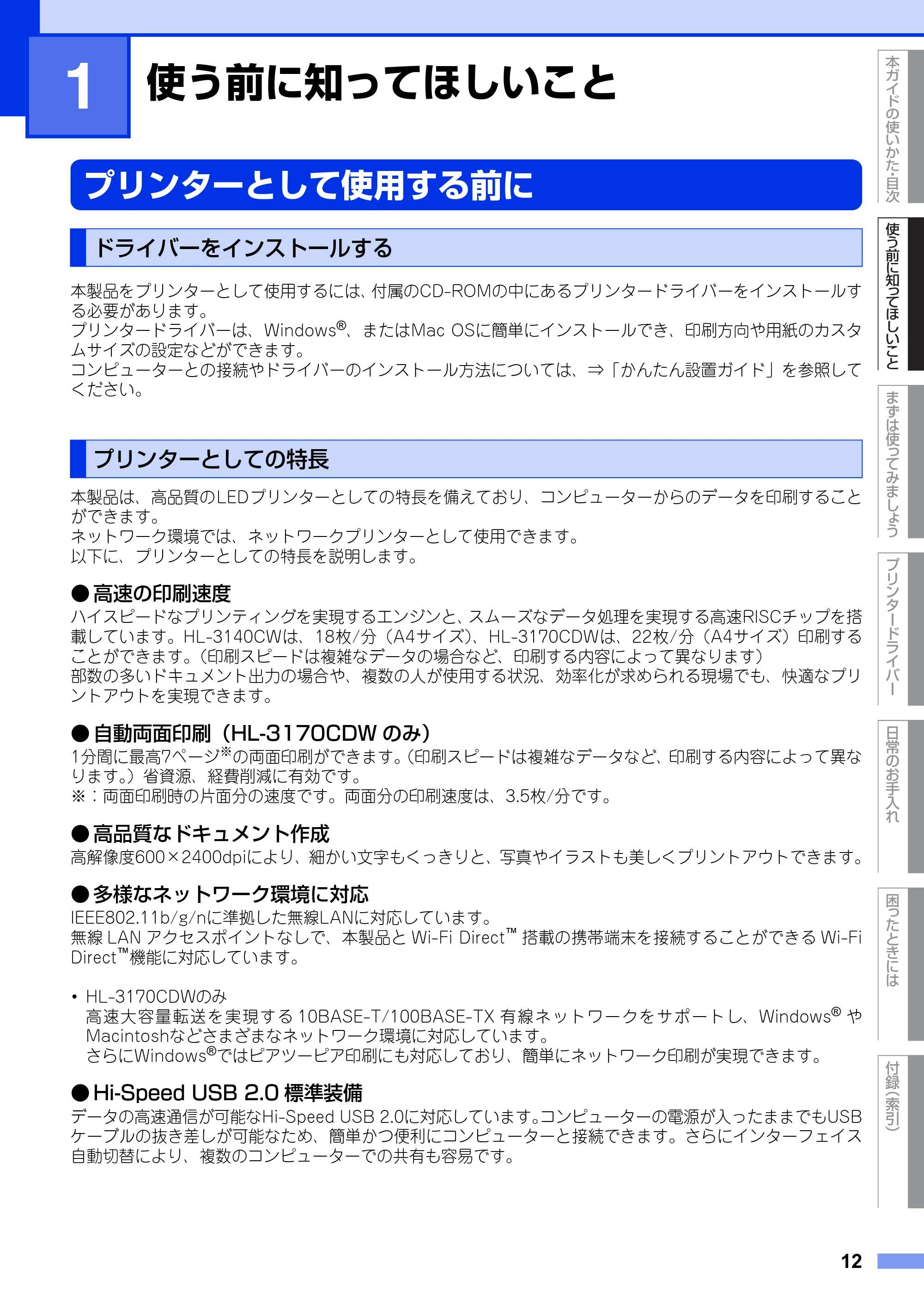

プリンターとして使用する前に ............................................... 12
ドライバーをインストールする......................................................................... 12

プリンターとしての特長 .................................................................................... 12
各部の名称とはたらき ............................................................... 14
各部の名称............................................................................................................ 14
操作パネルの名称とはたらき............................................................................. 15

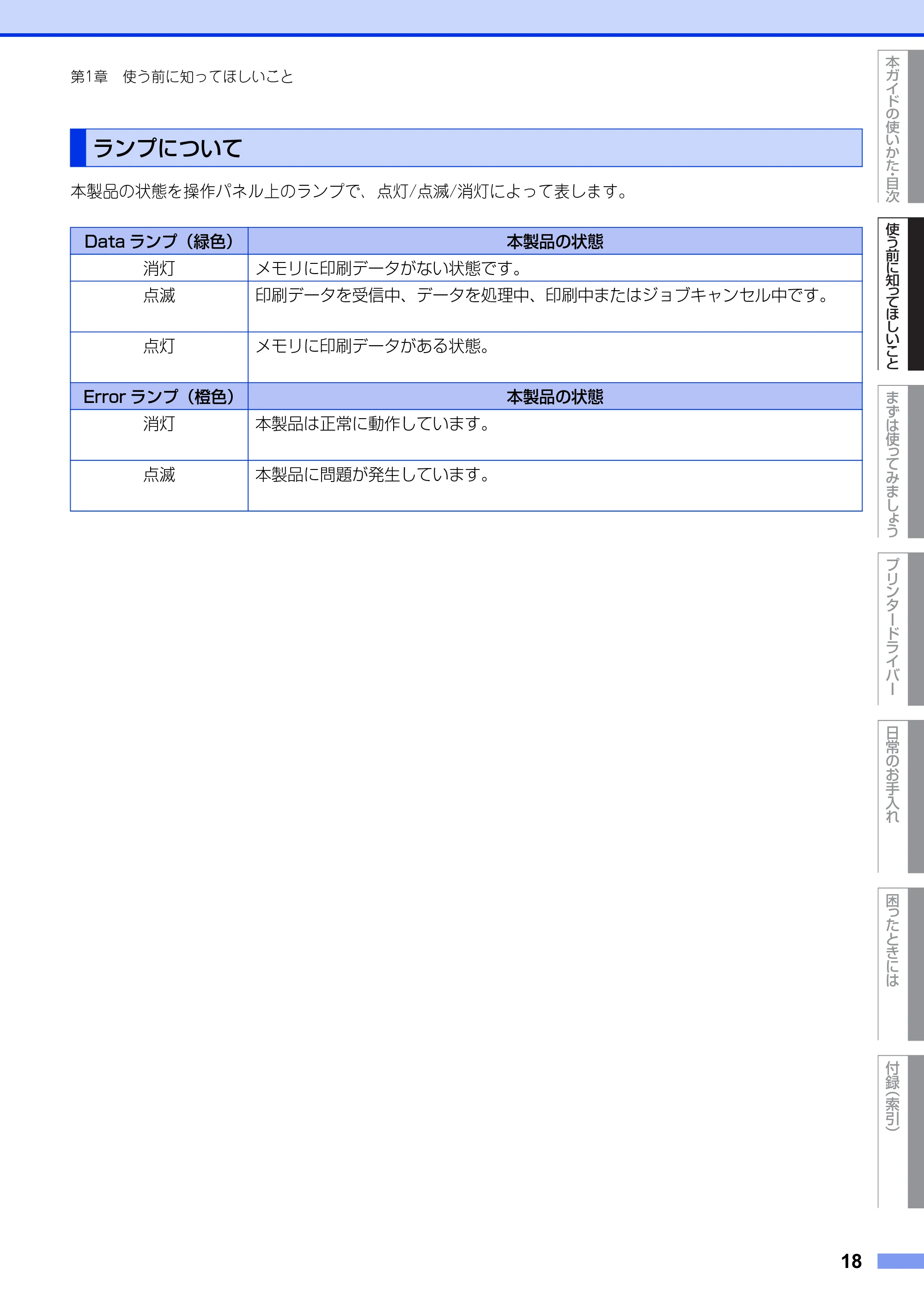

ランプについて.................................................................................................... 18

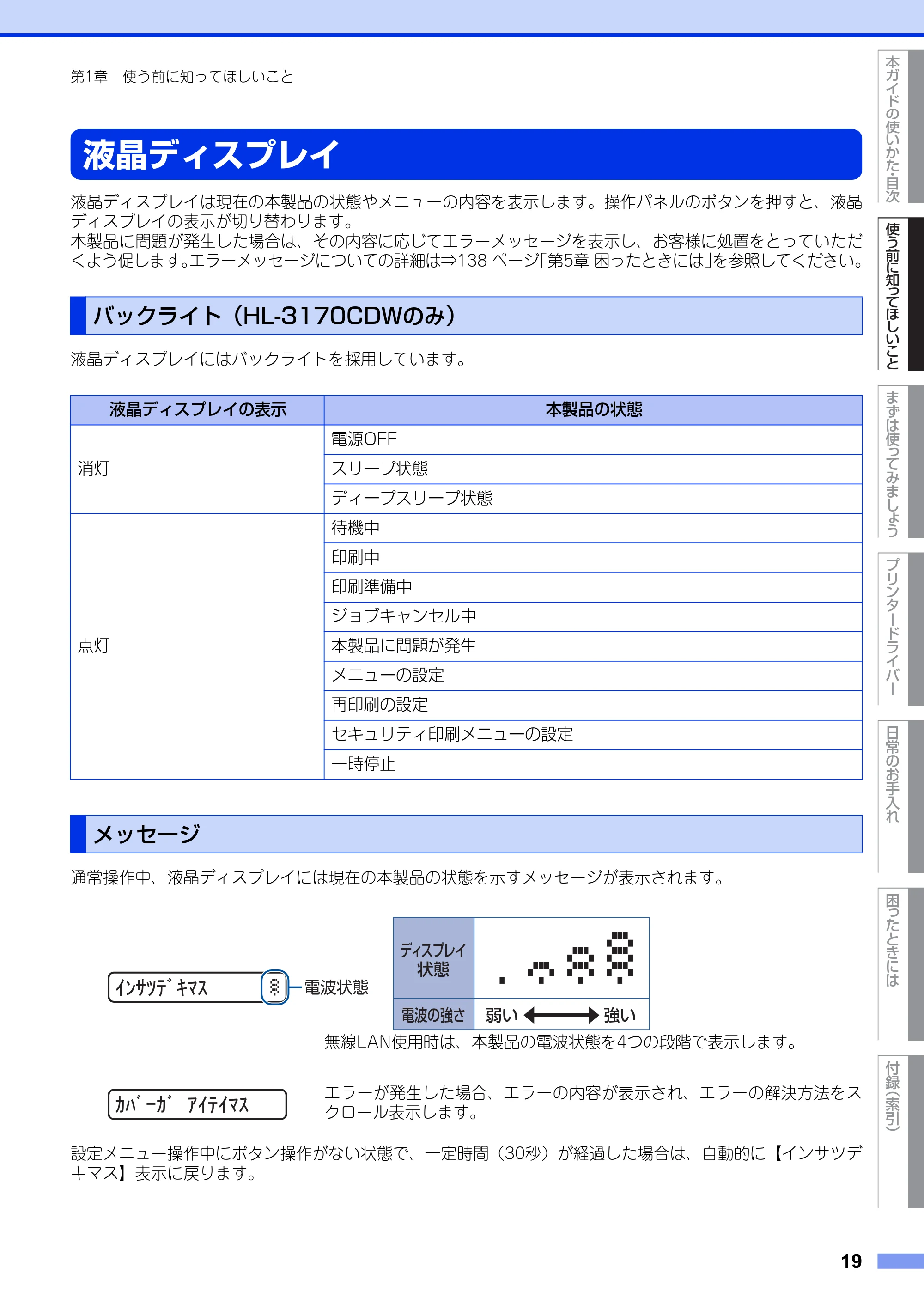

液晶ディスプレイ....................................................................... 19
バックライト（HL-3170CDW のみ）............................................................. 19
メッセージ............................................................................................................ 19
リサイクル・廃棄のこと ........................................................... 21
消耗品の回収リサイクルについて ..................................................................... 21
本製品の廃棄について ........................................................................................ 21

第 2 章まずは使ってみましょう ................................ 22

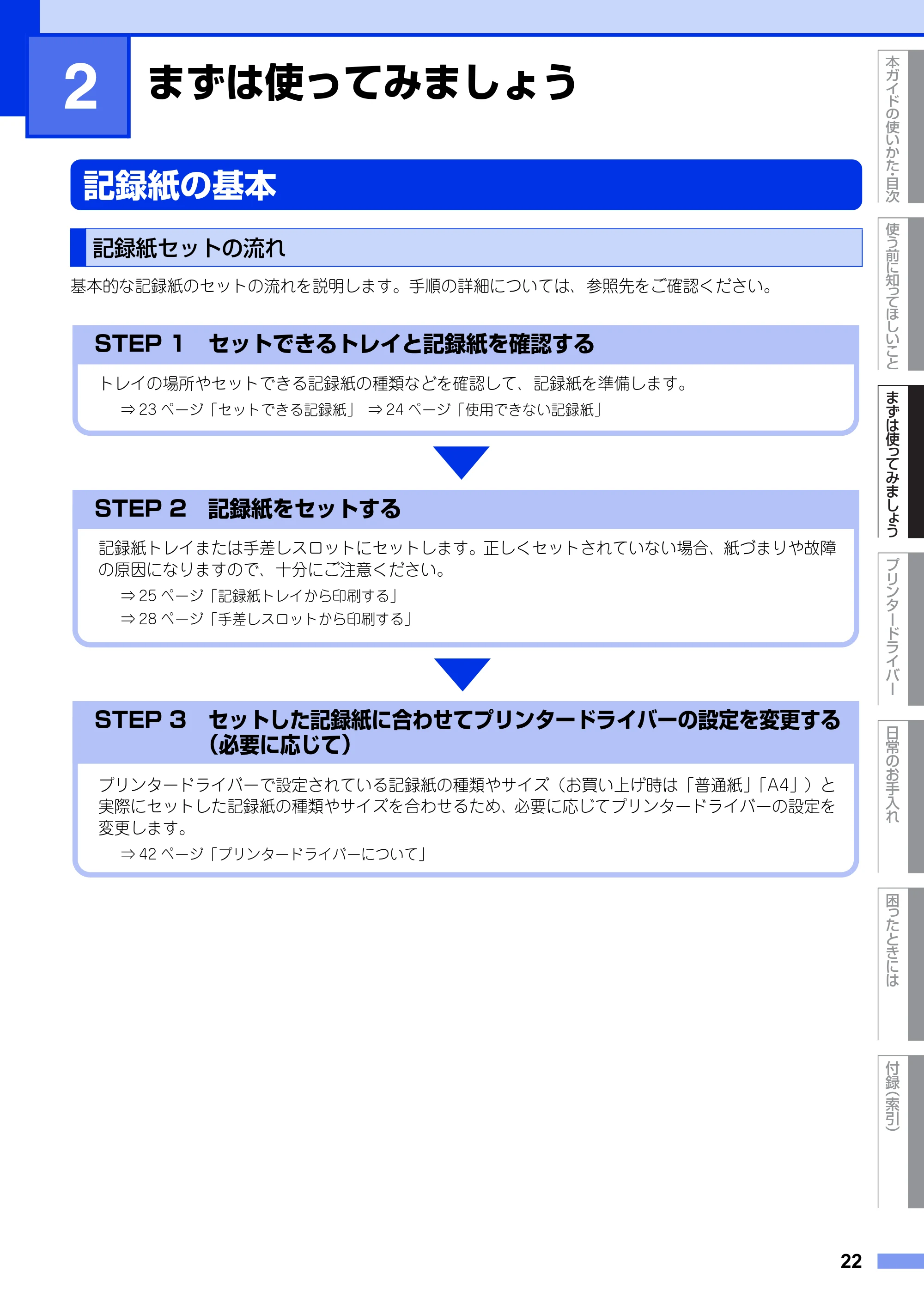

記録紙の基本 .............................................................................. 22
記録紙セットの流れ ............................................................................................ 22

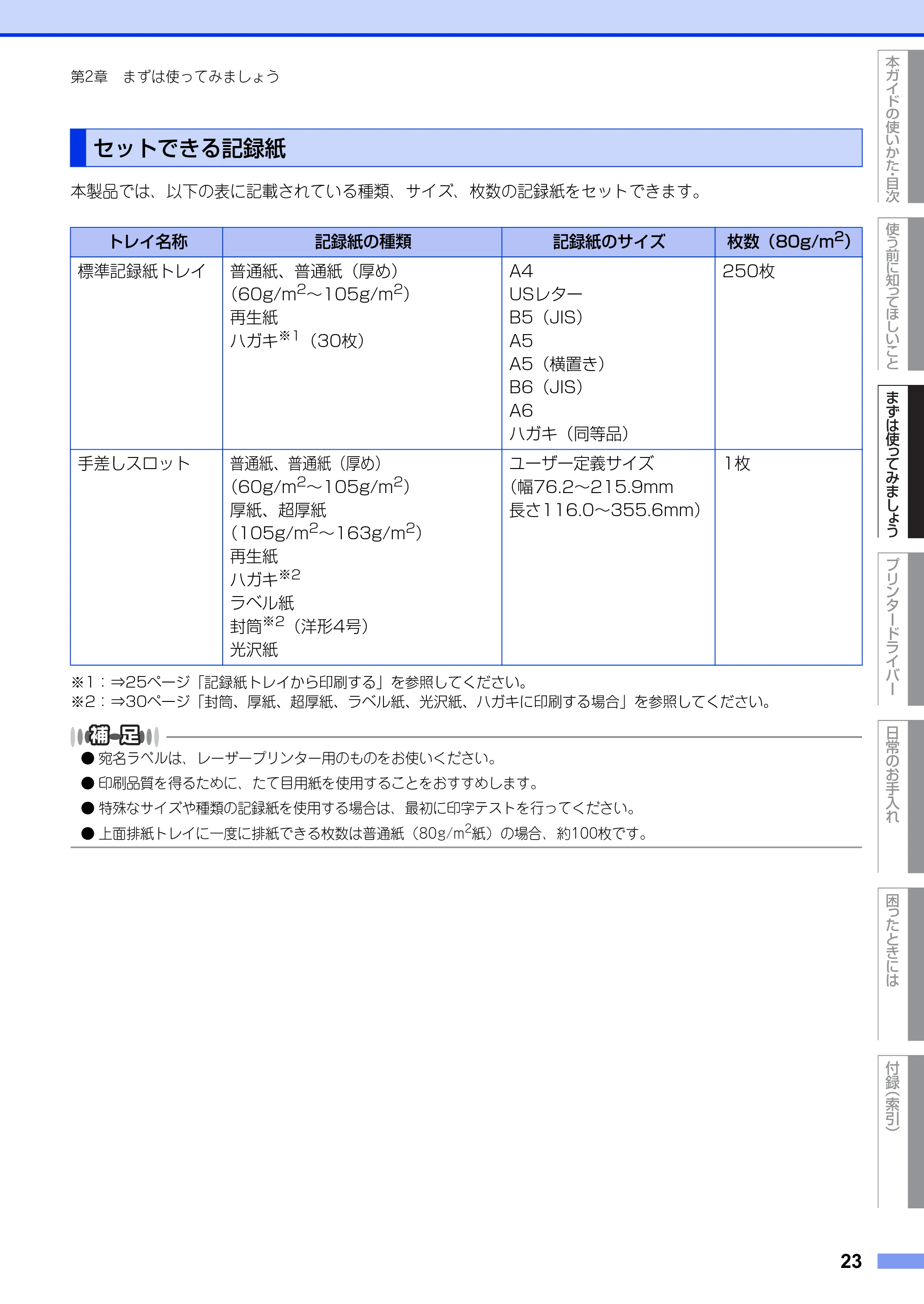

セットできる記録紙 ............................................................................................ 23
使用できない記録紙 ............................................................................................ 24

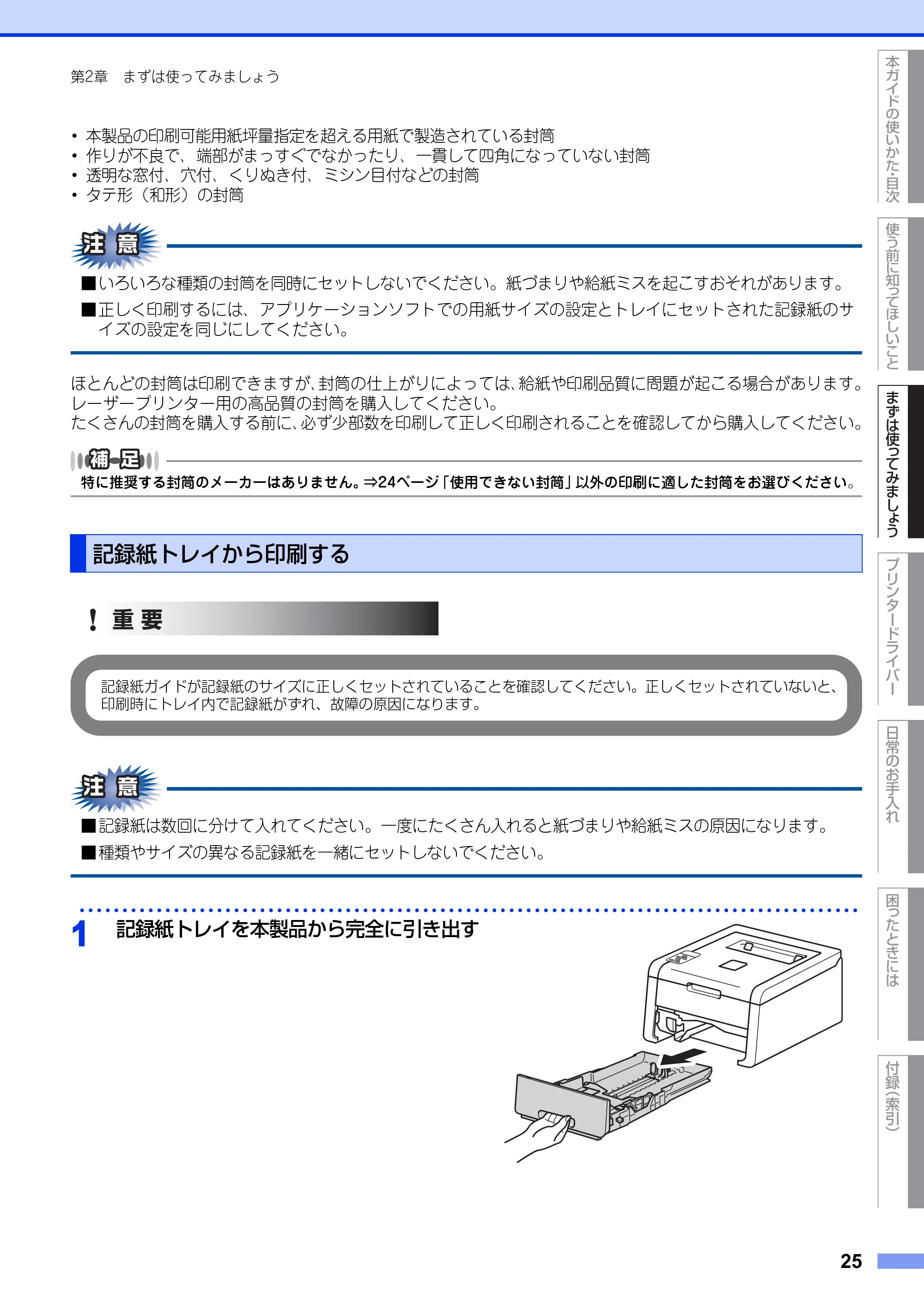

記録紙トレイから印刷する................................................................................. 25

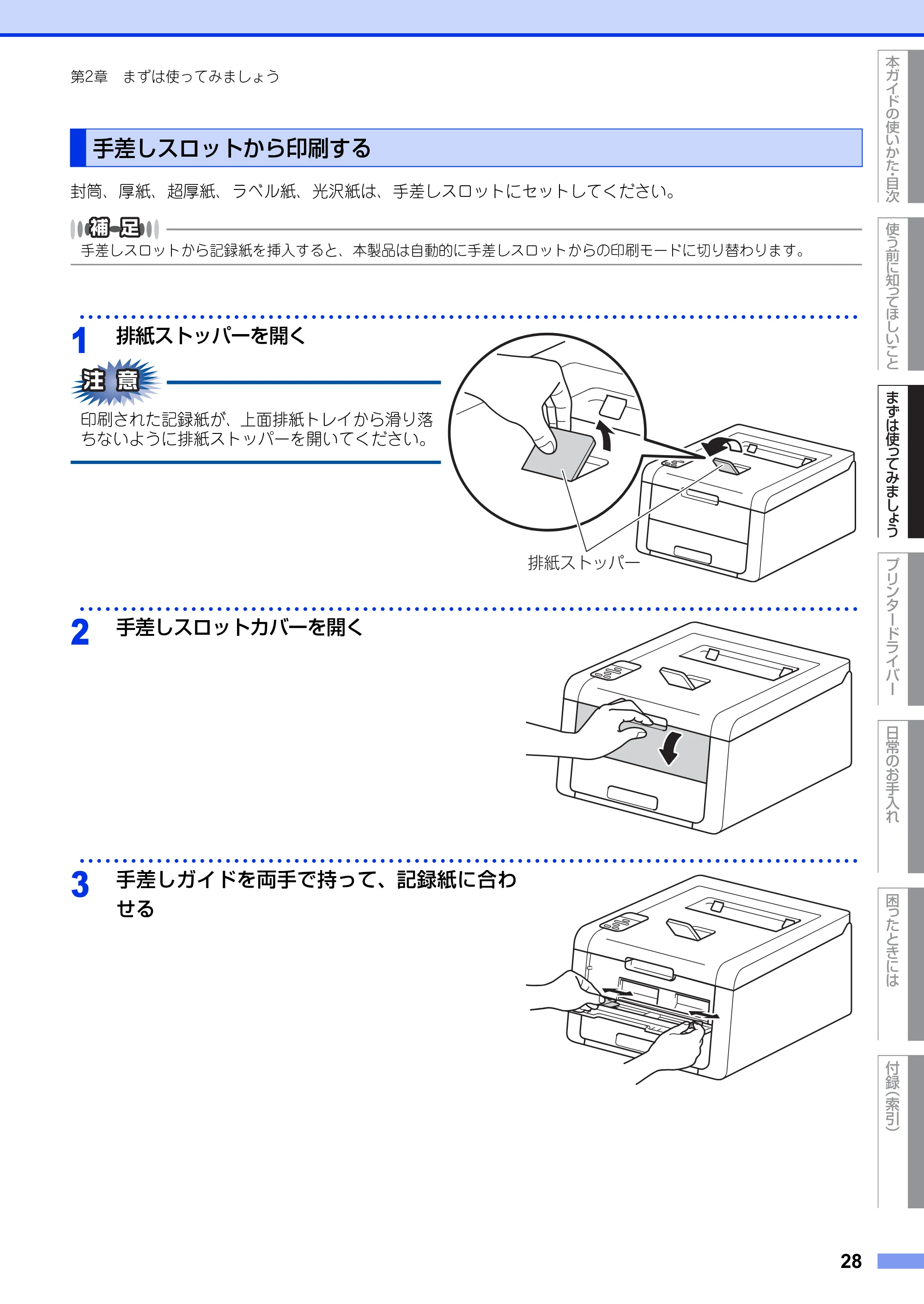

手差しスロットから印刷する............................................................................. 28

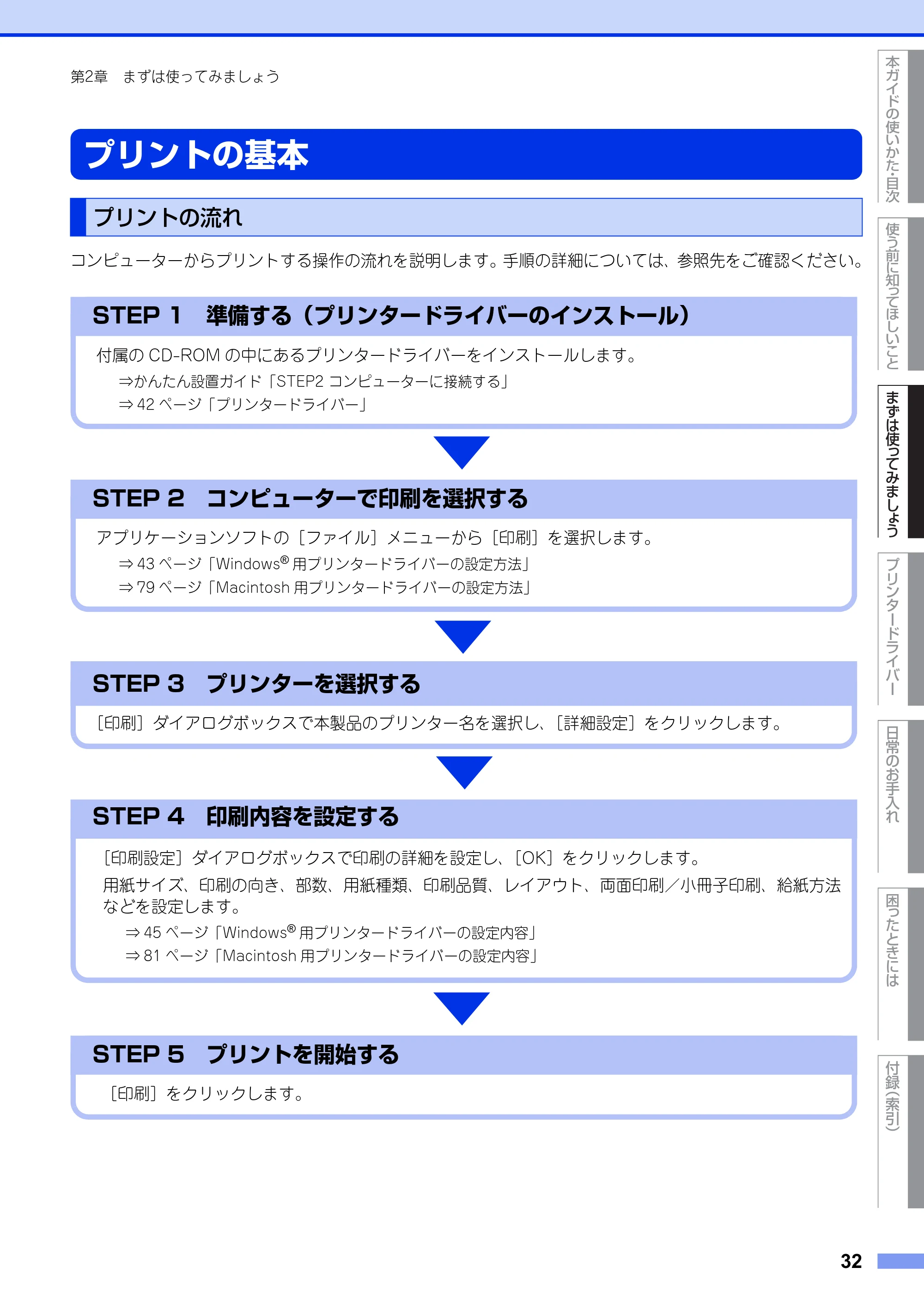

プリントの基本........................................................................... 32
プリントの流れ.................................................................................................... 32
セキュリティ印刷について ....................................................... 33

セキュリティ文書（セキュリティ印刷）........................................................... 33
セキュリティ文書の印刷方法............................................................................. 33
セキュリティ文書を削除する方法 ..................................................................... 34
セキュリティ文書の印刷をキャンセルする方法.............................................. 34

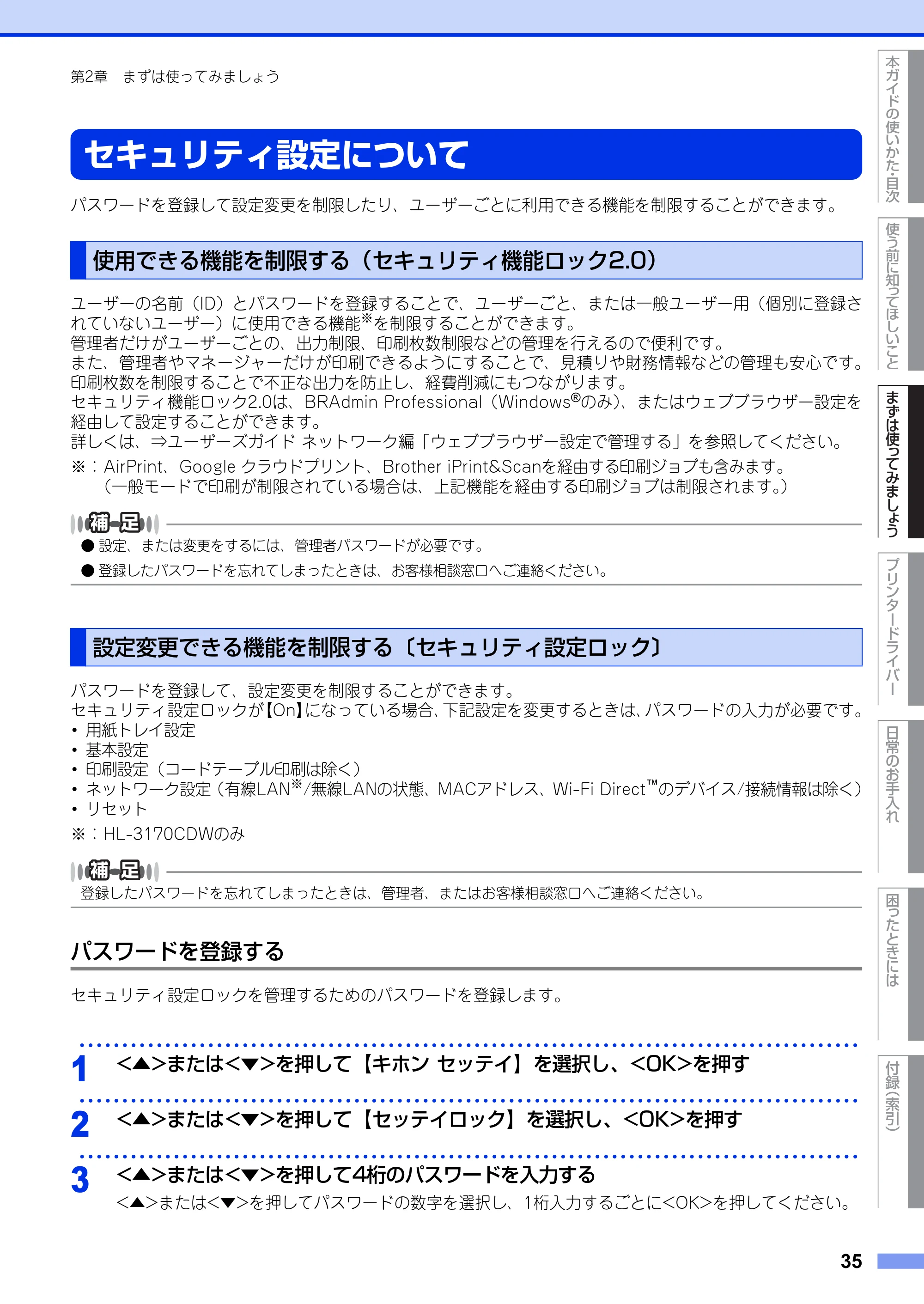

セキュリティ設定について ....................................................... 35
使用できる機能を制限する（セキュリティ機能ロック 2.0）........................ 35

設定変更できる機能を制限する〔セキュリティ設定ロック〕........................ 35
目次

5ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
5
本ガイドの使いかた・目次
再印刷（リプリント）について ............................................... 38
最後に印刷した文書の再印刷（リプリント）.................................................... 38
再印刷（リプリント）設定を On にする.......................................................... 38
最後に印刷した文書を再印刷（リプリント）する方法 .................................. 39
最後に印刷した文書の印刷データを削除する方法.......................................... 39
再印刷の印刷をキャンセルする方法 ................................................................. 39
省エネ設定について................................................................... 40

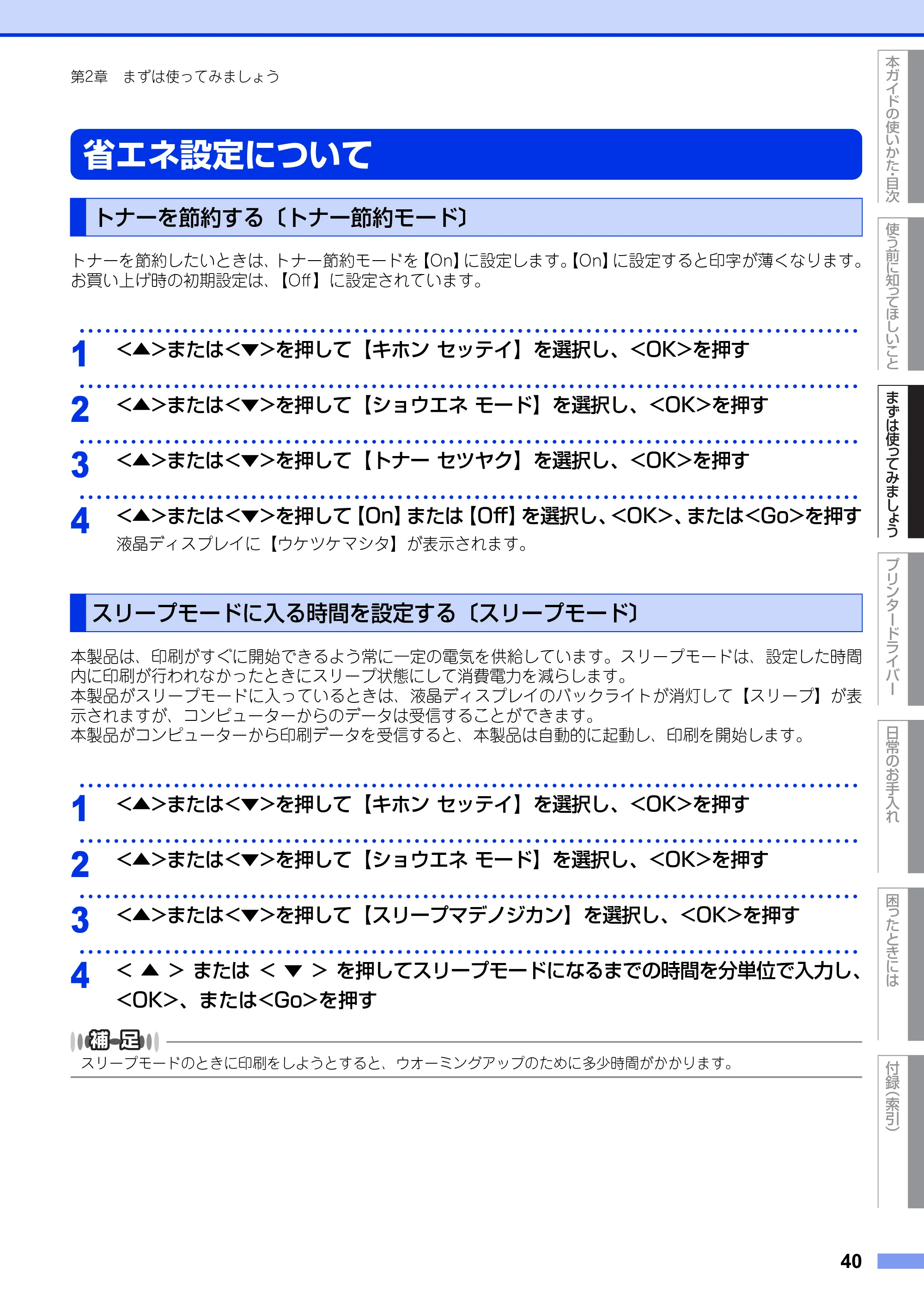

トナーを節約する〔トナー節約モード〕........................................................... 40
スリープモードに入る時間を設定する〔スリープモード〕............................ 40

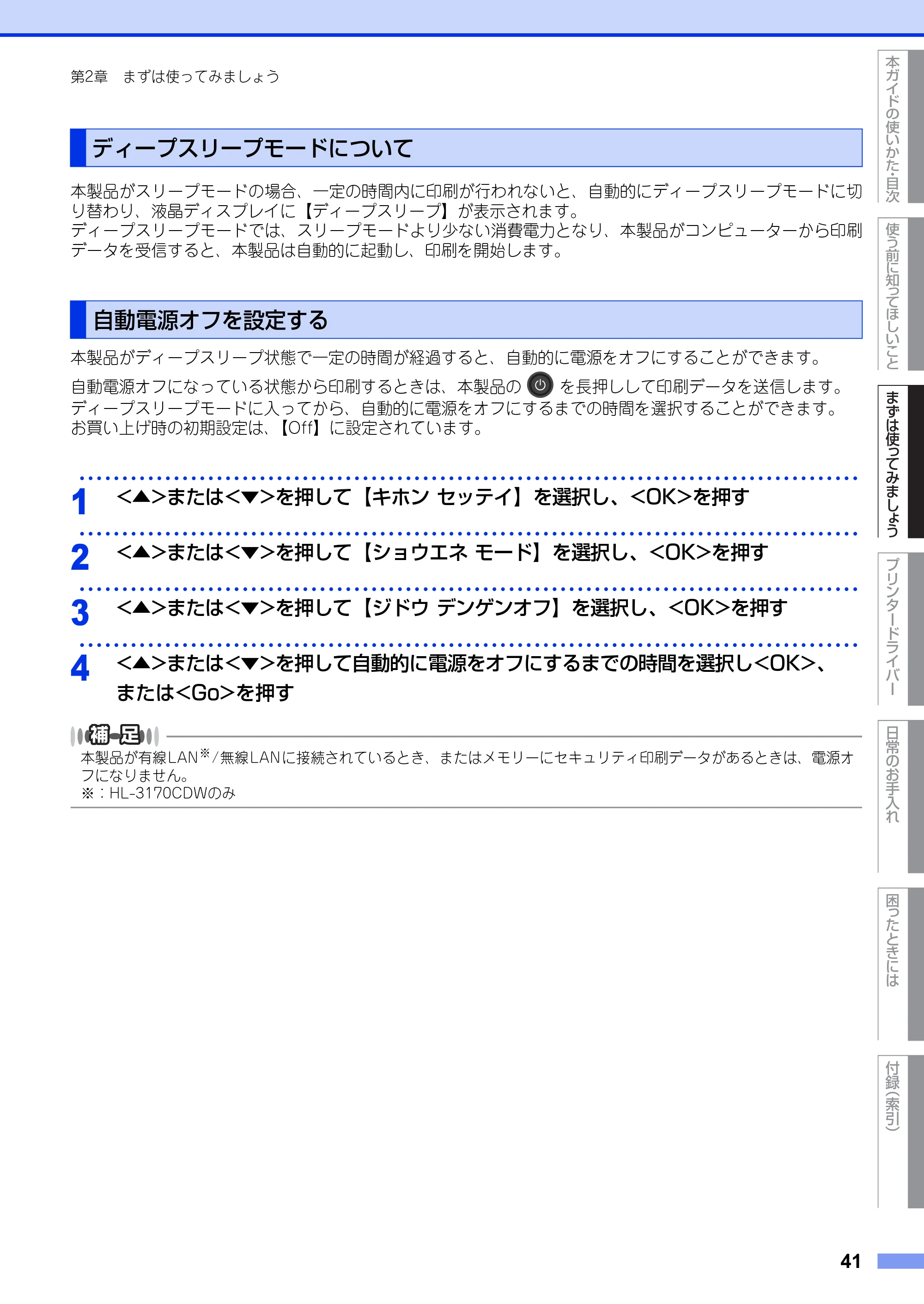

ディープスリープモードについて ..................................................................... 41
自動電源オフを設定する .................................................................................... 41

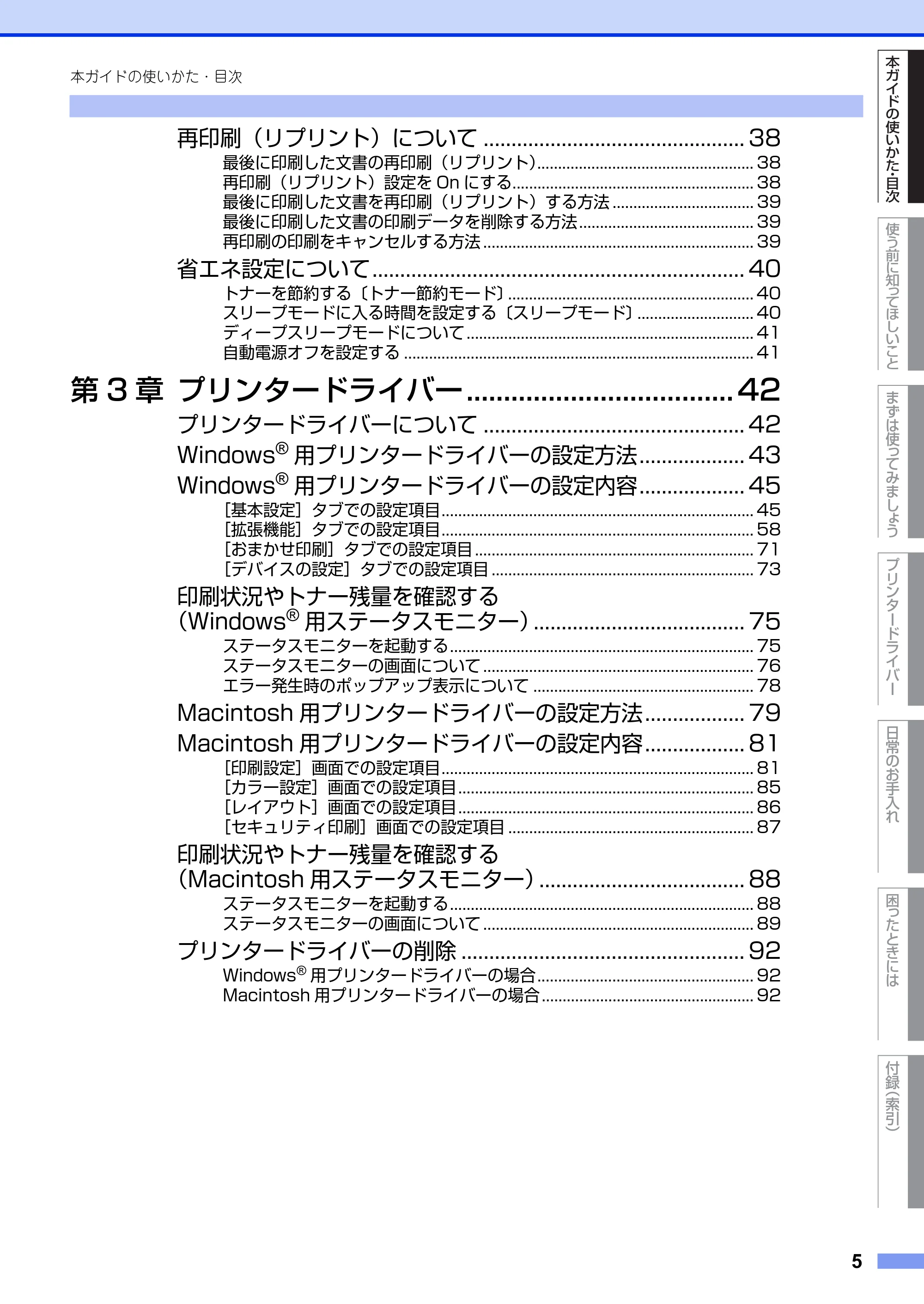

第 3 章プリンタードライバー .................................... 42

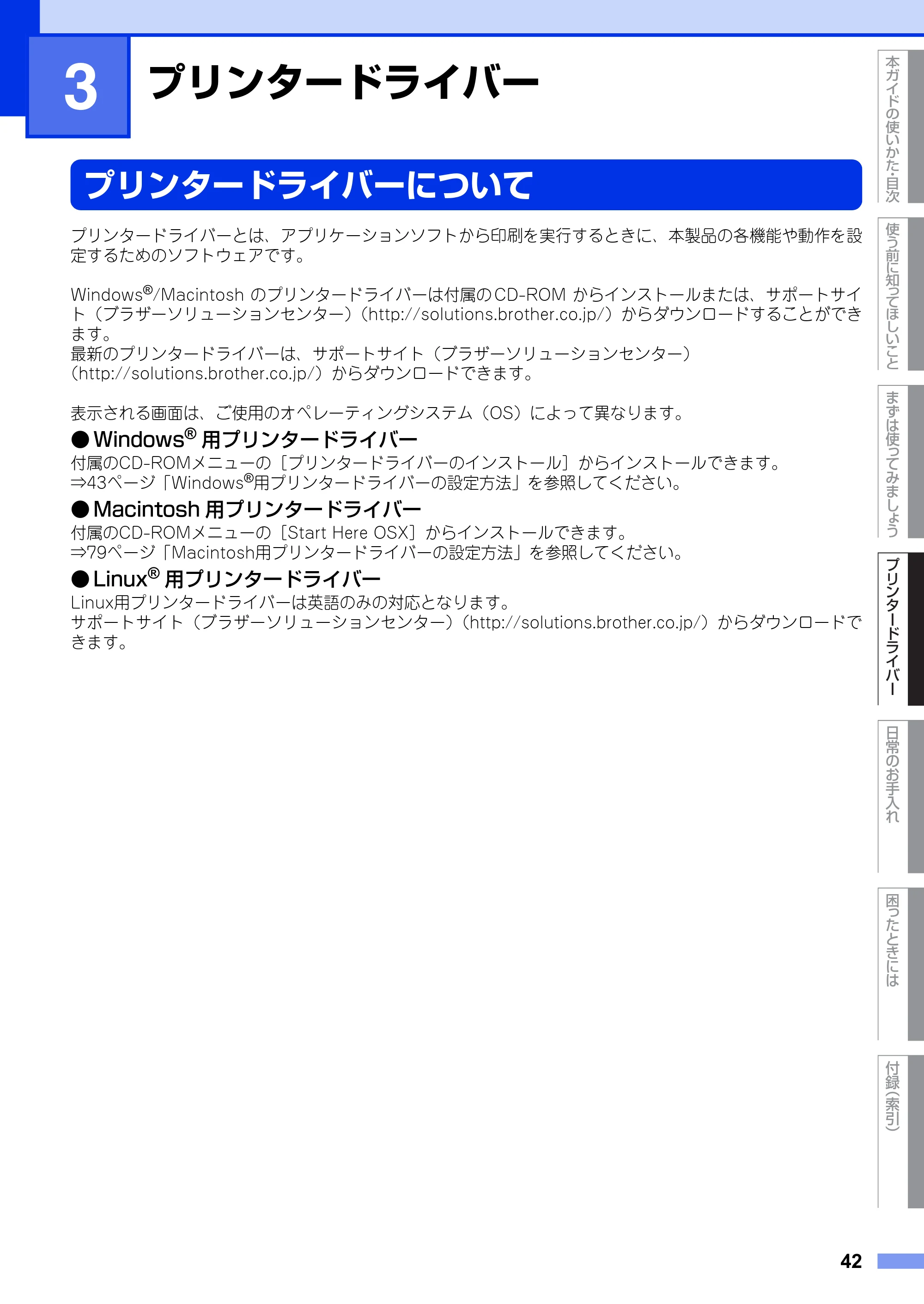

プリンタードライバーについて ............................................... 42
Windows

®
用プリンタードライバーの設定方法................... 43
Windows
®
用プリンタードライバーの設定内容................... 45
［基本設定］タブでの設定項目........................................................................... 45
［拡張機能］タブでの設定項目........................................................................... 58
［おまかせ印刷］タブでの設定項目 ................................................................... 71
［デバイスの設定］タブでの設定項目 ............................................................... 73
印刷状況やトナー残量を確認する

（Windows
®
用ステータスモニター）...................................... 75
ステータスモニターを起動する......................................................................... 75
ステータスモニターの画面について ................................................................. 76
エラー発生時のポップアップ表示について ..................................................... 78
Macintosh 用プリンタードライバーの設定方法.................. 79
Macintosh 用プリンタードライバーの設定内容.................. 81
［印刷設定］画面での設定項目........................................................................... 81

［カラー設定］画面での設定項目....................................................................... 85
［レイアウト］画面での設定項目....................................................................... 86
［セキュリティ印刷］画面での設定項目 ........................................................... 87
印刷状況やトナー残量を確認する
（Macintosh 用ステータスモニター）..................................... 88
ステータスモニターを起動する......................................................................... 88
ステータスモニターの画面について ................................................................. 89

プリンタードライバーの削除 ................................................... 92
Windows
®
用プリンタードライバーの場合.................................................... 92
Macintosh 用プリンタードライバーの場合................................................... 92

6ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
6
本ガイドの使いかた・目次
第 4 章日常のお手入れ................................................ 94
定期メンテナンス....................................................................... 94
本製品外部を清掃する ........................................................................................ 94
LED ヘッドの清掃............................................................................................... 96
コロナワイヤーの清掃 ........................................................................................ 97

ドラムユニットの清掃 ..................................................................................... 100
給紙ローラーの清掃 ......................................................................................... 105
消耗品の交換 ........................................................................... 106
消耗品 ................................................................................................................ 106
トナーカートリッジとドラムユニットについて........................................... 107

トナーカートリッジとドラムユニット交換時の注意 ................................... 109
トナーカートリッジの交換.............................................................................. 111
ドラムユニットの交換 ..................................................................................... 118
ベルトユニットの交換 ..................................................................................... 125
廃トナーボックスの交換 ................................................................................. 130

定期交換部品の交換................................................................ 135
本製品を再梱包するときは .................................................... 135
第 5 章困ったときには............................................. 138
解決のステップ～修理依頼される前に～ ............................. 138
液晶ディスプレイにエラーメッセージが表示された！
（エラーメッセージ一覧）........................................................ 139
紙がつまった！........................................................................ 144
紙づまりのときのメッセージ.......................................................................... 144

記録紙がつまったとき ..................................................................................... 145
原因がよくわからない！ ........................................................ 154
困ったときには（印刷）................................................................................... 154
困ったときには（その他）............................................................................... 173
第 6 章付録................................................................ 176
記録紙のこと ........................................................................... 176

記録紙の印刷可能範囲 ..................................................................................... 176
色補正と色ずれ補正................................................................ 176
色補正 ................................................................................................................ 176
色ずれ補正......................................................................................................... 177
補正頻度 ............................................................................................................ 177

エミュレーションについて .................................................... 178
エミュレーションモードについて .................................................................. 178
自動インターフェイス選択機能...................................................................... 178
製品情報 ................................................................................... 179
製品情報の確認 / 印刷 ..................................................................................... 179
テストページの印刷 ......................................................................................... 180

ソフトウェアは最新の状態でお使いいただくことをおすすめします ........ 181
設定機能の初期化.................................................................... 182
リセットメニューについて.............................................................................. 182

7ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
7
本ガイドの使いかた・目次

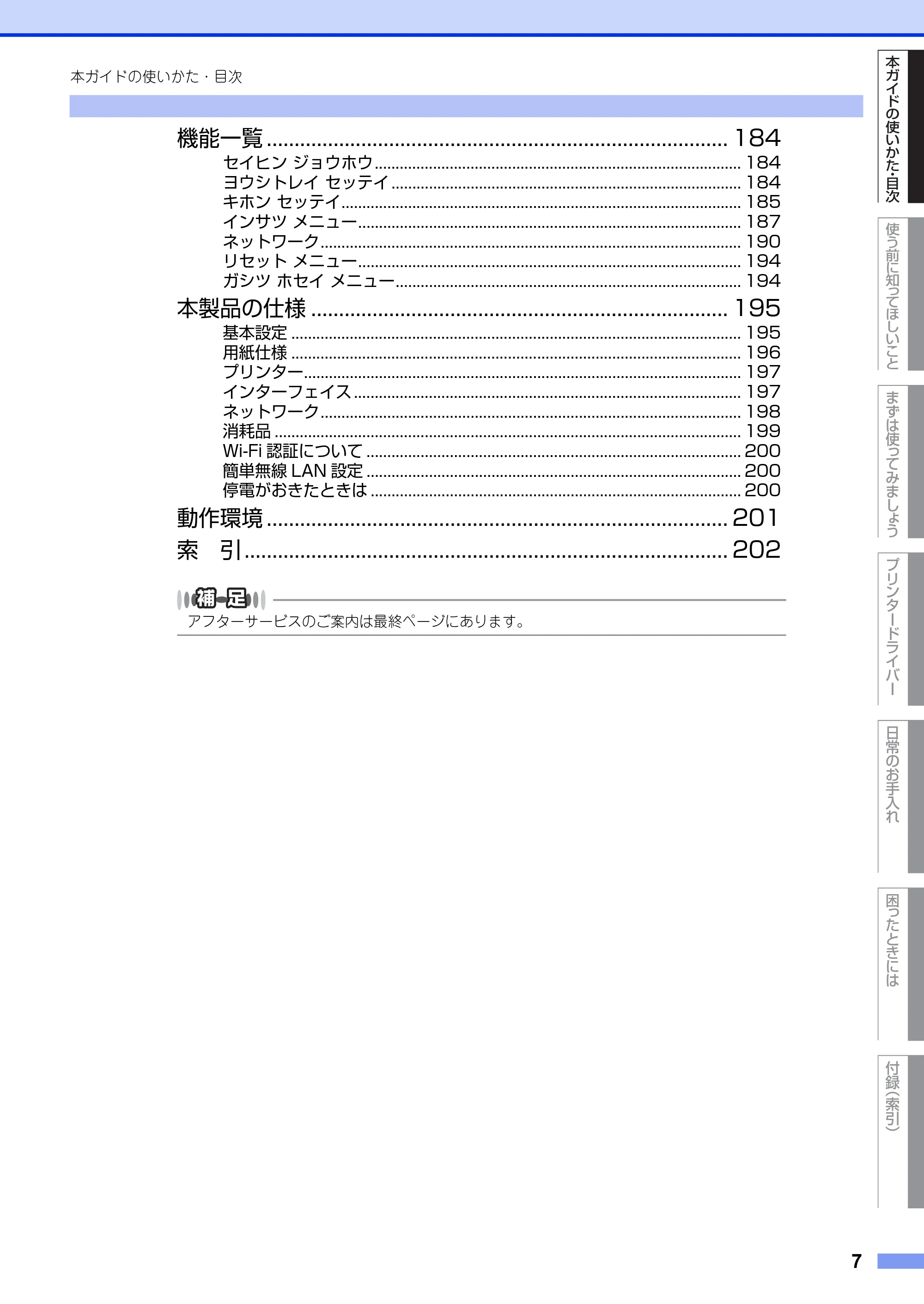

機能一覧 ................................................................................... 184
セイヒンジョウホウ........................................................................................ 184
ヨウシトレイセッテイ .................................................................................... 184
キホンセッテイ................................................................................................ 185
インサツメニュー............................................................................................ 187

ネットワーク..................................................................................................... 190
リセットメニュー............................................................................................ 194
ガシツホセイメニュー................................................................................... 194
本製品の仕様 ........................................................................... 195
基本設定 ............................................................................................................ 195

用紙仕様 ............................................................................................................ 196
プリンター......................................................................................................... 197
インターフェイス ............................................................................................. 197
ネットワーク..................................................................................................... 198
消耗品 ................................................................................................................ 199

Wi-Fi 認証について .......................................................................................... 200
簡単無線 LAN 設定 .......................................................................................... 200
停電がおきたときは ......................................................................................... 200
動作環境 ................................................................................... 201
索引 ....................................................................................... 202

アフターサービスのご案内は最終ページにあります。

本ガイドの表記

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
8
本ガイドの使いかた・目次

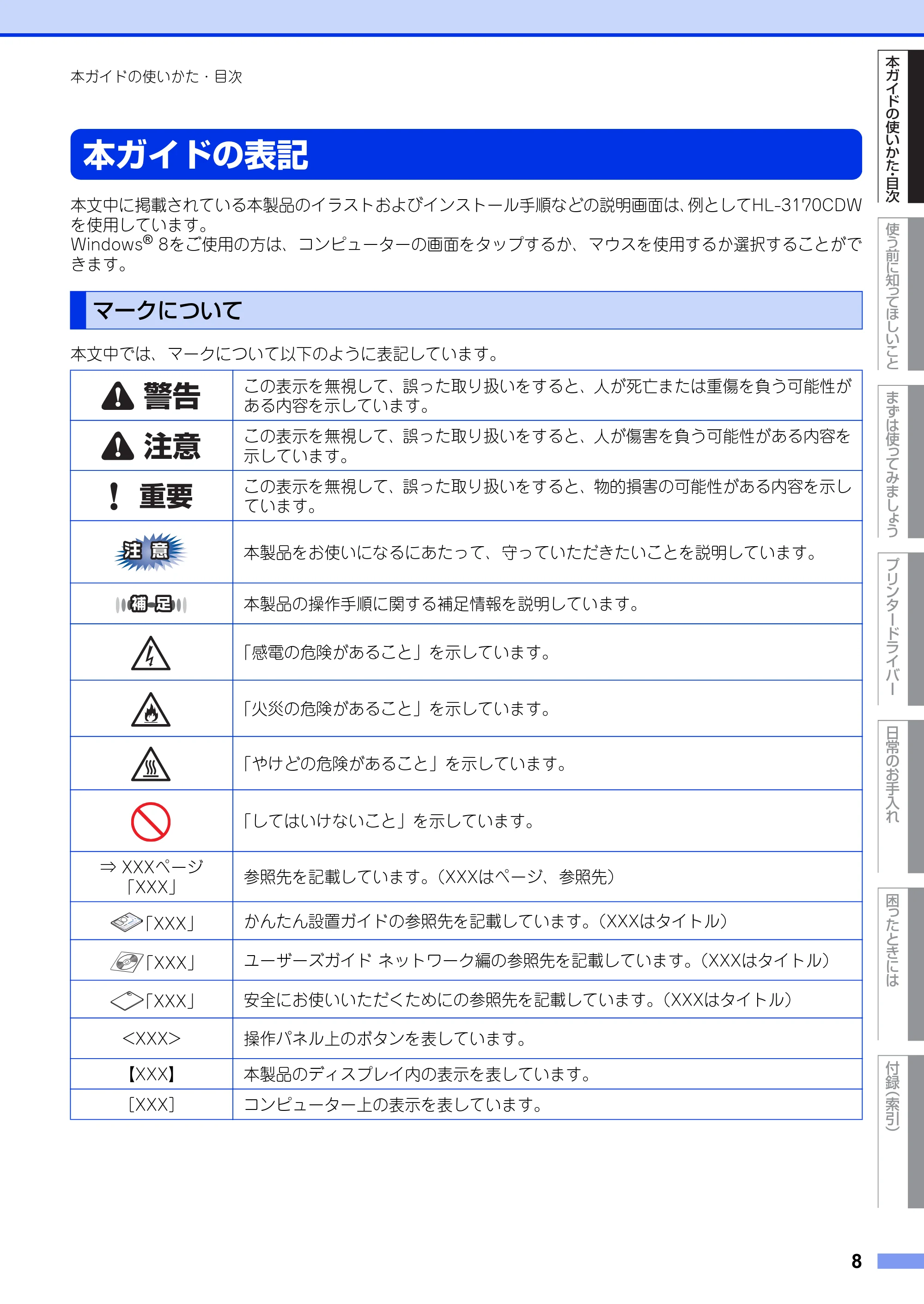

本ガイドの表記
本文中に掲載されている本製品のイラストおよびインストール手順などの説明画面は、例としてHL-3170CDW
を使用しています。
Windows
®
8をご使用の方は、コンピューターの画面をタップするか、マウスを使用するか選択することがで
きます。
本文中では、マークについて以下のように表記しています。
マークについて
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が
ある内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性がある内容を
示しています。
この表示を無視して、誤った取り扱いをすると、物的損害の可能性がある内容を示し
ています。
本製品をお使いになるにあたって、守っていただきたいことを説明しています。
本製品の操作手順に関する補足情報を説明しています。
「感電の危険があること」を示しています。
「火災の危険があること」を示しています。
「やけどの危険があること」を示しています。
「してはいけないこと」を示しています。

⇒ XXXページ
「XXX」
参照先を記載しています。（XXXはページ、参照先）
「XXX」かんたん設置ガイドの参照先を記載しています。（XXXはタイトル）
「XXX」ユーザーズガイドネットワーク編の参照先を記載しています。（XXXはタイトル）
「XXX」安全にお使いいただくためにの参照先を記載しています。（XXXはタイトル）
<XXX> 操作パネル上のボタンを表しています。
【XXX】本製品のディスプレイ内の表示を表しています。
［XXX］コンピューター上の表示を表しています。

編集ならびに出版における通告

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
9
本ガイドの使いかた・目次
本ガイドならびに本製品の仕様は予告なく変更されることがあります。
ブラザー工業株式会社は、本ガイドに掲載された仕様ならびに資料を予告なしに変更する権利を有します。ま
た提示されている資料に依拠したため生じた損害（間接的損害を含む）に対しては、出版物に含まれる誤植そ
の他の誤りを含め、一切の責任を負いません。
© 2012 Brother Industries, Ltd. All rights reserved.
編集ならびに出版における通告

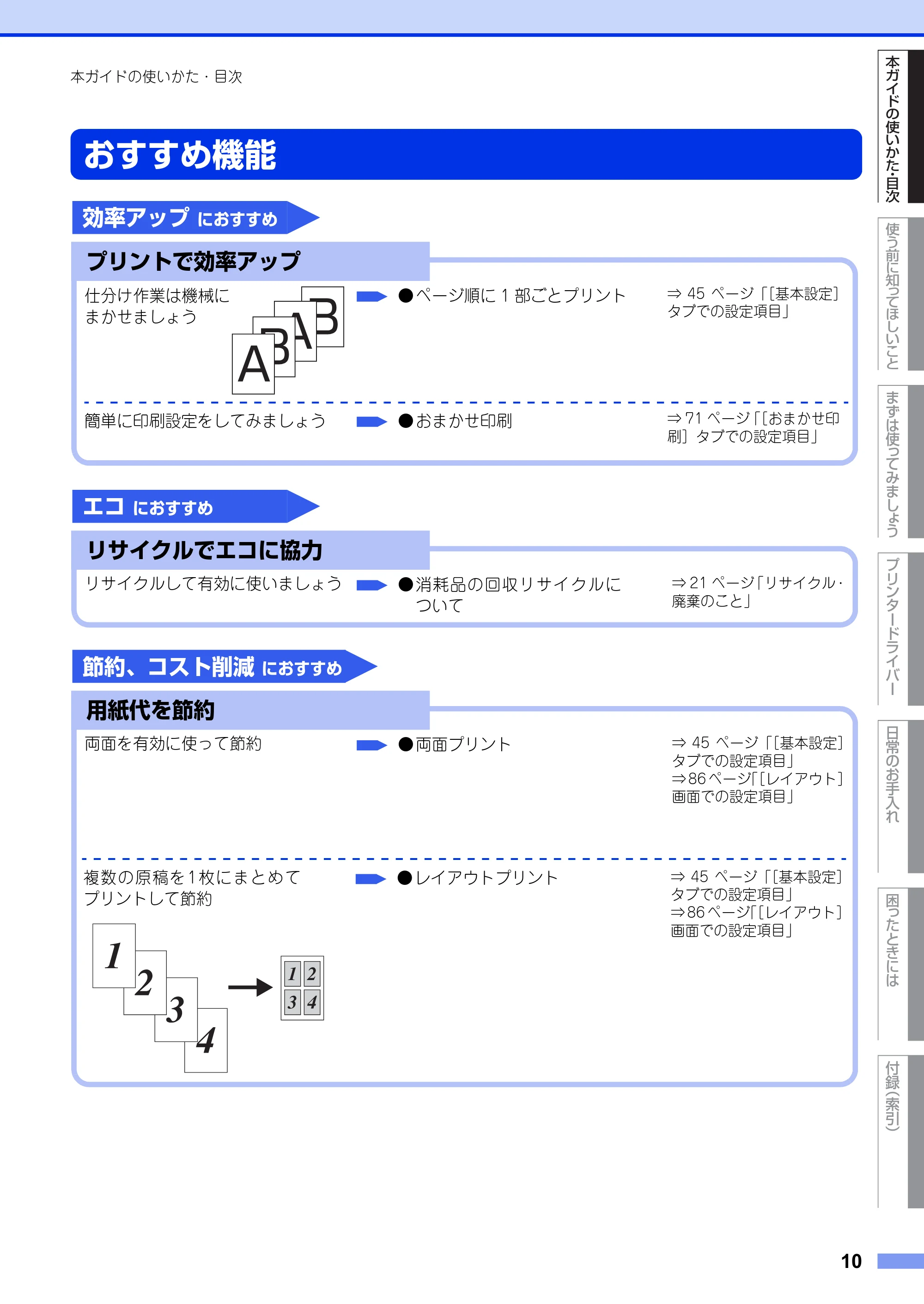

11ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
11
本ガイドの使いかた・目次

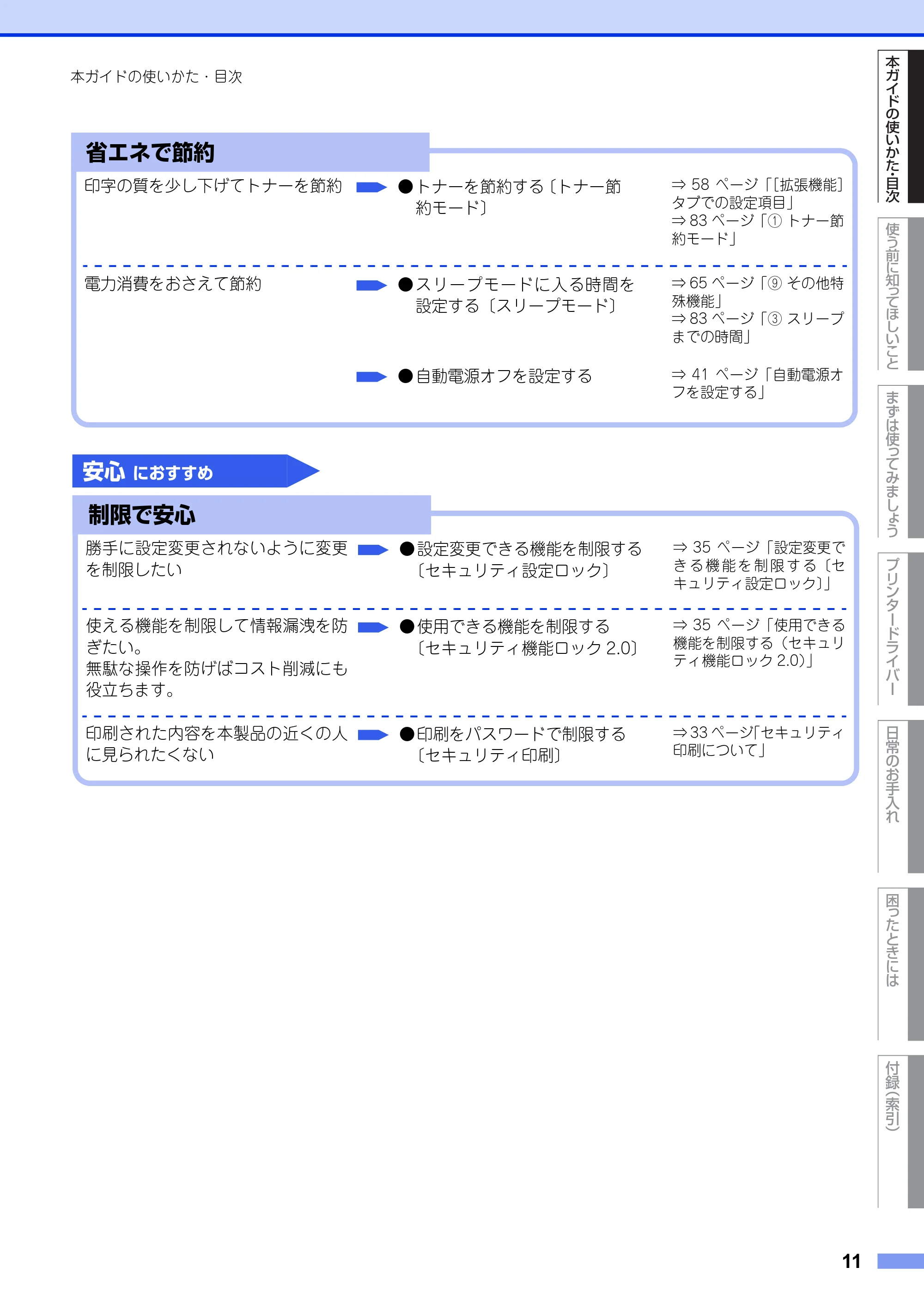

省エネで節約
⇒ 58 ページ「［拡張機能］
タブでの設定項目」
⇒ 83 ページ「① トナー節
約モード」
印字の質を少し下げてトナーを節約

スリープモードに入る時間を

設定する〔スリープモード〕
⇒ 65 ページ「⑨ その他特
殊機能」
⇒ 83 ページ「③ スリープ
までの時間」
電力消費をおさえて節約

トナーを節約する〔トナー節

約モード〕

自動電源オフを設定する ⇒ 41 ページ「自動電源オ

フを設定する」
安心におすすめ
制限で安心
勝手に設定変更されないように変更
を制限したい
⇒ 35 ページ「設定変更で
きる機能を制限する〔セ
キュリティ設定ロック〕」
印刷された内容を本製品の近くの人
に見られたくない

印刷をパスワードで制限する

〔セキュリティ印刷〕
⇒ 33 ページ「セキュリティ
印刷について」

設定変更できる機能を制限する

〔セキュリティ設定ロック〕
使える機能を制限して情報漏洩を防
ぎたい。
無駄な操作を防げばコスト削減にも
役立ちます。
⇒ 35 ページ「使用できる
機能を制限する（セキュリ
ティ機能ロック 2.0）」

使用できる機能を制限する

〔セキュリティ機能ロック 2.0〕

第1章使う前に知ってほしいこと

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
12
使う前に知ってほしいこと
プリンターとして使用する前に
本製品をプリンターとして使用するには、付属のCD-ROMの中にあるプリンタードライバーをインストールす
る必要があります。
プリンタードライバーは、Windows
®
、またはMac OSに簡単にインストールでき、印刷方向や用紙のカスタ
ムサイズの設定などができます。
コンピューターとの接続やドライバーのインストール方法については、⇒「かんたん設置ガイド」を参照して
ください。
本製品は、高品質のLEDプリンターとしての特長を備えており、コンピューターからのデータを印刷すること
ができます。
ネットワーク環境では、ネットワークプリンターとして使用できます。
以下に、プリンターとしての特長を説明します。

高速の印刷速度

ハイスピードなプリンティングを実現するエンジンと、スムーズなデータ処理を実現する高速RISCチップを搭
載しています。HL-3140CWは、18枚/分（A4サイズ）、HL-3170CDWは、22枚/分（A4サイズ）印刷する
ことができます。（印刷スピードは複雑なデータの場合など、印刷する内容によって異なります）
部数の多いドキュメント出力の場合や、複数の人が使用する状況、効率化が求められる現場でも、快適なプリ
ントアウトを実現できます。

自動両面印刷（HL-3170CDW のみ）

1分間に最高7ページ
※
の両面印刷ができます。（印刷スピードは複雑なデータなど、印刷する内容によって異な
ります。）省資源、経費削減に有効です。
※：両面印刷時の片面分の速度です。両面分の印刷速度は、3.5枚/分です。

高品質なドキュメント作成

高解像度600×2400dpiにより、細かい文字もくっきりと、写真やイラストも美しくプリントアウトできます。

多様なネットワーク環境に対応

IEEE802.11b/g/nに準拠した無線LANに対応しています。
無線 LAN アクセスポイントなしで、本製品と Wi-Fi Direct
™
搭載の携帯端末を接続することができる Wi-Fi
Direct
™
機能に対応しています。
･ HL-3170CDWのみ
高速大容量転送を実現する 10BASE-T/100BASE-TX 有線ネットワークをサポートし、Windows
®
や
Macintoshなどさまざまなネットワーク環境に対応しています。
さらにWindows
®
ではピアツーピア印刷にも対応しており、簡単にネットワーク印刷が実現できます。

Hi-Speed USB 2.0 標準装備

データの高速通信が可能なHi-Speed USB 2.0に対応しています。コンピューターの電源が入ったままでもUSB
ケーブルの抜き差しが可能なため、簡単かつ便利にコンピューターと接続できます。さらにインターフェイス
自動切替により、複数のコンピューターでの共有も容易です。
ドライバーをインストールする
プリンターとしての特長
1

13ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
13
第1章使う前に知ってほしいこと

自動インターフェイス選択機能

本製品には自動インターフェイス選択機能が搭載されています。受信したデータのインターフェイスに応じて、USBイ
ンターフェイス、10BASE-T
※
/100BASE-TX
※
のネットワークが自動的に変更されます。
※： HL-3170CDWのみ

HL-3170CDW は、有線 LAN 接続と無線 LAN 接続に対応していますが、両方を同時に使用することはできません。どち

らかを選択する必要があります。ただし有線LAN接続とWi-Fi Direct
™
接続の組み合わせや、無線LAN接続（インフラ
ストラクチャモード）とWi-Fi Direct
™
接続の組み合わせで同時に使用することができます。

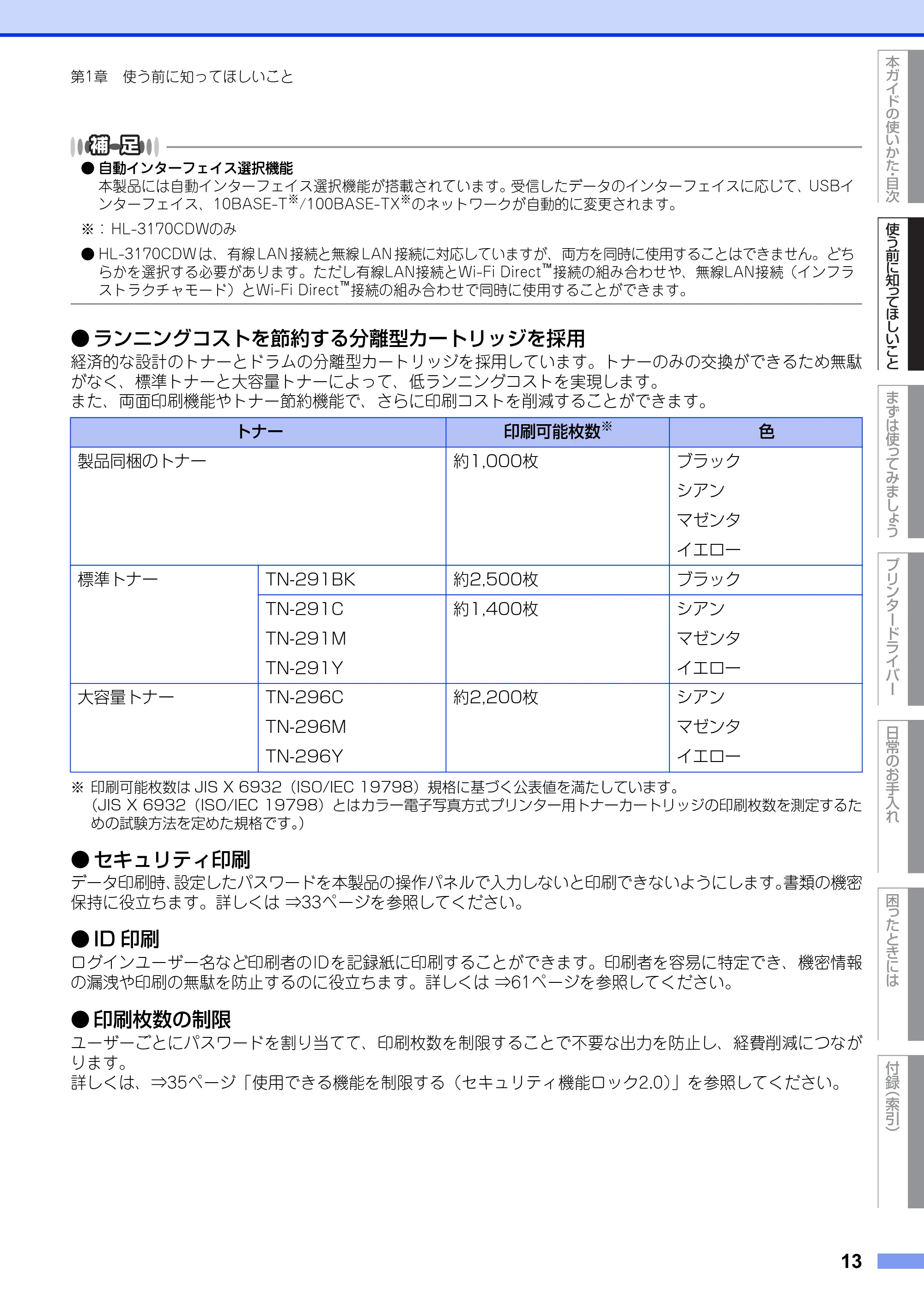

ランニングコストを節約する分離型カートリッジを採用

経済的な設計のトナーとドラムの分離型カートリッジを採用しています。トナーのみの交換ができるため無駄
がなく、標準トナーと大容量トナーによって、低ランニングコストを実現します。
また、両面印刷機能やトナー節約機能で、さらに印刷コストを削減することができます。
※ 印刷可能枚数は JIS X 6932（ISO/IEC 19798）規格に基づく公表値を満たしています。
（JIS X 6932（ISO/IEC 19798）とはカラー電子写真方式プリンター用トナーカートリッジの印刷枚数を測定するた
めの試験方法を定めた規格です。）

セキュリティ印刷

データ印刷時、設定したパスワードを本製品の操作パネルで入力しないと印刷できないようにします。書類の機密
保持に役立ちます。詳しくは ⇒33ページを参照してください。

ID 印刷

ログインユーザー名など印刷者のIDを記録紙に印刷することができます。印刷者を容易に特定でき、機密情報
の漏洩や印刷の無駄を防止するのに役立ちます。詳しくは ⇒61ページを参照してください。

印刷枚数の制限

ユーザーごとにパスワードを割り当てて、印刷枚数を制限することで不要な出力を防止し、経費削減につなが
ります。
詳しくは、⇒35ページ「使用できる機能を制限する（セキュリティ機能ロック2.0）」を参照してください。
トナー印刷可能枚数
※
色
製品同梱のトナー約1,000枚ブラック
シアン
マゼンタ
イエロー
標準トナー TN-291BK 約2,500枚ブラック
TN-291C 約1,400枚シアン
TN-291M マゼンタ
TN-291Y イエロー
大容量トナー TN-296C 約2,200枚シアン
TN-296M マゼンタ
TN-296Y イエロー

各部の名称とはたらき

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
14
第1章使う前に知ってほしいこと

各部の名称とはたらき

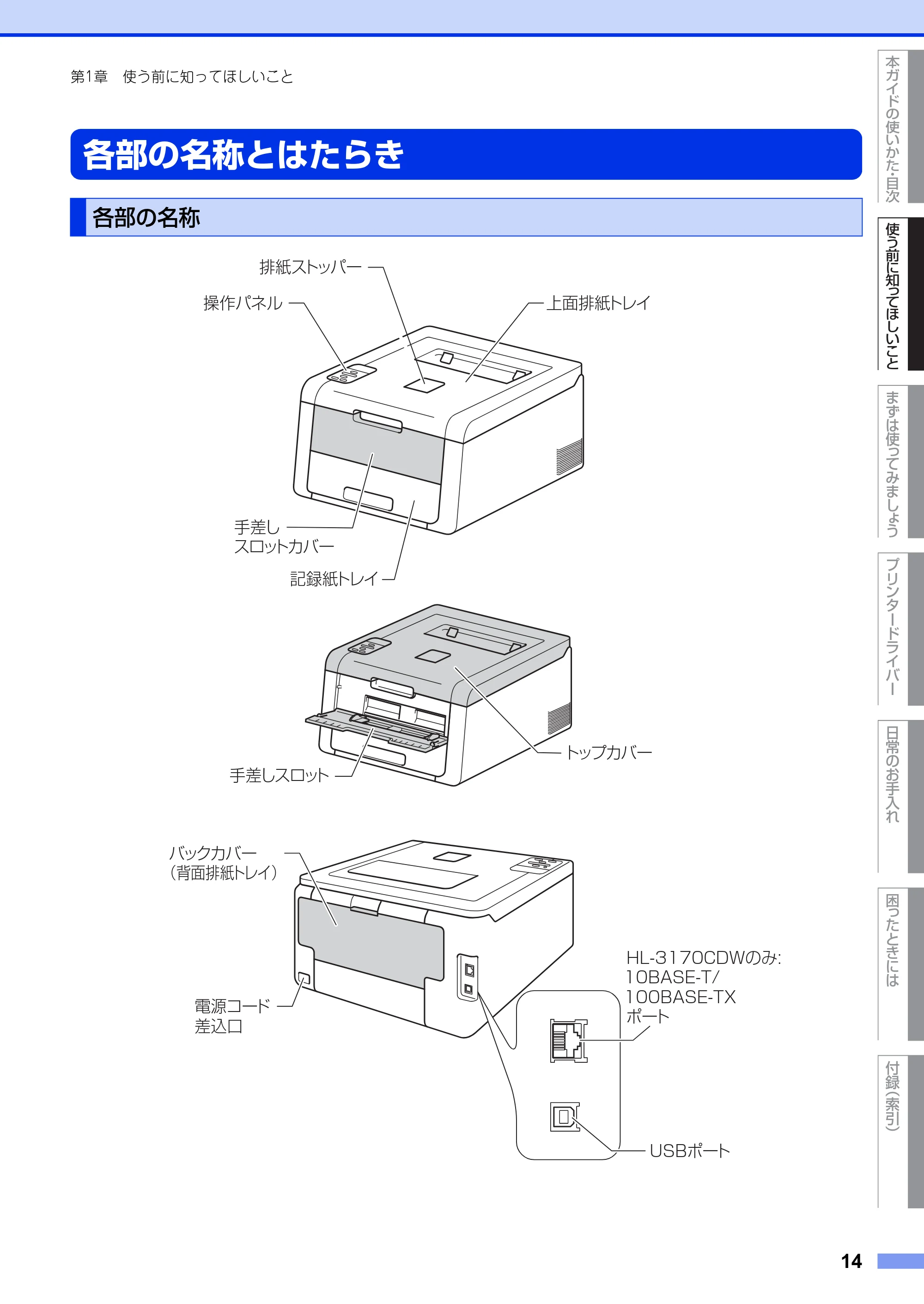

各部の名称

排紙ストッパー
操作パネル
手差し
スロットカバー
記録紙トレイ
上面排紙トレイ
手差しスロット
電源コード
差込口
バックカバー
（背面排紙トレイ）
トップカバー
USBポート
HL-3170CDWのみ:
10BASE-T/
100BASE-TX
ポート

操作パネルの名称とはたらき

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
15
第1章使う前に知ってほしいこと

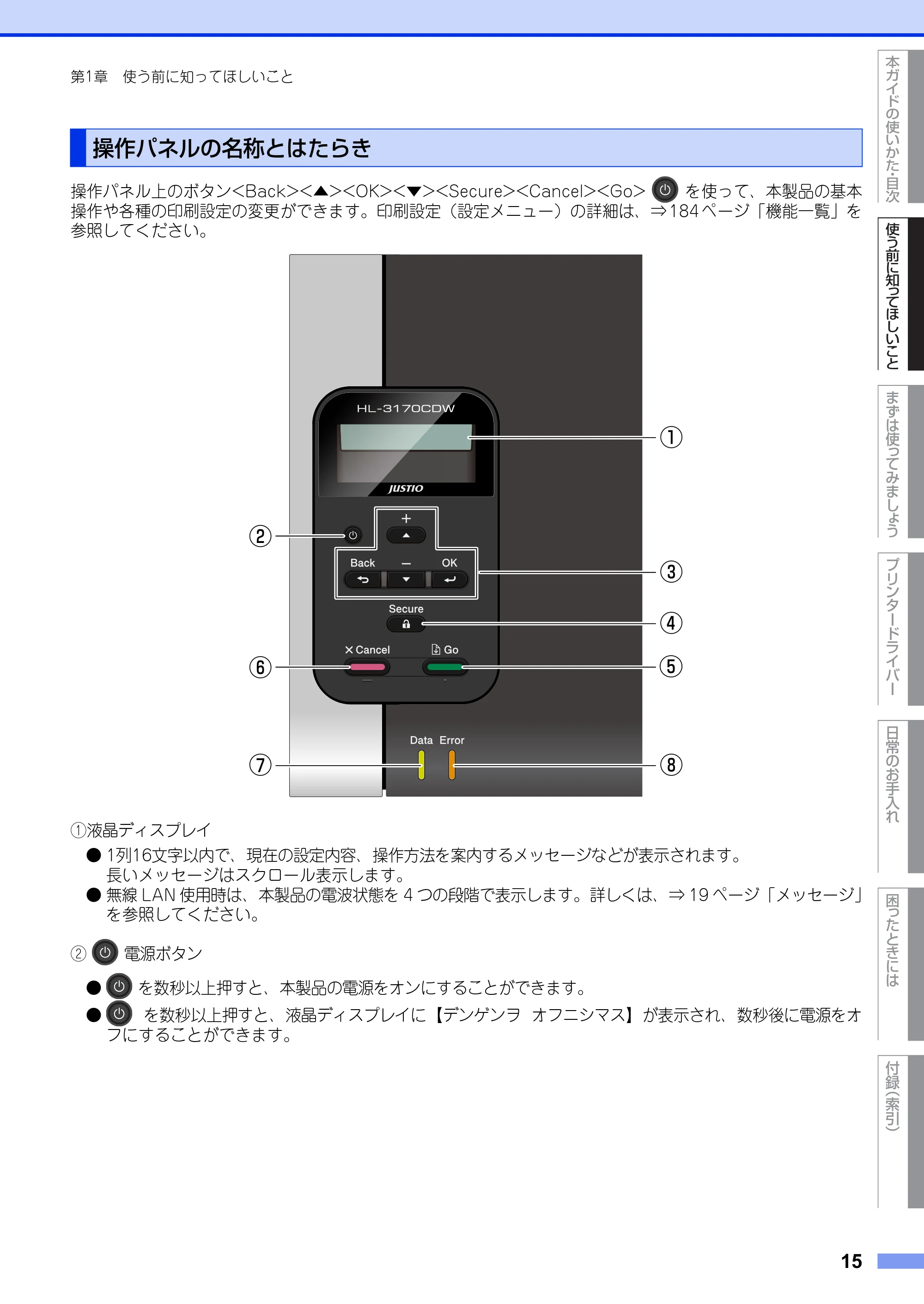

操作パネル上のボタン<Back><▲><OK><▼><Secure><Cancel><Go> を使って、本製品の基本
操作や各種の印刷設定の変更ができます。印刷設定（設定メニュー）の詳細は、⇒ 184 ページ「機能一覧」を
参照してください。
①液晶ディスプレイ

1列16文字以内で、現在の設定内容、操作方法を案内するメッセージなどが表示されます。

長いメッセージはスクロール表示します。

無線 LAN 使用時は、本製品の電波状態を 4 つの段階で表示します。詳しくは、⇒ 19 ページ「メッセージ」

を参照してください。
② 電源ボタン

を数秒以上押すと、本製品の電源をオンにすることができます。
を数秒以上押すと、液晶ディスプレイに【デンゲンヲオフニシマス】が表示され、数秒後に電源をオ

フにすることができます。
操作パネルの名称とはたらき
①
②
⑥
⑦
③
④
⑤
⑧

16ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
16
第1章使う前に知ってほしいこと

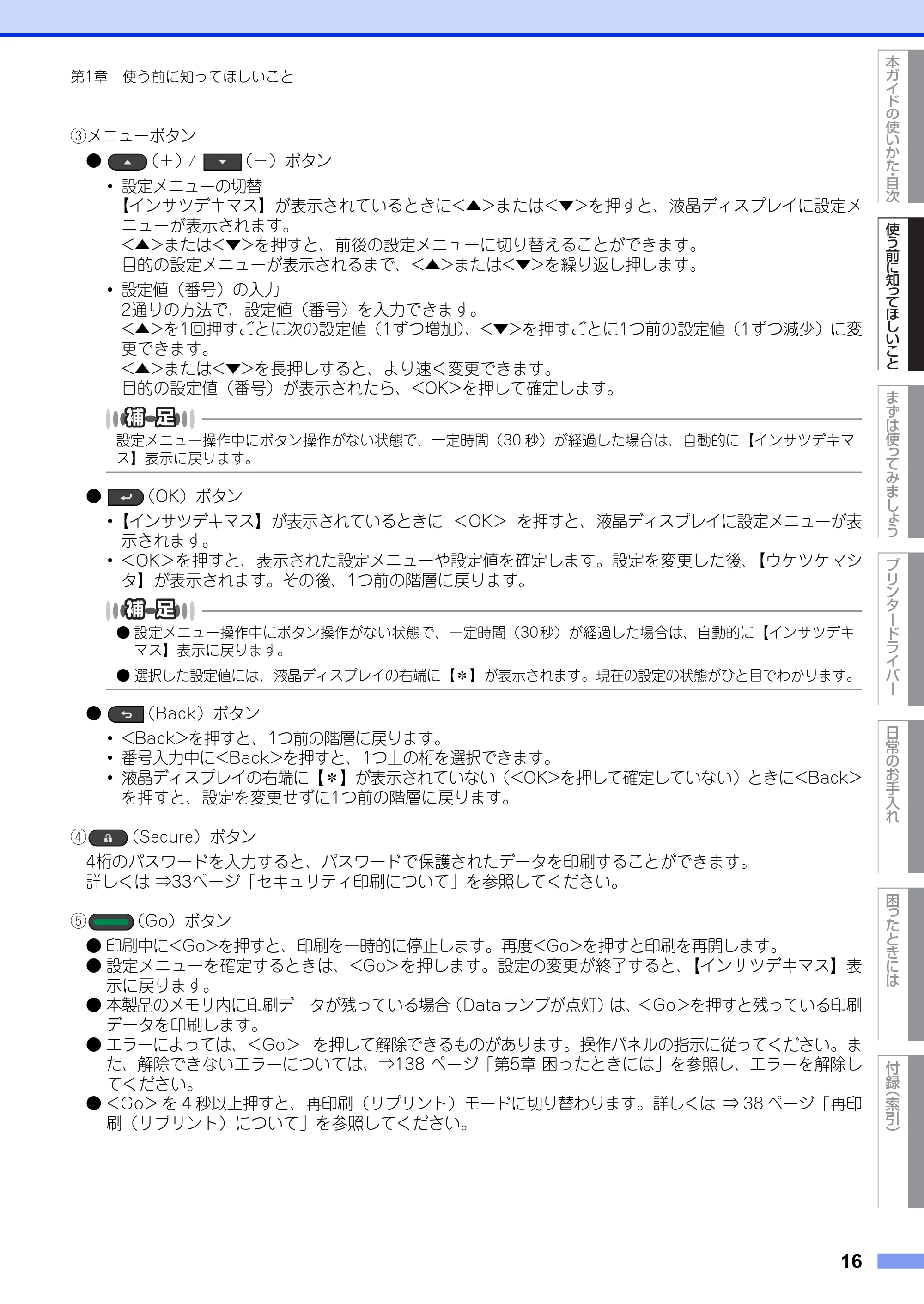

③メニューボタン

（＋）/ （－）ボタン

･設定メニューの切替
【インサツデキマス】が表示されているときに<▲>または<▼>を押すと、液晶ディスプレイに設定メ
ニューが表示されます。
<▲>または<▼>を押すと、前後の設定メニューに切り替えることができます。
目的の設定メニューが表示されるまで、<▲>または<▼>を繰り返し押します。
･設定値（番号）の入力
2通りの方法で、設定値（番号）を入力できます。
<▲>を1回押すごとに次の設定値（1ずつ増加）、<▼>を押すごとに1つ前の設定値（1ずつ減少）に変
更できます。
<▲>または<▼>を長押しすると、より速く変更できます。
目的の設定値（番号）が表示されたら、<OK>を押して確定します。

（OK）ボタン

･【インサツデキマス】が表示されているときに <OK> を押すと、液晶ディスプレイに設定メニューが表
示されます。
･ <OK>を押すと、表示された設定メニューや設定値を確定します。設定を変更した後、【ウケツケマシ
タ】が表示されます。その後、1つ前の階層に戻ります。

（Back）ボタン

･ <Back>を押すと、1つ前の階層に戻ります。
･番号入力中に<Back>を押すと、1つ上の桁を選択できます。
･液晶ディスプレイの右端に【＊】が表示されていない（<OK>を押して確定していない）ときに<Back>
を押すと、設定を変更せずに1つ前の階層に戻ります。
④ （Secure）ボタン
4桁のパスワードを入力すると、パスワードで保護されたデータを印刷することができます。
詳しくは ⇒33ページ「セキュリティ印刷について」を参照してください。
⑤ （Go）ボタン

印刷中に<Go>を押すと、印刷を一時的に停止します。再度<Go>を押すと印刷を再開します。
設定メニューを確定するときは、<Go>を押します。設定の変更が終了すると、【インサツデキマス】表

示に戻ります。

本製品のメモリ内に印刷データが残っている場合（Dataランプが点灯）は、<Go>を押すと残っている印刷

データを印刷します。

エラーによっては、<Go> を押して解除できるものがあります。操作パネルの指示に従ってください。ま

た、解除できないエラーについては、⇒138 ページ「第5章困ったときには」を参照し、エラーを解除し
てください。

<Go> を 4 秒以上押すと、再印刷（リプリント）モードに切り替わります。詳しくは ⇒ 38 ページ「再印

刷（リプリント）について」を参照してください。
設定メニュー操作中にボタン操作がない状態で、一定時間（30 秒）が経過した場合は、自動的に【インサツデキマ
ス】表示に戻ります。

設定メニュー操作中にボタン操作がない状態で、一定時間（30秒）が経過した場合は、自動的に【インサツデキ

マス】表示に戻ります。

選択した設定値には、液晶ディスプレイの右端に【＊】が表示されます。現在の設定の状態がひと目でわかります。

17ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
17
第1章使う前に知ってほしいこと

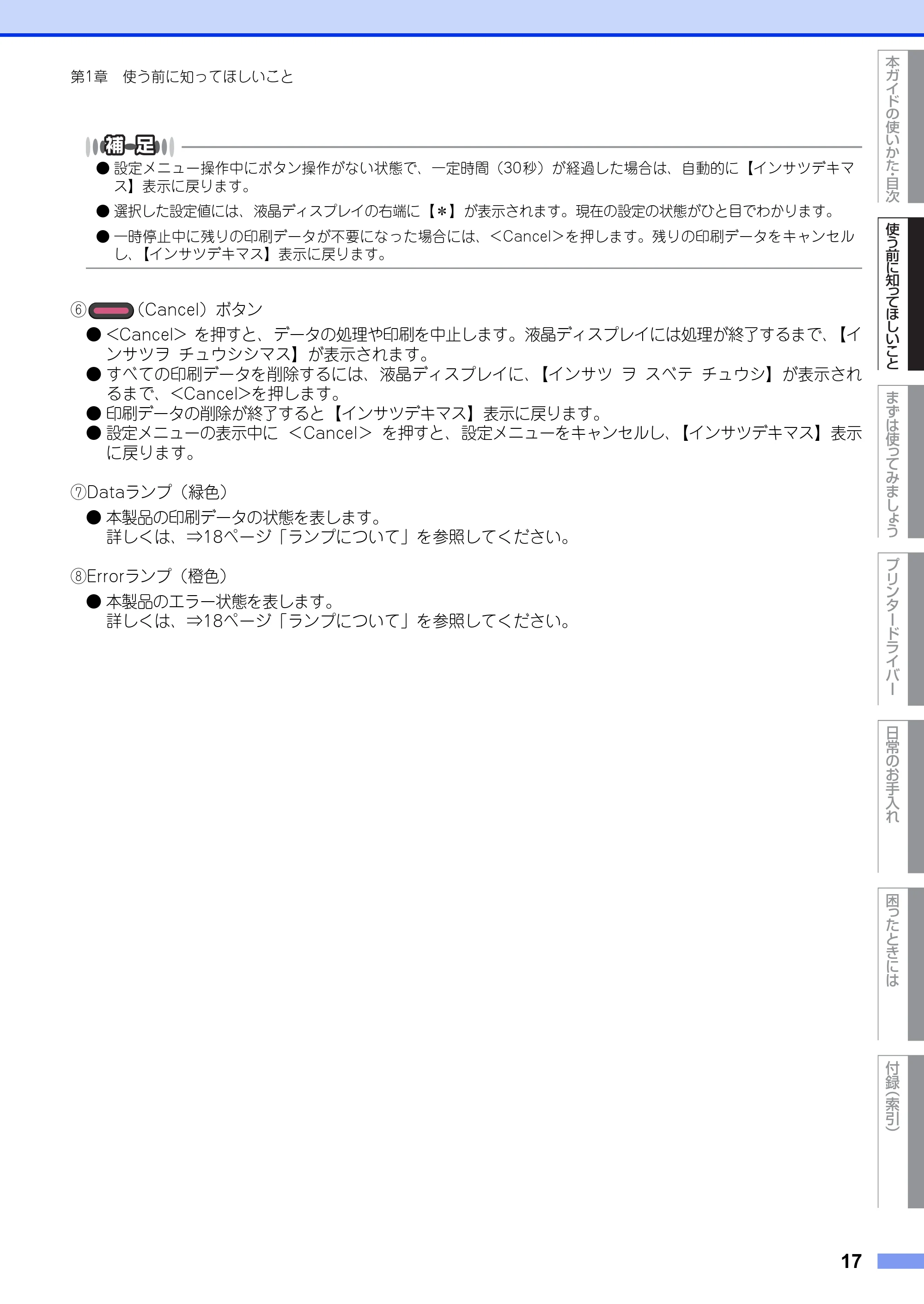

⑥ （Cancel）ボタン

<Cancel> を押すと、データの処理や印刷を中止します。液晶ディスプレイには処理が終了するまで、【イ

ンサツヲチュウシシマス】が表示されます。

すべての印刷データを削除するには、液晶ディスプレイに、【インサツヲスベテチュウシ】が表示され

るまで、<Cancel>を押します。

印刷データの削除が終了すると【インサツデキマス】表示に戻ります。
設定メニューの表示中に <Cancel> を押すと、設定メニューをキャンセルし、【インサツデキマス】表示

に戻ります。
⑦Dataランプ（緑色）

本製品の印刷データの状態を表します。

詳しくは、⇒18ページ「ランプについて」を参照してください。
⑧Errorランプ（橙色）

本製品のエラー状態を表します。

詳しくは、⇒18ページ「ランプについて」を参照してください。

設定メニュー操作中にボタン操作がない状態で、一定時間（30秒）が経過した場合は、自動的に【インサツデキマ

ス】表示に戻ります。

選択した設定値には、液晶ディスプレイの右端に【＊】が表示されます。現在の設定の状態がひと目でわかります。
一時停止中に残りの印刷データが不要になった場合には、<Cancel>を押します。残りの印刷データをキャンセル

し、【インサツデキマス】表示に戻ります。

ランプについて

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
18
第1章使う前に知ってほしいこと
本製品の状態を操作パネル上のランプで、点灯/点滅/消灯によって表します。
ランプについて
Data ランプ（緑色）本製品の状態
消灯メモリに印刷データがない状態です。
点滅印刷データを受信中、データを処理中、印刷中またはジョブキャンセル中です。
点灯メモリに印刷データがある状態。
Error ランプ（橙色）本製品の状態
消灯本製品は正常に動作しています。
点滅本製品に問題が発生しています。

液晶ディスプレイ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
19
第1章使う前に知ってほしいこと
液晶ディスプレイ
液晶ディスプレイは現在の本製品の状態やメニューの内容を表示します。操作パネルのボタンを押すと、液晶
ディスプレイの表示が切り替わります。
本製品に問題が発生した場合は、その内容に応じてエラーメッセージを表示し、お客様に処置をとっていただ
くよう促します。エラーメッセージについての詳細は⇒138 ページ「第5章困ったときには」を参照してください。
液晶ディスプレイにはバックライトを採用しています。
通常操作中、液晶ディスプレイには現在の本製品の状態を示すメッセージが表示されます。
設定メニュー操作中にボタン操作がない状態で、一定時間（30秒）が経過した場合は、自動的に【インサツデ
キマス】表示に戻ります。
バックライト（HL-3170CDWのみ）
液晶ディスプレイの表示本製品の状態
消灯
電源OFF
スリープ状態
ディープスリープ状態
点灯
待機中
印刷中
印刷準備中
ジョブキャンセル中
本製品に問題が発生
メニューの設定
再印刷の設定
セキュリティ印刷メニューの設定
一時停止

メッセージ
無線LAN使用時は、本製品の電波状態を4つの段階で表示します。
エラーが発生した場合、エラーの内容が表示され、エラーの解決方法をス
クロール表示します。
㨼㩧㩅㩌㩍㩨㩁㩙㩇
ディスプレイ
状態
電波の強さ弱い強い
電波状態
㩀㩔㩨㨺㩀㩨㨻㨼㩍㨼㩙㩇

20ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
20
第1章使う前に知ってほしいこと

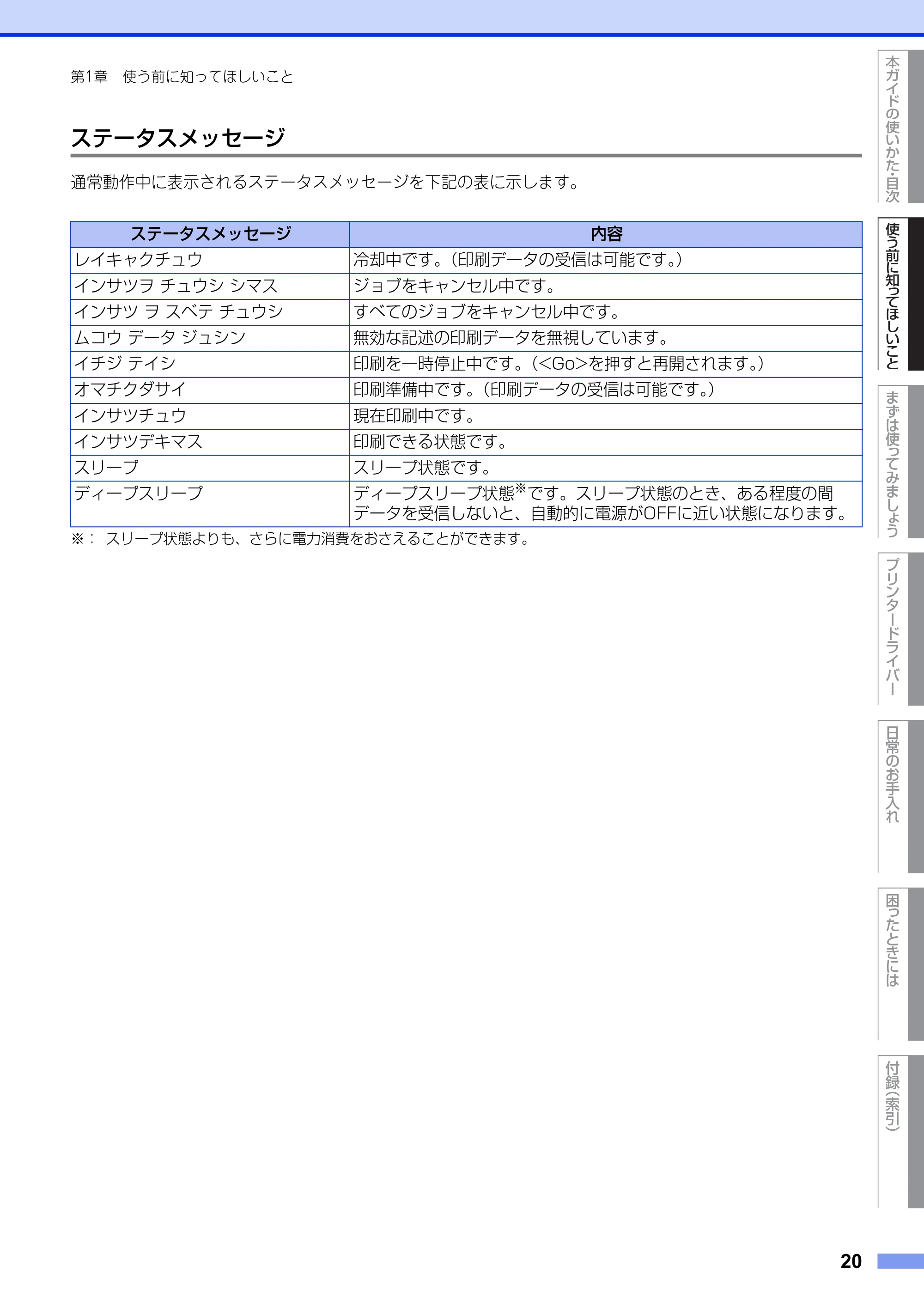

ステータスメッセージ
通常動作中に表示されるステータスメッセージを下記の表に示します。
※：スリープ状態よりも、さらに電力消費をおさえることができます。
ステータスメッセージ内容
レイキャクチュウ冷却中です。（印刷データの受信は可能です。）
インサツヲチュウシシマスジョブをキャンセル中です。
インサツヲスベテチュウシすべてのジョブをキャンセル中です。
ムコウデータジュシン無効な記述の印刷データを無視しています。
イチジテイシ印刷を一時停止中です。（<Go>を押すと再開されます。）
オマチクダサイ印刷準備中です。（印刷データの受信は可能です。）
インサツチュウ現在印刷中です。
インサツデキマス印刷できる状態です。
スリープスリープ状態です。
ディープスリープディープスリープ状態
※
です。スリープ状態のとき、ある程度の間
データを受信しないと、自動的に電源がOFFに近い状態になります。

リサイクル・廃棄のこと

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
21
第1章使う前に知ってほしいこと

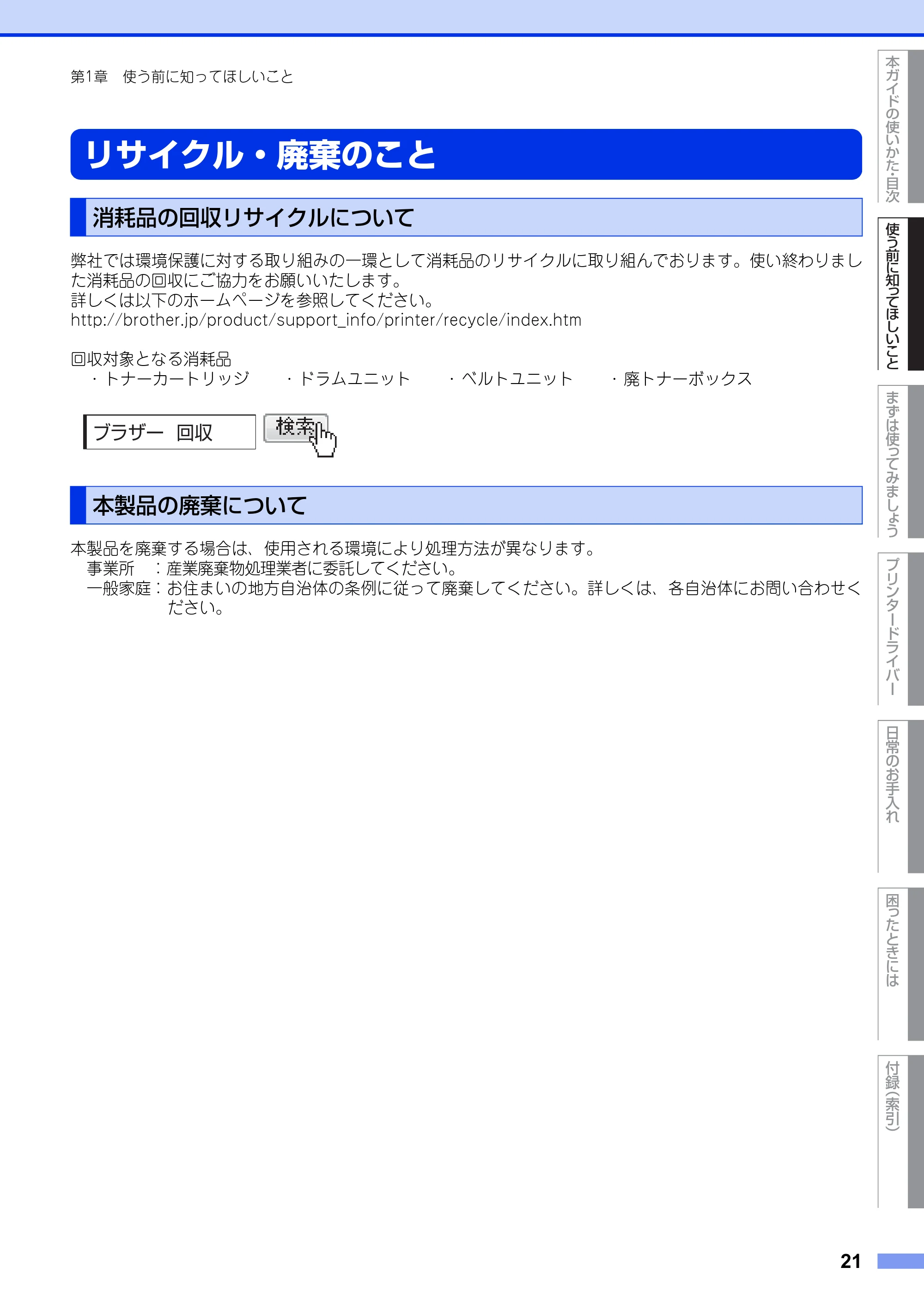

リサイクル・廃棄のこと
弊社では環境保護に対する取り組みの一環として消耗品のリサイクルに取り組んでおります。使い終わりまし
た消耗品の回収にご協力をお願いいたします。
詳しくは以下のホームページを参照してください。
http://brother.jp/product/support_info/printer/recycle/index.htm
回収対象となる消耗品

トナーカートリッジ・ドラムユニット・ベルトユニット・廃トナーボックス

本製品を廃棄する場合は、使用される環境により処理方法が異なります。
事業所：産業廃棄物処理業者に委託してください。
一般家庭：お住まいの地方自治体の条例に従って廃棄してください。詳しくは、各自治体にお問い合わせく
ださい。
消耗品の回収リサイクルについて
本製品の廃棄について
ブラザー回収

第2章まずは使ってみましょう

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
22
まずは使ってみましょう
記録紙の基本
基本的な記録紙のセットの流れを説明します。手順の詳細については、参照先をご確認ください。
記録紙セットの流れ
トレイの場所やセットできる記録紙の種類などを確認して、記録紙を準備します。
⇒ 23 ページ「セットできる記録紙」 ⇒ 24 ページ「使用できない記録紙」
STEP 1 セットできるトレイと記録紙を確認する
記録紙トレイまたは手差しスロットにセットします。正しくセットされていない場合、紙づまりや故障
の原因になりますので、十分にご注意ください。
⇒ 25 ページ「記録紙トレイから印刷する」
⇒ 28 ページ「手差しスロットから印刷する」
STEP 2 記録紙をセットする
プリンタードライバーで設定されている記録紙の種類やサイズ（お買い上げ時は「普通紙」「A4」）と
実際にセットした記録紙の種類やサイズを合わせるため、必要に応じてプリンタードライバーの設定を
変更します。
⇒ 42 ページ「プリンタードライバーについて」
STEP 3 セットした記録紙に合わせてプリンタードライバーの設定を変更する

（必要に応じて）
2

セットできる記録紙

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
23
第2章まずは使ってみましょう
本製品では、以下の表に記載されている種類、サイズ、枚数の記録紙をセットできます。
※1：⇒25ページ「記録紙トレイから印刷する」を参照してください。
※2：⇒30ページ「封筒、厚紙、超厚紙、ラベル紙、光沢紙、ハガキに印刷する場合」を参照してください。

宛名ラベルは、レーザープリンター用のものをお使いください。
印刷品質を得るために、たて目用紙を使用することをおすすめします。
特殊なサイズや種類の記録紙を使用する場合は、最初に印字テストを行ってください。
上面排紙トレイに一度に排紙できる枚数は普通紙（80g/m

2
紙）の場合、約100枚です。
セットできる記録紙
トレイ名称記録紙の種類記録紙のサイズ枚数（80g/m
2
）
標準記録紙トレイ普通紙、普通紙（厚め）
（60g/m
2
～105g/m
2
）
再生紙
ハガキ
※1
（30枚）
A4
USレター
B5（JIS）
A5
A5（横置き）
B6（JIS）
A6
ハガキ（同等品）
250枚
手差しスロット普通紙、普通紙（厚め）
（60g/m
2
～105g/m
2
）
厚紙、超厚紙
（105g/m
2
～163g/m
2
）
再生紙
ハガキ
※2
ラベル紙
封筒
※2
（洋形4号）
光沢紙
ユーザー定義サイズ
（幅76.2～215.9mm
長さ116.0～355.6mm）
1枚

使用できない記録紙

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
24
第2章まずは使ってみましょう

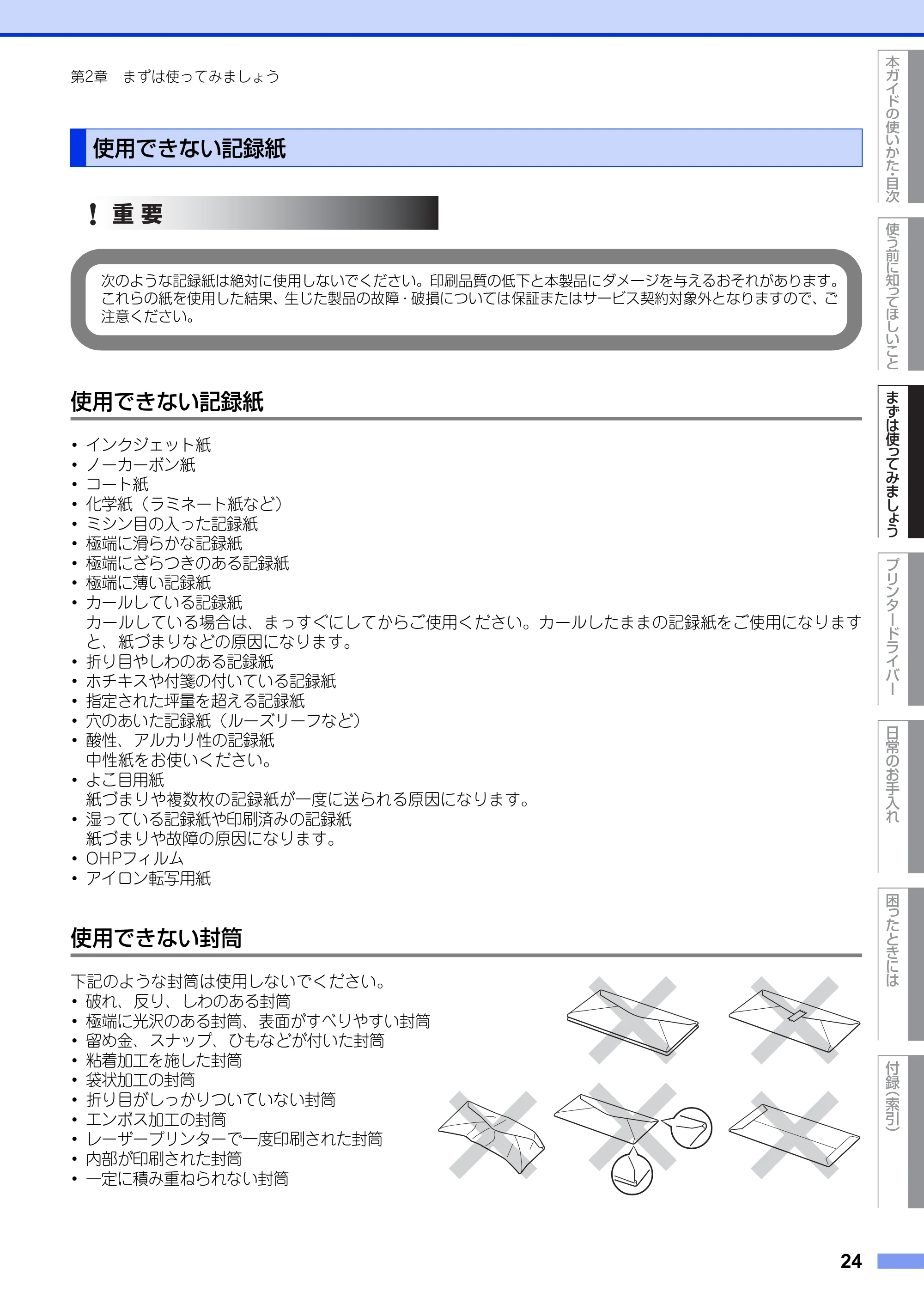

使用できない記録紙
･インクジェット紙
･ノーカーボン紙
･コート紙
･化学紙（ラミネート紙など）
･ミシン目の入った記録紙
･極端に滑らかな記録紙
･極端にざらつきのある記録紙
･極端に薄い記録紙
･カールしている記録紙
カールしている場合は、まっすぐにしてからご使用ください。カールしたままの記録紙をご使用になります
と、紙づまりなどの原因になります。
･折り目やしわのある記録紙
･ホチキスや付箋の付いている記録紙
･指定された坪量を超える記録紙
･穴のあいた記録紙（ルーズリーフなど）
･酸性、アルカリ性の記録紙
中性紙をお使いください。
･よこ目用紙
紙づまりや複数枚の記録紙が一度に送られる原因になります。
･湿っている記録紙や印刷済みの記録紙
紙づまりや故障の原因になります。
･ OHPフィルム
･アイロン転写用紙
使用できない封筒
下記のような封筒は使用しないでください。
･破れ、反り、しわのある封筒
･極端に光沢のある封筒、表面がすべりやすい封筒
･留め金、スナップ、ひもなどが付いた封筒

･粘着加工を施した封筒
･袋状加工の封筒
･折り目がしっかりついていない封筒
･エンボス加工の封筒
･レーザープリンターで一度印刷された封筒
･内部が印刷された封筒
･一定に積み重ねられない封筒
使用できない記録紙
次のような記録紙は絶対に使用しないでください。印刷品質の低下と本製品にダメージを与えるおそれがあります。
これらの紙を使用した結果、生じた製品の故障・破損については保証またはサービス契約対象外となりますので、ご
注意ください。
重要

記録紙トレイから印刷する

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
25
第2章まずは使ってみましょう
･本製品の印刷可能用紙坪量指定を超える用紙で製造されている封筒
･作りが不良で、端部がまっすぐでなかったり、一貫して四角になっていない封筒
･透明な窓付、穴付、くりぬき付、ミシン目付などの封筒
･タテ形（和形）の封筒
■いろいろな種類の封筒を同時にセットしないでください。紙づまりや給紙ミスを起こすおそれがあります。
■正しく印刷するには、アプリケーションソフトでの用紙サイズの設定とトレイにセットされた記録紙のサ
イズの設定を同じにしてください。
ほとんどの封筒は印刷できますが、封筒の仕上がりによっては、給紙や印刷品質に問題が起こる場合があります。
レーザープリンター用の高品質の封筒を購入してください。
たくさんの封筒を購入する前に、必ず少部数を印刷して正しく印刷されることを確認してから購入してください。
特に推奨する封筒のメーカーはありません。⇒24ページ「使用できない封筒」以外の印刷に適した封筒をお選びください。
■記録紙は数回に分けて入れてください。一度にたくさん入れると紙づまりや給紙ミスの原因になります。

■種類やサイズの異なる記録紙を一緒にセットしないでください。
記録紙トレイから印刷する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
記録紙トレイを本製品から完全に引き出す
記録紙ガイドが記録紙のサイズに正しくセットされていることを確認してください。正しくセットされていないと、
印刷時にトレイ内で記録紙がずれ、故障の原因になります。
重要

26ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
26
第2章まずは使ってみましょう
･･･････････････････････････････････････････････････････････････････････････････････････････

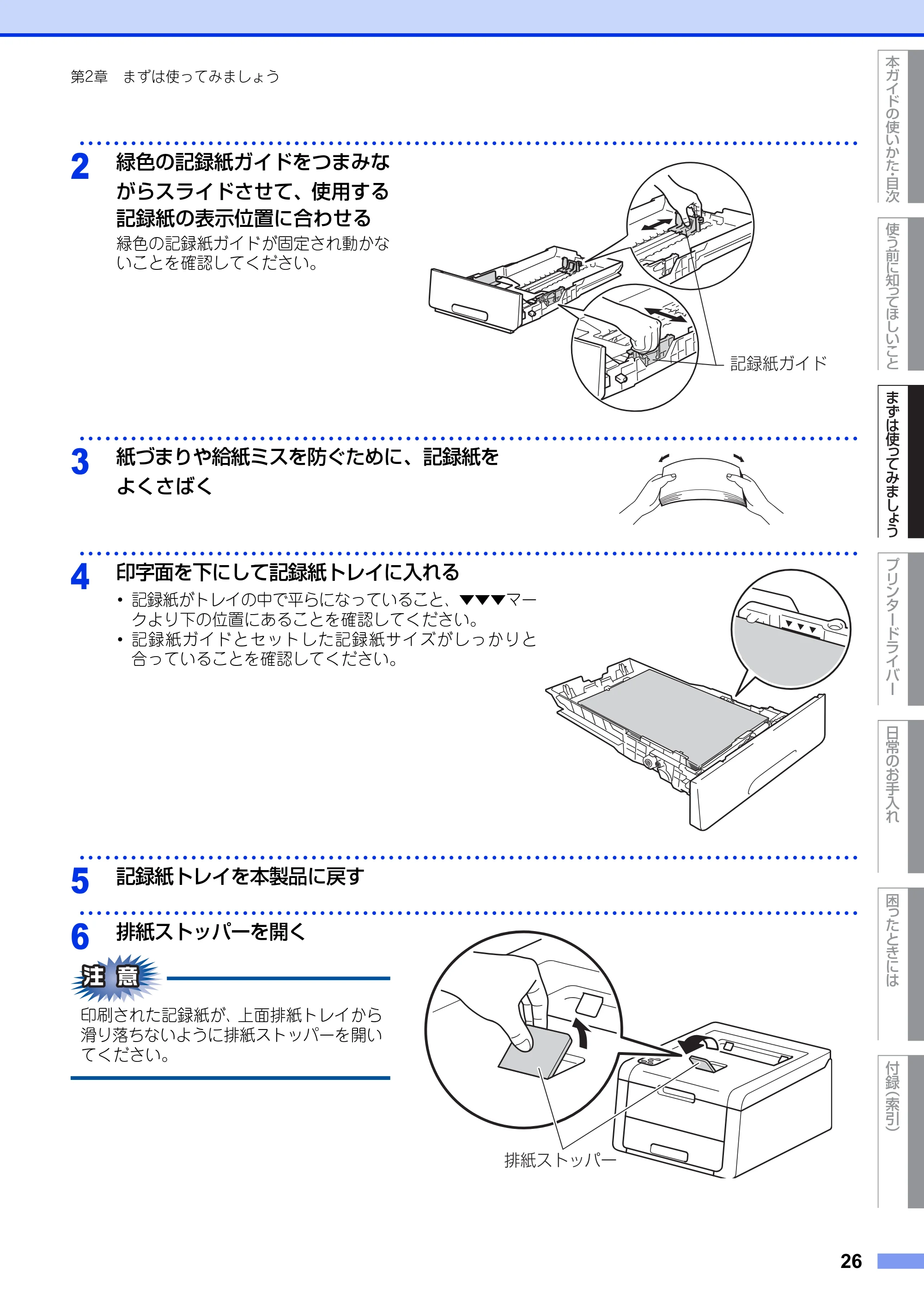

2
緑色の記録紙ガイドをつまみな
がらスライドさせて、使用する
記録紙の表示位置に合わせる
緑色の記録紙ガイドが固定され動かな
いことを確認してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
3
紙づまりや給紙ミスを防ぐために、記録紙を
よくさばく
･･･････････････････････････････････････････････････････････････････････････････････････････
4
印字面を下にして記録紙トレイに入れる
･記録紙がトレイの中で平らになっていること、▼▼▼マー
クより下の位置にあることを確認してください。

･記録紙ガイドとセットした記録紙サイズがしっかりと
合っていることを確認してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
5
記録紙トレイを本製品に戻す
･･･････････････････････････････････････････････････････････････････････････････････････････
6
排紙ストッパーを開く
印刷された記録紙が、上面排紙トレイから
滑り落ちないように排紙ストッパーを開い
てください。
記録紙ガイド
排紙ストッパー

27ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
27
第2章まずは使ってみましょう
･･･････････････････････････････････････････････････････････････････････････････････････････

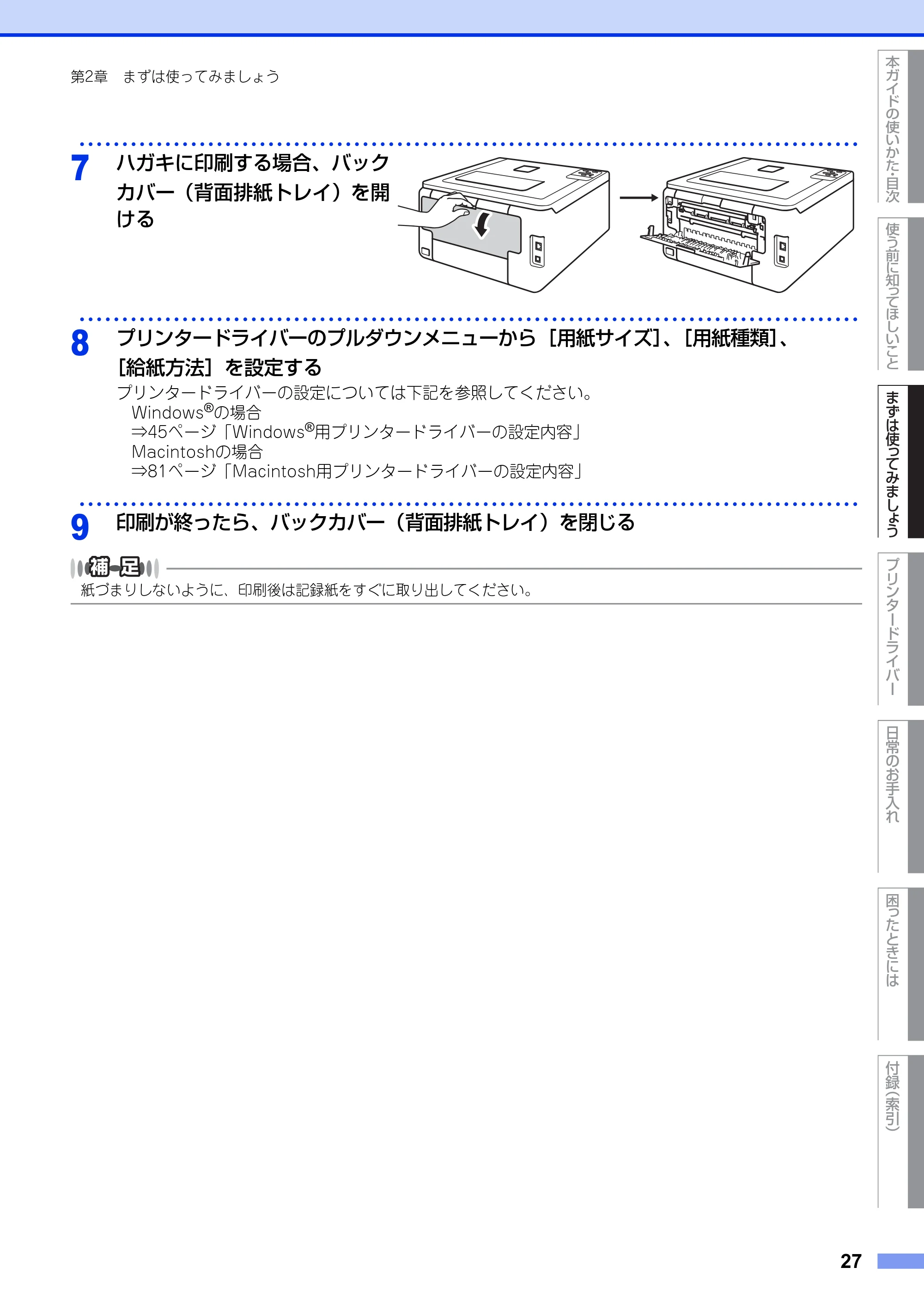

7
ハガキに印刷する場合、バック
カバー（背面排紙トレイ）を開
ける
･･･････････････････････････････････････････････････････････････････････････････････････････
8
プリンタードライバーのプルダウンメニューから［用紙サイズ］、［用紙種類］、
［給紙方法］を設定する
プリンタードライバーの設定については下記を参照してください。
Windows
®
の場合
⇒45ページ「Windows
®
用プリンタードライバーの設定内容」
Macintoshの場合
⇒81ページ「Macintosh用プリンタードライバーの設定内容」
･･･････････････････････････････････････････････････････････････････････････････････････････

9
印刷が終ったら、バックカバー（背面排紙トレイ）を閉じる
紙づまりしないように、印刷後は記録紙をすぐに取り出してください。

手差しスロットから印刷する

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
28
第2章まずは使ってみましょう
封筒、厚紙、超厚紙、ラベル紙、光沢紙は、手差しスロットにセットしてください。
手差しスロットから記録紙を挿入すると、本製品は自動的に手差しスロットからの印刷モードに切り替わります。
手差しスロットから印刷する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
排紙ストッパーを開く
印刷された記録紙が、上面排紙トレイから滑り落
ちないように排紙ストッパーを開いてください。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
手差しスロットカバーを開く
･･･････････････････････････････････････････････････････････････････････････････････････････

3
手差しガイドを両手で持って、記録紙に合わ
せる
排紙ストッパー

29ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
29
第2章まずは使ってみましょう
■液晶ディスプレイに【カミヅマリナイブ】、【カミヅマリテザシ】のメッセージが表示されたときは、本
製品の内部に記録紙がつまっています。記録紙を取り出し、記録紙を挿入し直してください。
■印刷する面（白紙面）を上向きに（用紙の上部から手差しスロットに差し込むように）して、セットして
ください。
■用紙は、手差しスロットの適切な位置にまっすぐ挿入してください。用紙が正しく給紙されないと、斜め
に印刷されたり、紙づまりを起こしたりする恐れがあります。
■手差しスロットに記録紙を入れて再試行するときは、一度、完全に記録紙を取り出してから再試行してく
ださい。
■用紙は1 枚ずつ挿入して、印刷してください。紙づまりを起こす恐れがあります。
･･･････････････････････････････････････････････････････････････････････････････････････････

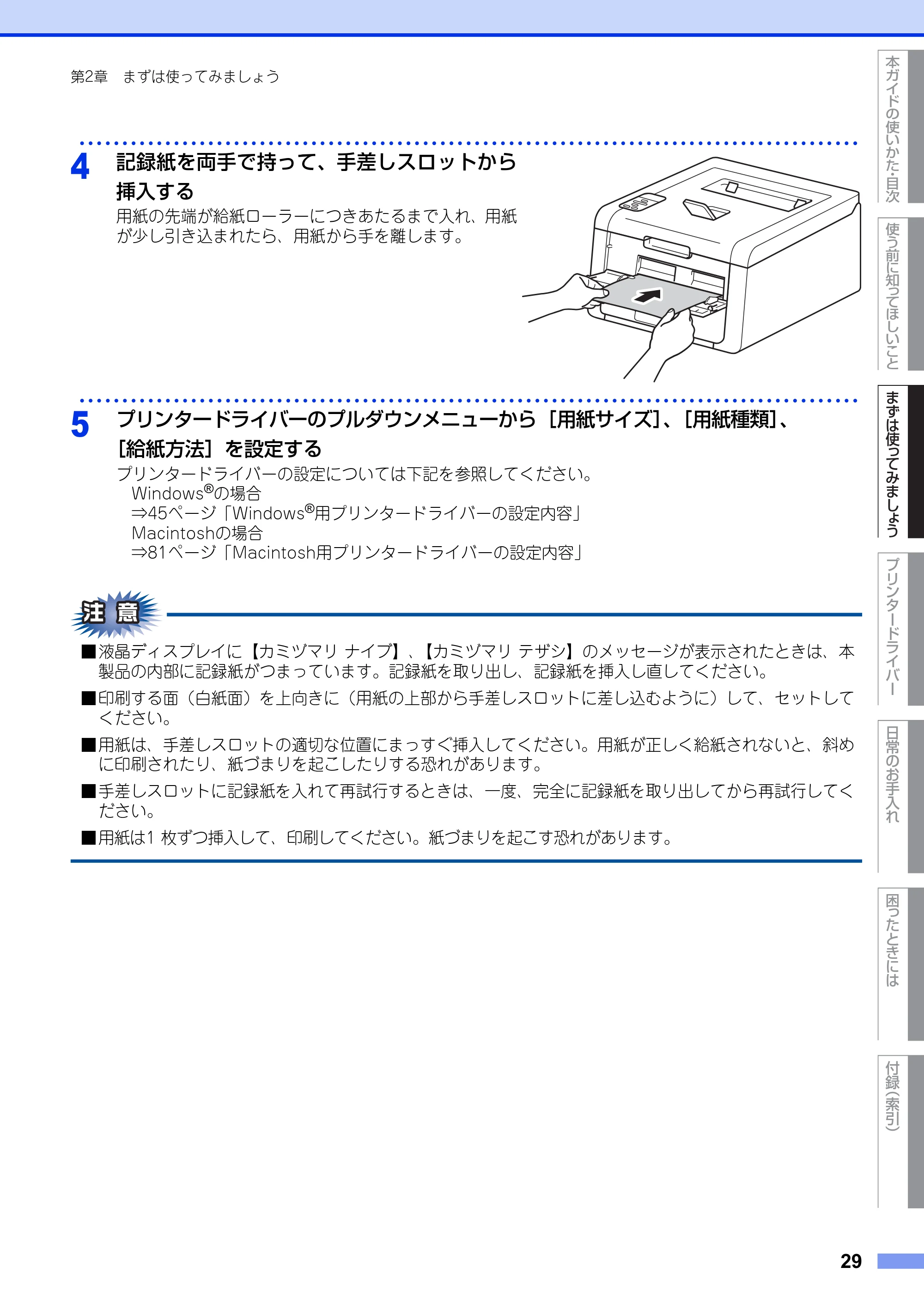

4
記録紙を両手で持って、手差しスロットから
挿入する
用紙の先端が給紙ローラーにつきあたるまで入れ、用紙

が少し引き込まれたら、用紙から手を離します。
･･･････････････････････････････････････････････････････････････････････････････････････････
5
プリンタードライバーのプルダウンメニューから［用紙サイズ］、［用紙種類］、
［給紙方法］を設定する
プリンタードライバーの設定については下記を参照してください。
Windows
®
の場合
⇒45ページ「Windows
®
用プリンタードライバーの設定内容」
Macintoshの場合
⇒81ページ「Macintosh用プリンタードライバーの設定内容」

30ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
30
第2章まずは使ってみましょう

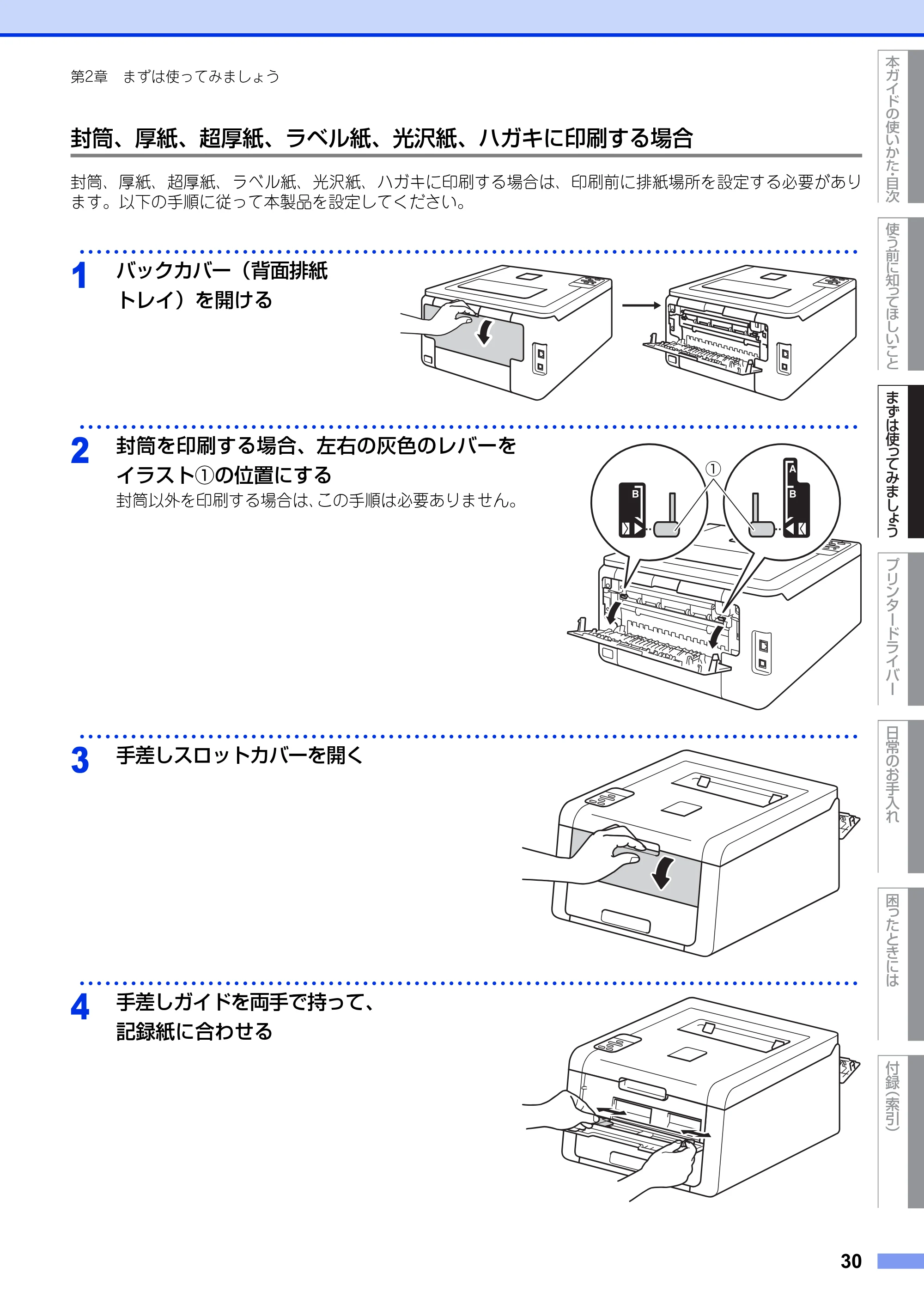

封筒、厚紙、超厚紙、ラベル紙、光沢紙、ハガキに印刷する場合
封筒、厚紙、超厚紙、ラベル紙、光沢紙、ハガキに印刷する場合は、印刷前に排紙場所を設定する必要があり
ます。以下の手順に従って本製品を設定してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
バックカバー（背面排紙
トレイ）を開ける
･･･････････････････････････････････････････････････････････････････････････････････････････
2
封筒を印刷する場合、左右の灰色のレバーを
イラスト①の位置にする
封筒以外を印刷する場合は、この手順は必要ありません。
･･･････････････････････････････････････････････････････････････････････････････････････････

3
手差しスロットカバーを開く
･･･････････････････････････････････････････････････････････････････････････････････････････
4
手差しガイドを両手で持って、
記録紙に合わせる
①

31ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
31
第2章まずは使ってみましょう
紙づまりしないように、印刷後は記録紙をすぐに取り出してください。
･･･････････････････････････････････････････････････････････････････････････････････････････

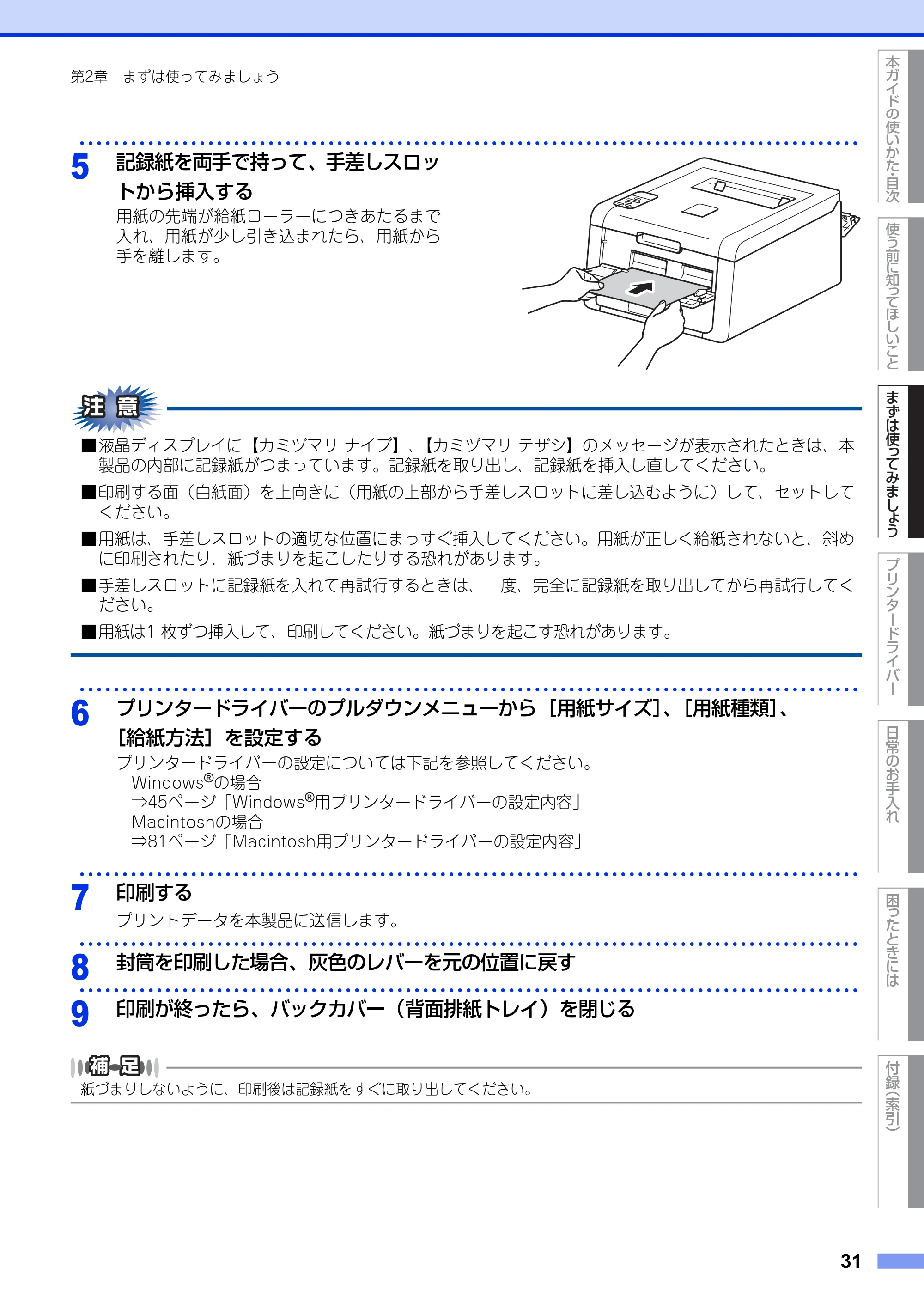

5
記録紙を両手で持って、手差しスロッ
トから挿入する
用紙の先端が給紙ローラーにつきあたるまで
入れ、用紙が少し引き込まれたら、用紙から
手を離します。
■液晶ディスプレイに【カミヅマリナイブ】、【カミヅマリテザシ】のメッセージが表示されたときは、本
製品の内部に記録紙がつまっています。記録紙を取り出し、記録紙を挿入し直してください。
■印刷する面（白紙面）を上向きに（用紙の上部から手差しスロットに差し込むように）して、セットして
ください。
■用紙は、手差しスロットの適切な位置にまっすぐ挿入してください。用紙が正しく給紙されないと、斜め
に印刷されたり、紙づまりを起こしたりする恐れがあります。
■手差しスロットに記録紙を入れて再試行するときは、一度、完全に記録紙を取り出してから再試行してく

ださい。
■用紙は1 枚ずつ挿入して、印刷してください。紙づまりを起こす恐れがあります。
･･･････････････････････････････････････････････････････････････････････････････････････････
6
プリンタードライバーのプルダウンメニューから［用紙サイズ］、［用紙種類］、
［給紙方法］を設定する
プリンタードライバーの設定については下記を参照してください。
Windows
®
の場合
⇒45ページ「Windows
®
用プリンタードライバーの設定内容」
Macintoshの場合
⇒81ページ「Macintosh用プリンタードライバーの設定内容」
･･･････････････････････････････････････････････････････････････････････････････････････････
7
印刷する
プリントデータを本製品に送信します。
･･･････････････････････････････････････････････････････････････････････････････････････････

8
封筒を印刷した場合、灰色のレバーを元の位置に戻す
･･･････････････････････････････････････････････････････････････････････････････････････････
9
印刷が終ったら、バックカバー（背面排紙トレイ）を閉じる

プリントの基本

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
32
第2章まずは使ってみましょう
プリントの基本
コンピューターからプリントする操作の流れを説明します。手順の詳細については、参照先をご確認ください。
プリントの流れ
［印刷］ダイアログボックスで本製品のプリンター名を選択し、［詳細設定］をクリックします。
付属の CD-ROM の中にあるプリンタードライバーをインストールします。
⇒かんたん設置ガイド「STEP2 コンピューターに接続する」
⇒ 42 ページ「プリンタードライバー」
STEP 1 準備する（プリンタードライバーのインストール）
アプリケーションソフトの［ファイル］メニューから［印刷］を選択します。
⇒ 43 ページ「Windows
®
用プリンタードライバーの設定方法」
⇒ 79 ページ「Macintosh 用プリンタードライバーの設定方法」
STEP 2 コンピューターで印刷を選択する
STEP 3 プリンターを選択する
［印刷設定］ダイアログボックスで印刷の詳細を設定し、［OK］をクリックします。
用紙サイズ、印刷の向き、部数、用紙種類、印刷品質、レイアウト、両面印刷／小冊子印刷、給紙方法

などを設定します。
⇒ 45 ページ「Windows
®
用プリンタードライバーの設定内容」
⇒ 81 ページ「Macintosh 用プリンタードライバーの設定内容」
STEP 4 印刷内容を設定する
［印刷］をクリックします。
STEP 5 プリントを開始する

セキュリティ印刷について

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
33
第2章まずは使ってみましょう

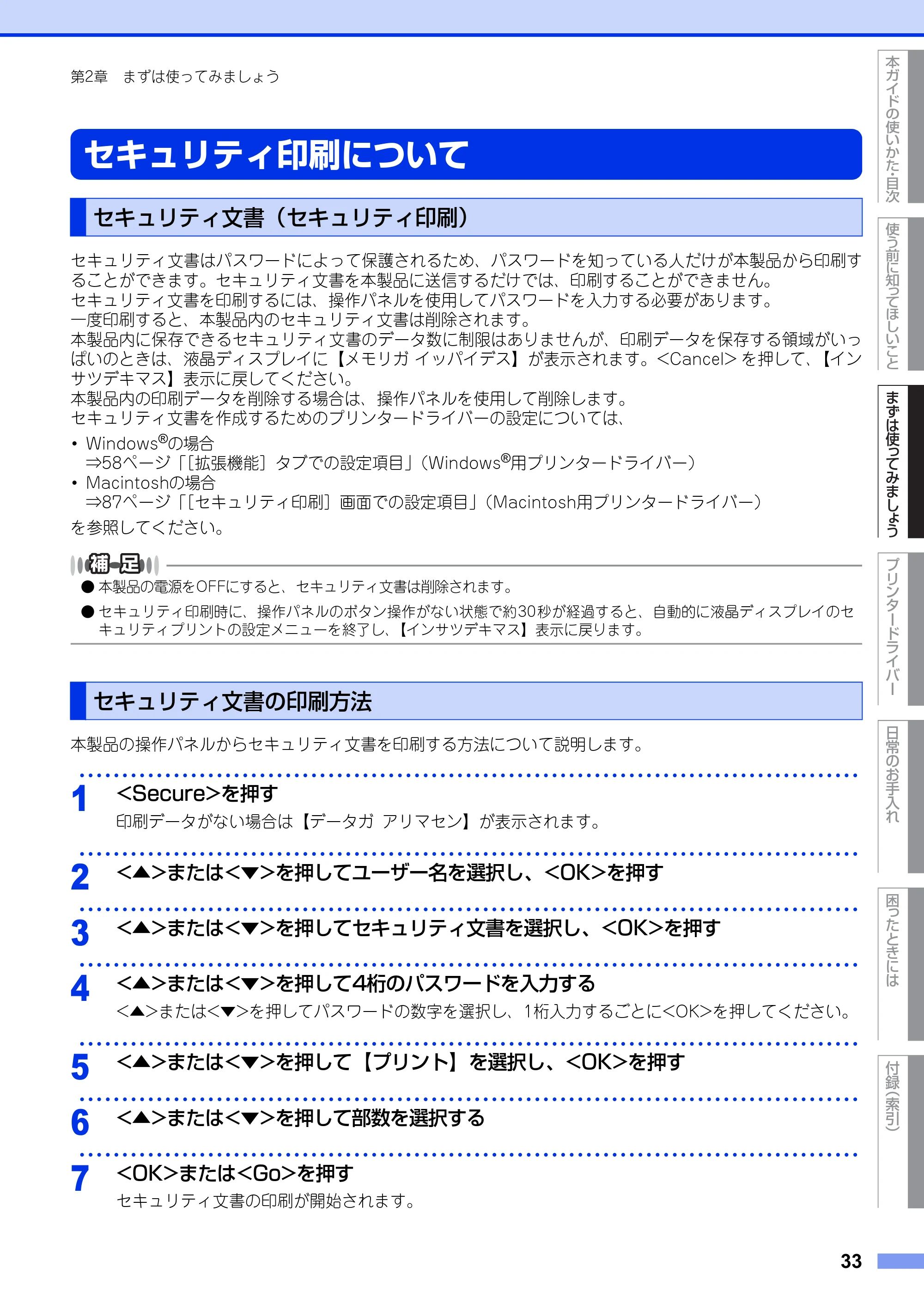

セキュリティ印刷について
セキュリティ文書はパスワードによって保護されるため、パスワードを知っている人だけが本製品から印刷す
ることができます。セキュリティ文書を本製品に送信するだけでは、印刷することができません。
セキュリティ文書を印刷するには、操作パネルを使用してパスワードを入力する必要があります。
一度印刷すると、本製品内のセキュリティ文書は削除されます。
本製品内に保存できるセキュリティ文書のデータ数に制限はありませんが、印刷データを保存する領域がいっ
ぱいのときは、液晶ディスプレイに【メモリガイッパイデス】が表示されます。<Cancel> を押して、【イン
サツデキマス】表示に戻してください。
本製品内の印刷データを削除する場合は、操作パネルを使用して削除します。
セキュリティ文書を作成するためのプリンタードライバーの設定については、
･ Windows
®
の場合
⇒58ページ「［拡張機能］タブでの設定項目」（Windows
®
用プリンタードライバー）
･ Macintoshの場合

⇒87ページ「［セキュリティ印刷］画面での設定項目」（Macintosh用プリンタードライバー）
を参照してください。

本製品の電源をOFFにすると、セキュリティ文書は削除されます。
セキュリティ印刷時に、操作パネルのボタン操作がない状態で約30秒が経過すると、自動的に液晶ディスプレイのセ

キュリティプリントの設定メニューを終了し、【インサツデキマス】表示に戻ります。
本製品の操作パネルからセキュリティ文書を印刷する方法について説明します。
セキュリティ文書（セキュリティ印刷）
セキュリティ文書の印刷方法
･･･････････････････････････････････････････････････････････････････････････････････････････
1
<Secure>を押す
印刷データがない場合は【データガアリマセン】が表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
<▲>または<▼>を押してユーザー名を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････

3
<▲>または<▼>を押してセキュリティ文書を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
4
<▲>または<▼>を押して4桁のパスワードを入力する
<▲>または<▼>を押してパスワードの数字を選択し、1桁入力するごとに<OK>を押してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
5
<▲>または<▼>を押して【プリント】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
6
<▲>または<▼>を押して部数を選択する
･･･････････････････････････････････････････････････････････････････････････････････････････

7
<OK>または<Go>を押す
セキュリティ文書の印刷が開始されます。

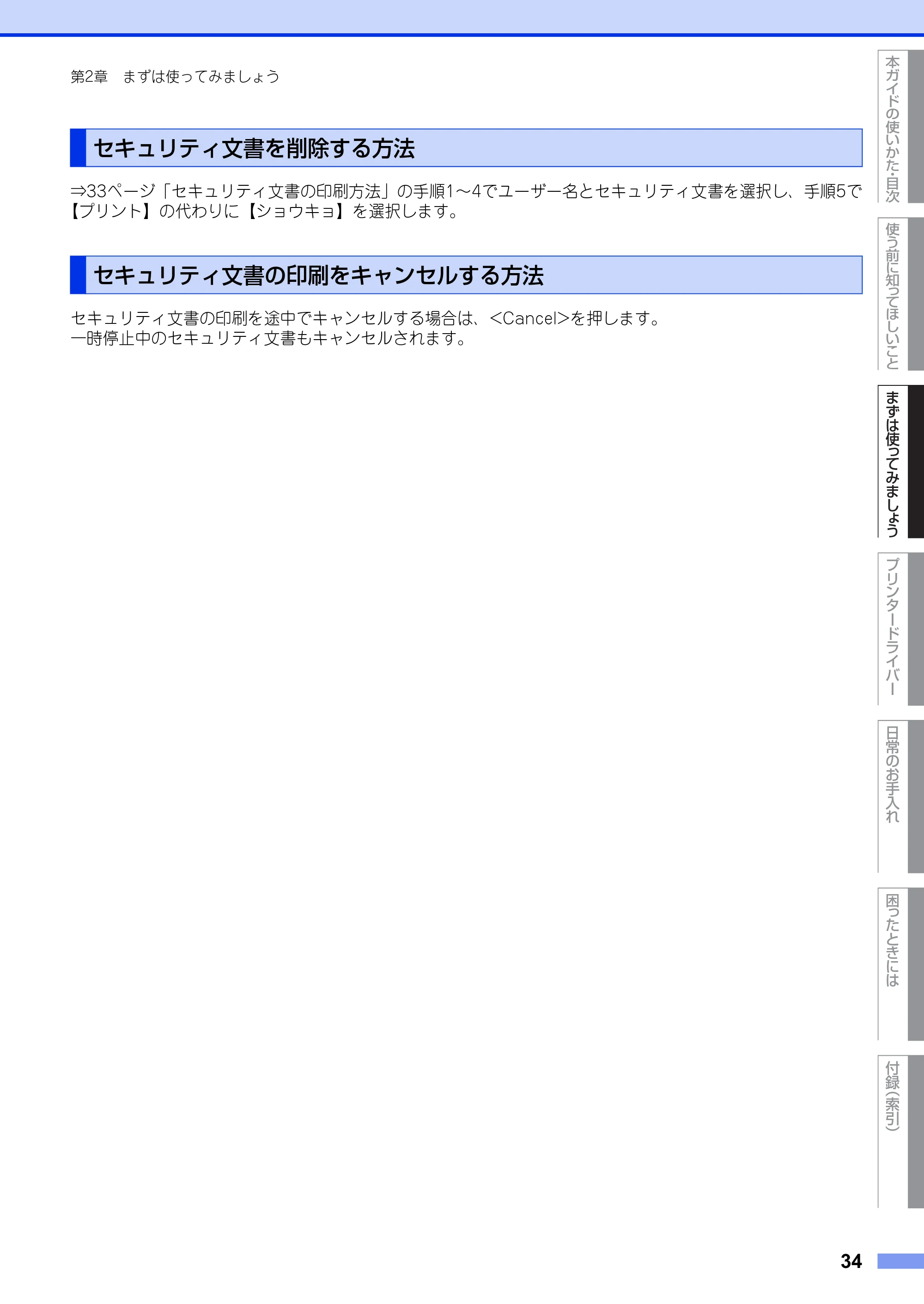

セキュリティ文書を削除する方法

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
34
第2章まずは使ってみましょう
⇒33ページ「セキュリティ文書の印刷方法」の手順1～4でユーザー名とセキュリティ文書を選択し、手順5で
【プリント】の代わりに【ショウキョ】を選択します。
セキュリティ文書の印刷を途中でキャンセルする場合は、<Cancel>を押します。
一時停止中のセキュリティ文書もキャンセルされます。
セキュリティ文書を削除する方法
セキュリティ文書の印刷をキャンセルする方法

セキュリティ設定について

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
35
第2章まずは使ってみましょう
セキュリティ設定について
パスワードを登録して設定変更を制限したり、ユーザーごとに利用できる機能を制限することができます。
ユーザーの名前（ID）とパスワードを登録することで、ユーザーごと、または一般ユーザー用（個別に登録さ
れていないユーザー）に使用できる機能
※
を制限することができます。
管理者だけがユーザーごとの、出力制限、印刷枚数制限などの管理を行えるので便利です。
また、管理者やマネージャーだけが印刷できるようにすることで、見積りや財務情報などの管理も安心です。
印刷枚数を制限することで不正な出力を防止し、経費削減にもつながります。
セキュリティ機能ロック2.0は、BRAdmin Professional（Windows
®
のみ）、またはウェブブラウザー設定を
経由して設定することができます。
詳しくは、⇒ユーザーズガイドネットワーク編「ウェブブラウザー設定で管理する」を参照してください。
※：AirPrint、Google クラウドプリント、Brother iPrint&Scanを経由する印刷ジョブも含みます。

（一般モードで印刷が制限されている場合は、上記機能を経由する印刷ジョブは制限されます。）

設定、または変更をするには、管理者パスワードが必要です。
登録したパスワードを忘れてしまったときは、お客様相談窓口へご連絡ください。

パスワードを登録して、設定変更を制限することができます。
セキュリティ設定ロックが【On】になっている場合、下記設定を変更するときは、パスワードの入力が必要です。
･用紙トレイ設定
･基本設定
･印刷設定（コードテーブル印刷は除く）
･ネットワーク設定（有線LAN
※
/無線LANの状態、MACアドレス、Wi-Fi Direct
™
のデバイス/接続情報は除く）
･リセット
※：HL-3170CDWのみ
登録したパスワードを忘れてしまったときは、管理者、またはお客様相談窓口へご連絡ください。
パスワードを登録する
セキュリティ設定ロックを管理するためのパスワードを登録します。
使用できる機能を制限する（セキュリティ機能ロック2.0）
設定変更できる機能を制限する〔セキュリティ設定ロック〕
･･･････････････････････････････････････････････････････････････････････････････････････････
1
<▲>または<▼>を押して【キホンセッテイ】を選択し、<OK>を押す

36ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
36
第2章まずは使ってみましょう

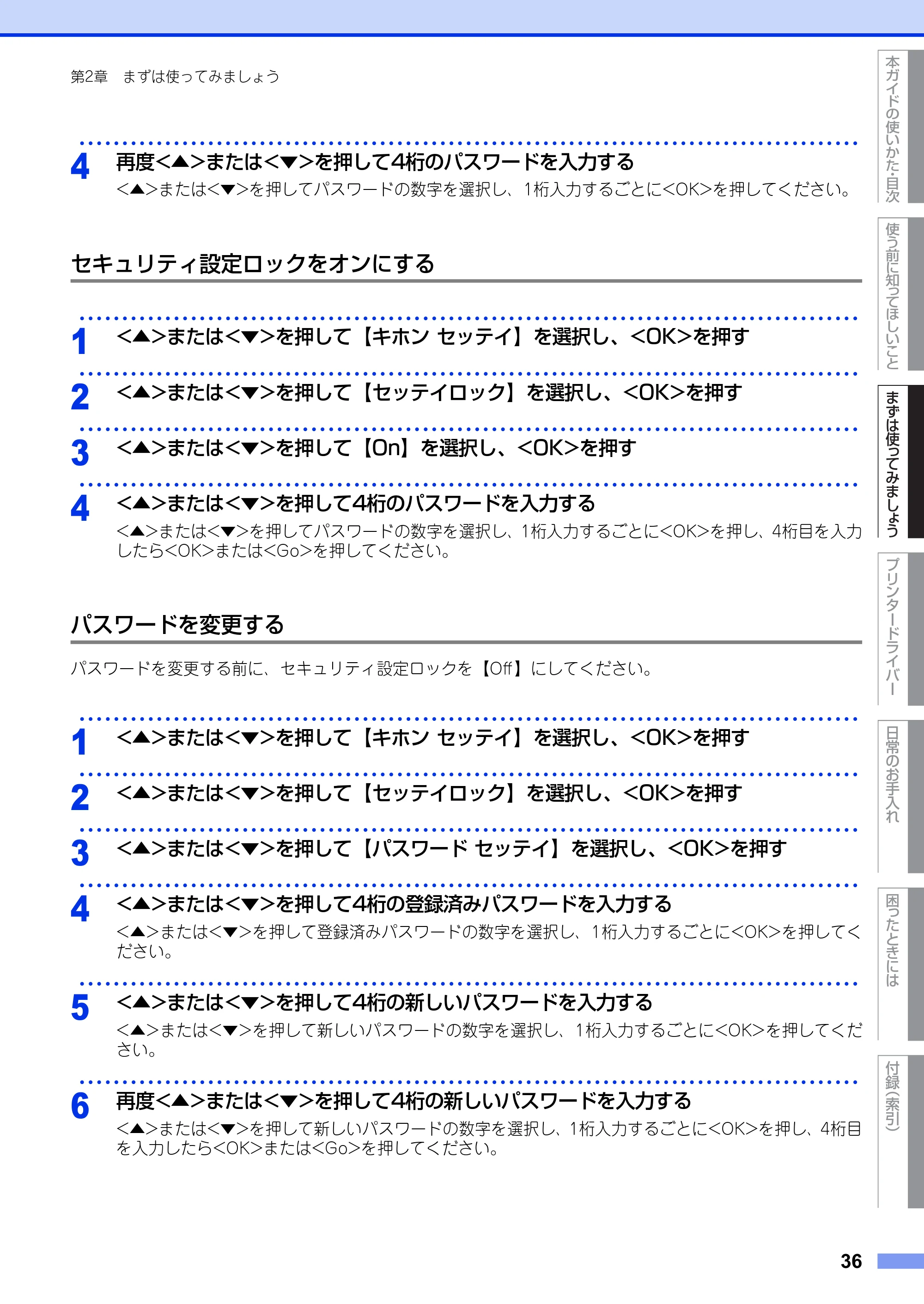

セキュリティ設定ロックをオンにする
パスワードを変更する
パスワードを変更する前に、セキュリティ設定ロックを【Off 】にしてください。
･･･････････････････････････････････････････････････････････････････････････････････････････
4
再度<▲>または<▼>を押して4桁のパスワードを入力する
<▲>または<▼>を押してパスワードの数字を選択し、1桁入力するごとに<OK>を押してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
<▲>または<▼>を押して【キホンセッテイ】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････

2
<▲>または<▼>を押して【セッテイロック】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
<▲>または<▼>を押して【On】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
4
<▲>または<▼>を押して4桁のパスワードを入力する
<▲>または<▼>を押してパスワードの数字を選択し、1桁入力するごとに<OK>を押し、4桁目を入力
したら<OK>または<Go>を押してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
<▲>または<▼>を押して【キホンセッテイ】を選択し、<OK>を押す

･･･････････････････････････････････････････････････････････････････････････････････････････
2
<▲>または<▼>を押して【セッテイロック】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
<▲>または<▼>を押して【パスワードセッテイ】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
4
<▲>または<▼>を押して4桁の登録済みパスワードを入力する
<▲>または<▼>を押して登録済みパスワードの数字を選択し、1桁入力するごとに<OK>を押してく
ださい。
･･･････････････････････････････････････････････････････････････････････････････････････････

5
<▲>または<▼>を押して4桁の新しいパスワードを入力する
<▲>または<▼>を押して新しいパスワードの数字を選択し、1桁入力するごとに<OK>を押してくだ
さい。
･･･････････････････････････････････････････････････････････････････････････････････････････
6
再度<▲>または<▼>を押して4桁の新しいパスワードを入力する
<▲>または<▼>を押して新しいパスワードの数字を選択し、1桁入力するごとに<OK>を押し、4桁目
を入力したら<OK>または<Go>を押してください。

37ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
37
第2章まずは使ってみましょう

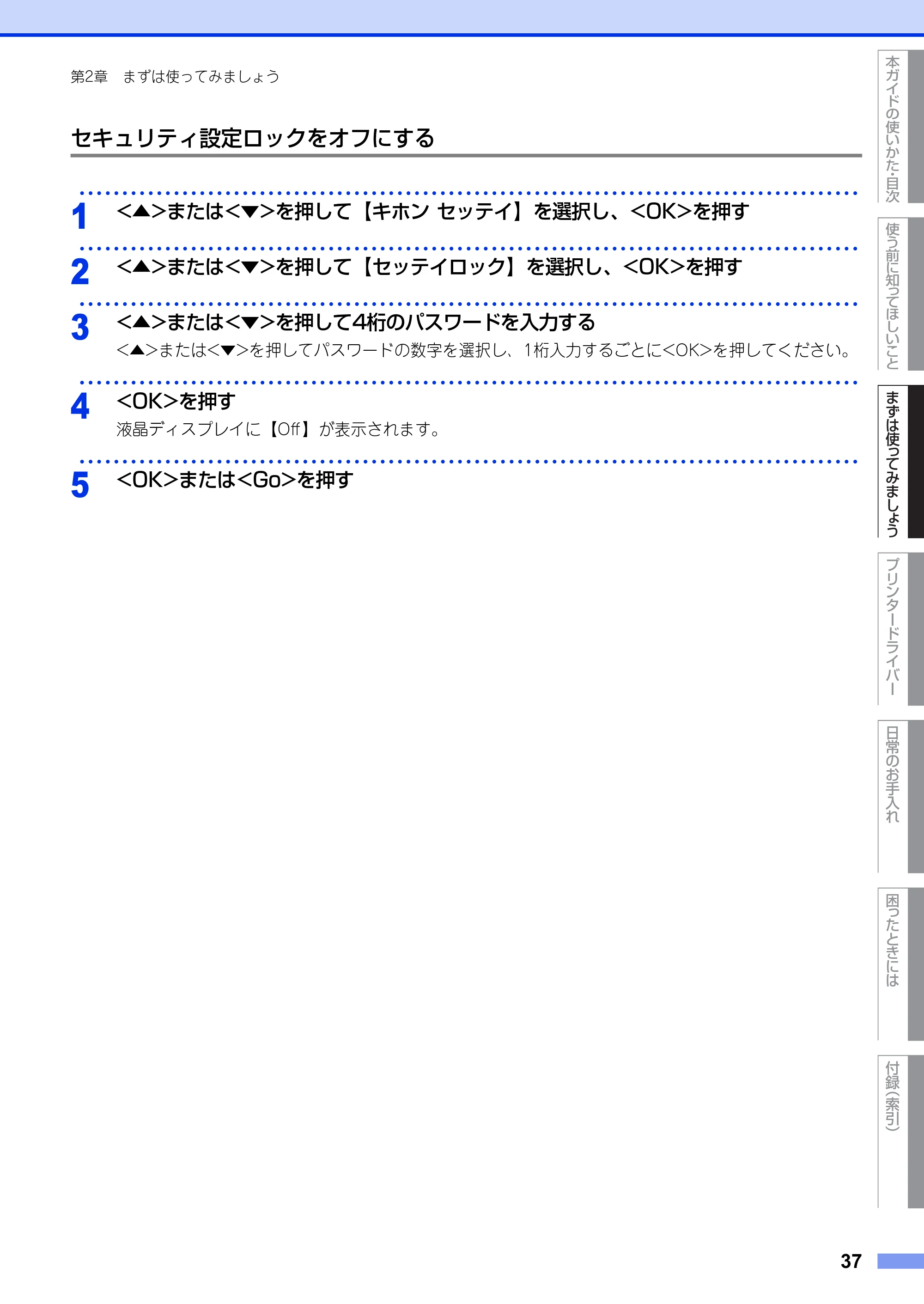

セキュリティ設定ロックをオフにする
･･･････････････････････････････････････････････････････････････････････････････････････････
1
<▲>または<▼>を押して【キホンセッテイ】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
2
<▲>または<▼>を押して【セッテイロック】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
<▲>または<▼>を押して4桁のパスワードを入力する
<▲>または<▼>を押してパスワードの数字を選択し、1桁入力するごとに<OK>を押してください。

･･･････････････････････････････････････････････････････････････････････････････････････････
4
<OK>を押す
液晶ディスプレイに【Off 】が表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
5
<OK>または<Go>を押す

再印刷（リプリント）について

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
38
第2章まずは使ってみましょう

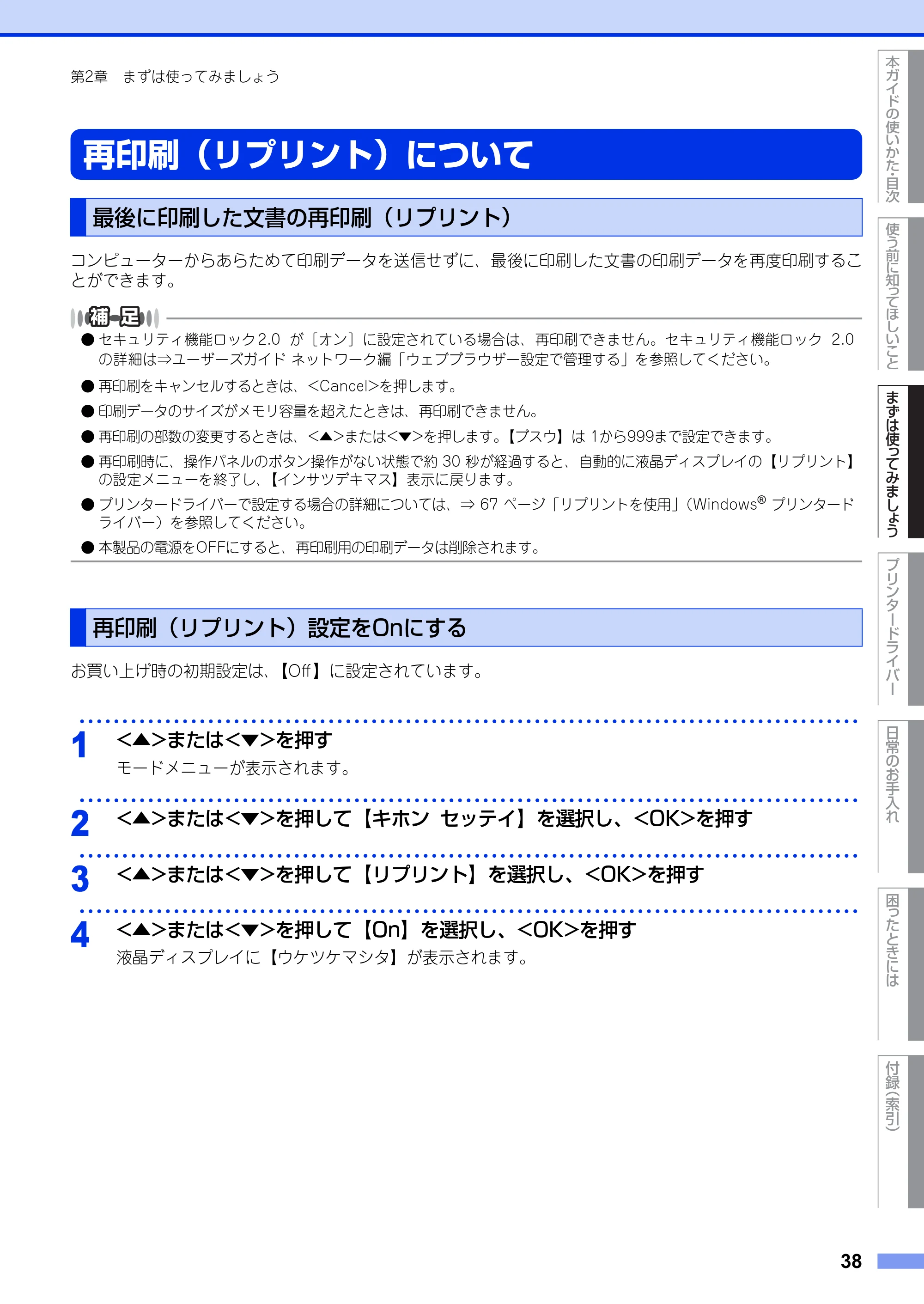

再印刷（リプリント）について
コンピューターからあらためて印刷データを送信せずに、最後に印刷した文書の印刷データを再度印刷するこ
とができます。

セキュリティ機能ロック 2.0 が［オン］に設定されている場合は、再印刷できません。セキュリティ機能ロック 2.0

の詳細は⇒ユーザーズガイドネットワーク編「ウェブブラウザー設定で管理する」を参照してください。

再印刷をキャンセルするときは、<Cancel>を押します。
印刷データのサイズがメモリ容量を超えたときは、再印刷できません。
再印刷の部数の変更するときは、<▲>または<▼>を押します。【ブスウ】は 1から999まで設定できます。
再印刷時に、操作パネルのボタン操作がない状態で約 30 秒が経過すると、自動的に液晶ディスプレイの【リプリント】

の設定メニューを終了し、【インサツデキマス】表示に戻ります。

プリンタードライバーで設定する場合の詳細については、⇒ 67 ページ「リプリントを使用」（Windows

®
プリンタード
ライバー）を参照してください。

本製品の電源をOFFにすると、再印刷用の印刷データは削除されます。

お買い上げ時の初期設定は、【Off 】に設定されています。
最後に印刷した文書の再印刷（リプリント）
再印刷（リプリント）設定をOnにする
･･･････････････････････････････････････････････････････････････････････････････････････････
1
<▲>または<▼>を押す
モードメニューが表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
<▲>または<▼>を押して【キホンセッテイ】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
<▲>または<▼>を押して【リプリント】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････

4
<▲>または<▼>を押して【On】を選択し、<OK>を押す
液晶ディスプレイに【ウケツケマシタ】が表示されます。

最後に印刷した文書を再印刷（リプリント）する方法

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
39
第2章まずは使ってみましょう
Windows
®
プリンタードライバーで再印刷する場合、プリンタードライバーの［リプリントを使用］の設定が、操作パネ
ルの設定よりも優先されます。詳しくは、⇒67ページ「リプリントを使用」（Windows
®
プリンタードライバー）を参照
してください。
「最後に印刷した文書を再印刷（リプリント）する方法」の手順3 で<▲>または<▼>を押して【リプリント：
ショウキョ】を選択し、<OK>を押します。
再印刷を途中でキャンセルする場合は、<Cancel>を押します。
<Cancel>で、一時停止中の再印刷もキャンセルできます。

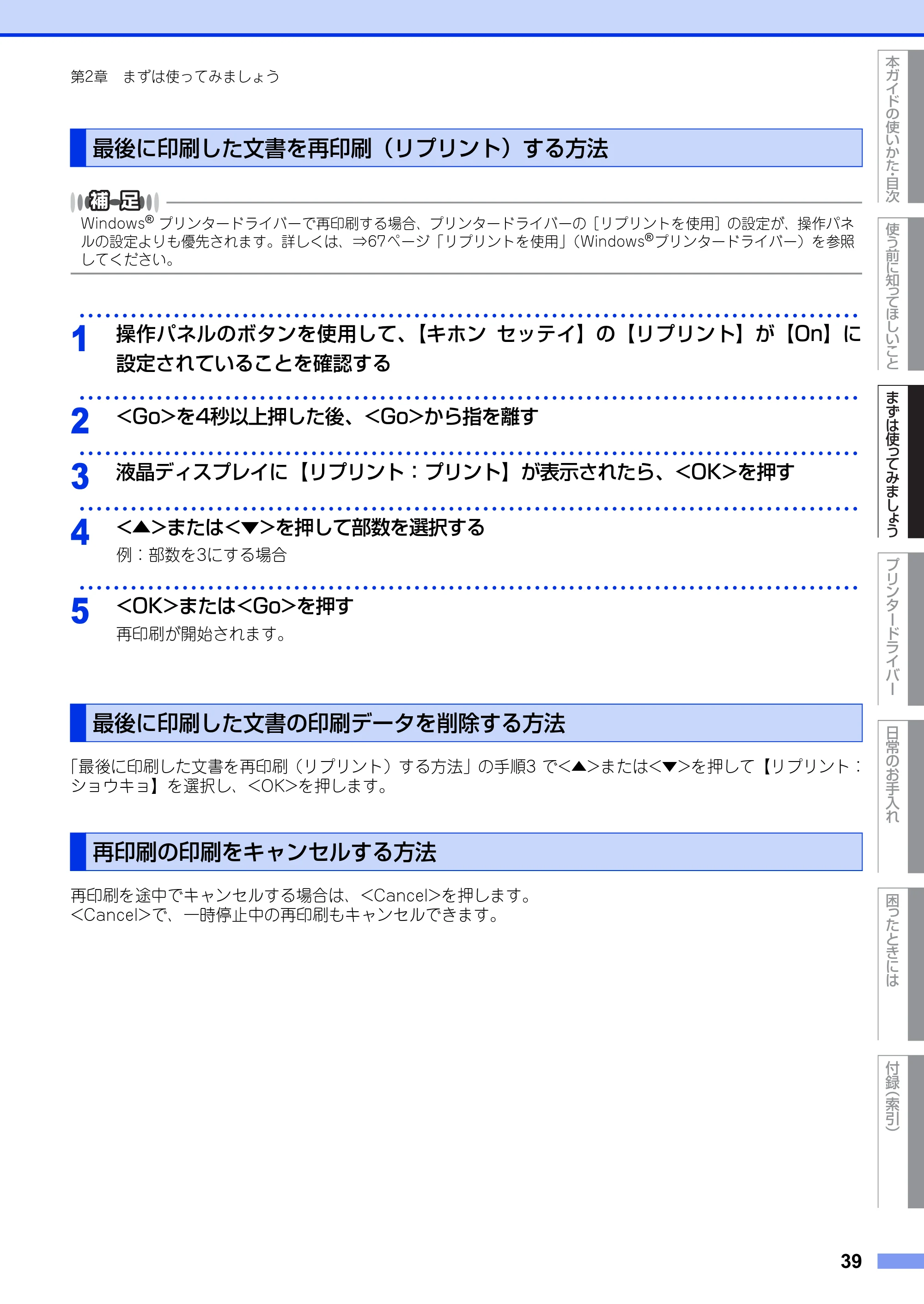

最後に印刷した文書を再印刷（リプリント）する方法
･･･････････････････････････････････････････････････････････････････････････････････････････
1
操作パネルのボタンを使用して、【キホンセッテイ】の【リプリント】が【On】に
設定されていることを確認する
･･･････････････････････････････････････････････････････････････････････････････････････････

2
<Go>を4秒以上押した後、<Go>から指を離す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
液晶ディスプレイに【リプリント：プリント】が表示されたら、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
4
<▲>または<▼>を押して部数を選択する
例：部数を3にする場合
･･･････････････････････････････････････････････････････････････････････････････････････････
5
<OK>または<Go>を押す
再印刷が開始されます。
最後に印刷した文書の印刷データを削除する方法
再印刷の印刷をキャンセルする方法

省エネ設定について

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
40
第2章まずは使ってみましょう
省エネ設定について
トナーを節約したいときは、トナー節約モードを【On】に設定します。【On】に設定すると印字が薄くなります。
お買い上げ時の初期設定は、【Off 】に設定されています。
本製品は、印刷がすぐに開始できるよう常に一定の電気を供給しています。スリープモードは、設定した時間
内に印刷が行われなかったときにスリープ状態にして消費電力を減らします。
本製品がスリープモードに入っているときは、液晶ディスプレイのバックライトが消灯して【スリープ】が表
示されますが、コンピューターからのデータは受信することができます。
本製品がコンピューターから印刷データを受信すると、本製品は自動的に起動し、印刷を開始します。
スリープモードのときに印刷をしようとすると、ウオーミングアップのために多少時間がかかります。
トナーを節約する〔トナー節約モード〕
･･･････････････････････････････････････････････････････････････････････････････････････････

1
<▲>または<▼>を押して【キホンセッテイ】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
2
<▲>または<▼>を押して【ショウエネモード】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
<▲>または<▼>を押して【トナーセツヤク】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
4
<▲>または<▼>を押して【On】または【Off】を選択し、<OK>、または<Go>を押す
液晶ディスプレイに【ウケツケマシタ】が表示されます。

スリープモードに入る時間を設定する〔スリープモード〕
･･･････････････････････････････････････････････････････････････････････････････････････････
1
<▲>または<▼>を押して【キホンセッテイ】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
2
<▲>または<▼>を押して【ショウエネモード】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
<▲>または<▼>を押して【スリープマデノジカン】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････

4
< ▲ > または < ▼ > を押してスリープモードになるまでの時間を分単位で入力し、
<OK>、または<Go>を押す

ディープスリープモードについて

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
41
第2章まずは使ってみましょう
本製品がスリープモードの場合、一定の時間内に印刷が行われないと、自動的にディープスリープモードに切
り替わり、液晶ディスプレイに【ディープスリープ】が表示されます。
ディープスリープモードでは、スリープモードより少ない消費電力となり、本製品がコンピューターから印刷
データを受信すると、本製品は自動的に起動し、印刷を開始します。
本製品がディープスリープ状態で一定の時間が経過すると、自動的に電源をオフにすることができます。
自動電源オフになっている状態から印刷するときは、本製品のを長押しして印刷データを送信します。
ディープスリープモードに入ってから、自動的に電源をオフにするまでの時間を選択することができます。
お買い上げ時の初期設定は、【Off】に設定されています。
ディープスリープモードについて
自動電源オフを設定する
･･･････････････････････････････････････････････････････････････････････････････････････････

1
<▲>または<▼>を押して【キホンセッテイ】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
2
<▲>または<▼>を押して【ショウエネモード】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
<▲>または<▼>を押して【ジドウデンゲンオフ】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
4
<▲>または<▼>を押して自動的に電源をオフにするまでの時間を選択し<OK>、
または<Go>を押す
本製品が有線LAN
※
/無線LANに接続されているとき、またはメモリーにセキュリティ印刷データがあるときは、電源オ

フになりません。
※：HL-3170CDWのみ

第3章プリンタードライバー

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
42
プリンタードライバー
プリンタードライバーについて
プリンタードライバーとは、アプリケーションソフトから印刷を実行するときに、本製品の各機能や動作を設
定するためのソフトウェアです。
Windows
®
/Macintosh のプリンタードライバーは付属の CD-ROM からインストールまたは、サポートサイ
ト（ブラザーソリューションセンター）（http://solutions.brother.co.jp/）からダウンロードすることができ
ます。
最新のプリンタードライバーは、サポートサイト（ブラザーソリューションセンター）
（http://solutions.brother.co.jp/）からダウンロードできます。
表示される画面は、ご使用のオペレーティングシステム（OS）によって異なります。

Windows

®
用プリンタードライバー
付属のCD-ROMメニューの［プリンタードライバーのインストール］からインストールできます。
⇒43ページ「Windows
®
用プリンタードライバーの設定方法」を参照してください。

Macintosh 用プリンタードライバー

付属のCD-ROMメニューの［Start Here OSX］からインストールできます。
⇒79ページ「Macintosh用プリンタードライバーの設定方法」を参照してください。

Linux

®
用プリンタードライバー
Linux用プリンタードライバーは英語のみの対応となります。
サポートサイト（ブラザーソリューションセンター）（http://solutions.brother.co.jp/）からダウンロードで
きます。
3

Windows®用プリンタードライバーの設定方法

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
43
第3章プリンタードライバー

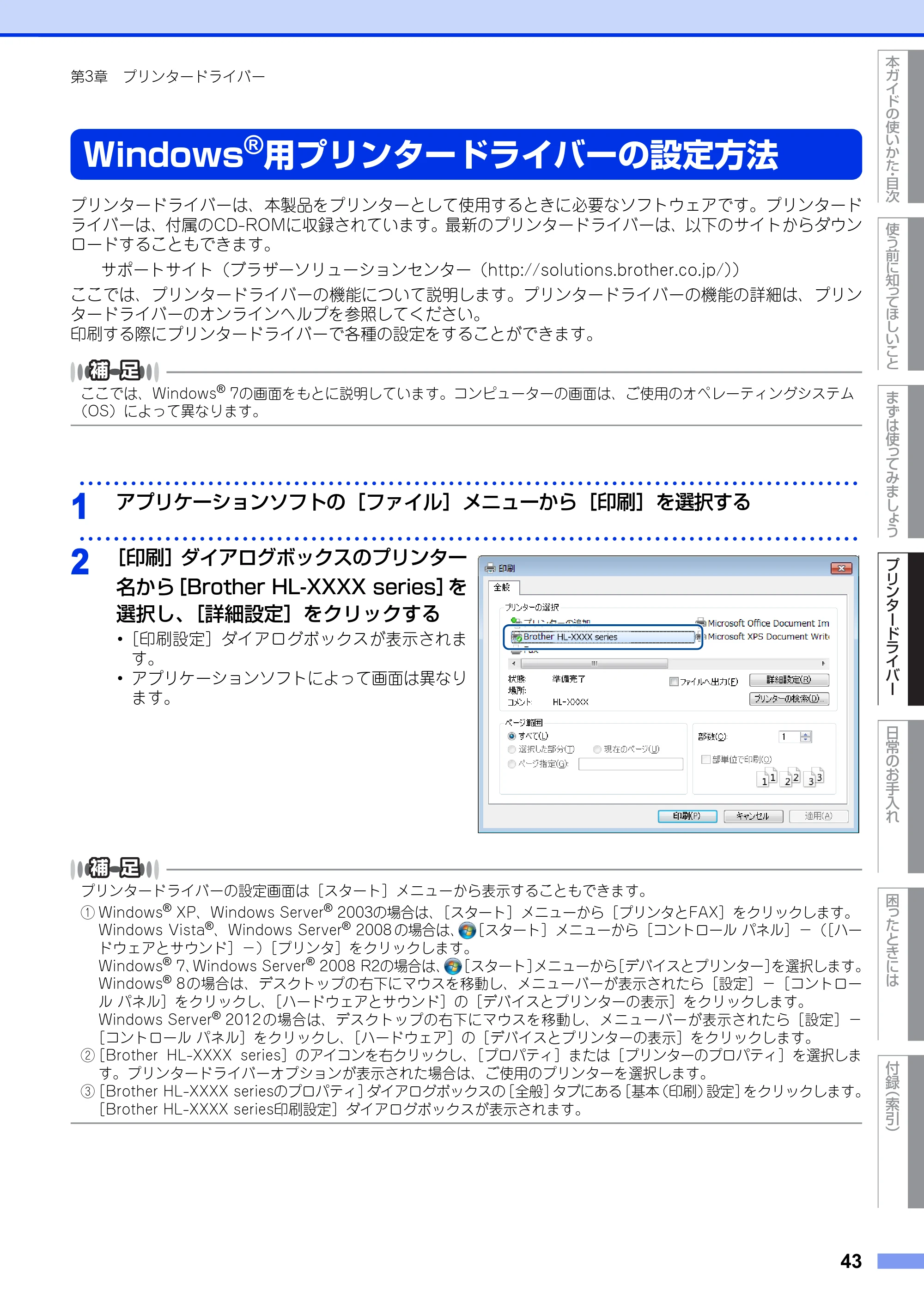

Windows
®
用プリンタードライバーの設定方法
プリンタードライバーは、本製品をプリンターとして使用するときに必要なソフトウェアです。プリンタード
ライバーは、付属のCD-ROMに収録されています。最新のプリンタードライバーは、以下のサイトからダウン
ロードすることもできます。
サポートサイト（ブラザーソリューションセンター（http://solutions.brother.co.jp/））
ここでは、プリンタードライバーの機能について説明します。プリンタードライバーの機能の詳細は、プリン
タードライバーのオンラインヘルプを参照してください。
印刷する際にプリンタードライバーで各種の設定をすることができます。
ここでは、Windows
®
7の画面をもとに説明しています。コンピューターの画面は、ご使用のオペレーティングシステム
（OS）によって異なります。
プリンタードライバーの設定画面は［スタート］メニューから表示することもできます。
① Windows
®
XP、Windows Server

®
2003の場合は、［スタート］メニューから［プリンタとFAX］をクリックします。
Windows Vista
®
、Windows Server
®
2008 の場合は、［スタート］メニューから［コントロールパネル］－（［ハー
ドウェアとサウンド］－）［プリンタ］をクリックします。
Windows
®
7、Windows Server
®
2008 R2の場合は、［スタート］メニューから［デバイスとプリンター］を選択します。
Windows
®
8の場合は、デスクトップの右下にマウスを移動し、メニューバーが表示されたら［設定］－［コントロー
ルパネル］をクリックし、［ハードウェアとサウンド］の［デバイスとプリンターの表示］をクリックします。
Windows Server
®
2012の場合は、デスクトップの右下にマウスを移動し、メニューバーが表示されたら［設定］－
［コントロールパネル］をクリックし、［ハードウェア］の［デバイスとプリンターの表示］をクリックします。
②［Brother HL-XXXX series］のアイコンを右クリックし、［プロパティ］または［プリンターのプロパティ］を選択しま

す。プリンタードライバーオプションが表示された場合は、ご使用のプリンターを選択します。
③［Brother HL-XXXX seriesのプロパティ］ダイアログボックスの［全般］タブにある［基本（印刷）設定］をクリックします。
［Brother HL-XXXX series印刷設定］ダイアログボックスが表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
アプリケーションソフトの［ファイル］メニューから［印刷］を選択する
･･･････････････････････････････････････････････････････････････････････････････････････････
2
［印刷］ダイアログボックスのプリンター
名から［Brother HL-XXXX series］を
選択し、［詳細設定］をクリックする
･［印刷設定］ダイアログボックスが表示されま

す。
･アプリケーションソフトによって画面は異なり
ます。

44ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
44
第3章プリンタードライバー

［キャンセル］をクリックすると、各タブで変更した設定がキャンセルされ［印刷］ダイアログボックスに戻ります。
お買い上げ時の設定に戻す場合は、手順3で［標準に戻す］をクリックしてから［OK］をクリックします。

･･･････････････････････････････････････････････････････････････････････････････････････････

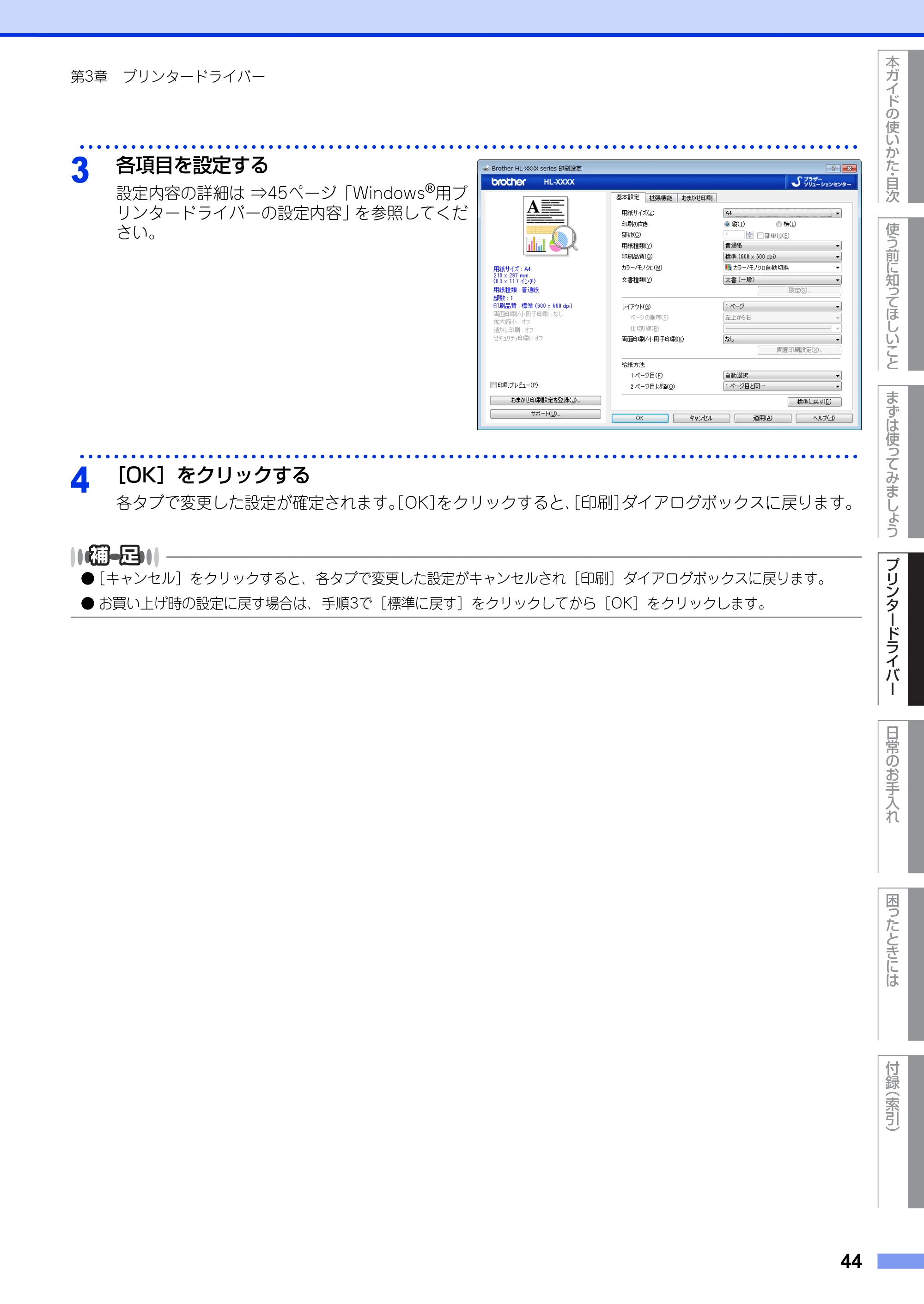

3
各項目を設定する
設定内容の詳細は ⇒45ページ「Windows
®
用プ
リンタードライバーの設定内容」を参照してくだ
さい。
･･･････････････････････････････････････････････････････････････････････････････････････････
4
［OK］をクリックする
各タブで変更した設定が確定されます。［OK］をクリックすると、［印刷］ダイアログボックスに戻ります。

Windows®用プリンタードライバーの設定内容

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
45
第3章プリンタードライバー

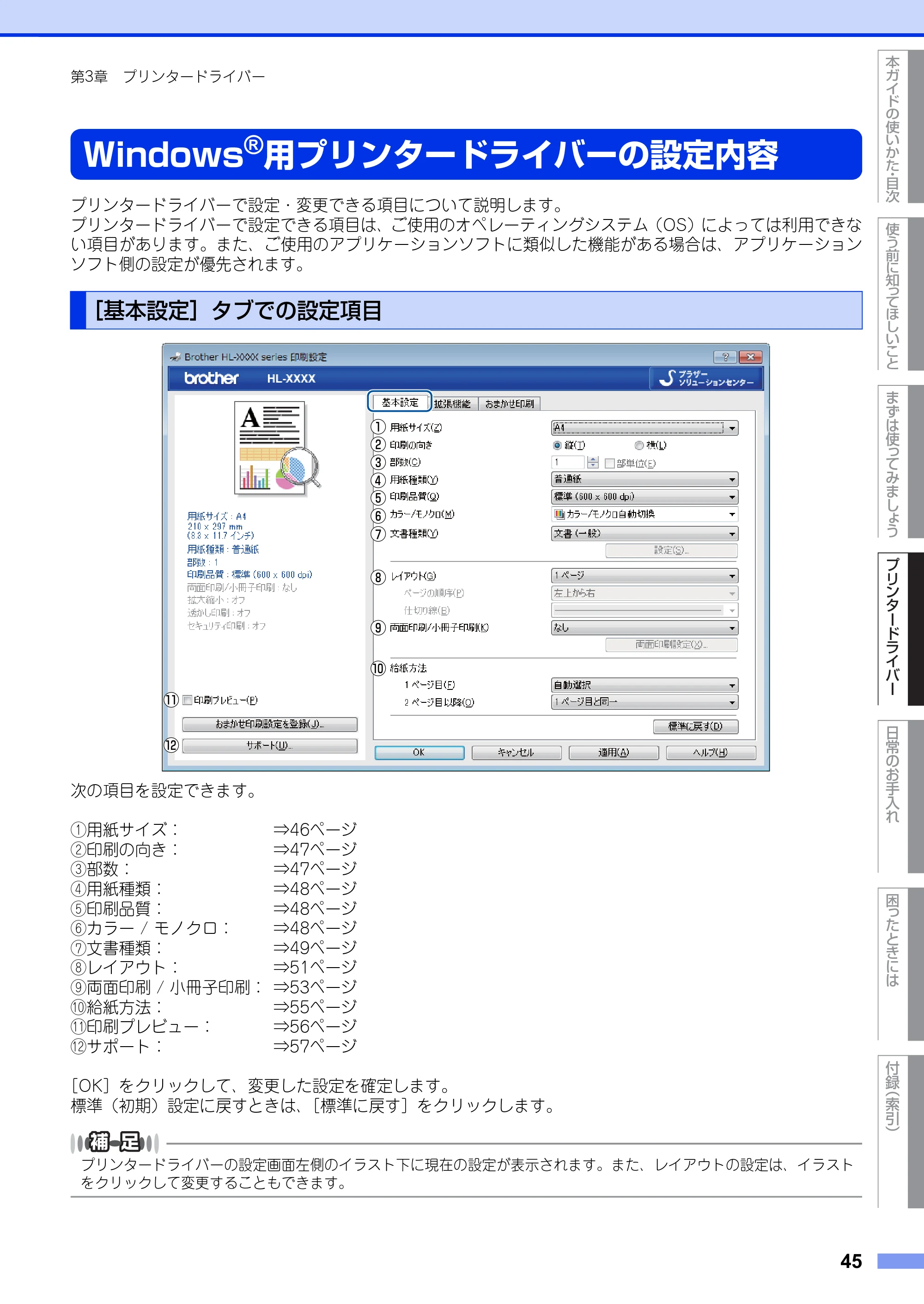

Windows
®
用プリンタードライバーの設定内容
プリンタードライバーで設定・変更できる項目について説明します。
プリンタードライバーで設定できる項目は、ご使用のオペレーティングシステム（OS）によっては利用できな
い項目があります。また、ご使用のアプリケーションソフトに類似した機能がある場合は、アプリケーション
ソフト側の設定が優先されます。
次の項目を設定できます。
①用紙サイズ： ⇒46ページ
②印刷の向き： ⇒47ページ
③部数： ⇒47ページ
④用紙種類： ⇒48ページ
⑤印刷品質： ⇒48ページ
⑥カラー / モノクロ： ⇒48ページ
⑦文書種類： ⇒49ページ
⑧レイアウト： ⇒51ページ
⑨両面印刷 / 小冊子印刷： ⇒53ページ
⑩給紙方法： ⇒55ページ
⑪印刷プレビュー： ⇒56ページ
⑫サポート： ⇒57ページ
［OK］をクリックして、変更した設定を確定します。
標準（初期）設定に戻すときは、［標準に戻す］をクリックします。
プリンタードライバーの設定画面左側のイラスト下に現在の設定が表示されます。また、レイアウトの設定は、イラスト

をクリックして変更することもできます。
［基本設定］タブでの設定項目
①
②
③
④
⑤
⑥
⑦
⑨
⑩
⑧
⑫
⑪

46ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
46
第3章プリンタードライバー

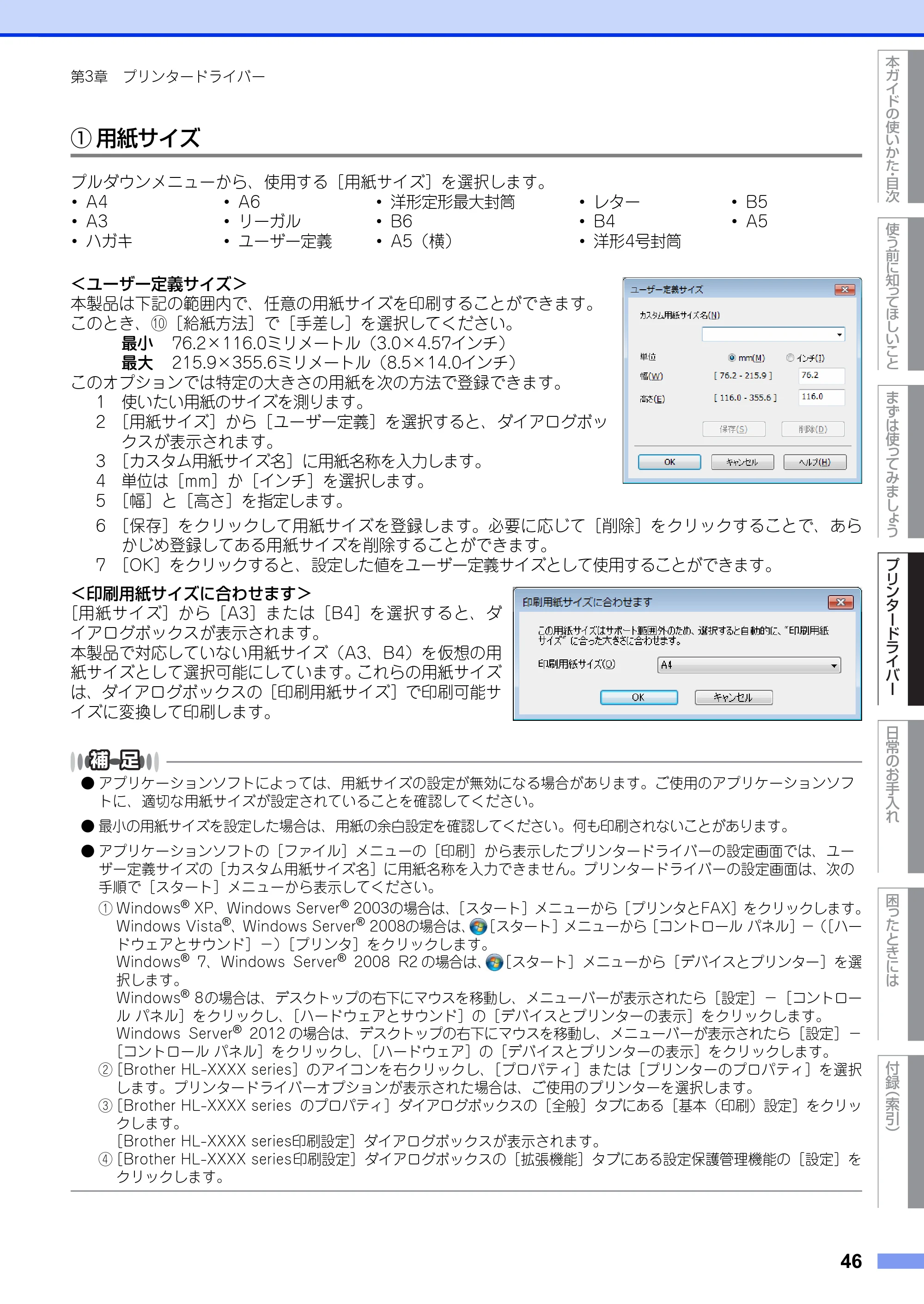

① 用紙サイズ
プルダウンメニューから、使用する［用紙サイズ］を選択します。
･ A4 ･ A6 ･洋形定形最大封筒･レター･ B5
･ A3 ･リーガル･ B6 ･ B4 ･ A5
･ハガキ･ユーザー定義･ A5（横）･洋形4号封筒

アプリケーションソフトによっては、用紙サイズの設定が無効になる場合があります。ご使用のアプリケーションソフ

トに、適切な用紙サイズが設定されていることを確認してください。

最小の用紙サイズを設定した場合は、用紙の余白設定を確認してください。何も印刷されないことがあります。
アプリケーションソフトの［ファイル］メニューの［印刷］から表示したプリンタードライバーの設定画面では、ユー

ザー定義サイズの［カスタム用紙サイズ名］に用紙名称を入力できません。プリンタードライバーの設定画面は、次の
手順で［スタート］メニューから表示してください。
① Windows
®
XP、Windows Server
®
2003の場合は、［スタート］メニューから［プリンタとFAX］をクリックします。
Windows Vista
®
、Windows Server
®
2008の場合は、［スタート］メニューから［コントロールパネル］－（［ハー
ドウェアとサウンド］－）［プリンタ］をクリックします。
Windows
®
7、Windows Server
®
2008 R2 の場合は、［スタート］メニューから［デバイスとプリンター］を選
択します。
Windows
®
8の場合は、デスクトップの右下にマウスを移動し、メニューバーが表示されたら［設定］－［コントロー
ルパネル］をクリックし、［ハードウェアとサウンド］の［デバイスとプリンターの表示］をクリックします。
Windows Server
®
2012 の場合は、デスクトップの右下にマウスを移動し、メニューバーが表示されたら［設定］－

［コントロールパネル］をクリックし、［ハードウェア］の［デバイスとプリンターの表示］をクリックします。
②［Brother HL-XXXX series］のアイコンを右クリックし、［プロパティ］または［プリンターのプロパティ］を選択
します。プリンタードライバーオプションが表示された場合は、ご使用のプリンターを選択します。
③［Brother HL-XXXX series のプロパティ］ダイアログボックスの［全般］タブにある［基本（印刷）設定］をクリッ
クします。
［Brother HL-XXXX series印刷設定］ダイアログボックスが表示されます。
④［Brother HL-XXXX series印刷設定］ダイアログボックスの［拡張機能］タブにある設定保護管理機能の［設定］を
クリックします。
＜ユーザー定義サイズ＞
本製品は下記の範囲内で、任意の用紙サイズを印刷することができます。
このとき、⑩［給紙方法］で［手差し］を選択してください。
最小 76.2×116.0ミリメートル（3.0×4.57インチ）

最大 215.9×355.6ミリメートル（8.5×14.0インチ）
このオプションでは特定の大きさの用紙を次の方法で登録できます。
1 使いたい用紙のサイズを測ります。
2 ［用紙サイズ］から［ユーザー定義］を選択すると、ダイアログボッ
クスが表示されます。
3 ［カスタム用紙サイズ名］に用紙名称を入力します。
4 単位は［mm］か［インチ］を選択します。
5 ［幅］と［高さ］を指定します。
6 ［保存］をクリックして用紙サイズを登録します。必要に応じて［削除］をクリックすることで、あら
かじめ登録してある用紙サイズを削除することができます。
7 ［OK］をクリックすると、設定した値をユーザー定義サイズとして使用することができます。
＜印刷用紙サイズに合わせます＞
［用紙サイズ］から［A3］または［B4］を選択すると、ダ
イアログボックスが表示されます。
本製品で対応していない用紙サイズ（A3、B4）を仮想の用
紙サイズとして選択可能にしています。これらの用紙サイズ
は、ダイアログボックスの［印刷用紙サイズ］で印刷可能サ

イズに変換して印刷します。

47ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
47
第3章プリンタードライバー

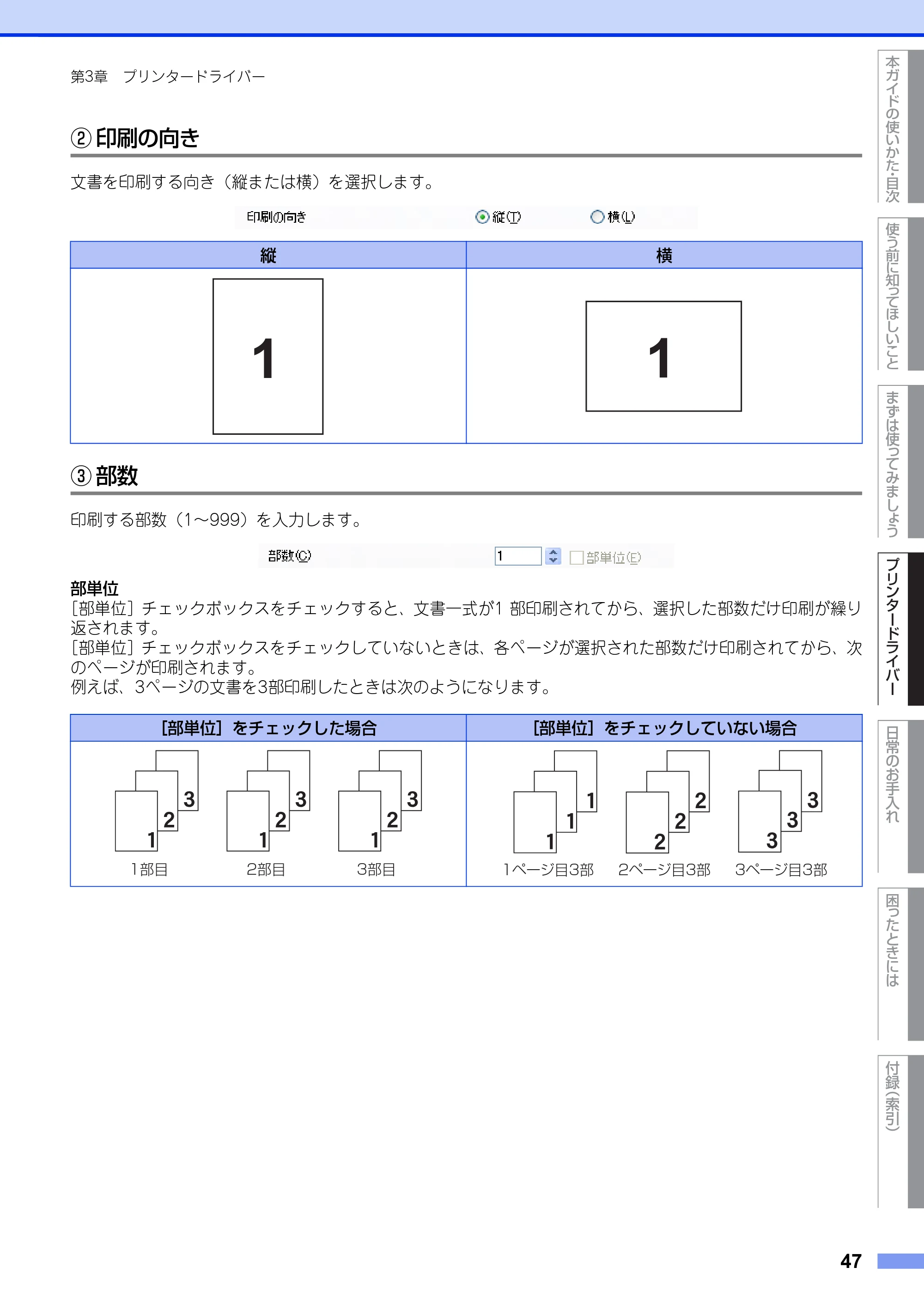

② 印刷の向き
文書を印刷する向き（縦または横）を選択します。
③ 部数
印刷する部数（1～999）を入力します。
部単位
［部単位］チェックボックスをチェックすると、文書一式が1 部印刷されてから、選択した部数だけ印刷が繰り
返されます。
［部単位］チェックボックスをチェックしていないときは、各ページが選択された部数だけ印刷されてから、次
のページが印刷されます。
例えば、3ページの文書を3部印刷したときは次のようになります。
縦横
［部単位］をチェックした場合［部単位］をチェックしていない場合
1 1
1部目 2部目 3部目 1ページ目3部 2ページ目3部 3ページ目3部

48ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
48
第3章プリンタードライバー

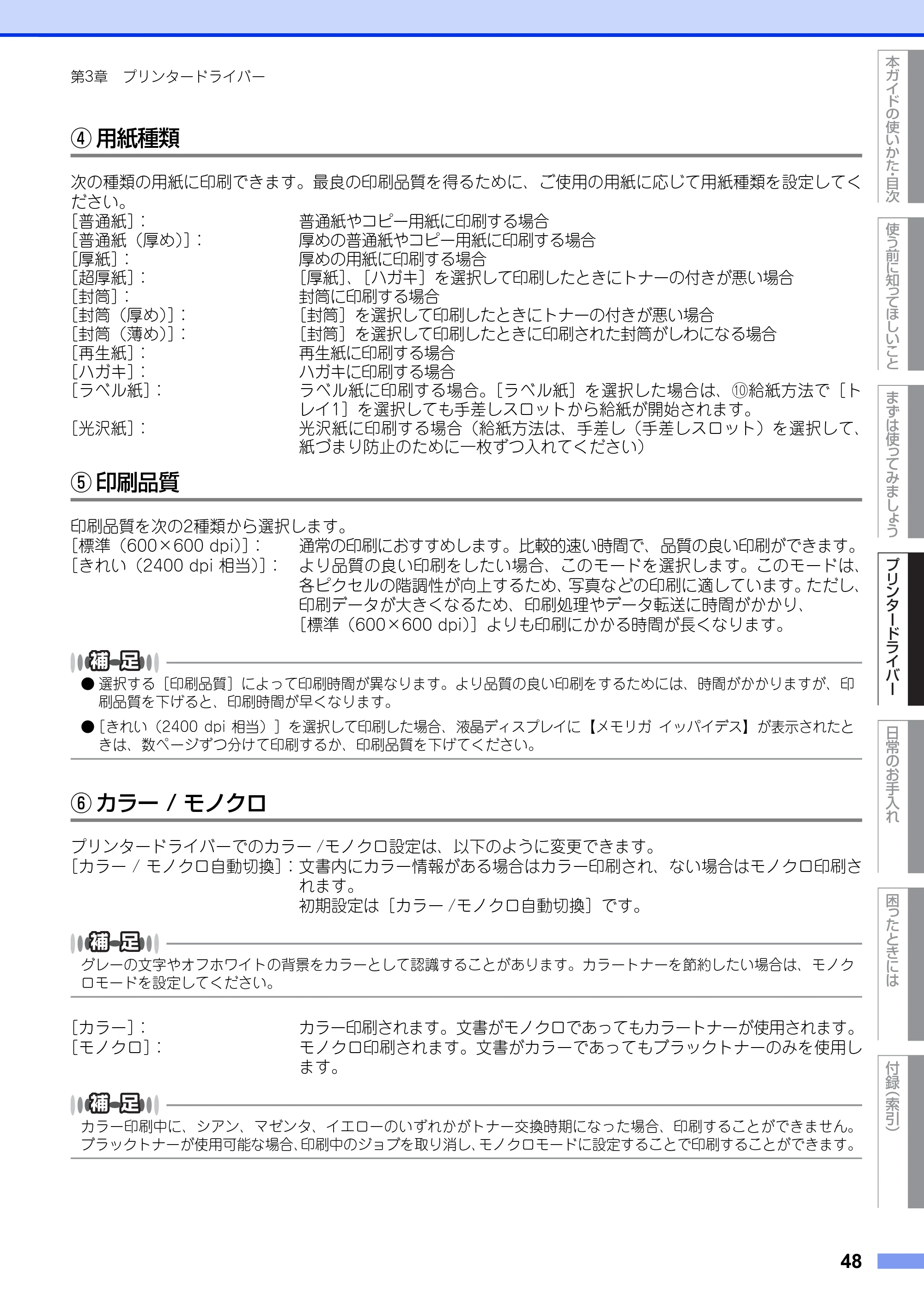

④ 用紙種類
次の種類の用紙に印刷できます。最良の印刷品質を得るために、ご使用の用紙に応じて用紙種類を設定してく
ださい。
［普通紙］：普通紙やコピー用紙に印刷する場合
［普通紙（厚め）］：厚めの普通紙やコピー用紙に印刷する場合
［厚紙］：厚めの用紙に印刷する場合
［超厚紙］：［厚紙］、［ハガキ］を選択して印刷したときにトナーの付きが悪い場合
［封筒］：封筒に印刷する場合
［封筒（厚め）］：［封筒］を選択して印刷したときにトナーの付きが悪い場合
［封筒（薄め）］：［封筒］を選択して印刷したときに印刷された封筒がしわになる場合
［再生紙］：再生紙に印刷する場合
［ハガキ］：ハガキに印刷する場合
［ラベル紙］：ラベル紙に印刷する場合。［ラベル紙］を選択した場合は、⑩給紙方法で［ト
レイ1］を選択しても手差しスロットから給紙が開始されます。
［光沢紙］：光沢紙に印刷する場合（給紙方法は、手差し（手差しスロット）を選択して、
紙づまり防止のために一枚ずつ入れてください）

⑤ 印刷品質
印刷品質を次の2種類から選択します。
［標準（600×600 dpi）］：通常の印刷におすすめします。比較的速い時間で、品質の良い印刷ができます。
［きれい（2400 dpi 相当）］：より品質の良い印刷をしたい場合、このモードを選択します。このモードは、
各ピクセルの階調性が向上するため、写真などの印刷に適しています。ただし、
印刷データが大きくなるため、印刷処理やデータ転送に時間がかかり、
［標準（600×600 dpi）］よりも印刷にかかる時間が長くなります。

選択する［印刷品質］によって印刷時間が異なります。より品質の良い印刷をするためには、時間がかかりますが、印

刷品質を下げると、印刷時間が早くなります。

［きれい（2400 dpi 相当）］を選択して印刷した場合、液晶ディスプレイに【メモリガイッパイデス】が表示されたと

きは、数ページずつ分けて印刷するか、印刷品質を下げてください。
⑥ カラー / モノクロ
プリンタードライバーでのカラー /モノクロ設定は、以下のように変更できます。
［カラー / モノクロ自動切換］：文書内にカラー情報がある場合はカラー印刷され、ない場合はモノクロ印刷さ
れます。
初期設定は［カラー /モノクロ自動切換］です。
グレーの文字やオフホワイトの背景をカラーとして認識することがあります。カラートナーを節約したい場合は、モノク
ロモードを設定してください。
［カラー］：カラー印刷されます。文書がモノクロであってもカラートナーが使用されます。
［モノクロ］：モノクロ印刷されます。文書がカラーであってもブラックトナーのみを使用し
ます。
カラー印刷中に、シアン、マゼンタ、イエローのいずれかがトナー交換時期になった場合、印刷することができません。
ブラックトナーが使用可能な場合、印刷中のジョブを取り消し、モノクロモードに設定することで印刷することができます。

49ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
49
第3章プリンタードライバー

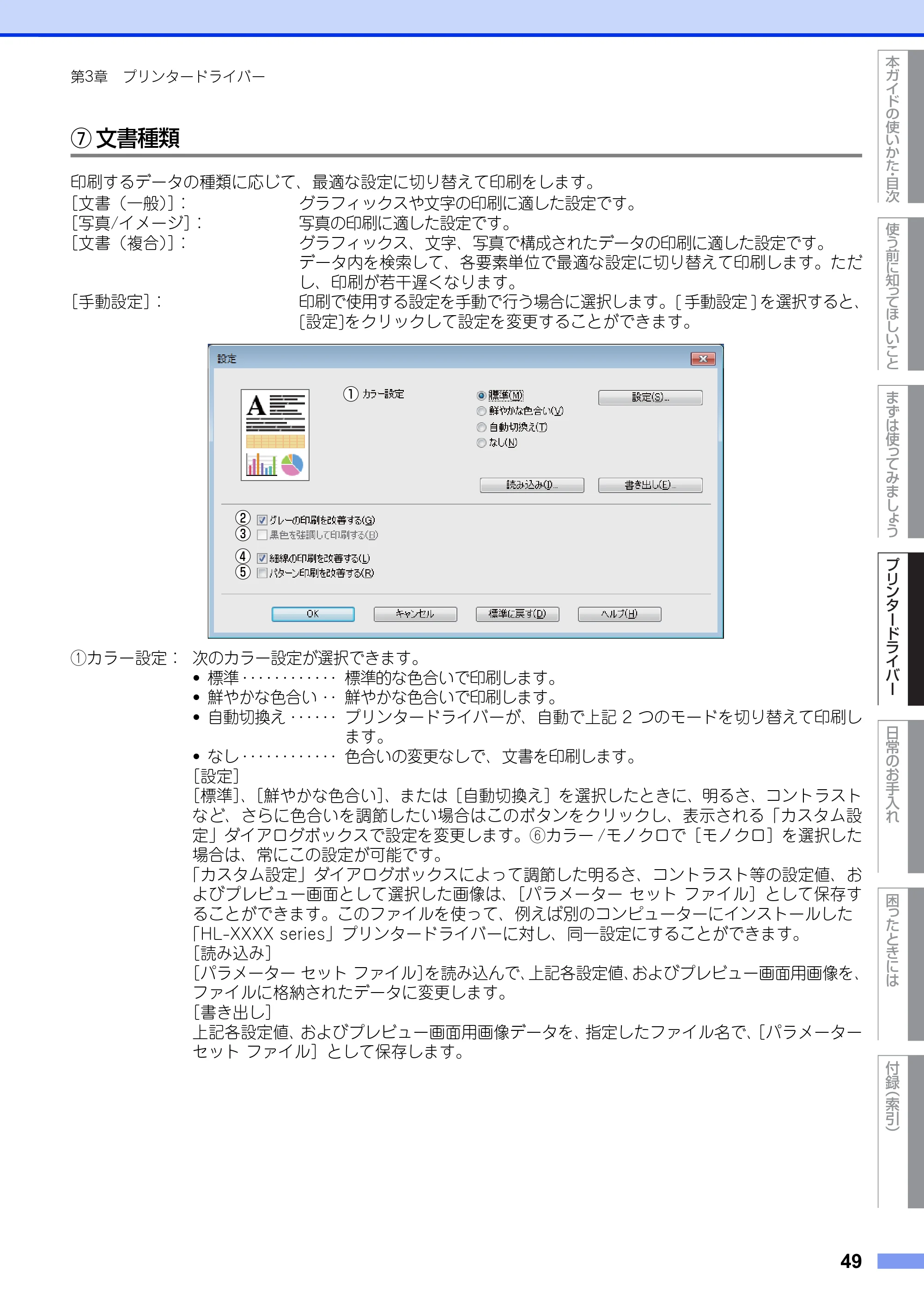

⑦ 文書種類
印刷するデータの種類に応じて、最適な設定に切り替えて印刷をします。
［文書（一般）］：グラフィックスや文字の印刷に適した設定です。
［写真/イメージ］：写真の印刷に適した設定です。
［文書（複合）］：グラフィックス、文字、写真で構成されたデータの印刷に適した設定です。
データ内を検索して、各要素単位で最適な設定に切り替えて印刷します。ただ
し、印刷が若干遅くなります。
［手動設定］：印刷で使用する設定を手動で行う場合に選択します。[ 手動設定 ] を選択すると、
[設定]をクリックして設定を変更することができます。
①カラー設定：次のカラー設定が選択できます。

標準････････････標準的な色合いで印刷します。
鮮やかな色合い･･鮮やかな色合いで印刷します。
自動切換え･･････プリンタードライバーが、自動で上記 2 つのモードを切り替えて印刷し

ます。

なし････････････色合いの変更なしで、文書を印刷します。

［設定］
［標準］、［鮮やかな色合い］、または［自動切換え］を選択したときに、明るさ、コントラスト
など、さらに色合いを調節したい場合はこのボタンをクリックし、表示される「カスタム設
定」ダイアログボックスで設定を変更します。⑥カラー /モノクロで［モノクロ］を選択した
場合は、常にこの設定が可能です。
「カスタム設定」ダイアログボックスによって調節した明るさ、コントラスト等の設定値、お
よびプレビュー画面として選択した画像は、［パラメーターセットファイル］として保存す
ることができます。このファイルを使って、例えば別のコンピューターにインストールした
「HL-XXXX series」プリンタードライバーに対し、同一設定にすることができます。
［読み込み］
［パラメーターセットファイル］を読み込んで、上記各設定値、およびプレビュー画面用画像を、
ファイルに格納されたデータに変更します。
［書き出し］
上記各設定値、およびプレビュー画面用画像データを、指定したファイル名で、［パラメーター
セットファイル］として保存します。

①
②
③
④
⑤

50ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
50
第3章プリンタードライバー

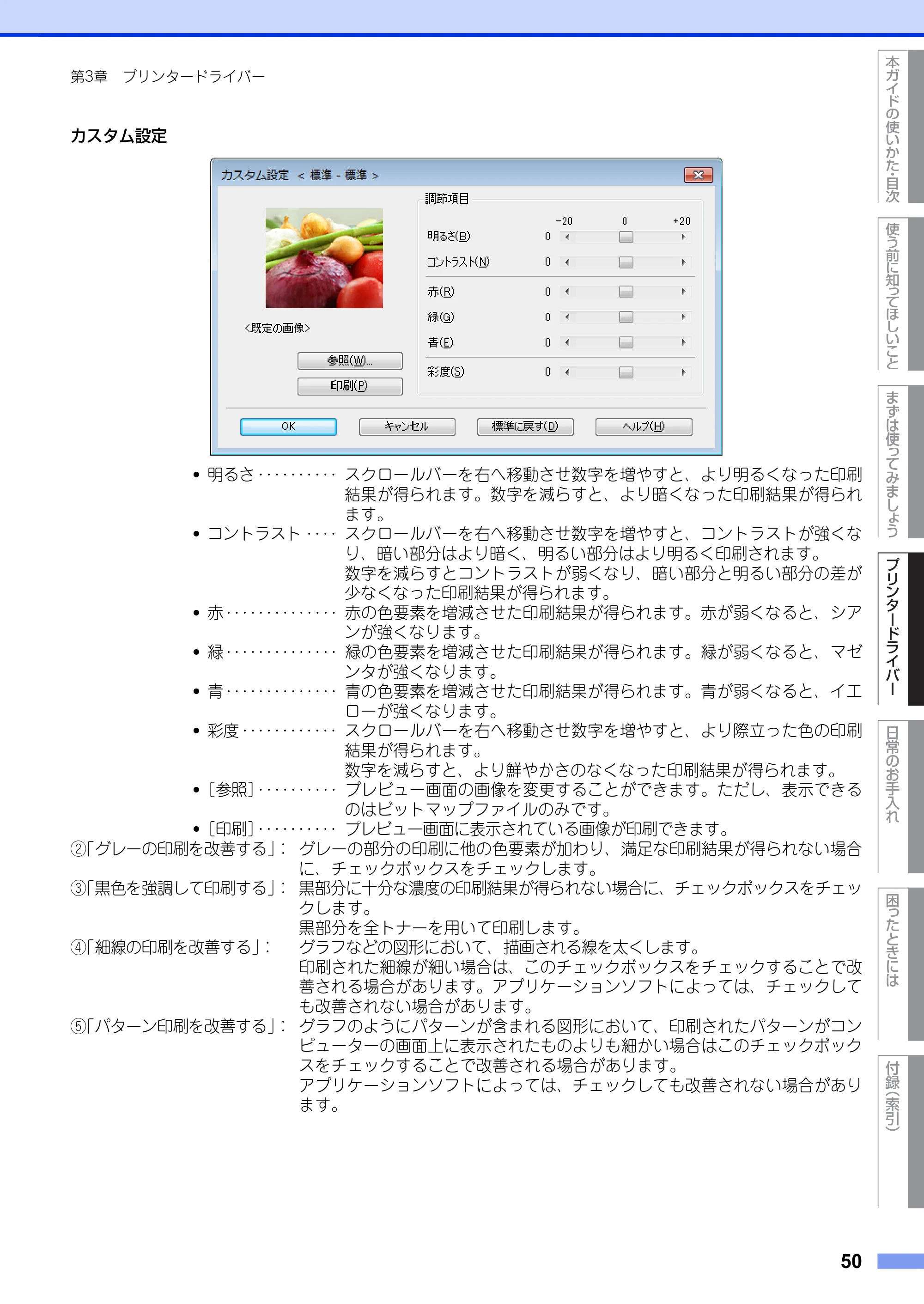

カスタム設定

明るさ･･････････スクロールバーを右へ移動させ数字を増やすと、より明るくなった印刷

結果が得られます。数字を減らすと、より暗くなった印刷結果が得られ
ます。

コントラスト････スクロールバーを右へ移動させ数字を増やすと、コントラストが強くな

り、暗い部分はより暗く、明るい部分はより明るく印刷されます。
数字を減らすとコントラストが弱くなり、暗い部分と明るい部分の差が
少なくなった印刷結果が得られます。

赤･･････････････赤の色要素を増減させた印刷結果が得られます。赤が弱くなると、シア

ンが強くなります。

緑･･････････････緑の色要素を増減させた印刷結果が得られます。緑が弱くなると、マゼ

ンタが強くなります。

青･･････････････青の色要素を増減させた印刷結果が得られます。青が弱くなると、イエ

ローが強くなります。

彩度････････････スクロールバーを右へ移動させ数字を増やすと、より際立った色の印刷

結果が得られます。
数字を減らすと、より鮮やかさのなくなった印刷結果が得られます。

［参照］･･････････プレビュー画面の画像を変更することができます。ただし、表示できる

のはビットマップファイルのみです。

［印刷］･･････････プレビュー画面に表示されている画像が印刷できます。

②「グレーの印刷を改善する」：グレーの部分の印刷に他の色要素が加わり、満足な印刷結果が得られない場合
に、チェックボックスをチェックします。
③「黒色を強調して印刷する」：黒部分に十分な濃度の印刷結果が得られない場合に、チェックボックスをチェッ
クします。
黒部分を全トナーを用いて印刷します。
④「細線の印刷を改善する」：グラフなどの図形において、描画される線を太くします。
印刷された細線が細い場合は、このチェックボックスをチェックすることで改
善される場合があります。アプリケーションソフトによっては、チェックして
も改善されない場合があります。
⑤「パターン印刷を改善する」：グラフのようにパターンが含まれる図形において、印刷されたパターンがコン
ピューターの画面上に表示されたものよりも細かい場合はこのチェックボック
スをチェックすることで改善される場合があります。
アプリケーションソフトによっては、チェックしても改善されない場合があり
ます。

51ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
51
第3章プリンタードライバー

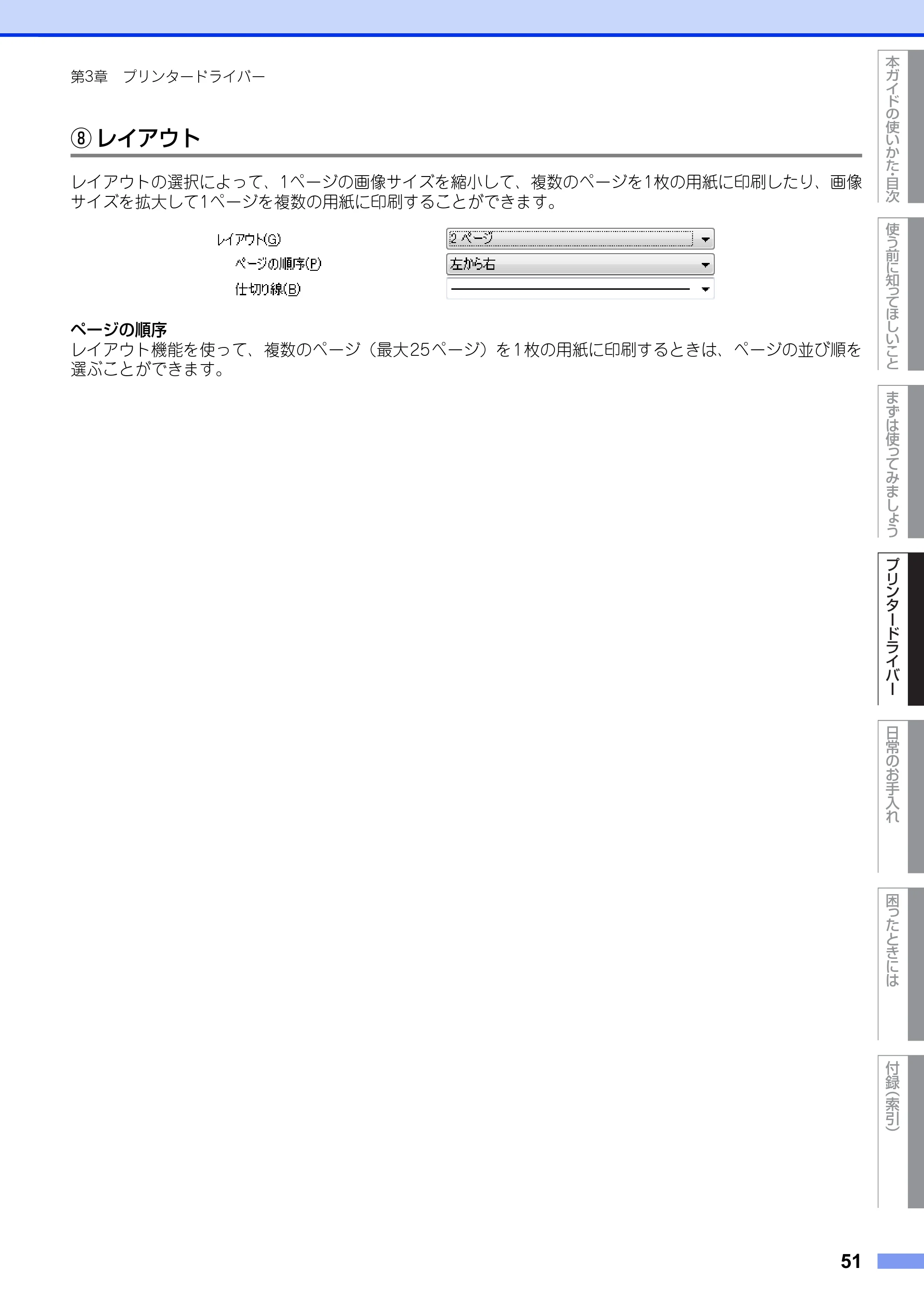

⑧ レイアウト
レイアウトの選択によって、1ページの画像サイズを縮小して、複数のページを1枚の用紙に印刷したり、画像
サイズを拡大して1ページを複数の用紙に印刷することができます。
ページの順序
レイアウト機能を使って、複数のページ（最大25ページ）を1枚の用紙に印刷するときは、ページの並び順を
選ぶことができます。

52ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
52
第3章プリンタードライバー

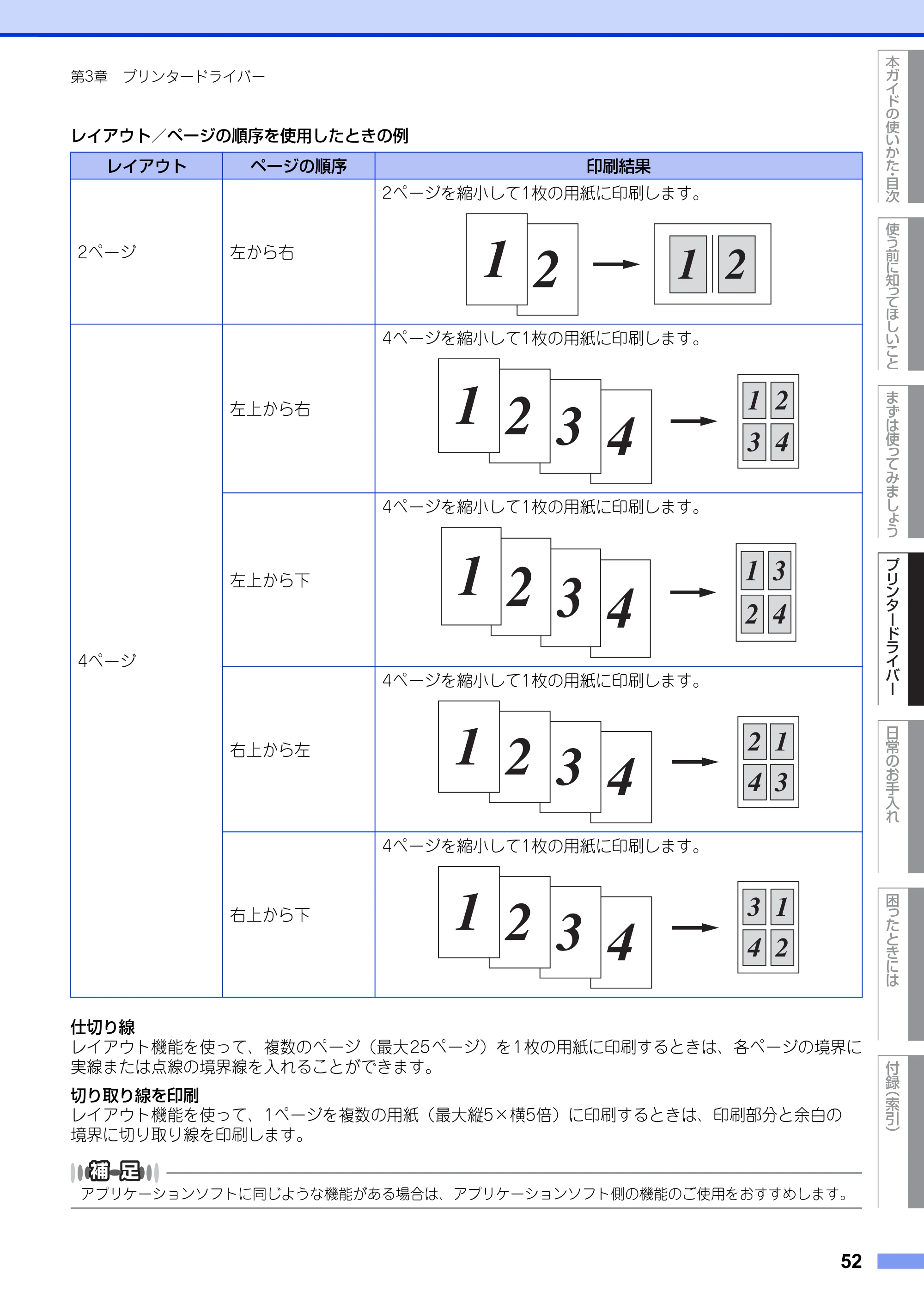

レイアウト／ページの順序を使用したときの例
仕切り線
レイアウト機能を使って、複数のページ（最大25ページ）を1枚の用紙に印刷するときは、各ページの境界に
実線または点線の境界線を入れることができます。
切り取り線を印刷
レイアウト機能を使って、1ページを複数の用紙（最大縦5×横5倍）に印刷するときは、印刷部分と余白の
境界に切り取り線を印刷します。
アプリケーションソフトに同じような機能がある場合は、アプリケーションソフト側の機能のご使用をおすすめします。
レイアウトページの順序印刷結果
2ページ左から右
2ページを縮小して1枚の用紙に印刷します。
4ページ
左上から右
4ページを縮小して1枚の用紙に印刷します。
左上から下
4ページを縮小して1枚の用紙に印刷します。
右上から左
4ページを縮小して1枚の用紙に印刷します。
右上から下
4ページを縮小して1枚の用紙に印刷します。

53ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
53
第3章プリンタードライバー

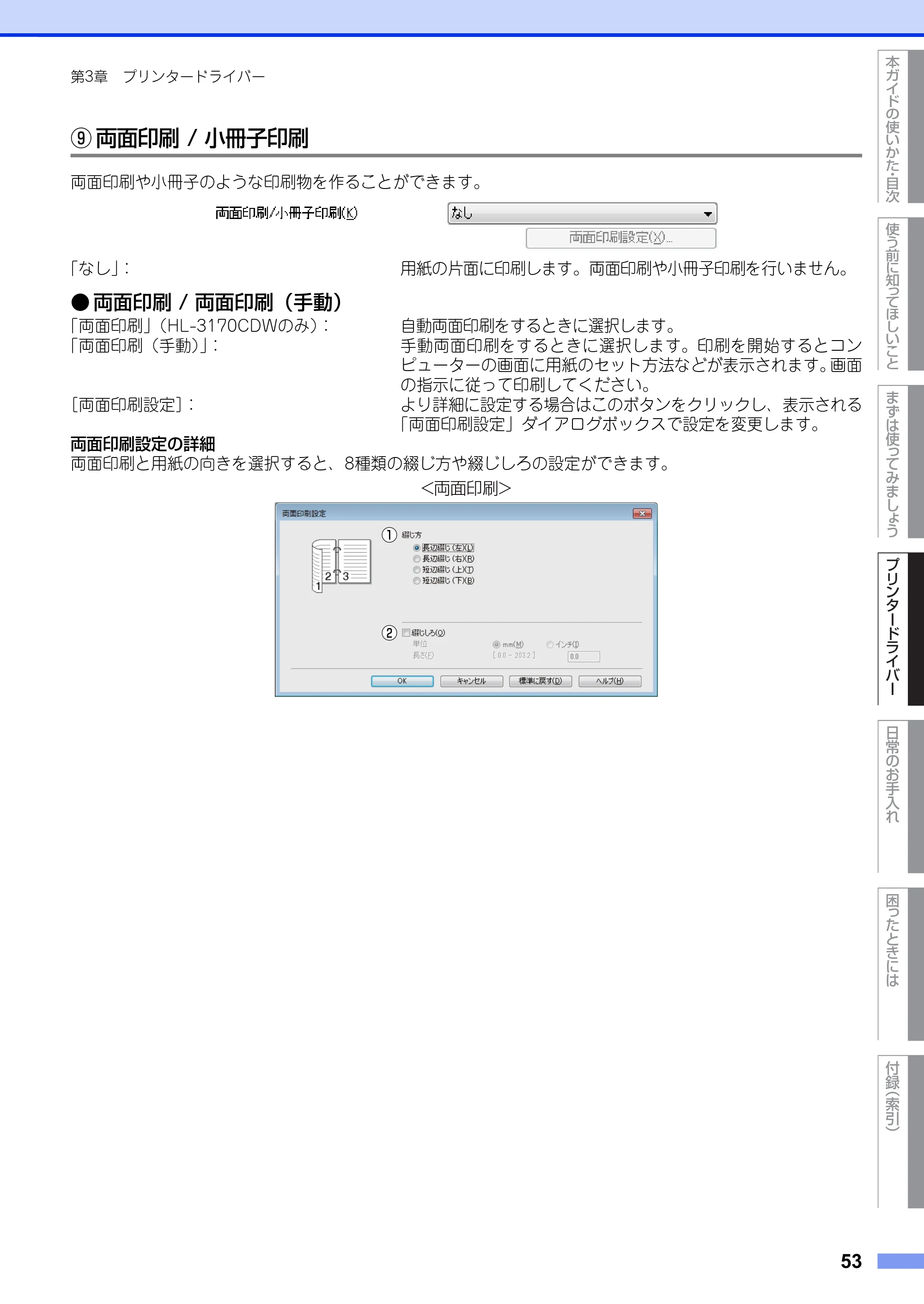

⑨ 両面印刷 / 小冊子印刷
両面印刷や小冊子のような印刷物を作ることができます。
「なし」：用紙の片面に印刷します。両面印刷や小冊子印刷を行いません。

両面印刷 / 両面印刷（手動）

「両面印刷」（HL-3170CDWのみ）：自動両面印刷をするときに選択します。
「両面印刷（手動）」：手動両面印刷をするときに選択します。印刷を開始するとコン
ピューターの画面に用紙のセット方法などが表示されます。画面
の指示に従って印刷してください。
［両面印刷設定］：より詳細に設定する場合はこのボタンをクリックし、表示される
「両面印刷設定」ダイアログボックスで設定を変更します。
両面印刷設定の詳細
両面印刷と用紙の向きを選択すると、8種類の綴じ方や綴じしろの設定ができます。
①
②
<両面印刷>

54ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
54
第3章プリンタードライバー

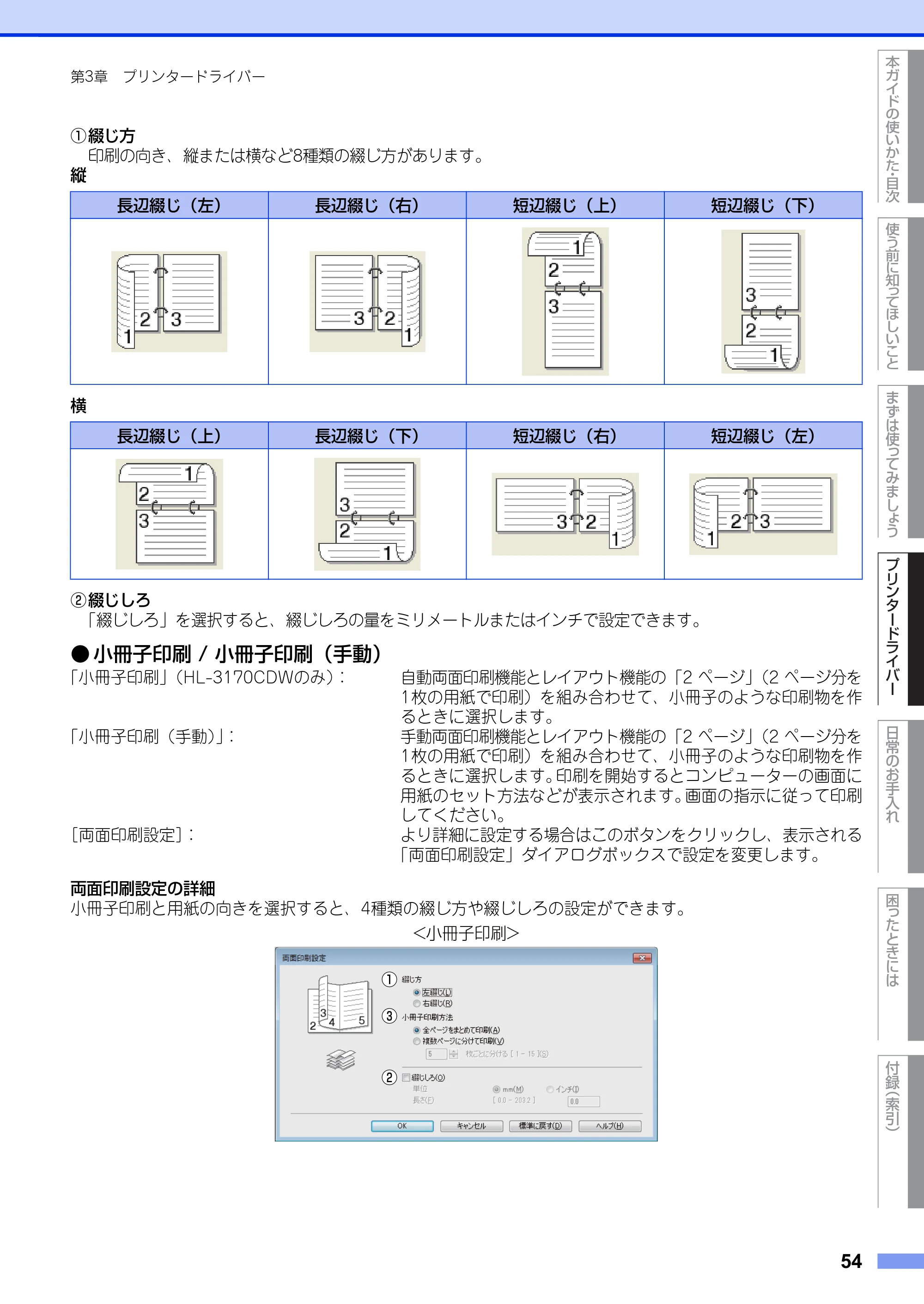

①綴じ方
印刷の向き、縦または横など8種類の綴じ方があります。
縦
横
②綴じしろ
「綴じしろ」を選択すると、綴じしろの量をミリメートルまたはインチで設定できます。

小冊子印刷 / 小冊子印刷（手動）

「小冊子印刷」（HL-3170CDWのみ）：自動両面印刷機能とレイアウト機能の「2 ページ」（2 ページ分を
1枚の用紙で印刷）を組み合わせて、小冊子のような印刷物を作
るときに選択します。
「小冊子印刷（手動）」：手動両面印刷機能とレイアウト機能の「2 ページ」（2 ページ分を
1枚の用紙で印刷）を組み合わせて、小冊子のような印刷物を作
るときに選択します。印刷を開始するとコンピューターの画面に
用紙のセット方法などが表示されます。画面の指示に従って印刷
してください。
［両面印刷設定］：より詳細に設定する場合はこのボタンをクリックし、表示される
「両面印刷設定」ダイアログボックスで設定を変更します。
両面印刷設定の詳細
小冊子印刷と用紙の向きを選択すると、4種類の綴じ方や綴じしろの設定ができます。
長辺綴じ（左）長辺綴じ（右）短辺綴じ（上）短辺綴じ（下）
長辺綴じ（上）長辺綴じ（下）短辺綴じ（右）短辺綴じ（左）
①
②
③
<小冊子印刷>

55ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
55
第3章プリンタードライバー

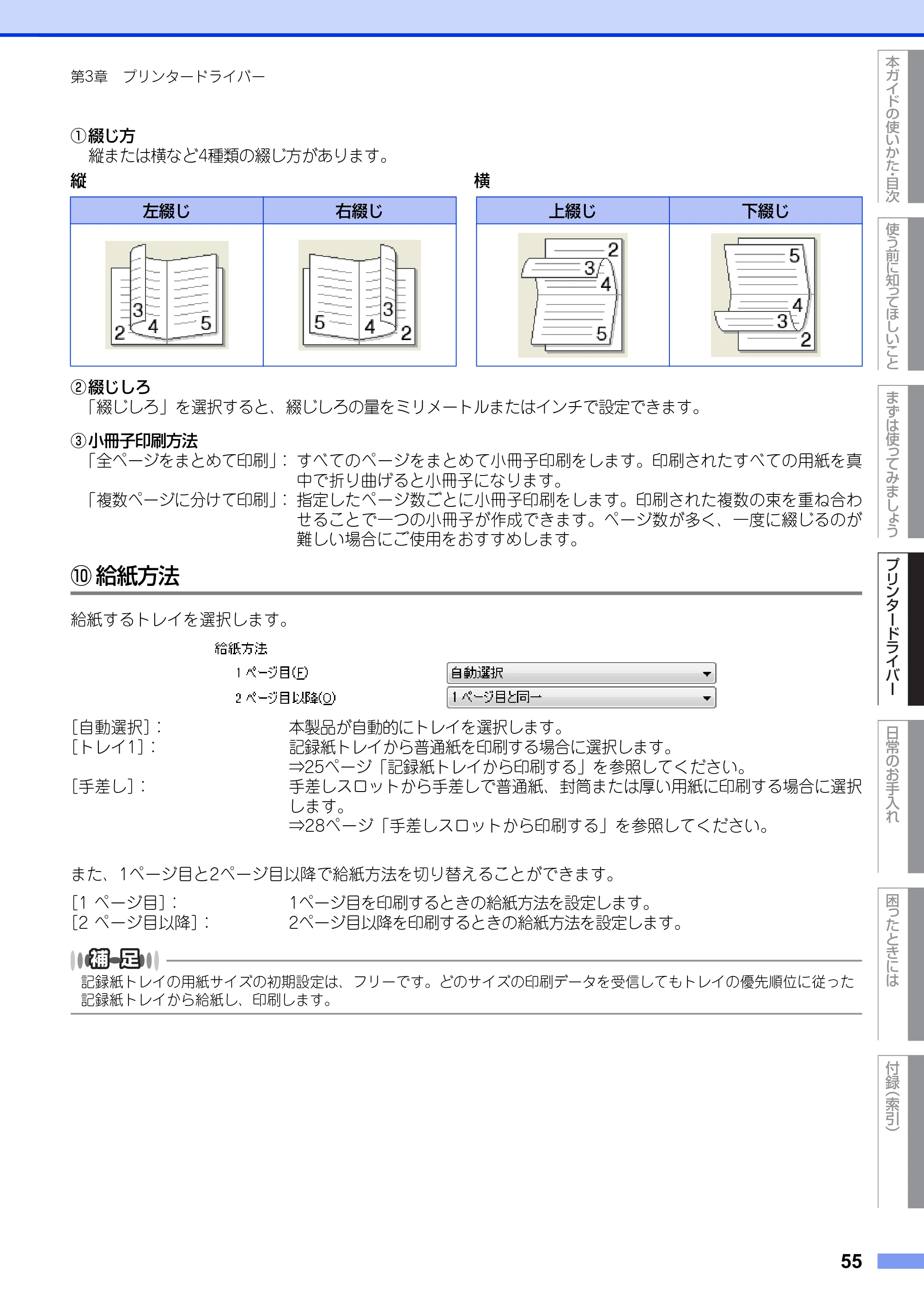

①綴じ方
縦または横など4種類の綴じ方があります。
縦横
②綴じしろ
「綴じしろ」を選択すると、綴じしろの量をミリメートルまたはインチで設定できます。
③小冊子印刷方法
「全ページをまとめて印刷」：すべてのページをまとめて小冊子印刷をします。印刷されたすべての用紙を真
中で折り曲げると小冊子になります。
「複数ページに分けて印刷」：指定したページ数ごとに小冊子印刷をします。印刷された複数の束を重ね合わ
せることで一つの小冊子が作成できます。ページ数が多く、一度に綴じるのが
難しい場合にご使用をおすすめします。
⑩ 給紙方法
給紙するトレイを選択します。
［自動選択］：本製品が自動的にトレイを選択します。
［トレイ1］：記録紙トレイから普通紙を印刷する場合に選択します。
⇒25ページ「記録紙トレイから印刷する」を参照してください。
［手差し］：手差しスロットから手差しで普通紙、封筒または厚い用紙に印刷する場合に選択
します。
⇒28ページ「手差しスロットから印刷する」を参照してください。

また、1ページ目と2ページ目以降で給紙方法を切り替えることができます。
［1 ページ目］： 1ページ目を印刷するときの給紙方法を設定します。
［2 ページ目以降］： 2ページ目以降を印刷するときの給紙方法を設定します。
記録紙トレイの用紙サイズの初期設定は、フリーです。どのサイズの印刷データを受信してもトレイの優先順位に従った
記録紙トレイから給紙し、印刷します。
左綴じ右綴じ上綴じ下綴じ

56ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
56
第3章プリンタードライバー

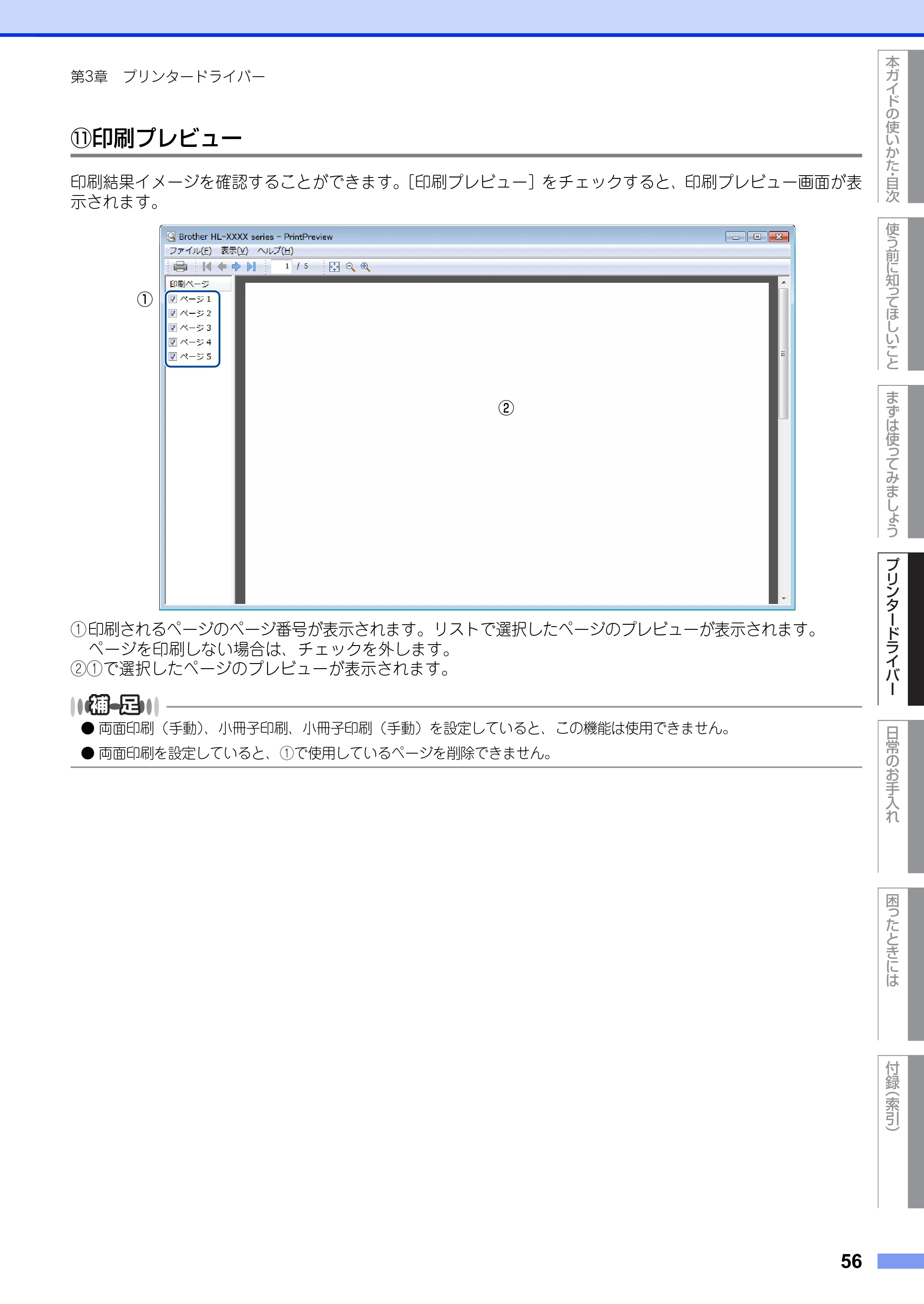

⑪印刷プレビュー
印刷結果イメージを確認することができます。［印刷プレビュー］をチェックすると、印刷プレビュー画面が表
示されます。
①印刷されるページのページ番号が表示されます。リストで選択したページのプレビューが表示されます。
ページを印刷しない場合は、チェックを外します。
②①で選択したページのプレビューが表示されます。

両面印刷（手動）、小冊子印刷、小冊子印刷（手動）を設定していると、この機能は使用できません。
両面印刷を設定していると、①で使用しているページを削除できません。

①
②

57ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
57
第3章プリンタードライバー

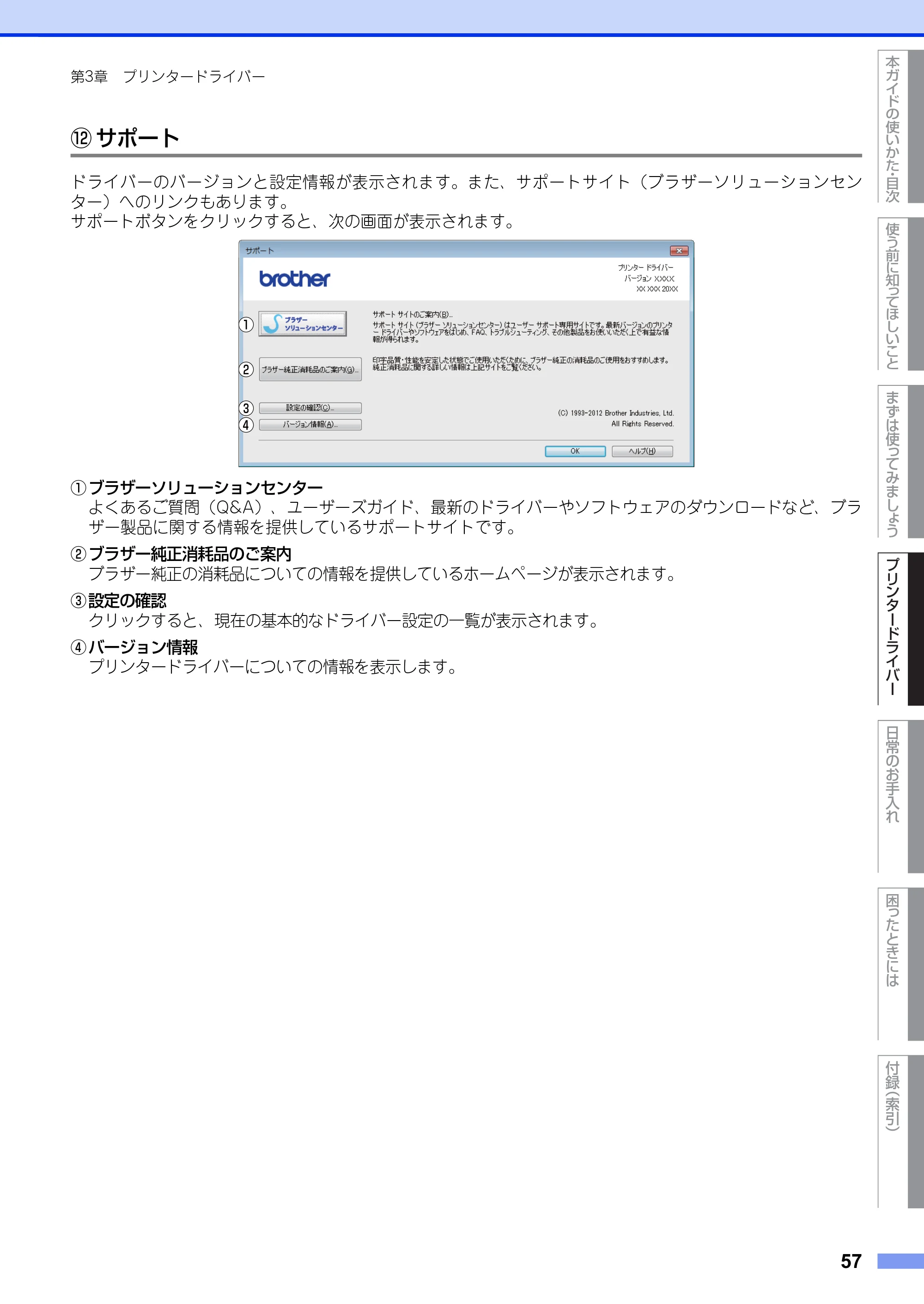

⑫ サポート
ドライバーのバージョンと設定情報が表示されます。また、サポートサイト（ブラザーソリューションセン
ター）へのリンクもあります。
サポートボタンをクリックすると、次の画面が表示されます。
① ブラザーソリューションセンター
よくあるご質問（Q&A）、ユーザーズガイド、最新のドライバーやソフトウェアのダウンロードなど、ブラ
ザー製品に関する情報を提供しているサポートサイトです。
② ブラザー純正消耗品のご案内
ブラザー純正の消耗品についての情報を提供しているホームページが表示されます。
③設定の確認
クリックすると、現在の基本的なドライバー設定の一覧が表示されます。
④ バージョン情報
プリンタードライバーについての情報を表示します。
②
①
③
④

［拡張機能］タブでの設定項目

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
58
第3章プリンタードライバー

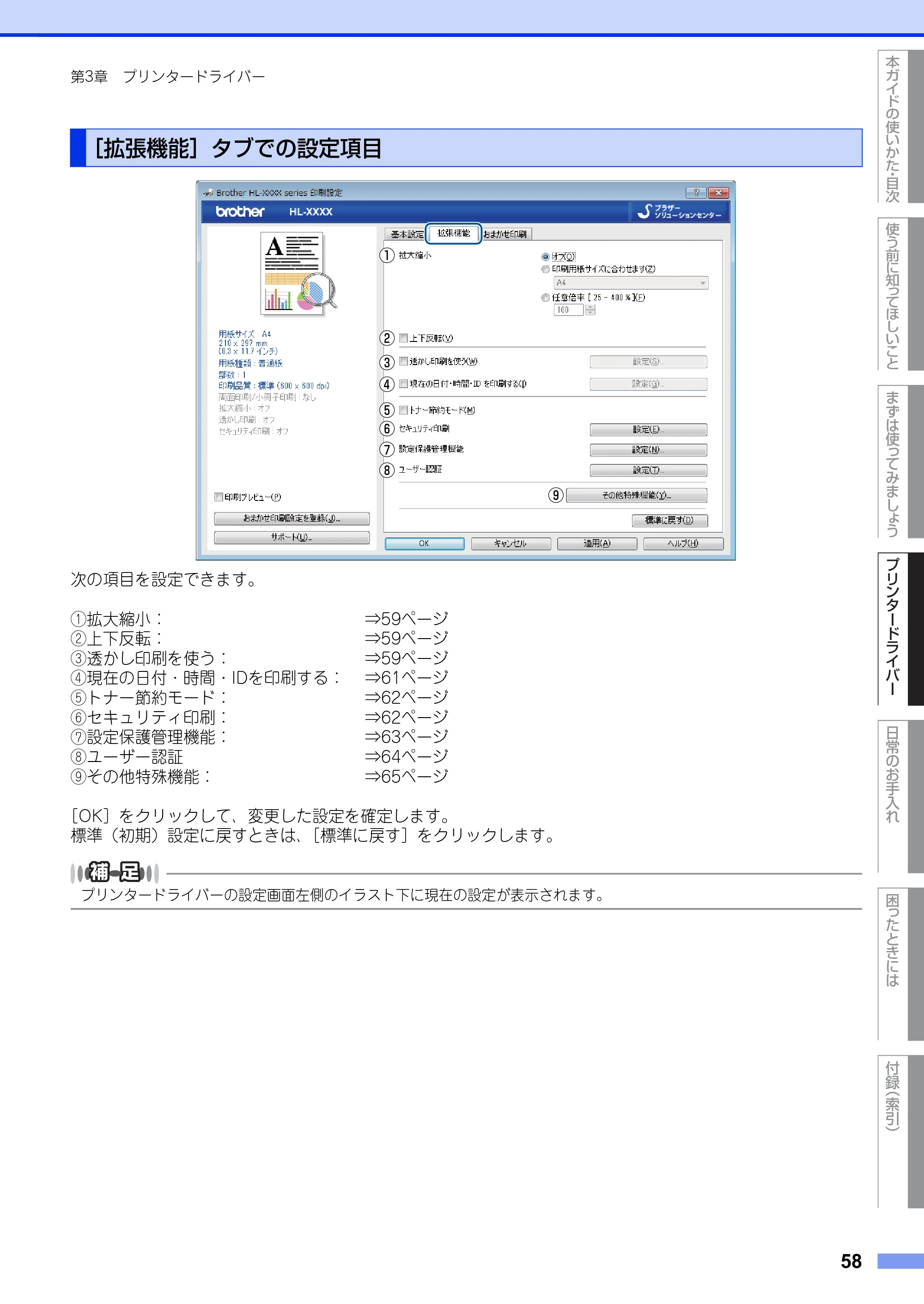

次の項目を設定できます。
①拡大縮小： ⇒59ページ
②上下反転： ⇒59ページ
③透かし印刷を使う： ⇒59ページ
④現在の日付・時間・IDを印刷する： ⇒61ページ
⑤トナー節約モード： ⇒62ページ
⑥セキュリティ印刷： ⇒62ページ
⑦設定保護管理機能： ⇒63ページ
⑧ユーザー認証 ⇒64ページ
⑨その他特殊機能： ⇒65ページ
［OK］をクリックして、変更した設定を確定します。
標準（初期）設定に戻すときは、［標準に戻す］をクリックします。
プリンタードライバーの設定画面左側のイラスト下に現在の設定が表示されます。
［拡張機能］タブでの設定項目
①
②
③
④
⑤
⑥
⑧
⑦
⑨

59ページ

図を読み込み中

原文・図解 · p.59

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
59
第3章プリンタードライバー
① 拡大縮小
アプリケーションソフトで作成した文書や画像のデータを変更せずに、ページイメージをそのまま拡大縮小し
て用紙サイズを変更し、印刷できます。
［オフ］：画面に表示されたとおりに文書を印刷します。
［印刷用紙サイズに合わせます］：文書が非定形サイズの場合や標準サイズの用紙しかない場合は、［印刷用紙サ
イズに合わせます］を選択し、［印刷用紙サイズ］で選択した用紙サイズに拡
大縮小して印刷します。
［任意倍率］：［任意倍率［25 － 400％］］で設定した倍率で印刷します。
② 上下反転
チェックボックスをチェックすると、上下を逆にして印刷します。
③ 透かし印刷を使う
ロゴまたは文書を入力して使うことができます。あらかじめいくつか透かしが登録されていますが、任意のテ
キスト、またはビットマップを用いた透かしも作成することができます。
チェックボックスをチェックすると、［透かし設定］から選択した透かしを文書に入れて印刷できるようになり
ます。また、選択した透かしは編集することもできます。

チェックボックスをチェックし、［設定］をクリックすると、［透かし印刷設定］ダイアログボックスが表示さ
れます。
透かし印刷設定の詳細
①透かし設定
使用する透かしを選択します。
［設定］をクリックすると、⇒ 61 ページ「透かし印刷編集」画面が表示され、透かしのサイズやページ上の
位置を変更することができます。新しい透かしを追加したい場合は、［追加］をクリックし、［スタイル］の
［文字を使う］または［ビットマップを使う］を選択します。
［削除］をクリックして表示される確認メッセージの［はい］をクリックすると、選択した透かしを削除できます。
①
②
③
④

60ページ

図を読み込み中

原文・図解 · p.60

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
60
第3章プリンタードライバー
②前面に印刷する
このチェックボックスをチェックすると設定した文字や画像が文書前面に印刷されます。
③袋文字で印刷する
透かしの輪郭のみを印刷したいときは、［袋文字で印刷する］チェックボックスをチェックします。
④ カスタム設定
［カスタム設定］には、次の選択項目があります。
［1ページ目］： 1ページ目に印刷する透かしを選択します。
［2ページ目以降］： 2ページ目以降に印刷する透かしを選択します。
［前面に印刷する］をチェックした場合［前面に印刷する］をチェックしていない場合
［袋文字で印刷する］をチェックした場合［袋文字で印刷する］をチェックしていない場合

61ページ

図を読み込み中

原文・図解 · p.61

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
61
第3章プリンタードライバー
透かし印刷編集の詳細
①位置
ページ上の透かしを配置する位置や角度を設定します。
② スタイル
透かしが、文字かビットマップかを選択します。
③ タイトル
設定した透かしの名前を設定します。ここで設定した名前は、［透かし印刷設定］ダイアログボックスの［透
かし設定］に表示されます。
④文字
透かしの文字を［表示内容］に入力して、［フォント］、［スタイル］、［サイズ］（8 ～ 255）を選択し、［色の
設定］を設定します。
⑤ ビットマップ
［ファイル］ボックスにビットマップイメージのファイル名を入力するか、［参照］をクリックして、ビット
マップファイルを指定します。
［拡大・縮小］でイメージのサイズ（25%～999%）を設定します。
④ 現在の日付・時間・IDを印刷する
日付、時間およびIDを自動で文書に入れて印刷することができます。
［拡張機能］タブで［現在の日付・時間・ID を印刷する］をチェックし［設定］をクリックすると、［現在の日
付・時間・ID を印刷する］ダイアログボックスが表示されます。日付、時間およびIDの書式や印刷位置、印刷

モードの各項目を設定してください。
①
②
③
④
⑤

62ページ

図を読み込み中

原文・図解 · p.62

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
62
第3章プリンタードライバー
⑤ トナー節約モード
［トナー節約モード］で印刷することにより、消費するトナーを節約することができます。
写真やモノクロ画像を印刷する場合は、［トナー節約モード］をおすすめしません。
⑥ セキュリティ印刷
本製品に文書を送信するとき、文章にパスワード（セキュリティ）をかけ、パスワードを知る人だけがその文
書を印刷することができます。文書は本製品側で保護されているため、本製品の操作パネルからパスワードを
入力して印刷します。

セキュリティ文書を作成する場合

1 ［セキュリティ印刷］の［設定］をクリックします。
2 ［セキュリティ印刷設定］ダイアログボックスで［セキュリティ印刷］のチェックボックスにチェック
を入れます。
3 ［パスワード］（4桁のパスワード）、［ユーザー名］、［印刷ジョブ名］を入力し、［OK］をクリックします。

セキュリティ文書を印刷する場合

セキュリティ文書を印刷する場合は、本製品の操作パネルでの操作が必要です。詳しくは、⇒33ページ「セ
キュリティ文書の印刷方法」を参照してください。

セキュリティ文書を削除する場合

セキュリティ文書を削除する場合は、本製品の操作パネルでの操作が必要です。詳しくは、⇒34ページ「セ
キュリティ文書を削除する方法」を参照してください。
セキュリティ印刷についての詳細は、⇒33ページ「セキュリティ印刷について」を参照してください。

63ページ

図を読み込み中

原文・図解 · p.63

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
63
第3章プリンタードライバー
⑦ 設定保護管理機能
［設定保護管理機能］の［設定］をクリックすると、部数印刷、レイアウト・拡大縮小、カラー /モノクロ設定、
透かし、日付・時間・ID 印刷のロックをすることができます。
アプリケーションソフトの［ファイル］メニューの［印刷］から表示したプリンタードライバーの設定画面では、設定保
護管理機能の項目が表示されません。プリンタードライバーの設定画面は、次の手順で［スタート］メニューから表示し
てください。
① Windows
®
XP、Windows Server
®
2003の場合は、［スタート］メニューから［プリンタとFAX］をクリックします。
Windows Vista
®
、Windows Server
®
2008 の場合は、［スタート］メニューから［コントロールパネル］－（［ハー
ドウェアとサウンド］－）［プリンタ］をクリックします。
Windows
®
7、Windows Server
®
2008 R2の場合は、［スタート］メニューから［デバイスとプリンター］を選択します。

Windows
®
8の場合は、デスクトップの右下にマウスを移動し、メニューバーが表示されたら［設定］－［コントロー
ルパネル］をクリックし、［ハードウェアとサウンド］の［デバイスとプリンターの表示］をクリックします。
Windows Server
®
2012の場合は、デスクトップの右下にマウスを移動し、メニューバーが表示されたら［設定］－
［コントロールパネル］をクリックし、［ハードウェア］の［デバイスとプリンターの表示］をクリックします。
②［Brother HL-XXXX series］のアイコンを右クリックし、［プロパティ］または［プリンターのプロパティ］を選択しま
す。プリンタードライバーオプションが表示された場合は、ご使用のプリンターを選択します。
③［Brother HL-XXXX seriesのプロパティ］ダイアログボックスの［全般］タブにある［基本（印刷）設定］をクリックします。
［Brother HL-XXXX series印刷設定］ダイアログボックスが表示されます。
④［Brother HL-XXXX series印刷設定］ダイアログボックスの［拡張機能］タブにある設定保護管理機能の［設定］をク

リックします。
① パスワード
保護したい機能を変更する場合は、登録したパスワードを入力し、［設定］をクリックすると、各保護対象機
能のチェックボックスがグレー表示から解除されます。
パスワードを変更したいとき、またははじめてこの機能を設定する場合に、［パスワードの変更］をクリック
し、パスワードを設定します。
②部数印刷のロック
部数印刷をロックして複数部印刷をできないようにします。
③ レイアウト・拡大縮小のロック
現在設定されているレイアウト・拡大縮小設定にロックします。もし、レイアウト設定が［2ページ］以外
に設定されている場合、小冊子印刷ができなくなります。
④ カラー / モノクロ設定のロック
モノクロ印刷にロックされます。
⑤透かしのロック
現在設定されている透かし設定にロックします。
⑥日付・時間・ID 印刷のロック
現在設定されている日付・時間・ID 印刷の設定にロックします。
①
②
③
④
⑤
⑥

64ページ

図を読み込み中

原文・図解 · p.64

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
64
第3章プリンタードライバー
⑧ ユーザー認証
セキュリティ機能ロック2.0によってコンピューターからの印刷を制限されている場合は、［ユーザー認証設定］
ダイアログボックスにIDとパスワードを入力する必要があります。
［設定］をクリックし、表示された［ユーザー認証設定］ダイアログボックスでID とパスワードを入力してください。
セキュリティ機能ロック2.0に、コンピューターにログインするために使用しているユーザー名が登録されてい
る場合は、［ログインユーザー名を使う］を選択すると、ID とパスワードの入力が不要になります。
① ログインユーザー名を使う
②の［ID 名とパスワードを使う］の代わりに、コンピューターにログインするために使用しているユー
ザー名で認証します。
②ID名とパスワードを使う
パスワードは半角4桁数字、ID名は15文字以内で入力してください。
･［印刷時にID/パスワードを入力する］
毎回印刷開始前に、IDとパスワードの入力画面を表示します。
･［ID名とパスワードを記憶する］
セキュリティ機能ロック2.0で設定されているIDとパスワードを入力します。

③認証内容の確認
本製品と通信し、現在のコンピューターからの印刷の制限状況を取得して表示します。
④印刷時に認証内容を表示する
毎回印刷開始前に、現在のコンピューターからの印刷の制限状況を表示します。
ユーザー認証を行うには、本製品でセキュリティ機能ロック 2.0 を［オン］に設定し、認証を行うログインユーザー名や
ID・パスワードをあらかじめ設定しておく必要があります。
詳しくは、⇒ユーザーズガイドネットワーク編「ウェブブラウザー設定で管理する」を参照してください。
①
②
③
④

65ページ

図を読み込み中

原文・図解 · p.65

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
65
第3章プリンタードライバー
⑨ その他特殊機能
［その他特殊機能］をクリックすると、［その他特殊機能］ダイアログボックスが表示されます。
次の印刷機能を設定できます。

色補正： ⇒66ページ
リプリントを使用： ⇒67ページ
スリープまでの時間： ⇒68ページ
印刷結果の改善： ⇒69ページ
白紙ページの節約： ⇒70ページ
黒文字印刷： ⇒70ページ

［OK］をクリックして、変更した設定を確定します。
標準（初期）設定に戻すときは［標準に戻す］をクリックします。

66ページ

図を読み込み中

原文・図解 · p.66

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
66
第3章プリンタードライバー
色補正
本製品の設置環境により、印刷画質に影響を与える場合があります。色補正は、色合いや色濃度を改善します。
･取得した情報で補正する
取得したカラー測定情報を使用しない場合は、チェックを外してください。
･マシンの測定情報を自動的に取得する
最新の測定情報を自動的に取得します。
［色補正を開始する］をクリックすると、本製品に色補正を実行させ、その後測定情報を取得します。
アプリケーションソフトの［ファイル］メニューの［印刷］から表示したプリンタードライバーの設定画面では、［色補
正］は表示されません。プリンタードライバーの設定画面は、次の手順で［スタート］メニューから表示してください。
① Windows
®
XP、Windows Server
®
2003の場合は、［スタート］メニューから［プリンタとFAX］をクリックします。
Windows Vista
®
、Windows Server
®
2008 の場合は、［スタート］メニューから［コントロールパネル］－（［ハー
ドウェアとサウンド］－）［プリンタ］をクリックします。

Windows
®
7、Windows Server
®
2008 R2の場合は、［スタート］メニューから［デバイスとプリンター］を選択します。
Windows
®
8の場合は、デスクトップの右下にマウスを移動し、メニューバーが表示されたら［設定］－［コントロー
ルパネル］をクリックし、［ハードウェアとサウンド］の［デバイスとプリンターの表示］をクリックします。
Windows Server
®
2012の場合は、デスクトップの右下にマウスを移動し、メニューバーが表示されたら［設定］－
［コントロールパネル］をクリックし、［ハードウェア］の［デバイスとプリンターの表示］をクリックします。
②［Brother HL-XXXX series］のアイコンを右クリックし、［プロパティ］または［プリンターのプロパティ］を選択しま
す。プリンタードライバーオプションが表示された場合は、ご使用のプリンターを選択します。
③［Brother HL-XXXX seriesのプロパティ］ダイアログボックスの［全般］タブにある［基本（印刷）設定］をクリックします。

［Brother HL-XXXX series印刷設定］ダイアログボックスが表示されます。
④［Brother HL-XXXX series印刷設定］ダイアログボックスの［拡張機能］タブにある［その他特殊機能］をクリックします。

67ページ

図を読み込み中

原文・図解 · p.67

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
67
第3章プリンタードライバー
リプリントを使用
［リプリントを使用］のチェックボックスをチェックしておくと、最後に印刷したジョブを本製品が記憶しま
す。コンピューターからあらためてデータを送らずに、文書を再び印刷することができます。
最後に印刷した文書を再度印刷したいときは、液晶ディスプレイが【インサツデキマス】表示のときに<Go>
を4秒以上押し、表示された【リプリント】メニューから実行します。
詳しくは、⇒38ページ「再印刷（リプリント）について」を参照してください。

セキュリティ機能ロック 2.0 が［オン］に設定されている場合は、再印刷できません。セキュリティ機能ロック 2.0 の

詳細は、⇒ユーザーズガイドネットワーク編「ウェブブラウザー設定で管理する」を参照してください。

本製品の電源をOFFにしたり、印刷の中止を行うと、最後に印刷したデータは削除され、再印刷はできません。
本製品に保存したデータを他の人に印刷されたくない場合は、［リプリントを使用］チェックボックスのチェックを外

してください。

印刷するデータが大きい場合は、リプリントできない場合があります。

68ページ

図を読み込み中

原文・図解 · p.68

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
68
第3章プリンタードライバー
スリープまでの時間
スリープモードは、本製品の電源をOFF にしているときに近い状態になるため、電力を節約できます。
一定時間本製品がデータを受信しなかったとき（タイムアウト時）に、スリープモードに切り替わります。
本製品がスリープモードに入っているときは、液晶ディスプレイのバックライトが消灯して【スリープ】が表
示されますが、コンピューターからのデータは受信することができます。本製品がコンピューターから印刷デー
タを受信すると、本製品は自動的に起動し、印刷を開始します。
［自動設定（インテリジェントスリープ）］：本製品の使用頻度によって、スリープモードに入る最も適切な時間
を自動的に調整します。
［プリンターの設定のまま］：操作パネルで設定されている時間でスリープモードに入ります。
［手動設定］：スリープモードに移行するまでの時間を 1 分単位（最大 50 分）で
設定します。
初期設定時間は3分です。

69ページ

図を読み込み中

原文・図解 · p.69

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
69
第3章プリンタードライバー
印刷結果の改善
印刷時の品質を改善することができます。
［用紙のカールを軽減する］：印刷された用紙のカールが大きい場合、［用紙のカールを軽減する］を選択するこ
とでカールが軽減される場合があります。
改善されない場合は、⇒ 45 ページ「［基本設定］タブでの設定項目」の［用紙種
類］をより薄いものに変更してください。
［トナーの定着を改善する］：印刷された用紙からトナーが剥がれてしまう場合、［トナーの定着を改善する］を
選択することで改善される場合があります。
改善されない場合は、⇒ 45 ページ「［基本設定］タブでの設定項目」の［用紙種
類］をより厚いものに変更してください。

70ページ

図を読み込み中

原文・図解 · p.70

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

図を読み込み中

原文・図解 · p.74

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
74
第3章プリンタードライバー
②自動検知
給紙先の用紙サイズ設定情報を取得します。

自動検知機能は、本製品の条件によっては利用できない場合があります。
自動検知による設定情報の取得は、プリンタードライバーが選択している印刷先のポートに本製品が接続され、かつ双

方向通信がはたらく状態であることが必要です。
③給紙方法の設定
給紙先に対して設定されている用紙サイズの情報を表示します。
トレイの用紙サイズは、操作パネルから設定できます。⇒ 184 ページ「ヨウシトレイセッテイ」を参照して
ください。
操作パネルで設定が終わったら、②の自動検知機能を使用して、トレイの用紙サイズ設定を検知する必要が
あります。

印刷状況やトナー残量を確認する（Windows®用ステータスモニター）

図を読み込み中

原文・図解 · p.75

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
75
第3章プリンタードライバー
印刷状況やトナー残量を確認する
（Windows
®
用ステータスモニター）
ご使用のコンピューターからステータスモニターで本製品の印刷状況やトナー残量、記録紙の有無などを確認
できます。
ステータスモニターを起動する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
メニューの［すべてのプログラム］－
［Brother］－［HL-XXXX］－［ステータスモニター］
の順に選択する
ステータスモニターウインドーが表示されます。
Windows
®
7、Windows
®
8の場合、インストール中に［起動時にステータスモニターを有効にする］を選択すると、、
またはがタスクバーに表示されます。
をタスクバーに表示するには、をクリックし、をタスクバーにドラッグしてください。

ステータスモニターの画面について

図を読み込み中

原文・図解 · p.76

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
76
第3章プリンタードライバー
① モデル名
本製品のモデル名が表示されます。
② 接続
接続しているポート名が表示されます。
③ ステータス
本製品の現在の状態が表示されます。

緑色のアイコン

本製品は正常に動作しています。

黄色のアイコン

本製品は警告状態です。

赤色のアイコン

本製品に何らかのエラーが発生しています。エラーが発生しているときは、本製品の状態を確認してくださ
い。問題の解決方法は、⇒139ページ「液晶ディスプレイにエラーメッセージが表示された！（エラーメッ
セージ一覧）」を参照してください。

灰色のアイコン

本製品の電源が入っていないか、接続が遮断されています。オフライン状態です。
ステータスモニターの画面について
①
②
③
④
⑤
⑥

77ページ

図を読み込み中

原文・図解 · p.77

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
77
第3章プリンタードライバー
④ ウェブQ&A
クリックすると、ステータスモニターダイアログが表示されます。内容を確認して、［OK］をクリックしてく
ださい。
ウェブブラウザーが起動し、さまざまなトラブルとその解決法に関する情報を提供しているホームページが表
示されます。
⑤ ブラザー純正消耗品サイトのご案内
クリックすると、ウェブブラウザーが起動し、ブラザー純正の消耗品に関する情報を提供しているホームペー
ジが表示されます。
⑥ トナー残量
本製品のトナー残量が表示されます。
トナー残量が少なくなったり、トナーに問題がある場合は、次のようなアイコンが表示されます。
：トナーが少ない
：トナーがなくなった
トナーの残量表示は、あくまで目安であり、印刷する内容や使用状況により異なります。

エラー発生時のポップアップ表示について

図を読み込み中

原文・図解 · p.78

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
78
第3章プリンタードライバー
エラー発生時のポップアップ表示について
･･･････････････････････････････････････････････････････････････････････････････････････････
1
ステータスモニターを起動する
･･･････････････････････････････････････････････････････････････････････････････････････････
2
タスクバーの、またはステータスモニターウイ
ンドー上で右クリックし、メニューから[エラー時
にポップアップ]をクリックしてチェックする

ポップアップ表示をさせない場合は、［エラー時にポップアップ］のチェックを外してください。
ポップアップ表示の設定をしていなくても、ステータスモニターで本製品の状態を確認できます。

Macintosh用プリンタードライバーの設定方法

図を読み込み中

原文・図解 · p.79

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
79
第3章プリンタードライバー
Macintosh用プリンタードライバーの設定方法
プリンタードライバーは、本製品をプリンターとして使用するときに必要なソフトウェアです。プリンタード
ライバーは、付属のCD-ROMに収録されています。最新のプリンタードライバーは、以下のサイトからダウン
ロードすることもできます。
サポートサイト（ブラザーソリューションセンター）（http://solutions.brother.co.jp/）
ここでは、プリンタードライバーの機能について説明します。プリンタードライバーの機能の詳細は、プリン
タードライバーのオンラインヘルプを参照してください。
印刷する際にプリンタードライバーで各種の設定をすることができます。
本製品は、Mac OS X v10.6.8、10.7.x、10.8.xに対応しています。
ここでは、OS X v10.7.xの画面をもとに説明しています。
Macintoshの画面は、ご使用のオペレーティングシステム（OS）によって異なります。
･･･････････････････････････････････････････････････････････････････････････････････････････

1
アプリケーションソフトの［ファイル］メニューから［ページ設定］を選択する
･･･････････････････････････････････････････････････････････････････････････････････････････
2
［対象プリンタ］のプルダウンメニューか
ら［Brother HL-XXXX series］を選択
する
［Brother HL-XXXX series CUPS］が表示されて
いることを確認します。
右の画面内で、次の項目が設定できます。
･用紙サイズ
･方向
･拡大縮小
･･･････････････････････････････････････････････････････････････････････････････････････････
3
設定が終わったら、［OK］をクリックする
･･･････････････････････････････････････････････････････････････････････････････････････････

4
アプリケーションソフトの［ファイル］メニューから［プリント］を選択する
本製品のモデル名のプリンターが選択されていることを確認します。

80ページ

図を読み込み中

原文・図解 · p.80

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
80
第3章プリンタードライバー
･･･････････････････････････････････････････････････････････････････････････････････････････
5
OS X v10.7.x、10.8.x の場合は、［詳
細を表示］をクリックする
Mac OS X v10.6.8の場合は、［プリンタ］プルダ
ウンメニューの横のをクリックしてくださ
い。
･･･････････････････････････････････････････････････････････････････････････････････････････
6
プルダウンメニューから各項目を選択す
る
設定内容の詳細は ⇒81ページ「Macintosh用プリ
ンタードライバーの設定内容」を参照してくださ
い。
･･･････････････････････････････････････････････････････････････････････････････････････････

7
設定が終わったら、［プリント］をクリックしてプリントする
<OS X v10.7.x、10.8.xの場合>
<Mac OS X v10.6.8の場合>

Macintosh用プリンタードライバーの設定内容

図を読み込み中

原文・図解 · p.81

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
81
第3章プリンタードライバー
Macintosh用プリンタードライバーの設定内容
プリンタードライバーで設定・変更できる項目について説明します。
プリンタードライバーで設定できる項目は、ご使用のオペレーティングシステム（OS）によっては利用できな
い項目があります。また、ご使用のアプリケーションソフトに類似した機能がある場合は、アプリケーション
ソフト側の設定が優先されます。
① 用紙種類
次の種類の用紙に印刷できます。最良の印刷品質を得るために、ご使用の用紙に応じて用紙種類を設定してく
ださい。
［普通紙（厚め）］：厚めの普通紙やコピー用紙に印刷する場合
［普通紙］：普通紙やコピー用紙に印刷する場合
［厚紙］：厚めの用紙に印刷する場合
［超厚紙］：［厚紙］、［ハガキ］を選択して印刷したときにトナーの付きが悪い場合
［封筒］：封筒に印刷する場合
［封筒（厚め）］：［封筒］を選択して印刷したときにトナーの付きが悪い場合
［封筒（薄め）］：［封筒］を選択して印刷したときに印刷された封筒がしわになる場合

［再生紙］：再生紙に印刷する場合
［ラベル紙］：ラベル紙に印刷する場合
［光沢紙］：光沢紙に印刷する場合（給紙方法は、手差し（手差しスロット）を選択して、紙づまり防
止のために一枚ずつ入れてください）
［ハガキ］：ハガキに印刷する場合
［印刷設定］画面での設定項目
①
②
④
③
⑤

82ページ

図を読み込み中

原文・図解 · p.82

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
82
第3章プリンタードライバー
② 印刷品質
印刷品質を次の2種類から選択します。
［標準］：通常の印刷におすすめします。比較的速い時間で、品質の良い印刷ができます。
［きれい］：より品質の良い印刷をしたい場合、このモードを選択します。このモードは、
各ピクセルの階調性が向上するため、写真等の印刷に適しています。ただし、
印刷データが大きくなるため、印刷処理やデータ転送に時間がかかり、「標準」
よりも印刷にかかる時間が長くなります。
選択する［印刷品質］によって印刷時間が異なります。より品質の良い印刷をするためには、時間がかかりますが、印刷
品質を下げると、印刷時間が早くなります。
③ カラー / モノクロ
プリンタードライバーでのカラー /モノクロ設定は、以下のように変更できます。
［カラー / モノクロ自動切換］：文書内にカラー情報がある場合はカラー印刷され、ない場合はモノクロ印刷さ
れます。
初期設定は［カラー /モノクロ自動切換］です。
グレーの文字やオフホワイトの背景をカラーとして認識することがあります。カラートナーを節約したい場合は、モノク

ロモードを設定してください。
［カラー］：カラー印刷されます。文書がモノクロであってもカラートナーが使用されます。
［モノクロ］：モノクロ印刷されます。文書がカラーであってもブラックトナーのみを使用し
ます。
カラー印刷中に、シアン、マゼンタ、イエローのいずれかがトナー交換時期になった場合、印刷することができません。
ブラックトナーが使用可能な場合、印刷中のジョブを取り消し、モノクロモードに設定することで印刷することができます。
④ 給紙方法
給紙するトレイを選択します。
［自動選択］：本製品が自動的にトレイを選択します。
［トレイ1］：記録紙トレイから普通紙を印刷する場合に選択します。
⇒25ページ「記録紙トレイから印刷する」を参照してください。
［手差し］：手差しスロットから手差しで普通紙、封筒または厚い用紙に印刷する場合に選択します。
⇒28ページ「手差しスロットから印刷する」を参照してください。

83ページ

図を読み込み中

原文・図解 · p.83

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
83
第3章プリンタードライバー
⑤ 拡張機能
① トナー節約モード
トナー節約モードで印刷することにより、消費するトナーを節約することができます。
写真やモノクロ画像を印刷する場合は、［トナー節約モード］をおすすめしません。
②印刷結果の改善
印刷時の品質を改善することができます。
･用紙のカールを軽減する
印刷された用紙のカールが大きい場合、［用紙のカールを軽減する］を選択することでカールが軽減される
場合があります。
改善されない場合は、⇒81ページ「① 用紙種類」の用紙種類をより薄いものに変更してください。
･トナーの定着を改善する
印刷された用紙からトナーが剥がれてしまう場合、［トナーの定着を改善する］を選択することで改善され
る場合があります。
改善されない場合は、⇒81ページ「① 用紙種類」の用紙種類をより厚いものに変更してください。
③ スリープまでの時間
スリープモードは、本製品の電源をOFF にしているときに近い状態になるため、電力を節約できます。
一定時間本製品がデータを受信しなかったとき（タイムアウト時）に、スリープモードに切り替わります。

本製品がスリープモードに入っているときは、液晶ディスプレイのバックライトが消灯して【スリープ】が
表示されますが、コンピューターからのデータは受信することができます。
本製品がコンピューターから印刷データを受信すると、本製品は自動的に起動し、印刷を開始します。
･［プリンターの設定のまま］
本製品で設定されている時間でスリープモードに入ります。
･［手動設定］
スリープモードに移行するまでの時間を1分単位（最大50分）で設定します。
初期設定時間は3分です。
①
②
③
④

84ページ

図を読み込み中

原文・図解 · p.84

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
84
第3章プリンタードライバー
④ その他特殊機能
･白紙ページの節約
［白紙ページの節約］のチェックボックスをチェックすると、自動的に白紙ページを印刷しないようにする
ことができます。

［カラー設定］画面での設定項目

図を読み込み中

原文・図解 · p.85

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
85
第3章プリンタードライバー
① カラー設定
カラー印刷の色合いを変化させることができます。
［標準］：標準的な色合いで印刷します。
［鮮やかな色合い］：鮮やかな色合いで印刷します。
［なし］：色合いの変更なしで、文書を印刷します。
② カラー詳細設定
「①カラー設定」で［標準］または［鮮やかな色合い］を選択した場合、さらに明るさやコントラスト、色合い
などを調節できます。
③ グレーの印刷を改善する
グレーの部分の印刷に他の色要素が加わり、満足な印刷結果が得られない場合に、チェックボックスをチェッ
クします。
④ 黒色を強調して印刷する
黒部分に十分な濃度の印刷結果が得られない場合に、チェックボックスをチェックします。黒部分を全トナー
を用いて印刷します。
［カラー設定］画面での設定項目
①
②
③
④

［レイアウト］画面での設定項目

図を読み込み中

原文・図解 · p.86

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
86
第3章プリンタードライバー
① ページ数／枚
イメージのサイズを縮小して複数のページを1枚の用紙に印刷することができます。
1枚の用紙に印刷するページ数を［1］、［2］、［4］、［6］、［9］、［16］から選択します。
② レイアウト方向
複数ページのレイアウト方向を選択します。
③ 境界線
複数ページを1枚の用紙に印刷する場合、各ページに仕切り線を挿入することができます。
仕切り線のタイプを［なし］、［極細線］、［細線］、［極細2本線］、［細2本線］から選択します。
④ 両面
･自動両面印刷の場合（HL-3170CDW）
［レイアウト］を選択し、［両面］で［長辺とじ］または［短辺とじ］を選択します。
･手動両面印刷の場合
［用紙処理］を選択し、［プリントするページ］で［偶数ページのみ］を選択して印刷し、次に用紙をトレイ
に裏返しにセットして「奇数ページのみ」を選択して印刷します。
⑤ ページの方向を反転
上下を反転して印刷することができます。
⑥ 左右反転
左右を反転して印刷することができます。
［レイアウト］画面での設定項目

①
②
③
⑤
⑥
④

［セキュリティ印刷］画面での設定項目

図を読み込み中

原文・図解 · p.87

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
87
第3章プリンタードライバー
本製品に文書を送信するとき、文章にパスワード（セキュリティ）をかけ、パスワードを知る人だけがその文
書を印刷することができます。文書は本製品側で保護されているため、本製品の操作パネルからパスワードを
入力して印刷します。

セキュリティ文書を作成する場合

1 ［セキュリティ印刷］チェックボックスにチェックを入れます。
2 ［パスワード］（4桁のパスワード）、［ユーザー名］、［印刷ジョブ名］を入力し、［プリント］をクリックします。

セキュリティ文書を印刷する場合

セキュリティ文書を削除する場合

セキュリティ文書を削除する場合は、本製品の操作パネルでの操作が必要です。詳しくは、⇒34ページ「セ
キュリティ文書を削除する方法」を参照してください。
セキュリティ印刷についての詳細は、⇒33ページ「セキュリティ印刷について」を参照してください。
［セキュリティ印刷］画面での設定項目

印刷状況やトナー残量を確認する（Macintosh用ステータスモニター）

図を読み込み中

原文・図解 · p.88

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
88
第3章プリンタードライバー
印刷状況やトナー残量を確認する
（Macintosh用ステータスモニター）
ご使用のMacintoshからステータスモニターで本製品の印刷状況やトナー残量、記録紙の有無などを確認でき
ます。
プリントキュー画面からのステータスモニターの起動方法
ステータスモニターを起動する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
画面左上のアップルメニューをクリックする
･･･････････････････････････････････････････････････････････････････････････････････････････
2
Mac OS X v10.6.8の場合
［システム環境設定］－［プリントとファクス］の順にクリックする
OS X v10.7.x、10.8.xの場合
［システム環境設定］－［プリントとスキャン］の順にクリックする

･･･････････････････････････････････････････････････････････････････････････････････････････
3
プリンターリストから使用しているプリ
ンターを選択し［オプションとサプライ］
－［ユーティリティ］－［プリンタユー
ティリティを開く］の順にクリックする

図を読み込み中

原文・図解 · p.92

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
92
第3章プリンタードライバー
プリンタードライバーの削除
次の手順に従って、インストールしたプリンタードライバーの削除ができます。

次の手順は、Windows

®
のプリンターの追加機能から追加したプリンタードライバーには適用できません。

アンインストールが完了後、アンインストール中に使用されたファイルを削除するため、コンピューターを再起動する

ことをおすすめします。
コンピューターに複数のブラザー製品がインストールされている場合は、一旦すべてのブラザー製品を削除
し、再度必要な製品のドライバーをインストールする必要があります。（特定の製品のみ削除することはで
きません）
Windows
®
用プリンタードライバーの場合
･･･････････････････････････････････････････････････････････････････････････････････････････
1
メニューから［すべてのプログラム］－［Brother］－［HL-XXXX］－
［アンインストール］の順にクリックする
XXXXは、削除したいプリンターのモデル名です。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
画面の指示に従う
Macintosh用プリンタードライバーの場合
･･･････････････････････････････････････････････････････････････････････････････････････････

1
管理者（Administrator）権限でログインする
･･･････････････････････････････････････････････････････････････････････････････････････････
2
画面左上のアップルメニューをクリックする
･･･････････････････････････････････････････････････････････････････････････････････････････
3
Mac OS X v10.6.8の場合
［システム環境設定］－［プリントとファクス］の順に開き、削除したいプリンター
を選択し、［－］をクリックする
OS X v10.7.x、10.8.xの場合
［システム環境設定］－［プリントとスキャン］の順に開き、削除したいプリンター
を選択し、［－］をクリックする
･･･････････････････････････････････････････････････････････････････････････････････････････

4
［プリンタを削除］をクリックする

93ページ

図を読み込み中

原文・図解 · p.93

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
93
第3章プリンタードライバー
･･･････････････････････････････････････････････････････････････････････････････････････････
5
［Macintosh HD］－［アプリケーション］の［Brother］フォルダー、［Macintosh
HD］－［ライブラリ］－［Printers］の［Brother］フォルダー、および［Macintosh
HD］－［ライブラリ］－［Printers］－［PPDs］－［Contents］－［Resources］
の［Brother HL-XXXX series］ファイルを削除する
XXXXは、削除したいプリンターのモデル名です。

第4章日常のお手入れ

図を読み込み中

原文・図解 · p.94

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
94
日常のお手入れ
定期メンテナンス
下記の部品を定期的に清掃することをおすすめします。

記録紙トレイ・ドラムユニット・コロナワイヤー・給紙ローラー・LEDヘッド

本製品は柔らかい布で軽く拭いてください。
■ドラムユニットやトナーカートリッジを火の中に投げ込まないでください。
また、火気のある場所に保管しないでください。
トナーに引火して、火災ややけどの原因となります。
■本製品を清掃する際、可燃性のスプレー、有機溶剤などは使用しないでください。
また、近くでのご使用もおやめください。火災・故障・感電の原因になります。
可燃性スプレーの例は次のとおりです。

ほこり除去スプレー・殺虫スプレー・アルコールを含む除菌、消臭スプレー
アルコールなどの有機溶剤や液体など

■トナーがこぼれたときは、ほうきで掃除するか、水で湿らせ固く絞った布で拭き取ってください。掃除機は使用
しないでください。掃除機でトナーを吸い取ると、掃除機内で粉塵が発火し、故障や火災の原因となります。
警告
本製品外部を清掃する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
本製品のを長押ししてOFFにする
･･･････････････････････････････････････････････････････････････････････････････････････････
2
コード、ケーブルを取り外す
1 すべてのケーブルを取り外す
2 電源コードをコンセントから抜く
■中性洗剤を使ってください。シンナーやベンジンを浸した布で拭かないでください。
■アンモニアの成分を含んでいる洗剤は使わないでください。
■操作パネルはアルコールを浸した布で拭かないでください。操作パネルにひびが入ったり、パネル上の印刷が消

えたりすることがあります。
重要
4

95ページ

図を読み込み中

原文・図解 · p.95

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
95
第4章日常のお手入れ
･･･････････････････････････････････････････････････････････････････････････････････････････
3
本製品の外側を拭く
･･･････････････････････････････････････････････････････････････････････････････････････････
4
記録紙トレイを完全に引き出す
･･･････････････････････････････････････････････････････････････････････････････････････････
5
記録紙トレイから記録紙を取り出す
記録紙トレイ内につまった記録紙がある場合は取り除いてください。
･･･････････････････････････････････････････････････････････････････････････････････････････

6
記録紙トレイの内側と外側を拭く
･･･････････････････････････････････････････････････････････････････････････････････････････
7
記録紙をセットして、記録紙トレイを本製品に戻す
･･･････････････････････････････････････････････････････････････････････････････････････････
8
コードやケーブルを元の状態に戻す
1 接続していたケーブルを取り付ける
2 電源プラグをコンセントに差し込む
･･･････････････････････････････････････････････････････････････････････････････････････････
9
本製品のを長押ししてONにする

LEDヘッドの清掃

図を読み込み中

原文・図解 · p.96

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
96
第4章日常のお手入れ
LEDヘッドの清掃
･･･････････････････････････････････････････････････････････････････････････････････････････
1
本製品のを長押ししてOFFにする
･･･････････････････････････････････････････････････････････････････････････････････････････
2
トップカバーを開ける
･･･････････････････････････････････････････････････････････････････････････････････････････
3
柔らかい乾いた起毛のない布でLED
ヘッドのレンズ面の汚れやちりをふき
取る
LEDヘッドのレンズ面に手を触れないように注意し
てください。
･･･････････････････････････････････････････････････････････････････････････････････････････

4
トップカバーを閉じる
･･･････････････････････････････････････････････････････････････････････････････････････････
5
本製品のを長押ししてONにする
LEDヘッドのレンズ面

コロナワイヤーの清掃

図を読み込み中

原文・図解 · p.97

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
97
第4章日常のお手入れ
コロナワイヤーが汚れていると、印刷された画像が黒っぽく汚れたり、垂直の線が入ることがあります。印刷
したページに汚れが入る場合は、コロナワイヤーを清掃してください。
コロナワイヤーの清掃
･･･････････････････････････････････････････････････････････････････････････････････････････
1
トップカバーを開ける
･･･････････････････････････････････････････････････････････････････････････････････････････
2
すべてのドラムユニットを取り出す

98ページ

図を読み込み中

原文・図解 · p.98

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
98
第4章日常のお手入れ
本製品の使用直後は、内部は非常に高温になっている部分があります。本製品のトップカバーを開けたときは、
イラストのグレーの部分には触れないでください。やけどのおそれがあります。
警告
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙などを用
意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意してください。
■ドラムユニットとトナーカートリッジの取り扱いには細心の注意を払ってください。万一、トナーが飛び散って
手や衣服が汚れた場合は、すぐに拭き取るか冷たい水で洗い流してください。
■本製品の内部を操作するときは、イラストの矢印で示す電極部分には手で触れないでください。静電気で本製品
が破損するおそれがあります。
重要

99ページ

図を読み込み中

原文・図解 · p.99

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
99
第4章日常のお手入れ
･･･････････････････････････････････････････････････････････････････････････････････････････
3
清掃する
1 緑色のつまみを2～3回往復させ、ドラムユニット
内部のコロナワイヤーを清掃する
2 緑色のつまみを元の位置（▲）に戻す
元の位置に戻っていないと、印刷した記録紙に縦
縞が入る場合があります。
3 残りのドラムユニットのコロナワイヤーも清掃する
･･･････････････････････････････････････････････････････････････････････････････････････････
4
元の状態に戻す
1 すべてのドラムユニットをカラーラベルの色に合
わせて正しい位置に戻す
2 トップカバーを閉じる
元の位置
BK
C
M
Y

ドラムユニットの清掃

図を読み込み中

原文・図解 · p.100

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
100
第4章日常のお手入れ
印刷したページに約94mm間隔で規則的な汚れが見つかったときは、ドラムユニットの清掃が必要です。
汚れの色と同じドラムユニットを清掃してください。
ドラムユニットの清掃
･･･････････････････････････････････････････････････････････････････････････････････････････
1
ドラムチェックシートを印刷する
1 本製品が待機状態であることを確認する
2 <▲>または<▼>を押す
3【セイヒンジョウホウ】が表示されていることを確認して、<OK>を押す
4 <▲>または<▼>を押して【ドラムヨゴレインサツ】を選択し、<OK>を押す
ドラムチェックシートが印刷されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
本製品のを長押ししてOFFにする
･･･････････････････････････････････････････････････････････････････････････････････････････

3
ドラムユニットを取り出す
1 トップカバーを開ける
2 すべてのドラムユニットを取り出す

101ページ

図を読み込み中

原文・図解 · p.101

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
101
第4章日常のお手入れ
本製品の使用直後は、内部は非常に高温になっている部分があります。本製品のトップカバーを開けたときは、
イラストのグレーの部分には触れないでください。やけどのおそれがあります。
警告
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙などを用
意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意してください。
■ドラムユニットとトナーカートリッジの取り扱いには細心の注意を払ってください。万一、トナーが飛び散って
手や衣服が汚れた場合は、すぐに拭き取るか冷たい水で洗い流してください。
■本製品の内部を操作するときは、イラストの矢印で示す電極部分には手で触れないでください。静電気で本製品
が破損するおそれがあります。
重要

102ページ

図を読み込み中

原文・図解 · p.102

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
102
第4章日常のお手入れ
3 緑色のロックレバーを押し下げながら、ドラムユ
ニットからトナーカートリッジを取り外す
･･･････････････････････････････････････････････････････････････････････････････････････････
4
清掃する
1 イラストのようにドラムユニットを裏返す
2 印刷したドラムチェックシートを確認する
ドラムユニットと該当する番号を確認します。
3 感光ドラムの汚れの場所を探す
ドラムチェックシートの番号と、ドラムユニット
の該当番号を照らし合わせて、感光ドラムの汚れ
の場所を探します。
4 感光ドラムの汚れの場所を特定する
ドラムユニットの端を手前にゆっくり回しながら、
感光ドラムの汚れの場所を手前にします。
例）イラストのように、ドラムチェックシートの「2」の
欄に点がある場合は、ドラムユニットの該当番号「2」の
範囲内の感光ドラム上に汚れがあります。

103ページ

図を読み込み中

原文・図解 · p.103

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
103
第4章日常のお手入れ
5 感光ドラムの表面に付いた汚れや付着物を綿棒で
拭き取る
･･･････････････････････････････････････････････････････････････････････････････････････････
5
ドラムユニットを裏返す
･･･････････････････････････････････････････････････････････････････････････････････････････
6
トナーカートリッジがロックされるように
ドラムユニットに取り付ける
正しく装着されるとカチッと音が鳴り、緑色のロック
レバーが自動的に上がります。
■感光ドラムの表面は指で触れないでください。
■感光ドラムの表面をとがったもので拭かないでください。
■電動器具は使用しないでください。
重要

104ページ

図を読み込み中

原文・図解 · p.104

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
104
第4章日常のお手入れ
･･･････････････････････････････････････････････････････････････････････････････････････････
7
元の状態に戻す
1 すべてのドラムユニットをカラーラベルの色に合
わせて正しい位置に戻す
2 トップカバーを閉じる
･･･････････････････････････････････････････････････････････････････････････････････････････
8
本製品のを長押ししてONにする
BK
C
M
Y

給紙ローラーの清掃

図を読み込み中

原文・図解 · p.105

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
105
第4章日常のお手入れ
給紙ローラーが汚れていると、記録紙をうまく給紙しないことがあります。その場合は、次の手順で給紙ロー
ラーを清掃してください。
給紙ローラーの清掃
･･･････････････････････････････････････････････････････････････････････････････････････････
1
本製品のを長押ししてOFFにする
･･･････････････････････････････････････････････････････････････････････････････････････････
2
コード、ケーブルを取り外す
1 すべてのケーブルを取り外す
2 電源コードをコンセントから抜く
･･･････････････････････････････････････････････････････････････････････････････････････････
3
記録紙トレイを完全に引き出す
･･･････････････････････････････････････････････････････････････････････････････････････････

4
記録紙トレイから記録紙を取り出す
記録紙トレイ内につまった記録紙がある場合は取り除いてください。
･･･････････････････････････････････････････････････････････････････････････････････････････
5
清掃する
1 水または、ぬるま湯を浸した柔らかい布を固く
絞り、記録紙トレイ内の分離パッドを拭く
2 本製品内部にある給紙ローラー（2つ）を拭く
･･･････････････････････････････････････････････････････････････････････････････････････････
6
記録紙をセットして、記録紙トレイを本製品に戻す
･･･････････････････････････････････････････････････････････････････････････････････････････
7
コードやケーブルを元の状態に戻す
1 接続していたケーブルを取り付ける

2 電源プラグをコンセントに差し込む
･･･････････････････････････････････････････････････････････････････････････････････････････
8
本製品のを長押ししてONにする
分離パッド
給紙ローラー

消耗品の交換

図を読み込み中

原文・図解 · p.106

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
106
第4章日常のお手入れ
消耗品の交換
消耗品
トナーカートリッジドラムユニット
⇒111ページを参照してください。
･ブラック： TN-291BK
･シアン： TN-291C/TN-296C
･マゼンタ： TN-291M/TN-296M
･イエロー： TN-291Y/TN-296Y
⇒118ページを参照してください。
4色セット： DR-291CL
ブラック用ドラム： DR-291CL-BK
カラー用ドラム： DR-291CL-CMY
廃トナーボックスベルトユニット
⇒130ページを参照してください。
WT-220CL
⇒125ページを参照してください。
BU-220CL

トナーカートリッジとドラムユニットについて

図を読み込み中

原文・図解 · p.107

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
107
第4章日常のお手入れ
本製品では、画像を作成するドラムユニットにトナーカートリッジを取り付けて使用する仕組みになってい
ます。トナーの残量がなくなったり、ドラムユニットが寿命により使用できなくなったりしたときには、必
ず分離して、使用できなくなった部品のみを廃却し交換してください。
印刷可能枚数はJIS X 6932（ISO/IEC 19798）規格に基づく公表値を満たしています。
（JIS X 6932（ISO/IEC 19798）とはカラー電子写真方式プリンター用トナーカートリッジの印刷枚数を測定するための試験方
法を定めた規格です。）
交換のしかたについては、⇒111ページ「トナーカートリッジの交換」、または⇒118ページ「ドラムユニット
の交換」を参照してください。
トナーカートリッジとドラムユニットについて
シアンマゼンタイエローブラック
型番印刷可能枚数型番印刷可能枚数型番印刷可能枚数型番印刷可能枚数
付属トナー
カートリッジ
－約1,000枚－約1,000枚－約1,000枚－約1,000枚

標準トナー
カートリッジ
TN-291C 約1,400枚 TN-291M 約1,400枚 TN-291Y 約1,400枚 TN-291BK 約2,500枚
大容量トナー
カートリッジ
TN-296C 約2,200枚 TN-296M 約2,200枚 TN-296Y 約2,200枚－－
ドラムユニットにトナーカートリッジを取り付けた状態
型番、印刷可能枚数については
以下の表を参照してください。
型番：DR-291CL（4色セット）
DR-291CL-BK（ブラック用ドラム）
DR-291CL-CMY（カラー用ドラム）
トナーカートリッジドラムユニット
シアン、マゼンタ、イエロー、ブラックの文字を
書いたり表面に色づけするための粉末（トナー）が
入っています。
トナーを記録紙に写すユニットです。

108ページ

図を読み込み中

原文・図解 · p.108

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
108
第4章日常のお手入れ
トナーカートリッジとドラムユニットの購入方法
お近くの家電量販店で取り扱っておりますが、弊社直販サイトのダイレクトクラブでもご購入できます。イン
ターネット、電話またはご注文シートのFAXにてご注文いただくことができます。

インターネットからのご注文

ブラザーダイレクトクラブ
http://direct.brother.co.jp

お電話でのご注文

フリーダイヤル： 0120-118-825
（土・日・祝日、長期休暇を除く9時～12時、13時～17時）

FAXでのご注文

ご注文シートをダイレクトクラブまでFAXしてください。
FAX番号：052-825-0311
ブラザーダイレクトクラブ

トナーカートリッジとドラムユニット交換時の注意

図を読み込み中

原文・図解 · p.109

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
109
第4章日常のお手入れ
トナーカートリッジとドラムユニット交換時の注意
■ドラムユニットやトナーカートリッジを火の中に投げ込まないでください。
また、火気のある場所に保管しないでください。
トナーに引火して、火災ややけどの原因となります。
■本製品を清掃する際、可燃性のスプレー、有機溶剤などは使用しないでください。
また、近くでのご使用もおやめください。火災・故障・感電の原因になります。
可燃性スプレーの例は次のとおりです。

ほこり除去スプレー・殺虫スプレー・アルコールを含む除菌、消臭スプレー
アルコールなどの有機溶剤や液体など

■トナーがこぼれたときは、ほうきで掃除するか、水で湿らせ固く絞った布で拭き取ってください。掃除機は使用
しないでください。掃除機でトナーを吸い取ると、掃除機内で粉塵が発火し、故障や火災の原因となります。
警告
■トナーをまき散らして、目に入ったりしないように注意してください。
■誤ってトナーが目に入ってしまったときは、すぐに水で洗い流してください。もし、炎症などの症状があらわれ
た場合は、医師にご相談ください。
注意
重要
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙などを用
意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意してください。
■使用済みのトナーカートリッジにはトナーの粉が残っている場合があるので、取り扱いには注意してください。
■トナーが飛び散って手や衣服が汚れた場合は、すぐに拭き取るか冷たい水で洗い流してください。
■開封したドラムユニットが直射日光や過度の室内光を受けると、ユニットが損傷することがあります。

■トナーカートリッジは、印刷品質を保証するように特別に調整されたブラザー純正品をご使用ください。⇒ 107
ページ「トナーカートリッジとドラムユニットについて」を参照してください。純正品以外のトナーカートリッ
ジやリサイクルトナーを使用した場合、本製品の保証が無効になります。
■ドラムユニットは、印刷品質を保証するように特別に調整されたブラザー純正品をご使用ください。⇒ 107 ペー
ジ「トナーカートリッジとドラムユニットについて」を参照してください。純正品以外のドラムユニットを使用
した場合、本製品の保証が無効になります。

110ページ

図を読み込み中

原文・図解 · p.110

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
110
第4章日常のお手入れ
■トナーカートリッジは、本製品に取り付ける直前に開封してください。トナーカートリッジを開封したま
ま長期間放置すると、トナーの寿命が短くなります。
■使用済みのトナーカートリッジを廃棄するときは、アルミニウムバッグ
※
に入れ、しっかりと封をして、
粉末がカートリッジからこぼれないようにしてください。販売店またはサービス実施店にお渡しいただき、
当社の回収・リサイクル活動にご協力ください。⇒21ページ「消耗品の回収リサイクルについて」を参照
してください。なお、お客様で処理される場合は、地域の規則に従って廃棄してください。
■ドラムユニットは本製品に取り付ける直前に開封してください。
■使用済みのドラムユニットを廃棄するときは、プラスチックバッグ
※
に入れ、しっかりと封をして、粉末
がドラムユニットからこぼれないようにしてください。販売店またはサービス実施店にお渡しいただき、
当社の回収・リサイクル活動にご協力ください。⇒21ページ「消耗品の回収リサイクルについて」を参照
してください。なお、お客様で処理される場合は、地域の規則に従って廃棄してください。

※：新品のトナーカートリッジ、またはドラムユニットが入っていた袋をご利用ください。

トナーカートリッジの交換

図を読み込み中

原文・図解 · p.111

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
111
第4章日常のお手入れ
ブラザー製消耗品のリサイクルにご協力をお願いいたします。詳しくは ⇒21ページ「消耗品の回収リサイクル
について」を参照してください。

本製品は、次の2つの方法でトナーカートリッジの交換時期を検出します。①印刷に使用される各色のドット数のカウ

ントによる検出。②現像ローラーの回転数のカウントによる検出。このいずれかが上限値になると印刷を停止し、画質
劣化や製品損傷を防ぎます。

最良の性能を発揮させるために、ブラザー純正ドラムユニットおよびトナーカートリッジを使用してください。本製品

は、清潔でちりやほこりが発生せず、適度の換気が行われている環境において使用してください。

トナーカートリッジを交換するタイミングに合わせて、本製品も掃除することをおすすめします。

詳しくは ⇒94ページ「定期メンテナンス」を参照してください。
まもなくトナーカートリッジ交換のメッセージ
本製品はトナーカートリッジの寿命を検知し、交換時期が近づくと液晶ディスプレイに表示して、お知らせします。
トナーカートリッジが交換時期に近づくと、液晶ディスプレイに次のメッセージが表示されます。

液晶ディスプレイに【マモナクトナーコウカン： X】のメッセージが表示されたときは、トナーカートリッジの交換

時期が近づいています。液晶ディスプレイに表示された色の新しいトナーカートリッジを購入し、【トナーコウカン】が
表示される前に準備しておいてください。
メッセージの「X」はトナーの色を示しています。
BK：ブラック、C：シアン、M：マゼンタ、Y：イエロー

印刷結果がかすれる場合は、トナーカートリッジ内のトナーを均等にするために、両手でドラムユニット（トナーカー

トリッジを装着したまま）を持ち、数回左右にゆっくりと振ってください。
トナーカートリッジ交換のメッセージ
さらに使い続けると液晶ディスプレイに次のメッセージが表示されます。
交換する必要のあるトナーカートリッジの色がスクロール表示されます。
一度この表示になるとトナーカートリッジを交換しないと印刷ができなくなります。新しいトナーカートリッ
ジに交換してください。
お近くでトナーカートリッジが手に入らないときは、⇒ 108 ページ「トナーカートリッジとドラムユニットの購入方法」
を参照してください。
トナーカートリッジの交換
㩙㩝㩏㩂㩎㩏㨺㩄㨽㩀㩧:
㩎㩏㨺㩄㨽㩀㩧

112ページ

図を読み込み中

原文・図解 · p.112

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
112
第4章日常のお手入れ
トナーカートリッジを交換する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
電源がONになっていることを確認する
･･･････････････････････････････････････････････････････････････････････････････････････････
2
トップカバーを開ける
･･･････････････････････････････････････････････････････････････････････････････････････････
3
トナーカートリッジを取り出す
1 液晶ディスプレイに表示されたトナー交換メッセー
ジの色のドラムユニットを取り出す

113ページ

図を読み込み中

原文・図解 · p.113

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
113
第4章日常のお手入れ
本製品の使用直後は、内部は非常に高温になっている部分があります。本製品のトップカバーを開けたときは、
イラストのグレーの部分には触れないでください。やけどのおそれがあります。
警告
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙などを用
意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意してください。
■本製品の内部を操作するときは、イラストの矢印で示す電極部分には手で触れないでください。静電気で本製品
が破損するおそれがあります。
重要

114ページ

図を読み込み中

原文・図解 · p.114

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
114
第4章日常のお手入れ
2 緑色のロックレバーを押し下げながら、ドラムユ
ニットからトナーカートリッジを取り外す
■ドラムユニットやトナーカートリッジを火の中に投げ込まないでください。
また、火気のある場所に保管しないでください。
トナーに引火して、火災ややけどの原因となります。
■本製品を清掃する際、可燃性のスプレー、有機溶剤などは使用しないでください。
また、近くでのご使用もおやめください。火災・故障・感電の原因になります。
可燃性スプレーの例は次のとおりです。

ほこり除去スプレー・殺虫スプレー・アルコールを含む除菌、消臭スプレー
アルコールなどの有機溶剤や液体など

■トナーがこぼれたときは、ほうきで掃除するか、水で湿らせ固く絞った布で拭き取ってください。掃除機は使用
しないでください。掃除機でトナーを吸い取ると、掃除機内で粉塵が発火し、故障や火災の原因となります。
警告
■ドラムユニットとトナーカートリッジの取り扱いには細心の注意を払ってください。万一、トナーが飛び散って
手や衣服が汚れた場合は、すぐに拭き取るか冷たい水で洗い流してください。
■印刷品質の劣化を防止するため、イラストのグレーの部分には触れないようしてください。
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙などを用
意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意してください。
＜トナーカートリッジ＞＜ドラムユニット＞
重要

115ページ

図を読み込み中

原文・図解 · p.115

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
115
第4章日常のお手入れ
･･･････････････････････････････････････････････････････････････････････････････････････････
4
交換する
1 新しいトナーカートリッジを開封し、トナーが均
等になるように左右に5～6回ゆっくりと振る
トナーカートリッジは、本製品に取り付ける直前に開封してください。トナーカートリッジを開封したまま
長期間放置すると、トナーの寿命が短くなります。
2 保護カバーを取り除く
重要
■トナーカートリッジは、印刷品質を保証するように特別に調整されたブラザー純正品をご使用ください。⇒ 107
ページ「トナーカートリッジとドラムユニットについて」を参照してください。
純正品以外のトナーカートリッジやリサイクルトナーを使用した場合、本製品の保証が無効になります。
■純正品以外のトナーカートリッジやリサイクルトナーを使用した場合、故障の原因となり、本製品の保証が無効
になります。
新しいトナーカートリッジの保護カバーを取り外した後、トナーカートリッジをドラムユニットに取り付けてくだ

さい。
印刷品質の劣化を防止するため、イラストのグレー部分には触れないようにしてください。
重要

116ページ

図を読み込み中

原文・図解 · p.116

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
116
第4章日常のお手入れ
3 トナーカートリッジがロックされるようにドラム
ユニットに取り付ける
正しく装着されるとカチッと音が鳴り、緑色のロッ
クレバーが自動的に上がります。
4 緑色のつまみを2～3回往復させ、ドラムユニット
内部のコロナワイヤーを清掃する
5 緑色のつまみを元の位置（▲）に戻す
元の位置に戻っていないと、印刷した記録紙に縦縞が入る場合があります。
6 残りのドラムユニットも本製品から取り出し、コロナワイヤーを清掃する
元の位置
残りのドラムユニット内部のコロナワイヤーを清掃するときは、ドラムユニットからトナーカートリッジを外す必
要はありません。

117ページ

図を読み込み中

原文・図解 · p.117

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
117
第4章日常のお手入れ
液晶ディスプレイに【インサツデキマス】が表示されるまで、そのままお待ちください。途中で本製品の電
源をOFFにしたり、トップカバーを開けると、新しいトナーを検知できない場合があります。
･･･････････････････････････････････････････････････････････････････････････････････････････
5
元の状態に戻す
1 すべてのドラムユニットをカラーラベルの色に合
わせて正しい位置に戻す
2 トップカバーを閉じる
BK
C
M
Y

ドラムユニットの交換

図を読み込み中

原文・図解 · p.118

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
118
第4章日常のお手入れ
本製品は、ドラムの回転数によってドラムユニットの交換時期が決定され、あらかじめ設定されている回転数
に達すると、液晶ディスプレイにドラムユニットの交換をお知らせするメッセージが表示されます。
印刷を続けることもできますが、印刷品質が低下します。
4 つのドラムユニットは同様に回転するため、1 つのドラムユニットが交換時期になると、（明確な理由があっ
て、ブラック（DR-291CL-BK）、またはカラー（DR-291CL-CMY）のみを交換していない限り）他の色も
順次交換時期になります。4色のドラムユニットがセットになったDR-291CLをご購入いただくと便利です。
ブラザー製消耗品のリサイクルにご協力をお願いいたします。詳しくは ⇒21ページ「消耗品の回収リサイクル
について」を参照してください。

ドラムユニットの交換時期に影響する要因は、温度や湿度、用紙の種類、使用するトナーの種類、印刷ジョブごとの印

刷枚数などです。理想的な印刷条件下での平均的なドラムユニットの交換周期は約15,000枚です。実際のドラムユニッ
トの印刷可能枚数は、印刷条件によってはこの数字よりも大幅に少ないこともあります。このため、実際の印刷可能枚
数を保証することはできません。

最良の性能を発揮させるために、ブラザー純正ドラムユニットおよびトナーカートリッジを使用してください。本製品

は、清潔でちりやほこりが発生せず、適度の換気が行われている環境において使用してください。

ドラムユニットを交換するタイミングに合わせて、本製品も掃除することをおすすめします。

詳しくは ⇒94ページ「定期メンテナンス」を参照してください。
ドラムユニットエラーのメッセージ
【ドラムオテイレ】のメッセージが表示されたときは、コロナワイヤーが汚れています。コロナワイヤーの清
掃をしてください。⇒97ページ「コロナワイヤーの清掃」を参照してください。
まもなくドラムユニット交換のメッセージ
本製品はドラムユニットの寿命を検知し、交換時期が近づくと液晶ディスプレイに表示して、お知らせします。
【マモナクドラムスベテコウカン】のメッセージが表示されたときは、4 つのドラムユニットの交換時期が近づ
いています。新しいドラムユニットを購入し、【ドラムスベテコウカン】が表示される前に準備しておいてく
ださい。
【マモナクドラムコウカン： X】のメッセージが表示されたときは、特定のドラムユニットのみ交換時期が近
づいています。新しいドラムユニットを購入し、【ドラムコウカン： X】が表示される前に準備しておいてく
ださい。
メッセージの「X」はドラムユニットの色を示しています。
BK：ブラック、C：シアン、M：マゼンタ、Y：イエロー

メッセージが表示されていても、しばらくの間はドラムユニットを交換せずに継続して印刷できることもありますが、し
だいに印刷品質は低下しますので、新しいドラムユニットを購入し、交換することをおすすめします。
ドラムユニットの交換
㩎㩨㩡㩛㨿㩍㨼㩤
㩙㩝㩏㩂㩎㩨㩡㩛㩇㩗㩨㩍㩄㨽㩀㩧
㩙㩝㩏㩂㩎㩨㩡㩛㩄㨽㩀㩧:

119ページ

図を読み込み中

原文・図解 · p.119

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
119
第4章日常のお手入れ
ドラムユニット交換のメッセージ
液晶ディスプレイに次のメッセージが表示されたときは、4つのドラムユニットを交換してください。
ドラムユニットを交換したときは、ドラムユニットのカウンターをリセットしてください。
【ドラムコウカン： X】のメッセージが表示されたときは、特定のドラムユニットのみ交換が必要です。
メッセージの「X」はドラムユニットの色を示しています。
BK：ブラック、C：シアン、M：マゼンタ、Y：イエロー
ドラムユニット停止のメッセージ
液晶ディスプレイに次のメッセージが表示されたときは、印刷品質を保証できません。
新しいドラムユニットに交換してください。
ドラムユニットを交換したときは、ドラムユニットのカウンターをリセットしてください。

ドラムユニットの交換時期に影響する要因は、温度や湿度、記録紙の種類、使用するトナーの種類、印刷ジョブごとの

印刷枚数などです。理想的な印刷条件下での平均的なドラムユニットの交換周期は約 15,000 枚です。実際のドラムユ
ニットの印刷可能枚数は、印刷条件によってはこの数字よりも大幅に少ないこともあります。このため、実際の印刷可
能枚数を保証することはできません。

ドラムユニットを交換するタイミングに合わせて、本製品も掃除することをおすすめします。

⇒94ページ「定期メンテナンス」を参照してください。

お近くでドラムユニットが手に入らないときは、⇒ 108 ページ「トナーカートリッジとドラムユニットの購入方法」を

参照してください。
㩎㩨㩡㩛㩇㩗㩨㩍㩄㨽㩀㩧
㩎㩨㩡㩛㩄㨽㩀㩧:
㩎㩨㩡㩛㩍㨼㩆
重要
最良の性能を発揮させるために、ブラザー純正のドラムユニットおよびトナーカートリッジを使用してください。本
製品は、清潔でちりやほこりが発生せず、適度の換気が行われている環境において使用してください。

120ページ

図を読み込み中

原文・図解 · p.120

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
120
第4章日常のお手入れ
ドラムユニットを交換する
新しいドラムユニットに交換した場合は、ドラムユニットのカウンターをリセットする必要があります。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
電源がONになっていることを確認する
･･･････････････････････････････････････････････････････････････････････････････････････････
2
トップカバーを開ける
･･･････････････････････････････････････････････････････････････････････････････････････････
3
ドラムユニットを取り出す
1 液晶ディスプレイに表示されたドラム交換メッセー
ジの色のドラムユニットを取り出す
使用済みのドラムユニットを交換する場合は、トナーの粉が残っていることがあるので、取り扱いには注意してく

ださい。
重要

121ページ

図を読み込み中

原文・図解 · p.121

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
121
第4章日常のお手入れ
2 緑色のロックレバーを押し下げながら、ドラムユ
ニットからトナーカートリッジを取り外す
本製品の使用直後は、内部は非常に高温になっている部分があります。本製品のトップカバーを開けたときは、
イラストのグレーの部分には触れないでください。やけどのおそれがあります。
警告
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙などを用
意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意してください。
■本製品の内部を操作するときは、イラストの矢印で示す電極部分には手で触れないでください。静電気で本製品
が破損するおそれがあります。
重要

122ページ

図を読み込み中

原文・図解 · p.122

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
122
第4章日常のお手入れ
･･･････････････････････････････････････････････････････････････････････････････････････････
4
交換する
1 新しいドラムユニットを開封する
2 タブを引いて保護カバーを取り外す
■ドラムユニットやトナーカートリッジを火の中に投げ込まないでください。
また、火気のある場所に保管しないでください。
トナーに引火して、火災ややけどの原因となります。
■本製品を清掃する際、可燃性のスプレー、有機溶剤などは使用しないでください。
また、近くでのご使用もおやめください。火災・故障・感電の原因になります。
可燃性スプレーの例は次のとおりです。

ほこり除去スプレー・殺虫スプレー・アルコールを含む除菌、消臭スプレー
アルコールなどの有機溶剤や液体など

123ページ

図を読み込み中

原文・図解 · p.123

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
123
第4章日常のお手入れ
3 トナーカートリッジを新しいドラムユニットに取
り付ける
正しく装着されるとカチッと音が鳴り、ロックレ
バーが自動的に上がります。
4 緑色のつまみを2～3回往復させ、ドラムユニット
内部のコロナワイヤーを清掃する
5 緑色のつまみを元の位置（▲）に戻す
元の位置に戻っていないと、印刷した記録紙に縦縞が入る場合があります。
6 残りのドラムユニットも本製品から取り出し、コロナワイヤーを清掃する
元の位置
開封したドラムユニットが直射日光や過度の室内光を受けると、ユニットが損傷することがあります。
重要

124ページ

図を読み込み中

原文・図解 · p.124

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
124
第4章日常のお手入れ
ドラムユニットのカウンターリセット
ドラムユニットを交換したときは、次の手順に従ってドラムユニットのカウンターをリセットしてください。
･･･････････････････････････････････････････････････････････････････････････････････････････
5
元の状態に戻す
1 すべてのドラムユニットをカラーラベルの色に合
わせて正しい位置に戻す
2 トップカバーを閉じる
･･･････････････････････････････････････････････････････････････････････････････････････････
1
<Go>を押したまま、<▲>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
2
<▲>または<▼>を押して【ドラムユニット】を選択し、<OK>を押す

･･･････････････････････････････････････････････････････････････････････････････････････････
3
<▲>または<▼>を押して交換したドラムユニットの色を選択する
･･･････････････････････････････････････････････････････････････････････････････････････････
4
<▲>を押す
BK
C
M
Y

ベルトユニットの交換

図を読み込み中

原文・図解 · p.125

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
125
第4章日常のお手入れ
ブラザー製消耗品のリサイクルにご協力をお願いいたします。詳しくは ⇒21ページ「消耗品の回収リサイクル
について」を参照してください。
ベルトユニット寿命のメッセージ
【マモナクベルトコウカン】のメッセージが表示されたときは、ベルトユニットの寿命が少なくなっているこ
とをお知らせします。
液晶ディスプレイに【マモナクベルトコウカン】が表示されていても、しばらくの間はベルトユニットを交換せずに継
続して印刷できることもありますが、しだいに印刷品質は低下しますので、新しいベルトユニットを購入し、交換するこ
とをおすすめします。
ベルトユニット交換のメッセージ
【ベルトユニットコウカン】のメッセージが表示されたときは、ベルトユニットを交換する必要があります。
ベルトユニットの交換
㩙㩝㩏㩂㩗㩨㩣㩎㩄㨽㩀㩧
㩗㩨㩣㩎㩟㩐㨹㩎㩄㨽㩀㩧
■ベルトユニットを火の中に投げ込まないでください。
また、火気のある場所に保管しないでください。
火災ややけどの原因となります。
■本製品を清掃する際、可燃性のスプレー、有機溶剤などは使用しないでください。

また、近くでのご使用もおやめください。火災・故障・感電の原因になります。
可燃性スプレーの例は次のとおりです。

ほこり除去スプレー・殺虫スプレー・アルコールを含む除菌、消臭スプレー
アルコールなどの有機溶剤や液体など

126ページ

図を読み込み中

原文・図解 · p.126

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
126
第4章日常のお手入れ
■使用済みのベルトユニットを廃棄するときは、プラスチックバッグ
※
に入れ、しっかりと封をしてくださ
い。販売店またはサービス実施店にお渡しいただき、当社の回収・リサイクル活動にご協力ください。
⇒ 21 ページ「消耗品の回収リサイクルについて」を参照してください。なお、お客様で処理される場合
は、地域の規則に従って廃棄してください。
■ベルトユニットの誤った取り扱いによる故障は保証の対象とはなりません。
■ベルトユニットは再利用しないでください。
※：新品のベルトユニットが入っていた袋をご利用ください。
本製品の使用直後は、内部は非常に高温になっている部分があります。本製品のトップカバーを開けたときは、
イラストのグレーの部分には触れないでください。やけどのおそれがあります。
警告
重要
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙などを用
意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意してください。

■トナーが飛び散って手や衣服が汚れた場合は、すぐに拭き取るか冷たい水で洗い流してください。
■ベルトユニットは、印刷品質を保証するように特別に調整されたブラザー純正品をご使用ください。純正品以外
のベルトユニットを使用した場合、本製品の保証が無効になります。

127ページ

図を読み込み中

原文・図解 · p.127

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
127
第4章日常のお手入れ
ベルトユニットを交換する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
電源がONになっていることを確認する
･･･････････････････････････････････････････････････････････････････････････････････････････
2
トップカバーを開ける
･･･････････････････････････････････････････････････････････････････････････････････････････
3
ベルトユニットを取り出す
1 すべてのドラムユニットを取り出す
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙などを用
意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意してください。

■本製品の内部を操作するときは、イラストの矢印で示す電極部分には手で触れないでください。静電気で本製品
が破損するおそれがあります。
■ドラムユニットとトナーカートリッジの取り扱いには細心の注意を払ってください。万一、トナーが飛び散って
手や衣服が汚れた場合は、すぐに拭き取るか冷たい水で洗い流してください。
重要

128ページ

図を読み込み中

原文・図解 · p.128

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
128
第4章日常のお手入れ
2 ベルトユニットの緑色の部分を持っ
てベルトユニットを持ち上げ、ゆっ
くり取り出す
■印刷品質の劣化を防止するため、イラストのグレーの部分には触れないようしてください。
＜トナーカートリッジ＞＜ドラムユニット＞
重要
ベルトユニットを持つときは、イラストのグレーの部分には触れないようにしてください。皮脂が付着するときれ
いに印刷されません。
重要

129ページ

図を読み込み中

原文・図解 · p.129

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
129
第4章日常のお手入れ
ベルトユニットのカウンターリセット
ベルトユニットを交換したときは、次の手順に従ってベルトユニットのカウンターをリセットしてください。
･･･････････････････････････････････････････････････････････････････････････････････････････
4
交換する
新しいベルトユニットを開封し、本製
品に取り付ける
･･･････････････････････････････････････････････････････････････････････････････････････････
5
元の状態に戻す
1 すべてのドラムユニットをカラーラベルの色に合わせて正しい位置に戻す
2 トップカバーを閉じる
･･･････････････････････････････････････････････････････････････････････････････････････････
1
<Go>を押したまま、<▲>を押す

･･･････････････････････････････････････････････････････････････････････････････････････････
2
<▲>または<▼>を押して【ベルトユニット】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
<▲>を押す

廃トナーボックスの交換

図を読み込み中

原文・図解 · p.130

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
130
第4章日常のお手入れ
ブラザー製消耗品のリサイクルにご協力をお願いいたします。詳しくは ⇒21ページ「消耗品の回収リサイクル
について」を参照してください。
廃トナーボックス寿命のメッセージ
【マモナクハイトナーコウカン】のメッセージが表示されたときは、廃トナーボックスの寿命が少なくなって
いることをお知らせします。
廃トナーボックス交換のメッセージ
【ハイトナーボックスコウカン】のメッセージが表示されたときは、廃トナーボックスが一杯になっているの
で、廃トナーボックスを交換してください。
廃トナーボックスの交換
㩙㩝㩏㩂㩔㨼㩎㩏㨺㩄㨽㩀㩧
㩔㨼㩎㩏㨺㩘㩨㨹㩂㩇㩄㨽㩀㩧
■廃トナーボックスを火の中に投げ込まないでください。
また、火気のある場所に保管しないでください。
爆発するおそれがあります。
■本製品を清掃する際、可燃性のスプレー、有機溶剤などは使用しないでください。
また、近くでのご使用もおやめください。火災・故障・感電の原因になります。
可燃性スプレーの例は次のとおりです。

ほこり除去スプレー・殺虫スプレー・アルコールを含む除菌、消臭スプレー
アルコールなどの有機溶剤や液体など

131ページ

図を読み込み中

原文・図解 · p.131

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
131
第4章日常のお手入れ
■使用済みの廃トナーボックスを廃棄するときは、プラスチックバッグ
※
に入れ、しっかりと封をしてくだ
さい。販売店またはサービス実施店にお渡しいただき、当社の回収・リサイクル活動にご協力ください。
⇒ 21 ページ「消耗品の回収リサイクルについて」を参照してください。なお、お客様で処理される場合
は、地域の規則に従って廃棄してください。
■廃トナーボックスは再利用しないでください。
※：新品の廃トナーボックスが入っていた袋をご利用ください。
廃トナーボックスを交換する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
トップカバーを開ける
･･･････････････････････････････････････････････････････････････････････････････････････････
2
廃トナーボックスを取り出す

1 すべてのドラムユニットを取り出す
重要
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙などを用
意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意してください。
■トナーが飛び散って手や衣服が汚れた場合は、すぐに拭き取るか冷たい水で洗い流してください。
■廃トナーボックスは、印刷品質を保証するように特別に調整されたブラザー純正品をご使用ください。純正品以
外の廃トナーボックスを使用した場合、本製品の保証が無効になります。

132ページ

図を読み込み中

原文・図解 · p.132

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
132
第4章日常のお手入れ
2 ベルトユニットの緑色の部分を持っ
てベルトユニットを持ち上げ、ゆっ
くり取り出す
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙などを用
意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意してください。
■本製品の内部を操作するときは、イラストの矢印で示す電極部分には手で触れないでください。静電気で本製品
が破損するおそれがあります。
■ドラムユニットとトナーカートリッジの取り扱いには細心の注意を払ってください。万一、トナーが飛び散って
手や衣服が汚れた場合は、すぐに拭き取るか冷たい水で洗い流してください。
■印刷品質の劣化を防止するため、イラストのグレーの部分には触れないようしてください。
＜トナーカートリッジ＞＜ドラムユニット＞
重要

133ページ

図を読み込み中

原文・図解 · p.133

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
133
第4章日常のお手入れ
3 橙色の梱包材を取り外す
梱包材は破棄してください。
この手順は、はじめて廃トナーボックスを取り出すときのみ必要です。橙色の梱包材は工場出荷後の運搬で本製品を保護
するために取り付けられています。廃トナーボックスの交換後、再度取り付ける必要はありません。
4 緑色の取っ手を持って廃トナーボックスを取り出す
ベルトユニットを持つときは、イラストのグレーの部分には触れないようにしてください。皮脂が付着するときれ
いに印刷されません。
重要

134ページ

図を読み込み中

原文・図解 · p.134

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
134
第4章日常のお手入れ
･･･････････････････････････････････････････････････････････････････････････････････････････
3
交換する
新しい廃トナーボックスを開封し、緑
色の取っ手を持って本製品に取り付け
る
･･･････････････････････････････････････････････････････････････････････････････････････････
4
元の状態に戻す
1 ベルトユニットを本製品に戻す
2 すべてのドラムユニットをカラーラベルの色に合わせて正しい位置に戻す
3 トップカバーを閉じる

定期交換部品の交換

図を読み込み中

原文・図解 · p.135

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
135
第4章日常のお手入れ
定期交換部品の交換
液晶ディスプレイに以下の交換メッセージが表示されたときは、お客様相談窓口へご連絡ください。
･ヒーターコウカン・ PF キット 1 コウカン

PFキット1とは、記録紙トレイ用のローラーホルダー、分離パッド、分離パッドバネのキットです。
定期交換部品の概算寿命は50,000枚です。残り寿命の確認は ⇒179ページ「製品情報」を参照してください。

本製品を再梱包するときは
本製品を引越などで移動させるときには、購入時に梱包されていた箱や部品を使って再梱包します。以下に再梱
包する手順を説明します。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
本製品のを長押ししてOFFにし、本製品の熱が冷めるまで10分以上待つ
･･･････････････････････････････････････････････････････････････････････････････････････････
2
コード、ケーブルを取り外す
1 すべてのケーブルを取り外す
2 電源コードをコンセントから抜いて、本製品から電源コードを取り外す
本製品の背面と壁側のコンセントを両方とも外してください。
･･･････････････････････････････････････････････････････････････････････････････････････････

3
発泡スチロール（1）を外箱に入れる
再梱包を行う場合は、前もって電源を OFF にし、本製品内部を十分に冷ましてください。
注意
重要
■輸送中の破損を防ぐために、お買い上げ時に使用されていた梱包材を使用してお買い上げ時の状態に再梱包して
ください。お買い上げ時に使用されていた梱包材は、開梱時に捨てずに大切に保管しておいてください。
■本製品には、相応の輸送保険を掛けてください。
発泡スチロール（1）

136ページ

図を読み込み中

原文・図解 · p.136

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
136
第4章日常のお手入れ
･･･････････････････････････････････････････････････････････････････････････････････････････
4
本製品や付属品を梱包する
1 本製品をビニール袋に入れる
2 本製品をセットする
発砲スチロール（1）の「FRONT」の印と本
製品の前面を合わせてセットしてください。
3 イラストのように、本製品の前面に合わせて
「R FRONT」の印のある発泡スチロール（2）、
「L FRONT」の印のある発泡スチロール（3）
をセットする
発泡スチロール（1）
FRONT
R
FRONT
L
FRONT
発泡スチロール（2）
発泡スチロール（3）

137ページ

図を読み込み中

原文・図解 · p.137

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
137
第4章日常のお手入れ
4 イラストのように、箱型トレイボックスと電
源コードなどを入れる
5 箱を閉じ、テープを貼って完全に閉じる
箱型トレイボックス
電源コード

第5章困ったときには

図を読み込み中

原文・図解 · p.138

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
138

困ったときには

解決のステップ～修理依頼される前に～
本製品を使用中にトラブルが起きたときの解決までのステップを説明します。
修理依頼される前にここを読んでみてください。
ランプが点滅、または液晶ディスプレイにエラーメッセージが表示されていますか
どうしても解決しない！
本製品が正常に動作しない
または
どこに問題があるかわからない
プリンタードライバーは正
しくインストールされてい
る
表示されている表示されていない
① 液晶ディスプレイに従って処置をしてください
② 以下の項目を確認してください
⇒ 139 ページ「液晶ディスプレイにエラーメッ
セージが表示された！（エラーメッセージ一覧）」
⇒144ページ「紙がつまった！」
① 以下の項目を確認してください
⇒154ページ「原因がよくわからない！」
② サポートサイトのよくあるご質問（Q ＆ A）を
確認してください
（http://solutions.brother.co.jp/）
以下の2点をメモしてください
･製品名
･シリアル番号
⇒179ページ「製品情報」-「製
品情報の確認/印刷」
コンピューターに問題がある

可能性があります。
コンピューターのメーカーま
たは購入された販売店にご相
談ください
お客様相談窓口にご連絡ください
表示されているメッセージを
メモしてください
サポートサイトのよくあるご質問
（Q＆A）を確認してください
（http://solutions.brother.co.jp/）
やっぱり、どうしても
解決しない！
5

液晶ディスプレイにエラーメッセージが表示された！（エラーメッセージ一覧）

図を読み込み中

原文・図解 · p.139

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
139
第5章困ったときには
液晶ディスプレイにエラーメッセージが表示された！
（エラーメッセージ一覧）
本製品に異常が発生した場合は、エラーメッセージとともに対処方法が液晶ディスプレイに表示されます。（長
いメッセージや説明文が長い対処方法は、スクロール表示します。）液晶ディスプレイに表示された対処方法
や、下記の処置を行ってもエラーが解決しないときは、エラーメッセージを控えた後でお客様相談窓口へ連絡
してください。
液晶ディスプレイ表示解決方法
PF キット 1 コウカン PFキット1の交換が必要です
お客様相談窓口にお問い合わせください。
イロズレホセイ
イロズレホセイニシッパ
イシマシタ．
<Go>を押して、再度色補正または色ずれ補正を行ってください
本製品の電源をOFFにして、数秒後に電源を入れ直し、色補正また
は色ずれ補正を行ってください
色補正については、⇒ 176 ページ「色補正」を参照してくださ
い。色ずれ補正については、⇒ 177 ページ「色ずれ補正」を参
照してください。
新しいベルトユニットを取り付けてください

⇒125ページ「ベルトユニットの交換」を参照してください。
何度もエラーメッセージが表示される場合は、本製品を購入した
販売店、またはお客様相談窓口へお問い合わせください。
イロホセイ
イロホセイニシッパイ
シマシタ．
インサツデキマセン XX 電源をOFFして数秒後に電源を入れ直してください
何度もエラーメッセージが表示される場合は、お客様相談窓口へ
お問い合わせください。
インサツページスウチョウカセキュリティ機能ロック2.0で、印刷枚数の制限を確認してくださ
い
詳しくは、管理者にお問い合わせください。
カバーガアイテイマス定着ユニットカバーを完全に閉じてください
バックカバー（背面排紙トレイ）を開けて、定着ユニットカバー
を閉め直してください。
紙がつまっている場合は、紙を取り除き、定着ユニットカバーを
閉めてから<Go>を押してください。
トップカバーを完全に閉じてください
カミヅマリウシロ本製品の背面でつまっている記録紙を取り除いてください
⇒ 149 ページ「背面に記録紙がつまったとき」を参照してくだ

さい。
カミヅマリテザシ手差しスロットでつまっている記録紙を取り除いて、<Go>を押し
てください
⇒ 145 ページ「手差しスロットに記録紙がつまったとき」を参
照してください。

140ページ

図を読み込み中

原文・図解 · p.140

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
140
第5章困ったときには
カミヅマリトレイ 1 記録紙トレイでつまっている記録紙を取り除いてください
⇒ 146 ページ「記録紙トレイに記録紙がつまったとき」を参照
してください。
カミヅマリナイブ本製品の内部でつまっている記録紙を取り除いてください
⇒ 151 ページ「本製品の内部に記録紙がつまったとき」を参照
してください。
トナーカートリッジがドラムユニットに装着されているか確認し
てください
⇒ 112 ページ「トナーカートリッジを交換する」を参照してく
ださい。
カミヅマリリョウメン記録紙トレイの裏側につまっている記録紙を取り除いてください
⇒ 147 ページ「両面印刷時に記録紙がつまったとき（HL-
3170CDWのみ）」を参照してください。
キョカサレテイマセンセキュリティ機能ロック2.0で、カラー印刷の制限を確認してくだ
さい
詳しくは、管理者にお問い合わせください。
サイズエラーリョウメン両面印刷可能な正しい記録紙サイズ（A4）を選択してください
両面印刷できない記録紙がセットされている可能性があります。

確認して正しい記録紙をセットし、<Go>を押してください。両
面印刷可能な記録紙をプリンタードライバーで設定してくださ
い｡両面印刷できる記録紙サイズの詳細は、⇒196ページ「用紙

仕様」を参照してください。

チイサイヨウシヲインサツ
シマス
バックカバー（背面排紙トレイ）を開けてください
もし印刷された用紙がバックカバー内にあれば取り除き、＜Go＞
を押してください。
テサシ液晶ディスプレイに表示された記録紙サイズの記録紙を手差しス
ロットにセットしてください
印刷が一時停止になっている場合は、<Go>を押してください。
トナーガカクニンデキマセ
ン
液晶ディスプレイに表示されている色のドラムユニットを取り出
し、ドラムユニットからトナーカートリッジを取り外してください
再度トナーカートリッジをドラムユニットに戻し、ドラムユニッ
トを本製品に戻してください。
トナーガセットサレテイ
マセン
液晶ディスプレイに表示されている色のトナーカートリッジを
いったん取り外し、再度正しく取り付けてください
⇒ 112 ページ「トナーカートリッジを交換する」を参照してく
ださい。
トナーコウカン液晶ディスプレイに表示されている色のトナーカートリッジを交
換してください
⇒111ページ「トナーカートリッジの交換」を参照してください。
液晶ディスプレイ表示解決方法

141ページ

図を読み込み中

原文・図解 · p.141

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
141
第5章困ったときには
トナーヲケンチデキマセ
ン
すべてのドラムユニットを取り出し、ドラムユニットからトナー
カートリッジを取り出してください
再度、トナーカートリッジをドラムユニットに戻し、ドラムユ
ニットを本製品に戻してください。
ドラムオテイレコロナワイヤー（ドラムユニット）を掃除してください
⇒97ページ「コロナワイヤーの清掃」を参照してください。
ドラムユニットが正しく装着されているか確認してください
すべてのドラムユニットを取り出し、再度本製品に戻してくださ
い。
ドラムコウカン： X
※
液晶ディスプレイに表示されている色のドラムユニットの交換時
期です
液晶ディスプレイに表示されている色のドラムユニットを交換
してください。
ドラムユニットのカウンターをリセットしてください
⇒120ページ「ドラムユニットを交換する」を参照してください。
ドラムスベテコウカンドラムユニットの交換時期です
すべての色のドラムユニットを交換してください。
ドラムユニットのカウンターをリセットしてください
⇒120ページを参照してください。

ドラムテイシ液晶ディスプレイに表示されている色のドラムユニットを交換し
てください
⇒118ページ「ドラムユニットの交換」を参照してください。
トレイガアイテイマス記録紙トレイを本製品に取り付けてください
ハイトナーボックスアリマ
セン
廃トナーボックスを取り付けてください
⇒130ページ「廃トナーボックスの交換」を参照してください。
ハイトナーボックスコウカ
ン
廃トナーボックスを交換してください
⇒130ページ「廃トナーボックスの交換」を参照してください。
ヒーターエラー電源をOFFにします。2～3秒後、もう一度電源をONにして、そ
のまま15分お待ちください。
ヒーターコウカンヒーターの交換が必要です
お客様相談窓口にお問い合わせください。
ベルトユニットコウカンベルトユニットを交換してください
⇒125ページ「ベルトユニットの交換」を参照してください。
※：メッセージの「X」はBK：ブラック、C：シアン、M：マゼンタ、Y：イエローを示しています。
液晶ディスプレイ表示解決方法

142ページ

図を読み込み中

原文・図解 · p.142

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
142
第5章困ったときには
ベルトユニットガアリマセ
ン
ベルトユニットを取り付けてください
⇒125ページ「ベルトユニットの交換」を参照してください。
マモナクトナーコウカン： X
※
新しいトナーカートリッジを購入し、液晶ディスプレイに【トナー
コウカン】が表示される前に準備しておいてください
液晶ディスプレイに【トナーコウカン】が表示されるまでトナー
カートリッジをご使用できますが、しだいに印刷品質は低下しま
すので、新しいトナーカートリッジに交換することをおすすめし
ます。
⇒ 112 ページ「トナーカートリッジを交換する」を参照してく
ださい。
マモナクドラムコウカン： X
※
新しいドラムユニットを購入し、液晶ディスプレイに【ドラムコ
ウカン： X
※
】が表示される前に準備しておいてください
液晶ディスプレイに【ドラムコウカン： X
※
】が表示されるま
でドラムユニットをご使用できますが、しだいに印刷品質は低下
しますので、新しいドラムユニットに交換することをおすすめし
ます。
⇒118ページ「ドラムユニットの交換」を参照してください。

マモナクドラムスベテコウ
カン
新しいドラムユニットを購入し、液晶ディスプレイに【ドラムコ
ウカン】が表示される前に準備しておいてください
液晶ディスプレイに【ドラムコウカン】が表示されるまでドラ
ムユニットをご使用できますが、しだいに印刷品質は低下します
ので、新しいドラムユニットに交換することをおすすめします。
⇒118ページ「ドラムユニットの交換」を参照してください。
マモナクハイトナーコウ
カン
廃トナーボックスの交換時期が近づいていることを示しています
⇒130ページ「廃トナーボックスの交換」を参照してください。
マモナクベルトコウカン新しいベルトユニットを購入し、液晶ディスプレイに【ベルトユ
ニットコウカン】が表示される前に準備しておいてください
液晶ディスプレイに【ベルトユニットコウカン】が表示される
までベルトユニットをご使用できますが、しだいに印刷品質は低
下しますので、新しいベルトユニットに交換することをおすすめ
します。⇒125ページ「ベルトユニットの交換」を参照してくだ
さい。
メモリガイッパイデス印刷する文章の複雑さを減らすか、解像度を下げてください

メモリガイッパイデス
セキュリティインサツ
データガイッパイデス．
<Cancel> を押して本製品内に残っているデータを消去してくだ
さい
キロクシヲオクレマセン液晶ディスプレイに表示されているトレイに用紙を入れてくださ
い
記録紙ガイドが正しいサイズにセットされているか確認してく
ださい。
※：メッセージの「X」はBK：ブラック、C：シアン、M：マゼンタ、Y：イエローを示しています。
液晶ディスプレイ表示解決方法

143ページ

図を読み込み中

原文・図解 · p.143

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
143
第5章困ったときには
ヨウシサイズガアイマセ
ン
正しい記録紙をセットしてください
プリンタードライバーで選択したトレイに設定した用紙サイズ
の用紙を手差しスロットまたは記録紙トレイに入れて、<Go>を
押します。
リヨウデキマセンセキュリティ機能ロック2.0で、使用制限されている機能を確認し
てください
詳しくは、管理者にお問い合わせください。
リョウメンインサツデキマ
セン
バックカバー（背面排紙トレイ）を完全に閉じてください
ログカキコミデキマセン印刷ログ機能の設定内容を確認してください
詳しくは、管理者にお問い合わせください。
液晶ディスプレイ表示解決方法

紙がつまった！

図を読み込み中

原文・図解 · p.144

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
144
第5章困ったときには
紙がつまった！
紙づまりが起きた場合、液晶ディスプレイに下記のようなエラーメッセージが表示されます。また、長いメッ
セージはスクロール表示します。
【XXXX】は、紙づまりの場所によって表示が異なります。
次ページ以降の指示に従ってつまった記録紙を取り除きます。
記録紙トレイを本製品に戻してトップカバーを閉じると、本製品は自動的に印刷を再開します。
本製品が自動的に印刷を再開しない場合は、<Go>を押してください。
それでも印刷を再開しない場合は、つまった記録紙がすべて取り除かれているか確認し、もう一度印刷してく
ださい。
紙づまりのときのメッセージ
㩀㩚㩌㩨㩙㩢::::
重要
使用できない記録紙は紙づまりや故障の原因になります。⇒ 24 ページ「使用できない記録紙」を参照してください。

記録紙がつまったとき

図を読み込み中

原文・図解 · p.145

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
145
第5章困ったときには
手差しスロットに記録紙がつまったとき
液晶ディスプレイに次のように表示されたときは、手差しスロットに記録紙がつまっています。
記録紙がつまったとき
･･･････････････････････････････････････････････････････････････････････････････････････････
1
手差しスロットからつまっていない記録紙を取り除く
･･･････････････････････････････････････････････････････････････････････････････････････････
2
手差しスロットからつまった記録紙を
取り除く
両手でゆっくり引き出してください。
つまった記録紙を取り除いたときに記録紙が破れた場合は、本製
品の内部に記録紙が残っていないか確認してください。詳しく
は、⇒151ページ「本製品の内部に記録紙がつまったとき」を参
照してください。
･･･････････････････････････････････････････････････････････････････････････････････････････

3
<Go>を押す
㩀㩚㩌㩨㩙㩢㩍㩅㩨㩆

146ページ

図を読み込み中

原文・図解 · p.146

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
146
第5章困ったときには
記録紙トレイに記録紙がつまったとき
液晶ディスプレイに次のように表示されたときは、記録紙トレイに記録紙がつまっています。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
本製品から記録紙トレイを完全に引き出す
･･･････････････････････････････････････････････････････････････････････････････････････････
2
つまった記録紙を取り除く
両手でゆっくり引き出してください。

つまった記録紙を下向きに引くと、かんたんに取り除くことが

できます。

ペンやはさみのような先のとがったもので記録紙を取り除かな

いでください。

つまった記録紙を取り除いたときに記録紙が破れた場合は、本

製品の内部に記録紙が残っていないか確認してください。詳し
くは、⇒ 151 ページ「本製品の内部に記録紙がつまったとき」
を参照してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
3
記録紙が記録紙トレイの適切な位置にセットされているか確認する
･記録紙ガイドの▼ ▼ ▼マークより下に収まっていることを確認してください。
･緑色の記録紙ガイドをつまみながら記録紙ガイドをスライドさせて、印刷する用紙のサイズに合わせ
ます。
･記録紙ガイドが固定され動かないことを確認してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
4
記録紙トレイを本製品に戻す
しっかりと奥までセットされているか確認してください。
㩀㩚㩌㩨㩙㩢㩎㩤㨼

147ページ

図を読み込み中

原文・図解 · p.147

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
147
第5章困ったときには
両面印刷時に記録紙がつまったとき（HL-3170CDWのみ）
液晶ディスプレイに次のように表示されたときは、記録紙トレイ底面に記録紙がつまっています。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
電源をONにしたまま、本製品の熱が冷めるまで10分以上待つ
･･･････････････････････････････････････････････････････････････････････････････････････････
2
本製品から記録紙トレイを完全に引き出す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
本製品の底面につまった記録紙がないか確認
する
･･･････････････････････････････････････････････････････････････････････････････････････････

4
本製品の底面に記録紙がつまっていない場合
は、記録紙トレイの裏側を確認する
㩀㩚㩌㩨㩙㩢㩢㨸㨽㩜㩧

148ページ

図を読み込み中

原文・図解 · p.148

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
148
第5章困ったときには
･･･････････････････････････････････････････････････････････････････････････････････････････
5
記録紙トレイに記録紙がつまっていない場合
は、バックカバー（背面排紙トレイ）を開く
･･･････････････････････････････････････････････････････････････････････････････････････････
6
つまった記録紙を取り除く
両手でゆっくり引き出してください。

ペンやはさみのような先のとがったもので記録紙を取り除かな

いでください。

つまった記録紙を取り除いたときに記録紙が破れた場合は、本

製品の内部に記録紙が残っていないか確認してください。詳し
くは、⇒ 151 ページ「本製品の内部に記録紙がつまったとき」
を参照してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
7
本製品のバックカバー（背面排紙トレイ）をしっかりと閉じる
･･･････････････････････････････････････････････････････････････････････････････････････････
8
記録紙トレイを本製品に戻す
しっかりと奥までセットされているか確認してください。
本製品の使用直後は、内部は非常に高温になっている部分があります。本製品のバックカバー（背面排紙トレイ）を
開けたときは、イラストのグレーの部分には触れないでください。やけどのおそれがあります。
本製品内部（背面）
警告

149ページ

図を読み込み中

原文・図解 · p.149

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
149
第5章困ったときには
背面に記録紙がつまったとき
液晶ディスプレイに次のように表示されたときは、バックカバー（背面排紙トレイ）内に記録紙がつまっています。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
電源をONにしたまま、本製品の熱が冷めるまで10分以上待つ
･･･････････････････････････････････････････････････････････････････････････････････････････
2
バックカバー（背面排紙トレイ）を開く
㩀㩚㩌㩨㩙㩢㨽㩆㩥
本製品の使用直後は、内部は非常に高温になっている部分があります。本製品のバックカバー（背面排紙トレイ）を
開けたときは、イラストのグレーの部分には触れないでください。やけどのおそれがあります。
本製品内部（背面）
警告

150ページ

図を読み込み中

原文・図解 · p.150

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
150
第5章困ったときには
･･･････････････････････････････････････････････････････････････････････････････････････････
3
左右の緑色のつまみを手前に
引き、定着ユニットカバーを
開く
･･･････････････････････････････････････････････････････････････････････････････････････････
4
定着ユニットからつまった記録紙を
取り除く
両手でゆっくり引き出してください。

ペンやはさみのような先のとがったもので記録紙を取り除か

ないでください。

つまった記録紙を取り除いたときに記録紙が破れた場合は、本

151ページ

図を読み込み中

原文・図解 · p.151

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
151
第5章困ったときには
本製品の内部に記録紙がつまったとき
液晶ディスプレイに次のように表示されたときは、本製品の内部に記録紙がつまっています。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
電源をONにしたまま、本製品の熱が冷めるまで10分以上待つ
･･･････････････････････････････････････････････････････････････････････････････････････････
2
トップカバーを開ける
㩀㩚㩌㩨㩙㩢㩏㨼㩖㩨
本製品の使用直後は、内部は非常に高温になっている部分があります。本製品のトップカバーを開けたときは、
イラストのグレーの部分には触れないでください。やけどのおそれがあります。
本製品内部（前面）
警告

152ページ

図を読み込み中

原文・図解 · p.152

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
152
第5章困ったときには
･･･････････････････････････････････････････････････････････････････････････････････････････
3
すべてのドラムユニットを取り出す
ドラムユニットを取り出すことで、つまった記録紙を
取り除くことができる場合があります。また、本製品
内部からつまった記録紙を取り除くことができます。
ペンやはさみのような先のとがったもので記録紙を取り除かない
でください。
･･･････････････････････････････････････････････････････････････････････････････････････････
4
つまった記録紙を取り除く
両手でゆっくり引き出してください。
ペンやはさみのような先のとがったもので記録紙を取り除かない
でください。
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙などを用
意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意してください。

■ドラムユニットとトナーカートリッジの取り扱いには細心の注意を払ってください。万一、トナーが飛び散って
手や衣服が汚れた場合は、すぐに拭き取るか冷たい水で洗い流してください。
■本製品の内部を操作するときは、イラストの矢印で示す電極部分には手で触れないでください。静電気で本製品
が破損するおそれがあります。
重要

153ページ

図を読み込み中

原文・図解 · p.153

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
153
第5章困ったときには
･･･････････････････････････････････････････････････････････････････････････････････････････
5
元の状態に戻す
1 すべてのドラムユニットをカラーラベルの色に合
わせて正しい位置に戻す
2 トップカバーを閉じる

本製品の内部からつまった紙や破れた紙を取り除いた後、本製品にコンピューターからのデータが残っている場合は、

残りのデータが印刷されます。

本製品の内部に記録紙がつまっているときに本製品の電源をOFFにした場合は、印刷開始後、不完全なデータを印刷し

ます。
本製品の電源をONにする前に、コンピューターの印刷実行ジョブを削除してください。
BK
C
M
Y

原因がよくわからない！

図を読み込み中

原文・図解 · p.154

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
154
第5章困ったときには
原因がよくわからない！
印刷ができない

困ったときには（印刷）

ここを確かめてください対処方法
電源コードは差さっていますか電源コード（壁側、本製品側）を確実に差し込んで
ください。
本製品の電源は ON になっていますか本製品の電源を ON にしてください。
< 電源が入らない場合 >
･（落雷やパワーサージなどの）瞬間的に発生する大
電流によって、本製品内部で安全装置が動作した
可能性があります。
･本製品の電源を OFF にして、電源プラグを抜いて
ください。10 分後に電源プラグを差し込み、本製
品の電源を ON にしてください。
自動電源オフ機能で電源がオフになって
いませんか
本製品の電源が ON になっていること確認してくだ
さい。
トナーカートリッジが正しく取り付けら
れていますか
トナーカートリッジとドラムユニットを正しく取り
付けてください｡⇒ 111 ページ「トナーカートリッ
ジの交換」、⇒ 118 ページ「ドラムユニットの交換」
を参照してください。
給紙ローラーが汚れていませんか ⇒ 105 ページ「給紙ローラーの清掃」を参照してく
ださい。
液晶ディスプレイに【キロクシヲオクレ

マセン】が表示されていませんか
記録紙がまっすぐにセットされていることを確認し
てください。また、記録紙が丸まっていないか、記
録紙が折れ曲がっていないか確認してください。
記録紙トレイに記録紙を多くセットして
いませんか
記録紙を少し減らしてセットしてください。
記録紙トレイに記録紙を正しくセットし
ていますか
⇒ 25 ページ「記録紙トレイから印刷する」を参照
してください。
記録紙がつまってないか確認してくださ
い
⇒ 144 ページ「紙がつまった！」を参照してくださ
い。
トップカバー、またはバックカバー（背面排紙トレ
イ）を確実に閉めてください。

155ページ

図を読み込み中

原文・図解 · p.155

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
155
第5章困ったときには
両面印刷ができない
プリンタードライバーの給紙方法は正し
いですか
プリンタードライバーの給紙方法を確認してくださ
い。
･手差しスロットから印刷したい場合は、プリン
タードライバーの「給紙方法」が「手差し」になっ
ていることを確認してください。
･記録紙トレイから印刷したい場合は、プリンター
ドライバーの「給紙方法」が「自動選択」または
「トレイ１」になっていることを確認してくださ
い。
封筒を給紙しない手差しスロットから封筒の給紙ができます。使用し
ているアプリケーションが印刷する封筒の大きさに
設定されていることを確認してください。使用して
いるアプリケーションソフトのページ設定、または
文章設定メニューで設定することができます。使用
しているアプリケーションソフトの取扱説明書を参
照してください。
バックカバー（背面排紙トレイ）内部の
左右両側の灰色レバーの位置はあってい
ますか
バックカバー内部の左右両側の灰色レバーの位置を
確認してください。⇒ 25 ページ「記録紙トレイか
ら印刷する」、⇒ 28 ページ「手差しスロットから印

刷する」を参照してください。
ここを確かめてください対処方法
ここを確かめてください対処方法
プリンタードライバーの設定は正しいで
すか
プリンタードライバーが［両面印刷］に設定されて
いるか確認してください。
用紙サイズを正しく設定していますか用紙サイズが正しく設定されているか確認してくだ
さい。
バックカバー（背面排紙トレイ）が完全
に閉じていますか
バックカバーが完全に閉じているか確認してくださ
い。

156ページ

図を読み込み中

原文・図解 · p.156

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
156
第5章困ったときには
コンピューターから印刷できない
以下の順番で確認してください。
ここを確かめてください対処方法
①ケーブルが正しく接続されていますか･本製品側とコンピューター側の両方のケーブルを
差し直してください。（USB ハブなどを経由して
は接続できません。）
･複数の機器がコンピューターに接続されている場
合は、一時的に本製品以外を取り外して、印刷が
できるか試してください。
②本製品が通常ご使用になるプリンター
に設定されていますか
本製品のアイコンにチェックマークが付いているか
確認してください。付いていない場合は、次の手順
に従って、チェックマークを付けます。
<Windows
®
8、または Windows Server
®
2012>
デスクトップの右下にマウスを移動し、メニュー
バーが表示されたら［設定］-［コントロールパネ
ル］をクリックし、［ハードウェアとサウンド］の
［デバイスとプリンターの表示］をクリックします。
本製品のアイコンを右クリックし、［通常使うプリン
タに設定］をクリックしてチェックを入れます。

<Windows
®
7、またはWindows Server
®
2008 R2>
メニューから［デバイスとプリンター］をクリッ
クします。本製品のアイコンを右クリックし、［通常
使うプリンターに設定］にカーソルを合わせ、通常
使うプリンタードライバーにチェックを入れます。
<Windows Vista
®
、または Windows Server
®
2008>
メニューから［コントロールパネル］-［ハード
ウェアとサウンド］-［プリンタ］の順にクリックし
ます。本製品のアイコンを右クリックし、［通常使う
プリンタに設定］をクリックしてチェックを入れま
す。
<Windows
®
XP、または Windows Server
®
2003>
［スタート］-［コントロールパネル］-［プリンタと
その他のハードウェア］-［プリンタと FAX］の順に
クリックします。本製品のアイコンを右クリックし、
［通常使うプリンタに設定］をクリックしてチェック
を入れます。
③液晶ディスプレイにエラーメッセージ
が表示されていませんか
⇒ 139 ページ「液晶ディスプレイにエラーメッセー

ジが表示された！（エラーメッセージ一覧）」を参照
してください。

157ページ

図を読み込み中

原文・図解 · p.157

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
157
第5章困ったときには
④オフラインの状態になっていませんか本製品がオフラインになっていないか確認します。
<Windows
®
8、または Windows Server
®
2012>
デスクトップの右下にマウスを移動し、メニュー
バーが表示されたら［設定］-［コントロールパネ
ル］をクリックし、［ハードウェアとサウンド］の
［デバイスとプリンターの表示］をクリックします。
本製品のアイコンを右クリックし、［印刷ジョブの表
示］をクリックします。［プリンター］をクリックし、
［プリンターをオフラインで使用する］にチェックが
ある場合は、オフラインの状態です。［プリンターを
オフラインで使用する］をクリックし、チェックを
外してください。
<Windows
®
7、またはWindows Server
®
2008 R2>
メニューから［デバイスとプリンター］をクリッ
クします。本製品のアイコンを右クリックし、［印刷
ジョブの表示］をクリックします。
［プリンター］をクリックし、［プリンターをオフラ
インで使用する］にチェックがある場合は、オフラ

インの状態です。［プリンターをオフラインで使用す
る］をクリックし、チェックを外してください。
<Windows Vista
®
、または Windows Server
®
2008>
メニューから［コントロールパネル］-［ハード
ウェアとサウンド］-［プリンタ］の順にクリックし
ます。本製品のアイコンを右クリックし、［プリンタ
をオンラインで使用する］がメニューにある場合は、
オフラインの状態です。［プリンタをオンラインで使
用する］をクリックしてください。
<Windows
®
XP、または Windows Server
®
2003>
［スタート］-［コントロールパネル］-［プリンタと
その他のハードウェア］-［プリンタと FAX］の順に
クリックします。本製品のアイコンを右クリックし、
［プリンタをオンラインで使用する］がメニューにあ
る場合は、オフラインの状態です。［プリンタをオン
ラインで使用する］をクリックしてください。
ここを確かめてください対処方法

158ページ

図を読み込み中

原文・図解 · p.158

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
158
第5章困ったときには
⑤一時停止の状態になっていませんか･本製品が一時停止の状態になっていないか確認し
ます。
<Windows
®
8、または Windows Server
®
2012>
デスクトップの右下にマウスを移動し、メニュー
バーが表示されたら［設定］-［コントロールパネ
ル］をクリックし、［ハードウェアとサウンド］の
［デバイスとプリンターの表示］をクリックしま
す。本製品のアイコンを右クリックし、［印刷ジョ
ブの表示］をクリックします。
［Brother HL-XXXX series- 一時停止］が表示さ
れていたら、再開させたい印刷データを右クリッ
クし、［再開］をクリックしてください。
<Windows
®
7、または Windows Server
®
2008 R2>
メニューから［デバイスとプリンター］をクリッ
クします。本製品のアイコンを右クリックし、［印
刷ジョブの表示］をクリックします。
［Brother HL-XXXX series- 一時停止］が表示さ
れていたら、再開させたい印刷データを右クリッ

クし、［再開］をクリックしてください。
<Windows Vista
®
、または Windows Server
®
2008>
メニューから［コントロールパネル］-［ハード
ウェアとサウンド］-［プリンタ］の順にクリック
します。本製品のアイコンを右クリックし、［印刷
の再開］がメニューにある場合は、一時停止の状
態です。［印刷の再開］をクリックしてください。
<Windows
®
XP、または Windows Server
®
2003>
［スタート］-［コントロールパネル］-［プリンタ
とその他のハードウェア］-［プリンタと FAX］の
順にクリックします。本製品のアイコンを右ク
リックし、［印刷の再開］がメニューにある場合は、
一時停止の状態です。［印刷の再開］をクリックし
てください。
･操作パネルの <Go> を押してください。
ここを確かめてください対処方法

図を読み込み中

原文・図解 · p.164

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
164
第5章困ったときには
色の付いた線が横方向に現れる･問題の色を特定し、新しいトナーカートリッジに
交換してください。詳しくは、⇒ 111 ページ「ト
ナーカートリッジの交換」を参照してください。交
換するトナーカートリッジの色を特定する方法も
含めた解決方法は、サポートサイト（ブラザーソ
リューションセンター）
(http://solutions.brother.co.jp/) の「よくある
ご質問（Q&A）」をご覧ください。
･問題の色を特定し、新しいドラムユニットに交換
してください。詳しくは、⇒ 118 ページ「ドラム
ユニットの交換」を参照してください。交換する
ドラムユニットの色を特定する方法も含めた解決
方法は、サポートサイト（ブラザーソリューショ
ンセンター） (http://solutions.brother.co.jp/)
の「よくあるご質問（Q&A）」をご覧ください。
白い部分が現れる･プリンタードライバーで適切な用紙種類を選択し
ているか確認してください。詳しくは、⇒ 176
ページ「記録紙のこと」、⇒ 48 ページ「④ 用紙種

類」（Windows
®
の場合）、⇒ 81 ページ「① 用紙
種類」（Macintosh の場合）を参照してください。
･高温多湿などの特定の環境条件がこの問題の原因
になる場合があります。設置環境を確認してくだ
さい。「安全にお使いいただくために」を参照
してください。
･数ページ印刷しても問題が解決しない場合は、ド
ラムユニットが汚れている可能性があります。4
つすべてのドラムユニットを清掃してください。
詳しくは、⇒ 100 ページ「ドラムユニットの清
掃」を参照してください。
･問題の色を特定し、新しいドラムユニットに交換
してください。詳しくは、⇒ 118 ページ「ドラム
ユニットの交換」を参照してください。交換するド
ラムユニットの色を特定する方法も含めた解決方
法は、サポートサイト（ブラザーソリューション
センター）(http://solutions.brother.co.jp/) の
「よくあるご質問（Q&A）」をご覧ください。
こんな印刷結果のときは対処方法
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

165ページ

図を読み込み中

原文・図解 · p.165

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
165
第5章困ったときには
何も印刷されない
または一部の色が抜けている
･問題の色を特定し、新しいトナーカートリッジに
交換してください。詳しくは、⇒ 111 ページ「ト
ナーカートリッジの交換」を参照してください。交
換するトナーカートリッジの色を特定する方法も
含めた解決方法は、サポートサイト（ブラザーソ
リューションセンター）
(http://solutions.brother.co.jp/) の「よくある
ご質問（Q&A）」をご覧ください。
･問題の色を特定し、新しいドラムユニットに交換
してください。詳しくは、⇒ 118 ページ「ドラム
ユニットの交換」を参照してください。交換する
ドラムユニットの色を特定する方法も含めた解決
方法は、サポートサイト（ブラザーソリューショ
ンセンター） (http://solutions.brother.co.jp/)
の「よくあるご質問（Q&A）」をご覧ください。
94mm ごとに色の付いた斑点が現れる･数ページ印刷しても問題が解決しない場合は、ド
ラム表面に汚れが付着した可能性があります。詳

しくは、⇒ 100 ページ「ドラムユニットの清掃」
を参照してください。
･問題の色を特定し、新しいドラムユニットに交換
してください。詳しくは、⇒ 118 ページ「ドラム
ユニットの交換」を参照してください。交換する
ドラムユニットの色を特定する方法も含めた解決
方法は、サポートサイト（ブラザーソリューショ
ンセンター）(http://solutions.brother.co.jp/)
の「よくあるご質問（Q&A）」をご覧ください。
24mm ごとに色の付いた斑点が現れる問題の色を特定し、新しいトナーカートリッジに交
換してください。詳しくは、⇒ 111 ページ「トナー
カートリッジの交換」を参照してください。交換する
トナーカートリッジの色を特定する方法も含めた解
決方法は、サポートサイト（ブラザーソリューショ
ンセンター）(http://solutions.brother.co.jp/) の
「よくあるご質問（Q&A）」をご覧ください。
こんな印刷結果のときは対処方法
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
94 mm
94 mm
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
24 mm
24 mm

166ページ

図を読み込み中

原文・図解 · p.166

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
166
第5章困ったときには
トナーが飛び散り、汚れる･本製品の設置環境を確認してください。湿気、高
温などは、この問題の原因になる場合があります。
「安全にお使いいただくために」を参照してく
ださい。
･問題の色を特定し、新しいトナーカートリッジに
交換してください。詳しくは、⇒ 111 ページ「ト
ナーカートリッジの交換」を参照してください。交
換するトナーカートリッジの色を特定する方法も
含めた解決方法は、サポートサイト（ブラザーソ
リューションセンター）
(http://solutions.brother.co.jp/) の「よくある
ご質問（Q&A）」をご覧ください。
･問題の色を特定し、新しいドラムユニットに交換
してください。詳しくは、⇒ 118 ページ「ドラム
ユニットの交換」を参照してください。交換する
ドラムユニットの色を特定する方法も含めた解決
方法は、サポートサイト（ブラザーソリューショ
ンセンター）(http://solutions.brother.co.jp/)
の「よくあるご質問（Q&A）」をご覧ください。

こんな印刷結果のときは対処方法
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

167ページ

図を読み込み中

原文・図解 · p.167

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
167
第5章困ったときには
印刷の色が異なる･「省エネモード」の「トナー節約モード」が「オフ」
になっているか確認してください。詳しくは、⇒
40 ページ「トナーを節約する〔トナー節約モー
ド〕」（Windows
®
の場合）、⇒ 83 ページ「① ト
ナー節約モード」（Macintosh の場合）を参照し
てください。
･プリンタードライバーの拡張機能から色補正を行
います。本製品で印刷できる色とコンピューター
のモニターで表示される色は異なります。詳しく
は、⇒ 66 ページ「色補正」を参照してください。
･黒色部分の画像品質が予想していたものと異なる
場合は、プリンタードライバーの「黒色を強調し
て印刷する」のチェックボックスにチェックをし
てください。また、画像品質が悪いと感じる場合
は、プリンタードライバーの「グレーの印刷を改
善する」のチェックボックスをオフにしてくださ
い。詳しくは、⇒ 49 ページ「⑦ 文書種類」
（Windows
®
の場合）、⇒ 85 ページ「③ グレーの
印刷を改善する」および「④ 黒色を強調して印刷

する」（Macintosh の場合）を参照してください。
･問題の色を特定し、新しいトナーカートリッジに
交換してください。詳しくは、⇒ 111 ページ「ト
ナーカートリッジの交換」を参照してください。交
換するトナーカートリッジの色を特定する方法も
含めた解決方法は、サポートサイト（ブラザーソ
リューションセンター）
(http://solutions.brother.co.jp/) の「よくある
ご質問（Q&A）」をご覧ください。
･問題の色を特定し、新しいドラムユニットに交換
してください。詳しくは、⇒ 118 ページ「ドラム
ユニットの交換」を参照してください。交換する
ドラムユニットの色を特定する方法も含めた解決
方法は、サポートサイト（ブラザーソリューショ
ンセンター）(http://solutions.brother.co.jp/)
の「よくあるご質問（Q&A）」をご覧ください。
色ズレが起こる･本製品を固く水平な面の上に設置しているか確認
してください。
･色ずれ補正を行ってください。詳しくは、

⇒ 177 ページ「色ずれ補正」を参照してください。
･問題の色を特定し、新しいドラムユニットに交換
してください。詳しくは、⇒ 118 ページ「ドラム
ユニットの交換」を参照してください。交換する
ドラムユニットの色を特定する方法も含めた解決
方法は、サポートサイト（ブラザーソリューショ
ンセンター）(http://solutions.brother.co.jp/)
の「よくあるご質問（Q&A）」をご覧ください。
･新しいベルトユニットに交換してください。詳し
くは、⇒ 125 ページ「ベルトユニットの交換」を
参照してください。
こんな印刷結果のときは対処方法
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

168ページ

図を読み込み中

原文・図解 · p.168

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
168
第5章困ったときには
色むらが起こる･プリンタードライバーの拡張設定から色補正を行
います。詳しくは、⇒ 66 ページ「色補正」を参
照してください。
･プリンタードライバーの「グレーの印刷を改善す
る」のチェックボックスをオフにしてください。詳
しくは、⇒ 49 ページ「⑦ 文書種類」（Windows
®
の場合）、⇒ 85 ページ「③ グレーの印刷を改善す
る」（Macintosh の場合）を参照してください。
･濃さの異なっている色を特定し、その色の新しい
トナーカートリッジに交換してください。詳しく
は、⇒ 111 ページ「トナーカートリッジの交換」
を参照してください。交換するトナーカートリッ
ジの色を特定する方法も含めた解決方法は、サ
ポートサイト（ブラザーソリューションセンター）
(http://solutions.brother.co.jp/) の「よくある
ご質問（Q&A）」をご覧ください。
･濃さの異なっている色を特定し、その色の新しい
ドラムユニットに交換してください。詳しくは、
⇒ 118 ページ「ドラムユニットの交換」を参照し

てください。交換するドラムユニットの色を特定
する方法も含めた解決方法は、サポートサイト（ブ
ラザーソリューションセンター）
(http://solutions.brother.co.jp/) の「よくある
ご質問（Q&A）」をご覧ください。
細線の画像が欠けている･「省エネモード」の「トナー節約モード」が「オフ」
になっているか確認してください。詳しくは、⇒
40 ページ「トナーを節約する〔トナー節約モー
ド〕」（Windows
®
の場合）、⇒ 83 ページ「① ト
ナー節約モード」（Macintosh の場合）を参照し
てください。
･印刷解像度を変更してください。
･ Windows
®
のプリンタードライバーを使用してい
る場合は、「パターン印刷を改善する」または「細
線の印刷を改善する」のチェックボックスを
チェックしてください。詳しくは、⇒ 49 ページ
「⑦ 文書種類」を参照してください。
こんな印刷結果のときは対処方法
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

図を読み込み中

原文・図解 · p.172

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
172
第5章困ったときには
封筒にしわが寄ったり折れ曲がって印刷
される
･封筒を印刷するときは、バックカバー（背面排紙
トレイ）を開け、バックカバー内部の左右両側の
灰色レバーがイラストのように［封筒］マークに
あっているか確認してください。
こんな印刷結果のときは対処方法
ABCDEFG
EFGHIJKLMN

困ったときには（その他）

図を読み込み中

原文・図解 · p.173

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
173
第5章困ったときには
ネットワークに関するトラブル
突然印刷が開始されたり、無意味なデータが印刷される
マイクロソフト「エクセル」または「パワーポイント」をご使用中に、
オブジェクトに設定したハッチパターンがうまくプリントできない（Windows
®
のみ）

困ったときには（その他）

ここを確かめてください対処方法
有線 LAN の設定が間違っていませんか
（HL-3170CDW のみ）
【ネットワークセッテイインサツ】（⇒ 179 ページ
「製品情報の確認 / 印刷」）を印刷し、有線 LAN の設
定を確認してください。
有線 LAN の設定については、⇒ユーザーズガイド
ネットワーク編「困ったときは（トラブル対処方法）」
を参照してください。
無線 LAN の設定が間違っていませんか【ムセン LAN レポートインサツ】（⇒ 179 ページ
「製品情報の確認 / 印刷」）を印刷し、無線 LAN の設
定を確認してください。
無線 LAN の設定については、⇒「かんたん設置ガイ
ド」を参照してください。
ここを確かめてください対処方法
USB ケーブル、LAN ケーブル
（HL-3170CDW のみ）が長すぎない
か、破損または故障していませんか
･ USB ケーブルは長さが 2.0ｍ以下のものをおすす
めします。
･ケーブルが破損、故障している場合は交換してく
ださい。
インターフェイス切替器を使用していま

すか
インターフェイス切替器を取り外して、直接本製品
と接続してください。
ここを確かめてください対処方法
プリンタードライバーの［パターン印刷
を改善する］を設定していますか
以下の手順で設定を確認してください。
1.［基本設定］タブで［文書種類］のプルダウンメ
ニューから［手動設定］を選択する。
2.［手動設定］をクリックし、［パターン印刷を改善
する］のチェックボックスにチェックが入ってい
ることを確認する。

174ページ

図を読み込み中

原文・図解 · p.174

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
174
第5章困ったときには
コンピューターの画面上ではヘッダーやフッターが出てくるが、
印刷ページには出てこない
印刷速度がとても遅い
液晶ディスプレイの文字が読みにくい
Macintoshに接続したプリンターが表示されない
本製品の動作中にUPSから警告音が鳴る
ここを確かめてください対処方法
ヘッダーまたはフッターの設定が間違っ
ていませんか
ヘッダーまたはフッターの印刷位置を調整してくだ
さい。
ここを確かめてください対処方法
印刷品質が高品質になっていませんかプリンタードライバーの設定を変更してください。
バックカバー（背面排紙トレイ）が完全
に閉じていますか
バックカバーが完全に閉じているか確認してくださ
い。
ここを確かめてください対処方法
液晶ディスプレイのコントラストの設
定が適切ですか
液晶ディスプレイのコントラストの設定を変更して
ください。⇒ 185 ページ「キホンセッテイ」を参
照してください。
ここを確かめてください対処方法
ケーブルが正しく接続されていますかケーブルを正しく接続してください。⇒「かんたん

設置ガイド」を参照してください。
プリンタードライバーはインストールさ
れていますか
･プリンタードライバーが正しくインストールされ
ているかを確認してください。
･［システム環境設定］-［プリントとスキャン］
※
を
クリックし、本製品が選択されているか確認して
ください。
※：Mac OS X v10.6.8 の場合は、［プリントと
ファクス］をクリックします。
ここを確かめてください対処方法
UPS（無停電電源装置）を使用していま
せんか
本製品の電源プラグを直接コンセントに差し込んで
ください。

175ページ

図を読み込み中

原文・図解 · p.175

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
175
第5章困ったときには
その他
ここを確かめてください対処方法
印刷すると照明がちらついたり、コン
ピューターのディスプレイ表示が不安定
になっていませんか
コンセントの容量が不足していると、このような現
象が起きる場合があります。
本製品の電源を別系統のコンセントに接続してくだ
さい。

第6章付録

図を読み込み中

原文・図解 · p.176

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
176
付録
記録紙のこと
各用紙サイズに対する印刷できない範囲（縁）をイラストに示します。
用紙サイズから縁寸法を引いた部分が、印刷可能領域になります。
印刷可能領域は、用紙サイズやお使いのドライバーの種類によって異なります。
イラストではA4サイズの場合を示します。
色補正と色ずれ補正
本製品の設置環境により、印刷画質に影響を与える場合があります。色補正や色ずれ補正を行うことで、印刷
画質を改善することができます。
色補正は、色合いや色濃度を改善します。

Windows

®
のプリンタードライバーをお使いの場合は、プリンタードライバーから補正を行ってください。⇒ 66 ペー
ジ「色補正」を参照してください。

Macintosh のプリンタードライバーをお使いの場合は、ステータスモニターを起動して［コントロール］のプルダウン

メニューから［色補正］をクリックします。ステータスモニターの起動方法は、⇒88ページ「ステータスモニターを起
動する」を参照してください。
色補正を行う（操作パネルからの場合）
記録紙の印刷可能範囲
色補正
1
32
4
1
32
4
1 4.23mm
2 4.23mm
3 4.23mm
4 4.23mm
･･･････････････････････････････････････････････････････････････････････････････････････････
1
＜▲＞または＜▼＞を押して【ガシツホセイメニュー】を選択し、＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
2
＜▲＞または＜▼＞を押して【イロホセイ】を選択し、＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････

3
＜▲＞または＜▼＞を押して【イロホセイジッシ】を選択し、＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
4
＜▲＞を押す
6

色ずれ補正

図を読み込み中

原文・図解 · p.177

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
177
第6章付録
色補正リセット
色ずれ補正は、色位置のずれを改善します。
色ずれ補正を行う
補正頻度は、画質補正を自動で実行するときの補正頻度を設定します。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
＜▲＞または＜▼＞を押して【ガシツホセイメニュー】を選択し、＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
2
＜▲＞または＜▼＞を押して【イロホセイ】を選択し、＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
＜▲＞または＜▼＞を押して【リセット】を選択し、＜OK＞を押す

･･･････････････････････････････････････････････････････････････････････････････････････････
4
＜▲＞を押す
色ずれ補正
･･･････････････････････････････････････････････････････････････････････････････････････････
1
＜▲＞または＜▼＞を押して【ガシツホセイメニュー】を選択し、＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
2
＜▲＞または＜▼＞を押して【ジドウイロズレホセイ】を選択し、＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････

3
＜▲＞または＜▼＞を押して【イロズレホセイジッシ】を選択し、＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
4
＜▲＞を押す
補正頻度
･･･････････････････････････････････････････････････････････････････････････････････････････
1
＜▲＞または＜▼＞を押して【ガシツホセイメニュー】を選択し、＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
2
＜▲＞または＜▼＞を押して【ホセイヒンド】を選択し、＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････

3
＜▲＞または＜▼＞を押して補正頻度を選択し、＜OK＞を押す
補正頻度は、【フツウ】【ヒクイ】【オフ】の中から選択できます。

エミュレーションについて

図を読み込み中

原文・図解 · p.178

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
178
第6章付録
エミュレーションについて

HP LaserJet モード（HL-3170CDW のみ）

HP LaserJetモード（HPモード）は、ヒューレット・パッカードLaserJetレーザープリンターのPCL6言
語互換のエミュレーションモードです。
･本製品には自動インターフェイス選択機能が搭載されています。受信したデータのインターフェイスに応じ
て、USBインターフェイス、10BASE-T
※
/100BASE-TX
※
のネットワークが自動的に変更されます。
※：HL-3170CDWのみ
･初期設定が自動インターフェイス選択モード（ジドウ）になっているので、本製品とコンピューターの接続
はインターフェイスケーブルを接続するだけで完了です。また、インターフェイスケーブルを接続/未接続の
どちらの場合でも本製品およびコンピューターの電源をOFFにすることが可能です。
･自動インターフェイス選択機能の認識には数秒間かかりますので、使用するインターフェイスが1種類のと
きは、あらかじめインターフェイスを設定しておくことをおすすめします。
操作パネルの【キホンセッテイ】－【インターフェイス】－【センタク】の順に選択し、接続方法を設定し

てください。インターフェイスを【ジドウ】以外に設定すると、本製品のすべての入力バッファーが選択し
たインターフェイスに割り振られます。
エミュレーションモードについて
自動インターフェイス選択機能

製品情報

図を読み込み中

原文・図解 · p.179

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
179
第6章付録
製品情報
本製品の製品情報を液晶ディスプレイに表示させたり、設定内容やテストページなどを印刷することができま
す。操作パネルの<▲>または<▼>を押し、液晶ディスプレイに表示されるメッセージに従って表示・印刷を
行います。
製品情報の確認/印刷
メインメニューサブメニュー内容
プリンターセッテイインサツ－各種機能に登録・設定されている内容を印刷します。
ネットワークセッテイインサツ－ネットワークの設定値内容を印刷します。
ムセンLANレポートインサツ－無線LANの現在の接続状況を印刷します。
テストページインサツ－印刷品質のテスト印刷をします。
デモインサツ－デモページを印刷します。
ドラムヨゴレインサツ－感光ドラムの汚れの場所を特定するためのチェックシー
トを印刷します。
フォントリストインサツ HP LaserJet HP LaserJetフォントリストを印刷します。
シリアル No. －シリアルNo を表示します。
バージョン Main バージョンメインファームウェアバージョンを表示します。

Sub1 バージョンサブファームウェアバージョンを表示します。
RAM サイズメモリ容量を表示します。
インサツマイスウヒョウジゴウケイ本製品で印刷した合計枚数を表示します。
カラー本製品でカラー印刷した合計枚数を表示します。
モノクロ本製品でモノクロ印刷した合計枚数を表示します。
イメージカウンターブラック（BK）ブラックトナーを使用した印刷ページを表示します。
シアン（C）シアントナーを使用した印刷ページを表示します。
マゼンタ（M）マゼンタトナーを使用した印刷ページを表示します。
イエロー（Y）イエロートナーを使用した印刷ページを表示します。
ドラムカウンターブラック（BK）ブラックドラムユニットで印刷した合計枚数を表示します。
シアン（C）シアンドラムユニットで印刷した合計枚数を表示します。
マゼンタ（M）マゼンタドラムユニットで印刷した合計枚数を表示します。
イエロー（Y）イエロードラムユニットで印刷した合計枚数を表示します。

テストページの印刷

図を読み込み中

原文・図解 · p.180

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
180
第6章付録
※：「ショウモウヒンリセット」は、交換部品の警告が表示された後に、メニューに表示されます。
表示される寿命はあくまでも目安です。
テストページは、次の手順で印刷します。
ショウモウヒンジュミョウトナージュミョウ
ブラック（BK）
シアン（C）
マゼンタ（M）
イエロー（Y）
使用中のトナーカートリッジ寿命をそれぞれ表示します。
ドラムジュミョウ
ブラック（BK）
シアン（C）
マゼンタ（M）
イエロー（Y）
使用中のドラムユニット寿命を残り％でそれぞれ表示し
ます。
ベルトジュミョウ使用中のベルトユニット寿命を残り％で表示します。
PF キット 1 ジュミョウ使用中のPF キット（定期交換部品）寿命を残り％で表
示します。
ヒータージュミョウ使用中の定着ユニット（定期交換部品）寿命を残り％で
表示します。
ショウモウヒンリセット
※
ドラムユニットドラムユニットを交換したときにドラムユニットのカウ
ンターをリセットします。
ベルトユニットベルトユニットを交換したときにベルトユニットのカウ

ンターをリセットします。
テストページの印刷
･･･････････････････････････････････････････････････････････････････････････････････････････
1
<▲>または<▼>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
2
【セイヒンジョウホウ】が表示されていることを確認して、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
<▲>または<▼>を押して【テストページインサツ】を選択し、<OK>を押す
テストページが印刷されます。
メインメニューサブメニュー内容

ソフトウェアは最新の状態でお使いいただくことをおすすめします

図を読み込み中

原文・図解 · p.181

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
181
第6章付録
弊社ではソフトウェアの改善を継続的に行っております。
最新のドライバーやファームウェアを弊社サポートサイト（ブラザーソリューションセンター）よりダウンロー
ドすることでお手元の製品の関連ソフトウェアを新しくしていただくことができます。
ドライバーを新しくすることで、新しいOSに対応したり、トラブルを解決できることがあります。また、本製
品にトラブルがあるときは、ファームウェア（本製品ソフトウェア）を新しくすることで解決できることがあ
ります。
ソフトウェアは最新の状態でお使いいただくことをおすすめします
ダウンロード・操作手順の詳細については、http://solutions.brother.co.jp/へ

設定機能の初期化

図を読み込み中

原文・図解 · p.182

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
182
第6章付録
設定機能の初期化
各種機能の設定内容をお買い上げ時の状態に戻すことができます。
初期化できる内容は以下のとおりです。
セキュリティ設定ロックがオンになっていると、初期状態に戻す機能は使用できません。セキュリティ設定
ロックをオフにしてください。
⇒37ページ「セキュリティ設定ロックをオフにする」を参照してください。

あらかじめ初期設定の設定値を変更しておくことはできません。
ページカウンターの数値はリセットされません。

ネットワーク設定をリセットする
パスワードやIP アドレス情報など、すでに設定しているネットワークの情報は次の手順でリセットします。
リセットメニューについて
リセットメニュー説明
ネットワークセッテイリセットネットワークに関して設定した内容をお買い上げ時の状態に戻します。
コウジョウリセット一部の設定を除いたプリンター設定をお買い上げ時の状態に戻します。
セッテイリセット本製品の操作パネルで設定した変更を含め、ほぼすべての設定をお買い上げ
時の設定に戻します。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
<▲>または<▼>を押して【リセットメニュー】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････

2
<▲>または<▼>を押して【ネットワークセッテイリセット】を選択し、<OK>を押す
液晶ディスプレイに【サイキドウシマスカ？】が表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
3
<▲>を押す
本製品が再起動します。

183ページ

図を読み込み中

原文・図解 · p.183

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
183
第6章付録
一部の設定を除いて工場リセットする
一部の設定を除いたプリンター設定を、次の手順でお買い上げ時の設定にリセットできます。
リセットされない設定は、インターフェイス選択、表示言語、再印刷、セキュリティ設定ロック、セキュリティ
機能ロック2.0、ネットワーク設定です。
すべての設定をリセットする
本製品のすべての設定を、次の手順でお買い上げ時の設定にリセットできます。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
<▲>または<▼>を押して【リセットメニュー】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
2
<▲>または<▼>を押して【コウジョウリセット】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････

3
<▲>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
1
HL-3170CDWをご使用の場合は、本製品からネットワークケーブルを外す
ネットワークケーブルを接続したままの場合、IP アドレス情報などのネットワーク設定がリセットされ
ないことがあります。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
<▲>または<▼>を押して【リセットメニュー】を選択し、<OK>を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
<▲>と<Cancel>を同時に押す
･･･････････････････････････････････････････････････････････････････････････････････････････

4
<OK>を押す
「プリンターリスタート？」が表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
5
<OK>を押す
本製品が再起動します。

機能一覧

図を読み込み中

原文・図解 · p.184

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
184
第6章付録
機能一覧
本製品で設定できる機能や設定です。操作パネルの<▲>または<▼>を押し、液晶ディスプレイに表示される
メッセージに従って、登録や設定を行います。
下線付きの選択項目は、初期設定（お買い上げ時の設定）を示します。
詳しくは、⇒179ページ「製品情報の確認/印刷」を参照してください。
設定メニューでは、本製品の記録紙トレイに下記名称が付けられています。
･記録紙トレイ：トレイ１
･手差しスロット：テサシ
セイヒンジョウホウ
ヨウシトレイセッテイ
メインメニュー選択項目内容
テサシ On
Off
手差しスロットから手動で給紙するときは【On】に設定
します。
リョウメンインサツ
（HL-3170CDWのみ）
On（チョウヘントジ）
On（タンペントジ）
Off
両面印刷時の内容を設定します。
･【On（チョウヘントジ）】：長辺を綴じる
･【On（タンペントジ）】：短辺を綴じる
トレイ1 サイズフリー
レター
リーガル
A4
エグゼクティブ
JIS B5
A5
A5（ヨコオキ）
JIS B6
A6
フォリオ

ハガキ
記録紙トレイにセットする記録紙のサイズを設定します。

キホンセッテイ

図を読み込み中

原文・図解 · p.185

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
185
第6章付録
キホンセッテイ
メイン
メニュー
サブ
メニュー
選択項目内容
ヒョウジゲンゴ ― ニホンゴ
English
液晶ディスプレイに表示される言語を設定
します。
This setting allows you to change
LCD Language to English.
ショウエネモードスリープマデノジカン 0－50 フン（3 フン）スリープ状態になるまでの時間を設定しま
す。消費電力を節約することができます。
トナーセツヤク On
Off
トナーの使用量をセーブします。【On】に
設定すると、印字結果が薄くなります。
ジドウデンゲンオフ Off
1ジカン
2ジカン
4ジカン
8ジカン
ディープスリープモードになってから、自
動的に電源オフにするまでの時間を設定し
ます。
パネル
コントロール
ボタンナガオシソクド 0.1 ビョウ
0.4 ビョウ
0.6 ビョウ
0.8 ビョウ
1.0 ビョウ
1.4 ビョウ
1.8 ビョウ
2.0 ビョウ
設定した間隔（秒）以上<▲>または<▼>
を押したときに、液晶ディスプレイの表示

を切り替えます。初期設定は【0.1ビョウ】
です。
ヒョウジスクロール
ソクド
レベル 1
レベル 2
レベル 3
レベル 4
レベル 5
レベル 6
レベル 7
レベル 8
レベル 9
レベル 10
液晶ディスプレイの表示を切り替えるとき
の速度を【レベル 1】（0.2秒）～【レベル
10】（2.0 秒）の0.2秒間隔10 段階で設定
します。
ガメンノコントラスト－ □□■□□ ＋液晶ディスプレイのコントラストを調整し
ます。
パネルジドウフッキ On
Off
本製品のオンライン / オフライン状態を自
動で切り替えるときは【On】に設定します。

186ページ

図を読み込み中

原文・図解 · p.186

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
186
第6章付録
セッテイロック ― On
Off
操作パネルをロック（操作禁止）するとき
は【On 】に設定します。
【On】に設定すると、【パスワード：XXXX】
が表示されるので、パスワードを入力しま
す。
リプリント ― On
Off
再印刷を使用するときは【On】に設定しま
す。
インターフェイスセンタクジドウ
USB
ネットワーク
本製品とコンピューターの接続方法を設定
します。
オートインターフェイ
スタイム
1－99 ビョウ（5 ビョウ）自動インターフェイス選択機能のタイムア
ウト時間（秒）を1～99秒の間で設定します。
バッファーレベル1－7（レベル4）入力バッファー容量を【レベル 1】～【レ
ベル7 】の7 段階で設定します。【サイキド
ウシマスカ？】が表示され、<▲>（ハイ）
を選択すると本製品が再起動します。
メイン
メニュー
サブ
メニュー
選択項目内容

インサツメニュー

図を読み込み中

原文・図解 · p.187

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
187
第6章付録
インサツメニュー
メイン
メニュー
サブ
メニュー
選択項目内容
エラーカイジョ ― Off
On
【On】に設定すると、記録紙サイズのエラー
を自動解除します。
インサツカラー ― ジドウ
カラー
モノクロ
印刷時の色を設定します。
ヨウシシュルイ ― フツウシ
サイセイシ
フウトウ
フウトウ（アツメ）
フウトウ（ウスメ）
ハガキ
コウタクシ
フツウシ（アツメ）
アツガミ
チョウアツガミ
用紙の種類を設定します。
ヨウシサイズ ― A4
エグゼクティブ
Com-10
DL
JIS B5
B5
A5
A5（ヨコオキ）
JIS B6
A6
モナーク
C5
フォリオ
ハガキ
レター
リーガル
用紙サイズを設定します。
ブスウ ― 1－999（1）印刷部数を設定します。
インサツノムキ ― タテ
ヨコ
印刷するページの内容に合わせて、印刷の
向きを設定します。

188ページ

図を読み込み中

原文・図解 · p.188

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
188
第6章付録
インジイチ X オフセット－500 ドット
0 ドット
500 ドット
300dpi 換算で、印刷開始位置（ページの
左上端）を左右方向に【－500ドット】（左）
～【500ドット】（右）の範囲で設定でき
ます。
Y オフセット－500 ドット
0 ドット
500 ドット
300dpi 換算で、印刷開始位置（ページの
左上端）を上下方向に【－500ドット】（上）
～【500ドット】（下）の範囲で設定でき
ます。
オートフォーム
フィード
― On
Off
印刷データが残っている場合、<Go> を押
さずに印刷するときは、【On】に設定します。
HP LaserJet
（HL-3170CDWのみ）
フォント No. I000
I059
I071
フォントNo. を設定します。
フォントピッチ 0.44
10.00
99.99
文字間隔を設定します。
フォント№I059～I071設定時に表示され
ます。
フォントポイント 4.00
12.00
999.75
文字サイズを設定します。
フォント№l000～l058設定時に表示され
ます。

コードテーブル PC-8／PC-8 D／N ／... シンボルセットまたはキャラクタセットを
設定します。
コードテーブル
インサツ
― プリントコード表を印刷します。
オートLF On
Off
【On】： CR → CR+LF
【Off】： CR → CR
オートCR On
Off
【On】： LF → LF+CR、FF→FF+CR、
またはVT → VT+CR
【Off】： LF → LF、FF → FF、
または VT → VT
オートWRAP On
Off
右マージンに到達すると自動改行させると
きは【On】に設定します。
オートSKIP On
Off
マージンに到達すると自動改行させるとき
は【On】に設定します。
メイン
メニュー
サブ
メニュー
選択項目内容

図を読み込み中

原文・図解 · p.194

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
194
第6章付録
リセットメニュー
メイン
メニュー
サブ
メニュー
選択項目内容
リセットメニューネットワークセッテイリセット ▲ ハイ
▼ イイエ
ネットワークに関して設定した内容をお買
い上げ時の状態に戻します。
【サイキドウシマスカ？】が表示され、
<▲>（ハイ）を選択すると本製品が再起動
します。
コウジョウリセット ▲ リセット
▼ キャンセル
本製品の操作パネルで設定した変更を含め、
ほぼすべての設定をお買い上げ時の状態に
戻します。詳しくは、⇒183ページ「一部
の設定を除いて工場リセットする」を参照
してください。
ガシツホセイメニュー
メイン
メニュー
サブ
メニュー
選択項目内容
ホセイヒンド ― フツウ
ヒクイ
Off
画質補正を自動で実行するときの補正頻度
を設定します。
イロホセイイロホセイジッシ ▲ ハイ
▼ イイエ
色補正を実行します。
リセット ▲ リセット
▼ キャンセル
実行した色補正を初期設定に戻します。
ジドウイロズレ
ホセイ
イロズレホセイジッシ ▲ ハイ
▼ イイエ
色ずれ補正を自動で実行します。

本製品の仕様

図を読み込み中

原文・図解 · p.195

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
195
第6章付録
本製品の仕様
※1：温度23℃、湿度50％で測定した値です。
※2：本製品とパソコンをUSBケーブルで接続した場合
※3：IEC 62301 Edition 2.0 による測定値。
※4：消費電力は、使用環境や部品の消耗により、異なる場合があります。
※5：稼動音（音響レベル）はRAL-UZ122規格に基づいて測定した値です。
基本設定
HL-3140CW HL-3170CDW
プリントタイプ LED
プリント方式電子写真方式LEDプリンター
メモリ標準 64MB 128MB
液晶ディスプレイ 1行×16桁
電源 AC100V（50/60Hz）
ウォームアップタイム
※ 1 26秒以下（スリープモードから）、
27秒以下（電源投入から）
消費電力
※ 2
ピーク時約990W（25℃）
印刷時約380W（25℃）約435W（25℃）
スタンバイ時約60W（25℃）
スリープ時約7.0W 約7.5W
ディープスリープ時約0.6W
電源 OFF 時
※ 3 ※ 4
約0.03W
外形寸法
重量（消耗品を含む）約17.0kg 約17.7kg

稼動音
音圧レベル
印刷時 LpAm 53dB（A）
スタンバイ時 LpAm 33dB（A）
音響レベル
※ 5
印刷時
モノクロ LWAd＝6.30B（A） LWAd＝6.42B（A）
カラー LWAd＝6.31B（A） LWAd＝6.43B（A）
スタンバイ時 LWAd＝4.15B（A） LWAd＝4.53B（A）
温度
操作時 10～32.5℃（結露なきこと）
保管時 0～40℃
湿度
操作時 20～80%（結露なきこと）
保管時 10～90%
410 mm 465 mm
240 mm

用紙仕様

図を読み込み中

原文・図解 · p.196

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
196
第6章付録
※1：ラベル紙は汚れ防止のため、印刷後排紙トレイからすぐに取り出してください。
※2：上面排紙トレイからは、印字面が下向きに排紙されます。
※3：背面排紙トレイからは、印字面が上向きに排紙されます。
用紙仕様
HL-3140CW HL-3170CDW
給紙
記録紙トレイ
（標準）
用紙種類普通紙、普通紙（厚め）、再生紙、ハガキ
用紙サイズ
A4、レター、B5（JIS）、A5、A5（横）、
B6（JIS）、A6、ハガキ（同等品）
用紙坪量 60～105g/m
2
（ハガキ：185g/m
2
）
最大給紙枚数 250枚（80g/m
2
）ハガキ：30枚（185g/m
2
）
手差しスロット
用紙種類
普通紙、普通紙（厚め）、厚紙、超厚紙、再生紙、
封筒、封筒（厚め）、封筒（薄め）、光沢紙、ハガキ、
ラベル紙
用紙サイズ
ユーザー定義サイズ
（幅：76.2～216mm 長さ：116.0～355.6mm）
用紙坪量 60～163g/m
2
（ハガキ：185g/m
2
）
排紙
※ 1
上面排紙トレイ
※ 2
最大排紙枚数 100枚（80g/m

2
）
背面排紙トレイ
※ 3
最大排紙枚数 1枚
両面自動両面印刷
用紙種類 ―
普通紙、普通紙（厚め）、
再生紙
用紙サイズ ― A4
用紙坪量 ― 60～105g/m
2

プリンター

図を読み込み中

原文・図解 · p.197

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
197
第6章付録
※1：記録紙トレイから印刷した場合。
※2：プリントスピードは、印刷する文章のタイプにより異なります。
※3：両面印刷時の片面分の速度です。両面分の印刷速度は、最高3.5枚/分です。
※4：無線LAN接続時の場合は、プリントスピードが遅くなることがあります。
※5：標準記録紙トレイ使用時、レディモードから印刷した場合。
※1：2.0m以下のUSBケーブル（タイプA/B）を推奨します。
※2：ご使用のコンピュータ－、またはMacintoshがHi-Speed USB 2.0に対応している場合。
また、USB 1.1に対応しているコンピューターでも接続することができます。
※3：サードパーティ製のUSBポートはサポートしていません。
※4：ネットワークの仕様については、⇒ユーザーズガイドネットワーク編「付録」を参照してください。
※5：カテゴリ5（10BASE-T/100BASE-TX用）以上のストレートタイプのツイストペアケーブルをお使いください。
プリンター
HL-3140CW HL-3170CDW

自動両面印刷なしあり
エミュレーション GDI PCL6
解像度
2400dpi（600dpi × 2400dpi）相当
600dpi × 600dpi
プリントスピード（A4）
※ 4
片面
モノクロ最高18枚/分
※1 ※2
最高22枚/分
※1 ※2
カラー最高18枚/分
※1 ※2
最高22枚/分
※1 ※2
両面
モノクロ ― 最高7枚/分
※1 ※2 ※3
カラー ― 最高7枚/分
※1 ※2 ※3
ファーストプリントタイム（レディ時）
※ 5
16秒以下
インターフェイス
HL-3140CW HL-3170CDW
USB Hi-Speed USB 2.0
※1 ※2 ※3
イーサネット
※ 4
― 10BASE-T
※5
/100BASE-TX
※5
無線 LAN
※ 4 IEEE802.11b/g/n（インフラストラクチャモード/アドホックモード）
IEEE802.11g/n（Wi-Fi Direct）

ネットワーク

図を読み込み中

原文・図解 · p.198

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
198
第6章付録
※1：Windows
®
をご使用の場合は、本製品に付属の⇒「かんたん設置ガイド」を参照し、付属の CD-ROM から BRAdmin
Lightをインストールしてください。
Macintoshをご使用の場合は、サポートサイト（ブラザーソリューションセンター）（http://solutions.brother.co.jp/）
からダウンロードしてください。
※2：さらに高度なプリンター管理を必要とする場合は、BRAdmin Professional（Windows
®
版のみ）をご利用ください。
BRAdmin Professionalは、サポートサイト（ブラザーソリューションセンター（http://solutions.brother.co.jp/））
より最新版をダウンロードしてご使用ください。
ネットワーク
HL-3140CW HL-3170CDW
LAN
本製品をネットワーク環境に接続することにより、ネットワークプリンター
機能を使用することができます。
また、ネットワーク接続されている本製品の初期設定用ユーティリティ

BRAdmin Light
※1 ※2
も使用できます。
ネットワークの
プロトコル
IPv4
ARP，RARP，BOOTP，DHCP，APIPA（Auto IP），
WINS/NetBIOS name resolution，DNS Resolver，mDNS，
LLMNR responder，LPR/LPD，Custom Raw Port/Port9100，
IPP/IPPS，FTP Server，TELNET Server，HTTP/HTTPS server，
TFTP client and server，SMTP Client，SNMPv1/v2c/ v3，ICMP，
Web Services（Print），CIFS client，SNTP client
IPv6
NDP，RA，DNS resolver，mDNS，LLMNR responder，
LPR/LPD，Custom Raw Port/Port9100，IPP/IPPS，
FTP Server，TELNET Server，HTTP/HTTPS server，

TFTP client and server，SMTP Client，SNMPv1/v2c/v3，
ICMPv6，Web Services（Print），CIFS Client，SNTP Client
ネットワークの
セキュリティ
有線 LAN ―
APOP，POP before SMTP，
SMTP-AUTH，SSL/TLS（IPPS，
HTTPS，SMTP，POP），
SNMP v3，802.1x（EAP-MD5，
EAP-FAST，PEAP，EAP-TLS，
EAP-TTLS），Kerberos
無線 LAN
APOP，POP before SMTP，SMTP-AUTH，
SSL/TLS（IPPS，HTTPS，SMTP，POP），SNMP v3，
802.1x（LEAP，EAP-FAST，PEAP，EAP-TLS，EAP-TTLS），
Kerberos
無線セキュリティ WEP 64/128 bit，WPA-PSK（TKIP/AES），WPA2-PSK（AES）
AOSS
™
あり
WPS あり

消耗品

図を読み込み中

原文・図解 · p.199

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
199
第6章付録
※1：印刷可能枚数はJIS X 6932（ISO/IEC 19798）規格に基づく公表値を満たしています。
（JIS X 6932（ISO/IEC 19798）とはカラー電子写真方式プリンター用トナーカートリッジの印刷枚数を測定する
ための試験方法を定めた規格です。）
※2：使用環境や記録紙の種類、連続印刷枚数などによって異なります。
※3：A4を印刷した場合、印刷内容などによって異なります。
※4：4色セットです。
※5：ブラック用ドラムユニットです。
※6：カラー用ドラムユニットです。
消耗品
HL-3140CW HL-3170CDW 型番
トナーカートリッジ
付属品
ブラック約1,000枚
※1
―
シアン、
マゼンタ、
イエロー
約1,000枚
※1
―
標準
ブラック約2,500枚
※1
TN-291BK
シアン、
マゼンタ、
イエロー
約1,400枚
※1
TN-291C、
TN-291M、
TN-291Y
大容量
ブラック ― ―
シアン、
マゼンタ、
イエロー
約2,200枚
※1
TN-296C、
TN-296M、

TN-296Y
ドラムユニット約15,000枚
※2
DR-291CL
※4
、
DR-291CL-BK
※5
、
DR-291CL-CMY
※6
ベルトユニット約50,000枚
※2
BU-220CL
廃トナーボックス約50,000枚
※3
WT-220CL

Wi-Fi認証について

図を読み込み中

原文・図解 · p.200

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
200
第6章付録
この製品は、Wi-Fi Alliance
®
のWi-Fi製品IEEE802.11b/g/n認証を受けています。Wi-Fi Alliance
®
認証プロ
グラムは、IEEE無線標準規格802.11を基準とした他メーカーの無線LAN製品と互換して機能することを保証
します。Wi-Fi Alliance
®
と認証製品については、http://www.wi-fi.org/を参照してください。
ご使用の無線LANアクセスポイントがAOSS
™
、WPS
※1
（PBC
※2
）のいずれかに対応している場合、1つのボタ
ンを押すだけで無線LAN設定ができます。詳しくは、無線LANアクセスポイントの取扱説明書を参照してくだ
さい。
※1：Wi-Fi Protected Setup
™
※2：Push Button Configuration
上記の機能に対応した製品には、次のいずれかのマークが表示されています。
停電中は本製品の機能はすべて使用できなくなります。本製品のメモリーに保存されている「各種登録、設定
内容」は本製品内蔵のフラッシュメモリーに保存され、停電時も消去されません。

停電復旧時は、日付と時刻などの再設定をしてください。
Wi-Fi認証について
簡単無線LAN設定
停電がおきたときは

動作環境

図を読み込み中

原文・図解 · p.201

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
201
第6章付録
動作環境
本製品とパソコンを接続する場合、次の動作環境が必要となります。
※1：サードパーティ製のUSB ポートはサポートしていません。
※2：HL-3170CDWのみ

最新のドライバーは、サポートサイト（ブラザーソリューションセンター）（http://solutions.brother.co.jp/）でご確

認ください。

お使いの機能により、必要な動作環境は異なります。CPUのスペックやメモリの容量に余裕があると、動作が安定します。

OS
インターフェイス
プロセッサ
必要な
ディスク容量
USB
※ 1
10Base-T
※ 2
/
100Base-TX
※ 2
( イーサネット )
無線
IEEE 802.11b/g/n
Windows
®
Windows
®
XP Home
Windows
®
XP Professional
プリント
32ビット (x86) または
64ビット (x64) プロセッサ
80MB
Windows
®
XP Professional
x64 Edition
64ビット (x64) プロセッサ
Windows Vista
®
32ビット (x86) または
64ビット (x64) プロセッサ
Windows
®
7
Windows
®
8
Windows Server
®
2003
プリント
32ビット (x86) または
64ビット (x64) プロセッサ
Windows Server
®
2003
x64 Edition
64ビット (x64) プロセッサ
Windows Server
®
2008
32ビット (x86) または
64ビット (x64) プロセッサ

Windows Server
®
2008 R2 64ビット (x64) プロセッサ
Windows Server
®
2012 64ビット (x64) プロセッサ
Macintosh
Mac OS X v10.6.8
プリント Intel
®
プロセッサ 80MBOS X v10.7.x
OS X v10.8.x

索　引

図を読み込み中

原文・図解 · p.202

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
202
記号
▲ボタン ..................................................................16
▼ボタン ..................................................................16
数字
10BASE-T/100BASE-TX ..................................14
B
Back ボタン ...........................................................16
C
Cancel ボタン ........................................................17
D
Data ランプ ............................................................17
E
Error ランプ ............................................................17

G
Go ボタン ...............................................................16
L
Linux .......................................................................42
M
Macintosh 用プリンタードライバー .........79, 81
O
OK ボタン ...............................................................16
S
Secure ボタン ........................................................16
T
TCP/IP ...................................................... 190, 191
U
USB ポート ............................................................14

W
Windows
®
用プリンタードライバー ..................45
あ
明るさ ......................................................................50
厚紙 ................................................................. 48, 81
アンインストール ...................................................92
い
色ずれ補正 ........................................................... 177
色補正 ................................................................... 176
色補正リセット ................................................... 177

印刷可能領域 ....................................................... 176
印刷結果の改善 ......................................................69
印刷の向き ..............................................................47
印刷品質 ......................................................... 48, 82
印刷プレビュー ......................................................56
インサツメニュー .............................................. 187
インターフェイス ................................................ 197

え
液晶ディスプレイ ...................................................15
エミュレーション ................................................ 178
エラーメッセージ ................................................ 139
お
おまかせ印刷 ..........................................................71
音圧レベル ........................................................... 195
音響レベル ........................................................... 195
か
外形寸法 ............................................................... 195

回収リサイクル ......................................................21
拡張機能 ..................................................................58
カウンターリセット ................................. 124, 129
拡大縮小 ......................................................... 59, 79
各部の名称 ..............................................................14
ガシツホセイメニュー ..................................... 194
稼動音 ................................................................... 195

紙づまり ............................................................... 144
カラー設定 ..................................................... 49, 85
カラー / モノクロ ..................................................48
かんたん設置ガイド ................................................. 8
き
機能一覧 ............................................................... 184
キホンセッテイ .................................................. 185
基本設定 ..................................................................45

給紙 ..........................................................................55
給紙方法 ......................................................... 55, 74
給紙ローラー ....................................................... 105
境界線 ......................................................................52
記録紙トレイ ..........................................................14
記録紙トレイから印刷する ...................................25
記録紙トレイの紙づまり .................................... 146

索引

203ページ

図を読み込み中

原文・図解 · p.203

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
203
第6章付録
記録紙のサイズ ......................................................23
記録紙の種類 ..........................................................23
く
グレーの印刷 .................................................50, 85
け
原因がよくわからない！ .................................... 154
こ
黒色を強調 ..............................................................50
困ったときには（印刷） ...................................... 154
困ったときには（その他） .................................. 173
コロナワイヤーの清掃 ...........................................97

コントラスト ..........................................................50
さ
再印刷 ......................................................................38
再梱包 ................................................................... 135
再生紙 .............................................................48, 81
細線 ..........................................................................50
彩度 ..........................................................................50
サポート ..................................................................57

し
仕切り線 ..................................................................52
自動選択 .........................................................55, 82
重量 ....................................................................... 195
仕様 ....................................................................... 195
小冊子印刷 ..............................................................53
上面排紙トレイ ......................................................14
消耗品 ................................................................... 106

初期化 ................................................................... 182
シリアル番号 ..........................................................73
す
透かし ......................................................................59
ステータスメッセージ ...........................................20
ステータスモニター ......................................75, 88
スリープ状態 ..........................................................20
スリープまでの時間 ......................................68, 83
スリープモード .................................... 40, 68, 83

せ
セイヒンジョウホウ .......................................... 184
製品情報 ............................................................... 179
セキュリティ印刷 ...................................................33
セキュリティ機能ロック 2.0 ................................35
セキュリティ設定ロック .......................................35
前面に印刷する ......................................................60
そ
操作パネル ..................................................... 14, 15
その他特殊機能 ......................................................65

ち
超厚紙 ............................................................. 48, 81
て
ディープスリープモード .......................................41
定期交換部品の交換 ............................................ 135
定期メンテナンス ...................................................94
手差しスロット ......................................................14
手差しスロットカバー ...........................................14
手差しスロットから印刷する ...............................28
デバイス ..................................................................73

電源コード ........................................................... 137
電源コード差込口 ...................................................14
電源ボタン ..............................................................15
と
動作環境 ............................................................... 201
綴じ方 ............................................................. 54, 55
綴じしろ ......................................................... 54, 55
トナーカートリッジ ............................................ 107

トナーカートリッジ交換のメッセージ ............. 111
トナーカートリッジの交換 ................................ 111
トナー節約モード .......................................... 40, 62
トナーの定着を改善する .......................................69
ドラムユニット ................................................... 107
ドラムユニット交換のメッセージ .................... 119
ドラムユニットのカウンター ............................ 120
ドラムユニットのカウンターリセット ............. 124
ドラムユニットの寿命 ........................................ 118
ドラムユニットの清掃 ........................................ 100

ドラムユニットを交換 ........................................ 120
トレイ 1 ......................................................... 55, 82
ね
ネットワーク ....................................................... 190
ネットワーク設定 ................................................ 182
は
排紙 ..........................................................................14
排紙ストッパー ......................................................14
廃トナーボックス ................................................ 130

廃トナーボックスの交換 .................................... 130
背面排紙トレイの紙づまり ................................ 149
ハガキ .................................................... 46, 48, 81
パスワード ................................... 33, 35, 36, 62
パターン印刷 ..........................................................50
バックカバー（背面排紙トレイ） .........................14
バックライト ..........................................................19

204ページ

図を読み込み中

原文・図解 · p.204

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困ったときには

付録
（索引）
本ガイドの使いかた

目次
204
第6章付録
ひ
日付・時間・ID ......................................................61
ふ
封筒 ........................................................ 24, 48, 81
封筒（厚め） ...................................................48, 81
封筒（薄め） ...................................................48, 81
封筒に印刷 .....................................................25, 28
複数のページを 1 枚にまとめて印刷 ...................51
袋文字で印刷 ..........................................................60
部数 ..........................................................................47

部単位 ......................................................................47
普通紙 .............................................................48, 81
普通紙（厚め） ...............................................48, 81
プリンター設定印刷
（プリンターセッテイインサツ） ................. 179
プリンタードライバー ...........................................42
プリンタードライバーの削除 ...............................92
文書種類 ..................................................................49
へ
ページ設定 ..............................................................79

ページの順序 ..........................................................51
ベルトユニット ................................................... 125
ベルトユニットのカウンター ............................ 129
ベルトユニットの交換 ........................................ 125
ほ
補正頻度 ............................................................... 177
ボタン ......................................................................15
本製品外部の清掃 ...................................................94
本製品後部の紙づまり ........................................ 149

本製品内部の紙づまり ........................................ 151
本製品両面トレイの紙づまり ............................ 147
ま
枚数 ..........................................................................23
まもなくドラムユニット交換の
メッセージ ........................................................ 118
む
無線 LAN ............................... 12, 173, 191, 200
め
メッセージ ..............................................................19
メニューボタン ......................................................16

メモリガイッパイデス ....................................... 142
メンテナンス ..........................................................94
ゆ
有線 LAN .......................................... 12, 173, 190
よ
用紙サイズ ..............................................................46
用紙種類 ..................................................................48
用紙仕様 ............................................................... 196
ヨウシトレイセッテイ ...................................... 184

用紙のカールを軽減する .......................................69
ら
ラベル紙 ......................................................... 48, 81
ラベル紙に印刷 ............................................. 48, 81
ランプ ......................................................................18
り
リセット ............................................................... 177
リセットメニュー .............................................. 194
リプリント ..............................................................38

両面印刷 ................................................ 10, 53, 86
れ
レイアウト ..............................................................51

アフターサービスのご案内

図を読み込み中

原文・図解 · p.205

お客様のスタイルに合わせたサポート
ブラザーコールセンター（お客様相談窓口）
安心と信頼の修理サービス
受付時間：月～金 9:00～20:00 /土 9:00～17:00
日曜日・祝日・弊社指定休日を除きます。
※ブラザーコールセンターはブラザー販売株式会社が運営しています。
製品ご購入後１年間無償保証いたします。 ※保証期間後の修理は発生の都度有償対応となります。

コールセンターでの診断後、修理が必要と判断された場合

お客様の製品設置場所にサービスエンジニアが出張し、修理を行います。
※製品の設置場所が離島および山間部の場合は、修理発生時に別途交通費が必要となります。
サポートブラザー
http://solutions.brother.co.jp/
サポートサイト
（ブラザーソリューションセンター）
よくあるご質問（Ｑ＆Ａ）や、最新のソフトウェア
および製品マニュアル（電子版）のダウンロード
など、各種サポート情報を提供しています。
050-3786-8871
故障・トラブルかんたん診断
（ブラザーサポートナビ24）
該当するトラブルを選択し進んでいくことで、解決
のヒントが見つかります。万が一故障と診断された
場合、そのままオンライン修理申込も可能です。
無償 1年間無償保証プリンター
有償
サービスパック3・4・5年
有償
サービスパック1年
商品ご購入後、6ヶ月以内にご購入／ご契約
して頂けるサービスメニューです。
ご購入日から3・4・5年の長期保守を割安
にご購入可能。
※ 各サービスパックには、技術料／部品代が含まれます。

※ 出張修理は原則、コール受付の翌営業日以降にエンジニアが設置先へ訪問し修理対応
いたします。
出張修理契約には、出張料が含まれております。
※ サービスパック1年は、ご購入後4年以内かつ当社基準に適合した製品であることが
条件になります。
商品ご購入後いつでもご契約頂ける1年単位
のサービスメニューです。
各定額保守サービスの内容、該当機種、料金などの詳細は下記窓口へお問い合
わせください。
TEL : 052-824-3253
http://www.brother.co.jp/product/support_info/s-pack/index.htm
トナーカートリッジ・ドラムユニット・ベルトユニット・廃トナーボックスは当社指定品をご使用ください。当社指定以外の品物をご使用いただくと、故障の原因となる可能
性があります。純正品のトナーカートリッジ・ドラムユニット・ベルトユニット・廃トナーボックスをご使用いただいた場合のみ機能・品質を保証いたします。
These machines are made for use in Japan only. We can not recommend using them overseas because the power requirements of your machine may

not be compatible with the power available in foreign countries. Using Japan models overseas is at your own risk and will void your warranty.
本製品は日本国内のみでのご使用となりますので、海外でのご使用はお止めください。海外で使用されている電源が本製品に適切ではない恐れがあります。海外で本製品
をご使用になりトラブルが発生した場合、当社は一切の責任を負いかねます。また、保証の対象とはなりませんのでご注意ください
※ ユーザーズガイドに乱丁、落丁があったときは、「ブラザーコールセンター（お客様相談窓口） 050-3786-8871」にご連絡ください。

お買い上げの際、販売店でお渡しする保証書は大切に保管してください。
本製品の補修用性能部品の最低保有期限は製造打ち切り後5年です。（印刷物は2年です）

ブラザーマイポータル会員専用サイト
オンラインユーザー登録 https://myportal.brother.co.jp/
ご登録いただくと、製品をより快適にご使用いただくための情報を
いち早くお届けします。
アフターサービスのご案内

製品・資料情報

メーカー	ブラザー	カテゴリ	プリンター・複合機
適用機種	HL-3140CW HL-3170CDW
資料名	ユーザーズガイド～基本編～	形式	日本語 PDF · 205 ページ · 13.3 MB
出典	ブラザー製品サポート掲載内容の訂正

みんなの質問・相談

ユーザーズガイド～基本編～の掲示板

使い方・故障・設定の疑問を、この説明書を使う人に相談できます。

登録・ログイン不要

＋この説明書について質問する

これまでの質問・相談

投稿を読み込んでいます…

ユーザーズガイド ～基本編～HL-3140CW / HL-3170CDW

本文・図解

HL-3140CW/HL-3170CDW ユーザーズガイド

困ったときは

困ったときには

ユーザーズガイドの構成

やりたいこと目次

目次

5ページ

6ページ

7ページ

本ガイドの表記

編集ならびに出版における通告

おすすめ機能

11ページ

第1章 使う前に知ってほしいこと

13ページ

各部の名称とはたらき

各部の名称とはたらき

各部の名称

操作パネルの名称とはたらき

16ページ

17ページ

ランプについて

液晶ディスプレイ

20ページ

リサイクル・廃棄のこと

第2章 まずは使ってみましょう

セットできる記録紙

使用できない記録紙

記録紙トレイから印刷する

26ページ

27ページ

手差しスロットから印刷する

29ページ

30ページ

31ページ

プリントの基本

セキュリティ印刷について

セキュリティ文書を削除する方法

セキュリティ設定について

36ページ

37ページ

再印刷（リプリント）について

最後に印刷した文書を再印刷（リプリント）する方法

省エネ設定について

ディープスリープモードについて

第3章 プリンタードライバー

Windows®用プリンタードライバーの設定方法

44ページ

Windows®用プリンタードライバーの設定内容

46ページ

47ページ

48ページ

49ページ

50ページ

51ページ

52ページ

53ページ

54ページ

55ページ

56ページ

57ページ

［拡張機能］タブでの設定項目

59ページ

60ページ

61ページ

62ページ

63ページ

64ページ

65ページ

66ページ

67ページ

68ページ

69ページ

70ページ

［おまかせ印刷］タブでの設定項目

72ページ

［デバイスの設定］タブでの設定項目

74ページ

ユーザーズガイド～基本編～HL-3140CW / HL-3170CDW

第1章使う前に知ってほしいこと

第2章まずは使ってみましょう

第3章プリンタードライバー

第4章日常のお手入れ

第5章困ったときには
