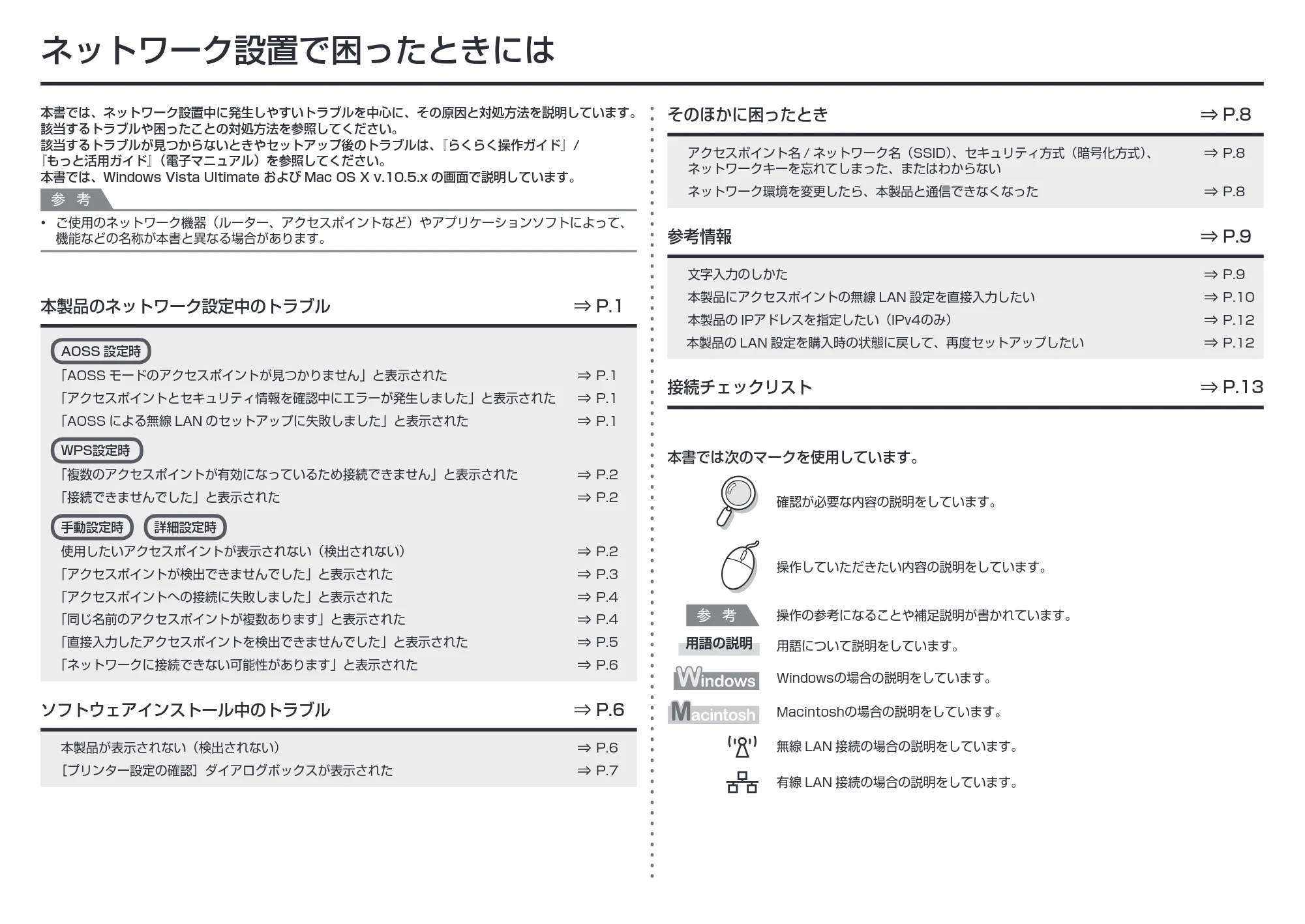

ネットワーク設置で困ったときには
本書では、ネットワーク設置中に発生しやすいトラブルを中心に、その原因と対処方法を説明しています。
該当するトラブルや困ったことの対処方法を参照してください。
該当するトラブルが見つからないときやセットアップ後のトラブルは、『らくらく操作ガイド』/
『もっと活用ガイド』（電子マニュアル）を参照してください。
本書では、Windows Vista Ultimate および Mac OS X v.10.5.x の画面で説明しています。
ご使用のネットワーク機器（ルーター、アクセスポイントなど）やアプリケーションソフトによって、
機能などの名称が本書と異なる場合があります。
本書では次のマークを使用しています。
操作していただきたい内容の説明をしています。
確認が必要な内容の説明をしています。
Windowsの場合の説明をしています。
Macintoshの場合の説明をしています。
操作の参考になることや補足説明が書かれています。
用語の説明 用語について説明をしています。
無線 LAN 接続の場合の説明をしています。
有線 LAN 接続の場合の説明をしています。
そのほかに困ったとき
使用したいアクセスポイントが表示されない（検出されない） P.2
P.1
「アクセスポイントへの接続に失敗しました」と表示された
P.3
アクセスポイント名 / ネットワーク名（SSID）、セキュリティ方式（暗号化方式）、
ネットワークキーを忘れてしまった、またはわからない
本製品が表示されない（検出されない）
「アクセスポイントとセキュリティ情報を確認中にエラーが発生しました」と表示された
「AOSS による無線 LAN のセットアップに失敗しました」と表示された
「複数のアクセスポイントが有効になっているため接続できません」と表示された
「接続できませんでした」と表示された
「アクセスポイントが検出できませんでした」と表示された
P.1
P.1
P.2
P.2
P.4
ネットワーク環境を変更したら、本製品と通信できなくなった
P.8
P.8

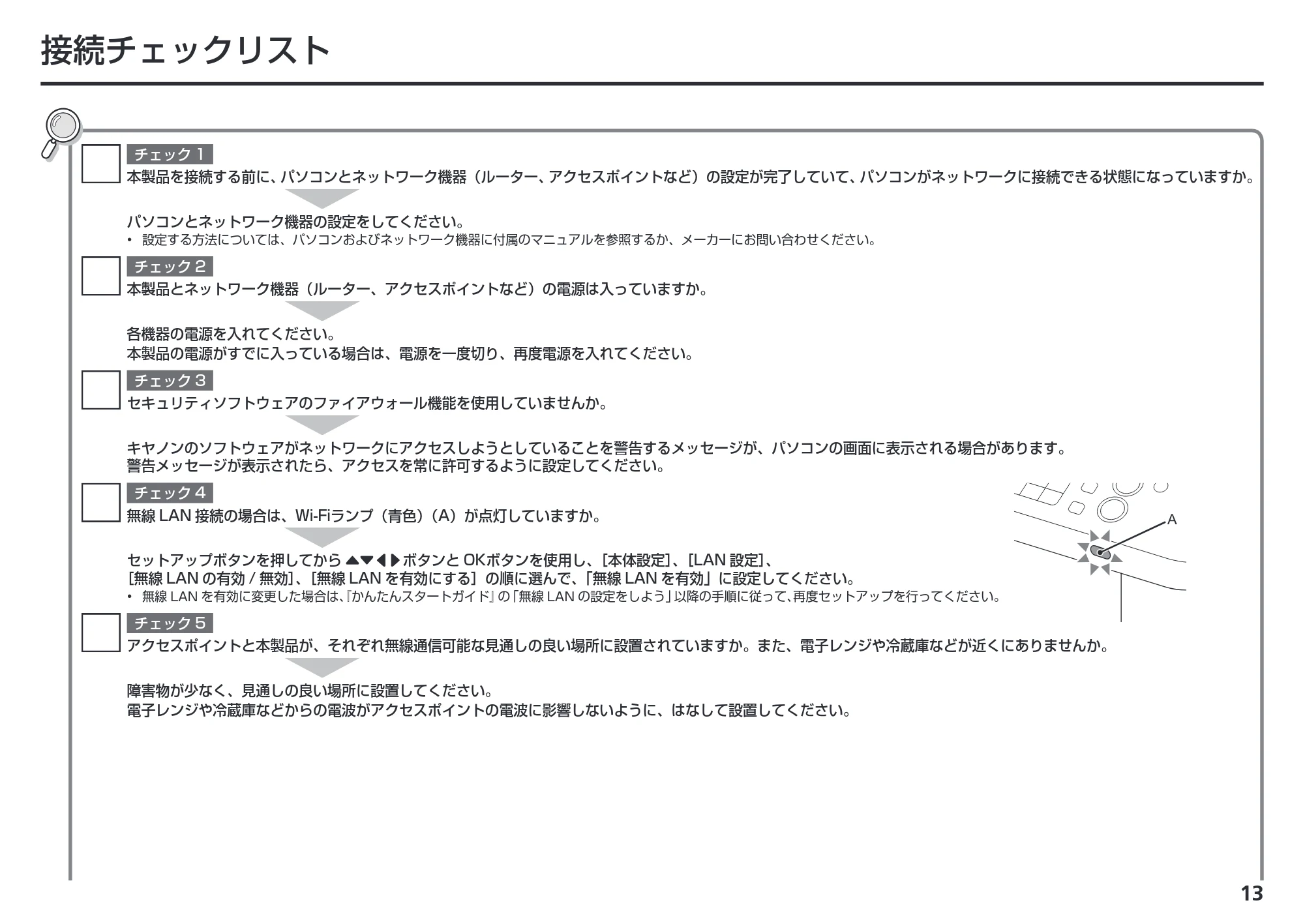

接続チェックリスト P.13
「同じ名前のアクセスポイントが複数あります」と表示された
P.4
P.6
P.6
P.7［プリンター設定の確認］ダイアログボックスが表示された
本製品のネットワーク設定中のトラブル
ソフトウェアインストール中のトラブル
「AOSS モードのアクセスポイントが見つかりません」と表示された P.1
参考情報

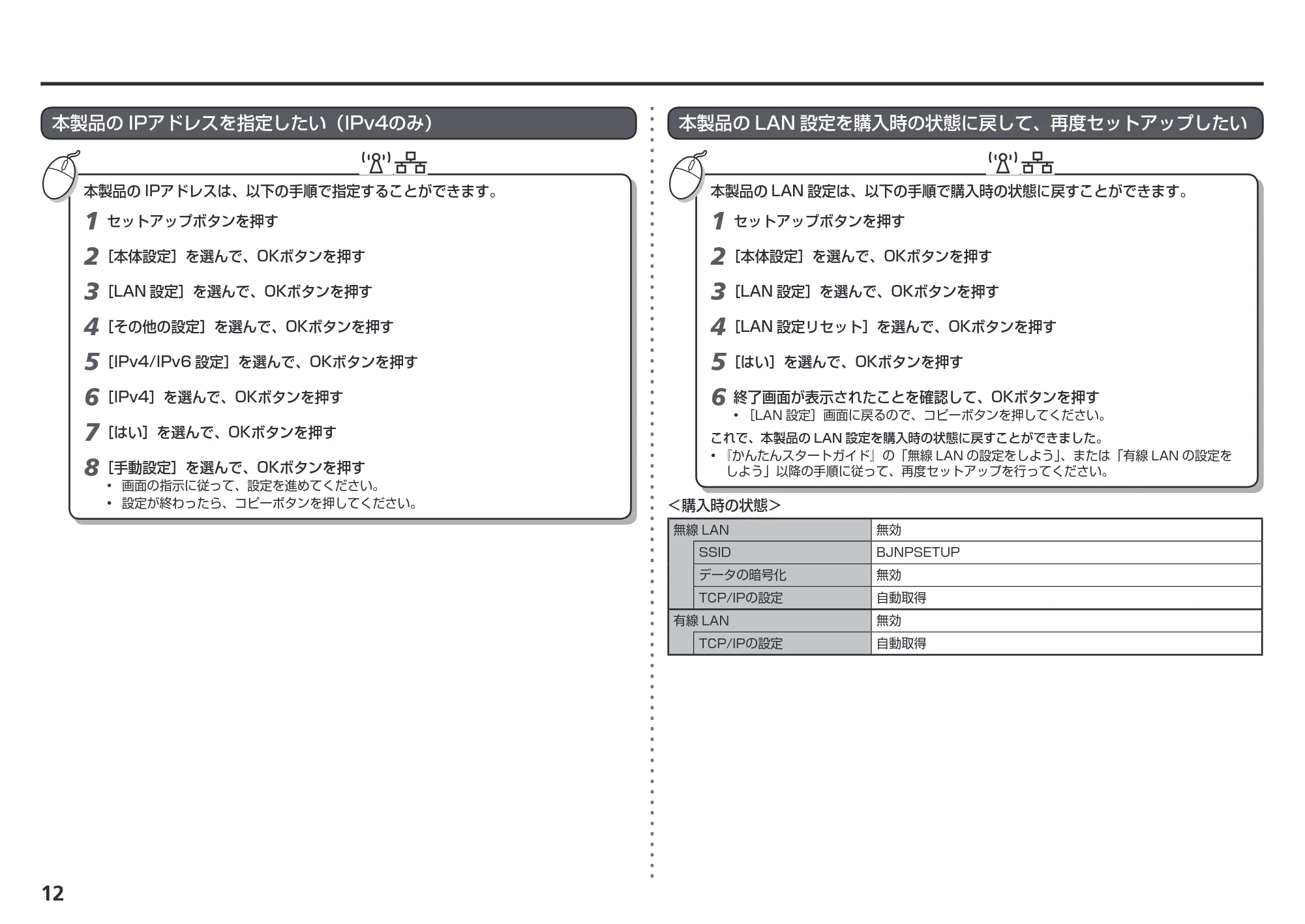

本製品の IPアドレスを指定したい（IPv4のみ） P.12
P.9
本製品の LAN 設定を購入時の状態に戻して、再度セットアップしたい P.12
AOSS 設定時
WPS設定時
手動設定時
P.8

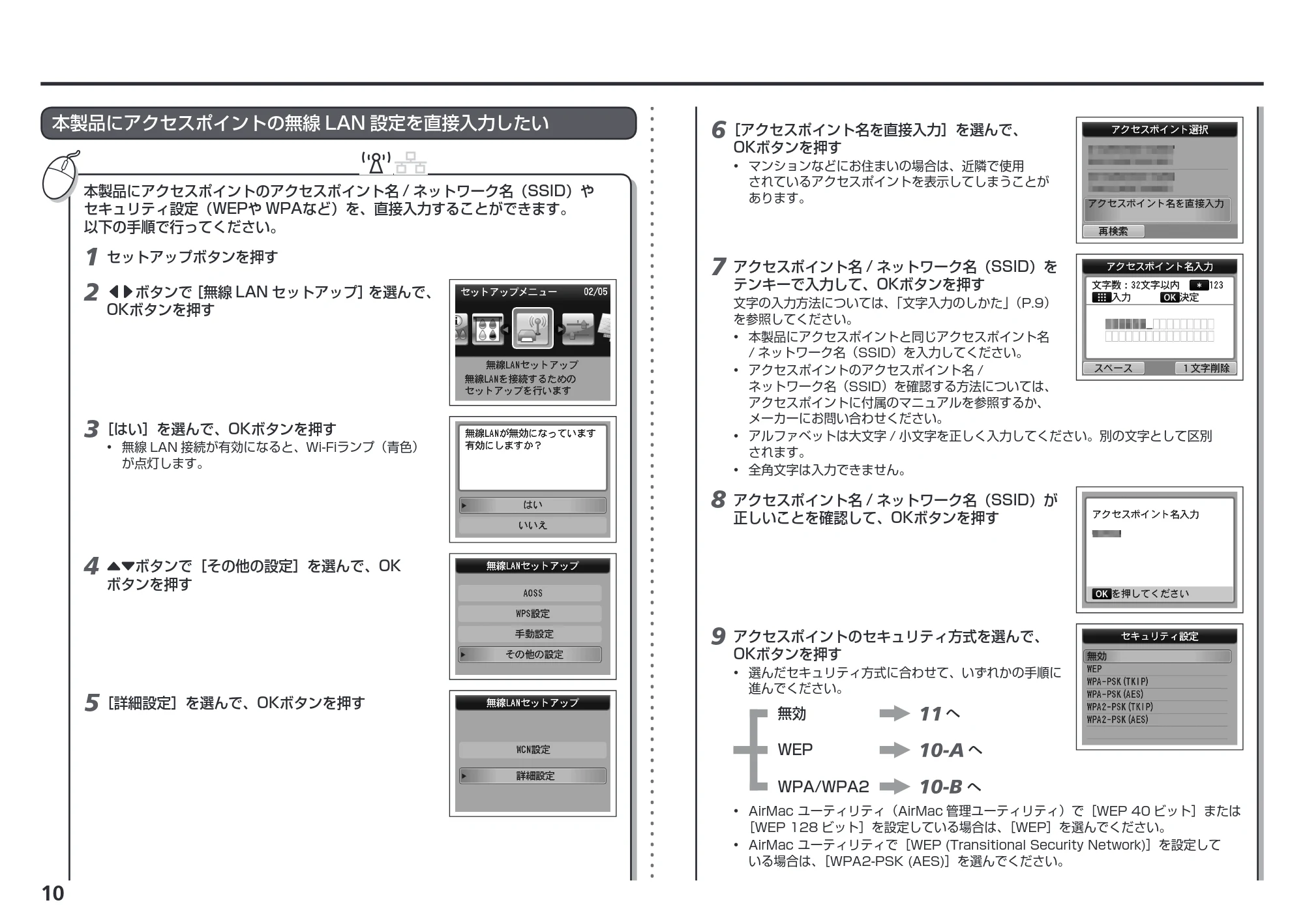

本製品にアクセスポイントの無線 LAN 設定を直接入力したい P.10
詳細設定時
P.5「直接入力したアクセスポイントを検出できませんでした」と表示された
P.6「ネットワークに接続できない可能性があります」と表示された

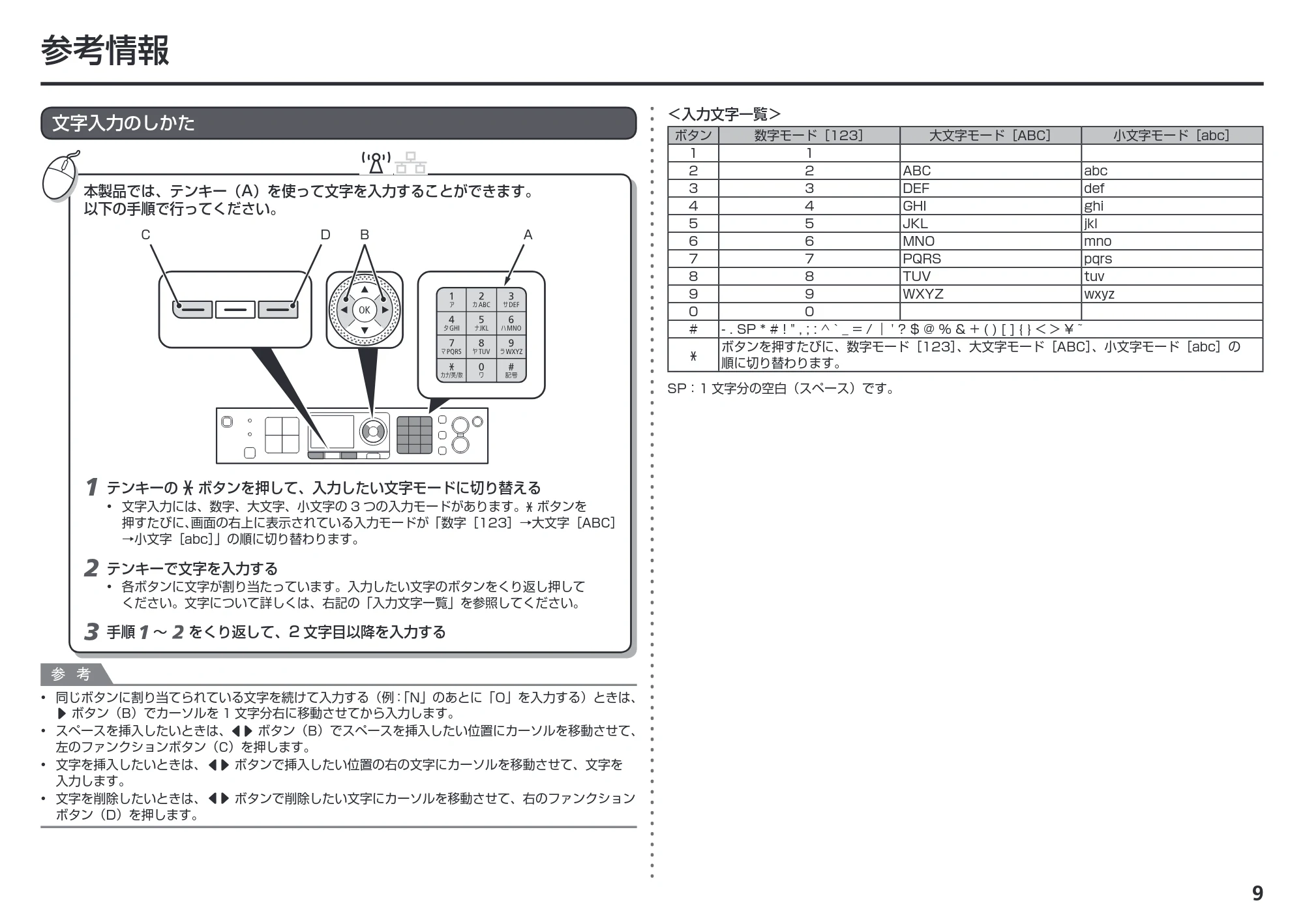

文字入力のしかた P.9

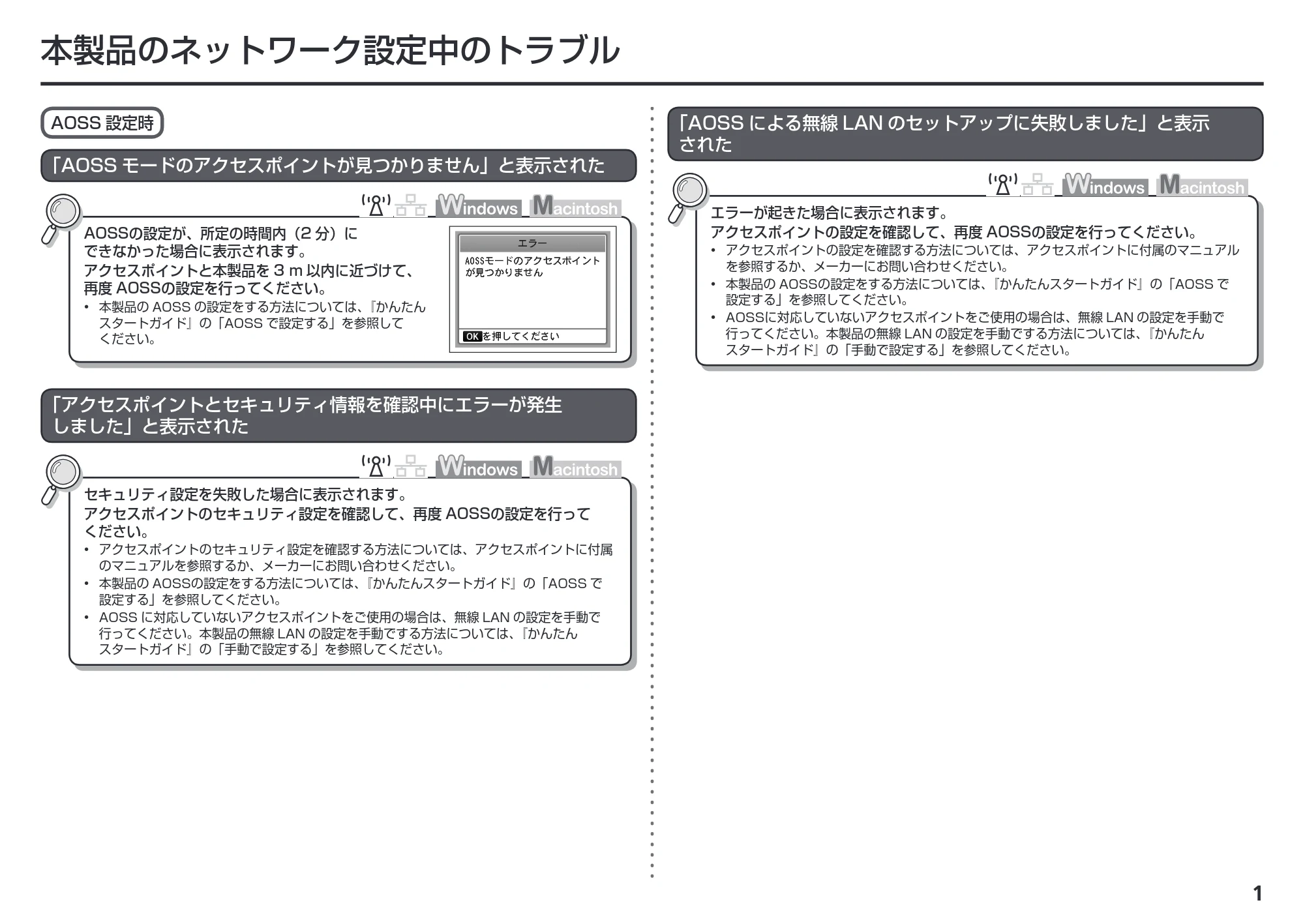

本製品のネットワーク設定中のトラブル
本製品のネットワーク設定中のトラブル
AOSS 設定時
「アクセスポイントとセキュリティ情報を確認中にエラーが発生
しました」と表示された
アクセスポイントのセキュリティ設定を確認して、再度 AOSSの設定を行って
ください。
アクセスポイントのセキュリティ設定を確認する方法については、アクセスポイントに付属
のマニュアルを参照するか、メーカーにお問い合わせください。
セキュリティ設定を失敗した場合に表示されます。
本製品の AOSSの設定をする方法については、『かんたんスタートガイド』の「AOSS で
設定する」を参照してください。
「AOSS モードのアクセスポイントが見つかりません」と表示された
アクセスポイントと本製品を 3 m 以内に近づけて、
再度 AOSSの設定を行ってください。
AOSSの設定が、所定の時間内（2 分）に
できなかった場合に表示されます。
AOSS に対応していないアクセスポイントをご使用の場合は、無線 LAN の設定を手動で
行ってください。本製品の無線 LAN の設定を手動でする方法については、『かんたん
スタートガイド』の「手動で設定する」を参照してください。
本製品の AOSS の設定をする方法については、『かんたん
スタートガイド』の「AOSS で設定する」を参照して
ください。
「AOSS による無線 LAN のセットアップに失敗しました」と表示
された
アクセスポイントの設定を確認して、再度 AOSSの設定を行ってください。
アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。
エラーが起きた場合に表示されます。
本製品の AOSSの設定をする方法については、『かんたんスタートガイド』の「AOSS で
設定する」を参照してください。
AOSSに対応していないアクセスポイントをご使用の場合は、無線 LAN の設定を手動で
行ってください。本製品の無線 LAN の設定を手動でする方法については、『かんたん
スタートガイド』の「手動で設定する」を参照してください。

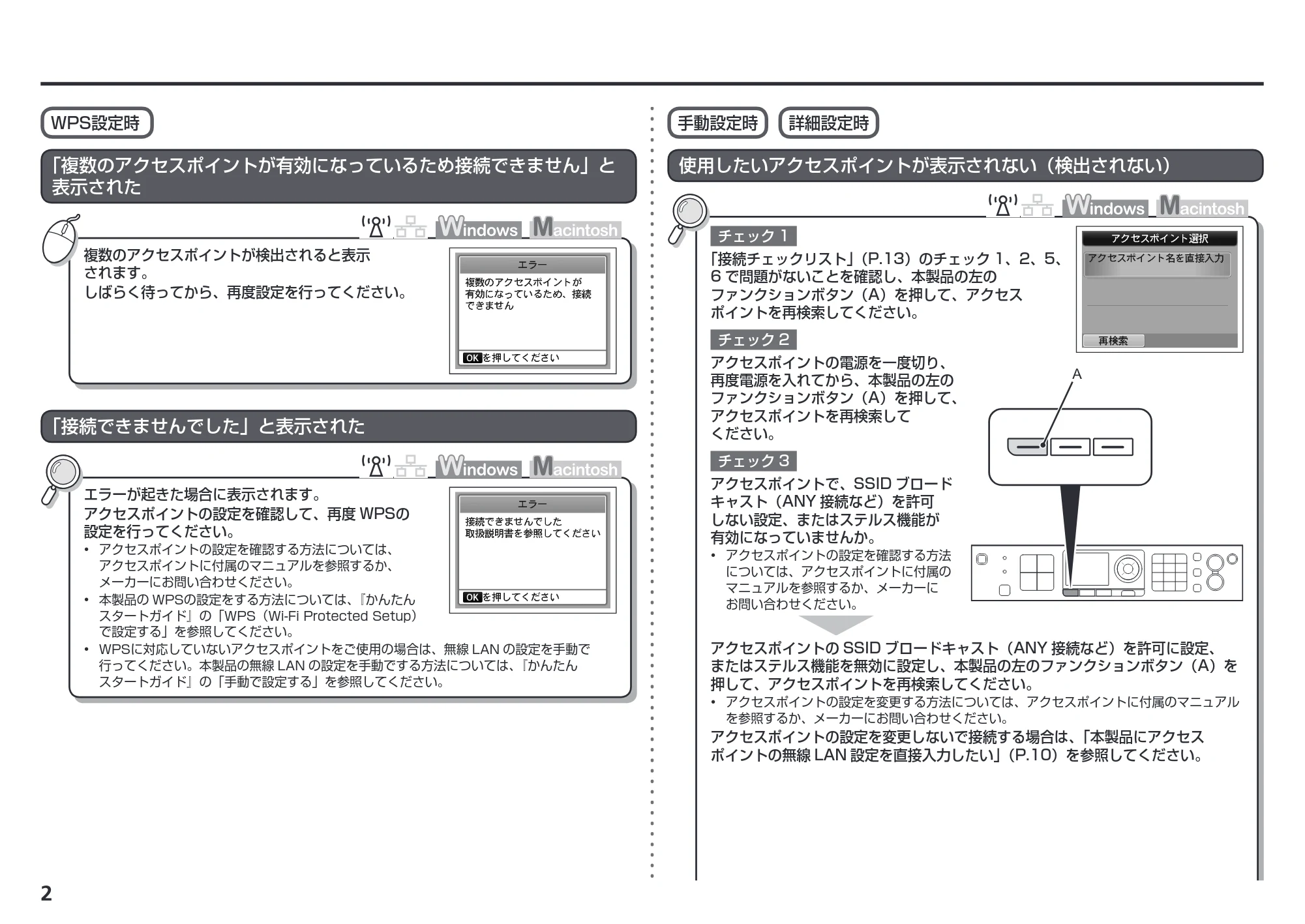

WPS設定時
A
使用したいアクセスポイントが表示されない（検出されない）
「接続チェックリスト」（P.13）のチェック 1、2、5、
6 で問題がないことを確認し、本製品の左の
ファンクションボタン（A）を押して、アクセス
ポイントを再検索してください。
アクセスポイントの電源を一度切り、
再度電源を入れてから、本製品の左の
ファンクションボタン（A）を押して、
アクセスポイントを再検索して
ください。
アクセスポイントで、SSID ブロード
キャスト（ANY 接続など）を許可
しない設定、またはステルス機能が
有効になっていませんか。
アクセスポイントの設定を確認する方法
については、アクセスポイントに付属の
マニュアルを参照するか、メーカーに
お問い合わせください。
アクセスポイントの SSID ブロードキャスト（ANY 接続など）を許可に設定、
またはステルス機能を無効に設定し、本製品の左のファンクションボタン（A）を
押して、アクセスポイントを再検索してください。
チェック 3
チェック 2
チェック 1
アクセスポイントの設定を変更する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。
アクセスポイントの設定を変更しないで接続する場合は、「本製品にアクセス
ポイントの無線 LAN 設定を直接入力したい」（P.10）を参照してください。
「複数のアクセスポイントが有効になっているため接続できません」と
表示された
複数のアクセスポイントが検出されると表示
されます。
しばらく待ってから、再度設定を行ってください。
WPS設定時
アクセスポイントの設定を確認して、再度 WPSの
設定を行ってください。
アクセスポイントの設定を確認する方法については、
アクセスポイントに付属のマニュアルを参照するか、
メーカーにお問い合わせください。
エラーが起きた場合に表示されます。
「接続できませんでした」と表示された
本製品の WPSの設定をする方法については、『かんたん
スタートガイド』の「WPS（Wi-Fi Protected Setup）
で設定する」を参照してください。
WPSに対応していないアクセスポイントをご使用の場合は、無線 LAN の設定を手動で
行ってください。本製品の無線 LAN の設定を手動でする方法については、『かんたん
スタートガイド』の「手動で設定する」を参照してください。
手動設定時 詳細設定時
「アクセスポイントが検出できませんでした」と表示された

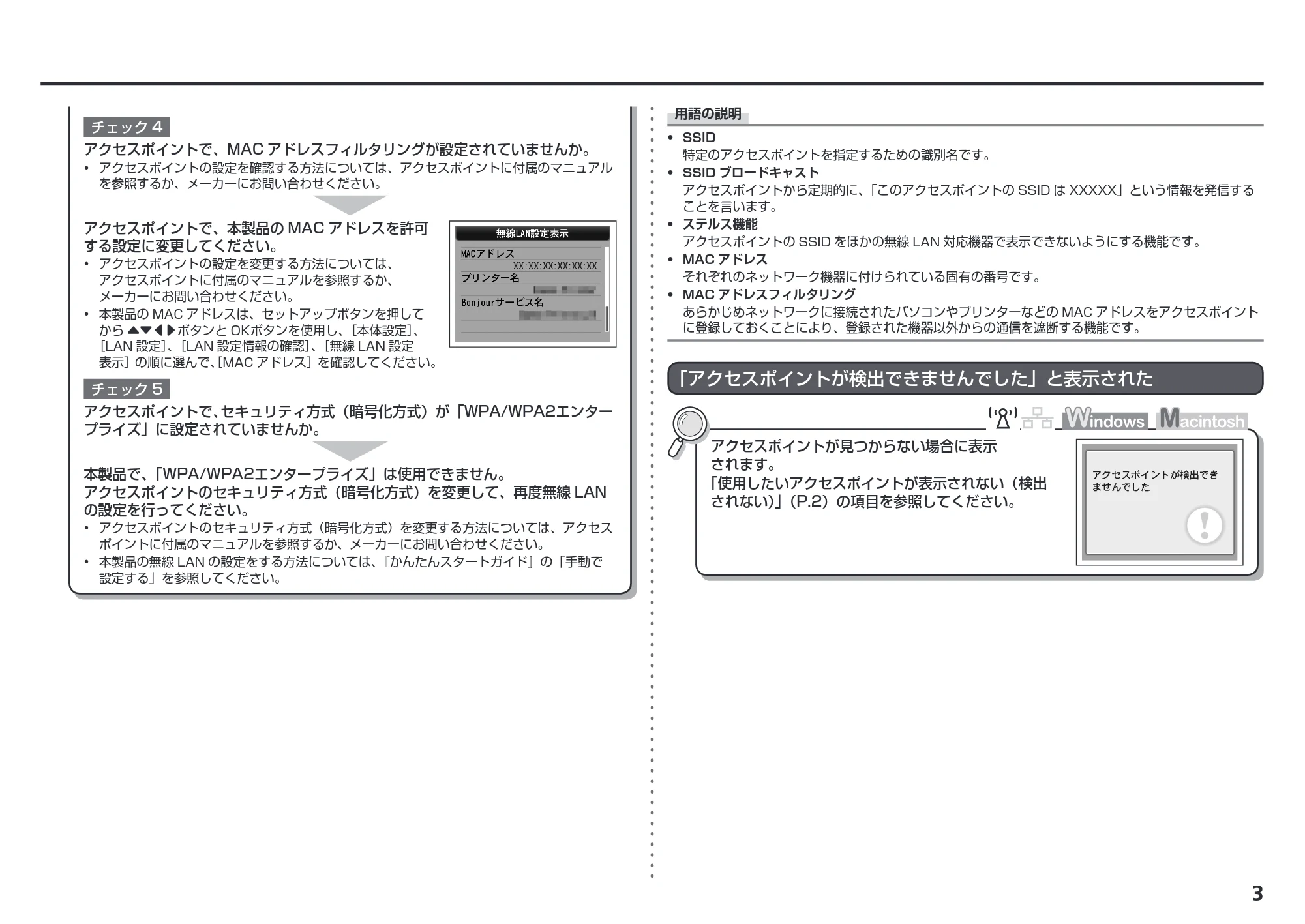

アクセスポイントで、MAC アドレスフィルタリングが設定されていませんか。
アクセスポイントで、本製品の MAC アドレスを許可
する設定に変更してください。
チェック 4
アクセスポイントの設定を変更する方法については、
アクセスポイントに付属のマニュアルを参照するか、
メーカーにお問い合わせください。
本製品の MAC アドレスは、セットアップボタンを押して
から {}[]ボタンと OKボタンを使用し、［本体設定］、
［LAN 設定］、［LAN 設定情報の確認］、［無線 LAN 設定
表示］の順に選んで、［MAC アドレス］を確認してください。
アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。
チェック 5
アクセスポイントで、セキュリティ方式（暗号化方式）が「WPA/WPA2エンター
プライズ」に設定されていませんか。
本製品で、「WPA/WPA2エンタープライズ」は使用できません。
アクセスポイントのセキュリティ方式（暗号化方式）を変更して、再度無線 LAN
の設定を行ってください。
アクセスポイントのセキュリティ方式（暗号化方式）を変更する方法については、アクセス
ポイントに付属のマニュアルを参照するか、メーカーにお問い合わせください。
本製品の無線 LAN の設定をする方法については、『かんたんスタートガイド』の「手動で
設定する」を参照してください。
SSID•
特定のアクセスポイントを指定するための識別名です。
アクセスポイントから定期的に、「このアクセスポイントの SSID は XXXXX」という情報を発信する
ことを言います。
ステルス機能•
アクセスポイントの SSID をほかの無線 LAN 対応機器で表示できないようにする機能です。
SSID ブロードキャスト•
用語の説明
あらかじめネットワークに接続されたパソコンやプリンターなどの MAC アドレスをアクセスポイント
に登録しておくことにより、登録された機器以外からの通信を遮断する機能です。
MAC アドレスフィルタリング•
それぞれのネットワーク機器に付けられている固有の番号です。
MAC アドレス•
「アクセスポイントが検出できませんでした」と表示された
アクセスポイントが見つからない場合に表示
されます。
「使用したいアクセスポイントが表示されない（検出
されない）」（P.2）の項目を参照してください。

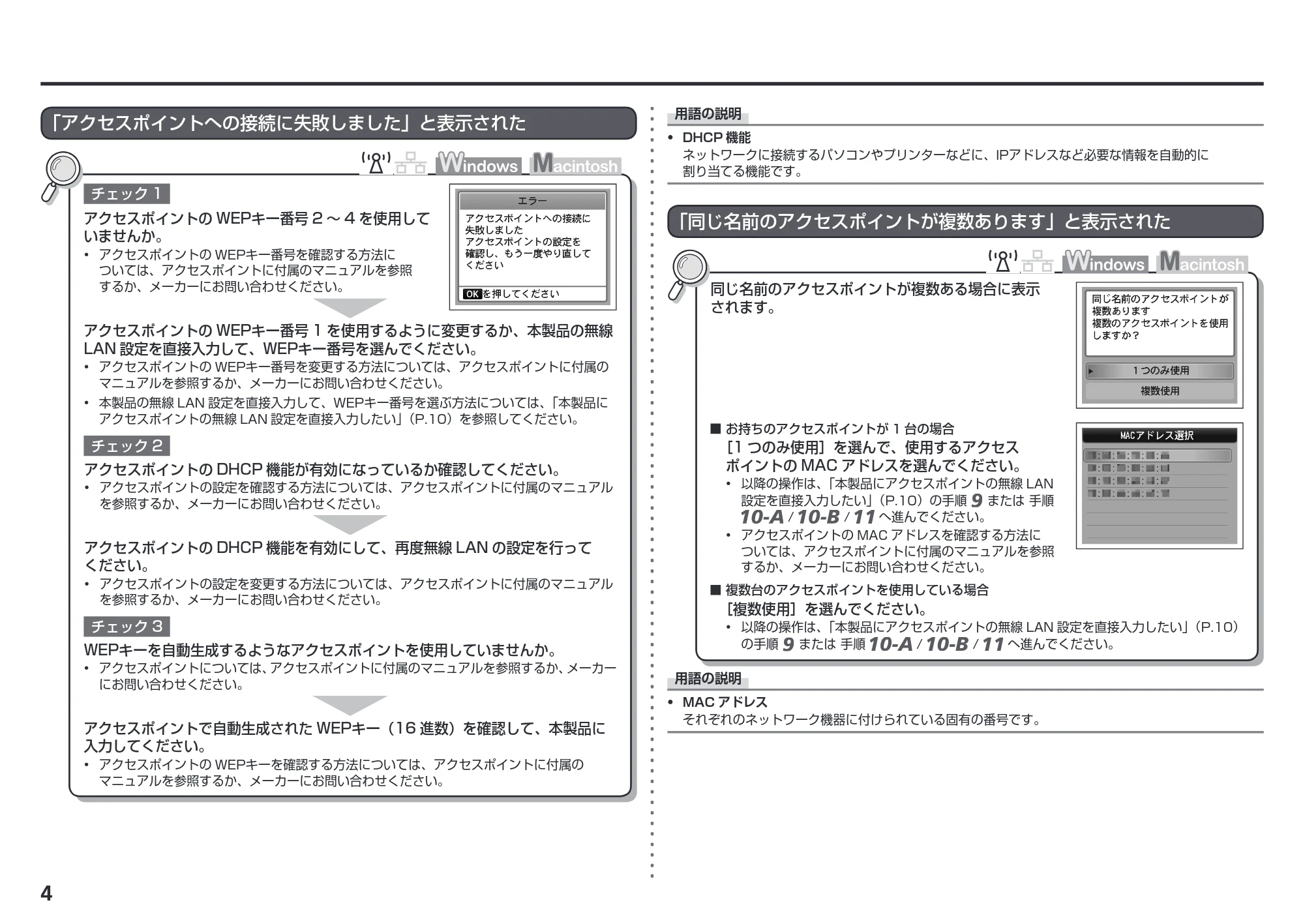

「アクセスポイントへの接続に失敗しました」と表示された
「同じ名前のアクセスポイントが複数あります」と表示された
「アクセスポイントへの接続に失敗しました」と表示された
用語の説明
DHCP 機能•
ネットワークに接続するパソコンやプリンターなどに、IPアドレスなど必要な情報を自動的に
割り当てる機能です。
チェック 1
アクセスポイントの WEPキー番号 2 ～ 4 を使用して
いませんか。
アクセスポイントの WEPキー番号を確認する方法に
ついては、アクセスポイントに付属のマニュアルを参照
するか、メーカーにお問い合わせください。
アクセスポイントの WEPキー番号 1 を使用するように変更するか、本製品の無線
LAN 設定を直接入力して、WEPキー番号を選んでください。
アクセスポイントの WEPキー番号を変更する方法については、アクセスポイントに付属の
マニュアルを参照するか、メーカーにお問い合わせください。
本製品の無線 LAN 設定を直接入力して、WEPキー番号を選ぶ方法については、「本製品に
アクセスポイントの無線 LAN 設定を直接入力したい」（P.10）を参照してください。
チェック 2
アクセスポイントの DHCP 機能が有効になっているか確認してください。
アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。
アクセスポイントの DHCP 機能を有効にして、再度無線 LAN の設定を行って
ください。
アクセスポイントの設定を変更する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。
WEPキーを自動生成するようなアクセスポイントを使用していませんか。
アクセスポイントで自動生成された WEPキー（16 進数）を確認して、本製品に
入力してください。
アクセスポイントの WEPキーを確認する方法については、アクセスポイントに付属の
マニュアルを参照するか、メーカーにお問い合わせください。
チェック 3
アクセスポイントについては、アクセスポイントに付属のマニュアルを参照するか、メーカー
にお問い合わせください。
同じ名前のアクセスポイントが複数ある場合に表示
されます。
［複数使用］を選んでください。
お持ちのアクセスポイントが 1 台の場合
アクセスポイントの MAC アドレスを確認する方法に
ついては、アクセスポイントに付属のマニュアルを参照
するか、メーカーにお問い合わせください。
［1 つのみ使用］を選んで、使用するアクセス
ポイントの MAC アドレスを選んでください。
複数台のアクセスポイントを使用している場合
用語の説明
それぞれのネットワーク機器に付けられている固有の番号です。
MAC アドレス•
以降の操作は、「本製品にアクセスポイントの無線 LAN 設定を直接入力したい」（P.10）
の手順 または 手順 / / へ進んでください。
以降の操作は、「本製品にアクセスポイントの無線 LAN
設定を直接入力したい」（P.10）の手順 または 手順
/ / へ進んでください。

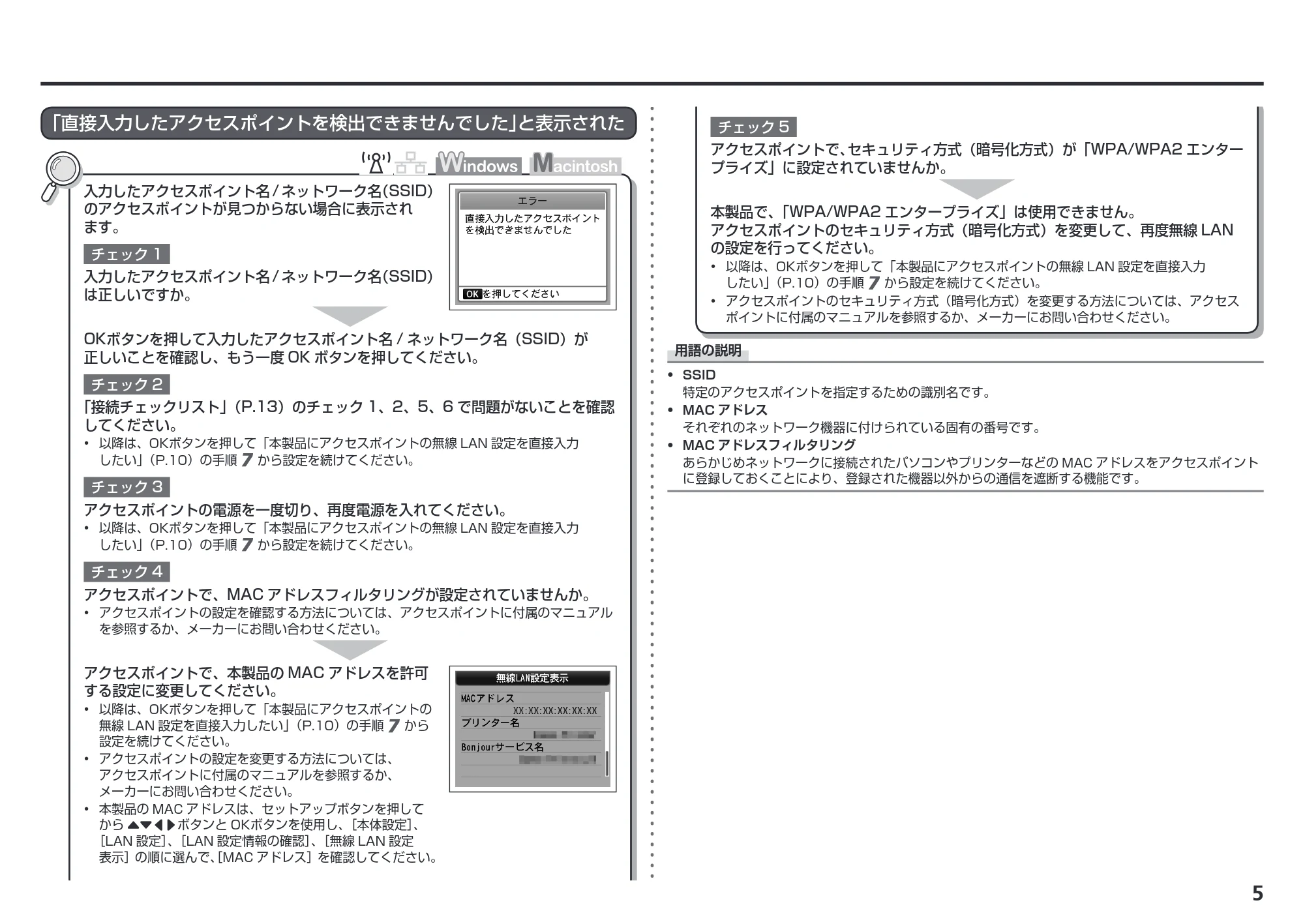

「直接入力したアクセスポイントを検出できませんでした」と表示された
入力したアクセスポイント名 / ネットワーク名（SSID）
のアクセスポイントが見つからない場合に表示され
ます。
OKボタンを押して入力したアクセスポイント名 / ネットワーク名（SSID）が
正しいことを確認し、もう一度 OK ボタンを押してください。
チェック 1
入力したアクセスポイント名 / ネットワーク名（SSID）
は正しいですか。
アクセスポイントで、MAC アドレスフィルタリングが設定されていませんか。
アクセスポイントで、本製品の MAC アドレスを許可
する設定に変更してください。
チェック 4
アクセスポイントの設定を変更する方法については、
アクセスポイントに付属のマニュアルを参照するか、
メーカーにお問い合わせください。
本製品の MAC アドレスは、セットアップボタンを押して
から {}[]ボタンと OKボタンを使用し、［本体設定］、
［LAN 設定］、［LAN 設定情報の確認］、［無線 LAN 設定
表示］の順に選んで、［MAC アドレス］を確認してください。
アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。
「接続チェックリスト」（P.13）のチェック 1、2、5、6 で問題がないことを確認
してください。
アクセスポイントの電源を一度切り、再度電源を入れてください。
チェック 3
チェック 2
以降は、OKボタンを押して「本製品にアクセスポイントの無線 LAN 設定を直接入力
したい」（P.10）の手順 から設定を続けてください。
以降は、OKボタンを押して「本製品にアクセスポイントの無線 LAN 設定を直接入力
したい」（P.10）の手順 から設定を続けてください。
「直接入力したアクセスポイントを検出できませんでした」と表示された
以降は、OKボタンを押して「本製品にアクセスポイントの
無線 LAN 設定を直接入力したい」（P.10）の手順 から
設定を続けてください。
チェック 5
アクセスポイントで、セキュリティ方式（暗号化方式）が「WPA/WPA2 エンター
プライズ」に設定されていませんか。
本製品で、「WPA/WPA2 エンタープライズ」は使用できません。
アクセスポイントのセキュリティ方式（暗号化方式）を変更して、再度無線 LAN
の設定を行ってください。
アクセスポイントのセキュリティ方式（暗号化方式）を変更する方法については、アクセス
ポイントに付属のマニュアルを参照するか、メーカーにお問い合わせください。
以降は、OKボタンを押して「本製品にアクセスポイントの無線 LAN 設定を直接入力
したい」（P.10）の手順 から設定を続けてください。
SSID•
特定のアクセスポイントを指定するための識別名です。
用語の説明
あらかじめネットワークに接続されたパソコンやプリンターなどの MAC アドレスをアクセスポイント
に登録しておくことにより、登録された機器以外からの通信を遮断する機能です。
MAC アドレスフィルタリング•
それぞれのネットワーク機器に付けられている固有の番号です。
MAC アドレス•

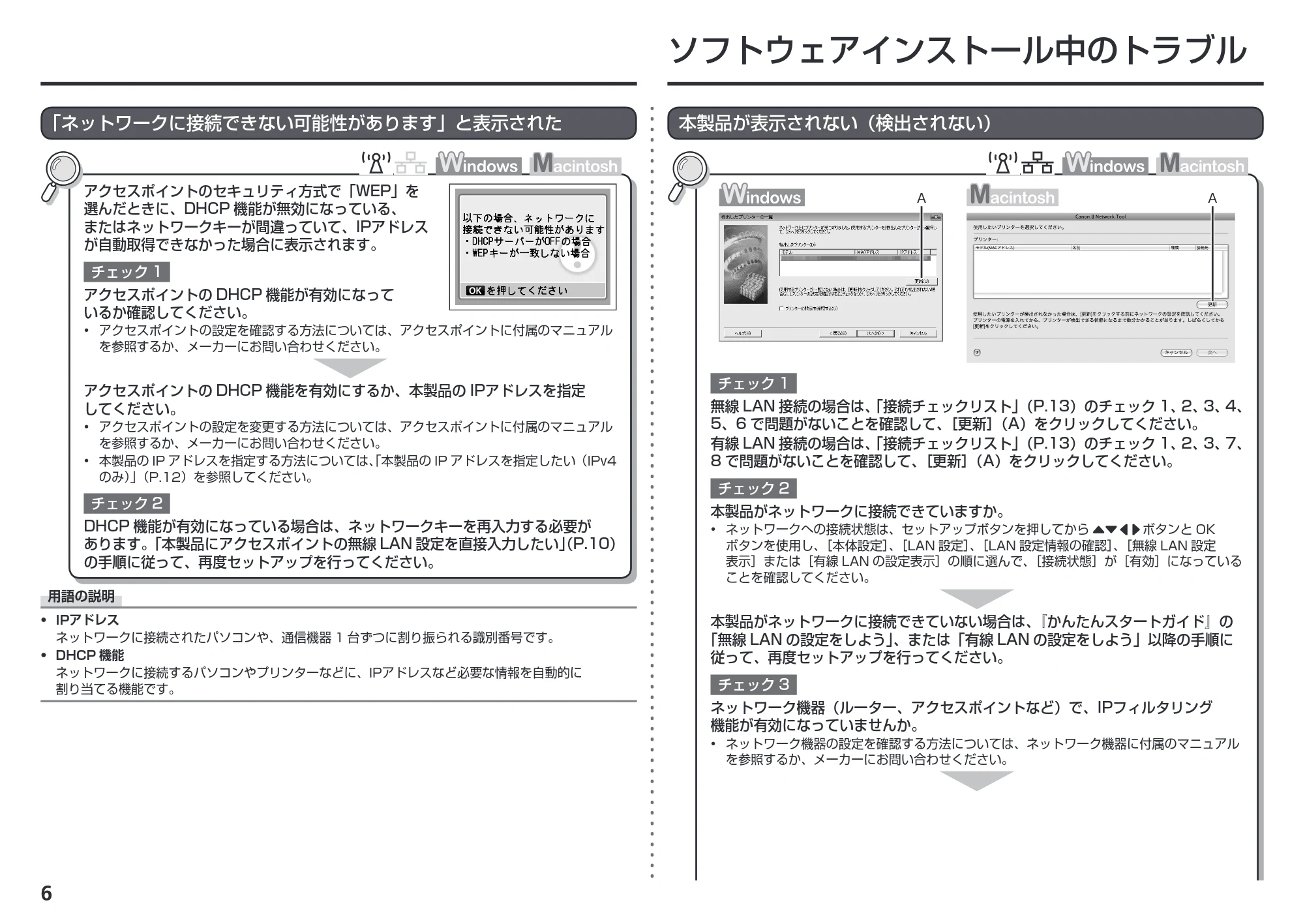

「ネットワークに接続できない可能性があります」と表示された
A A
本製品が表示されない（検出されない）
本製品がネットワークに接続できていますか。
ネットワークへの接続状態は、セットアップボタンを押してから {}[]ボタンと OK
ボタンを使用し、［本体設定］、［LAN 設定］、［LAN 設定情報の確認］、［無線 LAN 設定
表示］または［有線 LAN の設定表示］の順に選んで、［接続状態］が［有効］になっている
ことを確認してください。
無線 LAN 接続の場合は、「接続チェックリスト」（P.13）のチェック 1、2、3、4、
5、6 で問題がないことを確認して、［更新］（A）をクリックしてください。
チェック 2
チェック 1
本製品がネットワークに接続できていない場合は、『かんたんスタートガイド』の
「無線 LAN の設定をしよう」、または「有線 LAN の設定をしよう」以降の手順に
従って、再度セットアップを行ってください。
有線 LAN 接続の場合は、「接続チェックリスト」（P.13）のチェック 1、2、3、7、
8 で問題がないことを確認して、［更新］（A）をクリックしてください。
ソフトウェアインストール中のトラブル
「ネットワークに接続できない可能性があります」と表示された
アクセスポイントのセキュリティ方式で「WEP」を
選んだときに、DHCP 機能が無効になっている、
またはネットワークキーが間違っていて、IPアドレス
が自動取得できなかった場合に表示されます。
アクセスポイントの DHCP 機能が有効になって
いるか確認してください。
アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。
アクセスポイントの設定を変更する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。
本製品の IP アドレスを指定する方法については、「本製品の IP アドレスを指定したい（IPv4
のみ）」（P.12）を参照してください。
DHCP 機能が有効になっている場合は、ネットワークキーを再入力する必要が
あります。「本製品にアクセスポイントの無線 LAN 設定を直接入力したい」（P.10）
の手順に従って、再度セットアップを行ってください。
アクセスポイントの DHCP 機能を有効にするか、本製品の IPアドレスを指定
してください。
チェック 1
チェック 2
用語の説明
DHCP 機能•
ネットワークに接続するパソコンやプリンターなどに、IPアドレスなど必要な情報を自動的に
割り当てる機能です。
IPアドレス•
ネットワークに接続されたパソコンや、通信機器 1 台ずつに割り振られる識別番号です。
ネットワーク機器（ルーター、アクセスポイントなど）で、IPフィルタリング
機能が有効になっていませんか。
チェック 3
ネットワーク機器の設定を確認する方法については、ネットワーク機器に付属のマニュアル
を参照するか、メーカーにお問い合わせください。

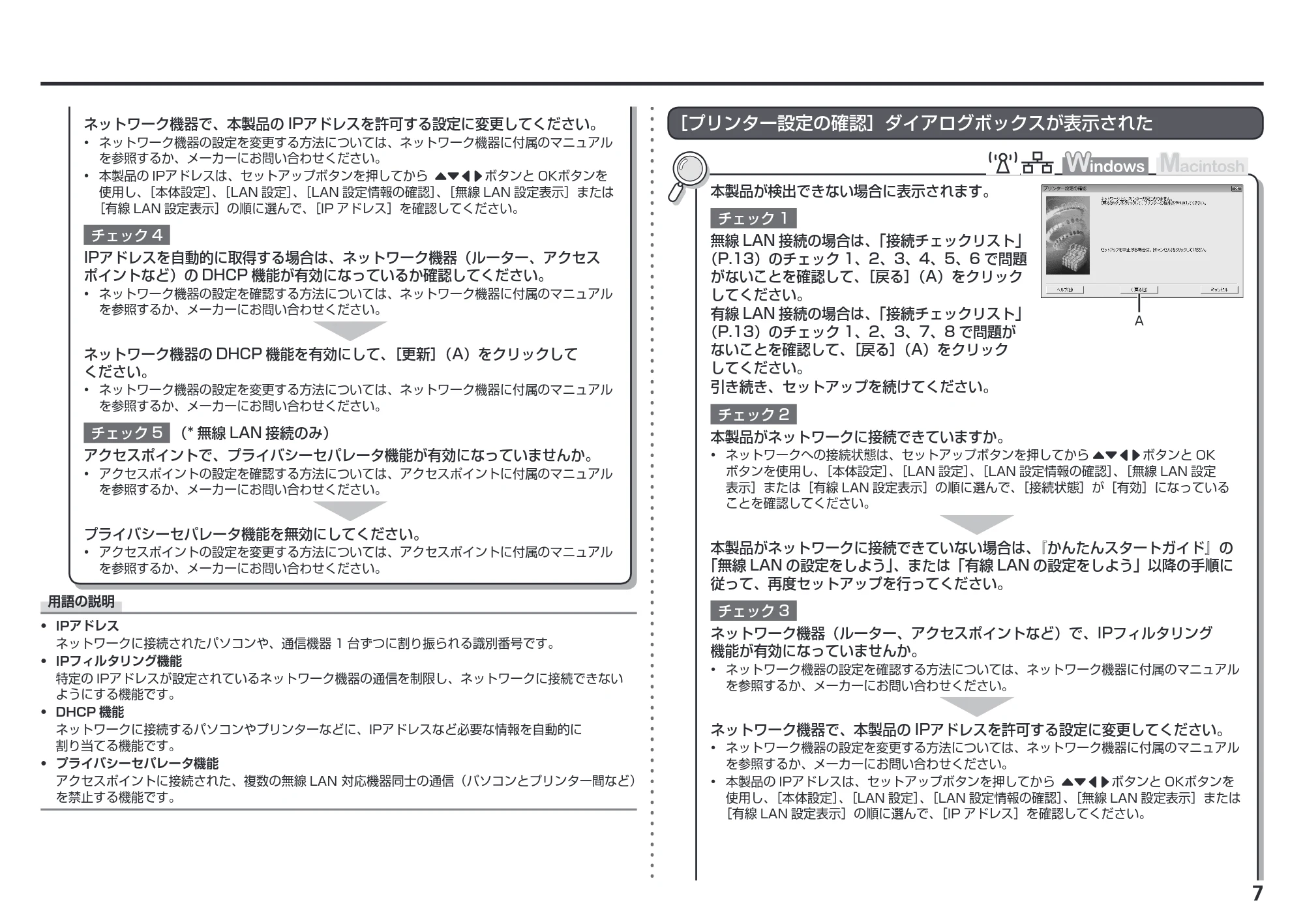

［プリンター設定の確認］ダイアログボックスが表示された
A
［プリンター設定の確認］ダイアログボックスが表示された
本製品が検出できない場合に表示されます。
本製品がネットワークに接続できていますか。
ネットワークへの接続状態は、セットアップボタンを押してから {}[]ボタンと OK
ボタンを使用し、［本体設定］、［LAN 設定］、［LAN 設定情報の確認］、［無線 LAN 設定
表示］または［有線 LAN 設定表示］の順に選んで、［接続状態］が［有効］になっている
ことを確認してください。
チェック 2
チェック 1
引き続き、セットアップを続けてください。
本製品がネットワークに接続できていない場合は、『かんたんスタートガイド』の
「無線 LAN の設定をしよう」、または「有線 LAN の設定をしよう」以降の手順に
従って、再度セットアップを行ってください。
ネットワーク機器（ルーター、アクセスポイントなど）で、IPフィルタリング
機能が有効になっていませんか。
チェック 3
ネットワーク機器の設定を確認する方法については、ネットワーク機器に付属のマニュアル
を参照するか、メーカーにお問い合わせください。
無線 LAN 接続の場合は、「接続チェックリスト」
（P.13）のチェック 1、2、3、4、5、6 で問題
がないことを確認して、［戻る］（A）をクリック
してください。
有線 LAN 接続の場合は、「接続チェックリスト」
（P.13）のチェック 1、2、3、7、8 で問題が
ないことを確認して、［戻る］（A）をクリック
してください。
ネットワーク機器で、本製品の IPアドレスを許可する設定に変更してください。
ネットワーク機器の設定を変更する方法については、ネットワーク機器に付属のマニュアル
を参照するか、メーカーにお問い合わせください。
本製品の IPアドレスは、セットアップボタンを押してから {}[]ボタンと OKボタンを
使用し、［本体設定］、［LAN 設定］、［LAN 設定情報の確認］、［無線 LAN 設定表示］または
［有線 LAN 設定表示］の順に選んで、［IP アドレス］を確認してください。
アクセスポイントで、プライバシーセパレータ機能が有効になっていませんか。
プライバシーセパレータ機能を無効にしてください。
チェック 5
アクセスポイントの設定を変更する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。
アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。
IPアドレスを自動的に取得する場合は、ネットワーク機器（ルーター、アクセス
ポイントなど）の DHCP 機能が有効になっているか確認してください。
ネットワーク機器の設定を確認する方法については、ネットワーク機器に付属のマニュアル
を参照するか、メーカーにお問い合わせください。
ネットワーク機器の DHCP 機能を有効にして、［更新］（A）をクリックして
ください。
ネットワーク機器の設定を変更する方法については、ネットワーク機器に付属のマニュアル
を参照するか、メーカーにお問い合わせください。
用語の説明
特定の IPアドレスが設定されているネットワーク機器の通信を制限し、ネットワークに接続できない
ようにする機能です。
IPフィルタリング機能•
アクセスポイントに接続された、複数の無線 LAN 対応機器同士の通信（パソコンとプリンター間など）
を禁止する機能です。
プライバシーセパレータ機能•
DHCP 機能•
ネットワークに接続するパソコンやプリンターなどに、IPアドレスなど必要な情報を自動的に
割り当てる機能です。
チェック 4
（* 無線 LAN 接続のみ）
ネットワーク機器で、本製品の IPアドレスを許可する設定に変更してください。
ネットワーク機器の設定を変更する方法については、ネットワーク機器に付属のマニュアル
を参照するか、メーカーにお問い合わせください。
本製品の IPアドレスは、セットアップボタンを押してから {}[]ボタンと OKボタンを
使用し、［本体設定］、［LAN 設定］、［LAN 設定情報の確認］、［無線 LAN 設定表示］または
［有線 LAN 設定表示］の順に選んで、［IP アドレス］を確認してください。
IPアドレス•
ネットワークに接続されたパソコンや、通信機器 1 台ずつに割り振られる識別番号です。
そのほかに困ったとき
アクセスポイントで、プライバシーセパレータ機能が有効になっていませんか。
プライバシーセパレータ機能を無効にしてください。
チェック 5
アクセスポイントの設定を変更する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。
アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。
IPアドレスを自動的に取得する場合は、ネットワーク機器（ルーター、アクセス
ポイントなど）の DHCP 機能が有効になっているか確認してください。
ネットワーク機器の設定を確認する方法については、ネットワーク機器に付属のマニュアル
を参照するか、メーカーにお問い合わせください。
ネットワーク機器の DHCP 機能を有効にして、［戻る］（A）をクリックして
ください。
ネットワーク機器の設定を変更する方法については、ネットワーク機器に付属のマニュアル
を参照するか、メーカーにお問い合わせください。
そのほかに困ったとき
ネットワーク環境を変更したら、本製品と通信できなくなった
IPアドレス•
ネットワークに接続されたパソコンや、通信機器 1 台ずつに割り振られる識別番号です。
用語の説明
パソコンの IPアドレス取得に時間がかかったり、再起動が必要な場合があります。
パソコンに有効な IPアドレスが取得されていることを確認したあと、もう一度、本製品を
検索してください。
アクセスポイントの設定を確認してください。
アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。
用語の説明
特定の IPアドレスが設定されているネットワーク機器の通信を制限し、ネットワークに接続できない
ようにする機能です。
IPフィルタリング機能•
アクセスポイントに接続された、複数の無線 LAN 対応機器同士の通信（パソコンとプリンター間など）
を禁止する機能です。
プライバシーセパレータ機能•
DHCP 機能•
ネットワークに接続するパソコンやプリンターなどに、IPアドレスなど必要な情報を自動的に
割り当てる機能です。
チェック 4 アクセスポイント名 / ネットワーク名（SSID）、セキュリティ方式
（暗号化方式）、ネットワークキーを忘れてしまった、またはわからない
（* 無線 LAN 接続のみ）
IPアドレス•
ネットワークに接続されたパソコンや、通信機器 1 台ずつに割り振られる識別番号です。
参考情報
1
2
3
ABC D
参 考
参考情報
手順 ～ をくり返して、2 文字目以降を入力する
テンキーで文字を入力する
テンキーの ボタンを押して、入力したい文字モードに切り替える
本製品では、テンキー（A）を使って文字を入力することができます。
以下の手順で行ってください。
文字入力のしかた
文字入力には、数字、大文字、小文字の 3 つの入力モードがあります。 ボタンを
押すたびに、画面の右上に表示されている入力モードが「数字［123］→大文字［ABC］
→小文字［abc］」の順に切り替わります。
各ボタンに文字が割り当たっています。入力したい文字のボタンをくり返し押して
ください。文字について詳しくは、右記の「入力文字一覧」を参照してください。
＜入力文字一覧＞
ボタン 数字モード［123］ 大文字モード［ABC］ 小文字モード［abc］
1 1
2 2 ABC abc
3 3 DEF def
4 4 GHI ghi
5 5 JKL jkl
6 6 MNO mno
7 7 PQRS pqrs
8 8 TUV tuv
9 9 WXYZ wxyz
0 0
# - . SP * # ! " , ; : ^ ` _ = / ｜ ' ? $ @ % & + ( ) [ ] { } < > ¥ ~
ボタンを押すたびに、数字モード［123］、大文字モード［ABC］、小文字モード［abc］の
順に切り替わります。
文字を削除したいときは、[] ボタンで削除したい文字にカーソルを移動させて、右のファンクション
ボタン（D）を押します。
スペースを挿入したいときは、[] ボタン（B）でスペースを挿入したい位置にカーソルを移動させて、
左のファンクションボタン（C）を押します。
文字を挿入したいときは、[] ボタンで挿入したい位置の右の文字にカーソルを移動させて、文字を
入力します。
同じボタンに割り当てられている文字を続けて入力する（例：「N」のあとに「O」を入力する）ときは、
] ボタン（B）でカーソルを 1 文字分右に移動させてから入力します。
SP：1 文字分の空白（スペース）です。
本製品にアクセスポイントの無線LAN設定を直接入力したい
0
1
2
3
4
6
7
5
9
8
{}ボタンで［その他の設定］を選んで、OK
ボタンを押す
［はい］を選んで、OKボタンを押す
[]ボタンで［無線 LAN セットアップ］を選んで、
OKボタンを押す
セットアップボタンを押す
本製品にアクセスポイントのアクセスポイント名 / ネットワーク名（SSID）や
セキュリティ設定（WEPや WPAなど）を、直接入力することができます。
以下の手順で行ってください。
無線 LAN 接続が有効になると、Wi-Fiランプ（青色）
が点灯します。
［アクセスポイント名を直接入力］を選んで、
OKボタンを押す
マンションなどにお住まいの場合は、近隣で使用
されているアクセスポイントを表示してしまうことが
あります。
アクセスポイント名 / ネットワーク名（SSID）を
テンキーで入力して、OKボタンを押す
アクセスポイントのアクセスポイント名 /
ネットワーク名（SSID）を確認する方法については、
アクセスポイントに付属のマニュアルを参照するか、
メーカーにお問い合わせください。
本製品にアクセスポイントと同じアクセスポイント名
/ ネットワーク名（SSID）を入力してください。
アルファベットは大文字 / 小文字を正しく入力してください。別の文字として区別
されます。
本製品にアクセスポイントの無線 LAN 設定を直接入力したい
選んだセキュリティ方式に合わせて、いずれかの手順に
進んでください。
無効
WEP
WPA/WPA2
へ
へ
へ
アクセスポイントのセキュリティ方式を選んで、
OKボタンを押す
AirMac ユーティリティ（AirMac 管理ユーティリティ）で［WEP 40 ビット］または
［WEP 128 ビット］を設定している場合は、［WEP］を選んでください。
AirMac ユーティリティで［WEP (Transitional Security Network)］を設定して
いる場合は、［WPA2-PSK (AES)］を選んでください。
文字の入力方法については、「文字入力のしかた」（P.9）
を参照してください。
全角文字は入力できません。•
［詳細設定］を選んで、OKボタンを押す
アクセスポイント名 / ネットワーク名（SSID）が
正しいことを確認して、OKボタンを押す
13ページ
10-B
11
1
2
10-A
3
1
2
無効の場合は へ
ネットワークキーが正しいことを確認して、
OKボタンを押す
へ
ネットワークキーを入力して、OKボタン
を押す
アルファベットは大文字 / 小文字を正しく入力
してください。別の文字として区別されます。
終了画面が表示されたら、OKボタンを押す
［セットアップメニュー］画面に戻るので、コピー
ボタンを押してください。

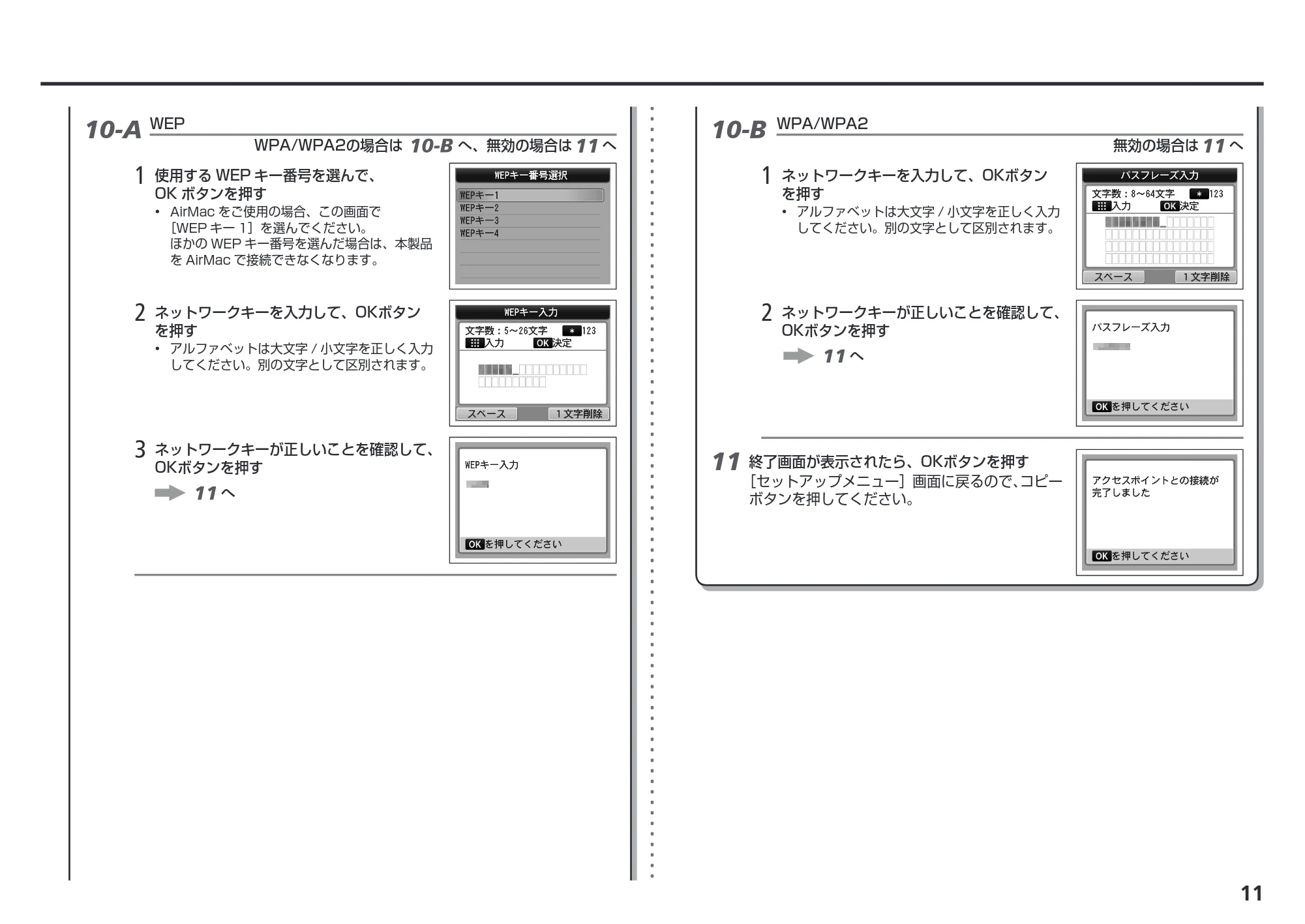

WPA/WPA2WEP
WPA/WPA2の場合は へ、無効の場合は へ
ネットワークキーが正しいことを確認して、
OKボタンを押す
へ
ネットワークキーを入力して、OKボタン
を押す
アルファベットは大文字 / 小文字を正しく入力
してください。別の文字として区別されます。
使用する WEP キー番号を選んで、
OK ボタンを押す
AirMac をご使用の場合、この画面で
［WEP キー 1］を選んでください。
ほかの WEP キー番号を選んだ場合は、本製品
を AirMac で接続できなくなります。
本製品のIPアドレスを指定したい（IPv4のみ）
1
2
3
4
5
6
7
8
1
2
3
4
5
6
本製品の IPアドレスを指定したい（IPv4のみ）
［その他の設定］を選んで、OKボタンを押す
［LAN 設定］を選んで、OKボタンを押す
［本体設定］を選んで、OKボタンを押す
セットアップボタンを押す
本製品の IPアドレスは、以下の手順で指定することができます。
［IPv4］を選んで、OKボタンを押す
［IPv4/IPv6 設定］を選んで、OKボタンを押す
画面の指示に従って、設定を進めてください。•
［はい］を選んで、OKボタンを押す
［手動設定］を選んで、OKボタンを押す
＜購入時の状態＞
［LAN 設定リセット］を選んで、OKボタンを押す
［LAN 設定］を選んで、OKボタンを押す
［本体設定］を選んで、OKボタンを押す
セットアップボタンを押す
終了画面が表示されたことを確認して、OKボタンを押す
［LAN 設定］画面に戻るので、コピーボタンを押してください。•
［はい］を選んで、OKボタンを押す
これで、本製品の LAN 設定を購入時の状態に戻すことができました。
本製品の LAN 設定を購入時の状態に戻して、再度セットアップしたい
本製品の LAN 設定は、以下の手順で購入時の状態に戻すことができます。
『かんたんスタートガイド』の「無線 LAN の設定をしよう」、または「有線 LAN の設定を
しよう」以降の手順に従って、再度セットアップを行ってください。
無線 LAN 無効
SSID BJNPSETUP
データの暗号化 無効
TCP/IPの設定 自動取得
有線 LAN 無効
TCP/IPの設定 自動取得
設定が終わったら、コピーボタンを押してください。•
接続チェックリスト
A
接続チェックリスト
本製品を接続する前に、パソコンとネットワーク機器（ルーター、アクセスポイントなど）の設定が完了していて、パソコンがネットワークに接続できる状態になっていますか。
パソコンとネットワーク機器の設定をしてください。
本製品とネットワーク機器（ルーター、アクセスポイントなど）の電源は入っていますか。
セキュリティソフトウェアのファイアウォール機能を使用していませんか。
キヤノンのソフトウェアがネットワークにアクセスしようとしていることを警告するメッセージが、パソコンの画面に表示される場合があります。
警告メッセージが表示されたら、アクセスを常に許可するように設定してください。
各機器の電源を入れてください。
本製品の電源がすでに入っている場合は、電源を一度切り、再度電源を入れてください。
チェック 1
チェック 2
チェック 3
設定する方法については、パソコンおよびネットワーク機器に付属のマニュアルを参照するか、メーカーにお問い合わせください。•
アクセスポイントと本製品が、それぞれ無線通信可能な見通しの良い場所に設置されていますか。また、電子レンジや冷蔵庫などが近くにありませんか。
障害物が少なく、見通しの良い場所に設置してください。
電子レンジや冷蔵庫などからの電波がアクセスポイントの電波に影響しないように、はなして設置してください。
チェック 5
無線 LAN 接続の場合は、Wi-Fiランプ（青色）（A）が点灯していますか。
無線 LAN を有効に変更した場合は、『かんたんスタートガイド』の「無線 LAN の設定をしよう」以降の手順に従って、再度セットアップを行ってください。•
セットアップボタンを押してから {}[]ボタンと OKボタンを使用し、［本体設定］、［LAN 設定］、
［無線 LAN の有効 / 無効］、［無線 LAN を有効にする］の順に選んで、「無線 LAN を有効」に設定してください。
チェック 4
16ページ
ファイアウォール•
インターネットに接続しているパソコンや企業内のネットワークを安全に使用するための仕組みです。パソコンや企業内ネットワークへの不正な侵入を防いだり、企業内ネットワークやインターネットへの許可の
ないアクセスを制限したりします。
用語の説明
有線 LAN 接続の場合は、有線 LAN の設定が有効になっていますか。

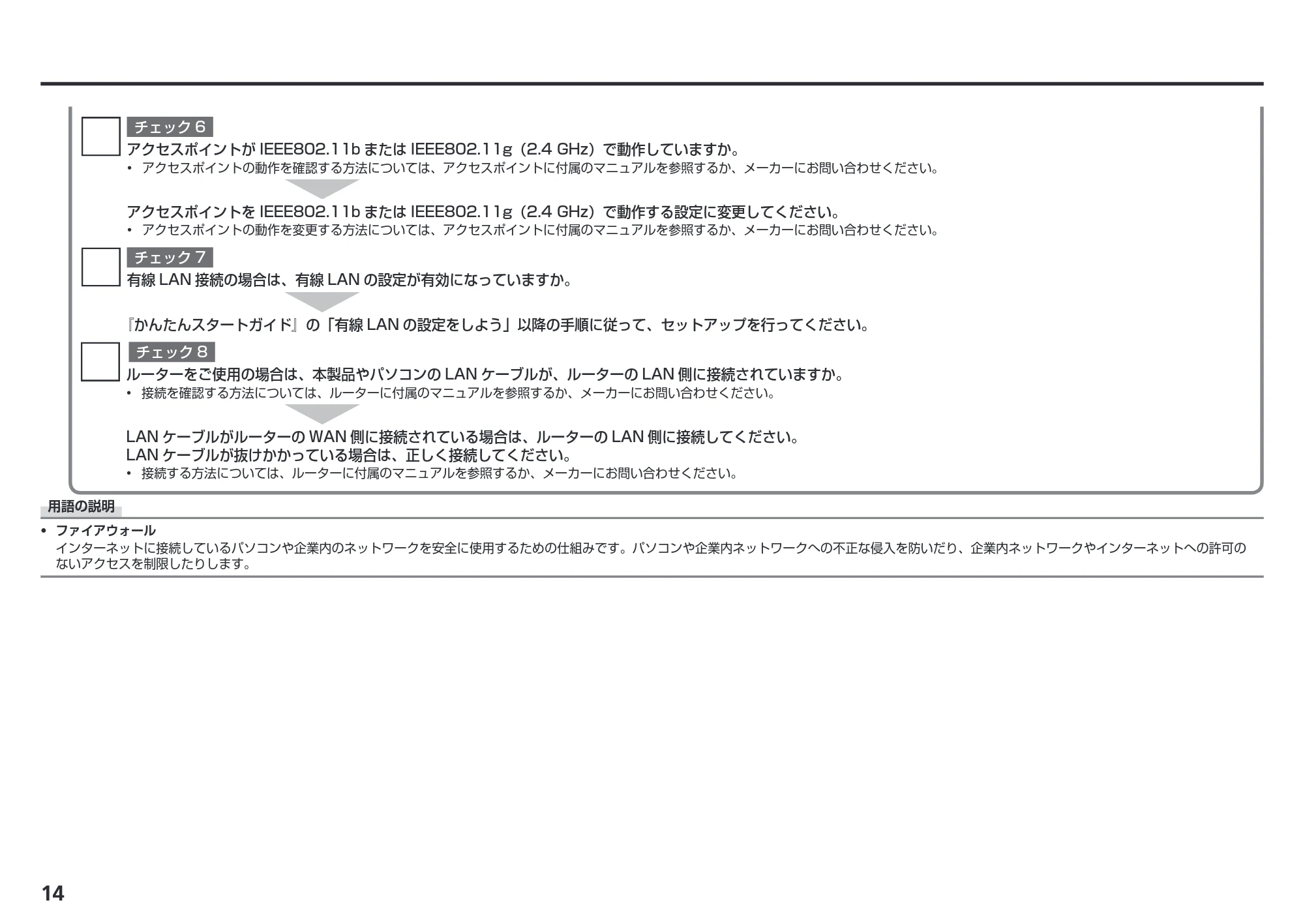

アクセスポイントが IEEE802.11b または IEEE802.11g（2.4 GHz）で動作していますか。
アクセスポイントの動作を確認する方法については、アクセスポイントに付属のマニュアルを参照するか、メーカーにお問い合わせください。•
チェック 6
アクセスポイントを IEEE802.11b または IEEE802.11g（2.4 GHz）で動作する設定に変更してください。
アクセスポイントの動作を変更する方法については、アクセスポイントに付属のマニュアルを参照するか、メーカーにお問い合わせください。•
チェック 7
チェック 8
ルーターをご使用の場合は、本製品やパソコンの LAN ケーブルが、ルーターの LAN 側に接続されていますか。
LAN ケーブルがルーターの WAN 側に接続されている場合は、ルーターの LAN 側に接続してください。
LAN ケーブルが抜けかかっている場合は、正しく接続してください。
接続を確認する方法については、ルーターに付属のマニュアルを参照するか、メーカーにお問い合わせください。•
接続する方法については、ルーターに付属のマニュアルを参照するか、メーカーにお問い合わせください。•
『かんたんスタートガイド』の「有線 LAN の設定をしよう」以降の手順に従って、セットアップを行ってください。
17ページ
QT5-2854-V01 XXXXXXXX ©CANON INC.2010 PRINTED IN XXXXXXXX
