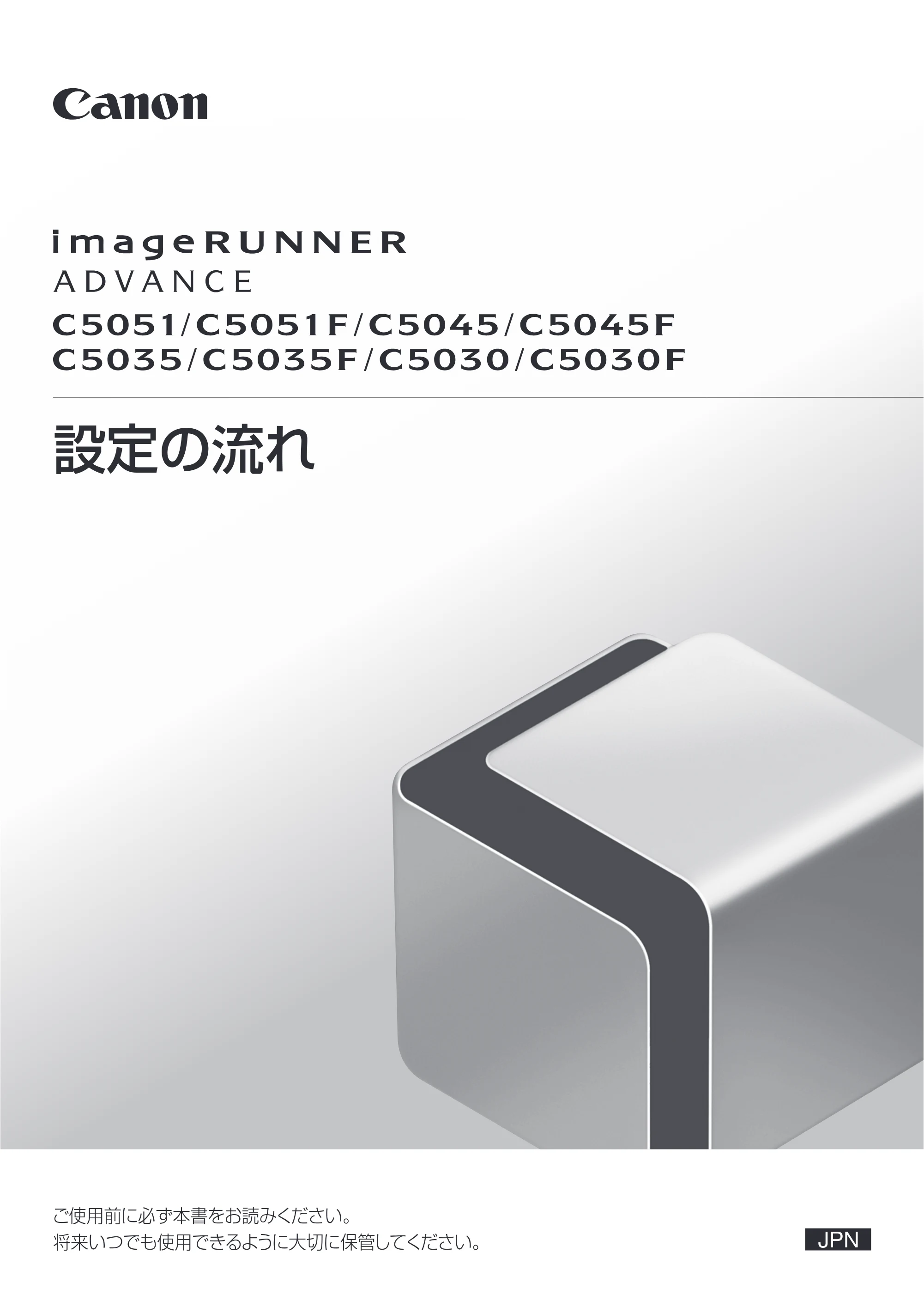

設定の流れ 2010年9月15日更新 （PDF形式／1.31Mバイト）imageRUNNER ADVANCE C5051F/C5051F-R/C5051/C5045F/C5045/C5035F/C5035F-R/C5035/C5030F/C5030

JPN
ご使用前に必ず本書をお読みください。
将来いつでも使用できるように大切に保管してください。
設定の流れ

2

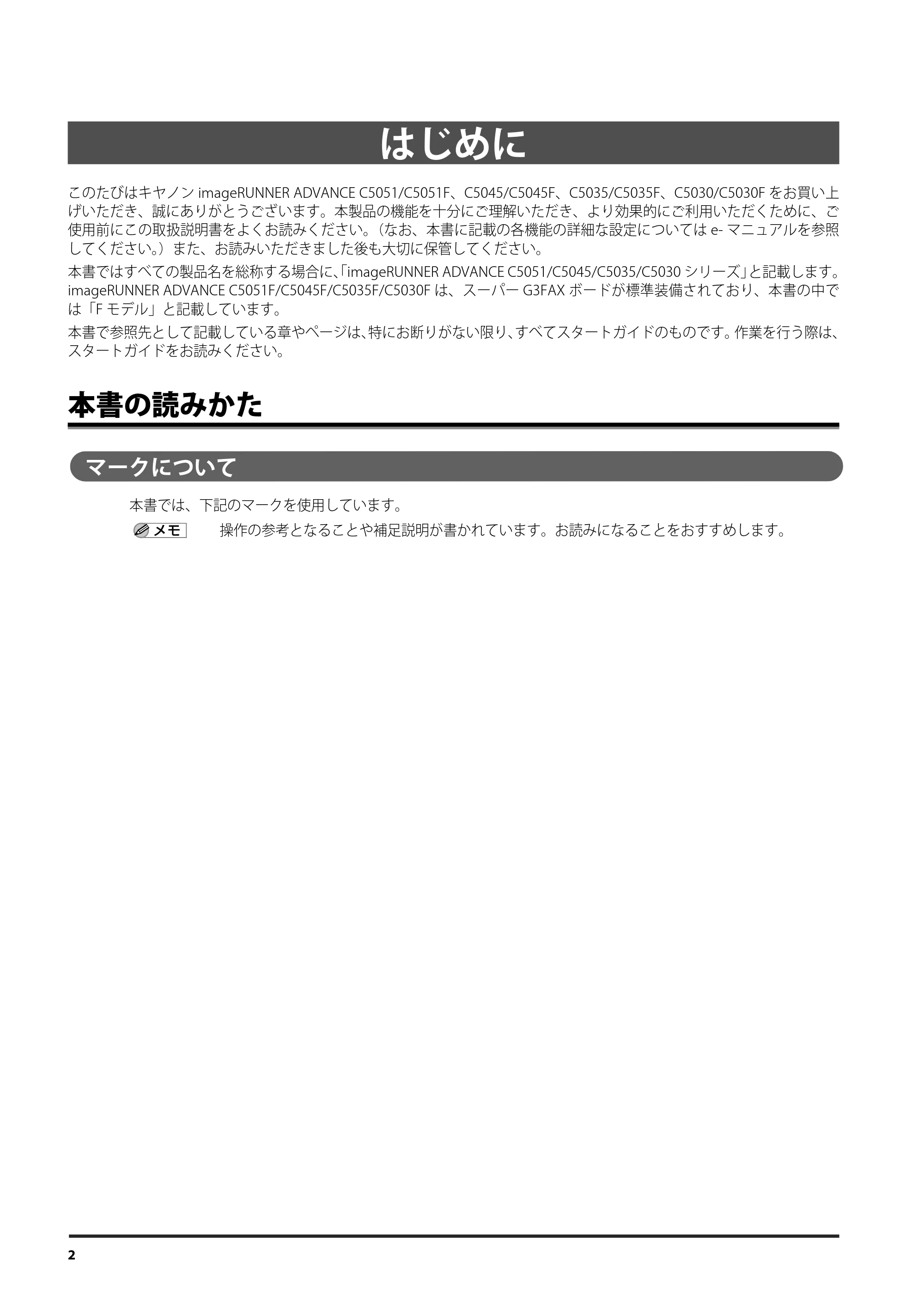

はじめに
このたびはキヤノン imageRUNNER ADVANCE C5051/C5051F、C5045/C5045F、C5035/C5035F、C5030/C5030F をお買い上
げいただき、誠にありがとうございます。本製品の機能を十分にご理解いただき、より効果的にご利用いただくために、ご
使用前にこの取扱説明書をよくお読みください。（なお、本書に記載の各機能の詳細な設定については e- マニュアルを参照
してください。）また、お読みいただきました後も大切に保管してください。
本書ではすべての製品名を総称する場合に、「imageRUNNER ADVANCE C5051/C5045/C5035/C5030 シリーズ」と記載します。
imageRUNNER ADVANCE C5051F/C5045F/C5035F/C5030F は、スーパー G3FAX ボードが標準装備されており、本書の中で
は「F モデル」と記載しています。
本書で参照先として記載している章やページは、特にお断りがない限り、すべてスタートガイドのものです。作業を行う際は、

スタートガイドをお読みください。
本書の読みかた
マークについて
本書では、下記のマークを使用しています。
操作の参考となることや補足説明が書かれています。お読みになることをおすすめします。

3

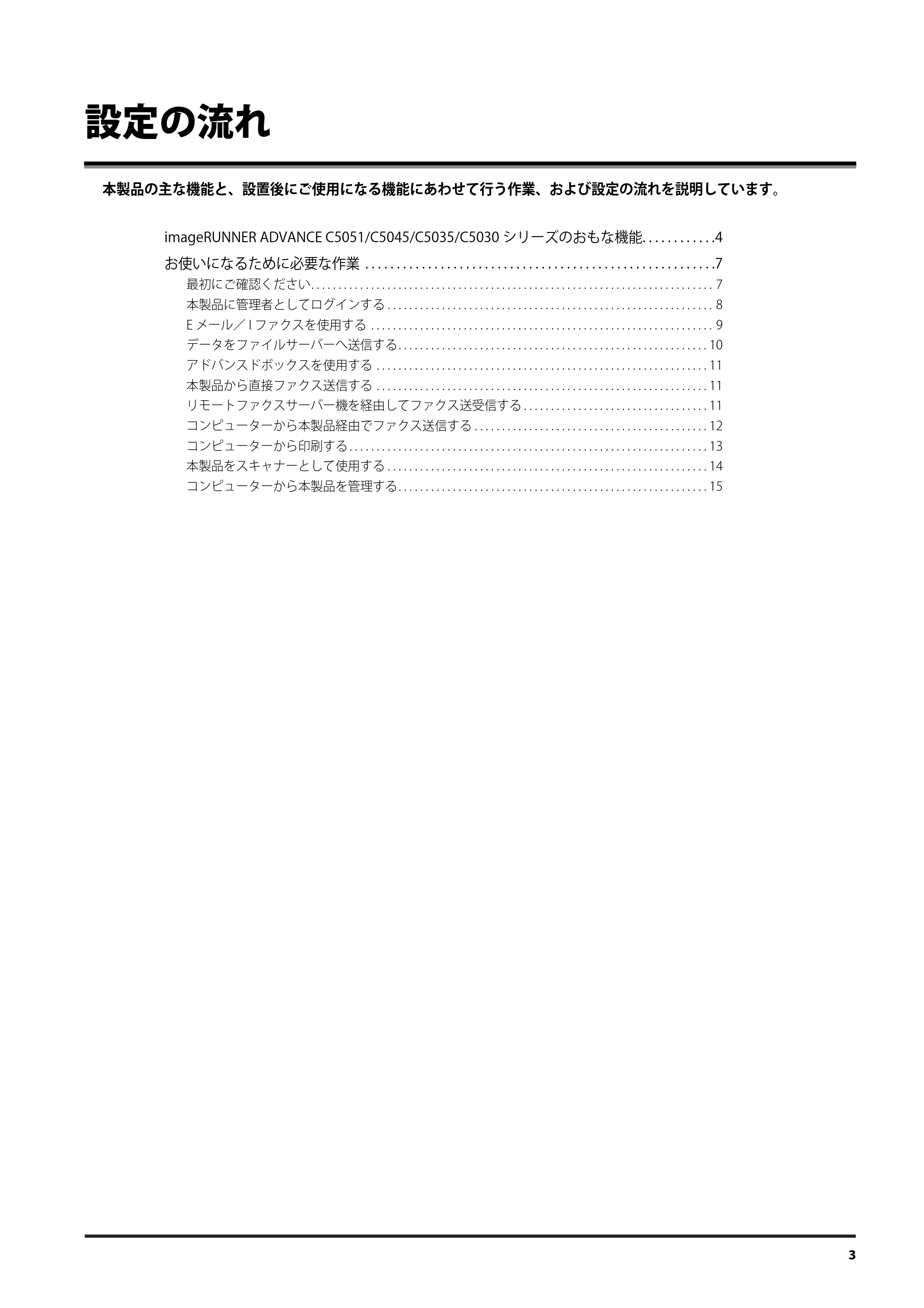

設定の流れ
本製品の主な機能と、設置後にご使用になる機能にあわせて行う作業、および設定の流れを説明しています。
imageRUNNER ADVANCE C5051/C5045/C5035/C5030 シリーズのおもな機能. . . . . . . . . . . .4
お使いになるために必要な作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
最初にご確認ください. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
本製品に管理者としてログインする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

E メール／ I ファクスを使用する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
データをファイルサーバーへ送信する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
アドバンスドボックスを使用する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
本製品から直接ファクス送信する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

リモートファクスサーバー機を経由してファクス送受信する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
コンピューターから本製品経由でファクス送信する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
コンピューターから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
本製品をスキャナーとして使用する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

コンピューターから本製品を管理する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

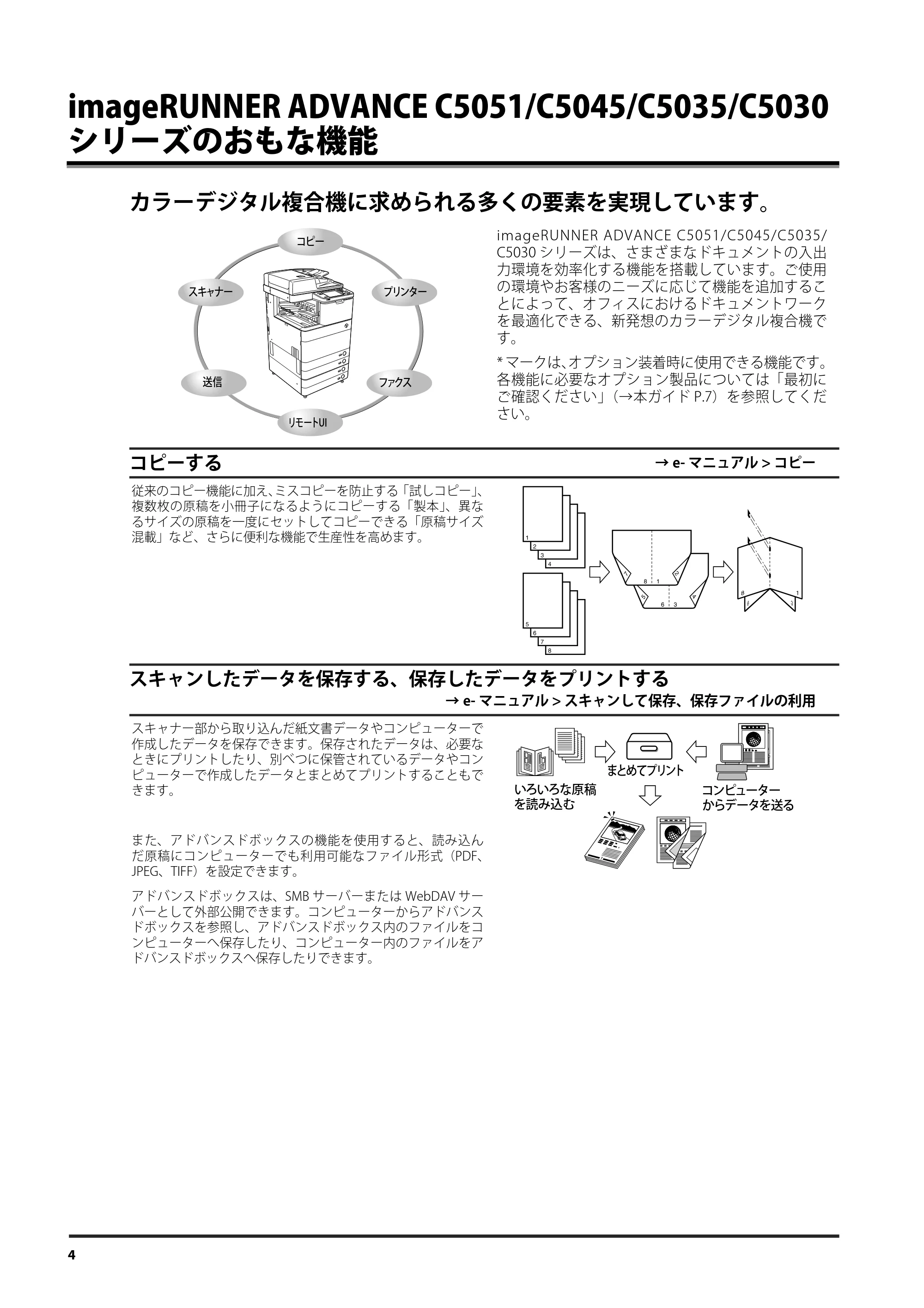

4
imageRUNNER ADVANCE C5051/C5045/C5035/C5030
シリーズのおもな機能
カラーデジタル複合機に求められる多くの要素を実現しています。
プリンター
ファクス
リモートUI
送信
コピー
スキャナー
imageRUNNER ADVANCE C5051/C5045/C5035/
C5030 シリーズは、さまざまなドキュメントの入出
力環境を効率化する機能を搭載しています。ご使用
の環境やお客様のニーズに応じて機能を追加するこ
とによって、オフィスにおけるドキュメントワーク
を最適化できる、新発想のカラーデジタル複合機で
す。
* マークは、オプション装着時に使用できる機能です。
各機能に必要なオプション製品については「最初に
ご確認ください」（→本ガイド P.7）を参照してくだ
さい。
コピーする → e- マニュアル > コピー
従来のコピー機能に加え、ミスコピーを防止する「試しコピー」、
複数枚の原稿を小冊子になるようにコピーする「製本」、異な
るサイズの原稿を一度にセットしてコピーできる「原稿サイズ

混載」など、さらに便利な機能で生産性を高めます。
スキャンしたデータを保存する、保存したデータをプリントする
→ e- マニュアル > スキャンして保存、保存ファイルの利用
スキャナー部から取り込んだ紙文書データやコンピューターで
作成したデータを保存できます。保存されたデータは、必要な
ときにプリントしたり、別べつに保管されているデータやコン
ピューターで作成したデータとまとめてプリントすることもで
きます。
また、アドバンスドボックスの機能を使用すると、読み込ん
だ原稿にコンピューターでも利用可能なファイル形式（PDF、
JPEG、TIFF）を設定できます。
アドバンスドボックスは、SMB サーバーまたは WebDAV サー
バーとして外部公開できます。コンピューターからアドバンス
ドボックスを参照し、アドバンスドボックス内のファイルをコ
ンピューターへ保存したり、コンピューター内のファイルをア
ドバンスドボックスへ保存したりできます。
いろいろな原稿
を読み込む
まとめてプリント
コンピューター
からデータを送る

5

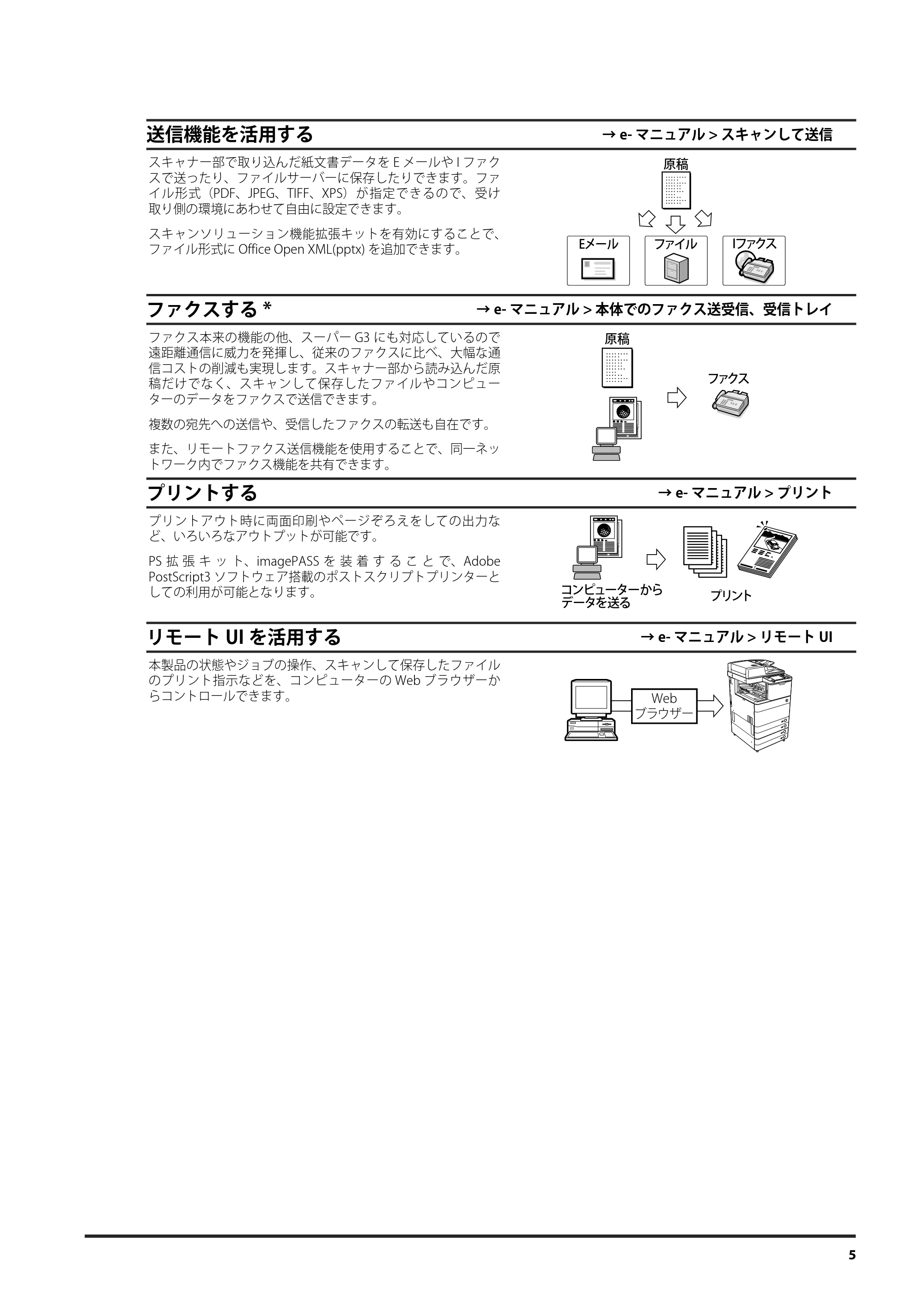

送信機能を活用する → e- マニュアル > スキャンして送信
スキャナー部で取り込んだ紙文書データを E メールや I ファク
スで送ったり、ファイルサーバーに保存したりできます。ファ
イル形式（PDF、JPEG、TIFF、XPS）が指定できるので、受け
取り側の環境にあわせて自由に設定できます。
スキャンソリューション機能拡張キットを有効にすることで、
ファイル形式に Office Open XML(pptx) を追加できます。
原稿
ファイルEメール Iファクス
ファクスする * → e- マニュアル > 本体でのファクス送受信、受信トレイ
ファクス本来の機能の他、スーパー G3 にも対応しているので
遠距離通信に威力を発揮し、従来のファクスに比べ、大幅な通
信コストの削減も実現します。スキャナー部から読み込んだ原
稿だけでなく、スキャンして保存したファイルやコンピュー
ターのデータをファクスで送信できます。
複数の宛先への送信や、受信したファクスの転送も自在です。
また、リモートファクス送信機能を使用することで、同一ネッ

トワーク内でファクス機能を共有できます。
原稿
ファクス
プリントする → e- マニュアル > プリント
プリントアウト時に両面印刷やページぞろえをしての出力な
ど、いろいろなアウトプットが可能です。
PS 拡 張 キ ッ ト、imagePASS を 装 着 す る こ と で、Adobe
PostScript3 ソフトウェア搭載のポストスクリプトプリンターと
しての利用が可能となります。 プリント
コンピューターから
データを送る
リモート UI を活用する → e- マニュアル > リモート UI
本製品の状態やジョブの操作、スキャンして保存したファイル
のプリント指示などを、コンピューターの Web ブラウザーか
らコントロールできます。 Web
ブラウザー

6

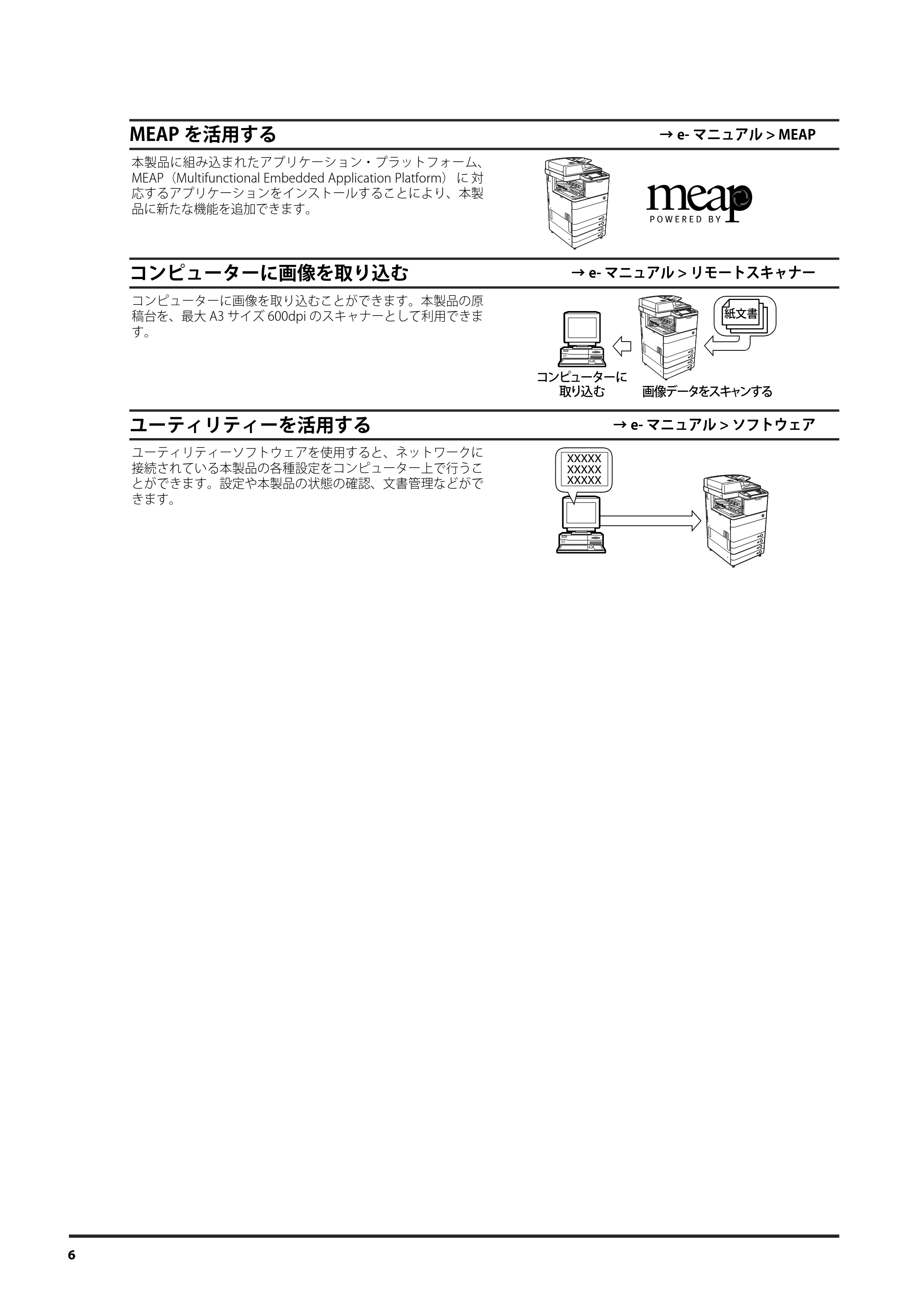

MEAP を活用する → e- マニュアル > MEAP
本製品に組み込まれたアプリケーション・プラットフォーム、
MEAP（Multifunctional Embedded Application Platform） に 対
応するアプリケーションをインストールすることにより、本製
品に新たな機能を追加できます。
コンピューターに画像を取り込む → e- マニュアル > リモートスキャナー
コンピューターに画像を取り込むことができます。本製品の原
稿台を、最大 A3 サイズ 600dpi のスキャナーとして利用できま
す。
コンピューターに
取り込む 画像データをスキャンする
紙文書
ユーティリティーを活用する → e- マニュアル > ソフトウェア
ユーティリティーソフトウェアを使用すると、ネットワークに
接続されている本製品の各種設定をコンピューター上で行うこ
とができます。設定や本製品の状態の確認、文書管理などがで
きます。
xxxxx
xxxxx
xxxxx

7

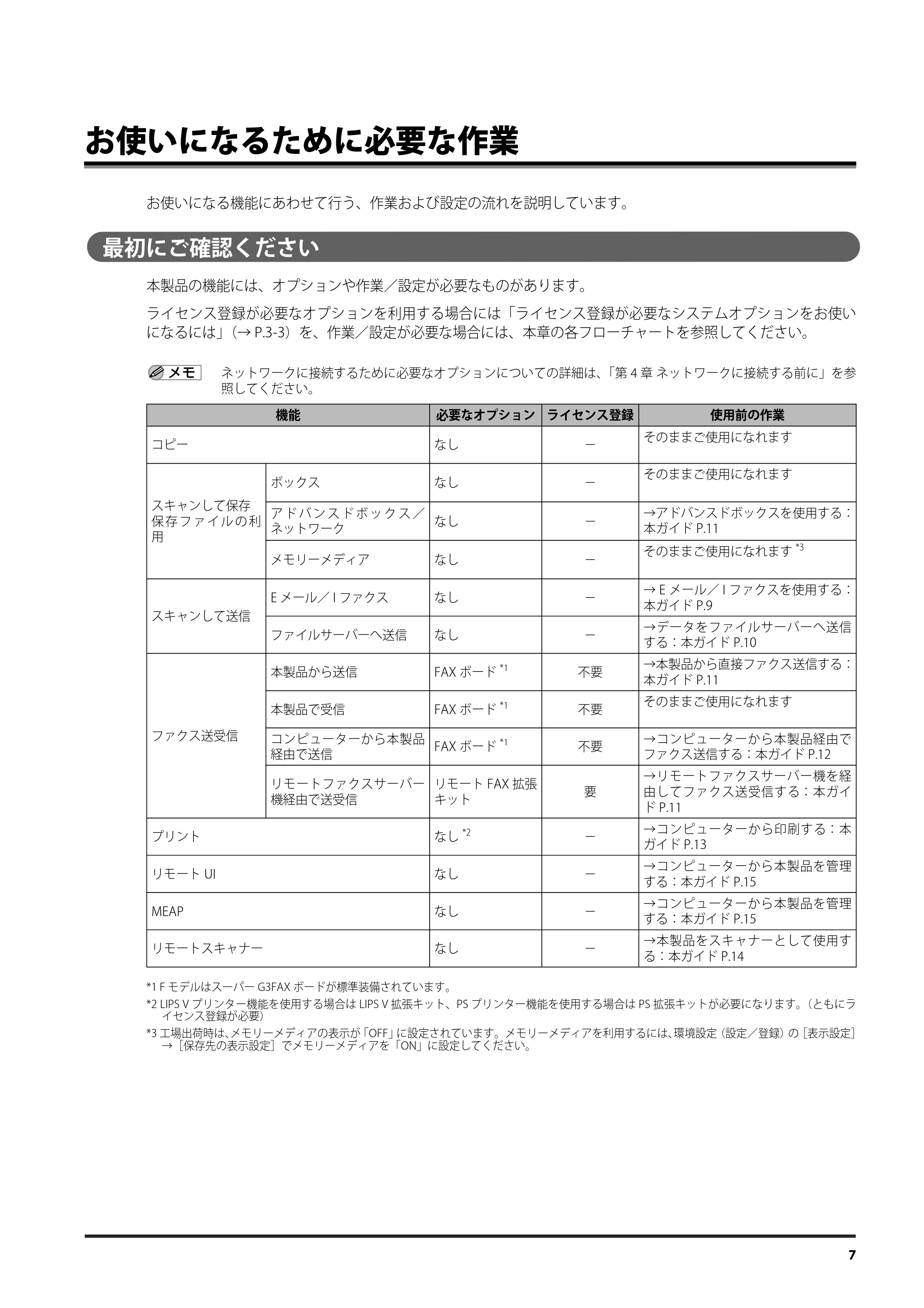

お使いになるために必要な作業
お使いになる機能にあわせて行う、作業および設定の流れを説明しています。
最初にご確認ください
本製品の機能には、オプションや作業／設定が必要なものがあります。
ライセンス登録が必要なオプションを利用する場合には「ライセンス登録が必要なシステムオプションをお使い
になるには」（→ P.3-3）を、作業／設定が必要な場合には、本章の各フローチャートを参照してください。
ネットワークに接続するために必要なオプションについての詳細は、「第 4 章 ネットワークに接続する前に」を参
照してください。
機能 必要なオプション ライセンス登録 使用前の作業
コピー なし －
そのままご使用になれます
スキャンして保存
保 存 フ ァ イ ル の 利
用
ボックス なし －
そのままご使用になれます
ア ド バ ン ス ド ボ ッ ク ス ／
ネットワーク
なし －
→アドバンスドボックスを使用する：
本ガイド P.11
メモリーメディア なし －
そのままご使用になれます
*3
スキャンして送信
E メール／ I ファクス なし －

→ E メール／ I ファクスを使用する：
本ガイド P.9
ファイルサーバーへ送信 なし －
→データをファイルサーバーへ送信
する：本ガイド P.10
ファクス送受信
本製品から送信 FAX ボード
*1
不要
→本製品から直接ファクス送信する：
本ガイド P.11
本製品で受信 FAX ボード
*1
不要
そのままご使用になれます
コンピューターから本製品
経由で送信
FAX ボード
*1
不要
→コンピューターから本製品経由で
ファクス送信する：本ガイド P.12
リモートファクスサーバー
機経由で送受信
リモート FAX 拡張
キット
要
→リモートファクスサーバー機を経
由してファクス送受信する：本ガイ
ド P.11
プリント なし
*2
－
→コンピューターから印刷する：本
ガイド P.13
リモート UI なし －
→コンピューターから本製品を管理
する：本ガイド P.15
MEAP なし －
→コンピューターから本製品を管理
する：本ガイド P.15
リモートスキャナー なし －
→本製品をスキャナーとして使用す
る：本ガイド P.14

*1 F モデルはスーパー G3FAX ボードが標準装備されています。
*2 LIPS V プリンター機能を使用する場合は LIPS V 拡張キット、PS プリンター機能を使用する場合は PS 拡張キットが必要になります。（ともにラ
イセンス登録が必要）
*3 工場出荷時は、メモリーメディアの表示が ｢OFF」に設定されています。メモリーメディアを利用するには、環境設定（設定／登録）の［表示設定］
→［保存先の表示設定］でメモリーメディアを「ON」に設定してください。

8

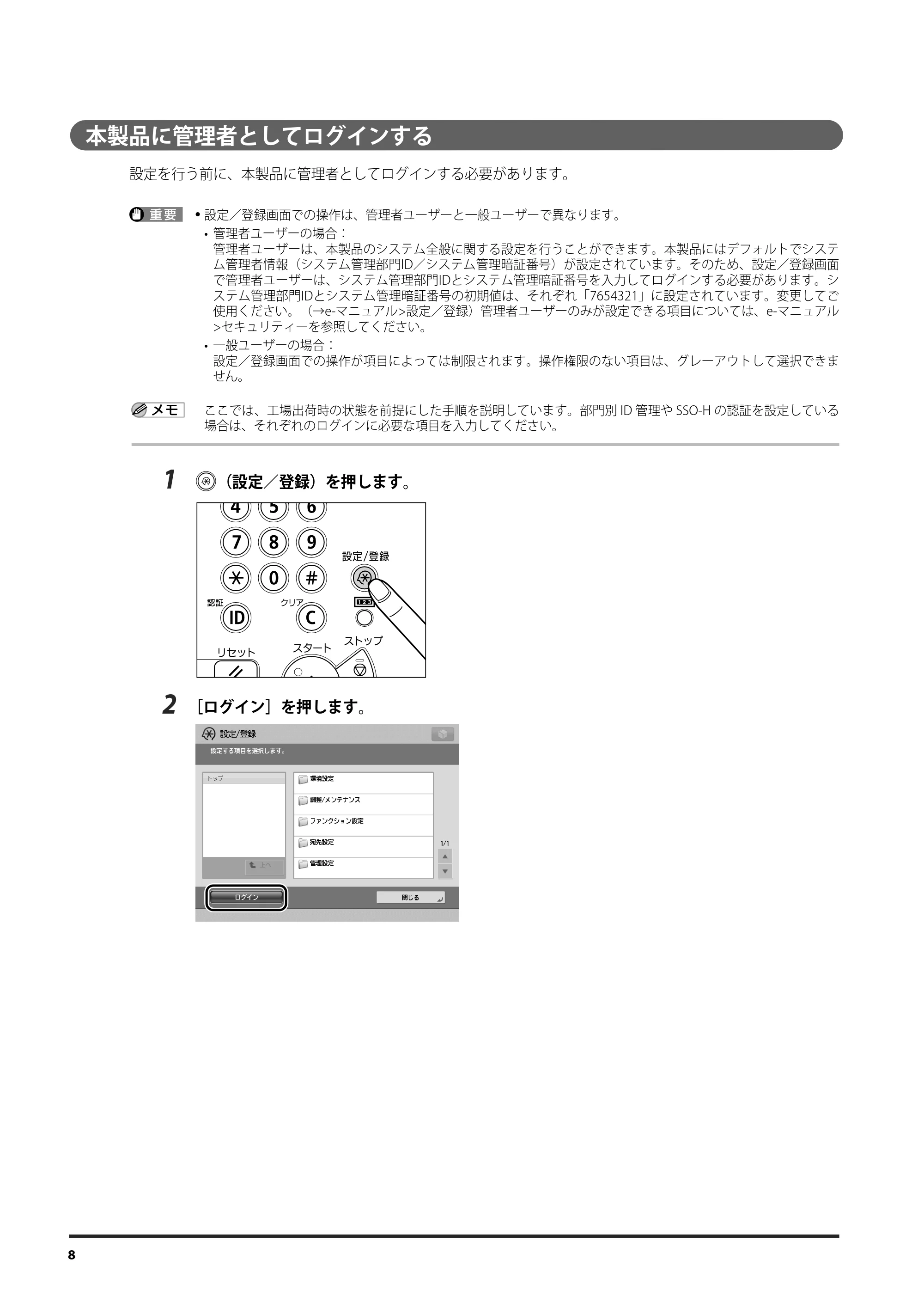

本製品に管理者としてログインする
設定を行う前に、本製品に管理者としてログインする必要があります。
設定／登録画面での操作は、管理者ユーザーと一般ユーザーで異なります。
管理者ユーザーの場合：
管理者ユーザーは、本製品のシステム全般に関する設定を行うことができます。本製品にはデフォルトでシステ
ム管理者情報（システム管理部門ID／システム管理暗証番号）が設定されています。そのため、設定／登録画面
で管理者ユーザーは、システム管理部門IDとシステム管理暗証番号を入力してログインする必要があります。シ
ステム管理部門IDとシステム管理暗証番号の初期値は、それぞれ「7654321」に設定されています。変更してご
使用ください。（→e-マニュアル>設定／登録）管理者ユーザーのみが設定できる項目については、e-マニュアル
>セキュリティーを参照してください。
一般ユーザーの場合：
設定／登録画面での操作が項目によっては制限されます。操作権限のない項目は、グレーアウトして選択できま
せん。
ここでは、工場出荷時の状態を前提にした手順を説明しています。部門別 ID 管理や SSO-H の認証を設定している

場合は、それぞれのログインに必要な項目を入力してください。
1 （設定／登録）を押します。
2 ［ログイン］を押します。

9

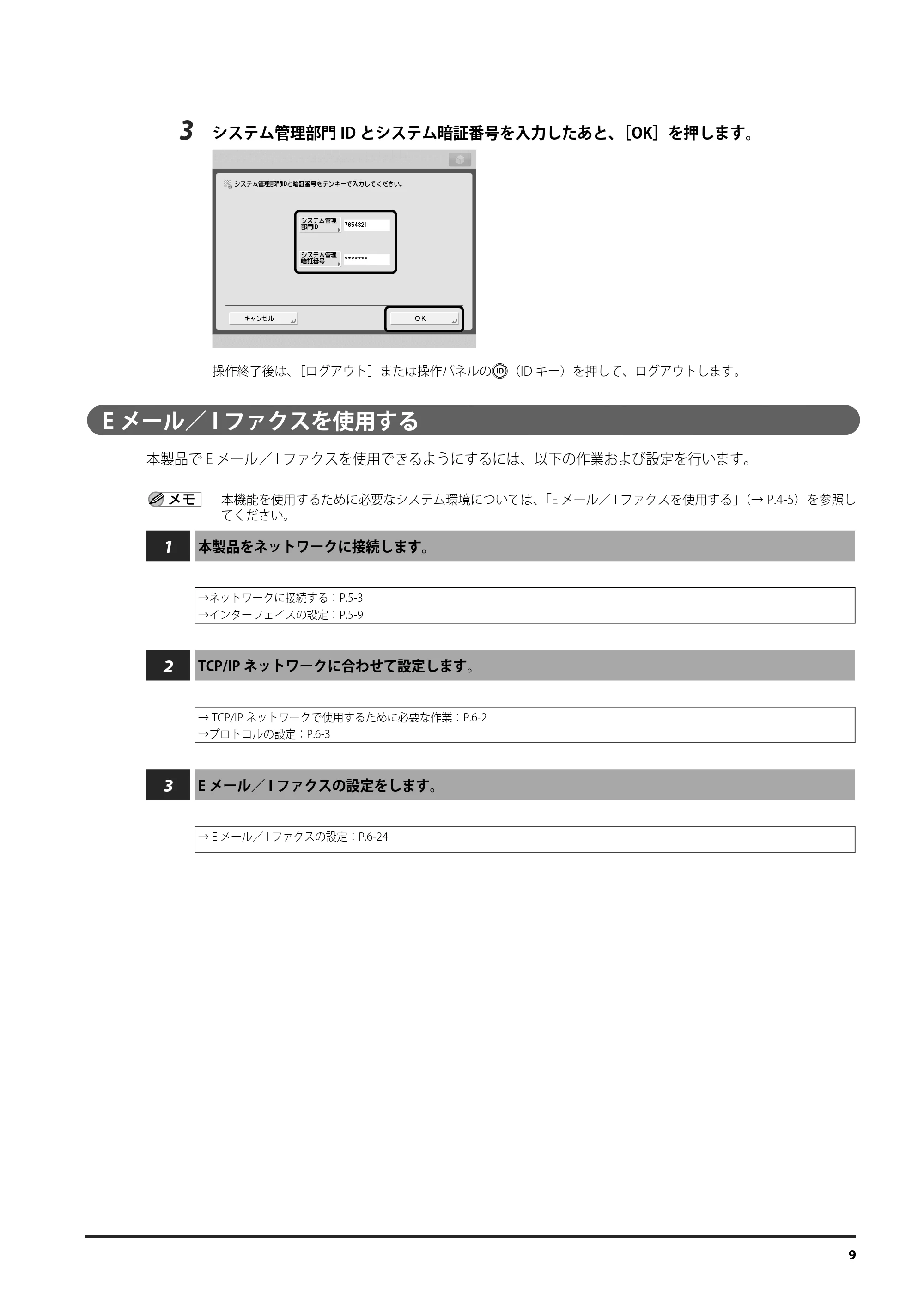

3 システム管理部門 ID とシステム暗証番号を入力したあと、［OK］を押します。
操作終了後は、［ログアウト］または操作パネルの （ID キー）を押して、ログアウトします。
E メール／ I ファクスを使用する
本製品で E メール／ I ファクスを使用できるようにするには、以下の作業および設定を行います。
本機能を使用するために必要なシステム環境については、「E メール／ I ファクスを使用する」（→ P.4-5）を参照し
てください。
1 本製品をネットワークに接続します。
→ネットワークに接続する：P.5-3
→インターフェイスの設定：P.5-9
2 TCP/IP ネットワークに合わせて設定します。
→ TCP/IP ネットワークで使用するために必要な作業：P.6-2
→プロトコルの設定：P.6-3
3 E メール／ I ファクスの設定をします。
→ E メール／ I ファクスの設定：P.6-24

10

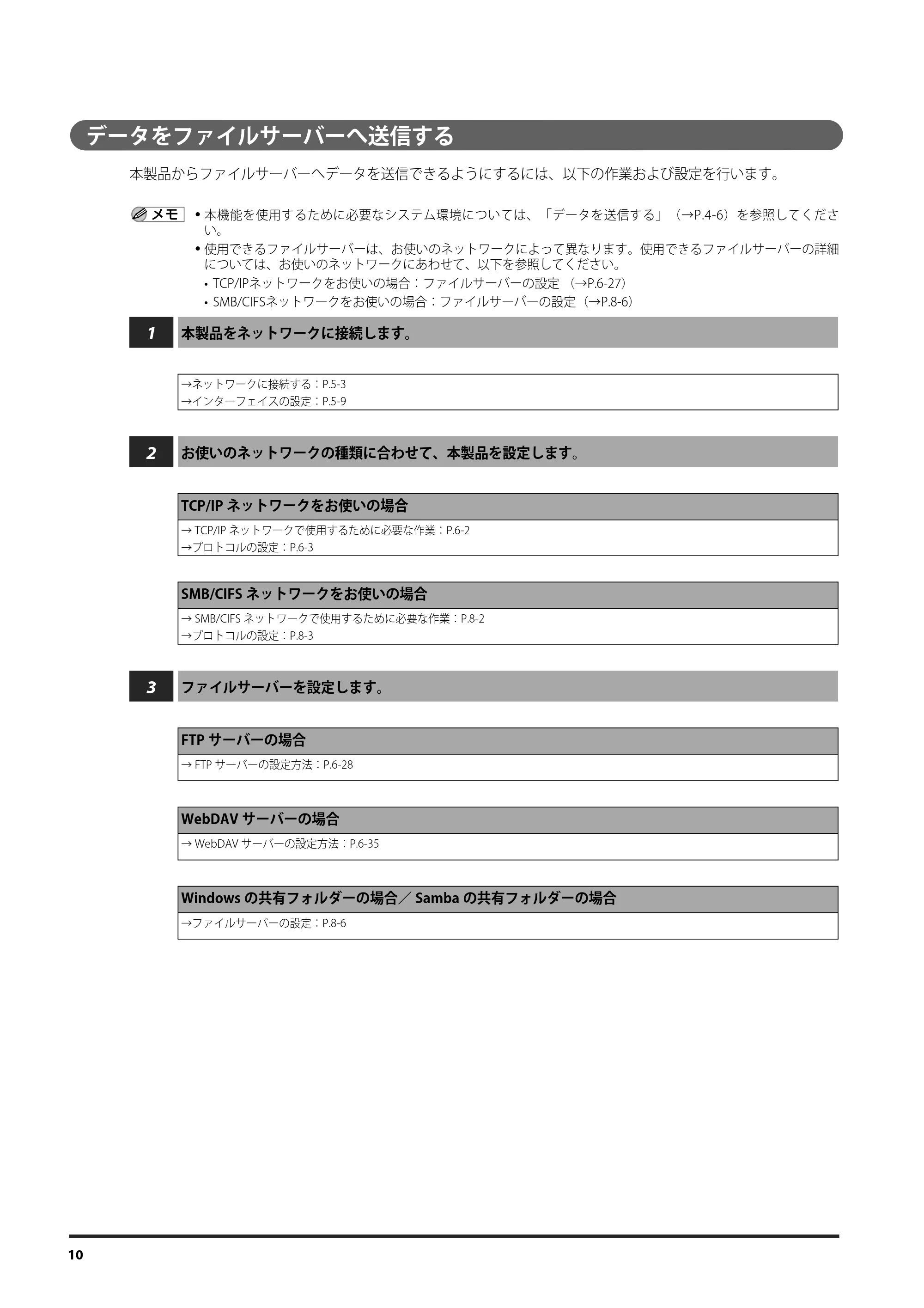

データをファイルサーバーへ送信する
本製品からファイルサーバーへデータを送信できるようにするには、以下の作業および設定を行います。
本機能を使用するために必要なシステム環境については、「データを送信する」（→P.4-6）を参照してくださ
い。
使用できるファイルサーバーは、お使いのネットワークによって異なります。使用できるファイルサーバーの詳細
については、お使いのネットワークにあわせて、以下を参照してください。
TCP/IPネットワークをお使いの場合：ファイルサーバーの設定 （→P.6-27）
SMB/CIFSネットワークをお使いの場合：ファイルサーバーの設定（→P.8-6）
1 本製品をネットワークに接続します。
→ネットワークに接続する：P.5-3
→インターフェイスの設定：P.5-9
2 お使いのネットワークの種類に合わせて、本製品を設定します。
TCP/IP ネットワークをお使いの場合
→ TCP/IP ネットワークで使用するために必要な作業：P.6-2
→プロトコルの設定：P.6-3
SMB/CIFS ネットワークをお使いの場合

→ SMB/CIFS ネットワークで使用するために必要な作業：P.8-2
→プロトコルの設定：P.8-3
3 ファイルサーバーを設定します。
FTP サーバーの場合
→ FTP サーバーの設定方法：P.6-28
WebDAV サーバーの場合
→ WebDAV サーバーの設定方法：P.6-35
Windows の共有フォルダーの場合／ Samba の共有フォルダーの場合
→ファイルサーバーの設定：P.8-6

11

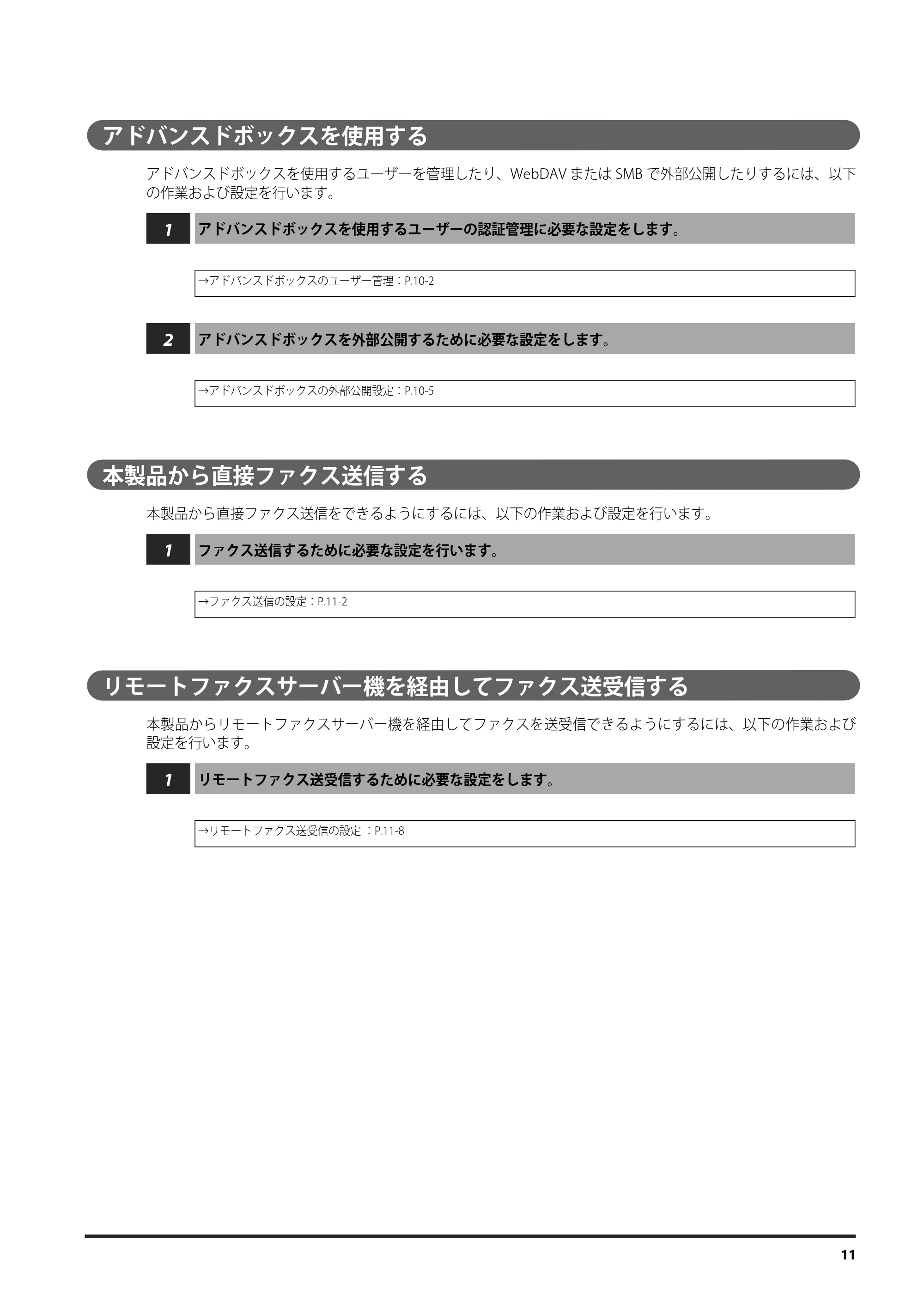

アドバンスドボックスを使用する
アドバンスドボックスを使用するユーザーを管理したり、WebDAV または SMB で外部公開したりするには、以下
の作業および設定を行います。
1 アドバンスドボックスを使用するユーザーの認証管理に必要な設定をします。
→アドバンスドボックスのユーザー管理：P.10-2
2 アドバンスドボックスを外部公開するために必要な設定をします。
→アドバンスドボックスの外部公開設定：P.10-5
本製品から直接ファクス送信する
本製品から直接ファクス送信をできるようにするには、以下の作業および設定を行います。
1 ファクス送信するために必要な設定を行います。
→ファクス送信の設定：P.11-2
リモートファクスサーバー機を経由してファクス送受信する
本製品からリモートファクスサーバー機を経由してファクスを送受信できるようにするには、以下の作業および
設定を行います。
1 リモートファクス送受信するために必要な設定をします。
→リモートファクス送受信の設定 ：P.11-8

12

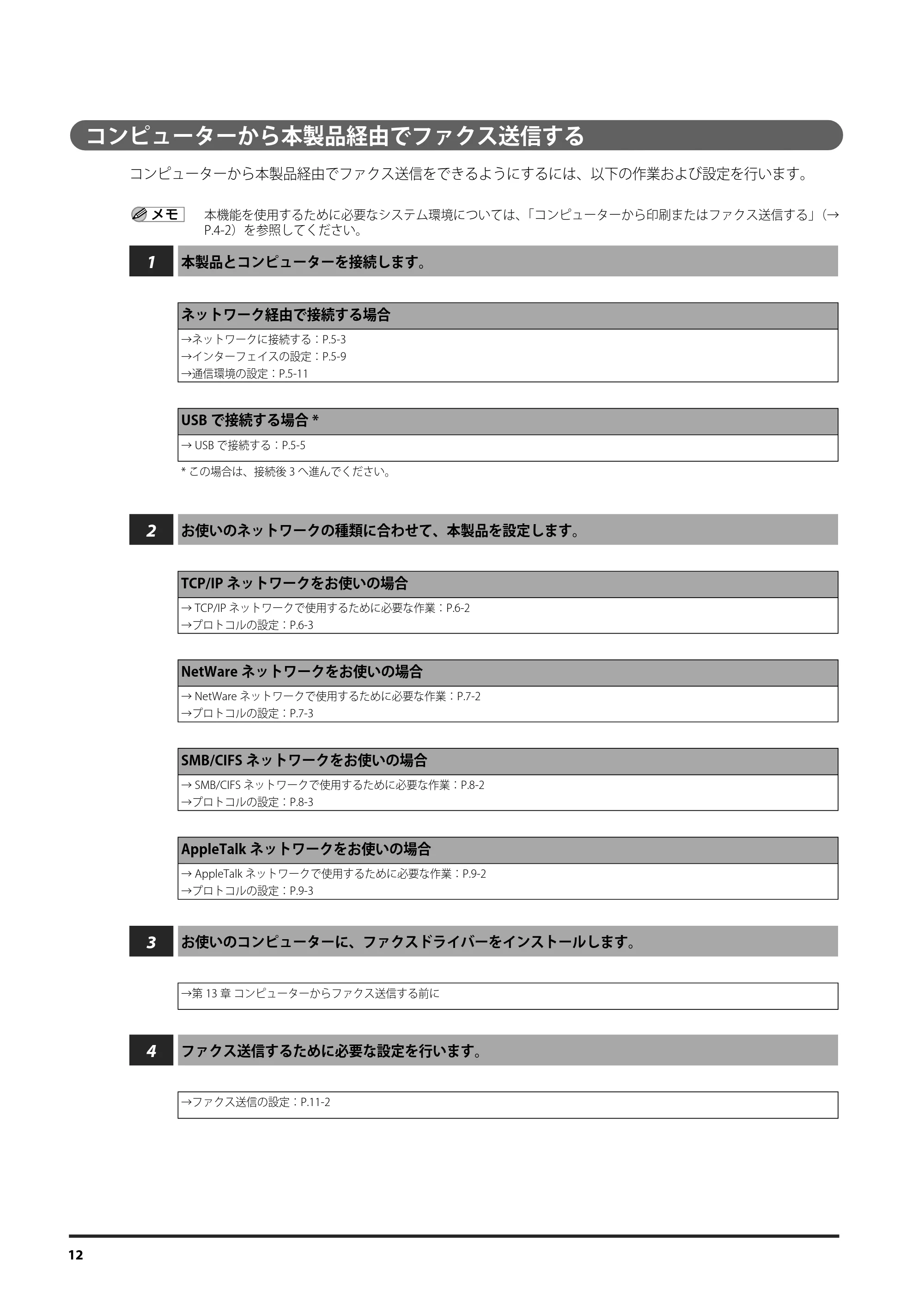

コンピューターから本製品経由でファクス送信する
コンピューターから本製品経由でファクス送信をできるようにするには、以下の作業および設定を行います。
本機能を使用するために必要なシステム環境については、「コンピューターから印刷またはファクス送信する」（→
P.4-2）を参照してください。
1 本製品とコンピューターを接続します。
ネットワーク経由で接続する場合
→ネットワークに接続する：P.5-3
→インターフェイスの設定：P.5-9
→通信環境の設定：P.5-11
USB で接続する場合 *
→ USB で接続する：P.5-5
* この場合は、接続後 3 へ進んでください。
2 お使いのネットワークの種類に合わせて、本製品を設定します。
TCP/IP ネットワークをお使いの場合
→ TCP/IP ネットワークで使用するために必要な作業：P.6-2
→プロトコルの設定：P.6-3
NetWare ネットワークをお使いの場合
→ NetWare ネットワークで使用するために必要な作業：P.7-2
→プロトコルの設定：P.7-3

SMB/CIFS ネットワークをお使いの場合
→ SMB/CIFS ネットワークで使用するために必要な作業：P.8-2
→プロトコルの設定：P.8-3
AppleTalk ネットワークをお使いの場合
→ AppleTalk ネットワークで使用するために必要な作業：P.9-2
→プロトコルの設定：P.9-3
3 お使いのコンピューターに、ファクスドライバーをインストールします。
→第 13 章 コンピューターからファクス送信する前に
4 ファクス送信するために必要な設定を行います。
→ファクス送信の設定：P.11-2

13

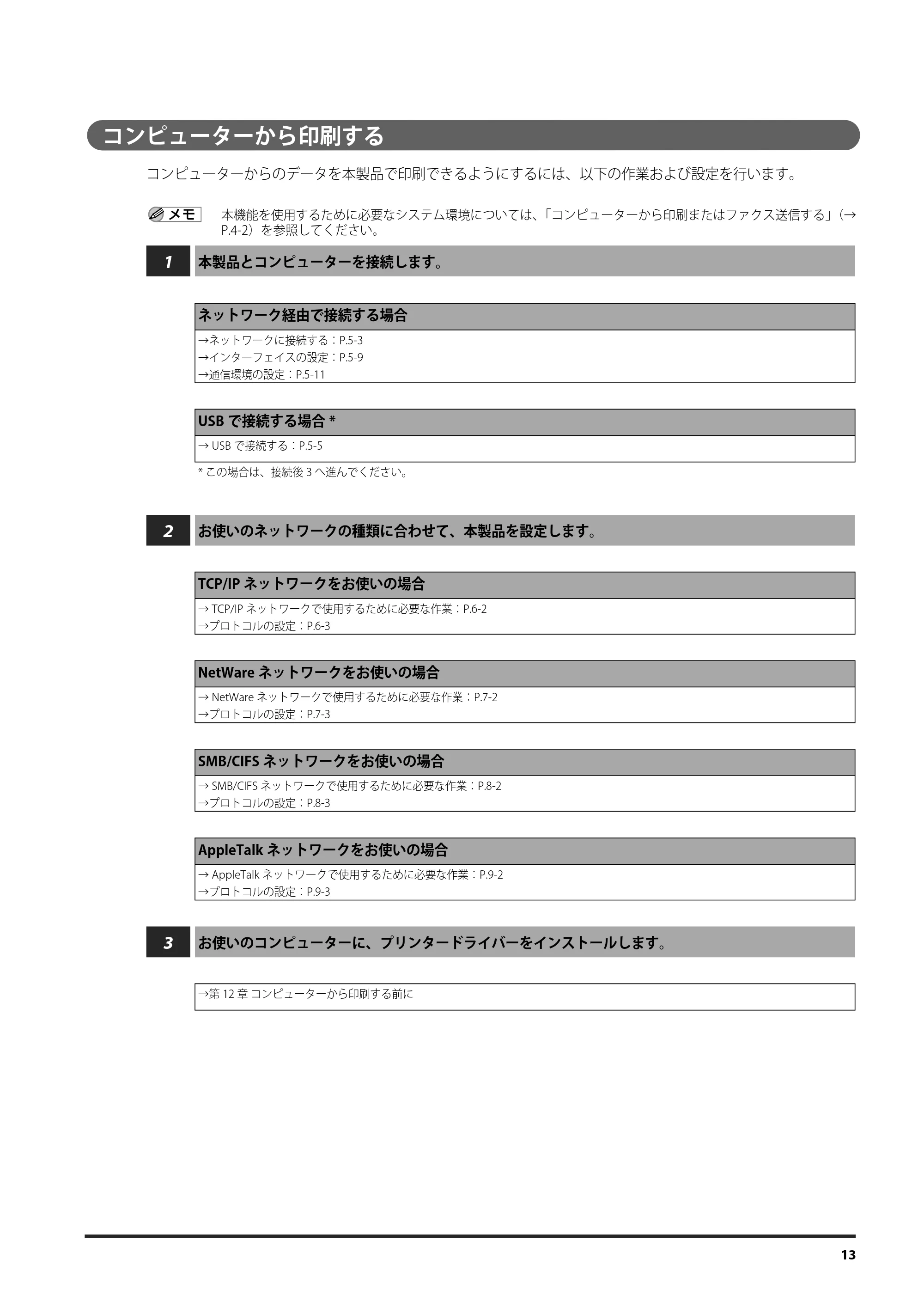

コンピューターから印刷する
コンピューターからのデータを本製品で印刷できるようにするには、以下の作業および設定を行います。
本機能を使用するために必要なシステム環境については、「コンピューターから印刷またはファクス送信する」（→
P.4-2）を参照してください。
1 本製品とコンピューターを接続します。
ネットワーク経由で接続する場合
→ネットワークに接続する：P.5-3
→インターフェイスの設定：P.5-9
→通信環境の設定：P.5-11
USB で接続する場合 *
→ USB で接続する：P.5-5
* この場合は、接続後 3 へ進んでください。
2 お使いのネットワークの種類に合わせて、本製品を設定します。
TCP/IP ネットワークをお使いの場合
→ TCP/IP ネットワークで使用するために必要な作業：P.6-2
→プロトコルの設定：P.6-3
NetWare ネットワークをお使いの場合
→ NetWare ネットワークで使用するために必要な作業：P.7-2
→プロトコルの設定：P.7-3
SMB/CIFS ネットワークをお使いの場合

→ SMB/CIFS ネットワークで使用するために必要な作業：P.8-2
→プロトコルの設定：P.8-3
AppleTalk ネットワークをお使いの場合
→ AppleTalk ネットワークで使用するために必要な作業：P.9-2
→プロトコルの設定：P.9-3
3 お使いのコンピューターに、プリンタードライバーをインストールします。
→第 12 章 コンピューターから印刷する前に

14

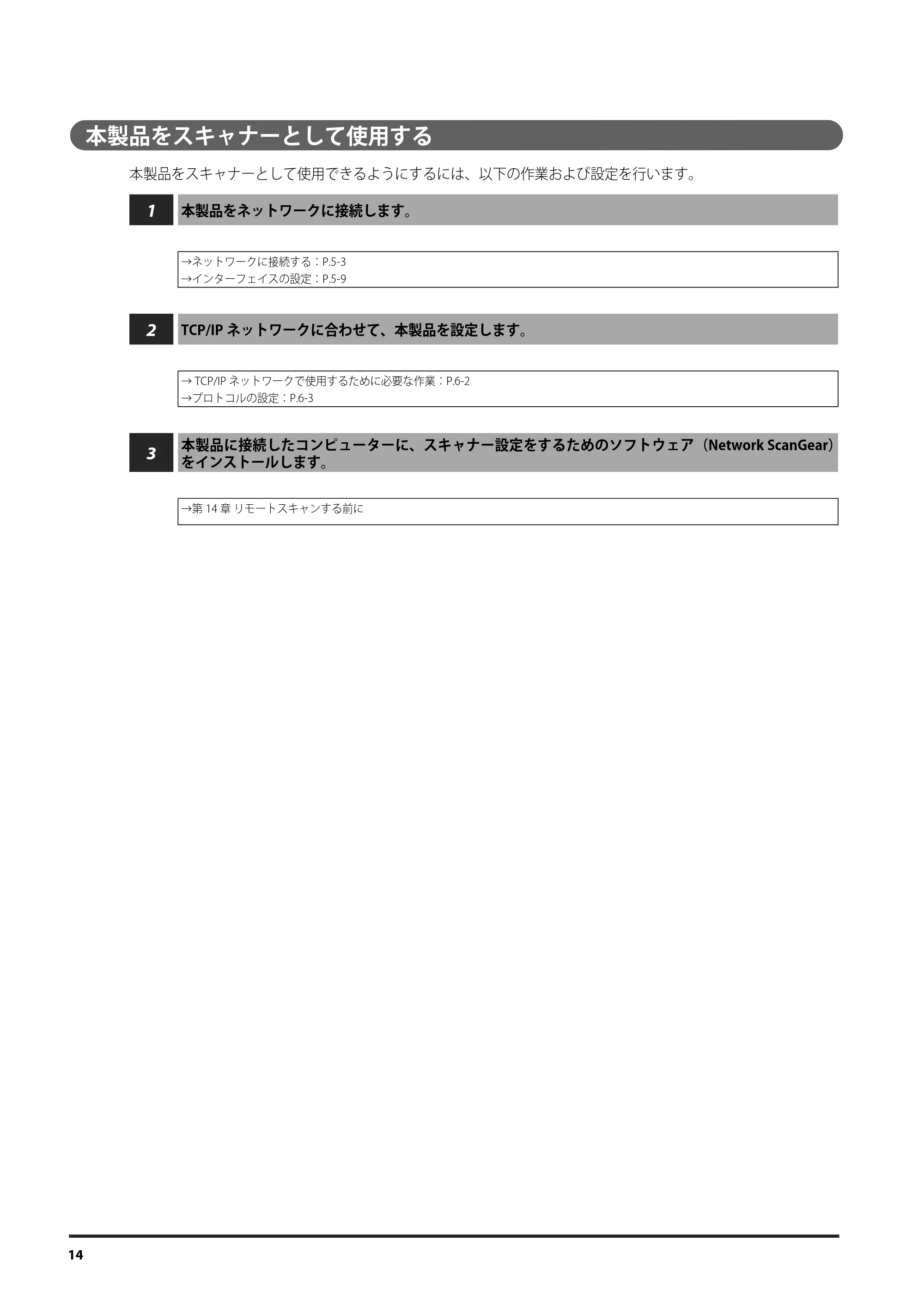

本製品をスキャナーとして使用する
本製品をスキャナーとして使用できるようにするには、以下の作業および設定を行います。
1 本製品をネットワークに接続します。
→ネットワークに接続する：P.5-3
→インターフェイスの設定：P.5-9
2 TCP/IP ネットワークに合わせて、本製品を設定します。
→ TCP/IP ネットワークで使用するために必要な作業：P.6-2
→プロトコルの設定：P.6-3
3
本製品に接続したコンピューターに、スキャナー設定をするためのソフトウェア（Network ScanGear）
をインストールします。
→第 14 章 リモートスキャンする前に

15

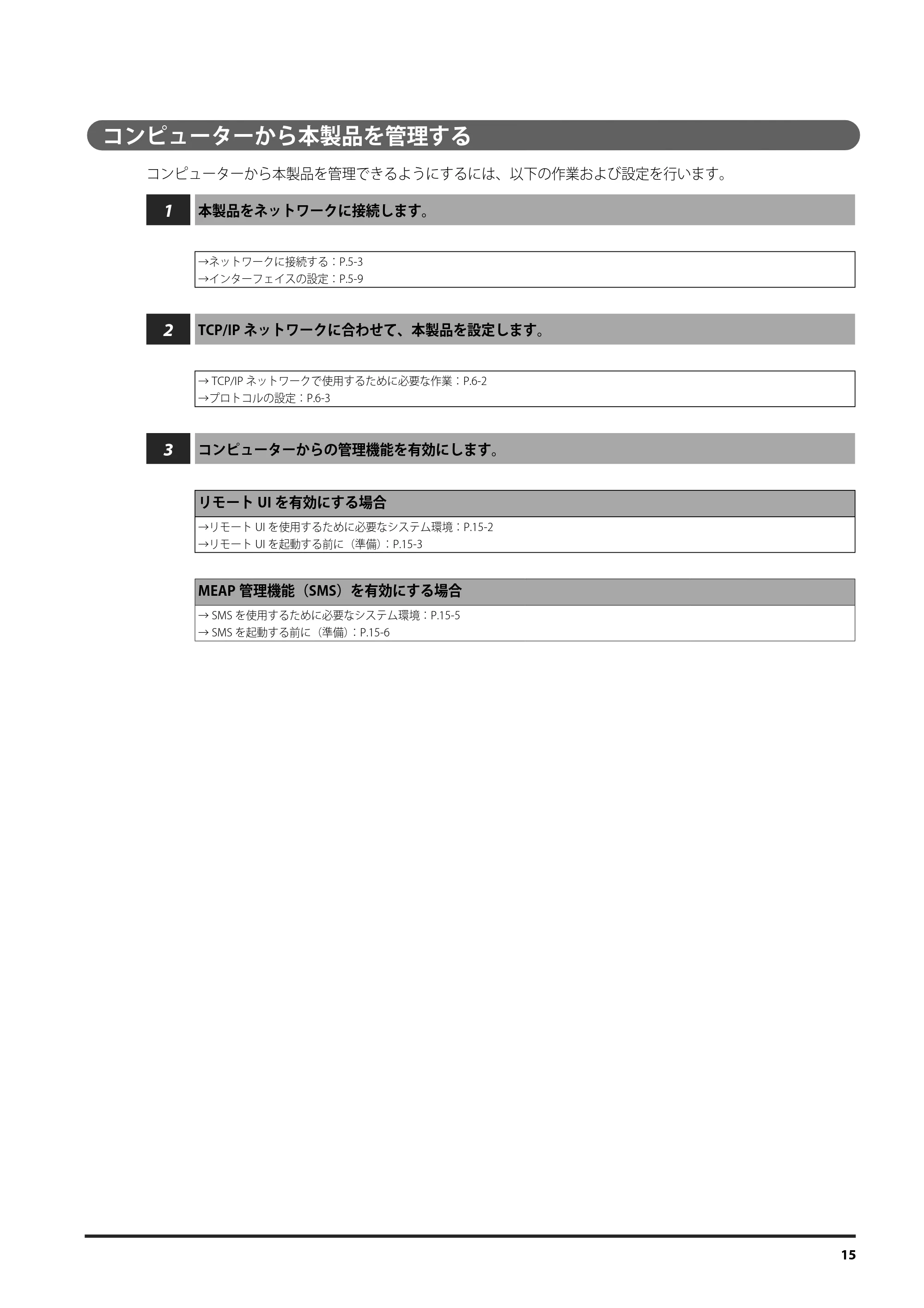

コンピューターから本製品を管理する
コンピューターから本製品を管理できるようにするには、以下の作業および設定を行います。
1 本製品をネットワークに接続します。
→ネットワークに接続する：P.5-3
→インターフェイスの設定：P.5-9
2 TCP/IP ネットワークに合わせて、本製品を設定します。
→ TCP/IP ネットワークで使用するために必要な作業：P.6-2
→プロトコルの設定：P.6-3
3 コンピューターからの管理機能を有効にします。
リモート UI を有効にする場合
→リモート UI を使用するために必要なシステム環境：P.15-2
→リモート UI を起動する前に（準備）：P.15-3
MEAP 管理機能（SMS）を有効にする場合
→ SMS を使用するために必要なシステム環境：P.15-5
→ SMS を起動する前に（準備）：P.15-6

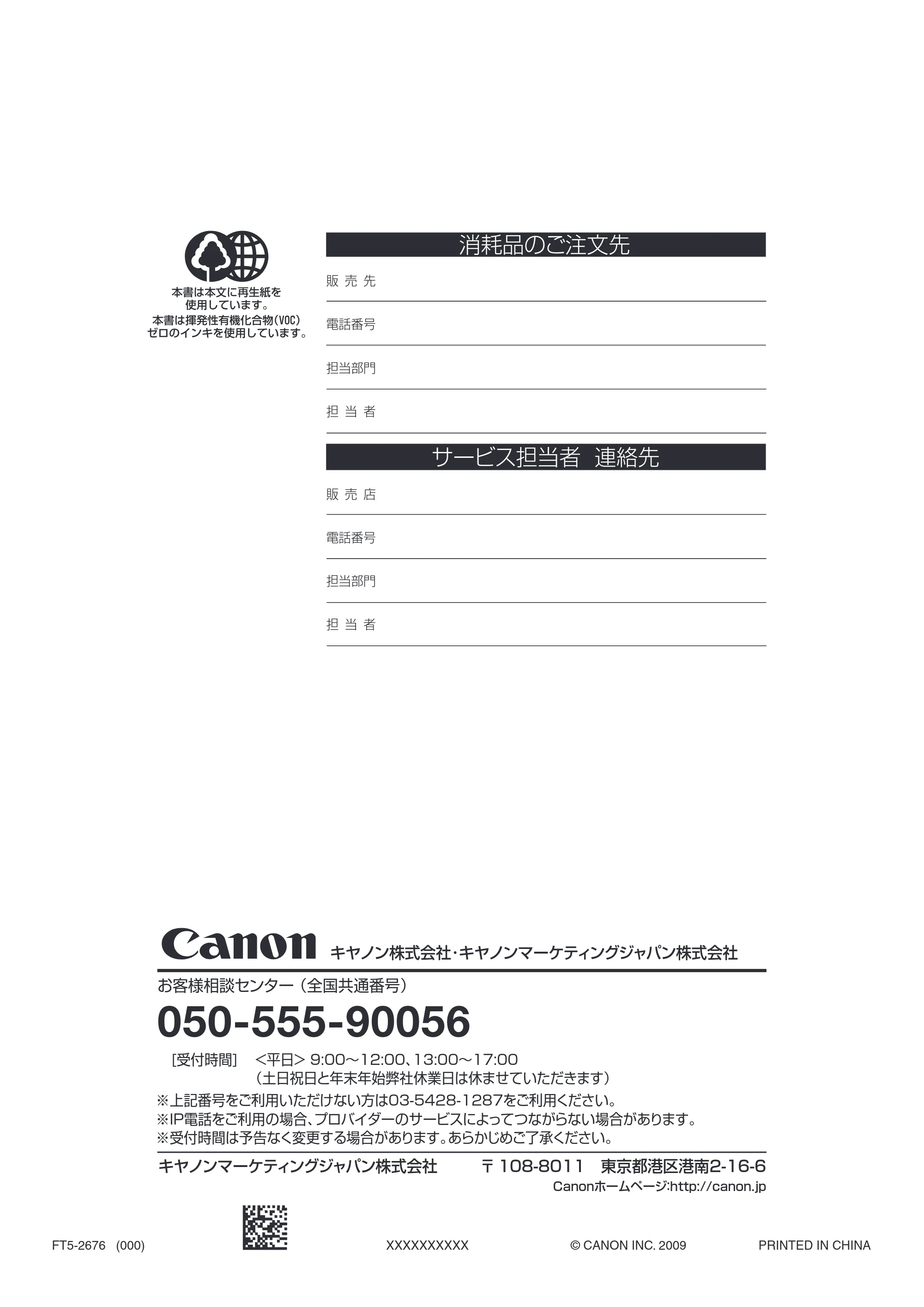

FT5-2676 (000) XXXXXXXXXX © CANON INC. 2009 PRINTED IN CHINA
