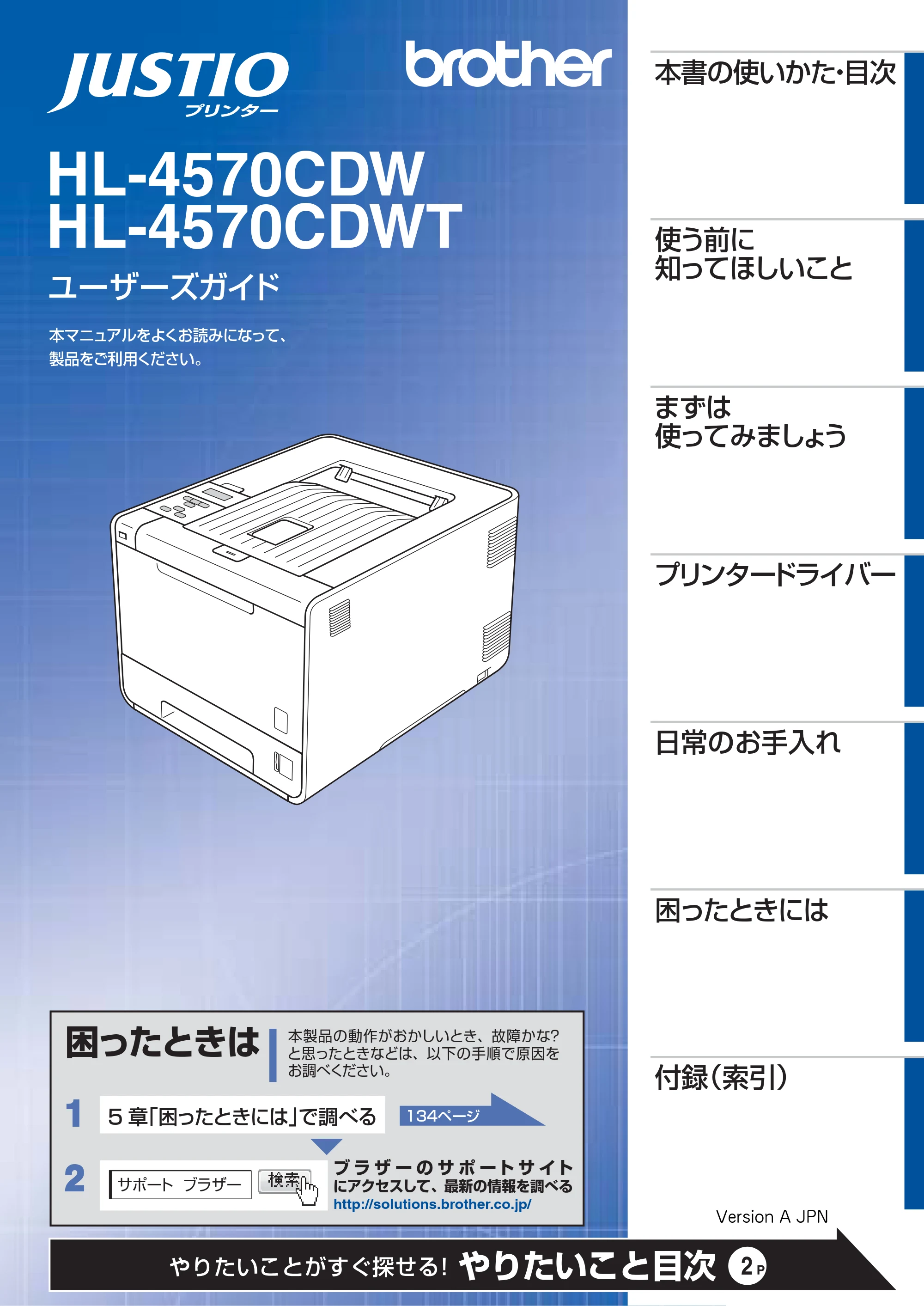

ユーザーズガイド ～基本編～HL-4570CDW/ HL-4570CDWT

2
1

困ったときは

本製品の動作がおかしいとき、故障かな？
と思ったときなどは、以下の手順で原因を
お調べください。
ブ ラ ザ ー の サ ポ ート サ イト
にアクセスして、最新の情報を調べる
http://solutions.brother.co.jp/
5 章「困ったときには」で調べる 134ページ
2 サポート ブラザー
本マニュアルをよくお読みになって、
製品をご利用ください。
ユーザーズガイド
HL-4570CDW
HL-4570CDWT
本書の使いかた・目次
使う前に
知ってほしいこと
まずは
使ってみましょう
プリンタードライバー
日常のお手入れ

困ったときには

付録（索引）
Version A JPN

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
2
本書の使い方・目次

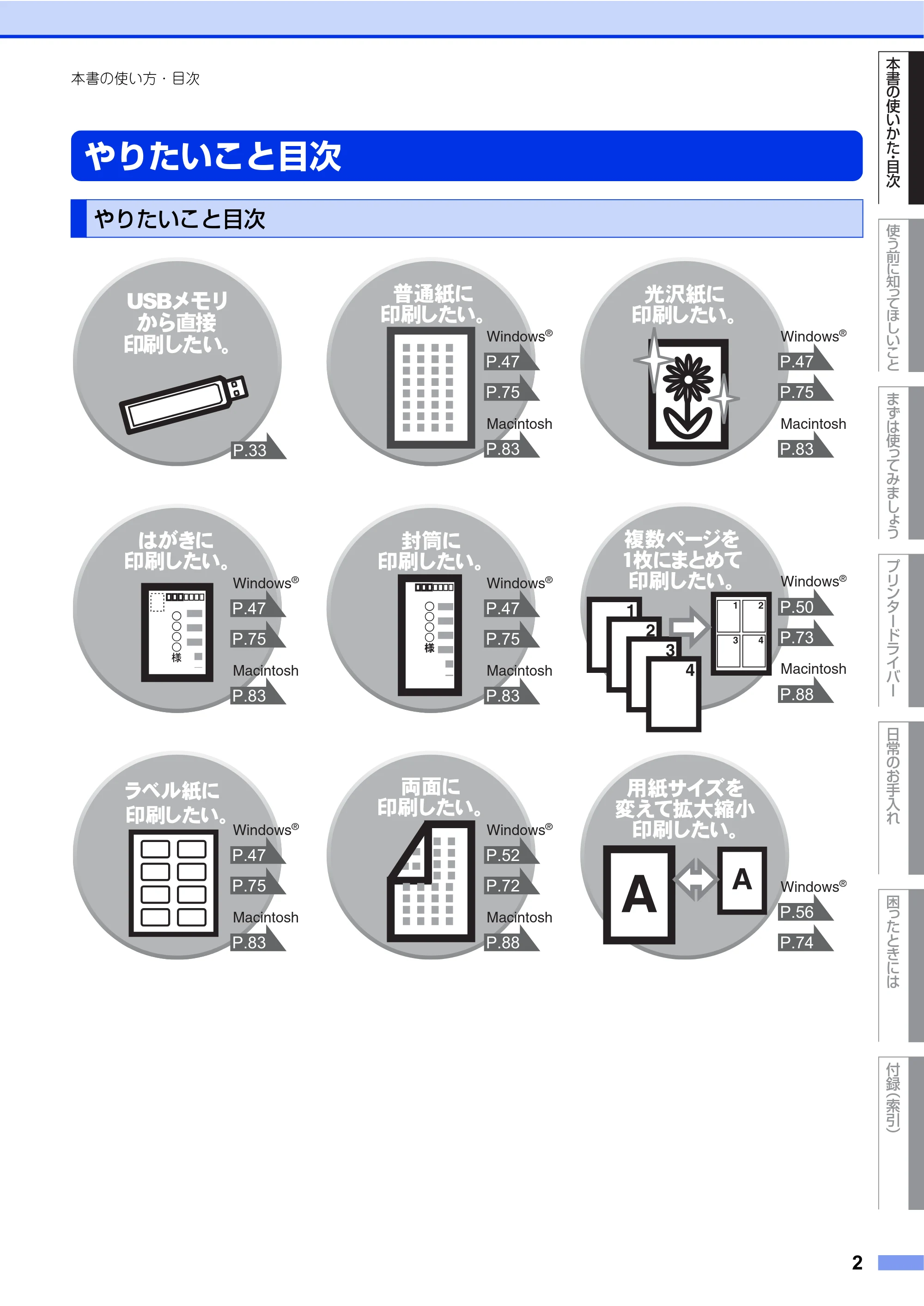

やりたいこと目次
やりたいこと目次
P.83
Macintosh
P.75
P.47
Windows®
P.83
Macintosh
P.75
P.47
Windows ®
P.83
Macintosh
P.75
P.47
Windows®
ຽ೒ঞ֣ͅ
क़̱̹̞ȃ
P.33 P.83
Macintosh
P.75
P.47
Windows ®
P.88
Macintosh
P.73
P.50
Windows ®
P.88
Macintosh
P.72
P.52
Windows®
P.74
P.56
Windows ®
֣ాঞͅ࢕
क़̱̹̞ȃ
P.83
Macintosh
P.75
P.47
Windows ®
USB

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
3

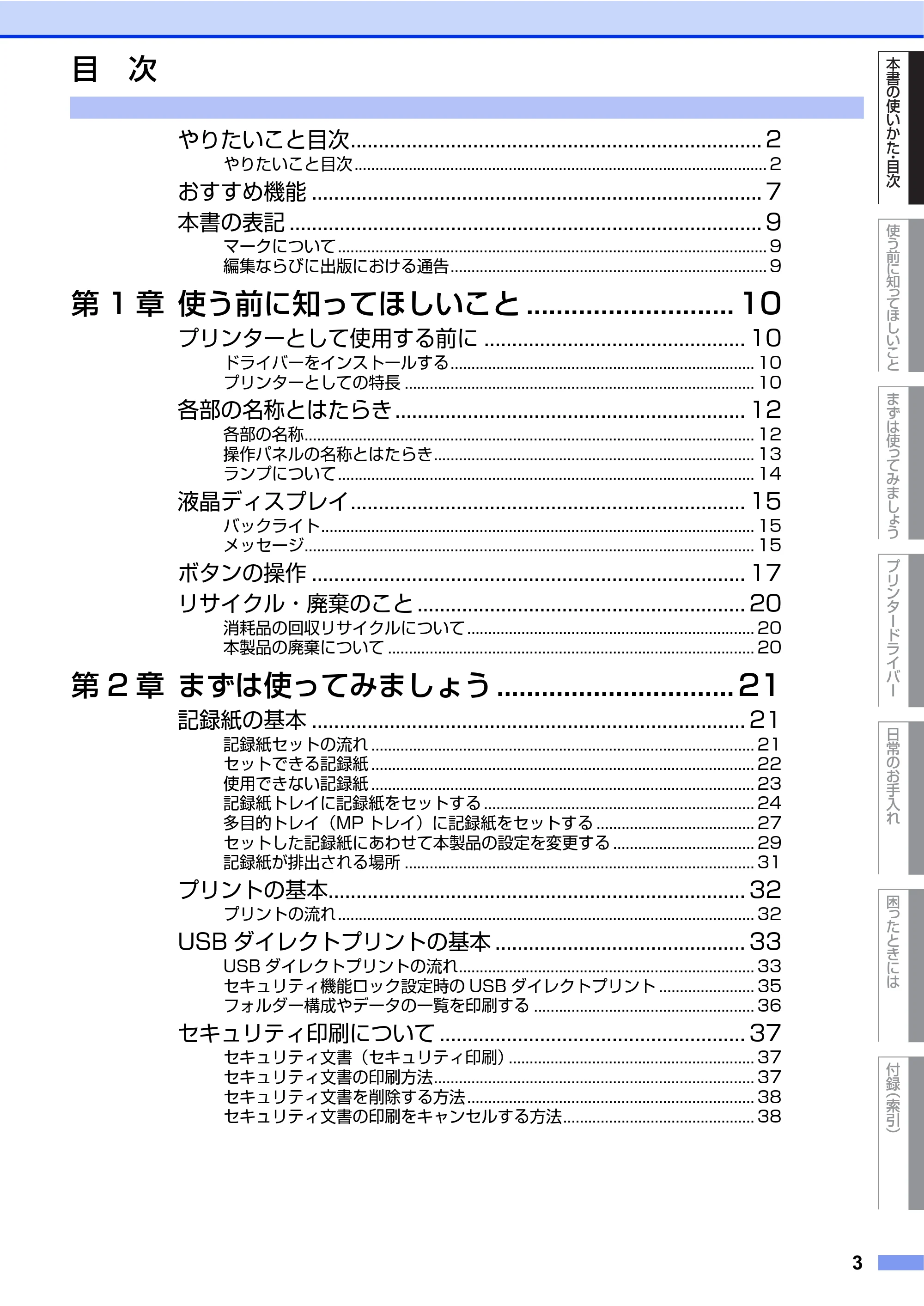

目 次
やりたいこと目次.......................................................................... 2
やりたいこと目次 ................................................................................................... 2

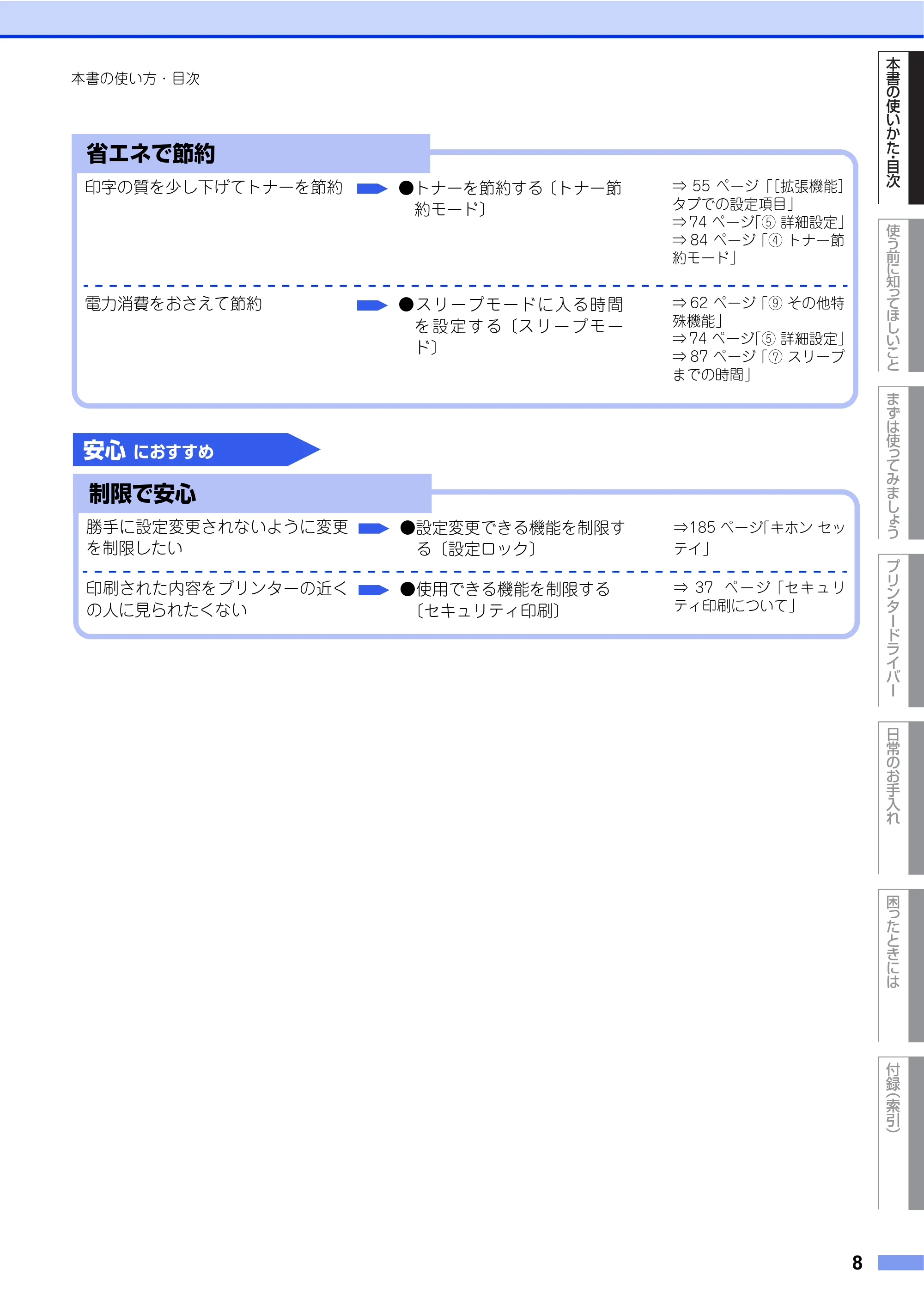

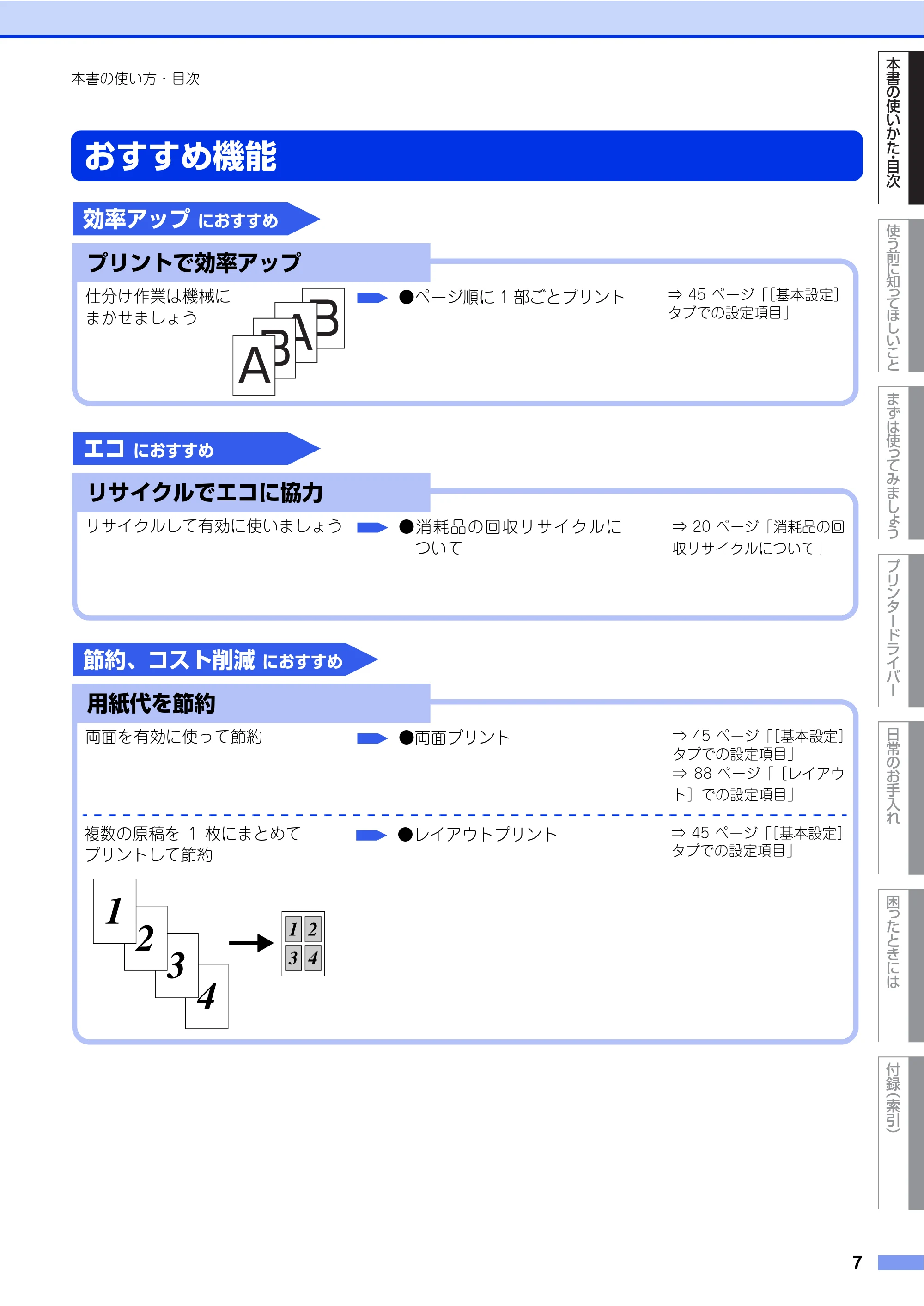

おすすめ機能 ................................................................................. 7

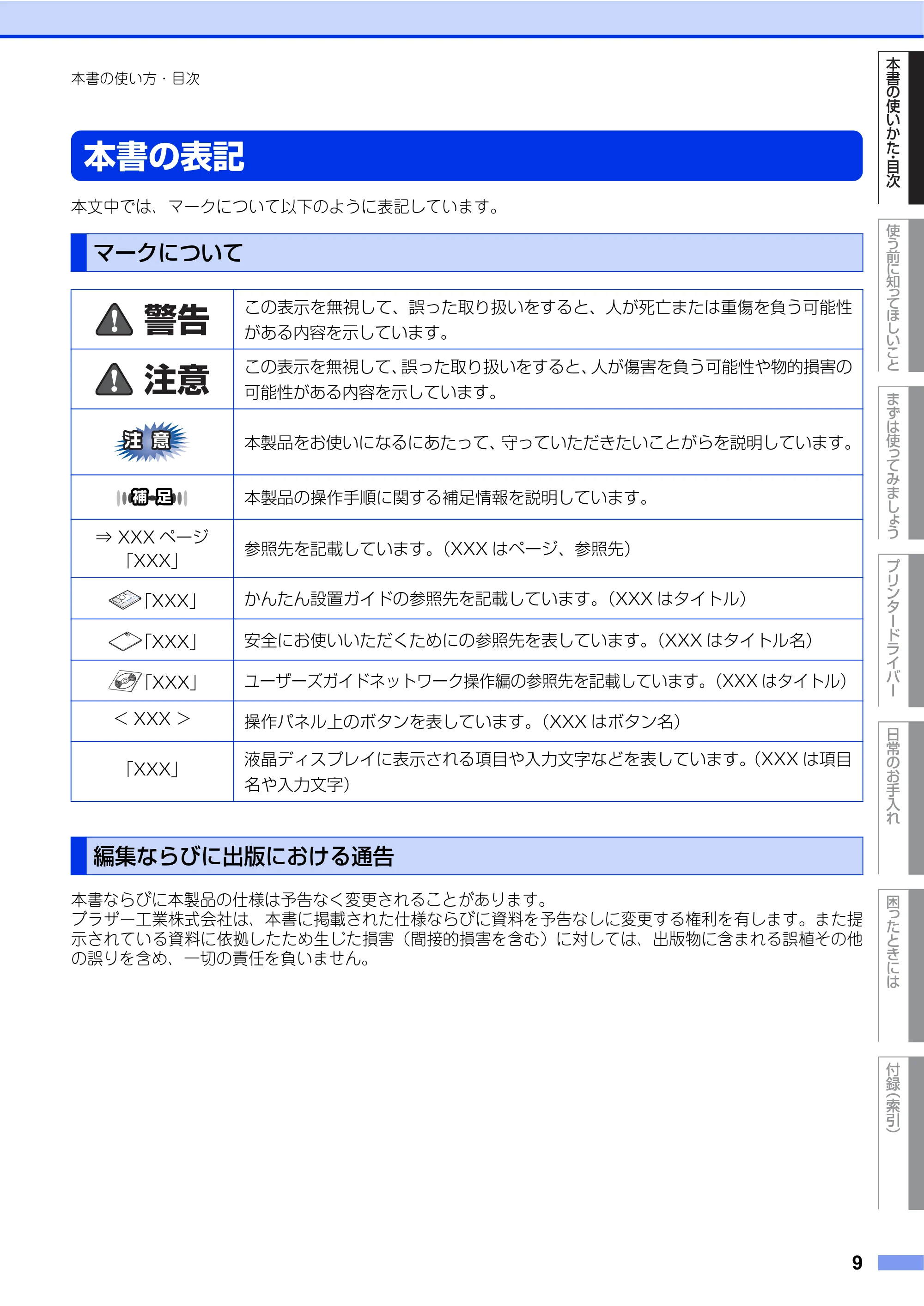

本書の表記 ..................................................................................... 9
マークについて....................................................................................................... 9

編集ならびに出版における通告............................................................................ 9
第 1 章 使う前に知ってほしいこと ............................ 10

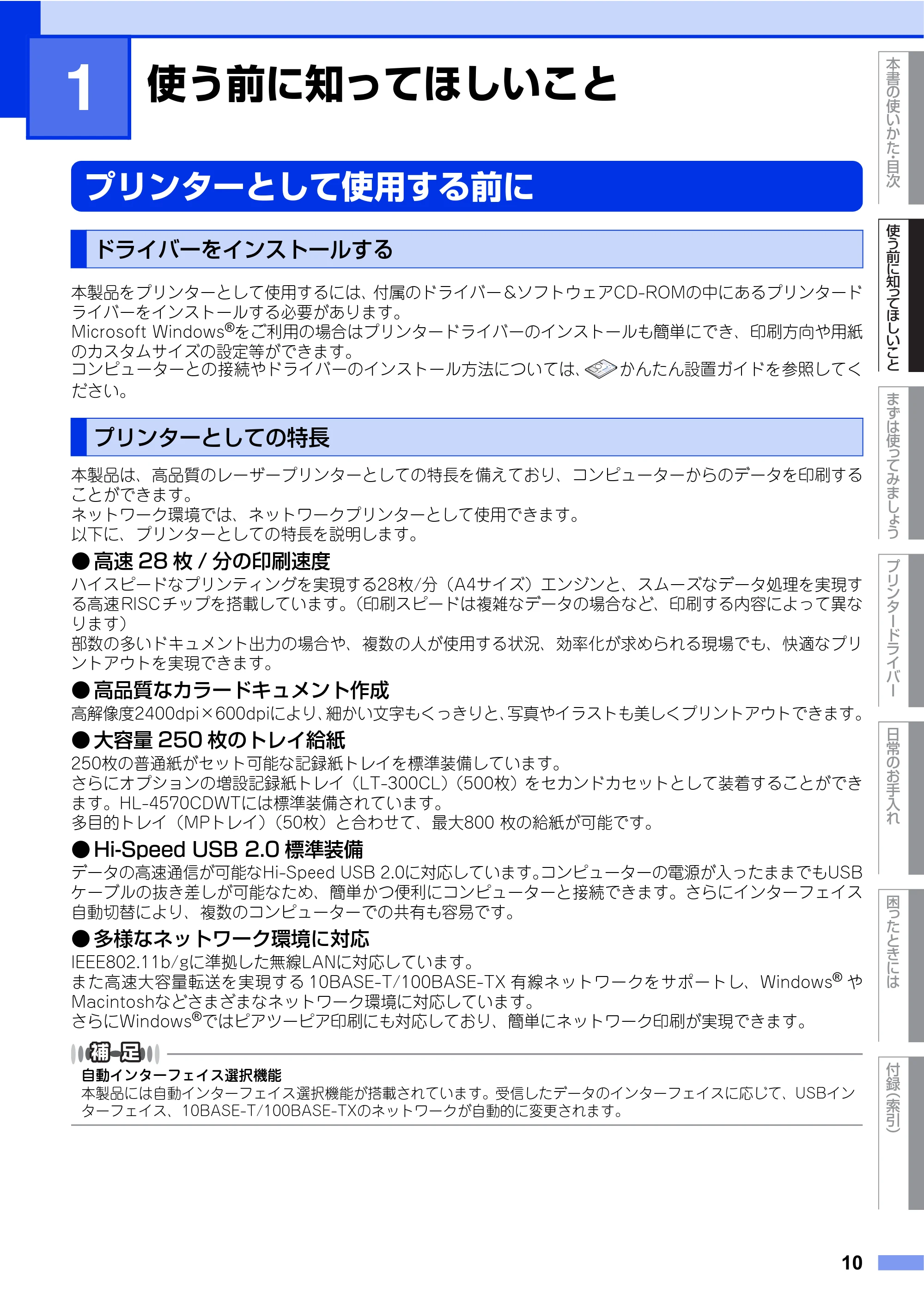

プリンターとして使用する前に ............................................... 10
ドライバーをインストールする......................................................................... 10

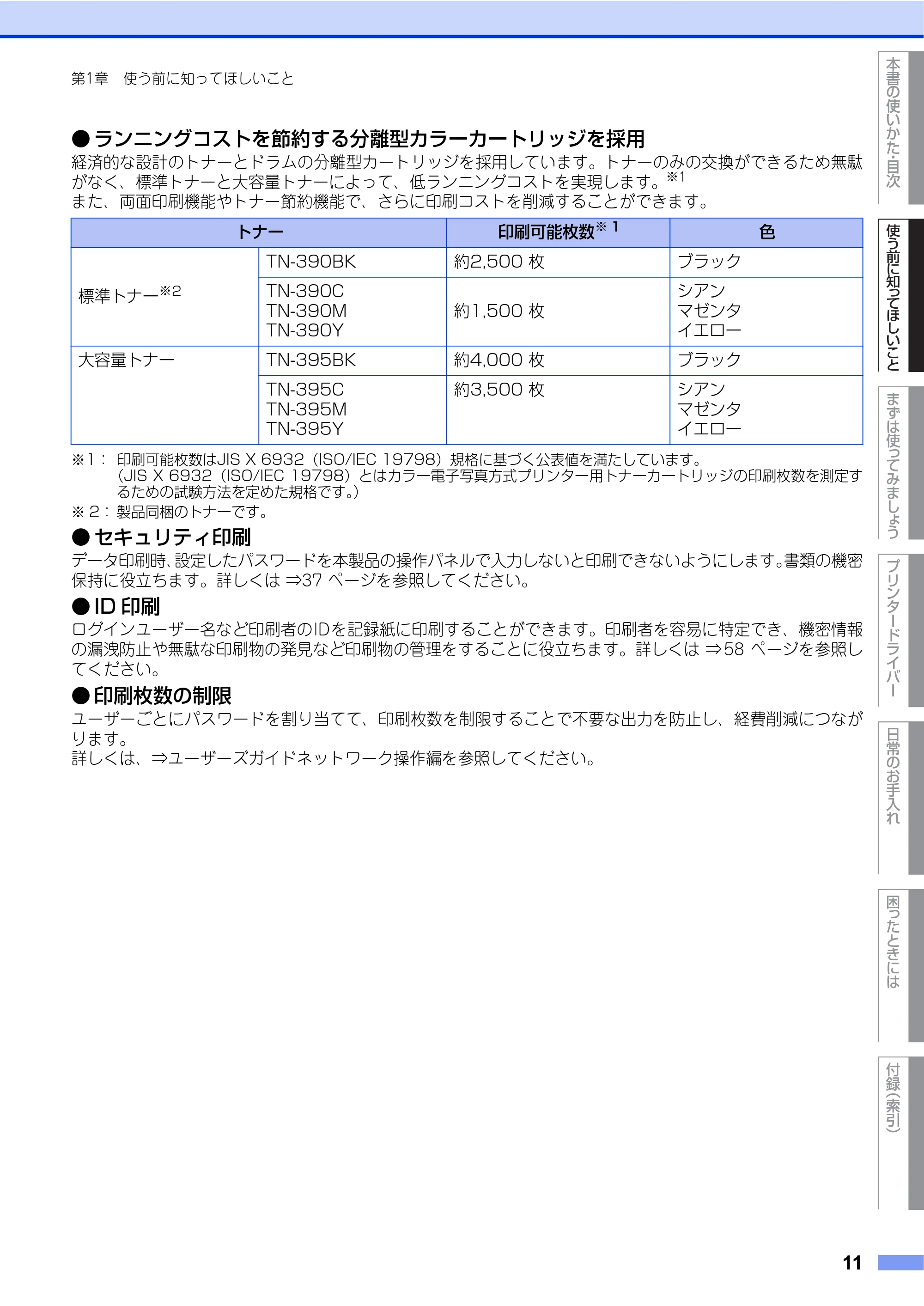

プリンターとしての特長 .................................................................................... 10

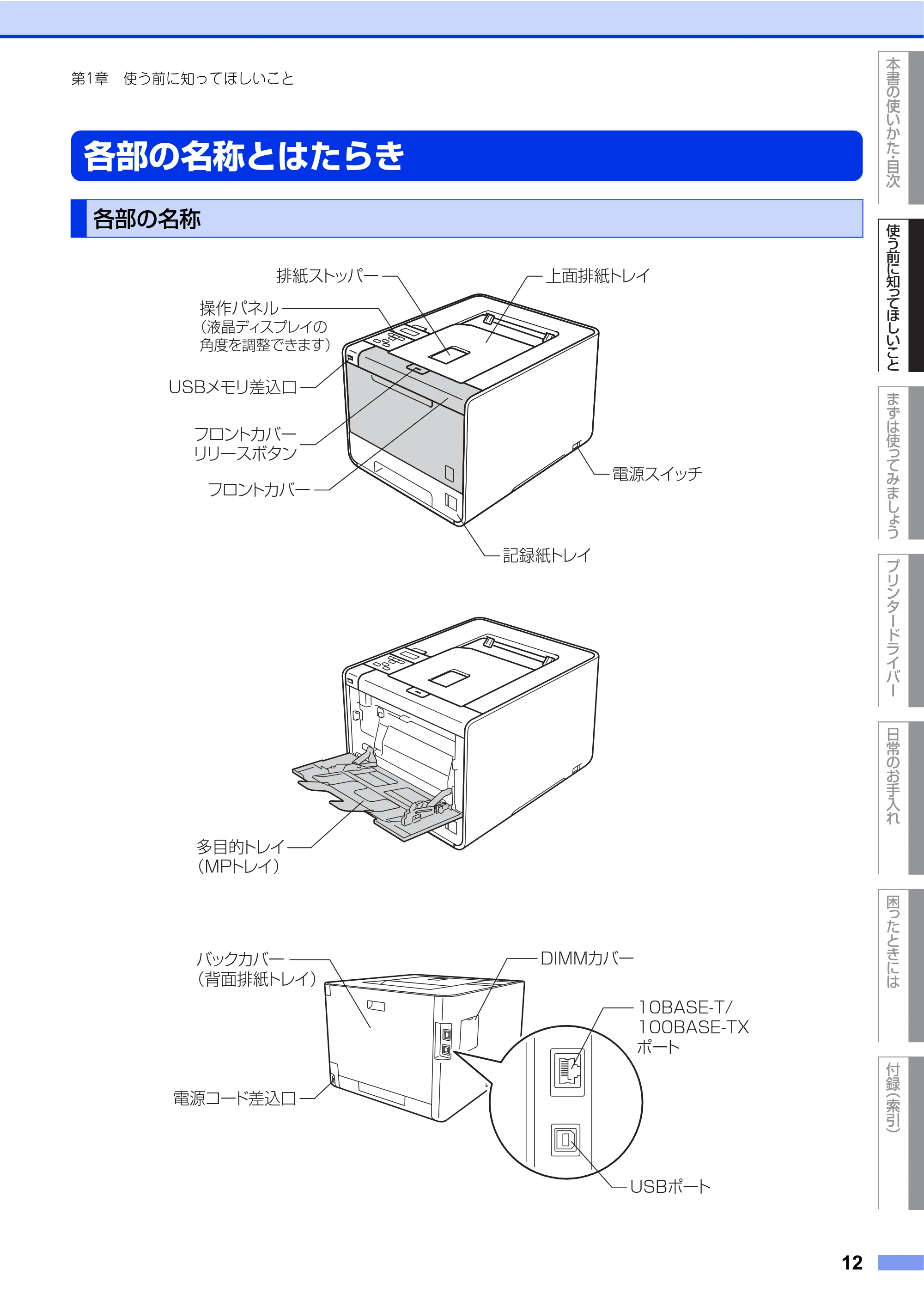

各部の名称とはたらき ............................................................... 12

各部の名称............................................................................................................ 12

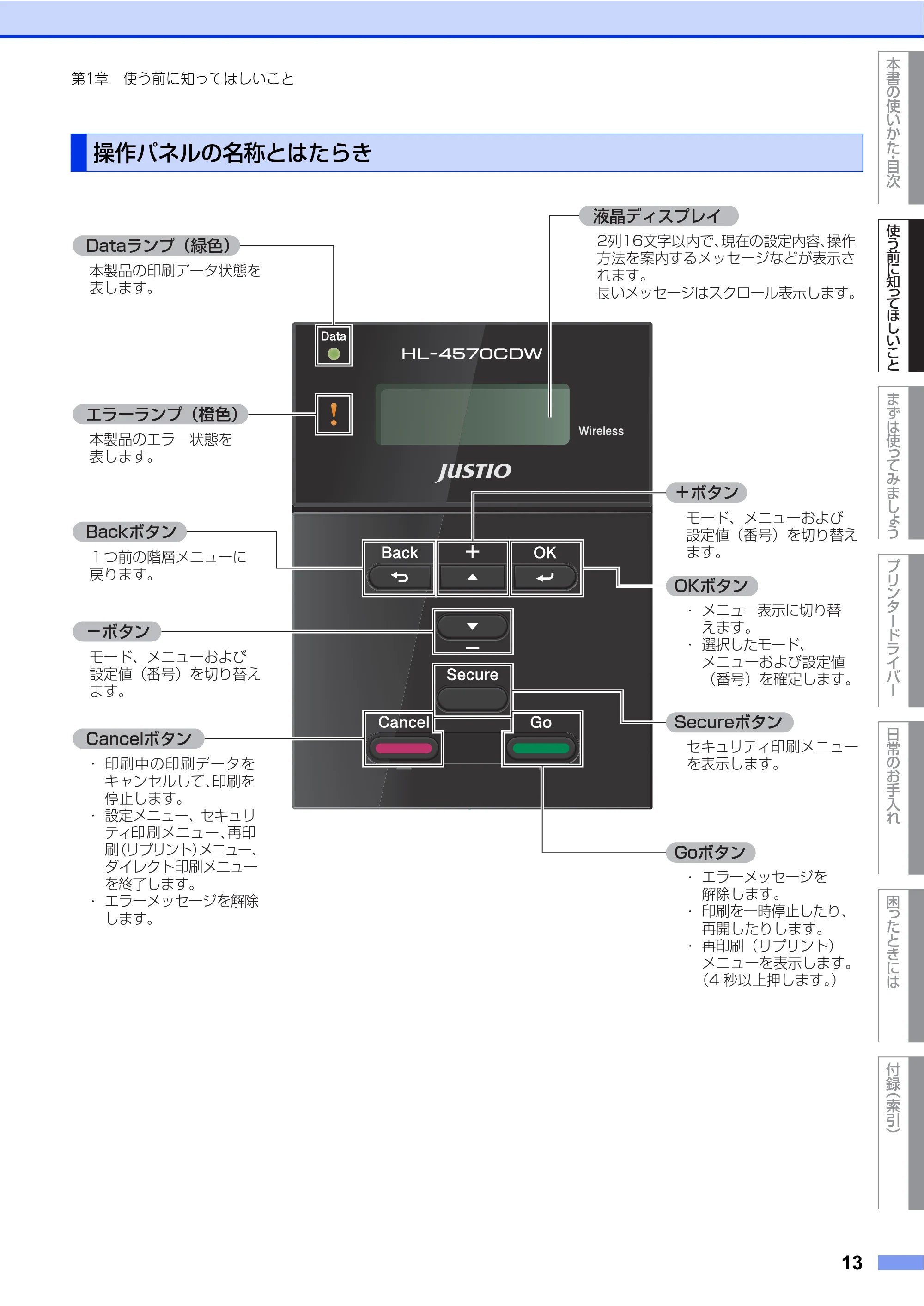

操作パネルの名称とはたらき............................................................................. 13

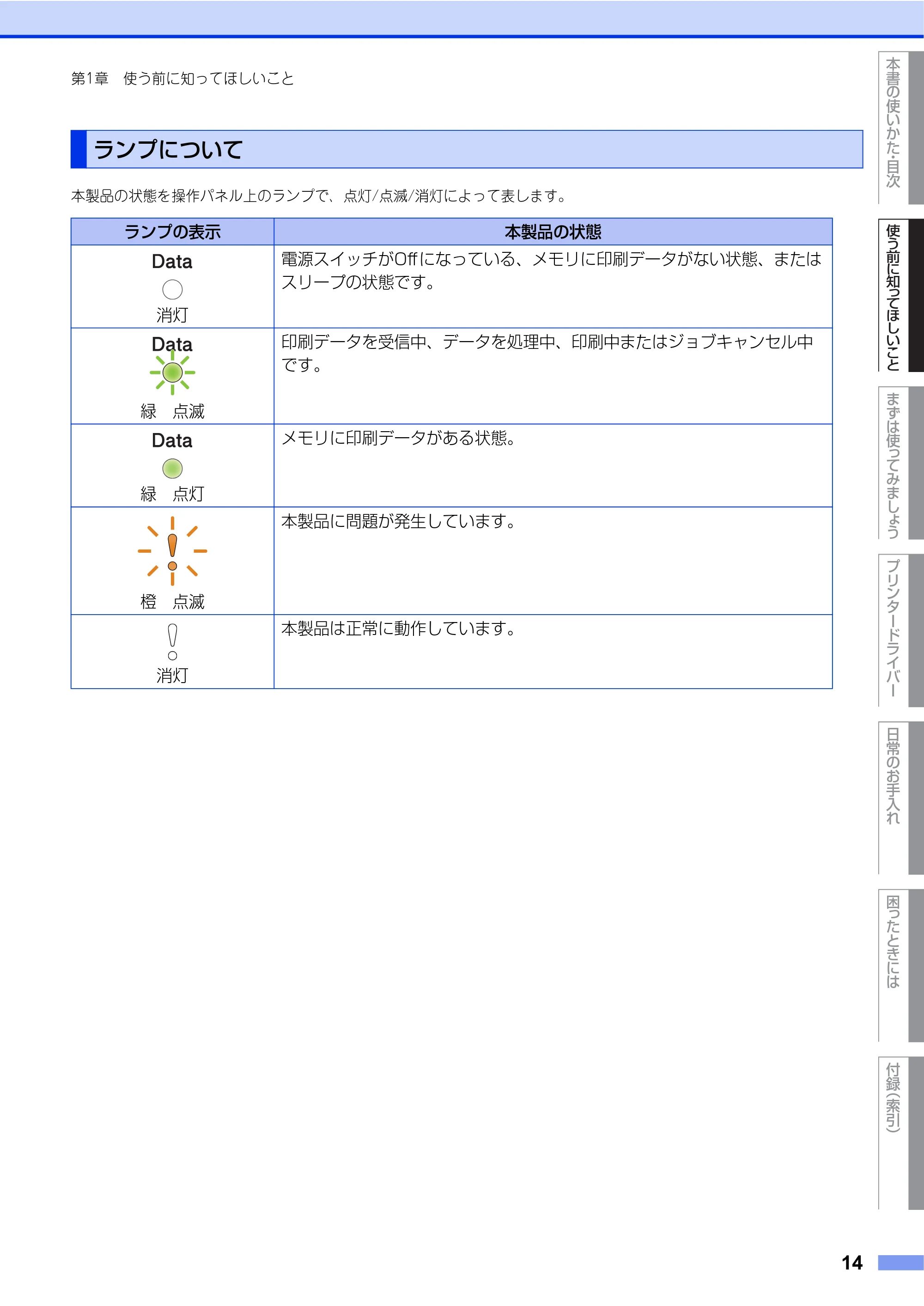

ランプについて.................................................................................................... 14

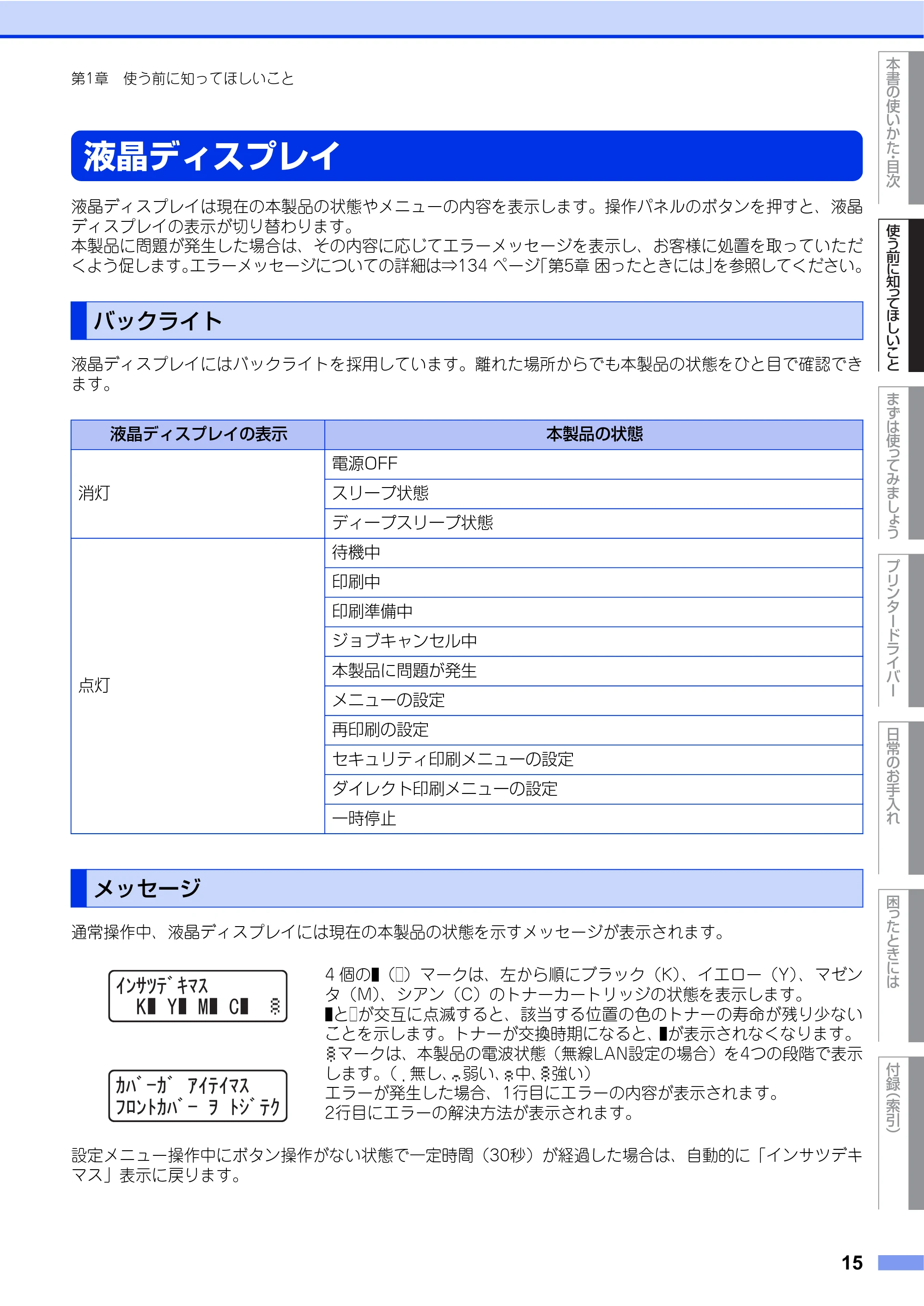

液晶ディスプレイ....................................................................... 15
バックライト........................................................................................................ 15

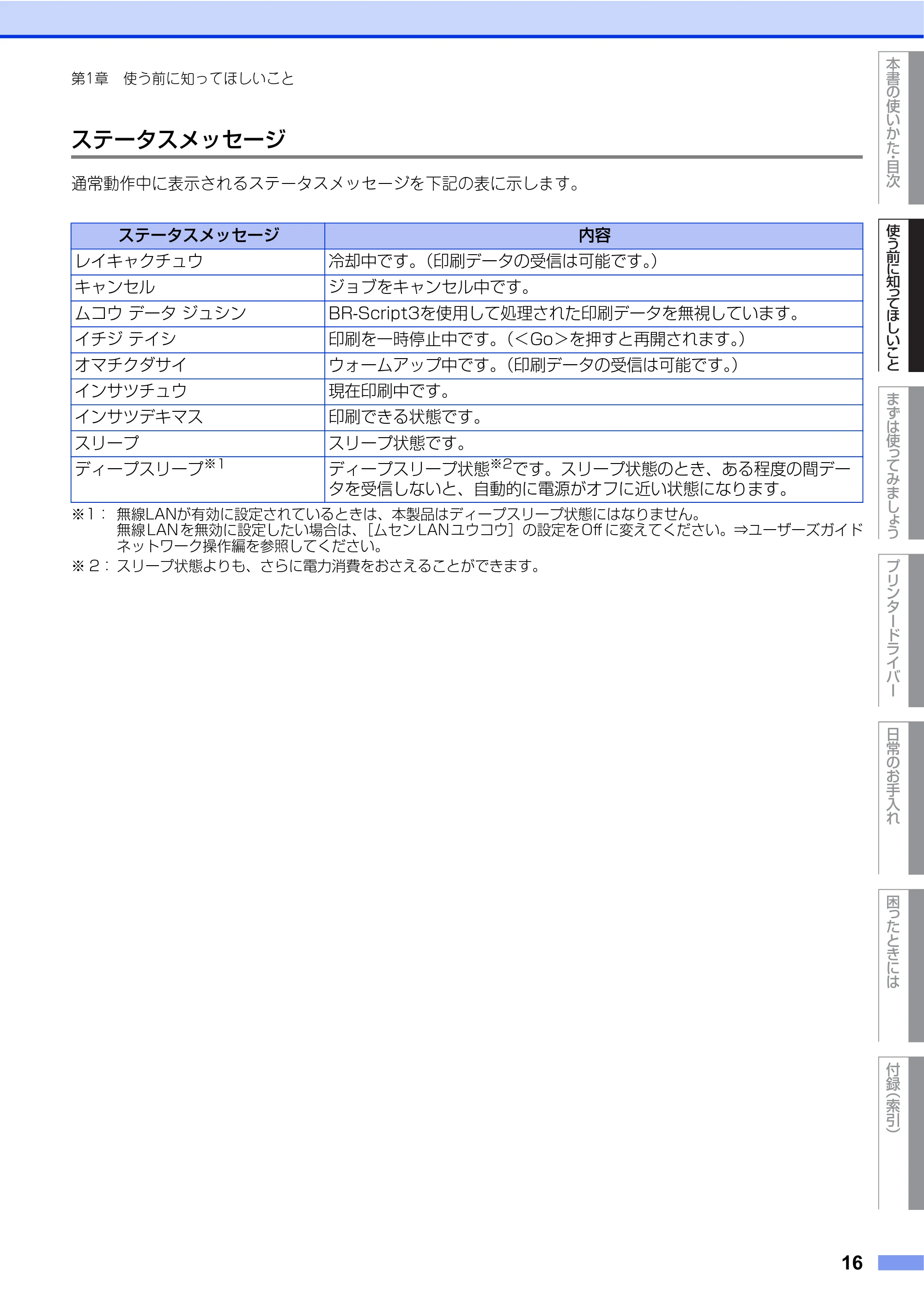

メッセージ............................................................................................................ 15

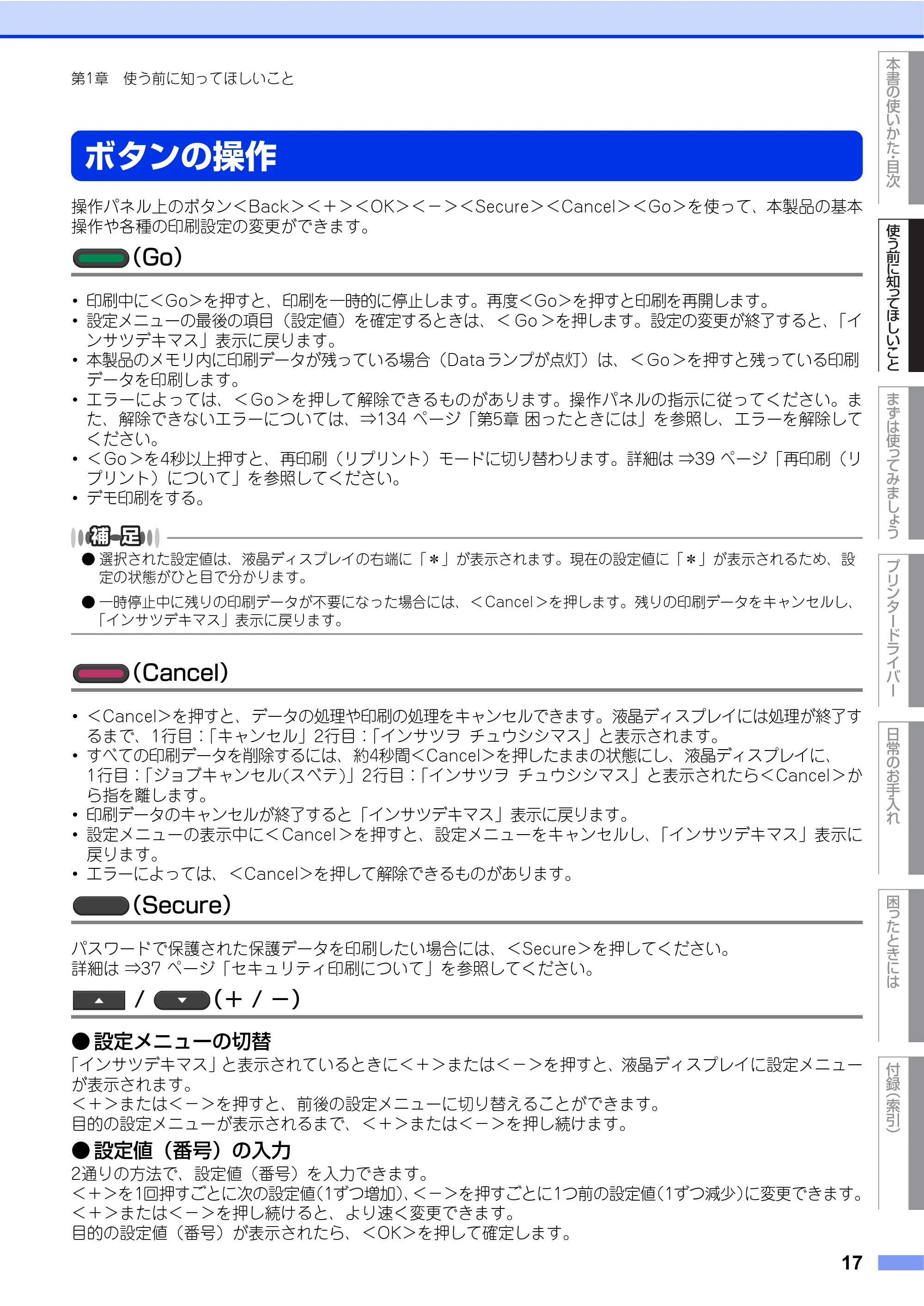

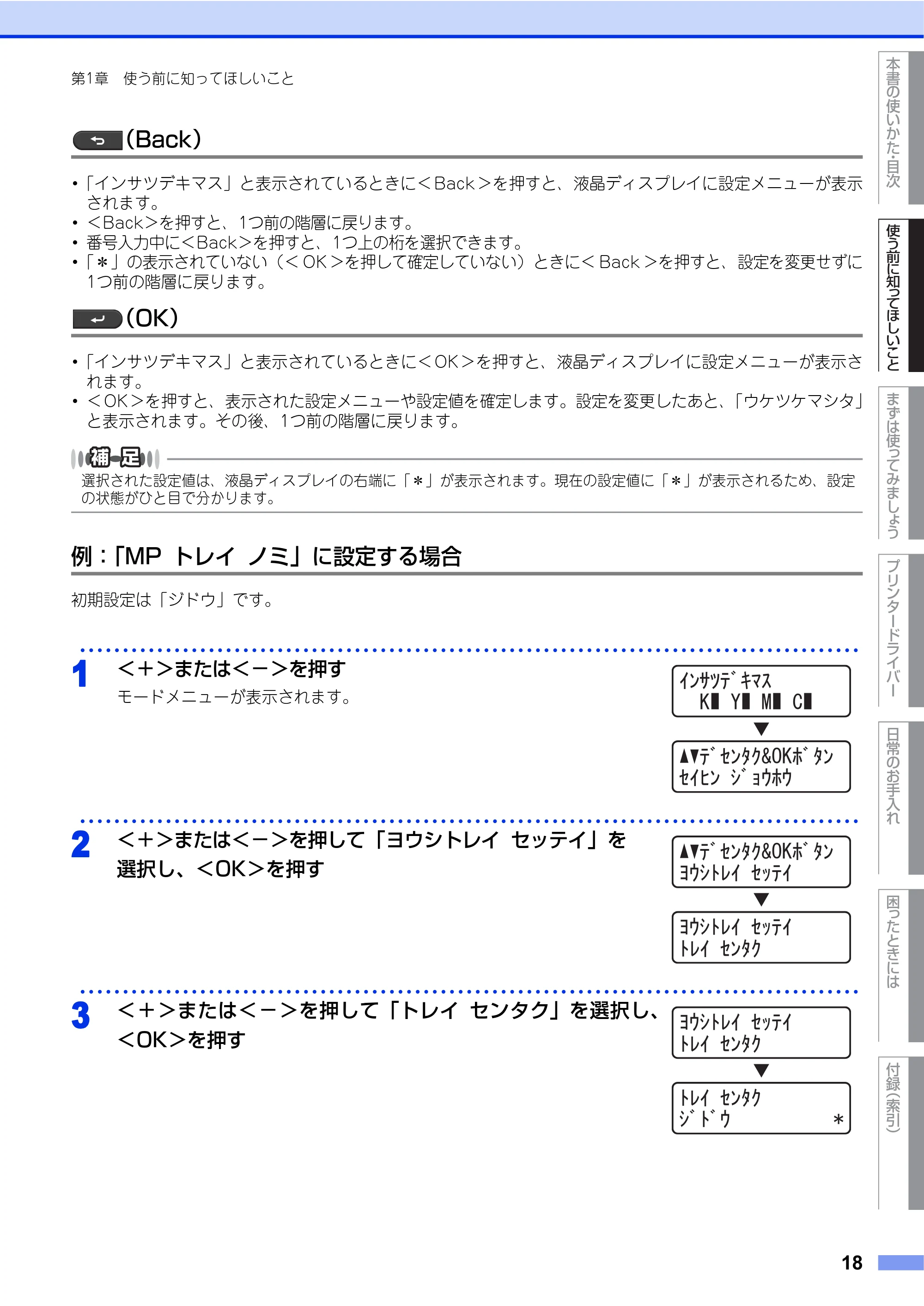

ボタンの操作 .............................................................................. 17

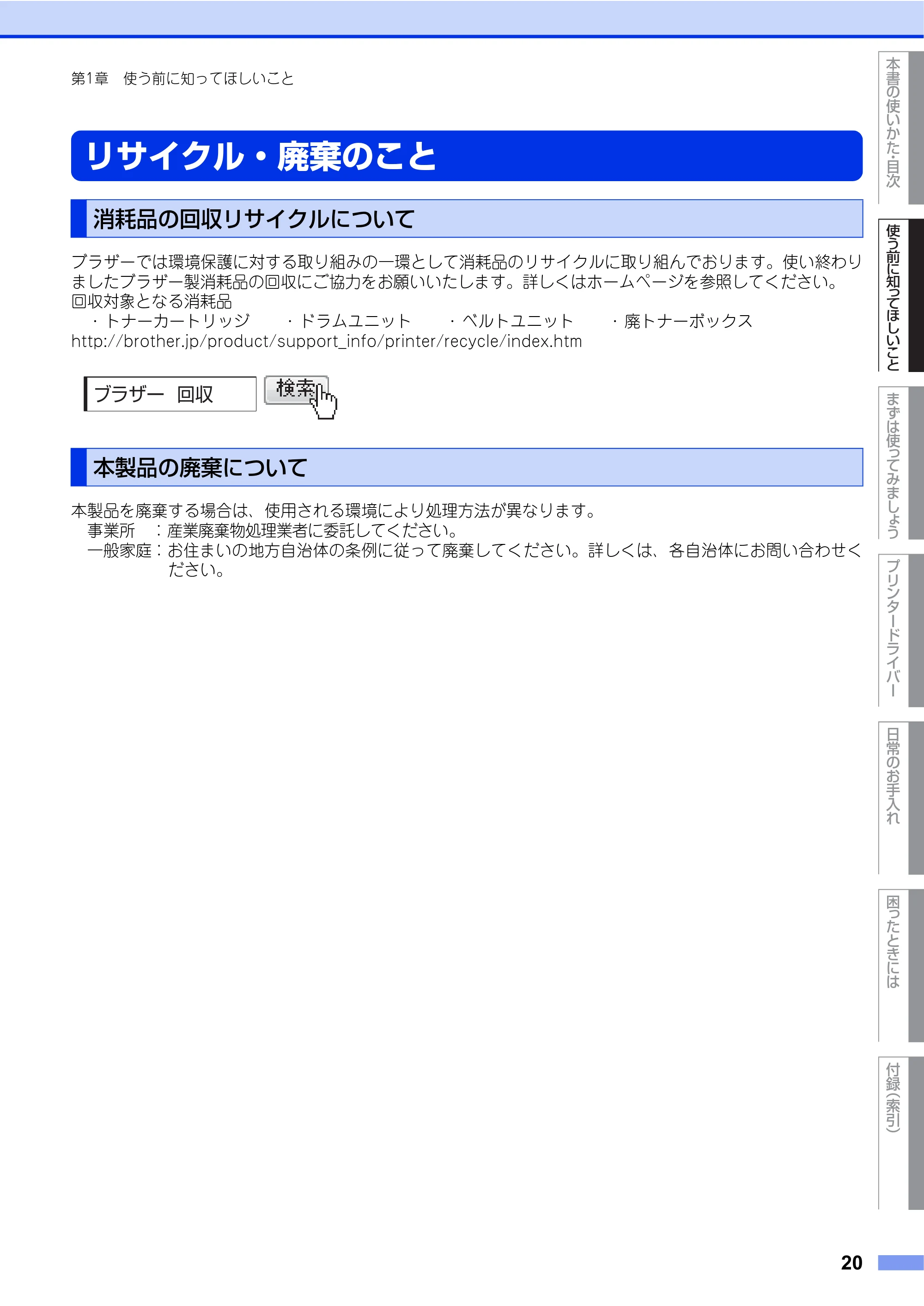

リサイクル・廃棄のこと ........................................................... 20
消耗品の回収リサイクルについて ..................................................................... 20
本製品の廃棄について ........................................................................................ 20

第 2 章 まずは使ってみましょう ................................ 21

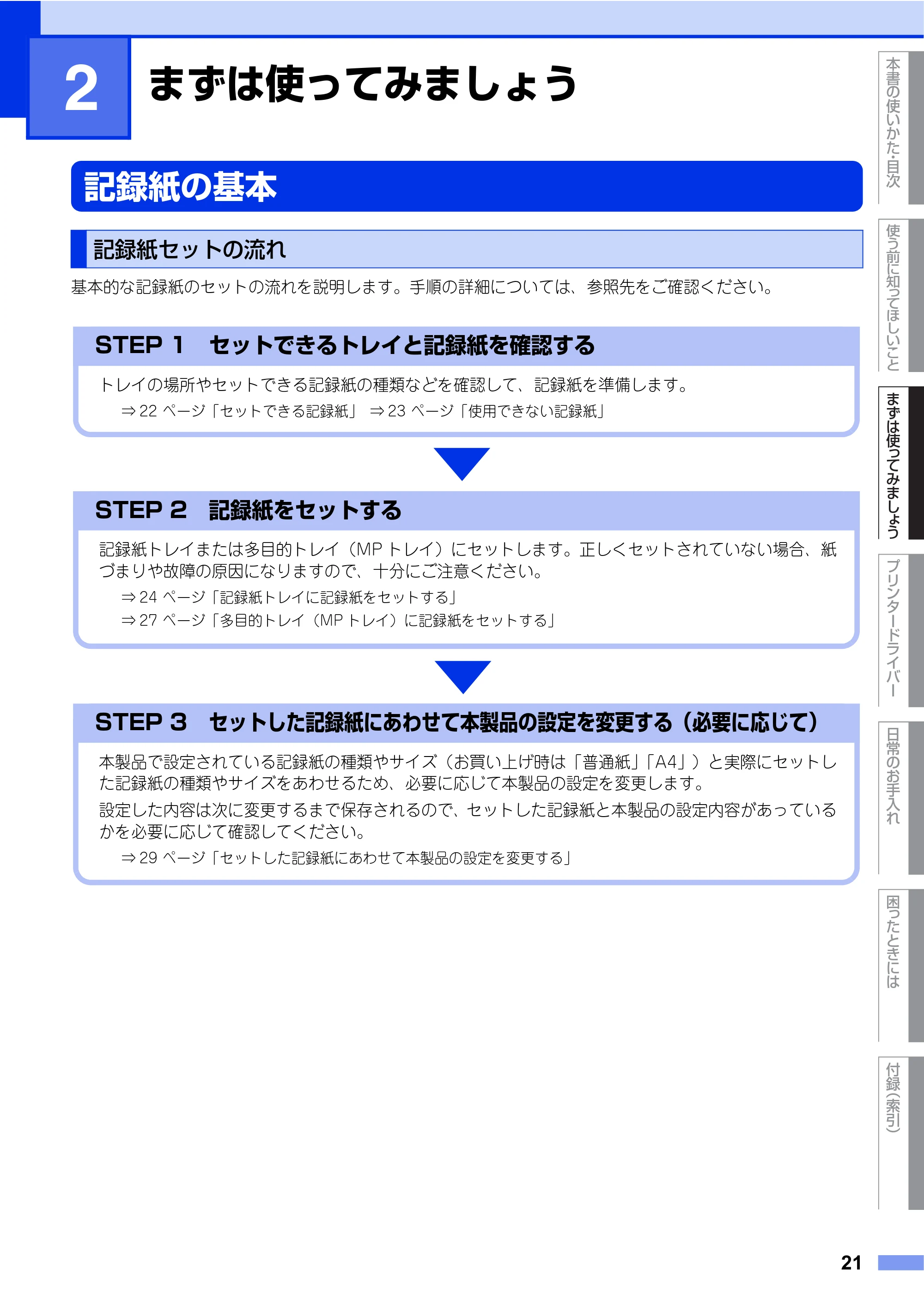

記録紙の基本 .............................................................................. 21
記録紙セットの流れ ............................................................................................ 21

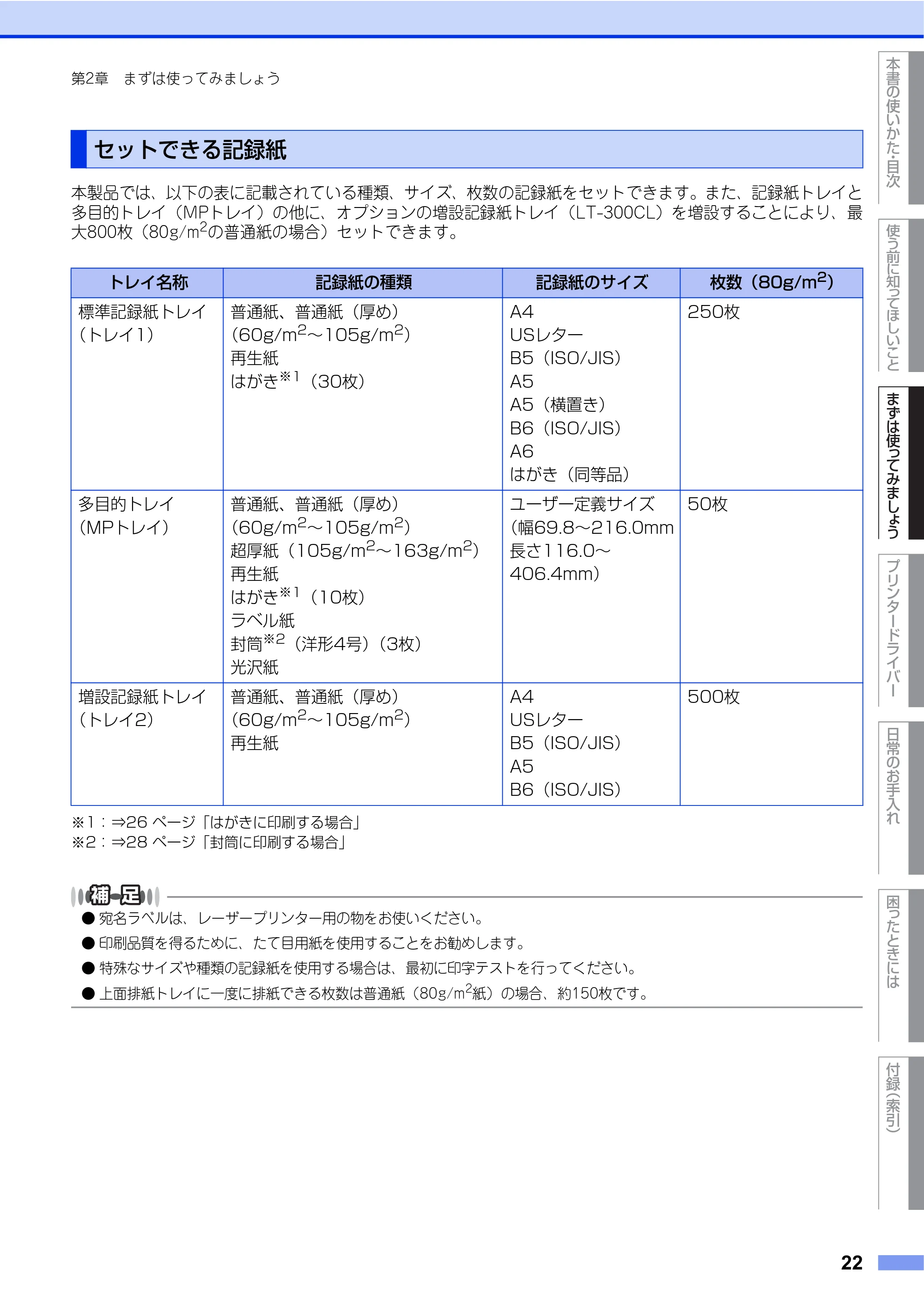

セットできる記録紙 ............................................................................................ 22

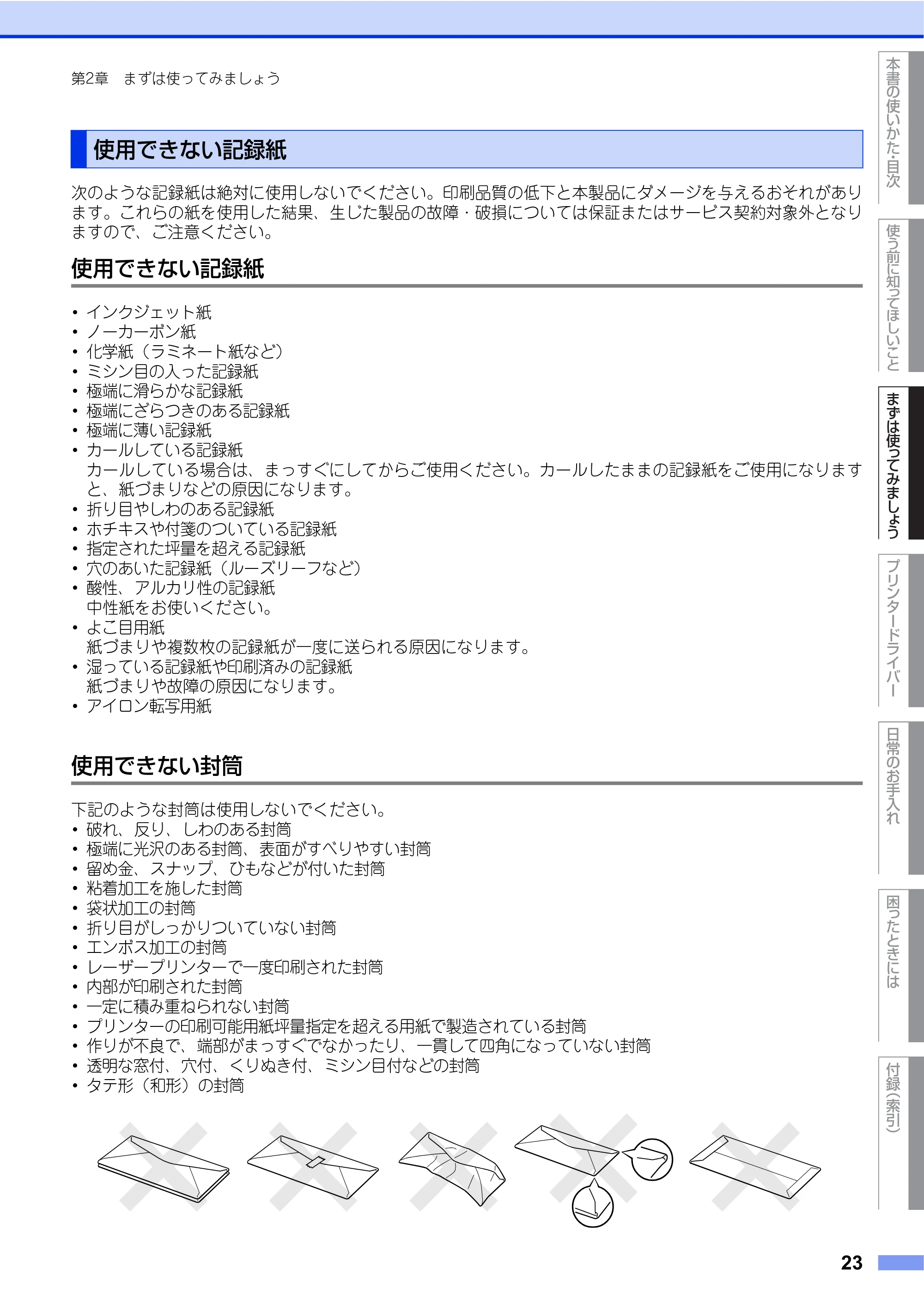

使用できない記録紙 ............................................................................................ 23

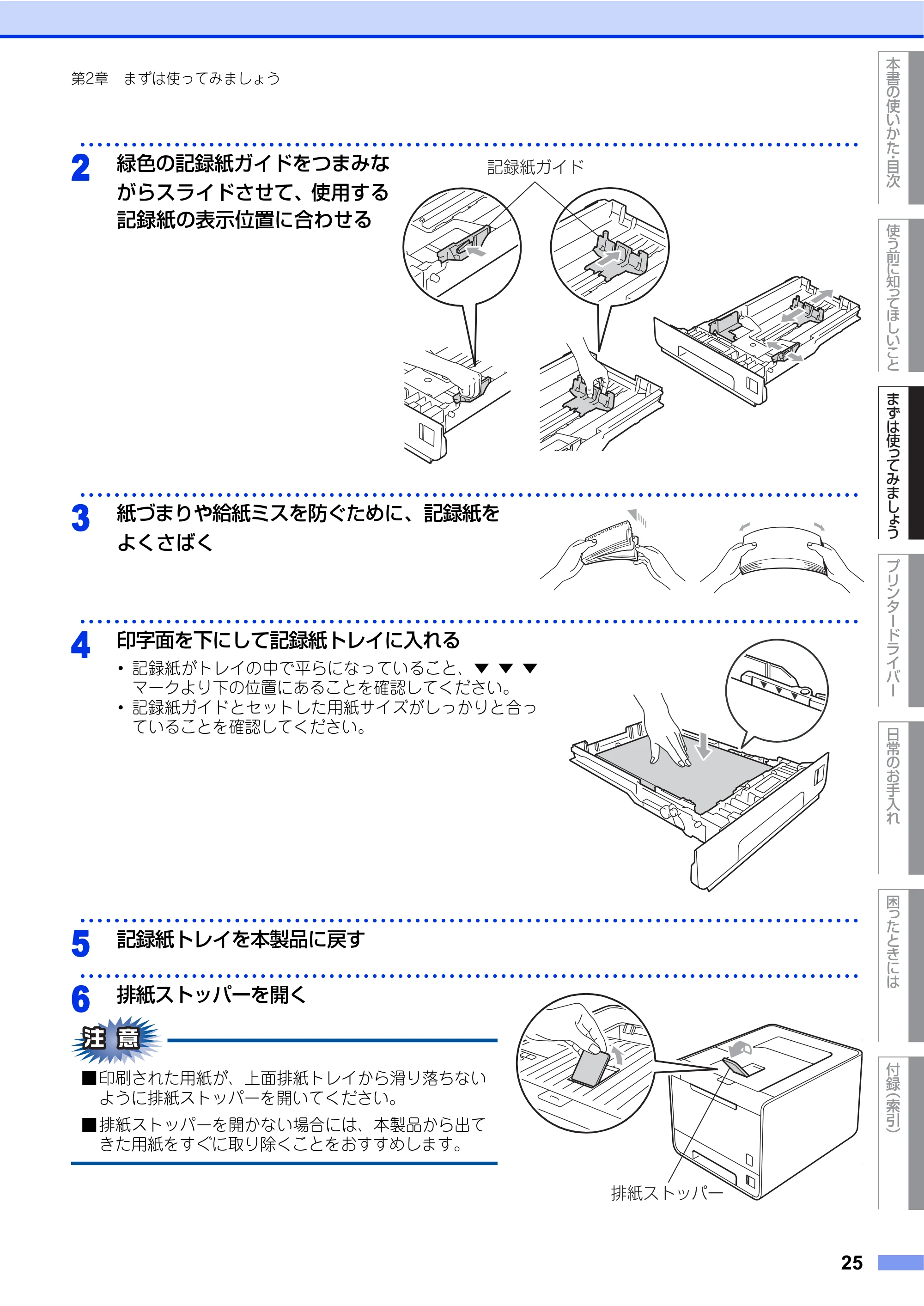

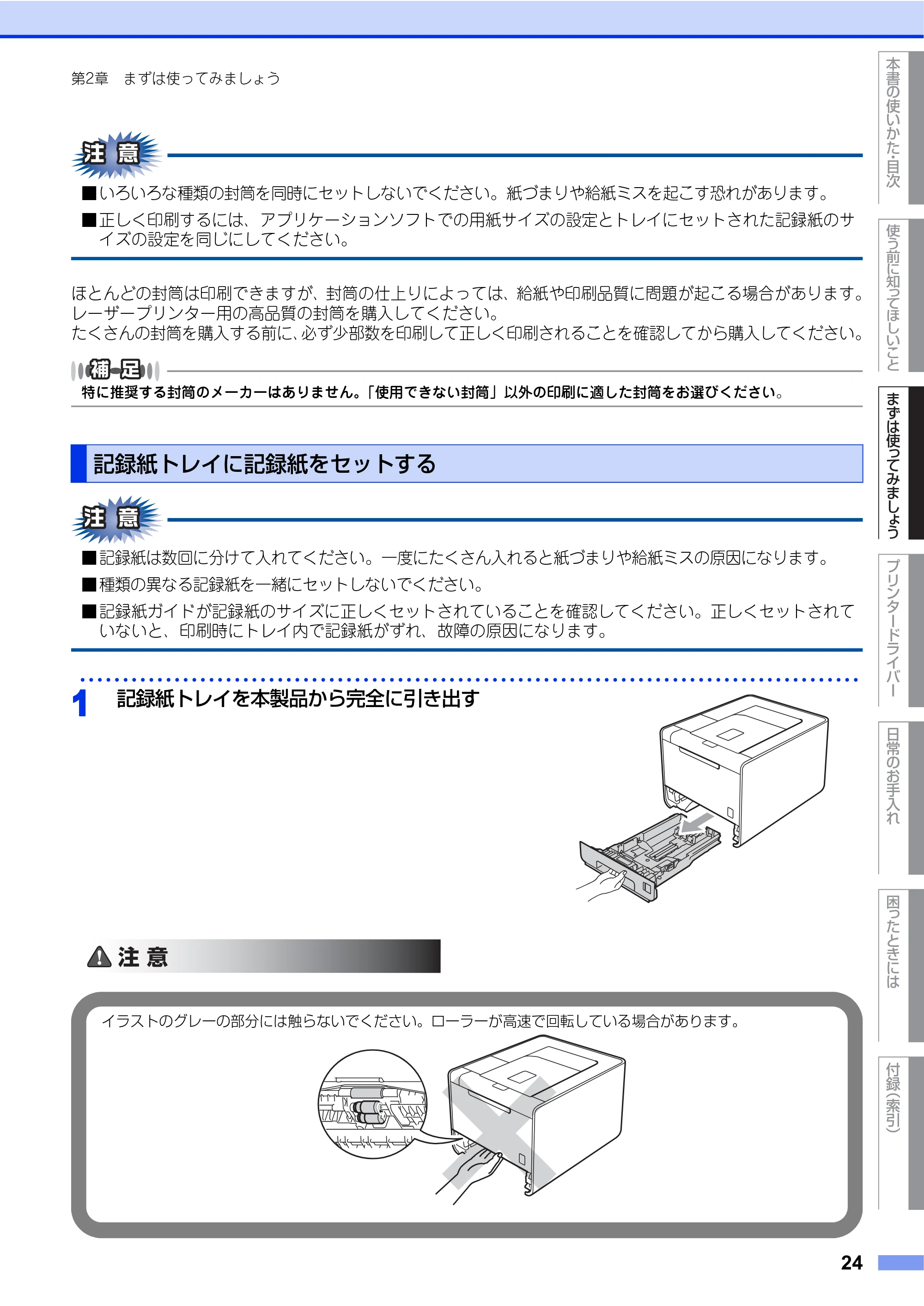

記録紙トレイに記録紙をセットする ................................................................. 24

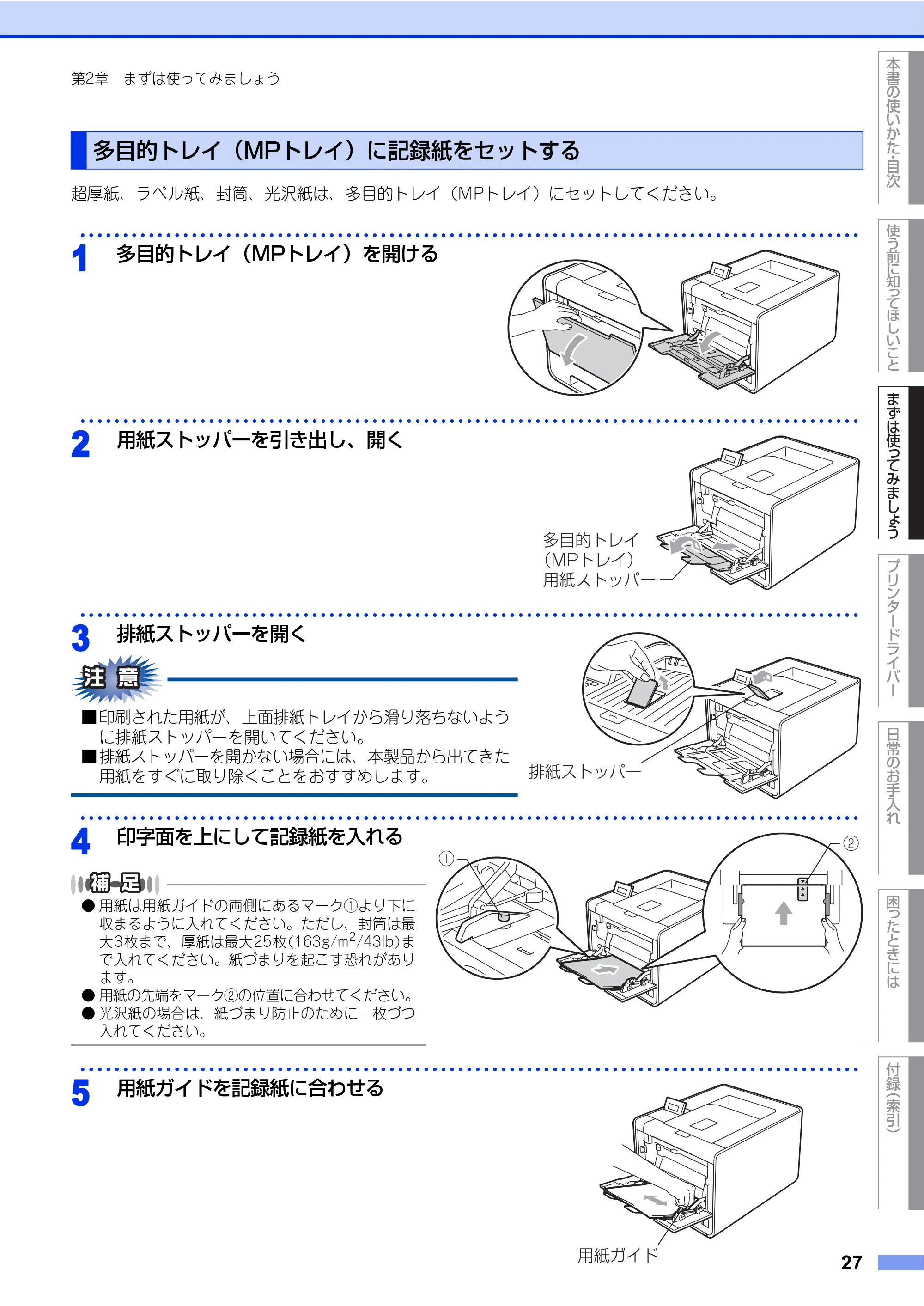

多目的トレイ（MP トレイ）に記録紙をセットする ...................................... 27

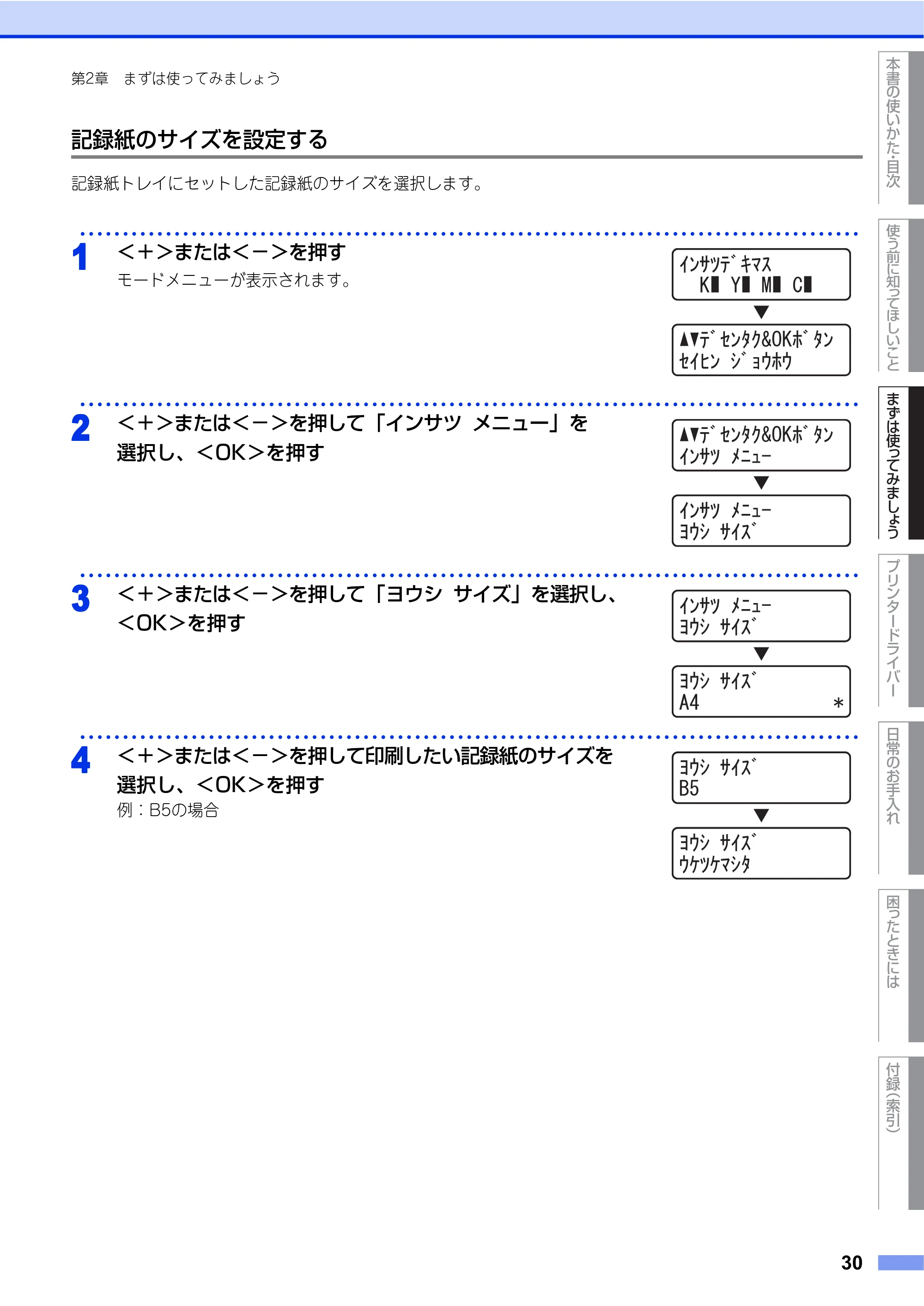

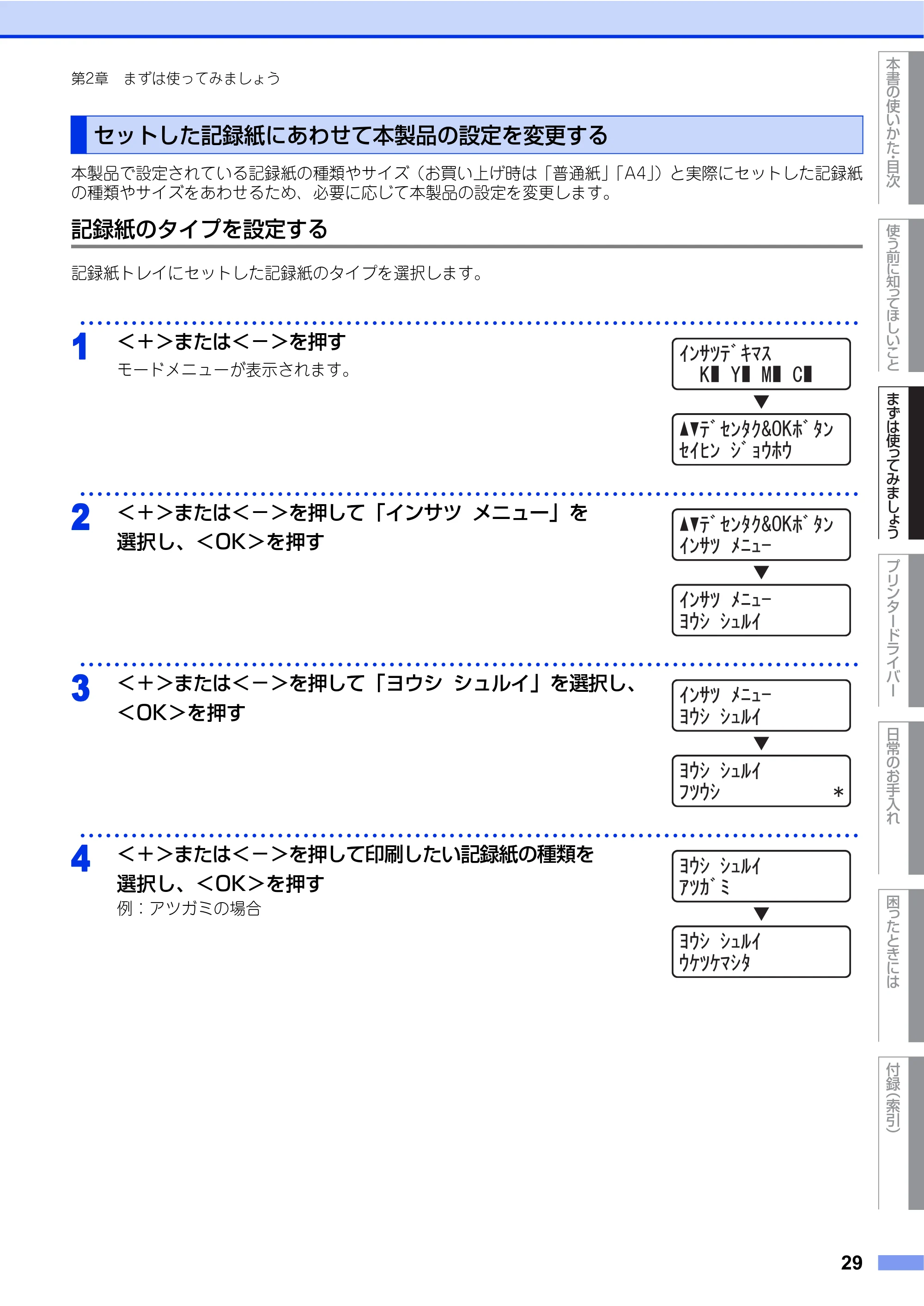

セットした記録紙にあわせて本製品の設定を変更する .................................. 29

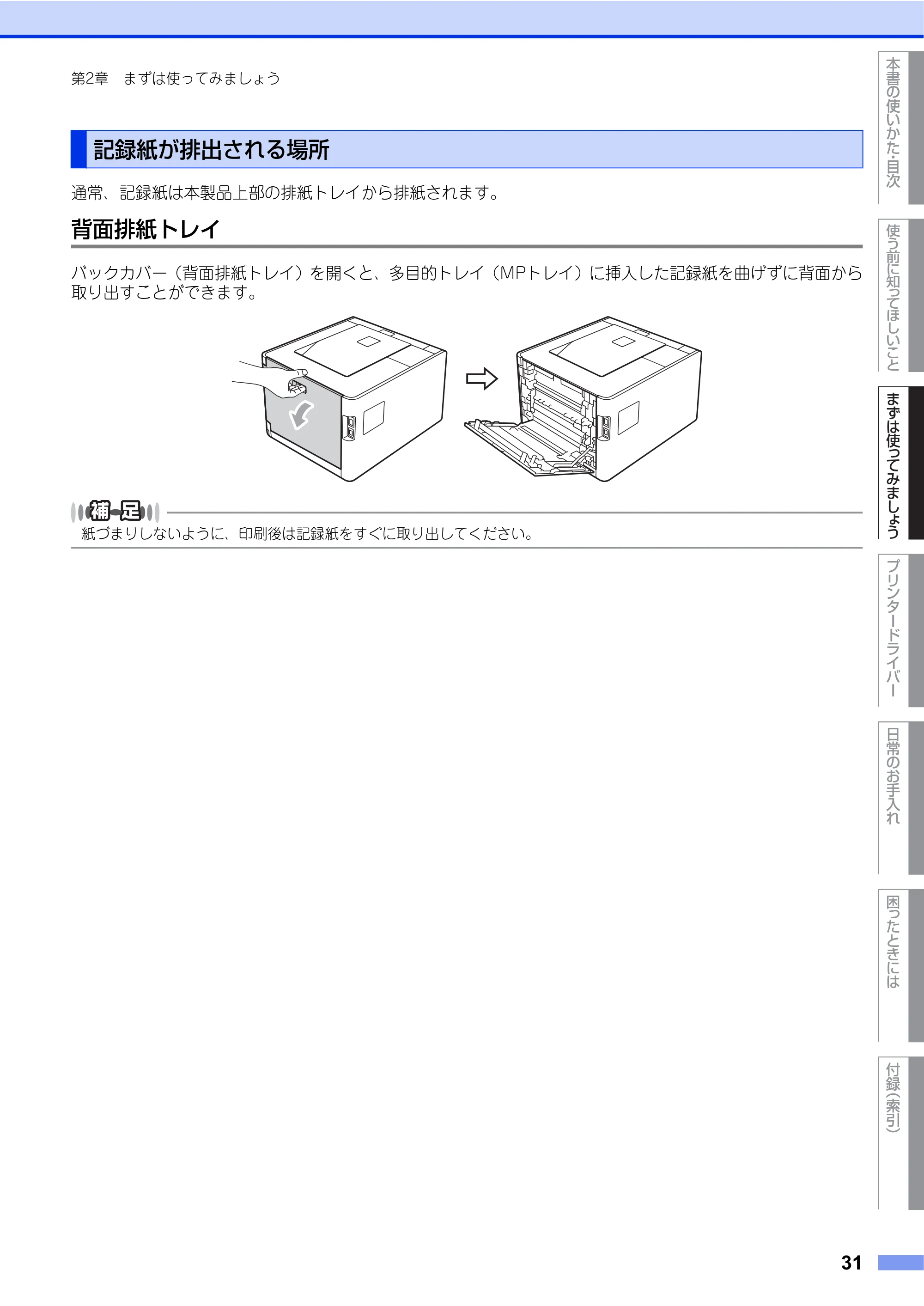

記録紙が排出される場所 .................................................................................... 31

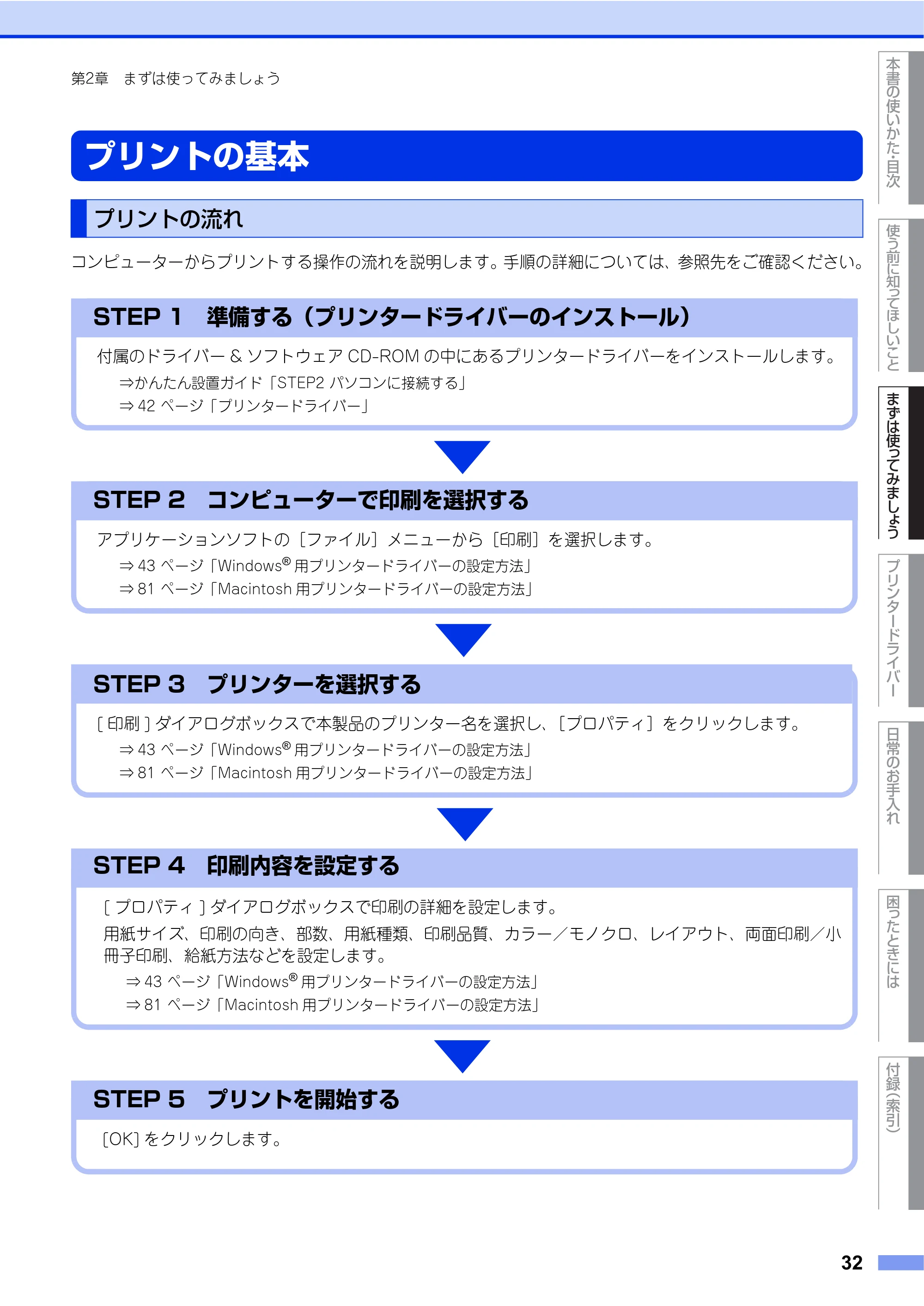

プリントの基本........................................................................... 32
プリントの流れ.................................................................................................... 32

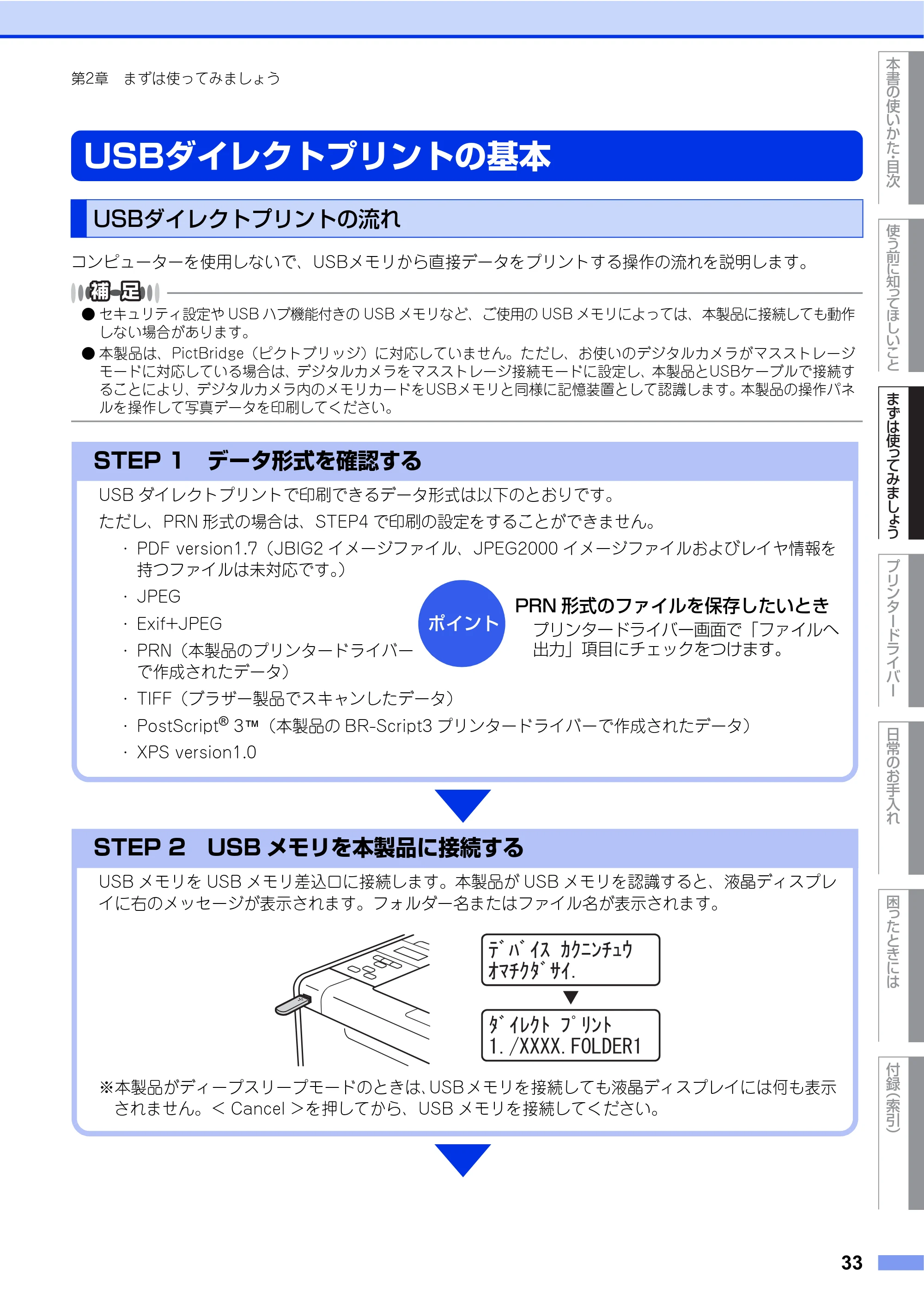

USB ダイレクトプリントの基本 ............................................. 33
USB ダイレクトプリントの流れ....................................................................... 33

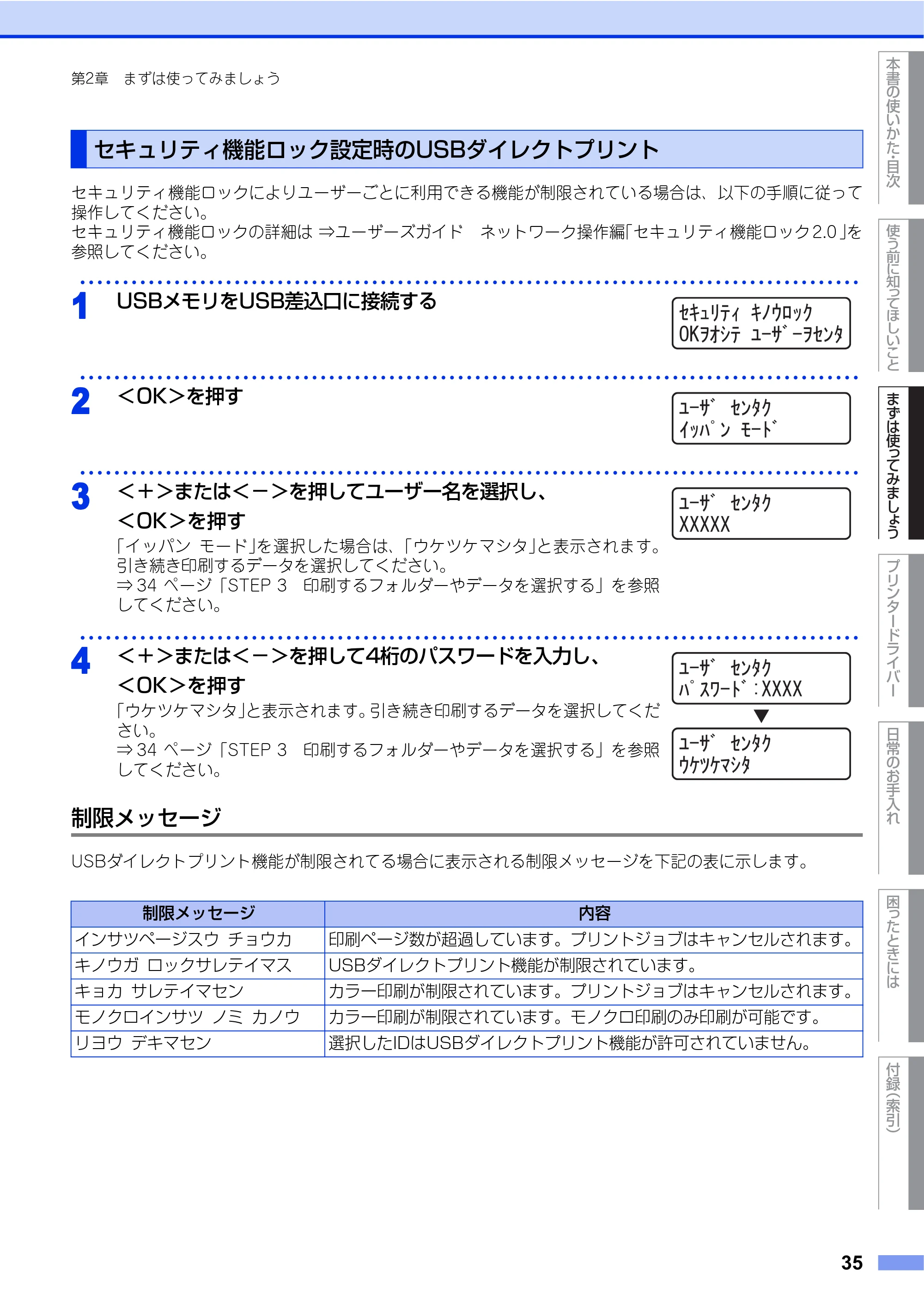

セキュリティ機能ロック設定時の USB ダイレクトプリント ....................... 35

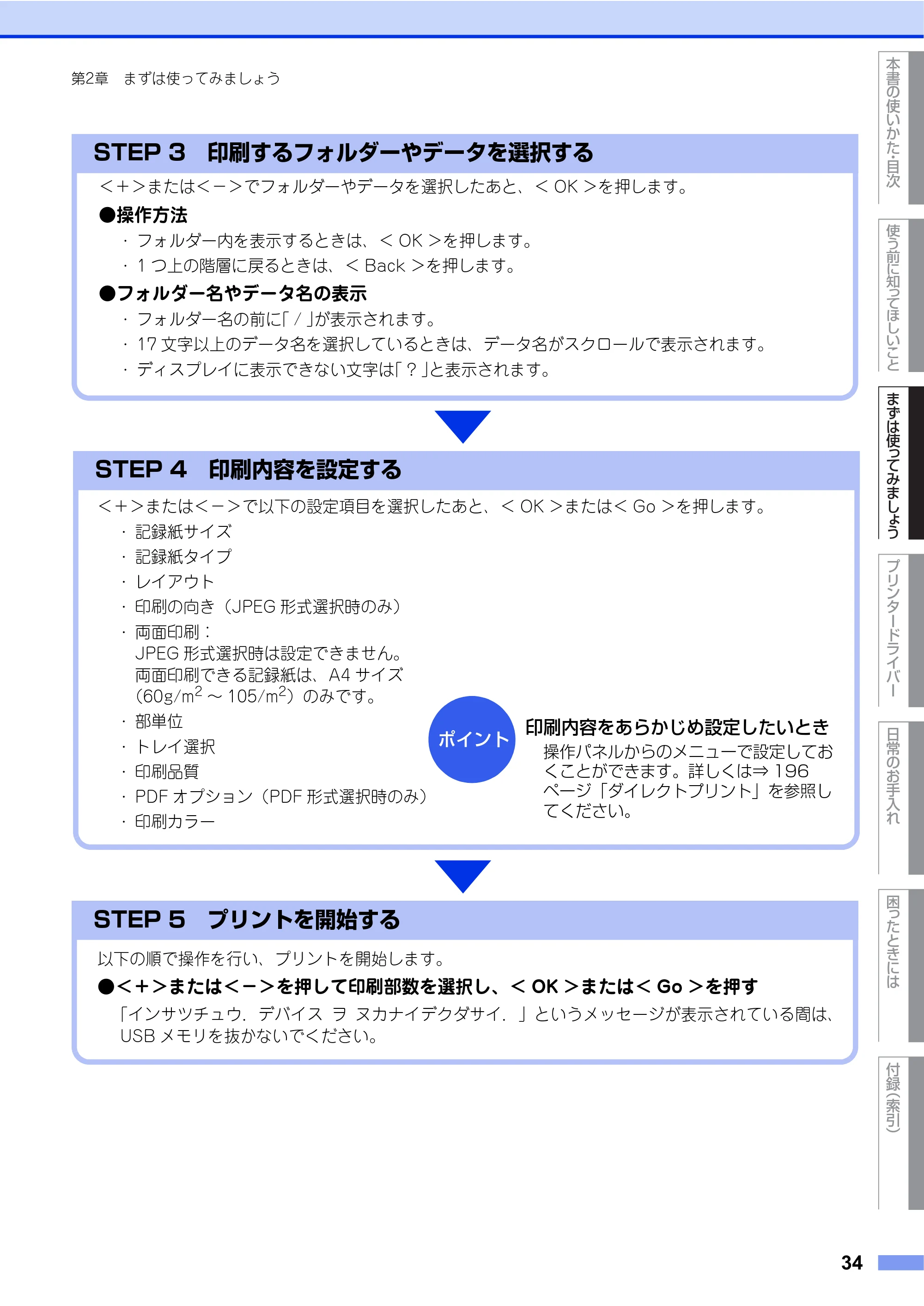

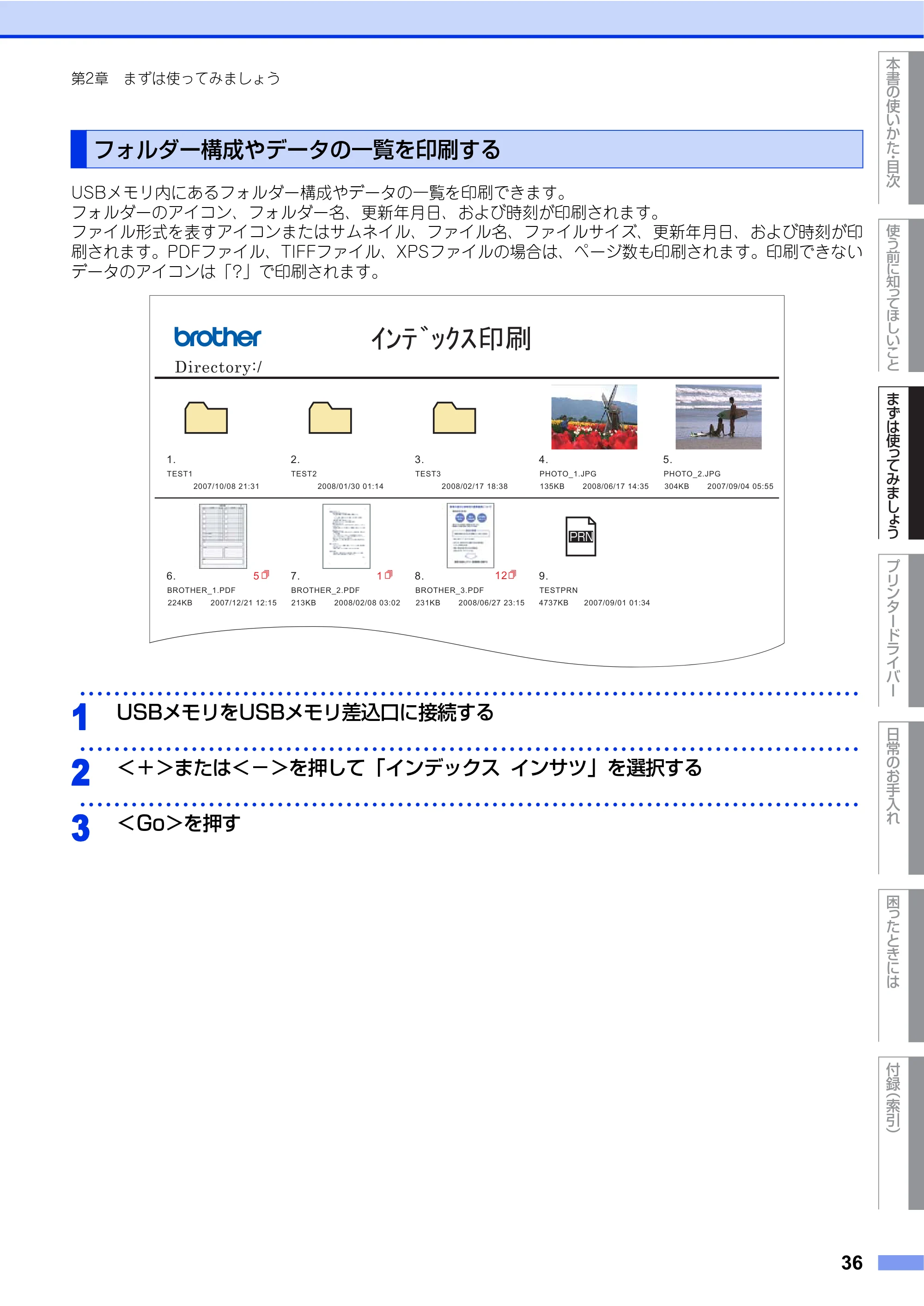

フォルダー構成やデータの一覧を印刷する ..................................................... 36

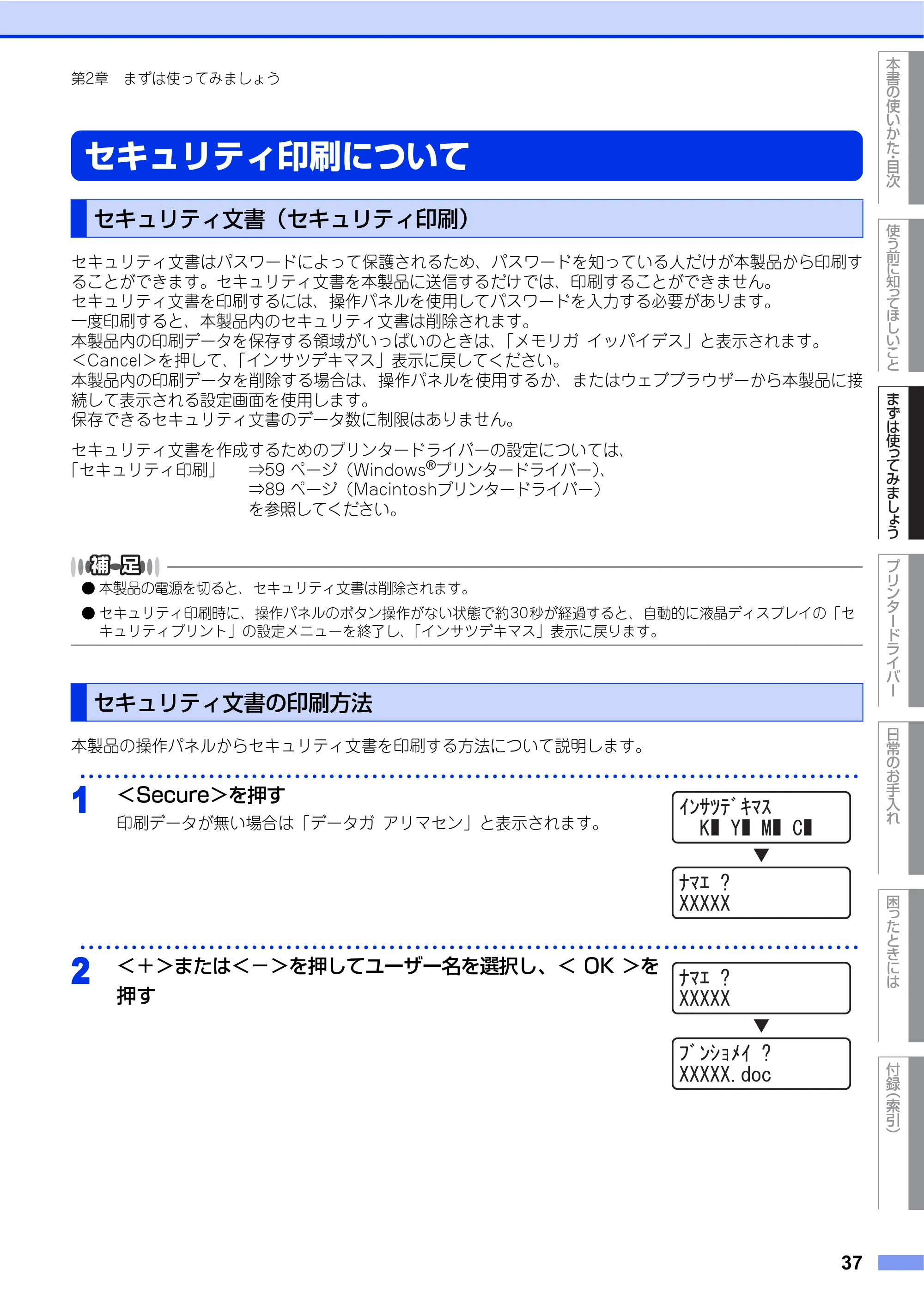

セキュリティ印刷について ....................................................... 37
セキュリティ文書（セキュリティ印刷）........................................................... 37
セキュリティ文書の印刷方法............................................................................. 37

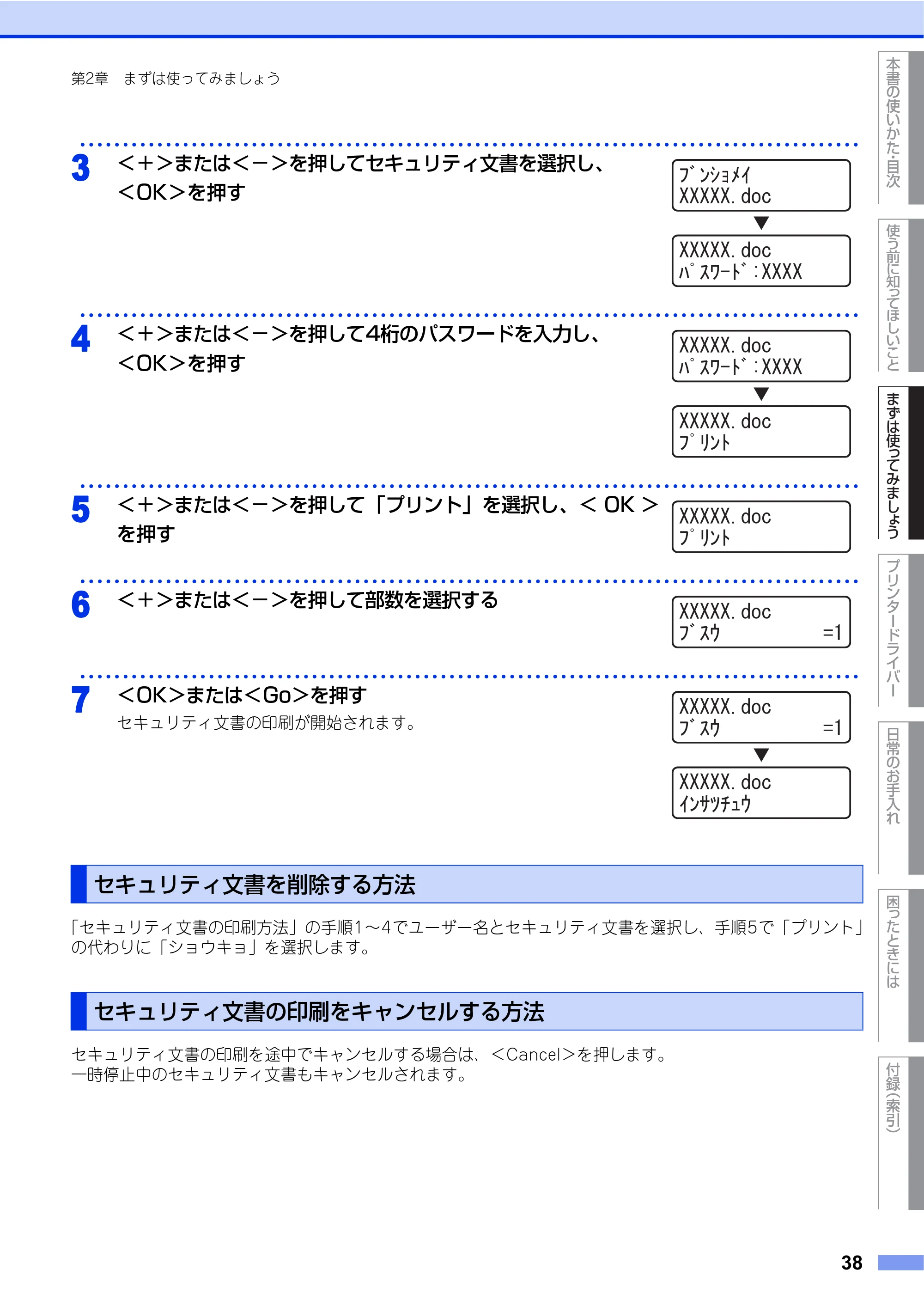

セキュリティ文書を削除する方法 ..................................................................... 38
セキュリティ文書の印刷をキャンセルする方法.............................................. 38

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
4
本書の使い方・目次

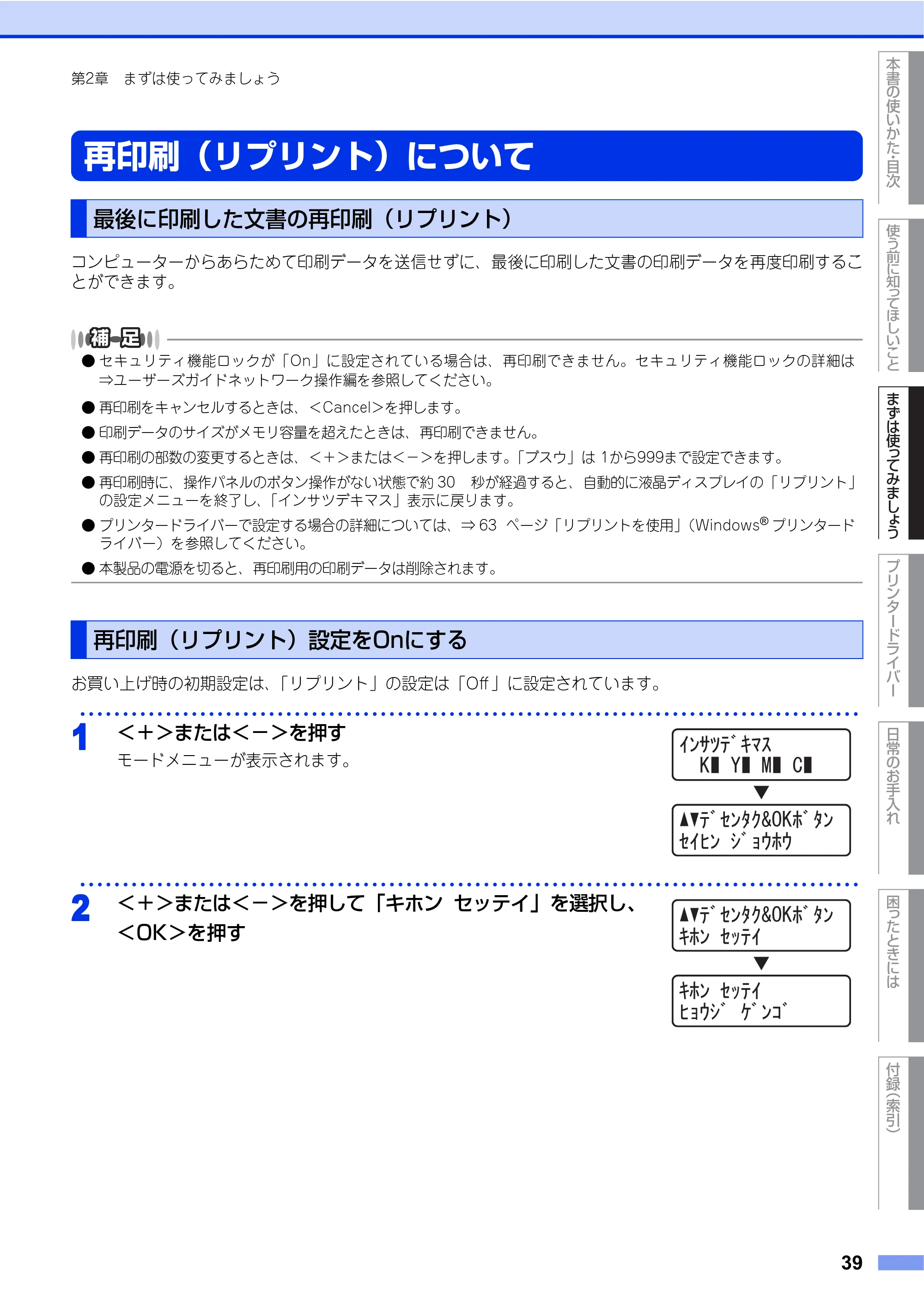

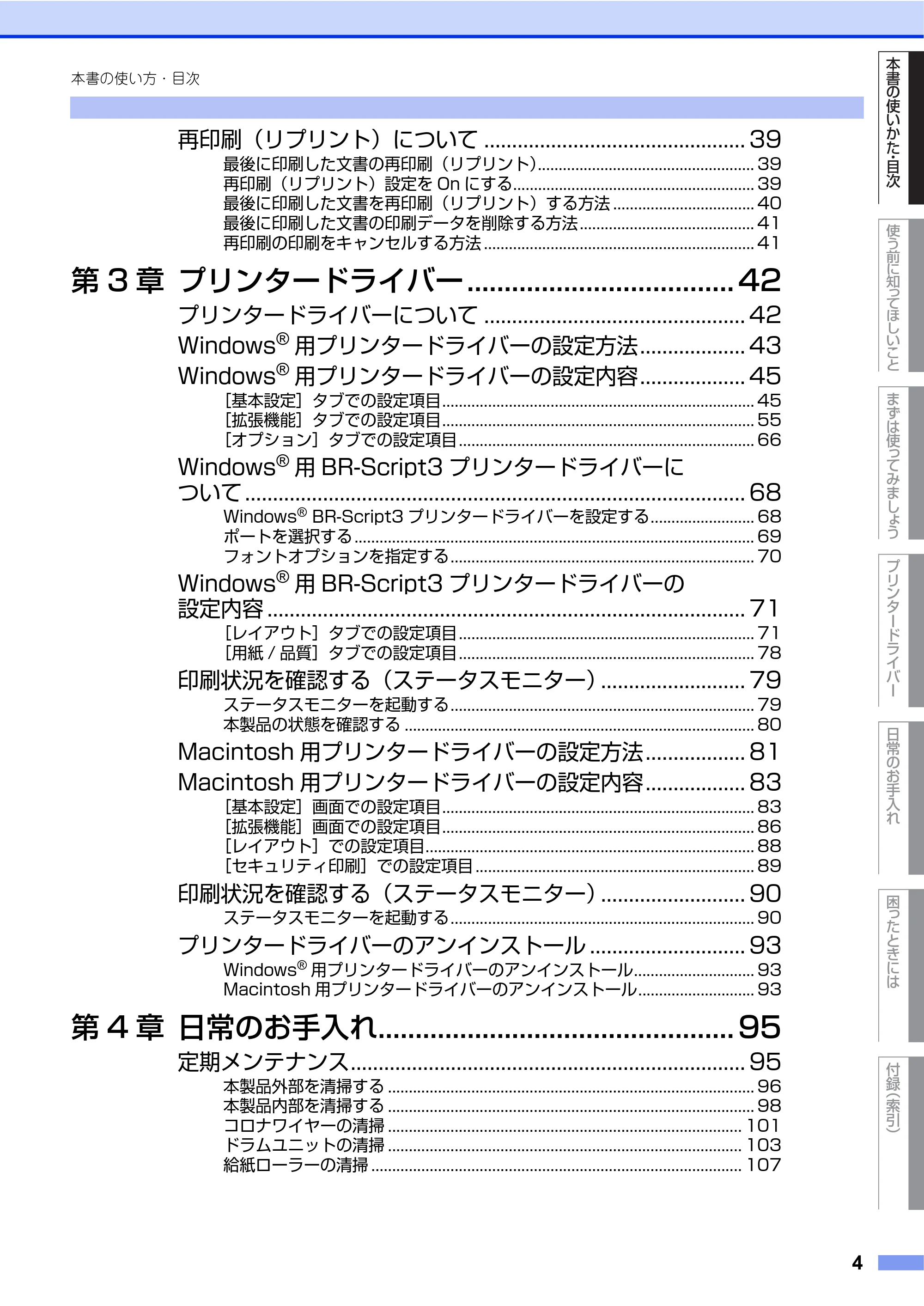

再印刷（リプリント）について ............................................... 39
最後に印刷した文書の再印刷（リプリント）.................................................... 39
再印刷（リプリント）設定を On にする.......................................................... 39

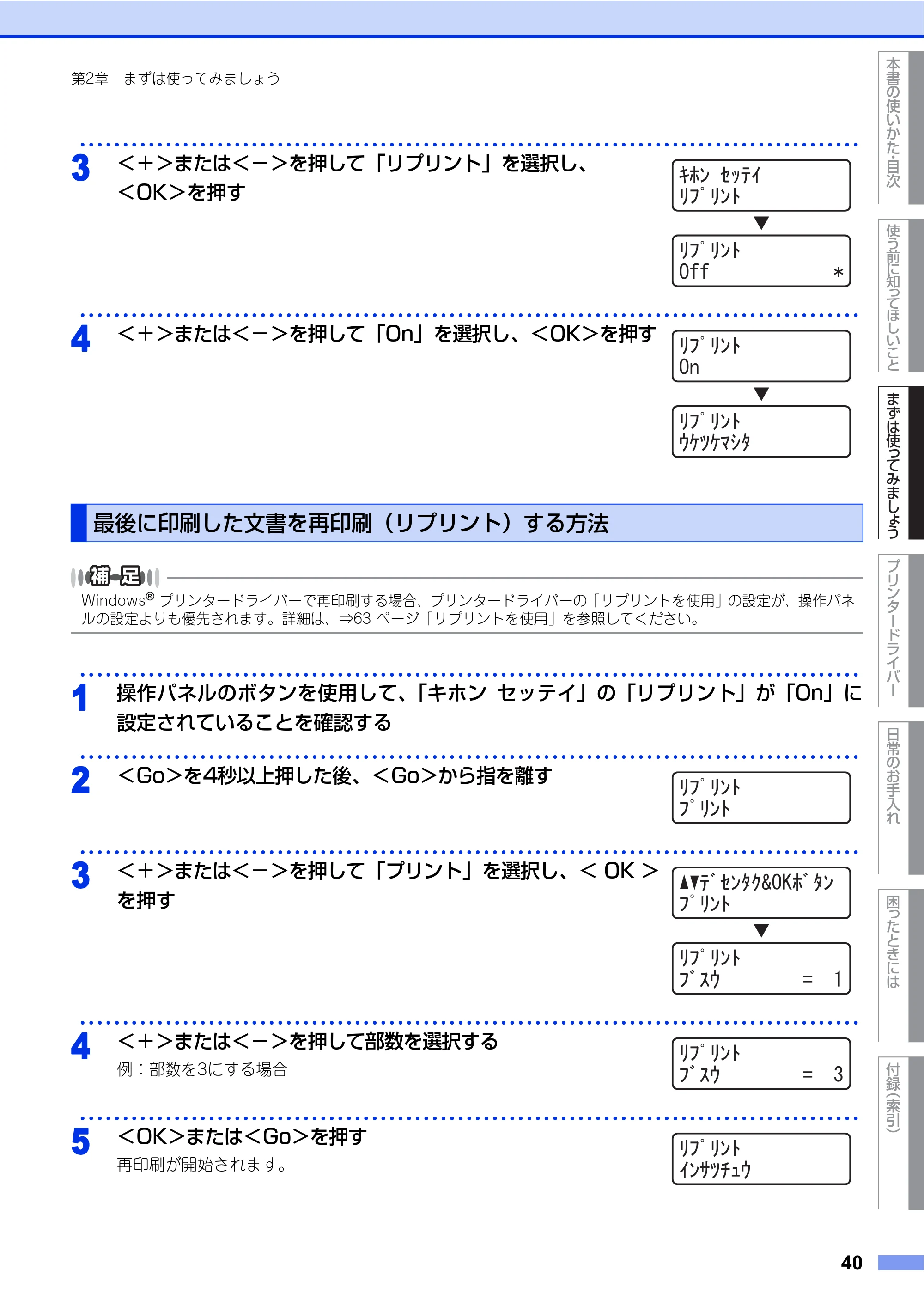

最後に印刷した文書を再印刷（リプリント）する方法 .................................. 40

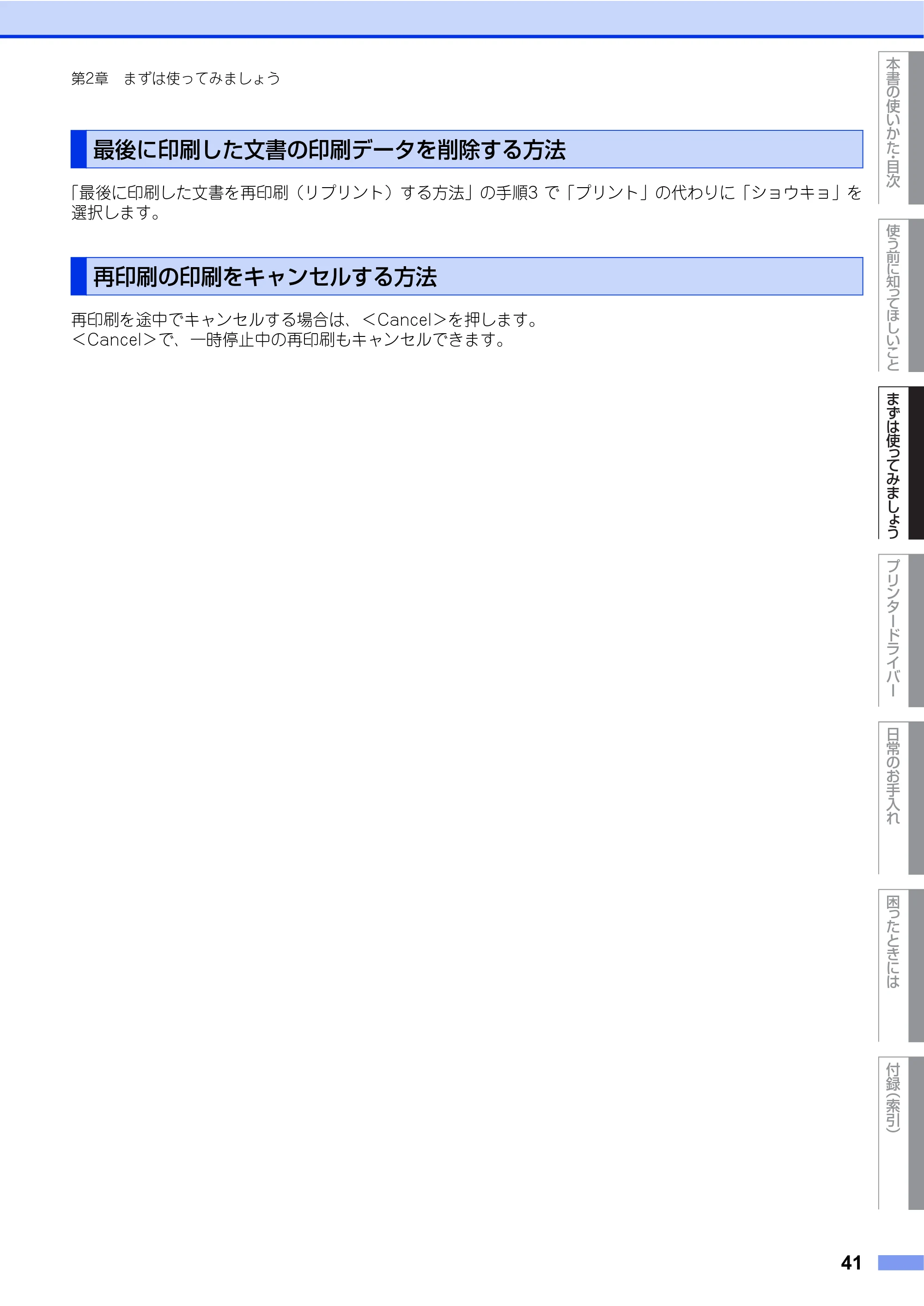

最後に印刷した文書の印刷データを削除する方法.......................................... 41
再印刷の印刷をキャンセルする方法 ................................................................. 41
第 3 章 プリンタードライバー .................................... 42

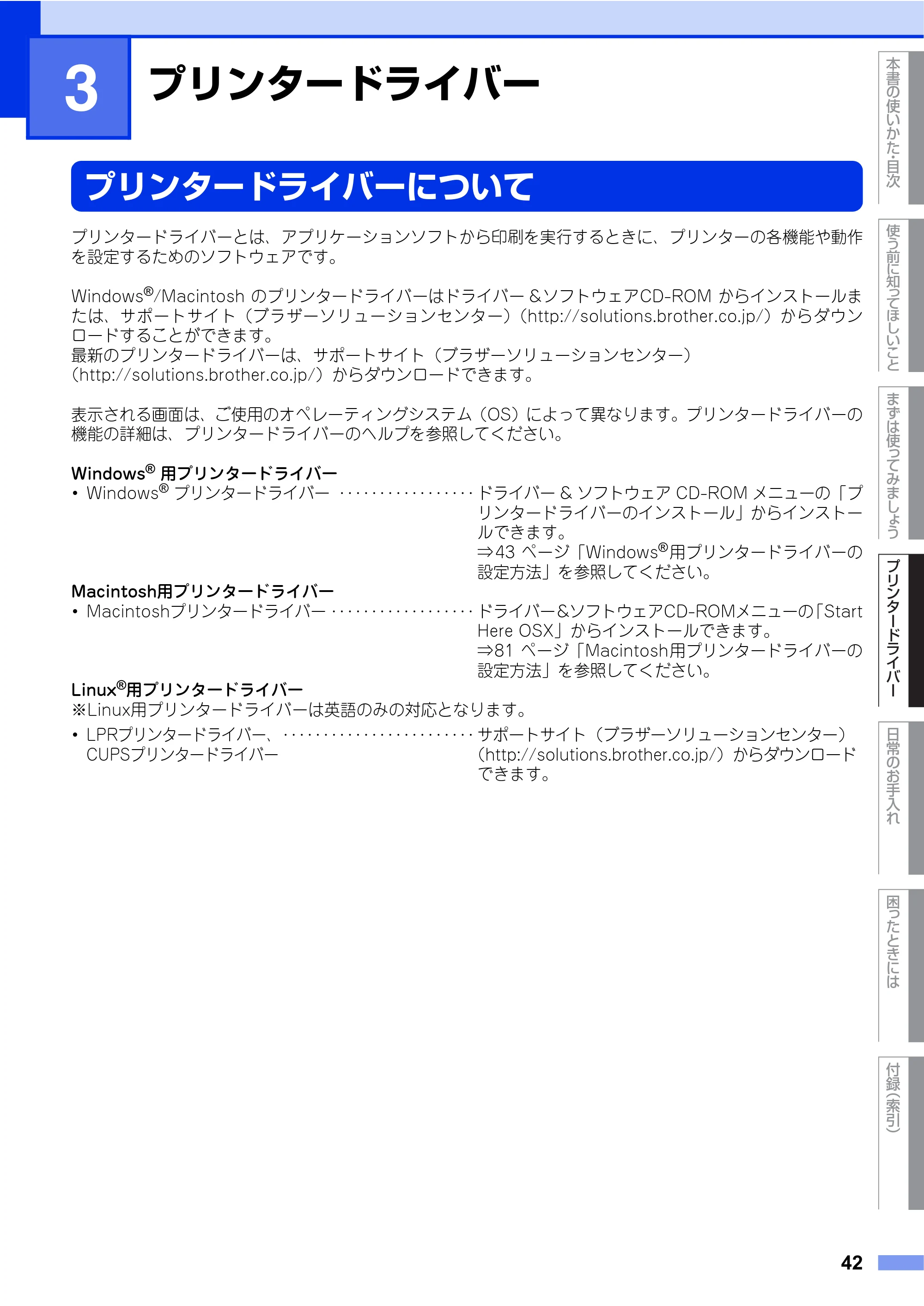

プリンタードライバーについて ............................................... 42

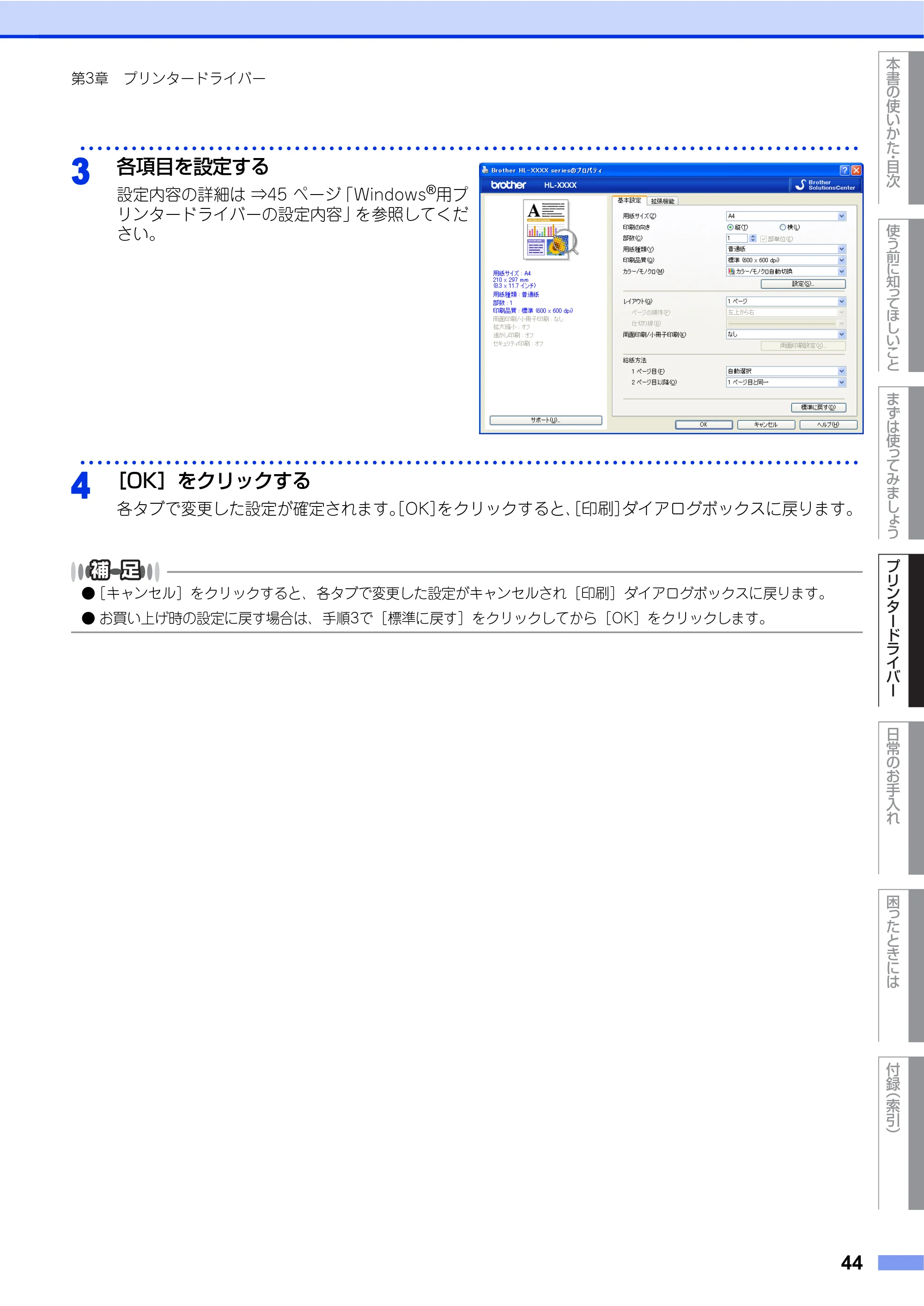

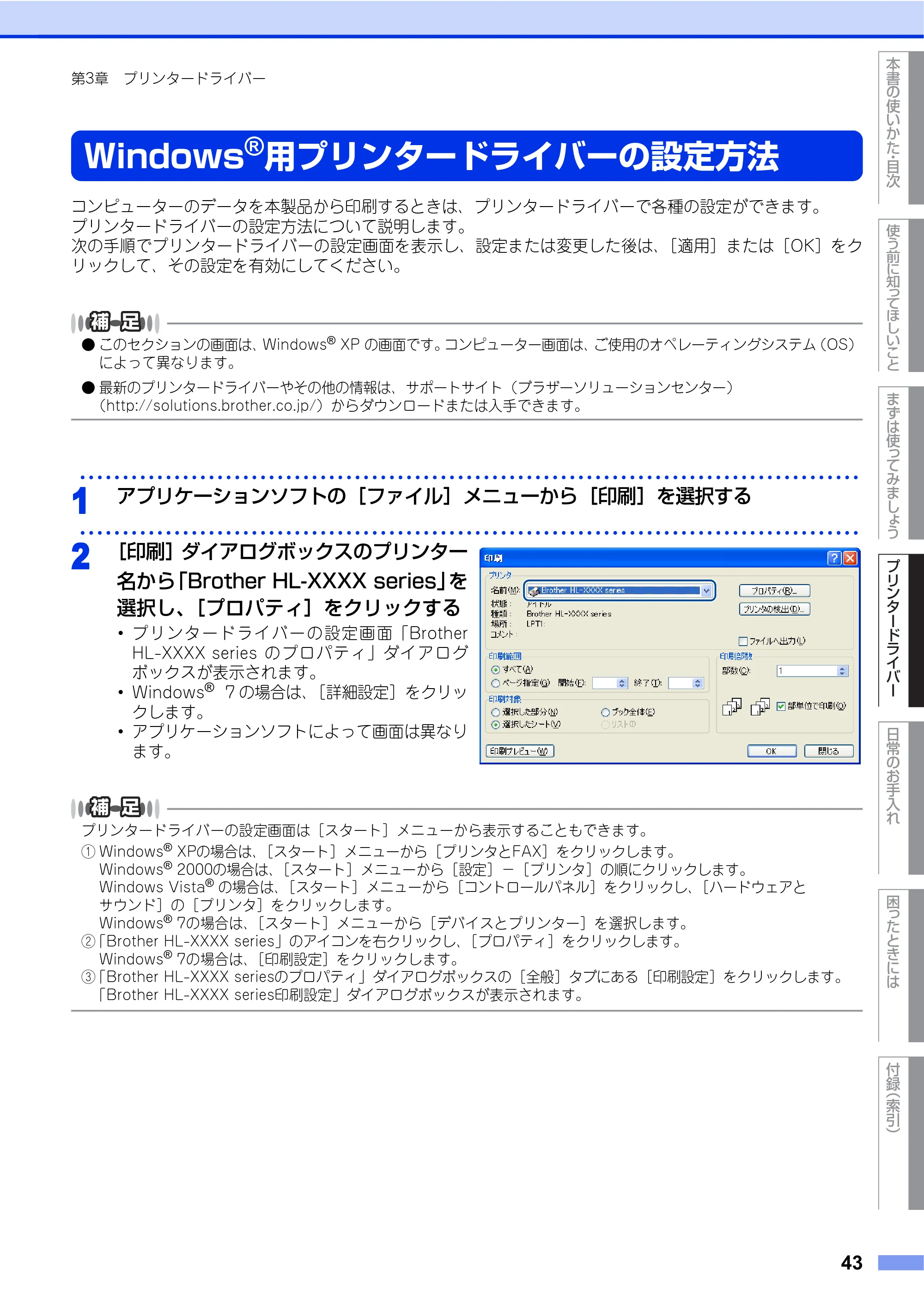

Windows
®
用プリンタードライバーの設定方法................... 43

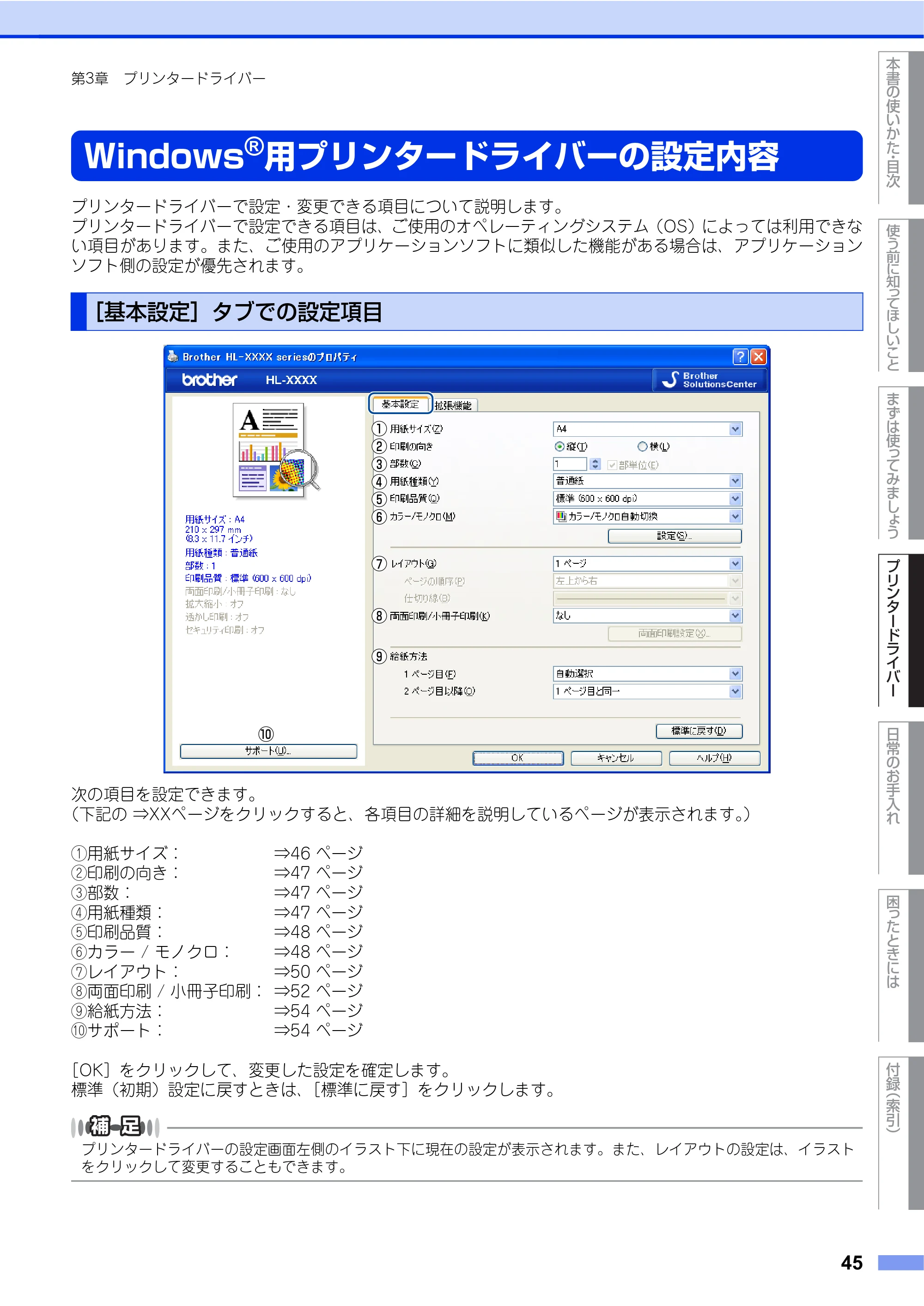

Windows
®
用プリンタードライバーの設定内容................... 45

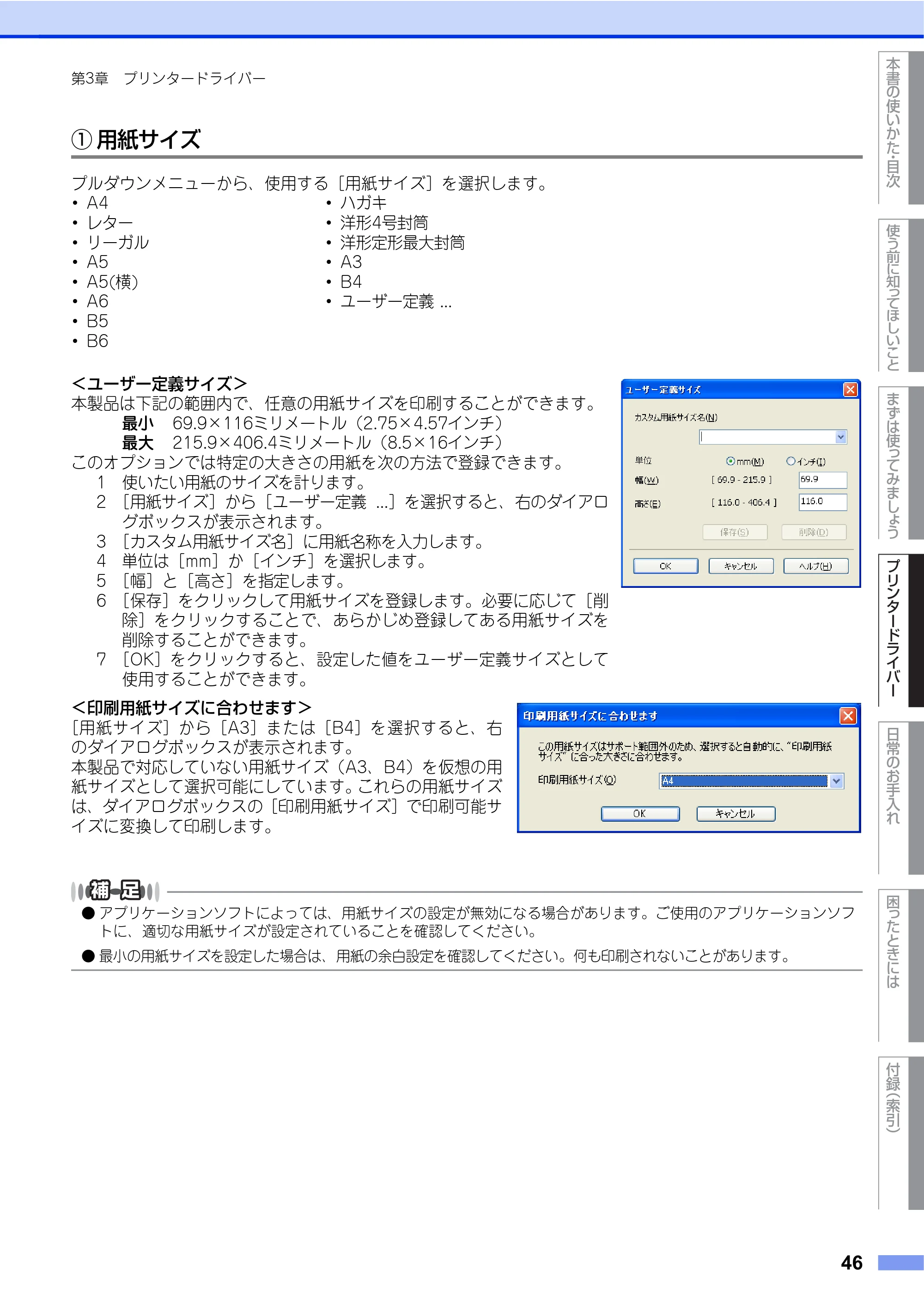

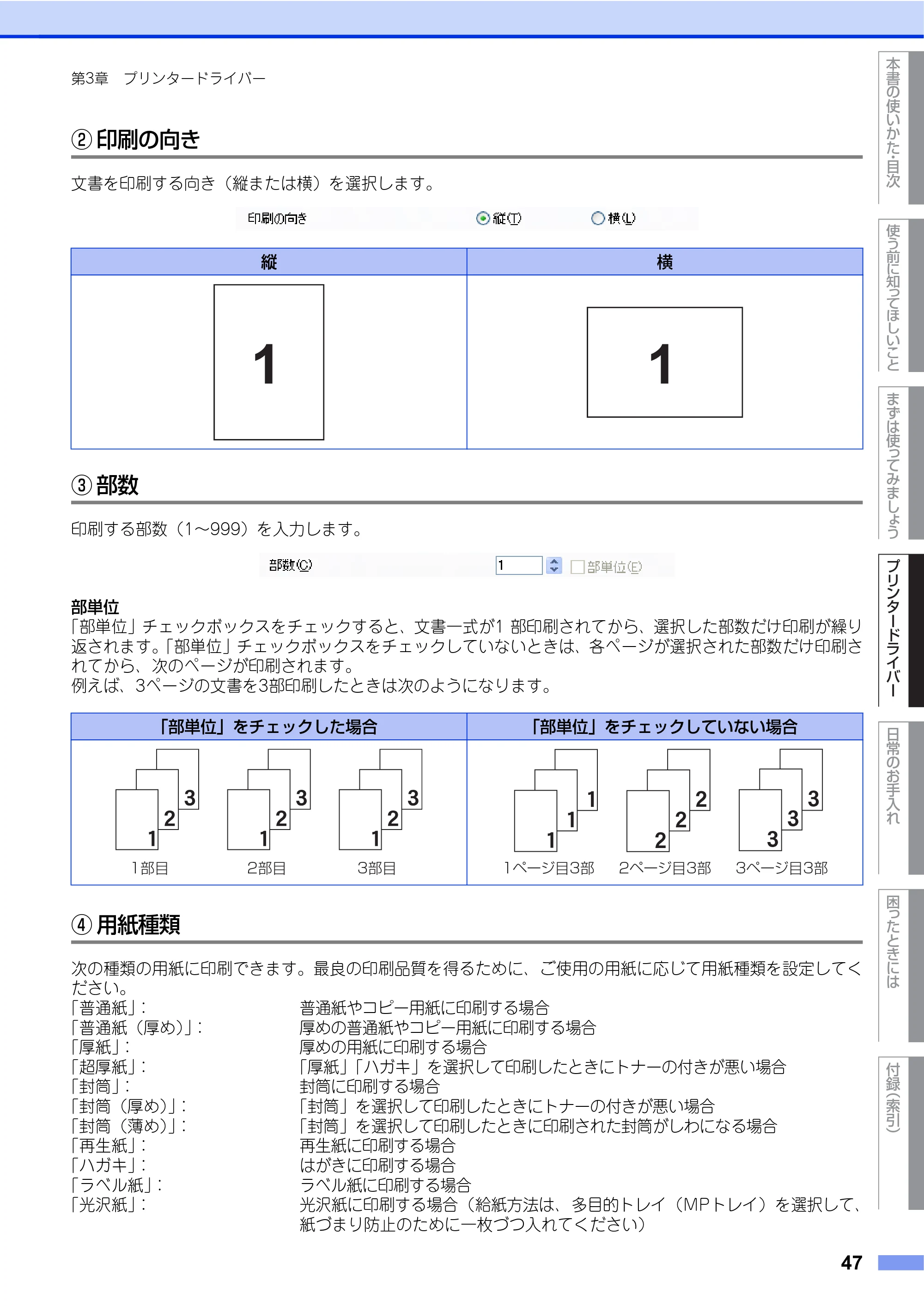

［基本設定］タブでの設定項目........................................................................... 45
［拡張機能］タブでの設定項目........................................................................... 55
［オプション］タブでの設定項目....................................................................... 66
Windows
®
用 BR-Script3 プリンタードライバーに

ついて .......................................................................................... 68
Windows
®
BR-Script3 プリンタードライバーを設定する......................... 68
ポートを選択する ................................................................................................ 69
フォントオプションを指定する......................................................................... 70
Windows
®
用 BR-Script3 プリンタードライバーの
設定内容 ...................................................................................... 71

［レイアウト］タブでの設定項目....................................................................... 71
［用紙 / 品質］タブでの設定項目....................................................................... 78
印刷状況を確認する（ステータスモニター）.......................... 79
ステータスモニターを起動する......................................................................... 79
本製品の状態を確認する .................................................................................... 80
Macintosh 用プリンタードライバーの設定方法.................. 81

Macintosh 用プリンタードライバーの設定内容.................. 83
［基本設定］画面での設定項目........................................................................... 83
［拡張機能］画面での設定項目........................................................................... 86
［レイアウト］での設定項目............................................................................... 88
［セキュリティ印刷］での設定項目 ................................................................... 89
印刷状況を確認する（ステータスモニター）.......................... 90

ステータスモニターを起動する......................................................................... 90
プリンタードライバーのアンインストール ............................ 93
Windows
®
用プリンタードライバーのアンインストール............................. 93
Macintosh 用プリンタードライバーのアンインストール............................ 93
第 4 章 日常のお手入れ................................................ 95
定期メンテナンス....................................................................... 95
本製品外部を清掃する ........................................................................................ 96

本製品内部を清掃する ........................................................................................ 98
コロナワイヤーの清掃 ..................................................................................... 101
ドラムユニットの清掃 ..................................................................................... 103
給紙ローラーの清掃 ......................................................................................... 107

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
5
本書の使い方・目次

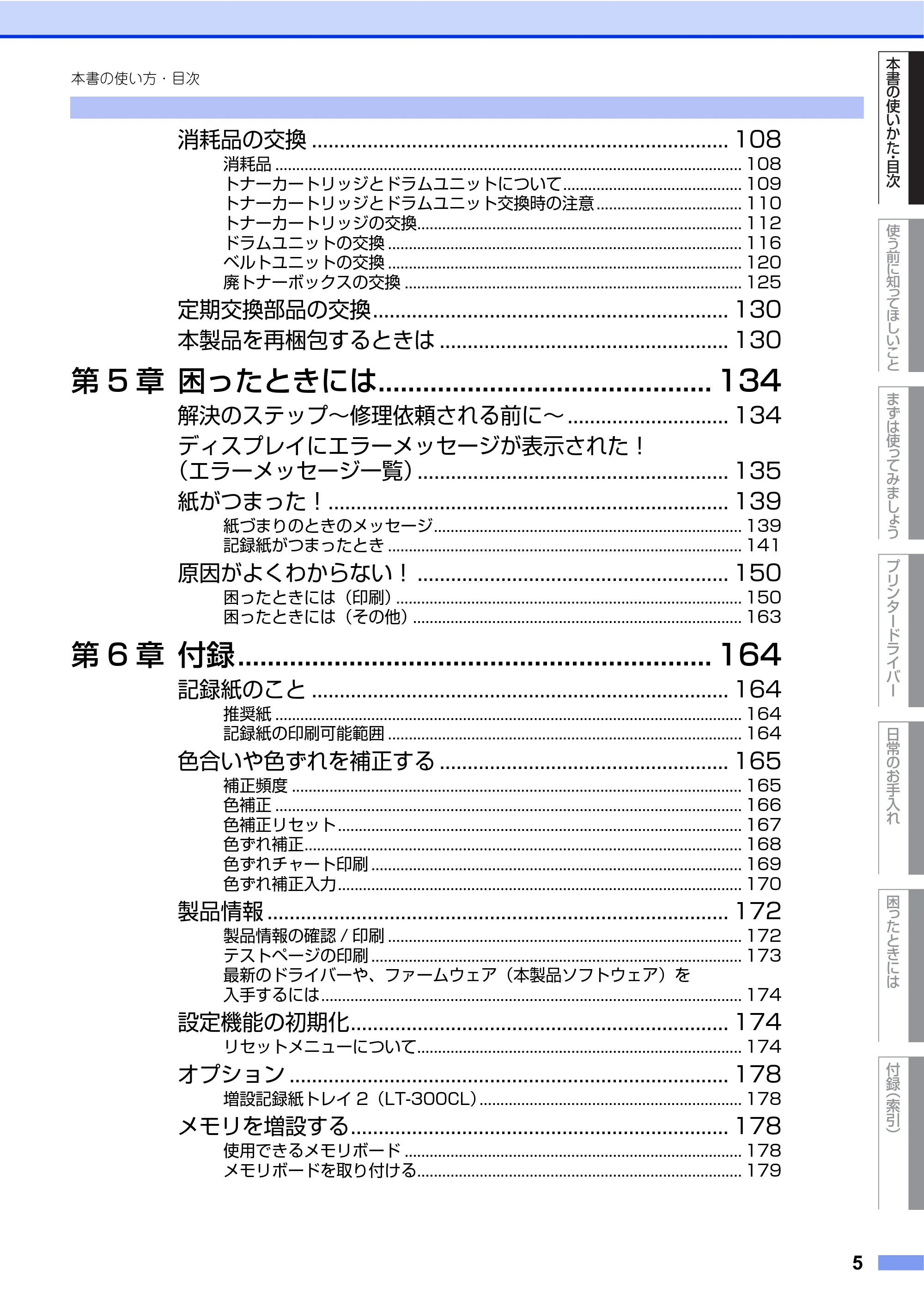

消耗品の交換 ........................................................................... 108
消耗品 ................................................................................................................ 108
トナーカートリッジとドラムユニットについて........................................... 109
トナーカートリッジとドラムユニット交換時の注意 ................................... 110
トナーカートリッジの交換.............................................................................. 112
ドラムユニットの交換 ..................................................................................... 116

ベルトユニットの交換 ..................................................................................... 120
廃トナーボックスの交換 ................................................................................. 125
定期交換部品の交換................................................................ 130
本製品を再梱包するときは .................................................... 130
第 5 章 困ったときには............................................. 134
解決のステップ～修理依頼される前に～ ............................. 134

ディスプレイにエラーメッセージが表示された！
（エラーメッセージ一覧）........................................................ 135
紙がつまった！........................................................................ 139
紙づまりのときのメッセージ.......................................................................... 139
記録紙がつまったとき ..................................................................................... 141
原因がよくわからない！ ........................................................ 150
困ったときには（印刷）................................................................................... 150

困ったときには（その他）............................................................................... 163
第 6 章 付録................................................................ 164
記録紙のこと ........................................................................... 164
推奨紙 ................................................................................................................ 164
記録紙の印刷可能範囲 ..................................................................................... 164

色合いや色ずれを補正する .................................................... 165
補正頻度 ............................................................................................................ 165
色補正 ................................................................................................................ 166
色補正リセット................................................................................................. 167
色ずれ補正......................................................................................................... 168

色ずれチャート印刷 ......................................................................................... 169
色ずれ補正入力................................................................................................. 170
製品情報 ................................................................................... 172
製品情報の確認 / 印刷 ..................................................................................... 172
テストページの印刷 ......................................................................................... 173

最新のドライバーや、ファームウェア（本製品ソフトウェア）を
入手するには..................................................................................................... 174
設定機能の初期化.................................................................... 174
リセットメニューについて.............................................................................. 174
オプション ............................................................................... 178
増設記録紙トレイ 2（LT-300CL）............................................................... 178

メモリを増設する.................................................................... 178
使用できるメモリボード ................................................................................. 178
メモリボードを取り付ける.............................................................................. 179

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
6
本書の使い方・目次

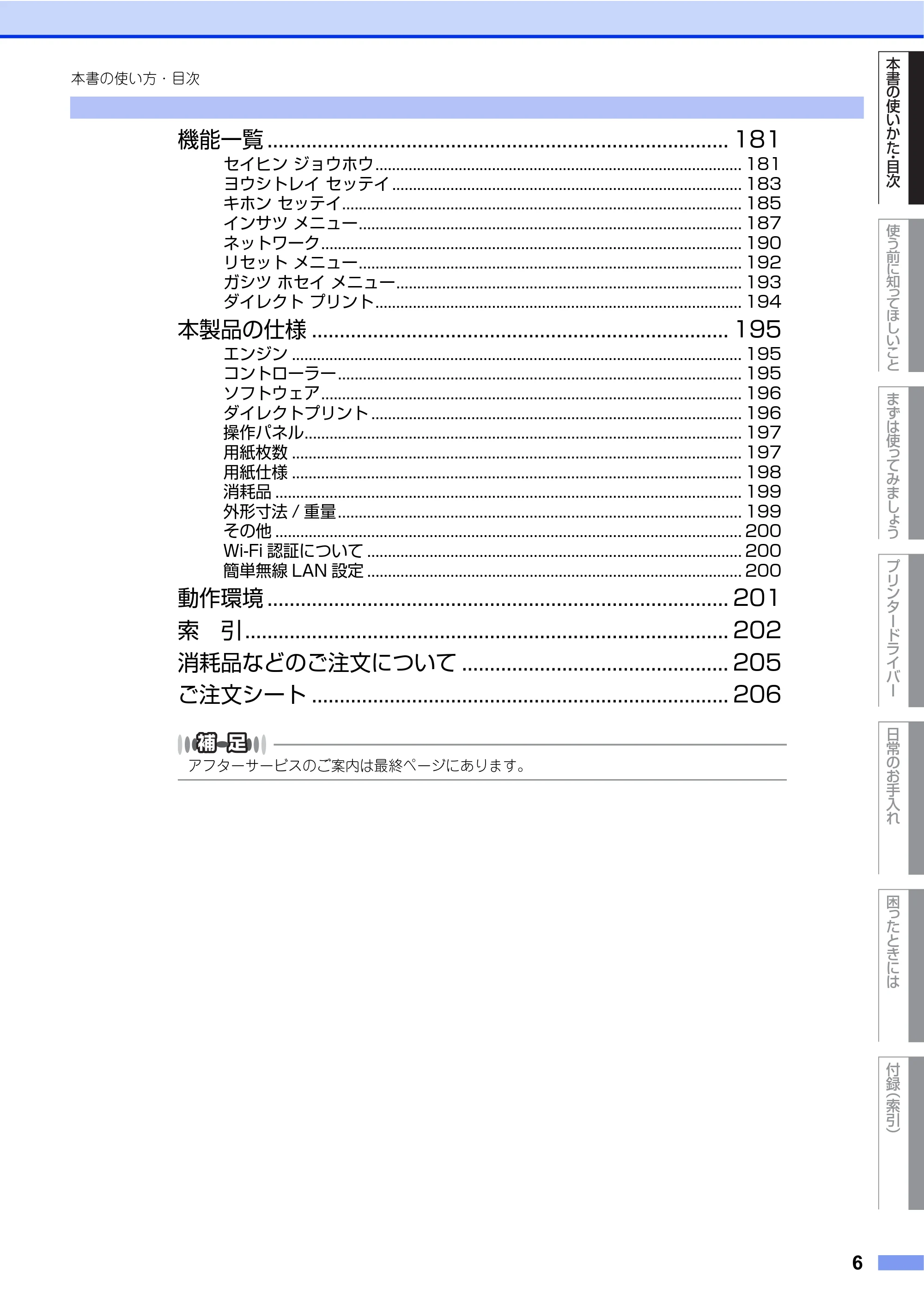

機能一覧 ................................................................................... 181
セイヒン ジョウホウ........................................................................................ 181
ヨウシトレイ セッテイ .................................................................................... 183
キホン セッテイ................................................................................................ 185
インサツ メニュー............................................................................................ 187

ネットワーク..................................................................................................... 190
リセット メニュー............................................................................................ 192
ガシツ ホセイ メニュー................................................................................... 193
ダイレクト プリント........................................................................................ 194
本製品の仕様 ........................................................................... 195

エンジン ............................................................................................................ 195
コントローラー................................................................................................. 195
ソフトウェア..................................................................................................... 196
ダイレクトプリント ......................................................................................... 196
操作パネル......................................................................................................... 197

用紙枚数 ............................................................................................................ 197
用紙仕様 ............................................................................................................ 198
消耗品 ................................................................................................................ 199
外形寸法 / 重量................................................................................................. 199

その他 ................................................................................................................ 200
Wi-Fi 認証について .......................................................................................... 200
簡単無線 LAN 設定 .......................................................................................... 200
動作環境 ................................................................................... 201
索 引 ....................................................................................... 202

消耗品などのご注文について ................................................ 205
ご注文シート ........................................................................... 206
アフターサービスのご案内は最終ページにあります。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
7
本書の使い方・目次
おすすめ機能
プリントで効率アップ
効率アップ におすすめ
仕分け作業は機械に
まかせましょう

• ページ順に 1 部ごとプリント ⇒ 45 ページ「［基本設定］

タブでの設定項目」
リサイクルでエコに協力
エコ におすすめ
リサイクルして有効に使いましょう ●消耗品の回収リサイクルに
ついて
⇒ 20 ページ「消耗品の回
収リサイクルについて」
用紙代を節約
節約、コスト削減 におすすめ
両面を有効に使って節約 ●両面プリント ⇒ 45 ページ「［基本設定］
タブでの設定項目」
⇒ 88 ページ「［レイアウ
ト］での設定項目」
複数の原稿を 1 枚にまとめて
プリントして節約

• レイアウトプリント ⇒ 45 ページ「［基本設定］

タブでの設定項目」

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
8
本書の使い方・目次
省エネで節約
⇒ 55 ページ「［拡張機能］
タブでの設定項目」
⇒ 74 ページ「⑤ 詳細設定」
⇒ 84 ページ「④ トナー節
約モード」
印字の質を少し下げてトナーを節約

• スリープモードに入る時間

を 設 定 す る〔ス リ ー プ モ ー
ド〕
⇒ 62 ページ「⑨ その他特
殊機能」
⇒ 74 ページ「⑤ 詳細設定」
⇒ 87 ページ「⑦ スリープ
までの時間」
電力消費をおさえて節約

• トナーを節約する〔トナー節

約モード〕
安心 におすすめ
制限で安心
勝手に設定変更されないように変更
を制限したい
⇒185 ページ「キホン セッ
テイ」
印刷された内容をプリンターの近く
の人に見られたくない

• 使用できる機能を制限する

〔セキュリティ印刷〕
⇒ 37 ペー ジ「セキ ュ リ
ティ印刷について」

• 設定変更できる機能を制限す

る〔設定ロック〕

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
9
本書の使い方・目次
本書の表記
本文中では、マークについて以下のように表記しています。
本書ならびに本製品の仕様は予告なく変更されることがあります。
ブラザー工業株式会社は、本書に掲載された仕様ならびに資料を予告なしに変更する権利を有します。また提
示されている資料に依拠したため生じた損害（間接的損害を含む）に対しては、出版物に含まれる誤植その他
の誤りを含め、一切の責任を負いません。
マークについて
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性
がある内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性や物的損害の
可能性がある内容を示しています。
本製品をお使いになるにあたって、守っていただきたいことがらを説明しています。
本製品の操作手順に関する補足情報を説明しています。
⇒ XXX ページ
「XXX」
参照先を記載しています。（XXX はページ、参照先）
「XXX」 かんたん設置ガイドの参照先を記載しています。（XXX はタイトル）
「XXX」 安全にお使いいただくためにの参照先を表しています。（XXX はタイトル名）

「XXX」 ユーザーズガイドネットワーク操作編の参照先を記載しています。（XXX はタイトル）
＜ XXX ＞ 操作パネル上のボタンを表しています。（XXX はボタン名）
「XXX」
液晶ディスプレイに表示される項目や入力文字などを表しています。（XXX は項目
名や入力文字）
編集ならびに出版における通告

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
10
使う前に知ってほしいこと
プリンターとして使用する前に
本製品をプリンターとして使用するには、付属のドライバー &ソフトウェアCD-ROMの中にあるプリンタード
ライバーをインストールする必要があります。
Microsoft Windows
®
をご利用の場合はプリンタードライバーのインストールも簡単にでき、印刷方向や用紙
のカスタムサイズの設定等ができます。
コンピューターとの接続やドライバーのインストール方法については、 かんたん設置ガイドを参照してく
ださい。
本製品は、高品質のレーザープリンターとしての特長を備えており、コンピューターからのデータを印刷する
ことができます。
ネットワーク環境では、ネットワークプリンターとして使用できます。
以下に、プリンターとしての特長を説明します。

• 高速 28 枚 / 分の印刷速度

ハイスピードなプリンティングを実現する28枚/分（A4サイズ）エンジンと、スムーズなデータ処理を実現す
る高速RISCチップを搭載しています。（印刷スピードは複雑なデータの場合など、印刷する内容によって異な
ります）
部数の多いドキュメント出力の場合や、複数の人が使用する状況、効率化が求められる現場でも、快適なプリ
ントアウトを実現できます。

• 高品質なカラードキュメント作成

高解像度2400dpi×600dpiにより、細かい文字もくっきりと、写真やイラストも美しくプリントアウトできます。

• 大容量 250 枚のトレイ給紙

250枚の普通紙がセット可能な記録紙トレイを標準装備しています。
さらにオプションの増設記録紙トレイ（LT-300CL）（500枚）をセカンドカセットとして装着することができ
ます。HL-4570CDWTには標準装備されています。
多目的トレイ（MPトレイ）（50枚）と合わせて、最大800 枚の給紙が可能です。

• Hi-Speed USB 2.0 標準装備

データの高速通信が可能なHi-Speed USB 2.0に対応しています。コンピューターの電源が入ったままでもUSB
ケーブルの抜き差しが可能なため、簡単かつ便利にコンピューターと接続できます。さらにインターフェイス
自動切替により、複数のコンピューターでの共有も容易です。

• 多様なネットワーク環境に対応

IEEE802.11b/gに準拠した無線LANに対応しています。
また高速大容量転送を実現する 10BASE-T/100BASE-TX 有線ネットワークをサポートし、Windows
®
や
Macintoshなどさまざまなネットワーク環境に対応しています。
さらにWindows
®
ではピアツーピア印刷にも対応しており、簡単にネットワーク印刷が実現できます。
自動インターフェイス選択機能
本製品には自動インターフェイス選択機能が搭載されています。受信したデータのインターフェイスに応じて、USBイン
ターフェイス、10BASE-T/100BASE-TXのネットワークが自動的に変更されます。
ドライバーをインストールする
プリンターとしての特長
1

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
11
第1章 使う前に知ってほしいこと

• ランニングコストを節約する分離型カラーカートリッジを採用

経済的な設計のトナーとドラムの分離型カートリッジを採用しています。トナーのみの交換ができるため無駄
がなく、標準トナーと大容量トナーによって、低ランニングコストを実現します。
※1
また、両面印刷機能やトナー節約機能で、さらに印刷コストを削減することができます。
※1： 印刷可能枚数はJIS X 6932（ISO/IEC 19798）規格に基づく公表値を満たしています。
（JIS X 6932（ISO/IEC 19798）とはカラー電子写真方式プリンター用トナーカートリッジの印刷枚数を測定す
るための試験方法を定めた規格です。）
※ 2： 製品同梱のトナーです。

• セキュリティ印刷

データ印刷時、設定したパスワードを本製品の操作パネルで入力しないと印刷できないようにします。書類の機密
保持に役立ちます。詳しくは ⇒37 ページを参照してください。

• ID 印刷

ログインユーザー名など印刷者のIDを記録紙に印刷することができます。印刷者を容易に特定でき、機密情報
の漏洩防止や無駄な印刷物の発見など印刷物の管理をすることに役立ちます。詳しくは ⇒ 58 ページを参照し
てください。

• 印刷枚数の制限

ユーザーごとにパスワードを割り当てて、印刷枚数を制限することで不要な出力を防止し、経費削減につなが
ります。
詳しくは、⇒ユーザーズガイドネットワーク操作編を参照してください。
トナー 印刷可能枚数
※ 1
色
標準トナー
※2
TN-390BK 約2,500 枚 ブラック
TN-390C
TN-390M
TN-390Y
約1,500 枚
シアン
マゼンタ
イエロー
大容量トナー TN-395BK 約4,000 枚 ブラック
TN-395C
TN-395M
TN-395Y
約3,500 枚 シアン
マゼンタ
イエロー

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
12
第1章 使う前に知ってほしいこと

各部の名称とはたらき

各部の名称

上面排紙トレイ排紙ストッパー
操作パネル
（液晶ディスプレイの
角度を調整できます）
USBメモリ差込口
フロントカバー
リリースボタン
フロントカバー
多目的トレイ
（MPトレイ）
バックカバー
（背面排紙トレイ）
電源コード差込口
電源スイッチ
記録紙トレイ
10BASE-T/
100BASE-TX
ポート
DIMMカバー
USBポート

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
13
第1章 使う前に知ってほしいこと
操作パネルの名称とはたらき
2列16文字以内で、現在の設定内容、操作
方法を案内するメッセージなどが表示さ
れます。
長いメッセージはスクロール表示します。
液晶ディスプレイ
本製品の印刷データ状態を
表します。
Dataランプ（緑色）
本製品のエラー状態を
表します。
エラーランプ（橙色）
モード、メニューおよび
設定値（番号）を切り替え
ます。
－ボタン
Cancelボタン
１つ前の階層メニューに
戻ります。
Backボタン
モード、メニューおよび
設定値（番号）を切り替え
ます。
＋ボタン
OKボタン
･
･
メニュー表示に切り替
えます。
選択したモード、
メニューおよび設定値
（番号）を確定します。
Secureボタン
セキュリティ印刷メニュー
を表示します。
･
･
･
エラーメッセージを
解除します。
印刷を一時停止したり、
再開したりします。
再印刷（リプリント）
メニューを表示します。
（4 秒以上押します。）
･
･
･
印刷中の印刷データを
キャンセルして、印刷を
停止します。
設定メニュー、セキュリ
ティ印刷メニュー、再印
刷（リプリント）メニュー、

ダイレクト印刷メニュー
を終了します。
エラーメッセージを解除
します。
Goボタン

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
14
第1章 使う前に知ってほしいこと
本製品の状態を操作パネル上のランプで、点灯/点滅/消灯によって表します。
ランプについて
ランプの表示 本製品の状態
消灯
電源スイッチがOffになっている、メモリに印刷データがない状態、または
スリープの状態です。
緑 点滅
印刷データを受信中、データを処理中、印刷中またはジョブキャンセル中
です。
緑 点灯
メモリに印刷データがある状態。
橙 点滅
本製品に問題が発生しています。
消灯
本製品は正常に動作しています。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
15
第1章 使う前に知ってほしいこと
液晶ディスプレイ
液晶ディスプレイは現在の本製品の状態やメニューの内容を表示します。操作パネルのボタンを押すと、液晶
ディスプレイの表示が切り替わります。
本製品に問題が発生した場合は、その内容に応じてエラーメッセージを表示し、お客様に処置を取っていただ
くよう促します。エラーメッセージについての詳細は⇒134 ページ「第5章 困ったときには」を参照してください。
液晶ディスプレイにはバックライトを採用しています。離れた場所からでも本製品の状態をひと目で確認でき
ます。
通常操作中、液晶ディスプレイには現在の本製品の状態を示すメッセージが表示されます。
設定メニュー操作中にボタン操作がない状態で一定時間（30秒）が経過した場合は、自動的に「インサツデキ
マス」表示に戻ります。
バックライト
液晶ディスプレイの表示 本製品の状態
消灯
電源OFF
スリープ状態
ディープスリープ状態
点灯
待機中
印刷中
印刷準備中
ジョブキャンセル中
本製品に問題が発生
メニューの設定
再印刷の設定
セキュリティ印刷メニューの設定

ダイレクト印刷メニューの設定
一時停止
メッセージ
4 個の ■（□）マークは、左から順にブラック（K）、イエロー（Y）、マゼン
タ（M）、シアン（C）のトナーカートリッジの状態を表示します。
■ と □ が交互に点滅すると、該当する位置の色のトナーの寿命が残り少ない
ことを示します。トナーが交換時期になると、■が表示されなくなります。
マークは、本製品の電波状態（無線LAN設定の場合）を4つの段階で表示
します。（ 無し、 弱い、 中、 強い）
エラーが発生した場合、1行目にエラーの内容が表示されます。
2行目にエラーの解決方法が表示されます。
عععععععععععععععع
㨼㩧㩅㩌㩍㩨㩁㩙㩇
-;/%
㩀㩔㩨㨺㩀㩨㨻㨼㩍㨼㩙㩇
㩖㩥㩧㩎㩀㩔㩨㨺㨰㩎㩆㩨㩍㩂

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
16
第1章 使う前に知ってほしいこと
ステータスメッセージ
通常動作中に表示されるステータスメッセージを下記の表に示します。
※1： 無線LANが有効に設定されているときは、本製品はディープスリープ状態にはなりません。
無線 LAN を無効に設定したい場合は、［ムセン LAN ユウコウ］の設定を Off に変えてください。⇒ユーザーズガイド
ネットワーク操作編を参照してください。
※ 2： スリープ状態よりも、さらに電力消費をおさえることができます。
ステータスメッセージ 内容
レイキャクチュウ 冷却中です。（印刷データの受信は可能です。）
キャンセル ジョブをキャンセル中です。
ムコウ データ ジュシン BR-Script3を使用して処理された印刷データを無視しています。
イチジ テイシ 印刷を一時停止中です。（＜Go＞を押すと再開されます。）
オマチクダサイ ウォームアップ中です。（印刷データの受信は可能です。）
インサツチュウ 現在印刷中です。
インサツデキマス 印刷できる状態です。
スリープ スリープ状態です。

ディープスリープ
※1
ディープスリープ状態
※2
です。スリープ状態のとき、ある程度の間デー
タを受信しないと、自動的に電源がオフに近い状態になります。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
17
第1章 使う前に知ってほしいこと
ボタンの操作
操作パネル上のボタン＜Back＞＜＋＞＜OK＞＜－＞＜Secure＞＜Cancel＞＜Go＞を使って、本製品の基本
操作や各種の印刷設定の変更ができます。
（Go）
･ 印刷中に＜Go＞を押すと、印刷を一時的に停止します。再度＜Go＞を押すと印刷を再開します。
･ 設定メニューの最後の項目（設定値）を確定するときは、＜ Go ＞を押します。設定の変更が終了すると、「イ
ンサツデキマス」表示に戻ります。
･ 本製品のメモリ内に印刷データが残っている場合（Dataランプが点灯）は、＜Go＞を押すと残っている印刷
データを印刷します。
･ エラーによっては、＜Go＞を押して解除できるものがあります。操作パネルの指示に従ってください。ま
た、解除できないエラーについては、⇒134 ページ「第5章 困ったときには」を参照し、エラーを解除して
ください。
･ ＜Go＞を4秒以上押すと、再印刷（リプリント）モードに切り替わります。詳細は ⇒39 ページ「再印刷（リ
プリント）について」を参照してください。

･ デモ印刷をする。

• 選択された設定値は、液晶ディスプレイの右端に「＊」が表示されます。現在の設定値に「＊」が表示されるため、設

定の状態がひと目で分かります。

• 一時停止中に残りの印刷データが不要になった場合には、＜Cancel＞を押します。残りの印刷データをキャンセルし、

「インサツデキマス」表示に戻ります。
（Cancel）
･ ＜Cancel＞を押すと、データの処理や印刷の処理をキャンセルできます。液晶ディスプレイには処理が終了す
るまで、1行目：「キャンセル」2行目：「インサツヲ チュウシシマス」と表示されます。
･ すべての印刷データを削除するには、約4秒間＜Cancel＞を押したままの状態にし、液晶ディスプレイに、
1行目：「ジョブキャンセル(スベテ)」2行目：「インサツヲ チュウシシマス」と表示されたら＜Cancel＞か
ら指を離します。
･ 印刷データのキャンセルが終了すると「インサツデキマス」表示に戻ります。
･ 設定メニューの表示中に＜Cancel＞を押すと、設定メニューをキャンセルし、「インサツデキマス」表示に
戻ります。
･ エラーによっては、＜Cancel＞を押して解除できるものがあります。
（Secure）
パスワードで保護された保護データを印刷したい場合には、＜Secure＞を押してください。
詳細は ⇒37 ページ「セキュリティ印刷について」を参照してください。

/ （＋ / －）

• 設定メニューの切替

「インサツデキマス」と表示されているときに＜＋＞または＜－＞を押すと、液晶ディスプレイに設定メニュー
が表示されます。
＜＋＞または＜－＞を押すと、前後の設定メニューに切り替えることができます。
目的の設定メニューが表示されるまで、＜＋＞または＜－＞を押し続けます。

• 設定値（番号）の入力

2通りの方法で、設定値（番号）を入力できます。
＜＋＞を1回押すごとに次の設定値（1ずつ増加）、＜－＞を押すごとに1つ前の設定値（1ずつ減少）に変更できます。
＜＋＞または＜－＞を押し続けると、より速く変更できます。
目的の設定値（番号）が表示されたら、＜OK＞を押して確定します。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
18
第1章 使う前に知ってほしいこと
（Back）
･「インサツデキマス」と表示されているときに＜Back＞を押すと、液晶ディスプレイに設定メニューが表示
されます。
･ ＜Back＞を押すと、1つ前の階層に戻ります。
･ 番号入力中に＜Back＞を押すと、1つ上の桁を選択できます。
･「＊」の表示されていない（＜ OK ＞を押して確定していない）ときに＜ Back ＞を押すと、設定を変更せずに
1つ前の階層に戻ります。
（OK）
･「インサツデキマス」と表示されているときに＜OK＞を押すと、液晶ディスプレイに設定メニューが表示さ
れます。
･ ＜OK＞を押すと、表示された設定メニューや設定値を確定します。設定を変更したあと、「ウケツケマシタ」
と表示されます。その後、1つ前の階層に戻ります。
選択された設定値は、液晶ディスプレイの右端に「＊」が表示されます。現在の設定値に「＊」が表示されるため、設定
の状態がひと目で分かります。
例：「MP トレイ ノミ」に設定する場合
初期設定は「ジドウ」です。
･･･････････････････････････････････････････････････････････････････････････････････････････

1
＜＋＞または＜－＞を押す
モードメニューが表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
＜＋＞または＜－＞を押して「ヨウシトレイ セッテイ」を
選択し、＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
＜＋＞または＜－＞を押して「トレイ センタク」を選択し、
＜OK＞を押す
ɥ
ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩈㨼㩕㩧㩆㩨㨸㨽㩘㨽
عععععععععععععععع
㨼㩧㩅㩌㩍㩨㩁㩙㩇
-;/%
ɥ
㩠㨽㩆㩎㩤㨼㩈㨹㩍㨼
㩎㩤㨼㩈㩧㩊㩂ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩠㨽㩆㩎㩤㨼㩈㨹㩍㨼
ɥ
㩎㩤㨼㩈㩧㩊㩂
㩆㩨㩎㩨㨽
㩠㨽㩆㩎㩤㨼㩈㨹㩍㨼
㩎㩤㨼㩈㩧㩊㩂

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
19
第1章 使う前に知ってほしいこと
･･･････････････････････････････････････････････････････････････････････････････････････････

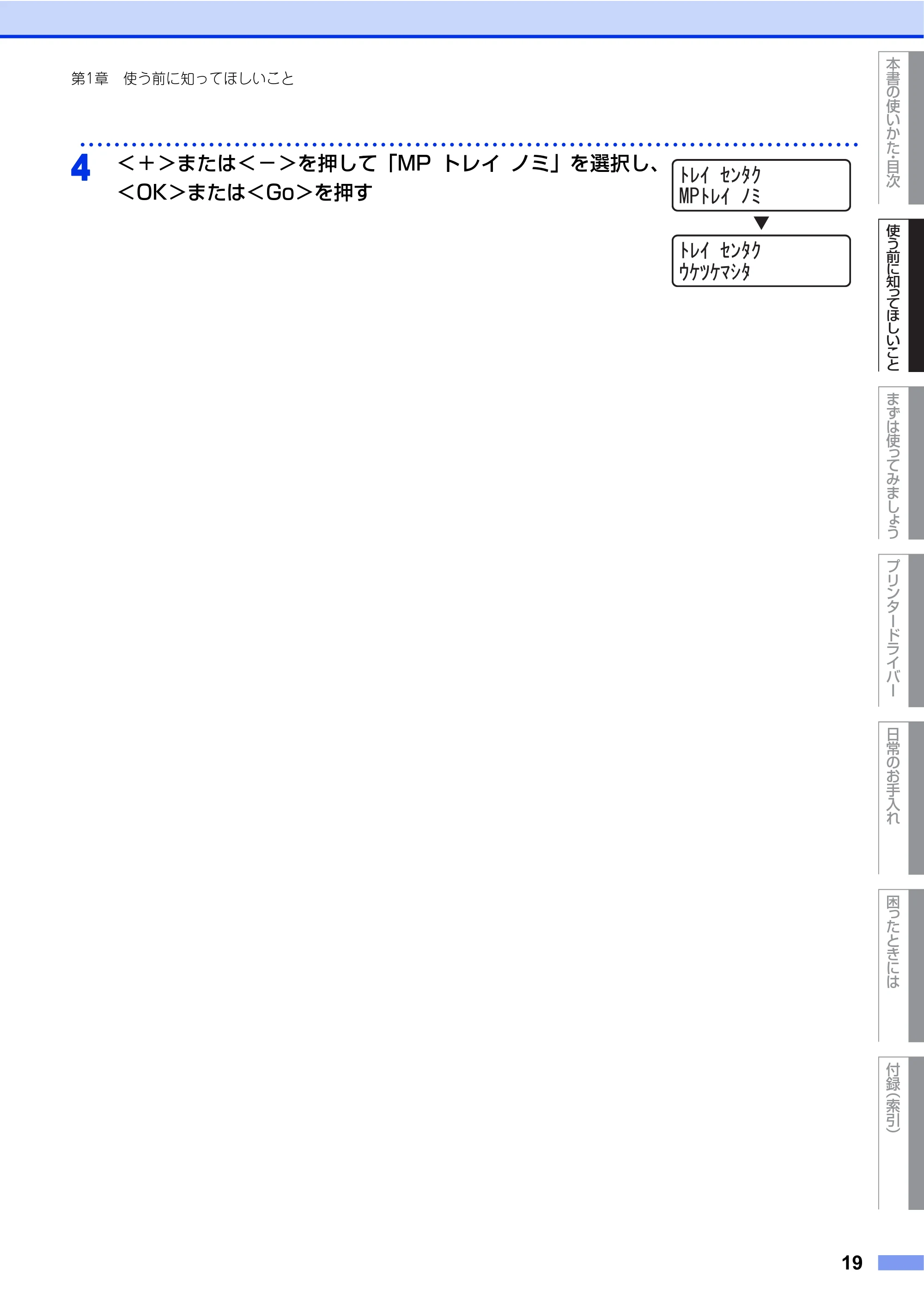

4
＜＋＞または＜－＞を押して「MP トレイ ノミ」を選択し、
＜OK＞または＜Go＞を押す
ɥ
㩎㩤㨼㩈㩧㩊㩂
㨽㩃㩌㩃㩙㩆㩊
㩎㩤㨼㩈㩧㩊㩂
/2㩎㩤㨼㩓㩚

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
20
第1章 使う前に知ってほしいこと
リサイクル・廃棄のこと
ブラザーでは環境保護に対する取り組みの一環として消耗品のリサイクルに取り組んでおります。使い終わり
ましたブラザー製消耗品の回収にご協力をお願いいたします。詳しくはホームページを参照してください。
回収対象となる消耗品

• トナーカートリッジ ・ ドラムユニット ・ ベルトユニット ・ 廃トナーボックス

http://brother.jp/product/support_info/printer/recycle/index.htm
本製品を廃棄する場合は、使用される環境により処理方法が異なります。
事業所 ：産業廃棄物処理業者に委託してください。
一般家庭：お住まいの地方自治体の条例に従って廃棄してください。詳しくは、各自治体にお問い合わせく
ださい。
消耗品の回収リサイクルについて
本製品の廃棄について
ブラザー 回収

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
21
まずは使ってみましょう
記録紙の基本
基本的な記録紙のセットの流れを説明します。手順の詳細については、参照先をご確認ください。
記録紙セットの流れ
トレイの場所やセットできる記録紙の種類などを確認して、記録紙を準備します。
⇒ 22 ページ「セットできる記録紙」 ⇒ 23 ページ「使用できない記録紙」
STEP 1 セットできるトレイと記録紙を確認する
記録紙トレイまたは多目的トレイ（MP トレイ）にセットします。正しくセットされていない場合、紙
づまりや故障の原因になりますので、十分にご注意ください。
⇒ 24 ページ「記録紙トレイに記録紙をセットする」
⇒ 27 ページ「多目的トレイ（MP トレイ）に記録紙をセットする」
STEP 2 記録紙をセットする
本製品で設定されている記録紙の種類やサイズ（お買い上げ時は「普通紙」「A4」）と実際にセットし
た記録紙の種類やサイズをあわせるため、必要に応じて本製品の設定を変更します。
設定した内容は次に変更するまで保存されるので、セットした記録紙と本製品の設定内容があっている

かを必要に応じて確認してください。
⇒ 29 ページ「セットした記録紙にあわせて本製品の設定を変更する」
STEP 3 セットした記録紙にあわせて本製品の設定を変更する（必要に応じて）
2

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
22
第2章 まずは使ってみましょう
本製品では、以下の表に記載されている種類、サイズ、枚数の記録紙をセットできます。また、記録紙トレイと
多目的トレイ（MPトレイ）の他に、オプションの増設記録紙トレイ（LT-300CL）を増設することにより、最
大800枚（80g/m
2
の普通紙の場合）セットできます。
※1：⇒26 ページ「はがきに印刷する場合」
※2：⇒28 ページ「封筒に印刷する場合」

• 宛名ラベルは、レーザープリンター用の物をお使いください。
• 印刷品質を得るために、たて目用紙を使用することをお勧めします。
• 特殊なサイズや種類の記録紙を使用する場合は、最初に印字テストを行ってください。
• 上面排紙トレイに一度に排紙できる枚数は普通紙（80g/m

2
紙）の場合、約150枚です。
セットできる記録紙
トレイ名称 記録紙の種類 記録紙のサイズ 枚数（80g/m
2
）
標準記録紙トレイ
（トレイ1）
普通紙、普通紙（厚め）
（60g/m
2
～105g/m
2
）
再生紙
はがき
※1
（30枚）
A4
USレター
B5（ISO/JIS）
A5
A5（横置き）
B6（ISO/JIS）
A6
はがき（同等品）
250枚
多目的トレイ
（MPトレイ）
普通紙、普通紙（厚め）
（60g/m
2
～105g/m
2
）
超厚紙（105g/m
2
～163g/m
2
）
再生紙
はがき
※1
（10枚）
ラベル紙
封筒
※2
（洋形4号）（3枚）
光沢紙
ユーザー定義サイズ
（幅69.8～216.0mm
長さ116.0～
406.4mm）
50枚
増設記録紙トレイ
（トレイ2）
普通紙、普通紙（厚め）
（60g/m
2
～105g/m
2
）
再生紙
A4
USレター
B5（ISO/JIS）
A5
B6（ISO/JIS）
500枚

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
23
第2章 まずは使ってみましょう
次のような記録紙は絶対に使用しないでください。印刷品質の低下と本製品にダメージを与えるおそれがあり
ます。これらの紙を使用した結果、生じた製品の故障・破損については保証またはサービス契約対象外となり
ますので、ご注意ください。
使用できない記録紙
･ インクジェット紙
･ ノーカーボン紙
･ 化学紙（ラミネート紙など）
･ ミシン目の入った記録紙
･ 極端に滑らかな記録紙
･ 極端にざらつきのある記録紙
･ 極端に薄い記録紙
･ カールしている記録紙
カールしている場合は、まっすぐにしてからご使用ください。カールしたままの記録紙をご使用になります
と、紙づまりなどの原因になります。
･ 折り目やしわのある記録紙
･ ホチキスや付箋のついている記録紙
･ 指定された坪量を超える記録紙
･ 穴のあいた記録紙（ルーズリーフなど）
･ 酸性、アルカリ性の記録紙
中性紙をお使いください。
･ よこ目用紙
紙づまりや複数枚の記録紙が一度に送られる原因になります。
･ 湿っている記録紙や印刷済みの記録紙
紙づまりや故障の原因になります。

･ アイロン転写用紙
使用できない封筒
下記のような封筒は使用しないでください。
･ 破れ、反り、しわのある封筒
･ 極端に光沢のある封筒、表面がすべりやすい封筒
･ 留め金、スナップ、ひもなどが付いた封筒
･ 粘着加工を施した封筒
･ 袋状加工の封筒
･ 折り目がしっかりついていない封筒
･ エンボス加工の封筒
･ レーザープリンターで一度印刷された封筒
･ 内部が印刷された封筒
･ 一定に積み重ねられない封筒
･ プリンターの印刷可能用紙坪量指定を超える用紙で製造されている封筒
･ 作りが不良で、端部がまっすぐでなかったり、一貫して四角になっていない封筒
･ 透明な窓付、穴付、くりぬき付、ミシン目付などの封筒
･ タテ形（和形）の封筒
使用できない記録紙

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
24
第2章 まずは使ってみましょう
■いろいろな種類の封筒を同時にセットしないでください。紙づまりや給紙ミスを起こす恐れがあります。
■正しく印刷するには、アプリケーションソフトでの用紙サイズの設定とトレイにセットされた記録紙のサ
イズの設定を同じにしてください。
ほとんどの封筒は印刷できますが、封筒の仕上りによっては、給紙や印刷品質に問題が起こる場合があります。
レーザープリンター用の高品質の封筒を購入してください。
たくさんの封筒を購入する前に、必ず少部数を印刷して正しく印刷されることを確認してから購入してください。
特に推奨する封筒のメーカーはありません。「使用できない封筒」以外の印刷に適した封筒をお選びください。
■記録紙は数回に分けて入れてください。一度にたくさん入れると紙づまりや給紙ミスの原因になります。
■種類の異なる記録紙を一緒にセットしないでください。
■記録紙ガイドが記録紙のサイズに正しくセットされていることを確認してください。正しくセットされて
いないと、印刷時にトレイ内で記録紙がずれ、故障の原因になります。

記録紙トレイに記録紙をセットする
･･･････････････････････････････････････････････････････････････････････････････････････････
1
記録紙トレイを本製品から完全に引き出す
注 意
イラストのグレーの部分には触らないでください。ローラーが高速で回転している場合があります。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
25
第2章 まずは使ってみましょう
･･･････････････････････････････････････････････････････････････････････････････････････････
2
緑色の記録紙ガイドをつまみな
がらスライドさせて、使用する
記録紙の表示位置に合わせる
･･･････････････････････････････････････････････････････････････････････････････････････････
3
紙づまりや給紙ミスを防ぐために、記録紙を
よくさばく
･･･････････････････････････････････････････････････････････････････････････････････････････
4
印字面を下にして記録紙トレイに入れる
･ 記録紙がトレイの中で平らになっていること、▼ ▼ ▼
マークより下の位置にあることを確認してください。
･ 記録紙ガイドとセットした用紙サイズがしっかりと合っ

ていることを確認してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
5
記録紙トレイを本製品に戻す
･･･････････････････････････････････････････････････････････････････････････････････････････
6
排紙ストッパーを開く
■印刷された用紙が、上面排紙トレイから滑り落ちない
ように排紙ストッパーを開いてください。
■排紙ストッパーを開かない場合には、本製品から出て
きた用紙をすぐに取り除くことをおすすめします。
記録紙ガイド
排紙ストッパー

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
26
第2章 まずは使ってみましょう

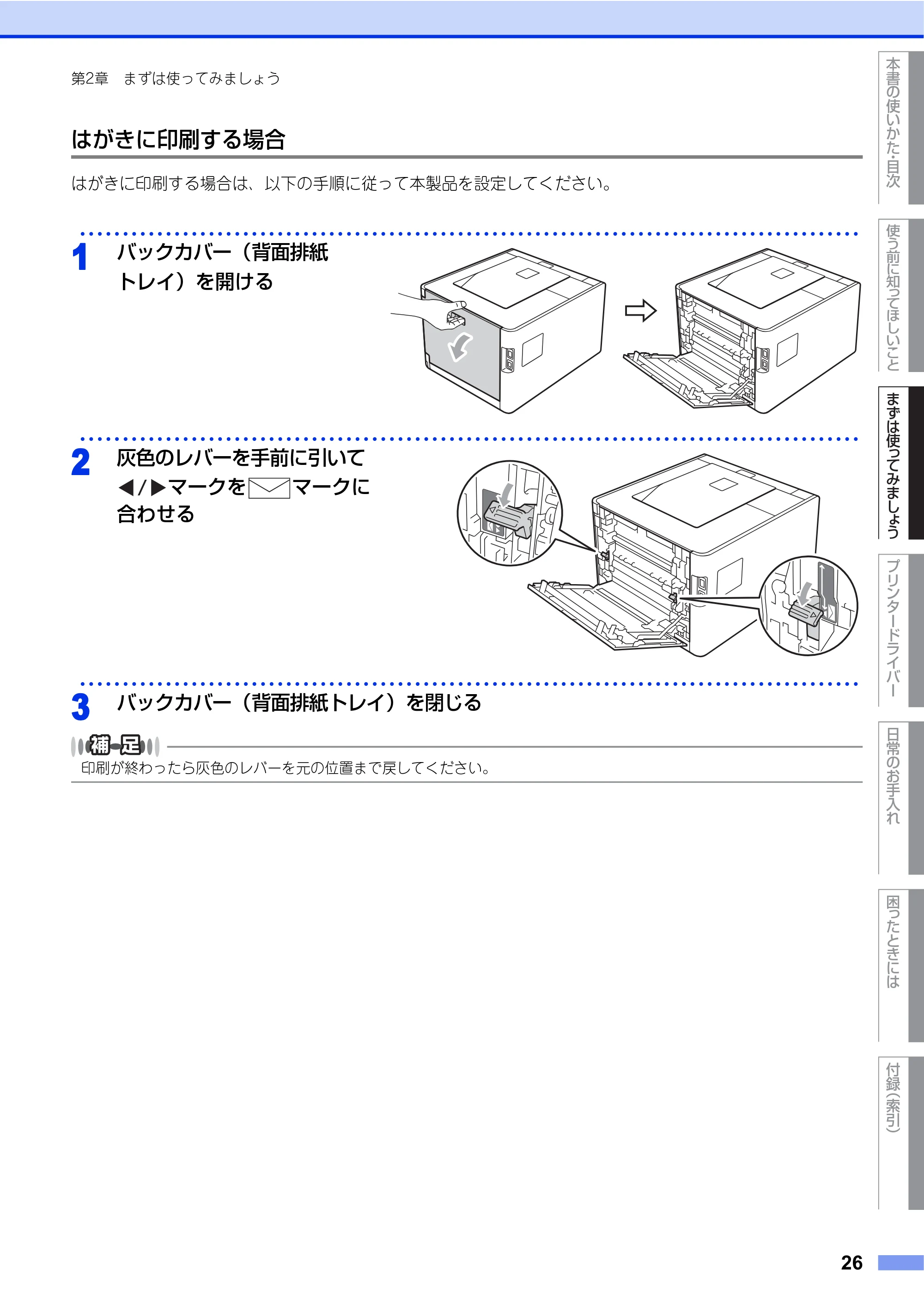

はがきに印刷する場合
はがきに印刷する場合は、以下の手順に従って本製品を設定してください。
印刷が終わったら灰色のレバーを元の位置まで戻してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
バックカバー（背面排紙
トレイ）を開ける
･･･････････････････････････････････････････････････････････････････････････････････････････
2
灰色のレバーを手前に引いて
マークを マークに
合わせる
･･･････････････････････････････････････････････････････････････････････････････････････････
3
バックカバー（背面排紙トレイ）を閉じる
/

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
27
第2章 まずは使ってみましょう
超厚紙、ラベル紙、封筒、光沢紙は、多目的トレイ（MPトレイ）にセットしてください。
多目的トレイ（MPトレイ）に記録紙をセットする
･･･････････････････････････････････････････････････････････････････････････････････････････
1
多目的トレイ（MPトレイ）を開ける
･･･････････････････････････････････････････････････････････････････････････････････････････
2
用紙ストッパーを引き出し、開く
･･･････････････････････････････････････････････････････････････････････････････････････････
3
排紙ストッパーを開く
■印刷された用紙が、上面排紙トレイから滑り落ちないよう
に排紙ストッパーを開いてください。
■排紙ストッパーを開かない場合には、本製品から出てきた

用紙をすぐに取り除くことをおすすめします。
･･･････････････････････････････････････････････････････････････････････････････････････････
4
印字面を上にして記録紙を入れる

• 用紙は用紙ガイドの両側にあるマーク①より下に

収まるように入れてください。ただし、封筒は最
大3枚まで、厚紙は最大25枚(163g/m
2
/43lb)ま
で入れてください。紙づまりを起こす恐れがあり
ます。

• 用紙の先端をマーク②の位置に合わせてください。
• 光沢紙の場合は、紙づまり防止のために一枚づつ

入れてください。
･･･････････････････････････････････････････････････････････････････････････････････････････
5
用紙ガイドを記録紙に合わせる
多目的トレイ
（MPトレイ）
用紙ストッパー
排紙ストッパー
①
②
用紙ガイド

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
28
第2章 まずは使ってみましょう

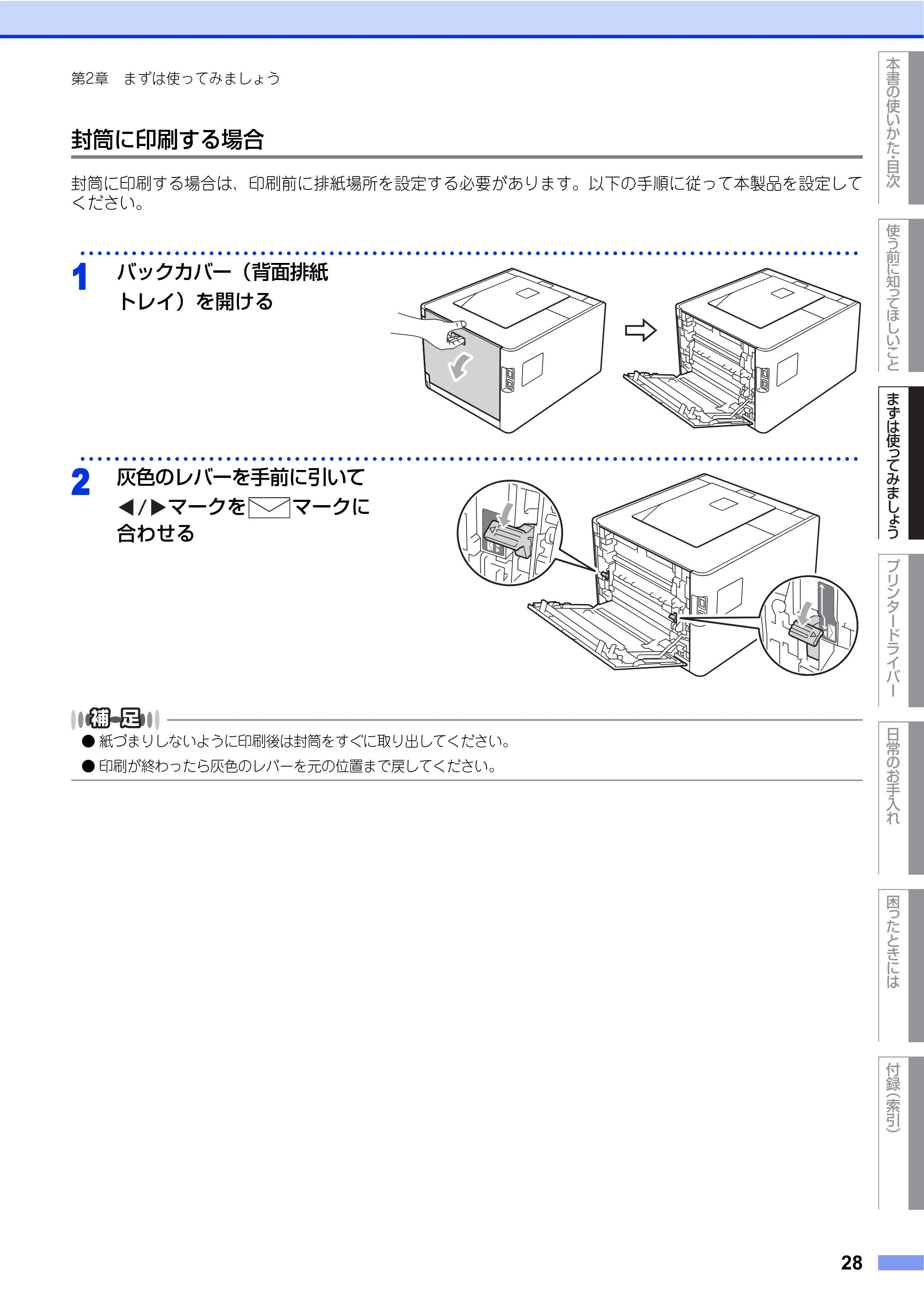

封筒に印刷する場合
封筒に印刷する場合は、印刷前に排紙場所を設定する必要があります。以下の手順に従って本製品を設定して
ください。

• 紙づまりしないように印刷後は封筒をすぐに取り出してください。
• 印刷が終わったら灰色のレバーを元の位置まで戻してください。

･･･････････････････････････････････････････････････････････････････････････････････････････
1
バックカバー（背面排紙
トレイ）を開ける
･･･････････････････････････････････････････････････････････････････････････････････････････
2
灰色のレバーを手前に引いて
マークを マークに
合わせる
/

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
29
第2章 まずは使ってみましょう
本製品で設定されている記録紙の種類やサイズ（お買い上げ時は「普通紙」「A4」）と実際にセットした記録紙
の種類やサイズをあわせるため、必要に応じて本製品の設定を変更します。
記録紙のタイプを設定する
記録紙トレイにセットした記録紙のタイプを選択します。
セットした記録紙にあわせて本製品の設定を変更する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
＜＋＞または＜－＞を押す
モードメニューが表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
＜＋＞または＜－＞を押して「インサツ メニュー」を
選択し、＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････

3
＜＋＞または＜－＞を押して「ヨウシ シュルイ」を選択し、
＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
4
＜＋＞または＜－＞を押して印刷したい記録紙の種類を
選択し、＜OK＞を押す
例：アツガミの場合
ɥ
ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩈㨼㩕㩧㩆㩨㨸㨽㩘㨽
عععععععععععععععع
㨼㩧㩅㩌㩍㩨㩁㩙㩇
-;/%
ɥ
㨼㩧㩅㩌㩜㩐㨷㨺
㩠㨽㩆㩆㨷㩣㨼ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㨼㩧㩅㩌㩜㩐㨷㨺
ɥ
㩠㨽㩆㩆㨷㩣㨼
㩖㩌㨽㩆
㨼㩧㩅㩌㩜㩐㨷㨺
㩠㨽㩆㩆㨷㩣㨼
ɥ
㩠㨽㩆㩆㨷㩣㨼
㨽㩃㩌㩃㩙㩆㩊
㩠㨽㩆㩆㨷㩣㨼
㨻㩌㩀㩨㩚

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
30
第2章 まずは使ってみましょう
記録紙のサイズを設定する
記録紙トレイにセットした記録紙のサイズを選択します。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
＜＋＞または＜－＞を押す
モードメニューが表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
＜＋＞または＜－＞を押して「インサツ メニュー」を
選択し、＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
＜＋＞または＜－＞を押して「ヨウシ サイズ」を選択し、
＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････

4
＜＋＞または＜－＞を押して印刷したい記録紙のサイズを
選択し、＜OK＞を押す
例：B5の場合
ɥ
ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩈㨼㩕㩧㩆㩨㨸㨽㩘㨽
عععععععععععععععع
㨼㩧㩅㩌㩍㩨㩁㩙㩇
-;/%
ɥ
㨼㩧㩅㩌㩜㩐㨷㨺
㩠㨽㩆㩅㨼㩇㩨ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㨼㩧㩅㩌㩜㩐㨷㨺
ɥ
㩠㨽㩆㩅㨼㩇㩨
#
㨼㩧㩅㩌㩜㩐㨷㨺
㩠㨽㩆㩅㨼㩇㩨
ɥ
㩠㨽㩆㩅㨼㩇㩨
㨽㩃㩌㩃㩙㩆㩊
㩠㨽㩆㩅㨼㩇㩨
$

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
31
第2章 まずは使ってみましょう
通常、記録紙は本製品上部の排紙トレイから排紙されます。
背面排紙トレイ
バックカバー（背面排紙トレイ）を開くと、多目的トレイ（MPトレイ）に挿入した記録紙を曲げずに背面から
取り出すことができます。
紙づまりしないように、印刷後は記録紙をすぐに取り出してください。
記録紙が排出される場所

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
32
第2章 まずは使ってみましょう
プリントの基本
コンピューターからプリントする操作の流れを説明します。手順の詳細については、参照先をご確認ください。
プリントの流れ
[ 印刷 ] ダイアログボックスで本製品のプリンター名を選択し、［プロパティ］をクリックします。
⇒ 43 ページ「Windows
®
用プリンタードライバーの設定方法」
⇒ 81 ページ「Macintosh 用プリンタードライバーの設定方法」
付属のドライバー & ソフトウェア CD-ROM の中にあるプリンタードライバーをインストールします。
⇒かんたん設置ガイド「STEP2 パソコンに接続する」
⇒ 42 ページ「プリンタードライバー」
STEP 1 準備する（プリンタードライバーのインストール）
アプリケーションソフトの［ファイル］メニューから［印刷］を選択します。
⇒ 43 ページ「Windows
®
用プリンタードライバーの設定方法」
⇒ 81 ページ「Macintosh 用プリンタードライバーの設定方法」
STEP 2 コンピューターで印刷を選択する

STEP 3 プリンターを選択する
[ プロパティ ] ダイアログボックスで印刷の詳細を設定します。
用紙サイズ、印刷の向き、部数、用紙種類、印刷品質、カラー／モノクロ、レイアウト、両面印刷／小
冊子印刷、給紙方法などを設定します。
⇒ 43 ページ「Windows
®
用プリンタードライバーの設定方法」
⇒ 81 ページ「Macintosh 用プリンタードライバーの設定方法」
STEP 4 印刷内容を設定する
[OK] をクリックします。
STEP 5 プリントを開始する

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
33
第2章 まずは使ってみましょう
USBダイレクトプリントの基本
コンピューターを使用しないで、USBメモリから直接データをプリントする操作の流れを説明します。

• セキュリティ設定や USB ハブ機能付きの USB メモリなど、ご使用の USB メモリによっては、本製品に接続しても動作

しない場合があります。

• 本製品は、PictBridge（ピクトブリッジ）に対応していません。ただし、お使いのデジタルカメラがマスストレージ

モードに対応している場合は、デジタルカメラをマスストレージ接続モードに設定し、本製品とUSBケーブルで接続す
ることにより、デジタルカメラ内のメモリカードをUSBメモリと同様に記憶装置として認識します。本製品の操作パネ
ルを操作して写真データを印刷してください。
USBダイレクトプリントの流れ
USB ダイレクトプリントで印刷できるデータ形式は以下のとおりです。
ただし、PRN 形式の場合は、STEP4 で印刷の設定をすることができません。
･ PDF version1.7（JBIG2 イメージファイル、JPEG2000 イメージファイルおよびレイヤ情報を
持つファイルは未対応です。）
･ JPEG
･ Exif+JPEG
･ PRN（本製品のプリンタードライバー
で作成されたデータ）
･ TIFF（ブラザー製品でスキャンしたデータ）
･ PostScript
®
3™（本製品の BR-Script3 プリンタードライバーで作成されたデータ）
･ XPS version1.0
STEP 1 データ形式を確認する
PRN 形式のファイルを保存したいとき

プリンタードライバー画面で「ファイルへ
出力」項目にチェックをつけます。
ポイント
STEP 2 USB メモリを本製品に接続する
USB メモリを USB メモリ差込口に接続します。本製品が USB メモリを認識すると、液晶ディスプレ
イに右のメッセージが表示されます。フォルダー名またはファイル名が表示されます。
※本製品がディープスリープモードのときは、USBメモリを接続しても液晶ディスプレイには何も表示
されません。＜ Cancel ＞を押してから、USB メモリを接続してください。
ɥ
㩊㩨㨼㩤㩂㩎㩖㩩㩢㩧㩎
::::(1.&'4
㩍㩨㩔㩨㨼㩇㩀㩂㩐㩧㩋㨷㨽
㨿㩙㩋㩂㩊㩨㩅㨼

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
34
第2章 まずは使ってみましょう
＜＋＞または＜－＞でフォルダーやデータを選択したあと、＜ OK ＞を押します。

• 操作方法

･ フォルダー内を表示するときは、＜ OK ＞を押します。
･ 1 つ上の階層に戻るときは、＜ Back ＞を押します。

• フォルダー名やデータ名の表示

･ フォルダー名の前に｢ / ｣が表示されます。
･ 17 文字以上のデータ名を選択しているときは、データ名がスクロールで表示されます。
･ ディスプレイに表示できない文字は｢ ? ｣と表示されます。
STEP 3 印刷するフォルダーやデータを選択する
＜＋＞または＜－＞で以下の設定項目を選択したあと、＜ OK ＞または＜ Go ＞を押します。
･ 記録紙サイズ
･ 記録紙タイプ
･ レイアウト
･ 印刷の向き（JPEG 形式選択時のみ）
･ 両面印刷：
JPEG 形式選択時は設定できません。
両面印刷できる記録紙は、A4 サイズ
（60g/m
2
～ 105/m
2
）のみです。
･ 部単位
･ トレイ選択
･ 印刷品質
･ PDF オプション（PDF 形式選択時のみ）
･ 印刷カラー
STEP 4 印刷内容を設定する
印刷内容をあらかじめ設定したいとき
操作パネルからのメニューで設定してお
くことができます。詳しくは⇒ 196
ページ「ダイレクトプリント」を参照し
てください。
ポイント
STEP 5 プリントを開始する
以下の順で操作を行い、プリントを開始します。

• ＜＋＞または＜－＞を押して印刷部数を選択し、＜ OK ＞または＜ Go ＞を押す

「インサツチュウ．デバイス ヲ ヌカナイデクダサイ．」というメッセージが表示されている間は、
USB メモリを抜かないでください。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
35
第2章 まずは使ってみましょう
セキュリティ機能ロックによりユーザーごとに利用できる機能が制限されている場合は、以下の手順に従って
操作してください。
セキュリティ機能ロックの詳細は ⇒ユーザーズガイド ネットワーク操作編｢セキュリティ機能ロック 2.0 ｣を
参照してください。
制限メッセージ
USBダイレクトプリント機能が制限されてる場合に表示される制限メッセージを下記の表に示します。
セキュリティ機能ロック設定時のUSBダイレクトプリント
･･･････････････････････････････････････････････････････････････････････････････････････････
1
USBメモリをUSB差込口に接続する
･･･････････････････････････････････････････････････････････････････････････････････････････
2
＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････

3
＜＋＞または＜－＞を押してユーザー名を選択し、
＜OK＞を押す
｢イッパン モード｣を選択した場合は、｢ウケツケマシタ｣と表示されます。
引き続き印刷するデータを選択してください。
⇒ 34 ページ「STEP 3 印刷するフォルダーやデータを選択する」を参照
してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
4
＜＋＞または＜－＞を押して4桁のパスワードを入力し、
＜OK＞を押す
｢ウケツケマシタ｣と表示されます。引き続き印刷するデータを選択してくだ
さい。
⇒ 34 ページ「STEP 3 印刷するフォルダーやデータを選択する」を参照
してください。
㩈㩁㨷㩢㩍㨲㩁㩓㨽㩥㨹㩂
1-㨰㨿㩆㩍㩟㨺㩅㩨㨺㨰㩈㩧㩊
㩟㨺㩅㩨㩈㩧㩊㩂
㨼㨹㩔㩩㩧㩝㨺㩎㩨
㩟㨺㩅㩨㩈㩧㩊㩂
:::::
ɥ
㩟㨺㩅㩨㩈㩧㩊㩂
㨽㩃㩌㩃㩙㩆㩊
㩟㨺㩅㩨㩈㩧㩊㩂
㩔㩩㩇㩦㨺㩎㩨::::
制限メッセージ 内容

インサツページスウ チョウカ 印刷ページ数が超過しています。プリントジョブはキャンセルされます。
キノウガ ロックサレテイマス USBダイレクトプリント機能が制限されています。
キョカ サレテイマセン カラー印刷が制限されています。プリントジョブはキャンセルされます。
モノクロインサツ ノミ カノウ カラー印刷が制限されています。モノクロ印刷のみ印刷が可能です。
リヨウ デキマセン 選択したIDはUSBダイレクトプリント機能が許可されていません。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
36
第2章 まずは使ってみましょう
USBメモリ内にあるフォルダー構成やデータの一覧を印刷できます。
フォルダーのアイコン、フォルダー名、更新年月日、および時刻が印刷されます。
ファイル形式を表すアイコンまたはサムネイル、ファイル名、ファイルサイズ、更新年月日、および時刻が印
刷されます。PDFファイル、TIFFファイル、XPSファイルの場合は、ページ数も印刷されます。印刷できない
データのアイコンは「?」で印刷されます。
フォルダー構成やデータの一覧を印刷する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
USBメモリをUSBメモリ差込口に接続する
･･･････････････････････････････････････････････････････････････････････････････････････････
2
＜＋＞または＜－＞を押して「インデックス インサツ」を選択する

･･･････････････････････････････････････････････････････････････････････････････････････････
3
＜Go＞を押す
3. 4.2.1. 5.
TEST3 PHOTO_1.JPGTEST2TEST1 PHOTO_2.JPG
2008/02/17 18:38 135KB 2008/06/17 14:352008/01/30 01:142007/10/08 21:31 304KB 2007/09/04 05:55
8. 9.7.6.
BROTHER_3.PDF TESTPRNBROTHER_2.PDFBROTHER_1.PDF
231KB 2008/06/27 23:15 4737KB 2007/09/01 01:34213KB 2008/02/08 03:02224KB 2007/12/21 12:15
1 125
PDFPDFPRN
Directory:/
䍐䍻䍡䉘䍍䍖䍛ශ೚

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
37
第2章 まずは使ってみましょう
セキュリティ印刷について
セキュリティ文書はパスワードによって保護されるため、パスワードを知っている人だけが本製品から印刷す
ることができます。セキュリティ文書を本製品に送信するだけでは、印刷することができません。
セキュリティ文書を印刷するには、操作パネルを使用してパスワードを入力する必要があります。
一度印刷すると、本製品内のセキュリティ文書は削除されます。
本製品内の印刷データを保存する領域がいっぱいのときは、「メモリガ イッパイデス」と表示されます。
＜Cancel＞を押して、「インサツデキマス」表示に戻してください。
本製品内の印刷データを削除する場合は、操作パネルを使用するか、またはウェブブラウザーから本製品に接
続して表示される設定画面を使用します。
保存できるセキュリティ文書のデータ数に制限はありません。
セキュリティ文書を作成するためのプリンタードライバーの設定については、
「セキュリティ印刷」 ⇒59 ページ（Windows
®
プリンタードライバー）、
⇒89 ページ（Macintoshプリンタードライバー）

を参照してください。

• 本製品の電源を切ると、セキュリティ文書は削除されます。
• セキュリティ印刷時に、操作パネルのボタン操作がない状態で約30秒が経過すると、自動的に液晶ディスプレイの「セ

キュリティプリント」の設定メニューを終了し、「インサツデキマス」表示に戻ります。
本製品の操作パネルからセキュリティ文書を印刷する方法について説明します。
セキュリティ文書（セキュリティ印刷）
セキュリティ文書の印刷方法
･･･････････････････････････････････････････････････････････････････････････････････････････
1
＜Secure＞を押す
印刷データが無い場合は「データガ アリマセン」と表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
＜＋＞または＜－＞を押してユーザー名を選択し、＜ OK ＞を
押す
ɥ
㩏㩙㨾!
:::::
عععععععععععععععع
㨼㩧㩅㩌㩍㩨㩁㩙㩇
-;/%
ɥ
㩖㩨㩧㩆㨸㩜㨼!
:::::FQE
㩏㩙㨾!
:::::

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
38
第2章 まずは使ってみましょう
「セキュリティ文書の印刷方法」の手順1～4でユーザー名とセキュリティ文書を選択し、手順5で「プリント」
の代わりに「ショウキョ」を選択します。
セキュリティ文書の印刷を途中でキャンセルする場合は、＜Cancel＞を押します。
一時停止中のセキュリティ文書もキャンセルされます。
･･･････････････････････････････････････････････････････････････････････････････････････････
3
＜＋＞または＜－＞を押してセキュリティ文書を選択し、
＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
4
＜＋＞または＜－＞を押して4桁のパスワードを入力し、
＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････

5
＜＋＞または＜－＞を押して「プリント」を選択し、＜ OK ＞
を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
6
＜＋＞または＜－＞を押して部数を選択する
･･･････････････････････････････････････････････････････････････････････････････････････････
7
＜OK＞または＜Go＞を押す
セキュリティ文書の印刷が開始されます。
セキュリティ文書を削除する方法
セキュリティ文書の印刷をキャンセルする方法
ɥ
:::::FQE
㩔㩩㩇㩦㨺㩎㩨::::
㩖㩨㩧㩆㨸㩜㨼
:::::FQE
ɥ
:::::FQE
㩖㩩㩢㩧㩎
:::::FQE
㩔㩩㩇㩦㨺㩎㩨::::
:::::FQE
㩖㩩㩢㩧㩎
:::::FQE
㩖㩨㩇㨽
ɥ
:::::FQE
㨼㩧㩅㩌㩋㨷㨽
:::::FQE
㩖㩨㩇㨽

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
39
第2章 まずは使ってみましょう
再印刷（リプリント）について
コンピューターからあらためて印刷データを送信せずに、最後に印刷した文書の印刷データを再度印刷するこ
とができます。

• セキュリティ機能ロックが「On」に設定されている場合は、再印刷できません。セキュリティ機能ロックの詳細は

⇒ユーザーズガイドネットワーク操作編を参照してください。

• 再印刷をキャンセルするときは、＜Cancel＞を押します。
• 印刷データのサイズがメモリ容量を超えたときは、再印刷できません。
• 再印刷の部数の変更するときは、＜＋＞または＜－＞を押します。「ブスウ」は 1から999まで設定できます。
• 再印刷時に、操作パネルのボタン操作がない状態で約 30 秒が経過すると、自動的に液晶ディスプレイの「リプリント」

の設定メニューを終了し、「インサツデキマス」表示に戻ります。

• プリンタードライバーで設定する場合の詳細については、⇒ 63 ページ「リプリントを使用」（Windows

®
プリンタード
ライバー）を参照してください。

• 本製品の電源を切ると、再印刷用の印刷データは削除されます。

お買い上げ時の初期設定は、「リプリント」の設定は「Off 」に設定されています。
最後に印刷した文書の再印刷（リプリント）
再印刷（リプリント）設定をOnにする
･･･････････････････････････････････････････････････････････････････････････････････････････
1
＜＋＞または＜－＞を押す
モードメニューが表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
＜＋＞または＜－＞を押して「キホン セッテイ」を選択し、
＜OK＞を押す
ɥ
ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩈㨼㩕㩧㩆㩨㨸㨽㩘㨽
عععععععععععععععع
㨼㩧㩅㩌㩍㩨㩁㩙㩇
-;/%
ɥ
㩁㩘㩧㩈㨹㩍㨼
㩕㨸㨽㩆㩨㩃㩨㩧㩄㩨ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩁㩘㩧㩈㨹㩍㨼

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
40
第2章 まずは使ってみましょう
Windows
®
プリンタードライバーで再印刷する場合、プリンタードライバーの「リプリントを使用」の設定が、操作パネ
ルの設定よりも優先されます。詳細は、⇒63 ページ「リプリントを使用」を参照してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
3
＜＋＞または＜－＞を押して「リプリント」を選択し、
＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
4
＜＋＞または＜－＞を押して「On」を選択し、＜OK＞を押す
最後に印刷した文書を再印刷（リプリント）する方法
ɥ
㩢㩖㩩㩢㩧㩎
1HH
㩁㩘㩧㩈㨹㩍㨼
㩢㩖㩩㩢㩧㩎
㩢㩖㩩㩢㩧㩎
1P
ɥ
㩢㩖㩩㩢㩧㩎
㨽㩃㩌㩃㩙㩆㩊

･･･････････････････････････････････････････････････････････････････････････････････････････
1
操作パネルのボタンを使用して、「キホン セッテイ」の「リプリント」が「On」に
設定されていることを確認する
･･･････････････････････････････････････････････････････････････････････････････････････････
2
＜Go＞を4秒以上押した後、＜Go＞から指を離す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
＜＋＞または＜－＞を押して「プリント」を選択し、＜ OK ＞
を押す
･･･････････････････････････････････････････････････････････････････････････････････････････

4
＜＋＞または＜－＞を押して部数を選択する
例：部数を3にする場合
･･･････････････････････････････････････････････････････････････････････････････････････････
5
＜OK＞または＜Go＞を押す
再印刷が開始されます。
㩢㩖㩩㩢㩧㩎
㩖㩩㩢㩧㩎
ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩖㩩㩢㩧㩎
ɥ
㩢㩖㩩㩢㩧㩎
㩖㩨㩇㨽
㩢㩖㩩㩢㩧㩎
㩖㩨㩇㨽
㩢㩖㩩㩢㩧㩎
㨼㩧㩅㩌㩋㨷㨽

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
41
第2章 まずは使ってみましょう
「最後に印刷した文書を再印刷（リプリント）する方法」の手順3 で「プリント」の代わりに「ショウキョ」を
選択します。
再印刷を途中でキャンセルする場合は、＜Cancel＞を押します。
＜Cancel＞で、一時停止中の再印刷もキャンセルできます。
最後に印刷した文書の印刷データを削除する方法
再印刷の印刷をキャンセルする方法

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
42
プリンタードライバー
プリンタードライバーについて
プリンタードライバーとは、アプリケーションソフトから印刷を実行するときに、プリンターの各機能や動作
を設定するためのソフトウェアです。
Windows
®
/Macintosh のプリンタードライバーはドライバー &ソフトウェアCD-ROM からインストールま
たは、サポートサイト（ブラザーソリューションセンター）（http://solutions.brother.co.jp/）からダウン
ロードすることができます。
最新のプリンタードライバーは、サポートサイト（ブラザーソリューションセンター）
（http://solutions.brother.co.jp/）からダウンロードできます。
表示される画面は、ご使用のオペレーティングシステム（OS）によって異なります。プリンタードライバーの
機能の詳細は、プリンタードライバーのヘルプを参照してください。
Windows
®
用プリンタードライバー
･ Windows
®
プリンタードライバー ･････････････････ ドライバー & ソフトウェア CD-ROM メニューの「プ

リンタードライバーのインストール」からインストー
ルできます。
⇒ 43 ページ「Windows
®
用プリンタードライバーの
設定方法」を参照してください。
Macintosh用プリンタードライバー
･ Macintoshプリンタードライバー ･･････････････････ ドライバー&ソフトウェアCD-ROMメニューの「Start
Here OSX」からインストールできます。
⇒81 ページ「Macintosh用プリンタードライバーの
設定方法」を参照してください。
Linux
®
用プリンタードライバー
※Linux用プリンタードライバーは英語のみの対応となります。
･ LPRプリンタードライバー、････････････････････････ サポートサイト（ブラザーソリューションセンター）
CUPSプリンタードライバー （http://solutions.brother.co.jp/）からダウンロード
できます。
3

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
43
第3章 プリンタードライバー
Windows
®
用プリンタードライバーの設定方法
コンピューターのデータを本製品から印刷するときは、プリンタードライバーで各種の設定ができます。
プリンタードライバーの設定方法について説明します。
次の手順でプリンタードライバーの設定画面を表示し、設定または変更した後は、［適用］または［OK］をク
リックして、その設定を有効にしてください。

• このセクションの画面は、Windows

®
XP の画面です。コンピューター画面は、ご使用のオペレーティングシステム（OS）
によって異なります。

• 最新のプリンタードライバーやその他の情報は、サポートサイト（ブラザーソリューションセンター）

（http://solutions.brother.co.jp/）からダウンロードまたは入手できます。
プリンタードライバーの設定画面は［スタート］メニューから表示することもできます。
① Windows
®
XPの場合は、［スタート］メニューから［プリンタとFAX］をクリックします。
Windows
®
2000の場合は、［スタート］メニューから［設定］－［プリンタ］の順にクリックします。
Windows Vista
®
の場合は、［スタート］メニューから［コントロールパネル］をクリックし、［ハードウェアと
サウンド］の［プリンタ］をクリックします。
Windows
®
7の場合は、［スタート］メニューから［デバイスとプリンター］を選択します。
②「Brother HL-XXXX series」のアイコンを右クリックし、［プロパティ］をクリックします。
Windows
®
7の場合は、［印刷設定］をクリックします。
③「Brother HL-XXXX seriesのプロパティ」ダイアログボックスの［全般］タブにある［印刷設定］をクリックします。

「Brother HL-XXXX series印刷設定」ダイアログボックスが表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
アプリケーションソフトの［ファイル］メニューから［印刷］を選択する
･･･････････････････････････････････････････････････････････････････････････････････････････
2
［印刷］ダイアログボックスのプリンター
名から「Brother HL-XXXX series」を
選択し、［プロパティ］をクリックする
･ プリンタードライバーの設定画面「Brother
HL-XXXX series のプロパティ」ダイアログ
ボックスが表示されます。
･ Windows
®
7 の場合は、［詳細設定］をクリッ
クします。
･ アプリケーションソフトによって画面は異なり
ます。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
44
第3章 プリンタードライバー

• ［キャンセル］をクリックすると、各タブで変更した設定がキャンセルされ［印刷］ダイアログボックスに戻ります。
• お買い上げ時の設定に戻す場合は、手順3で［標準に戻す］をクリックしてから［OK］をクリックします。

･･･････････････････････････････････････････････････････････････････････････････････････････
3
各項目を設定する
設定内容の詳細は ⇒45 ページ「Windows
®
用プ
リンタードライバーの設定内容」を参照してくだ
さい。
･･･････････････････････････････････････････････････････････････････････････････････････････
4
［OK］をクリックする
各タブで変更した設定が確定されます。［OK］をクリックすると、［印刷］ダイアログボックスに戻ります。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
45
第3章 プリンタードライバー
Windows
®
用プリンタードライバーの設定内容
プリンタードライバーで設定・変更できる項目について説明します。
プリンタードライバーで設定できる項目は、ご使用のオペレーティングシステム（OS）によっては利用できな
い項目があります。また、ご使用のアプリケーションソフトに類似した機能がある場合は、アプリケーション
ソフト側の設定が優先されます。
次の項目を設定できます。
（下記の ⇒XXページをクリックすると、各項目の詳細を説明しているページが表示されます。）
①用紙サイズ： ⇒46 ページ
②印刷の向き： ⇒47 ページ
③部数： ⇒47 ページ
④用紙種類： ⇒47 ページ
⑤印刷品質： ⇒48 ページ
⑥カラー / モノクロ： ⇒48 ページ
⑦レイアウト： ⇒50 ページ
⑧両面印刷 / 小冊子印刷： ⇒52 ページ
⑨給紙方法： ⇒54 ページ
⑩サポート： ⇒54 ページ
［OK］をクリックして、変更した設定を確定します。
標準（初期）設定に戻すときは、［標準に戻す］をクリックします。

プリンタードライバーの設定画面左側のイラスト下に現在の設定が表示されます。また、レイアウトの設定は、イラスト
をクリックして変更することもできます。
［基本設定］タブでの設定項目
①
②
③
④
⑤
⑥
⑦
⑨
⑧
⑩

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
46
第3章 プリンタードライバー
① 用紙サイズ
プルダウンメニューから、使用する［用紙サイズ］を選択します。
･ A4 ･ ハガキ
･ レター ･ 洋形4号封筒
･ リーガル ･ 洋形定形最大封筒
･ A5 ･ A3
･ A5(横) ･ B4
･ A6 ･ ユーザー定義 ...
･ B5
･ B6

• アプリケーションソフトによっては、用紙サイズの設定が無効になる場合があります。ご使用のアプリケーションソフ

トに、適切な用紙サイズが設定されていることを確認してください。

• 最小の用紙サイズを設定した場合は、用紙の余白設定を確認してください。何も印刷されないことがあります。

＜ユーザー定義サイズ＞
本製品は下記の範囲内で、任意の用紙サイズを印刷することができます。
最小 69.9×116ミリメートル（2.75×4.57インチ）
最大 215.9×406.4ミリメートル（8.5×16インチ）
このオプションでは特定の大きさの用紙を次の方法で登録できます。
1 使いたい用紙のサイズを計ります。
2 ［用紙サイズ］から［ユーザー定義 ...］を選択すると、右のダイアロ
グボックスが表示されます。
3 ［カスタム用紙サイズ名］に用紙名称を入力します。
4 単位は［mm］か［インチ］を選択します。
5 ［幅］と［高さ］を指定します。
6 ［保存］をクリックして用紙サイズを登録します。必要に応じて［削
除］をクリックすることで、あらかじめ登録してある用紙サイズを
削除することができます。
7 ［OK］をクリックすると、設定した値をユーザー定義サイズとして
使用することができます。
＜印刷用紙サイズに合わせます＞
［用紙サイズ］から［A3］または［B4］を選択すると、右
のダイアログボックスが表示されます。
本製品で対応していない用紙サイズ（A3、B4）を仮想の用

紙サイズとして選択可能にしています。これらの用紙サイズ
は、ダイアログボックスの［印刷用紙サイズ］で印刷可能サ
イズに変換して印刷します。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
47
第3章 プリンタードライバー
② 印刷の向き
文書を印刷する向き（縦または横）を選択します。
③ 部数
印刷する部数（1～999）を入力します。
部単位
「部単位」チェックボックスをチェックすると、文書一式が1 部印刷されてから、選択した部数だけ印刷が繰り
返されます。「部単位」チェックボックスをチェックしていないときは、各ページが選択された部数だけ印刷さ
れてから、次のページが印刷されます。
例えば、3ページの文書を3部印刷したときは次のようになります。
④ 用紙種類
次の種類の用紙に印刷できます。最良の印刷品質を得るために、ご使用の用紙に応じて用紙種類を設定してく
ださい。
「普通紙」： 普通紙やコピー用紙に印刷する場合
「普通紙（厚め）」： 厚めの普通紙やコピー用紙に印刷する場合
「厚紙」： 厚めの用紙に印刷する場合
「超厚紙」： 「厚紙」「ハガキ」を選択して印刷したときにトナーの付きが悪い場合
「封筒」： 封筒に印刷する場合
「封筒（厚め）」： 「封筒」を選択して印刷したときにトナーの付きが悪い場合
「封筒（薄め）」： 「封筒」を選択して印刷したときに印刷された封筒がしわになる場合

「再生紙」： 再生紙に印刷する場合
「ハガキ」： はがきに印刷する場合
「ラベル紙」： ラベル紙に印刷する場合
「光沢紙」： 光沢紙に印刷する場合（給紙方法は、多目的トレイ（MPトレイ）を選択して、
紙づまり防止のために一枚づつ入れてください）
縦 横
「部単位」をチェックした場合 「部単位」をチェックしていない場合
1 1
1部目 2部目 3部目 1ページ目3部 2ページ目3部 3ページ目3部

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次

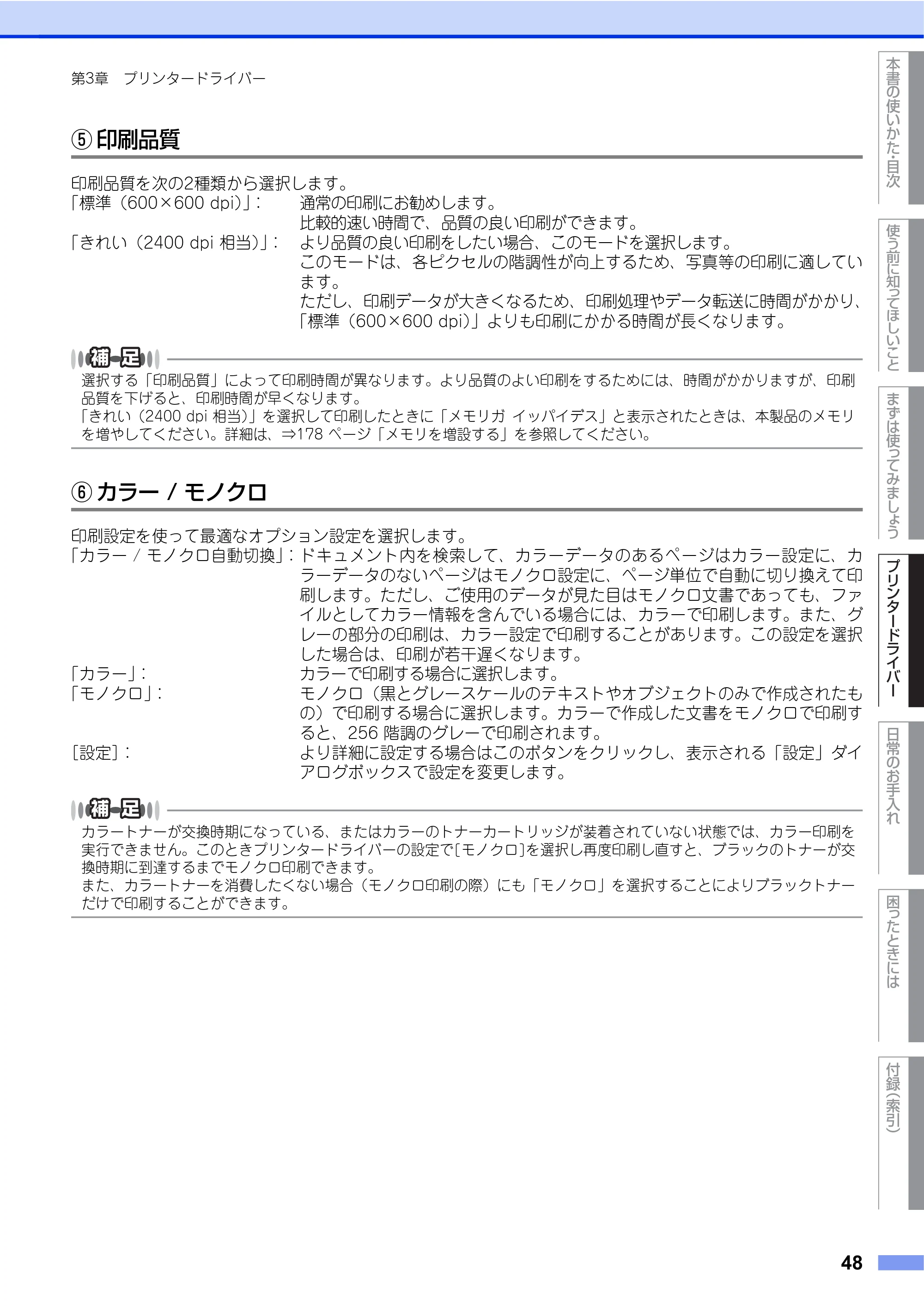

48
第3章 プリンタードライバー
⑤ 印刷品質
印刷品質を次の2種類から選択します。
「標準（600×600 dpi）」： 通常の印刷にお勧めします。
比較的速い時間で、品質の良い印刷ができます。
「きれい（2400 dpi 相当）」： より品質の良い印刷をしたい場合、このモードを選択します。
このモードは、各ピクセルの階調性が向上するため、写真等の印刷に適してい
ます。
ただし、印刷データが大きくなるため、印刷処理やデータ転送に時間がかかり、
「標準（600×600 dpi）」よりも印刷にかかる時間が長くなります。
選択する「印刷品質」によって印刷時間が異なります。より品質のよい印刷をするためには、時間がかかりますが、印刷
品質を下げると、印刷時間が早くなります。
「きれい（2400 dpi 相当）」を選択して印刷したときに「メモリガ イッパイデス」と表示されたときは、本製品のメモリ
を増やしてください。詳細は、⇒178 ページ「メモリを増設する」を参照してください。
⑥ カラー / モノクロ
印刷設定を使って最適なオプション設定を選択します。

「カラー / モノクロ自動切換」：ドキュメント内を検索して、カラーデータのあるページはカラー設定に、カ
ラーデータのないページはモノクロ設定に、ページ単位で自動に切り換えて印
刷します。ただし、ご使用のデータが見た目はモノクロ文書であっても、ファ
イルとしてカラー情報を含んでいる場合には、カラーで印刷します。また、グ
レーの部分の印刷は、カラー設定で印刷することがあります。この設定を選択
した場合は、印刷が若干遅くなります。
「カラー」： カラーで印刷する場合に選択します。
「モノクロ」： モノクロ（黒とグレースケールのテキストやオブジェクトのみで作成されたも
の）で印刷する場合に選択します。カラーで作成した文書をモノクロで印刷す
ると、256 階調のグレーで印刷されます。
［設定］： より詳細に設定する場合はこのボタンをクリックし、表示される「設定」ダイ
アログボックスで設定を変更します。
カラートナーが交換時期になっている、またはカラーのトナーカートリッジが装着されていない状態では、カラー印刷を
実行できません。このときプリンタードライバーの設定で[モノクロ]を選択し再度印刷し直すと、ブラックのトナーが交

換時期に到達するまでモノクロ印刷できます。
また、カラートナーを消費したくない場合（モノクロ印刷の際）にも「モノクロ」を選択することによりブラックトナー
だけで印刷することができます。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
49
第3章 プリンタードライバー
設定の詳細
①カラー設定： 次のカラー設定が選択できます。

• 標準････････････ 標準的な色合いで印刷します。
• 鮮やかな色合い ･･ 鮮やかな色合いで印刷します。
• 自動切換え ･･････ プリンタードライバーが、自動で上記 2 つのモードを切り替えて印刷し

ます。

• なし････････････ 色合いの変更無しで、文書を印刷します。

［設定］
「標準」または「鮮やかな色合い」を選択したときに、明るさ、コントラストなど、さらに色
合いを調節したい場合はこのボタンをクリックし、表示される「カスタム設定」ダイアログ
ボックスで設定を変更します。
「カスタム設定」ダイアログボックスによって調節した明るさ、コントラスト等の設定値、お
よびプレビュー画面として選択した画像は、「パラメータセットファイル」として保存するこ
とができます。このファイルを使って、例えば別のコンピューターにインストールした「HL-
XXXX series 」プリンタードライバーに対し、同一設定にすることができます。
［読み込み］
「パラメータセットファイル」を読み込んで、上記各設定値、およびプレビュー画面用画像を、
ファイルに格納されたデータに変更します。
［書き出し］
上記各設定値、およびプレビュー画面用画像データを、指定したファイル名で、「パラメータ
セットファイル」として保存します。
カスタム設定
①
②
③
④
⑤

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
50
第3章 プリンタードライバー

• 明るさ ･･････････ スクロールバーを右へ移動させ数字を増やすと、より明るくなった印刷

結果が得られます。数字を減らすと、より暗くなった印刷結果が得られ
ます。

• コントラスト ････ スクロールバーを右へ移動させ数字を増やすと、コントラストが強くな

り、暗い部分はより暗く、明るい部分はより明るく印刷されます。
数字を減らすとコントラストが弱くなり、暗い部分と明るい部分の差が
少なくなった印刷結果が得られます。

• 赤･･････････････ 赤の色要素を増減させた印刷結果が得られます。赤が弱くなると、シア

ンが強くなります。

• 緑･･････････････ 緑の色要素を増減させた印刷結果が得られます。緑が弱くなると、マゼ

ンタが強くなります。

• 青･･････････････ 青の色要素を増減させた印刷結果が得られます。青が弱くなると、イエ

ローが強くなります。

• 彩度････････････ スクロールバーを右へ移動させ数字を増やすと、より際立った色の印刷

結果が得られます。
数字を減らすと、より鮮やかさのなくなった印刷結果が得られます。

• ［参照］･･････････ プレビュー画面の画像を変更することができます。ただし、表示できる

のはビットマップファイルのみです。

• ［印刷］･･････････ プレビュー画面に表示されている画像が印刷できます。

②「グレーの印刷を改善する」： グレーの部分の印刷に他の色要素が加わり、満足な印刷結果が得られない場合
に、チェックボックスをチェックします。
③「黒色を強調して印刷する」： 黒部分に十分な濃度の印刷結果が得られない場合に、チェックボックスをチェッ
クします。
黒部分を全トナーを用いて印刷します。
④「細線の印刷を改善する」： グラフなどの図形において、描画される線を太くします。
印刷された細線が細い場合は、このチェックボックスをチェックすることで改
善される場合があります。アプリケーションソフトによっては、チェックして
も改善されない場合があります。
⑤「パターン印刷を改善する」： グラフのようにパターンが含まれる図形において、印刷されたパターンがコン
ピューターの画面上に表示されたものよりも細かい場合はこのチェックボック
スをチェックすることで改善される場合があります。
アプリケーションソフトによっては、チェックしても改善されない場合があり
ます。
⑦ レイアウト
レイアウトの選択によって、1ページの画像サイズを縮小して、複数のページを1枚の用紙に印刷したり、画像

サイズを拡大して1ページを複数の用紙に印刷することができます。
ページの順序
レイアウト機能を使って、複数のページ（最大25ページ）を1枚の用紙に印刷するときは、ページの並び順を
選ぶことができます。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
51
第3章 プリンタードライバー
レイアウト／ページの順序を使用したときの例
仕切り線
レイアウト機能を使って、複数のページ（最大25ページ）を1枚の用紙に印刷するときは、各ページの境界に
実線または点線の境界線を入れることができます。
切り取り線を印刷
レイアウト機能を使って、1枚の用紙を複数のページ（最大縦5×横5倍）に印刷するときは、印刷部分と余白の
境界に切り取り線を印刷します。
アプリケーション ソフトウェアに同じような機能がある場合は、アプリケーション ソフトウェア側の機能のご使用をお
勧めします。
レイアウト ページの順序 印刷結果
2ページ 左から右
2ページを縮小して1枚の用紙に印刷します。
4ページ
左上から右
4ページを縮小して1枚の用紙に印刷します。
左上から下
4ページを縮小して1枚の用紙に印刷します。
右上から左
4ページを縮小して1枚の用紙に印刷します。
右上から下
4ページを縮小して1枚の用紙に印刷します。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
52
第3章 プリンタードライバー
⑧ 両面印刷 / 小冊子印刷
両面印刷や小冊子のような印刷物を作ることができます。
「なし」： 用紙の片面に印刷します。両面印刷や小冊子印刷を行いません。
「両面印刷」： 自動両面印刷をするときに選択します。
「両面印刷（手動）」： 手動両面印刷するときに選択します。印刷を開始するとコンピューターの画面に用紙
のセット方法などが表示されます。
画面の指示に従って印刷してください。
「小冊子印刷」： 自動両面印刷機能とレイアウト機能の「2 ページ」（2 ページ分を 1 枚の用紙で印刷）を
組み合わせて、小冊子のような印刷物を作るときに選択します。
「小冊子印刷（手動）」： 手動両面印刷機能とレイアウト機能の「2 ページ」（2 ページ分を 1 枚の用紙で印刷）を
組み合わせて、小冊子のような印刷物を作るときに選択します。印刷を開始するとコ
ンピューターの画面に用紙のセット方法などが表示されます。
画面の指示に従って印刷してください。
［両面印刷設定］ より詳細に設定する場合はこのボタンをクリックし、表示される「両面印刷設定」ダ

イアログボックスで設定を変更します。
両面印刷設定の詳細
両面印刷や小冊子印刷、または用紙の向きを選択すると、12種類の綴じ方や綴じしろの設定ができます。
①
②
＜両面印刷＞
①
②
③
＜小冊子印刷＞

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
53
第3章 プリンタードライバー
①綴じ方（両面印刷）
印刷の向き、縦または横など8種類の綴じ方があります。
小冊子印刷の場合は、縦または横など4種類の綴じ方があります。
縦
横
①綴じ方（小冊子印刷）
縦 横
②綴じしろ
「綴じしろ」を選択すると、綴じしろの量をミリメートルまたはインチで設定できます。
③小冊子印刷方法（小冊子印刷）
「全ページをまとめて印刷」： すべてのページをまとめて小冊子印刷をします。印刷されたすべての用紙を真
中で折り曲げると小冊子になります。
「複数ページに分けて印刷」： 指定したページ数ごとに小冊子印刷をします。印刷された複数の束を重ね合わ
せることで1つの小冊子が作成できます。ページ数が多く、一度に綴じるのが
難しい場合にご使用をお勧めします。
長辺綴じ（左） 長辺綴じ（右） 短辺綴じ（上） 短辺綴じ（下）
長辺綴じ（上） 長辺綴じ（下） 短辺綴じ（右） 短辺綴じ（左）
左綴じ 右綴じ 上綴じ 下綴じ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
54
第3章 プリンタードライバー
⑨ 給紙方法
給紙するトレイを選択します。
「自動選択」： 印刷データと同じ用紙サイズの紙が入っている記録紙トレイを自動的に選択し、
印刷します。
「トレイ1」： 記録紙トレイから普通紙を印刷する場合に選択します。 ⇒ 24 ページ「記録紙ト
レイに記録紙をセットする」を参照してください。
「トレイ2」（オプション）
※
： 増設記録紙トレイから普通紙を印刷する場合に選択します。 ⇒ 178 ページ「オ
プション」を参照してください。
多目的トレイ（MPトレイ）から普通紙、封筒または厚い用紙に印刷する場合に
選択します。⇒27 ページ「多目的トレイ（MPトレイ）に記録紙をセットする」
を参照してください。
また、1ページ目と2ページ目以降で給紙方法を切り替えることができます。
「1 ページ目」： 1ページ目を印刷するときの給紙方法を設定します。
「2 ページ目以降」： 2ページ目以降を印刷するときの給紙方法を設定します。
※HL-4570CDWTには標準装備されています。

• 記録紙トレイの用紙サイズの初期設定は、フリーです。どのサイズの印刷データを受信してもトレイの優先順位に従っ

た記録紙トレイから給紙し、印刷します。

• トレイごとに用紙を設定したい場合（例：多目的トレイ（MPトレイ）はA5の用紙、トレイ１はA4の用紙など）は、操

作パネルから各トレイの用紙サイズを設定してください。⇒183 ページ「ヨウシトレイ セッテイ」を参照してください。
操作パネルで設定が終わったら、プリンタードライバーの自動検知機能を使用して、各トレイの用紙サイズ設定を検知
する必要があります。⇒66 ページ「［オプション］タブでの設定項目」を参照してください。
⑩ サポート
ドライバーのバージョンと設定情報が表示されます。また、サポートサイト（ブラザーソリューションセン
ター）へのリンクもあります。
サポートボタンをクリックすると、次の画面が表示されます。
①Brother Solutions Center（ブラザーソリューションセンター）
よくあるご質問（Q&A）、ユーザーズガイド、最新のドライバーやソフトウェアのダウンロードなど、ブラ
ザー製品に関する情報を提供しているサポートサイトです。
② ブラザー純正消耗品のご案内
ブラザー純正の消耗品についての情報を提供しているホームページが表示されます。
「MPトレイ」：
「手差し」
①
②
③
④

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
55
第3章 プリンタードライバー
③設定の確認
クリックすると、現在の基本的なドライバー設定の一覧が表示されます。
④ バージョン情報
プリンタードライバーについての情報を表示します。
アイコンをクリックして、次の項目を設定・変更することができます。
①拡大縮小： ⇒56 ページ
②上下反転： ⇒56 ページ
③透かし印刷を使う： ⇒56 ページ
④日付・時刻・IDを印刷する： ⇒58 ページ
⑤トナー節約モード： ⇒59 ページ
⑥セキュリティ印刷： ⇒59 ページ
⑦設定保護管理機能： ⇒59 ページ
⑧ユーザー認証 ⇒61 ページ
⑨その他特殊機能： ⇒62 ページ
［OK］をクリックして、変更した設定を確定します。
標準（初期）設定に戻すときは、［標準に戻す］をクリックします。
プリンタードライバーの設定画面左側に現在の設定が表示されます。
［拡張機能］タブでの設定項目
①
②
③
④
⑤
⑥
⑧
⑦
⑨

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
56
第3章 プリンタードライバー
① 拡大縮小
アプリケーションソフトで作成した文書や画像のデータを変更せずに、ページイメージをそのまま拡大縮小し
て用紙サイズを変更し、印刷できます。
「オフ」： 画面に表示されたとおりに文書を印刷します。
「印刷用紙サイズに合わせます」： 文書が非定形サイズの場合や標準サイズの用紙しかない場合は、「印刷用紙サ
イズに合わせます」を選択し、「印刷用紙サイズ」で選択した用紙サイズに拡
大縮小して印刷します。
「任意倍率」： 「任意倍率［25 － 400％］」で設定した倍率で印刷します。
② 上下反転
チェックボックスをチェックすると、上下を逆にして印刷します。
③ 透かし印刷を使う
ロゴまたは文書を入力して使うことができます。あらかじめいくつか透かしが登録されていますが、ビットマッ
プファイルを作成して使うことができます。
チェックボックスをチェックすると、「透かし設定」から選択した透かしを文書に入れて印刷できるようになり
ます。また、選択した透かしは編集することもできます。
チェックボックスをチェックし、［設定］をクリックすると、透かし印刷設定ダイアログボックスが表示されます。

透かし印刷設定の詳細
①透かし設定
使用する透かしを選択します。
［設定］をクリックすると、⇒ 58 ページ「透かし印刷編集」画面 が表示され、透かしのサイズやページ上の
位置を変更することができます。新しい透かしを追加したい場合は、［追加］をクリックし、［スタイル］の
［文字を使う］または［ビットマップを使う］を選択します。
［削除］をクリックして表示される確認メッセージの［はい］をクリックすると、選択した透かしを削除できます。
①
②
③
④

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
57
第3章 プリンタードライバー
②透過印刷する
「透過印刷する」チェックボックスをチェックすると、文書に対して透過して透かしが印刷されます。これを
チェックしていないときは、文書の一番上に透かしが印刷されます。
③袋文字で印刷する
透かしの輪郭のみを印刷したいときは、「袋文字で印刷する」チェックボックスをチェックします。
④カスタム設定
「カスタム設定」には、次の選択項目があります。
「1ページ目」： 1ページ目に印刷する透かしを選択します。
「2ページ目以降」： 2ページ目以降に印刷する透かしを選択します。
「透過印刷する」をチェックした場合 「透過印刷する」をチェックしていない場合
「袋文字で印刷する」をチェックした場合 「袋文字で印刷する」をチェックしていない場合

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
58
第3章 プリンタードライバー
透かし印刷編集の詳細
①位置
ページ上の透かしを配置する位置や角度を設定します。
②スタイル
透かしが、文字かビットマップかを選択します。
③タイトル
設定した透かしの名前を設定します。ここで設定した名前は、「透かし印刷設定」ダイアログボックスの「透
かし設定」に表示されます。
④文字
透かしの文字を「表示内容」に入力して、「フォント」、「スタイル」、「サイズ」を選択し、「色の設定」を設定します。
⑤ビットマップ
「ファイル」ボックスにビットマップイメージのファイル名を入力するか、［参照］をクリックして、ビット
マップファイルを指定します。
「拡大・縮小」でイメージのサイズ（25%～999%）を設定します。
④ 日付・時間・IDを印刷する
日付、時間およびIDを自動で文書に入れて印刷することができます。
拡張機能タブで「日付・時間・ID を印刷する」をチェックし［設定］をクリックすると、［日付・時間・ID を
印刷する］ダイアログボックスが表示されます。日付、時間およびIDの書式や印刷位置、印刷モードの各項目

を設定してください。
①
②
③
④
⑤

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
59
第3章 プリンタードライバー
⑤ トナー節約モード
トナー節約モードで印刷することにより、消費するトナーを節約することができます。
写真やモノクロ画像を印刷する場合は、「トナー節約モード」をおすすめしません。
⑥ セキュリティ印刷
本製品に文書を送信するときに、パスワードで文書にセキュリティをかけ、パスワードを知る人だけがその文
書を印刷することができます。文書は本製品側で保護されているため、本製品の操作パネルからパスワードを
入力して印刷します。また、文書にはパスワードと印刷ジョブ名を設定する必要があります。
セキュリティ文書を作成する場合は、［設定］をクリックして表示される「セキュリティ印刷設定」ダイアログ
ボックスで設定します。
「セキュリティ印刷」チェックボックスをチェックし、「パスワード（4桁の数字）」、「ユーザー名」と「印刷ジョ
ブ名」を入力し、［OK］をクリックします。
詳細は ⇒37 ページ「セキュリティ印刷について」を参照してください。
⑦ 設定保護管理機能
「設定保護管理機能」の［設定］をクリックすると、部数印刷、レイアウト・拡大縮小、カラー /モノクロ、透

かし、日付・時間・ID 印刷のロックをすることができます。
アプリケーションソフトの［ファイル］メニューの［印刷］から表示したプリンタードライバーの設定画面では、設定保
護管理機能の項目が表示されません。プリンタードライバーの設定画面は、次の手順で［スタート］メニューから表示し
てください。
① Windows
®
XPの場合は、［スタート］メニューから［プリンタとFAX］をクリックします。
Windows
®
2000の場合は、［スタート］メニューから［設定］－［プリンタ］の順にクリックします。
Windows Vista
®
の場合は、［スタート］メニューから［コントロールパネル］をクリックし、［ハードウェアと
サウンド］の［プリンタ］をクリックします。
Windows
®
7の場合は、スタートメニューから［デバイスとプリンター］を選択します。
②「Brother HL-XXXX series」のアイコンを右クリックし、［プロパティ］をクリックします。
Windows
®
7の場合は、［印刷設定］をクリックします。

③「Brother HL-XXXX seriesのプロパティ」ダイアログボックスの［全般］タブにある［印刷設定］をクリックします。
「Brother HL-XXXX series印刷設定」ダイアログボックスが表示されます。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
60
第3章 プリンタードライバー
①パスワード
保護したい機能を変更する場合は、登録したパスワードを入力し、［設定］をクリックすると、各保護対象機
能のチェックボックスがグレー表示から解除されます。
パスワードを変更したいとき、またははじめてこの機能を設定する場合に、［パスワードの変更］をクリック
し、パスワードを設定します。
②部数印刷のロック
部数印刷をロックして複数部印刷をできないようにします。
③レイアウト・拡大縮小のロック
現在設定されているレイアウト・拡大縮小設定にロックします。もし、レイアウト設定が「2ページ」以外
に設定されている場合、小冊子印刷ができなくなります。
④カラー / モノクロ設定のロック
モノクロ印刷にロックされます。
⑤透かしのロック
現在設定されている透かし設定にロックします。
⑥日付・時間・ID 印刷のロック
現在設定されている日付・時間・ID 印刷の設定にロックします。
①
②
③
④
⑤
⑥

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
61
第3章 プリンタードライバー
⑧ ユーザー認証
セキュリティ機能ロックによってコンピューターからの印刷を制限されている場合は、「ユーザー認証設定」ダ
イアログボックスにIDとパスワードを入力する必要があります。
［設定］をクリックし、表示された「ユーザー認証設定」ダイアログボックスでID とパスワードを入力してください。
セキュリティ機能ロックに、コンピューターにログインするために使用しているユーザー名が登録されている
場合は、「ログインユーザー名を使う」を選択すると、ID とパスワードの入力が不要になります。
①ログインユーザー名を使う
「②ID 名とパスワードを使う」の代わりに、コンピューターにログインするために使用しているユーザー名で
認証します。
②ID名とパスワードを使う
パスワードは半角4桁数字、ID名は15文字以内で入力してください。
･ 印刷時にID/パスワードを入力する
毎回印刷開始前に、IDとパスワードの入力画面を表示します。
･ ID名とパスワードを記憶する
セキュリティ機能ロックで設定されているIDとパスワードを入力します。

③認証内容の確認
本製品と通信し、印刷の制限状況を取得して表示します。
④印刷時に認証内容を表示する
毎回印刷開始前に、印刷の制限状況を表示します。
ユーザー認証を行うには、本製品でセキュリティ機能ロックを「On」に設定し、認証を行うログインユーザー名やID・パ
スワードをあらかじめ設定しておく必要があります。
詳細は、⇒ユーザーズガイドネットワーク操作編を参照してください。
①
②
③
④

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
62
第3章 プリンタードライバー
⑨ その他特殊機能
［その他特殊機能］をクリックすると、［その他特殊機能］ダイアログボックスが表示されます。
次の印刷機能を設定できます。
（下記の ⇒XXページをクリックすると、各機能の詳細を説明しているページが表示されます。）

• 色補正： ⇒62 ページ
• リプリントを使用： ⇒63 ページ
• スリープまでの時間： ⇒64 ページ
• 印刷結果の改善： ⇒64 ページ
• 白紙ページの節約： ⇒65 ページ

［OK］をクリックして、変更した設定を確定します。
標準（初期）設定に戻すときは［標準に戻す］をクリックします。
色補正
各カラーの印刷密度は、本製品の設置場所の温度や湿度といった環境により変化します。
本製品に格納されているカラー測定情報を利用してカラー印刷密度を改善し、色補正することができます。
･ 取得した情報で補正する
取得したカラー測定情報を使用しない場合は、チェックをはずしてください。
･ マシンの測定情報を自動的に取得する
最新の測定情報を自動的に取得します。
［色補正を開始する］をクリックすると、本製品に色補正を実行させ、その後測定情報を取得します。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
63
第3章 プリンタードライバー
リプリントを使用
「リプリントを使用」のチェックボックスをチェックしておくと、最後に印刷したジョブを本製品が記憶しま
す。コンピューターからあらためてデータを送らずに、文書を再び印刷することができます。
最後に印刷した文書を再度印刷したいときは、液晶ディスプレイが「インサツデキマス」表示のときに＜Go＞
を約4秒押し、表示された「リプリント」メニューから実行します。
詳細は、⇒39 ページ「再印刷（リプリント）について」を参照してください。

• セキュリティ機能ロックが「On」に設定されている場合は、再印刷できません。セキュリティ機能ロックの詳細は、

⇒ユーザーズガイドネットワーク操作編を参照してください。

• 本製品の電源スイッチをOFFにしたり、印刷の中止を行うと、最後に印刷したデータは削除され、再印刷はできません。
• 本製品に保存したデータを他の人に印刷されたくない場合は、「リプリントを使用」チェックボックスのチェックをは

ずしてください。

• 印刷するデータが大きい場合は、リプリントできない場合があります。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
64
第3章 プリンタードライバー
スリープまでの時間
スリープモードは、本製品の電源スイッチをOFF にしているときに近い状態になるため、電力を節約できます。
一定時間本製品がデータを受信しなかったとき（タイムアウト時）に、スリープモードに切り替わります。
本製品がスリープモードに入っているときは、液晶ディスプレイのバックライトが消灯して「スリープ」と表
示されますが、コンピューターからのデータは受信することができます。印刷ファイルや文書のデータを受信
すると、本製品は自動的に復帰し、印刷を開始します。
操作パネル上の＜Go＞を押しても、本製品は印刷可能状態に戻ります。
「自動設定（インテリジェントスリープ）」：本製品の使用頻度によって、スリープモードに入る最も適切な時間
を自動的に調整します。
「プリンタの設定のまま」： 操作パネルで設定されている時間でスリープモードに入ります。
「手動設定」： スリープモードに移行するまでの時間を1 分単位で設定します。
初期設定時間は3分です。
印刷結果の改善
印刷時の品質を改善することができます。

用紙のカールを軽減する
印刷された用紙のカールが大きい場合、「用紙のカールを軽減する」を選択することでカールが軽減される場合
があります。
改善されない場合は、⇒45 ページ［基本設定］タブの用紙種類をより薄いものに変更してください。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
65
第3章 プリンタードライバー
トナーの定着を改善する
印刷された用紙からトナーが剥がれてしまう場合、「トナーの定着を改善する」を選択することで改善される場
合があります。
改善されない場合は、⇒45 ページ［基本設定］タブの用紙種類をより厚いものに変更してください。
白紙ページの節約
「白紙ページの節約」のチェックボックスをチェックすると、自動的に白紙ページを印刷しないようにすること
ができます。
ただし、以下の場合は設定が無効になります。
･ 透かし印刷
･ 日付・時間・IDを印刷
･ レイアウト印刷
･ 両面/小冊子印刷
※
※両面印刷は綴じしろを指定した場合のみ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
66
第3章 プリンタードライバー
オプションの「増設記録紙トレイ」（LT-300CL）を装着し、使用可能にするには、ドライバーにオプションを
インストールする必要があります。オプションタブでは、本製品に装着されたオプションやそれぞれの給紙先
に入れられた用紙サイズの情報を設定します。これらの設定情報は、プリンタードライバーの機能に反映されます。
［オプション］タブを表示する
［オプション］タブでの設定項目
･･･････････････････････････････････････････････････････････････････････････････････････････
1
プリンタードライバーの一覧を表示する
･ Windows
®
2000の場合
スタートメニューから［設定］－［プリンタ］を選択します。
･ Windows
®
XPの場合
スタートメニューから［プリンタとFAX］を選択します。
･ Windows Vista
®
の場合
スタートメニューから［コントロールパネル］をクリックして開き、［プリンタ］をクリックして開

きます。
･ Windows
®
7の場合
スタートメニューから［デバイスとプリンター］を選択します。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
本製品を選択し、［ファイル］－［プロパティ］をクリックする
･ Windows Vista
®
の場合
［整理］－［プロパティ］をクリックします。
･ アイコンを右クリックしたポップアップメニューからも操作できます。
Windows
®
7の場合
［プリンターのプロパティ］をクリックします。
･･･････････････････････････････････････････････････････････････････････････････････････････
3
［オプション］タブをクリックする
①
②
④
③

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
67
第3章 プリンタードライバー
①自動検知
本製品に装着されているオプションや給紙先の用紙サイ
ズ設定情報を取得して、オプション設定を自動的に行い
ます。同時に、画面には［増設記録紙トレイ］が設置さ
れた本製品のイラストと認識されたシリアル番号が表示
されます。
自動検知による設定情報の取得は、プリンタードライバーが選択
している印刷先のポートに本製品が接続され、かつ双方向通信が
はたらく状態であることが必要です。
②追加
使用可能なオプションのリストから追加するオプションを選択して、追加ボタンをクリックします。
③削除
追加したオプションのリストから削除するオプションを選択して、削除ボタンをクリックします。
④給紙方法の設定
各給紙先に対して設定されている用紙サイズの情報を表示します。
トレイの用紙サイズは、操作パネルから設定できます。⇒ 183 ページ「ヨウシトレイ セッテイ」を参照して
ください。
操作パネルで設定が終わったら、①の自動検知機能を使用して、各トレイの用紙サイズ設定を検知する必要
があります。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
68
第3章 プリンタードライバー
Windows
®
用BR-Script3プリンタードライバーについて
BR-Script3 プリンタードライバーは Windows
®
2000/XP/7/Windows Vista
®
/Windows Server
®
2003/
2008をサポートしています。プリンタードライバーは、ドライバー &ソフトウェアCD-ROMに収録されてい
ます。 「かんたん設置ガイド」に従ってインストールしてください。詳しくは、⇒かんたん設置ガイド
「STEP2 パソコンに接続する」を参照してください。
プリンタードライバーの設定画面は、「スタート」メニューから表示することもできます。
① Windows
®
XPの場合は、［スタート］メニューから［プリンタとFAX］をクリックします。
Windows
®
2000の場合は、［スタート］メニューから［設定］－［プリンタ］の順にクリックします。
Windows Vista
®
の場合は、［スタート］メニューから［コントロールパネル］をクリックし、［ハードウェアとサウ

ンド］の［プリンタ］をクリックします。
Windows
®
7の場合は、［スタート］メニューから［デバイスとプリンター］を選択します。
②「Brother HL-XXXX BR-Script3J」のアイコンを右クリックし、［プロパティ］をクリックします。
Windows
®
7の場合は、［印刷設定］をクリックします。
②「Brother HL-XXXX BR-Script3J のプロパティ」ダイアログボックスの［全般］タブにある［印刷設定］をクリッ
クします。
「Brother HL-XXXX BR-Script3J印刷設定」ダイアログボックスが表示されます。
Windows
®
BR-Script3プリンタードライバーを設定する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
アプリケーションソフトの［ファイル］メニューから［印刷］を選択する
･･･････････････････････････････････････････････････････････････････････････････････････････

2
［印刷］ダイアログボックスの中で本製品のプリン
ター名を選択し、［プロパティ］をクリックする
アプリケーションソフトによって画面は異なります。
･･･････････････････････････････････････････････････････････････････････････････････････････
3
各項目を設定する
設定内容の詳細は ⇒71 ページを参照してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
4
［OK］をクリックする
［印刷］ダイアログボックスに戻ります。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
69
第3章 プリンタードライバー
［Brother HL-XXXX BR-Script 3J］のポートが選択されていることを確認します。
ポートを選択する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
本製品のプリンタードライバーのアイコンを表示する
･ Windows
®
2000の場合
スタートメニューから［設定］－［プリンタ］を選択します。
･ Windows
®
XPの場合
スタートメニューから［プリンタとFAX］を選択します。
･ Windows Vista
®
の場合
スタートメニューから［コントロールパネル］をクリックして開き、［プリンタ］をクリックして開きます。
･ Windows
®
7の場合
スタートメニューから［デバイスとプリンター］を選択します。
･･･････････････････････････････････････････････････････････････････････････････････････････

2
［Brother HL-XXXX BR-Script 3J］を右クリックし、［プロパティ］をクリックする
Windows
®
7の場合は、［プリンターのプロパティ］をクリックします。
･･･････････････････････････････････････････････････････････････････････････････････････････
3
［ポート］タブをクリックする
･･･････････････････････････････････････････････････････････････････････････････････････････
4
［Brother HL-XXXX BR-Script 3J］のポートが
チェックされていることを確認する
選択されていないときは、［Brother HL-XXXX BR-Script 3J］
と表示されているチェックボックスをチェックします。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
70
第3章 プリンタードライバー
TrueTypeフォントとPostScriptフォントの使用について、オプションを指定します。
フォントオプションを指定する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
本製品のプリンタードライバーのアイコンを表示する
･ Windows
®
2000の場合
スタートメニューから［設定］－［プリンタ］を選択します。
･ Windows
®
XPの場合
スタートメニューから［プリンタとFAX］を選択します。
･ Windows Vista
®
の場合
スタートメニューから［コントロールパネル］をクリックして開き、［プリンタ］をクリックして開きます。
･ Windows
®
7の場合
スタートメニューから［デバイスとプリンター］を選択します。
･･･････････････････････････････････････････････････････････････････････････････････････････

2
［Brother HL-XXXX BR-Script 3J］を右クリックし、［プロパティ］をクリックする
Windows
®
7の場合は、［プリンターのプロパティ］をクリックします。
･･･････････････････････････････････････････････････････････････････････････････････････････
3
［デバイスの設定］タブをクリックする
･･･････････････････････････････････････････････････････････････････････････････････････････
4
［フォント代替表］をダブルクリックする
･･･････････････････････････････････････････････････････････････････････････････････････････
5
TrueTypeフォントオプションを指定する
PostScript フォントを使用する代わりに、TrueType フォント

を使って印刷する場合は、［Don't Substitute］を選択します。
TrueType フォントを使用する代わりに、PostScript フォント
を使って印刷する場合は、［フォント名］を選択します。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
71
第3章 プリンタードライバー
Windows
®
用BR-Script3プリンタードライバーの設定内容
プリンタードライバーで変更できる設定項目について説明します。
設定できる項目は、OSが異なっていても基本的に同じです。ただし、お使いのOSによっては利用できない項
目があります。
お使いのアプリケーションソフトに類似した機能がある場合は、両方の設定が有効となりますので、同時に使
用しないでください。
設定後［OK］をクリックして、選択した設定を確定します。
次の項目を設定できます。
（下記の ⇒XXページをクリックすると、各項目の詳細を説明しているページが表示されます。）
①印刷の向き： ⇒72 ページ
②両面印刷： ⇒72 ページ
③ページの順序： ⇒73 ページ
④シートごとのページ： ⇒73 ページ
⑤詳細設定： ⇒74 ページ
［OK］をクリックして、変更した設定を確定します。
設定項目は、プリンタードライバーの設定画面右側のイラストに現在の設定が表示されます。
［レイアウト］タブでの設定項目
①
②
③
④
⑤

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
72
第3章 プリンタードライバー
① 印刷の向き
文書を印刷する向き（縦、横または横置きに回転）を選択します。
「横置きに回転」： レイアウトには一切影響を与えず、印刷面を反時計回りに90度回転して印刷します。
② 両面印刷
自動両面印刷の設定ができます。
縦
縦 横
短辺を綴じる 長辺を綴じる

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
73
第3章 プリンタードライバー
横
③ ページの順序
「順」： 1 ページ目が1 番上になるように印刷されます。
「逆」： 最後のページが1 番上になるように印刷されます。
④ シートごとのページ
1ページの画像サイズを縮小して、複数のページを1枚の用紙に印刷します。
シートごとのページを使用したときの例
縦
短辺を綴じる 長辺を綴じる
2 ページ分を 1 枚の用紙で
印刷する場合
4 ページ分を 1 枚の用紙で
印刷する場合
6 ページ分を 1 枚の用紙で
印刷する場合
9 ページ分を 1 枚の用紙で
印刷する場合
16 ページ分を 1 枚の用紙で
印刷する場合
小冊子で印刷する場合

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
74
第3章 プリンタードライバー
横
⑤ 詳細設定
［詳細設定］をクリックすると、［Brother HL-XXXX BR-Script3J 詳細オプション］ダイアログボックスが表
示されます。
詳細オプションでは、次の項目を設定できます。
①用紙/出力
用紙サイズと部数を選択します。
･ 用紙サイズ
使用する用紙サイズを選択します。
･ 部数
印刷部数を設定します。
②グラフィックス
イメージの色の管理、拡大縮小、TrueType フォントを設定します。
･ イメージの色の管理
ICMによるカラー画像の色補正に関する設定をします。
･ ICMの方法
色補正の計算をホストコンピューターまたは本製品で行うなどの設定をします。
･ ICMの目的
印刷する対象物や目的に適したカラー画像の作成方法を設定します。
･ 拡大縮小
文書の拡大、縮小倍率を% で指定します。
2 ページ分を 1 枚の用紙で
印刷する場合
4 ページ分を 1 枚の用紙で
印刷する場合
6 ページ分を 1 枚の用紙で
印刷する場合
9 ページ分を 1 枚の用紙で
印刷する場合
16 ページ分を 1 枚の用紙で

印刷する場合
小冊子で印刷する場合
①
②

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
75
第3章 プリンタードライバー
･ TrueType フォント
TrueType フォントのオプションを指定します。「デバイス フォントと代替」（初期設定）を選択すると、
TrueType フォントを含む文書の印刷用に、同等のプリンターフォントを使用します。この設定を使用す
ると印刷速度は速くなりますが、プリンターフォントでサポートされていない文字の場合は、欠落する恐
れがあります。
プリンターフォントの代わりにTrueTypeフォントをダウンロードして使用する場合は、「ソフトフォント
としてダウンロード」を選択してください。
③ドキュメントのオプション
「プリンタの機能」の一覧から設定内容の変更ができます。
･ 印刷品質
印刷品質を次の2種類から選択します。
･ 標準（600×600 dpi）： 通常の印刷にお勧めします。
比較的速い時間で、品質の良い印刷ができます。
･ きれい（2400 dpi 相当）：より品質の良い印刷をしたい場合、このモードを選択します。
このモードは、各ピクセルの階調性が向上するため、写真等の印刷に適して

います。
ただし、印刷データが大きくなるため、印刷処理やデータ転送に時間がかか
り、「標準（600×600 dpi）」よりも印刷にかかる時間が長くなります。
選択する「印刷品質」によって印刷時間が異なります。より品質のよい印刷をするためには、時間がかかりますが、印刷
品質を下げると、印刷時間が早くなります。
「きれい（2400 dpi 相当）」を選択して印刷したときに「メモリガ イッパイデス」と表示されたときは、本製品のメモリ
を増やしてください。詳細は、⇒178 ページ「メモリを増設する」を参照してください。
･ 用紙種類
次の種類の用紙に印刷できます。最良の印刷品質を得るために、ご使用の用紙に応じて用紙種類を設定し
てください。
･ 普通紙： 普通紙やコピー用紙に印刷する場合
･ 普通紙（厚め）： 厚めの普通紙やコピー用紙に印刷する場合
･ 厚紙： 厚めの用紙に印刷する場合
･ 超厚紙： 「厚紙」「ハガキ」を選択して印刷したときにトナーの付きが悪い場合
･ 封筒： 封筒に印刷する場合
･ 封筒（厚め）： 「封筒」を選択して印刷したときにトナーの付きが悪い場合

･ 封筒（薄め）： 「封筒」を選択して印刷したときに印刷された封筒がしわになる場合
･ 再生紙： 再生紙に印刷する場合
･ ラベル紙： ラベル紙に印刷する場合
･ ハガキ： はがきに印刷する場合
･ 光沢紙： 光沢紙に印刷する場合（給紙方法は、多目的トレイ（MPトレイ）を選択して、紙づ
まり防止のために一枚づつ入れてください）
③

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
76
第3章 プリンタードライバー
･ セキュリティ印刷
「セキュリティ印刷」を選択すると、本製品に文書を送信するときに、パスワードで文書にセキュリティを
かけ、パスワードを知る人だけがその文書を印刷することができます。
文書は本製品側で保護されているため、本製品の操作パネルからパスワードを入力して印刷します。また、
文書にはパスワードと印刷ジョブ名を設定する必要があります。セキュリティ印刷についての詳細は、⇒
37 ページ「セキュリティ印刷について」を参照してください。
･ パスワード
送信したセキュリティ文書のパスワードを選択します。
･ 印刷ジョブ名
セキュリティ文書の印刷ジョブ名を選択します。
･ トナー節約
「オン」を選択することで、印刷密度を下げ、ランニングコストをおさえることができます。
ただし、印刷が薄くなります。初期設定は「オフ」です。
写真やモノクロ画像を印刷する場合は、「トナー節約」をおすすめしません。
･ スリープまでの時間［分］
スリープモードは、本製品の電源を切っているときに近い状態になるため、電力を節約できます。一定時

間本製品がデータを受信しなかったとき（タイムアウト時）に、スリープモードに切り替わります。
「プリンタの設定のまま」を選択すると、本製品で設定されている時間でスリープモードに入ります。
･ カラー／モノクロ
カラー印刷またはモノクロ印刷を選択します。
「カラー／モノクロ自動切換」： ドキュメント内を検索して、カラーデータのあるページはカラー設定に、
カラーデータのないページはモノクロ設定に、ページ単位で自動に切り換
えて印刷します。ただし、ご使用のデータがモノクロ文書であっても、ファ
イルとしてカラー情報を含んでいる場合には、カラーで印刷します。また、
グレーの部分の印刷は、カラー設定で印刷することがあります。この設定
を選択した場合は、印刷が若干遅くなります。
「カラー」： カラーで印刷する場合に選択します。
「モノクロ」： モノクロ（黒とグレースケールのテキストやオブジェクトのみで作成され
たもの）で印刷する場合に選択します。カラーで作成した文書をモノクロ
で印刷すると、256 階調のグレーで印刷されます。
カラートナーが交換時期になっている、またはカラーのトナーカートリッジが装着されていない状態では、カラー印刷を

実行できません。このときプリンタードライバーの設定で[モノクロ]を選択し再度印刷し直すと、ブラックのトナーが交
換時期に到達するまでモノクロ印刷できます。
また、カラートナーを消費したくない場合（モノクロ印刷の際）にも「モノクロ」を選択することによりブラックトナー
だけで印刷することができます。
･ カラー設定
記録紙や使用目的に合わせてカラーモードを選択します。
･ 標準：初期設定のカラーモードです。
･ 鮮やかな色合い：全要素の色がより鮮明に調整されます。
･ グレーの印刷を改善する
グレーの部分の印刷に他の色要素が加わり、満足な印刷結果が得られない場合はこの機能を選択します。
･ 黒色を強調して印刷する
黒部分に十分な濃度の印刷結果が得られない場合は、この機能を設定します。
黒部分に全トナーを使用して印刷します。
･ ハーフトーンスクリーンのロック
他のアプリケーションでハーフトーンの設定を適用しないようにします。初期設定は「オン」です。
･ 高精度画像印刷
高精度の画像や写真を印刷するときに「オン」を選択します。高画質にはなりますが、印刷時間が長くな

ります。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
77
第3章 プリンタードライバー
･ 印刷結果の改善
用紙のカールを軽減する
印刷された用紙のカールが大きい場合、「用紙のカールを軽減する」を選択することでカールが軽減される
場合があります。
改善されない場合は、⇒74 ページの「用紙種類」をより薄いものに変更してください。
トナーの定着を改善する
印刷された用紙からトナーが剥がれてしまう場合、「トナーの定着を改善する」を選択することで改善され
る場合があります。
改善されない場合は、⇒74 ページの「用紙種類」をより厚いものに変更してください。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
78
第3章 プリンタードライバー
① トレイの選択
「自動選択」： ［デバイス設定］タブにある「給紙方法と用紙の割り当て」の設定に従って、印
刷する用紙サイズが割り当てられたトレイ（給紙方法）を自動的に選択します。
［デバイス設定］タブの開き方は、⇒70 ページ「フォントオプションを指定する」
の手順1 ～ 3 を参照してください。
「プリンタによる自動選択」： 本製品が自動的にトレイを選択します。
「トレイ1」： 記録紙トレイから普通紙を印刷する場合に選択します。⇒ 24 ページ「記録紙トレ
イに記録紙をセットする」を参照してください。
「トレイ2」（オプション）
※
： 増設記録紙トレイから普通紙を印刷する場合に選択します。 ⇒ 178 ページ「オ
プション」を参照してください。
多目的トレイ（MPトレイ）から普通紙、封筒または厚い用紙に印刷する場合に
選択します。⇒27 ページ「多目的トレイ（MPトレイ）に記録紙をセットする」
を参照してください。
※HL-4570CDWTには標準装備されています。
② 色
カラーの画像を白黒で印刷するかカラーで印刷するか選択します。

③ 詳細設定
⇒74 ページを参照してください。
［用紙/品質］タブでの設定項目
①
②
③
「MP トレイ」：
「手差し」

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
79
第3章 プリンタードライバー
印刷状況を確認する（ステータスモニター）
ご使用のコンピューターからステータスモニターで本製品の印刷状況などを確認できます。

• タスクバーの通知領域にあるステータスモニターアイコンを右クリックしても手順2～3の操作が可能です。
• ［パソコン起動時に起動する］のチェックをはずすと、次回起動時からステータスモニターは表示されません。

ステータスモニターを起動する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
［スタート］メニューの［すべてのプログラム］－
［Brother］－［HL-XXXX］－［ステータスモニター］
の順に選択する
ステータスモニターウインドーが表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
ステータスモニターウインドー上で右クリックし、
メニューから［パソコン起動時に起動する］をク
リックしてチェックする
･･･････････････････････････････････････････････････････････････････････････････････････････
3
ステータスモニターウインドー上で右クリックし、

メニューの［表示場所］から、ステータスモニター
を表示させたい場所を選択してチェックする
ステータスモニターが選択した表示場所に表示されます。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
80
第3章 プリンタードライバー
ステータスモニターアイコンの色で本製品の状態を見分けることができます。

• 緑色のアイコン

本製品は正常に動作しています。

• 黄色のアイコン

本製品は警告状態です。

• 赤色のアイコン

本製品に何らかのエラーが発生しています。エラーが発生しているときは、本製品の状態を確認してくださ
い。問題の解決方法は、⇒135 ページ「ディスプレイにエラーメッセージが表示された！（エラーメッセー
ジ一覧）」を参照してください。

• 灰色のアイコン

本製品の電源が入っていないか、接続が遮断されています。オフライン状態です。
本製品の状態を確認する

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
81
第3章 プリンタードライバー
Macintosh用プリンタードライバーの設定方法
コンピューターのデータを本製品から印刷するときは、プリンタードライバーで各種の設定ができます。
本製品は、Mac OS X 10.4.11/10.5.x/10.6.xに対応しています。

• ここではMac OS X 10.5.xの画面をもとに説明しています。

それぞれの画面は、ご使用のオペレーティングシステム（OS）によって異なります。

• 最新のプリンタードライバーやその他の情報は、サポートサイト（ブラザーソリューションセンター）

（http://solutions.brother.co.jp/）からダウンロードできます。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
アプリケーションソフトの［ファイル］
メニューから［ページ設定］を選択する
「Brother HL-XXXX series CUPS」が表示され
ていることを確認します。
右の画面が表示され、次の項目が設定できます。
･ 用紙サイズ
･ 方向
･ 拡大縮小
･･･････････････････････････････････････････････････････････････････････････････････････････
2
設定が終わったら、［OK］をクリックする
･･･････････････････････････････････････････････････････････････････････････････････････････

3
アプリケーションソフトの［ファイル］メ
ニューから［プリント］を選択する
HL-XXXXのプリンターが選択されていることを確
認します。
･ Mac OS X 10.4.11 の場合は、手順 5 に進みま
す。
･ Mac OS X 10.5.x、10.6.x の場合は、手順4 に
進みます。
Mac OS X 10.4.11 の場合
Mac OS X 10.5.x、10.6.x の場合

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
82
第3章 プリンタードライバー
･･･････････････････････････････････････････････････････････････････････････････････････････
4
［プリンタ］ポップアップメニューの横の
をクリックする
･･･････････････････････････････････････････････････････････････････････････････････････････
5
ポップアップメニューから各項目を選択
する
設定内容の詳細は ⇒83 ページ「Macintosh用プ
リンタードライバーの設定内容」を参照してくだ
さい。
･･･････････････････････････････････････････････････････････････････････････････････････････
6
設定が終わったら、［プリント］をクリックしてプリントする

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
83
第3章 プリンタードライバー
Macintosh用プリンタードライバーの設定内容
プリンタードライバーで設定・変更できる項目について説明します。
プリンタードライバーで設定できる項目は、ご使用のオペレーティングシステム（OS）によっては利用できな
い項目があります。また、ご使用のアプリケーションソフトに類似した機能がある場合は、アプリケーション
ソフト側の設定が優先されます。
① 用紙種類
次の種類の用紙に印刷できます。最良の印刷品質を得るために、ご使用の用紙に応じて用紙種類を設定してく
ださい。
「普通紙（厚め）」： 厚めの普通紙やコピー用紙に印刷する場合
「普通紙」： 普通紙やコピー用紙に印刷する場合
「厚紙」： 厚めの用紙に印刷する場合
「超厚紙」： 「厚紙」「ハガキ」を選択して印刷したときにトナーの付きが悪い場合
「封筒」： 封筒に印刷する場合
「封筒（厚め）」： 「封筒」を選択して印刷したときにトナーの付きが悪い場合
「封筒（薄め）」： 「封筒」を選択して印刷したときに印刷された封筒がしわになる場合
「再生紙」： 再生紙に印刷する場合

「ラベル紙」： ラベル紙に印刷する場合
「光沢紙」： 光沢紙に印刷する場合（給紙方法は、多目的トレイ（MPトレイ）を選択して、
紙づまり防止のために一枚づつ入れてください）
「ハガキ」： はがきに印刷する場合
［基本設定］画面での設定項目
①
②
⑥
③
④
⑤

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
84
第3章 プリンタードライバー
② 印刷品質
印刷品質を次の2種類から選択します。
「標準（600×600 dpi）」： 通常の印刷にお勧めします。
比較的速い時間で、品質の良い印刷ができます。
「きれい（2400 dpi 相当）」： より品質の良い印刷をしたい場合、このモードを選択します。
このモードは、各ピクセルの階調性が向上するため、写真等の印刷に適してい
ます。
ただし、印刷データが大きくなるため、印刷処理やデータ転送に時間がかかり、
「標準（600×600 dpi）」よりも印刷にかかる時間が長くなります。
選択する「印刷品質」によって印刷時間が異なります。より品質のよい印刷をするためには、時間がかかりますが、印刷
品質を下げると、印刷時間が早くなります。
「きれい（2400 dpi 相当）」を選択して印刷したときに「メモリガ イッパイデス」と表示されたときは、本製品のメモリ
を増やしてください。詳細は、⇒178 ページ「メモリを増設する」を参照してください。
③ カラー／モノクロ
印刷設定を使って最適なオプション設定を選択します。

「カラー / モノクロ自動切換」：ドキュメント内を検索して、カラーデータのあるページはカラー設定に、カ
ラーデータのないページはモノクロ設定に、ページ単位で自動に切り換えて印
刷します。ただし、ご使用のデータが見た目はモノクロ文書であっても、ファ
イルとしてカラー情報を含んでいる場合には、カラーで印刷します。また、グ
レーの部分の印刷は、カラー設定で印刷することがあります。この設定を選択
した場合は、印刷が若干遅くなります。
「カラー」： カラーで印刷する場合に選択します。
「モノクロ」： モノクロ（黒とグレースケールのテキストやオブジェクトのみで作成されたも
の）で印刷する場合に選択します。カラーで作成した文書をモノクロで印刷す
ると、256 階調のグレーで印刷されます。
カラートナーが交換時期になっている、またはカラーのトナーカートリッジが装着されていない状態では、カラー印刷を
実行できません。このときプリンタードライバーの設定で[モノクロ]を選択し再度印刷し直すと、ブラックのトナーが交
換時期に到達するまでモノクロ印刷できます。

また、カラートナーを消費したくない場合（モノクロ印刷の際）にも「モノクロ」を選択することによりブラックトナー
だけで印刷することができます。
④ トナー節約モード
トナー節約モードで印刷することにより、消費するトナーを節約することができます。
写真やモノクロ画像を印刷する場合は、「トナー節約モード」をおすすめしません。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
85
第3章 プリンタードライバー
⑤ サポート
･ Brother Solutions Center（ブラザーソリューションセンター）
よくあるご質問（Q&A）、ユーザーズガイド、最新のドライバーやソフトウェアのダウンロードなど、ブラ
ザー製品に関する情報を提供しているサポートサイトです。
･ ブラザー純正消耗品のご案内
ブラザー純正の消耗品についての情報を提供しているホームページが表示されます。
⑥ 給紙方法
給紙するトレイを選択します。
上下反転（Mac OS X 10.4.11）
上下を逆にして印刷することができます。
Mac OS X 10.5.x、10.6.xの場合は、⇒88 ページ「［レイアウト］での設定項目」の「ページの方向を反転」
で設定してください。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
86
第3章 プリンタードライバー
① カラー設定
カラー印刷の色合いを変化させることができます。
「標準」： 標準的な色合いで印刷します。
「鮮やかな色合い」： 鮮やかな色合いで印刷します。
「なし」： 色合いの変更無しで、文書を印刷します。
② 設定ボタン
③ 黒色を強調して印刷する
黒部分に十分な濃度の印刷結果が得られない場合に、チェックボックスをチェックします。
黒部分を全トナーを用いて印刷します。
［拡張機能］画面での設定項目
①
②
③
⑤
⑥
⑦
④
「①カラー設定」で［標準］または［鮮やかな色合い］を選択した場合、さ
らに明るさやコントラスト、色合いなどを調節できます。［設定］ボタンを
クリックすると、［調整項目］ダイアログが表示されます。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
87
第3章 プリンタードライバー
④ グレーの印刷を改善する
グレーの部分の印刷に他の色要素が加わり、満足な印刷結果が得られない場合に、チェックボックスをチェッ
クします。
⑤ 白紙ページの節約
「白紙ページの節約」のチェックボックスをチェックすると、自動的に白紙ページを印刷しないようにすること
ができます。
⑥ 印刷結果の改善
用紙のカールを軽減する
印刷された用紙のカールが大きい場合、「用紙のカールを軽減する」をチェックすることでカールが軽減される
場合があります。
チェックしても改善されない場合は、⇒83 ページ［基本設定］画面の用紙種類をより薄いものに変更してくだ
さい。
トナーの定着を改善する
印刷された用紙からトナーが剥がれてしまう場合、「トナーの定着を改善する」をチェックすることで改善され
る場合があります。
チェックしても改善されない場合は、⇒83 ページ［基本設定］画面の用紙種類をより厚いものに変更してくだ
さい。
⑦ スリープまでの時間
スリープモードは、本製品の電源スイッチをOFF にしているときに近い状態になるため、電力を節約できます。

一定時間本製品がデータを受信しなかったとき（タイムアウト時）に、スリープモードに切り替わります。
本製品がスリープモードに入っているときは、液晶ディスプレイのバックライトが消灯して「スリープ」と表
示されますが、コンピューターからのデータは受信することができます。
印刷ファイルや文書のデータを受信すると、本製品は自動的に復帰し、印刷を開始します。
操作パネル上の＜Go＞を押しても、本製品は復帰します。
･「プリンターの設定のまま」
本製品で設定されている時間でスリープモードに入ります。
･「手動設定」
スリープモードに移行するまでの時間を1分単位で設定します。初期設定時間は3分です。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
88
第3章 プリンタードライバー
① ページ数／枚
イメージのサイズを縮小して複数のページを1枚の用紙に印刷することができます。
1枚の用紙に印刷するページ数を「1」、「2」、「4」、「6」、「9」、「16」から選択します。
② レイアウト方向
複数ページのレイアウト方向を選択します。
③ 境界線
複数ページを1枚の用紙に印刷する場合、各ページに仕切り線を挿入することができます。
仕切り線のタイプを「なし」、「極細線」、「細線」、「極細2本線」、「細2本線」から選択します。
④ 両面
･ 自動両面印刷の場合
［レイアウト］を選択し、［両面］で［長辺とじ］または［短辺とじ］を選択します。
･ 手動両面印刷の場合
(Mac OS X 10.4.11)
［用紙処理］を選択し、［プリント］で［偶数ページ］を選択して印刷し、次に用紙をトレイに裏返しにセッ
トして「奇数ページ」を選択して印刷します。
(Mac OS X 10.5.x、10.6.ｘ)
［用紙処理］を選択し、［プリントするページ］で［偶数ページのみ］を選択して印刷し、次に用紙をトレイ

に裏返しにセットして「奇数ページのみ」を選択して印刷します。
⑤ ページの方向を反転（Mac OS X 10.5.x、10.6.xのみ）
上下を反転して印刷することができます。
［レイアウト］での設定項目
①
②
③
⑤
④

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
89
第3章 プリンタードライバー

• セキュリティ印刷

Macintosh から本製品に機密書類の印刷データが送られてきた場合、受信してただちに印刷すると、プリン
ターの近辺にいる人に見られてしまう可能性があります。そのような場合は、セキュリティ印刷が役に立ちま
す。セキュリティ印刷の流れは以下のとおりです。
Macintoshでセキュリティ印刷機能をオンにして、パスワードを設定する
▼
Macintoshで印刷を実行する
▼
印刷データが本製品に届き、本製品のメモリ内に保持される
▼
本製品の操作パネルでパスワードを入力すると、データが印刷される
パスワードが設定されていると、本製品は印刷データを受信しても、プリンターの操作パネル上でパスワード
が入力されるまで印刷を行いません。データは本製品の電源をオフにすると消去されます。
パスワードを入力して印刷後、データは本製品のメモリからクリアされます。
詳細は ⇒37 ページ「セキュリティ印刷について」を参照してください。

• Macintosh の操作

［セキュリティ印刷］での設定項目
･･･････････････････････････････････････････････････････････････････････････････････････････
1
［セキュリティ印刷］で、セキュリティ
印刷チェックボックスにチェックを
付ける
･･･････････････････････････････････････････････････････････････････････････････････････････
2
パスワード、ユーザー名、印刷ジョブ名を設定する
パスワードは半角4桁数字、ユーザー名と印刷ジョブ名は半角英数字で入力してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
3
［プリント］をクリックする

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
90
第3章 プリンタードライバー
印刷状況を確認する（ステータスモニター）
ご使用のMacintoshからステータスモニターで本製品の印刷状況などを確認できます。
プリントキュー画面からのステータスモニターの起動方法
ステータスモニターを起動する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
［プリント］ダイアログボックス内の ［プ
リンタ］から［“プリントとファクス”環
境設定］を選択する
･･･････････････････････････････････････････････････････････････････････････････････････････
2
プリンターリストから使用しているプリ
ンターを選択する
･･･････････････････････････････････････････････････････････････････････････････････････････

3
[プリントキューを開く]をクリックする
Mac OS X 10.4.11の場合は、［プリントキュー］をクリックする。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
91
第3章 プリンタードライバー
本製品の状態表示の更新
をクリックすると、ご使用のMacintoshと本製品が通信を開始し、本製品の状態を確認できます。
更新間隔の変更
本製品の状態表示の自動更新間隔を変更することができます。
ウインドーの格納と表示
･･･････････････････････････････････････････････････････････････････････････････････････････
4
［ユーティリティ］をクリックする
Mac OS X 10.6.xの場合は、［プリンター設定］-［ユーティ
リティ］－［プリンタユーティリティを開く］の順にクリッ
クする。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
メニューバーの［ブラザーステータスモニター］から［環境設定］を選択する
［環境設定］ダイアログボックスが表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････

2
［入］にチェックが入っていることを確認
して、［リフレッシュ間隔］に数値を入力
する
･･･････････････････････････････････････････････････････････････････････････････････････････
3
［OK］をクリックする
･ ステータスモニター起動後、ステータスモニターウインドーを格納
（非表示に）するには、メニューバーの［ブラザーステータスモニ
ター］から［ステータスモニターを隠す］を選択します。
･ ステータスモニター格納後、再度ステータスモニターウインドーを表
示するには、ドックの をクリックします。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
92
第3章 プリンタードライバー
ステータスモニターの終了
ステータスモニターを終了するには、メニューバーの［ブラザーステータスモニター］から［ステータスモニ
ターを終了］を選択します。
ウェブブラウザーを使用して本製品にアクセスする
･ 標準のウェブブラウザーでHTTP（ハイパーテキスト転送プロトコル）を使用して、本製品を管理することができ
ます。（詳しくは ⇒ユーザーズガイドネットワーク操作編を参照してください。）
･ ステータスモニターウインドーの をクリックするとウェブブラウザーを使用して本製品にアクセスする
こともできます。（詳しくは ⇒90 ページ「印刷状況を確認する（ステータスモニター）」を参照してください。）

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
93
第3章 プリンタードライバー
プリンタードライバーのアンインストール
次の手順に従って、インストールしたプリンタードライバーのアンインストールができます。

• 次の手順は、Windows

®
のプリンターの追加機能から追加したプリンタードライバーには適用できません。

• アンインストールが完了後、アンインストール中に使用されたファイルを削除するため、コンピューターを再起動する

ことをおすすめします。
コンピューターに複数のブラザー製品がインストールされている場合は、一旦すべてのブラザー製品をアン
インストールし、再度必要な製品のドライバーをインストールする必要があります。（特定の製品のみ削除
することはできません）
Mac OS X 10.4.11の場合
Windows
®
用プリンタードライバーのアンインストール
･･･････････････････････････････････････････････････････････････････････････････････････････
1
［スタート］メニューから［すべてのプログラム（プログラム）］－［Brother］－
［HL-XXXX series］－［アンインストール］の順にクリックする
･･･････････････････････････････････････････････････････････････････････････････････････････
2
画面の指示に従う
Macintosh用プリンタードライバーのアンインストール

･･･････････････････････････････････････････････････････････････････････････････････････････
1
管理者（Administrator）権限でログインする
･･･････････････････････････････････････････････････････････････････････････････････････････
2
［移動］メニューから［アプリケーション］を選択し、［ユーティリティ］－［プリン
タ設定ユーティリティ］の順に開く
削除したいプリンターを選択し、［削除］をクリックする
･･･････････････････････････････････････････････････････････････････････････････････････････
3
［Macintosh HD］（起動ディスク）から［ライブラリ］－［Printers］の順に開き、
［Brother］フォルダーをドラッグして、ゴミ箱にドロップする

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
94
第3章 プリンタードライバー
Mac OS X 10.5.x、10.6.x の場合
･･･････････････････････････････････････････････････････････････････････････････････････････
4
［MacintoshHD］－［ライブラリ］－［Printers］－［PPDs］－［Contents］－
［Resources］－［en.lproj］の順に開き、フォルダー内のすべての 「Brother xxx-
xxxx CUPS.gz」、「Brother xxx-xxxx.gz」ファイルをドラッグして、ゴミ箱にド
ロップする
･･･････････････････････････････････････････････････････････････････････････････････････････
5
ゴミ箱を空にする
Finderメニューから、「ゴミ箱を空にする」を選択します。
･･･････････････････････････････････････････････････････････････････････････････････････････

1
管理者（Administrator）権限でログインする
･･･････････････････････････････････････････････････････････････････････････････････････････
2
［システム環境設定］－［プリントとファクス］の順に開き、削除したいプリンター
を選択し、 ボタンをクリックする
･･･････････････････････････････････････････････････････････････････････････････････････････
3
［Macintosh HD］（起動ディスク）から［ライブラリ］－［Printers］の順に開き、
［Brother］フォルダーをドラッグして、ゴミ箱にドロップする
･･･････････････････････････････････････････････････････････････････････････････････････････
4
［MacintoshHD］－［ライブラリ］－［Printers］－［PPDs］－［Contents］－

［Resources］の順に開き、フォルダー内のすべての 「Brother xxx-xxxx CUPS.
gz」、「Brother xxx-xxxx.gz」ファイルをドラッグして、ゴミ箱にドロップする
･･･････････････････････････････････････････････････････････････････････････････････････････
5
ゴミ箱を空にする
Finderメニューから、「ゴミ箱を空にする」を選択します。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
95
日常のお手入れ
定期メンテナンス
下記の部品を定期的に清掃することをお勧めします。

• 記録紙トレイ ・スキャナーウインドー ・ドラムユニット ・コロナワイヤー ・給紙ローラー

■内部のお手入れをするときには、必ず電源スイッチをOFFにしてから行ってください。
■本製品の内部を操作するときは、以下の図で矢印で示す電極部分には手で触れないでください。静電気で
本製品が破損するおそれがあります。
■トナーが飛び散って手や衣服が汚れた場合は、すぐに拭き取るか冷たい水で洗い流してください。
■イラストのグレーの部分には触れないようにしてください。皮脂が付着するときれいに印刷されません。
■ドラムユニットを持つときは、ドラムユニットの緑色の取っ手を持ってください。
警 告
■本製品を清掃する際、可燃性のスプレー、有機溶剤などは使用しないでください。
また、近くでのご使用もおやめください。火災・故障・感電の原因になります。
可燃性スプレーの例は次のとおりです。

• ほこり除去スプレー ・殺虫スプレー ・アルコールを含む除菌、消臭スプレーなど

■トナーがこぼれたときは、ほうきで掃除するか、水で湿らせ固く絞った布でふき取ってください。掃除機は使用
しないでください。掃除機でトナーを吸い取ると、掃除機内で粉塵が発火し、故障や火災の原因となります。
4

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
96
第4章 日常のお手入れ
■トナーカートリッジ、ドラムユニット、ベルトユニットを持つときは、イラストのグレーの部分には触れ
ないようにしてください。皮脂が付着するときれいに印刷されません。
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙な
どを用意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意し
てください。
■中性洗剤を使ってください。シンナーやベンジンを浸した布で拭かないでください。
■アンモニアの成分を含んでいる洗剤は使わないでください。
■操作パネルはアルコールを浸した布で拭かないでください。操作パネルにひびが入ったり、パネル上の印
刷が消えたりすることがあります。
本製品は柔らかい布で軽く拭いてください。
本製品外部を清掃する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
電源スイッチをOFFにする

･･･････････････････････････････････････････････････････････････････････････････････････････
2
コード、ケーブルを取り外す
1 すべてのケーブルを取り外す
2 電源コードをコンセントから抜いて、本製品から電源コードを取り外す
本製品の背面と壁側のコンセントを両方とも外してください。
＜トナーカートリッジ＞
＜ベルトユニット＞
＜ドラムユニット＞

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
97
第4章 日常のお手入れ
･･･････････････････････････････････････････････････････････････････････････････････････････
3
記録紙トレイを完全に引き出して、記録紙
を取り出す
･･･････････････････････････････････････････････････････････････････････････････････････････
4
清掃する
1 本製品の外側を拭く
2 記録紙トレイの内側と外側を拭く
･･･････････････････････････････････････････････････････････････････････････････････････････
5
記録紙をセットして、記録紙トレイを本製品に戻す
･･･････････････････････････････････････････････････････････････････････････････････････････

6
コードやケーブルを元の状態に戻す
1 接続していたケーブルを取り付ける
2 電源スイッチがOFFになっていることを確認し、
電源コードを本製品に接続する
3 電源プラグをコンセントに差し込む
･･･････････････････････････････････････････････････････････････････････････････････････････
7
電源スイッチをONにする

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
98
第4章 日常のお手入れ
本製品内部のスキャナーウインドーが汚れていると、印刷の濃度が薄くなります。次の手順でスキャナーウイ
ンドーを清掃してください。
本製品内部を清掃する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
電源スイッチをOFFにする
･･･････････････････････････････････････････････････････････････････････････････････････････
2
コード、ケーブルを取り外す
1 すべてのケーブルを取り外す
2 電源コードをコンセントから抜いて、本製品から電源コードを取り外す
本製品の背面と壁側のコンセントを両方とも外してください。
･･･････････････････････････････････････････････････････････････････････････････････････････

3
清掃部を開ける
1 フロントカバーリリースボタンを
押して、フロントカバーを開く
2 ドラムユニットの緑色の取っ手
を持ち、止まる位置まで手前に
引き出す
3 本製品左側にある緑色のロックレバーが
止まる位置までイラストの矢印の方向に
回す
フロントカバーリリースボタン
ロックレバー

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
99
第4章 日常のお手入れ
4 ドラムユニットの緑色の取っ手を持って、本製品から取り出す
5 柔らかい乾いた布で
スキャナーウインドーを
拭く
スキャナーウインドーはアルコールを浸した布で拭かないでください。
･･･････････････････････････････････････････････････････････････････････････････････････････
4
清掃部を閉じる
1 本製品左側にある緑色のロックレバーが
イラストのように上がっていることを
確認する
2 ドラムユニットの先端の部分を
イラストのように入れる
本製品にドラムユニットを戻す
ときは、ドラムユニットの取っ
手に付いているガイド②を、本
製品両端の矢印①に合わせてく
ださい。
スキャナーウインドー
スキャナーウインドー
ロックレバー
①
②

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
100
第4章 日常のお手入れ
3 ロックレバーが止まる位置までイラストの矢印の
方向に回す
ドラムユニットを奥へ押し込む前にロックレバー
を下げてください。
4 ドラムユニットを奥へ押し込む
5 フロントカバーを閉じる
･･･････････････････････････････････････････････････････････････････････････････････････････
5
コードやケーブルを元の状態に戻す
1 接続していたケーブルを取り付ける
2 電源スイッチがOFFになっていることを確認し、電源コードを本製品に接続する
3 電源プラグをコンセントに差し込む
･･･････････････････････････････････････････････････････････････････････････････････････････
6
電源スイッチをONにする
ロックレバー

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
101
第4章 日常のお手入れ
コロナワイヤーが汚れていると、印刷された画像が黒っぽく汚れたり、垂直の線が入ることがあります。印刷
したページに汚れが入る場合は、コロナワイヤーを清掃してください。
コロナワイヤーの清掃
･･･････････････････････････････････････････････････････････････････････････････････････････
1
清掃部を開ける
1 フロントカバーリリースボタンを
押して、フロントカバーを開く
2 ドラムユニットの緑色の取っ手
を持ち、止まる位置まで手前に
引き出す
3 すべてのトナーカートリッジをドラムユニット
から取り出す
4 コロナワイヤーカバーを手前に
倒して、カバーを開く
フロントカバーリリースボタン
コロナワイヤーカバー

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
102
第4章 日常のお手入れ
･･･････････････････････････････････････････････････････････････････････････････････････････
2
清掃する
1 緑色のつまみを2、3回往
復させ、ドラムユニット
内部のコロナワイヤーを
清掃する
2 緑色のつまみを必ず元の位置（▲）に戻す
3 残りのコロナワイヤーも清掃する
･･･････････････････････････････････････････････････････････････････････････････････････････
3
清掃部を閉じる
1 コロナワイヤーカバーを
閉じる
2 トナーカートリッジをドラ
ムユニットの色表示に合わ
せて、正しい位置に取り付
ける

取り付け後、トナーカート

リッジの取っ手を手前に倒
す
正しく装着されるとカチッ
と音が鳴ります。
3 残りのトナーカートリッジもドラムユニットに取り付ける
4 ドラムユニットを奥へ押し込む
5 フロントカバーを閉じる
元の位置
C－シアン
取っ手
M－マゼンタ
Y－イエロー
K－ブラック

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
103
第4章 日常のお手入れ
印刷したページに約94mm間隔で規則的な汚れが見つかったときは、ドラムユニットの清掃が必要です。
ドラムユニットの清掃
･･･････････････････････････････････････････････････････････････････････････････････････････
1
ドラムチェックシートを印刷する
1 ＜＋＞または＜－＞を押す
オフラインに切り替わり、モードメニューが表示されます。
2「セイヒン ジョウホウ」が表示されていることを確認して、
＜OK＞を押す
3 ＜＋＞または＜－＞を押して「ドラム ヨゴレ インサツ」を選択し、
＜OK＞を押す
ドラムチェックシートが印刷されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
電源スイッチをOFFにする
･･･････････････････････････････････････････････････････････････････････････････････････････

3
コード、ケーブルを取り外す
1 すべてのケーブルを取り外す
2 電源コードをコンセントから抜いて、本製品から電源コードを取り外す
本製品の背面と壁側のコンセントを両方とも外してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
4
ドラムユニットを取り出す
1 フロントカバーリリースボタンを
押して、フロントカバーを開く
ɥ
ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩈㨼㩕㩧㩆㩨㨸㨽㩘㨽
عععععععععععععععع
㨼㩧㩅㩌㩍㩨㩁㩙㩇
-;/%
ɥ
㩈㨼㩕㩧㩆㩨㨸㨽㩘㨽
㩎㩨㩡㩛㩠㩄㩨㩤㨼㩧㩅㩌ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩈㨼㩕㩧㩆㩨㨸㨽㩘㨽
㩎㩨㩡㩛㩠㩄㩨㩤㨼㩧㩅㩌
㨼㩧㩅㩌㩋㨷㨽
フロントカバーリリースボタン

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
104
第4章 日常のお手入れ
2 ドラムユニットの緑色の取っ手
を持ち、止まる位置まで手前に
引き出す
3 本製品左側にある緑色のロックレバーが
止まる位置までイラストの矢印の方向に
回す
4 ドラムユニットの緑色の取っ手を持って、本製品から取り出す
5 すべてのトナーカートリッジをドラムユニットから取り出す
･･･････････････････････････････････････････････････････････････････････････････････････････
5
清掃する
1 ドラムユニットの歯車が緑色の取っ手の左側
になるように、取っ手を持ってドラムユニッ
トを裏返す
ロックレバー
歯車

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
105
第4章 日常のお手入れ
2 印刷したドラムチェックシートを確認する
該当するドラムと、該当する番号を確認します。
3 ドラムチェックシートの番号と、ドラムユニットの番号を
照らし合わせて、感光ドラムの汚れの場所を探す
感光ドラムの汚れの場所を特定します。
4 ドラムユニットの歯車を手前にゆっくり回しながら、
感光ドラムの汚れの場所を手前にする
感光ドラムの汚れの場所を確定します。
5 感光ドラムの表面に付いた汚れや付着物を綿棒でふき取る
■感光ドラムの表面は指で触れないでください。
■感光ドラムの表面を尖ったものでふかないでください。
■電動器具は使用しないでください。
･･･････････････････････････････････････････････････････････････････････････････････････････
6
トナーカートリッジをドラムユニットに取り付ける
1 トナーカートリッジをドラ
ムユニットの色表示に合わ
せて、正しい位置に取り付
ける

取り付け後、トナーカート

リッジの取っ手を手前に倒
す
正しく装着されるとカチッ
と音が鳴ります。
2 残りのトナーカートリッジ
もドラムユニットに取り付
ける
取っ手
C－シアン
M－マゼンタ
Y－イエロー
K－ブラック

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
106
第4章 日常のお手入れ
･･･････････････････････････････････････････････････････････････････････････････････････････
7
元の状態に戻す
1 本製品左側にある緑色のロックレバーが
イラストのように上がっていることを
確認する
2 ドラムユニットの先端の部分を
イラストのように入れる
本製品にドラムユニットを戻す
ときは、ドラムユニットの取っ
手に付いているガイド②を、本
製品両端の矢印①に合わせてく
ださい。
3 ロックレバーが止まる位置までイラストの矢印の方向に回す
ドラムユニットを奥へ押し込む前にロックレバーを下げてください。
4 ドラムユニットを奥へ押し込む
5 フロントカバーを閉じる
･･･････････････････････････････････････････････････････････････････････････････････････････
8
コードやケーブルを元の状態に戻す
1 接続していたケーブルを取り付ける

2 電源スイッチがOFFになっていることを確認し、電源コードを本製品に接続する
3 電源プラグをコンセントに差し込む
･･･････････････････････････････････････････････････････････････････････････････････････････
9
電源スイッチをONにする
ロックレバー
①
②
ロックレバー

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
107
第4章 日常のお手入れ
給紙ローラーが汚れていると、記録紙をうまく給紙しないことがあります。その場合は、次の手順で給紙ロー
ラーを清掃してください。
給紙ローラーの清掃
･･･････････････････････････････････････････････････････････････････････････････････････････
1
電源スイッチをOFFにする
･･･････････････････････････････････････････････････････････････････････････････････････････
2
コード、ケーブルを取り外す
1 すべてのケーブルを取り外す
2 電源コードをコンセントから抜いて、本製品から電源コードを取り外す
本製品の背面と壁側のコンセントを両方とも外してください。
･･･････････････････････････････････････････････････････････････････････････････････････････

3
記録紙トレイを完全に引き出す
･･･････････････････････････････････････････････････････････････････････････････････････････
4
清掃する
1 水または、ぬるま湯を浸した柔らかい布を固く
絞り、記録紙トレイ内の分離パッドを拭く
2 本製品内部にある給紙ローラー（2つ）を拭く
･･･････････････････････････････････････････････････････････････････････････････････････････
5
記録紙トレイを本製品に戻す
･･･････････････････････････････････････････････････････････････････････････････････････････
6
コードやケーブルを元の状態に戻す
1 接続していたケーブルを取り付ける
2 電源スイッチがOFFになっていることを確認し、電源コードを本製品に接続する
3 電源プラグをコンセントに差し込む

･･･････････････････････････････････････････････････････････････････････････････････････････
7
電源スイッチをONにする
分離パッド
給紙ローラー

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
108
第4章 日常のお手入れ
消耗品の交換
消耗品
トナーカートリッジ
･ ブラック：TN-390BK ／ TN-395BK
･ シアン： TN-390C ／ TN-395C
･ マゼンタ：TN-390M ／ TN-395M
･ イエロー：TN-390Y ／ TN-395Y
⇒112 ページ
ドラムユニット（DR-390CL） 廃トナーボックス（WT-300CL） ベルトユニット（BU-300CL）
⇒116 ページ ⇒125 ページ ⇒120 ページ

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
109
第4章 日常のお手入れ
本製品では、画像を作成するドラムユニットに4色のトナーカートリッジを取り付けて使用する仕組みになっ
ています。トナー、またはドラムユニットが寿命により使用できなくなったりしたときには、必ず分離して、
使用できなくなった部品のみを廃却し交換してください。
交換のしかたについては、⇒112 ページ「トナーカートリッジの交換」、または⇒116 ページ「ドラムユニッ
トの交換」を参照してください。
本製品に付属のトナーカートリッジは、カラーで約1,500枚、モノクロで約2,500枚
※
印刷できます。
大容量トナーカートリッジ(TN-395)は、カラーで約3,500枚、モノクロで約4,000枚
※
印刷できます。
ドラムユニット（DR-390CL）は約25,000枚印刷できます。
廃トナーボックス（WT-300CL）は約50,000枚印刷できます。
ベルトユニット（BU-300CL）は約50,000枚印刷できます。
印字密度が低い場合や電源のオン、オフを頻繁に行う場合には上記消耗品の寿命が短くなることがあります。また、この

場合には複数色のトナーが同時に寿命となることがあります。
※印刷可能枚数はJIS X 6932（ISO/IEC 19798）*規格に基づく公表値を満たしています。
* JIS X 6932（ISO/IEC 19798）とはカラー電子写真方式プリンター用トナーカートリッジの印刷枚数を測定するため
の試験方法を定めた規格です。
トナーカートリッジとドラムユニットについて
ドラムユニットにトナーカートリッジを取り付けた状態
トナーを記録紙に写すユニットです。印刷するための粉末（トナー）が入っています。
型番：ブラック：TN-390BK／TN-395BK
シアン： TN-390C／TN-395C
マゼンタ：TN-390M／TN-395M
イエロー：TN-390Y／TN-395Y
型番：DR-390CL
トナーカートリッジ ドラムユニット

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
110
第4章 日常のお手入れ
トナーカートリッジとドラムユニットの購入方法
お近くの家電量販店で取り扱っておりますが、インターネット、電話、FAXによる注文も承っております。
⇒206 ページ「ご注文シート」を参照してください。
■トナーカートリッジは、本製品に取り付ける直前に開封してください。トナーカートリッジを開封したま
ま長期間放置すると、トナーの寿命が短くなります。
■トナーカートリッジは、印刷品質を保証するように特別に調整されたブラザー純正品（型番：TN-390/
TN-395(C,M,Y,BK)）をご使用ください。⇒ 109 ページ「トナーカートリッジとドラムユニットについ
て」を参照してください。純正品以外のトナーカートリッジやリサイクルトナーを使用した場合、本製品
の保証が無効になります。
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙な
どを用意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意し
てください。

■使用済みのトナーカートリッジにはトナーの粉が残っている場合があるので、取り扱いには注意してくだ
さい。
■使用済みのトナーカートリッジを廃棄するときは、アルミニウムバッグ
※
に入れ、しっかりと封をして、
粉末がカートリッジからこぼれないようにしてください。販売店またはサービス実施店にお渡しいただき、
当社の回収・リサイクル活動にご協力ください。⇒ 20 ページ「消耗品の回収リサイクルについて」を参
照してください。なお、お客様で処理される場合は、地域の規則に従って廃棄してください。
■本製品の内部を操作するときは、以下の図で矢印で示す電極部分には手で触れないでください。静電気で
本製品が破損するおそれがあります。
トナーカートリッジとドラムユニット交換時の注意
警 告
■ドラムユニットやトナーカートリッジを火の中に投げ込まないでください。また、火気のある場所に保管しない
でください。トナーに引火して、火災ややけどの原因となります。
■本製品を清掃する際、可燃性のスプレー、有機溶剤などは使用しないでください。
また、近くでのご使用もおやめください。火災・故障・感電の原因になります。

可燃性スプレーの例は次のとおりです。

• ほこり除去スプレー ・殺虫スプレー ・アルコールを含む除菌、消臭スプレーなど

■トナーがこぼれたときは、ほうきで掃除するか、水で湿らせ固く絞った布でふき取ってください。掃除機は使用
しないでください。掃除機でトナーを吸い取ると、掃除機内で粉塵が発火し、故障や火災の原因となります。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
111
第4章 日常のお手入れ
■イラストのグレーの部分には触れないようにしてください。皮脂が付着するときれいに印刷されません。
■ドラムユニットを持つときは、ドラムユニットの緑色の取っ手を持ってください。
■トナーカートリッジ、ドラムユニット、ベルトユニットを持つときは、イラストのグレーの部分には触れ
ないようにしてください。皮脂が付着するときれいに印刷されません。
■ドラムユニットは本製品に取り付ける直前に開封してください。
■ドラムユニットは、印刷品質を保証するように特別に調整されたブラザー純正品（型番：DR-390CL）を
ご使用ください。⇒ 109 ページ「トナーカートリッジとドラムユニットについて」を参照してください。
純正品以外のドラムユニットを使用した場合、本製品の保証が無効になります。
■開封したドラムユニットが過度の直射日光や室内光を受けると、ユニットが損傷することがあります。
■トナーが飛び散って手や衣服が汚れた場合は、すぐに拭き取るか冷たい水で洗い流してください。
■使用済みのドラムユニットを廃棄するときは、プラスチックバッグ

※
に入れ、しっかりと封をして、粉末
がドラムユニットからこぼれないようにしてください。⇒20 ページ「消耗品の回収リサイクルについて」
を参照してください。また、地域の規則に従って廃棄してください。
※新品のトナーカートリッジ、またはドラムユニットが入っていた袋をご利用ください。
＜トナーカートリッジ＞
＜ベルトユニット＞
＜ドラムユニット＞

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
112
第4章 日常のお手入れ
ブラザー製消耗品のリサイクルにご協力をお願いいたします。詳しくは ⇒ 20 ページ「消耗品の回収リサイク
ルについて」を参照してください。
トナーカートリッジ少量のメッセージ
■マークが点滅しはじめると、トナーカートリッジの交換時期が近づいているか、またはトナーカートリッジ内
部でトナーが均等に分配されていないことを示しています。
4 個の■（□）マークは、左から順にブラック（K）、イエロー（Y）、マゼンタ（M）、シアン（C）のトナーカー
トリッジの状態を表示します。
トナーカートリッジ交換のメッセージ
「トナーコウカン」のメッセージが表示されたときは、トナーカートリッジを交換する必要があります。
また、2 行目には、交換する必要のあるトナーカートリッジの色が表示されます。
お近くでトナーカートリッジが手に入らないときは、インターネット、電話、FAXによる注文も承っております。
トナーカートリッジの交換
عععععععععععععععع
㨼㩧㩅㩌㩍㩨㩁㩙㩇
-;/%!! !!

ത྽
Α·υȜσນা̯̳ͦ͘
㩎㩏㨺㩄㨽㩀㩧
㩖㩥㩧㩎㩀㩔㩨㨺㨰㨻㩃㩍㨻 㩊㩡㩆㨼㩎㩏㨺㨰㩎㩢㩌㩃㩍㩂㩊㩨㩅㨼㩖㩨

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
113
第4章 日常のお手入れ
トナーカートリッジを交換する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
トナーカートリッジを取り出す
1 フロントカバーリリースボタンを
押して、フロントカバーを開く
2 ドラムユニットの緑色の取っ手
を持ち、止まる位置まで手前に
引き出す
3 すべてのトナーカートリッジをドラムユニットから取り出す
フロントカバーリリースボタン

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
114
第4章 日常のお手入れ
･･･････････････････････････････････････････････････････････････････････････････････････････
2
コロナワイヤーを清掃する
1 コロナワイヤーカバーを手前に
倒して、カバーを開く
2 緑色のつまみを2、3回往
復させ、ドラムユニット
内部のコロナワイヤーを
清掃する
3 緑色のつまみを必ず元の位置（▲）に戻す
4 コロナワイヤーカバーを
閉じる
5 残りのコロナワイヤーも清掃する
コロナワイヤーカバー
元の位置

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
115
第4章 日常のお手入れ
液晶ディスプレイに｢インサツデキマス｣と表示されるまで、そのままお待ちください。途中で本製品の電源
スイッチをOFFにしたり、フロントカバーを開けると、新しいトナーを検知できない場合があります。
･･･････････････････････････････････････････････････････････････････････････････････････････
3
交換する
1 新しいトナーカートリッジを開封し、トナーが均等
になるように左右に5～6回ゆっくりと振る
2 保護カバーを取り除く
3 トナーカートリッジをドラ
ムユニットの色表示に合わ
せて、正しい位置に取り付
ける

取り付け後、トナーカート

リッジの取っ手を手前に倒
す
正しく装着されるとカチッ
と音が鳴ります。
4 残りのトナーカートリッジもドラムユニットに取り付ける
･･･････････････････････････････････････････････････････････････････････････････････････････
4
元の状態に戻す
1 ドラムユニットとトナーカートリッジを元の位置に戻す
2 フロントカバーを閉じる
C－シアン
取っ手
M－マゼンタ
Y－イエロー
K－ブラック

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
116
第4章 日常のお手入れ
ブラザー製消耗品のリサイクルにご協力をお願いいたします。詳しくは ⇒ 20 ページ「消耗品の回収リサイク
ルについて」を参照してください。
ドラムユニットエラーのメッセージ
「ドラム エラー」のメッセージが表示されたときは、コロナワイヤーが汚れています。コロナワイヤーの清掃
をしてください。⇒101 ページ「コロナワイヤーの清掃」を参照してください。
コロナワイヤーの清掃をしても、メッセージが表示される場合は、ドラムユニットを交換する必要があります。
ドラムユニット寿命のメッセージ
「マモナク ドラムコウカン」のメッセージが表示されたときは、ドラムユニットの寿命が少なくなっているこ
とをお知らせします。
メッセージは印刷後、約１分間表示されます。
ドラムユニット交換のメッセージ
「ドラム コウカン」「ドラム テイシ」のメッセージが表示されたときは、ドラムユニットを交換する必要があ
ります。

• 液晶ディスプレイに「マモナク ドラムコウカン」と表示されていても、しばらくの間はドラムユニットを交換せずに

継続して印刷できることもあります。しかし、しだいに印刷品質は低下しますので、ドラムユニットを交換することを
お勧めします。

• ドラムユニットを交換するタイミングに合わせて、本製品も掃除することをお勧めします。

⇒95 ページ「定期メンテナンス」を参照してください。
ドラムユニットの交換
㩎㩨㩡㩛㨾㩡㨺
㩙㩝㩏㩂㩎㩨㩡㩛㩄㨽㩀㩧
㩎㩨㩡㩛㩄㨽㩀㩧
㩎㩨㩡㩛㩍㨼㩆

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
117
第4章 日常のお手入れ
ドラムユニットを交換する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
ドラムユニットを取り出す
1 フロントカバーリリースボタンを
押して、フロントカバーを開く
2 ドラムユニットの緑色の取っ手
を持ち、止まる位置まで手前に
引き出す
3 本製品左側にある緑色のロックレバーが
止まる位置までイラストの矢印の方向に
回す
4 ドラムユニットの緑色の取っ手を持って、本製品から取り出す
5 すべてのトナーカートリッジをドラムユニットから取り出す
フロントカバーリリースボタン
ロックレバー

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
118
第4章 日常のお手入れ
･･･････････････････････････････････････････････････････････････････････････････････････････
2
交換する
1 新しいドラムユニットを開封し、保護
カバーを外す
2 トナーカートリッジをドラ
ムユニットの色表示に合わ
せて、正しい位置に取り付
ける

取り付け後、トナーカート

リッジの取っ手を手前に倒
す
正しく装着されるとカチッ
と音が鳴ります。
3 残りのトナーカートリッジもドラムユニットに取り付ける
･･･････････････････････････････････････････････････････････････････････････････････････････
3
元の状態に戻す
1 本製品左側にある緑色のロックレバーが
イラストのように上がっていることを
確認する
2 ドラムユニットの先端の部分を
イラストのように入れる
本製品にドラムユニットを戻す
ときは、ドラムユニットの取っ
手に付いているガイド②を、本
製品両端の矢印①に合わせてく
ださい。
3 ロックレバーが止まる位置までイラストの矢印の
方向に回す
ドラムユニットを奥へ押し込む前にロックレバー
を下げてください。
①
②
取っ手
C－シアン
M－マゼンタ
Y－イエロー
K－ブラック
ロックレバー
①
②
ロックレバー

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
119
第4章 日常のお手入れ
ドラムユニットのカウンターリセット
ドラムユニットを交換したときは、次の手順に従ってドラムユニットのカウンターをリセットしてください。
4 ドラムユニットを奥へ押し込む
5 フロントカバーを閉じる
･･･････････････････････････････････････････････････････････････････････････････････････････
1
＜＋＞または＜－＞を押す
オフラインに切り替わり、モードメニューが表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
「セイヒン ジョウホウ」が選択されていることを確認し、
＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････

3
＜＋＞または＜－＞を押して「ショウモウヒン リセット」を
選択し、＜OK＞を押す
「ショウモウヒンリセット」は、交換部品の警告が表示された後に、メニューに表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
4
「ドラム ユニット」が選択されていることを確認し、
＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
5
＜＋＞を押す
ɥ
ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩈㨼㩕㩧㩆㩨㨸㨽㩘㨽
عععععععععععععععع
㨼㩧㩅㩌㩍㩨㩁㩙㩇
-;/%
ɥ
㩈㨼㩕㩧㩆㩨㨸㨽㩘㨽
㩖㩩㩢㩧㩊㨺㩈㨹㩍㨼㨼㩧㩅㩌ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩈㨼㩕㩧㩆㩨㨸㨽㩘㨽
ɥ
㩆㨸㨽㩝㨽㩕㩧㩢㩈㨹㩎
㩎㩨㩡㩛㩟㩐㨹㩎
㩈㨼㩕㩧㩆㩨㨸㨽㩘㨽

㩆㨸㨽㩝㨽㩕㩧㩢㩈㨹㩎
ɥ
㩎㩨㩡㩛㩟㩐㨹㩎ً
㩢㩈㨹㩎ٕ 㩁㨶㩧㩈㩣
㩆㨸㨽㩝㨽㩕㩧㩢㩈㨹㩎
㩎㩨㩡㩛㩟㩐㨹㩎
㩎㩨㩡㩛㩟㩐㨹㩎
㨽㩃㩌㩃㩙㩆㩊

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
120
第4章 日常のお手入れ
ブラザー製消耗品のリサイクルにご協力をお願いいたします。詳しくは ⇒ 20 ページ「消耗品の回収リサイク
ルについて」を参照してください。
ベルトユニット寿命のメッセージ
「マモナク ベルトコウカン」のメッセージが表示されたときは、ベルトユニットの寿命が少なくなっているこ
とをお知らせします。
ベルトユニット交換のメッセージ
「ベルトユニット コウカン」のメッセージが表示されたときは、ベルトユニットを交換する必要があります。
液晶ディスプレイに「マモナク ベルトコウカン」と表示されていても、しばらくの間はベルトユニットを交換せずに継続
して印刷できることもあります。しかし、しだいに印刷品質は低下しますので、ベルトユニットを交換することをお勧め
します。
■ベルトユニットは、印刷品質を保証するように特別に調整されたブラザー純正品（型番：BU-300CL）を
ご使用ください。純正品以外のベルトユニットを使用した場合、本製品の保証が無効になります。
■ベルトユニットの誤った取り扱いによる故障は保証の対象とはなりません。

■ベルトユニットは再利用しないでください。
■ベルトユニットを火の中に投げ込まないでください。また、火気のある場所に保管しないでください。
ベルトユニットの交換
㩙㩝㩏㩂㩗㩨㩣㩎㩄㨽㩀㩧
㩗㩨㩣㩎㩟㩐㨹㩎㩄㨽㩀㩧
警 告
■本製品を清掃する際、可燃性のスプレー、有機溶剤などは使用しないでください。
また、近くでのご使用もおやめください。火災・故障・感電の原因になります。
可燃性スプレーの例は次のとおりです。

• ほこり除去スプレー ・殺虫スプレー ・アルコールを含む除菌、消臭スプレーなど

■トナーがこぼれたときは、ほうきで掃除するか、水で湿らせ固く絞った布でふき取ってください。掃除機は使用
しないでください。掃除機でトナーを吸い取ると、掃除機内で粉塵が発火し、故障や火災の原因となります。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
121
第4章 日常のお手入れ
■本製品の内部を操作するときは、以下の図で矢印で示す電極部分には手で触れないでください。静電気で
本製品が破損するおそれがあります。
■イラストのグレーの部分には触れないようにしてください。皮脂が付着するときれいに印刷されません。
■ドラムユニットを持つときは、ドラムユニットの緑色の取っ手を持ってください。
■トナーカートリッジ、ドラムユニット、ベルトユニットを持つときは、イラストのグレーの部分には触れ
ないようにしてください。皮脂が付着するときれいに印刷されません。
■使用済みのベルトユニットを廃棄するときは、プラスチックバッグ
※
に入れ、しっかりと封をしてください。
■⇒20 ページ「リサイクル・廃棄のこと」を参照してください。また、地域の規則に従って廃棄してください。
■トナーをまき散らして、吸い込んだり目に入ったりしないように注意してください。
■誤ってトナーが目に入ってしまったときは、すぐに水で洗い流してください。もし、炎症などの症状があ
らわれた場合は、医師にご相談ください。

■トナーが飛び散って手や衣服が汚れた場合は、すぐにふき取るか冷たい水で洗い流してください。
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙な
どを用意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意し
てください。
※新品のベルトユニットが入っていた袋をご利用ください。
＜トナーカートリッジ＞
＜ベルトユニット＞
＜ドラムユニット＞

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
122
第4章 日常のお手入れ
ベルトユニットを交換する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
ベルトユニットを取り出す
1 フロントカバーリリースボタンを
押して、フロントカバーを開く
2 ドラムユニットの緑色の取っ手
を持ち、止まる位置まで手前に
引き出す
3 本製品左側にある緑色のロックレバーが
止まる位置までイラストの矢印の方向に
回す
4 ドラムユニットの緑色の取っ手を持って、本製品から取り出す
フロントカバーリリースボタン
ロックレバー

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
123
第4章 日常のお手入れ
5 ベルトユニットの緑色の
部分を両手で持ってベル
トユニットを持ち上げ、
ゆっくり取り出す
･･･････････････････････････････････････････････････････････････････････････････････････････
2
交換する
新しいベルトユニットを開封
し、本製品に取り付ける
･･･････････････････････････････････････････････････････････････････････････････････････････
3
元の状態に戻す
1 本製品左側にある緑色のロックレバーが
イラストのように上がっていることを
確認する
2 ドラムユニットの先端の部分を
イラストのように入れる
本製品にドラムユニットを戻す
ときは、ドラムユニットの取っ
手に付いているガイド②を、本
製品両端の矢印①に合わせてく
ださい。
3 ロックレバーが止まる位置までイラストの矢印の
方向に回す
ドラムユニットを奥へ押し込む前にロックレバー

を下げてください。
4 ドラムユニットを奥へ押し込む
5 フロントカバーを閉じる
ロックレバー
①
②
ロックレバー

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
124
第4章 日常のお手入れ
ベルトユニットのカウンターリセット
ベルトユニットを交換したときは、次の手順に従ってベルトユニットのカウンターをリセットしてください。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
＜＋＞または＜－＞を押す
オフラインに切り替わり、モードメニューが表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
2
「セイヒン ジョウホウ」が選択されていることを確認し、
＜OK＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
3
＜＋＞または＜－＞を押して「ショウモウヒン リセット」を

選択し、＜OK＞を押す
「ショウモウヒンリセット」は、交換部品の警告が表示された後に、メニューに表示されます。
･･･････････････････････････････････････････････････････････････････････････････････････････
4
「ベルト ユニット」が選択されていることを確認し、
＜＋＞を押す
･･･････････････････････････････････････････････････････････････････････････････････････････
5
＜＋＞を押す
ɥ
ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩈㨼㩕㩧㩆㩨㨸㨽㩘㨽
عععععععععععععععع
㨼㩧㩅㩌㩍㩨㩁㩙㩇
-;/%
ɥ
㩈㨼㩕㩧㩆㩨㨸㨽㩘㨽
㩖㩩㩢㩧㩊㨺㩈㨹㩍㨼㨼㩧㩅㩌ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩈㨼㩕㩧㩆㩨㨸㨽㩘㨽
ɥ
㩆㨸㨽㩝㨽㩕㩧㩢㩈㨹㩎
㩗㩨㩣㩎㩟㩐㨹㩎
㩈㨼㩕㩧㩆㩨㨸㨽㩘㨽
㩆㨸㨽㩝㨽㩕㩧㩢㩈㨹㩎
ɥ
㩗㩨㩣㩎㩟㩐㨹㩎ً
㩢㩈㨹㩎ٕ 㩁㨶㩧㩈㩣

㩆㨸㨽㩝㨽㩕㩧㩢㩈㨹㩎
㩗㩨㩣㩎㩟㩐㨹㩎
㩗㩨㩣㩎㩟㩐㨹㩎
㨽㩃㩌㩃㩙㩆㩊

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
125
第4章 日常のお手入れ
ブラザー製消耗品のリサイクルにご協力をお願いいたします。詳しくは ⇒ 20 ページ「消耗品の回収リサイク
ルについて」を参照してください。
廃トナーボックス寿命のメッセージ
「マモナク ハイトナーコウカン」のメッセージが表示されたときは、廃トナーボックスの寿命が少なくなって
いることをお知らせします。
廃トナーボックス交換のメッセージ
「ハイトナー ボックスコウカン」のメッセージが表示されたときは、廃トナーボックスが一杯になっているの
で、廃トナーボックスを交換してください。
■廃トナーボックスは、印刷品質を保証するように特別に調整されたブラザー純正品（型番：WT-300CL）
をご使用ください。純正品以外の廃トナーボックスを使用した場合、本製品の保証が無効になります。
■廃トナーボックスは再利用しないでください。
■本製品の内部を操作するときは、以下の図で矢印で示す電極部分には手で触れないでください。静電気で
本製品が破損するおそれがあります。
廃トナーボックスの交換
㩙㩝㩏㩂㩔㨼㩎㩏㨺㩄㨽㩀㩧

㩔㨼㩎㩏㨺㩘㩨㨹㩂㩇㩄㨽㩀㩧
警 告
■廃トナーボックスを火の中に投げ込まないでください。また、火気のある場所に保管しないでください。爆発す
るおそれがあります。
■本製品を清掃する際、可燃性のスプレー、有機溶剤などは使用しないでください。
また、近くでのご使用もおやめください。火災・故障・感電の原因になります。
可燃性スプレーの例は次のとおりです。

• ほこり除去スプレー ・殺虫スプレー ・アルコールを含む除菌、消臭スプレーなど

■トナーがこぼれたときは、ほうきで掃除するか、水で湿らせ固く絞った布でふき取ってください。掃除機は使用
しないでください。掃除機でトナーを吸い取ると、掃除機内で粉塵が発火し、故障や火災の原因となります。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
126
第4章 日常のお手入れ
■イラストのグレーの部分には触れないようにしてください。皮脂が付着するときれいに印刷されません。
■ドラムユニットを持つときは、ドラムユニットの緑色の取っ手を持ってください。
■トナーカートリッジ、ドラムユニット、ベルトユニットを持つときは、イラストのグレーの部分には触れ
ないようにしてください。皮脂が付着するときれいに印刷されません。
■使用済みの廃トナーボックスを廃棄するときは、プラスチックバッグ
※
に入れ、しっかりと封をしてくだ
さい。
■⇒20 ページ「リサイクル・廃棄のこと」を参照してください。また、地域の規則に従って廃棄してください。
■トナーをまき散らして、吸い込んだり目に入ったりしないように注意してください。
■誤ってトナーが目に入ってしまったときは、すぐに水で洗い流してください。もし、炎症などの症状があ
らわれた場合は、医師にご相談ください。
■トナーが飛び散って手や衣服が汚れた場合は、すぐにふき取るか冷たい水で洗い流してください。
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙な

どを用意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意し
てください。
※新品の廃トナーボックスが入っていた袋をご利用ください。
＜トナーカートリッジ＞
＜ベルトユニット＞
＜ドラムユニット＞

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
127
第4章 日常のお手入れ
廃トナーボックスを交換する
･･･････････････････････････････････････････････････････････････････････････････････････････
1
廃トナーボックスを取り出す
1 フロントカバーリリースボタンを
押して、フロントカバーを開く
2 ドラムユニットの緑色の取っ手
を持ち、止まる位置まで手前に
引き出す
3 本製品左側にある緑色のロックレバーが
止まる位置までイラストの矢印の方向に
回す
4 ドラムユニットの緑色の取っ手を持って、本製品から取り出す
フロントカバーリリースボタン
ロックレバー

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
128
第4章 日常のお手入れ
5 ベルトユニットの緑色の
部分を両手で持ってベル
トユニットを持ち上げ、
ゆっくり取り出す
6 橙色の梱包材を取り外す
梱包材は破棄してください。
この手順は、はじめて廃トナーボックスを取り出すときのみ必要です。橙色の梱包材は工場出荷後の運搬で本製品を保護
するために取り付けられています。廃トナーボックスの交換後、再度取り付ける必要はありません。
7 緑色の取っ手を持って廃トナーボックスを取り出す
･･･････････････････････････････････････････････････････････････････････････････････････････
2
交換する
新しい廃トナーボックスを開封し、緑色の取っ手を持って
本製品に取り付ける

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
129
第4章 日常のお手入れ
･･･････････････････････････････････････････････････････････････････････････････････････････
3
元の状態に戻す
1 ベルトユニットを
本製品に戻す
2 本製品左側にある緑色のロックレバーが
イラストのように上がっていることを
確認する
3 ドラムユニットの先端の部分を
イラストのように入れる
本製品にドラムユニットを戻す
ときは、ドラムユニットの取っ
手に付いているガイド②を、本
製品両端の矢印①に合わせてく
ださい。
4 ロックレバーが止まる位置までイラストの矢印の
方向に回す
ドラムユニットを奥へ押し込む前にロックレバー
を下げてください。
5 ドラムユニットを奥へ押し込む
6 フロントカバーを閉じる
ロックレバー
①
②
ロックレバー

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
130
第4章 日常のお手入れ
定期交換部品の交換
ディスプレイに以下の交換メッセージが表示されたときは、お客様相談窓口へご連絡ください。
･ PFキットMP コウカン
･ PFキット1 コウカン
･ PFキット2 コウカン
･ ヒーター コウカン
･ レーザーユニット コウカン

• PFキットMPとは多目的トレイ（MPトレイ）用のローラーホルダと分離パッドのキットです。
• PF キット 1/PF キット 2 とは記録紙トレイ 1 および記録紙トレイ 2 用のローラーホルダ、分離パッド、分離パッドバネの

キットです。

• PF キット MP の概算寿命は 50,000 枚、その他の定期交換部品の概算寿命は 100,000 枚です。残り寿命の確認は ⇒ 172

ページ「製品情報」または ⇒181 ページ「セイヒン ジョウホウ」を参照してください。
本製品を再梱包するときは
本製品を引越などで移動させるときには、購入時に梱包されていた箱や部品を使って再梱包します。以下に再梱
包する手順を説明します。
警 告
■本製品の重量は HL-4570CDW：約 21.0kg、HL-4570CDWT：約 27.0kg です。安全のため、本製品を持ち
運ぶ際は、必ず2人以上でお持ちください。また、本製品を置くときには、指をはさまないように注意してください。
増設記録紙トレイ 2 をご使用の場合は、本製品から取り外してください。
■再梱包を行う場合は、前もって電源スイッチを OFF にし、本製品内部を十分に冷ましてください。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
131
第4章 日常のお手入れ
再梱包用部品
次の再梱包用の部品が揃っているか確認してください。
本製品を再梱包する
① 梱包袋（お客様にてご用意ください）
② ドラムユニット固定部品（保護部材）
③ A4 サイズの用紙
（ベルトユニットの保護に使用します。
お客様にてご用意ください。）
･･･････････････････････････････････････････････････････････････････････････････････････････
1
電源スイッチをOFFにし、10分以上待つ
･･･････････････････････････････････････････････････････････････････････････････････････････
2
コード、ケーブルを取り外す
1 すべてのケーブルを取り外す
2 電源コードをコンセントから抜いて、本製品から電源コードを取り外す
本製品の背面と壁側のコンセントを両方とも外してください。
･･･････････････････････････････････････････････････････････････････････････････････････････

3
ドラムユニットとトナーカートリッジ、廃トナーボックス、ベルトユニットを梱包する
1 フロントカバーリリースボタンを押して、フロントカバーを開く
2 ドラムユニットの緑色の取っ手を持ち、止まる位置まで手前に引き出す
3 本製品左側にある緑色のロックレバーを上げて、ドラムユニットの緑色の取っ手を持って、本製品か
ら取り出す
4 ベルトユニットの緑色の部分を両手で持ってベルトユニットを持ち上げ、ゆっくり取り出す
5 橙色の保護部材（2ヶ所）を取り外す
取り外した保護部材は廃棄してくだ
さい。
①
②
③

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
132
第4章 日常のお手入れ
橙色の保護部材は工場出荷時に装着されています。初めて廃トナーボックスを交換するときに、この作業が必要です。
再梱包時は使用しません。
6 本製品から廃トナーボックスを取り出し、お手持ちの梱包袋に入れる
7 ベルトユニットを本製品に取り付ける
8 ドラムユニットを固定させるための橙
色の保護部材（4ヶ所）をイラストの
ように取り付ける
･ 橙色の保護部材①を左右それぞれに
ドラムユニットに取り付ける
･ 橙色の保護部材②をドラムユニット
の左側に取り付ける
･ 橙色の保護部材③をドラムユニット
の右側に取り付ける
9 ベルトユニットの破損を防ぐために、ベルトユニットの上にA4サイズの用紙を1枚置く
10 本製品左側にある緑色のロックレバーが上がっていることを確認する
11 ドラムユニットの先端の部分を、本製品両端の矢印に合わせ、ドラムユニットを押し込む
12 緑色のロックレバーがロックの位置になっていることを確認する
13 ドラムユニットを本製品に取り付ける
①
②
③

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
133
第4章 日常のお手入れ
･･･････････････････････････････････････････････････････････････････････････････････････････
4
本製品や付属品を梱包する
1 フロントカバーを閉じて、本製品をビニール袋に入れる
2 発泡スチロールに廃トナーボックスをセットし、外
箱に入れる
3 図のように外箱に本製品の前部と上下の発泡スチ
ロールの「FRONT」部を合わせてセットする
4 電源コードをセットする
5 箱を閉じ、テープを貼って完全に閉じる
FRONT
FRONT

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
134

困ったときには

解決のステップ～修理依頼される前に～
本製品を使用中にトラブルがおきたときの解決までのステップを説明します。
修理依頼される前にここを読んでみてください。
ランプが点滅、またはディスプレイにエラーメッセージが表示されていますか
どうしても解決しない！
本製品が正常に動作しない
または
どこに問題があるかわからない
プリンタードライバーは正
しくインストールされてい
る
表示されている 表示されていない
① ディスプレイに従って処置をしてください
② 以下の項目を確認してください
⇒135 ページ「ディスプレイにエラーメッセージ
が表示された！（エラーメッセージ一覧）」
⇒139 ページ「紙がつまった！」
① 以下の項目を確認してください
⇒150 ページ「原因がよくわからない！」
② サポートサイトのよくあるご質問（Q ＆ A）を
確認してください
（http://solutions.brother.co.jp/）
詳しくは裏表紙をご確認ください
以下の2点をメモしてください
･ 製品名
･ シリアル番号
⇒ 172 ページ「製品情報」-
「製品情報の確認/印刷」

コンピューターに問題がある
可能性があります。
コンピューターのメーカーま
たは購入された販売店にご相
談ください
お客様相談窓口にご連絡ください
表示されているメッセージを
メモしてください
サポートサイトのよくあるご質問
（Q＆A）を確認してください
（http://solutions.brother.co.jp/）
詳しくは裏表紙をご確認ください
やっぱり、どうしても
解決しない！
5

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
135
第5章 困ったときには
ディスプレイにエラーメッセージが表示された！（エラーメッセージ一覧）
本製品に異常が発生した場合は、エラーメッセージが液晶ディスプレイに表示されます。液晶ディスプレイに
表示された対処方法や、下記の処置を行ってもエラーが解決しないときは、エラーメッセージを控えた後でお
客様相談窓口へ連絡してください。
液晶ディスプレイ表示 解決方法
アクセス エラー データ処理中に USB メモリなどの USB デバイスが取り外されま
した。＜Cancel＞を押してください
USBデバイスを再度差し込み、ダイレクトプリントで印刷をし
てください。
イロズレ ホセイ
イロズレ ホセイ ニ シッ
パイ シマシタ．ユーザー
ズガイド " コマッタトキ
ハ " ヲ ゴランクダサイ．
本製品の電源スイッチをOFFにして、数秒後電源を入れ直してくだ
さい
新しいドラムユニットを取り付けてください
⇒116 ページ「ドラムユニットの交換」を参照してください。
新しいベルトユニットを取り付けてください
⇒120 ページ「ベルトユニットの交換」を参照してください。

新しい廃トナーボックスを取り付けてください
⇒125 ページ「廃トナーボックスの交換」を参照してください。
何度もエラーメッセージが表示される場合は、本製品を購入した
販売店、またはお客様相談窓口へお問い合わせください。
イロ ホセイ
イロ ホセイ ニ シッパイ
シマシタ．ユーザーズガイ
ド " コマッタトキハ " ヲ
ゴランクダサイ．
インサツデキマセン XX 本製品の電源スイッチをOFFにして、数秒後電源を入れ直してくだ
さい
何度もエラーメッセージが表示される場合は、お客様相談窓口へ
お問い合わせください。
カバーガ アイテイマス カバーを閉じてください
カミヅマリ XXXX 指定された場所からつまった用紙を取り除いてください
⇒139 ページ「紙がつまった！」を参照してください。
キオンガヒクスギマス 室温を上げてください
ケツロガ ハッセイシテイ
マス
本製品の電源スイッチを ONのままで、フロントカバーを完全に開
けます。そのままの状態で30 分放置し結露の原因となる水蒸気な
どを取り除いた後、フロントカバーを閉じて、電源を入れ直してく

ださい
それでも問題が解決されない場合は、本製品を購入した販売店、
またはお客様相談窓口へお問い合わせください。
サイズ エラー プリンタードライバーの設定を確認し、正しい用紙サイズに変更し
てください
⇒46 ページ「① 用紙サイズ」を参照してください。
㩀㩔㩨㨺㩀㩨㨻㨼㩍㨼㩙㩇
㩖㩥㩧㩎㩀㩔㩨㨺㨰㩎㩆㩨㩍㩂
①：エラー内容など
②：エラーの対処方法など
①
②

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
136
第5章 困ったときには
サイズ エラー リョウメン 両面印刷可能な正しい用紙サイズ（A4）を選択してください
プリンタードライバーで設定を確認します。プリンタードライ
バーで選択した用紙サイズの用紙をトレイに入れます。両面印刷
できる用紙サイズの詳細は、⇒198 ページ「用紙仕様」を参照
してください。
シヨウデキナイデバイス
USBメモリ差込口からUSBメモリを取り外してください
チイサイヨウシヲ インサツ
シマス
バックカバーを開けてください
もし印刷された用紙がバックカバー内にあれば取り除き、＜Go＞
を押してください。
テサシ 液晶ディスプレイに表示された用紙サイズの用紙を多目的トレイ
（MPトレイ）に挿入してください
印刷が一時停止になっている場合は、＜Go＞を押してください。
トナーコウカン トナーカートリッジを交換してください
⇒112 ページ「トナーカートリッジの交換」を参照してください。
トナーガ セットサレテイ
マセン
トナーカートリッジをいったん取り外し、再度正しく取り付けてく
ださい
⇒113 ページ「トナーカートリッジを交換する」を参照してく

ださい。
ドラムエラー コロナワイヤー（ドラムユニット）を掃除してください
⇒101 ページ「コロナワイヤーの清掃」を参照してください。
ドラムユニットガ アリマ
セン
ドラムユニットを取り付けてください
⇒116 ページ「ドラムユニットの交換」を参照してください。
トレイガ アイテイマス トレイ1 を本製品に取り付けてください
トレイ 2 カクニンデキマ
セン
トレイ2をいったん引き出し、しっかりと押し戻してください
ハイトナーボックス アリマ
セン
廃トナーボックスを取り付けてください
⇒125 ページ「廃トナーボックスの交換」を参照してください。
ハイトナーボックス コウカ
ン
廃トナーボックスを交換してください
⇒125 ページ「廃トナーボックスの交換」を参照してください。
ヒーターエラー 本製品の電源スイッチをOFFにして、数秒後電源を入れ直します。
電源を入れたまま15 分間放置してください
ヒーター コウカン お客様相談窓口へお問い合わせください
ベルトユニット コウカン ベルトユニットを交換してください
⇒120 ページ「ベルトユニットの交換」を参照してください。

ベルトユニットガ アリマ
セン
ベルトユニットを取り付けてください
⇒120 ページ「ベルトユニットの交換」を参照してください。
マモナク ドラムコウカン ドラムユニットを交換してください
⇒116 ページ「ドラムユニットの交換」を参照してください。
液晶ディスプレイ表示 解決方法

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
137
第5章 困ったときには
マモナク ハイトナー コウ
カン
廃トナーボックスの交換時期が近づいていることを示しています
⇒125 ページ「廃トナーボックスの交換」を参照してください。
メモリガ イッパイデス ＜ Go ＞または＜ Cancel ＞を押して本製品内に残っているデータ
を消去してください
市販のDIMMメモリで本製品のメモリを増やしてください
⇒178 ページ「メモリを増設する」を参照してください。
文章の複雑さを減らすか、解像度を下げてください
ヨウシガ アリマセン トレイに用紙を入れてください
それでも問題が解決しない場合は、給紙ローラーが汚れている可
能性があります。給紙ローラーを清掃してください。⇒107 ペー
ジ「給紙ローラーの清掃」を参照してください。
ヨウシサイズ ガ アイマセ
ン
正しい記録紙をセットしてください
プリンタードライバーで選択したトレイに設定した用紙サイズ
の用紙を多目的トレイ（MPトレイ）または記録紙トレイに入れ
て、＜Go＞を押します。
または、操作パネルの「MP トレイサイズ」、「トレイ1 サイズ」、

「トレイ2 サイズ」からデータ作成時に設定した用紙サイズを選
択します。
リョウメンインサツ デキマ
セン
バックカバー ヲ トジテク
ダサイ．
バックカバーを完全に閉じてください
リョウメンインサツ デキマ
セン
XX サイズ ノ ヨウシ ヲ イ
レテ , Go ボタン ヲ オシテ
クダサイ．
正しい記録紙をセットしてください
記録紙トレイにプリンタードライバーか操作パネルのどちらか
で設定した用紙サイズの用紙を記録紙トレイに入れて、＜ Go ＞
を押します。
または、記録紙トレイを入れ直してください。
レイキャクチュウ 本製品内部の冷却ファンの回転音が聞こえること、本製品の排気口
がふさがれていないことを確認してください
回転音が聞こえる場合は本製品の電源を入れたまま本製品を数
分間放置してください。
回転音が聞こえない場合は本製品の電源を切りもう一度電源を
入れてください。それでも表示されるときは、本製品を数分間放
置した後本製品の電源を切り、もう一度電源を入れてください。
レーザーユニット コウカ
ン
お客様相談窓口へお問い合わせください

DIMM ヲ ニンシキデキマ
セン
本製品の電源を切り、メモリ（DIMM）をいったん取り外し、再
度正しく取り付けてください。数秒後電源を入れます
再度エラーメッセージが表示された場合は、メモリ（DIMM）を
新しいものに交換してください。
⇒178 ページ「メモリを増設する」を参照してください。
PF キット XX コウカン お客様相談窓口へお問い合わせください
液晶ディスプレイ表示 解決方法

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
138
第5章 困ったときには
Ｋ■ Ｙ■ Ｍ□ Ｃ■ ディスプレイに表示された色の新しいトナーカートリッジを購入
し、「トナーコウカン」が表示される前に準備しておいてください
■ マークが点滅しはじめると、トナーカートリッジの残量が残り
少ないか、またはトナーカートリッジ内部でトナーが均等に分配
されていないことを示しています。
4 個の ■（□）マークは、左から順にブラック（K）、イエロー（Y）、
マゼンタ（M）、シアン（C）のトナーカートリッジの状態を表示
します。トナーカートリッジが完全になくなると、■ は表示され
ません。⇒112 ページ「トナーカートリッジの交換」を参照し
てください。
液晶ディスプレイ表示 解決方法

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
139
第5章 困ったときには
紙がつまった！
紙づまりが起きた場合、本製品の液晶ディスプレイで、どの場所に紙づまりが起こったかを下記のように表示
します。
紙づまりの場所を確認し、次ページ以降の指示に従ってつまった用紙を取り除きます。
つまった用紙を取り除いた後、フロントカバーをいったん開け、再度閉じると印刷を再開します。
（＜Go＞を押した場合でも、印刷を再開するときがあります。）
紙づまりのときのメッセージ
メッセージ 内容 参照ページ
多目的トレイ（MPトレイ）で紙づまりが起こっています。 ⇒141 ページ
記録紙トレイで紙づまりが起こっています。 ⇒142 ページ
増設記録紙トレイで紙づまりが起こっています。 ⇒142 ページ
本製品内部で紙づまりが起こっています。 ⇒147 ページ
本製品後部、または背面排紙トレイで紙づまりが起こってい
ます。
⇒146 ページ
記録紙トレイの裏側で紙づまりが起こっています。 ⇒143 ページ
㩀㩚㩌㩨㩙㩢/2㩎㩤㨼
㩀㩚㩌㩨㩙㩢㩎㩤㨼
㩀㩚㩌㩨㩙㩢㩎㩤㨼
㩀㩚㩌㩨㩙㩢㩏㨼㩖㩨

㩀㩚㩌㩨㩙㩢㨽㩆㩥
㩀㩚㩌㩨㩙㩢㩢㨸㨽㩜㩧
㩀㩚㩌㩨㩙㩢/2㩎㩤㨼
㩀㩚㩌㩨㩙㩢㩎㩤㨼
㩀㩚㩌㩨㩙㩢㩎㩤㨼
㩀㩚㩌㩨㩙㩢㩏㨼㩖㩨
㩀㩚㩌㩨㩙㩢㨽㩆㩥
㩀㩚㩌㩨㩙㩢㩢㨸㨽㩜㩧

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
140
第5章 困ったときには
■本製品の内部を操作するときは、以下の図の矢印で示す電極部分には手で触れないでください。静電気で
本製品が破損するおそれがあります。
■イラストのグレーの部分には触れないようにしてください。皮脂が付着するときれいに印刷されません。
■ドラムユニットを持つときは、ドラムユニットの緑色の取っ手を持ってください。
■トナーカートリッジ、ドラムユニット、ベルトユニットを持つときは、イラストのグレーの部分には触れ
ないようにしてください。皮脂が付着するときれいに印刷されません。
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙な
どを用意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意し
てください。
■つまった記録紙を引き抜くときに無理な力をかけないでください。次に印刷されるページにトナーが飛び
散ることがあります。
■つまった記録紙の表面には触れないでください。トナーで手や衣服が汚れるおそれがあります。
■トナーが飛び散って手や衣服が汚れた場合は、すぐに拭き取るか冷たい水で洗い流してください。

使用できない記録紙は紙づまりや故障の原因になります。⇒23 ページ「使用できない記録紙」を参照してください
＜トナーカートリッジ＞
＜ベルトユニット＞
＜ドラムユニット＞

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
141
第5章 困ったときには
多目的トレイ（MPトレイ）に記録紙がつまったとき
ディスプレイに次のように表示されたときは、多目的トレイ（MPトレイ）に記録紙がつまっています。
記録紙がつまったとき
･･･････････････････････････････････････････････････････････････････････････････････････････
1
多目的トレイ（MPトレイ）からつまった
用紙を取り除く
･･･････････････････････････････････････････････････････････････････････････････････････････
2
多目的トレイ（MPトレイ）内部や周辺につまっている用紙を取り除く
･･･････････････････････････････････････････････････････････････････････････････････････････
3
紙づまりや給紙ミスを防ぐため、記録紙を

よくさばく
･･･････････････････････････････････････････････････････････････････････････････････････････
4
多目的トレイ（MPトレイ）に記録紙を
セットする
多目的トレイ（MPトレイ）の▼印を超えないように
セットしてください。
･･･････････････････････････････････････････････････････････････････････････････････････････
5
＜Go＞を押す
㩀㩚㩌㩨㩙㩢/2㩎㩤㨼

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
142
第5章 困ったときには
記録紙トレイ／増設記録紙トレイに記録紙がつまったとき
ディスプレイに次のように表示されたときは、記録紙トレイ（トレイ 1）/ 増設記録紙トレイ（トレイ 2）に記
録紙がつまっています。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
本製品から該当の記録紙トレイを完全に引
き出す
･･･････････････････････････････････････････････････････････････････････････････････････････
2
つまった用紙を両手で持ち、ゆっくり引き
抜いて取り除く
㩀㩚㩌㩨㩙㩢㩎㩤㨼 㩀㩚㩌㩨㩙㩢㩎㩤㨼
注 意
イラストのグレーの部分には触らないでください。ローラーが高速で回転している場合があります。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
143
第5章 困ったときには
両面印刷時に記録紙がつまったとき
ディスプレイに次のように表示されたときは、記録紙トレイの裏側に記録紙がつまっています。
･･･････････････････････････････････････････････････････････････････････････････････････････
3
用紙が適切な位置にセットされているか確認する
用紙ガイドの両端にある▼ ▼ ▼マークより下に収まっていることを確認してください。緑色の記録紙
ガイドをつまみながら記録紙ガイドをスライドさせて、印刷する用紙のサイズに合わせます。
記録紙ガイドが溝にしっかり固定されていることを確認してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
4
記録紙トレイを本製品に戻す
しっかりと奥までセットされているか確認してください。
･･･････････････････････････････････････････････････････････････････････････････････････････

1
本製品内部を冷やすために、本製品の電源スイッチをONにしたまま10分以上待つ
･･･････････････････････････････････････････････････････････････････････････････････････････
2
本製品から記録紙トレイを完全に引き出し、
本製品内部に紙がつまっていないか確認す
る
㩀㩚㩌㩨㩙㩢㩢㨸㨽㩜㩧
注 意
イラストのグレーの部分には触らないでください。ローラーが高速で回転している場合があります。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
144
第5章 困ったときには
･･･････････････････････････････････････････････････････････････････････････････････････････
3
本製品内部に紙がつまっていない場合は、記
録紙トレイの裏側を確認する
この時点で記録紙トレイを本製品に戻さないでください。
･･･････････････････････････････････････････････････････････････････････････････････････････
4
記録紙トレイの裏側に紙がつまっていない
場合は、バックカバーを開く
注 意
本製品の使用直後は、内部は非常に高温になっている部分があります。本製品のバックカバーを開けたときは、
イラストのグレーの部分には触れないでください。やけどのおそれがあります。
本製品内部（背面）

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
145
第5章 困ったときには
･･･････････････････････････････････････････････････････････････････････････････････････････
5
つまった用紙を両手で持ち、ゆっくり引い
て取り除く
･･･････････････････････････････････････････････････････････････････････････････････････････
6
本製品のバックカバーをしっかりと閉じる
･･･････････････････････････････････････････････････････････････････････････････････････････
7
記録紙トレイを本製品に戻す
しっかりと奥までセットされているか確認してください。

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
146
第5章 困ったときには
背面に記録紙がつまったとき
ディスプレイに次のように表示されたときは、バックカバー内に記録紙がつまっています。
･･･････････････････････････････････････････････････････････････････････････････････････････
1
本製品内部を冷やすために、本製品の電源スイッチをONにしたまま10分以上待つ
･･･････････････････････････････････････････････････････････････････････････････････････････
2
本製品を後ろ向きに置いて、バックカバー
を開く
･･･････････････････････････････････････････････････････････････････････････････････････････
3
左右の緑色のつまみを手前に引き、
定着ユニットカバーを開く
左右の灰色のレバーの マークが マークの位置に

なっていたら、元の位置までレバーを上げてください。
㩀㩚㩌㩨㩙㩢㨽㩆㩥
注 意
本製品の使用直後は、内部は非常に高温になっている部分があります。本製品のバックカバーを開けたときは、
イラストのグレーの部分には触れないでください。やけどのおそれがあります。
本製品内部（背面）
定着ユニット
カバー
/

使う前に知ってほしいこと

まずは使ってみましょう

プリンタードライバー

日常のお手入れ

困 っ た と き に は

付録
（索引）
本書の使いかた

目次
147
第5章 困ったときには
本製品の内部に記録紙がつまったとき
ディスプレイに次のように表示されたときは、本製品の内部に記録紙がつまっています。
･･･････････････････････････････････････････････････････････････････････････････････････････
4
定着ユニットからつまった用紙を両手で
持ち、ゆっくり引いて取り除く
つまった用紙を取り除くことができないときは、本製品の内部か
らつまった用紙を取り除いてください。詳細は、⇒ 147 ページ
「本製品の内部に記録紙がつまったとき」を参照してください。
･･･････････････････････････････････････････････････････････････････････････････････････････
5
定着ユニットカバーを閉め、左右の
つまみを上げる
封筒に印刷するときは、左右の灰色のレバーの マー
クが マークの位置に合わせます。
･･･････････････････････････････････････････････････････････････････････････････････････････

6
本製品のバックカバーをしっかりと閉じる
･･･････････････････････････････････････････････････････････････････････････････････････････
1
本製品の電源スイッチをOFF にし、電源プラグをコンセントから抜く
･･･････････････････････････････････････････････････････････････････････････････････････････
2
フロントカバーリリースボタンを
押してフロントカバーを開く
定着ユニット
カバー
/
㩀㩚㩌㩨㩙㩢㩏㨼㩖㩨
フロントカバーリリースボタン
