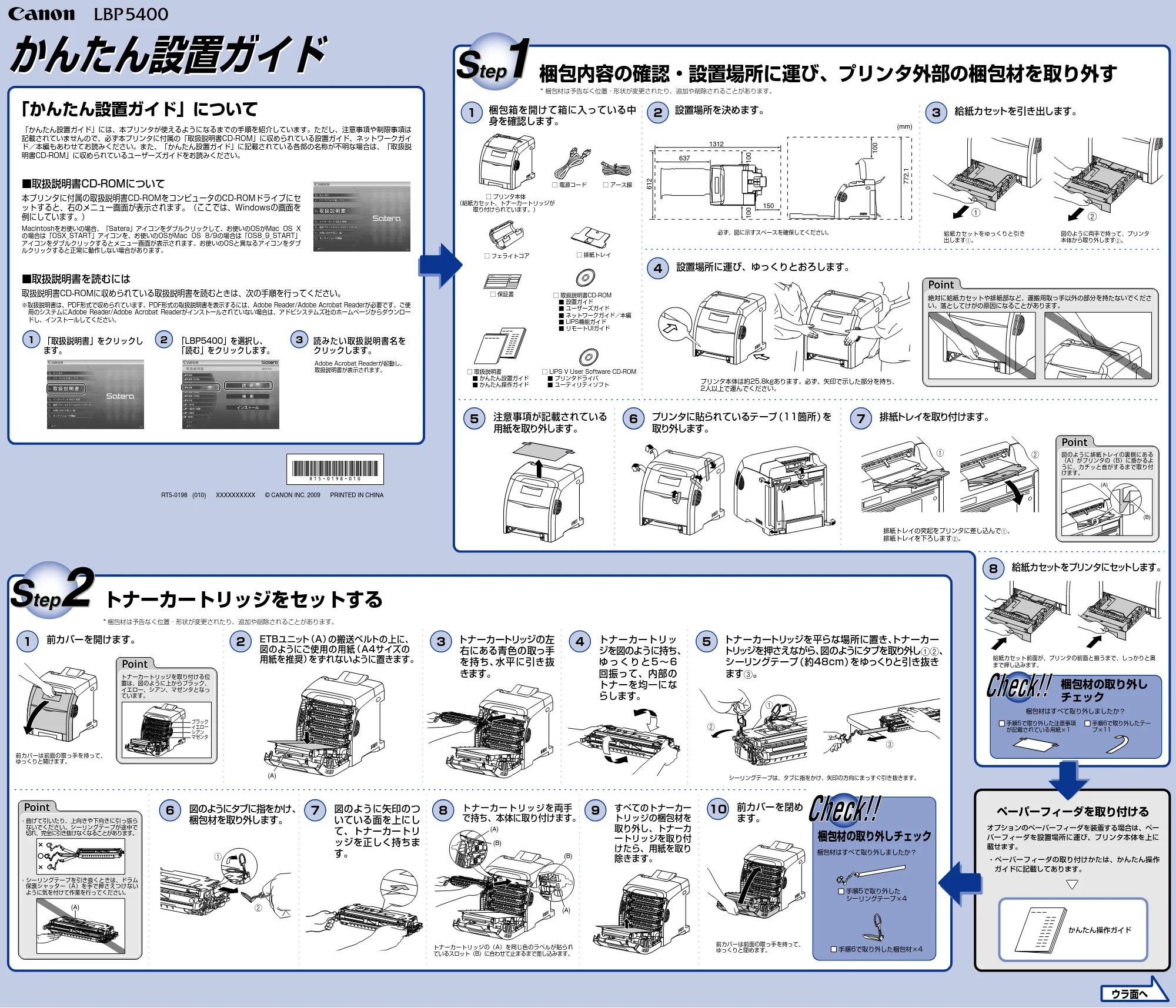

1ページ
かんたん設置ガイド
かんたん設置ガイド
トナーカートリッジをセットする
梱包内容の確認・設置場所に運び、プリンタ外部の梱包材を取り外す
ウラ面へ
RT5-0198 (010) XXXXXXXXXX © CANON INC. 2009 PRINTED IN CHINA
絶対に給紙カセットや排紙部など、運搬用取っ手以外の部分を持たないでくださ
い。落としてけがの原因になることがあります。
図のように排紙トレイの裏側にある
（A）がプリンタの（B）に掛かるよ
うに、カチッと音がするまで取り付
けます。
梱包材の取り外しチェック
梱包材はすべて取り外しましたか？
かんたん操作ガイド
1312
637
100
100
150
612
100
772.1
(mm)
ba
a
b
(B)
(A)
□ 電源コード
□ プリンタ本体
（給紙カセット、トナーカートリッジが
取り付けられています。）
□ 排紙トレイ
□ アース線
□ 保証書
□ フェライトコア
□ 取扱説明書CD-ROM
■ 設置ガイド
■ ユーザーズガイド
■ ネットワークガイド／本編
■ LIPS機能ガイド
■ リモートUIガイド
□ LIPS V User Software CD-ROM
■ プリンタドライバ
■ ユーティリティソフト
□ 取扱説明書
■ かんたん設置ガイド
■ かんたん操作ガイド
レーザビームプリンタ保証書
a
b
c
(A)
a
b
(A)
(B)
(A)
(B)
(A)
ブラック
イエロー
シアン
マゼンタ
シーリングテープは、タブに指をかけ、矢印の方向にまっすぐ引き抜きます。
トナーカートリッジの（A）を同じ色のラベルが貼られ
ているスロット（B）に合わせて止まるまで差し込みます。
前カバーは前面の取っ手を持って、
ゆっくりと閉めます。
手順5で取り外した
シーリングテープ×4
手順6で取り外した梱包材×4
「かんたん設置ガイド」について
ペーパーフィーダを取り付ける
オプションのペーパーフィーダを装着する場合は、ペー
パーフィーダを設置場所に運び、プリンタ本体を上に
載せます。
- ペーパーフィーダの取り付けかたは、かんたん操作
ガイドに記載してあります。
1 2 3「取扱説明書」をクリックし
ます。
読みたい取扱説明書名を
クリックします。
「LBP5400」を選択し、
「読む」をクリックします。
「かんたん設置ガイド」には、本プリンタが使えるようになるまでの手順を紹介しています。ただし、注意事項や制限事項は
記載されていませんので、必ず本プリンタに付属の「取扱説明書CD-ROM」に収められている設置ガイド、ネットワークガイ
ド／本編もあわせてお読みください。また、「かんたん設置ガイド」に記載されている各部の名称が不明な場合は、「取扱説
明書CD-ROM」に収められているユーザーズガイドをお読みください。
■取扱説明書を読むには
取扱説明書CD-ROMに収められている取扱説明書を読むときは、次の手順を行ってください。
※取扱説明書は、PDF形式で収められています。PDF形式の取扱説明書を表示するには、Adobe Reader/Adobe Acrobat Readerが必要です。ご使
用のシステムにAdobe Reader/Adobe Acrobat Readerがインストールされていない場合は、アドビシステムズ社のホームページからダウンロー
ドし、インストールしてください。
■取扱説明書CD-ROMについて
本プリンタに付属の取扱説明書CD-ROMをコンピュータのCD-ROMドライブにセ
ットすると、右のメニュー画面が表示されます。（ここでは、Windowsの画面を
例にしています。）
Macintoshをお使いの場合、「Satera」アイコンをダブルクリックして、お使いのOSがMac OS X
の場合は「OSX_START」アイコンを、お使いのOSがMac OS 8/9の場合は「OS8_9_START」
アイコンをダブルクリックするとメニュー画面が表示されます。お使いのOSと異なるアイコンをダブ
ルクリックすると正常に動作しない場合があります。
Adobe Acrobat Readerが起動し、
取扱説明書が表示されます。
* 梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。
* 梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。
梱包材の取り外し
チェック
設置場所を決めます。
1 2
必ず、図に示すスペースを確保してください。 給紙カセットをゆっくりと引き
出しますa。
給紙カセット前面が、プリンタの前面と揃うまで、しっかりと奥
まで押し込みます。
排紙トレイの突起をプリンタに差し込んでa、
排紙トレイを下ろしますb。
図のように両手で持って、プリンタ
本体から取り外しますb。
注意事項が記載されている
用紙を取り外します。
5 6
プリンタに貼られているテープ（11箇所）を
取り外します。
7
排紙トレイを取り付けます。
プリンタ本体は約25.8kgあります。必ず、矢印で示した部分を持ち、
2人以上で運んでください。
8
給紙カセットをプリンタにセットします。
4
設置場所に運び、ゆっくりとおろします。
3
給紙カセットを引き出します。
梱包材はすべて取り外しましたか？
手順5で取り外した注意事項
が記載されている用紙×1
手順6で取り外したテー
プ×11
梱包箱を開けて箱に入っている中
身を確認します。
前カバーを開けます。
1
ETBユニット（A）の搬送ベルトの上に、
図のようにご使用の用紙（A4サイズの
用紙を推奨）をずれないように置きます。
2
トナーカートリッジの左
右にある青色の取っ手
を持ち、水平に引き抜
きます。
3
図のようにタブに指をかけ、
梱包材を取り外します。
6
トナーカートリッ
ジを図のように持ち、
ゆ っ く り と 5 ～ 6
回振って、内部の
トナーを均一にな
らします。
4
トナーカートリッジを平らな場所に置き、トナーカー
トリッジを押さえながら、図のようにタブを取り外しab、
シーリングテープ（約48cm）をゆっくりと引き抜き
ますc。
5
図のように矢印のつ
いている面を上にし
て、トナーカートリ
ッジを正しく持ちま
す。
7
すべてのトナーカー
トリッジの梱包材を
取り外し、トナーカ
ートリッジを取り付
けたら、用紙を取り
除きます。
9
トナーカートリッジを両手
で持ち、本体に取り付けます。
8
前カバーを閉め
ます。
10
前カバーは前面の取っ手を持って、
ゆっくりと開けます。
トナーカートリッジを取り付ける位
置は、図のように上からブラック、
イエロー、シアン、マゼンタとなっ
ています。
- シーリングテープを引き抜くときは、ドラム
保護シャッター（A）を手で押さえつけない
ように気を付けて作業を行ってください。
- 曲げて引いたり、上向きや下向きに引っ張ら
ないでください。シーリングテープが途中で
切れ、完全に引き抜けなくなることがあります。

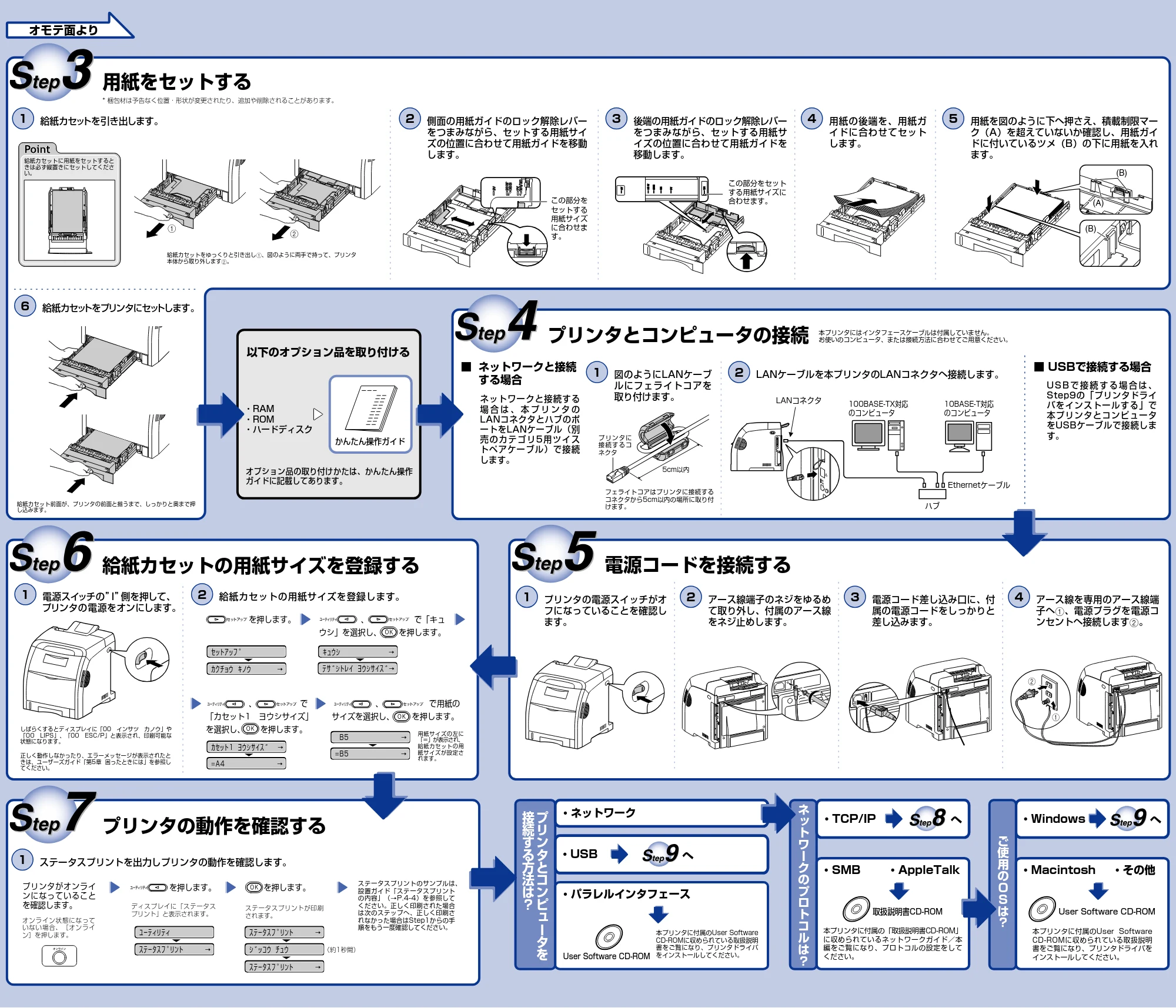

2ページ
オモテ面より
へへプ
リ
ン
タ
と
コ
ン
ピ
ュ
ー
タ
を
接
続
す
る
方
法
は
？
ネ
ッ
ト
ワ
ー
ク
の
プ
ロ
ト
コ
ル
は
？
ご
使
用
の
O
S
は
？
- TCP/IP
- ネットワーク
- パラレルインタフェース
- Windows
本プリンタに付属のUser Software
CD-ROMに収められている取扱説明
書をご覧になり、プリンタドライバを
インストールしてください。
- Macintosh ・その他・SMB ・AppleTalk
取扱説明書CD-ROM User Software CD-ROM
本プリンタに付属のUser Software
CD-ROMに収められている取扱説明
書をご覧になり、プリンタドライバ
をインストールしてください。User Software CD-ROM
本プリンタに付属の「取扱説明書CD-ROM」
に収められているネットワークガイド／本
編をご覧になり、プロトコルの設定をして
ください。
かんたん操作ガイド
以下のオプション品を取り付ける
- RAM
- ROM
- ハードディスク
オプション品の取り付けかたは、かんたん操作
ガイドに記載してあります。
給紙カセットに用紙をセットすると
きは必ず縦置きにセットしてくださ
い。
へ・USB
を押します。を押します。
オンライン状態になって
いない場合、［オンライ
ン］を押します。
ディスプレイに「ステータス
プリント」と表示されます。
ステータスプリントが印刷
されます。
ステータスプリントのサンプルは、
設置ガイド「ステータスプリント
の内容」（→P.4-4）を参照して
ください。正しく印刷された場合
は次のステップへ、正しく印刷さ
れなかった場合はStep1からの手
順をもう一度確認してください。
プリンタがオンライ
ンになっていること
を確認します。
ﾕｰﾃｨﾘﾃｨ
ｽﾃｰﾀｽﾌﾟﾘﾝﾄ →
ｽﾃｰﾀｽﾌﾟﾘﾝﾄ →
ｼﾞｯｺｳ ﾁｭｳ
ｽﾃｰﾀｽﾌﾟﾘﾝﾄ →
（約1秒間）
を押します。 、 で「キュ
ｾｯﾄｱｯﾌﾟ
ｶｸﾁｮｳ ｷﾉｳ →
ｷｭｳｼ →
ﾃｻﾞｼﾄﾚｲ ﾖｳｼｻｲｽﾞ →
、 で
を押します。を選択し、
ｶｾｯﾄ 1 ﾖｳｼｻｲｽﾞ →
=A4 →
、 で用紙の
=B5 →
B5 →
を押します。サイズを選択し、「カセット1 ヨウシサイズ」
を押します。ウシ」を選択し、
LANコネクタ
Ethernetケーブル
ハブ
100BASE-TX対応
のコンピュータ
10BASE-T対応
のコンピュータ
a
b
この部分を
セットする
用紙サイズ
に合わせま
す。
この部分をセット
する用紙サイズに
合わせます。
(B)
(A)
(B)
給紙カセットをゆっくりと引き出しa、図のように両手で持って、プリンタ
本体から取り外しますb。
b
a
5cm以内
プリンタに
接続するコ
ネクタ
■ ネットワークと接続
する場合
ネットワークと接続する
場 合 は 、 本 プ リ ン タ の
LANコネクタとハブのポ
ートをLANケーブル（別
売のカテゴリ5用ツイス
トペアケーブル）で接続
します。
■ USBで接続する場合
U S B で 接 続 す る 場 合 は 、
Step9の「プリンタドライ
バをインストールする」で
本プリンタとコンピュータ
をUSBケーブルで接続しま
す。
1 ステータスプリントを出力しプリンタの動作を確認します。
1 図のようにLANケーブ
ルにフェライトコアを
取り付けます。
2 LANケーブルを本プリンタのLANコネクタへ接続します。
フェライトコアはプリンタに接続する
コネクタから5cm以内の場所に取り付
けます。
しばらくするとディスプレイに「00 インサツ カノウ」や
「00 LIPS」、「00 ESC/P」と表示され、印刷可能な
状態になります。
用紙サイズの左に
「＝」が表示され、
給紙カセットの用
紙サイズが設定さ
れます。
正しく動作しなかったり、エラーメッセージが表示されたと
きは、ユーザーズガイド「第5章 困ったときには」を参照し
てください。
本プリンタにはインタフェースケーブルは付属していません。
お使いのコンピュータ、または接続方法に合わせてご用意ください。
1 電源スイッチの”I”側を押して、
プリンタの電源をオンにします。
2 給紙カセットの用紙サイズを登録します。
* 梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。
プリンタの動作を確認する
給紙カセットの用紙サイズを登録する 電源コードを接続する
用紙をセットする
プリンタとコンピュータの接続
1 プリンタの電源スイッチがオ
フになっていることを確認し
ます。
2 アース線端子のネジをゆるめ
て取り外し、付属のアース線
をネジ止めします。
3 電源コード差し込み口に、付
属の電源コードをしっかりと
差し込みます。
4 アース線を専用のアース線端
子へa、電源プラグを電源コ
ンセントへ接続しますb。
1 給紙カセットを引き出します。 2 側面の用紙ガイドのロック解除レバー
をつまみながら、セットする用紙サイ
ズの位置に合わせて用紙ガイドを移動
します。
3 後端の用紙ガイドのロック解除レバー
をつまみながら、セットする用紙サ
イズの位置に合わせて用紙ガイドを
移動します。
4 用紙の後端を、用紙ガ
イドに合わせてセット
します。
5 用紙を図のように下へ押さえ、積載制限マー
ク（A）を超えていないか確認し、用紙ガイ
ドに付いているツメ（B）の下に用紙を入れ
ます。
給紙カセット前面が、プリンタの前面と揃うまで、しっかりと奥まで押
し込みます。
6 給紙カセットをプリンタにセットします。
