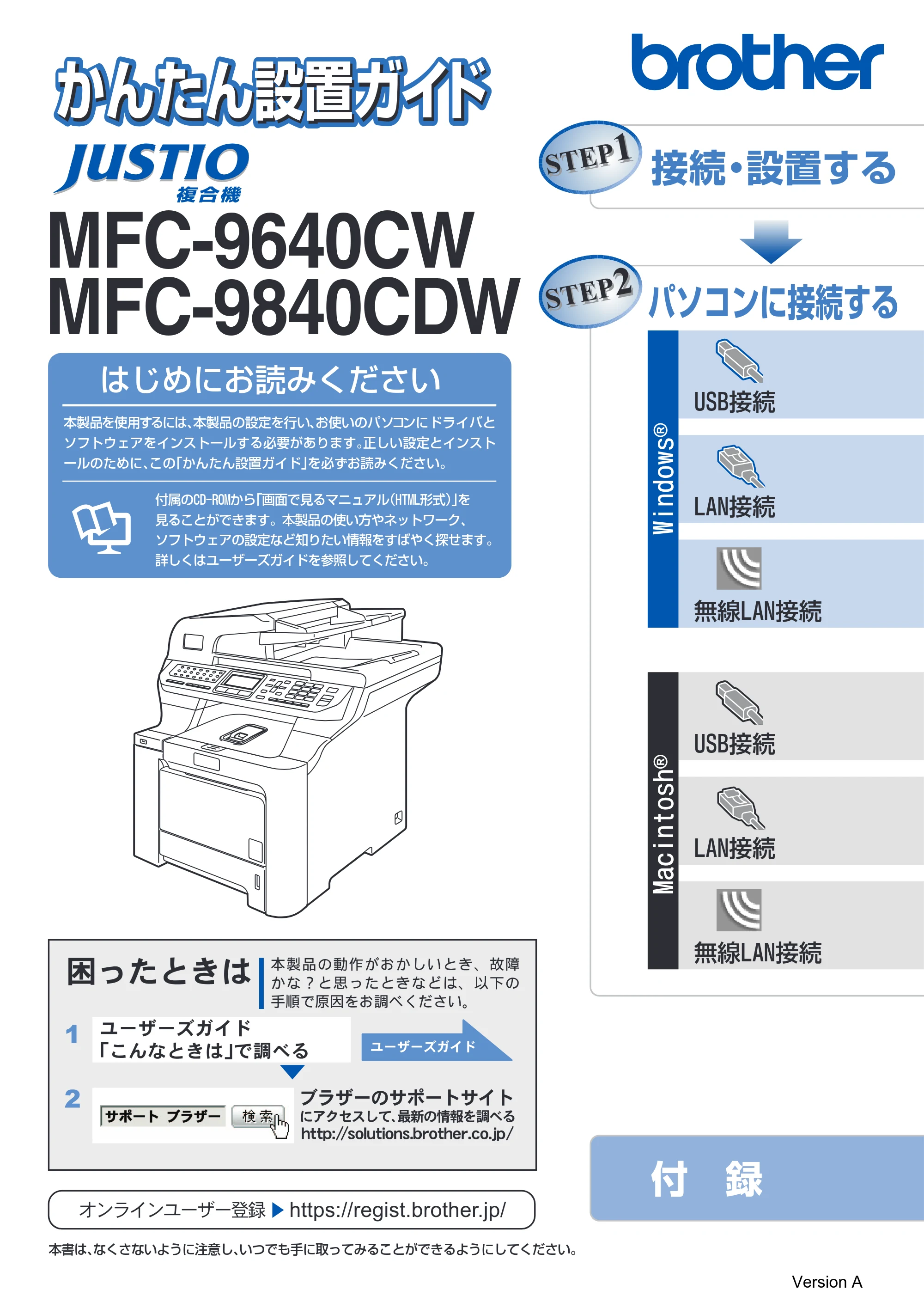

かんたん設置ガイドMFC-9640CW / MFC-9840CDW

かんたん設置ガかんたん設置ガイドかんたん設置ガイドかんたん設置ガイド
MFC-9640CW
MFC-9840CDW
はじめにお読みください
本製品を使用するには、本製品の設定を行い、お使いのパソコンにドライバと
ソフトウェアをインストールする必要があります。正しい設定とインスト
ールのために、この「かんたん設置ガイド」を必ずお読みください。
本書は、なくさないように注意し、いつでも手に取ってみることができるようにしてください。
付属のCD-ROMから「画面で見るマニュアル(HTML形式)」を
見ることができます。本製品の使い方やネットワーク、
ソフトウェアの設定など知りたい情報をすばやく探せます。
詳しくはユーザーズガイドを参照してください。
΂ϋρͼϋξȜΎȜഴ჏ȁġhttps://regist.brother.jp/
USB接続
LAN接続
無線LAN接続
Macintosh
®
接続・設置する
パソコンに接続する
付 録
USB接続
LAN接続
無線LAN接続
Windows
®
Version A

1

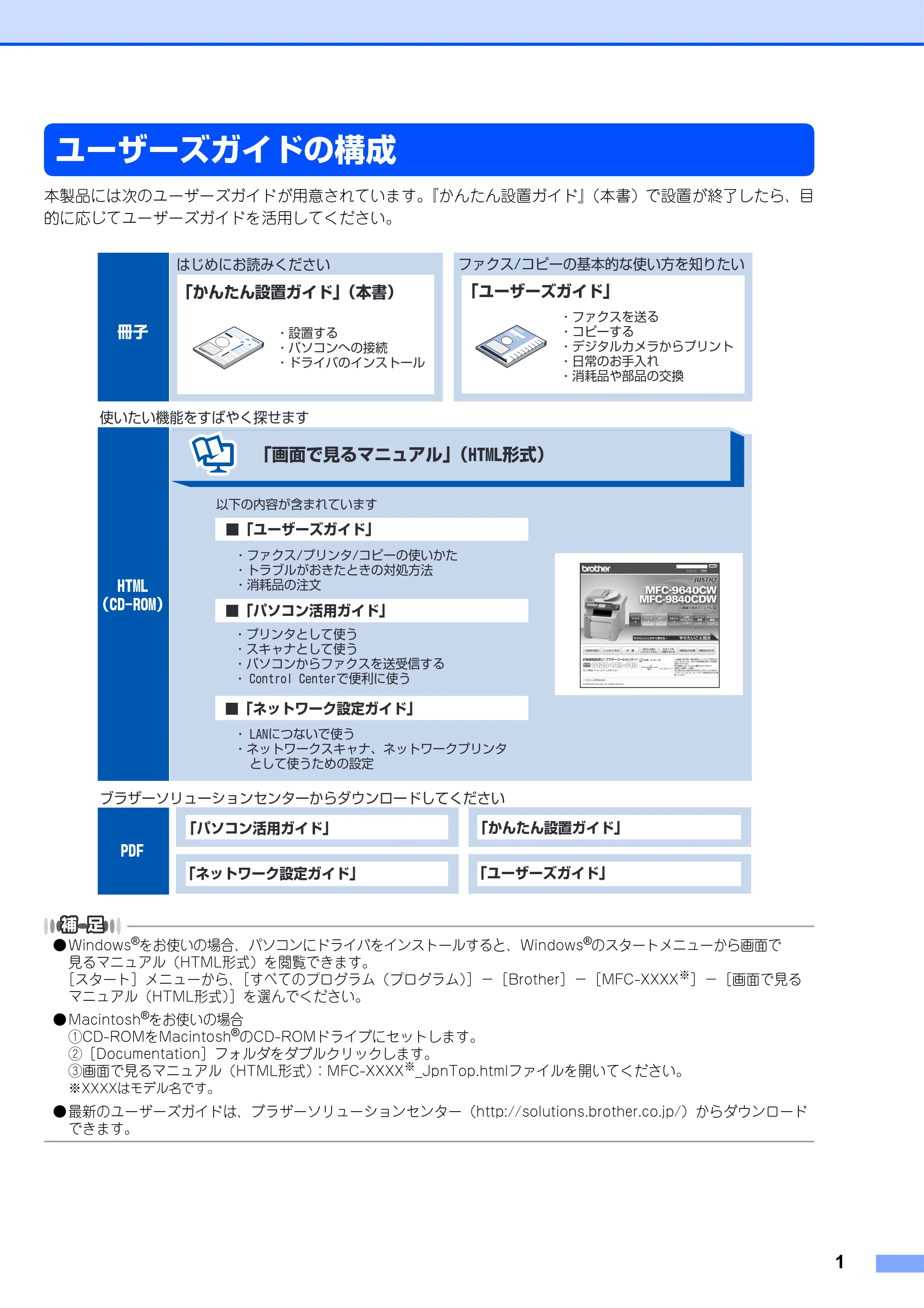

ユーザーズガイドの構成
本製品には次のユーザーズガイドが用意されています。『かんたん設置ガイド』（本書）で設置が終了したら、目
的に応じてユーザーズガイドを活用してください。

• Windows

®
をお使いの場合、パソコンにドライバをインストールすると、Windows
®
のスタートメニューから画面で
見るマニュアル（HTML形式）を閲覧できます。
［スタート］メニューから、［すべてのプログラム（プログラム）］－［Brother］－［MFC-XXXX
※
］－［画面で見る
マニュアル（HTML形式）］を選んでください。

• Macintosh

®
をお使いの場合
①CD-ROMをMacintosh
®
のCD-ROMドライブにセットします。
②［Documentation］フォルダをダブルクリックします。
③画面で見るマニュアル（HTML形式）：MFC-XXXX
※
_JpnTop.htmlファイルを開いてください。
※XXXXはモデル名です。

• 最新のユーザーズガイドは、ブラザーソリューションセンター（http://solutions.brother.co.jp/）からダウンロード

できます。

• ファクスを送る
• コピーする
• デジタルカメラからプリント
• 日常のお手入れ
• 消耗品や部品の交換

「ユーザーズガイド」
はじめにお読みください

• ファクス/プリンタ/コピーの使いかた
• トラブルがおきたときの対処方法
• 消耗品の注文

ファクス/コピーの基本的な使い方を知りたい
使いたい機能をすばやく探せます
「ネットワーク設定ガイド」
「パソコン活用ガイド」
冊子
PDF
HTML
（CD-ROM）
以下の内容が含まれています
ブラザーソリューションセンターからダウンロードしてください
■「ユーザーズガイド」
■「ネットワーク設定ガイド」
■「パソコン活用ガイド」

• プリンタとして使う
• スキャナとして使う
• パソコンからファクスを送受信する
• Control Centerで便利に使う
• LANにつないで使う
• ネットワークスキャナ、ネットワークプリンタ

として使うための設定
「かんたん設置ガイド」（本書）

• 設置する
• パソコンへの接続
• ドライバのインストール

「画面で見るマニュアル」（HTML形式）
「ユーザーズガイド」
「かんたん設置ガイド」

2

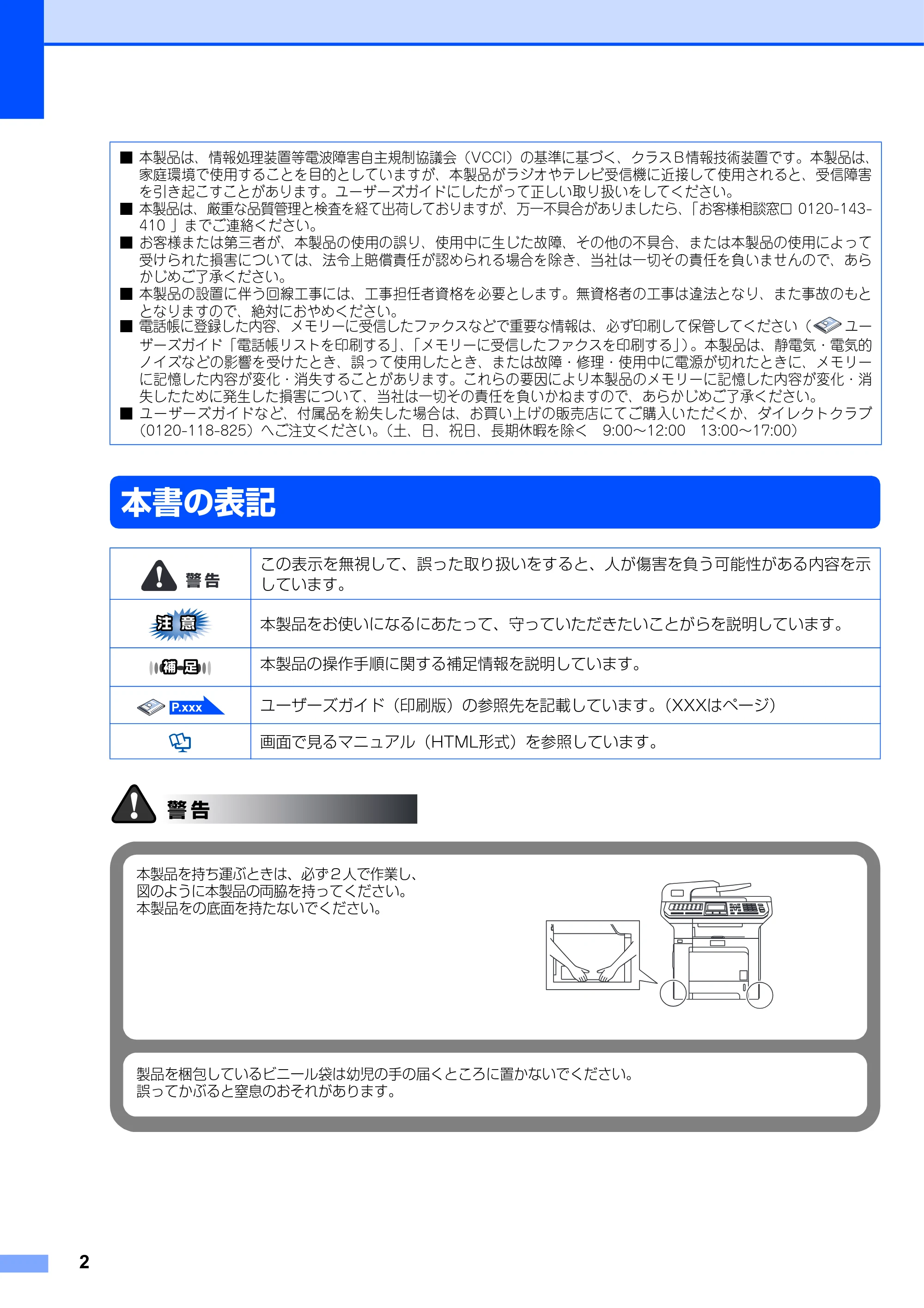

本書の表記
■ 本製品は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づく、クラスB情報技術装置です。本製品は、
家庭環境で使用することを目的としていますが、本製品がラジオやテレビ受信機に近接して使用されると、受信障害
を引き起こすことがあります。ユーザーズガイドにしたがって正しい取り扱いをしてください。
■ 本製品は、厳重な品質管理と検査を経て出荷しておりますが、万一不具合がありましたら、「お客様相談窓口 0120-143-
410 」までご連絡ください。
■ お客様または第三者が、本製品の使用の誤り、使用中に生じた故障、その他の不具合、または本製品の使用によって
受けられた損害については、法令上賠償責任が認められる場合を除き、当社は一切その責任を負いませんので、あら
かじめご了承ください。
■ 本製品の設置に伴う回線工事には、工事担任者資格を必要とします。無資格者の工事は違法となり、また事故のもと
となりますので、絶対におやめください。
■ 電話帳に登録した内容、メモリーに受信したファクスなどで重要な情報は、必ず印刷して保管してください（ ユー

ザーズガイド「電話帳リストを印刷する」、「メモリーに受信したファクスを印刷する」）。本製品は、静電気・電気的
ノイズなどの影響を受けたとき、誤って使用したとき、または故障・修理・使用中に電源が切れたときに、メモリー
に記憶した内容が変化・消失することがあります。これらの要因により本製品のメモリーに記憶した内容が変化・消
失したために発生した損害について、当社は一切その責任を負いかねますので、あらかじめご了承ください。
■ ユーザーズガイドなど、付属品を紛失した場合は、お買い上げの販売店にてご購入いただくか、ダイレクトクラブ
（0120-118-825）へご注文ください。（土、日、祝日、長期休暇を除く 9:00～12:00 13:00～17:00）
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性がある内容を示
しています。
本製品をお使いになるにあたって、守っていただきたいことがらを説明しています。
本製品の操作手順に関する補足情報を説明しています。
ユーザーズガイド（印刷版）の参照先を記載しています。（XXXはページ）

画面で見るマニュアル（HTML形式）を参照しています。
P.xxx
製品を梱包しているビニール袋は幼児の手の届くところに置かないでください。
誤ってかぶると窒息のおそれがあります。
本製品を持ち運ぶときは、必ず 2 人で作業し、
図のように本製品の両脇を持ってください。
本製品をの底面を持たないでください。

3

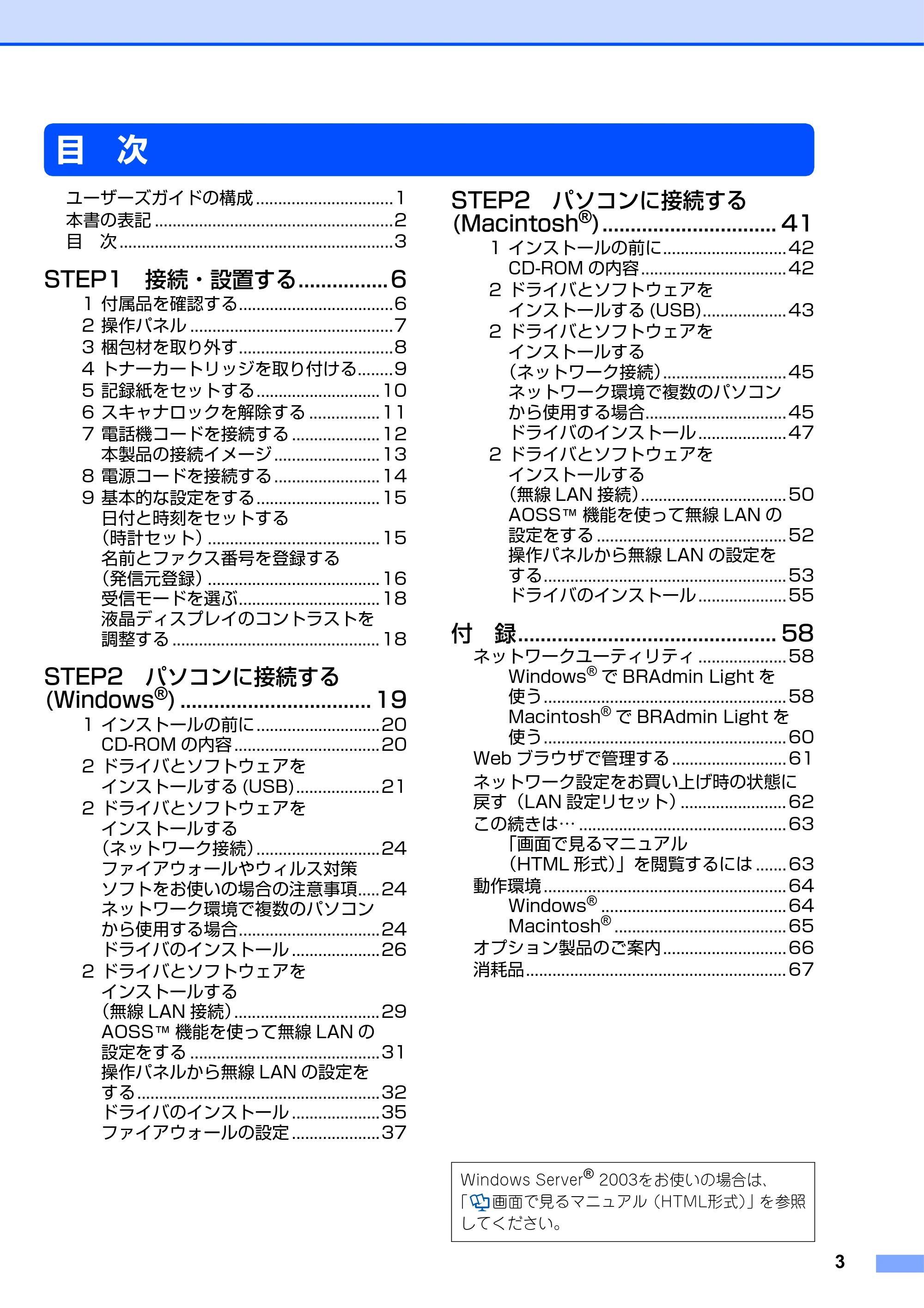

目 次
ユーザーズガイドの構成 ...............................1
本書の表記 ......................................................2
目 次 ..............................................................3
STEP1 接続・設置する................ 6
1 付属品を確認する...................................6
2 操作パネル ..............................................7
3 梱包材を取り外す...................................8
4 トナーカートリッジを取り付ける........9
5 記録紙をセットする............................10
6 スキャナロックを解除する ................11

7 電話機コードを接続する ....................12
本製品の接続イメージ ........................13

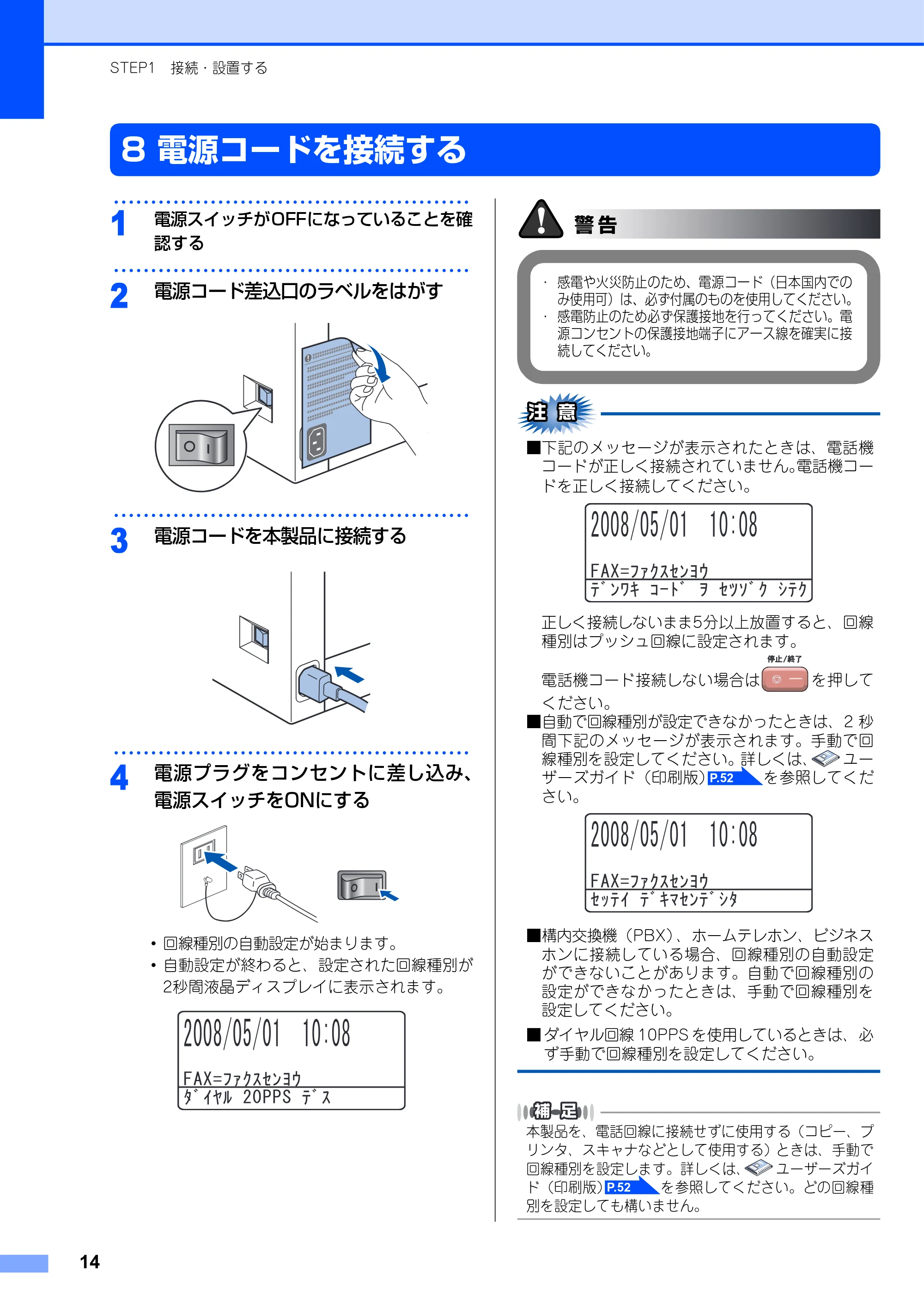

8 電源コードを接続する ........................14

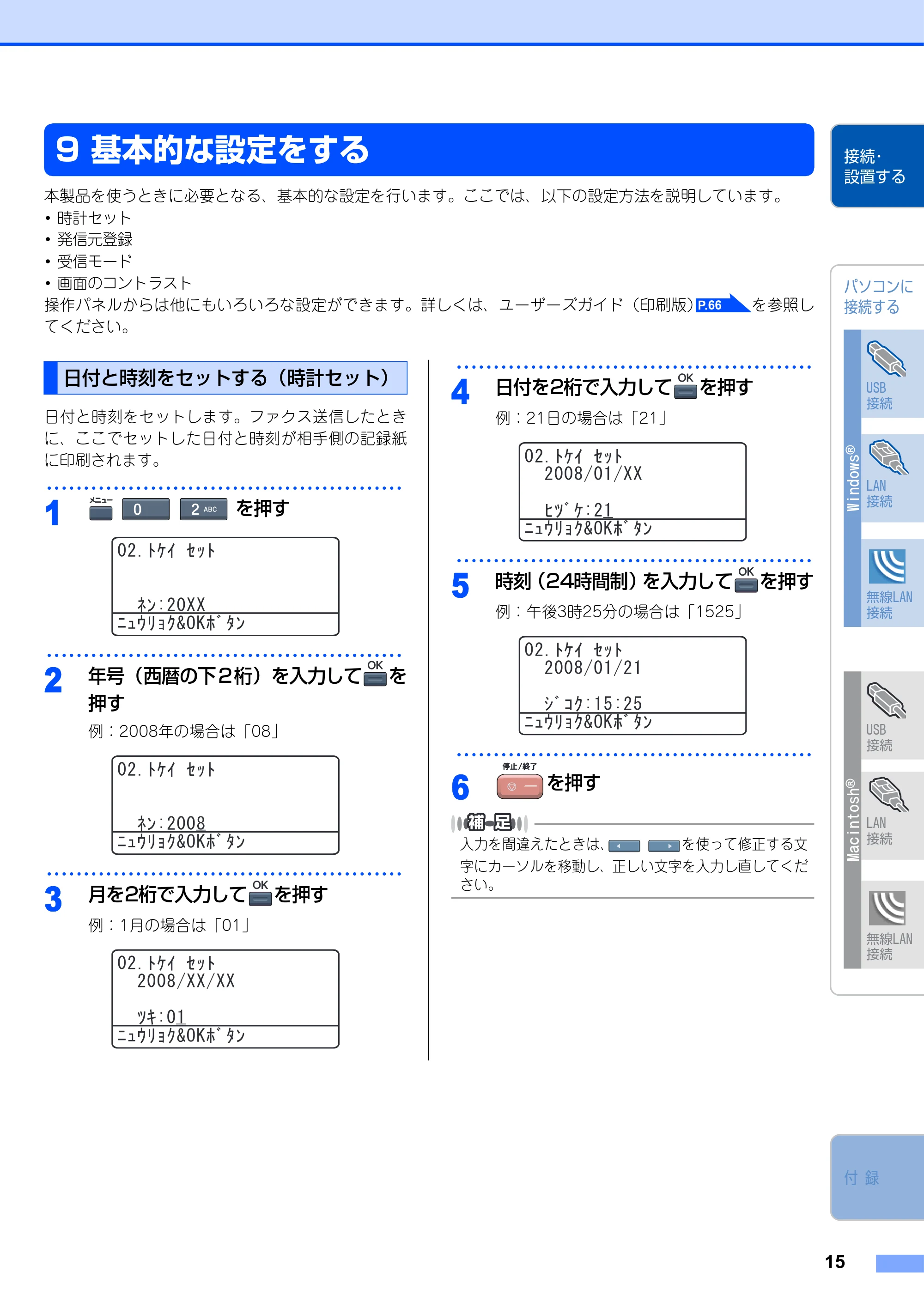

9 基本的な設定をする............................15
日付と時刻をセットする
（時計セット）.......................................15

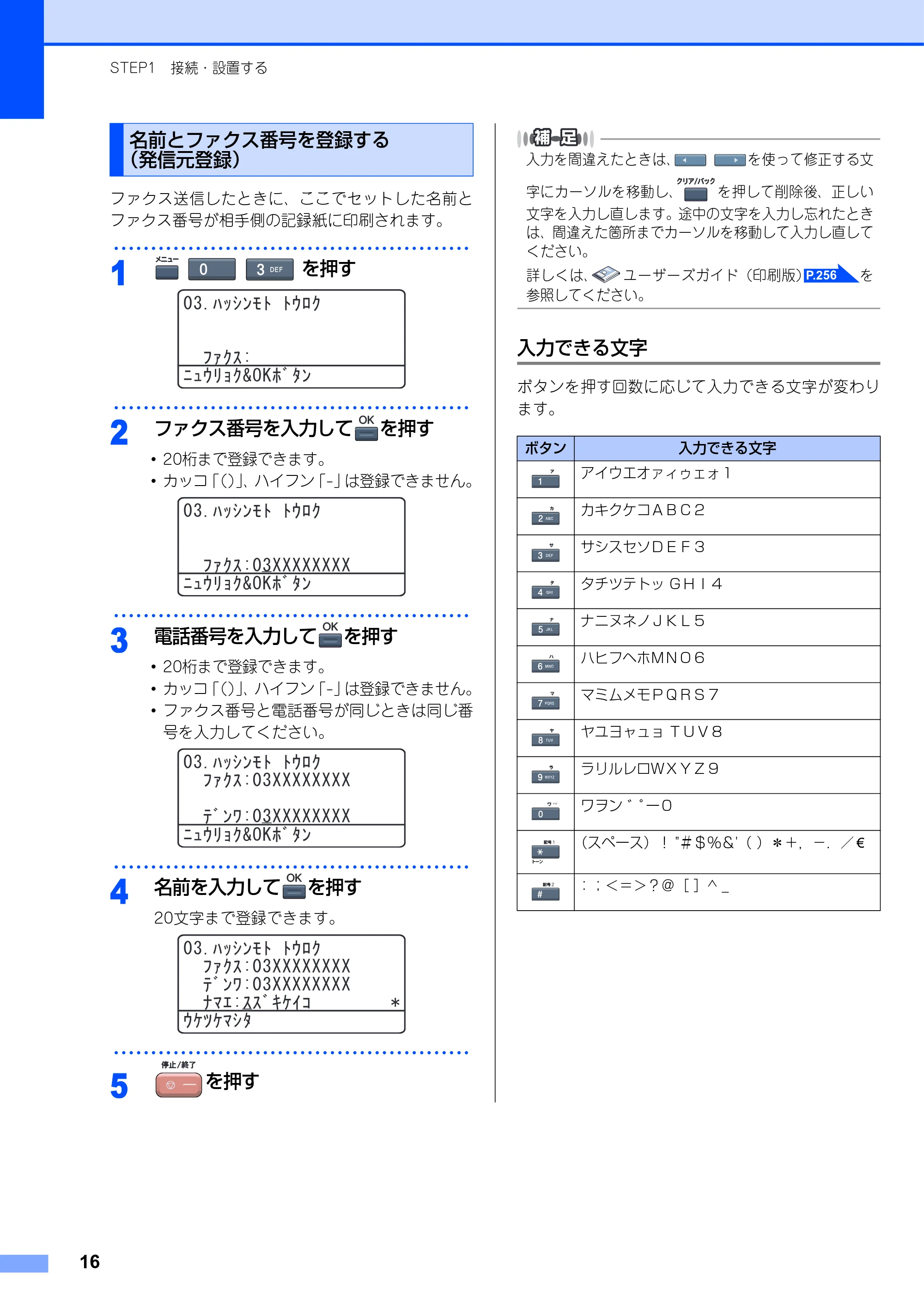

名前とファクス番号を登録する
（発信元登録）.......................................16

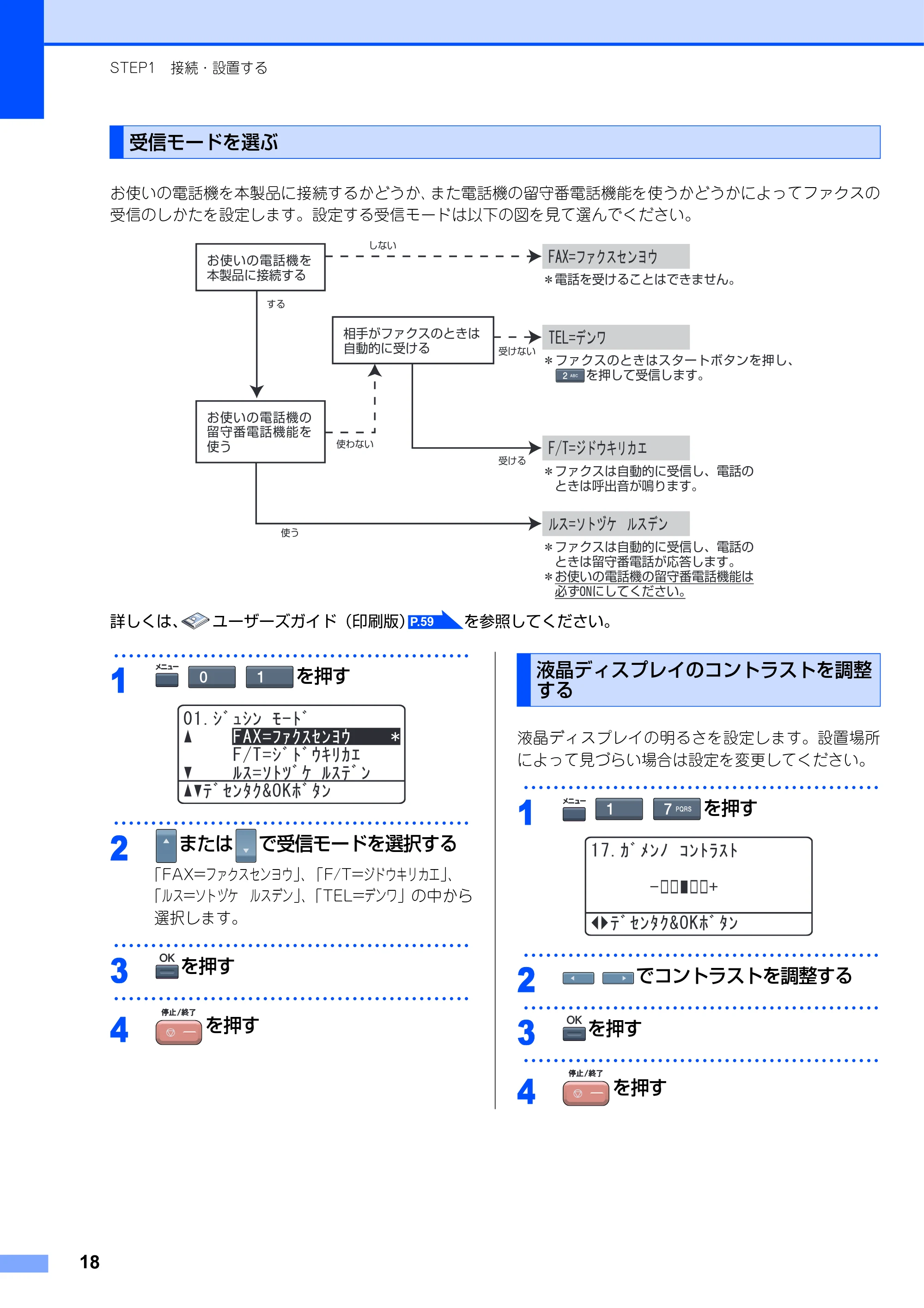

受信モードを選ぶ................................18
液晶ディスプレイのコントラストを
調整する ...............................................18

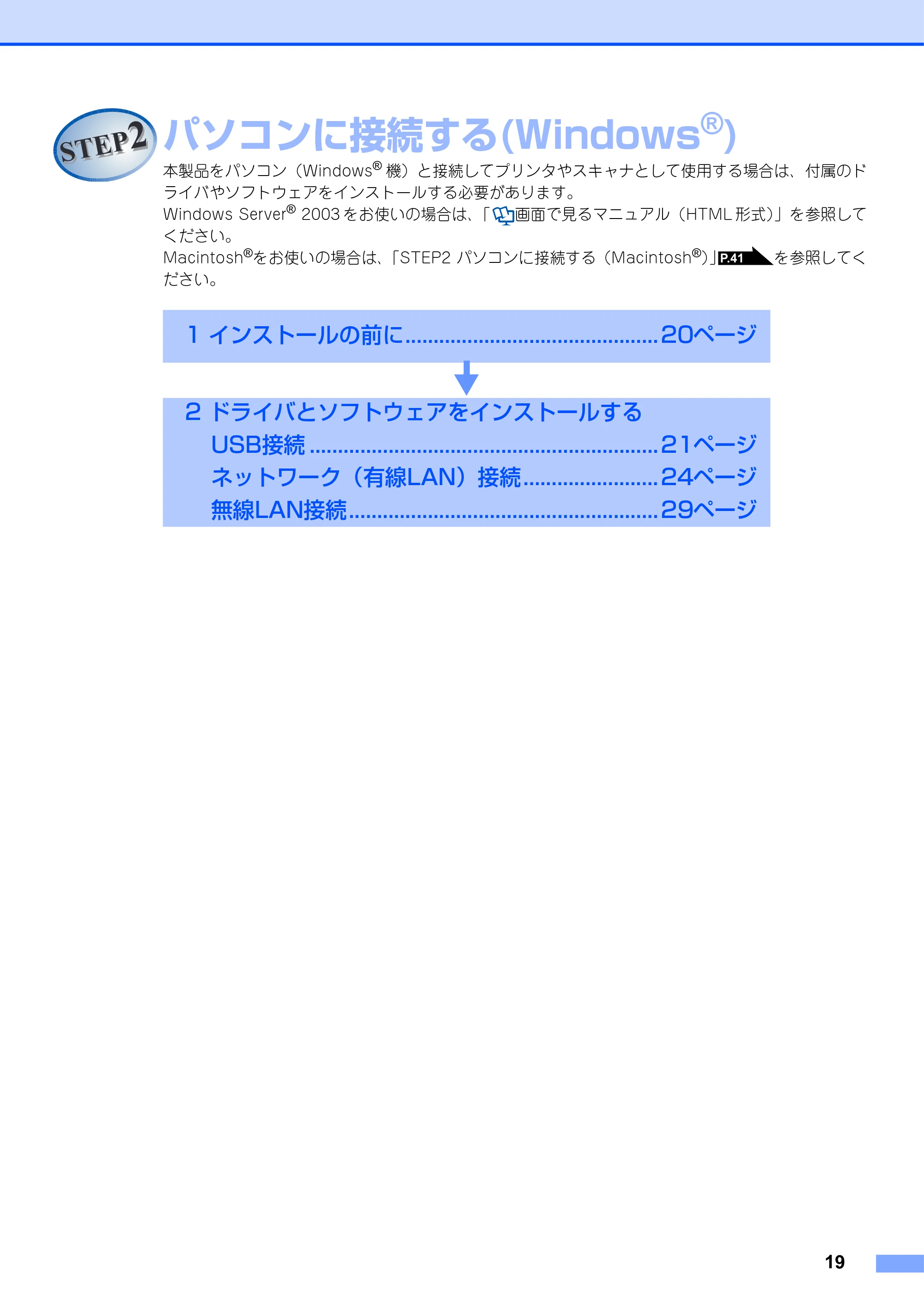

STEP2 パソコンに接続する
(Windows
®
) .................................. 19

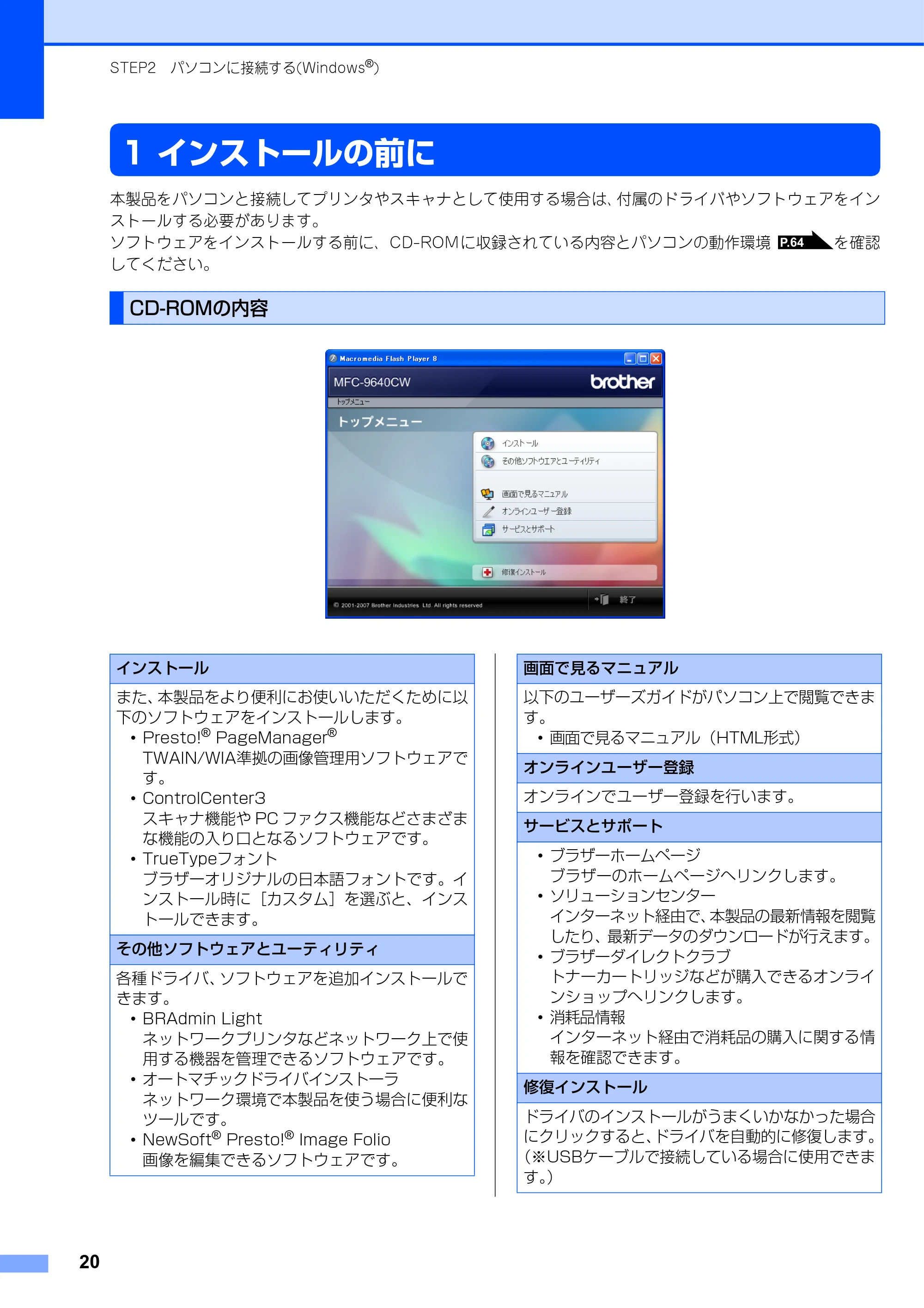

1 インストールの前に............................20

CD-ROM の内容 .................................20

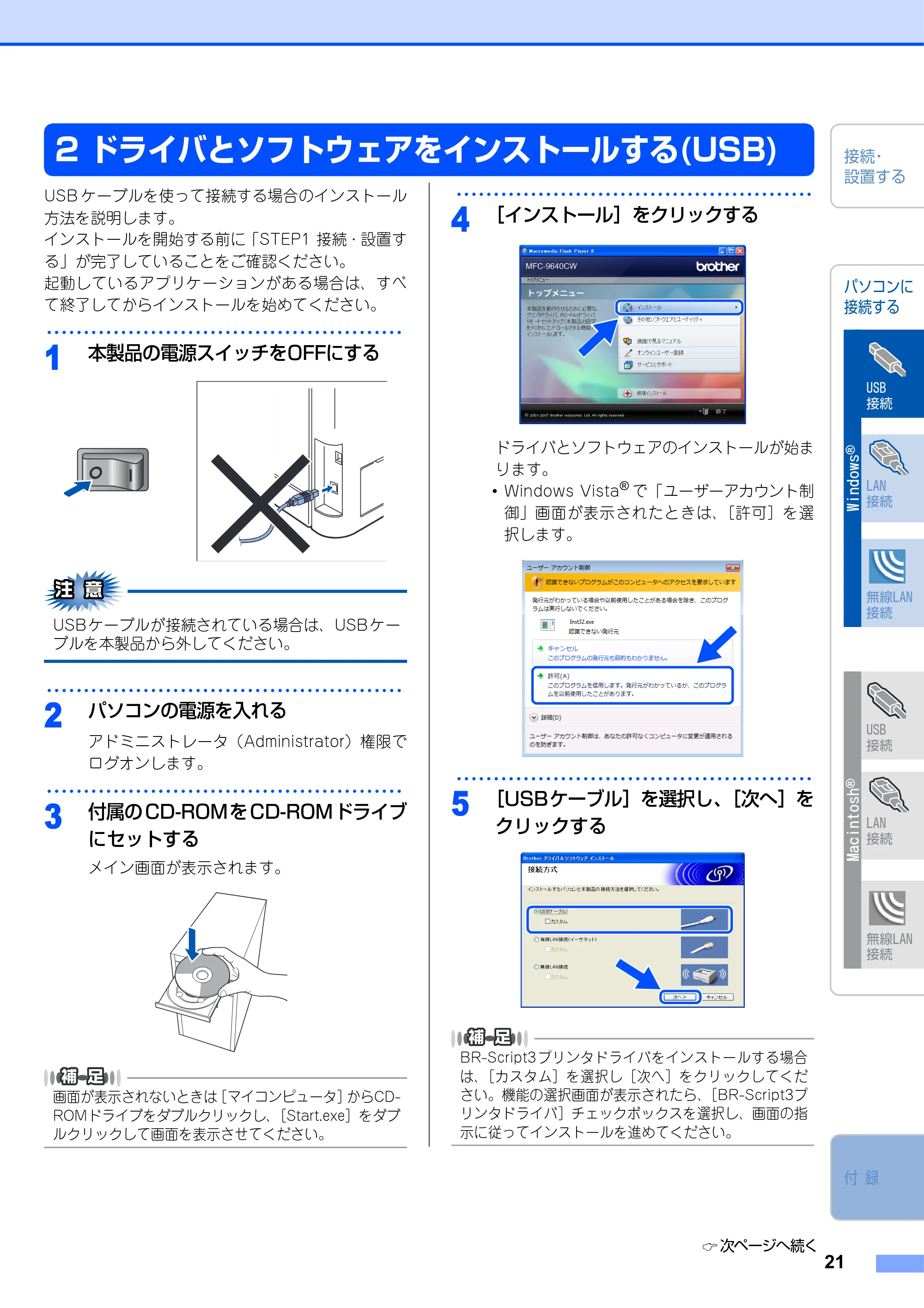

2 ドライバとソフトウェアを
インストールする (USB)...................21
2 ドライバとソフトウェアを
インストールする
（ネットワーク接続）............................24

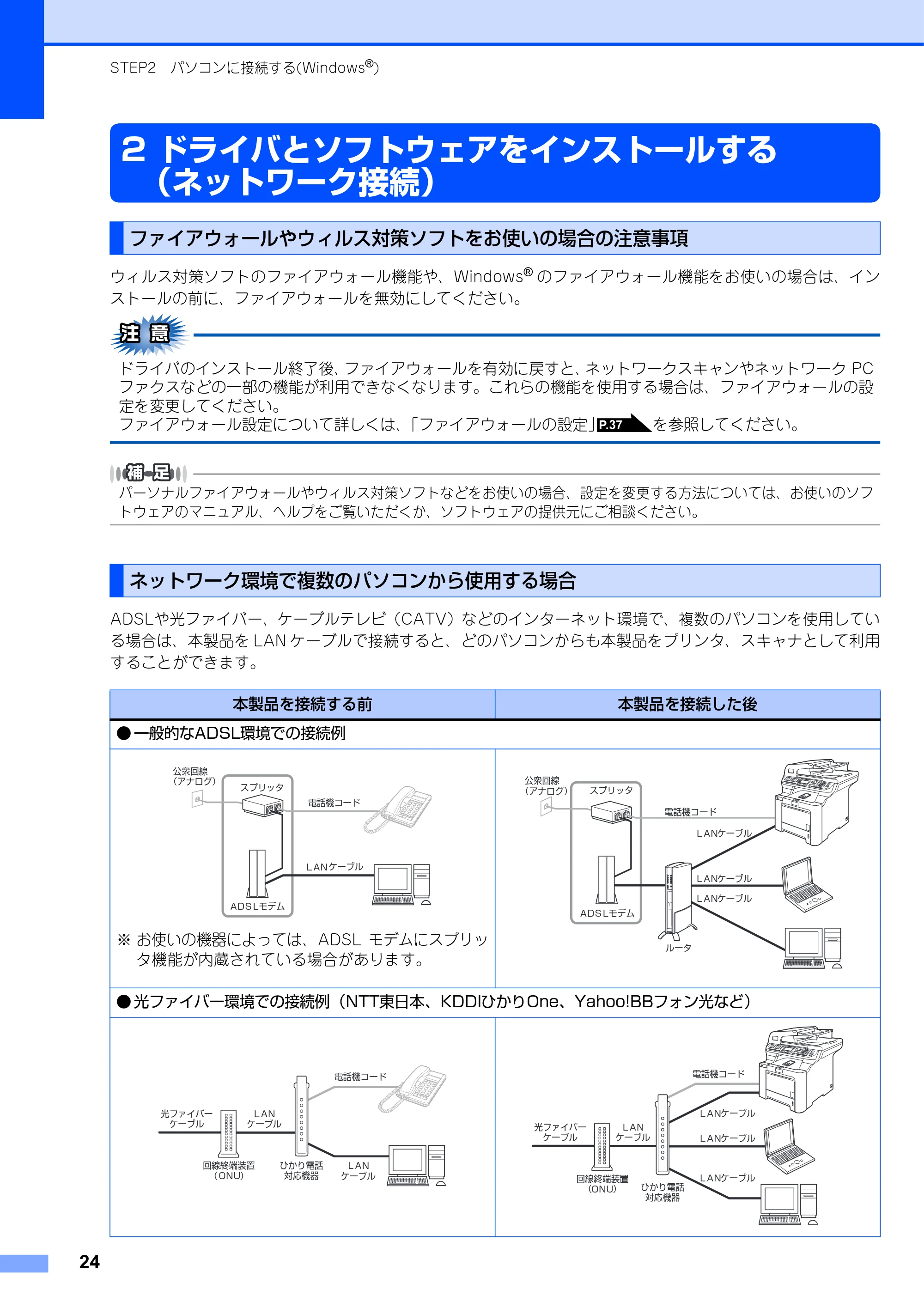

ファイアウォールやウィルス対策
ソフトをお使いの場合の注意事項.....24

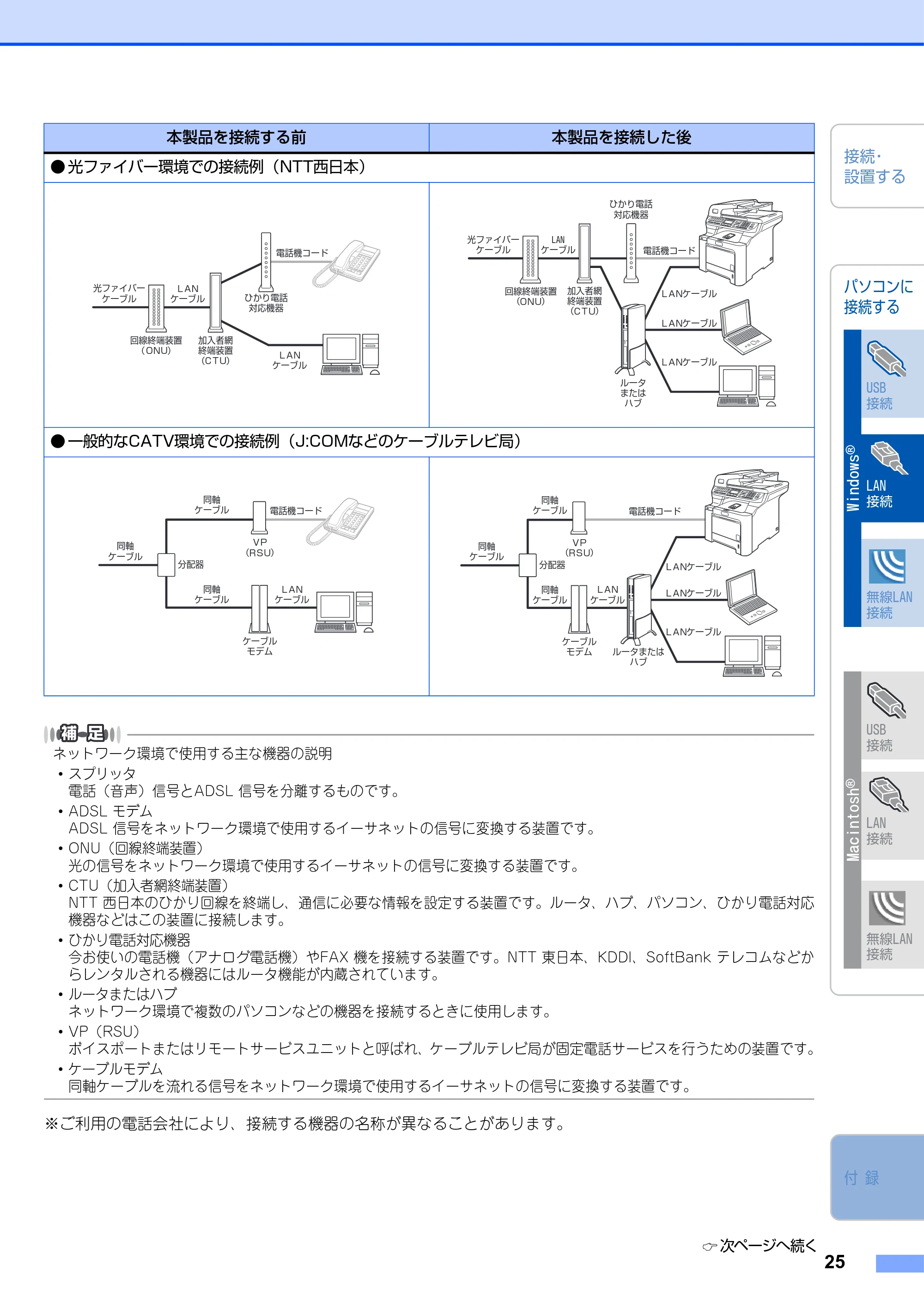

ネットワーク環境で複数のパソコン
から使用する場合................................24
ドライバのインストール ....................26
2 ドライバとソフトウェアを
インストールする

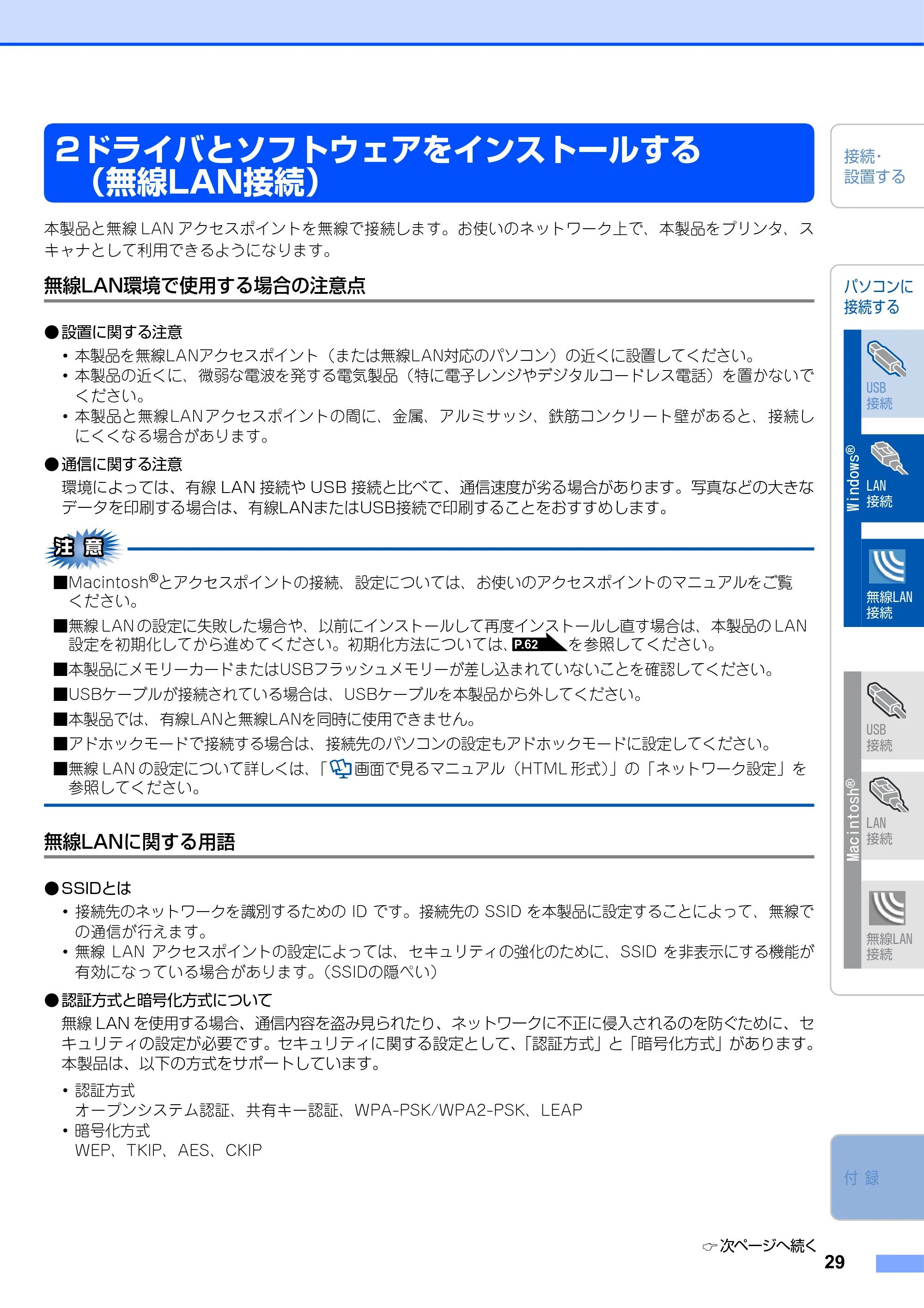

（無線 LAN 接続）.................................29

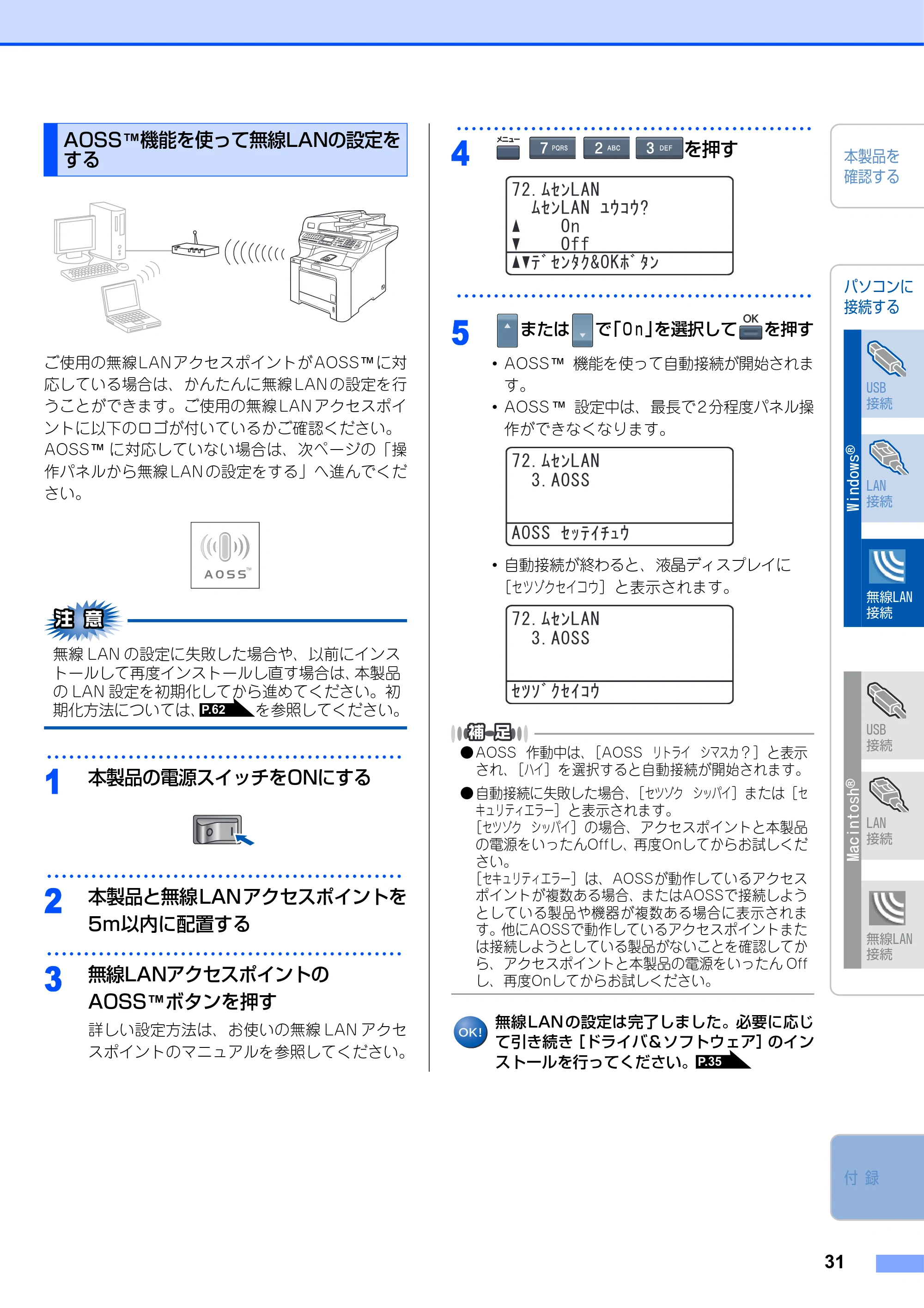

AOSS™ 機能を使って無線 LAN の
設定をする ...........................................31

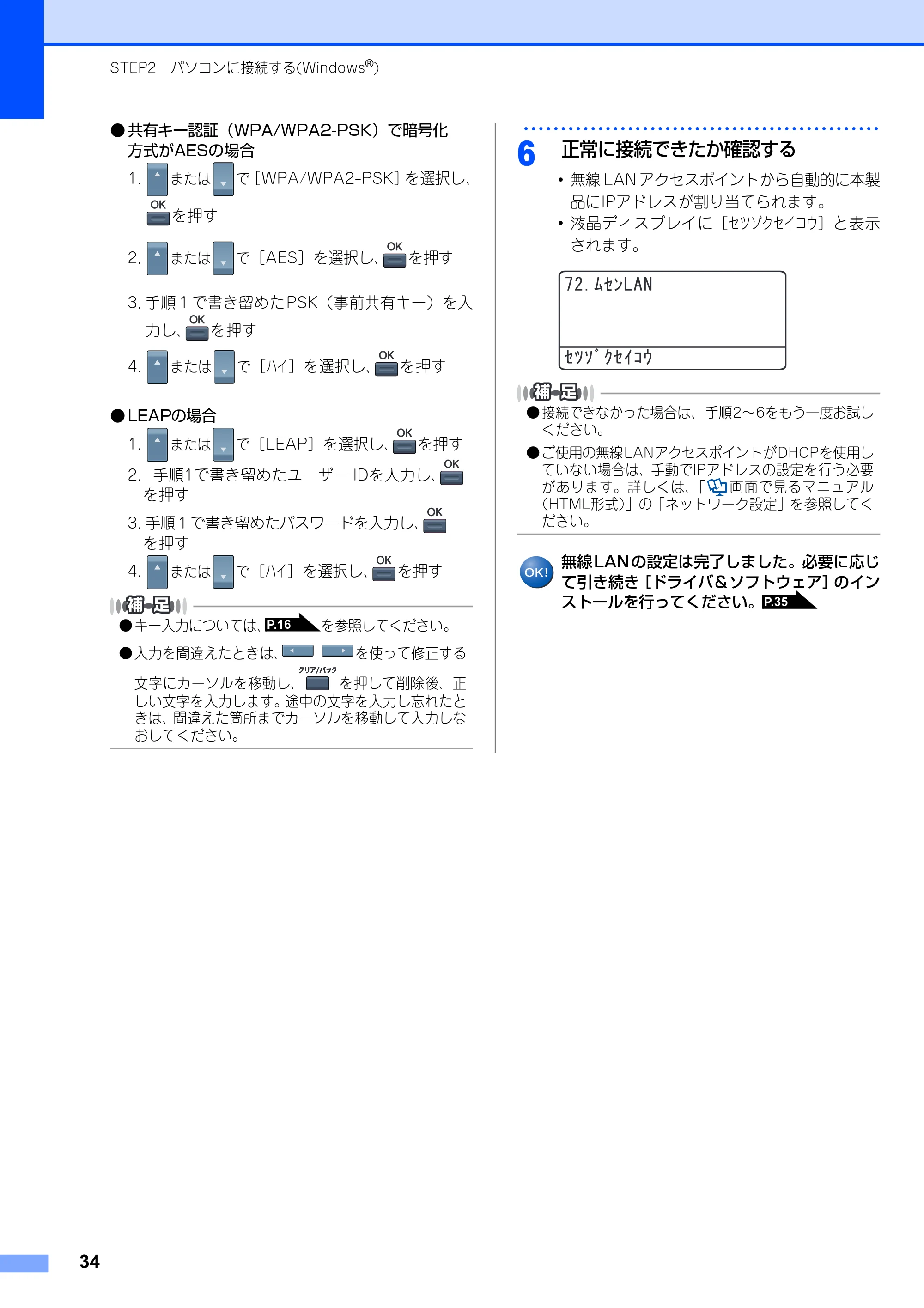

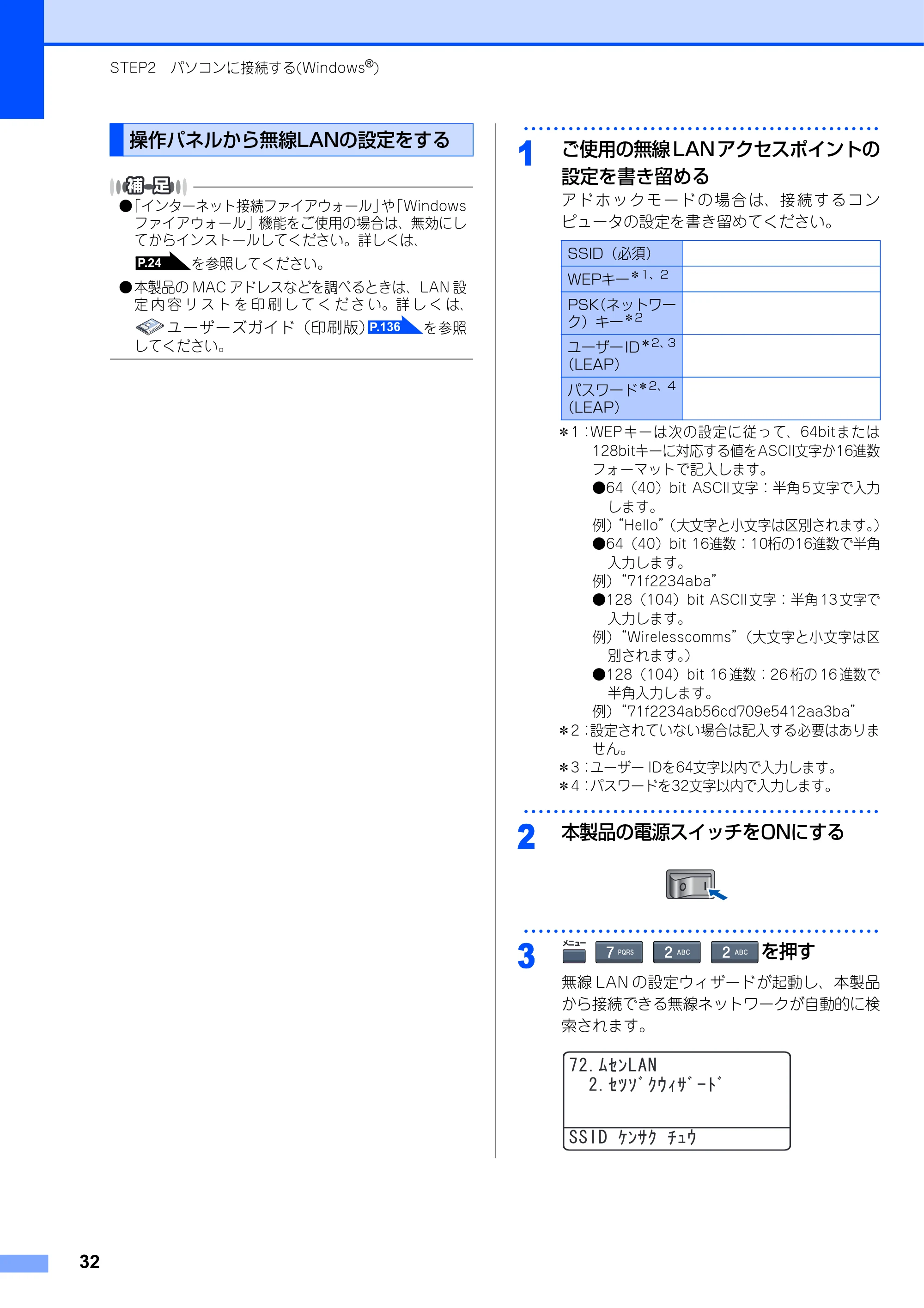

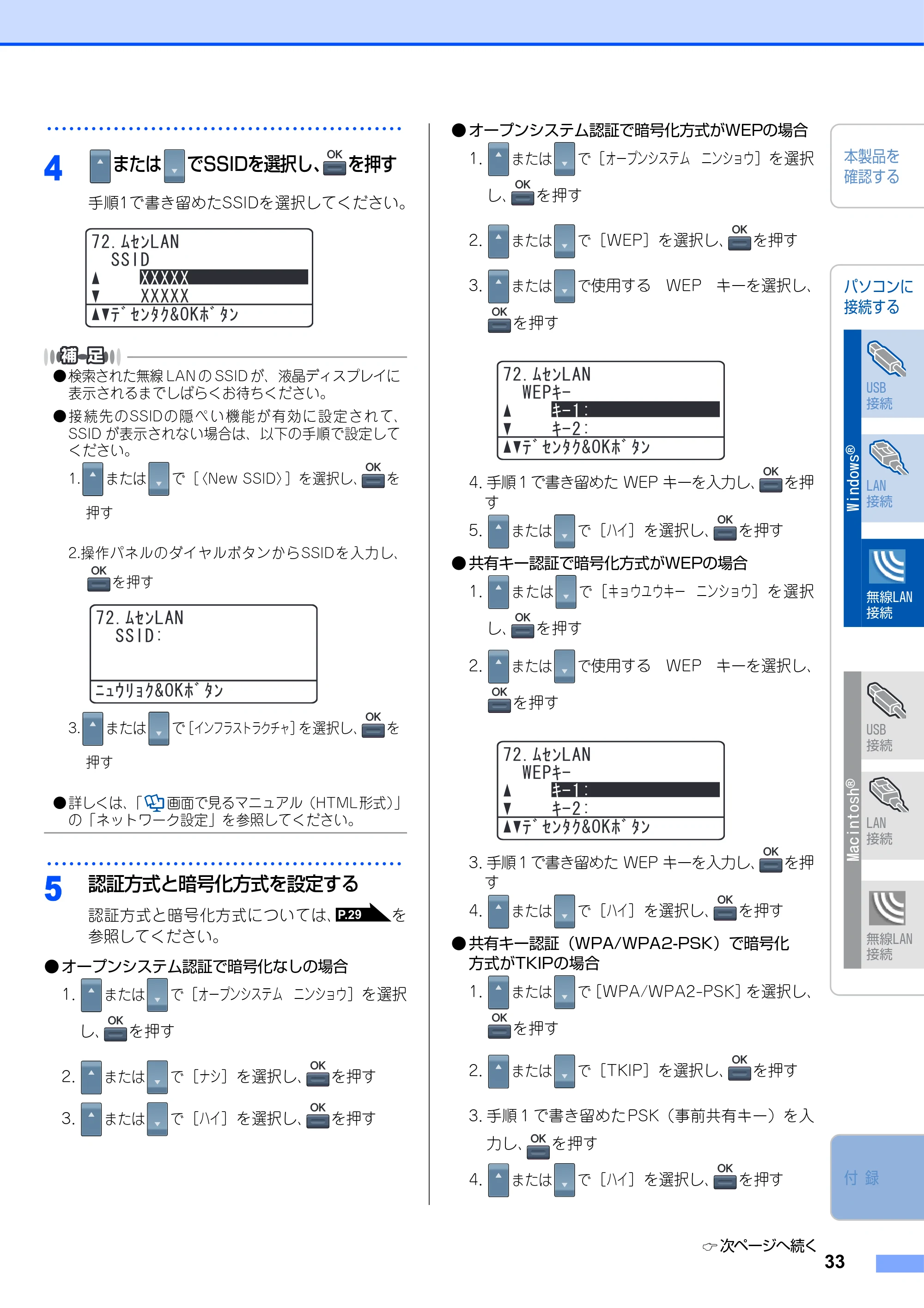

操作パネルから無線 LAN の設定を
する.......................................................32

ドライバのインストール ....................35

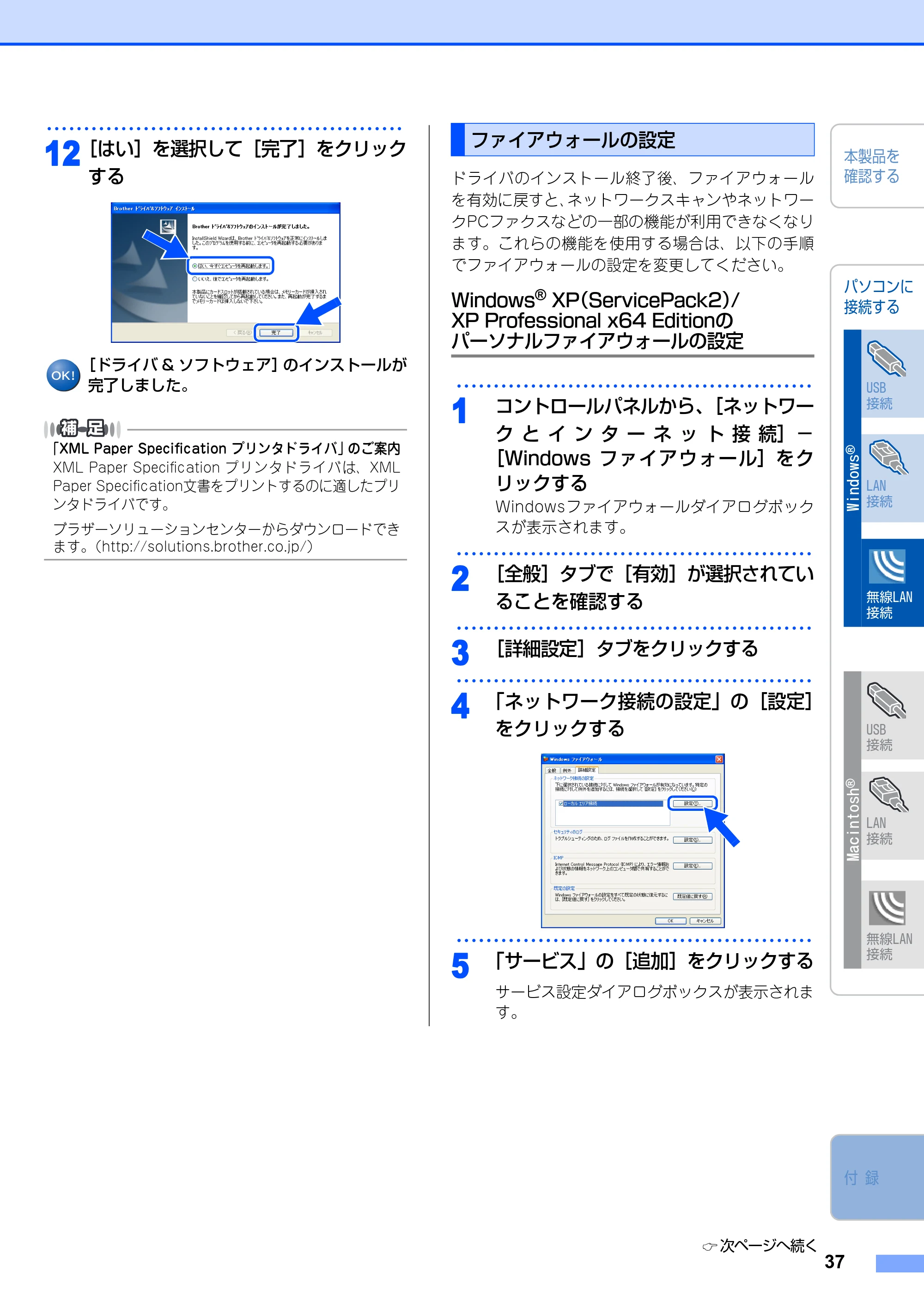

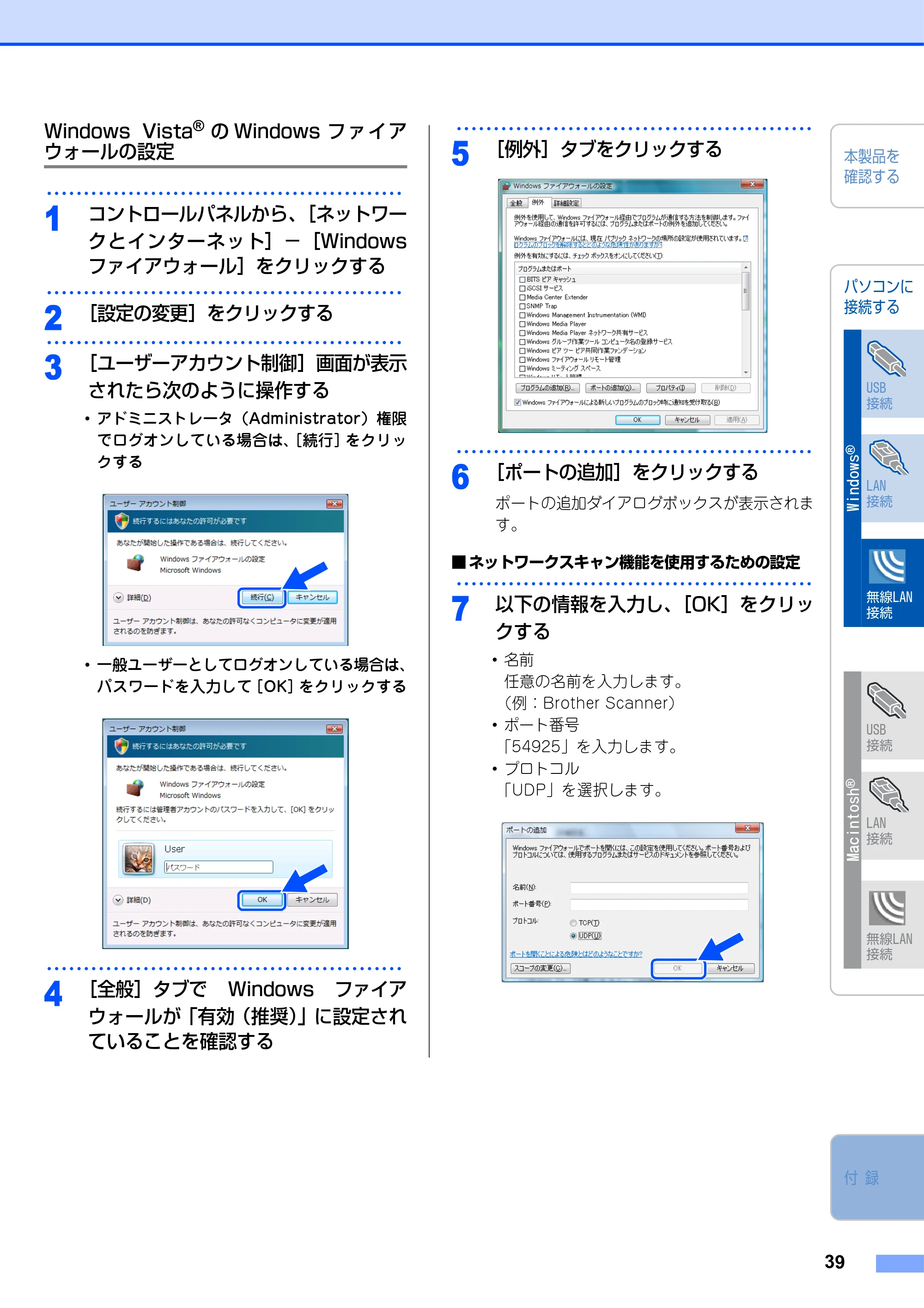

ファイアウォールの設定 ....................37

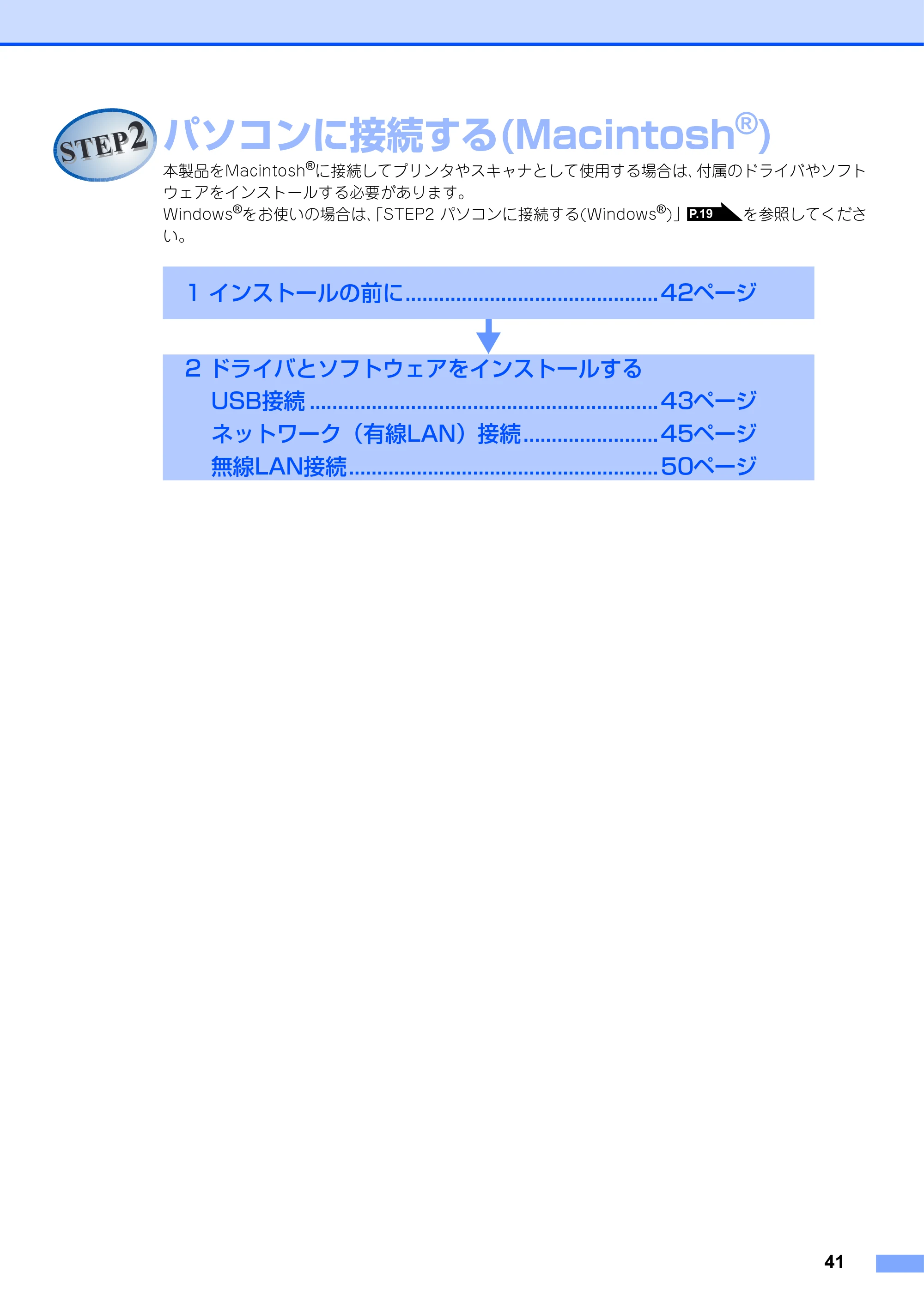

STEP2 パソコンに接続する
(Macintosh
®
)............................... 41

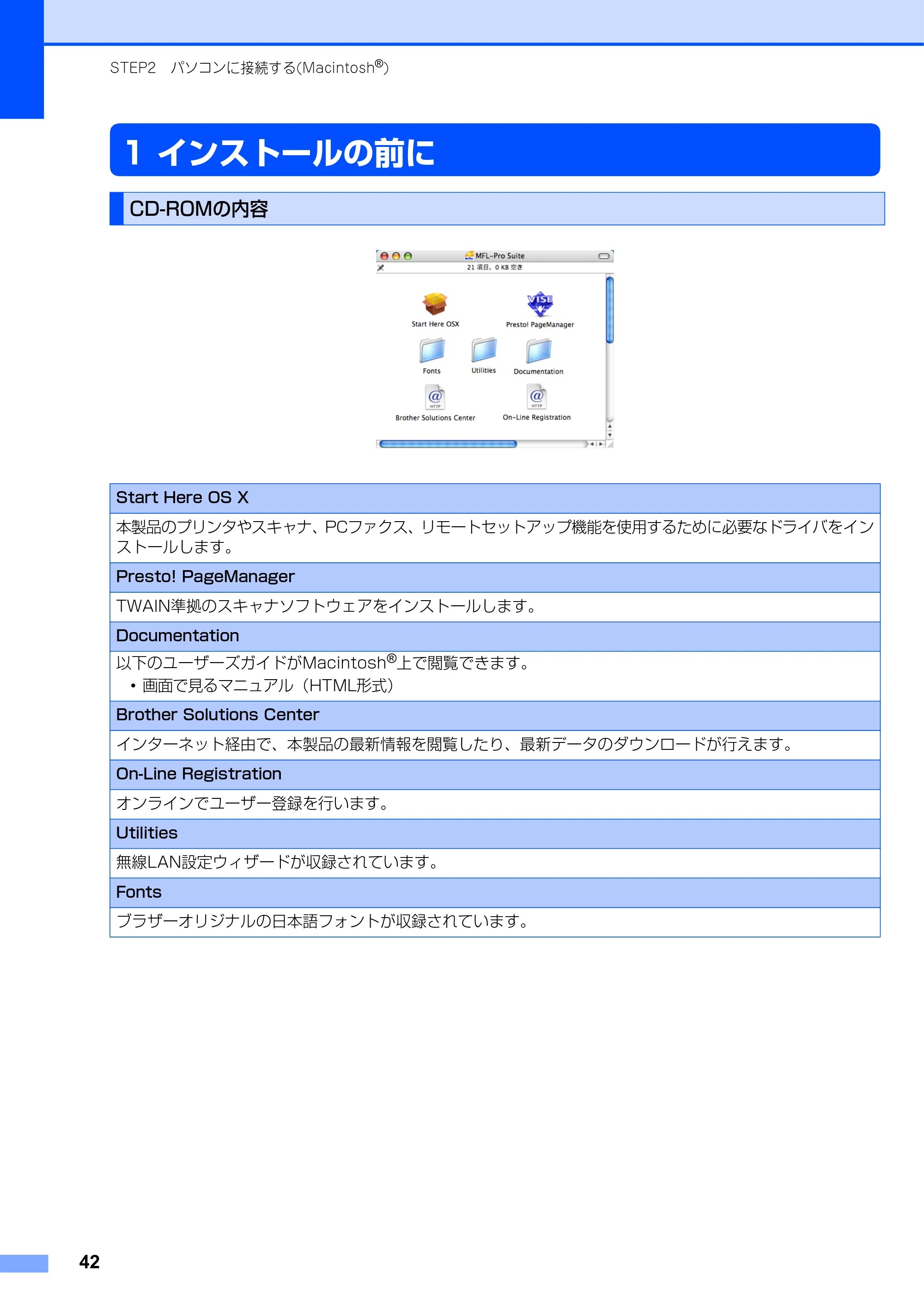

1 インストールの前に............................ 42
CD-ROM の内容................................. 42

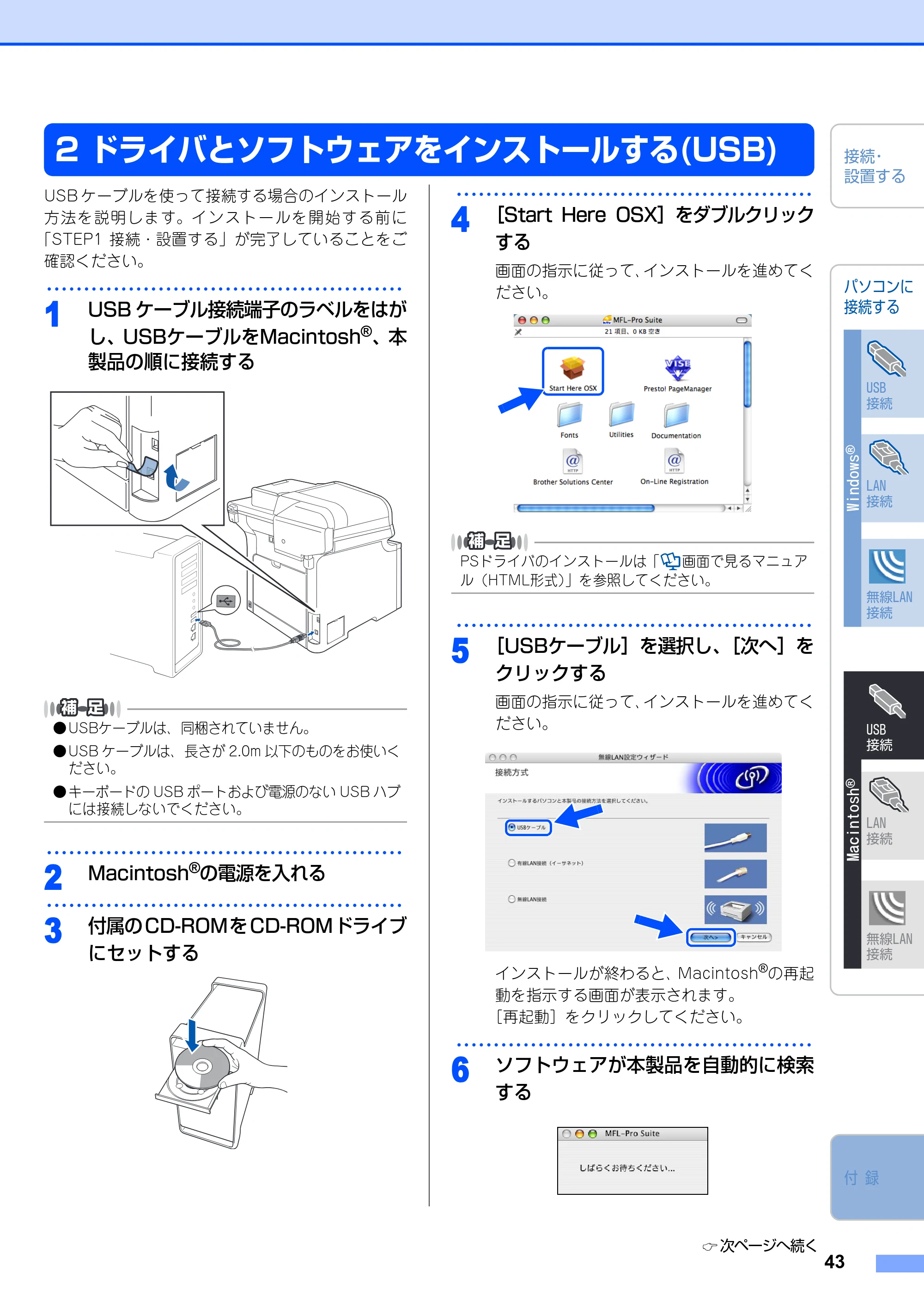

2 ドライバとソフトウェアを
インストールする (USB)................... 43
2 ドライバとソフトウェアを
インストールする
（ネットワーク接続）............................ 45

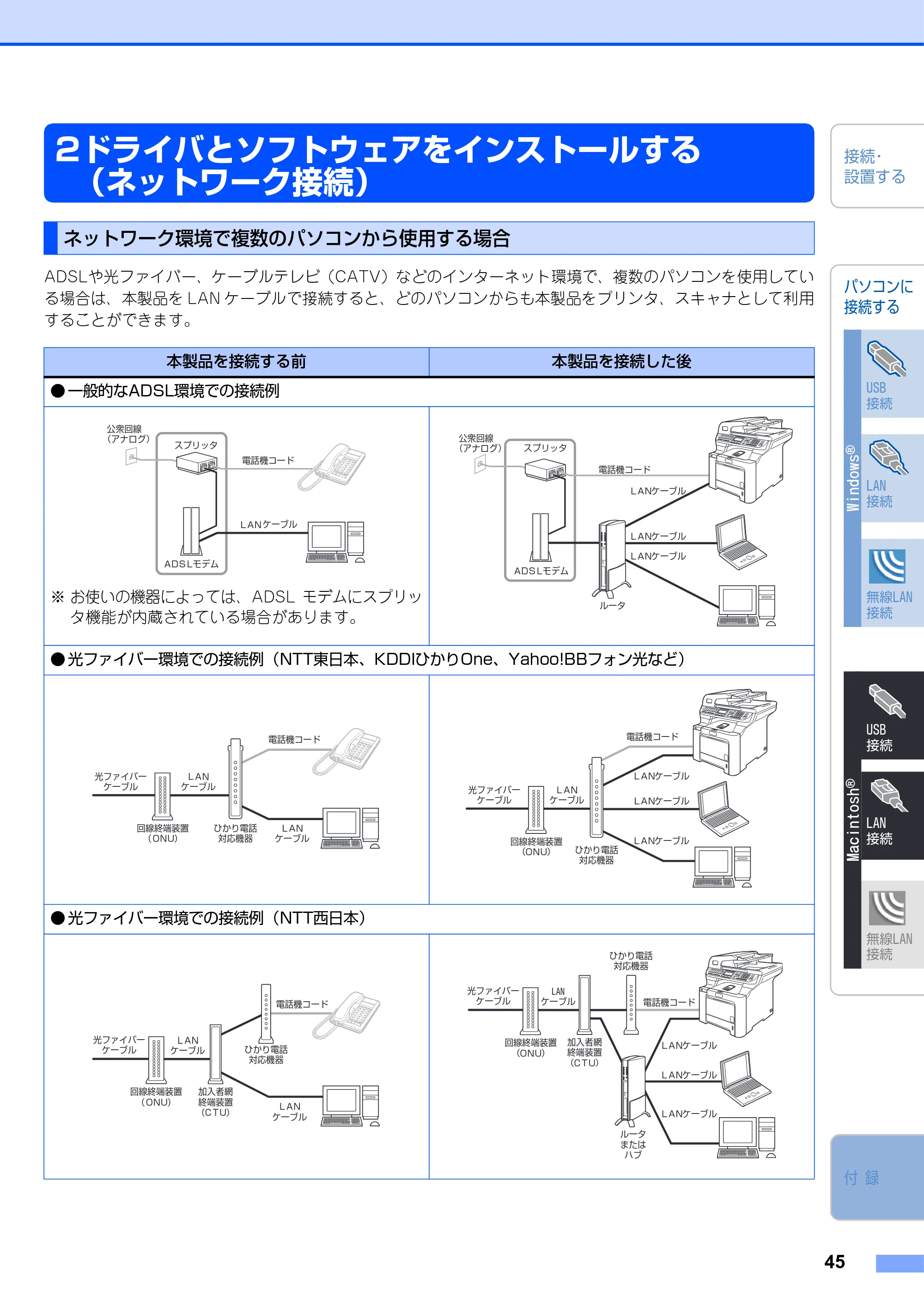

ネットワーク環境で複数のパソコン
から使用する場合................................ 45

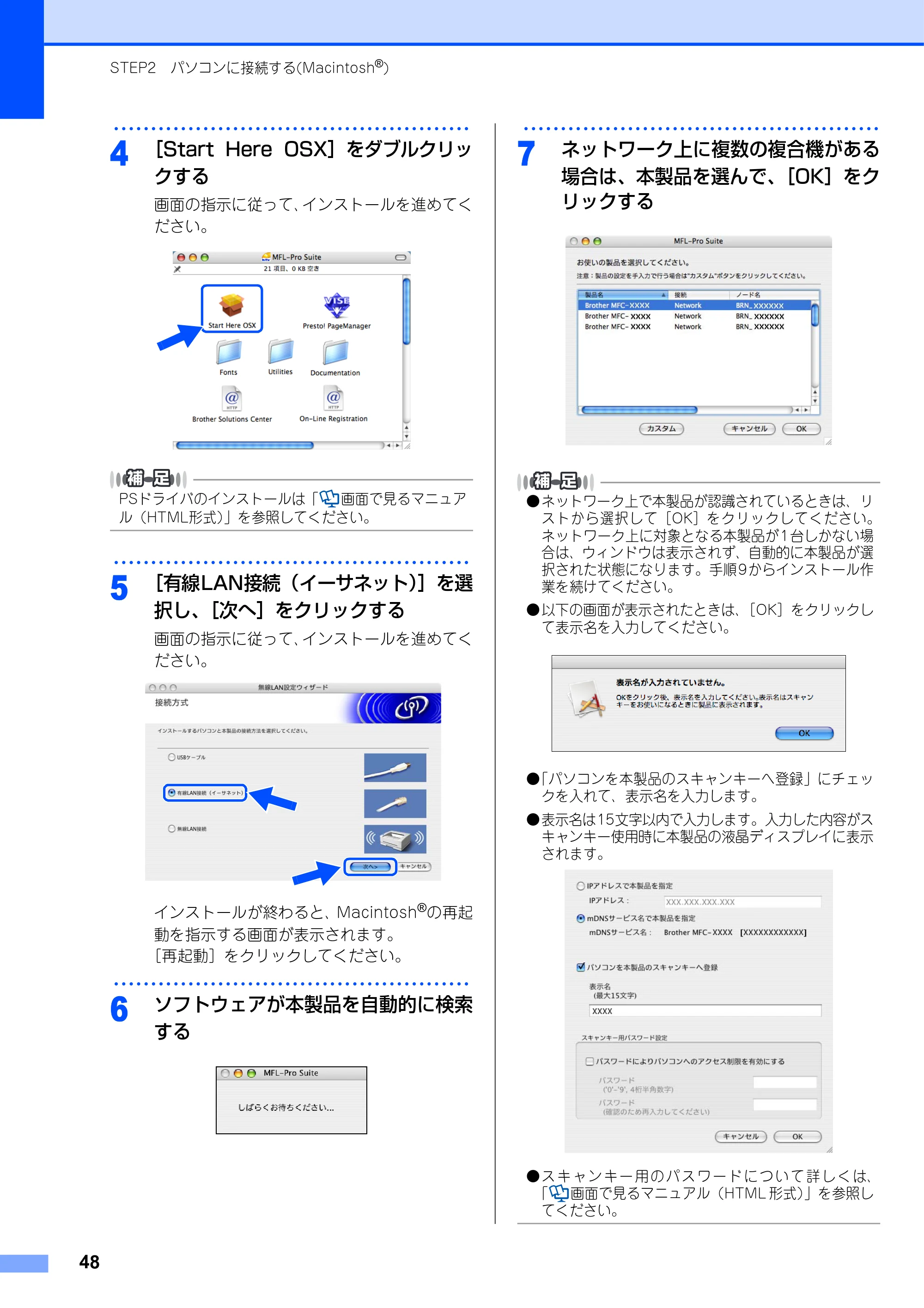

ドライバのインストール .................... 47

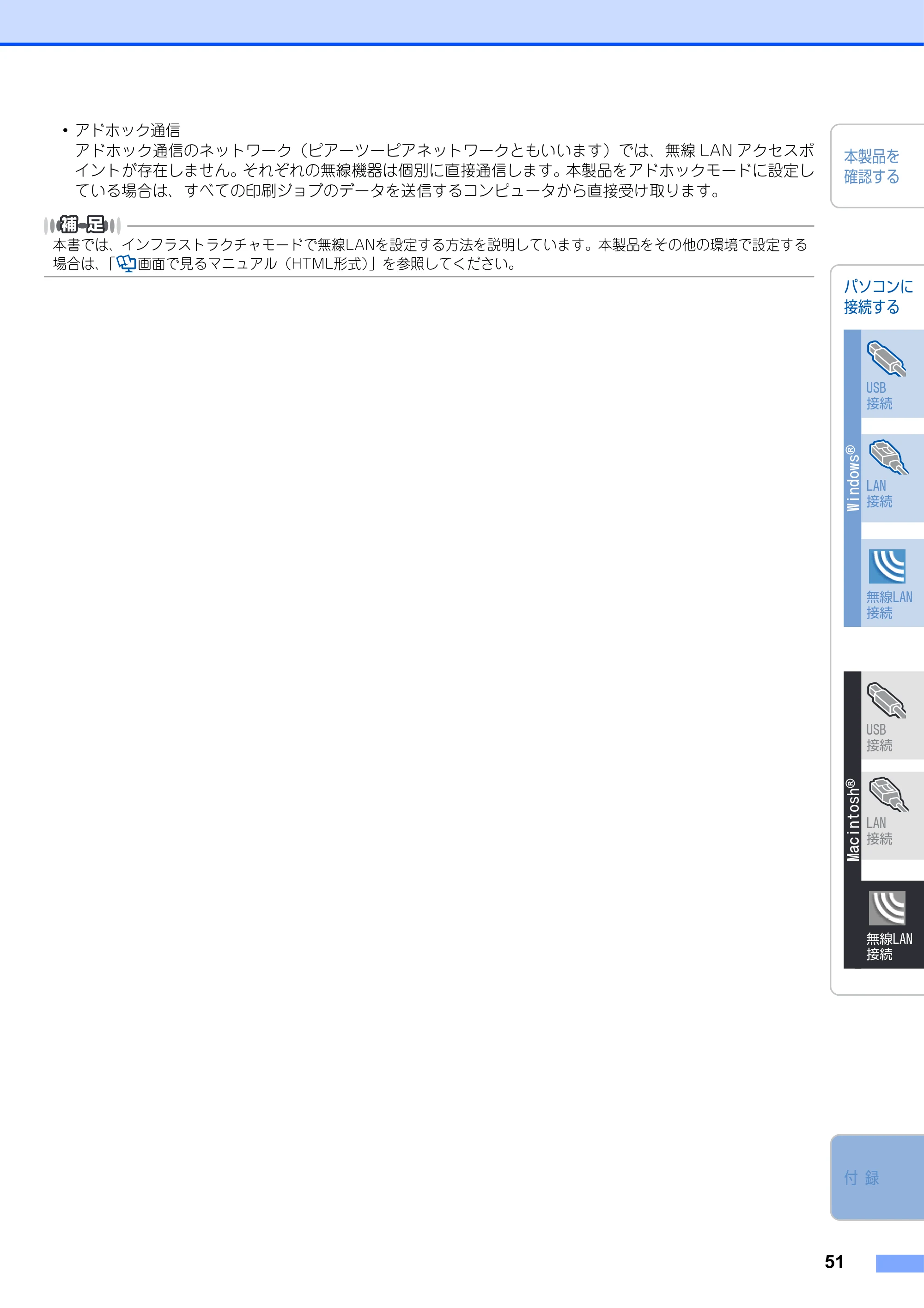

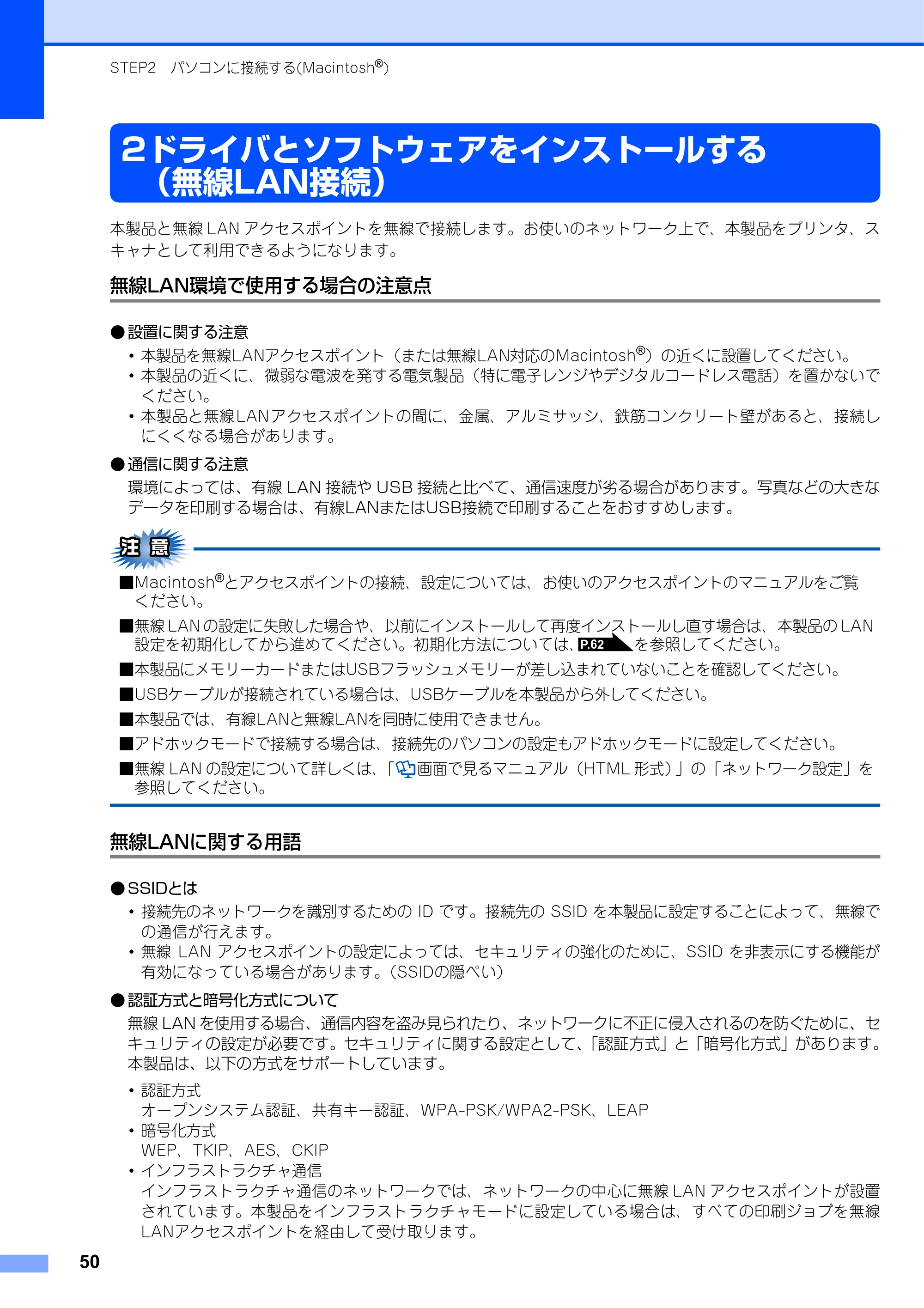

2 ドライバとソフトウェアを
インストールする
（無線 LAN 接続）................................. 50

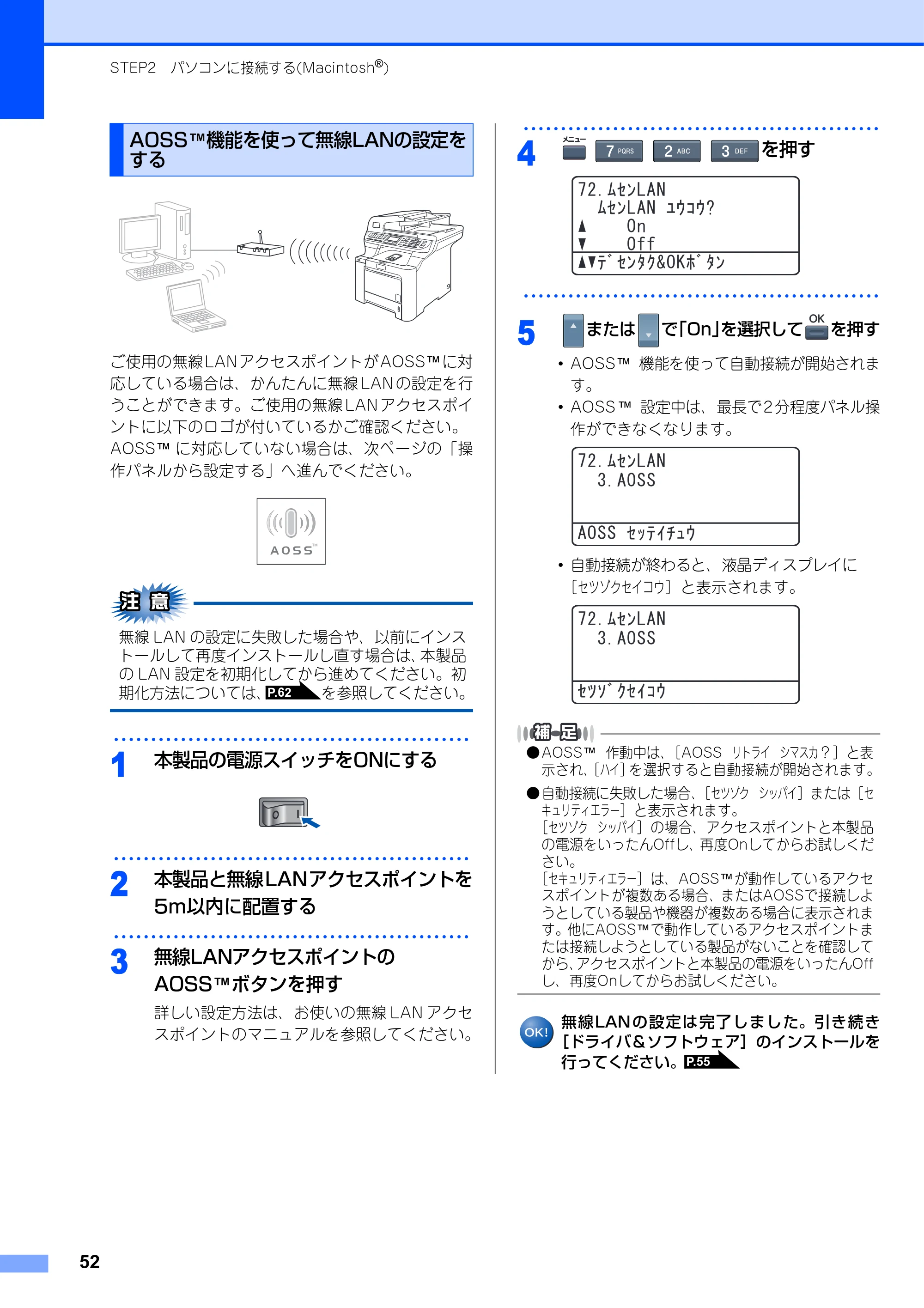

AOSS™ 機能を使って無線 LAN の
設定をする ........................................... 52

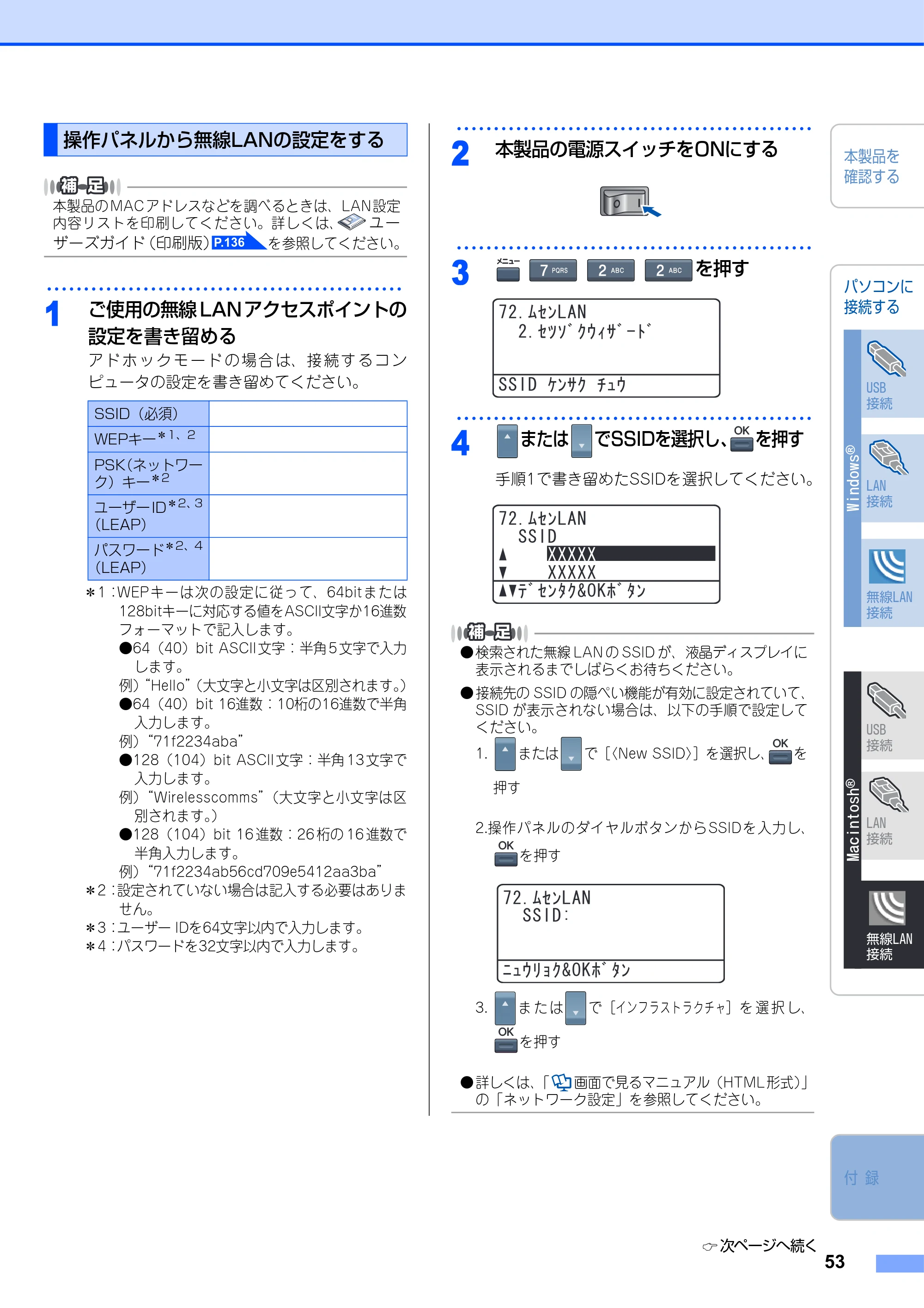

操作パネルから無線 LAN の設定を
する....................................................... 53

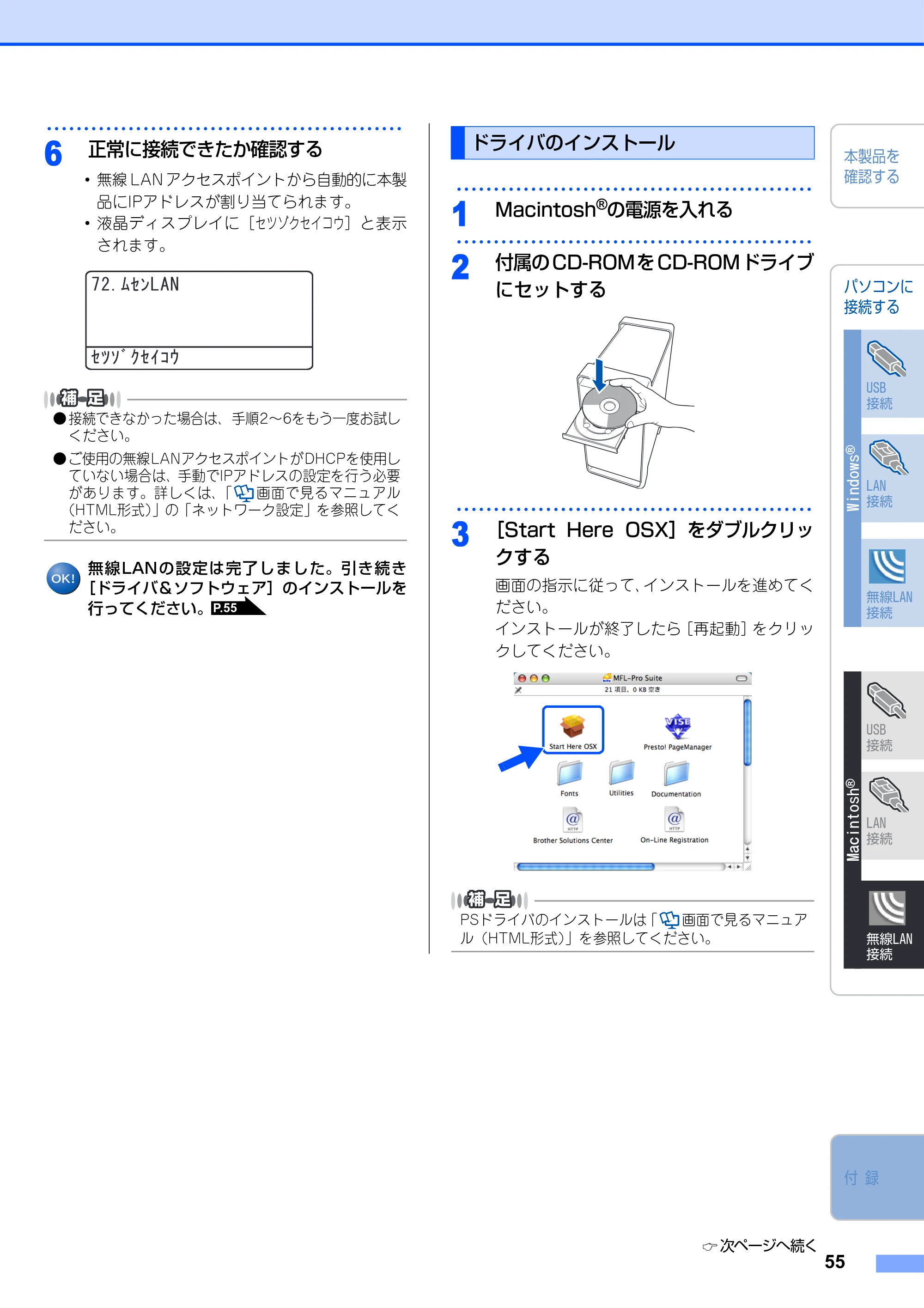

ドライバのインストール .................... 55
付 録.............................................. 58
ネットワークユーティリティ .................... 58
Windows
®
で BRAdmin Light を
使う....................................................... 58
Macintosh
®
で BRAdmin Light を
使う....................................................... 60
Web ブラウザで管理する .......................... 61

ネットワーク設定をお買い上げ時の状態に
戻す（LAN 設定リセット）........................ 62
この続きは… ............................................... 63
「画面で見るマニュアル
（HTML 形式）」を閲覧するには ....... 63
動作環境 ....................................................... 64
Windows
®
.......................................... 64
Macintosh
®
....................................... 65
オプション製品のご案内 ............................ 66
消耗品........................................................... 67
Windows Server
®
2003をお使いの場合は、

「 画面で見るマニュアル（HTML形式）」を参照
してください。

4

5

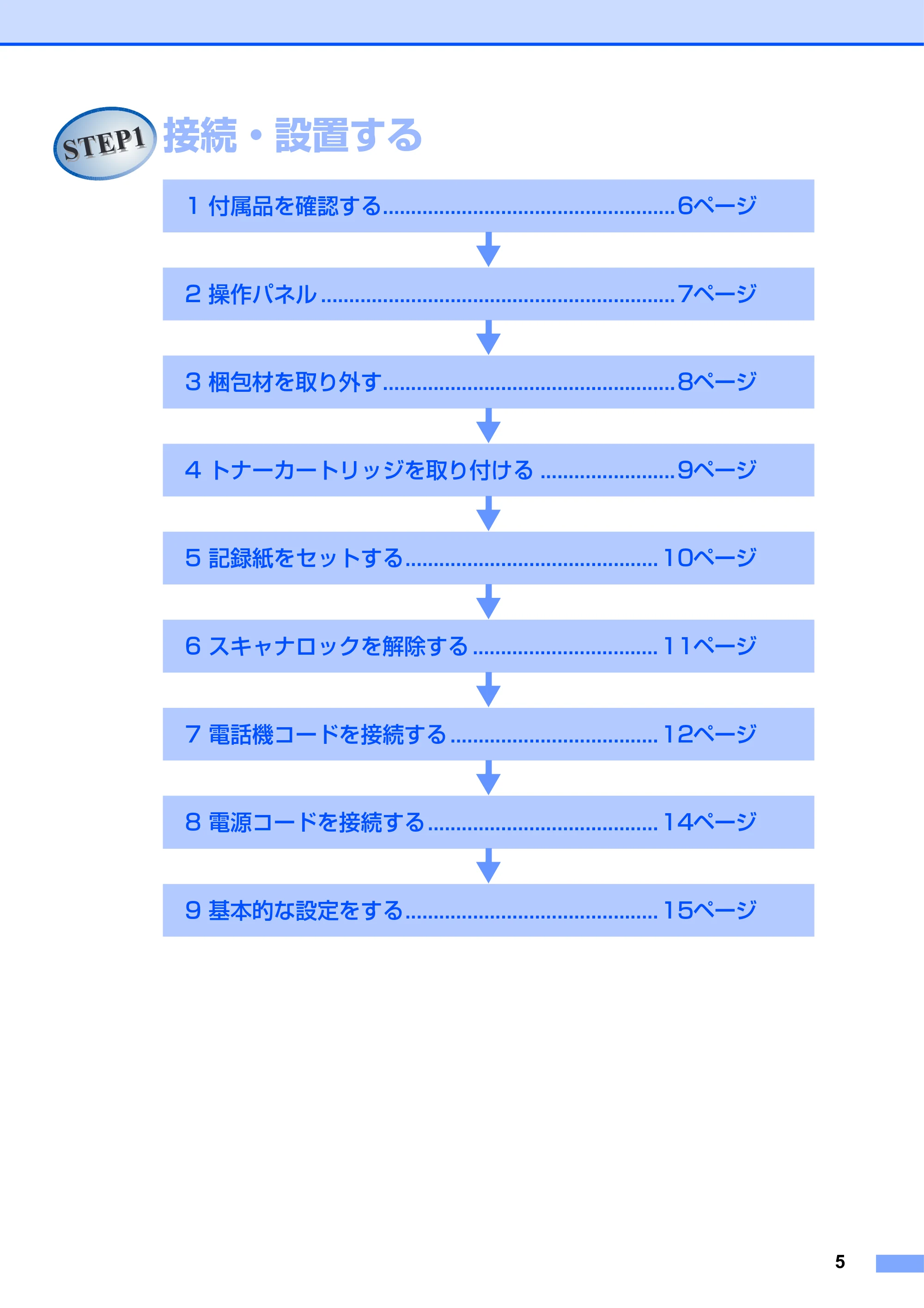

接続・設置する
1 付属品を確認する....................................................6ページ
2 操作パネル ...............................................................7ページ
3 梱包材を取り外す....................................................8ページ
4 トナーカートリッジを取り付ける ........................9ページ
5 記録紙をセットする............................................. 10ページ
6 スキャナロックを解除する ................................. 11ページ
7 電話機コードを接続する ..................................... 12ページ
8 電源コードを接続する......................................... 14ページ

9 基本的な設定をする............................................. 15ページ
STEP1STEP1

6
STEP1 接続・設置する

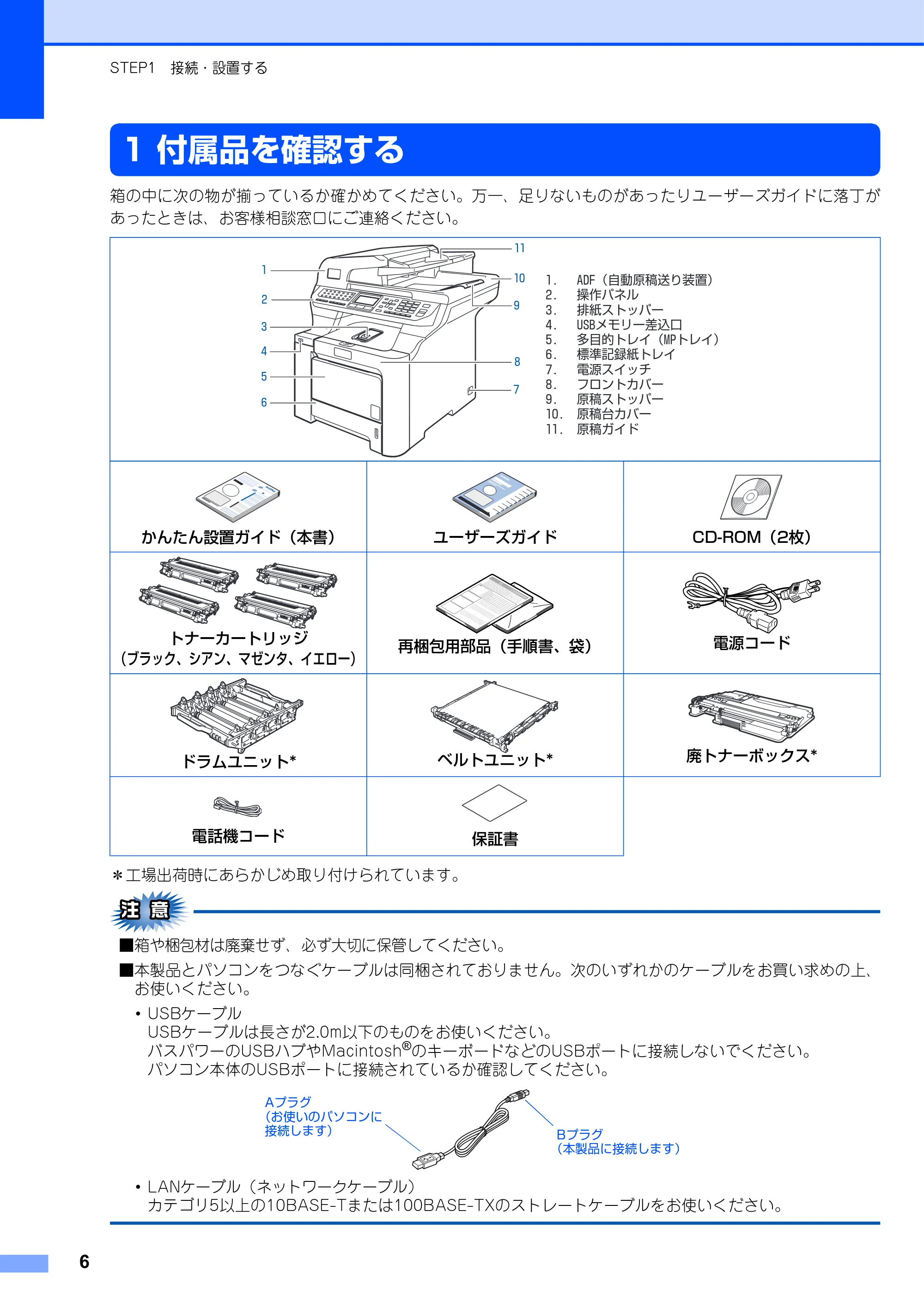

1 付属品を確認する
箱の中に次の物が揃っているか確かめてください。万一、足りないものがあったりユーザーズガイドに落丁が
あったときは、お客様相談窓口にご連絡ください。
＊工場出荷時にあらかじめ取り付けられています。
■箱や梱包材は廃棄せず、必ず大切に保管してください。
■本製品とパソコンをつなぐケーブルは同梱されておりません。次のいずれかのケーブルをお買い求めの上、
お使いください。
･ USBケーブル
USBケーブルは長さが2.0m以下のものをお使いください。
バスパワーのUSBハブやMacintosh
®
のキーボードなどのUSBポートに接続しないでください。
パソコン本体のUSBポートに接続されているか確認してください。
･ LANケーブル（ネットワークケーブル）
カテゴリ5以上の10BASE-Tまたは100BASE-TXのストレートケーブルをお使いください。
かんたん設置ガイド（本書） ユーザーズガイド CD-ROM（2枚）
トナーカートリッジ
（ブラック、シアン、マゼンタ、イエロー）

再梱包用部品（手順書、袋） 電源コード
ドラムユニット* ベルトユニット* 廃トナーボックス*
電話機コード 保証書
3
1
2
7
6
4
11
9
10
8
1. ADF（自動原稿送り装置）
2. 操作パネル
3. 排紙ストッパー
4. USBメモリー差込口
5. 多目的トレイ（MPトレイ）
6. 標準記録紙トレイ
7. 電源スイッチ
8. フロントカバー
9. 原稿ストッパー
10. 原稿台カバー
11. 原稿ガイド
5
Aプラグ
（お使いのパソコンに
接続します） Bプラグ
（本製品に接続します）
STEP1 接続・設置する

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
7

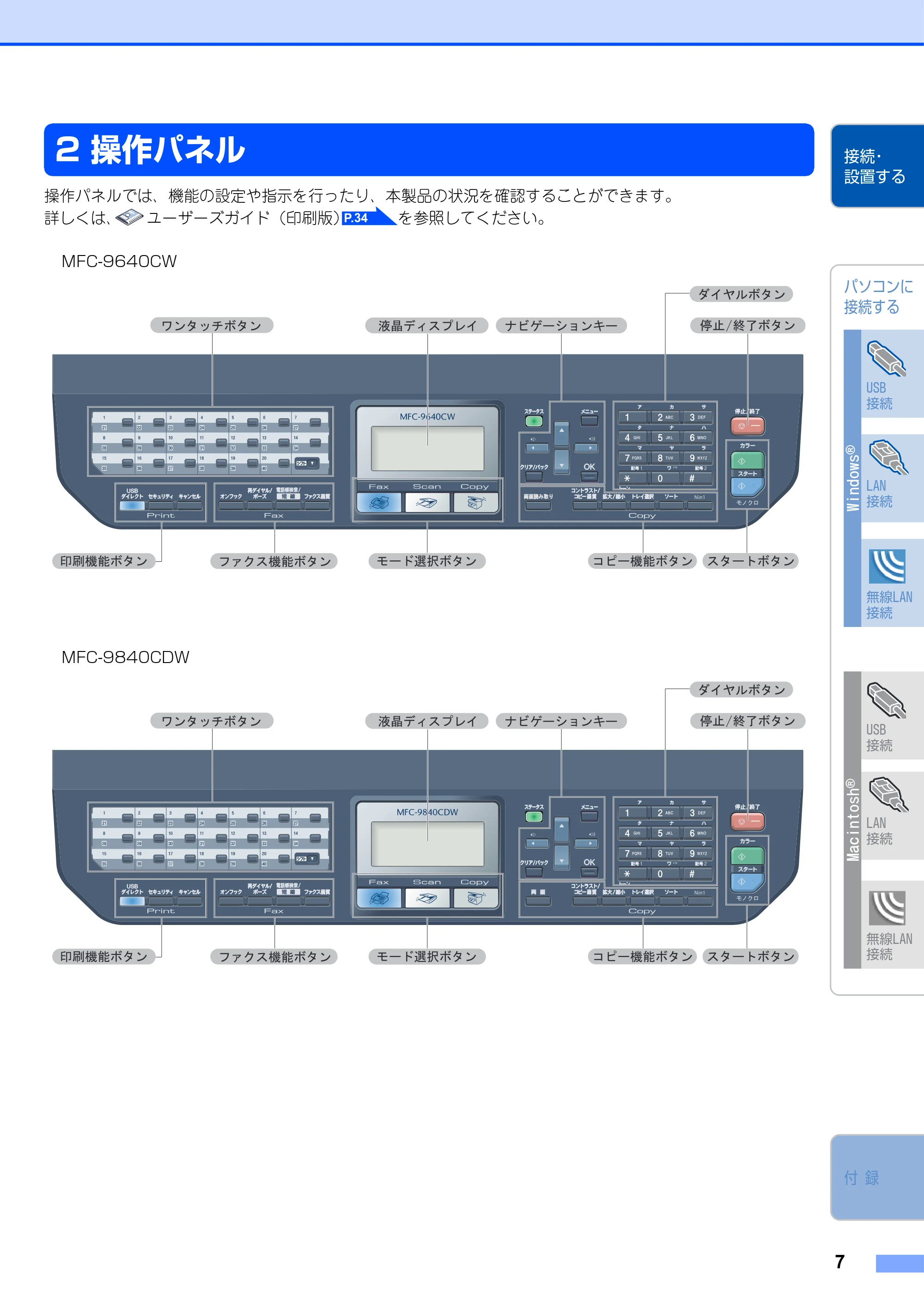

2 操作パネル
操作パネルでは、機能の設定や指示を行ったり、本製品の状況を確認することができます。
詳しくは、 ユーザーズガイド（印刷版） を参照してください。
MFC-9640CW
MFC-9840CDW
P.34
ࡦ࠲ࡏ࠴࠶࠲ࡦࡢ ࠗ࡟ࡊࠬࠖ࠺ᶧ᥏
ࡦ࠲ࡏශ೚ᯏ⢻ ࡦ࠲ࡏᯏ⢻ࠬࠢࠔࡈ ࡦ࠲ࡏㆬᛯ࠼࡯ࡕ
࡯ࠠࡦ࡚ࠪ࡯ࠥࡆ࠽
ࡦ࠲ࡏ࡞ࡗࠗ࠳
஗ᱛ ࠦࡦ࠲ࡏ⚳ੌ
ࠬࡦ࠲ࡏᯏ⢻࡯ࡇ ࡦ࠲ࡏ࠻࡯࠲
ࡦ࠲ࡏ࠴࠶࠲ࡦࡢ ࠗ࡟ࡊࠬࠖ࠺ᶧ᥏
ࡦ࠲ࡏශ೚ᯏ⢻ ࡦ࠲ࡏᯏ⢻ࠬࠢࠔࡈ ࡦ࠲ࡏㆬᛯ࠼࡯ࡕ
࡯ࠠࡦ࡚ࠪ࡯ࠥࡆ࠽
ࡦ࠲ࡏ࡞ࡗࠗ࠳
஗ᱛ ࠦࡦ࠲ࡏ⚳ੌ
ࠬࡦ࠲ࡏᯏ⢻࡯ࡇ ࡦ࠲ࡏ࠻࡯࠲

8
STEP1 接続・設置する

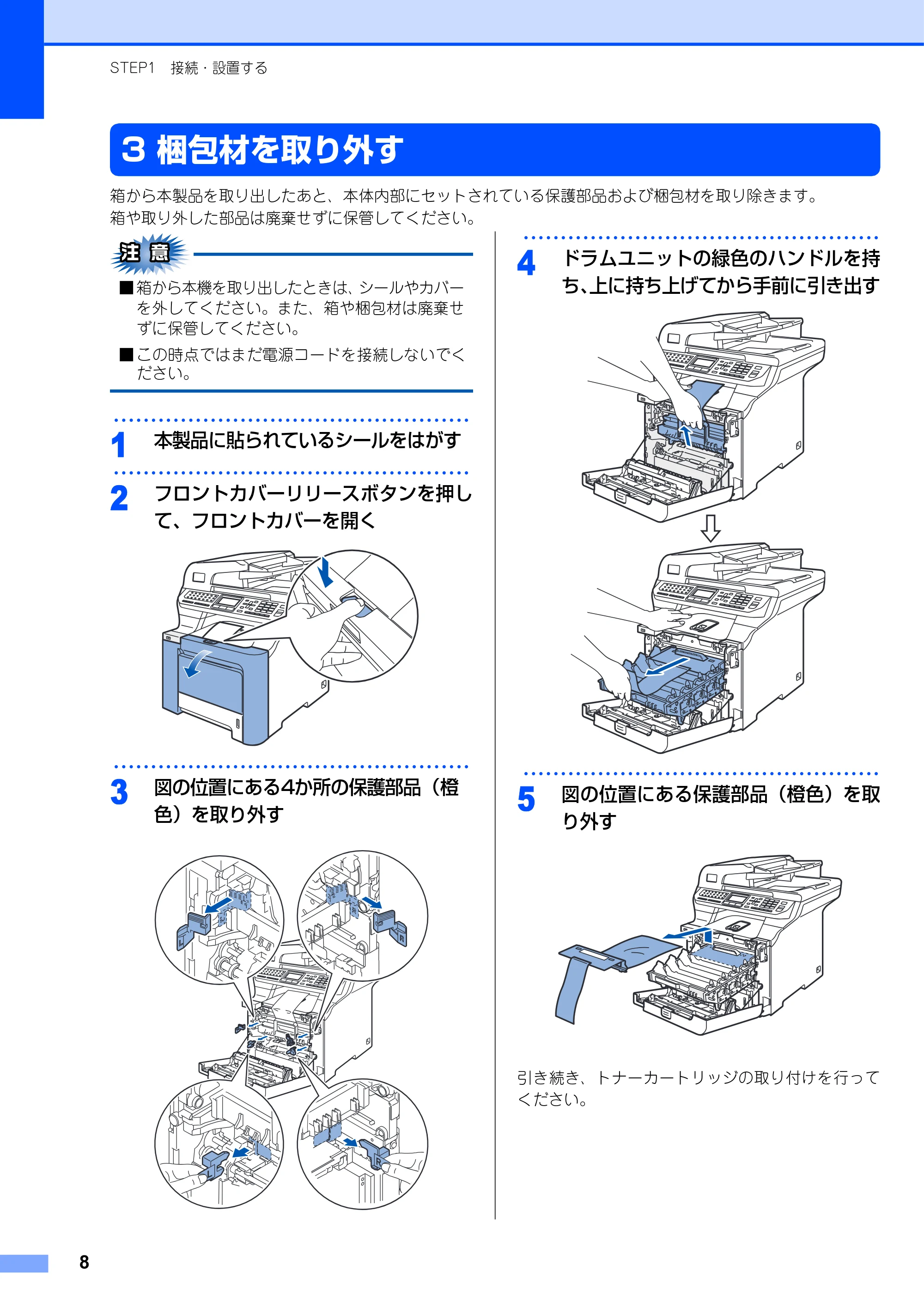

3 梱包材を取り外す
箱から本製品を取り出したあと、本体内部にセットされている保護部品および梱包材を取り除きます。
箱や取り外した部品は廃棄せずに保管してください。
■ 箱から本機を取り出したときは、シールやカバー
を外してください。また、箱や梱包材は廃棄せ
ずに保管してください。
■ この時点ではまだ電源コードを接続しないでく
ださい。
････････････････････････････････････････････････
1
本製品に貼られているシールをはがす
････････････････････････････････････････････････
2
フロントカバーリリースボタンを押し
て、フロントカバーを開く
････････････････････････････････････････････････
3
図の位置にある4か所の保護部品（橙
色）を取り外す
････････････････････････････････････････････････
4
ドラムユニットの緑色のハンドルを持

ち、上に持ち上げてから手前に引き出す
････････････････････････････････････････････････
5
図の位置にある保護部品（橙色）を取
り外す
引き続き、トナーカートリッジの取り付けを行って
ください。

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
9

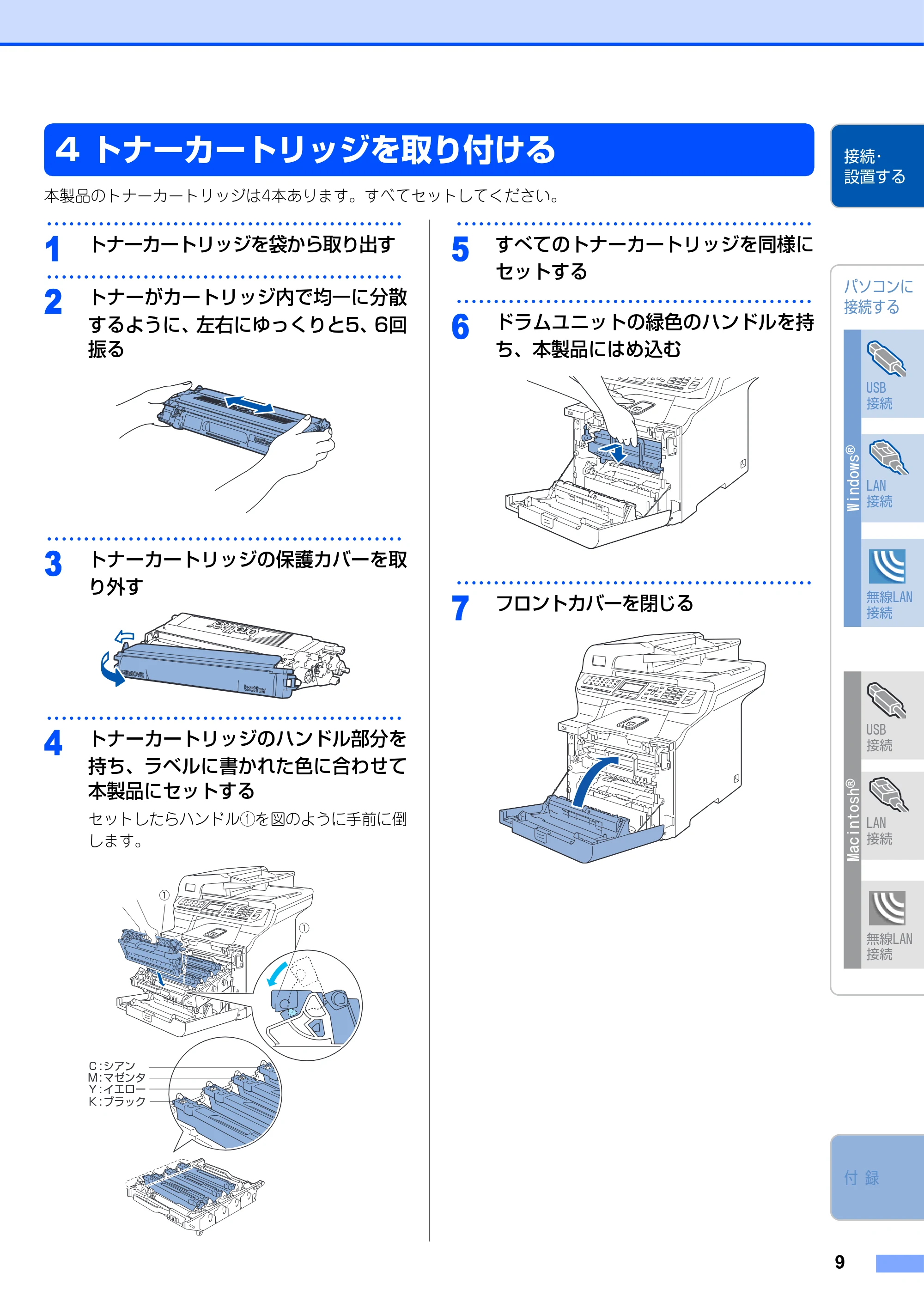

4 トナーカートリッジを取り付ける
本製品のトナーカートリッジは4本あります。すべてセットしてください。
････････････････････････････････････････････････
1
トナーカートリッジを袋から取り出す
････････････････････････････････････････････････
2
トナーがカートリッジ内で均一に分散
するように、左右にゆっくりと5、6回
振る
････････････････････････････････････････････････
3
トナーカートリッジの保護カバーを取
り外す
････････････････････････････････････････････････
4
トナーカートリッジのハンドル部分を
持ち、ラベルに書かれた色に合わせて
本製品にセットする
セットしたらハンドル①を図のように手前に倒

します。
････････････････････････････････････････････････
5
すべてのトナーカートリッジを同様に
セットする
････････････････････････････････････････････････
6
ドラムユニットの緑色のハンドルを持
ち、本製品にはめ込む
････････････････････････････････････････････････
7
フロントカバーを閉じる
Ｃ:シアン
Ｍ:マゼンタ
Ｙ:イエロー
Ｋ:ブラック
①
①

10
STEP1 接続・設置する

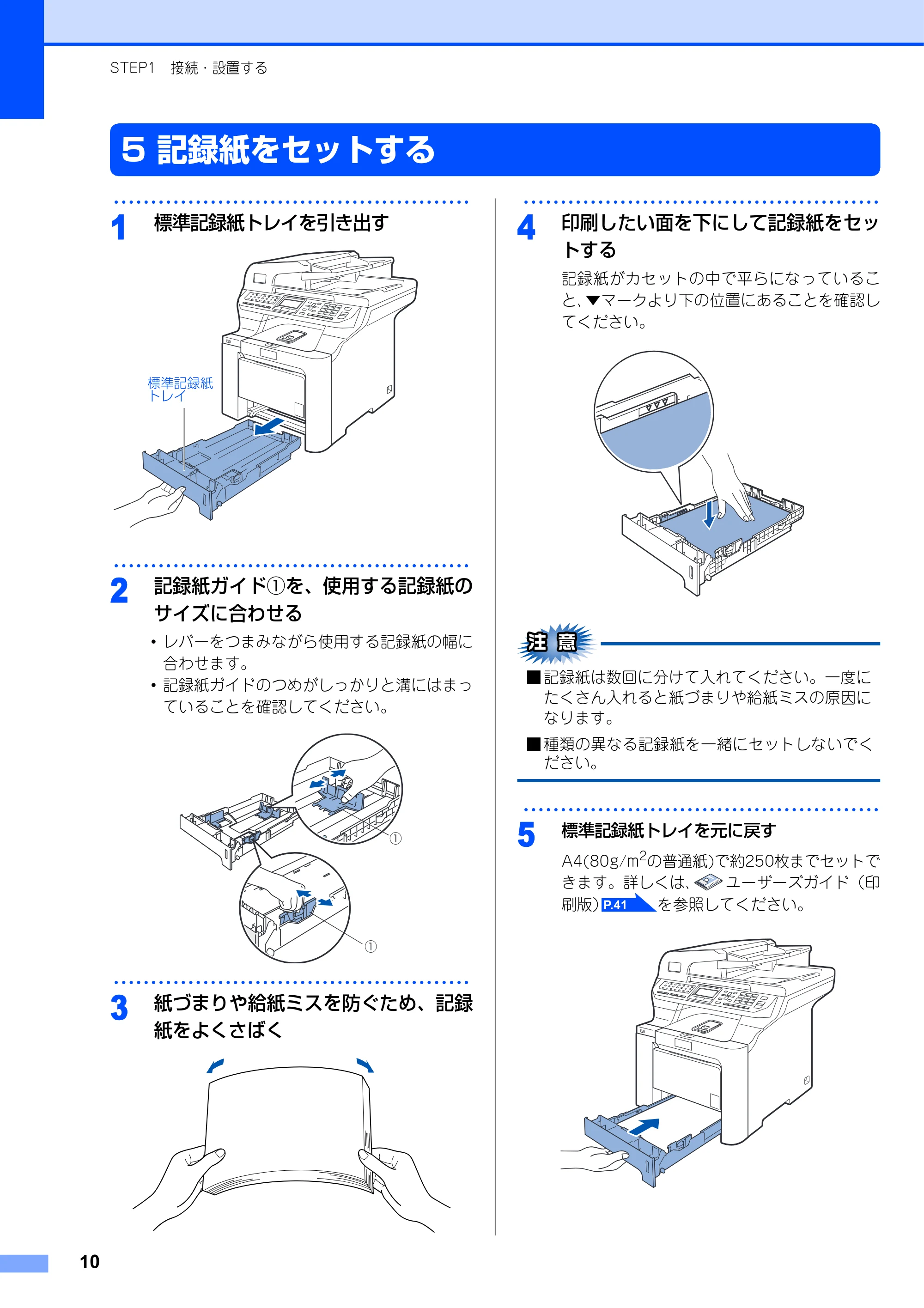

5 記録紙をセットする
････････････････････････････････････････････････
1
標準記録紙トレイを引き出す
････････････････････････････････････････････････
2
記録紙ガイド①を、使用する記録紙の
サイズに合わせる
･ レバーをつまみながら使用する記録紙の幅に
合わせます。
･ 記録紙ガイドのつめがしっかりと溝にはまっ
ていることを確認してください。
････････････････････････････････････････････････
3
紙づまりや給紙ミスを防ぐため、記録
紙をよくさばく
････････････････････････････････････････････････
4
印刷したい面を下にして記録紙をセッ
トする
記録紙がカセットの中で平らになっているこ
と、▼マークより下の位置にあることを確認し
てください。
■ 記録紙は数回に分けて入れてください。一度に
たくさん入れると紙づまりや給紙ミスの原因に

なります。
■ 種類の異なる記録紙を一緒にセットしないでく
ださい。
････････････････････････････････････････････････
5
標準記録紙トレイを元に戻す
A4(80g/m
2
の普通紙)で約250枚までセットで
きます。詳しくは、 ユーザーズガイド（印
刷版） を参照してください。
標準記録紙
トレイ
①
①
P.41

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
11

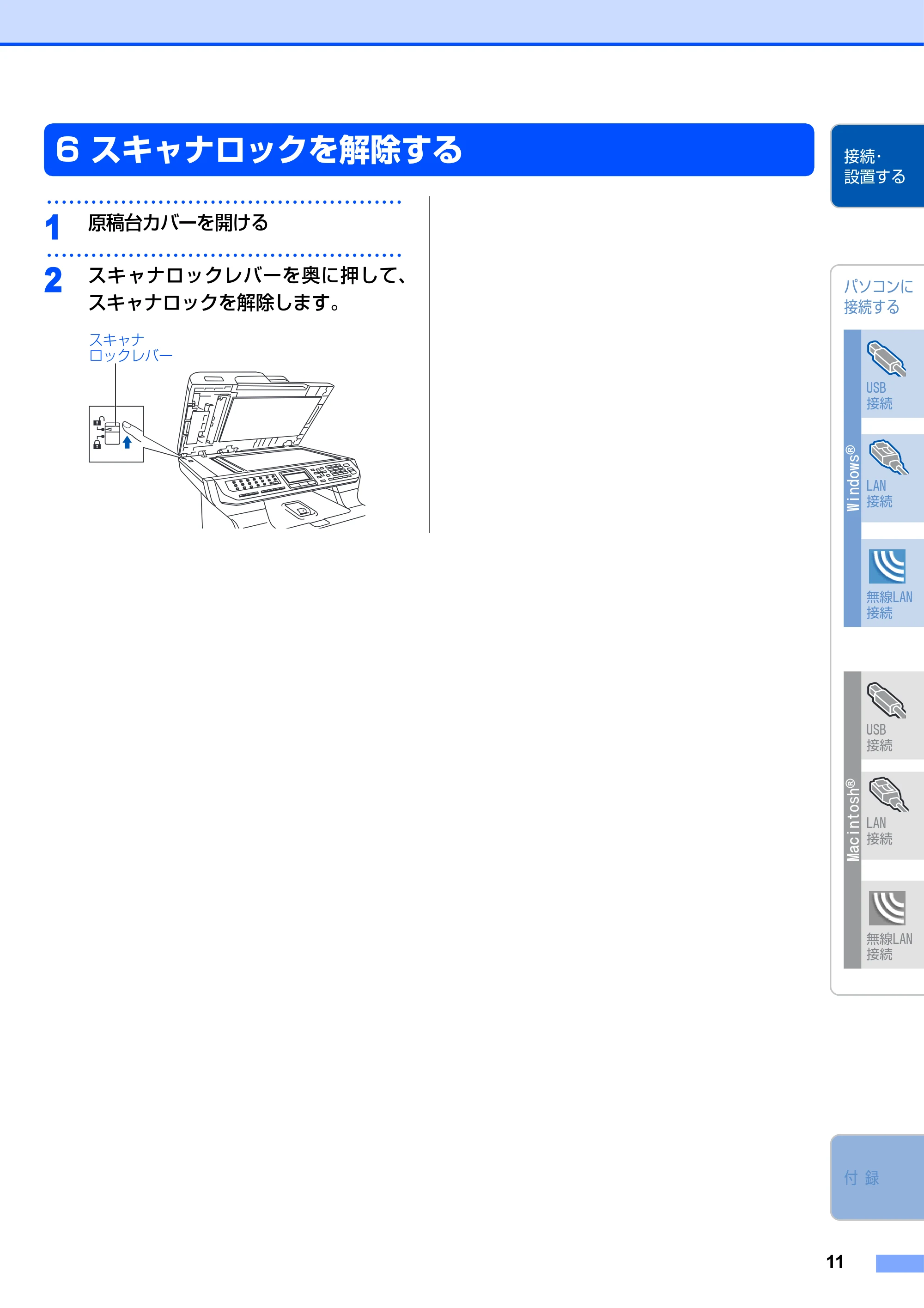

6 スキャナロックを解除する
････････････････････････････････････････････････
1
原稿台カバーを開ける
････････････････････････････････････････････････
2
スキャナロックレバーを奥に押して、
スキャナロックを解除します。
スキャナ
ロックレバー

12
STEP1 接続・設置する

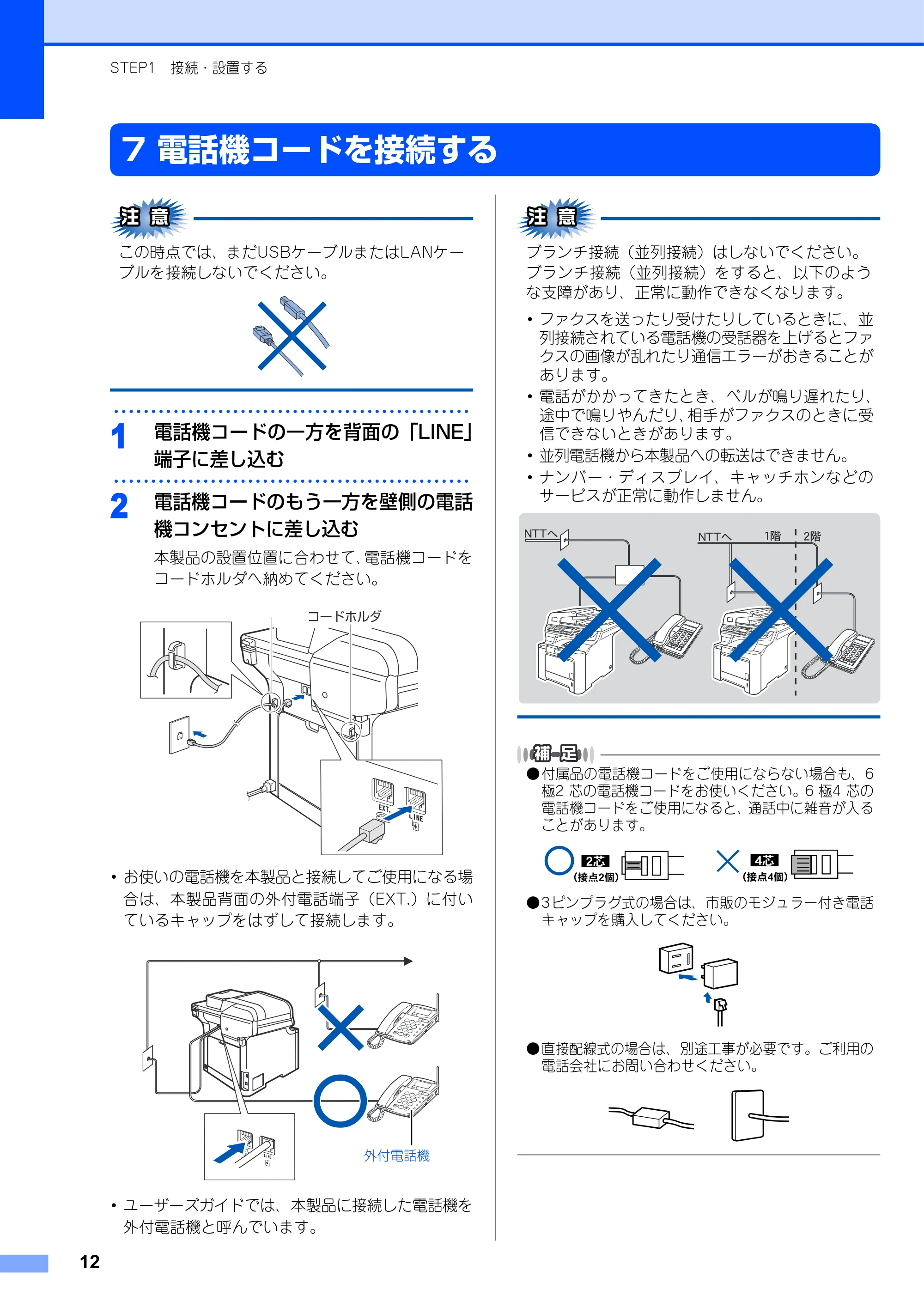

7 電話機コードを接続する
この時点では、まだUSBケーブルまたはLANケー
ブルを接続しないでください。
････････････････････････････････････････････････
1
電話機コードの一方を背面の「LINE」
端子に差し込む
････････････････････････････････････････････････
2
電話機コードのもう一方を壁側の電話
機コンセントに差し込む
本製品の設置位置に合わせて、電話機コードを
コードホルダへ納めてください。
･ お使いの電話機を本製品と接続してご使用になる場
合は、本製品背面の外付電話端子（EXT.）に付い
ているキャップをはずして接続します。
･ ユーザーズガイドでは、本製品に接続した電話機を
外付電話機と呼んでいます。
ブランチ接続（並列接続）はしないでください。
ブランチ接続（並列接続）をすると、以下のよう
な支障があり、正常に動作できなくなります。
･ ファクスを送ったり受けたりしているときに、並
列接続されている電話機の受話器を上げるとファ

クスの画像が乱れたり通信エラーがおきることが
あります。
･ 電話がかかってきたとき、ベルが鳴り遅れたり、
途中で鳴りやんだり、相手がファクスのときに受
信できないときがあります。
･ 並列電話機から本製品への転送はできません。
･ ナンバー・ディスプレイ、キャッチホンなどの
サービスが正常に動作しません。

• 付属品の電話機コードをご使用にならない場合も、6

極2 芯の電話機コードをお使いください。6 極4 芯の
電話機コードをご使用になると、通話中に雑音が入る
ことがあります。

• 3ピンプラグ式の場合は、市販のモジュラー付き電話

キャップを購入してください。

• 直接配線式の場合は、別途工事が必要です。ご利用の

電話会社にお問い合わせください。
コードホルダ
外付電話機
ŏŕŕ͒ ŏŕŕ͒ ٴIJ ٴij

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
13

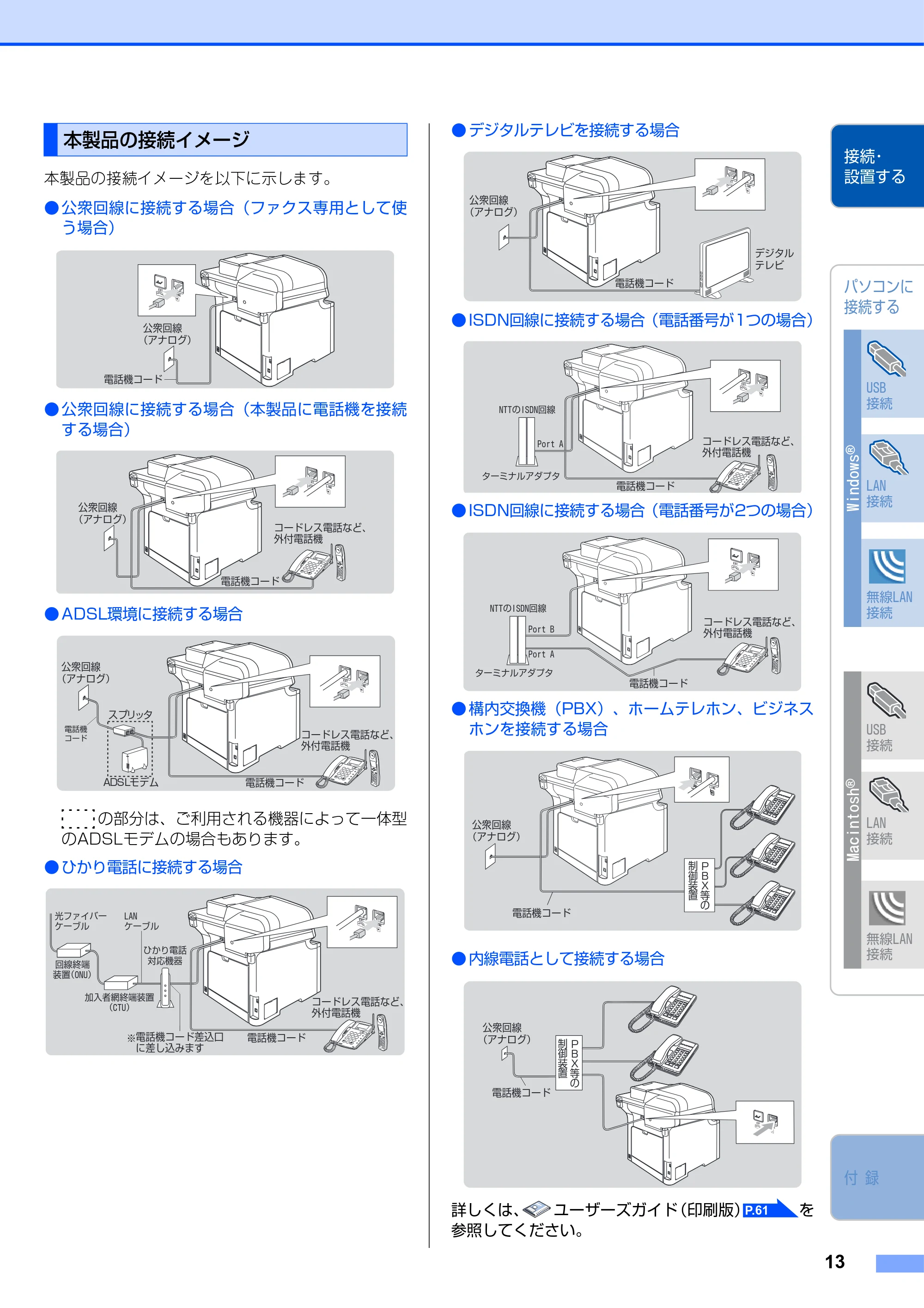

本製品の接続イメージを以下に示します。

• 公衆回線に接続する場合（ファクス専用として使

う場合）

• 公衆回線に接続する場合（本製品に電話機を接続

する場合）

• ADSL環境に接続する場合

の部分は、ご利用される機器によって一体型
のADSLモデムの場合もあります。

• ひかり電話に接続する場合
• デジタルテレビを接続する場合
• ISDN回線に接続する場合（電話番号が1つの場合）
• ISDN回線に接続する場合（電話番号が2つの場合）
• 構内交換機（PBX）、ホームテレホン、ビジネス

ホンを接続する場合

• 内線電話として接続する場合

詳しくは、 ユーザーズガイド（印刷版） を
参照してください。
本製品の接続イメージ
公衆回線
（アナログ）
電話機コード
公衆回線
（アナログ）
コードレス電話など、
外付電話機
電話機コード
コードレス電話など、
外付電話機
電話機コード
電話機
コード
公衆回線
（アナログ）
スプリッタ
ＡＤＳＬモデム
回線終端
装置（ONU）
加入者網終端装置
（CTU）
※電話機コード差込口
に差し込みます
電話機コード
LAN
ケーブル
コードレス電話など、
外付電話機
ひかり電話
対応機器
光ファイバー
ケーブル
デジタル
テレビ
電話機コード
公衆回線
（アナログ）
コードレス電話など、
外付電話機
電話機コード
ターミナルアダプタ
NTTのISDN回線
Port A
電話機コード
ターミナルアダプタ
NTTのISDN回線
Port B
Port A
コードレス電話など、
外付電話機
公衆回線
（アナログ）
電話機コード
ＰＢＸ等の
制御装置
電話機コード
公衆回線
（アナログ）
ＰＢＸ等の
制御装置
P.61

14
STEP1 接続・設置する
8 電源コードを接続する
････････････････････････････････････････････････
1
電源スイッチがOFFになっていることを確
認する
････････････････････････････････････････････････
2
電源コード差込口のラベルをはがす
････････････････････････････････････････････････
3
電源コードを本製品に接続する
････････････････････････････････････････････････
4
電源プラグをコンセントに差し込み、
電源スイッチをONにする
･ 回線種別の自動設定が始まります。
･ 自動設定が終わると、設定された回線種別が
2秒間液晶ディスプレイに表示されます。
■下記のメッセージが表示されたときは、電話機
コードが正しく接続されていません。電話機コー
ドを正しく接続してください。
正しく接続しないまま5分以上放置すると、回線
種別はプッシュ回線に設定されます。

電話機コード接続しない場合は を押して
ください。
■自動で回線種別が設定できなかったときは、2 秒
間下記のメッセージが表示されます。手動で回
線種別を設定してください。詳しくは、 ユー
ザーズガイド（印刷版） を参照してくだ
さい。
■構内交換機（PBX）、ホームテレホン、ビジネス
ホンに接続している場合、回線種別の自動設定
ができないことがあります。自動で回線種別の
設定ができなかったときは、手動で回線種別を
設定してください。
■ ダイヤル回線 10PPS を使用しているときは、必
ず手動で回線種別を設定してください。
本製品を、電話回線に接続せずに使用する（コピー、プ
リンタ、スキャナなどとして使用する）ときは、手動で
回線種別を設定します。詳しくは、 ユーザーズガイ
ド（印刷版） を参照してください。どの回線種
別を設定しても構いません。

(#:㩖㨱㩂㩇㩈㩧㩠㨽
㩊㩨㨼㩞㩣225㩍㩨㩇

･ 感電や火災防止のため、電源コード（日本国内での
み使用可）は、必ず付属のものを使用してください。

･ 感電防止のため必ず保護接地を行ってください。電
源コンセントの保護接地端子にアース線を確実に接
続してください。

(#:㩖㨱㩂㩇㩈㩧㩠㨽
㩍㩨㩧㩦㩁㩄㨺㩎㩨㨰㩈㩌㩉㩨㩂㩆㩍㩂

P.52

(#:㩖㨱㩂㩇㩈㩧㩠㨽
㩈㨹㩍㨼㩍㩨㩁㩙㩈㩧㩍㩨㩆㩊

P.52

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
15
9 基本的な設定をする
本製品を使うときに必要となる、基本的な設定を行います。ここでは、以下の設定方法を説明しています。
･ 時計セット
･ 発信元登録
･ 受信モード
･ 画面のコントラスト
操作パネルからは他にもいろいろな設定ができます。詳しくは、ユーザーズガイド（印刷版） を参照し
てください。
日付と時刻をセットします。ファクス送信したとき
に、ここでセットした日付と時刻が相手側の記録紙
に印刷されます。
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
年号（西暦の下 2桁）を入力して を
押す
例：2008年の場合は「08」
････････････････････････････････････････････････

3
月を2桁で入力して を押す
例：1月の場合は「01」
････････････････････････････････････････････････
4
日付を2桁で入力して を押す
例：21日の場合は「21」
････････････････････････････････････････････････
5
時刻（24時間制）を入力して を押す
例：午後3時25分の場合は「1525」
････････････････････････････････････････････････
6
を押す
入力を間違えたときは、 を使って修正する文
字にカーソルを移動し、正しい文字を入力し直してくだ
さい。
P.66
日付と時刻をセットする（時計セット）
㩒㩧::
㩐㨷㨽㩢㨸㩂1-㩘㩨㩊㩧
㩎㩃㨼㩈㨹㩎
㩒㩧
㩐㨷㨽㩢㨸㩂1-㩘㩨㩊㩧
㩎㩃㨼㩈㨹㩎
㩌㩁
㩐㨷㨽㩢㨸㩂1-㩘㩨㩊㩧
㩎㩃㨼㩈㨹㩎
::::
㩕㩌㩨㩃
㩐㨷㨽㩢㨸㩂1-㩘㩨㩊㩧
㩎㩃㨼㩈㨹㩎

::
㩆㩨㩄㩂
㩐㨷㨽㩢㨸㩂1-㩘㩨㩊㩧
㩎㩃㨼㩈㨹㩎


16
STEP1 接続・設置する
ファクス送信したときに、ここでセットした名前と
ファクス番号が相手側の記録紙に印刷されます。
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
ファクス番号を入力して を押す
･ 20桁まで登録できます。
･ カッコ「（）」、ハイフン「-」は登録できません。
････････････････････････････････････････････････
3
電話番号を入力して を押す
･ 20桁まで登録できます。
･ カッコ「（）」、ハイフン「-」は登録できません。
･ ファクス番号と電話番号が同じときは同じ番
号を入力してください。
････････････････････････････････････････････････
4
名前を入力して を押す
20文字まで登録できます。
････････････････････････････････････････････････

5
を押す
入力を間違えたときは、 を使って修正する文
字にカーソルを移動し、 を押して削除後、正しい
文字を入力し直します。途中の文字を入力し忘れたとき
は、間違えた箇所までカーソルを移動して入力し直して
ください。
詳しくは、 ユーザーズガイド（印刷版） を
参照してください。
入力できる文字
ボタンを押す回数に応じて入力できる文字が変わり
ます。
名前とファクス番号を登録する
（発信元登録）

㩖㨱㩂㩇
㩐㨷㨽㩢㨸㩂1-㩘㩨㩊㩧
㩔㨹㩆㩧㩝㩎㩎㨽㩥㩂

㩖㨱㩂㩇::::::::
㩐㨷㨽㩢㨸㩂1-㩘㩨㩊㩧
㩔㨹㩆㩧㩝㩎㩎㨽㩥㩂

㩍㩨㩧㩦::::::::
㩐㨷㨽㩢㨸㩂1-㩘㩨㩊㩧
㩔㨹㩆㩧㩝㩎㩎㨽㩥㩂
㩖㨱㩂㩇::::::::
㩍㩨㩧㩦::::::::
㩏㩙㨾㩇㩇㩨㩁㩃㨼㩄
㨽㩃㩌㩃㩙㩆㩊
㩔㨹㩆㩧㩝㩎㩎㨽㩥㩂
㩖㨱㩂㩇::::::::
ボタン 入力できる文字
アイウエオァィゥェォ１
カキクケコＡＢＣ２
サシスセソＤＥＦ３

タチツテトッ ＧＨＩ４
ナニヌネノＪＫＬ５
ハヒフヘホＭＮＯ６
マミムメモＰＱＲＳ７
ヤユヨャュョ ＴＵＶ８
ラリルレロＷＸＹＺ９
ワヲン ﾞ ﾟー０
（スペース）！ "＃＄％＆'（ ）＊＋，－．／ €
：；＜＝＞？＠［ ］^ _
P.256

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
17

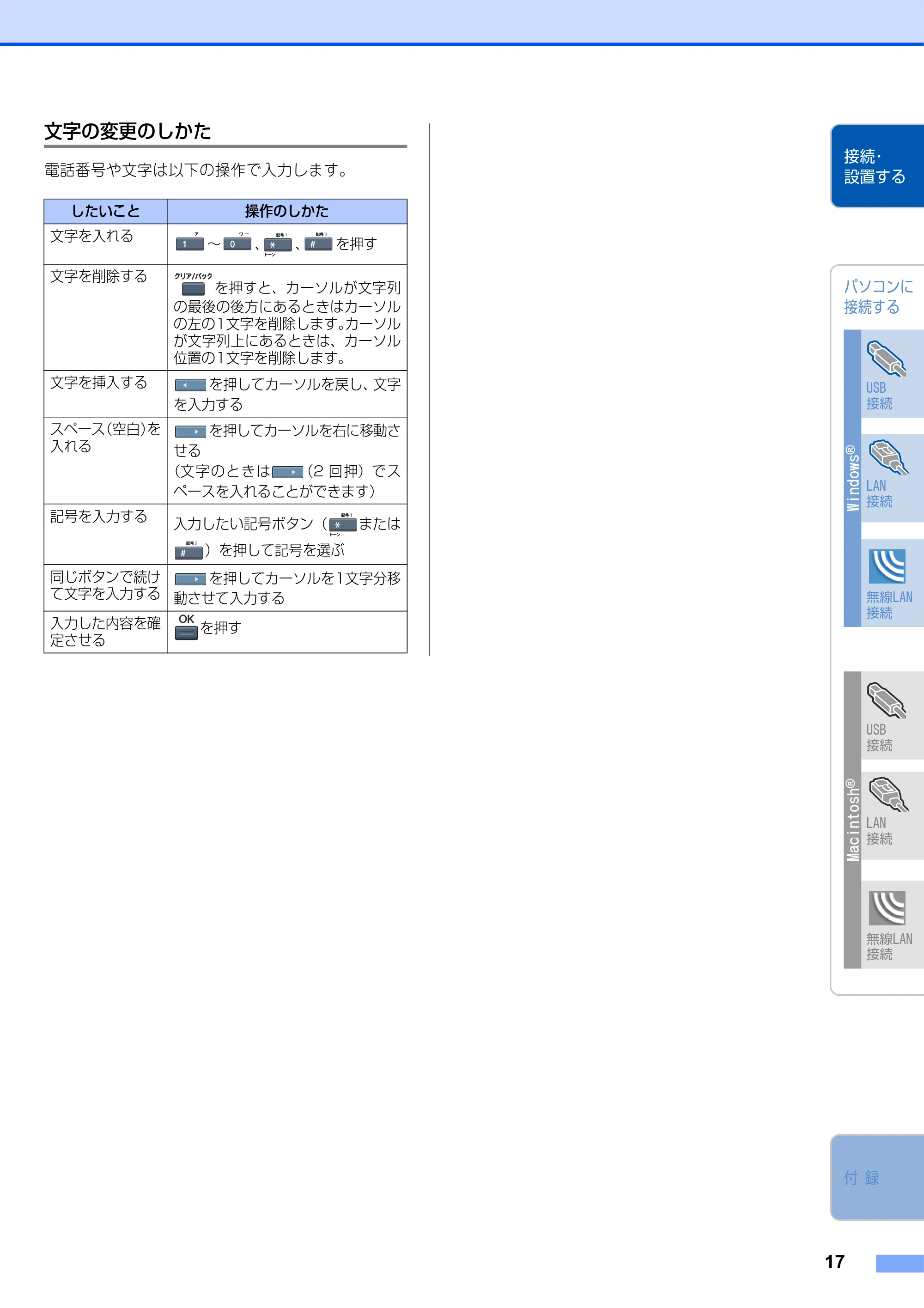

文字の変更のしかた
電話番号や文字は以下の操作で入力します。
したいこと 操作のしかた
文字を入れる
～ 、 、 を押す
文字を削除する
を押すと、カーソルが文字列
の最後の後方にあるときはカーソル
の左の1文字を削除します。カーソル
が文字列上にあるときは、カーソル
位置の1文字を削除します。
文字を挿入する を押してカーソルを戻し、文字
を入力する
スペース（空白）を
入れる
を押してカーソルを右に移動さ
せる
（文字のときは （2 回押）でス
ペースを入れることができます）
記号を入力する
入力したい記号ボタン（ または
）を押して記号を選ぶ
同じボタンで続け
て文字を入力する
を押してカーソルを1文字分移
動させて入力する
入力した内容を確
定させる
を押す

18
STEP1 接続・設置する
お使いの電話機を本製品に接続するかどうか、また電話機の留守番電話機能を使うかどうかによってファクスの
受信のしかたを設定します。設定する受信モードは以下の図を見て選んでください。
詳しくは、 ユーザーズガイド（印刷版） を参照してください。
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
または で受信モードを選択する
「FAX= ファクスセンヨウ 」、「F/T= ジドウキリカエ 」、
「 ルス = ソトヅケ ルスデン 」、「TEL=デンワ 」の中から
選択します。
････････････････････････････････････････････････
3
を押す
････････････････････････････････････････････････
4
を押す
液晶ディスプレイの明るさを設定します。設置場所

によって見づらい場合は設定を変更してください。
････････････････････････････････････････････････
1
を押す
････････････････････････････････････････････････
2
でコントラストを調整する
････････････････････････････････････････････････
3
を押す
････････････････････････････････････････････････
4
を押す
受信モードを選ぶ
お使いの電話機を
本製品に接続する
相手がファクスのときは
自動的に受ける
(#: ࡛࠙ࡦ࠮ࠬࠢࠔࡈ
＊電話を受けることはできません。
(6ࠫ ࠛࠞ࡝ࠠ࠙࠼
＊ファクスは自動的に受信し、電話の
ときは呼出音が鳴ります。
＊ファクスは自動的に受信し、電話の
ときは留守番電話が応答します。
＊お使いの電話機の留守番電話機能は
必ずONにしてください。
ࠬ࡞  ࡦ࠺ࠬ࡞ࠤ࠸࠻࠰
6'. ࡢࡦ࠺
＊ファクスのときはスタートボタンを押し、

を押して受信します。
お使いの電話機の
留守番電話機能を
使う
する
しない
使わない
使う
受けない
受ける
P.59
(6㩆㩨㩎㩨㨽㩁㩢㩀㨾ٕ
㩣㩇㩉㩎㩌㩨㩃㩣㩇㩍㩨㩧ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩆㩨㨷㩆㩧㩝㨺㩎㩨ً
(#:㩖㨱㩂㩇㩈㩧㩠㨽
液晶ディスプレイのコントラストを調整
する
 غغعغغ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩀㩨㩜㩧㩓㩄㩧㩎㩡㩇㩎

19
STEP2 パソコンに接続する(Windows
®
)
パソコンに接続する(Windows
®
)
本製品をパソコン（Windows
®
機）と接続してプリンタやスキャナとして使用する場合は、付属のド
ライバやソフトウェアをインストールする必要があります。
Windows Server
®
2003 をお使いの場合は、「 画面で見るマニュアル（HTML 形式）」を参照して
ください。
Macintosh
®
をお使いの場合は、「STEP2 パソコンに接続する（Macintosh
®
）」 を参照してく
ださい。
1 インストールの前に............................................. 20ページ
2 ドライバとソフトウェアをインストールする
USB接続 .............................................................. 21ページ
ネットワーク（有線LAN）接続........................ 24ページ
無線LAN接続....................................................... 29ページ

P.41
STEP
2
STEP
2

20
STEP2 パソコンに接続する(Windows
®
)
1 インストールの前に
本製品をパソコンと接続してプリンタやスキャナとして使用する場合は、付属のドライバやソフトウェアをイン
ストールする必要があります。
ソフトウェアをインストールする前に、CD-ROMに収録されている内容とパソコンの動作環境 を確認
してください。
CD-ROMの内容
P.64
インストール
また、本製品をより便利にお使いいただくために以
下のソフトウェアをインストールします。
･ Presto!
®
PageManager
®
TWAIN/WIA準拠の画像管理用ソフトウェアで
す。
･ ControlCenter3
スキャナ機能や PC ファクス機能などさまざま
な機能の入り口となるソフトウェアです。
･ TrueTypeフォント
ブラザーオリジナルの日本語フォントです。イ
ンストール時に［カスタム］を選ぶと、インス
トールできます。
その他ソフトウェアとユーティリティ
各種ドライバ、ソフトウェアを追加インストールで
きます。
･ BRAdmin Light
ネットワークプリンタなどネットワーク上で使

用する機器を管理できるソフトウェアです。
･ オートマチックドライバインストーラ
ネットワーク環境で本製品を使う場合に便利な
ツールです。
･ NewSoft
®
Presto!
®
Image Folio
画像を編集できるソフトウェアです。
画面で見るマニュアル
以下のユーザーズガイドがパソコン上で閲覧できま
す。
･ 画面で見るマニュアル（HTML形式）
オンラインユーザー登録
オンラインでユーザー登録を行います。
サービスとサポート
･ ブラザーホームページ
ブラザーのホームページへリンクします。
･ ソリューションセンター
インターネット経由で、本製品の最新情報を閲覧
したり、最新データのダウンロードが行えます。
･ ブラザーダイレクトクラブ
トナーカートリッジなどが購入できるオンライ
ンショップへリンクします。
･ 消耗品情報
インターネット経由で消耗品の購入に関する情
報を確認できます。
修復インストール
ドライバのインストールがうまくいかなかった場合
にクリックすると、ドライバを自動的に修復します。
（※USBケーブルで接続している場合に使用できま

す。）

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
21
2 ドライバとソフトウェアをインストールする(USB)
USB ケーブルを使って接続する場合のインストール
方法を説明します。
インストールを開始する前に「STEP1 接続・設置す
る」が完了していることをご確認ください。
起動しているアプリケーションがある場合は、すべ
て終了してからインストールを始めてください。
････････････････････････････････････････････････
1
本製品の電源スイッチをOFFにする
USB ケーブルが接続されている場合は、USB ケー
ブルを本製品から外してください。
････････････････････････････････････････････････
2
パソコンの電源を入れる
アドミニストレータ（Administrator）権限で
ログオンします。
････････････････････････････････････････････････

3
付属の CD-ROMをCD-ROMドライブ
にセットする
メイン画面が表示されます。
画面が表示されないときは［マイコンピュータ］からCD-
ROMドライブをダブルクリックし、［Start.exe］をダブ
ルクリックして画面を表示させてください。
････････････････････････････････････････････････
4
［インストール］をクリックする
ドライバとソフトウェアのインストールが始ま
ります。
･ Windows Vista
®
で「ユーザーアカウント制
御」画面が表示されたときは、［許可］を選
択します。
････････････････････････････････････････････････
5
［USBケーブル］を選択し、［次へ］を
クリックする
BR-Script3プリンタドライバをインストールする場合
は、［カスタム］を選択し［次へ］をクリックしてくだ
さい。機能の選択画面が表示されたら、［BR-Script3プ
リンタドライバ］チェックボックスを選択し、画面の指
示に従ってインストールを進めてください。

次ページへ続く

22
STEP2 パソコンに接続する(Windows
®
)
････････････････････････････････････････････････

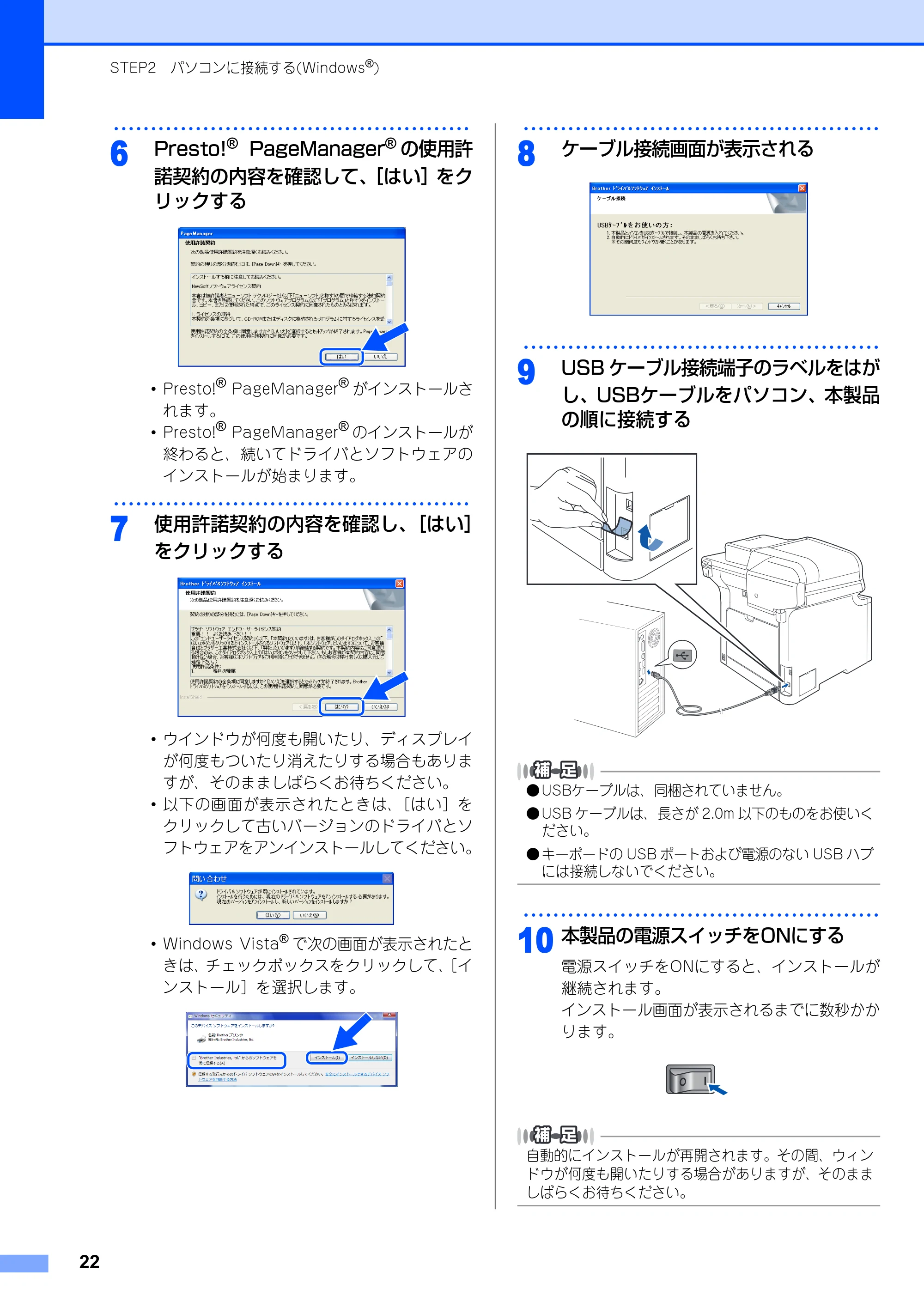

6
Presto!
®
PageManager
®
の使用許
諾契約の内容を確認して、［はい］をク
リックする
･ Presto!
®
PageManager
®
がインストールさ
れます。
･ Presto!
®
PageManager
®
のインストールが
終わると、続いてドライバとソフトウェアの
インストールが始まります。
････････････････････････････････････････････････

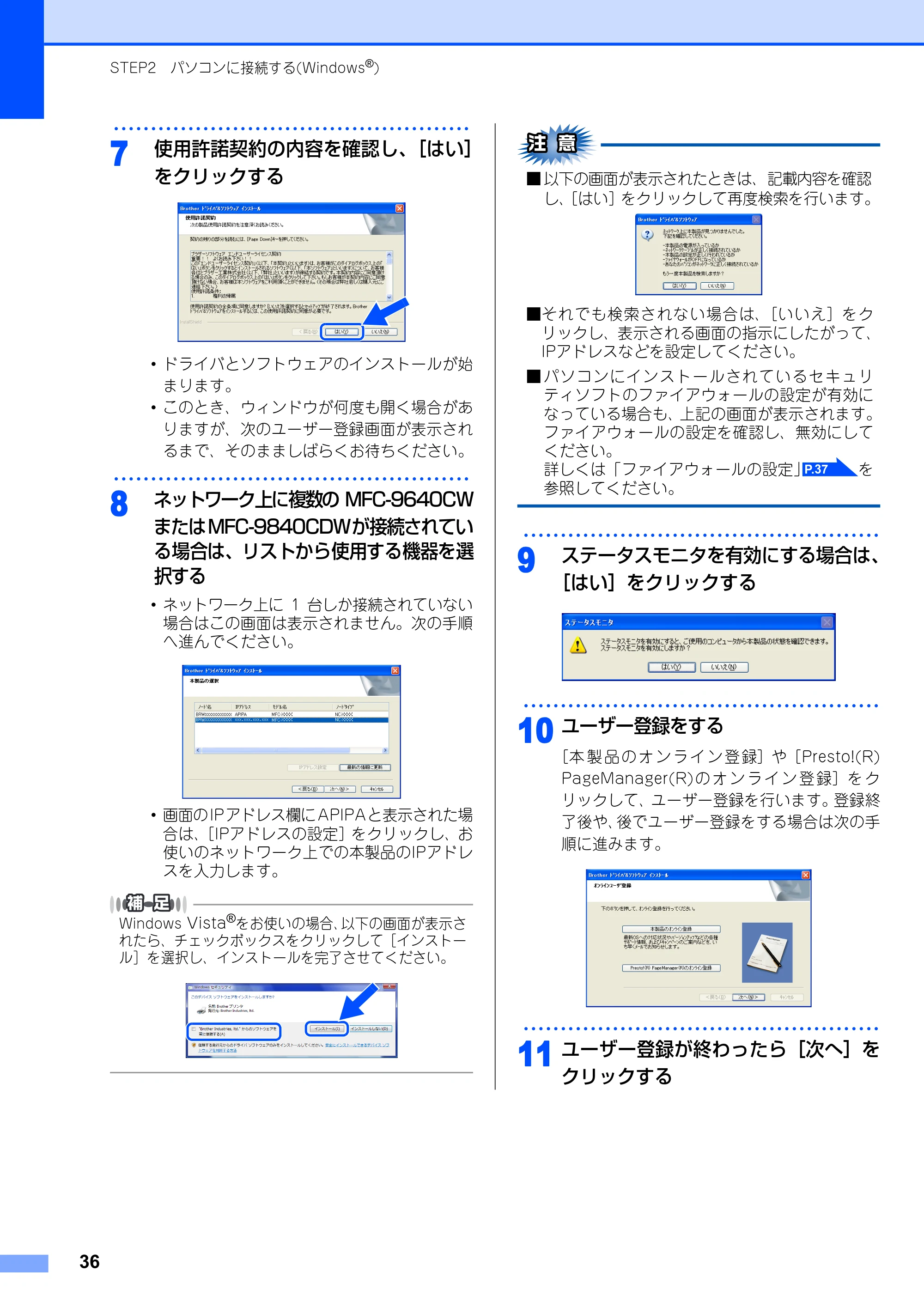

7
使用許諾契約の内容を確認し、［はい］
をクリックする
･ ウインドウが何度も開いたり、ディスプレイ
が何度もついたり消えたりする場合もありま
すが、そのまましばらくお待ちください。
･ 以下の画面が表示されたときは、［はい］を
クリックして古いバージョンのドライバとソ
フトウェアをアンインストールしてください。
･ Windows Vista
®
で次の画面が表示されたと

きは、チェックボックスをクリックして、［イ
ンストール］を選択します。
････････････････････････････････････････････････
8
ケーブル接続画面が表示される
････････････････････････････････････････････････
9
USB ケーブル接続端子のラベルをはが
し、USBケーブルをパソコン、本製品
の順に接続する

• USBケーブルは、同梱されていません。
• USB ケーブルは、長さが 2.0m 以下のものをお使いく

ださい。

• キーボードの USB ポートおよび電源のない USB ハブ

には接続しないでください。
････････････････････････････････････････････････
10
本製品の電源スイッチをONにする
電源スイッチをONにすると、インストールが
継続されます。
インストール画面が表示されるまでに数秒かか
ります。
自動的にインストールが再開されます。その間、ウィン
ドウが何度も開いたりする場合がありますが、そのまま
しばらくお待ちください。

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
23
････････････････････････････････････････････････

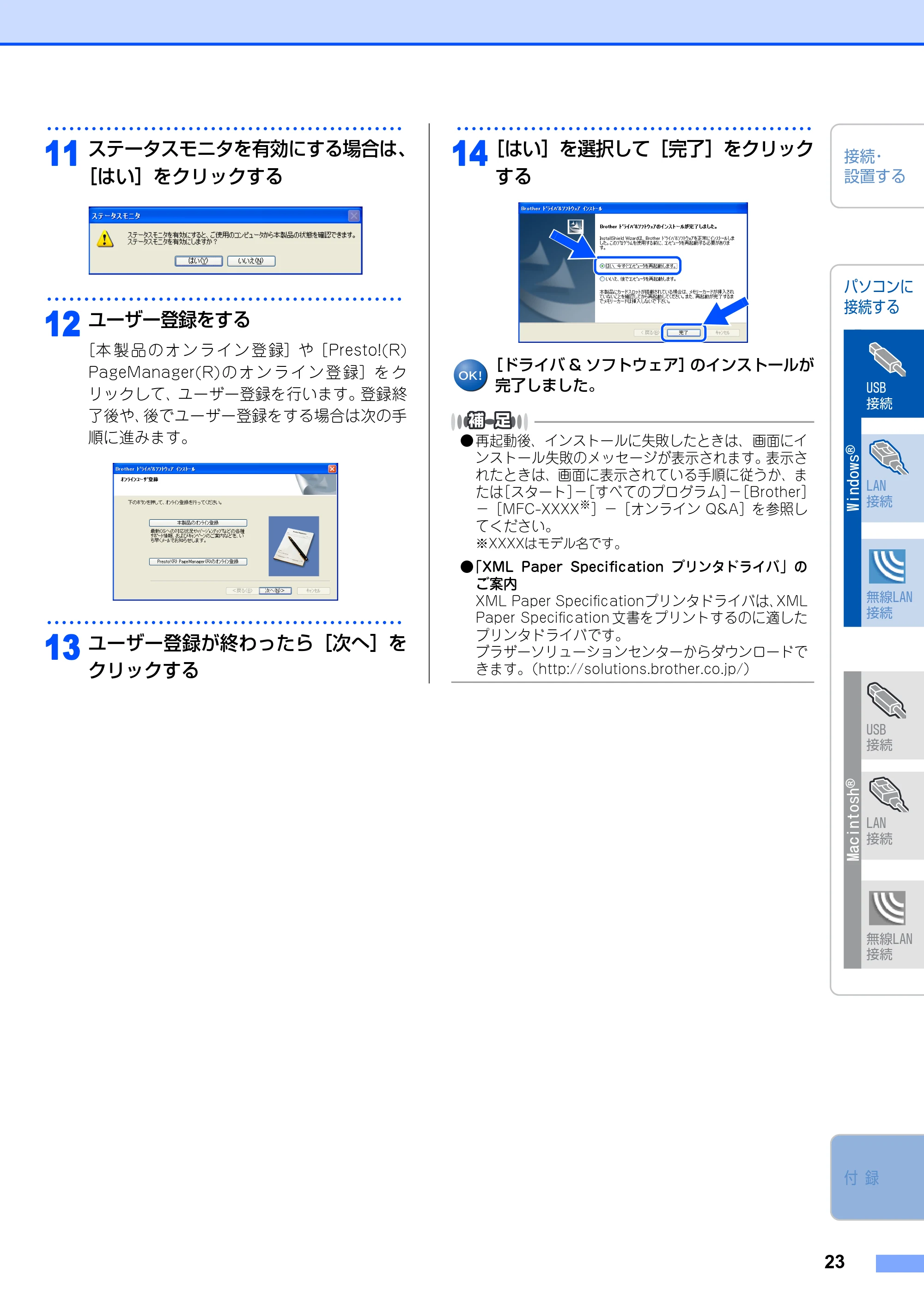

11
ステータスモニタを有効にする場合は、
［はい］をクリックする
････････････････････････････････････････････････
12
ユーザー登録をする
［本 製 品 の オ ン ラ イ ン 登 録］や［Presto!(R)
PageManager(R)の オ ン ラ イ ン 登 録］を ク
リックして、ユーザー登録を行います。登録終
了後や、後でユーザー登録をする場合は次の手
順に進みます。
････････････････････････････････････････････････
13
ユーザー登録が終わったら［次へ］を
クリックする
････････････････････････････････････････････････

14
［はい］を選択して［完了］をクリック
する
［ドライバ & ソフトウェア］のインストールが
完了しました。

• 再起動後、インストールに失敗したときは、画面にイ

ンストール失敗のメッセージが表示されます。表示さ
れたときは、画面に表示されている手順に従うか、ま
たは［スタート］－［すべてのプログラム］－［Brother］
－［MFC-XXXX
※
］－［オンライン Q&A］を参照し
てください。
※XXXXはモデル名です。

• 「XML Paper Specification プリンタドライバ」の

ご案内
XML Paper Specificationプリンタドライバは、XML
Paper Specification 文書をプリントするのに適した
プリンタドライバです。
ブラザーソリューションセンターからダウンロードで
きます。（http://solutions.brother.co.jp/）

24
STEP2 パソコンに接続する(Windows
®
)
2 ドライバとソフトウェアをインストールする
（ネットワーク接続）
ウィルス対策ソフトのファイアウォール機能や、Windows
®
のファイアウォール機能をお使いの場合は、イン
ストールの前に、ファイアウォールを無効にしてください。
ドライバのインストール終了後、ファイアウォールを有効に戻すと、ネットワークスキャンやネットワーク PC
ファクスなどの一部の機能が利用できなくなります。これらの機能を使用する場合は、ファイアウォールの設
定を変更してください。
ファイアウォール設定について詳しくは、「ファイアウォールの設定」 を参照してください。
パーソナルファイアウォールやウィルス対策ソフトなどをお使いの場合、設定を変更する方法については、お使いのソフ
トウェアのマニュアル、ヘルプをご覧いただくか、ソフトウェアの提供元にご相談ください。
ADSLや光ファイバー、ケーブルテレビ（CATV）などのインターネット環境で、複数のパソコンを使用してい
る場合は、本製品を LAN ケーブルで接続すると、どのパソコンからも本製品をプリンタ、スキャナとして利用

することができます。
ファイアウォールやウィルス対策ソフトをお使いの場合の注意事項
ネットワーク環境で複数のパソコンから使用する場合
本製品を接続する前 本製品を接続した後

• 一般的なADSL環境での接続例

※ お使いの機器によっては、ADSL モデムにスプリッ
タ機能が内蔵されている場合があります。

• 光ファイバー環境での接続例（NTT東日本、KDDIひかりOne、Yahoo!BBフォン光など）

P.37
公衆回線
（アナログ）
ＬＡＮ
電話機コード
スプリッタ
ＡＤＳＬモデム
ケーブル
ルータ
電話機コード
スプリッタ
公衆回線
（アナログ）
ＡＤＳＬモデム
ＬＡＮケーブル
ＬＡＮケーブル
ＬＡＮケーブル
光ファイバー
ケーブル
ＬＡＮ
ケーブル
電話機コード
ひかり電話
対応機器
回線終端装置
(ＯＮＵ)
ＬＡＮ
ケーブル 光ファイバー
ケーブル
ＬＡＮケーブル
電話機コード
ひかり電話
対応機器
回線終端装置
（ＯＮＵ）
ＬＡＮ
ケーブル
ＬＡＮケーブル
ＬＡＮケーブル

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
25

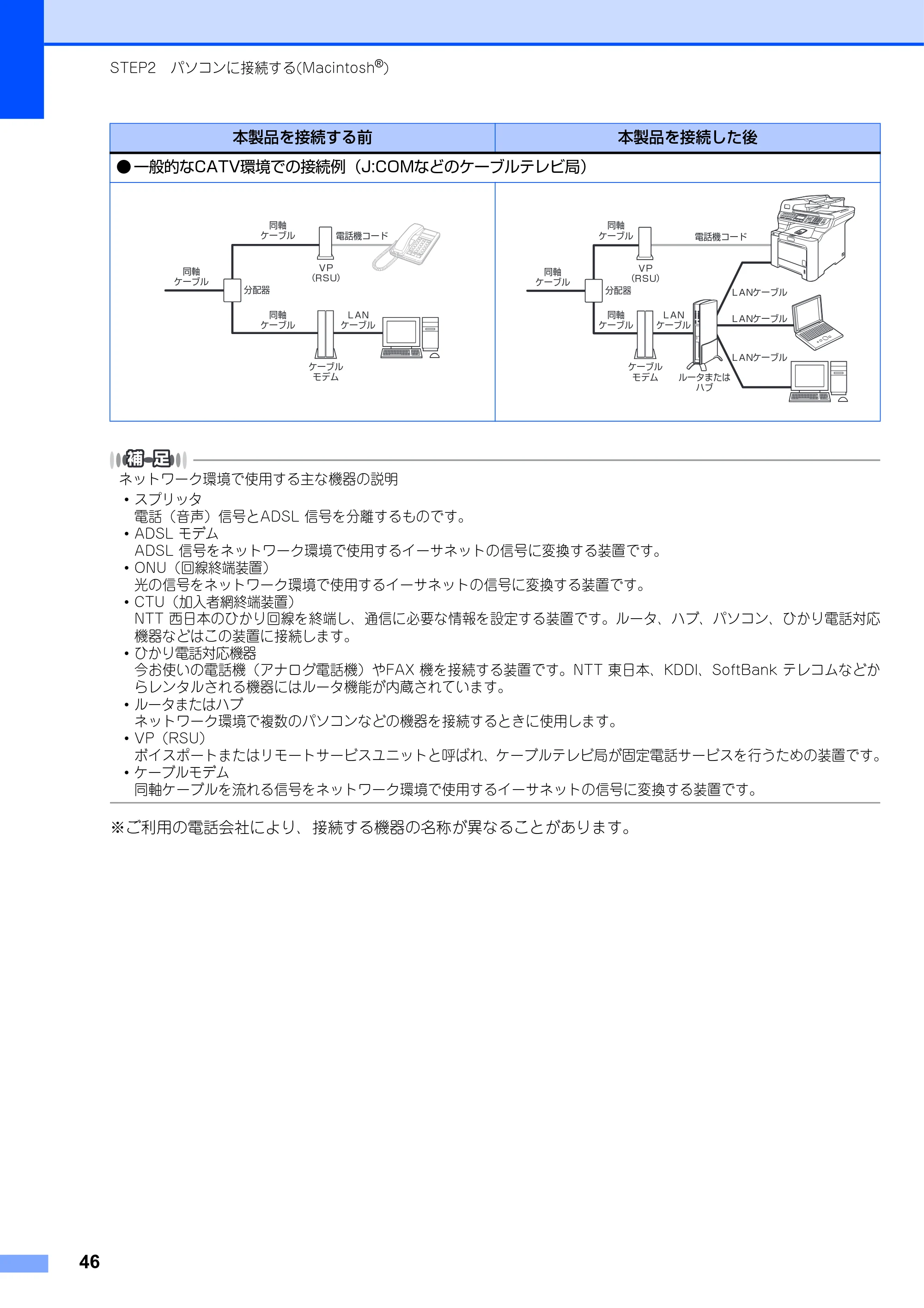

ネットワーク環境で使用する主な機器の説明
･ スプリッタ
電話（音声）信号とADSL 信号を分離するものです。
･ ADSL モデム
ADSL 信号をネットワーク環境で使用するイーサネットの信号に変換する装置です。
･ ONU（回線終端装置）
光の信号をネットワーク環境で使用するイーサネットの信号に変換する装置です。
･ CTU（加入者網終端装置）
NTT 西日本のひかり回線を終端し、通信に必要な情報を設定する装置です。ルータ、ハブ、パソコン、ひかり電話対応
機器などはこの装置に接続します。
･ ひかり電話対応機器
今お使いの電話機（アナログ電話機）やFAX 機を接続する装置です。NTT 東日本、KDDI、SoftBank テレコムなどか
らレンタルされる機器にはルータ機能が内蔵されています。
･ ルータまたはハブ
ネットワーク環境で複数のパソコンなどの機器を接続するときに使用します。

･ VP（RSU）
ボイスポートまたはリモートサービスユニットと呼ばれ、ケーブルテレビ局が固定電話サービスを行うための装置です。
･ ケーブルモデム
同軸ケーブルを流れる信号をネットワーク環境で使用するイーサネットの信号に変換する装置です。
※ご利用の電話会社により、接続する機器の名称が異なることがあります。

• 光ファイバー環境での接続例（NTT西日本）
• 一般的なCATV環境での接続例（J:COMなどのケーブルテレビ局）

本製品を接続する前 本製品を接続した後
光ファイバー
ケーブル
電話機コード
ひかり電話
対応機器
加入者網
終端装置
(ＣＴＵ)
ＬＡＮ
ケーブル
回線終端装置
(ＯＮＵ)
ＬＡＮ
ケーブル
光ファイバー
ケーブル 電話機コード
回線終端装置
（ＯＮＵ）
LAN
ケーブル
ＬＡＮケーブル
ＬＡＮケーブル
ＬＡＮケーブル
ひかり電話
対応機器
加入者網
終端装置
（ＣＴＵ）
ルータ
または
ハブ
同軸
ケーブル
ＬＡＮ
ケーブル
電話機コード
ＶＰ
（ＲＳＵ）
同軸
ケーブル
ケーブル
モデム
分配器
同軸
ケーブル
電話機コード
同軸
ケーブル
ＶＰ
（ＲＳＵ）
同軸
ケーブル
ケーブル
モデム
分配器
同軸
ケーブル
ＬＡＮケーブル
ＬＡＮケーブル
ＬＡＮケーブル
ＬＡＮ
ケーブル
ルータまたは
ハブ
次ページへ続く

26
STEP2 パソコンに接続する(Windows
®
)

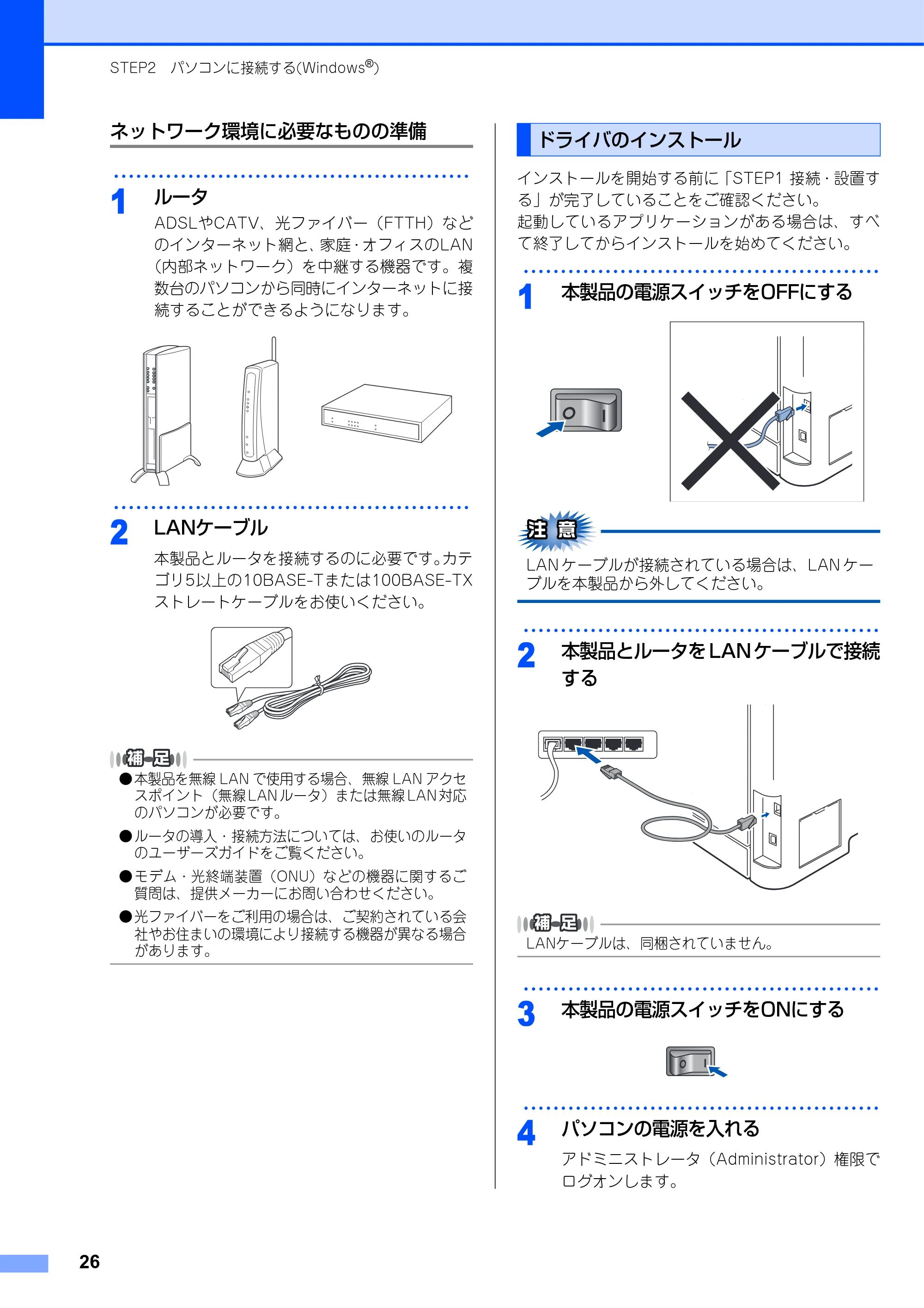

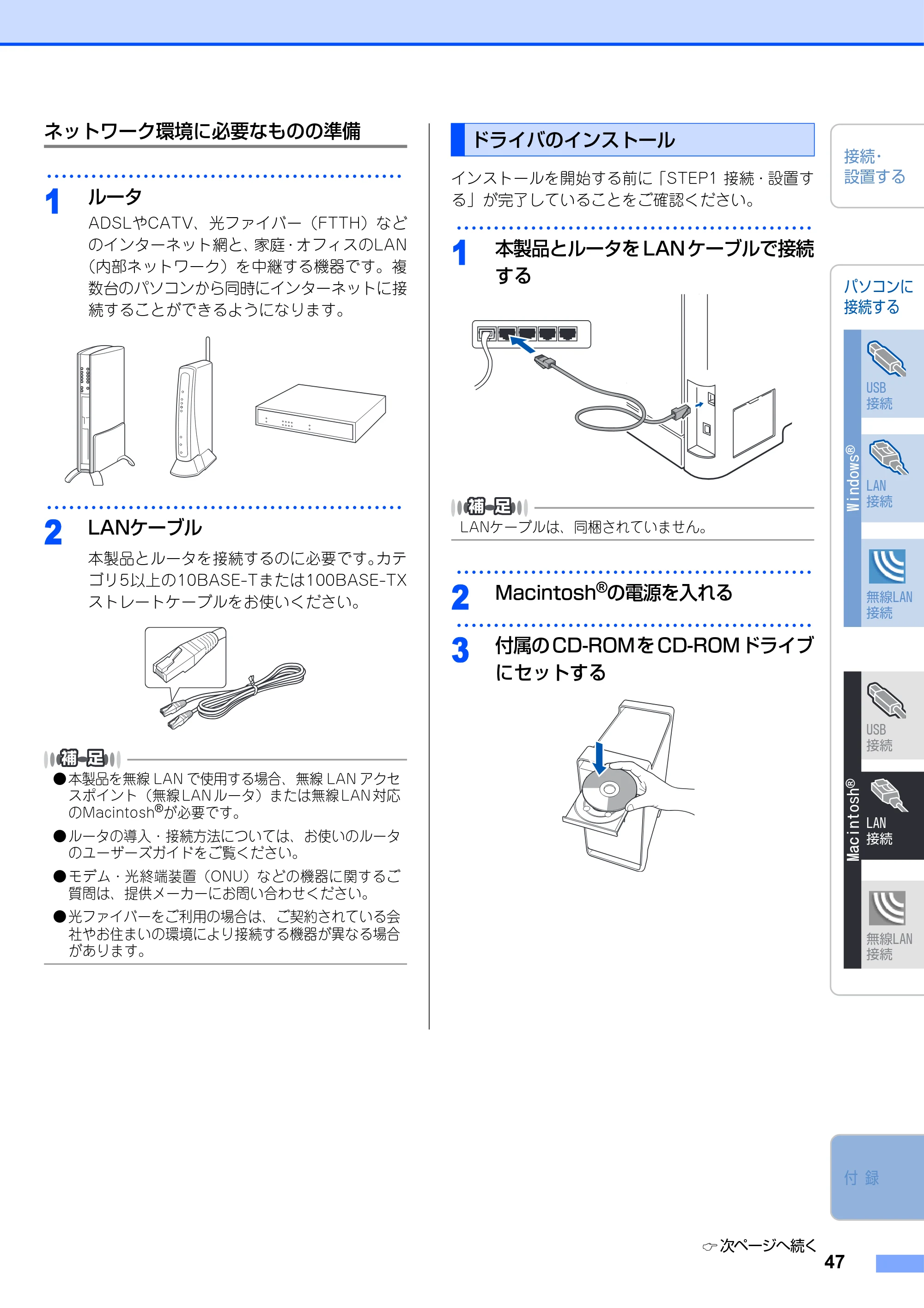

ネットワーク環境に必要なものの準備
････････････････････････････････････････････････
1
ルータ
ADSLやCATV、光ファイバー（FTTH）など
のインターネット網と、家庭・オフィスのLAN
（内部ネットワーク）を中継する機器です。複
数台のパソコンから同時にインターネットに接
続することができるようになります。
････････････････････････････････････････････････
2
LANケーブル
本製品とルータを接続するのに必要です。カテ
ゴリ5以上の10BASE-Tまたは100BASE-TX
ストレートケーブルをお使いください。

• 本製品を無線 LAN で使用する場合、無線 LAN アクセ

スポイント（無線 LAN ルータ）または無線 LAN 対応
のパソコンが必要です。

• ルータの導入・接続方法については、お使いのルータ

のユーザーズガイドをご覧ください。

• モデム・光終端装置（ONU）などの機器に関するご

質問は、提供メーカーにお問い合わせください。

• 光ファイバーをご利用の場合は、ご契約されている会

社やお住まいの環境により接続する機器が異なる場合
があります。
インストールを開始する前に「STEP1 接続・設置す
る」が完了していることをご確認ください。
起動しているアプリケーションがある場合は、すべ
て終了してからインストールを始めてください。
････････････････････････････････････････････････
1
本製品の電源スイッチをOFFにする
LAN ケーブルが接続されている場合は、LAN ケー
ブルを本製品から外してください。
････････････････････････････････････････････････
2
本製品とルータを LAN ケーブルで接続
する
LANケーブルは、同梱されていません。
････････････････････････････････････････････････
3
本製品の電源スイッチをONにする
････････････････････････････････････････････････
4
パソコンの電源を入れる
アドミニストレータ（Administrator）権限で

ログオンします。
ドライバのインストール

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
27
････････････････････････････････････････････････

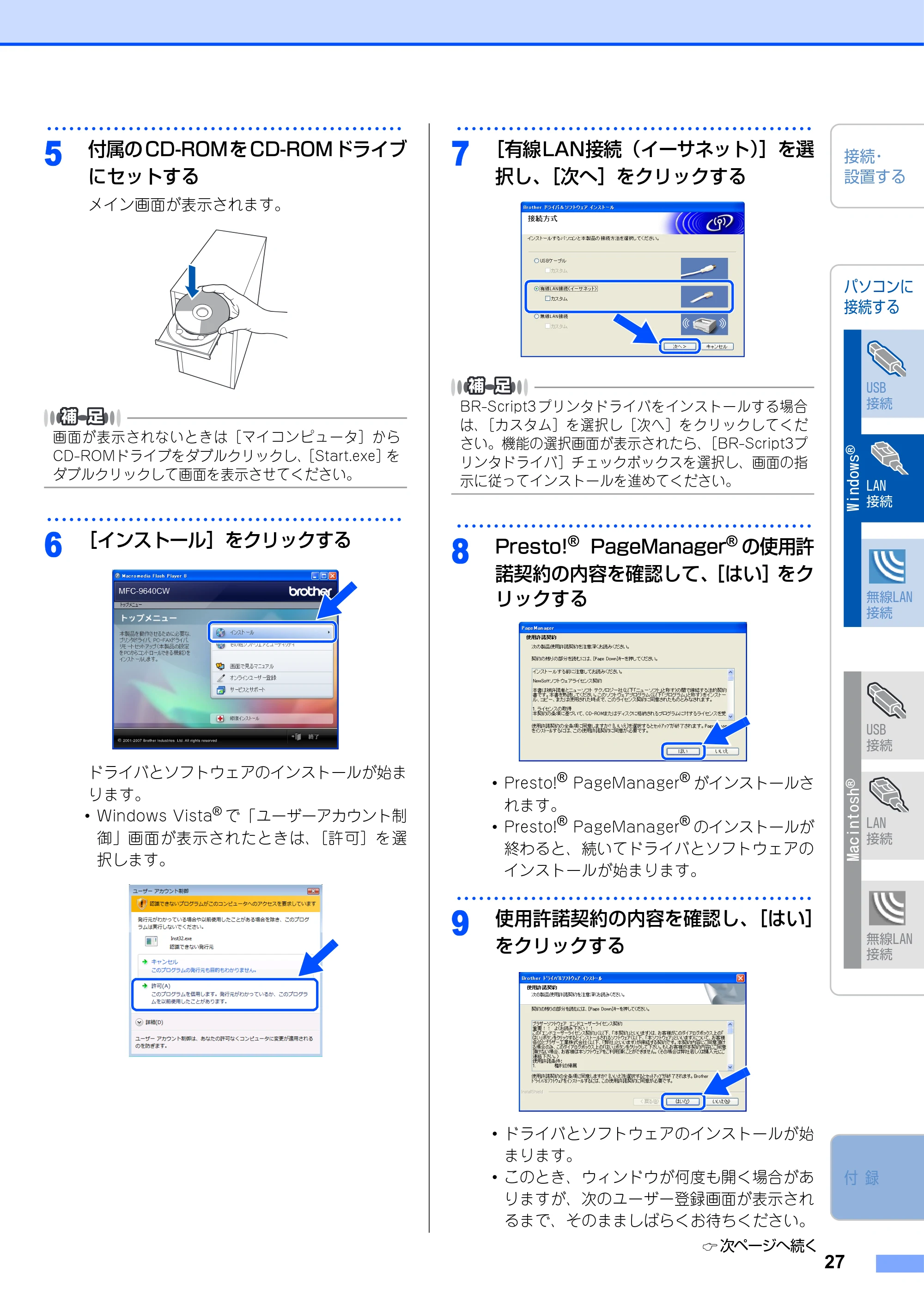

5
付属の CD-ROMをCD-ROMドライブ
にセットする
メイン画面が表示されます。
画面が表示されないときは［マイコンピュータ］から
CD-ROMドライブをダブルクリックし、［Start.exe］を
ダブルクリックして画面を表示させてください。
････････････････････････････････････････････････
6
［インストール］をクリックする
ドライバとソフトウェアのインストールが始ま
ります。
･ Windows Vista
®
で「ユーザーアカウント制
御」画面が表示されたときは、［許可］を選
択します。
････････････････････････････････････････････････
7
［有線LAN接続（イーサネット）］を選

択し、［次へ］をクリックする
BR-Script3プリンタドライバをインストールする場合
は、［カスタム］を選択し［次へ］をクリックしてくだ
さい。機能の選択画面が表示されたら、［BR-Script3プ
リンタドライバ］チェックボックスを選択し、画面の指
示に従ってインストールを進めてください。
････････････････････････････････････････････････
8
Presto!
®
PageManager
®
の使用許
諾契約の内容を確認して、［はい］をク
リックする
･ Presto!
®
PageManager
®
がインストールさ
れます。
･ Presto!
®
PageManager
®
のインストールが
終わると、続いてドライバとソフトウェアの
インストールが始まります。
････････････････････････････････････････････････
9
使用許諾契約の内容を確認し、［はい］
をクリックする
･ ドライバとソフトウェアのインストールが始
まります。
･ このとき、ウィンドウが何度も開く場合があ

りますが、次のユーザー登録画面が表示され
るまで、そのまましばらくお待ちください。
次ページへ続く

28
STEP2 パソコンに接続する(Windows
®
)
････････････････････････････････････････････････

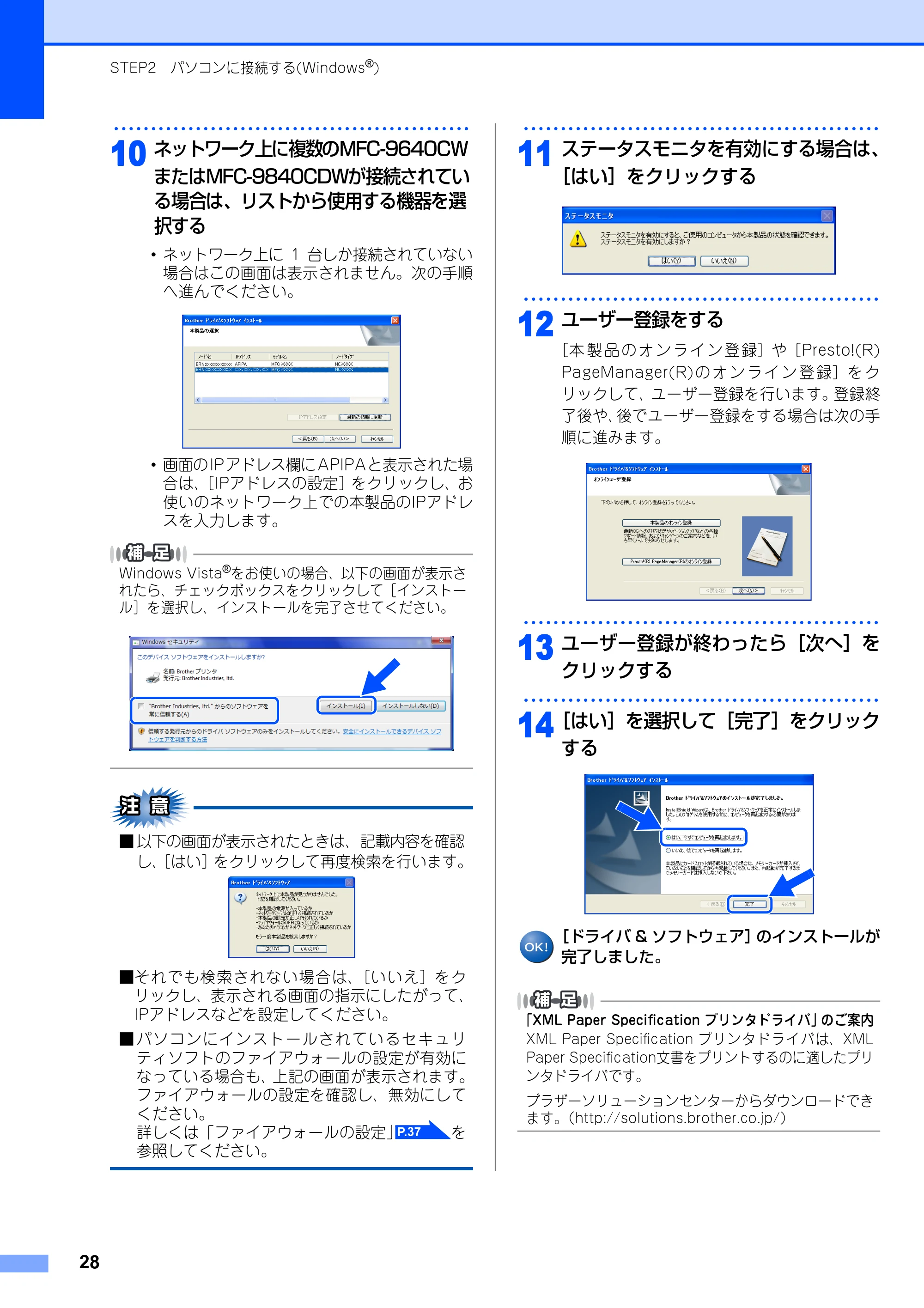

10
ネットワーク上に複数のMFC-9640CW
またはMFC-9840CDWが接続されてい
る場合は、リストから使用する機器を選
択する
･ ネットワーク上に 1 台しか接続されていない
場合はこの画面は表示されません。次の手順
へ進んでください。
･ 画面のIPアドレス欄にAPIPAと表示された場
合は、［IPアドレスの設定］をクリックし、お
使いのネットワーク上での本製品のIPアドレ
スを入力します。
Windows Vista
®
をお使いの場合、以下の画面が表示さ
れたら、チェックボックスをクリックして［インストー
ル］を選択し、インストールを完了させてください。
■ 以下の画面が表示されたときは、記載内容を確認
し、［はい］をクリックして再度検索を行います。
■それでも検索されない場合は、［いいえ］をク
リックし、表示される画面の指示にしたがって、
IPアドレスなどを設定してください。

■ パソコンにインストールされているセキュリ
ティソフトのファイアウォールの設定が有効に
なっている場合も、上記の画面が表示されます。
ファイアウォールの設定を確認し、無効にして
ください。
詳しくは「ファイアウォールの設定」 を
参照してください。
････････････････････････････････････････････････
11
ステータスモニタを有効にする場合は、
［はい］をクリックする
････････････････････････････････････････････････
12
ユーザー登録をする
［本 製 品 の オ ン ラ イ ン 登 録］や［Presto!(R)
PageManager(R)の オ ン ラ イ ン 登 録］を ク
リックして、ユーザー登録を行います。登録終
了後や、後でユーザー登録をする場合は次の手
順に進みます。
････････････････････････････････････････････････
13
ユーザー登録が終わったら［次へ］を
クリックする
････････････････････････････････････････････････

14
［はい］を選択して［完了］をクリック
する
［ドライバ & ソフトウェア］のインストールが
完了しました。
「XML Paper Specification プリンタドライバ」のご案内
XML Paper Specification プリンタドライバは、XML
Paper Specification文書をプリントするのに適したプリ
ンタドライバです。
ブラザーソリューションセンターからダウンロードでき
ます。（http://solutions.brother.co.jp/）
P.37

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
29
2ドライバとソフトウェアをインストールする
（無線LAN接続）
本製品と無線 LAN アクセスポイントを無線で接続します。お使いのネットワーク上で、本製品をプリンタ、ス
キャナとして利用できるようになります。
無線LAN環境で使用する場合の注意点

• 設置に関する注意

･ 本製品を無線LANアクセスポイント（または無線LAN対応のパソコン）の近くに設置してください。
･ 本製品の近くに、微弱な電波を発する電気製品（特に電子レンジやデジタルコードレス電話）を置かないで
ください。
･ 本製品と無線LANアクセスポイントの間に、金属、アルミサッシ、鉄筋コンクリート壁があると、接続し
にくくなる場合があります。

• 通信に関する注意

環境によっては、有線 LAN 接続や USB 接続と比べて、通信速度が劣る場合があります。写真などの大きな
データを印刷する場合は、有線LANまたはUSB接続で印刷することをおすすめします。
■Macintosh
®
とアクセスポイントの接続、設定については、お使いのアクセスポイントのマニュアルをご覧
ください。
■無線 LAN の設定に失敗した場合や、以前にインストールして再度インストールし直す場合は、本製品の LAN
設定を初期化してから進めてください。初期化方法については、 を参照してください。
■本製品にメモリーカードまたはUSBフラッシュメモリーが差し込まれていないことを確認してください。
■USBケーブルが接続されている場合は、USBケーブルを本製品から外してください。
■本製品では、有線LANと無線LANを同時に使用できません。
■アドホックモードで接続する場合は、接続先のパソコンの設定もアドホックモードに設定してください。
■無線 LAN の設定について詳しくは、「 画面で見るマニュアル（HTML 形式）」の「ネットワーク設定」を

参照してください。
無線LANに関する用語

• SSIDとは

･ 接続先のネットワークを識別するための ID です。接続先の SSID を本製品に設定することによって、無線で
の通信が行えます。
･ 無線 LAN アクセスポイントの設定によっては、セキュリティの強化のために、SSID を非表示にする機能が
有効になっている場合があります。（SSIDの隠ぺい）

• 認証方式と暗号化方式について

無線 LAN を使用する場合、通信内容を盗み見られたり、ネットワークに不正に侵入されるのを防ぐために、セ
キュリティの設定が必要です。セキュリティに関する設定として、「認証方式」と「暗号化方式」があります。
本製品は、以下の方式をサポートしています。
･ 認証方式
オープンシステム認証、共有キー認証、WPA-PSK/WPA2-PSK、LEAP
･ 暗号化方式
WEP、TKIP、AES、CKIP
P.62
次ページへ続く

30
STEP2 パソコンに接続する(Windows
®
)

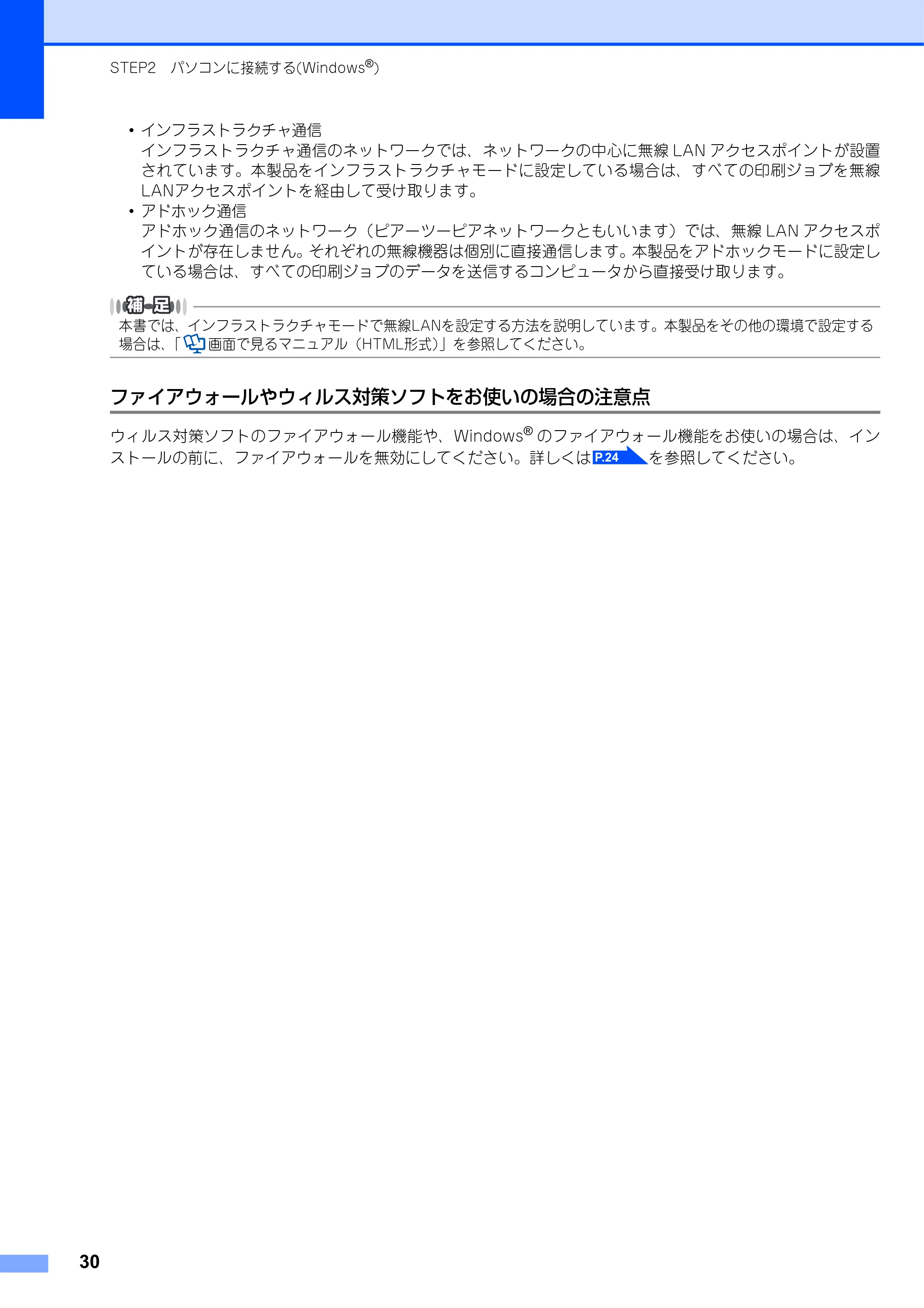

･ インフラストラクチャ通信
インフラストラクチャ通信のネットワークでは、ネットワークの中心に無線 LAN アクセスポイントが設置
されています。本製品をインフラストラクチャモードに設定している場合は、すべての印刷ジョブを無線
LANアクセスポイントを経由して受け取ります。
･ アドホック通信
アドホック通信のネットワーク（ピアーツーピアネットワークともいいます）では、無線 LAN アクセスポ
イントが存在しません。それぞれの無線機器は個別に直接通信します。本製品をアドホックモードに設定し
ている場合は、すべての印刷ジョブのデータを送信するコンピュータから直接受け取ります。
本書では、インフラストラクチャモードで無線LANを設定する方法を説明しています。本製品をその他の環境で設定する
場合は、「 画面で見るマニュアル（HTML形式）」を参照してください。
ファイアウォールやウィルス対策ソフトをお使いの場合の注意点
ウィルス対策ソフトのファイアウォール機能や、Windows

®
のファイアウォール機能をお使いの場合は、イン
ストールの前に、ファイアウォールを無効にしてください。詳しくは を参照してください。P.24

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
31
ご使用の無線LANアクセスポイントがAOSS™に対
応している場合は、かんたんに無線 LAN の設定を行
うことができます。ご使用の無線 LAN アクセスポイ
ントに以下のロゴが付いているかご確認ください。
AOSS™ に対応していない場合は、次ページの「操
作パネルから無線 LAN の設定をする」へ進んでくだ
さい。
無線 LAN の設定に失敗した場合や、以前にインス
トールして再度インストールし直す場合は、本製品
の LAN 設定を初期化してから進めてください。初
期化方法については、 を参照してください。
････････････････････････････････････････････････
1
本製品の電源スイッチをONにする
････････････････････････････････････････････････
2
本製品と無線LANアクセスポイントを

5ｍ以内に配置する
････････････････････････････････････････････････
3
無線LANアクセスポイントの
AOSS™ボタンを押す
詳しい設定方法は、お使いの無線 LAN アクセ
スポイントのマニュアルを参照してください。
････････････････････････････････････････････････
4
を押す
････････････････････････････････････････････････
5
または で「 Ｏｎ」を選択して を押す
･ AOSS™ 機能を使って自動接続が開始されま
す。
･ AOSS™ 設定中は、最長で2分程度パネル操
作ができなくなります。
･ 自動接続が終わると、液晶ディスプレイに
［セツゾクセイコウ ］と表示されます。

• AOSS 作動中は、［AOSS リトライ シマスカ？］と表示

され、［ハイ］を選択すると自動接続が開始されます。

• 自動接続に失敗した場合、［セツゾク シッパイ］または［ セ

キュリティエラー］と表示されます。
［ セツゾク シッパイ］の場合、アクセスポイントと本製品
の電源をいったんOffし、再度Onしてからお試しくだ
さい。
［ セキュリティエラー］は、AOSSが動作しているアクセス
ポイントが複数ある場合、またはAOSSで接続しよう
としている製品や機器が複数ある場合に表示されま
す。他にAOSSで動作しているアクセスポイントまた
は接続しようとしている製品がないことを確認してか
ら、アクセスポイントと本製品の電源をいったん Off
し、再度Onしてからお試しください。
無線LAN の設定は完了しました。必要に応じ
て引き続き［ドライバ＆ソフトウェア］のイン
ストールを行ってください。
AOSS™機能を使って無線LANの設定を
する
P.62
ً
1Pٕ
1HHًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩛㩈㩧.#0
㩛㩈㩧.#0㩟㨽㩄㨽!


#155㩈㨹㩍㨼㩋㨷㨽
㩛㩈㩧.#0
#155


㩈㩌㩉㩨㩂㩈㨼㩄㨽
㩛㩈㩧.#0
#155
P.35

32
STEP2 パソコンに接続する(Windows
®
)

• 「インターネット接続ファイアウォール」や「Windows

ファイアウォール」機能をご使用の場合は、無効にし
てからインストールしてください。詳しくは、
を参照してください。

• 本製品の MAC アドレスなどを調べるときは、LAN 設

定 内 容 リ ス ト を 印 刷 し て く だ さ い。詳 し く は、
ユーザーズガイド（印刷版） を参照
してください。
････････････････････････････････････････････････
1
ご使用の無線 LAN アクセスポイントの
設定を書き留める
アド ホック モー ドの場 合は、接続 する コン
ピュータの設定を書き留めてください。
＊1：WEPキーは次の設定に従って、64bitまたは
128bitキーに対応する値をASCII文字か16進数
フォーマットで記入します。

• 64（40）bit ASCII文字：半角 5文字で入力

します。
例）“Hello”（大文字と小文字は区別されます。）

• 64（40）bit 16進数：10桁の16進数で半角

入力します。
例）“71f2234aba”

• 128（104）bit ASCII 文字：半角 13 文字で

入力します。
例）“Wirelesscomms”（大文字と小文字は区
別されます。）

• 128（104）bit 16 進数：26 桁の 16 進数で

半角入力します。
例）“71f2234ab56cd709e5412aa3ba”
＊2：設定されていない場合は記入する必要はありま
せん。
＊3：ユーザー IDを64文字以内で入力します。
＊4：パスワードを32文字以内で入力します。
････････････････････････････････････････････････
2
本製品の電源スイッチをONにする
････････････････････････････････････････････････
3
を押す
無線 LAN の設定ウィザードが起動し、本製品
から接続できる無線ネットワークが自動的に検
索されます。
操作パネルから無線LANの設定をする
P.24
P.136
SSID（必須）
WEPキー
＊1、2
PSK（ネットワー
ク）キー
＊2
ユーザー ID
＊2、3
（LEAP）
パスワード
＊2、4
（LEAP）


55+&㩃㩧㩅㩂㩋㨷㨽
㩛㩈㩧.#0
㩈㩌㩉㩨㩂㨽㨲㩅㩨㨺㩎㩨

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
33
････････････････････････････････････････････････
4
または でSSIDを選択し、 を押す
手順1で書き留めたSSIDを選択してください。

• 検索された無線 LAN の SSID が、液晶ディスプレイに

表示されるまでしばらくお待ちください。

• 接 続先 のSSIDの 隠ぺ い 機能 が 有効 に設 定 され て、

SSID が表示されない場合は、以下の手順で設定して
ください。
1. または で［〈New SSID〉］を選択し、 を
押す
2.操作パネルのダイヤルボタンからSSIDを入力し、
を押す
3. または で［インフラストラクチャ］を選択し、 を
押す

• 詳しくは、「 画面で見るマニュアル（HTML形式）」

の「ネットワーク設定」を参照してください。
････････････････････････････････････････････････
5
認証方式と暗号化方式を設定する
認証方式と暗号化方式については、 を
参照してください。

• オープンシステム認証で暗号化なしの場合

1． または で［オープンシステム ニンショウ ］を選択
し、 を押す
2． または で ［ナシ ］を選択し、 を押す
3． または で ［ハイ ］を選択し、 を押す

• オープンシステム認証で暗号化方式がWEPの場合

1． または で［ オープンシステム ニンショウ ］を選択
し、 を押す
2． または で ［WEP］を選択し、 を押す
3． または で使用する WEP キーを選択し、
を押す
4．手順１で書き留めた WEP キーを入力し、 を押
す
5． または で ［ ハイ ］を選択し、 を押す

• 共有キー認証で暗号化方式がWEPの場合

1． または で ［ キョウユウキー ニンショウ ］を選択
し、 を押す
2． または で使用する WEP キーを選択し、
を押す
3．手順１で書き留めた WEP キーを入力し、 を押
す
4． または で ［ ハイ ］を選択し、 を押す

• 共有キー認証（WPA/WPA2-PSK）で暗号化

方式がTKIPの場合
1． または で［WPA/WPA2-PSK］を選択し、
を押す
2． または で ［TKIP］を選択し、 を押す
3．手順１で書き留めたPSK（事前共有キー）を入
力し、 を押す
4． または で ［ ハイ ］を選択し、 を押す
ً
:::::ٕ
:::::ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩛㩈㩧.#0
55+&
㩐㨷㨽㩢㨸㩂1-㩘㩨㩊㩧
㩛㩈㩧.#0
55+&
P.29
ً
㩁㨺ٕ
㩁㨺ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩛㩈㩧.#0
9'2㩁㨺
ً
㩁㨺ٕ
㩁㨺ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩛㩈㩧.#0
9'2㩁㨺
次ページへ続く

34
STEP2 パソコンに接続する(Windows
®
)

• 共有キー認証（WPA/WPA2-PSK）で暗号化

方式がAESの場合
1． または で［WPA/WPA2-PSK］を選択し、
を押す
2． または で ［AES］を選択し、 を押す
3．手順１で書き留めたPSK（事前共有キー）を入
力し、 を押す
4． または で［ハイ ］を選択し、 を押す

• LEAPの場合

1． または で ［LEAP］を選択し、 を押す
2．手順1で書き留めたユーザー IDを入力し、
を押す
3．手順１で書き留めたパスワードを入力し、
を押す
4． または で ［ハイ ］を選択し、 を押す

• キー入力については、 を参照してください。
• 入力を間違えたときは、 を使って修正する

文字にカーソルを移動し、 を押して削除後、正
しい文字を入力します。途中の文字を入力し忘れたと
きは、間違えた箇所までカーソルを移動して入力しな
おしてください。
････････････････････････････････････････････････
6
正常に接続できたか確認する
･ 無線 LAN アクセスポイントから自動的に本製
品にIPアドレスが割り当てられます。
･ 液晶ディスプレイに［ セツゾクセイコウ ］と表示
されます。

• 接続できなかった場合は、手順2～6をもう一度お試し

ください。

• ご使用の無線LANアクセスポイントがDHCPを使用し

ていない場合は、手動でIPアドレスの設定を行う必要
があります。詳しくは、「 画面で見るマニュアル
（HTML形式）」の「ネットワーク設定」を参照してく
ださい。
無線 LANの設定は完了しました。必要に応じ
て引き続き［ドライバ＆ソフトウェア］のイン
ストールを行ってください。
P.16
㩈㩌㩉㩨㩂㩈㨼㩄㨽
㩛㩈㩧.#0
P.35

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
35
････････････････････････････････････････････････

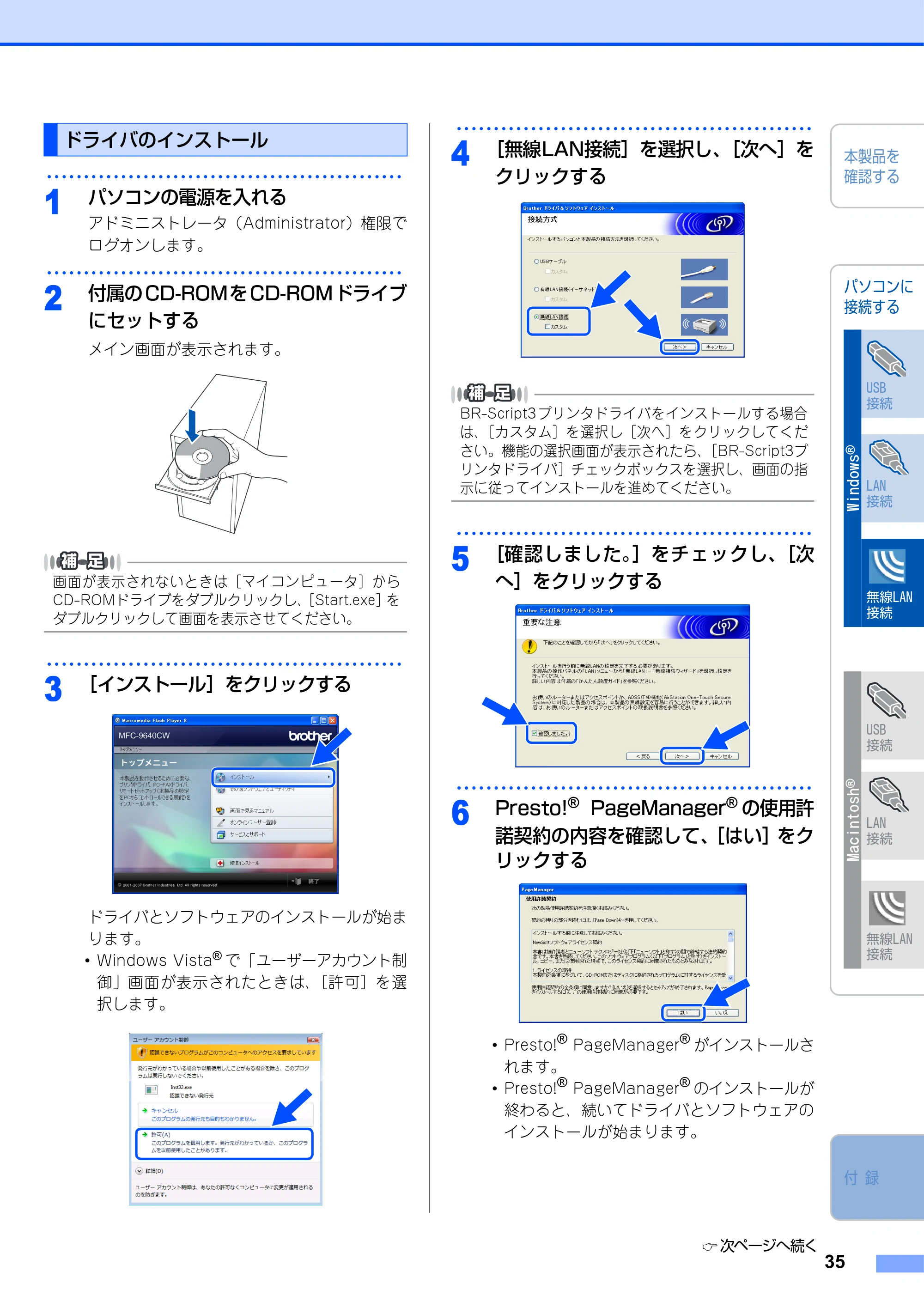

1
パソコンの電源を入れる
アドミニストレータ（Administrator）権限で
ログオンします。
････････････････････････････････････････････････
2
付属の CD-ROMをCD-ROMドライブ
にセットする
メイン画面が表示されます。
画面が表示されないときは［マイコンピュータ］から
CD-ROMドライブをダブルクリックし、［Start.exe］を
ダブルクリックして画面を表示させてください。
････････････････････････････････････････････････
3
［インストール］をクリックする
ドライバとソフトウェアのインストールが始ま
ります。
･ Windows Vista
®
で「ユーザーアカウント制

御」画面が表示されたときは、［許可］を選
択します。
････････････････････････････････････････････････
4
［無線LAN接続］を選択し、［次へ］を
クリックする
BR-Script3プリンタドライバをインストールする場合
は、［カスタム］を選択し［次へ］をクリックしてくだ
さい。機能の選択画面が表示されたら、［BR-Script3プ
リンタドライバ］チェックボックスを選択し、画面の指
示に従ってインストールを進めてください。
････････････････････････････････････････････････
5
［確認しました。］をチェックし、［次
へ］をクリックする
････････････････････････････････････････････････
6
Presto!
®
PageManager
®
の使用許
諾契約の内容を確認して、［はい］をク
リックする
･ Presto!
®
PageManager
®
がインストールさ
れます。
･ Presto!
®

PageManager
®
のインストールが
終わると、続いてドライバとソフトウェアの
インストールが始まります。
ドライバのインストール
次ページへ続く

36
STEP2 パソコンに接続する(Windows
®
)
････････････････････････････････････････････････
7
使用許諾契約の内容を確認し、［はい］
をクリックする
･ ドライバとソフトウェアのインストールが始
まります。
･ このとき、ウィンドウが何度も開く場合があ
りますが、次のユーザー登録画面が表示され
るまで、そのまましばらくお待ちください。
････････････････････････････････････････････････
8
ネットワーク上に複数の MFC-9640CW
またはMFC-9840CDWが接続されてい
る場合は、リストから使用する機器を選
択する
･ ネットワーク上に 1 台しか接続されていない
場合はこの画面は表示されません。次の手順
へ進んでください。
･ 画面のIPアドレス欄にAPIPAと表示された場
合は、［IPアドレスの設定］をクリックし、お
使いのネットワーク上での本製品のIPアドレ
スを入力します。
Windows Vista
®
をお使いの場合、以下の画面が表示さ

れたら、チェックボックスをクリックして［インストー
ル］を選択し、インストールを完了させてください。
■ 以下の画面が表示されたときは、記載内容を確認
し、［はい］をクリックして再度検索を行います。
■それでも検索されない場合は、［いいえ］をク
リックし、表示される画面の指示にしたがって、
IPアドレスなどを設定してください。
■ パソコンにインストールされているセキュリ
ティソフトのファイアウォールの設定が有効に
なっている場合も、上記の画面が表示されます。
ファイアウォールの設定を確認し、無効にして
ください。
詳しくは「ファイアウォールの設定」 を
参照してください。
････････････････････････････････････････････････
9
ステータスモニタを有効にする場合は、
［はい］をクリックする
････････････････････････････････････････････････
10
ユーザー登録をする
［本 製 品 の オ ン ラ イ ン 登 録］や［Presto!(R)

PageManager(R)の オ ン ラ イ ン 登 録］を ク
リックして、ユーザー登録を行います。登録終
了後や、後でユーザー登録をする場合は次の手
順に進みます。
････････････････････････････････････････････････
11
ユーザー登録が終わったら［次へ］を
クリックする
P.37

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
37
････････････････････････････････････････････････
12
［はい］を選択して［完了］をクリック
する
［ドライバ & ソフトウェア］のインストールが
完了しました。
「XML Paper Specification プリンタドライバ」のご案内
XML Paper Specification プリンタドライバは、XML
Paper Specification文書をプリントするのに適したプリ
ンタドライバです。
ブラザーソリューションセンターからダウンロードでき
ます。（http://solutions.brother.co.jp/）
ドライバのインストール終了後、ファイアウォール
を有効に戻すと、ネットワークスキャンやネットワー
クPCファクスなどの一部の機能が利用できなくなり
ます。これらの機能を使用する場合は、以下の手順
でファイアウォールの設定を変更してください。

Windows
®
XP（ServicePack2）/
XP Professional x64 Editionの
パーソナルファイアウォールの設定
････････････････････････････････････････････････
1
コントロールパネルから、［ネットワー
ク と イ ン タ ー ネ ッ ト 接 続］－
［Windows ファイアウォール］をク
リックする
Windowsファイアウォールダイアログボック
スが表示されます。
････････････････････････････････････････････････
2
［全般］タブで［有効］が選択されてい
ることを確認する
････････････････････････････････････････････････
3
［詳細設定］タブをクリックする
････････････････････････････････････････････････
4
「ネットワーク接続の設定」の［設定］
をクリックする
････････････････････････････････････････････････

5
「サービス」の［追加］をクリックする
サービス設定ダイアログボックスが表示されま
す。
ファイアウォールの設定
次ページへ続く

38
STEP2 パソコンに接続する(Windows
®
)

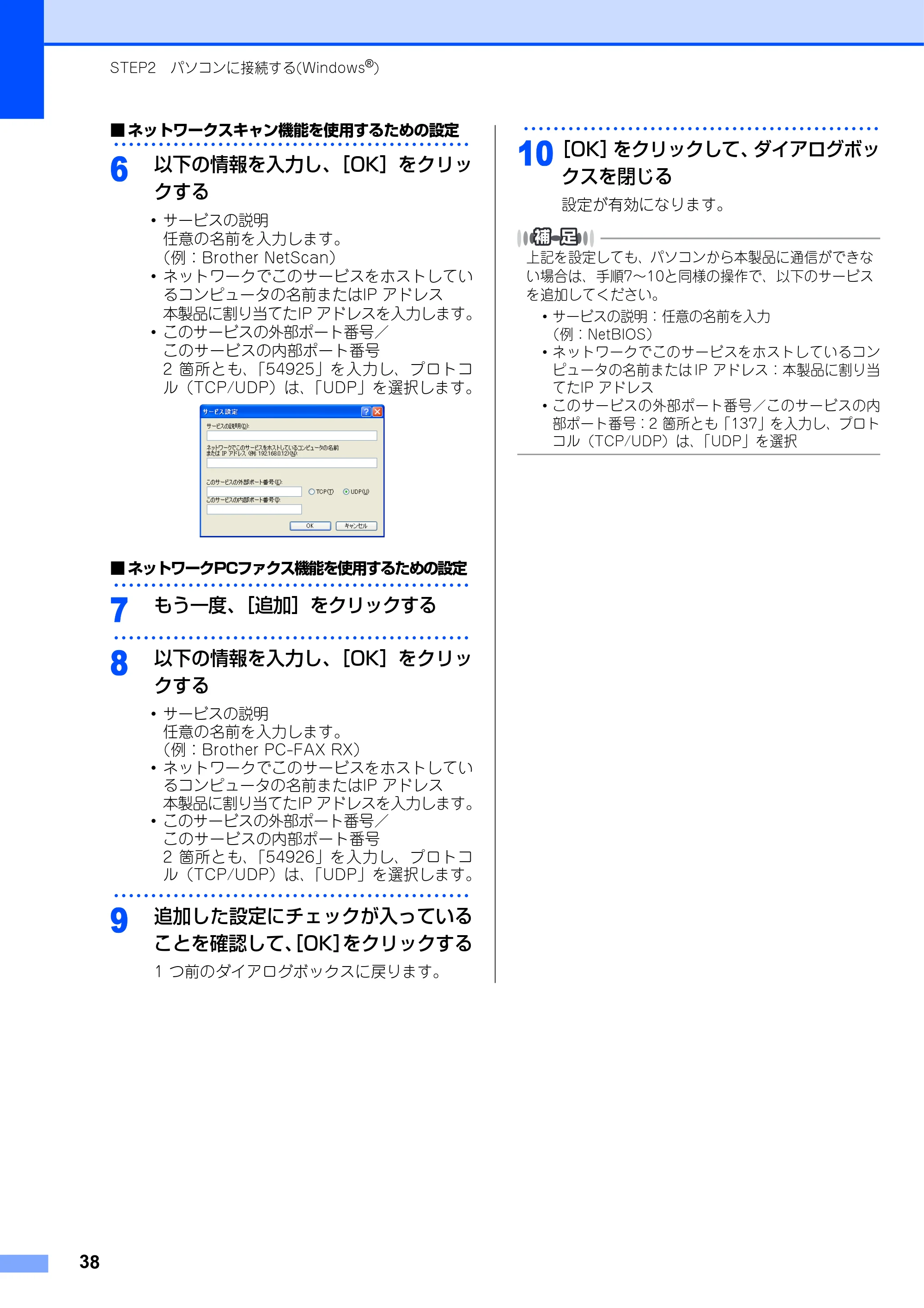

■ ネットワークスキャン機能を使用するための設定
････････････････････････････････････････････････
6
以下の情報を入力し、［OK］をクリッ
クする
･ サービスの説明
任意の名前を入力します。
（例：Brother NetScan）
･ ネットワークでこのサービスをホストしてい
るコンピュータの名前またはIP アドレス
本製品に割り当てたIP アドレスを入力します。
･ このサービスの外部ポート番号／
このサービスの内部ポート番号
2 箇所とも、「54925」を入力し、プロトコ
ル（TCP/UDP）は、「UDP」を選択します。
■ ネットワークPCファクス機能を使用するための設定
････････････････････････････････････････････････
7
もう一度、［追加］をクリックする
････････････････････････････････････････････････
8
以下の情報を入力し、［OK］をクリッ

クする
･ サービスの説明
任意の名前を入力します。
（例：Brother PC-FAX RX）
･ ネットワークでこのサービスをホストしてい
るコンピュータの名前またはIP アドレス
本製品に割り当てたIP アドレスを入力します。
･ このサービスの外部ポート番号／
このサービスの内部ポート番号
2 箇所とも、「54926」を入力し、プロトコ
ル（TCP/UDP）は、「UDP」を選択します。
････････････････････････････････････････････････
9
追加した設定にチェックが入っている
ことを確認して、［OK］をクリックする
1 つ前のダイアログボックスに戻ります。
････････････････････････････････････････････････
10
［OK］をクリックして、ダイアログボッ
クスを閉じる
設定が有効になります。
上記を設定しても、パソコンから本製品に通信ができな
い場合は、手順7～10と同様の操作で、以下のサービス
を追加してください。
･ サービスの説明：任意の名前を入力

（例：NetBIOS）
･ ネットワークでこのサービスをホストしているコン
ピュータの名前または IP アドレス：本製品に割り当
てたIP アドレス
･ このサービスの外部ポート番号／このサービスの内
部ポート番号：2 箇所とも「137」を入力し、プロト
コル（TCP/UDP）は、「UDP」を選択

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
39
Windows Vista
®
の Windows ファイア
ウォールの設定
････････････････････････････････････････････････
1
コントロールパネルから、［ネットワー
クとインターネット］－［Windows
ファイアウォール］をクリックする
････････････････････････････････････････････････
2
［設定の変更］をクリックする
････････････････････････････････････････････････
3
［ユーザーアカウント制御］画面が表示
されたら次のように操作する
･ アドミニストレータ（Administrator）権限
でログオンしている場合は、［続行］をクリッ
クする
･ 一般ユーザーとしてログオンしている場合は、
パスワードを入力して［OK］をクリックする

････････････････････････････････････････････････
4
［全般］タブで Windows ファイア
ウォールが「有効（推奨）」に設定され
ていることを確認する
････････････････････････････････････････････････
5
［例外］タブをクリックする
････････････････････････････････････････････････
6
［ポートの追加］をクリックする
ポートの追加ダイアログボックスが表示されま
す。
■ ネットワークスキャン機能を使用するための設定
････････････････････････････････････････････････
7
以下の情報を入力し、［OK］をクリッ
クする
･ 名前
任意の名前を入力します。
（例：Brother Scanner）
･ ポート番号
「54925」を入力します。
･ プロトコル
「UDP」を選択します。

40
STEP2 パソコンに接続する(Windows
®
)

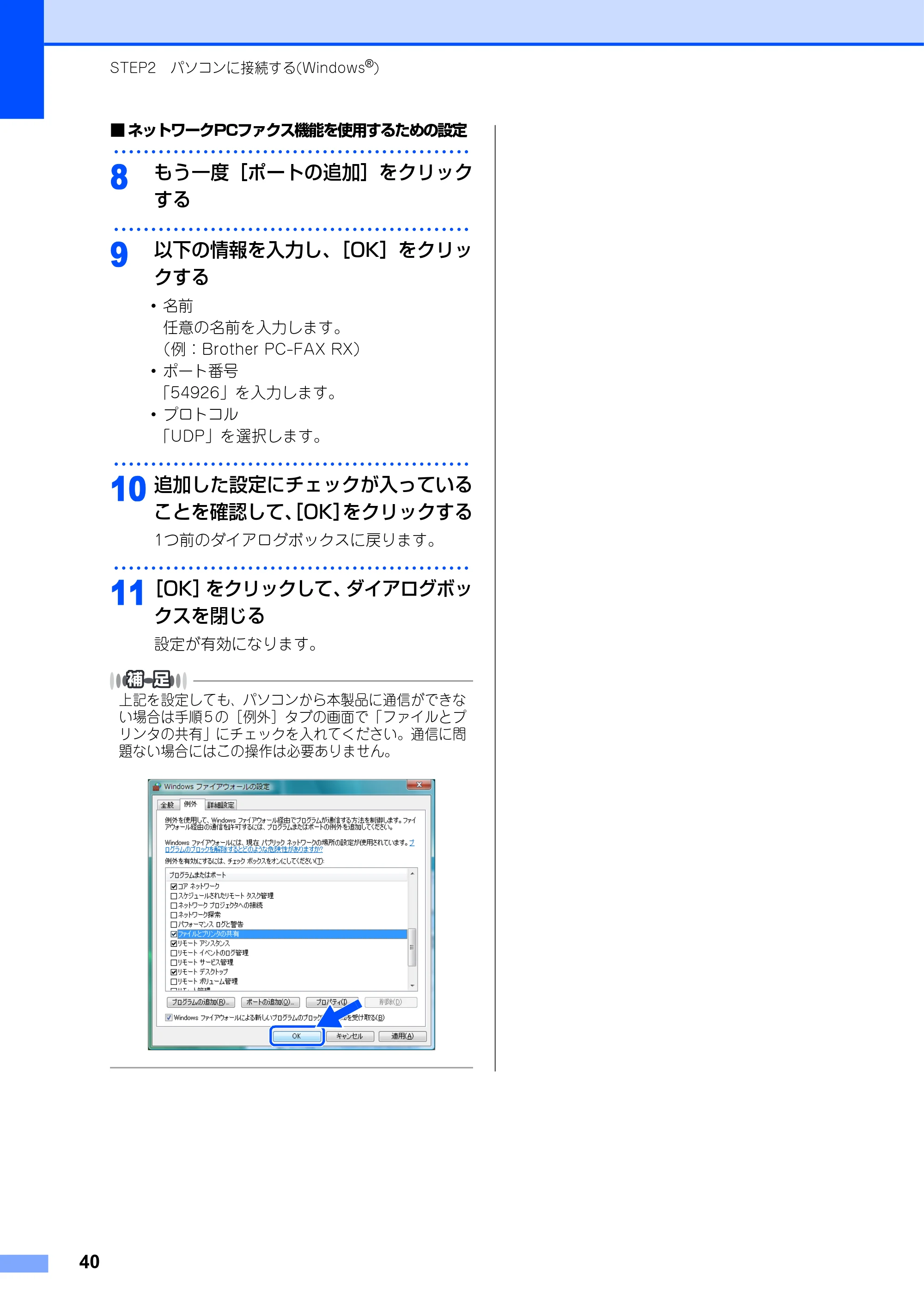

■ ネットワークPCファクス機能を使用するための設定
････････････････････････････････････････････････
8
もう一度［ポートの追加］をクリック
する
････････････････････････････････････････････････
9
以下の情報を入力し、［OK］をクリッ
クする
･ 名前
任意の名前を入力します。
（例：Brother PC-FAX RX）
･ ポート番号
「54926」を入力します。
･ プロトコル
「UDP」を選択します。
････････････････････････････････････････････････
10
追加した設定にチェックが入っている
ことを確認して、［OK］をクリックする
1つ前のダイアログボックスに戻ります。
････････････････････････････････････････････････
11
［OK］をクリックして、ダイアログボッ
クスを閉じる

設定が有効になります。
上記を設定しても、パソコンから本製品に通信ができな
い場合は手順 5 の［例外］タブの画面で「ファイルとプ
リンタの共有」にチェックを入れてください。通信に問
題ない場合にはこの操作は必要ありません。

41
STEP2 パソコンに接続する(Macintosh
®
)
パソコンに接続する(Macintosh
®
)
本製品をMacintosh
®
に接続してプリンタやスキャナとして使用する場合は、付属のドライバやソフト
ウェアをインストールする必要があります。
Windows
®
をお使いの場合は、「STEP2 パソコンに接続する(Windows
®
)」 を参照してくださ
い。
1 インストールの前に............................................. 42ページ
2 ドライバとソフトウェアをインストールする
USB接続 .............................................................. 43ページ
ネットワーク（有線LAN）接続........................ 45ページ
無線LAN接続....................................................... 50ページ
P.19
STEP

2
STEP
2

42
STEP2 パソコンに接続する(Macintosh
®
)
1 インストールの前に
CD-ROMの内容
Start Here OS X
本製品のプリンタやスキャナ、PCファクス、リモートセットアップ機能を使用するために必要なドライバをイン
ストールします。
Presto! PageManager
TWAIN準拠のスキャナソフトウェアをインストールします。
Documentation
以下のユーザーズガイドがMacintosh
®
上で閲覧できます。
･ 画面で見るマニュアル（HTML形式）
Brother Solutions Center
インターネット経由で、本製品の最新情報を閲覧したり、最新データのダウンロードが行えます。
On-Line Registration
オンラインでユーザー登録を行います。
Utilities
無線LAN設定ウィザードが収録されています。
Fonts
ブラザーオリジナルの日本語フォントが収録されています。

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
43
2 ドライバとソフトウェアをインストールする(USB)
USB ケーブルを使って接続する場合のインストール
方法を説明します。インストールを開始する前に
「STEP1 接続・設置する」が完了していることをご
確認ください。
････････････････････････････････････････････････
1
USB ケーブル接続端子のラベルをはが
し、USBケーブルをMacintosh
®
、本
製品の順に接続する

• USBケーブルは、同梱されていません。
• USB ケーブルは、長さが 2.0m 以下のものをお使いく

ださい。

• キーボードの USB ポートおよび電源のない USB ハブ

には接続しないでください。
････････････････････････････････････････････････
2
Macintosh
®
の電源を入れる
････････････････････････････････････････････････
3
付属のCD-ROMを CD-ROMドライブ
にセットする
････････････････････････････････････････････････
4
［Start Here OSX］をダブルクリック
する
画面の指示に従って、インストールを進めてく
ださい。
PSドライバのインストールは「 画面で見るマニュア
ル（HTML形式）」を参照してください。
････････････････････････････････････････････････
5
［USBケーブル］を選択し、［次へ］を
クリックする
画面の指示に従って、インストールを進めてく
ださい。
インストールが終わると、Macintosh
®
の再起
動を指示する画面が表示されます。
［再起動］をクリックしてください。

････････････････････････････････････････････････
6
ソフトウェアが本製品を自動的に検索
する
次ページへ続く

44
STEP2 パソコンに接続する(Macintosh
®
)
････････････････････････････････････････････････

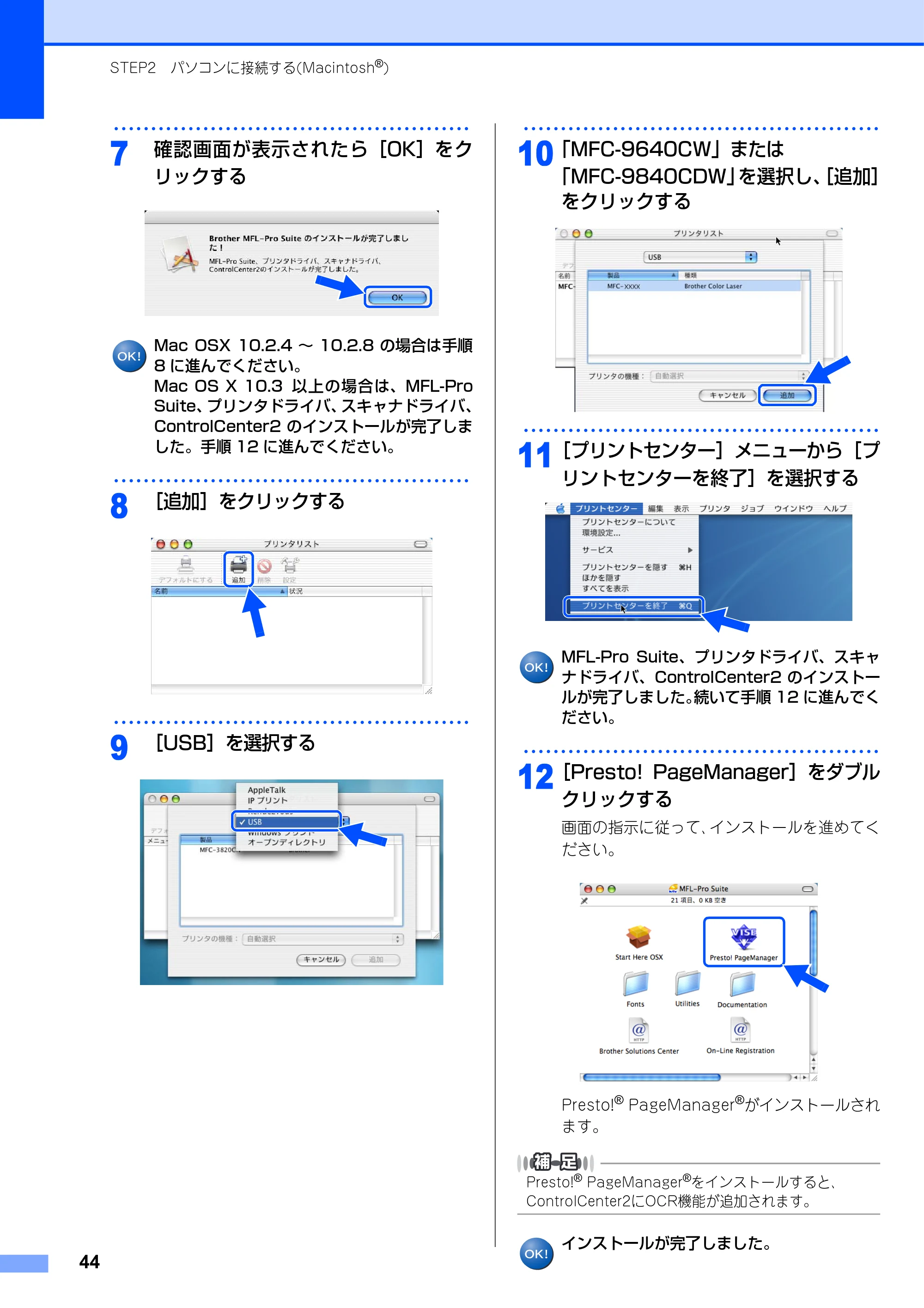

7
確認画面が表示されたら［OK］をク
リックする
Mac OSX 10.2.4 ～ 10.2.8 の場合は手順
8 に進んでください。
Mac OS X 10.3 以上の場合は、MFL-Pro
Suite、プリンタドライバ、スキャナドライバ、
ControlCenter2 のインストールが完了しま
した。手順 12 に進んでください。
････････････････････････････････････････････････
8
［追加］をクリックする
････････････････････････････････････････････････
9
［USB］を選択する
････････････････････････････････････････････････
10
「MFC-9640CW」または
「MFC-9840CDW」を選択し、［追加］
をクリックする

････････････････････････････････････････････････
11
［プリントセンター］メニューから［プ
リントセンターを終了］を選択する
MFL-Pro Suite、プリンタドライバ、スキャ
ナドライバ、ControlCenter2 のインストー
ルが完了しました。続いて手順 12 に進んでく
ださい。
････････････････････････････････････････････････
12
［Presto! PageManager］をダブル
クリックする
画面の指示に従って、インストールを進めてく
ださい。
Presto!
®
PageManager
®
がインストールされ
ます。
Presto!
®
PageManager
®
をインストールすると、
ControlCenter2にOCR機能が追加されます。
インストールが完了しました。

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
45
2ドライバとソフトウェアをインストールする
（ネットワーク接続）
ADSLや光ファイバー、ケーブルテレビ（CATV）などのインターネット環境で、複数のパソコンを使用してい
る場合は、本製品を LAN ケーブルで接続すると、どのパソコンからも本製品をプリンタ、スキャナとして利用
することができます。
ネットワーク環境で複数のパソコンから使用する場合
本製品を接続する前 本製品を接続した後

• 一般的なADSL環境での接続例

※ お使いの機器によっては、ADSL モデムにスプリッ
タ機能が内蔵されている場合があります。

• 光ファイバー環境での接続例（NTT東日本、KDDIひかりOne、Yahoo!BBフォン光など）
• 光ファイバー環境での接続例（NTT西日本）

公衆回線
（アナログ）
ＬＡＮ
電話機コード
スプリッタ
ＡＤＳＬモデム
ケーブル
ルータ
電話機コード
スプリッタ
公衆回線
（アナログ）
ＡＤＳＬモデム
ＬＡＮケーブル
ＬＡＮケーブル
ＬＡＮケーブル
光ファイバー
ケーブル
ＬＡＮ
ケーブル
電話機コード
ひかり電話
対応機器
回線終端装置
(ＯＮＵ)
ＬＡＮ
ケーブル 光ファイバー
ケーブル
ＬＡＮケーブル
電話機コード
ひかり電話
対応機器
回線終端装置
（ＯＮＵ）
ＬＡＮ
ケーブル
ＬＡＮケーブル
ＬＡＮケーブル
光ファイバー
ケーブル
電話機コード
ひかり電話
対応機器
加入者網
終端装置
(ＣＴＵ)
ＬＡＮ
ケーブル
回線終端装置
(ＯＮＵ)
ＬＡＮ
ケーブル
光ファイバー
ケーブル 電話機コード
回線終端装置
（ＯＮＵ）
LAN
ケーブル
ＬＡＮケーブル
ＬＡＮケーブル
ＬＡＮケーブル
ひかり電話
対応機器
加入者網
終端装置
（ＣＴＵ）
ルータ
または
ハブ

46
STEP2 パソコンに接続する(Macintosh
®
)
ネットワーク環境で使用する主な機器の説明
･ スプリッタ
電話（音声）信号とADSL 信号を分離するものです。
･ ADSL モデム
ADSL 信号をネットワーク環境で使用するイーサネットの信号に変換する装置です。
･ ONU（回線終端装置）
光の信号をネットワーク環境で使用するイーサネットの信号に変換する装置です。
･ CTU（加入者網終端装置）
NTT 西日本のひかり回線を終端し、通信に必要な情報を設定する装置です。ルータ、ハブ、パソコン、ひかり電話対応
機器などはこの装置に接続します。
･ ひかり電話対応機器
今お使いの電話機（アナログ電話機）やFAX 機を接続する装置です。NTT 東日本、KDDI、SoftBank テレコムなどか
らレンタルされる機器にはルータ機能が内蔵されています。
･ ルータまたはハブ
ネットワーク環境で複数のパソコンなどの機器を接続するときに使用します。
･ VP（RSU）
ボイスポートまたはリモートサービスユニットと呼ばれ、ケーブルテレビ局が固定電話サービスを行うための装置です。

･ ケーブルモデム
同軸ケーブルを流れる信号をネットワーク環境で使用するイーサネットの信号に変換する装置です。
※ご利用の電話会社により、接続する機器の名称が異なることがあります。

• 一般的なCATV環境での接続例（J:COMなどのケーブルテレビ局）

本製品を接続する前 本製品を接続した後
同軸
ケーブル
ＬＡＮ
ケーブル
電話機コード
ＶＰ
（ＲＳＵ）
同軸
ケーブル
ケーブル
モデム
分配器
同軸
ケーブル
電話機コード
同軸
ケーブル
ＶＰ
（ＲＳＵ）
同軸
ケーブル
ケーブル
モデム
分配器
同軸
ケーブル
ＬＡＮケーブル
ＬＡＮケーブル
ＬＡＮケーブル
ＬＡＮ
ケーブル
ルータまたは
ハブ

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
47
ネットワーク環境に必要なものの準備
････････････････････････････････････････････････
1
ルータ
ADSLやCATV、光ファイバー（FTTH）など
のインターネット網と、家庭・オフィスのLAN
（内部ネットワーク）を中継する機器です。複
数台のパソコンから同時にインターネットに接
続することができるようになります。
････････････････････････････････････････････････
2
LANケーブル
本製品とルータを接続するのに必要です。カテ
ゴリ5以上の10BASE-Tまたは100BASE-TX
ストレートケーブルをお使いください。

• 本製品を無線 LAN で使用する場合、無線 LAN アクセ

スポイント（無線 LAN ルータ）または無線 LAN 対応
のMacintosh
®
が必要です。

• ルータの導入・接続方法については、お使いのルータ

のユーザーズガイドをご覧ください。

• モデム・光終端装置（ONU）などの機器に関するご

質問は、提供メーカーにお問い合わせください。

• 光ファイバーをご利用の場合は、ご契約されている会

社やお住まいの環境により接続する機器が異なる場合
があります。
インストールを開始する前に「STEP1 接続・設置す
る」が完了していることをご確認ください。
････････････････････････････････････････････････
1
本製品とルータを LAN ケーブルで接続
する
LANケーブルは、同梱されていません。
････････････････････････････････････････････････
2
Macintosh
®
の電源を入れる
････････････････････････････････････････････････
3
付属の CD-ROMを CD-ROMドライブ
にセットする
ドライバのインストール
次ページへ続く

48
STEP2 パソコンに接続する(Macintosh
®
)
････････････････････････････････････････････････
4
［Start Here OSX］をダブルクリッ
クする
画面の指示に従って、インストールを進めてく
ださい。
PSドライバのインストールは「 画面で見るマニュア
ル（HTML形式）」を参照してください。
････････････････････････････････････････････････
5
［有線LAN接続（イーサネット）］を選
択し、［次へ］をクリックする
画面の指示に従って、インストールを進めてく
ださい。
インストールが終わると、Macintosh
®
の再起
動を指示する画面が表示されます。
［再起動］をクリックしてください。
････････････････････････････････････････････････
6
ソフトウェアが本製品を自動的に検索
する
････････････････････････････････････････････････

7
ネットワーク上に複数の複合機がある
場合は、本製品を選んで、［OK］をク
リックする

• ネットワーク上で本製品が認識されているときは、リ

ストから選択して［OK］をクリックしてください。
ネットワーク上に対象となる本製品が1台しかない場
合は、ウィンドウは表示されず、自動的に本製品が選
択された状態になります。手順9からインストール作
業を続けてください。

• 以下の画面が表示されたときは、［OK］をクリックし

て表示名を入力してください。

• 「パソコンを本製品のスキャンキーへ登録」にチェッ

クを入れて、表示名を入力します。

• 表示名は15文字以内で入力します。入力した内容がス

キャンキー使用時に本製品の液晶ディスプレイに表示
されます。

• ス キ ャ ン キ ー 用 の パ ス ワ ー ド に つ い て 詳 し く は、

「 画面で見るマニュアル（HTML 形式）」を参照し
てください。

接続・
設置する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
49
････････････････････････････････････････････････
8
確認画面で［OK］をクリックする
Mac OSX 10.2.4 ～ 10.2.8 の場合は、手
順 9 に進んでください。
Mac OS X 10.3 以上の場合は、MFL-Pro
Suite、プリンタドライバ、スキャナドライバ、
ControlCenter2 のインストールが完了しま
した。手順 13 に進んでください。
････････････････････････････････････････････････
9
［追加］をクリックする
････････････････････････････････････････････････
10
［Rendezvous］を選択する
････････････････････････････････････････････････

11
「MFC-9640CW」または
「MFC-9840CDW」を選択し、［追加］
をクリックする
････････････････････････････････････････････････
12
［プリントセンター］メニューから［プ
リントセンターを終了］を選択する
MFL-Pro Suite、プリンタドライバ、スキャ
ナドライバ、ControlCenter2 のインストー
ルが完了しました。続いて手順 13 に進んでく
ださい。
････････････････････････････････････････････････
13
［Presto! PageManager］をダブル
クリックする
画面の指示に従って、インストールを進めてく
ださい。
Presto!
®
PageManager
®
がインストールされ
ます。
Presto!
®
PageManager
®
をインストールすると、
ControlCenter2にOCR機能が追加されます。
インストールが完了しました。

50
STEP2 パソコンに接続する(Macintosh
®
)
2ドライバとソフトウェアをインストールする
（無線LAN接続）
本製品と無線 LAN アクセスポイントを無線で接続します。お使いのネットワーク上で、本製品をプリンタ、ス
キャナとして利用できるようになります。
無線LAN環境で使用する場合の注意点

• 設置に関する注意

･ 本製品を無線LANアクセスポイント（または無線LAN対応のMacintosh
®
）の近くに設置してください。
･ 本製品の近くに、微弱な電波を発する電気製品（特に電子レンジやデジタルコードレス電話）を置かないで
ください。
･ 本製品と無線LANアクセスポイントの間に、金属、アルミサッシ、鉄筋コンクリート壁があると、接続し
にくくなる場合があります。

• 通信に関する注意

環境によっては、有線 LAN 接続や USB 接続と比べて、通信速度が劣る場合があります。写真などの大きな
データを印刷する場合は、有線LANまたはUSB接続で印刷することをおすすめします。
■Macintosh
®
とアクセスポイントの接続、設定については、お使いのアクセスポイントのマニュアルをご覧
ください。
■無線 LAN の設定に失敗した場合や、以前にインストールして再度インストールし直す場合は、本製品の LAN
設定を初期化してから進めてください。初期化方法については、 を参照してください。
■本製品にメモリーカードまたはUSBフラッシュメモリーが差し込まれていないことを確認してください。
■USBケーブルが接続されている場合は、USBケーブルを本製品から外してください。
■本製品では、有線LANと無線LANを同時に使用できません。
■アドホックモードで接続する場合は、接続先のパソコンの設定もアドホックモードに設定してください。
■無線 LAN の設定について詳しくは、「 画面で見るマニュアル（HTML 形式）」の「ネットワーク設定」を

参照してください。
無線LANに関する用語

• SSIDとは

･ 接続先のネットワークを識別するための ID です。接続先の SSID を本製品に設定することによって、無線で
の通信が行えます。
･ 無線 LAN アクセスポイントの設定によっては、セキュリティの強化のために、SSID を非表示にする機能が
有効になっている場合があります。（SSIDの隠ぺい）

• 認証方式と暗号化方式について

無線 LAN を使用する場合、通信内容を盗み見られたり、ネットワークに不正に侵入されるのを防ぐために、セ
キュリティの設定が必要です。セキュリティに関する設定として、「認証方式」と「暗号化方式」があります。
本製品は、以下の方式をサポートしています。
･ 認証方式
オープンシステム認証、共有キー認証、WPA-PSK/WPA2-PSK、LEAP
･ 暗号化方式
WEP、TKIP、AES、CKIP
･ インフラストラクチャ通信
インフラストラクチャ通信のネットワークでは、ネットワークの中心に無線 LAN アクセスポイントが設置
されています。本製品をインフラストラクチャモードに設定している場合は、すべての印刷ジョブを無線
LANアクセスポイントを経由して受け取ります。
P.62

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
51
･ アドホック通信
アドホック通信のネットワーク（ピアーツーピアネットワークともいいます）では、無線 LAN アクセスポ
イントが存在しません。それぞれの無線機器は個別に直接通信します。本製品をアドホックモードに設定し
ている場合は、すべての印刷ジョブのデータを送信するコンピュータから直接受け取ります。
本書では、インフラストラクチャモードで無線LANを設定する方法を説明しています。本製品をその他の環境で設定する
場合は、「 画面で見るマニュアル（HTML形式）」を参照してください。

52
STEP2 パソコンに接続する(Macintosh
®
)
ご使用の無線LANアクセスポイントがAOSS™に対
応している場合は、かんたんに無線 LAN の設定を行
うことができます。ご使用の無線 LAN アクセスポイ
ントに以下のロゴが付いているかご確認ください。
AOSS™ に対応していない場合は、次ページの「操
作パネルから設定する」へ進んでください。
無線 LAN の設定に失敗した場合や、以前にインス
トールして再度インストールし直す場合は、本製品
の LAN 設定を初期化してから進めてください。初
期化方法については、 を参照してください。
････････････････････････････････････････････････
1
本製品の電源スイッチをONにする
････････････････････････････････････････････････
2
本製品と無線LANアクセスポイントを
5ｍ以内に配置する
････････････････････････････････････････････････

3
無線LANアクセスポイントの
AOSS™ボタンを押す
詳しい設定方法は、お使いの無線 LAN アクセ
スポイントのマニュアルを参照してください。
････････････････････････････････････････････････
4
を押す
････････････････････････････････････････････････
5
または で「On」を選択して を押す
･ AOSS™ 機能を使って自動接続が開始されま
す。
･ AOSS™ 設定中は、最長で2分程度パネル操
作ができなくなります。
･ 自動接続が終わると、液晶ディスプレイに
［セツゾクセイコウ ］と表示されます。

• AOSS™ 作動中は、［AOSS リトライ シマスカ？］と表

示され、［ハイ］を選択すると自動接続が開始されます。

• 自動接続に失敗した場合、［セツゾク シッパイ］または［ セ

キュリティエラー］と表示されます。
［セツゾク シッパイ］の場合、アクセスポイントと本製品
の電源をいったんOffし、再度Onしてからお試しくだ
さい。
［セキュリティエラー］は、AOSS™が動作しているアクセ
スポイントが複数ある場合、またはAOSSで接続しよ
うとしている製品や機器が複数ある場合に表示されま
す。他にAOSS™で動作しているアクセスポイントま
たは接続しようとしている製品がないことを確認して
から、アクセスポイントと本製品の電源をいったんOff
し、再度Onしてからお試しください。
無線LAN の設定は完了しました。引き続き
［ドライバ＆ソフトウェア］のインストールを
行ってください。
AOSS™機能を使って無線LANの設定を
する
P.62
ً
1Pٕ
1HHًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩛㩈㩧.#0
㩛㩈㩧.#0㩟㨽㩄㨽!


#155㩈㨹㩍㨼㩋㨷㨽
㩛㩈㩧.#0
#155


㩈㩌㩉㩨㩂㩈㨼㩄㨽
㩛㩈㩧.#0
#155
P.55

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
53
本製品のMACアドレスなどを調べるときは、LAN設定
内容リストを印刷してください。詳しくは、 ユー
ザーズガイド（印刷版） を参照してください。
････････････････････････････････････････････････
1
ご使用の無線 LAN アクセスポイントの
設定を書き留める
ア ドホッ クモ ード の場合 は、接 続す るコ ン
ピュータの設定を書き留めてください。
＊1：WEPキーは次の設定に従って、64bitまたは
128bitキーに対応する値をASCII文字か16進数
フォーマットで記入します。

• 64（40）bit ASCII文字：半角 5 文字で入力

します。
例）“Hello”（大文字と小文字は区別されます。）

• 64（40）bit 16進数：10桁の16進数で半角

入力します。
例）“71f2234aba”

• 128（104）bit ASCII 文字：半角 13 文字で

入力します。
例）“Wirelesscomms”（大文字と小文字は区
別されます。）

• 128（104）bit 16 進数：26 桁の 16 進数で

半角入力します。
例）“71f2234ab56cd709e5412aa3ba”
＊2：設定されていない場合は記入する必要はありま
せん。
＊3：ユーザー IDを64文字以内で入力します。
＊4：パスワードを32文字以内で入力します。
････････････････････････････････････････････････
2
本製品の電源スイッチをONにする
････････････････････････････････････････････････
3
を押す
････････････････････････････････････････････････
4
または でSSIDを選択し、 を押す
手順1で書き留めたSSIDを選択してください。

• 検索された無線 LAN の SSID が、液晶ディスプレイに

表示されるまでしばらくお待ちください。

• 接続先の SSID の隠ぺい機能が有効に設定されていて、

SSID が表示されない場合は、以下の手順で設定して
ください。
1. または で［〈New SSID〉］を選択し、 を
押す
2.操作パネルのダイヤルボタンからSSIDを入力し、
を押す
3. ま た は で［インフ ラストラ クチャ ］を 選 択 し、
を押す

• 詳しくは、「 画面で見るマニュアル（HTML形式）」

の「ネットワーク設定」を参照してください。
操作パネルから無線LANの設定をする
SSID（必須）
WEPキー
＊1、2
PSK（ネットワー
ク）キー
＊2
ユーザー ID
＊2、3
（LEAP）
パスワード
＊2、4
（LEAP）
P.136


55+&㩃㩧㩅㩂㩋㨷㨽
㩛㩈㩧.#0
㩈㩌㩉㩨㩂㨽㨲㩅㩨㨺㩎㩨
ً
:::::ٕ
:::::ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩛㩈㩧.#0
55+&
㩐㨷㨽㩢㨸㩂1-㩘㩨㩊㩧
㩛㩈㩧.#0
55+&
次ページへ続く

54
STEP2 パソコンに接続する(Macintosh
®
)
････････････････････････････････････････････････
5
認証方式と暗号化方式を設定する
認証方式と暗号化方式については、 を
参照してください。

• オープンシステム認証で暗号化なしの場合

1． または で［ オープンシステム ニンショウ ］を選択
し、 を押す
2． または で ［ナシ ］を選択し、 を押す
3． または で ［ハイ ］を選択し、 を押す

• オープンシステム認証で暗号化方式がWEPの場合

1． または で［ オープンシステム ニンショウ ］を選択
し、 を押す
2． または で ［WEP］を選択し、 を押す
3． または で使用する WEP キーを選択し、
を押す
4．手順１で書き留めた WEP キーを入力し、 を押
す
5． または で ［ハイ ］を選択し、 を押す

• 共有キー認証で暗号化方式がWEPの場合

1． または で［キョウユウキー ニンショウ ］を選択
し、 を押す
2． または で使用する WEP キーを選択し、
を押す
3．手順１で書き留めた WEP キーを入力し、 を押
す
4． または で ［ハイ ］を選択し、 を押す

• 共有キー認証（WPA/WPA2-PSK）で暗号化

方式がTKIPの場合
1． または で［WPA/WPA2-PSK］を選択し、
を押す
2． または で ［TKIP］を選択し、 を押す
3．手順１で書き留めたPSK（事前共有キー）を入
力し、 を押す
4． または で ［ハイ ］を選択し、 を押す

• 共有キー認証（WPA/WPA2-PSK）で暗号化

方式がAESの場合
1． または で［WPA/WPA2-PSK］を選択し、
を押す
2． または で ［AES］を選択し、 を押す
3．手順１で書き留めたPSK（事前共有キー）を入
力し、 を押す
4． または で ［ハイ ］を選択し、 を押す

• LEAPの場合

1． または で ［LEAP］を選択し、 を押す
2．手順1で書き留めたユーザー IDを入力し、
を押す
3．手順１で書き留めたパスワードを入力し、
を押す
4． または で ［ハイ ］を選択し、 を押す

• キー入力については、 を参照してください。
• 入力を間違えたときは、 を使って修正する

文字にカーソルを移動し、 を押して削除後、正
しい文字を入力します。途中の文字を入力し忘れたと
きは、間違えた箇所までカーソルを移動して入力しな
おしてください。
P.50
ً
㩁㨺ٕ
㩁㨺ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩛㩈㩧.#0
9'2㩁㨺
ً
㩁㨺ٕ
㩁㨺ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩛㩈㩧.#0
9'2㩁㨺
P.16

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
55
････････････････････････････････････････････････
6
正常に接続できたか確認する
･ 無線 LAN アクセスポイントから自動的に本製
品にIPアドレスが割り当てられます。
･ 液晶ディスプレイに［ セツゾクセイコウ ］と表示
されます。

• 接続できなかった場合は、手順2～6をもう一度お試し

ください。

• ご使用の無線LANアクセスポイントがDHCPを使用し

ていない場合は、手動でIPアドレスの設定を行う必要
があります。詳しくは、「 画面で見るマニュアル
（HTML形式）」の「ネットワーク設定」を参照してく
ださい。
無線 LANの設定は完了しました。引き続き
［ドライバ＆ソフトウェア］のインストールを
行ってください。
････････････････････････････････････････････････
1
Macintosh
®
の電源を入れる
････････････････････････････････････････････････
2
付属の CD-ROMを CD-ROMドライブ
にセットする
････････････････････････････････････････････････
3
［Start Here OSX］をダブルクリッ
クする
画面の指示に従って、インストールを進めてく
ださい。
インストールが終了したら［再起動］をクリッ
クしてください。
PSドライバのインストールは「 画面で見るマニュア
ル（HTML形式）」を参照してください。
㩈㩌㩉㩨㩂㩈㨼㩄㨽

㩛㩈㩧.#0
P.55
ドライバのインストール
次ページへ続く

56
STEP2 パソコンに接続する(Macintosh
®
)
････････････････････････････････････････････････
4
［無線LAN接続］を選択し、［次へ］を
クリックする
････････････････････････････････････････････････
5
［確認しました］をチェックして、［次
へ］をクリックする
インストールが終わると、Macintosh
®
の再起
動を指示する画面が表示されます。
［再起動］をクリックしてください。
････････････････････････････････････････････････
6
ソフトウェアが本製品を自動的に検索
する
････････････････････････････････････････････････
7
ネットワーク上に複数の複合機がある
場合は、本製品を選んで、［OK］をク
リックする

• 以下の画面が表示されたときは、［OK］をクリックし

て表示名を入力してください。

• 「パソコンを本製品のスキャンキーへ登録」にチェッ

クを入れて、表示名を入力します。

• 表示名は15文字以内で入力します。入力した内容がス

キャンキー使用時に本製品の液晶ディスプレイに表示
されます。

• ス キ ャ ン キ ー 用 の パ ス ワ ー ド に つ い て 詳 し く は、

「 画面で見るマニュアル（HTML 形式）」を参照し
てください。
････････････････････････････････････････････････
8
確認画面で［OK］をクリックする
Mac OSX10.2.4 ～ 10.2.8 の場合は、手順
9 に進んでください。
Mac OS X 10.3 以上の場合は、MFL-Pro
Suite、プリンタドライバ、スキャナドライバ、
ControlCenter2 のインストールが完了しま
した。手順 13 に進んでください。

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
57
････････････････････････････････････････････････
9
［追加］をクリックする
････････････････････････････････････････････････
10
［Rendezvous］を選択する
････････････････････････････････････････････････
11
「MFC-9640CW」または
「MFC-9840CDW」を選択し、［追加］
をクリックする
････････････････････････････････････････････････
12
［プリントセンター］メニューから［プ
リントセンターを終了］を選択する
MFL-Pro Suite、プリンタドライバ、スキャ
ナドライバ、ControlCenter2 のインストー
ルが完了しました。続いて手順 13 に進んでく

ださい。
････････････････････････････････････････････････
13
［Presto! PageManager］をダブル
クリックする
画面の指示に従って、インストールを進めてく
ださい。
Presto!
®
PageManager
®
がインストールされ
ます。
Presto!
®
PageManager
®
をインストールすると、
ControlCenter2にOCR機能が追加されます。
インストールが完了しました。

58
付 録
ネットワークユーティリティ
BRAdmin Lightは、ネットワークプリンタなどネットワークに接続されたデバイスの管理を行います。
Windows
®
では、付属の CD-ROM から BRAdmin
Lightをインストールします。
インストールする
････････････････････････････････････････････････
1
CD-ROM を CD-ROM ドライブに挿入
する
自動的に初期画面が現れます。画面の指示に
従って操作してください。
････････････････････････････････････････････････
2
［そ の 他 ソ フ ト ウ ェ ア と ユ ー テ ィ リ
ティ］をクリックする
････････････････････････････････････････････････
3
［BRAdmin Light］をクリックする
画面の指示に従って、インストールを進めてく
ださい。
･ Windows Vista
®
で「ユーザーアカウント制
御」画面が表示されたときは、［許可］を選

択します。
Windows
®
でBRAdmin Lightを使う
付 録

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
59
BRAdmin Lightでネットワークの設定をする
1
［スタート］メニューから［すべてのプ
ログラム（プログラム）］－［Brother］
－［BRAdmin Light］－［BRAdmin
Light］を選ぶ
BRAdmin Lightが起動し、新しいデバイスを
自動的に検索します。
････････････････････････････････････････････････
2
設定する機器をダブルクリックして選
ぶ
パスワードの入力画面が表示されたときは、パ
スワードを入力して［OK］をクリックします。

• デバイスのパスワードは、お買い上げ時は「access」

に設定されています。

• パスワードは BRAdmin Light で変更することができ

ます。
････････････････････････････････････････････････
3
［ネットワーク］タブを選択し、IP取得
方法、IPアドレス、サブネットマスク、
ゲートウェイを設定する
････････････････････････････････････････････････
4
［OK］をクリックする
ネットワークの設定が本製品に保存されます。
■Windows
®
で「インターネット接続ファイア
ウォール」が有効に設定されている場合は、
BRAdmin Lightを利用できません。利用する
場合は、ファイアウォールの機能を無効にして
ください。詳しくは、「ファイアウォールやウ
イルス対策ソフトをお使いの場合の注意事項」
を参照してください。
BRAdmin Light を使ってネットワークを設定する方法
については、「 画面で見るマニュアル（HTML形式）」
を参照してください。
P.24

60
付 録
BRAdmin Lightはドライバをインストールしたとき
に同時にインストールされています。
お使いのネットワーク環境がIPアドレスの設定規則に適
さない場合は、以下の手順に従って BRAdmin Light を
使用して本製品のIPアドレスを設定してください。詳し
くは、「 画面で見るマニュアル（HTML 形式）」を参
照してください。
････････････････････････････････････････････････
1
デスクトップ上の［Macintosh HD］
から、［ライブラリ］－［Printers］－
［Brother］－［Utilities］－
［BRAdmin Light.jar］の順に選ぶ
BRAdmin Lightが起動し、新しいデバイスを
自動的に検索します。
････････････････････････････････････････････････
2
新しいデバイスをダブルクリックする
パスワードの入力画面が表示されたときは、パ
スワードを入力して［OK］をクリックします。

• デバイスのパスワードは、お買い上げ時は「access」

に設定されています。

• パスワードは BRAdmin Light で変更することができ

ます。
････････････････････････････････････････････････
3
［ネットワーク］をクリックし、IP取得
方法、IPアドレス、サブネットマスク、
ゲートウェイを設定する
････････････････････････････････････････････････
4
［OK］をクリックする
ネットワークの設定が本製品に保存されます。
Macintosh
®
でBRAdmin Lightを使う

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
61
Webブラウザで管理する
本製品をネットワーク接続で使用している場合、本製品に内蔵されているHTTPサーバーを使用して、Webブラ
ウザから設定を確認、変更することができます。

• お買い上げ時はユーザー名は「admin」、パスワードは「access」に設定されています。
• Webブラウザで管理を行うためには、本製品のIPアドレスを確認する必要があります。IPアドレスの確認方法は、

「 画面で見るマニュアル（HTML形式）」を参照してください。

• 対応しているWebブラウザは次のとおりです。

Windows
®
の場合
･ Microsoft Internet Explorer 6.0
®
以降（JavaScript有効・Cookie有効）
･ Mozilla Firefox
®
1.0以降（JavaScript有効・Cookie有効）
Macintosh
®
の場合
･ Safari™1.0以降
････････････････････････････････････････････････
1
Webブラウザを起動する
････････････････････････････････････････････････
2
「http://"ip_address"」と入力する
"ip_address"の部分には、本製品のIPアドレス
を入力してください。
Web ブラウザを使った管理方法については、「 画面
で見るマニュアル（HTML形式）」を参照してください。

62
付 録
ネットワーク設定をお買い上げ時の状態に戻す
（LAN設定リセット）
現在のLAN設定を全て初期化できます。初期化すると本製品は自動的に再起動します。
････････････････････････････････････････････････
1
を押す
を押した後、 または で選択して で
決定することも可能です。
････････････････････････････････････････････････
2
を押す
･ を押すと、設定メニューに戻ります。
･ または で 選択して で決定すること
も可能です。
････････････････････････････････････････････････
3
を押す
･ を押すと、設定メニューに戻ります。
･ を押すと、数秒後に本製品が再起動し
ます。
･ または で 選択して で決定すること
も可能です。
ً
㩃㨹㩍㨼ٕ
㩁㨶㩧㩈㩣ًٕ
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
.#0㩈㨹㩍㨼㩢㩈㨹㩎
ً
㩔㨼ٕ
㨼㨼㨾ًٕ

㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
.#0㩈㨹㩍㨼㩢㩈㨹㩎
㩅㨼㩁㩎㩨㨽㩆㩙㩇㩀!

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
63
この続きは…
ここまでの操作で、本製品を使えるようにするための準備が完了しました。本製品をお使いいただくときは、「画
面で見るマニュアル（HTML形式）」をよくお読みいただき、正しくお使いください。
Windows
®
の場合
パソコンにプリンタドライバをインストールすると、
WindowsのスタートメニューからHTML形式の［画
面で見るマニュアル（HTML形式）］を閲覧できます。
［スタート］メニューから、［すべてのプログラム（プ
ログラム）］－［Brother］－［MFC-XXXX
※
］－
［画面で見るマニュアル（HTML 形式）］を選んでく
ださい。
※XXXXはモデル名です。
Macintosh
®
の場合
付属のCD-ROMから「画面で見るマニュアル（HTML
形式）」を閲覧できます。
CD-ROM の［Documentation］フォルダをダブル
クリックします。［cv_mfc_XXXX

※
_jpntop.html］
ファイルをダブルクリックして開いてください。
※XXXXはモデル名です。
「画面で見るマニュアル（HTML形式）」
を閲覧するには

64
付 録
動作環境
本製品とパソコンを接続してお使いいただくには、以下のパソコン環境が必要になります。またブラザーソリュー
ションセンター（http://solutions.brother.co.jp/）で最新のドライバ対応状況についてご確認ください。
OS/CPU/メモリー
･ Windows
®
2000 Professional
32ビット（x86）プロセッサ、64MB（推奨256MB）以上のシステムメモリ
･ Windows® XP Home / XP Professional
32ビット（x86）プロセッサ、128MB（推奨256MB）以上のシステムメモリ
･ Windows
®
XP Professional x64 Edition
64ビット（x64）プロセッサ、256MB（推奨512MB）以上のシステムメモリ
･ Windows Server
®
2003
※
32ビット（x86）プロセッサ、128MB（推奨256MB）以上のシステムメモリ
･ Windows Vista
®
32ビット（x86）または64ビット（x64）プロセッサ、512MB（推奨1GB）以上のシステムメモリ

※ネットワーク接続のみ
上記プロセッサの他、Intel
®
社互換プロセッサも使用できます。
ディスク容量
･ Windows
®
2000 Professional、Windows
®
XP Home / XP Professional / XP Professional x64 Edition
460MB以上の空き容量
･ Windows Server
®
2003
50MB以上の空き容量
･ Windows Vista
®
1GB以上の空き容量
CD-ROMドライブ
必須
インターフェース
USBホスト
Hi-Speed USB 2.0（USB1.1対応のPCでもご使用いただけます。）
イーサネット10BASE-T/100BASE-TX
無線LAN（IEEE 802.11b/g）

• USBケーブル、LANケーブルは市販のものをお使いください。
• USBケーブルは長さが2.0m以下のものをお使いください。
• お使いの機能により、必要な動作環境は異なります。CPUのスペックやメモリーの容量に余裕があると、動作が安定します。

Windows
®

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
65
OS/メモリー
Mac OS
®
X 10.2.4～10.4.8 /128MB（推奨256MB）以上
Mac OS
®
X 10.4.4以降/512MB（推奨1GB）以上
CPU
Mac OS
®
X 10.2.4～10.4.3、Power PC G4/G5、Power PC G3 350MHz以上
Mac OS
®
X 10.4.4以降、Power PC G4/G5、Intel
®
Core
™
Processor
ディスク容量
480MBの空き容量
CD-ROMドライブ
必須
インターフェース
Hi-Speed USB 2.0（USB1.1対応のMacintosh
®
でもご使用いただけます。）
イーサネット10BASE-T/100BASE-TX
無線LAN（IEEE 802.11b/g）

• USBケーブル、LANケーブルは市販のものをお使いください。
• USBケーブルは長さが2.0m以下のものをお使いください。
• お使いの機能により、必要な動作環境は異なります。CPUのスペックやメモリーの容量に余裕があると、動作が安定します。
• Mac OS

®
X 10.2.3までをお使いの場合は、Mac OS
®
X 10.2.4以降へのアップグレードが必要となります。
Macintosh
®

66
付 録
オプション製品のご案内
本製品に装着できるオプションです。オプションを装着することで本製品の機能をさらに拡張してお使いいただ
けます。
増設記録紙トレイ（トレイ2）：LT-100CL メモリー：144ピンタイプSO-DIMM
※最大500枚の普通紙をセットできます。
多目的トレイ（MPトレイ）と合わせて最大800枚の給紙ができ
ます。
※市販のメモリ（DIMM144ピン）を取り付けて増設することがで
きます。
プリンタ台：PS-100
※本製品を設置する台です。
収納物に合わせて中棚を 4 段階の位置に調整できます。台を固定
するアジャスター、移動に便利なキャスターも付属しています。
（市販品）

本製品を
確認する
付 録
パソコンに
接続する
Windows
®
Macintosh
®
USB
接続
LAN
接続
無線LAN
接続
無線LAN
接続
USB
接続
LAN
接続
67
消耗品
本製品で必要となる消耗品は以下のとおりです。
消耗品は、ご注文シートを使ってダイレクトクラブでご購入いただけます。詳しくは、 ユーザーズガイド（印刷版）
を参照してください。
※1 A4を印刷密度5％で印刷した場合
※2 印刷の内容によって実際の印刷枚数と異なります。
※3 A4を1回に1ページ印刷した場合
※4 使用環境や記録紙の種類、連続印刷枚数などによって異なります。
※5 A4を印刷した場合
実際の印刷枚数は、使用環境や記録紙の種類、連続印刷枚数、印刷内容によって異なります。
トナーカートリッジ
標準タイプ：TN-190C（シアン）/ TN-190M（マゼンタ）/ TN-190Y（イエロー）/ TN-190BK（ブラック）
大容量タイプ：TN-195C（シアン）/ TN-195M（マゼンタ）/ TN-195Y（イエロー）/ TN-195BK（ブラック）

印刷可能枚数
TN-190C/TN-190M/TN-190Y/TN-190BK BK：約2,500枚
※1、2
C/M/Y：各約1,500枚
※1、2
＜同梱品＞
TN-195C/TN-195M/TN-195Y/TN-195BK BK：約5,000枚
※1、2
C/M/Y：各約4,000枚
※1、2
（A4サイズを印刷密度5％で印刷した場合）
ドラムユニット：DR-190CL ベルトユニット：BU-100CL 廃トナーボックス：WT-100CL
印刷可能枚数
約17,000枚
※3、4
印刷可能枚数
約50,000枚
※5
印刷可能枚数
約20,000枚
※2
P.297

68
付 録

商標について
本文中では、OS名称を略記しています。
Windows
®
2000 Professionalの正式名称は、Microsoft
®
Windows
®
2000 Professional operating system
です。
Windows
®
XP の正式名称は、Microsoft
®
Windows
®
XP operating systemです。
Windows Vista
®
の正式名称は、Microsoft
®
Windows Vista
®
operating systemです。
Microsoft、Windowsは、米国Microsoft Corporationの米国およびその他の国における登録商標です。
Apple、Macintosh、Mac OSは、Apple Inc.の登録商標です。
Adobe、PhotoshopはAdobe Systems Incorporated（アドビシステムズ社）の商標です。
Presto! PageManagerは、NewSoft Technology Corp.の登録商標です。

Intel、Pentium、Xeonは、Intel Corporationの登録商標です。
AMD Athlon 64、AMD Opteronは、Advanced Micro Devices,Inc.の登録商標です。
Wi-Fiは、Wi-Fi Allianceが認証するIEEE無線標準規格の名称です。
本書に記載されているその他の会社名および製品名は、各社の商標または登録商標です。

• お買い上げの際、販売店でお渡しする保証書は大切に保存してください。
• 本製品の補修用性能部品の最低保有期間は製造打切後5年です。

本製品は日本国内のみでのご使用となりますので、海外でのご使用はお止めください。海外での各国の通信
規格に反する場合や、海外で使用されている電源が本製品に適切ではない恐れがあります。海外で本製品を
ご使用になりトラブルが発生した場合、当社は一切の責任を負いかねます。また、保証の対象とはなりませ
んのでご注意ください。
These machines are made for use in Japan only. We can not recommend using them overseas
because it may violate the Telecommunications Regulations of that country and the power
requirements of your fax machine may not be compatible with the power available in foreign
countries. Using Japan models overseas is at your own risk and will void your warranty.

©2008 Brother Industries, Ltd. © 1998-2008 TROY Group, Inc. © 1983-2008
PACIFIC SOFTWORKS INC. This product includes the "KASAGO TCP/IP"
software developed by Elmic Systems, Inc. Portions Copyright for ICC profiles
2003 by European Color Initiative, www.eci.org. ALL RIGHTS RESERVED.
