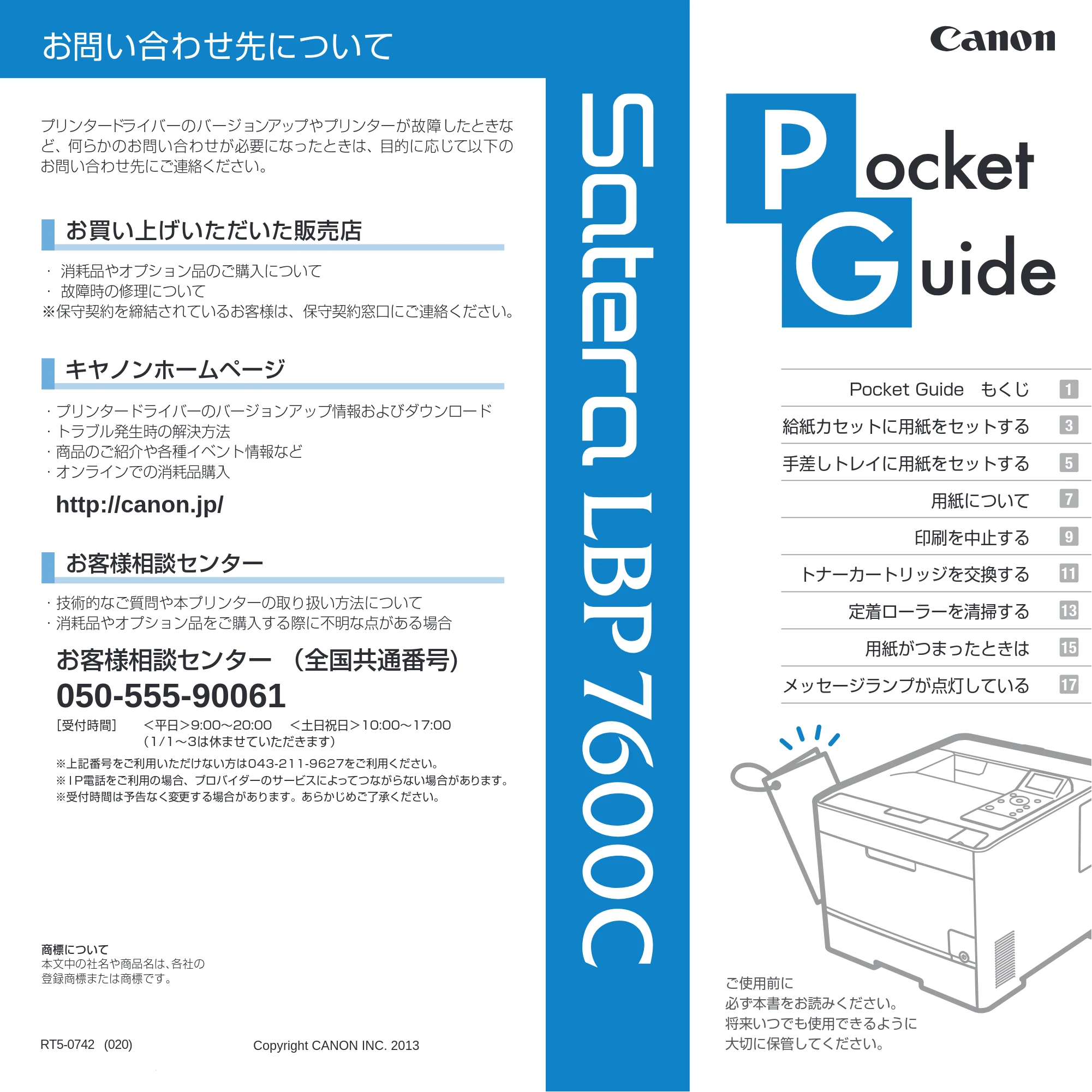

1ページ
お問い合わせ先について
Pocket Guide もくじ
給紙カセットに用紙をセットする
手差しトレイに用紙をセットする
用紙について
印刷を中止する
トナーカートリッジを交換する
定着ローラーを清掃する
用紙がつまったときは
メッセージランプが点灯している
お買い上げいただいた販売店
キヤノンホームページ
- プリンタードライバーのバージョンアップ情報およびダウンロード
- トラブル発生時の解決方法
- 商品のご紹介や各種イベント情報など
- オンラインでの消耗品購入
http://canon.jp/
商標について
本文中の社名や商品名は、各社の
登録商標または商標です。
お客様相談センター
050-555-90061
［受付時間］ ＜平日＞9:00～20:00 ＜土日祝日＞10:00～17:00
（1/1～3は休ませていただきます）
※上記番号をご利用いただけない方は043-211-9627をご利用ください。
※ I P電話をご利用の場合、プロバイダーのサービスによってつながらない場合があります。
※受付時間は予告なく変更する場合があります。あらかじめご了承ください。
ご使用前に
必ず本書をお読みください。
将来いつでも使用できるように
大切に保管してください。
1
3
5
7
9
11
13
15
17
プリンタードライバーのバージョンアップやプリンターが故障したときな
ど、何らかのお問い合わせが必要になったときは、目的に応じて以下の
お問い合わせ先にご連絡ください。
- 消耗品やオプション品のご購入について
- 故障時の修理について
※保守契約を締結されているお客様は、保守契約窓口にご連絡ください。
- 技術的なご質問や本プリンターの取り扱い方法について
- 消耗品やオプション品をご購入する際に不明な点がある場合
お客様相談センター （全国共通番号)
XXXXXXXXXX
PRINTED IN CHINA
Copyright CANON INC. 2013RT5-0742 (020)

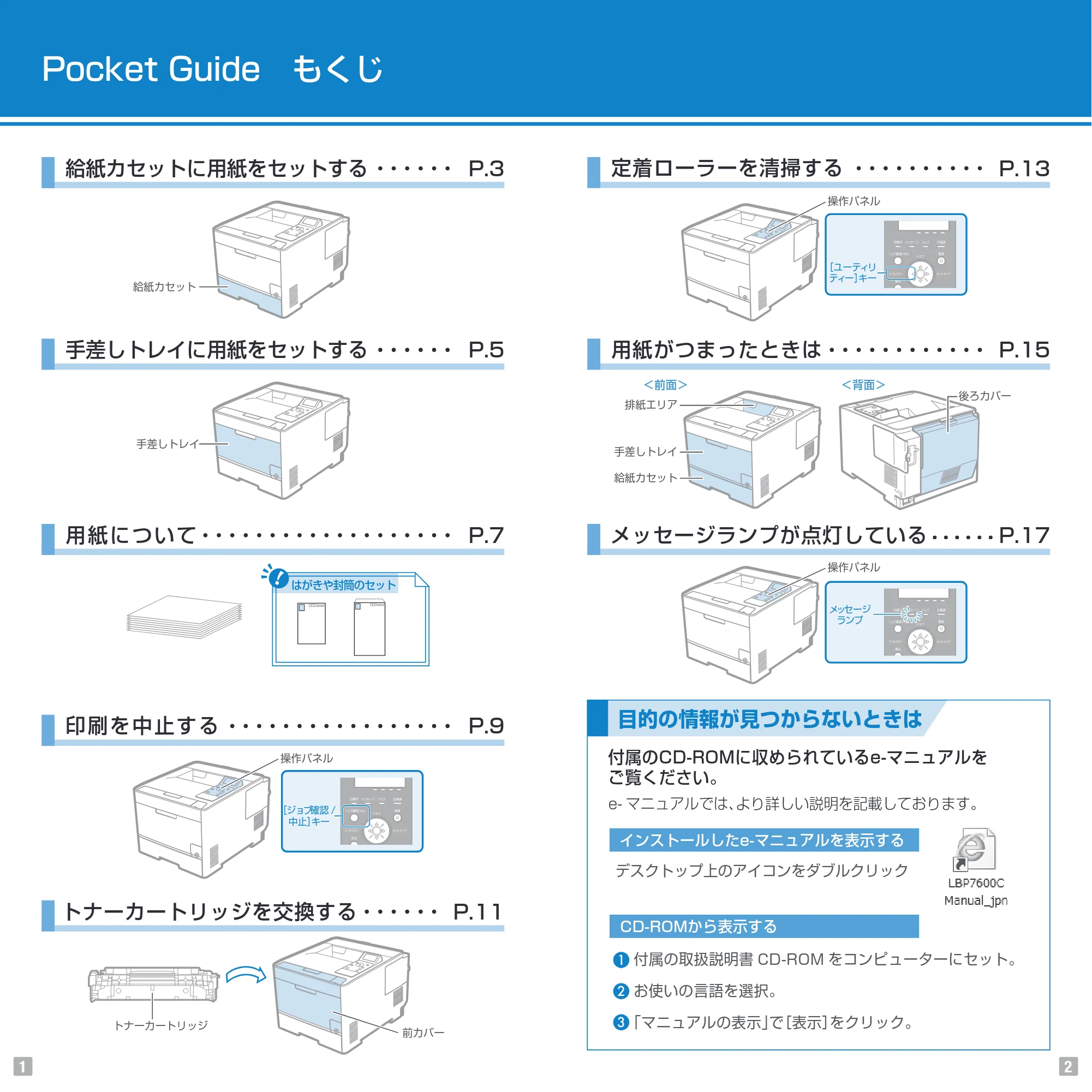

2ページ
操作パネル
前カバー
トナーカートリッジ
給紙カセット
手差しトレイ
Pocket Guide もくじ
給紙カセットに用紙をセットする
手差しトレイに用紙をセットする
1
後ろカバー
操作パネル
排紙エリア
手差しトレイ
給紙カセット
操作パネル
＜前面＞ ＜背面＞
定着ローラーを清掃する
用紙がつまったときは
メッセージランプが点灯している
目的の情報が見つからないときは
e- マニュアルでは、より詳しい説明を記載しております。
付属のCD-ROMに収められているe-マニュアルを
ご覧ください。
CD-ROMから表示する
付属の取扱説明書 CD-ROM をコンピューターにセット。
お使いの言語を選択。
インストールしたe-マニュアルを表示する
デスクトップ上のアイコンをダブルクリック
2
P.3 P.13
P.15
P.17
P.5
P.7
P.9
P.11
用紙について
はがきや封筒のセット
印刷を中止する
［ジョブ確認 /
中止］キー
トナーカートリッジを交換する
［ユーティリ
ティー］キー
メッセージ
ランプ
「マニュアルの表示」で［表示］をクリック。
操作パネル
前カバー
トナーカートリッジ
給紙カセット
手差しトレイ
Pocket Guide もくじ
給紙カセットに用紙をセットする
手差しトレイに用紙をセットする
1
後ろカバー
操作パネル
排紙エリア
手差しトレイ
給紙カセット
操作パネル
＜前面＞ ＜背面＞
定着ローラーを清掃する
用紙がつまったときは
メッセージランプが点灯している
目的の情報が見つからないときは
e- マニュアルでは、より詳しい説明を記載しております。
付属のCD-ROMに収められているe-マニュアルを
ご覧ください。
CD-ROMから表示する
付属の取扱説明書 CD-ROM をコンピューターにセット。
お使いの言語を選択。
インストールしたe-マニュアルを表示する
デスクトップ上のアイコンをダブルクリック
2
P.3 P.13
P.15
P.17
P.5
P.7
P.9
P.11
用紙について
はがきや封筒のセット
印刷を中止する
［ジョブ確認 /
中止］キー
トナーカートリッジを交換する
［ユーティリ
ティー］キー
メッセージ
ランプ
「マニュアルの表示」で［表示］をクリック。

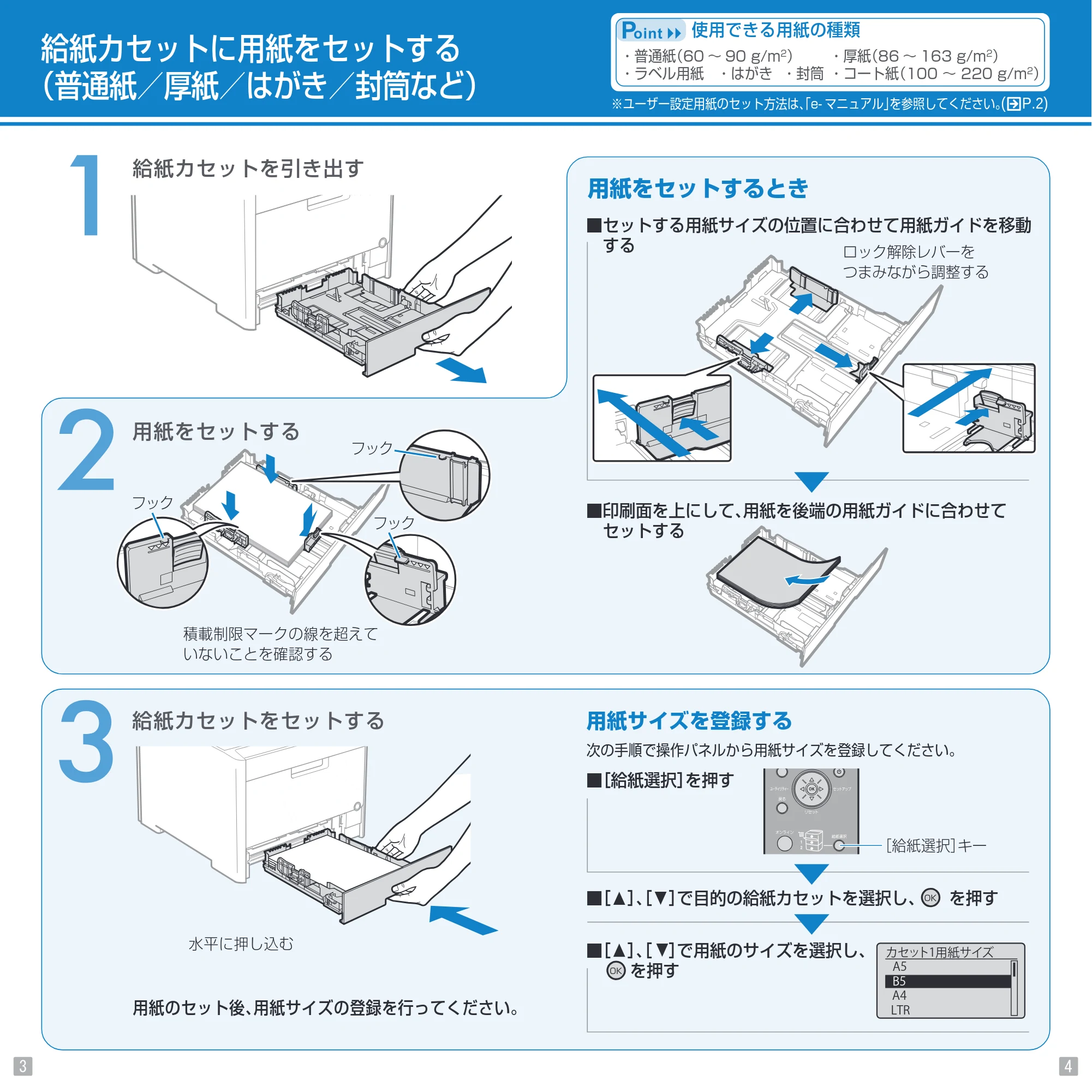

3ページ
給紙カセットを引き出す
用紙をセットする
給紙カセットに用紙をセットする
（普通紙／厚紙／はがき／封筒など）
水平に押し込む
積載制限マークの線を超えて
いないことを確認する
給紙カセットをセットする
用紙のセット後、用紙サイズの登録を行ってください。
フック
フック
フック
用紙をセットするとき
■セットする用紙サイズの位置に合わせて用紙ガイドを移動
する
■印刷面を上にして、用紙を後端の用紙ガイドに合わせて
セットする
※ユーザー設定用紙のセット方法は、「e- マニュアル」を参照してください。( P.2)
ロック解除レバーを
つまみながら調整する
次の手順で操作パネルから用紙サイズを登録してください。
用紙サイズを登録する
■［給紙選択］を押す
■［ ］、［ ］で目的の給紙カセットを選択し、 を押す
■［ ］、［ ］で用紙のサイズを選択し、
を押す
［給紙選択］キー
使用できる用紙の種類
カセット1用紙サイズ
A5
B5
A4
LTR
- 普通紙（60 ～ 90 g/m2 ） ・厚紙（86 ～ 163 g/m 2 ）
- ラベル用紙 ・はがき ・封筒 ・コート紙（100 ～ 220 g/m2
）
給紙カセットを引き出す
用紙をセットする
給紙カセットに用紙をセットする
（普通紙／厚紙／はがき／封筒など）
水平に押し込む
積載制限マークの線を超えて
いないことを確認する
給紙カセットをセットする
用紙のセット後、用紙サイズの登録を行ってください。
フック
フック
フック
用紙をセットするとき
■セットする用紙サイズの位置に合わせて用紙ガイドを移動
する
■印刷面を上にして、用紙を後端の用紙ガイドに合わせて
セットする
※ユーザー設定用紙のセット方法は、「e- マニュアル」を参照してください。( P.2)
ロック解除レバーを
つまみながら調整する
次の手順で操作パネルから用紙サイズを登録してください。
用紙サイズを登録する
■［給紙選択］を押す
■［ ］、［ ］で目的の給紙カセットを選択し、 を押す
■［ ］、［ ］で用紙のサイズを選択し、
を押す
［給紙選択］キー
使用できる用紙の種類
カセット1用紙サイズ
A5
B5
A4
LTR
- 普通紙（60 ～ 90 g/m2 ） ・厚紙（86 ～ 163 g/m 2 ）
- ラベル用紙 ・はがき ・封筒 ・コート紙（100 ～ 220 g/m2
）

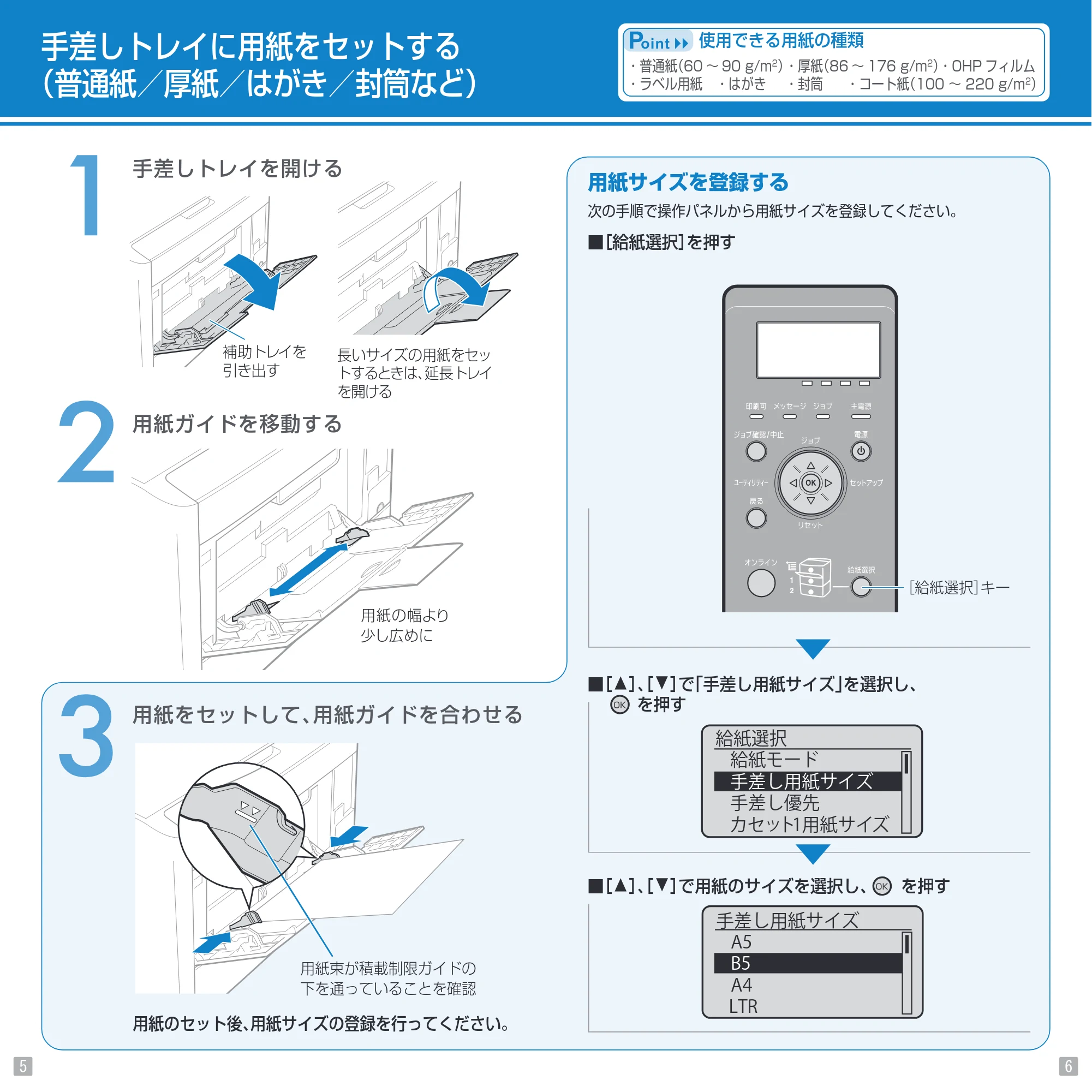

4ページ
手差しトレイを開ける
用紙ガイドを移動する
用紙をセットして、用紙ガイドを合わせる
手差しトレイに用紙をセットする
（普通紙／厚紙／はがき／封筒など）
用紙のセット後、用紙サイズの登録を行ってください。
用紙束が積載制限ガイドの
下を通っていることを確認
用紙の幅より
少し広めに
補助トレイを
引き出す
長いサイズの用紙をセッ
トするときは、延長トレイ
を開ける
使用できる用紙の種類
次の手順で操作パネルから用紙サイズを登録してください。
用紙サイズを登録する
■［給紙選択］を押す
■［ ］、［ ］で「手差し用紙サイズ」を選択し、
を押す
■［ ］、［ ］で用紙のサイズを選択し、 を押す
手差し用紙サイズ
A5
B5
A4
LTR
給紙選択
給紙モード
手差し用紙サイズ
手差し優先
カセット1用紙サイズ
［給紙選択］キー
- 普通紙（60 ～ 90 g/m2
）・厚紙（86 ～ 176 g/m2
）・OHP フィルム
- ラベル用紙 ・はがき ・封筒 ・コート紙（100 ～ 220 g/m2
）
手差しトレイを開ける
用紙ガイドを移動する
用紙をセットして、用紙ガイドを合わせる
手差しトレイに用紙をセットする
（普通紙／厚紙／はがき／封筒など）
用紙のセット後、用紙サイズの登録を行ってください。
用紙束が積載制限ガイドの
下を通っていることを確認
用紙の幅より
少し広めに
補助トレイを
引き出す
長いサイズの用紙をセッ
トするときは、延長トレイ
を開ける
使用できる用紙の種類
次の手順で操作パネルから用紙サイズを登録してください。
用紙サイズを登録する
■［給紙選択］を押す
■［ ］、［ ］で「手差し用紙サイズ」を選択し、
を押す
■［ ］、［ ］で用紙のサイズを選択し、 を押す
手差し用紙サイズ
A5
B5
A4
LTR
給紙選択
給紙モード
手差し用紙サイズ
手差し優先
カセット1用紙サイズ
［給紙選択］キー
- 普通紙（60 ～ 90 g/m2
）・厚紙（86 ～ 176 g/m2
）・OHP フィルム
- ラベル用紙 ・はがき ・封筒 ・コート紙（100 ～ 220 g/m2
）

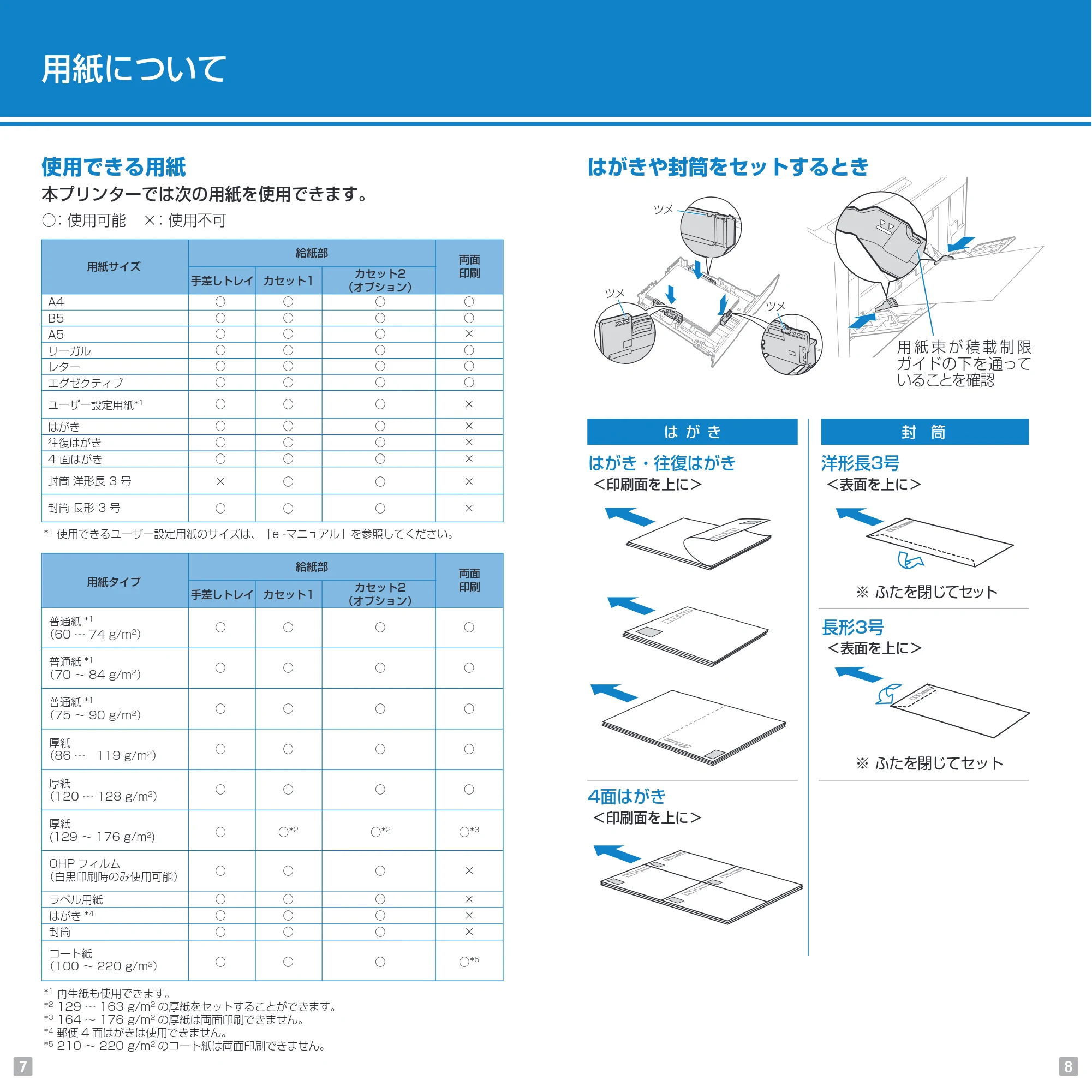

5ページ
用紙について
使用できる用紙
本プリンターでは次の用紙を使用できます。
○：使用可能 ×：使用不可
手差しトレイ カセット1
カセット2
（オプション）
A4 ○ ○ ○ ○
B5 ○ ○ ○ ○
○ ○ ○ ○
○ ○ ○ ○
○ ○ ○ ○
○ ○ ○ ×
○ ○ ○ ×
○ ○ ○ ×
○ ○ ○ ×
× ○ ○ ×
○ ○ ○ ×
○ ○ ○ ○
○ ○ ○ ○
○ ○ ○ ○
○ ○ ○ ○
○ ○ ○
○ ○ ○ ×
○ ○ ○ ×
○ ○ ○ ×
○ ○ ○ ×
○ ○*2 ○* 2 ○*3
○*5
A5 ○ ○ ○ ×
リーガル
レター
エグゼクティブ
ユーザー設定用紙*1
はがき
往復はがき
4 面はがき
封筒 洋形長 3 号
封筒 長形 3 号
普通紙 *1
（60 ～ 74 g/m2
）
普通紙 *1
（75 ～ 90 g/m2
）
厚紙
（86 ～ 119 g/m2
）
厚紙
（120 ～ 128 g/m2
）
厚紙
(129 ～ 176 g/m2
)
OHP フィルム
（白黒印刷時のみ使用可能）
ラベル用紙
はがき *4
封筒
コート紙
（100 ～ 220 g/m2
）
* 1 使用できるユーザー設定用紙のサイズは、「e -マニュアル」を参照してください。
両面
印刷
* 1 再生紙も使用できます。
*2 129 ～ 163 g/m2 の厚紙をセットすることができます。
* 3 164 ～ 176 g/m2 の厚紙は両面印刷できません。
* 4 郵便 4 面はがきは使用できません。
* 5 210 ～ 220 g/m2 のコート紙は両面印刷できません。
用紙サイズ
用紙タイプ
給紙部
手差しトレイ カセット1
カセット2
（オプション）
両面
印刷
給紙部
7
はがきや封筒をセットするとき
は が き 封 筒
はがき・往復はがき
＜印刷面を上に＞
長形3号
＜表面を上に＞
洋形長3号
＜表面を上に＞
4面はがき
＜印刷面を上に＞
※ ふたを閉じてセット
※ ふたを閉じてセット
ツメ
ツメ
ツメ
8
用 紙 束 が 積 載 制 限
ガイドの下を通って
いることを確認
○ ○ ○ ○
普通紙 * 1
（70 ～ 84 g/m2
）
用紙について
使用できる用紙
本プリンターでは次の用紙を使用できます。
○：使用可能 ×：使用不可
手差しトレイ カセット1
カセット2
（オプション）
A4 ○ ○ ○ ○
B5 ○ ○ ○ ○
○ ○ ○ ○
○ ○ ○ ○
○ ○ ○ ○
○ ○ ○ ×
○ ○ ○ ×
○ ○ ○ ×
○ ○ ○ ×
× ○ ○ ×
○ ○ ○ ×
○ ○ ○ ○
○ ○ ○ ○
○ ○ ○ ○
○ ○ ○ ○
○ ○ ○
○ ○ ○ ×
○ ○ ○ ×
○ ○ ○ ×
○ ○ ○ ×
○ ○*2 ○* 2 ○*3
○*5
A5 ○ ○ ○ ×
リーガル
レター
エグゼクティブ
ユーザー設定用紙*1
はがき
往復はがき
4 面はがき
封筒 洋形長 3 号
封筒 長形 3 号
普通紙 *1
（60 ～ 74 g/m2
）
普通紙 *1
（75 ～ 90 g/m2
）
厚紙
（86 ～ 119 g/m2
）
厚紙
（120 ～ 128 g/m2
）
厚紙
(129 ～ 176 g/m2
)
OHP フィルム
（白黒印刷時のみ使用可能）
ラベル用紙
はがき *4
封筒
コート紙
（100 ～ 220 g/m2
）
* 1 使用できるユーザー設定用紙のサイズは、「e -マニュアル」を参照してください。
両面
印刷
* 1 再生紙も使用できます。
*2 129 ～ 163 g/m2 の厚紙をセットすることができます。
* 3 164 ～ 176 g/m2 の厚紙は両面印刷できません。
* 4 郵便 4 面はがきは使用できません。
* 5 210 ～ 220 g/m2 のコート紙は両面印刷できません。
用紙サイズ
用紙タイプ
給紙部
手差しトレイ カセット1
カセット2
（オプション）
両面
印刷
給紙部
7
はがきや封筒をセットするとき
は が き 封 筒
はがき・往復はがき
＜印刷面を上に＞
長形3号
＜表面を上に＞
洋形長3号
＜表面を上に＞
4面はがき
＜印刷面を上に＞
※ ふたを閉じてセット
※ ふたを閉じてセット
ツメ
ツメ
ツメ
8
用 紙 束 が 積 載 制 限
ガイドの下を通って
いることを確認
○ ○ ○ ○
普通紙 * 1
（70 ～ 84 g/m2
）

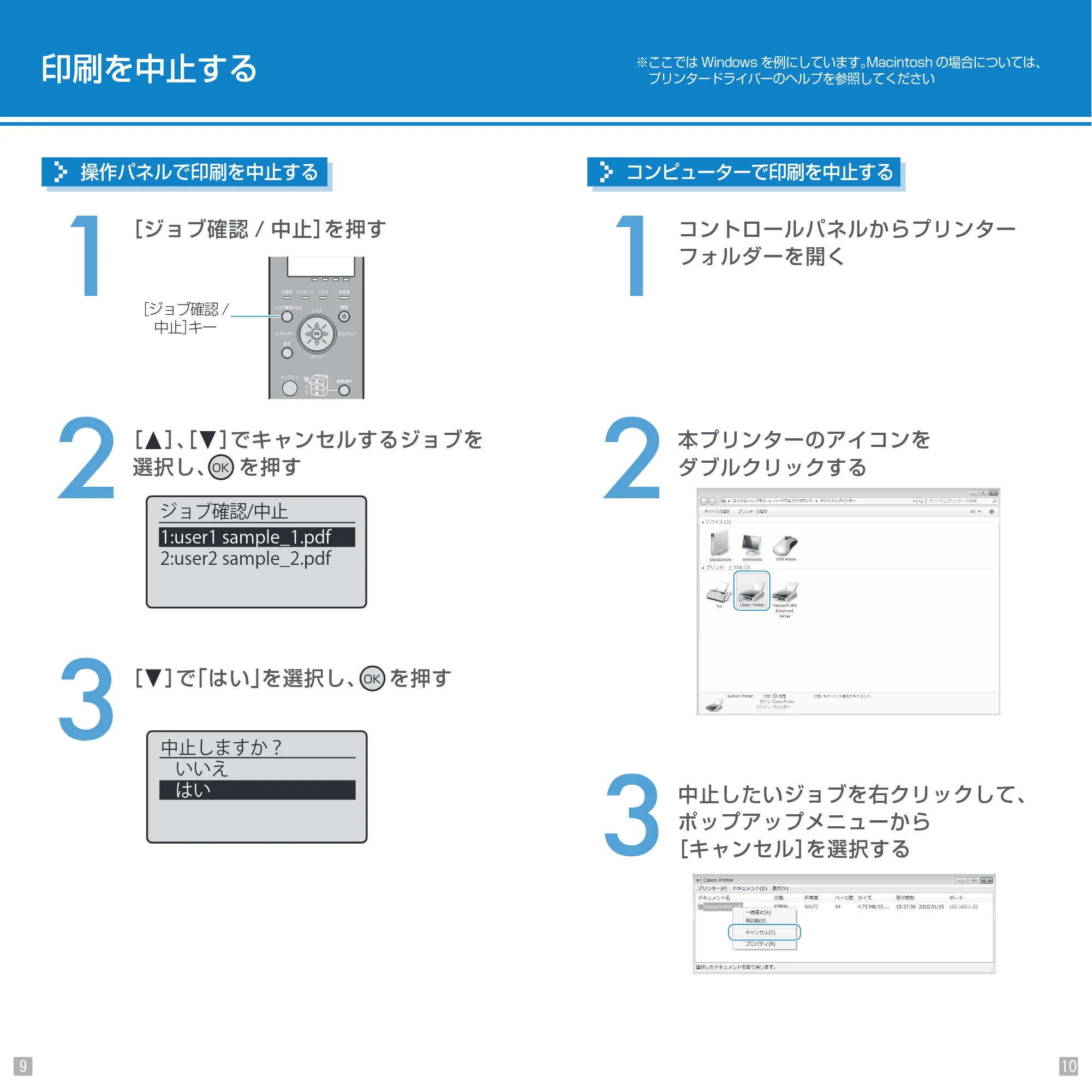

6ページ
印刷を中止する
操作パネルで印刷を中止する
［ ］で「はい」を選択し、 を押す
ジョブ確認/中止
1:user1 sample_1.pdf
2:user2 sample_2.pdf
中止しますか？
いいえ
はい
コンピューターで印刷を中止する
コントロールパネルからプリンター
フォルダーを開く
本プリンターのアイコンを
ダブルクリックする
中止したいジョブを右クリックして、
ポップアップメニューから
［キャンセル］を選択する
※ここでは Windows を例にしています。Macintosh の場合については、
プリンタードライバーのヘルプを参照してください
［ジョブ確認 / 中止］を押す
［ジョブ確認 /
中止］キー
［ ］、［ ］でキャンセルするジョブを
選択し、 を押す
印刷を中止する
操作パネルで印刷を中止する
［ ］で「はい」を選択し、 を押す
ジョブ確認/中止
1:user1 sample_1.pdf
2:user2 sample_2.pdf
中止しますか？
いいえ
はい
コンピューターで印刷を中止する
コントロールパネルからプリンター
フォルダーを開く
本プリンターのアイコンを
ダブルクリックする
中止したいジョブを右クリックして、
ポップアップメニューから
［キャンセル］を選択する
※ここでは Windows を例にしています。Macintosh の場合については、
プリンタードライバーのヘルプを参照してください
［ジョブ確認 / 中止］を押す
［ジョブ確認 /
中止］キー
［ ］、［ ］でキャンセルするジョブを
選択し、 を押す

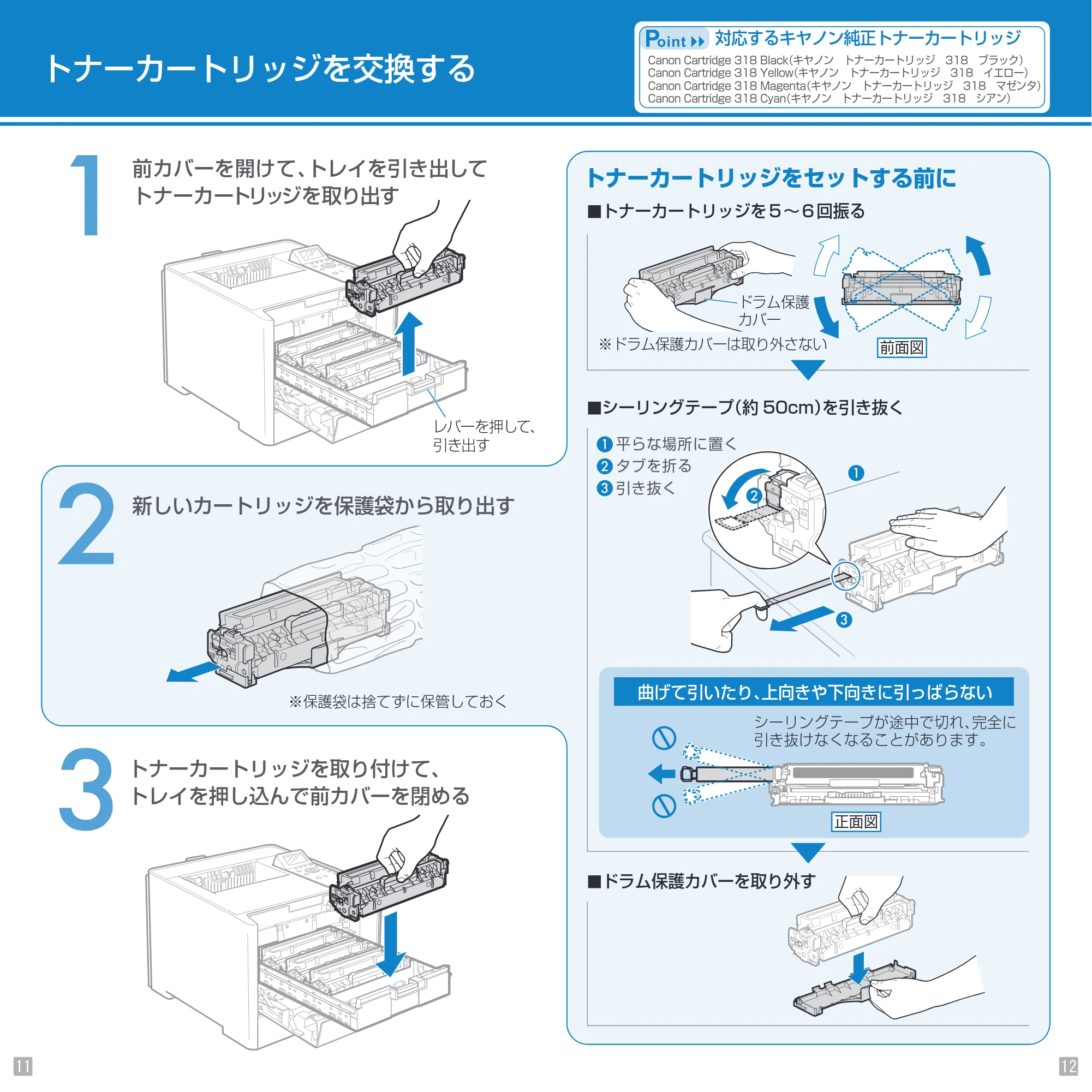

7ページ
新しいカートリッジを保護袋から取り出す
トナーカートリッジを取り付けて、
トレイを押し込んで前カバーを閉める
前カバーを開けて、トレイを引き出して
トナーカートリッジを取り出す
※保護袋は捨てずに保管しておく
トナーカートリッジを交換する
レバーを押して、
引き出す
■トナーカートリッジを５～６回振る
■シーリングテープ（約 50cm）を引き抜く
トナーカートリッジをセットする前に
平らな場所に置く
タブを折る
引き抜く
■ドラム保護カバーを取り外す
対応するキヤノン純正トナーカートリッジ
Canon Cartridge 318 Black（キヤノン トナーカートリッジ 318 ブラック）
Canon Cartridge 318 Yellow（キヤノン トナーカートリッジ 318 イエロー）
Canon Cartridge 318 Magenta（キヤノン トナーカートリッジ 318 マゼンタ）
Canon Cartridge 318 Cyan（キヤノン トナーカートリッジ 318 シアン）
シーリングテープが途中で切れ、完全に
引き抜けなくなることがあります。
正面図
曲げて引いたり、上向きや下向きに引っぱらない
前面図※ドラム保護カバーは取り外さない
ドラム保護
カバー
新しいカートリッジを保護袋から取り出す
トナーカートリッジを取り付けて、
トレイを押し込んで前カバーを閉める
前カバーを開けて、トレイを引き出して
トナーカートリッジを取り出す
※保護袋は捨てずに保管しておく
トナーカートリッジを交換する
レバーを押して、
引き出す
■トナーカートリッジを５～６回振る
■シーリングテープ（約 50cm）を引き抜く
トナーカートリッジをセットする前に
平らな場所に置く
タブを折る
引き抜く
■ドラム保護カバーを取り外す
対応するキヤノン純正トナーカートリッジ
Canon Cartridge 318 Black（キヤノン トナーカートリッジ 318 ブラック）
Canon Cartridge 318 Yellow（キヤノン トナーカートリッジ 318 イエロー）
Canon Cartridge 318 Magenta（キヤノン トナーカートリッジ 318 マゼンタ）
Canon Cartridge 318 Cyan（キヤノン トナーカートリッジ 318 シアン）
シーリングテープが途中で切れ、完全に
引き抜けなくなることがあります。
正面図
曲げて引いたり、上向きや下向きに引っぱらない
前面図※ドラム保護カバーは取り外さない
ドラム保護
カバー

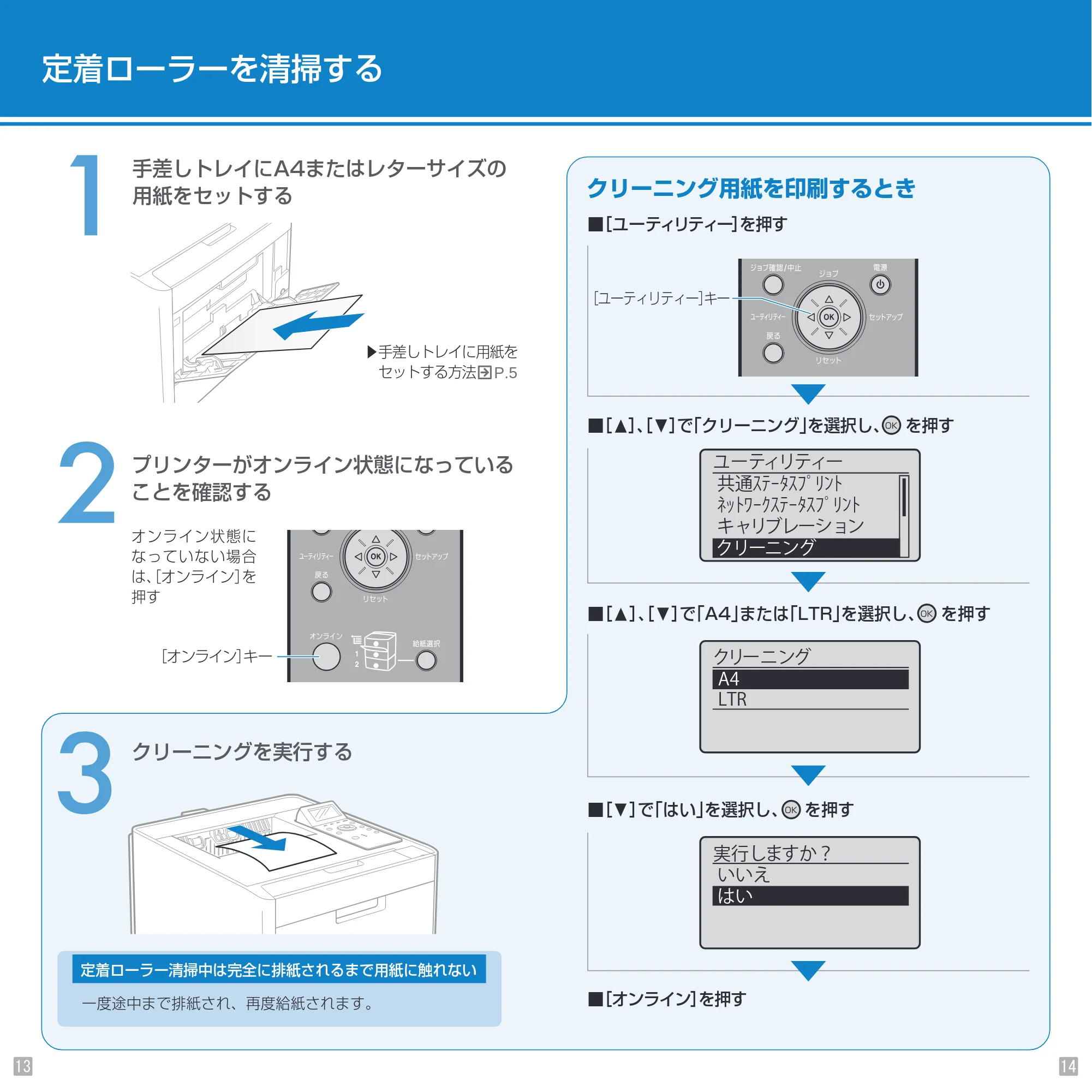

8ページ
プリンターがオンライン状態になっている
ことを確認する
クリーニングを実行する
手差しトレイにA4またはレターサイズの
用紙をセットする
定着ローラーを清掃する
▶手差しトレイに用紙を
セットする方法 P.5
［オンライン］キー
一度途中まで排紙され、再度給紙されます。
定着ローラー清掃中は完全に排紙されるまで用紙に触れない
■［ユーティリティー］を押す
■［オンライン］を押す
■［ ］、［ ］で「クリーニング」を選択し、 を押す
クリーニング用紙を印刷するとき
■［ ］、［ ］で「A4」または「LTR」を選択し、 を押す
■［ ］で「はい」を選択し、 を押す
ユーティリティー
共通ｽﾃｰﾀｽﾌﾟﾘﾝﾄ
ﾈｯﾄﾜｰｸｽﾃｰﾀｽﾌﾟﾘﾝﾄ
キャリブレーション
クリーニング
クリーニング
A4
LTR
実行しますか？
いいえ
はい
［ユーティリティー］キー
オンライン状態に
なっていない場合
は、［オンライン］を
押す
プリンターがオンライン状態になっている
ことを確認する
クリーニングを実行する
手差しトレイにA4またはレターサイズの
用紙をセットする
定着ローラーを清掃する
▶手差しトレイに用紙を
セットする方法 P.5
［オンライン］キー
一度途中まで排紙され、再度給紙されます。
定着ローラー清掃中は完全に排紙されるまで用紙に触れない
■［ユーティリティー］を押す
■［オンライン］を押す
■［ ］、［ ］で「クリーニング」を選択し、 を押す
クリーニング用紙を印刷するとき
■［ ］、［ ］で「A4」または「LTR」を選択し、 を押す
■［ ］で「はい」を選択し、 を押す
ユーティリティー
共通ｽﾃｰﾀｽﾌﾟﾘﾝﾄ
ﾈｯﾄﾜｰｸｽﾃｰﾀｽﾌﾟﾘﾝﾄ
キャリブレーション
クリーニング
クリーニング
A4
LTR
実行しますか？
いいえ
はい
［ユーティリティー］キー
オンライン状態に
なっていない場合
は、［オンライン］を
押す

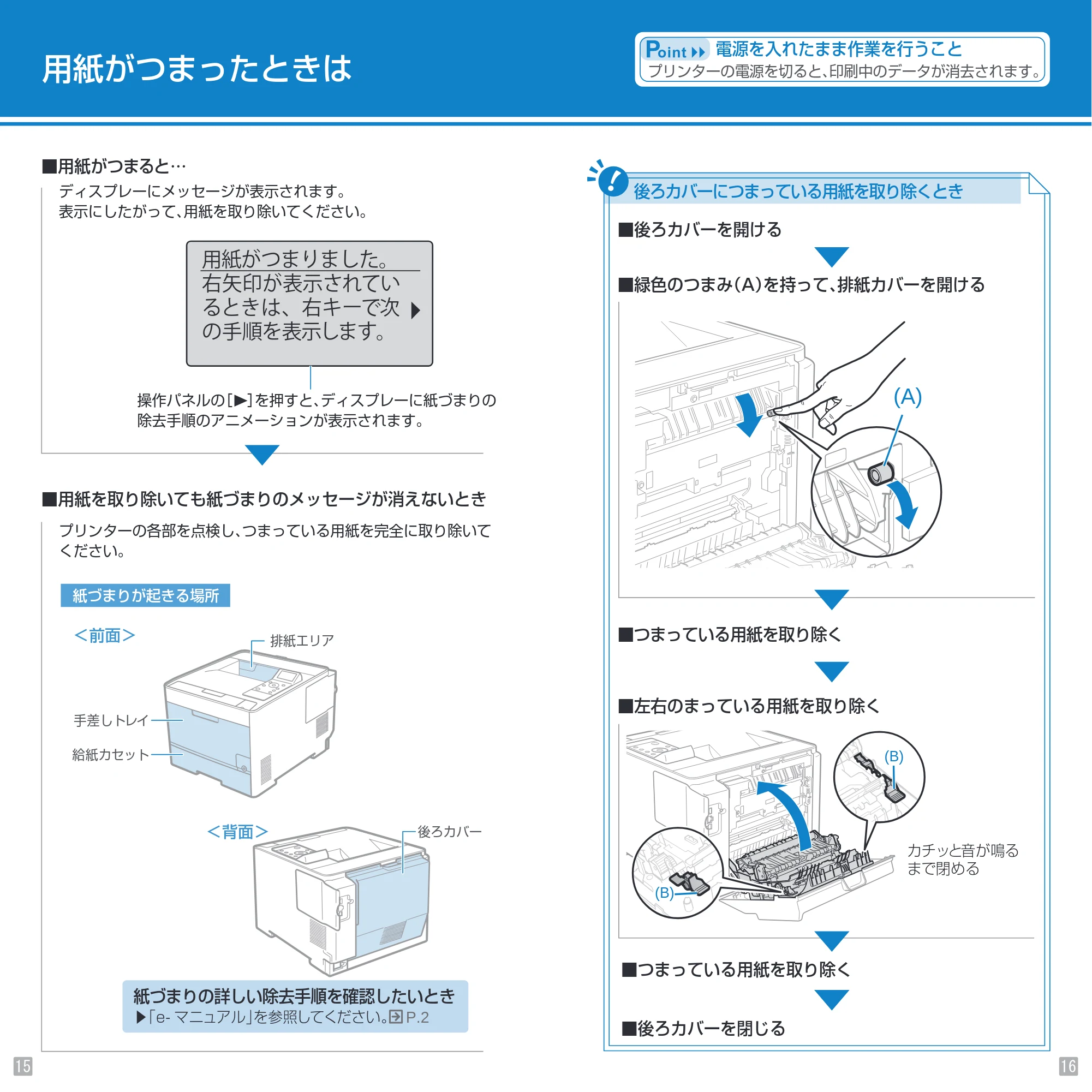

9ページ
用紙がつまったときは
■用紙がつまると…
■用紙を取り除いても紙づまりのメッセージが消えないとき
操作パネルの［ ］を押すと、ディスプレーに紙づまりの
除去手順のアニメーションが表示されます。
ディスプレーにメッセージが表示されます。
表示にしたがって、用紙を取り除いてください。
プリンターの各部を点検し、つまっている用紙を完全に取り除いて
ください。
排紙エリア
手差しトレイ
給紙カセット
後ろカバー
＜前面＞
＜背面＞
P.2
紙づまりの詳しい除去手順を確認したいとき
▶「e- マニュアル」を参照してください。
用紙がつまりました。
右矢印が表示されてい
るときは、右キーで次
の手順を表示します。
紙づまりが起きる場所
後ろカバーにつまっている用紙を取り除くとき
プリンターの電源を切ると、印刷中のデータが消去されます。
電源を入れたまま作業を行うこと
■後ろカバーを開ける
■緑色のつまみ（A）を持って、排紙カバーを開ける
■つまっている用紙を取り除く
■左右のまっている用紙を取り除く
■つまっている用紙を取り除く
■後ろカバーを閉じる
(A)
(B)
(B)
カチッと音が鳴る
まで閉める
用紙がつまったときは
■用紙がつまると…
■用紙を取り除いても紙づまりのメッセージが消えないとき
操作パネルの［ ］を押すと、ディスプレーに紙づまりの
除去手順のアニメーションが表示されます。
ディスプレーにメッセージが表示されます。
表示にしたがって、用紙を取り除いてください。
プリンターの各部を点検し、つまっている用紙を完全に取り除いて
ください。
排紙エリア
手差しトレイ
給紙カセット
後ろカバー
＜前面＞
＜背面＞
P.2
紙づまりの詳しい除去手順を確認したいとき
▶「e- マニュアル」を参照してください。
用紙がつまりました。
右矢印が表示されてい
るときは、右キーで次
の手順を表示します。
紙づまりが起きる場所
後ろカバーにつまっている用紙を取り除くとき
プリンターの電源を切ると、印刷中のデータが消去されます。
電源を入れたまま作業を行うこと
■後ろカバーを開ける
■緑色のつまみ（A）を持って、排紙カバーを開ける
■つまっている用紙を取り除く
■左右のまっている用紙を取り除く
■つまっている用紙を取り除く
■後ろカバーを閉じる
(A)
(B)
(B)
カチッと音が鳴る
まで閉める

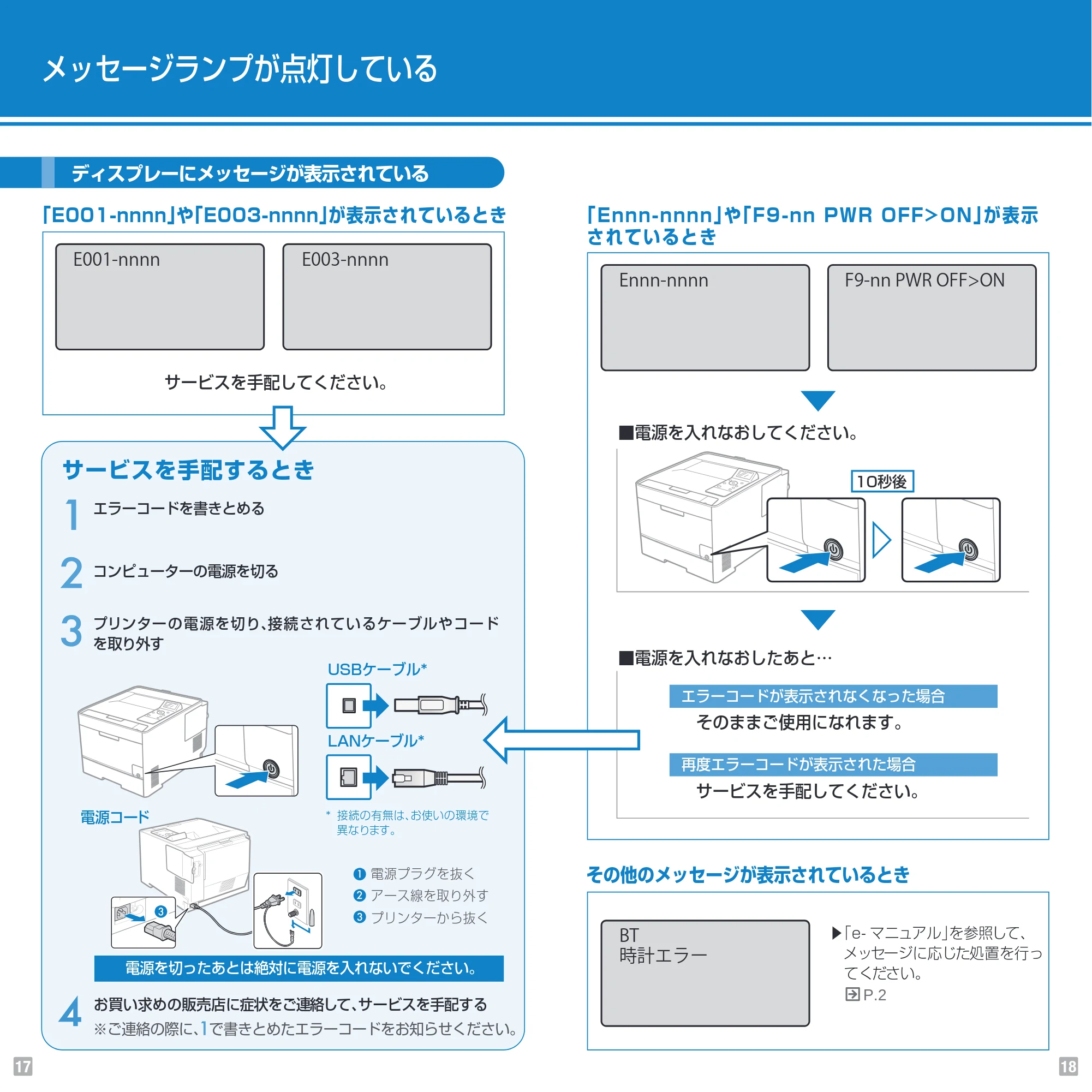

10ページ
※ご連絡の際に、で書きとめたエラーコードをお知らせください。
ディスプレーにメッセージが表示されている
サービスを手配してください。
サービスを手配するとき
お買い求めの販売店に症状をご連絡して、サービスを手配する
コンピューターの電源を切る
プリンターの電源を切り、接続されているケーブルやコード
を取り外す
エラーコードを書きとめる
メッセージランプが点灯している
LANケーブル*
電源コード * 接続の有無は、お使いの環境で
異なります。
「E001-nnnn」や「E003-nnnn」が表示されているとき 「Ennn-nnnn」や「F9-nn PWR OFF>ON」が表示
されているとき
電源プラグを抜く
アース線を取り外す
プリンターから抜く
USBケーブル*
E001-nnnn E003-nnnn
電源を切ったあとは絶対に電源を入れないでください。
17
エラーコードが表示されなくなった場合
そのままご使用になれます。
再度エラーコードが表示された場合
サービスを手配してください。
▶「e- マニュアル」を参照して、
メッセージに応じた処置を行っ
てください。
P.2
■電源を入れなおしてください。
■電源を入れなおしたあと…
その他のメッセージが表示されているとき
F9-nn PWR OFF>ONEnnn-nnnn
BT
時計エラー
10秒後
18
※ご連絡の際に、で書きとめたエラーコードをお知らせください。
ディスプレーにメッセージが表示されている
サービスを手配してください。
サービスを手配するとき
お買い求めの販売店に症状をご連絡して、サービスを手配する
コンピューターの電源を切る
プリンターの電源を切り、接続されているケーブルやコード
を取り外す
エラーコードを書きとめる
メッセージランプが点灯している
LANケーブル*
電源コード * 接続の有無は、お使いの環境で
異なります。
「E001-nnnn」や「E003-nnnn」が表示されているとき 「Ennn-nnnn」や「F9-nn PWR OFF>ON」が表示
されているとき
電源プラグを抜く
アース線を取り外す
プリンターから抜く
USBケーブル*
E001-nnnn E003-nnnn
電源を切ったあとは絶対に電源を入れないでください。
17
エラーコードが表示されなくなった場合
そのままご使用になれます。
再度エラーコードが表示された場合
サービスを手配してください。
▶「e- マニュアル」を参照して、
メッセージに応じた処置を行っ
てください。
P.2
■電源を入れなおしてください。
■電源を入れなおしたあと…
その他のメッセージが表示されているとき
F9-nn PWR OFF>ONEnnn-nnnn
BT
時計エラー
10秒後
18
