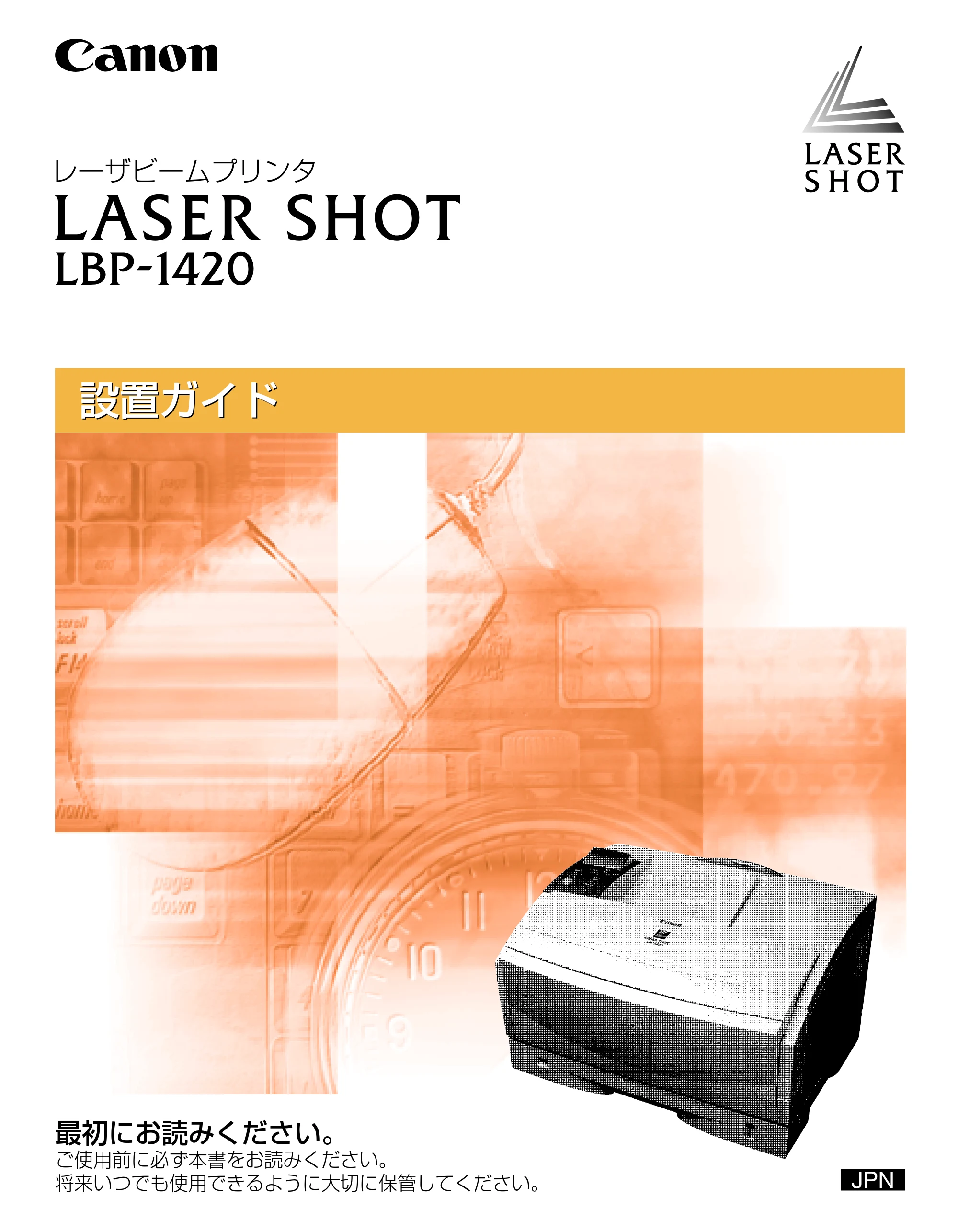

設置ガイド 2006年5月25日更新 （PDF形式／2.3Mバイト）LBP-1420

JPN
設置ガイド設置ガイド�
最初にお読みください。�
ご使用前に必ず本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
レーザビームプリンタ�

本製品の取扱説明書は、次のような構成になっています。目的に応じてお読みいただき、本製品を十
分にご活用ください。
別売の取扱説明書
お求めについては販売店にご相談ください。

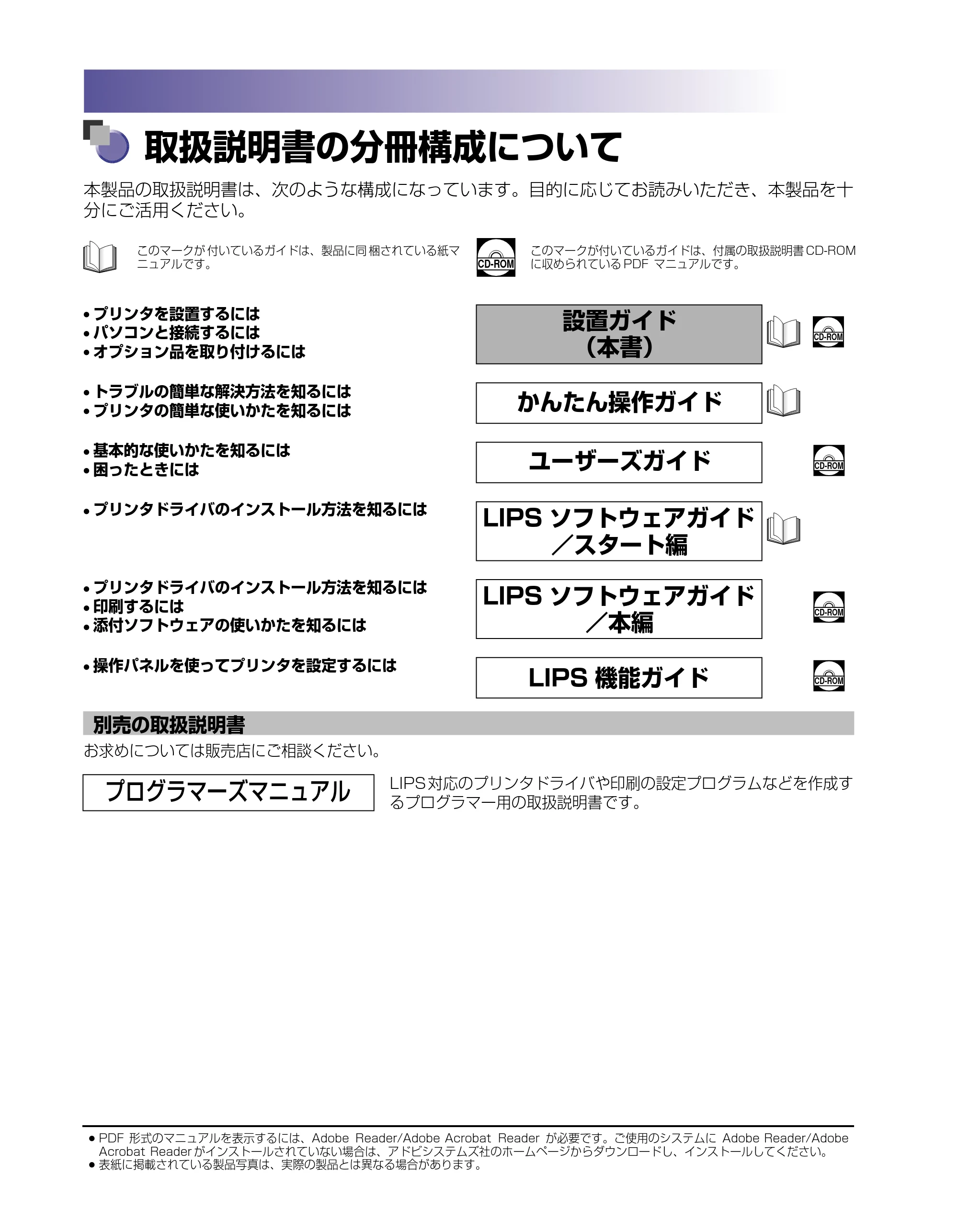

取扱説明書の分冊構成について
このマークが 付いているガイドは、製品に同 梱されている紙マ
ニュアルです。
このマークが付いているガイドは、付属の取扱説明書 CD-ROM
に収められている PDF マニュアルです。CD-ROM

• プリンタを設置するには
• パソコンと接続するには
• オプション品を取り付けるには

設置ガイド
（本書）
CD-ROM

• トラブルの簡単な解決方法を知るには
• プリンタの簡単な使いかたを知るには かんたん操作ガイド
• 基本的な使いかたを知るには
• 困ったときには ユーザーズガイド CD-ROM
• プリンタドライバのインストール方法を知るには

LIPS ソフトウェアガイド
／スタート編

• プリンタドライバのインストール方法を知るには
• 印刷するには
• 添付ソフトウェアの使いかたを知るには

LIPS ソフトウェアガイド
／本編
CD-ROM

• 操作パネルを使ってプリンタを設定するには

LIPS 機能ガイド CD-ROM
プログラマーズマニュアル
LIPS対応のプリンタドライバや印刷の設定プログラムなどを作成す
るプログラマー用の取扱説明書です。

• PDF 形式のマニュアルを表示するには、Adobe Reader/Adobe Acrobat Reader が必要です。ご使用のシステムに Adobe Reader/Adobe

Acrobat Reader がインストールされていない場合は、アドビシステムズ社のホームページからダウンロードし、インストールしてください。

• 表紙に掲載されている製品写真は、実際の製品とは異なる場合があります。

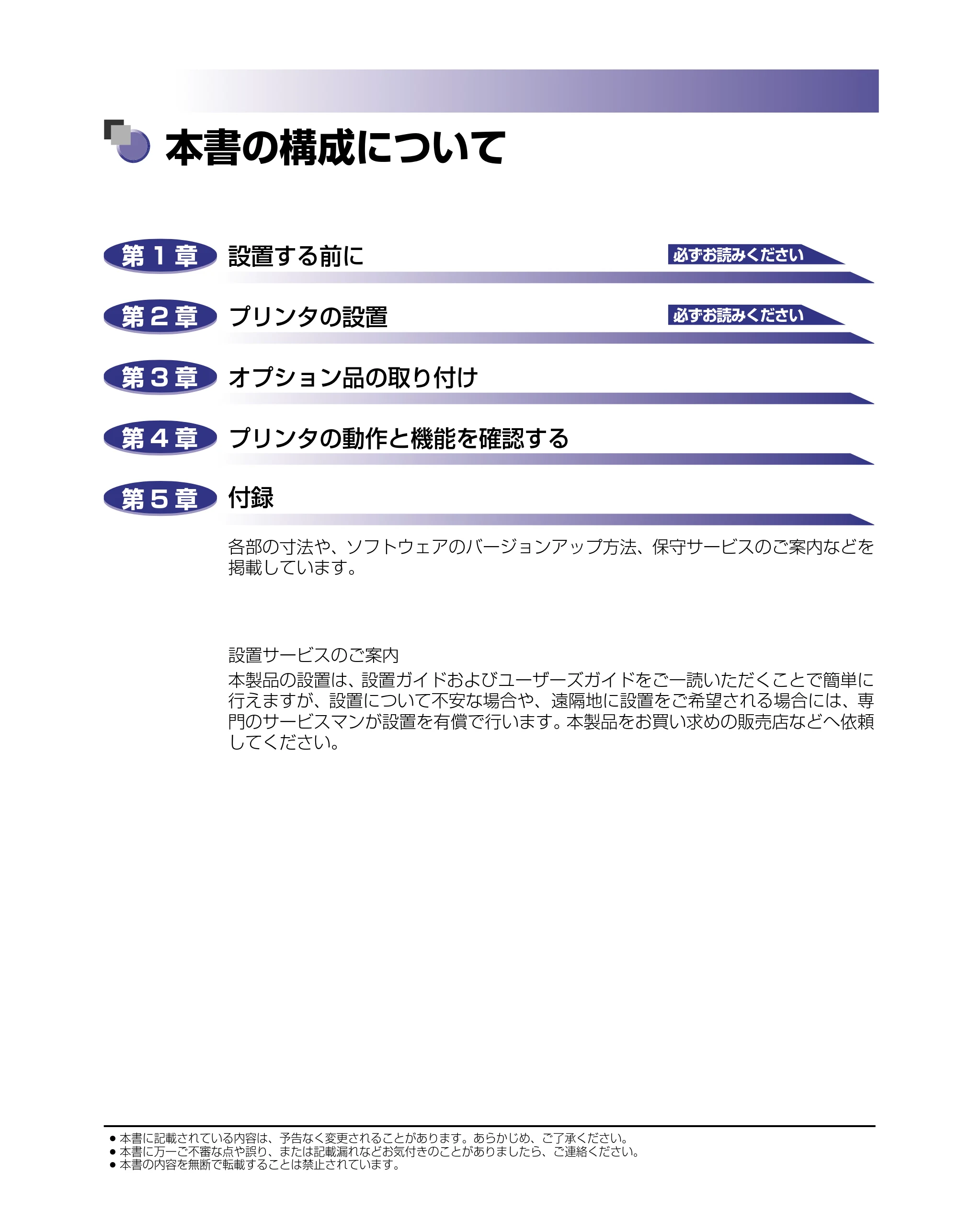

本書の構成について
設置する前に
プリンタの設置
オプション品の取り付け
プリンタの動作と機能を確認する
付録
各部の寸法や、ソフトウェアのバージョンアップ方法、保守サービスのご案内などを
掲載しています。
設置サービスのご案内
本製品の設置は、設置ガイドおよびユーザーズガイドをご一読いただくことで簡単に
行えますが、設置について不安な場合や、遠隔地に設置をご希望される場合には、専
門のサービスマンが設置を有償で行います。本製品をお買い求めの販売店などへ依頼
してください。
第 1 章 必ずお読みください�
第 2 章 必ずお読みください�
第 3 章
第 4 章
第 5 章

• 本書に記載されている内容は、予告なく変更されることがあります。あらかじめ、ご了承ください。
• 本書に万一ご不審な点や誤り、または記載漏れなどお気付きのことがありましたら、ご連絡ください。
• 本書の内容を無断で転載することは禁止されています。

ii

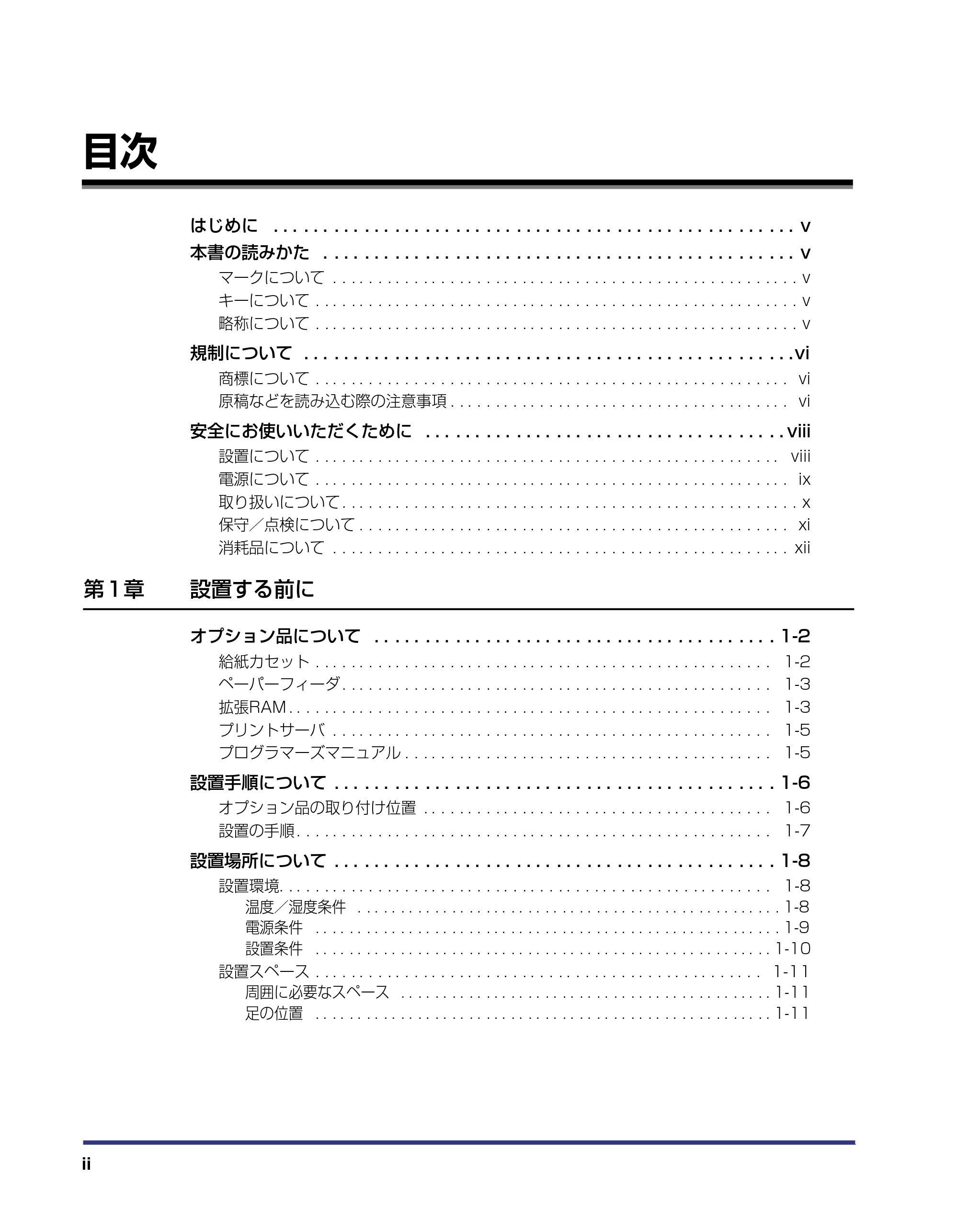

目次
はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v
本書の読みかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v
マークについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v
キーについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v
略称について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v

規制について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .vi
商標について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vi
原稿などを読み込む際の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vi
安全にお使いいただくために . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
設置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

電源について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix
取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x

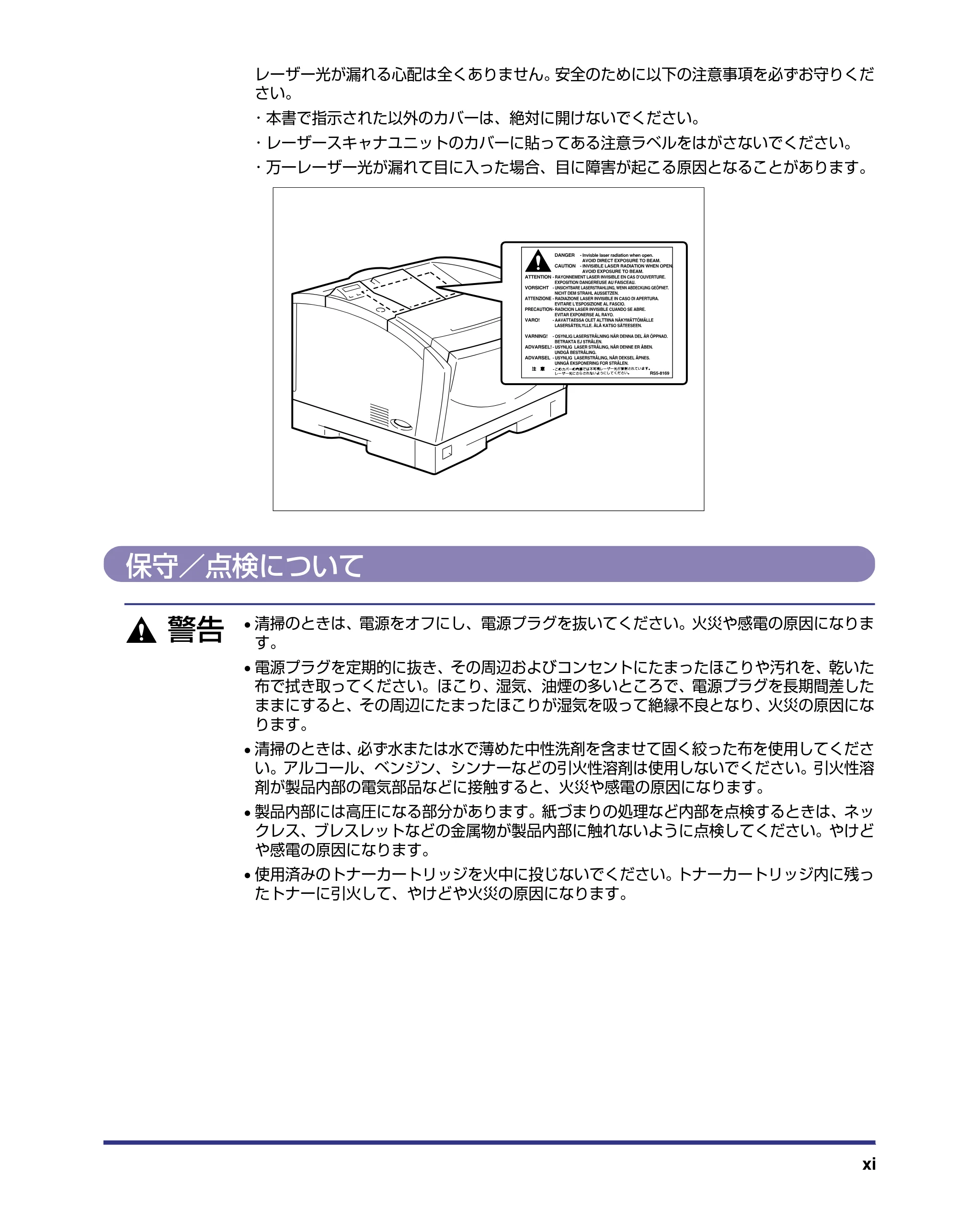

保守／点検について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi

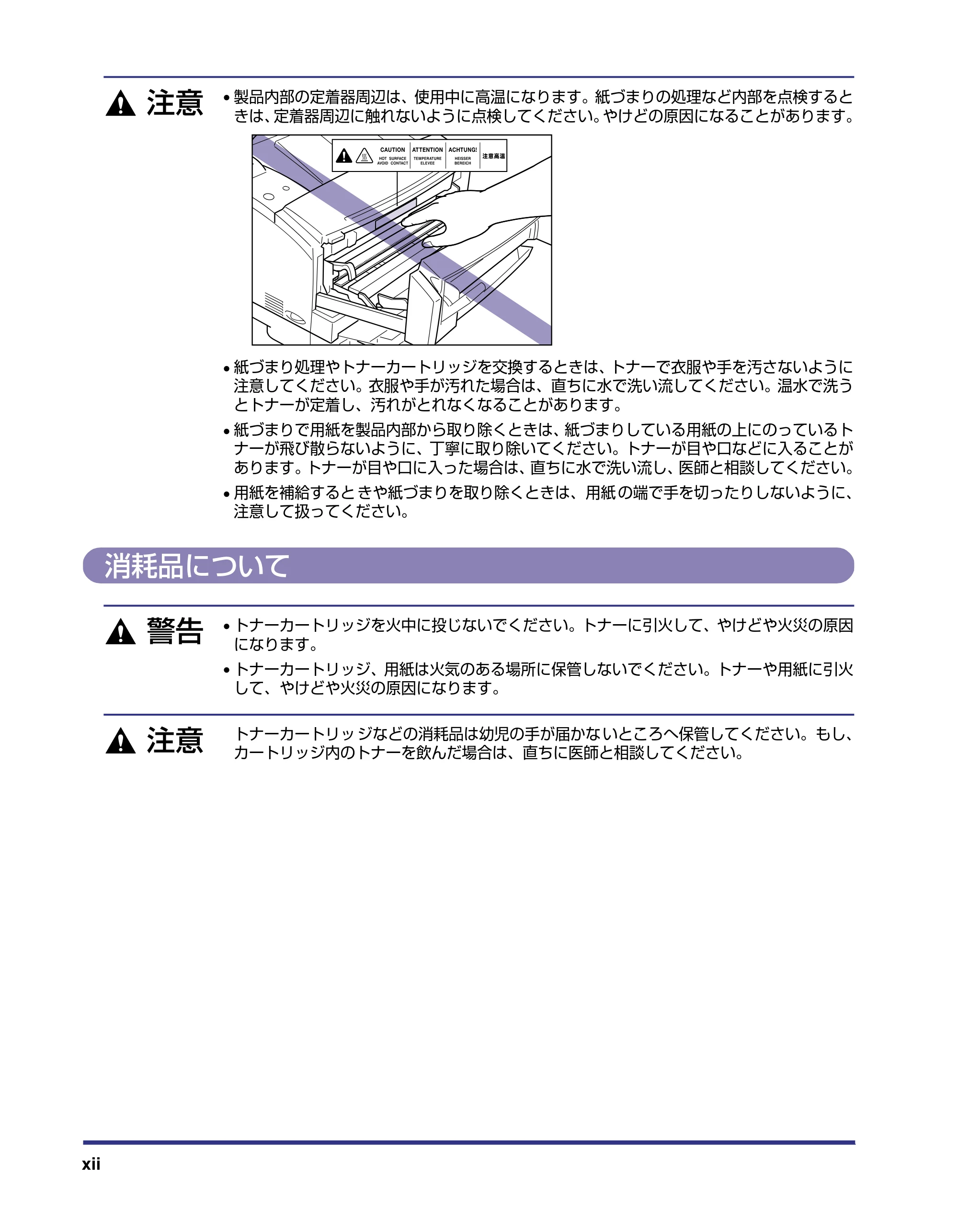

消耗品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii

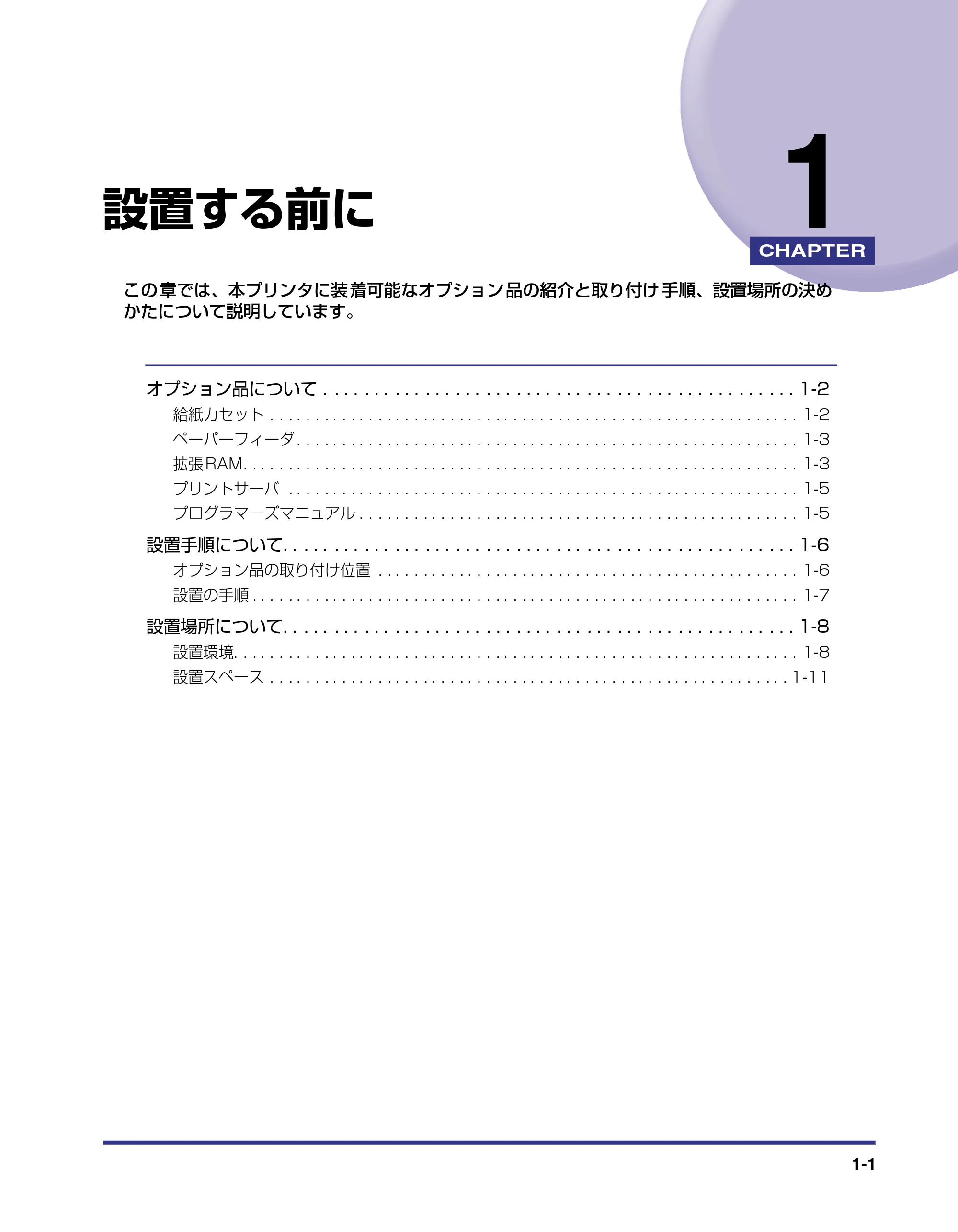

第1章 設置する前に

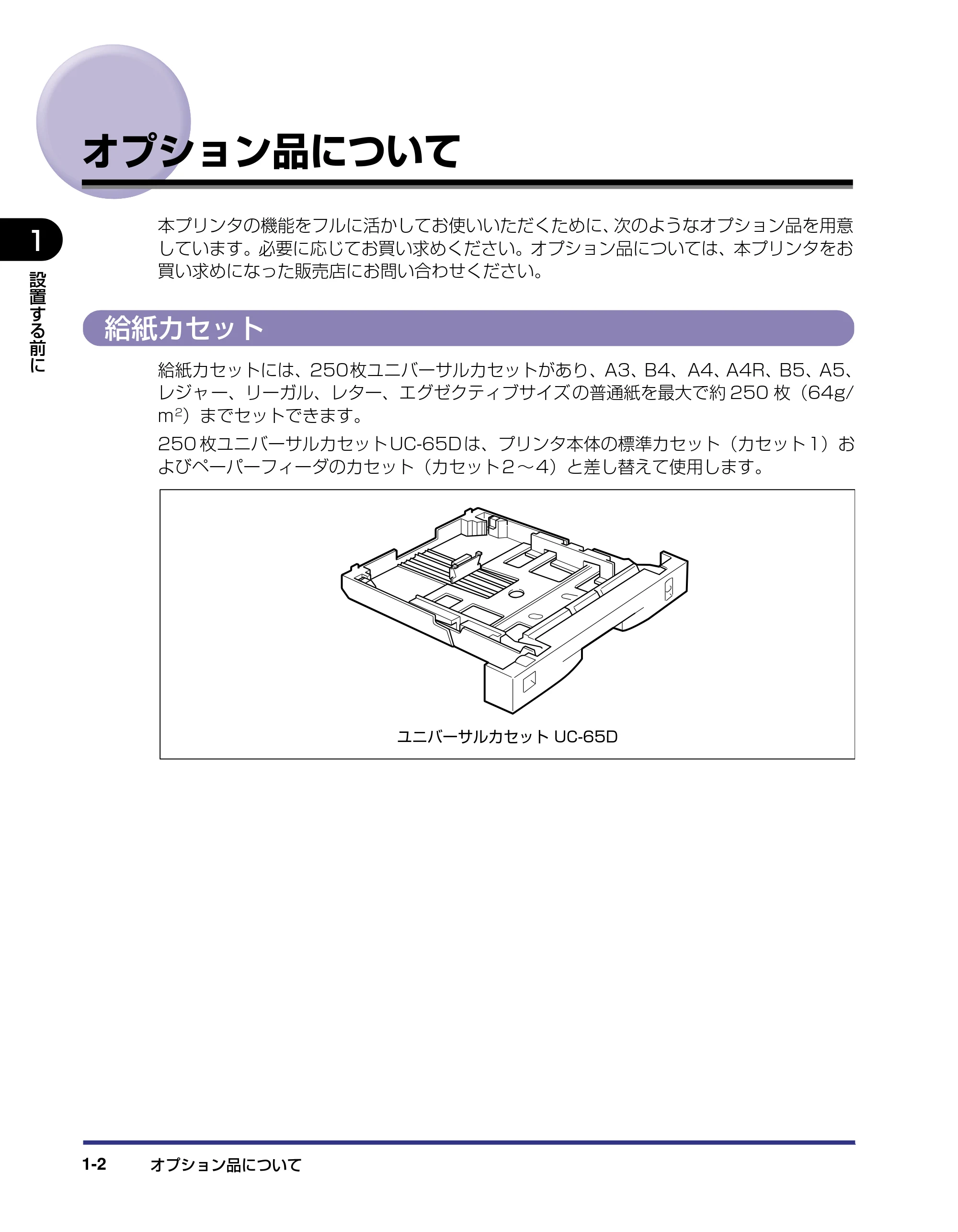

オプション品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
給紙カセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

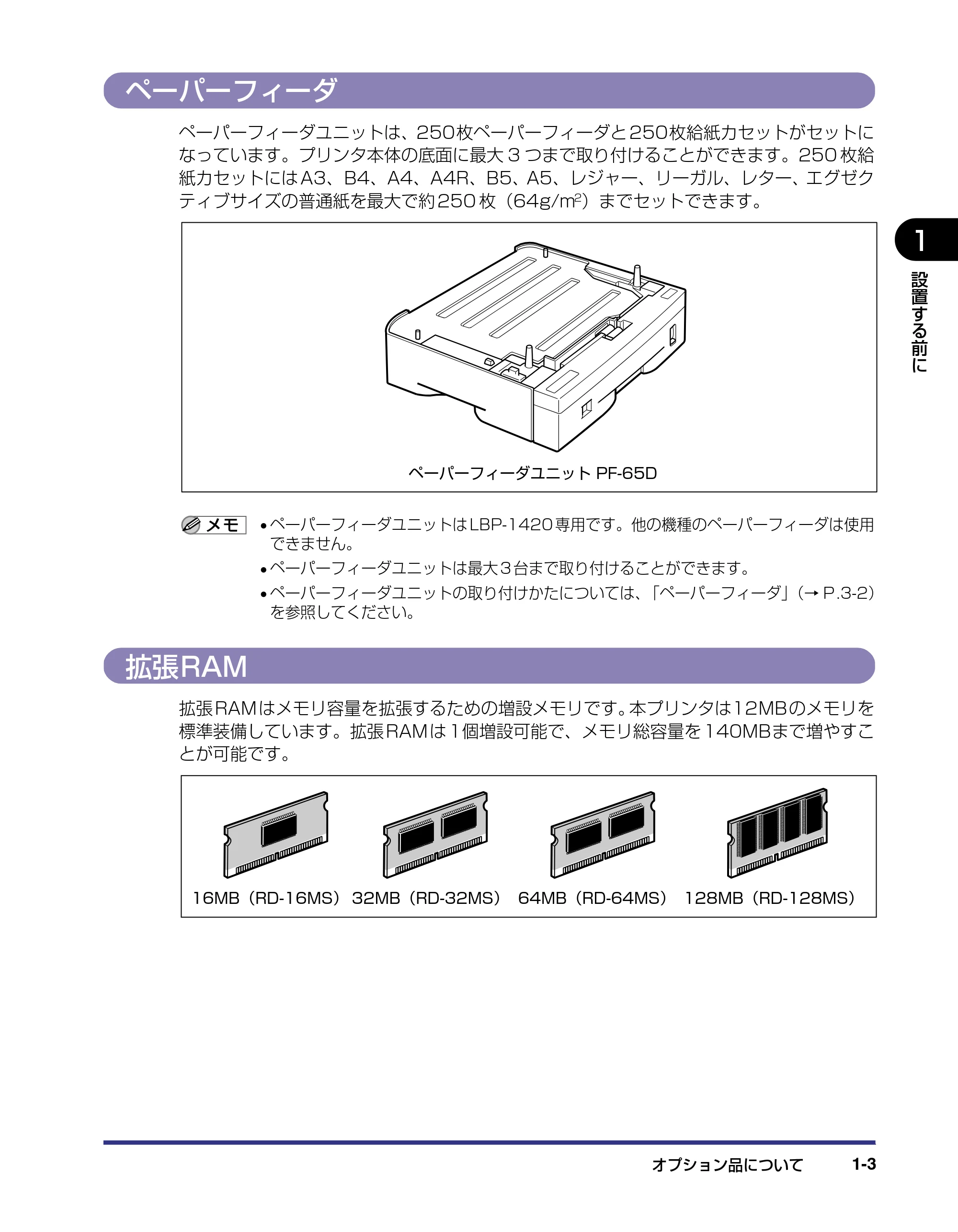

ペーパーフィーダ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
拡張RAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

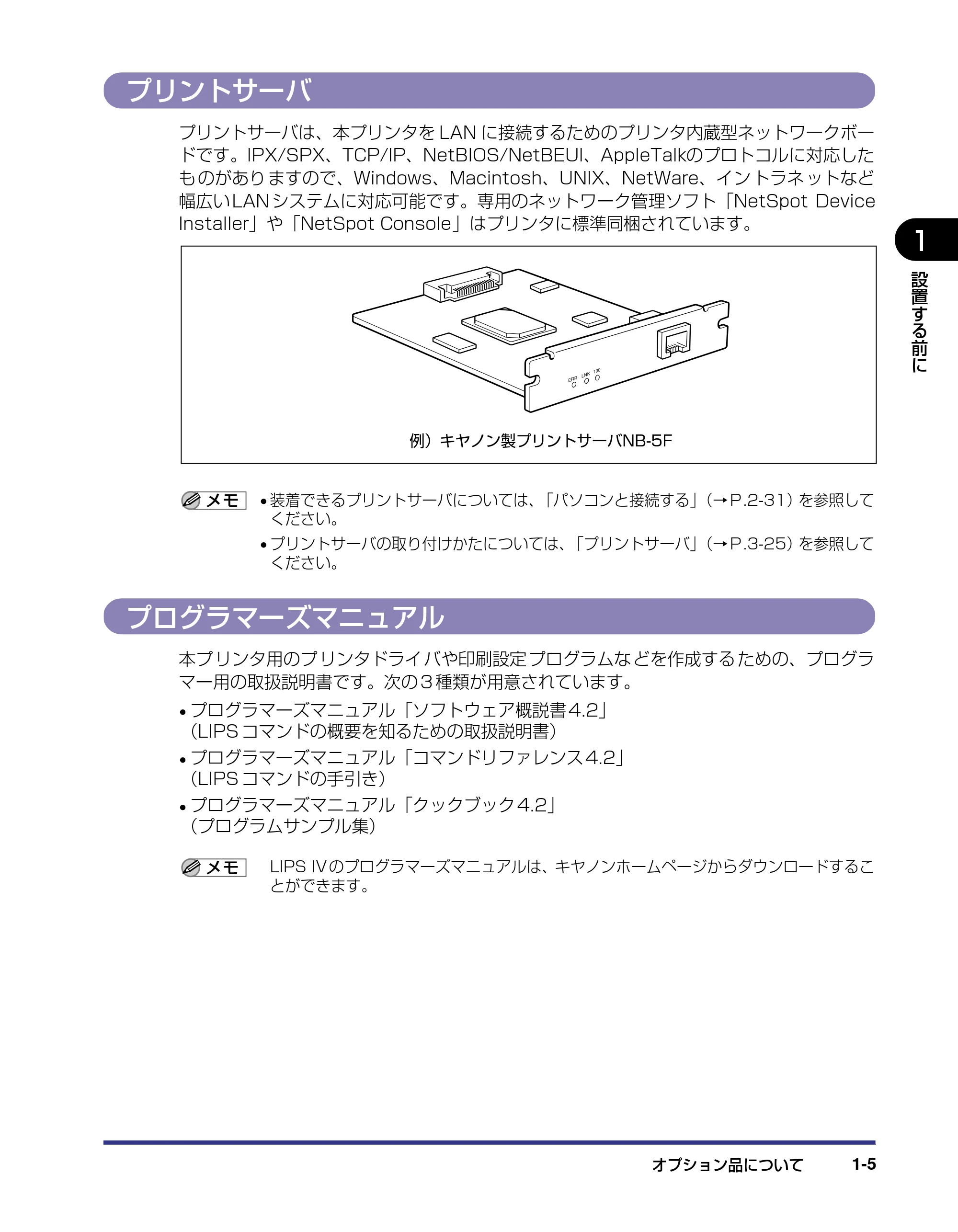

プリントサーバ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

プログラマーズマニュアル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

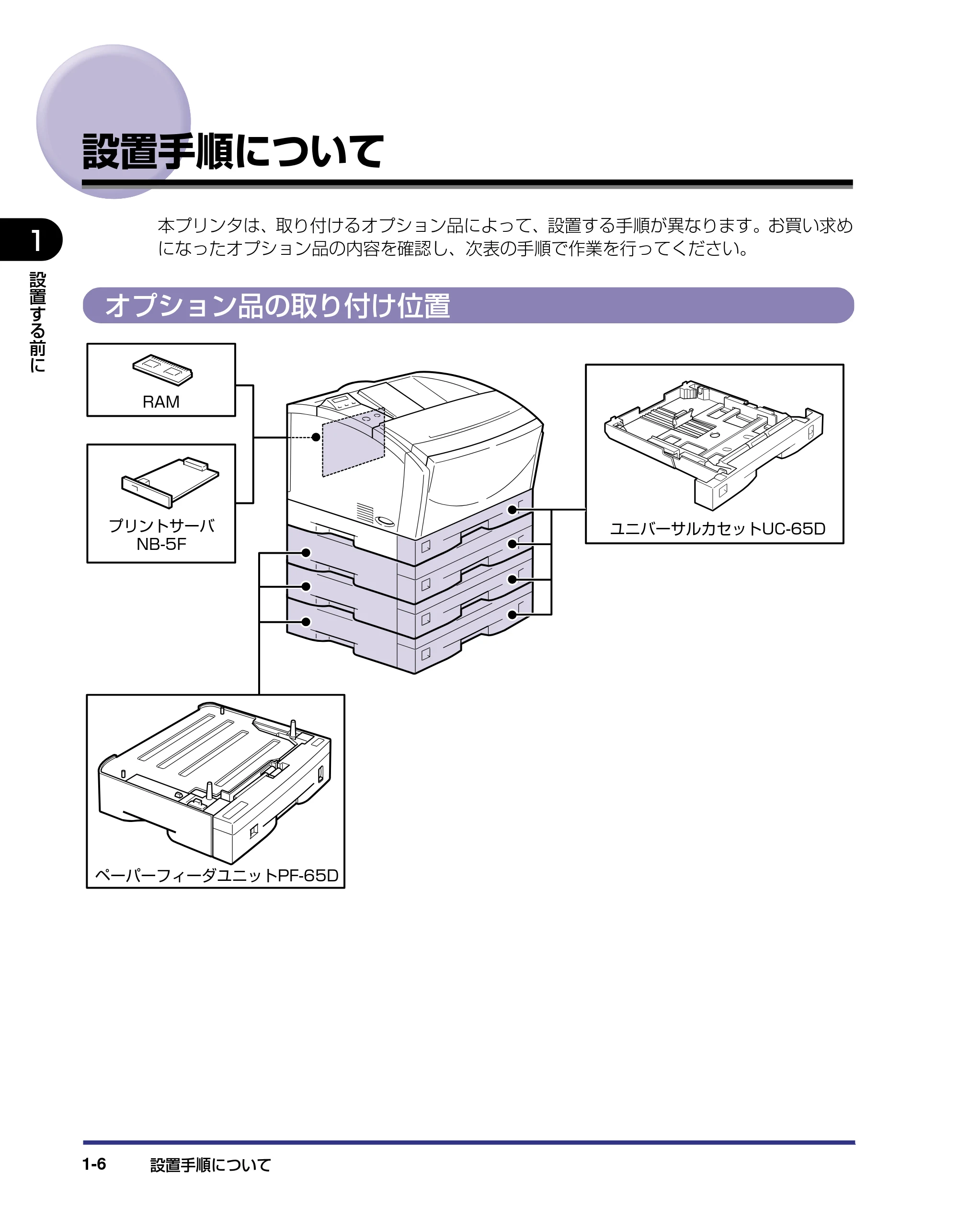

設置手順について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
オプション品の取り付け位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

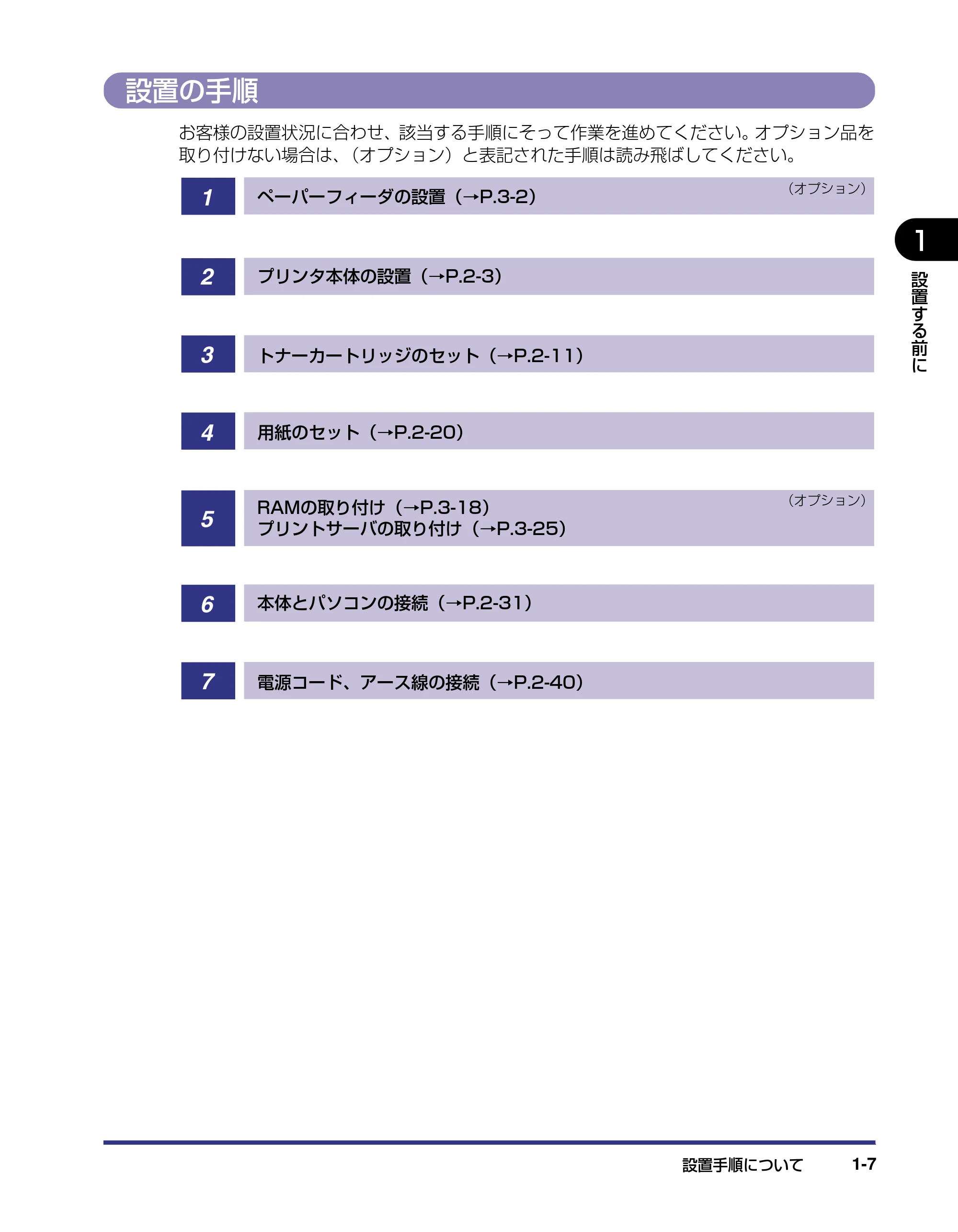

設置の手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

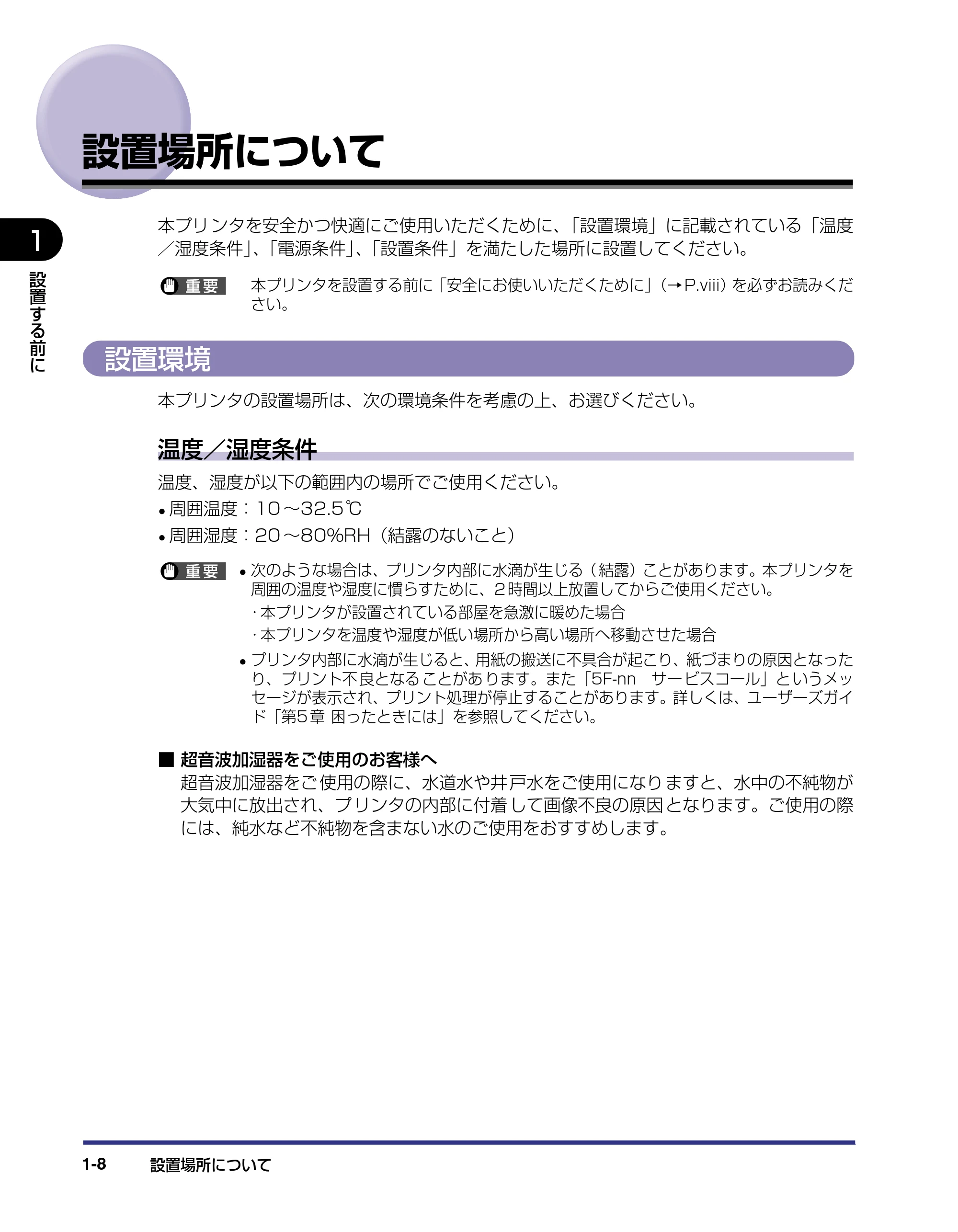

設置場所について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

設置環境. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
温度／湿度条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

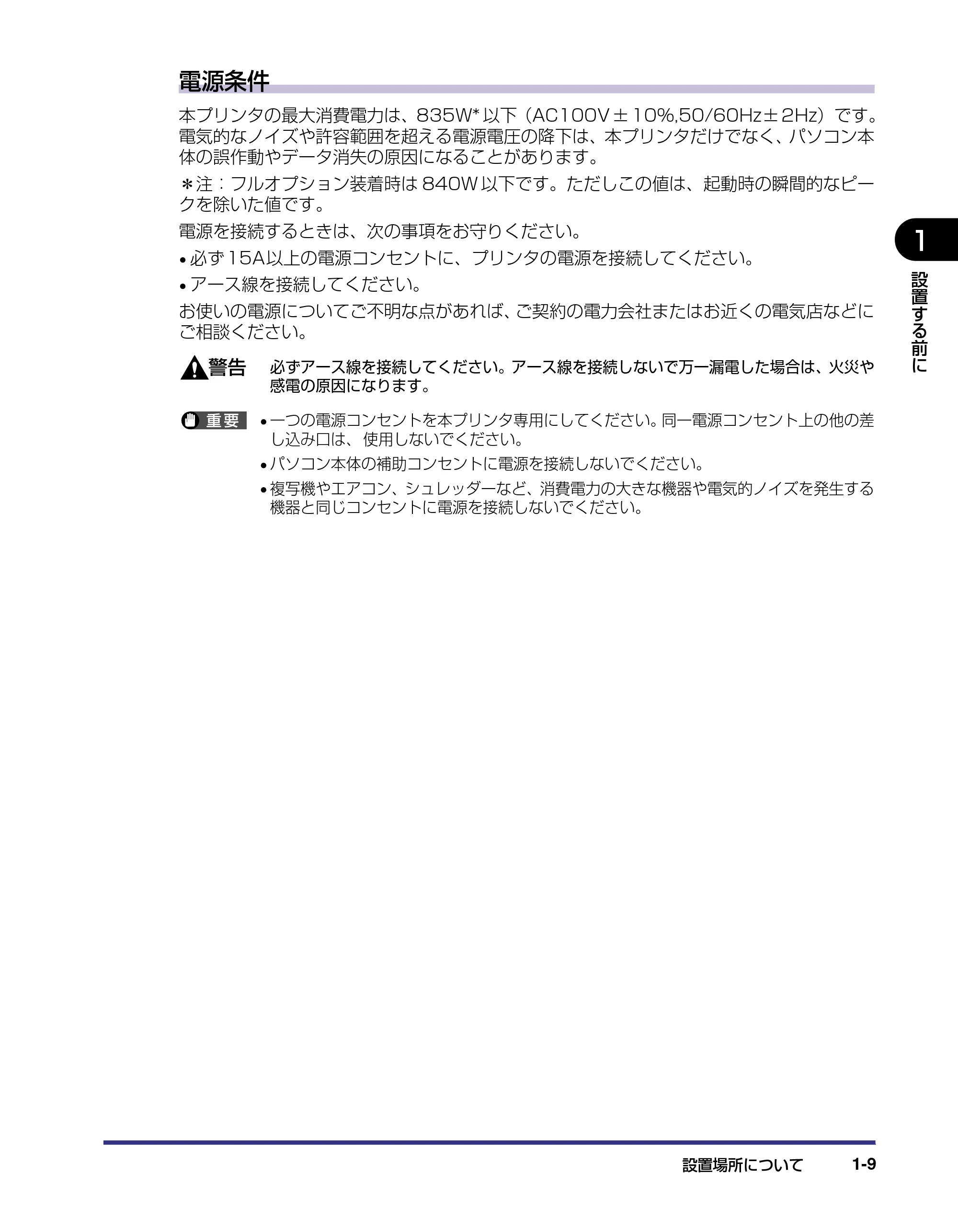

電源条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

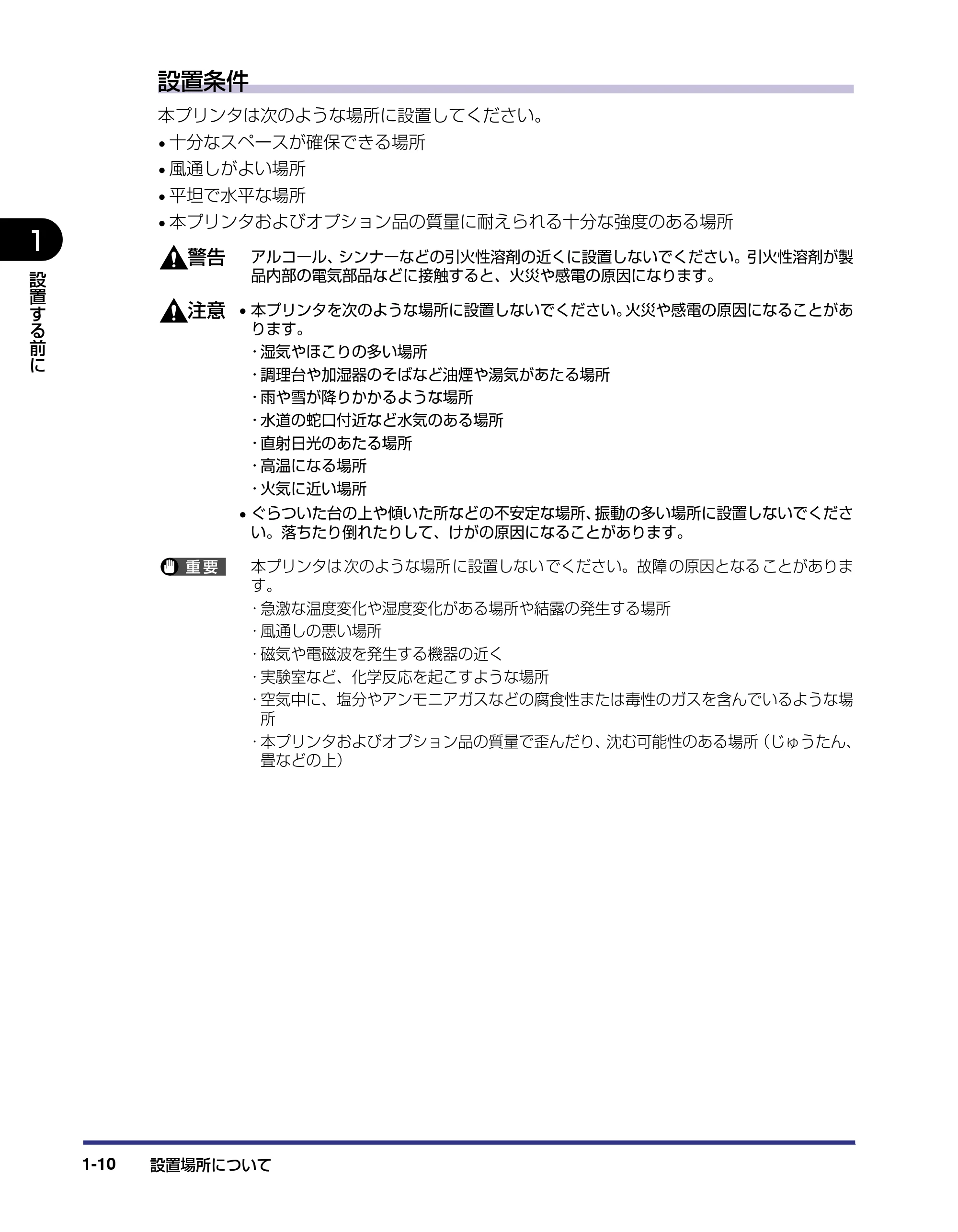

設置条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

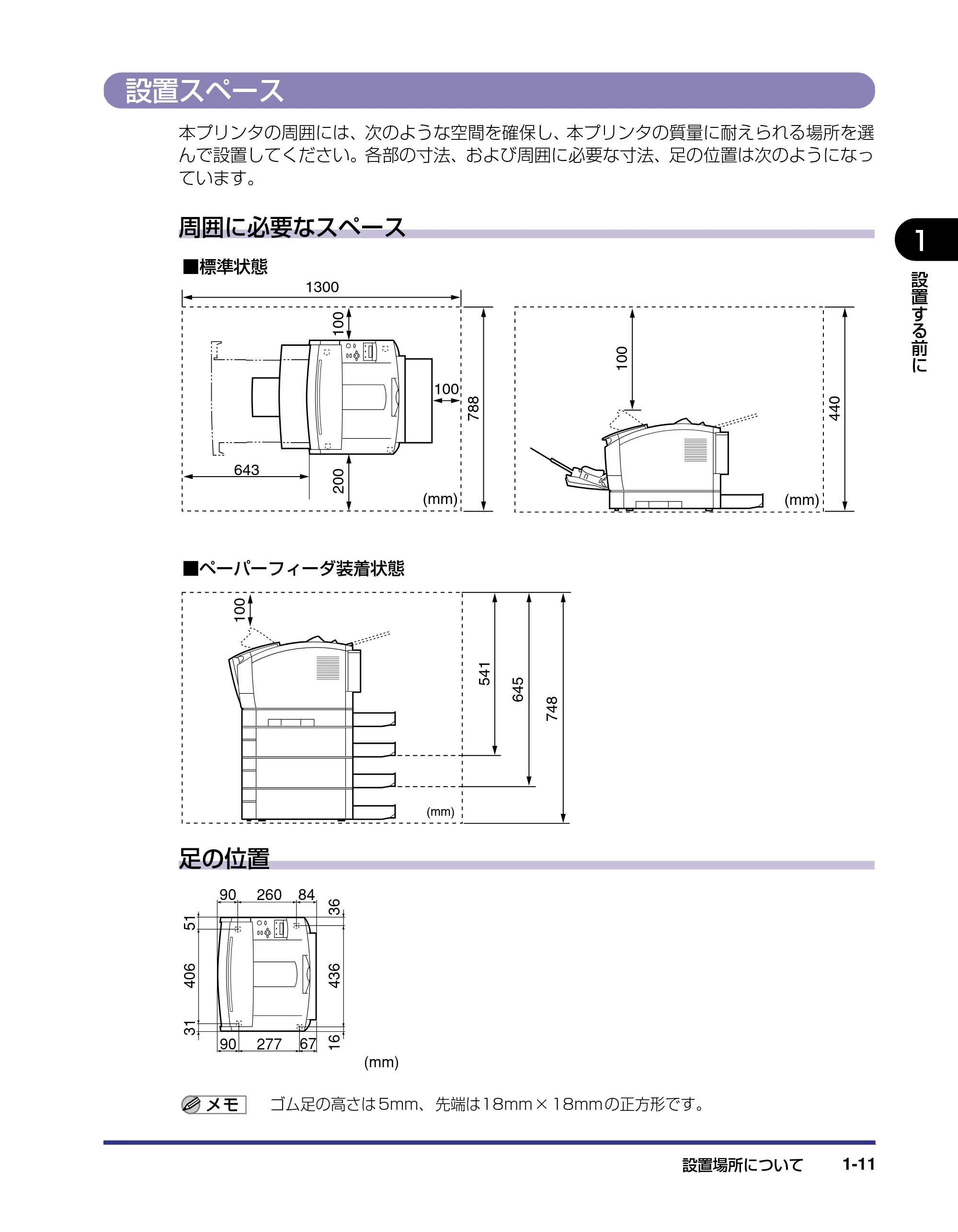

設置スペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11
周囲に必要なスペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11
足の位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11

iii

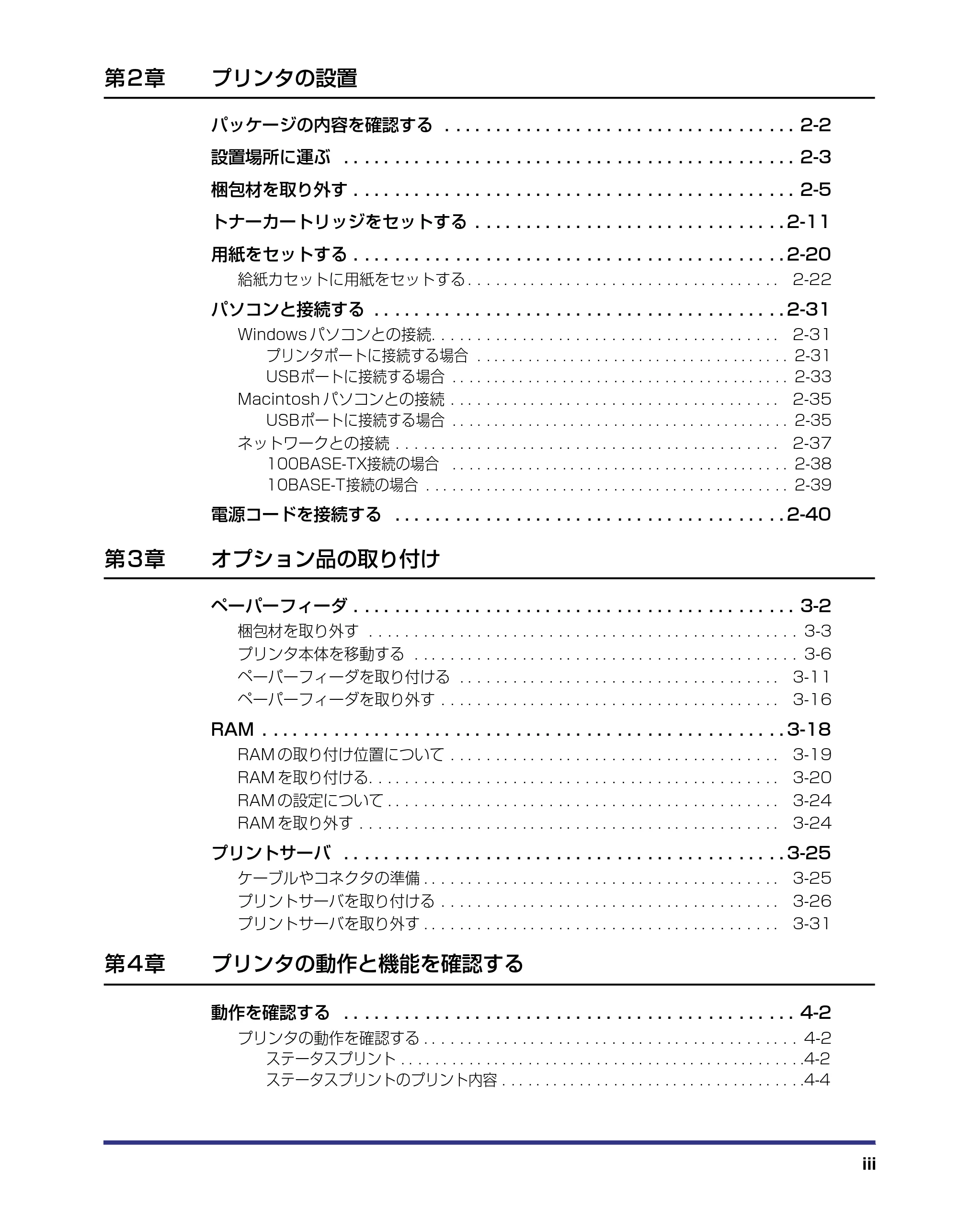

第2章 プリンタの設置
パッケージの内容を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
設置場所に運ぶ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
梱包材を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
トナーカートリッジをセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20

給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-22
パソコンと接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31
Windows パソコンとの接続. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31
プリンタポートに接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31
USBポートに接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-33

Macintosh パソコンとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
USBポートに接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35
ネットワークとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-37
100BASE-TX接続の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-38
10BASE-T接続の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-39

電源コードを接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-40
第3章 オプション品の取り付け
ペーパーフィーダ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
梱包材を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
プリンタ本体を移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
ペーパーフィーダを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

ペーパーフィーダを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
RAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
RAM の取り付け位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
RAM を取り付ける. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
RAM の設定について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24

RAM を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
プリントサーバ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
ケーブルやコネクタの準備 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
プリントサーバを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26
プリントサーバを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31

第4章 プリンタの動作と機能を確認する
動作を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
プリンタの動作を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
ステータスプリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-2
ステータスプリントのプリント内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-4

iv

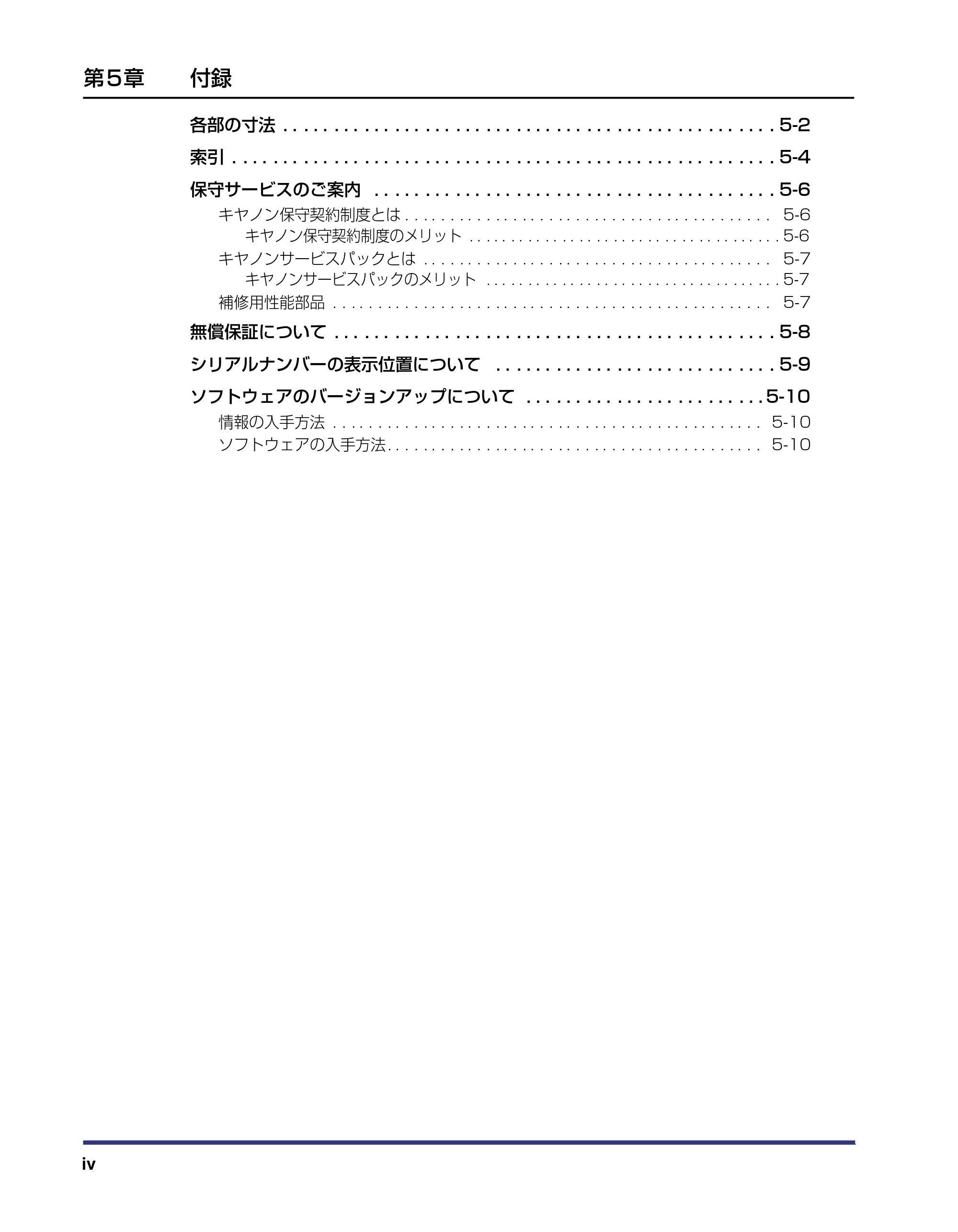

第5章 付録
各部の寸法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
保守サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
キヤノン保守契約制度とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
キヤノン保守契約制度のメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6

キヤノンサービスパックとは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
キヤノンサービスパックのメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
補修用性能部品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
無償保証について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8
シリアルナンバーの表示位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

ソフトウェアのバージョンアップについて . . . . . . . . . . . . . . . . . . . . . . . . 5-10
情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10

v

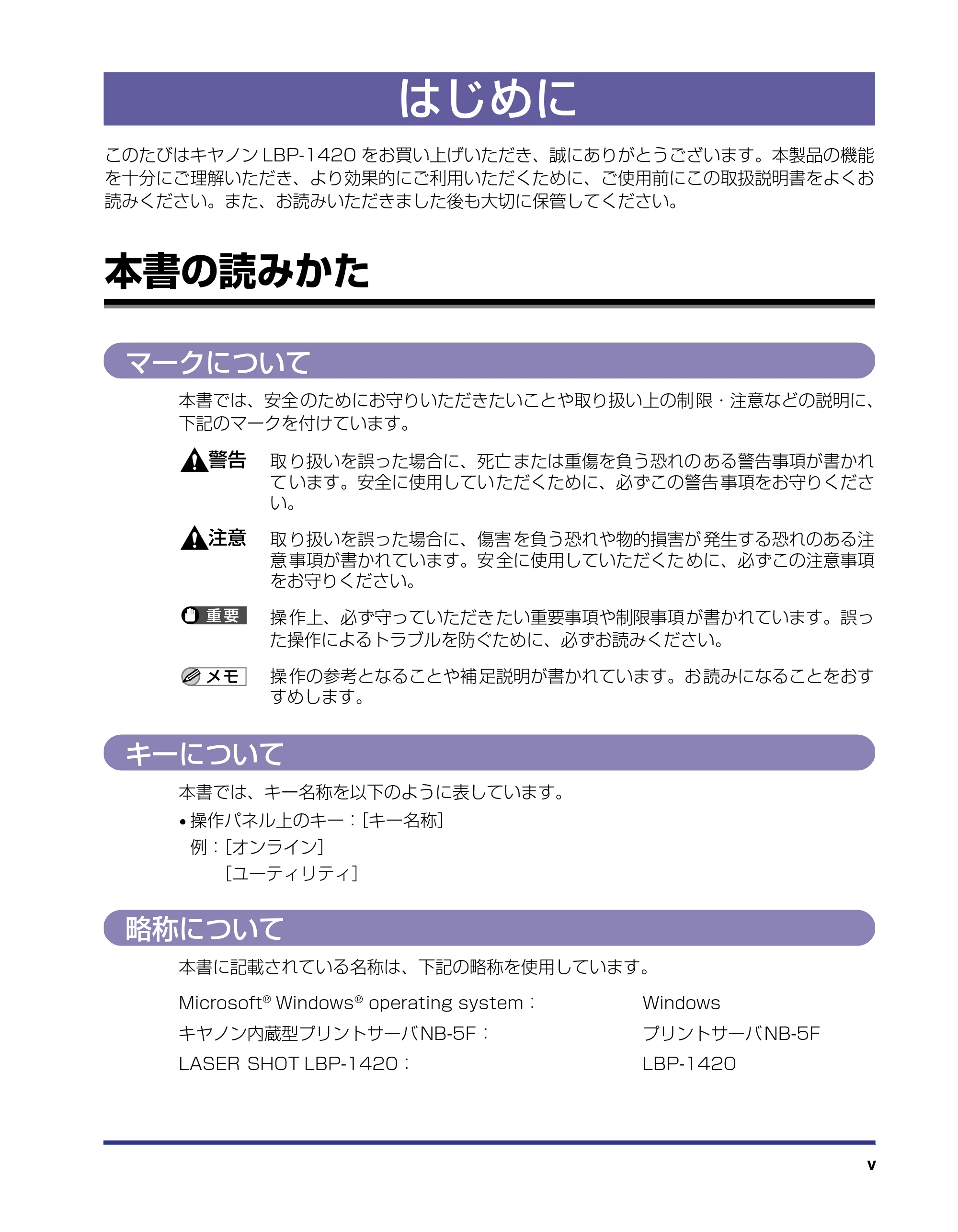

はじめに
このたびはキヤノン LBP-1420 をお買い上げいただき、誠にありがとうございます。本製品の機能
を十分にご理解いただき、より効果的にご利用いただくために、ご使用前にこの取扱説明書をよくお
読みください。また、お読みいただきました後も大切に保管してください。
本書の読みかた
マークについて
本書では、安全 のためにお守りいただきたいことや取り扱い上の制 限・注意などの説明に、
下記のマークを付けています。
取 り扱いを誤った場合に、死亡 または重傷を負う恐れの ある警告事項が書かれ
て います。安全に使用してい ただくために、必ずこの警告 事項をお守りくださ
い。
取 り扱いを誤った場合に、傷害 を負う恐れや物的損害が 発生する恐れのある注
意 事項が書かれています。安 全に使用していただくた めに、必ずこの注意事項
をお守りください。
操 作上、必ず守っていただき たい重要事項や制限事項 が書かれています。誤っ
た操作によるトラブルを防ぐために、必ずお読みください。
操 作の参考となることや補 足説明が書かれています。お 読みになることをおす

すめします。
キーについて
本書では、キー名称を以下のように表しています。

• 操作パネル上のキー：［キー名称］

例：［オンライン］
［ユーティリティ］
略称について
本書に記載されている名称は、下記の略称を使用しています。
Microsoft
®
Windows
®
operating system： Windows
キヤノン内蔵型プリントサーバ NB-5F： プリントサーバ NB-5F
LASER SHOT LBP-1420： LBP-1420

vi

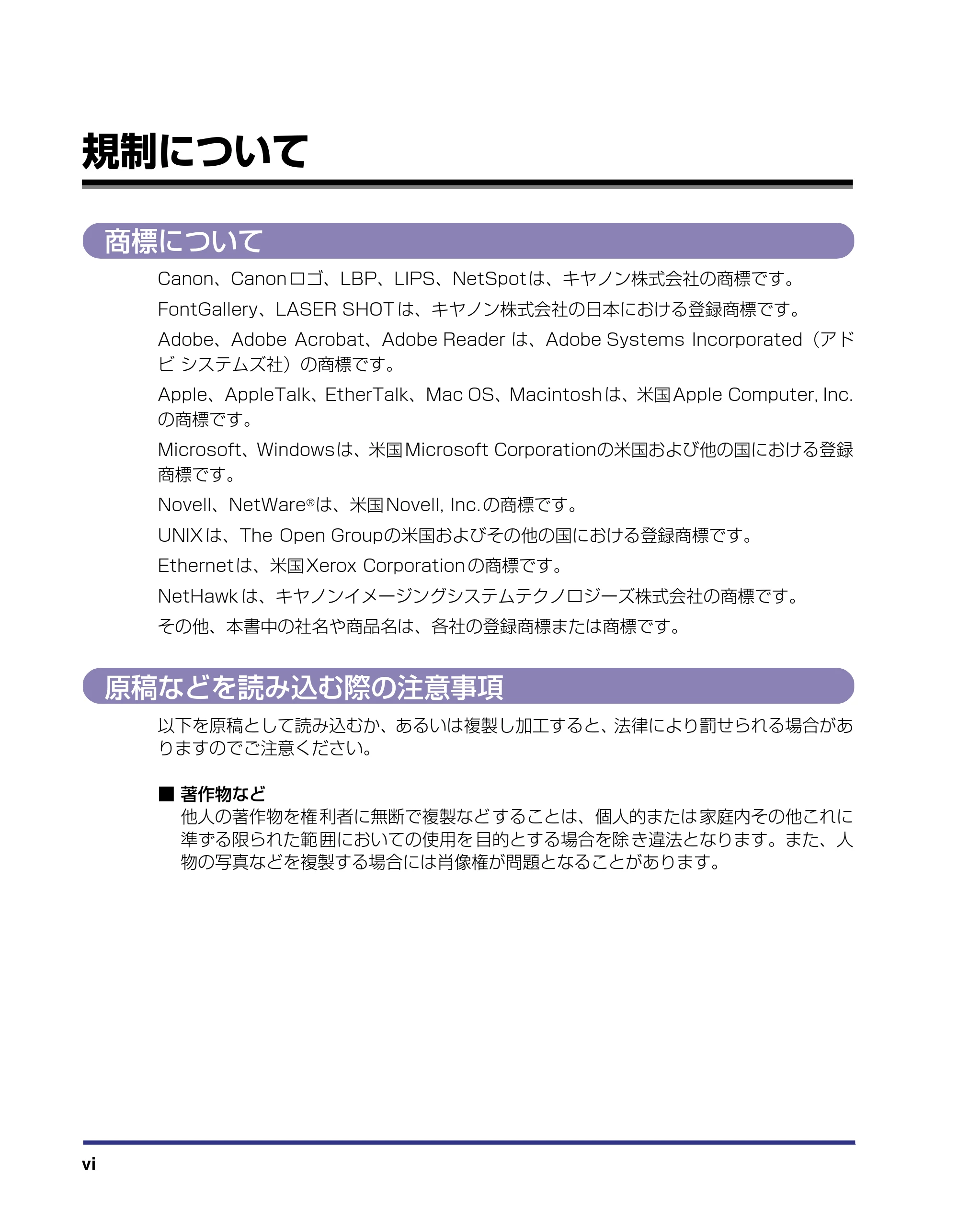

規制について
商標について
Canon、Canon ロゴ、LBP、LIPS、NetSpotは、キヤノン株式会社の商標です。
FontGallery、LASER SHOT は、キヤノン株式会社の日本における登録商標です。
Adobe、Adobe Acrobat、Adobe Reader は、Adobe Systems Incorporated（アド
ビ システムズ社）の商標です。
Apple、AppleTalk、EtherTalk、Mac OS、Macintosh は、米国 Apple Computer, Inc.
の商標です。
Microsoft、Windowsは、米国 Microsoft Corporationの米国および他の国における登録
商標です。
Novell、NetWare ® は、米国 Novell, Inc. の商標です。
UNIX は、The Open Groupの米国およびその他の国における登録商標です。
Ethernetは、米国 Xerox Corporation の商標です。
NetHawk は、キヤノンイメージングシステムテクノロジーズ株式会社の商標です。

その他、本書中の社名や商品名は、各社の登録商標または商標です。
原稿などを読み込む際の注意事項
以下を原稿として読み込むか、あるいは複製し加工すると、法律により罰せられる場合があ
りますのでご注意ください。
■ 著作物など
他人の著作物を権 利者に無断で複製など することは、個人的または 家庭内その他これに
準ずる限られた範 囲においての使用を 目的とする場合を除 き違法となります。また、人
物の写真などを複製する場合には肖像権が問題となることがあります。

vii

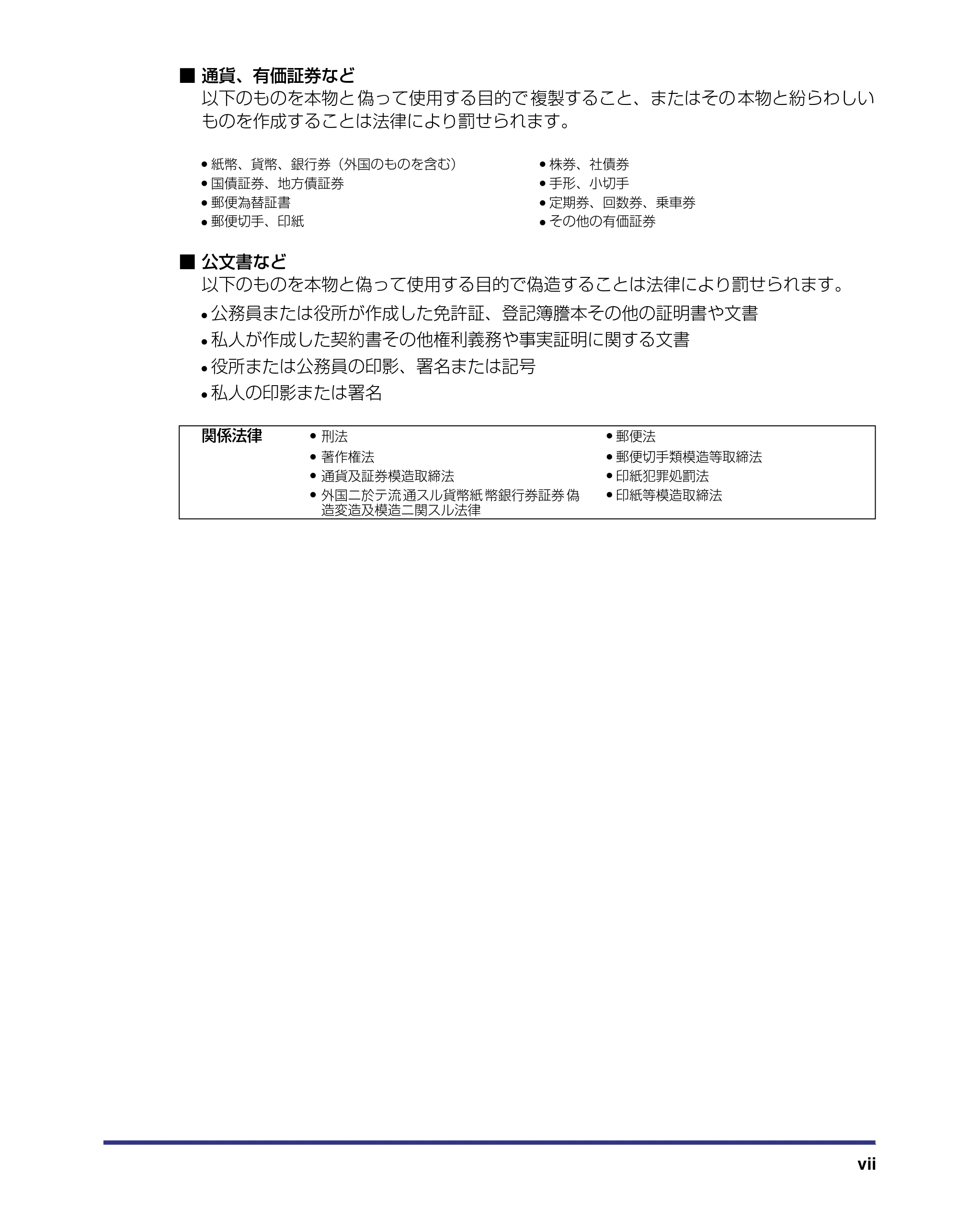

■ 通貨、有価証券など
以下のものを本物と 偽って使用する目的で 複製すること、またはその 本物と紛らわしい
ものを作成することは法律により罰せられます。
■ 公文書など
以下のものを本物と偽って使用する目的で偽造することは法律により罰せられます。

• 公務員または役所が作成した免許証、登記簿謄本その他の証明書や文書
• 私人が作成した契約書その他権利義務や事実証明に関する文書
• 役所または公務員の印影、署名または記号
• 私人の印影または署名
• 紙幣、貨幣、銀行券（外国のものを含む） • 株券、社債券
• 国債証券、地方債証券 • 手形、小切手
• 郵便為替証書 • 定期券、回数券、乗車券
• 郵便切手、印紙 • その他の有価証券

関係法律 • 刑法 • 郵便法

• 著作権法 • 郵便切手類模造等取締法
• 通貨及証券模造取締法 • 印紙犯罪処罰法
• 外国ニ於テ流 通スル貨幣紙 幣銀行券証券 偽

造変造及模造ニ関スル法律

• 印紙等模造取締法

viii

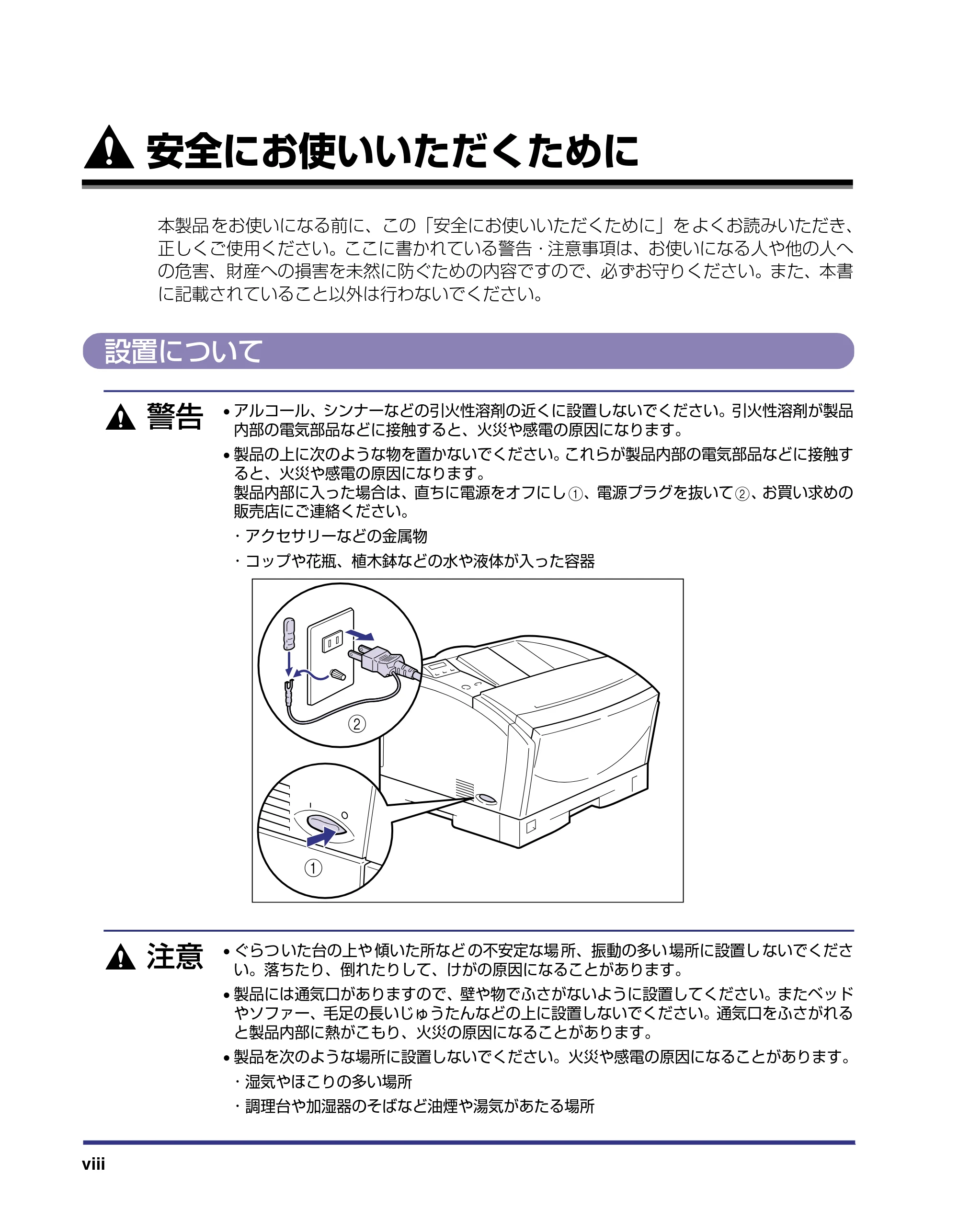

安全にお使いいただくために
本製品 をお使いになる前に、この「安全にお使いいただくために」を よくお読みいただき、
正しくご使用ください。ここに書かれている警告・注意事項は、お使いになる人や他の人へ
の危害、財産への損害を未然に防ぐための内容ですので、必ずお守りください。また、本書
に記載されていること以外は行わないでください。
設置について

• アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が製品

内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品の上に次のような物を置かないでください。これらが製品内部の電気部品などに接触す

ると、火災や感電の原因になります。
製品内部に入った場合は、直ちに電源をオフにし a、電源プラグを抜いて b、お買い求めの
販売店にご連絡ください。
･ アクセサリーなどの金属物
･ コップや花瓶、植木鉢などの水や液体が入った容器

• ぐらつ いた台の上や 傾いた所など の不安定な場 所、振動の多い 場所に設置し ないでくださ

い。落ちたり、倒れたりして、けがの原因になることがあります。

• 製品には通気口がありますので、壁や物でふさがないように設置してください。またベッド

やソファー、毛足の長いじゅうたんなどの上に設置しないでください。通気口をふさがれる
と製品内部に熱がこもり、火災の原因になることがあります。

• 製品を次のような場所に設置しないでください。火災や感電の原因になることがあります。

･ 湿気やほこりの多い場所
･ 調理台や加湿器のそばなど油煙や湯気があたる場所
a
b

ix
･ 雨や雪が降りかかるような場所
･ 水道の蛇口付近などの水気のある場所
･ 直射日光のあたる場所
･ 高温になる場所
･ 火気に近い場所

• 製品を設置する場合は、製品と床面、製品と製品の間に手などを挟まないように、ゆっくり

と慎重に行ってください。手などを挟むと、けがの原因になることがあります。

• インタフェースケー ブルを接続する場合は、本書の指示に従 って正しく接続してください。

正しく接続しないと、製品の故障や感電の原因になることがあります。

• 製品を 持ち運ぶ場合 は、本書の指示 に従って正し く持ってくだ さい。製品を落 としたりし

て、けがの原因になることがあります。（→設置場所に運ぶ：P.2-3）

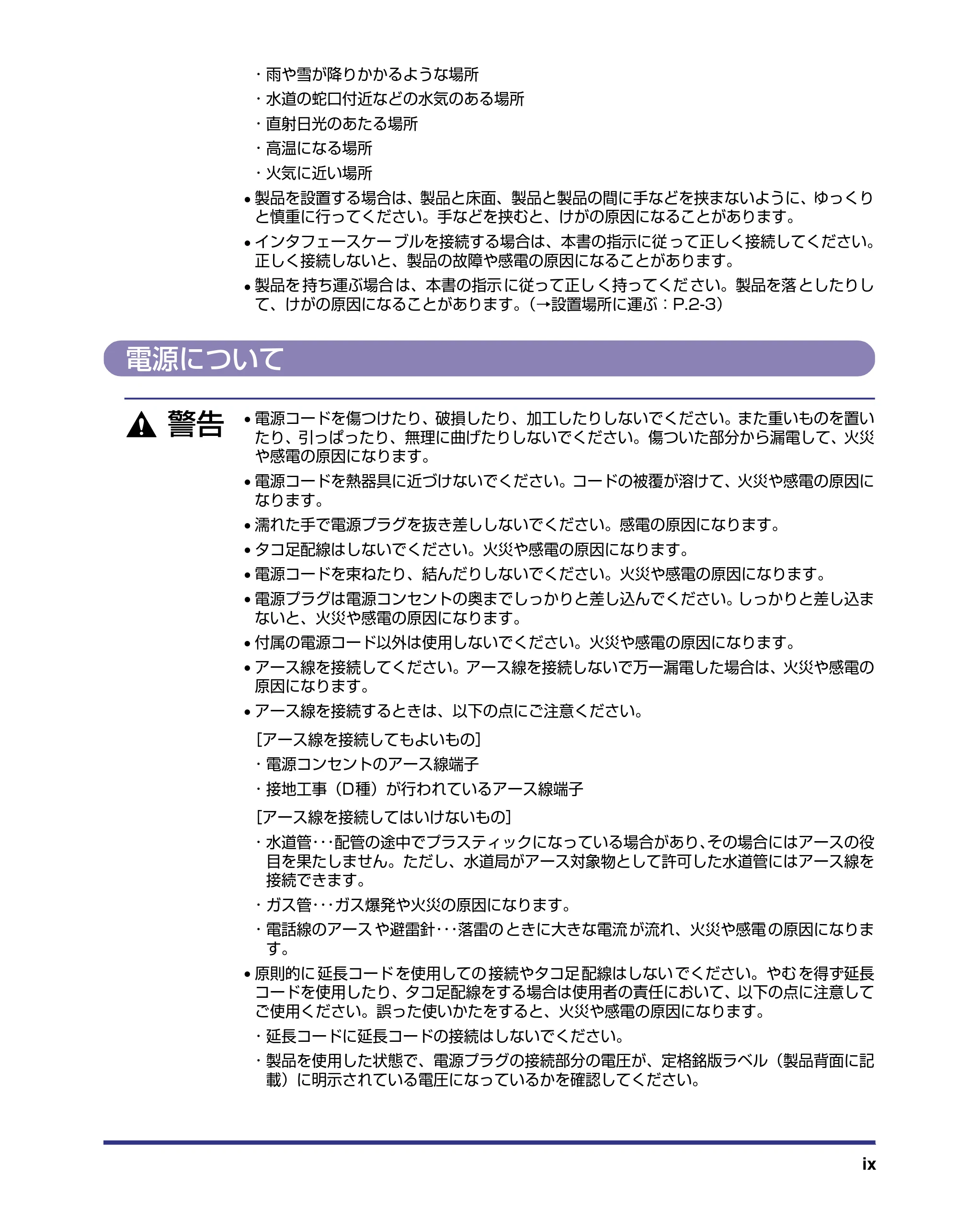

電源について

• 電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものを置い

たり、引っぱったり、無理に曲げたりしないでください。傷ついた部分から漏電して、火災
や感電の原因になります。

• 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の原因に

なります。

• 濡れた手で電源プラグを抜き差ししないでください。感電の原因になります。
• タコ足配線はしないでください。火災や感電の原因になります。
• 電源コードを束ねたり、結んだりしないでください。火災や感電の原因になります。
• 電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込ま

ないと、火災や感電の原因になります。

• 付属の電源コード以外は使用しないでください。火災や感電の原因になります。
• アース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や感電の

原因になります。

• アース線を接続するときは、以下の点にご注意ください。

［アース線を接続してもよいもの］
･ 電源コンセントのアース線端子
･ 接地工事（D種）が行われているアース線端子
［アース線を接続してはいけないもの］
･ 水道管･･･配管の途中でプラスティックになっている場合があり、その場合にはアースの役
目を果たしません。ただし、水道局がアース対象物として許可した水道管にはアース線を
接続できます。
･ ガス管･･･ガス爆発や火災の原因になります。
･ 電話線のアース や避雷針･･･落雷の ときに大きな電流 が流れ、火災や感電 の原因になりま
す。

• 原則的に 延長コード を使用しての 接続やタコ足 配線はしない でください。やむ を得ず延長

コードを使用したり、タコ足配線をする場合は使用者の責任において、以下の点に注意して
ご使用ください。誤った使いかたをすると、火災や感電の原因になります。
･ 延長コードに延長コードの接続はしないでください。
･ 製品を使用した状態で、電源プラグの接続部分の電圧が、定格銘版ラベル（製品背面に記
載）に明示されている電圧になっているかを確認してください。

x

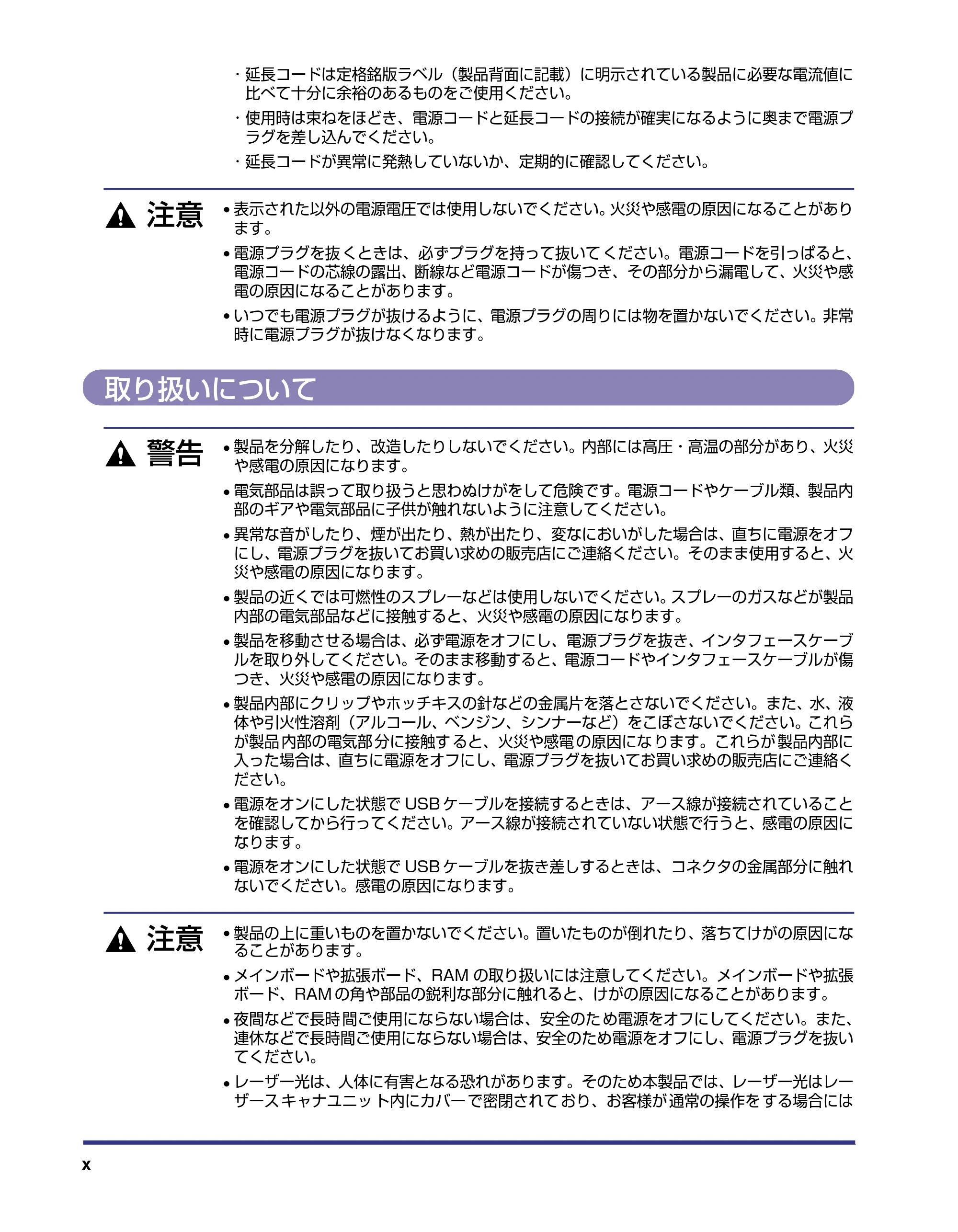

･ 延長コードは定格銘版ラベル（製品背面に記載）に明示されている製品に必要な電流値に
比べて十分に余裕のあるものをご使用ください。
･ 使用時は束ねをほどき、電源コードと延長コードの接続が確実になるように奥まで電源プ
ラグを差し込んでください。
･ 延長コードが異常に発熱していないか、定期的に確認してください。

• 表示された以外の電源電圧では使用しないでください。火災や感電の原因になることがあり

ます。

• 電源プラグを抜 くときは、必ずプラグを持って抜いて ください。電源コードを引っぱると、

電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火災や感
電の原因になることがあります。

• いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。非常

時に電源プラグが抜けなくなります。
取り扱いについて

• 製品を分解したり、改造したりしないでください。内部には高圧・高温の部分があり、火災

や感電の原因になります。

• 電気部品は誤って取り扱うと思わぬけがをして危険です。電源コードやケーブル類、製品内

部のギアや電気部品に子供が触れないように注意してください。

• 異常な音がしたり、煙が出たり、熱が出たり、変なにおいがした場合は、直ちに電源をオフ

にし、電源プラグを抜いてお買い求めの販売店にご連絡ください。そのまま使用すると、火
災や感電の原因になります。

• 製品の近くでは可燃性のスプレーなどは使用しないでください。スプレーのガスなどが製品

内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品を移動させる場合は、必ず電源をオフにし、電源プラグを抜き、インタフェースケーブ

ルを取り外してください。そのまま移動すると、電源コードやインタフェースケーブルが傷
つき、火災や感電の原因になります。

• 製品内部にクリップやホッチキスの針などの金属片を落とさないでください。また、水、液

体や引火性溶剤（アルコール、ベンジン、シンナーなど）をこぼさないでください。これら
が製品 内部の電気部 分に接触す ると、火災や感電 の原因にな ります。これらが 製品内部に
入った場合は、直ちに電源をオフにし、電源プラグを抜いてお買い求めの販売店にご連絡く
ださい。

• 電源をオンにした状態で USB ケーブルを接続するときは、アース線が接続されていること

を確認してから行ってください。アース線が接続されていない状態で行うと、感電の原因に
なります。

• 電源をオンにした状態で USB ケーブルを抜き差しするときは、コネクタの金属部分に触れ

ないでください。感電の原因になります。

• 製品の上に重いものを置かないでください。置いたものが倒れたり、落ちてけがの原因にな

ることがあります。

• メインボードや拡張ボード、RAM の取り扱いには注意してください。メインボードや拡張

ボード、RAM の角や部品の鋭利な部分に触れると、けがの原因になることがあります。

• 夜間などで長時 間ご使用にならない場合は、安全のた め電源をオフにしてください。また、

連休などで長時間ご使用にならない場合は、安全のため電源をオフにし、電源プラグを抜い
てください。

• レーザー光は、人体に有害となる恐れがあります。そのため本製品では、レーザー光はレー

ザース キャナユニッ ト内にカバー で密閉されて おり、お客様が 通常の操作を する場合には

xi
レーザー光が漏れる心配は全くありません。安全のために以下の注意事項を必ずお守りくだ
さい。
･ 本書で指示された以外のカバーは、絶対に開けないでください。
･ レーザースキャナユニットのカバーに貼ってある注意ラベルをはがさないでください。
･ 万一レーザー光が漏れて目に入った場合、目に障害が起こる原因となることがあります。
保守／点検について

• 清掃のときは、電源をオフにし、電源プラグを抜いてください。火災や感電の原因になりま

す。

• 電源プラグを定期的に抜き、その周辺およびコンセントにたまったほこりや汚れを、乾いた

布で拭き取ってください。ほこり、湿気、油煙の多いところで、電源プラグを長期間差した
ままにすると、その周辺にたまったほこりが湿気を吸って絶縁不良となり、火災の原因にな
ります。

• 清掃のときは、必ず水または水で薄めた中性洗剤を含ませて固く絞った布を使用してくださ

い。アルコール、ベンジン、シンナーなどの引火性溶剤は使用しないでください。引火性溶
剤が製品内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品内部には高圧になる部分があります。紙づまりの処理など内部を点検するときは、ネッ

クレス、ブレスレットなどの金属物が製品内部に触れないように点検してください。やけど
や感電の原因になります。

• 使用済みのトナーカートリッジを火中に投じないでください。トナーカートリッジ内に残っ

たトナーに引火して、やけどや火災の原因になります。

xii

• 製品内部の定着器周辺は、使用中に高温になります。紙づまりの処理など内部を点検すると

きは、定着器周辺に触れないように点検してください。やけどの原因になることがあります。

• 紙づまり処理やトナーカートリッジを交換するときは、トナーで衣服や手を汚さないように

注意してください。衣服や手が汚れた場合は、直ちに水で洗い流してください。温水で洗う
とトナーが定着し、汚れがとれなくなることがあります。

• 紙づまりで用紙を製品内部から取り除くときは、紙づまりしている用紙の上にのっているト

ナーが飛び散らないように、丁寧に取り除いてください。トナーが目や口などに入ることが
あります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談してください。

• 用紙を補給すると きや紙づまりを取り除くときは、用紙 の端で手を切ったりしないように、

注意して扱ってください。
消耗品について

• トナーカートリッジを火中に投じないでください。トナーに引火して、やけどや火災の原因

になります。

• トナーカートリッジ、用紙は火気のある場所に保管しないでください。トナーや用紙に引火

して、やけどや火災の原因になります。
トナーカートリッ ジなどの消耗品は幼児の手が届かな いところへ保管してください。もし、
カートリッジ内のトナーを飲んだ場合は、直ちに医師と相談してください。

1-1
CHAPTER
1設置する前に
この 章では、本プリンタに装 着可能なオプション 品の紹介と取り付け 手順、設置場所の決め
かたについて説明しています。
オプション品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
給紙カセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
ペーパーフィーダ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
拡張 RAM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

プリントサーバ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
プログラマーズマニュアル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
設置手順について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
オプション品の取り付け位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

設置の手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
設置場所について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
設置環境. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
設置スペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11

オプション品について1-2
設
置
す
る
前
に �
1
オプション品について
本プリンタの機能をフルに活かしてお使いいただくために、次のようなオプション品を用意
しています。必要に応じてお買い求めください。オプション品については、本プリンタをお
買い求めになった販売店にお問い合わせください。
給紙カセット
給紙カセットには、250枚ユニバーサルカセットがあり、A3、B4、A4、A4R、B5、A5、
レジャ ー、リーガル、レター、エグゼクティブサイズ の普通紙を最大で約 250 枚（64g/
m 2
）までセットできます。
250 枚ユニバーサルカセット UC-65D は、プリンタ本体の標準カセット（カセット 1）お
よびペーパーフィーダのカセット（カセット 2 ～ 4）と差し替えて使用します。
ユニバーサルカセット UC-65D

オプション品について 1-3
設
置
す
る
前
に �
1
ペーパーフィーダ
ペーパーフィーダユニットは、250枚ペーパーフィーダと 250枚給紙カセットがセットに
なっています。プリンタ本体の底面に最大 3 つまで取り付けることができます。250 枚給
紙カセットには A3、B4、A4、A4R、B5、A5、レジャー、リーガル、レター、エグゼク
ティブサイズの普通紙を最大で約 250 枚（64g/m2
）までセットできます。

• ペーパーフィーダユニットは LBP-1420 専用です。他の機種のペーパーフィーダは使用

できません。

• ペーパーフィーダユニットは最大 3 台まで取り付けることができます。
• ペーパーフィーダユニットの取り付けかたについては、「ペーパーフィーダ」（→ P .3-2）

を参照してください。
拡張RAM
拡張 RAMはメモリ容量を拡張するための増設メモリです。本プリンタは12MBのメモリを
標準装備しています。拡張 RAMは 1個増設可能で、メモリ総容量を 140MBまで増やすこ
とが可能です。
ペーパーフィーダユニット PF-65D
16MB（RD-16MS）�32MB（RD-32MS）�64MB（RD-64MS）�128MB（RD-128MS）�

オプション品について1-4
1
設
置
す
る
前
に �

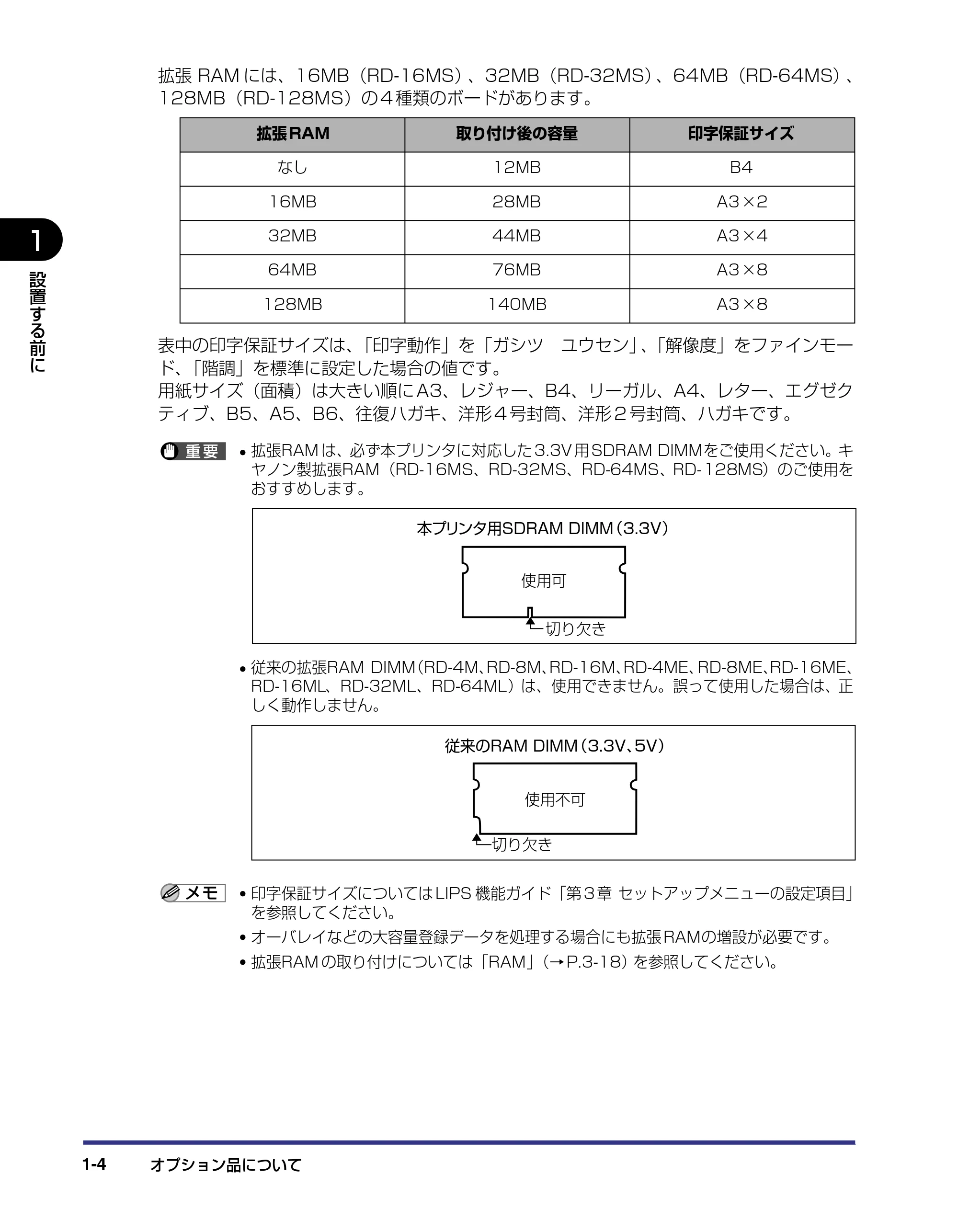

拡張 RAM には、16MB（RD-16MS）、32MB（RD-32MS）、64MB（RD-64MS）、
128MB（RD-128MS）の 4 種類のボードがあります。
表中の印字保証サイズは、「印字動作」を「ガシツ ユウセン」、「解像度」をファインモー
ド、「階調」を標準に設定した場合の値です。
用紙サイズ（面積）は大きい順に A3、レジャー、B4、リーガル、A4、レター、エグゼク
ティブ、B5、A5、B6、往復ハガキ、洋形 4 号封筒、洋形 2 号封筒、ハガキです。

• 拡張RAM は、必ず本プリンタに対応した 3.3V 用 SDRAM DIMMをご使用ください。キ

ヤノン製拡張RAM（RD-16MS、RD-32MS、RD-64MS、RD- 128MS）のご使用を
おすすめします。

• 従来の拡張RAM DIMM（RD-4M、RD-8M、RD-16M、RD-4ME、RD-8ME、RD-16ME、

RD-16ML、RD-32ML、RD-64ML）は、使用できません。誤って使用した場合は、正
しく動作しません。

• 印字保証サイズについては LIPS 機能ガイド「第 3 章 セットアップメニューの設定項目」

を参照してください。

• オーバレイなどの大容量登録データを処理する場合にも拡張 RAMの増設が必要です。
• 拡張RAM の取り付けについては「RAM」（→ P.3-18）を参照してください。

拡張 RAM 取り付け後の容量 印字保証サイズ
なし 12MB B4
16MB 28MB A3 ×2
32MB 44MB A3 ×4
64MB 76MB A3 ×8
128MB 140MB A3 ×8
本プリンタ用SDRAM DIMM（3.3V）�
切り欠き�
使用可�
従来のRAM DIMM（3.3V、5V）�
切り欠き�
使用不可�

オプション品について 1-5
設
置
す
る
前
に �
1
プリントサーバ
プリントサーバは、本プリンタを LAN に接続するためのプリンタ内蔵型ネットワークボー
ドです。IPX/SPX、TCP/IP、NetBIOS/NetBEUI、AppleTalkのプロトコルに対応した
も のがあり ますので、Windows、Macintosh、UNIX、NetWare、イン トラネ ットなど
幅広い LAN システムに対応可能です。専用のネットワーク管理ソフト「NetSpot Device
Installer」や「NetSpot Console」はプリンタに標準同梱されています。

• 装着できるプリントサーバについては、「パソコンと接続する」（→ P .2-31）を参照して

ください。

• プリントサーバの取り付けかたについては、「プリントサーバ」（→ P .3-25）を参照して

ください。
プログラマーズマニュアル
本プ リンタ用のプ リンタドライ バや印刷設定 プログラムな どを作成する ための、プログラ
マー用の取扱説明書です。次の 3 種類が用意されています。

• プログラマーズマニュアル「ソフトウェア概説書 4.2」

（LIPS コマンドの概要を知るための取扱説明書）

• プログラマーズマニュアル「コマンドリファレンス 4.2」

（LIPS コマンドの手引き）

• プログラマーズマニュアル「クックブック 4.2」

（プログラムサンプル集）
LIPS IV のプログラマーズマニュアルは、キヤノンホームページからダウンロードするこ
とができます。
ERR LNK 100
例）キヤノン製プリントサーバNB-5F

設置手順について1-6
設
置
す
る
前
に �
1
設置手順について
本プリンタは、取り付けるオプション品によって、設置する手順が異なります。お買い求め
になったオプション品の内容を確認し、次表の手順で作業を行ってください。
オプション品の取り付け位置
RAM
プリントサーバ�
NB-5F
ユニバーサルカセットUC-65D
ペーパーフィーダユニットPF-65D

設置手順について 1-7
設
置
す
る
前
に �
1
設置の手順
お客様の設置状況に合わせ、該当する手順にそって作業を進めてください。オプション品を

取り付けない場合は、（オプション）と表記された手順は読み飛ばしてください。

ペーパーフィーダの設置（→P.3-2）�
1
（オプション）�
プリンタ本体の設置（→P.2-3）�
2
トナーカートリッジのセット（→P.2-11）�
3
用紙のセット（→P.2-20）�
4
RAMの取り付け（→P.3-18）�
プリントサーバの取り付け（→P.3-25）�
5
本体とパソコンの接続（→P.2-31）�
6
電源コード、アース線の接続（→P.2-40）�
7
（オプション）�

設置場所について1-8
設
置
す
る
前
に �
1
設置場所について
本プリ ンタを安全かつ快適にご使用いただくために、「設置環境」に記載されている「温度
／湿度条件」、「電源条件」、「設置条件」を満たした場所に設置してください。
本プリンタを設置する前に「安全にお使いいただくために」（→ P.viii）を必ずお読みくだ
さい。
設置環境
本プリンタの設置場所は、次の環境条件を考慮の上、お選びください。
温度／湿度条件
温度、湿度が以下の範囲内の場所でご使用ください。

• 周囲温度：10 ～32.5 ℃
• 周囲湿度：20 ～80%RH（結露のないこと）
• 次のような場合は、プリンタ内部に水滴が生じる（ 結露）ことがあります。本プリンタを

周囲の温度や湿度に慣らすために、2 時間以上放置してからご使用ください。

• 本プリンタが設置されている部屋を急激に暖めた場合
• 本プリンタを温度や湿度が低い場所から高い場所へ移動させた場合
• プリンタ内部に水滴が生じると、用紙の搬送に不具合が起こり、紙づまりの原因となった

り、プリント不 良となる ことがあ ります。また「5F-nn サー ビスコール」と いうメッ
セージが表示され、プリント処理が停止することがあります。詳しくは、ユーザーズガイ
ド「第5 章 困ったときには」を参照してください。
■ 超音波加湿器をご使用のお客様へ
超音波加湿器をご 使用の際に、水道水や井 戸水をご使用になり ますと、水中の不純物が
大気中に放出され、プ リンタの内部に付着 して画像不良の原因 となります。ご使用の際
には、純水など不純物を含まない水のご使用をおすすめします。

設置場所について 1-9
設
置
す
る
前
に �
1
電源条件
本プリンタの最大消費電力は、835W* 以下（AC100V ± 10%,50/60Hz± 2Hz）です。
電気的なノイズや許容範囲を超える電源電圧の降下は、本プリンタだけでなく、パソコン本
体の誤作動やデータ消失の原因になることがあります。
＊注：フルオプション装着時は 840W 以下です。ただしこの値は、起動時の瞬間的なピー
クを除いた値です。
電源を接続するときは、次の事項をお守りください。

• 必ず 15A以上の電源コンセントに、プリンタの電源を接続してください。
• アース線を接続してください。

お使いの電源についてご不明な点があれば、ご契約の電力会社またはお近くの電気店などに
ご相談ください。
必ずアース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や
感電の原因になります。

• 一つの電源コンセントを本プリンタ専用にしてください。同一電源コンセント上の他の差

し込み口は、 使用しないでください。

• パソコン本体の補助コンセントに電源を接続しないでください。
• 複写機やエアコン、シュレッダーなど、消費電力の大きな機器や電気的ノイズを発生する

機器と同じコンセントに電源を接続しないでください。

設置場所について1-10
1
設
置
す
る
前
に �
設置条件
本プリンタは次のような場所に設置してください。

• 十分なスペースが確保できる場所
• 風通しがよい場所
• 平坦で水平な場所
• 本プリンタおよびオプション品の質量に耐えられる十分な強度のある場所

アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が製
品内部の電気部品などに接触すると、火災や感電の原因になります。

• 本プリンタを次のような場所に設置しないでください。火災や感電の原因になることがあ

ります。
･ 湿気やほこりの多い場所
･ 調理台や加湿器のそばなど油煙や湯気があたる場所
･ 雨や雪が降りかかるような場所
･ 水道の蛇口付近など水気のある場所
･ 直射日光のあたる場所
･ 高温になる場所
･ 火気に近い場所

• ぐらついた台の上や傾いた所などの不安定な場所、振動の多い場所に設置しないでくださ

い。落ちたり倒れたりして、けがの原因になることがあります。
本プリンタは 次のような場所 に設置しない でください。故障 の原因となる ことがありま
す。

• 急激な温度変化や湿度変化がある場所や結露の発生する場所
• 風通しの悪い場所
• 磁気や電磁波を発生する機器の近く
• 実験室など、化学反応を起こすような場所
• 空気中に、塩分やアンモニアガスなどの腐食性または毒性のガスを含んでいるような場

所

• 本プリンタおよびオプション品の質量で歪んだり、沈む可能性のある場所（じゅうたん、

畳などの上）

設置場所について 1-11
設
置
す
る
前
に �
1
設置スペース
本プリンタの周囲には、次のような空間を確保し、本プリンタの質量に耐えられる場所を選
んで設置してください。各部の寸法、および周囲に必要な寸法、足の位置は次のようになっ
ています。
周囲に必要なスペース
足の位置
ゴム足の高さは 5mm、 先端は18mm× 18mm の正方形です。
1300
643
(mm)
200
(mm)
(mm)
100
748
645
541
100
100
788
440
100
■標準状態�
■ペーパーフィーダ装着状態�
260
27790 67
90 84
436
406

51
31
16

36
(mm)

設置場所について1-12
1
設
置
す
る
前
に �

2-1
CHAPTER
2プリンタの設置
この 章では、本プリンタをパッ ケージから取り出し て設置するまでの手順 について説明して
います。オプ ション品を同時に取り付ける場合には、第 3 章「オプション品の取り付け」と
併せてお読みください。
パッケージの内容を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
設置場所に運ぶ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
梱包材を取り外す. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
トナーカートリッジをセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-11

用紙をセットする. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-20
給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-22
パソコンと接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-31
Windows パソコンとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-31
Macintoshパソコンとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-35

ネットワークとの接続 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-37
電源コードを接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-40

パッケージの内容を確認する2-2
プ
リ
ン
タ
の
設
置 �
2
パッケージの内容を確認する
プリンタを設置する前に、パッケージに以下のものがすべて揃っているかを確認してくださ
い。万一、不足しているものや破損しているものがあった場合には、お買い求めの販売店ま
でご連絡ください。
本プリンタにはインタフェースケーブルは付属していません。お使いのパソコン、または
接続方法に合わせてご用意ください。
レーザビームプリンタ�
ご使用前に必ず本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
LIPSソフトウェアガイド／スタート編�
LIPSソフトウェアガイド／スタート編�
JPN
プリンタ本体�
（給紙カセットが取り付けられています。）�
カセット保護カバー�
トナーカートリッジ�
（EP-65トナーカートリッジ）�
電源コード�
レーザショット保証書�
レーザショット保証書�

保証登録書／封筒セット�

取扱説明書CD-ROM�
■ 設置ガイド�
■ ユーザーズガイド�
■ LIPSソフトウェアガイド／本編�
■ LIPS機能ガイド�
�
LIPS IV User Software CD-ROM�
■ プリンタドライバ�
■ ユーティリティソフト�
取扱説明書�
■ 設置時にお読みください �
■ 設置ガイド�
■ かんたん操作ガイド�
■ LIPSソフトウェアガイド／スタート編 �
レーザショット保証書�
FontGallery Deluxe CD�
全書体見本�
設置ガイド
設置ガイド�
最初にお読みください。�
ご使用前に必ず本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
レーザビームプリンタ�
JPN
設置時にお読みください�
設置時にお読みください�
梱包内容の確認・設置場所へ運ぶ�
用紙のセット
梱包箱を開けて箱に入っている中身を確認します。�
1
必ず、図に示すスペースを確保してください。�
本体の左右に手を掛け、しっかりと抱えて持ち運びます。�
設置場所を決めます。�
2
設置場所に運びます。�
3
1300
643

(mm)
200
(mm)
100
100
788
440
100
プリンタ本体�
（給紙カセットが取り付けられています。）�
カセット保護カバー�
EP-65トナーカートリッジ�
電源コード�
レーザショット保証書�
レーザショット保証書�

保証登録書／封筒セット�

取扱説明書CD-ROM�
■ 設置ガイド�
■ ユーザーズガイド�
■ LIPSソフトウェアガイド／本編�
■ LIPS機能ガイド�
�
ユーザソフトウェアCD-ROM�
■ ユーティリティソフト�
■ プリンタドライバ�
■ LIPSソフトウェアガイド／本編�
取扱説明書�
■ 設置時にお読みください �
■ 設置ガイド�
■ かんたん操作ガイド�
■ LIPSソフトウェアガイド�
／スタート編
�
レーザショット保証書�
裏�表�紙�に�目�的�別�索�引�を�掲�載�し�て�い�ま�す�。�
あ�わ�せ�て�ご�覧�く�だ�さ�い�。�
プ�
リ�
ン�
タ�
の�
操�
作�
プリンタの操作�
かんたん操作ガイド�
操作パネルのキーの機能と操作方法�
電源のオン／オフ�
プリントの中止方法�
メンテナンス�
用紙を補給する�
トナーカートリッジを交換する�
メ�
ン�
テ�
ナ�
ン�
ス�
紙づまりの処理�
こんなメッセージが表示されたら�
正しくプリントできないときは�
プ�リ�ン�タ�が�動�作�し�な�い�・�プ�リ�ン�ト�で�き�な�い�と�き�は�
ト�
ラ�

ブ�
ル�
の�
対�
処�
法�
トラブルの対処法�
お�
役�
立�
ち�
情�
報�
お役立ち情報�
取扱説明書�CD-ROMについて�
お問い合わせ先について�
メニュールートマップ�
P.2�
�
P.4�
�
P.6
P.9�
�
P.23
P.47�
�
P.48�
�
巻末�
P.31�
�
P.36�
�
P.42�
�
P.45
おことわり�
本書にはプリンタを取り扱うための注�
意事項や制限事項は記載されていませ�
ん�の�で、�
必ず�ユ�ー�ザ�ー�ズガ�イ�ド�も�あ�わせ�
てお読みください。�
本書は簡単なプリンタの使いかたや�
�トラブルの解決方法について紹介して�
�います。�
�いつでもお読みになれる�
�ようにプリンタの近くに�
�置いてご活用ください。�
�
かんたん操作ガイドについて�
�

設置場所に運ぶ 2-3
プ
リ
ン
タ
の
設
置 �
2
設置場所に運ぶ
設置場所が確保できたら、本プリンタをパッケージから取り出し、設置場所へ運びます。

• 本プリンタを設置する場合は、 本体の質量に耐えられる机などに設置してください。
• 本 プリンタおよびオプション品の質量で歪ん だり、沈む可能性のある場所（じゅうたん、

畳などの上） には設置しないでください。

• オプションの 250 枚ペーパーフィーダを取り付けるときは、プリンタ本体をパッケージ

か ら取り出す 前に、250 枚ペー パーフィーダ を設置場所 に設置してく ださい。250 枚
ペーパーフィーダの設置方法については、「ペーパーフィーダ」（→ P.3-2）を参照してく
ださい。
1 プリンタ本体をパッケージから取り出します。
プ リンタ本体の 取り出し作業 は、周囲に十分な スペースがあ る広い場所で 行ってくださ
い。
2 プリンタ本体を設置場所へ運びます。
図のように本体の左右に手を掛け、しっかりと抱えて持ち運びます。

• 本プリンタはトナーカートリッジを取り付けていない状態で約 15.0kgあります。腰など

を痛めないように注意して持ち運んでください。

• 絶対に、給紙カセットなど、指定以外の部分を持たないでください。落としてけがの原因

になることがあります。

設置場所に運ぶ2-4
2
プ
リ
ン
タ
の
設
置 �
給紙カセットや給紙カセットを止めてあるテープは付けたまま持ち運んでください。
3 設置場所にゆっくりとおろします。
プリンタはゆっくりと慎重におろしてください。手などを挟むと、けがの原因になること
があります。
設置場所には、オプション品の取り付けやケーブルの接続などを行うためのスペースを確
保しておいてください。

梱包材を取り外す 2-5
プ
リ
ン
タ
の
設
置 �
2
梱包材を取り外す
本プリンタには、輸送時の振動や衝撃から装置を守るために、テープや梱包材が取り付けら
れています。設置場所へ運んだら、これらのテープや梱包材を取り外してください。

• プリンタ内部に梱包材が残っていると、動作時に印字不良や故障の原因になります。必ず

手順にしたがって梱包材を残さずに取り外してください。

• 取り外した梱包材は、移動や移設、修理などの輸送時に必要になります。なくさないよう

大切に保管しておいてください。
1 給紙トレイや給紙カセットなどを止めているテープを取り外します。
2 給紙トレイを開けます。
給紙トレイは、左右の取っ手を持ち、最後まで手をそえてゆっくりと開けます。

梱包材を取り外す2-6
2
プ
リ
ン
タ
の
設
置 �
3 補助トレイを引き出し、テープを取り外します。
テープを取り外したら、補助トレイを元に戻します。
4 左右の開閉レバーを下げて、前カバーを引き出します。
作業がしにくい場合は、前カバーを少し上に持ち上げると、取り外すことができます。
取り外した前カバーは安全な場所に置いてください。

梱包材を取り外す 2-7
2
プ
リ
ン
タ
の
設
置 �
5 前カバー内側のテープを取り外します。
転写ローラおよび除電ユニットには、絶対に手を触れないでください。印字品質が低下す
ることがあります。
6 前カバーを閉じ、左右の開閉レバーを上げてロックします。
転写ローラ�
除電ユニット�
転写ローラ�
除電ユニット�
除電ユニット�

梱包材を取り外す2-8
2
プ
リ
ン
タ
の
設
置 �
7 給紙トレイを閉めます。
8 給紙カセットをゆっくりと止まる位置まで引き出し、手前側を持ち上げ
てプリンタ本体から取り外します。
給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ
トを破損することがあります。

梱包材を取り外す 2-9
2
プ
リ
ン
タ
の
設
置 �
9 テープを外し a、図に示すようにタグを引っ張って、給紙ローラを固定
している梱包材を取り外します b。
10 給紙カセットのテープや梱包材をすべて取り外します。
給紙カセットの分離パッドには触れないでください。 給紙不良の原因になります。
a
b

梱包材を取り外す2-10
2
プ
リ
ン
タ
の
設
置 �
11 給紙カセットを図のように斜めに差し込み、ゆっくりと水平に押し込ん
で取り付けます。

トナーカートリッジをセットする 2-11
プ
リ
ン
タ
の
設
置 �
2
トナーカートリッジをセットする
本プリンタは、工場出荷状態ではトナーカートリッジは取り付けられていません。梱包材を
取り外したら、必ず同梱されているトナーカートリッジを取り付けてください。
トナーカートリッジは精密な機構の部品で構成されています。磁気や光に対して非常に敏感
です。取り扱いを誤ると、内部の感光ドラムが劣化し、印字品質が低下します。
トナーで衣服や手を汚さないように注意してください。衣服や手が汚れた場合は、直ちに
水で洗い流してください。温水で洗うとトナーが定着し、汚れがとれなくなることがあり
ます。
トナーカートリッジを取り扱う際には、 次の点に気を付けてください。

• 必ず本プリンタに付属のトナーカートリッジを使用してください。
• 新品のトナーカートリッジは、実際に使用するときまで保護袋から取り出さないでくだ

さい。

• 新品のトナーカートリッジに装着されている保護カバーは、取り外した後に再装着しな

いでください。ドラムを傷つけることがあります。

• トナーカートリッジを取り扱う際は、図のように正しく持ち、必ず矢印のついている面

を上にして取り扱ってください。立てたり、裏返したりしないでください。

トナーカートリッジをセットする2-12
2
プ
リ
ン
タ
の
設
置 �

• トナーカートリッジのドラムに手を触れたり、傷をつけたりすると、印字品質が低下し

ます。絶対に手で触れたりしないでください。また、指示された以外の部分は、持った
り、触れたりしないでください。故障の原因になることがあります。

• トナーカートリッジは、絶対に直射日光や強い光に当てないでください。
• トナーカートリッジをディスプレイやパソコンなど、磁気を発生する装置に近づけない

でください。

• トナーカートリッジは磁気製品です。フロッピーディスクやディスクドライブなど、磁

気を 嫌う製品 には近づ けないでく ださい。デー タ破損な どの原因 になること がありま
す。

• 本体に セットするまでは 保護袋から出さない でください。本体から 取り外したときは、

すみやかにトナーカートリッジが入っていた保護袋に入れるか、ドラムにほこりなどが
付着するの を避けるため、図に示すようにトナーカ ートリッジに白紙用紙（B4 サイズ
推奨）を巻いてから、厚い布で包んでください。また、トナーカートリッジに白紙用紙
を巻く 際は、ドラムの上側に取り付 けられている拍車状の 部品（a）を破損しないよう
に気を付けてください。
ドラム�
テープで止める�
白紙用紙�
（B4サイズ推奨）�
a

トナーカートリッジをセットする 2-13
2
プ
リ
ン
タ
の
設
置 �
1 給紙トレイを開けます。
給紙トレイは、左右の取っ手を持ち、最後まで手をそえてゆっくりと開いてください。
2 左右の開閉レバーを下げて、前カバーを引き出します。

トナーカートリッジをセットする2-14
2
プ
リ
ン
タ
の
設
置 �
作業がしにくい場合は、前カバーを少し上に持ち上げると、取り外すことができます。

• 取り外した前カバーは安全な場所に置いてください。
• 前カバー内側の転写ローラおよび除電ユニットには、絶対に手を触れないでください。印

字品質が低下することがあります。
転写ローラ�
除電ユニット�
除電ユニット�

トナーカートリッジをセットする 2-15
2
プ
リ
ン
タ
の
設
置 �
3 トナーカートリッジを保護袋から取り出します。
保護袋はトナーカートリッジを傷つけないように、はさみなどで切って開けます。
トナーカートリッジが入っていた保護袋は、捨てずに保管しておいてください。プリンタ
のメンテナンスなど、 トナーカートリッジを取り出すときに必要になります。
4 トナーカートリッジを図のように持ち、ゆっくりと左右に 5 ～ 6 回振り
a、次に上下に5～6 回振って内部のトナーを均一にならします b。

• トナーが均一になっていないと、印字品質が低下します。この操作は必ず行ってください。
• トナーカートリッジはゆっくり振ってください。ゆっくり振らないとトナーがこぼれるこ

とがあります。
a
a
b

トナーカートリッジをセットする2-16
2
プ
リ
ン
タ
の
設
置 �
5 トナーカートリッジを平らな場所に置き、シーリングテープを止めてい
るテープを取り外します。
6 トナーカートリッジを押さえながら、シーリングテープ（長さ約60cm）
をゆっくりとまっすぐ横（矢印の方向）に引き抜きます。
シーリングテープを勢いよく引き抜いたり、途中で止めたりするとトナーが飛び散ること
があります。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談してくだ
さい。

トナーカートリッジをセットする 2-17
2
プ
リ
ン
タ
の
設
置 �

• 曲げて引いたり、上向きや下向きに引っ張らないでください。シーリングテープが途中で

切れ、 完全に引き抜けなくなることがあります。

• シーリングテープを最後まで完全に引き抜いてください。シーリングテープがカートリッ

ジ内に残っていると、 印字不良の原因になります。

• 引き抜いたシーリングテープは、 地域の条例にしたがって処分してください。

7 保護カバーを止めているテープを取り外し、2 箇所のレバー部分を押し
て、トナーカートリッジの保護カバーを取り外します。
新品のトナーカートリッジに装着されている保護カバーは、取り外したあとに再装着しな
いでください。 ドラムを傷つけることがあります。

トナーカートリッジをセットする2-18
2
プ
リ
ン
タ
の
設
置 �
8 トナーカートリッジを両手で持ち、本体に取り付けます。
トナーカートリ ッジ両側の突起を本体内 側のトナーカートリッ ジガイドに合わせて、図に
示す位置までゆっくりと水平に押し込みます。
9 図のようにトナーカートリッジの取っ手を親指で押して、奥に突き当た
るまでしっかりと押し込みます。

トナーカートリッジをセットする 2-19
2
プ
リ
ン
タ
の
設
置 �
10 前カバーを閉じ、左右の開閉レバーを上げてロックします。

• 前 カバーが閉まらないときは、トナーカートリッジ の取り付け状態を確認してください。

無理に前カバーを閉めると故障の原因になります。

• ト ナーカートリ ッジを取り付 けた後、前カバー を開けたまま 長時間放置し ないでくださ

い。
11 給紙トレイを閉めます。

用紙をセットする2-20
プ
リ
ン
タ
の
設
置 �
2
用紙をセットする
本 プリ ンタの 給紙カ セッ トには、A5、B5、A4、A4R、B4、A3、エグ ゼク ティブ、レ
ター、リ ーガル、レジャーサイズ の普通紙を約 250 枚（64g/m 2
）までセット できます。
A4 サイズの用紙は通常横置きにセットしますが、縦置き（A4R）にもセットできます。ま
た、ラベル用紙もセットできます。

• プリント中に給紙カセットを抜き取らないでください。紙づまりや故障の原因となること

があります。

• 普通紙（64 ～ 90g/m2 ）、ラベル用紙以外の用紙をセットしないでください。紙づまりや

故障の原因となることがあります。

• バリのある用紙、しわのある用紙やひどくカールした用紙はセットしないでください。紙

づまりや故障の原因となることがあります。

• 給紙カセットにセットできる用紙の枚数は、普通紙で約 250枚（64g/m 2

）です。絶対
に用紙ガイドの積載制限マークを超えない範囲でセットしてください。積載制限マークを
超す量の用紙をセットすると、給紙不良の原因になります。

• 使用できる用紙についての詳細は、ユーザーズガイド「第 3 章 給紙・排紙のしかた」を参

照してください。

• 用紙はセットした用紙がすべてなくなってから補充してください。なくならないうちに補

充すると給紙不良の原因になります。

• ラベル用紙は必ず給紙カセットにセットしてください。給紙トレイにセットすると、復旧

の困難な紙づまりやプリンタ故障の原因になります。

• ラベル用紙にプリントするときは、必ずプリンタドライバの［給紙］ページの［用紙タイ

プ］を「普通紙」に設定してください。

• A4 サイズの用紙が横置きと縦置きに別々の給紙元にセットされている場合、給紙元の選

択が「自動」に設定されていると、横置きにセットされている給紙元が優先されます。縦
置きにセットした給紙元から給紙したいときは、プリントする際にプリンタドライバで縦
置きにセットした給紙元を選択してプリントしてください。
縦置き�
A3の場合

• 縦置きできる用紙�

A3、B4、A4R、リーガル、レジャー�
A4の場合�
横置き�

• 横置きできる用紙�

A4、B5、A5、ラベル用紙、�
エグゼクティブ、レター�

用紙をセットする 2-21
2
プ
リ
ン
タ
の
設
置 �

• 給紙カセットの分離パッドには触れないでください。 給紙不良の原因になります。

用紙をセットする2-22
2
プ
リ
ン
タ
の
設
置 �
給紙カセットに用紙をセットする
トナーカートリッジを取り付けたら、給紙カセットに用紙をセットします。標準で装着され
ているカセット 1、オプションのペーパーフィーダ装着時のカセット 2、カセット 3、カセッ
ト 4 共に、用紙のセット方法は同じです。次の手順にしたがって、正しく用紙をセットして
ください。
1 給紙カセットを止まる位置までゆっくりと引き出し、手前側を持ち上げ
てプリンタ本体から取り外します。
給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ
トを破損することがあります。

用紙をセットする 2-23
2
プ
リ
ン
タ
の
設
置 �
2 セットする用紙に合わせて、延長カセットを調節します。
ロック解除レバーは、無理な力をかけずにゆっくりと持ち上げます。
ロック解除レバーは持ち上げると解除、押し下げるとロックします。
横送りの場合は延長カセットを押し込みます。
縦送りの場合は延長カセットを引き出します。

• ロック解除レバーは、 図のように持ちます。

ロック�
解除�
ロック�
解除�
ロック解除レバー�
ロック解除レバー�

用紙をセットする2-24
2
プ
リ
ン
タ
の
設
置 �

• ロック解除レバーに無理に力を加えると、ロック解除レバーが外れることがあります。外

れてしまった場合は、延長カセットをロックする位置からずらして a、ロック解除レバー
を取り付けてください b。延長カセットをロックする位置ではロック解除レバーを取り付
けることはできません。
3 後側の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズの位置に合わせて用紙ガイドを移動します。
必ず用紙ガイドがセットする用紙サイズの位置に合っているかを確認してください。用紙
ガイドがセットする用紙サイズの位置に合っていないと、給紙不良の原因となります。
a
b
b
A3
11x17
LGL
LTR
EXEC
B4
A4
B5
A5
A4R

用紙をセットする 2-25
2
プ
リ
ン
タ
の
設
置 �
4 側面の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズの位置に合わせて用紙ガイドを移動します。
側面の用紙ガイドは左右が連動しています。
必ず用紙ガイドがセットする用紙サイズの位置に合っているかを確認してください。用紙
ガイドがセットする用紙サイズの位置に合っていないと、 給紙不良の原因となります。
5 ラベル用紙をセットする場合は、用紙を少量ずつさばき、端を揃えます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
ラベル用紙は、よくさばいてからセットしてください。十分にさばけていないと、重送さ
れて、 紙づまりの原因になります。
A5 A3B4 11x17
B5 A4LTRA4R
LGL EXEC
少量ずつよくさばく� 平らなところで軽く数回�
たたいて端を揃える�

用紙をセットする2-26
2
プ
リ
ン
タ
の
設
置 �
6 用紙の後端を、用紙ガイドに合わせてセットします。
ツメと用紙の間に十分すき間があることを確認してください。すき間が十分にない場合は、
用紙を少し減らします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• ラベル用紙と普通紙をいっしょにセットしないでください。普通紙がセットされている場

合、ラベル用紙をセットするときは、普通紙をすべて取り除いてからラベル用紙をセット
してください。

• ラベル用紙は表裏を確認し、表を上にして給紙カセットへセットしてください。
• ラベル用紙をセットする場合は、必ず横送りにセットしてください。
• 給紙カセットにセットできる用紙の枚数は、普通紙で約 250枚（64g/m 2

）です。絶対
に用紙ガイドの積載制限マークを超えない範囲でセットしてください。積載制限マークを
超す量の用紙をセットすると、給紙不良の原因になります。

• 裁断状態の悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合

は、用紙を平らな場所でよく揃えてからセットしてください。
ツメ�
積載制限マーク�

用紙をセットする 2-27
2
プ
リ
ン
タ
の
設
置 �
レ ターヘッドや ロゴ付きの用紙 などにプリン トする場合は次 の指示にした がって正しい
向きに用紙をセットしてください。
･ A4、レタ ーサイズのように 用紙を横送りでセ ットする場合は、用 紙の表面（プリント
する面）を上に向け、用紙の上端がプリンタを前面から見て左になるようにセットしま
す。
･ A3、B4、レジャー、リーガルサイズのように用紙を縦送りでセットする場合は、用紙
の表面（プリントする面）を上に向け、用紙の上端が手前になるようにセットします。
:給紙方向�
ABC
ABC
:給紙方向�

用紙をセットする2-28
2
プ
リ
ン
タ
の
設
置 �
7 用紙サイズ登録ダイヤルを、セットした用紙のサイズに合わせます。
工場出荷時は A4 にセットされています。
セットした用紙 のサイズと用 紙サイズ表示が 合っているこ とを必ず確認し てから給紙カ
セットをプリンタ本体に差し込んでください。表示が合っていないと、誤動作の原因にな
ります。
用紙サイズ登録ダイヤル�
用紙サイズ表示�

用紙をセットする 2-29
2
プ
リ
ン
タ
の
設
置 �
8 給紙カセットを図のように斜めに差し込み、ゆっくりと水平に押し込ん
でプリンタ本体にセットします。
給紙カセットを取り付けるときは、床面などに接触しないようにしてください。床面など
に接触すると用紙サイズ登録ダイヤルがずれることがあります。

用紙をセットする2-30
2
プ
リ
ン
タ
の
設
置 �
9 延長カセットを引き出した場合は、本体背面にカセット保護カバーを取
り付けます。
カセット保護カバーは、パチンと音がするまでしっかり取り付けます。
カセット保護カバーに手をかけたり、強く押したり、物を置いたりしないでください。カ
セット保護カバーが破損する恐れがあります。

• 用紙残量表示について

給紙カセ ットには、セット されている用 紙の量を示す 用紙残量表示 がありま
す。用紙がいっぱいまで入っていると、用紙残量表示が上がります。用紙が減
るにした がって表示が 下がってきま すので、用紙の残 量を知る目安 になりま
す。
残量が多いとき�
用紙残量表示�
残量が少ないとき�

パソコンと接続する 2-31
プ
リ
ン
タ
の
設
置 �
2
パソコンと接続する
本プリンタをパソコンやネットワークに、プリンタケーブルやネットワークケーブルで接続
します。本プリンタは、双方 向通信対応のパラレルコネクタ、USB コネクタを標準装備し
ています。
本プリンタにプリンタケーブルやネットワークケーブルは付属していません。あらかじめ
ご使用のパソコンやネットワークに合ったケーブル（ 別売）をご用意ください。
本 プリンタに付 属のプリンタド ライバやユー ティリティソフ トのインスト ール方法につ
いては、「LIPSソフトウェアガイド／本編」を参照してください。
Windowsパソコンとの接続
本プリンタを Windowsパソコンに直接接続するときは、プリンタポート（パラレルインタ
フェース）または USB ポートに接続します。
プリンタポートに接続する場合
Windows パソコンのプリンタポートは、一般的にパラレルインタフェース（IEEE1284準
拠）です。お使いのパソコン用のプリンタケーブルで本プリンタのパラレルコネクタとパソ

コンのプリンタポートを接続します。
プリンタケーブルを接続するときは、必ず次の手順を守ってください。感電の原因になる
ことがあります。
a本プリンタの電源をオフにし、電源プラグを電源コンセントから抜いてください。
bパソコンの電源をオフにし、電源プラグを電源コンセントから抜いてください。
プリンタドライバソフト�
プリンタポート�
プリンタケーブル�
パラレルコネクタ�

パソコンと接続する2-32
2
プ
リ
ン
タ
の
設
置 �
1 プリンタケーブルのセントロ 36 ピンコネクタ側を本プリンタ背面のパ
ラレルコネクタへ接続し a、両側の留め金を掛けます b。
2 プリンタケーブルの反対側をパソコンのプリンタポートへ接続します。
a
b
b

パソコンと接続する 2-33
2
プ
リ
ン
タ
の
設
置 �
USBポートに接続する場合
USB（ユニバーサル・シリアル・バス）ポートを装備したパソコンの場合は、USB ケーブ
ルで本プリンタ背面の USB コネクタとパソコンの USB ポートを接続します。

• 電源をオンにした状態で USB ケーブルを接続するときは、アース線が接続されているこ

とを確認してから行ってください。アース線が接続されていない状態で行うと、感電の原
因になります。

• 電源をオンにした状態で USB ケーブルを抜き差しするときは、コネクタの金属部分に触

れないでください。 感電の原因になります。

• 次のようなときは、 USB ケーブルを抜き差ししないでください。パソコンやプリンタの

動作不良の原因になります。

• パソコンの電源を入れた後の OS（Windows）起動中
• プリント中
• パソコンおよびプリンタの電源が入っている状態で USB ケーブルを抜き差しする場合

は、抜いた後に必ず 5 秒以上の間隔を空けてから差し込んでください。抜いた直後に差し
込むと、 パソコンやプリンタの動作不良の原因になります。
1 USBケーブルのB タイプ（四角い）側を本プリンタ背面のUSBコネクタ
へ接続します。
プリンタドライバソフト�
USBポート�
USBケーブル�
USBコネクタ�

パソコンと接続する2-34
2
プ
リ
ン
タ
の
設
置 �
2 USBケーブルのAタイプ（平たい）側をパソコンのUSBポートへ接続し
ます。

パソコンと接続する 2-35
2
プ
リ
ン
タ
の
設
置 �
Macintoshパソコンとの接続
本プリンタを Macintosh に直接接続するときは、USB ポートに接続します。
USBポートに接続する場合
USB（ユニバーサル・シリアル・バス）ポートを装備した Macintosh は、USB ケーブル
で本プリンタ背面の USB コネクタと Macintosh の USB ポートを接続します。

• 電源をオンにした状態で USB ケーブルを接続するときは、アース線が接続されているこ

とを確認してから行ってください。アース線が接続されていない状態で行うと、感電の原
因になります。

• 電源をオンの状態で USB ケーブルを抜き差しするときは、コネクタの金属部分に触れな

いでください。 感電の原因になります。

• 次のようなときは、 USB ケーブルを抜き差ししないでください。パソコンやプリンタの

動作不良の原因になります。

• プリンタドライバのインストール中
• パソコンの電源を入れた後の OS（Mac OS）起動中
• プリント中
• パソコンおよびプリンタの電源が入っている状態で USB ケーブルを抜き差しする場合

は、抜いた後に必ず 5 秒以上の間隔を空けてから差し込んでください。抜いた直後に差し
込むと、 パソコンやプリンタの動作不良の原因になります。
USBポート� USBコネクタ�
USBケーブル�
プリンタドライバソフト�

パソコンと接続する2-36
2
プ
リ
ン
タ
の
設
置 �
1 USBケーブルのB タイプ（四角い）側を本プリンタ背面のUSBコネクタ
へ接続します。
2 USBケーブルのAタイプ（平たい）側をMacintoshのUSBポートへ接
続します。

パソコンと接続する 2-37
2
プ
リ
ン
タ
の
設
置 �
ネットワークとの接続
本 プ リ ン タ に オ プ シ ョン の プ リ ン ト サ ー バ を 取 り付 け る と ネ ッ ト ワ ー ク へ 接続 し て
Windows や Macintosh などのパ ソコンから プリンタを 共有する ことができ ます。IPX/
SPX、TCP/IP、Ethertalk、NetBIOS/NetBEUI のプロ トコルに対 応している プリント
サーバがあります。
オプションのプリントサーバには以下の種類があります。プリントサーバにより、対応 OS
やネットワークの種類が異なります。お使いのネットワークやパソコンに合わせてお選びく
ださい。
これらの製品の詳細や購入については、プリンタをお買い求めの販売店へお問い合わせくだ
さい。
本プリンタにプリントサーバを装着してネットワークに接続した場合、 ネットワーク OS
（NetWare, UNIX など）の設定やネットワーク プリンタとしてのインストール作業、プ
リントサーバの設定などが必要です。これらの作業についてはネットワーク OSやプリン

トサーバに付属の取扱説明書を参照してください。
製品名称 対応プロトコル インタフェース メーカ名
JC-CONNECT PRICOM
C-540TNE LIO V2
IPX/SPX, TCP/IP,
EtherTalk, NetBEUI
10BASE-T
100BASE-TX
サイレックス・
テクノロジー（株）
JC-CONNECT PRICOM
C-540T LIO V2
TCP/IP, NetBEUI 10BASE-T
100BASE-TX
サイレックス・
テクノロジー（株）
NetHawk N-100 LIO V2 TCP/IP, NetBEUI 10BASE-T
100BASE-TX
キヤノンイメージングシス
テムテクノロジーズ( 株 )
NetHawk N-110 LIO V2 IPX/SPX, TCP/IP,
EtherTalk, NetBEUI
10BASE-T
100BASE-TX
キヤノンイメージングシス
テムテクノロジーズ( 株 )
キヤノン内蔵型プリントサーバ
NB-5F
IPX/SPX, TCP/IP,
EtherTalk, NetBEUI

10BASE-T
100BASE-TX
キヤノン（株）
Windows
ハブ�
LBP-1420
WindowsLBP-1420
Windows
NetWare
サーバ�
Macintosh
双方向ユーティリティ画面�
Macintosh
JC-CONNECT PRICOM C-540TNE LIO V2�
JC-CONNECT PRICOM C-540T LIO V2�
NetHawk N-100 LIO V2�
NetHawk N-110 LIO V2�
キヤノン内蔵型プリントサーバNB-5F
�

パソコンと接続する2-38
2
プ
リ
ン
タ
の
設
置 �
100BASE-TX 接続の場合
本プリンタに取り付けたプリントサーバの LAN コネクタとハブのポートを 100BASE-TX
対応 LAN ケーブル（カテゴリ 5 用ツイストペアケーブル）で接続します。100BASE-TX
のネ ットワークに対応 していないパソコ ンの場合は、100BASE-TX 対 応のネットワーク
ボードも必要になります。さらにネットワーク上のパソコンにはネットワーク管理ソフトを
インストールして、プリントサーバの設定を行います。
ハブやLAN ケーブル、パソコン用ネットワークボードなど、LANに接続している機器は、
すべて 100BASE-TX に対応しているものが必要 になります。詳しくはお買い求めの販
売店、または「お客様相談センター」へお問い合わせください。
LANコネクタ�
100BASE-TX対応ハブ�
100BASE-TX�
ケーブル�
100BASE-TXコネクタ�
のあるパソコン�
100BASE-TXコネクタ�
のないパソコン�
100BASE-TX�

対応ネットワークボード�

パソコンと接続する 2-39
2
プ
リ
ン
タ
の
設
置 �
10BASE-T 接続の場合
本プリンタに取り付けたプリントサーバの LAN コネクタとハブのポートを 10BASE-T 対
応 LAN ケーブル（カテゴリ 3 ～ 5 用ツイストペアケーブル）で接続します。ネットワーク
に対応していないパソコンの場合は、ネットワークボードも必要になります。さらにネット
ワーク上のパソコンにはネットワーク管理ソフトをインストールして、プリントサーバの設
定を行います。
LANコネクタ�
10BASE-T対応ハブ�
Ethernet�
アダプタ�
10BASE-T�
ケーブル�
10BASE-Tコネクタ�
のあるパソコン�
AAUIコネクタ付き�
Macintoshパソコン�
10BASE-Tコネクタ�
のないパソコン�
10BASE-T対応�
ネットワークボード�

電源コードを接続する2-40
プ
リ
ン
タ
の
設
置 �
2
電源コードを接続する
パソコンとの接続が終わったら、電源コードとアース線を接続します。接続する際には「安
全にお使いいただくために」（→ P.viii）を必ずお読みください。

• 電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものを置

いたり、引っぱったり、無理に曲げたりしない でください。傷ついた部分から漏電して、
火災や感電の原因になります。

• 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の原因

になります。

• 濡れた手で電源プラグを抜き差ししないでください。感電の原因になります。
• タコ足配線はしないでください。火災や感電の原因になります。
• 電源コードを束ねたり、結んだりしないでください。火災や感電の原因になります。
• 電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込

まないと、火災や感電の原因になります。

• 付属の電源コード以外は使用しないでください。火災や感電の原因になります。
• 必ずアース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や

感電の原因になります。

• アース線を接続するときは、以下の点にご注意ください。

［アース線を接続してよいもの］
･ 電源コンセントのアース線端子
･ 接地工事（D 種）が行われているアース線端子
［アース線を接続してはいけないもの］
･ 水道管･･･ 配管の途中でプラ スティックになっ ている場合があり、そ の場合にはアース
の役目を果たしません。ただし、水道局がアース対象物として許可した水道管にはアー
スを接続できます。
･ ガス管･･･ガス爆発や火災の原因になります。
･ 電話線 のアースや避雷針･･･ 落雷の時に大きな 電流が流れ、火災や感 電の原因になりま
す。

• 原則的に延長コードを使用しての接続やタコ足配線はしないでください。やむを得ず延長

コードを使用したり、タコ足配線をする場合は使用者の責任において、以下の点に注意し
てご使用ください。誤った使いかたをすると、火災や感電の原因になります。
･ 延長コードに延長コードの接続はしないでください。
･ 製品を使用した状態で、電源プラグの接続部分の電圧が、定格銘版ラベル（製品背面に
記載）に明示されている電圧になっているかを確認してください。
･ 延長コードは定格銘版ラベル（製品背面に記載）に明示されている製品に必要な電流値
に比べて十分に余裕のあるものをご使用ください。
･ 使用時は束ねをほどき、電源コードと延長コードの接続が確実になるように奥まで電源
プラグを差し込んでください。
･ 延長コードが異常に発熱していないか、定期的に確認してください。

電源コードを接続する 2-41
2
プ
リ
ン
タ
の
設
置 �

• 表示された以外の電源電圧で使用しないでください。火災や感電の原因になることがあり

ます。

• 電 源プラグを抜 くときは、必ず プラグを持っ て抜いてくだ さい。電源コード を引っぱる

と、電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火
災や感電の原因になることがあります。

• いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。非

常時に電源プラグが抜けなくなります。

• アース線を接続するときは、プリンタ、パソコン双方とも接続してください。片方だけ接

続すると機器間に電位差が生じ、 故障の原因になることがあります。

• パソコン本体の補助コンセントに電源を接続しないでください。
• 一つは電源コンセントを本プリンタ専用にしてください。同一電源コンセント上の他の差

込口は、 使用しないでください。
1 プリンタの電源スイッチがオフになっていることを確認します。
電源スイッチの“ ”側を押した状態がオフです。

電源コードを接続する2-42
2
プ
リ
ン
タ
の
設
置 �
2 電源コード差し込み口に、付属の電源コードをしっかりと差し込みます。
3 アース線のキャップを外してアース線をアース線端子へ接続し、電源プ
ラグを電源コンセントへ差し込みます。
必ずアース線を接続してください。アース線を接続しないで、万一漏電した場合は、火災
や感電の原因になります。

• 取り外したキャップは、大切に保管してください。
• 電源コードを外した際は、アース線にキャップをして保管してください。

電源コードを接続する 2-43
2
プ
リ
ン
タ
の
設
置 �

• アース線が電源コンセントのアース線端子に接続できないときは

電源コンセントのアース線端子の形状によっては、電源コードのアース線が接
続できない場合があります。その場合は、市販のアース線を接続してください。
市販のアース線の接続は次の手順で接続してください。
1.アース線をプリンタ背面のアース線端子へ接続し a、電源差し込み口に、付
属の電源コードをしっかりと差し込みます b。
2.アース線をアース線端子へ接続し、電源プラグを電源コンセントへ差し込み
ます c。
市販のアース線を使用する場合は、プリンタに付属の電源コードのアース線に
は必ずキャップをしてください。
a
b
c

電源コードを接続する2-44
2
プ
リ
ン
タ
の
設
置 �

3-1
CHAPTER
3オプション品の取り付け
この章では、オプション品の取り付けかたについて説明しています。
ペーパーフィーダ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
梱包材を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
プリンタ本体を移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
ペーパーフィーダを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

ペーパーフィーダを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
RAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-18
RAM の取り付け位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
RAM を取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20

RAM の設定について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
RAM を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
プリントサーバ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-25
ケーブルやコネクタの準備 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25

プリントサーバを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26
プリントサーバを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31

ペーパーフィーダ3-2
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
ペーパーフィーダ
ペーパーフィーダを設置する前に、パッケージに以下のものがすべて揃っているかを確認し
てください。万一不足しているものや破損しているものがあった場合は、お買い求めの販売
店までご連絡ください。
ペーパーフィーダを取り付けるときは、必ずプリンタの電源をオフにし、電源プラグを抜
き、プリンタ本体に接続されているすべてのインタフェースケーブルや電源コードを取り
外してくださ い。そのまま作業 を行うと、電源コ ードやイン タフェースケ ーブルが傷つ
き、火災や感電の原因になります。
ペーパーフィーダのコネクタやローラには触れないでください。故障や給紙不良の原因に
なります。
ペーパーフィーダは最大3 台まで取り付けることができます。
ペーパーフィーダユニット PF-65D
コネクタ�
ローラ�

ペーパーフィーダ 3-3
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
梱包材を取り外す
ペー パーフィーダ をプリンタに 取り付ける前 に、ペーパーフィ ーダに取り付 けられている
テープや梱包材を取り外します。

• ペーパーフィーダには輸送時の振動や衝撃から装置を守るために、テープや梱包材が取り

付けられています。 必ず梱包材を取り外してからご使用ください。

• ペーパーフィーダの運搬や修理の際には、梱包材が必要になりますので、大切に保管して

おいてください。
1 給紙カセットを止めているテープを取り外します。

ペーパーフィーダ3-4
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
2 ペーパーフィーダの給紙カセットをゆっくりと止まる位置まで引き出
し、手前側を持ち上げて取り外します。
給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ
トを破損することがあります。

ペーパーフィーダ 3-5
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3 テープを外し a、図に示すようにタグを引っ張って、給紙ローラを固定
している梱包材を取り外します b。
4 給紙カセットのテープや梱包材を取り外します。
a
b

ペーパーフィーダ3-6
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
給紙カセットの分離パッドには触れないでください。給紙不良の原因になります。
プリンタ本体を移動する
プリンタ設置後にペーパーフィーダを取り付けるときは、次の手順でプリンタをいったん適
切な場所に移動させます。
プリンタ本体を移動させる場合は、必ず電源をオフにし、電源プラグを抜き、インタフェー
スケーブルを 取り外してく ださい。そのまま 移動すると、電 源コードやイ ンタフェース
ケーブルが傷つき、火災の原因になります。
ペーパーフィーダがすでに取り付けられている場合には、ペーパーフィーダをプリンタか
ら取り外してください。（→ペーパーフィーダを取り外す：P.3-16）

ペーパーフィーダ 3-7
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
1 電源スイッチの“ ”側を押してプリンタの電源をオフにし a、電源プ
ラグを電源コンセントから抜き、アース線をアース線端子から取り外し
ます b。
電源コードを外した際は、 アース線にキャップをして保管してください。
2 すべてのインタフェースケーブルや電源コードを取り外します。
a
b

ペーパーフィーダ3-8
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3 プリンタ本体の給紙カセットをゆっくりと止まる位置まで引き出し、手
前側を持ち上げて取り外します。
給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ
トを破損することがあります。
4 給紙トレイを開け、左右の開閉レバーを下げて、前カバーを引き出しま
す。

ペーパーフィーダ 3-9
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
5 トナーカートリッジ左右の取っ手を持ち、水平に引き抜いてトナーカー
トリッジを取り出します。
取 り出したトナーカートリッジは、トナーカートリ ッジが入っていた保護袋に入れるか、
ドラムにほこりなどが付着するのを避けるため、図に示すようにトナーカートリッジに白
紙 用紙（B4 サイズ推奨）を 巻いてから、厚い布で 包んで移動先に持ち 運んでください。
また、トナーカートリッジに白紙用紙を巻く際は、ドラムの上側に取り付けられている拍
車状の部品（ a）を破損しないように気を付けてください。
6 前カバーを閉じ、左右の開閉レバーをロックし、給紙トレイを閉めます。
テープで止める�
白紙用紙�
（B4サイズ推奨）�
a

ペーパーフィーダ3-10
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
7 プリンタ本体を設置場所から移動します。
図のように本体の左右に手を掛け、しっかりと抱えて持ち運びます。

• 本プリンタは、給紙カセット、トナーカートリッジを取り付けていない状態で約 13.6kg

あります。腰などを痛めないように注意して持ち運んでください。

• 絶対に、給紙トレイなど、指定以外の部分を持たないでください。落としてけがの原因に

なることがあります。

ペーパーフィーダ 3-11
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �

• 必ず給紙カセット、トナーカートリッジを取り外し、給紙トレイが閉まっていることを確

認してから持ち運んでください。

• 給紙トレイには絶対に手を掛けないでください。 給紙トレイが破損することがあります。
• 給紙ローラには絶対に手を触れないでください。 給紙不良の原因になることがあります。

ペーパーフィーダを取り付ける
ペーパーフィーダは、プリンタ本体の下に取り付けます。
プリンタやペーパーフィーダはゆっくりと慎重におろしてください。手などを挟むと、け
がの原因になることがあります。
ペーパーフィーダを装着した場合、給紙するペーパーフィーダ（カセット 2、カセット 3、
カセット 4）より上段の給紙カセットは必ずセットした状態で使用してください。給紙カ
セ ットがセットされていないと、下段の給紙元か ら給紙することができません。（たとえ
ば、カセット 2 がセットされていない場合、カセット 3、カセット4 から給紙することは
できません。）

ペーパーフィーダ3-12
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
1 ペーパーフィーダを設置場所へ置きます。
ペーパーフィーダを持ち運ぶときは、両手で左右に手を掛け、運びます。

• ペーパーフィーダのコネクタやローラには触れないでください。故障や給紙不良の原因に

なります。

• 本プリンタおよびオプション品の質量で 歪んだり、沈む可能性のある場所（じゅうたん、

畳などの上）には設置しないでください。

• プリンタ本体を載せたり、電源コードやインタフェースケーブルなどの接続作業ができる

ように、周囲に十分なスペースを確保しておいてください。
コネクタ�
ローラ�

ペーパーフィーダ 3-13
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
2 ペーパーフィーダとペーパーフィーダを取り付けるときは、ペーパー
フィーダの位置決めピンやコネクタに合わせてゆっくりと載せます。
3 プリンタ本体をペーパーフィーダの位置決めピンやコネクタに合わせて
ゆっくりと載せます。
位置決めピン�
コネクタ�
位置決めピン�
コネクタ�

ペーパーフィーダ3-14
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
4 ペーパーフィーダやプリンタ本体の給紙カセットを図のように斜めに差
し込み、ゆっくりと水平に押し込んで取り付けます。

ペーパーフィーダ 3-15
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
5 必要に応じて、本プリンタに付属のカセット保護カバーを背面に取り付
けます。
カセット保護カバーは、パチンと音がするまでしっかり取り付けます。
カセット保護カバーに手をかけたり、強く押したり、物を置いたりしないでください。カ
セット保護カバーが破損する恐れがあります。
カセット保護カバーは、プリンタ本体およびペーパーフィーダの背面に取り付けることが
できます。 適切な位置に取り付けてください。
6 給紙トレイを開け、左右の開閉レバーを下げて、前カバーを引き出しま
す。
7 トナーカートリッジを両手で持ち、本体に取り付けます。
トナーカートリッ ジ両側の突起を本体内側 のトナーカートリッジ ガイドに合わせて、図に
示す位置までゆっくりと水平に押し込みます。

ペーパーフィーダ3-16
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
8 前カバーを閉じ、左右の開閉レバーをロックし、給紙トレイを閉めます。
9 すべてのインタフェースケーブルや電源コードを接続します。
10 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。
ペーパーフィーダを装着した後は、プリンタドライバの［デバイスの設定］ページでオプ
ション機器の 設定が必要 になります。［デ バイスの設定］ ページの［デバイ ス情報取得］
ボタンをクリックすると、プリンタのオプション情報が自動的に取得できます。
ペーパーフィーダを取り外す
ペーパーフィーダの取り外しは、次の手順で行います。
ペーパーフィ ーダを取り外 すときは、必ずプ リンタの電源 をオフにし、電 源プラグを抜
き、プリンタ本体に接続されているすべてのインタフェースケーブルや電源コードを取り
外してくださ い。そのまま作業 を行うと、電源コ ードやイン タフェースケ ーブルが傷つ
き、火災や感電の原因になります。
プリンタの移動や修理の際は、ペーパーフィーダや給紙カセット、トナーカートリッジを

取り外してください。
1 電源スイッチの“ ”側を押してプリンタの電源をオフにし、電源プラ
グを電源コンセントから、アース線をアース線端子から取り外します。
2 すべてのインタフェースケーブルや電源コードを取り外します。
3 給紙カセットをすべて取り外します。
4 トナーカートリッジ左右の取っ手を持ち、水平に引き抜いてトナーカー
トリッジを取り出します。
5 プリンタを持ち上げて、ペーパーフィーダから取り外します。
6 ペーパーフィーダを移動します。

ペーパーフィーダ 3-17
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
7 プリンタ本体を設置場所へ戻します。
8 給紙カセットを取り付けます。
9 トナーカートリッジを両手で持ち、本体に取り付けます。
10 すべてのインタフェースケーブルや電源コードを接続します。
11 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。

RAM3-18
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
RAM
拡張 RAMは、プリンタ本体内部のメインボードに取り付けて使用します。取り付けたあと、
必要に応じて RAM を設定します。以下のことに気を付けて RAMの取り付けを行ってくだ
さい。

• RAM を取り付けるときは、必ずプリンタの電源をオフにし、プリンタ本体に接続されて

いるすべてのイ ンタフェース ケーブルや電源 コードを取り 外してから作業 を行ってくだ
さい。そのまま作業を行うと、感電の原因になることがあります。

• RAMの取り扱いには注意してください。RAM の角や部品の鋭利な部分に触れると、けが

の原因になることがあります。

• P-ROM用スロット ( 白）に取り付けられている ROM は絶対に取り外さないでください。

プリンタが使用できなくなります。

• RAM には、静電気に敏感な部品などが使用されています。静電気による破損を防止する

ために、取り扱いに当たっては次のことをお守りください。

• 一度室内の金属部分に手を触れ、体の静電気を逃がしてから作業をしてください。
• 作業中にディスプレイなどの静電気を発生しやすいものに触れないでください。
• メインボードの部品やプリント配線、コネクタには直接手を触れないでください。
• 静電気の影響を避けるために、RAM は取り付ける直前まで袋から取り出さないでくだ

さい。

• メインボードにあるスイッチには絶対に触れないでください。スイッチを動かすとプリン

タが正常に動作しません。

RAM 3-19
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
RAM の取り付け位置について
RAMの取り付け位置は以下のようになっています。
P-ROMスロット（白）�
（ここにROMが取り付けられている場合は�
絶対に取り外さないでください。）�
SW2�
（このスイッチには、絶対に触れないでください。�
スイッチを動かすとプリンターが正常に動作しません。）�
スロットカバー�
RAMスロット（黒）�

RAM3-20
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
RAM を取り付ける
RAM は次の手順でプリンタ背面の拡張 RAM スロットへ取り付けます。スロットカバーの
取り外しにはプラスドライバが必要です。あらかじめネジに合ったサイズのものをご用意く
ださい。
1 電源スイッチの“ ”側を押してプリンタの電源をオフにし a、電源プ
ラグを電源コンセントから抜き、アース線をアース線端子から取り外し
ます b。
電源コードを外した際は、アース線にキャップをして保管してください。
2 すべてのインタフェースケーブルや電源コードを取り外します。
作業スペースが十分とれない場合は、作業しやすい場所にプリンタを移動します。
a
b

RAM 3-21
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3 プリンタ背面の2本のネジを取り外し、スロットカバーを取り外します。
製品内部には、高圧になる部分があります。スロットカバーを取り外したり取り付けたり
するときは、ネックレス、ブレスレットなどの金属物が製品内部に触れないように注意し
てください。 感電の原因になります。

• スロットカバーを落下させないように手で支えながら作業してください。
• 指示以外のネジは取り外さないでください。
• メインボードの部品やプリント配線、 コネクタには直接手を触れないでください。
• 作業中にネジなどの金属がメインボードに触れないように気をつけてください。

RAM の取り付ける位置は以下のとおりです。取り付け位置を確 認してから RAM を取り
付けてください。
RAMスロット（黒）�

RAM3-22
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
4 黒いRAMスロットへ図のように切り欠きに合わせて差し込み a、奥まで
しっかりと押し込みます b。
RAMが正しく取り付けられると、 左右のレバーでロックされます。
メインボード上の部品やRAM の角でけがをしないように、注意してください。
b
レバー�
レバー�
a
切り欠き�

RAM 3-23
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
5 スロットカバーをネジで固定します。
6 すべてのインタフェースケーブルや電源コードを接続します。
7 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。

RAM3-24
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
RAM の設定について
RAMを取り付けた後は、必要に応じて次の設定を行ってください。
プリンタドラ イバの［デバイス の設定］ページで オプション 機器の設定が 必要になりま
す。［デバイスの設定］ページの［デバイス情報 取得］をクリックすると、プリンタのオ
プション情報が自動的に取得できます。
RAM を取り外す
RAMは、プリンタ本体のスロットカバーを取り外してから次の手順で取り外します。
製品内部には、高圧になる部分があります。スロットカバーを取り外したり取り付けたり
するときは、ネックレス、ブレスレットなどの金属物が製品内部に触れないように注意し
てください。感電の原因になります。

• RAM を取り外すときは、必ずプリンタの電源をオフにし、プリンタ本体に接続されてい

るすべてのインタフェースケーブルや電源コード、アース線を取り外してから作業を行っ
てください。そのまま作業を行うと、感電の原因になることがあります。

• RAMの取り扱いには注意してください。RAM の角や部品の鋭利な部分に触れると、けが

の原因になることがあります。
RAM を取り外すときは、必ずプリンタの電源をオフにして電源コードやインタフェース
ケーブルを取り外し、作業しやすい場所へ移動して作業を行ってください。
スロットカバーの取り外しや取り付け手順は「RAMを取り付ける 」（→ P.3-20）を参照
してください。
■ RAMの取り外しかた
RAMスロット左右のレバーを同時に矢印の方向へ引くと a、RAMが外れます b。
拡張 RAM → 必要に応じてメニューの印字調整グループの設定を行ってください。
a
a
b

プリントサーバ 3-25
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3
プリントサーバ
プリントサーバは、プリンタ背面の拡張ボードスロットへ取り付けます。プリントサーバの
詳細については、プリントサーバの取扱説明書を参照してください。
ここでは、プリントサーバ NB-5F を例にしています。

• プリントサーバを取り付けるときは、必ずプリンタの電源をオフにし、プリンタ本体に接

続 され ている すべて のイ ンタフ ェース ケー ブルや 電源コ ード を取り 外して から 作業を
行ってください。 そのまま作業を行うと、感電の原因になることがあります。

• プリントサーバの取り扱いには注意してください。プリントサーバの角や部品の鋭利な部

分に触れると、 けがの原因になることがあります。

• プリントサーバには、静電気に敏感な部品が使用されています。このため、プリントサー

バを不用意に取り扱うと、静電気によって部品を破損し、動作不良などのトラブルの原因
となることがあります。 取り扱いに当たっては次のことをお守りください。

• 一度室内の金属部分に手を触れ、体の静電気を逃がしてから作業をしてください。
• 作業中にディスプレイなど静電気を発生しやすいものに触れないでください。
• プリントサーバの部品やプリント配線、コネクタには直接手を触れないでください。
• 静電気の影響を避けるために、プリントサーバは取り付ける直前まで保護袋から取り出

さない でください。また、保護袋 はプリントサーバ を取り外すときに 必要になります。
捨てないで保管しておいてください。

• プリントサーバ NB-5Fを取り付けたプリンタが AppleTalkネットワーク上に 2 台以上接

続されている場合、それぞれのプリンタの電源は 10 秒以上間隔をおいてオンにしてくだ
さい。
ケーブルやコネクタの準備
本プ リントサーバ をプリンタ に取り付け、ネッ トワークに接 続して使用す る場合、ネット
ワークの種類に応じて次のようなケーブルやコネクタが必要です。あらかじめこれらのケー
ブルやコネクタを準備してから作業を行ってください。
■ ツイストペア LANケーブル
接続するネットワークに合わせて、10BASE-T または100BASE-TX 対応のネットワー
クケーブル（両端に RJ-45コネクタが付いたより対線）をご用意ください。
■ ハブ
プリンタを接続する ハブの空きポ－トを 確認してください。空き ポ－トがない場合、ハ
ブの増設が必要になります。

プリントサーバ3-26
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
プリントサーバを取り付ける
プリントサーバは、次の手順でプリンタ背面の拡張ボードスロットへ取り付けます。プリン
トサーバの取り付け作業には、プラスドライバが必要です。あらかじめネジに合ったサイズ
のものをご用意ください。
1 電源スイッチの“ ”側を押してプリンタの電源をオフにし a、電源プ
ラグを電源コンセントから抜き、アース線をアース線端子から取り外し
ます b。
電源コードを外した際は、アース線にキャップをして保管してください。
2 すべてのインタフェースケーブルや電源コードを取り外します。
作業スペースが十分とれない場合は、作業しやすい場所にプリンタを移動します。
a
b

プリントサーバ 3-27
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3 プリンタ背面のネジを取り外し a、拡張ボードスロットカバーを取り外
します b。
指示以外のネジは取り外さないでください。
4 拡張ボードスロットのネジを取り外して、保護板を取り外します。

• 取り外した保護板とネジは、プリントサーバを外したときに必要になります。なくさない

ように保管しておいてください。

• 指示以外のネジは取り外さないでください。

a
b

プリントサーバ3-28
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
5 プリントサーバを拡張ボードスロットに差し込みます。
プリントサーバ は、金属製のパネル部分を 持ち、拡張ボードスロット 内部のガイドレ－ル
に合わせて差し込みます。

• プリントサーバの部品やプリント配線、コネクタには直接手を触れないでください。
• プリントサーバのプリンタ接続コネクタを、拡張ボードスロット内部のコネクタに、しっ

かりと確実に押し込んでください。
6 プリントサーバの上下を付属の2本のネジで固定します。

プリントサーバ 3-29
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
7 LANケーブルを接続します。
お使いのネットワークに合わせて、プリントサーバの LANコネクタに対応した LANケーブ
ルを接続してください。
ネットワークとの接続については、プリントサーバに付属の取扱説明書を参照してくださ
い。
8 すべてのインタフェースケーブルや電源コードを接続します。
9 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。

プリントサーバ3-30
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
10 電源スイッチの“I”側を押して、プリンタの電源をオンにします。
しばらくするとディスプレイに「00 LIPS」と表示され、プリント可能な状態になります。

• 正しく動作しなかったり、エラーメッセージが表示されたときは、ユーザーズガイド「第

5章 困ったときには」を参照してください。

• プリンタを設置後、初めて電源をオンにするときは、電源を入れる前に必ず給紙カセット

を本体にセットしてからプリンタの電源を入れてください。

• プリンタを設置後、初めて電源をオンにしたときに、白紙が1 枚排紙されることがありま

すが、異常ではありません。
11 プリントサーバのLNKランプ（緑）が点灯していることを確認します。
10BASE-T の場合は、LNKランプが点灯していれば正常です。
100BASE-TX の場合は、LNKランプと 100ランプが点灯していれば正常です。
正常に動作していない場合はプリンタの電源をオフにし、LAN ケーブルの接続やハブの動
作、プリントサーバの取り付け状態を確認してください。（→プリントサーバに付属の取扱
説明書）
100ランプ�
LNKランプ�
ERRランプ�
100
LNK
ERR

プリントサーバ 3-31
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
12 確認が終わったら電源スイッチの“ ”側を押してプリンタの電源をオ
フにします。
13 LANケーブルを拡張ボードスロットカバーの溝に通し、ネジで拡張ボー
ドスロットカバーを固定します。
拡張ボードスロットカバーを取り外したまま使用しないでください。
プリントサーバを取り外す
プリントサーバの取り外しは、次の手順で行います。プリントサーバの取り付けで取り外し
た拡張ボードスロットの保護板とネジをご用意ください。

• プリントサーバを取り外すときは、必ずプリンタの電源をオフにし、プリンタ本体に接続

されているすべてのインタフェースケーブルや電源コード、アース線を取り外してから作
業を行ってください。 そのまま作業を行うと、感電の原因になることがあります。

• プリントサーバの取り扱いには注意してください。プリントサーバの角や部品の鋭利な部

分に触れると、 けがの原因になることがあります。
プ リントサーバ を取り外す ときは、必ず電源 をオフにし、電源 コードとイン タフェース
ケーブルを取り外して、 作業しやすい場所へ移動して作業を行ってください。
1 電源スイッチの“ ”側を押してプリンタの電源をオフにし、電源プラ
グを電源コンセントから抜き、アース線をアース線端子から取り外しま
す。
2 プリンタ背面のネジを取り外し、拡張ボードスロットカバーを取り外し
ます。
溝�

プリントサーバ3-32
3
オ
プ
シ
ョ
ン
品
の
取
り
付
け �
3 すべてのインタフェースケーブルや電源コードを取り外します。
4 2本のネジを外して、プリントサーバを取り外します。
取り外したプリントサーバは、取り付け時に入っていた保護袋に入れて保管してください。

• プリントサーバの部品やプリント配線、コネクタには直接手を触れないでください。
• 指示以外のネジは取り外さないでください。

5 拡張ボードスロットの保護板を取り付け、ネジで固定します。
6 すべてのインタフェースケーブルや電源コードを接続します。
7 ネジで拡張ボードスロットカバーを固定します。
拡張ボードスロットカバーを取り外したまま使用しないでください。
8 アース線を専用のアース線端子へ、電源プラグを電源コンセントへ接続
します。

4-1
CHAPTER
4
プリンタの動作と機能を
確認する
この章では、設置後のプリンタの状態や設定値などを確認する方法について説明しています。
動作を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
プリンタの動作を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

動作を確認する4-2
4
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
動作を確認する
本プリンタは、現在使用可能な機能および現在の設定値を確認するためのステータスプリン
ト機能があります。プリンタの準備や接続が終了したらステータスプリントを行い、正しく
動作することを確認してください。
プリンタの動作を確認する
現在使用できる機能やメニュー設定値の一覧を確認するときは、ステータスプリントを行い
ます。

• ステータスプリントは、A4 サイズ用に設定されています。他の用紙サイズでもプリント

できますが、拡大または縮小されたり、一部がカットされたり、片寄ってプリントされる
ことがあります。

• プリンタの操作パネルからメニューで設定した値は、ステータスプリントにも反映されま

す。ただし、コピー枚数は無視され、常に 1枚の用紙がプリントされます。
ステータスプリント
ステータスプリントは、次の手順で操作します。
1 電源スイッチの“I”側を押してプリンタの電源をオンにします。
しばらくするとディスプレイに「00 LIPS」と表示され、プリント可能な状態になります。
正しく動作しなかったり、エラーメッセージが表示されたときは、ユーザーズガイド「第
5章 困ったときには」を参照してください。

動作を確認する 4-3
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4
2 ［オンライン］を押します。
オンラインランプが消灯し、操作パネルで設定できる状態になります。
3 ［ユーティリティ］を押します。
ディスプレイに「ステータス プリント」と表示されます。
4 ［実行］を押します。
ディスプレイに「01 ステータス プリント」と表示され、ステータスプリントがプリン
トされます。
オンライン�
ユーティリティ�
ﾕｰﾃｨﾘﾃｨ�
ｽﾃｰﾀｽ ﾌﾟﾘﾝﾄ →�
実行�
ｽﾃｰﾀｽ ﾌﾟﾘﾝﾄ →�
01 ｽﾃｰﾀｽ ﾌﾟﾘﾝﾄ

動作を確認する4-4
プ
リ
ン
タ
の
動
作
と
機
能
を
確
認
す
る �
4
ステータスプリントのプリント内容
ステータスプリントを行うと、次のようにプリントされます。ステータスプリントでは、現
在使用できる機能や、プリンタ機能メニューで設定されている設定値の一覧、プリンタに内
蔵されているソフトウェアやハードウェアのバージョン名、プリント枚数などを確認できま
す。
ここに掲載されているステータスプリントはサンプルです。お使いのプリンタで出力した
ステータスプリントとは、一部内容が異なる場合があります。

5-1
CHAPTER
5付録
この 章では、各部の寸法や、ソ フトウェアのバージ ョンアップ方法、保守 サービスのご案内
などを記載しています。
各部の寸法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
保守サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
キヤノン保守契約制度とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6

キヤノンサービスパックとは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
補修用性能部品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
無償保証について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8
シリアルナンバーの表示位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
ソフトウェアのバージョンアップについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-10

情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10

各部の寸法5-2

5
付
録 �

各部の寸法

■ プリンタ本体
557
434
488
(mm)
434 12352 12869
488
(mm)
給紙�
トレイ�
カセット�
保護カバー�

• 標準仕様（給紙カセット横送り状態） • 標準仕様（給紙カセット縦送り状態）

338
325
310
249 434 123
104207
212
(mm)
413.4
(mm)
413.4
516.7
(mm)

• 標準仕様（給紙カセット縦送り状態） • ペーパーフィーダ 1 台装備仕様
• ペーパーフィーダ2 台装備仕様 • ペーパーフィーダ 3 台装備仕様

413.4
516.7
620
(mm)

各部の寸法 5-3

5
付
録 �
■ ペーパーフィーダ
557
389 149
488
(mm)
106
(mm)
118
136.3

索引5-4
5
付
録 �
索引
英数字
100BASE-TX , 2-38
100ランプ , 3-30
10BASE-T , 2-39
LNKランプ , 3-30
Macintosh , 2-35
RAM , 1-3, 3-18
RAM
の設定 , 3-24
の取り付け , 3-20
の取り付け位置 , 3-19
の取り外し , 3-24
TCP/IP , 2-37
USB コネクタ , 2-33, 2-36
Windows , 2-31
ア行
アース線 , 2-42
アース線端子 , 2-42, 2-43
オプション , 1-2
オプション
の取り付け位置 , 1-6
カ行
拡張 RAM , 1-3, 3-18
拡張ボードスロット , 3-27
拡張ボードスロットカバー , 3-27

各部の寸法 , 5-2

給紙カセット , 1-2, 2-20
梱包材 , 2-5
サ行
最大消費電力 , 1-9
周囲に必要なスペース , 1-11
シリアルナンバー , 5-9
ステータスプリント , 4-2
スロットカバー , 3-21
積載制限マーク , 2-26
設置環境 , 1-8
設置サービス , i
設置スペース , 1-11
設置の手順 , 1-7
設置場所 , 1-8, 2-3
タ行
超音波加湿器 , 1-8
電源コード , 2-40, 2-42
電源コード差し込み口 , 2-42
電源条件 , 1-9
トナーカートリッジガイド , 3-15
ナ行
ネットワーク , 2-37

索引 5-5
5
付
録 �
ハ行
パッケージの内容 , 2-2
パラレルコネクタ , 2-32
プリンタ
の寸法 , 5-2
の動作確認 , 4-2
プリントサーバ , 1-5, 3-25
プリントサーバ
の取り付け , 3-26
の取り外し , 3-31
プログラマーズマニュアル , 1-5
ペーパーフィーダ , 1-3, 3-2
ペーパーフィーダ
の寸法 , 5-3
の取り付け , 3-11
の取り外し , 3-16
保守サービス , 5-6
マ行
前カバー , 2-6, 2-14
無償保証 , 5-8
ヤ行
用紙
のセット , 2-20
の向き , 2-27

保守サービスのご案内5-6
5
付
録 �
保守サービスのご案内
■ ご購入製品をいつまでもベストの状態でご使用いただくために
このたびはレーザショットプリンタをご購入いただき誠にありがとうございます。さて、
毎日ご愛用いただくレーザショットプリンタの保守サービスとして、｢キヤノン保守契約
制度｣と｢キヤノンサービスパック｣を用意しています。これらはキヤノン製品を、いつも
最高の状態で快適 に、ご使用いただけます ように充実した内容 となっており、キヤノン
認定の「サービスエ ンジニア」が責任をもっ て機能の維持管理等、万 全の処置を行いま
す。お客様と、キヤノン をしっかりとつなぐ 保守サービスで、キヤノ ン製品を未永くご
愛用賜りますようお願い申しあげます。
キヤノン保守契約制度とは
キ ヤノン製品を ご購入後、定められ た無償修理保 証期中に万一 発生したトラ ブルは無償で
サービスを実施します。保守契約制度とは、この無償修理保証期間の経過後の保守サービス
を所定の料金で実施するシステムです。（製品により無償修理保証期間が異なります。また、

一部無償修理保証期間を設けていない製品もあります。）
キヤノン保守契約制度のメリット
■ 都度の修理料金は不要
保守契約料金には、訪問料、技術料、部品代が含まれています。
万一のトラブル時も予期せぬ出費が発生することがありません。
■ 保守点検の実施
お客様のご要望により、機器の保守点検を追加できます。（別途、有料となります。）
キヤノン販売（株）�
又はキヤノン認定�
サービス店�
契約�
保守サービス�
お客様�

保守サービスのご案内 5-7
5
付
録 �
キヤノンサービスパックとは
キヤノン製品を長期間にわたって、安心してご使用いただくための保守サービスを、お手軽
にご購入できるようパッケージ化した新しいタイプのサービス商品です。対象のキヤノン製
品をご購入後、3 年間、4 年間、5 年間のタイプを用意しています。（無償修理保証期間を含
みます）
キヤノンサービスパックのメリット
■ 簡単登録
従来の保守契約とは違い、面倒な手続きは一切不要。キヤノンサービスパックを購入後、
登録カードをご送付いただくだけで手続きは完了します。
■ 電話一本
万一のトラブルが発 生したときは、キヤノンサ ービスコールセンター にお電話にてお客
様 IDとトラブルの内容をお知らせいただくだけで、迅速に対応します。
■ 固定料金
キヤノンサービスパ ックのご購入料金が、期 間中のサービス料金 に相当します。予期せ
ぬ出費が防げるため、予算計画も立てやすくなります。
なお、天災、火災、第三者の改造等に起因するトラブルや消耗品代、キヤノン指定の部品代
は、｢キヤノン保守契約制度｣と｢キヤノンサービスパック｣ともに対象外となります。

｢キヤノン保守契約制度｣と｢キヤノンサービスパック｣に関するお申し込み、お問合せはお買
い上げの販売店もしくはキヤノン販売（株）までお願いいたします。
補修用性能部品
本機の補修用性能部品の最低保有期間は、本機製造打ち切り後 7 年間です。
�
キヤノンサービスパックのサービス範囲�
�
故障時の修理・調整： 故障が発生した場合、その修理・調整をおこないます。�
修理料： 修理時に発生する訪問料金・技術料・部品代はキヤノンサービスパック料金
に含まれます。（消耗品およびキヤノン指定の部品は対象外となります）�
保守期間： 対象製品購入後、3年間、4年間、5年間です。（保証期間を含みます）�

無償保証について5-8
5
付
録 �
無償保証について

• 本製品の無償保証期間は、お買い上げ日より 1 年間です。
• 無償保証の保守サービスをお受けになるためには、本製品に同梱の保証書が必要です。あ

らかじめ保証書の記載内容をご確認の上、大切に保管してください。

シリアルナンバーの表示位置について 5-9
付
録 �
5
シリアルナンバーの表示位置について
本プリンタの保守サービスをお受けになるときは、シリアルナンバー（Serial No.）が必要
になります。本プリンタのシリアルナンバーは、下図の位置に表示されています。
シリアルナンバーが書かれたラベルは、サービスや保守の際の確認に必要です。絶対には
がさないでください。
■ 本体背面
■ 梱包箱外側
F140904
FS7-8369
キヤノン株式会社�
MADE IN CHINA
Ser ial No. XXX00000
シリアルナンバー�
100V 50/60Hz 6.6A
XXX00000A
LBP-xxxx
シリアルナンバー�

ソフトウェアのバージョンアップについて5-10
5
付
録 �
ソフトウェアのバージョンアップについて
プリンタドライバなどのソフトウェアに関しては、今後、機能アップなどのためのバージョ
ンアップが行われることがあります。バージョンアップ情報およびソフトウェアの入手窓口
は次のとおりです。ソフトウェアのご使用にあたっては、各使用許諾契約の内容について了
解いただいたものとさせていただきます。
情報の入手方法
インターネットを利用して、バージョンアップなど、製品に関する情報を引き出すことがで
きます。通信料金はお客様のご負担になります。
■ キヤノンホームページ (http://canon.jp/)
商品のご紹介や各種イベント情報など、さまざまな情報をご覧いただけます。
ソフトウェアの入手方法
ダウンロードおよび代引き配送サービスにより、プリンタドライバなどの最新のソフトウェ
アを入手することができます。通信料金はお客様のご負担になります。
■ キヤノンホームページ（http://canon.jp/）
キヤノンホームページにアクセス後、ダウンロードをクリックしてください。

■ CD-ROMの代引き配送サービス
プリンタドライバなどのソフトウェアの CD-ROMを有料（代金引き換え）にてお届けい
たします。
ソフトウェアの 種類、内容、金額はキヤノン ホームページでご確 認いただき、巻末のお
客様相談センターへご注文ください。

• 対象エリアは日本国内とさせていただきます。

PUB. R-IJ-1055AF ©CANON INC. 2002
消耗品・オプション製品はお買い上げ頂いた販売店、またはお近くの�
キヤノン製品取り扱い店にてお買い求めください。ご不明な場合は、�
下記お客様相談センターまでご相談ください。�
修理のご相談は、お買い上げ頂いた販売店にご相談ください。�
ご不明な場合は、下記お客様相談センターまでご相談ください。�
消耗品・オプション製品のご購入ご相談窓口�
修理サービスご相談窓口�
本書は、本文に100%の�
再生紙を使用しています。�
リサイクルに配慮して製本
されていますので、不要と
なった際は、回収リサイク
ルに出しましょう。�
キヤノン販売株式会社 �〒108-8011 東京都港区港南2-16-6
キヤノン株式会社・キヤノン販売株式会社�
Canonホームページ：http://canon.jp
お客様相談センター （全国共通番号）�
050-555-90061
※上記番号をご利用いただけない方は043-211-9627をご利用ください。�
※IP電話をご利用の場合、プロバイダーのサービスによってつながらない場合があります。�

※受付時間は予告なく変更する場合があります。あらかじめご了承ください。�
[受付時間] <平日> 9:00～20:00 <土日祝日> 10:00～17:00 �
（1/1～3は休ませていただきます）�
