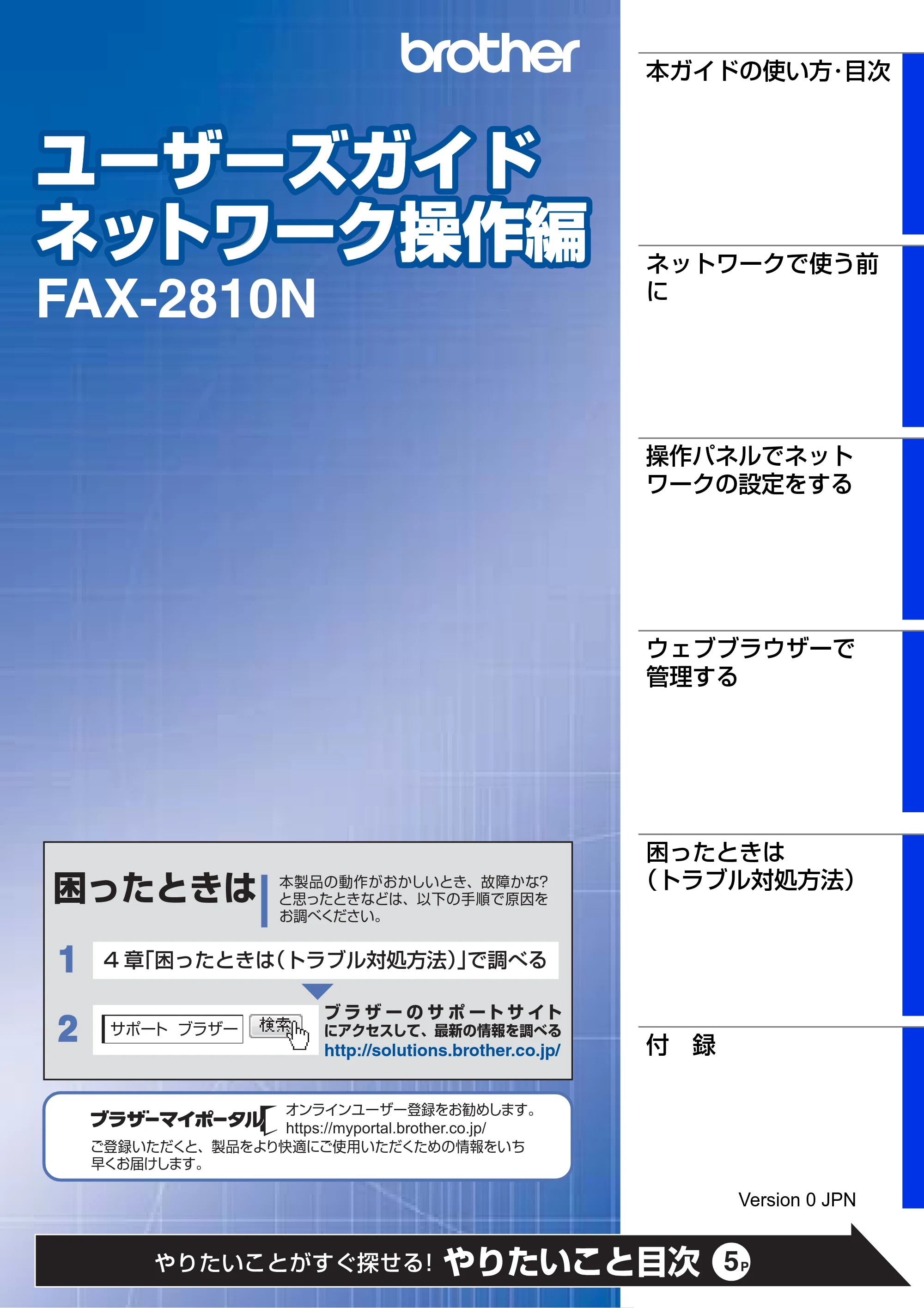

FAX-2810N ユーザーズガイドネットワーク操作編

5
1

困ったときは

本製品の動作がおかしいとき、故障かな？
と思ったときなどは、以下の手順で原因を
お調べください。
ブラザーのサポートサイト
にアクセスして、最新の情報を調べる
http://solutions.brother.co.jp/
4 章「困ったときは（トラブル対処方法）」で調べる
2
サポートブラザー
ご登録いただくと、製品をより快適にご使用いただくための情報をいち
早くお届けします。
オンラインユーザー登録をお勧めします。
https://myportal.brother.co.jp/
FAX-2810N
ユーザーズガイドユーザーズガイド
ネットワーク操作編トワーク操作編
ユーザーズガイドユーザーズガイド
ネットワーク操作編トワーク操作編
本ガイドの使い方･目次
ネットワークで使う前
に
操作パネルでネット
ワークの設定をする
ウェブブラウザーで
管理する

困ったときは

（トラブル対処方法）
付録
Version 0 JPN

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする

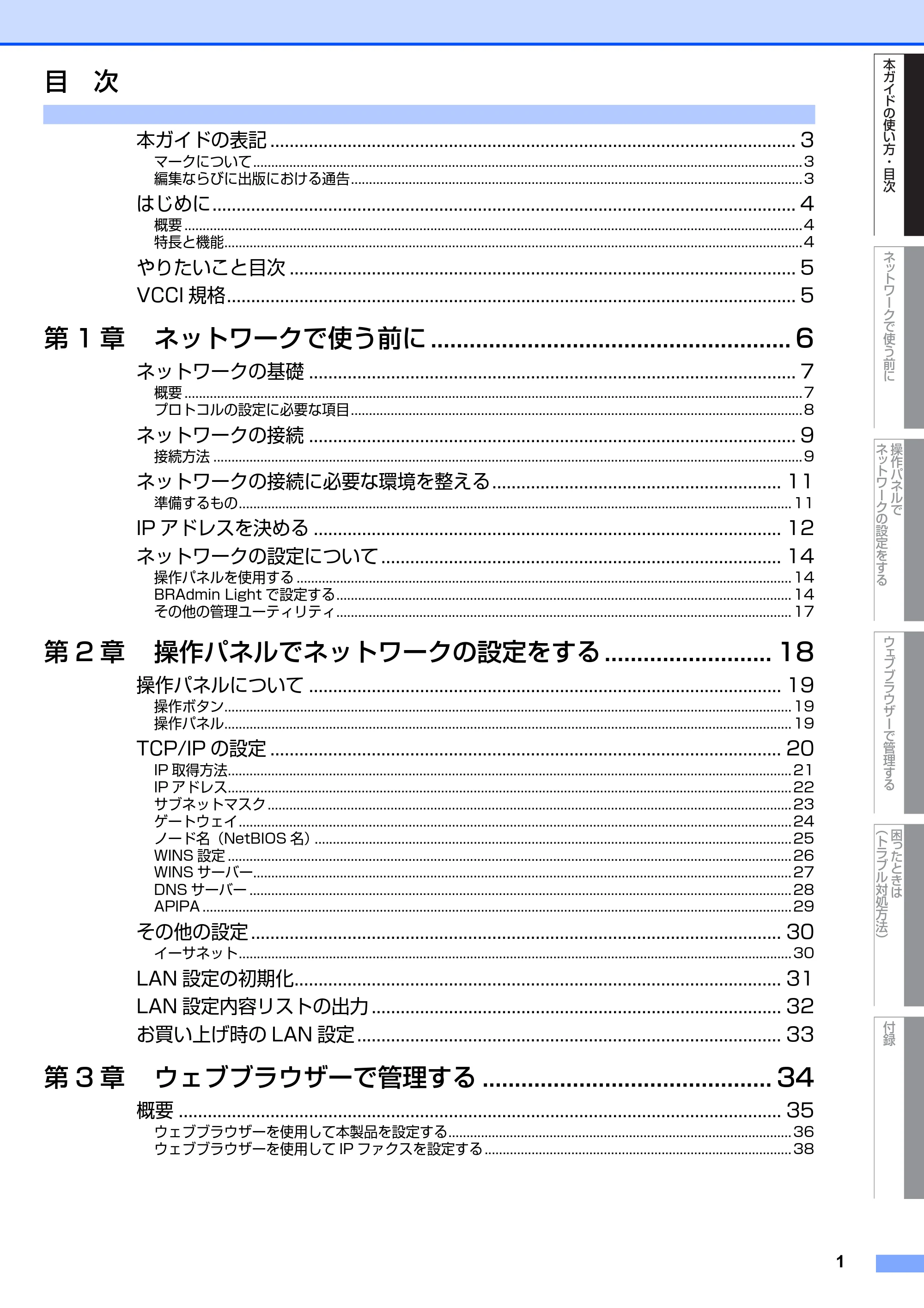

本ガイドの表記 ............................................................................................................. 3
マークについて........................................................................................................................................................3
編集ならびに出版における通告.............................................................................................................................3

はじめに......................................................................................................................... 4
概要 ...........................................................................................................................................................................4
特長と機能................................................................................................................................................................4

やりたいこと目次 ......................................................................................................... 5
VCCI 規格...................................................................................................................... 5
第 1 章ネットワークで使う前に ........................................................ 6
ネットワークの基礎 ..................................................................................................... 7
概要 ...........................................................................................................................................................................7

プロトコルの設定に必要な項目.............................................................................................................................8

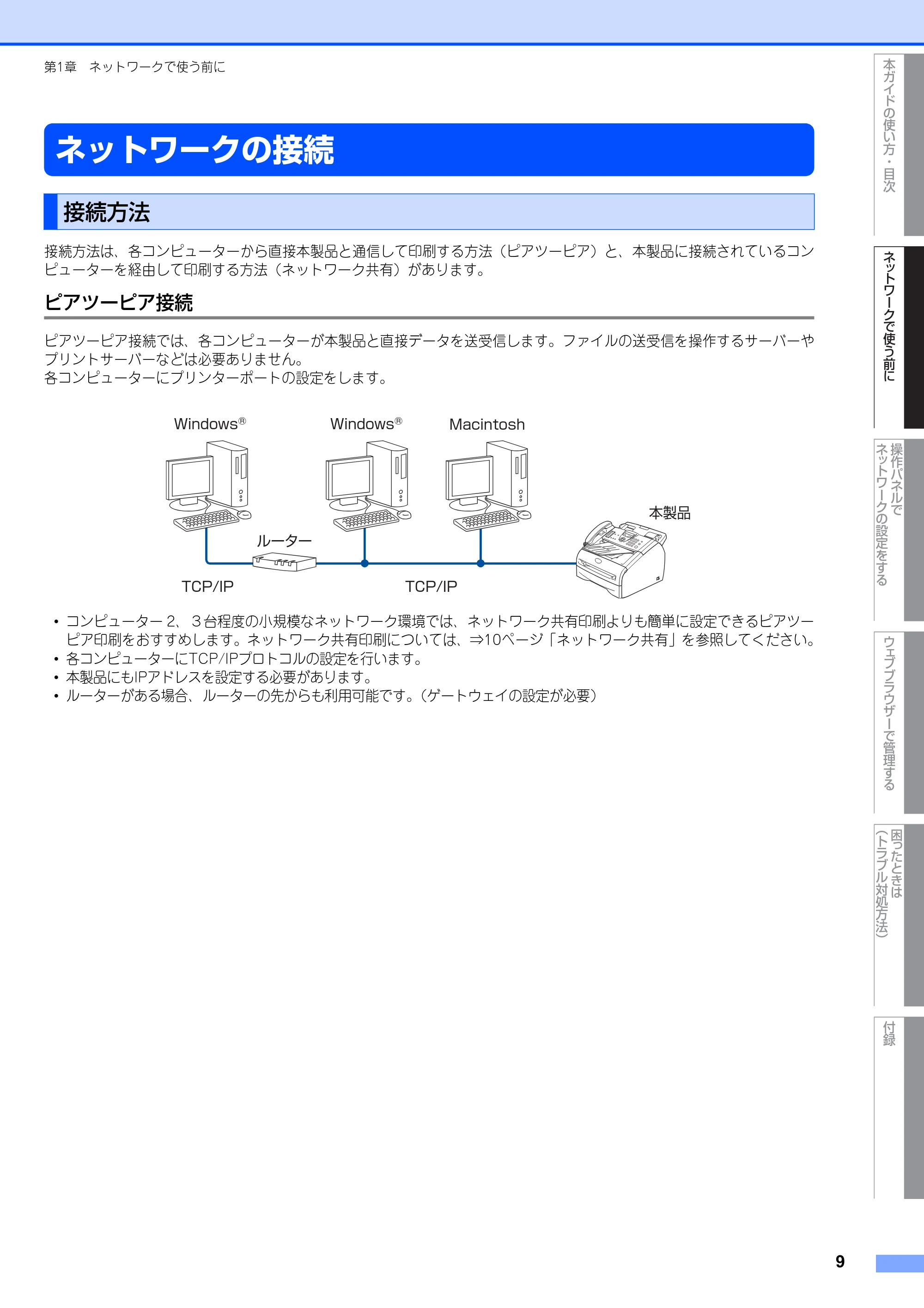

ネットワークの接続 ..................................................................................................... 9
接続方法 ...................................................................................................................................................................9

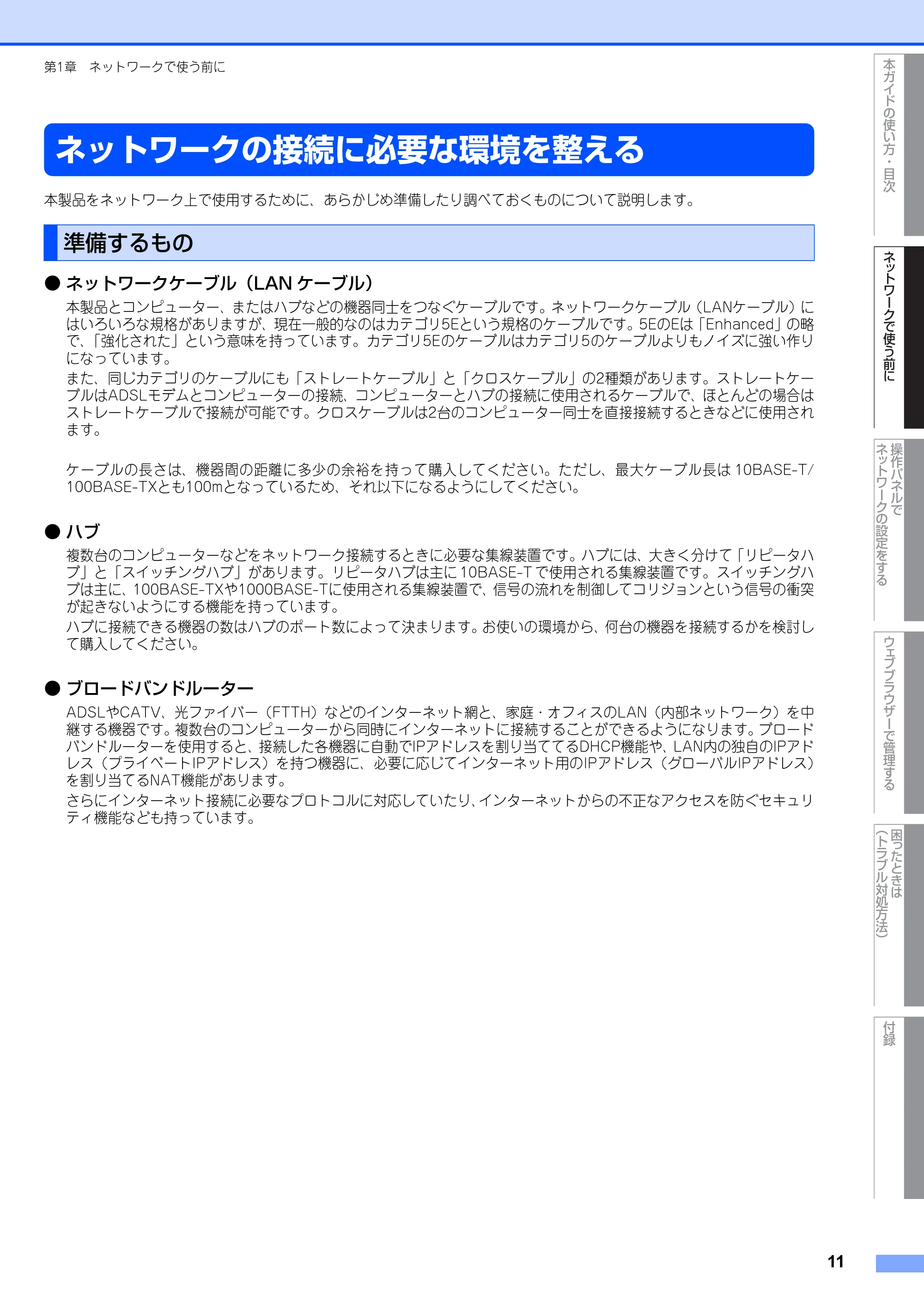

ネットワークの接続に必要な環境を整える............................................................ 11

準備するもの.........................................................................................................................................................11
IP アドレスを決める ................................................................................................. 12

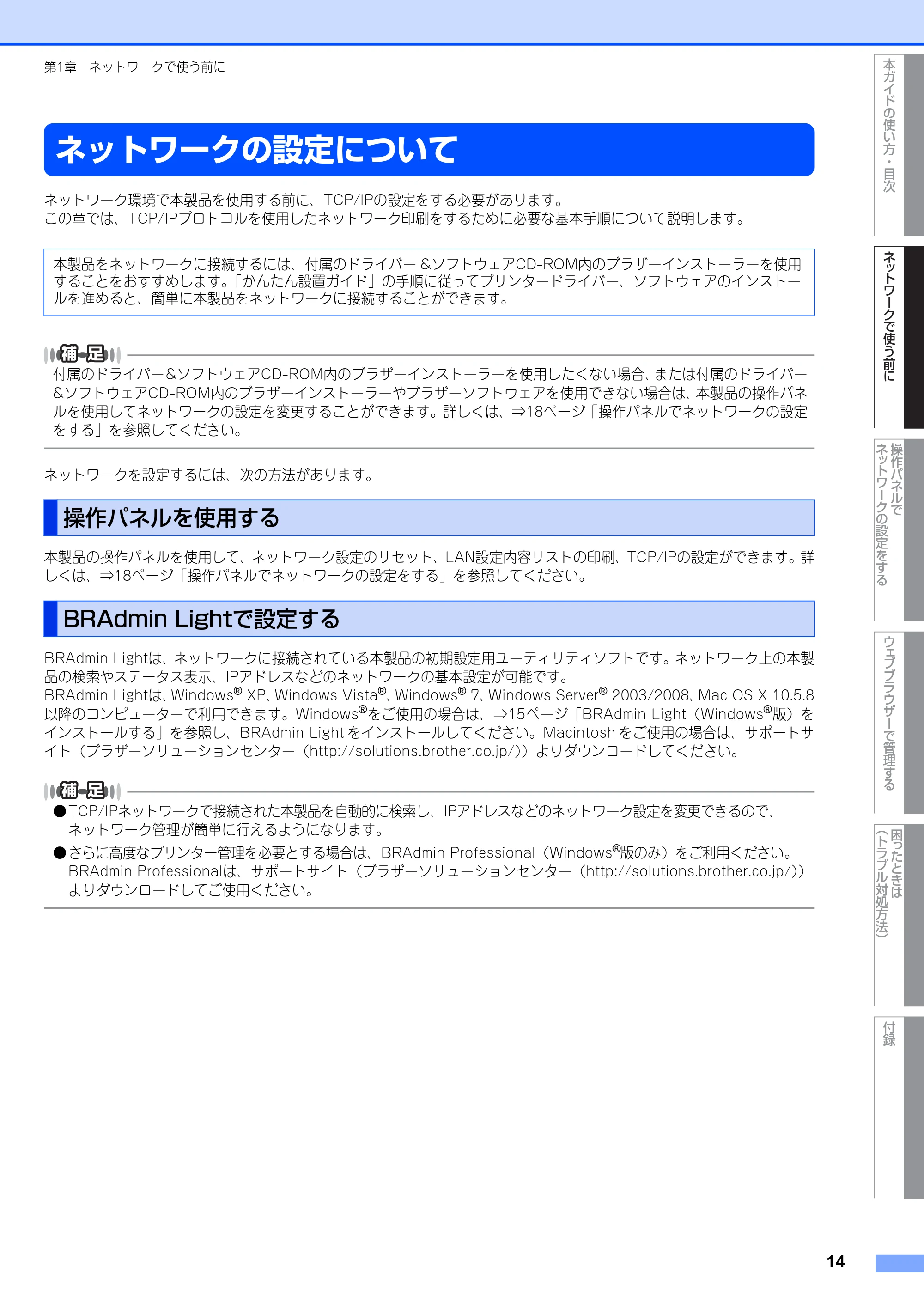

ネットワークの設定について ................................................................................... 14
操作パネルを使用する .........................................................................................................................................14

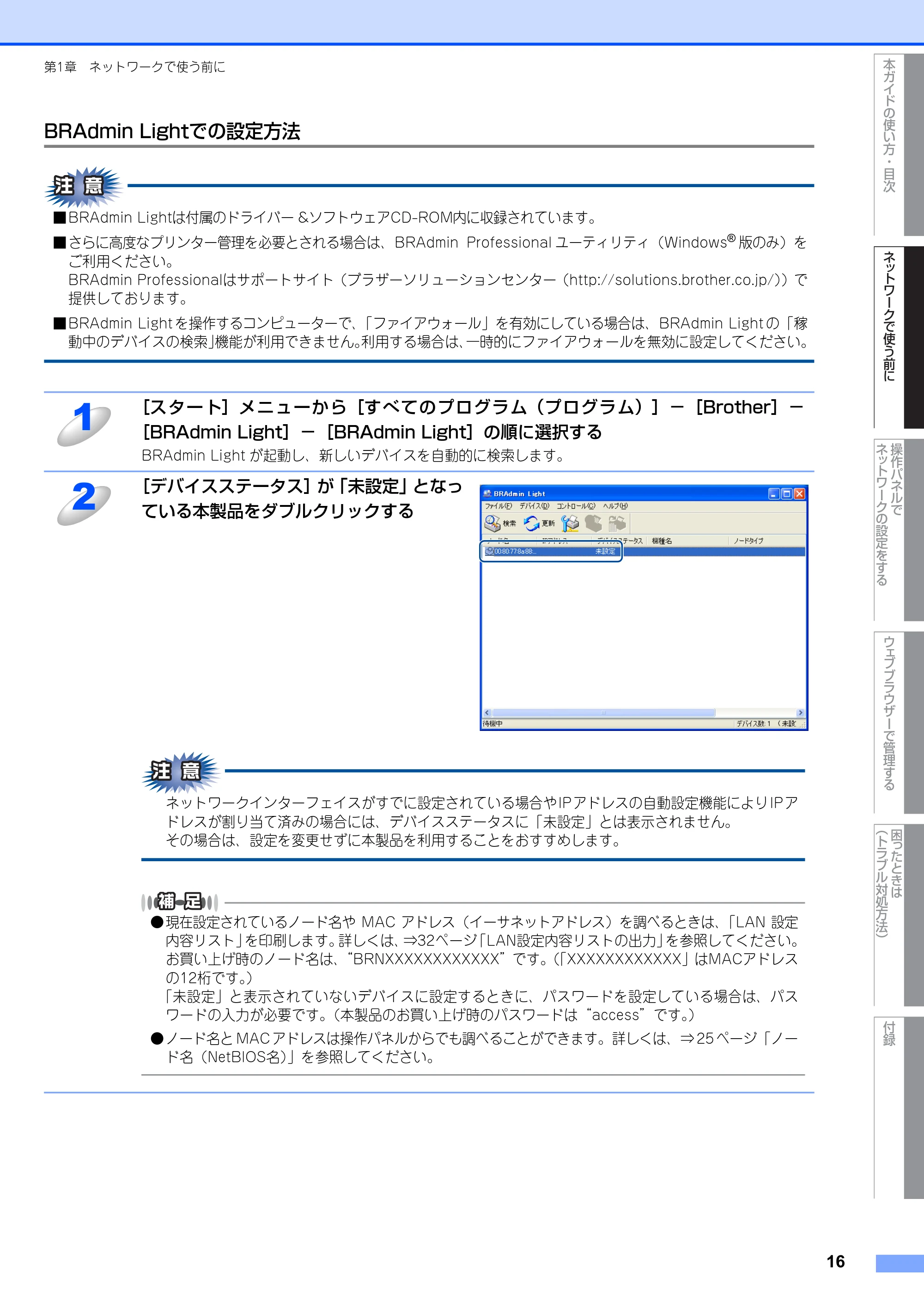

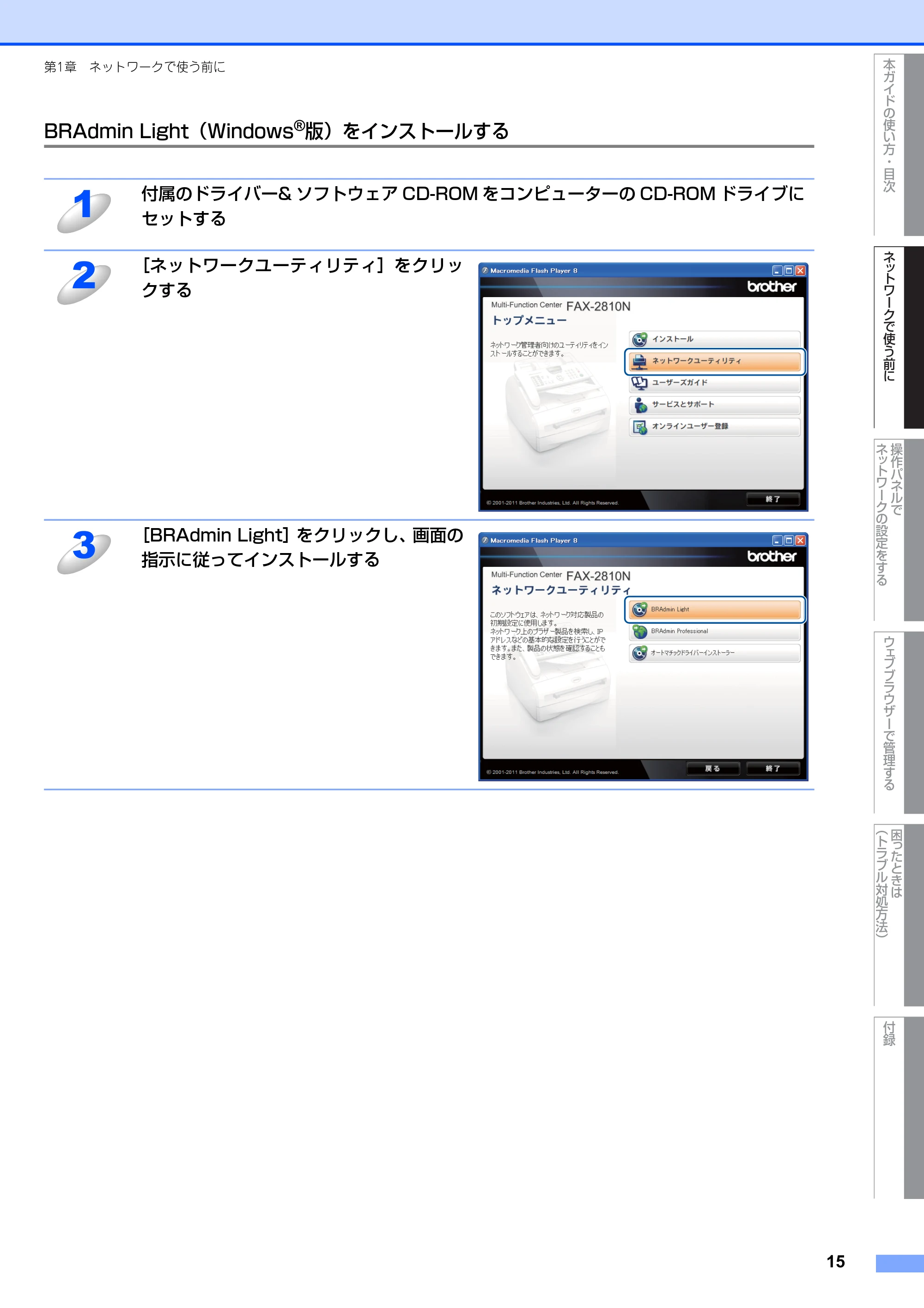

BRAdmin Light で設定する.............................................................................................................................. 14
その他の管理ユーティリティ.............................................................................................................................. 17

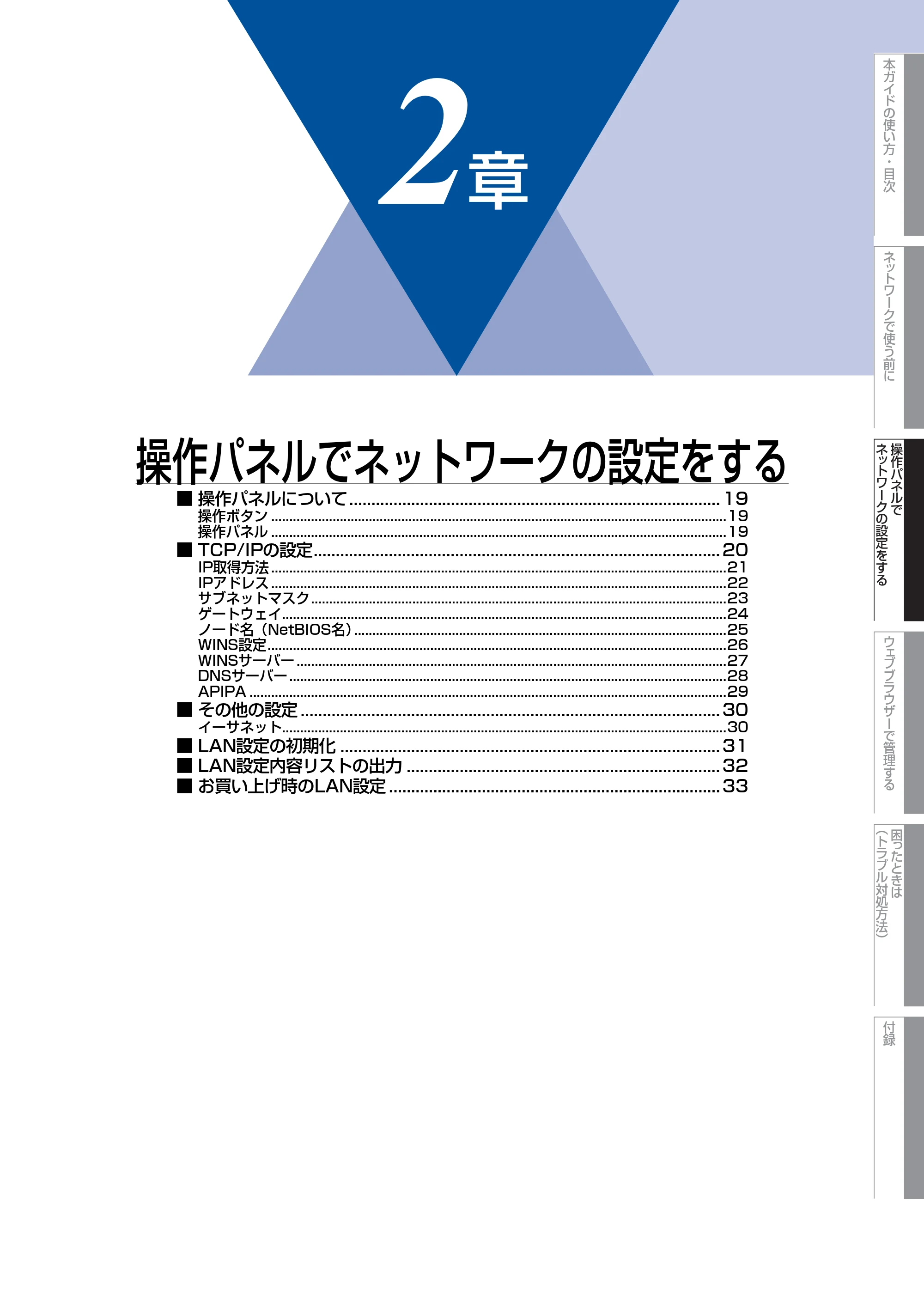

第 2 章操作パネルでネットワークの設定をする .......................... 18

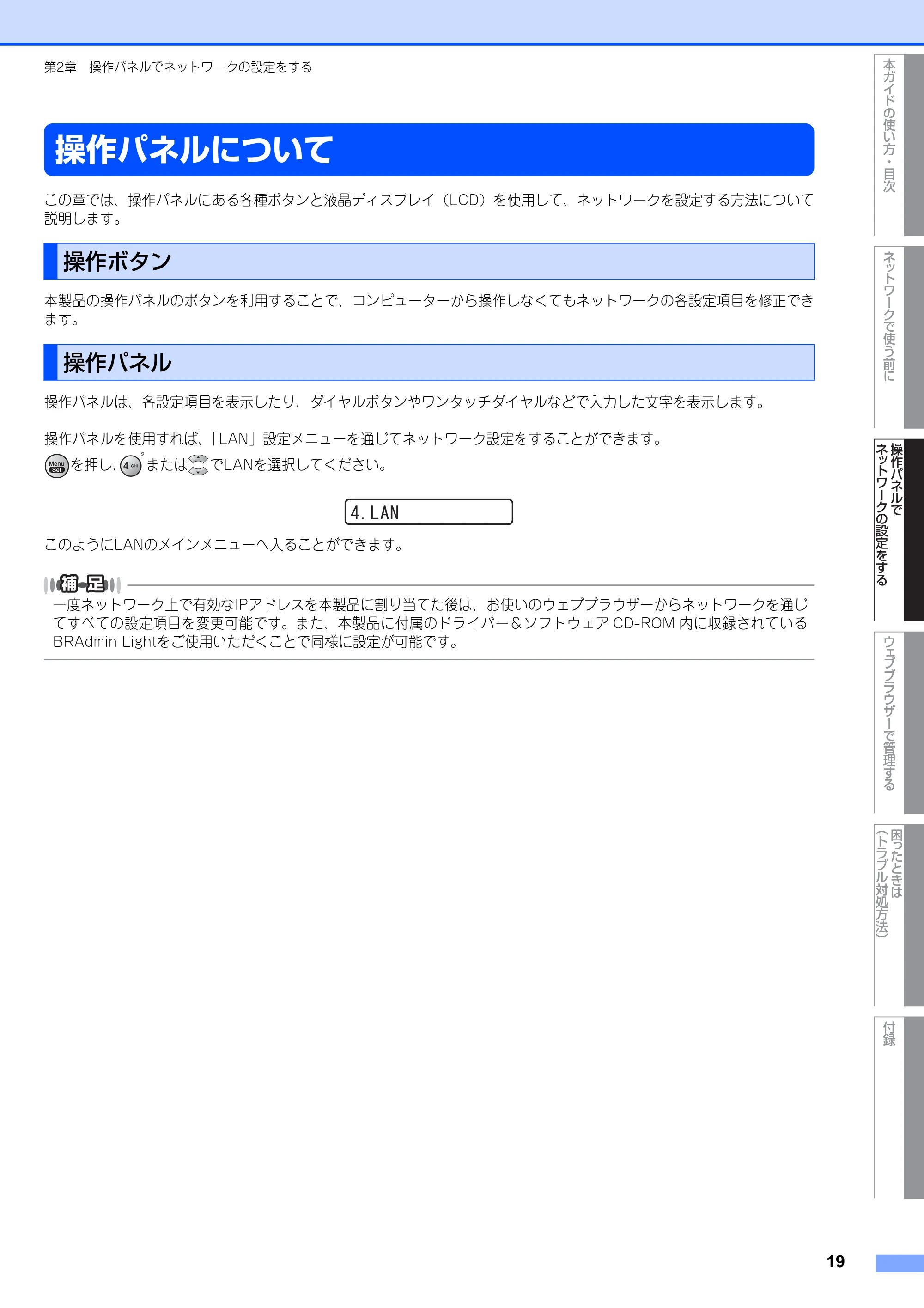

操作パネルについて .................................................................................................. 19

操作ボタン.............................................................................................................................................................19
操作パネル.............................................................................................................................................................19

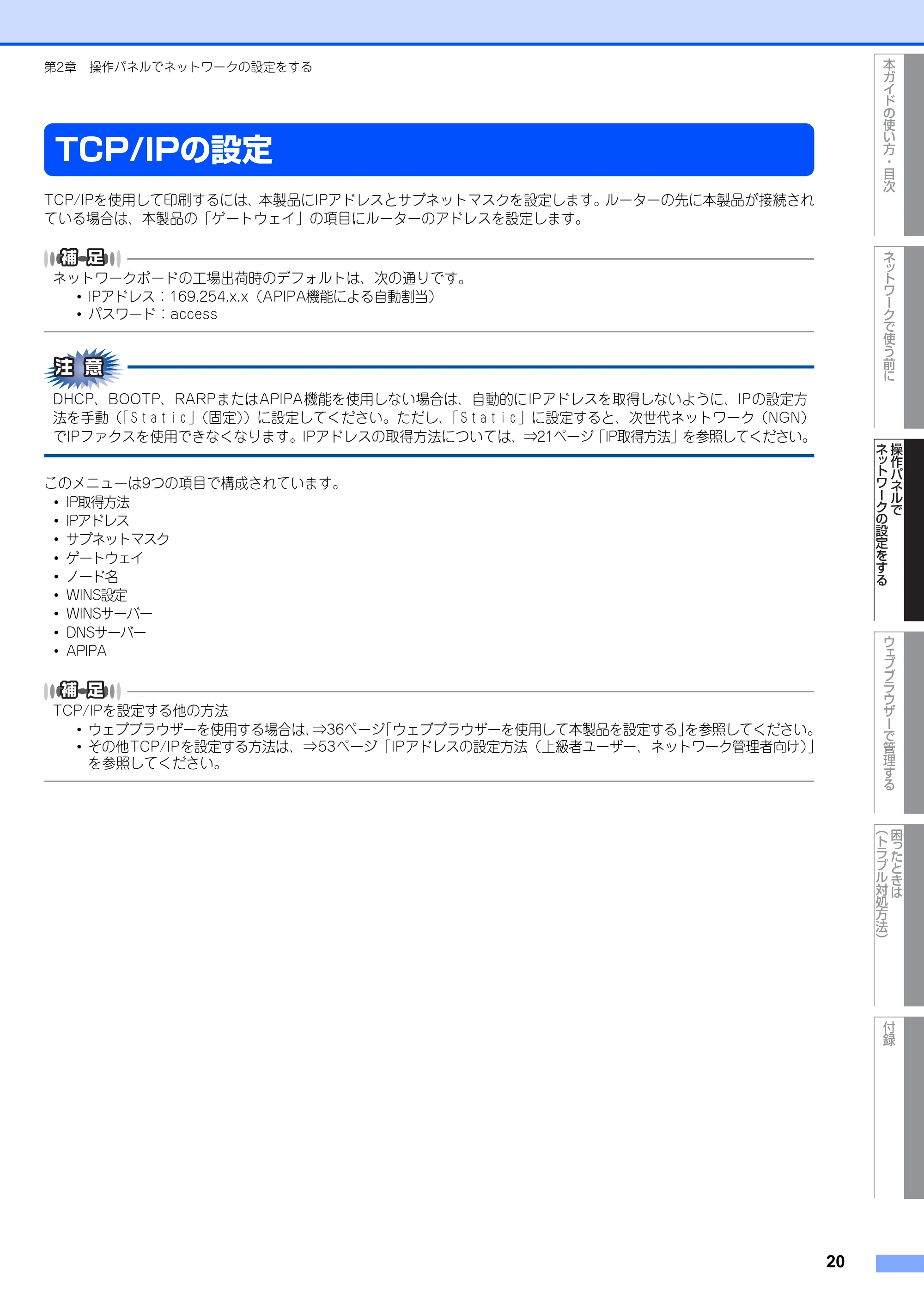

TCP/IP の設定 .......................................................................................................... 20

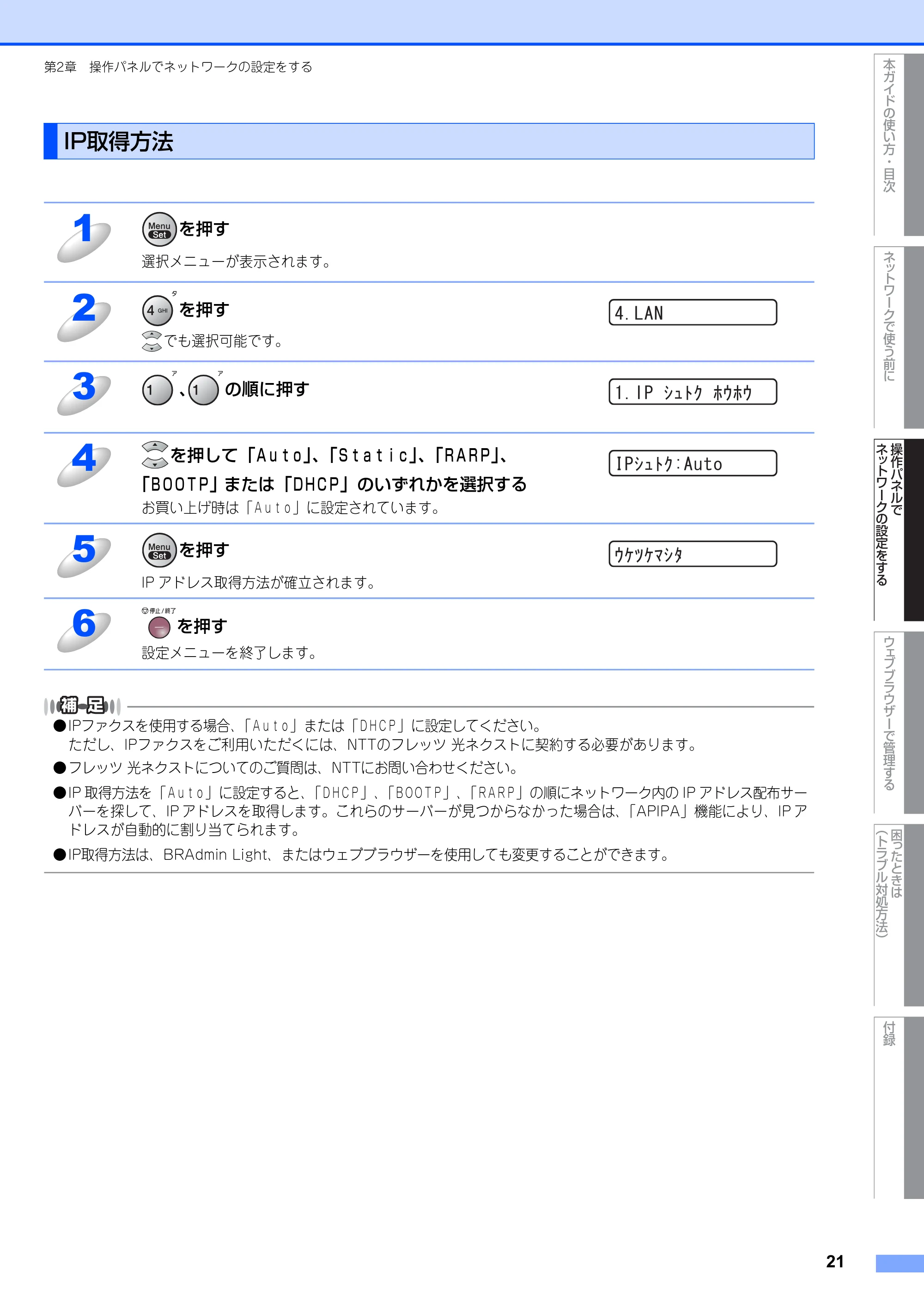

IP 取得方法............................................................................................................................................................ 21

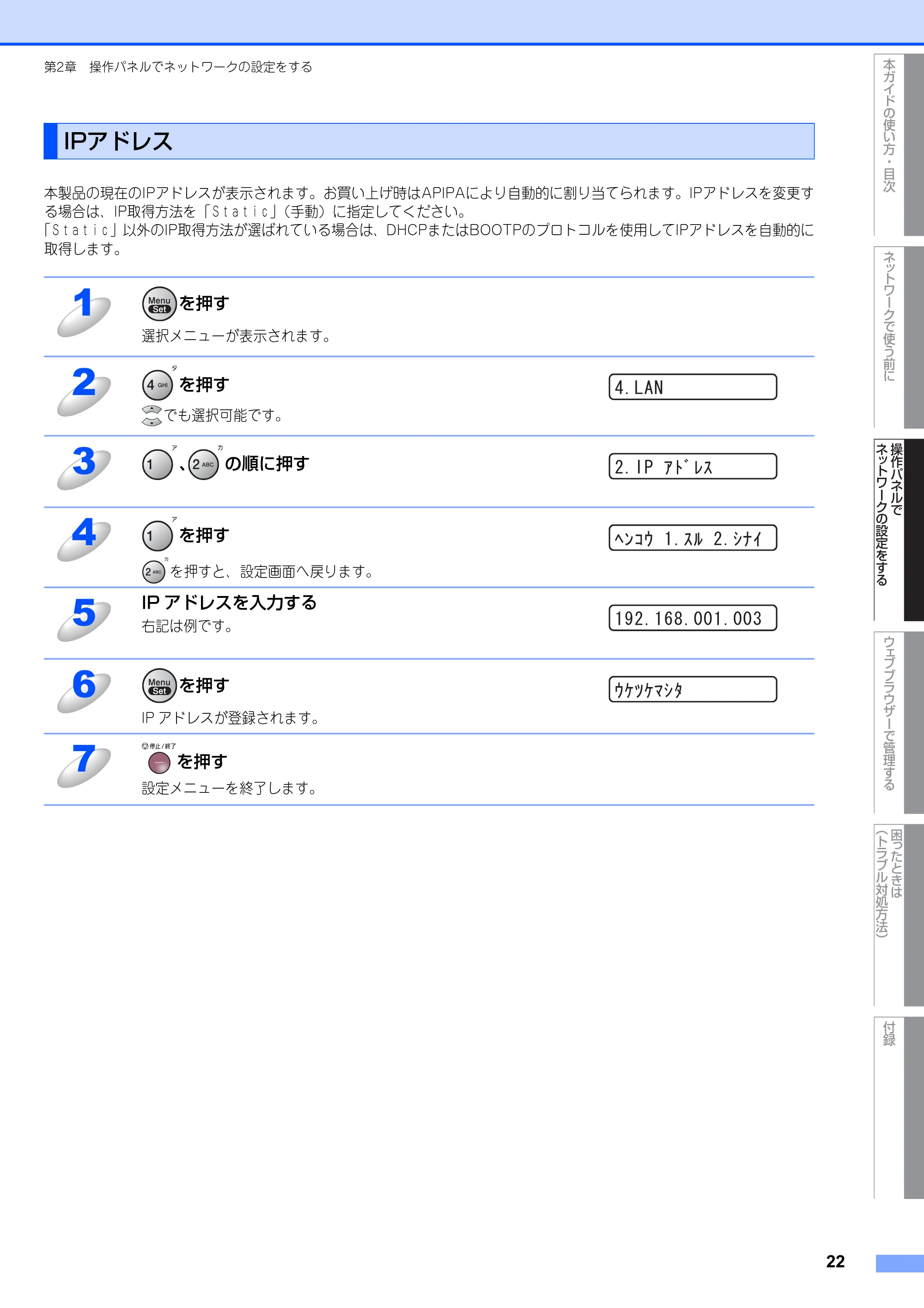

IP アドレス............................................................................................................................................................ 22

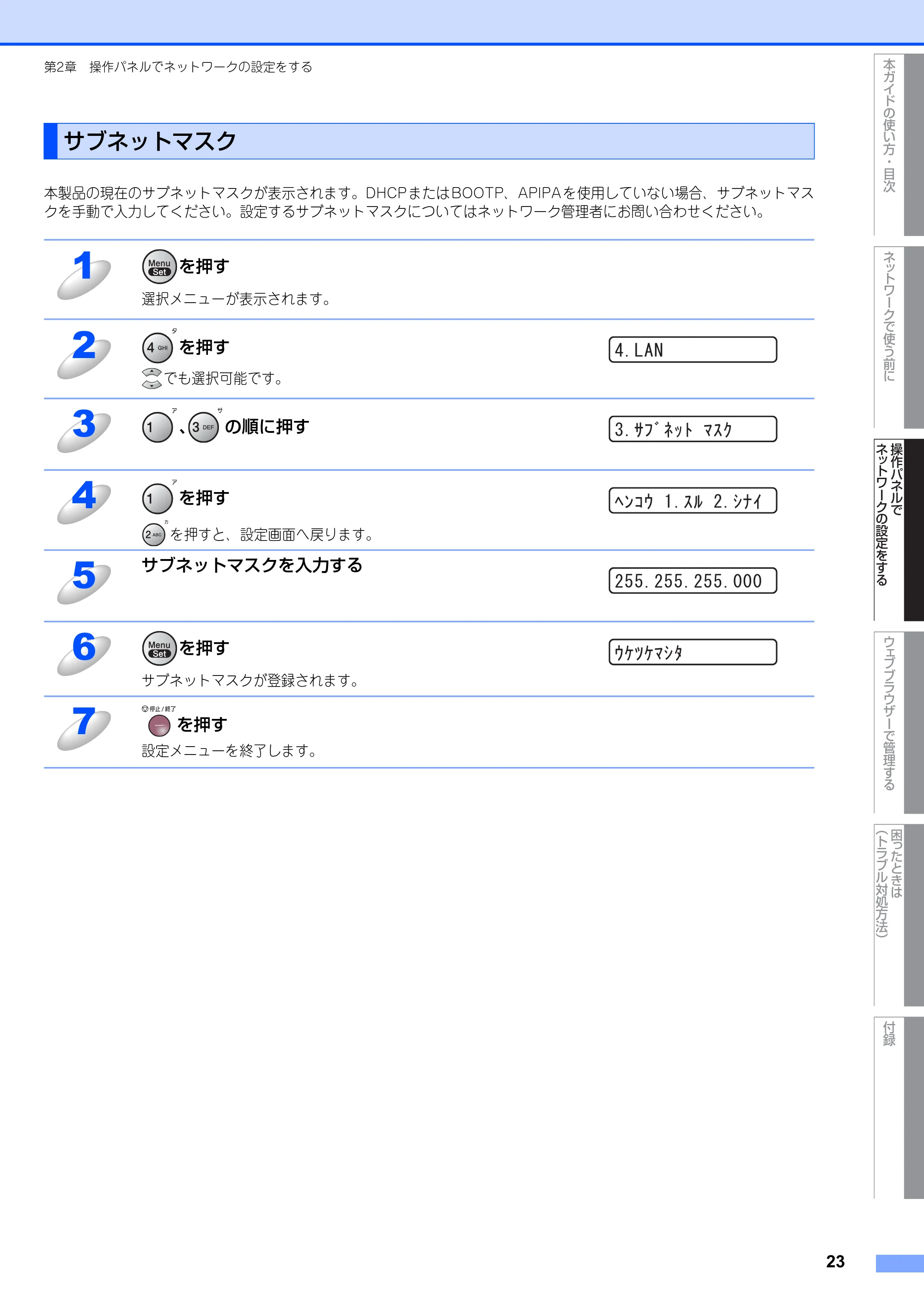

サブネットマスク ................................................................................................................................................. 23

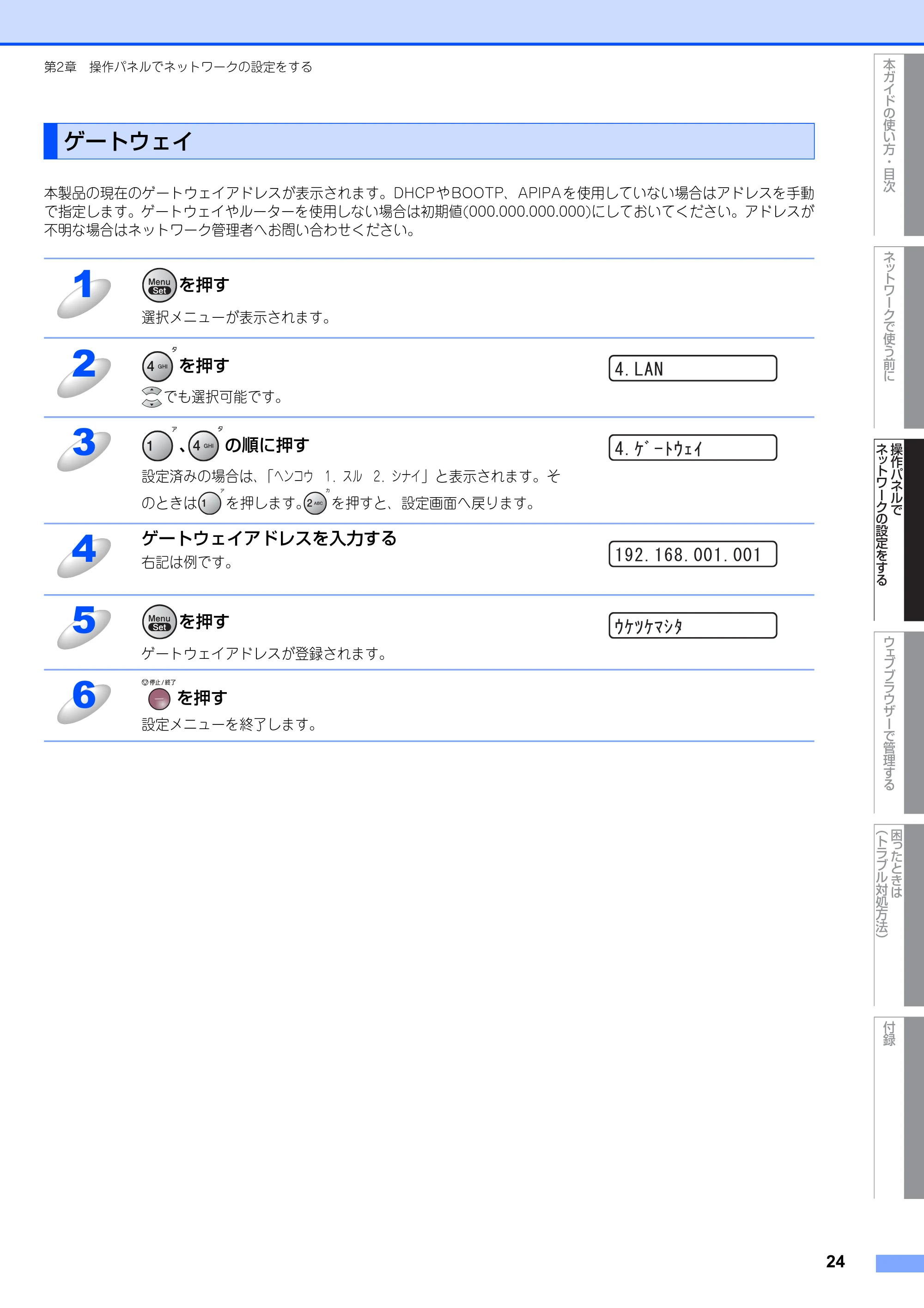

ゲートウェイ.........................................................................................................................................................24

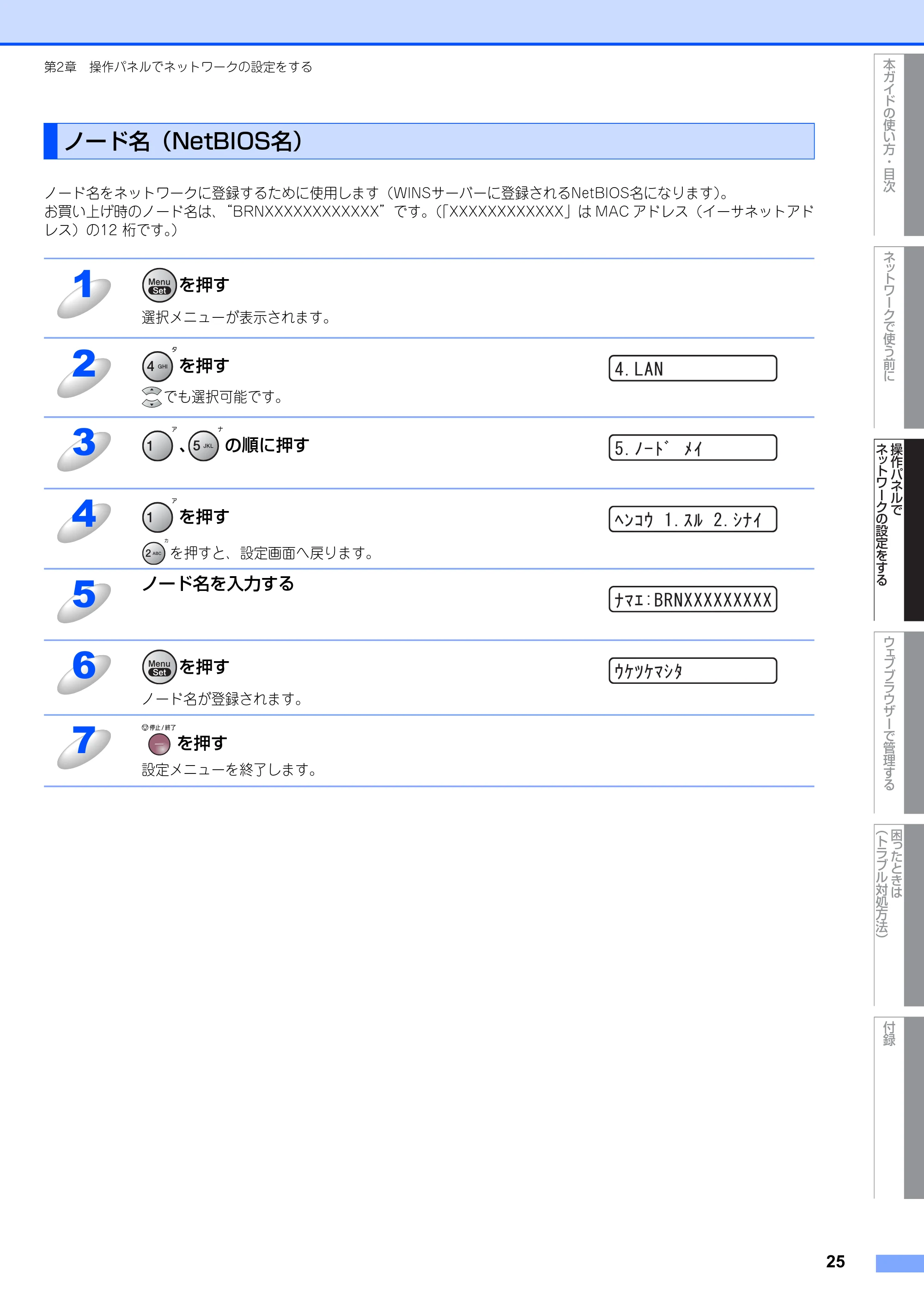

ノード名（NetBIOS 名）....................................................................................................................................25

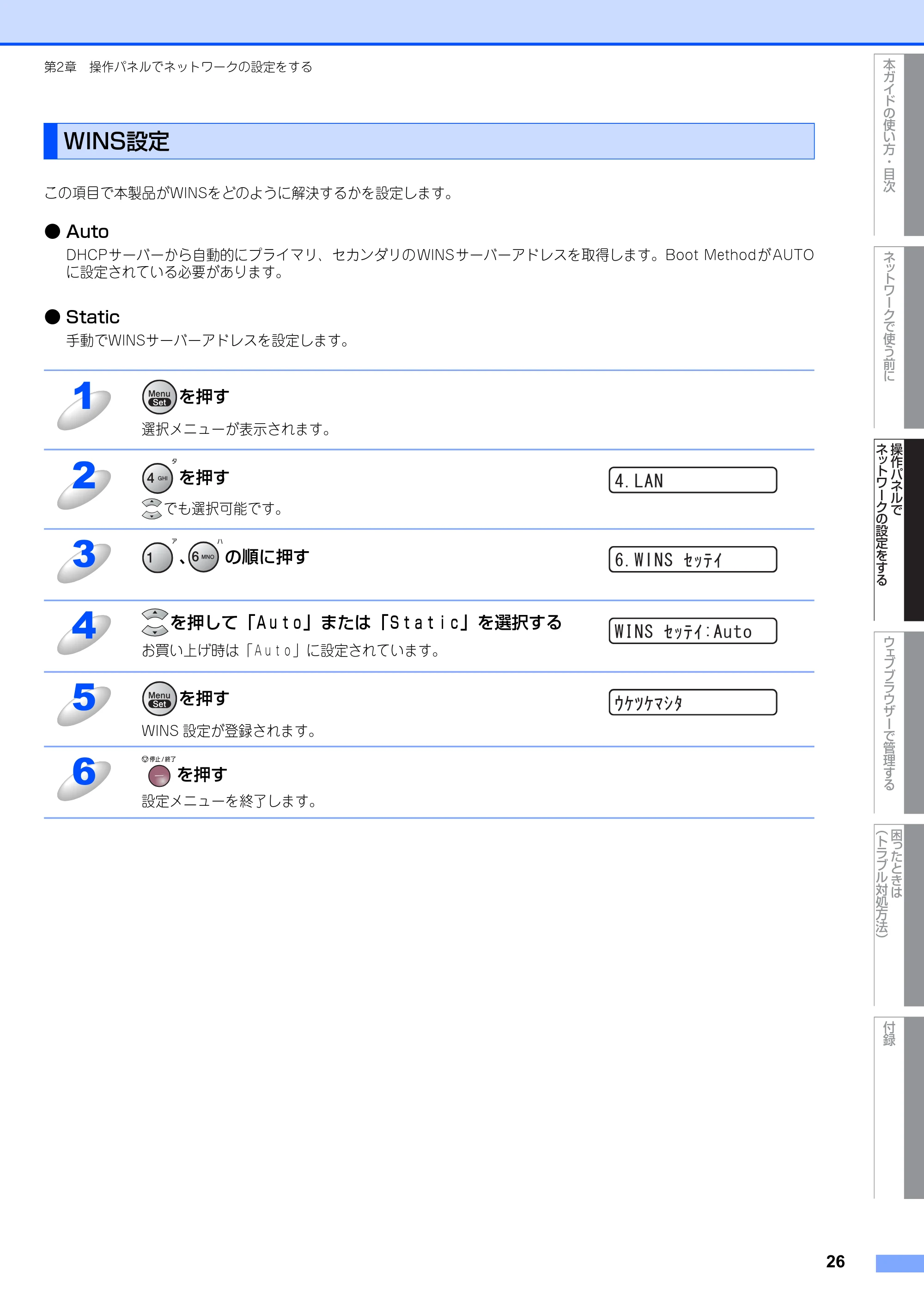

WINS 設定 ............................................................................................................................................................ 26

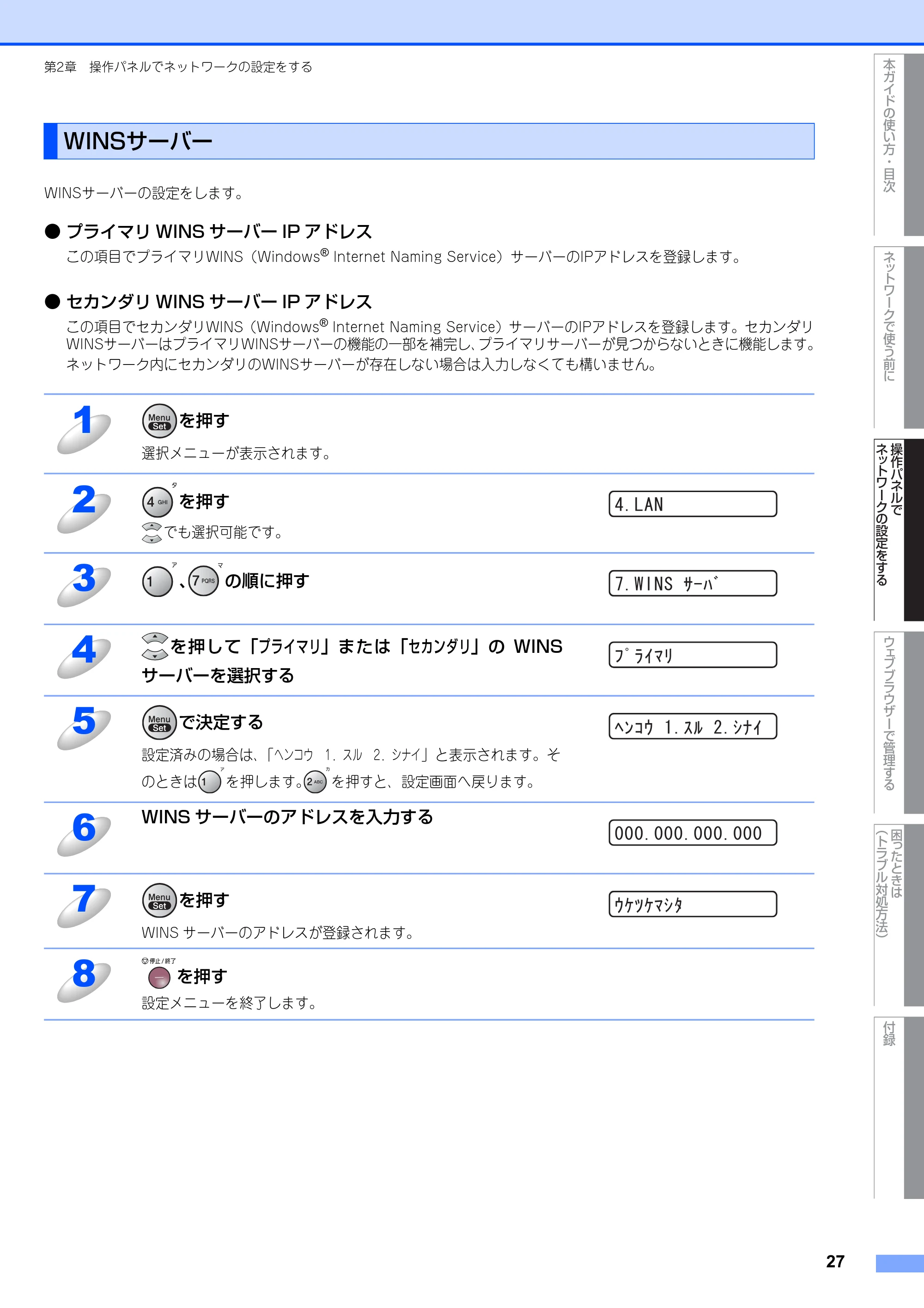

WINS サーバー..................................................................................................................................................... 27

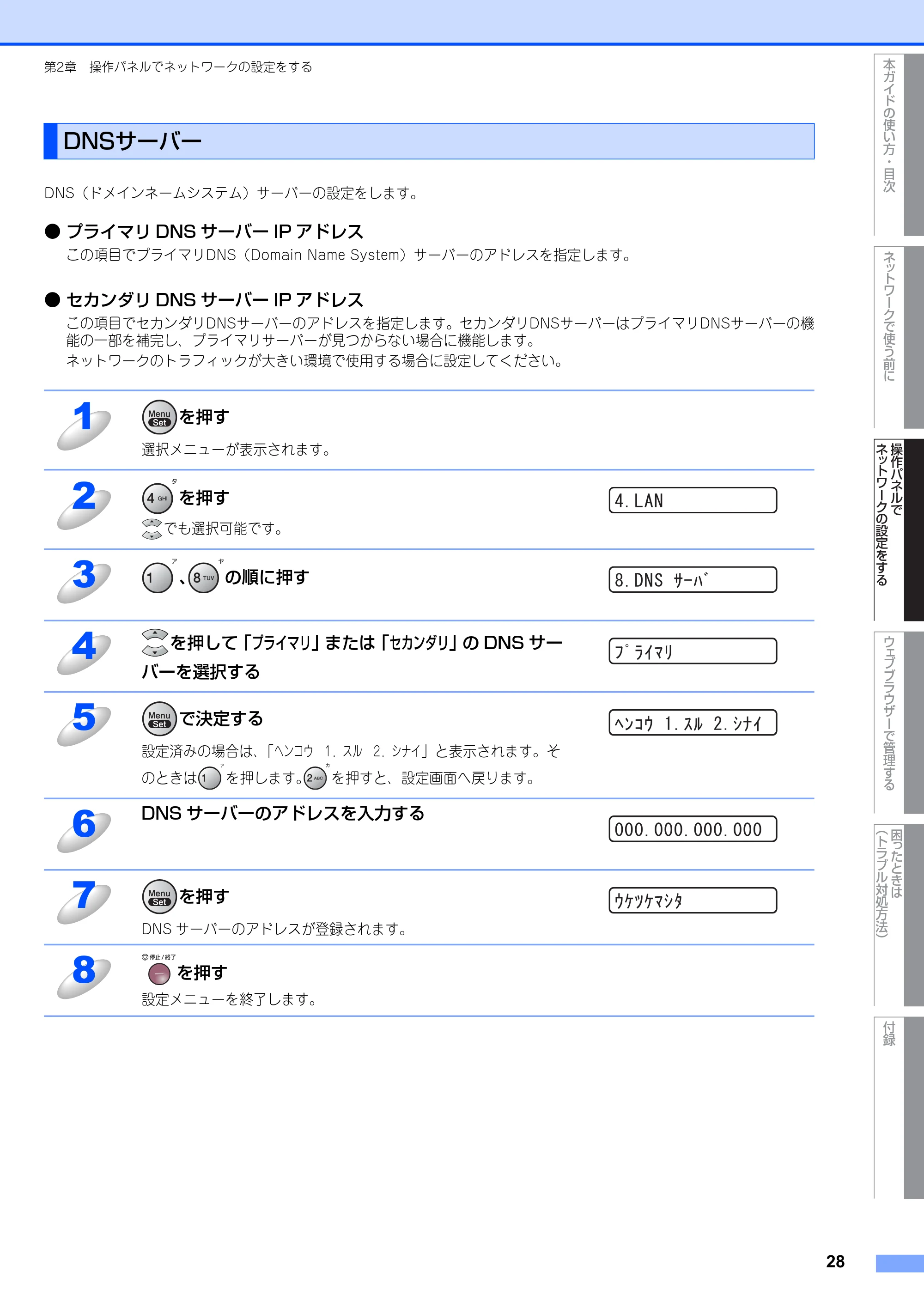

DNS サーバー ...................................................................................................................................................... 28

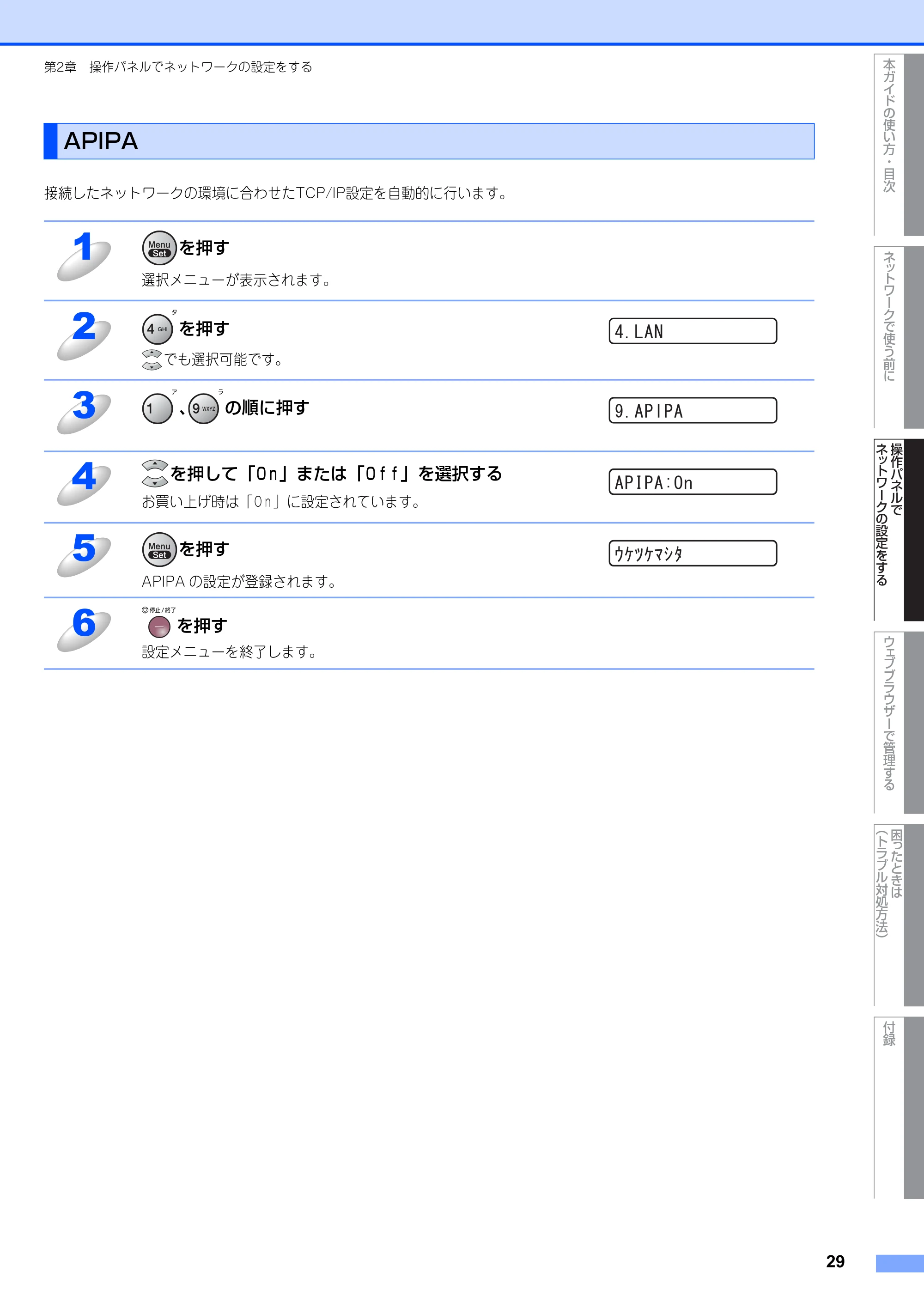

APIPA ...................................................................................................................................................................29

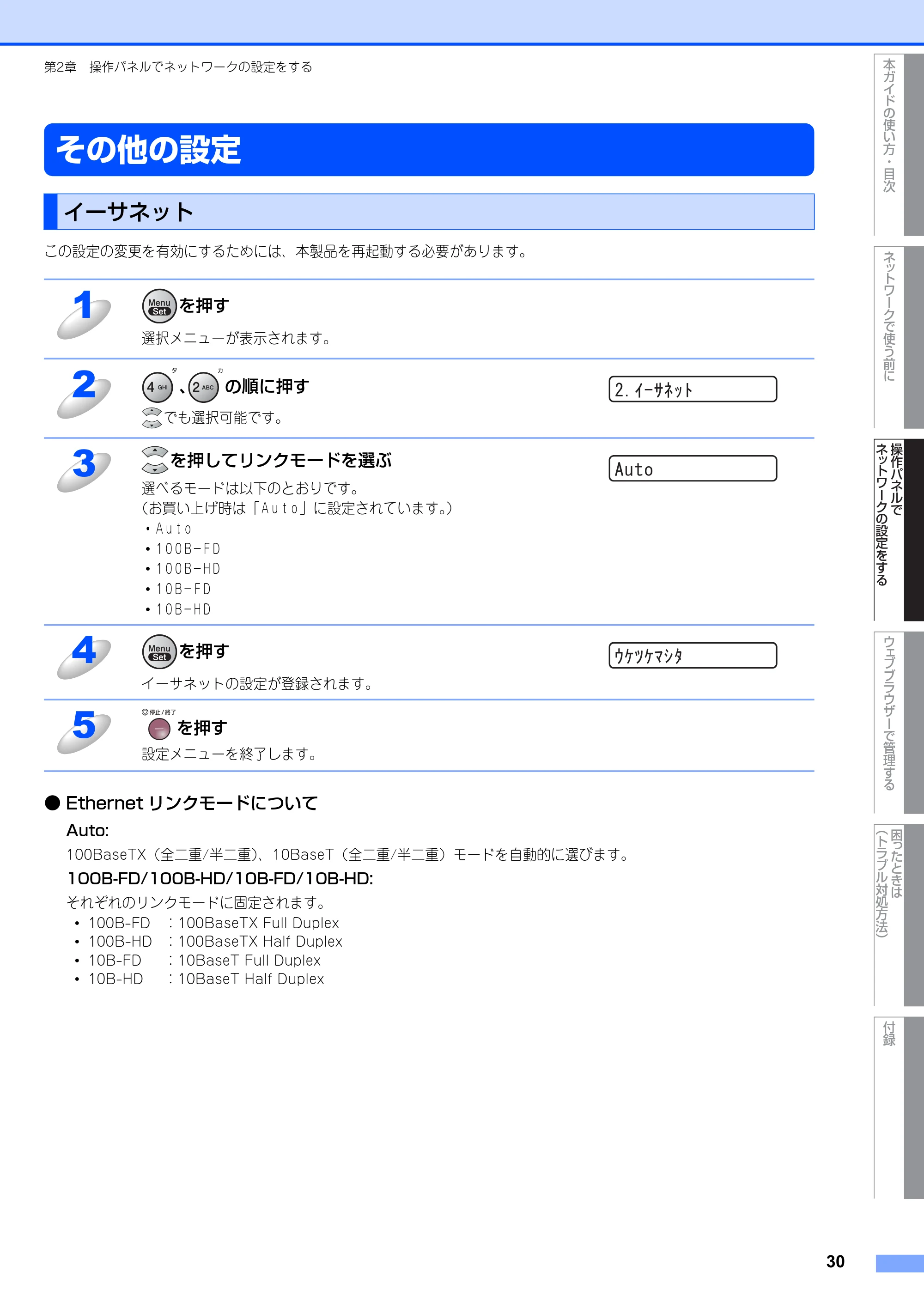

その他の設定 .............................................................................................................. 30

イーサネット.........................................................................................................................................................30

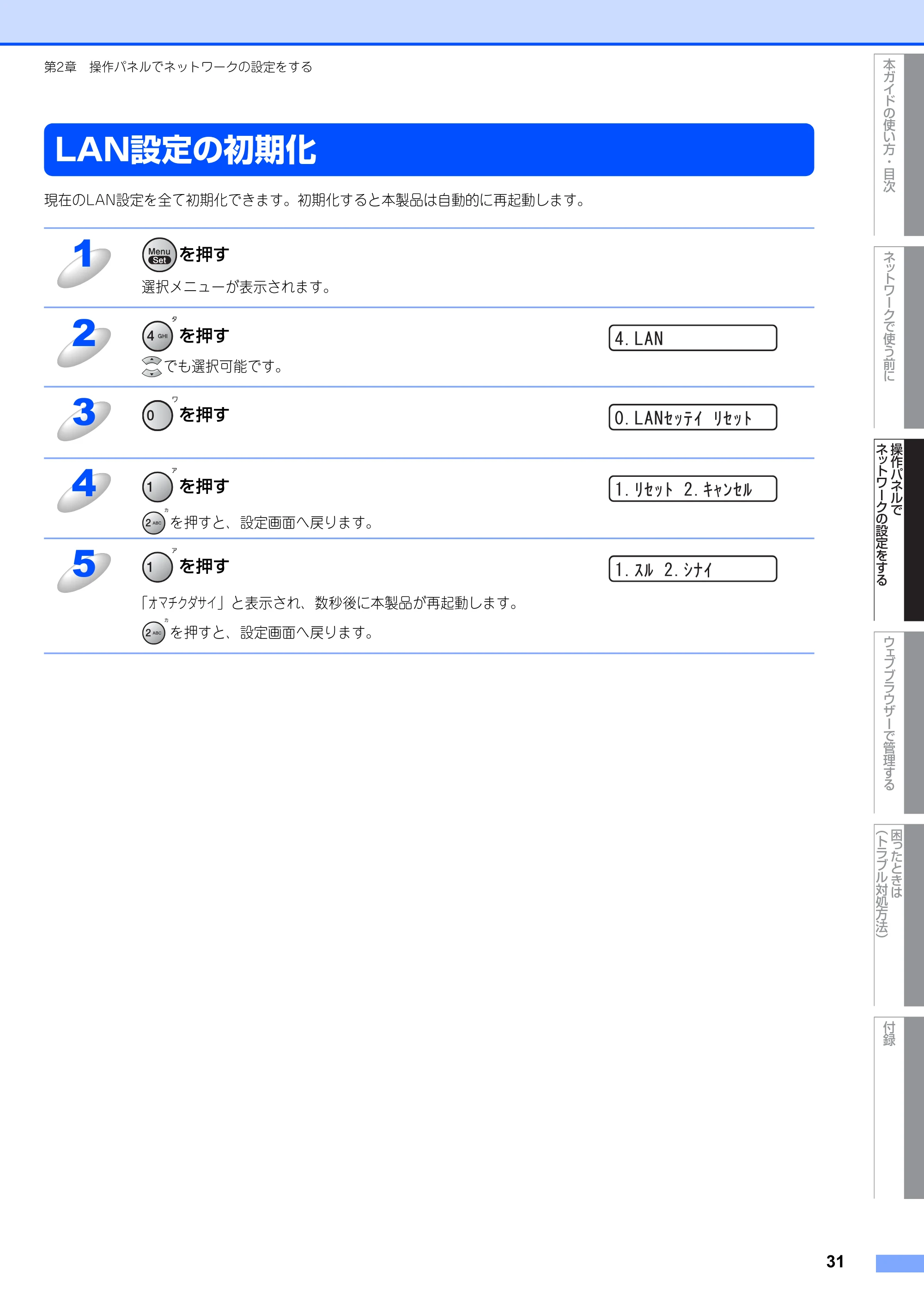

LAN 設定の初期化..................................................................................................... 31

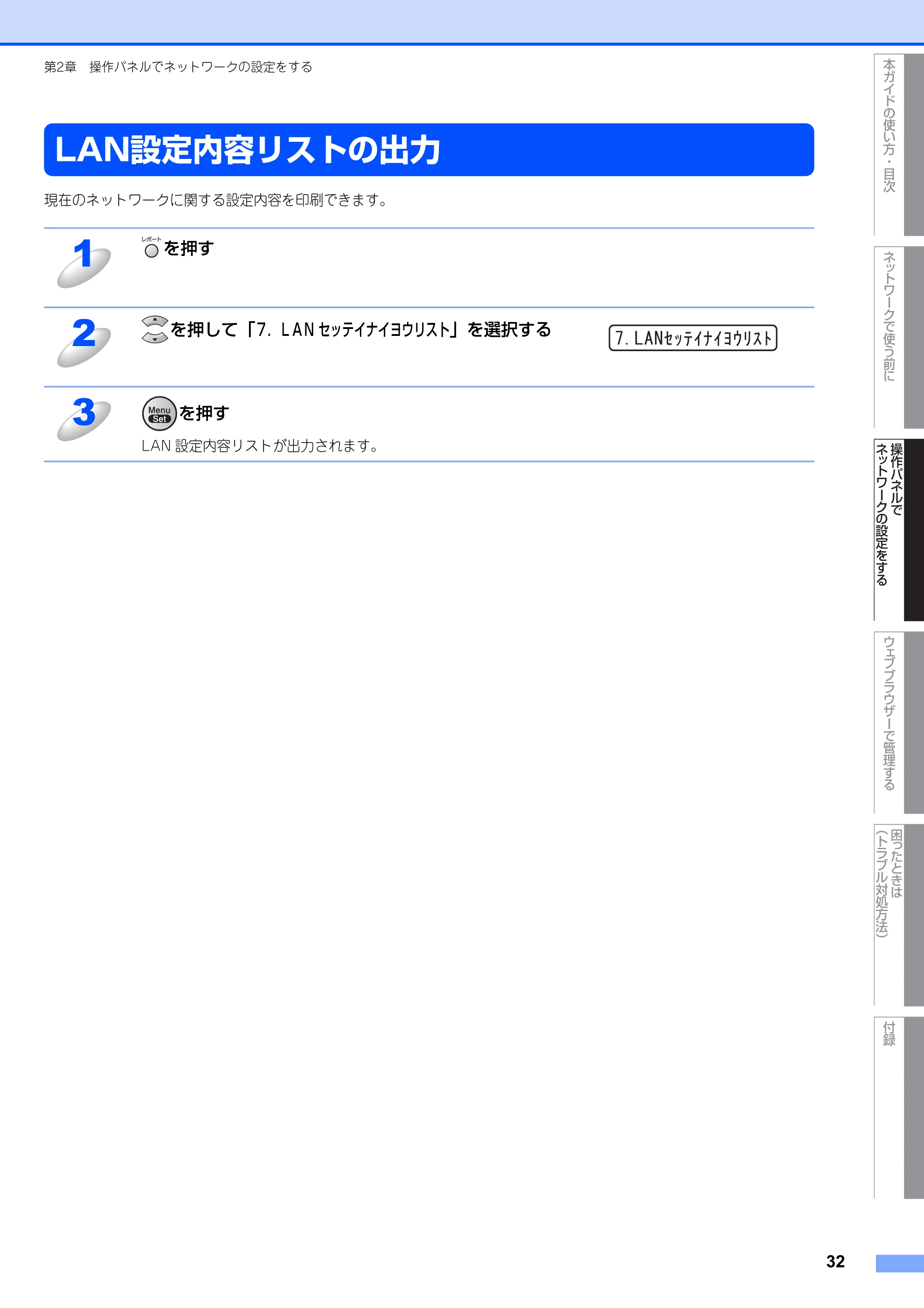

LAN 設定内容リストの出力 ..................................................................................... 32

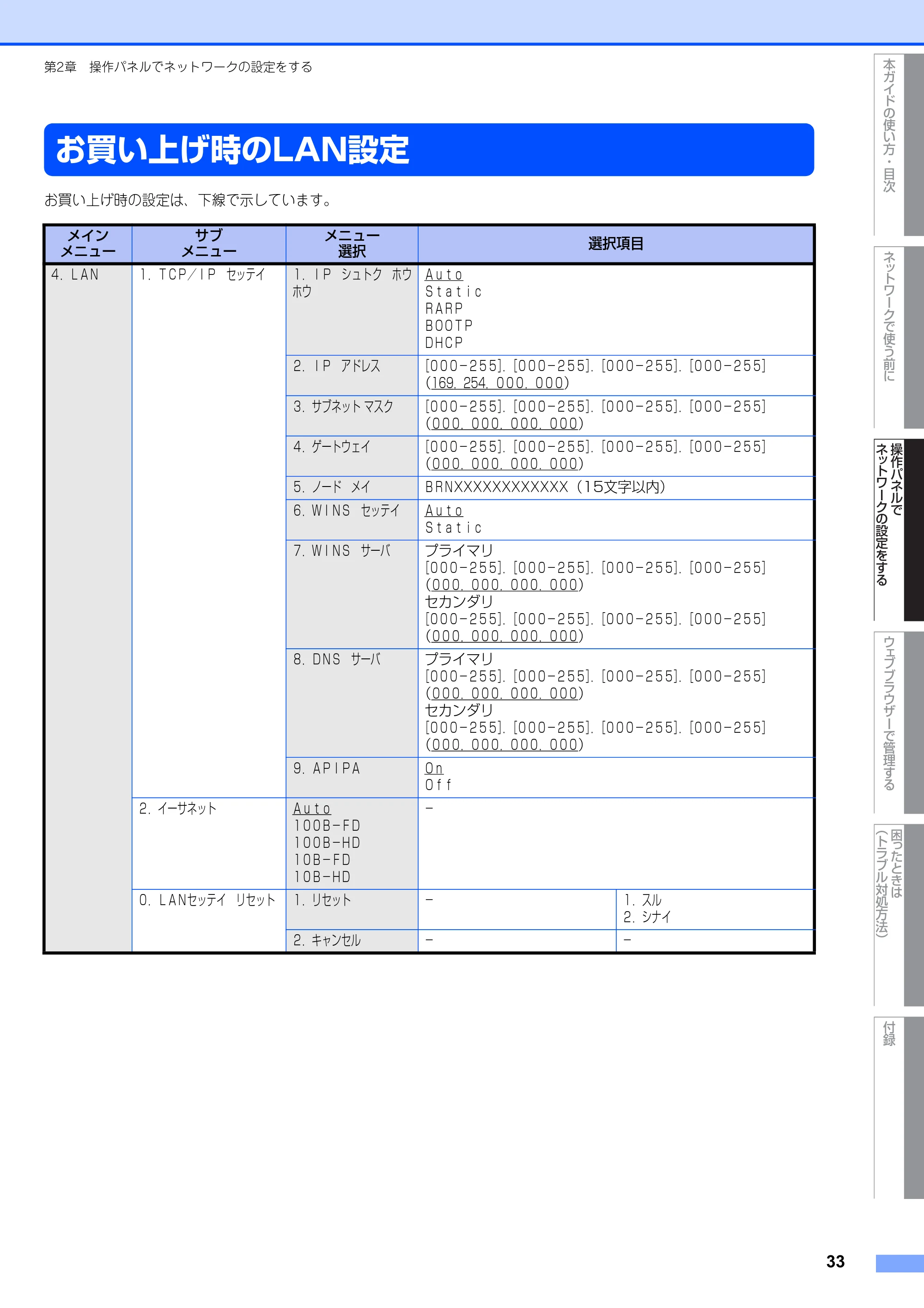

お買い上げ時の LAN 設定 ........................................................................................ 33

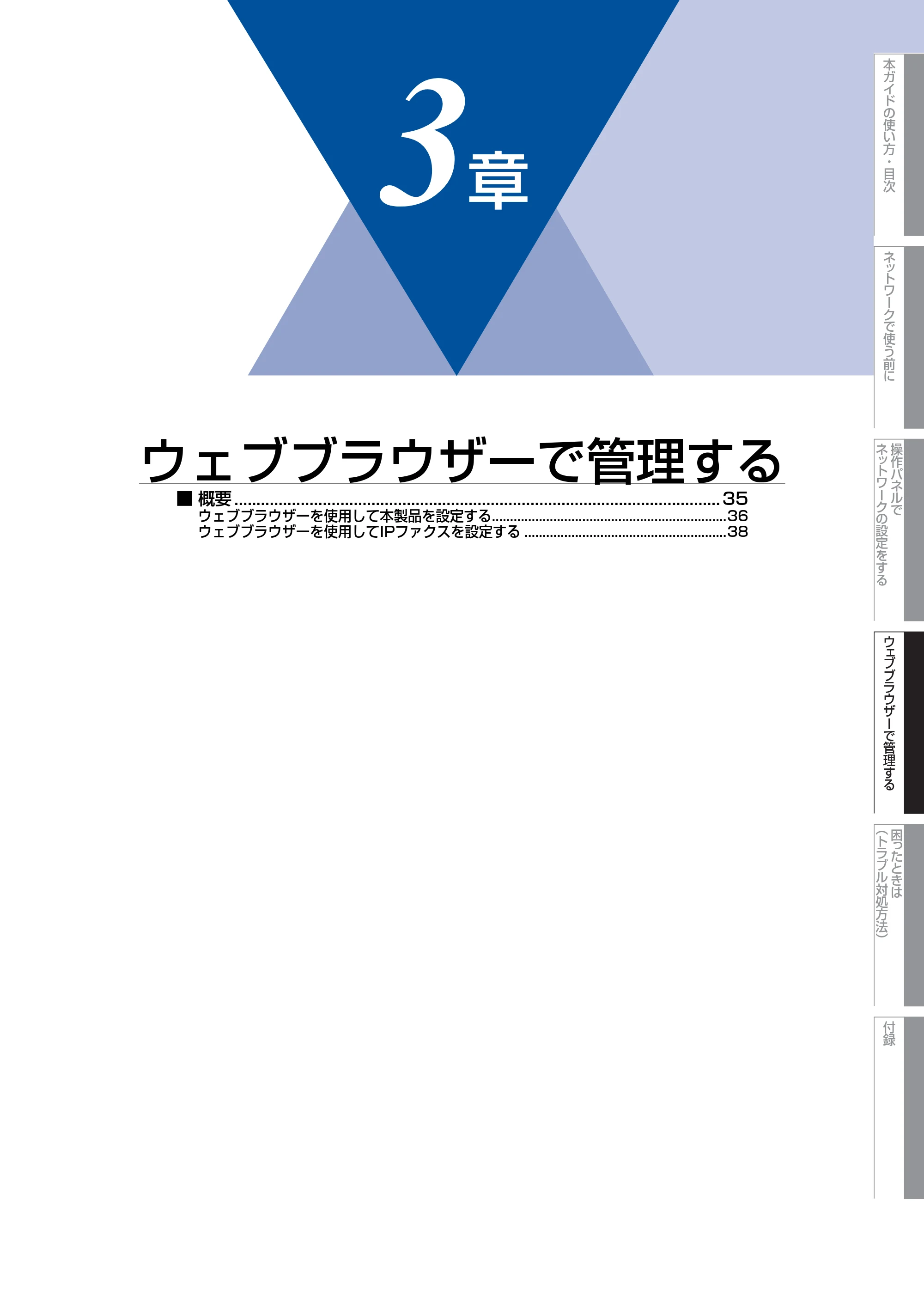

第 3 章ウェブブラウザーで管理する ............................................. 34

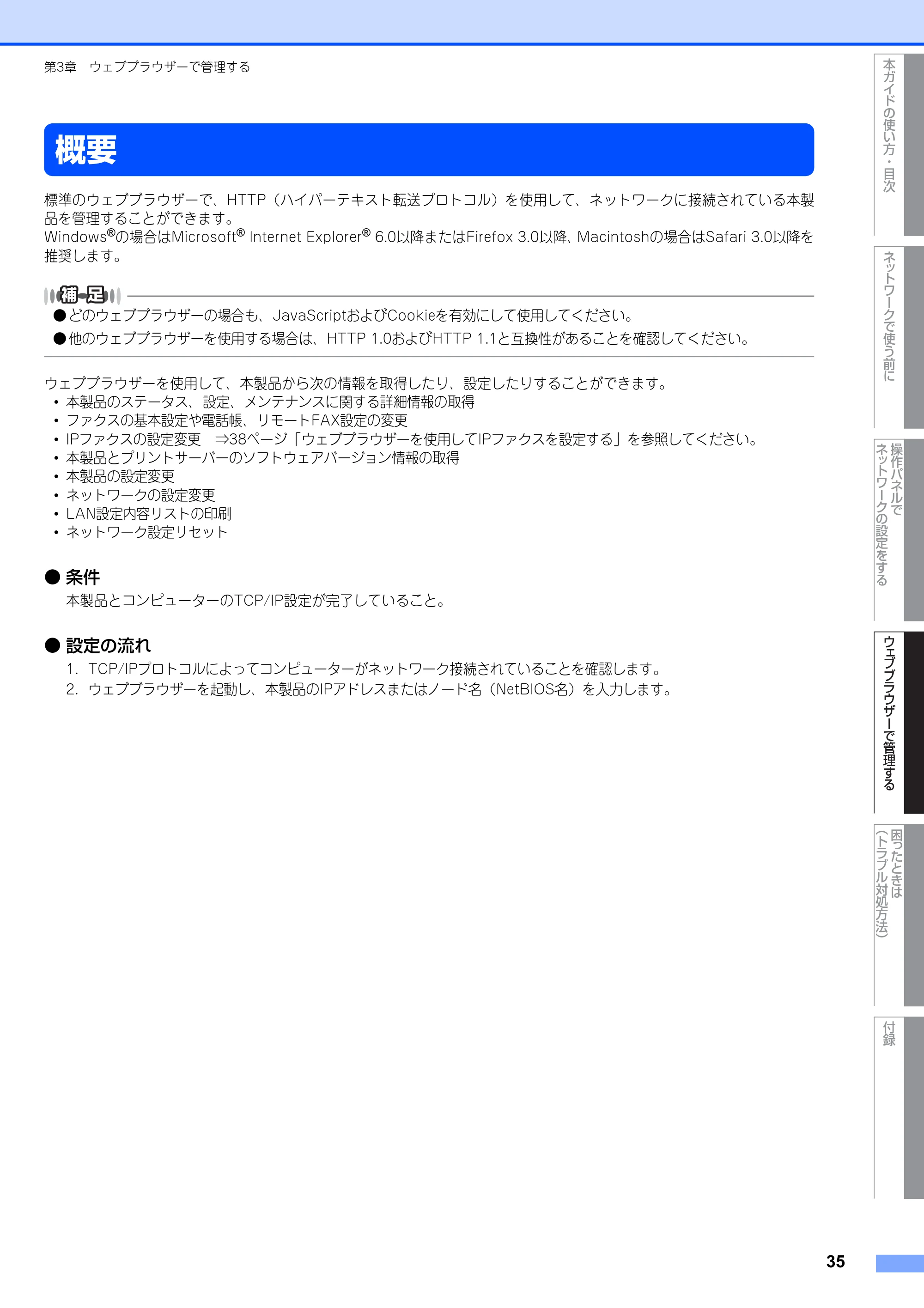

概要 ............................................................................................................................. 35

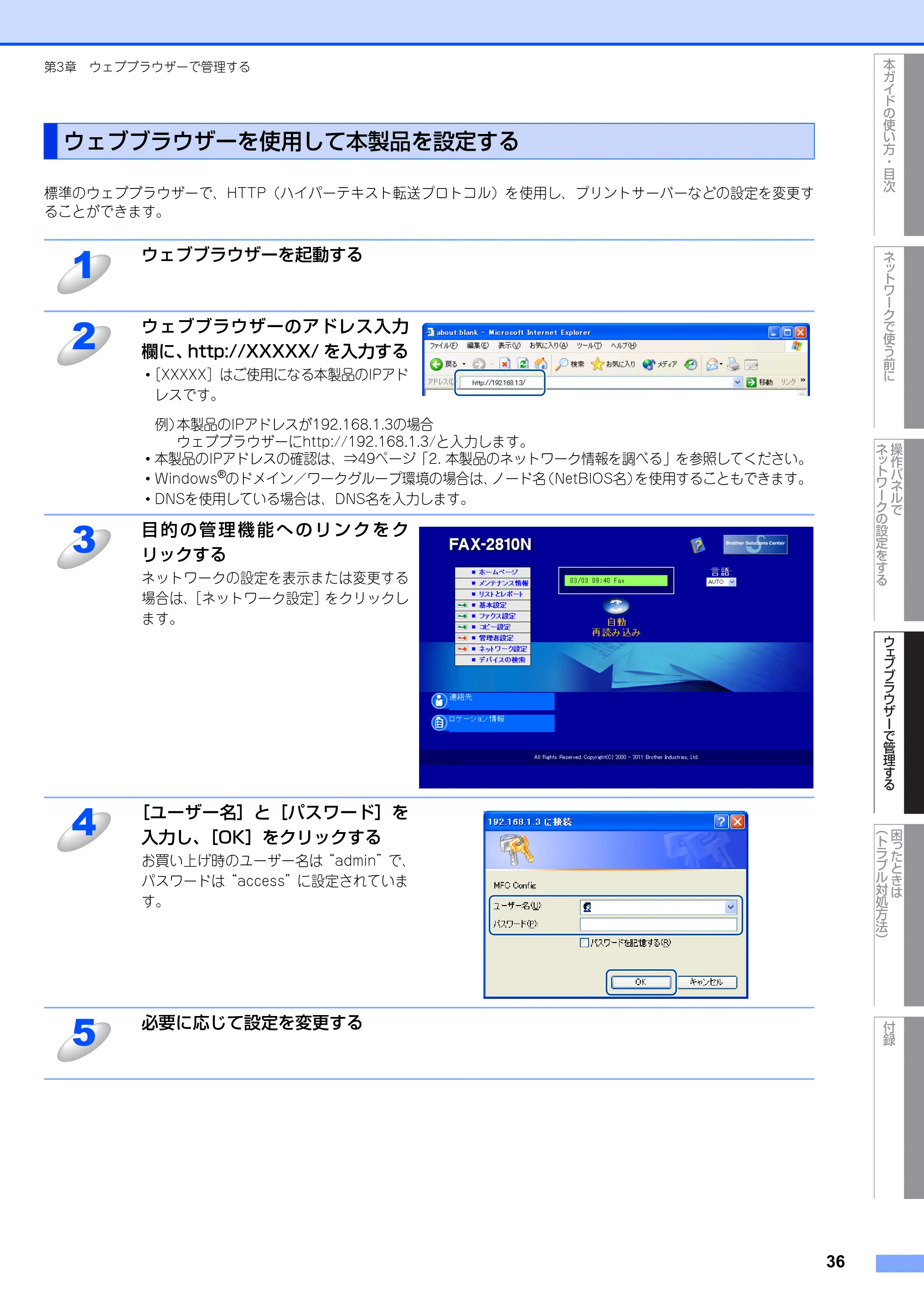

ウェブブラウザーを使用して本製品を設定する............................................................................................... 36
ウェブブラウザーを使用して IP ファクスを設定する ..................................................................................... 38
目次

3ページ

2
目次
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする

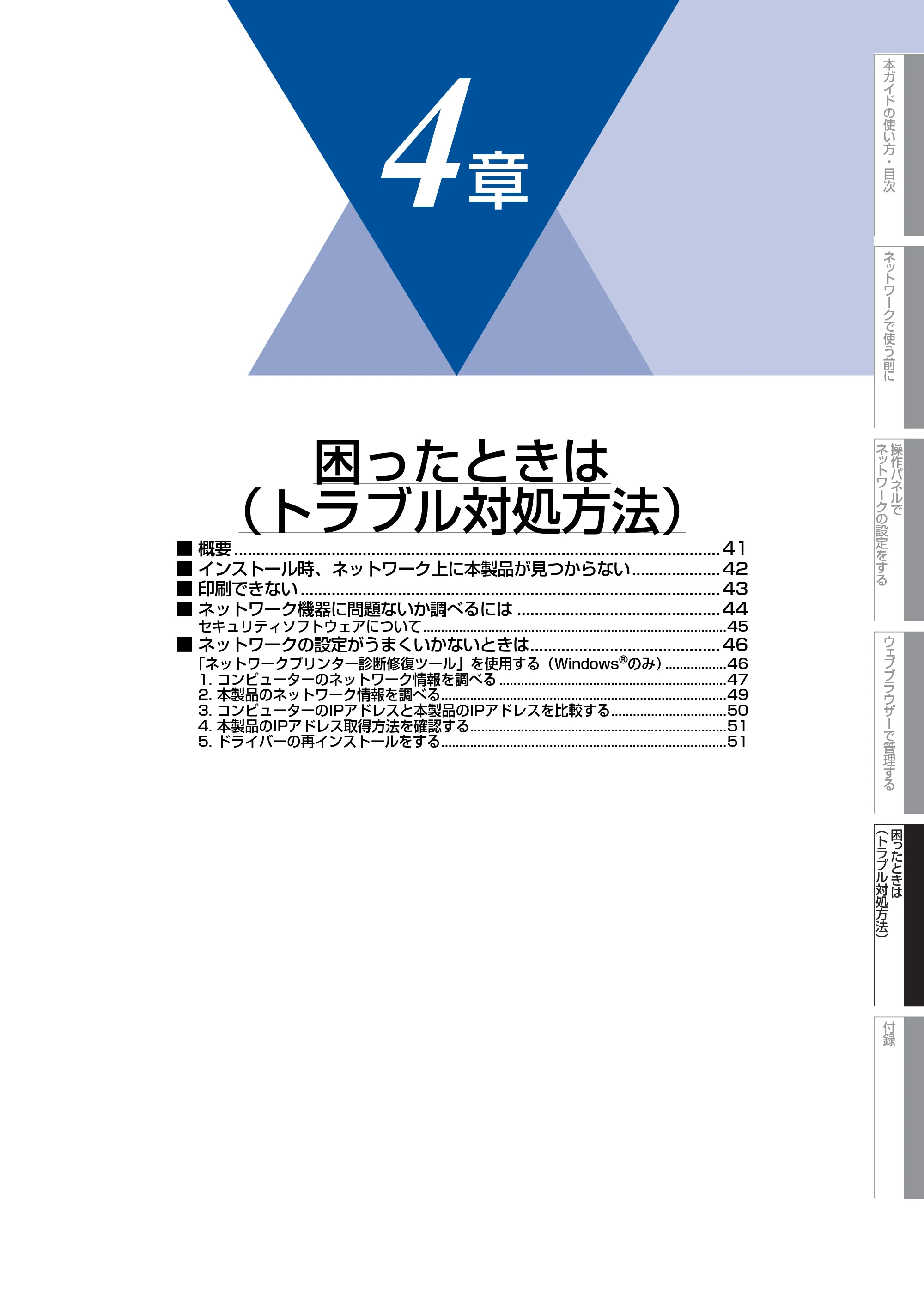

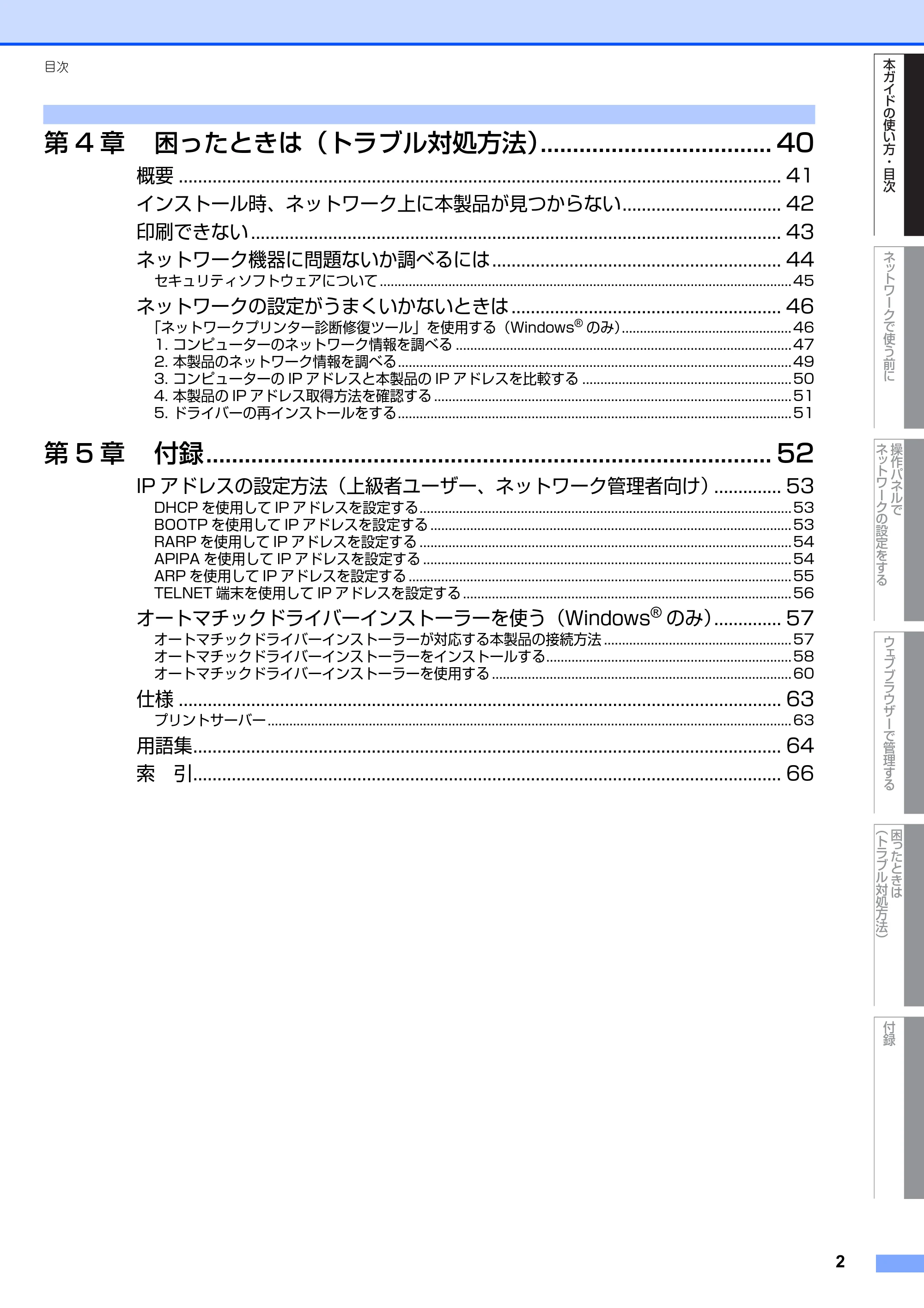

第 4 章困ったときは（トラブル対処方法）.................................... 40

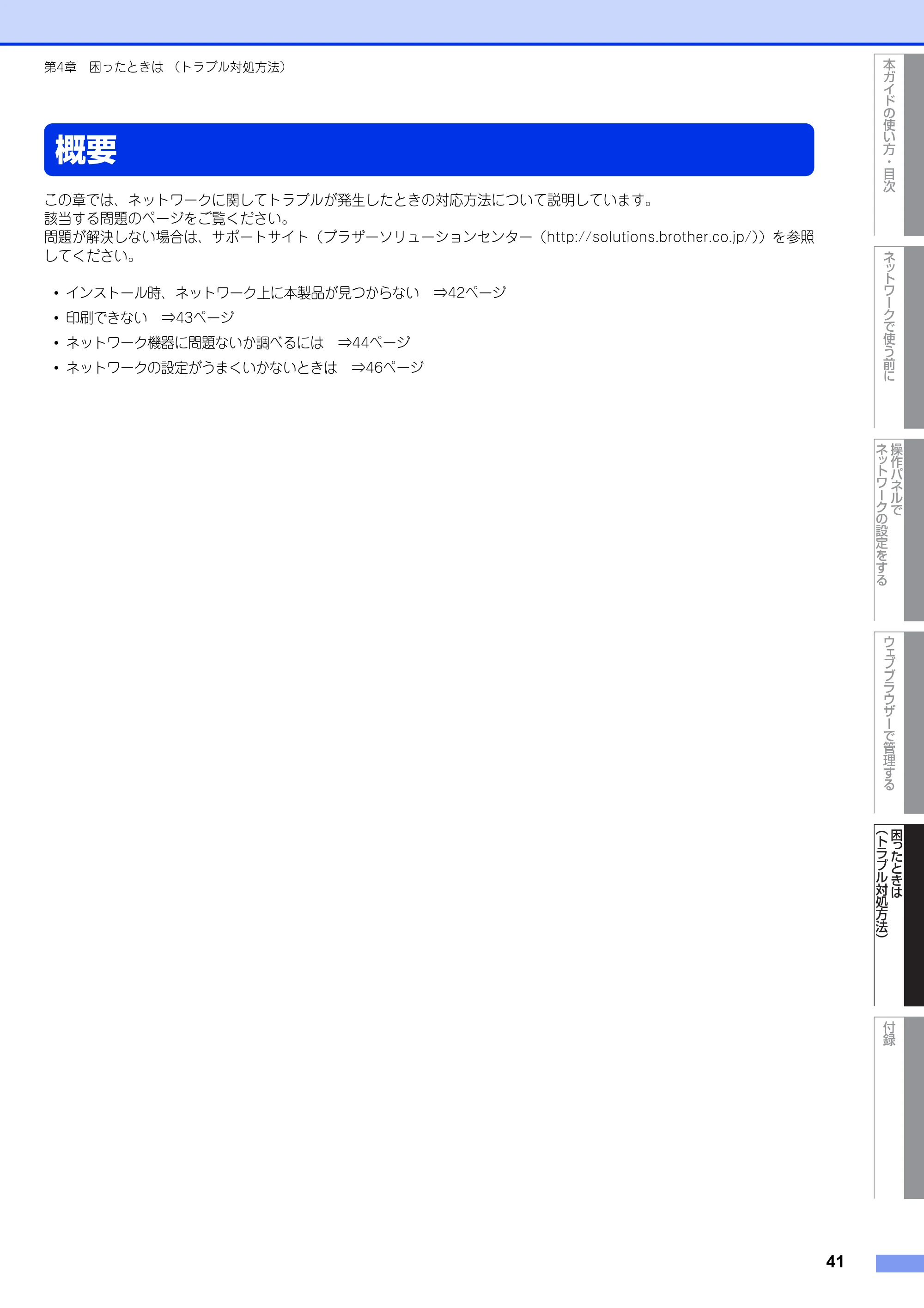

概要 ............................................................................................................................. 41

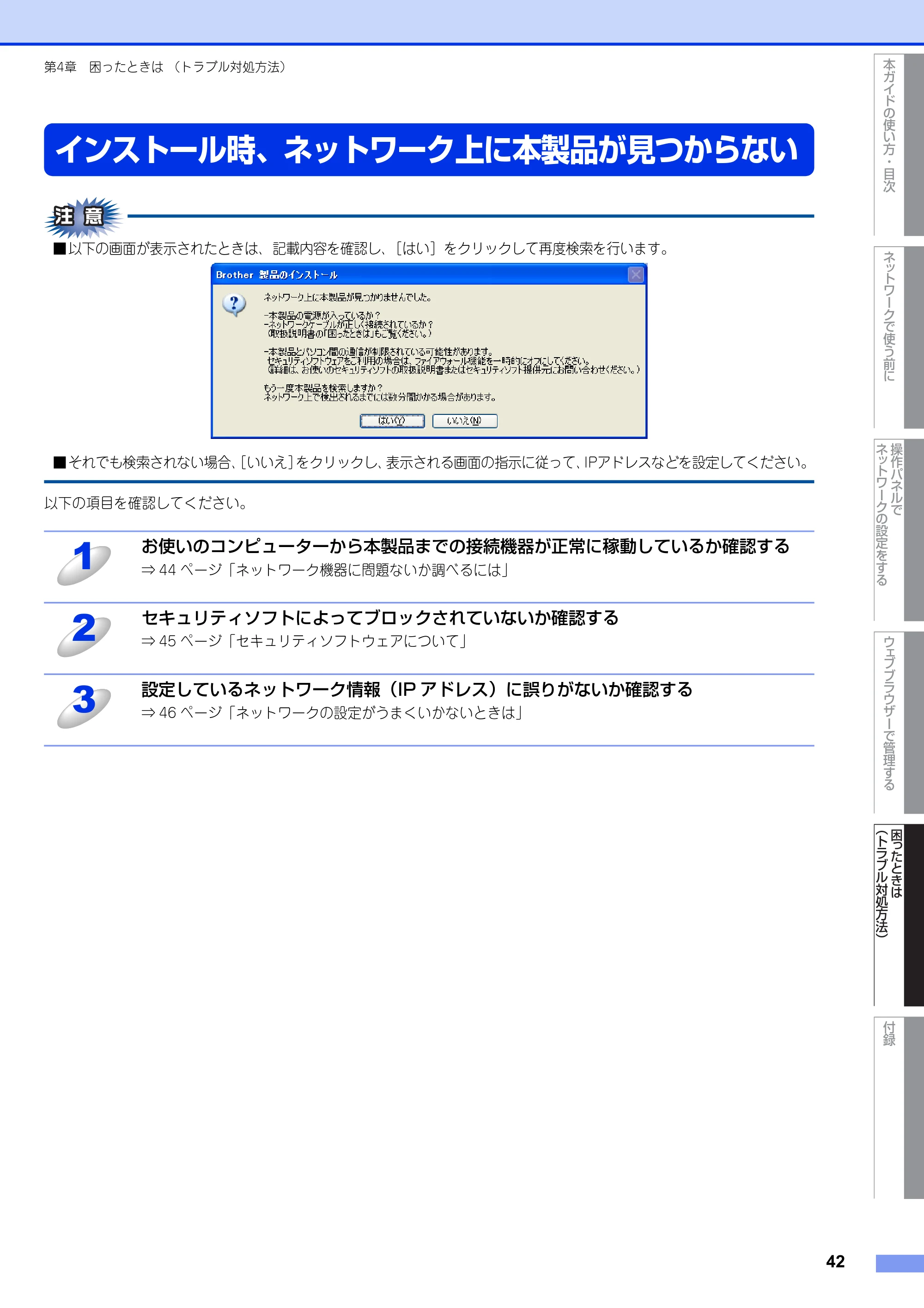

インストール時、ネットワーク上に本製品が見つからない................................. 42

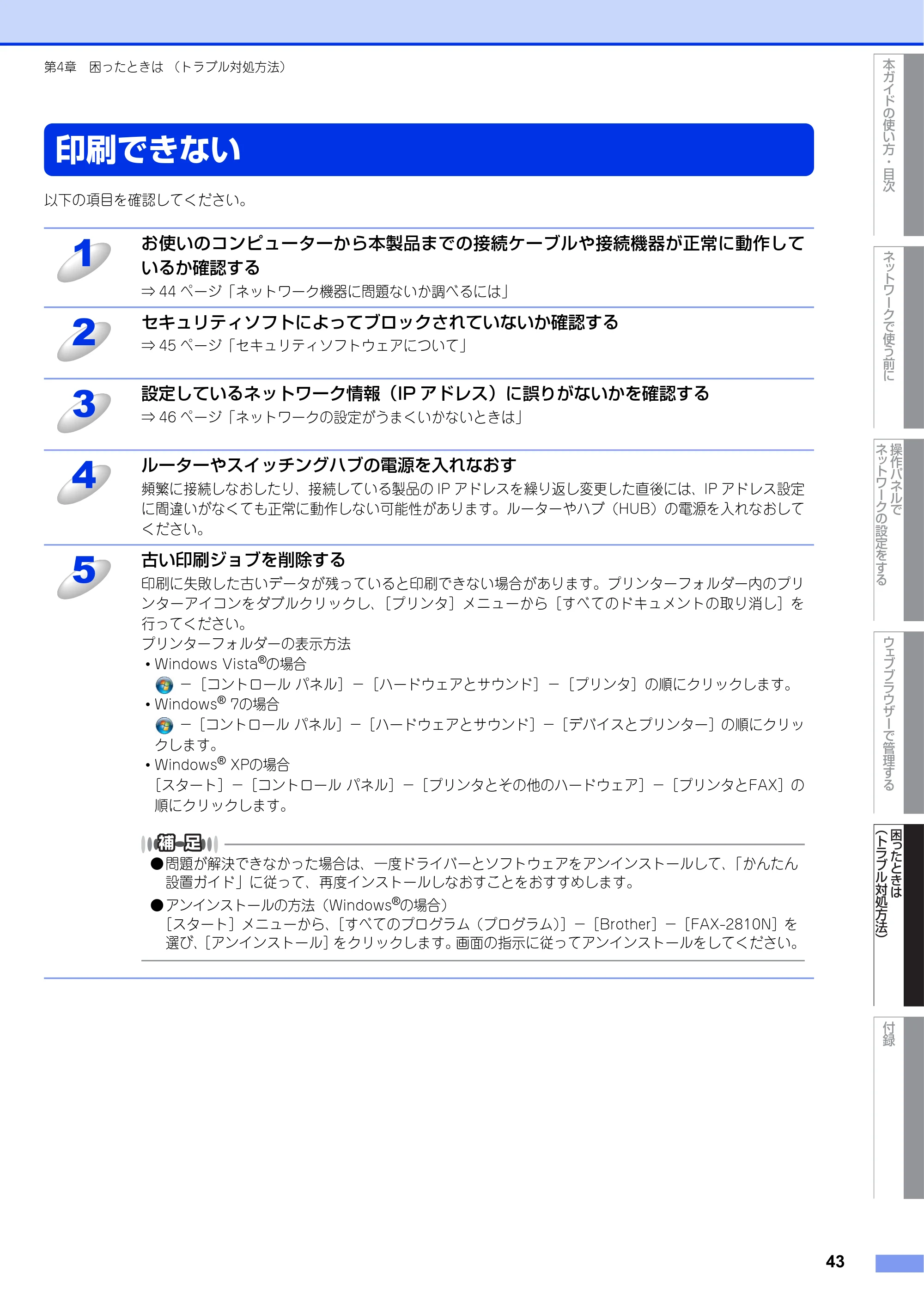

印刷できない .............................................................................................................. 43

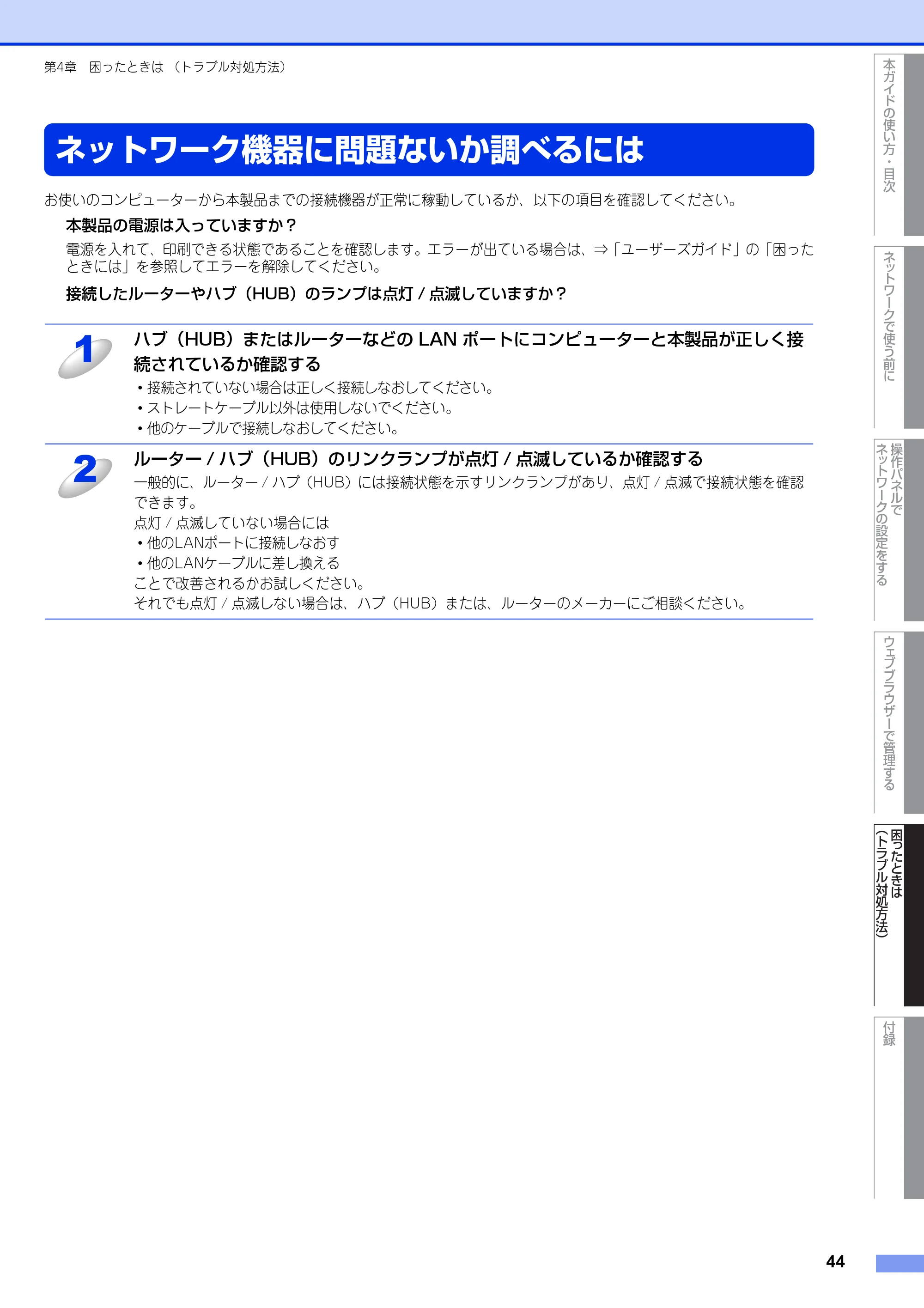

ネットワーク機器に問題ないか調べるには............................................................ 44

セキュリティソフトウェアについて ..................................................................................................................45

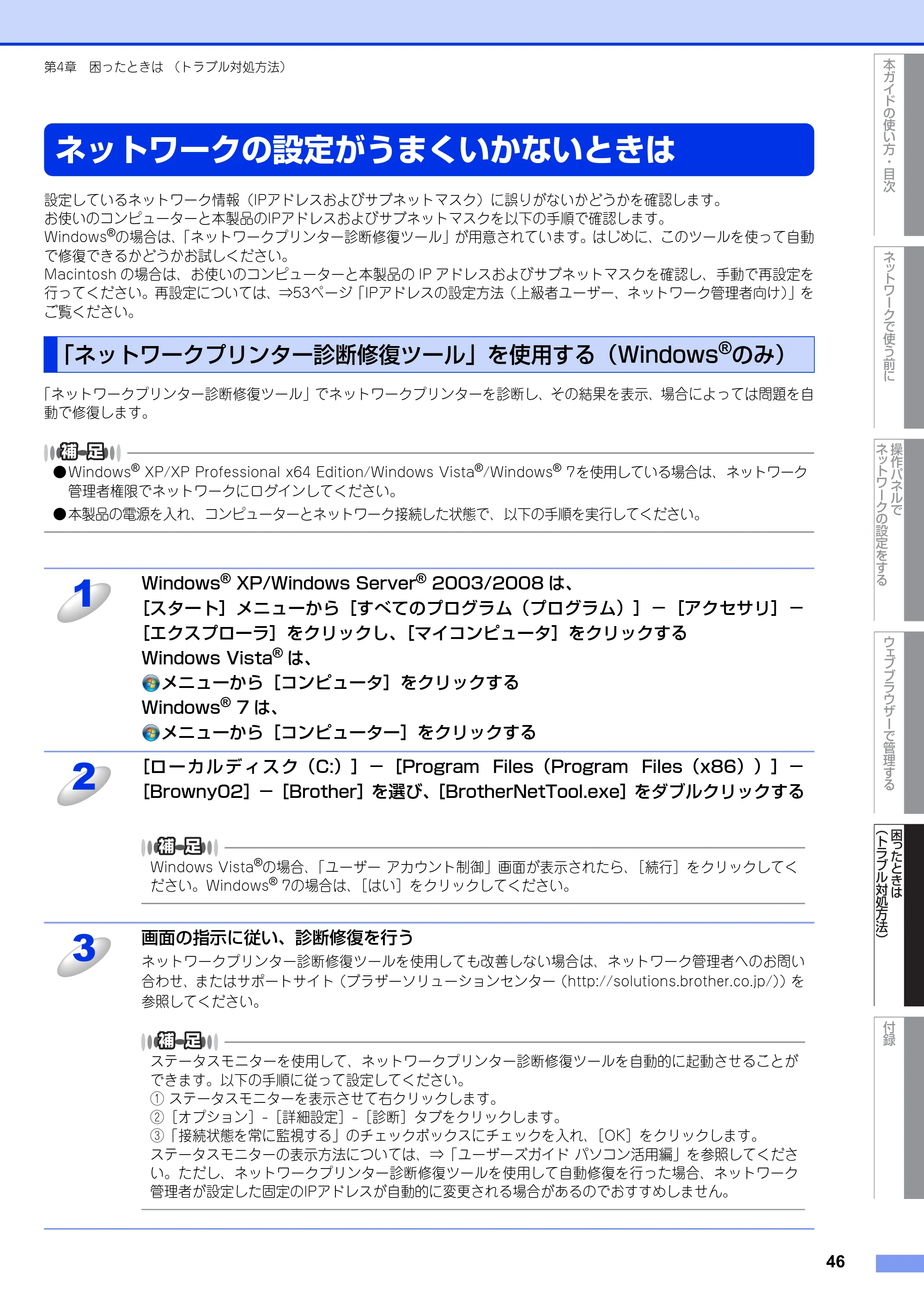

ネットワークの設定がうまくいかないときは ........................................................ 46
「ネットワークプリンター診断修復ツール」を使用する（Windows
®
のみ）............................................... 46

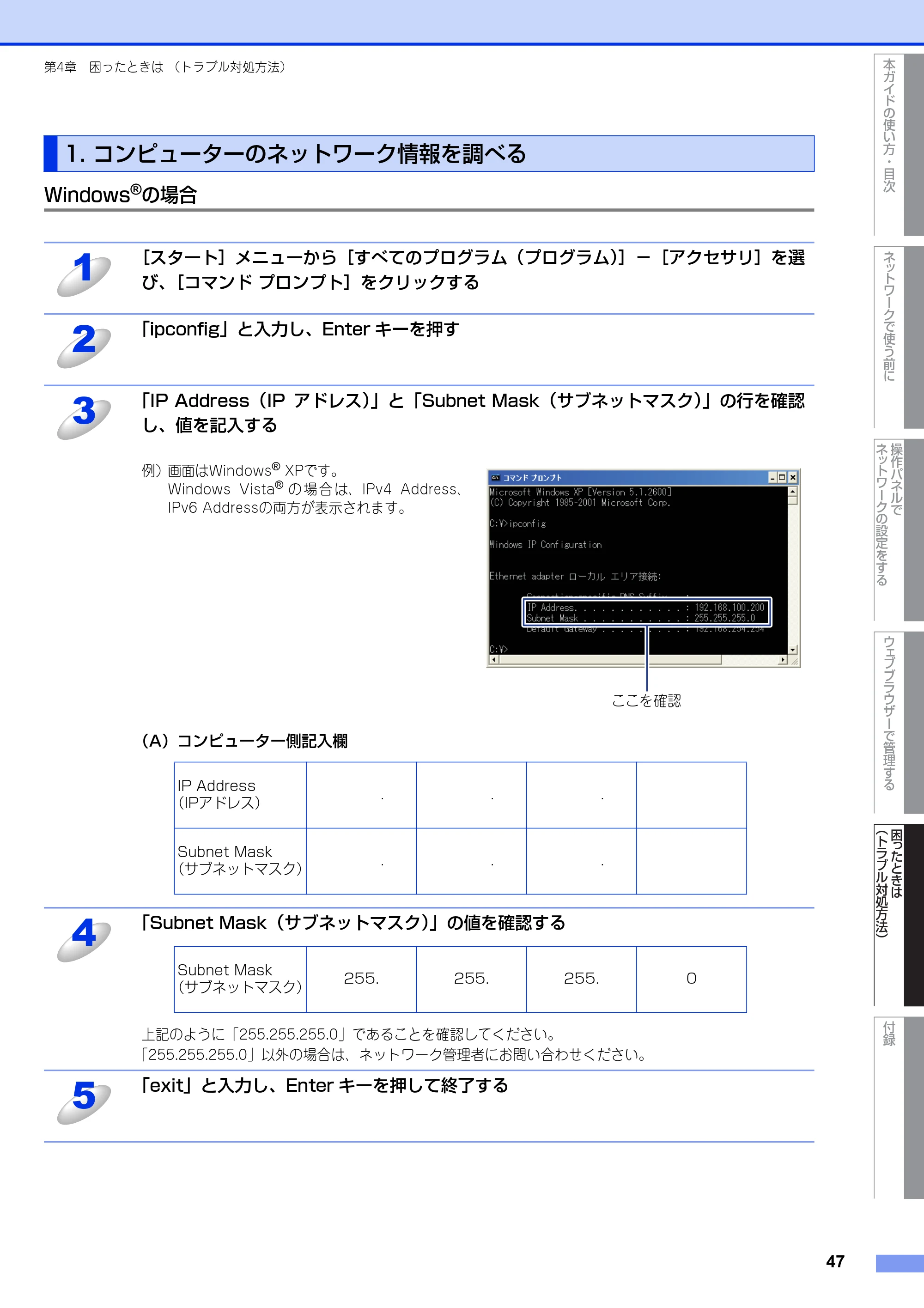

1. コンピューターのネットワーク情報を調べる .............................................................................................47

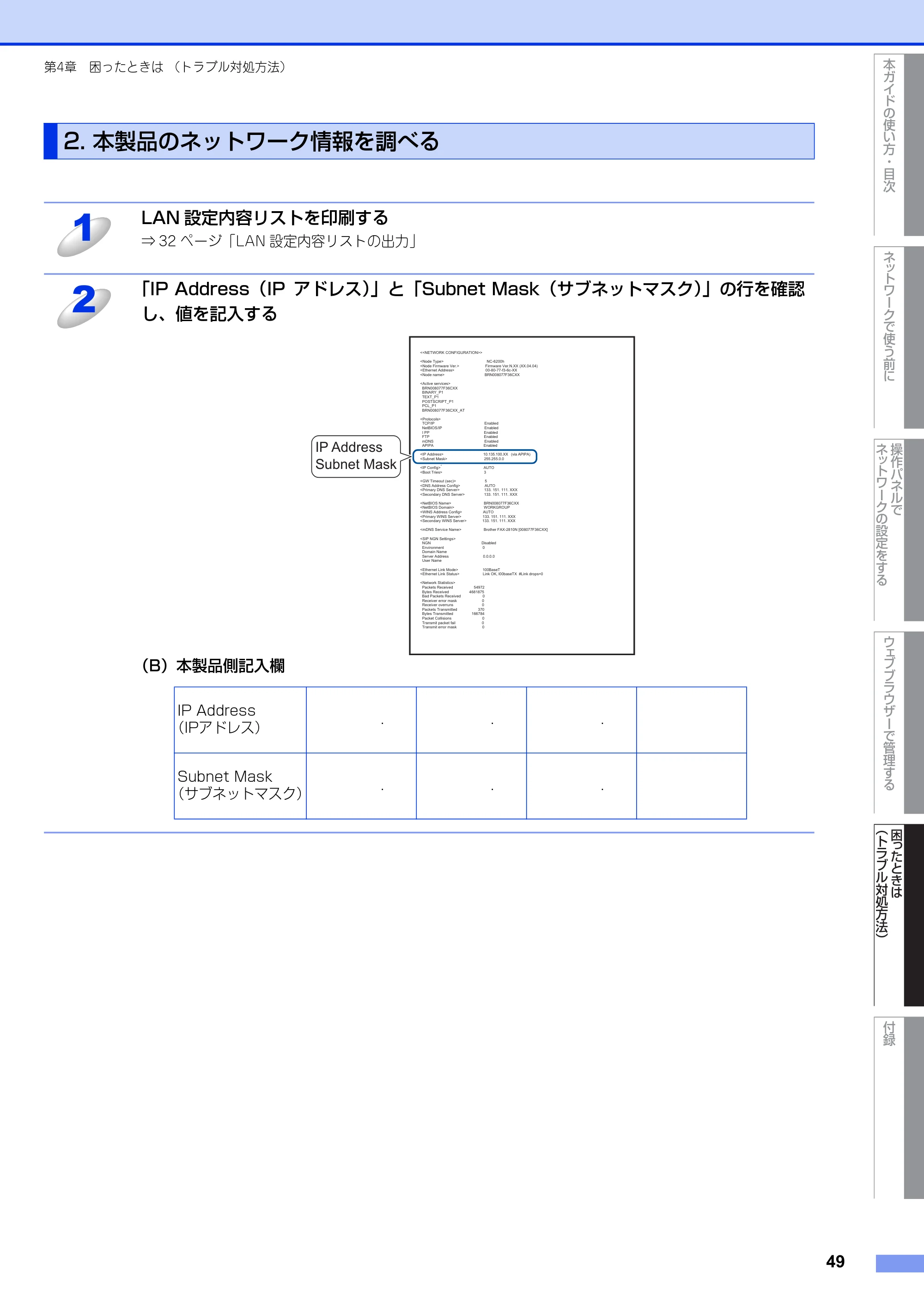

2. 本製品のネットワーク情報を調べる.............................................................................................................49

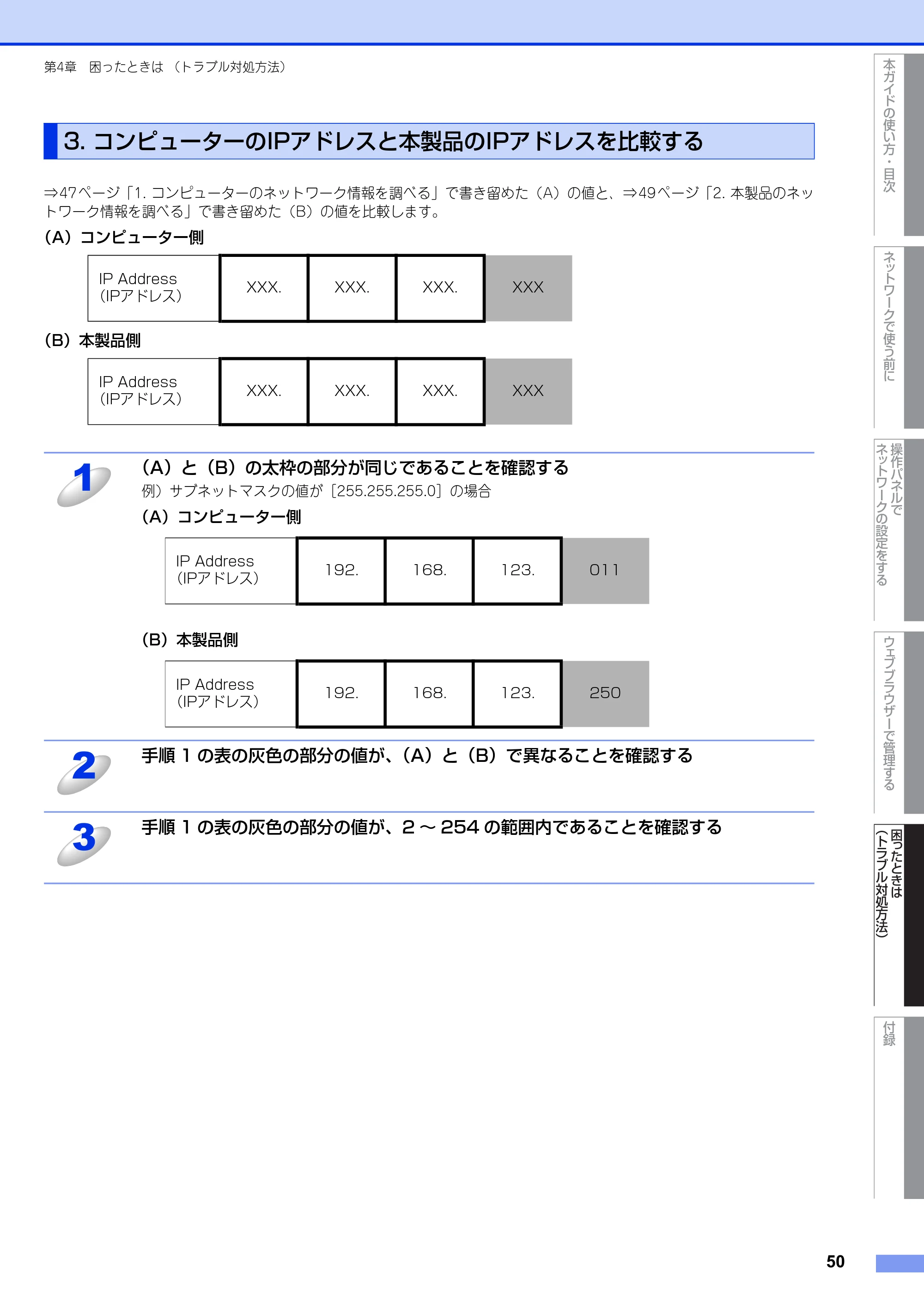

3. コンピューターの IP アドレスと本製品の IP アドレスを比較する ..........................................................50

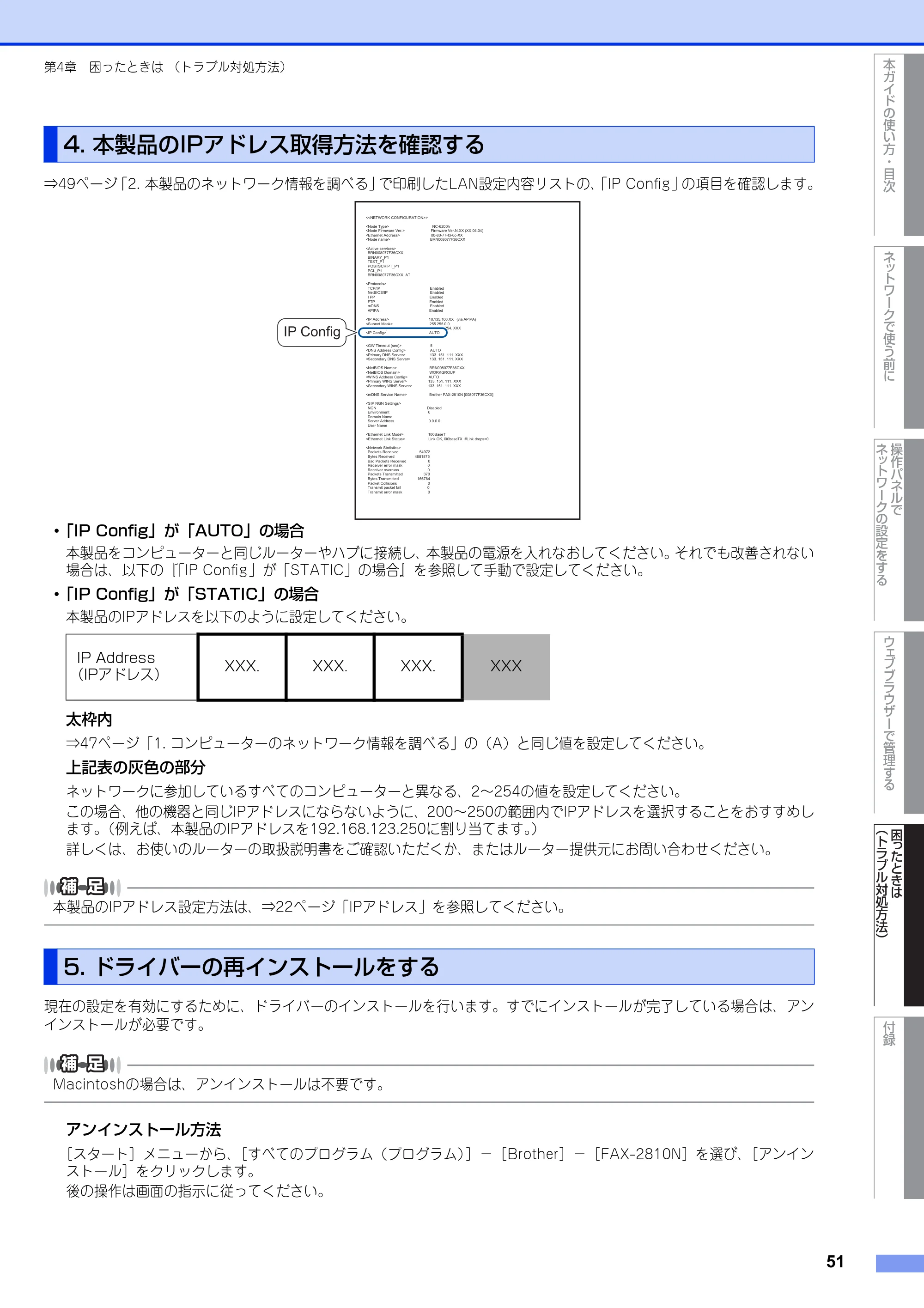

4. 本製品の IP アドレス取得方法を確認する ...................................................................................................51
5. ドライバーの再インストールをする.............................................................................................................51

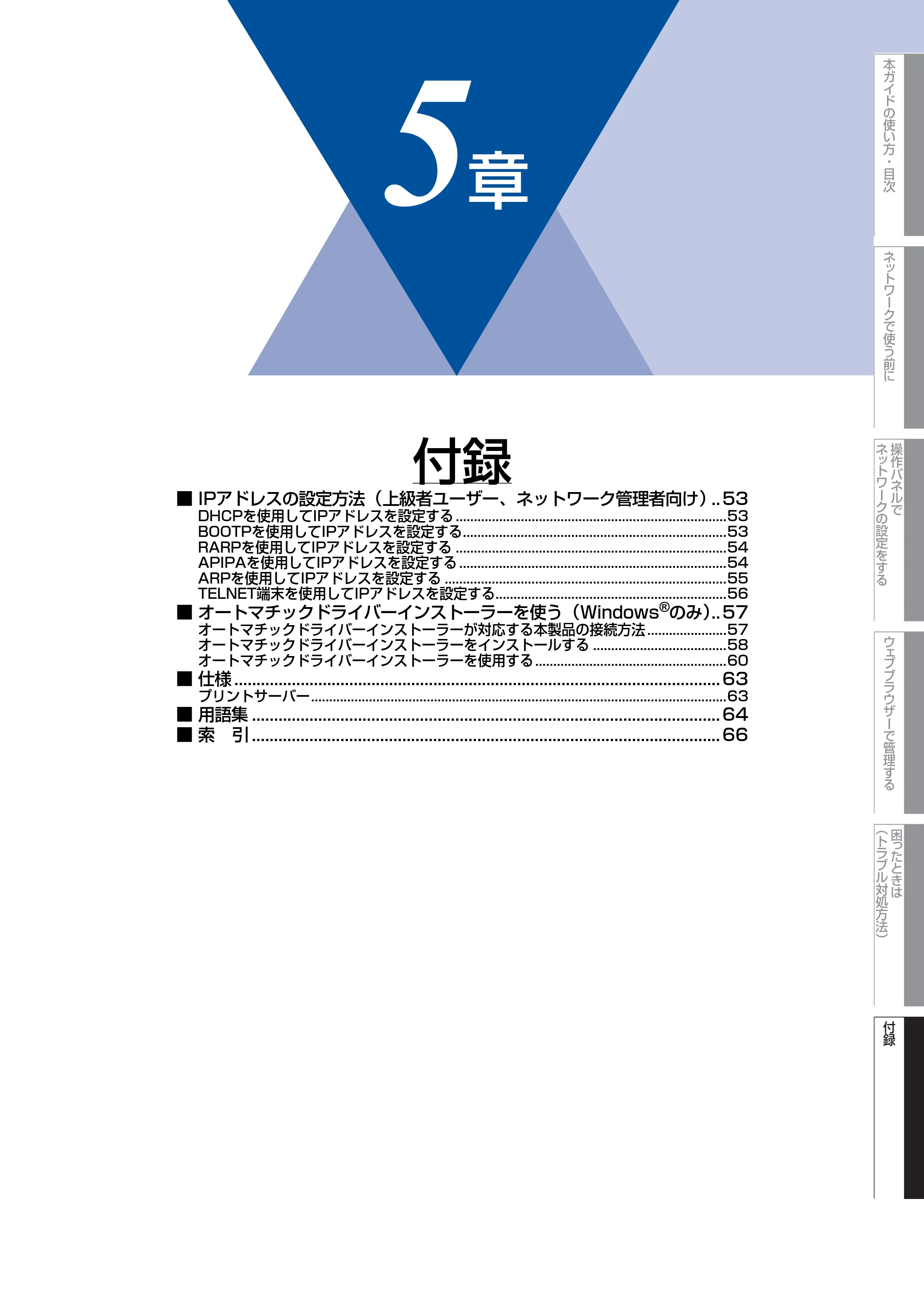

第 5 章付録........................................................................................ 52

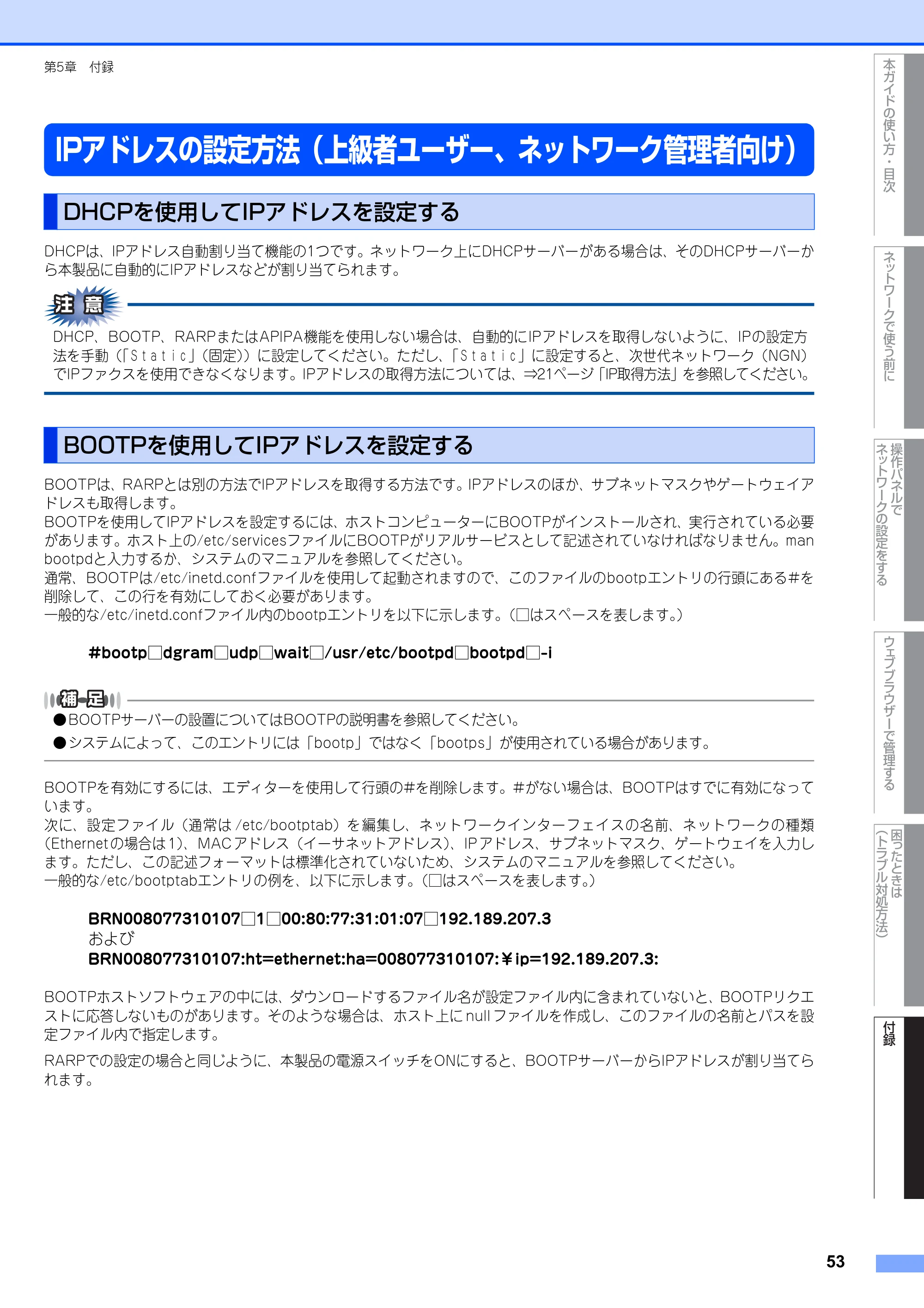

IP アドレスの設定方法（上級者ユーザー、ネットワーク管理者向け）.............. 53
DHCP を使用して IP アドレスを設定する.......................................................................................................53
BOOTP を使用して IP アドレスを設定する .................................................................................................... 53

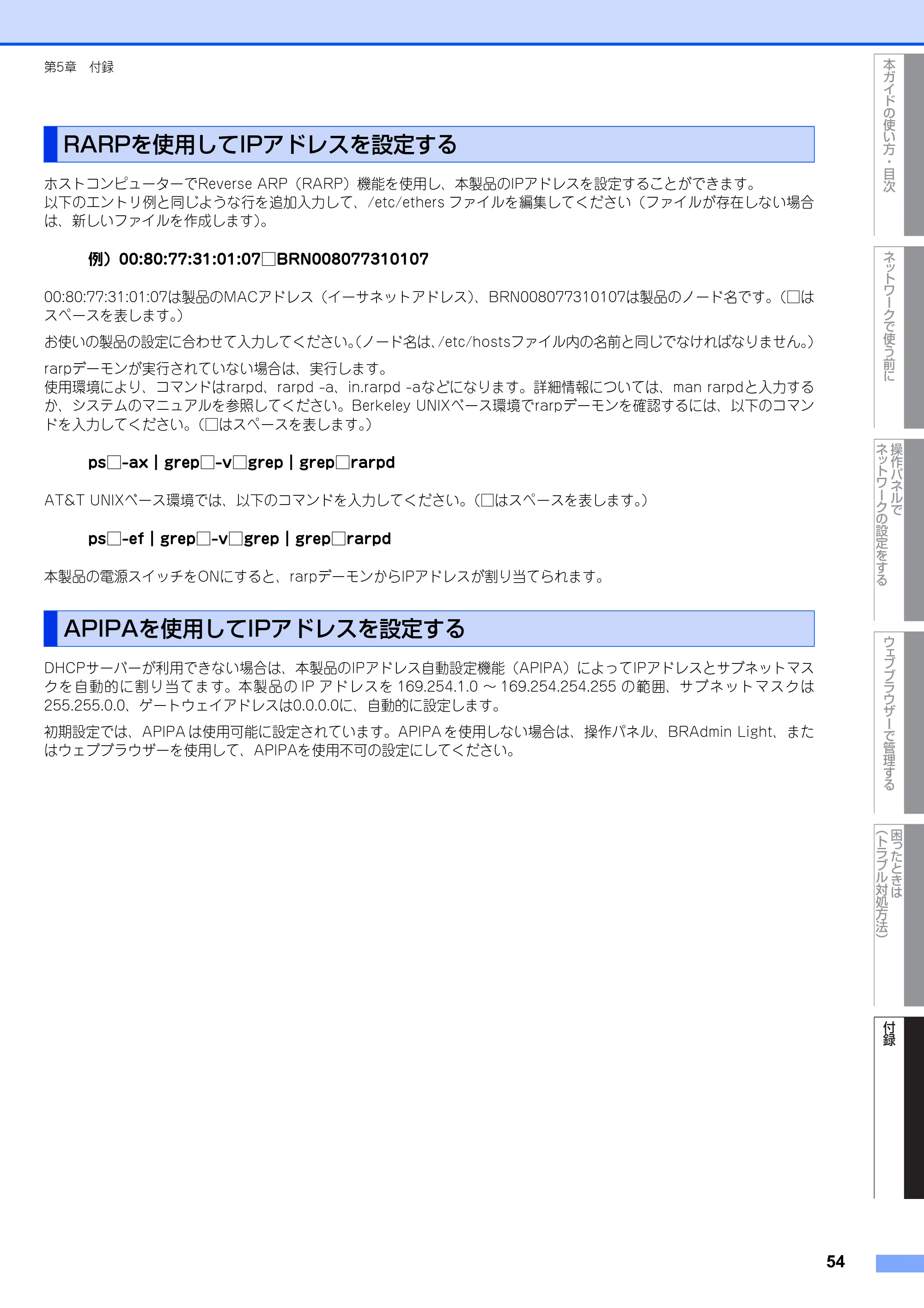

RARP を使用して IP アドレスを設定する .......................................................................................................54
APIPA を使用して IP アドレスを設定する ...................................................................................................... 54

ARP を使用して IP アドレスを設定する .......................................................................................................... 55

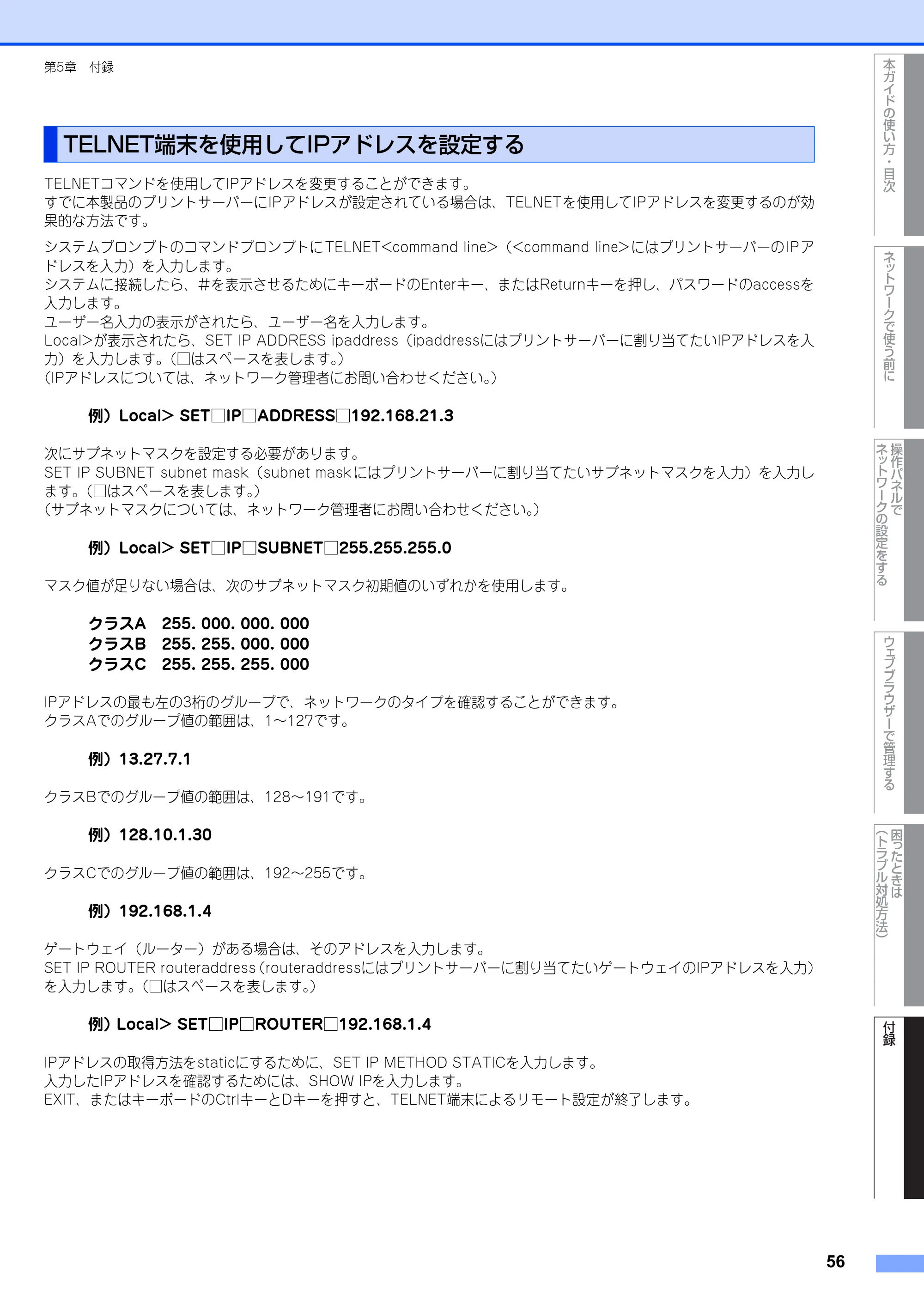

TELNET 端末を使用して IP アドレスを設定する ........................................................................................... 56
オートマチックドライバーインストーラーを使う（Windows
®
のみ）.............. 57
オートマチックドライバーインストーラーが対応する本製品の接続方法 .................................................... 57
オートマチックドライバーインストーラーをインストールする....................................................................58

オートマチックドライバーインストーラーを使用する ...................................................................................60
仕様 ............................................................................................................................. 63
プリントサーバー ................................................................................................................................................. 63
用語集.......................................................................................................................... 64

索引.......................................................................................................................... 66

本ガイドの表記

3
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする

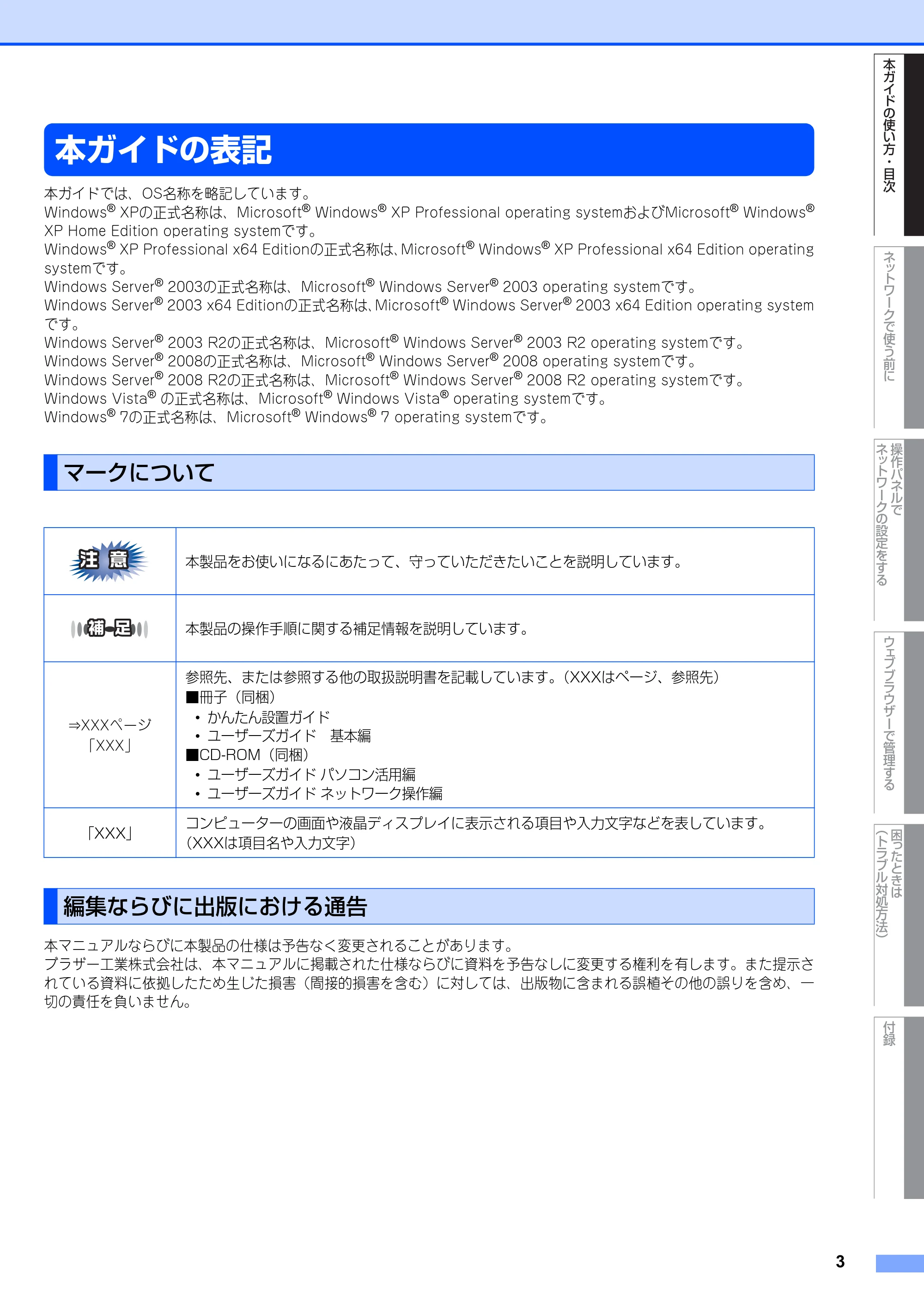

本ガイドの表記
本ガイドでは、OS名称を略記しています。
Windows
®
XPの正式名称は、Microsoft
®
Windows
®
XP Professional operating systemおよびMicrosoft
®
Windows
®
XP Home Edition operating systemです。
Windows
®
XP Professional x64 Editionの正式名称は、Microsoft
®
Windows
®
XP Professional x64 Edition operating
systemです。
Windows Server
®
2003の正式名称は、Microsoft
®
Windows Server
®
2003 operating systemです。
Windows Server
®
2003 x64 Editionの正式名称は、Microsoft
®
Windows Server

®
2003 x64 Edition operating system
です。
Windows Server
®
2003 R2の正式名称は、Microsoft
®
Windows Server
®
2003 R2 operating systemです。
Windows Server
®
2008の正式名称は、Microsoft
®
Windows Server
®
2008 operating systemです。
Windows Server
®
2008 R2の正式名称は、Microsoft
®
Windows Server
®
2008 R2 operating systemです。
Windows Vista
®
の正式名称は、Microsoft
®
Windows Vista
®
operating systemです。
Windows
®
7の正式名称は、Microsoft
®
Windows
®
7 operating systemです。
本マニュアルならびに本製品の仕様は予告なく変更されることがあります。
ブラザー工業株式会社は、本マニュアルに掲載された仕様ならびに資料を予告なしに変更する権利を有します。また提示さ

れている資料に依拠したため生じた損害（間接的損害を含む）に対しては、出版物に含まれる誤植その他の誤りを含め、一
切の責任を負いません。
マークについて
本製品をお使いになるにあたって、守っていただきたいことを説明しています。
本製品の操作手順に関する補足情報を説明しています。
⇒XXXページ
「XXX」
参照先、または参照する他の取扱説明書を記載しています。（XXXはページ、参照先）
■冊子（同梱）
･かんたん設置ガイド
･ユーザーズガイド基本編
■CD-ROM（同梱）
･ユーザーズガイドパソコン活用編
･ユーザーズガイドネットワーク操作編
「XXX」
コンピューターの画面や液晶ディスプレイに表示される項目や入力文字などを表しています。
（XXXは項目名や入力文字）
編集ならびに出版における通告

はじめに

4
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする

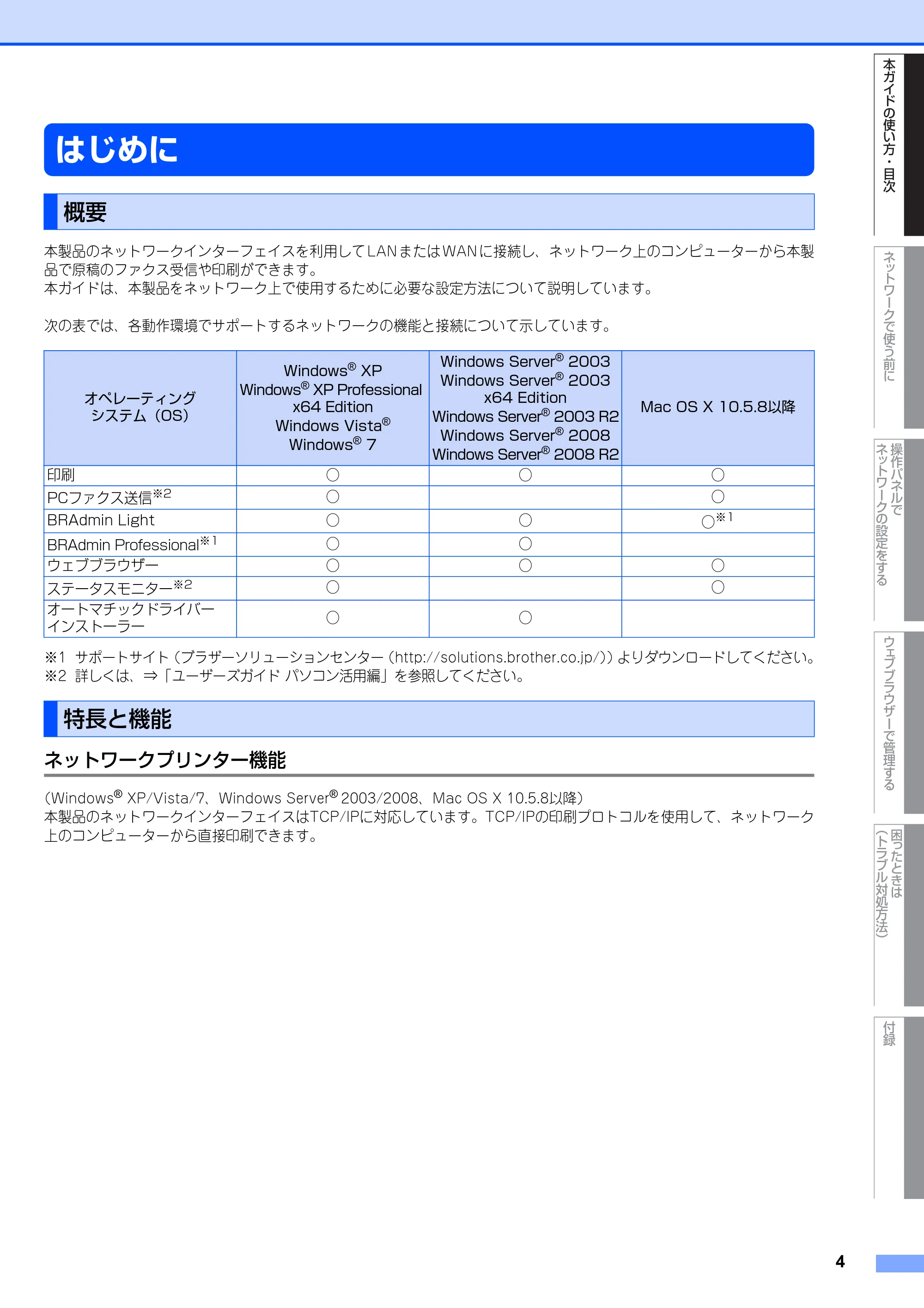

はじめに
本製品のネットワークインターフェイスを利用して LAN または WAN に接続し、ネットワーク上のコンピューターから本製
品で原稿のファクス受信や印刷ができます。
本ガイドは、本製品をネットワーク上で使用するために必要な設定方法について説明しています。
次の表では、各動作環境でサポートするネットワークの機能と接続について示しています。
※1 サポートサイト（ブラザーソリューションセンター（http://solutions.brother.co.jp/））よりダウンロードしてください。
※2 詳しくは、⇒「ユーザーズガイドパソコン活用編」を参照してください。
ネットワークプリンター機能
（Windows
®
XP/Vista/7、Windows Server
®
2003/2008、Mac OS X 10.5.8以降）
本製品のネットワークインターフェイスはTCP/IPに対応しています。TCP/IPの印刷プロトコルを使用して、ネットワーク

上のコンピューターから直接印刷できます。
概要
オペレーティング
システム（OS）
Windows
®
XP
Windows
®
XP Professional
x64 Edition
Windows Vista
®
Windows
®
7
Windows Server
®
2003
Windows Server
®
2003
x64 Edition
Windows Server
®
2003 R2
Windows Server
®
2008
Windows Server
®
2008 R2
Mac OS X 10.5.8以降
印刷 ○ ○ ○
PCファクス送信
※2 ○ ○
BRAdmin Light ○ ○ ○
※1
BRAdmin Professional
※1 ○ ○
ウェブブラウザー ○ ○ ○
ステータスモニター
※2 ○ ○
オートマチックドライバー
インストーラー
○ ○
特長と機能

やりたいこと目次

5
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする

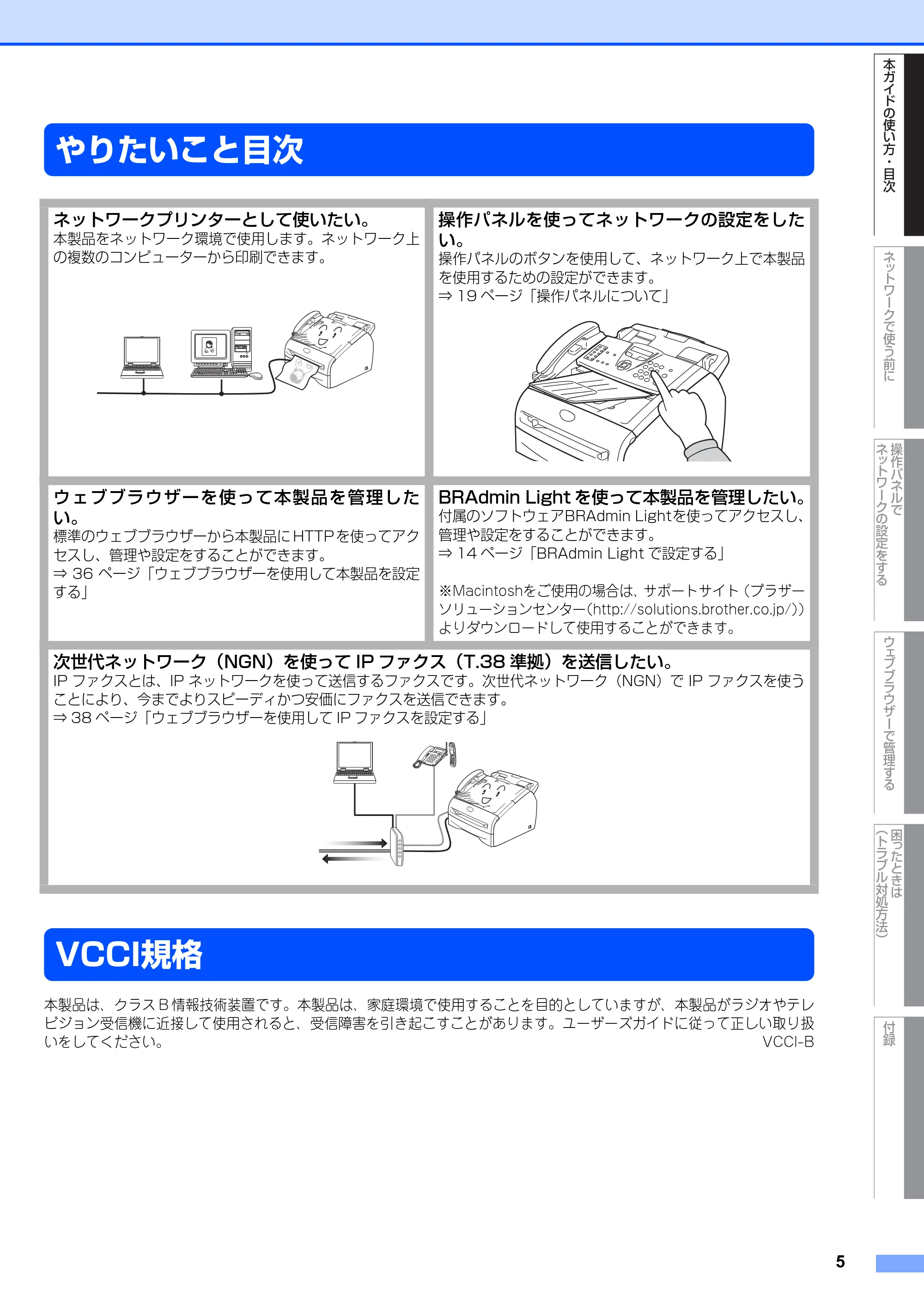

やりたいこと目次
VCCI規格
本製品は、クラス B 情報技術装置です。本製品は、家庭環境で使用することを目的としていますが、本製品がラジオやテレ
ビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。ユーザーズガイドに従って正しい取り扱
いをしてください。 VCCI-B
ネットワークプリンターとして使いたい。
本製品をネットワーク環境で使用します。ネットワーク上
の複数のコンピューターから印刷できます。
操作パネルを使ってネットワークの設定をした
い。
操作パネルのボタンを使用して、ネットワーク上で本製品
を使用するための設定ができます。
⇒ 19 ページ「操作パネルについて」
ウェブブラウザーを使って本製品を管理した
い。
標準のウェブブラウザーから本製品に HTTP を使ってアク
セスし、管理や設定をすることができます。
⇒ 36 ページ「ウェブブラウザーを使用して本製品を設定
する」
BRAdmin Light を使って本製品を管理したい。

付属のソフトウェアBRAdmin Lightを使ってアクセスし、
管理や設定をすることができます。
⇒ 14 ページ「BRAdmin Light で設定する」
※Macintoshをご使用の場合は、サポートサイト（ブラザー
ソリューションセンター（http://solutions.brother.co.jp/））
よりダウンロードして使用することができます。
次世代ネットワーク（NGN）を使って IP ファクス（T.38 準拠）を送信したい。
IP ファクスとは、IP ネットワークを使って送信するファクスです。次世代ネットワーク（NGN）で IP ファクスを使う
ことにより、今までよりスピーディかつ安価にファクスを送信できます。
⇒ 38 ページ「ウェブブラウザーを使用して IP ファクスを設定する」

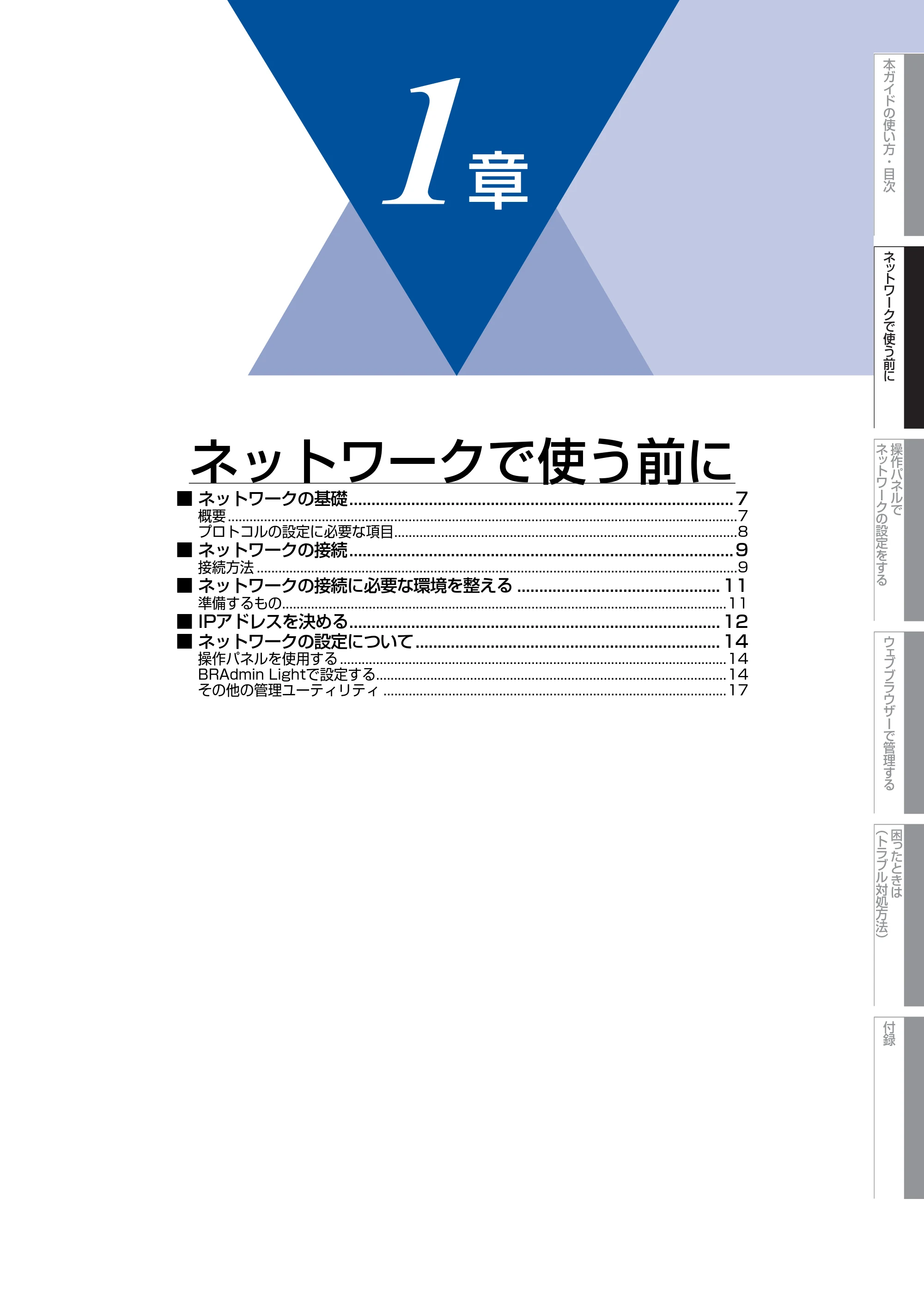

第1章ネットワークで使う前に

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
ネットワークで使う前に
■ ネットワークの基礎....................................................................................... 7
概要 .............................................................................................................................................7
プロトコルの設定に必要な項目...............................................................................................8
■ ネットワークの接続....................................................................................... 9

接続方法 .....................................................................................................................................9
■ ネットワークの接続に必要な環境を整える .............................................. 11
準備するもの...........................................................................................................................11
■ IPアドレスを決める.................................................................................... 12
■ ネットワークの設定について..................................................................... 14

操作パネルを使用する ...........................................................................................................14
BRAdmin Lightで設定する.................................................................................................14
その他の管理ユーティリティ ...............................................................................................17
1章

ネットワークの基礎

7
第1章ネットワークで使う前に
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする

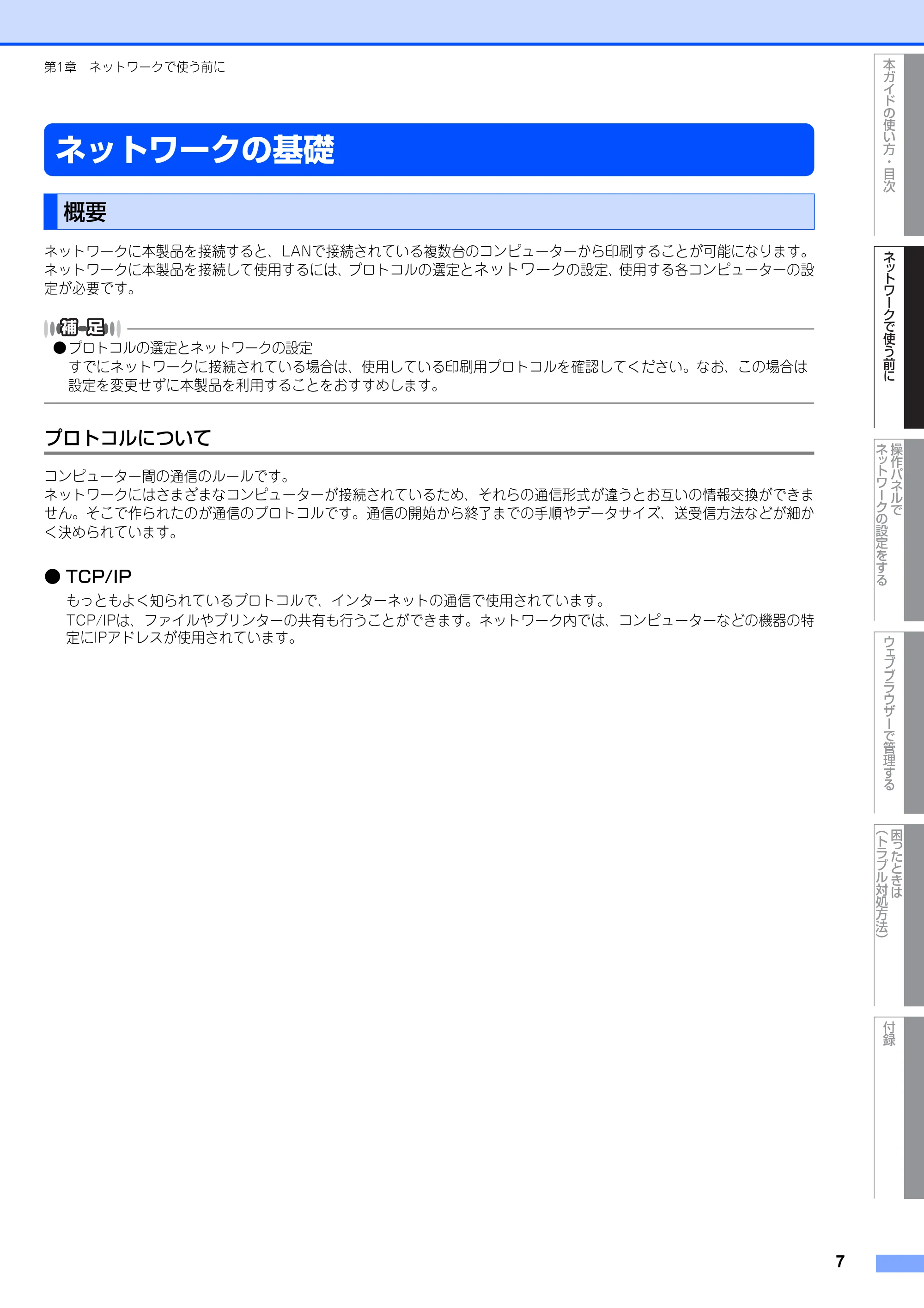

ネットワークの基礎
ネットワークに本製品を接続すると、LANで接続されている複数台のコンピューターから印刷することが可能になります。
ネットワークに本製品を接続して使用するには、プロトコルの選定とネットワークの設定、使用する各コンピューターの設
定が必要です。

プロトコルの選定とネットワークの設定

すでにネットワークに接続されている場合は、使用している印刷用プロトコルを確認してください。なお、この場合は
設定を変更せずに本製品を利用することをおすすめします。
プロトコルについて
コンピューター間の通信のルールです。
ネットワークにはさまざまなコンピューターが接続されているため、それらの通信形式が違うとお互いの情報交換ができま
せん。そこで作られたのが通信のプロトコルです。通信の開始から終了までの手順やデータサイズ、送受信方法などが細か
く決められています。

TCP/IP

もっともよく知られているプロトコルで、インターネットの通信で使用されています。
TCP/IPは、ファイルやプリンターの共有も行うことができます。ネットワーク内では、コンピューターなどの機器の特
定にIPアドレスが使用されています。
概要

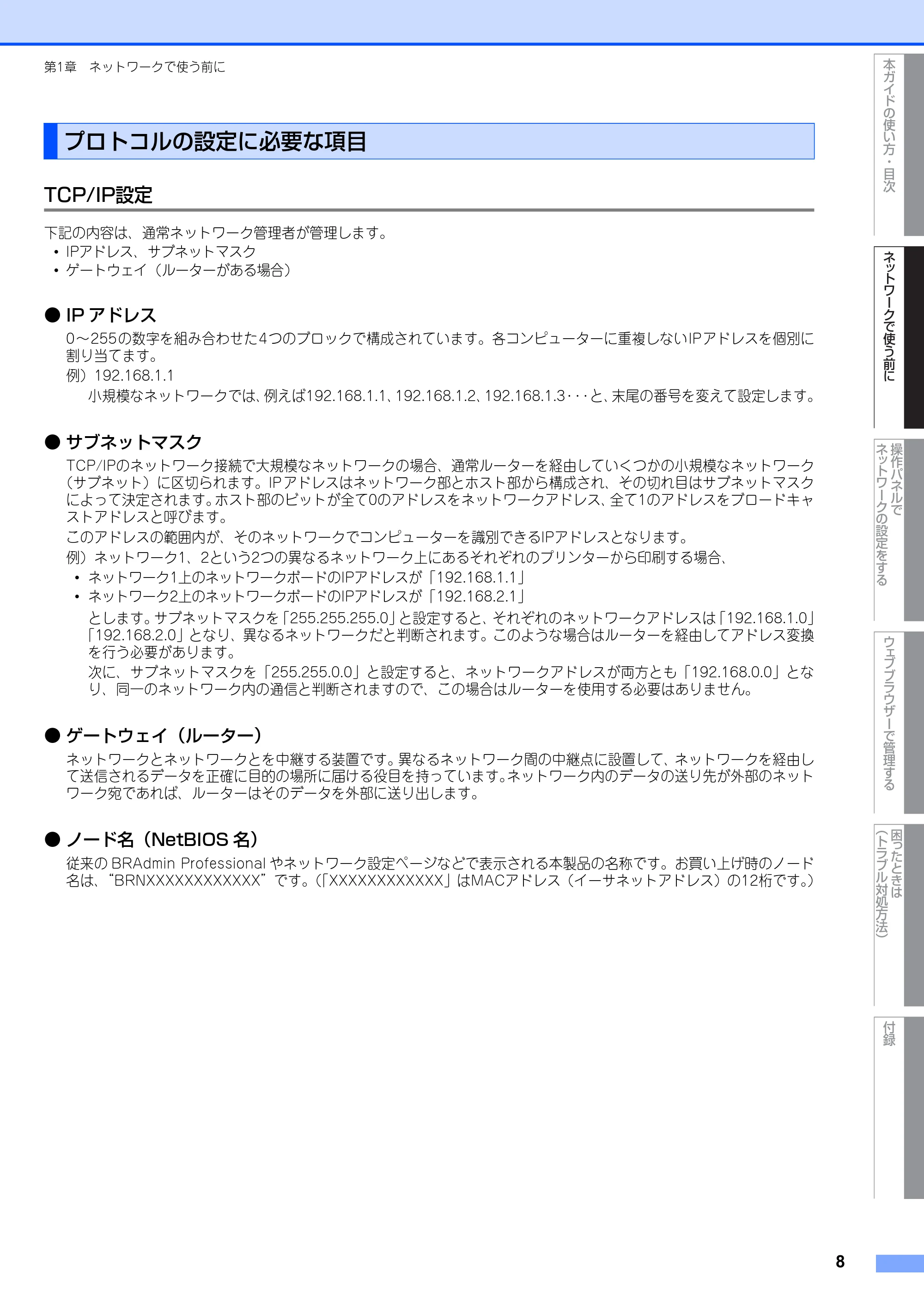

プロトコルの設定に必要な項目

8
第1章ネットワークで使う前に
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
TCP/IP設定
下記の内容は、通常ネットワーク管理者が管理します。
･ IPアドレス、サブネットマスク
･ゲートウェイ（ルーターがある場合）

IP アドレス

0～255の数字を組み合わせた4つのブロックで構成されています。各コンピューターに重複しないIPアドレスを個別に
割り当てます。
例）192.168.1.1
小規模なネットワークでは、例えば192.168.1.1、192.168.1.2、192.168.1.3・・・と、末尾の番号を変えて設定します。

サブネットマスク

TCP/IPのネットワーク接続で大規模なネットワークの場合、通常ルーターを経由していくつかの小規模なネットワーク
（サブネット）に区切られます。IPアドレスはネットワーク部とホスト部から構成され、その切れ目はサブネットマスク
によって決定されます。ホスト部のビットが全て0のアドレスをネットワークアドレス、全て1のアドレスをブロードキャ
ストアドレスと呼びます。
このアドレスの範囲内が、そのネットワークでコンピューターを識別できるIPアドレスとなります。
例）ネットワーク1、2という2つの異なるネットワーク上にあるそれぞれのプリンターから印刷する場合、
･ネットワーク1上のネットワークボードのIPアドレスが「192.168.1.1」
･ネットワーク2上のネットワークボードのIPアドレスが「192.168.2.1」
とします。サブネットマスクを「255.255.255.0」と設定すると、それぞれのネットワークアドレスは「192.168.1.0」
「192.168.2.0」となり、異なるネットワークだと判断されます。このような場合はルーターを経由してアドレス変換

を行う必要があります。
次に、サブネットマスクを「255.255.0.0」と設定すると、ネットワークアドレスが両方とも「192.168.0.0」とな
り、同一のネットワーク内の通信と判断されますので、この場合はルーターを使用する必要はありません。

ゲートウェイ（ルーター）

ネットワークとネットワークとを中継する装置です。異なるネットワーク間の中継点に設置して、ネットワークを経由し
て送信されるデータを正確に目的の場所に届ける役目を持っています。ネットワーク内のデータの送り先が外部のネット
ワーク宛であれば、ルーターはそのデータを外部に送り出します。

ノード名（NetBIOS 名）

従来の BRAdmin Professional やネットワーク設定ページなどで表示される本製品の名称です。お買い上げ時のノード
名は、“BRNXXXXXXXXXXXX”です。（「XXXXXXXXXXXX」はMACアドレス（イーサネットアドレス）の12桁です。）
プロトコルの設定に必要な項目

ネットワークの接続

9
第1章ネットワークで使う前に
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
ネットワークの接続
接続方法は、各コンピューターから直接本製品と通信して印刷する方法（ピアツーピア）と、本製品に接続されているコン
ピューターを経由して印刷する方法（ネットワーク共有）があります。
ピアツーピア接続
ピアツーピア接続では、各コンピューターが本製品と直接データを送受信します。ファイルの送受信を操作するサーバーや
プリントサーバーなどは必要ありません。
各コンピューターにプリンターポートの設定をします。
･コンピューター 2、３台程度の小規模なネットワーク環境では、ネットワーク共有印刷よりも簡単に設定できるピアツー
ピア印刷をおすすめします。ネットワーク共有印刷については、⇒10ページ「ネットワーク共有」を参照してください。
･各コンピューターにTCP/IPプロトコルの設定を行います。
･本製品にもIPアドレスを設定する必要があります。
･ルーターがある場合、ルーターの先からも利用可能です。（ゲートウェイの設定が必要）

接続方法
TCP/IPTCP/IP
ルーター
本製品
Windows
® Windows
®
Macintosh

ネットワーク共有

10
第1章ネットワークで使う前に
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする

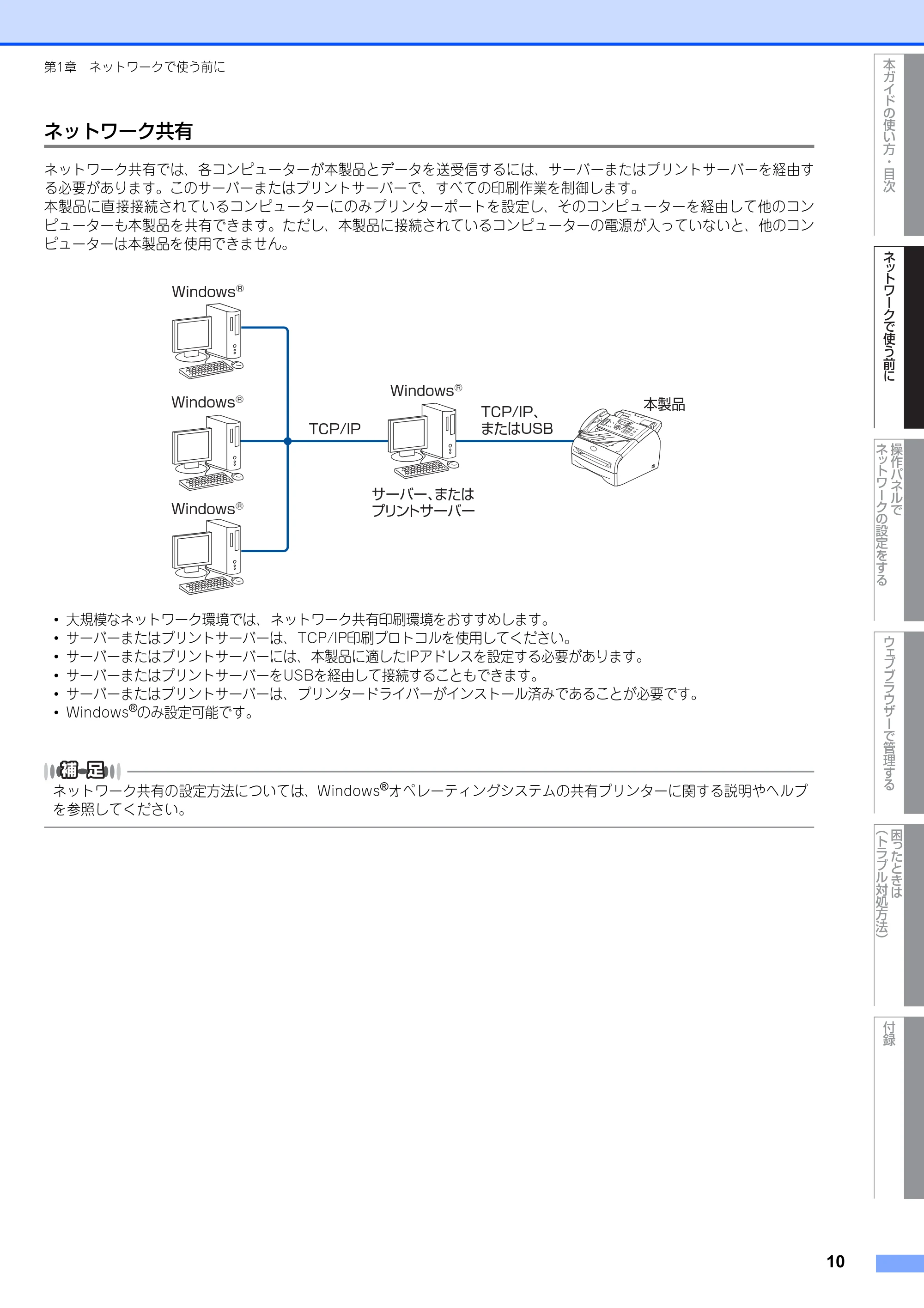

ネットワーク共有
ネットワーク共有では、各コンピューターが本製品とデータを送受信するには、サーバーまたはプリントサーバーを経由す
る必要があります。このサーバーまたはプリントサーバーで、すべての印刷作業を制御します。
本製品に直接接続されているコンピューターにのみプリンターポートを設定し、そのコンピューターを経由して他のコン
ピューターも本製品を共有できます。ただし、本製品に接続されているコンピューターの電源が入っていないと、他のコン
ピューターは本製品を使用できません。
･大規模なネットワーク環境では、ネットワーク共有印刷環境をおすすめします。
･サーバーまたはプリントサーバーは、TCP/IP印刷プロトコルを使用してください。
･サーバーまたはプリントサーバーには、本製品に適したIPアドレスを設定する必要があります。
･サーバーまたはプリントサーバーをUSBを経由して接続することもできます。

･サーバーまたはプリントサーバーは、プリンタードライバーがインストール済みであることが必要です。
･ Windows
®
のみ設定可能です。
ネットワーク共有の設定方法については、Windows
®
オペレーティングシステムの共有プリンターに関する説明やヘルプ
を参照してください。
Windows
®
Windows
®
Windows
®
TCP/IP
Windows®
TCP/IP、
またはUSB
サーバー、または
プリントサーバー
本製品

ネットワークの接続に必要な環境を整える

11
第1章ネットワークで使う前に
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
ネットワークの接続に必要な環境を整える
本製品をネットワーク上で使用するために、あらかじめ準備したり調べておくものについて説明します。

ネットワークケーブル（LAN ケーブル）

本製品とコンピューター、またはハブなどの機器同士をつなぐケーブルです。ネットワークケーブル（LANケーブル）に
はいろいろな規格がありますが、現在一般的なのはカテゴリ5Eという規格のケーブルです。5EのEは「Enhanced」の略
で、「強化された」という意味を持っています。カテゴリ5Eのケーブルはカテゴリ5のケーブルよりもノイズに強い作り
になっています。
また、同じカテゴリのケーブルにも「ストレートケーブル」と「クロスケーブル」の2種類があります。ストレートケー
ブルはADSLモデムとコンピューターの接続、コンピューターとハブの接続に使用されるケーブルで、ほとんどの場合は
ストレートケーブルで接続が可能です。クロスケーブルは2台のコンピューター同士を直接接続するときなどに使用され
ます。
ケーブルの長さは、機器間の距離に多少の余裕を持って購入してください。ただし、最大ケーブル長は 10BASE-T/
100BASE-TXとも100mとなっているため、それ以下になるようにしてください。

ハブ

複数台のコンピューターなどをネットワーク接続するときに必要な集線装置です。ハブには、大きく分けて「リピータハ
ブ」と「スイッチングハブ」があります。リピータハブは主に 10BASE-T で使用される集線装置です。スイッチングハ
ブは主に、100BASE-TXや1000BASE-Tに使用される集線装置で、信号の流れを制御してコリジョンという信号の衝突
が起きないようにする機能を持っています。
ハブに接続できる機器の数はハブのポート数によって決まります。お使いの環境から、何台の機器を接続するかを検討し
て購入してください。

ブロードバンドルーター

ADSLやCATV、光ファイバー（FTTH）などのインターネット網と、家庭・オフィスのLAN（内部ネットワーク）を中
継する機器です。複数台のコンピューターから同時にインターネットに接続することができるようになります。ブロード
バンドルーターを使用すると、接続した各機器に自動でIPアドレスを割り当ててるDHCP機能や、LAN内の独自のIPアド
レス（プライベートIPアドレス）を持つ機器に、必要に応じてインターネット用のIPアドレス（グローバルIPアドレス）
を割り当てるNAT機能があります。
さらにインターネット接続に必要なプロトコルに対応していたり、インターネットからの不正なアクセスを防ぐセキュリ
ティ機能なども持っています。

準備するもの

IPアドレスを決める

12
第1章ネットワークで使う前に
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする

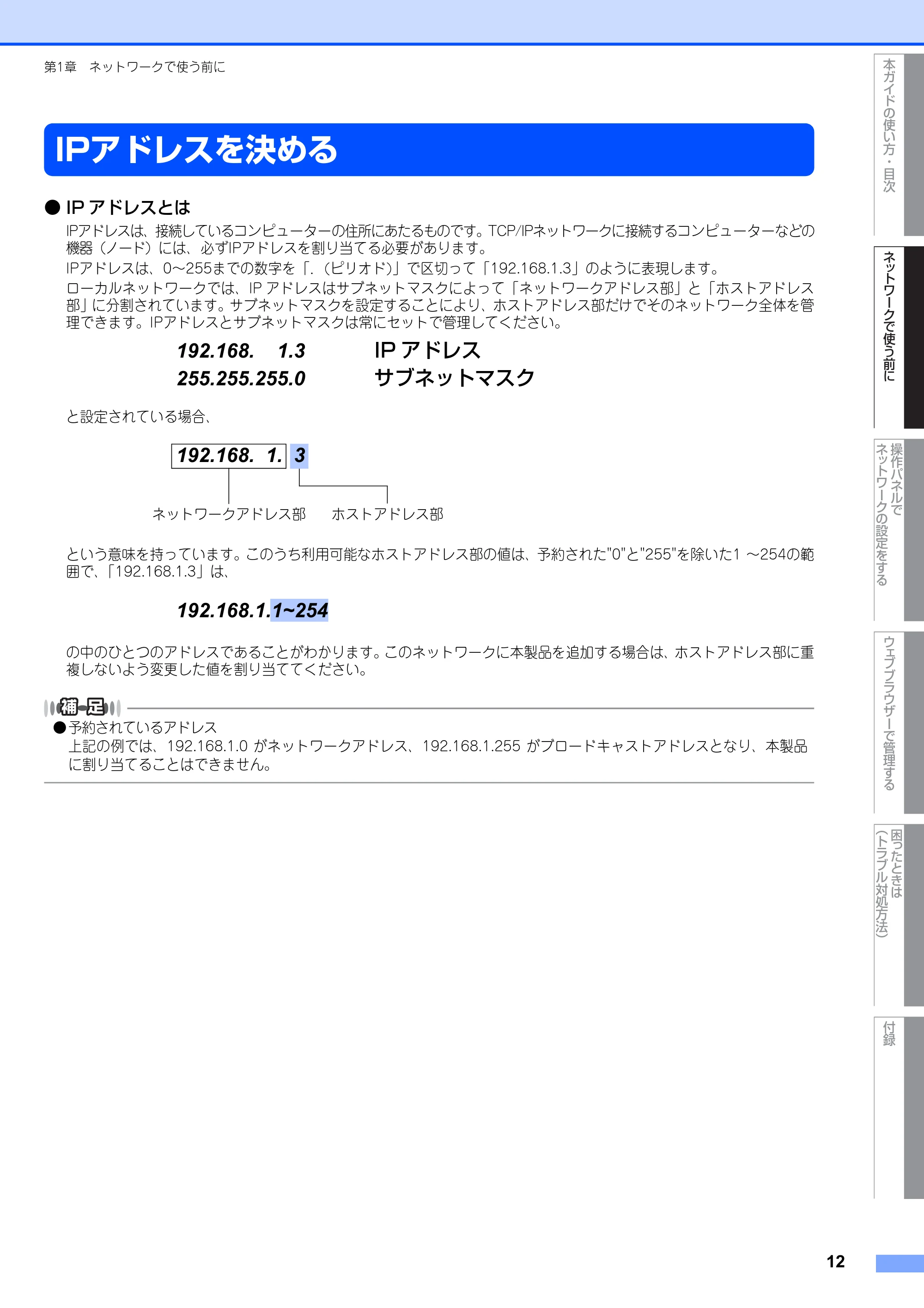

IPアドレスを決める

IP アドレスとは

IPアドレスは、接続しているコンピューターの住所にあたるものです。TCP/IPネットワークに接続するコンピューターなどの
機器（ノード）には、必ずIPアドレスを割り当てる必要があります。
IPアドレスは、0～255までの数字を「．(ピリオド)」で区切って「192.168.1.3」のように表現します。
ローカルネットワークでは、IP アドレスはサブネットマスクによって「ネットワークアドレス部」と「ホストアドレス
部」に分割されています。サブネットマスクを設定することにより、ホストアドレス部だけでそのネットワーク全体を管
理できます。IPアドレスとサブネットマスクは常にセットで管理してください。
と設定されている場合、
という意味を持っています。このうち利用可能なホストアドレス部の値は、予約された"0"と"255"を除いた1 ～254の範
囲で、「192.168.1.3」は、
の中のひとつのアドレスであることがわかります。このネットワークに本製品を追加する場合は、ホストアドレス部に重
複しないよう変更した値を割り当ててください。

予約されているアドレス

上記の例では、192.168.1.0 がネットワークアドレス、192.168.1.255 がブロードキャストアドレスとなり、本製品
に割り当てることはできません。
192.168. 1.3 IP アドレス
255.255.255.0 サブネットマスク
ネットワークアドレス部ホストアドレス部
192.168. 1. 3
192.168.1.1~254

14ページ

13
第1章ネットワークで使う前に
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする

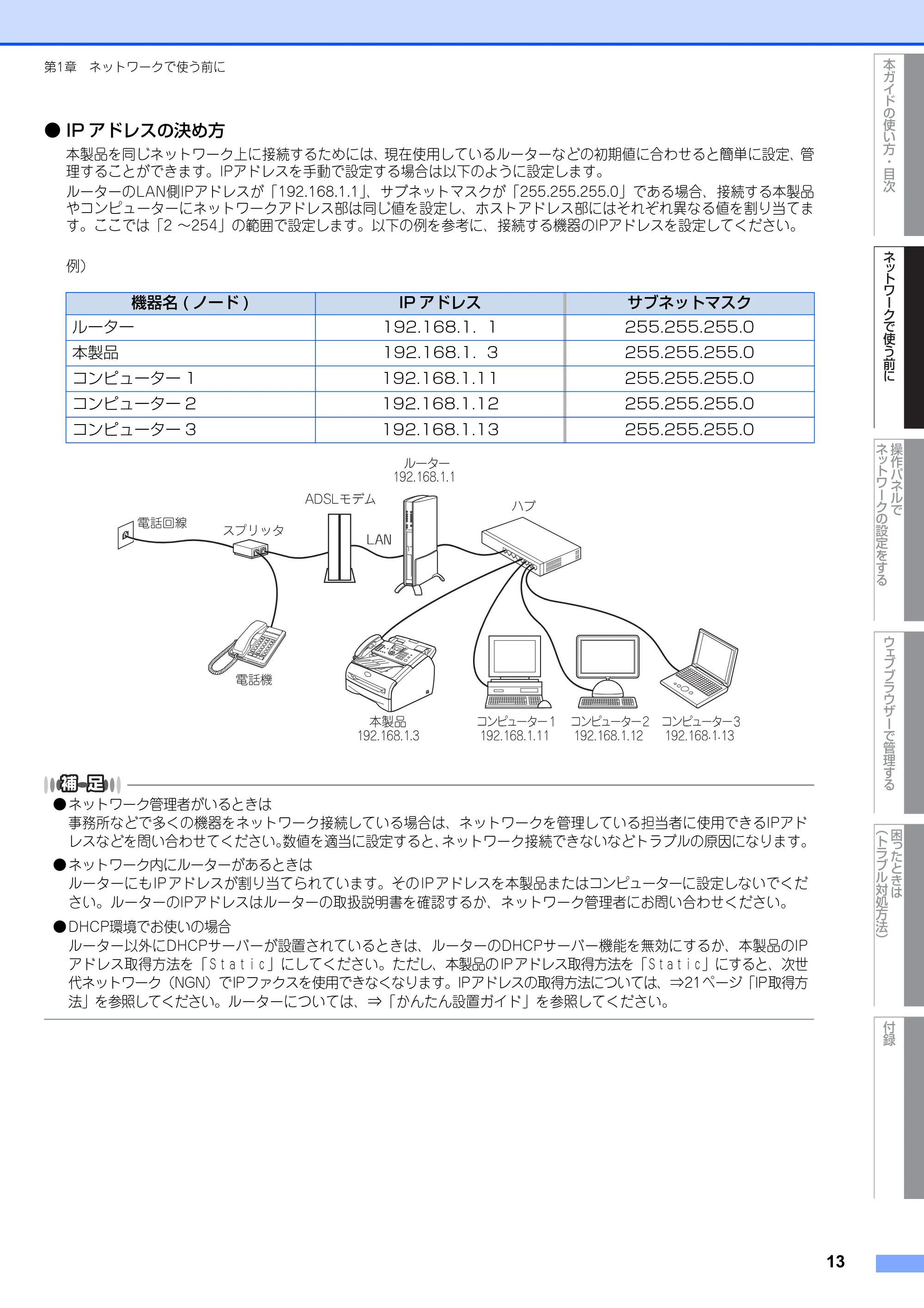

IP アドレスの決め方

本製品を同じネットワーク上に接続するためには、現在使用しているルーターなどの初期値に合わせると簡単に設定、管
理することができます。IPアドレスを手動で設定する場合は以下のように設定します。
ルーターのLAN側IPアドレスが「192.168.1.1」、サブネットマスクが「255.255.255.0」である場合、接続する本製品
やコンピューターにネットワークアドレス部は同じ値を設定し、ホストアドレス部にはそれぞれ異なる値を割り当てま
す。ここでは「2 ～254」の範囲で設定します。以下の例を参考に、接続する機器のIPアドレスを設定してください。
例）

ネットワーク管理者がいるときは

事務所などで多くの機器をネットワーク接続している場合は、ネットワークを管理している担当者に使用できるIPアド
レスなどを問い合わせてください。数値を適当に設定すると、ネットワーク接続できないなどトラブルの原因になります。

ネットワーク内にルーターがあるときは

ルーターにもIPアドレスが割り当てられています。そのIPアドレスを本製品またはコンピューターに設定しないでくだ
さい。ルーターのIPアドレスはルーターの取扱説明書を確認するか、ネットワーク管理者にお問い合わせください。

DHCP環境でお使いの場合

ルーター以外にDHCPサーバーが設置されているときは、ルーターのDHCPサーバー機能を無効にするか、本製品のIP
アドレス取得方法を「Ｓｔａｔｉｃ」にしてください。ただし、本製品のIPアドレス取得方法を「Ｓｔａｔｉｃ」にすると、次世
代ネットワーク（NGN）でIPファクスを使用できなくなります。IPアドレスの取得方法については、⇒21ページ「IP取得方
法」を参照してください。ルーターについては、⇒「かんたん設置ガイド」を参照してください。
機器名 ( ノード ) IP アドレスサブネットマスク
ルーター 192.168.1. 1 255.255.255.0
本製品 192.168.1. 3 255.255.255.0
コンピューター 1 192.168.1.11 255.255.255.0
コンピューター 2 192.168.1.12 255.255.255.0
コンピューター 3 192.168.1.13 255.255.255.0
ルーター
本製品

ネットワークの設定について

14
第1章ネットワークで使う前に
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
ネットワークの設定について
ネットワーク環境で本製品を使用する前に、TCP/IPの設定をする必要があります。
この章では、TCP/IPプロトコルを使用したネットワーク印刷をするために必要な基本手順について説明します。
付属のドライバー&ソフトウェアCD-ROM内のブラザーインストーラーを使用したくない場合、または付属のドライバー
&ソフトウェアCD-ROM内のブラザーインストーラーやブラザーソフトウェアを使用できない場合は、本製品の操作パネ
ルを使用してネットワークの設定を変更することができます。詳しくは、⇒18ページ「操作パネルでネットワークの設定
をする」を参照してください。
ネットワークを設定するには、次の方法があります。
本製品の操作パネルを使用して、ネットワーク設定のリセット、LAN設定内容リストの印刷、TCP/IPの設定ができます。詳
しくは、⇒18ページ「操作パネルでネットワークの設定をする」を参照してください。

BRAdmin Lightは、ネットワークに接続されている本製品の初期設定用ユーティリティソフトです。ネットワーク上の本製
品の検索やステータス表示、IPアドレスなどのネットワークの基本設定が可能です。
BRAdmin Lightは、Windows
®
XP、Windows Vista
®
、Windows
®
7、Windows Server
®
2003/2008、Mac OS X 10.5.8
以降のコンピューターで利用できます。Windows
®
をご使用の場合は、⇒15ページ「BRAdmin Light（Windows
®
版）を
インストールする」を参照し、BRAdmin Light をインストールしてください。Macintosh をご使用の場合は、サポートサ
イト（ブラザーソリューションセンター（http://solutions.brother.co.jp/））よりダウンロードしてください。

TCP/IPネットワークで接続された本製品を自動的に検索し、IPアドレスなどのネットワーク設定を変更できるので、

ネットワーク管理が簡単に行えるようになります。

さらに高度なプリンター管理を必要とする場合は、BRAdmin Professional（Windows

®
版のみ）をご利用ください。
BRAdmin Professionalは、サポートサイト（ブラザーソリューションセンター（http://solutions.brother.co.jp/））
よりダウンロードしてご使用ください。
本製品をネットワークに接続するには、付属のドライバー &ソフトウェアCD-ROM内のブラザーインストーラーを使用
することをおすすめします。「かんたん設置ガイド」の手順に従ってプリンタードライバー、ソフトウェアのインストー
ルを進めると、簡単に本製品をネットワークに接続することができます。
操作パネルを使用する
BRAdmin Lightで設定する

BRAdmin Light（Windows®版）をインストールする

15
第1章ネットワークで使う前に
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
BRAdmin Light（Windows
®
版）をインストールする
付属のドライバー& ソフトウェア CD-ROM をコンピューターの CD-ROM ドライブに
セットする
［ネットワークユーティリティ］をクリッ
クする
［BRAdmin Light］をクリックし、画面の
指示に従ってインストールする
1
2
3

BRAdmin Lightでの設定方法

16
第1章ネットワークで使う前に
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
BRAdmin Lightでの設定方法
■BRAdmin Lightは付属のドライバー &ソフトウェアCD-ROM内に収録されています。
■ さらに高度なプリンター管理を必要とされる場合は、BRAdmin Professional ユーティリティ（Windows
®
版のみ）を
ご利用ください。
BRAdmin Professionalはサポートサイト（ブラザーソリューションセンター（http://solutions.brother.co.jp/））で
提供しております。
■BRAdmin Light を操作するコンピューターで、「ファイアウォール」を有効にしている場合は、BRAdmin Light の「稼
動中のデバイスの検索」機能が利用できません。利用する場合は、一時的にファイアウォールを無効に設定してください。
［スタート］メニューから［すべてのプログラム（プログラム）］－［Brother］－
［BRAdmin Light］－［BRAdmin Light］の順に選択する

BRAdmin Light が起動し、新しいデバイスを自動的に検索します。
［デバイスステータス］が「未設定」となっ
ている本製品をダブルクリックする
ネットワークインターフェイスがすでに設定されている場合やIPアドレスの自動設定機能によりIPア
ドレスが割り当て済みの場合には、デバイスステータスに「未設定」とは表示されません。
その場合は、設定を変更せずに本製品を利用することをおすすめします。

現在設定されているノード名や MAC アドレス（イーサネットアドレス）を調べるときは、「LAN 設定

内容リスト」を印刷します。詳しくは、⇒32ページ「LAN設定内容リストの出力」を参照してください。
お買い上げ時のノード名は、“BRNXXXXXXXXXXXX”です。（「XXXXXXXXXXXX」はMACアドレス
の12桁です。）
「未設定」と表示されていないデバイスに設定するときに、パスワードを設定している場合は、パス
ワードの入力が必要です。（本製品のお買い上げ時のパスワードは“access”です。）

ノード名と MAC アドレスは操作パネルからでも調べることができます。詳しくは、⇒ 25 ページ「ノー

ド名（NetBIOS名）」を参照してください。
1
2

その他の管理ユーティリティ

17
第1章ネットワークで使う前に
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
BRAdmin Lightを使用せずにIPアドレスを設定するときは以下の方法でもIPアドレスの設定ができます。
･操作パネルで設定する場合は、⇒22ページ「IPアドレス」を参照してください。
･ DHCP、RARP、BOOTP を使用する場合は、⇒ 21 ページ「IP 取得方法」、または、⇒ 53 ページ「IP アドレスの設定
方法（上級者ユーザー、ネットワーク管理者向け）」を参照してください。
ウェブブラウザーを使用する
HTTP（ハイパーテキスト転送プロトコル）を使用してネットワークに接続されている本製品の管理ができます。コンピュー
ターにインストールされている標準ウェブブラウザーを使用して、ネットワーク上の本製品のステータス情報を取得し、本
製品およびネットワーク設定を変更することができます。
⇒36ページ「ウェブブラウザーを使用して本製品を設定する」を参照してください。
BRAdmin Professionalを使用する（Windows

®
のみ）
BRAdmin Professionalは、ネットワークに接続されている本製品の管理をするためのユーティリティです。ネットワーク
上の本製品を検索し、BRAdmin Professionalの画面上でデバイスの状態を閲覧できます。各デバイスは、状態によって色
分けされます。ネットワーク上のWindows
®
システムが稼動するコンピューターから本製品のネットワークファームウェア
をアップデートしたり、ネットワーク設定を変更したりすることができます。また、ネットワーク上の本製品の使用状況を
記録し、HTML、CSV、TXT、SQL形式でログデータをエクスポートすることができます。

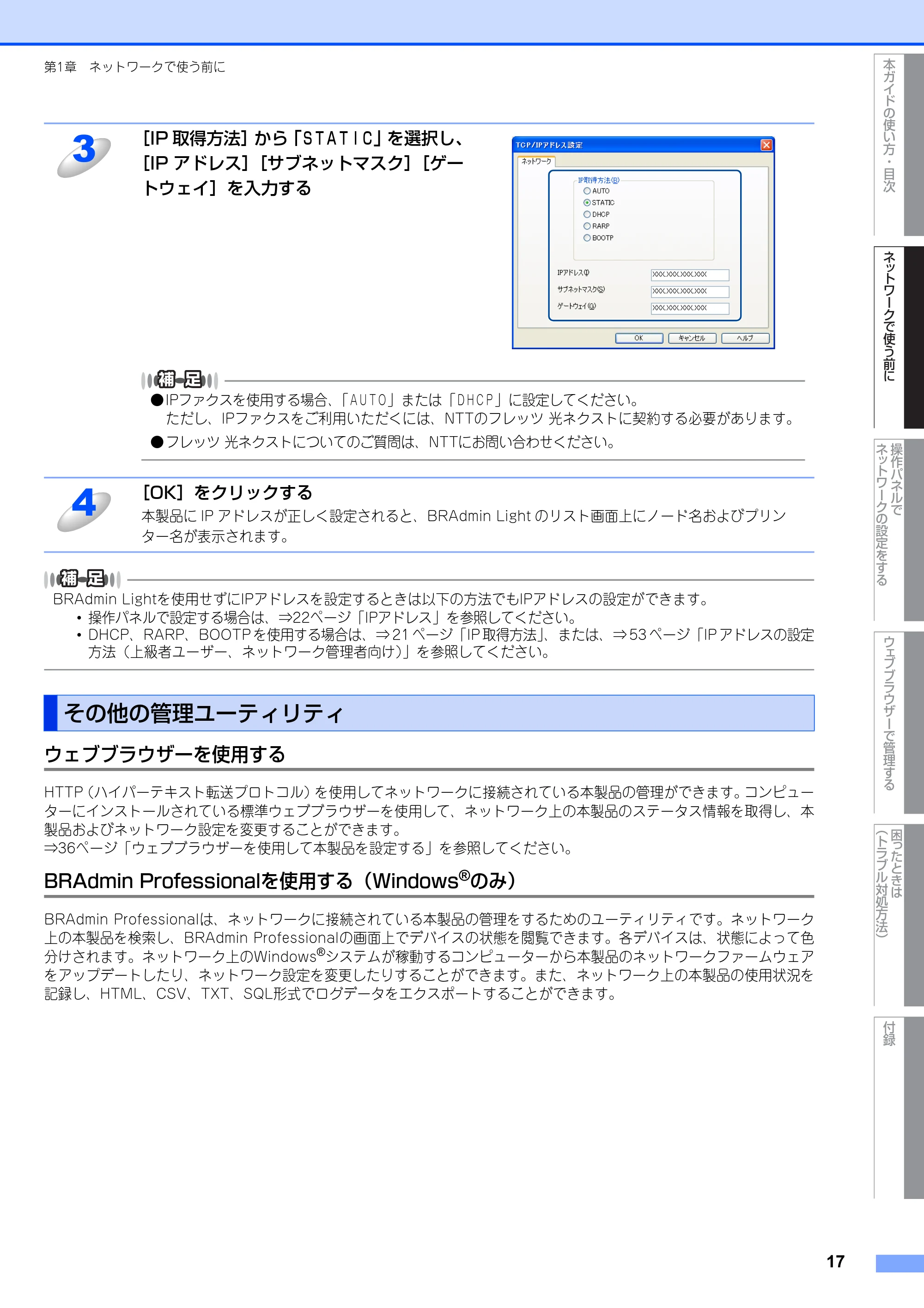

［IP 取得方法］から「ＳＴＡＴＩＣ」を選択し、
［IP アドレス］［サブネットマスク］［ゲー
トウェイ］を入力する

IPファクスを使用する場合、「ＡＵＴＯ」または「ＤＨＣＰ」に設定してください。

ただし、IPファクスをご利用いただくには、NTTのフレッツ光ネクストに契約する必要があります。

フレッツ光ネクストについてのご質問は、NTTにお問い合わせください。

［OK］をクリックする
本製品に IP アドレスが正しく設定されると、BRAdmin Light のリスト画面上にノード名およびプリン
ター名が表示されます。
その他の管理ユーティリティ
3
4

第2章操作パネルでネットワークの設定をする

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
操作パネルでネットワークの設定をする
■ 操作パネルについて.................................................................................... 19
操作ボタン ..............................................................................................................................19
操作パネル ..............................................................................................................................19
■ TCP/IPの設定............................................................................................ 20

IP取得方法 ..............................................................................................................................21
IPアドレス ..............................................................................................................................22
サブネットマスク...................................................................................................................23
ゲートウェイ...........................................................................................................................24

ノード名（NetBIOS名）.......................................................................................................25
WINS設定...............................................................................................................................26
WINSサーバー .......................................................................................................................27
DNSサーバー .........................................................................................................................28

APIPA ....................................................................................................................................29
■ その他の設定 ............................................................................................... 30
イーサネット...........................................................................................................................30
■ LAN設定の初期化 ...................................................................................... 31

■ LAN設定内容リストの出力 ....................................................................... 32
■ お買い上げ時のLAN設定 ........................................................................... 33
2章

操作パネルについて

19
第2章操作パネルでネットワークの設定をする
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
操作パネルについて
この章では、操作パネルにある各種ボタンと液晶ディスプレイ（LCD）を使用して、ネットワークを設定する方法について
説明します。
本製品の操作パネルのボタンを利用することで、コンピューターから操作しなくてもネットワークの各設定項目を修正でき
ます。
操作パネルは、各設定項目を表示したり、ダイヤルボタンやワンタッチダイヤルなどで入力した文字を表示します。
操作パネルを使用すれば、「LAN」設定メニューを通じてネットワーク設定をすることができます。
を押し、またはでLANを選択してください。
このようにLANのメインメニューへ入ることができます。
一度ネットワーク上で有効なIPアドレスを本製品に割り当てた後は、お使いのウェブブラウザーからネットワークを通じ
てすべての設定項目を変更可能です。また、本製品に付属のドライバー＆ソフトウェア CD-ROM 内に収録されている
BRAdmin Lightをご使用いただくことで同様に設定が可能です。

操作ボタン
操作パネル
.#0

TCP/IPの設定

20
第2章操作パネルでネットワークの設定をする
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
TCP/IPの設定
TCP/IPを使用して印刷するには、本製品にIPアドレスとサブネットマスクを設定します。ルーターの先に本製品が接続され
ている場合は、本製品の「ゲートウェイ」の項目にルーターのアドレスを設定します。
ネットワークボードの工場出荷時のデフォルトは、次の通りです。
･ IPアドレス：169.254.x.x（APIPA機能による自動割当）
･パスワード：access
DHCP、BOOTP、RARPまたはAPIPA機能を使用しない場合は、自動的にIPアドレスを取得しないように、IPの設定方
法を手動（「Ｓｔａｔｉｃ」（固定））に設定してください。ただし、「Ｓｔａｔｉｃ」に設定すると、次世代ネットワーク（NGN）
でIPファクスを使用できなくなります。IPアドレスの取得方法については、⇒21ページ「IP取得方法」を参照してください。
このメニューは9つの項目で構成されています。
･ IP取得方法

･ IPアドレス
･サブネットマスク
･ゲートウェイ
･ノード名
･ WINS設定
･ WINSサーバー
･ DNSサーバー
･ APIPA
TCP/IPを設定する他の方法
･ウェブブラウザーを使用する場合は、⇒36ページ「ウェブブラウザーを使用して本製品を設定する」を参照してください。
･その他TCP/IPを設定する方法は、⇒53ページ「IPアドレスの設定方法（上級者ユーザー、ネットワーク管理者向け）」
を参照してください。

IP取得方法

21
第2章操作パネルでネットワークの設定をする
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする

IPファクスを使用する場合、「Ａｕｔｏ」または「ＤＨＣＰ」に設定してください。

ただし、IPファクスをご利用いただくには、NTTのフレッツ光ネクストに契約する必要があります。

フレッツ光ネクストについてのご質問は、NTTにお問い合わせください。
IP 取得方法を「Ａｕｔｏ」に設定すると、「ＤＨＣＰ」、「ＢＯＯＴＰ」、「ＲＡＲＰ」の順にネットワーク内の IP アドレス配布サー

バーを探して、IP アドレスを取得します。これらのサーバーが見つからなかった場合は、「APIPA」機能により、IP ア
ドレスが自動的に割り当てられます。

IP取得方法は、BRAdmin Light、またはウェブブラウザーを使用しても変更することができます。

IP取得方法
を押す
選択メニューが表示されます。
を押す
でも選択可能です。
、の順に押す
を押して「Ａｕｔｏ」、「Ｓｔａｔｉｃ」、「ＲＡＲＰ」、
「ＢＯＯＴＰ」または「ＤＨＣＰ」のいずれかを選択する
お買い上げ時は「Ａｕｔｏ」に設定されています。
を押す
IP アドレス取得方法が確立されます。
を押す
設定メニューを終了します。
1
2 .#0
3 +2㩆㨷㩎㩂㩘㨽㩘㨽
4 ,3㺚㺋㺢㺖$XWR
5 㨽㩃㩌㩃㩙㩆㩊
6

IPアドレス

22
第2章操作パネルでネットワークの設定をする
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
本製品の現在のIPアドレスが表示されます。お買い上げ時はAPIPAにより自動的に割り当てられます。IPアドレスを変更す
る場合は、IP取得方法を「Ｓｔａｔｉｃ」（手動）に指定してください。
「Ｓｔａｔｉｃ」以外のIP取得方法が選ばれている場合は、DHCPまたはBOOTPのプロトコルを使用してIPアドレスを自動的に
取得します。
IPアドレス
を押す
選択メニューが表示されます。
を押す
でも選択可能です。
、の順に押す
を押す
を押すと、設定画面へ戻ります。
IP アドレスを入力する
右記は例です。
を押す
IP アドレスが登録されます。
を押す
設定メニューを終了します。
1
2 .#0
3 +2㨻㩎㩨㩤㩇
4 㩗㩧㩄㨽㩇㩣㩆㩏㨼
5
6 㨽㩃㩌㩃㩙㩆㩊
7

サブネットマスク

23
第2章操作パネルでネットワークの設定をする
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
本製品の現在のサブネットマスクが表示されます。DHCPまたはBOOTP、APIPAを使用していない場合、サブネットマス
クを手動で入力してください。設定するサブネットマスクについてはネットワーク管理者にお問い合わせください。
サブネットマスク
を押す
選択メニューが表示されます。
を押す
でも選択可能です。
、の順に押す
を押す
を押すと、設定画面へ戻ります。
サブネットマスクを入力する
を押す
サブネットマスクが登録されます。
を押す
設定メニューを終了します。
1
2 .#0
3 㩅㩖㩨㩒㨹㩎㩙㩇㩂
4 㩗㩧㩄㨽㩇㩣㩆㩏㨼
5
6 㨽㩃㩌㩃㩙㩆㩊
7

ゲートウェイ

24
第2章操作パネルでネットワークの設定をする
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
本製品の現在のゲートウェイアドレスが表示されます。DHCPやBOOTP、APIPAを使用していない場合はアドレスを手動
で指定します。ゲートウェイやルーターを使用しない場合は初期値(000.000.000.000)にしておいてください。アドレスが
不明な場合はネットワーク管理者へお問い合わせください。
ゲートウェイ
を押す
選択メニューが表示されます。
を押す
でも選択可能です。
、の順に押す
設定済みの場合は、「ヘンコウ１．スル２．シナイ」と表示されます。そ
のときはを押します。を押すと、設定画面へ戻ります。
ゲートウェイアドレスを入力する
右記は例です。
を押す
ゲートウェイアドレスが登録されます。
を押す
設定メニューを終了します。
1
2 .#0
3 㩃㩨㨺㩎㨽㨴㨼
4
5 㨽㩃㩌㩃㩙㩆㩊
6

ノード名（NetBIOS名）

25
第2章操作パネルでネットワークの設定をする
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
ノード名をネットワークに登録するために使用します（WINSサーバーに登録されるNetBIOS名になります）。
お買い上げ時のノード名は、“BRNXXXXXXXXXXXX”です。（「XXXXXXXXXXXX」は MAC アドレス（イーサネットアド
レス）の12 桁です。）
ノード名（NetBIOS名）
を押す
選択メニューが表示されます。
を押す
でも選択可能です。
、の順に押す
を押す
を押すと、設定画面へ戻ります。
ノード名を入力する
を押す
ノード名が登録されます。
を押す
設定メニューを終了します。
1
2 .#0
3 㩓㨺㩎㩨㩜㨼
4 㩗㩧㩄㨽㩇㩣㩆㩏㨼
5 㺣㺭㺒%51;;;;;;;;;
6 㨽㩃㩌㩃㩙㩆㩊
7

WINS設定

26
第2章操作パネルでネットワークの設定をする
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
この項目で本製品がWINSをどのように解決するかを設定します。

Auto

DHCPサーバーから自動的にプライマリ、セカンダリのWINSサーバーアドレスを取得します。Boot MethodがAUTO
に設定されている必要があります。

Static

手動でWINSサーバーアドレスを設定します。
WINS設定
を押す
選択メニューが表示されます。
を押す
でも選択可能です。
、の順に押す
を押して「Ａｕｔｏ」または「Ｓｔａｔｉｃ」を選択する
お買い上げ時は「Ａｕｔｏ」に設定されています。
を押す
WINS 設定が登録されます。
を押す
設定メニューを終了します。
1
2 .#0
3 9+05㩈㨹㩍㨼
4 :,16㺜㺍㺡㺐$XWR
5 㨽㩃㩌㩃㩙㩆㩊
6

WINSサーバー

27
第2章操作パネルでネットワークの設定をする
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
WINSサーバーの設定をします。

プライマリ WINS サーバー IP アドレス

この項目でプライマリWINS（Windows
®
Internet Naming Service）サーバーのIPアドレスを登録します。

セカンダリ WINS サーバー IP アドレス

この項目でセカンダリWINS（Windows
®
Internet Naming Service）サーバーのIPアドレスを登録します。セカンダリ
WINSサーバーはプライマリWINSサーバーの機能の一部を補完し、プライマリサーバーが見つからないときに機能します。
ネットワーク内にセカンダリのWINSサーバーが存在しない場合は入力しなくても構いません。
WINSサーバー
を押す
選択メニューが表示されます。
を押す
でも選択可能です。
、の順に押す
を押して「プライマリ」または「セカンダリ」の WINS
サーバーを選択する
で決定する
設定済みの場合は、「ヘンコウ１．スル２．シナイ」と表示されます。そ
のときはを押します。を押すと、設定画面へ戻ります。
WINS サーバーのアドレスを入力する
を押す
WINS サーバーのアドレスが登録されます。
を押す
設定メニューを終了します。
1
2 .#0
3 9+05㩅㨺㩔㩨
4 㩖㩩㩡㨼㩙㩢
5 㩗㩧㩄㨽㩇㩣㩆㩏㨼
6
7 㨽㩃㩌㩃㩙㩆㩊

DNSサーバー

28
第2章操作パネルでネットワークの設定をする
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
DNS（ドメインネームシステム）サーバーの設定をします。

プライマリ DNS サーバー IP アドレス

この項目でプライマリDNS（Domain Name System）サーバーのアドレスを指定します。

セカンダリ DNS サーバー IP アドレス

この項目でセカンダリDNSサーバーのアドレスを指定します。セカンダリDNSサーバーはプライマリDNSサーバーの機
能の一部を補完し、プライマリサーバーが見つからない場合に機能します。
ネットワークのトラフィックが大きい環境で使用する場合に設定してください。
DNSサーバー
を押す
選択メニューが表示されます。
を押す
でも選択可能です。
、の順に押す
を押して「プライマリ」または「セカンダリ」の DNS サー
バーを選択する
で決定する
設定済みの場合は、「ヘンコウ１．スル２．シナイ」と表示されます。そ
のときはを押します。を押すと、設定画面へ戻ります。
DNS サーバーのアドレスを入力する
を押す
DNS サーバーのアドレスが登録されます。
を押す
設定メニューを終了します。
1
2 .#0
3 &05㩅㨺㩔㩨
4 㩖㩩㩡㨼㩙㩢
5 㩗㩧㩄㨽㩇㩣㩆㩏㨼
6
7 㨽㩃㩌㩃㩙㩆㩊
8

APIPA

29
第2章操作パネルでネットワークの設定をする
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
接続したネットワークの環境に合わせたTCP/IP設定を自動的に行います。
APIPA
を押す
選択メニューが表示されます。
を押す
でも選択可能です。
、の順に押す
を押して「Ｏｎ」または「Ｏｆｆ」を選択する
お買い上げ時は「Ｏｎ」に設定されています。
を押す
APIPA の設定が登録されます。
を押す
設定メニューを終了します。
1
2 .#0
3 #2+2#
4 $3,3$2Q
5 㨽㩃㩌㩃㩙㩆㩊
6

その他の設定

30
第2章操作パネルでネットワークの設定をする
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
その他の設定
この設定の変更を有効にするためには、本製品を再起動する必要があります。

Ethernet リンクモードについて

Auto:
100BaseTX（全二重/半二重）、10BaseT（全二重/半二重）モードを自動的に選びます。
100B-FD/100B-HD/10B-FD/10B-HD:
それぞれのリンクモードに固定されます。
･ 100B-FD ：100BaseTX Full Duplex
･ 100B-HD ：100BaseTX Half Duplex
･ 10B-FD ：10BaseT Full Duplex
･ 10B-HD ：10BaseT Half Duplex
イーサネット
を押す
選択メニューが表示されます。
、の順に押す
でも選択可能です。
を押してリンクモードを選ぶ
選べるモードは以下のとおりです。
（お買い上げ時は「Ａｕｔｏ」に設定されています。）
･Ａｕｔｏ
･１００Ｂ－ＦＤ
･１００Ｂ－ＨＤ
･１０Ｂ－ＦＤ
･１０Ｂ－ＨＤ
を押す
イーサネットの設定が登録されます。
を押す
設定メニューを終了します。
1
2 㨼㨺㩅㩒㨹㩎
3 $XWR
4 㨽㩃㩌㩃㩙㩆㩊
5

LAN設定の初期化

31
第2章操作パネルでネットワークの設定をする
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
LAN設定の初期化
現在のLAN設定を全て初期化できます。初期化すると本製品は自動的に再起動します。
を押す
選択メニューが表示されます。
を押す
でも選択可能です。
を押す
を押す
を押すと、設定画面へ戻ります。
を押す
「オマチクダサイ」と表示され、数秒後に本製品が再起動します。
を押すと、設定画面へ戻ります。
1
2 .#0
3 /$1㺜㺍㺡㺐㺶㺜㺍㺢
4 㩢㩈㨹㩎㩁㨶㩧㩈㩣
5 㩇㩣㩆㩏㨼

LAN設定内容リストの出力

32
第2章操作パネルでネットワークの設定をする
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
LAN設定内容リストの出力
現在のネットワークに関する設定内容を印刷できます。
を押す
を押して「７．ＬＡＮセッテイナイヨウリスト」を選択する
を押す
LAN 設定内容リストが出力されます。
1
2 /$1㺜㺍㺡㺐㺣㺐㺴㺑㺶㺛㺢
3

お買い上げ時のLAN設定

33
第2章操作パネルでネットワークの設定をする
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
お買い上げ時のLAN設定
お買い上げ時の設定は、下線で示しています。
メイン
メニュー
サブ
メニュー
メニュー
選択
選択項目
４．ＬＡＮ１．ＴＣＰ／ＩＰセッテイ１．ＩＰシュトクホウ
ホウ
Ａｕｔｏ
Ｓｔａｔｉｃ
ＲＡＲＰ
ＢＯＯＴＰ
ＤＨＣＰ
２．ＩＰアドレス［０００－２５５］．［０００－２５５］．［０００－２５５］．［０００－２５５］
（169．254．０００．０００）
３．サブネットマスク［０００－２５５］．［０００－２５５］．［０００－２５５］．［０００－２５５］
（０００．０００．０００．０００）
４．ゲートウェイ［０００－２５５］．［０００－２５５］．［０００－２５５］．［０００－２５５］
（０００．０００．０００．０００）
５．ノードメイＢＲＮXXXXXXXXXXXX（15文字以内）
６．ＷＩＮＳセッテイＡｕｔｏ
Ｓｔａｔｉｃ
７．ＷＩＮＳサーバプライマリ
［０００－２５５］．［０００－２５５］．［０００－２５５］．［０００－２５５］

（０００．０００．０００．０００）
セカンダリ
［０００－２５５］．［０００－２５５］．［０００－２５５］．［０００－２５５］
（０００．０００．０００．０００）
８．ＤＮＳサーバプライマリ
［０００－２５５］．［０００－２５５］．［０００－２５５］．［０００－２５５］
（０００．０００．０００．０００）
セカンダリ
［０００－２５５］．［０００－２５５］．［０００－２５５］．［０００－２５５］
（０００．０００．０００．０００）
９．ＡＰＩＰＡＯｎ
Ｏｆｆ
２．イーサネットＡｕｔｏ
１００Ｂ－ＦＤ
１００Ｂ－ＨＤ
１０Ｂ－ＦＤ
１０Ｂ－ＨＤ
－
０．ＬＡＮセッテイリセット１．リセット－１．スル
２．シナイ
２．キャンセル－－

第3章ウェブブラウザーで管理する

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
ウェブブラウザーで管理する
■ 概要 .............................................................................................................. 35
ウェブブラウザーを使用して本製品を設定する.................................................................36
ウェブブラウザーを使用してIPファクスを設定する ........................................................38
3章

概要

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
35
第3章ウェブブラウザーで管理する
概要
標準のウェブブラウザーで、HTTP（ハイパーテキスト転送プロトコル）を使用して、ネットワークに接続されている本製
品を管理することができます。
Windows
®
の場合はMicrosoft
®
Internet Explorer
®
6.0以降またはFirefox 3.0以降、Macintoshの場合はSafari 3.0以降を
推奨します。

どのウェブブラウザーの場合も、JavaScriptおよびCookieを有効にして使用してください。
他のウェブブラウザーを使用する場合は、HTTP 1.0およびHTTP 1.1と互換性があることを確認してください。

ウェブブラウザーを使用して、本製品から次の情報を取得したり、設定したりすることができます。
･本製品のステータス、設定、メンテナンスに関する詳細情報の取得
･ファクスの基本設定や電話帳、リモートFAX設定の変更
･ IPファクスの設定変更 ⇒38ページ「ウェブブラウザーを使用してIPファクスを設定する」を参照してください。
･本製品とプリントサーバーのソフトウェアバージョン情報の取得
･本製品の設定変更
･ネットワークの設定変更
･ LAN設定内容リストの印刷
･ネットワーク設定リセット

条件

本製品とコンピューターのTCP/IP設定が完了していること。

設定の流れ

1. TCP/IPプロトコルによってコンピューターがネットワーク接続されていることを確認します。
2. ウェブブラウザーを起動し、本製品のIPアドレスまたはノード名（NetBIOS名）を入力します。

ウェブブラウザーを使用して本製品を設定する

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
36
第3章ウェブブラウザーで管理する
標準のウェブブラウザーで、HTTP（ハイパーテキスト転送プロトコル）を使用し、プリントサーバーなどの設定を変更す
ることができます。
ウェブブラウザーを使用して本製品を設定する
ウェブブラウザーを起動する
ウェブブラウザーのアドレス入力
欄に、http://XXXXX/ を入力する
･［XXXXX］はご使用になる本製品のIPアド
レスです。
例）本製品のIPアドレスが192.168.1.3の場合
ウェブブラウザーにhttp://192.168.1.3/と入力します。
･本製品のIPアドレスの確認は、⇒49ページ「2. 本製品のネットワーク情報を調べる」を参照してください。
･ Windows
®
のドメイン／ワークグループ環境の場合は、ノード名（NetBIOS名）を使用することもできます。
･ DNSを使用している場合は、DNS名を入力します。
目的の管理機能へのリンクをク

リックする
ネットワークの設定を表示または変更する
場合は、［ネットワーク設定］をクリックし
ます。
［ユーザー名］と［パスワード］を
入力し、［OK］をクリックする
お買い上げ時のユーザー名は“admin”で、
パスワードは“access”に設定されていま
す。
必要に応じて設定を変更する
1
2
3
4
5

パスワードについて

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
37
第3章ウェブブラウザーで管理する

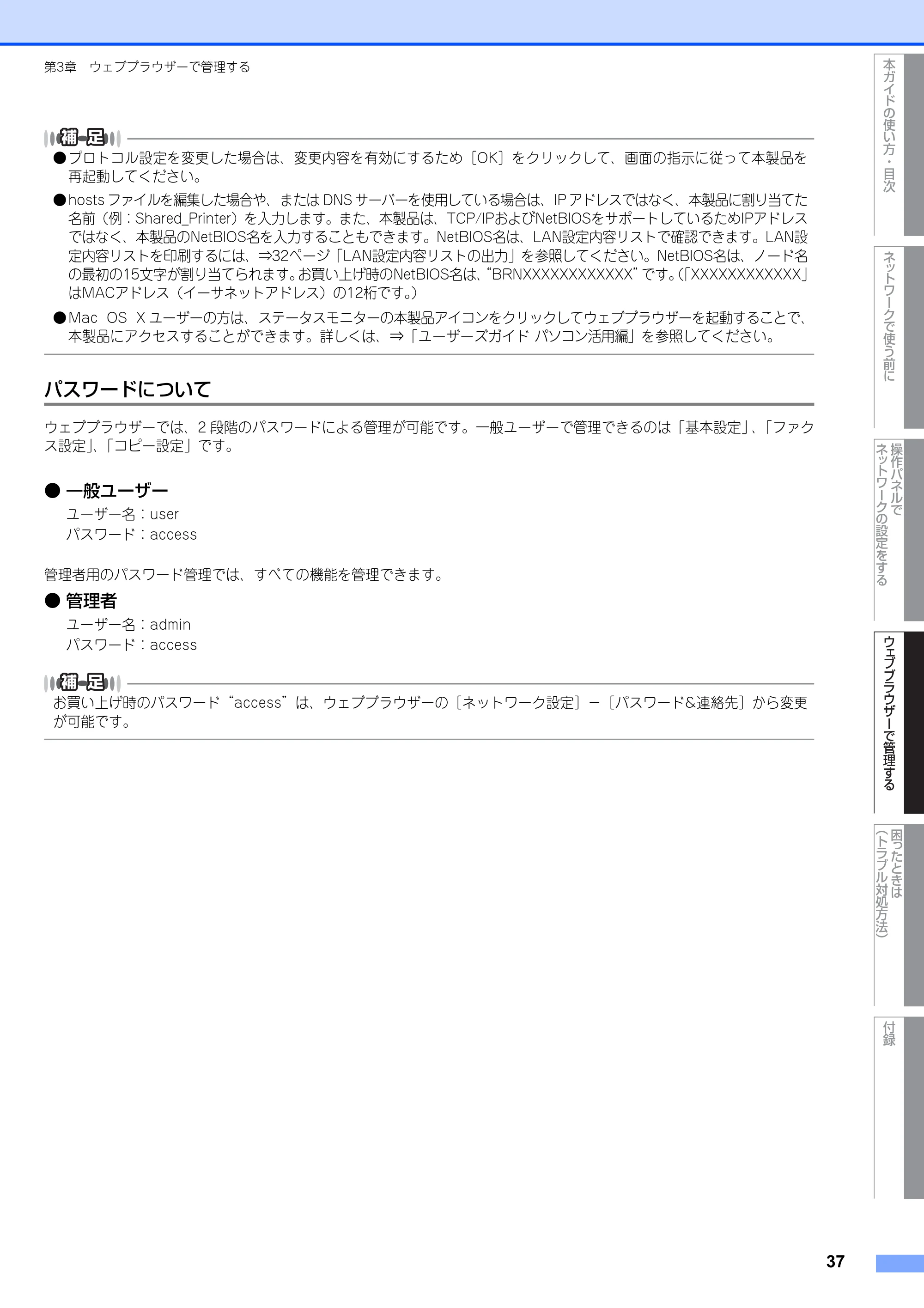

プロトコル設定を変更した場合は、変更内容を有効にするため［OK］をクリックして、画面の指示に従って本製品を

再起動してください。

hosts ファイルを編集した場合や、または DNS サーバーを使用している場合は、IP アドレスではなく、本製品に割り当てた

名前（例：Shared_Printer）を入力します。また、本製品は、TCP/IPおよびNetBIOSをサポートしているためIPアドレス
ではなく、本製品のNetBIOS名を入力することもできます。NetBIOS名は、LAN設定内容リストで確認できます。LAN設
定内容リストを印刷するには、⇒32ページ「LAN設定内容リストの出力」を参照してください。NetBIOS名は、ノード名
の最初の15文字が割り当てられます。お買い上げ時のNetBIOS名は、“BRNXXXXXXXXXXXX”です。（「XXXXXXXXXXXX」
はMACアドレス（イーサネットアドレス）の12桁です。）

Mac OS X ユーザーの方は、ステータスモニターの本製品アイコンをクリックしてウェブブラウザーを起動することで、

本製品にアクセスすることができます。詳しくは、⇒「ユーザーズガイドパソコン活用編」を参照してください。
パスワードについて
ウェブブラウザーでは、2 段階のパスワードによる管理が可能です。一般ユーザーで管理できるのは「基本設定」、「ファク
ス設定」、「コピー設定」です。

一般ユーザー

ユーザー名：user
パスワード：access
管理者用のパスワード管理では、すべての機能を管理できます。

管理者

ユーザー名：admin
パスワード：access
お買い上げ時のパスワード“access”は、ウェブブラウザーの［ネットワーク設定］－［パスワード&連絡先］から変更
が可能です。

ウェブブラウザーを使用してIPファクスを設定する

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
38
第3章ウェブブラウザーで管理する
次世代ネットワーク（NGN）でIPファクスを使用する場合、データコネクトの設定を変更する必要があります。標準のウェ
ブブラウザーでHTTP（ハイパーテキスト転送プロトコル）を使用してデータコネクトの設定を変更することができます。
ウェブブラウザーを使用してIPファクスを設定する
ウェブブラウザーを起動する
ウェブブラウザーのアドレス入力
欄に、http://XXXXX/ を入力する
･［XXXXX］はご使用になる本製品のIPアド
レスです。
例）本製品のIPアドレスが192.168.1.3の場合
ウェブブラウザーにhttp://192.168.1.3/と入力します。
･本製品のIPアドレスの確認は、⇒49ページ「2. 本製品のネットワーク情報を調べる」を参照してください。
･ Windows
®
のドメイン／ワークグループ環境の場合は、ノード名（NetBIOS名）を使用することもできます。

･ DNSを使用している場合は、DNS名を入力します。
本製品のウェブページから［ファクス設定］－［データコネクト設定］をクリックする
［IP ファクス］と［通信速度］を設
定する
必要に応じて設定を変更する
1
2
3
4
5

40ページ

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
39
第3章ウェブブラウザーで管理する

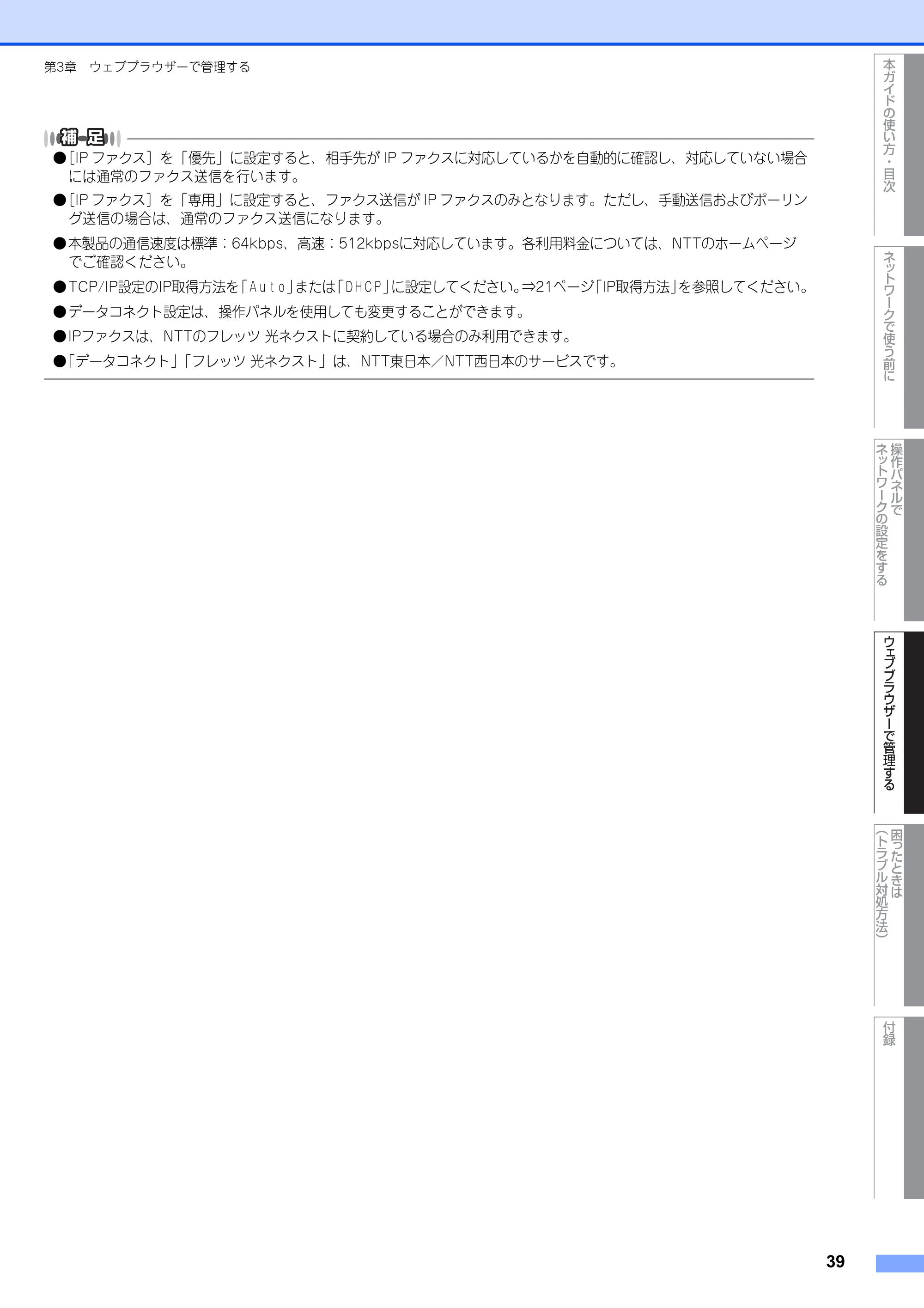

［IP ファクス］を「優先」に設定すると、相手先が IP ファクスに対応しているかを自動的に確認し、対応していない場合

には通常のファクス送信を行います。

［IP ファクス］を「専用」に設定すると、ファクス送信が IP ファクスのみとなります。ただし、手動送信およびポーリン

グ送信の場合は、通常のファクス送信になります。

本製品の通信速度は標準：64kbps、高速：512kbpsに対応しています。各利用料金については、NTTのホームページ

でご確認ください。

TCP/IP設定のIP取得方法を「Ａｕｔｏ」または「ＤＨＣＰ」に設定してください。⇒21ページ「IP取得方法」を参照してください。
データコネクト設定は、操作パネルを使用しても変更することができます。
IPファクスは、NTTのフレッツ光ネクストに契約している場合のみ利用できます。
「データコネクト」「フレッツ光ネクスト」は、NTT東日本／NTT西日本のサービスです。

第4章困ったときは（トラブル対処方法）

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする

困ったときは

（トラブル対処方法）
■ 概要 .............................................................................................................. 41
■ インストール時、ネットワーク上に本製品が見つからない.................... 42
■ 印刷できない ............................................................................................... 43
■ ネットワーク機器に問題ないか調べるには .............................................. 44
セキュリティソフトウェアについて....................................................................................45

■ ネットワークの設定がうまくいかないときは........................................... 46
「ネットワークプリンター診断修復ツール」を使用する（Windows
®
のみ）.................46
1. コンピューターのネットワーク情報を調べる ...............................................................47
2. 本製品のネットワーク情報を調べる...............................................................................49
3. コンピューターのIPアドレスと本製品のIPアドレスを比較する................................50
4. 本製品のIPアドレス取得方法を確認する.......................................................................51

5. ドライバーの再インストールをする...............................................................................51
4章

概要

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
41
第4章困ったときは（トラブル対処方法）
概要
この章では、ネットワークに関してトラブルが発生したときの対応方法について説明しています。
該当する問題のページをご覧ください。
問題が解決しない場合は、サポートサイト（ブラザーソリューションセンター（http://solutions.brother.co.jp/））を参照
してください。
･インストール時、ネットワーク上に本製品が見つからない ⇒42ページ
･印刷できない ⇒43ページ
･ネットワーク機器に問題ないか調べるには ⇒44ページ
･ネットワークの設定がうまくいかないときは ⇒46ページ

インストール時、ネットワーク上に本製品が見つからない

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
42
第4章困ったときは（トラブル対処方法）
インストール時、ネットワーク上に本製品が見つからない
■以下の画面が表示されたときは、記載内容を確認し、［はい］をクリックして再度検索を行います。
■ それでも検索されない場合、［いいえ］をクリックし、表示される画面の指示に従って、IPアドレスなどを設定してください。
以下の項目を確認してください。
お使いのコンピューターから本製品までの接続機器が正常に稼動しているか確認する
⇒ 44 ページ「ネットワーク機器に問題ないか調べるには」
セキュリティソフトによってブロックされていないか確認する
⇒ 45 ページ「セキュリティソフトウェアについて」
設定しているネットワーク情報（IP アドレス）に誤りがないか確認する
⇒ 46 ページ「ネットワークの設定がうまくいかないときは」
1
2
3

印刷できない

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
43
第4章困ったときは（トラブル対処方法）
印刷できない
以下の項目を確認してください。
お使いのコンピューターから本製品までの接続ケーブルや接続機器が正常に動作して
いるか確認する
⇒ 44 ページ「ネットワーク機器に問題ないか調べるには」
セキュリティソフトによってブロックされていないか確認する
⇒ 45 ページ「セキュリティソフトウェアについて」
設定しているネットワーク情報（IP アドレス）に誤りがないかを確認する
⇒ 46 ページ「ネットワークの設定がうまくいかないときは」
ルーターやスイッチングハブの電源を入れなおす
頻繁に接続しなおしたり、接続している製品の IP アドレスを繰り返し変更した直後には、IP アドレス設定
に間違いがなくても正常に動作しない可能性があります。ルーターやハブ（HUB）の電源を入れなおして
ください。
古い印刷ジョブを削除する
印刷に失敗した古いデータが残っていると印刷できない場合があります。プリンターフォルダー内のプリ

ンターアイコンをダブルクリックし、［プリンタ］メニューから［すべてのドキュメントの取り消し］を
行ってください。
プリンターフォルダーの表示方法
･ Windows Vista
®
の場合
－［コントロールパネル］－［ハードウェアとサウンド］－［プリンタ］の順にクリックします。
･ Windows
®
7の場合
－［コントロールパネル］－［ハードウェアとサウンド］－［デバイスとプリンター］の順にクリッ
クします。
･ Windows
®
XPの場合
［スタート］－［コントロールパネル］－［プリンタとその他のハードウェア］－［プリンタとFAX］の
順にクリックします。

問題が解決できなかった場合は、一度ドライバーとソフトウェアをアンインストールして、「かんたん

設置ガイド」に従って、再度インストールしなおすことをおすすめします。

アンインストールの方法（Windows

®
の場合）
［スタート］メニューから、［すべてのプログラム（プログラム）］－［Brother］－［FAX-2810N］を
選び、［アンインストール］をクリックします。画面の指示に従ってアンインストールをしてください。
1
2
3
4
5

ネットワーク機器に問題ないか調べるには

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
44
第4章困ったときは（トラブル対処方法）
ネットワーク機器に問題ないか調べるには
お使いのコンピューターから本製品までの接続機器が正常に稼動しているか、以下の項目を確認してください。
本製品の電源は入っていますか？
電源を入れて、印刷できる状態であることを確認します。エラーが出ている場合は、⇒「ユーザーズガイド」の「困った
ときには」を参照してエラーを解除してください。
接続したルーターやハブ（HUB）のランプは点灯 / 点滅していますか？
ハブ（HUB）またはルーターなどの LAN ポートにコンピューターと本製品が正しく接
続されているか確認する
･接続されていない場合は正しく接続しなおしてください。
･ストレートケーブル以外は使用しないでください。
･他のケーブルで接続しなおしてください。
ルーター / ハブ（HUB）のリンクランプが点灯 / 点滅しているか確認する
一般的に、ルーター / ハブ（HUB）には接続状態を示すリンクランプがあり、点灯 / 点滅で接続状態を確認

できます。
点灯 / 点滅していない場合には
･他のLANポートに接続しなおす
･他のLANケーブルに差し換える
ことで改善されるかお試しください。
それでも点灯 / 点滅しない場合は、ハブ（HUB）または、ルーターのメーカーにご相談ください。
1
2

セキュリティソフトウェアについて

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
45
第4章困ったときは（トラブル対処方法）

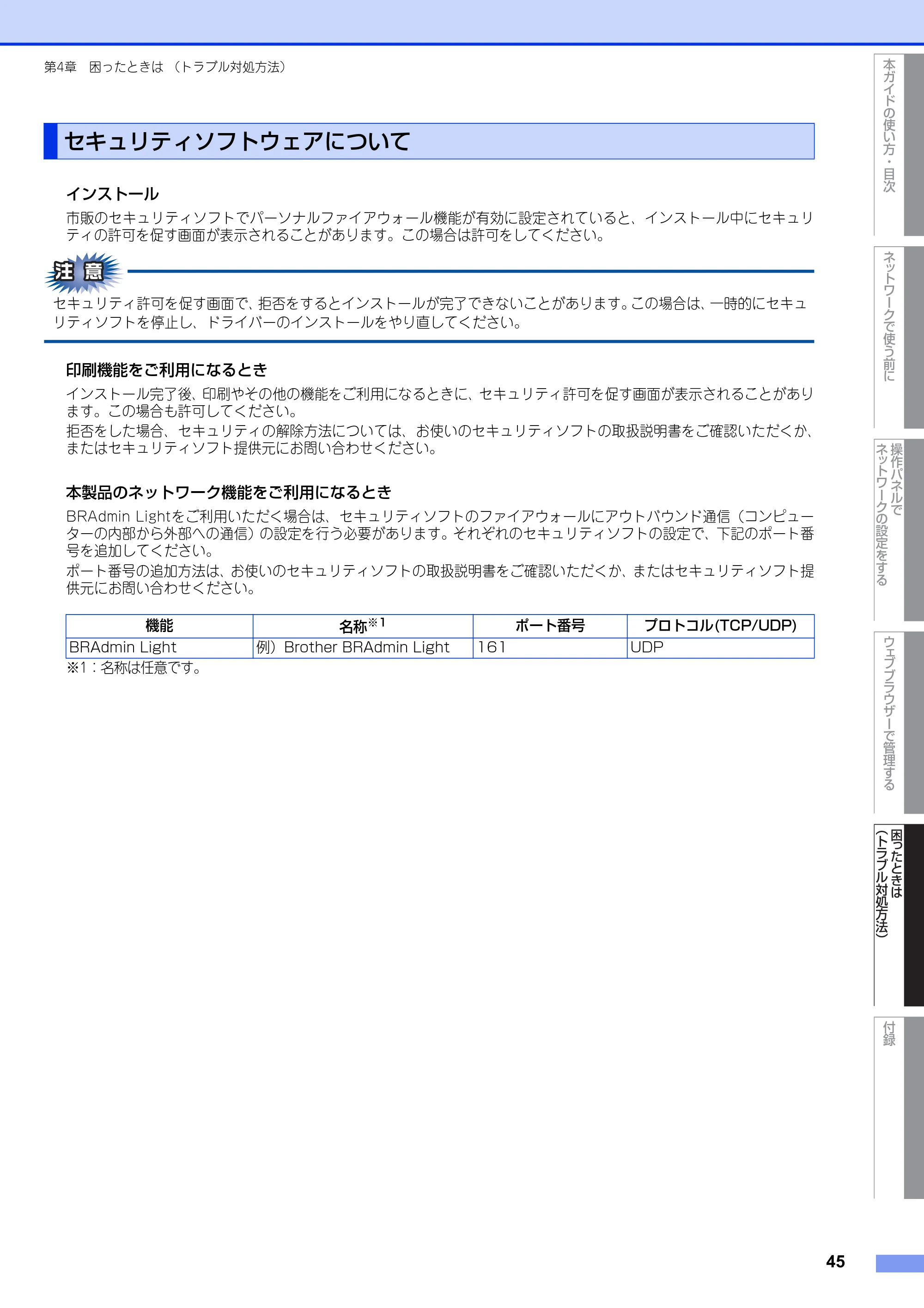

インストール
市販のセキュリティソフトでパーソナルファイアウォール機能が有効に設定されていると、インストール中にセキュリ
ティの許可を促す画面が表示されることがあります。この場合は許可をしてください。
セキュリティ許可を促す画面で、拒否をするとインストールが完了できないことがあります。この場合は、一時的にセキュ
リティソフトを停止し、ドライバーのインストールをやり直してください。
印刷機能をご利用になるとき
インストール完了後、印刷やその他の機能をご利用になるときに、セキュリティ許可を促す画面が表示されることがあり
ます。この場合も許可してください。
拒否をした場合、セキュリティの解除方法については、お使いのセキュリティソフトの取扱説明書をご確認いただくか、
またはセキュリティソフト提供元にお問い合わせください。
本製品のネットワーク機能をご利用になるとき
BRAdmin Lightをご利用いただく場合は、セキュリティソフトのファイアウォールにアウトバウンド通信（コンピュー

ターの内部から外部への通信）の設定を行う必要があります。それぞれのセキュリティソフトの設定で、下記のポート番
号を追加してください。
ポート番号の追加方法は、お使いのセキュリティソフトの取扱説明書をご確認いただくか、またはセキュリティソフト提
供元にお問い合わせください。
※1：名称は任意です。
セキュリティソフトウェアについて
機能名称
※1 ポート番号プロトコル(TCP/UDP)
BRAdmin Light 例）Brother BRAdmin Light 161 UDP

ネットワークの設定がうまくいかないときは

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
46
第4章困ったときは（トラブル対処方法）
ネットワークの設定がうまくいかないときは
設定しているネットワーク情報（IPアドレスおよびサブネットマスク）に誤りがないかどうかを確認します。
お使いのコンピューターと本製品のIPアドレスおよびサブネットマスクを以下の手順で確認します。
Windows
®
の場合は、「ネットワークプリンター診断修復ツール」が用意されています。はじめに、このツールを使って自動
で修復できるかどうかお試しください。
Macintosh の場合は、お使いのコンピューターと本製品の IP アドレスおよびサブネットマスクを確認し、手動で再設定を
行ってください。再設定については、⇒53ページ「IPアドレスの設定方法（上級者ユーザー、ネットワーク管理者向け）」を
ご覧ください。
「ネットワークプリンター診断修復ツール」でネットワークプリンターを診断し、その結果を表示、場合によっては問題を自

動で修復します。

Windows

®
XP/XP Professional x64 Edition/Windows Vista
®
/Windows
®
7を使用している場合は、ネットワーク
管理者権限でネットワークにログインしてください。

本製品の電源を入れ、コンピューターとネットワーク接続した状態で、以下の手順を実行してください。

「ネットワークプリンター診断修復ツール」を使用する（Windows
®
のみ）
Windows
®
XP/Windows Server
®
2003/2008 は、
［スタート］メニューから［すべてのプログラム（プログラム）］－［アクセサリ］－
［エクスプローラ］をクリックし、［マイコンピュータ］をクリックする
Windows Vista
®
は、
メニューから［コンピュータ］をクリックする
Windows
®
7 は、
メニューから［コンピューター］をクリックする
［ローカルディスク（C:）］－［Program Files（Program Files（x86））］－
［Browny02］－［Brother］を選び、［BrotherNetTool.exe］をダブルクリックする
Windows Vista
®
の場合、「ユーザーアカウント制御」画面が表示されたら、［続行］をクリックしてく
ださい。Windows
®
7の場合は、［はい］をクリックしてください。
画面の指示に従い、診断修復を行う
ネットワークプリンター診断修復ツールを使用しても改善しない場合は、ネットワーク管理者へのお問い

合わせ、またはサポートサイト（ブラザーソリューションセンター（http://solutions.brother.co.jp/））を
参照してください。
ステータスモニターを使用して、ネットワークプリンター診断修復ツールを自動的に起動させることが
できます。以下の手順に従って設定してください。
① ステータスモニターを表示させて右クリックします。
②［オプション］-［詳細設定］-［診断］タブをクリックします。
③「接続状態を常に監視する」のチェックボックスにチェックを入れ、［OK］をクリックします。
ステータスモニターの表示方法については、⇒「ユーザーズガイドパソコン活用編」を参照してくださ
い。ただし、ネットワークプリンター診断修復ツールを使用して自動修復を行った場合、ネットワーク
管理者が設定した固定のIPアドレスが自動的に変更される場合があるのでおすすめしません。
1
2
3

1. コンピューターのネットワーク情報を調べる

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
47
第4章困ったときは（トラブル対処方法）
Windows
®
の場合
1. コンピューターのネットワーク情報を調べる
［スタート］メニューから［すべてのプログラム（プログラム）］－［アクセサリ］を選
び、［コマンドプロンプト］をクリックする
「ipconfig」と入力し、Enter キーを押す
「IP Address（IP アドレス）」と「Subnet Mask（サブネットマスク）」の行を確認
し、値を記入する
例）画面はWindows
®
XPです。
Windows Vista
®
の場合は、IPv4 Address、
IPv6 Addressの両方が表示されます。
（A）コンピューター側記入欄
「Subnet Mask（サブネットマスク）」の値を確認する
上記のように「255.255.255.0」であることを確認してください。
「255.255.255.0」以外の場合は、ネットワーク管理者にお問い合わせください。

「exit」と入力し、Enter キーを押して終了する
1
2
3
ここを確認
IP Address
（IPアドレス）
. . .
Subnet Mask
（サブネットマスク）
. . .
4
Subnet Mask
（サブネットマスク）
255. 255. 255. 0
5

Mac OS X 10.5.8、10.6.xの場合

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
48
第4章困ったときは（トラブル対処方法）

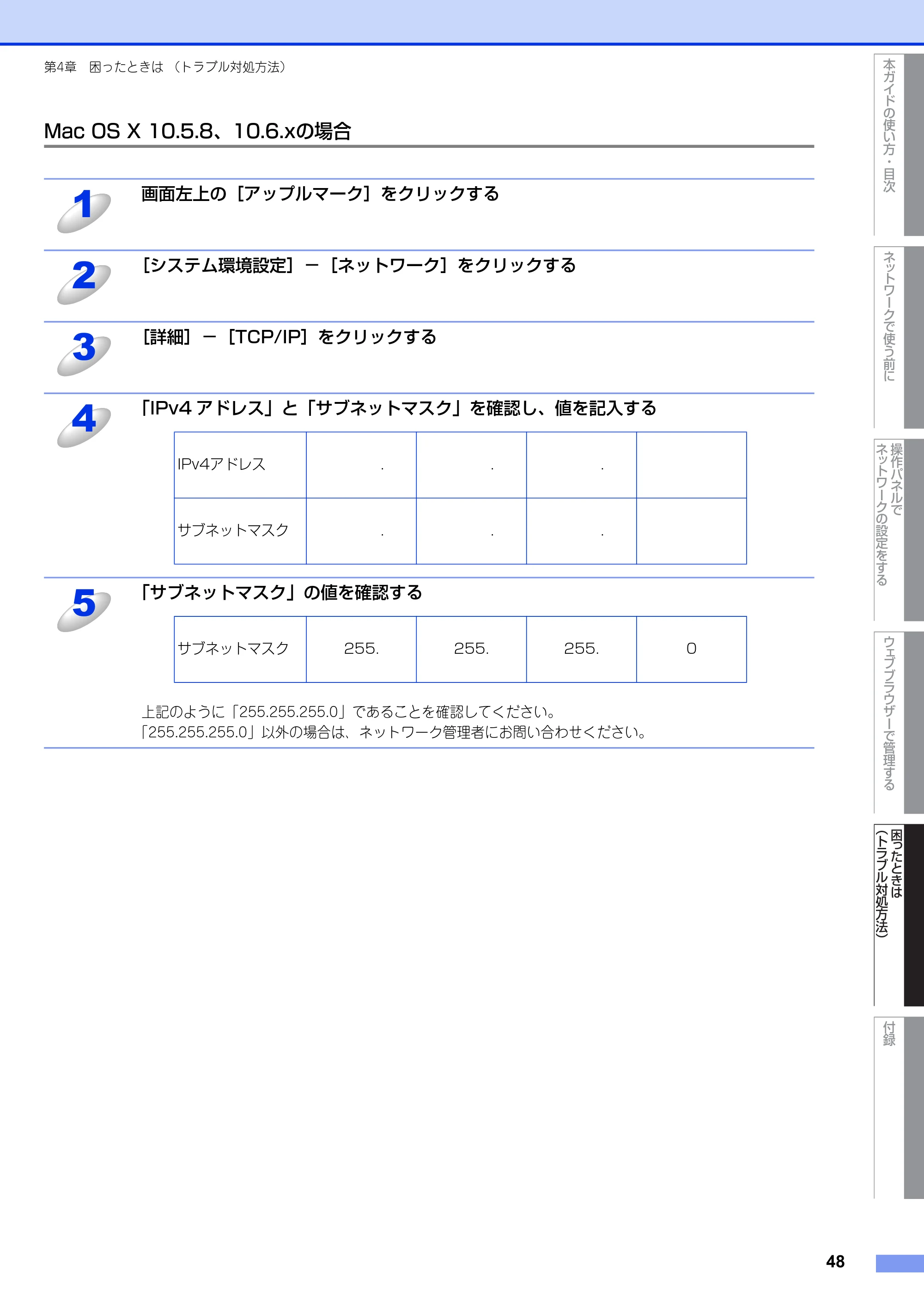

Mac OS X 10.5.8、10.6.xの場合
画面左上の［アップルマーク］をクリックする
［システム環境設定］－［ネットワーク］をクリックする
［詳細］－［TCP/IP］をクリックする
「IPv4 アドレス」と「サブネットマスク」を確認し、値を記入する
「サブネットマスク」の値を確認する
上記のように「255.255.255.0」であることを確認してください。
「255.255.255.0」以外の場合は、ネットワーク管理者にお問い合わせください。
1
2
3
4
IPv4アドレス . . .
サブネットマスク . . .
5
サブネットマスク 255. 255. 255. 0

2. 本製品のネットワーク情報を調べる

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
49
第4章困ったときは（トラブル対処方法）
2. 本製品のネットワーク情報を調べる
LAN 設定内容リストを印刷する
⇒ 32 ページ「LAN 設定内容リストの出力」
「IP Address（IP アドレス）」と「Subnet Mask（サブネットマスク）」の行を確認
し、値を記入する
（B）本製品側記入欄
1
2
<<NETWORK CONFIGURATION>>
<Node Type> NC-6200h
<Node Firmware Ver.> Firmware Ver.N.XX (XX.04.04)
<Ethernet Address> 00-80-77-f3-6c-XX
<Node name> BRN008077F36CXX
<Active services>
BRN008077F36CXX
BINARY_P1
TEXT_P1
POSTSCRIPT_P1

PCL_P1
BRN008077F36CXX_AT
<Protocols>
TCP/IP Enabled
NetBIOS/IP Enabled
I PP Enabled
FTP Enabled
mDNS Enabled
APIPA Enabled
<IP Address> 10.135.100.XX (via APIPA)
<Subnet Mask> 255.255.0.0
<IP Gateway> 10. 135. 254. XXX
<IP Config> AUTO
<Boot Tries> 3
<GW Timeout (sec)> 5
<DNS Address Config> AUTO
<Primary DNS Server> 133. 151. 111. XXX
<Secondary DNS Server> 133. 151. 111. XXX
<NetBIOS Name> BRN008077F36CXX
<NetBIOS Domain> WORKGROUP
<WINS Address Config> AUTO
<Primary WINS Server> 133. 151. 111. XXX

<Secondary WINS Server> 133. 151. 111. XXX
<mDNS Service Name> Brother FAX-2810N [008077F36CXX]
<SIP NGN Settings>
NGN Disabled
Environment 0
Domain Name
Server Address 0.0.0.0
User Name
<Ethernet Link Mode> 100BaseT
<Ethernet Link Status> Link OK, l00baseTX #Link drops=0
<Network Statistics>
Packets Received 54972
Bytes Received 4681875
Bad Packets Received 0
Receiver error mask 0
Receiver overruns 0
Packets Transmitted 370
Bytes Transmitted 166784
Packet Collisions 0

Transmit packet fail 0
Transmit error mask 0
IP Address
Subnet Mask
IP Address
（IPアドレス）
. . .
Subnet Mask
（サブネットマスク）
. . .

3. コンピューターのIPアドレスと本製品のIPアドレスを比較する

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
50
第4章困ったときは（トラブル対処方法）
⇒47ページ「1. コンピューターのネットワーク情報を調べる」で書き留めた（A）の値と、⇒49ページ「2. 本製品のネッ
トワーク情報を調べる」で書き留めた（B）の値を比較します。
（A）コンピューター側
（B）本製品側
3. コンピューターのIPアドレスと本製品のIPアドレスを比較する
IP Address
（IPアドレス）
XXX. XXX. XXX. XXX
IP Address
（IPアドレス）
XXX. XXX. XXX. XXX
（A）と（B）の太枠の部分が同じであることを確認する
例）サブネットマスクの値が［255.255.255.0］の場合
（A）コンピューター側
（B）本製品側
手順 1 の表の灰色の部分の値が、（A）と（B）で異なることを確認する
手順 1 の表の灰色の部分の値が、2 ～ 254 の範囲内であることを確認する
1
IP Address

（IPアドレス）
192. 168. 123. 011
IP Address
（IPアドレス）
192. 168. 123. 250
2
3

4. 本製品のIPアドレス取得方法を確認する

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
51
第4章困ったときは（トラブル対処方法）
⇒49ページ「2. 本製品のネットワーク情報を調べる」で印刷したLAN設定内容リストの、「IP Config」の項目を確認します。
･「IP Config」が「AUTO」の場合
本製品をコンピューターと同じルーターやハブに接続し、本製品の電源を入れなおしてください。それでも改善されない
場合は、以下の『「IP Config」が「STATIC」の場合』を参照して手動で設定してください。
･「IP Config」が「STATIC」の場合
本製品のIPアドレスを以下のように設定してください。
太枠内
⇒47ページ「1. コンピューターのネットワーク情報を調べる」の（A）と同じ値を設定してください。
上記表の灰色の部分
ネットワークに参加しているすべてのコンピューターと異なる、2～254の値を設定してください。
この場合、他の機器と同じIPアドレスにならないように、200～250の範囲内でIPアドレスを選択することをおすすめし

ます。（例えば、本製品のIPアドレスを192.168.123.250に割り当てます。）
詳しくは、お使いのルーターの取扱説明書をご確認いただくか、またはルーター提供元にお問い合わせください。
本製品のIPアドレス設定方法は、⇒22ページ「IPアドレス」を参照してください。
現在の設定を有効にするために、ドライバーのインストールを行います。すでにインストールが完了している場合は、アン
インストールが必要です。
Macintoshの場合は、アンインストールは不要です。
アンインストール方法
［スタート］メニューから、［すべてのプログラム（プログラム）］－［Brother］－［FAX-2810N］を選び、［アンイン
ストール］をクリックします。
後の操作は画面の指示に従ってください。
4. 本製品のIPアドレス取得方法を確認する
IP Address
（IPアドレス）
XXX. XXX. XXX. XXX
5. ドライバーの再インストールをする
<<NETWORK CONFIGURATION>>
<Node Type> NC-6200h

<Node Firmware Ver.> Firmware Ver.N.XX (XX.04.04)
<Ethernet Address> 00-80-77-f3-6c-XX
<Node name> BRN008077F36CXX
<Active services>
BRN008077F36CXX
BINARY_P1
TEXT_P1
POSTSCRIPT_P1
PCL_P1
BRN008077F36CXX_AT
<Protocols>
TCP/IP Enabled
NetBIOS/IP Enabled
I PP Enabled
FTP Enabled
mDNS Enabled
APIPA Enabled
<IP Address> 10.135.100.XX (via APIPA)
<Subnet Mask> 255.255.0.0
<IP Gateway> 10. 135. 254. XXX
<IP Config> AUTO
<Boot Tries> 3
<GW Timeout (sec)> 5
<DNS Address Config> AUTO

<Primary DNS Server> 133. 151. 111. XXX
<Secondary DNS Server> 133. 151. 111. XXX
<NetBIOS Name> BRN008077F36CXX
<NetBIOS Domain> WORKGROUP
<WINS Address Config> AUTO
<Primary WINS Server> 133. 151. 111. XXX
<Secondary WINS Server> 133. 151. 111. XXX
<mDNS Service Name> Brother FAX-2810N [008077F36CXX]
<SIP NGN Settings>
NGN Disabled
Environment 0
Domain Name
Server Address 0.0.0.0
User Name
<Ethernet Link Mode> 100BaseT
<Ethernet Link Status> Link OK, l00baseTX #Link drops=0

<Network Statistics>
Packets Received 54972
Bytes Received 4681875
Bad Packets Received 0
Receiver error mask 0
Receiver overruns 0
Packets Transmitted 370
Bytes Transmitted 166784
Packet Collisions 0
Transmit packet fail 0
Transmit error mask 0
IP Config

第5章付録

本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
付録
■ IPアドレスの設定方法（上級者ユーザー、ネットワーク管理者向け）.. 53
DHCPを使用してIPアドレスを設定する ...........................................................................53
BOOTPを使用してIPアドレスを設定する.........................................................................53
RARPを使用してIPアドレスを設定する ...........................................................................54
APIPAを使用してIPアドレスを設定する ..........................................................................54

ARPを使用してIPアドレスを設定する ..............................................................................55
TELNET端末を使用してIPアドレスを設定する................................................................56
■ オートマチックドライバーインストーラーを使う（Windows
®
のみ）.. 57
オートマチックドライバーインストーラーが対応する本製品の接続方法 ......................57
オートマチックドライバーインストーラーをインストールする .....................................58
オートマチックドライバーインストーラーを使用する .....................................................60
■ 仕様 .............................................................................................................. 63

プリントサーバー...................................................................................................................63
■ 用語集 .......................................................................................................... 64
■ 索引 .......................................................................................................... 66
5章

IPアドレスの設定方法（上級者ユーザー、ネットワーク管理者向け）

53
第5章付録
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
IPアドレスの設定方法（上級者ユーザー、ネットワーク管理者向け）
DHCPは、IPアドレス自動割り当て機能の1つです。ネットワーク上にDHCPサーバーがある場合は、そのDHCPサーバーか
ら本製品に自動的にIPアドレスなどが割り当てられます。
DHCP、BOOTP、RARPまたはAPIPA機能を使用しない場合は、自動的にIPアドレスを取得しないように、IPの設定方
法を手動（「Ｓｔａｔｉｃ」（固定））に設定してください。ただし、「Ｓｔａｔｉｃ」に設定すると、次世代ネットワーク（NGN）
でIPファクスを使用できなくなります。IPアドレスの取得方法については、⇒21ページ「IP取得方法」を参照してください。
BOOTPは、RARPとは別の方法でIPアドレスを取得する方法です。IPアドレスのほか、サブネットマスクやゲートウェイア
ドレスも取得します。
BOOTPを使用してIPアドレスを設定するには、ホストコンピューターにBOOTPがインストールされ、実行されている必要

があります。ホスト上の/etc/servicesファイルにBOOTPがリアルサービスとして記述されていなければなりません。man
bootpdと入力するか、システムのマニュアルを参照してください。
通常、BOOTPは/etc/inetd.confファイルを使用して起動されますので、このファイルのbootpエントリの行頭にある#を
削除して、この行を有効にしておく必要があります。
一般的な/etc/inetd.confファイル内のbootpエントリを以下に示します。（□はスペースを表します。）
#bootp□dgram□udp□wait□/usr/etc/bootpd□bootpd□-i

BOOTPサーバーの設置についてはBOOTPの説明書を参照してください。
システムによって、このエントリには「bootp」ではなく「bootps」が使用されている場合があります。

BOOTPを有効にするには、エディターを使用して行頭の#を削除します。#がない場合は、BOOTPはすでに有効になって
います。
次に、設定ファイル（通常は /etc/bootptab）を編集し、ネットワークインターフェイスの名前、ネットワークの種類
（Ethernet の場合は 1）、MAC アドレス（イーサネットアドレス）、IP アドレス、サブネットマスク、ゲートウェイを入力し
ます。ただし、この記述フォーマットは標準化されていないため、システムのマニュアルを参照してください。
一般的な/etc/bootptabエントリの例を、以下に示します。（□はスペースを表します。）
BRN008077310107□1□00:80:77:31:01:07□192.189.207.3
および
BRN008077310107:ht=ethernet:ha=008077310107:￥ip=192.189.207.3:
BOOTPホストソフトウェアの中には、ダウンロードするファイル名が設定ファイル内に含まれていないと、BOOTPリクエ

ストに応答しないものがあります。そのような場合は、ホスト上に null ファイルを作成し、このファイルの名前とパスを設
定ファイル内で指定します。
RARPでの設定の場合と同じように、本製品の電源スイッチをONにすると、BOOTPサーバーからIPアドレスが割り当てら
れます。
DHCPを使用してIPアドレスを設定する
BOOTPを使用してIPアドレスを設定する

RARPを使用してIPアドレスを設定する

54
第5章付録
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
ホストコンピューターでReverse ARP（RARP）機能を使用し、本製品のIPアドレスを設定することができます。
以下のエントリ例と同じような行を追加入力して、/etc/ethers ファイルを編集してください（ファイルが存在しない場合
は、新しいファイルを作成します）。
例）00:80:77:31:01:07□BRN008077310107
00:80:77:31:01:07は製品のMACアドレス（イーサネットアドレス）、BRN008077310107は製品のノード名です。（□は
スペースを表します。）
お使いの製品の設定に合わせて入力してください。（ノード名は、/etc/hostsファイル内の名前と同じでなければなりません。）
rarpデーモンが実行されていない場合は、実行します。
使用環境により、コマンドはrarpd、rarpd -a、in.rarpd -aなどになります。詳細情報については、man rarpdと入力する

か、システムのマニュアルを参照してください。Berkeley UNIXベース環境でrarpデーモンを確認するには、以下のコマン
ドを入力してください。（□はスペースを表します。）
ps□-ax｜grep□-v□grep｜grep□rarpd
AT&T UNIXベース環境では、以下のコマンドを入力してください。（□はスペースを表します。）
ps□-ef｜grep□-v□grep｜grep□rarpd
本製品の電源スイッチをONにすると、rarpデーモンからIPアドレスが割り当てられます。
DHCPサーバーが利用できない場合は、本製品のIPアドレス自動設定機能（APIPA）によってIPアドレスとサブネットマス
クを自動的に割り当てます。本製品の IP アドレスを 169.254.1.0 ～ 169.254.254.255 の範囲、サブネットマスクは
255.255.0.0、ゲートウェイアドレスは0.0.0.0に、自動的に設定します。
初期設定では、APIPA は使用可能に設定されています。APIPA を使用しない場合は、操作パネル、BRAdmin Light、また

はウェブブラウザーを使用して、APIPAを使用不可の設定にしてください。
RARPを使用してIPアドレスを設定する
APIPAを使用してIPアドレスを設定する

ARPを使用してIPアドレスを設定する

55
第5章付録
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
BRAdmin Lightおよびネットワーク上でDHCPサーバーが利用できない場合は、ARPコマンドを使用して、IPアドレスを設
定することができます。ARPコマンドはUNIXシステムと同様に、TCP/IPプロトコルがインストールされているWindows
®
システムでも使用することができます。
ARPを使用するためには、コマンドプロントで以下のコマンドを入力してください。（□はスペースを表します。）
arp□-s□ipaddress□ethernetaddress
ping□ipaddress
ethernetaddressにはプリントサーバーのMACアドレス（イーサネットアドレス）を、ipaddressにはIPアドレスを入力します。

Windows

®
システムの入力例
Windows
®
システムでは、MACアドレスの文字間に -（ハイフン）が必要です。（□はスペースを表します。）
arp□-s□192.168.1.2□00-80-77-31-01-07
ping□192.168.1.2

UNIX/Linux

®
システムの入力例
一般的にUNIXとLinuxシステムでは、MACアドレスの文字間に：（コロン）が必要です。（□はスペースを表します。）
arp□-s□192.168.1.2□00:80:77:31:01:07
ping□192.168.1.2

arp -s コマンドを使用するには、同じイーサネットセグメント上（ルーターがプリントサーバーとオペレーションシス

テムの間に存在しない状態）で使用してください。

ルーターがある場合は、BOOTP、またはその他の方法を使用してもIPアドレスを入力することができます。
ネットワーク管理者が、BOOTP、DHCP、または RARP を使用して IP アドレスを割り当てるためにシステムを設定し

ている場合、本製品のプリントサーバーは、これらのIPアドレス配布サーバーのいずれかよりIPアドレスを受け取るこ
とができます。このような場合は、ARPコマンドを使用する必要はありません。

ARPコマンドは一度しか使用できません。

一度ARPコマンドを使用して本製品のプリントサーバーにIPアドレスを割り当てるとセキュリティの理由により、ARP
コマンドを使用してのIPアドレスの変更ができなくなります。IPアドレスを変更する場合は、ウェブブラウザー、TELNET、
またはプリントサーバーをお買い上げ時の設定に戻してください。（お買い上げ時の設定に戻すと、再度 ARPコマンド
を使用することができます。）
ARPを使用してIPアドレスを設定する

TELNET端末を使用してIPアドレスを設定する

56
第5章付録
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
TELNETコマンドを使用してIPアドレスを変更することができます。
すでに本製品のプリントサーバーにIPアドレスが設定されている場合は、TELNETを使用してIPアドレスを変更するのが効
果的な方法です。
システムプロンプトのコマンドプロンプトにTELNET<command line>（<command line>にはプリントサーバーのIPア
ドレスを入力）を入力します。
システムに接続したら、＃を表示させるためにキーボードのEnterキー、またはReturnキーを押し、パスワードのaccessを
入力します。
ユーザー名入力の表示がされたら、ユーザー名を入力します。
Local>が表示されたら、SET IP ADDRESS ipaddress（ipaddressにはプリントサーバーに割り当てたいIPアドレスを入
力）を入力します。（□はスペースを表します。）
（IPアドレスについては、ネットワーク管理者にお問い合わせください。）

例）Local> SET□IP□ADDRESS□192.168.21.3
次にサブネットマスクを設定する必要があります。
SET IP SUBNET subnet mask（subnet maskにはプリントサーバーに割り当てたいサブネットマスクを入力）を入力し
ます。（□はスペースを表します。）
（サブネットマスクについては、ネットワーク管理者にお問い合わせください。）
例）Local> SET□IP□SUBNET□255.255.255.0
マスク値が足りない場合は、次のサブネットマスク初期値のいずれかを使用します。
クラスA 255. 000. 000. 000
クラスB 255. 255. 000. 000
クラスC 255. 255. 255. 000
IPアドレスの最も左の3桁のグループで、ネットワークのタイプを確認することができます。
クラスAでのグループ値の範囲は、1～127です。
例）13.27.7.1
クラスBでのグループ値の範囲は、128～191です。
例）128.10.1.30
クラスCでのグループ値の範囲は、192～255です。

例）192.168.1.4
ゲートウェイ（ルーター）がある場合は、そのアドレスを入力します。
SET IP ROUTER routeraddress（routeraddressにはプリントサーバーに割り当てたいゲートウェイのIPアドレスを入力）
を入力します。（□はスペースを表します。）
例）Local> SET□IP□ROUTER□192.168.1.4
IPアドレスの取得方法をstaticにするために、SET IP METHOD STATICを入力します。
入力したIPアドレスを確認するためには、SHOW IPを入力します。
EXIT、またはキーボードのCtrlキーとDキーを押すと、TELNET端末によるリモート設定が終了します。
TELNET端末を使用してIPアドレスを設定する

オートマチックドライバーインストーラーを使う（Windows® のみ）

図を読み込み中

原文・図解 · p.58

57
第5章付録
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
オートマチックドライバーインストーラーを使う（Windows
®
のみ）
プリンタードライバーをご使用の設定に合わせて作成するツールです。ネットワーク接続のみにオリジナルドライバーを作
成でき、ユーザーに配布することができます。配布インストーラーは、OSごとの作成が必要です。
プリンタードライバーとソフトウェア（ピアツーピア接続の場合）を同時にインストールできるため、わずらわしい設定作
業をすることなくプリンタードライバーの設定が可能になり、インストール作業の時間と手間を省けます。
このソフトウェアはWindows
®
専用です。
オートマチックドライバーインストーラーが対応する本製品の接続方法は、次の2種類です。

ピアツーピア接続

本製品はネットワークに接続されていますが、印刷データの管理などは行わず、直接本製品に印刷します。

ネットワーク共有

本製品はネットワークに接続され、サーバーまたはプリントサーバーが印刷データの管理などを行い、本製品に印刷します。
オートマチックドライバーインストーラーが対応する本製品の接続方法
Windows
®
Windows
®
Windows
®
TCP/IP
本製品
Windows
®
TCP/IP
Windows
®
Windows
®
Windows
®
ネットワーク共有
サーバーまたは
プリントサーバー
TCP/IPまたは
USB
本製品

オートマチックドライバーインストーラーをインストールする

図を読み込み中

原文・図解 · p.59

58
第5章付録
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
オートマチックドライバーインストーラーをインストールする
コンピューターの電源を入れる
管理者権限をもつユーザーでログオンします。
本製品に付属の CD-ROM をコンピューターの CD-ROM ドライブにセットする
トップメニューが表示されます。
画面が表示されないときは、「マイコンピュータ（コンピュータ）」から CD-ROM ドライブをダブルク
リックし、「Start.exe」をダブルクリックしてください。
［ネットワークユーティリティ］をクリッ
クする
［オートマチックドライバーインストー
ラー］をクリックする
Windows Vista
®
の場合は、「ユーザーアカウント制御」画面が表示されますので、［続行］をクリック
します。Windows
®
7の場合は、［はい］をクリックします。
1
2
3
4

60ページ

図を読み込み中

原文・図解 · p.60

59
第5章付録
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
オートマチックドライバーインストー
ラーのセットアップ画面が表示されたら、
［次へ］をクリックする
画面の指示に従い、インストールを完了させる
［完了］ボタンをクリックする
これでインストールは完了しました。
［はい］をチェックしている場合は、オートマチック
ドライバーインストーラーが起動します。
5
6
7

オートマチックドライバーインストーラーを使用する

図を読み込み中

原文・図解 · p.61

60
第5章付録
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
「オートマチックドライバーインストーラー」を起動すると、「オートマチックドライバーインストーラーへようこそ」の画
面が表示されます。
オートマチックドライバーインストーラーを使用する
［次へ］をクリックする
「MFC」を選択し、［次へ］をクリックする
本製品の接続方法を選択し、［次へ］をク
リックする
1
2
3

62ページ

図を読み込み中

原文・図解 · p.62

61
第5章付録
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
本製品を選択し、［次へ］をクリックする
手順 3 で「ブラザーピアツーピアネットワークプリ
ンター」を選択した場合は、右の画面が表示されま
す。
･ IPアドレスの設定
本製品にIPアドレスがない場合は、リストから本
製品を選択し、［IPの設定］をクリックし、IPア
ドレスを変更できます。
表示された「IP アドレス設定」画面で IP アドレ
ス、サブネットマスク、ゲートウェイアドレスな
どの情報を設定することができます。
プリンタードライバーを選択し、［次へ］を
クリックする
すでにプリンタードライバーをインストールしてい
る場合は、「インストールされているドライバーを使
用する」をチェックし、表示されるドライバーを選
択します。
使用したいプリンタードライバーがコンピューター
にインストールされていない場合は、［ディスク使
用］をクリックし、プリンタードライバーのファイ
ルの場所を指定します。
4
5

63ページ

図を読み込み中

原文・図解 · p.63

62
第5章付録
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
プリンター設定詳細画面が表示されたら、
ドライバーの設定内容を確認する

実行ファイルの作成

オートマチックドライバーインストーラーを使っ
て、自動実行 .EXE ファイルを作成することもで
きます。自動実行 .EXE ファイルは、ネットワー
クに保存したり、CD-ROM や USB メモリにコ
ピーしたり、他のユーザーにEメールで送信する
こともできます。
実行後は、ドライバーとその設定が自動的にイン
ストールされます。
･「他のユーザのためのインストールプログラムを作成します。このコンピューターにドライバーファ
イルをコピーします。」
ご使用のコンピューターにドライバーをインストールし、ご使用のコンピューターと同じオペレー
ティングシステム（OS）の他のコンピューターで実行する自動実行.EXEファイルを作成する場合に
選択します。
･「他のユーザのためのインストールプログラムを作成します。このコンピューターにドライバーファ
イルをコピーしません。」
ご使用のコンピューターにドライバーが既にインストールされているため、ドライバーを再度イン
ストールせず、ご使用のコンピューターと同じオペレーティングシステム（OS）の他のコンピュー

ターで実行する自動実行.EXEファイルのみを作成する場合に選択します。

「キュー」に基づくネットワークで作業しており、実行ファイルに設定するものと同じプリンターキュー

にアクセスできない他のユーザーのための実行ファイルを作成する場合は、ドライバーを遠隔コン
ピューターにインストールしたときに、LPT1印刷に初期設定されます。

手順 5 で「インストールされているドライバーを使用する」にチェックを入れた場合は、［カスタム設定］

をクリックして、用紙サイズなどプリンタードライバーの初期設定を変更することができます。
［完了］をクリックする
プリンタードライバーが自動的にインストールされ
ます。
6
7

仕様

図を読み込み中

原文・図解 · p.64

63
第5章付録
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする

仕様

※1 BRAdmin Light（Macintosh版）は、サポートサイト（ブラザーソリューションセンター（http://solutions.brother.co.jp/））
よりダウンロードしてください。
※2 高度なプリンター管理が必要な場合は、サポートサイト（ブラザーソリューションセンター（http://solutions.brother.co.jp/））
から最新のBRAdmin Professionalをダウンロードして使用してください。
※3 BRAdmin Professionalは、サポートサイト（ブラザーソリューションセンター（http://solutions.brother.co.jp/））
からダウンロードできます。Windows
®
でのみ使用できます。
プリントサーバー
項目内容
ネットワークノード
タイプ
NC-6200h type3
対応オペレーティング
システム（OS）
Windows
®
XP Home Edition/XP Professional Edition/XP Professional x64 Edition/

Windows Vista
®
およびWindows
®
7
Windows Server
®
2003/2003 x64 Edition/2003 R2/2008/2008 R2
Mac OS X 10.5.8以降
プロトコル TCP/IP: IPv4 TELNET, SNMP, HTTP, TFTP, ARP, RARP, BOOTP, DHCP,
APIPA (Auto IP), WINS/NetBIOS, DNS, LPR/LPD, Custom Raw
Port/Port9100, SIP, IPP, FTP, mDNS
ネットワークタイプ 10/100BASE-TX イーサネット
ネットワーク印刷 Windows
®
XP、Windows Server
®
2003/2008、
Windows Vista
®
、Windows
®
7 TCP/IP印刷
Mac OS X 10.5.8以降 Macintosh印刷
管理ユーティリティ BRAdmin Light
※1※2
BRAdmin Professional
※3

ウェブブラウザー

用語集

図を読み込み中

原文・図解 · p.65

64
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする

APIPA

Automatic Private IP Addressingの略です。
IP アドレス配布サーバーが無い環境では、本製品が自分
自身でIPアドレスを割り当てる機能です。

AppleTalk

米アップルコンピューター社製品のMacintosh用ネット
ワークプロトコル群の総称です。

Address Resolution Protocolの略です。
TCP/IPプロトコルにおいて、IPアドレスの情報からMAC
アドレスを調べて通知するプロトコルです。

BOOTP

BOOTstrap Protocolの略です。
TCP/IPネットワーク上のクライアントマシンにおいてIP
アドレスやホスト名、ドメイン名などのパラメーターを
サーバーから自動的にロードしてくるためのプロトコル
です。

BRAdmin Professional

BRAdmin Professionalは、Windows
®
XP/Vista/7お
よびServer2003/2008の環境下でブラザーネットワーク
プリンターを管理するソフトウェアです。ネットワーク
に接続されているブラザープリンターを設定し、そのス
テータスを確認することができます。

DHCP

Dynamic Host Configuration Protocolの略です。
動的ホスト構成プロトコル。ネットワーク上の IP アドレ
スを動的かつ自動的に割り当て管理するプロトコル。
BOOTPの拡張版で、DHCPサーバーはDHCPクライアン
トの要求に応じて IP アドレスを割り当て、サーバーとク
ライアント間の通信にはBOOTPを使用します。
メッセージのフォーマットやプロトコルは、BOOTP と
ほぼ同じです。

Domain Name Systemの略です。
TCP/IP ネットワークで使用されるネームサービスです。
クライアントはDNSサーバー内のホスト名とIPアドレス
の対応関係を記述したデータベースを参照することで、
ホストの名前を指定してネットワークにアクセスできる
ようになります。

File Transfer Protocolの略です。
ファイル転送プロトコルで、TCP/IPプロトコルの一つで
す。ネットワークにログインし、ファイルの表示や転送
を行う目的で使用されます。

Internet Printing Protocolの略です。
インターネットなどのTCP/IPネットワークを通じて印刷
データの送受信や印刷機器の制御を行うプロトコルです。
特徴として、ウェブブラウザーなどが使う HTTP プロト
コルを用いてネットワーク上のプリンターに印刷を指示
できるようになっています。インターネットを通じて遠
隔地のプリンターにデータを送って印刷することもでき
ます。

IP アドレス

IPプロトコルで使用するための32bit（IPv4）のアドレス
で、ネットワーク自体やネットワーク上のノードを特定
する論理番号のことです。

ITU-T T.38

電話回線で使われるファクスの信号を、IP ネットワーク
上で通信するために規定した規格です。

Line PRinter daemon protocolの略です。
lprは、プリント・キューに存在するプリント・ジョブを、
printcap ファイルで指定されたプリンターに印刷する要
求を行うためのポートです。UNIX に接続されたプリン
ターに印刷するために、広く使われています。

Microsoft Internet Print Services

IPPプロトコルを使用して、Windows
®
XP/Vista/7およ
びServer2003/2008コンピューターを通じて印刷ジョブ
をプリンターに送るときに使用します。

NetBIOS

Sytek社が開発したアプリケーション・プログラム・イン
ターフェイス（API）で、LAN 上のコンピューターが同
じLAN上の他のコンピューターと対話する必要がある前
提で設計されたインターフェイスです。IBM Server、
Microsoft LAN Manager 環境向けのアプリケーション
を作成するときにプログラマが使用します。

RARP

ARPプロトコルとは逆に、自ノードのMACアドレスから
「自分の」IPアドレスを求めるためのプロトコルです。

TCP/IP

Transmission Control Protocol/Internet Protocol（伝
送制御プロトコル／インターネットプロトコル）の略です。
インターネットで使用されているプロトコル、通信ソフ
ト（アプリケーション）を特定して通信路を確立するプ
ロトコル（TCP）と、通信経路に関するプロトコル（IP）
から構成されています。OSI 参照モデルでは、TCP はレ
イヤー 4、IPはレイヤー 3に対応しています。

TELNET

自端末からリモートシステム端末へのアクセス機能、ネッ
トワーク内での仮想端末の機能を提供するTCP上のプロ
トコルで、リモートTelnetコネクションという文字単位
の通信経路を設定します。通常ログイン時のパスワード
認証以外に特別なセキュリティ機能は持ちません。

User Datagram Protocolの略です。
TCP/IPにおけるトランスポート層に属するプロトコル。
インターネットでは、音声や動画などのストリーミング
送信などのデータ転送に使用されており、転送速度は速
く信頼性が低いのが特徴です。
逆に、TCPは転送速度が遅く信頼性が高いのが特徴です。
用語集

66ページ

図を読み込み中

原文・図解 · p.66

65
用語集
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする

イーサネットアドレス（MAC アドレス）

イーサネット機器が持つ 6 バイトのアドレスです。ISO/
OSIモデルの物理層およびデータリンク層で機能します。
イーサネットアドレスは機器内部に記憶されているので、
ユーザーが変更することはできません。

サブネットマスク

IP アドレスからサブネットのネットワークアドレスを求
める場合に使用するマスク値のことです。IP アドレスと
サブネットマスクをANDすると、サブネットアドレスに
なります。

次世代ネットワーク（NGN）

電話やインターネット、放送など、目的ごとに異なるさ
まざまなネットワークを、IP 技術を用いて統合した新し
い情報通信ネットワークです。

データコネクト

お使いの市外局番（「03」など）から始まる電話番号を
利用して、セキュアで安定した帯域確保型データ通信を
実現するNTTのサービスです。データコネクトでIPファ
クスを使うことにより、今までよりスピーディかつ安価
にファクスを送信できます。

ポート番号

複数の相手と同時に接続を行なうために IP アドレスの下
に設けられたサブ（補助）アドレス。ポートの指定には
０から65535までの数字が使われます。FTPは 21、HTTP
は80、メール受信は110、などのように、ポート番号は
サービスを特定するための番号です。

ルーター

ネットワーク間（LANとLAN、LANとWAN）の接続を
行うネットワーク機器の一つです。

索　引

図を読み込み中

原文・図解 · p.67

66
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
A
APIPA..................................................................29, 54
ARP..............................................................................55
B
BOOTP........................................................................53
BRAdmin Light................................................... 4, 14
BRAdmin Professional .................................... 4, 17
D
DHCP ..........................................................................53

DNS サーバー .............................................................28
H
HTTP ...........................................................................35
I
IP アドレス .................................................... 8, 12, 22
IP アドレス配布サーバー ...........................................21
IP ファクス ..................................................................38
L
LAN 設定内容リスト ..................................................32
M
MAC アドレス.................................... 53, 54, 55, 65

P
PC ファクス ...................................................................4
R
RARP...........................................................................54
T
TCP/IP ...........................................................................7
TELNET ......................................................................56
W
WINS サーバー........................................................... 27
WINS 設定 .................................................................. 26

い
イーサネット............................................................... 30
インストール.......................................15, 42, 45, 58
う
ウェブブラウザー ..........................................4, 17, 34
お
オートマチックドライバーインストーラー........ 4, 57
オペレーティングシステム（OS）............................... 4
け
ゲートウェイ............................................................... 24
ゲートウェイ（ルーター）............................................. 8
さ
サブネットマスク ..........................................8, 12, 23

し
初期化 .......................................................................... 31
す
ステータスモニター ...................................................... 4
せ
接続と設定...........................................42, 43, 44, 46
そ
操作パネル................................................................... 14
と
トラブル対処方法 ....................................................... 40
索引

68ページ

図を読み込み中

原文・図解 · p.68

67
索引
本ガイドの使い方

付録
困ったときは
（トラブル対処方法）
ネットワークで使う前に

ウェブブラウザーで管理する
操作パネルで
ネットワークの設定をする
ね
ネットワーク共有........................................................10
ネットワークケーブル（LAN ケーブル）.................11
ネットワークプリンター診断修復ツール .................46
の
ノード名 ................................................................. 8, 25
は
ハブ...............................................................................11
ひ
ピアツーピア接続.................................................. 9, 57
ふ
ブロードバンドルーター ............................................11

り
リスト出力 ...................................................................32

製品・資料情報

メーカー	ブラザー	カテゴリ	プリンター・複合機
適用機種	FAX-2810N
資料名	ユーザーズガイド～ネットワーク操作編～	形式	日本語 PDF · 68 ページ · 4.4 MB
出典	ブラザー製品サポート掲載内容の訂正

みんなの質問・相談

ユーザーズガイド～ネットワーク操作編～の掲示板

使い方・故障・設定の疑問を、この説明書を使う人に相談できます。

登録・ログイン不要

＋この説明書について質問する

これまでの質問・相談

投稿を読み込んでいます…

ユーザーズガイド ～ネットワーク操作編～FAX-2810N

本文・図解

FAX-2810N ユーザーズガイド ネットワーク操作編

困ったときは

困ったときは

目次

3ページ

本ガイドの表記

はじめに

やりたいこと目次

第1章 ネットワークで使う前に

ネットワークの基礎

プロトコルの設定に必要な項目

ネットワークの接続

ネットワーク共有

ネットワークの接続に必要な環境を整える

準備するもの

IPアドレスを決める

14ページ

ネットワークの設定について

BRAdmin Light（Windows®版 ）をインストールする

BRAdmin Lightでの設定方法

その他の管理ユーティリティ

第2章 操作パネルでネットワークの設定をする

操作パネルについて

TCP/IPの設定

IP取得方法

IPアドレス

サブネットマスク

ゲートウェイ

ノード名（NetBIOS名）

WINS設定

WINSサーバー

DNSサーバー

APIPA

その他の設定

LAN設定の初期化

LAN設定内容リストの出力

お買い上げ時のLAN設定

第3章 ウェブブラウザーで管理する

概要

ウェブブラウザーを使用して本製品を設定する

パスワードについて

ウェブブラウザーを使用してIPファクスを設定する

40ページ

第4章 困ったときは （トラブル対処方法）

困ったときは

概要

インストール時、ネットワーク上に本製品が見つからない

印刷できない

ネットワーク機器に問題ないか調べるには

セキュリティソフトウェアについて

ネットワークの設定がうまくいかないときは

1. コンピューターのネットワーク情報を調べる

Mac OS X 10.5.8、10.6.xの場合

2. 本製品のネットワーク情報を調べる

3. コンピューターのIPアドレスと本製品のIPアドレスを比較する

4. 本製品のIPアドレス取得方法を確認する

第5章 付録

IPアドレスの設定方法（上級者ユーザー、ネットワーク管理者向け）

RARPを使用してIPアドレスを設定する

ARPを使用してIPアドレスを設定する

TELNET端末を使用してIPアドレスを設定する

オートマチックドライバーインストーラーを使う（Windows® のみ）

オートマチックドライバーインストーラーをインストールする

60ページ

オートマチックドライバーインストーラーを使用する

62ページ

63ページ

仕様

仕様

用語集

66ページ

索 引

68ページ

製品・資料情報

ユーザーズガイド ～ネットワーク操作編～ の掲示板

これまでの質問・相談

関連する説明書

かんたん設置ガイド

ユーザーズガイド～ネットワーク操作編～FAX-2810N

FAX-2810N ユーザーズガイドネットワーク操作編

第1章ネットワークで使う前に

BRAdmin Light（Windows®版）をインストールする

第2章操作パネルでネットワークの設定をする

第3章ウェブブラウザーで管理する

第4章困ったときは（トラブル対処方法）

第5章付録

索　引

ユーザーズガイド～ネットワーク操作編～の掲示板

ユーザーズガイド～パソコン活用編～
