LIPS機能ガイド （PDF形式／1.87Mバイト）LBP-2510

JPN
�
ご使用前に必ず本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
レーザビームプリンタ�
ＬＩＰＳ機能ガイドＬＩＰＳ機能ガイド

別売の取扱説明書�
お求めについては販売店にご相談ください。�
取扱説明書の分冊構成について�
CD-ROM

• プリンタを設置するには�
• パソコンと接続するには�
• オプション品を取り付けるには�

設置ガイド�
LIPS機能ガイド�
（本書）�
CD-ROM

• トラブルの簡単な解決方法を知るには�
• プリンタの簡単な使いかたを知るには
• 基本的な使いかたを知るには�
• 困ったときには�

ユーザーズガイド� CD-ROM

• プリンタドライバのインストール方法を知るには�

LIPSソフトウェアガイド�
／スタート編�

• プリンタドライバのインストール方法を知るには�
• 印刷するには�
• 添付ソフトウェアの使いかたを知るには�

LIPSソフトウェアガイド�
／本編�
CD-ROM

• 操作パネルを使ってプリンタを設定するには�

CD-ROM
表紙に掲載されている製品写真は、実際の製品とは異なる場合があります。�

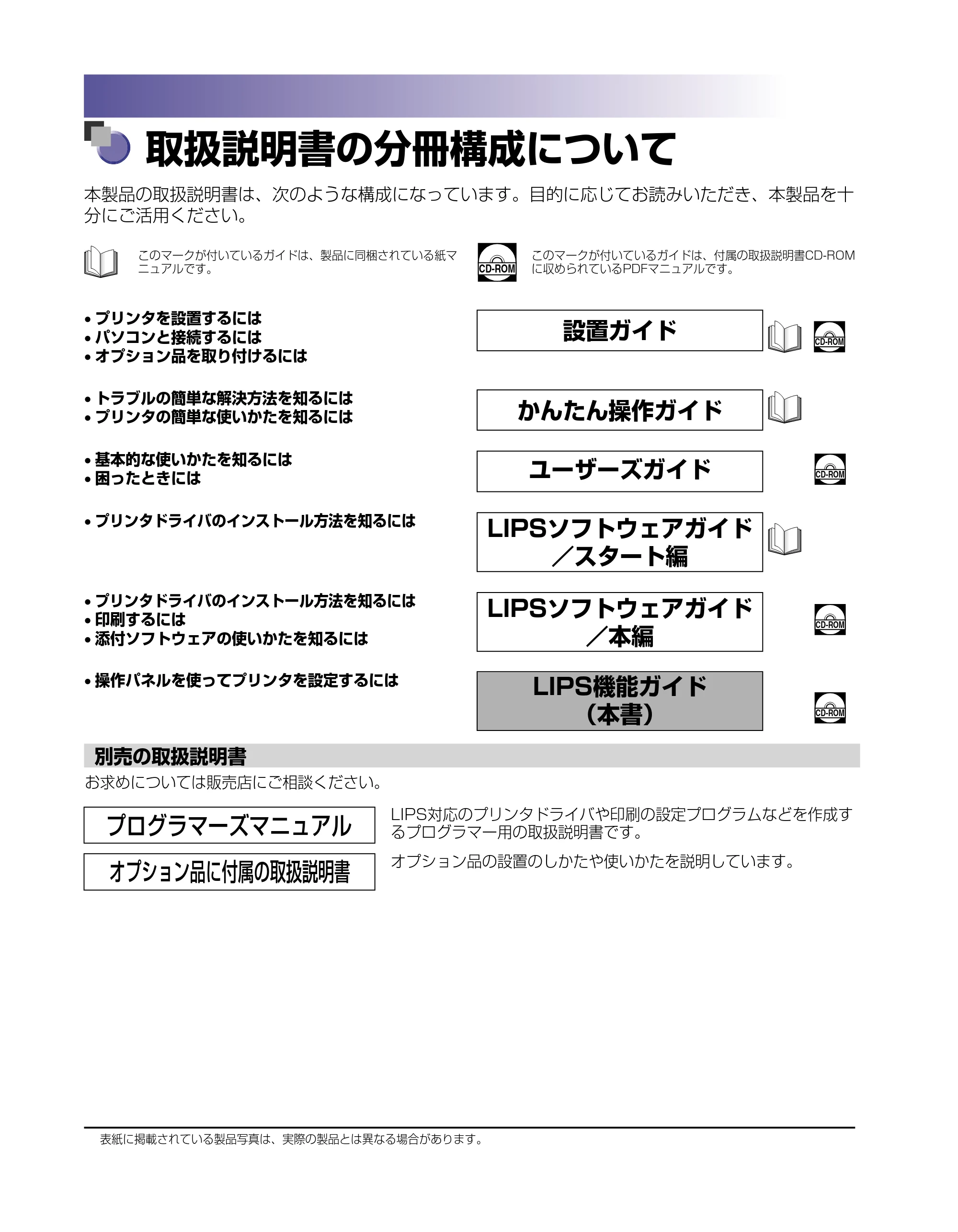

本製品の取扱説明書は、次のような構成になっています。目的に応じてお読みいただき、本製品を十
分にご活用ください。�
このマークが付いているガイドは、製品に同梱されている紙マ
ニュアルです。�
このマークが付いているガイドは、付属の取扱説明書CD-ROM
に収められているPDFマニュアルです。�
オプション品の設置のしかたや使いかたを説明しています。�
LIPS対応のプリンタドライバや印刷の設定プログラムなどを作成す
るプログラマー用の取扱説明書です。�
かんたん操作ガイド�
プログラマーズマニュアル�
オプション品に付属の取扱説明書�

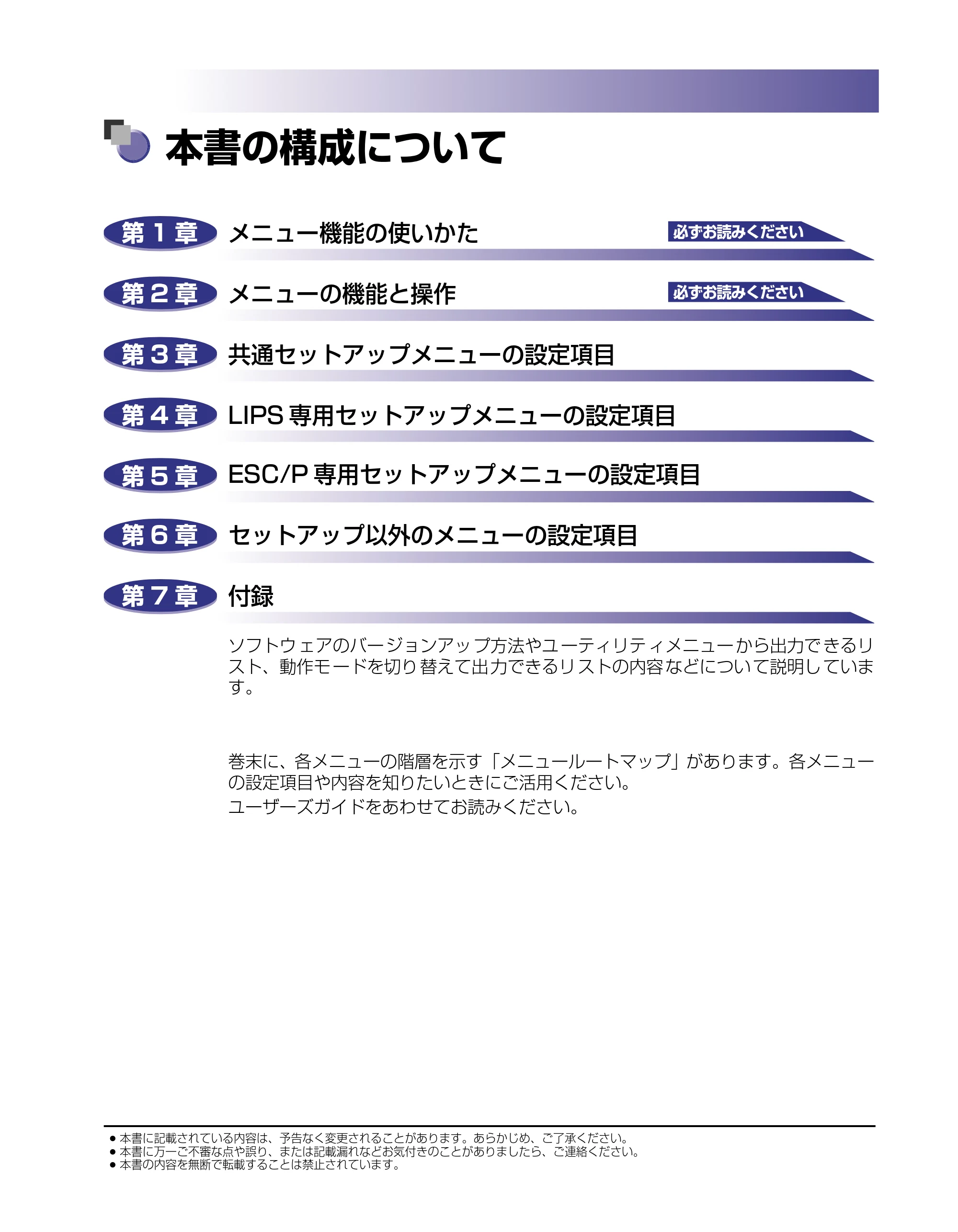

本書の構成について
メニュー機能の使いかた
メニューの機能と操作
共通セットアップメニューの設定項目
LIPS 専用セットアップメニューの設定項目
ESC/P 専用セットアップメニューの設定項目
セットアップ以外のメニューの設定項目
付録
ソフトウ ェアのバー ジョンアッ プ方法やユ ーティリテ ィメニュー から出力で きるリ
スト、動作モ ードを切り 替えて出 力できるリ ストの内容 などについ て説明し ていま
す。
巻末に、各メニューの階層を示す「メニュールートマップ」があります。各メニュー
の設定項目や内容を知りたいときにご活用ください。
ユーザーズガイドをあわせてお読みください。
第 1 章 必ずお読みください�
第 2 章 必ずお読みください�
第 3 章
第 4 章
第 5 章
第 6 章
第 7 章

• 本書に記載されている内容は、予告なく変更されることがあります。あらかじめ、ご了承ください。
• 本書に万一ご不審な点や誤り、または記載漏れなどお気付きのことがありましたら、ご連絡ください。
• 本書の内容を無断で転載することは禁止されています。

ii

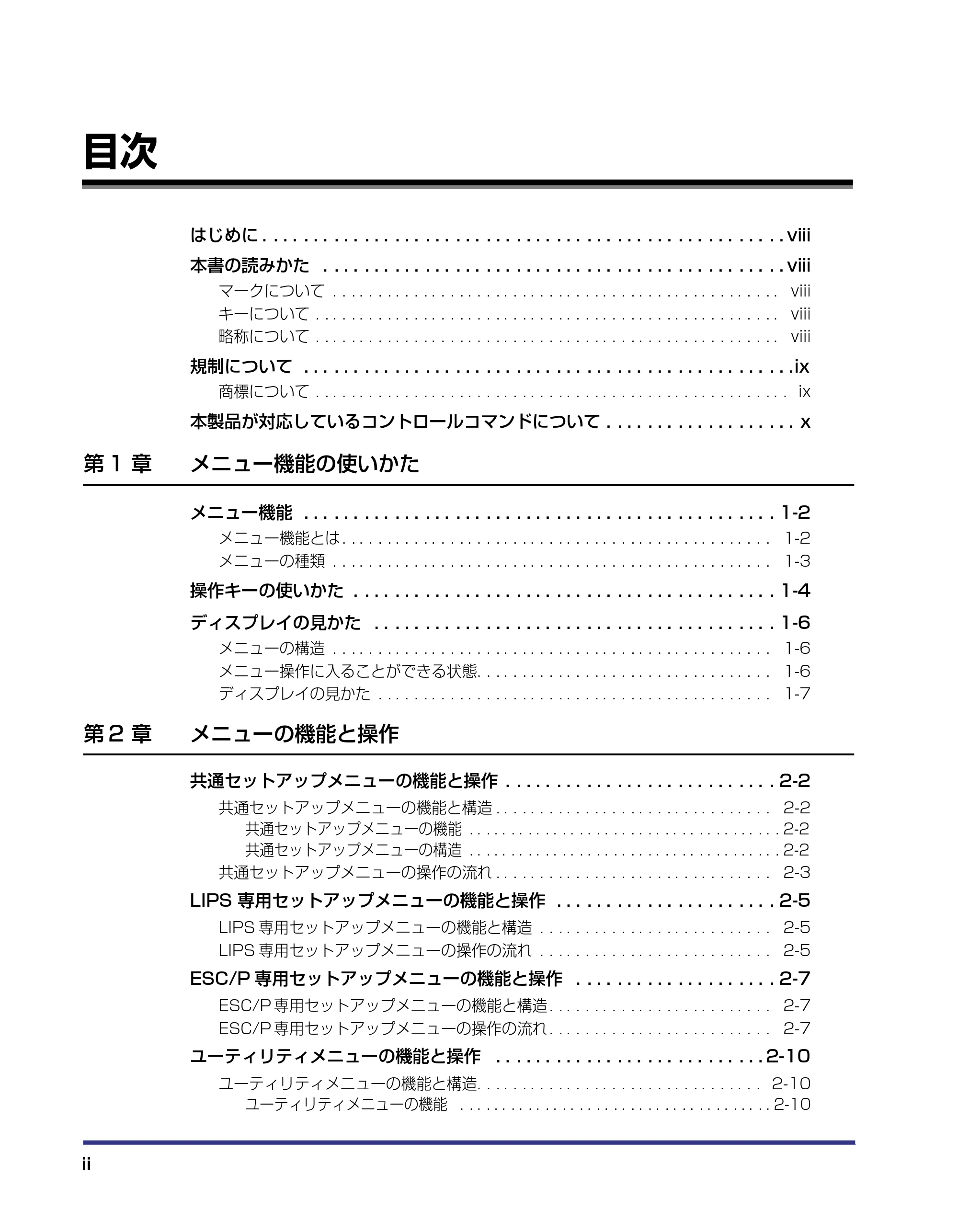

目次
はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
本書の読みかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
マークについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
キーについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
略称について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

規制について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ix
商標について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ix

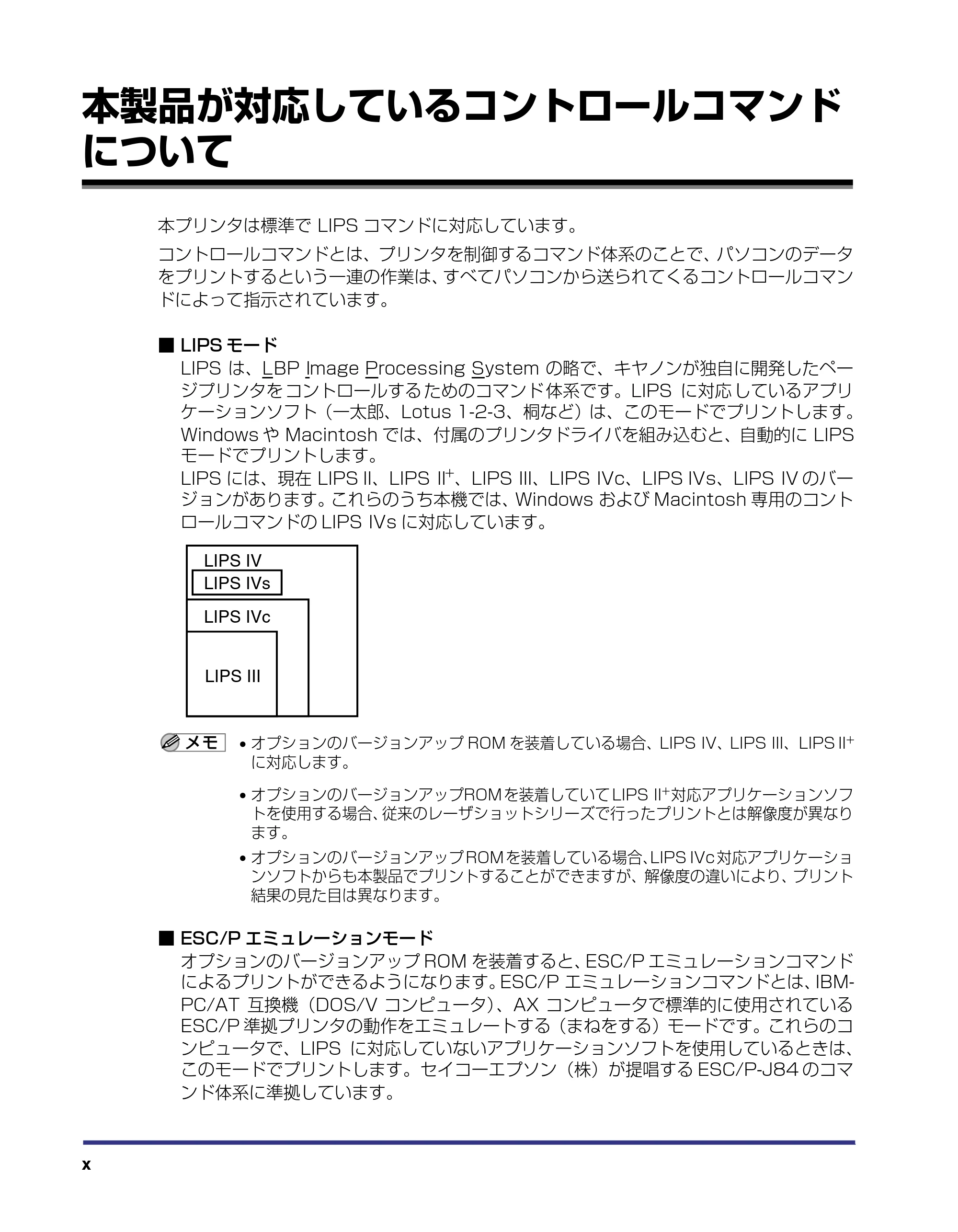

本製品が対応しているコントロールコマンドについて . . . . . . . . . . . . . . . . . . . x

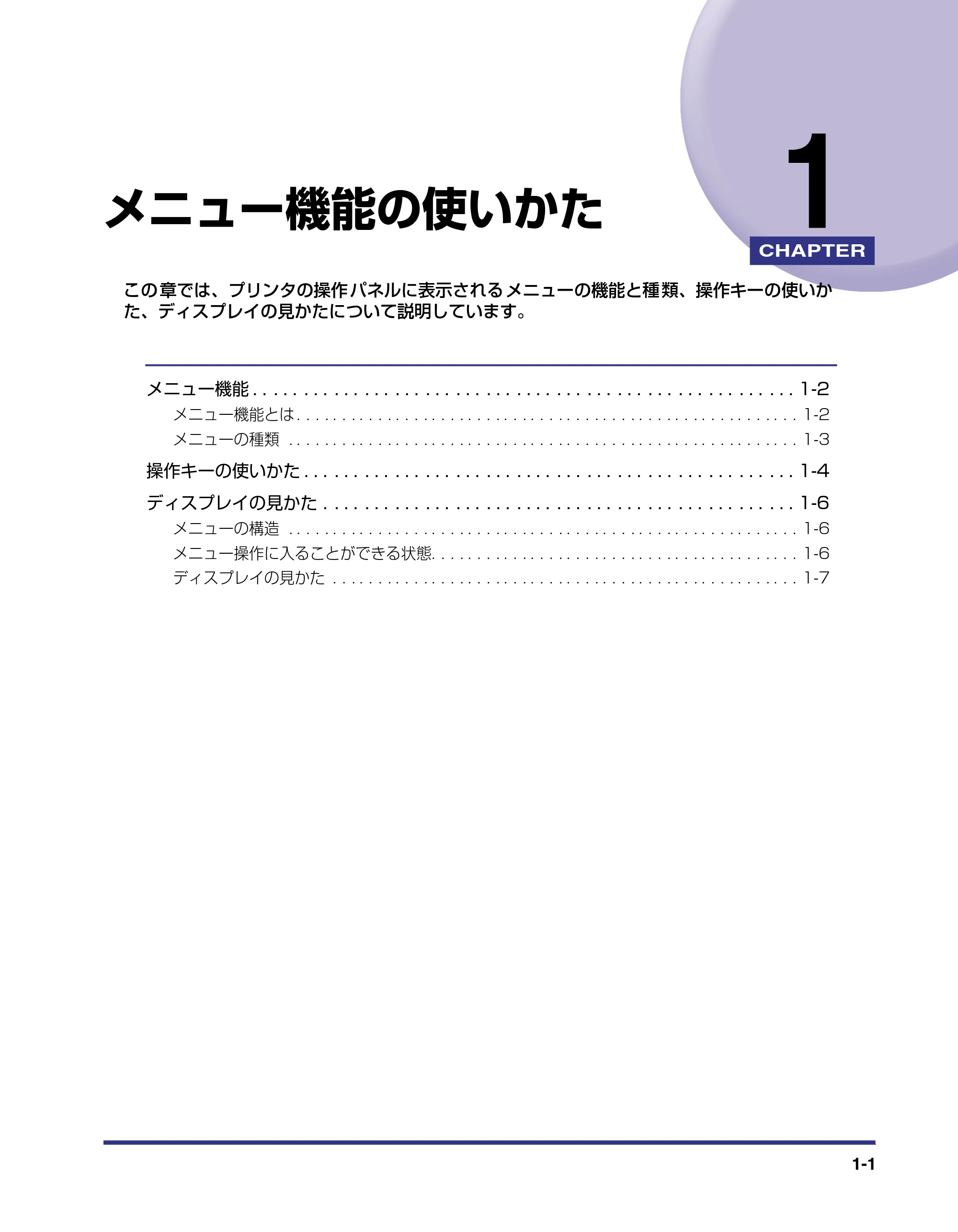

第 1 章 メニュー機能の使いかた
メニュー機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
メニュー機能とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

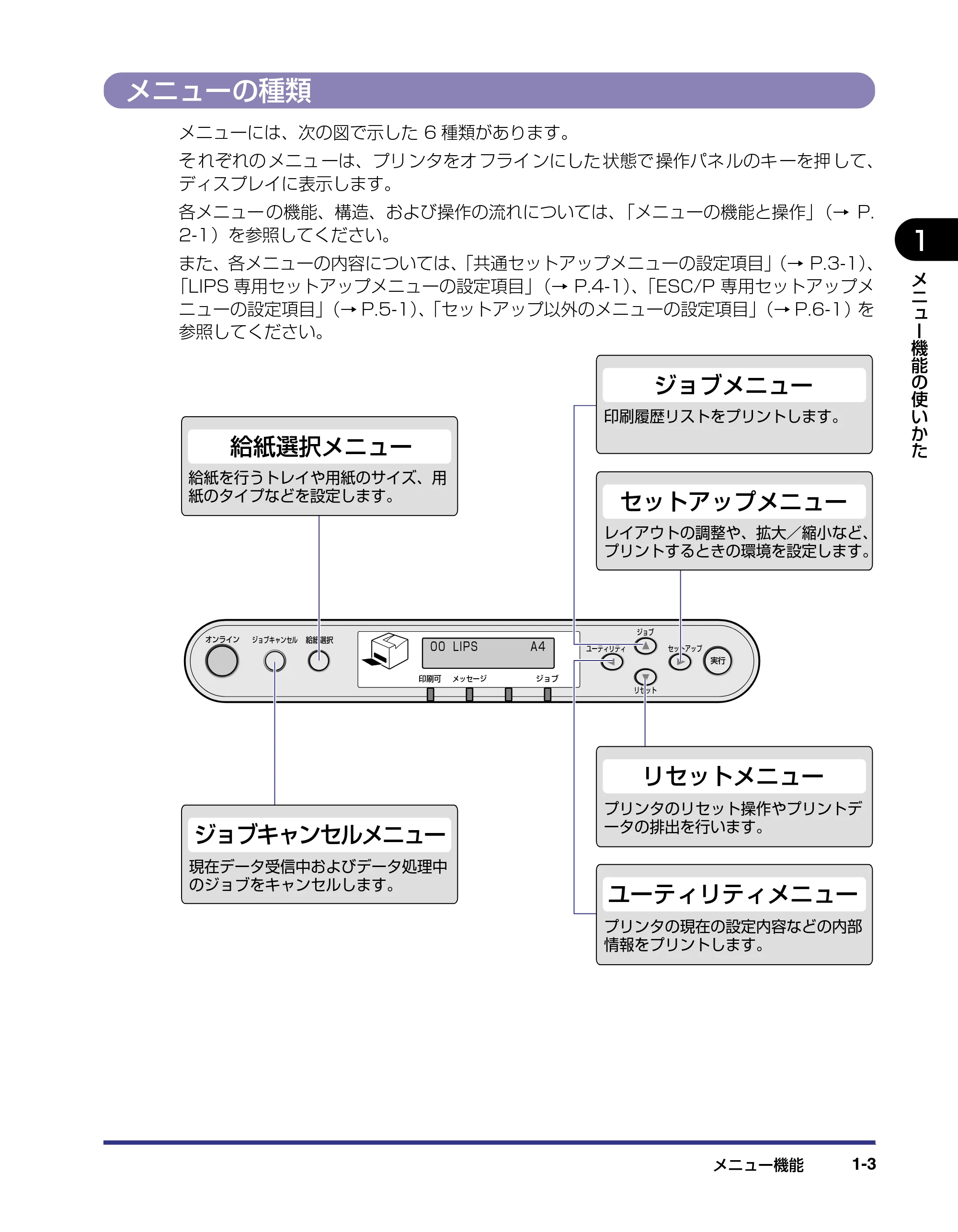

メニューの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
操作キーの使いかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

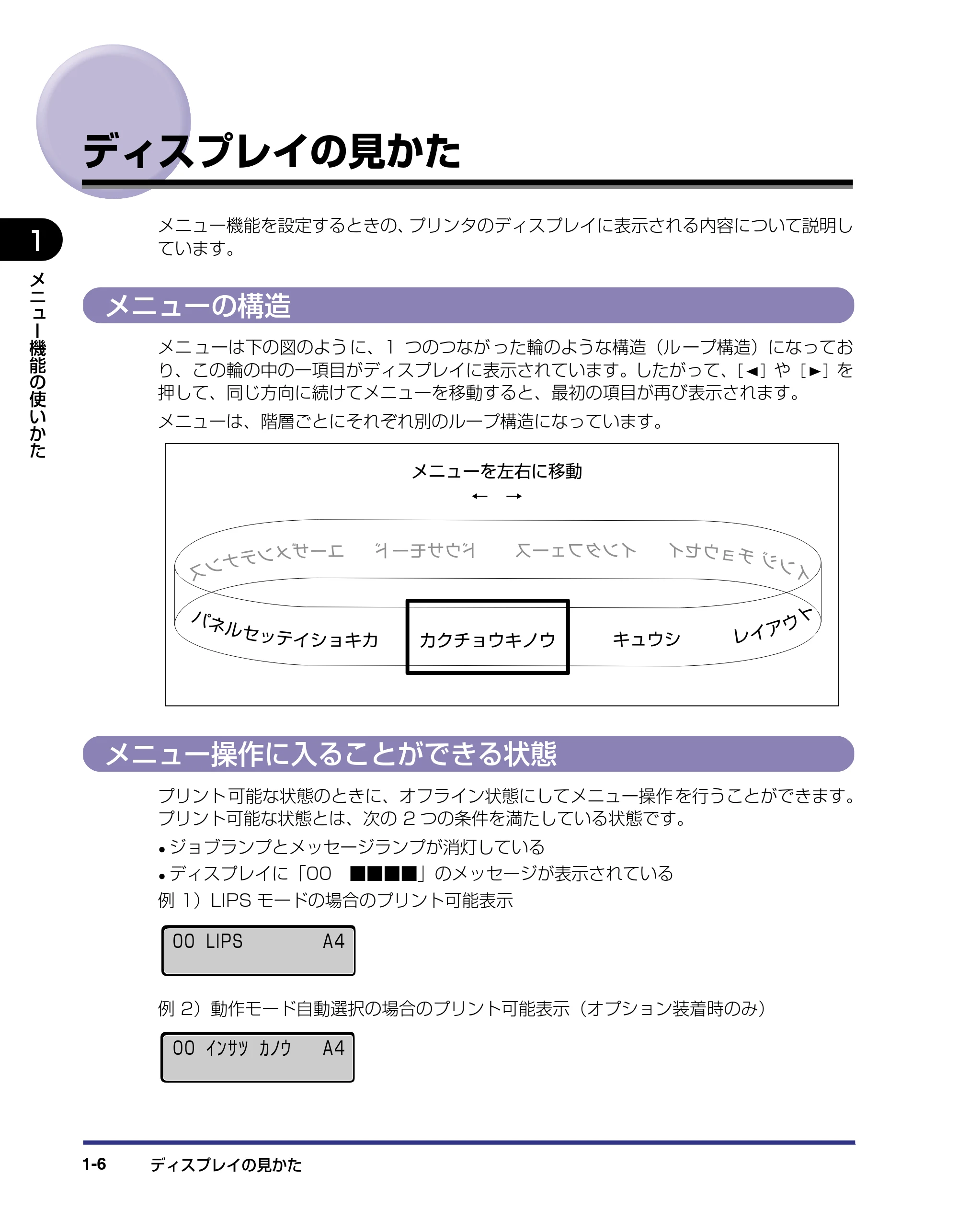

ディスプレイの見かた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
メニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
メニュー操作に入ることができる状態. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

ディスプレイの見かた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
第 2 章 メニューの機能と操作
共通セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
共通セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
共通セットアップメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
共通セットアップメニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

共通セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

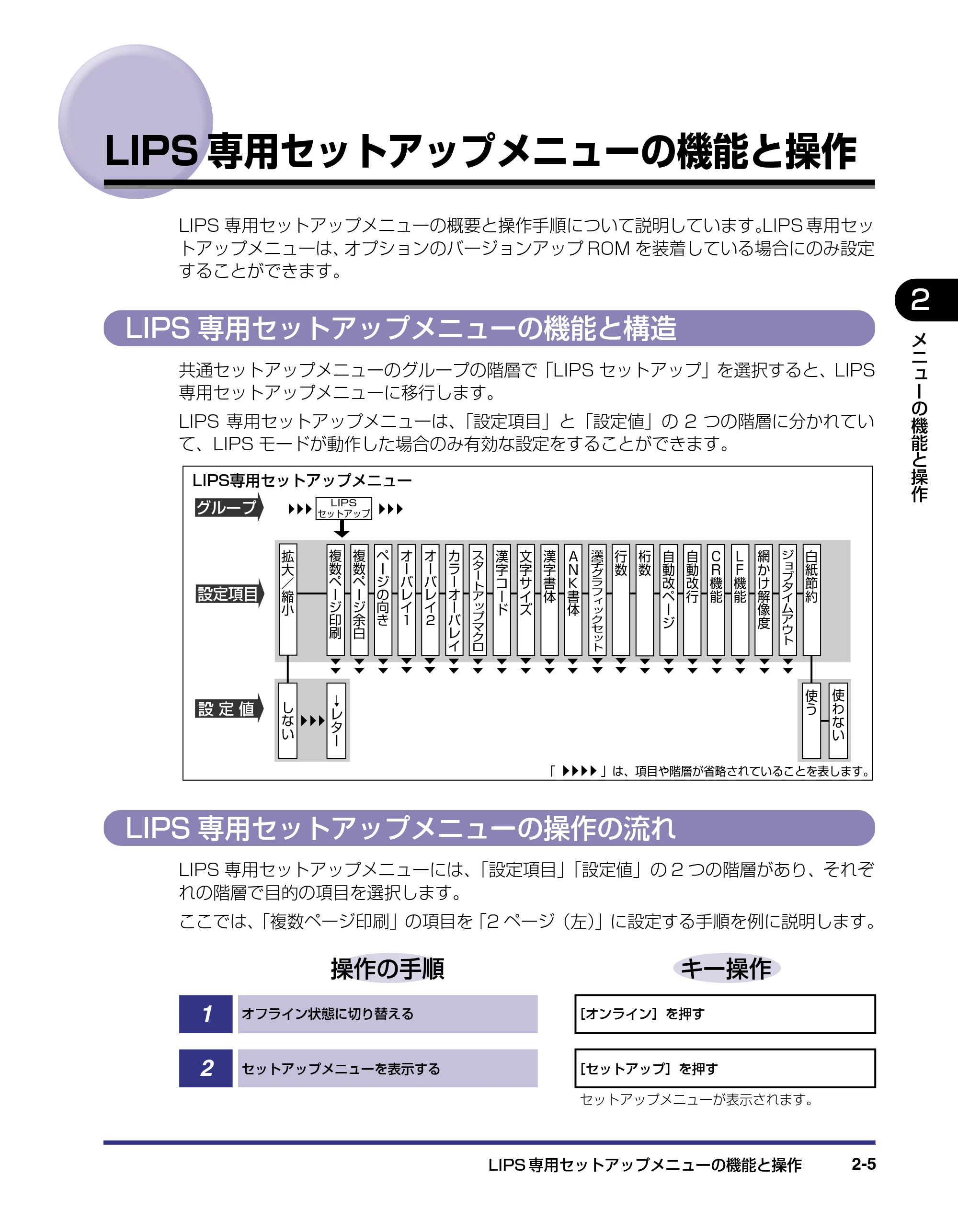

LIPS 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . 2-5
LIPS 専用セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
LIPS 専用セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

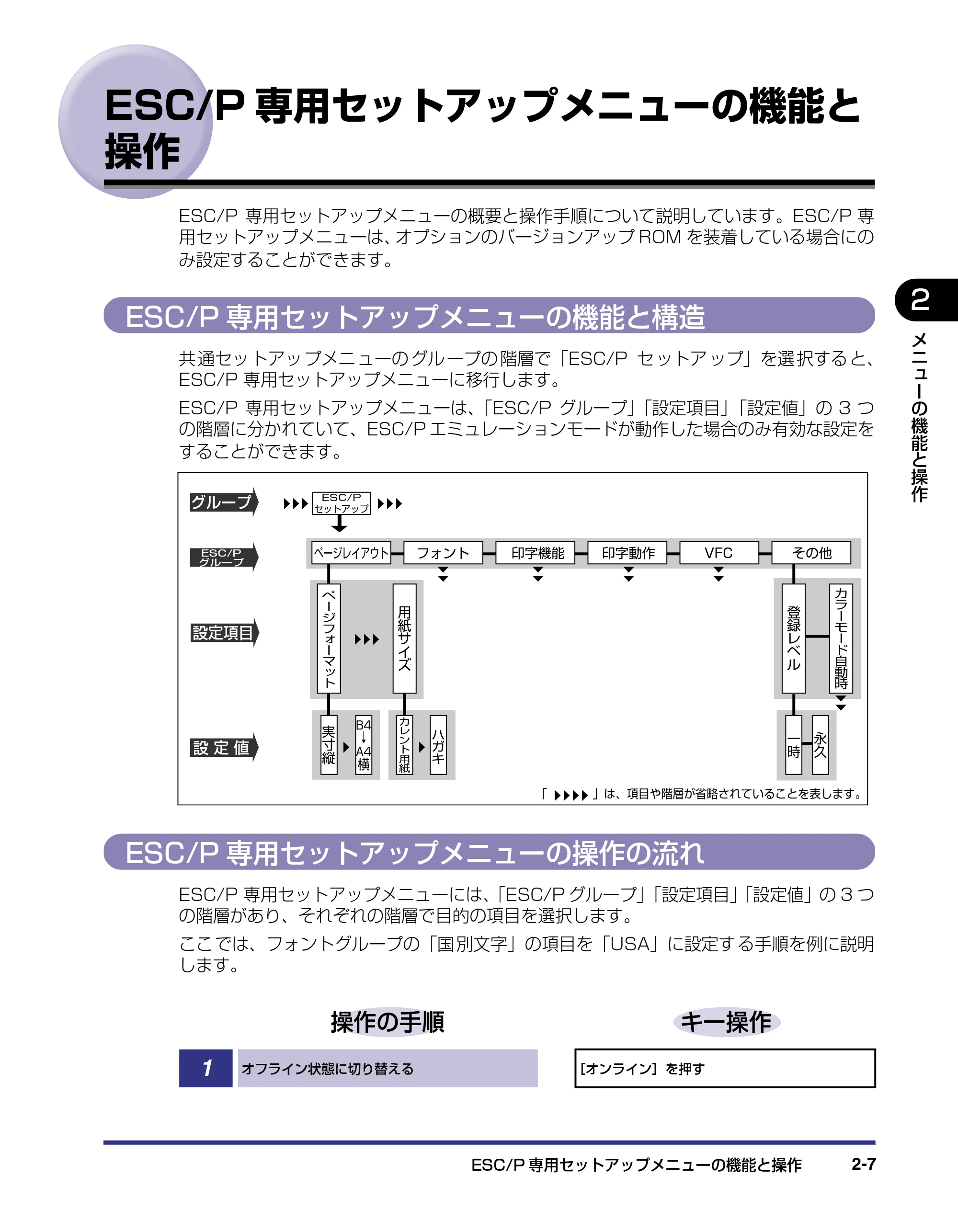

ESC/P 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . 2-7
ESC/P 専用セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

ESC/P 専用セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

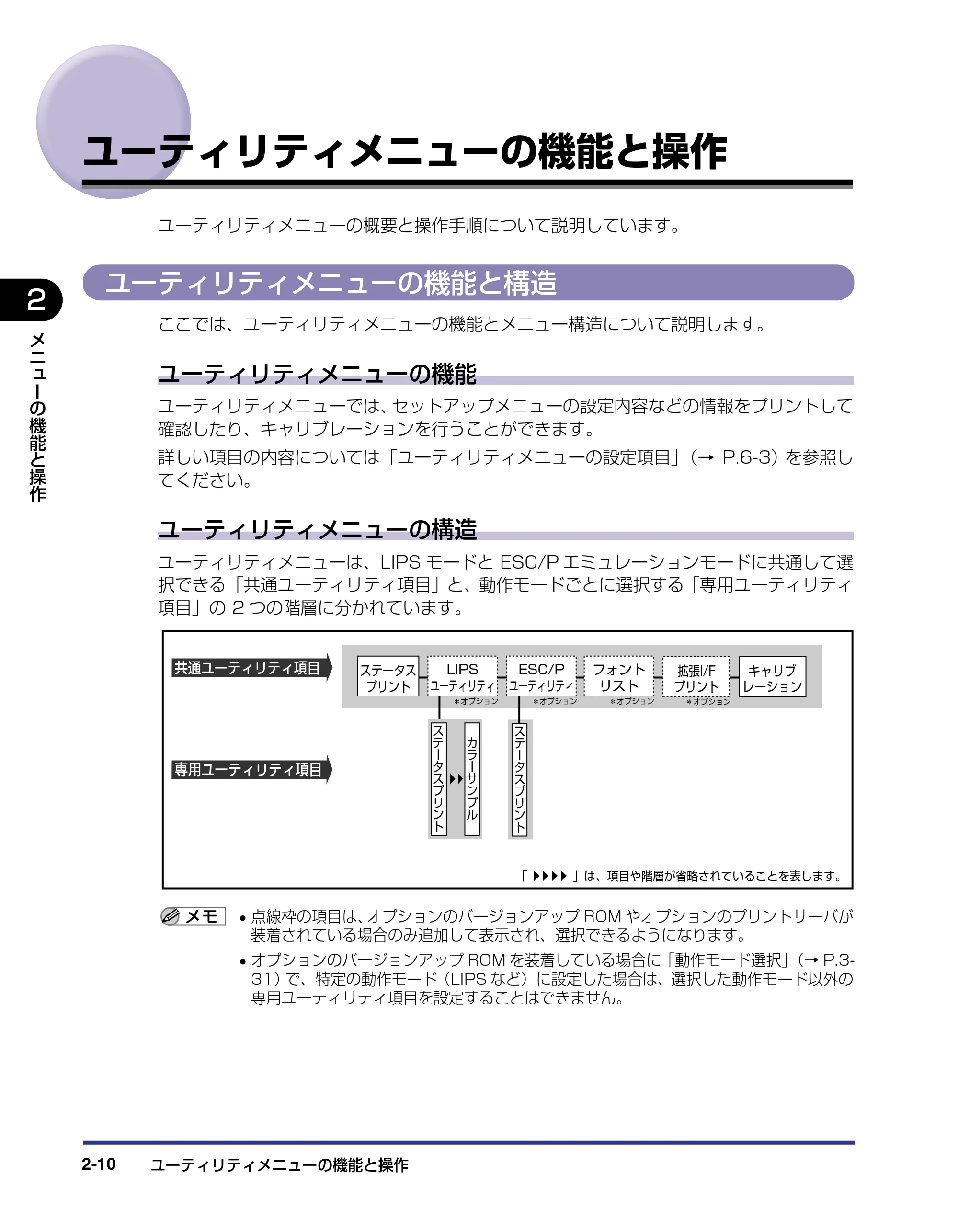

ユーティリティメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
ユーティリティメニューの機能と構造. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
ユーティリティメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

iii
ユーティリティメニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
ユーティリティメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

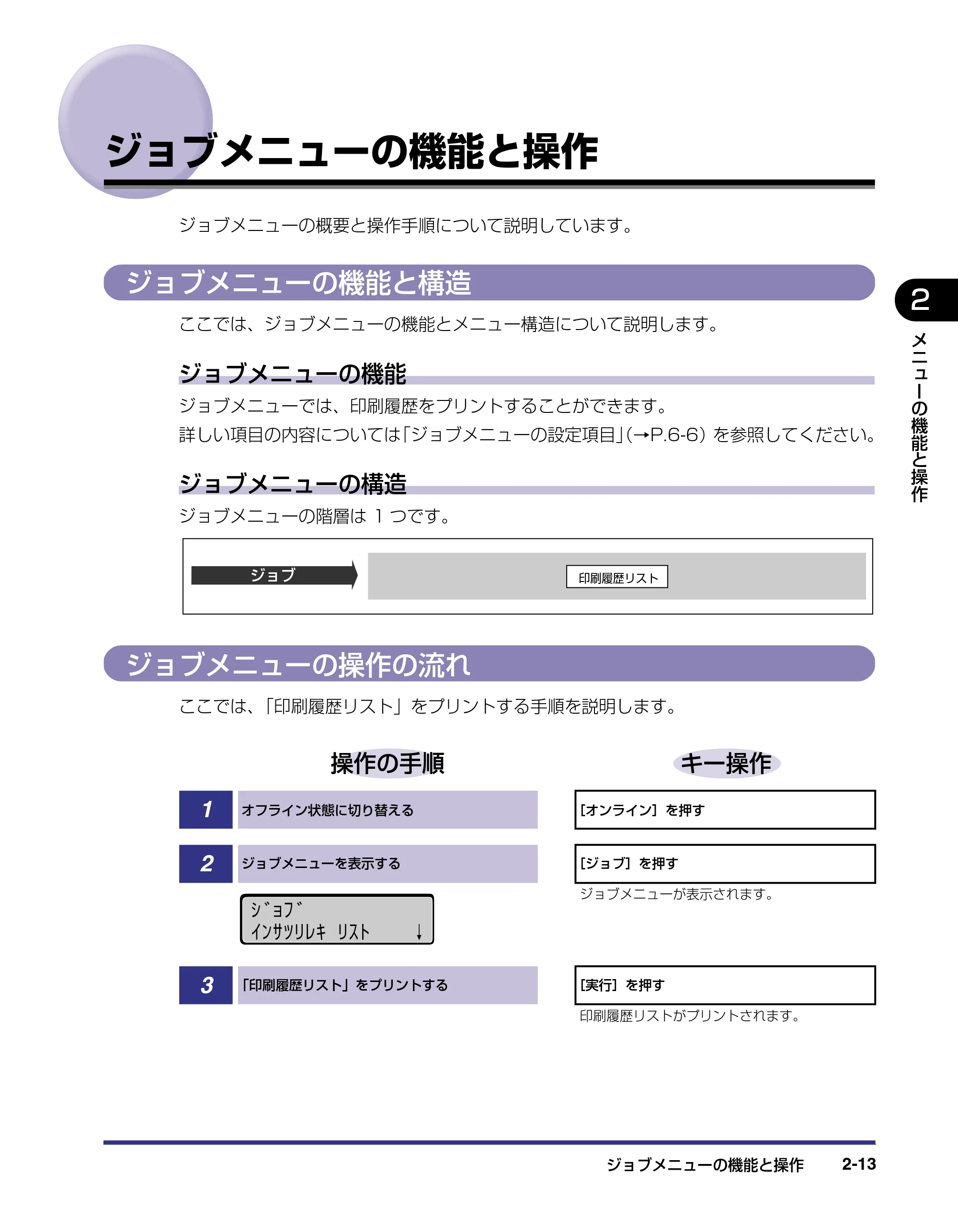

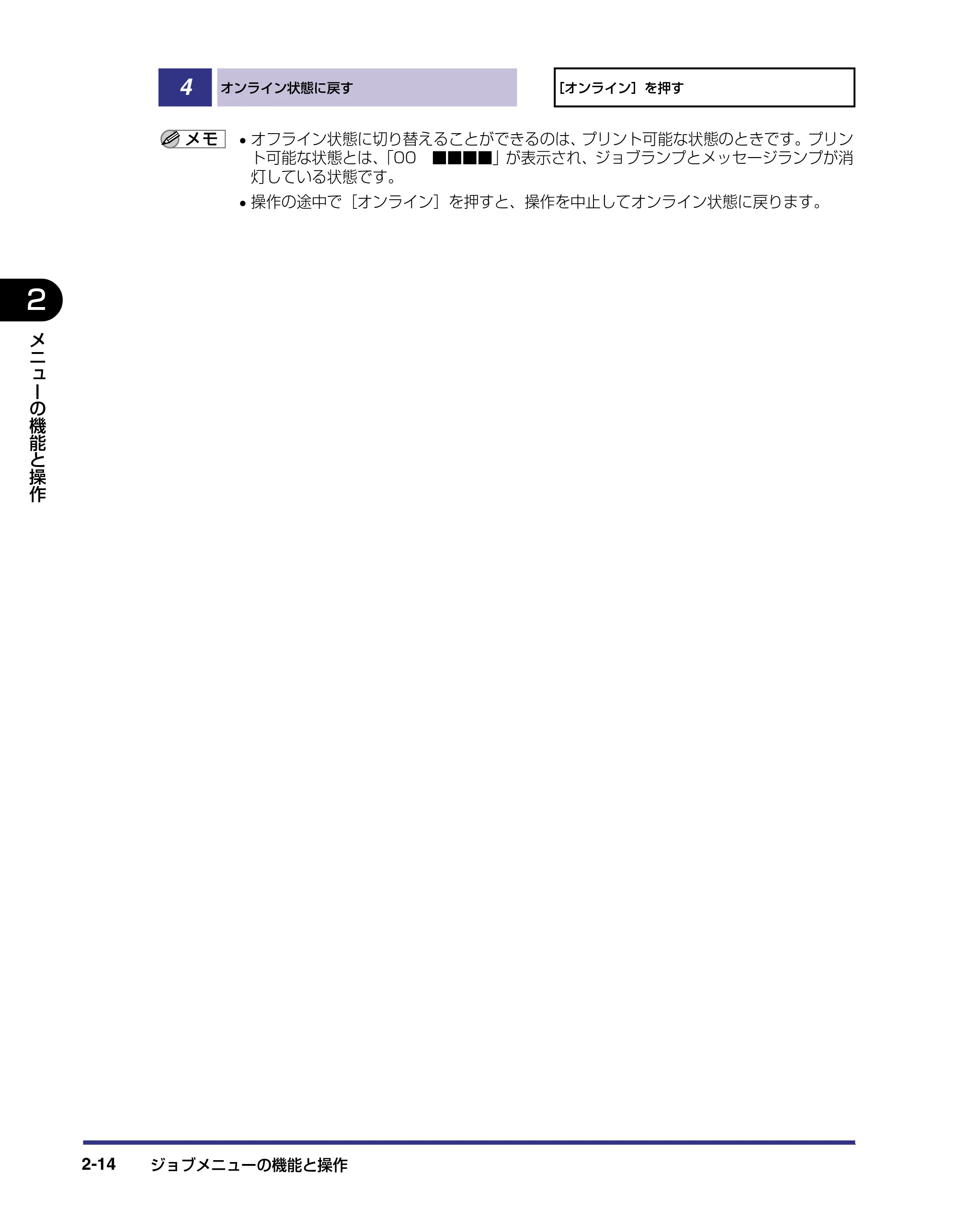

ジョブメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
ジョブメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
ジョブメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

ジョブメニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
ジョブメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
リセットメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
リセットメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
リセットメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

リセットメニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
リセットメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
ジョブキャンセルメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
ジョブキャンセルメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
ジョブキャンセルメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
給紙選択メニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

給紙選択メニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
給紙選択メニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
給紙選択メニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
給紙選択メニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
セットアップメニューの初期化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21

セットアップメニューの初期化の機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21
セットアップメニュー初期化の操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21
第 3 章 共通セットアップメニューの設定項目

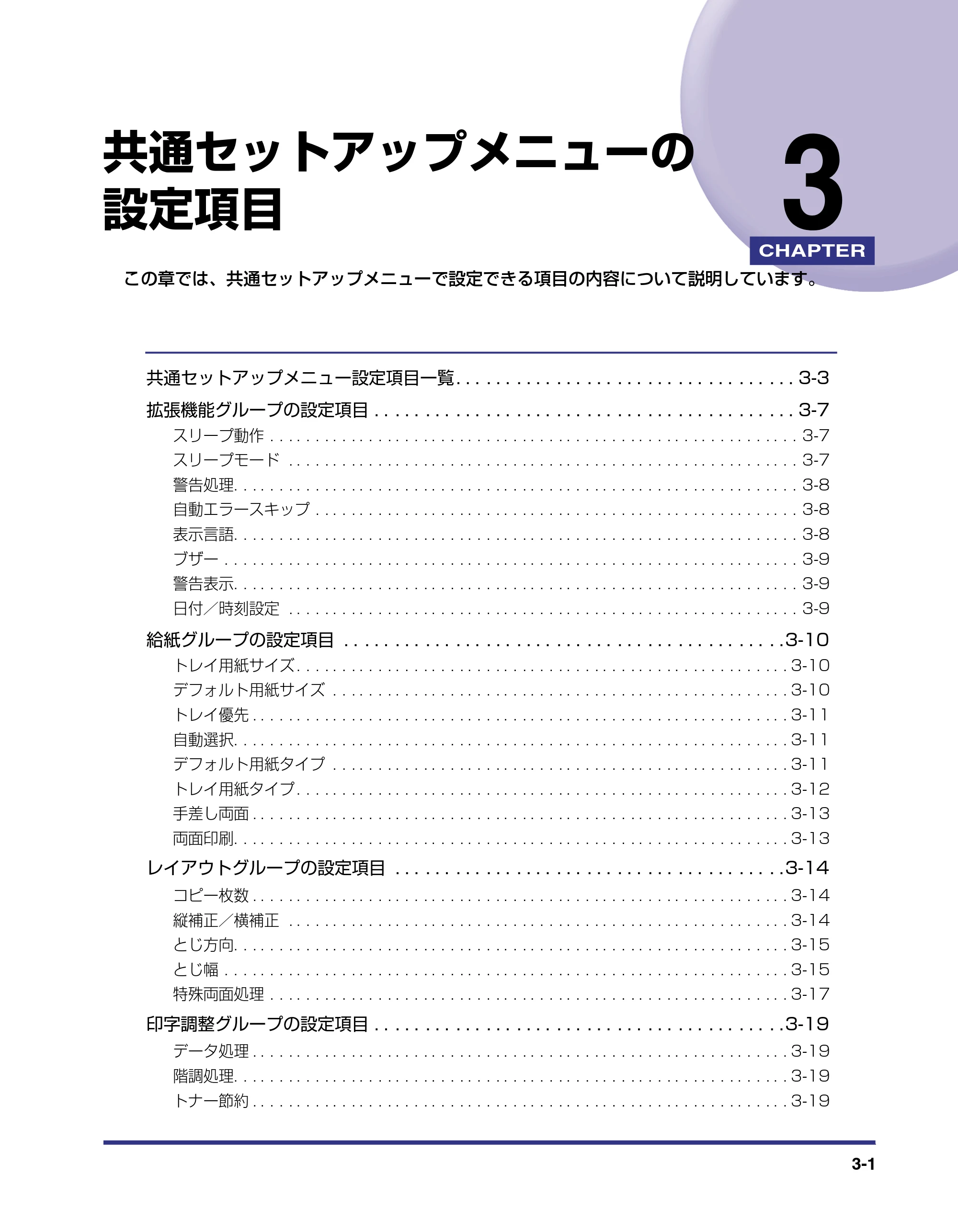

共通セットアップメニュー設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
拡張機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

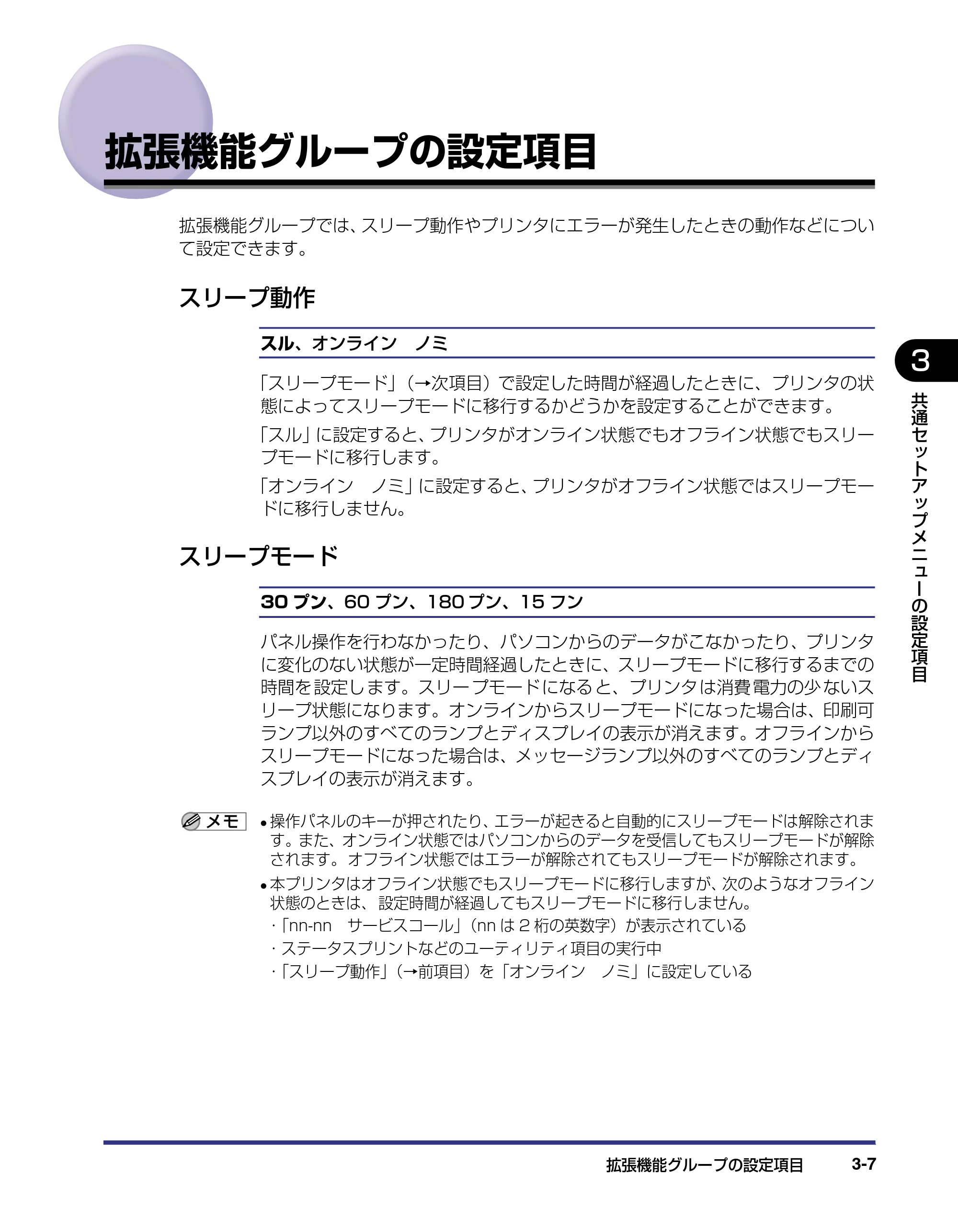

スリープ動作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

スリープモード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
警告処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
自動エラースキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
表示言語 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

ブザー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
警告表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
日付／時刻設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
給紙グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
トレイ用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10

デフォルト用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10

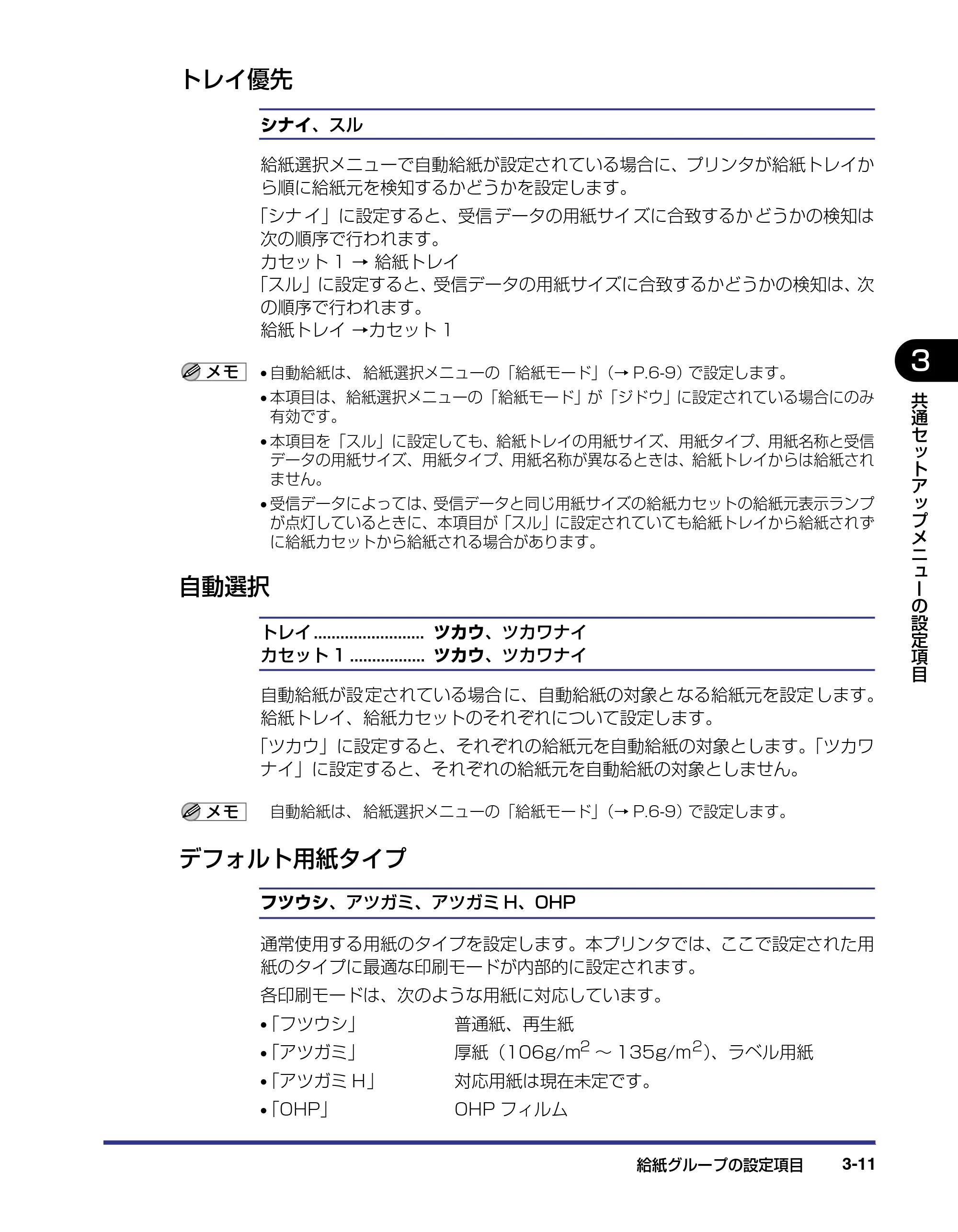

トレイ優先 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
自動選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
デフォルト用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
トレイ用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12

手差し両面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13

iv
両面印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
レイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
コピー枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
縦補正／横補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
とじ方向 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

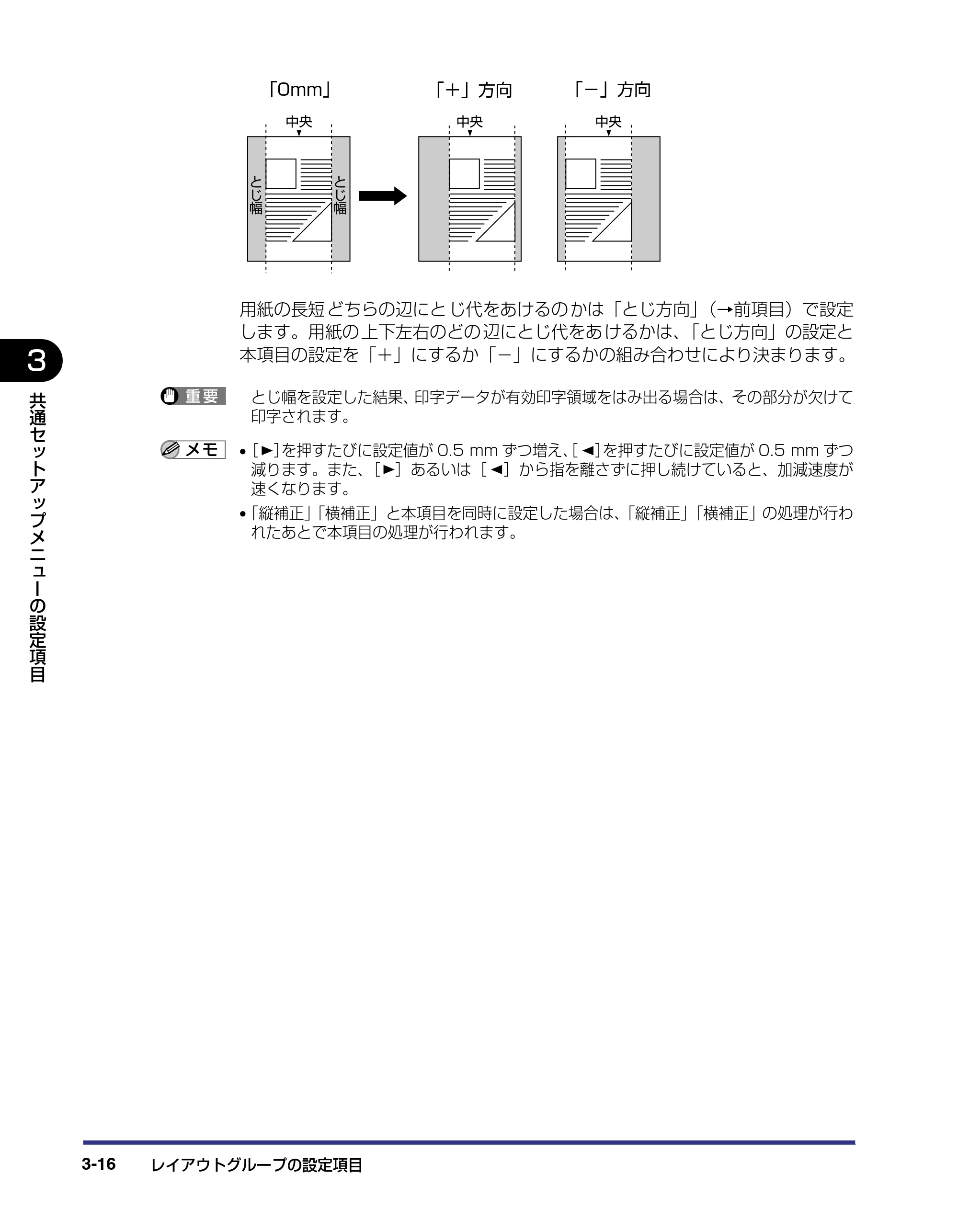

とじ幅 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

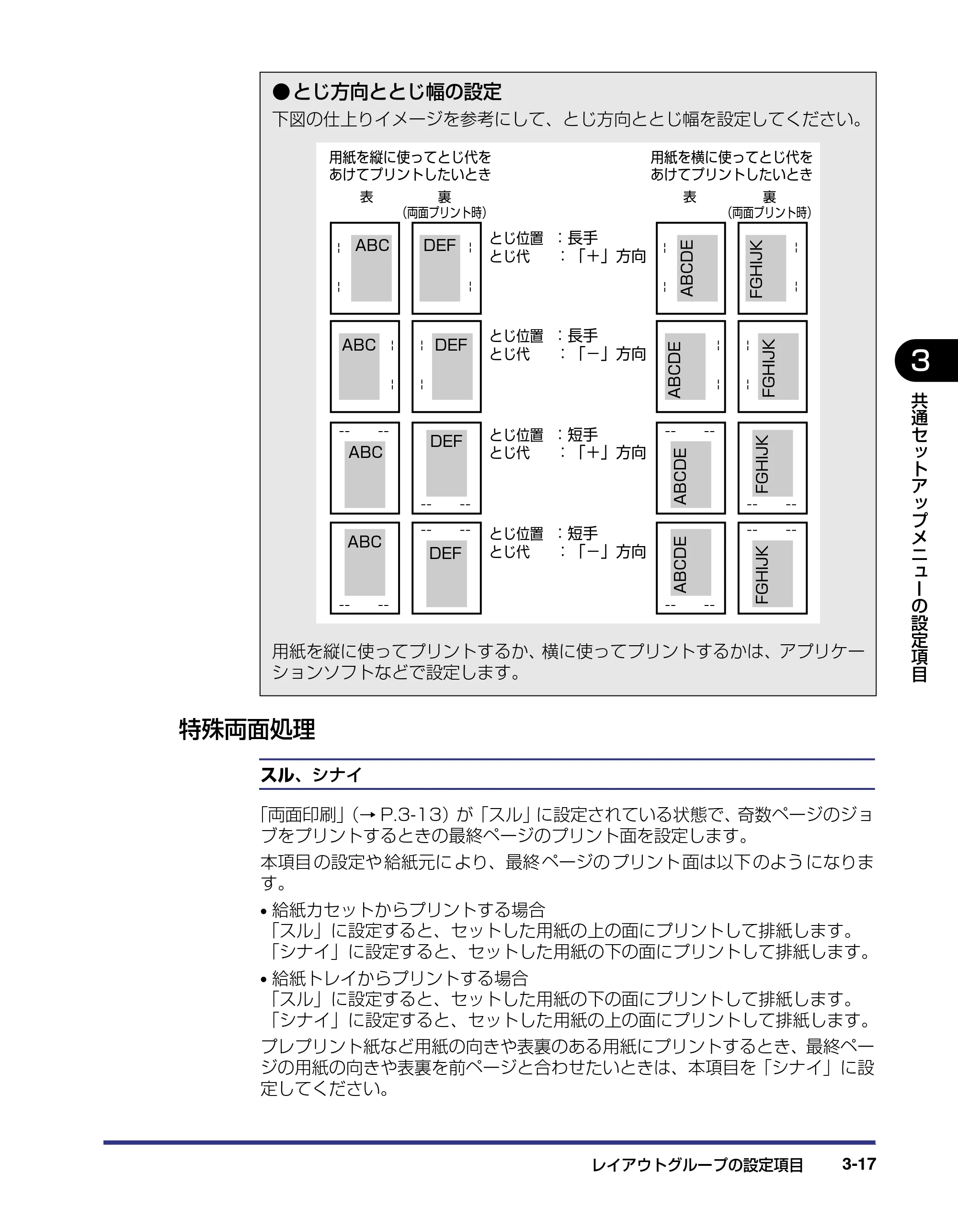

特殊両面処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
印字調整グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
データ処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
階調処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19

トナー節約 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
トナー濃度 C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
トナー濃度 M . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
トナー濃度 Y . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20

トナー濃度 K . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
カラーモード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
モノクロ中間調 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
カラー中間調 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
OHP タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22

画質警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22
印字動作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
インタフェースグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
インタフェース選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
タイムアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25

セントロニクス設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26
busy-ack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26
セントロ受信速度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
セントロ送信速度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
インプットプライム . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27

双方向 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28
ジョブ区切り . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-28
拡張ネットワーク . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
TCP/IP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
設定登録 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30

ネットワーク設定初期化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30
コネクション認識 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30
動作モードグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31
動作モード選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31
自動切り替え . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33

優先エミュレーション . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34
ユーザメンテナンスグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35
定着特殊処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35
印字位置調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35
カウンタ初期化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36

ETB ユニット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36

v
定着器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37
特殊モード J . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37
OHP フィルム鏡像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-38
特殊印字処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-38
OHP フィルム特殊処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-38

薄紙特殊処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-39
画質調整 A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-39
画質調整 B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-39
サービス特殊設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-40
第 4 章 LIPS 専用セットアップメニューの設定項目

LIPS 専用セットアップメニュー 設定項目一覧 . . . . . . . . . . . . . . . . . . . . . 4-2
LIPS 専用セットアップメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . 4-3
拡大／縮小 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
複数ページ印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
複数ページ余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

ページの向き . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
オーバレイ 1 ／オーバレイ 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
カラーオーバレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
スタートアップマクロ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
漢字コード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8

文字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
漢字書体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
ANK 書体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
漢字グラフィックセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
行数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10

桁数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
自動改ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
自動改行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
CR 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11

LF 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
網かけ解像度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
ジョブタイムアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
白紙節約 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

第 5 章 ESC/P 専用セットアップメニューの設定項目
ESC/P 専用セットアップメニューの設定項目一覧 . . . . . . . . . . . . . . . . . . . 5-2
ページレイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
ページフォーマット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
上余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
用紙位置微調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7

領域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
右マージン既定値 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

vi
フォントグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
漢字書体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
フォント ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
漢字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
文字コード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11

国別文字 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
印字機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
イメージの補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
縮小文字 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
印字動作グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13

改行機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13
VFC グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
連続用紙長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
単票用紙長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
ミシン目スキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15

その他のグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16
登録レベル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16
カラーモード自動時 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16
第 6 章 セットアップ以外のメニューの設定項目
セットアップ以外のメニューの設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . . 6-2
ユーティリティメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

ステータスプリント（共通ステータスプリント） . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
LIPS ユーティリティ（LIPS 専用ユーティリティ） . . . . . . . . . . . . . . . . . . . . . . . 6-3
ESC/P ユーティリティ（ESC/P 専用ユーティリティ）. . . . . . . . . . . . . . . . . . . . 6-4
フォントリスト（共通フォントリスト） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
拡張 I/F プリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
キャリブレーション . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5

ジョブメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
印刷履歴リスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
リセットメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
ソフトリセット／ハードリセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
排出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7

給紙選択メニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
給紙モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
トレイ用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
トレイ用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
両面印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11

第 7 章 付録
文字セットコード表とコントロールコマンドリストについて . . . . . . . . . . . 7-2

vii
文字セットコード表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
コントロールコマンドリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
ESC/P エミュレーションのページフォーマット . . . . . . . . . . . . . . . . . . . . 7-3
ダンプリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
動作モード共通のリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-11

動作モード専用のリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-12
本プリンタについての注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-15
従来 LIPS III シリーズとの違いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-15
従来 LIPS IV シリーズとの違いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-17
LIPS IVc 搭載のカラー BJ との違い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-17
LBP-2030 機との違いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-18

本プリンタの制限事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-19
ESC/P 準拠プリンタとの違い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-19
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-21
ソフトウェアのバージョンアップについて . . . . . . . . . . . . . . . . . . . . . . . . 7-24
情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-24

ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-24

viii

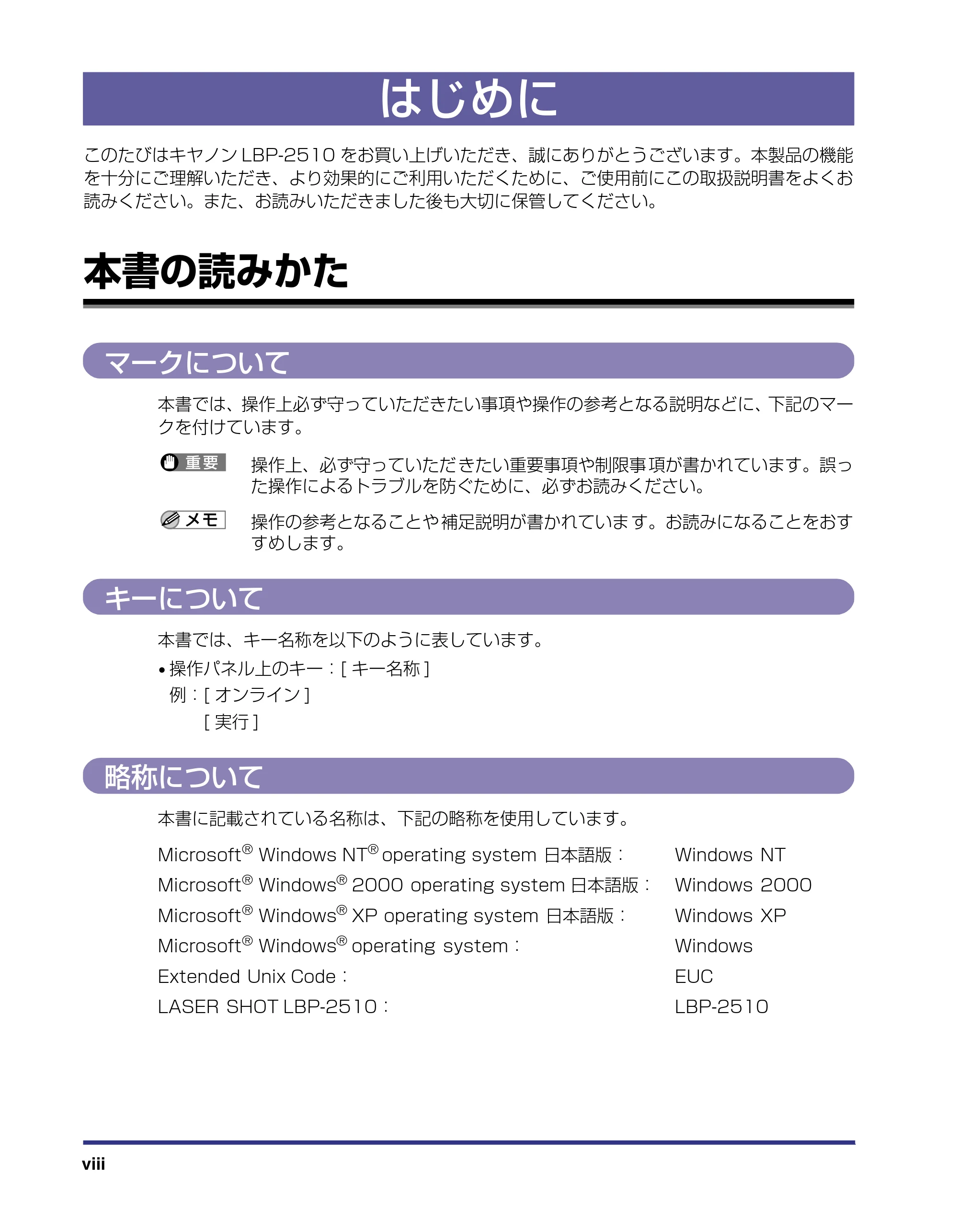

はじめに
このたびはキヤノン LBP-2510 をお買い上げいただき、誠にありがとうございます。本製品の機能
を十分にご理解いただき、より効果的にご利用いただくために、ご使用前にこの取扱説明書をよくお
読みください。また、お読みいただきました後も大切に保管してください。
本書の読みかた
マークについて
本書では、操作上必ず守っていただきたい事項や操作の参考となる説明などに、下記のマー
クを付けています。
操作上、必ず守っていただ きたい重要事項や制限事 項が書かれています。誤っ
た操作によるトラブルを防ぐために、必ずお読みください。
操作の参考となることや 補足説明が書かれていま す。お読みになることをおす
すめします。
キーについて
本書では、キー名称を以下のように表しています。

• 操作パネル上のキー：[ キー名称 ]

例：[ オンライン ]
[ 実行 ]
略称について
本書に記載されている名称は、下記の略称を使用しています。
Microsoft
®
Windows NT
®
operating system 日本語版： Windows NT
Microsoft
®
Windows
®
2000 operating system 日本語版： Windows 2000
Microsoft
®
Windows
®
XP operating system 日本語版： Windows XP
Microsoft
®
Windows
®
operating system： Windows
Extended Unix Code： EUC
LASER SHOT LBP-2510： LBP-2510

ix

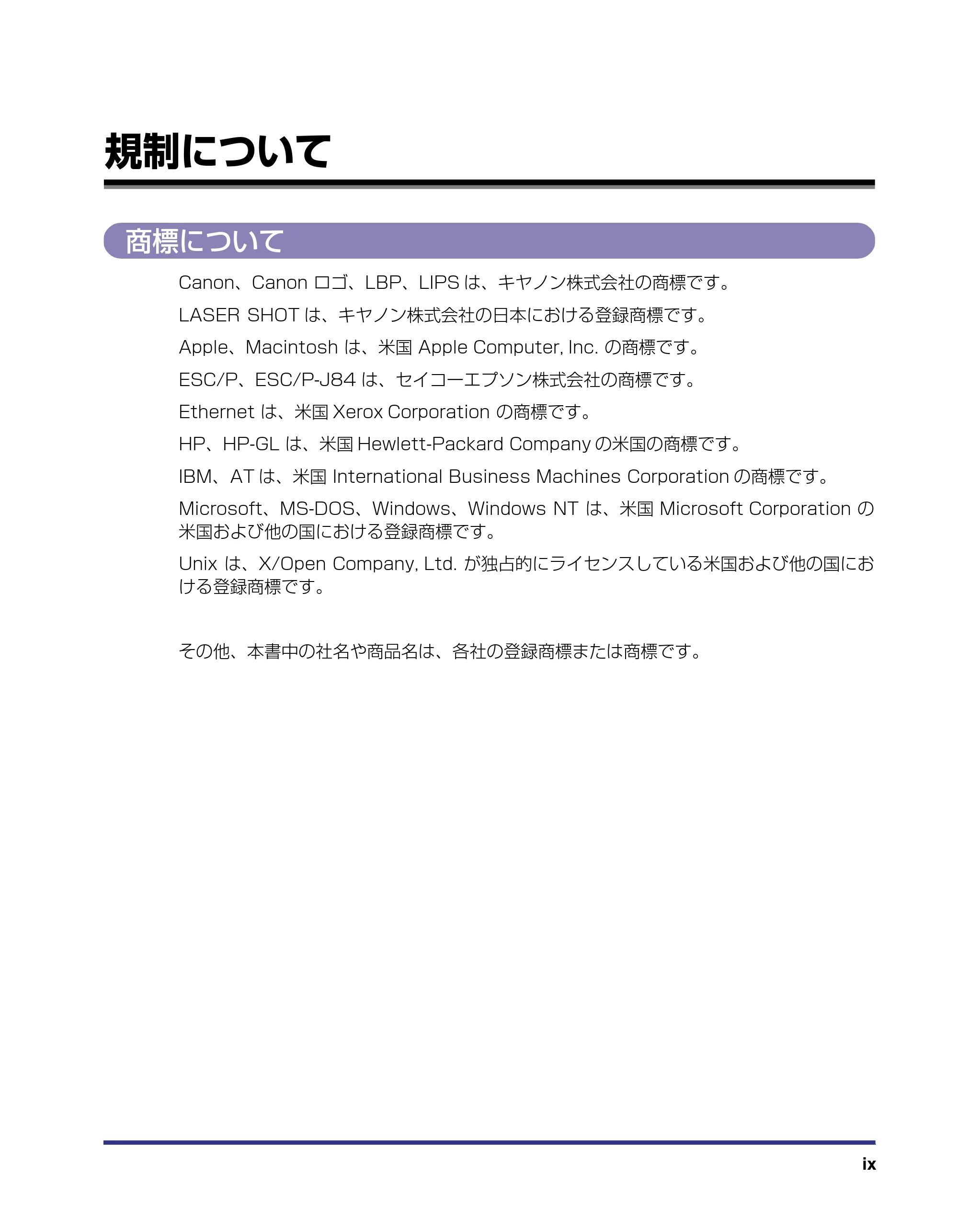

規制について
商標について
Canon、Canon ロゴ、LBP、LIPS は、キヤノン株式会社の商標です。
LASER SHOT は、キヤノン株式会社の日本における登録商標です。
Apple、Macintosh は、米国 Apple Computer, Inc. の商標です。
ESC/P、ESC/P-J84 は、セイコーエプソン株式会社の商標です。
Ethernet は、米国 Xerox Corporation の商標です。
HP、HP-GL は、米国 Hewlett-Packard Company の米国の商標です。
IBM、AT は、米国 International Business Machines Corporation の商標です。
Microsoft、MS-DOS、Windows、Windows NT は、米国 Microsoft Corporation の
米国および他の国における登録商標です。
Unix は、X/Open Company, Ltd. が独占的にライセンスしている米国および他の国にお

ける登録商標です。
その他、本書中の社名や商品名は、各社の登録商標または商標です。

x
本製品が対応しているコントロールコマンド
について
本プリンタは標準で LIPS コマンドに対応しています。
コントロールコマンドとは、プリンタを制御するコマンド体系のことで、パソコンのデータ
をプリントするという一連の作業は、すべてパソコンから送られてくるコントロールコマン
ドによって指示されています。
■ LIPS モード
LIPS は、LBP Image Processing System の略で、キヤノンが独自に開発したペー
ジプリンタを コントロールする ためのコマンド 体系です。LIPS に対応 しているアプリ
ケーションソフト（一太郎、Lotus 1-2-3、桐など）は、このモードでプリントします。
Windows や Macintosh では、付属のプリンタドライバを組み込むと、自動的に LIPS
モードでプリントします。
LIPS には、現在 LIPS II、LIPS II
+
、LIPS III、LIPS IVc、LIPS IVs、LIPS IV のバー
ジョンがあります。これらのうち本機では、Windows および Macintosh 専用のコント

ロールコマンドの LIPS IVs に対応しています。

• オプションのバージョンアップ ROM を装着している場合、LIPS IV、LIPS III、LIPS II +

に対応します。

• オプションのバージョンアップROM を装着していて LIPS II+ 対応アプリケーションソフ

トを使用する場合、従来のレーザショットシリーズで行ったプリントとは解像度が異なり
ます。

• オプションのバージョンアップ ROM を装着している場合、LIPS IVc対応アプリケーショ

ンソフトからも本製品でプリントすることができますが、解像度の違いにより、プリント
結果の見た目は異なります。
■ ESC/P エミュレーションモード
オプションのバージョンアップ ROM を装着すると、ESC/P エミュレーションコマンド
によるプリントができるようになります。ESC/P エミュレーションコマンドとは、IBM-
PC/AT 互換機（DOS/V コンピュータ）、AX コンピュータで標準的に使用されている
ESC/P 準拠プリンタの動作をエミュレートする（まねをする）モードです。これらのコ
ンピュータで、LIPS に対応していないアプリケーションソフトを使用しているときは、
このモードでプリントします。セイコーエプソン（株）が提唱する ESC/P-J84 のコマ
ンド体系に準拠しています。
LIPS III
LIPS IVc
LIPS IV
LIPS IVs

xi

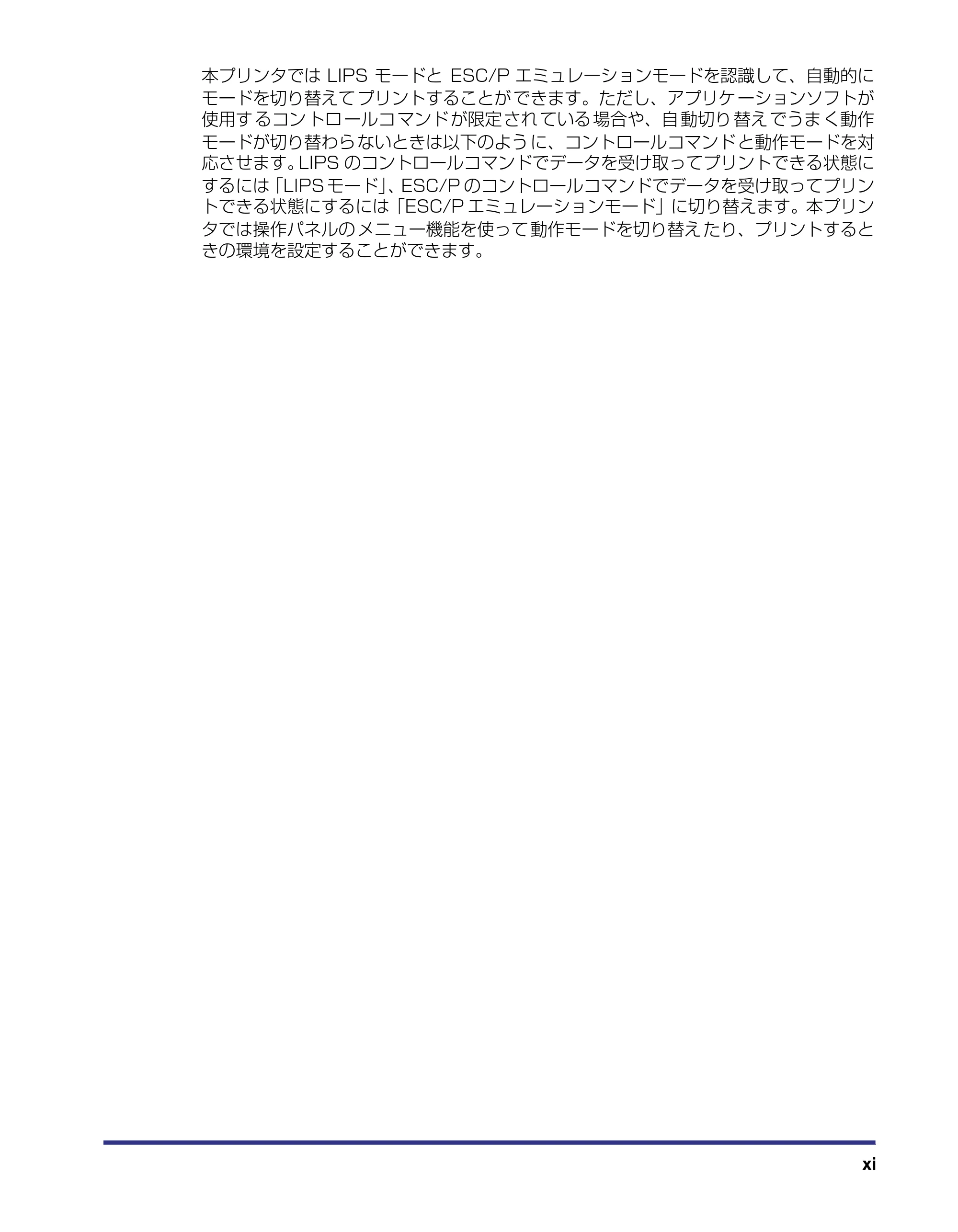

本プリンタでは LIPS モードと ESC/P エミュレーションモードを認識して、自動的に
モードを切り替えて プリントすることが できます。ただし、アプリケ ーションソフトが
使用す るコン トロ ールコ マンド が限定 され ている 場合や、自 動切り 替え でうま く動作
モードが切り替わら ないときは以下のよう に、コントロールコマンド と動作モードを対
応させます。LIPS のコントロールコマンドでデータを受け取ってプリントできる状態に
するには「LIPS モード」、ESC/P のコントロールコマンドでデータを受け取ってプリン
トできる状態にするには「ESC/P エミュレーションモード」に切り替えます。本プリン
タでは操作パネルの メニュー機能を使って 動作モードを切り替え たり、プリントすると
きの環境を設定することができます。

xii

1-1
CHAPTER
1メニュー機能の使いかた
この 章では、プリンタの操作 パネルに表示される メニューの機能と種 類、操作キーの使いか
た、ディスプレイの見かたについて説明しています。
メニュー機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
メニュー機能とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
メニューの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

操作キーの使いかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
ディスプレイの見かた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
メニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
メニュー操作に入ることができる状態. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
ディスプレイの見かた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

メニュー機能1-2
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
1
メニュー機能
メニュー機能の概要や種類について説明しています。

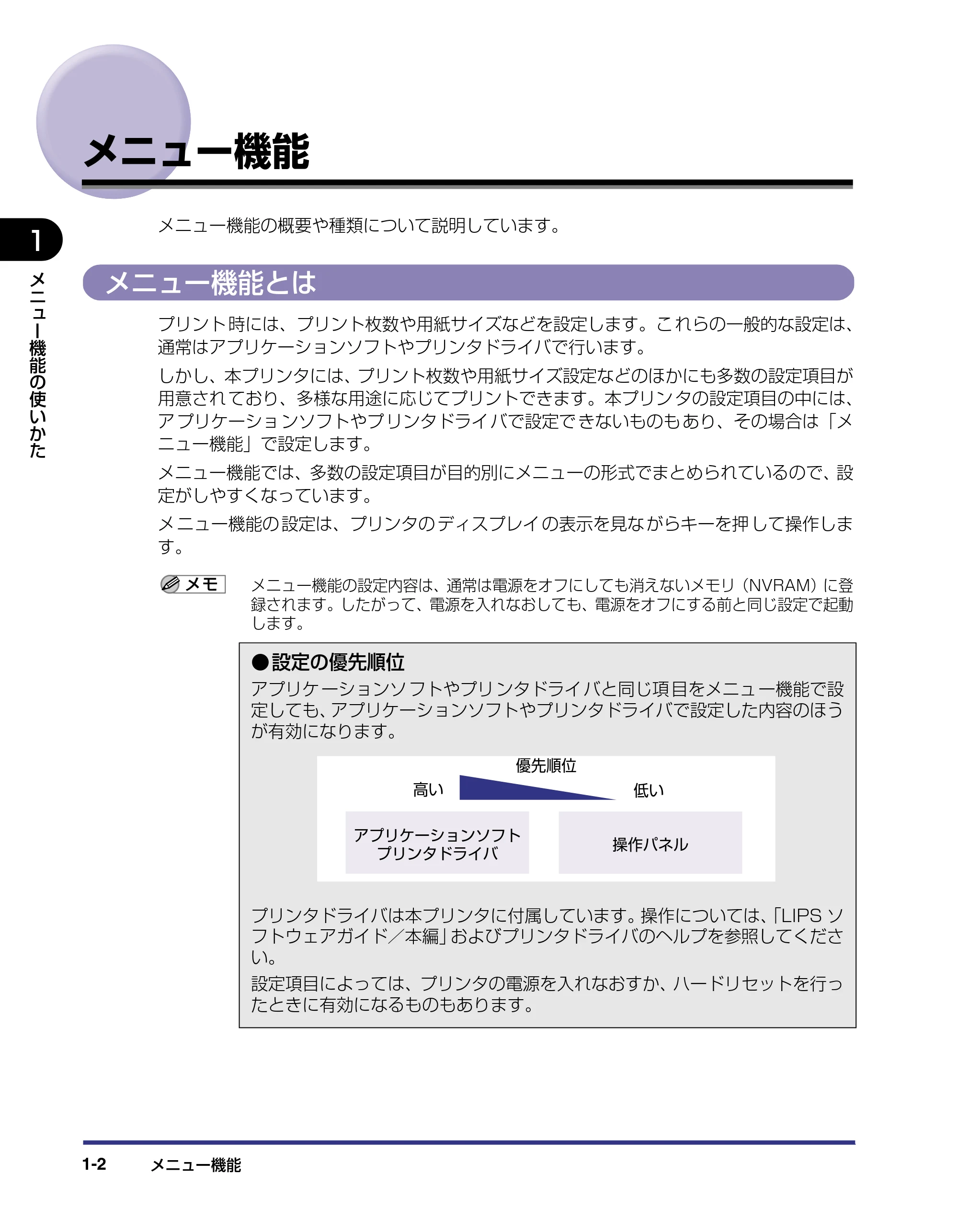

メニュー機能とは
プリント 時には、プリント枚数や用紙サイズなどを設定します。こ れらの一般的な設定は、
通常はアプリケーションソフトやプリンタドライバで行います。
しかし、本プリンタには、プリント枚数や用紙サイズ設定などのほかにも多数の設定項目が
用意され ており、多様な用途に応じてプリントできます。本プリン タの設定項目の中には、
ア プリケーショ ンソフトやプ リンタドライ バで設定で きないものも あり、その場合は「メ
ニュー機能」で設定します。
メニュー機能では、多数の設定項目が目的別にメニューの形式でまとめられているので、設
定がしやすくなっています。
メ ニュー機能の 設定は、プリンタの ディスプレイ の表示を見な がらキーを押 して操作しま
す。
メニュー機能の設定内容は、通常は電源をオフにしても消えないメモリ（NVRAM）に登
録されます。したがって、電源を入れなおしても、電源をオフにする前と同じ設定で起動

します。

• 設定の優先順位

アプリケ ーションソ フトやプリ ンタドライ バと同じ項 目をメニュ ー機能で設
定しても、アプリケーションソフトやプリンタドライバで設定した内容のほう
が有効になります。
プリンタドライバは本プリンタに付属しています。操作については、「LIPS ソ
フトウェアガイド／本編」およびプリンタドライバのヘルプを参照してくださ
い。
設定項目によっては、プリンタの電源を入れなおすか、ハードリセットを行っ
たときに有効になるものもあります。
アプリケーションソフト�
プリンタドライバ�
優先順位�
高い� 低い�
操作パネル�

メニュー機能 1-3
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
メニューの種類
メニューには、次の図で示した 6 種類があります。
そ れぞれの メニュ ーは、プリ ンタをオ フライ ンにした 状態で 操作パネ ルのキ ーを押 して、
ディスプレイに表示します。
各メニュー の機能、構造、および操作の流れについては、「メニューの機能と操作」（→ P.
2-1）を参照してください。
また、各メニューの内容については、「共通セットアップメニューの設定項目」（→ P.3-1）、
「LIPS 専用セットアップメニューの設定項目」（→ P.4-1）、「ESC/P 専用セットアップメ
ニューの設定項目」（→ P.5-1）、「セットアップ以外のメニューの設定項目」（→ P.6-1）を
参照してください。
印刷可� メッセージ� ジョブ�
00 LIPS A4�
ジョブ�
リセット�
ユーティリティ� セットアップ�
ジョブキャンセル�オンライン� 給紙選択�
実行�
セットアップメニュー�
給紙選択メニュー�
ジョブキャンセルメニュー�
現在データ受信中およびデータ処理中�

のジョブをキャンセルします。�
レイアウトの調整や、拡大／縮小など、
プリントするときの環境を設定します。
給紙を行うトレイや用紙のサイズ、用
紙のタイプなどを設定します。�
リセットメニュー�
プリンタのリセット操作やプリントデ
ータの排出を行います。�
ジョブメニュー�
印刷履歴リストをプリントします。�
ユーティリティメニュー�
プリンタの現在の設定内容などの内部�
情報をプリントします。�

操作キーの使いかた1-4
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
1

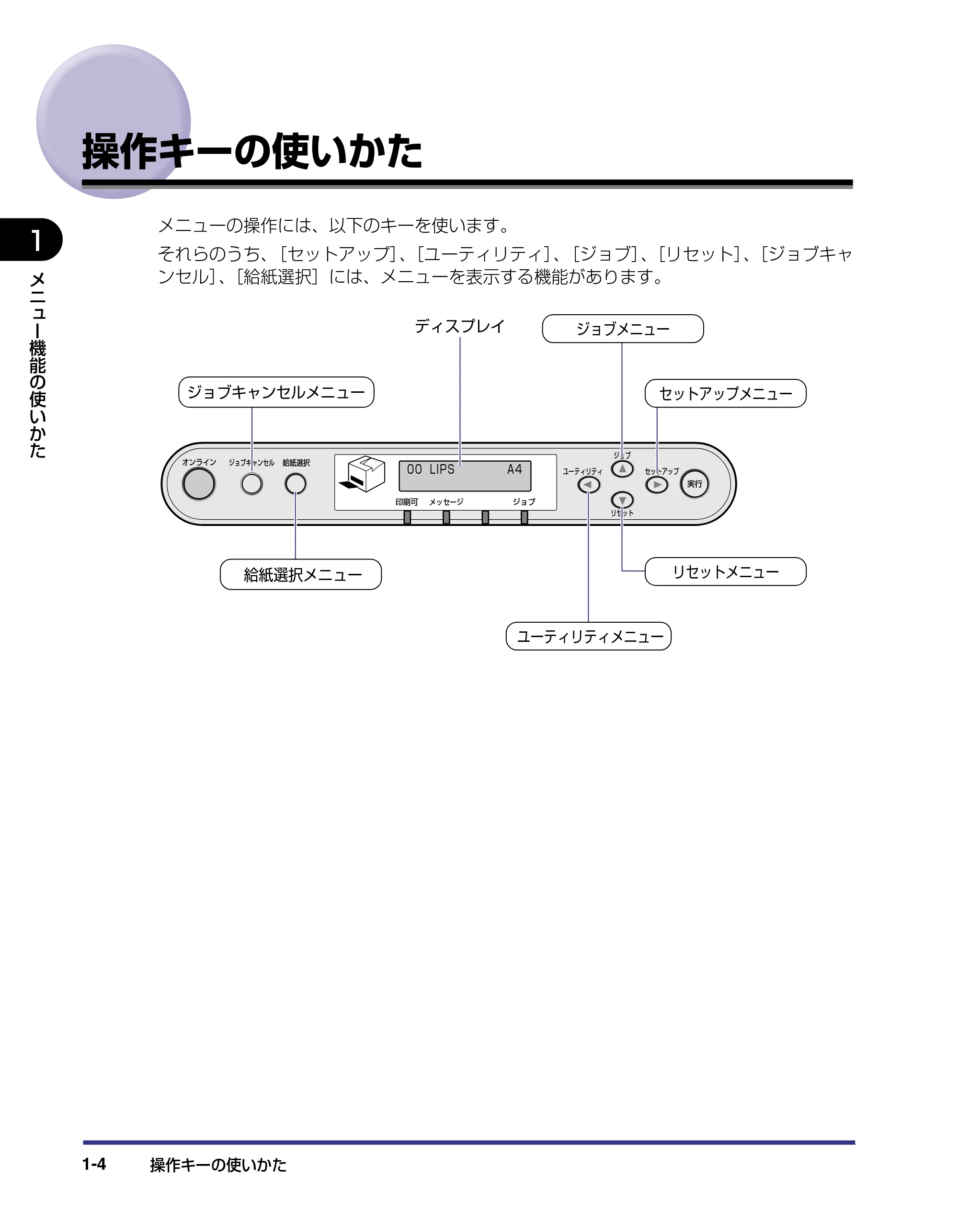

操作キーの使いかた
メニューの操作には、以下のキーを使います。
それらのうち、［セットアップ］、［ユーティリティ］、［ジョブ］、［リセット］、［ジョブキャ
ンセル］、［給紙選択］には、メニューを表示する機能があります。
印刷可� メッセージ� ジョブ�
00 LIPS A4�
ジョブ�
リセット�
ユーティリティ� セットアップ�
ジョブキャンセル�オンライン� 給紙選択�
実行�
ディスプレイ�
給紙選択メニュー�
ジョブキャンセルメニュー� セットアップメニュー�
ジョブメニュー�
リセットメニュー�
ユーティリティメニュー�

操作キーの使いかた 1-5
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た �

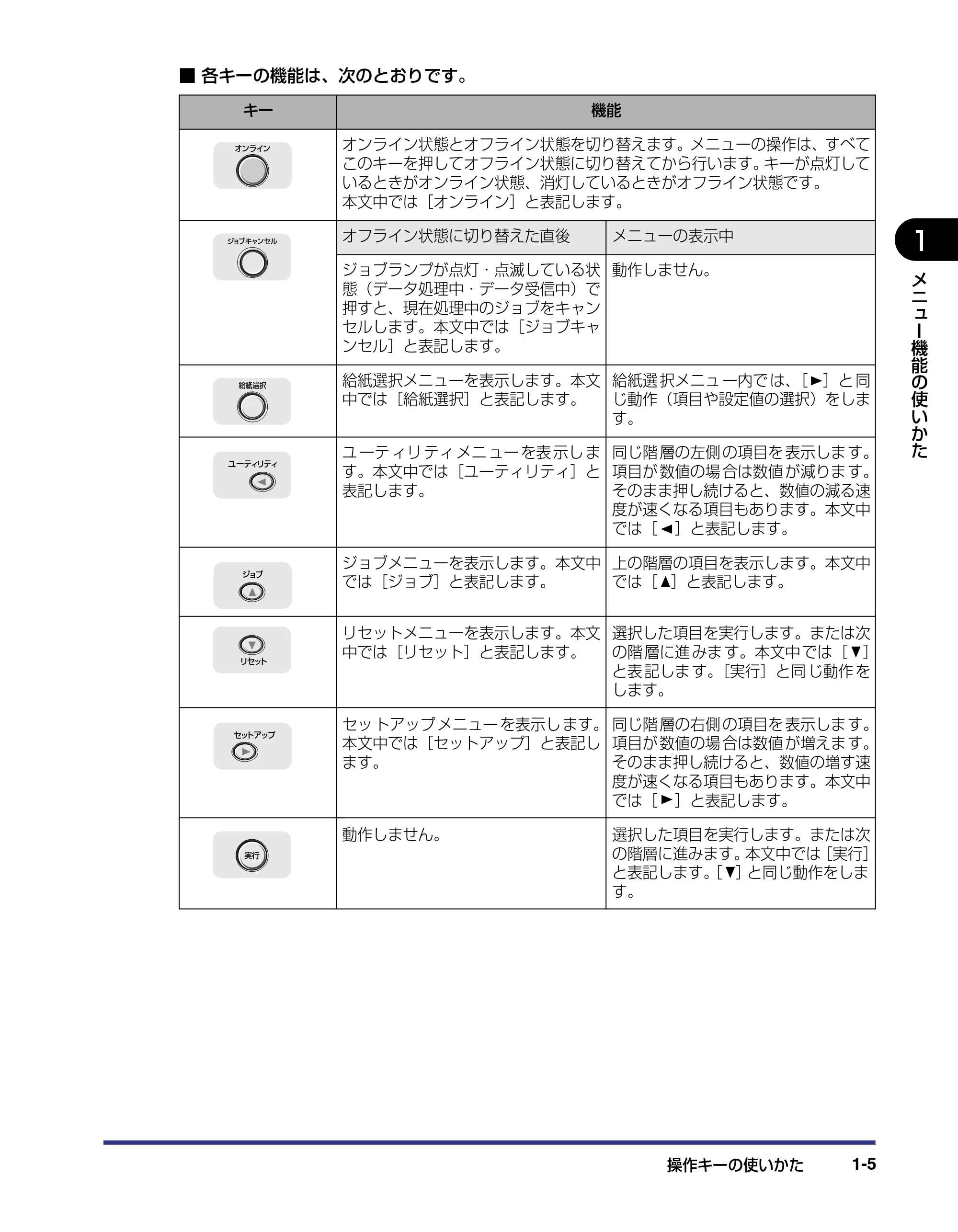

■ 各キーの機能は、次のとおりです。
キー 機能
オンライン状態とオフライン状態を切り替えます。メニューの操作は、すべて
このキーを押してオフライン状態に切り替えてから行います。キーが点灯して
いるときがオンライン状態、消灯しているときがオフライン状態です。
本文中では［オンライン］と表記します。
オフライン状態に切り替えた直後 メニューの表示中
ジョブランプが点灯・点滅している状
態（データ処理中・データ受信中）で
押すと、現在処理中のジョブをキャン
セルします。本文中では［ジョブキャ
ンセル］と表記します。
動作しません。
給紙選択メニューを表示します。本文
中では［給紙選択］と表記します。
給紙選 択メニュ ー内で は、［ ］と 同
じ動作（項目や設定値の選択）をしま
す。
ユ ーテ ィリ ティ メニ ュー を表 示し ま
す。本文中では［ユーティリティ］と
表記します。
同じ階 層の左側 の項目を 表示しま す。
項目が 数値の場 合は数値 が減りま す。
そのまま押し続けると、数値の減る速

度が速くなる項目もあります。本文中
では［ ］と表記します。
ジョブメニューを表示します。本文中
では［ジョブ］と表記します。
上の階層の項目を表示します。本文中
では［ ］と表記します。
リセットメニューを表示します。本文
中では［リセット］と表記します。
選択した項目を実行します。または次
の階 層に進 みま す。本文中 では［ ］
と表 記しま す。［実行］と同 じ動作 を
します。
セッ トアップ メニュー を表示し ます。
本文中では［セットアップ］と表記し
ます。
同じ階 層の右側 の項目を 表示しま す。
項目が 数値の場 合は数値 が増えま す。
そのまま押し続けると、数値の増す速
度が速くなる項目もあります。本文中
では［ ］と表記します。
動作しません。 選択した項目を実行します。または次
の階層に進みます。本文中では［実行］
と表記します。［ ］と同じ動作をしま
す。
オンライン�
ジョブキャンセル�
給紙選択�
ユーティリティ�
ジョブ�
リセット�
セットアップ�
実行�

ディスプレイの見かた1-6
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
1
ディスプレイの見かた
メニュー機能を設定するときの、プリンタのディスプレイに表示される内容について説明し
ています。
メニューの構造
メニ ューは下の図のよう に、1 つのつなが った輪のような構造（ル ープ構造）になってお
り、この輪の中の一項目がディスプレイに表示されています。したがって、［ ］や［ ］を
押して、同じ方向に続けてメニューを移動すると、最初の項目が再び表示されます。
メニューは、階層ごとにそれぞれ別のループ構造になっています。
メニュー操作に入ることができる状態
プリント 可能な状態のときに、オフライン状態にしてメニュー操作 を行うことができます。
プリント可能な状態とは、次の 2 つの条件を満たしている状態です。

• ジョブランプとメッセージランプが消灯している
• ディスプレイに「00 ■■■■」のメッセージが表示されている

例 1）LIPS モードの場合のプリント可能表示
例 2）動作モード自動選択の場合のプリント可能表示（オプション装着時のみ）
メニューを左右に移動�
← →�
イ
ン
ジ
チ
ョ
ウ
セ
イ インタフェース ドウサモード ユー
ザ
メ
ン
テ
ナ
ン
ス
キュウシ
レ
イ
ア
ウ
ト
パ
ネ ル セ ッ テ イ
ショキカ カクチョウキノウ�
00 LIPS A4�
�
00 ｲﾝｻﾂ ｶﾉｳ A4�
�

ディスプレイの見かた 1-7
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
例 3）ESC/P エミュレーションモードの場合のプリント可能表示（オプション装着時のみ）
例 2、例 3 は、オプションのバージョンアップ ROM が装着されている場合にのみ表示
します。

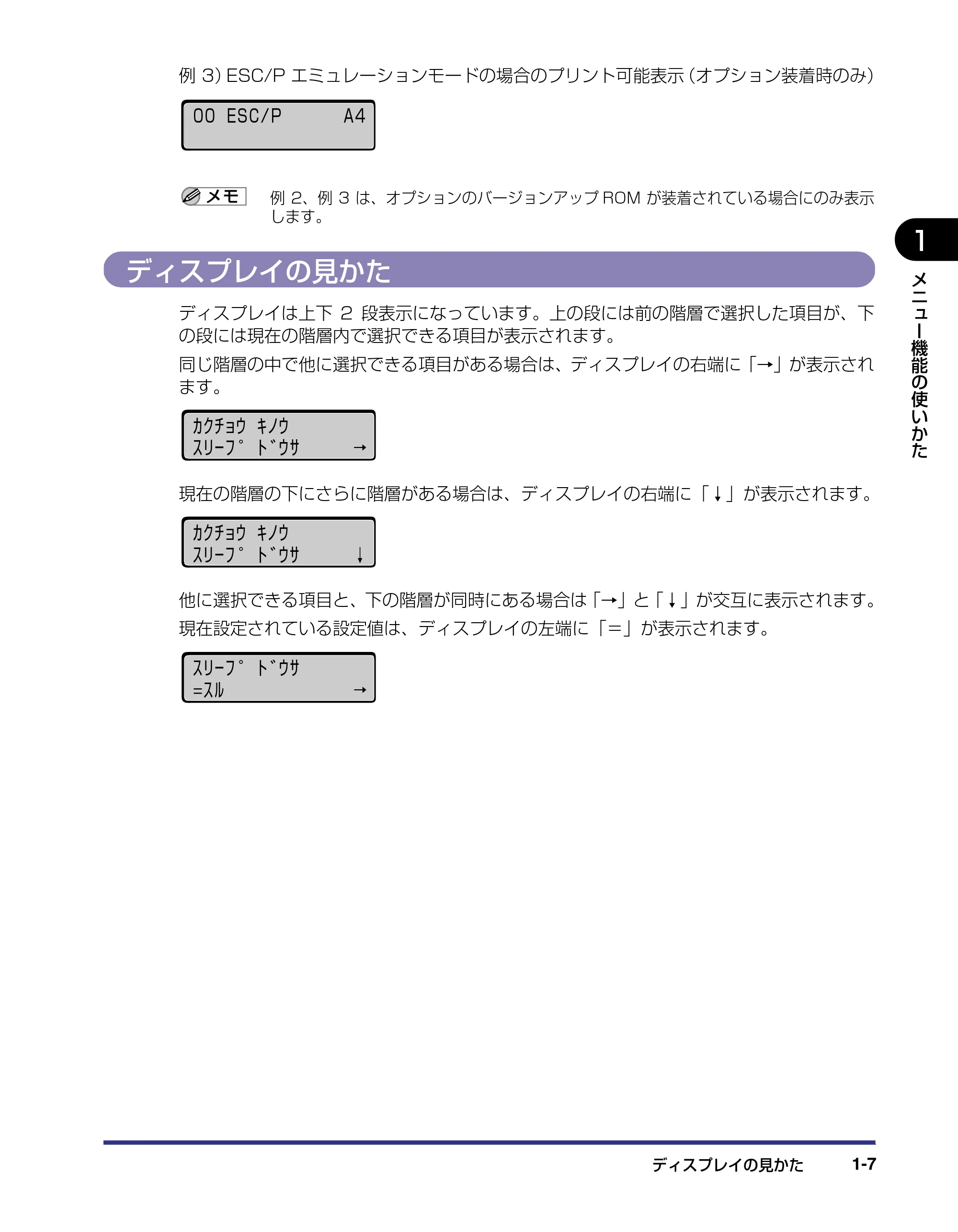

ディスプレイの見かた
ディスプレイは上下 2 段表示になっています。上の段には前の階層で選択した項目が、下
の段には現在の階層内で選択できる項目が表示されます。
同じ階層の中で他に選択できる項目がある場合は、ディスプレイの右端に「→」が表示され
ます。
現在の階層の下にさらに階層がある場合は、ディスプレイの右端に「↓」が表示されます。
他に選択できる項目と、下の階層が同時にある場合は「→」と「↓」が交互に表示されます。
現在設定されている設定値は、ディスプレイの左端に「＝」が表示されます。
00 ESC / P A4�
�
ｶｸﾁｮｳ ｷﾉｳ�
ｽﾘｰﾌﾟ ﾄﾞｳｻ →�
ｶｸﾁｮｳ ｷﾉｳ�
ｽﾘｰﾌﾟ ﾄﾞｳｻ ↓�
ｽﾘｰﾌﾟ ﾄﾞｳｻ
= ｽﾙ →�

ディスプレイの見かた1-8
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た �

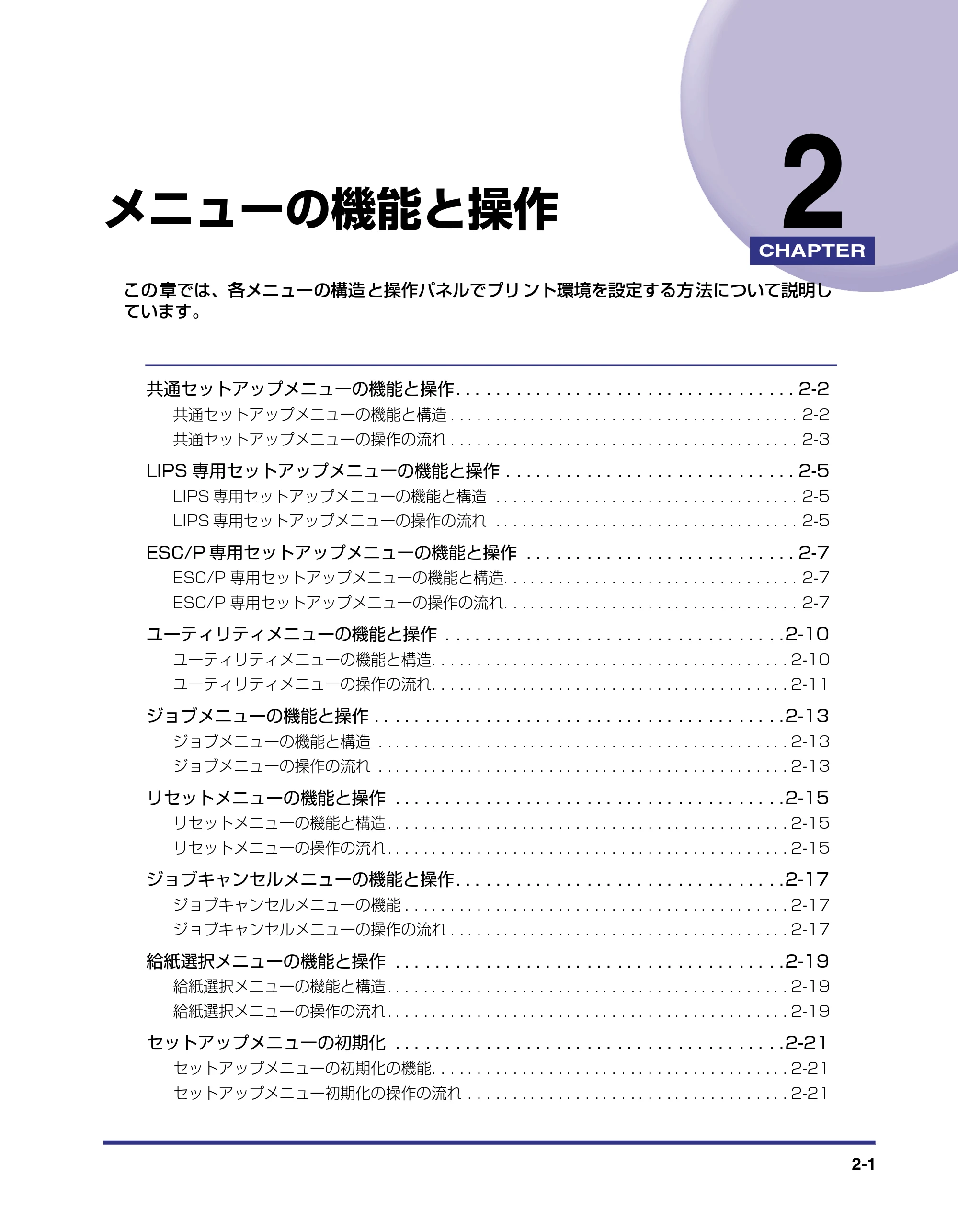

2-1
CHAPTER
2メニューの機能と操作
この 章では、各メニューの構造 と操作パネルでプリ ント環境を設定する方 法について説明し
ています。
共通セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
共通セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
共通セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
LIPS 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
LIPS 専用セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

LIPS 専用セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
ESC/P 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
ESC/P 専用セットアップメニューの機能と構造. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
ESC/P 専用セットアップメニューの操作の流れ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
ユーティリティメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10

ユーティリティメニューの機能と構造. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
ユーティリティメニューの操作の流れ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
ジョブメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13
ジョブメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
ジョブメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

リセットメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-15
リセットメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
リセットメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
ジョブキャンセルメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-17
ジョブキャンセルメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17

ジョブキャンセルメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
給紙選択メニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-19
給紙選択メニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
給紙選択メニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
セットアップメニューの初期化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-21

セットアップメニューの初期化の機能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21
セットアップメニュー初期化の操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21

共通セットアップメニューの機能と操作2-2
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
共通セットアップメニューの機能と操作
共通セットアップメニューの概要と操作手順について説明しています。
共通セットアップメニューの機能と構造
ここでは、共通セットアップメニューの機能とメニュー構造について説明します。
共通セットアップメニューの機能
共通セットアップメニューでは、印字する位置や、文字の種類、パソコンと接続するときの
インタフェースの選択などをはじめ、さまざまなプリント環境を設定することができます。
通常、プリント環境は、接続しているパソコンのアプリケーションソフトやプリンタドライ
バで設定できます。しかし、中にはインタフェースの設定など、プリンタの共通セットアッ
プメニューでしか行えないものもあります。また、オプションのバージョンアップ ROM を
装着した場合、印刷条件を設定できないアプリケーションソフトや、MS-DOS のコマンド
で直接プリントすることもできますので、これらのパソコンからプリントするときは、プリ
ンタの共通セットアップメニューでプリント環境を設定します。

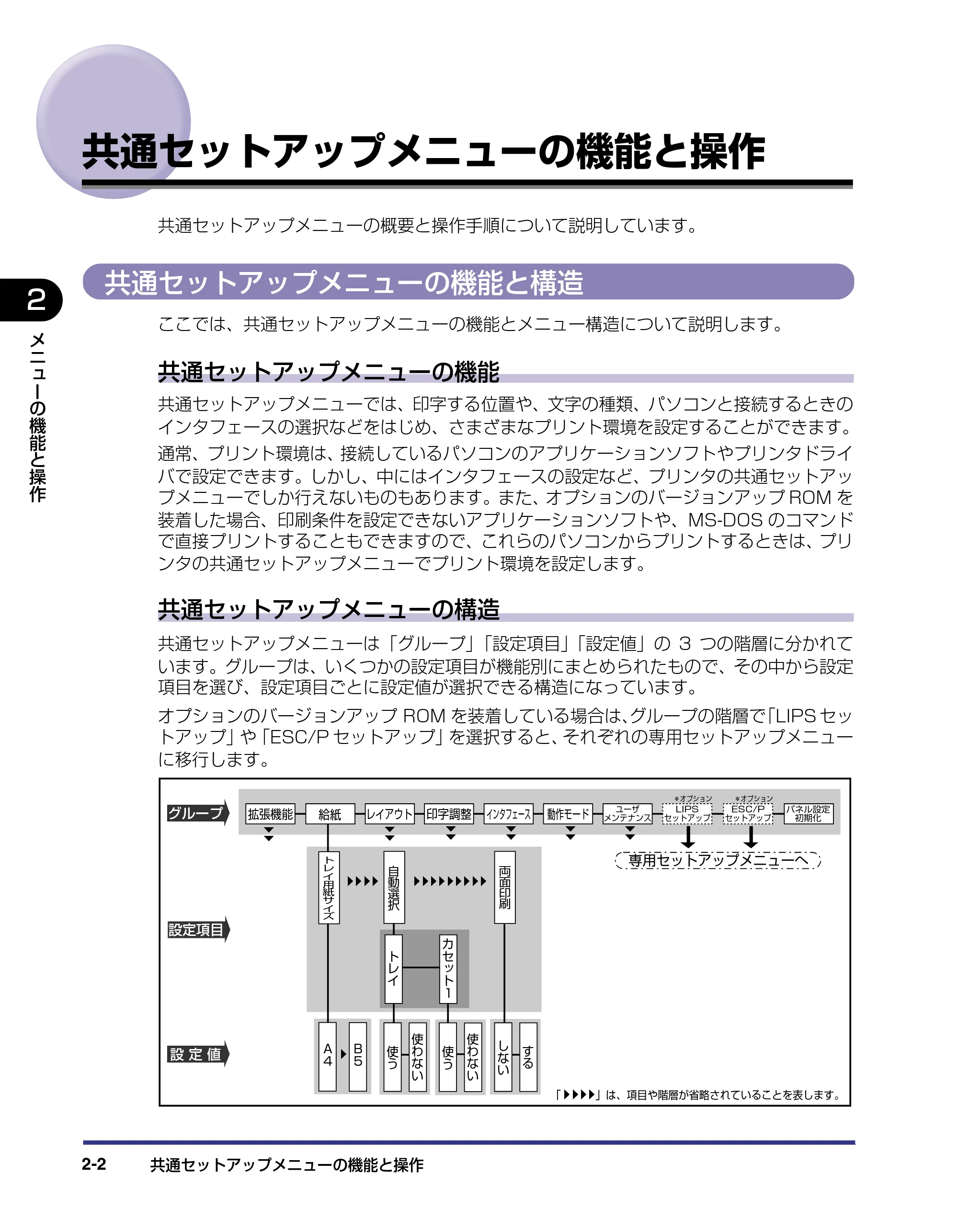

共通セットアップメニューの構造
共通セットアップメニューは「グループ」「設定項目」「設定値」の 3 つの階層に分かれて
います。グループは、いくつかの設定項目が機能別にまとめられたもので、その中から設定
項目を選び、設定項目ごとに設定値が選択できる構造になっています。
オプションのバージョンアップ ROM を装着している場合は、グループの階層で「LIPS セッ
トアップ」や「ESC/P セットアップ」を選択すると、それぞれの専用セットアップメニュー
に移行します。
給紙�
専用セットアップメニューへ�
拡張機能�
▼
▼
�
レイアウト�
▼
▼
�
印字調整�
▼
▼
�
インタフェース�
▼
▼
�
動作モード�
▼
▼
�
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
グループ�
パネル設定�
初期化�
▼
▼
�
ユーザ�
メンテナンス�
LIPS�
セットアップ�
＊オプション�
ESC/P�
セットアップ�
＊オプション�
カ
セ
ッ
ト �
ト
レ
イ �
▼
� 使
う �
使
わ
な
い �
使
う �
使
わ
な
い �
▼
▼
▼
▼
�
▼
▼
▼
▼
▼
▼
▼
▼
▼
�
ト
レ
イ
用
紙
サ
イ
ズ
�
設 定 値�

設定項目�
自
動
選
択 �
し
な
い �
す
る �
両
面
印
刷 �
A�
4
1
B�
5

共通セットアップメニューの機能と操作 2-3
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• 項目によっては、「給紙」グループの「自動選択」のように、設定項目の階層が 2 つに分

かれているものがあります。

• 「パネル設定初期化」はグループの下の階層がありません。初期化の操作方法については、

「セットアップメニューの初期化 」（→ P.2-21）を参照してください。

• オプションのバージョンアップ ROM を装着している場合に「動作モード選択」（→ P.3-

31）で、特定の動作モード（LIPS や ESC/P）に設定した場合は、選択した動作モード
以外の専用セットアップメニューに移行することはできません。

• 点線枠の項目は、オプションのバージョンアップ ROM を装着している場合のみ、追加し

て表示され、 選択できるようになります。

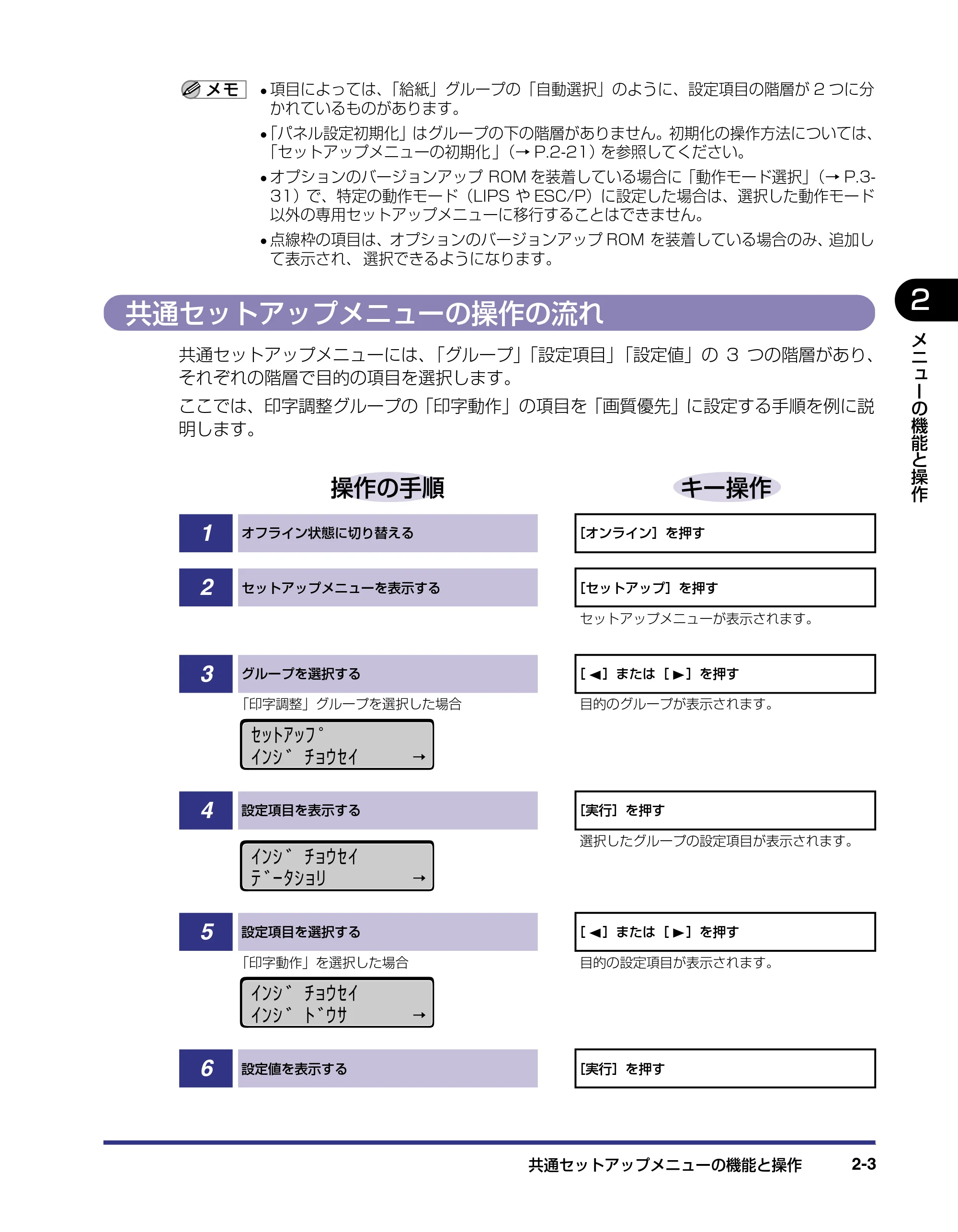

共通セットアップメニューの操作の流れ
共通セットアップメニューには、「グループ」「設定項目」「設定値」の 3 つの階層があり、
それぞれの階層で目的の項目を選択します。
ここでは、印字調整グループの「印字動作」の項目を「画質優先」に設定する手順を例に説
明します。
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
3 グループを選択する ［ ］または［ ］を押す
「印字調整」グループを選択した場合 目的のグループが表示されます。
4 設定項目を表示する ［実行］を押す
選択したグループの設定項目が表示されます。
5 設定項目を選択する ［ ］または［ ］を押す
「印字動作」を選択した場合 目的の設定項目が表示されます。
6 設定値を表示する ［実行］を押す
ｾｯﾄｱｯﾌﾟ�
ｲﾝｼﾞ ﾁｮｳｾｲ →�
ｲﾝｼﾞ ﾁｮｳｾｲ�
ﾃﾞｰﾀｼｮﾘ →�
ｲﾝｼﾞ ﾁｮｳｾｲ�

ｲﾝｼﾞ ﾄﾞｳｻ →�

共通セットアップメニューの機能と操作2-4
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［ ］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［オンライン］を押すと、操作を中止してオンライン状態に戻ります。
• グループの階層で、「LIPS セットアップ」、「ESC/P セットアップ」を選択した場合は、

「LIPS 専用セットアップメニューの機能と操作」（→ P.2-5）、「ESC/P 専用セットアッ
プメニューの機能と操作」（→ P.2-7）を参照してください。

• 項目によっては、設定項目の階層が 2 つの層に分かれている場合があります。

選択した設定項目の設定値が表示されます。
7 設定値を選択する ［ ］または［ ］を押す
｢画質優先｣を選択した場合 目的の設定値が表示されます。
8 選択した値を確定する ［実行］を押す
9 オンライン状態に戻す ［オンライン］を押す
ｲﾝｼﾞ ﾄﾞｳｻ�
= ｼﾞﾄﾞｳ →�
ｲﾝｼﾞ ﾄﾞｳｻ�
ｶﾞｼﾂ ﾕｳｾﾝ →�

LIPS 専用セットアップメニューの機能と操作 2-5
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
LIPS 専用セットアップメニューの機能と操作
LIPS 専用セットアップメニューの概要と操作手順について説明しています。LIPS 専用セッ
トアップメニューは、オプションのバージョンアップ ROM を装着している場合にのみ設定
することができます。
LIPS 専用セットアップメニューの機能と構造
共通セットアップメニューのグループの階層で「LIPS セットアップ」を選択すると、LIPS
専用セットアップメニューに移行します。
LIPS 専用セットアップメニューは、「設定項目」と「設定値」の 2 つの階層に分かれてい
て、LIPS モードが動作した場合のみ有効な設定をすることができます。
LIPS 専用セットアップメニューの操作の流れ
LIPS 専用セットアップメニューには、「設定項目」「設定値」の 2 つの階層があり、それぞ
れの階層で目的の項目を選択します。
ここでは、「複数ページ印刷」の項目を「2 ページ（左）」に設定する手順を例に説明します。

操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
使
う �
使
わ
な
い �
↓
レ
タ
ー �
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
し
な
い �
LIPS専用セットアップメニュー�
設 定 値�
設定項目�
グループ�
▼
▼
▼
�
▼
▼
▼
�
LIPS �
セットアップ�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
白
紙
節
約 �
ジ
ョ
ブ
タ
イ
ム
ア
ウ
ト
�
網
か
け
解
像
度 �
Ｌ
Ｆ
機
能 �
Ｃ
Ｒ
機
能 �
自
動
改
行 �
自
動
改
ペ
ー
ジ �
桁
数 �
行
数 �
漢
字
グ
ラ
フ
ィ
ッ
ク
セ
ッ
ト
�
Ａ
Ｎ
Ｋ
書
体 �
漢
字
書
体 �
文
字
サ
イ
ズ �
漢
字
コ
ー
ド �
ス
タ
ー
ト
ア
ッ
プ
マ
ク
ロ
�
カ
ラ
ー
オ
ー
バ
レ
イ �
オ
ー
バ
レ
イ
2 �
オ
ー
バ
レ
イ
1 �
ペ
ー
ジ
の
向
き �
複
数
ペ
ー
ジ
余
白 �
複
数
ペ
ー
ジ
印
刷 �
�
拡
大
／
縮
小 �
▼
▼
▼
�

LIPS 専用セットアップメニューの機能と操作2-6
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［ ］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［オンライン］を押すと、操作を中止してオンライン状態に戻ります。

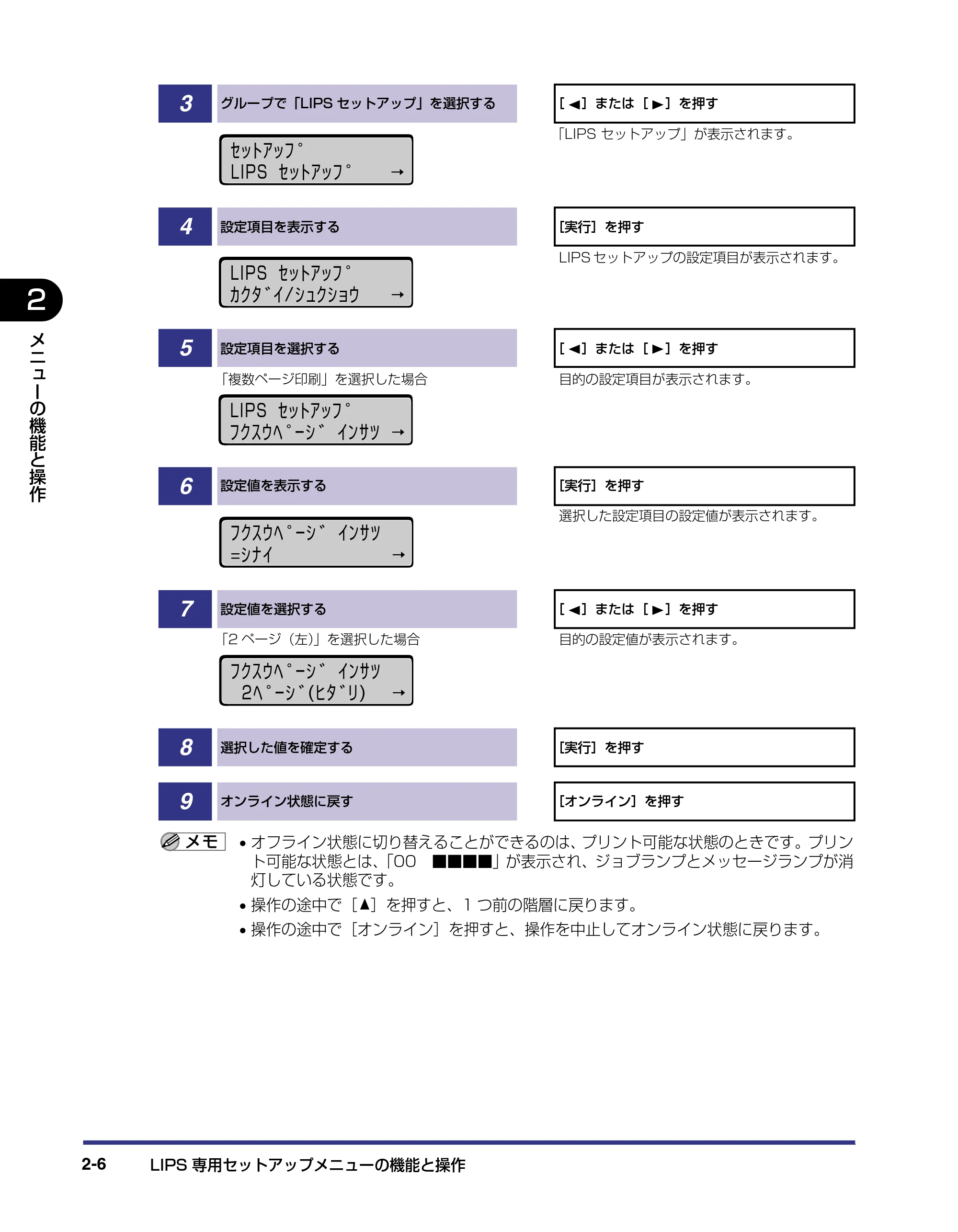

3 グループで「LIPS セットアップ」を選択する ［ ］または［ ］を押す
「LIPS セットアップ」が表示されます。
4 設定項目を表示する ［実行］を押す
LIPS セットアップの設定項目が表示されます。
5 設定項目を選択する ［ ］または［ ］を押す
「複数ページ印刷」を選択した場合 目的の設定項目が表示されます。
6 設定値を表示する ［実行］を押す
選択した設定項目の設定値が表示されます。
7 設定値を選択する ［ ］または［ ］を押す
「2 ページ（左）」を選択した場合 目的の設定値が表示されます。
8 選択した値を確定する ［実行］を押す
9 オンライン状態に戻す ［オンライン］を押す
ｾｯﾄｱｯﾌﾟ�
LIPS ｾｯﾄｱｯﾌﾟ →�
LIPS ｾｯﾄｱｯﾌﾟ�
ｶｸﾀﾞｲ/ｼｭｸｼｮｳ →�
LIPS ｾｯﾄｱｯﾌﾟ�
ﾌｸｽｳﾍﾟｰｼﾞ ｲﾝｻﾂ →�
ﾌｸｽｳﾍﾟｰｼﾞ ｲﾝｻﾂ�
= ｼﾅｲ →�
ﾌｸｽｳﾍﾟｰｼﾞ ｲﾝｻﾂ�
2 ﾍﾟｰｼﾞ(ﾋﾀﾞﾘ) →�

ESC/P 専用セットアップメニューの機能と操作 2-7
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
ESC/P 専用セットアップメニューの機能と
操作
ESC/P 専用セットアップメニューの概要と操作手順について説明しています。ESC/P 専
用セットアップメニューは、オプションのバージョンアップ ROM を装着している場合にの
み設定することができます。
ESC/P 専用セットアップメニューの機能と構造
共 通セッ トアッ プメニ ューの グル ープの 階層で「ESC/P セ ットア ップ」を選 択する と、
ESC/P 専用セットアップメニューに移行します。
ESC/P 専用セットアップメニューは、「ESC/P グループ」「設定項目」「設定値」の 3 つ
の階層に分かれていて、ESC/P エミュレーションモードが動作した場合のみ有効な設定を
することができます。
ESC/P 専用セットアップメニューの操作の流れ
ESC/P 専用セットアップメニューには、「ESC/P グループ」「設定項目」「設定値」の 3 つ
の階層があり、それぞれの階層で目的の項目を選択します。

ここ では、フォントグループの「国 別文字」の項目を「USA」に設定す る手順を例に説明
します。
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
設 定 値�
設定項目�
グループ�
ESC/P�
グループ�
▼
▼
▼
�
▼
▼
▼
�
ESC/P �
セットアップ�
ページレイアウト�
ペ
ー
ジ
フ
ォ
ー
マ
ッ
ト
�
実
寸
縦 �
印字機能� 印字動作� VFC その他�フォント�
B4�
↓�
A4�
横�
ハ
ガ
キ �
用
紙
サ
イ
ズ
�
カ
レ
ン
ト
用
紙
�
▼
▼
▼
�
▼
�
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
登
録
レ
ベ
ル �
カ
ラ
ー
モ
ー
ド
自
動
時
�
一
時 �
永
久 �
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す

ESC/P 専用セットアップメニューの機能と操作2-8
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

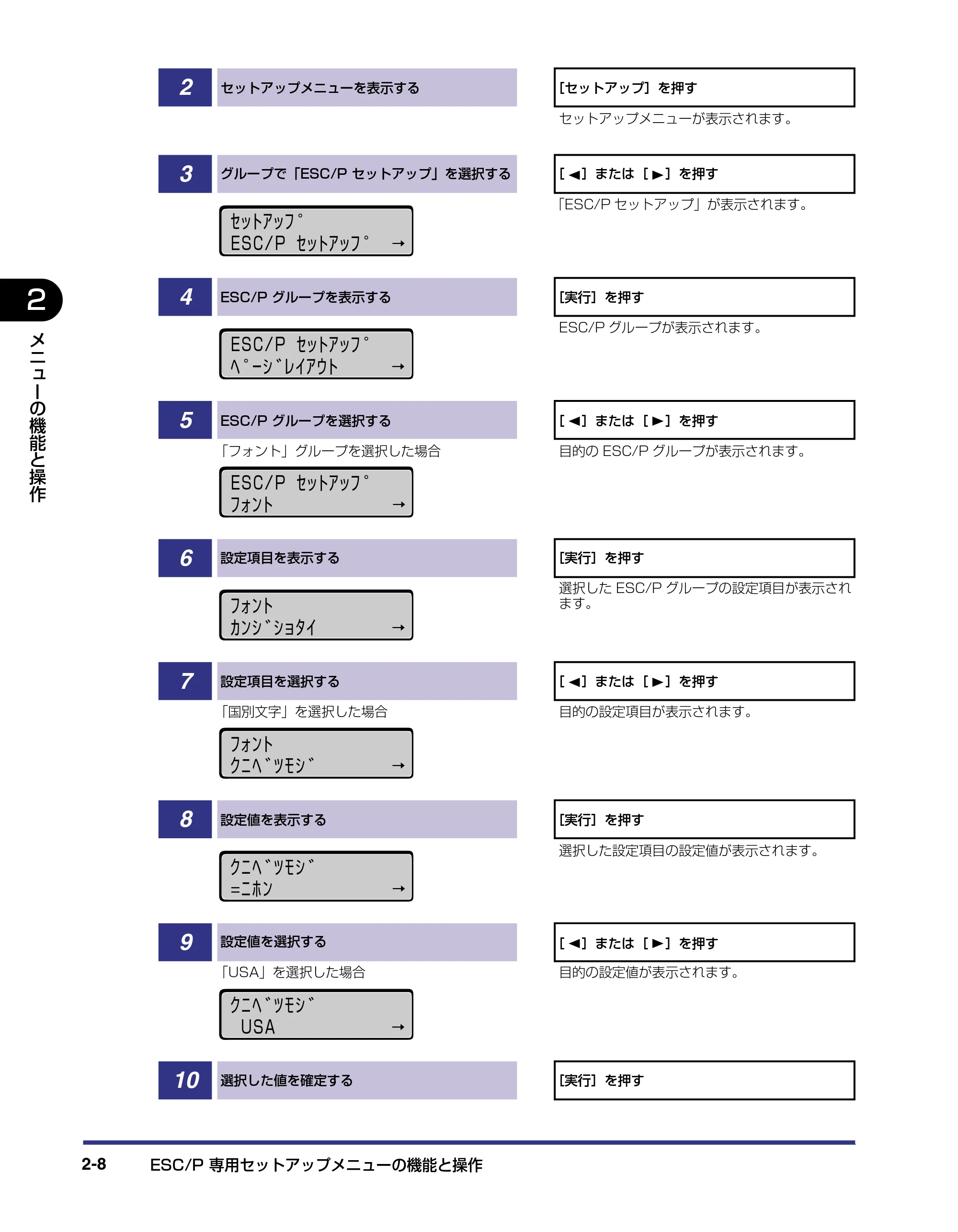

2 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
3 グループで「ESC/P セットアップ」を選択する ［ ］または［ ］を押す
「ESC/P セットアップ」が表示されます。
4 ESC/P グループを表示する ［実行］を押す
ESC/P グループが表示されます。
5 ESC/P グループを選択する ［ ］または［ ］を押す
「フォント」グループを選択した場合 目的の ESC/P グループが表示されます。
6 設定項目を表示する ［実行］を押す
選択した ESC/P グループの設定項目が表示され
ます。
7 設定項目を選択する ［ ］または［ ］を押す
「国別文字」を選択した場合 目的の設定項目が表示されます。
8 設定値を表示する ［実行］を押す
選択した設定項目の設定値が表示されます。
9 設定値を選択する ［ ］または［ ］を押す
「USA」を選択した場合 目的の設定値が表示されます。
10 選択した値を確定する ［実行］を押す

ｾｯﾄｱｯﾌﾟ�
ESC / P ｾｯﾄｱｯﾌﾟ →�
ESC / P ｾｯﾄｱｯﾌﾟ�
ﾍﾟｰｼﾞﾚｲｱｳﾄ →�
ESC / P ｾｯﾄｱｯﾌﾟ�
ﾌｫﾝﾄ →�
ﾌｫﾝﾄ�
ｶﾝｼﾞｼｮﾀｲ →�
ﾌｫﾝﾄ�
ｸﾆﾍﾞﾂﾓｼﾞ →�
ｸﾆﾍﾞﾂﾓｼﾞ�
= ﾆﾎﾝ →�
ｸﾆﾍﾞﾂﾓｼﾞ�
USA →�

ESC/P 専用セットアップメニューの機能と操作 2-9
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

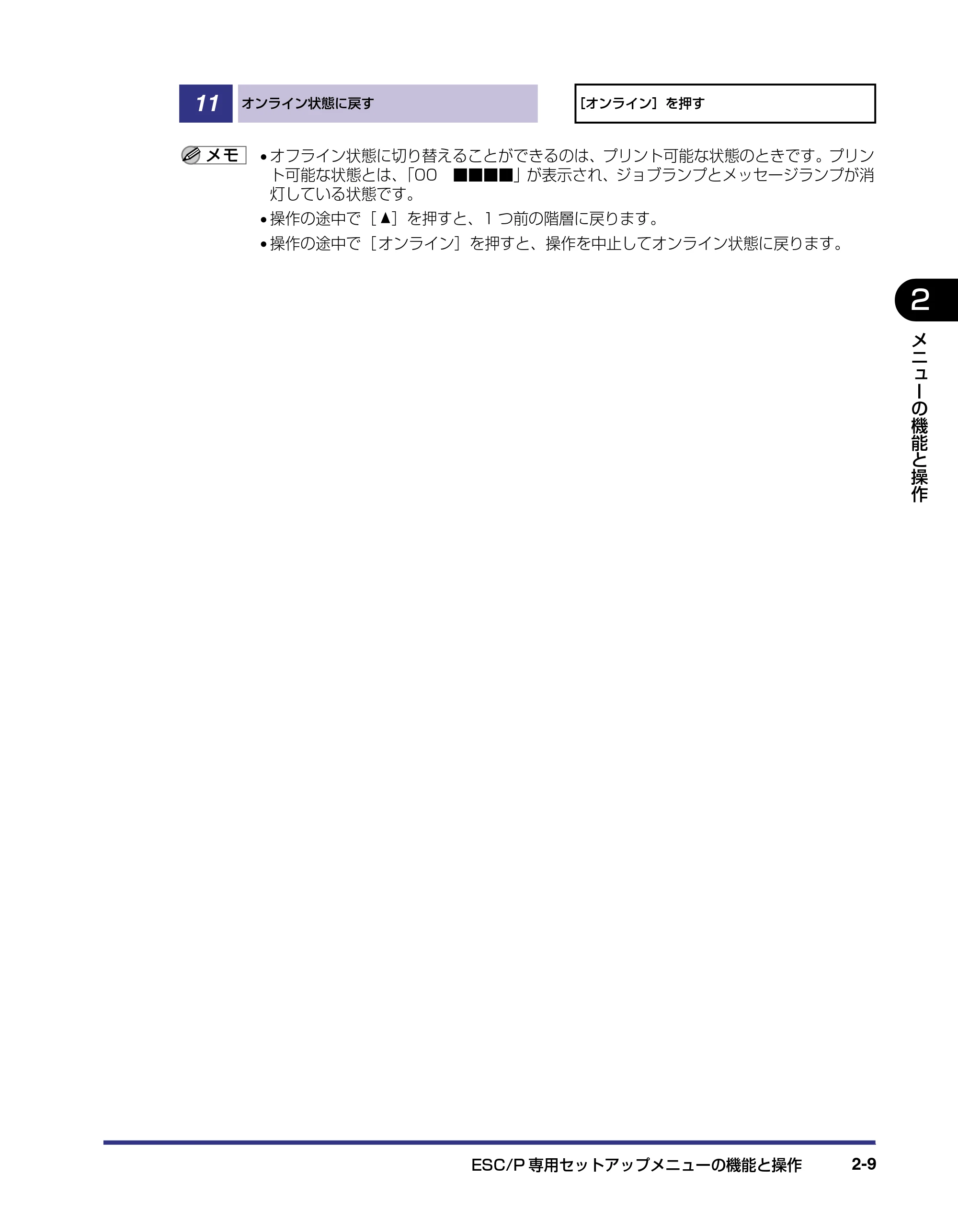

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［ ］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［ オンライン］を押すと、操作を中止してオンライン状態に戻ります。

11 オンライン状態に戻す ［オンライン］を押す

ユーティリティメニューの機能と操作2-10
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
ユーティリティメニューの機能と操作
ユーティリティメニューの概要と操作手順について説明しています。
ユーティリティメニューの機能と構造
ここでは、ユーティリティメニューの機能とメニュー構造について説明します。
ユーティリティメニューの機能
ユーティリティメニューでは、セットアップメニューの設定内容などの情報をプリントして
確認したり、キャリブレーションを行うことができます。
詳しい項目の内容については「ユーティリティメニューの設定項目」（→ P.6-3）を参照し
てください。
ユーティリティメニューの構造
ユーティリティメニューは、LIPS モードと ESC/P エミュレーションモードに共通して選
択できる「共通ユーティリティ項目」と、動作モードごとに選択する「専用ユーティリティ
項目」の 2 つの階層に分かれています。

• 点線枠の項目は、オプションのバージョンアップ ROM やオプションのプリントサーバが

装着されている場合のみ追加して表示され、選択できるようになります。

• オプションのバージョンアップ ROM を装着している場合に「動作モード選択」（→ P.3-

31）で、特定の動作モード（LIPS など）に設定した場合は、選択した動作モード以外の
専用ユーティリティ項目を設定することはできません。
共通ユーティリティ項目�
専用ユーティリティ項目�
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
＊オプション�＊オプション�＊オプション�
カ
ラ
ー
サ
ン
プ
ル �
�
�
ス
テ
ー
タ
ス
プ
リ
ン
ト �
▼
▼
�
ス
テ
ー
タ
ス
プ
リ
ン
ト �
ESC/P�
ユーティリティ�
フォント�
リスト�
拡張I/F�
プリント�
＊オプション�
ステータス�
プリント�
LIPS�
ユーティリティ�
キャリブ�
レーション�

ユーティリティメニューの機能と操作 2-11
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

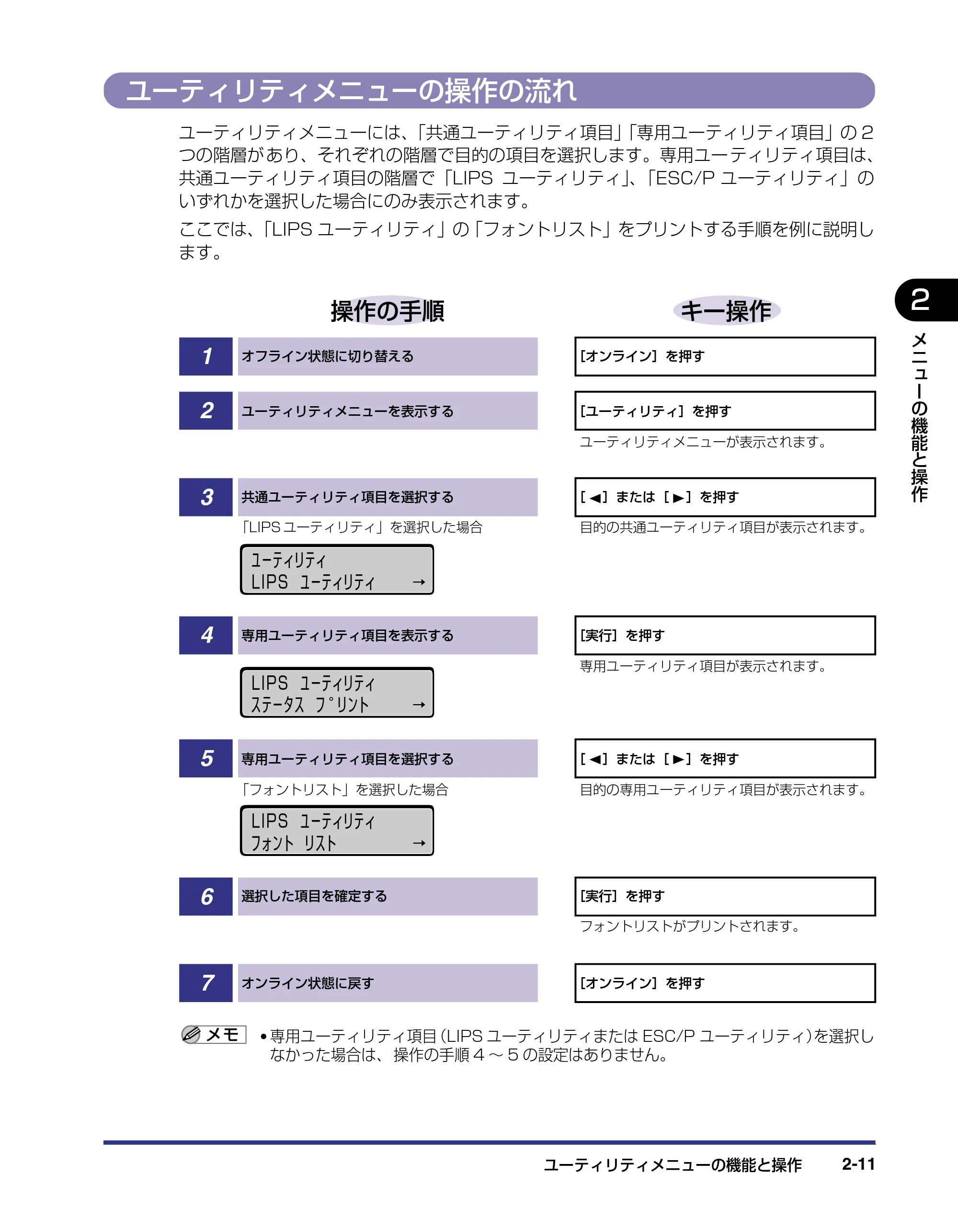

ユーティリティメニューの操作の流れ
ユーティリティメニューには、「共通ユーティリティ項目」「専用ユーティリティ項目」の 2
つの階層が あり、それぞれの階層で目的の項目を選択します。専用ユー ティリティ項目は、
共通ユーティリティ項目の階層で「LIPS ユーティリティ」、「ESC/P ユーティリティ」の
いずれかを選択した場合にのみ表示されます。
ここでは、「LIPS ユーティリティ」の「フォントリスト」をプリントする手順を例に説明し
ます。

• 専用ユーティリティ項目（LIPS ユーティリティまたは ESC/P ユーティリティ）を選択し

なかった場合は、 操作の手順 4 ～ 5 の設定はありません。
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 ユーティリティメニューを表示する ［ユーティリティ］を押す
ユーティリティメニューが表示されます。
3 共通ユーティリティ項目を選択する ［ ］または［ ］を押す
「LIPS ユーティリティ」を選択した場合 目的の共通ユーティリティ項目が表示されます。
4 専用ユーティリティ項目を表示する ［実行］を押す
専用ユーティリティ項目が表示されます。
5 専用ユーティリティ項目を選択する ［ ］または［ ］を押す
「フォントリスト」を選択した場合 目的の専用ユーティリティ項目が表示されます。
6 選択した項目を確定する ［実行］を押す
フォントリストがプリントされます。
7 オンライン状態に戻す ［オンライン］を押す
ﾕｰﾃｨﾘﾃｨ�
LIPS ﾕｰﾃｨﾘﾃｨ →�
LIPS ﾕｰﾃｨﾘﾃｨ�
ｽﾃｰﾀｽ ﾌﾟﾘﾝﾄ →�
LIPS ﾕｰﾃｨﾘﾃｨ�
ﾌｫﾝﾄ ﾘｽﾄ →�

ユーティリティメニューの機能と操作2-12
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

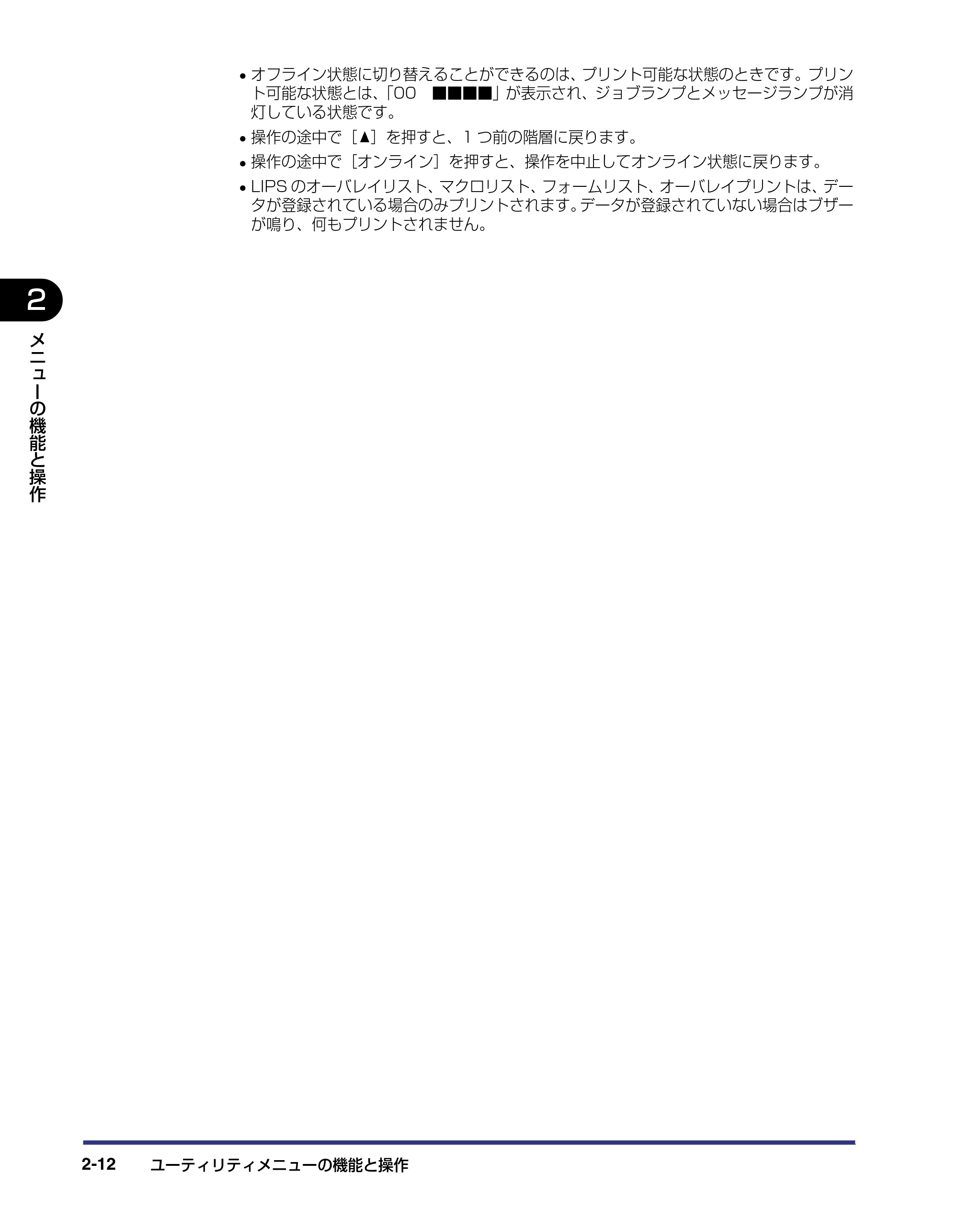

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［ ］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［オンライン］を押すと、操作を中止してオンライン状態に戻ります。
• LIPS のオーバレイリスト、マクロリスト、フォームリスト、オーバレイプリントは、デー

タが登録されている場合のみプリントされます。データが登録されていない場合はブザー
が鳴り、何もプリントされません。

ジョブメニューの機能と操作 2-13
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
ジョブメニューの機能と操作
ジョブメニューの概要と操作手順について説明しています。
ジョブメニューの機能と構造
ここでは、ジョブメニューの機能とメニュー構造について説明します。
ジョブメニューの機能
ジョブメニューでは、印刷履歴をプリントすることができます。
詳しい項目の内容については「ジョブメニューの設定項目」（→P.6-6）を参照してください。
ジョブメニューの構造
ジョブメニューの階層は 1 つです。
ジョブメニューの操作の流れ
ここでは、「印刷履歴リスト」をプリントする手順を説明します。
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 ジョブメニューを表示する ［ジョブ］を押す
ジョブメニューが表示されます。
3 「印刷履歴リスト」をプリントする ［実行］を押す
印刷履歴リストがプリントされます。
ジョブ� 印刷履歴リスト�
ｼﾞｮﾌﾞ�
ｲﾝｻﾂﾘﾚｷ ﾘｽﾄ ↓�

ジョブメニューの機能と操作2-14
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［オンライン］を押すと、操作を中止してオンライン状態に戻ります。

4 オンライン状態に戻す ［オンライン］を押す

リセットメニューの機能と操作 2-15
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2

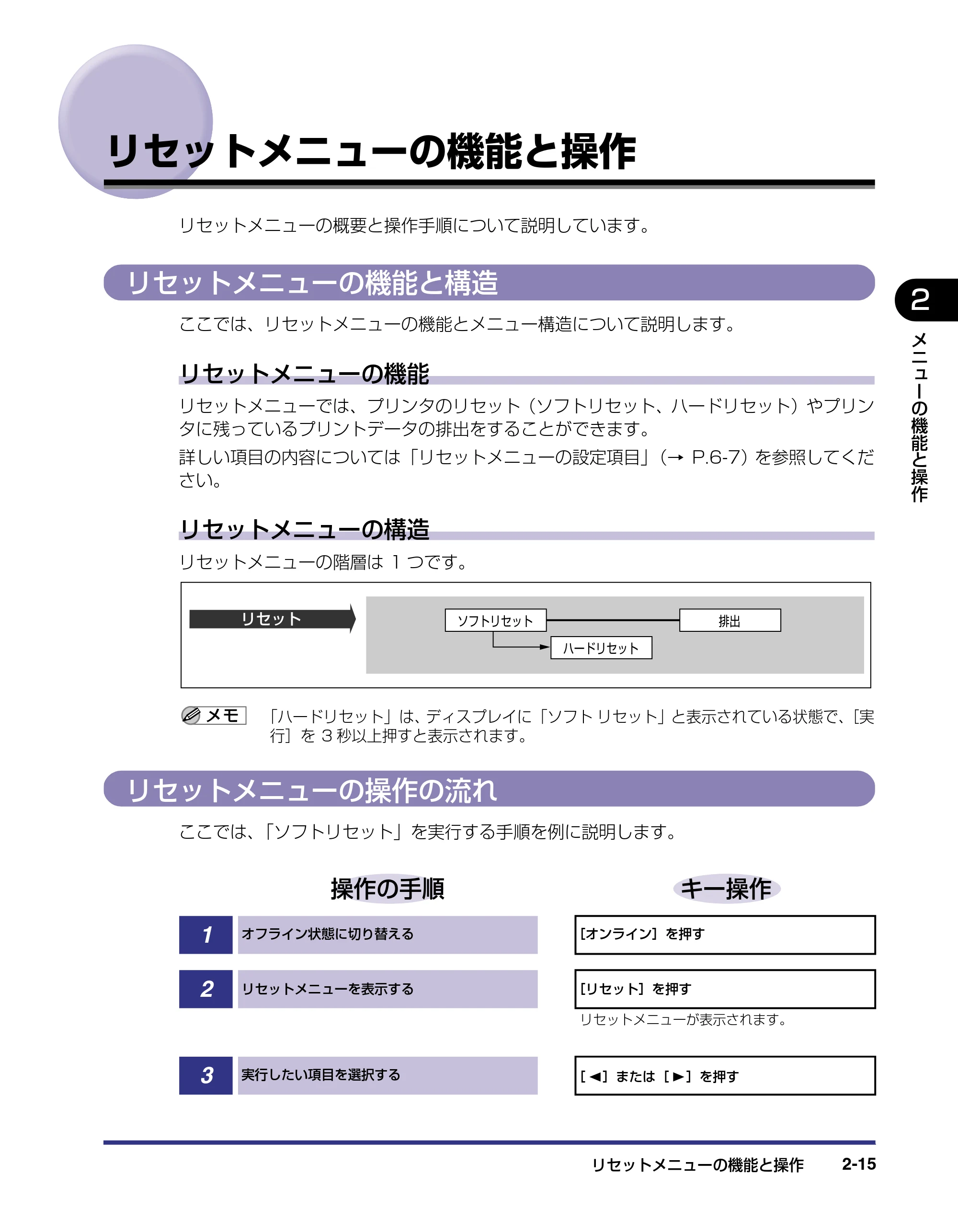

リセットメニューの機能と操作
リセットメニューの概要と操作手順について説明しています。
リセットメニューの機能と構造
ここでは、リセットメニューの機能とメニュー構造について説明します。
リセットメニューの機能
リセットメニューでは、プリンタのリセット（ソフトリセット、ハードリセット）やプリン
タに残っているプリントデータの排出をすることができます。
詳しい項目の内容については「リセットメニューの設定項目」（→ P.6-7）を参照してくだ
さい。
リセットメニューの構造
リセットメニューの階層は 1 つです。
「ハードリセット」は、ディスプレイに「ソフト リセット」と表示されている状態で、［実
行］を 3 秒以上押すと表示されます。
リセットメニューの操作の流れ
ここでは、「ソフトリセット」を実行する手順を例に説明します。
リセット� 排出�
ハードリセット�
ソフトリセット�
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 リセットメニューを表示する ［リセット］を押す

リセットメニューが表示されます。
3 実行したい項目を選択する ［ ］または［ ］を押す

リセットメニューの機能と操作2-16
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �
オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン
ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

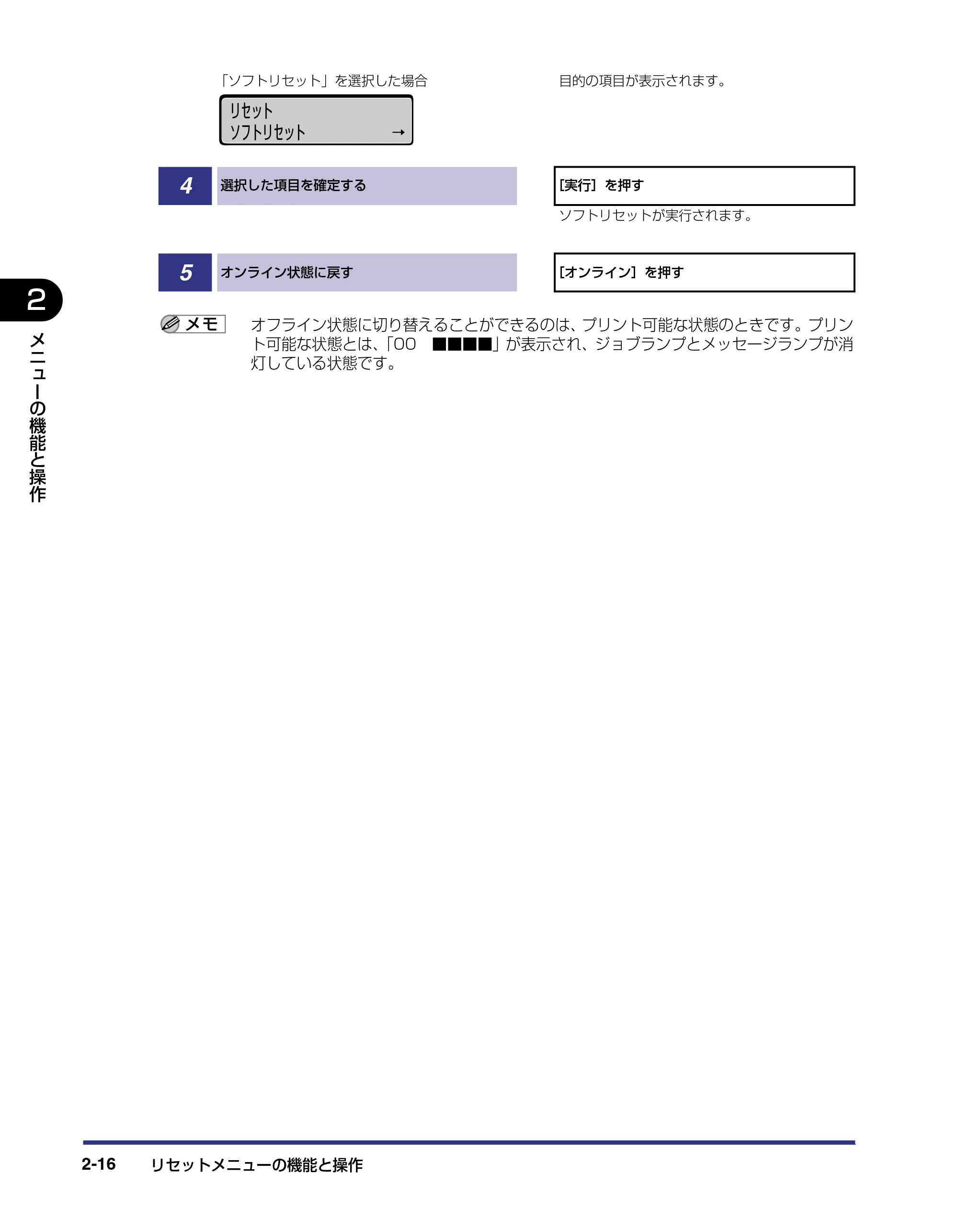

「ソフトリセット」を選択した場合 目的の項目が表示されます。
4 選択した項目を確定する ［実行］を押す
ソフトリセットが実行されます。
5 オンライン状態に戻す ［オンライン］を押す
ﾘｾｯﾄ�
ｿﾌﾄﾘｾｯﾄ →

ジョブキャンセルメニューの機能と操作 2-17
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2

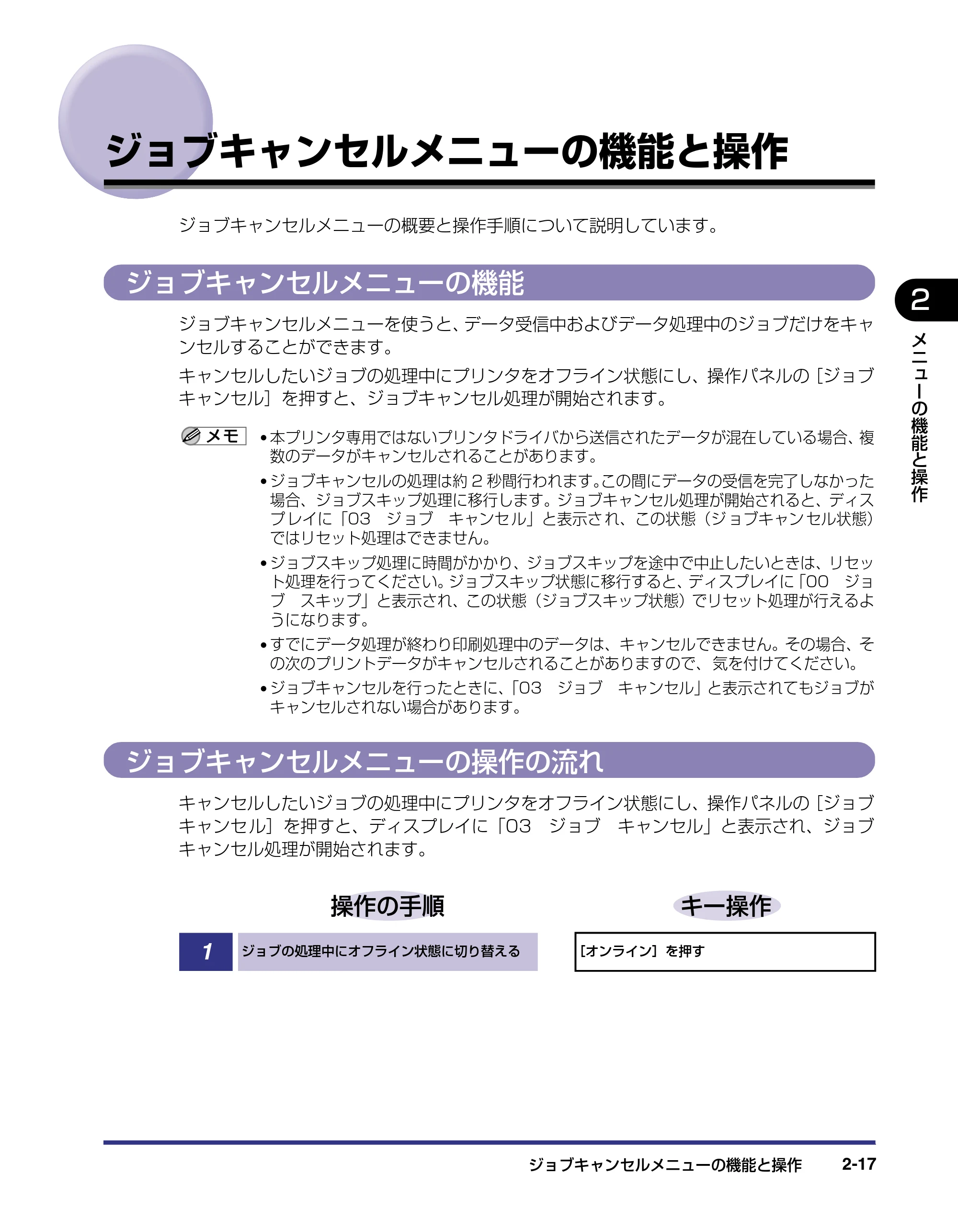

ジョブキャンセルメニューの機能と操作
ジョブキャンセルメニューの概要と操作手順について説明しています。
ジョブキャンセルメニューの機能
ジョブキャンセルメニューを使うと、データ受信中およびデータ処理中のジョブだけをキャ
ンセルすることができます。
キャンセルしたいジョブの処理中にプリンタをオフライン状態にし、操作パネルの［ジョブ
キャンセル］を押すと、ジョブキャンセル処理が開始されます。

• 本プリンタ専用ではないプリンタドライバから送信されたデータが混在している場合、複

数のデータがキャンセルされることがあります。

• ジョブキャンセルの処理は約 2 秒間行われます。この間にデータの受信を完了しなかった

場合、ジョブスキップ処理に移行します。ジョブキャンセル処理が開始されると、ディス
プ レイに「03 ジ ョブ キャンセ ル」と表示さ れ、この状態（ジ ョブキャン セル状態）
ではリセット処理はできません。

• ジョブスキップ処理に時間がかかり、ジョブスキップを途中で中止したいときは、リセッ

ト処理を行ってください。ジョブスキップ状態に移行すると、ディスプレイに「00 ジョ
ブ スキップ」と表示され、この状態（ジョブスキップ状態）でリセット処理が行えるよ
うになります。

• すでにデータ処理が終わり印刷処理中のデータは、キャンセルできません。その場合、そ

の次のプリントデータがキャンセルされることがありますので、 気を付けてください。

• ジョブキャンセルを行ったときに、「03 ジョブ キャンセル」と表示されてもジョブが

キャンセルされない場合があります。
ジョブキャンセルメニューの操作の流れ
キャンセルしたいジョブの処理中にプリンタをオフライン状態にし、操作パネルの［ジョブ
キャンセ ル］を押すと、ディスプレイに「03 ジョブ キャンセル」と表示され、ジョブ
キャンセル処理が開始されます。
操作の手順 キー操作
1 ジョブの処理中にオフライン状態に切り替える ［オンライン］を押す

ジョブキャンセルメニューの機能と操作2-18
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• ジョブをキャンセルできるのは、データ処理中、またはデータ受信中で、ジョブランプが

点灯、または点滅している状態のときです。

• ジョブスキップの処理中は、処理中のジョ ブのインタフェース名（「セントロニクス」、

「USB」など）がディスプレイに表示されます。

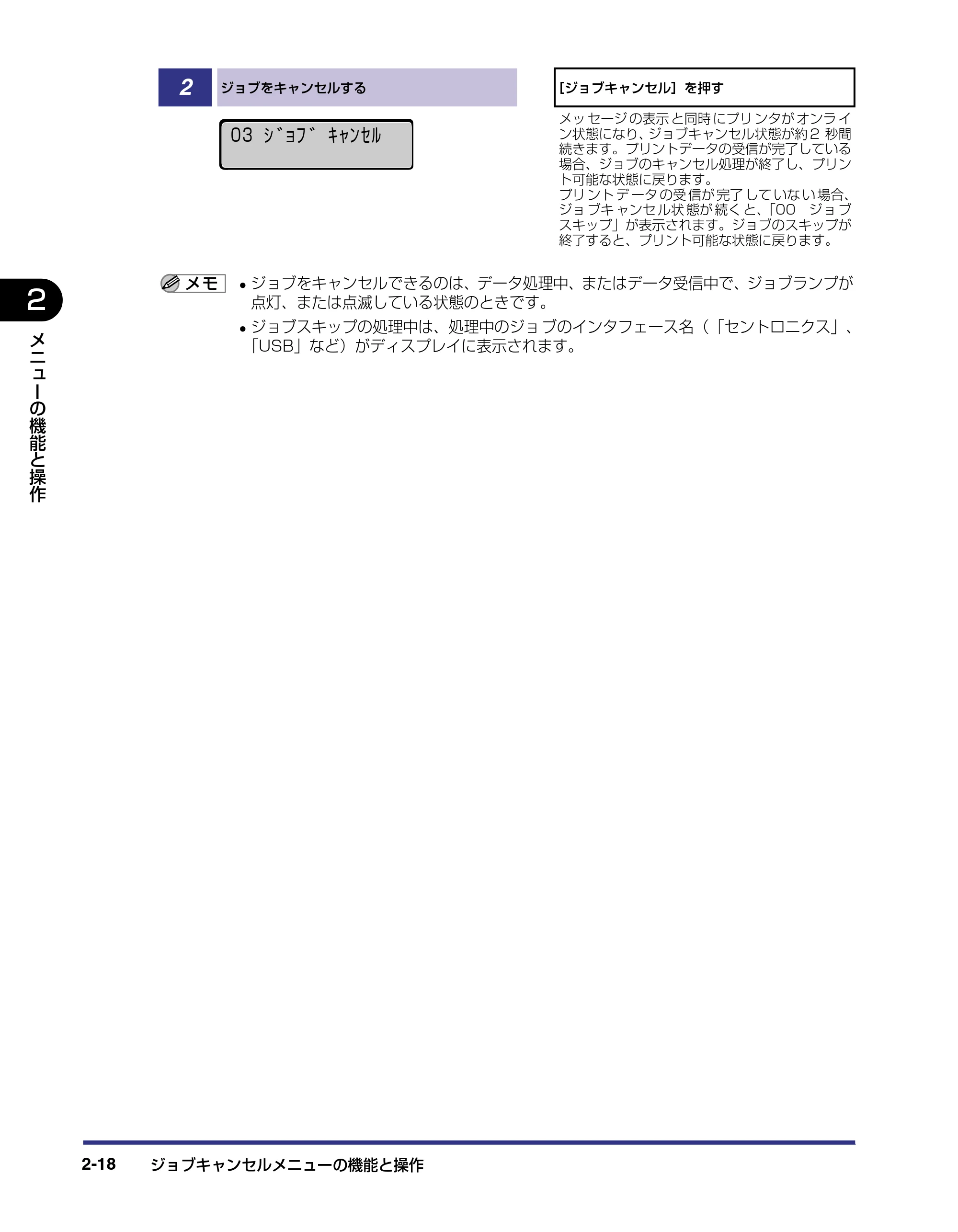

2 ジョブをキャンセルする ［ジョブキャンセル］を押す
メッ セージ の表示 と同時 にプリ ンタが オンラ イ
ン状態になり、ジョブキャンセル状態が約 2 秒間
続きます。プリントデータの受信が完了している
場合、ジョブのキャンセル処理が終了し、プリン
ト可能な状態に戻ります。
プリ ント デ ータ の受 信が 完了 して いな い 場合、
ジョ ブキ ャンセ ル状 態が 続く と、「00 ジョ ブ
スキップ」が表示されます。ジョブのスキップが
終了すると、プリント可能な状態に戻ります。
03 ｼﾞｮﾌﾞ ｷｬﾝｾﾙ�
�

給紙選択メニューの機能と操作 2-19
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2

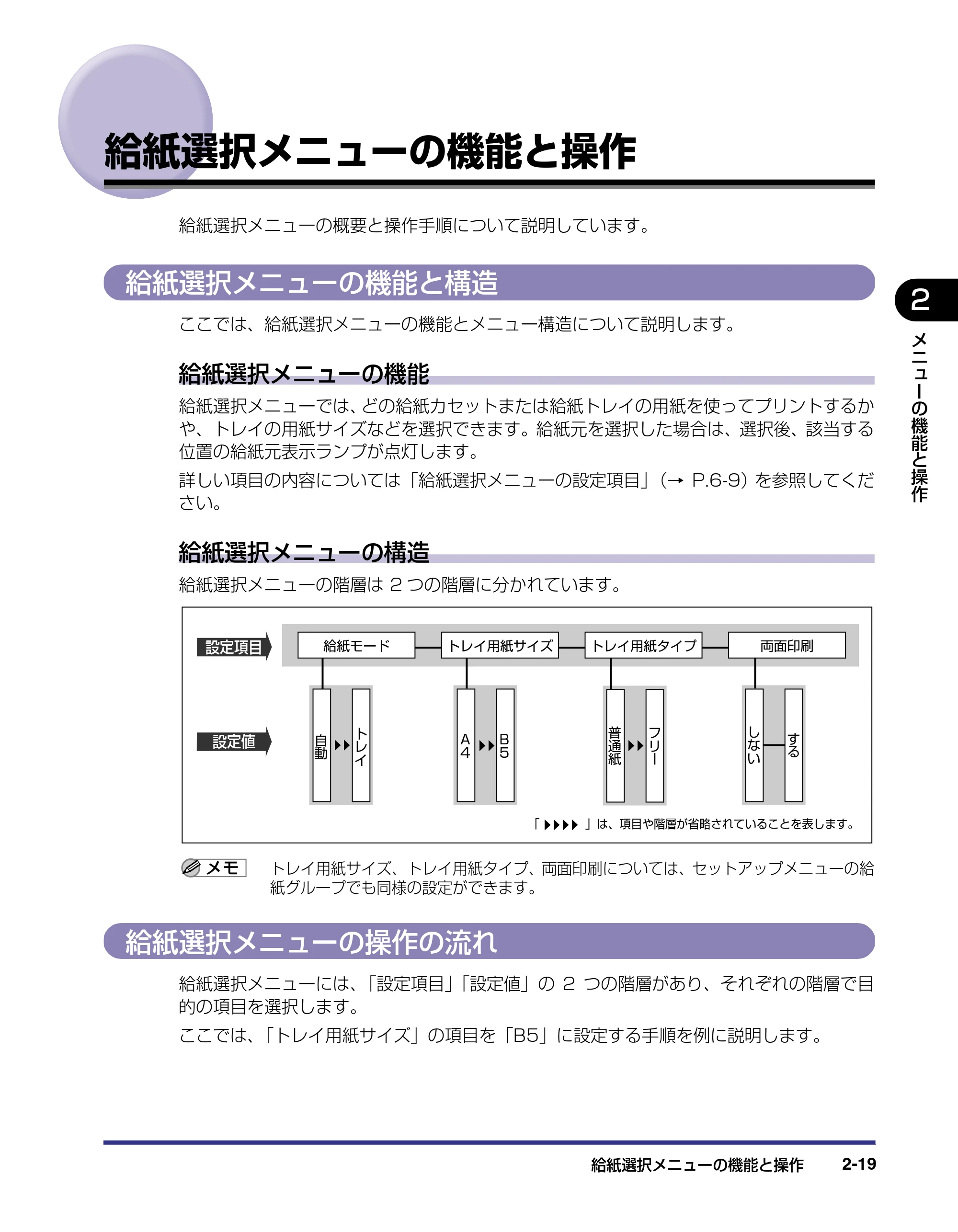

給紙選択メニューの機能と操作
給紙選択メニューの概要と操作手順について説明しています。
給紙選択メニューの機能と構造
ここでは、給紙選択メニューの機能とメニュー構造について説明します。
給紙選択メニューの機能
給紙選択メニューでは、どの給紙カセットまたは給紙トレイの用紙を使ってプリントするか
や、トレイの用紙サイズなどを選択できます。給紙元を選択した場合は、選択後、該当する
位置の給紙元表示ランプが点灯します。
詳しい項目の内容については「給紙選択メニューの設定項目」（→ P.6-9）を参照してくだ
さい。
給紙選択メニューの構造
給紙選択メニューの階層は 2 つの階層に分かれています。
トレイ用紙サイズ、トレイ用紙タイプ、両面印刷については、セットアップメニューの給
紙グループでも同様の設定ができます。
給紙選択メニューの操作の流れ
給紙選択メニューには、「設定項目」「設定値」の 2 つの階層があり、それぞれの階層で目
的の項目を選択します。
ここでは、「トレイ用紙サイズ」の項目を「B5」に設定する手順を例に説明します。

設定項目� 給紙モード� トレイ用紙サイズ� トレイ用紙タイプ� 両面印刷�
設定値� B�
5�
�
A�
4�
�
フ
リ
ー �
�
�
普
通
紙 �
▼
▼
�
▼
▼
�
ト
レ
イ �
�
�
自
動 �
▼
▼
�
す
る �
�
�
し
な
い �
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�

給紙選択メニューの機能と操作2-20
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［オンライン］を押すと、そのとき表示していた設定値を設定し、オンライ

ン状態に戻ります。また、操作の途中で誤操作をした場合も、そのとき表示していた設定
値を設定し、オフライン状態に戻ります。

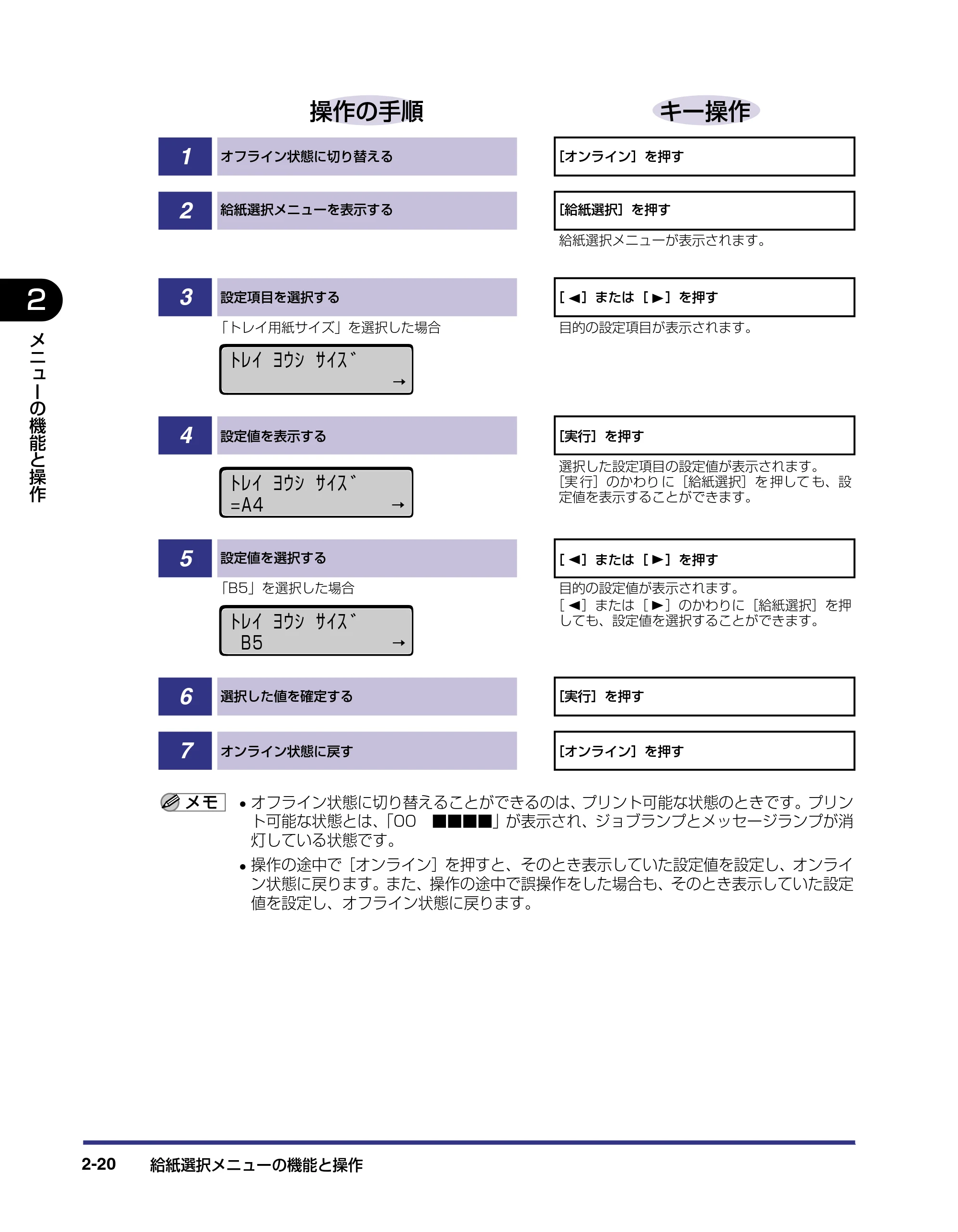

操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 給紙選択メニューを表示する ［給紙選択］を押す
給紙選択メニューが表示されます。
3 設定項目を選択する ［ ］または［ ］を押す
「トレイ用紙サイズ」を選択した場合 目的の設定項目が表示されます。
4 設定値を表示する ［実行］を押す
選択した設定項目の設定値が表示されます。
［実 行］のかわり に［給紙選択］を 押して も、設
定値を表示することができます。
5 設定値を選択する ［ ］または［ ］を押す
「B5」を選択した場合 目的の設定値が表示されます。
［ ］または［ ］のかわりに［給紙選択］を押
しても、設定値を選択することができます。
6 選択した値を確定する ［実行］を押す
7 オンライン状態に戻す ［オンライン］を押す
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ�
→�
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ�
=A4 →�
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ�

B5 →�

セットアップメニューの初期化 2-21
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2

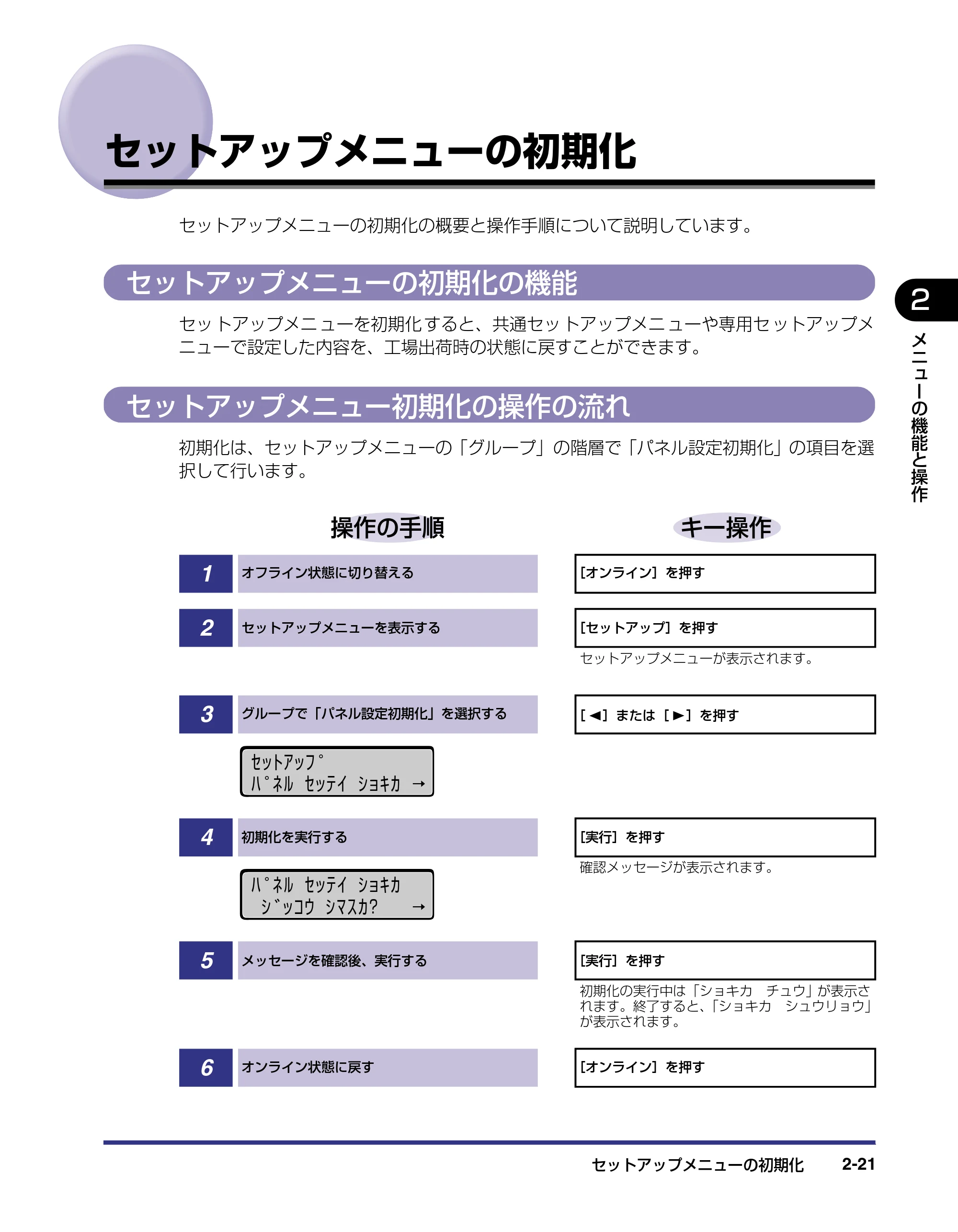

セットアップメニューの初期化
セットアップメニューの初期化の概要と操作手順について説明しています。
セットアップメニューの初期化の機能
セッ トアップメニ ューを初期化 すると、共通セッ トアップメニ ューや専用セ ットアップメ
ニューで設定した内容を、工場出荷時の状態に戻すことができます。
セットアップメニュー初期化の操作の流れ
初期化は、セットアップメニューの「グループ」の階層で「パネル設定初期化」の項目を選
択して行います。
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
3 グループで「パネル設定初期化」を選択する ［ ］または［ ］を押す
4 初期化を実行する ［実行］を押す
確認メッセージが表示されます。
5 メッセージを確認後、実行する ［実行］を押す
初期化の実行中は「ショキカ チュウ」が表示さ
れます。終了すると、「ショキカ シュウリョウ」

が表示されます。
6 オンライン状態に戻す ［オンライン］を押す
ｾｯﾄｱｯﾌﾟ�
ﾊﾟﾈﾙ ｾｯﾃｲ ｼｮｷｶ →�
ﾊﾟﾈﾙ ｾｯﾃｲ ｼｮｷｶ�
ｼﾞｯｺｳ ｼﾏｽｶ ? →�

セットアップメニューの初期化2-22
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

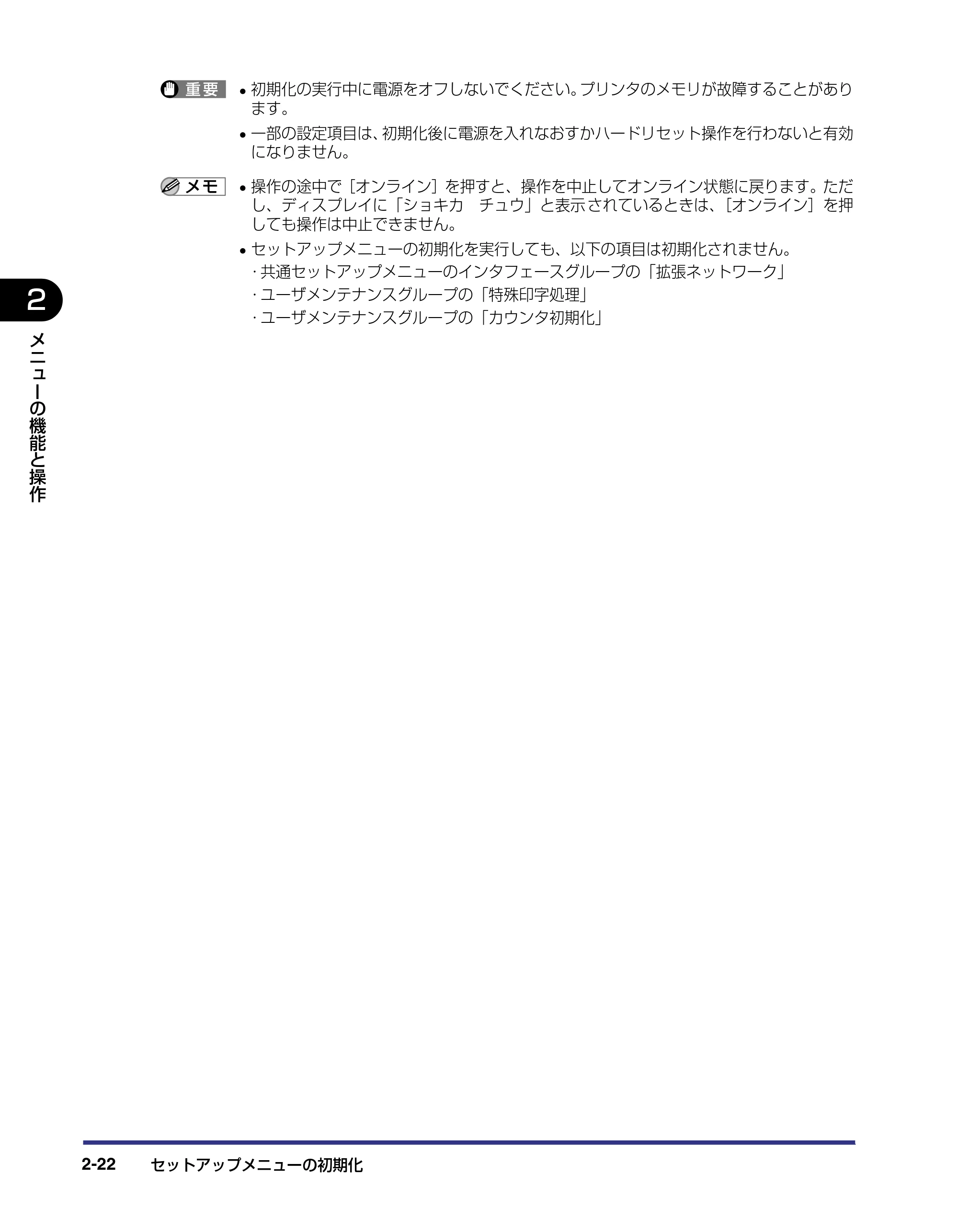

• 初期化の実行中に電源をオフしないでください。プリンタのメモリが故障することがあり

ます。

• 一部の設定項目は、初期化後に電源を入れなおすかハードリセット操作を行わないと有効

になりません。

• 操作の途中で［オンライン］を押すと、操作を中止してオンライン状態に戻ります。ただ

し、ディスプレイに「ショキカ チュウ」と表示 されているときは、［オンライン］を押
しても操作は中止できません。

• セットアップメニューの初期化を実行しても、以下の項目は初期化されません。
• 共通セットアップメニューのインタフェースグループの「拡張ネットワーク」
• ユーザメンテナンスグループの「特殊印字処理」
• ユーザメンテナンスグループの「カウンタ初期化」

3-1
CHAPTER
3
共通セットアップメニューの
設定項目
この章では、共通セットアップメニューで設定できる項目の内容について説明しています。
共通セットアップメニュー設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
拡張機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
スリープ動作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
スリープモード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

警告処理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
自動エラースキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
表示言語. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
ブザー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

警告表示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
日付／時刻設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
給紙グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-10
トレイ用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10

デフォルト用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
トレイ優先 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
自動選択. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
デフォルト用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

トレイ用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
手差し両面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
両面印刷. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
レイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-14

コピー枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
縦補正／横補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
とじ方向. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
とじ幅 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

特殊両面処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
印字調整グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-19
データ処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
階調処理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19

トナー節約 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19

3-2
3. 共通セットアップメニューの設定項目
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
トナー濃度 C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
トナー濃度 M . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
トナー濃度 Y . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
トナー濃度 K . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20

カラーモード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
モノクロ中間調. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
カラー中間調 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
OHP タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22

画質警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22
印字動作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
インタフェースグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
インタフェース選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25

タイムアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
セントロニクス設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26
拡張ネットワーク . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
コネクション認識 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30

動作モードグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31
動作モード選択. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31
自動切り替え . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33
優先エミュレーション. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34

ユーザメンテナンスグループの設定項目. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35
定着特殊処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35
印字位置調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35
カウンタ初期化. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36

特殊モード J. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37
OHP フィルム鏡像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-38
特殊印字処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-38

共通セットアップメニュー設定項目一覧 3-3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
共通セットアップメニュー設定項目一覧
■ 表の見かた

• 「*」印が付いている項目や設定値は、オプション品の有無や他の設定項目の内容によっ

て表示されるときと表示されないときがあります。

• 太字で示されている設定値は、工場出荷時の値です。

■ 拡張機能グループ
■ 給紙グループ
設定項目 設定値 参照ページ
スリープ動作 スル、オンライン ノミ P.3-7
スリープモード 30 プン、60 プン、180 プン、15 フン P.3-7
警告処理 ケイゾク、テイシ P.3-8
自動エラースキップ ツカワナイ、ツカウ P.3-8
表示言語 ニホンゴ、ENGLISH P.3-8
ブザー １カイ、レンゾク P.3-9
警告表示 スル、シナイ P.3-9
日付／時刻設定 日付：2001/01/01 ～ 2089/12/31
時刻（24 時間）：00:00:00 ～ 23:59:59
P.3-9
設定項目 設定値 参照ページ
トレイ用紙サイズ A4、LT、LG、EX、フリー、ユーザペーパー、
ハガキ、オウフク ハガキ、フウトウ Y4、フ
ウトウ Y 2、A5、B5
P.3-10
デフォルト用紙サイズ A4、A5、B5 P.3-10
トレイ優先 シナイ、スル P.3-11
自動選択 トレイ：ツカウ、ツカワナイ
カセット 1： ツカウ、ツカワナイ
P.3-11
デフォルト用紙タイプ フツウシ、アツガミ、アツガミ H、OHP P.3-11

トレイ用紙タイプ フツウシ、アツガミ、アツガミ H、OHP、フリー P.3-12
手差し両面 1 メンメ、2 メンメ P.3-13
両面印刷 シナイ、スル P.3-13

共通セットアップメニュー設定項目一覧3-4
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
■ レイアウトグループ
■ 印字調整グループ
設定項目 設定値 参照ページ
コピー枚数 １～ 2 000 P.3-14
縦補正 -50.0 mm ～ 0.0 mm ～ +50.0 mm P.3-14
横補正 -50.0 mm ～ 0.0 mm ～ +50.0 mm P.3-14
とじ方向 ナガテ、 ミジカテ P.3-15
とじ幅 -30.0 mm ～ 0.0 mm ～ +30.0 mm P.3-15
特殊両面処理 スル、シナイ P.3-17
設定項目 設定値 参照ページ
データ処理 ファイン 、クイック P.3-19
階調処理 コウカイチョウ 1、コウカイチョウ 2、ヒョウ
ジュン
P.3-19
トナー節約 ツカワナイ 、ツカウ P.3-19
トナー濃度 C、M、Y、K １～ 8 ～ 16 P.3-20
カラーモード ジドウ、 カラー、モノクロ P.3-21
モノクロ中間調 パターン 1、パターン 2 P.3-21
カラー中間調 テキスト：カイゾウド、カイチョウ、シキチョ

ウ、コウカイゾウド
グラフィック：カイゾウド、カイチョウ、シキ
チョウ、 コウカイゾウド
イメージ：カイゾウド、カイチョウ、シキチョ
ウ、コウカイゾウド
P.3-21
OHP タイプ トウカガタ 、ハンシャガタ P.3-22
画質警告 ケイゾク 、テイシ P.3-22
印字動作 ジドウ、ガシツ ユウセン、トウロク ユウセ
ン
P.3-23

共通セットアップメニュー設定項目一覧 3-5
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
■ インタフェースグループ
■ 動作モードグループ
設定項目 設定値 参照ページ
インタフェース選択 ジ ドウ、セン トロニ クス、USB、カク チョウ
ネットワーク *
P.3-25
タイムアウト 5 ～ 15 ～ 300 ビョウ、シナイ P.3-25
セントロニクス設定 *
BUSY-ACK A-B-A、A-B、B-A P.3-26
セントロ受信速度 コウソク、チュウソク、テイソク P.3-27
セントロ送信速度 コウソク、チュウソク、テイソク P.3-27
インプットプライム ドウサモード イゾン、リセット P.3-27
双方向 ECP 、ニブル、ツカワナイ P.3-28
ジョブ区切り シナイ、スル P.3-28
拡張ネットワーク *
TCP/IP フレームタイプ：
Ethernet 2、ムコウ
IP モード *：
シュドウ、ジドウ
プロトコル *：
DHCP ......................................オフ、オン

BOOTP ...................................オフ、オン
RARP ......................................オフ、オン
アドレス *：
IP アドレス..............................（数値）
サブネットマスク ...................（数値）
ゲートウェイアドレス ...........（数値）
P.3-29
設定登録 － P.3-30
ネットワーク設定初期化 － P.3-30
コネクション認識 * スル、シナイ P.3-30
設定項目 設定値 参照ページ
動作モード選択 ジドウ センタク *、LIPS、ESC/P*、HEX-
DUMP、LIPS-DUMP
P.3-31
自動切り替え * LIPS：ツカウ、ツカワナイ
ESC/P：ツカウ、ツカワナイ
P.3-33
優先エミュレーション * ESC/P、ナシ、LIPS P.3-34

共通セットアップメニュー設定項目一覧3-6
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
■ ユーザメンテナンスグループ
設定項目 設定値 参照ページ
定着特殊処理 シナイ、 スル P.3-35
印字位置調整 縦補正（ トレイ）：0 ～ 52 ～ 104
横補正（ トレイ）：0 ～ 52 ～ 104
縦補正（ カセット 1）：0 ～ 52 ～ 104
横補正（ カセット 1）：0 ～ 52 ～ 104
縦補正（ 両面）：0 ～ 52 ～ 104
横補正（ 両面）：0 ～ 52 ～ 104
P.3-35
カウンタ初期化
ETB ユニット － P.3-36
定着器 － P.3-37
特殊モード J ツカワナイ 、ツカウ P.3-37
OHP フィルム鏡像 シナイ、 スル P.3-38
特殊印字処理
OHP フィルム特殊処理 シナイ、 スル P.3-38
薄紙特殊処理 シナイ、 スル P.3-39
画質調整 A シナイ、 モード 1、モード 2 P.3-39
画質調整 B シナイ、 スル P.3-39
サービス特殊設定 ツカワナイ 、セッテイ A、セッテイ B P.3-40

拡張機能グループの設定項目 3-7
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
拡張機能グループの設定項目
拡張機能グループでは、スリープ動作やプリンタにエラーが発生したときの動作などについ
て設定できます。
スリープ動作
スル、オンライン ノミ
「スリープモード」（→次項目）で設定した時間が経過したときに、プリンタの状
態によってスリープモードに移行するかどうかを設定することができます。
「スル」に設定すると、プリンタがオンライン状態でもオフライン状態でもスリー
プモードに移行します。
「オンライン ノミ」に設定すると、プリンタがオフライン状態ではスリープモー
ドに移行しません。
スリープモード
30 プン、60 プン、180 プン、15 フン
パネル操作を行わなかったり、パソコンからのデータがこなかったり、プリンタ
に変化のない状態が一定時間経過したときに、スリープモードに移行するまでの
時間を 設定し ます。スリー プモード になる と、プリンタ は消費 電力の少 ないス
リープ状態になります。オンラインからスリープモードになった場合は、印刷可

ランプ以外のすべてのランプとディスプレイの表示が消えます。オフラインから
スリープモードになった場合は、メッセージランプ以外のすべてのランプとディ
スプレイの表示が消えます。

• 操作パネルのキーが押されたり、エラーが起きると自動的にスリープモードは解除されま

す。また、オンライン状態ではパソコンからのデータを受信してもスリープモードが解除
されます。 オフライン状態ではエラーが解除されてもスリープモードが解除されます。

• 本プリンタはオフライン状態でもスリープモードに移行しますが、次のようなオフライン

状態のときは、 設定時間が経過してもスリープモードに移行しません。

• 「nn-nn サービスコール」（nn は 2 桁の英数字）が表示されている
• ステータスプリントなどのユーティリティ項目の実行中
• 「スリープ動作」（→前項目）を「オンライン ノミ」に設定している

拡張機能グループの設定項目3-8
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
警告処理
ケイゾク、テイシ
以下の警告メッセージが表示されたときに、プリントを継続するか停止するかを
設定します。
「ケ イゾク」に設定すると、上 記のメッセージ を表示しながらプ リントを継続し
ます。「テイシ」に設定すると、プリントを停止します。その後、表示されたメッ
セージにしたがって警告状態を解除すると、プリントが再開されます。
「16 X トナー コウカン」が表示されプリントが中断した場合は、カートリッジを交
換したあと、再度プリントを行ってください。
本項目を「テイシ」にした場合、「16 X トナー チェック」は「16 X トナー コ
ウカン」という表示に変わりプリントが停止します。
自動エラースキップ
ツカワナイ、ツカウ
エラー が起き たときに、エ ラーを 一時的に 解除し てプリン トを続 ける機能（エ
ラースキップ）を、自動的に使うかどうかを設定します。
「ツカワナイ」に設定すると、［オンライン］を押してエラースキップさせる必要

があります。
「ツカウ」に設定すると、［オンライン］を押さなくても自動的にエラースキップ
されます。

• エラースキップとはあくまでエラーを一時的に解除するものです。したがって、正しくプ

リントされないことがあります。

• 自動エラースキップで一時解除できるエラーの種類については、ユーザーズガイド「第 5

章 困ったときには」を参照してください。

• 本項目を「ツカウ」に設定すると、複数のエラーが発生している場合でも、自動エラース

キップ可能なエラーはすべて自動的にエラースキップします。
表示言語
ニホンゴ、ENGLISH
ディスプレイに表示されるメッセージを日本語で表示するか、英語で表示するか
を設定します。
ENGLISH 表示の場合のメニュールートマップはありません。
警告メッセージ プリンタの状態
「16 X トナー チェック」
（X は Y または M、C、K）
表 示された 色のカー トリッジの 寿命が近 く
なって交換が必要

拡張機能グループの設定項目 3-9
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
ブザー
１カイ、レンゾク
エラーが発生した場合に、ブザー音が１回だけ鳴るのか、連続して鳴るのか設定
します。連続して鳴るように設定した場合は、エラーを解除するか操作パネルの
いずれかのキーを押すと止まります。
エラーの種類によっては、ブザーが鳴っているときに［オンライン］を押すと、エラーを
スキップして、 オンライン状態に戻すことができます。
警告表示
スル、シナイ
プリンタの状態を警告するメッセージ（警告メッセージ）を表示するかどうかを
設定します。メッセージを表示してもしなくてもプリントは行われます。
本項目を「シナイ」に設定して表示されなくなるメッセージについては、ユーザーズガイ
ド「第 5 章 困ったときには」を参照してください。
日付／時刻設定
日付 ............................. 2001/01/01 ～ 2089/12/31
時刻（24 時間）......... 00:00:00 ～ 23:59:59
本プリンタには時計機能が内蔵されています。この時計はプリンタのメンテナン

スや履歴の管理に使用されます。日付や時間が合っていないときに、本項目で設
定します。

• 日付と時刻は工場出荷時に合わせられています。
• 本プリンタに内蔵されている時計の精度は、月差± 90 秒です。定期的に本項目で時刻を

合わせてください。

• 日付と時刻は、 操作パネルの以下のキーを使って入力します。
• 数字の増減・・・［ ］［ ］
• 桁の移動・・・［ ］［ ］
• 入力した日付または時間の決定・・・［実行］

給紙グループの設定項目3-10
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
給紙グループの設定項目
給紙グループでは、給紙トレイや給紙カセットからプリントするときの用紙サイズなどにつ
いて設定できます。
トレイ用紙サイズ
A4、LT、LG、EX、フリー、ユーザペーパー、ハガキ、オウフク ハガキ、フ
ウトウ Y4、フウトウ Y2、A5、B5
給紙トレイにセットした用紙サイズを設定します。

• 本項目を「フリー」に設定すると、1 枚ずつ違うサイズの用紙にプリントしたいときなど

に便利です。ただし、アプリケーションソフトなどで設定した用紙サイズと異なるサイズ
の用紙がセットされている場合、正しくプリントされません。「特殊モード Ｊ」（→ P.3-
37）を「ツカワナイ」に設定している場合は 、エラーメッセージが表示され、プリント
を中止します。

• 「ユーザペーパー」は、アプリケーションソフトな どで定形以外のサイズを独自に設定し

てプリントしたいときに選択します。プリント中に用紙サイズ交換を要求するメッセージ
が表示される場合は、［オンライン］を押してエラーを解除してプリントしてください。

• 「LT」はレターに、「LG」はリーガルに、「EX」はエグゼクティブに対応しています。
• 「フウトウ Y4」は洋形 4 号に、「フウトウ Y 2」は洋形 2 号に対応していますが、種類

によってはプリントできないものもあります。また、有効印字領域は、上下左右の用紙端
から 10 mm 内側までとなります。詳しくは、ユーザーズガイド「第 3 章 給紙・排紙の
しかた」を参照してください。

• 「オウフク ハガキ」の有効印字領域は、往復ハガ キを広げた状態で、上下左右の用紙端

から 5mm 内側までとなります。

• 給紙選択メニューの「トレイ用紙サイズ」（→ P.6-9）でも同様の設定ができます。

デフォルト用紙サイズ
A4、A5、B5
アプリケーションソフトで用紙サイズが設定できない場合など、プリンタが処理
を行う用紙サイズを決定できない場合の論理上の用紙サイズを設定します。
通常、Windows パソコンや Macintosh パソコンからプリントする場合は、プリンタド
ライバで用紙サイズを設定します。MS-DOS や UNIX などを OS とするパソコンからプ
リントする場合（オプションのバージョンアップ ROM 装着時）で、用紙サイズが設定で
きないときは、本項目で設定してください。

給紙グループの設定項目 3-11
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
トレイ優先
シナイ、スル
給紙選択メニューで自動給紙が設定されている場合に、プリンタが給紙トレイか
ら順に給紙元を検知するかどうかを設定します。
「シナ イ」に設定すると、受信 データの用紙サイ ズに合致するか どうかの検知は
次の順序で行われます。
カセット 1 → 給紙トレイ
「スル」に設定すると、受信データの用紙サイズに合致するかどうかの検知は、次
の順序で行われます。
給紙トレイ →カセット 1

• 自動給紙は、 給紙選択メニューの「給紙モード」（→ P.6-9）で設定します。
• 本項目は、給紙選択メニューの「給紙モード」が「ジドウ」に設定されている場合にのみ

有効です。

• 本項目を「スル」に設定しても、給紙トレイの用紙サイズ、用紙タイプ、用紙名称と受信

データの用紙サイズ、用紙タイプ、用紙名称が異なるときは、給紙トレイからは給紙され
ません。

• 受信データによっては、受信データと同じ用紙サイズの給紙カセットの給紙元表示ランプ

が点灯しているときに、本項目が「スル」に設定されていても給紙トレイから給紙されず
に給紙カセットから給紙される場合があります。
自動選択
トレイ ......................... ツカウ、ツカワナイ
カセット 1 ................. ツカウ、ツカワナイ
自動給紙が設 定されている場合 に、自動給紙の対象と なる給紙元を設定 します。
給紙トレイ、給紙カセットのそれぞれについて設定します。
「ツカウ」に設定すると、それぞれの給紙元を自動給紙の対象とします。「ツカワ
ナイ」に設定すると、それぞれの給紙元を自動給紙の対象としません。
自動給紙は、 給紙選択メニューの「給紙モード」（→ P.6-9）で設定します。
デフォルト用紙タイプ
フツウシ、アツガミ、アツガミ H、OHP
通常使用する用紙のタイプを設定します。本プリンタでは、ここで設定された用
紙のタイプに最適な印刷モードが内部的に設定されます。
各印刷モードは、次のような用紙に対応しています。

• 「フツウシ」 普通紙、再生紙
• 「アツガミ」 厚紙（106g/m

2
～ 135g/m
2
）、ラベル用紙

• 「アツガミ H」 対応用紙は現在未定です。
• 「OHP」 OHP フィルム

給紙グループの設定項目3-12
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 「アツガミ」、「アツガミ H」、「OHP」のいずれかに設定した場合、両面印刷は行えません。

また、印刷速度が遅くなります。

• 通常、Windows パソコンや Macintosh パソコンからプリントする場合は、プリンタドラ

イバで用紙タイプを設定します。MS-DOS や UNIX などを OS とするパソコンからプリ
ントする場合（オプションのバージョンアップ ROM 装着時）で、用紙タイプが設定でき
ないときは、本項目で設定してください。

• 封筒の場合は、「トレイ用紙サイズ」（→ P.3-10）で「フウトウ Y4」または「フウトウ

Y2」に設定すると自動的に封筒に適した印字モードでプリントされます。このメニュー
で設定する必要はありません。

• ハガキの場合は、「トレイ用紙サイズ」（→ P.3-10）で「ハガキ」または「オウフク ハ

ガキ」に設 定す ると自 動的 にハ ガキに 適し た印 字モー ドで プリン トさ れま す。このメ
ニューで設定する必要はありません。
トレイ用紙タイプ
フツウシ、アツガミ、アツガミ H、OHP、フリー
給紙トレイにセットする用紙のタイプを設定します。本プリンタでは、ここで設
定され た給紙ト レイの用 紙のタイ プに最適 な印刷モ ードが内 部的に設 定されま
す。
厚紙（106g/m
2
～ 135g/m
2
）に印刷する場合は「アツガミ」、OHP フィル
ムの場合は「OHP」、ラベル用紙の場合は「アツガミ」に設定します。
給紙トレイを使う場合で、プリンタドライバを使用できない OS（MS-DOS や
UNIX など）からプリントする場合は、必ずトレイ用紙タイプとデフォルト用紙
タイプの設定を一致させます。

• 本プリンタでは、給紙トレイにセットされた用紙のタイプに応じて、内部的に最適な印刷

モードに切り替えて印刷します。給紙トレイにセットした用紙のタイプと印刷モードが異
なると、エンジンに重大な故障が生じる恐れがあります。
Windows や Macintosh から給紙トレイを使っ てプリントする場合は、給紙トレイに
セットされた 用紙のタイ プと「トレイ用紙 タイプ」の設定、お よびプリンタ ドライバの
「用紙タイプ」の設定を必ず一致させてくださ い。プリンタの設定とプリンタドライバの
設定が一致していないとエラーメッセージが表示され、プリンタは停止します。
また、プリンタドライバを使用できない OS（MS-DOS や UNIX など）からプリントす
る場合は（オプションのバージョンアップ ROM 装着時）、給紙トレイにセットされた用
紙のタイプと「トレイ用紙タイプ」の設定、および「デフォルト用紙タイプ」の設定を必
ず一致させてください。

• 「フリー」に設定すると、プリンタドライバで設定 した用紙タイプのチェックを行いませ

ん。プリンタドライバで設定した用紙と給紙トレイにセットした用紙のタイプが合ってい
るかを必ず確認してお使いください。

• OHP フィルムにプリントする場合は、本プリンタ専用の「キヤノンカラーレーザ OHP 用

紙 TR-3 A4（ A4 サイズ）」をお使いください。

• 「アツガミ」、「アツガミ H」、「OHP」のいずれかに設定した場合、両面印刷は行えません。

また、印刷速度が遅くなります。

• 封筒の場合は、「トレイ用紙サイズ」（→ P.3-10）が「フウトウ Y4」または「フウトウ

Y2」に設定されていれば、この項目で設定する必要はありません。

• ハガキの場合は、「トレイ用紙サイズ」（→ P.3-10）が「ハガキ」または「オウフク ハ

ガキ」に設定されていれば、このメニューで設定する必要はありません。

給紙グループの設定項目 3-13
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 給紙選択メニューの「 トレイ用紙タイプ」（→ P.6-10）でも同様の設定ができます。

手差し両面
1 メンメ、2 メンメ
給紙ト レイにセ ットした 普通紙や 厚紙を手 動で両面 プリント するとき の印刷面
を設定します。
表面（最初にプリントする面）にプリントするときは「1 メンメ」を設定します。
裏面（一度プリントした用紙 の裏面）にプリントするときは、「2 メンメ」を設
定します。

• 本プリンタで一度プリントした用紙の裏面にプリントする場合は、必ず「2 メンメ」を設

定してください。

• ハガキに両面プリントする場合は、先に裏面（文面側の面）をプリントしてください。次

に「2 メンメ」を設定して表面（宛名側の面）をプリントしてください。
両面印刷
シナイ、スル
用紙の片面にプリントするか両面にプリントするかを設定します。
「スル」に設定すると、用紙の両面にプリントします。
通常、Windows パソコンや Macintosh パソコンから両面プリントする場合は、プリンタ
ドライバで両面プリントを設定します。MS-DOS や UNIX などを OS とするパソコンか
ら両面プリントする場合（オプションのバージョンアップ ROM 装着時）で、両面プリン
トが設定できないときは、 本項目で設定してください。

• A4、 B5、リーガル、レ ター、エグゼク ティブサイズ の普通紙の み両面プリ ントできま

す。詳しくはユーザーズガイド「 第 3 章 給紙・排紙のしかた」を参照してください。

• ロゴ入りの用紙などに両面プリントするときは、 次のように用紙をセットしてください。
• 給紙カセットからプリントするときは、1 ページ目のプリント面を下にしてセットしま

す。

• 給紙トレイからプリントするときは、1 ページ目のプリント面を上にしてセットします。
• 給紙選択メニューの「 両面印刷」（→ P.6-11）でも同様の設定ができます。

レイアウトグループの設定項目3-14
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
レイアウトグループの設定項目
レイアウトグループでは、印字の位置の調整や、とじ代用の余白の設定など、プリントする
ときの体裁に関わる条件について設定できます。
コピー枚数
１～ 2000
プリントの部数を設定します。
設定値で指定した部数だけプリントされます。
縦補正／横補正
-50.0 mm ～ 0.0 mm ～ +50.0 mm
設定値 で指定し た値だ け、印字位置 を縦方向 または横 方向に ずらして 調整しま
す。
設定値の増減につれて、印字位置は次のようになります。
印字位置を調整した結果、印字データが有効印字領域をはみ出る場合は、その部分が欠け
て印字されます。
［ ］を押すたびに設定値が 0.5 mm ずつ増え、［ ］を押すたびに設定値が 0.5 mm ず
つ減ります。また、［ ］あるいは［ ］から指を離さずに押し続けていると、加減速度
が速くなります。
縦補正： 設定値が増えると用紙の Y 方向の余白が広くなります。
設定値が減ると用紙の Y 方向の余白が狭くなります。

横補正： 設定値が増えると用紙の X 方向の余白が広くなります。
設定値が減ると用紙の X 方向の余白が狭くなります。
Ｙ�
Ｘ�
DEFABC
ABC
「横補正 」で 調整した範囲�
表� 裏� 表�
「＋」方向�
裏�
Ｙ�
Ｘ�
DEF
「
縦
補
正
」
で
調
整
し
た
範
囲 �
縦／横補正�
で調整�
「
＋
」
方
向 �
元
の
余
白
部
分 �

レイアウトグループの設定項目 3-15
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
とじ方向
ナガテ、ミジカテ
とじる位置を、用紙の長い辺（長手）にするか短い辺（短手）にするかを設定し
ます。両面プリントをしてとじるときには、表面と裏面とで、とじ代の位置も自
動的に調整します。
とじ代 用の余 白の幅や、上 ／下／ 左／右 とじのい ずれに するのか は、「と じ幅」
（→次項目）で設定します。
「ナガテ」に設定すると、とじる位置を用紙の長い辺にします。
「ミジカテ」に設定すると、とじる位置を用紙の短い辺にします。
本 項目だけを設定してもとじ代をあけること はできません。「とじ幅」と組み合わせて設
定することによって、 とじ代をあけることができます。
とじ幅
-30.0 mm ～ 0.0 mm ～ +30.0 mm
とじ代用の余白をあけてプリントするときの、余白の幅を設定します。設定した
値だけ画像をずらして余白を作ります。「＋」の値で画像を＋方向にずらし、「－」
の値で画像を－方向にずらします。
と
じ
代 �
表 裏�
とじ代�

表 裏�
用紙を縦にして両面プリントする場合� 用紙を横にして両面プリントする場合�
DEFABC ABC
DEF
と
じ
代 �
とじ代�
表 裏� 表 裏�
DEF
ABC
ABC DEF
と
じ
代 �
とじ代�
用紙を縦にして両面プリントする場合� 用紙を横にして両面プリントする場合�
と
じ
代 �
とじ代�

レイアウトグループの設定項目3-16
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
用紙の長短 どちらの辺にと じ代をあけるの かは「とじ方向」（→前項目）で設定
します。用紙の 上下左右のどの 辺にとじ代をあ けるかは、「とじ方向」の設定と
本項目の設定を「＋」にするか「－」にするかの組み合わせにより決まります。
とじ幅を設定した結果、印字データが有効印字領域をはみ出る場合は、その部分が欠けて
印字されます。

• ［ ］を押すたびに設定値が 0.5 mm ずつ増え、［ ］を押すたびに設定値が 0.5 mm ずつ

減ります。また、［ ］あるいは［ ］から指を離さずに押し続けていると、加減速度が
速くなります。

• 「縦補正」「横補正」と本項目を同時に設定した場合は、「縦補正」「横補正」の処理が行わ

れたあとで本項目の処理が行われます。
「＋」方向� 「－」方向�「0mm」�
と
じ
幅 �
中央� 中央� 中央�
と
じ
幅 �

レイアウトグループの設定項目 3-17
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
特殊両面処理
スル、シナイ
「両面印刷」（→ P.3-13）が「スル」に設定されている状態で、奇数ページのジョ
ブをプリントするときの最終ページのプリント面を設定します。
本項目 の設定や 給紙元に より、最終 ページの プリント 面は以下 のよう になりま
す。

• 給紙カセットからプリントする場合

「スル」に設定すると、セットした用紙の上の面にプリントして排紙します。
「シナイ」に設定すると、セットした用紙の下の面にプリントして排紙します。

• 給紙トレイからプリントする場合

「スル」に設定すると、セットした用紙の下の面にプリントして排紙します。
「シナイ」に設定すると、セットした用紙の上の面にプリントして排紙します。
プレプリント紙など用紙の向きや表裏のある用紙にプリントするとき、最終ペー
ジの用紙の向きや表裏を前ページと合わせたいときは、本項目を「シナイ」に設
定してください。

• とじ方向ととじ幅の設定

下図の仕上りイメージを参考にして、とじ方向ととじ幅を設定してください。
用紙を縦に使ってプリントするか、横に使ってプリントするかは、アプリケー
ションソフトなどで設定します。
とじ位置 ：長手�
とじ代 ：「＋」方向�
ABC
とじ位置 ：長手�
とじ代 ：「－」方向�
とじ位置 ：短手�
とじ代 ：「＋」方向�
とじ位置 ：短手�
とじ代 ：「－」方向�
用紙を縦に使ってとじ代を�
あけてプリントしたいとき�
用紙を横に使ってとじ代を�
あけてプリントしたいとき�
ABC
ABC
ABC
DEF
DEF
DEF
DEF
ABCDE
ABCDE
ABCDE
ABCDE
FGHIJK
FGHIJK
FGHIJK
FGHIJK
表� 裏�
（両面プリント時）�
表� 裏�
（両面プリント時）�

レイアウトグループの設定項目3-18
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 「シナイ」に設定すると、両面プリントと同じ動作をしますので、「スル」に設定したとき

より排紙されるまでの時間が数秒遅くなります。

• 本項目は「両面印刷」を「スル」に設定したときのみ有効です。

印字調整グループの設定項目 3-19
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
印字調整グループの設定項目
印字調整グループでは、データの解像度や高解像度印字の際のメモリ設定など、プリントの
品質について設定できます。
データ処理
ファイン、クイック
プリントデータを処理するときの解像度を設定します。
解像度は１インチあたりのドット数を示す dpi（dot per inch）という単位で表
され、数値が大きいほど高い精度でプリントできます。
「ファイン」に設定すると、解像度 600 dpi のファインモードでプリントします。
通常はこのモードに設定しておいてください。
「クイック」に設定すると、300 dpi のデータに適したモードでデータを処理し
ます。本プリンタ以外のプリンタドライバを使用して、正しくプリントできない
ときなどに設定してください。
本項目はデータを処理するときの解像度を設定します。「ファイン」、「クイック」のどち
らに設定しても、 出力時の解像度は 600 dpi になります。
階調処理
コウカイチョウ 1、コウカイチョウ 2、ヒョウジュン

600 dpi のカラー／モノクロデータを、標準の階調で印刷するか、高階調で印刷
するかを設定します。
線画や 解像度 の低いデ ータなど、そ れほど 高い階調 が必要 ないとき は「ヒョウ
ジュン」に、写真などを一般的な品質でプリントするときは「コウカイチョウ 1」
に、より高い品質でプリントするときは「コウカイチョウ 2」に設定すると効果
的です。

• 本項目は、 ファインモードでのみ有効です。クイックモードでは無視されます。
• データのサイズによって、高階調モードでプリントできずに標準モードでプリントされる

ことがあります。 その場合は、標準の RAM（32MB）に加えてオプションの拡張 RAM
（メインメモリ） を増設してください。
トナー節約
ツカワナイ、ツカウ
トナーを節約してプリントするモードを使うかどうかを設定します。

印字調整グループの設定項目3-20
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
本項目を「ツカウ」に設定すると、トナーは節約 できますが、プリント結果が薄くなり、
不鮮明になることがあります。
トナー濃度 C
1 ～ 8 ～ 16
プリントす るときのシアンの 印字濃度を調整し ます。設定値が大きく なるほど、
印字濃度が濃くなります。

• 通常の使用時には、この項目で濃度を調整する必要はありません。
• 本プリンタをネットワークと接続し、複数台（2 台以上）同時に使用しているときに、こ

の項目でプリンタ間の濃度のバラツキを微調整します。
トナー濃度 M
1 ～ 8 ～ 16
プリン トすると きのマ ゼンタの 印字濃度 を調整し ます。設定 値が大き くなるほ
ど、印字濃度が濃くなります。

• 通常の使用時には、この項目で濃度を調整する必要はありません。
• 本プリンタをネットワークと接続し、複数台（2 台以上）同時に使用しているときに、こ

の項目でプリンタ間の濃度のバラツキを微調整します。
トナー濃度 Y
1 ～ 8 ～ 16
プリン トすると きのイ エローの 印字濃度 を調整し ます。設定 値が大き くなるほ
ど、印字濃度が濃くなります。

• 通常の使用時には、この項目で濃度を調整する必要はありません。
• 本プリンタをネットワークと接続し、複数台（2 台以上）同時に使用しているときに、こ

の項目でプリンタ間の濃度のバラツキを微調整します。
トナー濃度 K
1 ～ 8 ～ 16
プリン トすると きのブ ラックの 印字濃度 を調整し ます。設定 値が大き くなるほ
ど、印字濃度が濃くなります。

• 通常の使用時には、この項目で濃度を調整する必要はありません。
• 本プリンタをネットワークと接続し、複数台（2 台以上）同時に使用しているときに、こ

の項目でプリンタ間の濃度のバラツキを微調整します。

印字調整グループの設定項目 3-21
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
カラーモード
ジドウ、カラー、モノクロ
カラープリントを行うか、モノクロプリントを行うかを設定します。「ジドウ」に
設定した場合は、アプリケーションでの指示にしたがって切り替わります。
モノクロ中間調
パターン 1、パターン 2
モノクロデータの微妙な階調（中間の階調）の表現方法を設定します。
「パターン 1」に設定すると、テキストデータ は輪郭がはっきりと見えるディザ
パターンで、グラフィックデータやイメージデータは微妙な階調をなめらかに再
現するディザパターンで処理されます。
「パター ン 2」に設定すると、テキスト、グラ フィック、イメージといったデー
タの種類に関わらず同じディザパターンで処理されます。

• 本項目を「パターン 1」に設定すると、薄くて印字されにくい文字に対して、少し濃くな

るような処理を行い印字します。

• 「パターン2」の場合、当社のLBP-470/740/740e/750/840/850/870/880/930/

930EX/950/2040/2260/2200 の「パターン1」と同じディザパターンで印字します。
カラー中間調
テキスト ............... カイゾウド、カイチョウ、シキチョウ、コウカイゾウド
グラフィック........ カイゾウド、カイチョウ、シキチョウ、コウカイゾウド
イメージ ............... カイゾウド、カイチョウ、シキチョウ、コウカイゾウド
テキスト、グラフィック、イメージといったカラーデータの種類ごとに、最適な
ディザパターンを設定します。
「カイ ゾウド」に設定する と、解像度重視の線数 の高いディザパ ターンを使用し
ます。エッジ部分のギザギザが目立たず、一般的な文字やグラフィックなどをプ
リントするときに向いています。
「カイ チョウ」に設定する と、階調を優先した ディザパターン を使用します。グ
ラデーションなどの微妙な階調をなめらかに再現するときに向いています。
「シキ チョウ」に設定する と、色調を優先した ディザパターン を使用します。色
ずれなどが発生するイメージをプリントするときに向いています。安定した色調

でプリントされます。
「コウカイゾウド」に設定すると、「カイゾウド」よりさらに線数の高いディザパ
ターンを使用します。小さい文字や特に細い線をプリントするときに向いていま
す。

印字調整グループの設定項目3-22
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
OHP タイプ
トウカガタ、ハンシャガタ
OHP フィルムを投影するプロジェクタの種類によって印字モードを切り替える
ことができます。
「トウカガタ」は透過型のプロジェクタに、「ハンシャガタ」は反射型のプロジェ
クタに適しています。
OHP フィルムにプリントする場合は、本プリンタ専用の「キヤノンカラーレーザ OHP
用紙 TR-3 A4（ A4 サイズ）」をお使いください。
画質警告
ケイゾク、テイシ
「階調処理」（→ P.3-19）が「コウカイチョウ 1」や「コウカイチョウ 2」に設
定されていても、大量のデータや複雑なデータなどを受信すると、処理に必要な
メモリが不足して、高品位のプリントを通常の品位に落としてプリントすること
があります。そのときに、エラーメッセージを表示するかどうかを設定します。
「ケ イゾク」に設定する と、メッセージを表 示せずに、自動的に 印字品位を落と
してプリントします。
「テ イシ」に設定すると、メ ッセージを表示 してプリントを 停止します。その場

合、［オンライン］を押すと、印字品位を落としてプリントを再開します。

• 本項目を「テイ シ」に設定し たとき、エラ ーが発生す ると「36 カイチ ョウ テイカ」

や「38 ガシツ テイカ」というメッセージ が表示されます。この場合、［オンライン］
を押してエラーを解除することもできますが、処理スピードや印字品位が低下することが
あります。

• 本項目を「テイシ」に設定して、「36 カイチョウ テイカ」や「38 ガシツ テイカ」

というメッセージが頻繁に表示される場合は以下の対処を行ってください。

• 本項目を「テイシ」に設定すると、受信するデータの種類によって処理に必要なメモリが

不足した場合に「28 ビョウガメモリ フル」と いうメッセージを表示してプリントを
停止するようにもなります。この場合、［オンラ イン］を押すとエラーを解除することが
できます。ただし、正しくプリントされない場合があります。
1. 「印字動作」の項目を「ガシツ ユウセン」に設定する
2. 1 の対処を行ってもメッセージが表示される場合は「階調処理」を以下のように
設定する
「コウカイチョウ 2」に設定されているときは、「コウカイチョウ 1」に設定する
「コウカイチョウ 1」に設定されているときは、「 ヒョウジュン」に設定する
＊ただし、この場合、階調を落としてプリントされます
3. 2 の対処を行ってもメッセージが表示される場合や、階調を落とさずにプリント
したい場合は、オプションの拡張 RAM（メインメモリ）を増設する

印字調整グループの設定項目 3-23
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
印字動作
ジドウ、ガシツ ユウセン、トウロク ユウセン
メモリ（RAM）の配分のしかたや、データの処理方法について設定します。
本プリンタに搭載されている RAM（標準で 32MB のメインメモリ）は、データ
を展開するた めの描画メモリ、図形 などの処理のため のシステムワーク メモリ、
受信したデータを一時的にためておくための受信バッファなど、いろいろな用途
に使われます。本プリンタでは各用途ごとに個別に設定しなくても自動的にメモ
リを配分し、最適な環境を実現します。
ただし、複雑で大量のデータをプリントする場合などは、必要に応じて本項目で
メモリの配分のしかたを設定しておきます。
また、本項目の設定はメモリの配分のしかたを変えるだけではなく、データの処
理方法も変えるので、効率よく目的に合ったプリントを行うことができます。
「ジド ウ」に設定すると、描 画メモリ、システム ワークメモリ、受 信バッファ用
にそれ ぞれ自動 的にメモ リを配 分します。通 常はこの 設定にし ておい てくださ

い。
「ガシ ツ ユウセン」に設定す ると、描画メモリと システムワーク メモリを優先
して確保します。また、できるだけ画質が低下しないようなデータの処理方法に
するので、より確実に高品位なプリントができるようになります。ただし、プリ
ントのスピードが若干遅くなることがあります。「ジドウ」に設定していて「36
カイチョ ウ テイカ」や「38 ガシツ テイカ」など のエラーが表 示される場
合に設定してください。
「トウ ロク ユウセン」に 設定すると、描画 メモリは「ガシ ツ ユウセン」の場
合より少なく、システムワークメモリや受信バッファは適切な値に設定します。
そしてフォントや、オーバレイプリントに使用するフォームデータなどの登録用
の領域のための空き容量を確保します。
本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ
セット操作を行ってください。

• 登録用の領域として使用できるメモリ容量は、ステータスプリントの「空きメモリ量」を

目安にしてください。ただし、ステータスプリントの「空きメモリ量」にプリントされる
値はプリンタ待機時の値です。プリンタの状態、ご使用の OS やソフトウェアなどの条件
によっては、 実際の空きメモリ量がプリントされている値より小さいことがあります。

• 「ガシツ ユウセン」に設定していても、オプションを装着していたり、複雑で大量のデー

タをプリントする場合、 高品位な画質でプリントできないことがあります。

印字調整グループの設定項目3-24
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 「ガシツ ユウセン」に設定した場合

プリンタの搭載メモリ（メインメモリ）によって、カラープリントできるデー
タサイズ（印字保証サイズ）の目安は次のようになります。大量で複雑なデー
タの場合でも印字保証サイズ以下であれば、指定した解像度と階調で、画質を
落とさずにプリントすることができます。
上記の印字保証サイズ は、「階調処理」の項目が「ヒ ョウジュン」に設定され
ていて、片面プリントの場合の値です。プリント時の階調や両面モードの設定
によって、次のように印字保証可能なサイズが変わります。上記の表の用紙サ
イズから換算してください。
印字保証サイズは プリンタの空きメモリ（RAM）容量によって、上記の表の
サイズよりも小さ くなる場合があります。空きメ モリ（RAM）容量は、オプ
ションのバージョンアップ ROM を装着したり、フォントやオーバレイのデー
タをプリンタに登録したときなどに少なくなります。また、印字保証サイズは
本項目を「ガシツ ユウセン」に設定しているときのみ、ステータスプリント
で確認することができます。
総RAM容量（拡張RAM容量）�� 印字保証サイズ�

32（標準）�
96（＋64MB）＊�
160（＋128MB）＊�
256（＋256MB）＊�
B5×2�
LG×4�
A4×8�
B5×16�
�
＊ 表中に（＋●●MB）とあるのは、標準のRAM（32MB）に加えて必要なオプションの�
拡張RAM（メインメモリ）の容量を示します。�
階調処理�
�
�
両面印刷�
標準�
高階調1�
高階調2�
しない�
する�
等倍�
1/2倍�
1/4倍�
等倍�
1/2倍�

インタフェースグループの設定項目 3-25
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
インタフェースグループの設定項目
インタフェースグループでは、パソコンと接続するときの方法や、データをやりとりすると
きの取り決めについて設定できます。
インタフェー スグループの設定は、パソコン側のユーティリティソフト からは行えません。
必ず、プリンタの操作パネルで設定してください。
インタフェース選択
ジドウ、セントロニクス、USB、カクチョウ ネットワーク *
*「カクチョウ ネットワーク」は、オプションのプリントサーバが装着されている場合にのみ表示され
ます。
パソコンと接続するときのインタフェースの種類を設定します。
「ジド ウ」に設定すると、パソ コンに応じて、接続 しているインタ フェースを自
動的に切り替えてプリントすることができます。
先にデータを受信したインタフェースに自動的に切り替えるので、種類の異なる
インタフェースに同時に接続しているときでも、そのつどプリンタ側で設定を変
更する必要がありません。
「セントロニ クス」「USB」「カクチョウ ネットワーク」は、それぞれのインタ

フェースのみを使用する場合に設定します。
本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ
セット操作を行ってください。
拡 張 RAM（メインメモリ）を増設していない状態 で、印字動作を「ガシツ ユウセン」
に設定してプリントする場合、本項目を「ジドウ」ではなく「セントロニクス」、「USB」
など、個別のインタフェースに設定すると、データの処理速度が速くなることがあります。
タイムアウト
5 ～ 15 ～ 300 ビョウ、シナイ
自動ジョブ終了の機能を設定します。
本項目でタイマーを設定しておくと、データが入力されなくなってから設定時間
が経過したときに自動的にジョブを終了することができます。アプリケーション
ソフトから排紙コマンドが送られてこないために、プリンタ内にデータが残った
ままの状態のときも、本項目を設定しておくと、自動的に排紙することができま
す。

インタフェースグループの設定項目3-26
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
また、オプションのバージョンアップ ROM を装着している場合は、LIPS モー
ドと ESC/P エ ミュレーション モードの自動 切り替えが可能 になります。動作
モード自動切り替えを設定している場合、プリンタは、データを受信するとコン
トロールコマンドを認識して、動作モードを切り替えてプリントを開始し、デー
タの終了を認識すると動作モードを終了します。この処理を「ジョブ」といいま
す。
プリンタ側ではジョブが終了しないと、次に違う種類のコントロールコマンドの
データがきても動作モード自動切り替えができません。このような場合に本項目
でタイマーを設定しておきます。
設定値で指 定した時間が経 過すると、自動的に ジョブを終了し ます。また、「シ
ナイ」に設定した場合は自動ジョブ終了の機能を使いません。
自動ジョブ終 了を設定した 場合、パソコン側 の処理に時間 がかかると、デ ータの途中で
ジョブが終了して正しいプリント結果が得られないことがあります。その場合は、タイム

アウトの設定時間を調節してください。

• ジョブ中は操作パネルのジョブランプが点灯または点滅します。
• オフライン状態のときは、自動ジョブ終了は行われません。

セントロニクス設定
■ busy-ack
A-B-A、A-B、B-A
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。
BUSY 信号と ACKNLG 信号の出力順位を変更することができます。通常は「A-
B-A」に設定しておいてください。
各設定値ごとの BUSY 信号と ACKNLG 信号の出力順位は次のとおりです。
STROBE�
ACK�
BUSY
STROBE�
ACK�
BUSY
STROBE�
ACK�
BUSY
「A-B-A」:
「A-B」:
「B-A」:

インタフェースグループの設定項目 3-27
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
■ セントロ受信速度
コウソク、チュウソク、テイソク
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。
セント ロニクス インタフ ェースで データを 受信する 速度を設 定するこ とができ
ます。
通常は「コウソク」に設定しておいてください。
「コ ウソク」に設定されている場合に、プリンタの データ受信の速度が速すぎて、パソコ
ンからのデータ送信が間に合わなくなり、プリントが行われないことがあります。このよ
うな場合は、「チュウソク」または「テイソク」に設定してください。
■ セントロ送信速度
コウソク、チュウソク、テイソク
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。
セント ロニクス インタフ ェースか らデータ を送信す る速度を 設定する ことがで
きます。
通常は「コウソク」に設定しておいてください。

■ インプットプライム
ドウサモード イゾン、リセット
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。
パソコンからインプットプライム（プリンタのリセット信号）を受信したときの
処理を設定します。
「ドウサモード イゾン（動作モード依存）」は、インタフェースの種類の設定で
「ジドウ」または「セントロニクス」を選択している場合に機能します。インプッ
トプライムを受信すると、動作中のモード（LIPS または ESC/P エミュレーショ
ンのいずれか）の処理に依存します。
「リセ ット」は、インタフェ ースの種類の設 定で「セントロニ クス」を選択して
いる場 合にの み機能し ます。インプ ットプ ライムを 受信す ると、プリン タをリ
セットします。
拡張イ ンタフェ ースを使 用して いる場合 は、インプッ トプライ ムは無 視されま
す。

• リ セットを行う と、いったん受 信したデータ がキャンセル されます。プリン ト中の場合

は、プリントを中止して、 残りのデータは破棄されます。

• イ ンプットプライムを受信し、処理をしている 間は、ディスプレイに「03 インプット

プライム」 と表示されます。

• 本項目を「 ドウサモード イゾン」に設定した場合、LIPS モードではジョブを終了しま

す。ESC/P エミュレーションモードでは、ESC/P 準拠プリンタと同じ処理を行います。

インタフェースグループの設定項目3-28
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
■ 双方向
ECP、ニブル、ツカワナイ
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。
セント ロニクス インタフ ェースで データの 双方向通 信を設定 すること ができま
す。通常は「ECP」に設定しておいてください。
「ECP」に設定す ると、パソコンからプリンタへ、プ リンタからパソコンへ双方
向でデータを伝送し ます。ECP モード、ニブルモー ドおよびバイトモードに対
応しています。
「ニ ブル」に設定すると、パ ソコンからプリ ンタへ、プリンタか らパソコンへ双
方向で データを 伝送し ます。ニブル モードお よびバイ トモー ドに対応 していま
す。
「ツ カワナイ」に設定する と、パソコンからプ リンタへのデータ 伝送は行います
が、プリンタからパソコンへのデータ伝送は行いません。

• 本プリンタのパラレルインタフェースは、IEEE 1284.4 規格に準拠しています。これは

従来のセントロニクスインタフェースを拡張したもので、パソコンとプリンタとの双方向
通信、データ伝送 速度の高速 化、パケットプロ トコルを実 現しています。本 プリンタは
IEEE 1284.4 規格の中の ECP モード、ニブルモード、バイトモードのプロトコルに対
応しています。

• お使いのパソコンやインタフェースケーブルが、プリンタと双方向でデータを伝送する機

能を持っているかどうか、あるいはどのプロトコルに対応しているかについては、パソコ
ンの取扱説明書を参照してください。

• パソコン側に、プリンタと双方向でデータを伝送する機能がない場合は、本項目を「ツカ

ワナイ」に設定してください。

• Windows を使って本プリンタと双方向通信を行う場合は、本プリンタに付属している専

用プリンタドライバをお使いください。

• Windows を使って双方向通信をしているときに、パソコン側にエラーメッセージが表示

された場合には、再度プリントを行うか、本項目を「ツカワナイ」に設定してください。

• Windows を使って双方向通信をしているときに、 パソコンによっては、「ECP」に設定

するとデータをプリントできない場合 があります。その場合は、「ニブル」または「ツカ
ワナイ」に設定してプリントしてください。

• 本項目を「 ツカワナイ」に設定したときは、次の手順で Windows のプリンタドライバの

設定で双方向通信機能を使わないように設定してください。
＜ WindowsNT 4.0/2000/XP の場合＞

• ［スタート］メニューの［設定］-［プリンタ］（Windows NT/2000）、［プリンタと

FAX］（Windows XP）を選択します。

• お使いのプリンタのアイコンを右クリックして、［プロパティ］メニューを選択します。
• ［ポート］シートの［双方向サポートを有効にする］のチェックを外します。

■ ジョブ区切り
シナイ、スル
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。

インタフェースグループの設定項目 3-29
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
セント ロニクス インタフ ェースを 使用して プリント したとき に不具合 が発生す
ることがあります。このようなときに「スル」に設定します。
「スル」に設定した場合、正しいプリント結果が得られないこと（文字化けや受信したジョ
ブがプリントされないなど）があります。このような場合には、以下のいずれかの方法で
プリントしなおしてください。

• Canon NetSpot Suite Service をインストールする
• 「双方向」（→前項目）を「ツカワナイ」に設定する
• プリンタがオンラインになっていることを確認して、パソコンからデータを送信する

拡張ネットワーク
■ TCP/IP
フレームタイプ.................................. ETHERNET 2、ムコウ
IP モード * ......................................... シュドウ、ジドウ
プロトコル *
DHCP......................................... オフ、オン
BOOTP ...................................... オフ、オン
RARP ......................................... オフ、オン
アドレス *
IP アドレス ................................ 数値
サブネットマスク ...................... 数値
ゲートウェイアドレス .............. 数値
* 本 項目は、操作パネルからのネットワー ク設定をサポートしたオプショ ンのプリントサーバが装着さ

れていて、「インタフェース選択」の項目が「ジドウ」または「カクチョウ ネットワーク」に設定さ
れている場合にのみ表示されます。
*「IP モード」、「プロトコル」、「アドレス」は、「フレームタイプ」が「ETHERNET 2」に設定されて
いる場合にのみ表示されます。また、「プロトコル」は「IP モード」が「ジドウ」に、「アドレス」は
「IP モード」が「シュドウ」に設定されている場合にのみ表示されます。
* 工場出荷時の設定値は、装着するプリントサーバによって異なります。
本プリンタにオプション で装着されたプリントサーバの TCP/IP 設定を行いま
す。本項目では、TCP/IP のフレームタイプ、IP アドレスの取得方法、IP アド
レス自動取得のプロトコル、アドレス（IP アドレス、サブネットマスク、ゲート
ウェイアドレス）の設定ができます。
本 項目で設 定値を設定 したあと、必ず「拡 張ネット ワーク」の「設定登 録」（→次項目）
で 登録操作を行 ってください。登 録操作を行わ ないと設定し た値が有効に なりませんの

で、気をつけてください。

• 「IP アドレス」、「サブネットマスク」、「ゲートウェイアドレス」の数値を入力するには、

［ ］または［ ］を押して、入力したいアドレスの各フィールド（ピリオドで区切られ
た 3 桁分の領域）にカーソルを移動し、［ ］を押します。フィールド内の数値が点滅し、
数 値を入力でき るようになりま す。［ ］を押 すと数値が増え 、［ ］を押 すと数値が減
少 します。目的の数値が表示された ら、［ ］を押して確定 します。以上の操作を繰り返
して、 各フィールドの数値を入力します。

• 設定内容については、オプションのプリントサーバに付属の取扱説明書を参照してくださ

い。

インタフェースグループの設定項目3-30
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
■ 設定登録
－
* 本項目は、操作パネルからのネット ワーク設定をサポートしたオプシ ョンのプリントサーバが装着さ
れていて、「インタフェース選択」の項目が「ジドウ」または「カクチョウ ネットワーク」に設定さ
れている場合にのみ表示されます。
拡張ネットワークの設定を変更した場合に、変更した設定値を登録します。
「カ クチョウ ネット ワーク」を選択し たあと、次の階層 で「セッテイ トウロ
ク」を選択す ると、「ジッ コウ シマスカ？」という 確認のメッセ ージが表示さ
れます。ここ で［実行］を押すと 登録が行われ ます。［実行］を 押さずに［オン
ライン］を押すと、登録を行わずに通常のプリントができる状態に戻ります。
■ ネットワーク設定初期化
－
* 本項目は、操作パネルからのネット ワーク設定をサポートしたオプシ ョンのプリントサーバが装着さ
れていて、「インタフェース選択」の項目が「ジドウ」または「カクチョウ ネットワーク」に設定さ

れている場合にのみ表示されます。
初期化を行うと、拡張ネットワークの設定内容を、工場出荷時の状態に戻すこと
ができま す。「カクチ ョウ ネットワー ク」を選択したあ と、次の階層で「ネッ
トワーク セ ッテイショキ カ」を選択する と、「ジッコ ウ シマスカ？」という
確認のメッセージが表示されます。ここで［実行］を押すと初期化が行われます。
［実 行］を押さずに［オンラ イン］を押すと、初期 化を行わずに通 常のプリント
ができる状態に戻ります。
コネクション認識
スル、シナイ
* 本項目は、操作パネルからのネット ワーク設定をサポートしたオプシ ョンのプリントサーバが装着さ
れていて、「インタフェース選択」の項目が「ジドウ」または「カクチョウ ネットワーク」に設定さ
れている場合にのみ表示されます。
拡張ネットワークを使用してプリントした場合に、正しいプリント結果が得られ
ないこと（文字 化けやオーバレイ プリントが正し くできないなど）があ ります。
そのような場合に、本項目を「シナイ」に設定してください。
本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ

セット操作を行ってください。

動作モードグループの設定項目 3-31
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
動作モードグループの設定項目
動作モードグループでは、エミュレーションの固定や優先などプリンタの動作モードについ
て設定できます。
動作モード選択
ジドウ センタク *、LIPS、ESC/P *、HEX-DUMP、LIPS-DUMP
* 「ジドウ センタク」、「ESC/P」は、オプションのバージョンアップ ROM を装着している場合にの
み表示されます。
動作モード選 択では、本プリンタが 動作するモードを 設定することがで きます。
パソ コンか ら送 信され たデ ータに よっ て自動 的に動 作モ ードを 切り 替える か、
LIPS モードや ESC/P エミュレーションモードに動作モードを固定して本プリ
ンタを使用するかを設定できます。
「ジドウ センタク」：（自動切り替えモード）（オプション装着時のみ）
パソコンから送信されたデータが、LIPS コマンドと ESC/P エミュレーション
コマンドのいずれを使用しているのかを自動的に判別して、動作モードを切り替

えます。アプリケーションソフトからプリントする場合、通常はこのモードでお
使いください。
オプションのバージョンアップ ROM を装着した場合、工場出荷時は、「ジドウ
センタク」が設定されています。
工場出荷時の状態では、すべてのモードを対象に自動切り替えを行いますが、自動切り替
えの対象となるモードを限定することもできます。詳しくは「自動切り替え」（→次項目）
を参照してください。
「LIPS」：（LIPS モード）
動作モードを LIPS モードに固定します。
アプリケーションソフトが使用するコントロールコマンドが LIPS に限られる場
合や、自動切り替えでうまく LIPS モードに切り替わらない場合にこのモードに
します。
工場出荷時は、「LIPS」が設定されています。
「ESC/P」：（ESC/P エミュレーションモード）（オプション装着時のみ）
動作モードを ESC/P エミュレーションモードに固定します。
アプリケーションソフトが使用するコントロールコマンドが ESC/P に限られる
場合や、自動切り替えでうまく ESC/P エミュレーションモードに切り替わらな

い場合にこのモードにします。

動作モードグループの設定項目3-32
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
「HEX-DUMP」：（ヘキサダンプモード）
パソコンから送信されたデータを図形や文字に変換せずに 16 進コードでプリン
トします。パソコンからの出力内容を検証する場合などにこのモードにします。
ヘキサダンプリストの見かたについては、「ヘキサダンプリスト」（→ P.7-8）を
参照してください。
「LIPS-DUMP」：（LIPS ダンプモード）
パソコンから送信されたデータを図形や文字に変換せずに LIPS のコントロール
コマンドの形式でプリントします。パソコンからの出力内容を検証する場合など
にこのモードにします。
LIPS ダンプリストの見かたについては、「LIPS ダンプリスト」（→ P.7-9）を参
照してください。

動作モードグループの設定項目 3-33
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
自動切り替え
LIPS ......................ツカウ、ツカワナイ
ESC/P ................... ツカウ、ツカワナイ
* 本項目は、オプションのバージョンアップ ROM を装着している場合にのみ表示されます。
動作モード自動切り替えが設定されている場合の、自動切り替えの対象となる動
作モードを設定します。LIPS モード、ESC/P エミュレーションモードの各モー
ドについて設定します。

• 動作モードの自動切り替えについて

オプションのバージョンアップ ROM を装着している場合は、動作モードの自
動切り替えが設定できます。アプリ ケーションソフトのプリンタ選択画面で、
常に特定のプリンタ名しか選択しない（特定のコントロールコマンドしか使わ
ない）場合以外は、動作モードは自動切り替えに設定しておくと便利です。
自動切り替えに設定した場合は、受信したデータの順にコントロールコマンド
の種類を認識して自動的に動作モードを切り替えてプリントします。
自動切り替えで正しく動作モードを切り替えたいときは、「タイムアウト」（→
P.3-25）を設定して おく必要があります。ジョブタイム アウトは、データが
入力されなくなってから一定時間以上たつと、それまで動作していた動作モー
ドを終了し、次の動作モードに切り替われる状態にする機能です。工場出荷時
は、データが入力されなくなってから 15 秒たつと、動作モードを終了するよ
うに設定されています。
また、本プリンタにはインタフェースの種類を自動的に切り替える機能もあり
ます。インタフェースの自動切り替えと動作モードの自動切り替えを同時に設

定している場合は、次の順番で切り替えます。
aaaa インタフェースを切り替える
データを先に受信したインタフェースに自動的に切り替えます。
bbbb 動作モードを切り替える
受信したデータのコントロールコマンドの種類を識別して、動作モードを自動
的に切り替えます。
セントロ�
コ
ン
ト
ロ
ー
ル
コ
マ
ン
ド �
の
種
類
を
識
別 �
先にデータを�
受信したイン�
タフェースに�
切り替える�
インタフェース自動切替�
LIPSモード�
USB
拡張N/W
動作モード自動切替�
�
ESC/Pモード�
(オプション)
(オプション)

動作モードグループの設定項目3-34
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
「ツカウ」に設定すると、そのモードを自動切り替えの対象とします。「ツカワナ
イ」に設定すると、そのモードを自動切り替えの対象としません。

• 動作モード自動切り替えは、「動作モード選択」（→前項目）で設定します。
• 本項目で、すべてのモードを自動切り替えの対象としない設定にしたときに、動作モード

自動切り替え が設定され た場合は、「優先 エミュレーシ ョン」（→次項目）で 設定された
モードで動作します。
優先エミュレーション
ESC/P、ナシ、LIPS
* 本項目は、オプションのバージョンアップ ROM を装着している場合にのみ表示されます。
動作モードの自動切り替えを設定した状態で、本プリンタがコントロールコマン
ドを識別できなかった場合に、優先的に切り替える「優先エミュレーション」を
設定しておくことができます。
「ESC/P」
ESC/P エミュレーションモードを優先エミュレーションにします。
工場出荷時は、「ESC/P」に設定されています。
「ナシ」
優先エミュレーションを設定しません。
コントロールコマンドを識別できなかった場合は、以前の動作モードで引き続き
処理をします。
「LIPS」
LIPS モードを優先エミュレーションにします。

ユーザメンテナンスグループの設定項目 3-35
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
ユーザメンテナンスグループの設定項目
ユーザメンテナンスグループでは、給紙元ごとの印字位置の調整やプリント時の処理方法の
設定など、トラブル発生時のプリンタの調整について設定できます。
定着特殊処理
シナイ、スル
温度や湿度が低いところに設置されているプリンタで、両面プリントを行うと印
字むらが出 る（部分的に印字が 薄くなる）ことがあ ります。このような 場合に、
本項目を「スル」に設定すると、プリント結果を改善することができます。

• 本項目は、 普通紙にプリントする場合にのみ設定してください。
• 温度や湿度が高いところにプリンタが設置されている場合には、本項目を「スル」に設定

しないでください。 印字品質が低下します。
印字位置調整
縦補正（トレイ）............... 0 ～ 52 ～ 104
横補正（トレイ）............... 0 ～ 52 ～ 104
縦補正（カセット 1）.......0 ～ 52 ～ 104
横補正（カセット 1）.......0 ～ 52 ～ 104
縦補正（両面）...................0 ～ 52 ～ 104
横補正（両面）...................0 ～ 52 ～ 104
設定値 で指定し た値だけ、印 字位置 を縦方向 または横 方向にず らして 調整しま
す。
設定値はドット数で表されており、4 ドット（約 0.17mm）ずつ［ ］または
［ ］を押して調整することができます。
印字位置の調整を行わない場合は、「52」に設定し、［ ］を押して「0」に近づ
くほど余白が狭くなり、［ ］を押して「104」に近づくほど余白が広くなりま
す。「0」に設定したときは約 -2.2mm、「104」に設定したときは約 +2.2mm

の調整ができます。

ユーザメンテナンスグループの設定項目3-36
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
両面プリント時の 2 面目の画像の向き は、プリントする用紙 の向きや「とじ方向」（→
P.3-15）の設定によって次のように変わりますので、印字位置の調整をするときは気を
付けてください。
カウンタ初期化
■ ETB ユニット
－
ETB ユニットを交換したときに本項目でカウンタのリセットを行います。
ETB カウント初期化を行うことで、操作パネルに表示されている ETB ユニット
の交換メッセージ（EH ETB ユニット ヨコク／ EH ETB ユニット コウカ
ン／ ER ETB ユニット コウカン）を消すことができます。
ABC
ABC DEF ABC
DEF
ABC
「横補正 」で 調整�● トレイおよびカセット1の場合�

• 両面の場合�

「52」�
「52」�
「
縦
補
正
」
で
調
整 �
縦／横補正�
で調整�
「横補正 」で 調整�
1面目� 2面目� 1面目� 2面目�
「
縦
補
正
」
で
調
整 �
縦／横補正�
で調整�
「52」�
「52」�
とじ方向：短手�とじ方向：長手�
ABC
DEF
1面目� 2面目�
ABC
DEF
1面目� 2面目�
ABC
ABC
1面目�
DEF
2面目�1面目�
DEF
2面目�

ユーザメンテナンスグループの設定項目 3-37
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
「ETB ユニット」を選択すると、「ジッコウ シマスカ ?」という確認のメッセー
ジが表示さ れます。ここで［実行］を 押すと初期化 が行われます。［実行］を押
さずに［オンライン］を押すと、初期化を行いません。
この操作は ETB ユニットの交換時にのみ行ってください。ETB ユニットを交換しないで
行うと、カウンタが正しく動作しなくなり、カートリッジやプリンタが故障する原因にな
ります。
「EH ETB ユニット コウカン」が表示されているときは、[ オンライン ] を押して「ER
ETB ユニット コウカン」を表示させてから本項目で初期化を実行してください。
■ 定着器
－
定着器を交換したときに本項目でカウンタのリセットを行います。
定着器カウント初期化を行うことで、操作パネルに表示されている定着器の交換
メッセージ（E5 テイチャクキ ヨコク）を消すことができます。
「テイチャクキ」を選択すると、「ジッコウ シマスカ ?」という確認のメッセー

ジが表示さ れます。ここで［実行］を 押すと初期化 が行われます。［実行］を押
さずに［オンライン］を押すと、初期化を行いません。
この操作は定着器の交換時にのみ行ってください。定着器を交換しないで行うと、カウン
タが正しく動作しなくなり、 プリンタが故障する原因になります。
特殊モード J
ツカワナイ、ツカウ
トレイ用紙サイズを「フリー」に設定した場合に、「41 プリントチェック」を
表示させてプリントを中断するか、プリント速度を遅くしてプリントするかを設
定します。
「ツカ ワナイ」に設定する と、アプリケーション ソフトで指定し た用紙サイズと
実際 に 給紙 ト レイ にセ ッ トさ れた 用 紙サ イ ズが 異な る 場合、「41 プリ ント
チェック」が表示されて、プリントが中断されることがあります。エラーとなっ
た用紙は自 動的に排紙さ れます。また、［オ ンライン］を押し て、プリントを継
続することもできます。ただし、正しくプリントされなかったり、紙づまりが発
生することがあります。
「ツカ ウ」に設定すると、アプ リケーションソフ トで指定した用 紙サイズと実際

に給紙トレイにセットされた用紙サイズが異なる場合でも、プリントチェックを
行わずにプリントします。ただし、プリント速度が低下することがあります。ま
た、アプリケーションソフトで指定した用紙サイズの大きさでプリントされるの
で、給紙トレイにセットされた用紙がアプリケーションソフトで指定した用紙サ
イズと異なる場合は、余白があいたり、画像の一部が欠けたりすることがありま
す。
両 面プリント時は、本項目の設定に関わらず、「41 プ リントチェック」が表示されて、
プリントが中断されます。

ユーザメンテナンスグループの設定項目3-38
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
OHP フィルム鏡像
シナイ、スル
プリントした OHP フィルムをプロジェクタに置いたとき、次のように OHP フィ
ルムが反ってしまうことがあります。
このよう なときは、本項目 を「スル」に設定して ください。「スル」に設定する
と、鏡像でプリントします。鏡像でプリントした OHP フィルムは次のようにプ
ロジェクタに置くことにより反りを抑えることができます。

• Windows 用プリンタドライバを使わずに本項目を「スル」に設定してプリントした場合、

排紙した OHP フィルムは、鏡像でプリントされるため上向き（フェースアップ）で排紙
したようになります。複数ページの OHP フィルムがプリントされ、排紙トレイに積み重
なると、逆順に積み重な ったようになりま す。このようなことを避 けるには、1 枚ずつ
OHP フィルムを取り除くか、アプリケーションソフトで逆順でプリントする設定にして
ください。
Windows 用プリンタドライバを使って鏡像でプリントした場合は、排紙した OHP フィ
ルムはページ順に積み重なります。

• 本項目は、OHP フィルムにプリントした場合にのみ有効です。中差し用紙にプリントす

る場合でも、OHP フィルムにのみ鏡像でプリントします。
特殊印字処理
■ OHP フィルム特殊処理
シナイ、スル
蒸し暑いところに保管されていた OHP フィルムを使用すると、印字むらが出る
（部分的に印字が薄くなる）ことがあります。このようなときに本項目を「スル」
に設定すると、プリント結果を改善することができます。

• 本項目は、OHP フィルムを使用する場合にのみ設定してください。
• 本項目は、電源を切るかハードリセット操作を行うと、自動的に「シナイ」に戻ります。

ABC
ABC

ユーザメンテナンスグループの設定項目 3-39
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 温度や湿度が低いところに保管されている OHP フィルムを使用する場合には、本項目を

「スル」 に設定しないでください。印字品質が低下します。

• 設置環境や印字する画像によっては、本項目を「スル」に設定してもプリント結果が改善

さ れない場合があります。このようなときは、お 買い求めの販売店または、「お客様相談
センター」 にお問い合わせください。
■ 薄紙特殊処理
シナイ、スル
冬場など乾燥したところに保管されていた薄手の用紙や、ざらついた用紙に両面
プリントすると、2 面目の画像に白い水玉が生じることがあります。このような
ときに本項目を「スル」に設定すると、プリント結果を改善することができます。

• 本項目は、 電源を切るかハードリセット操作を行うと、自動的に「シナイ」に戻ります。
• 温度や湿度が高いところに保管されている用紙を使用する場合には、本項目を「スル」に

設定しないでください。 印字品質が低下します。

• 設置環境や印字する画像によっては、本項目を「スル」に設定してもプリント結果が改善

さ れない場合があります。このようなときは、お 買い求めの販売店または、「お客様相談
センター」 にお問い合わせください。
■ 画質調整 A
シナイ、モード 1、モード 2
温度、湿度が低いところに設置されているプリンタで、両面プリントを行うと 2
面目に複数の細かな白い横すじが入ることがあります。このような場合に、本項
目を「モード 1」に設定すると、プリント結果を改善することができます。「モー
ド 1」に設定してもプリント結果が改善されない場合は、「モード 2」に設定し
てください。

• 本項目は、 電源を切るかハードリセット操作を行うと、自動的に「シナイ」に戻ります。
• 温度や湿度が高いところにプリンタが設置されている場合には、 本項目を「モード 1」、

「モード 2」に設定しないでください。印字品質が低下します。

• 設置環境によっては、本項目を「モード 2」に設定してもプリント結果が改善されない場

合 があります。こ のようなと きは、お買い求め の販売店ま たは、「お客様相 談センター」
にお問い合わせください。
■ 画質調整 B
シナイ、スル
温度、湿度が低いところに設置されているプリンタで、プリントを行うと用紙に
V 字状の印字む らが出ることがあります。このような場 合に、本項目を「スル」
に設定すると、プリント結果を改善することができます。

• 本項目は、 電源を切るかハードリセット操作を行うと、自動的に「シナイ」に戻ります。
• 温度や湿度が高いところにプリンタが設置されている場合には、本項目を「スル」に設定

しないでください。 印字品質が低下します。

ユーザメンテナンスグループの設定項目3-40
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 設置環境によっては、本項目を「スル」に設定してもプリント結果が改善されない場合が

あります。このようなときは、お買い求めの 販売店または、「お客様相談センター」にお
問い合わせください。
■ サービス特殊設定
ツカワナイ、セッテイ A、セッテイ B
特定の環境でプリンタを使用したり、特定の用紙を使用すると、正しくプリント
できなかったり、印字品質が低下することがあります。このようなときは、問題
を解決するために、使用する環境や用紙に合わせたプリント設定を専門のサービ
スマンが行うことがあります。サービスマンが行った設定は「セッテイ A」また
は「セッテ イ B」に登録 されてい ますので、サー ビスマン の指示にし たがって
「セッテイ A」または「セッテイ B」に設定してプリントします。

• サービスマンの指示がない限り、本項目の設定を変更しないでください。
• 本項目は、電源を切るかハードリセット操作を行うと、自動的に「ツカワナイ」に戻ります。

4-1
CHAPTER
4
LIPS 専用セットアップ
メニューの設定項目
この章では、LIPS モードに固有の LIPS 専用セットアップメニューで設定できる内容につい
て説明しています。LIPS 専用セットアップメニューは、オプションのバージョンアップ ROM
を装着している場合にのみ設定できます。
LIPS 専用セットアップメニュー 設定項目一覧. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
LIPS 専用セットアップメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
拡大／縮小 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
複数ページ印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

複数ページ余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
ページの向き . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
オーバレイ 1 ／オーバレイ 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
カラーオーバレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7

スタートアップマクロ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
漢字コード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
文字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
漢字書体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10

ANK 書体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
漢字グラフィックセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
行数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
桁数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11

自動改ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
自動改行. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
CR 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
LF 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

網かけ解像度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
ジョブタイムアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
白紙節約. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

LIPS 専用セットアップメニュー 設定項目一覧4-2
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
LIPS 専用セットアップメニュー 設定項目一覧
■ 表の見かた

• LIPS 専用セットアップメニューは、オプションのバージョンアップ ROMを装着してい

る場合にのみ表示されます。

• 太字で示されている設定値は、工場出荷時の値です。

設定項目 設定値 参照ページ
拡大／縮小 シナイ、→ A4、→ B5、→ A5、→ハガキ、→
オウフク ハガキ、 →リーガル、→レター
P.4-3
複数ページ印刷 シナイ、 2 ページ ( ヒダリ )、2 ページ ( ミギ
)、4 ページ ( ヨコ - ヒダリ )、4 ページ ( ヨコ
- ミギ )、4 ページ ( タテ - ヒダリ )、4 ページ (
タテ - ミギ )
P.4-3
複数ページ余白 パターン 1、パターン 2 P.4-5
ページの向き タテ、ヨコ P.4-6
オーバレイ 1 ／ 2 シナイ、 0 ～ 32767 P.4-6
カラーオーバレイ シナイ、 スル P.4-7
スタートアップマクロ 0 ～ 30 ～ 32767 P.4-8
漢字コード JIS 、シフト JIS、EUC、DEC P.4-8
文字サイズ 10 ポイント、12 ポイント、8 ポイント P.4-9
漢字書体 ミンチョウ 、ゴシック P.4-10
ANK 書体 ミンチョウ 、ゴシック、ラインプリンタ P.4-10
漢字グラフィックセット JIS90 、JIS78 P.4-10

行数 6LPI 、8LPI、10 ～ 99 P.4-10
桁数 ジドウ、10CPI、12CPI、15CPI、10 ～ 200 P.4-11
自動改ページ スル、シナイ P.4-11
自動改行 スル、シナイ P.4-11
CR 機能 CR ノミ、CR+LF P.4-11
LF 機能 LF ノミ、LF+CR P.4-12
網かけ解像度 クイック 、ファイン P.4-12
ジョブタイムアウト シナイ、 スル P.4-12
白紙節約 ツカウ、 ツカワナイ P.4-12

LIPS 専用セットアップメニューの設定項目 4-3
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
LIPS 専用セットアップメニューの設定項目
LIPS 専用セットアップメニューでは、拡大／縮小プリントや複数ページ印刷などについて
設定できます。
LIPS 専用セットアップメニューは、オプションのバージョンアップ ROM を装着してい
る場合にのみ設定できます。
拡大／縮小
シナイ、→ A4、→ B5、→ A5、→ハガキ、→オウフク ハガキ、→リーガル、
→レター
拡大または縮小プリントの設定をします。
アプリケーションソフトで作成したデータサイズと、設定値で指定した出力用紙
サイズから、自動的に倍率を計算し、拡大／縮小してプリントします。

• アプリケーションソフトで作成するデータのサイズが定形サイズ（A4、B5 など）でない

場合は、 正しく拡大／縮小されないことがあります。

• 拡大／縮小の処理は、 データの左上端を基点として処理します。
• 拡大／縮小でプリントすると、線の太さにムラが生じたり、細い線が消えたりすることが

あります。

• アプリケーションソフトからのコマンドの内容によっては、正しく拡大／縮小してプリン

トされないことがあります。

• 拡大／縮小率が 25 ～ 200％の範囲を超える場合は、拡大／縮小は行われず等倍でプリン

トされます。 この場合正しいプリント結果にはなりません。
複数ページ印刷
シナイ、2 ページ ( ヒダリ )、2 ページ ( ミギ )、4 ページ ( ヨコ - ヒダリ )、4
ページ ( ヨコ - ミギ )、4 ページ ( タテ - ヒダリ )、4 ページ ( タテ - ミギ )
アプリケーションソフト側で作成したデータを、2 ページ分または 4 ページ分を
並べて 1 ページにプリントできます。
「2 ページ（ヒダリ）」に設定すると、2 ページ分のデータを左または上から並べ
てプリントします。
２�
２�
用紙を縦に使ってプリントする場合�
１�
１�
２�
１�
１�２�
用紙を横に使ってプリントする場合�

LIPS 専用セットアップメニューの設定項目4-4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
「2 ページ（ミギ）」に設定すると、2 ページ分のデータを右または下から並べて
プリントします。
「4 ページ（ヨコ－ヒダリ）」に設定すると、4 ページ分のデータを、左上から横
方向に並べてプリントします。
「4 ページ（ヨコ－ミギ）」に設定すると、4 ページ分のデータを、右上から横方
向に並べてプリントします。
「4 ページ（タテ－ヒダリ）」に設定すると、4 ページ分のデータを、左上から縦
方向に並べてプリントします。
２�
２�
用紙を縦に使ってプリントする場合�
１�
１�
２�
１�
１�２�
用紙を横に使ってプリントする場合�
用紙を縦に使ってプリントする場合� 用紙を横に使ってプリントする場合�
４�
３�
３�
４�
２�
２�
１�
１�
１�２�
３�４�
１�２�
３�４�
用紙を縦に使ってプリントする場合� 用紙を横に使ってプリントする場合�
４�
３�
３�
４�
２�
２�
１�
１�
１�２�
３�４�
１�２�
３�４�
用紙を縦に使ってプリントする場合� 用紙を横に使ってプリントする場合�

４�
３�
３�
４�
２�
２�
１�
１�
１�
２�
３�
４�
１�
２�
３�
４�

LIPS 専用セットアップメニューの設定項目 4-5
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
「4 ページ（タテ－ミギ）」に設定すると、4 ページ分のデータを、右上から縦方
向に並べてプリントします。

• 異なるサイズのページデータを並べて 1 ページにプリントすることはできません。
• 拡大／縮小と複数ページ印刷を同時に設定し縮小率が 25％より小さくなる場合、複数ペー

ジ印刷は行われず正しいプリント結果にはなりません。
複数ページ余白
パターン 1、パターン 2
「複数ページ印刷」の機能を使って 2 ページ分または 4 ページ分を並べてプリン
トする場合の、余白のとりかたを設定します。
「パターン 1」に設定すると、各ページが接す る部分に余白をつけてレイアウト
します。
「パターン 2」に設定すると、各ページが接す る部分に余白をつけずにレイアウ
トします。

• 「パターン 1」と「パターン 2」とでは余白のとりかたが違うため、画像の縮小率が異なり

ます。「 パターン 1」よりも「パターン 2」のほうが若干画像が大きくなります。

• 「パターン 2」に設定した場合でも、用紙の長辺と短辺の比率によっては、余白がつくこ

とがあります。
用紙を縦に使ってプリントする場合� 用紙を横に使ってプリントする場合�
４�
３�
３�
４�
２�
２�
１�
１�
１�
２�
３�
４�
１�
２�
３�
４�

LIPS 専用セットアップメニューの設定項目4-6
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
ページの向き
タテ、ヨコ
用紙を縦に使用してプリントするのか、横に使用してプリントするのかを設定し
ます。
「タテ」に設定すると、用紙を縦に使用してプリントします。
「ヨコ」に設定すると、用紙を横に使用してプリントします。
オーバレイ 1 ／オーバレイ 2
シナイ、0 ～ 32767
オーバレイプリントを行うかどうかを設定します。オーバレイプリントを行う場
合は、オーバレイプリントで使用するフォーマットデータの番号を指定します。
オーバ レイプリ ントと は、各ページ に共通す るタイト ルや表 組みなど のフォー
マットを、あらかじめプリンタのオーバレイ領域に登録し、後から別のデータを
重ねて プリン トする機 能です。オ ーバレイ プリン トを行う と、各ペー ジ共通の
データを、ページごとにアプリケーションソフト側から送る必要がないため、効
率良くプリントすることができます。
オーバレイ領域には、1 ページ分のフォーマットを最大で 32,768 種類登録す

ることができます。フォーマットの作成や登録は、アプリケーションソフト側か
ら LIPS のコントロールコマンドで行います。登録の際にはフォーマットに 0 ～
32767 の番号をつけて登録します。本項目では、オーバレイ 1 あるいはオーバ
レイ 2として、どの番号のフォーマットを選択するかという設定だけを行います。
搬
送
方
向 �
ＡＢＣＤＥ�
ＡＢＣＤＥ�
搬
送
方
向 �

LIPS 専用セットアップメニューの設定項目 4-7
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4

• オーバレイの内容は、 電源をオフにするか、ハードリセット操作を行うと削除されます。
• オーバレイ領域に登録したフォーマットデータの内容や番号、 サイズは、LIPS 専用ユー

ティリティの「 オーバレイプリント」、「オーバレイリスト」で確認することができます。
詳しくは「 LIPS ユーティリティ（LIPS 専用ユーティリティ）」（→ P .6-3）を参照して
ください。

• 登録するフォーマットを LIPS のコントロールコマンドでプログラミングするときは、オ

プションの「 プログラマーズマニュアル」を参照してください。
カラーオーバレイ
シナイ、スル
オーバレイプリントのモノクロのフォーマットを登録する際に、モノクロデータ
をカラーモードで使用可能にするかどうかを設定します。本項目では、モノクロ
のフォーマットをカラー化するかどうかを設定するだけで、登録そのものは行い
ません。フォーマットの作成や登録は、アプリケーションソフト側から LIPS の
コントロールコマンドで行います。また、オーバレイプリントを行うかどうかは、
「オーバレイ 1」、「オーバレイ 2」（→前項目）で設定します。
「シナイ」に設定すると、オーバレイプリントのモノクロのフォーマットをカラー
データ化しません。
「スル」に 設定すると、オーバ レイプリントのモ ノクロのフォー マットをカラー
データ化します。
本項目は、「 カラーモード」（→ P.3-21）を「カラー」に設定してあるときのみ有効です。
オーバレイ領域に登録したフォーマット�
オーバレイプリント�
アプリケーションソフトから�
送信されたデータ�

グループ別売上�
3月�
３月�
Ａ 110220 Ｂ 81000�
Ｃ 55000 Ｄ 117560�
Ｅ 90550 Ｆ 85900
２月�
Ａ 96200 Ｂ 70000�
Ｃ 55000 Ｄ 117320�
Ｅ 90550 Ｆ 85780
１月�
Ａ 105880 Ｂ 96450�
Ｃ 55000 Ｄ 117700�
Ｅ 90550 Ｆ 85600
グループ別売上�
Ａ 110220 Ｂ 81000�
Ｃ 55000 Ｄ 117560�
Ｅ 90550 Ｆ 85900
グループ別売上�
2月�
Ａ 96200 Ｂ 70000�
Ｃ 55000 Ｄ 117320�
Ｅ 90550 Ｆ 85780
グループ別売上�
1月�
Ａ 105880 Ｂ 96450�
Ｃ 55000 Ｄ 117700�
Ｅ 90550 Ｆ 85600

LIPS 専用セットアップメニューの設定項目4-8
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
スタートアップマクロ
0 ～ 30 ～ 32767
スタートアップマクロ機能を使用するかどうかを設定します。使用しない場合は
「0」を、使用する場合は実行したいマクロ番号を指定します。
スタートアップマクロ機能は、あらかじめパソコン側で作成した LIPS のコント
ロールコマンドのプログラムを、プリンタのマクロ領域に登録しておき、リセッ
トコマンド（ハードリセット、ソフトリセット、パラメータリセット）で実行す
るようにする機能です。
マクロ領域には、最大で１～ 32,767 番までの 32,767 種類のプログラムを登
録することができます。登録は、アプリケーションソフト側から LIPS のコント
ロールコマンドで行います。プリンタ側では、本項目で実行したいマクロの番号
の選択だけを行います。選択した番号のマクロはリセットを行うたびに実行され
ます。

• 登録したマクロの番号やサイズなどは、LIPS 専用ユーティリティの「マクロリスト」で

確認することができます。詳しくは「LIPS ユーティリティ（LIPS 専用ユーティリティ）」
（→ P.6-3）を参照してください。

• 登録するプログラムを LIPS のコントロールコマンドでプログラミングするときは、オプ

ションの「プログラマーズマニュアル」を参照してください。
漢字コード
JIS、シフト JIS、EUC、DEC
パソコンで使用している漢字コード体系に応じて、漢字コードを設定します。通
常は「JIS」に設定しておきますが、次のような場合に「JIS」以外に設定します。

• アプリケーションソフトを使わず、MS-DOS のテキストデータをそのままプリ

ントするときには「シフト JIS」を設定します。

• UNIX を OS とするワークステーションやパソコンを使用するときには「EUC」

（Extended Unix Code：UNIX 拡張コード）を設定します。

• DEC漢字コードを採用しているワークステーションを使用するときには「DEC」

（DEC コード）を設定します。
各漢字コードの文字セットは、次のように G0 ～ G3 の割り当てテーブルに割り
当てられます。

LIPS 専用セットアップメニューの設定項目 4-9
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4

• 「シフト JIS」に設定した場合は、LIPS の C1 制御命令は使用できなくなりますが、ビット

長を 7 ビット形式で送信すれば、LIPS のコマンドとして動作します。

• 本項目で漢字コードを設定するということは、漢字コード体系に応じて文字セットを割り

当てテーブルに割り当てるということです。JIS で規定されていない拡張文字などはプリ
ントされません。
上記以外の漢字コードを使用する場合は、アプリケーションソフト側で文字セットを割り
当ててください。

• 指定された文字セットが存在しない場合は、近い属性の文字セットを使用してプリントし

ます。

• JIS 漢字コードには「新 JIS」と「旧 JIS」があります。新 JIS と旧 JIS の切り替えは、「漢

字グラフィックセット 」（→ P.4-10）で設定します。

• UNIX では EUC を採用していますが、中には OSのデバイスドライバが JIS 漢字コードな

どに変換するものもあります。 詳しくは、パソコンの操作説明書を参照してください。
文字サイズ
10 ポイント、12 ポイント、8 ポイント
印字する文字の大きさをポイント数で設定します。
1 ポイントは約 0.35 mm（1/72”）です。
コントロ－ルコマンドで LIPS III または LIPS IV を使用しているときと、LIPS
II
＋
を使 用しているときとでは同じ設定値で も、実際にプリントされる大きさが
次のように異なります。
「10 ポイント」：LIPS III ／ IV ＝ 10 ポイント LIPS II
＋
＝ 9.6 ポイント
「12 ポイント」：LIPS III ／ IV ＝ 12 ポイント LIPS II
＋
＝ 12 ポイント
「8 ポイント」：LIPS III ／ IV ＝ 8 ポイント LIPS II
＋
＝ 7.2 ポイント
LIPS II
＋
のときのポイント数（7.2、9.6）はディスプレイに表示されません。
トJISフ�シ� �� JIS CUE CED
0G 字�数�英�角�半� 字�数�英�角�半� 字�数�英�角�半� 字�数�英�角�半�

1G ナ�カ�角�半� ナ�カ�角�半� 字�漢�角�全� ナ�カ�角�半�
2G 字�漢�角�全� 字�漢�角�全� ナ�カ�角�半� 字�漢�角�全�
3G 小�縮�字�漢� 小�縮�字�漢� 字�漢�角�全� 字�漢�角�全�
LG 0G 0G 0G 0G
RG 1G 1G 1G 3G
ア�ペ� 0G ～�1G 0G ～�1G 除�解� 除�解�
8ポイント�
10ポイント�
12ポイント�
8 文字サイズ�
10 文字サイズ�
12 文字サイズ�
�
7.2 文字サイズ�
9.6 文字サイズ�
12 文字サイズ�
�
設定値� LIPS III／IV LIPS II
+

LIPS 専用セットアップメニューの設定項目4-10
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
漢字書体
ミンチョウ、ゴシック
漢字やひらがななどの全角文字の書体を設定します。
ANK 書体
ミンチョウ、ゴシック、ラインプリンタ
半角英数字や半角カナなどの ANK 文字の書体を設定します。
ANK とは、Alphabet、Numeric、Kana の略です。
漢字グラフィックセット
JIS90、JIS78
「漢字コー ド」（→ P.4-8）の種類で「JIS」を選択した場合に使用する漢字グラ
フィックセットを設定します。
JIS 漢字コードには「新 JIS（JIS90）」と「旧 JIS（JIS78）」があります。新
JISコードは、旧JISコードに特殊記号、罫線、漢字などを追加、変更したものです。

• グラフィックセットとは、パソコンからのコードに対して、どの文字を割り当てるかとい

う取り決めです。それを示したものがコード表です。

• 新 JIS と旧 JIS の漢字コード表は付属の CD-ROM に収められています。

行数
6LPI、8LPI、10 ～ 99
１インチまたは１ページにプリントする行数を設定します。
LPI は Line Per Inch の略で、１インチあたりの行数の単位を表します。
「6LPI」に設定すると、１インチに 6 行プリントします。
「8LPI」に設定すると、１インチに 8 行プリントします。
「10 ～ 99」に設定すると、１ページにプリントする行数を 10 ～ 99 行の範囲
で設定 します。「10」を選択 してから［ ］を押す と行数が 増え、［ ］を押す
と行数が減ります。
「ミンチョウ」� 「ゴシック」�
ミンチョウ�
ゴシック�
ラインプリンタ�

LIPS 専用セットアップメニューの設定項目 4-11
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
桁数
ジドウ、10CPI、12CPI、15CPI、10 ～ 200
1 インチまたは 1 行にプリントする文字数を設定します。
CPI は、Characters Per Inch の略で、1 インチあたりの文字数の単位を表し
ます。
「ジド ウ」に設定すると、現在 選択しているフォ ントに応じた文 字数でプリント
します。
「10CPI」に設定すると、1 インチに 10 桁プリントします。
「12CPI」に設定すると、1 インチに 12 桁プリントします。
「15CPI」に設定すると、1 インチに 15 桁プリントします。
「10 ～ 200」に設定すると、1 行にプリントする文字数を 10 ～ 200 の範囲
で設定し ます。「10」を選択 してから［ ］を押す と桁数が増 え、［ ］を押す
と桁数が減ります。
自動改ページ
スル、シナイ
印字位置が有効印字領域の下端を超えようとしたとき、改ページコード（FF）を
受信しなくても、自動的に改ページしてプリントするかどうかを設定します。

「シナイ」に設 定すると、パソコンから改ページコー ド（FF）が送られるまで印
字位置を変更しません。
自動改行
スル、シナイ
印字位 置が右マ ージンま たは有 効印字領 域の右端 を超えよ うとし たとき、復帰
コード（CR）や改行コード（LF）を受信しなくても、自動的に改行してプリン
トするかどうかを設定します。
「シナイ」に設定すると、パソコンから復帰コード（CR）、改行コード（LF）が
送られるまで印字位置を変更しません。
CR 機能
CR ノミ、CR+LF
復帰コード（CR）を受信したときの、印字位置の移動のしかたを設定します。
「CR ノミ」に設定すると、復帰コード（CR）を受信すると、印字位置をその行
の第一文字目（左マージン）に移動します。
「CR ＋ LF」に設定すると、復帰コード（CR）を受信すると、印字位置を次の行
の第一文字目に移動します。

LIPS 専用セットアップメニューの設定項目4-12
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
LF 機能
LF ノミ、LF+CR
改行コード（LF）を受信したときの、印字位置の移動のしかたを設定します。
「LF ノミ」に設定すると、改行コード（LF）を受信すると、印字位置を次の行に
移動します。桁位置はそのままです。
「LF ＋ CR」に設定すると、改行コード（LF）を受信すると、印字位置を次の行
の第一文字目に移動します。
網かけ解像度
クイック、ファイン
ファインモードでプリントするときの、網かけや飾り罫線のパターンの解像度を
設定します。
「クイック」に設定すると、300 dpi 用にデザインされたパターンを 2 倍に拡大
して使用します。
「ファイン」に設定すると、600 dpi 用にデザインされたパターンを使用します。
「クイック」よりも高精度でプリントできます。

• 本項目は、「データ処理」（→ P.3-19）がファインモードの場合にのみ有効です。
• データの量や種類によっては、処理に必要なメモリが不足して、ファインモードでプリン

トされない場合があります。その場合は、本項目を「クイック」に設定していた場合より
も、「ファイン」に設定していた場合のほうが、印字の精度が低下することがあります。
ジョブタイムアウト
シナイ、スル
共通セットアップメニューの「タイムアウト」（→ P.3-25）の設定を有効にする
かどうかを設定します。
LIPS 対応のアプリケーションソフトから ESC/P エミュレーションモードへの自動切り
替えがうまく行われない場合に、本項目を「スル」に設定すると、タイムアウトで LIPS
モードのジョブを終了して自動切り替えが行われるようになります。
白紙節約
ツカウ、ツカワナイ
アプリケーションソフトから送られた改ページコード（FF）と改ページコードの
間に印字するデータがない場合、そのページを白紙で排出するかどうかを設定し
ます。
「ツカウ」に設定すると、白紙を排出しません。「ツカワナイ」に設定すると、白
紙を排出します。
この機能を使用すると、白紙が排出されることがなくなり、用紙を節約すること
ができます。

5-1
CHAPTER
5
ESC/P 専用セットアップ
メニューの設定項目
この章では、ESC/P エミュレーションモードに固有の ESC/P 専用セットアップメニューで
設定できる内容について説明しています。ESC/P 専用セットアップメニューは、オプション
のバージョンアップ ROM を装着している場合にのみ設定できます。
ESC/P 専用セットアップメニューの設定 項目一覧 . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
ページレイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
ページフォーマット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
上余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6

用紙位置微調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
領域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
右マージン既定値 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

フォントグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-10
漢字書体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
フォント ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
漢字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10

文字コード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
国別文字. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
印字機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-12
イメージの補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12

縮小文字. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
印字動作グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-13
改行機能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13
VFC グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-14

連続用紙長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
単票用紙長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
ミシン目スキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
その他のグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-16

登録レベル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16
カラーモード自動時 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16

ESC/P 専用セットアップメニューの設定 項目一覧5-2
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
ESC/P 専用セットアップメニューの設定
項目一覧
■ 表の見かた

• 「*」印が付いている項目は、他の設定項目の内容によって表示されるときと表示されな

いときがあります。

• ESC/P専用セットアップメニューは、オプションのバージョンアップ ROMを装着して

いる場合にのみ表示されます。

• 太字で示されている設定値は、工場出荷時の値です。

■ ページレイアウトグループ
■ フォントグループ
■ 印字機能グループ
設定項目 設定値 参照ページ
ページフォーマット ジッスン タテ 、ジッスン ヨコ、10”→ A4
タテ、 15”→ A4 ヨコ、15”→ B4 ヨ
コ、B4 → A4 タテ、B4 → A4 ヨコ
P.5-4
上余白 -127 ～ +000 ～ +127 P.5-6
用紙位置微調整 -127 ～ +000 ～ +127 P.5-7
領域 ヒョウジュン 、ワイド P.5-9
右マージン既定値 136 ケタ、ミギハシ P.5-9
用紙サイズ カレントヨウシ 、A4、B5、A5、ハガキ P.5-9
設定項目 設定値 参照ページ
漢字書体 ミンチョウ 、ゴシック、マルゴシック、ID P.5-10
フォント ID* 001 ～ 002 ～ 999 P.5-10
漢字サイズ システム 、8 ポイント、10 ポイント、12 ポ
イント
P.5-10
文字コード カタカナ 、グラフィックス P.5-11
国別文字 ニホン、ノルウェー、デンマーク 2、スペイン
2、 ラテ ンア メ リカ、USA、フ ラン ス、ドイ

ツ、UK、デンマ ーク、スウェ ーデン、イタリ
ア、スペイン
P.5-11
設定項目 設定値 参照ページ
イメージの補正 シナイ、 スル P.5-12
縮小文字 シナイ、 スル P.5-12

ESC/P 専用セットアップメニューの設定 項目一覧 5-3
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
■ 印字動作グループ
■ VFC グループ
■ その他のグループ
設定項目 設定値 参照ページ
改行機能 LF コマンドヲマツ、カイギョウ P.5-13
設定項目 設定値 参照ページ
連続用紙長 システム、1 ギョウ ～ 199 ギョウ P.5-14
単票用紙長 システム、1 ギョウ ～ 199 ギョウ P.5-14
ミシン目スキップ シナイ、1 ギョウ～ 31 ギョウ P.5-15
設定項目 設定値 参照ページ
登録レベル イチジ、エイキュウ P.5-16
カラーモード自動時 カラー、モノクロ P.5-16

ページレイアウトグループの設定項目5-4
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
ページレイアウトグループの設定項目
ページレイアウトグループでは、ESC/P 準拠プリンタから本プリンタへの用紙サイズの変
換と、プリントする用紙サイズの設定や位置の調整などについて設定できます。
ページフォーマット
ジッスン タテ、ジッスン ヨコ、10”→ A4 タテ、15”→ A4 ヨコ、15”
→ B4 ヨコ、B4 → A4 タテ、B4 → A4 ヨコ
ESC/P 準拠プリンタ用の用紙サイズで作成されたデータを、本プリンタ用の用
紙サイズに変換します。
アプリ ケーショ ンソフト の印刷条 件設定で 選択した 用紙サイ ズに合わ せて設定
して くだ さい。ペー ジフ ォー マット の設 定値の 詳細 やレ イアウ トに ついて は、
「ESC/P エミュレーションのページフォーマット」（→ P.7-3）も併せて参照し
てください。なお、本プリンタにセットする用紙のサイズは、ページレイアウト
グループの「用紙サイズ」（→ P.5-9）で設定します。

各設定値を設定した場合の処理は次のようになります。
用紙を縦に使う場合をポートレイト、横に使う場合をランドスケープと言います。
「ジッスン タテ」：（実寸縦）
データの用 紙サイズは変 換せずに、実寸で プリントします。A4、B5、A5、ハ
ガキサイズのカット紙を ESC/P 準拠プリンタに縦置きにセットしたときと同じ
プリント結果になります。
ページレイアウトグループの「用紙サイズ」（→ P .5-9）は、データと同じ用紙サイズに
設定します。
「ジッスン ヨコ」：（実寸横）
データの用 紙サイズは変 換せずに、実寸で プリントします。A4、B5、A5、ハ
ガキサイズのカット紙を ESC/P 準拠プリンタに横置きにセットしたときと同じ
プリント結果になります。
ページレイアウトグループの「用紙サイズ」（→ P .5-9）は、データと同じ用紙サイズに
設定します。
「10”→ A4 タテ」：（10”→ A4 縦）
10”× 11”連続用紙にプリントすることを想定して作成したデータ（80 文字
× 66 行）を A4 サイズに縮小してポートレイトでプリントします。

• ページレイアウトグループの「用紙サイズ」（→ P.5-9）は、A4 サイズに設定されます。

ページレイアウトグループの設定項目 5-5
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワイド

領域モード」 を設定できます。詳しくは「領域」（→ P.5-9）を参照してください。

• 10” × 11”連続用紙のサイズは、254 mm × 279.4 mm です。

「15”→ A4 ヨコ」：（15”→ A4 横）
15”× 11”連続用紙にプリントすることを想定して作成したデータ（136 文
字× 66 行）を A4 サイズに縮小してランドスケープでプリントします。

• ページレイアウトグループの 「用紙サイズ」（→ P.5-9）は、A4 サイズに設定されます。
• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワイド

領域モード」 を設定できます。詳しくは「領域」（→ P.5-9）を参照してください。

• 15” × 11”連続用紙のサイズは、381 mm × 279.4 mm です。

「15”→ B4 ヨコ」：（15”→ B4 横）
15”× 11”連続用紙にプリントすることを想定して作成したデータ（136 文
字× 66 行）を B4 サイズに縮小してランドスケープでプリントします。
本プリンタでは B4 サイズの用紙はプリントできないので、この設定値は選択しないよう
にしてください。この設定値を選択して A4 サイズなどの用紙でプリントすると、用紙か
らはみ出たデータはプリントされません。
「B4 → A4 タテ」：（B4 → A4 縦）
B4 サイズの実寸縦用のデータを 3/4のサイズに縮小して A4 サイズのポートレ
イトでプリントします。

• ページレイアウトグループの 「用紙サイズ」（→ P.5-9）は、A4 サイズに設定されます。
• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワイド

領域モード」 を設定できます。詳しくは「領域」（→ P.5-9）を参照してください。
「B4 → A4 ヨコ」：（B4 → A4 横）
B4 サイズの実寸横用のデータを 3/4のサイズに縮小して A4 サイズのランドス
ケープでプリントします。

• ページレイアウトグループの 「用紙サイズ」（→ P.5-9）は、A4 サイズに設定されます。
• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワイド

領域モード」 を設定できます。詳しくは「領域」（→ P.5-9）を参照してください。

ページレイアウトグループの設定項目5-6
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
上余白
-127 ～ +000 ～ +127
それぞれのページフォーマットで設定されている１行目（TOF）の上端を基準に、
印字開始位置を上下方向にずらします。
「＋」の値で下方向、「－」の値で上方向に、印字開始位置をずらします。

• 設定値が１増えると、ずらす位置が約 0.35 mm（1/72”）増えます。
• 用紙の上端を基準とした実寸縦のとき、印字開始位置の目安は「-127」で -23 mm、「+000」

で +22 mm、「+127」で +67 mm です。ページフォーマットごとの用紙サイズ、印字領
域によって印字開始位置は変わります。
カット紙のページフォーマットの場合
上余白を調整した結果は次のようになります。

• 上余白を増やした結果、印字データがボトム位置を超える場合は、次ページの１行目の位

置からプリントされます。

• 上余白を減らした場合、有効印字領域の上端を超えた部分はプリントされません。下端は

ボトム位置までプリントされます（ただし、ページ長を設定していない場合）。
余白を減らすときは「－」方向�
余白を増やすときは「＋」方向�
TOF行�
ＡＢＣＤＥＦＧ�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ�
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ
Ｈ
Ｉ�
上余白（０）� 上余白（＋）� 上余白（－）�
（＋）�
（－）�
Ａ �Ｂ
�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ�
Ｆ
Ｇ�
例：「実寸縦」の場合�
：有効印字領域� ：実際の印字領域� ：印字されない領域�

ページレイアウトグループの設定項目 5-7
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
連続用紙のページフォーマットの場合
上余白を調整した結果は次のようになります。

• 上 余白を増やし た場合、印字デ ータがボトム 位置を超える と、ボトム位置か らページ長

（初 期状態の１行目からボトム位置までの範囲）ま でのあふれたデータはプリントされま
せん。

• 上 余白を減らし た場合、有効印字 領域の上端を 超えた部分の データはプリ ントされませ

ん。このとき、 下端はページ長までのデータをプリントします。
用紙位置微調整
-127 ～ +000 ～ +127
用紙の左端を基準として、ページフォーマットで設定されている印字位置を左右
方向にずらします。
「＋」の値で左方向、「－」の値で右方向に、設定した値だけ印字開始位置をずら
します。

• 設定値が１増えると、 ずらす位置が約 0.35 mm（1/72”）増えます。
• 用紙の左端を基準とした実寸縦のとき、印字開始位置の目安は「-127」で+50 mm、「+000」

で +5 mm、「+127」で -40 mm です。ページフォーマットごとの用紙サイズ、印字領域
モードによって印字開始位置が変わります。

• データに左端が欠けてプリントされる場合は、本項目の設定を調節して本プリンタの印字

領域内（ 上下左右 5 mm 以内）に入るようにしてください。
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ�
上余白（０）� 上余白（＋）� 上余白（－）�
（＋）�
（－）�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ�
TOF行�
ページ長�
ページ長�
Ａ �Ｂ
�
Ｆ
Ｇ�
例：「10"→A4縦」の場合�
：有効印字領域� ：実際の印字領域� ：印字されない領域�
印字位置を右にずらすとき�
「－」方向�
印字位置を左にずらすとき�
「＋」方向�
ＡＢＣＤＥＦＧ�

ページレイアウトグループの設定項目5-8
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
標準領域モードでの印字動作
用紙位置を調整した結果は次のようになります。

• 実寸サイズでプリントするページフォーマットの場合
• 縮小プリントするページフォーマットの場合

ワイド領域モードでの印字動作
用紙位置を調整した結果は次のようになります。
微調整（０）� 微調整（＋）� 微調整（－）�
：有効印字領域� ：実際の印字領域�
ＡＢＣＤＥＦ�
基準端�
ＡＢＣＤＥＦ�
基準端�
（＋）�
ＡＢＣＤＥＦ�
基準端�
（－）�
例：「実寸横」の場合�
：印字されない領域�
微調整（０）� 微調整（＋）� 微調整（－）�
ＡＢＣＤＥＦ�
基準端�
ＡＢＣＤＥＦ�
基準端�
（＋）�
ＡＢＣＤＥＦ�
基準端�
（－）�
：有効印字領域� ：実際の印字領域�
例：「15"→A4横」の場合�
：印字されない領域�
微調整（０）� 微調整（＋）� 微調整（－）�
ＡＢＣＤＥＦＧ�
ＨＩＪＫＬＭＮ�
基準端� 基準端�
（＋）�
基準端�
（－）�
ＡＢＣＤＥＦＧＨＩ�
ＪＫＬＭＮ�
ＡＢＣＤＥ�
ＦＧＨＩＪ�
ＫＬＭＮ�
例：「15"→A4横」の場合�
：有効印字領域� ：実際の印字領域� ：印字されない領域�

ページレイアウトグループの設定項目 5-9
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
領域
ヒョウジュン、ワイド
それぞれのペ ージフォーマット にしたがったレイ アウトでプリント する（標準）
か、または本プリンタの有効印字領域ほぼいっぱいにプリントする（ワイド）か
を設定します。10”→ A4 縦、15”→ A4 横、B4 → A4 縦、B4 → A4 横の
ページフォーマットの場合に有効です。
ワイドに設定してプリントした場合、ESC/P 準拠プリンタのレイアウトとは異
なりますが、ページフォーマットの印字領域の制限がなくなるため、用紙の紙面
を有効に使ってプリントすることができます。レイアウトについては、「ESC/P
エミュレーションのペ ージフォーマット」（→ P.7-3）も併せて参照してくださ
い。
A4 より小さい用紙で「ワイド」に設定しても、印字領域拡大の効果があまり上がらない
ことがあります。詳しくは、「ページフォーマットと印字範囲」（→ P.7-7）を参照してく
ださい。
右マージン既定値

136 ケタ、ミギハシ
実寸サイズでプリントするページフォーマット（実寸縦、実寸横）のときの、右
マージンの位置を設定します。
「136 ケタ」に設定すると、136 桁目の位置を右マージンとします。
「ミギハシ」に設定すると、用紙の有効印字領域の右端を右マージンとします。
用紙サイズ
カレントヨウシ、A4、B5、A5、ハガキ
プリントする用紙のサイズを設定します。
「カレ ントヨウシ」に設定 すると、現在選択され ている給紙元の 用紙サイズを設
定します。

• 「カ レントヨウシ」以外を設定したときに、本項目で 設定したサイズの用紙がセットされ

ていないと、指定のサイズの用紙を要求するメッセージが表示されます。設定したサイズ
の用紙をセットしてください。

• 共通セットアップメニューの 「トレイ用紙サイズ」（→ P.3-10）を「フリー」に設定し

て、給 紙トレイからプリントする場合は、「カレン トヨウシ」以外の設定値を選択してく
ださい。

フォントグループの設定項目5-10
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
フォントグループの設定項目
フォントグループでは、漢字の書体やサイズ、1 バイトコード表などについて設定できます。
漢字書体
ミンチョウ、ゴシック、マルゴシック、ID
漢字などの全角文字の書体を設定します。
オプションで追加した漢字書体を使用するときは、本項目を「ID」に設定したう
えで、書体を ID 番号で指定します。ID 番号は「フォント ID」（→次項目）で指
定します。
フォント ID
001 ～ 002 ～ 999
* 本項目は、「漢字書体」を「ID」に設定した場合にのみ表示されます。
「漢 字書体」（→前項 目）で「ID」を設定した場合に、実際に 使用する書体の ID
番号を指定します。
装着されていないオプション書体の番号を指定しないでください。
オプション書体の ID 番号については、「共通フォントリスト」（→ P.7-11）を参照して
ください。
漢字サイズ
システム、8 ポイント、10 ポイント、12 ポイント
漢字などの全角文字のサイズを設定します。

「シ ステム」に設定すると、現 在のページフォ ーマットにしたが った文字サイズ
でプリントします。実寸縦、実寸横、10”→ A4 縦のページフォーマットでは
10 ポイント相当、15”→ A4 横、B4 → A4 縦、B4 → A4 横のページフォー
マットでは 8 ポイント相当です。

フォントグループの設定項目 5-11
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
文字コード
カタカナ、グラフィックス
１バイトコード表に、カタカナまたは拡張グラフィックスの文字セットをセット
します。
「カタ カナ」に設定すると、デ ータに１バイト コードの文字が あったとき、カタ
カナの１バイトコード表に対応した文字でプリントします。
「グラフィックス」に設定すると、データに１バイトコードの文字があったとき、
拡張グラフィックスの１バイトコード表に対応した文字でプリントします。
この機能は、ESC/P 準拠プリンタの DIP スイッチの文字コード設定機能に対応していま
す。
国別文字
ニホン、ノルウェー、デンマーク 2、スペイン 2、ラテンアメリカ、USA、フラ
ンス、ドイツ、UK、デンマーク、スウェーデン、イタリア、スペイン
１バイトコード表に割り当てられている国別文字対応の部分に、指定の国の文字
セットをセットします。

印字機能グループの設定項目5-12
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
印字機能グループの設定項目
印字機能グループでは、イメージデータの補正や、登録文字、縮小文字について設定できま
す。
イメージの補正
シナイ、スル
矩形罫線や網かけなどのイメージデータを補正するかどうかを設定します。通常
は「シナイ」に設定しておきます。次のような現象が出てしまうときに、本項目
を「スル」に設定して、イメージデータを補正します。

• 罫線が離れる
• 網かけ上にすじ（白い部分）が入る
• 網かけに線が入る

本項目を「スル」に設定しても、上記のような現象が改善されない場合があります。本プ
リンタの解像度が ESC/P 準拠プリンタとは異なるためです。
縮小文字
シナイ、スル
１バイトコード文字（ANK 文字）を縮小してプリントするかどうかを設定します。
「スル」に設定すると、１バイトコード文字の横幅を 1/2 程度に縮小してプリン
トします。

• この機能は、ESC/P 準拠プリンタの DIP スイッチの縮小印字機能に対応しています。
• 15CPI の文字は縮小プリントされません。

印字動作グループの設定項目 5-13
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
印字動作グループの設定項目
印字動作グループでは、1 行を印字したあとの改行動作について設定できます。
改行機能
LF コマンドヲマツ、カイギョウ
復帰コード（CR）を受信したときの、印字位置の移動のしかたを設定します。
「LF コマンドヲマツ」に設定すると、パソコンから改行コード（LF）が送られる
まで改行しません。復帰のみ行い、その行の第一文字目へ印字位置を移動します。
「カイ ギョウ」に設定する と、印字位置が右マー ジンまたは有効 印字領域の右端
を超えようとしたとき、改行コ ード（LF）を受信しなくても復帰／改行を行い、
自動的に次の行の第一文字目へ印字位置を移動します。
この機能は、 ESC/P 準拠プリンタの DIP スイッチの自動改行に対応しています。

VFC グループの設定項目5-14
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
VFC グループの設定項目
VFC グループでは、連続用紙やカット紙のページ長について設定できます。
連続用紙長
システム、1 ギョウ ～ 199 ギョウ
連続用紙（10”→ A4 縦、15”→ A4 横）のページ長を、ページフォーマット
で決められている行数に設定するか、操作パネルで指定した行数に設定するかを
選択します。
「シ ステム」に設定すると、ペ ージフォーマッ トで決められてい るページ長に設
定します。
「１ギョウ」～「199 ギョウ」に設定すると、１ページにプリントする行数を１
～ 199 行の範囲で設定します。

• 行間は１インチあたり 6 行（6LPI）です（LPI は、Line Per I nch の略で、１インチあた

りの行数を表す単位です）。

• 設定値が１増えると、ページ長が約 4.2 mm（1/6”）増えます。
• 操作パネルまた はコントロー ルコマンドによ ってミシン目 スキップ行数が 設定されてい

る場合、実際の改ページ位置は、設定したページ長の位置より上になります。
単票用紙長
システム、1 ギョウ ～ 199 ギョウ
カット紙（実寸縦、実寸横、B4 → A4 縦、B4 → A4 横）のページ長を、ペー
ジフォーマットで決められている行数に設定するか、操作パネルで指定した行数
に設定するかを選択します。
「シ ステム」に設定すると、ペ ージフォーマッ トで決められてい るページ長に設
定します。
ABCDEF
ラリルレロ�
TOF行�
ページ長�
（1～199行）�

VFC グループの設定項目 5-15
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
「１ギョウ」～「199 ギョウ」に設定すると、1 ページにプリントする行数を 1
～ 199 行の範囲で設定します。

• 行間は１インチあたり 6 行（6LPI）です（LPI は、Line Per Inch の略で、1 インチあた

りの行数を表す単位です）。

• 設定値が１増えると、 ページ長が約 4.2 mm（1/6”）増えます。
• 操 作パネルまた はコントロール コマンドによ ってミシン目ス キップ行数が 設定されてい

る場合、 実際の改ページ位置は、設定したページ長の位置より上になります。
ミシン目スキップ
シナイ、1 ギョウ～ 31 ギョウ
ページ長で設定されている行数のうち、下端からプリントしない（スキップする）
行数を設定します。
「シナイ」に設定すると、スキップしません。

• 行間は１インチあたり 6 行（6LPI）です（LPI は、Line Per Inch の略で、1 インチあた

りの行数を表す単位です）。

• 設定値が１増えると、 スキップされる領域が約 4.2 mm（1/6”）増えます。
• 10”→ A 4 縦、15”→ A 4 横の連続用紙のページフォーマットと、B4 → A4 縦、B4 → A4

横のワイドモードで有効です。

• ミシン目スキップ行数を設定した場合、実際の改ページ位置は、設定したページ長の位置

より上になります。
ABCDEF
ラリルレロ�
TOF行�
ページ長�
（1～199行）�
有効印字領域の下端�

その他のグループの設定項目5-16
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
その他のグループの設定項目
その他のグループでは、登録文字の保存方法について設定できます。
登録レベル
イチジ、エイキュウ
コントロールコマンドで登録した文字を、そのジョブの間だけ保存するのか、電
源をオフにするまで保存するのかを設定します。
「イ チジ」に設定すると、登 録文字をジョブ 中だけ保存しま す。ジョブが終了す
ると削除されます。
「エ イキュウ」に設定す ると、プリンタの電 源をオフにする まで保存します。登
録内容を削除するには、オフライン状態で［リセット］を押し、［ ］または［ ］
で「ソフト リセット」を表示させ、「ハード リセット」と表示されるまで［実
行］を押し続けてハードリセット操作をいます。

• プリンタはデータを受信すると、コントロールコマンドを認識してプリントを開始／終了

します。この処理を「ジョブ」といいます。ジョブ中は、操作パネルのジョブランプが点
灯または点滅します。

• 登録データと通常のデータとを別々に送 信する場合は、「エイキュウ」に設定してくださ

い。
カラーモード自動時
カラー、モノクロ
共通セットアップメニューの「カラーモード」（→ P.3-21）が「ジドウ」に設定
されている場合に、ESC/P エミュレーションモードで受信したデータをカラー
でプリントするか、モノクロでプリントするかを設定します。
共通セットアップメニューの「カラーモ ード」が「ジドウ」に設定されていない場合は、
本項目の設定 は無視され、共 通セットアッ プメニュー の「カラーモード」の 設定にした
がってカラーまたはモノクロでプリントされます。

6-1
CHAPTER
6
セットアップ以外のメニューの
設定項目
この 章では、セットアップメニ ュー以外のメニュー で設定できる内容につ いて説明していま
す。
セットアップ以外のメニューの設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
ユーティリティメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
ステータスプリント（共通ステータスプリント）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
LIPS ユーティリティ（LIPS 専用ユーティリティ）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
ESC/P ユーティリティ（ESC/P 専用ユーティリティ）. . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

フォントリスト（共通フォントリスト）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
拡張 I/F プリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
キャリブレーション . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
ジョブメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6

印刷履歴リスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
リセットメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
ソフトリセット／ハードリセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
排出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7

給紙選択メニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
給紙モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
トレイ用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
トレイ用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10

両面印刷. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11

セットアップ以外のメニューの設定項目一覧6-2
6
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目 �
セットアップ以外のメニューの設定項目一覧
■ 表の見かた

• 「*」印の付いている項目や設定値は、オプション品の有無で表示されるときと表示され

ないときがあります。

• 太字で表示されている項目は、工場出荷時の値です。

■ ユーティリティメニュー
■ ジョブメニュー
■ リセットメニュー
■ 給紙選択メニュー
設定項目 設定値 参照ページ
ステータスプリント － P.6-3
LIPS ユーティリティ * ステータスプリント、フォントリスト、オーバ
レ イリスト、マク ロリスト、フォ ームリスト、
オーバレイプリント、 カラーサンプル
P.6-3
ESC/P ユーティリティ * ステータスプリント P.6-4
フォントリスト * － P.6-4
拡張 I/F プリント * － P.6-5
キャリブレーション － P.6-5
設定項目 設定値 参照ページ
印刷履歴リスト － P.6-6
設定項目 設定値 参照ページ
ソフトリセット／ハードリセット － P.6-7
排出 － P.6-7
設定項目 設定値 参照ページ
給紙モード ジドウ、 カセット 1、トレイ P.6-9
トレイ用紙サイズ A4、LT、LG、EX、フリー、ユーザペーパー、
ハガキ、オウフク ハガキ、フウトウ Y4、フ
ウトウ Y2、A5、B5
P.6-9
トレイ用紙タイプ フツウシ 、アツガミ、アツガミ H、OHP、フリー P.6-10

両面印刷 シナイ、 スル P.6-11

ユーティリティメニューの設定項目 6-3
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目 �
6
ユーティリティメニューの設定項目
ユーティリティメニューでは、プリンタ内部の状態などの情報をプリントすることができま
す。

• 共 通ステータスプリント、共通フォントリストの 出力サンプルについては、「動作モード

共通のリスト 」（→ P.7-11）を参照してください。LIPS のステータスプリントとフォン
ト リスト、ESC/P の ステータスプリントの出力サンプ ルについては、「動作モード専用
のリスト 」（→ P.7-12）を参照してください。

• 各リストは、 現在選択されている給紙元の用紙サイズでプリントされます。
• 共通ステータスプリントは、用紙サイズに合わせて拡大／縮小されます。ただし、画像が

欠けたり、 余白があいたりすることがあります。

• 共通ステータスプリント以外のリストは、A4 サイズの用紙にプリントすることをおすす

めします。A4 サイズ以外の用紙を使用すると、画像が欠けたり、余白があいたりします。
ステータスプリント（共通ステータスプリント）
－
搭載してい るメモリ（RAM）の容量や、共通セット アップメニュ ーで設定した
内容などがプリントされます。動作モードに関係なく選択できます。
LIPS ユーティリティ（LIPS 専用ユーティリティ）
ステータスプリント、フォントリスト、オーバレイリスト、マクロリスト、フォー
ムリスト、オーバレイプリント、カラーサンプル
* 本項目は、オプションのバージョンアップ ROM を装着していて「動作モード選択」の項目が「ジド
ウ センタク」または「LIPS」に設定されている場合にのみ表示されます。
LIPS モードでの本体の内部情報をプリントします。
「ステータスプリント」
共通ステータスプリントの内容に、LIPS 専用セットアップメニューで設定した
内容を加えてプリントされます。
「フォントリスト」
LIPS モードで使用できるフォントの一覧がプリントされます。
「オーバレイリスト」
オーバ レイ領域 に登録さ れている フォーマ ットデー タの番号 とサイズ を一覧に

してプリントします。登録されているフォーマットデータがない場合は、何もプ
リントされません。

ユーティリティメニューの設定項目6-4
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目 �
6
「マクロリスト」
マクロ領域に登録されているマクロの番号とサイズ、マクロが保存されている場
所（RAM など）を一覧にしてプリントします。登録されているマクロがない場
合は、何もプリントされません。
「フォームリスト」
フォ ー ム領 域に 登録 さ れて いる フォ ーム デ ータ の名 称、保存 さ れて いる 場所
（RAM）、登録サイズなどを一覧にしてプリントします。登録されているフォー
ムデータがない場合は、何もプリントされません。
「オーバレイプリント」
オーバレイ領域に登録されているフォーマットデータのうち、LIPS 専用セット
アップメニューのオーバレイ 1、2 に設定されている番号のオーバレイの内容が
プリントされます。オーバレイ 1、2 ともに設定されている場合は、両方の内容
がプリントされます。設定されていない場合は何もプリントされません。
「カラーサンプル」
LIPS トランスレータで使用できるカラー印字サンプルとして内蔵されているサ

ンプルをプリントします。印字サンプルには、カラーテーブル、代表的なカラー
パターンのサンプル、およびグレースケールがあります。
ESC/P ユーティリティ（ESC/P 専用ユーティリティ）
ステータスプリント
* 本項目は、オプションのバージョンアップ ROM を装着していて「動作モード選択」の項目が「ジド
ウ センタク」または「ESC/P」に設定されている場合にのみ表示されます。
ESC/P エミュレーションモードでの本体の内部情報をプリントします。
「ステータスプリント」
共通ステータスプリントの内容に、ESC/P 専用セットアップメニューで設定し
た内容を加えてプリントされます。
フォントリスト（共通フォントリスト）
－
* 本項目は、オプションのバージョンアップ ROM を装着している場合にのみ表示されます。
本プリンタに搭載されているフォントの ID 番号、名称、サンプルの一覧がプリ
ントされます。動作モードに関係なく選択できます。
各エミュレータ内でのみ登録されるフォントは出力されません。

ユーティリティメニューの設定項目 6-5
6
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目 �
拡張 I/F プリント
－
* 本項目は、オプションのプリントサーバが装着されている場合にのみ表示されます。
オプションで装着したプリントサーバの名称、バージョン、設定内容などがプリ
ントされます。
キャリブレーション
－
キャリブレーションとは、カラー印刷時の色味の調整や各トナーの色ずれを調整
する機能です。
カラープリントしたときに、以前と色味が異なる場合や色ずれが起こっていると
きに実行してください。

• キャリブレーションにかかる時間は、 最大で 200 秒です。
• ETB ユニットの交換後には、本項目でキャリブレーションを実行してください。

ジョブメニューの設定項目6-6
6
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目 �
ジョブメニューの設定項目
ジョブメニューでは、印刷履歴をプリントすることができます。
印刷履歴リスト
－
印刷したジョブの履歴をプリントします。
印刷履歴リストには、ファイル名や印刷日時などがプリントされます。

• 印刷履歴がない場合は、何もプリントされません。
• 印刷履歴リストには、最大 32 ジョブの履歴がプリントされます。

リセットメニューの設定項目 6-7
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目 �
6
リセットメニューの設定項目
リセットメニューでは、プリンタのリセット（ソフトリセット、ハードリセット）やプリン
タに残っているプリントデータを排出することができます。
ソフトリセット／ハードリセット
－
トラブルが発生したときや、プリントを中止したいときのプリンタのリセットを
行います。
ソフト リセット を行うと、現 在実行 中の処理 の中止や プリンタ メモリ 内のジョ
ブ、受信したプリントデータや処理中のジョブを消去します。ハードリセットを
行うと、すべての処理を中止しジョブを消去します。
ソフト リセッ トを行 うには、リセ ットメ ニュー で「ソフトリ セット」を 選択し
［実行］を押します。
ハード リセッ トを行 うには、リセ ットメ ニュー で「ソフトリ セット」を 選択し
［実行］を 3 秒以上押して「ハードリセット」を表示させ、指をキーから離します。

• 排 紙待ちなど、実 行中のデータ がないときは、ソ フトリセット ができない場 合がありま

す。そのようなときは、 ハードリセットを行ってください。

• ソフトリセットを行うには、必ずパソコン側でプリント中止の操作を行ってからにしてく

ださい。

• ソフトリセットまたはハードリセットを行うと、そのときプリント中のデータやすべての

インタフェースで受信中のデータは消去されますので、再度パソコンからプリントしなお
してください。

• ソフトリセットまたはハードリセットを行うと、他のインタフェースのデータでも、すで

に メモリに受信 されたデータ はすべて消去 されます。ネット ワークで使用 しているとき
は、他のパソコンからのデータに影響しないようにリセットを行ってください。

• データの受信中にハードリセットをした場合、まだメモリに受信していないデータは、リ

セット処理後に受信されます。 ただし、正しくプリントされない場合があります。
排出
－
パソコン側でプリ ントを中止した場合や受信 したデータが 1 ページ分に満たな
い場合には、プリンタのメモリにプリントデータが残ってジョブが正しく終了し
ないことがあります。そのままでは、次のデータを受け取ることができず、次の
プリントができません。このようなときは、本項目の操作を行って強制的にプリ
ントデータを排出してください。

リセットメニューの設定項目6-8
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目 �
6
データを排出したときは、プリント中のデータは消されますので、再度パソコンからプリ
ントしなおしてください。

• プリントデータがプリンタのメモリに残ったまま、またはプリントデータがないのにジョ

ブが終了しない場合、ジョブランプが点灯しています。

• ジョブの「タイムアウト」が設定されていると きは、設定されている時間が経過すると、

１ページ分に満たないデータも自動的に排出されます。工場出荷時の状態では、ジョブの
「タイムアウト」は「15 ビョウ」に設定されています。

• 排出の操作を行ってもジョブランプが消灯しないときは、ソフトリセットを行ってくださ

い。（→前項目）

給紙選択メニューの設定項目 6-9
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目 �
6
給紙選択メニューの設定項目
給紙選択メニューでは、どの給紙元から給紙するかや、給紙トレイにセットする用紙サイズ
と用紙タイプなどについて設定できます。
給紙モード
ジドウ、カセット 1、トレイ
給紙するカセットやトレイなどを選択します。選択後、該当する位置の給紙元表
示ランプが点灯します。
自動給紙選択時、不定形サイズの用紙（ユーザペーパー）を給紙カセットと給紙トレイに
セットすると、セットした用紙のサイズに関わらず以下の順番で給紙元を決定します。給
紙元を指定したい場合は、 あらかじめ給紙元を選択してからプリントしてください。

• 「トレイ優先」が「シナイ」の場合（工場出荷時の設定）：カセット 1 →給紙トレイ
• 「トレイ優先」が「スル」の場合：給紙トレイ→カセット 1
• 給紙カセット、給紙トレイは、通常は自動給紙選択の対象となりますが、対象から外すこ

ともできます。

• 自動給紙選択時の給紙元表示ランプは、共通セットアップメニューの給紙グループの「ト

レイ優先 」（→ P.3-11）の設定が「シナイ」のときはカセット 1 が点灯し、「スル」のと
きは給紙トレイが点灯します。 プリント中は自動給紙で選択された給紙元が点灯します。

• 給紙トレイから給紙する場合は、セットした用紙のサイズをあらかじめ設定しておく必要

があります。 工場出荷時の設定は、「A4」に設定されています。
トレイ用紙サイズ
A4、LT、LG、EX、フリー、ユーザペーパー、ハガキ、オウフク ハガキ、フ
ウトウ Y4、フウトウ Y2、A5、B5
給紙トレイにセットした用紙サイズを設定します。

• 本項目を「フリー」に設定すると、1 枚ずつ違うサイズの用紙にプリントしたいときなど

に便利です。ただし、アプリケーションソフトなどで設定した用紙サイズと異なるサイズ
の用紙がセットされている場合、 正しくプリントされません。「特殊モード J」（→ P.3-
37）を「ツカワナイ」に設定して いる場合は、エラーメッセー ジが表示され、プリント
を中止します。
カセット1
給紙トレイ�

給紙選択メニューの設定項目6-10
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目 �
6

• 「ユーザペーパー」は、アプリケーションソフトな どで定形以外のサイズを独自に設定し

てプリントしたいときに選択します。プリント中に用紙サイズ交換を要求するメッセージ
が表示される場合は、［オンライン］を押してエラーを解除してプリントしてください。

• 「LT」はレターに、「LG」はリーガルに、「EX」はエグゼクティブに対応しています。
• 「フウトウ Y4」は洋形 4 号に、「フウトウ Y 2」は洋形 2 号に対応していますが、種類

によってはプリントできないものもあります。また、有効印字領域は、上下左右の用紙端
から 10 mm 内側までとなります。詳しくは、ユーザーズガイド「第 3 章 給紙・排紙の
しかた」を参照してください。

• 「オウフク ハガキ」の有効印字領域は、往復ハガ キを広げた状態で、上下左右の用紙端

から 5mm 内側までとなります。

• 共通セットアップメニューの給紙グループの「トレイ用紙サイズ」（→ P.3-10）でも同様

の設定ができます。
トレイ用紙タイプ
フツウシ、アツガミ、アツガミ H、OHP、フリー
給紙トレイにセットする用紙のタイプを設定します。本プリンタでは、ここで設
定され た給紙ト レイの用 紙のタイ プに最適 な印刷モ ードが内 部的に設 定されま
す。
厚紙（106g/m
2
～ 135g/m
2
）に印刷する場合は「アツガミ」、OHP フィル
ムの場合は「OHP」、ラベル用紙の場合は「アツガミ」に設定します。
給紙トレイを使う場合で、プリンタドライバを使用できない OS（MS-DOS や
UNIX など）からプリントする場合は、必ずトレイ用紙タイプとデフォルト用紙
タイプの設定を一致させます。

• 本プリンタでは、給紙トレイにセットされた用紙のタイプに応じて、内部的に最適な印刷

モードに切り替えて印刷します。給紙トレイにセットした用紙のタイプと印刷モードが異
なると、エンジンに重大な故障が生じる恐れがあります。
Windows や Macintosh から給紙トレイを使っ てプリントする場合は、給紙トレイに
セットされた 用紙のタイ プと「トレイ用紙 タイプ」の設定、お よびプリンタ ドライバの
「用紙タイプ」の設定を必ず一致させてくださ い。プリンタの設定とプリンタドライバの
設定が一致していないとエラーメッセージが表示され、プリンタは停止します。
また、プリンタドライバを使用できない OS（MS-DOS や UNIX など）からプリントす
る場合は（オプションのバージョンアップ ROM 装着時）、給紙トレイにセットされた用
紙のタイプと「トレイ用紙タイプ」の設定、および「デフォルト用紙タイプ」の設定を必
ず一致させてください。

• 「フリー」に設定すると、プリンタドライバで設定 した用紙タイプのチェックを行いませ

ん。プリンタドライバで設定した用紙と給紙トレイにセットした用紙のタイプが合ってい
るかを必ず確認してお使いください。

• OHP フィルムにプリントする場合は、本プリンタ専用の「キヤノンカラーレーザ OHP 用

紙 TR-3 A4（ A4 サイズ）」をお使いください。

• 「アツガミ」、「アツガミ H」、「OHP」のいずれかに設定した場合、両面印刷は行えません。

また、印刷速度が遅くなります。

• 封筒の場合は、「トレイ用紙サイズ」（→前 項目）が「フウトウ Y4」または「フウトウ

Y2」に設定されていれば、この項目で設定する必要はありません。

• ハガキの場合は、「トレイ用紙サイズ」（→前項目）が「ハガキ」または「オウフク ハガ

キ」に設定されていれば、このメニューで設定する必要はありません。

給紙選択メニューの設定項目 6-11
6
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目 �

• 共通セットアップメニューの給紙グループの「トレイ用紙タイプ」（→ P.3-12）でも同様

の設定ができます。
両面印刷
シナイ、スル
用紙の片面にプリントするか両面にプリントするかを設定します。
「スル」に設定すると、用紙の両面にプリントします。
通常、Windows パソコンや Macintosh パソコンから両面プリントする場合は、プリン
タドライバで両面プリントを設定します。MS-DOS や UNIX などを OS とするパソコン
から両面プリントする場合（オプションのバージョンアップ ROM 装着時）で、両面プリ
ントが設定できないときは、 本項目で設定してください。

• A4、 B5、リーガル、レ ター、エグゼク ティブサイズ の普通紙の み両面プリ ントできま

す。詳しくはユーザーズガイド「 第 3 章 給紙・排紙のしかた」を参照してください。

• ロゴ入りの用紙などに両面プリントするときは、 次のように用紙をセットしてください。
• 給紙カセットからプリントするときは、1 ページ目のプリント面を下にしてセットしま

す。

• 給紙トレイからプリントするときは、1 ページ目のプリント面を上にしてセットします。
• 共通セットアップメニューの給紙グループの「両面印刷」（→ P.3-13）でも同様の設定が

できます。

給紙選択メニューの設定項目6-12
セ
ッ
ト
ア
ッ
プ
以
外
の
メ
ニ
ュ
ー
の
設
定
項
目 �
6

7-1
CHAPTER
7付録
この章では、LIPS、ESC/P の各モードの参考情報や各種リストの内容などについて説明し
ています。
文字セットコード表とコントロールコマンドリストについて . . . . . . . . . . . . . . . . . . 7-2
文字セットコード表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
コントロールコマンドリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
ESC/P エミュレーションのページフォーマット . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
ダンプリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8

動作モード共通のリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-11
動作モード専用のリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-12
本プリンタについての注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-15
従来 LIPS III シリーズとの違いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-15
従来 LIPS IV シリーズとの違いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-17

LIPS IVc 搭載のカラー BJ との違い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-17
LBP-2030 機との違いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-18
本プリンタの制限事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-19
ESC/P 準拠プリンタとの違い . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-19
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-21

ソフトウェアのバージョンアップについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-24
情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-24
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-24

文字セットコード表とコントロールコマンドリストについて7-2
7
付
録 �
文字セットコード表とコントロールコマンド
リストについて
文字セットコード表
オプションのバージョンアップ ROM 装着時のフォントのコード表（LIPS、ESC/P）が、
本 プリンタ付 属の CD-ROM の［FONTLIST］フォルダに収めら れています。詳 しくは、
［FONTLIST］フォルダ内の Readme ファイルを参照してください。
コントロールコマンドリスト
オプションのバージョンアップ ROM 装着時に本プリンタが対応する 2 つのコントロール
コマンド（LIPS、ESC/P エミュレーション）の機能、書式、コード、パラメータをまとめ
たリストが、本プリンタ付属の CD-ROM の［COMLIST］フォルダに収められています。
LIPS コントロールコマンドは［LIPSCONT.TXT］というファイル名で、ESC/P エミュ
レー ションコントロールコマンド は［ESCPCONT.TXT］というファイル名で入っていま
す。テキストファイルですので、テキストエディタなどをご使用ください。

LIPS コントロールコマンドのさらに詳細な書式、使用例については、オプションの「プ
ログラマーズマニュアル」を参照してください。

ESC/P エミュレーションのページフォーマット 7-3
7
付
録 �
ESC/P エミュレーションのページフォー
マット
ESC/P エミュレーションモードでプリントするときのページフォーマットは、以下のとお
りです。

• ESC/P エミュレーションモードは、オプションのバージョンアップ ROMを装着している

場合にのみ使用できます。

• アプリケーションソフトで設定した用紙サイズに合わせて、本機側の用紙サイズも変更し

ます。ESC/P 専用セットアップメニューの「用紙サイズ」（→ P.5-9）で設定します。「カ
レントヨウシ」に設定すると、用紙サイズに関係なく現在選択されている給紙元から給紙
されます。

• 「10”→ A4 縦」、「15”→ A4 横」、「B4 → A4 縦」、「B4 → A4 横」では、用紙の余白を有

効に使ってプリントできるワイド領域モードが使えます。

• 10”× 11”の連続用紙のサイズは、254mm × 279.4mm です。15”× 1 1”の連続

用紙のサイズは、 381mm × 279.4mm です。

ESC/P エミュレーションのページフォーマット7-4
付
録 �
7
■ ESC/P エミュレーションのページフォーマット
ページ�
フォーマット�
設定値名�
用紙サイズ�
印字文字�
イメージの印字�
印字領域�
ESC/P準拠プリンタ� 本プリンタ�
第一文字目�
の印字位置�
右マージン�
ボトム位置�
縦置き�
ABCDE ABCDE
カット紙の場合のページフォーマット�
実寸縦� 実寸横�
初期状態で10ポイントのフォント�
プリンタの解像度が異なるため、ESC/P準拠
プリンタとは印字結果が若干異なります。�
用紙サイズに関係なく、初期状態で345.4mm
（13.6”）またはESC/P設定メニューやコン
トロールコマンドで設定した右マージン位置に
なります。（有効印字領域の右端を超えた場合
は、はみ出たデータはプリントされません）�
先頭行（TOF行）の左マージン位置です。�
22mm
8mm
5mm5mm
A4サイズ�
本プリンタ�
「実寸縦」と同じです。�
ESC/P準拠プリンタ�
ABCDE
横置き�
ABCDE
「実寸縦」と同じです。�
「実寸縦」と同じです。�

「実寸縦」と同じです。�
「実寸縦」と同じです。�
22mm
8mm
5mm5mm
A4サイズ�
「実寸縦」と同じです。�ESC/P準拠プリンタのカットシートフィーダ
の 用 紙 エ ン ド 検 出 と ほ ぼ 同 じ 位 置 、 ま た は
ESC/P設定メニューやコントロールコマンド
で設定したページ長になります。�
印字領域� 印字領域�
ESC/P準拠プリンタにカット紙を縦置きにセ
ットしてプリントするときのフォーマット。
ESC/P準拠プリンタと同じ改行ピッチ、文字
間隔で、実寸、ポートレイトでプリントします。�
ESC/P準拠プリンタにカット紙を横置きにセ
ットしてプリントするときのフォーマット。
ESC/P準拠プリンタと同じ改行ピッチ、文字
間隔で、実寸、ランドスケープでプリントしま
す。�
A4、B5、A5、ハガキサイズ�

ESC/P エミュレーションのページフォーマット 7-5
付
録 �
7
ESC/P準拠プリンタ� 本プリンタ�
「B4→A4縦」と同じです。�
B4→A4横�
横置き�
ABCDE
A4
ABCDE
B4
「B4→A4縦」と同じです。�
「B4→A4縦」と同じです。�
「B4→A4縦」と同じです。�
「B4→A4縦」と同じです。�
「B4→A4縦」と同じです。�
ESC/P準拠プリンタにB4サイズのカット紙を横
置きにセットしてプリントするときのフォーマット。
A4サイズに縮小し、用紙のほぼ中央（ワイド領域
モードでは有効印字領域ほぼいっぱい）に、 ラン
ドスケープでプリントします。�
本プリンタ�
B4→A4縦�
ESC/P準拠プリンタ�
縦置き�
B4
ABCDE
A4
ABCDE
標準領域モード：用紙サイズに関係なく、初期状
態で345.4mm（13.6”）です。（有効印字領
域の右端を超えた場合は、はみ出たデータはプリ
ントされません）�
ワイド領域モード：印字領域は本機の有効印字領
域とほぼ同じです。�
標準領域モード：ESC/P準拠プリンタのカット

シートフィーダの用紙エンド検出とほぼ同じ位置、
またはESC/P設定メニューやコントロールコマ
ンドで設定したページ長になります。�
ワイド領域モード：有効印字領域の下端とほぼ同
じ位置です。�
標準領域モード：（TOF行）の左マージン位置です。�
プ リ ン タ の 解 像 度 の 違 い や 縮 小 印 刷 の た め 、
ESC/P準拠プリンタの印字結果とは見た目が異な
標準領域モードの印字領域�
ワイド領域モードの印字領域�
標準領域モードの印字領域�
ワイド領域モードの印字領域�
カット紙の場合のページフォーマット�
A4サイズ（A4より小さい用紙へのプリントは保
証しません）�
ESC/P準拠プリンタにB4サイズのカット紙を縦
置きにセットしてプリントするときのフォーマッ
ト。A4サイズに縮小し用紙のほぼ中央（ワイド
領域では有効印字領域ほぼいっぱい）に、ポート
レイトでプリントします。�
初期状態で8ポイントのフォントを、若干縮小し
て印字します。�
標準領域モード�
（A4サイズ）�
ワイド領域モード�
（A4サイズ）�
22mm
