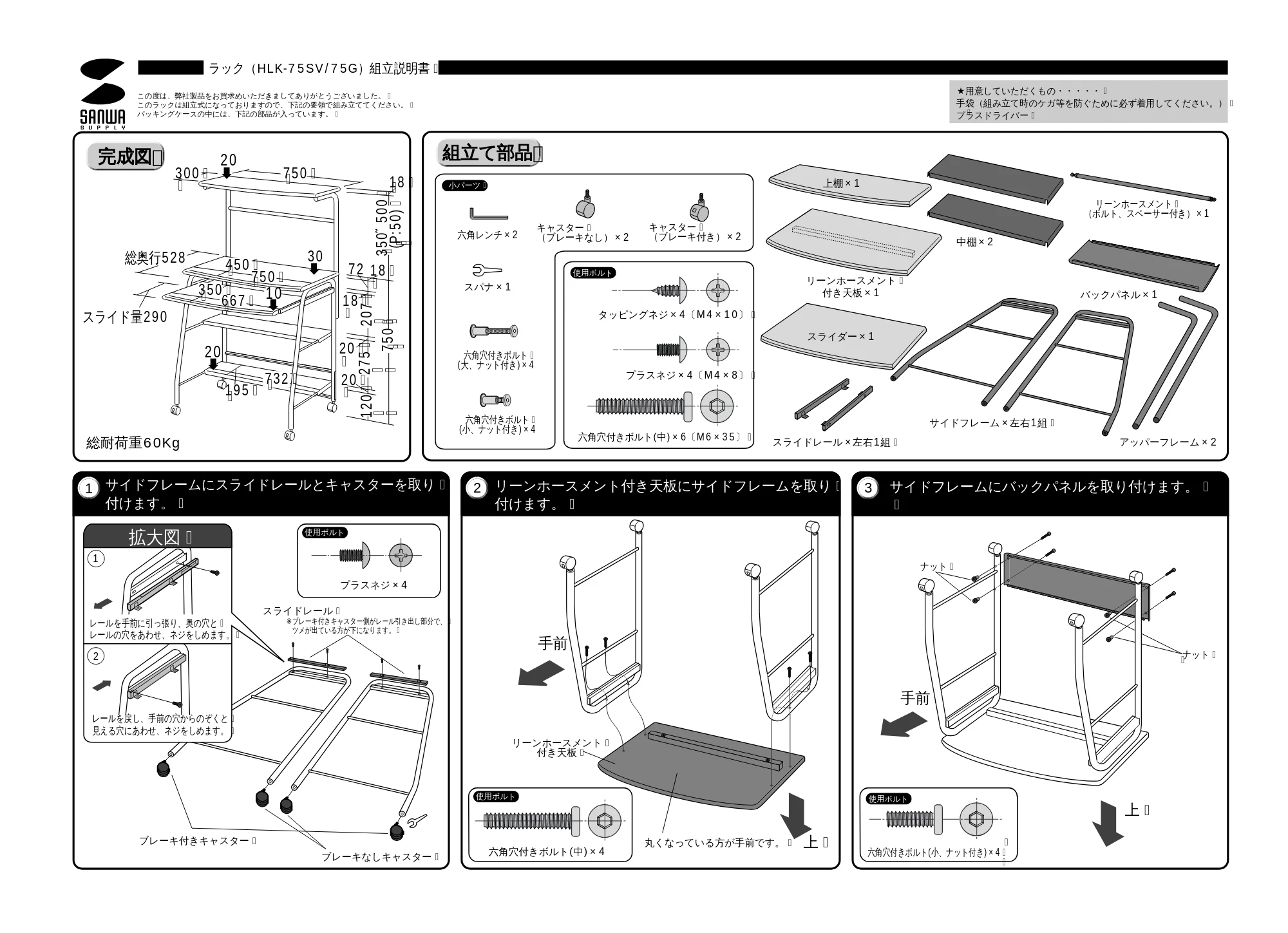

1ページ
この度は、弊社製品をお買求めいただきましてありがとうございました。�
このラックは組立式になっておりますので、下記の要領で組み立ててください。�
パッキングケースの中には、下記の部品が入っています。�
ラック（HLK-75SV/75G）組立説明書�
�
�
完成図�
丸くなっている方が手前です。�
リーンホースメント付き天板にサイドフレームを取り�
付けます。�
�
★用意していただくもの・・・・・�
手袋（組み立て時のケガ等を防ぐために必ず着用してください。）�
プラスドライバー�
�
手前�
上�
手前�
上�
リーンホースメント�
付き天板�
2
サイドフレームにバックパネルを取り付けます。�
�
�
3
1
サイドフレームにスライドレールとキャスターを取り�
付けます。�
�
�
ブレーキ付きキャスター�
ブレーキなしキャスター�
スライドレール�
プラスネジ×4
使用ボルト�
レールを戻し、手前の穴からのぞくと�
見える穴にあわせ、ネジをしめます。�
1
2
レールを手前に引っ張り、奥の穴と�
レールの穴をあわせ、ネジをしめます。�
※ブレーキ付きキャスター側がレール引き出し部分で、�
ツメが出ている方が下になります。�
ナット�
ナット�
リーンホースメント�
付き天板×1
上棚×1
中棚×2
サイドフレーム×左右1組�
アッパーフレーム×2
バックパネル×1
スライダー×1
スライドレール×左右1組�
リーンホースメント�
（ボルト、スペーサー付き）×1
使用ボルト�
�
六角穴付きボルト(小、ナット付き)×4�
�
使用ボルト�
六角穴付きボルト(中)×4
総耐荷重60Kg
750��
(P:50)�
�
�
18��
750�
�
�
18�
�
18�
�
20�
�
275�
�
�
207�
�
�
72
350̃500�
�
20�
�
120�
�
�
スライド量290
総奥行528
20
300�
�
30
10
20
195��
750��
667��
組立て部品�
小パーツ�
スパナ×1
六角レンチ×2
六角穴付きボルト�
(大、ナット付き)×4
キャスター�
（ブレーキ付き）×2
キャスター�
（ブレーキなし）×2
六角穴付きボルト(中)×6〔M6×35〕�
タッピングネジ×4〔M4×10〕�
プラスネジ×4〔M4×8〕�
使用ボルト�
六角穴付きボルト�
(小、ナット付き)×4
拡大図�
732��
450��
350��

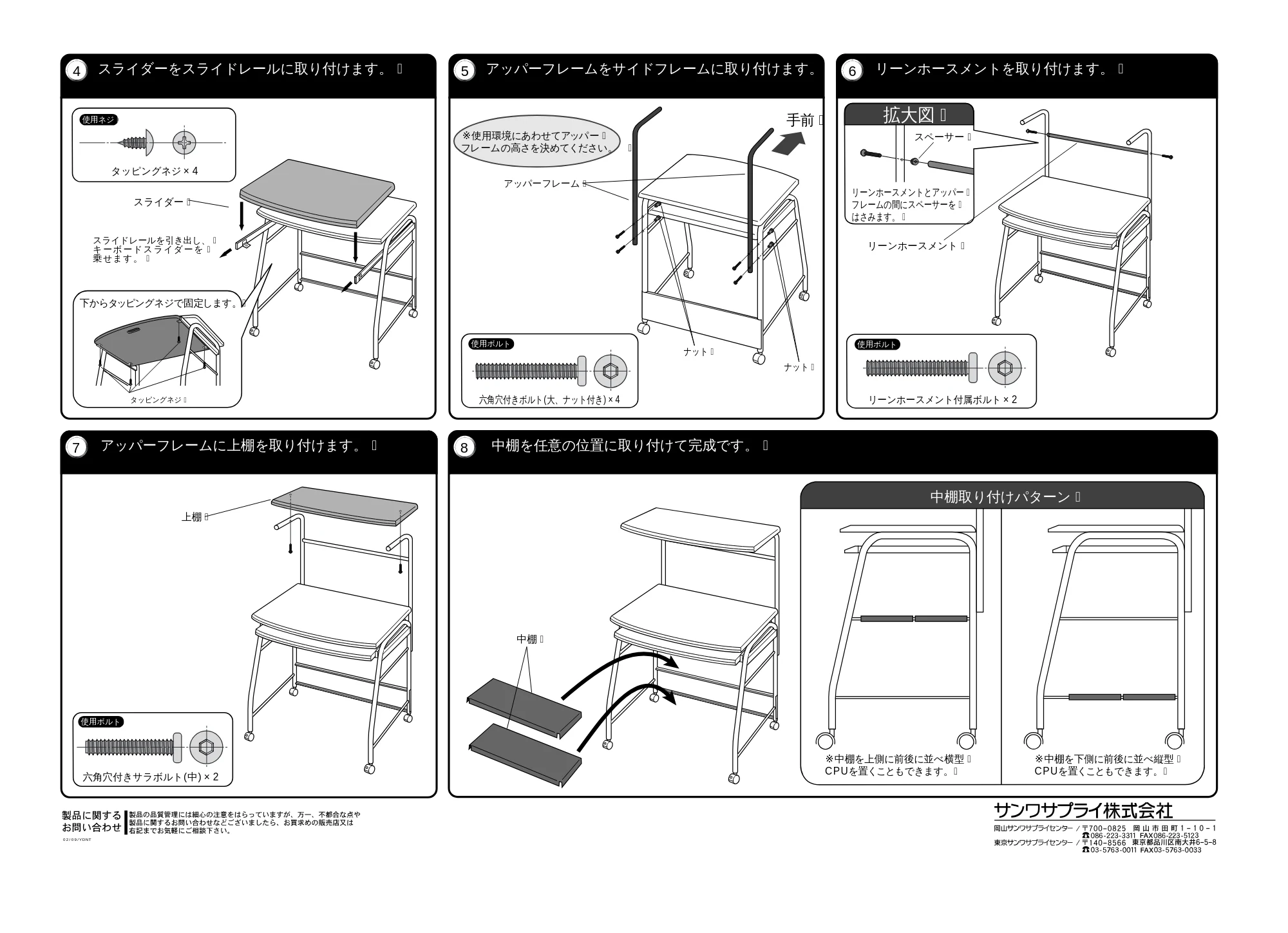

2ページ
スライダーをスライドレールに取り付けます。�
4
アッパーフレームに上棚を取り付けます。�
7
リーンホースメントを取り付けます。�
6
アッパーフレームをサイドフレームに取り付けます。�
5
中棚を任意の位置に取り付けて完成です。�
8
中棚取り付けパターン�
使用ボルト�
六角穴付きサラボルト(中)×2
使用ネジ�
使用ボルト�
リーンホースメント付属ボルト×2
中棚取り付けパターン�
※中棚を上側に前後に並べ横型�
CPUを置くこともできます。
�
※中棚を下側に前後に並べ縦型�
CPUを置くこともできます。
�
スライダー�
上棚�
中棚�
リーンホースメント�
タッピングネジ×4
スライドレールを引き出し、�
キ ー ボ ー ド ス ラ イ ダ ー を �
乗 せ ま す 。 �
下からタッピングネジで固定します。
�
タッピングネジ�
使用ボルト�
六角穴付きボルト(大、ナット付き)×4
※使用環境にあわせてアッパー�
フレームの高さを決めてください。
�
02/09/YDNT
アッパーフレーム�
手前�
ナット�
ナット�
スペーサー�
拡大図�
リーンホースメントとアッパー�
フレームの間にスペーサーを�
はさみます。�
