スタートアップガイド （PDF形式／4.21Mバイト）MF8180

JPN
ご使用前に必ず本書をお読みください。
いつでも使用できるように大切に保管してください。
スタートアップガイド

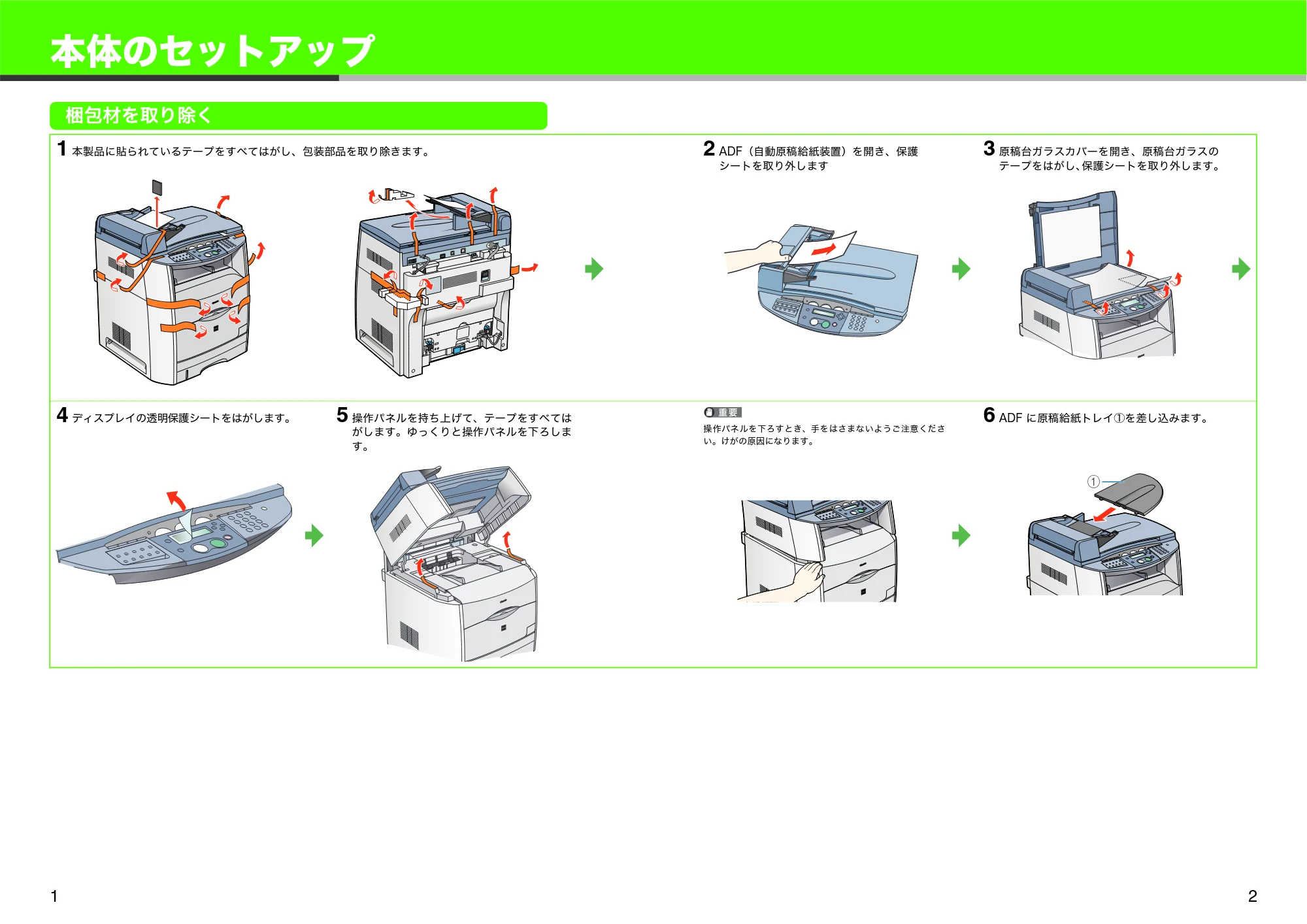

本体のセットアップ
梱包材を取り除く
1 本製品に貼られているテープをすべてはがし、包装部品を取り除きます。 2 ADF（自動原稿給紙装置）を開き、保護
シートを取り外します
3 原稿台ガラスカバーを開き、原稿台ガラスの
テープをはがし、保護シートを取り外します。
4 ディスプレイの透明保護シートをはがします。 5 操作パネルを持ち上げて、テープをすべては
がします。ゆっくりと操作パネルを下ろしま
す。
操作パネルを下ろすとき、手をはさまないようご注意くださ
い。けがの原因になります。
6 ADF に原稿給紙トレイ①を差し込みます。
a
1 2

3

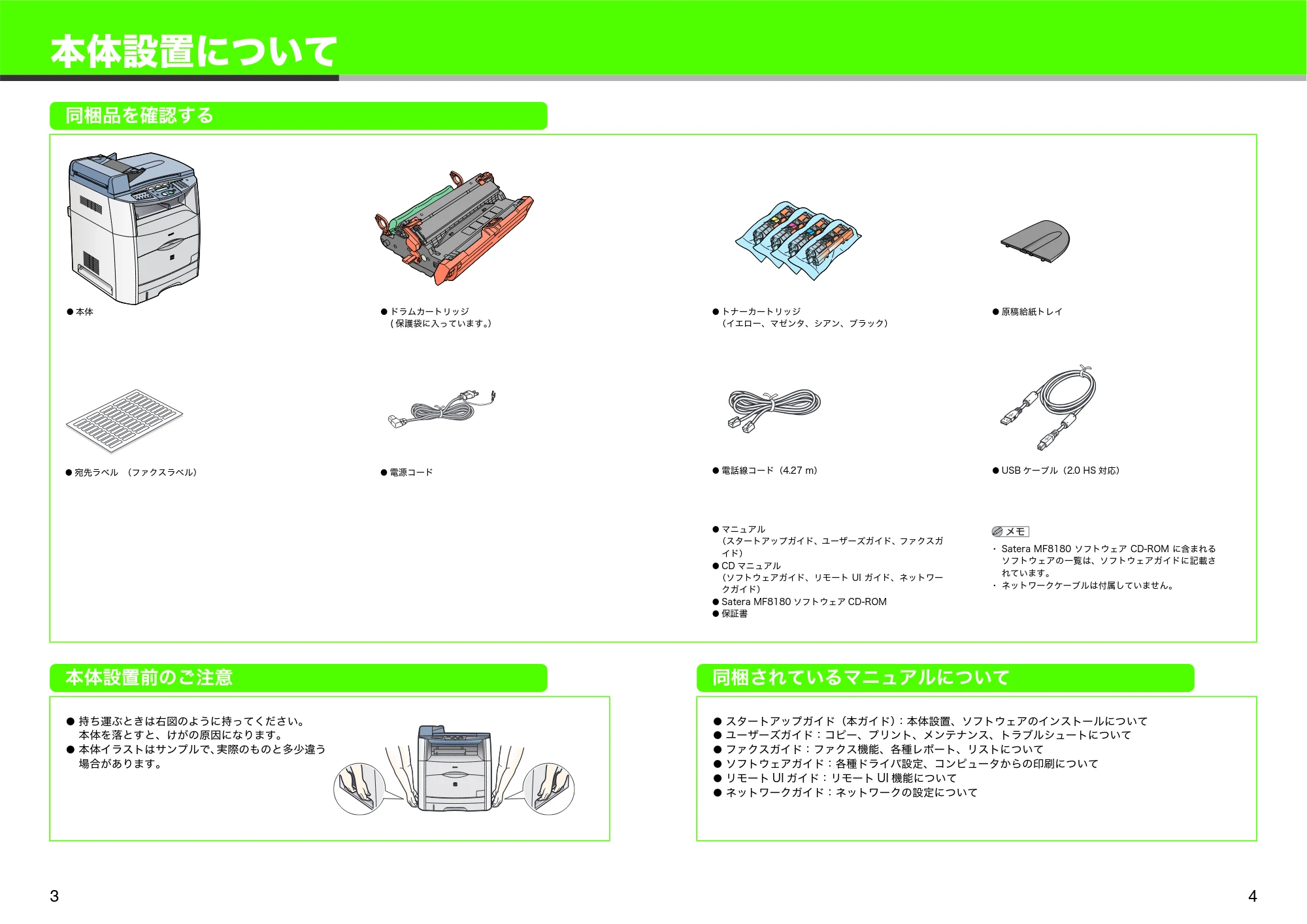

本体設置について
同梱品を確認する
本体設置前のご注意 同梱されているマニュアルについて

• 持ち運ぶときは右図のように持ってください。

本体を落とすと、けがの原因になります。

• 本体イラストはサンプルで、実際のものと多少違う

場合があります。

• スタートアップガイド（本ガイド）：本体設置、ソフトウェアのインストールについて
• ユーザーズガイド：コピー、プリント、メンテナンス、トラブルシュートについて
• ファクスガイド：ファクス機能、各種レポート、リストについて
• ソフトウェアガイド：各種ドライバ設定、コンピュータからの印刷について
• リモート UI ガイド：リモート UI 機能について
• ネットワークガイド：ネットワークの設定について
• 本体 ● ドラムカートリッジ

( 保護袋に入っています。）

• トナーカートリッジ

（イエロー、マゼンタ、シアン、ブラック）

• 原稿給紙トレイ
• マニュアル

（スタートアップガイド、ユーザーズガイド、ファクスガ
イド）

• CD マニュアル

（ソフトウェアガイド、リモート UI ガイド、ネットワー
クガイド）

• Satera MF8180 ソフトウェア CD-ROM
• 保証書

･ Satera MF8180 ソフトウェア CD-ROM に含まれる
ソフトウェアの一覧は、ソフトウェアガイドに記載さ
れています。
･ ネットワークケーブルは付属していません。

• 電話線コード（4.27 m） ● USB ケーブル（2.0 HS 対応）● 宛先ラベル （ファクスラベル） ● 電源コード

4

5

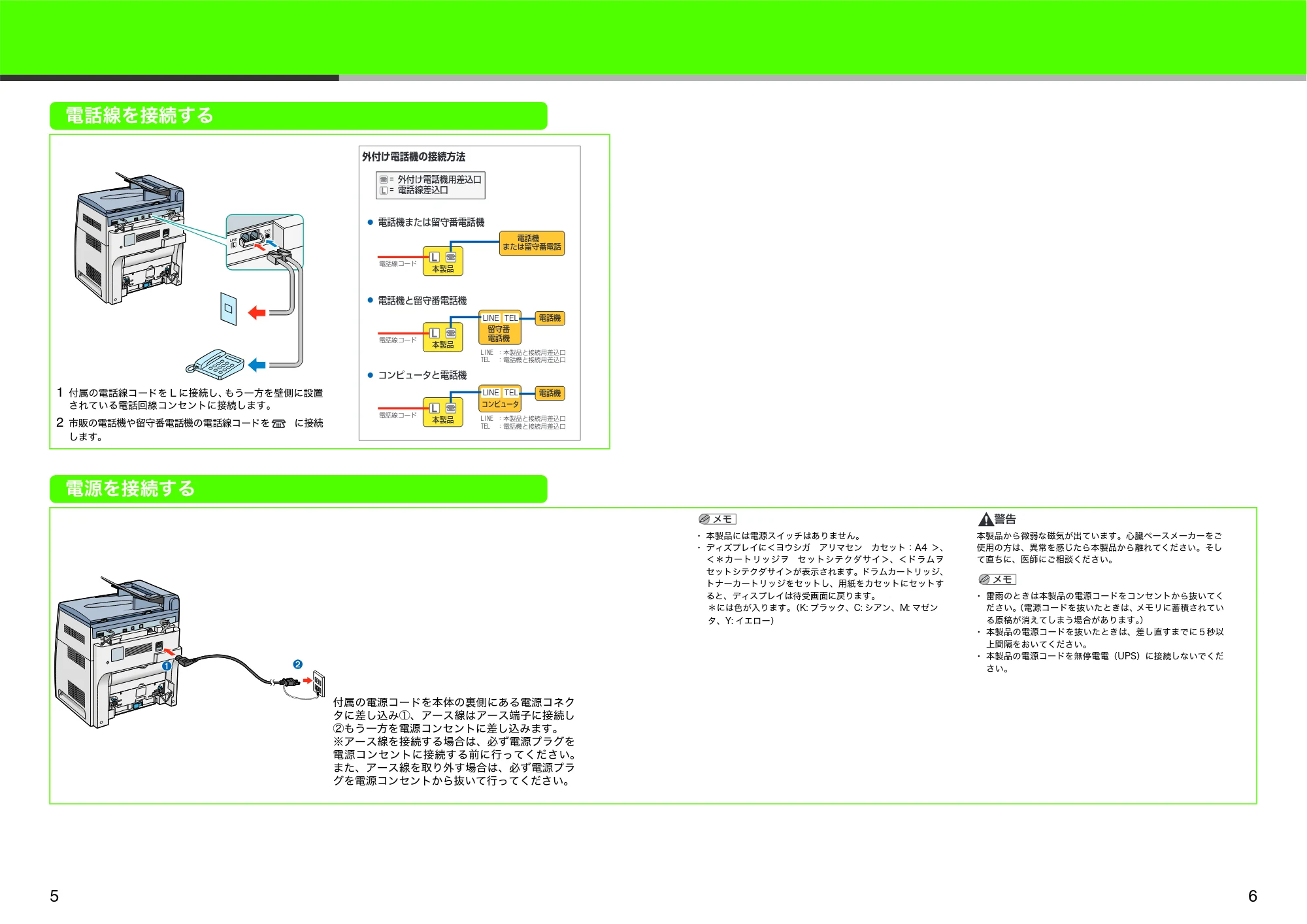

電話線を接続する
1 付属の電話線コードを L に接続し、もう一方を壁側に設置
されている電話回線コンセントに接続します。
2 市販の電話機や留守番電話機の電話線コードを に接続
します。
電源を接続する
付属の電源コードを本体の裏側にある電源コネク
タに差し込み①、アース線はアース端子に接続し
②もう一方を電源コンセントに差し込みます｡
※アース線を接続する場合は、必ず電源プラグを
電源コンセントに接続する前に行ってください。
また、アース線を取り外す場合は、必ず電源プラ
グを電源コンセントから抜いて行ってください。
･ 本製品には電源スイッチはありません。
･ ディズプレイに＜ヨウシガ アリマセン カセット：A4 ＞、
＜＊カートリッジヲ セットシテクダサイ＞、＜ドラムヲ
セットシテクダサイ＞が表示されます。ドラムカートリッジ、
トナーカートリッジをセットし、用紙をカセットにセットす
ると、ディスプレイは待受画面に戻ります。
＊には色が入ります。（K: ブラック、C: シアン、M: マゼン
タ、Y: イエロー）
本製品から微弱な磁気が出ています。心臓ペースメーカーをご

使用の方は、異常を感じたら本製品から離れてください。そし
て直ちに、医師にご相談ください。
･ 雷雨のときは本製品の電源コードをコンセントから抜いてく
ださい。（電源コードを抜いたときは、メモリに蓄積されてい
る原稿が消えてしまう場合があります。）
･ 本製品の電源コードを抜いたときは、差し直すまでに５秒以
上間隔をおいてください。
･ 本製品の電源コードを無停電電（UPS）に接続しないでくだ
さい。
LINE
EXT.

• 電話機または留守番電話機
• 電話機と留守番電話機

外付け電話機の接続方法
電話線コード
LINE ：本製品と接続用差込口
TEL ：電話機と接続用差込口
LINE ：本製品と接続用差込口
TEL ：電話機と接続用差込口
電話線コード
電話線コード
留守番
電話機
LINE TEL 電話機
本製品
本製品

• コンピュータと電話機

コンピュータ
LINE TEL 電話機
本製品
= 電話線差込口
= 外付け電話機用差込口
電話機
または留守番電話
6

7

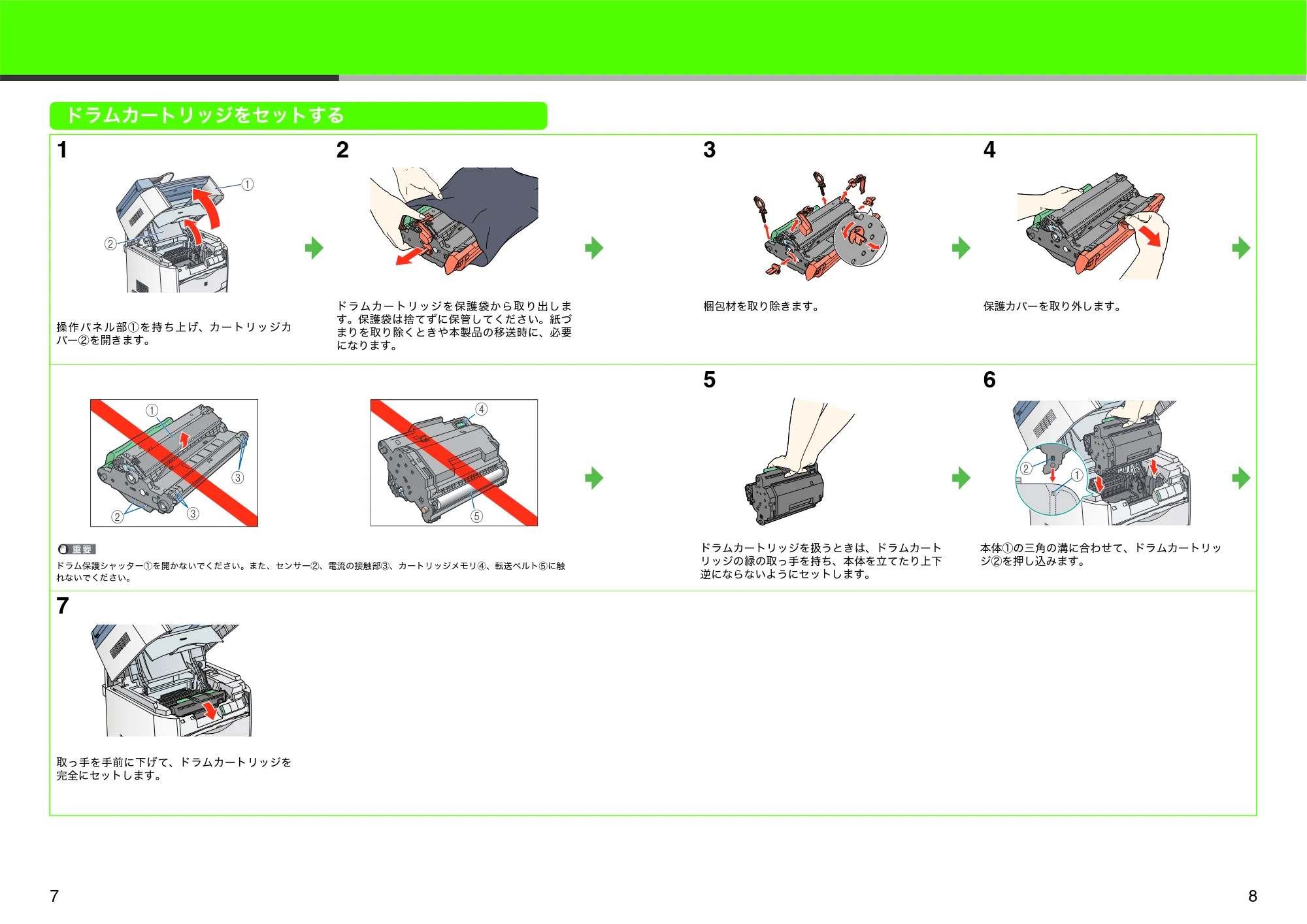

ドラムカートリッジをセットする
1
操作パネル部①を持ち上げ、カートリッジカ
バー②を開きます。
2
ドラムカートリッジを保護袋から取り出しま
す。保護袋は捨てずに保管してください。紙づ
まりを取り除くときや本製品の移送時に、必要
になります。
3
梱包材を取り除きます。
4
保護カバーを取り外します。
5 6
ドラム保護シャッター①を開かないでください。また、センサー②、電流の接触部③、カートリッジメモリ④、転送ベルト⑤に触
れないでください。
ドラムカートリッジを扱うときは、ドラムカート
リッジの緑の取っ手を持ち、本体を立てたり上下
逆にならないようにセットします。
本体①の三角の溝に合わせて、ドラムカートリッ
ジ②を押し込みます。
7
取っ手を手前に下げて、ドラムカートリッジを
完全にセットします。
a
b
a
b
c
c
d
e
a
b
8

9

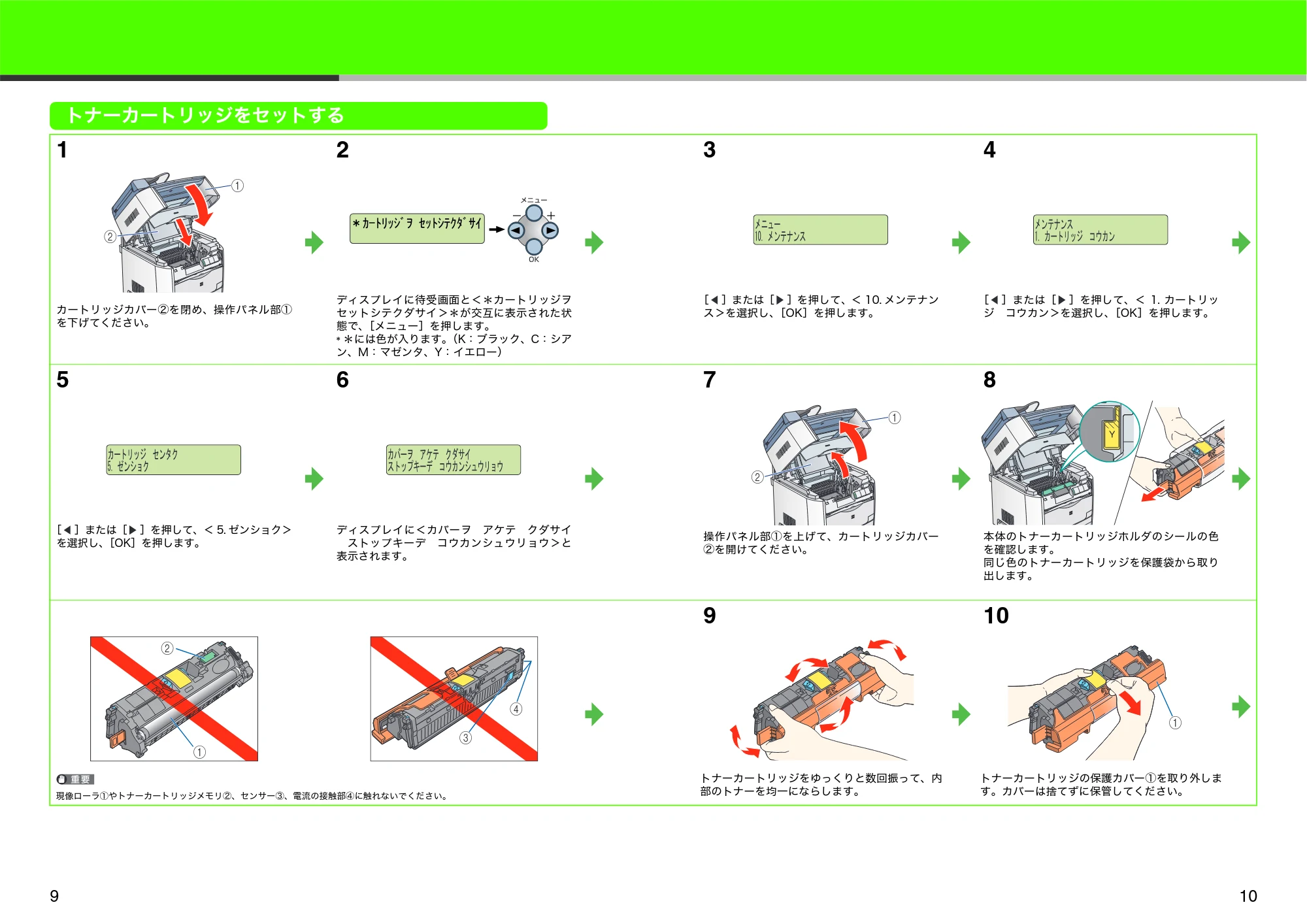

トナーカートリッジをセットする
1
カートリッジカバー②を閉め、操作パネル部①
を下げてください。
2
ディスプレイに待受画面と＜＊カートリッジヲ
セットシテクダサイ＞＊が交互に表示された状
態で、［メニュー］を押します。
* ＊には色が入ります。（K：ブラック、C：シア
ン、M：マゼンタ、Y：イエロー）
3
［ ］または［ ］を押して、＜ 10. メンテナン
ス＞を選択し、［OK］を押します。
4
［ ］または［ ］を押して、＜ 1. カートリッ
ジ コウカン＞を選択し、［OK］を押します。
5
［ ］または［ ］を押して、＜ 5. ゼンショク＞
を選択し、［OK］を押します。
6
ディスプレイに＜カバーヲ アケテ クダサイ
ストップキーデ コウカンシュウリョウ＞と
表示されます。
7
操作パネル部①を上げて、カートリッジカバー
②を開けてください。
8
本体のトナーカートリッジホルダのシールの色
を確認します。
同じ色のトナーカートリッジを保護袋から取り
出します。
9 10
現像ローラ①やトナーカートリッジメモリ②、センサー③、電流の接触部④に触れないでください。

トナーカートリッジをゆっくりと数回振って、内
部のトナーを均一にならします。
トナーカートリッジの保護カバー①を取り外しま
す。カバーは捨てずに保管してください。
a
b
a
b
a
b
c
d
a
10

11
11

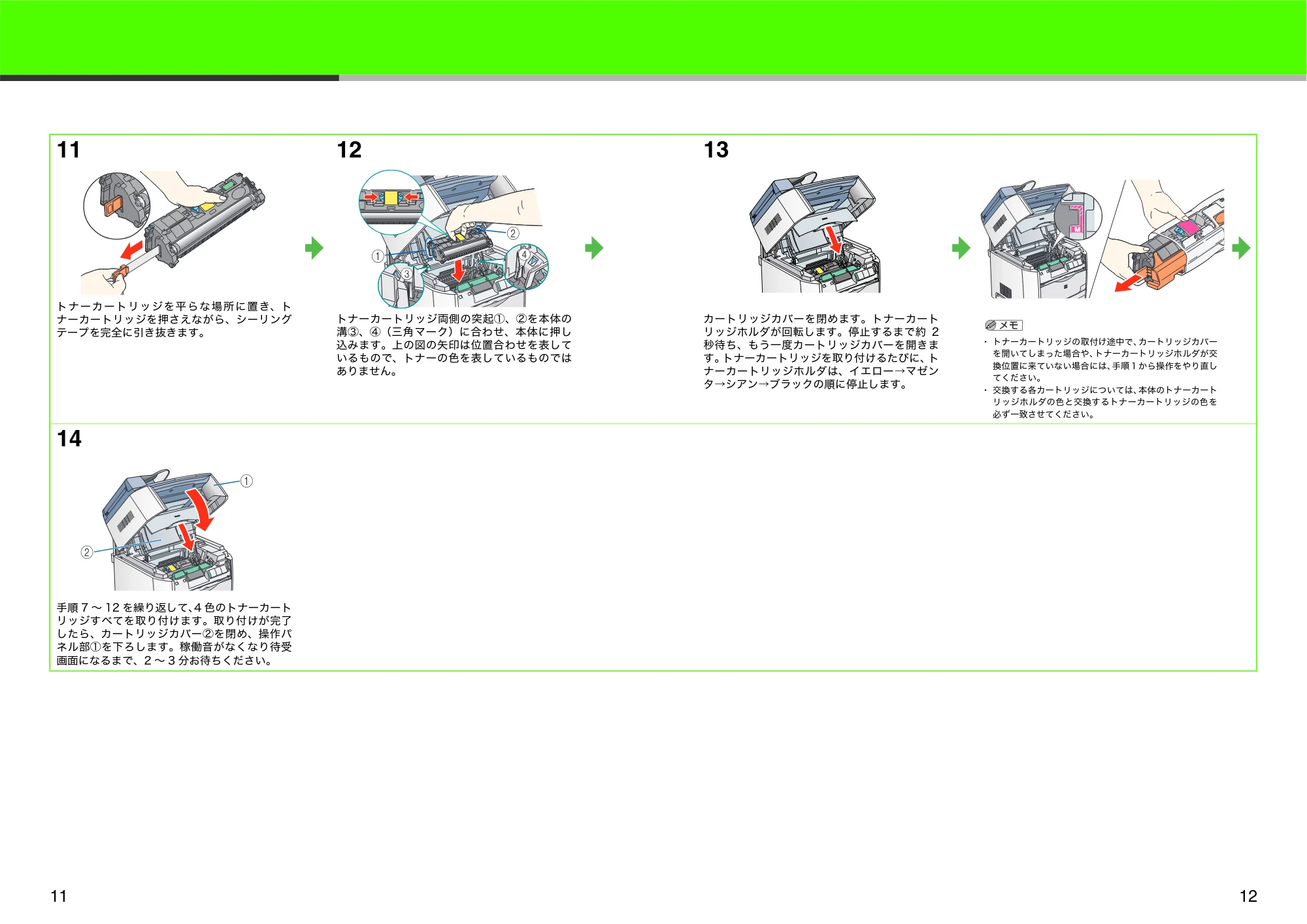

トナーカートリッジを平らな場所に置き、ト
ナーカートリッジを押さえながら、シーリング
テープを完全に引き抜きます。
12
トナーカートリッジ両側の突起①、②を本体の
溝③、④（三角マーク）に合わせ、本体に押し
込みます。上の図の矢印は位置合わせを表して
いるもので、トナーの色を表しているものでは
ありません。
13
カートリッジカバーを閉めます。トナーカート
リッジホルダが回転します。停止するまで約 2
秒待ち、もう一度カートリッジカバーを開きま
す。トナーカートリッジを取り付けるたびに、ト
ナーカートリッジホルダは、イエロー→マゼン
タ→シアン→ブラックの順に停止します。
･ トナーカートリッジの取付け途中で、カートリッジカバー
を開いてしまった場合や、トナーカートリッジホルダが交
換位置に来ていない場合には、手順１から操作をやり直し
てください。
･ 交換する各カートリッジについては、本体のトナーカート
リッジホルダの色と交換するトナーカートリッジの色を
必ず一致させてください。
14
手順 7 ～ 12 を繰り返して、4 色のトナーカート

リッジすべてを取り付けます。取り付けが完了
したら、カートリッジカバー②を閉め、操作パ
ネル部①を下ろします。稼働音がなくなり待受
画面になるまで、2 ～ 3 分お待ちください。
a
b
a
b
12

13

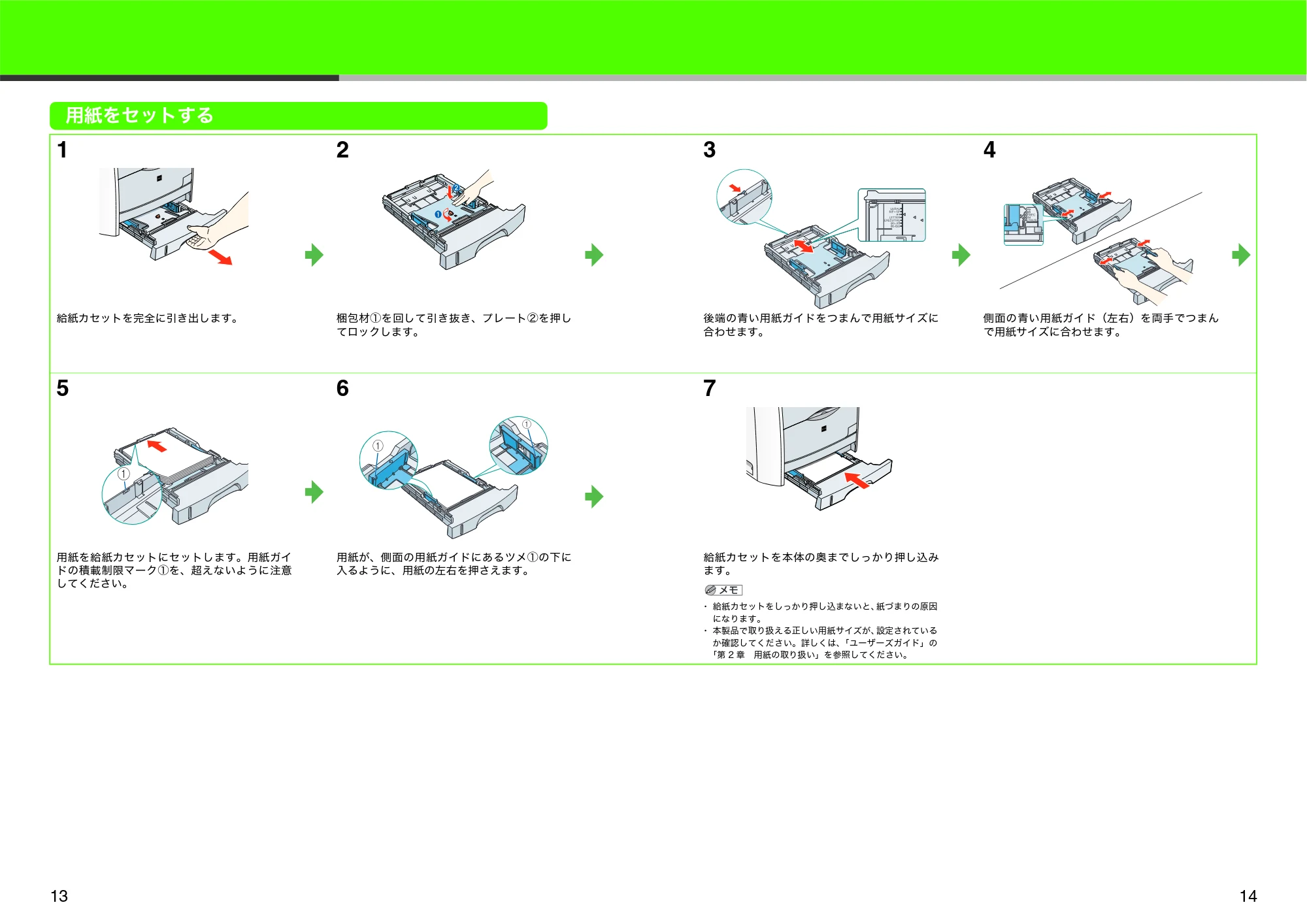

用紙をセットする
1
給紙カセットを完全に引き出します。
2
梱包材①を回して引き抜き、プレート②を押し
てロックします。
3
後端の青い用紙ガイドをつまんで用紙サイズに
合わせます。
4
側面の青い用紙ガイド（左右）を両手でつまん
で用紙サイズに合わせます。
5
用紙を給紙カセットにセットします。用紙ガイ
ドの積載制限マーク①を、超えないように注意
してください。
6
用紙が、側面の用紙ガイドにあるツメ①の下に
入るように、用紙の左右を押さえます。
7
給紙カセットを本体の奥までしっかり押し込み
ます。
･ 給紙カセットをしっかり押し込まないと、紙づまりの原因
になります。
･ 本製品で取り扱える正しい用紙サイズが、設定されている
か確認してください。詳しくは、「ユーザーズガイド」の
「第 2 章 用紙の取り扱い」を参照してください。
Paper limit
mark
a
a
a
14

15

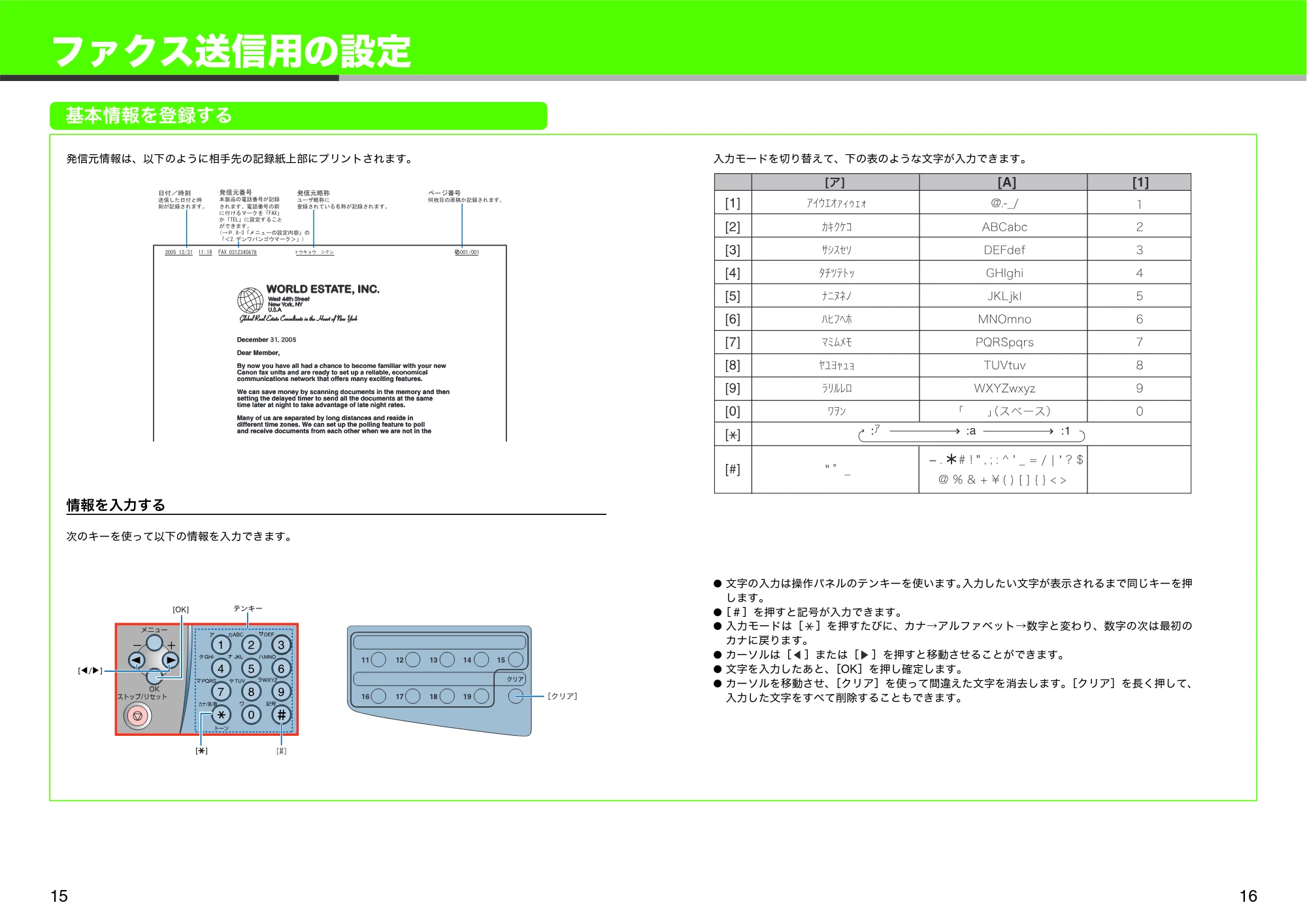

ファクス送信用の設定
基本情報を登録する
発信元情報は、以下のように相手先の記録紙上部にプリントされます。
情報を入力する
次のキーを使って以下の情報を入力できます。
入力モードを切り替えて、下の表のような文字が入力できます。

• 文字の入力は操作パネルのテンキーを使います。入力したい文字が表示されるまで同じキーを押

します。

• ［＃］を押すと記号が入力できます。
• 入力モードは［ ］を押すたびに、カナ→アルファベット→数字と変わり、数字の次は最初の

カナに戻ります。

• カーソルは［ ］または［ ］を押すと移動させることができます。
• 文字を入力したあと、［OK］を押し確定します。
• カーソルを移動させ、［クリア］を使って間違えた文字を消去します。［クリア］を長く押して、

入力した文字をすべて削除することもできます。
ᣣઃ㧛ᤨೞ
ᤨߣᣣઃߚߒㅍା
ޕߔ߹ࠇߐ⸥㍳߇ೞ
⊒ାర⇟ภ
ᧄ⵾ຠߩ㔚⹤⇟ภ߇⸥㍳
೨ߩ㔚⹤⇟ภޕߔ߹ࠇߐ
ޠ:#(ޟࠍࠢ࡯ࡑࠆߌઃߦ
ߣߎࠆߔ⸳ቯߦޠ.'6ޟ߆
ޕߔ߹߈ߢ߇
ߩޠ⸳ቯౝኈߩ࡯ࡘ࠾ࡔޟ㧔ψ㧼
㧕ޠ㧪ࠢ࡯ࡑ࠙ࠧࡦࡃࡢࡦ࠺㧨ޟ
⊒ାర⇛⒓࡙
ߦ⇛⒓ࠩ࡯
ޕߔ߹ࠇߐ⸥㍳߇ฬ⒓ࠆ޿ߡࠇߐ⊓㍳
⇟ภࠫ࡯ࡍ
ޕߔ߹ࠇߐ⸥㍳߆ේⓂߩ૗ᨎ⋡
ࡦ࠹ࠪޓ࡚࠙ࠠ࠙࠻
:a :1
¢ āß
11 12 13 14 15
16 17 18 19
ɹʴɬ
ᵘɹʴɬᵚ
16

17

• 文字入力

- テンキー：文字または数字の入力
-［ ］： 押すたびに、カナ→アルファベット→数字の入力モードの
切り替え
-［ ］または［ ］：カーソル移動
-［クリア］：カーソル位置の文字を消去。長押しで、入力した文字
をすべて削除
このキーはワンタッチダイヤルキーに登録されている。

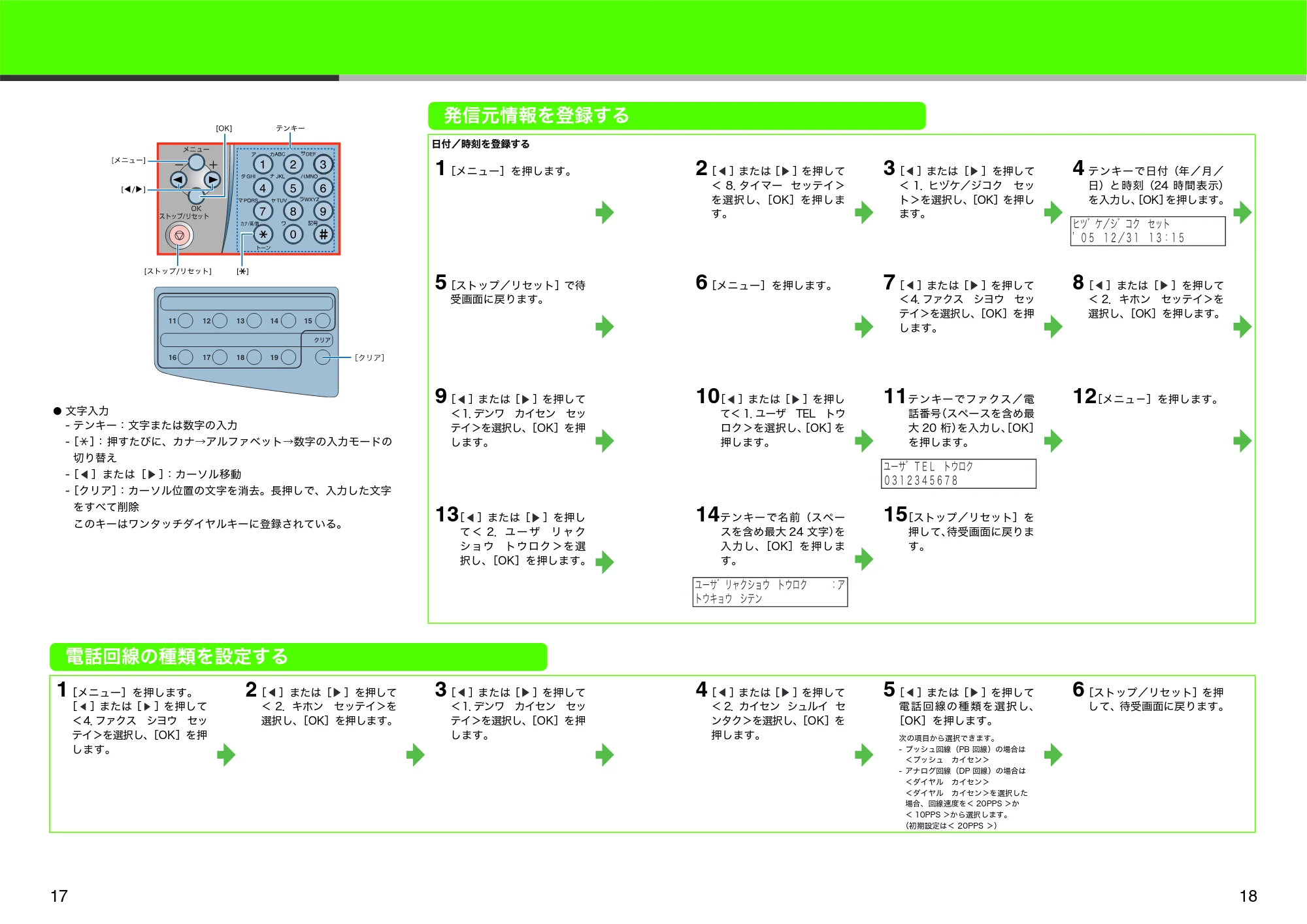

発信元情報を登録する
日付／時刻を登録する
1［メニュー］を押します。 2［ ］または［ ］を押して
＜ 8．タイマー セッテイ＞
を選択し、［OK］を押しま
す。
3［ ］または［ ］を押して
＜ 1．ヒヅケ／ジコク セッ
ト＞を選択し、［OK］を押し
ます。
4 テンキーで日付（年／月／
日）と時刻（24 時間表示）
を入力し、［OK］を押します。
5［ストップ／リセット］で待
受画面に戻ります｡
6［メニュー］を押します。 7［ ］または［ ］を押して
＜4．ファクス シヨウ セッ
テイ＞を選択し、［OK］を押
します。
8［ ］または［ ］を押して
＜ 2．キホン セッテイ＞を
選択し、［OK］を押します。
9［ ］または［ ］を押して
＜1．デンワ カイセン セッ
テイ＞を選択し、［OK］を押

します。
10［ ］または［ ］を押し
て＜ 1．ユーザ TEL トウ
ロク＞を選択し､［OK］を
押します｡
11テンキーでファクス／電
話番号（スペースを含め最
大 20 桁）を入力し、［OK］
を押します。
12［メニュ－］を押します｡
13［ ］または［ ］を押し
て＜ 2．ユーザ リャク
ショウ トウロク＞を選
択し、［OK］を押します。
14テンキーで名前（スペー
スを含め最大 24 文字）を
入力し、［OK］を押しま
す。
15［ストップ／リセット］を
押して、待受画面に戻りま
す。
電話回線の種類を設定する
1［メニュー］を押します。
［ ］または［ ］を押して
＜4．ファクス シヨウ セッ
テイ＞を選択し、［OK］を押
します。
2［ ］または［ ］を押して
＜ 2．キホン セッテイ＞を
選択し、［OK］を押します。
3［ ］または［ ］を押して
＜1．デンワ カイセン セッ
テイ＞を選択し､［OK］を押
します｡
4［ ］または［ ］を押して
＜ 2．カイセン シュルイ セ
ンタク＞を選択し、［OK］を
押します。
5［ ］または［ ］を押して

電話回線の種類を選択し、
［OK］を押します。
次の項目から選択できます。
- プッシュ回線（PB 回線）の場合は
＜プッシュ カイセン＞
- アナログ回線（DP 回線）の場合は
＜ダイヤル カイセン＞
＜ダイヤル カイセン＞を選択した
場合、回線速度を＜ 20PPS ＞か
＜ 10PPS ＞から選択します。
（初期設定は＜ 20PPS ＞）
6［ストップ／リセット］を押
して、待受画面に戻ります。
11 12 13 14 15
16 17 18 19
ɹʴɬ
ᵘɹʴɬᵚ
18

19

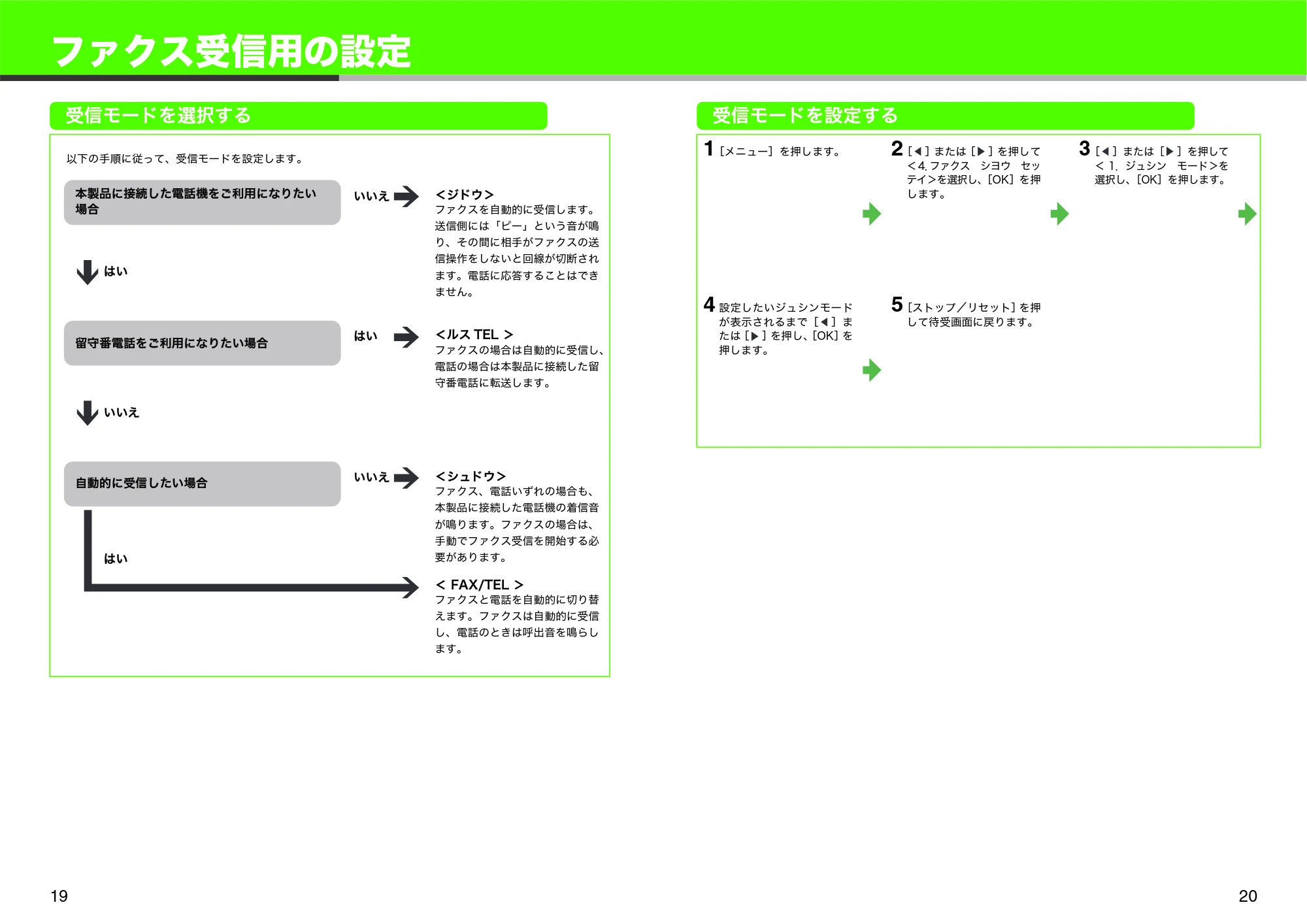

ファクス受信用の設定
受信モードを選択する
以下の手順に従って、受信モードを設定します。
本製品に接続した電話機をご利用になりたい
場合
いいえ ＜ジドウ＞
ファクスを自動的に受信します。
送信側には「ピー」という音が鳴
り、その間に相手がファクスの送
信操作をしないと回線が切断され
ます。電話に応答することはでき
ません。
留守番電話をご利用になりたい場合
はい ＜ルス TEL ＞
ファクスの場合は自動的に受信し、
電話の場合は本製品に接続した留
守番電話に転送します。
いいえ ＜シュドウ＞
ファクス、電話いずれの場合も、
本製品に接続した電話機の着信音
が鳴ります。ファクスの場合は、
手動でファクス受信を開始する必
要があります。
＜ FAX/TEL ＞
ファクスと電話を自動的に切り替
えます。ファクスは自動的に受信
し、電話のときは呼出音を鳴らし
ます。
はい
自動的に受信したい場合
はい
いいえ
受信モードを設定する
1［メニュー］を押します。 2［ ］または［ ］を押して
＜4．ファクス シヨウ セッ
テイ＞を選択し、［OK］を押
します。
3［ ］または［ ］を押して

＜ 1．ジュシン モード＞を
選択し、［OK］を押します。
4 設定したいジュシンモード
が表示されるまで［ ］ま
たは［ ］を押し、［OK］を
押します。
5［ストップ／リセット］を押
して待受画面に戻ります。
20

21

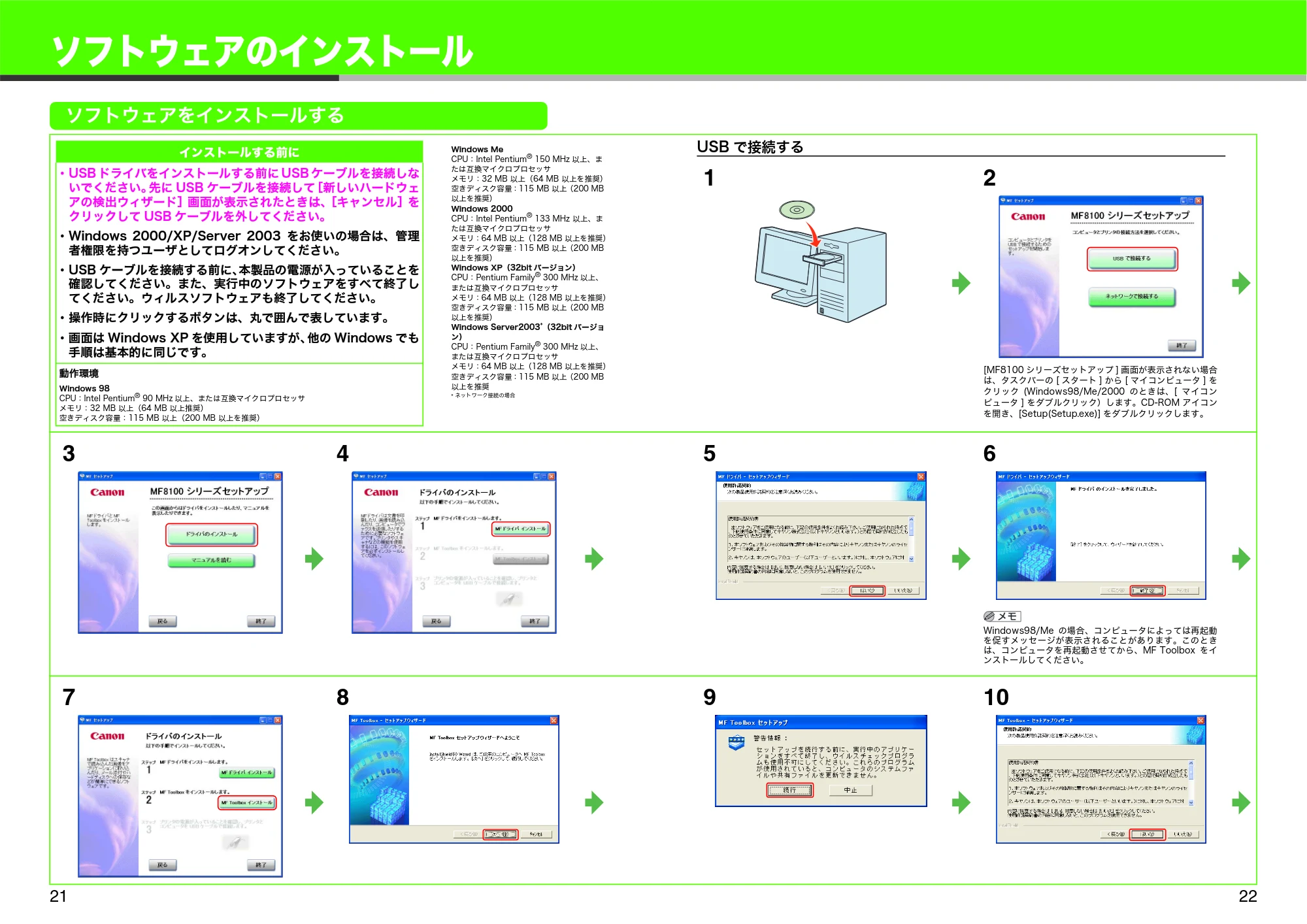

ソフトウェアのインストール
ソフトウェアをインストールする
インストールする前に
Windows Me
CPU：Intel Pentium
®
150 MHz 以上、ま
たは互換マイクロプロセッサ
メモリ：32 MB 以上（64 MB 以上を推奨）
空きディスク容量：115 MB 以上（200 MB
以上を推奨）
Windows 2000
CPU：Intel Pentium
®
133 MHz 以上、ま
たは互換マイクロプロセッサ
メモリ：64 MB 以上（128 MB 以上を推奨）
空きディスク容量：115 MB 以上（200 MB
以上を推奨）
Windows XP（32bit バージョン）
CPU：Pentium Family
®
300 MHz 以上、
または互換マイクロプロセッサ
メモリ：64 MB 以上（128 MB 以上を推奨）
空きディスク容量：115 MB 以上（200 MB
以上を推奨）
Windows Server2003 * （32bit バージョ
ン）
CPU：Pentium Family
®
300 MHz 以上、

または互換マイクロプロセッサ
メモリ：64 MB 以上（128 MB 以上を推奨）
空きディスク容量：115 MB 以上（200 MB
以上を推奨
* ネットワーク接続の場合
USB で接続する
･ USB ドライバをインストールする前に USB ケーブルを接続しな
いでください。先に USB ケーブルを接続して［新しいハードウェ
アの検出ウィザード］画面が表示されたときは、［キャンセル］を
クリックして USB ケーブルを外してください。
･ Windows 2000/XP/Server 2003 をお使いの場合は、管理
者権限を持つユーザとしてログオンしてください。
･ USB ケーブルを接続する前に、本製品の電源が入っていることを
確認してください。また、実行中のソフトウェアをすべて終了し
てください。ウィルスソフトウェアも終了してください。
･ 操作時にクリックするボタンは、丸で囲んで表しています。
･ 画面は Windows XP を使用していますが、他の Windows でも
手順は基本的に同じです。
1 2
[MF8100 シリーズセットアップ ] 画面が表示されない場合

は、タスクバーの [ スタート ] から [ マイコンピュータ ] を
クリック (Windows98/Me/2000 のときは、[ マイコン
ピュータ ] をダブルクリック）します。CD-ROM アイコン
を開き、[Setup(Setup.exe)] をダブルクリックします。
動作環境
Windows 98
CPU：Intel Pentium
®
90 MHz 以上、または互換マイクロプロセッサ
メモリ：32 MB 以上（64 MB 以上推奨）
空きディスク容量：115 MB 以上（200 MB 以上を推奨）
3 4 5 6
Windows98/Me の場合、コンピュータによっては再起動
を促すメッセージが表示されることがあります。このとき
は、コンピュータを再起動させてから、MF Toolbox をイ
ンストールしてください。
7 8 9 10
22

23

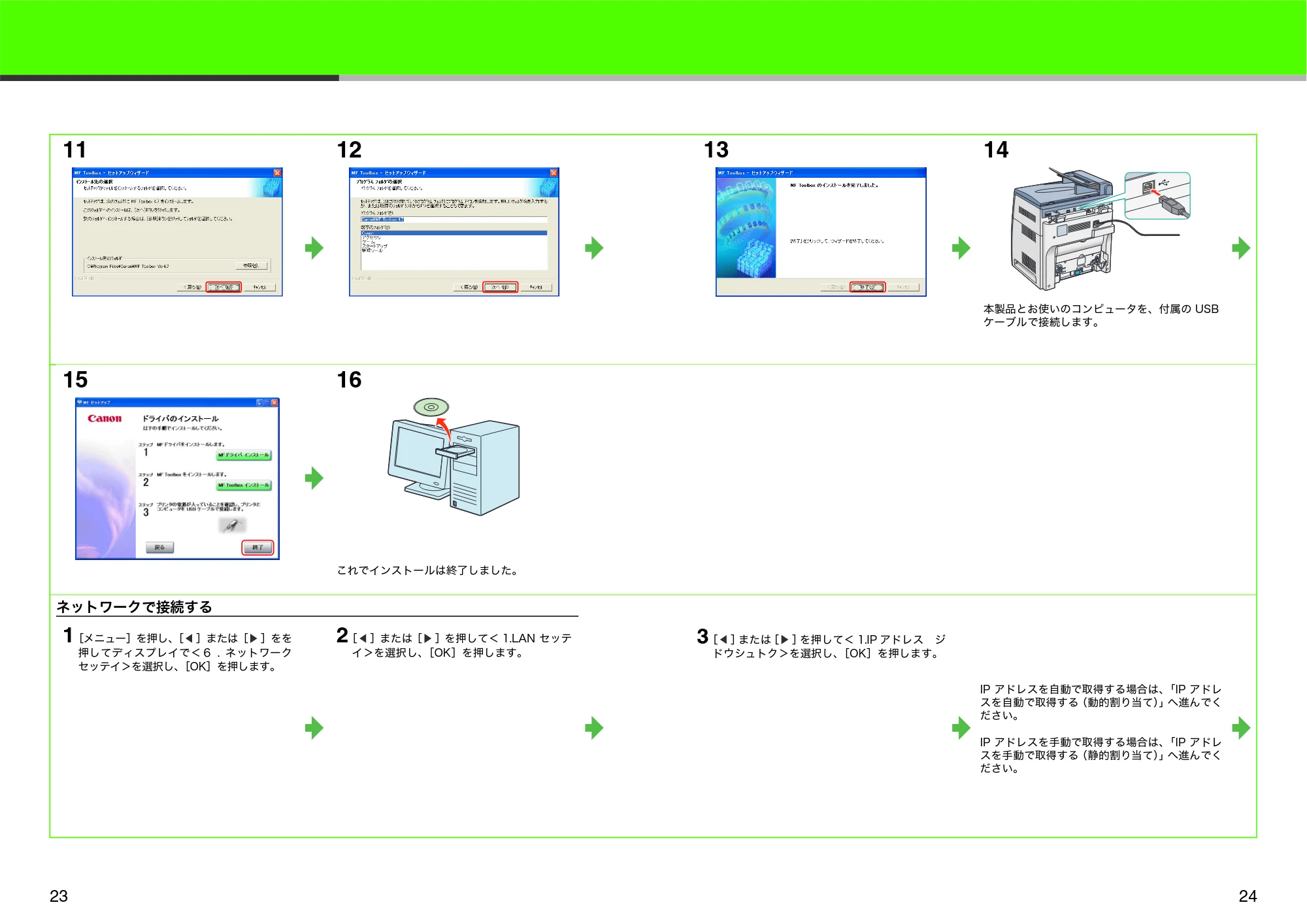

11 12 13 14
本製品とお使いのコンピュータを、付属の USB
ケーブルで接続します。
15 16
これでインストールは終了しました。
ネットワークで接続する
1［メニュー］を押し、［ ］または［ ］をを
押してディスプレイで＜６ . ネットワーク
セッテイ＞を選択し、［OK］を押します。
2［ ］または［ ］を押して＜ 1.LAN セッテ
イ＞を選択し、［OK］を押します。
3［ ］または［ ］を押して＜ 1.IP アドレス ジ
ドウシュトク＞を選択し、［OK］を押します。
IP アドレスを自動で取得する場合は、「IP アドレ
スを自動で取得する（動的割り当て）」へ進んでく
ださい。
IP アドレスを手動で取得する場合は、「IP アドレ
スを手動で取得する（静的割り当て）」へ進んでく
ださい。
24

25

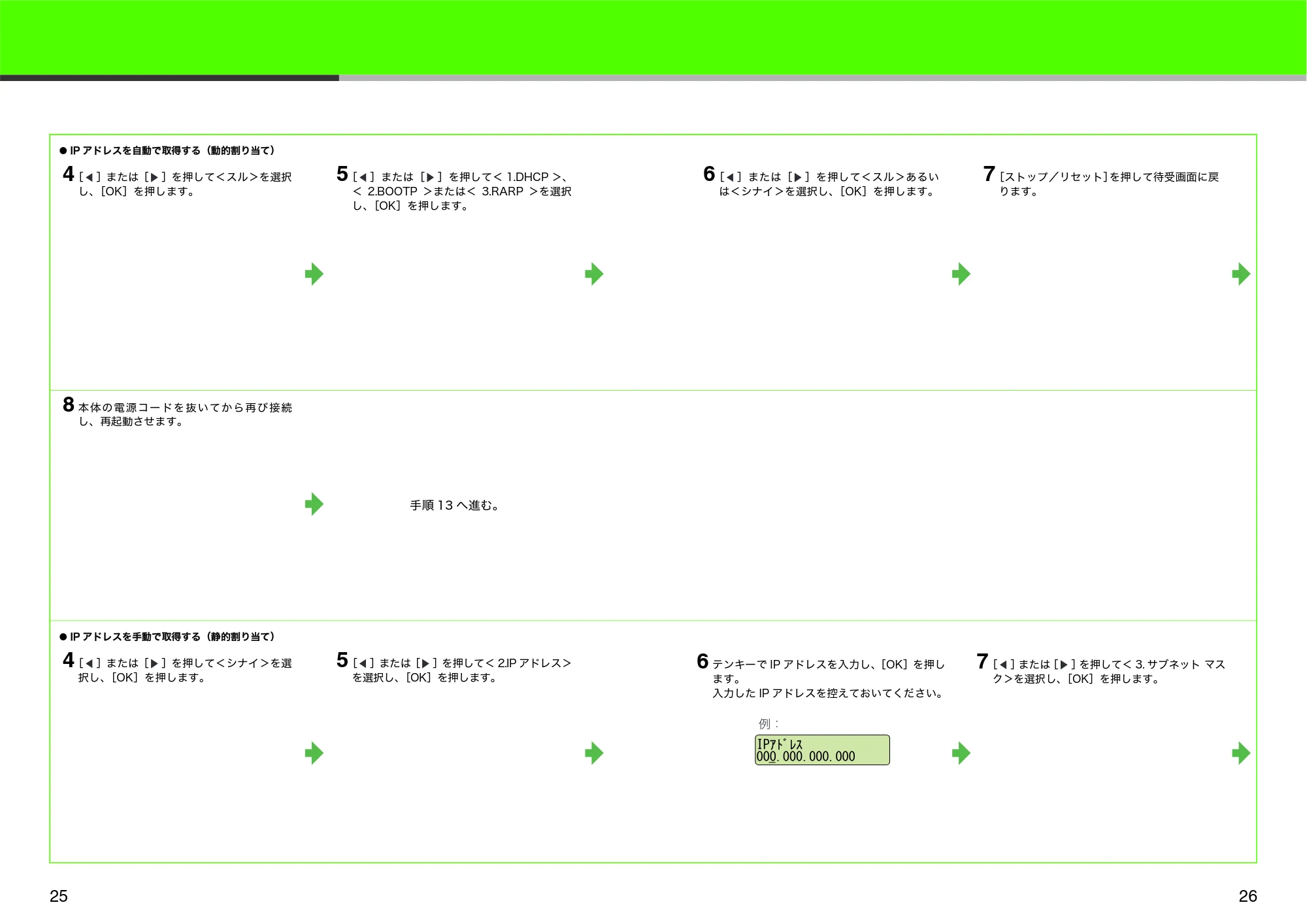

• IP アドレスを自動で取得する（動的割り当て）

4［ ］または［ ］を押して＜スル＞を選択
し、［OK］を押します。
5［ ］または［ ］を押して＜ 1.DHCP ＞、
＜ 2.BOOTP ＞または＜ 3.RARP ＞を選択
し、［OK］を押します。
6［ ］または［ ］を押して＜スル＞あるい
は＜シナイ＞を選択し、［OK］を押します。
7［ストップ／リセット］を押して待受画面に戻
ります。
8 本体の電源コードを抜いてから再び接続
し、再起動させます。
手順 13 へ進む。

• IP アドレスを手動で取得する（静的割り当て）

4［ ］または［ ］を押して＜シナイ＞を選
択し、［OK］を押します。
5［ ］または［ ］を押して＜ 2.IP アドレス＞
を選択し、［OK］を押します。
6 テンキーで IP アドレスを入力し、［OK］を押し
ます。
入力した IP アドレスを控えておいてください。
7［ ］または［ ］を押して＜ 3. サブネット マス
ク＞を選択し、［OK］を押します。
26

27

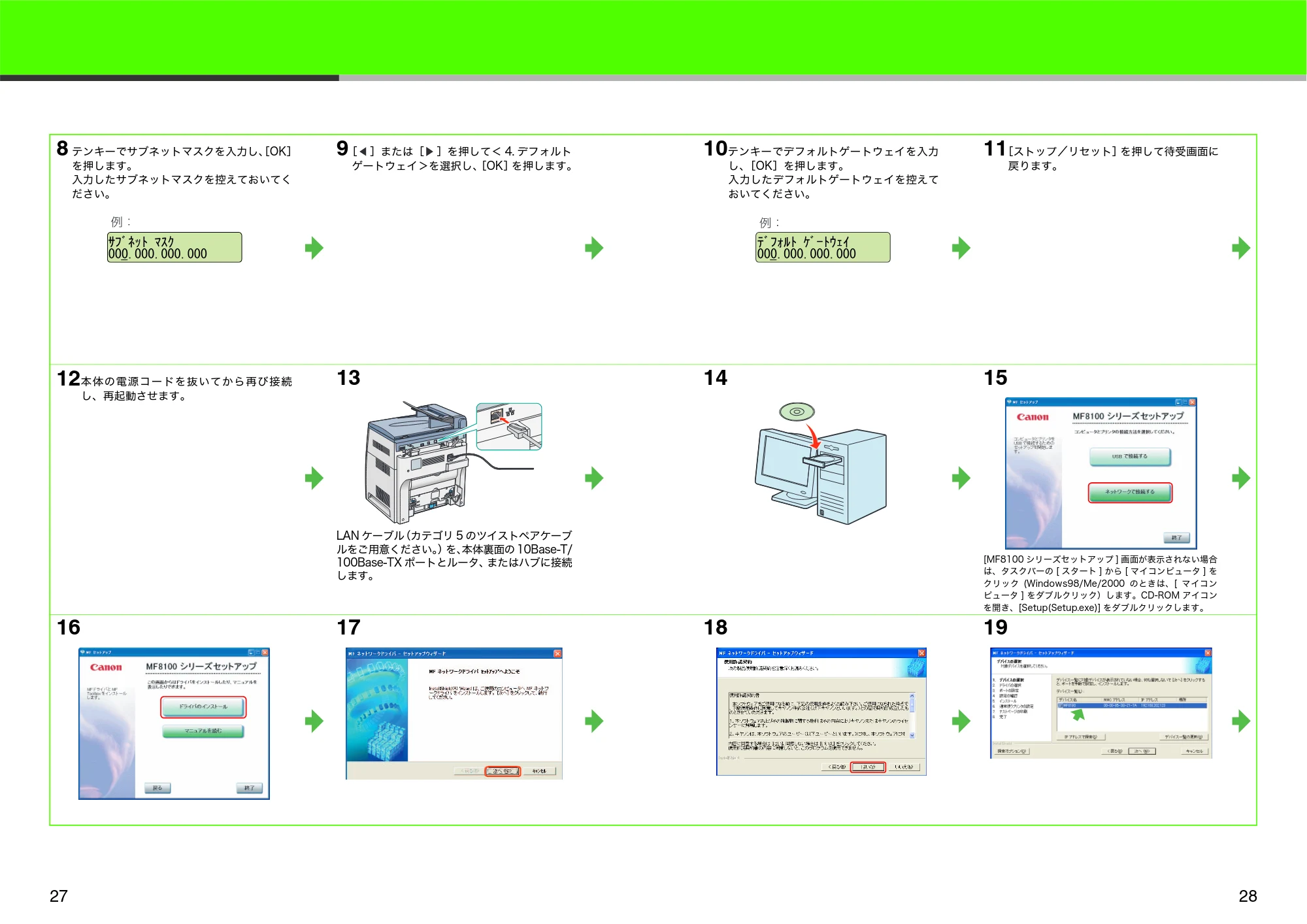

8 テンキーでサブネットマスクを入力し、［OK］
を押します。
入力したサブネットマスクを控えておいてく
ださい。
9［ ］または［ ］を押して＜ 4. デフォルト
ゲートウェイ＞を選択し、［OK］を押します。
10テンキーでデフォルトゲートウェイを入力
し、［OK］を押します。
入力したデフォルトゲートウェイを控えて
おいてください。
11［ストップ／リセット］を押して待受画面に
戻ります。
12本体の電源コードを抜いてから再び接続
し、再起動させます。
13
LAN ケーブル（カテゴリ 5 のツイストペアケーブ
ルをご用意ください。）を、本体裏面の 10Base-T/
100Base-TX ポートとルータ、またはハブに接続
します。
14 15
[MF8100 シリーズセットアップ ] 画面が表示されない場合
は、タスクバーの [ スタート ] から [ マイコンピュータ ] を
クリック (Windows98/Me/2000 のときは、[ マイコン
ピュータ ] をダブルクリック）します。CD-ROM アイコン
を開き、[Setup(Setup.exe)] をダブルクリックします。

16 17 18 19
28

29

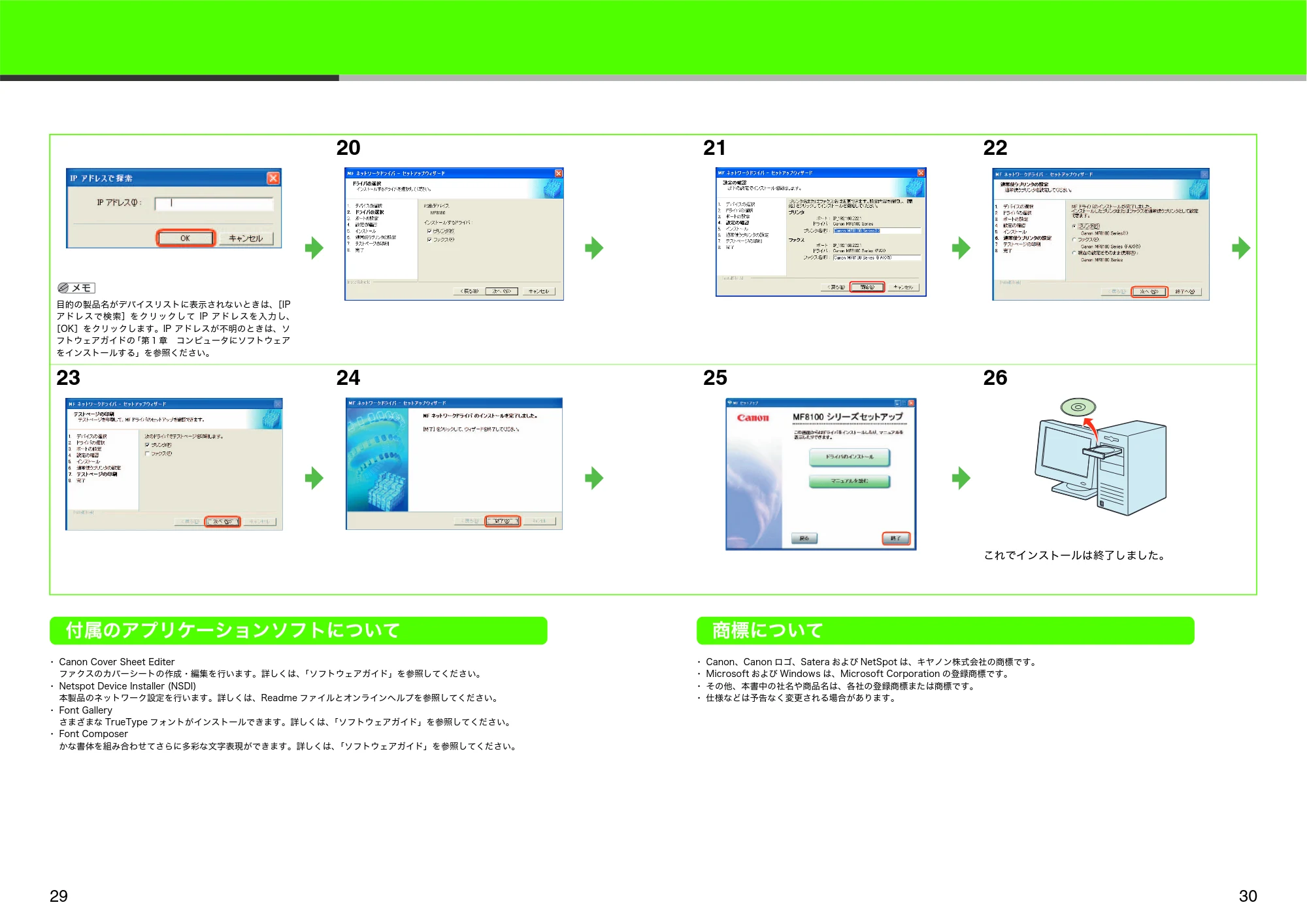

目的の製品名がデバイスリストに表示されないときは、［IP
アドレスで検索］をクリックして IP アドレスを入力し、
［OK］をクリックします。IP アドレスが不明のときは、ソ
フトウェアガイドの「第１章 コンピュータにソフトウェア
をインストールする」を参照ください。
20 21 22
23 24 25 26
これでインストールは終了しました。
付属のアプリケーションソフトについて 商標について
･ Canon Cover Sheet Editer
ファクスのカバーシートの作成・編集を行います。詳しくは、「ソフトウェアガイド」を参照してください。
･ Netspot Device Installer (NSDI)
本製品のネットワーク設定を行います。詳しくは、Readme ファイルとオンラインヘルプを参照してください。
･ Font Gallery
さまざまな TrueType フォントがインストールできます。詳しくは、「ソフトウェアガイド」を参照してください。
･ Font Composer
かな書体を組み合わせてさらに多彩な文字表現ができます。詳しくは、「ソフトウェアガイド」を参照してください。

･ Canon、Canon ロゴ、Satera および NetSpot は、キヤノン株式会社の商標です。
･ Microsoft および Windows は、Microsoft Corporation の登録商標です。

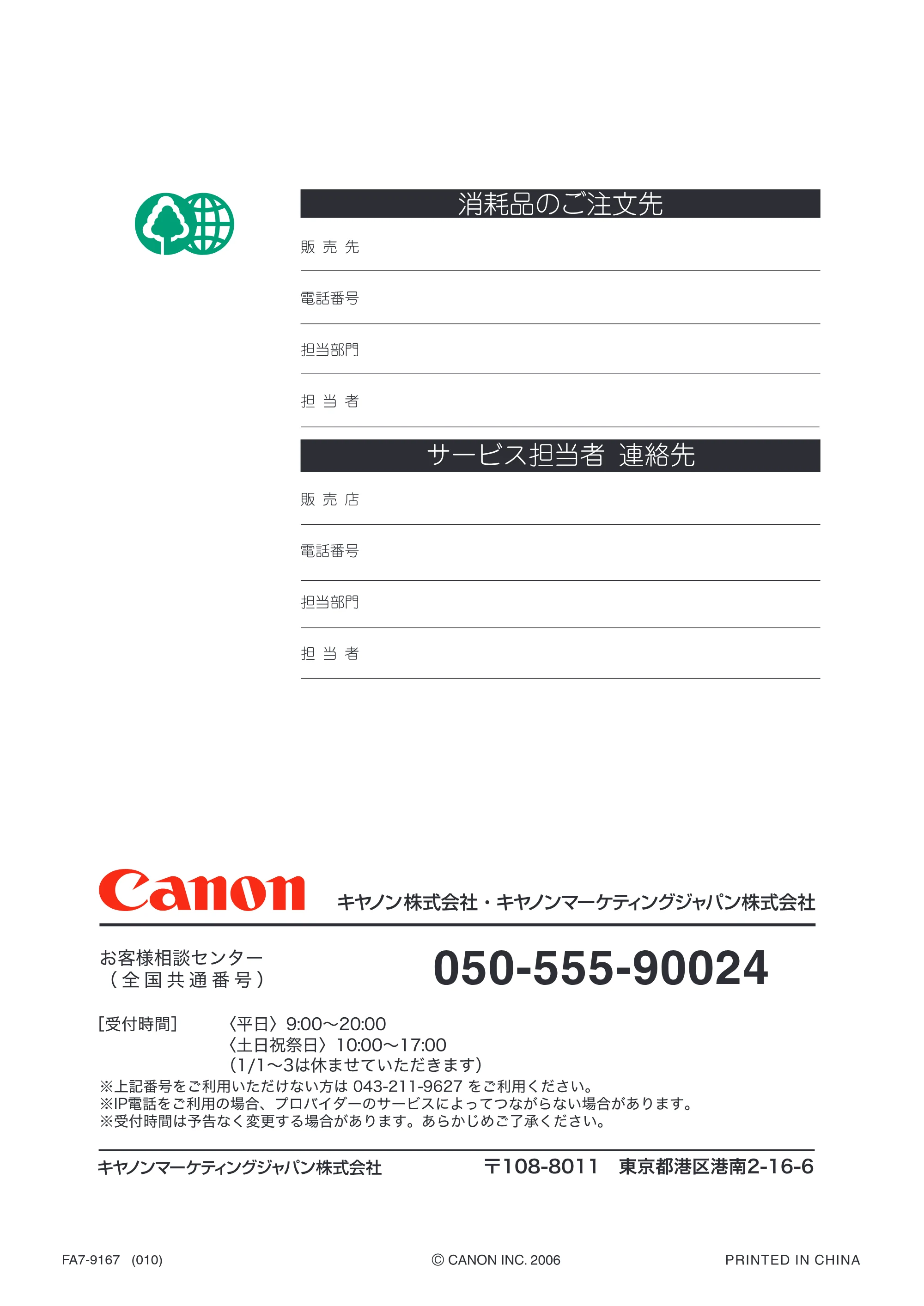

･ その他、本書中の社名や商品名は、各社の登録商標または商標です。
･ 仕様などは予告なく変更される場合があります。
30

FA7-9167 (010)
