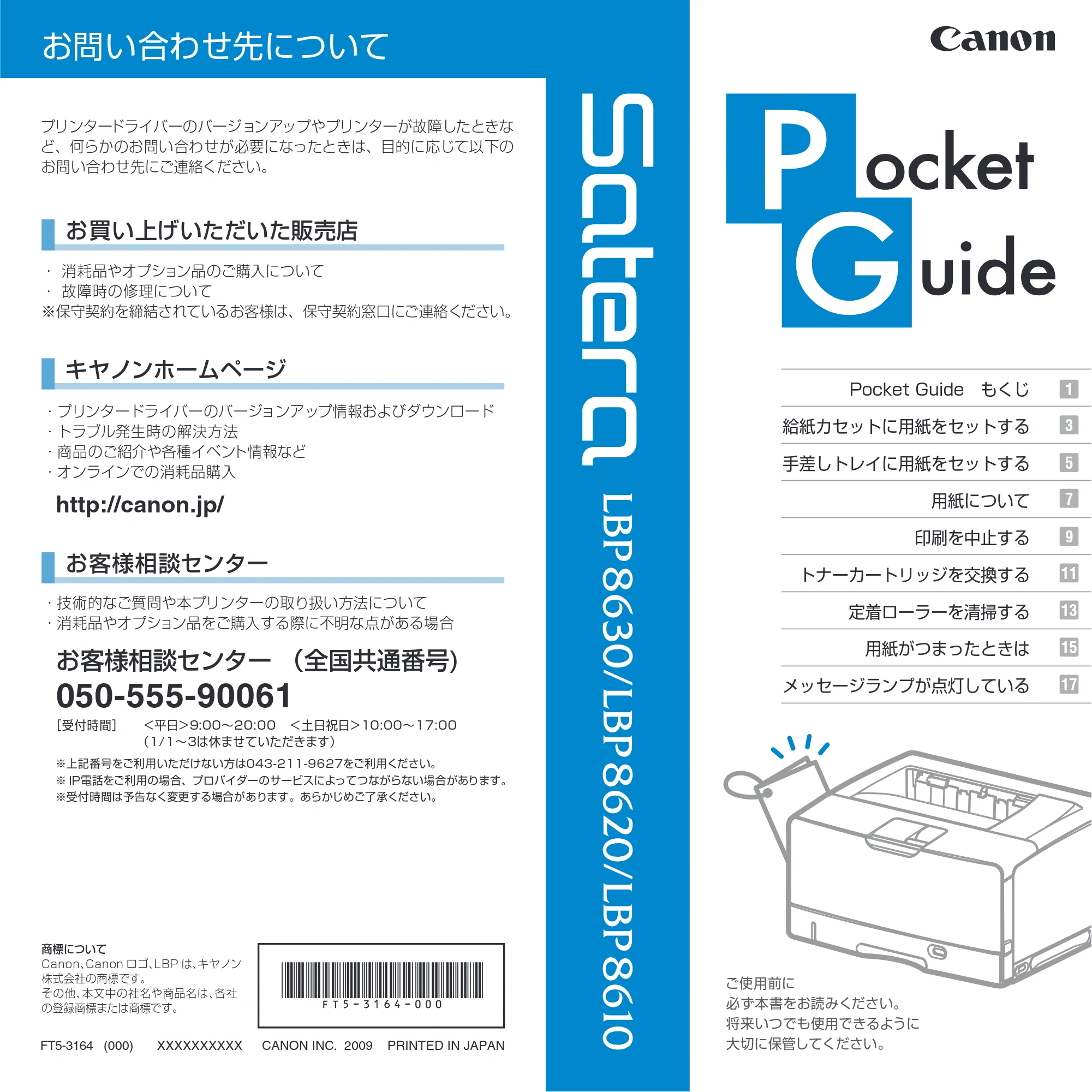

お問い合わせ先について
FT5-3164 (000) XXXXXXXXXX CANON INC. 2009 PRINTED IN JAPAN
Pocket Guide もくじ
給紙カセットに用紙をセットする
手差しトレイに用紙をセットする
用紙について
印刷を中止する
トナーカートリッジを交換する
定着ローラーを清掃する
用紙がつまったときは
メッセージランプが点灯している
お買い上げいただいた販売店
- 消耗品やオプション品のご購入について
- 故障時の修理について
※保守契約を締結されているお客様は、保守契約窓口にご連絡ください。
キヤノンホームページ
- プリンタードライバーのバージョンアップ情報およびダウンロード
- トラブル発生時の解決方法
- 商品のご紹介や各種イベント情報など
- オンラインでの消耗品購入
http://canon.jp/
プリンタードライバーのバージョンアップやプリンターが故障したときな
ど、何らかのお問い合わせが必要になったときは、目的に応じて以下の
お問い合わせ先にご連絡ください。
商標について
Canon、Canon ロゴ、LBP は、キヤノン
株式会社の商標です。
その他、本文中の社名や商品名は、各社
の登録商標または商標です。
お客様相談センター
- 技術的なご質問や本プリンターの取り扱い方法について
- 消耗品やオプション品をご購入する際に不明な点がある場合
お客様相談センター （全国共通番号)
050-555-90061
［受付時間］ ＜平日＞9:00～20:00 ＜土日祝日＞10:00～17:00
（1/1～3は休ませていただきます）
※上記番号をご利用いただけない方は043-211-9627をご利用ください。
※ IP電話をご利用の場合、プロバイダーのサービスによってつながらない場合があります。
※受付時間は予告なく変更する場合があります。あらかじめご了承ください。
ご使用前に
必ず本書をお読みください。
将来いつでも使用できるように
大切に保管してください。
1
3
5
7
9
11
13
15
17
2ページ

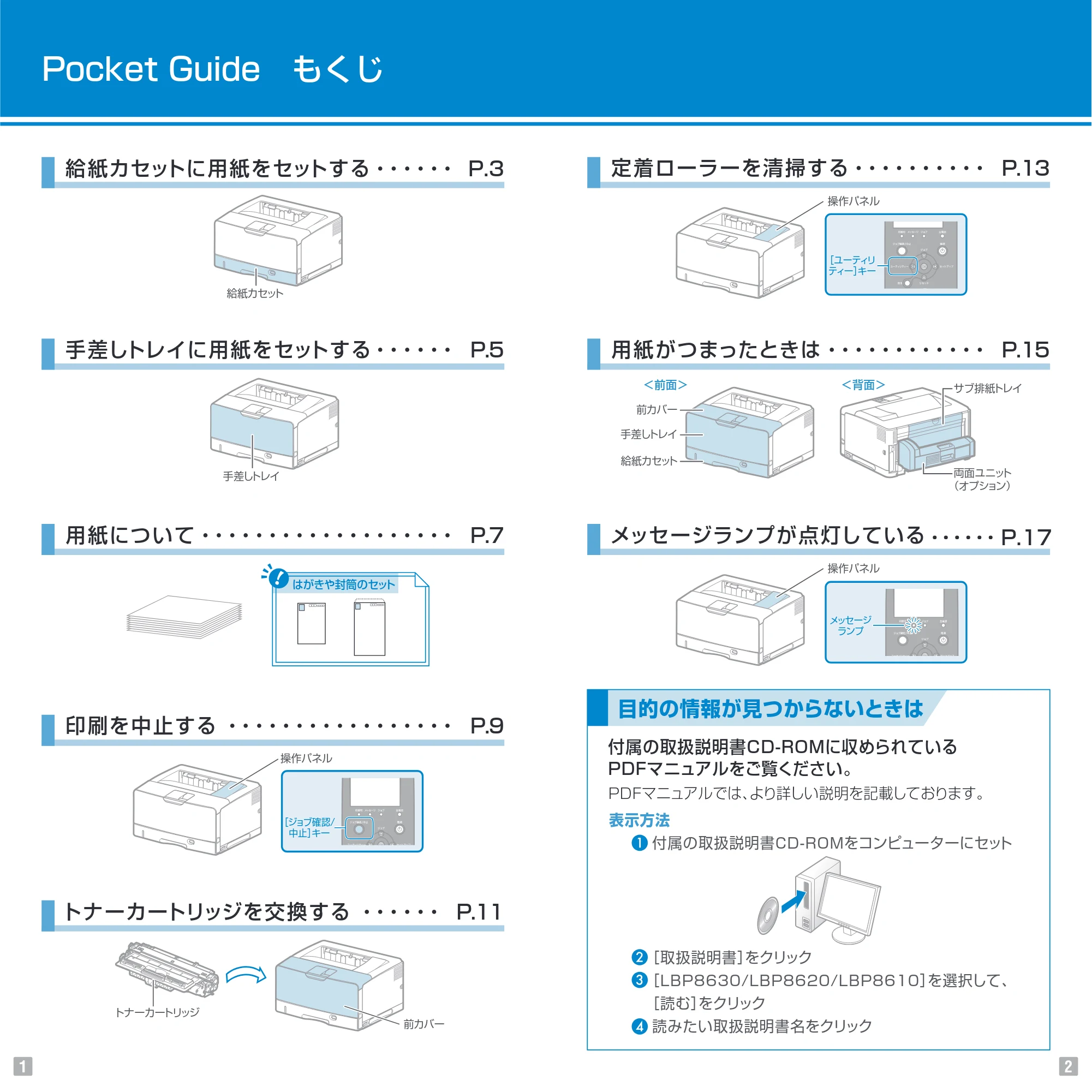

Pocket Guide もくじ
給紙カセット
給紙カセットに用紙をセットする・・・・・・ P.3
手差しトレイ
手差しトレイに用紙をセットする・・・・・・ P.5
前カバー
トナーカートリッジ
トナーカートリッジを交換する ・・・・・・ P.１１
用紙について・・・・・・・・・・・・・・・・・・・ P.7
はがきや封筒のセット
操作パネル
印刷を中止する ・・・・・・・・・・・・・・・・・ P.9
［ジョブ確認/
中止］キー
1
目的の情報が見つからないときは
PDFマニュアルでは、より詳しい説明を記載しております。
表示方法
付属の取扱説明書CD-ROMをコンピューターにセット
［取扱説明書］をクリック
［LBP8630/LBP8620/LBP8610］を選択して、
［読む］をクリック
読みたい取扱説明書名をクリック
前カバー
手差しトレイ
給紙カセット
サブ排紙トレイ
両面ユニット
（オプション）
＜前面＞ ＜背面＞
用紙がつまったときは・・・・・・・・・・・・ P.15
付属の取扱説明書CD-ROMに収められている
PDFマニュアルをご覧ください。
P.17メッセージランプが点灯している
定着ローラーを清掃する・・・・・・・・・・ P.13
操作パネル
操作パネル
［ユーティリ
ティー］キー
メッセージ
ランプ
2
3ページ
給紙カセットを引き出す
用紙をセットする
給紙カセットをセットする
積載制限マークの線
を超えていないこと
を確認する

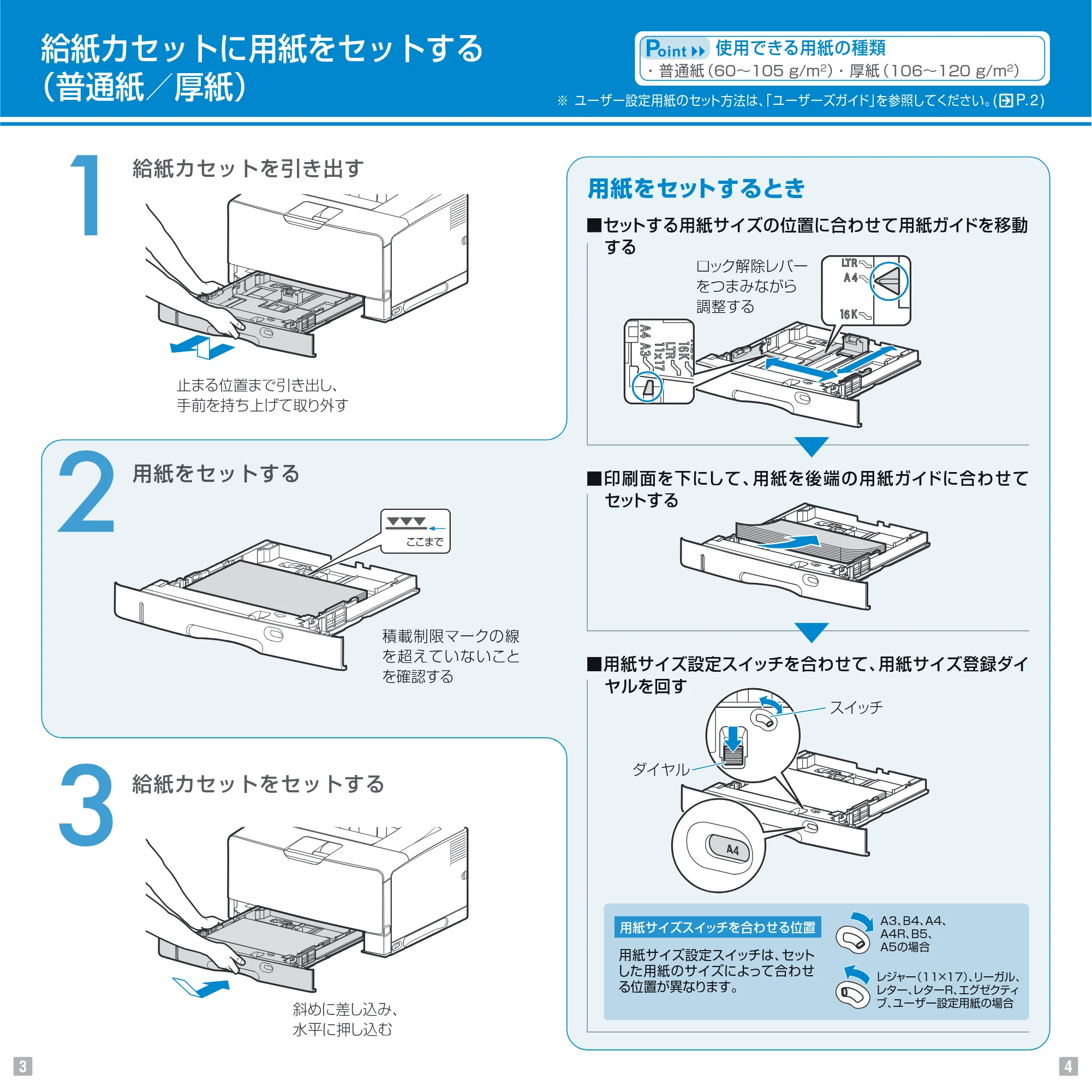

給紙カセットに用紙をセットする
（普通紙／厚紙）
ここまで
止まる位置まで引き出し、
手前を持ち上げて取り外す
斜めに差し込み、
水平に押し込む
3
用紙をセットするとき
- 普通紙（60～105 g/m 2 ）・ 厚紙（106～120 g/m2
）
■セットする用紙サイズの位置に合わせて用紙ガイドを移動
する
■印刷面を下にして、用紙を後端の用紙ガイドに合わせて
セットする
■用紙サイズ設定スイッチを合わせて、用紙サイズ登録ダイ
ヤルを回す
使用できる用紙の種類
※ ユーザー設定用紙のセット方法は、「ユーザーズガイド」を参照してください。( P.2)
ロック解除レバー
をつまみながら
調整する
スイッチ
ダイヤル
用紙サイズ設定スイッチは、セット
した用紙のサイズによって合わせ
る位置が異なります。
レジャー（11×17）、リーガル、
レター、レターR、エグゼクティ
ブ、ユーザー設定用紙の場合
A3、B4、A4、
A4R、B5、
A5の場合
用紙サイズスイッチを合わせる位置
4
4ページ
手差しトレイを開ける
用紙ガイドを移動する
用紙をセットして、用紙ガイドを合わせる
用紙の幅より
少し広めに

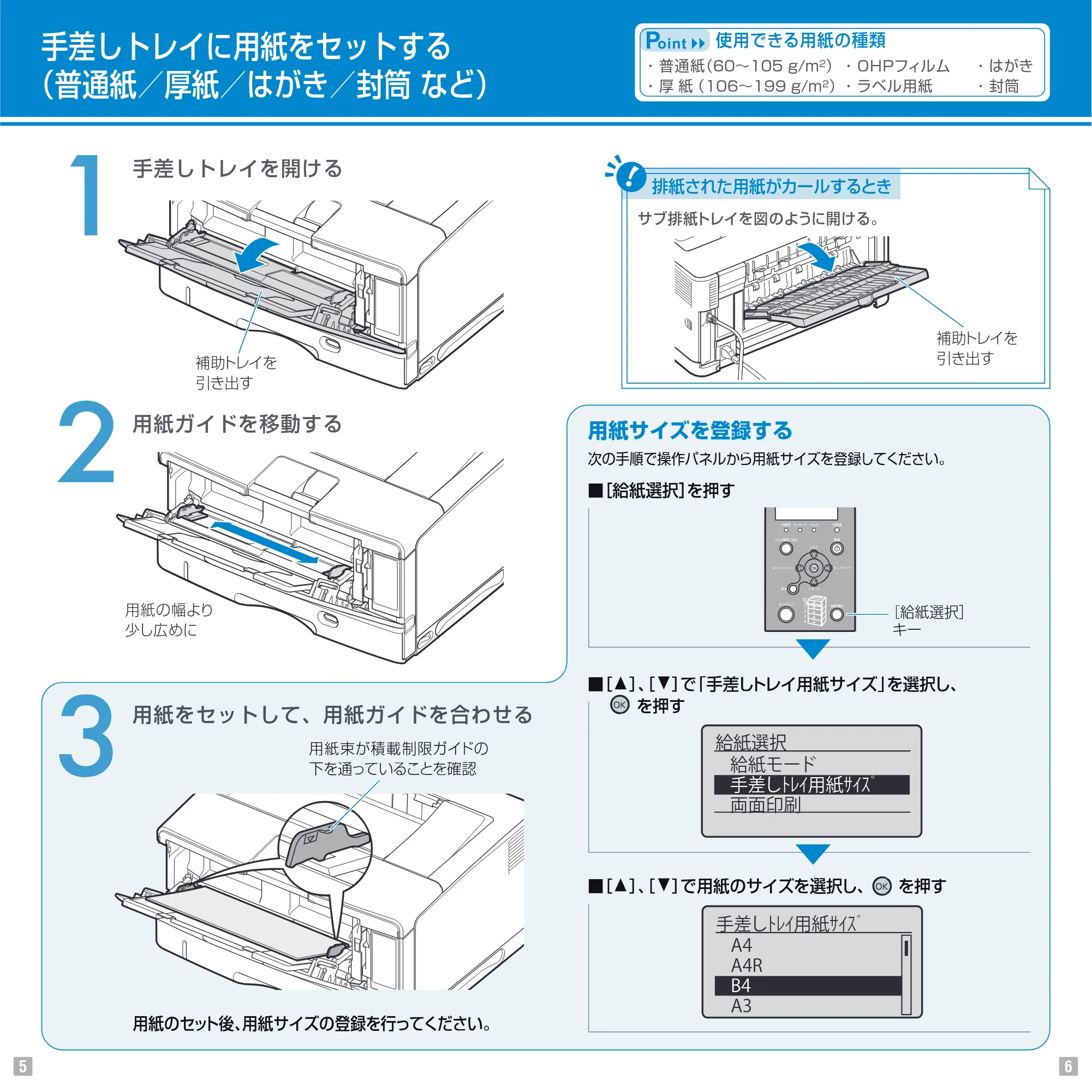

手差しトレイに用紙をセットする
（普通紙／厚紙／はがき／封筒 など）
補助トレイを
引き出す
用紙のセット後、用紙サイズの登録を行ってください。
用紙束が積載制限ガイドの
下を通っていることを確認
5
使用できる用紙の種類
- 普通紙（60～105 g/m 2
） ・ OHPフィルム ・ はがき
- 厚 紙（106～199 g/m 2
）・ ラベル用紙 ・ 封筒
排紙された用紙がカールするとき
サブ排紙トレイを図のように開ける。
補助トレイを
引き出す
次の手順で操作パネルから用紙サイズを登録してください。
［給紙選択］
キー
給紙選択
給紙モード
手差しﾄﾚｲ用紙ｻｲｽﾞ
両面印刷
手差しﾄﾚｲ用紙ｻｲｽﾞ
A4
A4R
B4
A3
用紙サイズを登録する
■［給紙選択］を押す
■［ ］、［ ］で「手差しトレイ用紙サイズ」を選択し、
を押す
■［ ］、［ ］で用紙のサイズを選択し、 を押す
6
5ページ

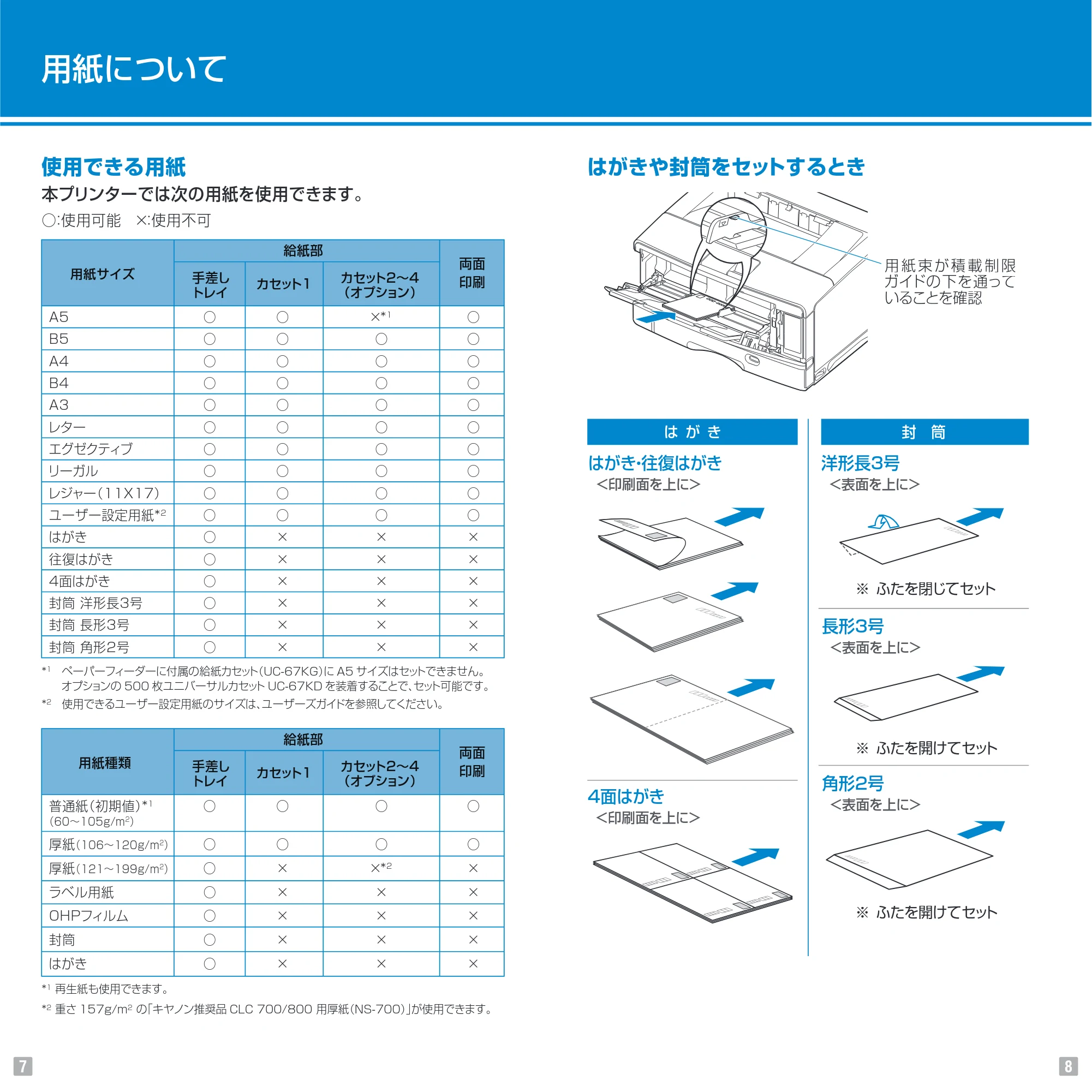

用紙について
使用できる用紙
本プリンターでは次の用紙を使用できます。
○：使用可能 ×：使用不可
A5 ○ ○ ×* 1 ○
B5 ○ ○ ○ ○
A4 ○ ○ ○ ○
B4 ○ ○ ○ ○
A3 ○ ○ ○ ○
レター ○ ○ ○ ○
エグゼクティブ ○ ○ ○ ○
リーガル ○ ○ ○ ○
レジャー（11X17） ○ ○ ○ ○
ユーザー設定用紙* 2 ○ ○ ○ ○
はがき ○ × × ×
往復はがき ○ × × ×
4面はがき ○ × × ×
封筒 洋形長3号 ○ × × ×
封筒 長形3号 ○ × × ×
封筒 角形2号 ○ × × ×
サイズ 手差し
トレイ
カセット1
カセット2～4
（オプション）
給紙部
両面
印刷
普通紙（初期値）* 1 ○ ○ ○ ○
（60～105g/m 2 ）
厚紙（106～120g/m 2 ） ○ ○ ○ ○
厚紙（121～199g/m 2 ） ○ × ×* 2 ×
ラベル用紙 ○ × × ×
OHPフィルム ○ × × ×
封筒 ○ × × ×
はがき ○ × × ×
用紙種類 手差し
トレイ
カセット1
カセット2～4
（オプション）
給紙部
両面
印刷
* 1 ペーパーフィーダーに付属の給紙カセット（UC-67KG）に A5 サイズはセットできません。
オプションの 500 枚ユニバーサルカセット UC-67KD を装着することで、セット可能です。
* 2 使用できるユーザー設定用紙のサイズは、ユーザーズガイドを参照してください。
* 1 再生紙も使用できます。
* 2 重さ 157g/m2 の「キヤノン推奨品 CLC 700/800 用厚紙（NS-700）」が使用できます。
7
はがきや封筒をセットするとき
は が き 封 筒
はがき・往復はがき
＜印刷面を上に＞
長形3号
＜表面を上に＞
角形2号
＜表面を上に＞
洋形長3号
＜表面を上に＞
4面はがき
＜印刷面を上に＞
※ ふたを閉じてセット
※ ふたを開けてセット
※ ふたを開けてセット
用 紙 束 が 積 載 制 限
ガイドの下を通って
いることを確認
8
6ページ

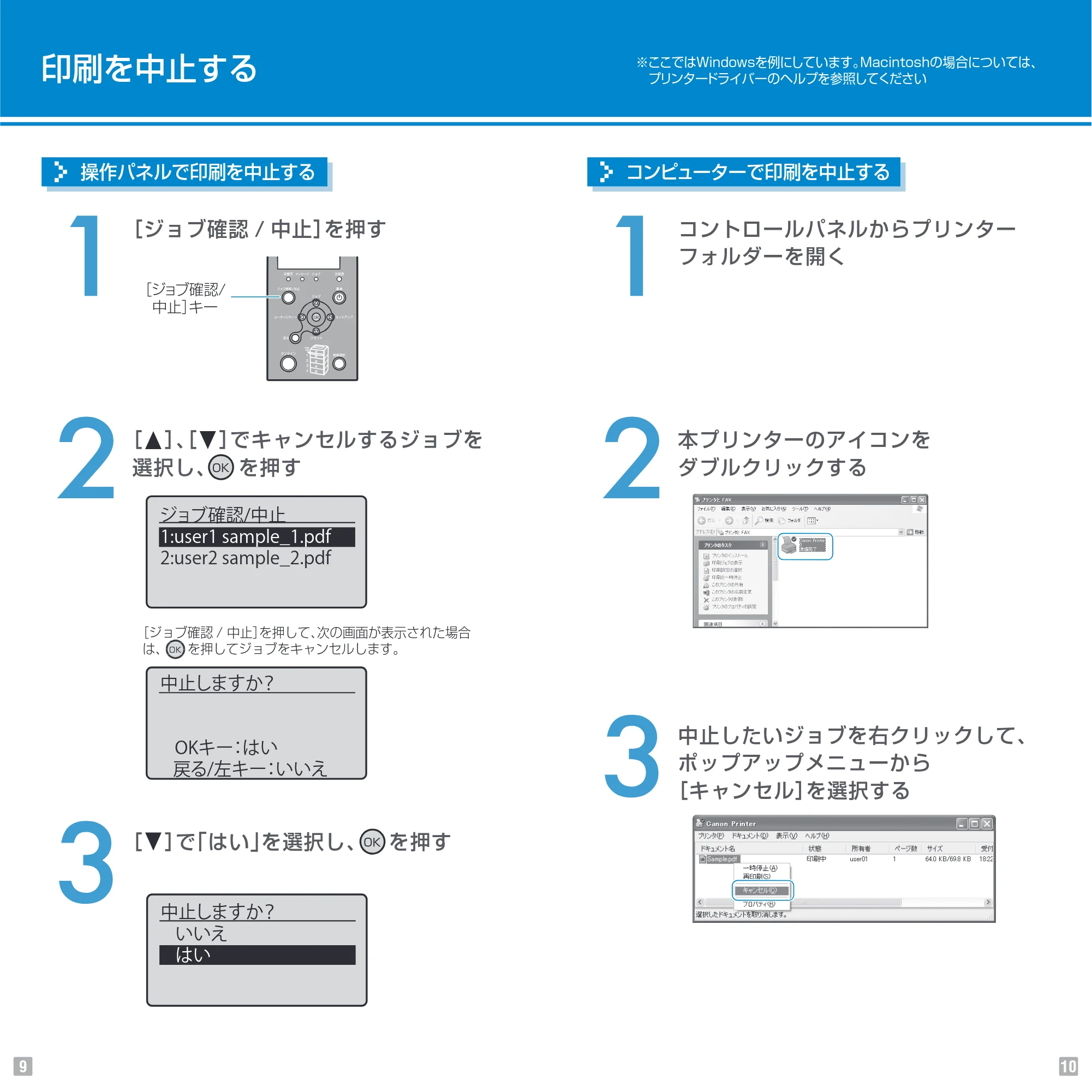

印刷を中止する
操作パネルで印刷を中止する
［ジョブ確認 / 中止］を押す
［ ］、［ ］でキャンセルするジョブを
選択し、 を押す
［ ］で「はい」を選択し、 を押す
［ジョブ確認 / 中止］を押して、次の画面が表示された場合
は、 を押してジョブをキャンセルします。
中止しますか？
OKキー：はい
戻る/左キー：いいえ
ジョブ確認/中止
1:user1 sample_1.pdf
2:user2 sample_2.pdf
中止しますか？
いいえ
はい
［ジョブ確認/
中止］キー
9
コンピューターで印刷を中止する
コントロールパネルからプリンター
フォルダーを開く
本プリンターのアイコンを
ダブルクリックする
中止したいジョブを右クリックして、
ポップアップメニューから
［キャンセル］を選択する
※ここではWindowsを例にしています。Macintoshの場合については、
プリンタードライバーのヘルプを参照してください
10
7ページ
新しいカートリッジを保護袋から取り出す
トナーカートリッジを取り付けて、
前カバーを閉める
前カバーを開けて、トナーカートリッジを
取り出す
レバーを押しながら開ける
※保護袋は捨てずに保管しておく

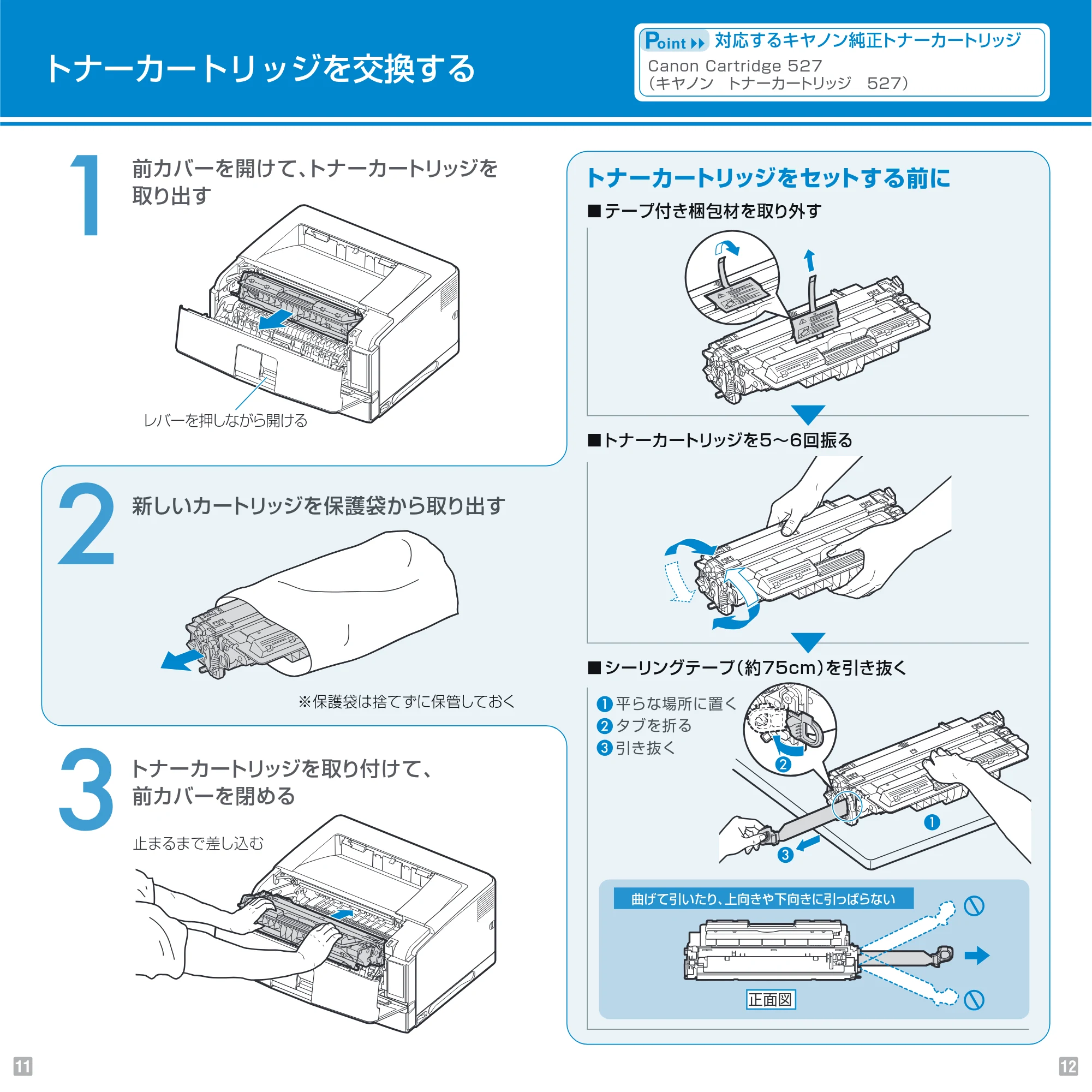

トナーカートリッジを交換する
止まるまで差し込む
11
■トナーカートリッジを５～６回振る
■ テープ付き梱包材を取り外す
■ シーリングテープ（約75cm）を引き抜く
トナーカートリッジをセットする前に
平らな場所に置く
タブを折る
引き抜く
曲げて引いたり、上向きや下向きに引っぱらない
正面図
対応するキヤノン純正トナーカートリッジ
Canon Cartridge 527
（キヤノン トナーカートリッジ ５２７）
12
8ページ
クリーニング用紙を印刷する
クリーニング用紙をセットして、
［オンライン］を押す
手差しトレイにA4またはレターサイズの
用紙をセットする

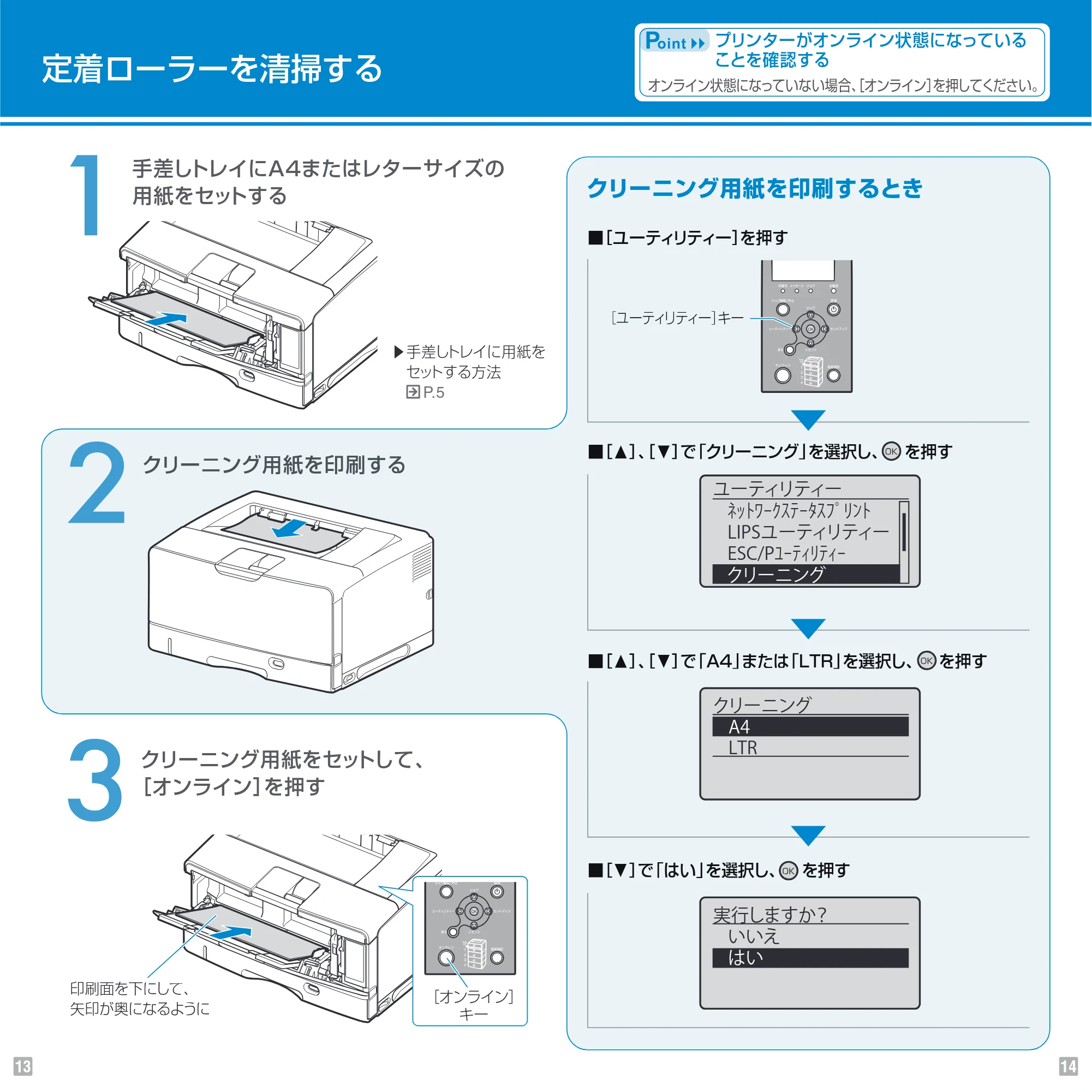

定着ローラーを清掃する
▶手差しトレイに用紙を
セットする方法
P.5
印刷面を下にして、
矢印が奥になるように
［オンライン］
キー
13
■［ユーティリティー］を押す
■［ ］、［ ］で「クリーニング」を選択し、 を押す
クリーニング用紙を印刷するとき
■［ ］、［ ］で「A4」または「LTR」を選択し、 を押す
■［ ］で「はい」を選択し、 を押す
プリンターがオンライン状態になっている
ことを確認する
オンライン状態になっていない場合、［オンライン］を押してください。
ーティリティー］キー
ユーティリティー
ﾈｯﾄﾜｰｸｽﾃｰﾀｽﾌﾟﾘﾝﾄ
LIPSユーティリティー
ESC/Pﾕｰﾃｨﾘﾃｨｰ
クリーニング
クリーニング
A4
LTR
実行しますか？
いいえ
はい
14
9ページ

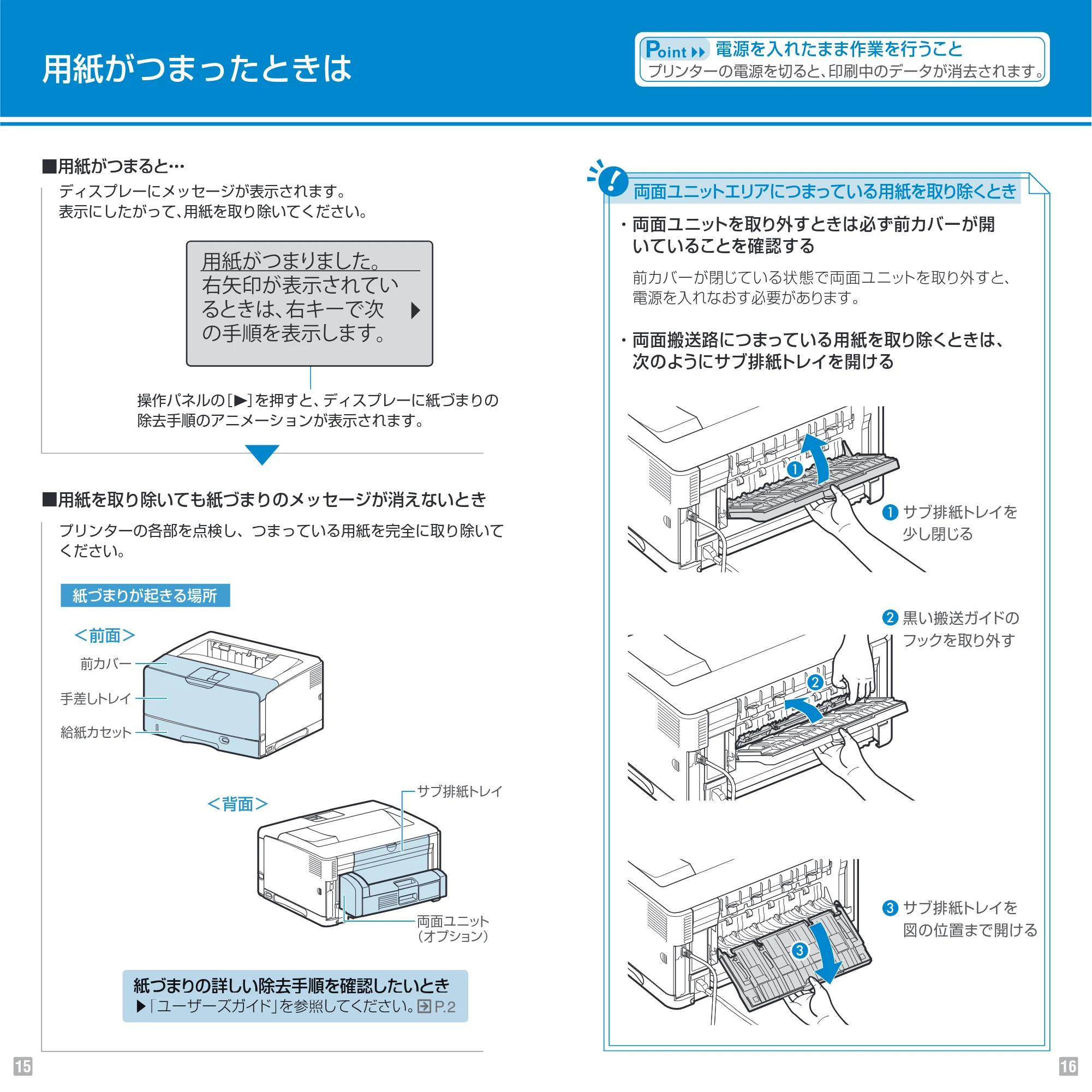

用紙がつまったときは
■用紙がつまると・・・
■用紙を取り除いても紙づまりのメッセージが消えないとき
操作パネルの［ ］を押すと、ディスプレーに紙づまりの
除去手順のアニメーションが表示されます。
ディスプレーにメッセージが表示されます。
表示にしたがって、用紙を取り除いてください。
プリンターの各部を点検し、つまっている用紙を完全に取り除いて
ください。
前カバー
手差しトレイ
給紙カセット
サブ排紙トレイ
両面ユニット
（オプション）
＜前面＞
＜背面＞
P.2
まりの詳しい除去手順を確認したいとき
▶「ユーザーズガイド」を参照してください。
用紙がつまりました。
右矢印が表示されてい
るときは、右キーで次
の手順を表示します。
紙づまりが起きる場所
15
プリンターの電源を切ると、印刷中のデータが消去されます。
電源を入れたまま作業を行うこと
両面ユニットエリアにつまっている用紙を取り除くとき
- 両面ユニットを取り外すときは必ず前カバーが開
いていることを確認する
前カバーが閉じている状態で両面ユニットを取り外すと、
電源を入れなおす必要があります。
- 両面搬送路につまっている用紙を取り除くときは、
次のようにサブ排紙トレイを開ける
黒い搬送ガイドの
フックを取り外す
サブ排紙トレイを
少し閉じる
サブ排紙トレイを
図の位置まで開ける
16
10ページ
※ご連絡の際に、 で書きとめたエラーコードをお知らせください。
ディスプレーにメッセージが表示されている
サービスを手配してください。
サービスを手配するとき
お買い求めの販売店に症状をご連絡して、サービスを手配する
コンピューターの電源を切る
プリンターの電源を切り、接続されているケーブルやコード
を取り外す
エラーコードを書きとめる

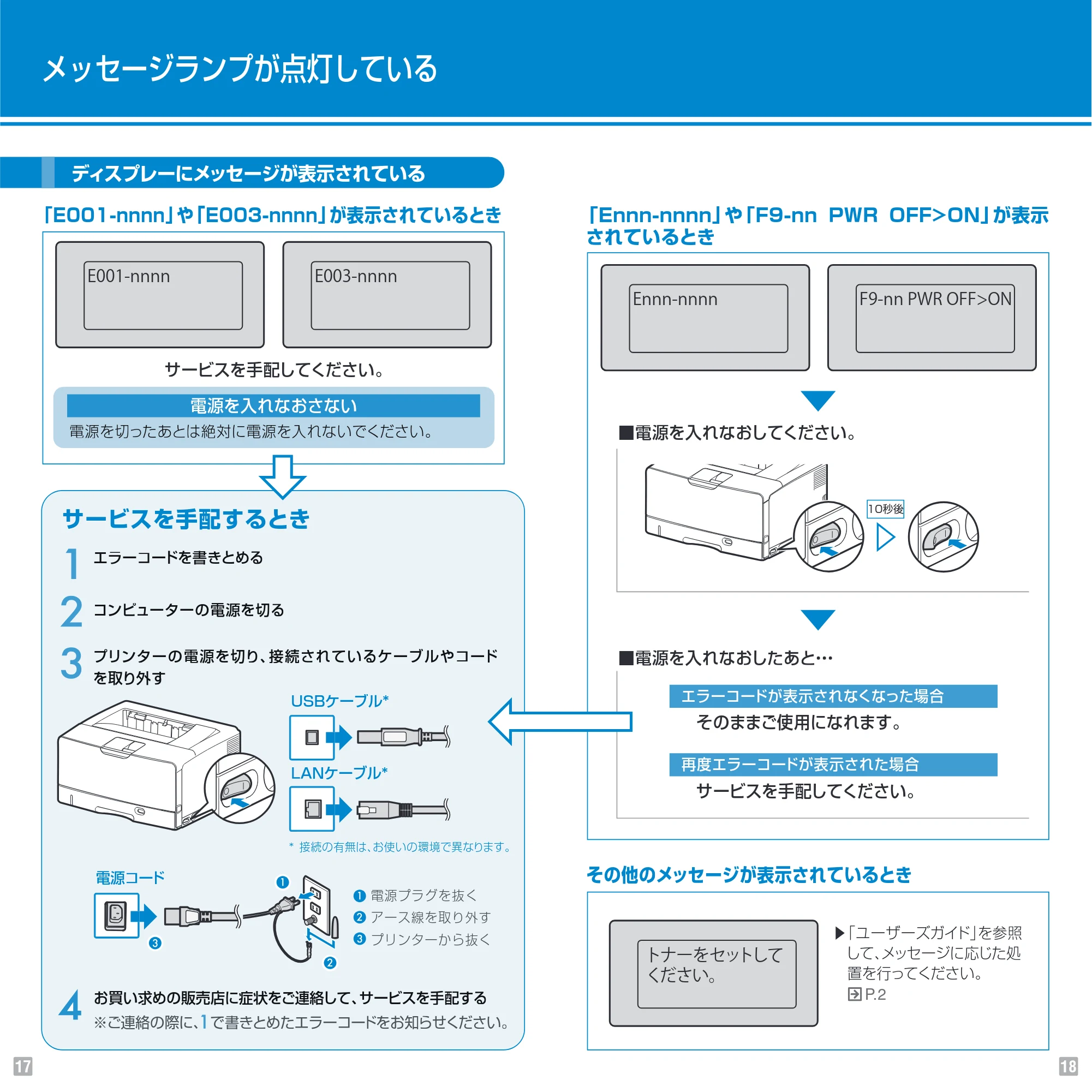

メッセージランプが点灯している
