1ページ
トナーカートリッジを取り出し、搬送ガイドを清掃する
トナーカートリッジを取り付ける
トナーカートリッジを準備する
ユーザーズガイ
ド
（PDF）
の見かた
各部の名称とはたらき
ランプとキーについて
b
a
b
a
(B)
(A)
(B)
(A)
(A)
(B)

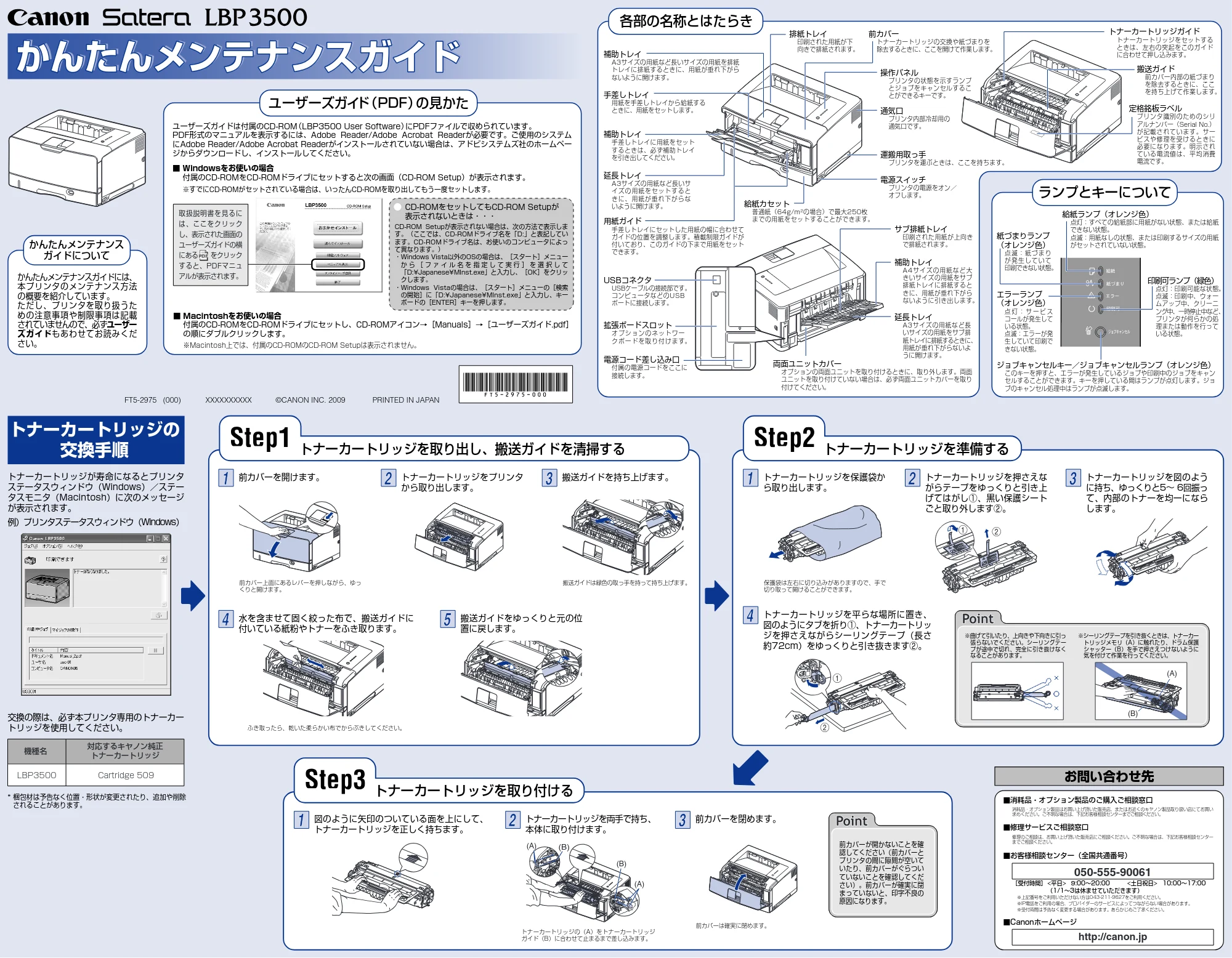

かんたんメンテナンスガイドかんたんメンテナンスガイドかんたんメンテナンスガイド
かんたんメンテナンスガイドには、
本プリンタのメンテナンス方法
の概要を紹介しています。
ただし、プリンタを取り扱うた
めの注意事項や制限事項は記載
されていませんので、必ず
ユーザー
ズガイド
もあわせてお読みくだ
さい。
FT5-2975
(000)
XXXXXXXXXX
©CANON INC. 2009
PRINTED IN JAPAN
ユーザーズガイドは付属のCD-ROM
（LBP3500 User Software）
にPDFファイルで収められています。
PDF形式のマニュアルを表示するには、Adobe
Reader/Adobe
Acrobat
Readerが必要です。ご使用のシステム
にAdobe Reader/Adobe Acrobat Readerがインストールされていない場合は、アドビシステムズ社のホームペー
ジからダウンロードし、インストールしてください。
■ Windowsをお使いの場合
付属のCD-ROMをCD-ROMドライブにセットすると次の画面（CD-ROM Setup）が表示されます。
※すでにCD-ROMがセットされている場合は、いったんCD-ROMを取り出してもう一度セットします。
CD-ROMをセットしてもCD-ROM Setupが
表示されないときは・・・
CD-ROM Setupが表示されない場合は、次の方法で表示しま
す。（ここでは、CD-ROMドライブ名を「D:」と表記してい
ます。CD-ROMドライブ名は、お使いのコンピュータによっ
て異なります。）
- Windows Vista以外のOSの場合は、［スタート］メニュー
か ら ［ フ ァ イ ル 名 を 指 定 し て 実 行 ］ を 選 択 し て
「D:¥Japanese¥MInst.exe」と入力し、［OK］をクリッ
クします。
- Windows
Vistaの場合は、［スタート］メニューの［検索
の開始］に「D:¥Japanese¥MInst.exe」と入力し、キー
ボードの［ENTER］キーを押します。
お問い合わせ先
■お客様相談センター（全国共通番号）
■Canonホームページ
http://canon.jp
050-555-90061
■消耗品・オプション製品のご購入ご相談窓口
■修理サービスご相談窓口
消耗品・オプション製品はお買い上げ頂いた販売店、またはお近くのキヤノン製品取り扱い店にてお買い
求めください。ご不明な場合は、下記お客様相談センターまでご相談ください。
修理のご相談は、お買い上げ頂いた販売店にご相談ください。ご不明な場合は、下記お客様相談センター
までご相談ください。
［受付時間］ <平日>
9:00～20:00
<土日祝日>
10:00～17:00
（1/1～3は休ませていただきます）
※上記番号をご利用いただけない方は043-211-9627をご利用ください。
※IP電話をご利用の場合、プロバイダーのサービスによってつながらない場合があります。
※受付時間は予告なく変更する場合があります。あらかじめご了承ください。
搬送ガイドは緑色の取っ手を持って持ち上げます。
前カバー上面にあるレバーを押しながら、ゆっ
くりと開けます。
ふき取ったら、乾いた柔らかい布でからぶきしてください。
1
前カバーを開けます。
2
トナーカートリッジをプリンタ
から取り出します。
4
水を含ませて固く絞った布で、搬送ガイドに
付いている紙粉やトナーをふき取ります。
5
搬送ガイドをゆっくりと元の位
置に戻します。
3
搬送ガイドを持ち上げます。
トナーカートリッジの（A）をトナーカートリッジ
ガイド（B）に合わせて止まるまで差し込みます。
前カバーは確実に閉めます。
1
図のように矢印のついている面を上にして、
トナーカートリッジを正しく持ちます。
2
トナーカートリッジを両手で持ち、
本体に取り付けます。
3
前カバーを閉めます。
保護袋は左右に切り込みがありますので、手で
切り取って開けることができます。
1
トナーカートリッジを保護袋か
ら取り出します。
2
トナーカートリッジを押さえな
がらテープをゆっくりと引き上
げてはがし①、黒い保護シート
ごと取り外します②。
4
トナーカートリッジを平らな場所に置き、
図のようにタブを折り①、トナーカートリッ
ジを押さえながらシーリングテープ（長さ
約72cm）をゆっくりと引き抜きます②。
3
トナーカートリッジを図のよう
に持ち、ゆっくりと5～ 6回振っ
て、内部のトナーを均一になら
します。
トナーカートリッジが寿命になるとプリンタ
ステータスウィンドウ（Windows）／ステー
タスモニタ（Macintosh）に次のメッセージ
が表示されます。
例）プリンタステータスウィンドウ（Windows）
トナーカートリッジの
交換手順
交換の際は、必ず本プリンタ専用のトナーカー
トリッジを使用してください。
機種名
対応するキヤノン純正
トナーカートリッジ
LBP3500
Cartridge 509
* 梱包材は予告なく位置・形状が変更されたり、追加や削除
されることがあります。
※曲げて引いたり、上向きや下向きに引っ
張らないでください。シーリングテー
プが途中で切れ、完全に引き抜けなく
なることがあります。
※シーリングテープを引き抜くときは、トナーカー
トリッジメモリ（A）に触れたり、ドラム保護
シャッター（B）を手で押さえつけないように
気を付けて作業を行ってください。
前カバーが開かないことを確
認してください（前カバーと
プリンタの間に隙間が空いて
いたり、前カバーがぐらつい
ていないことを確認してくだ
さい）。前カバーが確実に閉
まっていないと、印字不良の
原因になります。
かんたんメンテナンス
ガイドについて
取扱説明書を見るに
は、ここをクリック
し、表示された画面の
ユーザーズガイドの横
にある
をクリック
すると、PDFマニュ
アルが表示されます。
■ Macintoshをお使いの場合
付属のCD-ROMをCD-ROMドライブにセットし、CD-ROMアイコン→［Manuals］→［ユーザーズガイド.pdf］
の順にダブルクリックします。
※Macintosh上では、付属のCD-ROMのCD-ROM Setupは表示されません。
手差しトレイ
用紙を手差しトレイから給紙する
ときに、用紙をセットします。
補助トレイ
A3サイズの用紙など長いサイズの用紙を排紙
トレイに排紙するときに、用紙が垂れ下がら
ないように開けます。
電源スイッチ
プリンタの電源をオン／
オフします。
電源コード差し込み口
付属の電源コードをここに
接続します。
運搬用取っ手
プリンタを運ぶときは、ここを持ちます。
通気口
プリンタ内部冷却用の
通気口です。
操作パネル
プリンタの状態を示すランプ
とジョブをキャンセルするこ
とができるキーです。
補助トレイ
手差しトレイに用紙をセット
するときは、必ず補助トレイ
を引き出してください。
延長トレイ
A3サイズの用紙など長いサ
イズの用紙をセットすると
きに、用紙が垂れ下がらな
いように開けます。
USBコネクタ
USBケーブルの接続部です。
コンピュータなどのUSB
ポートに接続します。
拡張ボードスロット
オプションのネットワー
クボードを取り付けます。
用紙ガイド
手差しトレイにセットした用紙の幅に合わせて
ガイドの位置を調整します。積載制限ガイドが
付いており、このガイドの下まで用紙をセット
できます。
サブ排紙トレイ
印刷された用紙が上向き
で排紙されます。
補助トレイ
A4サイズの用紙など大
きいサイズの用紙をサブ
排紙トレイに排紙すると
きに、用紙が垂れ下がら
ないように引き出します。
延長トレイ
A3サイズの用紙など長
いサイズの用紙をサブ排
紙トレイに排紙するときに、
用紙が垂れ下がらないよ
うに開けます。
両面ユニットカバー
オプションの両面ユニットを取り付けるときに、取り外します。両面
ユニットを取り付けていない場合は、必ず両面ユニットカバーを取り
付けてください。
トナーカートリッジガイド
トナーカートリッジをセットする
ときは、左右の突起をこのガイド
に合わせて押し込みます。
搬送ガイド
前カバー内部の紙づまり
を除去するときに、ここ
を持ち上げて作業します。
定格銘板ラベル
プリンタ識別のためのシリ
アルナンバー（Serial No.）
が記載されています。サー
ビスや修理を受けるときに
必要になります。明示され
ている電流値は、平均消費
電流です。
排紙トレイ
印刷された用紙が下
向きで排紙されます。
給紙カセット
普通紙（64g/m
2
の場合）で最大250枚
までの用紙をセットすることができます。
前カバー
トナーカートリッジの交換や紙づまりを
除去するときに、ここを開けて作業します。
給紙ランプ（オレンジ色）
点灯：すべての給紙部に用紙がない状態、または給紙
できない状態。
点滅：用紙なしの状態、または印刷するサイズの用紙
がセットされていない状態。
紙づまりランプ
（オレンジ色）
点 滅 ： 紙 づ ま り
が 発 生 し て い て
印刷できない状態。
エラーランプ
（オレンジ色）
点 灯 ： サ ー ビ ス
コールが発生して
いる状態。
点滅：エラーが発
生していて印刷で
きない状態。
印刷可ランプ（緑色）
点灯：印刷可能な状態。
点滅：印刷中、ウォー
ムアップ中、クリーニ
ング中、一時停止中など、
プリンタが何らかの処
理または動作を行って
いる状態。
ジョブキャンセルキー／ジョブキャンセルランプ（オレンジ色）
このキーを押すと、エラーが発生しているジョブや印刷中のジョブをキャン
セルすることができます。キーを押している間はランプが点灯します。ジョ
ブのキャンセル処理中はランプが点滅します。
2ページ
紙づまりの除去（手差しトレイエリア）
紙づまりの除去（両面ユニットエリア）
紙づまりの除去（カセット1／カセット2エリア）
紙づまりの除去（前カバーエリア）
紙づまりの除去（排紙トレイ／サブ排紙トレイエリア）
前カバーを閉めたあと、前カバーが開かないことを確認してください（前カバー
とプリンタの間に隙間が空いていたり、前カバーがぐらついていないことを確認
してください）。前カバーが確実に閉まっていないと、印字不良の原因になります。
A
下段へ続く
上段から続く
a
b
b
b
b
a
b
a
b
a
a
b
b
a
a
b
(A)
(B)
(A)
(B)
(A)
(A)
b
a
a
a
(B)
(A)
(B)
(A)
プリンタに紙がつまるとプリンタステータスウィン
ドウ（Windows）／ステータスモニタ（Macintosh）
に次のメッセージが表示されます。
例）プリンタステータスウィンドウ（Windows）
前カバーは確実に閉めます。
前カバー上面にあるレバーを押しながら、
ゆっくりと開けます。
2
前カバーを開けます。
3
前カバーを閉めます。
つまった用紙が簡単に取り除けない場合は、
無理に引っぱらずに次の手順に進んでください。
トナーカートリッジの（A）を
トナーカートリッジガイド（B）
に合わせて止まるまで差し込
みます。
A
紙づまりの除去（排紙トレイ／
サブ排紙トレイエリア）
にある
手順
を行います。
サブ排紙トレイを閉めます。
3
排紙トレイにつまっている
用紙を取り除きます。
搬送ガイドは緑色の取っ手を持って
持ち上げます。
6
搬送ガイドを持ち上げます。
用紙の手前側を搬送ガイドから送り出してから
a
、用紙をゆっくり
と矢印の方向に取り除きます
b
。定着していないトナーをこぼさな
いようにゆっくりと矢印の方向に取り除いてください。
7
つまっている用紙を取り除きます。
2
前カバーを開けます。
3
トナーカートリッジをプ
リンタから取り出します。
5
前カバー内側につまって
いる用紙を取り除きます。
4
トナーカート
リッジを保護
袋に入れます。
7
前カバーを開けます。
8
前カバーを閉めます。
前カバーは確実に閉めます。
トナーカートリッジの（A）をトナーカートリッジ
ガイド（B）に合わせて止まるまで差し込みます。
8
トナーカートリッジを両手で持ち、
本体に取り付けます。
9
前カバーを閉めます。
サブ排紙トレイを開けます。
排紙トレイにつまっている用紙を取り
除きます。
つまった用紙が簡単に取り除けない場合は、無理に引っぱらずに次の手順に進んでください。
サブ排紙トレイを使用していた
場合は、サブ排紙トレイにつまっ
ている用紙を取り除きます。
用紙の先端を手前に送り出してから、つまっている用紙を取り除き
ます。
サブ排紙トレイを閉めます。
両面ユニットを止まる位置までゆっくりと引き出し
a
、手前側を
持ち上げてプリンタ本体から取り外します
b
。
サブ排紙トレイを少し閉じて
a
、黒い搬送ガイドのフックを取り外します
b
。
サブ排紙トレイを図の位置まで開けます。
黒色の搬送ガイドを上げ
a
、つまっている用紙を取り除きます
b
。
両面ユニットを止まる位置までゆっくりと引き出し
a
、
手前側を持ち上げてプリンタ本体から取り外します
b
。
両面ユニットにつまっている用紙を取り除きます。
サブ排紙トレイを開けます。
つまっている用紙を取り除きます。
サブ排紙トレイを閉めます。
両面ユニットを図のように持って、
水平にしっかりと奥まで押し込みます。
サブ排紙トレイ内の白い搬送ガイドを開けて
a
、つまっている用
紙を取り除きます
b
。
3
排紙先（排紙トレイ、サブ排紙トレイ）につまっている用紙を取り除きます。
給紙カセットを止まる位置まで引き出
します
a
。取っ手（A）を両手で持って、
給紙カセットの手前を少し持ち上げて
から、完全に引き出します
b
。
ペーパーフィーダとプリンタ本体の間
に用紙がつまっている場合は、図のよ
うにプリンタ本体側から取り除きます。
プリンタ本体の給紙カセットに用紙が
つまっている場合は、図のように下に
引っぱって取り除きます。
4
つまっている用紙を取り
除きます。
ペーパーフィーダが装着されている場合は、ペーパーフィーダの給紙カセット
もセットします。
給紙カセット前面が、プリンタの前面と揃うまで、しっかりと奥まで押し込み
ます。
5
給紙カセットを斜めに差し込み
a
、ゆっくりと水平に
押し込んでプリンタ本体にセットします
b
。
6
給紙カセットを斜めに差し込み
a
、ゆっくりと水平に
押し込んでペーパーフィーダにセットします
b
。
3
プリンタ本体の給紙カセットを止まる位置までゆっ
くりと引き出し
a
、手前側を持ち上げてプリンタ
本体から取り外します
b
。

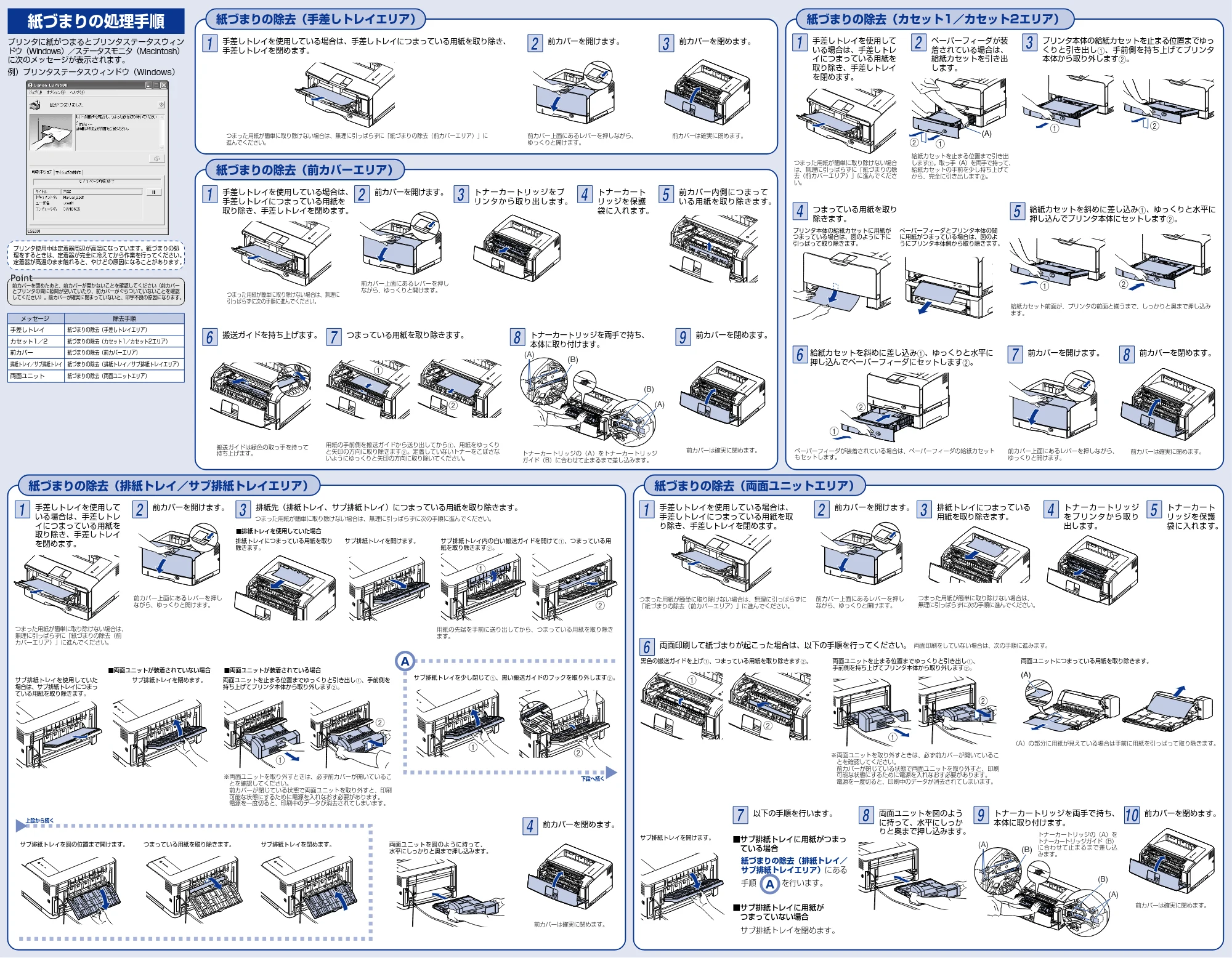

紙づまりの処理手順
プリンタ使用中は定着器周辺が高温になっています。紙づまりの処
理をするときは、定着器が完全に冷えてから作業を行ってください。
定着器が高温のまま触れると、やけどの原因になることがあります。
つまった用紙が簡単に取り除けない場合
は、無理に引っぱらずに「紙づまりの除
去（前カバーエリア）」に進んでくださ
い。
1
手差しトレイを使用して
いる場合は、手差しトレ
イにつまっている用紙を
取り除き、手差しトレイ
を閉めます。
2
ペーパーフィーダが装
着されている場合は、
給紙カセットを引き出
します。
前カバーは確実に閉めます。
前カバー上面にあるレバーを押しながら、
ゆっくりと開けます。
つまった用紙が簡単に取り除けない場合は、無理に
引っぱらずに次の手順に進んでください。
前カバー上面にあるレバーを押し
ながら、ゆっくりと開けます。
1
手差しトレイを使用している場合は、
手差しトレイにつまっている用紙を
取り除き、手差しトレイを閉めます。
両面印刷をしていない場合は、次の手順に進みます。
6
両面印刷して紙づまりが起こった場合は、以下の手順を行ってください。
8
両面ユニットを図のよう
に持って、水平にしっか
りと奥まで押し込みます。
7
以下の手順を行います。
9
トナーカートリッジを両手で持ち、
本体に取り付けます。
つまった用紙が簡単に取り除けない場合は、無理に引っぱらずに「紙づまりの除去（前カバーエリア）」に
進んでください。
1
手差しトレイを使用している場合は、手差しトレイにつまっている用紙を取り除き、
手差しトレイを閉めます。
前カバー上面にあるレバーを押し
ながら、ゆっくりと開けます。
2
前カバーを開けます。
つまった用紙が簡単に取り除けない場合は、
無理に引っぱらずに「紙づまりの除去（前
カバーエリア）」に進んでください。
※両面ユニットを取り外すときは、必ず前カバーが開いているこ
とを確認してください。
前カバーが閉じている状態で両面ユニットを取り外すと、印刷
可能な状態にするために電源を入れなおす必要があります。
電源を一度切ると、印刷中のデータが消去されてしまいます。
1
手差しトレイを使用して
いる場合は、手差しトレ
イにつまっている用紙を
取り除き、手差しトレイ
を閉めます。
■排紙トレイを使用していた場合
■両面ユニットが装着されていない場合
■サブ排紙トレイに用紙がつまっ
ている場合
■サブ排紙トレイに用紙が
つまっていない場合
■両面ユニットが装着されている場合
4
前カバーを閉めます。
前カバーは確実に閉めます。
（A）の部分に用紙が見えている場合は手前に用紙を引っぱって取り除きます。
2
前カバーを開けます。
つまった用紙が簡単に取り除けない場合は、無理に引っぱらずに
「紙づまりの除去（前カバーエリア）」に進んでください。
前カバー上面にあるレバーを押し
ながら、ゆっくりと開けます。
1
手差しトレイを使用している場合は、
手差しトレイにつまっている用紙を取
り除き、手差しトレイを閉めます。
4
ト ナ ー カ ー ト リ ッ ジ
を プ リ ン タ か ら 取 り
出します。
5
トナーカート
リッジを保護
袋に入れます。
10
前カバーを閉めます。
前カバーは確実に閉めます。
メッセージ
手差しトレイ
カセット1／2
前カバー
排紙トレイ／サブ排紙トレイ
両面ユニット
除去手順
紙づまりの除去（手差しトレイエリア）
紙づまりの除去（カセット1／カセット2エリア）
紙づまりの除去（前カバーエリア）
紙づまりの除去（排紙トレイ／サブ排紙トレイエリア）
紙づまりの除去（両面ユニットエリア）
※両面ユニットを取り外すときは、必ず前カバーが開いているこ
とを確認してください。
前カバーが閉じている状態で両面ユニットを取り外すと、印刷
可能な状態にするために電源を入れなおす必要があります。
電源を一度切ると、印刷中のデータが消去されてしまいます。
