DCP-9040CN ユーザーズガイド

本書の使い方・目次

ご使用の前に

コピー
こんなときは
付録（索引）

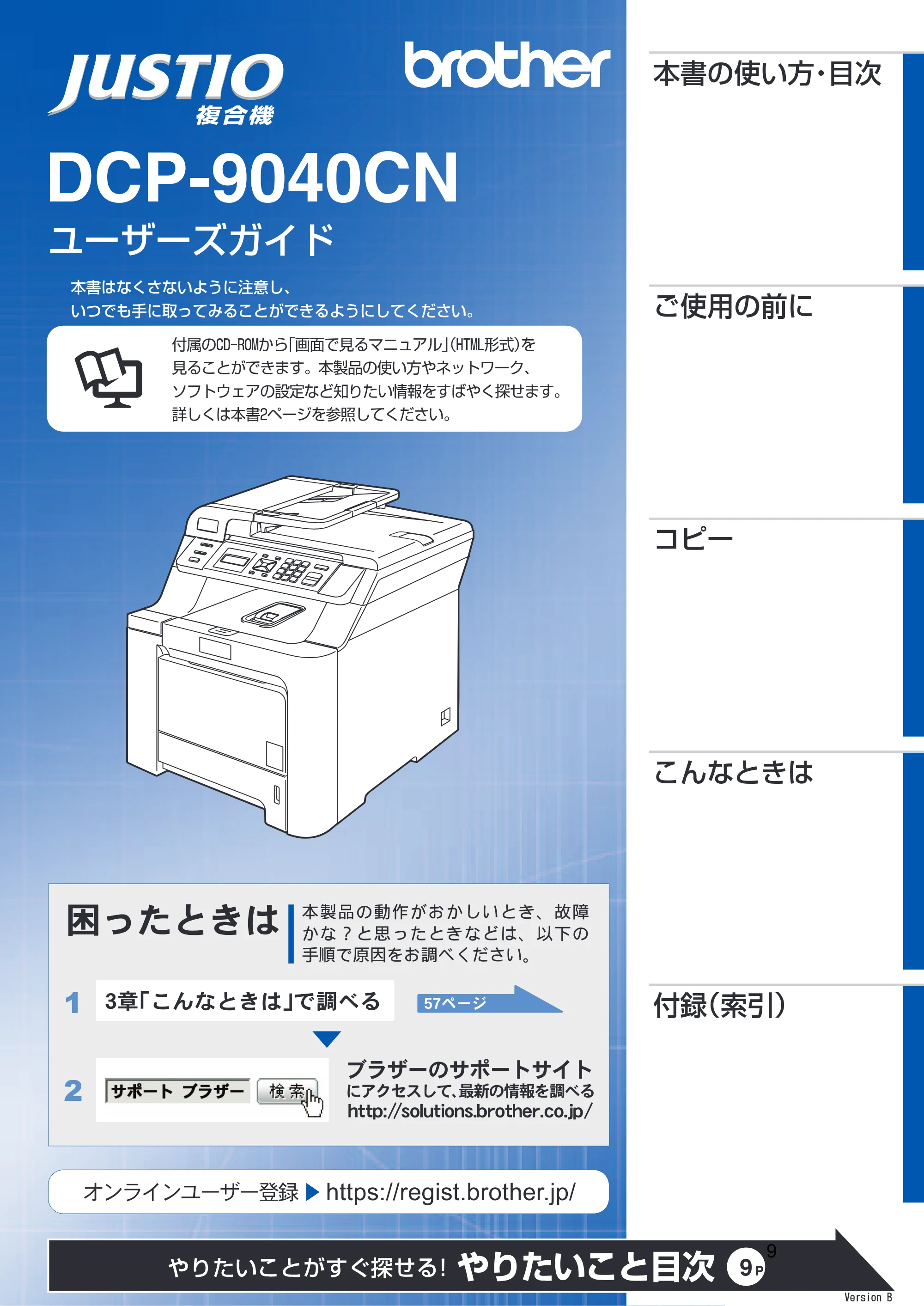

ユーザーズガイド
DCP-9040CN
付属のCD-ROMから「画面で見るマニュアル」(HTML形式）を
見ることができます。本製品の使い方やネットワーク、
ソフトウェアの設定など知りたい情報をすばやく探せます。
詳しくは本書2ページを参照してください。
本書はなくさないように注意し、
いつでも手に取ってみることができるようにしてください。
2
1
ήρΎȜ͈΍εȜΠ΍ͼΠͅ
ͺ·ΓᾺ̱Ȃ ड૧͈ૂ༭ͬ಺͓ͥ
ũŵŵűĻİİŴŰŭŶŵŪŰůŴįţųŰŵũŦųįŤŰįūűİ̧̹͉ࣾ̽͂
ུ
ୋ຦͈ ൲ै̧̦̤̥̱̞͂ Ȃ࡬વ̥̈́
ȉ͂ এ̧̹͉̽͂̈́̓ Ȃոئ͈
਀ਜ਼֦́ࡔ̤ͬ಺͓̩̺̯̞ȃ
Ĵડȶ̧̭͉ͭ̈́͂ ȷ́ ಺͓ͥ ĶĸβȜΐ
΂ϋρͼϋξȜΎȜഴ჏ȁġhttps://regist.brother.jp/
9
Version B
9

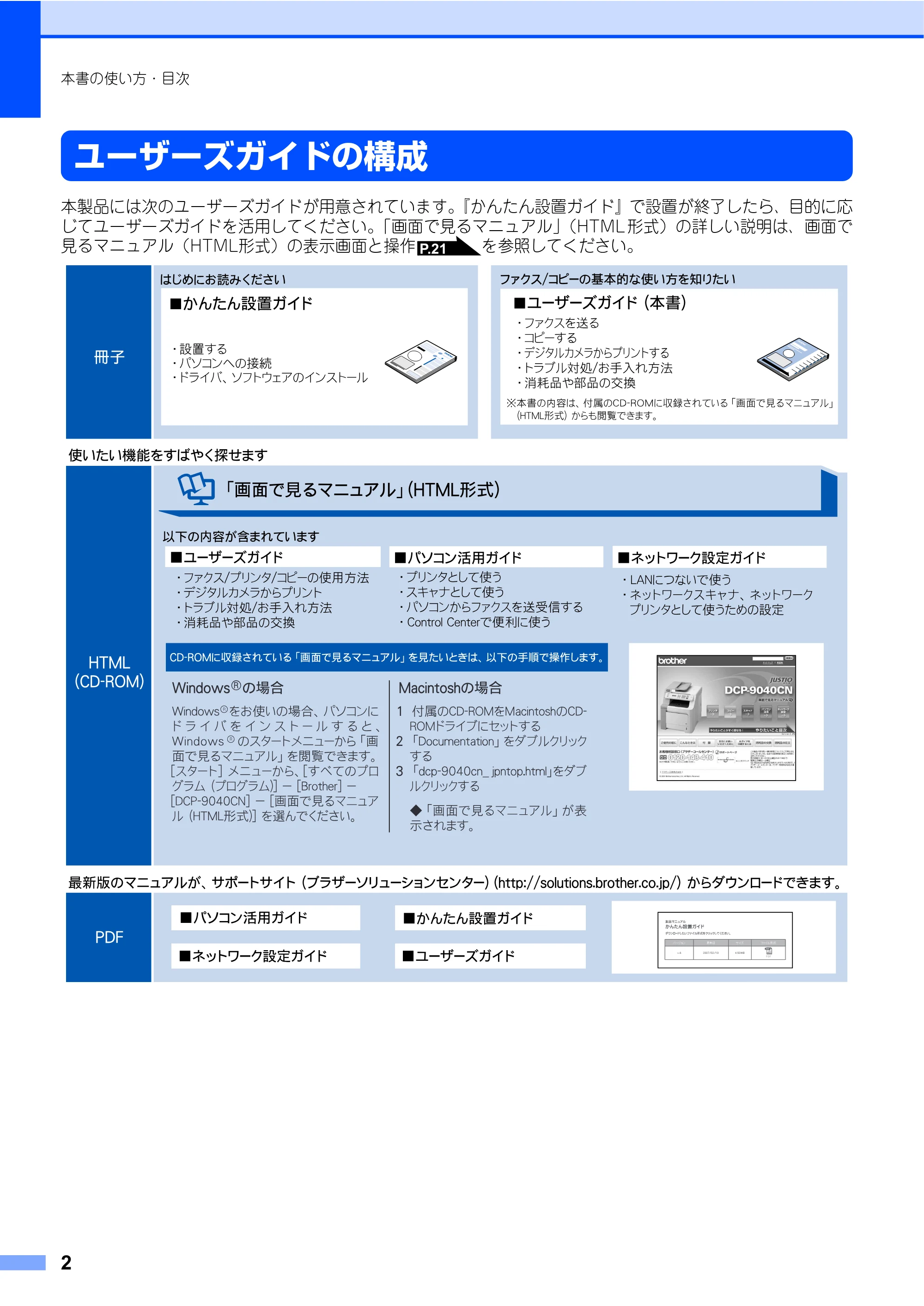

ユーザーズガイドの構成

2
本書の使い方・目次
ユーザーズガイドの構成
本製品には次のユーザーズガイドが用意されています。『かんたん設置ガイド』で設置が終了したら、目的に応
じてユーザーズガイドを活用してください。「画面で見るマニュアル」（HTML 形式）の詳しい説明は、画面で
見るマニュアル（HTML形式）の表示画面と操作を参照してください。P.21

「画面で見るマニュアル」を閲覧するには

本書の使い方・目次

ご使用の前に

コピー

こんなときは

付

録
3

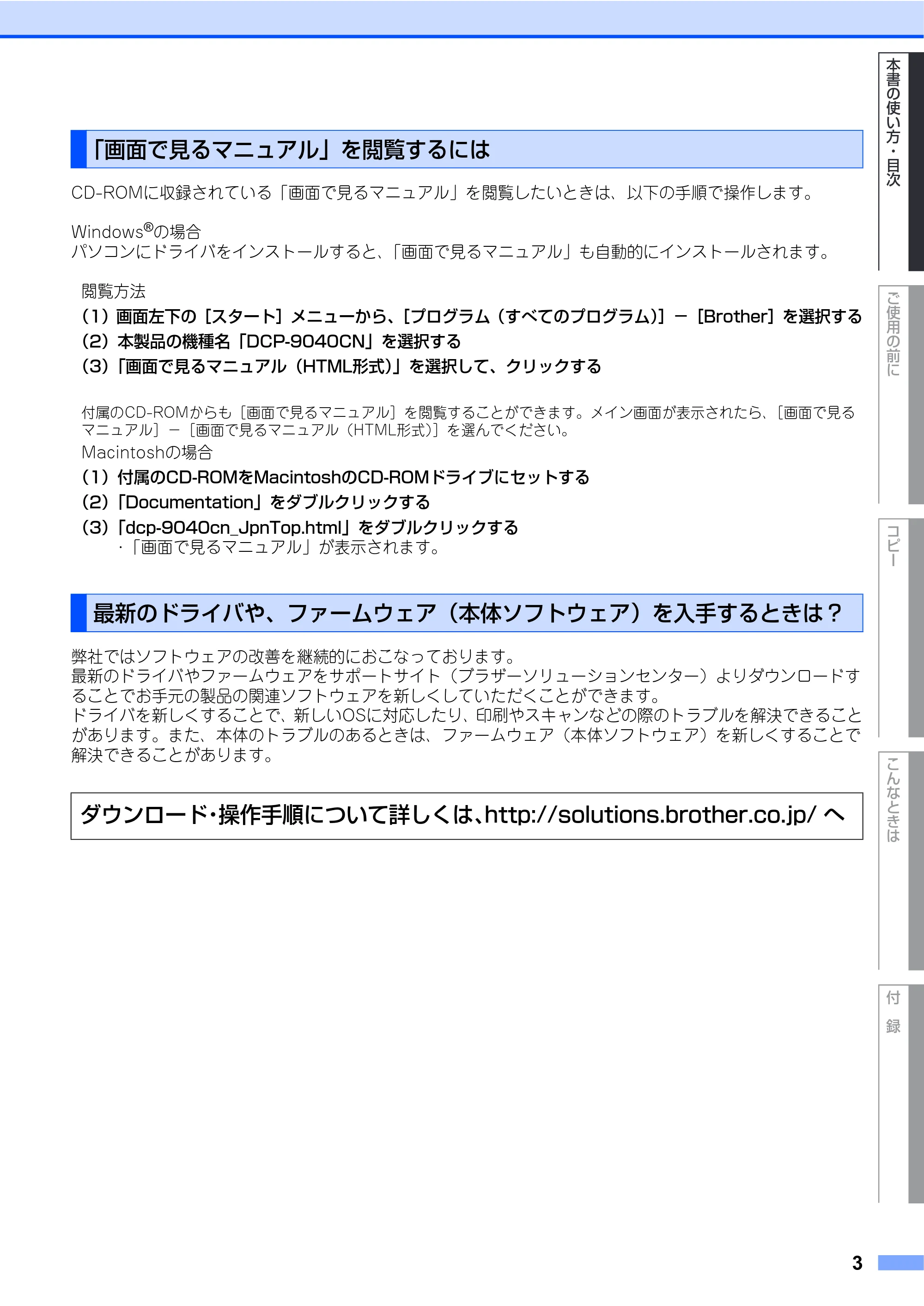

CD-ROMに収録されている「画面で見るマニュアル」を閲覧したいときは、以下の手順で操作します。
Windows
®
の場合
パソコンにドライバをインストールすると、「画面で見るマニュアル」も自動的にインストールされます。
閲覧方法
（1）画面左下の［スタート］メニューから、［プログラム（すべてのプログラム）］－［Brother］を選択する
（2）本製品の機種名「DCP-9040CN」を選択する
（3）「画面で見るマニュアル（HTML形式）」を選択して、クリックする
付属のCD-ROMからも［画面で見るマニュアル］を閲覧することができます。メイン画面が表示されたら、［画面で見る
マニュアル］－［画面で見るマニュアル（HTML形式）］を選んでください。
Macintoshの場合
（1）付属のCD-ROMをMacintoshのCD-ROMドライブにセットする
（2）「Documentation」をダブルクリックする
（3）「dcp-9040cn_JpnTop.html」をダブルクリックする
･「画面で見るマニュアル」が表示されます。

弊社ではソフトウェアの改善を継続的におこなっております。
最新のドライバやファームウェアをサポートサイト（ブラザーソリューションセンター）よりダウンロードす
ることでお手元の製品の関連ソフトウェアを新しくしていただくことができます。
ドライバを新しくすることで、新しいOSに対応したり、印刷やスキャンなどの際のトラブルを解決できること
があります。また、本体のトラブルのあるときは、ファームウェア（本体ソフトウェア）を新しくすることで
解決できることがあります。
「画面で見るマニュアル」を閲覧するには
最新のドライバや、ファームウェア（本体ソフトウェア）を入手するときは？
ダウンロード・操作手順について詳しくは、http://solutions.brother.co.jp/ へ

4
ユーザーズガイドの構成.............................................................. 2
「画面で見るマニュアル」を閲覧するには...........................................................3
最新のドライバや、ファームウェア（本体ソフトウェア）を
入手するときは？ ...................................................................................................3

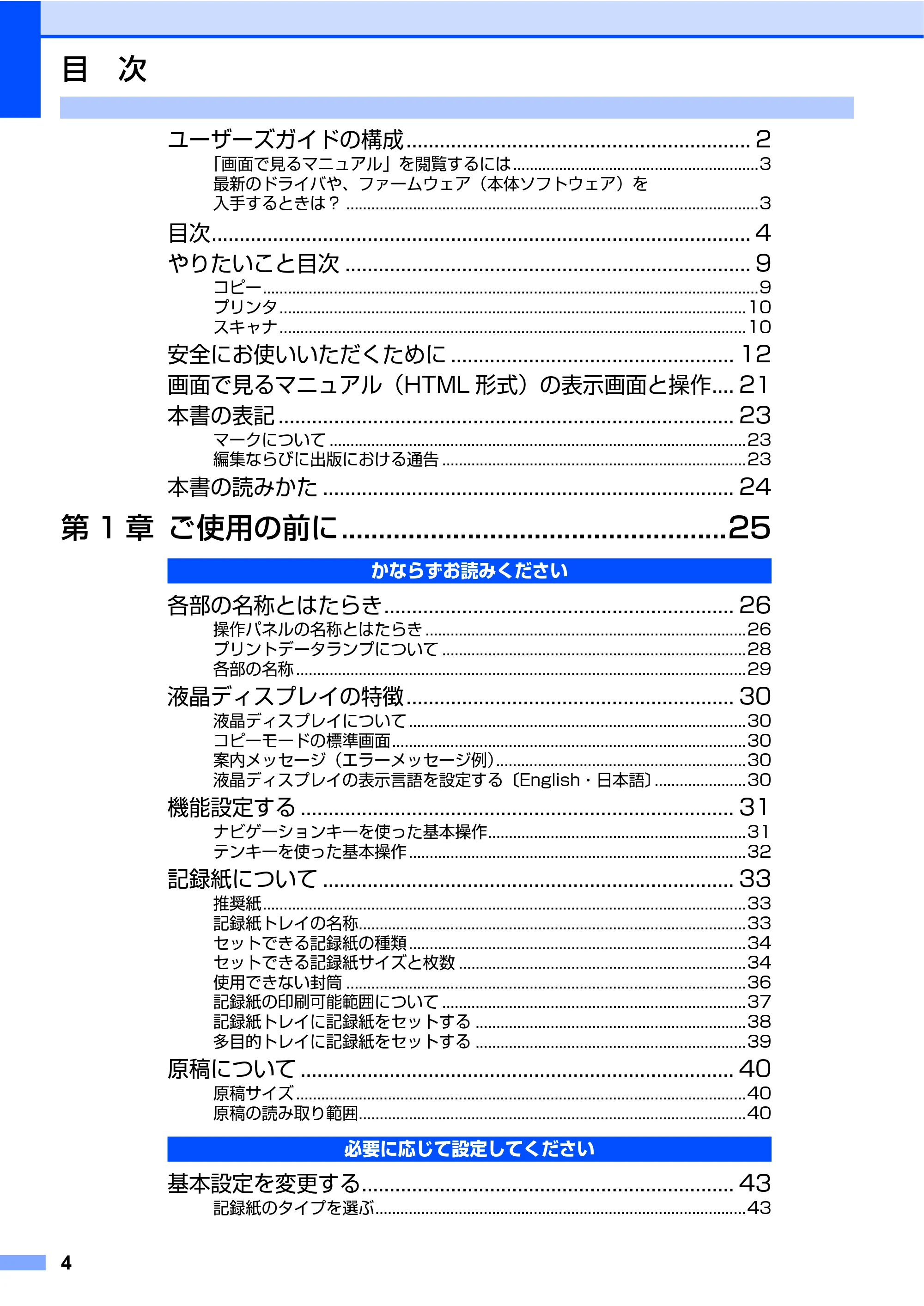

目次................................................................................................. 4

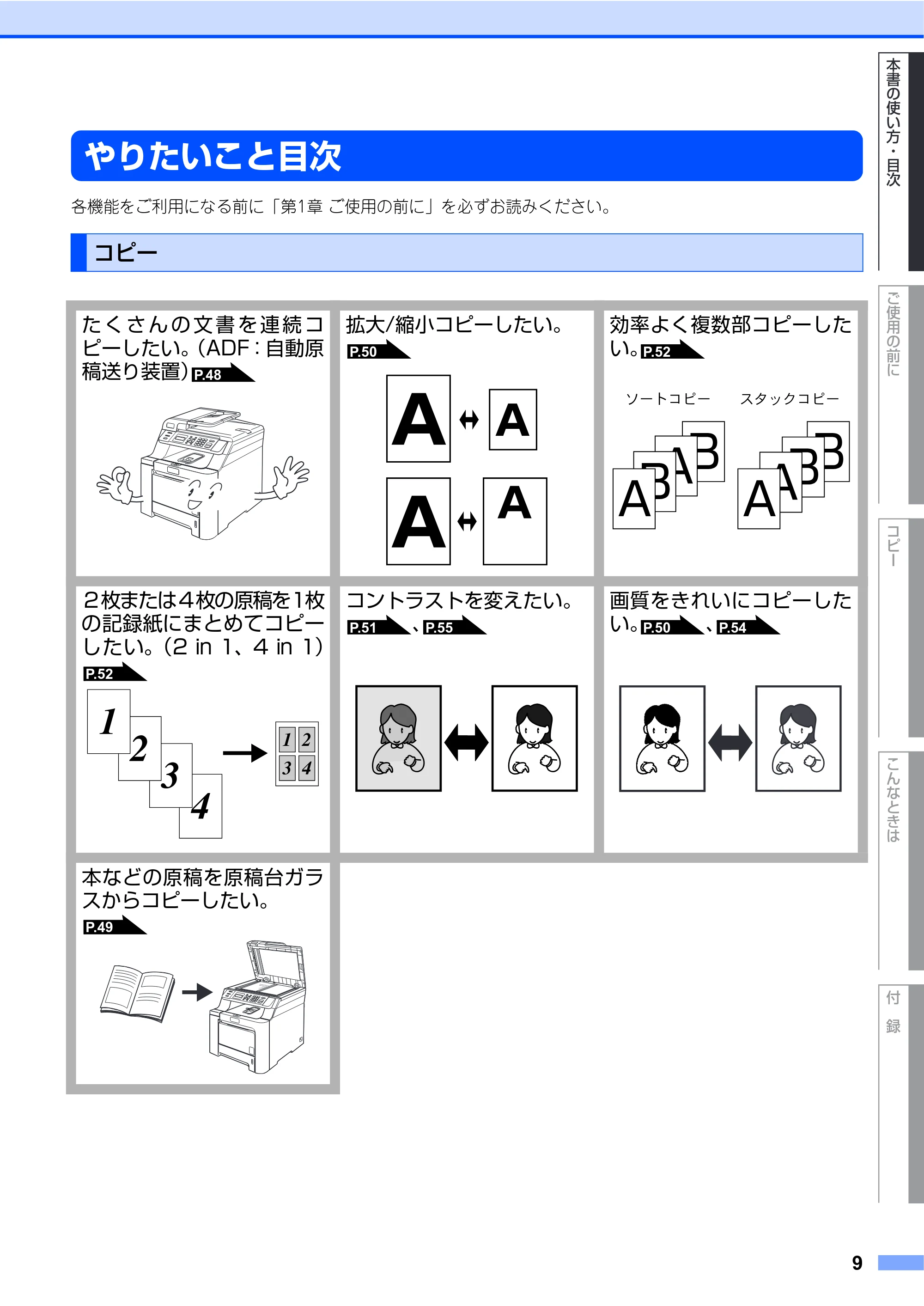

やりたいこと目次 ......................................................................... 9

コピー.......................................................................................................................9

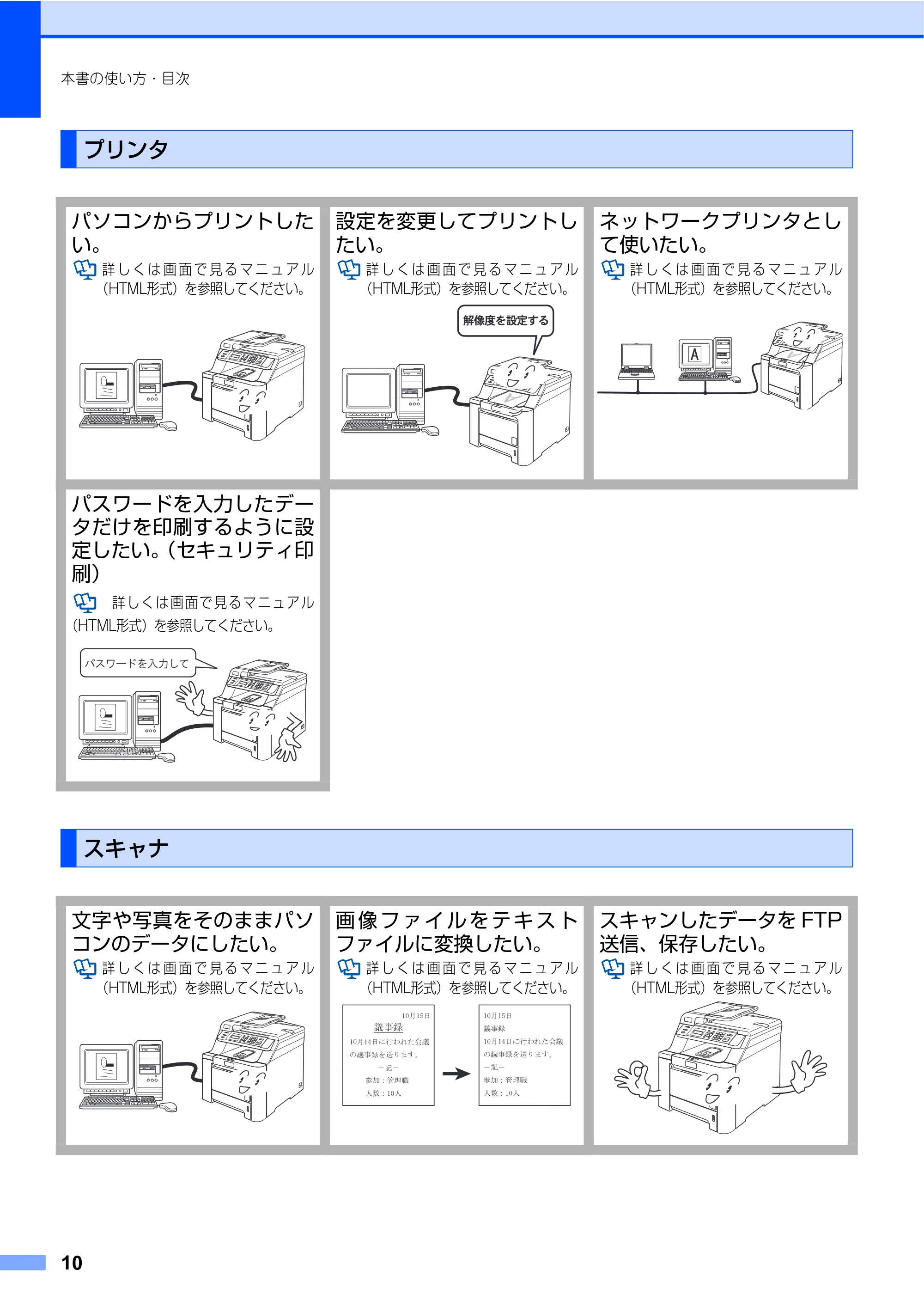

プリンタ................................................................................................................10
スキャナ................................................................................................................10

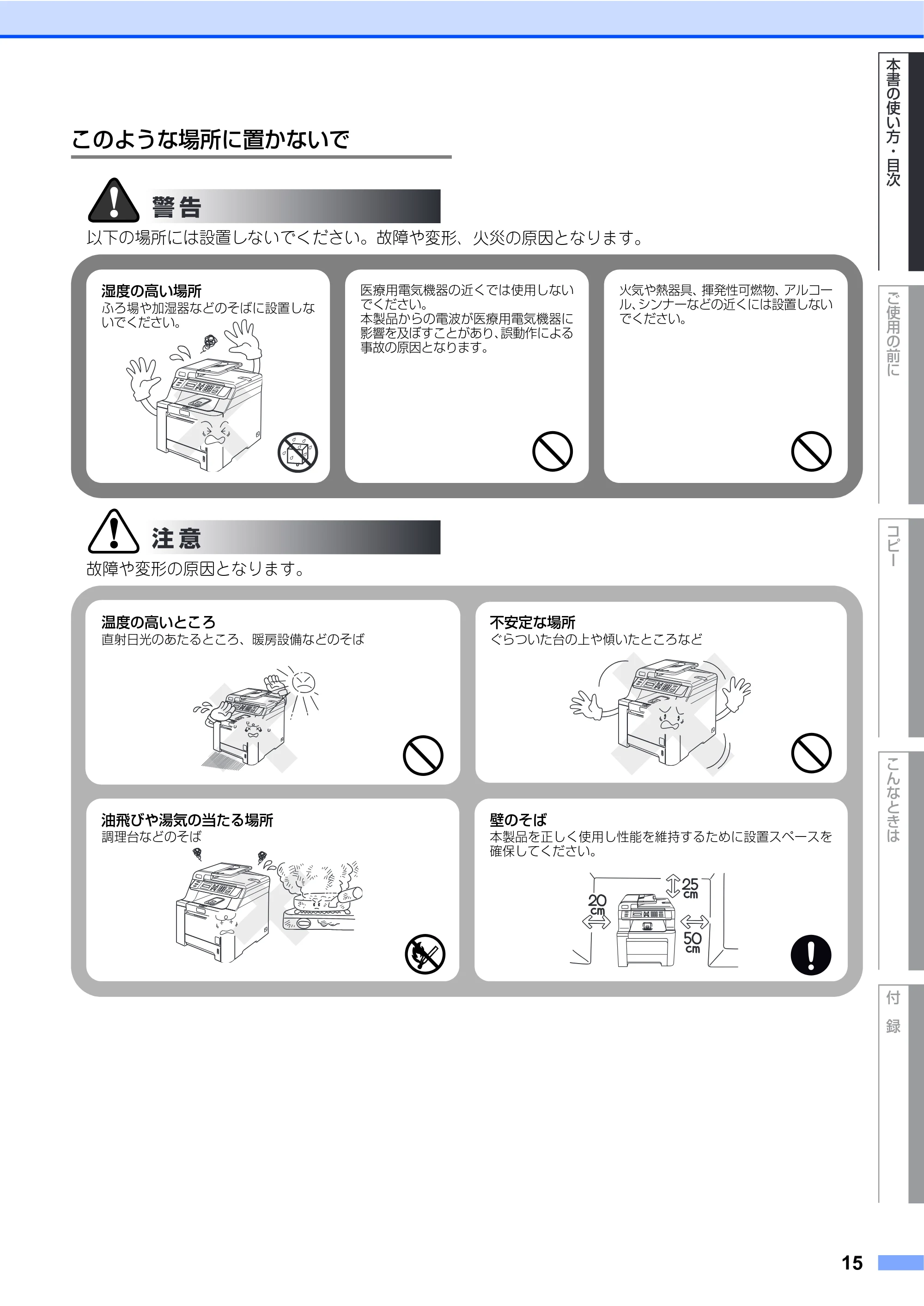

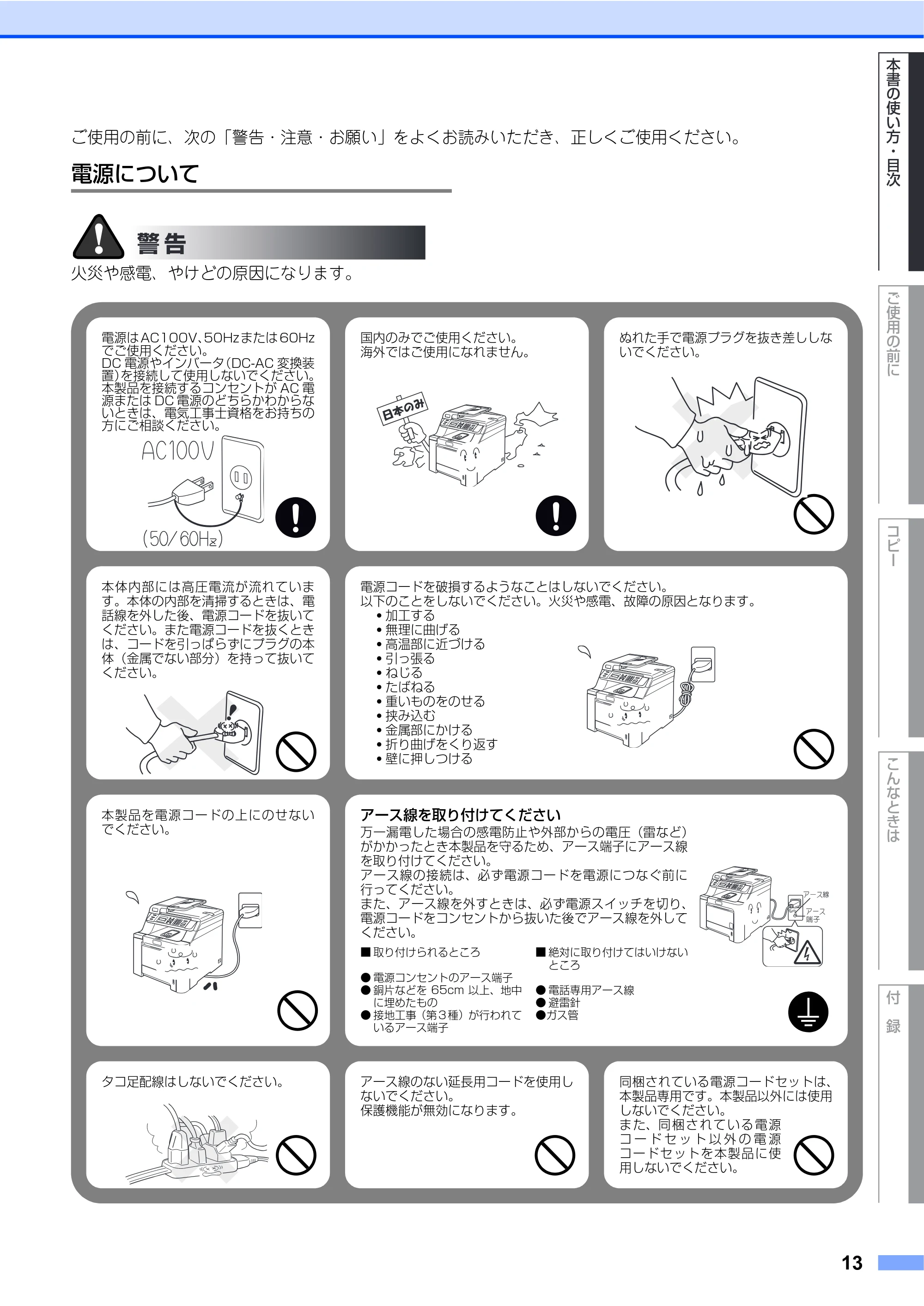

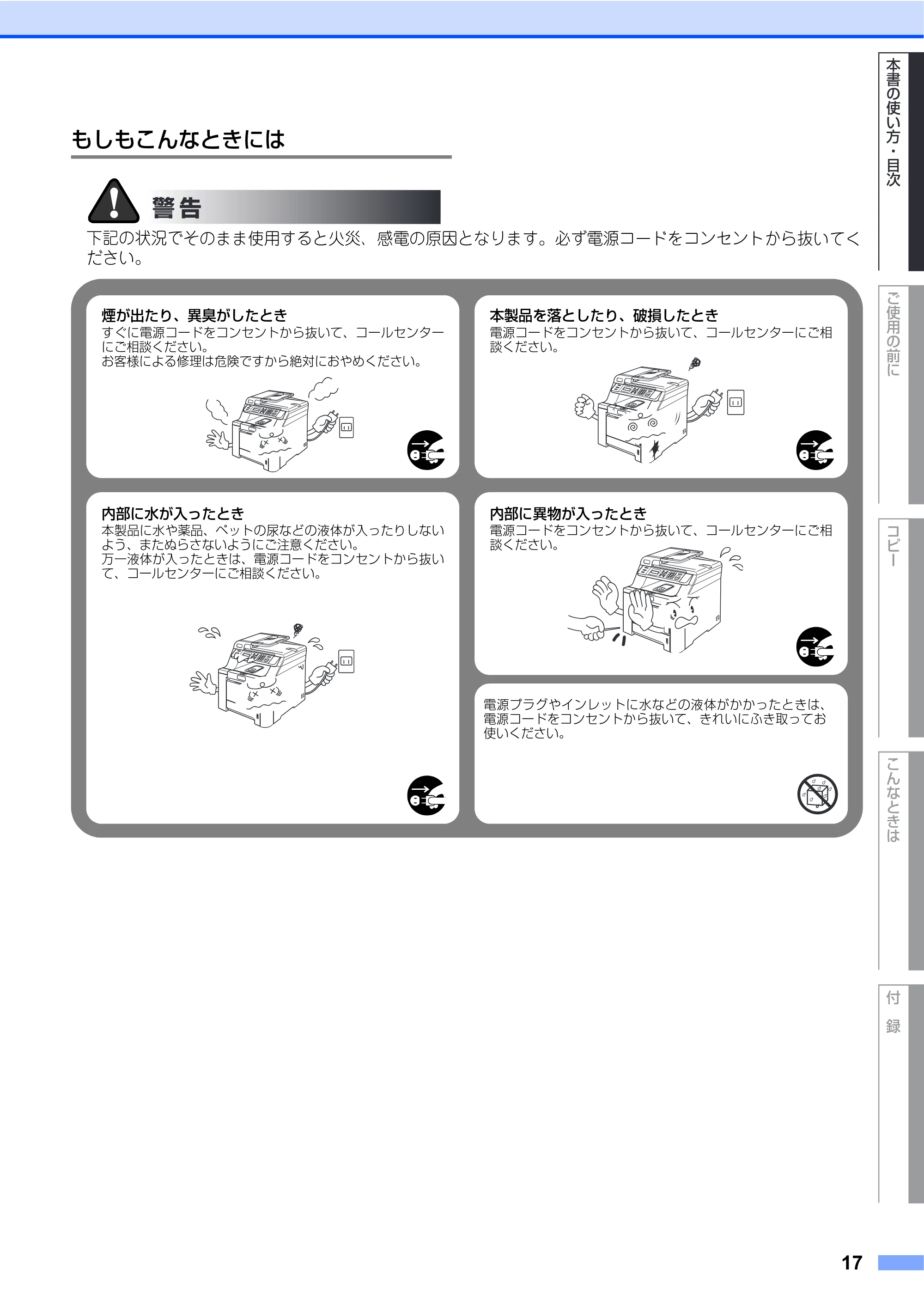

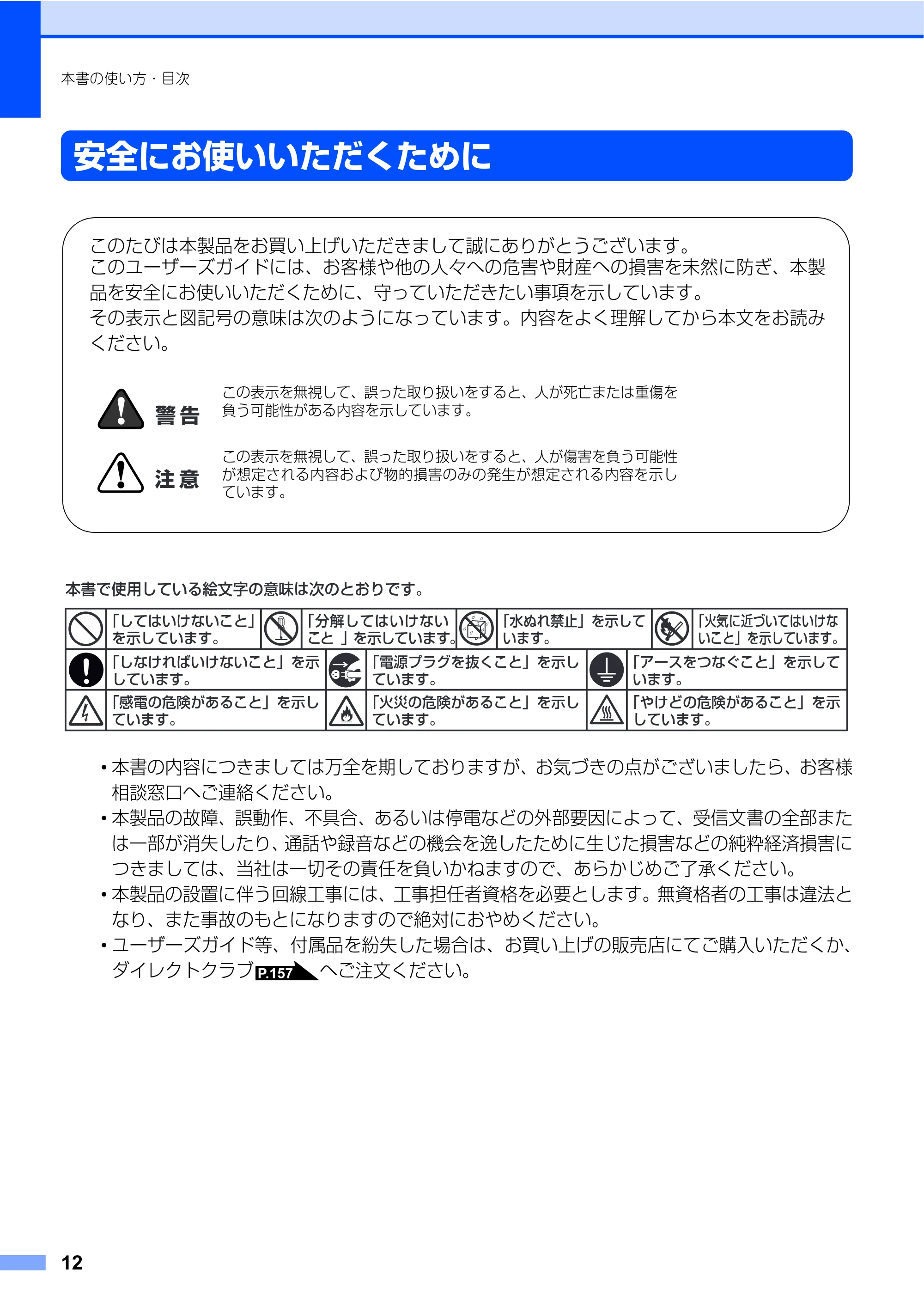

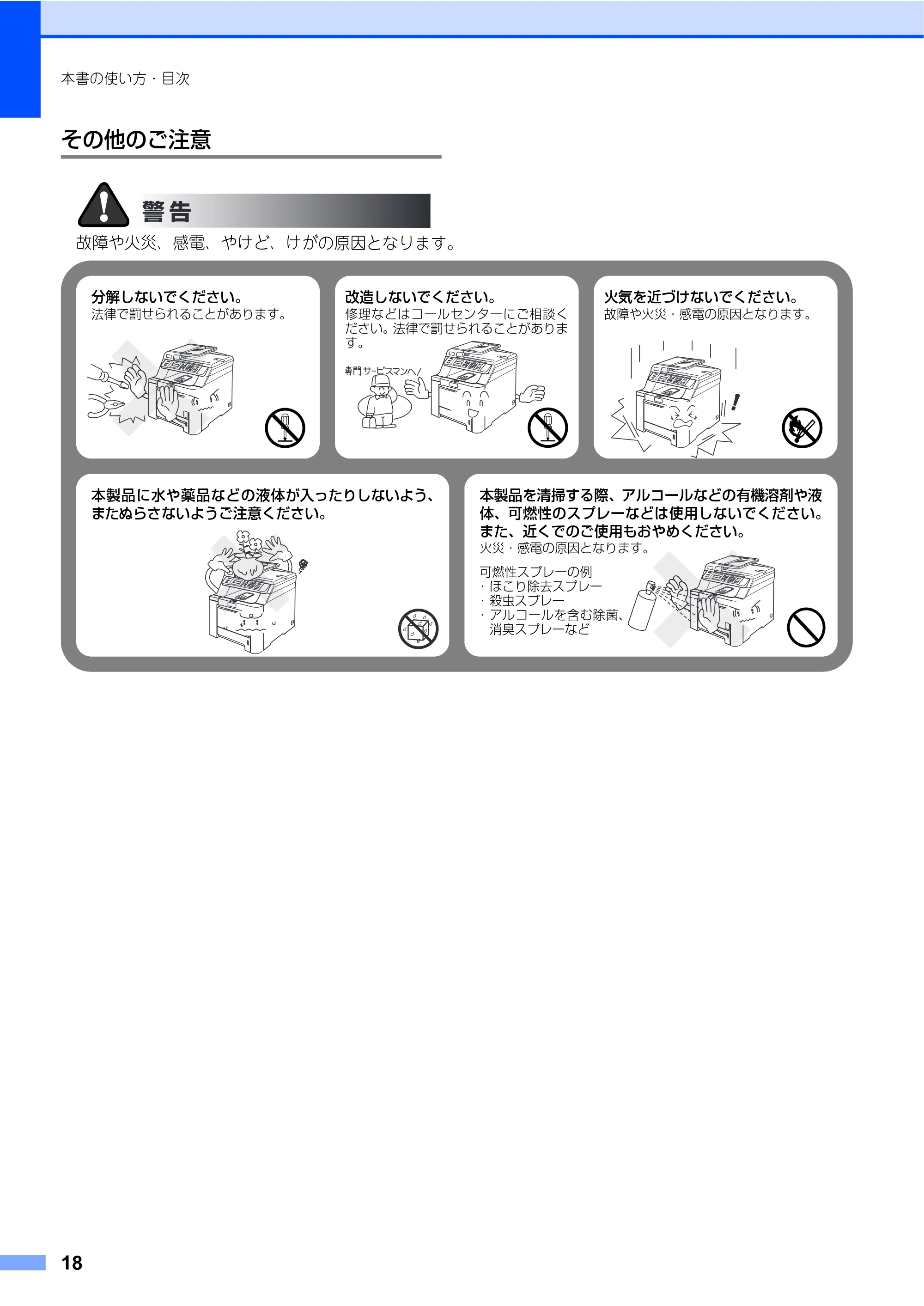

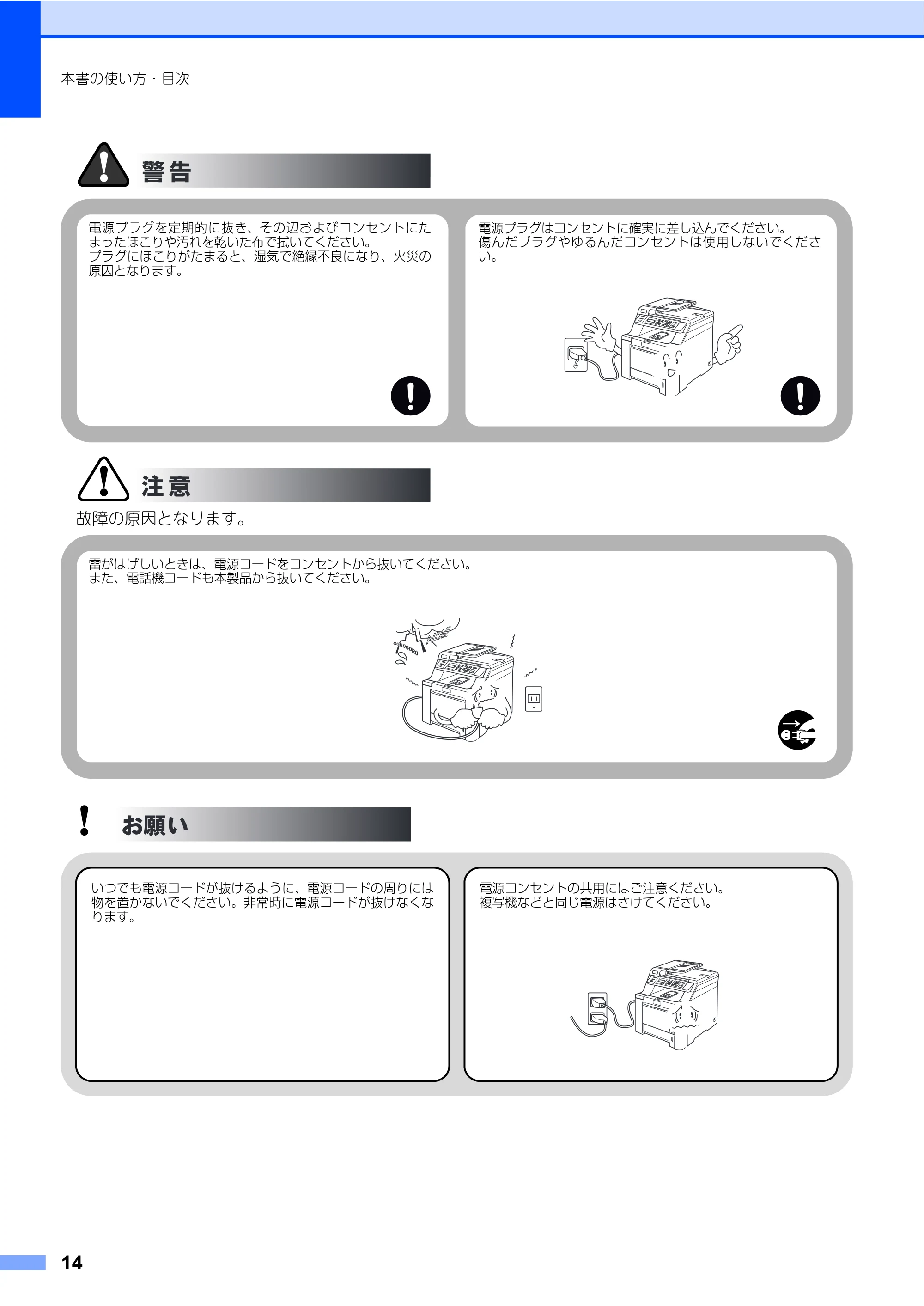

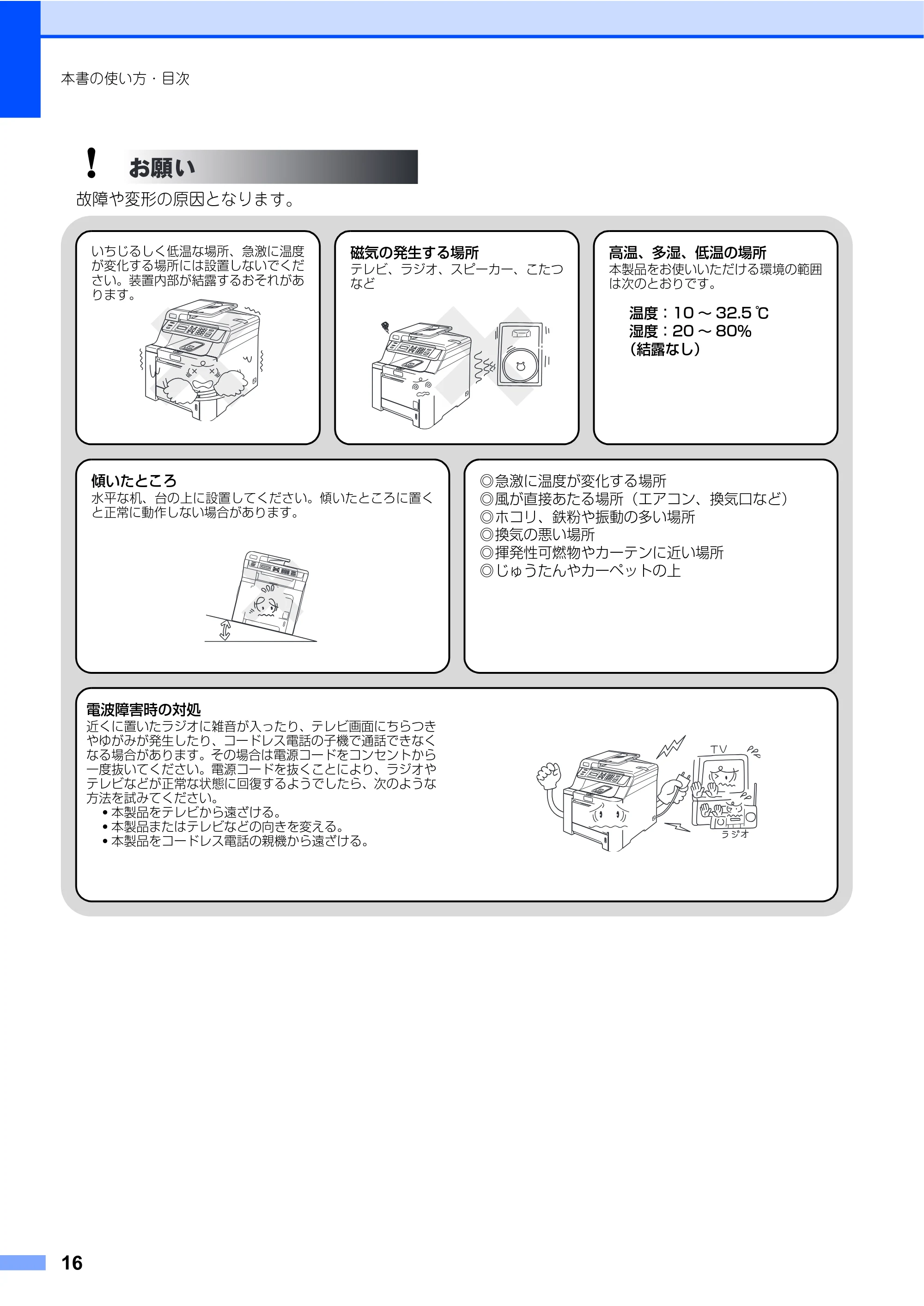

安全にお使いいただくために ................................................... 12

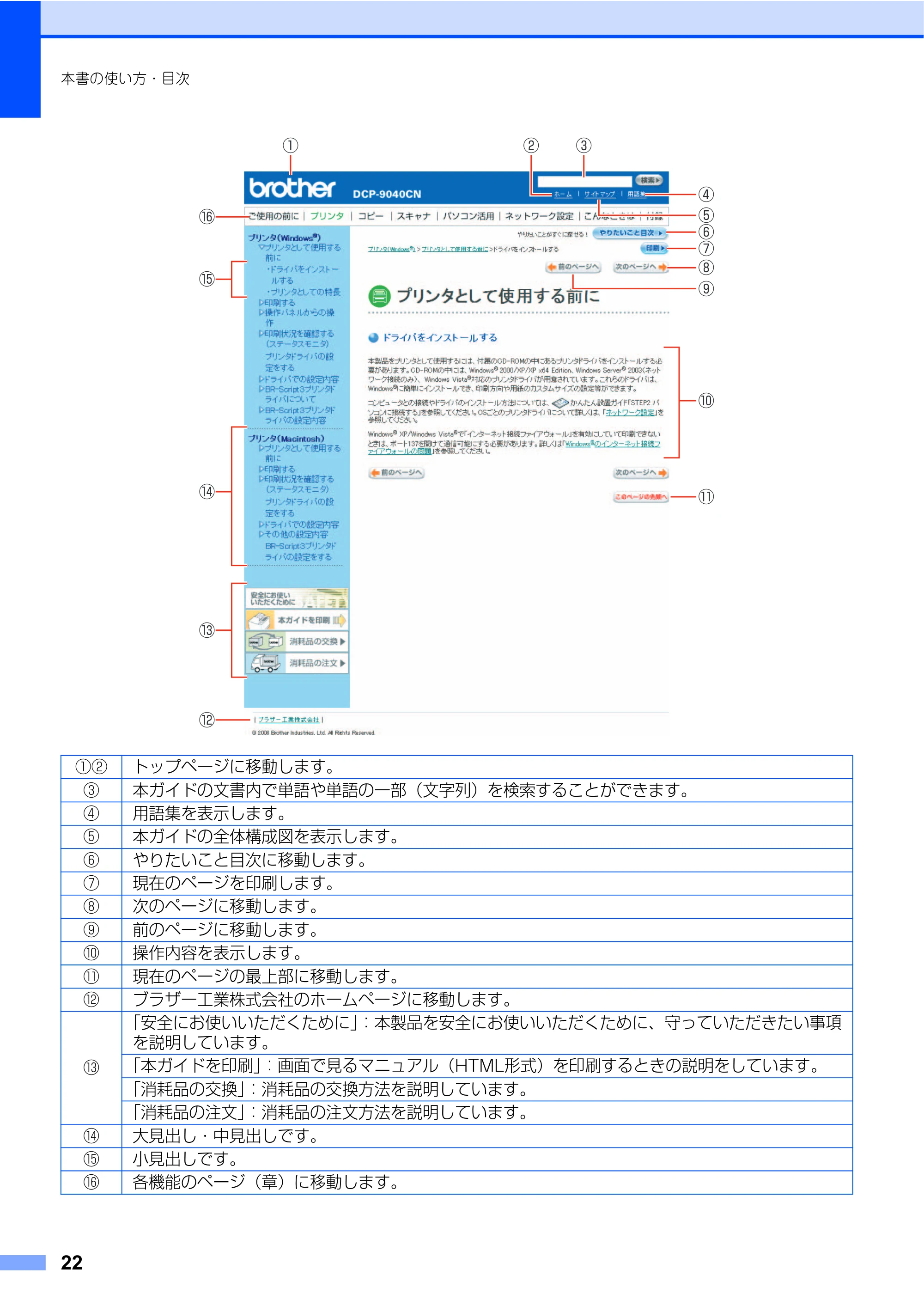

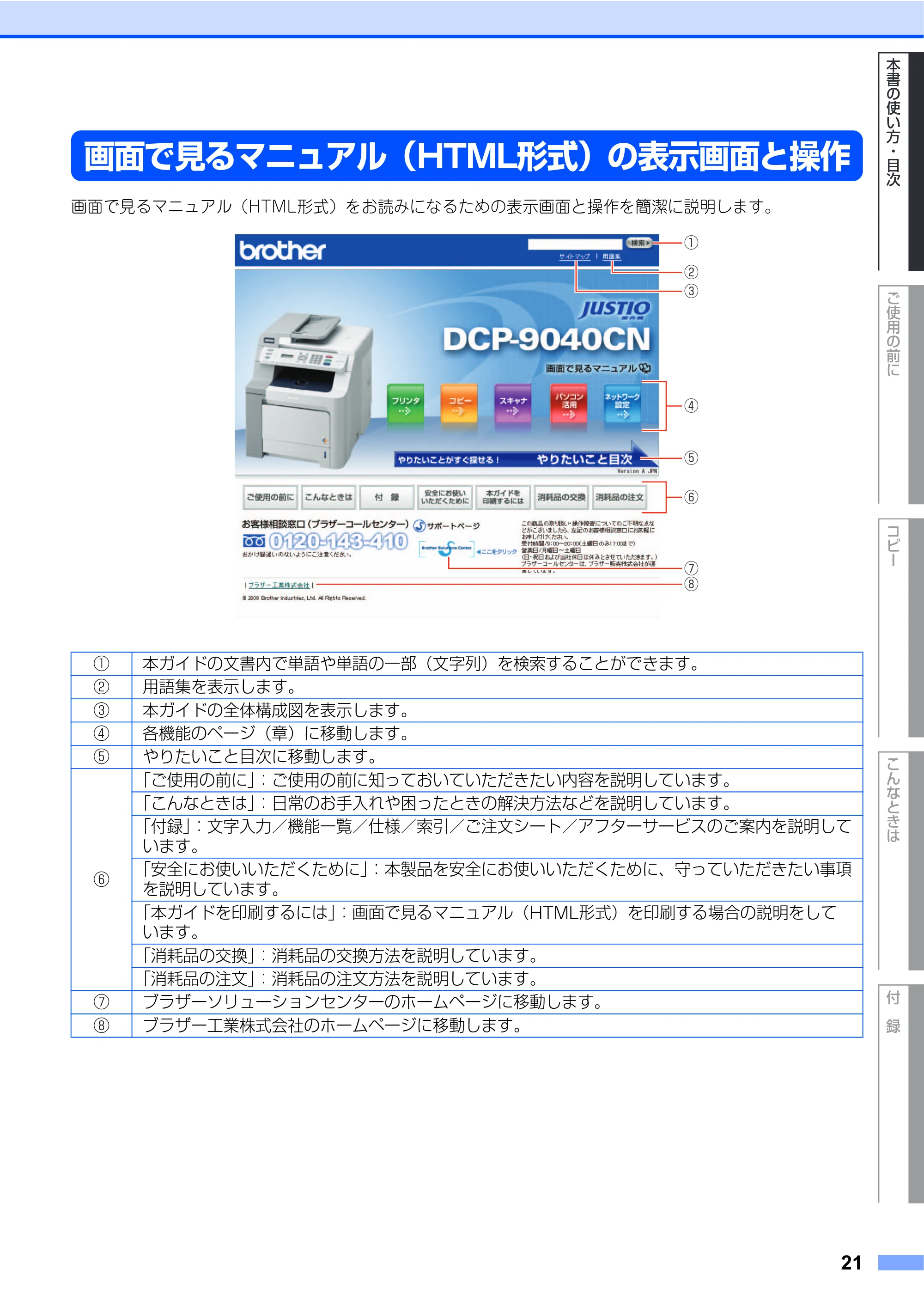

画面で見るマニュアル（HTML 形式）の表示画面と操作.... 21

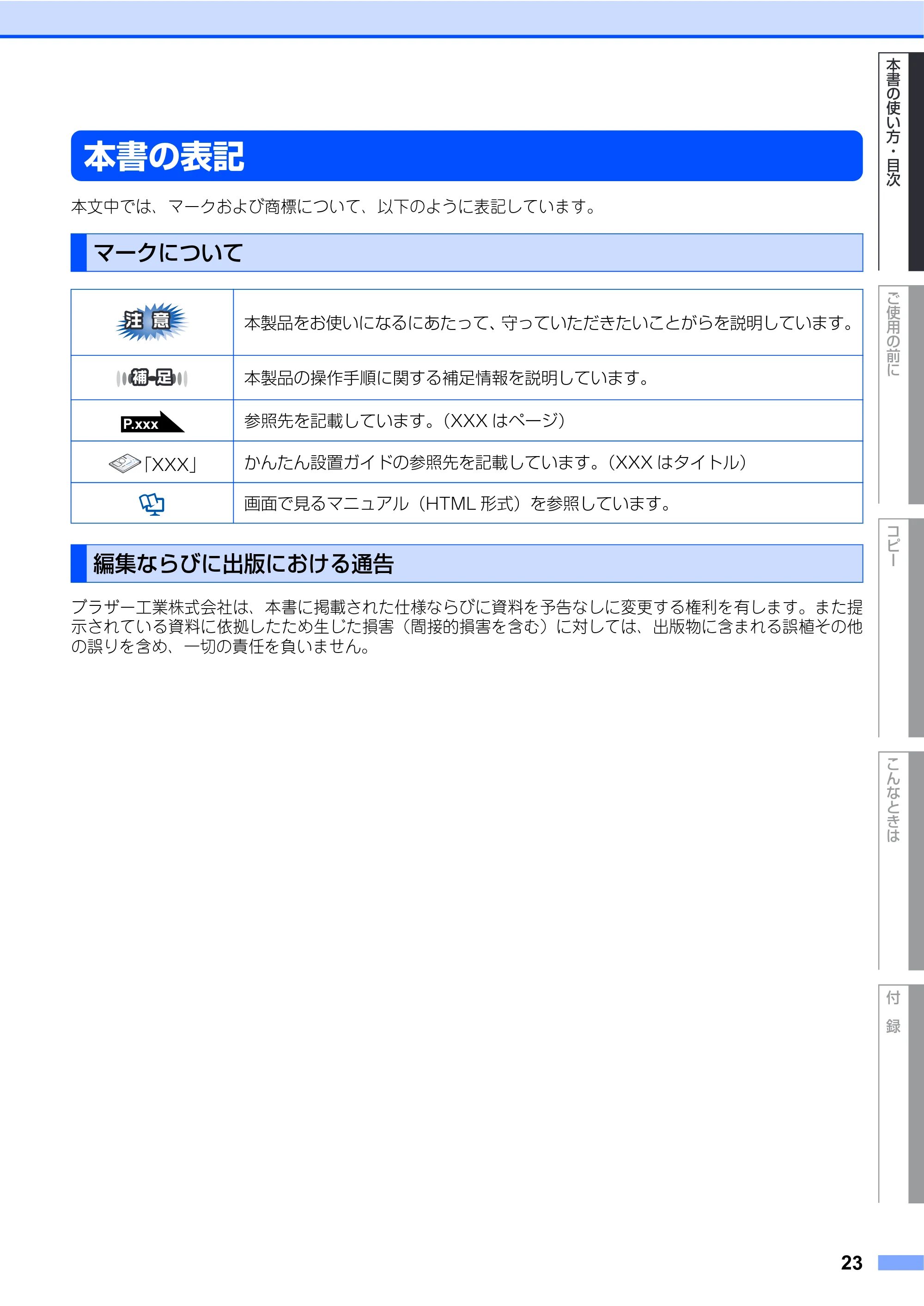

本書の表記 .................................................................................. 23
マークについて ....................................................................................................23
編集ならびに出版における通告 .........................................................................23

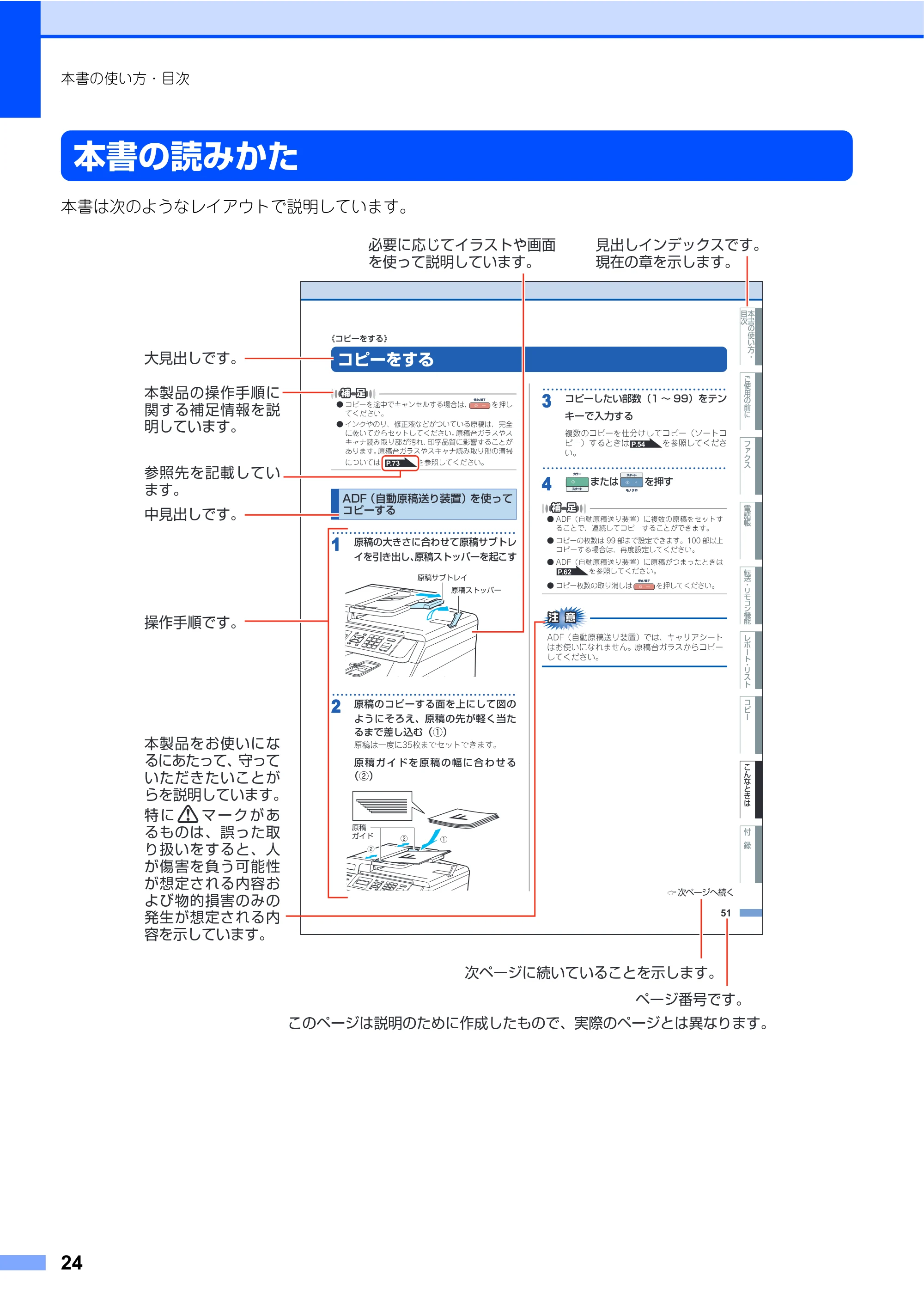

本書の読みかた .......................................................................... 24

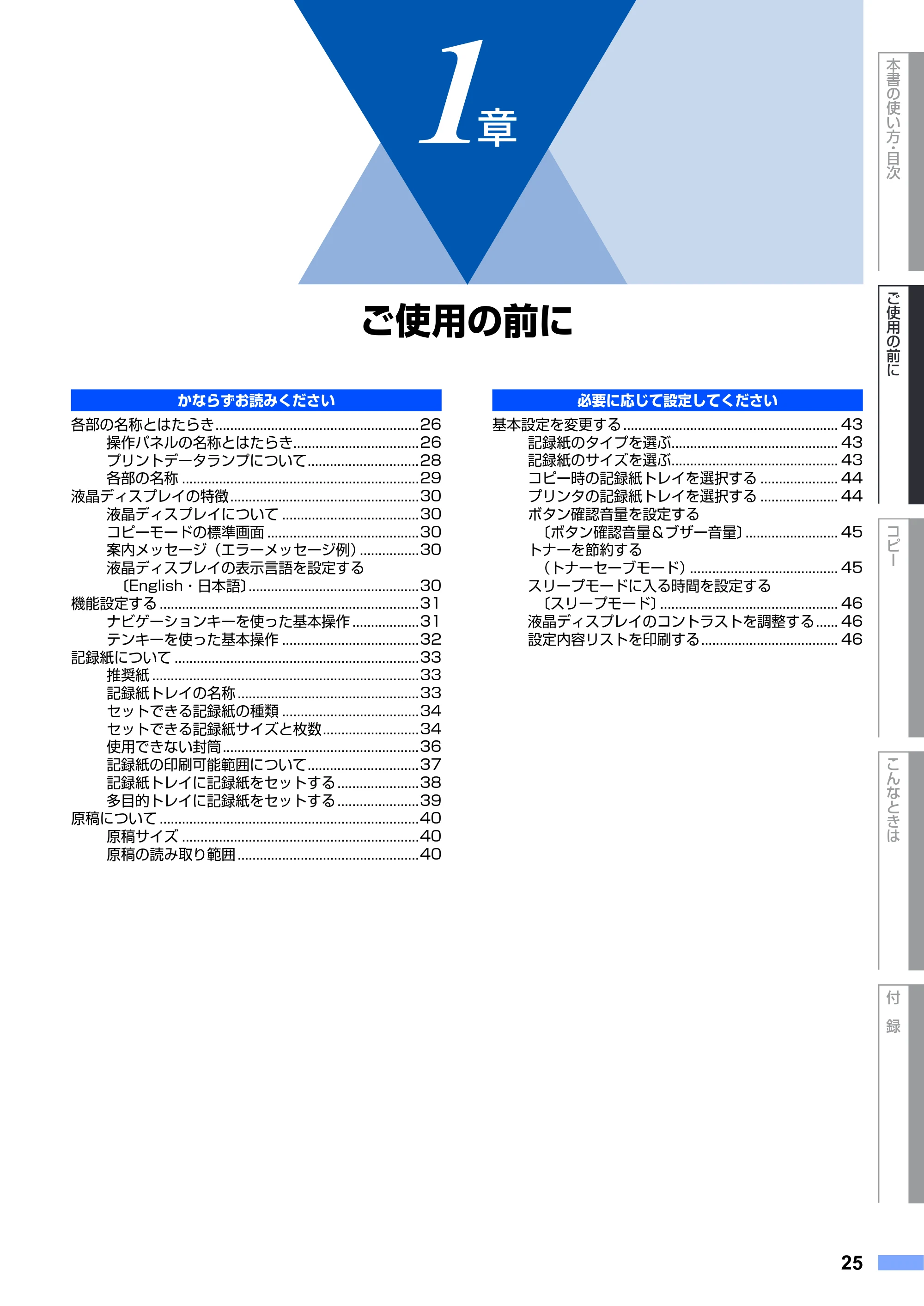

第 1 章ご使用の前に....................................................25
各部の名称とはたらき............................................................... 26

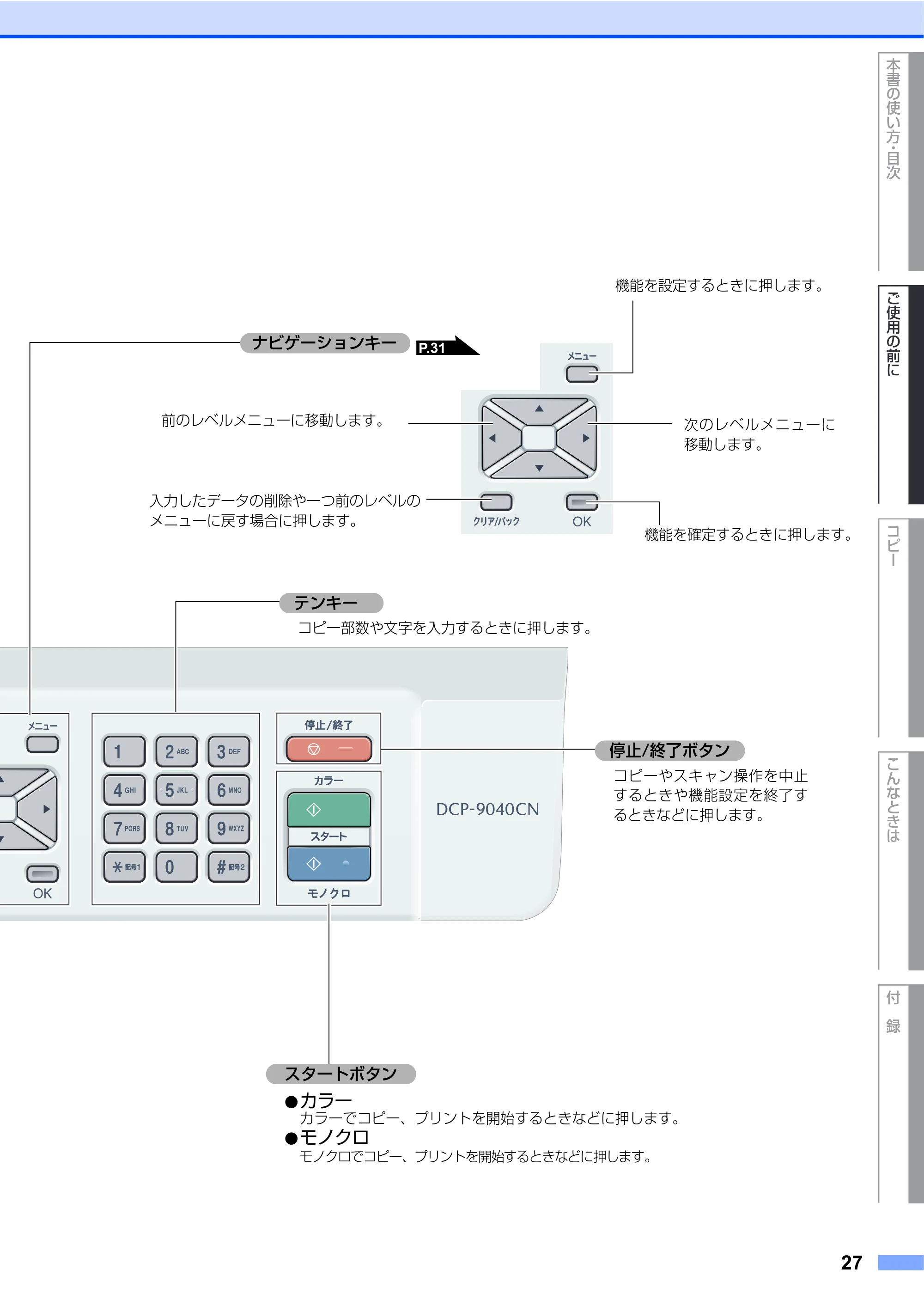

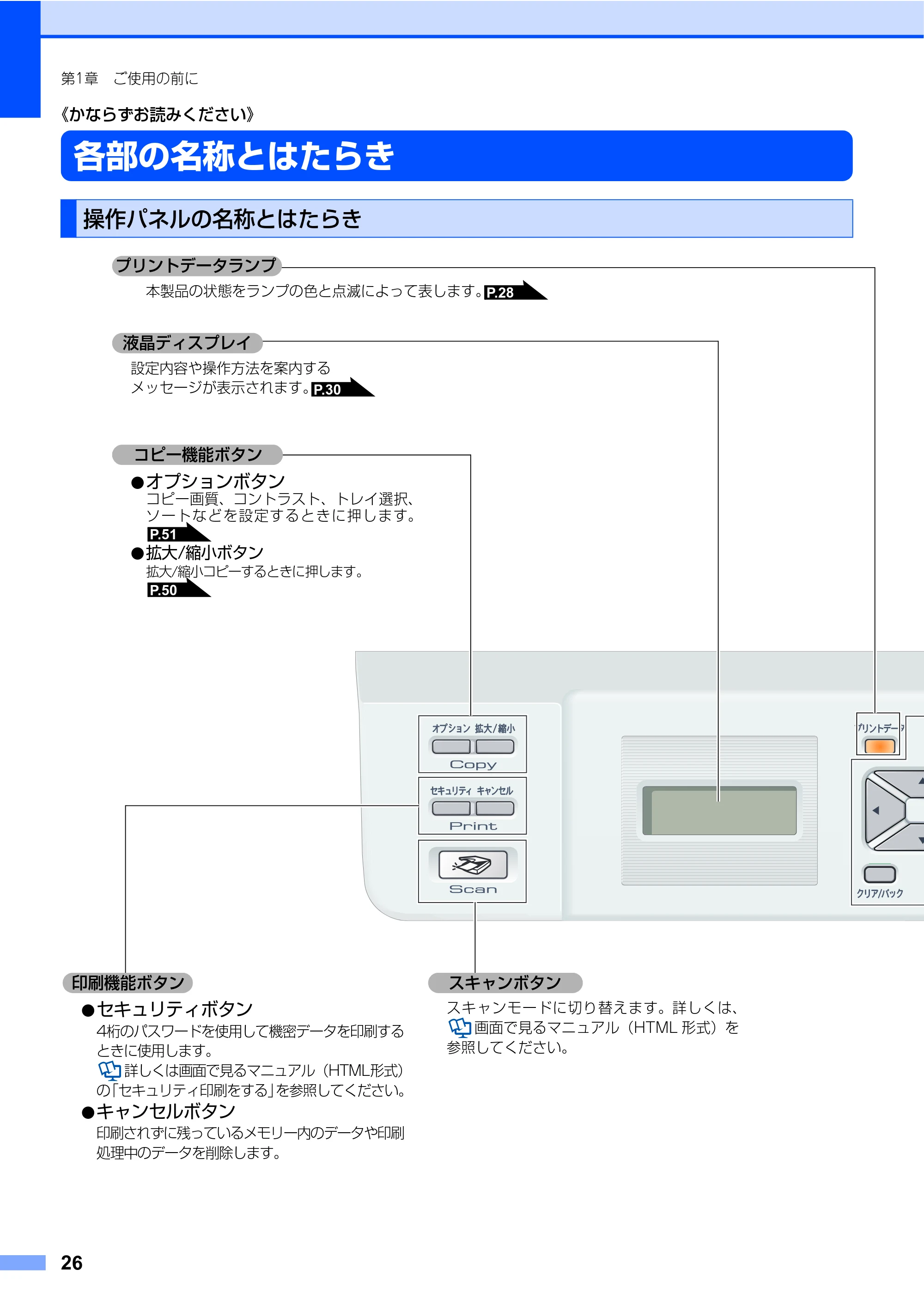

操作パネルの名称とはたらき .............................................................................26

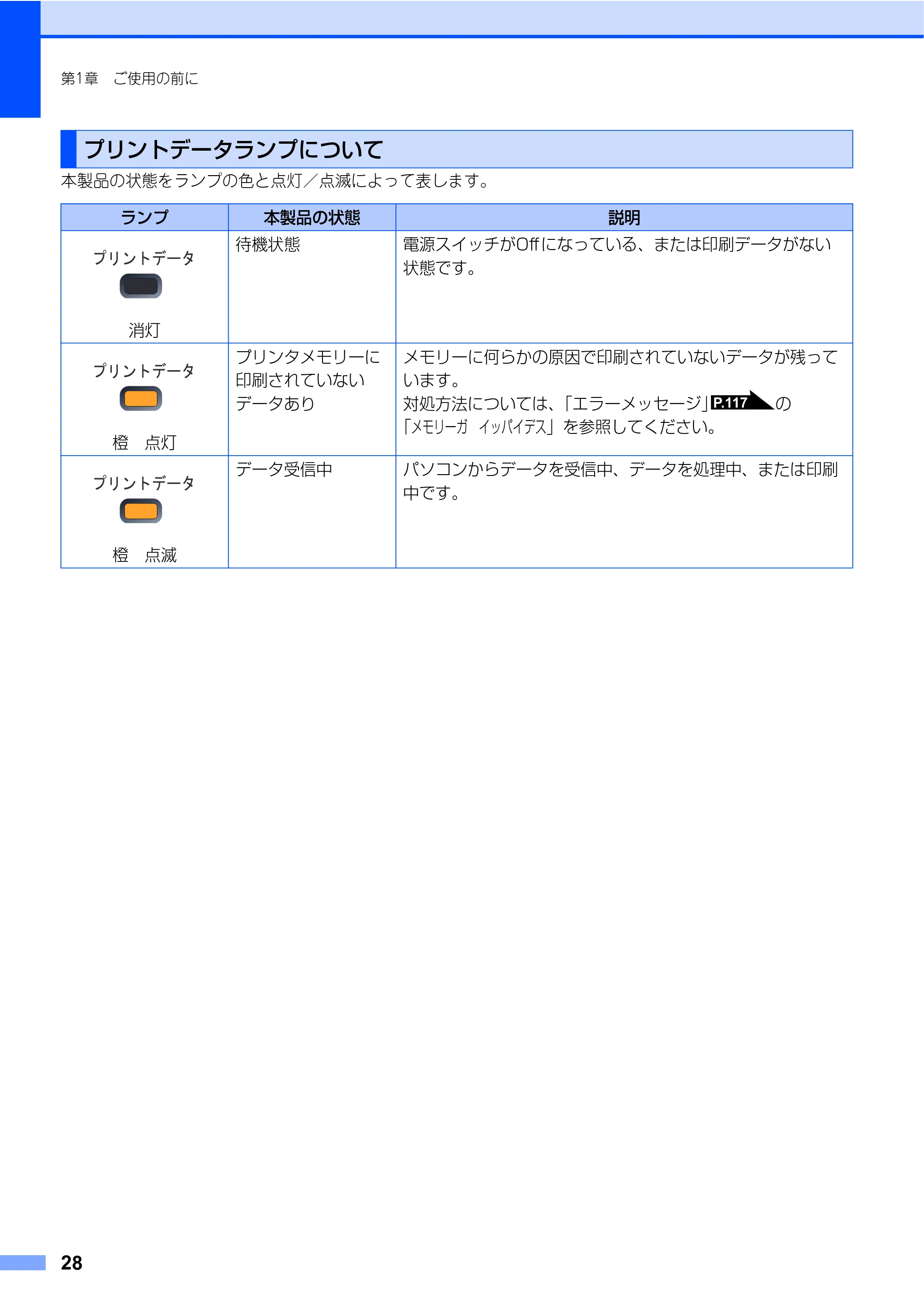

プリントデータランプについて .........................................................................28

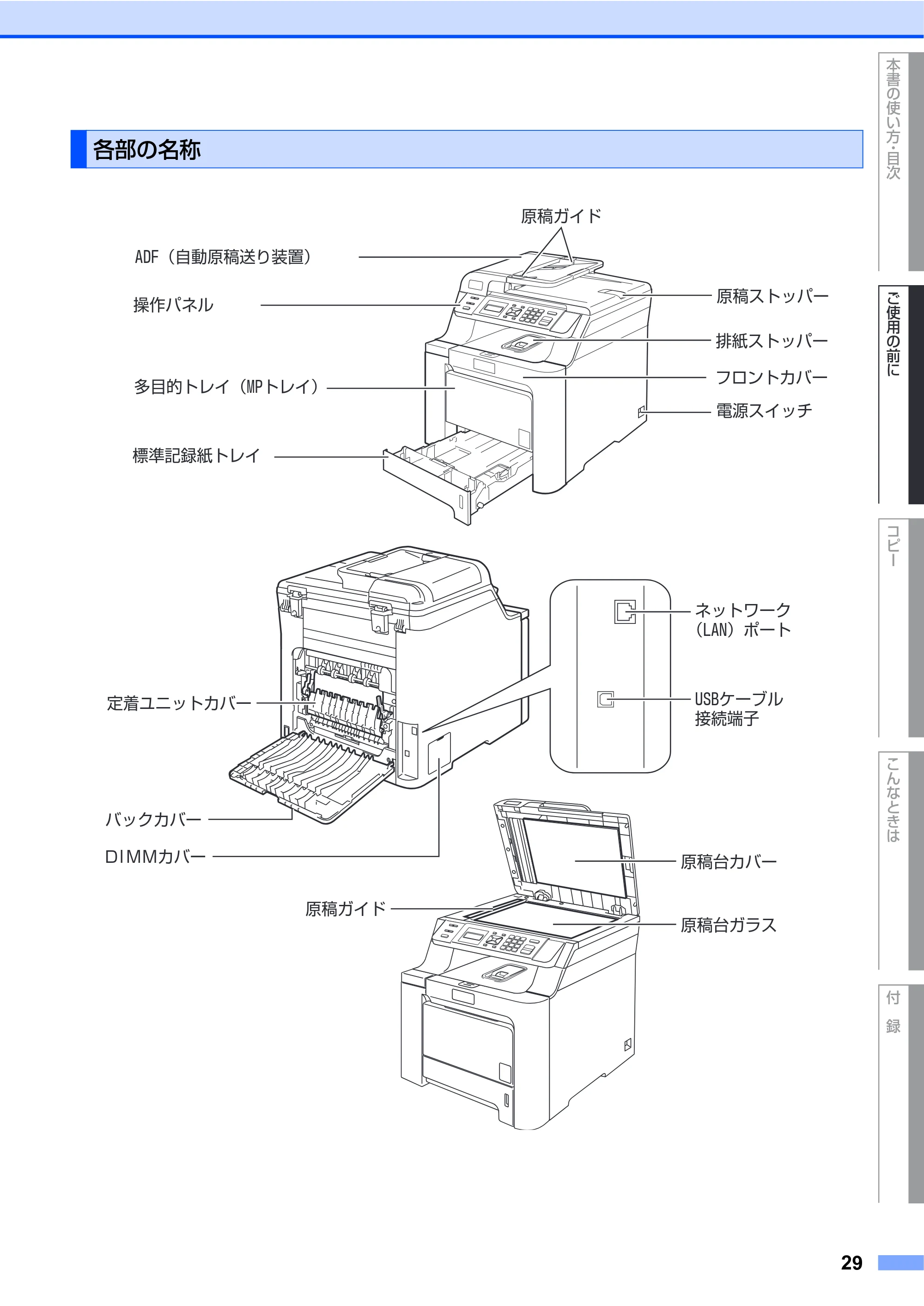

各部の名称 ............................................................................................................29

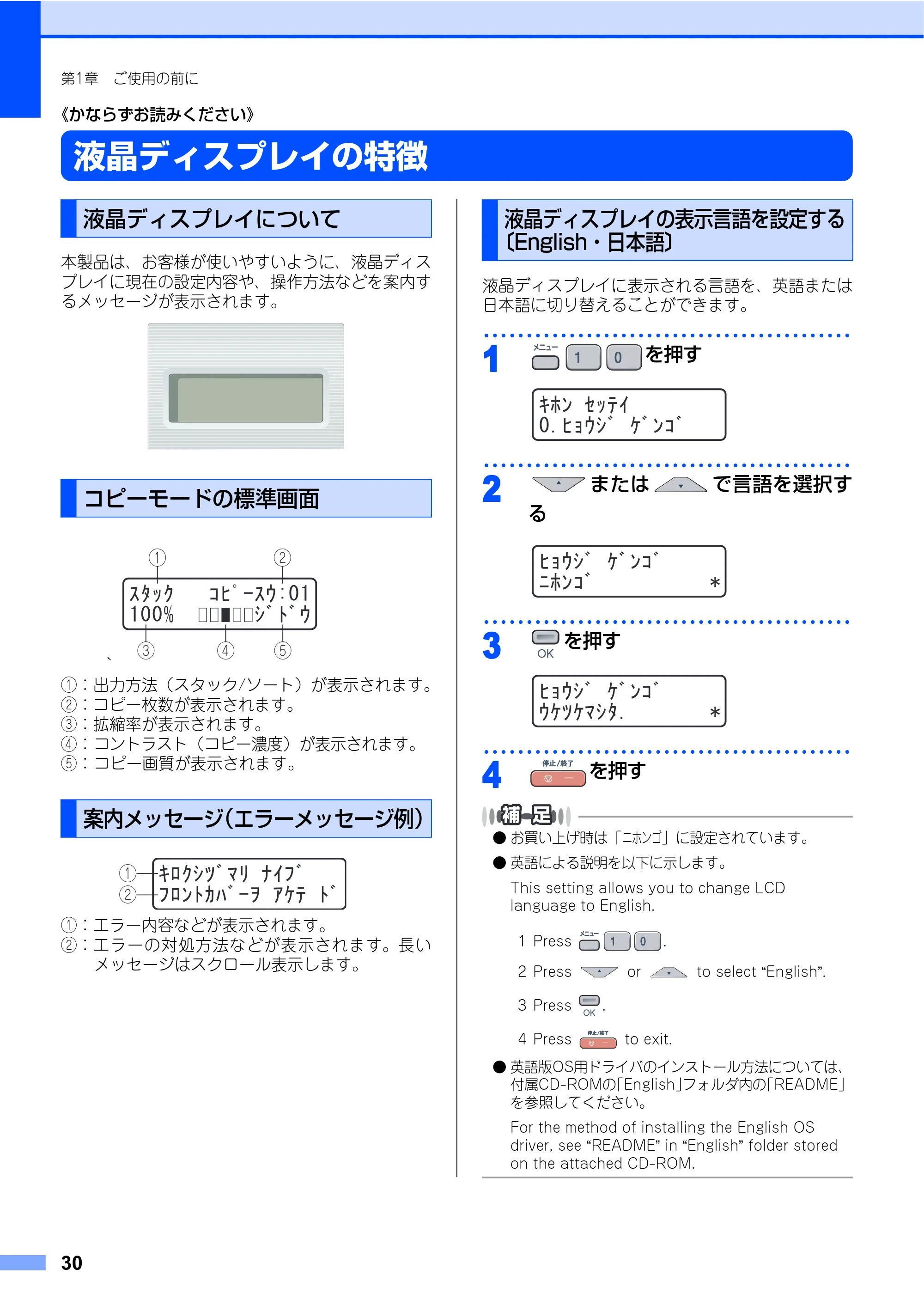

液晶ディスプレイの特徴........................................................... 30
液晶ディスプレイについて .................................................................................30

コピーモードの標準画面.....................................................................................30
案内メッセージ（エラーメッセージ例）............................................................30
液晶ディスプレイの表示言語を設定する〔English・日本語〕......................30
機能設定する .............................................................................. 31

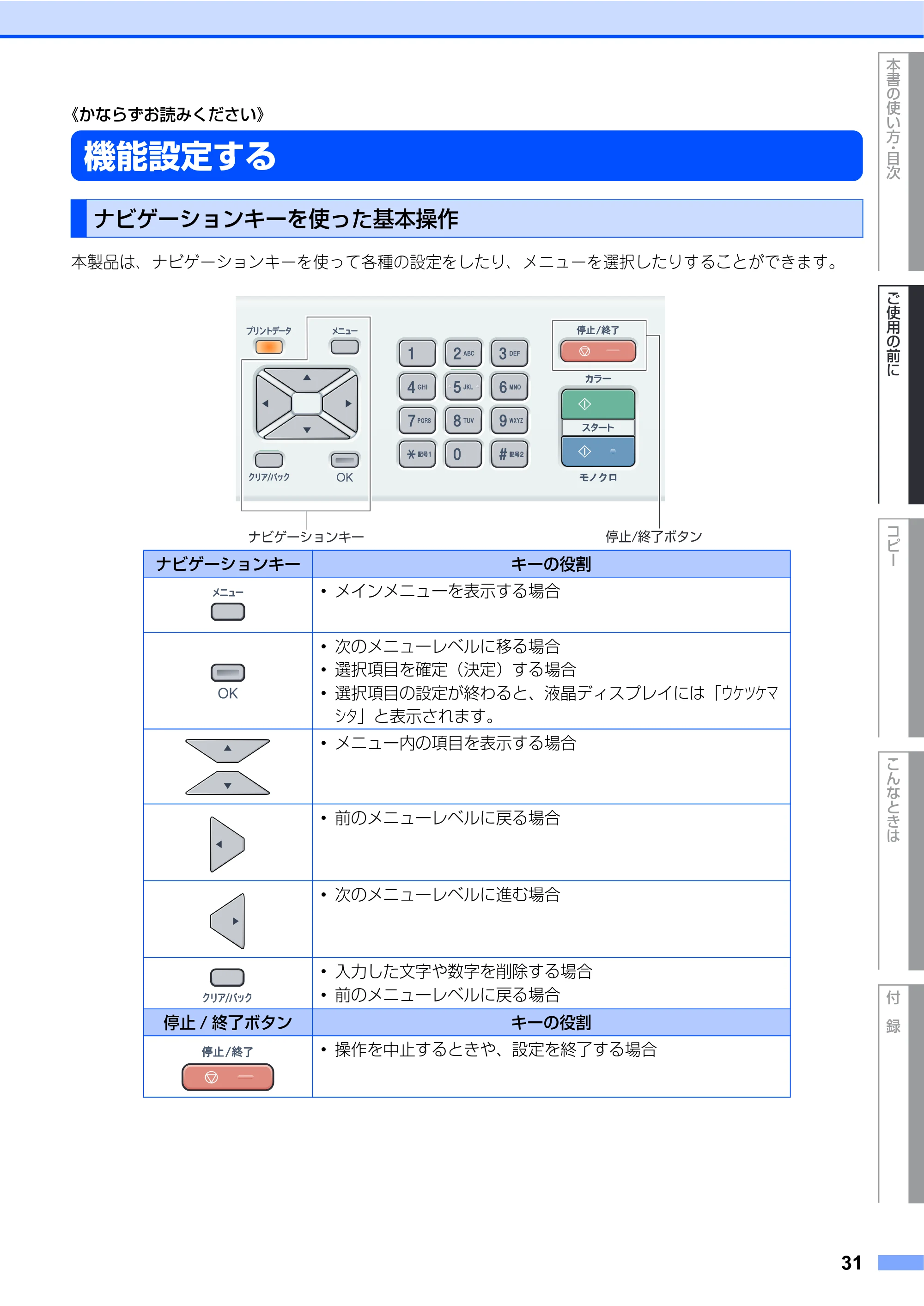

ナビゲーションキーを使った基本操作..............................................................31

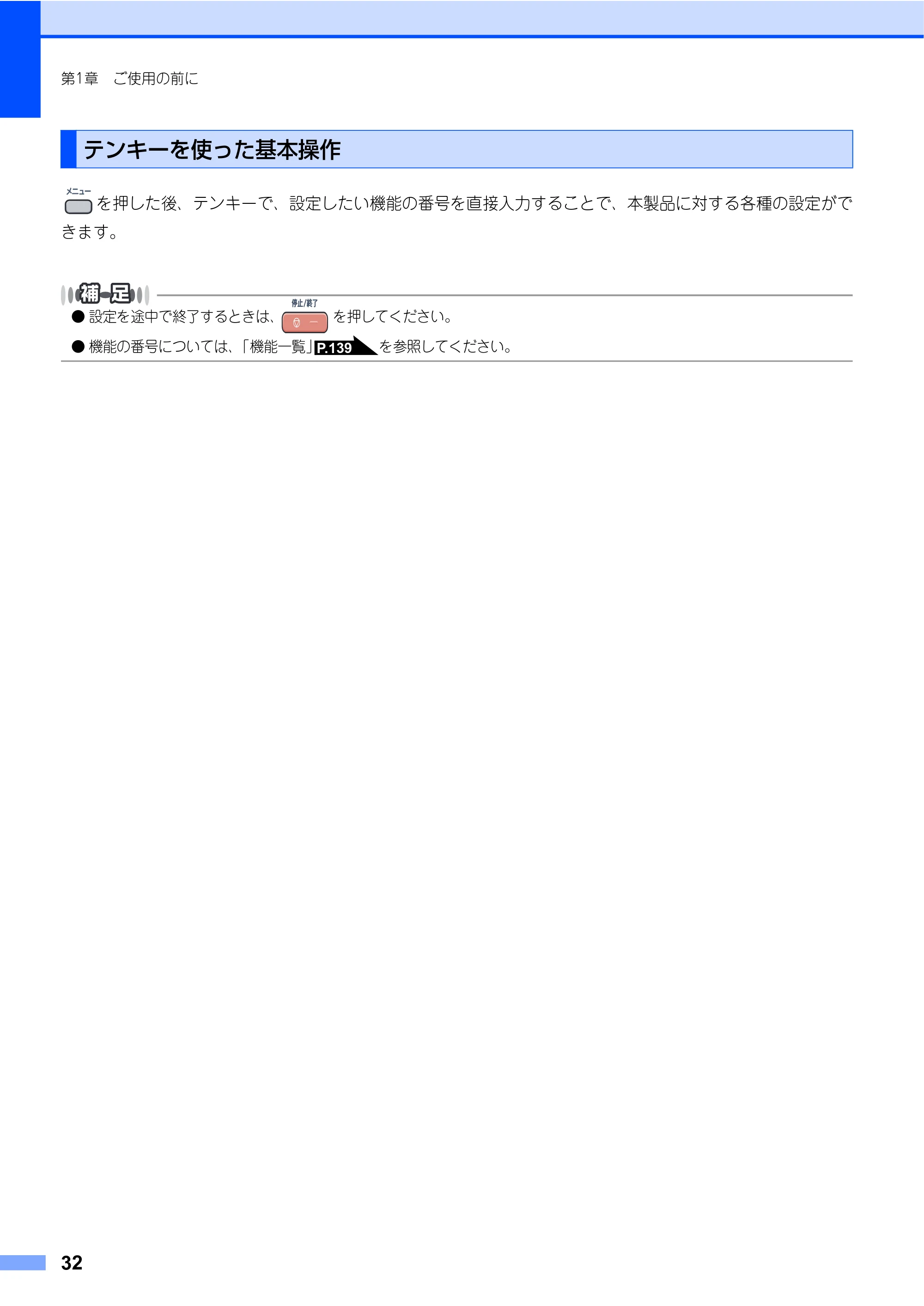

テンキーを使った基本操作 .................................................................................32

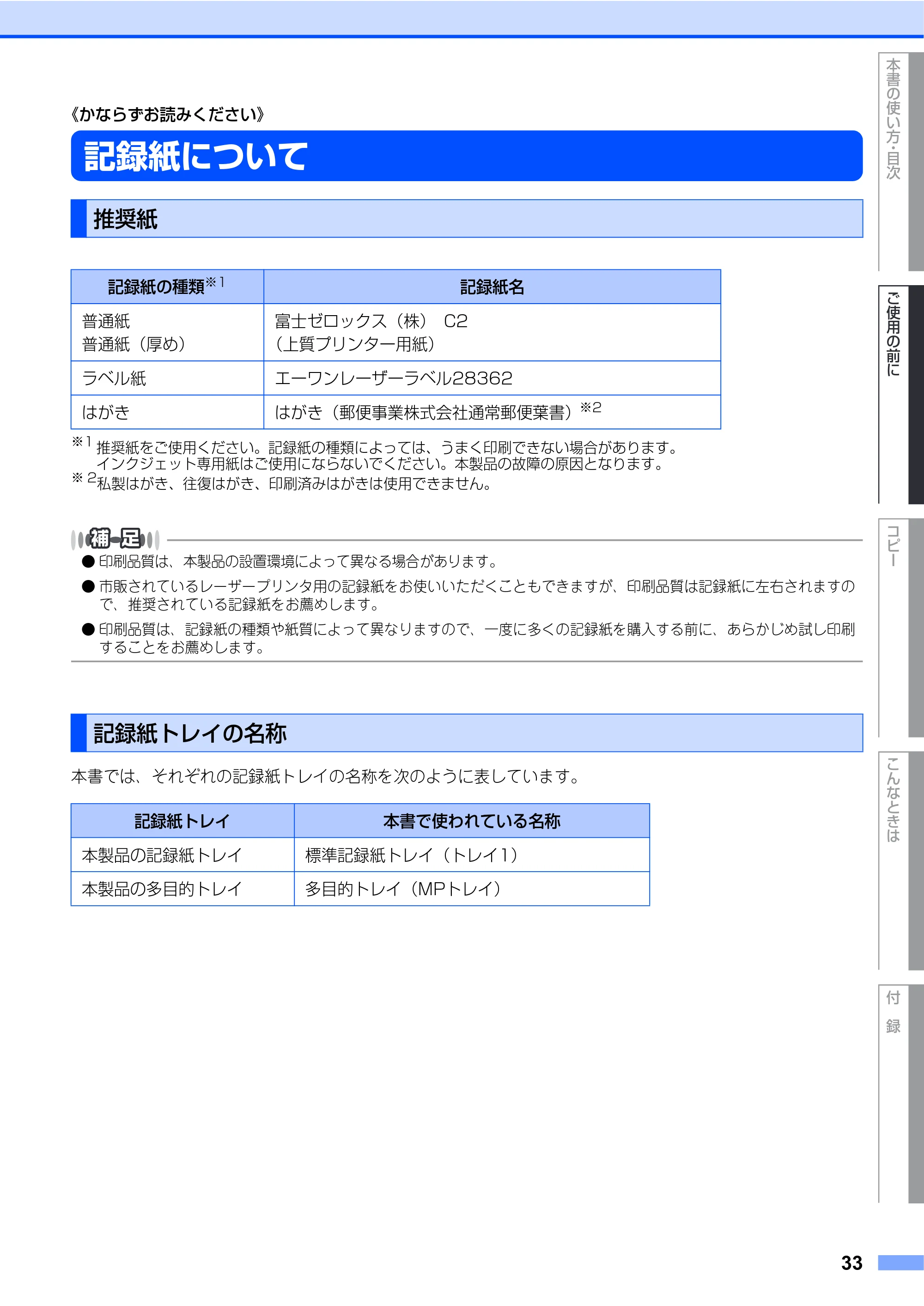

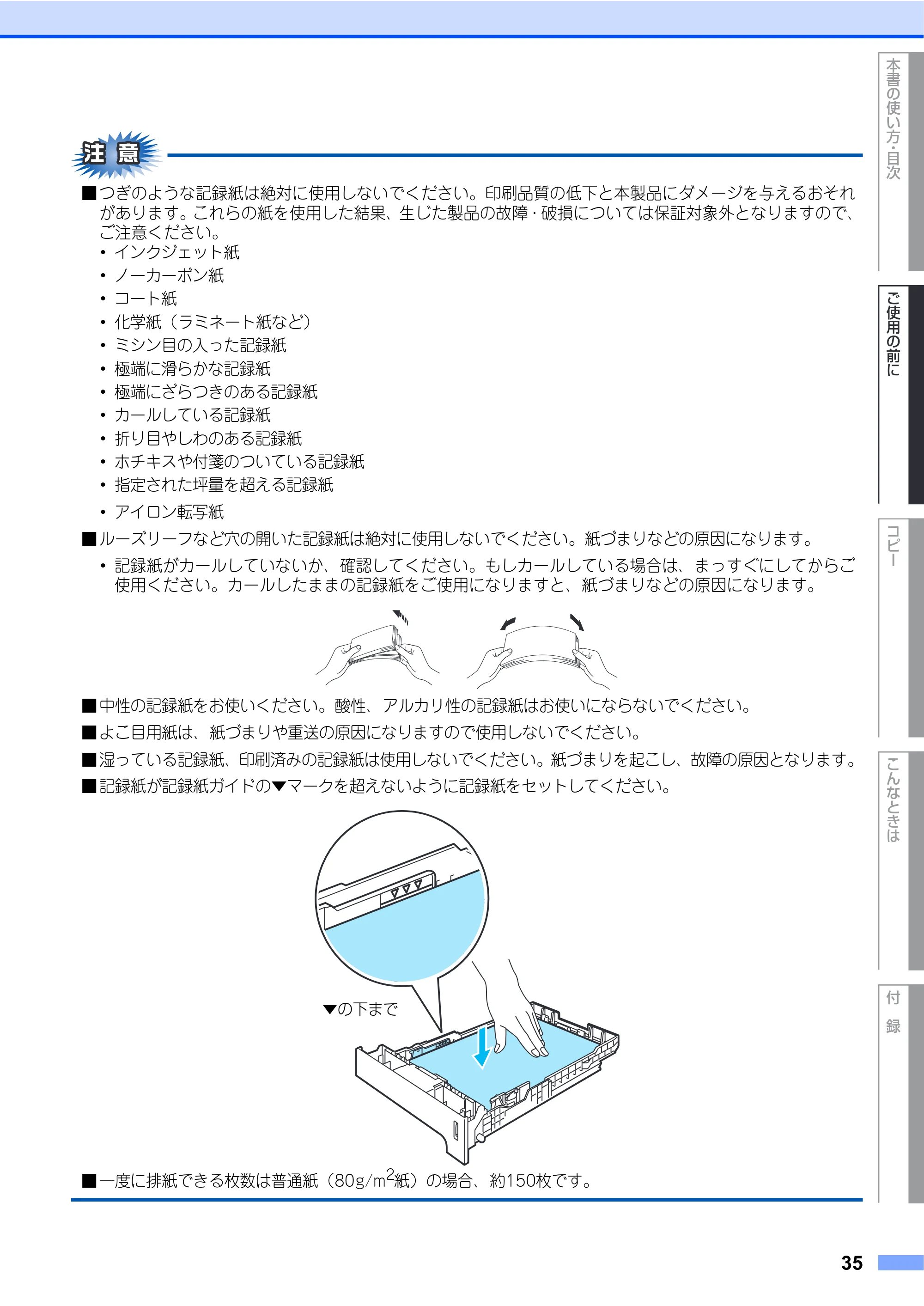

記録紙について .......................................................................... 33
推奨紙....................................................................................................................33
記録紙トレイの名称.............................................................................................33

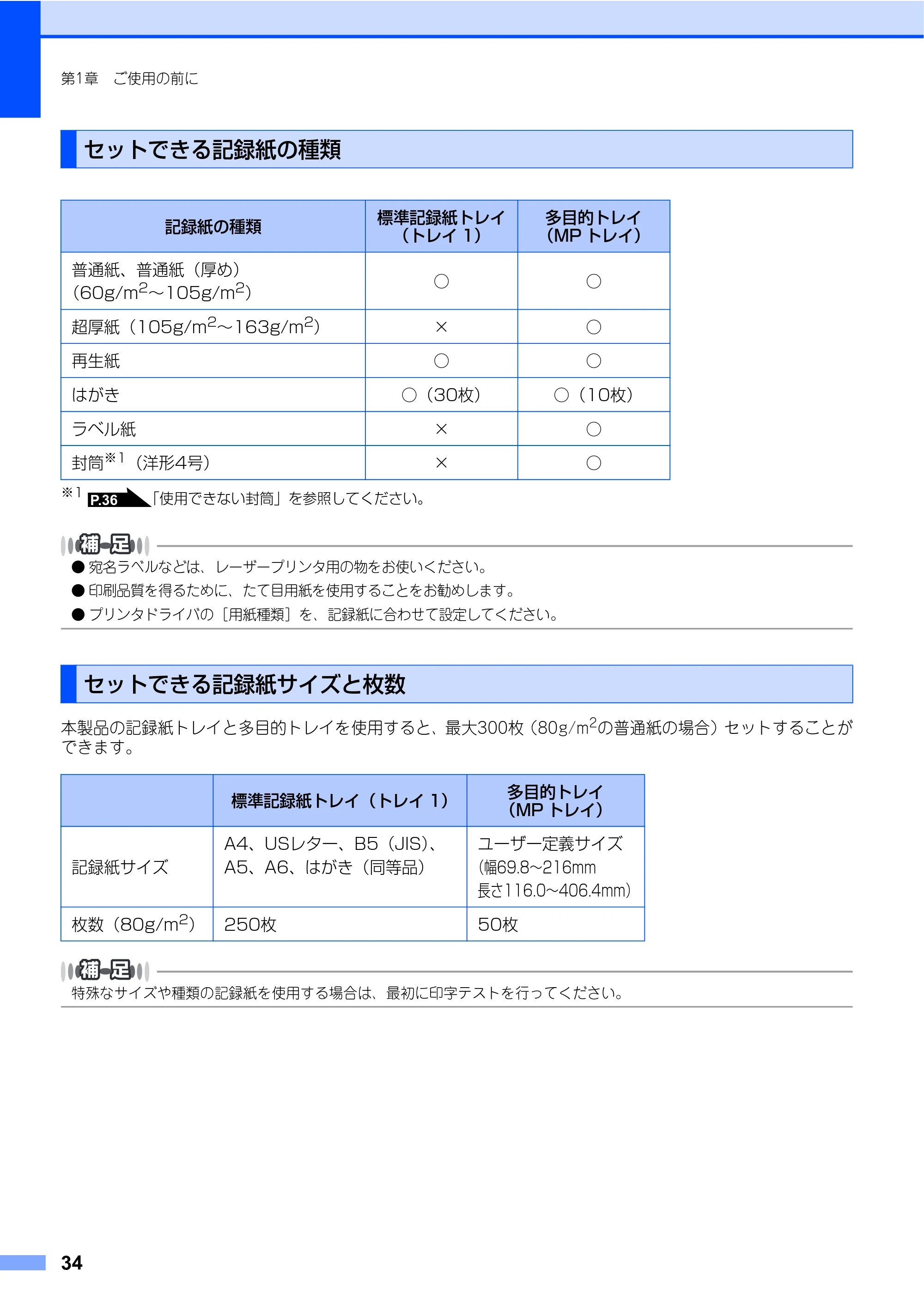

セットできる記録紙の種類 .................................................................................34
セットできる記録紙サイズと枚数 .....................................................................34

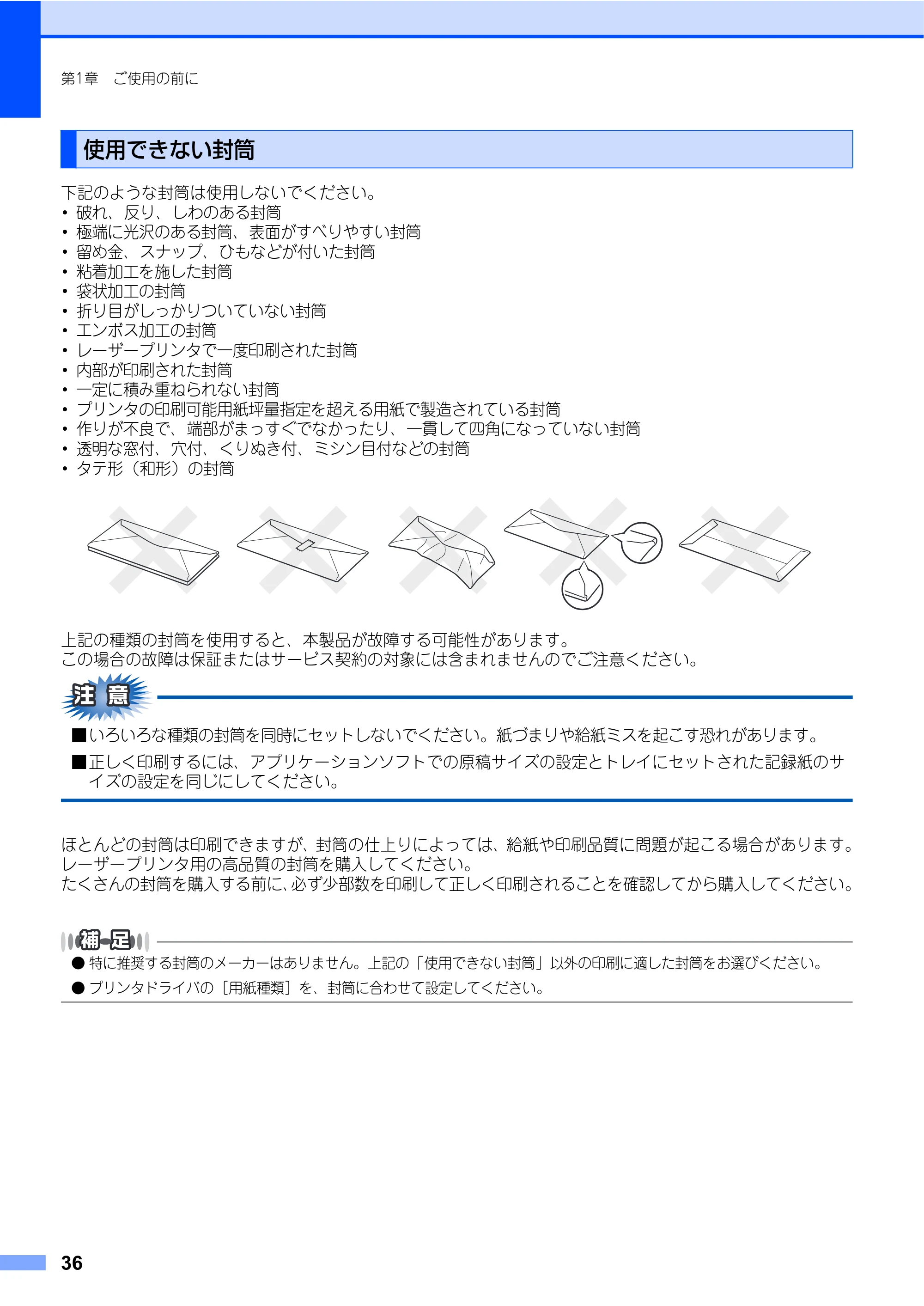

使用できない封筒 ................................................................................................36

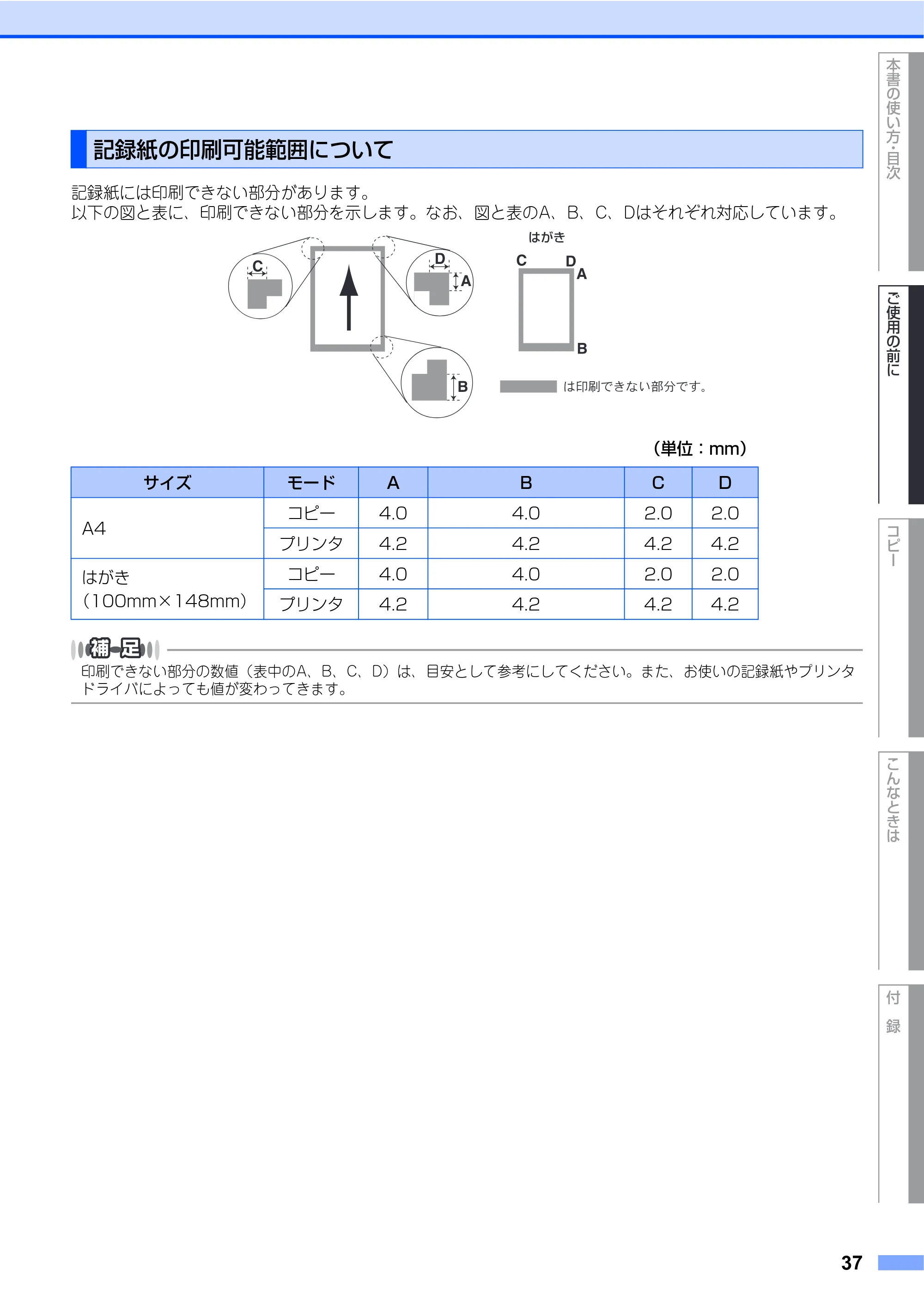

記録紙の印刷可能範囲について .........................................................................37

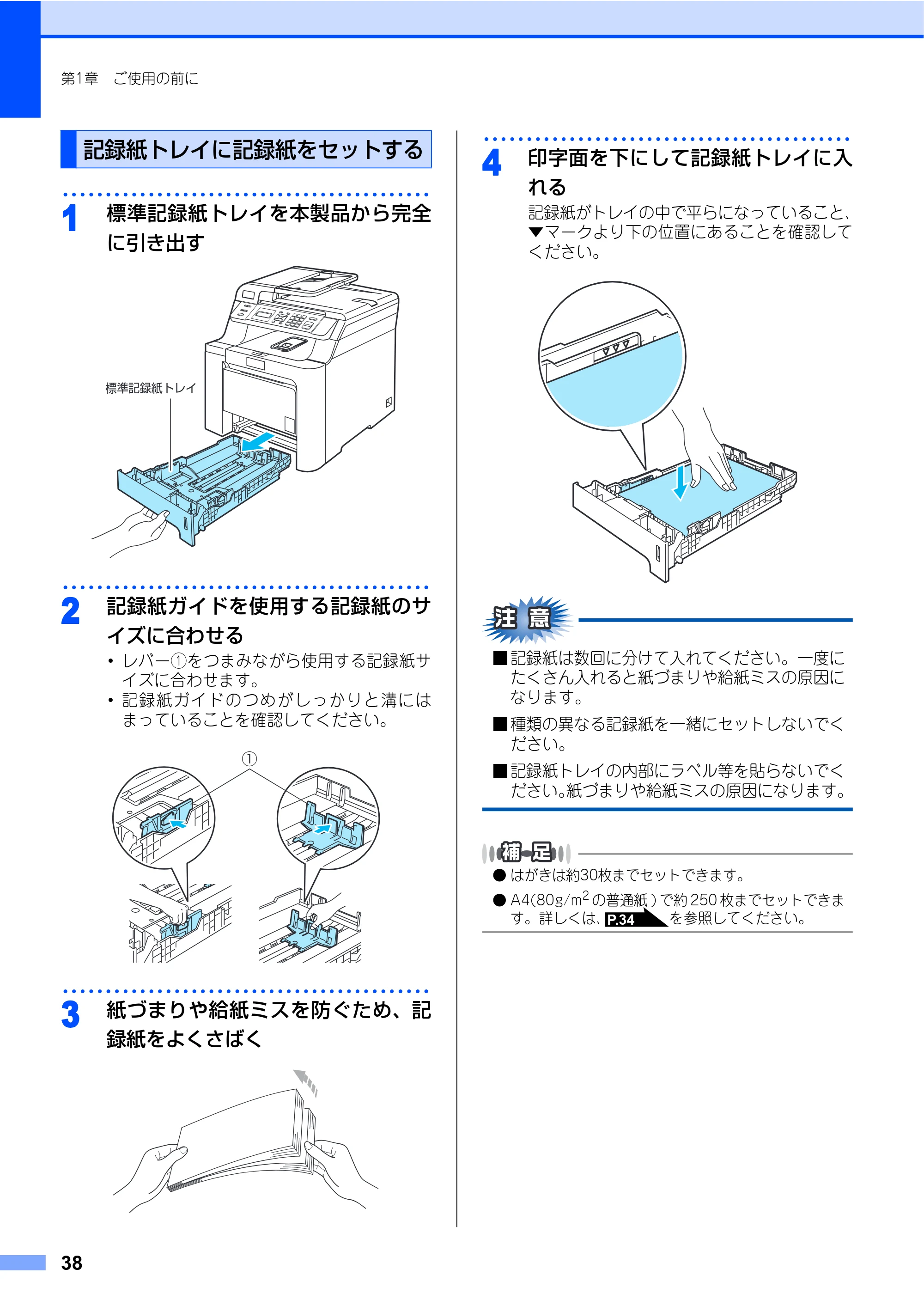

記録紙トレイに記録紙をセットする .................................................................38

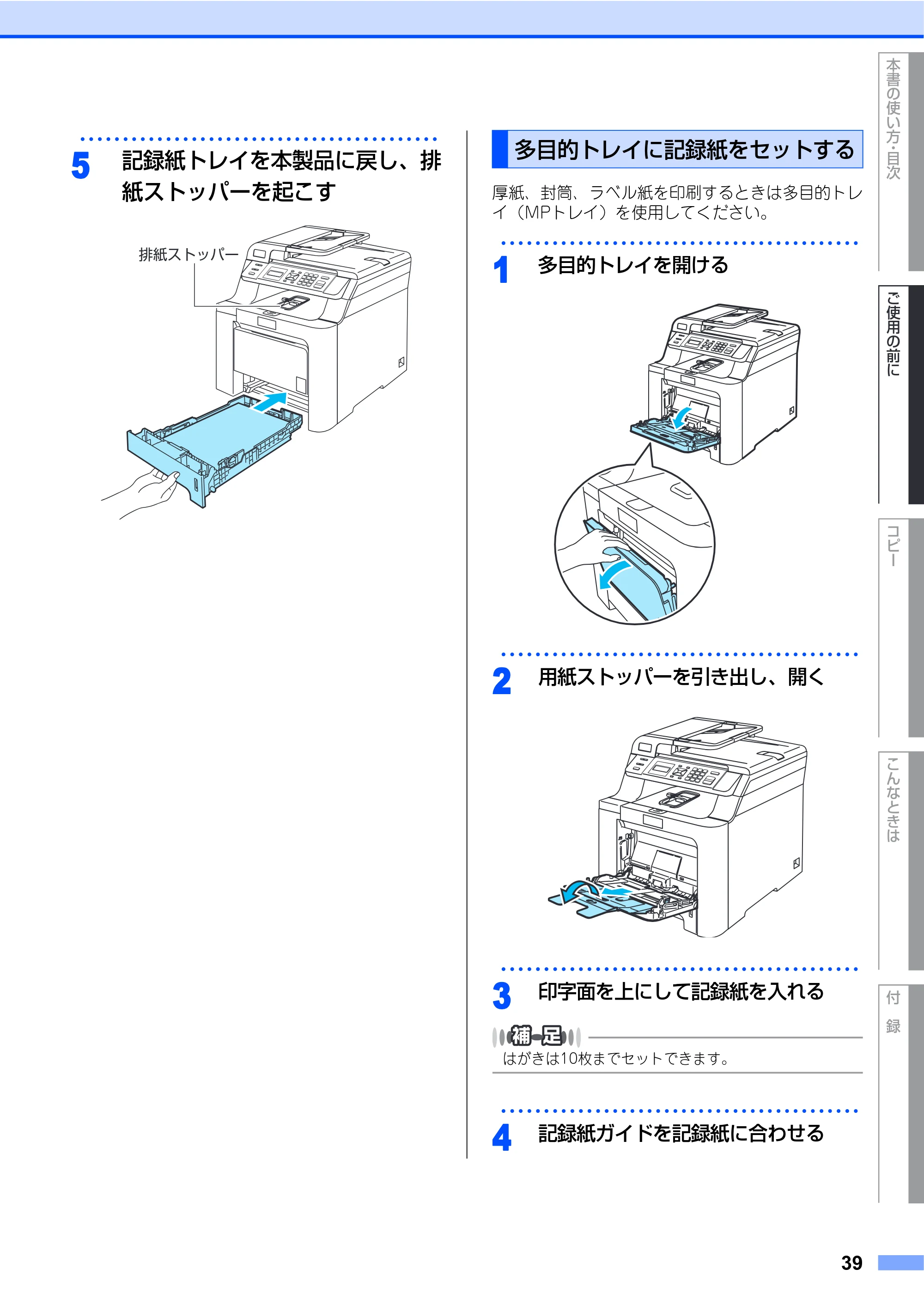

多目的トレイに記録紙をセットする .................................................................39

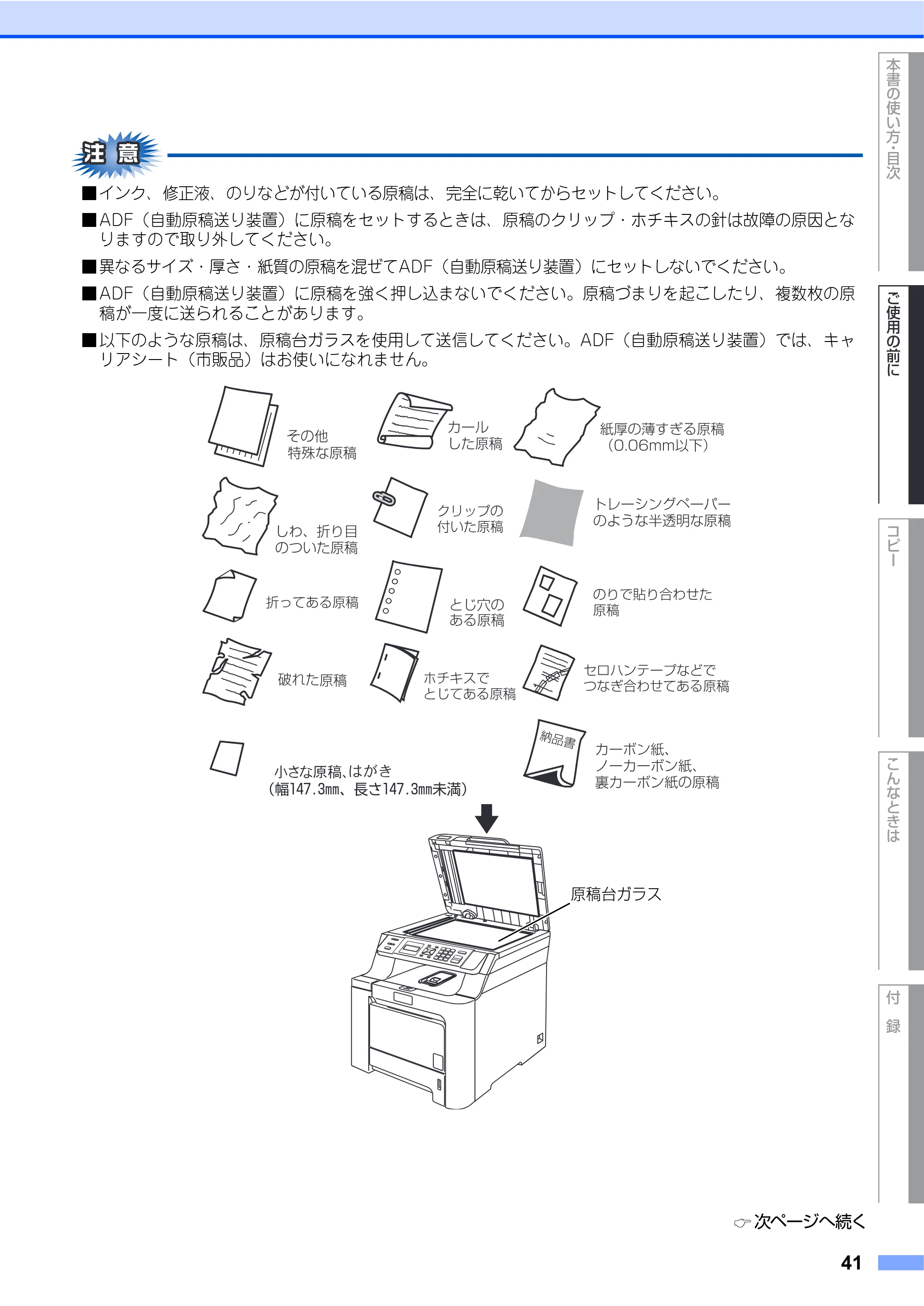

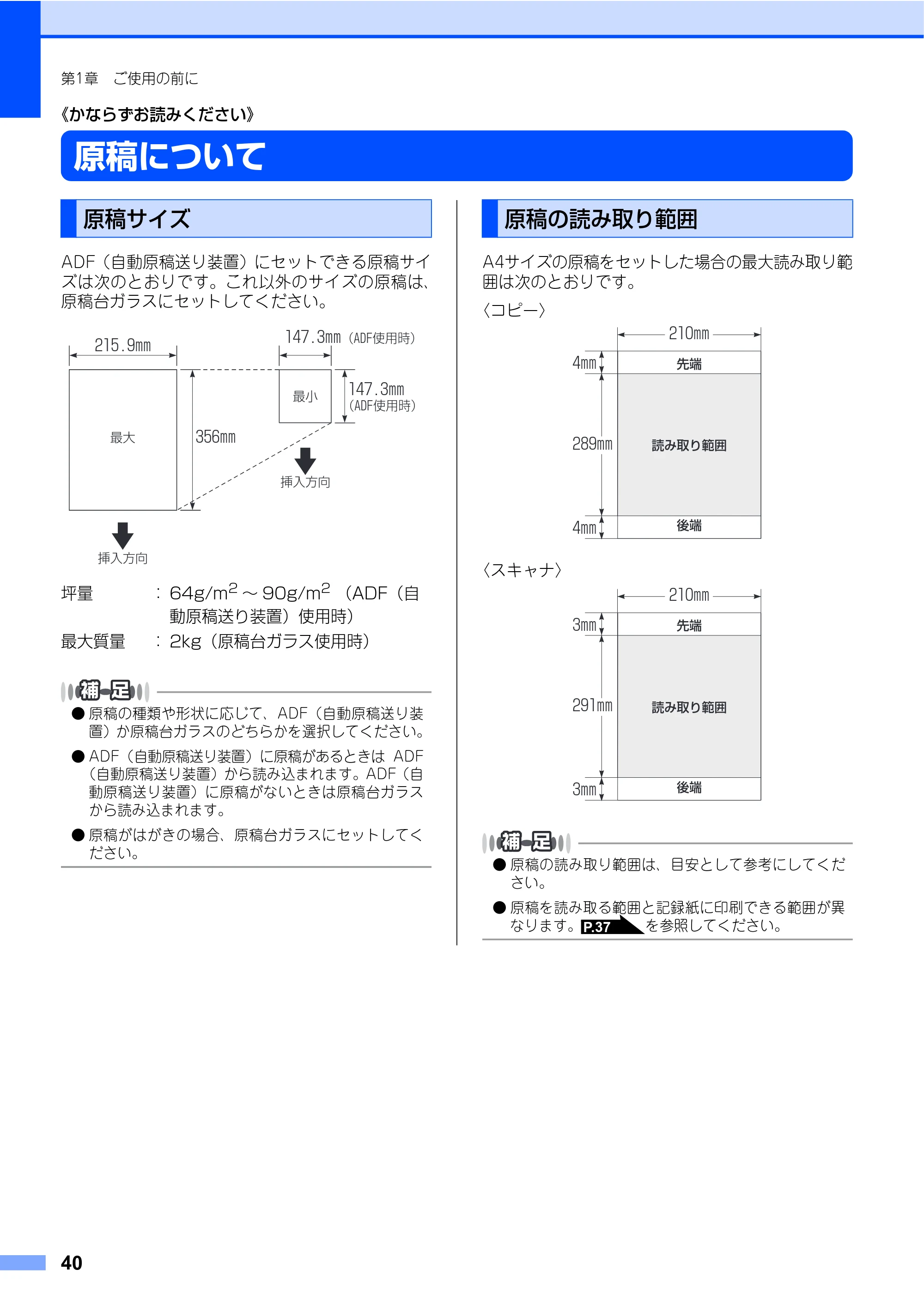

原稿について .............................................................................. 40

原稿サイズ ............................................................................................................40
原稿の読み取り範囲.............................................................................................40

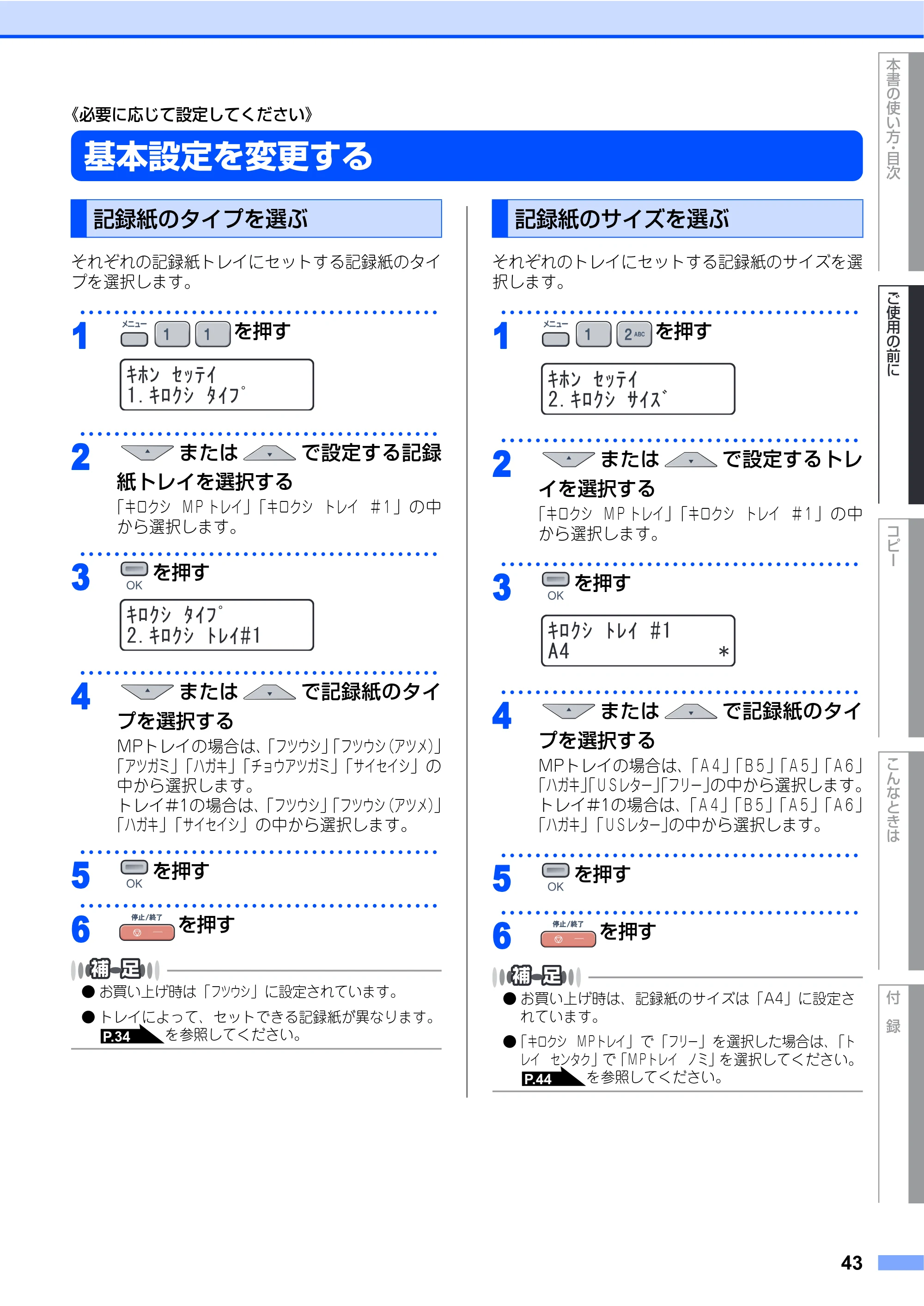

基本設定を変更する................................................................... 43
記録紙のタイプを選ぶ.........................................................................................43
かならずお読みください
必要に応じて設定してください
目次

5ページ

5
本書の使い方・目次

ご使用の前に

コピー

こんなときは

付

録

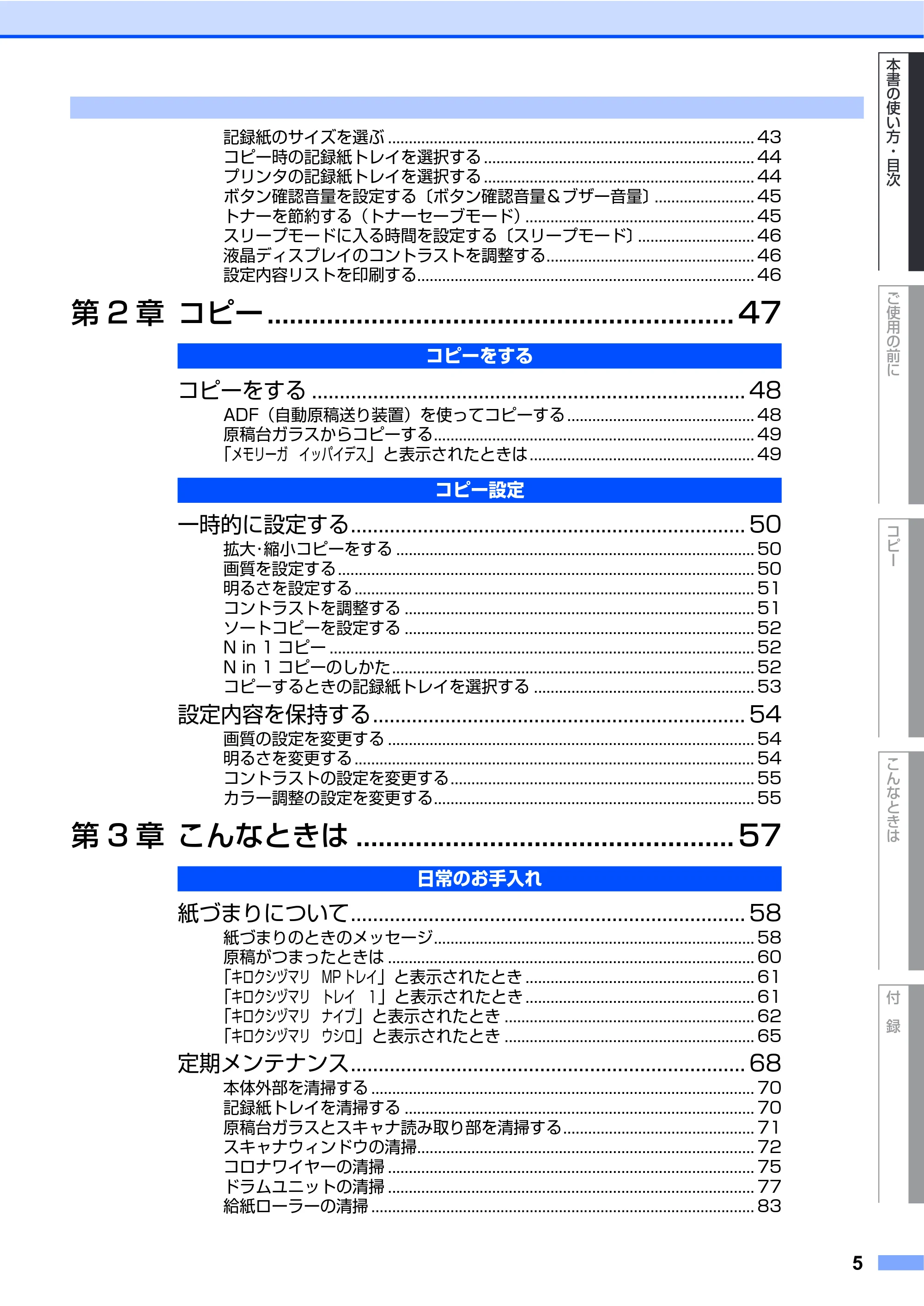

記録紙のサイズを選ぶ ........................................................................................ 43

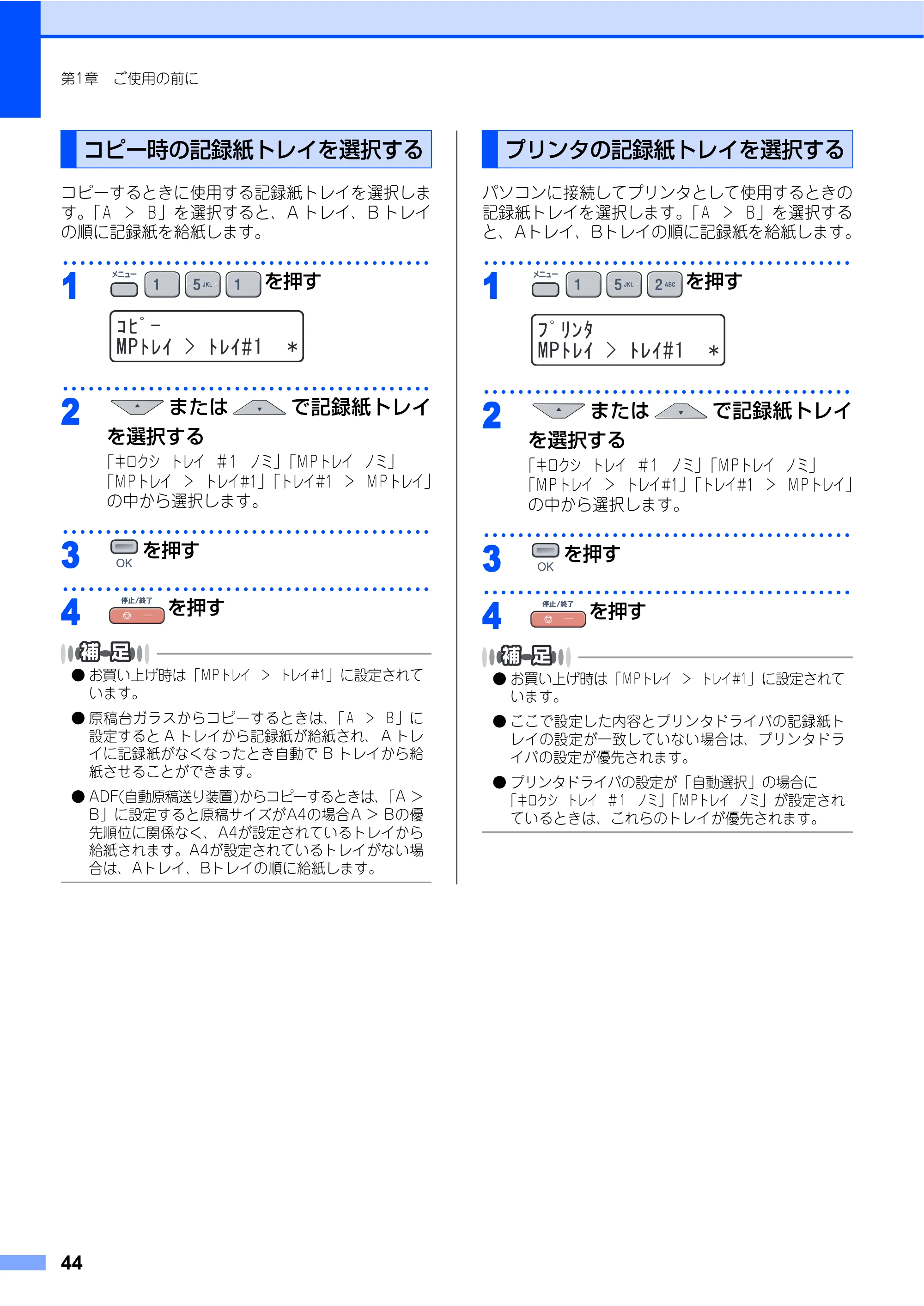

コピー時の記録紙トレイを選択する ................................................................. 44
プリンタの記録紙トレイを選択する ................................................................. 44

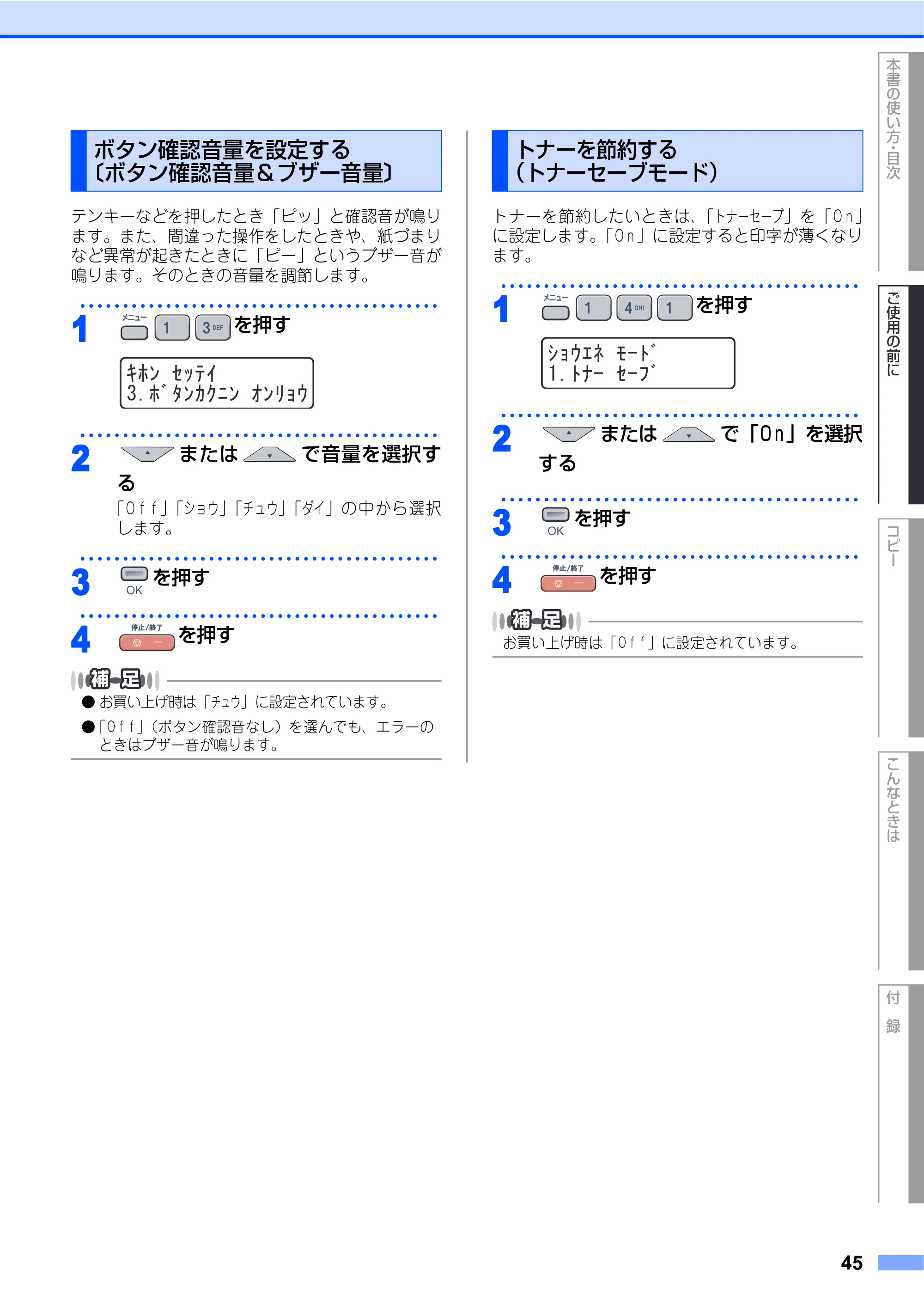

ボタン確認音量を設定する〔ボタン確認音量＆ブザー音量〕........................ 45
トナーを節約する（トナーセーブモード）....................................................... 45

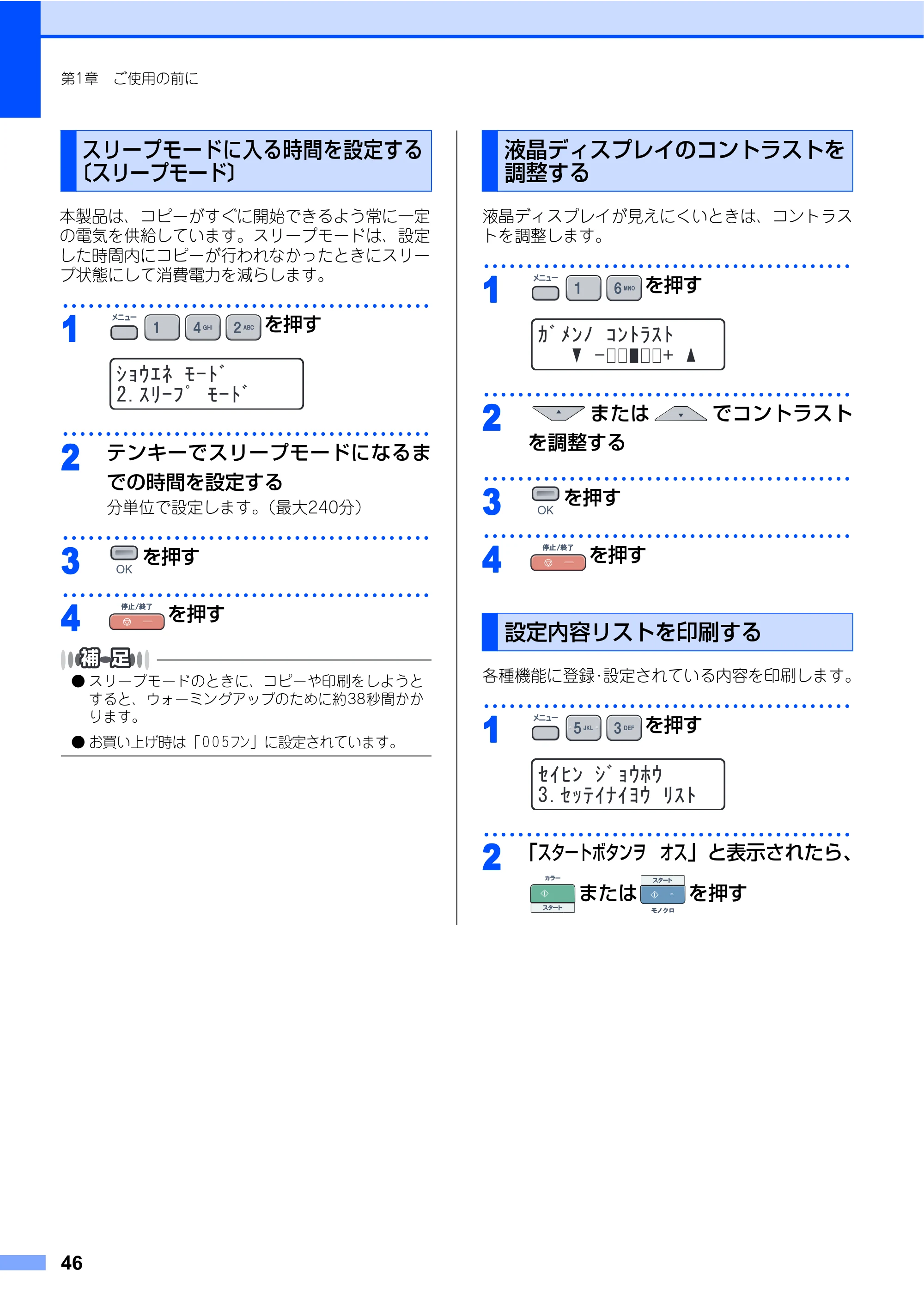

スリープモードに入る時間を設定する〔スリープモード〕............................ 46

液晶ディスプレイのコントラストを調整する.................................................. 46
設定内容リストを印刷する................................................................................. 46

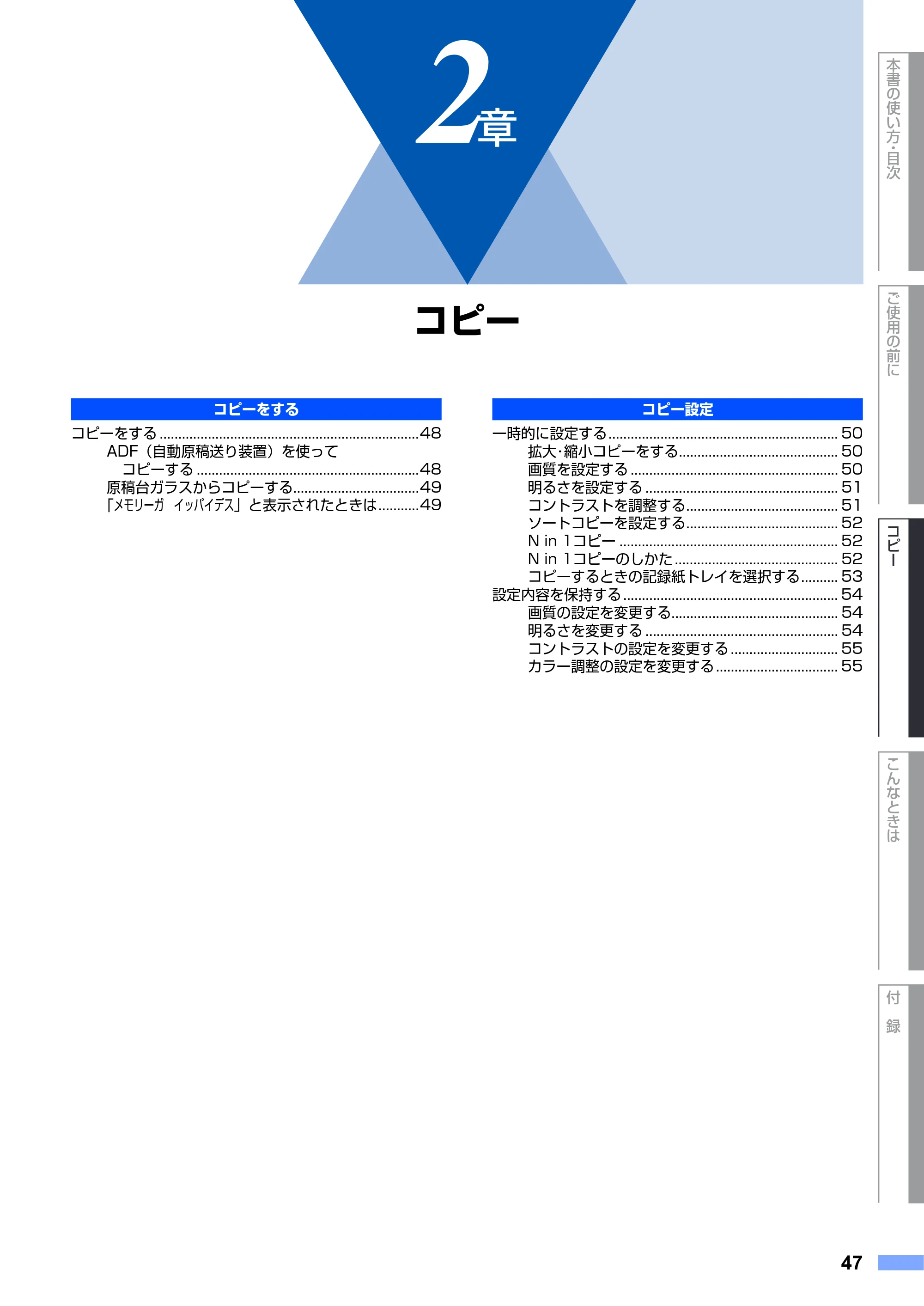

第 2 章コピー ............................................................... 47

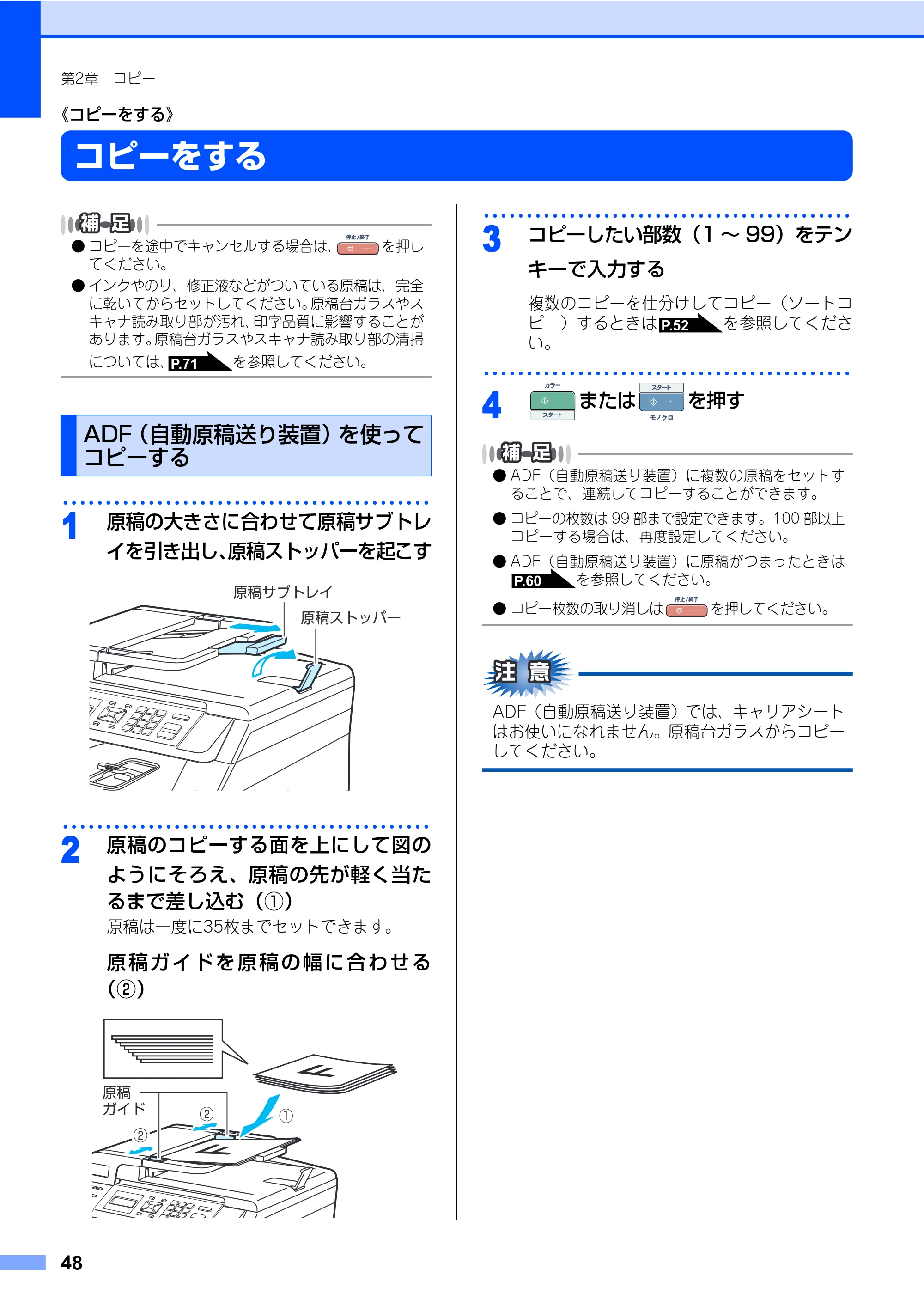

コピーをする .............................................................................. 48
ADF（自動原稿送り装置）を使ってコピーする ............................................. 48

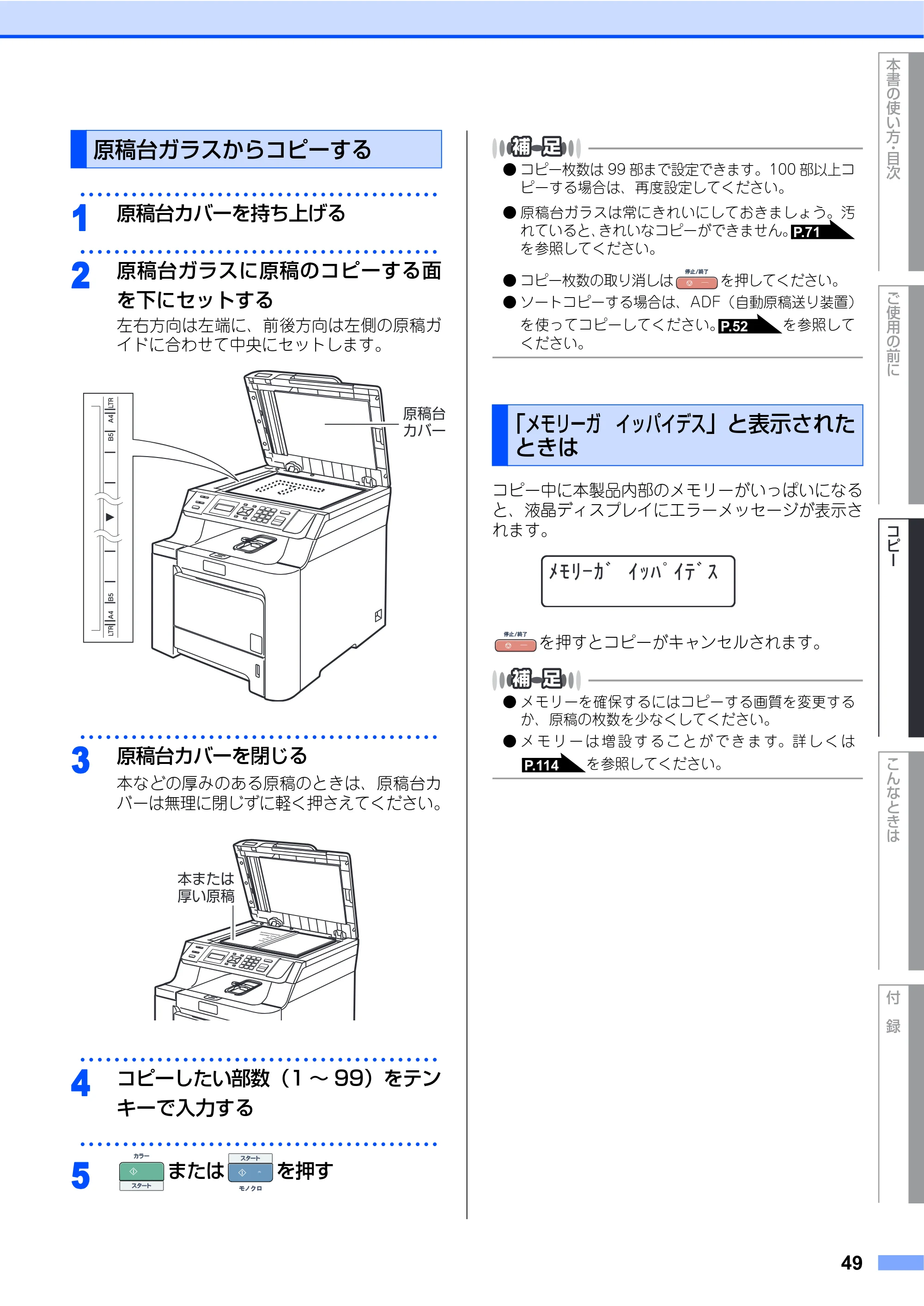

原稿台ガラスからコピーする............................................................................. 49

「メモリーガイッパイデス」と表示されたときは...................................................... 49

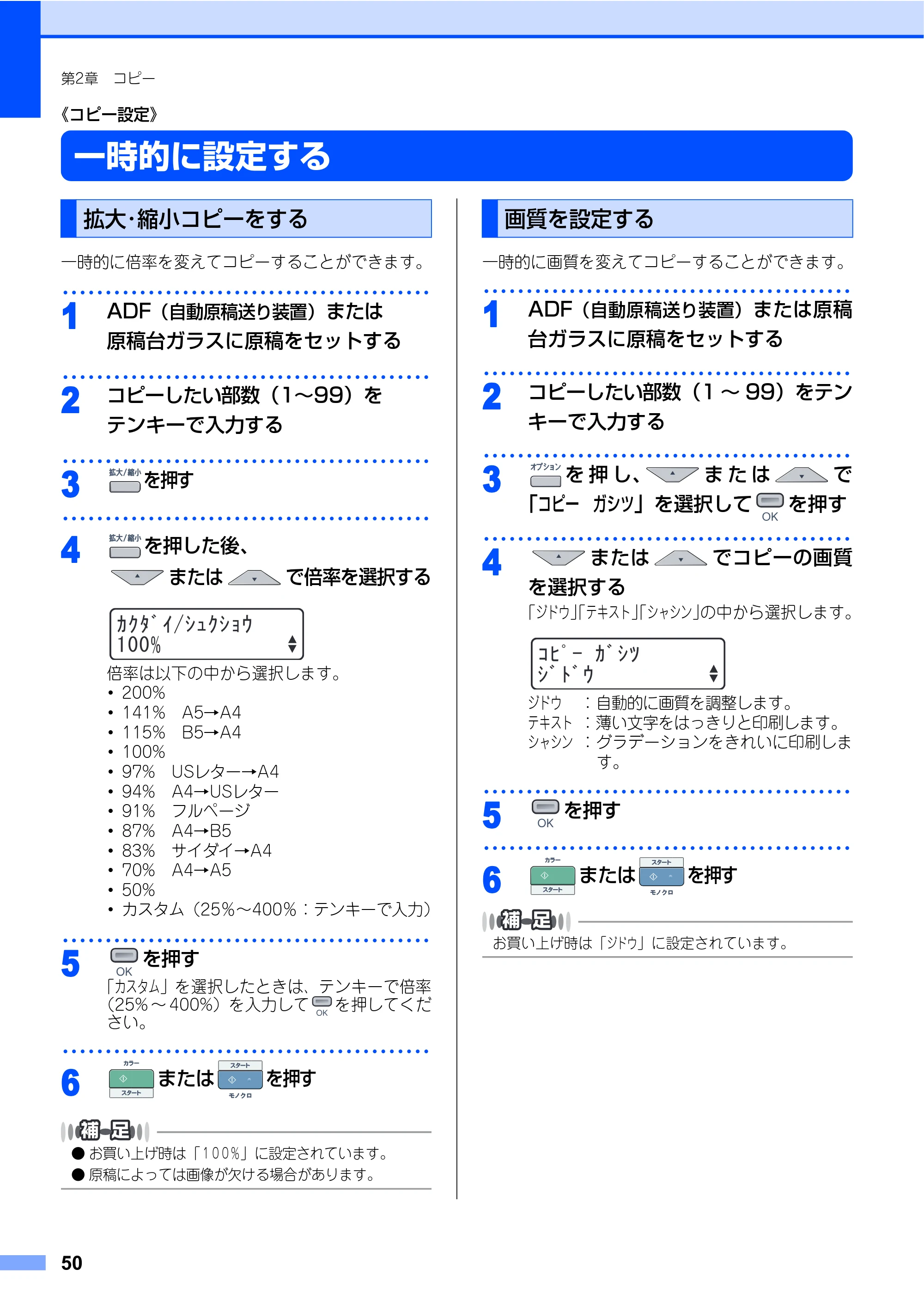

一時的に設定する....................................................................... 50
拡大･縮小コピーをする ...................................................................................... 50
画質を設定する.................................................................................................... 50

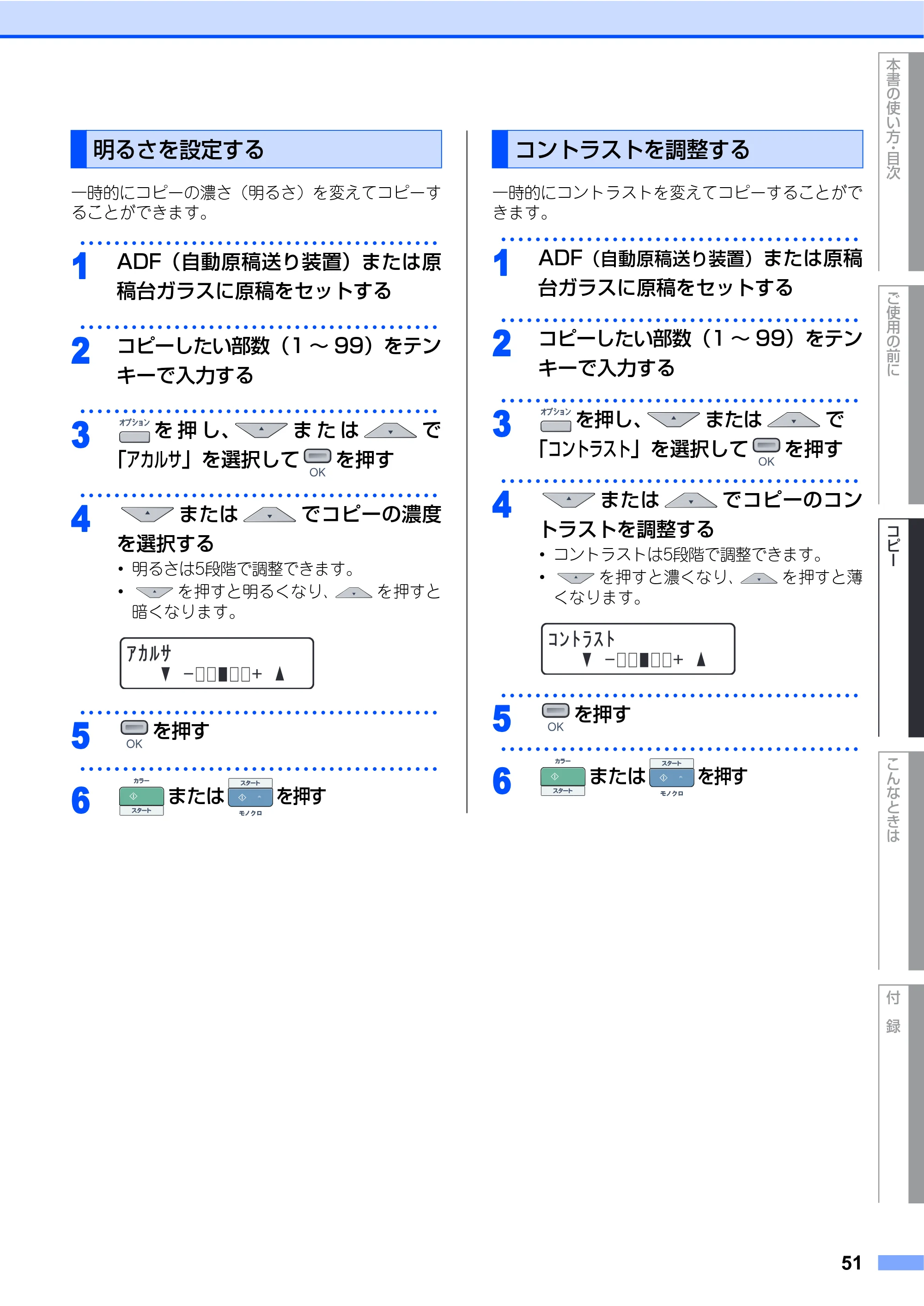

明るさを設定する ................................................................................................ 51

コントラストを調整する .................................................................................... 51

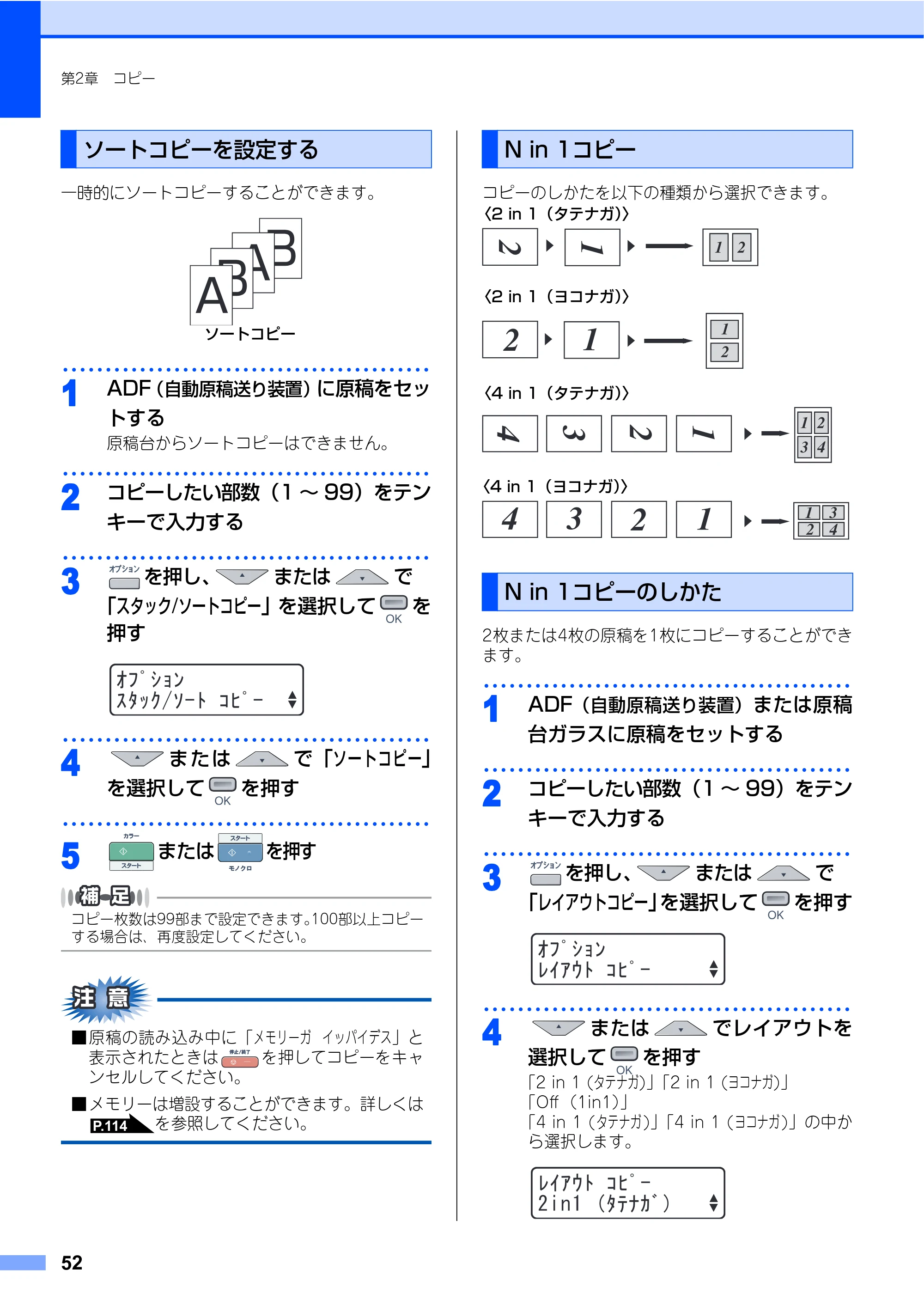

ソートコピーを設定する .................................................................................... 52
N in 1 コピー ...................................................................................................... 52
N in 1 コピーのしかた....................................................................................... 52

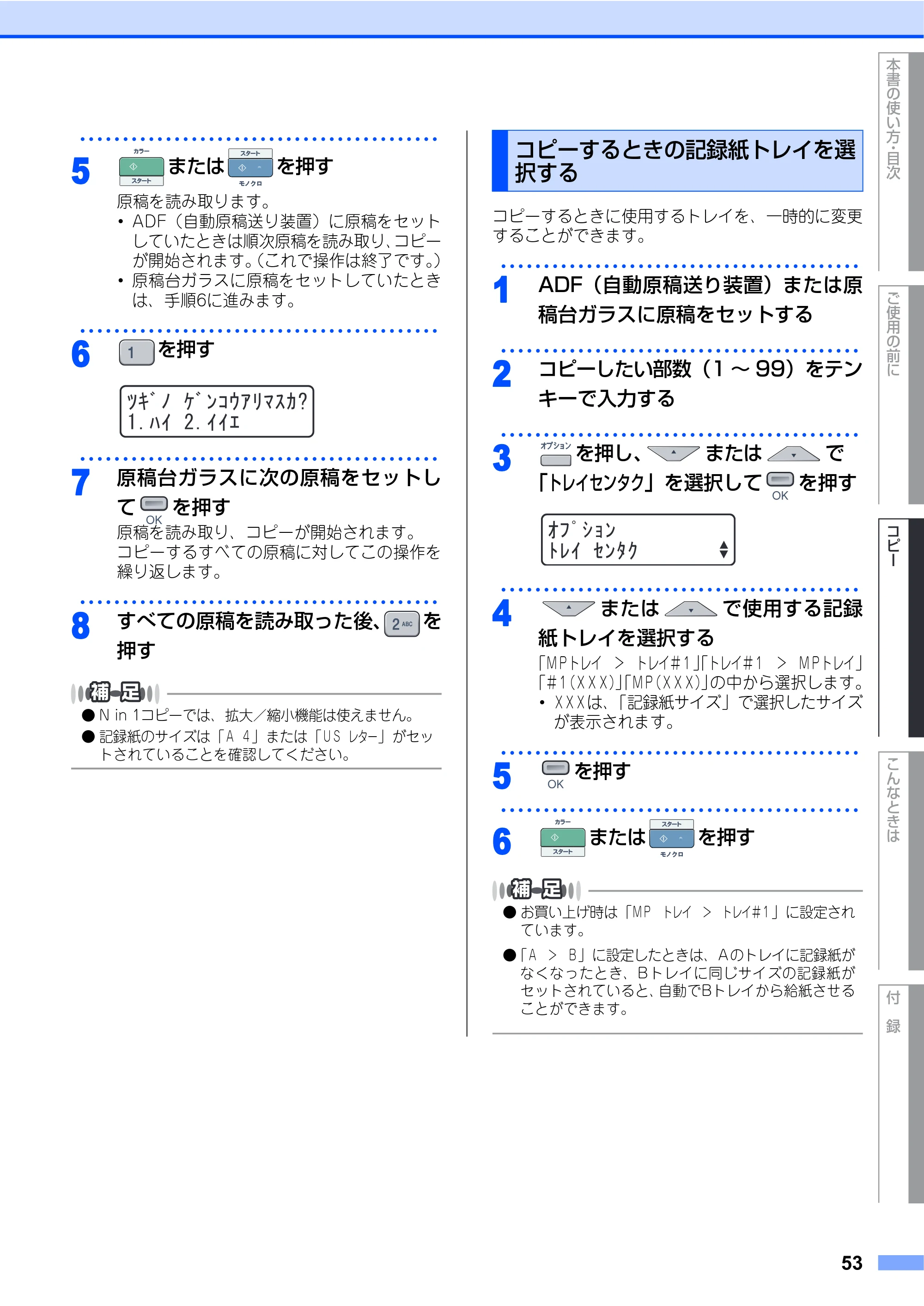

コピーするときの記録紙トレイを選択する ..................................................... 53

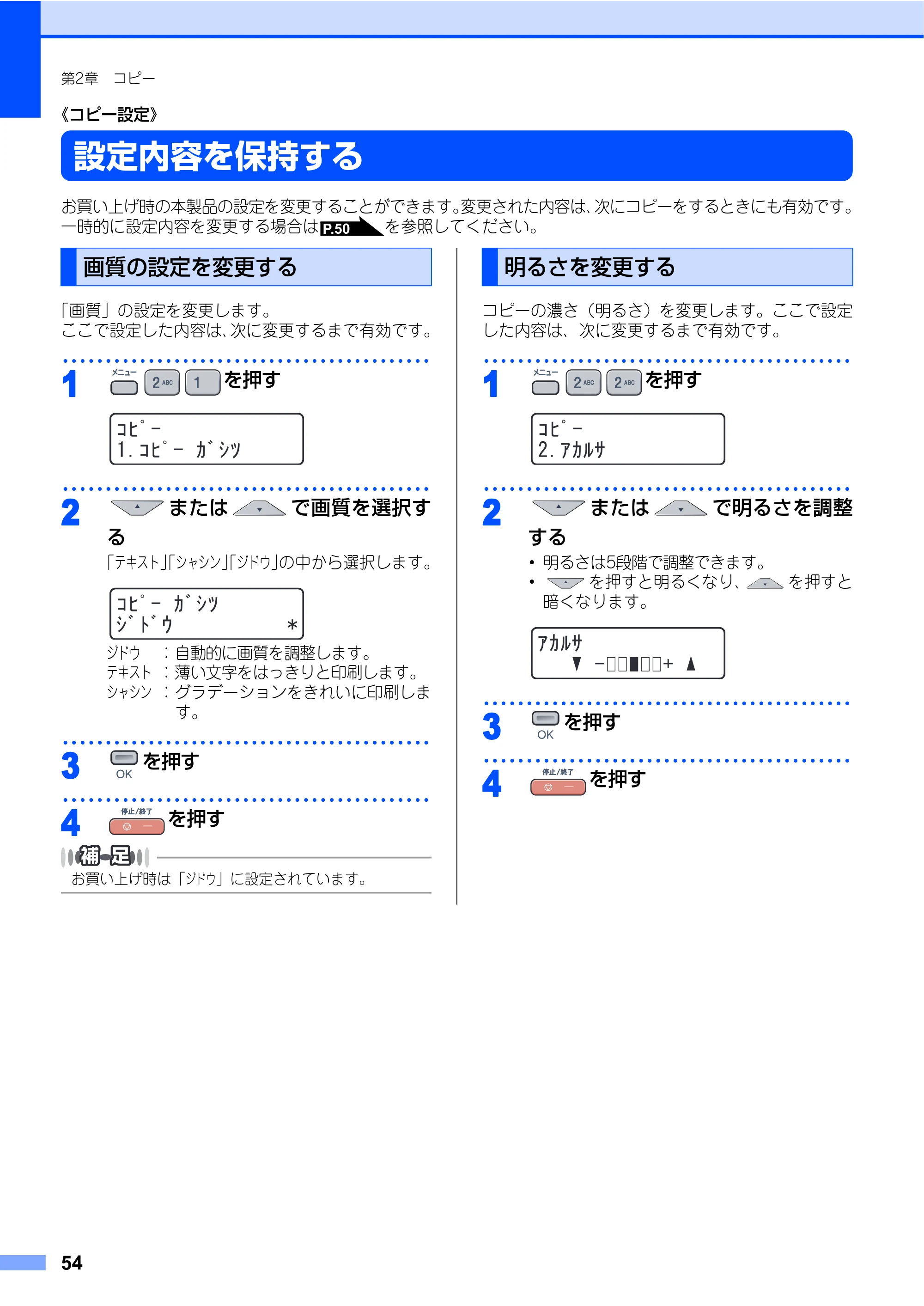

設定内容を保持する................................................................... 54
画質の設定を変更する ........................................................................................ 54
明るさを変更する ................................................................................................ 54

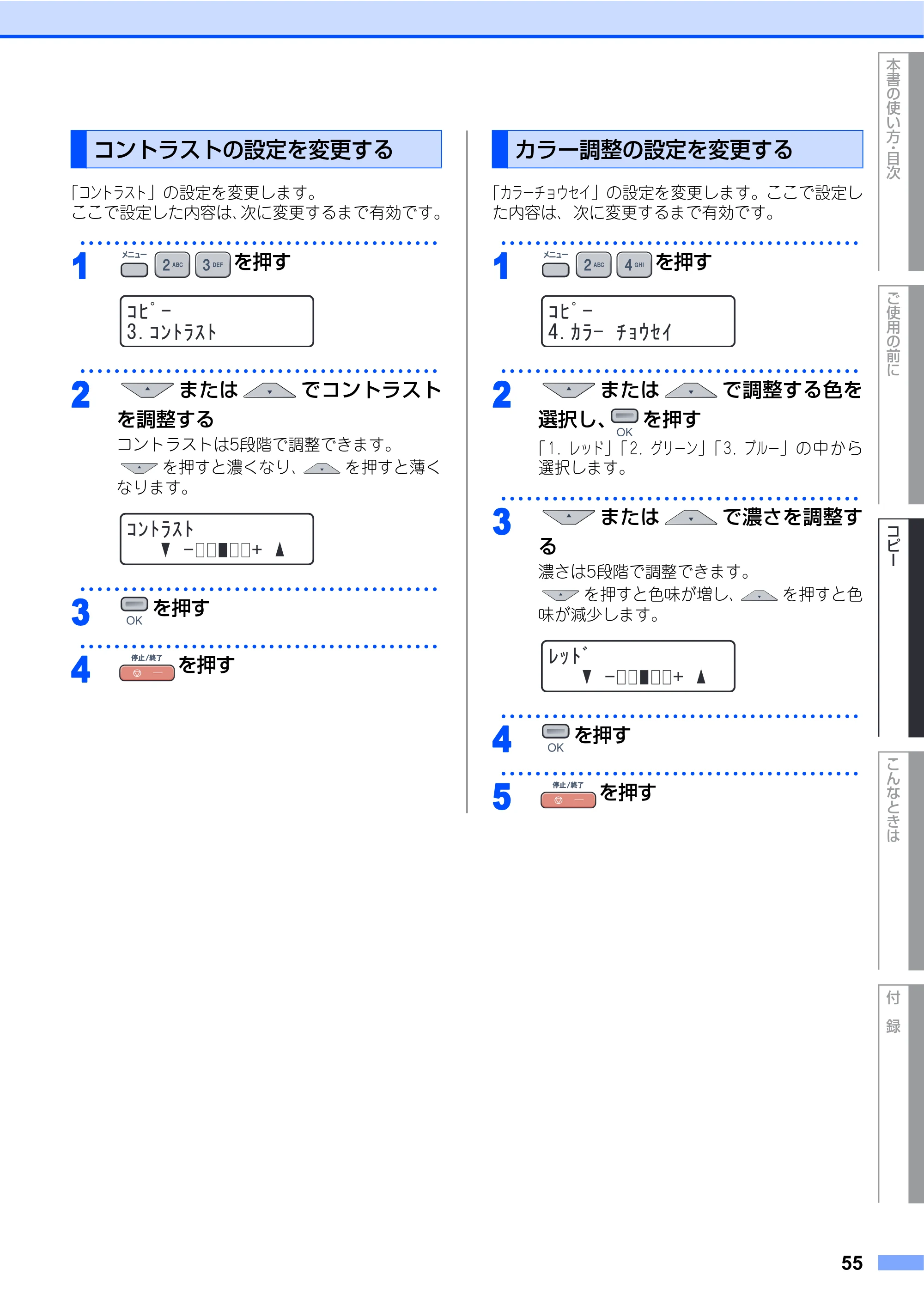

コントラストの設定を変更する......................................................................... 55
カラー調整の設定を変更する............................................................................. 55

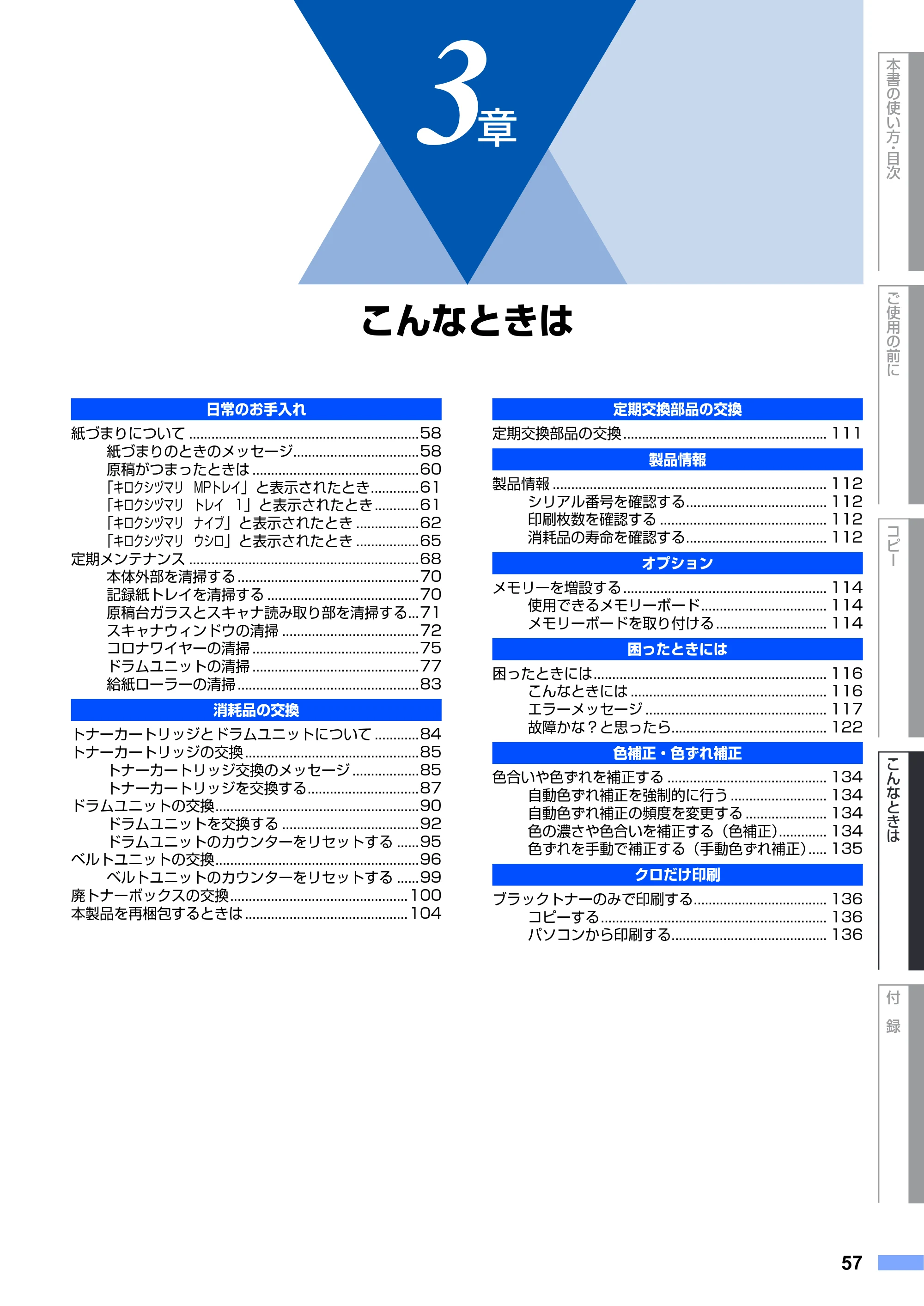

第 3 章こんなときは ................................................... 57

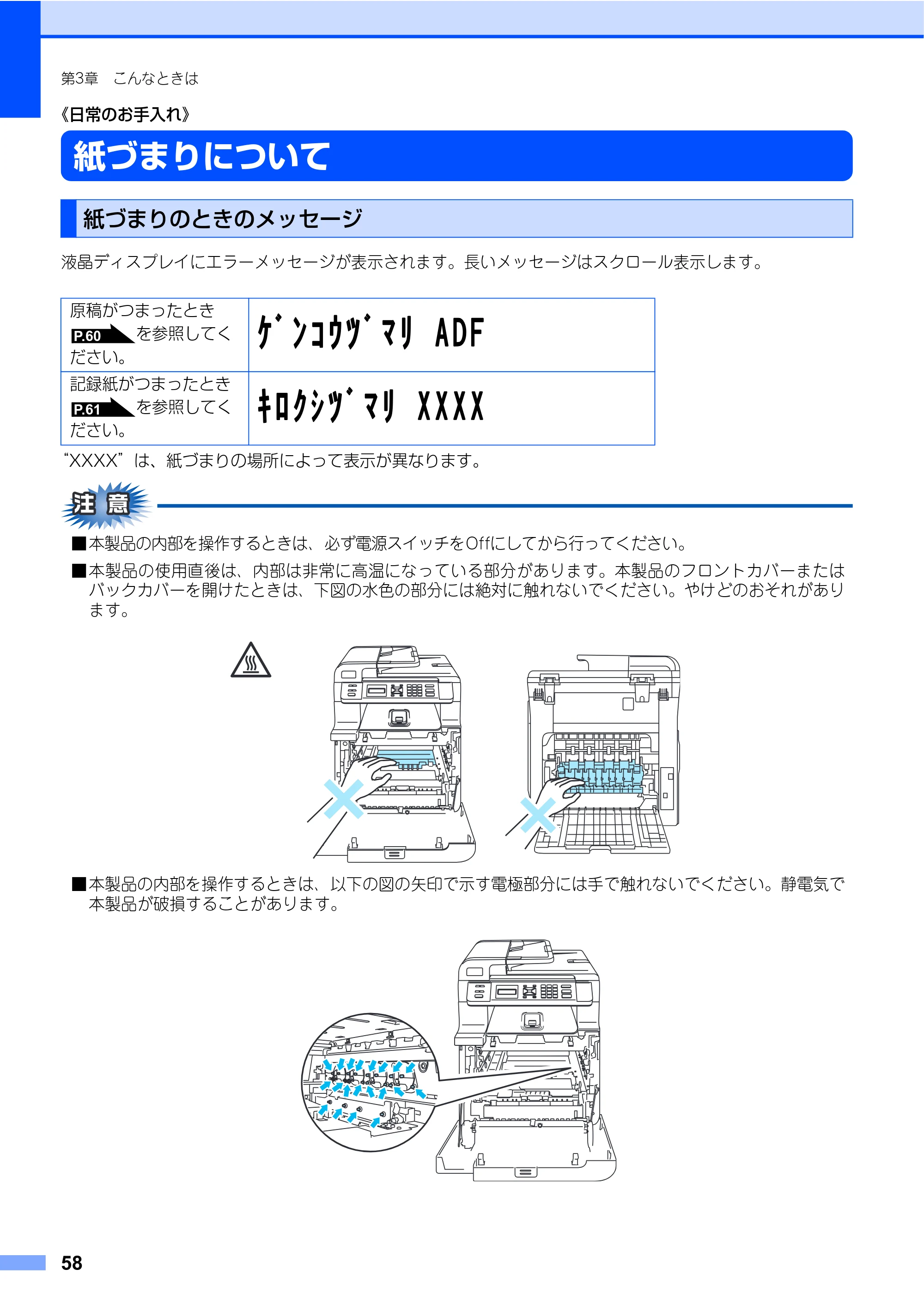

紙づまりについて....................................................................... 58
紙づまりのときのメッセージ............................................................................. 58

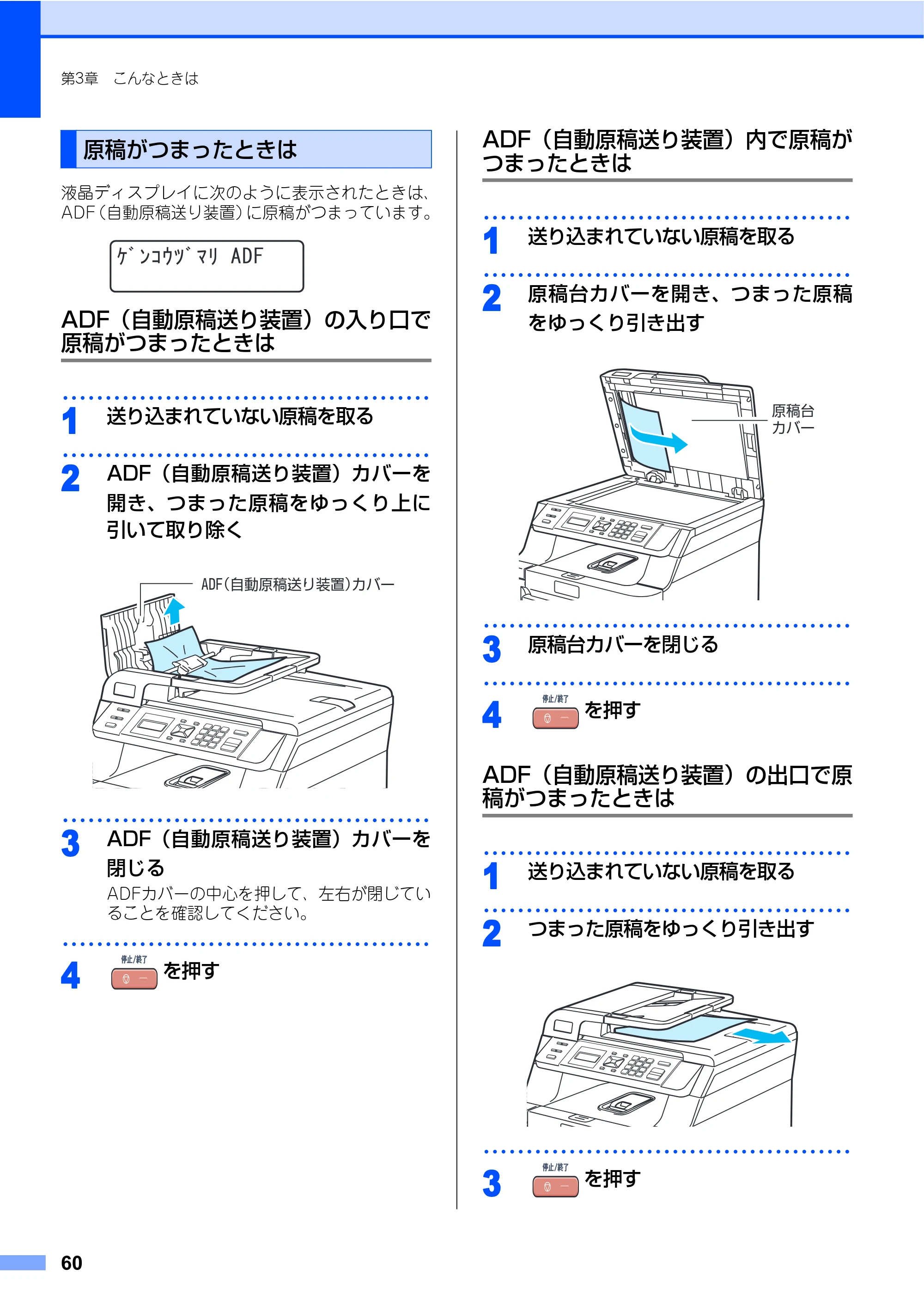

原稿がつまったときは ........................................................................................ 60

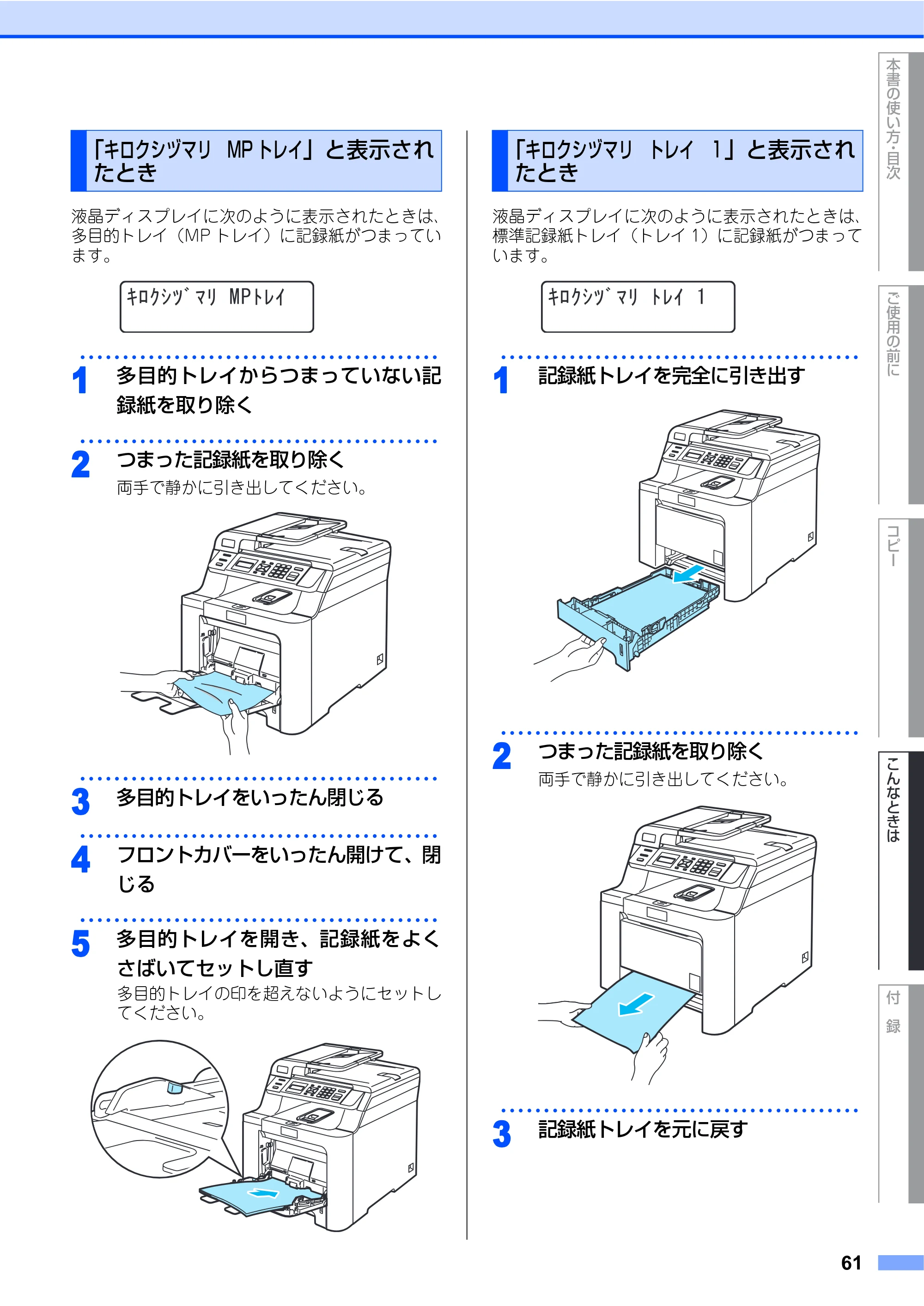

「キロクシヅマリ MP トレイ」と表示されたとき ....................................................... 61
「キロクシヅマリトレイ１」と表示されたとき ....................................................... 61

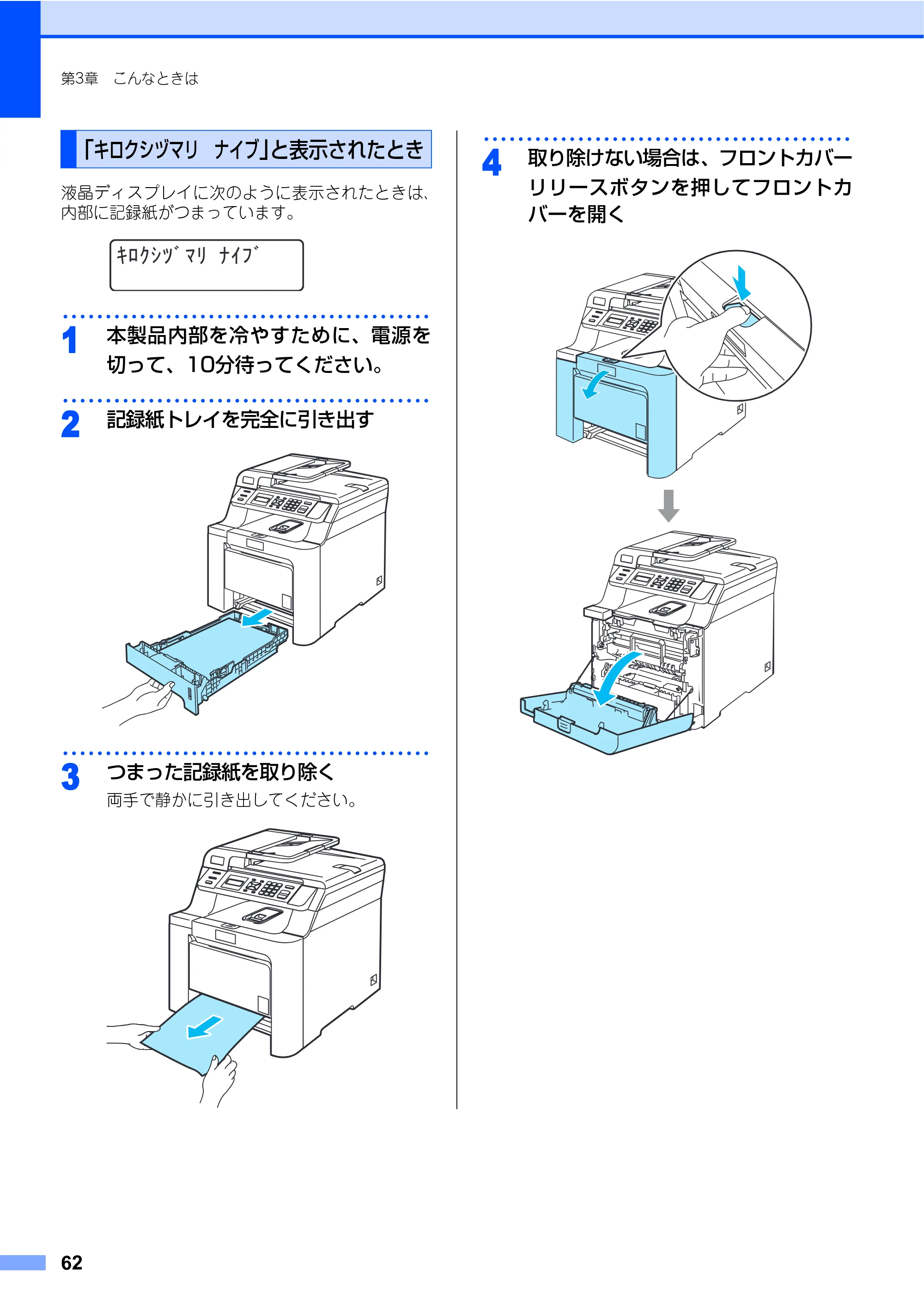

「キロクシヅマリナイブ」と表示されたとき ............................................................ 62
「キロクシヅマリウシロ」と表示されたとき ............................................................ 65
定期メンテナンス....................................................................... 68
本体外部を清掃する ............................................................................................ 70
記録紙トレイを清掃する .................................................................................... 70

原稿台ガラスとスキャナ読み取り部を清掃する.............................................. 71
スキャナウィンドウの清掃................................................................................. 72
コロナワイヤーの清掃 ........................................................................................ 75
ドラムユニットの清掃 ........................................................................................ 77
給紙ローラーの清掃 ............................................................................................ 83

コピーをする
コピー設定
日常のお手入れ

6ページ

6
本書の使い方・目次

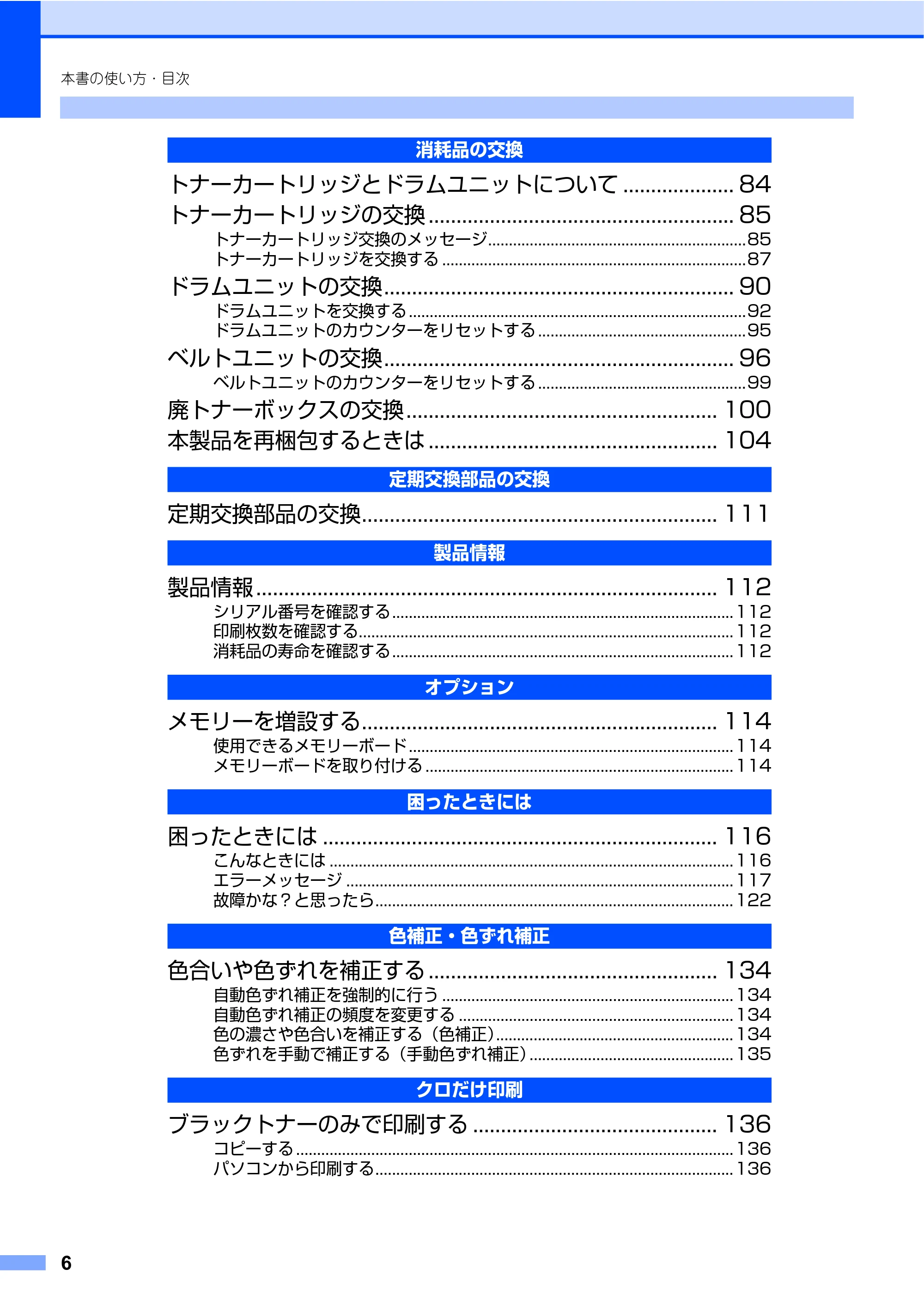

トナーカートリッジとドラムユニットについて .................... 84
トナーカートリッジの交換 ....................................................... 85
トナーカートリッジ交換のメッセージ..............................................................85
トナーカートリッジを交換する .........................................................................87
ドラムユニットの交換............................................................... 90
ドラムユニットを交換する .................................................................................92

ドラムユニットのカウンターをリセットする ..................................................95
ベルトユニットの交換............................................................... 96
ベルトユニットのカウンターをリセットする ..................................................99
廃トナーボックスの交換........................................................ 100
本製品を再梱包するときは .................................................... 104
定期交換部品の交換................................................................ 111
製品情報 ................................................................................... 112

シリアル番号を確認する..................................................................................112
印刷枚数を確認する..........................................................................................112
消耗品の寿命を確認する..................................................................................112
メモリーを増設する................................................................ 114
使用できるメモリーボード ..............................................................................114

メモリーボードを取り付ける ..........................................................................114
困ったときには ....................................................................... 116
こんなときには .................................................................................................116
エラーメッセージ .............................................................................................117
故障かな？と思ったら......................................................................................122

色合いや色ずれを補正する .................................................... 134
自動色ずれ補正を強制的に行う ......................................................................134
自動色ずれ補正の頻度を変更する ..................................................................134
色の濃さや色合いを補正する（色補正）.........................................................134
色ずれを手動で補正する（手動色ずれ補正）.................................................135
ブラックトナーのみで印刷する ............................................ 136

コピーする .........................................................................................................136
パソコンから印刷する......................................................................................136
消耗品の交換
定期交換部品の交換
製品情報
オプション

困ったときには

色補正・色ずれ補正
クロだけ印刷

7ページ

7
本書の使い方・目次

ご使用の前に

コピー

こんなときは

付

録

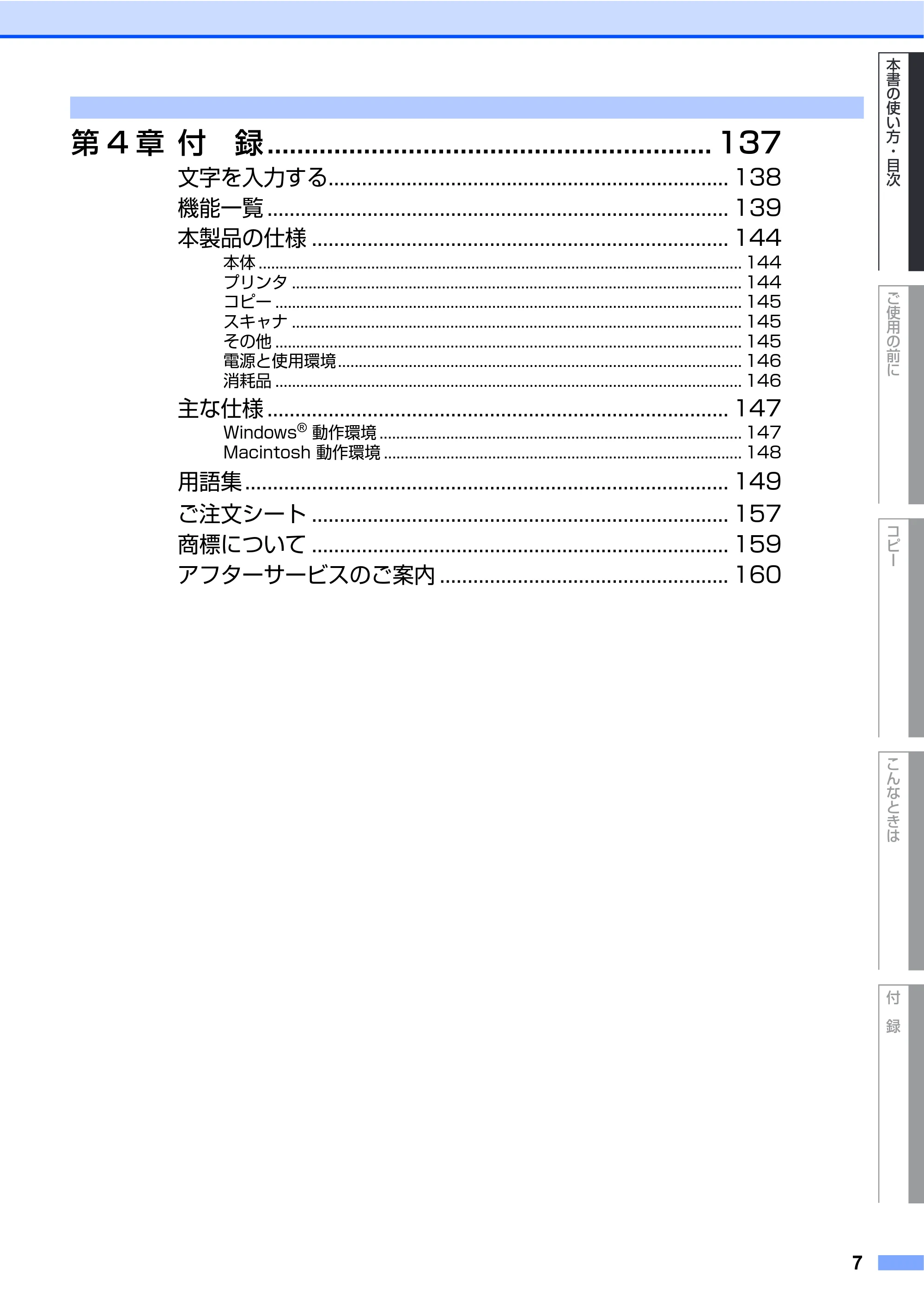

第 4 章付録 ............................................................ 137
文字を入力する........................................................................ 138
機能一覧 ................................................................................... 139
本製品の仕様 ........................................................................... 144
本体 .................................................................................................................... 144

プリンタ ............................................................................................................ 144
コピー ................................................................................................................ 145
スキャナ ............................................................................................................ 145
その他 ................................................................................................................ 145

電源と使用環境................................................................................................. 146
消耗品 ................................................................................................................ 146
主な仕様 ................................................................................... 147
Windows
®
動作環境 ....................................................................................... 147
Macintosh 動作環境 ...................................................................................... 148

用語集 ....................................................................................... 149
ご注文シート ........................................................................... 157
商標について ........................................................................... 159
アフターサービスのご案内 .................................................... 160

8ページ

8
本書の使い方・目次

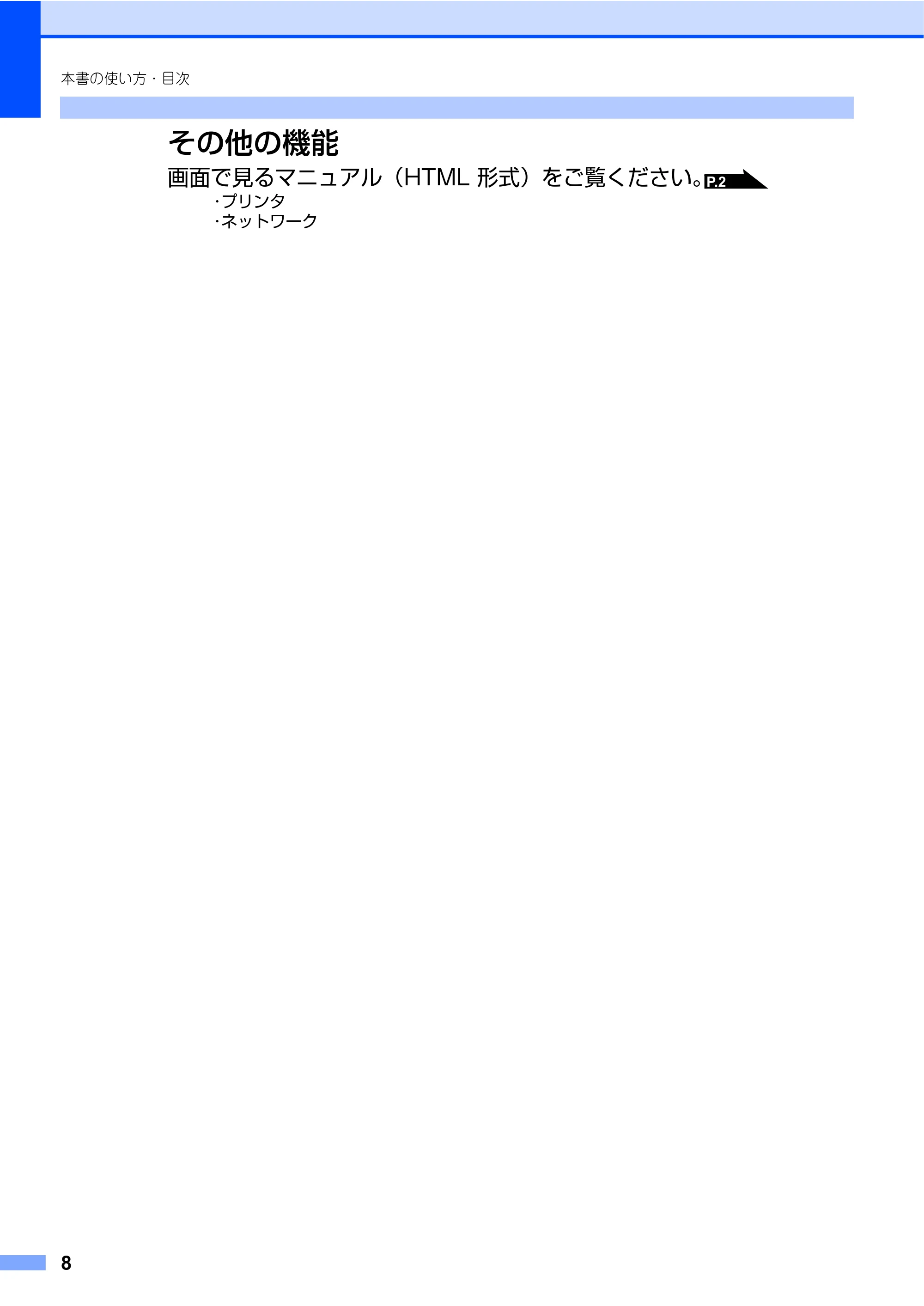

その他の機能
画面で見るマニュアル（HTML 形式）をご覧ください。
･プリンタ
･ネットワーク
P.2

やりたいこと目次

本書の使い方・目次

ご使用の前に

コピー

こんなときは

付

録
9
やりたいこと目次
各機能をご利用になる前に「第1章ご使用の前に」を必ずお読みください。
コピー
たくさんの文書を連続コ
ピーしたい。（ADF：自動原
稿送り装置）
拡大/縮小コピーしたい。効率よく複数部コピーした
い。
２枚または４枚の原稿を1枚
の記録紙にまとめてコピー
したい。（2 in 1、4 in 1）
コントラストを変えたい。
、
画質をきれいにコピーした
い。、
本などの原稿を原稿台ガラ
スからコピーしたい。
P.48
P.50 P.52
ソートコピースタックコピー
P.52
P.51 P.55 P.50 P.54
P.49

プリンタ

10
本書の使い方・目次
プリンタ
パソコンからプリントした
い。
詳しくは画面で見るマニュアル
（HTML形式）を参照してください。
設定を変更してプリントし
たい。
詳しくは画面で見るマニュアル
（HTML形式）を参照してください。
ネットワークプリンタとし
て使いたい。
詳しくは画面で見るマニュアル
（HTML形式）を参照してください。
パスワードを入力したデー
タだけを印刷するように設
定したい。（セキュリティ印
刷）
詳しくは画面で見るマニュアル
（HTML形式）を参照してください。
スキャナ
文字や写真をそのままパソ
コンのデータにしたい。
詳しくは画面で見るマニュアル
（HTML形式）を参照してください。
画像ファイルをテキスト
ファイルに変換したい。
詳しくは画面で見るマニュアル
（HTML形式）を参照してください。
スキャンしたデータを FTP
送信、保存したい。

詳しくは画面で見るマニュアル
（HTML形式）を参照してください。

11ページ

本書の使い方・目次

ご使用の前に

コピー

こんなときは

付

録
11

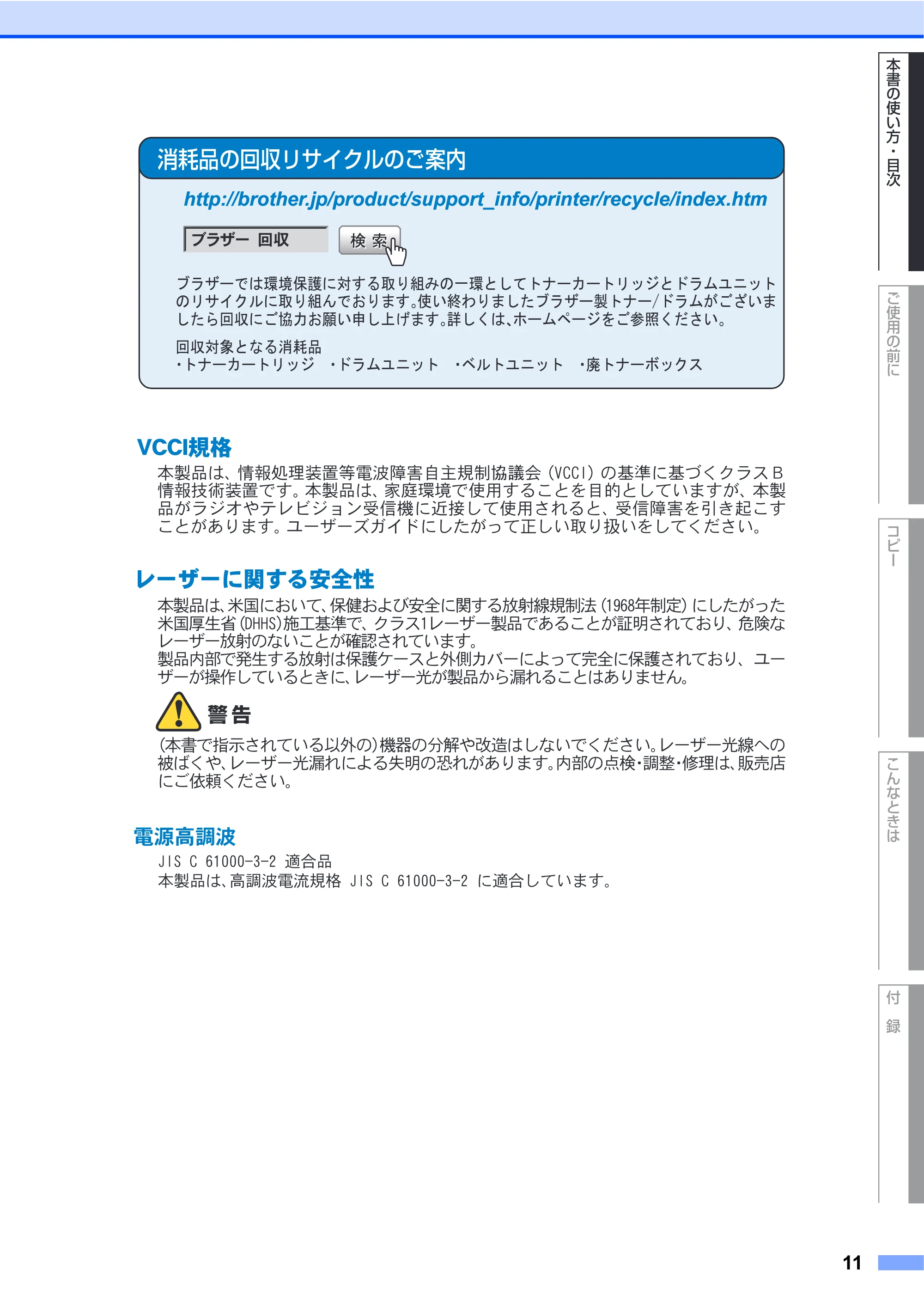

消耗品の回収リサイクルのご案内
http://brother.jp/product/support_info/printer/recycle/index.htmhttp://brother.jp/product/support_info/printer/recycle/index.htm
࠻࠶࠾࡙ࡓ࡜࠼ߣࠫ࠶࡝࠻࡯ࠞ࡯࠽࠻ߡߒߣ৻Ⅳߩߺ⚵ࠅขࠆߔኻߦⅣႺ଻⼔ߪߢ࡯ࠩ࡜ࡉ
ޕߔ߹ࠅ߅ߢࠎ⚵ࠅขߦ࡞ࠢࠗࠨ࡝ߩ ߹޿ߑߏ߇ࡓ࡜࠼࡯࠽࠻⵾࡯ࠩ࡜ࡉߚߒ߹ࠅࠊ⚳޿૶
ޕߔ߹ߍ਄ߒ↳޿㗿߅දജߏߦ࿁෼ࠄߚߒޔߪߊߒ⹦ޕ޿ߐߛߊෳᾖߏࠍࠫ࡯ࡍࡓ࡯ࡎ
ᶖ⠻ຠࠆߥߣ࿁෼ኻ⽎
࡮ޓࠫ࠶࡝࠻࡯ࠞ࡯࠽࠻࡮ ޓ࠻࠶࠾࡙ࡓ࡜࠼࡮ ޓ࠻࠶࠾࡙࠻࡞ࡌ࡮ ࠬࠢ࠶ࡏ࡯࠽࠻ᑄ
ུ
ୋ຦͉Ȃૂ ༭ੜၑ௡౾൝ഩ෨વٺু৽ܰଷ݈ٛފ ȪWDDJȫ͈ܖ੔ͅܖ̩̿·ρΑ˞ૂ
༭ܿ੅௡౾̳́ȃུ ୋ຦͉Ȃ زೳ۪ޏ́ঀဥ̳̭ͥ͂ͬ࿒എ̱̞̳̦͂̀͘Ȃུ ୋ
຦̦ρΐ΂͞ΞτΫΐοϋ਋૞ܥͅ߃୪̱̀ঀဥ̯ͦͥ͂Ȃ਋૞વٺ̧̭̳̭̦̜̳ͬ֨ܳ͂ͤ͘
ȃ ξȜΎȜΒ΄ͼΡ̱̹̦̽̀ͅୃ̱̞৾ͤե̞̱̩̺̯̞ͬ̀ȃུ

ୋ຦͉Ȃ ༀ࣭̤̞̀ͅȂ ༗࠲̤͍͢հ஠ͅ۾̳ͥ༶ৣ஌ܰଷ༹ Ȫ2:79ාଷ೰ȫ̱̹̦̹̽ͅ
࢚ༀ࣭୆જ ȪEIITȫ੔́Ȃܖࢥঔ ·ρΑ2τȜΎȜୋ຦̜̭̦́ͥ͂બྶ̯̤ͦ̀ͤȂ ̈́ࡏܓ
τȜΎȜ༶ৣ͈̞̭̦̈́͂ږ෇̯̞̳ͦ̀͘ȃ
ୋ຦ඤ໐́อ୆̳ͥ༶ৣ͉༗ࢌΉȜΑ͂ٸ௰΃ΨȜ̽̀ۖ͢ͅ஠ͅ༗ࢌ̯̤ͦ̀ͤȂξȜ
ΎȜ̦ௌै̧̱̞̀ͥ͂ͅȂ τȜΎȜ࢕̦ୋ຦̥ͣჃ̵̭͉̜ͦͥ͂ͤͭ͘ȃ
Ȫུ੥́ঐা̯̞͈ͦ̀ͥȫٸո ܕܥ͈໦ٜ͞٨௮͉̱̞̩̺̯̞̈́́ȃ τȜΎȜ࢕஌͈͒
๭̩͊͞Ȃ τȜΎȜ࢕Ⴣͦͥ͢ͅ৐ྶ͈ޔ̦̜̳ͦͤ͘ȃ ඤ໐͈ത࠿ Ȇ಺ାȆਘၑ͉Ȃ์ คഝ̮ͅ
ջှ̩̺̯̞ȃ
KJT!D!72111.4.3!ഐࣣ຦ུ
ୋ຦͉Ȃࣞ ಺෨ഩၠڒܰ!KJT!D!72111.4.3!ͅഐࣣ̱̞̳̀͘ȃ
ഩ࡙ࣞ಺෨
τȜΎȜͅ۾̳ͥհ஠଻
˲˟˟ܰ˥ڒ

安全にお使いいただくために

12
本書の使い方・目次
安全にお使いいただくために
･本書の内容につきましては万全を期しておりますが、お気づきの点がございましたら、お客様
相談窓口へご連絡ください。
･本製品の故障、誤動作、不具合、あるいは停電などの外部要因によって、受信文書の全部また
は一部が消失したり、通話や録音などの機会を逸したために生じた損害などの純粋経済損害に
つきましては、当社は一切その責任を負いかねますので、あらかじめご了承ください。
･本製品の設置に伴う回線工事には、工事担任者資格を必要とします。無資格者の工事は違法と
なり、また事故のもとになりますので絶対におやめください。
･ユーザーズガイド等、付属品を紛失した場合は、お買い上げの販売店にてご購入いただくか、
ダイレクトクラブへご注文ください。
このたびは本製品をお買い上げいただきまして誠にありがとうございます。
このユーザーズガイドには、お客様や他の人々への危害や財産への損害を未然に防ぎ、本製
品を安全にお使いいただくために、守っていただきたい事項を示しています。
その表示と図記号の意味は次のようになっています。内容をよく理解してから本文をお読み

ください。
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を
負う可能性がある内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性
が想定される内容および物的損害のみの発生が想定される内容を示し
ています。
本書で使用している絵文字の意味は次のとおりです。
「してはいけないこと」
を示しています。
「アースをつなぐこと」を示して
います。
「しなければいけないこと」を示
しています。
「電源プラグを抜くこと」を示し
ています。
「やけどの危険があること」を示
しています。
「感電の危険があること」を示し
ています。
「火災の危険があること」を示し
ています。
「水ぬれ禁止」を示して
います。
「火気に近づいてはいけな
いこと」を示しています。
「分解してはいけない
こと」を示しています。
P.157

13ページ

本書の使い方・目次

ご使用の前に

コピー

こんなときは

付

録
13
ご使用の前に、次の「警告・注意・お願い」をよくお読みいただき、正しくご使用ください。
電源について
火災や感電、やけどの原因になります。
アース線のない延長用コードを使用し
ないでください。
保護機能が無効になります。
タコ足配線はしないでください。同梱されている電源コードセットは、
本製品専用です。本製品以外には使用
しないでください。
また、同梱されている電源
コードセット以外の電源
コードセットを本製品に使
用しないでください。
電源は AC100V、50Hz または 60Hz
でご使用ください。
DC 電源やインバータ（DC-AC 変換装
置）を接続して使用しないでください。
本製品を接続するコンセントが AC 電
源または DC 電源のどちらかわからな
いときは、電気工事士資格をお持ちの
方にご相談ください。
国内のみでご使用ください。
海外ではご使用になれません。
ぬれた手で電源プラグを抜き差ししな
いでください。
本体内部には高圧電流が流れていま
す。本体の内部を清掃するときは、電

話線を外した後、電源コードを抜いて
ください。また電源コードを抜くとき
は、コードを引っぱらずにプラグの本
体（金属でない部分）を持って抜いて
ください。
電源コードを破損するようなことはしないでください。
以下のことをしないでください。火災や感電、故障の原因となります。

加工する
無理に曲げる
高温部に近づける
引っ張る
ねじる
たばねる
重いものをのせる
挟み込む
金属部にかける
折り曲げをくり返す
壁に押しつける

本製品を電源コードの上にのせない
でください。
アース線を取り付けてください
万一漏電した場合の感電防止や外部からの電圧（雷など）
がかかったとき本製品を守るため、アース端子にアース線
を取り付けてください。
アース線の接続は、必ず電源コードを電源につなぐ前に
行ってください。
また、アース線を外すときは、必ず電源スイッチを切り、
電源コードをコンセントから抜いた後でアース線を外して
ください。
■ 取り付けられるところ

電源コンセントのアース端子
銅片などを 65cm 以上、地中

に埋めたもの

接地工事（第３種）が行われて

いるアース端子
■ 絶対に取り付けてはいけない
ところ

電話専用アース線
避雷針
ガス管

14ページ

14
本書の使い方・目次
電源プラグを定期的に抜き、その辺およびコンセントにた
まったほこりや汚れを乾いた布で拭いてください。
プラグにほこりがたまると、湿気で絶縁不良になり、火災の
原因となります。
電源プラグはコンセントに確実に差し込んでください。
傷んだプラグやゆるんだコンセントは使用しないでくださ
い。
故障の原因となります。
雷がはげしいときは、電源コードをコンセントから抜いてください。
また、電話機コードも本製品から抜いてください。
いつでも電源コードが抜けるように、電源コードの周りには
物を置かないでください。非常時に電源コードが抜けなくな
ります。
電源コンセントの共用にはご注意ください。
複写機などと同じ電源はさけてください。

15ページ

本書の使い方・目次

ご使用の前に

コピー

こんなときは

付

録
15
このような場所に置かないで
以下の場所には設置しないでください。故障や変形、火災の原因となります。
湿度の高い場所
ふろ場や加湿器などのそばに設置しな
いでください。
医療用電気機器の近くでは使用しない
でください。
本製品からの電波が医療用電気機器に
影響を及ぼすことがあり、誤動作による
事故の原因となります。
火気や熱器具、揮発性可燃物、アルコー
ル、シンナーなどの近くには設置しない
でください。
温度の高いところ
直射日光のあたるところ、暖房設備などのそば
油飛びや湯気の当たる場所
調理台などのそば
故障や変形の原因となります。
壁のそば
本製品を正しく使用し性能を維持するために設置スペースを
確保してください。
不安定な場所
ぐらついた台の上や傾いたところなど

16ページ

16
本書の使い方・目次
故障や変形の原因となります。
いちじるしく低温な場所、急激に温度
が変化する場所には設置しないでくだ
さい。装置内部が結露するおそれがあ
ります。
磁気の発生する場所
テレビ、ラジオ、スピーカー、こたつ
など
高温、多湿、低温の場所
本製品をお使いいただける環境の範囲
は次のとおりです。
温度：10 ～ 32.5 ℃
湿度：20 ～ 80％
（結露なし）
傾いたところ
水平な机、台の上に設置してください。傾いたところに置く
と正常に動作しない場合があります。
◎急激に温度が変化する場所
◎風が直接あたる場所（エアコン、換気口など）
◎ホコリ、鉄粉や振動の多い場所
◎換気の悪い場所
◎揮発性可燃物やカーテンに近い場所
◎じゅうたんやカーペットの上
電波障害時の対処
近くに置いたラジオに雑音が入ったり、テレビ画面にちらつき
やゆがみが発生したり、コードレス電話の子機で通話できなく
なる場合があります。その場合は電源コードをコンセントから
一度抜いてください。電源コードを抜くことにより、ラジオや
テレビなどが正常な状態に回復するようでしたら、次のような

方法を試みてください。

本製品をテレビから遠ざける。
本製品またはテレビなどの向きを変える。
本製品をコードレス電話の親機から遠ざける。

17ページ

本書の使い方・目次

ご使用の前に

コピー

こんなときは

付

録
17
もしもこんなときには
下記の状況でそのまま使用すると火災、感電の原因となります。必ず電源コードをコンセントから抜いてく
ださい。
煙が出たり、異臭がしたとき
すぐに電源コードをコンセントから抜いて、コールセンター
にご相談ください。
お客様による修理は危険ですから絶対におやめください。
本製品を落としたり、破損したとき
電源コードをコンセントから抜いて、コールセンターにご相
談ください。
内部に水が入ったとき
本製品に水や薬品、ペットの尿などの液体が入ったりしない
よう、またぬらさないようにご注意ください。
万一液体が入ったときは、電源コードをコンセントから抜い
て、コールセンターにご相談ください。
内部に異物が入ったとき
電源コードをコンセントから抜いて、コールセンターにご相
談ください。
電源プラグやインレットに水などの液体がかかったときは、
電源コードをコンセントから抜いて、きれいにふき取ってお
使いください。

18ページ

18
本書の使い方・目次
その他のご注意
改造しないでください。
修理などはコールセンターにご相談く
ださい。法律で罰せられることがありま
す。
火気を近づけないでください。
故障や火災・感電の原因となります。
分解しないでください。
法律で罰せられることがあります。
故障や火災、感電、やけど、けがの原因となります。
本製品に水や薬品などの液体が入ったりしないよう、
またぬらさないようご注意ください。
本製品を清掃する際、アルコールなどの有機溶剤や液
体、可燃性のスプレーなどは使用しないでください。
また、近くでのご使用もおやめください。
火災・感電の原因となります。
可燃性スプレーの例
･ほこり除去スプレー
･殺虫スプレー
･アルコールを含む除菌、
消臭スプレーなど

19ページ

本書の使い方・目次

ご使用の前に

コピー

こんなときは

付

録
19

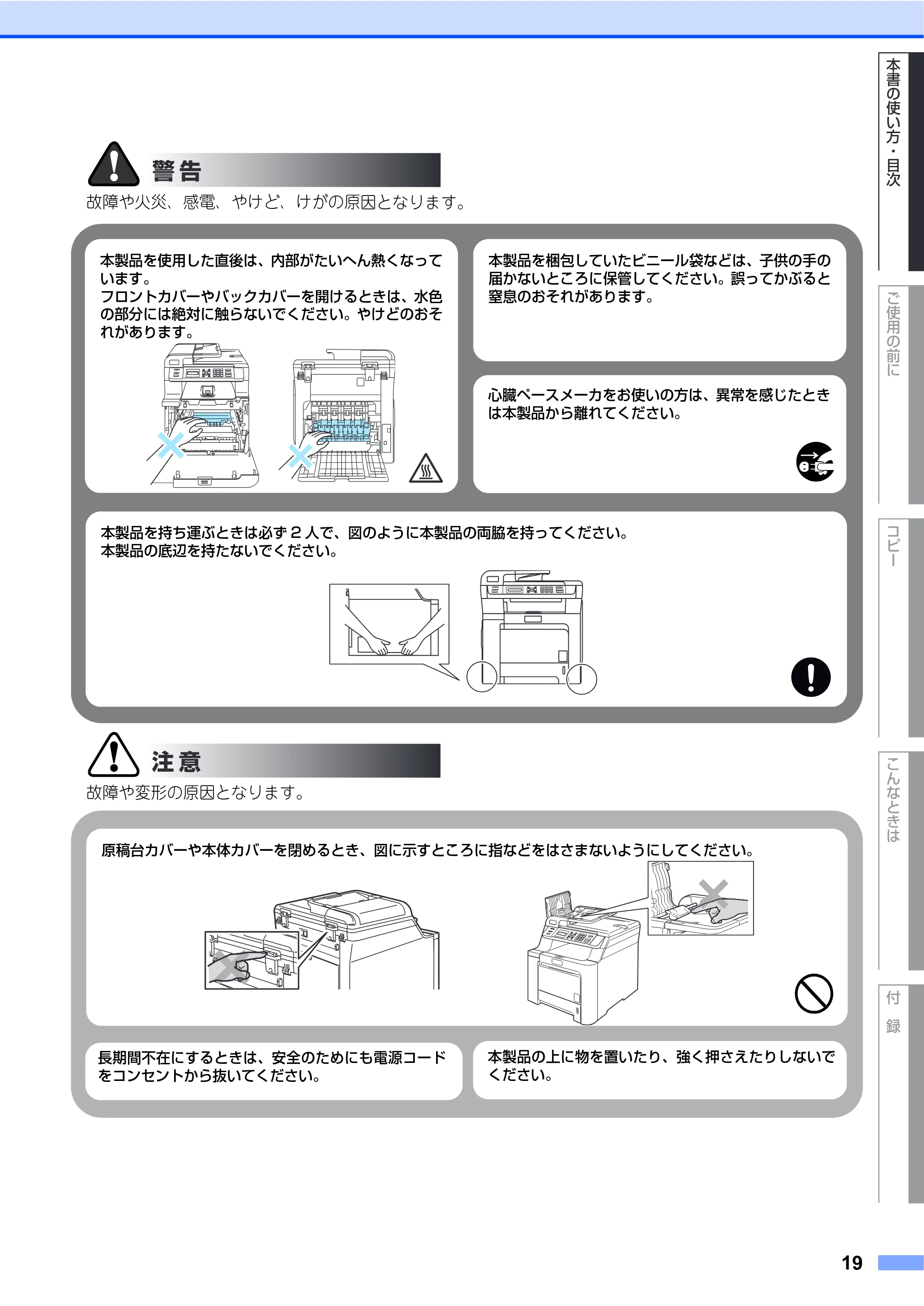

故障や火災、感電、やけど、けがの原因となります。
本製品を使用した直後は、内部がたいへん熱くなって
います。
フロントカバーやバックカバーを開けるときは、水色
の部分には絶対に触らないでください。やけどのおそ
れがあります。
本製品を持ち運ぶときは必ず 2 人で、図のように本製品の両脇を持ってください。
本製品の底辺を持たないでください。
本製品を梱包していたビニール袋などは、子供の手の
届かないところに保管してください。誤ってかぶると
窒息のおそれがあります。
心臓ペースメーカをお使いの方は、異常を感じたとき
は本製品から離れてください。
故障や変形の原因となります。
原稿台カバーや本体カバーを閉めるとき、図に示すところに指などをはさまないようにしてください。
長期間不在にするときは、安全のためにも電源コード
をコンセントから抜いてください。
本製品の上に物を置いたり、強く押さえたりしないで
ください。

20ページ

20
本書の使い方・目次

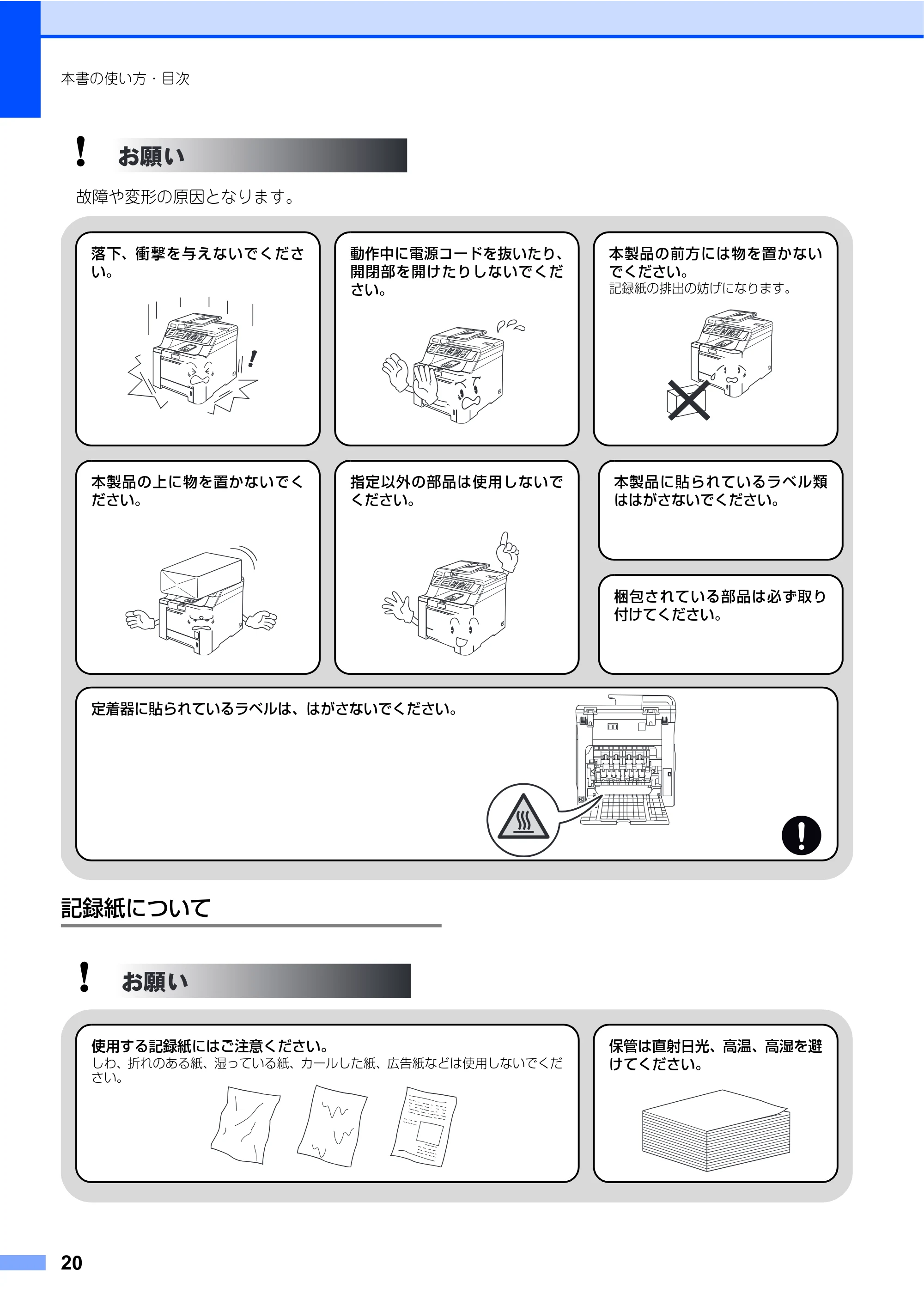

記録紙について
故障や変形の原因となります。
本製品に貼られているラベル類
ははがさないでください。
梱包されている部品は必ず取り
付けてください。
落下、衝撃を与えないでくださ
い。
本製品の上に物を置かないでく
ださい。
指定以外の部品は使用しないで
ください。
本製品の前方には物を置かない
でください。
記録紙の排出の妨げになります。
動作中に電源コードを抜いたり、
開閉部を開けたりしないでくだ
さい。
定着器に貼られているラベルは、はがさないでください。
使用する記録紙にはご注意ください。
しわ、折れのある紙、湿っている紙、カールした紙、広告紙などは使用しないでくだ
さい。
保管は直射日光、高温、高湿を避
けてください。

画面で見るマニュアル（HTML形式）の表示画面と操作

本書の使い方・目次

ご使用の前に

コピー

こんなときは

付

録
21
画面で見るマニュアル（HTML形式）の表示画面と操作
画面で見るマニュアル（HTML形式）をお読みになるための表示画面と操作を簡潔に説明します。
① 本ガイドの文書内で単語や単語の一部（文字列）を検索することができます。
② 用語集を表示します。
③ 本ガイドの全体構成図を表示します。
④ 各機能のページ（章）に移動します。
⑤ やりたいこと目次に移動します。
⑥
「ご使用の前に」：ご使用の前に知っておいていただきたい内容を説明しています。
「こんなときは」：日常のお手入れや困ったときの解決方法などを説明しています。
「付録」：文字入力／機能一覧／仕様／索引／ご注文シート／アフターサービスのご案内を説明して
います。
「安全にお使いいただくために」：本製品を安全にお使いいただくために、守っていただきたい事項
を説明しています。
「本ガイドを印刷するには」：画面で見るマニュアル（HTML形式）を印刷する場合の説明をして
います。
「消耗品の交換」：消耗品の交換方法を説明しています。
「消耗品の注文」：消耗品の注文方法を説明しています。

⑦ ブラザーソリューションセンターのホームページに移動します。
⑧ ブラザー工業株式会社のホームページに移動します。
①
⑤
⑧
②
③
⑦
④
⑥

22ページ

22
本書の使い方・目次
①② トップページに移動します。
③ 本ガイドの文書内で単語や単語の一部（文字列）を検索することができます。
④ 用語集を表示します。
⑤ 本ガイドの全体構成図を表示します。
⑥ やりたいこと目次に移動します。
⑦ 現在のページを印刷します。
⑧ 次のページに移動します。
⑨ 前のページに移動します。
⑩ 操作内容を表示します。
⑪ 現在のページの最上部に移動します。
⑫ ブラザー工業株式会社のホームページに移動します。
⑬
「安全にお使いいただくために」：本製品を安全にお使いいただくために、守っていただきたい事項
を説明しています。
「本ガイドを印刷」：画面で見るマニュアル（HTML形式）を印刷するときの説明をしています。
「消耗品の交換」：消耗品の交換方法を説明しています。
「消耗品の注文」：消耗品の注文方法を説明しています。
⑭ 大見出し・中見出しです。
⑮ 小見出しです。
⑯ 各機能のページ（章）に移動します。
③① ②
④
⑤
⑨
⑥
⑦
⑧
⑪
⑫
⑯
⑭
⑮
⑬
⑩

本書の表記

本書の使い方・目次

ご使用の前に

コピー

こんなときは

付

録
23
本書の表記
本文中では、マークおよび商標について、以下のように表記しています。
ブラザー工業株式会社は、本書に掲載された仕様ならびに資料を予告なしに変更する権利を有します。また提
示されている資料に依拠したため生じた損害（間接的損害を含む）に対しては、出版物に含まれる誤植その他
の誤りを含め、一切の責任を負いません。
マークについて
本製品をお使いになるにあたって、守っていただきたいことがらを説明しています。
本製品の操作手順に関する補足情報を説明しています。
参照先を記載しています。（XXX はページ）
「XXX」かんたん設置ガイドの参照先を記載しています。（XXX はタイトル）
画面で見るマニュアル（HTML 形式）を参照しています。
編集ならびに出版における通告
P.xxx

本書の読みかた

24
本書の使い方・目次
本書の読みかた
本書は次のようなレイアウトで説明しています。
本書の使い方・
目次

ご使用の前に

ファクス

電話帳

転送・リモコン機能

レポート

リスト

こんなときは
コピー

付

録
51
次ページへ続く
必要に応じてイラストや画面
を使って説明しています。
大見出しです。
見出しインデックスです。
現在の章を示します。
中見出しです。
操作手順です。
本製品の操作手順に
関する補足情報を説
明しています。
参照先を記載してい
ます。
ページ番号です。
このページは説明のために作成したもので、実際のページとは異なります。
本製品をお使いにな
るにあたって、守って
いただきたいことが
らを説明しています。
特にマークがあ
るものは、誤った取
り扱いをすると、人
が傷害を負う可能性
が想定される内容お
よび物的損害のみの
発生が想定される内
容を示しています。
次ページに続いていることを示します。

第1章ご使用の前に

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
25

ご使用の前に

各部の名称とはたらき.......................................................26
操作パネルの名称とはたらき..................................26
プリントデータランプについて..............................28
各部の名称 ................................................................29
液晶ディスプレイの特徴...................................................30
液晶ディスプレイについて .....................................30
コピーモードの標準画面 .........................................30
案内メッセージ（エラーメッセージ例）................30
液晶ディスプレイの表示言語を設定する

〔English・日本語〕..............................................30
機能設定する ......................................................................31
ナビゲーションキーを使った基本操作 ..................31
テンキーを使った基本操作 .....................................32
記録紙について ..................................................................33
推奨紙 ........................................................................33
記録紙トレイの名称 .................................................33
セットできる記録紙の種類 .....................................34

セットできる記録紙サイズと枚数..........................34
使用できない封筒.....................................................36
記録紙の印刷可能範囲について..............................37
記録紙トレイに記録紙をセットする ......................38
多目的トレイに記録紙をセットする ......................39
原稿について ......................................................................40
原稿サイズ ................................................................40
原稿の読み取り範囲 .................................................40
基本設定を変更する .......................................................... 43

記録紙のタイプを選ぶ............................................. 43
記録紙のサイズを選ぶ............................................. 43
コピー時の記録紙トレイを選択する ..................... 44
プリンタの記録紙トレイを選択する ..................... 44
ボタン確認音量を設定する
〔ボタン確認音量＆ブザー音量〕......................... 45
トナーを節約する
（トナーセーブモード）........................................ 45
スリープモードに入る時間を設定する
〔スリープモード〕................................................ 46
液晶ディスプレイのコントラストを調整する...... 46
設定内容リストを印刷する..................................... 46

かならずお読みください必要に応じて設定してください
1章

《かならずお読みください》

26
第1章ご使用の前に
《かならずお読みください》

各部の名称とはたらき

操作パネルの名称とはたらき

オプションボタン

コピー画質、コントラスト、トレイ選択、
ソートなどを設定するときに押します。

拡大/縮小ボタン

拡大/縮小コピーするときに押します。
コピー機能ボタン
P.51
P.50
設定内容や操作方法を案内する
メッセージが表示されます。
液晶ディスプレイ
P.30
本製品の状態をランプの色と点滅によって表します。
プリントデータランプ
P.28
スキャンモードに切り替えます。詳しくは、
画面で見るマニュアル（HTML 形式）を
参照してください。
スキャンボタン

セキュリティボタン

4桁のパスワードを使用して機密データを印刷する
ときに使用します。
詳しくは画面で見るマニュアル（HTML形式）
の「セキュリティ印刷をする」を参照してください。

キャンセルボタン

印刷されずに残っているメモリー内のデータや印刷
処理中のデータを削除します。
印刷機能ボタン

27ページ

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
27
次のレベルメニューに
移動します。
前のレベルメニューに移動します。
機能を確定するときに押します。
コピーやスキャン操作を中止
するときや機能設定を終了す
るときなどに押します。
停止/終了ボタン
ナビゲーションキー P.31

カラー

カラーでコピー、プリントを開始するときなどに押します。

モノクロ

モノクロでコピー、プリントを開始するときなどに押します。
スタートボタン
機能を設定するときに押します。
入力したデータの削除や一つ前のレベルの
メニューに戻す場合に押します。
コピー部数や文字を入力するときに押します。
テンキー

プリントデータランプについて

28
第1章ご使用の前に
本製品の状態をランプの色と点灯／点滅によって表します。
プリントデータランプについて
ランプ本製品の状態説明
消灯
待機状態電源スイッチがOffになっている、または印刷データがない
状態です。
橙点灯
プリンタメモリーに
印刷されていない
データあり
メモリーに何らかの原因で印刷されていないデータが残って
います。
対処方法については、「エラーメッセージ」の
「メモリーガイッパイデス」を参照してください。
橙点滅
データ受信中パソコンからデータを受信中、データを処理中、または印刷
中です。
࠲࡯࠺࠻ࡦ࡝ࡊ
࠲࡯࠺࠻ࡦ࡝ࡊ
P.117
࠲࡯࠺࠻ࡦ࡝ࡊ

各部の名称

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
29

各部の名称

原稿ガイド
ADF（自動原稿送り装置）
操作パネル
定着ユニットカバー
バックカバー
原稿ガイド
電源スイッチ
USBケーブル
接続端子
ネットワーク
（LAN）ポート
原稿ストッパー
排紙ストッパー
標準記録紙トレイ
原稿台ガラス
原稿台カバー
多目的トレイ（MPトレイ）
フロントカバー
IＭＭカバーＤ

液晶ディスプレイの特徴

30
第1章ご使用の前に
《かならずお読みください》
液晶ディスプレイの特徴
本製品は、お客様が使いやすいように、液晶ディス
プレイに現在の設定内容や、操作方法などを案内す
るメッセージが表示されます。
`
①：出力方法（スタック/ソート）が表示されます。
②：コピー枚数が表示されます。
③：拡縮率が表示されます。
④：コントラスト（コピー濃度）が表示されます。
⑤：コピー画質が表示されます。
①：エラー内容などが表示されます。
②：エラーの対処方法などが表示されます。長い
メッセージはスクロール表示します。
液晶ディスプレイに表示される言語を、英語または
日本語に切り替えることができます。
･･･････････････････････････････････････････
1
を押す
･･･････････････････････････････････････････
2
またはで言語を選択す
る
･･･････････････････････････････････････････
3
を押す
･･･････････････････････････････････････････

4
を押す

お買い上げ時は「ニホンゴ」に設定されています。
英語による説明を以下に示します。

This setting allows you to change LCD
language to English.
1 Press .
2 Press or to select “English”.
3 Press .
4 Press to exit.

英語版OS用ドライバのインストール方法については、

付属CD-ROMの「English」フォルダ内の「README」
を参照してください。
For the method of installing the English OS
driver, see “README” in “English” folder stored
on the attached CD-ROM.
液晶ディスプレイについて
コピーモードの標準画面
案内メッセージ（エラーメッセージ例）
㩇㩊㨹㩂㩄㩕㩩㨺㩇㨽
㩆㩨㩎㩨㨽
①
③ ④ ⑤
②
㩁㩥㩂㩆㩌㩨㩙㩢㩏㨼㩖㩨
㩖㩥㩧㩎㩀㩔㩨㨺㨰㨻㩃㩍㩎㩨②
①
液晶ディスプレイの表示言語を設定する
〔English・日本語〕
㩁㩘㩧㩈㨹㩍㨼
㩕㨸㨽㩆㩨㩃㩨㩧㩄㩨
㩕㨸㨽㩆㩨㩃㩨㩧㩄㩨
㩐㩘㩧㩄㩨
㩕㨸㨽㩆㩨㩃㩨㩧㩄㩨
㨽㩃㩌㩃㩙㩆㩊

機能設定する

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
31
《かならずお読みください》
機能設定する
本製品は、ナビゲーションキーを使って各種の設定をしたり、メニューを選択したりすることができます。
ナビゲーションキーを使った基本操作
ナビゲーションキーキーの役割
･メインメニューを表示する場合
･次のメニューレベルに移る場合
･選択項目を確定（決定）する場合
･選択項目の設定が終わると、液晶ディスプレイには「ウケツケマ
シタ」と表示されます。
･メニュー内の項目を表示する場合
･前のメニューレベルに戻る場合
･次のメニューレベルに進む場合
･入力した文字や数字を削除する場合
･前のメニューレベルに戻る場合
停止 / 終了ボタンキーの役割
･操作を中止するときや、設定を終了する場合
ナビゲーションキー停止/終了ボタン

テンキーを使った基本操作

32
第1章ご使用の前に
を押した後、テンキーで、設定したい機能の番号を直接入力することで、本製品に対する各種の設定がで
きます。

設定を途中で終了するときは、を押してください。
機能の番号については、「機能一覧」を参照してください。

テンキーを使った基本操作
P.139

記録紙について

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
33
《かならずお読みください》
記録紙について
※1
推奨紙をご使用ください。記録紙の種類によっては、うまく印刷できない場合があります。
インクジェット専用紙はご使用にならないでください。本製品の故障の原因となります。
※ 2
私製はがき、往復はがき、印刷済みはがきは使用できません。

印刷品質は、本製品の設置環境によって異なる場合があります。
市販されているレーザープリンタ用の記録紙をお使いいただくこともできますが、印刷品質は記録紙に左右されますの

で、推奨されている記録紙をお薦めします。

印刷品質は、記録紙の種類や紙質によって異なりますので、一度に多くの記録紙を購入する前に、あらかじめ試し印刷

することをお薦めします。
本書では、それぞれの記録紙トレイの名称を次のように表しています。
推奨紙
記録紙の種類
※1
記録紙名
普通紙
普通紙（厚め）
富士ゼロックス（株） C2
（上質プリンター用紙）
ラベル紙エーワンレーザーラベル28362
はがきはがき（郵便事業株式会社通常郵便葉書）
※2
記録紙トレイの名称
記録紙トレイ本書で使われている名称
本製品の記録紙トレイ標準記録紙トレイ（トレイ1）
本製品の多目的トレイ多目的トレイ（MPトレイ）

セットできる記録紙の種類

34
第1章ご使用の前に
※1
「使用できない封筒」を参照してください。

宛名ラベルなどは、レーザープリンタ用の物をお使いください。
印刷品質を得るために、たて目用紙を使用することをお勧めします。
プリンタドライバの［用紙種類］を、記録紙に合わせて設定してください。

本製品の記録紙トレイと多目的トレイを使用すると、最大300枚（80g/m
2
の普通紙の場合）セットすることが
できます。
特殊なサイズや種類の記録紙を使用する場合は、最初に印字テストを行ってください。
セットできる記録紙の種類
記録紙の種類
標準記録紙トレイ
（トレイ 1）
多目的トレイ
（MP トレイ）
普通紙、普通紙（厚め）
（60g/m
2
～105g/m
2
）
○ ○
超厚紙（105g/m
2
～163g/m
2
） × ○
再生紙 ○ ○
はがき ○（30枚） ○（10枚）
ラベル紙 × ○
封筒
※1
（洋形4号） × ○
セットできる記録紙サイズと枚数
標準記録紙トレイ（トレイ 1）
多目的トレイ
（MP トレイ）
記録紙サイズ
A4、USレター、B5（JIS）、
A5、A6、はがき（同等品）
ユーザー定義サイズ
（幅69.8～216mm
長さ116.0～406.4mm）
枚数（80g/m
2
） 250枚 50枚
P.36

35ページ

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
35
■つぎのような記録紙は絶対に使用しないでください。印刷品質の低下と本製品にダメージを与えるおそれ
があります。これらの紙を使用した結果、生じた製品の故障・破損については保証対象外となりますので、
ご注意ください。
･インクジェット紙
･ノーカーボン紙
･コート紙
･化学紙（ラミネート紙など）
･ミシン目の入った記録紙
･極端に滑らかな記録紙
･極端にざらつきのある記録紙
･カールしている記録紙
･折り目やしわのある記録紙
･ホチキスや付箋のついている記録紙
･指定された坪量を超える記録紙
･アイロン転写紙
■ルーズリーフなど穴の開いた記録紙は絶対に使用しないでください。紙づまりなどの原因になります。
･記録紙がカールしていないか、確認してください。もしカールしている場合は、まっすぐにしてからご
使用ください。カールしたままの記録紙をご使用になりますと、紙づまりなどの原因になります。
■中性の記録紙をお使いください。酸性、アルカリ性の記録紙はお使いにならないでください。
■よこ目用紙は、紙づまりや重送の原因になりますので使用しないでください。

■湿っている記録紙、印刷済みの記録紙は使用しないでください。紙づまりを起こし、故障の原因となります。
■記録紙が記録紙ガイドの▼マークを超えないように記録紙をセットしてください。
■一度に排紙できる枚数は普通紙（80g/m
2
紙）の場合、約150枚です。
▼の下まで

使用できない封筒

36
第1章ご使用の前に
下記のような封筒は使用しないでください。
･破れ、反り、しわのある封筒
･極端に光沢のある封筒、表面がすべりやすい封筒
･留め金、スナップ、ひもなどが付いた封筒
･粘着加工を施した封筒
･袋状加工の封筒
･折り目がしっかりついていない封筒
･エンボス加工の封筒
･レーザープリンタで一度印刷された封筒
･内部が印刷された封筒
･一定に積み重ねられない封筒
･プリンタの印刷可能用紙坪量指定を超える用紙で製造されている封筒
･作りが不良で、端部がまっすぐでなかったり、一貫して四角になっていない封筒
･透明な窓付、穴付、くりぬき付、ミシン目付などの封筒
･タテ形（和形）の封筒
上記の種類の封筒を使用すると、本製品が故障する可能性があります。
この場合の故障は保証またはサービス契約の対象には含まれませんのでご注意ください。
■いろいろな種類の封筒を同時にセットしないでください。紙づまりや給紙ミスを起こす恐れがあります。
■正しく印刷するには、アプリケーションソフトでの原稿サイズの設定とトレイにセットされた記録紙のサ

イズの設定を同じにしてください。
ほとんどの封筒は印刷できますが、封筒の仕上りによっては、給紙や印刷品質に問題が起こる場合があります。
レーザープリンタ用の高品質の封筒を購入してください。
たくさんの封筒を購入する前に、必ず少部数を印刷して正しく印刷されることを確認してから購入してください。

特に推奨する封筒のメーカーはありません。上記の「使用できない封筒」以外の印刷に適した封筒をお選びください。
プリンタドライバの［用紙種類］を、封筒に合わせて設定してください。

使用できない封筒

記録紙の印刷可能範囲について

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
37
記録紙には印刷できない部分があります。
以下の図と表に、印刷できない部分を示します。なお、図と表のA、B、C、Dはそれぞれ対応しています。
印刷できない部分の数値（表中のA、B、C、D）は、目安として参考にしてください。また、お使いの記録紙やプリンタ
ドライバによっても値が変わってきます。
記録紙の印刷可能範囲について
（単位：mm）
サイズモード A B C D
A4
コピー 4.0 4.0 2.0 2.0
プリンタ 4.2 4.2 4.2 4.2
はがき
（100mm×148mm）
コピー 4.0 4.0 2.0 2.0
プリンタ 4.2 4.2 4.2 4.2

記録紙トレイに記録紙をセットする

38
第1章ご使用の前に
･･･････････････････････････････････････････
1
標準記録紙トレイを本製品から完全
に引き出す
･･･････････････････････････････････････････
2
記録紙ガイドを使用する記録紙のサ
イズに合わせる
･レバー①をつまみながら使用する記録紙サ
イズに合わせます。
･記録紙ガイドのつめがしっかりと溝には
まっていることを確認してください。
･･･････････････････････････････････････････
3
紙づまりや給紙ミスを防ぐため、記
録紙をよくさばく
･･･････････････････････････････････････････
4
印字面を下にして記録紙トレイに入
れる
記録紙がトレイの中で平らになっていること、
▼マークより下の位置にあることを確認して
ください。
■ 記録紙は数回に分けて入れてください。一度に
たくさん入れると紙づまりや給紙ミスの原因に
なります。
■ 種類の異なる記録紙を一緒にセットしないでく

ださい。
■ 記録紙トレイの内部にラベル等を貼らないでく
ださい。紙づまりや給紙ミスの原因になります。

はがきは約30枚までセットできます。
A4(80g/m

2
の普通紙 ) で約 250 枚までセットできま
す。詳しくは、を参照してください。
記録紙トレイに記録紙をセットする
標準記録紙トレイ
①
P.34

多目的トレイに記録紙をセットする

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
39
･･････････････････････････････････････････
5
記録紙トレイを本製品に戻し、排
紙ストッパーを起こす厚紙、封筒、ラベル紙を印刷するときは多目的トレ
イ（MPトレイ）を使用してください。
･･････････････････････････････････････････
1
多目的トレイを開ける
･･････････････････････････････････････････
2
用紙ストッパーを引き出し、開く
･･････････････････････････････････････････
3
印字面を上にして記録紙を入れる
はがきは10枚までセットできます。
･･････････････････････････････････････････
4
記録紙ガイドを記録紙に合わせる
排紙ストッパー
多目的トレイに記録紙をセットする

原稿について

40
第1章ご使用の前に
《かならずお読みください》
原稿について
ADF（自動原稿送り装置）にセットできる原稿サイ
ズは次のとおりです。これ以外のサイズの原稿は、
原稿台ガラスにセットしてください。

原稿の種類や形状に応じて、ADF（自動原稿送り装

置）か原稿台ガラスのどちらかを選択してください。

ADF（自動原稿送り装置）に原稿があるときは ADF

（自動原稿送り装置）から読み込まれます。ADF（自
動原稿送り装置）に原稿がないときは原稿台ガラス
から読み込まれます。

原稿がはがきの場合、原稿台ガラスにセットしてく

ださい。
A4サイズの原稿をセットした場合の最大読み取り範
囲は次のとおりです。
〈コピー〉
〈スキャナ〉

原稿の読み取り範囲は、目安として参考にしてくだ

さい。

原稿を読み取る範囲と記録紙に印刷できる範囲が異

なります。を参照してください。
原稿サイズ
坪量： 64g/m
2
～ 90g/m
2
（ADF（自
動原稿送り装置）使用時）
最大質量： 2kg（原稿台ガラス使用時）
挿入方向
最小
挿入方向
最大 356mm
147.3mm（ADF使用時）
147.3mm
（ADF使用時）
215.9mm
原稿の読み取り範囲
読み取り範囲
先端
210mm
4mm
4mm
289mm
後端
読み取り範囲
先端
210mm
3mm
3mm
291mm
後端
P.37

41ページ

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
41
■インク、修正液、のりなどが付いている原稿は、完全に乾いてからセットしてください。
■ADF（自動原稿送り装置）に原稿をセットするときは、原稿のクリップ・ホチキスの針は故障の原因とな
りますので取り外してください。
■異なるサイズ・厚さ・紙質の原稿を混ぜてADF（自動原稿送り装置）にセットしないでください。
■ADF（自動原稿送り装置）に原稿を強く押し込まないでください。原稿づまりを起こしたり、複数枚の原
稿が一度に送られることがあります。
■以下のような原稿は、原稿台ガラスを使用して送信してください。ADF（自動原稿送り装置）では、キャ
リアシート（市販品）はお使いになれません。
（幅147.3mm、長さ147.3mm未満）
原稿台ガラス
次ページへ続く

42ページ

42
第1章ご使用の前に

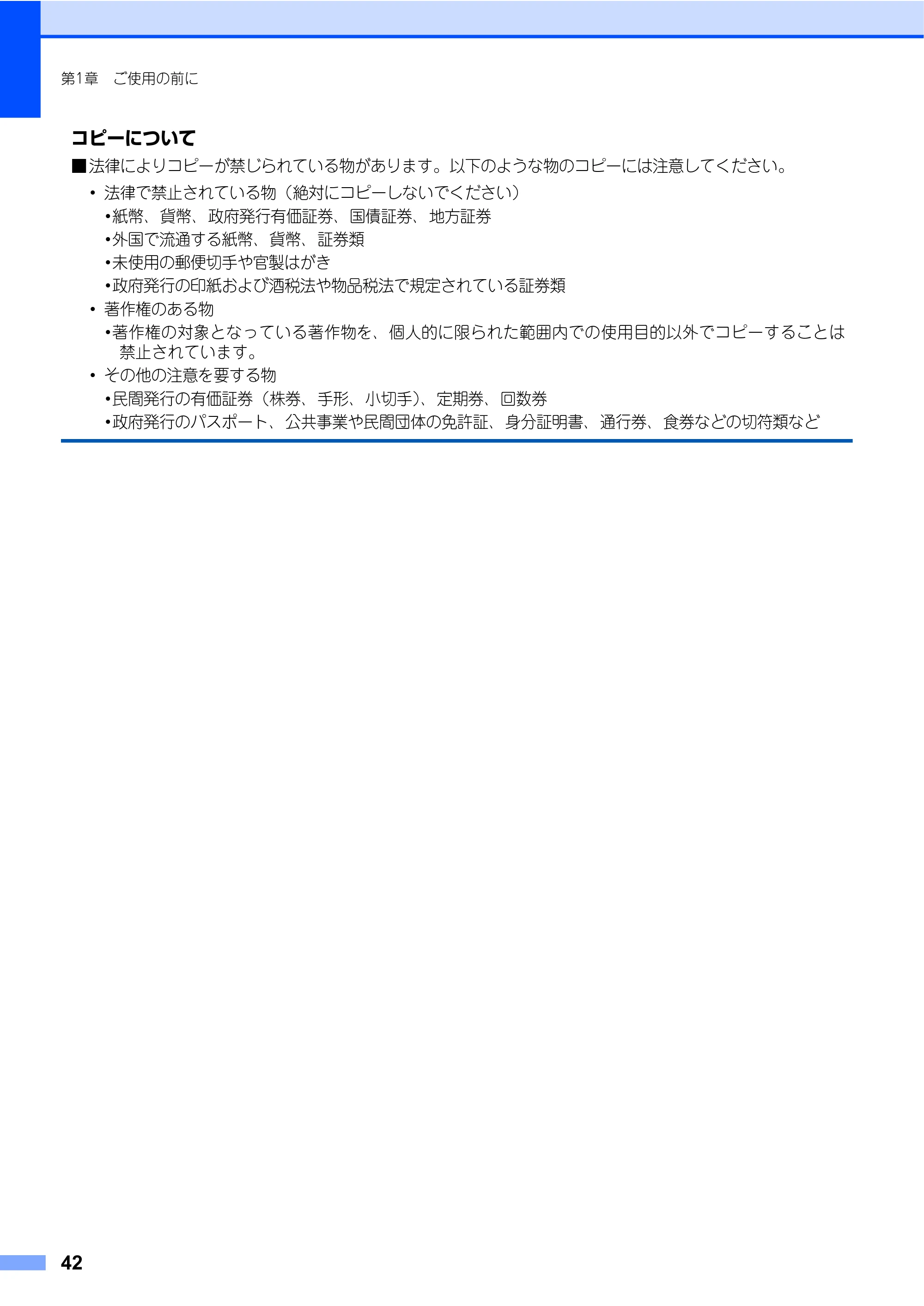

コピーについて
■法律によりコピーが禁じられている物があります。以下のような物のコピーには注意してください。
･法律で禁止されている物（絶対にコピーしないでください）
･紙幣、貨幣、政府発行有価証券、国債証券、地方証券
･外国で流通する紙幣、貨幣、証券類
･未使用の郵便切手や官製はがき
･政府発行の印紙および酒税法や物品税法で規定されている証券類
･著作権のある物
･著作権の対象となっている著作物を、個人的に限られた範囲内での使用目的以外でコピーすることは
禁止されています。
･その他の注意を要する物
･民間発行の有価証券（株券、手形、小切手）、定期券、回数券
･政府発行のパスポート、公共事業や民間団体の免許証、身分証明書、通行券、食券などの切符類など

《必要に応じて設定してください》

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
43
《必要に応じて設定してください》
基本設定を変更する
それぞれの記録紙トレイにセットする記録紙のタイ
プを選択します。
･･････････････････････････････････････････
1
を押す
･･････････････････････････････････････････
2
またはで設定する記録
紙トレイを選択する
「キロクシＭＰトレイ」「キロクシトレイ＃１」の中
から選択します。
･･････････････････････････････････････････
3
を押す
･･････････････････････････････････････････
4
またはで記録紙のタイ
プを選択する
MPトレイの場合は、「フツウシ」「フツウシ（アツメ）」
「アツガミ」「ハガキ」「チョウアツガミ」「サイセイシ」の
中から選択します。
トレイ#1の場合は、「フツウシ」「フツウシ（アツメ）」
「ハガキ」「サイセイシ」の中から選択します。
･･････････････････････････････････････････

5
を押す
･･････････････････････････････････････････
6
を押す

お買い上げ時は「フツウシ」に設定されています。
トレイによって、セットできる記録紙が異なります。

を参照してください。
それぞれのトレイにセットする記録紙のサイズを選
択します。
･･････････････････････････････････････････
1
を押す
･･････････････････････････････････････････
2
またはで設定するトレ
イを選択する
「キロクシＭＰトレイ」「キロクシトレイ＃１」の中
から選択します。
･･････････････････････････････････････････
3
を押す
･･････････････････････････････････････････
4
またはで記録紙のタイ
プを選択する
MPトレイの場合は、「Ａ４」「Ｂ５」「Ａ５」「Ａ６」
「ハガキ」｢ＵＳレター｣｢フリー｣の中から選択します。
トレイ#1の場合は、「Ａ４」「Ｂ５」「Ａ５」「Ａ６」
「ハガキ」｢ＵＳレター｣の中から選択します。
･･････････････････････････････････････････
5
を押す
･･････････････････････････････････････････

6
を押す

お買い上げ時は、記録紙のサイズは「A4」に設定さ

れています。

「キロクシＭＰトレイ」で「フリー」を選択した場合は、「ト

レイセンタク」で「ＭＰトレイノミ」を選択してください。
を参照してください。
記録紙のタイプを選ぶ
㩁㩘㩧㩈㨹㩍㨼
㩁㩥㩂㩆㩊㨼㩖㩩
㩁㩥㩂㩆㩊㨼㩖㩩
㩁㩥㩂㩆㩎㩤㨼
P.34
記録紙のサイズを選ぶ
㩁㩘㩧㩈㨹㩍㨼
㩁㩥㩂㩆㩅㨼㩇㩨
㩁㩥㩂㩆㩎㩤㨼
#
P.44

コピー時の記録紙トレイを選択する

44
第1章ご使用の前に
コピーするときに使用する記録紙トレイを選択しま
す。「Ａ＞Ｂ」を選択すると、A トレイ、B トレイ
の順に記録紙を給紙します。
･･･････････････････････････････････････････
1
を押す
･･･････････････････････････････････････････
2
またはで記録紙トレイ
を選択する
「キロクシトレイ＃１ノミ」「ＭＰトレイノミ」
「ＭＰトレイ＞トレイ#1」「トレイ#1 ＞ＭＰトレイ｣
の中から選択します。
･･･････････････････････････････････････････
3
を押す
･･･････････････････････････････････････････
4
を押す

お買い上げ時は「ＭＰトレイ＞トレイ#1」に設定されて

います。

原稿台ガラスからコピーするときは、「Ａ＞Ｂ」に

設定するとＡトレイから記録紙が給紙され、Ａトレ
イに記録紙がなくなったとき自動でＢトレイから給
紙させることができます。

ADF(自動原稿送り装置)からコピーするときは、「A ＞

B」に設定すると原稿サイズがA4の場合A > Bの優
先順位に関係なく、A4が設定されているトレイから
給紙されます。A4が設定されているトレイがない場
合は、Aトレイ、Bトレイの順に給紙します。
パソコンに接続してプリンタとして使用するときの
記録紙トレイを選択します。「Ａ＞Ｂ」を選択する
と、Aトレイ、Bトレイの順に記録紙を給紙します。
･･･････････････････････････････････････････
1
を押す
･･･････････････････････････････････････････
2
またはで記録紙トレイ
を選択する
「キロクシトレイ＃１ノミ」「ＭＰトレイノミ」
「ＭＰトレイ＞トレイ#1 」「トレイ#1 ＞ＭＰトレイ｣
の中から選択します。
･･･････････････････････････････････････････
3
を押す
･･･････････････････････････････････････････
4
を押す

お買い上げ時は「ＭＰトレイ＞トレイ#1」に設定されて

います。

ここで設定した内容とプリンタドライバの記録紙ト

レイの設定が一致していない場合は、プリンタドラ
イバの設定が優先されます。

プリンタドライバの設定が「自動選択」の場合に

「キロクシトレイ＃１ノミ」「ＭＰトレイノミ」が設定され
ているときは、これらのトレイが優先されます。
コピー時の記録紙トレイを選択する
㩄㩕㩩㨺
/2㩎㩤㨼㩎㩤㨼
プリンタの記録紙トレイを選択する
㩖㩩㩢㩧㩊
/2㩎㩤㨼㩎㩤㨼

ボタン確認音量を設定する〔ボタン確認音量＆ブザー音量〕

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
45
テンキーなどを押したとき「ピッ」と確認音が鳴り
ます。また、間違った操作をしたときや、紙づまり
など異常が起きたときに「ピー」というブザー音が
鳴ります。そのときの音量を調節します。
･･････････････････････････････････････････
1
を押す
･･････････････････････････････････････････
2
またはで音量を選択す
る
「Ｏｆｆ」「ショウ」「チュウ」「ダイ」の中から選択
します。
･･････････････････････････････････････････
3
を押す
･･････････････････････････････････････････
4
を押す

お買い上げ時は「チュウ」に設定されています。
「Ｏｆｆ」（ボタン確認音なし）を選んでも、エラーの

ときはブザー音が鳴ります。
トナーを節約したいときは、「トナーセーブ」を「Ｏｎ」
に設定します。「Ｏｎ」に設定すると印字が薄くなり
ます。
･･････････････････････････････････････････
1
を押す
･･････････････････････････････････････････
2
またはで「Ｏｎ」を選択
する
･･････････････････････････････････････････
3
を押す
･･････････････････････････････････････････
4
を押す
お買い上げ時は「Ｏｆｆ」に設定されています。
ボタン確認音量を設定する
〔ボタン確認音量＆ブザー音量〕
㩁㩘㩧㩈㨹㩍㨼
㩘㩨㩊㩧㩀㩂㩐㩧㨿㩧㩢㨸㨽
トナーを節約する
（トナーセーブモード）
㩆㨸㨽㨾㩒㩝㨺㩎㩨
㩎㩏㨺㩈㨺㩖㩨

スリープモードに入る時間を設定する〔スリープモード〕

46
第1章ご使用の前に
本製品は、コピーがすぐに開始できるよう常に一定
の電気を供給しています。スリープモードは、設定
した時間内にコピーが行われなかったときにスリー
プ状態にして消費電力を減らします。
･･･････････････････････････････････････････
1
を押す
･･･････････････････････････････････････････
2
テンキーでスリープモードになるま
での時間を設定する
分単位で設定します。（最大240分）
･･･････････････････････････････････････････
3
を押す
･･･････････････････････････････････････････
4
を押す

スリープモードのときに、コピーや印刷をしようと

すると、ウォーミングアップのために約38秒間かか
ります。

お買い上げ時は「００５フン」に設定されています。

液晶ディスプレイが見えにくいときは、コントラス
トを調整します。
･･･････････････････････････････････････････
1
を押す
･･･････････････････････････････････････････
2
またはでコントラスト
を調整する
･･･････････････････････････････････････････
3
を押す
･･･････････････････････････････････････････
4
を押す
各種機能に登録･設定されている内容を印刷します。
･･･････････････････････････････････････････
1
を押す
･･･････････････････････････････････････････
2
「スタートボタンヲオス」と表示されたら、
またはを押す
スリープモードに入る時間を設定する
〔スリープモード〕
㩆㨸㨽㨾㩒㩝㨺㩎㩨
㩇㩢㨺㩖㩩㩝㨺㩎㩨
液晶ディスプレイのコントラストを
調整する
設定内容リストを印刷する

㩀㩨㩜㩧㩓㩄㩧㩎㩡㩇㩎

㩈㨼㩕㩧㩆㩨㨸㨽㩘㨽
㩈㨹㩍㨼㩏㨼㩠㨽㩢㩇㩎

第2章コピー

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
47
コピー
コピーをする ......................................................................48
ADF（自動原稿送り装置）を使って
コピーする ............................................................48
原稿台ガラスからコピーする..................................49
「メモリーガイッパイデス」と表示されたときは...........49
一時的に設定する.............................................................. 50
拡大･縮小コピーをする........................................... 50
画質を設定する ........................................................ 50

明るさを設定する .................................................... 51
コントラストを調整する......................................... 51
ソートコピーを設定する......................................... 52
N in 1コピー ........................................................... 52
N in 1コピーのしかた ............................................ 52
コピーするときの記録紙トレイを選択する.......... 53
設定内容を保持する .......................................................... 54
画質の設定を変更する............................................. 54

明るさを変更する .................................................... 54
コントラストの設定を変更する ............................. 55
カラー調整の設定を変更する ................................. 55
コピーをするコピー設定
2章

《コピーをする》

48
第2章コピー
《コピーをする》
コピーをする

コピーを途中でキャンセルする場合は、を押し

てください。

インクやのり、修正液などがついている原稿は、完全

に乾いてからセットしてください。原稿台ガラスやス
キャナ読み取り部が汚れ、印字品質に影響することが
あります。原稿台ガラスやスキャナ読み取り部の清掃
については、を参照してください。
･･･････････････････････････････････････････
1
原稿の大きさに合わせて原稿サブトレ
イを引き出し、原稿ストッパーを起こす
･･･････････････････････････････････････････
2
原稿のコピーする面を上にして図の
ようにそろえ、原稿の先が軽く当た
るまで差し込む（①）
原稿は一度に35枚までセットできます。
原稿ガイドを原稿の幅に合わせる
（②）
･･･････････････････････････････････････････
3
コピーしたい部数（1 ～ 99）をテン
キーで入力する
複数のコピーを仕分けしてコピー（ソートコ
ピー）するときはを参照してくださ
い。
･･･････････････････････････････････････････

4
またはを押す

ADF（自動原稿送り装置）に複数の原稿をセットす

ることで、連続してコピーすることができます。

コピーの枚数は 99 部まで設定できます。100 部以上

コピーする場合は、再度設定してください。

ADF（自動原稿送り装置）に原稿がつまったときは

を参照してください。

コピー枚数の取り消しはを押してください。

ADF（自動原稿送り装置）では、キャリアシート
はお使いになれません。原稿台ガラスからコピー
してください。
ADF（自動原稿送り装置）を使って
コピーする
P.71
原稿サブトレイ
原稿ストッパー
原稿
ガイド ② ①
②
P.52
P.60

原稿台ガラスからコピーする

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
49
･･････････････････････････････････････････
1
原稿台カバーを持ち上げる
･･････････････････････････････････････････
2
原稿台ガラスに原稿のコピーする面
を下にセットする
左右方向は左端に、前後方向は左側の原稿ガ
イドに合わせて中央にセットします。
･･････････････････････････････････････････
3
原稿台カバーを閉じる
本などの厚みのある原稿のときは、原稿台カ
バーは無理に閉じずに軽く押さえてください。
･･････････････････････････････････････････
4
コピーしたい部数（1 ～ 99）をテン
キーで入力する
･･････････････････････････････････････････
5
またはを押す

コピー枚数は 99 部まで設定できます。100 部以上コ

ピーする場合は、再度設定してください。

原稿台ガラスは常にきれいにしておきましょう。汚

れていると、きれいなコピーができません。
を参照してください。

コピー枚数の取り消しはを押してください。
ソートコピーする場合は、ADF（自動原稿送り装置）

を使ってコピーしてください。を参照して
ください。
コピー中に本製品内部のメモリーがいっぱいになる
と、液晶ディスプレイにエラーメッセージが表示さ
れます。
を押すとコピーがキャンセルされます。

メモリーを確保するにはコピーする画質を変更する

か、原稿の枚数を少なくしてください。

メモリーは増設することができます。詳しくは

を参照してください。
原稿台ガラスからコピーする
原稿台
カバー
本または
厚い原稿
「メモリーガイッパイデス」と表示された
ときは
P.71
P.52
㩜㩝㩢㨺㩀㩨㨼㨹㩔㩩㨼㩍㩨㩇

P.114

《コピー設定》

50
第2章コピー
《コピー設定》
一時的に設定する
一時的に倍率を変えてコピーすることができます。
･･･････････････････････････････････････････
1
ADF （自動原稿送り装置）または
原稿台ガラスに原稿をセットする
･･･････････････････････････････････････････
2
コピーしたい部数（1～99）を
テンキーで入力する
･･･････････････････････････････････････････
3
を押す
･･･････････････････････････････････････････
4
を押した後、
またはで倍率を選択する
倍率は以下の中から選択します。
･ 200%
･ 141% A5→A4
･ 115% B5→A4
･ 100%
･ 97% USレター→A4
･ 94% A4→USレター
･ 91% フルページ
･ 87% A4→B5
･ 83% サイダイ→A4
･ 70% A4→A5
･ 50%
･カスタム（25％～400％：テンキーで入力）

･･･････････････････････････････････････････
5
を押す
「カスタム」を選択したときは、テンキーで倍率
（25% ～ 400%）を入力してを押してくだ
さい。
･･･････････････････････････････････････････
6
またはを押す

お買い上げ時は「１００％」に設定されています。
原稿によっては画像が欠ける場合があります。

ｓ
一時的に画質を変えてコピーすることができます。
･･･････････････････････････････････････････
1
ADF（自動原稿送り装置）または原稿
台ガラスに原稿をセットする
･･･････････････････････････････････････････
2
コピーしたい部数（1 ～ 99）をテン
キーで入力する
･･･････････････････････････････････････････
3
を押し、またはで
「コピーガシツ」を選択してを押す
･･･････････････････････････････････････････
4
またはでコピーの画質
を選択する
「ジドウ」「テキスト」「シャシン」の中から選択します。
ジドウ：自動的に画質を調整します。
テキスト：薄い文字をはっきりと印刷します。
シャシン：グラデーションをきれいに印刷しま
す。
･･･････････････････････････････････････････
5
を押す
･･･････････････････････････････････････････

6
またはを押す
お買い上げ時は「ジドウ」に設定されています。
拡大･縮小コピーをする
㩀㩂㩊㩨㨼㩆㨷㩂㩆㨸㨽

画質を設定する
㩄㩕㩩㨺㩀㩨㩆㩌
㩆㩨㩎㩨㨽

明るさを設定する

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
51
一時的にコピーの濃さ（明るさ）を変えてコピーす
ることができます。
･･････････････････････････････････････････
1
ADF（自動原稿送り装置）または原
稿台ガラスに原稿をセットする
･･････････････････････････････････････････
2
コピーしたい部数（1 ～ 99）をテン
キーで入力する
･･････････････････････････････････････････
3
を押し、またはで
「アカルサ」を選択してを押す
･･････････････････････････････････････････
4
またはでコピーの濃度
を選択する
･明るさは5段階で調整できます。
･を押すと明るくなり、を押すと
暗くなります。
･･････････････････････････････････････････
5
を押す
･･････････････････････････････････････････
6
またはを押す

一時的にコントラストを変えてコピーすることがで
きます。
･･････････････････････････････････････････
1
ADF （自動原稿送り装置）または原稿
台ガラスに原稿をセットする
･･････････････････････････････････････････
2
コピーしたい部数（1 ～ 99）をテン
キーで入力する
･･････････････････････････････････････････
3
を押し、またはで
「コントラスト」を選択してを押す
･･････････････････････････････････････････
4
またはでコピーのコン
トラストを調整する
･コントラストは5段階で調整できます。
･を押すと濃くなり、を押すと薄
くなります。
･･････････････････････････････････････････
5
を押す
･･････････････････････････････････････････
6
またはを押す

明るさを設定する
㨻㩀㩣㩅

コントラストを調整する
㩄㩧㩎㩡㩇㩎

ソートコピーを設定する

52
第2章コピー
一時的にソートコピーすることができます。
･･･････････････････････････････････････････
1
ADF（自動原稿送り装置）に原稿をセッ
トする
原稿台からソートコピーはできません。
･･･････････････････････････････････････････
2
コピーしたい部数（1 ～ 99）をテン
キーで入力する
･･･････････････････････････････････････････
3
を押し、またはで
「スタック/ソートコピー」を選択してを
押す
･･･････････････････････････････････････････
4
またはで「ソートコピー」
を選択してを押す
･･･････････････････････････････････････････
5
またはを押す
コピー枚数は99部まで設定できます。100部以上コピー
する場合は、再度設定してください。
■原稿の読み込み中に「メモリーガイッパイデス」と

表示されたときはを押してコピーをキャ
ンセルしてください。
■メモリーは増設することができます。詳しくは
を参照してください。
コピーのしかたを以下の種類から選択できます。
2枚または4枚の原稿を1枚にコピーすることができ
ます。
･･･････････････････････････････････････････
1
ADF（自動原稿送り装置）または原稿
台ガラスに原稿をセットする
･･･････････････････････････････････････････
2
コピーしたい部数（1 ～ 99）をテン
キーで入力する
･･･････････････････････････････････････････
3
を押し、またはで
「レイアウトコピー」を選択してを押す
･･･････････････････････････････････････････
4
またはでレイアウトを
選択してを押す
「2 in 1 ( タテナガ)」「2 in 1 (ヨコナガ)」
「Off （1in1）」
「4 in 1 ( タテナガ )」「4 in 1 ( ヨコナガ )」の中か

ら選択します。
ソートコピーを設定する
ソートコピー
㨿㩖㩩㩆㨸㩧
㩇㩊㨹㩂㩉㨺㩎㩄㩕㩩㨺
P.114
N in 1コピー
N in 1コピーのしかた
〈2 in 1（タテナガ）〉
〈4 in 1（タテナガ）〉
〈2 in 1（ヨコナガ）〉
〈4 in 1（ヨコナガ）〉
㨿㩖㩩㩆㨸㩧
㩤㨼㨻㨽㩎㩄㩕㩩㨺
㩤㨼㨻㨽㩎㩄㩕㩩㨺
KP 㩊㩍㩏㩀㩨

コピーするときの記録紙トレイを選択する

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
53
･･････････････････････････････････････････
5
またはを押す
原稿を読み取ります。
･ ADF（自動原稿送り装置）に原稿をセット
していたときは順次原稿を読み取り、コピー
が開始されます。（これで操作は終了です。）
･原稿台ガラスに原稿をセットしていたとき
は、手順6に進みます。
･･････････････････････････････････････････
6
を押す
･･････････････････････････････････････････
7
原稿台ガラスに次の原稿をセットし
てを押す
原稿を読み取り、コピーが開始されます。
コピーするすべての原稿に対してこの操作を
繰り返します。
･･････････････････････････････････････････
8
すべての原稿を読み取った後、を
押す

N in 1コピーでは、拡大／縮小機能は使えません。
記録紙のサイズは「Ａ４」または「ＵＳレター」がセッ

トされていることを確認してください。
コピーするときに使用するトレイを、一時的に変更
することができます。
･･････････････････････････････････････････
1
ADF（自動原稿送り装置）または原
稿台ガラスに原稿をセットする
･･････････････････････････････････････････
2
コピーしたい部数（1 ～ 99）をテン
キーで入力する
･･････････････････････････････････････････
3
を押し、またはで
「トレイセンタク」を選択してを押す
･･････････････････････････････････････････
4
またはで使用する記録
紙トレイを選択する
「ＭＰトレイ＞トレイ＃１」「トレイ＃１＞ＭＰトレイ」
「＃１（ＸＸＸ）」「ＭＰ（ＸＸＸ）」の中から選択します。
･ＸＸＸは、「記録紙サイズ」で選択したサイズ
が表示されます。
･･････････････････････････････････････････

5
を押す
･･････････････････････････････････････････
6
またはを押す

お買い上げ時は「ＭＰトレイ＞トレイ＃１」に設定され

ています。

「Ａ＞Ｂ」に設定したときは、Aのトレイに記録紙が

なくなったとき、Bトレイに同じサイズの記録紙が
セットされていると、自動でBトレイから給紙させる
ことができます。
㩌㩁㩨㩓㩃㩨㩧㩄㨽㨻㩢㩙㩇㩀!
㩔㨼㨼㨼㨾
コピーするときの記録紙トレイを選
択する
㨿㩖㩩㩆㨸㩧
㩎㩤㨼㩈㩧㩊㩂

設定内容を保持する

54
第2章コピー
《コピー設定》
設定内容を保持する
お買い上げ時の本製品の設定を変更することができます。変更された内容は、次にコピーをするときにも有効です。
一時的に設定内容を変更する場合はを参照してください。
「画質」の設定を変更します。
ここで設定した内容は、次に変更するまで有効です。
･･･････････････････････････････････････････
1
を押す
･･･････････････････････････････････････････
2
またはで画質を選択す
る
「テキスト」「シャシン」「ジドウ」の中から選択します。
ジドウ：自動的に画質を調整します。
テキスト：薄い文字をはっきりと印刷します。
シャシン：グラデーションをきれいに印刷しま
す。
･･･････････････････････････････････････････
3
を押す
･･･････････････････････････････････････････
4
を押す
お買い上げ時は「ジドウ」に設定されています。

コピーの濃さ（明るさ）を変更します。ここで設定
した内容は、次に変更するまで有効です。
･･･････････････････････････････････････････
1
を押す
･･･････････････････････････････････････････
2
またはで明るさを調整
する
･明るさは5段階で調整できます。
･を押すと明るくなり、を押すと
暗くなります。
･･･････････････････････････････････････････
3
を押す
･･･････････････････････････････････････････
4
を押す
P.50
画質の設定を変更する
㩄㩕㩩㨺
㩄㩕㩩㨺㩀㩨㩆㩌
㩄㩕㩩㨺㩀㩨㩆㩌
㩆㩨㩎㩨㨽
明るさを変更する
㩄㩕㩩㨺
㨻㩀㩣㩅
㨻㩀㩣㩅

コントラストの設定を変更する

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
55
「コントラスト」の設定を変更します。
ここで設定した内容は、次に変更するまで有効です。
･･････････････････････････････････････････
1
を押す
･･････････････････････････････････････････
2
またはでコントラスト
を調整する
コントラストは5段階で調整できます。
を押すと濃くなり、を押すと薄く
なります。
･･････････････････････････････････････････
3
を押す
･･････････････････････････････････････････
4
を押す
「カラーチョウセイ」の設定を変更します。ここで設定し
た内容は、次に変更するまで有効です。
･･････････････････････････････････････････
1
を押す
･･････････････････････････････････････････
2
またはで調整する色を
選択し、を押す
「１．レッド」「２．グリーン」「３．ブルー」の中から

選択します。
･･････････････････････････････････････････
3
またはで濃さを調整す
る
濃さは5段階で調整できます。
を押すと色味が増し、を押すと色
味が減少します。
･･････････････････････････････････････････
4
を押す
･･････････････････････････････････････････
5
を押す
コントラストの設定を変更する
㩄㩕㩩㨺
㩄㩧㩎㩡㩇㩎
㩄㩧㩎㩡㩇㩎

カラー調整の設定を変更する
㩄㩕㩩㨺
㩀㩡㨺㩋㨸㨽㩈㨼
㩤㨹㩎㩨

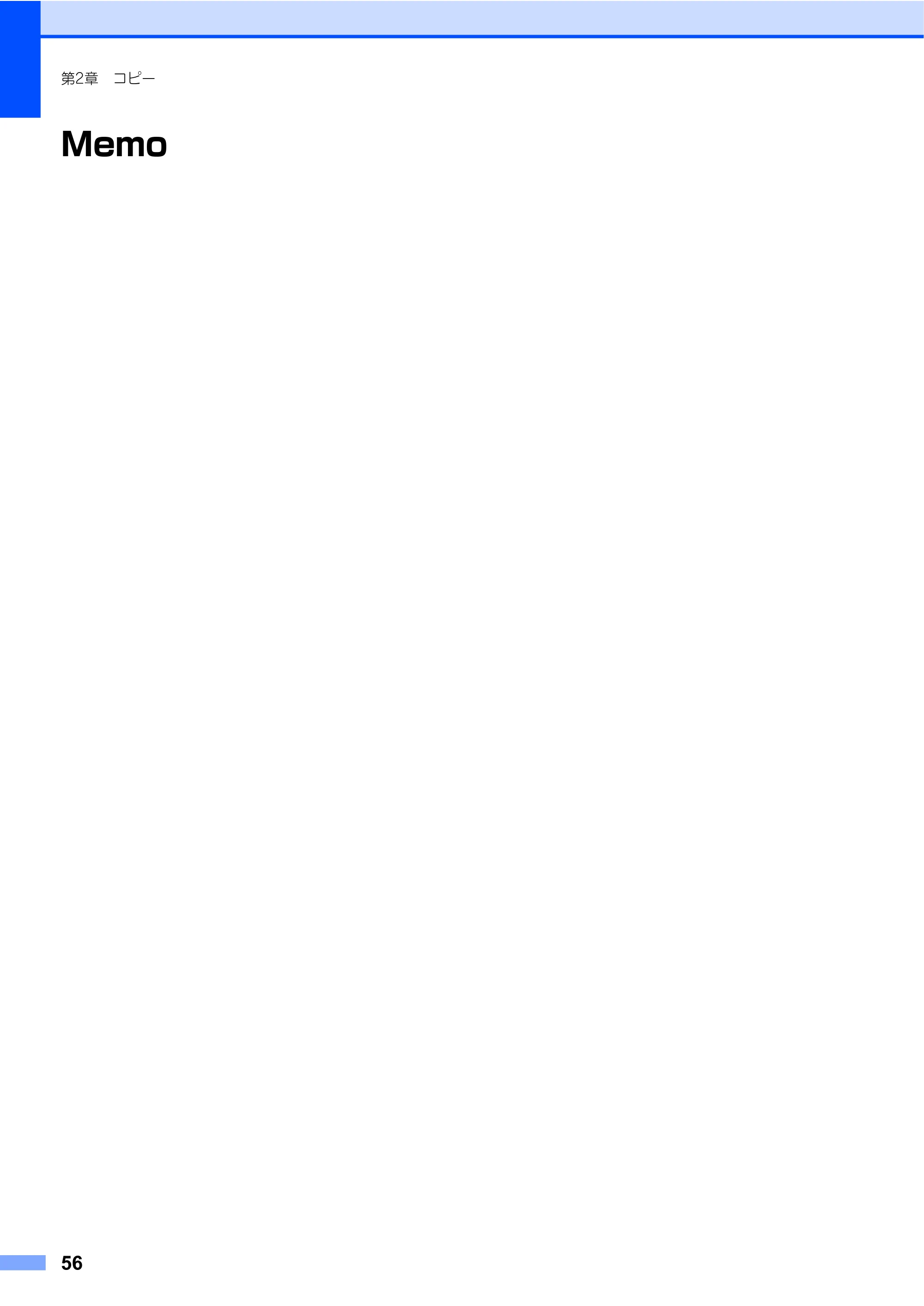

56ページ

56
第2章コピー
Memo

第3章こんなときは

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
57
こんなときは
紙づまりについて ..............................................................58
紙づまりのときのメッセージ..................................58
原稿がつまったときは .............................................60
「キロクシヅマリ MPトレイ」と表示されたとき.............61
「キロクシヅマリトレイ１」と表示されたとき ............61
「キロクシヅマリナイブ」と表示されたとき .................62
「キロクシヅマリウシロ」と表示されたとき .................65
定期メンテナンス ..............................................................68
本体外部を清掃する .................................................70

記録紙トレイを清掃する .........................................70
原稿台ガラスとスキャナ読み取り部を清掃する...71
スキャナウィンドウの清掃 .....................................72
コロナワイヤーの清掃 .............................................75
ドラムユニットの清掃 .............................................77
給紙ローラーの清掃 .................................................83
トナーカートリッジとドラムユニットについて ............84
トナーカートリッジの交換 ...............................................85
トナーカートリッジ交換のメッセージ ..................85
トナーカートリッジを交換する..............................87

ドラムユニットの交換.......................................................90
ドラムユニットを交換する .....................................92
ドラムユニットのカウンターをリセットする ......95
ベルトユニットの交換.......................................................96
ベルトユニットのカウンターをリセットする ......99
廃トナーボックスの交換................................................100
本製品を再梱包するときは ............................................104
定期交換部品の交換 ....................................................... 111
製品情報 .......................................................................... 112

シリアル番号を確認する...................................... 112
印刷枚数を確認する ............................................. 112
消耗品の寿命を確認する...................................... 112
メモリーを増設する ....................................................... 114
使用できるメモリーボード.................................. 114
メモリーボードを取り付ける .............................. 114
困ったときには............................................................... 116
こんなときには ..................................................... 116

エラーメッセージ ................................................. 117
故障かな？と思ったら.......................................... 122
色合いや色ずれを補正する ........................................... 134
自動色ずれ補正を強制的に行う .......................... 134
自動色ずれ補正の頻度を変更する ...................... 134
色の濃さや色合いを補正する（色補正）............. 134
色ずれを手動で補正する（手動色ずれ補正）..... 135
ブラックトナーのみで印刷する.................................... 136
コピーする............................................................. 136

パソコンから印刷する.......................................... 136
日常のお手入れ
消耗品の交換
定期交換部品の交換
製品情報
オプション

困ったときには

色補正・色ずれ補正
クロだけ印刷
3章

《日常のお手入れ》

58
第3章こんなときは
《日常のお手入れ》
紙づまりについて
液晶ディスプレイにエラーメッセージが表示されます。長いメッセージはスクロール表示します。
■本製品の内部を操作するときは、必ず電源スイッチをOffにしてから行ってください。
■本製品の使用直後は、内部は非常に高温になっている部分があります。本製品のフロントカバーまたは
バックカバーを開けたときは、下図の水色の部分には絶対に触れないでください。やけどのおそれがあり
ます。
■本製品の内部を操作するときは、以下の図の矢印で示す電極部分には手で触れないでください。静電気で
本製品が破損することがあります。
紙づまりのときのメッセージ
原稿がつまったとき
を参照してく
ださい。
ｹﾞﾝｺｳﾂﾞﾏﾘ A D F
記録紙がつまったとき
を参照してく
ださい。
ｷﾛｸｼﾂﾞﾏﾘ X X X X
“XXXX”は、紙づまりの場所によって表示が異なります。
P.60
P.61

59ページ

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
59

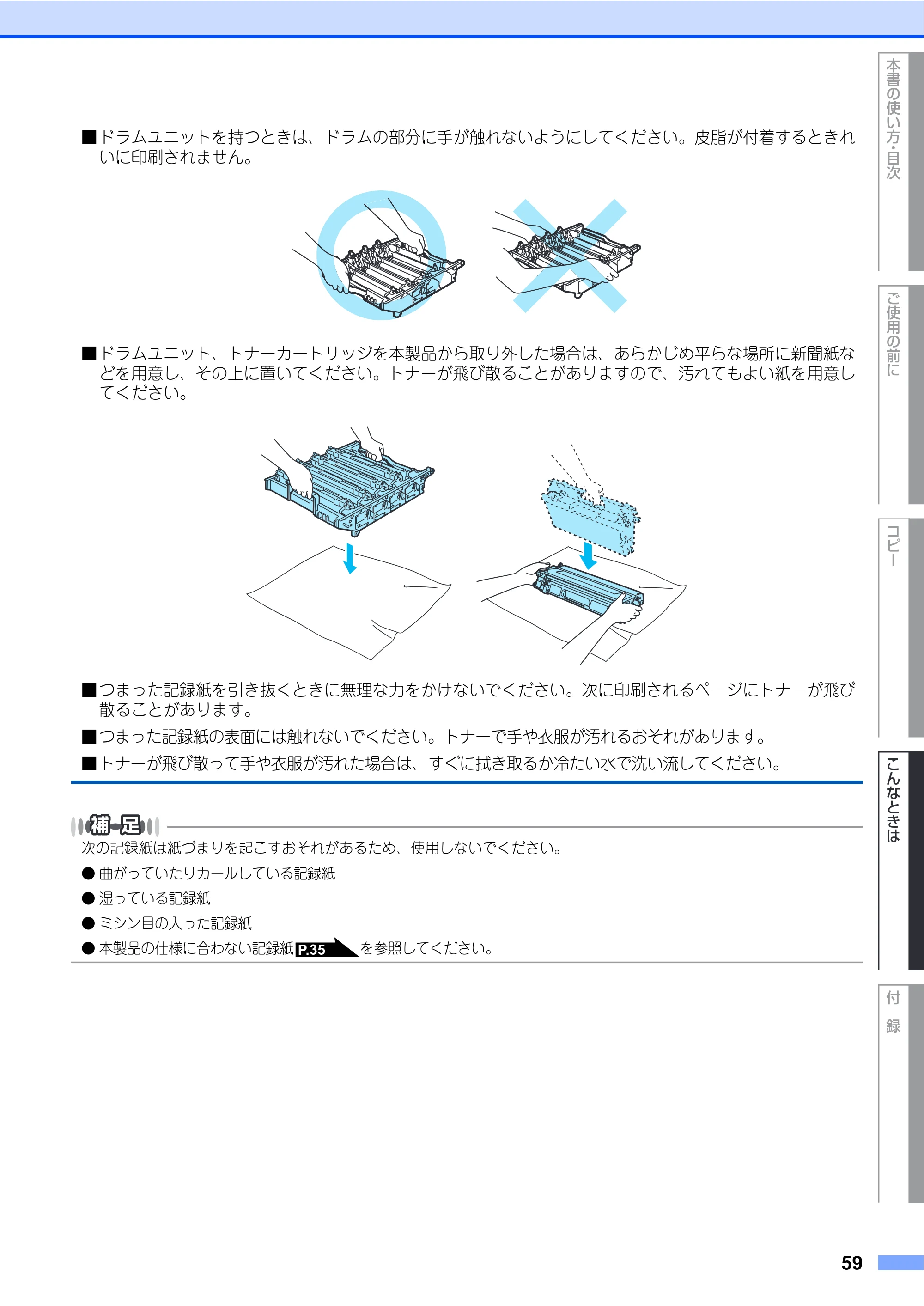

■ドラムユニットを持つときは、ドラムの部分に手が触れないようにしてください。皮脂が付着するときれ
いに印刷されません。
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙な
どを用意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意し
てください。
■つまった記録紙を引き抜くときに無理な力をかけないでください。次に印刷されるページにトナーが飛び
散ることがあります。
■つまった記録紙の表面には触れないでください。トナーで手や衣服が汚れるおそれがあります。
■トナーが飛び散って手や衣服が汚れた場合は、すぐに拭き取るか冷たい水で洗い流してください。
次の記録紙は紙づまりを起こすおそれがあるため、使用しないでください。

曲がっていたりカールしている記録紙
湿っている記録紙
ミシン目の入った記録紙
本製品の仕様に合わない記録紙を参照してください。P.35

原稿がつまったときは

60
第3章こんなときは
液晶ディスプレイに次のように表示されたときは、
ADF（自動原稿送り装置）に原稿がつまっています。
ADF（自動原稿送り装置）の入り口で
原稿がつまったときは
･･･････････････････････････････････････････
1
送り込まれていない原稿を取る
･･･････････････････････････････････････････
2
ADF（自動原稿送り装置）カバーを
開き、つまった原稿をゆっくり上に
引いて取り除く
･･･････････････････････････････････････････
3
ADF（自動原稿送り装置）カバーを
閉じる
ADFカバーの中心を押して、左右が閉じてい
ることを確認してください。
･･･････････････････････････････････････････
4
を押す
ADF（自動原稿送り装置）内で原稿が
つまったときは
･･･････････････････････････････････････････
1
送り込まれていない原稿を取る

･･･････････････････････････････････････････
2
原稿台カバーを開き、つまった原稿
をゆっくり引き出す
･･･････････････････････････････････････････
3
原稿台カバーを閉じる
･･･････････････････････････････････････････
4
を押す
ADF（自動原稿送り装置）の出口で原
稿がつまったときは
･･･････････････････････････････････････････
1
送り込まれていない原稿を取る
･･･････････････････････････････････････････
2
つまった原稿をゆっくり引き出す
･･･････････････････････････････････････････
3
を押す
原稿がつまったときは
㩃㩨㩧㩄㨽㩌㩨㩙㩢#&(

ADF(自動原稿送り装置)カバー
原稿台
カバー

「キロクシヅマリ　MPトレイ」と表示されたとき

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
61
液晶ディスプレイに次のように表示されたときは、
多目的トレイ（MP トレイ）に記録紙がつまってい
ます。
･･････････････････････････････････････････
1
多目的トレイからつまっていない記
録紙を取り除く
･･････････････････････････････････････････
2
つまった記録紙を取り除く
両手で静かに引き出してください。
･･････････････････････････････････････････
3
多目的トレイをいったん閉じる
･･････････････････････････････････････････
4
フロントカバーをいったん開けて、閉
じる
･･････････････････････････････････････････
5
多目的トレイを開き、記録紙をよく
さばいてセットし直す
多目的トレイの印を超えないようにセットし
てください。
液晶ディスプレイに次のように表示されたときは、
標準記録紙トレイ（トレイ 1）に記録紙がつまって

います。
･･････････････････････････････････････････
1
記録紙トレイを完全に引き出す
･･････････････････････････････････････････
2
つまった記録紙を取り除く
両手で静かに引き出してください。
･･････････････････････････････････････････
3
記録紙トレイを元に戻す
「キロクシヅマリ MP トレイ」と表示され
たとき
㩁㩥㩂㩆㩌㩨㩙㩢/2㩎㩤㨼

「キロクシヅマリトレイ１」と表示され
たとき
㩁㩥㩂㩆㩌㩨㩙㩢㩎㩤㨼

「キロクシヅマリ　ナイブ」と表示されたとき

62
第3章こんなときは
液晶ディスプレイに次のように表示されたときは、
内部に記録紙がつまっています。
･･･････････････････････････････････････････
1
本製品内部を冷やすために、電源を
切って、10分待ってください。
･･･････････････････････････････････････････
2
記録紙トレイを完全に引き出す
･･･････････････････････････････････････････
3
つまった記録紙を取り除く
両手で静かに引き出してください。
･･･････････････････････････････････････････
4
取り除けない場合は、フロントカバー
リリースボタンを押してフロントカ
バーを開く
「キロクシヅマリナイブ」と表示されたとき
㩁㩥㩂㩆㩌㩨㩙㩢㩏㨼㩖㩨

63ページ

図を読み込み中

原文・図解 · p.63

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
63
･･････････････････････････････････････････
5
ドラムユニットの緑色のハンドルを
持ち、上に持ち上げてから手前に引
き出す
･･････････････････････････････････････････
6
ロックレバーを矢印の方向に上げ、ド
ラムユニットを本製品から取り出す
ドラムユニットを新聞紙など汚れてもよい紙
の上に置きます。
･･････････････････････････････････････････
7
つまった記録紙を取り除く
両手で静かに引き出してください。
ロックレバー
次ページへ続く

64ページ

図を読み込み中

原文・図解 · p.64

64
第3章こんなときは
･･･････････････････････････････････････････
8
ロックレバーが上がっていることを
確認する
･･･････････････････････････････････････････
9
ドラムユニットの先端の部分のみを
図のように入れ、ロックレバーを下
げる
ドラムユニットを奥へ押し込む前にロックレ
バーを下げます。
ロックレバー

「キロクシヅマリ　ウシロ」と表示されたとき

図を読み込み中

原文・図解 · p.65

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
65
･･････････････････････････････････････････
10
ドラムユニットを奥へ押し込む
･･････････････････････････････････････････
11
フロントカバーを閉じる
･･････････････････････････････････････････
12
記録紙トレイを元に戻す
･･････････････････････････････････････････
13
電源スイッチをONにする
液晶ディスプレイに次のように表示されたときは、
定着ユニット付近に記録紙がつまっています。
･･････････････････････････････････････････
1
本製品内部を冷やすために、電源を
切って、10分待ってください。
･･････････････････････････････････････････
2
フロントカバーリリースボタンを押
してフロントカバーを開く
「キロクシヅマリウシロ」と表示されたとき
㩁㩥㩂㩆㩌㩨㩙㩢㨽㩆㩥

次ページへ続く

66ページ

図を読み込み中

原文・図解 · p.66

66
第3章こんなときは
･･･････････････････････････････････････････
3
ドラムユニットの緑色のハンドルを
持ち、上に持ち上げてから手前に引
き出す
･･･････････････････････････････････････････
4
バックカバーを開く
･･･････････････････････････････････････････
5
2 か所の緑色のレバーを下げ、定着ユ
ニットカバーを開く
･･･････････････････････････････････････････
6
つまった記録紙を取り除く
両手で静かに引き出してください。
定着ユニットカバー

･原稿台カバー（白い部分）
･読み取り部
■コピーで黒く細い線が入るときには、ADF 読み
取り部の清掃を行ってください。非常に細かい
汚れ（ボールペンのインクや修正液など）が付
着している場合がありますのでていねいに拭い
てください。
■汚れが見えない場合は、ADF 読み取り部のガラ
スを手で触れて汚れの位置を確認し、OAクリー
ナーを含ませた柔らかい布で念入りに拭いてく
ださい。最後にADF（自動原稿送り装置）に原
稿をセットしてコピーし、黒い線が消えたか確
認してください。
原稿台ガラスとスキャナ読み取り部
を清掃する
原稿台カバー
（プラスチック面）
原稿台
ガラス
読み取り部
白色の
部分

スキャナウィンドウの清掃

78ページ

図を読み込み中

原文・図解 · p.78

78
第3章こんなときは
･･･････････････････････････････････････････
3
多目的トレイ（MP トレイ）に用紙を
挿入する
･･･････････････････････････････････････････
4
を押しながらを押す
液晶ディスプレイに
「DRUM CLEANING」と表示された
ら、手を離す
･･･････････････････････････････････････････
5
を押す
用紙が給紙され、ドラムユニットの清掃が始
まります。
･･･････････････････････････････････････････
6
液晶ディスプレイに「DRUM
CLEANING / COMPLETED」と表
示されたら、を押す
清掃が終了すると上記メッセージが表示され
ます。
･･･････････････････････････････････････････
7
手順３～６を２回以上繰り返す

上記の手順を行っても問題が解決しない場合は、「規

則的な汚れがつく場合」を試してください。

手順１でカバーの開閉を行っても標準画面

に戻らない場合は、スリープモードが０分
に設定されている可能性があります。設定を５分に
変更して、もう一度最初から行ってください。スリー
プモードの設定方法は、をご覧ください。
P.79
P.30
P.46

79ページ

図を読み込み中

原文・図解 · p.79

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
79
規則的な汚れがつく場合
印刷したページに約7.5cm間隔で規則的な汚れが見
つかったときは、ドラムユニットの清掃が必要です。
汚れの色と同じ色の感光ドラムを清掃してください。
･･････････････････････････････････････････
1
フロントカバーリリースボタンを押
してフロントカバーを開く
･･････････････････････････････････････････
2
ドラムユニットの緑色のハンドルを持
ち、上に持ち上げてから手前に引き出
す
･･････････････････････････････････････････
3
ロックレバーを矢印の方向に上げ、ド
ラムユニットを本製品から取り出す
ドラムユニットを新聞紙など汚れてもよい紙
の上に置きます。
･･････････････････････････････････････････
4
トナーカートリッジのハンドルを持
ち、矢印の方向に引いて取り外す
すべてのトナーカートリッジを取り外してく
ださい。
ロックレバー
次ページへ続く

80ページ

図を読み込み中

原文・図解 · p.80

80
第3章こんなときは
･･･････････････････････････････････････････
5
ドラムユニットの緑色のレバーを持
ち、感光ドラムが見えるように裏返
して机の上に置く
このとき、向かって左側にドラムユニットギ
アがくるように置きます。
机が汚れないように、机の上に新聞紙などの
紙をしいてから置いてください。
･･･････････････････････････････････････････
6
印刷したページの汚れの色を確認す
る
･･･････････････････････････････････････････
7
6で確認した色の感光ドラムの前に、
印刷したページを置く
印刷面を上にして、ページ上部が感光ドラム
側になるように置きます。
･･･････････････････････････････････････････
8
ドラムユニットギアを手前に回しな
がら、感光ドラムの汚れの場所を確
定する
印刷したページの汚れの位置を、感光ドラム
に照らし合わせて、感光ドラムの汚れの場所
を確定します。

･･･････････････････････････････････････････
9
8 で確定した感光ドラムの汚れを、綿
棒でふきとる
ドラムユニットギア
$4

81ページ

図を読み込み中

原文・図解 · p.81

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
81
･･････････････････････････････････････････
10
ドラムユニットギアを手前に回し、正
しい位置に戻す
ドラムユニットの数字（①）と同じ数字が上
にくるように（②）、ドラムユニットギアを手
前に回してください。
ドラムユニットの数字は、色によって異なり
ます。
･･････････････････････････････････････････
11
ドラムユニットを裏返す
･･････････････････････････････････････････
12
トナーカートリッジをセットする
トナーカートリッジはドラムユニットの色表
示に合わせて正しい位置にセットしてくださ
い。
･･････････････････････････････････････････
13
ロックレバーが上がっていることを
確認する
①
②
Ｃ:シアン
Ｍ:マゼンタ
Ｙ:イエロー
Ｋ:ブラック
ロックレバー
次ページへ続く

82ページ

図を読み込み中

原文・図解 · p.82

82
第3章こんなときは
･･･････････････････････････････････････････
14
ドラムユニットの先端の部分のみを
図のように入れ、ロックレバーを下
げる
ドラムユニットを奥へ押し込む前にロックレ
バーを下げます。
･･･････････････････････････････････････････
15
ドラムユニットを奥へ押し込む
･･･････････････････････････････････････････
16
フロントカバーを閉じる

給紙ローラーの清掃

図を読み込み中

原文・図解 · p.83

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
83
給紙ローラーが汚れていると、記録紙をうまく給紙
しないことがあります。その場合は、次の手順で給
紙ローラーを清掃してください。
･･････････････････････････････････････････
1
電源スイッチをOFFにする
･･････････････････････････････････････････
2
電話機コードとすべてのケーブルを
取り外す
･･････････････････････････････････････････
3
電源コードをコンセントから抜いて、
本製品から電源コードを取り外す
･･････････････････････････････････････････
4
記録紙トレイを完全に引き出す
･･････････････････････････････････････････
5
水またはぬるま湯を浸した柔らかい布
を固く絞り、記録紙トレイ内の分離
パットを拭く
･･････････････････････････････････････････
6
本製品内部にある給紙ローラー（2つ）

を拭く
･･････････････････････････････････････････
7
記録紙トレイを本製品に戻す
･･････････････････････････････････････････
8
電源スイッチが OFF になっているこ
とを確認し、電源コードを本製品に
接続する
･･････････････････････････････････････････
9
電話機コードを取り付けて、電源プ
ラグをコンセントに差し込む
･･････････････････････････････････････････
10
電源スイッチをONにする
給紙ローラーの清掃

《消耗品の交換》

図を読み込み中

原文・図解 · p.84

84
第3章こんなときは
《消耗品の交換》
トナーカートリッジとドラムユニットについて
本製品では、画像を作成するドラムユニットに4色のトナーカートリッジを取り付けて使用する仕組みになっ
ています。トナーの残量がなくなったり、ドラムユニットが寿命により使用できなくなったりしたときには、
必ず分離して、使用できなくなった部品のみを廃却し交換してください。
交換のしかたについては、「トナーカートリッジを交換する」、または「ドラムユニットを交換
する」を参照してください。

標準タイプのトナーカートリッジ（TN-190）は、カラーで約1,500枚、モノクロで約2,500枚印刷できます。
大容量タイプのトナーカートリッジ（TN-195）は、カラーで約4,000枚、モノクロで約5,000枚印刷できます。
ドラムユニットは約17,000枚印刷できます。
消耗品の寿命は、実際の印刷方法や内容、使用環境により異なります。詳しくは、「消耗品」を参照してください。

トナーカートリッジとドラムユニットの購入方法
お近くの家電量販店で取り扱っておりますが、インターネット、電話、FAX による注文も承っております。
を参照してください。
ドラムユニットにトナーカートリッジを取り付けた状態
ドラムユニット（DR-190CL）
トナーを記録紙に転写する部分
です。
トナーカートリッジ
標準タイプ：TN-190M/TN-190C/TN-190Y/TN-190BK
大容量タイプ：TN-195M/TN-195C/TN-195Y/TN-195BK
マゼンタ、シアン、イエロー、ブラックの文字を書いたり、表面
に色づけするための粉末（トナー）が入っています。
P.87 P.92
P.146
P.157

トナーカートリッジの交換

図を読み込み中

原文・図解 · p.85

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
85
《消耗品の交換》
トナーカートリッジの交換
本製品はトナーカートリッジの寿命を検知し、寿命が残り少なくなると液晶ディスプレイに表示して、お知ら
せします。
トナーの寿命が残り少なくなると、液晶ディスプレイに次のメッセージが表示されます。
さらに使い続けると液晶ディスプレイに次のメッセージが表示されます。
一度この表示になるとトナーカートリッジを交換しないと印刷やコピーができなくなります。新しいトナーカー
トリッジに交換してください。

トナーの寿命は「使用可能なトナーが無くなった場合」及び「トナーが劣化した場合」の2通りで検知しており、どち

らかに該当するとトナーの寿命となります。

複数色のカラートナーの交換を同時期に行う場合には、それらのトナーの劣化が同時に進むため、同時期にトナーの寿

命と判断されることがあります。

トナーが残り少なくなると文字のカスレ等が発生しやすくなります。「マモナクトナーギレデス」のメッセージが表示され

てから約100ページを印刷した頃が交換の目安です。（A4サイズ／印刷密度５％の場合）
トナーカートリッジを交換するタイミングに合わせて、本製品も掃除することをお勧めします。

お近くでトナーカートリッジが手に入らないときは巻末のご注文シートをご利用ください。

録
91
■ドラムユニット、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙な
どを用意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意し
てください。

液晶ディスプレイに「マモナクドラムコウカン」と表示されていても、しばらくの間はドラムユニットを交換せずに継続し

て印刷できることもあります。しかし、印刷品質が目立って低下した場合は、ドラムユニットを交換することをお勧め
します。

「マモナクドラムコウカン」と表示されていなくても印刷品質が目立って低下した場合、ドラムユニットを交換することをお

勧めします。

ドラムユニットを交換するタイミングに合わせて、本製品も掃除することをお勧めします。を参照してください。P.68

本製品を再梱包するときは

図を読み込み中

原文・図解 · p.104

104
第3章こんなときは
本製品を再梱包するときは
本製品を引越などで移動させるときには、購入時に梱包されていた箱に保管します。本製品には再梱包用部品
も同梱されており、この部品と保管されていた箱や部品を使って再梱包します。以下に再梱包する手順を説明
します。

再梱包用部品には以下のものが含まれています。

再梱包用の部品がそろっているか確認してください。
①再梱包用手順書
②廃トナーボックス用梱包袋（製品に同梱されています）
③トナーカートリッジ用保護カバーと梱包袋
④ベルトユニット固定部品（保護部材）
⑤A4サイズの用紙（ベルトユニットの保護に使用します。お客様でご用意ください）
⑥ジョイント部品

③④⑥は、お買い上げ時に製品を梱包しているものです。捨てないで保管してください。

■再梱包を行う場合は、前もって電源スイッチをOFFにし、機械内部を十分に冷ましてください。
■再梱包の作業は必ず 2 人以上で行ってください。本製品を持ち上げるときは、必ず両脇を持ち、底面は持
たないでください。
③
②
①
⑥
④
⑤

105ページ

図を読み込み中

原文・図解 · p.105

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
105
･･････････････････････････････････････････
1
電源スイッチをOFFにする
･･････････････････････････････････････････
2
電源コードをコンセントから抜いて、
本製品から電源コードを取り外す
･･････････････････････････････････････････
3
接続しているケーブルをすべて取り
外す
･･････････････････････････････････････････
4
フロントカバーリリースボタンを押
してフロントカバーを開く
･･････････････････････････････････････････
5
ドラムユニットの緑色のハンドルを
持ち、上に持ち上げてから手前に引
き出す
次ページへ続く

106ページ

図を読み込み中

原文・図解 · p.106

106
第3章こんなときは
･･･････････････････････････････････････････
6
ロックレバーを矢印の方向に上げ、ド
ラムユニットを本製品から取り出す
ドラムユニットを新聞紙など汚れてもよい紙
の上に置きます。
･･･････････････････････････････････････････
7
トナーカートリッジのハンドルを持
ち、矢印の方向に引いて取り外す
すべてのトナーカートリッジを取り外してく
ださい。
･･･････････････････････････････････････････
8
トナーカートリッジの保護カバーを

取り付け、トナーカートリッジを梱

包していた袋に入れる
･･･････････････････････････････････････････
9
ベルトユニットの緑色のつまみを持
ち上げてから手前に引き出す
取り外したベルトユニットを新聞紙など汚れ
てもよい紙の上に置きます。
ロックレバー

107ページ

図を読み込み中

原文・図解 · p.107

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
107
･･････････････････････････････････････････
10
緑色のつまみを持ち上げ、廃トナー
ボックスを取り出す
･･････････････････････････････････････････
11
廃トナーボックスを梱包袋に入れる
･･････････････････････････････････････････
12
ベルトユニットを取り付ける
ベルトユニットの「↓」マークと本製品の
「↑」マークの位置を合わせ、両端の緑色の部
分を持ちながら下に押してセットします。
･･････････････････････････････････････････
13
設置時に取り外した保護部品（橙色）
を図の位置にセットする
次ページへ続く

108ページ

図を読み込み中

原文・図解 · p.108

108
第3章こんなときは
･･･････････････････････････････････････････
14
ベルトユニット保護のために A4 サイ
ズの用紙をベルトユニットの上に置
く
用紙はお客様でご用意ください。
･･･････････････････････････････････････････
15
ロックレバーが上がっていることを
確認する
･･･････････････････････････････････････････
16
ドラムユニットの先端の部分のみを
図のように入れ、ロックレバーを下
げる
ドラムユニットを奥へ押し込む前にロックレ
バーを下げます。
ロックレバー

109ページ

図を読み込み中

原文・図解 · p.109

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
109
･･････････････････････････････････････････
17
ドラムユニットを奥へ押し込む
･･････････････････････････････････････････
18
設置時に取り外した保護部品（橙色）
を図の位置にセットする
･･････････････････････････････････････････
19
フロントカバーを閉じる
･･････････････････････････････････････････
20
本体をビニール袋に入れる
･･････････････････････････････････････････
21
図のように底箱に発泡スチロール、本
製品、外箱の順にセットする
･底箱の矢印の向きに従って「FRONT」およ
び「REAR」の発泡スチロールをセットし
ます。
･底箱と穴の位置が合うように外箱をセット
します。
次ページへ続く

110ページ

図を読み込み中

原文・図解 · p.110

110
第3章こんなときは
･･･････････････････････････････････････････
22
本製品の上に発泡スチロールをセッ
トし、トナーカートリッジを図の位
置にセットする
･正面に向かって右側に「R」、左側に「L」の
発泡スチロールをセットします。
･･･････････････････････････････････････････
23
一番上に箱型トレイを載せ、図の位
置に廃トナーボックスをセットする
･･･････････････････････････････････････････
24
ジョイント部材をセットし（①）、設
置する（②）
･･･････････････････････････････････････････
25
外箱をしっかりとテープで閉じる
①
②

《定期交換部品の交換》

図を読み込み中

原文・図解 · p.111

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
111
《定期交換部品の交換》
定期交換部品の交換
ディスプレイに以下のエラーメッセージが表示されたときは、お客様相談窓口へご連絡ください。
･ PFキットMP コウカン
･ PFキット 1 コウカン
･ヒーターコウカン
･レーザーユニットコウカン

PFキットMPとはMPトレイ用のローラホルダと分離パッドのキットです。
PFキット1とは、標準記録紙トレイ用のローラホルダ、分離パッド、分離パッドバネのキットです。
定期交換部品の概算寿命は次のとおりです。残り寿命の確認は「消耗品の寿命を確認する」または「設定内容

リストを印刷する」を参照してください。
･ PFキットMP：50,000枚
･ PFキット1：100,000枚
･ヒーター（定着ユニット）：80,000枚
･レーザーユニット：100,000枚

実際の印刷枚数は、使用環境や記録紙の種類、連続印刷枚数、印刷内容によって異なります。

P.112
P.46

《製品情報》

図を読み込み中

原文・図解 · p.112

112
第3章こんなときは
《製品情報》
製品情報
本製品のシリアル番号を確認します。
･･･････････････････････････････････････････
1
を押す
シリアル番号が表示されます。
･･･････････････････････････････････････････
2
シリアル番号を確認してを押
す
本製品は印刷した枚数をカウントし、表示する機能
を持っています。
･･･････････････････････････････････････････
1
を押す
「ゴウケイ」｢レポート」「コピー」「プリンタ」のカウン
タ値が表示されます。
･･･････････････････････････････････････････
2
またはで表示する項目
を選択する
印刷枚数が表示されます。
･･･････････････････････････････････････････
3
を押す
カラー、モノクロの印刷枚数を確認できます。
･･･････････････････････････････････････････

4
印刷枚数を確認してを押す
ドラムユニットの寿命を確認する
ドラムユニットの寿命は、以下の操作で確認できま
す。
･･･････････････････････････････････････････
1
を押す
液晶ディスプレイに２秒間、ドラムユニット
の寿命が表示されます。
･･･････････････････････････････････････････
2
ドラムユニットの寿命を確認して
を押す
ベルトユニットの寿命を確認する
･･･････････････････････････････････････････
1
を押す
液晶ディスプレイに２秒間、ベルトユニット
の寿命が表示されます。
･･･････････････････････････････････････････
2
ベルトユニットの寿命を確認して
を押す
PFキットMPの寿命を確認する
･･･････････････････････････････････････････
1
を押す
液晶ディスプレイに２秒間、PFキットMPの

寿命が表示されます。
･･･････････････････････････････････････････
2
PFキットMPの寿命を確認して
を押す
シリアル番号を確認する
印刷枚数を確認する
㩆㩢㨻㩣0Q
:::::::::
㨼㩧㩅㩌㩙㨼㩇㨽㩕㨸㨽㩆㩨
㩄㩨㨽㩃㨼::::::
㩀㩡㨺::::::
㩝㩓㩂㩥::::::
消耗品の寿命を確認する

113ページ

図を読み込み中

原文・図解 · p.113

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
113
PFキット1の寿命を確認する
･･････････････････････････････････････････
1
を押す
液晶ディスプレイに２秒間、PFキット1の寿
命が表示されます。
･･････････････････････････････････････････
2
PFキット1の寿命を確認して
を押す
定着ユニットの寿命を確認する
ディスプレイでは「ヒーター」と表示されます。
･･････････････････････････････････････････
1
を押す
液晶ディスプレイに２秒間、定着ユニットの
寿命が表示されます。
･･････････････････････････････････････････
2
定着ユニットの寿命を確認して
を押す
レーザーユニットの寿命を確認する
･･････････････････････････････････････････
1
を押す
液晶ディスプレイに２秒間、レーザーユニッ
トの寿命が表示されます。
･･････････････････････････････････････････

2
レーザーユニットの寿命を確認して
を押す

表示される寿命はあくまで目安です。
PFキットMPとはMPトレイ用のローラホルダと分離

パッドのキットです。

PF キット 1 とは、標準記録紙トレイ用のローラホル

ダ、分離パッド、分離パッドバネのキットです。

《オプション》

図を読み込み中

原文・図解 · p.114

114
第3章こんなときは
《オプション》
メモリーを増設する
メモリー容量を増やすことができます。本製品には64MBの標準メモリーと追加できるスロットが1つあり、
最大で576MBまで容量を増やすことができます。増設することによって、本製品の性能が向上します。
（株）バッファローの場合
本製品に増設できるメモリーボードは次のとおりです。
･･･････････････････････････････････････････
1
電源スイッチをOFFにする
･･･････････････････････････････････････････
2
電源コードをコンセントから抜いて、
本製品から電源コードを取り外す
･･･････････････････････････････････････････
3
接続されているケーブルを取り外す
メモリー容量メモリーボード
64MB VN133-64MY
128MB VN133-128MZ
256MB VN133-256MY
512MB VN133-512MY
使用できるメモリーボード

タイプ 144ピンおよび64ビットの出力
CASレイテンシイ 2または3
クロック周波数 100MHz以上
容量 128MBから512MB
DRAMタイプ SDRAM
メモリーボードを取り付ける
メモリーボードの取り付け・取り外しのときは、
電源スイッチが OFF になっていること、コンセ
ントから電源コードが抜いてあることを確認し
てください。コンセントから電源コードを抜か
ずに取り付け・取り外しをすると感電する恐れ
があります。

115ページ

図を読み込み中

原文・図解 · p.115

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
115
･･････････････････････････････････････････
4
DIMMカバーを取り外す
･･････････････････････････････････････････
5
DIMMメタルカバーを取り外す
･･････････････････････････････････････････
6
メモリーボードの両端を持つ
■メモリーボードは、わずかな静電気でも内部が
破損する恐れがありますので、必ず金属製の物
に触れて静電気を除去してください。
■メモリーボードの表面には触れないようにして
ください。
･･････････････････････････････････････････
7
メモリーボードを取り付ける
両端をもったまま、メモリーボードの切り欠
きをスロットの端子の凸部分を合わせるよう
に差し込みます。
スロット両側にあるロックが開いていること
を確認して、カチッと音がするまでメモリー
ボードを倒します。
スロット両側にあるロックがしっかりとは
まっていることを確認してください。

メモリーボードを取り外すときは、押さえているロック
を開いてメモリーボードの両端を持ってまっすぐに引き
抜いてください。
･･････････････････････････････････････････
8
DIMMメタルカバーを取り付ける
･･････････････････････････････････････････
9
DIMMカバーを取り付ける
･･････････････････････････････････････････
10
接続していたケーブルを取り付ける
･･････････････････････････････････････････
11
電源スイッチがOFFになっているこ
とを確認し、電源コードを本製品に
接続する
･･････････････････････････････････････････
12
電源プラグをコンセントに差し込み
電源スイッチをONにする
本製品のメモリーサイズは、設定内容リストの「RAM
サイズ」の項目で確認できます。リストの出力は、

を参照してください。
ＤIＭＭカバー
ＤIＭＭメタルカバー
P.46

《困ったときには》

図を読み込み中

原文・図解 · p.116

116
第3章こんなときは
《困ったときには》

困ったときには

本製品をご利用中に問題が発生したら、修理を依頼される前に以下の項目をチェックしていただき、対応する
処置を行ってください。

液晶ディスプレイにエラーが表示される。..........................
トラブルの原因が分からない。......................................
本製品の詳しい仕様が知りたい。....................................
用語が分からない。..................................................
消耗品を注文したい。...............................................

それでも問題が解決しないときはお客様相談窓口へご連絡ください。
こんなときには
P.117
P.122
P.144
P.149
P.157

エラーメッセージ

図を読み込み中

原文・図解 · p.117

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
117
本製品に異常が発生した場合は、エラーメッセージとともに対処方法が液晶ディスプレイに表示されます。液
晶ディスプレイに表示された対処方法や、下記の処置を行ってもエラーが解決しないときは、エラーメッセー
ジを控えた後でお客様相談窓口へ連絡してください。
エラーメッセージ
液晶ディスプレイ表示原因処置
ｲﾛﾎｾｲ
ｲﾛﾎｾｲﾆｼｯﾊﾟｲｼﾏｼﾀ.
ｽﾀｰﾄﾎﾞﾀﾝｦｵｼﾃ
ﾔﾘﾅｵｼﾃｸﾀﾞｻｲ
各色のトナーカートリッジの取り付け
位置が間違っている。
もう一度またはを押してくだ
さい。それでもメッセージが表示され
る場合は、電源スイッチをOffにして、
2～3秒後に電源スイッチをOnにしてく
ださい。
それでもメッセージが表示される場合
は、ドラムユニットを取り外し、ト
ナーカートリッジを正しく装着し直し
てください。
トナーカートリッジが正しく装着され
ていない。
ｲﾛﾎｾｲ
ｲﾛﾎｾｲﾆｼｯﾊﾟｲｼﾏｼﾀ.
ﾕｰｻﾞｰｽﾞｶﾞｲﾄﾞ <ｺﾝﾅﾄｷﾊ>
ｦｺﾞﾗﾝｸﾀﾞｻｲ.
ベルトユニットの表面が傷ついている。

もう一度またはを押してくだ
さい。
それでもメッセージが表示される場合
は、電源スイッチをOffにして、2～3
秒後に電源スイッチをOnにしてくださ
い。
それでもメッセージが表示される場合
は、ベルトユニットを交換してくださ
い。
ベルトユニットの表面が汚れている。
もう一度またはを押してくだ
さい。
それでもメッセージが表示される場合
は、電源スイッチをOffにして、2～3
秒後に電源スイッチをOnにしてくださ
い。
それでもメッセージが表示される場合
は、ベルトユニットを乾いた布で拭い
てください。
清掃しきれないほど汚れている場合は、
ベルトユニット、廃トナーボックスを
交換してください。
ｲﾛﾎｾｲ
ｲﾛﾎｾｲﾆｼｯﾊﾟｲｼﾏｼﾀ.
ｲﾛﾎｾｲﾆﾋﾂﾖｳﾅﾄﾅｰｶﾞ
ﾌｿｸｼﾃｲﾏｽ.
色補正に必要なトナーの量が不足して
いる。
もう一度またはを押してくだ
さい。
それでもメッセージが表示される場合
は、電源スイッチをOffにして、2～3
秒後に電源スイッチをOnにしてくださ
い。
それでもメッセージが表示される場合

は、トナーカートリッジを交換してく
ださい。

118ページ

図を読み込み中

原文・図解 · p.118

118
第3章こんなときは
ｲﾛｽﾞﾚﾎｾｲ
ｲﾛｽﾞﾚﾎｾｲﾆｼｯﾊﾟｲ
ｼﾏｼﾀ. ｽﾀｰﾄﾎﾞﾀﾝｦｵｼﾃ
ﾔﾘﾅｵｼﾃｸﾀﾞｻｲ
トナーカートリッジが正しく装着され
ていません。
ドラムユニットを取り外し、液晶パネル
に表示されているトナーカートリッジを
正しく装着し直してください。
ｲﾛｽﾞﾚﾎｾｲ
ｲﾛｽﾞﾚﾎｾｲﾆｼｯﾊﾟｲｼﾏｼﾀ.
ﾕｰｻﾞｰｽﾞｶﾞｲﾄﾞ <ｺﾝﾅﾄｷﾊ>
ｦｺﾞﾗﾝｸﾀﾞｻｲ
ｲﾝｻﾂﾃﾞｷﾏｾﾝ XX
ﾕｰｻﾞｰｽﾞｶﾞｲﾄﾞ
<ｴﾗｰﾒｯｾｰｼﾞ>ｦｺﾞﾗﾝｸﾀﾞｻｲ
本製品に何らかの異常が発生しました。電源スイッチをOffにして、もう一度、電
源スイッチをOnにしてください。それで
も表示されるときは、電源スイッチを数
分間Offのままにした後、もう一度Onに
してみてください。
ｶﾊﾞｰｶﾞｱｲﾃｲﾏｽ
ﾊﾞｯｸｶﾊﾞｰｦﾄｼﾞﾃｸﾀﾞｻｲ
バックカバーが完全に閉じていません。バックカバーを閉め直してください。
ｶﾊﾞｰｶﾞｱｲﾃｲﾏｽ
ﾌﾛﾝﾄｶﾊﾞｰｦﾄｼﾞﾃｸﾀﾞｻｲ

フロントカバーが完全に閉じていませ
ん。
フロントカバーを閉め直してください。
ｷｵﾝｶﾞﾋｸｽｷﾞﾏｽ
ｲﾝｻﾂｶﾞｶﾉｳﾆﾅﾙﾏﾃﾞ, ﾍﾔ
ｦｱﾀﾀﾒﾃｸﾀﾞｻｲ
本製品の温度が低すぎます。印刷が可能になるまで部屋の温度を上げ
てください。
ｷﾛｸｼｻｲｽﾞﾏﾁｶﾞｲ
ﾀﾀﾞｼｲｻｲｽﾞﾉｷﾛｸｼｦ
ｾｯﾄｼﾃｸﾀﾞｻｲ. ﾏﾀﾊｽﾀｰﾄｦ
ｵｼﾃｸﾀﾞｻｲ
記録紙サイズが間違っています。正しいサイズの記録紙をセットしてくだ
さい。
ｷﾛｸｼﾂﾞﾏﾘｳｼﾛ
ﾊﾞｯｸｶﾊﾞｰｦｱｹﾃ, ﾂﾏｯﾀ
ﾖｳｼｦﾄﾘﾉｿﾞｲﾃｸﾀﾞｻｲ
本製品の背面で記録紙がつまっていま
す。
を参照してください。
ｷﾛｸｼﾂﾞﾏﾘﾅｲﾌﾞ
ﾌﾛﾝﾄｶﾊﾞｰｦｱｹﾃﾄﾞﾗﾑ
ﾕﾆｯﾄｦﾊｽﾞｼ, ﾂﾏｯﾀﾖｳｼ
ｦﾄﾘﾉｿﾞｲﾃｸﾀﾞｻｲ
本製品の内部で記録紙がつまっていま
す。
を参照してください。
ｷﾛｸｼﾂﾞﾏﾘ MPﾄﾚｲ
MPﾄﾚｲ (ﾀﾓｸﾃｷﾄﾚｲ) ｶﾗ
ﾂﾏｯﾀﾖｳｼｦ
ﾄﾘﾉｿﾞｲﾃｸﾀﾞｻｲ
多目的トレイ（MPトレイ）で記録紙が

つまっています。
を参照してください。
ｷﾛｸｼﾂﾞﾏﾘﾄﾚｲ 1
ﾄﾚｲ 1 ｦﾋｷﾀﾞｼ, ﾂﾏｯﾀ
ﾖｳｼｦﾄﾘﾉｿﾞｲﾃｸﾀﾞｻｲ
標準記録紙トレイ（トレイ1）で記録紙
がつまっています。
を参照してください。
ｷﾛｸｼｦｵｸﾚﾏｾﾝ
ﾄﾚｲ 1 ﾆｷﾛｸｼｦ
ｲﾚﾅｵｼﾃｸﾀﾞｻｲ
標準記録紙トレイ（トレイ 1）の記録
紙がなくなった、または記録紙が正し
くセットされていません。
記録紙を補給するか、記録紙を正しく
セットしてください。
それでも問題が解決しない場合は、給
紙ローラが汚れている可能性がありま
す。
給紙ローラを清掃してください。
ｷﾛｸｼｦｵｸﾚﾏｾﾝ
MPﾄﾚｲﾆｷﾛｸｼｦ
ｲﾚﾅｵｼﾃｸﾀﾞｻｲ
多目的トレイ（MPトレイ）の記録紙が
なくなった、または記録紙が正しく
セットされていません。
液晶ディスプレイ表示原因処置
P.65
P.62
P.61
P.61
P.83

119ページ

図を読み込み中

原文・図解 · p.119

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
119
ｹﾂﾛｶﾞﾊｯｾｲｼﾃﾏｽ
ﾃﾞﾝｹﾞﾝｦｷﾗｽﾞﾌﾛﾝﾄ
ｶﾊﾞ-ｦｱｹﾃｸﾀﾞｻｲ.
30ﾌﾟﾝｲｼﾞｮｳﾎｳﾁｼﾃｶﾗ
ﾌﾛﾝﾄｶﾊﾞ-ｦﾄｼﾞ,
ﾃﾞﾝｹﾞﾝｦｲﾚﾅｵｼﾃｸﾀﾞｻｲ
結露が発生してます。電源を切らずフロントカバーを開けてく
ださい。30 分以上放置してからフロン
トカバーを閉じ、電源を入れ直してくだ
さい。
ｹﾞﾝｺｳﾂﾞﾏﾘ ADF
ﾂﾏｯﾀｶﾐｦﾄﾘﾉｿﾞｲﾃ
ﾃｲｼﾎﾞﾀﾝｦｵｼﾃｸﾀﾞｻｲ
ADF(自動原稿送り装置)に原稿がつまっ
ています。
ADF( 自動原稿送り装置 ) カバーを開け、
原稿を取り除いてを押してくださ
い。
ｼｮｷｶﾃﾞｷﾏｾﾝ
ﾃﾞﾝｹﾞﾝｦｲﾚﾅｵｼﾃｸﾀﾞｻｲ
本製品に何らかの異常が発生しました。電源スイッチをOffにします。もう一度、
電源スイッチをOnにしてください。それ
でも表示されるときは、電源スイッチを
数分間Offのままにした後、もう一度On
にしてみてください
ｽｷｬﾝﾃﾞｷﾏｾﾝ
ｹﾞﾝｺｳｦﾄﾘﾉｿﾞｷﾃﾞﾝｹﾞﾝｦ
ｲﾚﾅｵｼﾃｸﾀﾞｻｲ

本製品に何らかの異常が発生しました。電源スイッチをOffにした後、もう一度、
電源スイッチをOnにしてください。それ
でも表示されるときは、電源スイッチを
数分間Offのままにした後、もう一度On
にしてみてください。
ｽｷｬﾝﾃﾞｷﾏｾﾝ XX
ﾕｰｻﾞｰｽﾞｶﾞｲﾄﾞ
<ｴﾗｰﾒｯｾｰｼﾞ>ｦｺﾞﾗﾝｸﾀﾞｻｲ
ﾄﾅｰｶﾞｱﾘﾏｾﾝ
ﾌﾛﾝﾄｶﾊﾞｰｦｱｹﾃｱﾀﾗｼｲ
ﾄﾅｰｦﾄﾘﾂｹﾃｸﾀﾞｻｲ
ｲｴﾛｰ(Y)
ドラムユニットまたはトナーカート
リッジが正しく装着されていません。
あるいは、トナーの残りが少なくなっ
ています。
次のいずれかを行ってください。
･ドラムユニットまたはトナーカート
リッジを正しく装着してください。
･残り少ないトナーの色を確認して、ト
ナーカートリッジを交換してくださ
い。
･カラートナーのうちのどれかが空で
も、モノクロで印刷し続けることがで
きます。プリンタドライバでモノクロ
を選んでください。
ﾄﾅｰｶﾞｱﾘﾏｾﾝ
ﾌﾛﾝﾄｶﾊﾞｰｦｱｹﾃｱﾀﾗｼｲ
ﾄﾅｰｦﾄﾘﾂｹﾃｸﾀﾞｻｲｼｱﾝ(C)

ﾄﾅｰｶﾞｱﾘﾏｾﾝ
ﾌﾛﾝﾄｶﾊﾞｰｦｱｹﾃｱﾀﾗｼｲ
ﾄﾅｰｦﾄﾘﾂｹﾃｸﾀﾞｻｲ
ﾌﾞﾗｯｸ(K)
ﾄﾅｰｶﾞｱﾘﾏｾﾝ
ﾌﾛﾝﾄｶﾊﾞｰｦｱｹﾃｱﾀﾗｼｲ
ﾄﾅｰｦﾄﾘﾂｹﾃｸﾀﾞｻｲ
ﾏｾﾞﾝﾀ(M)
ﾄﾅｰｶﾞｶｸﾆﾝﾃﾞｷﾏｾﾝ
ｲｴﾛｰ(Y) ﾄﾅｰｦ
ｲﾚﾅｵｼﾃｸﾀﾞｻｲ
トナーカートリッジが正しく装着され
ていません。
正しく装着されていない色を確認して、
トナーカートリッジを正しく装着し直し
てください。
ﾄﾅｰｶﾞｶｸﾆﾝﾃﾞｷﾏｾﾝ
ｼｱﾝ(C) ﾄﾅｰｦ
ｲﾚﾅｵｼﾃｸﾀﾞｻｲ
ﾄﾅｰｶﾞｶｸﾆﾝﾃﾞｷﾏｾﾝ
ﾌﾞﾗｯｸ(K) ﾄﾅｰｦ
ｲﾚﾅｵｼﾃｸﾀﾞｻｲ
ﾄﾅｰｶﾞｶｸﾆﾝﾃﾞｷﾏｾﾝ
ﾏｾﾞﾝﾀ(M) ﾄﾅｰｦ
ｲﾚﾅｵｼﾃｸﾀﾞｻｲ
液晶ディスプレイ表示原因処置

120ページ

図を読み込み中

原文・図解 · p.120

120
第3章こんなときは
ﾄﾅｰｶﾞｶｸﾆﾝﾃﾞｷﾏｾﾝ
ｽﾍﾞﾃﾉﾄﾅｰｦ
ｲﾚﾅｵｼﾃｸﾀﾞｻｲ
トナーカートリッジが正しく装着され
ていません。
すべてのトナーカートリッジを正しく装
着し直してください。
ﾄﾞﾗﾑｴﾗｰ
ﾕｰｻﾞｰｽﾞｶﾞｲﾄﾞ<ｺﾝﾅﾄｷﾊ> ｦ
ｺﾞﾗﾝｸﾀﾞｻｲ
コロナワイヤー（ドラムユニット）が
汚れています。
コロナワイヤー（ドラムユニット）を掃
除してください。を参照してく
ださい。
ﾄﾞﾗﾑﾕﾆｯﾄｶﾞｱﾘﾏｾﾝ
ﾌﾛﾝﾄｶﾊﾞｰｦｱｹﾃﾄﾞﾗﾑ
ﾕﾆｯﾄｦﾄﾘﾂｹﾃｸﾀﾞｻｲ
ドラムユニットが装着されていません。ドラムユニットを装着してください。
を参照してください。
ﾄﾚｲｶﾞｱｲﾃｲﾏｽ
ﾄﾚｲ 1 ｦｲﾚﾅｵｼﾃｸﾀﾞｻｲ
標準記録紙トレイ（トレイ1）が正しく
装着されていません。
標準記録紙トレイ（トレイ 1）を装着し
直してください。
ﾊｲﾄﾅｰｶﾞｲｯﾊﾟｲﾃﾞｽ
ﾊｲﾄﾅｰﾎﾞｯｸｽｦｺｳｶﾝ
ｼﾃｸﾀﾞｻｲ. ｺｳｶﾝﾎｳﾎｳﾊ
ﾕｰｻﾞｰｽﾞｶﾞｲﾄﾞｦ

ｺﾞﾗﾝｸﾀﾞｻｲ
廃トナーボックスの交換時期です。廃トナーボックスを交換してください。
を参照してください。
ﾊｲﾄﾅｰﾎﾞｯｸｽｱﾘﾏｾﾝ
ﾊｲﾄﾅｰﾎﾞｯｸｽｦ
ﾄﾘﾂｹﾃｸﾀﾞｻｲ. ﾄﾘﾂｹﾎｳﾎｳﾊ
ﾕｰｻﾞｰｽﾞｶﾞｲﾄﾞｦ
ｺﾞﾗﾝｸﾀﾞｻｲ
廃トナーボックスが正しく装着されて
いません。
廃トナーボックスを正しく装着し直して
ください。
ﾋｰﾀｰｴﾗｰ
ﾃﾞﾝｹﾞﾝｦｲﾚﾅｵｼﾃ, 15ﾌﾝ
ｵﾏﾁｸﾀﾞｻｲ
本製品は定着ユニットが一定以上の温
度に達すると製品保護のため、動作を
止めるように設計されています。
電源スイッチをOffにします。2～3秒後、
もう一度、電源スイッチをOnにして、そ
のまま15分お待ちください。
定着ユニットが高温になっています。
ﾋｰﾀｰｺｳｶﾝ定着ユニットの交換時期です。お客様相談窓口へご連絡ください。
ﾋｰﾀｰｶﾞｱﾘﾏｾﾝ
ﾋｰﾀｰｦﾄﾘﾂｹﾃｸﾀﾞｻｲ
定着ユニットが正しく装着されていま
せん。
電源スイッチをOffにして、もう一度、電
源スイッチをOnにしてください。それで

も表示されるときは、お客様相談窓口へ
ご連絡ください。
ﾍﾞﾙﾄﾕﾆｯﾄｺｳｶﾝベルトユニットの交換時期です。ベルトユニットを交換してください。
を参照してください。
ﾍﾞﾙﾄﾕﾆｯﾄｶﾞｱﾘﾏｾﾝ
ﾌﾛﾝﾄｶﾊﾞｰｦｱｹﾃﾄﾞﾗﾑ
ﾕﾆｯﾄｦﾊｽﾞｼ, ﾍﾞﾙﾄﾕﾆｯﾄ
ｦﾄﾘﾂｹﾃｸﾀﾞｻｲ
ベルトユニットが正しく装着されてい
ません。
ベルトユニットを正しく装着し直してく
ださい。を参照してください。
ﾏﾓﾅｸﾄﾅｰｷﾞﾚﾃﾞｽ
ｱﾀﾗｼｲﾄﾅｰｦﾖｳｲｼﾃｸﾀﾞｻｲ.
ｲｴﾛｰ(Y)
表示されたトナーの残りが少なくなっ
ています。
表示された色の新しいトナーカートリッ
ジを用意しておいてください。
ﾏﾓﾅｸﾄﾅｰｷﾞﾚﾃﾞｽ
ｱﾀﾗｼｲﾄﾅｰｦﾖｳｲｼﾃｸﾀﾞｻｲ.
ｼｱﾝ(C)
ﾏﾓﾅｸﾄﾅｰｷﾞﾚﾃﾞｽ
ｱﾀﾗｼｲﾄﾅｰｦﾖｳｲｼﾃｸﾀﾞｻｲ.
ﾌﾞﾗｯｸ(K)
ﾏﾓﾅｸﾄﾅｰｷﾞﾚﾃﾞｽ
ｱﾀﾗｼｲﾄﾅｰｦﾖｳｲｼﾃｸﾀﾞｻｲ.
ﾏｾﾞﾝﾀ(M)
液晶ディスプレイ表示原因処置

P.75
P.90
P.100
P.100
P.96
P.96

121ページ

図を読み込み中

原文・図解 · p.121

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
121
ﾏﾓﾅｸﾄﾞﾗﾑｺｳｶﾝドラムユニットの交換時期です。印刷品質が目立って低下したらドラムユ
ニットを交換してください。
ドラムユニットを交換後、ドラムカウ
ンタがリセットされていません。
ドラムユニットのカウンターをリセット
してください。を参照してくだ
さい。
ﾏﾓﾅｸﾊｲﾄﾅｰｲｯﾊﾟｲ廃トナーボックスの交換時期が近づい
ています。
新しい廃トナーボックスを用意してくだ
さい。
ﾒﾓﾘｰｶﾞｲｯﾊﾟｲﾃﾞｽメモリーがいっぱいです。を押し、受信できなかったジョブデー
タを消去してください。またセキュリ
ティ印刷のデータが保存されている場合、
印刷するかデータを消去してメモリーの
空き容量を確保してください。
コピー実行中のとき
を押してからもう一度試してくだ
さい。原稿が複数枚の場合は、また
はを押して読み込まれた分だけをコ
ピーしてください。
プリント中のとき
解像度を下げてからもう一度試してくだ
さい。
ﾚｲｷｬｸﾁｭｳ
ｼﾊﾞﾗｸｵﾏﾁｸﾀﾞｻｲ
ドラムユニットもしくはトナーカート
リッジが高温になっているため、現在

のジョブを一時停止し、冷却モードに
入っています。
本製品内部の冷却ファンの回転音が聞こ
えること、本製品の排気口がふさがれて
いないことを確認してください。
回転音が聞こえる場合は、電源スイッチ
をOnにしたまま本製品を数分間放置して
ください。
回転音が聞こえない場合は、電源スイッ
チをOffにし、もう一度Onにしてくださ
い。それでも表示されるときは、本製品
を数分間放置した後、電源スイッチをOff
にし、もう一度Onにしてください。
ﾚｰｻﾞｰﾕﾆｯﾄｺｳｶﾝレーザーユニットの交換時期です。お客様相談窓口へご連絡ください。
EL ｴﾗｰ
ﾌﾛﾝﾄｶﾊﾞｰｦｱｹﾃ,
ｼﾒﾅｵｼﾃｸﾀﾞｻｲ
本製品に何らかの異常が発生しました。フロントカバーを開け、もう一度、閉め
直してください。
PFｷｯﾄMP ｺｳｶﾝ MP用のPFキットの交換時期です。お客様相談窓口へご連絡ください。
PFｷｯﾄ1 ｺｳｶﾝ標準記録紙トレイ用のPFキットの交換
時期です。
お客様相談窓口へご連絡ください。
液晶ディスプレイ表示原因処置

P.95

故障かな？と思ったら

図を読み込み中

原文・図解 · p.122

122
第3章こんなときは
修理を依頼される前に下記の項目および弊社サポートページ、ブラザーソリューションセンター（http://
solutions.brother.co.jp/）のQ&A をチェックしてください。それでも異常があるときは、お客様相談窓口へ
ご連絡ください。

コピー

こんなときは

付

録
125
パソコンから印刷できない。
（①から順番に試してくださ
い。）
⑦印刷先（ポート）の設定は
正しいですか。
[プリンタ]アイコンを右クリックして、[プ
ロパティ ]をクリックします。[ポート]タブ
を右クリックして印刷先のポートが正しく
設定されているか確認してください。
⑧ USB ケーブルはパソコン
と本製品側にしっかりと接続
されていますか。
本製品側とパソコン側の両方のUSBケーブ
ルをさし直してください。（USBハブなどを
経由しては接続できません。）
ネットワークケーブルでの接
続の場合は、正しく接続され
ていますか。無線LANの場合
は、正しくセットアップされ
ていますか。
ネットワーク経由で印刷できない場合は、
画面で見るマニュアル（HTML形式）の
[ネットワーク設定]-[トラブルシューティン
グ]を参照してください。
⑨以上の手順を全て確認し、もう一度印刷を開始してください。それでも
印刷ができない場合は、パソコンを再起動し、本製品の電源スイッチをON
にしてみてください。
⑩ ①～⑨までを全て確認してもまだ印刷できない場合には、プリンタドラ

イバをアンインストールして、かんたん設置ガイドに従ってもう一度
インストールすることをおすすめします。
<アンインストールの方法>
[スタート]-[すべてのプログラム（プログラム）]-[Brother]-[DCP-XXXX]-
[アンインストール]の順に選び、画面の指示に従ってアンインストールし
てください。
こんなときはここをチェック対処方法
印刷
（プリント）

126ページ

図を読み込み中

原文・図解 · p.126

126
第3章こんなときは
本製品が印刷をしない。アプリケーションソフトウェ
アで適切なドライバを選択し
ていますか。
アプリケーションソフトウェアで選択して
いることを確認してください。
液晶ディスプレイにエラー
メッセージが表示されていま
せんか。
を参照してください。
本製品に給紙できない。液晶ディスプレイに「キロクシ
ヲオクレマセン」と表示されて
いませんか。表示されている
場合、記録紙トレイの記録紙
がなくなっているか、適切に

取り付けられていない可能性

があります。
記録紙がないときは、記録紙トレイに記録
紙を補給してください。記録紙トレイに記
録紙があるときは、記録紙がまっすぐなこ
とを確認してください。記録紙が丸くなっ
ている場合、まっすぐにしてください。記
録紙を取り出し、裏返して、記録紙トレイ
に戻すとまっすぐにできます。記録紙トレ
イの記録紙の枚数を減らしてもう一度試し
てください。
記録紙を給紙しない。給紙ローラーが汚れていませ
んか。
給紙ローラーを清掃してください。
を参照してください。
使用できる記録紙とサイズが
知りたい。
普通紙、ラベル紙などを使用できます。を参照してください。
つまった紙の除去方法が知り
たい。
を参照してください。
印刷されたページに、白い線
が横方向に現れる。
本製品を平らなところに設置
していますか。
本製品が平らな面に設置されていることを
確認してください。トナーカートリッジを
取り外してください。左右にゆっくりと振っ
たあと、本製品に取り付けてください。
トナーカートリッジは正しく

取り付けてありますか。

フロントカバーを開けてトナーカートリッ
ジを確認してください。正しく取り付けら
れているときは、トナーカートリッジの不
具合が考えられますのでトナーカートリッ
ジを交換してください。
色が薄いまたは全体的にはっ
きりしていない。
推奨している記録紙をセット
していますか。
推奨している記録紙を使用してください。
を参照してください。推奨してい
る記録紙を使っているときは、開封されて
いない記録紙と交換してみてください。
フロントカバーは完全に閉
まっていますか。
フロントカバーを閉め直してください。
トナーがカートリッジの中で
偏っている可能性がありま
す。
トナーカートリッジを取り外し、左右にゆっ
くりと振ったあと、本製品に取り付けてく
ださい。
スキャナウィンドウが汚れて
いませんか。
きれいな柔らかい布でスキャナウィンドウ
を清掃してください。
を参照してください。
トナーセーブモードが「Ｏｎ」
になっていませんか。
トナーセーブモードを「Ｏｆｆ」に設定して
ください。を参照してください。
また、湿度、高温などの特定の環境条件が
この問題の原因になる場合があります。

こんなときはここをチェック対処方法
印刷
（プリント）
P.117
P.83
P.33
P.58
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
P.33
P.72
P.45

127ページ

図を読み込み中

原文・図解 · p.127

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
127
印刷されたページに、白い線
が縦方向に現れる。
トナーがカートリッジの中で
偏っている可能性がありま
す。
トナーカートリッジを取り外し、左右にゆっ
くりと振ったあと、本製品に取り付けてく
ださい。
スキャナウィンドウが汚れて
いませんか。
きれいな柔らかい布でスキャナウィンドウ
を清掃してください。
を参照してください。
トナーが残り少なくなってい
ませんか。
少なくなっているトナーカートリッジを交
換してください。
印刷されたページに、色のつ
いた線が縦方向に現れる。
線の色を確認してください。確認した色のトナーカートリッジを交換し
てください。
コロナワイヤーが汚れていま
せんか。
ドラムユニットのコロナワイヤーをきれい
にします。を参照してください。
コロナワイヤー清掃後、緑のつまみが元の
位置（▼）にあることを確認します。
清掃後も線が現れる場合は、ドラムユニッ
トを新しいものに交換してください。
を参照してください。
さらに改善されない場合は、定着ユニット
に汚れがある可能性があります。お客様相
談窓口へご連絡ください。
印刷されたページに、色のつ

いた線が横方向に現れる。
コロナワイヤーが汚れていま
せんか。
ドラムユニットのコロナワイヤーをきれい
にします。を参照してください。
清掃後も線が現れる場合は、トナーカート
リッジまたはドラムユニットを新しいもの
に交換してください。
スキャナウィンドウが汚れて
いませんか。
きれいな柔らかい布でスキャナウィンドウ
を拭くと、問題を解決できる場合があります。
を参照してください。
印刷されたページに白い部分
が現れる。
推奨している記録紙をセット
していますか。
推奨している記録紙を使用してください。
を参照してください。推奨してい
る記録紙を使っているときは、開封されて
いない記録紙と交換してみてください。
記録紙タイプが正しく選択さ
れていますか。
プリンタドライバまたは操作パネルの記録
紙タイプ（メニュー 1、2）の設定を「フツ
ウシ（アツメ）」にしてください。またはお使い
の記録紙を厚めのものに交換してください。
高温、多湿などの特定の環境条件がこの問
題の原因になる場合があります。
コロナワイヤーが汚れていま
せんか。
ドラムユニットのコロナワイヤーをきれい

にします。を参照してください。
コロナワイヤー清掃後、緑のつまみが元の
位置にあることを確認します。
ドラムユニットが汚れていま
せんか。
ドラムユニットの清掃を行ってください。
を参照してください。
こんなときはここをチェック対処方法
印刷
（プリント）
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
P.72
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
P.75
P.90
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
P.75
P.72
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
P.33
P.75
P.77

128ページ

図を読み込み中

原文・図解 · p.128

128
第3章こんなときは
ページに何も印刷されない、
または色が抜けている。
トナーカートリッジが正しく
セットされていますか。
トナーカートリッジをセットし直してくだ
さい。を参照してください。改善さ
れない場合は、印刷されていない色のトナー
カートリッジを交換してください。
さらに改善されない場合はドラムユニット
を交換してください。
印刷されたページにトナーが
飛び散り汚れる。
設置環境を確認してくださ
い。
湿度、高温などの特定の環境条件がこの問
題の原因になる場合があります。
推奨している記録紙をセット
していますか
推奨している記録紙を使用してください。
を参照してください。推奨してい
る記録紙を使っているときは、開封されて
いない記録紙と交換してみてください。
トナーカートリッジを確認し
てください。
飛び散った色のトナーカートリッジを交換
してください。
を参照してください。
コロナワイヤーが汚れていま
せんか。
ドラムユニットのコロナワイヤーをきれい
にします。を参照してください。
改善されない場合は、ドラムユニットを交
換してください。

背景がグレイになる。推奨している記録紙をセット
していますか。
推奨している記録紙を使用してください。
を参照してください。本製品が高
温・高湿の場所に設置されていたことが原
因の場合があります。いずれも該当しない
ときは、新しいトナーカートリッジ、ドラ
ムユニットに交換してください。
、を参照してください。
コロナワイヤーが汚れていま
せんか。
ドラムユニットのコロナワイヤーをきれい
にします。を参照してください。
改善されない場合は、ドラムユニットを交
換してください。
ゴーストイメージが印刷され
たページに現れる。
推奨している記録紙をセット
していますか。
推奨している記録紙を使用してください。
を参照してください。粗い表面や
厚い記録紙が原因になることがあります。い
ずれも該当しないときは、新しいトナーカー
トリッジ、ドラムユニットに交換してくだ
さい。
、を参照してください。
斜めに印刷される。記録紙が正しくセットされて
いますか。
記録紙が正しくセットされているか確認し
てください。また、記録紙ガイドがセット
した記録紙に正しく合わされているか確認

してください。
を参照してください。
推奨している記録紙をセット
していますか。
推奨している記録紙を使用してください。
を参照してください。本製品が高
温・高湿の場所に設置されていたことが原
因の場合があります。いずれも該当しない
ときは、新しいトナーカートリッジ、ドラ
ムユニットに交換してください。
、を参照してください。
こんなときはここをチェック対処方法
印刷
（プリント）
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
P.85
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

P.33
P.85
P.75
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
P.33
P.85 P.90
P.75
P.33
P.85 P.90
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
P.38
P.33
P.85 P.90

129ページ

図を読み込み中

原文・図解 · p.129

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
129
印刷されたページが1色だっ
た。
ドラムユニットとコロナワイ
ヤーを確認してください。
ドラムユニットのコロナワイヤーをきれい
にします。を参照してください。清
掃後も改善されない場合は、ドラムユニッ
トを交換してください。
トナーカートリッジは正しく

取り付けられていますか。

フロントカバーを開けてトナーカートリッジを確
認してください。正しく取り付けられているとき
は、トナーカートリッジの不具合が考えられます
のでトナーカートリッジを交換してください。
ドラムユニットは正しく取り
付けられていますか。
フロントカバーを開けてドラムユニットを確
認してください。正しく取り付けられている
ときは、ドラムユニットの不具合が考えられ
ますのでドラムユニットを交換してください。
廃トナーボックスは正しく取
り付けられていますか。
フロントカバーを開けて廃トナーボックスを確
認してください。正しく取り付けられていると
きは、廃トナーボックスの不具合が考えられま
すので廃トナーボックスを交換してください。
色むらが起こる。トナー残量が少なくなってい
ませんか。
濃さの異なっている色を特定し、その色の
トナーカートリッジを新品に交換して試し
てください。「トナーカートリッジを交換す
る」を参照してください。
液晶ディスプレイに「マモナク
ドラムコウカン」と表示されて
いませんか。
ドラムユニットを新品に交換して試してく
ださい。「ドラムユニットを交換する」

を参照してください。
印刷ページの端が印刷されな
い。
トナーカートリッジは正しく

取り付けられていますか。

フロントカバーを開けてトナーカートリッ
ジを確認してください。正しく取り付けら
れているときは、トナーカートリッジの不
具合が考えられますのでトナーカートリッ
ジを交換してください。
ドラムユニットが正しく取り
付けられていますか。
フロントカバーを開けてドラムユニットを
確認してください。正しく取り付けられて
いるときは、ドラムユニットの不具合が考
えられますのでドラムユニットを交換して
ください。
印刷されない部分の色を確認
してください。
確認した色のトナーカートリッジを交換し
てください。
しわが寄ったり折れ曲がって
印刷される。
推奨している記録紙をセット
していますか。
推奨している記録紙を使用してください。
を参照してください。
バックカバーを確認してくだ
さい。
バックカバーが開いている場合はきちんと
閉めてください。
記録紙トレイに正しく記録紙
をセットしていますか。
記録紙トレイに記録紙を多く入れすぎてい
ないか確認してください。
ドラムユニットを確認してく
ださい。
ドラムユニットをセットし直してください。
を参照してください。
改善されないときは、お客様相談窓口へご

連絡ください。
こんなときはここをチェック対処方法
印刷
（プリント）
P.75
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
P.87
P.92
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
P.33
P.92

130ページ

図を読み込み中

原文・図解 · p.130

130
第3章こんなときは
画像のずれが起こる。設置環境を確認してくださ
い。
本製品が設置されている環境を確認してく
ださい。高温多湿の環境で起こりやすくな
ります。
推奨している記録紙をセット
していますか。
推奨している記録紙を使用してください。
を参照してください。
ドラムユニットを確認してく
ださい。
ドラムユニットをセットし直してください。
を参照してください。
指でこすると色がにじむ。推奨している記録紙をセット
していますか。
推奨している記録紙を使用してください。
を参照してください。
記録紙タイプが正しく選択さ
れていますか。
トレイにセットした記録紙とプリンタドラ
イバまたは操作パネルの記録紙タイプ（メ
ニュー 1、2）の設定を合わせて正しく設定
してください。厚紙をセットした場合は、プ
リンタドライバは「厚紙」、「超厚紙」から、
操作パネルの記録紙タイプは「フツウシ（アツ
メ）」を選択してください。
厚めの紙に印刷し、指でこす
ると色がにじむ。
推奨している記録紙をセット
していますか。
推奨している記録紙を使用してください。

を参照してください。本製品が高
温・高湿の場所に設置されていたことが原
因の場合があります。いずれも該当しない
ときは、新しいトナーカートリッジ、ドラ
ムユニットに交換してください。
、を参照してください。
記録紙タイプが正しく選択さ
れていますか。
トレイにセットした記録紙とプリンタドラ
イバまたは操作パネルの記録紙タイプ（メ
ニュー 1、2）の設定を合わせて正しく設定
してください。プリンタドライバは「厚紙」、
「超厚紙」から、操作パネルの記録紙タイプ
は「フツウシ（アツメ）」を選択してください。
こんなときはここをチェック対処方法
印刷
（プリント）
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
P.33
P.92
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
P.33
P.33
P.85 P.90

131ページ

図を読み込み中

原文・図解 · p.131

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
131
カールしたり波打って印刷さ
れる。
記録紙タイプが正しく選択さ
れていますか。
トレイにセットした記録紙とプリンタドラ
イバまたは操作パネルの記録紙タイプ（メ
ニュー 1、2）の設定を合わせて正しく設定
してください。厚紙をセットした場合は、プ
リンタドライバは「厚紙」、「超厚紙」から、
操作パネルの記録紙タイプは「フツウシ（アツ
メ）」を選択してください。
設置環境を確認してくださ
い。
本製品が設置されている環境を確認してく
ださい。高温多湿の環境で起こりやすくな
ります。
推奨している記録紙をセット
していますか。
推奨している記録紙を使用してください。
を参照してください。改善されな
い場合は、バックカバーを開けて図の部分
のつまみを「2」の位置へ切り替えます。
【ご注意】
印刷が終了したら、レバーを元の位置に戻
してください。
印刷された封筒にしわが寄っ
たり折れ曲がって印刷され
る。
バックカバー内のレバー位置
を確認してください。
バックカバーを開け、図の位置にある灰色
のレバーを封筒の位置に合わせます。
バックカバーを閉じて、印刷データをプリ

ンタに送ります。
【ご注意】
印刷が終了したら、バックカバーを開け、灰
色のレバーを元の位置に戻してください。
こんなときはここをチェック対処方法
印刷
（プリント）
P.33
ABCDEFG
EFGHIJKLMN

132ページ

図を読み込み中

原文・図解 · p.132

132
第3章こんなときは
用紙の端にトナーが飛び散り
汚れる
ドラムユニットの端が汚れて
いませんか？
本体内部からドラムユニットを取り出して
裏返し、柔らかい乾いた布で図の部分を拭
いてください。
ドラムユニットの取り出し方は、「ドラムユ
ニットの清掃」の手順1～5を参照
してください。
はがきがカールして印刷され
る
バックカバー内のレバー位置
を確認してください。
バックカバーを開け、図の位置にある灰色
のレバーを「B」の位置に合わせます。バッ
クカバーを閉じて、印刷データをプリンタ
に送ります。
【ご注意】
印刷が終了したら、バックカバーを開け、灰
色のレバーを元の位置に戻してください。ま
た、灰色のレバーが左右同じ位置にあるこ
とを確認してください。
スキャン中にTWAIN エラー
が表示される。
Brother TWAIN ドライバが
選択されていることを確認し
てください。
Presto! PageManager で［ファイル］ー
［TWAIN 対応機器の選択］の選択をして、
Brother TWAIN ドライバを選択し、「選択」
をクリックしてください。

黒い縦の線が現れるスキャナ読み取り部が汚れて
いませんか？
スキャナ読み取り部を清掃してください。
を参照してください。
ソ
フ
ト
Windows
®
BRMFC：
BRUSB：
USBXXX：への書き込みエ
ラーが表示される。
液晶ディスプレイに「トナーギ
レ」が表示されていませんか。
トナーカートリッジを交換してください。
を参照してください。
ネットワークスキャナ機能が
使えない。
ファイアーウォールによる問
題が考えられます。
詳しくは画面で見るマニュアル（HTML
形式）を参照してください。
パソコンで本製品が認識され
ない。
こんなときはここをチェック対処方法
印刷
（プリント）
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.

ABCDEFGHIJKLMNOPQRSTUVWXYZ. 0123456789. abcdefghijklmnopqrstuvwxyz.
P.79
スキャナ

P.71
P.85

133ページ

図を読み込み中

原文・図解 · p.133

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
133
ソ
フ
ト
Macintosh
本製品がセレクタに表示され
ない。
本製品の電源スイッチは ON
になっていますか。
電源スイッチがONになっているときは、電
源コードを確認してください。
インターフェースケーブルが
正しく接続されていますか。
インターフェースケーブルを正しく接続し
てください。
プリンタドライバが正しくイ
ンストールされていますか。
適切なプリンタドライバをインストールして
ください。かんたん設置ガイド「STEP2
パソコンに接続する」を参照してください。
デバイスセレクターが正しく
設定されていますか。
デバイスセレクターを再度、設定してくだ
さい。
使用しているアプリケーショ
ンから印刷できない。
供給されている Macintosh
のプリンタドライバがシステ
ムフォルダに正しくインス
トールされているか、セレク
タで選択されているかを確認
してください。
適切なプリンタドライバをインストールし
てください。また、セレクタを選択してく
ださい。かんたん設置ガイド「STEP2
パソコンに接続する」を参照してください。
Windows

®
またはMacintosh
「MFC 接続エラー」か「MFC
はビジー状態です。」という
エラーメッセージが表示され
る。
インターフェースケーブルを
パソコンに直接接続していま
すか。
インターフェースケーブルは他の周辺機器
（キーボード、スイッチボックス等）を経由
して接続しないでください。
エラーメッセージの内容を確
認してください。
原因となりそうな領域をチェックしてくだ
さい。（win.ini ファイルのLoad=、Run ＝
コマンド行とスタートアップグループなど）
文書のすべてのページが印刷
されない。または、「メモリーガ
イッパイデス」というエラー
メッセージが表示される。
画像が多かったり文章が複雑
で、データ容量が重すぎてい
ませんか。
文書を簡単にしてもう一度印刷してくださ
い。アプリケーションソフトウェアでグラ
フィックスの品質を下げるかフォントサイ
ズの数を減らしてください。
アプリケーションソフトウェ
アから印刷できない。
プリンタドライバが正しくイ
ンストールされていますか。
適切なプリンタドライバをインストールして

ください。かんたん設置ガイド「STEP2
パソコンに接続する」を参照してください。
アプリケーションソフトウェ
アで適切なドライバを選択し
ていますか。
アプリケーションソフトウェアで選択して
いることを確認してください。
そ
の
他
電源が入らない。電源コードは確実に差し込ま
れていますか。
電源コード（壁側、本体側）を確実に差し
てください。
本製品の電源が ON になって
いますか。
電源がONになっていることを確認してくだ
さい。
雷等の外部電圧の影響によ
り、保護機能がはたらいてい
る可能性があります。
本製品から電源コードを取り外して5分以上
放置したあと、電源コードを本製品に接続
し、電源を入れてください。
こんなときはここをチェック対処方法

《色補正・色ずれ補正》

図を読み込み中

原文・図解 · p.134

134
第3章こんなときは
《色補正・色ずれ補正》
色合いや色ずれを補正する
カラー印刷で使用する4色は、色ずれが起きないよう本製品が自動で補正を行います。通常は自動的に行われる
補正を手動で行ったり、自動補正の頻度を設定することができます。
自動的に行われている色ずれ補正を強制的に行います。
･･･････････････････････････････････････････
1
を押す
･･･････････････････････････････････････････
2
色ずれ補正を行う場合はを押す
自動色ずれ補正が実行されます。
自動色ずれ補正を行う頻度を設定します。
･･･････････････････････････････････････････
1
を押す
･･･････････････････････････････････････････
2
またはで自動色ずれ補
正の頻度を選択する
･自動色ずれ補正を行う頻度を「ヒクイ」「フツ
ウ」「タカイ」から選択します。
･自動色ずれ補正を行わない場合は「Ｏｆｆ」

を選択します。
･･･････････････････････････････････････････
3
を押す
･･･････････････････････････････････････････
4
を押す
カラー印刷の濃さや色合いは、本製品が自動で補正
しますが、必要に応じて手動で補正できます。
･･･････････････････････････････････････････
1
を押す
･･･････････････････････････････････････････
2
またはで「イロホセイジッ
シ」または「リセット」を選択する
･イロホセイジッシ：印刷時の濃度特性を測
定し、補正します。
･リセット：補正に使う濃度特性データを工
場出荷時の値に戻した後、補正します。
･･･････････････････････････････････････････
3
を押す
･･･････････････････････････････････････････
4
を押す
選択した方法で色補正が行われます。

自動色ずれ補正を強制的に行う
自動色ずれ補正の頻度を変更する
㩆㩨㩎㩨㨽㨼㩥㩇㩨㩤㩘㩈㨼
㨼㩥㩇㩨㩤㩘㩈㨼㩆㩨㨹㩆
㨼㩥㩇㩨㩤㩘㩈㨼㩆㩨㨹㩆
㩇㩊㨺㩎㩁㨶㩧㩈㩣
㩆㩨㩎㩨㨽㨼㩥㩇㩨㩤㩘㩈㨼
㩘㩈㨼㩕㩧㩎㩨
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㩖㩌㨽
色の濃さや色合いを補正する
（色補正）
㩖㩩㩢㩧㩊
㨼㩥㩘㩈㨼
㩍㩨㩈㩧㩊㩂1-㩘㩨㩊㩧
㨼㩥㩘㩈㨼㩆㩨㨹㩆

色ずれを手動で補正する（手動色ずれ補正）

図を読み込み中

原文・図解 · p.135

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
135
･･････････････････････････････････････････
5
Windows
®
をお使いの方
プリンタドライバの［拡張機能］－
［その他特殊機能］－［色補正］を選
択し、［接続器の測定情報を取得する］
をクリックする
Macintoshをお使いの方
［Macintosh HD］－［ライブラリ］
－［Printers］－［Brothe r］－
［Utilities］から［ブラザーステータ
スモニタ］アイコンをクリックする。
メニューバーの［コントロール］－
［色補正］－［接続器の測定情報を取
得する］をクリックする。
選択した方法で色補正が行われます。
印刷した結果、色ずれが感じられるときに手動で数
値を入力し、補正します。手動色ずれ補正では、は
じめに色ずれチャートを印刷し、チャートを見なが
ら補正値を入力します。
色ずれチャートを印刷する
･･････････････････････････････････････････
1
を押す
･･････････････････････････････････････････

2
色ずれチャートを印刷するときは、ス
タートボタンを押します。
色ずれチャートが印刷されます。
を押してもを押しても色ずれチャートはカ
ラーで印刷されます。
色ずれの補正値を入力する
印刷された色ずれチャートには、①～⑨のパートが
あります。それぞれのパートには、－12～12の25
本のバーが印刷されています。①②③⑦⑧⑨は縦方
向、④⑤⑥は横方向に一直線に同じ濃さで見える
バーを探し、横に表示されている数値を補正値とし
て入力します。

色ずれの補正を行うパートは次のとおりです。

①マゼンタヒダリ
②シアンヒダリ
③イエローヒダリ
④マゼンタチュウオウ
⑤シアンチュウオウ
⑥イエローチュウオウ
⑦マゼンタミギ
⑧シアンミギ
⑨イエローミギ
･･････････････････････････････････････････
1
を押す
「①マゼンタヒダリ」の補正値が入力できる
ようになります。
･･････････････････････････････････････････
2
またはで補正値を選択
する
補正値を修正しない場合は手順3に進んでくだ
さい。
･･････････････････････････････････････････
3
を押す
「②シアンヒダリ」の補正値が入力できるよ
うになります。
･･････････････････････････････････････････
4
手順 2、3 を繰り返して②～⑨の補正
値を入力する
･･････････････････････････････････････････
5
を押す
必要に応じて、再度色ずれチャートを印刷し
て、ずれがないか確認してください。

色ずれを手動で補正する
（手動色ずれ補正）
㩆㨷㩎㩨㨽㨼㩥㩇㩨㩤㩘㩈㨼
㨼㩥㩇㩨㩤㩋㨶㨺㩎㨼㩧㩅㩌
㩆㨷㩎㩨㨽㨼㩥㩇㩨㩤㩘㩈㨼
㩘㩈㨼㩋㩐㨷㨽㩢㨸㩂
㩙㩈㩨㩧㩊㩕㩊㩨㩢

《クロだけ印刷》

図を読み込み中

原文・図解 · p.136

136
第3章こんなときは
《クロだけ印刷》
ブラックトナーのみで印刷する
カラートナーが空になっている、もしくはカラーのトナーカートリッジが装着されていない状態でも、ブラッ
クトナーだけを使って、コピー、パソコンからの印刷データをモノクロで印刷できます。
カラートナーが空になっている、もしくはカラーの
カートリッジが装着されていない状態でも、ブラッ
クトナーだけを使ってモノクロコピーできます。
モノクロコピーをするには、コピー開始時にを
押してください。コピーに関する細かい設定につい
ては、またはを参照してください。
カラートナーが空になっている、もしくはカラーの
カートリッジが装着されていない状態でも、パソコ
ンからの印刷データをブラックトナーだけを使って
モノクロ印刷できます。
設定を以下のように変更してください。
Windows
®
･･･････････････････････････････････････････
1
アプリケーションソフトの［ファイ
ル］メニューから［印刷］を選択する
･･･････････････････････････････････････････

2
［印刷］ダイアログボックスの中で本
製品のプリンタ名を選択し、［プロパ
ティ］をクリックする
･･･････････････････････････････････････････
3
［基本設定］タブの［カラー / モノク
ロ］から［モノクロ］を選択する
･･･････････････････････････････････････････
4
［OK］をクリックする
Macintosh
･･･････････････････････････････････････････
1
アプリケーションソフトの［ファイ
ル］メニューから［プリント］を選
択する
･･･････････････････････････････････････････
2
ポップアップメニューから［印刷設
定］を選択する
･･･････････････････････････････････････････
3
［基本設定］の［カラー / モノクロ］
から［モノクロ］を選択する
･･･････････････････････････････････････････

4
［プリント］をクリックする
コピーする
パソコンから印刷する
P.50 P.54

第4章付　録

図を読み込み中

原文・図解 · p.137

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
137
付録
文字を入力する................................................................138
機能一覧 ...........................................................................139
本製品の仕様 ...................................................................144
本体 .........................................................................144
プリンタ..................................................................144
コピー .....................................................................145

スキャナ..................................................................145
その他 .....................................................................145
電源と使用環境 ......................................................146
消耗品 .....................................................................146
主な仕様 ...........................................................................147
Windows
®
動作環境 ............................................147
Macintosh 動作環境 ...........................................148

用語集 ...............................................................................149
ご注文シート ...................................................................157
商標について ...................................................................159
アフターサービスのご案内 ............................................160
4章

文字を入力する

図を読み込み中

原文・図解 · p.138

138
第4章付録
文字を入力する
LANの設定で文字を入力するときに利用します。
入力できる文字の種類は、設定項目によって異なります。
入力できる文字
ボタンを押す回数に応じて入力できる文字が変わり
ます。
文字の入れ方（変更のしかた）
文字は以下の操作で入力します。
ボタン入力できる文字
１
ＡＢＣ２
ＤＥＦ３
ＧＨＩ４
ＪＫＬ５
ＭＮＯ６
ＰＱＲＳ７
ＴＵＶ８
ＷＸＹＺ９
０
－
＠ _
したいこと操作のしかた
文字を入れる
～、、を押す
文字を削除するを押す
･カーソルが文字列の最後の後方に
あるときは、カーソルの左の 1 文
字を削除する
･カーソルが文字列上にあるときは、
カーソル位置の1文字を削除する
文字を変更するを押して変更したい文字にカーソ
ルを移動させ、を押したあとに
文字を入力する。
記号を入力する
入力したい記号ボタン（または
）を押して記号を選ぶ
同じボタンで続け
て文字を入力する
を押してカーソルを1文字分移動
させて入力する
入力した内容を確
定させる
を押す

機能一覧

図を読み込み中

原文・図解 · p.139

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
139
機能一覧
基本設定機能
メイン
メニュー
サブ
メニュー
メニュー
選択
選択項目内容参照
ページ
1．キホンセッ
テイ
１．キロクシ
タイプ
１．キロクシ
MP トレイ
フツウシ
フツウシ（アツメ）
アツガミ
ハガキ
サイセイシ
記録紙トレイにセットする記録
紙のタイプを設定します。
２．キロクシ
トレイ＃１
フツウシ
フツウシ（アツメ）
ハガキ
サイセイシ
２．キロクシ
サイズ
１．キロクシ
MP トレイ
Ａ４
Ｂ５
Ａ５
Ａ６
ハガキ
ＵＳレター
フリー
多目的トレイ（MP トレイ）に
セットする記録紙のサイズを設
定します。
２．キロクシ
トレイ＃１
Ａ４
Ｂ５
Ａ５
Ａ６
ハガキ
ＵＳレター
標準記録紙トレイ（トレイ1）に
セットする記録紙のサイズを設
定します。
３．ボタンカクニ
ンオンリョウ
－Ｏｆｆ
ショウ
チュウ
ダイ
操作パネルのボタンを押したと
きの音量を設定します。
４．ショウエネ
モード
1．トナー
セーブ
Ｏｎ
Ｏｆｆ
トナーの使用量をセーブします。
「On」に設定すると、印字結果
が薄くなります。
２．スリープ
モード
00
：
05
：
240
スリープ状態になるまでの時間
を0～240分の間で設定します。

消費電力を節約することができ
ます。
P.43
P.43
P.45
P.45
P.46

140ページ

図を読み込み中

原文・図解 · p.140

140
第4章付録
コピー機能
1．キホンセッ
テイ
５．トレイセン
タク
１．コピーキロクシトレイ
＃１ノミ
ＭＰトレイノミ
ＭＰトレイ
＞トレイ＃１
トレイ＃1
＞ＭＰトレイ
コピーするときに給紙する記録
紙トレイを設定します。
２．プリンタキロクシトレイ
＃１ノミ
ＭＰトレイノミ
ＭＰトレイ
＞トレイ＃１
トレイ＃１
＞ＭＰトレイ
プリンタ印刷するときに給紙す
る記録紙トレイを設定します。
６．ガメンノコ
ントラスト
－液晶ディスプレイのコントラス
トを調整します。
０．ヒョウジゲン
ゴ
（Ｌｏｃａｌ
Ｌａｎｇｕａｇｅ）
－ニホンゴ
Ｅｎｇｌｉｓｈ
液晶ディスプレイに表示される
言語を設定します。
This Setting allows you to
change LCD Language to
English.
メイン
メニュー
サブ
メニュー
メニュー
選択
選択項目内容参照
ページ
２．コピー 1．コピーガシツ－テキスト
シャシン
ジドウ
画質を調整します。
２．アカルサ－明るさを調整します。
３．コントラスト－コントラストを調整します。

４．カラーチョ
ウセイ
1. ﾚｯﾄﾞ赤色の濃さを調整します。
2. ｸﾞﾘｰﾝ緑色の濃さを調整します。
3. ﾌﾞﾙｰ青色の濃さを調整します。
メイン
メニュー
サブ
メニュー
メニュー
選択
選択項目内容参照
ページ
P.44
P.44
P.46
P.30
P.54
P.54
P.55
P.55

141ページ

図を読み込み中

原文・図解 · p.141

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
141
プリンタ機能
本製品のプリンタ機能については、画面で見るマニュアル（HTML形式）を参照してください。
メイン
メニュー
サブ
メニュー
メニュー
選択
選択項目内容
３．プリンタ１．エミュレー
ション
－ジドウ
HP LaserJet
BR-Script 3
オペレーティングシステムとアプリケー
ションが異なった場合は、それぞれのエミュ
レーションモードを使用して印刷します。
２．プリンタオ
プション
１．フォント
リスト
－内蔵フォントの種類を印刷します。
２．プリンタ
セッテイ
－プリンタの設定を印刷します。
３．テストプ
リント
－テストチャートを印刷します。
３．インサツカ
ラー
－ジドウ
カラー
モノクロ
印刷時のカラーを設定します。
４．プリンタリ
セット
１．ケッテイ－プリンタの設定を初期状態に戻します。
２．キャンセル
５．イロホセイイロホセイ
ジッシ
リセット
－色補正を行います。
６．ジドウイロ
ズレホセイ
１．イロズレ

ホセイジッシ
1．スタート各カラーの印刷位置を自動調整します。
２．キャンセル
２．ホセイヒ
ンド
ヒクイ
フツウ
タカイ
Ｏｆｆ
色ずれ補正の頻度を設定します。
７．シュドウイ
ロズレホセイ
１．イロズレ
チャートイン
サツ
－色ずれチャートを出力します。
2．ホセイチ
ニュウリョク
１．マゼンタヒダ
リ
２．シアンヒダリ
３．イエローヒダ
リ
４．マゼンタチュ
ウオウ
５．シアンチュウ
オウ
６．イエローチュ
ウオウ
７．マゼンタミギ
８．シアンミギ
９．イエローミギ
色ずれチャートで出力された位置の色ずれ
を手動で調整します。

142ページ

図を読み込み中

原文・図解 · p.142

142
第4章付録
LAN設定機能
本製品をネットワークで使用する際の詳細については、画面で見るマニュアル（HTML形式）を参照してく
ださい。
メイン
メニュー
サブ
メニュー
メニュー
選択
選択項目内容
４．ＬＡＮ 1．TCP/IP セッテ
イ
１．ＩＰシュトクホウ
ホウ
Ａｕｔｏ
Ｓｔａｔｉｃ
ＲＡＲＰ
ＢＯＯＴＰ
ＤＨＣＰ
IPの取得方法を指定します。
２．ＩＰアドレス［０００－２５５］．
［０００－２５５］．
［０００－２５５］．
［０００－２５５］
（０００．０００．０００．０００）
IPアドレスを設定します。
３．サブネットマスク［０００－２５５］．
［０００－２５５］．
［０００－２５５］．
［０００－２５５］
（０００．０００．０００．０００）
サブネットマスクを設定します。
４．ゲートウェイ［０００－２５５］．
［０００－２５５］．
［０００－２５５］．
［０００－２５５］
（０００．０００．０００．０００）
ゲートウェイのアドレスを設定
します。
５．ノードメイＢＲＮxxxxxx=
（ＭＡＣアドレスの末尾 6 文
字。最大15文字）

ノード名を設定します。
６．ＷＩＮＳセッテイＡｕｔｏ
Ｓｔａｔｉｃ
WINSサーバーのアドレスの取得
方法を設定します。
７．ＷＩＮＳサーバプライマリ
０００．０００．０００．０００
セカンダリ
０００．０００．０００．０００
WINSサーバを設定します。
８．ＤＮＳサーバプライマリ
０００．０００．０００．０００
セカンダリ
０００．０００．０００．０００
DNSサーバを設定します。
９．ＡＰＩＰＡＯｎ
Ｏｆｆ
APIPAを設定します。
０．IPv6 Ｏｎ
Ｏｆｆ
IPｖ6を設定します。
２．イーサネットーＡｕｔｏ
１００Ｂ－ＦＤ
１００Ｂ－ＨＤ
１０Ｂ－ＦＤ
１０Ｂ－ＨＤ
Auto：自動接続により選択しま
す。
100B-FD/100B-HD/10B-
FD/10B-HD：それぞれのリンク
モードに固定されます。

143ページ

図を読み込み中

原文・図解 · p.143

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
143
製品情報
４．ＬＡＮ３．スキャン to
FTP
ーカラー１５０ｄｐｉ
カラー３００ｄｐｉ
カラー６００ｄｐｉ
モノクロ２００ｄｐｉ
モノクロ 200×100 ｄｐｉ
ファイルの種類を設定します。
０．ＬＡＮセッテ
イリセット
１．ケッテイ１．ハイ
２．イイエ
ネットワークの設定をすべて初
期値に戻します。
２．キャンセル－設定メニューに戻ります。
メイン
メニュー
サブ
メニュー
メニュー
選択
選択項目内容参照
ページ
５．セイヒンジ
ョウホウ
１．シリアル
Ｎｏ．
－－シリアルNo.を表示します。
２．インサツマイ
スウヒョウジ
－ゴウケイ
レポート
コピー
プリンタ
お買い上げ時から今までに印刷
したそれぞれの枚数を表示しま
す。
３．セッテイナイ
ヨウリスト
－－各種機能に登録、設定されてい
る内容を印刷します。
４．ショウモウヒ
ンジュミョウ
１．ドラム
ジュミョウ
－ドラムユニット寿命までの残り
％を表示します。
２．ベルト
ジュミョウ
－ベルトユニット寿命までの残り
％を表示します。
３．ＰＦキッ
トＭＰジュ
ミョウ

－多目的トレイ（MP トレイ）PF
キット寿命までの残り％を表示
します。
４．ＰＦキッ
ト１ジュミョ
ウ
－標準記録紙トレイPFキット寿命
までの残り％を表示します。
５．ヒーター
ジュミョウ
－定着ユニット寿命までの残り％
を表示します。
６．レーザー
ジュミョウ
－レーザーユニット寿命までの残
り％を表示します。
メイン
メニュー
サブ
メニュー
メニュー
選択
選択項目内容
P.112
P.112
P.46
P.112

本製品の仕様

図を読み込み中

原文・図解 · p.144

144
第4章付録
本製品の仕様
※
色補正中や色ずれ補正中は変わることがあります。
本体
原稿サイズ幅
ADF（自動原稿送り装置）使用時：
最大：215.9mm
最小：147.3mm
原稿台ガラス使用時：
最大：215.9mm
原稿サイズ長さ
ADF（自動原稿送り装置）使用時：
最大：356mm
最小：147.3mm
原稿台ガラス使用時：
最大：297mm
有効読み取り幅 208mm
記録紙トレイ枚数
多目的トレイ（MPトレイ）：約50枚（80g/m
2
）
標準記録紙トレイ（トレイ1）：約250枚（80g/m
2
）
記録紙サイズ幅215.9mm× 長さ297mm
液晶ディスプレイ表示 16桁×2行
読み取り方式 CIS
プリンタ
プリント速度（A4）
カラー：最高20枚/分
モノクロ：最高20枚/分
ファーストプリントアウト
タイム
※
カラー：17秒以下
モノクロ：16秒以下
プリント解像度
カラー： 600×600dpi（標準モード）
2400×600dpi（きれいモード）
モノクロ：600×600dpi（標準モード）
2400×600dpi（きれいモード）

用紙種類普通紙、再生紙、ラベル紙、封筒、はがき

コピー

図を読み込み中

原文・図解 · p.145

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
145
※
色補正中や色ずれ補正中は変わることがあります。
コピー
複写速度（A4 連続）
カラー：最高16枚/分
モノクロ：最高16枚/分
ファーストコピーアウトタ
イム
※
カラー：23秒以下
モノクロ：21秒以下
コピー解像度最大1200×600dpi
連続複写枚数最大99枚
拡大・縮小
あり（50・70・83・87・91・94・97・100・115・141・
200％、25～400％の1％刻み）
スキャナ
スキャナ解像度（光学解像度）
ADF使用時：1200×600dpi
原稿台ガラス使用時：1200×2400dpi
印刷方式半導体レーザー＋乾式電子写真方式
印刷解像度 600×600dpi、2400×600dpi
印刷速度 20枚/分（カラー、モノクロ）
その他
対応パソコン
IBM PC/AT 互換機
USB ポート搭載のMacintosh
対応 OS
Windows
®
2000/XP/XP Professional x64 Edition、
Windows Vista
®
Windows Server
®
2003（ネットワークプリントのみ）

Mac OS X 10.2.4以降
インターフェース
Hi-Speed USB2.0（USB1.1対応のMacintoshでもご使用いただけま
す。）
10/100BASE-TX

電源と使用環境

図を読み込み中

原文・図解 · p.146

146
第4章付録
※
電源スイッチが OFF でも電源プラグがコンセントに接続されているときは、1W 以下の電力が消費されます。
消費電力を 0W にするためには、電源スイッチで本製品の電源を切り、電源プラグをコンセントから抜いてください。
※1
A4を印刷密度5％で印刷した場合
※2
使用環境や記録紙の種類、連続印刷枚数、印刷内容などによって異なります。
※3
A4を1回に1ページ印刷した場合
※4
使用環境や記録紙の種類、連続印刷枚数などによって異なります。
※5
A4を印刷した場合

外観・仕様などは、改良のため予告なく変更することがあります。あらかじめご了承ください。
実際の印刷可能枚数は、使用環境や記録紙の種類、連続印刷枚数、印刷内容などによって異なります。
トナーの寿命は「使用可能なトナーが無くなった場合」及び「トナーが劣化した場合」の2通りで検知しており、どち

らかに該当するとトナーの寿命となります。

複数色のカラートナーの交換を同時期に行う場合には、それらのトナーの劣化が同時に進むため、同時期にトナーの寿

命と判断されることがあります。
電源と使用環境
使用環境
温度：10～32.5℃
湿度：20～80％（結露なきこと）
電源 AC100Ｖ±10V 50/60Hz
消費電力*
待機時：平均90W
ピーク時： 1000W
コピー時：平均445W
スリープ時：平均27W
稼働音待機時：30dB（A）以下動作時：54.5dB（A）以下
メモリー容量 64MB（576MBまで増設可能）
外形寸法 432（横幅）×487（奥行き）×482（高さ）mm
質量（消耗品を含む） 32.8kg
消耗品
トナーカートリッジ
TN-190C/TN-190M/TN-190Y/TN-190BK
カラー：約1,500枚
※1,2
モノクロ：約2,500枚
※1,2
TN-195C/TN-195M/TN-195Y/TN-195BK
カラー：約4,000枚
※1,2
モノクロ：約5,000枚
※1,2
ドラムユニット
（DR-190CL）
寿命約17,000枚
※3,4
ベルトユニット
（BU-100CL）
寿命約50,000枚
※5
廃トナーボックス
（WT-100CL)

寿命約20,000枚
※2

主な仕様

図を読み込み中

原文・図解 · p.147

本書の使い方

ご使用の前に

コピー

こんなときは

付

録
147
主な仕様
本製品とパソコンを接続してお使いいただくには、以下のパソコン環境が必要になります。
またブラザーソリューションセンター（http://solutions.brother.co.jp/）で最新のドライバ対応状況につい
てご確認ください。
OS/CPU/メモリー
･ Windows
®
2000 Professional
32ビット（x86）プロセッサ
64MB（推奨256MB）以上のシステムメモリ
･ Windows
®
XP Home/XP Professional
32ビット（x86）プロセッサ
128MB（推奨256MB）以上のシステムメモリ
･ Windows
®
XP Professional x64 Edition
64ビット（x64）プロセッサ
256MB（推奨512MB）以上のシステムメモリ
･ Windows Server
®
2003
※
32ビット（x86)プロセッサ
128MB（推奨256MB）以上のシステムメモリ
･ Windows Vista
®
32ビット（x86）または64ビット（x64）プロセッサ

512MB（推奨1GB）以上のシステムメモリ
※ネットワーク接続のみ
上記プロセッサの他、Intel
®
社互換プロセッサも使用できます。
ディスク容量
･ Windows
®
2000 Professional、Windows
®
XP Home/XP Professional x64 Edition
460MB以上の空き容量
･ Windows Server
®
2003
50MB以上の空き容量
･ Windows Vista
®
1GB以上の空き容量
CD-ROMドライブ
必須
Windows
®
動作環境

Macintosh 動作環境

図を読み込み中

原文・図解 · p.148

148
第4章付録
インターフェース
Hi-Speed USB 2.0（USB1.1対応のPCでもご使用いただけます。）
イーサネット 10BASE-T/100BASE-TX

USBケーブル、LANケーブルは市販のものをお使いください。
USBケーブルは長さが2.0m以下のものをお使いください。
お使いの機能により、必要な動作環境は異なります。CPUのスペックやメモリーの容量に余裕があると、動作が安定します。

本製品とMacintoshを接続してお使いいただくには、以下の環境が必要になります。
またブラザーソリューションセンター（http://solutions.brother.co.jp/）で最新のドライバ対応状況につい
てご確認ください。
OS/メモリー
Mac OS X 10.2.4以降 /128MB（推奨160MB）以上
CPU
Power PC G3/G4/G5、Intel
®
Core™ Solo/Duo
ディスク容量
480MBの空き容量
CD-ROMドライブ
必須
インターフェース
Hi-Speed USB 2.0（USB1.1対応のMacintoshでもご使用いただけます。）
イーサネット 10BASE-T/100BASE-TX

USBケーブル、LANケーブルは市販のものをお使いください。
USBケーブルは長さが2.0m以下のものをお使いください。
お使いの機能により、必要な動作環境は異なります。CPUのスペックやメモリーの容量に余裕があると、動作が安定します。
Mac OS X 10.2.3までをお使いの場合は、Mac OS X 10.2.4以降へのアップグレードが必要となります。

Macintosh 動作環境

用語集

図を読み込み中

原文・図解 · p.149

149
本書の使い方

ご使用の前に

コピー

こんなときは

付

録

アイコン

画面上で、ファイル、フォルダ、またはプログラ
ムなどを示す絵文字です。

アドミニストレーター

パソコンやネットワークの管理者という意味で
す。ユーザーの追加や削除といった操作を行うこ
とができます。
Windows
®
2000 や Windows
®
XP では、他の
ユーザーのファイルやフォルダを見る、パソコン
の設定を変更する、ソフトウェアをインストール
する、といったすべての操作ができるユーザー権
限を指しています。

アプリケーションソフトウェア

ワープロや表計算など、ユーザーが直接触って操
作するソフトウェアです。

インターフェース

パソコンと周辺装置のように、機能や条件の違う
ものの間で、データをやりとりするためのハード
ウェアまたはソフトウェアです。

ウィザード

Windows
®
2000/XP、Windows Vista
®
などで、
インストール作業を半自動化してくれる機能で
す。

液晶ディスプレイ

本製品の液晶表示パネルです。

オートマチックドライバインストーラ

ネットワーク環境で本製品を使う場合、簡単にド
ライバをインストールできるツールです。付属の
CD-ROMから操作できます。

オプション機能

標準仕様に対し、お客様の希望に応じて変更でき
る機能です。

解像度

原稿を読み取る細かさのことです。解像度の数値
が大きいほど、画質は細かくなり、ファイルの容
量が大きくなります。必要に応じた解像度を選択
してください。

キャリアシート

新聞・雑誌の小さい切り抜きや、メモ書き、破れ
た原稿、反っている原稿などの状態の悪い原稿を
はさんで、コピーするときに使います。本製品で
使用するときは、原稿台ガラス面をお使いくださ
い。

原稿台ガラス

コピー、スキャンのときに原稿を置くところで
す。ここから原稿を読み取ります。

スタックコピー

複数枚の原稿を複数部コピーする場合に、1 枚目
を希望枚数分、2 枚目を希望枚数分のようにコ
ピーしていくことです。

セキュリティ IPフィルター

ネットワーク上の指定したパソコンからのみ、本
製品のアクセスやプリントを許可することがで
きます。または、任意のパソコンからのアクセス
や印刷を拒否することもできます。特定のパソコ
ンからの印刷を拒否することで、印刷による機密
情報の漏洩防止や、他のワークグループからの不
正印刷防止による経費削減効果が期待できます。

セキュリティ印刷

パソコンから文書の印刷を指示するとき、パス
ワードを設定して本製品のメモリーにデータを
保存します。印刷するときは、本製品の操作パネ
ルからパスワードを入力することで印刷ができ
ます。機密文書などを印刷するときに活用できま
す。

ソートコピー

複数枚の原稿を複数部コピーする場合に、原稿1
部すべてコピーした後、再度 1 ページ目からコ
ピーし、希望部数分コピーしていくことです。

タスクバー

画面の上にあるプログラムの起動やフォルダの
表示のためのボタンを配置してある場所のこと
です。

たて目用紙

紙の長辺にそって繊維が走っている用紙のこと
です。繊維と同じ方向には、伸びやすい性質があ
るため、セットする向きを間違えると印刷した用
紙がカールしやすくなります。

多目的トレイ（MPトレイ）

本製品で記録紙トレイにセットできない種類や
サイズの記録紙を設定できるトレイです。セット
できる記録紙について詳しくは「記録紙につい
て」のページを参照してください。

定着ユニット

紙に転写されたトナーを熱で定着するところで
す。本製品のディスプレイでは「ヒーター」と表示
されます。

デバイス

ハードディスクやプリンタのような、パソコンで
使用されるハードウェアのことです。

トナー

炭素を主成分とした粉末。画像の部分にトナーを
付着させ、紙に転写し定着させることでコピーお
よび印刷が行われます。
あ
か
さ
た
用語集

150ページ

図を読み込み中

原文・図解 · p.150

150
第8章付録

トナーセーブ

使用するトナーを節約して印刷する機能です。

ドライバ

本製品に付属されているソフトウェア。パソコン
と周辺機器の橋渡しを行います。プリンタドライ
バやスキャナ機能などを持っています。

ドラムユニット

円筒形の感光体で構成されているユニットです。
イメージデータを感光体に帯電させることで画像
を作り出す部分です。本製品ではC,M,Y,Kの4本の
感光体がドラムユニットに組み込まれています。

廃トナーボックス

画像を作成する過程で発生する余分なトナーを
集めて保管しているボックスです。定期的に交換
が必要です。

ファイアウォール

ネットワーク環境で、外部からの侵入や攻撃を防
ぐためのシステムです。ファイアウォールを設置
することで、外部のコンピュータやネットワーク
によるインターネット上からの侵入を防ぎ、セ
キュリティを高めることができます。

プリンタドライバ

アプリケーションソフトウェアのコマンドをプ
リンタで使用されるコマンドに変換するソフト
ウェアです。

ベルトユニット

画像が転写された記録紙を定着ユニットへ送る働き
をするベルト部分です。定期的に交換が必要です。

よこ目用紙

紙の短辺にそって繊維が走っている用紙のこと
です。繊維と同じ方向には、伸びやすい性質があ
るため、セットする向きを間違えると印刷した用
紙がカールしやすくなります。

ルータ

ネットワーク間（LANとLAN、LANとWAN）の
接続を行うネットワーク機器の一つです。

ログオン（ログイン)

パソコンやシステムでアクセスするときに行う
操作です。

2 in 1

2 枚の原稿を縮小し、1 枚の記録紙にコピーする
機能です。

4 in 1

4 枚の原稿を縮小し、1 枚の記録紙にコピーする
機能です。

自動原稿送り装置。コピー、スキャンするとき
に、まとめてセットしておけば自動的に原稿を 1
枚ずつ送り、読み取ります。

BRAdmin Light/BRAdmin Professioal

ネットワークプリンタなどネットワークに接続
されたデバイスの管理を行うことができるユー
ティリティソフトウェアです。付属の CD-ROM
からインストールできる BRAdmin Light は、IP
取得方法やIPアドレスなどの設定ができます。
より詳細な設定や管理ができる
BRAdmin Professioalは、ブラザーソリュー
ションセンターからダウンロードできます。

BR-Script3

ブラザー工業株式会社が提供している、本製品用
のPSプリンタドライバです。付属のCD-ROMか
らインストールできます。

CSV形式

Comma Separated Valueの略。レコード中の各
フィールドを、コンマ（,）を区切りとして列挙
したデータ形式です。表計算ソフトウェアでは、
CSV形式でのデータ出力、データ入力機能が用意
されています。

Dot Per Inch の略で、1 インチ（2.54cm）幅に
印字できるドット数を表す単位で、解像度を示し
ます。

File Transfer Networkの略。インターネットや
イントラネットなどの TCP/IP ネットワークで
ファイルを転送するときに使われるプロトコル
のことです。

JPEG

画像データを保存するファイル形式のひとつで
Joint Photographic Experts Groupの略。写真
などの圧縮に効果的な圧縮方式です。

Local Area Networkの略で、同一のフロアやビ
ルなどにあるコンピュータ同士を接続したネッ
トワークのことです。

LANケーブル

LAN で機器同士を接続するときに使用するケー
ブルです。UTP (Unshielded Twisted Pair)
ケーブルと呼ばれるシールドされていないケー
ブルを一般的に LAN ケーブルと呼んでいます。
LAN ケーブルにはストレートケーブルとクロス
ケーブルがあり、接続のしかたによって使い分け
ます。
は
や
ら
数字
A to Z

151ページ

図を読み込み中

原文・図解 · p.151

151
本書の使い方

ご使用の前に

コピー

こんなときは

付

録

OCR機能

Optical Character Reader の略。手書きの文字
や印字された文字を光学的に読み取り、前もって
記憶された文字のパターンと照合して文字を特
定し、文字データに変換する機能のことです。

Operating System（オペレーティングシステム）
の略で、パソコンの基本ソフトウェア群です。
Windows、MacもOSのひとつです。

PC/AT互換機

IBM社が開発したパーソナルコンピュータ
（IBM.PC/AT）の互換パソコンに付いた名称で
す。日本ではDOS/Vパソコンとも言われます。

電子形式書類のひとつで、Portable Document
Formatの略。PostScript
®
をベースとしたフォー
マットで、Acrobat
®
Reader
®
というソフトウェ
アを使用して閲覧できます。

PFキット

記録紙のトレイ部分の交換部品です。それぞれの
トレイ専用のローラホルダ、分離パッドなどの部
品から構成されています。

Presto! PageManager

書類や写真のスキャン、シェア、分類などの操作
ができるソフトウェアです。プリンタドライバを
インストール時に同時にインストールできます。
また、付属の CD-ROM から個別にインストール
することもできます。

Scan to機能

本製品でスキャンした原稿のデータをネット
ワークを通じて送信することができる機能です。
本製品では、Scan toOCR、Scan toFTPの機能
を使用できます。

TIFF

画像データを保存する形式のひとつで Tagged
Image File Formatの略。データの型を表すタグ
によって、ひとつの画像データの中にさまざまな
種類の画像形式の情報を保存できます。

TWAIN

スキャナなどの画像入力装置と、グラフィックソ
フトなどのアプリケーションとの間のインター
フェースに関する規格です。TWAIN 対応の機器
を使用するためには、TWAIN ドライバをパソコ
ンにインストールする必要があります。

USBケーブル

USBは、Universal Serial Bus（ユニバーサルシ
リアルバス）の略。ハブを介して最大127台まで
の機器をツリー状に接続できるケーブルです。機
器の接続を自動的に認識するプラグアンドプレ
イ機能や、パソコンの電源を入れたままコネクタ
の接続ができるホットプラグ機能を持っていま
す。

Windows Imaging Acquisition の略でイメージ
スキャナなどの画像入力装置用プロトコルです。

Windows

®
2000/XP/
XP Professional x64 Edition、
Windows Vista
®
Microsoft
®
社が開発したOSで、それぞれXPは
01 年、XP Professional x64 Edition は 05 年、
Windows Vista
®
は2007年に発売されました。

索引

図を読み込み中

原文・図解 · p.152

152
索引
■ 索引の使いかた
･このページでは、本書および「画面で見るマニュアル」で説明されている項目を検索できます。
マークの付いた用語は、「画面で見るマニュアル」に詳しい説明や設定方法が記載されています。
･「画面で見るマニュアル」では単語を入力して検索する機能があります。詳しい使い方は「画面で見るマニュ
アル（HTML形式）の表示画面と操作」を参照してください。
数字
2 in 1 ............................................................. 52,150
4 in 1 ............................................................. 52,150
A
ADF .......................................................................150
ADF（自動原稿送り装置） ......... 29,41,48,60,41

APIPA ........................................ 『ネットワーク』
B
BRAdmin Light ..................................................150
BRAdmin Light ....................... 『ネットワーク』
BRAdmin Professioal .......................................150
BR-Script3 ..........................................................150
BRAdmin Professional .......... 『ネットワーク』
BR-Script3 プリンタドライバ .... 『ネットワーク』
BR-Script3 プリンタドライバ .... 『パソコン活用』
C
CSV 形式 ..............................................................150

Control Center ......................... 『パソコン活用』
CSR ............................................ 『ネットワーク』
D
DIMM カバー ................................................ 29,115
DPI ........................................................................150
DNS サーバ ................................ 『ネットワーク』
F
FTP .......................................................................150
J
JPEG ....................................................................150

I
IPPS ............................................ 『ネットワーク』
IPv6 ............................................ 『ネットワーク』
IP アドレス ................................. 『ネットワーク』
IP アドレス ................................. 『パソコン活用』
IP 取得方法 ................................ 『ネットワーク』
L
LAN .......................................................................150
LAN ケーブル ......................................................150
LAN 設定機能 ......................................................142

LAN 設定内容リスト ................ 『ネットワーク』
LAN 設定の初期化 ................... 『ネットワーク』
LPR ............................................ 『ネットワーク』
M
Macintosh 動作環境 ..........................................148
N
N in 1 コピー ......................................................... 52
NetBIOS 名 ............................... 『ネットワーク』
O
OCR 機能 .............................................................151
OS ...................................................... 147,148,151

P
PC/AT 互換機 .....................................................151
PDF .......................................................................151
PF キット .............................................................151
PF キット 1 ..........................................................113
PF キット MP ......................................................112
Presto! PageManager ......................................151
POP3 .......................................... 『ネットワーク』

S
Scan to 機能 .......................................................151
SMTP ......................................... 『ネットワーク』
T
TCP/IP ....................................... 『ネットワーク』
TIFF ......................................................................151
TWAIN ..................................................................151
TWAIN ドライバ ....................... 『パソコン活用』
P.21

153ページ

図を読み込み中

原文・図解 · p.153

153
本書の使い方

ご使用の前に

コピー

こんなときは

付

録
U
USB ケーブル ...................................... 29,148,151
W
WIA ....................................................................... 151
WIA ドライバ ............................. 『パソコン活用』
Windows
®
FAX とスキャン .... 『パソコン活用』
Windows
®
フォトギャラリー ... 『パソコン活用』
Windows
®
動作環境 .......................................... 147
WINS サーバ .............................. 『ネットワーク』
WINS 設定 .................................. 『ネットワーク』
あ
アイコン ............................................................... 149

明るさ ...............................................................51,54
アドミニストレーター ........................................ 149
アプリケーションソフトウェア ........................ 149
安全にお使いいただくために ...............................12
い
イーサネット .............................. 『ネットワーク』
色合い .......................................................... 134,136
色ずれ ................................................................... 134
色補正 ................................................................... 134

印刷可能範囲 ..........................................................37
印刷機能ボタン ......................................................26
印刷品質 ...................................... 『パソコン活用』
印刷枚数 ............................................................... 112
インターフェース ....................................... 148,149
インポート .................................. 『ネットワーク』
う
ウィザード ........................................................... 149
ウェブブラウザでの管理 ........... 『ネットワーク』

え
液晶ディスプレイ ......................... 26,30,144,149
エクスポート .............................. 『ネットワーク』
エラーメッセージ ................................................ 117
お
オートマチックドライバインストーラ ............. 149
オートマチックドライバインストーラ ........ 『ネットワーク』
オプション機能 ................................................... 149
オプションボタン ...................................................26
か
解像度 ................................................................... 149
カウンター .......................................................95,99

拡大 / 縮小ボタン ...................................................26
拡大・縮小コピー ...................................................50
各部の名称 ..............................................................29
画質 ...................................................................50,54
紙づまり ..................................................................58
カラー調整 ..............................................................55
き
機能一覧 ............................................................... 139

基本設定 ..................................................................43
基本設定機能 ....................................................... 139
キャリアシート ............................................ 41,149
キャンセルボタン ...................................................26
記録紙 ......................................................................33
記録紙サイズ ..........................................................34
記録紙トレイ ..................................... 38,44,53,70

記録紙のサイズ ......................................................43
記録紙の種類 ..........................................................34
記録紙のタイプ ......................................................43
く
クロだけ印刷 ....................................................... 136
け
ゲートウェイ .............................. 『ネットワーク』
原稿 ..........................................................................40
原稿ガイド ..............................................................48

原稿サイズ ..............................................................40
原稿サブトレイ ......................................................48
原稿ストッパー ......................................................48
原稿台ガラス ..................... 29,40,41,49,71,149
原稿の読み取り範囲 ...............................................40
こ
コピーが禁じられている物 ...................................42
コピー機能 ........................................................... 140
コピーする ..............................................................48

困ったときには ................................................... 116
コロナワイヤー ......................................................75
コントラスト ...................................................51,55
さ
再梱包 ................................................................... 104
サブネットマスク ...................... 『ネットワーク』
し
自己署名証明書 .......................... 『ネットワーク』
自動色ずれ補正 ................................................... 134

154ページ

図を読み込み中

原文・図解 · p.154

154
第8章付録
自動原稿送り装置（ADF） ................29,41,48,60
手動色ずれ補正 ....................................................135
仕様 .......................................................................144
証明機関 (CA）発行の証明書 ....... 『ネットワーク』
証明書 ......................................... 『ネットワーク』
消耗品 ............................................................ 84,146
初期設定変更 .......................................................... 54
シリアル番号 ........................................................112

す
推奨紙 ..................................................................... 33
すかし（ウォーターマーク）設定 ...... 『パソコン活用』
スキャナウィンドウ .............................................. 72
スキャナドライバ ...................... 『ネットワーク』
スキャナ読み取り部 .............................................. 71
スキャン to OCR ...................... 『パソコン活用』
スキャン to FTP ....................... 『パソコン活用』
スキャン to イメージ ............... 『パソコン活用』
スキャン to ファイル ............... 『パソコン活用』
スキャンボタン ...................................................... 26

スキャンボタン .......................... 『パソコン活用』
スタートボタン ...................................................... 27
スタックコピー ....................................................149
ステータスモニタ ...................... 『パソコン活用』
スリープモード ...................................................... 46
せ
製品情報 ..................................................... 112,143
セキュリティ IP フィルター ...............................149
セキュリティ印刷 ................................................149

セキュリティプロトコル .......... 『ネットワーク』
セキュリティ方式 ...................... 『ネットワーク』
セキュリティボタン .............................................. 26
設定内容リスト ...................................................... 46
そ
操作パネル .............................................................. 26
ソートコピー ................................................. 52,149
た
タスクバー ............................................................149
たて目用紙 ............................................................149

多目的トレイ ........................................................149
て
定期交換部品 ........................................................111
定期メンテナンス .................................................. 68
停止／終了ボタン .................................................. 27
定着ユニット ..................................... 113,120,149
デバイス ...............................................................149
テンキー .......................................................... 27,32

と
トナー ...................................................................149
トナーカートリッジ ....................... 11,84,85,146
トナーセーブ ................................................. 45,150
ドライバ ...............................................................150
ドラムユニット ............. 77,84,90,112,146,150
な
ナビゲーションキー ....................................... 31,27
ね
ネットワーク機能 .................................................. 10
ネットワーク共有 ...................... 『ネットワーク』

ネットワークスキャン機能 ...... 『ネットワーク』
ネットワークプリンタの管理 ... 『ネットワーク』
の
ノード名 ..................................... 『ネットワーク』
は
排紙ストッパー ...................................................... 29
廃トナーボックス .......................................146,150
ひ
ピアツーピア接続 ...................... 『ネットワーク』
秘密鍵 ......................................... 『ネットワーク』
表示言語 ................................................................. 30
標準画面 ................................................................. 30

標準記録紙トレイ .................................................. 29
ふ
ファイアウォール ................................................150
フィンガープリント .................. 『ネットワーク』
封筒 ......................................................................... 36
フォントオプション .................. 『パソコン活用』
フォントリスト ......................... 『パソコン活用』
プリンタ機能 ........................................................141
プリンタドライバ ................................................150
プリンタドライバの設定 .......... 『パソコン活用』

プリント設定内容リスト .......... 『パソコン活用』
プリント設定の初期化 .............. 『パソコン活用』
プリントデータランプ .......................................... 26

155ページ

図を読み込み中

原文・図解 · p.155

155
本書の使い方

ご使用の前に

コピー

こんなときは

付

録
へ
ページ設定 .................................. 『パソコン活用』
ベルトユニット ..........................96,112,146,150
ほ
ポートの選択 .............................. 『パソコン活用』
ボタン確認音量 ......................................................45
本体外部 ..................................................................70
め
メモリー ............................................................... 114
メモリーガイッパイデス ...................................49
も
文字を入力 ........................................................... 138

や
やりたいこと目次 ..................................................... 9
ゆ
ユーザー認証付 E メール通知 ....... 『ネットワーク』
よ
よこ目用紙 ........................................................... 150
り
リセット ...........................................................95,99
る
ルータ ................................................................... 150
れ
レーザーユニット ................................................ 113
ろ
ログオン（ログイン ) ......................................... 150

156ページ

図を読み込み中

原文・図解 · p.156

156
Memo
第8章付録

ご注文シート

図を読み込み中

原文・図解 · p.157

157
Ľ
ↄ↽↞↽

஌
Ŀ
ご注文シート
※「画面で見るマニュアル（HTML形式）」で印刷することもできます。
٨ᪿ
ޕ޿ߐⷩਅߏࠍޠ᩺ౝߏߩࠢ࠶ࡄࠬࡆ࡯ࠨޟ೎⚕ߩ
ޕ޿ߐߛߊ޿૶߅ߡߞขࠍ࡯ࡇࠦޔ߇ߔ߹ࠅ޿ࠇᕟߪ႐วߥᔅⷐ
࡮࡮࡮࡮߽࡮
ޕߔ߹ࠅ߅ߡߞᛚ
࡮࡮࡮࡮ ޕ޿ߐߛߊߺㄟߒ↳߅ޔ਄ߩ⸥౉ߏߦ࠻࡯ࠪᵈᢥߏਅ⸥ߪ႐วࠆࠇߐᵈᢥߏߡߦ:#(
࡮࡮࡮࡮࡮
࡮࡮࡮࡮࡮
࡮࡮࡮࡮࡮ ޕߔ߹ࠇߐട▚ߦਅ⸥߇ᣣᢙߩߘߪ႐ว߻ߐߪࠍ࿯ᣣ␸ᣣ㐳ᦼભᥜߪߡ޿ߟߦ⚊ᦼ
࡮࡮࡮࡮࡮ ̪ޕߔ߹߈㗂ߡߖࠄ㒢ߦᣣᧄ࿖ౝߪ㈩ㅍ࿾ၞ
ޕߔ߹ࠅߥߣቴ᭽⽶ᜂ߅ߪᝄㄟᚻᢙᢱ
㧪࠼࡯ࠞ࠻࠶ࠫ࡟ࠢ㧨
ޥ૑ᚲߏቴ᭽߅
:#(.'6
ᣇᴺ޿ᡰᛄ߅ ࠞ࠼࡯ࠞ࡮߈ઍᒁ࡮ㇷଢ೨ᝄㄟ࡮㌁ⴕ೨ᝄㄟ
⒳㘃࠼࡯ 18+5# 2,%$ 37 % 4&+0'45 5% ( 6/CUVGT 7,#%%5
᦬ᐕ̪
ޕߔߢో࿖ήᢱߪ႐วߩ౞એ਄߇ว⸘ߩ㊄㗵ߍ਄޿⾈߅ޔߪ㈩ㅍᢱ
౞ᧂḩߩ႐วߪ౞ߩ㈩ㅍᢱࠍ㗂ޕߔ߹߈㧔ઍᒁ߈ᚻᢙᢱߪో࿖৻ᓞήᢱ㧕
㧨ઍᒁ߈㧪̪
ઍᒁᚻᢙᢱߪᑷ␠⽶ᜂޕߔߢ

໡ຠ⊒ㅍߩ༡ᬺᣣᓟ㨪ᵈᢥᓟߏ࡮࡮࡮࡮
ߏ࡮࡮࡮࡮౉㊄⏕⹺ᓟ㨪༡ᬺᣣᓟߩ໡ຠ⊒ㅍ㧨߅ᝄㄟ㧔㌁ⴕ࡮ㇷଢ㧕㧪̪
㧕ޕ޿ߐߛߊߺㄟࠅᝄ߅ࠄ߆ᝄㄟ↪⚕╬ߩߌઃ߃㧔㌁ⴕ㧛ㇷଢዪ஻ޕߔ߹ࠅߥߣ޿వᛄߪઍ㊄
໡ຠ⊒ㅍ̪ߩ༡ᬺᣣᓟ㨪⇟ภ⏕⹺ᓟ࠼࡯ࠞ࡮࡮࡮࡮
ޕߔ߹߈㗂ߡߖߐߣ㈩ㅍߩ߳ߺߩ૑ᚲߩ⊓㍳࠼࡯ࠞޔߒߣߺㄟߒ↳߅ߩߺߩฬ⟵ੱ᭽࠼࡯ࠞ
ࠞฬ೨߅
ࠞ0Q࠼࡯
ฬ⟵ੱฬ࠼࡯ ᦭ലᦼ㒢
᦬⃻࿷㧕ᐕ㧔ᶖ⾌⒢㧦ޕߔ߹ࠅ޽߇น⢻ᕈࠆࠊᄌߪᶖ⾌⒢߮ࠃ߅㈩ㅍᢱ
ޕ႐วߩ㧑ශ೚ᤨ#ߪࠫ࠶࡝࠻࡯ࠞ࡯࠽࠻
ޕ႐วߩශ೚ᤨࠫ࡯ࡍߦ࿁ߪ࠻࠶࠾࡙ࡓ࡜࠼
ޕ႐วߩ㧑ශ೚ᤨฦ⦡#ߪࠬࠢ࠶ࡏ࡯࠽࠻ᑄ
⵾ຠหޔߪቴ᭽߅ࠆࠇߐ⾼౉ߏࠍࠬࡆ࡯ࠨᐕ㑆଻቞࡮ࠢ࠶ࡄࠬࡆ࡯ࠨ࡯ࠩ࡜ࡉ
ᵈᢥߏࠆࠃߦ:#(ޔ㔚⹤ޔ࠻࠶ࡀ࡯࠲ࡦࠗߡߦᑷ␠ޔ߇ߔ߹޿ߑߏ߇޿ขᛒ߽ߢኅ㔚㊂⽼ᐫߩߊㄭ߅ߪᶖ⠻ຠ
ޤᵈᢥవߏޣ
ࠗࡉ࡜ࠢ࠻ࠢ࡟ࠗ࠳ ⽼ᄁ㧔ᩣ㧕࡯ࠩ࡜ࡉ
࠻࠶ࡀ࡯࠲ࡦ
ࡉ࡜ࠢ࠻ࠢ࡟ࠗ࠳ޓ⽼ᄁᩣᑼળ␠࡯ࠩ࡜ࡉญᐳฬ⟵㧦
(#:
࡞ࡗࠗ࠳࡯࡝ࡈ 㧦࿯࡮ᣣ࡮␸ᣣ࡮ᑷ␠㐳ᦼભᥜࠍ㒰ߊ

㧦
㨪ޔ㨪
ᝄㄟవ
ਃ੗૑෹㌁ⴕ਄೨ᵤ㧔࠸ࠛࡑࡒࠞ㧕ᡰᐫ᥉ㅢ
ࠂߜ߁ࠁ㌁ⴕᝄᦧญᐳ
㧦JVVRFKTGEVDTQVJGTEQLRUJQR

158ページ

図を読み込み中

原文・図解 · p.158

158
Memo

商標について

図を読み込み中

原文・図解 · p.159

159
商標について
Windows
®
2000 Professionalの正式名称は、Microsoft
®
Windows
®
2000 Professional operating system です。
（本文中ではWindows
®
2000と表記しています。）
Windows
®
XPの正式名称は、Microsoft
®
Windows
®
XP Professional operating systemおよびMicrosoft
®
Windows
®
XP Home Edition operating system です。
Windows
®
XP Professional x64 の正式名称は、Microsoft
®
Windows
®
XP Professional x64 Edition
operating systemです。
Windows Server
®
2003の正式名称は、Microsoft
®
Windows Server
®
2003 operating systemです。
Windows Vista
®

の正式名称は、Microsoft Windows Vista
®
operating systemです。
本文中では、OS名称を略記しています。
Microsoft、Windows、Windows Server、Windows Vista および Internet Explorer は、米国 Microsoft
Corporation の米国およびその他の国における登録商標です。
Macintosh、Mac、Mac OSは、Apple Inc.の登録商標です。
Intel、Coreは、アメリカ合衆国およびその他の国におけるIntel Corporationの商標です。
Adobe、Acrobat Reader、PostScript、PostScript3は、Adobe Systems Incorporated（アドビシステム
ズ社）の米国ならびに他の国における商標または登録商標です。
本書に記載されているその他の会社名および製品名は、各社の商標または登録商標です。

お買い上げの際、販売店でお渡しする保証書は大切に保管してください。
本製品の補修用性能部品の最低保有期間は製造打切後5 年です。

アフターサービスのご案内

図を読み込み中

原文・図解 · p.160

アフターサービスのご案内
お客様のスタイルに合わせたサポート
ブラザーコールセンター（お客様相談窓口）
受付時間：月～金 9:00～20:00 /土 9:00～17:00
日曜日・祝日・弊社指定休日を除きます。
※ブラザーコールセンターはブラザー販売株式会社が運営しています。
サポートブラザー
http://solutions.brother.co.jp/
http://m.brother.co.jp/support/
サポートサイト
（ブラザーソリューションセンター）
携帯電話向けサポートサイト
（ブラザーモバイルサイト）
よくあるご質問(Ｑ＆Ａ)や、最新のソフトウェアおよび製
品マニュアル（電子版）のダウンロードなど、各種サポー
ト情報を提供しています。
携帯電話からでも簡単なサポート情報をみるこ
とができます。
0120-143-410
オンラインユーザー登録 https://regist.brother.jp/

お買い上げの際、販売店でお渡しする保証書は大切に保管してください。
本製品の補修用性能部品の最低保有期限は製造打ち切り後5年です。（印刷物は2年です）

本製品は日本国内のみでのご使用となりますので、海外でのご使用はお止めください。海外での各国の通信規格に反する場合や、海外で使用されている
電源が本製品に適切でない恐れがあります。海外で本製品をご使用になりトラブルが発生した場合、当社は一切の責任を負いかねます。また保証の対象
とはなりませんのでご注意ください。
These machines are made for use in Japan only. We can not recommend using them overseas it may violate the Telecommunications
Regulations that country and the power requirements of your fax machine may not be compatible with the Power available in foreign countries.
Using Japan models overseas is at your own risk will void your warranty.

※ ユーザーズガイドに乱丁、落丁があったときは、「ブラザーコールセンター（お客様相談窓口）0120-143-410（フリーダイヤル）」にご連絡ください。
※ Presto! PageManagerについては、以下にお問い合わせください。
ニューソフトジャパンカスタマーサポートセンター
TEL : 03-5472-7008 FAX : 03-5472-7009 10：00～12：00 13：00～17：00（土日・祝日を除く）
テクニカルサポート電子メール : support@newsoft.co.jp ホームページ : http://nj.newsoft.com.tw/
安心と信頼の修理サービス
製品ご購入後１年間無償保証いたします。 ※保証期間後の修理は発生の都度有償対応となります。

コールセンターでの診断後、修理が必要と判断された場合

お客様の製品設置場所にサービスエンジニアが出張し、修理します。
※製品の設置場所が離島及び山間部の場合は、修理発生時に別途交通費が必要となります。
無償 1年間無償保証複合機
有償サービスパック3・4・5年
有償
サービスパック1年
商品ご購入後、6ヶ月以内にご購入／ご契約
して頂けるサービスメニューです。
ご購入日から3・4・5年の長期保守を割安
にご購入可能。
※ 各サービスパックには、技術料／部品代が含まれます。
※ 出張修理は原則、コール受付の翌営業日にエンジニアが設置先へ訪問し修理対応いたします。
出張修理契約には、出張料が含まれております。
※ サービスパック1年は、ご購入後4年以内かつ当社基準に適合した製品である事が条件になります
商品ご購入後いつでもご契約頂ける1年単位
のサービスメニューです。
各定額保守サービスの内容、該当機種、料金などの詳細は下記窓口へお問い合
わせください。
TEL : 052-824-3253
http://www.brother.co.jp/product/support_info/s-pack/
