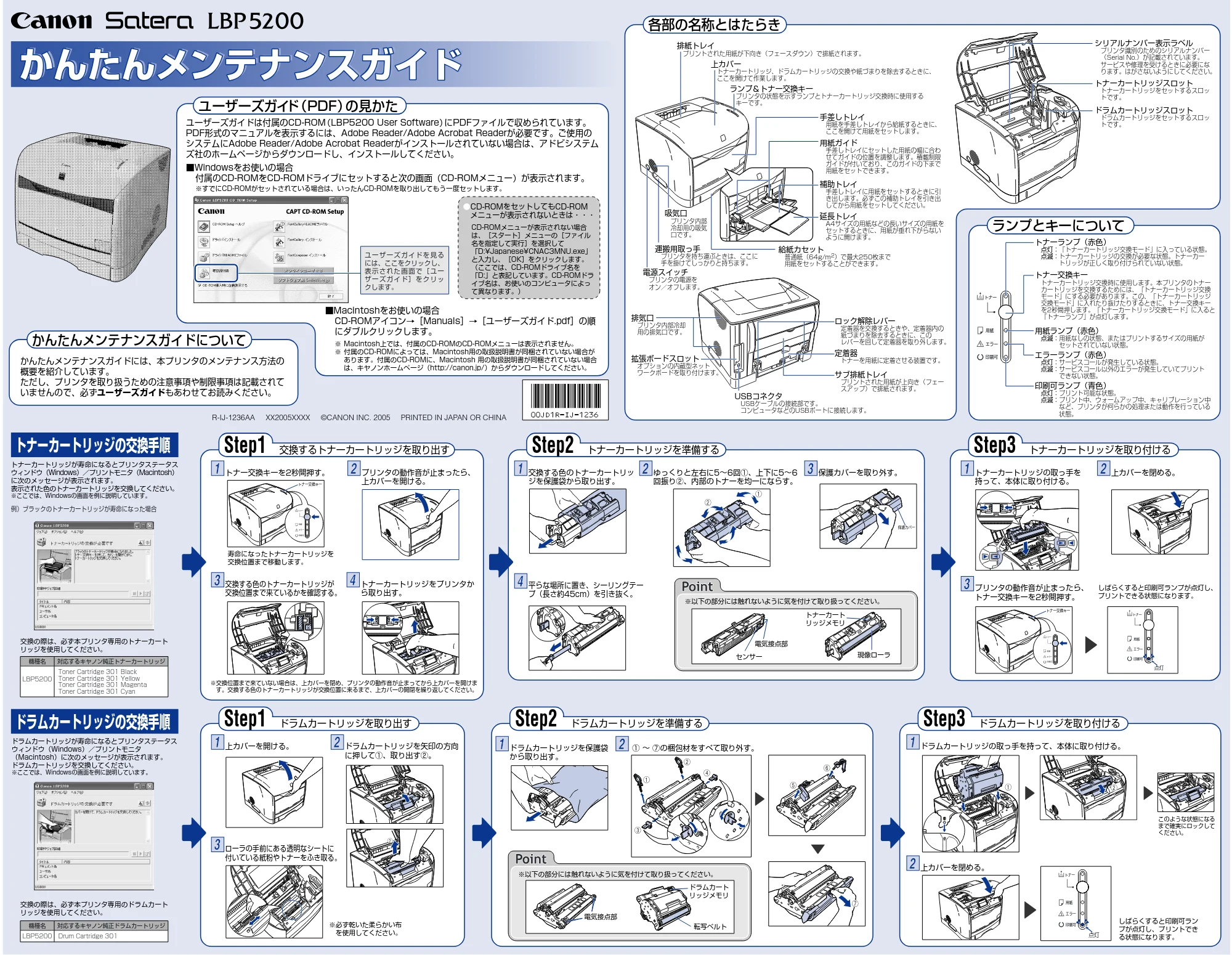

1ページ
かんたんメンテナンスガイドについて�
各部の名称とはたらき�
ランプとキーについて�
ユーザーズガイド（PDF）の見かた�
交換するトナーカートリッジを取り出す�Step1 トナーカートリッジを準備する�Step2 トナーカートリッジを取り付ける�Step3
ドラムカートリッジを取り出す�Step1 ドラムカートリッジを準備する�Step2 ドラムカートリッジを取り付ける�Step3
トナー�
用紙�
エラー�
印刷可�
※以下の部分には触れないように気を付けて取り扱ってください。�
※以下の部分には触れないように気を付けて取り扱ってください。�
b
トナー�
用紙�
エラー�
印刷可�
トナー交換キー�
a
b
保護カバー�
トナーカート�
リッジメモリ�
現像ローラ�
電気接点部�
センサー�
トナー�
用紙�
エラー�
印刷可�
トナー交換キー�
トナー�
用紙�
エラー�
印刷可�
点灯�
a
b
c
d
a
b
e
f
g
電気接点部�
ドラムカート�
リッジメモリ�
転写ベルト�
a
トナー�
用紙�
エラー�
印刷可�
点灯�
かんたんメンテナンスガイド�かんたんメンテナンスガイド�
用紙ガイド�
手差しトレイにセットした用紙の幅に合わ�
せてガイドの位置を調整します。積載制限�
ガイドが付いており、このガイドの下まで�
用紙をセットできます。�
補助トレイ�
手差しトレイに用紙をセットするときに引�
き出します。必ずこの補助トレイを引き出�
してから用紙をセットしてください。�
延長トレイ�
A4サイズの用紙などの長いサイズの用紙を�
セットするときに、用紙が垂れ下がらない�
ように開けます。�
手差しトレイ�
用紙を手差しトレイから給紙するときに、�
ここを開けて用紙をセットします。�
電源スイッチ�
プリンタの電源を�
オン／オフします。�
吸気口�
プリンタ内部�
冷却用の吸気�
口です。�
運搬用取っ手�
プリンタを持ち運ぶときは、ここに�
手を掛けてしっかりと持ちます。�
給紙カセット�
普通紙（64g/m2）で最大250枚まで�
用紙をセットすることができます。�
上カバー�
トナーカートリッジ、ドラムカートリッジの交換や紙づまりを除去するときに、�
ここを開けて作業します。�
排紙トレイ�
プリントされた用紙が下向き（フェースダウン）で排紙されます。�
ランプ＆トナー交換キー�
プリンタの状態を示すランプとトナーカートリッジ交換時に使用する�
キーです。�
排気口�
プリンタ内部冷却�
用の排気口です。�
USBコネクタ�
USBケーブルの接続部です。�
コンピュータなどのUSBポートに接続します。�
ロック解除レバー�
定着器を交換するときや、定着器内の�
紙づまりを除去するときに、この�
レバーを回して定着器を取り外します。�
定着器�
トナーを用紙に定着させる装置です。�
�
サブ排紙トレイ�
プリントされた用紙が上向き（フェー�
スアップ）で排紙されます。�
拡張ボードスロット�
オプションの内蔵型ネット�
ワークボードを取り付けます。�
トナーカートリッジスロット�
トナーカートリッジをセットするスロッ�
トです。�
ドラムカートリッジスロット�
ドラムカートリッジをセットするスロッ�
トです。�
シリアルナンバー表示ラベル�
プリンタ識別のためのシリアルナンバー�
（Serial No.）が記載されています。�
サービスや修理を受けるときに必要にな�
ります。はがさないようにしてください。�
トナーランプ（赤色）�
点灯：「トナーカートリッジ交換モード」に入っている状態。�
点滅：トナーカートリッジの交換が必要な状態。トナーカー�
トリッジが正しく取り付けられていない状態。�
トナー交換キー�
用紙ランプ（赤色）�
点滅：用紙なしの状態、またはプリントするサイズの用紙が�
セットされていない状態。�
エラーランプ（赤色）�
点灯：サービスコールが発生している状態。�
点滅：サービスコール以外のエラーが発生していてプリント�
できない状態。�
印刷可ランプ（青色）�
点灯：プリント可能な状態。�
点滅：プリント中、ウォームアップ中、キャリブレーション中�
など、プリンタが何らかの処理または動作を行っている�
状態。�
かんたんメンテナンスガイド�
かんたんメンテナンスガイドには、本プリンタのメンテナンス方法の
概要を紹介しています。�
ただし、プリンタを取り扱うための注意事項や制限事項は記載されて
いませんので、必ずユーザーズガイドもあわせてお読みください。�
ユーザーズガイドは付属のCD-ROM（LBP5200 User Software）にPDFファイルで収められています。�
PDF形式のマニュアルを表示するには、Adobe Reader/Adobe Acrobat Readerが必要です。ご使用の
システムにAdobe Reader/Adobe Acrobat Readerがインストールされていない場合は、アドビシステム
ズ社のホームページからダウンロードし、インストールしてください。�
�
■Windowsをお使いの場合�
付属のCD-ROMをCD-ROMドライブにセットすると次の画面（CD-ROMメニュー）が表示されます。�
※すでにCD-ROMがセットされている場合は、いったんCD-ROMを取り出してもう一度セットします。�
ユーザーズガイドを見る
には、ここをクリックし、
表示された画面で［ユー
ザーズガイド］をクリッ
クします。�
R-IJ-1236AA XX2005XXXX ©CANON INC. 2005 PRINTED IN JAPAN OR CHINA
- CD-ROMをセットしてもCD-ROM�
メニューが表示されないときは・・・�
�
CD-ROMメニューが表示されない場合
は、［スタート］メニューの［ファイル
名を指定して実行］を選択して
「D:¥Japanese¥CNAC3MNU.exe」
と入力し、［OK］をクリックします。
（ここでは、CD-ROMドライブ名を
「D:」と表記しています。CD-ROMドラ
イブ名は、お使いのコンピュータによっ
て異なります。）�
■Macintoshをお使いの場合�
CD-ROMアイコン→［Manuals］→［ユーザーズガイド.pdf］の順
にダブルクリックします。�
�
※ Macintosh上では、付属のCD-ROMのCD-ROMメニューは表示されません。�
※ 付属のCD-ROMによっては、Macintosh用の取扱説明書が同梱されていない場合が
あります。付属のCD-ROMに、Macintosh 用の取扱説明書が同梱されていない場合
は、キヤノンホームページ（http://canon.jp/）からダウンロードしてください。�
トナーカートリッジの交換手順�
寿命になったトナーカートリッジを�
交換位置まで移動します。�
トナーカートリッジが寿命になるとプリンタステータス
ウィンドウ（Windows）／プリントモニタ（Macintosh）
に次のメッセージが表示されます。�
表示された色のトナーカートリッジを交換してください。�
※ここでは、Windowsの画面を例に説明しています。�
�
例）ブラックのトナーカートリッジが寿命になった場合�
ドラムカートリッジの交換手順�
ドラムカートリッジが寿命になるとプリンタステータス
ウィンドウ（Windows）／プリントモニタ
（Macintosh）に次のメッセージが表示されます。�
ドラムカートリッジを交換してください。�
※ここでは、Windowsの画面を例に説明しています。�
交換の際は、必ず本プリンタ専用のドラムカート
リッジを使用してください。�
交換の際は、必ず本プリンタ専用のトナーカート
リッジを使用してください。�
このような状態になる�
まで確実にロックして�
ください。�
プリンタの動作音が止まったら、�
上カバーを開ける。�
トナー交換キーを2秒間押す。�
交換する色のトナーカートリッジが�
交換位置まで来ているかを確認する。�
※交換位置まで来ていない場合は、上カバーを閉め、プリンタの動作音が止まってから上カバーを開けま�
す。交換する色のトナーカートリッジが交換位置に来るまで、上カバーの開閉を繰り返してください。�
交換する色のトナーカートリッ�
ジを保護袋から取り出す。�
トナーカートリッジをプリンタか�
ら取り出す。�
ゆっくりと左右に5～6回①、上下に5～6�
回振り②、内部のトナーを均一にならす。�
平らな場所に置き、シーリングテー�
プ（長さ約45cm）を引き抜く。�
トナーカートリッジの取っ手を�
持って、本体に取り付ける。�
上カバーを閉める。�
プリンタの動作音が止まったら、�
トナー交換キーを2秒間押す。�
保護カバーを取り外す。�
しばらくすると印刷可ランプが点灯し、�
プリントできる状態になります。�
ドラムカートリッジを矢印の方向�
に押して①、取り出す②。�
上カバーを開ける。�
ローラの手前にある透明なシートに�
付いている紙粉やトナーをふき取る。�
※必ず乾いた柔らかい布�
を使用してください。�
ドラムカートリッジを保護袋�
から取り出す。�
① ～ ⑦の梱包材をすべて取り外す。� ドラムカートリッジの取っ手を持って、本体に取り付ける。�
上カバーを閉める。�
しばらくすると印刷可ラン�
プが点灯し、プリントでき�
る状態になります。�
トナーカートリッジ交換時に使用します。本プリンタのトナー
カートリッジを交換するためには、「トナーカートリッジ交換
モード」にする必要があります。この、「トナーカートリッジ
交換モード」に入れたり抜けたりするときに、トナー交換キー
を2秒間押します。「トナーカートリッジ交換モード」に入ると
「トナーランプ」が点灯します。�
1
2
3
4
1
2
3
1
2
3
4
1
2
1
2
3
1
2
機種名� 対応するキヤノン純正トナーカートリッジ�
LBP5200
Toner Cartridge 301 Black�
Toner Cartridge 301 Yellow�
Toner Cartridge 301 Magenta �
Toner Cartridge 301 Cyan
機種名� 対応するキヤノン純正ドラムカートリッジ�
LBP5200 Drum Cartridge 301

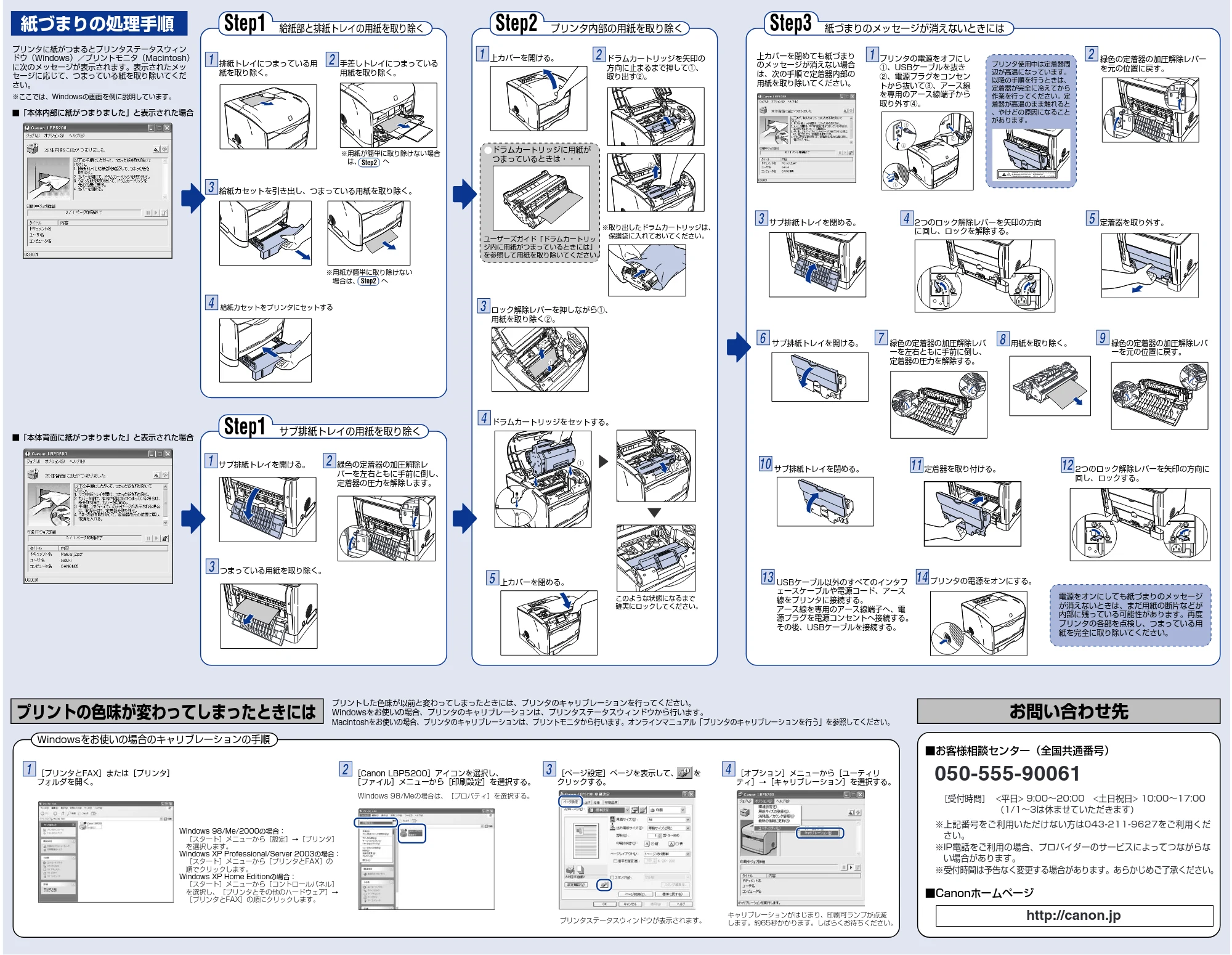

2ページ
Windowsをお使いの場合のキャリブレーションの手順�
給紙部と排紙トレイの用紙を取り除く�Step1 プリンタ内部の用紙を取り除く�Step2
サブ排紙トレイの用紙を取り除く�Step1
紙づまりのメッセージが消えないときには�Step3
a
b
a
b
a
b
a
c
d
b
プリンタ使用中は定着器周
辺が高温になっています。
以降の手順を行うときは、
定着器が完全に冷えてから
作業を行ってください。定
着器が高温のまま触れると
、やけどの原因になること
があります。�
ドラムカートリッジに用紙が�
つまっているときは・・・�
ユーザーズガイド「ドラムカートリッ�
ジ内に用紙がつまっているときには」�
を参照して用紙を取り除いてください。�
電源をオンにしても紙づまりのメッセージ
が消えないときは、まだ用紙の断片などが
内部に残っている可能性があります。再度
プリンタの各部を点検し、つまっている用
紙を完全に取り除いてください。�
プリントの色味が変わってしまったときには�
Windows 98/Meの場合は、［プロパティ］を選択する。�
プリンタステータスウィンドウが表示されます。�
キャリブレーションがはじまり、印刷可ランプが点滅�
します。約65秒かかります。しばらくお待ちください。�
Windows 98/Me/2000の場合：�
［スタート］メニューから［設定］→［プリンタ］�
を選択します。�
Windows XP Professional/Server 2003の場合：�
［スタート］メニューから［プリンタとFAX］の�
順でクリックします。�
Windows XP Home Editionの場合：�
［スタート］メニューから［コントロールパネル］�
を選択し、［プリンタとその他のハードウェア］→�
［プリンタとFAX］の順にクリックします。�
［プリンタとFAX］または［プリンタ］�
フォルダを開く。�
プリントした色味が以前と変わってしまったときには、プリンタのキャリブレーションを行ってください。�
Windowsをお使いの場合、プリンタのキャリブレーションは、プリンタステータスウィンドウから行います。�
Macintoshをお使いの場合、プリンタのキャリブレーションは、プリントモニタから行います。オンラインマニュアル「プリンタのキャリブレーションを行う」を参照してください。�
［Canon LBP5200］アイコンを選択し、�
［ファイル］メニューから［印刷設定］を選択する。�
［ページ設定］ページを表示して、 を�
クリックする。�
［オプション］メニューから［ユーティリ�
ティ］→［キャリブレーション］を選択する。�
お問い合わせ先�
■お客様相談センター（全国共通番号）�
■Canonホームページ�
http://canon.jp
紙づまりの処理手順�
プリンタに紙がつまるとプリンタステータスウィン�
ドウ（Windows）／プリントモニタ（Macintosh）�
に次のメッセージが表示されます。表示されたメッ�
セージに応じて、つまっている紙を取り除いてくだ�
さい。�
�
※ここでは、Windowsの画面を例に説明しています。�
■「本体内部に紙がつまりました」と表示された場合�
■「本体背面に紙がつまりました」と表示された場合�
Step2
Step2
手差しトレイにつまっている�
用紙を取り除く。�
排紙トレイにつまっている用�
紙を取り除く。�
※用紙が簡単に取り除けない場合�
は、 へ�
給紙カセットをプリンタにセットする�
※用紙が簡単に取り除けない�
場合は、 へ�
給紙カセットを引き出し、つまっている用紙を取り除く。�
ドラムカートリッジを矢印の�
方向に止まるまで押して ①、�
取り出す ②。�
緑色の定着器の加圧解除レ�
バーを左右ともに手前に倒し、�
定着器の圧力を解除します。�
サブ排紙トレイを開ける。�
※取り出したドラムカートリッジは、�
保護袋に入れておいてください。�
上カバーを開ける。�
ドラムカートリッジをセットする。�
ロック解除レバーを押しながら①、�
用紙を取り除く②。�
上カバーを閉める。�
サブ排紙トレイを閉める。� 定着器を取り外す。�2つのロック解除レバーを矢印の方向�
に回し、ロックを解除する。�
用紙を取り除く。�
2つのロック解除レバーを矢印の方向に�
回し、ロックする。�
定着器を取り付ける。�
プリンタの電源をオンにする。�
このような状態になるまで�
確実にロックしてください。�
つまっている用紙を取り除く。�
050-555-90061
※上記番号をご利用いただけない方は043-211-9627をご利用くだ
さい。�
※IP電話をご利用の場合、プロバイダーのサービスによってつながらな
い場合があります。�
※ 受付時間は予告なく変更する場合があります。あらかじめご了承ください。�
[受付時間] <平日> 9:00～20:00 <土日祝日> 10:00～17:00�
（1/1～3は休ませていただきます）�
USBケーブル以外のすべてのインタフ
ェースケーブルや電源コード、アース
線をプリンタに接続する。�
アース線を専用のアース線端子へ、電
源プラグを電源コンセントへ接続する。�
その後、USBケーブルを接続する。�
上カバーを閉めても紙づまり
のメッセージが消えない場合
は、次の手順で定着器内部の
用紙を取り除いてください。�
プリンタの電源をオフにし
①、USBケーブルを抜き
②、電源プラグをコンセン
トから抜いて③、アース線
を専用のアース線端子から
取り外す④。�
緑色の定着器の加圧解除レバー
を元の位置に戻す。�
サブ排紙トレイを開ける。� 緑色の定着器の加圧解除レバ
ーを左右ともに手前に倒し、
定着器の圧力を解除する。�
緑色の定着器の加圧解除レバ
ーを元の位置に戻す。�
サブ排紙トレイを閉める。�
1
2
5
4
3
6
7
8
9
12
11
10
13
14
1
2
2
2
2
3
3
3
4
4
5
1
4
1
1
3
