ネットワーク設置で困ったときには

参 考
参 考

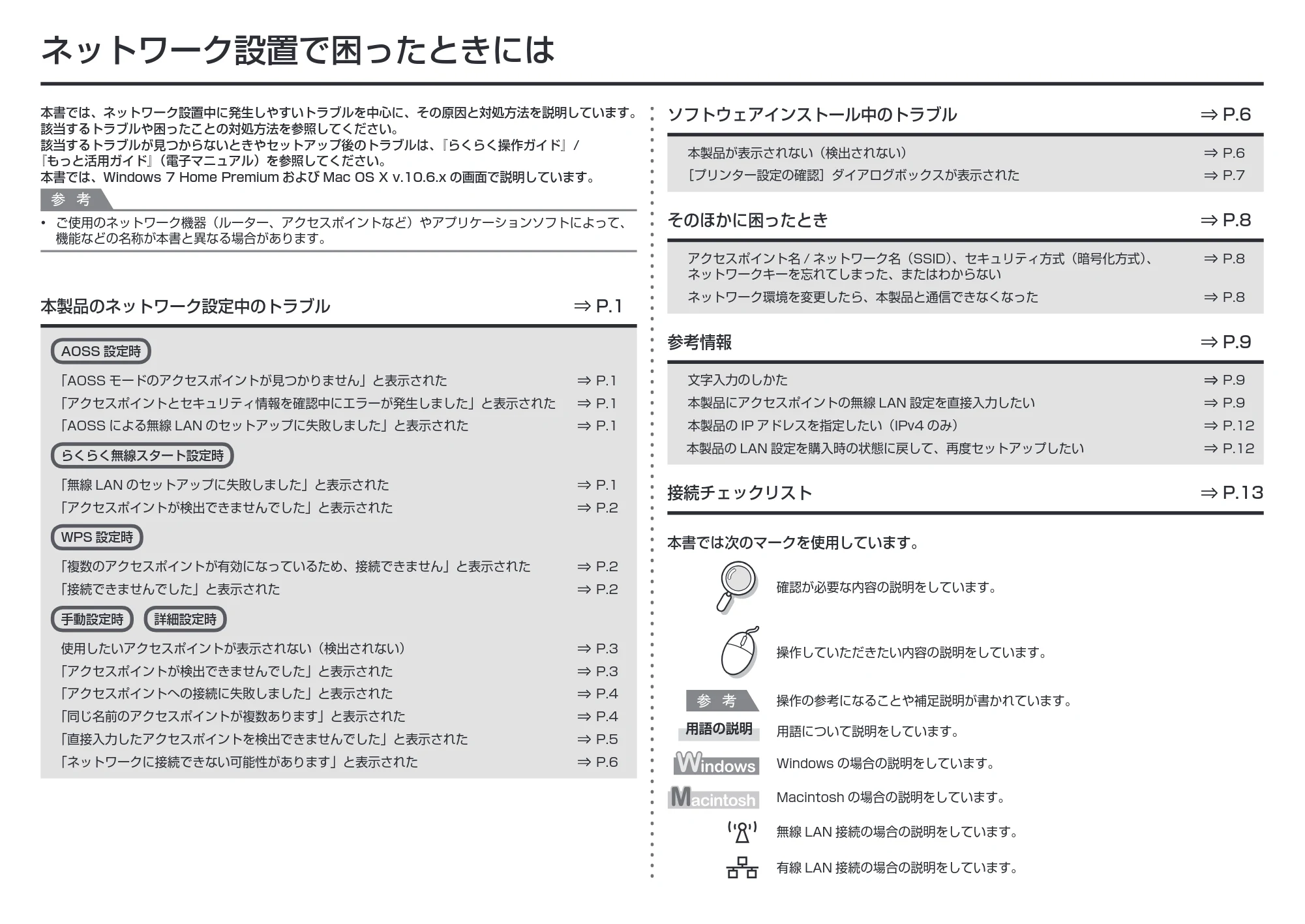

ネットワーク設置で困ったときには
本書では、ネットワーク設置中に発生しやすいトラブルを中心に、その原因と対処方法を説明しています。
該当するトラブルや困ったことの対処方法を参照してください。
該当するトラブルが見つからないときやセットアップ後のトラブルは、『らくらく操作ガイド』/
『もっと活用ガイド』（電子マニュアル）を参照してください。
本書では、Windows 7 Home Premium および Mac OS X v.10.6.x の画面で説明しています。
ご使用のネットワーク機器（ルーター、アクセスポイントなど）やアプリケーションソフトによって、
機能などの名称が本書と異なる場合があります。

本書では次のマークを使用しています。
操作していただきたい内容の説明をしています。
確認が必要な内容の説明をしています。
Windows の場合の説明をしています。
Macintosh の場合の説明をしています。
操作の参考になることや補足説明が書かれています。
用語の説明 用語について説明をしています。
無線 LAN 接続の場合の説明をしています。
有線 LAN 接続の場合の説明をしています。
そのほかに困ったとき
使用したいアクセスポイントが表示されない（検出されない） P.3
P.1
「アクセスポイントへの接続に失敗しました」と表示された
P.3
アクセスポイント名 / ネットワーク名（SSID）、セキュリティ方式（暗号化方式）、
ネットワークキーを忘れてしまった、またはわからない
本製品が表示されない（検出されない）
「アクセスポイントとセキュリティ情報を確認中にエラーが発生しました」と表示された
「AOSS による無線 LAN のセットアップに失敗しました」と表示された
「複数のアクセスポイントが有効になっているため、接続できません」と表示された

「接続できませんでした」と表示された
「アクセスポイントが検出できませんでした」と表示された
P.1
P.1
P.2
P.2
P.4
ネットワーク環境を変更したら、本製品と通信できなくなった
P.8
P.8

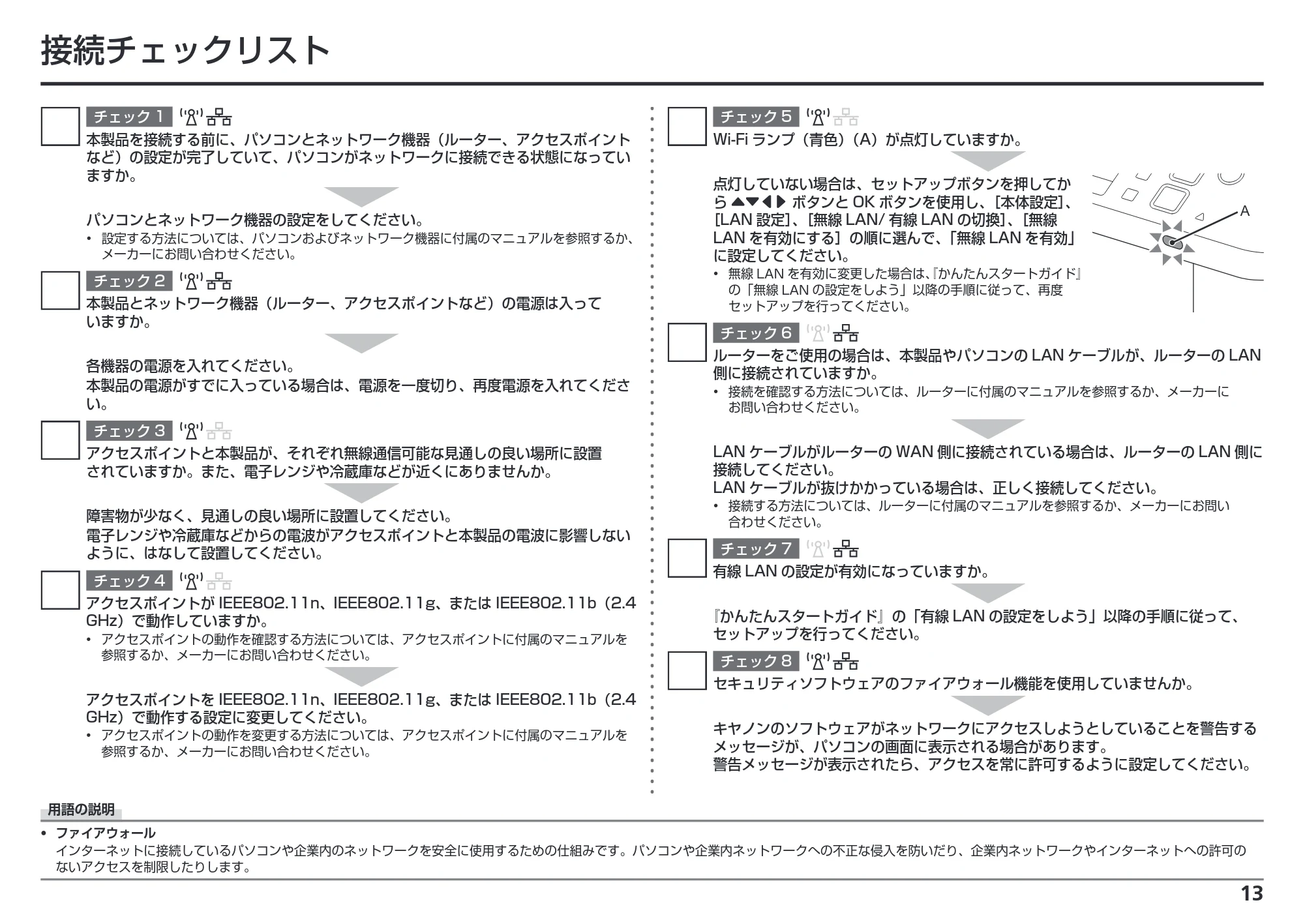

接続チェックリスト P.13
「同じ名前のアクセスポイントが複数あります」と表示された
P.4
P.6
P.6
P.7［プリンター設定の確認］ダイアログボックスが表示された
本製品のネットワーク設定中のトラブル
ソフトウェアインストール中のトラブル
「AOSS モードのアクセスポイントが見つかりません」と表示された P.1
参考情報

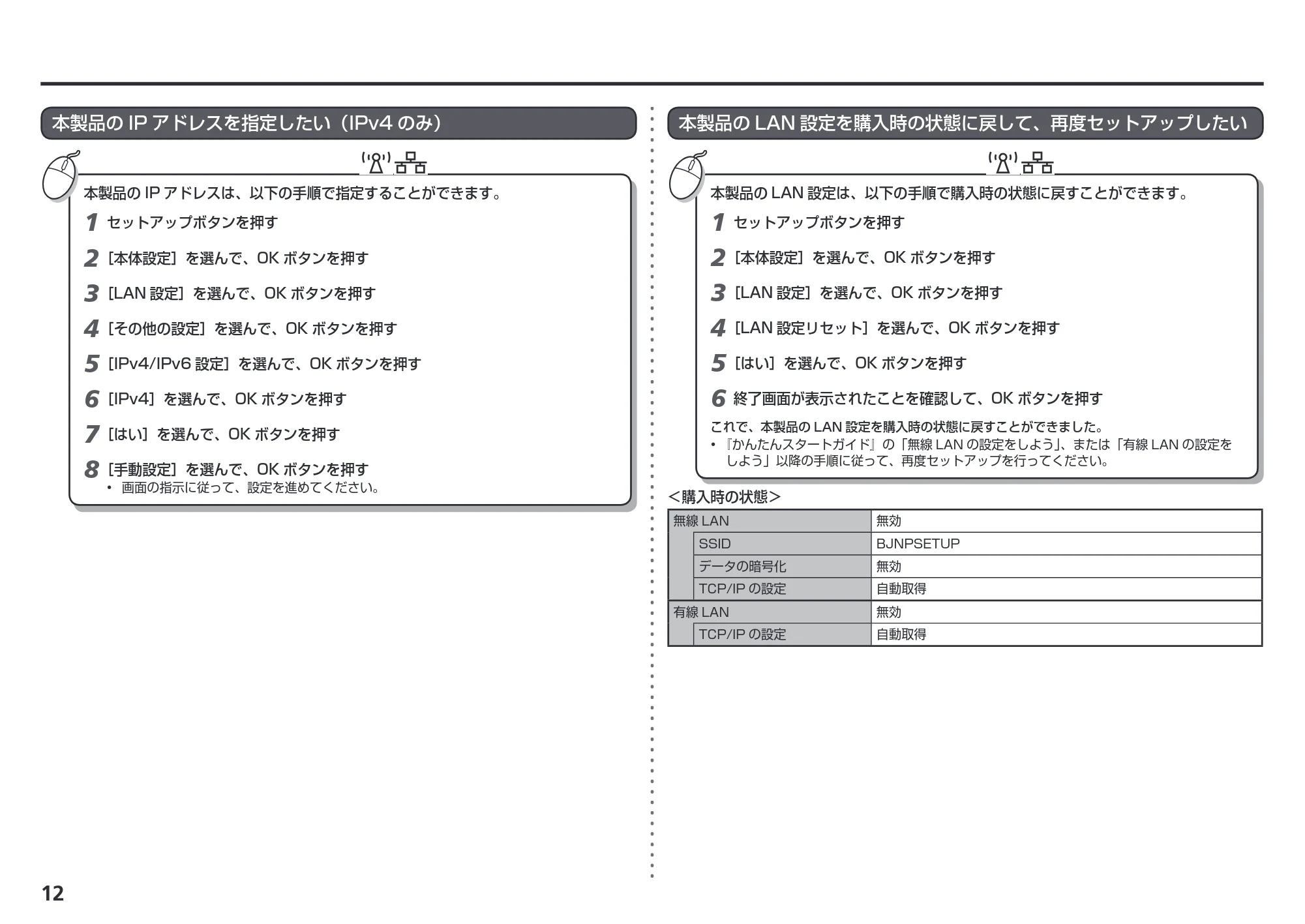

本製品の IP アドレスを指定したい（IPv4 のみ） P.12
P.9
本製品の LAN 設定を購入時の状態に戻して、再度セットアップしたい P.12
AOSS 設定時
WPS 設定時
手動設定時
P.8

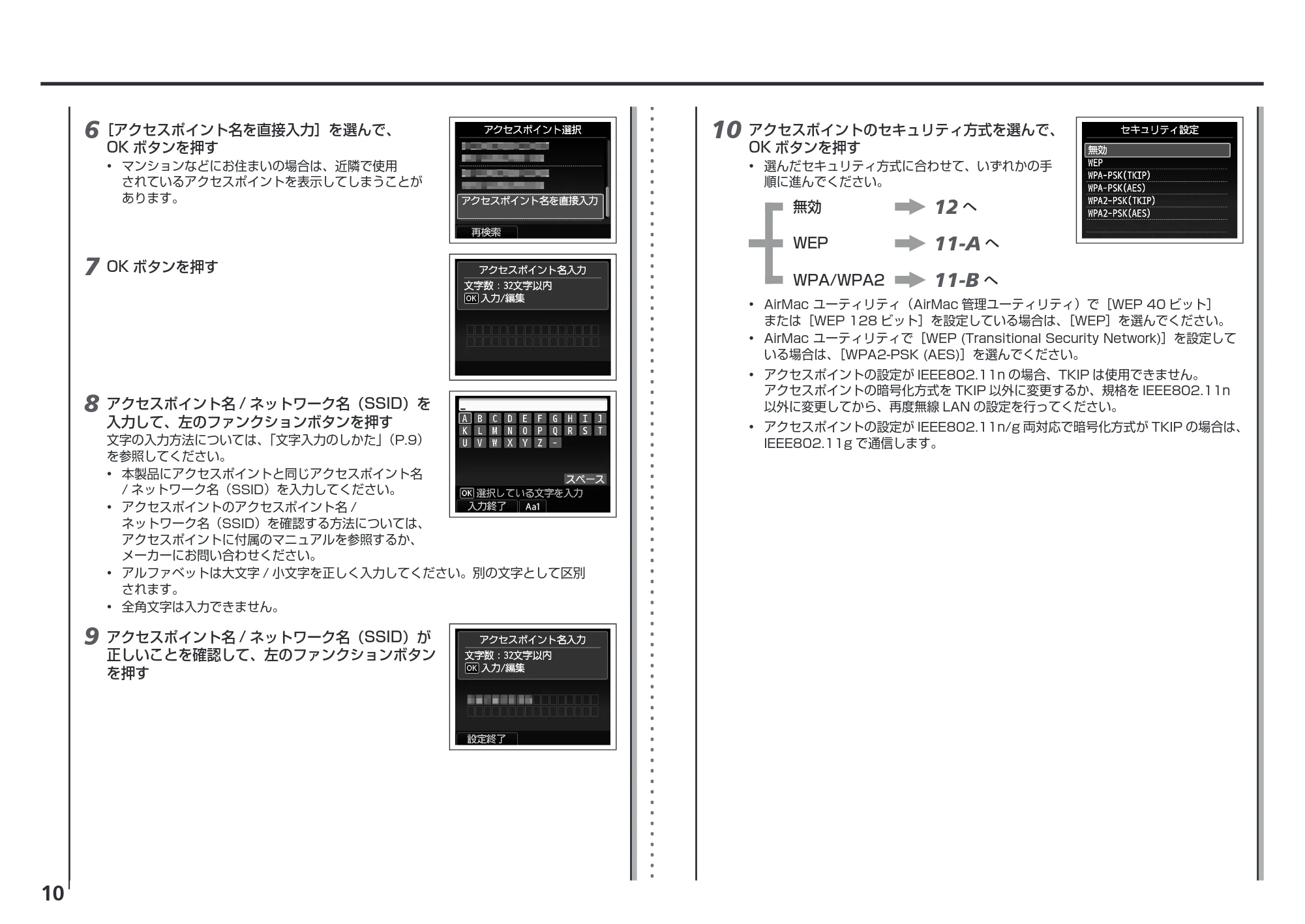

本製品にアクセスポイントの無線 LAN 設定を直接入力したい P.9
詳細設定時
P.5「直接入力したアクセスポイントを検出できませんでした」と表示された
P.6「ネットワークに接続できない可能性があります」と表示された

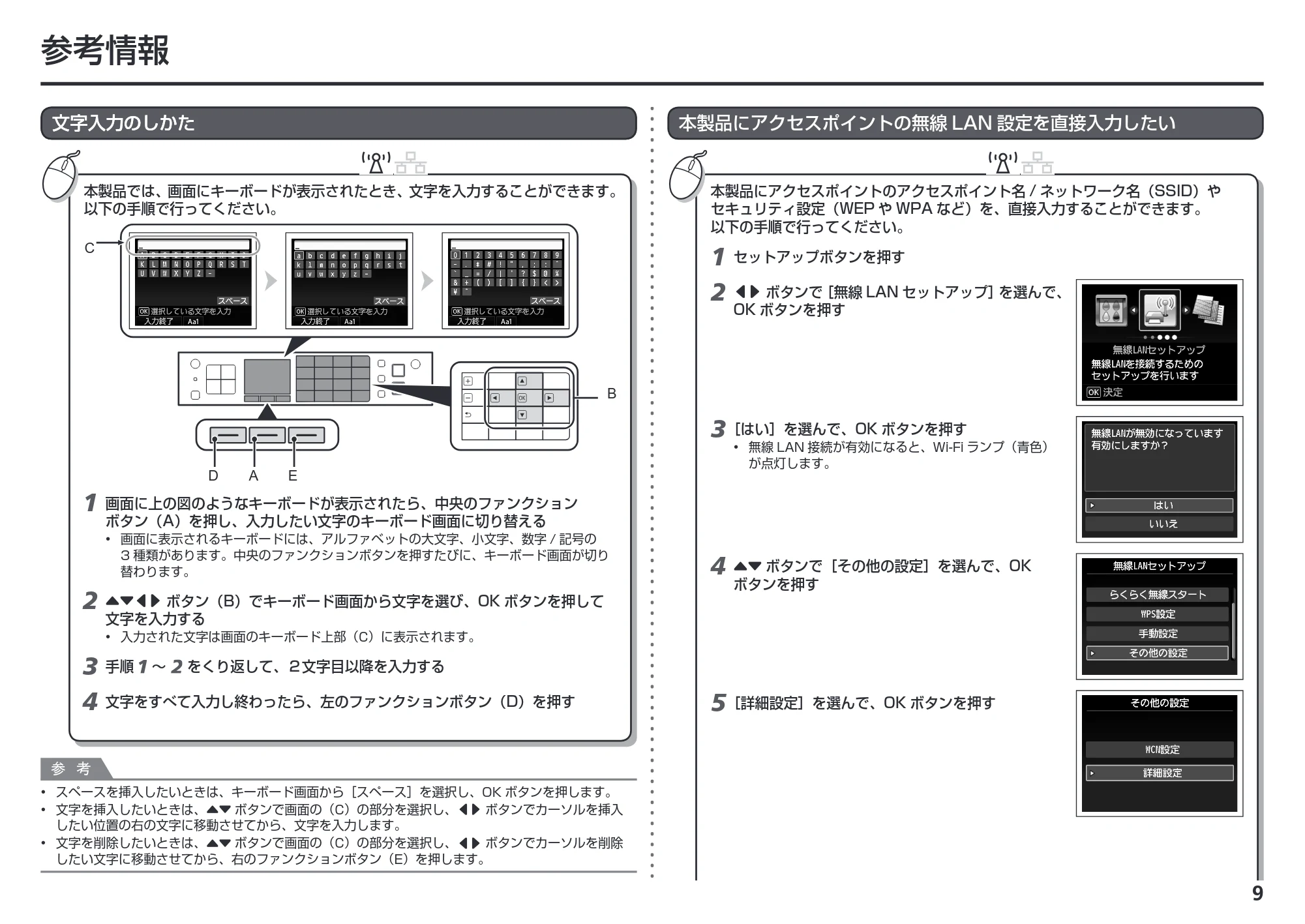

文字入力のしかた P.9
「アクセスポイントが検出できませんでした」と表示された P.2
「無線 LAN のセットアップに失敗しました」と表示された P.1
らくらく無線スタート設定時

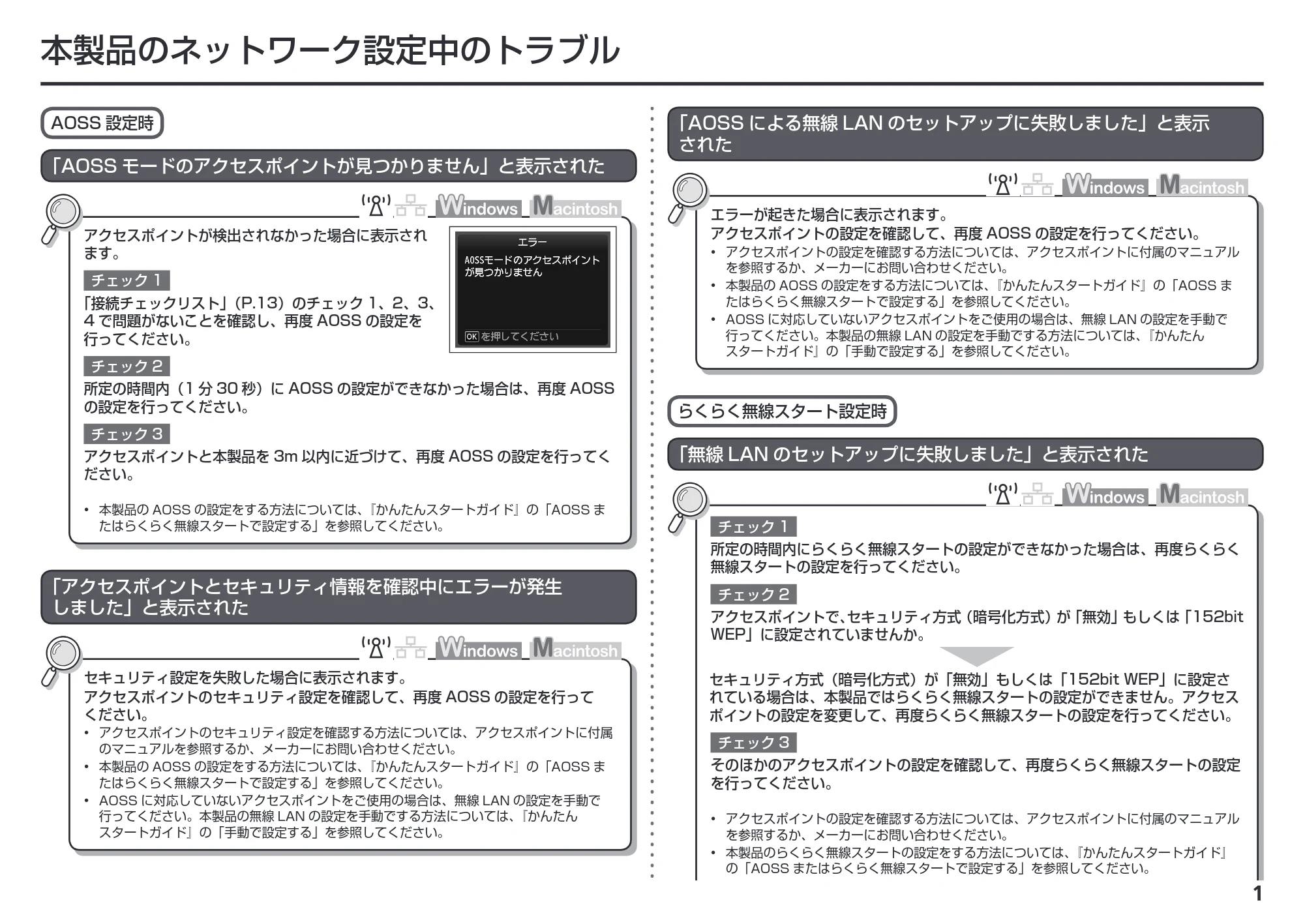

本製品のネットワーク設定中のトラブル
AOSS 設定時
「アクセスポイントとセキュリティ情報を確認中にエラーが発生
しました」と表示された
アクセスポイントのセキュリティ設定を確認して、再度 AOSS の設定を行って
ください。
アクセスポイントのセキュリティ設定を確認する方法については、アクセスポイントに付属
のマニュアルを参照するか、メーカーにお問い合わせください。

セキュリティ設定を失敗した場合に表示されます。
本製品の AOSS の設定をする方法については、『かんたんスタートガイド』の「AOSS ま
たはらくらく無線スタートで設定する」を参照してください。

「AOSS モードのアクセスポイントが見つかりません」と表示された
アクセスポイントが検出されなかった場合に表示され
ます。
AOSS に対応していないアクセスポイントをご使用の場合は、無線 LAN の設定を手動で
行ってください。本製品の無線 LAN の設定を手動でする方法については、『かんたん
スタートガイド』の「手動で設定する」を参照してください。

「AOSS による無線 LAN のセットアップに失敗しました」と表示
された
「接続チェックリスト」（P.13）のチェック 1、2、3、
4 で問題がないことを確認し、再度 AOSS の設定を
行ってください。
チェック 1
所定の時間内（1 分 30 秒）に AOSS の設定ができなかった場合は、再度 AOSS
の設定を行ってください。
チェック 2
アクセスポイントと本製品を 3m 以内に近づけて、再度 AOSS の設定を行ってく
ださい。
チェック 3
本製品の AOSS の設定をする方法については、『かんたんスタートガイド』の「AOSS ま
たはらくらく無線スタートで設定する」を参照してください。

アクセスポイントの設定を確認して、再度 AOSS の設定を行ってください。
アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。

エラーが起きた場合に表示されます。
本製品の AOSS の設定をする方法については、『かんたんスタートガイド』の「AOSS ま
たはらくらく無線スタートで設定する」を参照してください。

AOSS に対応していないアクセスポイントをご使用の場合は、無線 LAN の設定を手動で
行ってください。本製品の無線 LAN の設定を手動でする方法については、『かんたん
スタートガイド』の「手動で設定する」を参照してください。

「無線 LAN のセットアップに失敗しました」と表示された
アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。

本製品のらくらく無線スタートの設定をする方法については、『かんたんスタートガイド』
の「AOSS またはらくらく無線スタートで設定する」を参照してください。

らくらく無線スタート設定時
所定の時間内にらくらく無線スタートの設定ができなかった場合は、再度らくらく
無線スタートの設定を行ってください。
チェック 1
アクセスポイントで、セキュリティ方式（暗号化方式）が「無効」もしくは「152bit
WEP」に設定されていませんか。
チェック 2
そのほかのアクセスポイントの設定を確認して、再度らくらく無線スタートの設定
を行ってください。
チェック 3
セキュリティ方式（暗号化方式）が「無効」もしくは「152bit WEP」に設定さ
れている場合は、本製品ではらくらく無線スタートの設定ができません。アクセス
ポイントの設定を変更して、再度らくらく無線スタートの設定を行ってください。


「複数のアクセスポイントが有効になっているため、接続できません」
と表示された
複数のアクセスポイントが検出されると表示
されます。
しばらく待ってから、再度設定を行ってください。
WPS 設定時
アクセスポイントの設定を確認して、再度 WPS の
設定を行ってください。
アクセスポイントの設定を確認する方法については、
アクセスポイントに付属のマニュアルを参照するか、
メーカーにお問い合わせください。

エラーが起きた場合に表示されます。
「接続できませんでした」と表示された
本製品の WPS の設定をする方法については、『かんたん
スタートガイド』の「WPS（Wi-Fi Protected Setup）
で設定する」を参照してください。

WPS に対応していないアクセスポイントをご使用の場合は、無線 LAN の設定を手動で
行ってください。本製品の無線 LAN の設定を手動でする方法については、『かんたん
スタートガイド』の「手動で設定する」を参照してください。

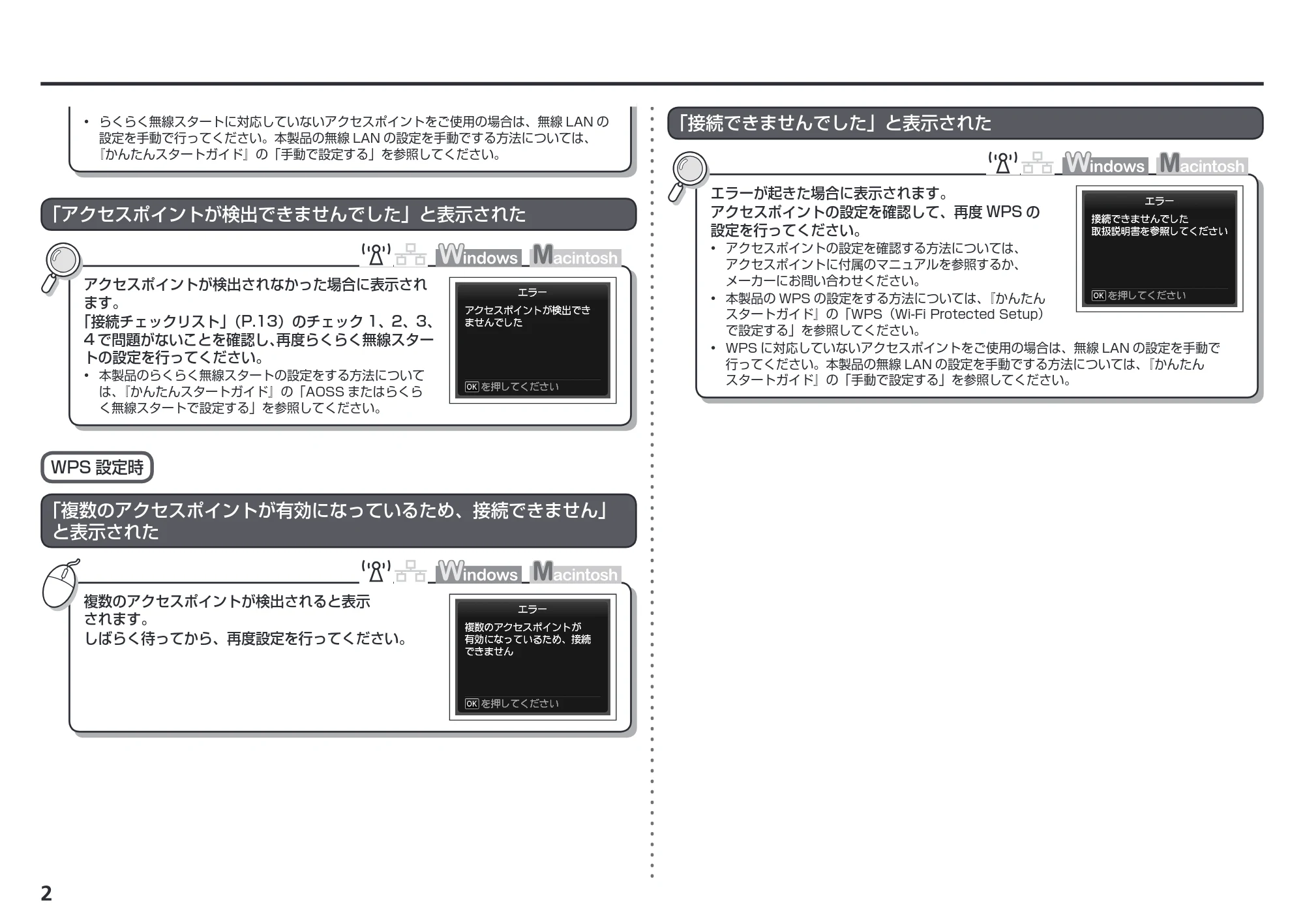

「アクセスポイントが検出できませんでした」と表示された
「接続チェックリスト」（P.13）のチェック 1、2、3、
4 で問題がないことを確認し、再度らくらく無線スター
トの設定を行ってください。
アクセスポイントが検出されなかった場合に表示され
ます。
本製品のらくらく無線スタートの設定をする方法について
は、『かんたんスタートガイド』の「AOSS またはらくら
く無線スタートで設定する」を参照してください。

らくらく無線スタートに対応していないアクセスポイントをご使用の場合は、無線 LAN の
設定を手動で行ってください。本製品の無線 LAN の設定を手動でする方法については、
『かんたんスタートガイド』の「手動で設定する」を参照してください。


A
SSID•
特定のアクセスポイントを指定するための識別名です。アクセスポイント名、ネットワーク名と表記さ
れることもあります。
アクセスポイントから定期的に、「このアクセスポイントの SSID は XXXXX」という情報を発信する
ことを言います。
ステルス機能•
アクセスポイントの SSID をほかの無線 LAN 対応機器で表示できないようにする機能です。
SSID ブロードキャスト•
用語の説明
「アクセスポイントが検出できませんでした」と表示された
アクセスポイントが見つからない場合に表示
されます。
「使用したいアクセスポイントが表示されない（検出
されない）」（P.3）の項目を参照してください。

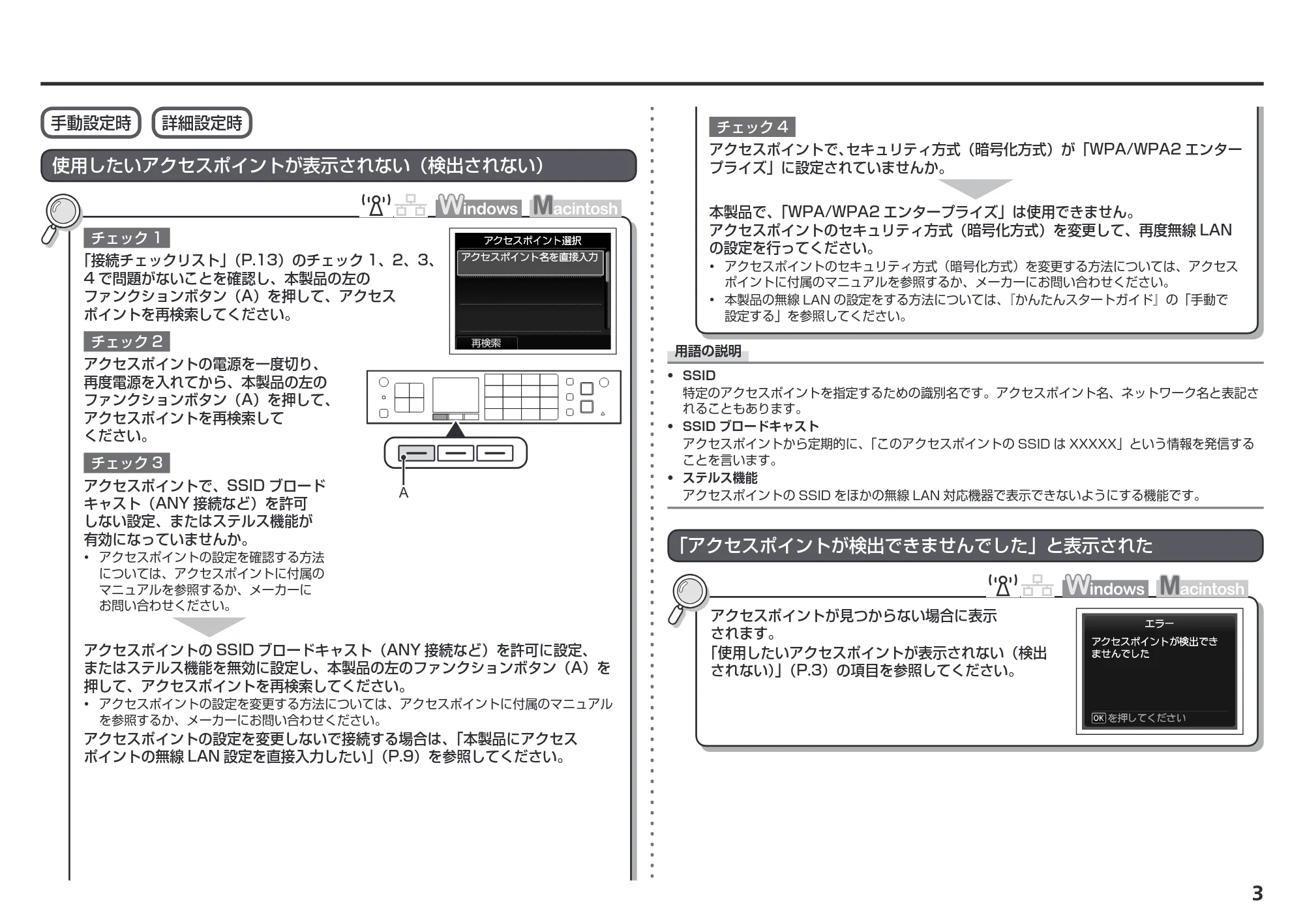

使用したいアクセスポイントが表示されない（検出されない）
「接続チェックリスト」（P.13）のチェック 1、2、3、
4 で問題がないことを確認し、本製品の左の
ファンクションボタン（A）を押して、アクセス
ポイントを再検索してください。
アクセスポイントの電源を一度切り、
再度電源を入れてから、本製品の左の
ファンクションボタン（A）を押して、

アクセスポイントを再検索して
ください。
アクセスポイントで、SSID ブロード
キャスト（ANY 接続など）を許可
しない設定、またはステルス機能が
有効になっていませんか。
アクセスポイントの設定を確認する方法
については、アクセスポイントに付属の
マニュアルを参照するか、メーカーに
お問い合わせください。

アクセスポイントの SSID ブロードキャスト（ANY 接続など）を許可に設定、
またはステルス機能を無効に設定し、本製品の左のファンクションボタン（A）を
押して、アクセスポイントを再検索してください。
チェック 3
チェック 2
チェック 1
アクセスポイントの設定を変更する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。

アクセスポイントの設定を変更しないで接続する場合は、「本製品にアクセス
ポイントの無線 LAN 設定を直接入力したい」（P.9）を参照してください。
手動設定時 詳細設定時 チェック 4
アクセスポイントで、セキュリティ方式（暗号化方式）が「WPA/WPA2 エンター
プライズ」に設定されていませんか。
本製品で、「WPA/WPA2 エンタープライズ」は使用できません。
アクセスポイントのセキュリティ方式（暗号化方式）を変更して、再度無線 LAN
の設定を行ってください。
アクセスポイントのセキュリティ方式（暗号化方式）を変更する方法については、アクセス
ポイントに付属のマニュアルを参照するか、メーカーにお問い合わせください。

本製品の無線 LAN の設定をする方法については、『かんたんスタートガイド』の「手動で
設定する」を参照してください。

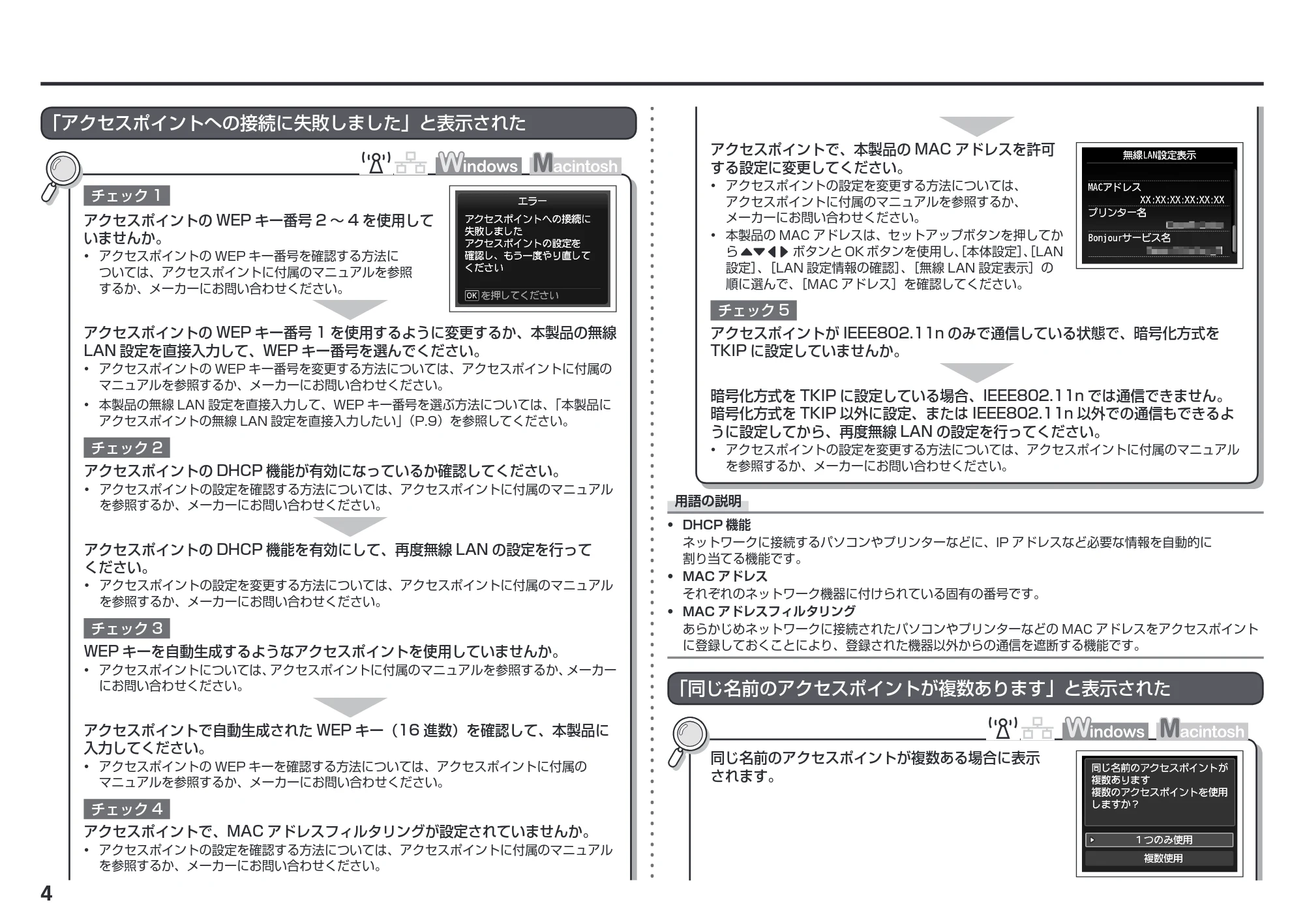

「アクセスポイントへの接続に失敗しました」と表示された
用語の説明
DHCP 機能•
ネットワークに接続するパソコンやプリンターなどに、IP アドレスなど必要な情報を自動的に
割り当てる機能です。
チェック 1
アクセスポイントの WEP キー番号 2 ～ 4 を使用して
いませんか。
アクセスポイントの WEP キー番号を確認する方法に
ついては、アクセスポイントに付属のマニュアルを参照
するか、メーカーにお問い合わせください。

アクセスポイントの WEP キー番号 1 を使用するように変更するか、本製品の無線
LAN 設定を直接入力して、WEP キー番号を選んでください。
アクセスポイントの WEP キー番号を変更する方法については、アクセスポイントに付属の
マニュアルを参照するか、メーカーにお問い合わせください。

本製品の無線 LAN 設定を直接入力して、WEP キー番号を選ぶ方法については、「本製品に
アクセスポイントの無線 LAN 設定を直接入力したい」（P.9）を参照してください。

チェック 2
アクセスポイントの DHCP 機能が有効になっているか確認してください。
アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。

アクセスポイントの DHCP 機能を有効にして、再度無線 LAN の設定を行って
ください。
アクセスポイントの設定を変更する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。

WEP キーを自動生成するようなアクセスポイントを使用していませんか。
アクセスポイントで自動生成された WEP キー（16 進数）を確認して、本製品に
入力してください。
アクセスポイントの WEP キーを確認する方法については、アクセスポイントに付属の
マニュアルを参照するか、メーカーにお問い合わせください。

チェック 3
アクセスポイントについては、アクセスポイントに付属のマニュアルを参照するか、メーカー
にお問い合わせください。

アクセスポイントで、MAC アドレスフィルタリングが設定されていませんか。
アクセスポイントで、本製品の MAC アドレスを許可
する設定に変更してください。
チェック 4
アクセスポイントの設定を変更する方法については、
アクセスポイントに付属のマニュアルを参照するか、
メーカーにお問い合わせください。

本製品の MAC アドレスは、セットアップボタンを押してか
ら {}[] ボタンと OK ボタンを使用し、［本体設定］、［LAN
設定］、［LAN 設定情報の確認］、［無線 LAN 設定表示］の
順に選んで、［MAC アドレス］を確認してください。

アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。

暗号化方式を TKIP に設定している場合、IEEE802.11n では通信できません。
暗号化方式を TKIP 以外に設定、または IEEE802.11n 以外での通信もできるよ
うに設定してから、再度無線 LAN の設定を行ってください。
チェック 5
アクセスポイントが IEEE802.11n のみで通信している状態で、暗号化方式を
TKIP に設定していませんか。
アクセスポイントの設定を変更する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。

「同じ名前のアクセスポイントが複数あります」と表示された
同じ名前のアクセスポイントが複数ある場合に表示
されます。
あらかじめネットワークに接続されたパソコンやプリンターなどの MAC アドレスをアクセスポイント
に登録しておくことにより、登録された機器以外からの通信を遮断する機能です。
MAC アドレスフィルタリング•
それぞれのネットワーク機器に付けられている固有の番号です。
MAC アドレス•


［複数使用］を選んでください。
お持ちのアクセスポイントが 1 台の場合
アクセスポイントの MAC アドレスを確認する方法に
ついては、アクセスポイントに付属のマニュアルを参照
するか、メーカーにお問い合わせください。

［1 つのみ使用］を選んで、使用するアクセス
ポイントの MAC アドレスを選んでください。
複数台のアクセスポイントを使用している場合
用語の説明
それぞれのネットワーク機器に付けられている固有の番号です。
MAC アドレス•
以降の操作は、「本製品にアクセスポイントの無線 LAN 設定を直接入力したい」（P.9）
の手順 または 手順 / / へ進んでください。

以降の操作は、「本製品にアクセスポイントの無線 LAN
設定を直接入力したい」（P.9）の手順 または 手順
/ / へ進んでください。

入力したアクセスポイント名 / ネットワーク名（SSID）
のアクセスポイントが見つからない場合に表示され
ます。
OK ボタンを押して入力したアクセスポイント名 / ネットワーク名（SSID）が正
しいことを確認し、もう一度 OK ボタンを押してください。
チェック 1
入力したアクセスポイント名 / ネットワーク名（SSID）
は正しいですか。
「接続チェックリスト」（P.13）のチェック 1、2、3、4 で問題がないことを確認
してください。
アクセスポイントの電源を一度切り、再度電源を入れてください。
チェック 3
チェック 2
以降は、OK ボタンを押して「本製品にアクセスポイントの無線 LAN 設定を直接入力
したい」（P.9）の手順 から設定を続けてください。

以降は、OK ボタンを押して「本製品にアクセスポイントの無線 LAN 設定を直接入力
したい」（P.9）の手順 から設定を続けてください。

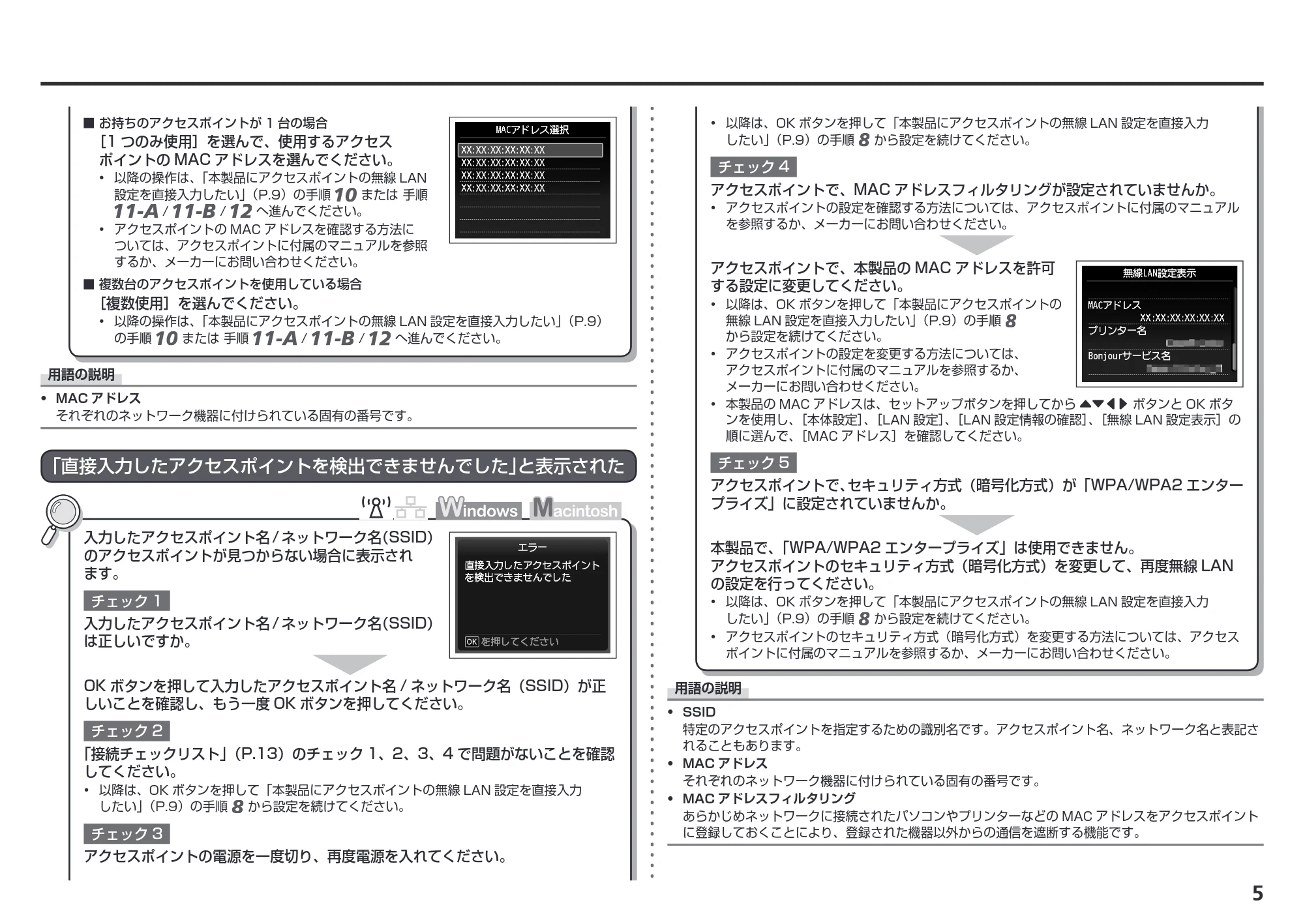

「直接入力したアクセスポイントを検出できませんでした」と表示された チェック 5
アクセスポイントで、セキュリティ方式（暗号化方式）が「WPA/WPA2 エンター
プライズ」に設定されていませんか。
本製品で、「WPA/WPA2 エンタープライズ」は使用できません。
アクセスポイントのセキュリティ方式（暗号化方式）を変更して、再度無線 LAN
の設定を行ってください。
アクセスポイントのセキュリティ方式（暗号化方式）を変更する方法については、アクセス
ポイントに付属のマニュアルを参照するか、メーカーにお問い合わせください。

以降は、OK ボタンを押して「本製品にアクセスポイントの無線 LAN 設定を直接入力
したい」（P.9）の手順 から設定を続けてください。

SSID•
特定のアクセスポイントを指定するための識別名です。アクセスポイント名、ネットワーク名と表記さ
れることもあります。
用語の説明
あらかじめネットワークに接続されたパソコンやプリンターなどの MAC アドレスをアクセスポイント
に登録しておくことにより、登録された機器以外からの通信を遮断する機能です。
MAC アドレスフィルタリング•
それぞれのネットワーク機器に付けられている固有の番号です。
MAC アドレス•
アクセスポイントで、MAC アドレスフィルタリングが設定されていませんか。
アクセスポイントで、本製品の MAC アドレスを許可
する設定に変更してください。
チェック 4
アクセスポイントの設定を変更する方法については、
アクセスポイントに付属のマニュアルを参照するか、
メーカーにお問い合わせください。

本製品の MAC アドレスは、セットアップボタンを押してから {}[] ボタンと OK ボタ
ンを使用し、［本体設定］、［LAN 設定］、［LAN 設定情報の確認］、［無線 LAN 設定表示］の
順に選んで、［MAC アドレス］を確認してください。

アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。

以降は、OK ボタンを押して「本製品にアクセスポイントの
無線 LAN 設定を直接入力したい」（P.9）の手順
から設定を続けてください。


A
B C
A
B C
本製品が表示されない（検出されない）
本製品がネットワークに接続できていますか。
ネットワークへの接続状態は、セットアップボタンを押してから {}[] ボタンと OK ボ
タンを使用し、［本体設定］、［LAN 設定］、［LAN 設定情報の確認］、［無線 LAN 設定表示］
または［有線 LAN 設定表示］の順に選んで、［接続状態］が［有効］になっていることを確
認してください。

無線 LAN 接続の場合は、「接続チェックリスト」（P.13）のチェック 1、2、3、4、
5、8 で問題がないことを確認して、［更新］（A）をクリックしてください。
チェック 2
チェック 1
本製品がネットワークに接続できていない場合は、『かんたんスタートガイド』の
「無線 LAN の設定をしよう」、または「有線 LAN の設定をしよう」以降の手順に
従って、再度セットアップを行ってください。
有線 LAN 接続の場合は、「接続チェックリスト」（P.13）のチェック 1、2、6、7、
8 で問題がないことを確認して、［更新］（A）をクリックしてください。
ソフトウェアインストール中のトラブル

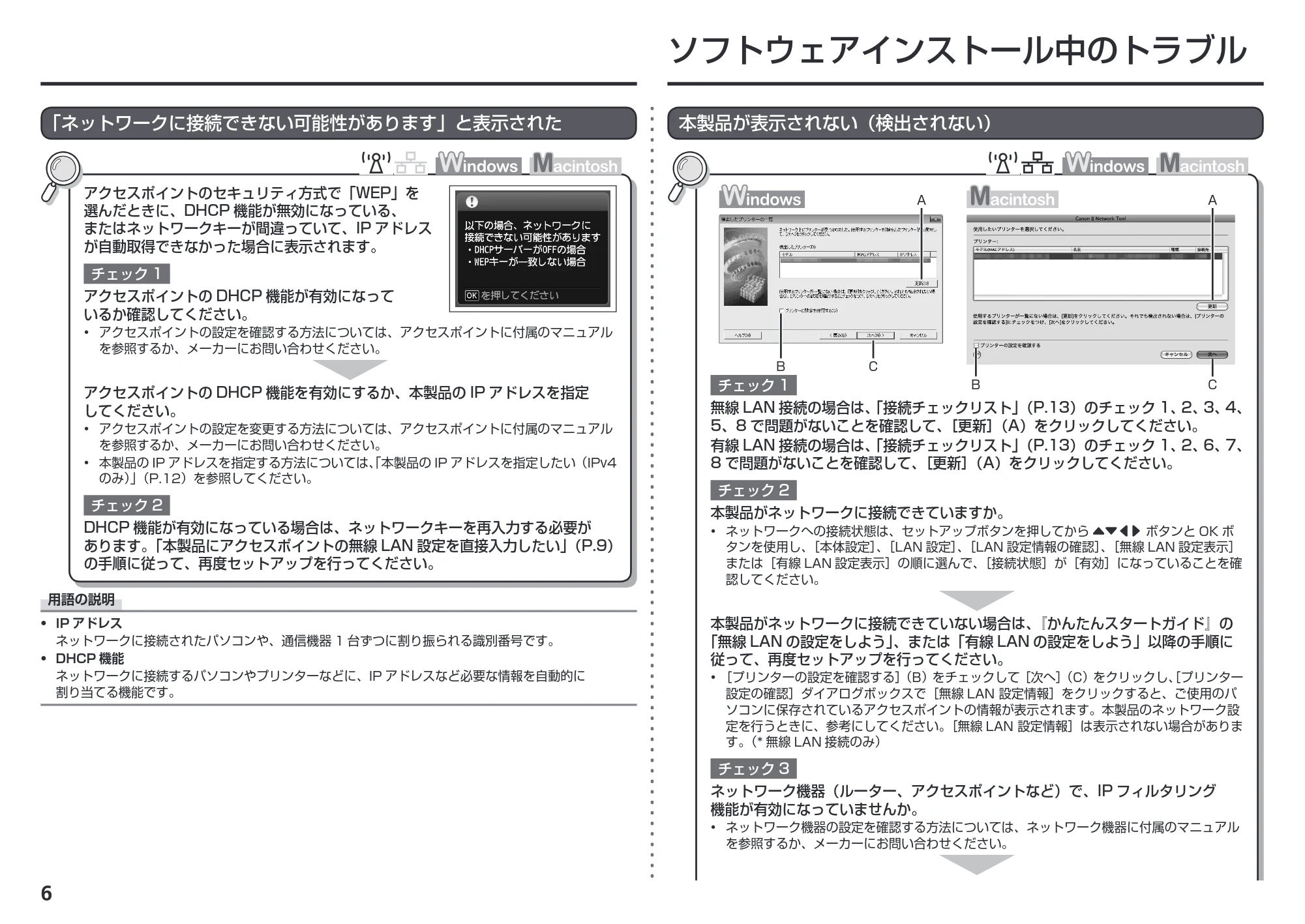

「ネットワークに接続できない可能性があります」と表示された
アクセスポイントのセキュリティ方式で「WEP」を
選んだときに、DHCP 機能が無効になっている、
またはネットワークキーが間違っていて、IP アドレス
が自動取得できなかった場合に表示されます。
アクセスポイントの DHCP 機能が有効になって
いるか確認してください。

アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。

アクセスポイントの設定を変更する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。

本製品の IP アドレスを指定する方法については、「本製品の IP アドレスを指定したい（IPv4
のみ）」（P.12）を参照してください。

DHCP 機能が有効になっている場合は、ネットワークキーを再入力する必要が
あります。「本製品にアクセスポイントの無線 LAN 設定を直接入力したい」（P.9）
の手順に従って、再度セットアップを行ってください。
アクセスポイントの DHCP 機能を有効にするか、本製品の IP アドレスを指定
してください。
チェック 1
チェック 2
用語の説明
DHCP 機能•
ネットワークに接続するパソコンやプリンターなどに、IP アドレスなど必要な情報を自動的に
割り当てる機能です。
IP アドレス•
ネットワークに接続されたパソコンや、通信機器 1 台ずつに割り振られる識別番号です。
ネットワーク機器（ルーター、アクセスポイントなど）で、IP フィルタリング
機能が有効になっていませんか。
チェック 3
ネットワーク機器の設定を確認する方法については、ネットワーク機器に付属のマニュアル
を参照するか、メーカーにお問い合わせください。

［プリンターの設定を確認する］（B）をチェックして［次へ］（C）をクリックし、［プリンター
設定の確認］ダイアログボックスで［無線 LAN 設定情報］をクリックすると、ご使用のパ
ソコンに保存されているアクセスポイントの情報が表示されます。本製品のネットワーク設
定を行うときに、参考にしてください。［無線 LAN 設定情報］は表示されない場合がありま
す。（* 無線 LAN 接続のみ）


A
B
A
B

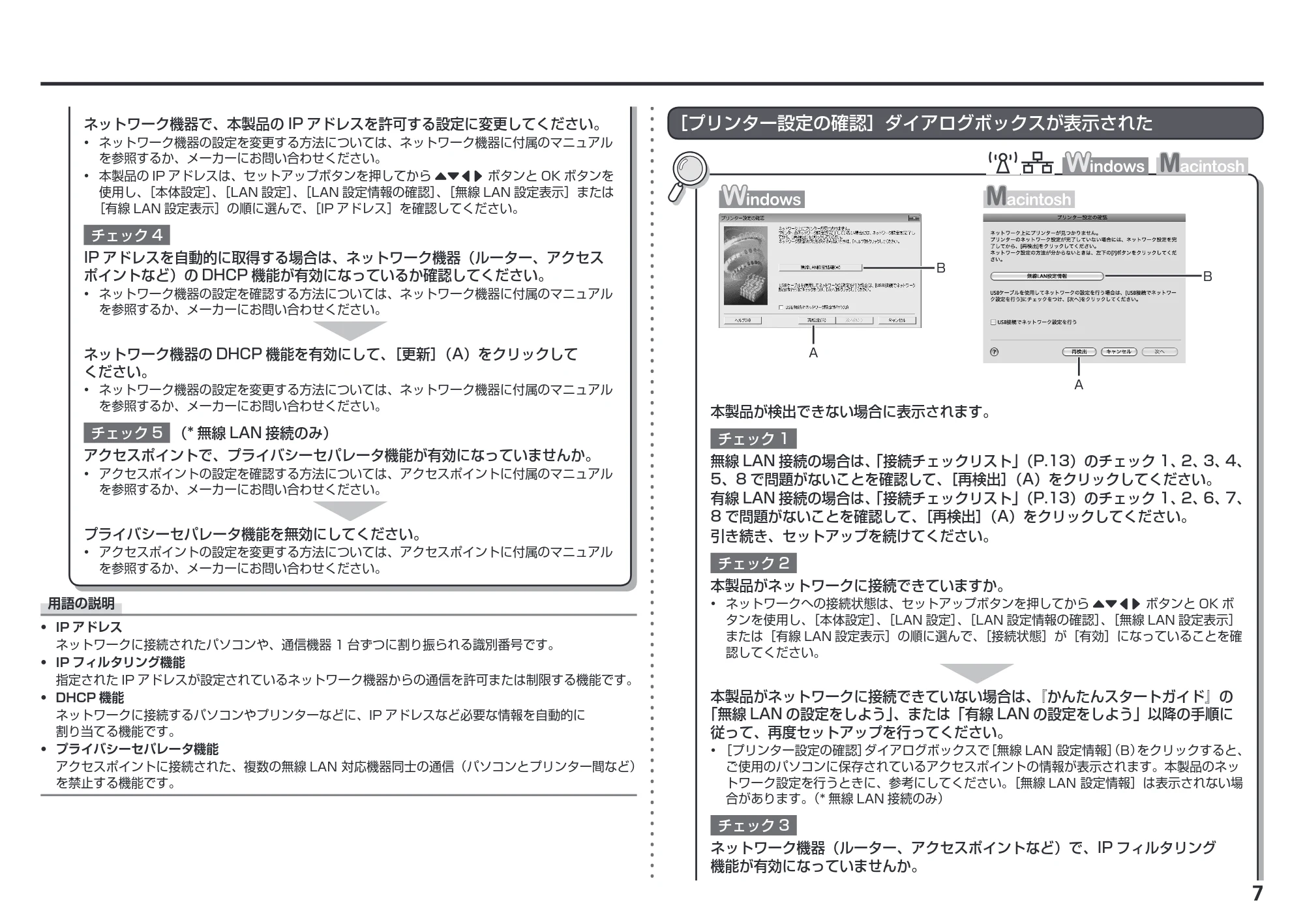

［プリンター設定の確認］ダイアログボックスが表示された
本製品が検出できない場合に表示されます。
チェック 1
引き続き、セットアップを続けてください。
無線 LAN 接続の場合は、「接続チェックリスト」（P.13）のチェック 1、2、3、4、
5、8 で問題がないことを確認して、［再検出］（A）をクリックしてください。
有線 LAN 接続の場合は、「接続チェックリスト」（P.13）のチェック 1、2、6、7、
8 で問題がないことを確認して、［再検出］（A）をクリックしてください。
アクセスポイントで、プライバシーセパレータ機能が有効になっていませんか。
プライバシーセパレータ機能を無効にしてください。
チェック 5
アクセスポイントの設定を変更する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。

アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。

IP アドレスを自動的に取得する場合は、ネットワーク機器（ルーター、アクセス
ポイントなど）の DHCP 機能が有効になっているか確認してください。
ネットワーク機器の設定を確認する方法については、ネットワーク機器に付属のマニュアル
を参照するか、メーカーにお問い合わせください。

ネットワーク機器の DHCP 機能を有効にして、［更新］（A）をクリックして
ください。
ネットワーク機器の設定を変更する方法については、ネットワーク機器に付属のマニュアル
を参照するか、メーカーにお問い合わせください。

用語の説明
指定された IP アドレスが設定されているネットワーク機器からの通信を許可または制限する機能です。
IP フィルタリング機能•
アクセスポイントに接続された、複数の無線 LAN 対応機器同士の通信（パソコンとプリンター間など）
を禁止する機能です。
プライバシーセパレータ機能•
DHCP 機能•
ネットワークに接続するパソコンやプリンターなどに、IP アドレスなど必要な情報を自動的に
割り当てる機能です。
チェック 4
（* 無線 LAN 接続のみ）
ネットワーク機器で、本製品の IP アドレスを許可する設定に変更してください。
ネットワーク機器の設定を変更する方法については、ネットワーク機器に付属のマニュアル
を参照するか、メーカーにお問い合わせください。

本製品の IP アドレスは、セットアップボタンを押してから {}[] ボタンと OK ボタンを
使用し、［本体設定］、［LAN 設定］、［LAN 設定情報の確認］、［無線 LAN 設定表示］または
［有線 LAN 設定表示］の順に選んで、［IP アドレス］を確認してください。

IP アドレス•
ネットワークに接続されたパソコンや、通信機器 1 台ずつに割り振られる識別番号です。
本製品がネットワークに接続できていますか。
ネットワークへの接続状態は、セットアップボタンを押してから {}[] ボタンと OK ボ
タンを使用し、［本体設定］、［LAN 設定］、［LAN 設定情報の確認］、［無線 LAN 設定表示］
または［有線 LAN 設定表示］の順に選んで、［接続状態］が［有効］になっていることを確
認してください。

チェック 2
本製品がネットワークに接続できていない場合は、『かんたんスタートガイド』の
「無線 LAN の設定をしよう」、または「有線 LAN の設定をしよう」以降の手順に
従って、再度セットアップを行ってください。
［プリンター設定の確認］ダイアログボックスで［無線 LAN 設定情報］（B）をクリックすると、
ご使用のパソコンに保存されているアクセスポイントの情報が表示されます。本製品のネッ
トワーク設定を行うときに、参考にしてください。［無線 LAN 設定情報］は表示されない場
合があります。（* 無線 LAN 接続のみ）

ネットワーク機器（ルーター、アクセスポイントなど）で、IP フィルタリング
機能が有効になっていませんか。
チェック 3


そのほかに困ったとき
ネットワーク環境を変更したら、本製品と通信できなくなった
IP アドレス•
ネットワークに接続されたパソコンや、通信機器 1 台ずつに割り振られる識別番号です。
用語の説明
パソコンの IP アドレス取得に時間がかかったり、再起動が必要な場合があります。
パソコンに有効な IP アドレスが取得されていることを確認したあと、もう一度、本製品を
検索してください。

アクセスポイントの設定を確認してください。
アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。

IP アドレスを自動的に取得する場合は、ネットワーク機器（ルーター、アクセス
ポイントなど）の DHCP 機能が有効になっているか確認してください。
ネットワーク機器の設定を確認する方法については、ネットワーク機器に付属のマニュアル
を参照するか、メーカーにお問い合わせください。

ネットワーク機器の DHCP 機能を有効にして、［再検出］（A）をクリックして
ください。
ネットワーク機器の設定を変更する方法については、ネットワーク機器に付属のマニュアル
を参照するか、メーカーにお問い合わせください。

チェック 4
アクセスポイント名 / ネットワーク名（SSID）、セキュリティ方式
（暗号化方式）、ネットワークキーを忘れてしまった、またはわからない
アクセスポイントで、プライバシーセパレータ機能が有効になっていませんか。
プライバシーセパレータ機能を無効にしてください。
チェック 5
アクセスポイントの設定を変更する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。

アクセスポイントの設定を確認する方法については、アクセスポイントに付属のマニュアル
を参照するか、メーカーにお問い合わせください。

（* 無線 LAN 接続のみ）
用語の説明
指定された IP アドレスが設定されているネットワーク機器からの通信を許可または制限する機能です。
IP フィルタリング機能•
アクセスポイントに接続された、複数の無線 LAN 対応機器同士の通信（パソコンとプリンター間など）
を禁止する機能です。
プライバシーセパレータ機能•
DHCP 機能•
ネットワークに接続するパソコンやプリンターなどに、IP アドレスなど必要な情報を自動的に
割り当てる機能です。
IP アドレス•
ネットワークに接続されたパソコンや、通信機器 1 台ずつに割り振られる識別番号です。
ネットワーク機器で、本製品の IP アドレスを許可する設定に変更してください。
ネットワーク機器の設定を変更する方法については、ネットワーク機器に付属のマニュアル
を参照するか、メーカーにお問い合わせください。

本製品の IP アドレスは、セットアップボタンを押してから {}[] ボタンと OK ボタンを
使用し、［本体設定］、［LAN 設定］、［LAN 設定情報の確認］、［無線 LAN 設定表示］または
［有線 LAN 設定表示］の順に選んで、［IP アドレス］を確認してください。

ネットワーク機器の設定を確認する方法については、ネットワーク機器に付属のマニュアル
を参照するか、メーカーにお問い合わせください。


1
4
2
3
5
参 考
4
3
1
2
AD E
B
C
参考情報
文字入力のしかた
[] ボタンで［無線 LAN セットアップ］を選んで、
OK ボタンを押す
{} ボタンで［その他の設定］を選んで、OK
ボタンを押す
［はい］を選んで、OK ボタンを押す
無線 LAN 接続が有効になると、Wi-Fi ランプ（青色）
が点灯します。

セットアップボタンを押す
本製品にアクセスポイントのアクセスポイント名 / ネットワーク名（SSID）や
セキュリティ設定（WEP や WPA など）を、直接入力することができます。
以下の手順で行ってください。
本製品にアクセスポイントの無線 LAN 設定を直接入力したい
［詳細設定］を選んで、OK ボタンを押す
文字入力のしかた
本製品では、画面にキーボードが表示されたとき、文字を入力することができます。
以下の手順で行ってください。
文字をすべて入力し終わったら、左のファンクションボタン（D）を押す
手順 ～ をくり返して、２文字目以降を入力する
画面に上の図のようなキーボードが表示されたら、中央のファンクション
ボタン（A）を押し、入力したい文字のキーボード画面に切り替える
画面に表示されるキーボードには、アルファベットの大文字、小文字、数字 / 記号の
3 種類があります。中央のファンクションボタンを押すたびに、キーボード画面が切り
替わります。

{}[] ボタン（B）でキーボード画面から文字を選び、OK ボタンを押して
文字を入力する
入力された文字は画面のキーボード上部（C）に表示されます。•
文字を挿入したいときは、{} ボタンで画面の（C）の部分を選択し、[] ボタンでカーソルを挿入
したい位置の右の文字に移動させてから、文字を入力します。

文字を削除したいときは、{} ボタンで画面の（C）の部分を選択し、[] ボタンでカーソルを削除
したい文字に移動させてから、右のファンクションボタン（E）を押します。

スペースを挿入したいときは、キーボード画面から［スペース］を選択し、OK ボタンを押します。•

0
10
9
6
8
7
［アクセスポイント名を直接入力］を選んで、
OK ボタンを押す
マンションなどにお住まいの場合は、近隣で使用
されているアクセスポイントを表示してしまうことが
あります。

• 選んだセキュリティ方式に合わせて、いずれかの手

順に進んでください。

無効
WEP
WPA/WPA2
へ
へ
へ
アクセスポイントのセキュリティ方式を選んで、
OK ボタンを押す
AirMac ユーティリティ（AirMac 管理ユーティリティ）で［WEP 40 ビット］
または［WEP 128 ビット］を設定している場合は、［WEP］を選んでください。

AirMac ユーティリティで［WEP (Transitional Security Network)］を設定して
いる場合は、［WPA2-PSK (AES)］を選んでください。

アクセスポイント名 / ネットワーク名（SSID）を
入力して、左のファンクションボタンを押す
アクセスポイントのアクセスポイント名 /
ネットワーク名（SSID）を確認する方法については、
アクセスポイントに付属のマニュアルを参照するか、
メーカーにお問い合わせください。

本製品にアクセスポイントと同じアクセスポイント名
/ ネットワーク名（SSID）を入力してください。

アルファベットは大文字 / 小文字を正しく入力してください。別の文字として区別
されます。

文字の入力方法については、「文字入力のしかた」（P.9）
を参照してください。
全角文字は入力できません。•
アクセスポイント名 / ネットワーク名（SSID）が
正しいことを確認して、左のファンクションボタン
を押す
OK ボタンを押す
アクセスポイントの設定が IEEE802.11n/g 両対応で暗号化方式が TKIP の場合は、
IEEE802.11g で通信します。

アクセスポイントの設定が IEEE802.11n の場合、TKIP は使用できません。
アクセスポイントの暗号化方式を TKIP 以外に変更するか、規格を IEEE802.11n
以外に変更してから、再度無線 LAN の設定を行ってください。

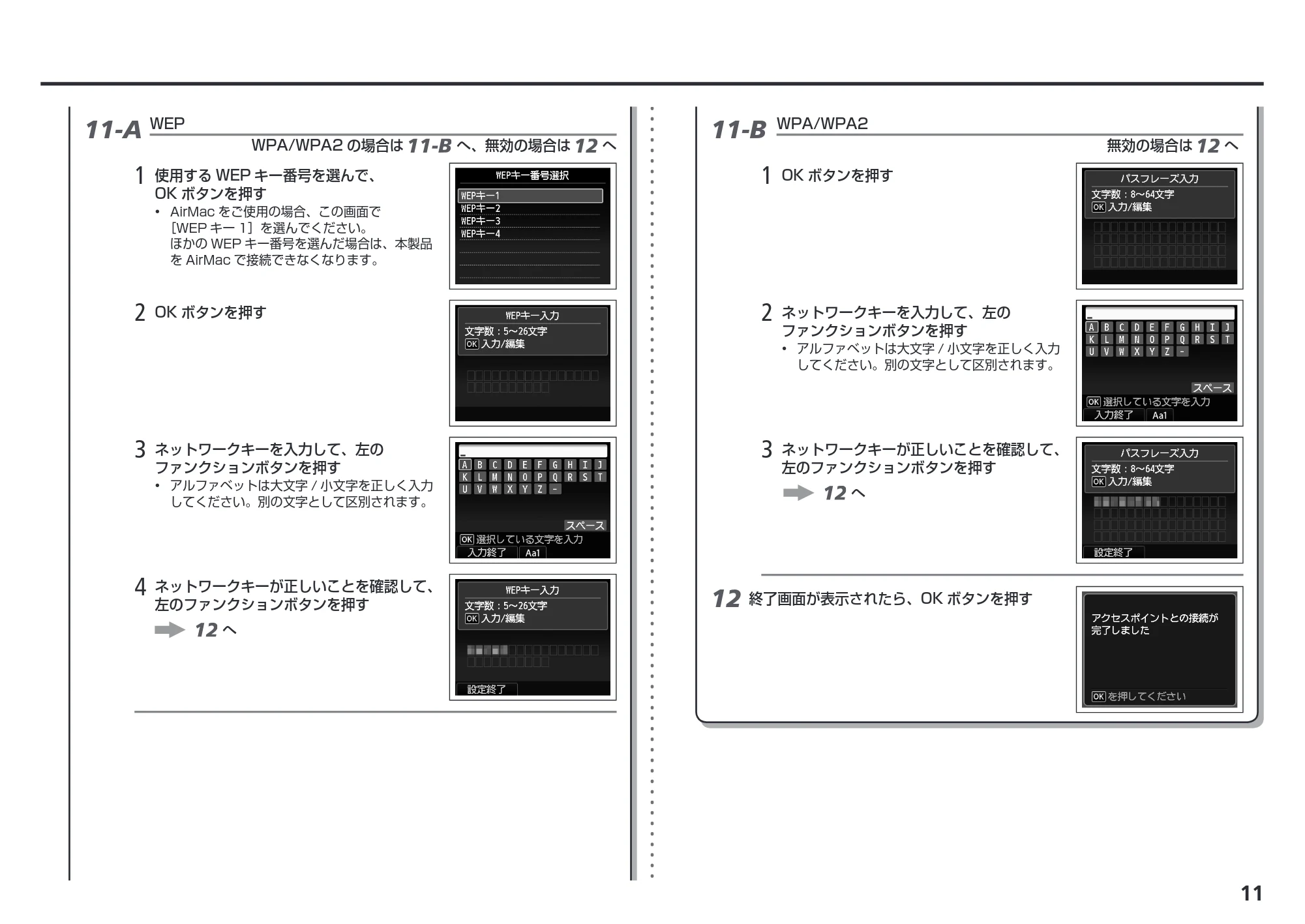

11-B
12
1
3
11-A
1
2
4
3
2
無効の場合は へ
ネットワークキーが正しいことを確認して、
左のファンクションボタンを押す
へ
OK ボタンを押す
終了画面が表示されたら、OK ボタンを押す
WPA/WPA2WEP
WPA/WPA2 の場合は へ、無効の場合は へ
ネットワークキーが正しいことを確認して、
左のファンクションボタンを押す
へ
ネットワークキーを入力して、左の
ファンクションボタンを押す
アルファベットは大文字 / 小文字を正しく入力
してください。別の文字として区別されます。

使用する WEP キー番号を選んで、
OK ボタンを押す
AirMac をご使用の場合、この画面で
［WEP キー 1］を選んでください。
ほかの WEP キー番号を選んだ場合は、本製品
を AirMac で接続できなくなります。

ネットワークキーを入力して、左の
ファンクションボタンを押す
アルファベットは大文字 / 小文字を正しく入力
してください。別の文字として区別されます。

OK ボタンを押す


1
2
3
4
5
6
7
8
1
2
3
4
5
6
本製品の IP アドレスを指定したい（IPv4 のみ）
［その他の設定］を選んで、OK ボタンを押す
［LAN 設定］を選んで、OK ボタンを押す
［本体設定］を選んで、OK ボタンを押す
セットアップボタンを押す
本製品の IP アドレスは、以下の手順で指定することができます。
［IPv4］を選んで、OK ボタンを押す
［IPv4/IPv6 設定］を選んで、OK ボタンを押す
画面の指示に従って、設定を進めてください。•
［はい］を選んで、OK ボタンを押す
［手動設定］を選んで、OK ボタンを押す
＜購入時の状態＞
［LAN 設定リセット］を選んで、OK ボタンを押す
［LAN 設定］を選んで、OK ボタンを押す
［本体設定］を選んで、OK ボタンを押す
セットアップボタンを押す
終了画面が表示されたことを確認して、OK ボタンを押す
［はい］を選んで、OK ボタンを押す
これで、本製品の LAN 設定を購入時の状態に戻すことができました。
本製品の LAN 設定を購入時の状態に戻して、再度セットアップしたい

本製品の LAN 設定は、以下の手順で購入時の状態に戻すことができます。
『かんたんスタートガイド』の「無線 LAN の設定をしよう」、または「有線 LAN の設定を
しよう」以降の手順に従って、再度セットアップを行ってください。

無線 LAN 無効
SSID BJNPSETUP
データの暗号化 無効
TCP/IP の設定 自動取得
有線 LAN 無効
TCP/IP の設定 自動取得


A
接続チェックリスト
Wi-Fi ランプ（青色）（A）が点灯していますか。
無線 LAN を有効に変更した場合は、『かんたんスタートガイド』
の「無線 LAN の設定をしよう」以降の手順に従って、再度
セットアップを行ってください。

点灯していない場合は、セットアップボタンを押してか
ら {}[] ボタンと OK ボタンを使用し、［本体設定］、
［LAN 設定］、［無線 LAN/ 有線 LAN の切換］、［無線
LAN を有効にする］の順に選んで、「無線 LAN を有効」
に設定してください。
チェック 5
アクセスポイントと本製品が、それぞれ無線通信可能な見通しの良い場所に設置
されていますか。また、電子レンジや冷蔵庫などが近くにありませんか。
障害物が少なく、見通しの良い場所に設置してください。
電子レンジや冷蔵庫などからの電波がアクセスポイントと本製品の電波に影響しない
ように、はなして設置してください。
チェック 3
本製品を接続する前に、パソコンとネットワーク機器（ルーター、アクセスポイント
など）の設定が完了していて、パソコンがネットワークに接続できる状態になってい
ますか。
パソコンとネットワーク機器の設定をしてください。
チェック 1
設定する方法については、パソコンおよびネットワーク機器に付属のマニュアルを参照するか、
メーカーにお問い合わせください。

セキュリティソフトウェアのファイアウォール機能を使用していませんか。
キヤノンのソフトウェアがネットワークにアクセスしようとしていることを警告する
メッセージが、パソコンの画面に表示される場合があります。
警告メッセージが表示されたら、アクセスを常に許可するように設定してください。
チェック 8
本製品とネットワーク機器（ルーター、アクセスポイントなど）の電源は入って
いますか。
各機器の電源を入れてください。
本製品の電源がすでに入っている場合は、電源を一度切り、再度電源を入れてくださ
い。
チェック 2
有線 LAN の設定が有効になっていますか。
チェック 7
『かんたんスタートガイド』の「有線 LAN の設定をしよう」以降の手順に従って、
セットアップを行ってください。
チェック 6
ルーターをご使用の場合は、本製品やパソコンの LAN ケーブルが、ルーターの LAN
側に接続されていますか。
LAN ケーブルがルーターの WAN 側に接続されている場合は、ルーターの LAN 側に
接続してください。
LAN ケーブルが抜けかかっている場合は、正しく接続してください。

接続を確認する方法については、ルーターに付属のマニュアルを参照するか、メーカーに
お問い合わせください。

接続する方法については、ルーターに付属のマニュアルを参照するか、メーカーにお問い
合わせください。

アクセスポイントが IEEE802.11n、IEEE802.11g、または IEEE802.11b（2.4
GHz）で動作していますか。
アクセスポイントの動作を確認する方法については、アクセスポイントに付属のマニュアルを
参照するか、メーカーにお問い合わせください。

チェック 4
アクセスポイントを IEEE802.11n、IEEE802.11g、または IEEE802.11b（2.4
GHz）で動作する設定に変更してください。
アクセスポイントの動作を変更する方法については、アクセスポイントに付属のマニュアルを
参照するか、メーカーにお問い合わせください。

ファイアウォール•
インターネットに接続しているパソコンや企業内のネットワークを安全に使用するための仕組みです。パソコンや企業内ネットワークへの不正な侵入を防いだり、企業内ネットワークやインターネットへの許可の
ないアクセスを制限したりします。
用語の説明

QT5-3584-V01 XXXXXXXX ©CANON INC.2011 PRINTED IN XXXXXXXX
