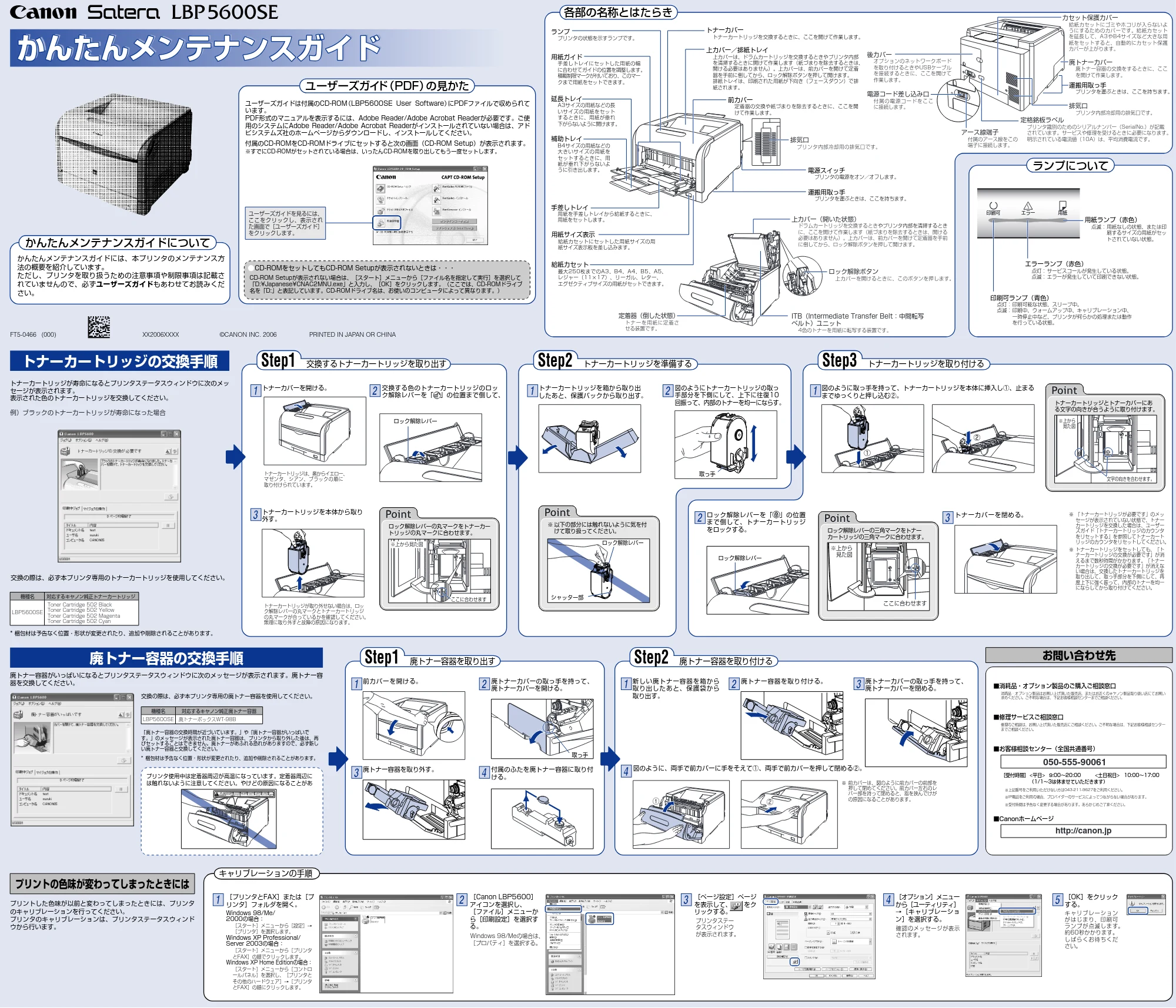

1ページ
各部の名称とはたらき
交換するトナーカートリッジを取り出す
Step1
トナーカートリッジを準備する
Step2
ユーザーズガイ
ド
（PDF）
の見かた
ランプについて
廃トナー容器を取り出す
Step1
トナーカートリッジを取り付ける
Step3
廃トナー容器を取り付ける
Step2
キャリブレーションの手順
かんたんメンテナンスガイドについて
印刷可
エラー
用紙
文字の向きを合わせます。
※上から
見た図
a
②
①
ロック解除レバー
②
ロック解除レバー
シャッター部
※上から見た図
ここに合わせます
取っ手
ここに合わせます
※上から
見た図
ロック解除レバー
取っ手
かんたんメンテナンスガイドかんたんメンテナンスガイドかんたんメンテナンスガイド
かんたんメンテナンスガイドには、本プリンタのメンテナンス方
法の概要を紹介しています。
ただし、プリンタを取り扱うための注意事項や制限事項は記載さ
れていませんので、必ず
ユーザーズガイド
もあわせてお読みくだ
さい。
FT5-0466
(000)
XX2006XXXX
©CANON INC. 2006
PRINTED IN JAPAN OR CHINA
トナーカートリッジの交換手順
トナーカートリッジが寿命になるとプリンタステータスウィンドウに次のメッ
セージが表示されます。
表示された色のトナーカートリッジを交換してください。
例）ブラックのトナーカートリッジが寿命になった場合
交換の際は、必ず本プリンタ専用のトナーカートリッジを使用してください。
トナーカバーを開ける。
1
2
機種名
対応するキヤノン純正トナーカートリッジ
LBP5600SE
Toner Cartridge 502 Black
Toner Cartridge 502 Yellow
Toner Cartridge 502 Magenta
Toner Cartridge 502 Cyan
ユーザーズガイドは付属のCD-ROM
（LBP5600SE User Software）
にPDFファイルで収められて
います。
PDF形式のマニュアルを表示するには、Adobe Reader/Adobe Acrobat Readerが必要です。ご使
用のシステムにAdobe Reader/Adobe Acrobat Readerがインストールされていない場合は、アド
ビシステムズ社のホームページからダウンロードし、インストールしてください。
付属のCD-ROMをCD-ROMドライブにセットすると次の画面（CD-ROM Setup）が表示されます。
※すでにCD-ROMがセットされている場合は、いったんCD-ROMを取り出してもう一度セットします。
CD-ROMをセットしてもCD-ROM Setupが表示されないときは・・・
CD-ROM Setupが表示されない場合は、［スタート］メニューから［ファイル名を指定して実行］を選択して
「D:¥Japanese¥CNAC2MNU.exe」と入力し、［OK］をクリックします。（ここでは、CD-ROMドライブ
名を「D:」と表記しています。CD-ROMドライブ名は、お使いのコンピュータによって異なります。）
ユーザーズガイドを見るには、
ここをクリックし、表示され
た画面で［ユーザーズガイド］
をクリックします。
ランプ
プリンタの状態を示すランプです。
後カバー
オプションのネットワークボード
を取り付けるときやUSBケーブル
を接続するときに、ここを開けて
作業します。
運搬用取っ手
プリンタを運ぶときは、ここを持ちます。
用紙ガイド
手差しトレイにセットした用紙の幅
に合わせてガイドの位置を調整します。
積載制限マークが付いており、このマー
クまで用紙をセットできます。
トナーカバー
トナーカートリッジを交換するときに、ここを開けて作業します。
上カバー／排紙トレイ
上カバーは、ドラムカートリッジを交換するときやプリンタ内部
を清掃するときに開けて作業します（紙づまりを除去するときは、
開ける必要はありません）。上カバーは、前カバーを開けて定着
器を手前に倒してから、ロック解除ボタンを押して開けます。
排紙トレイは、印刷された用紙が下向き（フェースダウン）で排
紙されます。
前カバー
定着器の交換や紙づまりを除去するときに、ここを開
けて作業します。
電源スイッチ
プリンタの電源をオン／オフします。
運搬用取っ手
プリンタを運ぶときは、ここを持ちます。
給紙カセット
最大250枚までのA3、B4、A4、B5、A5、
レジャー（11×17）、リーガル、レター、
エグゼクティブサイズの用紙がセットできます。
用紙サイズ表示
給紙カセットにセットした用紙サイズの用
紙サイズ表示板を差し込みます。
手差しトレイ
用紙を手差しトレイから給紙するときに、
用紙をセットします。
補助トレイ
B4サイズの用紙などの
大きいサイズの用紙を
セットするときに、用
紙が垂れ下がらないよ
うに引き出します。
延長トレイ
A3サイズの用紙などの長
いサイズの用紙をセット
するときに、用紙が垂れ
下がらないように開けます。
定格銘板ラベル
プリンタ識別のためのシリアルナンバー（SerialNo.）が記載
されています。サービスや修理を受けるときに必要になります。
明示されている電流値（10A）は、平均消費電流です。
廃トナーカバー
廃トナー容器の交換をするときに、ここ
を開けて作業します。
アース線端子
付属のアース線をこの
端子に接続します。
電源コード差し込み口
付属の電源コードをここ
に接続します。
カセット保護カバー
給紙カセットにゴミやホコリが入らないよ
うにするためのカバーです。給紙カセット
を延長して、A3やB4サイズなど大きな用
紙をセットすると、自動的にカセット保護
カバーが上がります。
定着器（倒した状態）
トナーを用紙に定着さ
せる装置です。
ITB（Intermediate Transfer Belt：中間転写
ベルト）ユニット
4色のトナーを用紙に転写する装置です。
上カバー（開いた状態）
ドラムカートリッジを交換するときやプリンタ内部を清掃するとき
に、ここを開けて作業します（紙づまりを除去するときは、開ける
必要はありません）。上カバーは、前カバーを開けて定着器を手前
に倒してから、ロック解除ボタンを押して開けます。
排気口
プリンタ内部冷却用の排気口です。
ロック解除ボタン
上カバーを開けるときに、このボタンを押します。
排気口
プリンタ内部冷却用の排気口です。
印刷可ランプ（青色）
点灯：
印刷可能な状態、スリープ中。
点滅：
印刷中、ウォームアップ中、キャリブレーション中、
一時停止中など、プリンタが何らかの処理または動作
を行っている状態。
エラーランプ（赤色）
点灯：
サービスコールが発生している状態。
点滅：
エラーが発生していて印刷できない状態。
用紙ランプ（赤色）
点滅：
用紙なしの状態、または印
刷するサイズの用紙がセッ
トされていない状態。
トナーカートリッジは、奥からイエロー、
マゼンタ、シアン、ブラックの順に
取り付けられています。
3
トナーカートリッジが取り外せない場合は、ロッ
ク解除レバーの丸マークとトナーカートリッジ
の丸マークが合っているかを確認してください。
無理に取り外すと故障の原因になります。
※ 「トナーカートリッジが必要です」のメッ
セージが表示されていない状態で、トナー
カートリッジを交換した場合は、ユーザー
ズガイド「トナーカートリッジのカウンタ
をリセットする」を参照してトナーカート
リッジのカウンタをリセットしてください。
※ トナーカートリッジをセットしても、「ト
ナーカートリッジの交換が必要です」が消
えるまで数秒時間がかかります。「トナー
カートリッジの交換が必要です」が消えな
い場合は、交換したトナーカートリッジを
取り出して、取っ手部分を下側にして、再
度上下に強く振って、内部のトナーを均一
にならしてから取り付けてください。
交換する色のトナーカートリッジのロッ
ク解除レバーを「
」の位置まで倒して、
ロック解除レバーの丸マークをトナーカー
トリッジの丸マークに合わせます。
トナーカートリッジを本体から取り
外す。
1
2
図のようにトナーカートリッジの取っ
手部分を下側にして、上下に往復10
回振って、内部のトナーを均一にならす。
※ 以下の部分には触れないように気を付
けて取り扱ってください。
トナーカートリッジを箱から取り出
したあと、保護パックから取り出す。
1
2
ロック解除レバーを「
」の位置
まで倒して、トナーカートリッジ
をロックする。
3
トナーカバーを閉める。
トナーカートリッジとトナーカバーにあ
る文字の向きが合うように取り付けます。
ロック解除レバーの三角マークをトナー
カートリッジの三角マークに合わせます。
図のように取っ手を持って、トナーカートリッジを本体に挿入し①、止まる
までゆっくりと押し込む②。
廃トナー容器の交換手順
廃トナー容器がいっぱいになるとプリンタステータスウィンドウに次のメッセージが表示されます。廃トナー容
器を交換してください。
交換の際は、必ず本プリンタ専用の廃トナー容器を使用してください。
機種名
対応するキヤノン純正廃トナー容器
LBP5600SE
廃トナーボックスWT-98B
1
2
廃トナーカバーの取っ手を持って、
廃トナーカバーを開ける。
4
付属のふたを廃トナー容器に取り付
ける。
前カバーを開ける。
3
廃トナー容器を取り外す。
1
2
廃トナー容器を取り付ける。
4
図のように、両手で前カバーに手をそえて①、両手で前カバーを押して閉める②。
※ 前カバーは、図のように前カバーの前部を
押して閉めてください。前カバー左右のレ
バー部を持って閉めると、指を挟んでけが
の原因になることがあります。
新しい廃トナー容器を箱から
取り出したあと、保護袋から
取り出す。
3
廃トナーカバーの取っ手を持って、
廃トナーカバーを閉める。
プリンタ使用中は定着器周辺が高温になっています。定着器周辺に
は触れないように注意してください。やけどの原因になることがあ
お問い合わせ先
プリントの色味が変わってしまったときには
■お客様相談センター（全国共通番号）
■Canonホームページ
http://canon.jp
050-555-90061
■消耗品・オプション製品のご購入ご相談窓口
■修理サービスご相談窓口
消耗品・オプション製品はお買い上げ頂いた販売店、またはお近くのキヤノン製品取り扱い店にてお買い
求めください。ご不明な場合は、下記お客様相談センターまでご相談ください。
修理のご相談は、お買い上げ頂いた販売店にご相談ください。ご不明な場合は、下記お客様相談センター
までご相談ください。
［受付時間］ <平日>
9:00～20:00
<土日祝日>
10:00～17:00
（1/1～3は休ませていただきます）
※上記番号をご利用いただけない方は043-211-9627をご利用ください。
※IP電話をご利用の場合、プロバイダーのサービスによってつながらない場合があります。
※受付時間は予告なく変更する場合があります。あらかじめご了承ください。
プリントした色味が以前と変わってしまったときには、プリンタ
のキャリブレーションを行ってください。
プリンタのキャリブレーションは、プリンタステータスウィンド
ウから行います。
2
3
4
1
［プリンタとFAX］または［プ
リンタ］フォルダを開く。
Windows 98/Me/
2000の場合：
［スタート］メニューから［設定］→
［プリンタ］を選択します。
Windows XP Professional/
Server 2003の場合：
［スタート］メニューから［プリンタ
とFAX］の順でクリックします。
Windows XP Home Editionの場合：
［スタート］メニューから［コントロ
ールパネル］を選択し、［プリンタと
その他のハードウェア］→［プリンタ
とFAX］の順にクリックします。
［Canon LBP5600］
アイコンを選択し、
［ファイル］メニューか
ら［印刷設定］を選択す
る。
［ページ設定］ページ
を表示して、
をク
リックする。
［オプション］メニュー
から［ユーティリティ］
→［キャリブレーショ
ン］を選択する。
プリンタステー
タスウィンドウ
が表示されます。
Windows 98/Meの場合は、
［プロパティ］を選択する。
確認のメッセージが表示
されます。
5
［OK］をクリック
する。
キャリブレーション
がはじまり、印刷可
ランプが点滅します。
約60秒かかります。
しばらくお待ちくだ
さい。
* 梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。
* 梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。
「廃トナー容器の交換時期が近づいています。」や「廃トナー容器がいっぱいで
す。」のメッセージが表示された廃トナー容器は、プリンタから取り外した後は、再
びセットすることはできません。廃トナーがあふれる恐れがありますので、必ず新し
い廃トナー容器と交換してください。

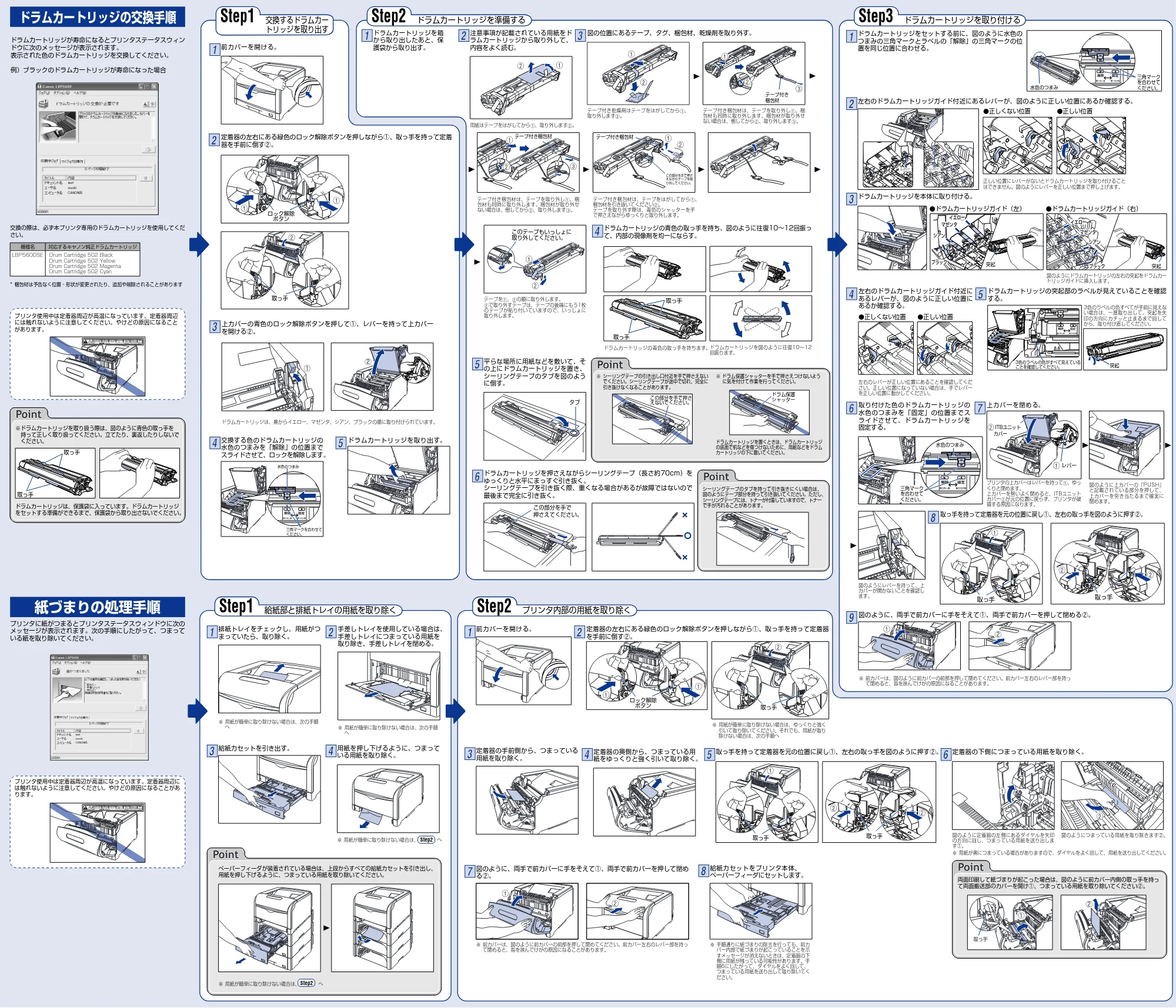

2ページ
ドラムカートリッジを準備する
Step2
ドラムカートリッジを取り付ける
Step3
給紙部と排紙トレイの用紙を取り除く
Step1
交換するドラムカー
トリッジを取り出す
Step1
プリンタ内部の用紙を取り除く
Step2
a
b
取っ手
取っ手
タブ
取っ手
取っ手
ドラム保護
シャッター
a
b
このテープもいっしょに
取り外してください。
- 正しくない位置
a
レバー
b
ITBユニット
カバー
- ドラムカートリッジガイド（左）
突起
イエロー
マゼンタ
シアン
ブラック
ロック解除
ボタン
a
a
ロック解除
ボタン
a
a
取っ手
b
取っ手
b
b
b
取っ手
b
b
取っ手
a
取っ手
①
②
a
②
レバー
レバー
②
この部分を手で
押さえてください。
この部分を手で押さ
えないでください。
a
b
c
テープ付き
梱包材
a
b
a
c
b
テープ付き梱包材
取っ手
①
b
a
a
取っ手
三角マーク
を合わせて
ください。
水色のつまみ
3色のラベルの色がすべて見えている
ことを確認してください。
突起
- 正しい位置
- ドラムカートリッジガイド（右）
突起
イエロー
マゼンタ
シアン
ブラック
- 正しくない位置
- 正しい位置
a
b
この部分を手で押さ
えながらテープを取
り外してください。
テープ付き梱包材
水色のつまみ
三角マーク
を合わせて
ください。
水色のつまみ
三角マークを合わせて
ください。
a
b
ドラムカートリッジの交換手順
ドラムカートリッジが寿命になるとプリンタステータスウィン
ドウに次のメッセージが表示されます。
表示された色のドラムカートリッジを交換してください。
例）ブラックのドラムカートリッジが寿命になった場合
交換の際は、必ず本プリンタ専用のドラムカートリッジを使用してくだ
さい。
機種名
対応するキヤノン純正ドラムカートリッジ
LBP5600SE
Drum Cartridge 502 Black
Drum Cartridge 502 Yellow
Drum Cartridge 502 Magenta
Drum Cartridge 502 Cyan
プリンタに紙がつまるとプリンタステータスウィンドウに次の
メッセージが表示されます。次の手順にしたがって、つまって
いる紙を取り除いてください。
ドラムカートリッジは、奥からイエロー、マゼンタ、シアン、ブラックの順に取り付けられています。
1
2
定着器の左右にある緑色のロック解除ボタンを押しながら①、取っ手を持って定着
器を手前に倒す②。
2
定着器の左右にある緑色のロック解除ボタンを押しながら①、取っ手を持って定着器
を手前に倒す②。
3
上カバーの青色のロック解除ボタンを押して①、レバーを持って上カバー
を開ける②。
※ドラムカートリッジを取り扱う際は、図のように青色の取っ手を
持って正しく取り扱ってください。立てたり、裏返したりしないで
ください。
ドラムカートリッジは、保護袋に入っています。ドラムカートリッジ
をセットする準備ができるまで、保護袋から取り出さないでください。
前カバーを開ける。
4
交換する色のドラムカートリッジの
水色のつまみを「解除」の位置まで
スライドさせて、ロックを解除します。
5
ドラムカートリッジを取り出す。
※ 用紙が簡単に取り除けない場合は、次の手順
へ
※ 用紙が簡単に取り除けない場合は、次の手順
へ
※ 用紙が簡単に取り除けない場合は、ゆっくりと強く
引いて取り除いてください。それでも、用紙が取り
除けない場合は、次の手順へ
図のように定着器の左側にあるダイヤルを矢印
の方向に回し、つまっている用紙を送り出しま
す①。
図のようにつまっている用紙を取り除きます②。
※ 手順通りに紙づまりの除去を行っても、前カ
バー内部で紙づまりが起こっていることを示
すメッセージが消えないときは、定着器の下
側に用紙が残っている可能性があります。手
順6にしたがって、ダイヤルをよく回して、
つまっている用紙を送り出して取り除いてく
ださい。
※ 用紙が奥につまっている場合がありますので、ダイヤルをよく回して、用紙を送り出してください。
1
2
手差しトレイを使用している場合は、
手差しトレイにつまっている用紙を
取り除き、手差しトレイを閉める。
ペーパーフィーダが装着されている場合は、上段からすべての給紙カセットを引き出し、
用紙を押し下げるように、つまっている用紙を取り除いてください。
排紙トレイをチェックし、用紙がつ
まっていたら、取り除く。
※ 用紙が簡単に取り除けない場合は、
へ
3
給紙カセットを引き出す。
4
用紙を押し下げるように、つまって
いる用紙を取り除く。
1
前カバーを開ける。
3
定着器の手前側から、つまっている
用紙を取り除く。
6
定着器の下側につまっている用紙を取り除く。
7
図のように、両手で前カバーに手をそえて①、両手で前カバーを押して閉め
る②。
4
定着器の奥側から、つまっている用
紙をゆっくりと強く引いて取り除く。
5
取っ手を持って定着器を元の位置に戻し①、左右の取っ手を図のように押す②。
8
給紙カセットをプリンタ本体、
ペーパーフィーダにセットします。
テープ付き梱包材は、テープを取り外し
a
、梱
包材も同時に取り外します。梱包材が取り外せ
ない場合は、倒してから
b
、取り外します
c
。
テープ付き乾燥剤はテープをはがしてから
a
、
取り外します
b
。
用紙はテープをはがしてから
a
、取り外します
b
。
1
3
図の位置にあるテープ、タグ、梱包材、乾燥剤を取り外す。
シーリングテープのタブを持って引き抜きにくい場合は、
図のようにテープ部分を持って引き抜いてください。ただし、
シーリングテープには、トナーが付着していますので、トナー
で手が汚れることがあります。
ドラムカートリッジを置くときは、ドラムカートリッジ
の底面で机などを傷つけないために、用紙などをドラム
カートリッジの下に敷いてください。
※ シーリングテープの引き出し口付近を手で押さえない
でください。シーリングテープが途中で切れ、完全に
引き抜けなくなることがあります。
※
ドラム保護シャッターを手で押さえつけないよう
に気を付けて作業を行ってください。
ドラムカートリッジを箱
から取り出したあと、保
護袋から取り出す。
2
注意事項が記載されている用紙をド
ラムカートリッジから取り外して、
内容をよく読む。
4
ドラムカートリッジの青色の取っ手を持ち、図のように往復10～12回振っ
て、内部の現像剤を均一にならす。
5
平らな場所に用紙などを敷いて、そ
の上にドラムカートリッジを置き、
シーリングテープのタブを図のよう
に倒す。
2
6
取り付けた色のドラムカートリッジの
水色のつまみを「固定」の位置までス
ライドさせて、ドラムカートリッジを
固定する。
4
左右のドラムカートリッジガイド付近に
あるレバーが、図のように正しい位置に
あるか確認する。
7
上 カ バ ー を 閉 め る。
8
取っ手を持って定着器を元の位置に戻し①、左右の取っ手を図のように押す②。
9
図のように、両手で前カバーに手をそえて①、両手で前カバーを押して閉める②。
左右のドラムカートリッジガイド付近にあるレバーが、図のように正しい位置にあるか確認する。
3
ドラムカートリッジを本体に取り付ける。
紙づまりの処理手順
Step2
※ 用紙が簡単に取り除けない場合は、
へ
Step2
両面印刷して紙づまりが起こった場合は、図のように前カバー内側の取っ手を持っ
て両面搬送部のカバーを開け①、つまっている用紙を取り除いてください②。
6
ドラムカートリッジを押さえながらシーリングテープ（長さ約70cm）を
ゆっくりと水平にまっすぐ引き抜く。
シーリングテープを引き抜く際、重くなる場合があるが故障ではないので
最後まで完全に引き抜く。
※ 前カバーは、図のように前カバーの前部を押して閉めてください。前カバー左右のレバー部を持っ
て閉めると、指を挟んでけがの原因になることがあります。
※ 前カバーは、図のように前カバーの前部を押して閉めてください。前カバー左右のレバー部を持っ
て閉めると、指を挟んでけがの原因になることがあります。
テープ付き梱包材は、テープをはがしてから
a
、
梱包材を引き抜いてください
b
。
テープを取り外す際は、青色のシャッターを手
で押さえながらゆっくりと取り外します。
テープ付き梱包材は、テープを取り外し
a
、梱
包材も同時に取り外します。梱包材が取り外せ
ない場合は、倒してから
b
、取り外します
c
。
テープを
a
、
b
の順に取り外します。
b
で取り外すテープは、テープの後端にもう1枚
のテープが貼り付いていますので、いっしょに
取り外します。
ドラムカートリッジの青色の取っ手を持ちます。ドラムカートリッジを図のように往復10～12
回振ります。
プリンタの上カバーはレバーを持って
a
、ゆっ
くりと閉めます。
上カバーを勢いよく閉めると、ITBユニット
カバー
b
が元の位置に戻らず、プリンタが破
損する原因になります。
図のように上カバーの「PUSH」
と記載されている部分を押して、
上カバーを突き当たるまで確実に
閉めます。
正しい位置にレバーがないとドラムカートリッジを取り付けること
はできません。図のようにレバーを正しい位置まで押し上げます。
図のようにドラムカートリッジの左右の突起をドラムカー
トリッジガイドに挿入します。
図のようにレバーを持って、上
カバーが開かないことを確認し
ます。
左右のレバーが正しい位置にあることを確認してくだ
さい。正しい位置になっていない場合は、手でレバー
を正しい位置に動かしてください。
5
ドラムカートリッジの突起部のラベルが見えていることを確認
する。
3色のラベルの色すべてが手前に見えな
い場合は、一度取り出して、突起を矢
印の方向にカチッと止まるまで回して
から、取り付け直してください。
1
ドラムカートリッジをセットする前に、図のように水色の
つまみの三角マークとラベルの「解除」の三角マークの位
置を同じ位置に合わせる。
* 梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります
プリンタ使用中は定着器周辺が高温になっています。定着器周辺
には触れないように注意してください。やけどの原因になること
があります。
プリンタ使用中は定着器周辺が高温になっています。定着器周辺に
は触れないように注意してください。やけどの原因になることがあ
ります。
