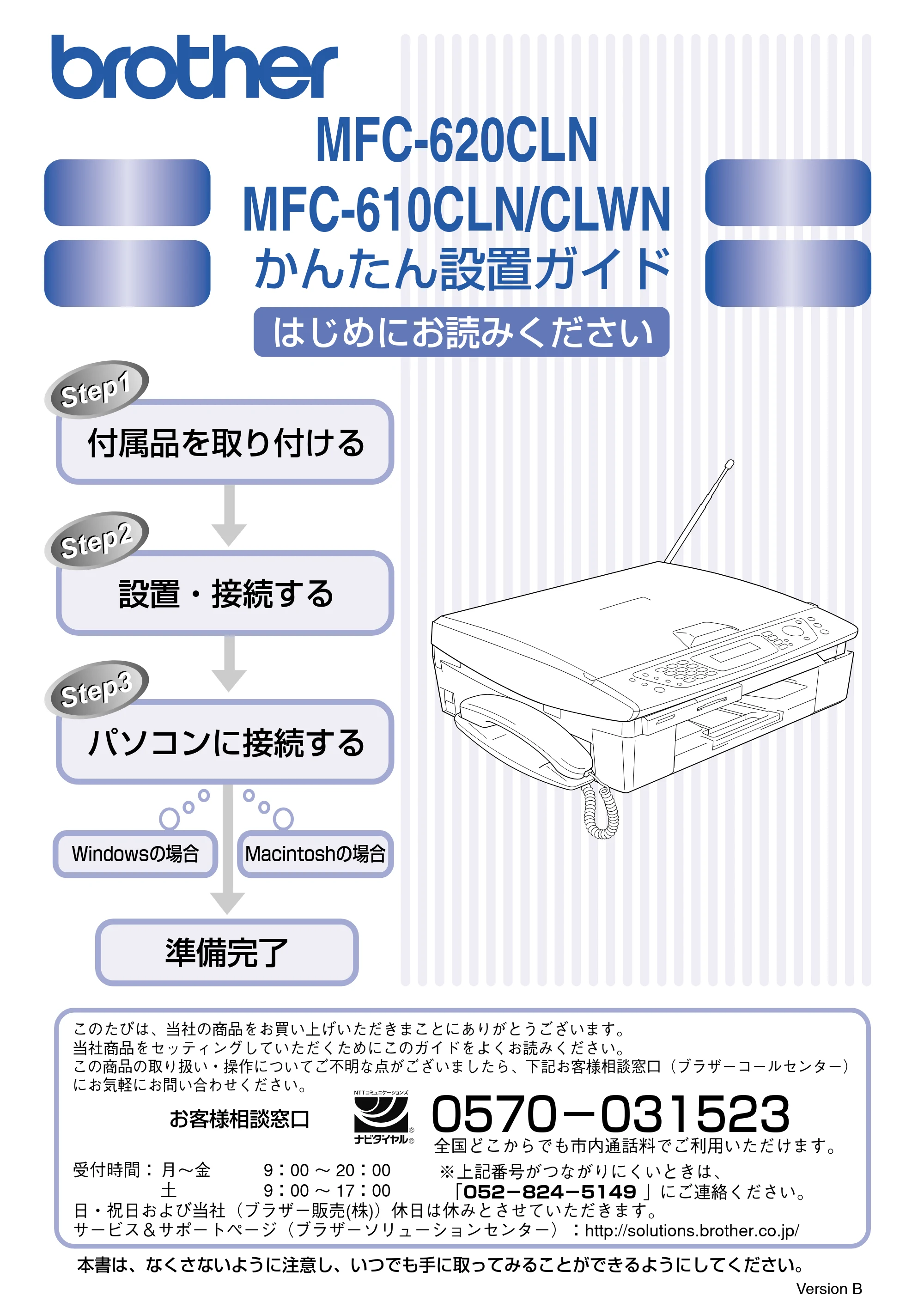

かんたん設置ガイドMFC-610CLN / MFC-610CLWN / MFC-620CLN

Step1Step1
Step2Step2
Step3Step3
Macintoshの場合�Windowsの場合�
MFC-620CLN
MFC-610CLN/CLWN
かんたん設置ガイド�
このたびは、当社の商品をお買い上げいただきまことにありがとうございます。�
当社商品をセッティングしていただくためにこのガイドをよくお読みください。�
この商品の取り扱い・操作についてご不明な点がございましたら、下記お客様相談窓口（ブラザーコールセンター）
にお気軽にお問い合わせください。�
�
�
�
�
受付時間： 月～金 9：00 ～ 20：00�
土 9：00 ～ 17：00�
日・祝日および当社（ブラザー販売(株)）休日は休みとさせていただきます。�
サービス＆サポートページ（ブラザーソリューションセンター）：http://solutions.brother.co.jp/
本書は、なくさないように注意し、いつでも手に取ってみることができるようにしてください。�
付属品を取り付ける�
パソコンに接続する�
設置・接続する�

準備完了�

はじめにお読みください�
�
0570－031523
お客様相談窓口�
※ 上記番号がつながりにくいときは、�
「052－824－5149 」にご連絡ください。�
全国どこからでも市内通話料でご利用いただけます。�
Version B

1

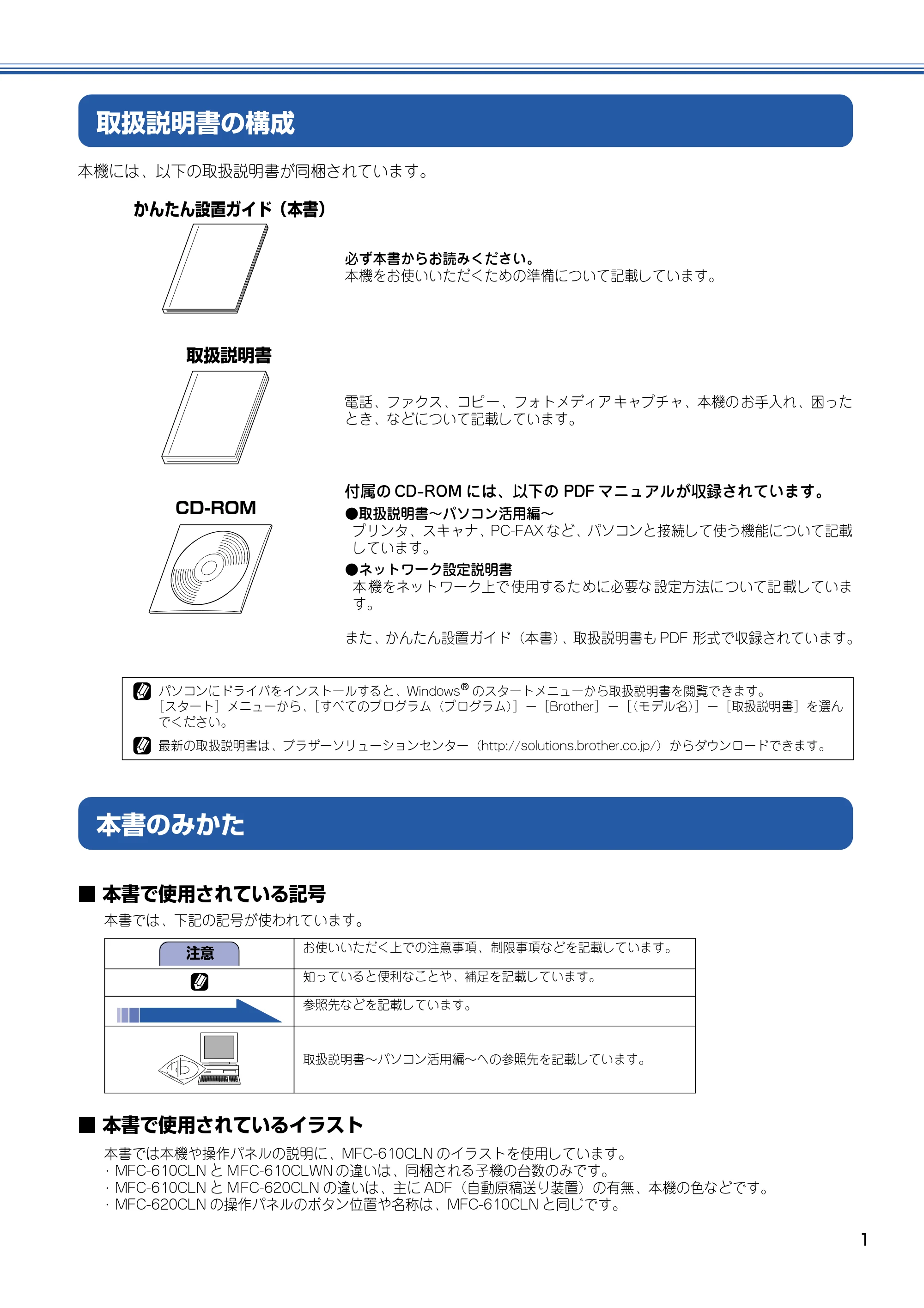

取扱説明書の構成
本機には、以下の取扱説明書が同梱されています。
本書のみかた
■ 本書で使用されている記号
本書では、下記の記号が使われています。
■ 本書で使用されているイラスト
本書では本機や操作パネルの説明に、MFC-610CLN のイラストを使用しています。
･ MFC-610CLN と MFC-610CLWN の違いは、同梱される子機の台数のみです。
･ MFC-610CLN と MFC-620CLN の違いは、主に ADF（自動原稿送り装置）の有無、本機の色などです。
･ MFC-620CLN の操作パネルのボタン位置や名称は、MFC-610CLN と同じです。
必ず本書からお読みください。
本機をお使いいただくための準備について記載しています。
電話、ファクス、コピ ー、フォトメディア キャプチャ、本機の お手入れ、困った
とき、などについて記載しています。
付属の CD-ROM には、以下の PDF マニュアルが収録されています。

• 取扱説明書～パソコン活用編～

プリンタ、スキャナ、PC-FAX など、パソコンと接続して使う機能について記載
しています。

• ネットワーク設定説明書

本 機をネット ワーク上で 使用するた めに必要な 設定方法に ついて記 載していま
す。
また、かんたん設置ガイド（本書）、取扱説明書も PDF 形式で収録されています。
かんたん設置ガイド（本書）
取扱説明書
CD-ROM
パソコンにドライバをインストールすると、Windows
®
のスタートメニューから取扱説明書を閲覧できます。
［スタート］メニューから、［すべてのプログラム（プログラム）］－［Brother］－［（モデル名）］－［取扱説明書］を選ん
でください。
最新の取扱説明書は、ブラザーソリューションセンター（http://solutions.brother.co.jp/）からダウンロードできます。
お使いいただく上での注意事項、 制限事項などを記載しています。
知っていると便利なことや、補足を記載しています。
参照先などを記載しています。
取扱説明書～パソコン活用編～への参照先を記載しています。
注意

2

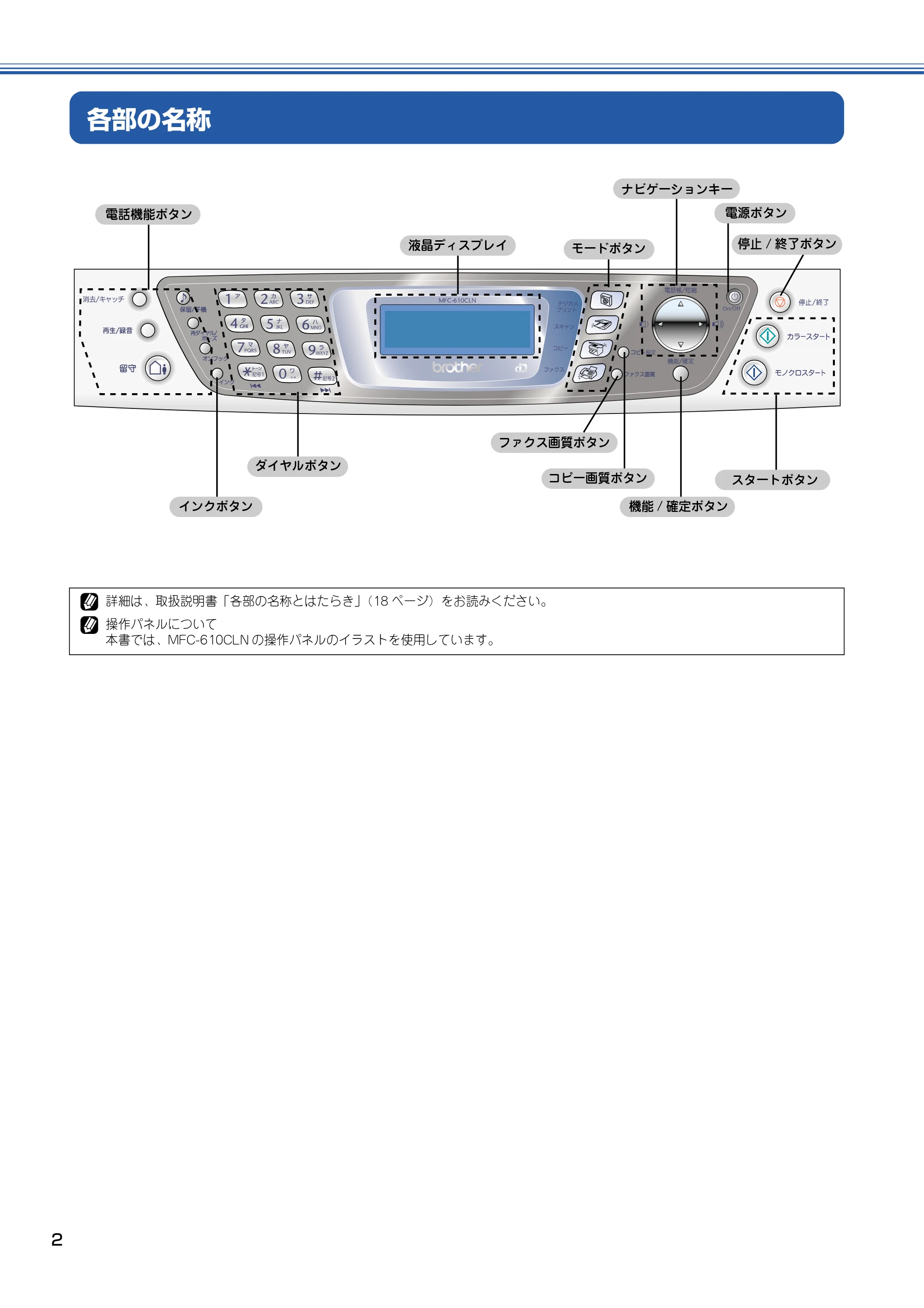

各部の名称

詳細は、取扱説明書「各部の名称とはたらき」（18 ページ）をお読みください。
操作パネルについて
本書では、MFC-610CLN の操作パネルのイラストを使用しています。
ダイヤルボタン
液晶ディスプレイ モードボタン
ナビゲーションキー
機能 / 確定ボタン
停止 / 終了ボタン
電話機能ボタン
インクボタン
ファクス画質ボタン
コピー画質ボタン
電源ボタン
スタートボタン

3

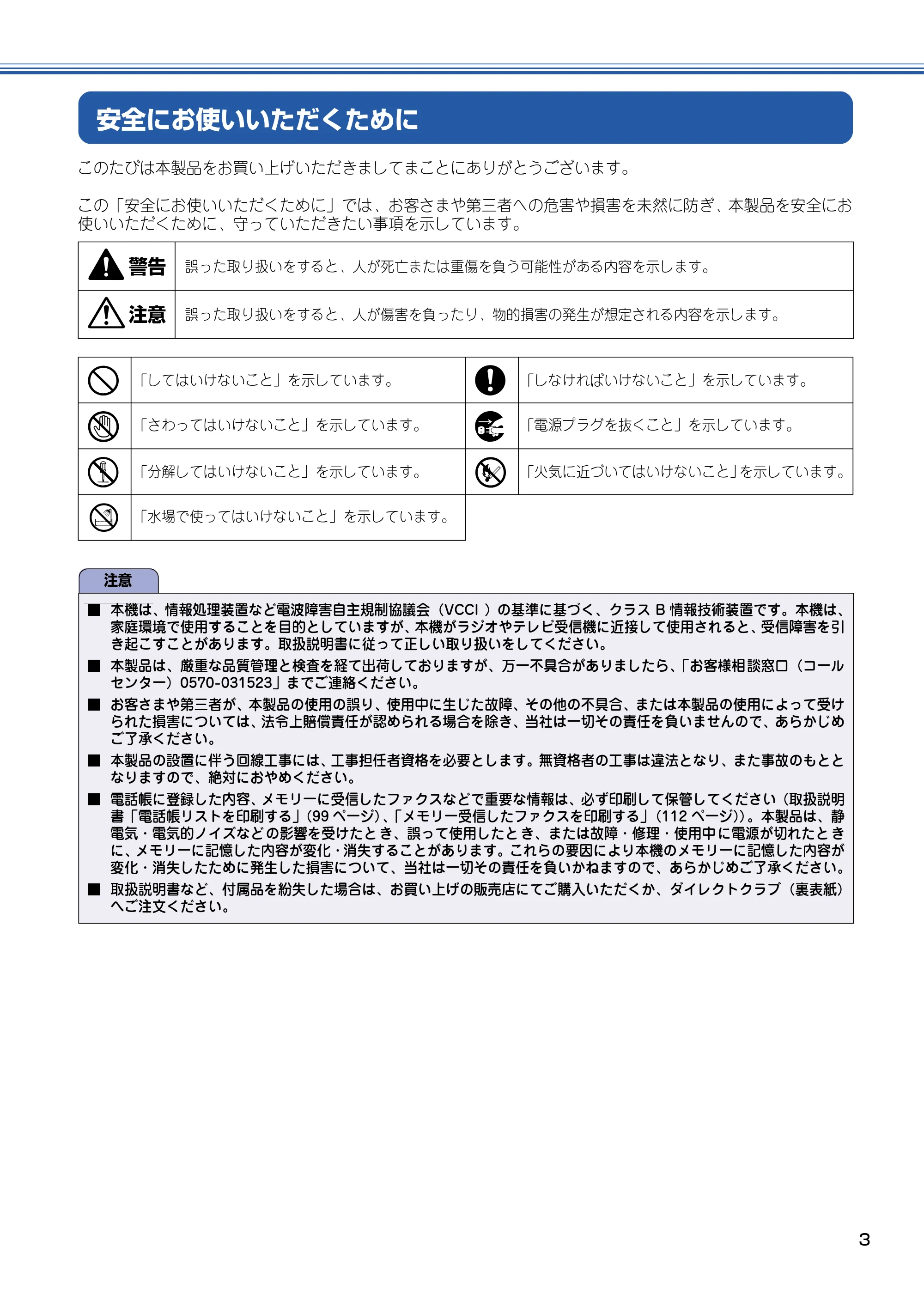

安全にお使いいただくために
このたびは本製品をお買い上げいただきましてまことにありがとうございます。
この「安全にお使いいただくために」では、お客さまや第三者への危害や損害を未然に防ぎ、本製品を安全にお
使いいただくために、守っていただきたい事項を示しています。
警告 誤った取り扱いをすると、人が死亡または重傷を負う可能性がある内容を示します。
注意 誤った取り扱いをすると、人が傷害を負ったり、物的損害の発生が想定される内容を示します。
「してはいけないこと」を示しています。 「しなければいけないこと」を示しています。
「さわってはいけないこと」を示しています。 「電源プラグを抜くこと」を示しています。
「分解してはいけないこと」を示しています。 「火気に近づいてはいけないこと」を示しています。
「水場で使ってはいけないこと」を示しています。
注意
■ 本機は、情報処理装置など電波障害自主規制協議会（VCCI ）の基準に基づく、クラス B 情報技術装置です。本機は、
家庭環境で使用することを目的としていますが、本機がラジオやテレビ受信機に近接して使用されると、受信障害を引

き起こすことがあります。取扱説明書に従って正しい取り扱いをしてください。
■ 本製品は、厳重な品質管理と検査を経て出荷しておりますが、万一不具合がありましたら、「お客様相 談窓口（コール
センター）0570-031523」までご連絡ください。
■ お客さまや第三者が、本製品の使用の誤り、使用中に生じた故障、その他の不具合、または本製品の使用によって受け
られた損害については、法令上賠償責任が認められる場合を除き、当社は一切その責任を負いませんので、あらかじめ
ご了承ください。
■ 本製品の設置に伴う回線工事には、工事担任者資格を必要とします。無資格者の工事は違法となり、また事故のもとと
なりますので、絶対におやめください。
■ 電話帳に登録した内容、メモリーに受信したファクスなどで重要な情報は、必ず印刷して保管してください（取扱説明
書「電話帳リストを印刷する」（99 ページ）、「メモリー受信したファクスを印刷する」（112 ページ））。本製品は、静
電気・電気的ノイズなど の影響を受けたと き、誤って使用したと き、または故障・修理・使用中 に電源が切れたと き

に、メモリーに記憶した内容が変化・消失することがあります。これらの要因により本機のメモリーに記憶した内容が
変化・消失したために発生した損害について、当社は一切その責任を負いかねますので、あらかじめご了承ください。
■ 取扱説明書など、付属品を紛失した場合は、お買い上げの販売店にてご購入いただくか、ダイレクトクラブ（裏表紙）
へご注文ください。

4

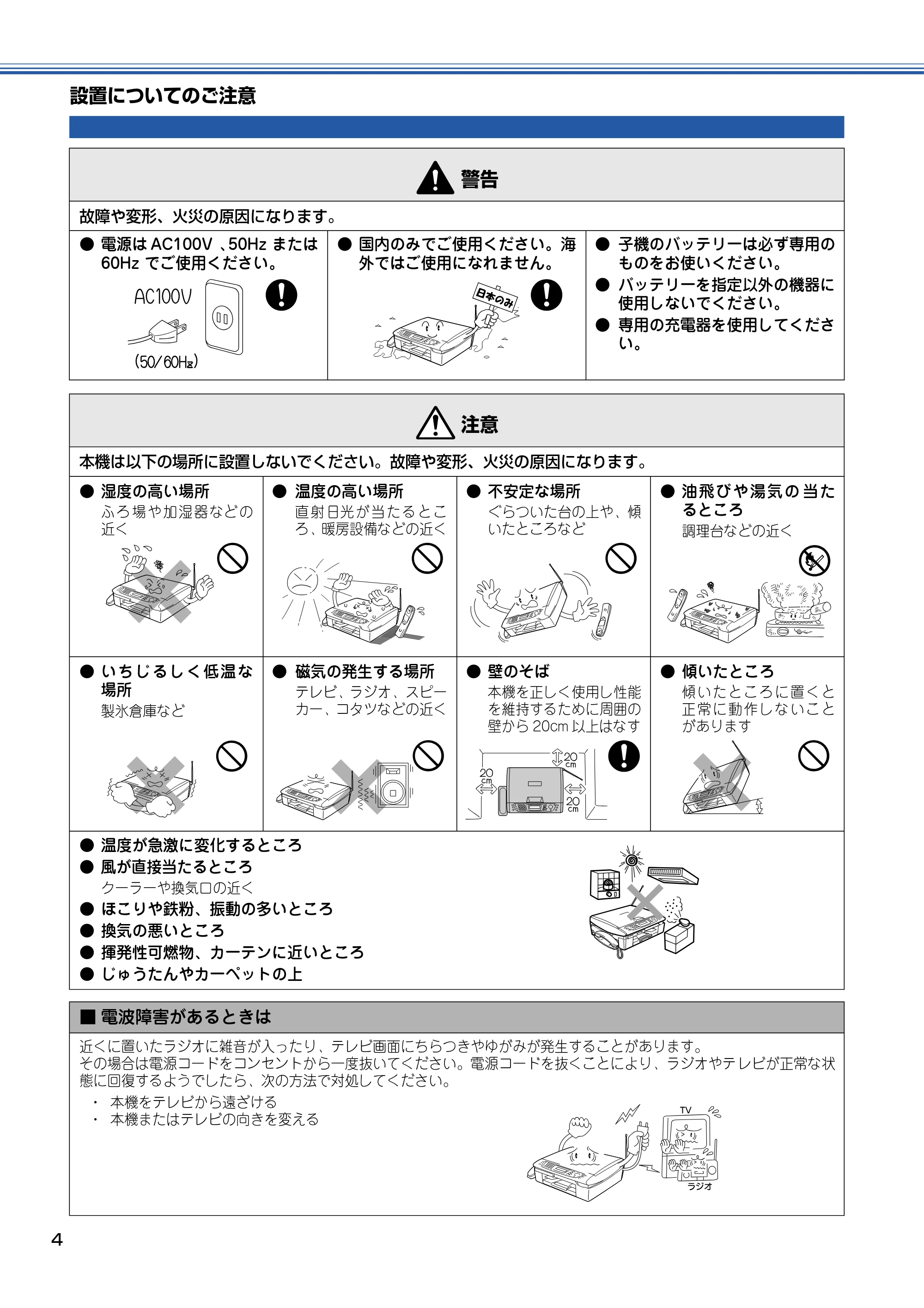

設置についてのご注意
警告
故障や変形、火災の原因になります。

• 電源は AC100V 、50Hz または

60Hz でご使用ください。

• 国内のみでご使用ください。海

外ではご使用になれません。

• 子機のバッテリーは必ず専用の

ものをお使いください。

• バッテリーを指定以外の機器に

使用しないでください。

• 専用の充電器を使用してくださ

い。
注意
本機は以下の場所に設置しないでください。故障や変形、火災の原因になります。

• 湿度の高い場所

ふ ろ 場 や 加 湿 器 など の
近く

• 温度の高い場所

直 射 日光 が 当 た る と こ
ろ、暖房設備などの近く

• 不安定な場所

ぐらついた台の上や、傾
いたところなど

• 油飛びや湯気の 当た

るところ
調理台などの近く

• いちじるしく低温な

場所
製氷倉庫など

• 磁気の発生する場所

テレビ、ラジオ、スピー
カー、コタツなどの近く

• 壁のそば

本機を正しく使用し性能
を維持するために周囲の
壁から 20cm 以上はなす

• 傾いたところ

傾 い た と こ ろ に 置 く と
正 常 に 動 作 し な い こ と
があります

• 温度が急激に変化するところ
• 風が直接当たるところ

クーラーや換気口の近く

• ほこりや鉄粉、振動の多いところ
• 換気の悪いところ
• 揮発性可燃物、カーテンに近いところ
• じゅうたんやカーペットの上

■ 電波障害があるときは
近くに置いたラジオに雑音が入ったり、テレビ画面にちらつきやゆがみが発生することがあります。
その場合は電源コードをコンセントから一度抜いてください。電源コードを抜くことにより、ラジオやテ レビが正常な状
態に回復するようでしたら、次の方法で対処してください。

• 本機をテレビから遠ざける
• 本機またはテレビの向きを変える

5

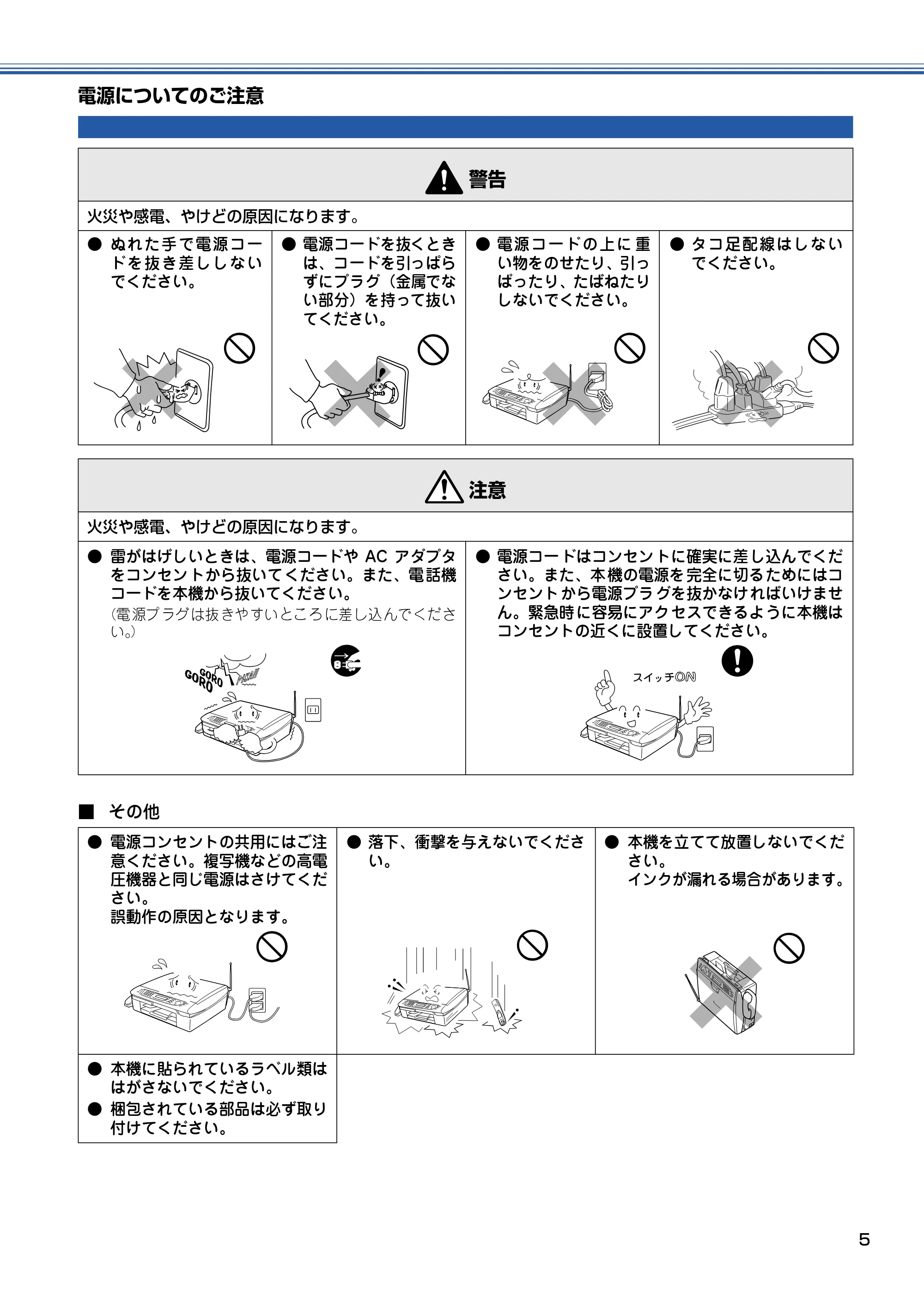

電源についてのご注意
■ その他
警告
火災や感電、やけどの原因になります。

• ぬれた手で電源コー

ドを抜き差ししない
でください。

• 電源コードを抜くとき

は、コードを引っぱら
ずにプラグ（金属でな
い部分）を持って抜い
てください 。

• 電源コードの上に 重

い物をのせたり、引っ
ぱったり、たばねたり
しないでください。

• タコ足配線はしない

でください。
注意
火災や感電、やけどの原因になります。

• 雷がはげしいときは、電源コードや AC アダプタ

をコンセントから抜いてください。また、電話機
コードを本機から抜いてください。
（電 源プ ラグ は抜 きや すい とこ ろ に差 し込 んで くだ さ
い。）

• 電源コードはコンセントに確実に差し込んでくだ

さい。また、本機の電源を完全に切るためにはコ
ンセントから電源プラグを抜かなければいけませ
ん。緊急時に容易にアクセスできるように本機は
コンセントの近くに設置してください。

• 電源コンセントの共用にはご注

意ください。複写機などの高電
圧機器と同じ電源はさけてくだ
さい。
誤動作の原因となります。

• 落下、衝撃を与えないでくださ

い。

• 本機を立てて放置しないでくだ

さい。
インクが漏れる場合があります。

• 本機に貼られているラベル類は

はがさないでください。

• 梱包されている部品は必ず取り

付けてください。

6

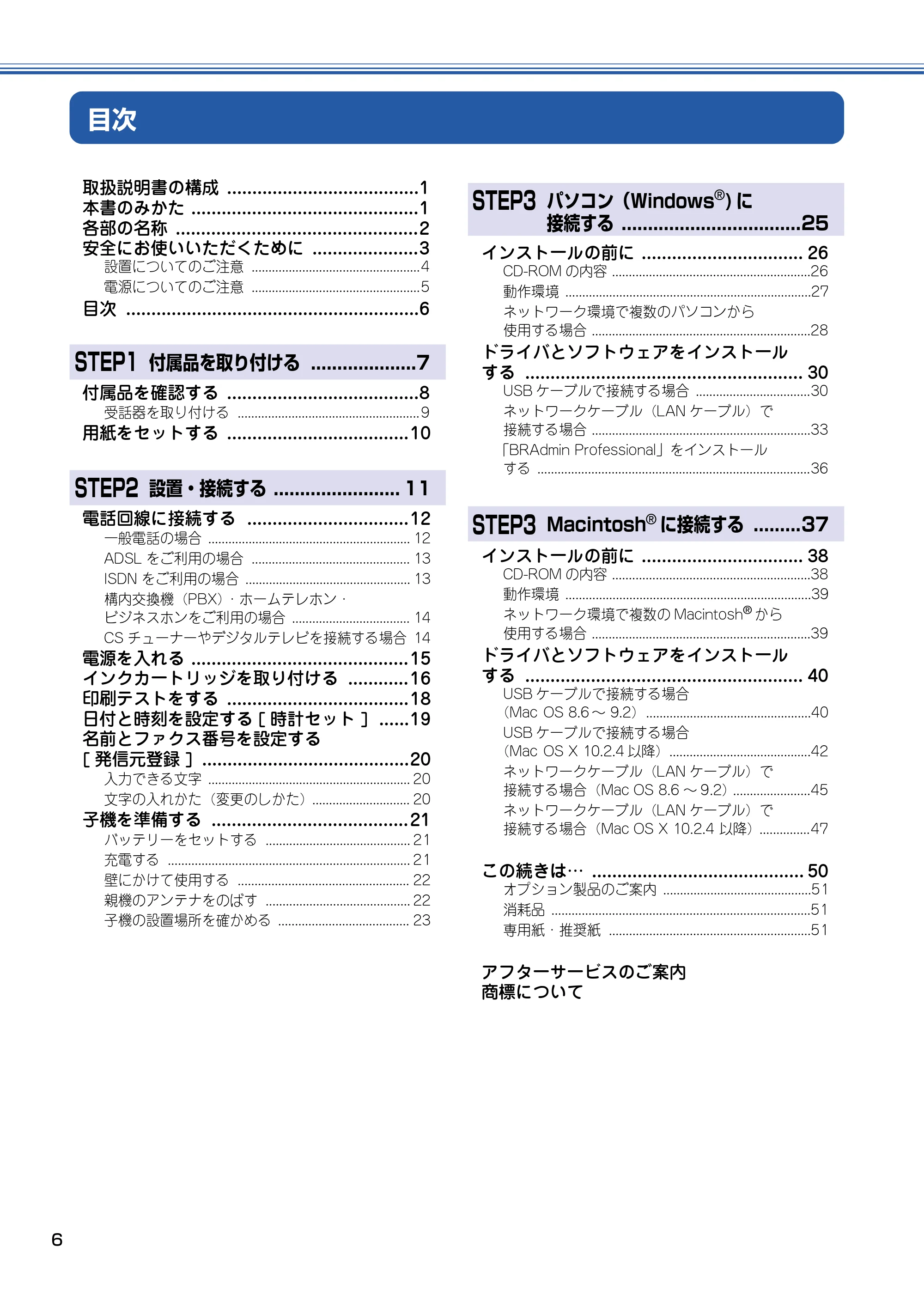

目次
取扱説明書の構成 ......................................1
本書のみかた .............................................1
各部の名称 ................................................2
安全にお使いいただくために .....................3
設置についてのご注意 ..................................................4
電源についてのご注意 ..................................................5
目次 ..........................................................6
STEP1 付属品を取り付ける ....................7
付属品を確認する ......................................8

受話器を取り付ける ......................................................9
用紙をセットする ....................................10
STEP2 設置・接続する ........................ 11
電話回線に接続する ................................12
一般電話の場合 ............................................................ 12

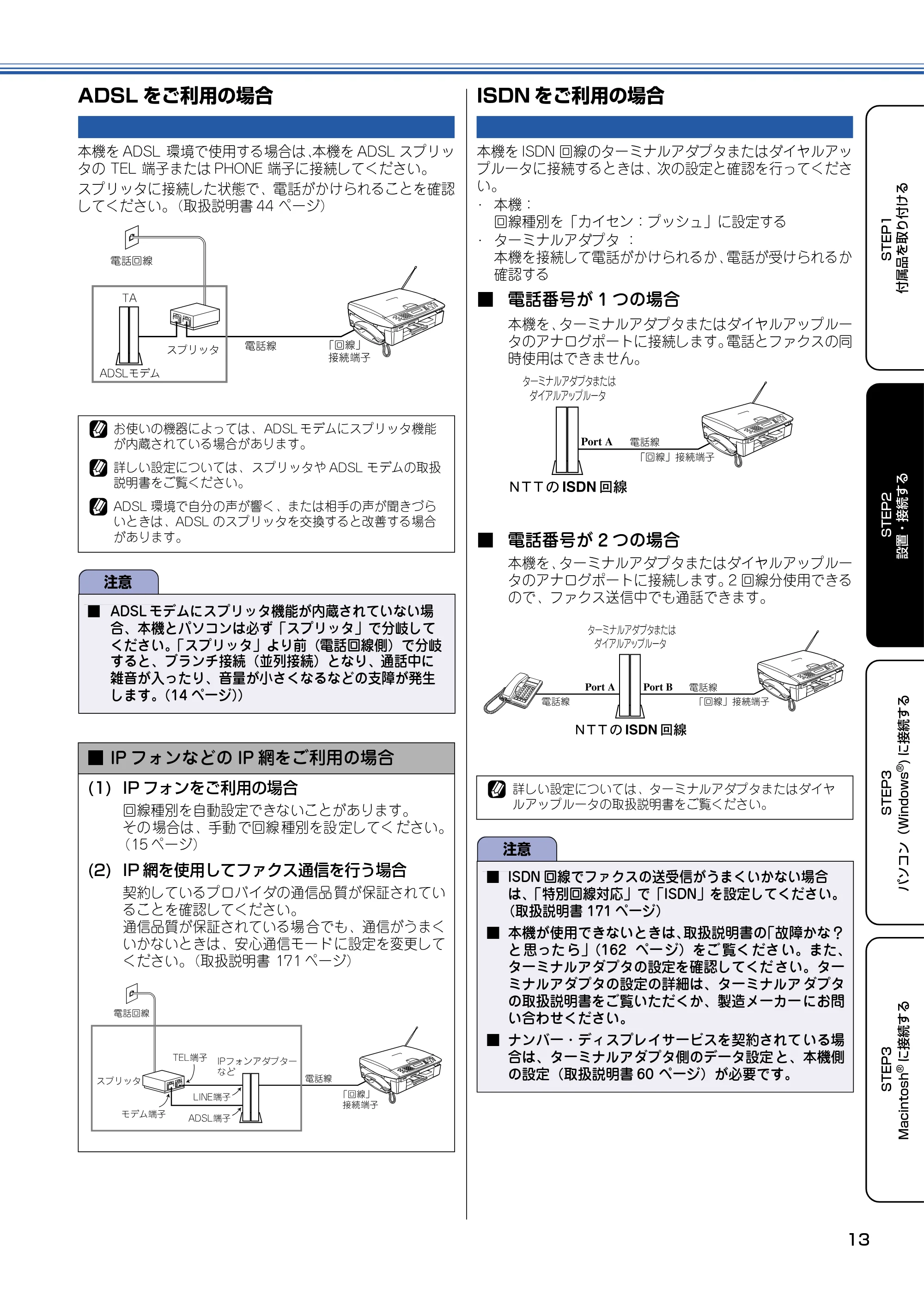

ADSL をご利用の場合 ............................................... 13
ISDN をご利用の場合 ................................................. 13

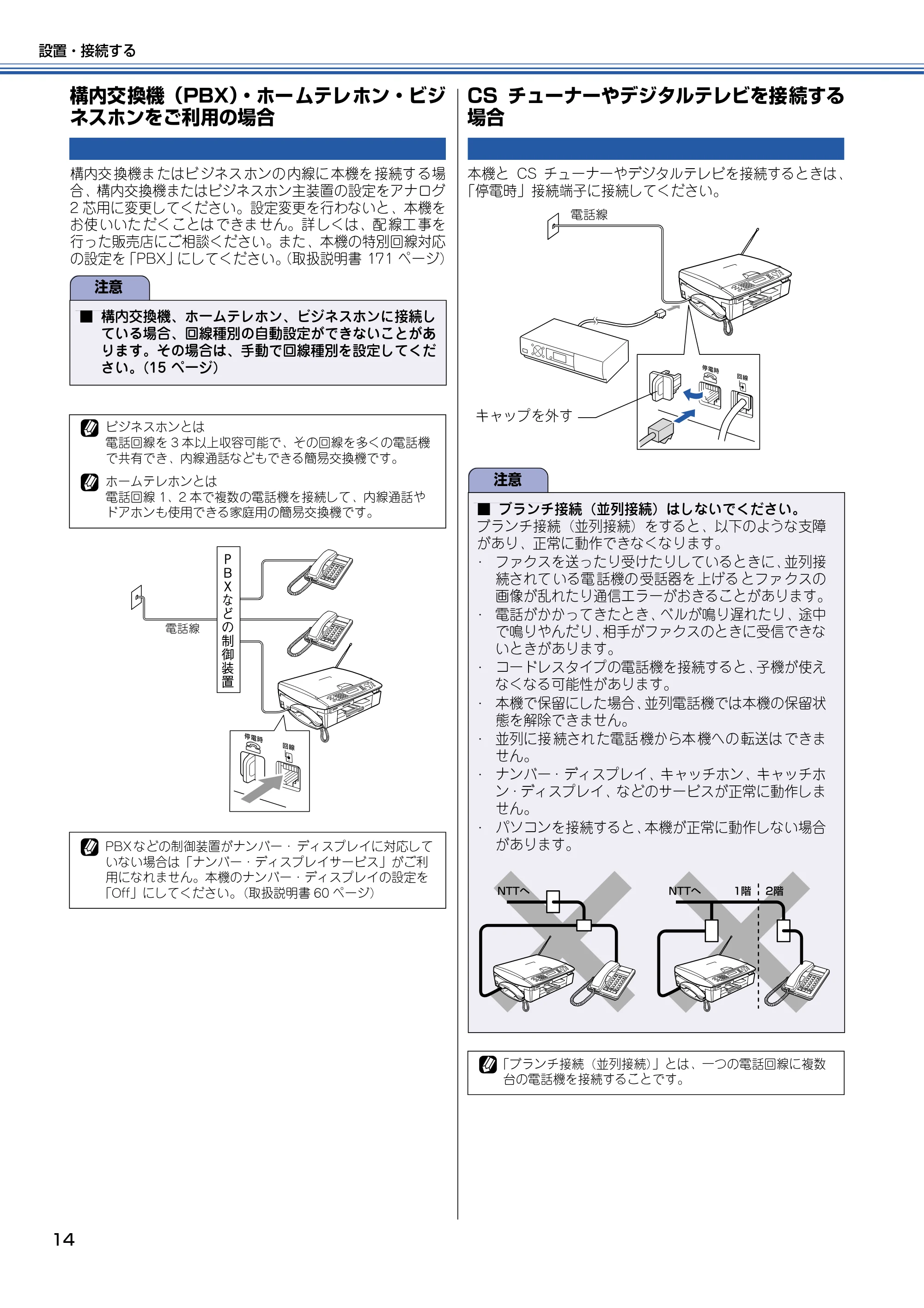

構内交換機（PBX）・ホームテレホン・
ビジネスホンをご利用の場合 ................................... 14

CS チューナーやデジタルテレビを接続する場合 14
電源を入れる ...........................................15
インクカートリッジを取り付ける ............16

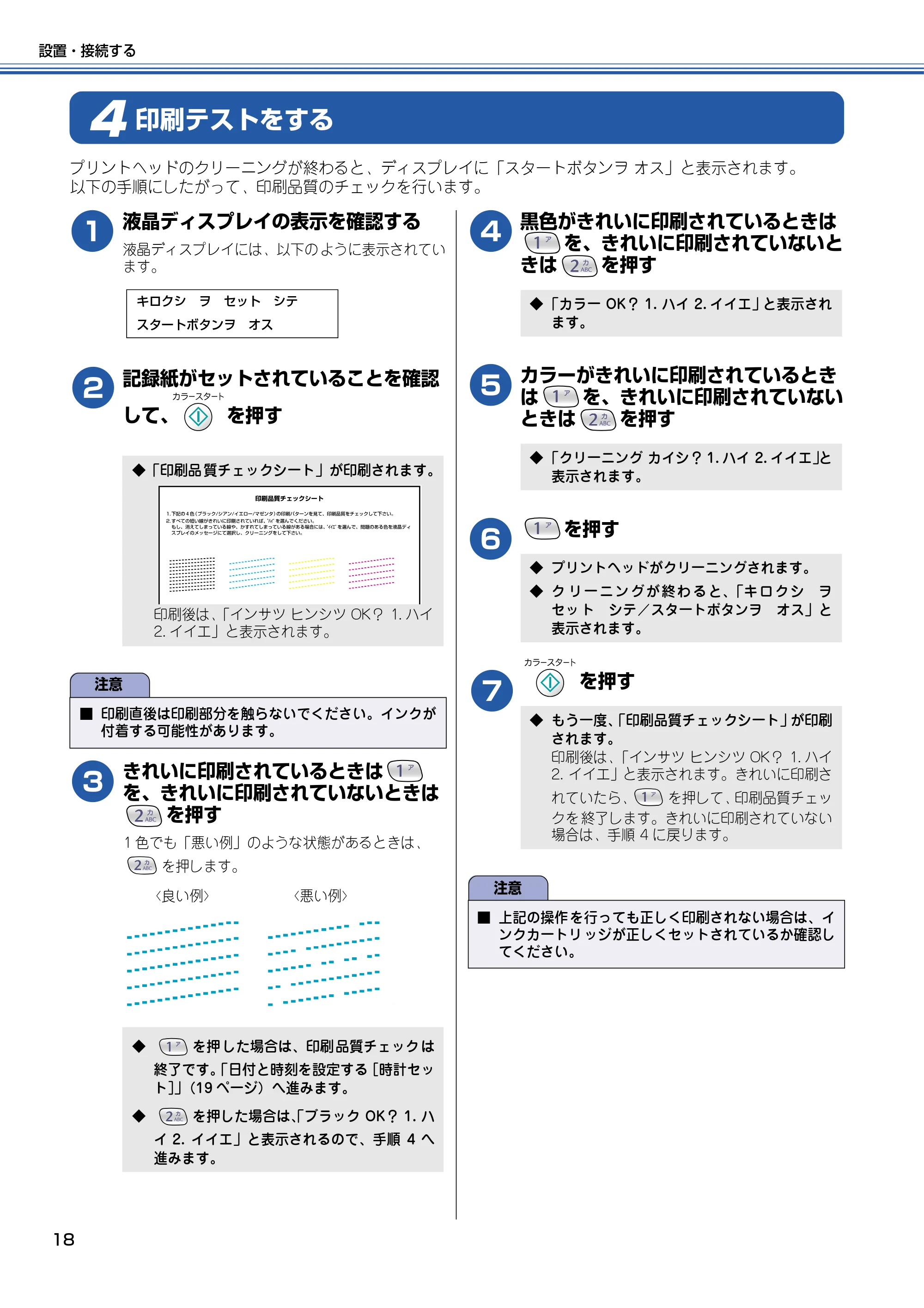

印刷テストをする ....................................18

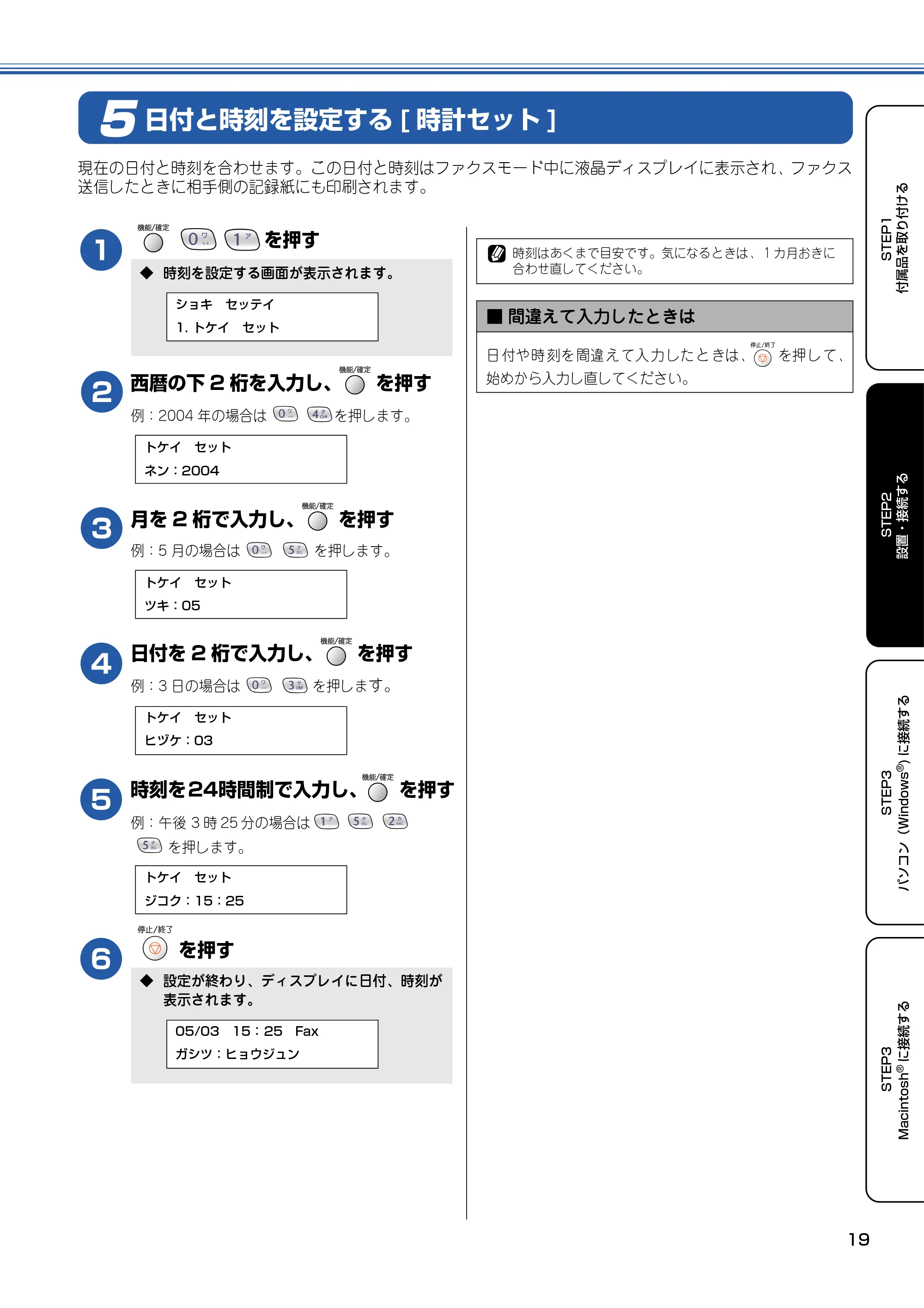

日付と時刻を設定する [ 時計セット ] ......19

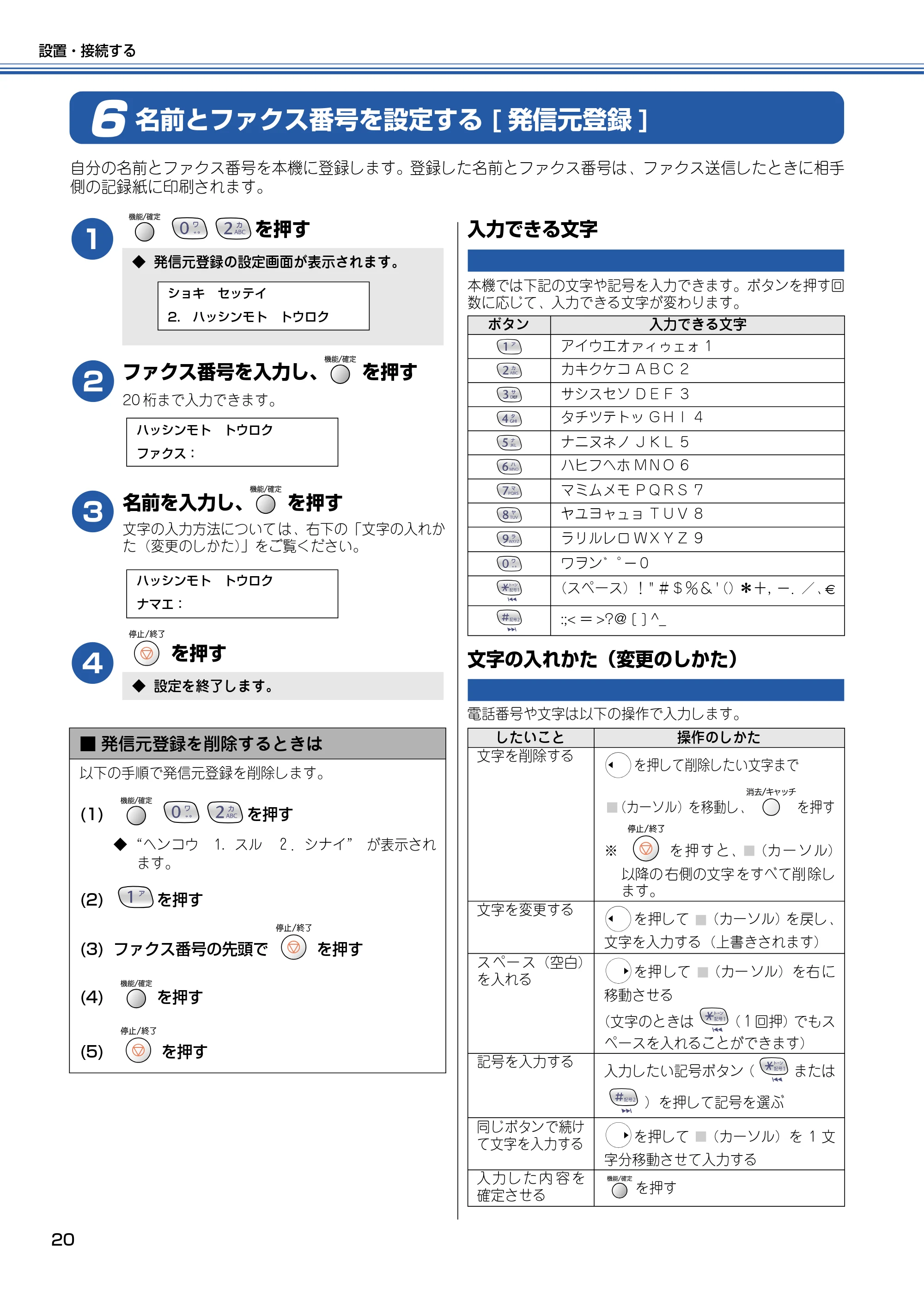

名前とファクス番号を設定する
[ 発信元登録 ] .........................................20
入力できる文字 ............................................................ 20
文字の入れかた（変更のしかた）............................. 20

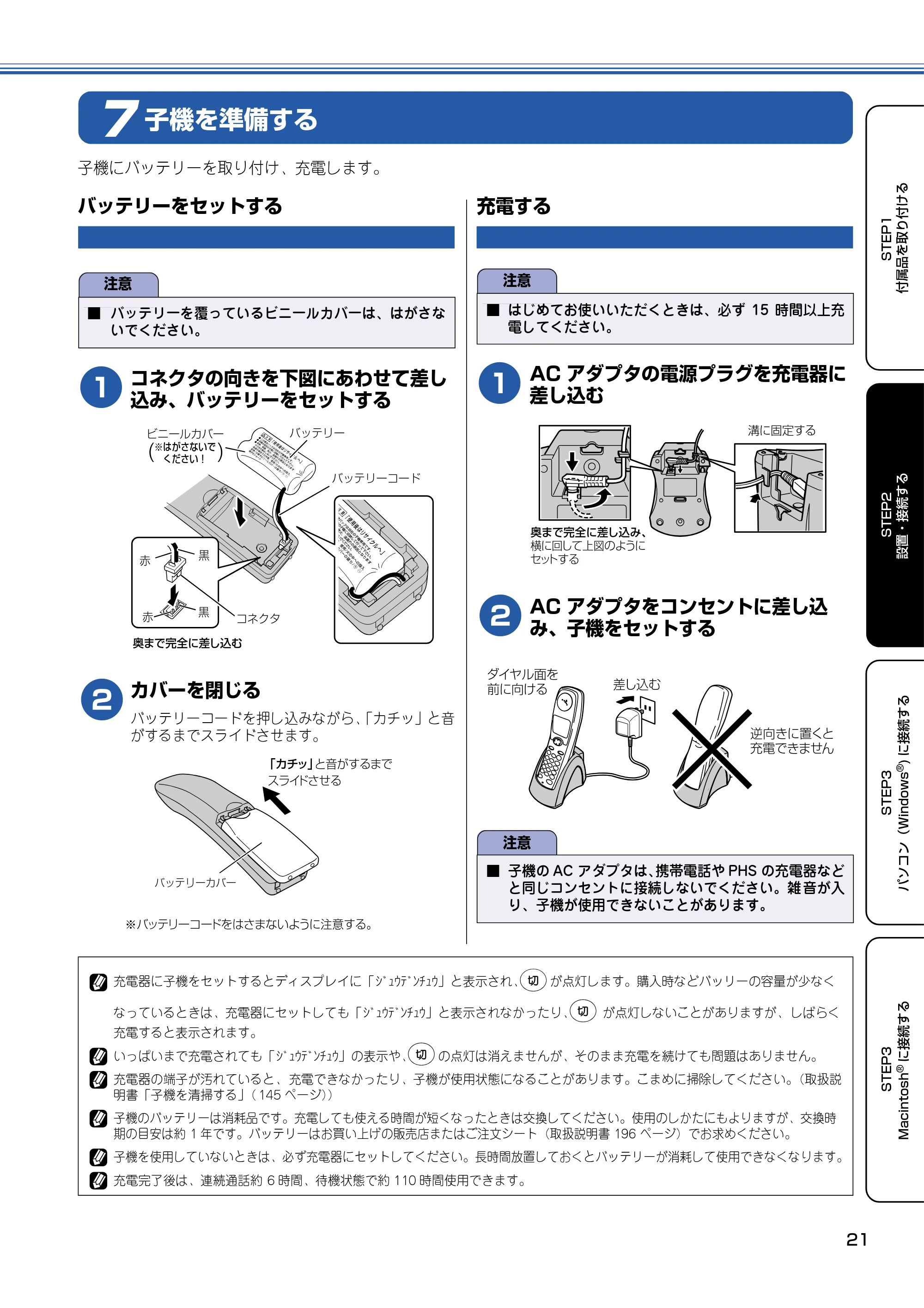

子機を準備する .......................................21
バッテリーをセットする ........................................... 21

充電する ........................................................................ 21

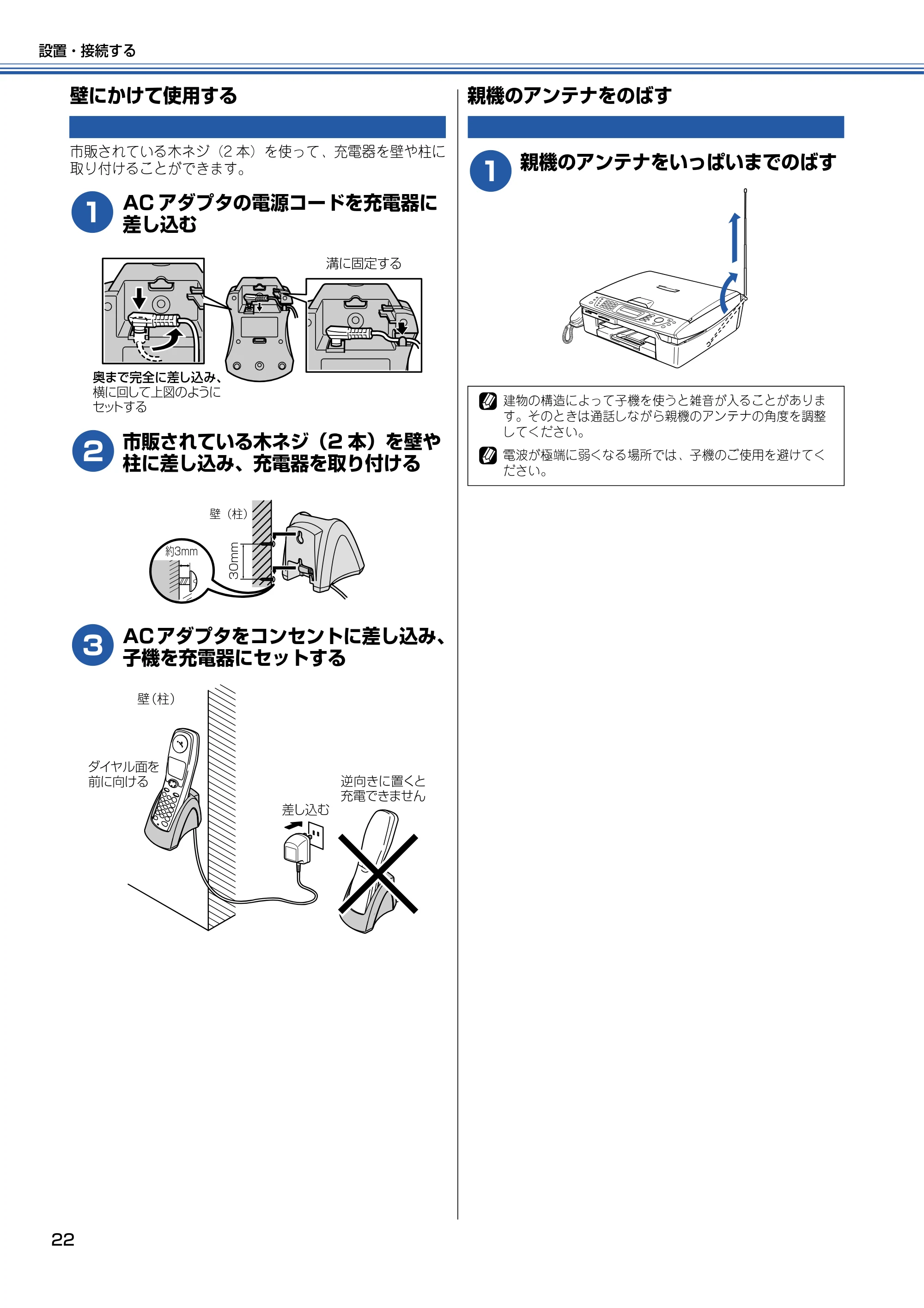

壁にかけて使用する ................................................... 22
親機のアンテナをのばす ........................................... 22

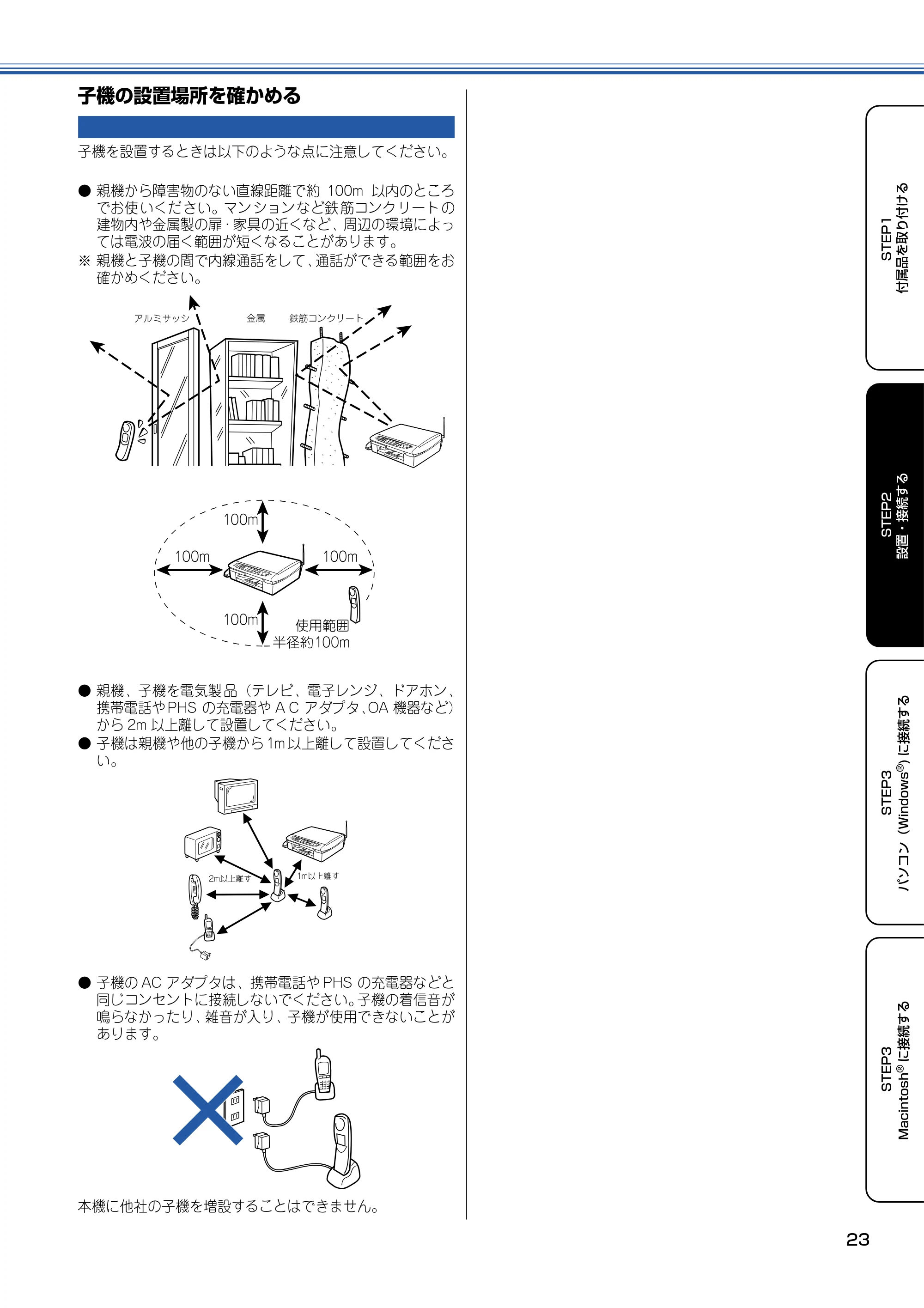

子機の設置場所を確かめる ....................................... 23

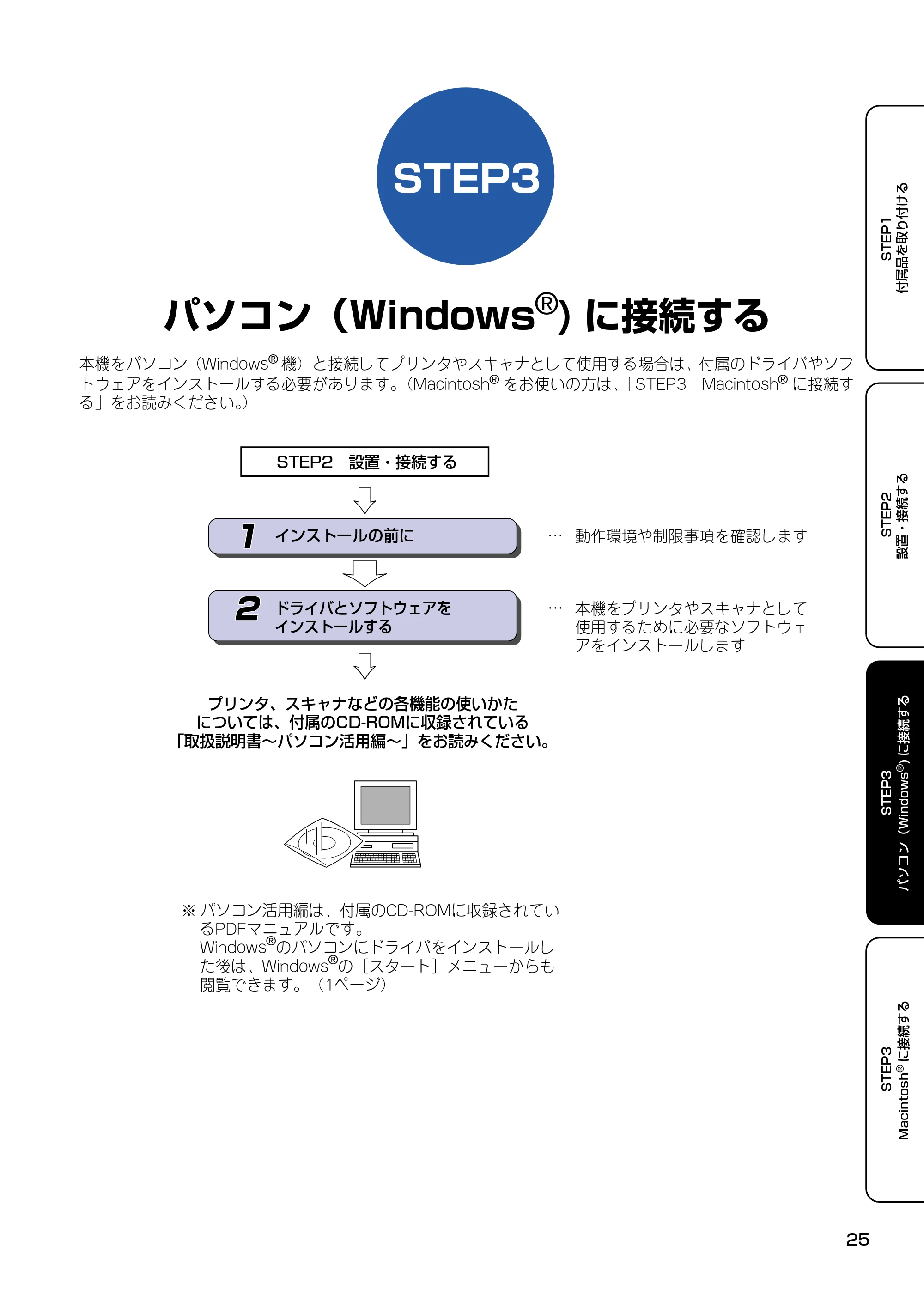

STEP3 パソコン（Windows
®
) に
接続する ..................................25

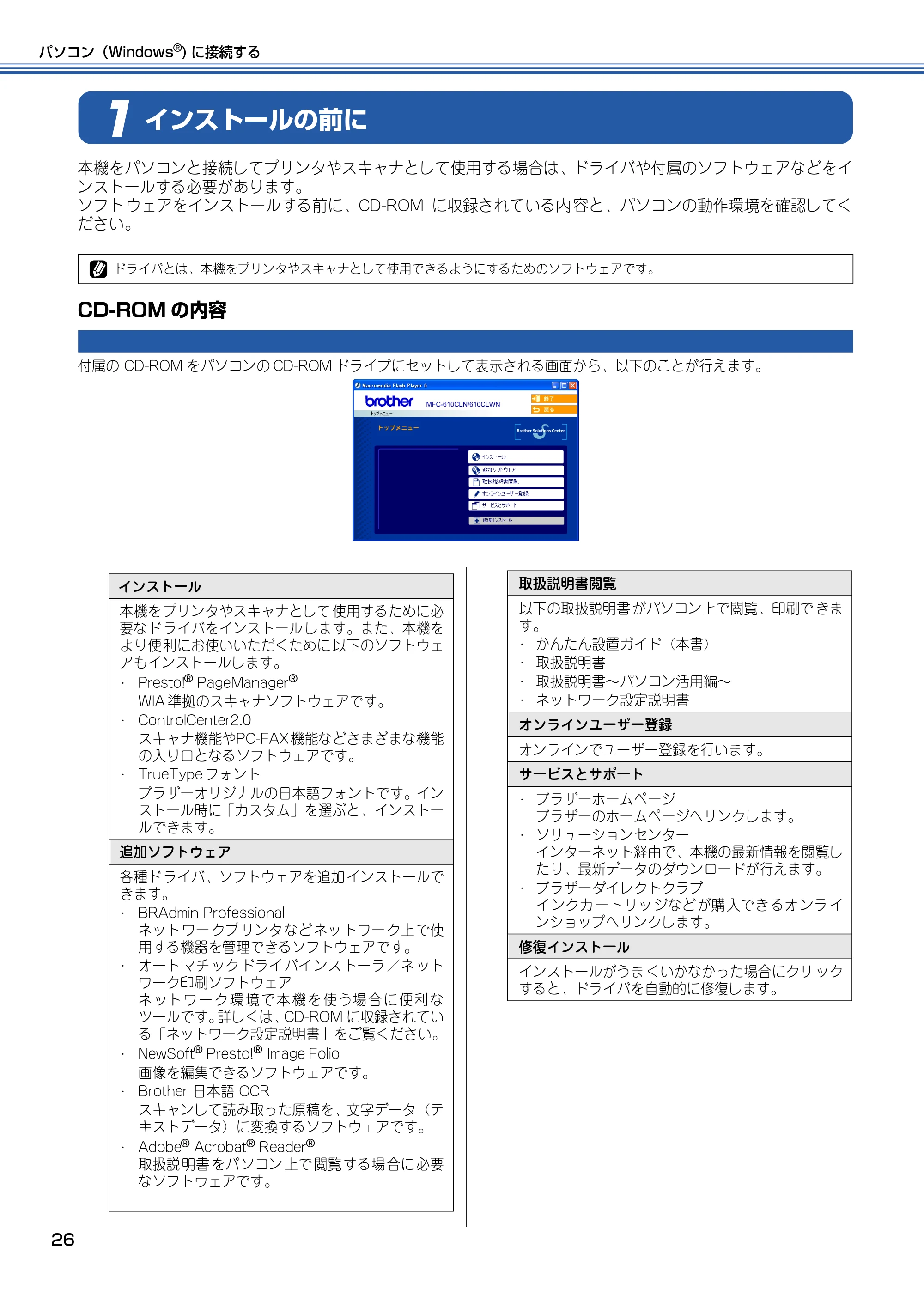

インストールの前に ................................ 26
CD-ROM の内容 ...........................................................26

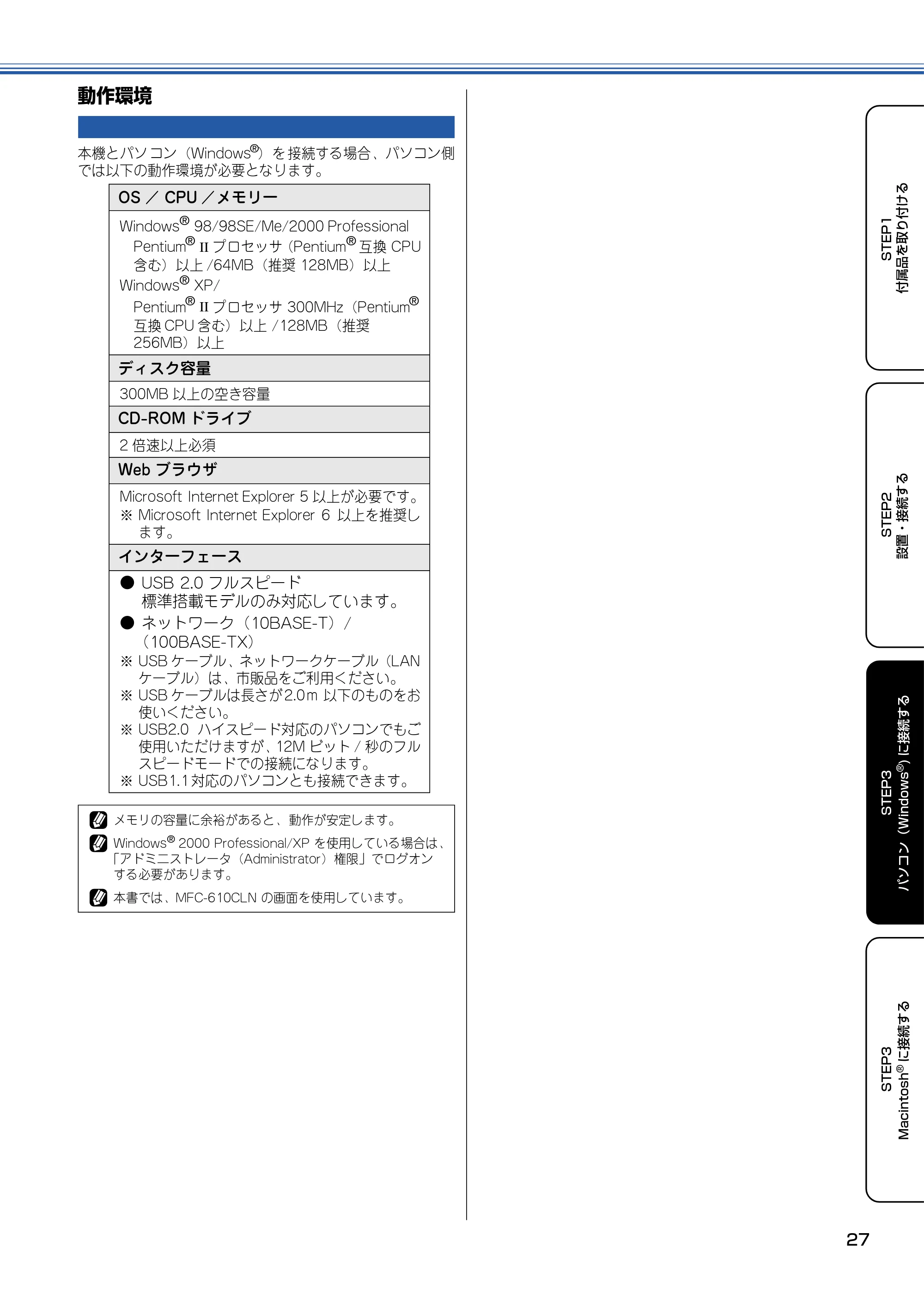

動作環境 .........................................................................27

ネットワーク環境で複数のパソコンから
使用する場合 .................................................................28

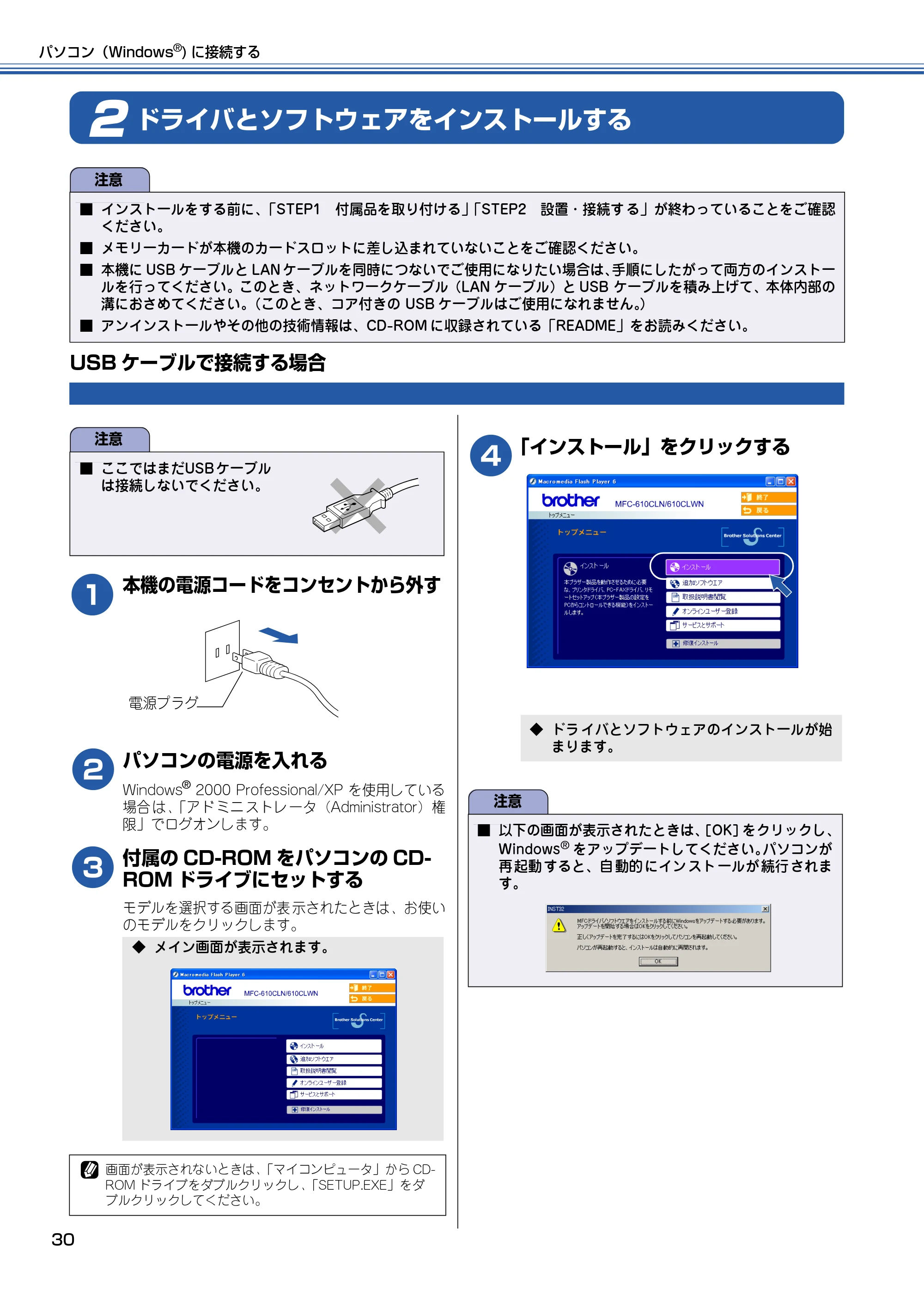

ドライバとソフトウェアをインストール
する ....................................................... 30

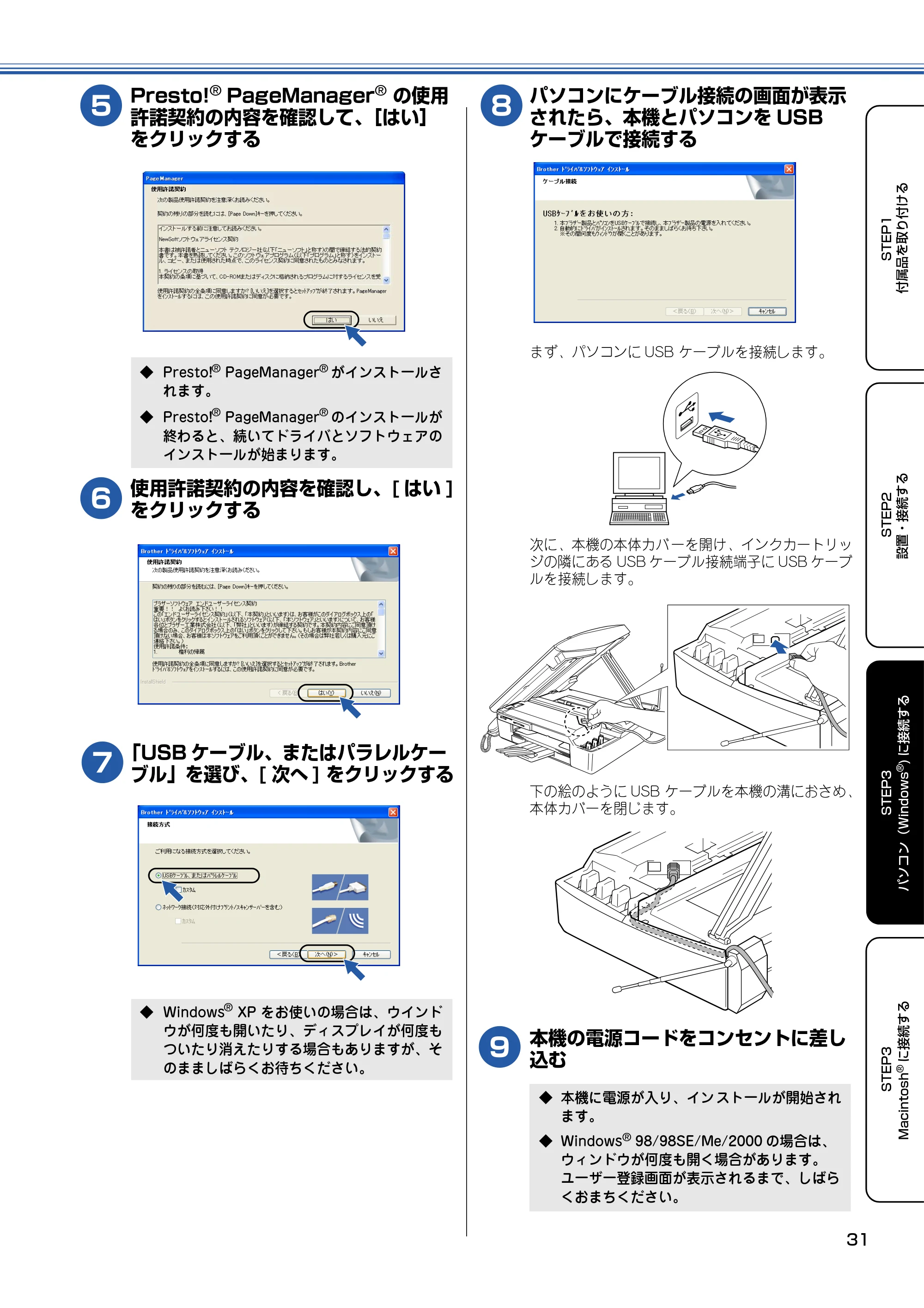

USB ケーブルで接続する場合 ..................................30

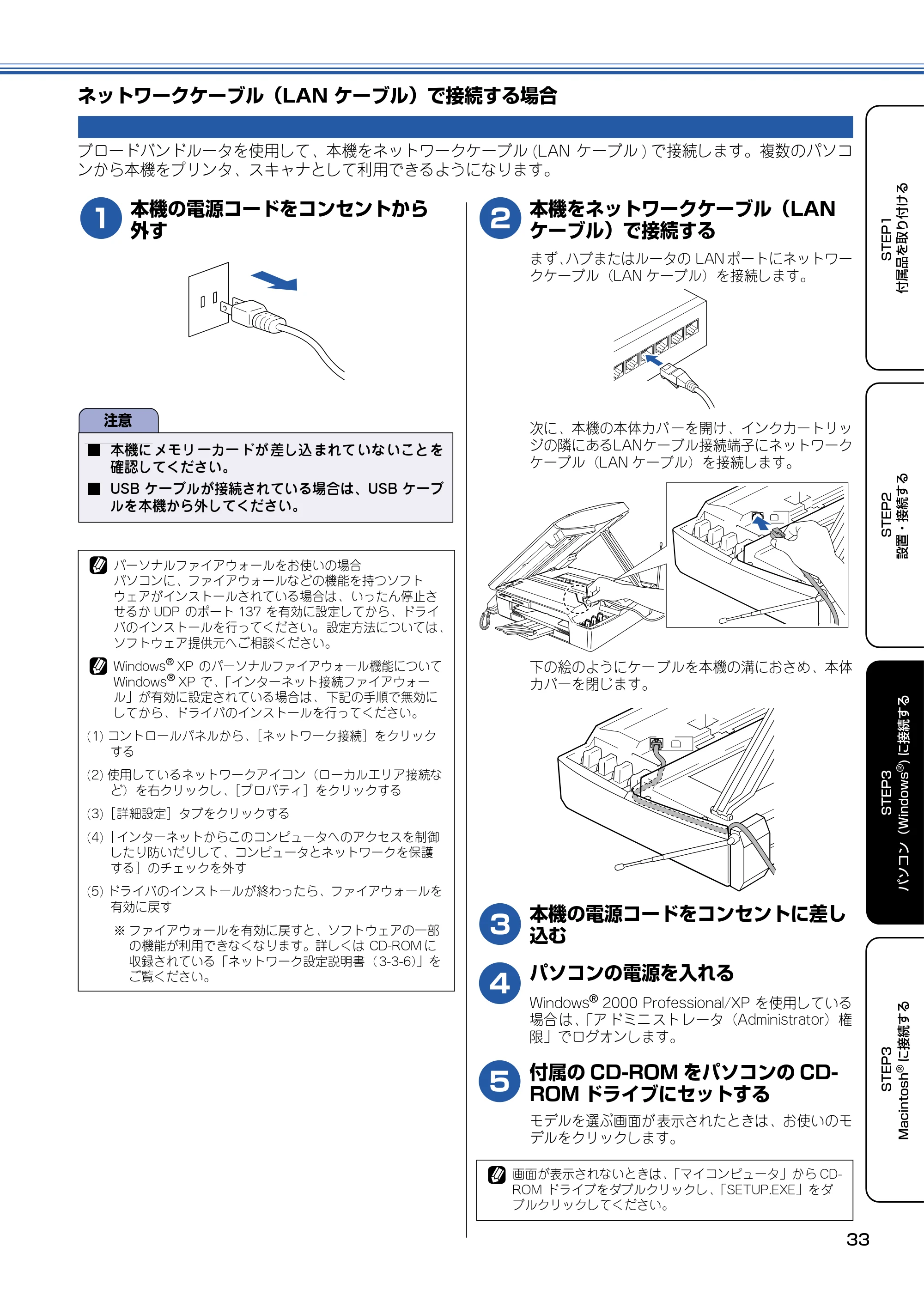

ネットワークケーブル（LAN ケーブル）で
接続する場合 .................................................................33

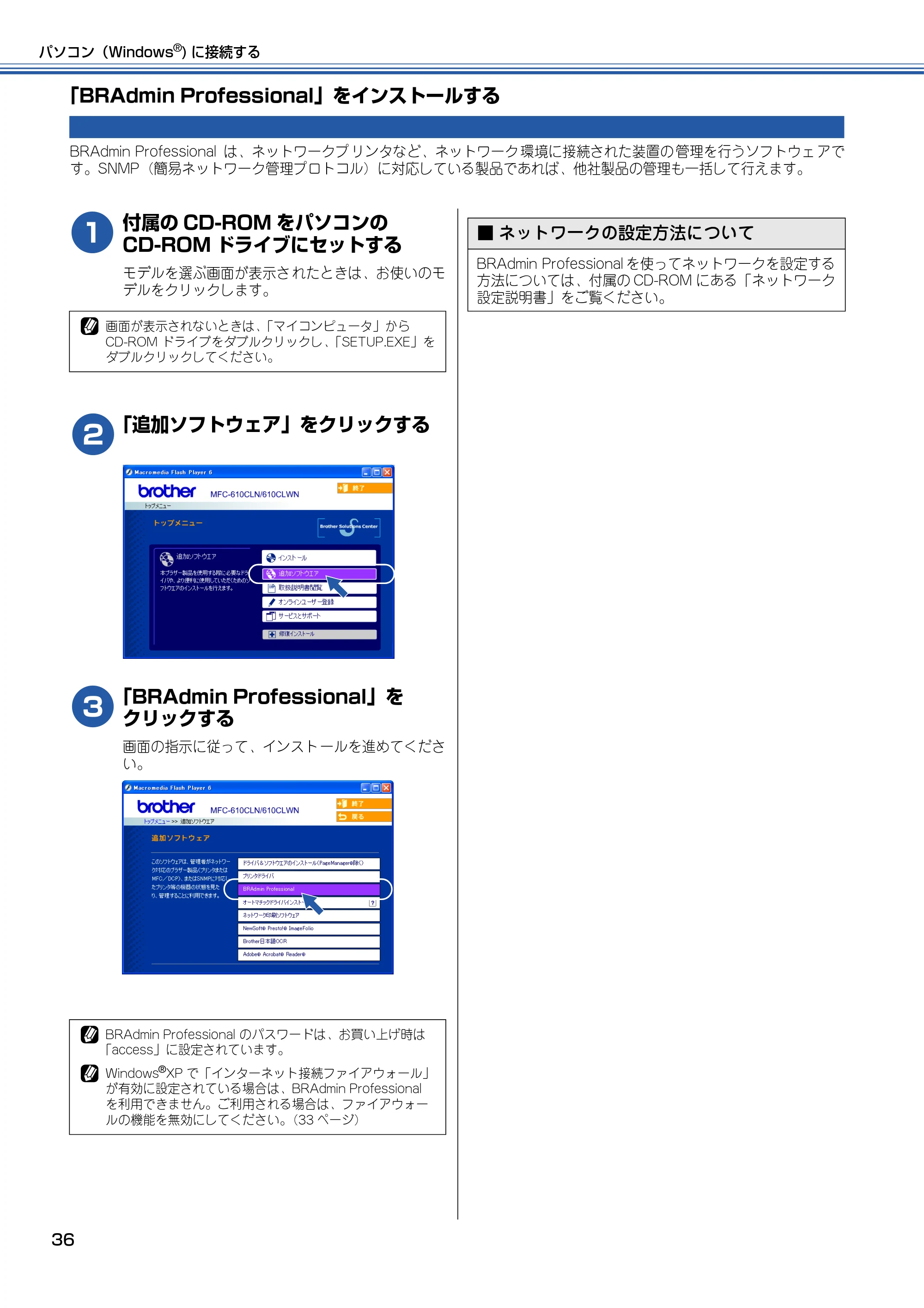

「BRAdmin Professional」をインストール
する .................................................................................36

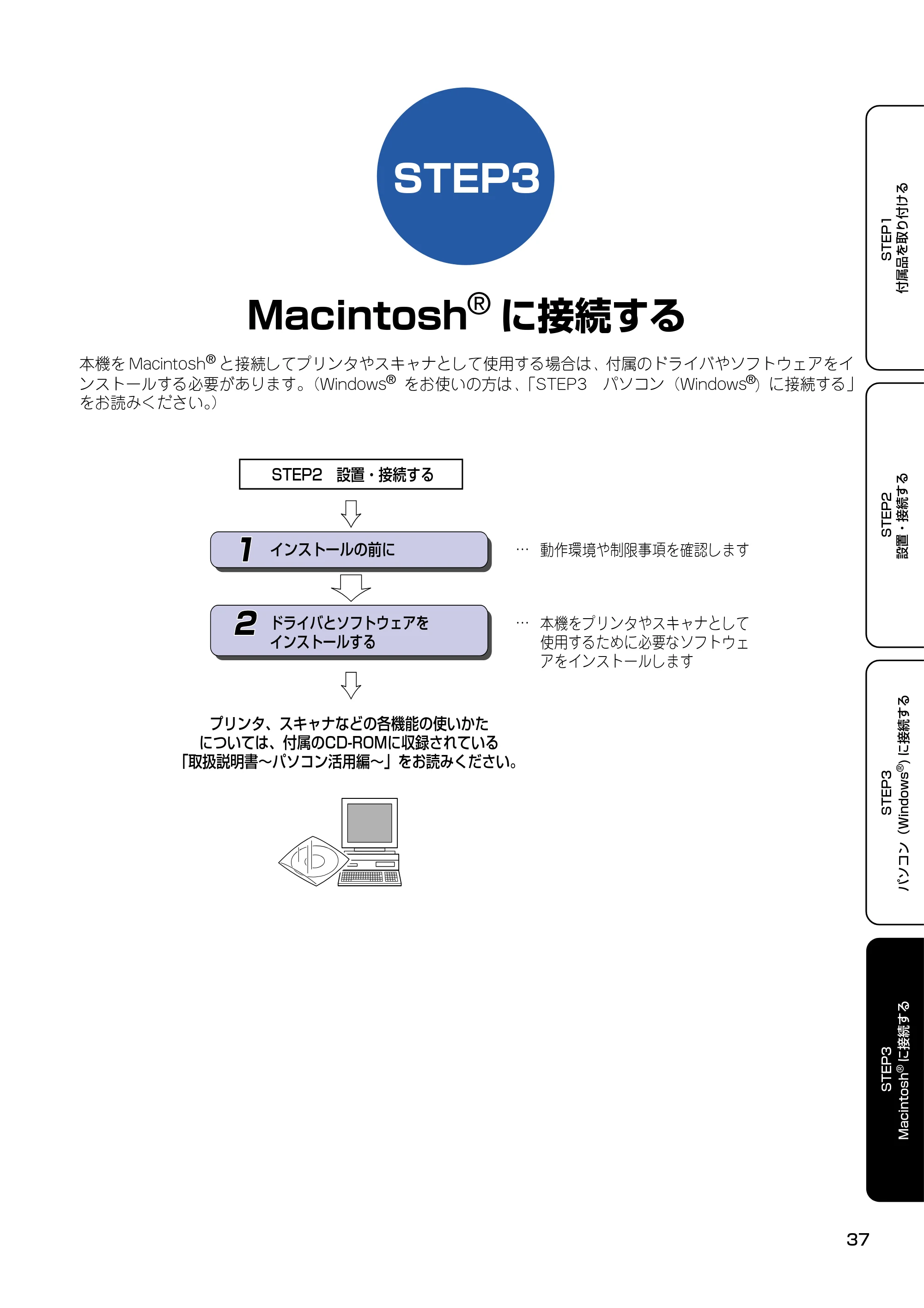

STEP3 Macintosh
®
に接続する .........37

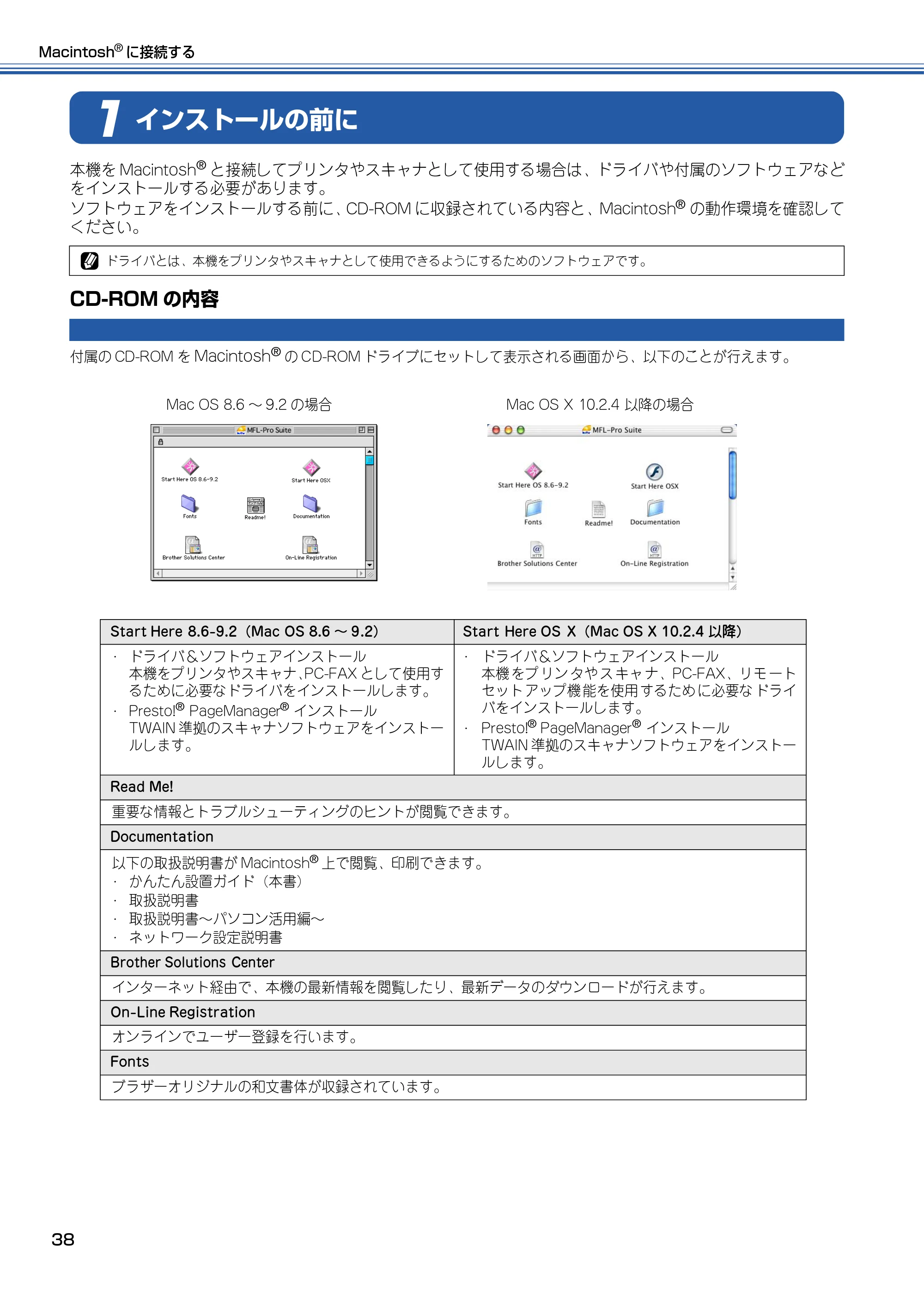

インストールの前に ................................ 38
CD-ROM の内容 ...........................................................38

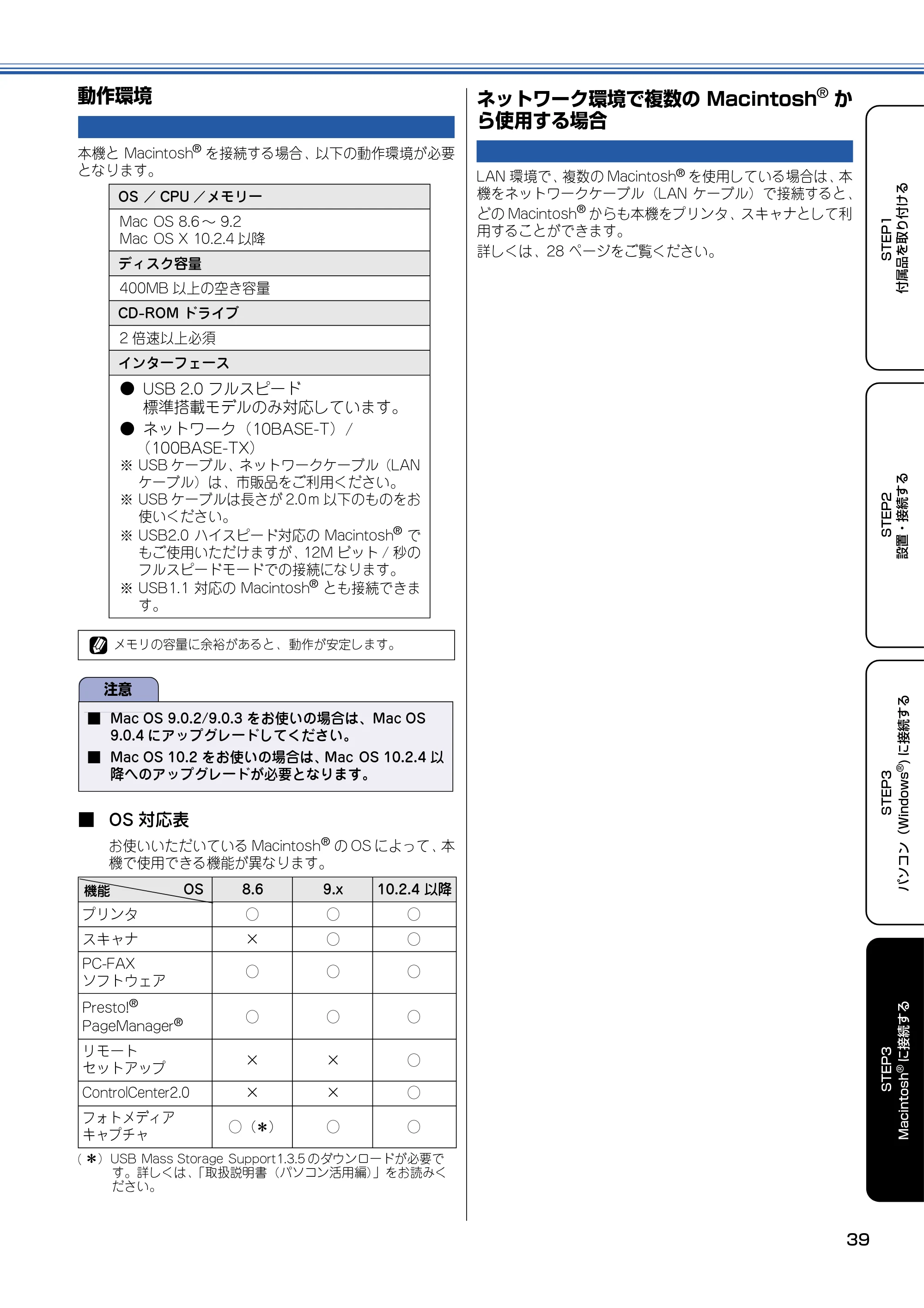

動作環境 .........................................................................39
ネットワーク環境で複数の Macintosh
®
から
使用する場合 .................................................................39
ドライバとソフトウェアをインストール
する ....................................................... 40
USB ケーブルで接続する場合
（Mac OS 8.6 ～ 9.2）.................................................40

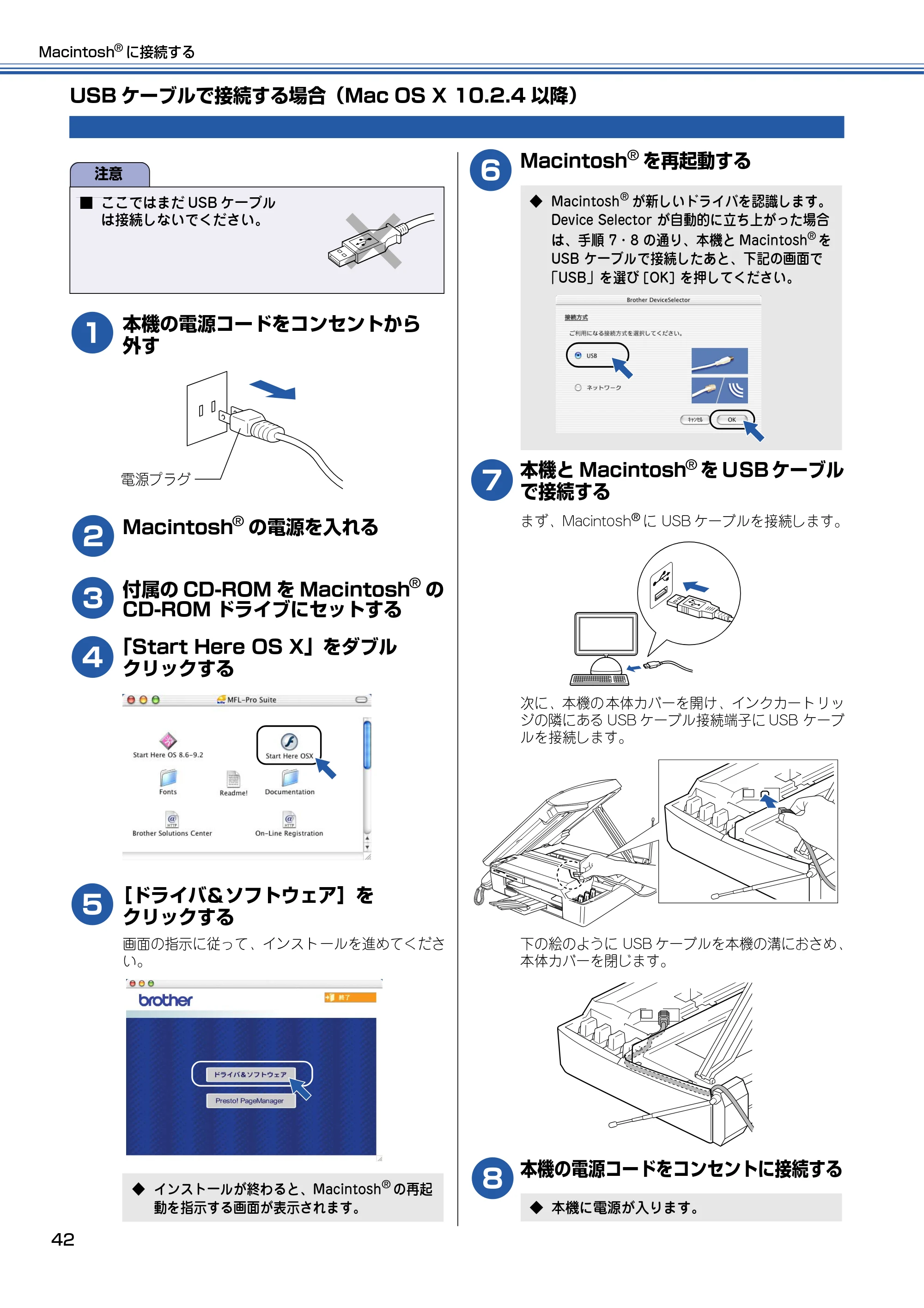

USB ケーブルで接続する場合
（Mac OS X 10.2.4 以降）..........................................42
ネットワークケーブル（LAN ケーブル）で
接続する場合（Mac OS 8.6 ～ 9.2）.......................45

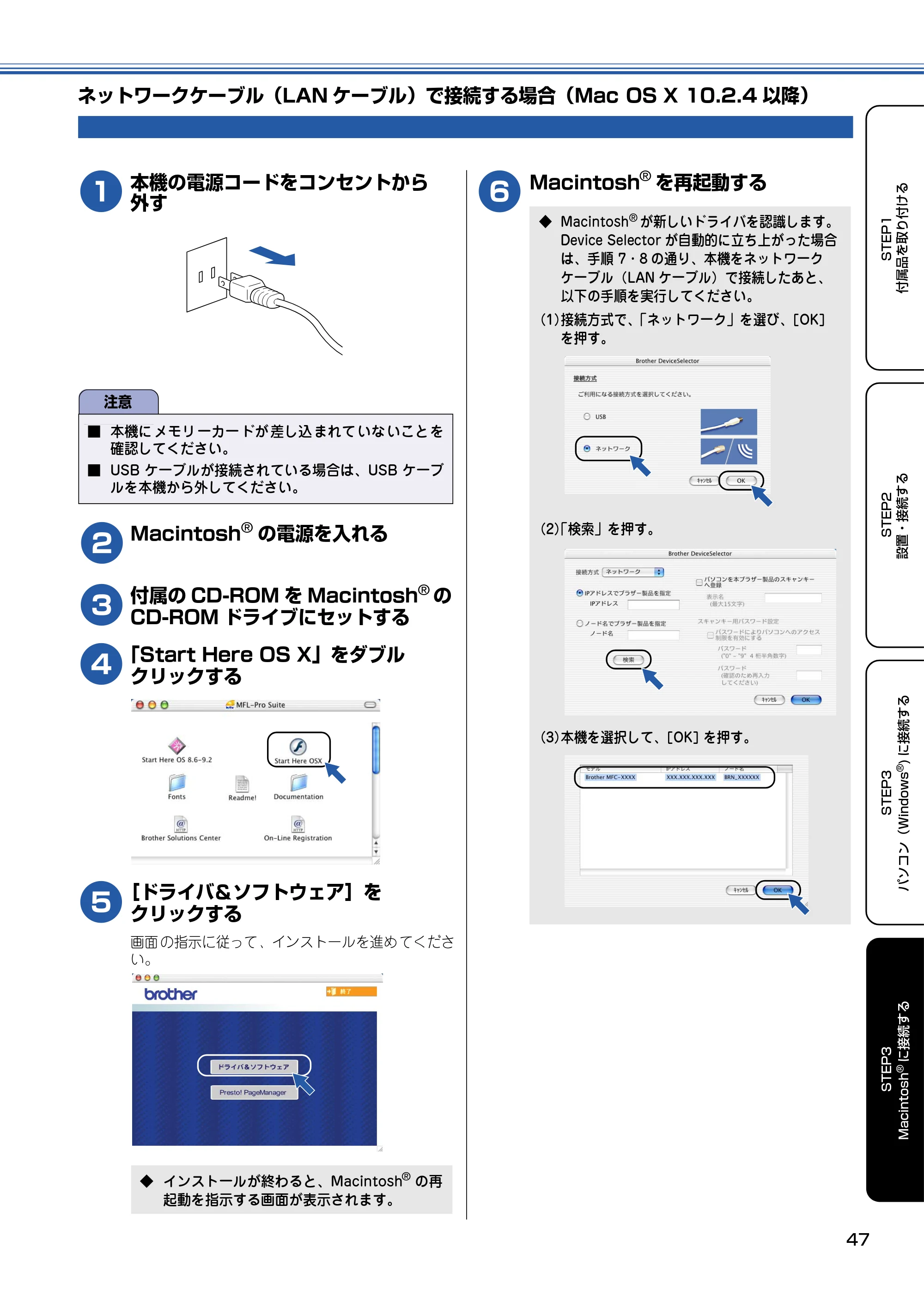

ネットワークケーブル（LAN ケーブル）で
接続する場合（Mac OS X 10.2.4 以降）...............47

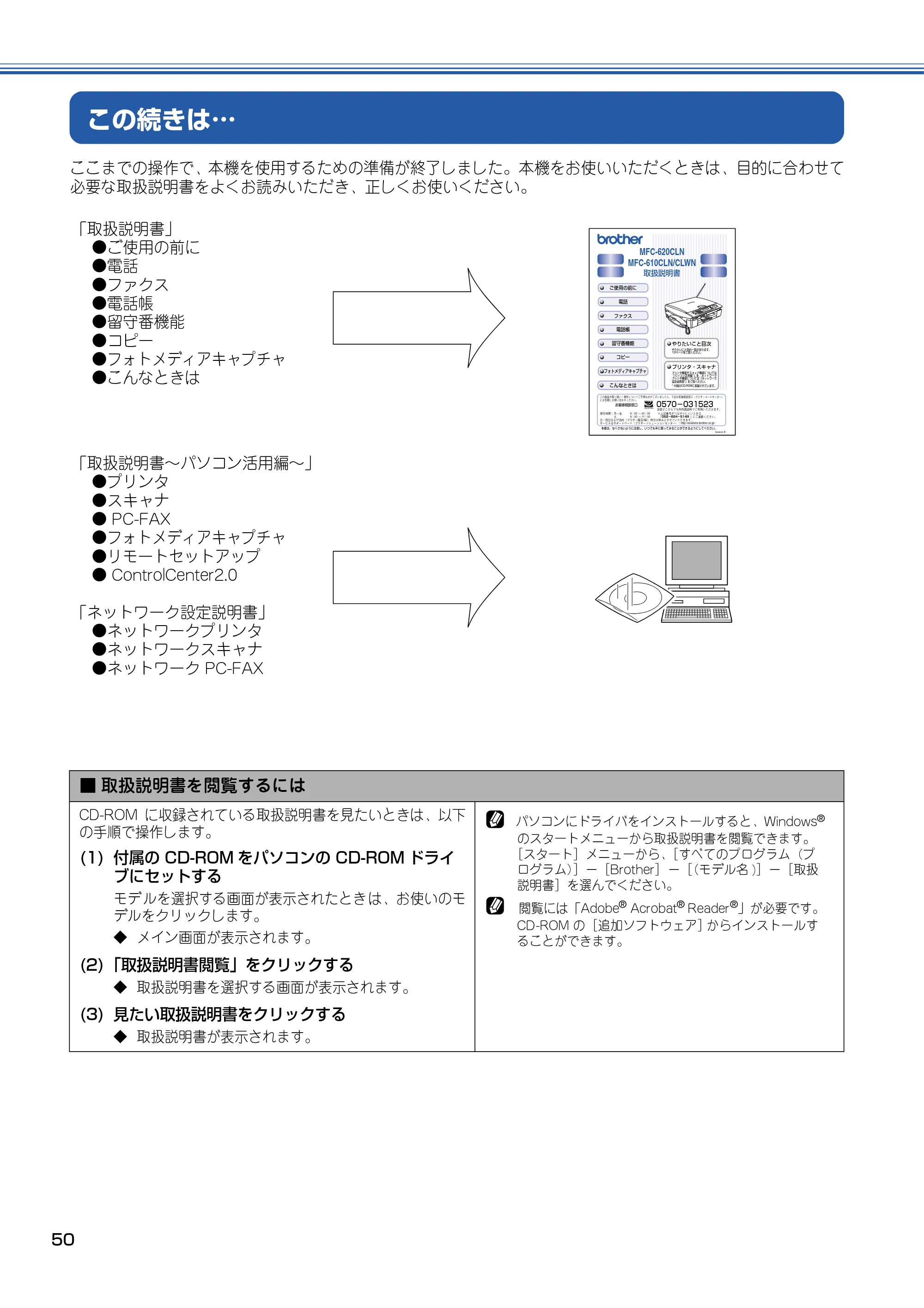

この続きは… .......................................... 50

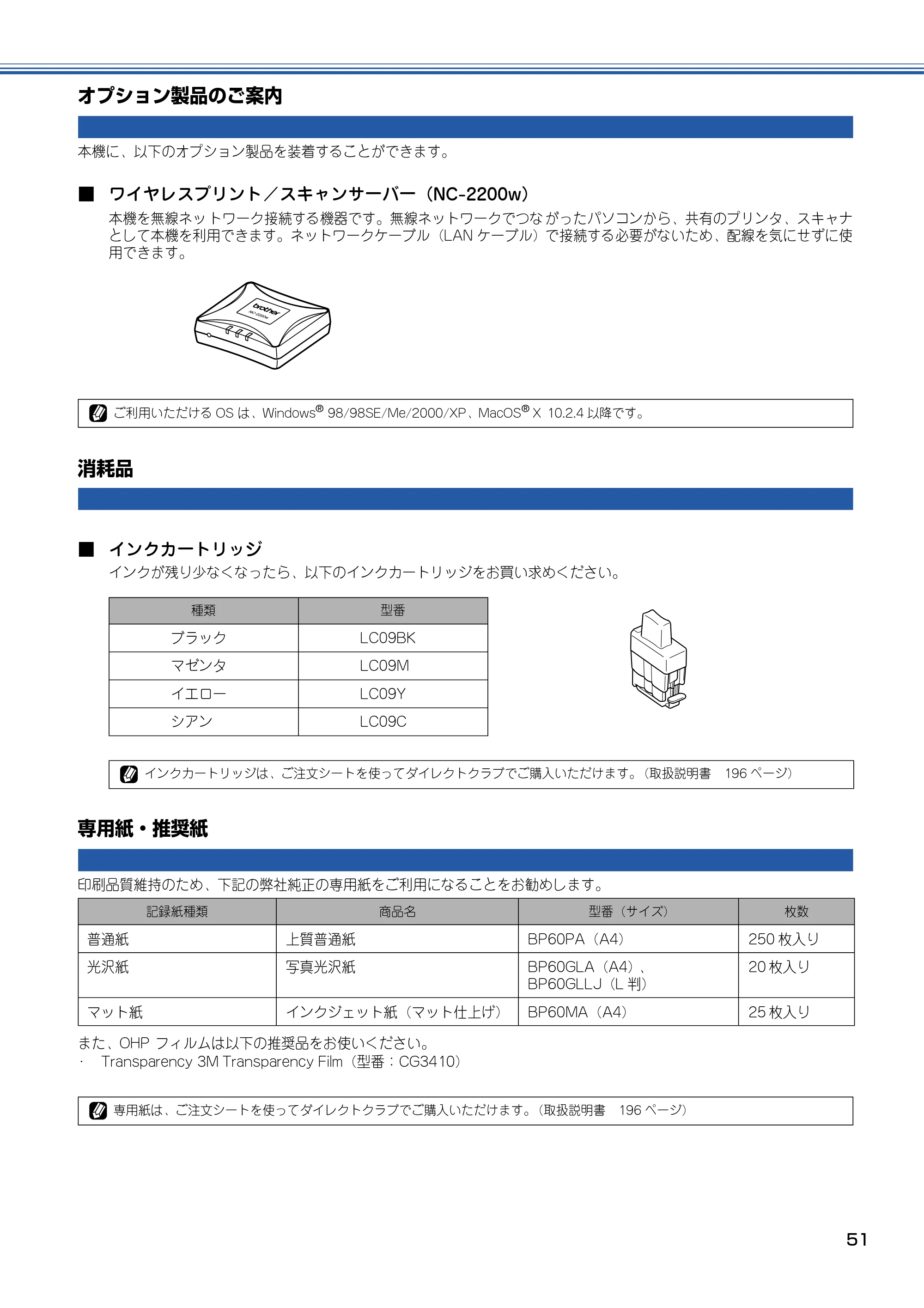

オプション製品のご案内 ............................................51
消耗品 .............................................................................51
専用紙・推奨紙 ............................................................51

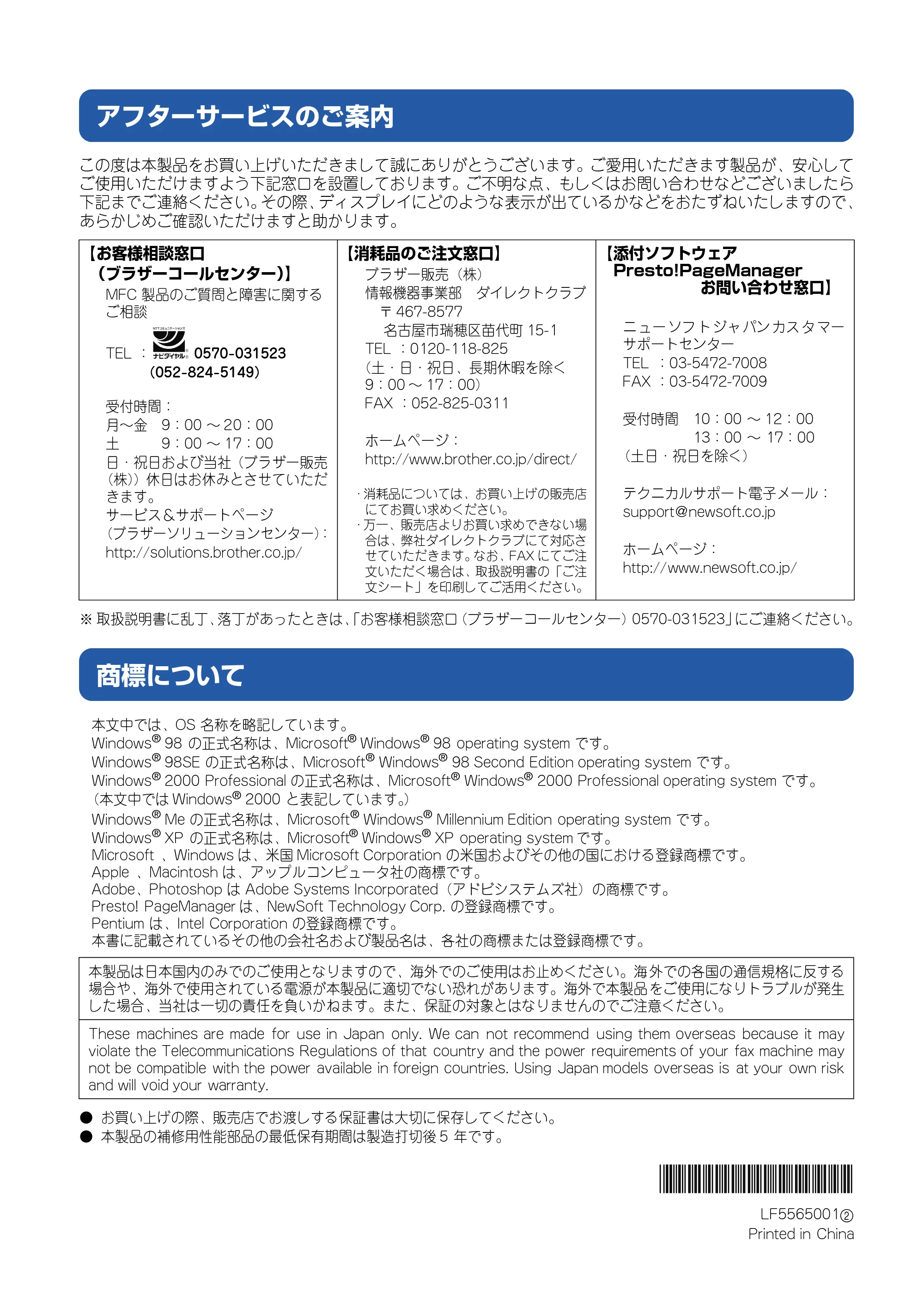

アフターサービスのご案内
商標について

7
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する

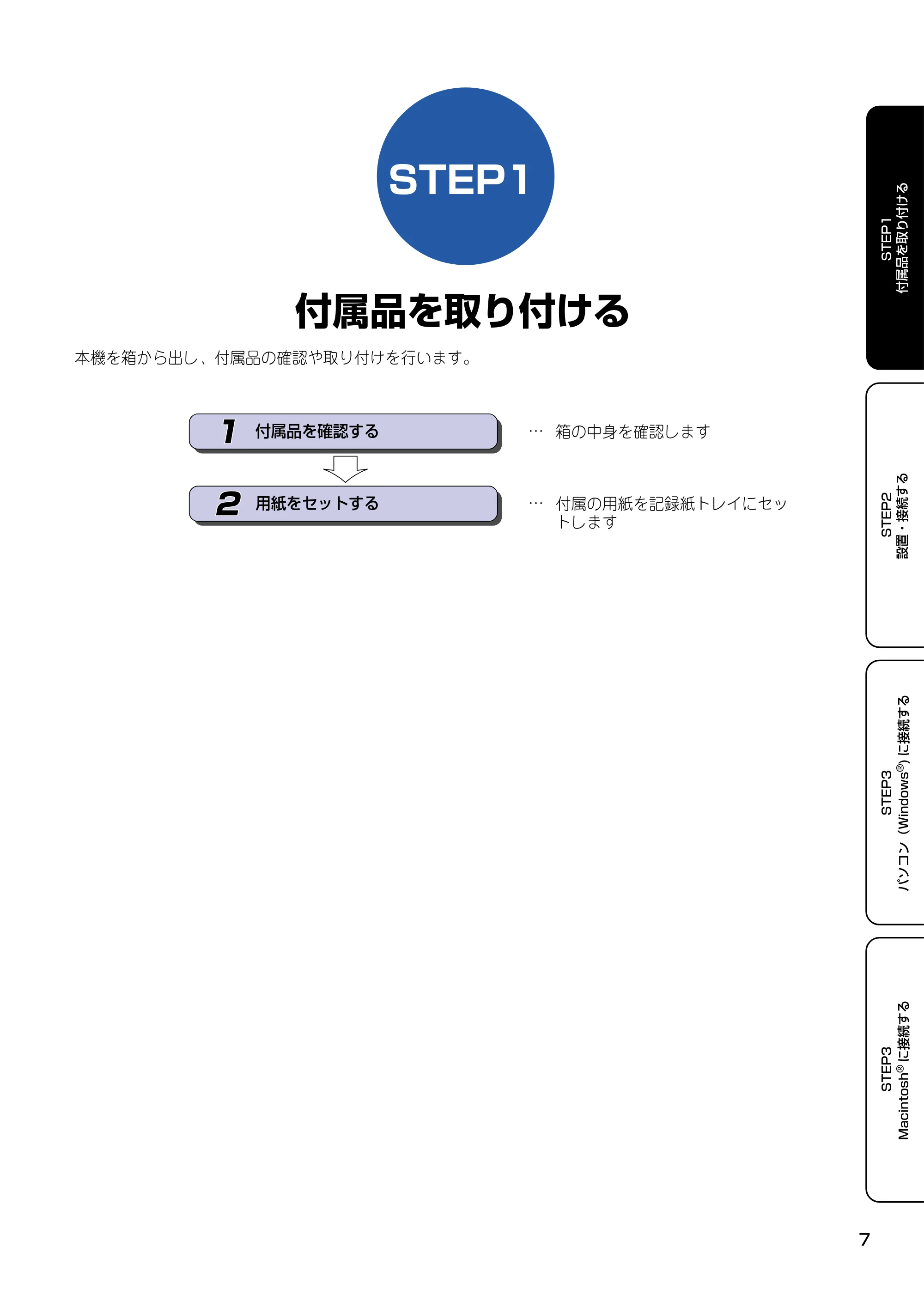

STEP1
付属品を取り付ける
本機を箱から出し、付属品の確認や取り付けを行います。
付属品を確認する�
用紙をセットする�
1
2
…�
…�付属の用紙を記録紙トレイにセッ
トします�
箱の中身を確認します�

付属品を取り付ける
8

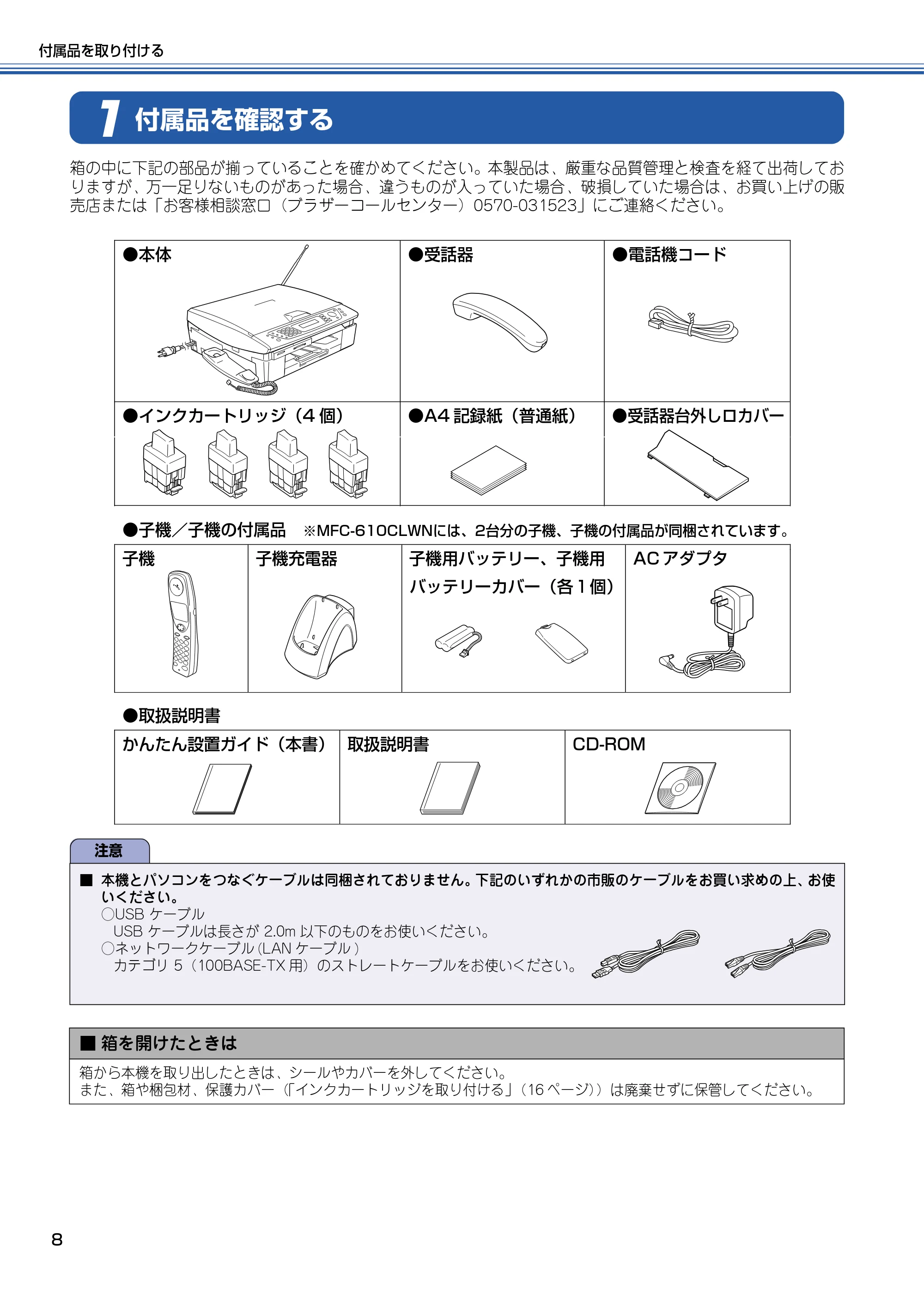

付属品を確認する
1
箱の中に下記の部品が揃っていることを確かめてください。本製品は、厳重な品質管理と検査を経て出荷してお
りますが、万一足りないものがあった場合、違うものが入っていた場合、破損していた場合は、お買い上げの販
売店または「お客様相談窓口（ブラザーコールセンター）0570-031523」にご連絡ください。

• 本体 ●受話器 ●電話機コード
• 受話器台外しロカバー�●インクカートリッジ（4 個） ●A4 記録紙（普通紙）
• 子機／子機の付属品 ※MFC-610CLWNには、2台分の子機、子機の付属品が同梱されています。

子機 子機充電器 子機用バッテリー、子機用�
バッテリーカバー（各１個）�
AC アダプタ

• 取扱説明書

かんたん設置ガイド（本書）�取扱説明書 CD-ROM
注意
■ 本機とパソコンをつなぐケーブルは同梱されておりません。下記のいずれかの市販のケーブルをお買い求めの上、お使
いください。
○USB ケーブル
USB ケーブルは長さが 2.0m 以下のものをお使いください。
○ネットワークケーブル (LAN ケーブル )
カテゴリ 5（100BASE-TX 用）のストレートケーブルをお使いください。
■ 箱を開けたときは
箱から本機を取り出したときは、シールやカバーを外してください。
また、箱や梱包材、保護カバー（「インクカートリッジを取り付ける」（16 ページ））は廃棄せずに保管してください。

9
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する

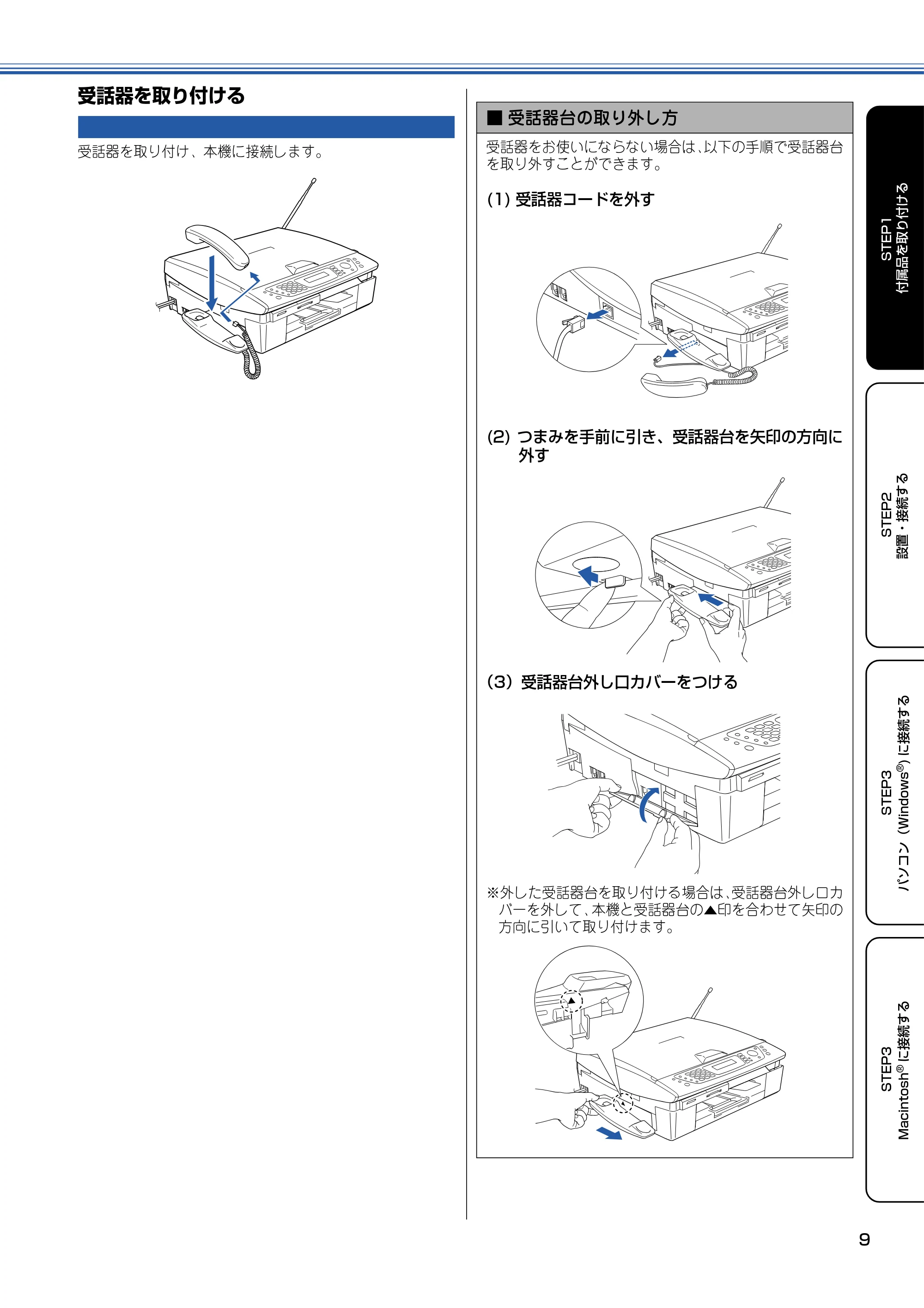

受話器を取り付ける
受話器を取り付け、本機に接続します。
■ 受話器台の取り外し方
受話器をお使いにならない場合は、以下の手順で受話器台
を取り外すことができます。
(1) 受話器コードを外す
(2) つまみを手前に引き、受話器台を矢印の方向に
外す
（3）受話器台外し口カバーをつける
※外した受話器台を取り付ける場合は、受話器台外し口カ
バーを外して、本機と受話器台の▲印を合わせて矢印の
方向に引いて取り付けます。

付属品を取り付ける
10

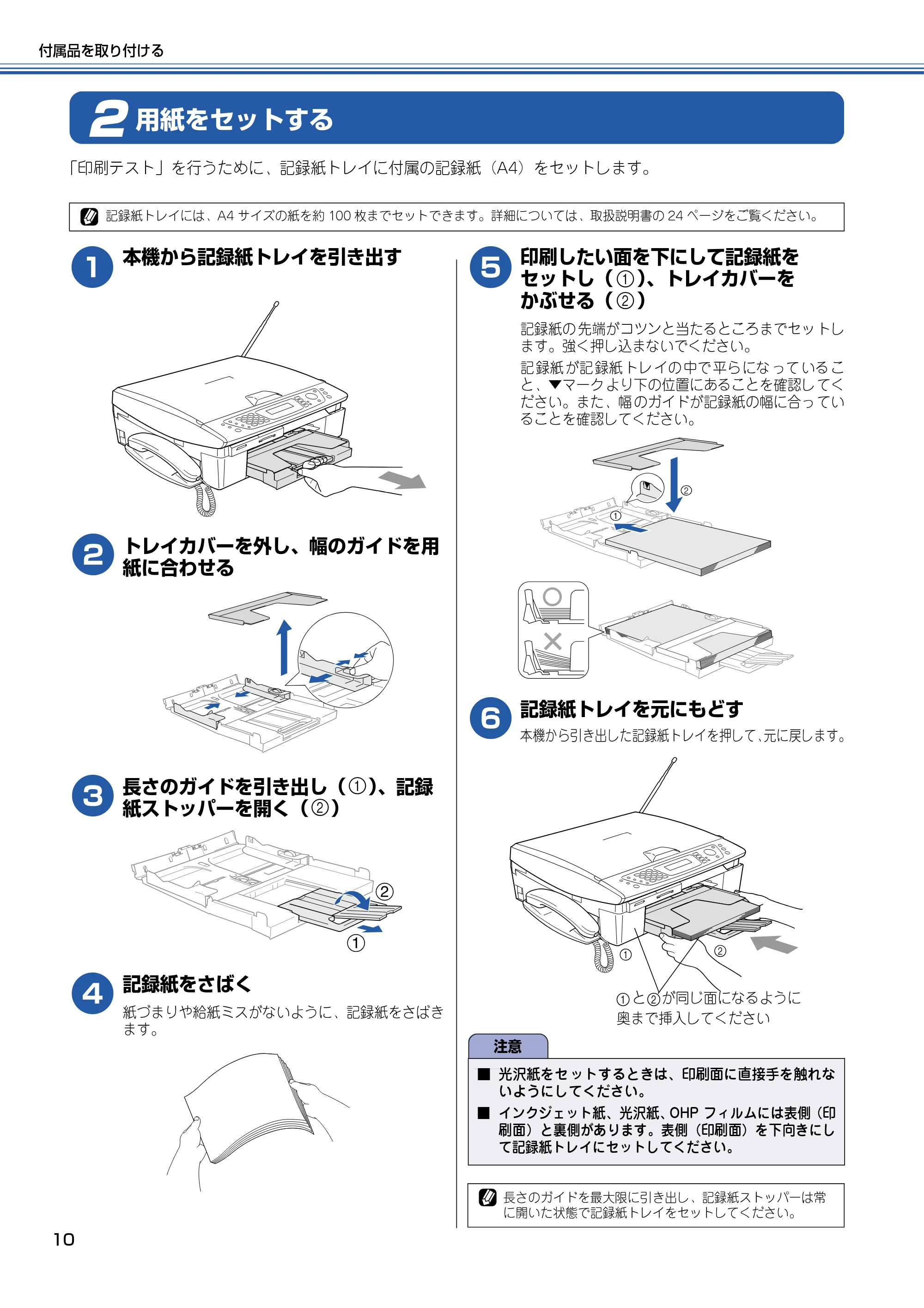

用紙をセットする
2
「印刷テスト」を行うために、記録紙トレイに付属の記録紙（A4）をセットします。
1
本機から記録紙トレイを引き出す
2
トレイカバーを外し、幅のガイドを用
紙に合わせる
3
長さのガイドを引き出し（ ）、記録
紙ストッパーを開く（ ）
4
記録紙をさばく
紙づまりや給紙ミスがないように、記録紙をさばき
ます。
5
印刷したい面を下にして記録紙を
セットし（ ）、トレイカバーを
かぶせる（ ）
記録紙の 先端がコツンと当たるところまでセッ トし
ます。強く押し込まないでください。
記 録紙 が記 録紙 トレ イの 中で 平ら にな って いる こ
と、▼マーク より下の位置にあることを確認し てく
ださい。また、幅 のガイドが記録紙の幅に合っ てい
ることを確認してください。
6
記録紙トレイを元にもどす
本機から引き出した記録紙トレイを押して、元に戻します。
記録紙トレイには、A4 サイズの紙を約 100 枚までセットできます。詳細については、取扱説明書の 24 ページをご覧ください。
1
2

注意
■ 光沢紙をセ ットするときは、印刷面に直接手を触れな
いようにしてください。
■ インクジェット紙、光沢紙、OHP フィルムには表側（印
刷面）と裏側があります。表側（印刷面）を下向きにし
て記録紙トレイにセットしてください。
長さのガイドを最大限に引き出し、記録紙ストッパーは常
に開いた状態で記録紙トレイをセットしてください。
1
2
1 と 2が同じ面になるように
奥まで挿入してください

11
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する

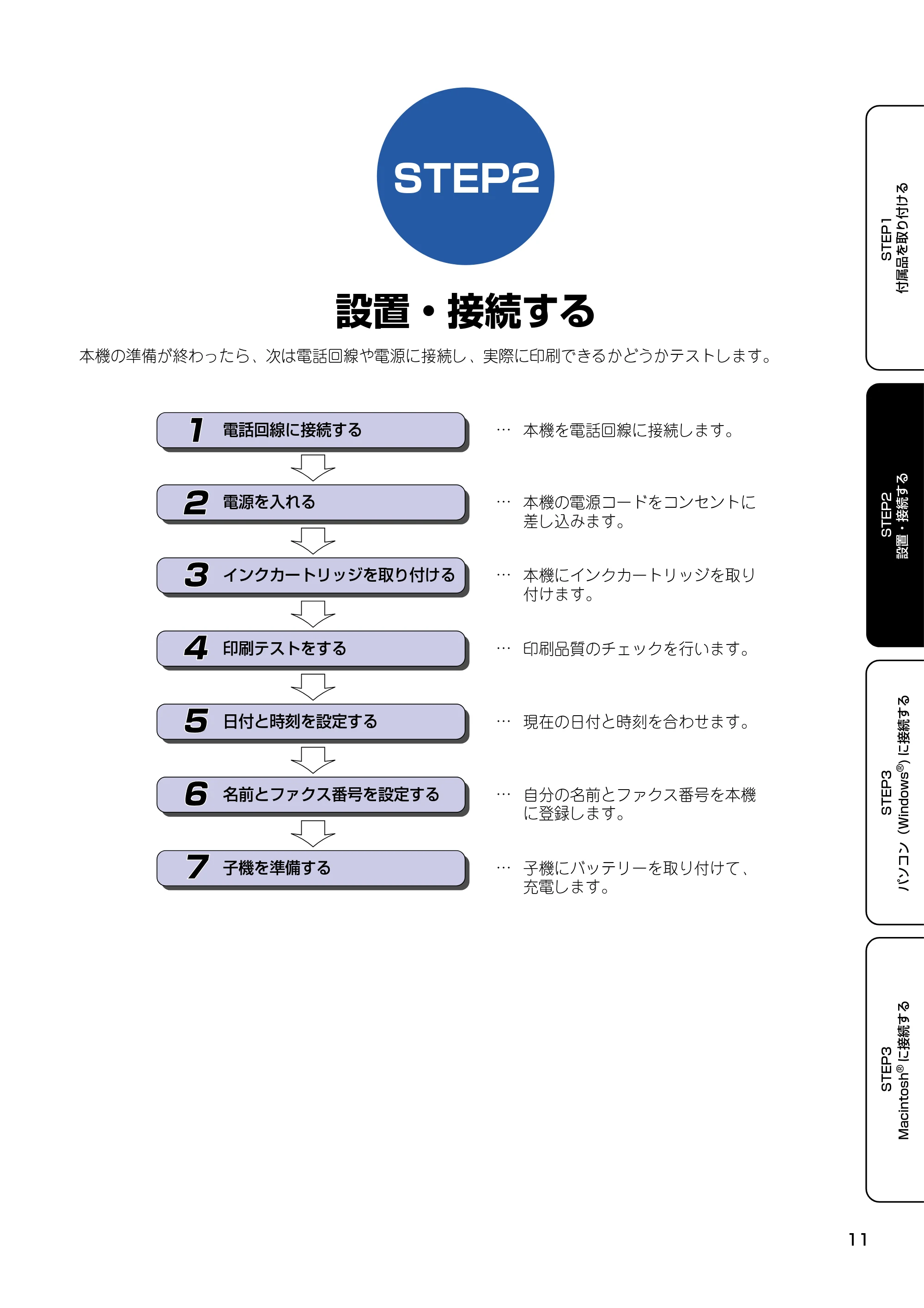

STEP2
設置・接続する
本機の準備が終わったら、次は電話回線や電源に接続し、実際に印刷できるかどうかテストします。
電源を入れる� …�本機の電源コードをコンセントに
差し込みます。�
インクカートリッジを取り付ける� …�本機にインクカートリッジを取り
付けます。
印刷テストをする� …�印刷品質のチェックを行います。�
日付と時刻を設定する� …�現在の日付と時刻を合わせます。�
名前とファクス番号を設定する� …�自分の名前とファクス番号を本機
に登録します。�
子機を準備する� …�子機にバッテリーを取り付けて、
充電します。�
電話回線に接続する�
1
2
…�
3
4
5
6
7
本機を電話回線に接続します。

設置・接続する
12

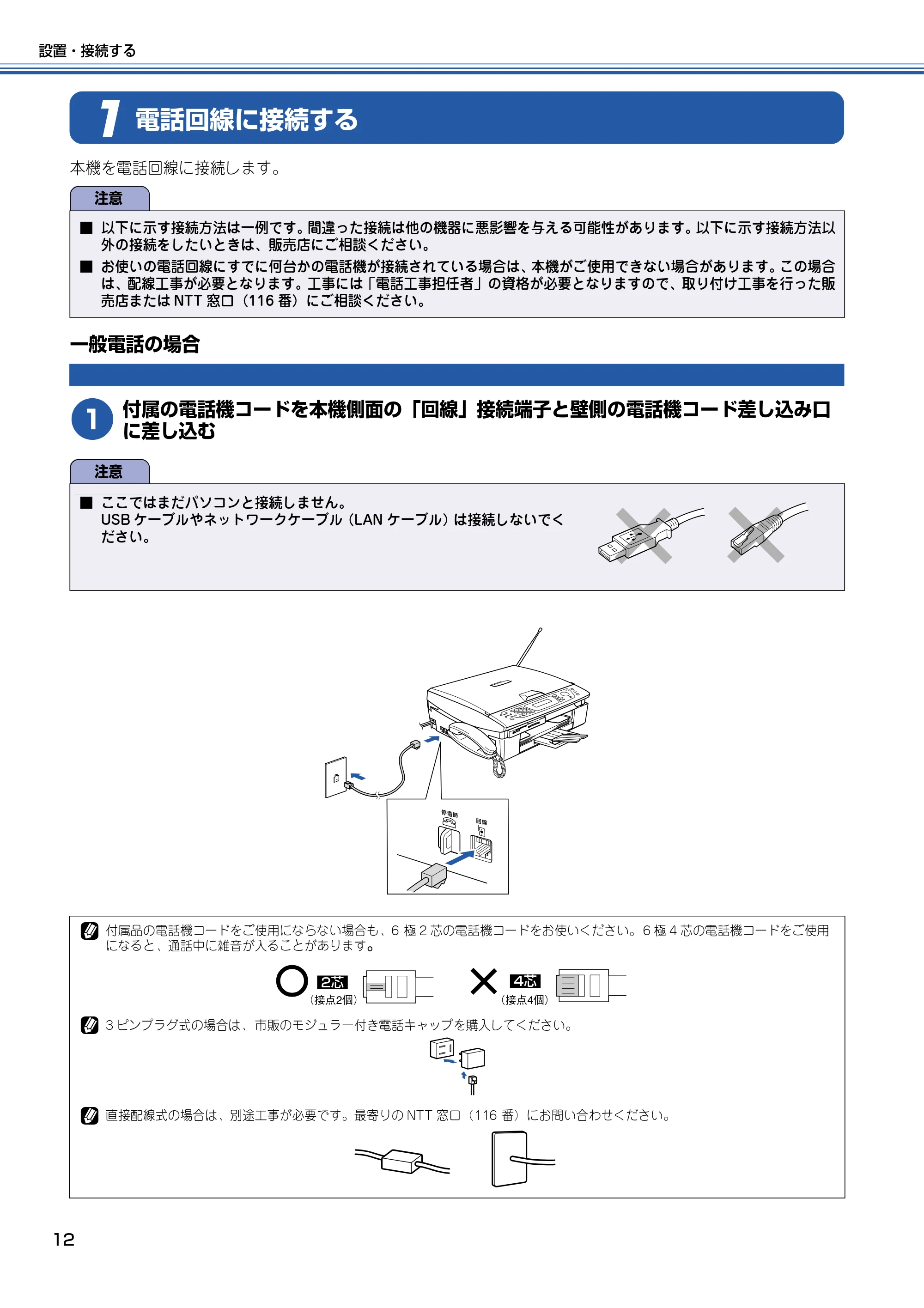

電話回線に接続する
1
本機を電話回線に接続します。
一般電話の場合
1
付属の電話機コードを本機側面の「回線」接続端子と壁側の電話機コード差し込み口
に差し込む
注意
■ 以下に示す接続方法は一例です。間違った接続は他の機器に悪影響を与える可能性があります。以下に示す接続方法以
外の接続をしたいときは、販売店にご相談ください。
■ お使いの電話回線にすでに何台かの電話機が接続されている場合は、本機がご使用できない場合があります。この場合
は、配線工事が必要となります。工事には「電話工事担任者」の資格が必要となりますので、取り付け工事を行った販
売店または NTT 窓口（116 番）にご相談ください。
注意
■ ここではまだパソコンと接続しません。
USB ケーブルやネットワークケーブル（LAN ケーブル）は接続しないでく
ださい。
付属品の電話機コードをご使用にならない場合も、6 極 2 芯の電話機コードをお使いください。 6 極 4 芯の電話機コードをご使用
になると、通話中に雑音が入ることがあります。

3 ピンプラグ式の場合は、 市販のモジュラー付き電話キャップを購入してください。
直接配線式の場合は、別途工事が必要です。最寄りの NTT 窓口（116 番）にお問い合わせください。
（接点2個）�
2芯�
（接点4個）�
4芯�
�
�

13
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
ADSL をご利用の場合
本機を ADSL 環境で使用する場合は、本機を ADSL スプリッ
タの TEL 端子または PHONE 端子に接続してください。
スプリッタに接続した状態で、電話がかけられることを確認
してください。（取扱説明書 44 ページ）
ISDN をご利用の場合
本機を ISDN 回線のターミナルアダプタまたはダイヤルアッ
プルータに接続するときは、次の設定と確認を行ってくださ
い。
･ 本機：
回線種別を「カイセン：プッシュ」に設定する
･ ターミナルアダプタ ：
本機を接続して電話がかけられるか、電話が受けられるか
確認する
■ 電話番号が 1 つの場合
本機を、ターミナルアダプタまたはダイヤルアップルー
タのアナログポートに接続します。電話とファクスの同
時使用はできません。
■ 電話番号が 2 つの場合
本機を、ターミナルアダプタまたはダイヤルアップルー

タのアナログポートに接続します。2 回線分使用できる
ので、ファクス送信中でも通話できます。
お使いの機器によっては、 ADSL モデムにスプリッタ機能
が内蔵されている場合があります。
詳しい設定については、 スプリッタや ADSL モデムの取扱
説明書をご覧ください。
ADSL 環境で自分の声が響く、または相手の声が聞きづら
いときは、ADSL のスプリッタを交換すると改善する場合
があります。
注意
■ ADSL モデムにスプリッタ機能が内蔵されていない場
合、本機とパソコンは必ず「スプリッタ」で分岐して
ください。「スプリッタ」より前（電話回線側）で分岐
すると、ブランチ接続（並列接続）となり、通話中に
雑音が入ったり、音量が小さくなるなどの支障が発生
します。（14 ページ））
■ IP フォンなどの IP 網をご利用の場合
(1) IP フォンをご利用の場合
回線種別を自動設定できないことがあります。
その 場合は、手動 で回線 種別を設 定してく ださい。
（15 ページ）
(2) IP 網を使用してファクス通信を行う場合

契約しているプロバイダの通信品 質が保証されてい
ることを確認してください。
通信品質が保証されている場 合でも、通信がうまく
いかないときは、安心通信モード に設定を変更して
ください。（取扱説明書 171 ページ）
詳しい設定については、ターミナルアダプタまたはダイヤ
ルアップルータの取扱説明書をご覧ください。
注意
■ ISDN 回線でファクスの送受信がうまくいかない場合
は、「特別回線対応」で「ISDN」を設定してください。
（取扱説明書 171 ページ）
■ 本機が使用できないときは、取扱説明書の「故障かな？
と 思った ら」（162 ペー ジ）をご 覧く ださ い。また、
ターミナルアダプタの設定を確認してくだ さい。ター
ミナルアダプタの設定の詳細は、ターミナルア ダプタ
の取扱説明書をご覧いただくか、製造メーカー にお問
い合わせください。
■ ナンバー・ディスプレイサービスを契約されて いる場
合は、ターミナルアダプタ側のデータ設定 と、本機側
の設定（取扱説明書 60 ページ）が必要です。

設置・接続する
14
構内交換機（PBX）・ホームテレホン・ビジ
ネスホンをご利用の場合
構内交 換機ま たはビ ジネス ホンの 内線に 本機を 接続す る場
合、構内交換機またはビジネスホン主装置の設定をアナログ
2 芯用に変更してください。設定変更を行わないと、本機を
お使 いいた だく ことは できま せん。詳 しくは、配 線工 事を
行った販売店にご相談ください。また、本機の特別回線対応
の設定を「PBX」にしてください。（取扱説明書 171 ページ）
CS チューナーやデジタルテレビを接続する
場合
本機と CS チューナーやデジタルテレビを接続するときは、
「停電時」接続端子に接続してください。
m
注意
■ 構内交換機、ホームテレホン、ビジネスホンに接続し
ている場合、回線種別の自動設定ができないことがあ
ります。その場合は、手動で回線種別を設定してくだ
さい。（15 ページ）
ビジネスホンとは
電話回線を 3 本以上収容可能で、その回線を多くの電話機
で共有でき、内線通話などもできる簡易交換機です。
ホームテレホンとは

電話回線 1、2 本で複数の電話機を接続して、内線通話や
ドアホンも使用できる家庭用の簡易交換機です。
PBX などの制御装置がナンバー・ ディスプレイに対応して
いない場合は「ナンバー・ディスプレイサービス」がご利
用になれません。本機のナンバー・ディスプレイの設定を
「Off」にしてください。（取扱説明書 60 ページ）
注意
■ ブランチ接続（並列接続）はしないでください。
ブランチ接続（並列接続）をすると、以下のような支障
があり、正常に動作できなくなります。
･ ファクスを送ったり受けたりしているときに、並列接
続されて いる電 話機の 受話器を 上げる とファ クスの
画像が乱れたり通信エラーがおきることがあります。
･ 電話がかかってきたとき、ベルが鳴り遅れたり、途中
で鳴りやんだり、相手がファクスのときに受信できな
いときがあります。
･ コードレスタイプの電話機を接続すると、子機が使え
なくなる可能性があります。
･ 本機で保留にした場合、並列電話機では本機の保留状
態を解除できません。
･ 並列に接 続され た電話 機から本 機への 転送は できま

せん。
･ ナンバー・ディスプレイ、キャッチホン、キャッチホ
ン・ディスプレイ、などのサービスが正常に動作しま
せん。
･ パソコンを接続すると、本機が正常に動作しない場合
があります。
「ブランチ接続（並列接続）」とは、一つの電話回線に複数
台の電話機を接続することです。
キャップを外す

15
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する

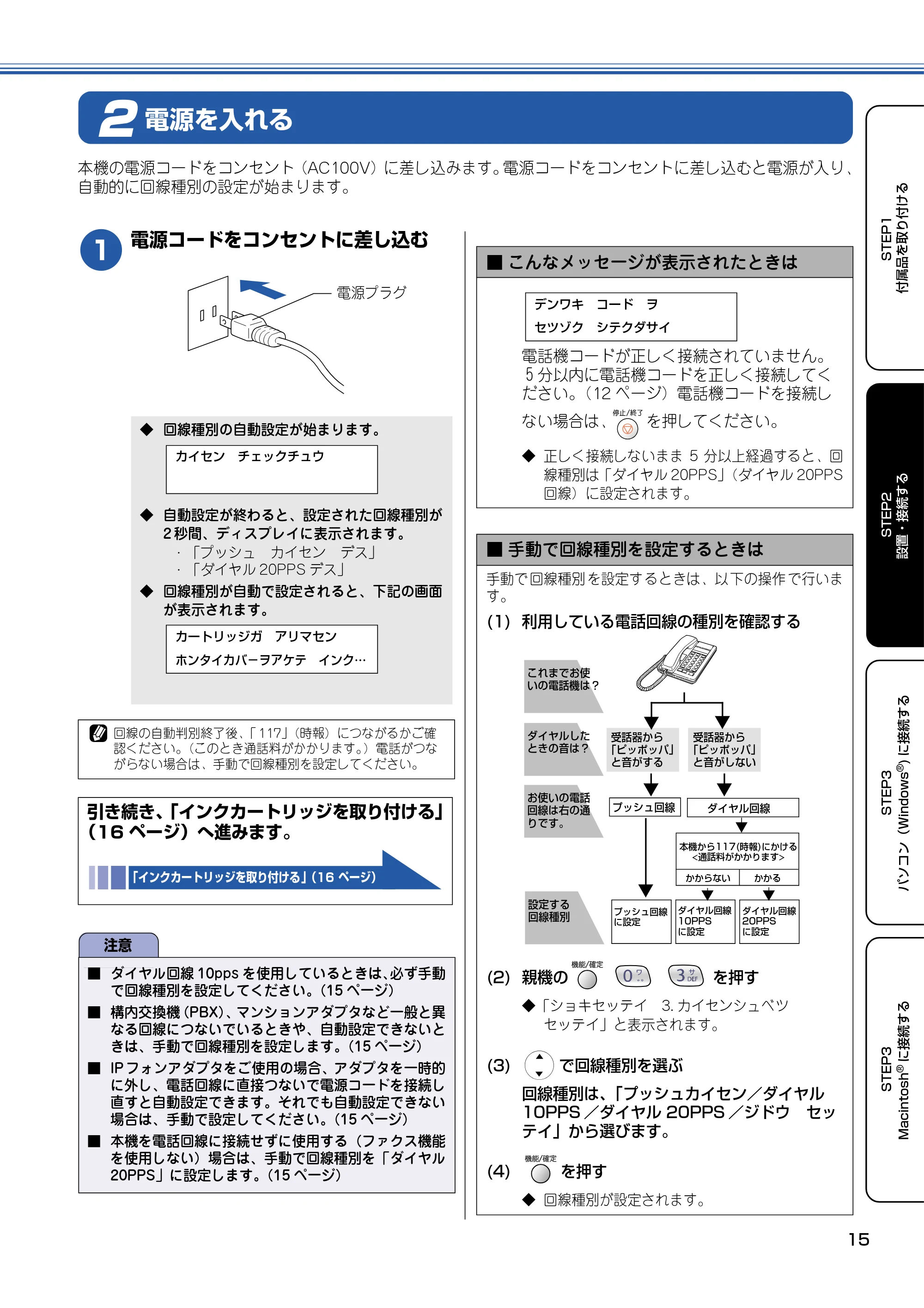

電源を入れる
2
本機の電源コードをコンセント（AC100V）に差し込みます。電源コードをコンセントに差し込むと電源が入り、
自動的に回線種別の設定が始まります。
1
電源コードをコンセントに差し込む
◆ 回線種別の自動設定が始まります。
◆ 自動設定が終わると、設定された回線種別が
2 秒間、ディスプレイに表示されます。
･ 「プッシュ カイセン デス」
･ 「ダイヤル 20PPS デス」
◆ 回線種別が自動で設定されると、下記の画面
が表示されます。
回線の自動判別終了後、「 117」（時報）につながるかご確
認ください。（このとき通話料がかかります。）電話がつな
がらない場合は、手動で回線種別を設定してください。
引き続き、「インクカートリッジを取り付ける」
（16 ページ）へ進みます。
「インクカートリッジを取り付ける」（16 ページ）
注意
■ ダイヤル回線 10pps を使用しているときは、必ず手動

で回線種別を設定してください。（15 ページ）
■ 構内交換機（PBX）、マンションアダプタなど一般と異
なる回線につないでいるときや、自動設定できないと
きは、手動で回線種別を設定します。（15 ページ）
■ IP フォンアダプタをご使用の場合、アダプタを一時的
に外し、電話回線に直接つないで電源コードを接続し
直すと自動設定できます。それでも自動設定できない
場合は、手動で設定してください。（15 ページ）
■ 本機を電話回線に接続せずに使用する（ファクス機能
を使用しない）場合は、手動で回線種別を「ダイヤル
20PPS」に設定します。（15 ページ）
電源プラグ
カイセン チェックチュウ
カートリッジガ アリマセン
ホンタイカバ－ヲアケテ インク…
■ こんなメッセージが表示されたときは
電話機コードが正しく接続されていません。
５分以内に電話機コードを正しく接続してく
ださい。（12 ページ）電話機コードを接続し
ない場合は、 を押してください。
◆ 正しく接続しないまま 5 分以上経過すると、回
線種別は「ダイヤル 20PPS」（ダイヤル 20PPS

回線）に設定されます。
■ 手動で回線種別を設定するときは
手動で 回線種別 を設定す るときは、以 下の操作 で行いま
す。
(1) 利用している電話回線の種別を確認する
(2) 親機の を押す
◆「ショキセッテイ 3. カイセンシュベツ
セッテイ」と表示されます。
(3) で回線種別を選ぶ
回線種別は、「プッシュカイセン／ダイヤル
10PPS ／ダイヤル 20PPS ／ジドウ セッ
テイ」から選びます。
(4) を押す
◆ 回線種別が設定されます。
デンワキ コード ヲ
セツゾク シテクダサイ
これまでお使�
いの電話機は？�
ダイヤルした�
ときの音は？�
お使いの電話�
回線は右の通�
りです。�
設定する�
回線種別�
受話器から�
｢ピッポッパ｣�
と音がする�
受話器から�
｢ピッポッパ｣�
と音がしない�
ダイヤル回線�プッシュ回線�
ダイヤル回線�
10PPS�
に設定�
ダイヤル回線�
20PPS�
に設定�
プッシュ回線�
に設定�
かからない� かかる�
本機から117(時報)にかける�
<通話料がかかります>

設置・接続する
16

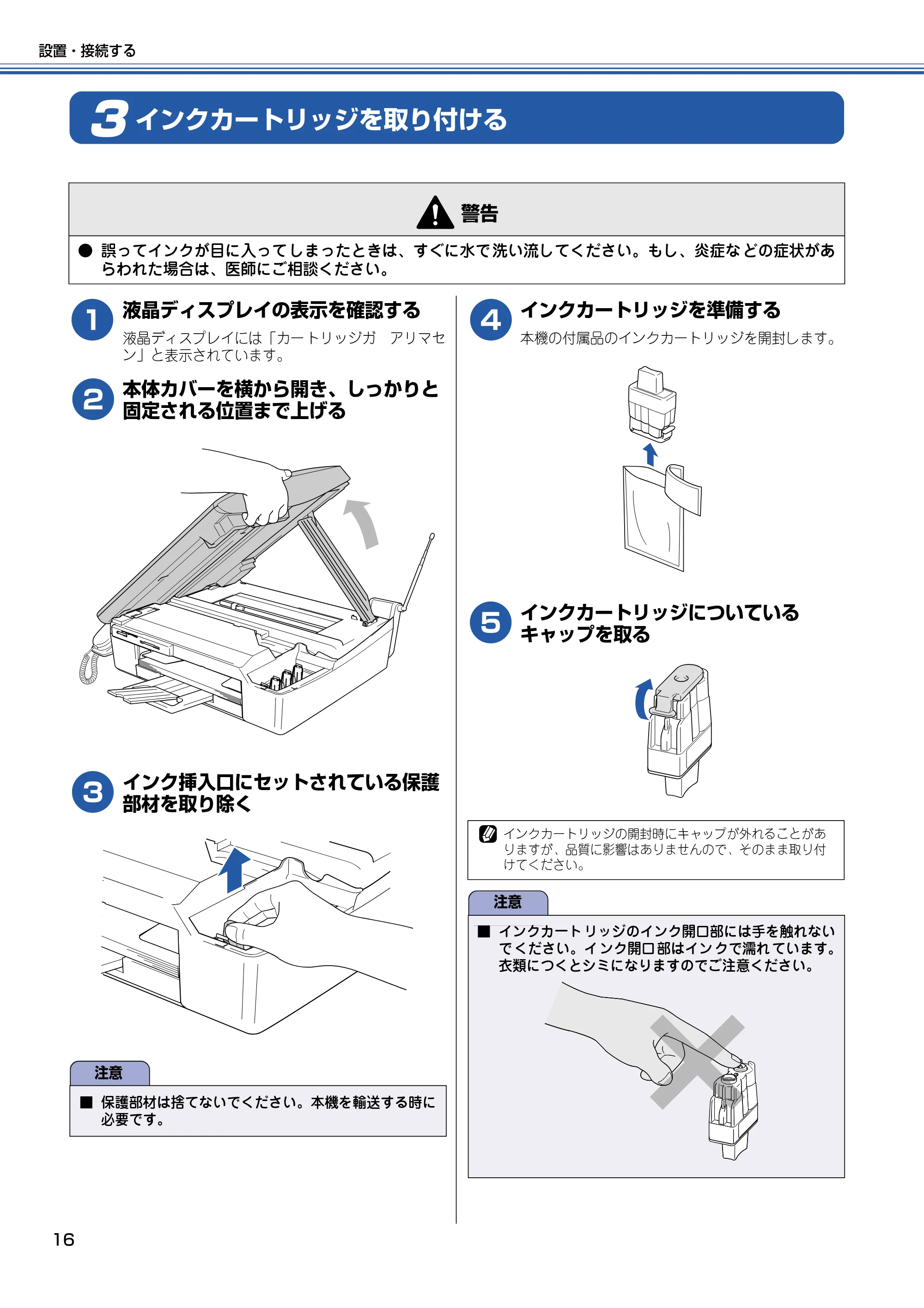

インクカートリッジを取り付ける
3
1
液晶ディスプレイの表示を確認する
液晶ディスプレイには「カー トリッジガ アリマセ
ン」と表示されています。
2
本体カバーを横から開き、しっかりと
固定される位置まで上げる
3
インク挿入口にセットされている保護
部材を取り除く
4
インクカートリッジを準備する
本機の付属品のインクカートリッジを開封します。
5
インクカートリッジについている
キャップを取る
警告

• 誤ってインクが目に入ってしまったときは、すぐに水で洗い流してください。もし、炎症などの症状があ

らわれた場合は、医師にご相談ください。
注意
■ 保護部材は捨てないでください。本機を輸送する時に
必要です。
インクカートリッジの開封時にキャップが外れることがあ
りますが、品質に影響はありませんので、そのまま取り付
けてください。
注意
■ インクカート リッジのインク開口部には手を触れない
で ください。イ ンク開口 部はイン クで濡れ ています。
衣類につくとシミになりますのでご注意ください。

17
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する

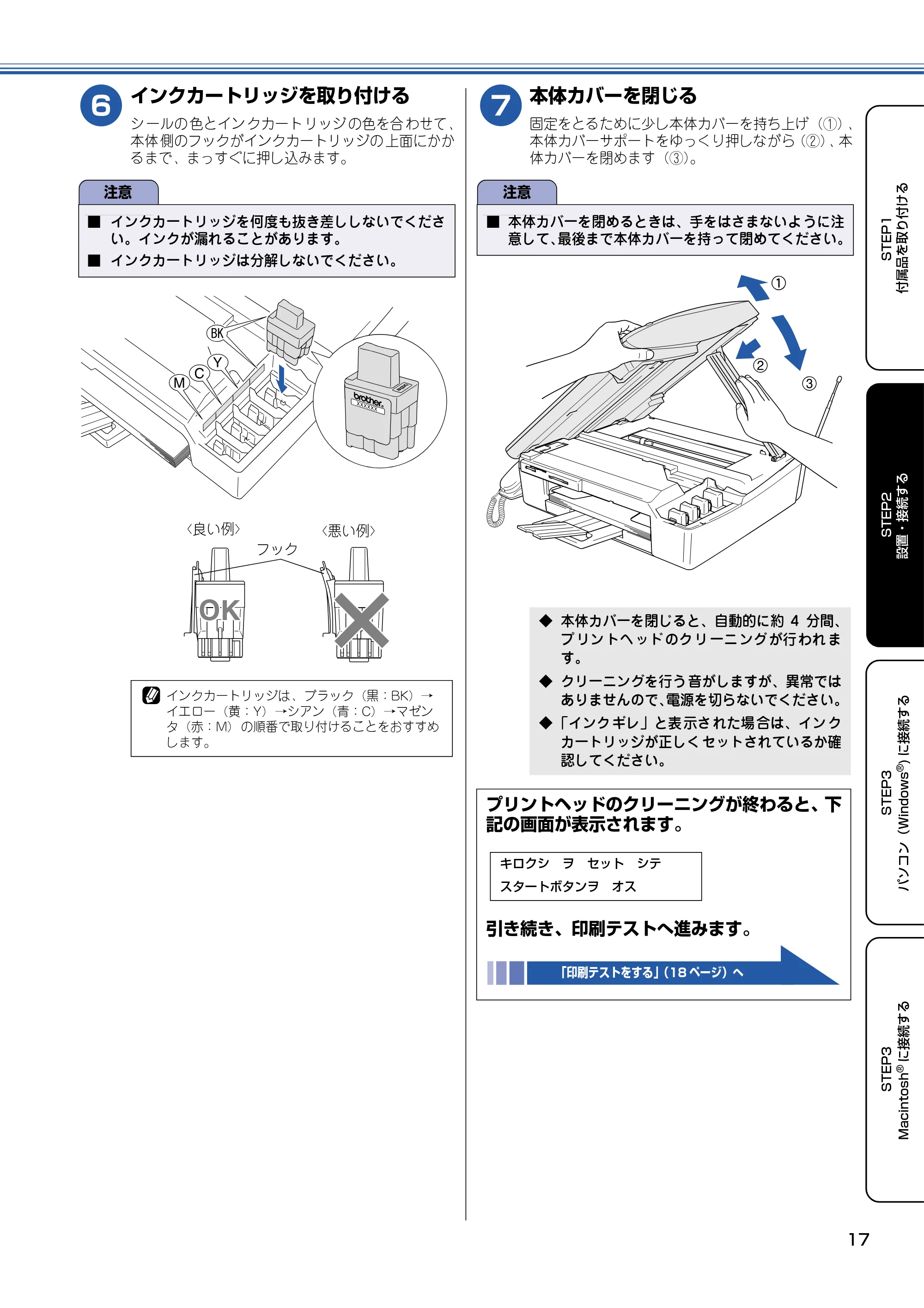

6
インクカートリッジを取り付ける
シ ールの 色とイン クカート リッジ の色を合 わせて、
本体 側のフックがインクカートリッジの 上面にかか
るまで、まっすぐに押し込みます。
7
本体カバーを閉じる
固定をとるために少し本体カバーを持ち上げ（①）、
本体カバーサポートをゆっくり押しながら（②）、本
体カバーを閉めます（③）。
注意
■ インクカートリッジを何度も抜き差ししないでくださ
い。インクが漏れることがあります。
■ インクカートリッジは分解しないでください。
インクカートリッジは、 ブラック（黒：BK）→
イエロー（黄：Y）→シアン（青：C）→マゼン
タ（赤：M）の順番で取り付けることをおすすめ
します。
OKOK
〈良い例〉 〈悪い例〉
フック
注意
■ 本体カバーを閉めるときは、手をはさまないよ うに注
意して、最後まで本体カバーを持って閉めてください。
◆ 本体カバーを閉じると、自動的に約 4 分間、

プ リン トヘ ッド のク リ ーニ ング が行 われ ま
す。
◆ クリーニングを行う 音がしますが、異常では
ありませんので、電源を切らないでください。
◆ 「インク ギレ」と表 示さ れた場 合は、イン ク
カートリッジが正しく セットされているか確
認してください。
プリントヘッドのクリーニングが終わると、下
記の画面が表示されます。
引き続き、印刷テストへ進みます。
「印刷テストをする」（18 ページ）へ
キロクシ ヲ セット シテ
スタートボタンヲ オス

設置・接続する
18
印刷テストをする
4
プリントヘッドのクリーニングが終わると、ディスプレイに「スタートボタンヲ オス」と表示されます。
以下の手順にしたがって、印刷品質のチェックを行います。
1
液晶ディスプレイの表示を確認する
液晶ディスプレイには、以下の ように表示されてい
ます。
2
記録紙がセットされていることを確認
して、 を押す
3
きれいに印刷されているときは
を、きれいに印刷されていないときは
を押す
1 色でも「悪い例」のような状態があるときは、
を押します。
4
黒色がきれいに印刷されているときは
を、きれいに印刷されていないと
きは を押す
5
カラーがきれいに印刷されているとき
は を、きれいに印刷されていない
ときは を押す
6
を押す
7
を押す
◆「印刷品 質チェックシート」が印刷されます。
印刷後は、「インサツ ヒンシツ OK？ 1. ハイ
2. イイエ」と表示されます。
注意
■ 印刷直後は印刷部分を触らないでください。インクが
付着する可能性があります。
◆ を押 した場合は、印刷 品質チェック は
終了です。「日付と時刻を設定する［時計セッ

ト］」（19 ページ）へ進みます。
◆ を押した場合は、「ブラック OK？ 1. ハ
イ 2. イイエ」と表示されるので、手順 4 へ
進みます。
キロクシ ヲ セット シテ
スタートボタンヲ オス
〈良い例〉 〈悪い例〉
◆ 「カラー OK？ 1. ハイ 2. イイエ」と表示され
ます。
◆ 「クリーニング カイシ？ 1. ハイ 2. イイエ」と
表示されます。
◆ プリントヘッドがクリーニングされます。
◆ ク リ ー ニ ン グ が 終 わ る と、「キ ロ ク シ ヲ
セッ ト シテ／スタートボタンヲ オス」と
表示されます。
◆ もう一度、「印刷品質チェックシート」が印刷
されます。
印刷後は、「インサツ ヒンシツ OK？ 1. ハイ
2. イイエ」と表示されます。きれいに印刷さ
れていたら、 を押して、印刷品質チェッ
クを 終了します。きれいに印刷されていない
場合は、手順 4 に戻ります。
注意
■ 上記の操作 を行っても正しく印刷されない場合は、イ
ンクカートリ ッジが正しくセットされているか確認し
てください。

19
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
日付と時刻を設定する [ 時計セット ]
5
現在の日付と時刻を合わせます。この日付と時刻はファクスモード中に液晶ディスプレイに表示され、ファクス
送信したときに相手側の記録紙にも印刷されます。
1
を押す
2
西暦の下 2 桁を入力し、 を押す
例：2004 年の場合は を押します。
3
月を 2 桁で入力し、 を押す
例：5 月の場合は を押します。
4
日付を 2 桁で入力し、 を押す
例：3 日の場合は を押します。
5
時刻を24時間制で入力し、 を押す
例：午後 3 時 25 分の場合は
を押します。
6
を押す
◆ 時刻を設定する画面が表示されます。
◆ 設定が終わり、ディスプレイに日付、時刻が
表示されます。
ショキ セッテイ
1. トケイ セット
トケイ セット
ネン：2004
トケイ セット
ツキ：05
トケイ セット
ヒヅケ：03
トケイ セット
ジコク：15：25
05/03 15：25 Fax

ガシツ：ヒョウジュン
時刻はあくまで目安です。気になるときは、１カ月おきに
合わせ直してください。
■ 間違えて入力したときは
日 付や 時 刻を 間違 え て入 力 した と きは、 を押 し て、
始めから入力し直してください。

設置・接続する
20
名前とファクス番号を設定する [ 発信元登録 ]
6
自分の名前とファクス番号を本機に登録します。登録した名前とファクス番号は、ファクス送信したときに相手
側の記録紙に印刷されます。
1
を押す
2
ファクス番号を入力し、 を押す
20 桁まで入力できます。
3
名前を入力し、 を押す
文字の入力方法について は、右下の「文字の入れか
た（変更のしかた）」をご覧ください。
4
を押す
入力できる文字
本機では下記の文字や記号を入力できます。ボタンを押す回
数に応じて、入力できる文字が変わります。
文字の入れかた（変更のしかた）
電話番号や文字は以下の操作で入力します。
◆ 発信元登録の設定画面が表示されます。
◆ 設定を終了します。
■ 発信元登録を削除するときは
以下の手順で発信元登録を削除します。
(1) を押す
◆ “ヘンコウ 1. スル ２．シナイ” が表示され
ます。
(2) を押す
(3) ファクス番号の先頭で を押す
(4) を押す
(5) を押す
ショキ セッテイ
2. ハッシンモト トウロク
ハッシンモト トウロク

ファクス：
ハッシンモト トウロク
ナマエ：
ボタン 入力できる文字
アイウエオァィゥェォ 1
カキクケコ ＡＢＣ 2
サシスセソ ＤＥＦ 3
タチツテトッ ＧＨＩ 4
ナニヌネノ ＪＫＬ 5
ハヒフヘホ ＭＮＯ 6
マミムメモ ＰＱＲＳ 7
ヤユヨャュョ ＴＵＶ 8
ラリルレロ ＷＸＹＺ 9
ワヲン゛ﾟ－ 0
（スペース）！ " ＃＄％＆ '（）＊＋，－．／、€
:;< ＝ >?@ [ ] ^_
したいこと 操作のしかた
文字を削除する
を押して削除したい文字まで
（カーソル）を移動し、 を押す
※ を 押 す と、 （カ ー ソ ル）
以降の 右側の文字 をすべて削 除し
ます。
文字を変更する
を押して （カーソル）を戻し、
文字を入力する（上書きされます）
ス ペー ス（空白）
を入れる
を押 して （カー ソル）を右 に
移動させる
（文字のときは （１回押）でもス
ペースを入れることができます）
記号を入力する
入力したい記号ボタン（ または
）を押して記号を選ぶ
同じボタンで続け
て文字を入力する
を押して （カーソル）を 1 文
字分移動させて入力する

入 力 し た 内 容 を
確定させる
を押す

21
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
子機を準備する
7
子機にバッテリーを取り付け、充電します。
バッテリーをセットする
1
コネクタの向きを下図にあわせて差し
込み、バッテリーをセットする
2
カバーを閉じる
バッテリーコードを押し込みながら、「カチッ」と音
がするまでスライドさせます。
充電する
1
AC アダプタの電源プラグを充電器に
差し込む
2
AC アダプタをコンセントに差し込
み、子機をセットする
注意
■ バッテリーを覆っているビニールカバーは、はがさな
いでください。
奥まで完全に差し込む�
赤�
赤�
黒�
黒�
バッテリー�
バッテリーコード�
ビニールカバー�
※はがさないで�
ください！�( )
コネクタ�
「カチッ」と音がするまで�
スライドさせる�
バッテリーカバー�
※バッテリーコードをはさまないように注意する。�
注意
■ はじめてお使いいただくときは、必ず 15 時間以上充
電してください。
注意
■ 子機の AC アダプタは、携帯電話や PHS の充電器など

と同じコンセントに接続しないでください。雑 音が入
り、子機が使用できないことがあります。
溝に固定する�
奥まで完全に差し込み、�
横に回して上図のように�
セットする�
逆向きに置くと�
充電できません�
差し込む�
ダイヤル面を�
前に向ける�
充電器に子機をセットするとディスプレイに「 ｼﾞｭｳﾃﾞﾝﾁｭｳ」と表示され、 が点灯します。購入時などバッリーの容量が少なく
なっているときは、充電器にセットしても「 ｼﾞｭｳﾃﾞﾝﾁｭｳ」と表示されなかったり、 が点灯しないことがありますが、 しばらく
充電すると表示されます。
いっぱいまで充電されても「 ｼﾞｭｳﾃﾞﾝﾁｭｳ」の表示や、 の点灯は消えませんが、そのまま充電を続けても問題はありません。
充電器の端子が汚れていると、 充電できなかったり、子機が使用状態になることがあります。こまめに掃除してください。（取扱説
明書「子機を清掃する」（ 145 ページ））
子機のバッテリーは消耗品です。充電しても使える時間が短くなったときは交換してください。使用のしかたにもよりますが、交換時

期の目安は約 1 年です。バッテリーはお買い上げの販売店またはご注文シート（取扱説明書 196 ページ）でお求めください。
子機を使用していないときは、必ず充電器にセットしてください。長時間放置しておくとバッテリーが消耗して使用できなくなります。
充電完了後は、連続通話約 6 時間、待機状態で約 110 時間使用できます。

設置・接続する
22
壁にかけて使用する
市販されている木ネジ（2 本）を使って、充電器を壁や柱に

取り付けることができます。

1
AC アダプタの電源コードを充電器に
差し込む
2
市販されている木ネジ（2 本）を壁や
柱に差し込み、充電器を取り付ける
3
AC アダプタをコンセントに差し込み、
子機を充電器にセットする
親機のアンテナをのばす
1
親機のアンテナをいっぱいまでのばす
溝に固定する�
奥まで完全に差し込み、�
横に回して上図のように�
セットする�
壁（柱）�
30mm
約3mm
壁（柱）�
逆向きに置くと�
充電できません�
差し込む�
ダイヤル面を�
前に向ける�
建物の構造によって子機を使うと雑音が入ることがありま
す。そのときは通話しながら親機のアンテナの角度を調整
してください。
電波が極端に弱くなる場所では、子機のご使用を避けてく
ださい。

23
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
子機の設置場所を確かめる
子機を設置するときは以下のような点に注意してください。

• 親機から障害物のない直線距離で約 100m 以内のところ

でお使 いくだ さい。マン ション など鉄 筋コンク リート の
建物内や金属製の扉・家具の近くなど、周辺の環境によっ
ては電波の届く範囲が短くなることがあります。
※ 親機と子機の間で内線通話をして、通話ができる範囲をお
確かめください。

• 親機、子機を電気製 品（テレビ、電子レンジ、ドアホン、

携帯電話や PHS の充電器や ＡＣ アダプタ、OA 機器など）
から 2m 以上離して設置してください。

• 子機は親機や他の子機から 1m 以上離して設置してくださ

い。

• 子機の AC アダプタは、携帯電話や PHS の充電器などと

同じコンセントに接続しないでください。子機の着信音が
鳴らなかったり、雑音が入り、子機が使用できないことが
あります。
本機に他社の子機を増設することはできません。

24

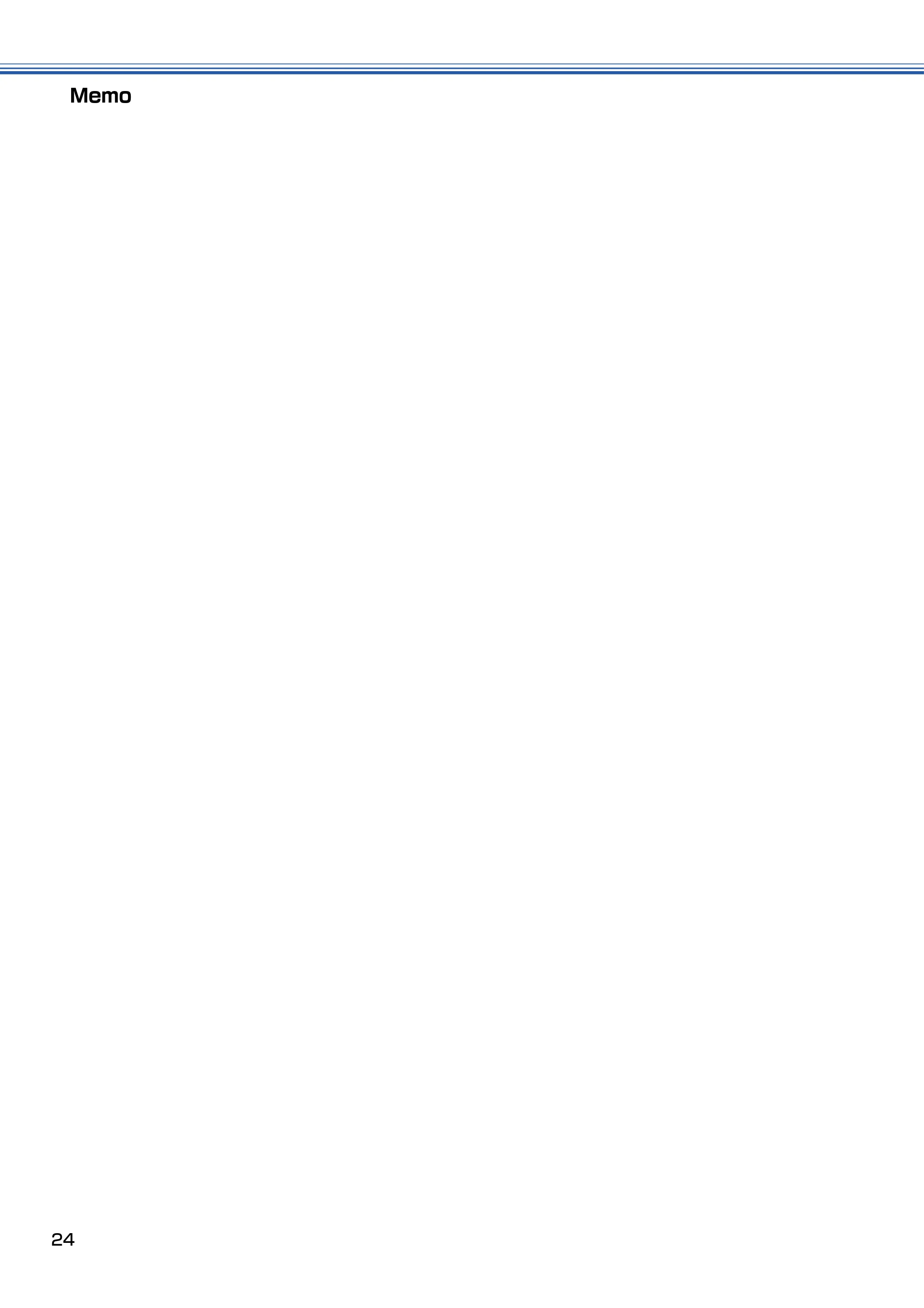

Memo

25
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
STEP3
パソコン（Windows
®
) に接続する
本機をパソコン（Windows
®
機）と接続してプリンタやスキャナとして使用する場合は、付属のドライバやソフ
トウェアをインストールする必要があります。（Macintosh
®
をお使いの方は、「STEP3 Macintosh
®
に接続す
る」をお読みください。）
インストールの前に�
ドライバとソフトウェアを�
インストールする�
…�
…�
プリンタ、スキャナなどの各機能の使いかた�
については、付属のCD-ROMに収録されている�
「取扱説明書～パソコン活用編～」をお読みください。�
本機をプリンタやスキャナとして
使用するために必要なソフトウェ
アをインストールします�
動作環境や制限事項を確認します�
STEP2 設置・接続する�
1
2
※ パソコン活用編は、付属のCD-ROMに収録されてい
るPDFマニュアルです。�
Windows

®
のパソコンにドライバをインストールし
た後は、Windows
®
の［スタート］メニューからも
閲覧できます。（1ページ）�

パソコン（Windows
®
) に接続する
26
インストールの前に
1
本機をパソコンと接続してプリンタやスキャナとして使用する場合は、ドライバや付属のソフトウェアなどをイ
ンストールする必要があります。
ソフトウェアをインストールする前に、CD-ROM に収録されている内容と、パソコンの動作環境を確認してく
ださい。
CD-ROM の内容
付属の CD-ROM をパソコンの CD-ROM ドライブにセットして表示される画面から、以下のことが行えます。
ドライバとは、本機をプリンタやスキャナとして使用できるようにするためのソフトウェアです。
インストール
本機を プリンタやスキャナとして 使用するために必
要なド ライバをインストール します。また、本機を
より便 利にお使いいただくために 以下のソフトウェ
アもインストールします。
･ Presto!
®
PageManager
®
WIA 準拠のスキャナソフトウェアです。
･ ControlCenter2.0
スキャナ機能やPC-FAX 機能などさまざまな機能
の入り口となるソフトウェアです。

･ TrueType フォント
ブラザーオリジナルの日本語フォントです。イン
ストール時に「カスタム」を選ぶと、インストー
ルできます。
追加ソフトウェア
各種ド ライバ、ソフトウェアを追加 インストールで
きます。
･ BRAdmin Professional
ネット ワー クプ リンタ など ネッ トワー ク上 で使
用する機器を管理できるソフトウェアです。
･ オート マチ ック ドライ バイ ンス トーラ ／ネ ット
ワーク印刷ソフトウェア
ネ ット ワ ー ク 環 境 で 本 機 を 使 う場 合 に 便 利 な
ツールです。詳しくは、CD-ROM に収録されてい
る「ネットワーク設定説明書」をご覧ください。
･ NewSoft
®
Presto!
®
Image Folio
画像を編集できるソフトウェアです。
･ Brother 日本語 OCR
スキャンして読み取った原稿を、文字データ（テ
キストデータ）に変換するソフトウェアです。
･ Adobe
®
Acrobat
®
Reader
®
取扱説 明書 をパ ソコン 上で 閲覧 する場 合に 必要

なソフトウェアです。
取扱説明書閲覧
以下の取扱説明書 がパソコン上で閲覧、印刷で きま
す。
･ かんたん設置ガイド（本書）
･ 取扱説明書
･ 取扱説明書～パソコン活用編～
･ ネットワーク設定説明書
オンラインユーザー登録
オンラインでユーザー登録を行います。
サービスとサポート
･ ブラザーホームページ
ブラザーのホームページへリンクします。
･ ソリューションセンター
インターネット経由で、本機の最新情報を閲覧し
たり、最新データのダウンロードが行えます。
･ ブラザーダイレクトクラブ
イ ンクカ ート リッ ジなど が購 入でき るオ ンラ イ
ンショップへリンクします。
修復インストール
インストールがうま くいかなかった場合にクリ ック
すると、ドライバを自動的に修復します。

27
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
動作環境
本機とパソ コン（Windows
®
）を 接続する場合、パソコン側
では以下の動作環境が必要となります。
OS ／ CPU ／メモリー
Windows
®
98/98SE/Me/2000 Professional
Pentium
®
II プロセッサ（Pentium
®
互換 CPU
含む）以上 /64MB（推奨 128MB）以上
Windows
®
XP/
Pentium
®
II プロセッサ 300MHz（Pentium
®
互換 CPU 含む）以上 /128MB（推奨
256MB）以上
ディスク容量
300MB 以上の空き容量
CD-ROM ドライブ
2 倍速以上必須
Web ブラウザ
Microsoft Internet Explorer 5 以上が必要です。
※ Microsoft Internet Explorer 6 以上を推奨し
ます。
インターフェース

• USB 2.0 フルスピード

標準搭載モデルのみ対応しています。

• ネットワーク（10BASE-T）/

（100BASE-TX）
※ USB ケーブル、ネットワークケーブル（LAN
ケーブル）は、市販品をご利用ください。
※ USB ケーブルは長さが 2.0ｍ 以下のものをお
使いください。
※ USB2.0 ハイスピード対応のパソコンでもご
使用いただけますが、12M ビット / 秒のフル
スピードモードでの接続になります。
※ USB1.1 対応のパソコンとも接続できます。
メモリの容量に余裕があると、 動作が安定します。
Windows
®
2000 Professional/XP を使用している場合は、
「アドミ二ストレータ（Administrator）権限」でログオン
する必要があります。
本書では、MFC-610CLN の画面を使用しています。

パソコン（Windows
®
) に接続する
28

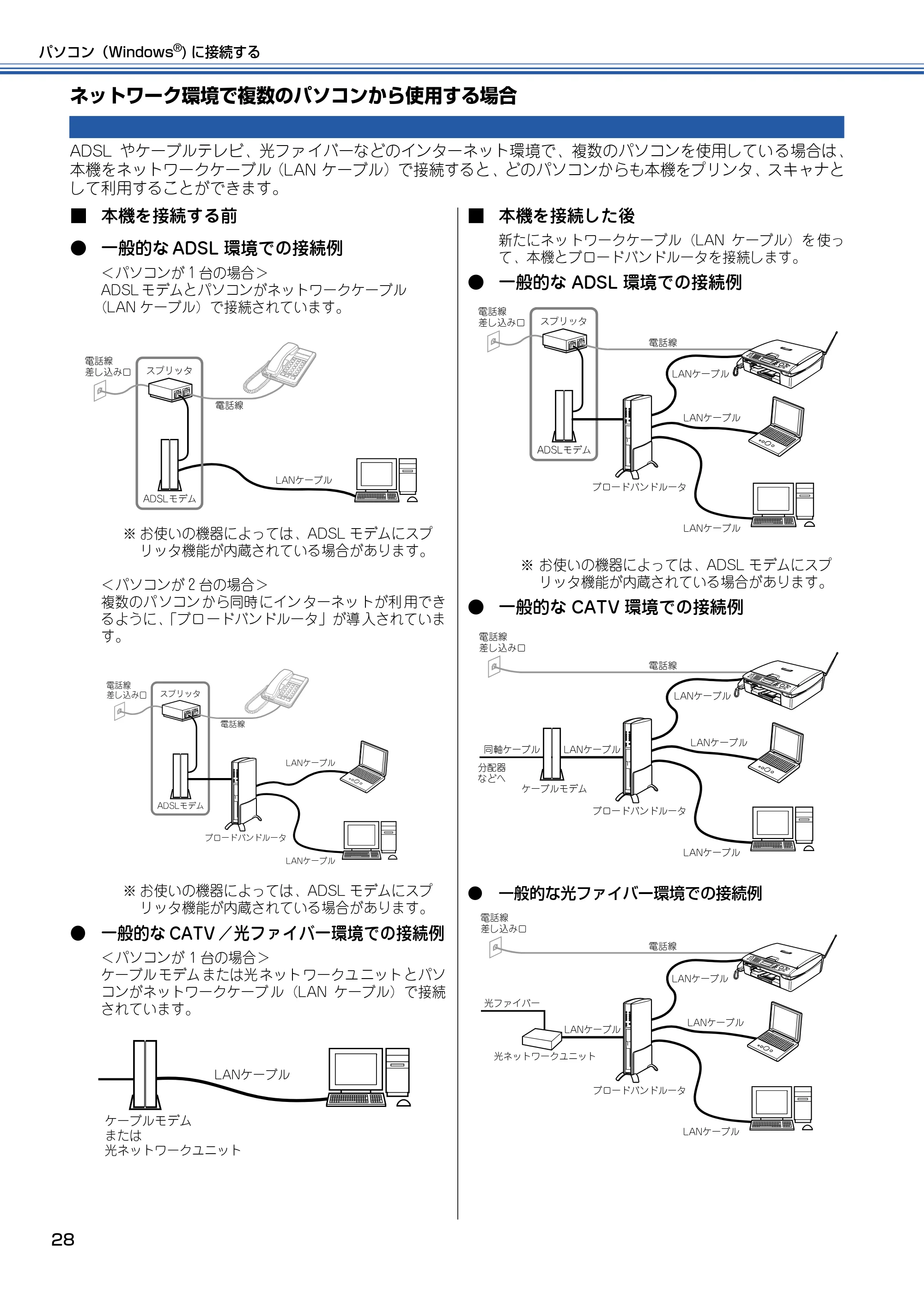

ネットワーク環境で複数のパソコンから使用する場合
ADSL やケーブルテレビ、光ファイバーなどのインターネット環境で、複数のパソコンを使用している場合は、
本機をネットワークケーブル（LAN ケーブル）で接続すると、どのパソコンからも本機をプリンタ、スキャナと
して利用することができます。
■ 本機を接続する前

• 一般的な ADSL 環境での接続例

＜パソコンが１台の場合＞
ADSL モデムとパソコンがネットワークケーブル
（LAN ケーブル）で接続されています。
※ お使いの機器によっては、ADSL モデムにスプ
リッタ機能が内蔵されている場合があります。
＜パソコンが２台の場合＞
複数のパ ソコン から同時 にイン ターネッ トが利 用でき
るように、「ブロ ードバンドルータ」が導 入されていま
す。
※ お使いの機器によっては、ADSL モデムにスプ
リッタ機能が内蔵されている場合があります。

• 一般的な CATV ／光ファイバー環境での接続例

＜パソコンが 1 台の場合＞
ケーブル モデム または光 ネット ワークユ ニット とパソ
コンがネットワークケーブ ル（LAN ケーブル）で接続
されています。
■ 本機を接続した後
新たにネッ トワークケーブル（LAN ケーブル）を 使っ
て、本機とブロードバンドルータを接続します。

• 一般的な ADSL 環境での接続例

※ お使いの機器によっては、ADSL モデムにスプ
リッタ機能が内蔵されている場合があります。

• 一般的な CATV 環境での接続例
• 一般的な光ファイバー環境での接続例

電話線�
差し込み口�
LANケーブル�
電話線�
差し込み口�
ブロードバンドルータ�
LANケーブル�
LANケーブル�
LANケーブル�
ケーブルモデム�
または�
光ネットワークユニット�
電話線�
差し込み口�
ブロードバンドルータ�
LANケーブル�
LANケーブル�
LANケーブル�
電話線�
差し込み口�
ブロードバンドルータ�
LANケーブル�
LANケーブル�同軸ケーブル�
分配器�
などへ�
LANケーブル�
ケーブルモデム�
LANケーブル�
電話線�
差し込み口�
ブロードバンドルータ�
LANケーブル�
LANケーブル�
光ファイバー�
LANケーブル�
光ネットワークユニット�
LANケーブル�

29
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する

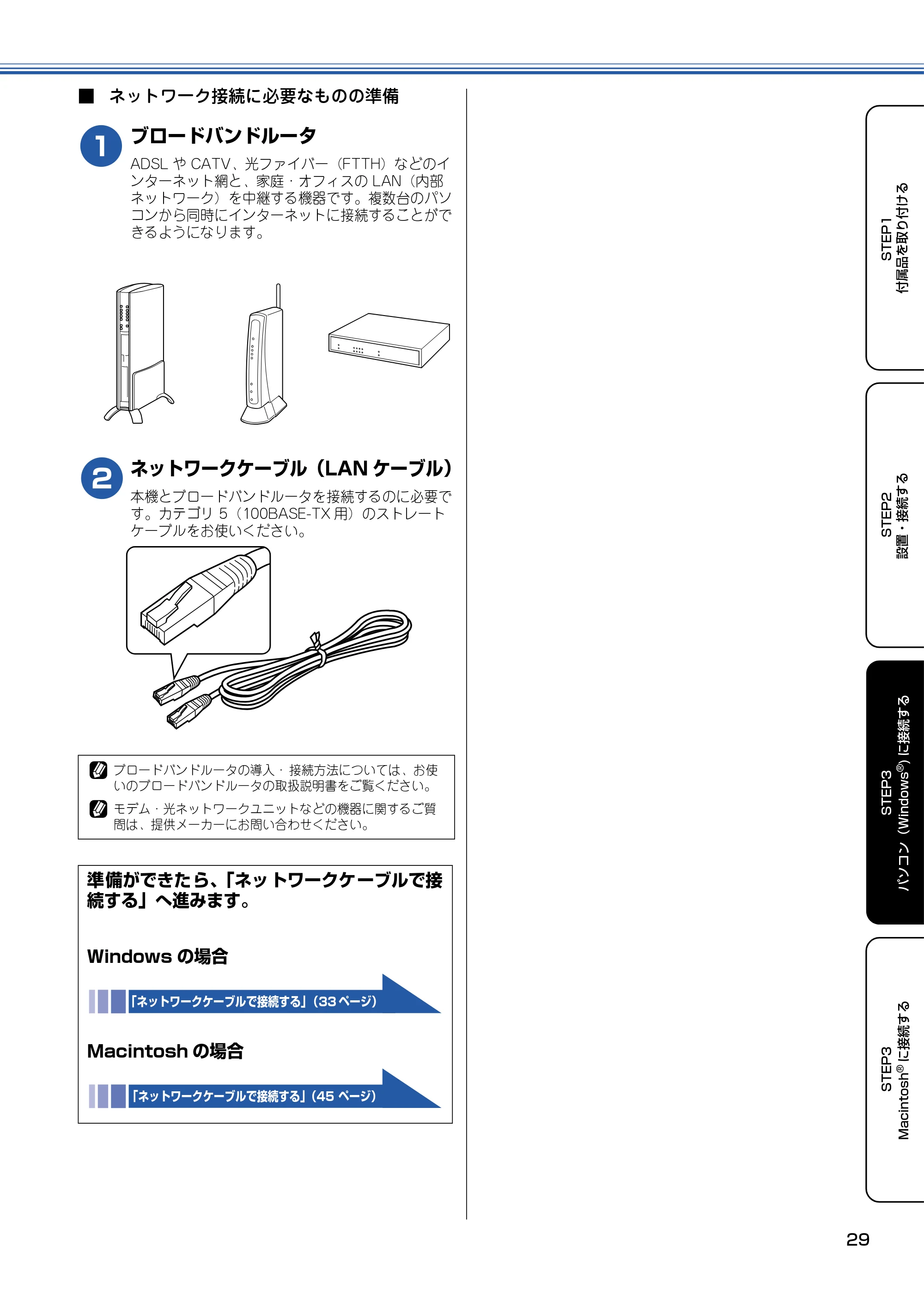

■ ネットワーク接続に必要なものの準備
1
ブロードバンドルータ
ADSL や CATV、光ファイバー（FTTH）などのイ
ンターネット網と、家庭・オフィスの LAN（内部
ネットワーク）を中継する機器です。複数台のパソ
コンから同時にインターネットに接続することがで
きるようになります。
2
ネットワークケーブル（LAN ケーブル）
本機とブロードバンドルータを接続するのに必要で
す。カテゴリ 5（100BASE-TX 用）のストレート
ケーブルをお使いください。
ブロードバンドルータの導入・ 接続方法については、お使
いのブロードバンドルータの取扱説明書をご覧ください。
モデム・光ネットワークユニットなどの機器に関するご質
問は、提供メーカーにお問い合わせください。

準備ができたら、「ネットワークケーブルで接

続する」へ進みます。
Windows の場合
「ネットワークケーブルで接続する」（33 ページ）
Macintosh の場合
「ネットワークケーブルで接続する」（45 ページ）

パソコン（Windows
®
) に接続する
30
ドライバとソフトウェアをインストールする
2
USB ケーブルで接続する場合
1
本機の電源コードをコンセントから外す
2
パソコンの電源を入れる
Windows
®
2000 Professional/XP を使用している
場合 は、「アド ミニ ストレ ータ（Administrator）権
限」でログオンします。
3
付属の CD-ROM をパソコンの CD-
ROM ドライブにセットする
モデルを選択する画面が表 示されたときは、お使い
のモデルをクリックします。
4
「インストール」をクリックする
注意
■ インストールをする前に、「STEP1 付属品を取り付ける」「STEP2 設置・接続す る」が終わっていることをご確認
ください。
■ メモリーカードが本機のカードスロットに差し込まれていないことをご確認ください。
■ 本機に USB ケーブルと LAN ケーブルを同時につないでご使用になりたい場合は、手順にしたがって両方のインストー
ルを行ってください。このとき、ネットワークケーブル（LAN ケーブル）と USB ケーブルを積み上げて、本体内部の

溝におさめてください。（このとき、コア付きの USB ケーブルはご使用になれません。）
■ アンインストールやその他の技術情報は、CD-ROM に収録されている「README」をお読みください。
注意
■ ここではまだUSB ケーブル
は接続しないでください。
◆ メイン画面が表示されます。
画面が表示されないときは、「マイコンピュータ」から CD-
ROM ドライブをダブルクリックし、「SETUP.EXE」をダ
ブルクリックしてください。
電源プラグ
◆ ドラ イバとソフトウェアのインストールが始
まります。
注意
■ 以下の画面が表示されたときは、[OK] をクリックし、
Windows
®
をアップデートしてください。パソコンが
再 起動 すると、自 動的 にイン スト ールが 続行 されま
す。

31
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
5
Presto!
®
PageManager
®
の使用
許諾契約の内容を確認して、［はい］
をクリックする
6
使用許諾契約の内容を確認し、[ はい ]
をクリックする
7
「USB ケーブル、またはパラレルケー
ブル」を選び、[ 次へ ] をクリックする
8
パソコンにケーブル接続の画面が表示
されたら、本機とパソコンを USB
ケーブルで接続する
まず、パソコンに USB ケーブルを接続します。
次に、本機の本体カバ ーを開け、インクカートリッ
ジの隣にある USB ケーブル接続端子に USB ケーブ
ルを接続します。
下の絵のように USB ケーブルを本機の溝におさめ、
本体カバーを閉じます。
9
本機の電源コードをコンセントに差し
込む
◆ Presto!
®
PageManager
®
がインストールさ
れます。
◆ Presto!
®
PageManager
®
のインストールが

終わると、続いてドライバとソフトウェアの
インストールが始まります。
◆ Windows
®
XP をお使いの場合は、ウインド
ウが何度も開いたり、ディスプレイが何度も
ついたり消えたりする場合もありますが、そ
のまましばらくお待ちください。
◆ 本機に電源が入り、イン ストールが開始され
ます。
◆ Windows
®
98/98SE/Me/2000 の場合は、
ウィンドウが何度も開く場合があります。
ユーザー登録画面が表示されるまで、しばら
くおまちください。

パソコン（Windows
®
) に接続する
32
0

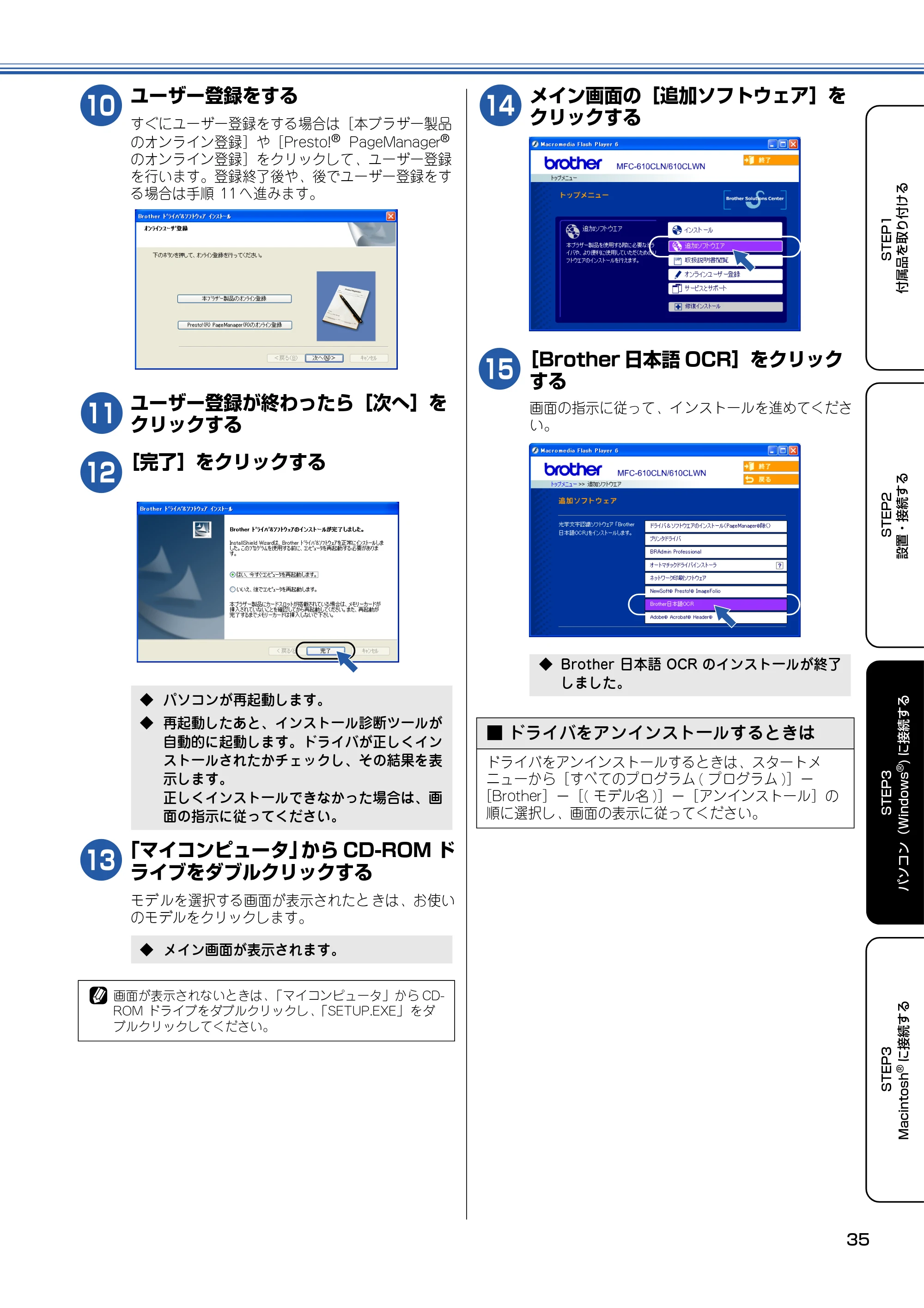

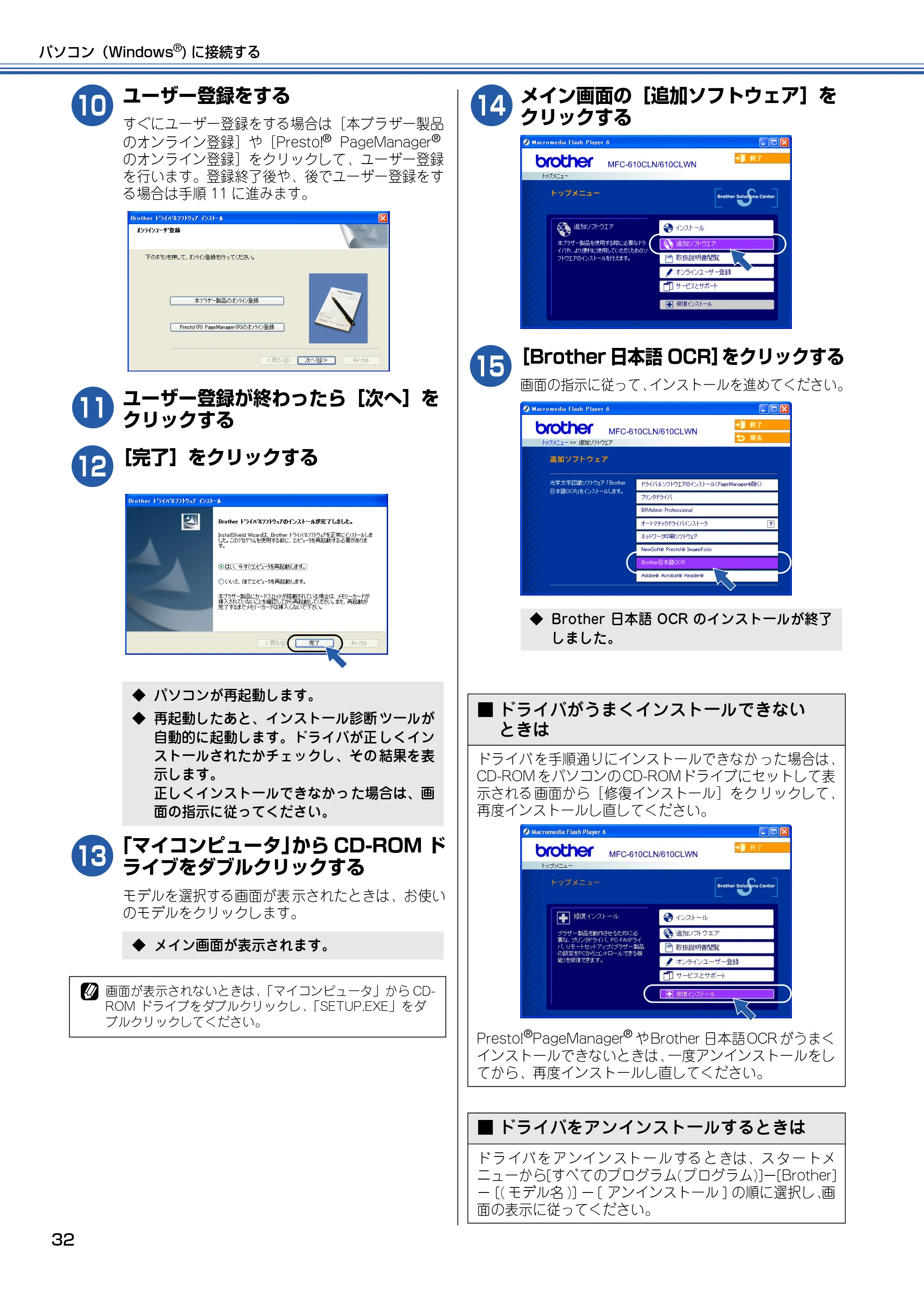

ユーザー登録をする
すぐにユーザー登録をする場合は［本ブラザー製品
のオンライン登録］や［Presto!
®
PageManager
®
のオンライン登録］をクリックして、ユーザー登録
を行います。登録終了後や、後でユーザー登録をす
る場合は手順 11 に進みます。
a
ユーザー登録が終わったら［次へ］を
クリックする
b
［完了］をクリックする
c
「マイコンピュータ」から CD-ROM ド
ライブをダブルクリックする
モデルを選択する画面が表 示されたときは、お使い
のモデルをクリックします。
d
メイン画面の［追加ソフトウェア］を
クリックする
e
［Brother 日本語 OCR］をクリックする
画面の指示に従って、インストールを進めてください。
◆ パソコンが再起動します。
◆ 再起動したあと、インストール診断 ツールが
自動的に起動します。ドライバが正 しくイン
ストールされたかチェックし、その 結果を表
示します。
正しくインストールできなかっ た場合は、画
面の指示に従ってください。

◆ メイン画面が表示されます。
画面が表示されないときは、「マイコンピュータ」から CD-
ROM ドライブをダブルクリックし、「SETUP.EXE」をダ
ブルクリックしてください。
◆ Brother 日本語 OCR のインストールが終了
しました。
■ ドライバがうまくインストールできない
ときは
ドライバ を手順通りにインストールできなか った場合は、
CD-ROM をパソコンの CD-ROMドライブにセットして表
示される 画面から［修復インストール］をク リックして、
再度インストールし直してください。
Presto!
®
PageManager
®
や Brother 日本語 OCR がうまく
インストールできないときは、一度アンインストールをし
てから、再度インストールし直してください。
■ ドライバをアンインストールするときは
ド ラ イバ を ア ンイ ン スト ー ル する と きは、ス タ ー トメ
ニューから[すべてのプログラム(プログラム)]－[Brother]
－ [( モデル名 )] － [ アンインストール ] の順に選択し、画

面の表示に従ってください。

33
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
ネットワークケーブル（LAN ケーブル）で接続する場合
ブロードバンドルータを使用して、本機をネットワークケーブル (LAN ケーブル ) で接続します。複数のパソコ
ンから本機をプリンタ、スキャナとして利用できるようになります。
1
本機の電源コードをコンセントから
外す
2
本機をネットワークケーブル（LAN
ケーブル）で接続する
まず、ハブまたはルータの LAN ポートにネットワー
クケーブル（LAN ケーブル）を接続します。
次に、本機の本体カバ ーを開け、インクカートリッ
ジの隣にあるLANケーブル接続端子にネットワーク
ケーブル（LAN ケーブル）を接続します。
下の絵のようにケー ブルを本機の溝におさめ、本体
カバーを閉じます。
3
本機の電源コードをコンセントに差し
込む
4
パソコンの電源を入れる
Windows
®
2000 Professional/XP を使用している

場合 は、「ア ドミニ スト レータ（Administrator）権
限」でログオンします。
5
付属の CD-ROM をパソコンの CD-
ROM ドライブにセットする
モデルを選ぶ画面が 表示されたときは、お使いのモ
デルをクリックします。
注意
■ 本機に メモリ ーカー ドが 差し込 まれて いな いこと を
確認してください。
■ USB ケーブルが接続されている場合は、USB ケーブ
ルを本機から外してください。
パーソナルファイアウォールをお使いの場合
パソコンに、ファイアウォールなどの機能を持つソフト
ウェアがインストールされている場合は、 いったん停止さ
せるか UDP のポート 137 を有効に設定してから、ドライ
バのインストールを行ってください。 設定方法については、
ソフトウェア提供元へご相談ください。
Windows
®
XP のパーソナルファイアウォール機能について
Windows
®
XP で、「インターネット接続ファイアウォー
ル」が有効に設定されている場合は、 下記の手順で無効に
してから、ドライバのインストールを行ってください。

(1) コントロールパネルから、［ネットワーク接続］をクリック
する
(2) 使用しているネットワークアイコン（ローカルエリア接続な
ど）を右クリックし、［プロパティ］をクリックする
(3)［詳細設定］タブをクリックする
(4)［インターネットからこのコンピュータへのアクセスを制御
したり防いだりして、コンピュータとネットワークを保護
する］のチェックを外す
(5) ドライバのインストールが終わったら、ファイアウォールを
有効に戻す
※ ファイアウォールを有効に戻すと、ソフトウェアの一部
の機能が利用できなくなります。詳しくは CD-ROM に
収録されている「ネットワーク設定説明書（ 3-3-6）」を
ご覧ください。
画面が表示されないときは、「マイコンピュータ」から CD-
ROM ドライブをダブルクリックし、「SETUP.EXE」をダ
ブルクリックしてください。

パソコン（Windows
®
) に接続する
34

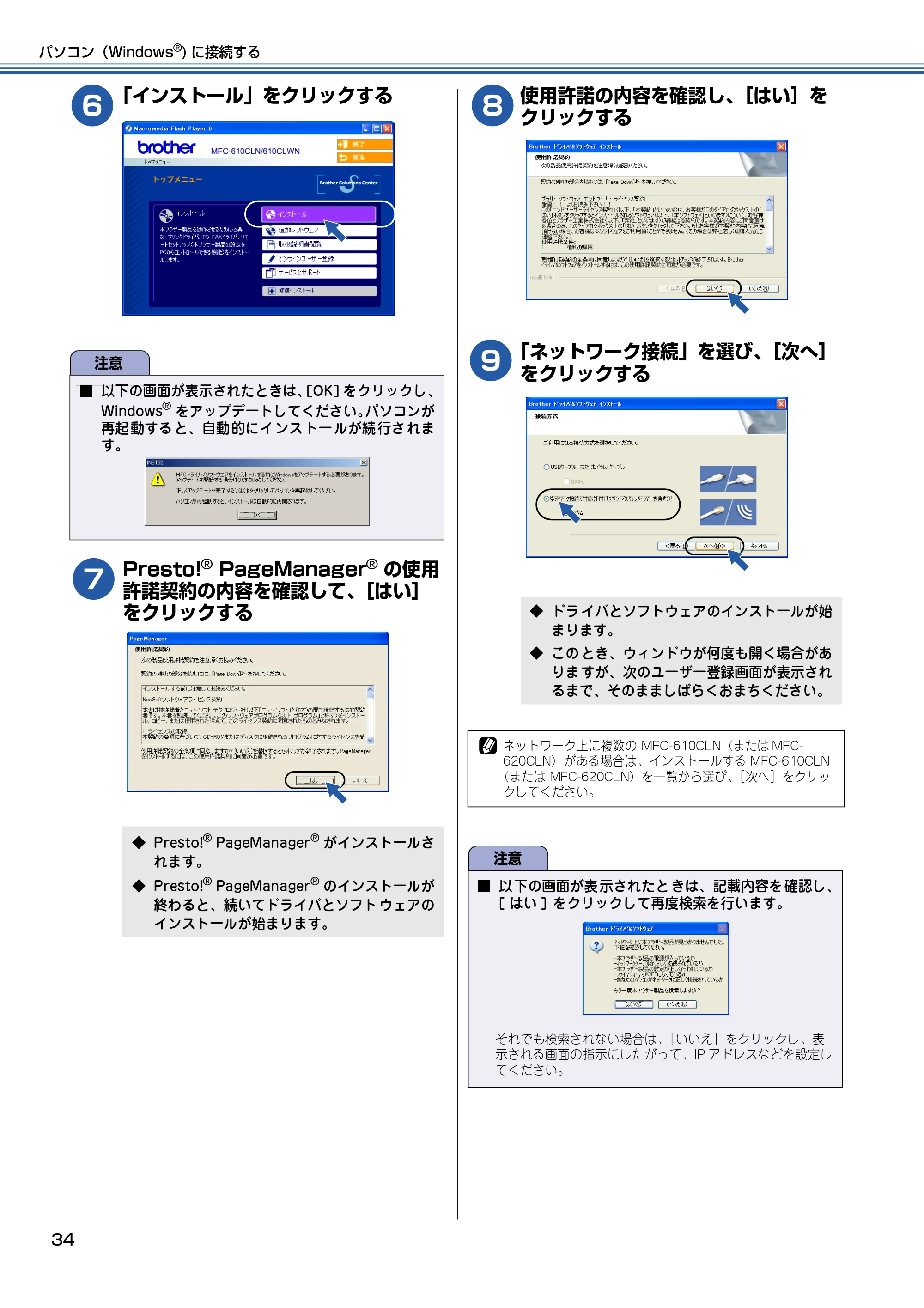

6
「インストール」をクリックする
7
Presto!
®
PageManager
®
の使用
許諾契約の内容を確認して、［はい］
をクリックする
8
使用許諾の内容を確認し、［はい］を
クリックする
9
「ネットワーク接続」を選び、［次へ］
をクリックする
注意
■ 以下の画面が表示されたときは、[OK] をクリックし、
Windows
®
をアップデートしてください。パソコンが
再起 動する と、自動 的にイ ンス トー ルが続 行さ れま
す。
◆ Presto!
®
PageManager
®
がインストールさ
れます。
◆ Presto!
®
PageManager
®
のインストールが
終わると、続いてドライバとソフト ウェアの
インストールが始まります。
◆ ドラ イバとソフトウェアのインストールが始
まります。
◆ この とき、ウィンドウが何度も開く場合があ
りま すが、次のユーザー登録画面が表示され
るまで、そのまましばらくおまちください。
ネットワーク上に複数の MFC-610CLN（または MFC-

620CLN）がある場合は、インストールする MFC-610CLN
（または MFC-620CLN）を一覧から選び、［次へ］をクリッ
クしてください。
注意
■ 以 下の画面が表 示されたと きは、記載内容を 確認し、
[ はい ] をクリックして再度検索を行います。
それでも検索されない場合は、［いいえ］をクリックし、表
示される画面の指示にしたがって、IP アドレスなどを設定し
てください。

35
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
0
ユーザー登録をする
すぐにユーザー登録をする場合は［本ブラザー製品
のオンライン登録］や［Presto!
®
PageManager
®
のオンライン登録］をクリックして、ユーザー登録
を行います。登録終了後や、後でユーザー登録をす
る場合は手順 11 へ進みます。
a
ユーザー登録が終わったら［次へ］を
クリックする
b
［完了］をクリックする
c
「マイコンピュータ」から CD-ROM ド
ライブをダブルクリックする
モデ ルを選択する画面が表示されたと きは、お使い
のモデルをクリックします。
d
メイン画面の［追加ソフトウェア］を
クリックする
e
［Brother 日本語 OCR］をクリック
する
画面の指示に従って、イ ンストールを進めてくださ
い。
◆ パソコンが再起動します。
◆ 再起動したあと、インストール診断ツールが
自動的に起動します。ドライバが正しくイン
ストールされたかチェックし、その結果を表

示します。
正しくインストールできなかった場合は、画
面の指示に従ってください。
◆ メイン画面が表示されます。
画面が表示されないときは、「マイコンピュータ」から CD-
ROM ドライブをダブルクリックし、「SETUP.EXE」をダ
ブルクリックしてください。
◆ Brother 日本語 OCR のインストールが終了
しました。
■ ドライバをアンインストールするときは
ドライバをアンインストールするときは、スタートメ
ニューから［すべてのプログラム ( プログラム )］－
［Brother］－［( モデル名 )］－［アンインストール］の
順に選択し、画面の表示に従ってください。

パソコン（Windows
®
) に接続する
36
「BRAdmin Professional」をインストールする
BRAdmin Professional は、ネットワークプ リンタなど、ネットワーク 環境に接続された装置の 管理を行うソフトウェ アで
す。SNMP（簡易ネットワーク管理プロトコル）に対応している製品であれば、他社製品の管理も一括して行えます。
1
付属の CD-ROM をパソコンの
CD-ROM ドライブにセットする
モデルを選ぶ画面が表示さ れたときは、お使いのモ
デルをクリックします。
2
「追加ソフトウェア」をクリックする
3
「BRAdmin Professional」を
クリックする
画面の指示に従って、インスト ールを進めてくださ
い。
画面が表示されないときは、「マイコンピュータ」から
CD-ROM ドライブをダブルクリックし、「SETUP.EXE」を
ダブルクリックしてください。
BRAdmin Professional のパスワードは、お買い上げ時は
「access」に設定されています。
Windows

®
XP で「インターネット接続ファイアウォール」
が有効に設定されている場合は、BRAdmin Professional
を利用できません。ご利用される場合は、ファイアウォー
ルの機能を無効にしてください。（33 ページ）
■ ネットワークの設定方法について
BRAdmin Professional を使ってネットワークを設定する
方法については、付属の CD-ROM にある「ネットワーク
設定説明書」をご覧ください。

37
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
STEP3
Macintosh
®
に接続する
本機を Macintosh
®
と接続してプリンタやスキャナとして使用する場合は、付属のドライバやソフトウェアをイ
ンストールする必要があります。（Windows
®
をお使いの方は、「STEP3 パソコン（Windows
®
) に接続する」
をお読みください。）
インストールの前に�
ドライバとソフトウェアを�
インストールする�
…�
…�
プリンタ、スキャナなどの各機能の使いかた�
については、付属のCD-ROMに収録されている�
「取扱説明書～パソコン活用編～」をお読みください。�
本機をプリンタやスキャナとして
使用するために必要なソフトウェ
アをインストールします�
動作環境や制限事項を確認します�
STEP2 設置・接続する�
1
2

Macintosh
®
に接続する
38
インストールの前に
1
本機を Macintosh
®
と接続してプリンタやスキャナとして使用する場合は、ドライバや付属のソフトウェアなど
をインストールする必要があります。
ソフトウェアをインストールする前に、CD-ROM に収録されている内容と、Macintosh
®
の動作環境を確認して
ください。
CD-ROM の内容
付属の CD-ROM を Macintosh
®
の CD-ROM ドライブにセットして表示される画面から、以下のことが行えます。
ドライバとは、本機をプリンタやスキャナとして使用できるようにするためのソフトウェアです。
Start Here 8.6-9.2（Mac OS 8.6 ～ 9.2） Start Here OS X（Mac OS X 10.2.4 以降）
･ ドライバ＆ソフトウェアインストール
本機をプリンタやスキャナ、PC-FAX として使用す
るために必要なドライバをインストールします。
･ Presto!
®
PageManager
®
インストール

TWAIN 準拠のスキャナソフトウェアをインストー
ルします。
･ ドライバ＆ソフトウェアインストール
本機 をプ リン タや ス キャ ナ、PC-FAX、リモ ート
セット アップ機 能を使用 するため に必要な ドライ
バをインストールします。
･ Presto!
®
PageManager
®
インストール
TWAIN 準拠のスキャナソフトウェアをインストー
ルします。
Read Me!
重要な情報とトラブルシューティングのヒントが閲覧できます。
Documentation
以下の取扱説明書が Macintosh
®
上で閲覧、印刷できます。
･ かんたん設置ガイド（本書）
･ 取扱説明書
･ 取扱説明書～パソコン活用編～
･ ネットワーク設定説明書
Brother Solutions Center
インターネット経由で、本機の最新情報を閲覧したり、最新データのダウンロードが行えます。
On-Line Registration
オンラインでユーザー登録を行います。
Fonts
ブラザーオリジナルの和文書体が収録されています。
Mac OS 8.6 ～ 9.2 の場合 Mac OS X 10.2.4 以降の場合

39
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
動作環境
本機と Macintosh
®
を接続する場合、以下の動作環境が必要
となります。
■ OS 対応表
お使いいただいている Macintosh
®
の OS によって、本
機で使用できる機能が異なります。
( ＊）USB Mass Storage Support1.3.5 のダウンロードが必要で
す。詳しくは、「取扱説明書（パソコン活用編）」をお読みく
ださい。
ネットワーク環境で複数の Macintosh
®
か
ら使用する場合
LAN 環境で、複数の Macintosh
®
を使用している場合は、本
機をネットワークケーブル（LAN ケーブル）で接続すると、
どの Macintosh
®
からも本機をプリンタ、スキャナとして利
用することができます。
詳しくは、28 ページをご覧ください。
OS ／ CPU ／メモリー
Mac OS 8.6 ～ 9.2
Mac OS X 10.2.4 以降

ディスク容量
400MB 以上の空き容量
CD-ROM ドライブ
2 倍速以上必須
インターフェース

• USB 2.0 フルスピード

標準搭載モデルのみ対応しています。

• ネットワーク（10BASE-T）/

（100BASE-TX）
※ USB ケーブル、ネットワークケーブル（LAN
ケーブル）は、市販品をご利用ください。
※ USB ケーブルは長さが 2.0ｍ 以下のものをお
使いください。
※ USB2.0 ハイスピード対応の Macintosh
®
で
もご使用いただけますが、12M ビット / 秒の
フルスピードモードでの接続になります。
※ USB1.1 対応の Macintosh
®
とも接続できま
す。
メモリの容量に余裕があると、 動作が安定します。
注意
■ Mac OS 9.0.2/9.0.3 をお使いの場合は、Mac OS
9.0.4 にアップグレードしてください。
■ Mac OS 10.2 をお使いの場合は、Mac OS 10.2.4 以
降へのアップグレードが必要となります。
OS 8.6 9.x 10.2.4 以降
プリンタ ○ ○ ○
スキャナ × ○ ○
PC-FAX
ソフトウェア
○ ○ ○
Presto!
®
PageManager
® ○ ○ ○
リモート
セットアップ
× × ○
ControlCenter2.0 × × ○

フォトメディア
キャプチャ
○（＊） ○ ○
機能

Macintosh
®
に接続する
40

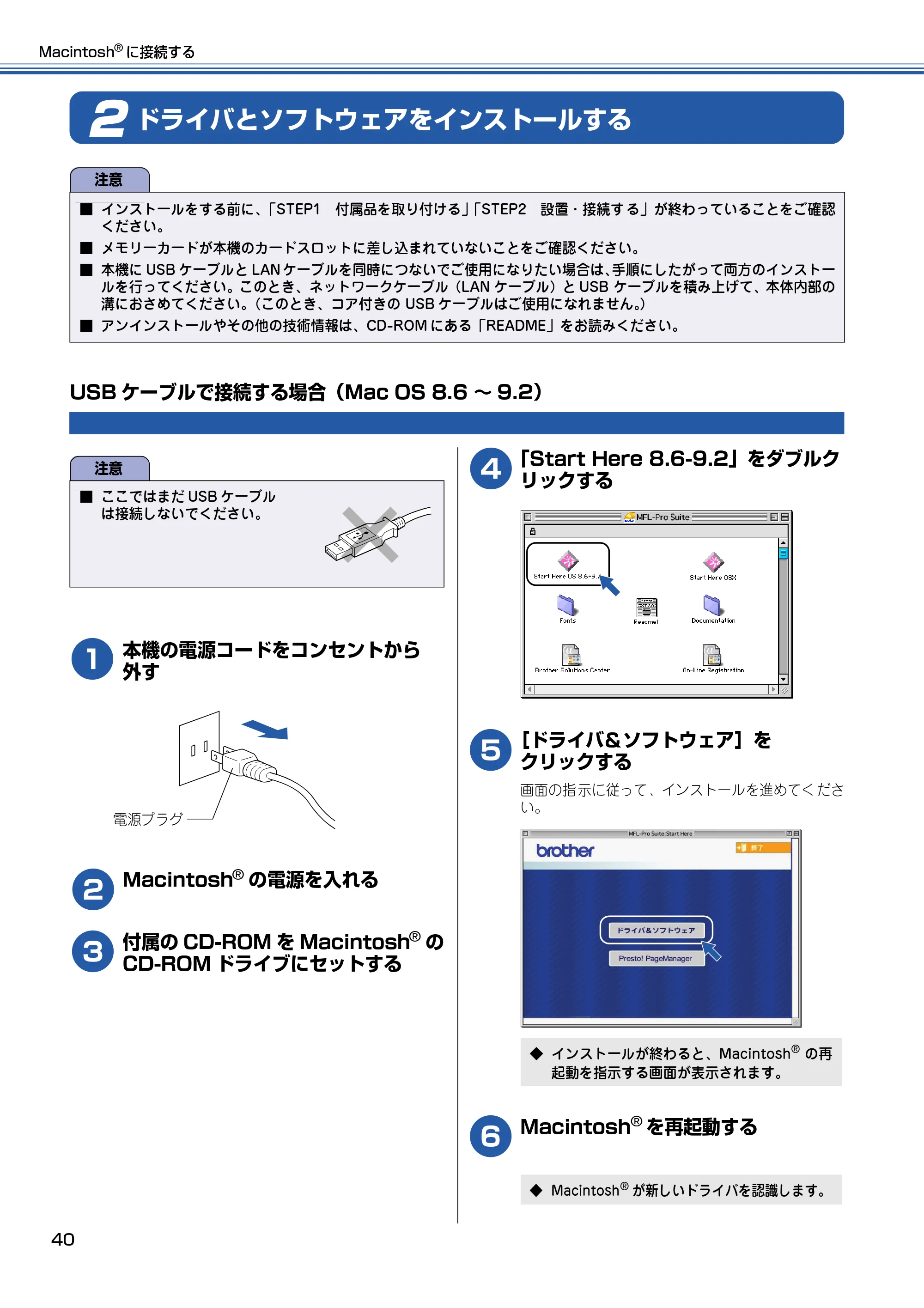

ドライバとソフトウェアをインストールする
2
USB ケーブルで接続する場合（Mac OS 8.6 ～ 9.2）
1
本機の電源コードをコンセントから
外す
2
Macintosh
®
の電源を入れる
3
付属の CD-ROM を Macintosh
®
の
CD-ROM ドライブにセットする
4
「Start Here 8.6-9.2」をダブルク
リックする
5
［ドライバ＆ソフトウェア］を
クリックする
画面の指 示に従って、インストールを進めてく ださ
い。
6
Macintosh
®
を再起動する
注意
■ インストールをする前に、「STEP1 付属品を取り付ける」「STEP2 設置・接続す る」が終わっていることをご確認
ください。
■ メモリーカードが本機のカードスロットに差し込まれていないことをご確認ください。
■ 本機に USB ケーブルと LAN ケーブルを同時につないでご使用になりたい場合は、手順にしたがって両方のインストー
ルを行ってください。このとき、ネットワークケーブル（LAN ケーブル）と USB ケーブルを積み上げて、本体内部の

溝におさめてください。（このとき、コア付きの USB ケーブルはご使用になれません。）
■ アンインストールやその他の技術情報は、CD-ROM にある「README」をお読みください。
注意
■ ここではまだ USB ケーブル
は接続しないでください。
電源プラグ
◆ インストールが終わると、Macintosh
®
の再
起動を指示する画面が表示されます。
◆ Macintosh
®
が新しいドライバを認識します。

41
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する

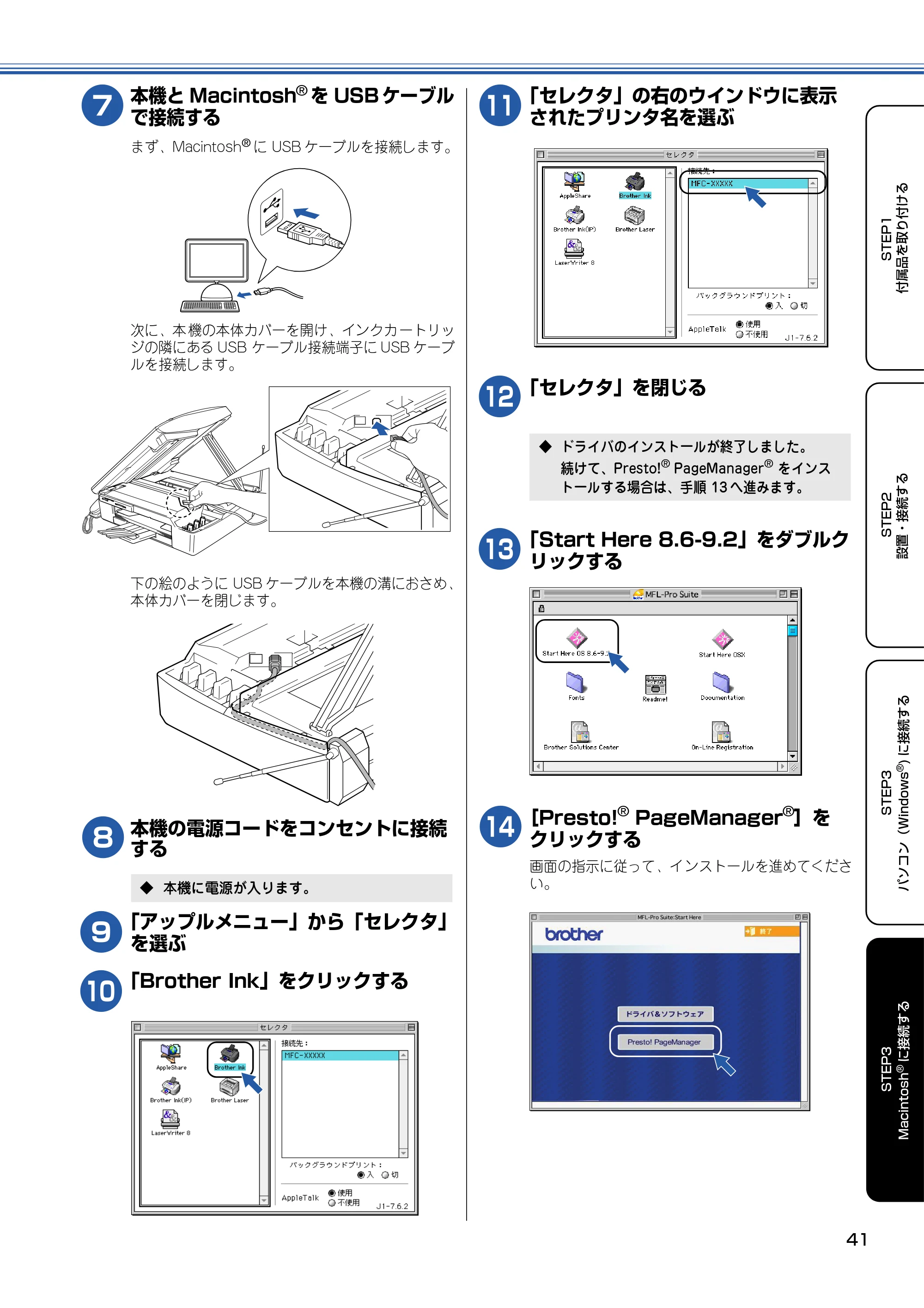

7
本機と Macintosh
®
を USB ケーブル
で接続する
まず、Macintosh
®
に USB ケーブルを接続します。
次に、本 機の本体カバーを開け、インクカ ートリッ
ジの隣にある USB ケーブル接続端子に USB ケーブ
ルを接続します。
下の絵のように USB ケーブルを本機の溝におさめ、
本体カバーを閉じます。
8
本機の電源コードをコンセントに接続
する
9
「アップルメニュー」から「セレクタ」
を選ぶ
0
「Brother Ink」をクリックする
a
「セレクタ」の右のウインドウに表示
されたプリンタ名を選ぶ
b
「セレクタ」を閉じる
c
「Start Here 8.6-9.2」をダブルク
リックする
d
［Presto!
®
PageManager
®
］を
クリックする
画面の指示に従って、イ ンストールを進めてくださ
い。
◆ 本機に電源が入ります。
◆ ドライバのインストールが終了しました。

続けて、Presto!
®
PageManager
®
をインス
トールする場合は、手順 13 へ進みます。

Macintosh
®
に接続する
42
USB ケーブルで接続する場合（Mac OS X 10.2.4 以降）
1
本機の電源コードをコンセントから
外す
2
Macintosh
®
の電源を入れる
3
付属の CD-ROM を Macintosh
®
の
CD-ROM ドライブにセットする
4
「Start Here OS X」をダブル
クリックする
5
［ドライバ＆ソフトウェア］を
クリックする
画面の指示に従って、インスト ールを進めてくださ
い。
6
Macintosh
®
を再起動する
7
本機と Macintosh
®
を USB ケーブル
で接続する
まず、Macintosh
®
に USB ケーブルを接続します。
次に、本機の 本体カバーを開け、インクカート リッ
ジの隣にある USB ケーブル接続端子に USB ケーブ
ルを接続します。
下の絵のように USB ケーブルを本機の溝におさめ、
本体カバーを閉じます。
8
本機の電源コードをコンセントに接続する
注意
■ ここではまだ USB ケーブル
は接続しないでください。
◆ インストールが終わると、Macintosh

®
の再起
動を指示する画面が表示されます。
電源プラグ
◆ Macintosh
®
が新しいドライバを認識します。
Device Selector が自動的に立ち上がった場合
は、手順 7・8 の通り、本機と Macintosh
®
を
USB ケーブルで接続したあと、下記の画面で
「USB」を選び [OK] を押してください。
◆ 本機に電源が入ります。

43
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する

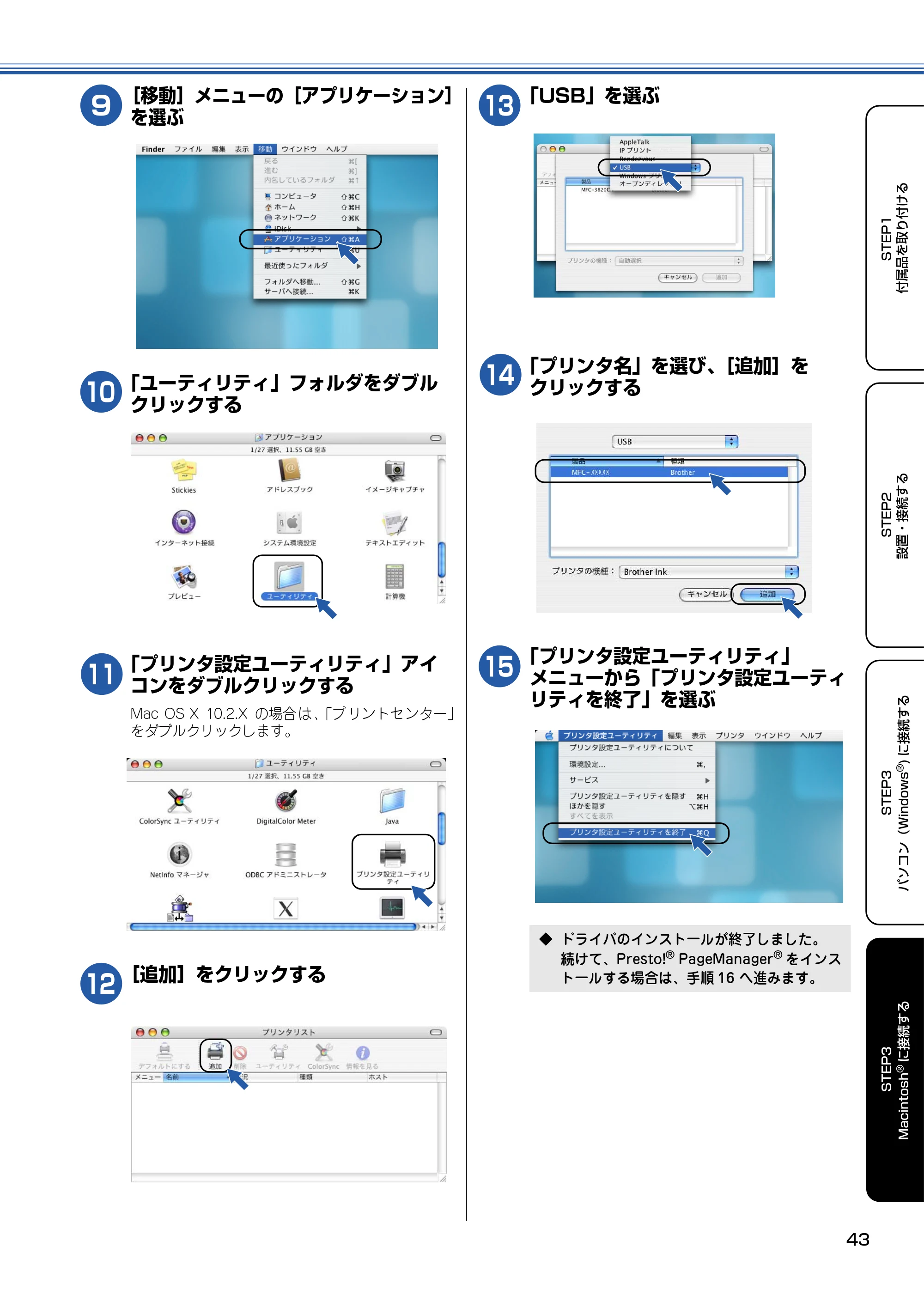

9
［移動］メニューの［アプリケーション］
を選ぶ
0
「ユーティリティ」フォルダをダブル
クリックする
a
「プリンタ設定ユーティリティ」アイ
コンをダブルクリックする
Mac OS X 10.2.X の場合 は、「プ リントセ ンター」
をダブルクリックします。
b
［追加］をクリックする
c
「USB」を選ぶ
d
「プリンタ名」を選び、［追加］を
クリックする
e
「プリンタ設定ユーティリティ」
メニューから「プリンタ設定ユーティ
リティを終了」を選ぶ
◆ ドライバのインストールが終了しました。
続けて、Presto!
®
PageManager
®
をインス
トールする場合は、手順 16 へ進みます。

Macintosh
®
に接続する
44

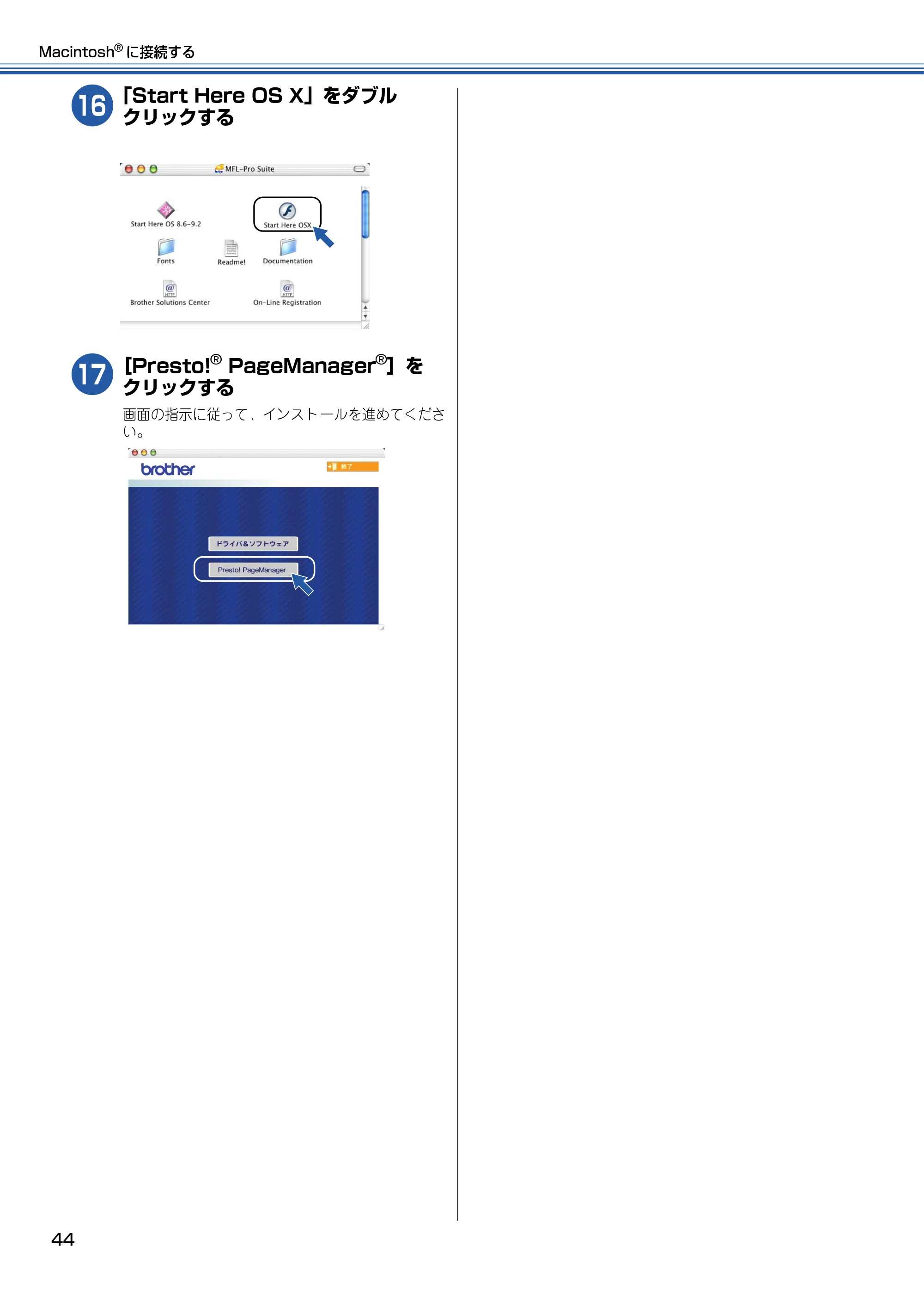

f
「Start Here OS X」をダブル
クリックする
g
［Presto!
®
PageManager
®
］を
クリックする
画面の指示に従って、インスト ールを進めてくださ
い。

45
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する

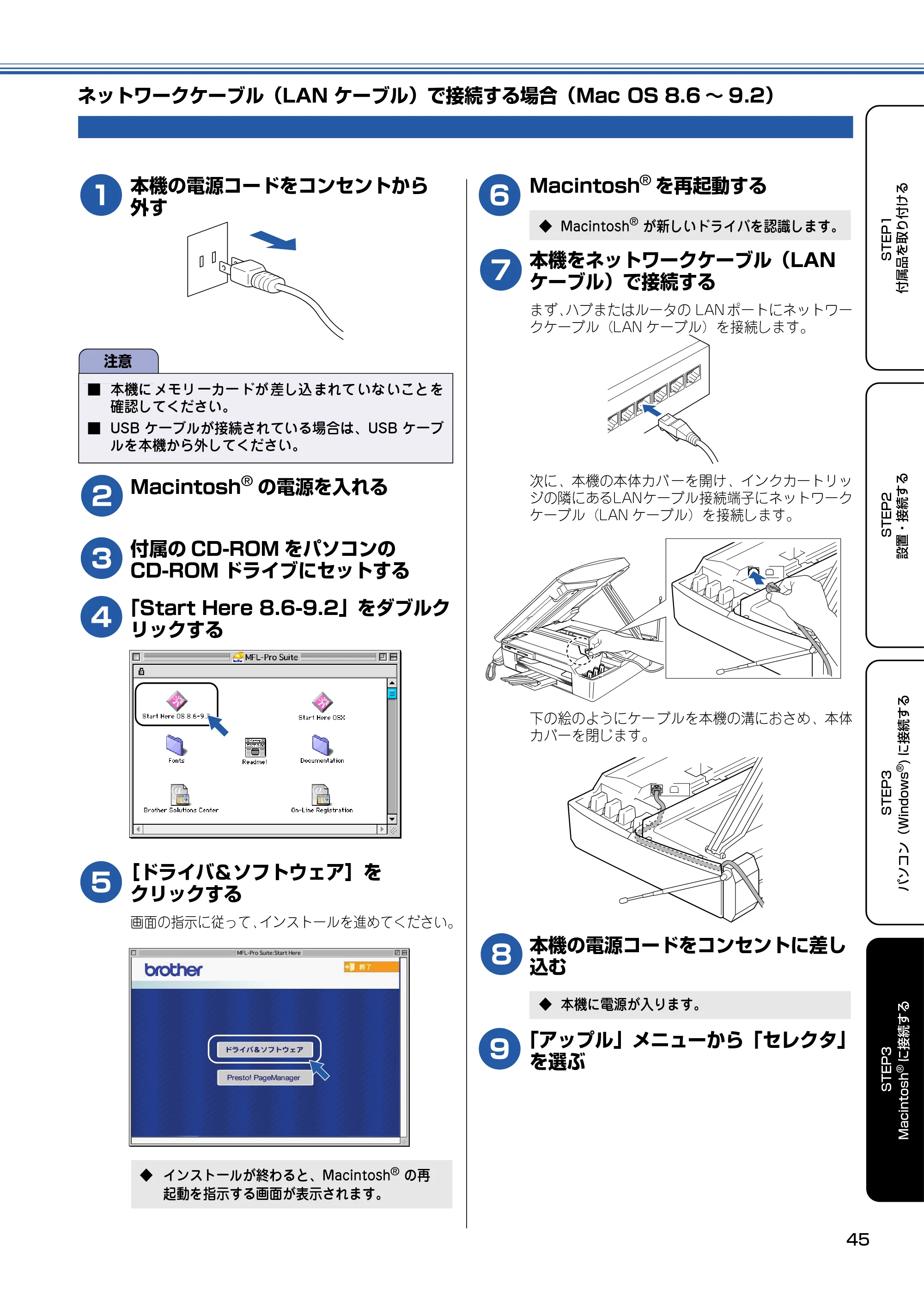

ネットワークケーブル（LAN ケーブル）で接続する場合（Mac OS 8.6 ～ 9.2）
1
本機の電源コードをコンセントから
外す
2
Macintosh
®
の電源を入れる
3
付属の CD-ROM をパソコンの
CD-ROM ドライブにセットする
4
「Start Here 8.6-9.2」をダブルク
リックする
5
［ドライバ＆ソフトウェア］を
クリックする
画面の指示に従って、インストールを進めてください。
6
Macintosh
®
を再起動する
7
本機をネットワークケーブル（LAN
ケーブル）で接続する
まず、ハブまたはルータの LAN ポートにネットワー
クケーブル（LAN ケーブル）を接続します。
次に、本機の本体カバ ーを開け、インクカートリッ
ジの隣にあるLANケーブル接続端子にネットワーク
ケーブル（LAN ケーブル）を接続します。
下の絵のようにケー ブルを本機の溝におさめ、本体

カバーを閉じます。
8
本機の電源コードをコンセントに差し
込む
9
「アップル」メニューから「セレクタ」
を選ぶ
注意
■ 本機に メモリ ーカー ドが 差し込 まれて いな いこと を
確認してください。
■ USB ケーブルが接続されている場合は、USB ケーブ
ルを本機から外してください。
◆ インストールが終わると、Macintosh
®
の再
起動を指示する画面が表示されます。
◆ Macintosh
®
が新しいドライバを認識します。
◆ 本機に電源が入ります。

Macintosh
®
に接続する
46

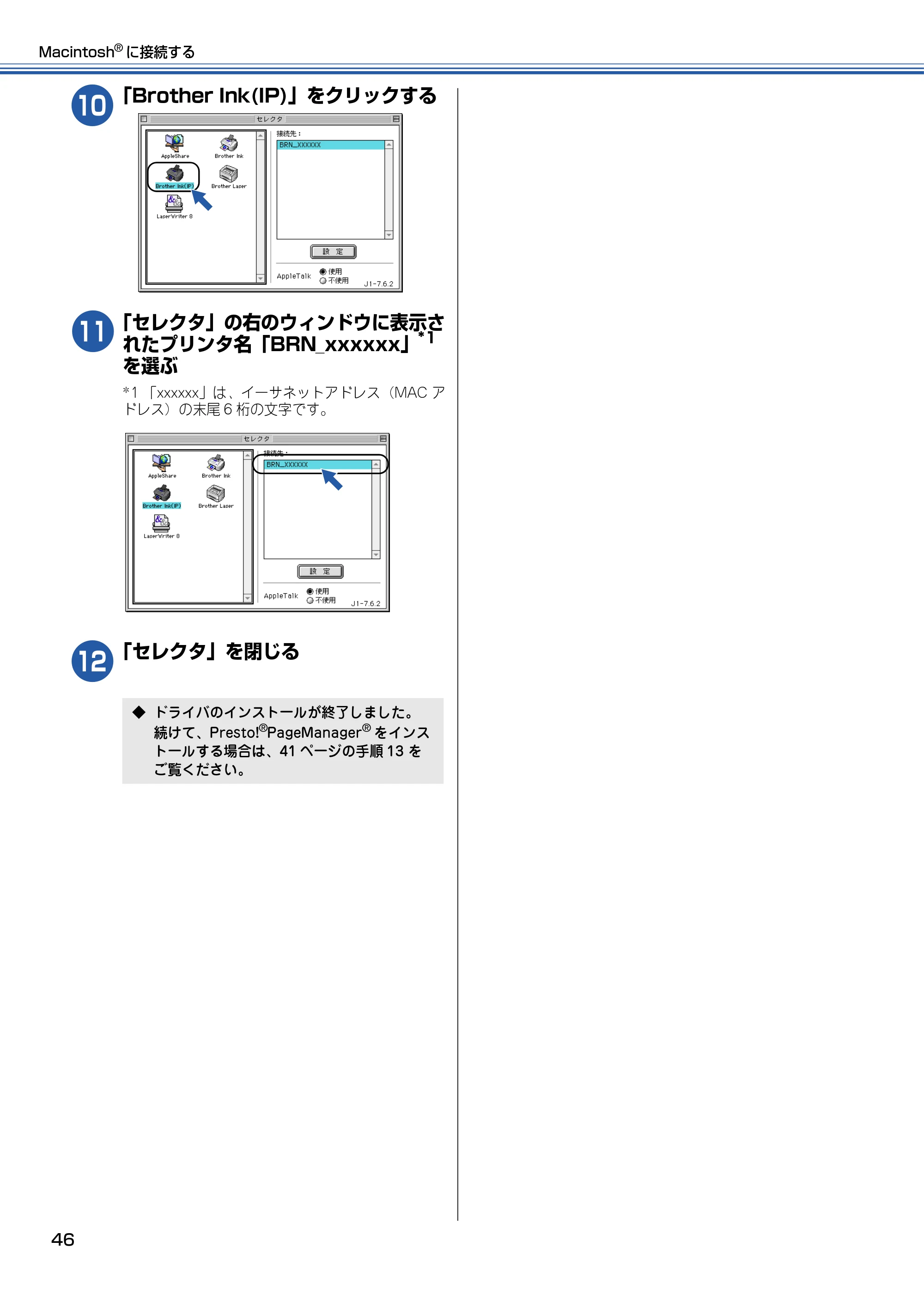

0
「Brother Ink(IP)」をクリックする
a
「セレクタ」の右のウィンドウに表示さ
れたプリンタ名「BRN_xxxxxx」
*1
を選ぶ
*1 「xxxxxx」は、イーサネットアドレス（MAC ア
ドレス）の末尾 6 桁の文字です。
b
「セレクタ」を閉じる
◆ ドライバのインストールが終了しました。
続けて、Presto!
®
PageManager
®
をインス
トールする場合は、41 ページの手順 13 を
ご覧ください。

47
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
ネットワークケーブル（LAN ケーブル）で接続する場合（Mac OS X 10.2.4 以降）
1
本機の電源コードをコンセントから
外す
2
Macintosh
®
の電源を入れる
3
付属の CD-ROM を Macintosh
®
の
CD-ROM ドライブにセットする
4
「Start Here OS X」をダブル
クリックする
5
［ドライバ＆ソフトウェア］を
クリックする
画面 の指示に従って、インストールを進め てくださ
い。
6
Macintosh
®
を再起動する
注意
■ 本機に メモリ ーカー ドが 差し込 まれて いな いこと を
確認してください。
■ USB ケーブルが接続されている場合は、USB ケーブ
ルを本機から外してください。
◆ インストールが終わると、Macintosh
®
の再
起動を指示する画面が表示されます。
◆ Macintosh
®
が新しいドライバを認識します。

Device Selector が自動的に立ち上がった場合
は、手順 7・8 の通り、本機をネットワーク
ケーブル（LAN ケーブル）で接続したあと、
以下の手順を実行してください。
（1）接続方式で、「ネットワーク」を選び、[OK]
を押す。
（2）「検索」を押す。
（3）本機を選択して、[OK] を押す。

Macintosh
®
に接続する
48
7
本機をネットワークケーブル（LAN
ケーブル）で接続する
まず、ハブまたはルータの LAN ポートにネットワー
クケーブル（LAN ケーブル）を接続します。
次に、本機の本体カバーを開 け、インクカートリッ
ジの隣にあるLANケーブル接続端子にネットワーク
ケーブル（LAN ケーブル）を接続します。
下の絵のようにケーブルを 本機の溝におさめ、本体
カバーを閉じます。
8
本機の電源コードをコンセントに差し
込む
9
［移動］メニューの［アプリケーション］
を選ぶ
0
「ユーティリティ」フォルダをダブル
クリックする
a
「プリンタ設定ユーティリティ」アイ
コンをダブルクリックする
Mac OS X 10.2.X の場合 は、「プリ ントセ ンター」
をダブルクリックします。
b
［追加］をクリックする
◆ 本機に電源が入ります。

49
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する

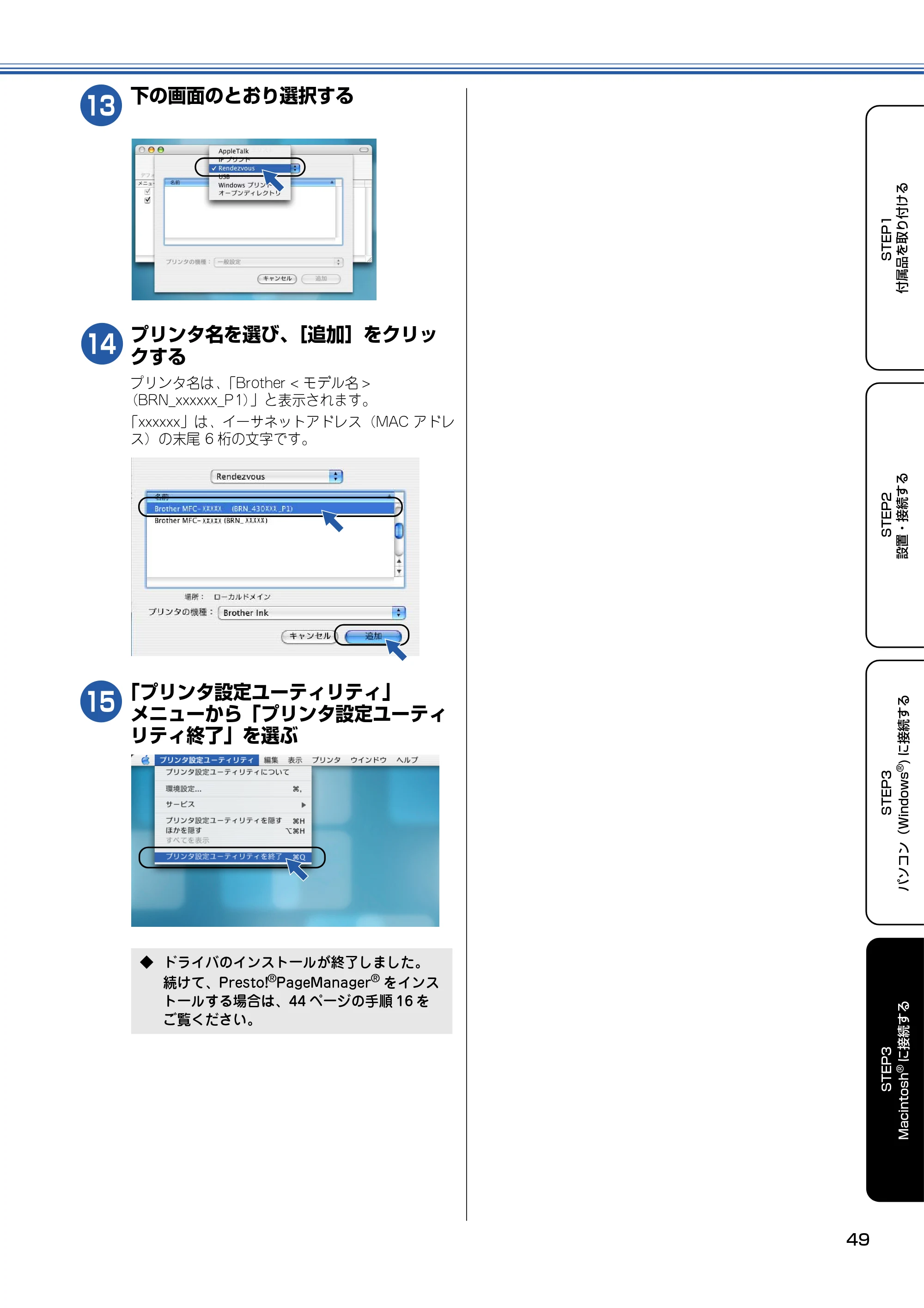

c
下の画面のとおり選択する
d
プリンタ名を選び、［追加］をクリッ
クする
プリンタ名は、「Brother < モデル名 >
（BRN_xxxxxx_P1）」と表示されます。
「xxxxxx」は、イーサネットアドレス（MAC アドレ
ス）の末尾 6 桁の文字です。
e
「プリンタ設定ユーティリティ」
メニューから「プリンタ設定ユーティ
リティ終了」を選ぶ
◆ ドライバのインストールが終了しました。
続けて、Presto!
®
PageManager
®
をインス
トールする場合は、44 ページの手順 16 を
ご覧ください。

50
この続きは…
ここまでの操作で、本機を使用するための準備が終了しました。本機をお使いいただくときは、目的に合わせて
必要な取扱説明書をよくお読みいただき、正しくお使いください。
「取扱説明書」

• ご使用の前に
• 電話
• ファクス
• 電話帳
• 留守番機能
• コピー
• フォトメディアキャプチャ
• こんなときは

「取扱説明書～パソコン活用編～」

• プリンタ
• スキャナ
• PC-FAX
• フォトメディアキャプチャ
• リモートセットアップ
• ControlCenter2.0

「ネットワーク設定説明書」

• ネットワークプリンタ
• ネットワークスキャナ
• ネットワーク PC-FAX

■ 取扱説明書を閲覧するには
CD-ROM に収録されている取扱説明書を見たいときは、以下
の手順で操作します。
(1) 付属の CD-ROM をパソコンの CD-ROM ドライ
ブにセットする
モデ ルを選択する画面が表示されたとき は、お使いのモ
デルをクリックします。
◆ メイン画面が表示されます。
(2)「取扱説明書閲覧」をクリックする
◆ 取扱説明書を選択する画面が表示されます。
(3) 見たい取扱説明書をクリックする
◆ 取扱説明書が表示されます。
パソコンにドライバをインストールすると、Windows®
のスタートメニューから取扱説明書を閲覧できます。
［スタート］メニューから、［すべてのプログラム（プ
ログラム）］－［Brother］－［（モデル名 )］－［取扱
説明書］を選んでください。
閲覧には「Adobe
®
Acrobat
®
Reader
®
」が必要です。
CD -ROM の ［追加ソフトウェア］からインストールす
ることができます。
取扱説明書�
やりたいこと目次�
やりたいこと別の一覧があります。�
10ページをご覧ください。�

本書は、なくさないように注意し、いつでも手に取ってみることができるようにしてください。�
�
プリンタ・スキャナ�
プリンタ機能やスキャナ機能については
「パソコン活用編*」を、ネットワーク
プリンタ機能については「ネットワーク
設定説明書*」をご覧ください。�
* 付属のCD-ROMに収録されています。�
MFC-620CLN
MFC-610CLN/CLWN
コピー�
フォトメディアキャプチャ�
電話帳�
留守番機能�

ご使用の前に�

電話�
ファクス�
こんなときは�
この商品の取り扱い・操作についてご不明な点がございましたら、下記お客様相談窓口（ブラザーコールセンター）
にお気軽にお問い合わせください。�
�
�
�
�
受付時間： 月～金 9：00 ～ 20：00�
土 9：00 ～ 17：00�
日・祝日および当社（ブラザー販売(株)）休日は休みとさせていただきます。�
サービス＆サポートページ（ブラザーソリューションセンター）：http://solutions.brother.co.jp/
� 0570－031523お客様相談窓口�
※ 上記番号がつながりにくいときは、�
「052－824－5149 」にご連絡ください。�
全国どこからでも市内通話料でご利用いただけます。�
Version B

51
オプション製品のご案内
本機に、以下のオプション製品を装着することができます。
■ ワイヤレスプリント／スキャンサーバー（NC-2200w）
本機を無線ネッ トワーク接続する機器です。無線ネットワークでつな がったパソコンから、共有のプリンタ、スキャナ
として本機を利用できます。ネットワークケーブル（LAN ケーブル）で接続する必要がないため、配線を気にせずに使
用できます。
消耗品
■ インクカートリッジ
インクが残り少なくなったら、以下のインクカートリッジをお買い求めください。
専用紙・推奨紙
印刷品質維持のため、下記の弊社純正の専用紙をご利用になることをお勧めします。
また、OHP フィルムは以下の推奨品をお使いください。

• Transparency 3M Transparency Film（型番：CG3410）

ご利用いただける OS は、Windows
®
98/98SE/Me/2000/XP、MacOS
®
X 10.2.4 以降です。
種類 型番
ブラック LC09BK
マゼンタ LC09M
イエロー LC09Y
シアン LC09C
インクカートリッジは、ご注文シートを使ってダイレクトクラブでご購入いただけます。（取扱説明書 196 ページ）
記録紙種類 商品名 型番（サイズ） 枚数
普通紙 上質普通紙 BP60PA（A4） 250 枚入り
光沢紙 写真光沢紙 BP60GLA（A4）、
BP60GLLJ（L 判）
20 枚入り
マット紙 インクジェット紙（マット仕上げ） BP60MA（A4） 25 枚入り
専用紙は、ご注文シートを使ってダイレクトクラブでご購入いただけます。（取扱説明書 196 ページ）

52

アフターサービスのご案内
この度は本製品をお買い上げいただきまして誠にありがとうございます。ご愛用いただきます製品が、安心して
ご使用いただけますよう下記窓口を設置しております。ご不明な点、もしくはお問い合わせなどございましたら
下記までご連絡ください。その際、ディスプレイにどのような表示が出ているかなどをおたずねいたしますので、
あらかじめご確認いただけますと助かります。
※ 取扱説明書に乱丁、落丁があったときは、「お客様相談窓口（ブラザーコールセンター）0570-031523」にご連絡ください。
商標について
本文中では、OS 名称を略記しています。
Windows
®
98 の正式名称は、Microsoft
®
Windows
®
98 operating system です。
Windows
®
98SE の正式名称は、Microsoft
®
Windows
®
98 Second Edition operating system です。
Windows
®
2000 Professional の正式名称は、Microsoft

®
Windows
®
2000 Professional operating system です。
（本文中では Windows
®
2000 と表記しています。）
Windows
®
Me の正式名称は、Microsoft
®
Windows
®
Millennium Edition operating system です。
Windows
®
XP の正式名称は、Microsoft
®
Windows
®
XP operating system です。
Microsoft 、Windows は、米国 Microsoft Corporation の米国およびその他の国における登録商標です。
Apple 、Macintosh は、アップルコンピュータ社の商標です。
Adobe、Photoshop は Adobe Systems Incorporated（アドビシステムズ社）の商標です。
Presto! PageManager は、NewSoft Technology Corp. の登録商標です。
Pentium は、Intel Corporation の登録商標です。

本書に記載されているその他の会社名および製品名は、各社の商標または登録商標です。

• お買い上げの際、販売店でお渡しする保証書は大切に保存してください。
• 本製品の補修用性能部品の最低保有期間は製造打切後 5 年です。

LF55650012
Printed in China
【お客様相談窓口
（ブラザーコールセンター）】
MFC 製品のご質問と障害に関する
ご相談
TEL ： 0570-031523
（052-824-5149）
受付時間：
月～金 9：00 ～ 20：00
土 9：00 ～ 17：00
日・祝日および当社（ブラザー販売
（株））休日はお休みとさせていただ
きます。
サービス＆サポートページ
（ブラザーソリューションセンター）：
http://solutions.brother.co.jp/
【消耗品のご注文窓口】
ブラザー販売（株）
情報機器事業部 ダイレクトクラブ
〒 467-8577
名古屋市瑞穂区苗代町 15-1
TEL ：0120-118-825
（土・日・祝日、長期休暇を除く
9：00 ～ 17：00）
FAX ：052-825-0311
ホームページ：
http://www.brother.co.jp/direct/

• 消耗品については、お買い上げの販売店

にてお買い求めください。

• 万一、販売店よりお買い求めできない場

合は、弊社ダイレクトクラブにて対応さ
せていただきます。なお、FAX にてご注
文いただく場合は、取扱説明書の「ご注
文シート」を印刷してご活用ください。
【添付ソフトウェア
Presto!PageManager
お問い合わせ窓口】
ニ ュー ソフ ト ジャ パン カス タ マー
サポートセンター
TEL ：03-5472-7008
FAX ：03-5472-7009
受付時間 10：00 ～ 12：00
13：00 ～ 17：00
（土日・祝日を除く）
テクニカルサポート電子メール：
support@newsoft.co.jp
ホームページ：
http://www.newsoft.co.jp/
本製品は日本国内のみでのご使用となりますので、海外でのご使用はお止めください。海 外での各国の通信規格に反する
場合や、海外で使用されている電源が本製品に適切でない恐れがあります。海外で本製品 をご使用になりトラブルが発生
した場合、当社は一切の責任を負いかねます。また、保証の対象とはなりませんのでご注意ください。
These machines are made for use in Japan only. We can not recommend using them overseas because it may

violate the Telecommunications Regulations of that country and the power requirements of your fax machine may
not be compatible with the power available in foreign countries. Using Japan models overseas is at your own risk
and will void your warranty.
