LIPS機能ガイド （PDF形式／2.02Mバイト）LBP-2710

ＬＩＰＳ機能ガイドＬＩＰＳ機能ガイド
�
ご使用前に必ずこの取扱説明書をお読みください。�
将来いつでも使用できるように大切に保管してください。� JPN
レーザビームプリンタ�

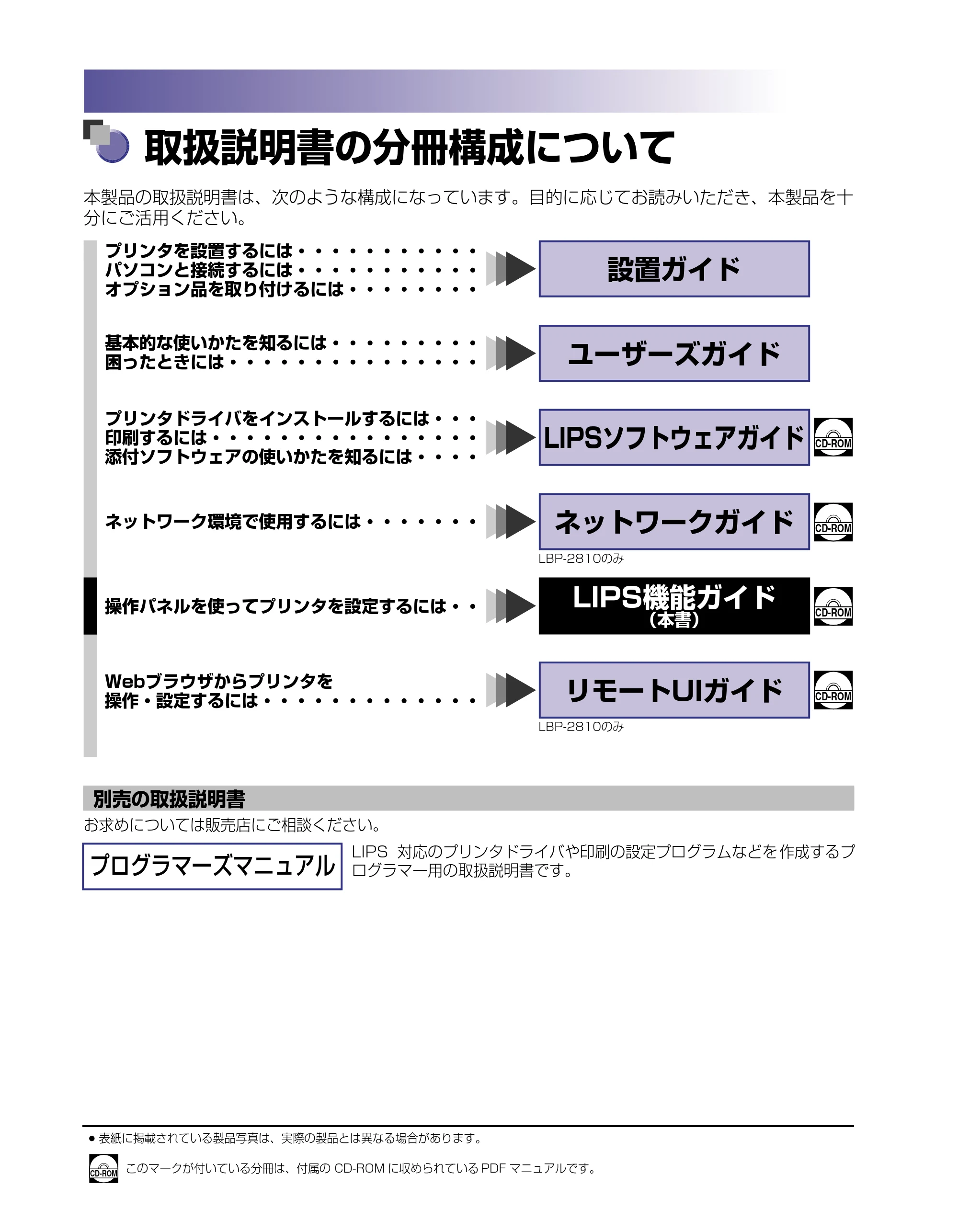

取扱説明書の分冊構成について
本製品の取扱説明書は、次のような構成になっています。目的に応じてお読みいただき、本製品を十
分にご活用ください。
別売の取扱説明書
お求めについては販売店にご相談ください。
プログラマーズマニュアル
LIPS 対応のプリンタドライバや印刷の設定プログラムなどを 作成するプ
ログラマー用の取扱説明書です。
�
LBP-2810のみ�
�
LBP-2810のみ�
�
�
プリンタを設置するには・・・・・・・・・・・�
パソコンと接続するには・・・・・・・・・・・�
オプション品を取り付けるには・・・・・・・・�
プリンタドライバをインストールするには・・・�
印刷するには・・・・・・・・・・・・・・・・�
添付ソフトウェアの使いかたを知るには・・・・�
基本的な使いかたを知るには・・・・・・・・・�

困ったときには・・・・・・・・・・・・・・・�

ネットワーク環境で使用するには・・・・・・・�
操作パネルを使ってプリンタを設定するには・・�
設置ガイド�
LIPSソフトウェアガイド�
ユーザーズガイド�
ネットワークガイド�
リモートUIガイド� CD-ROM
CD-ROM
CD-ROM
CD-ROM
LIPS機能ガイド�
（本書）�
Webブラウザからプリンタを�
操作・設定するには・・・・・・・・・・・・・�

• 表紙に掲載されている製品写真は、実際の製品とは異なる場合があります。

このマークが付いている分冊は、付属の CD-ROM に収められている PDF マニュアルです。CD-ROM

1
2
3
4
5
6
7

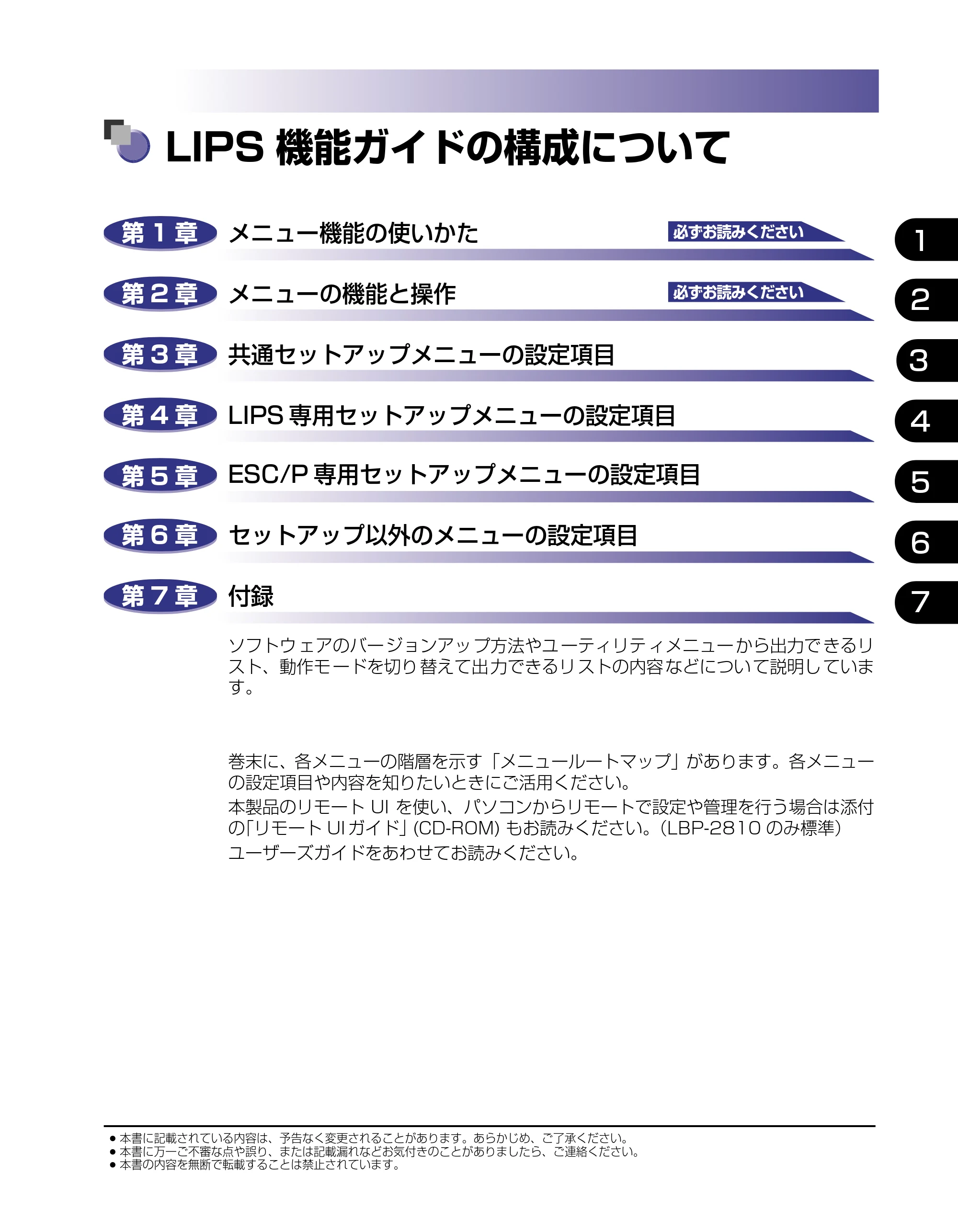

LIPS 機能ガイドの構成について

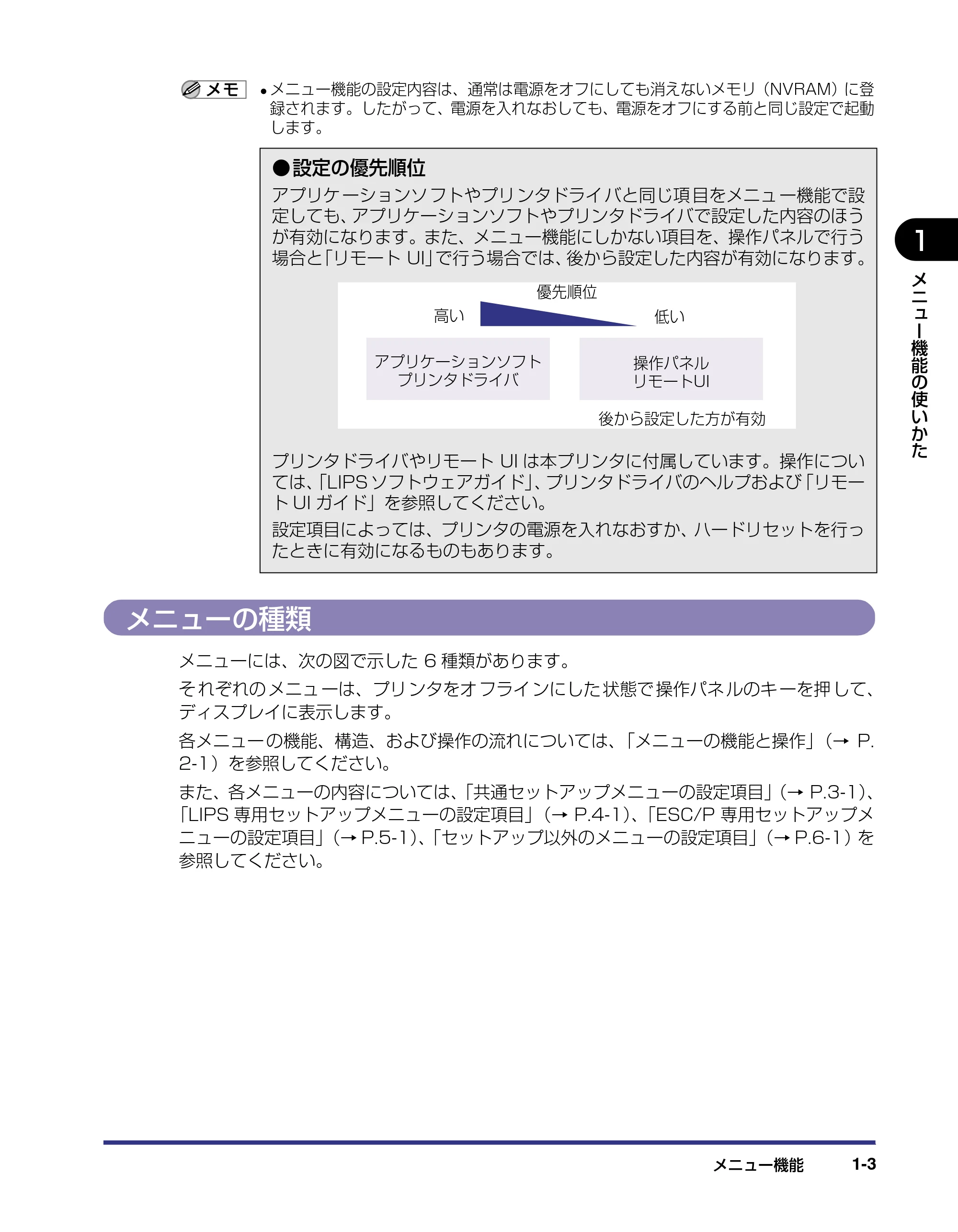

メニュー機能の使いかた
メニューの機能と操作
共通セットアップメニューの設定項目
LIPS 専用セットアップメニューの設定項目
ESC/P 専用セットアップメニューの設定項目
セットアップ以外のメニューの設定項目
付録
ソフトウ ェアのバー ジョンアッ プ方法やユ ーティリテ ィメニュー から出力で きるリ
スト、動作モ ードを切り 替えて出 力できるリ ストの内容 などについ て説明し ていま
す。
巻末に、各メニューの階層を示す「メニュールートマップ」があります。各メニュー
の設定項目や内容を知りたいときにご活用ください。
本製品のリモート UI を使い、パソコンからリモートで設定や管理を行う場合は添付
の｢リモート UI ガイド｣ (CD-ROM) もお読みください。（LBP-2810 のみ標準）
ユーザーズガイドをあわせてお読みください。
第 1 章 必ずお読みください�
第 2 章 必ずお読みください�
第 3 章
第 4 章
第 5 章
第 6 章
第 7 章

• 本書に記載されている内容は、予告なく変更されることがあります。あらかじめ、ご了承ください。
• 本書に万一ご不審な点や誤り、または記載漏れなどお気付きのことがありましたら、ご連絡ください。
• 本書の内容を無断で転載することは禁止されています。

ii

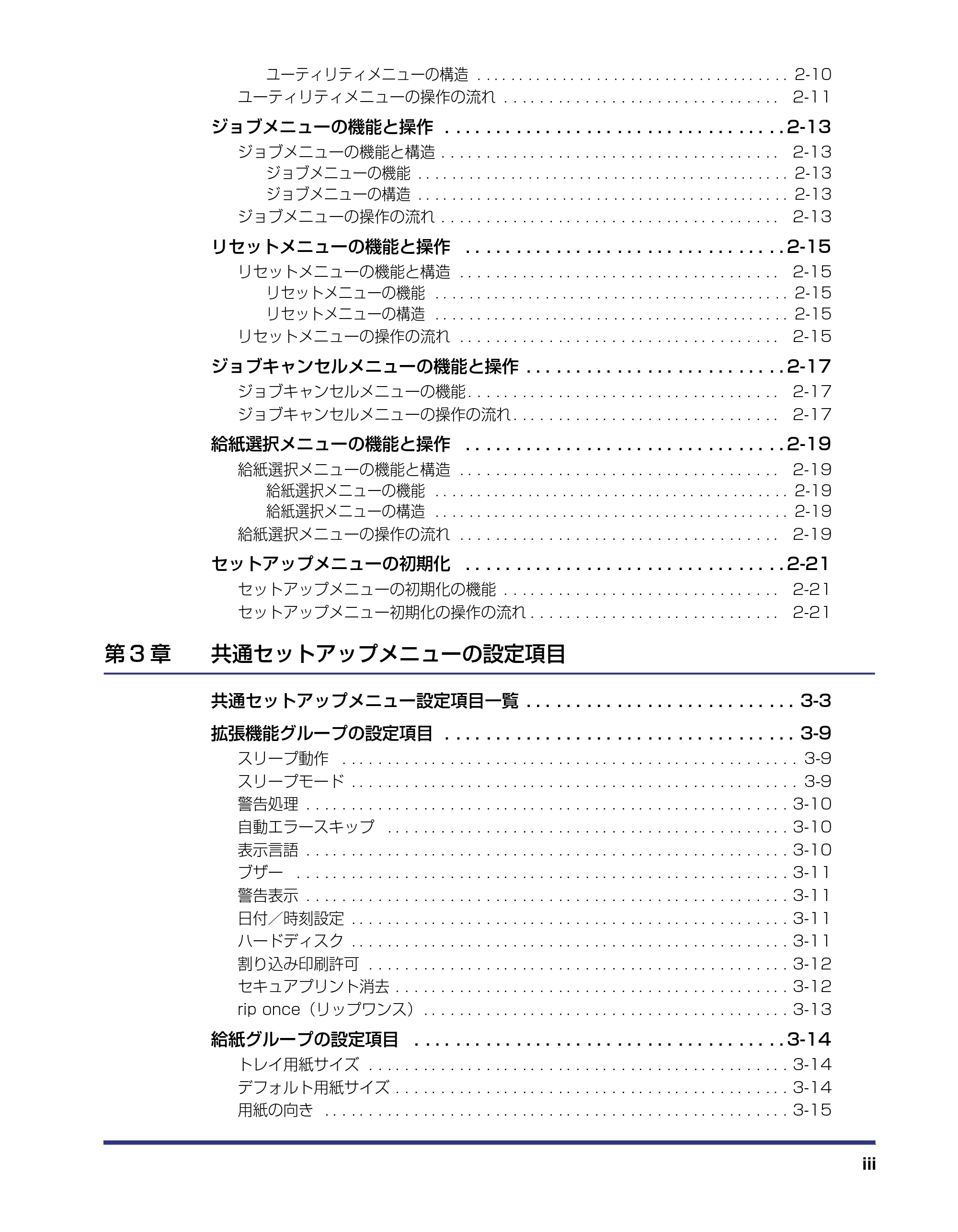

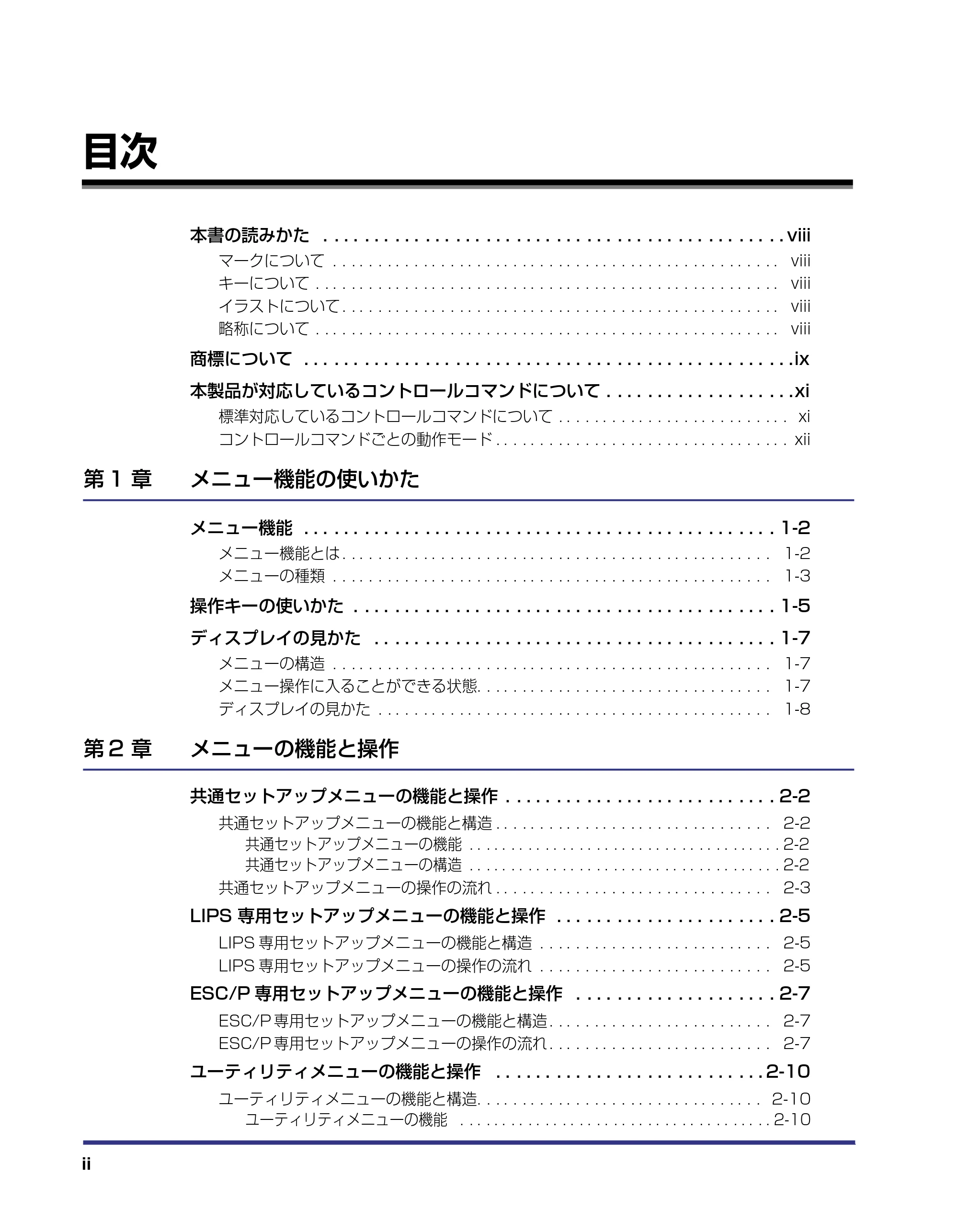

目次

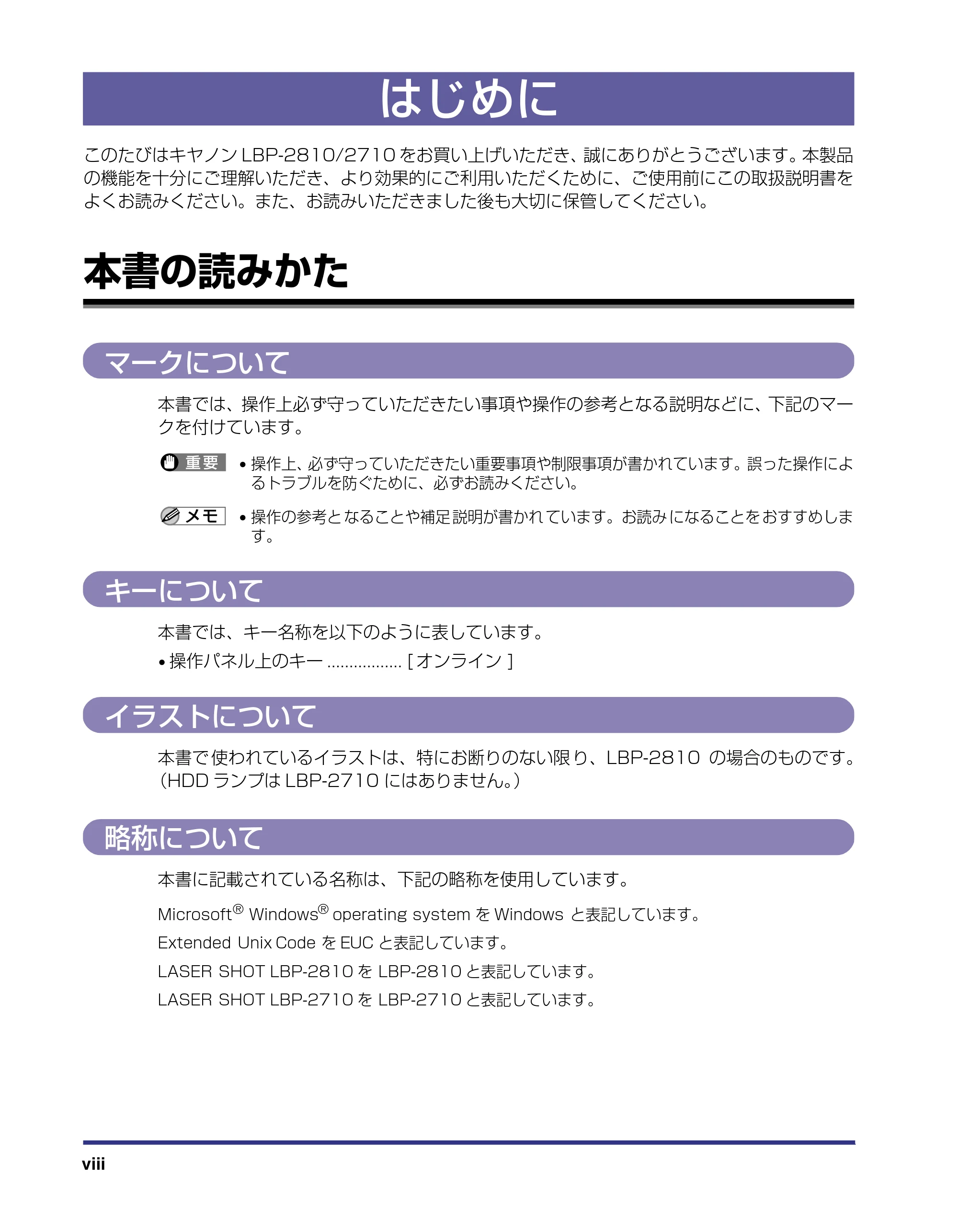

本書の読みかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
マークについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
キーについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
イラストについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii
略称について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii

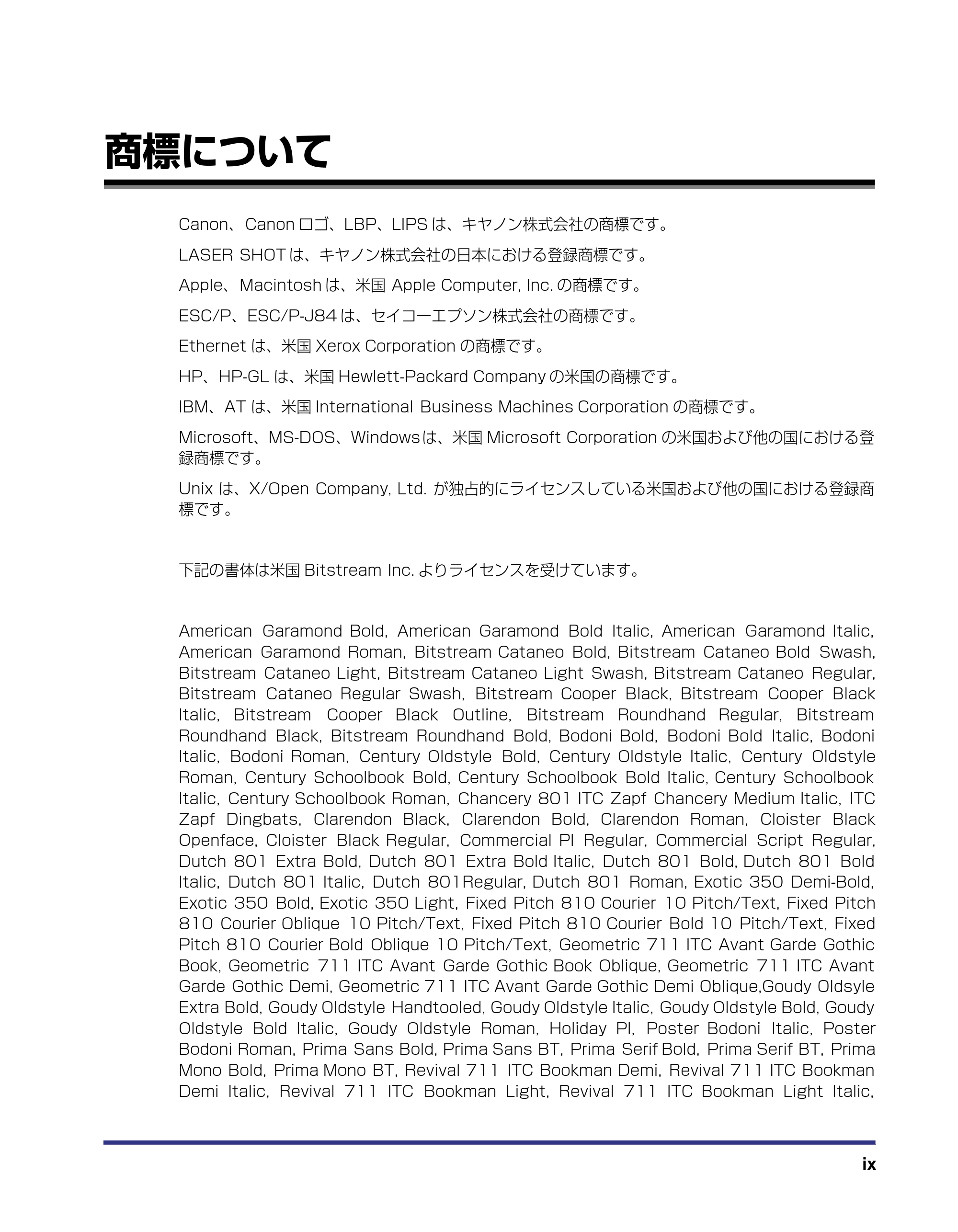

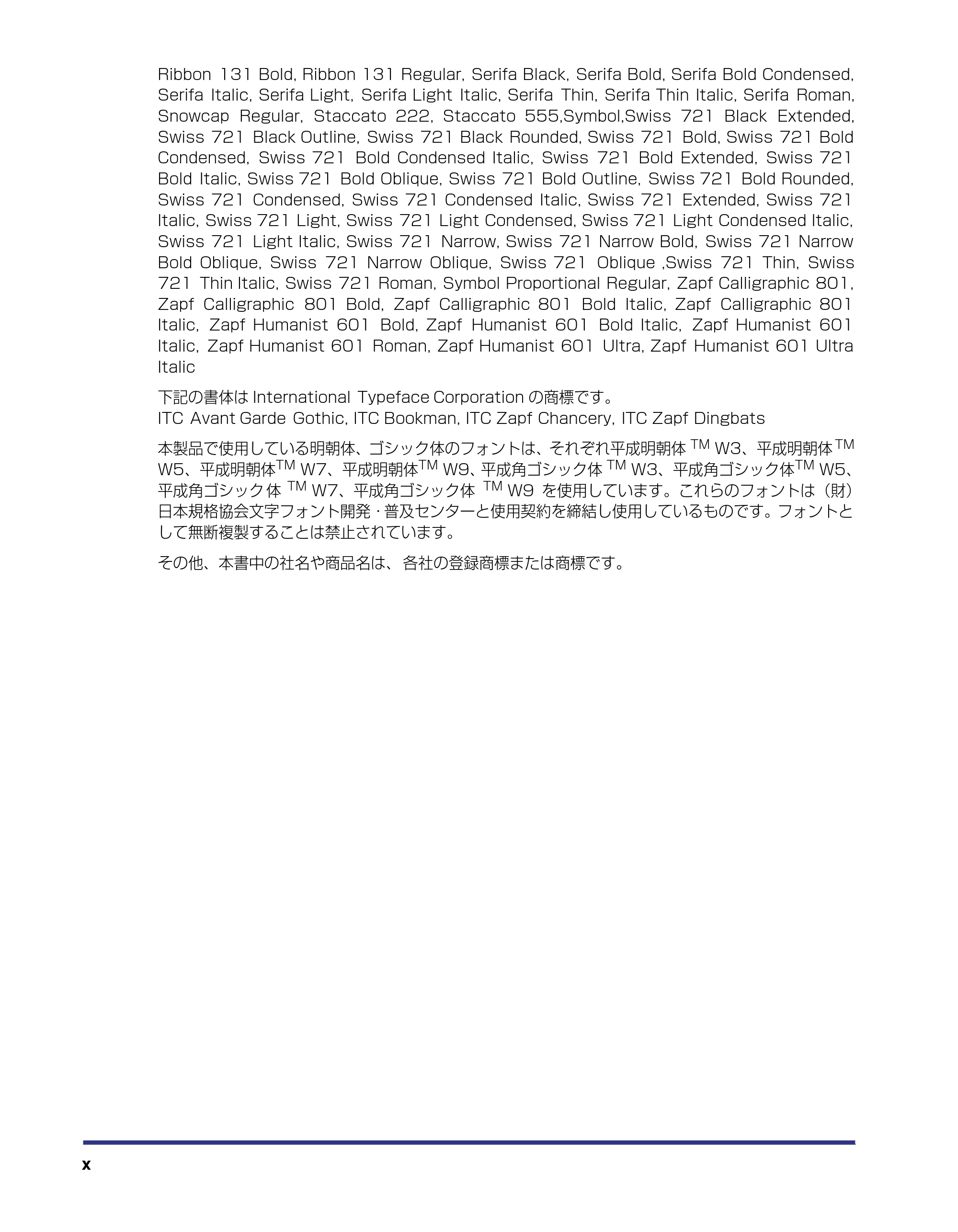

商標について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ix

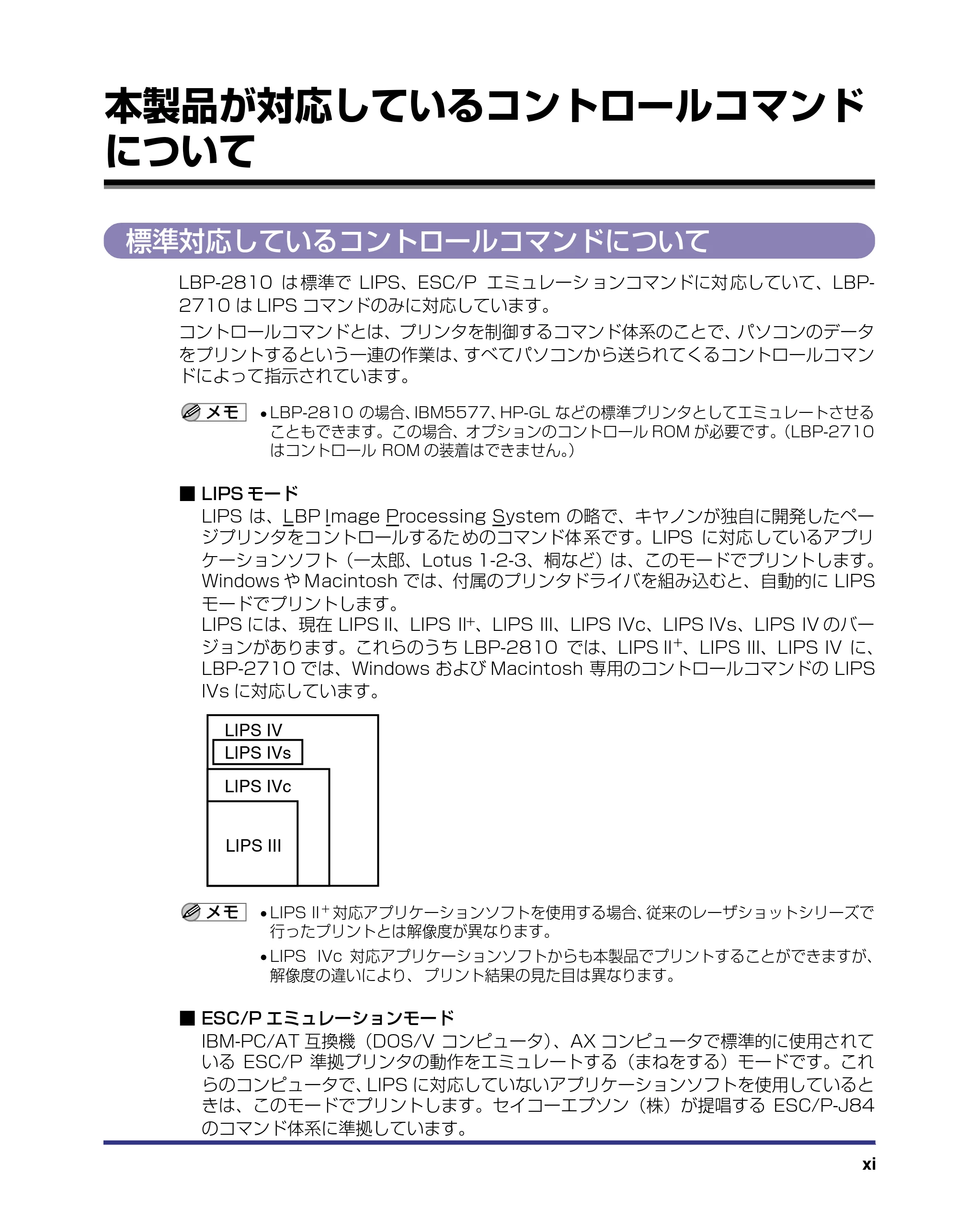

本製品が対応しているコントロールコマンドについて . . . . . . . . . . . . . . . . . . .xi
標準対応しているコントロールコマンドについて . . . . . . . . . . . . . . . . . . . . . . . . . . xi

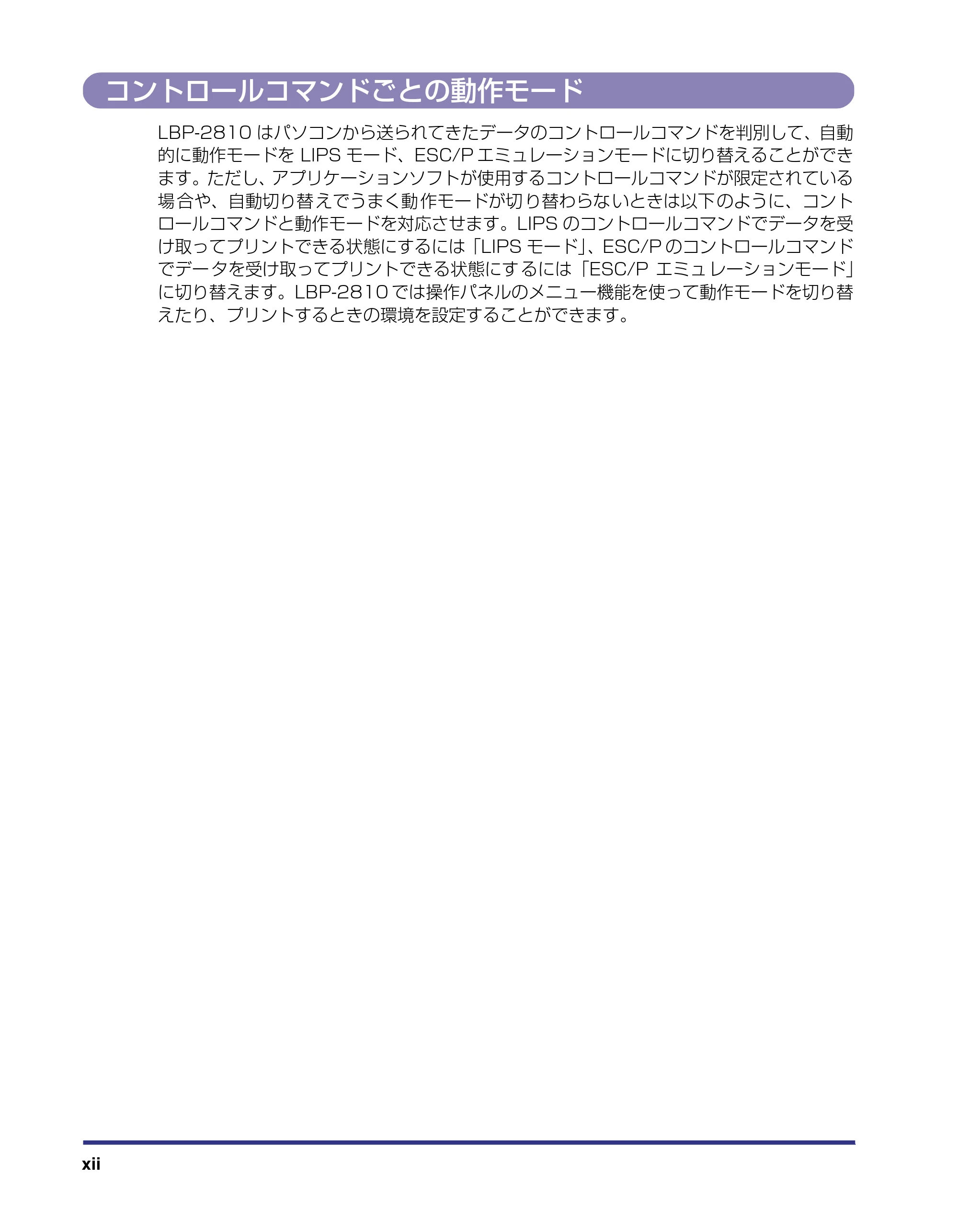

コントロールコマンドごとの動作モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii

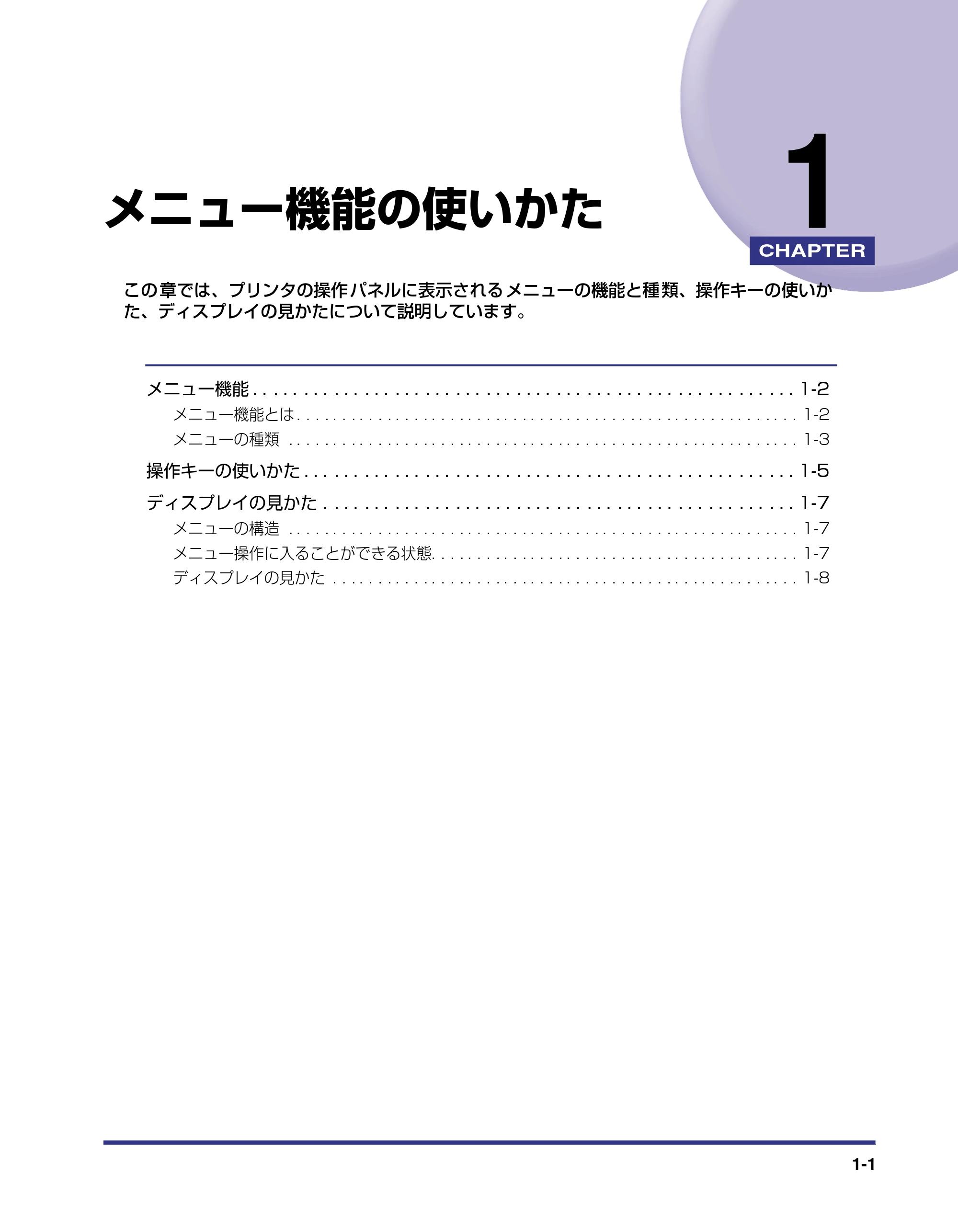

第 1 章 メニュー機能の使いかた

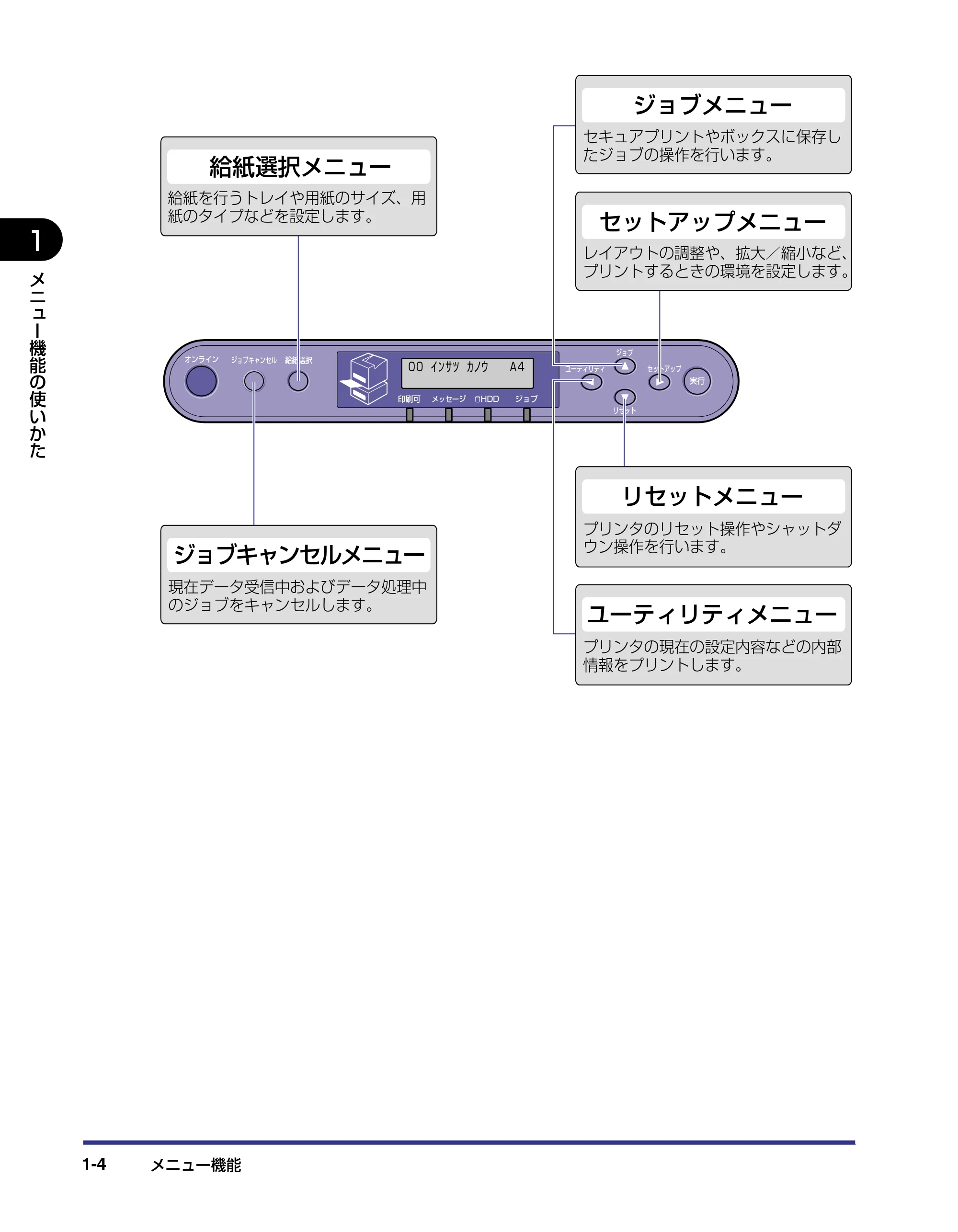

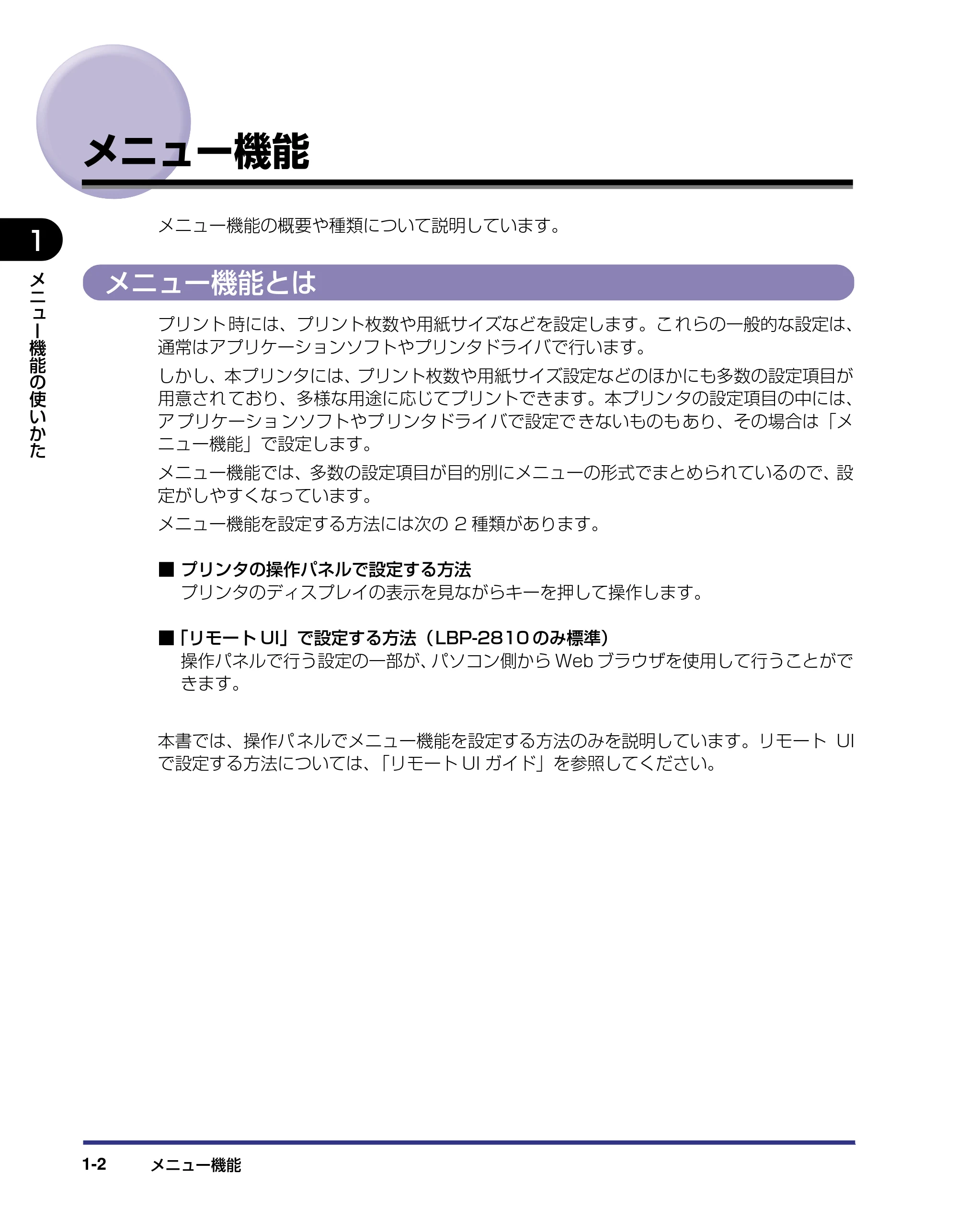

メニュー機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

メニュー機能とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
メニューの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

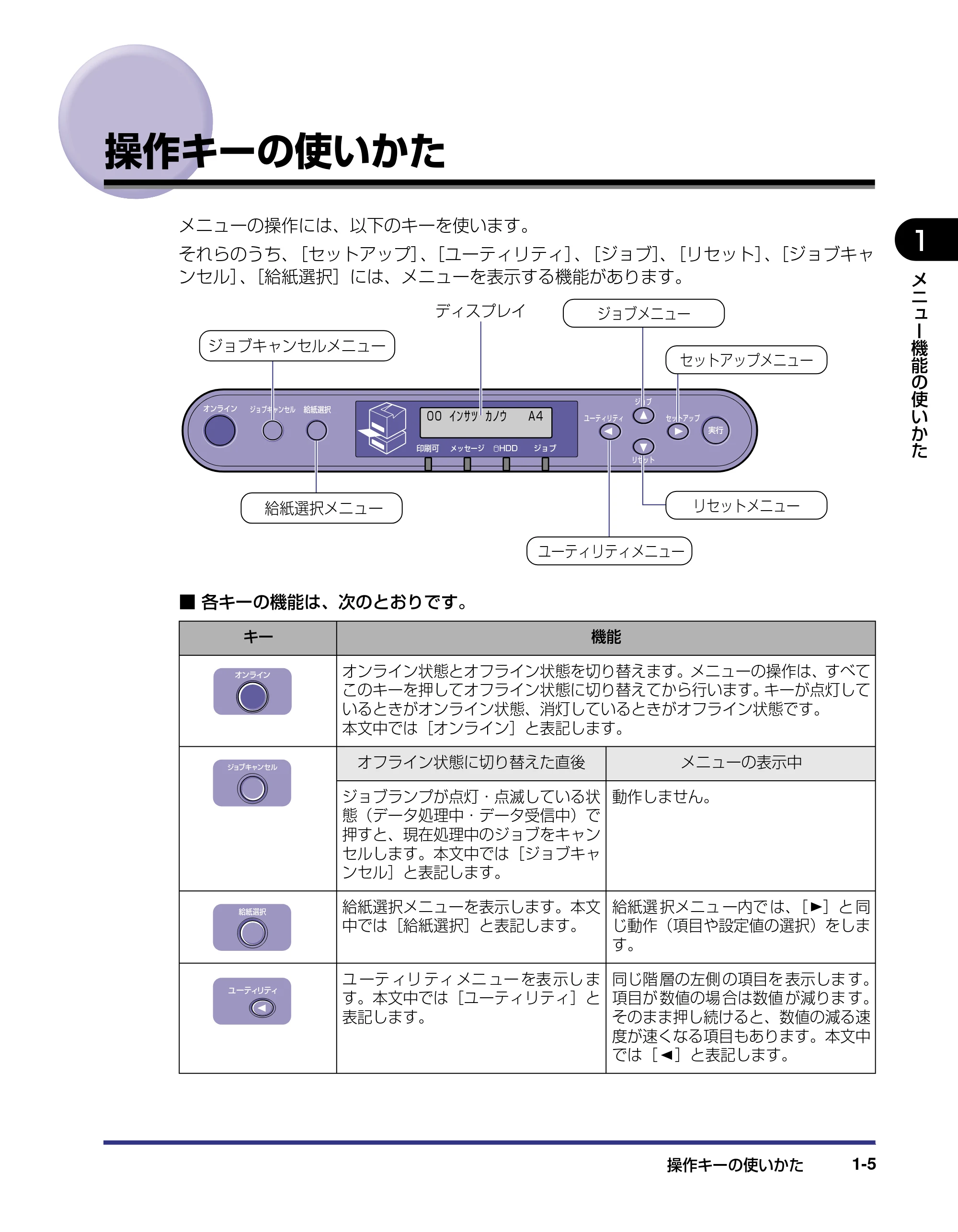

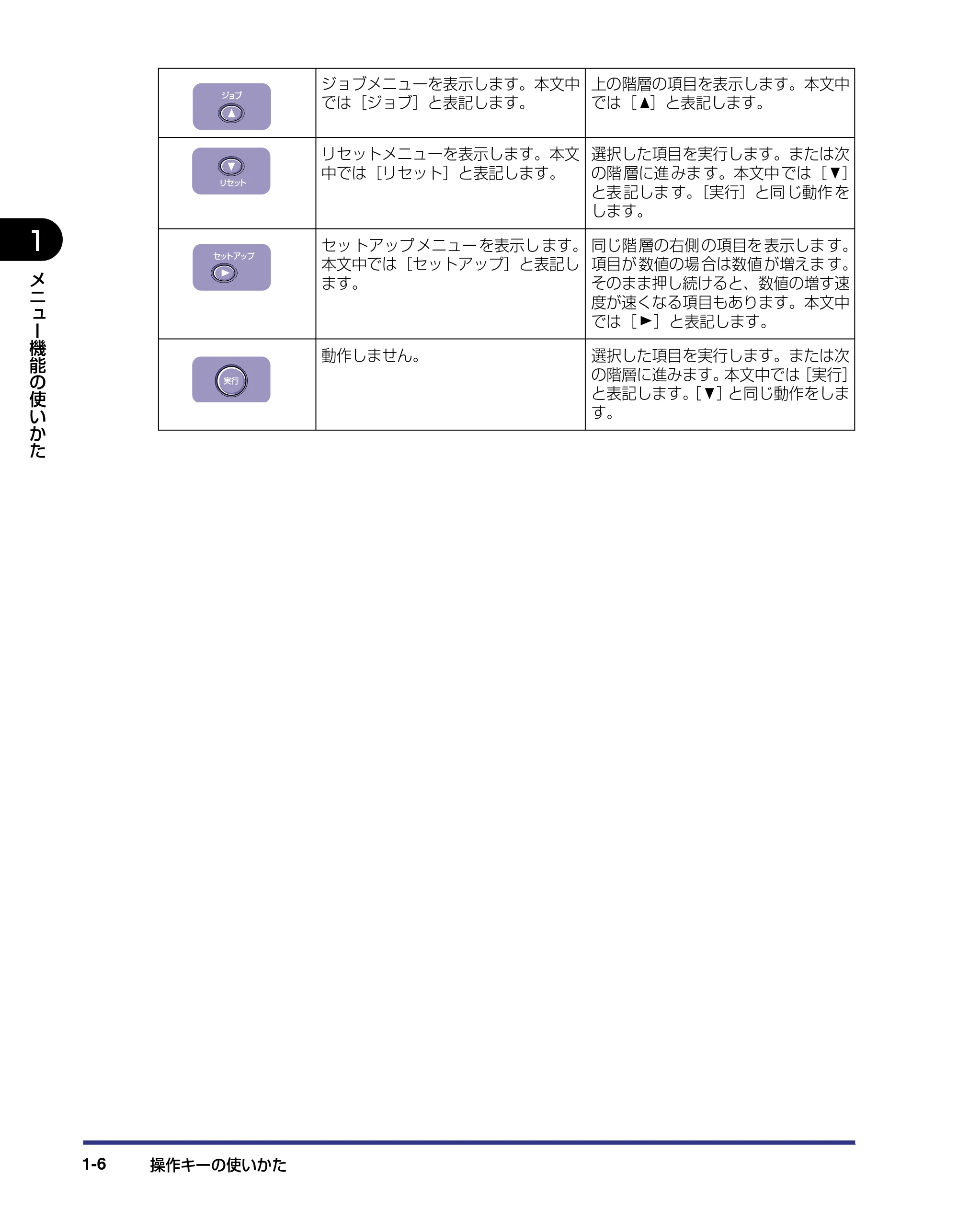

操作キーの使いかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

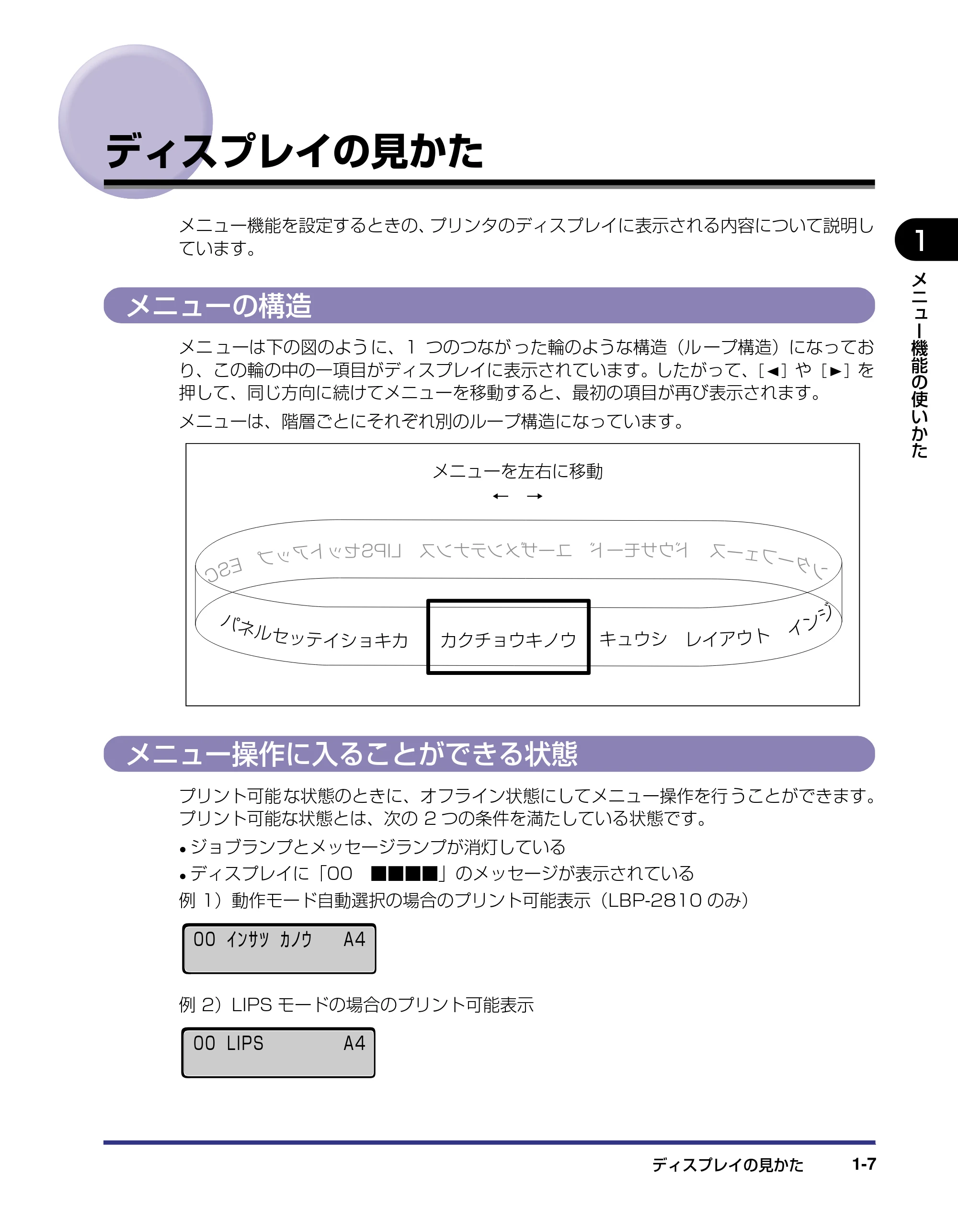

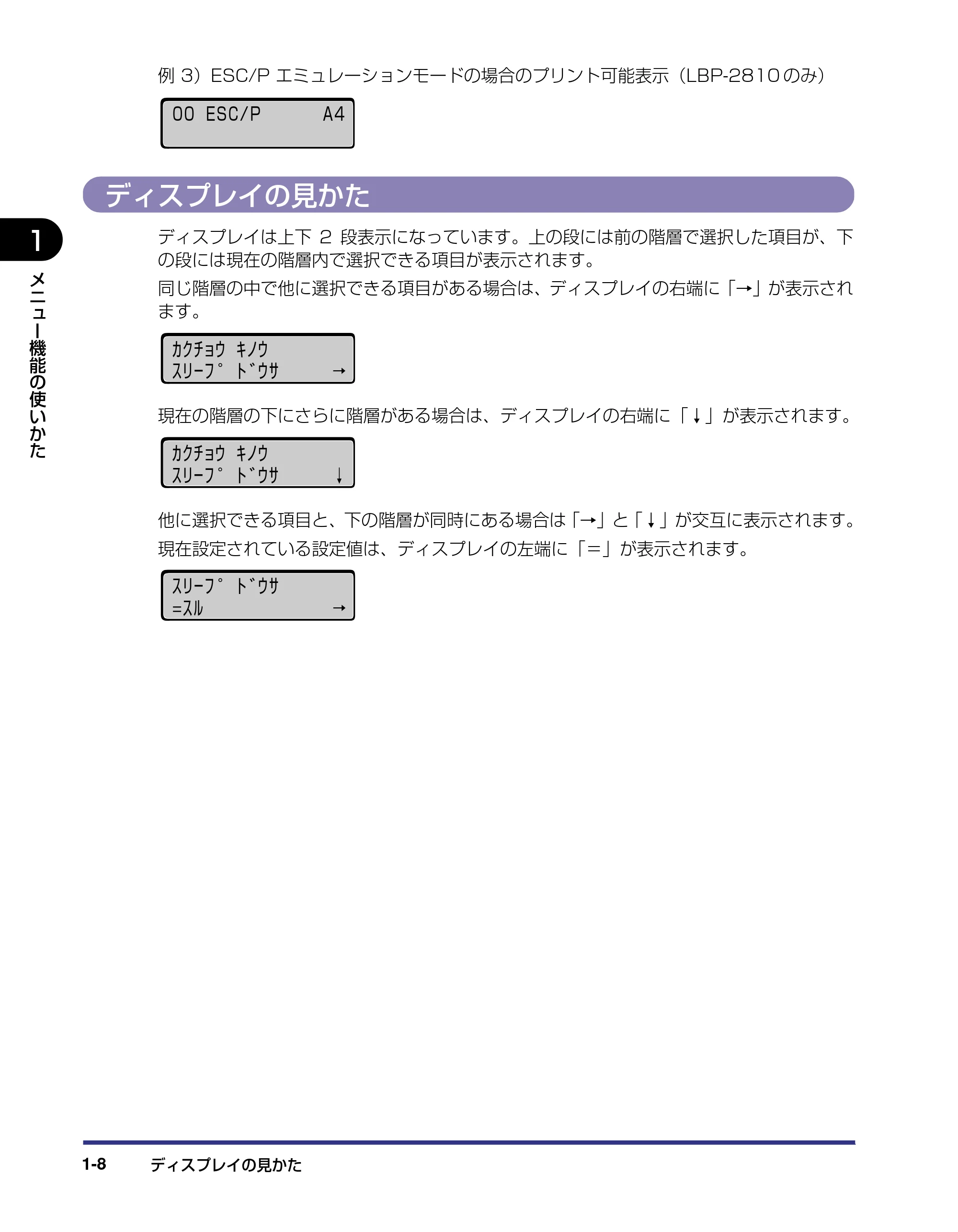

ディスプレイの見かた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
メニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7

メニュー操作に入ることができる状態. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
ディスプレイの見かた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

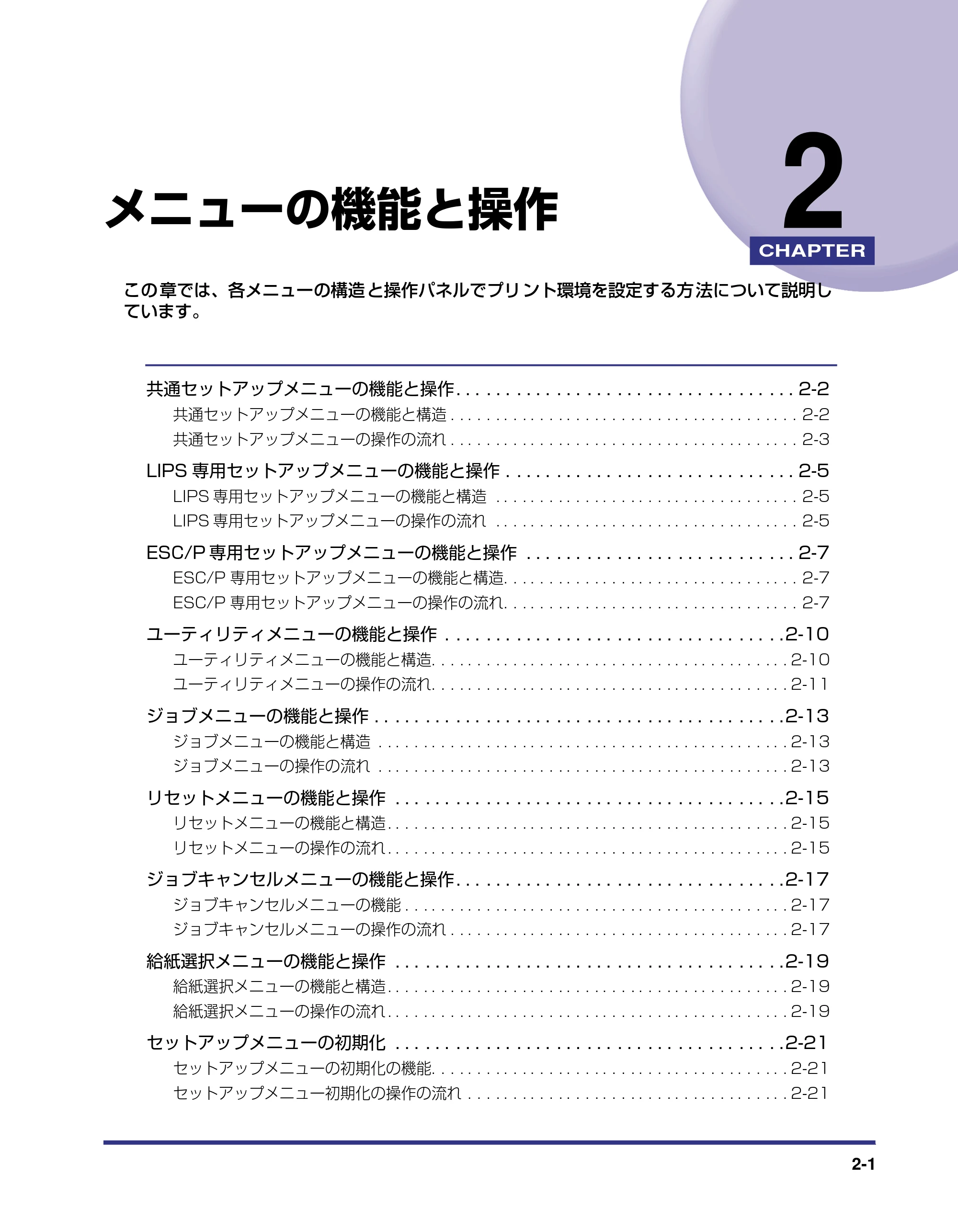

第 2 章 メニューの機能と操作

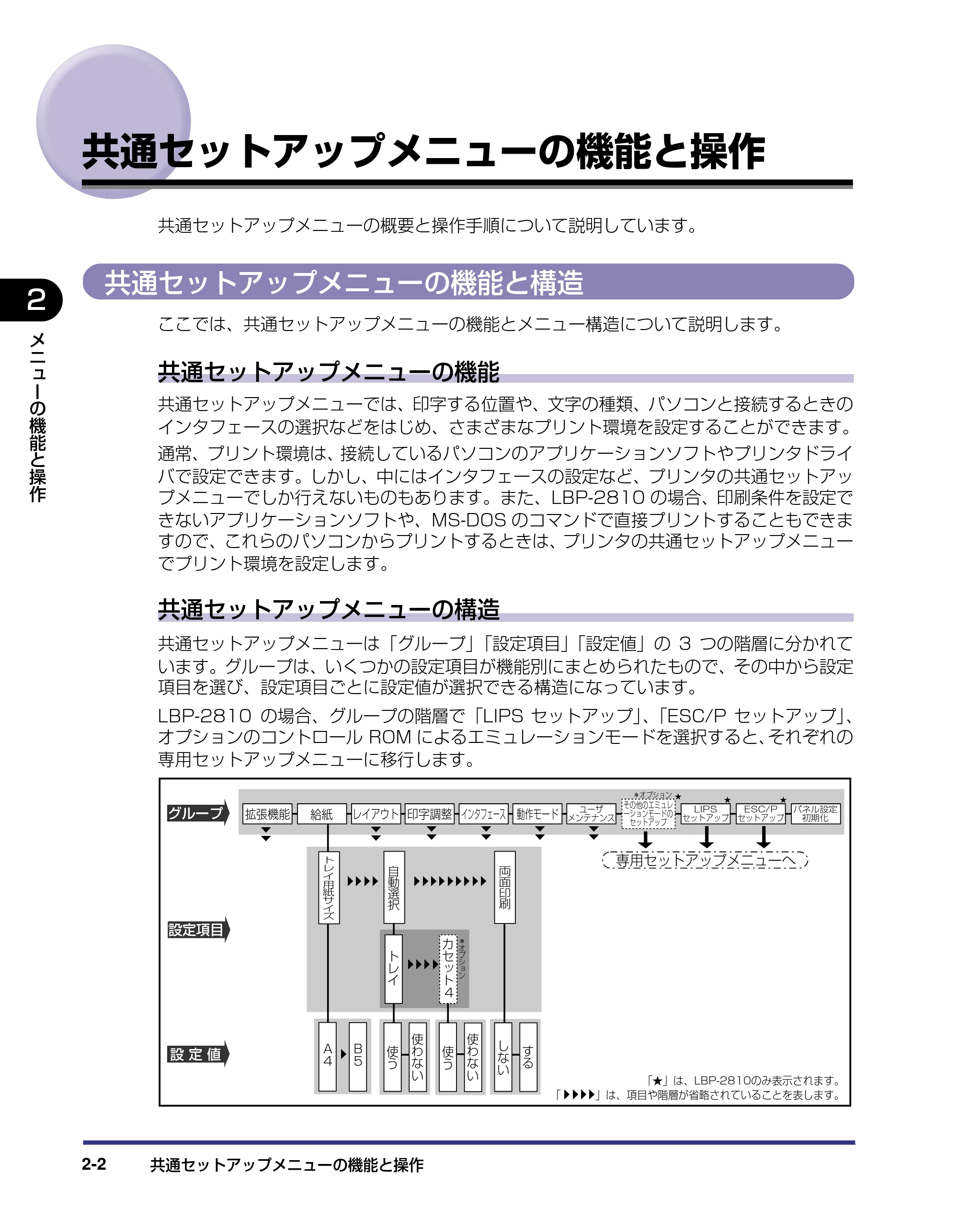

共通セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
共通セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
共通セットアップメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

共通セットアップメニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

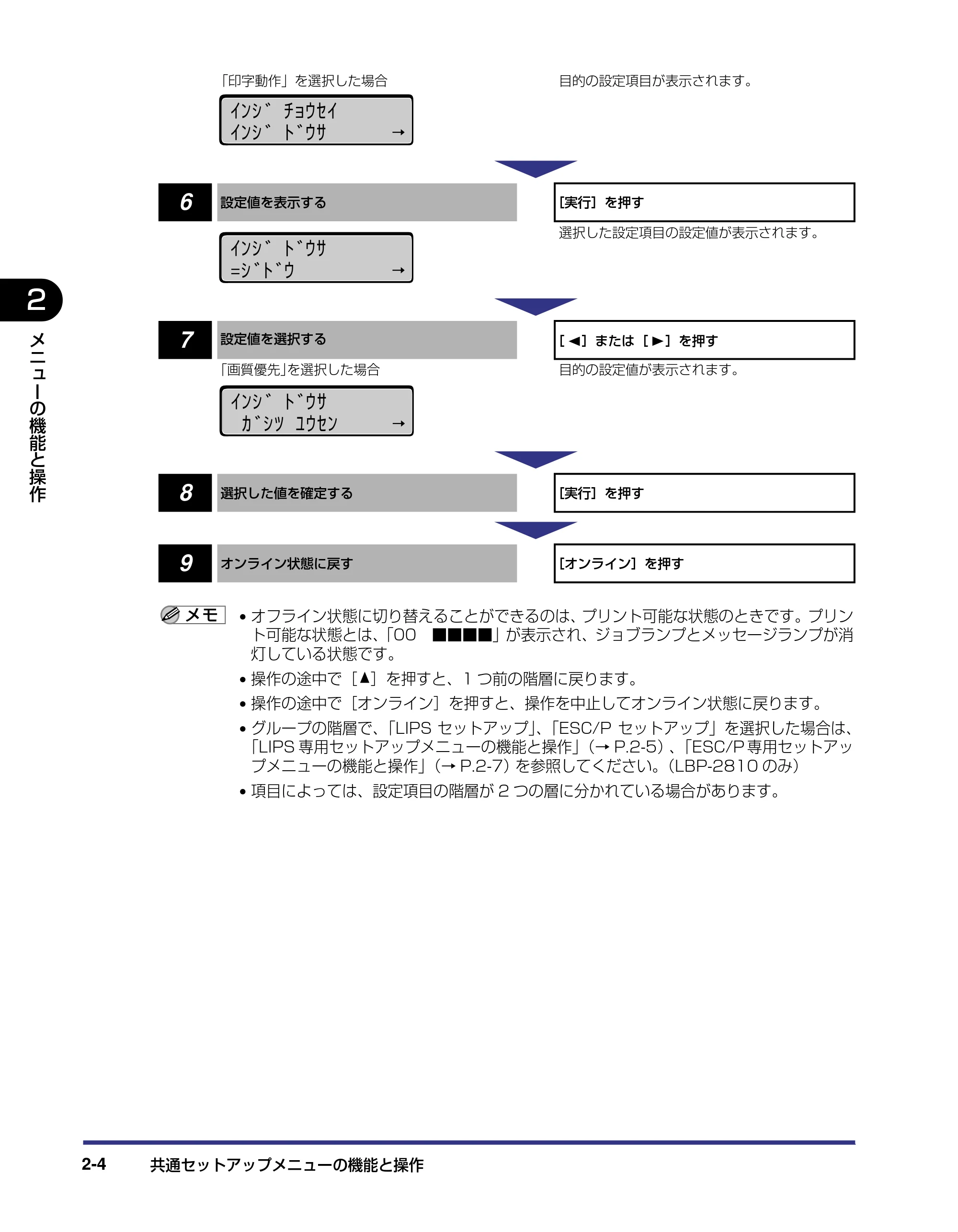

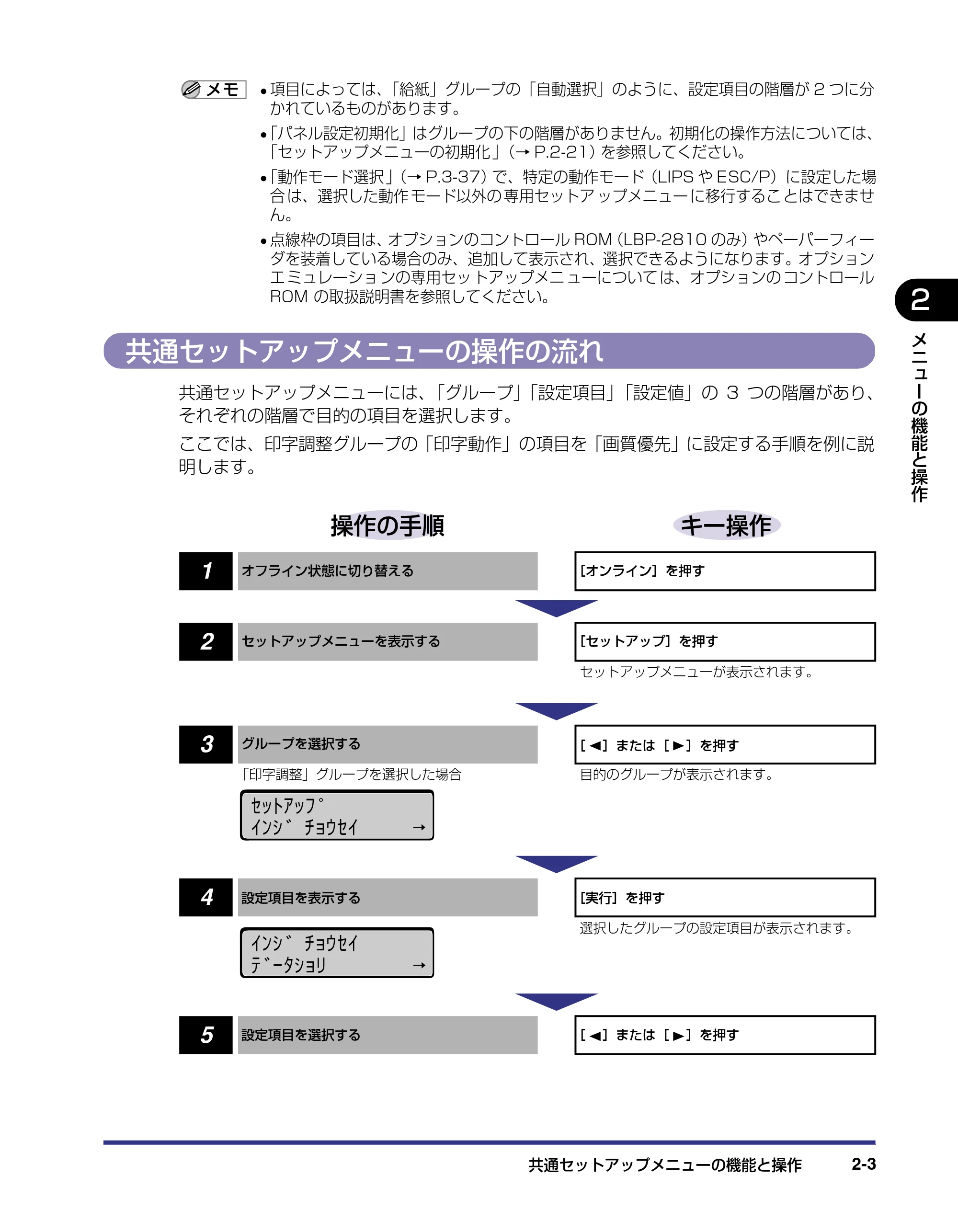

共通セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

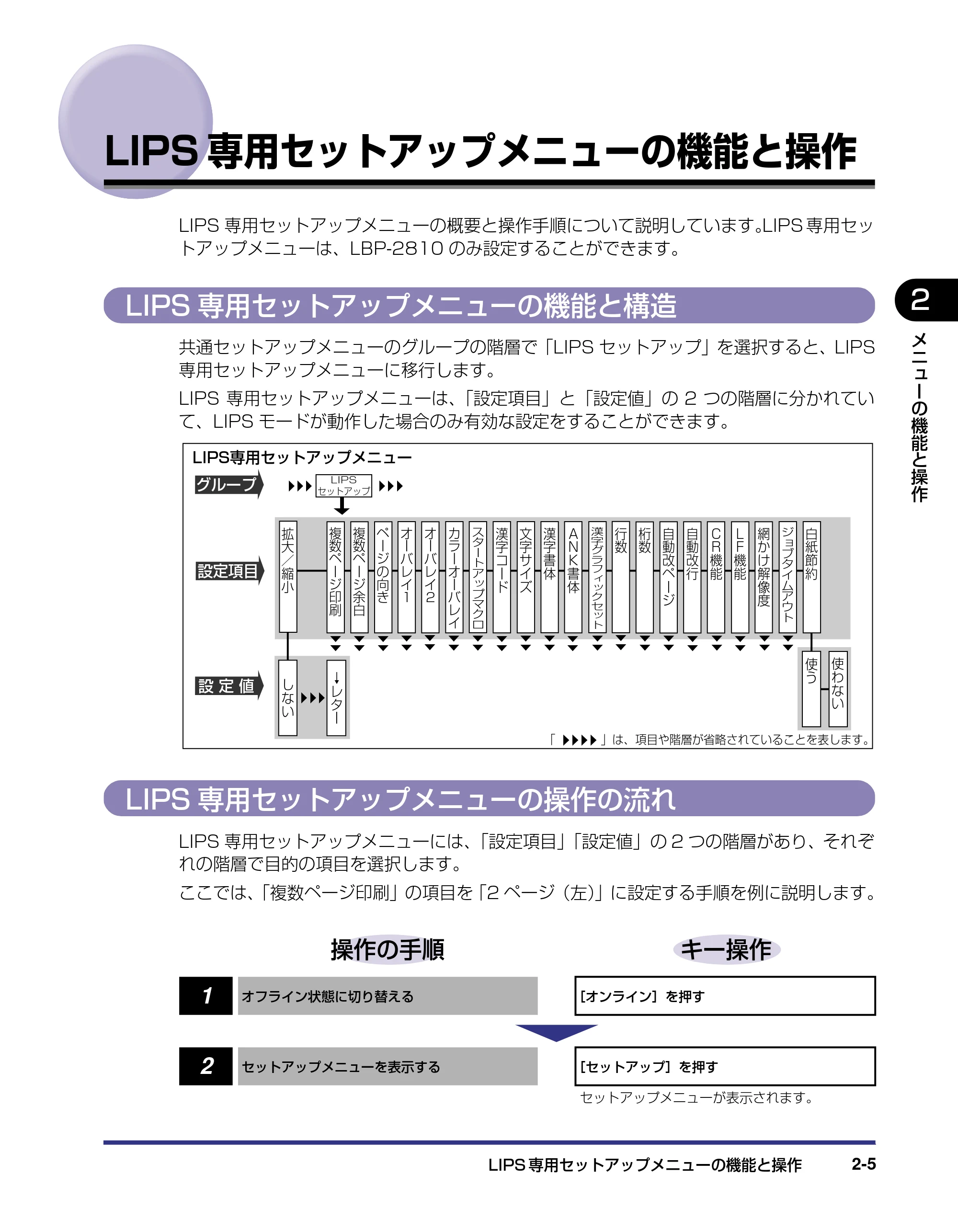

LIPS 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . 2-5
LIPS 専用セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

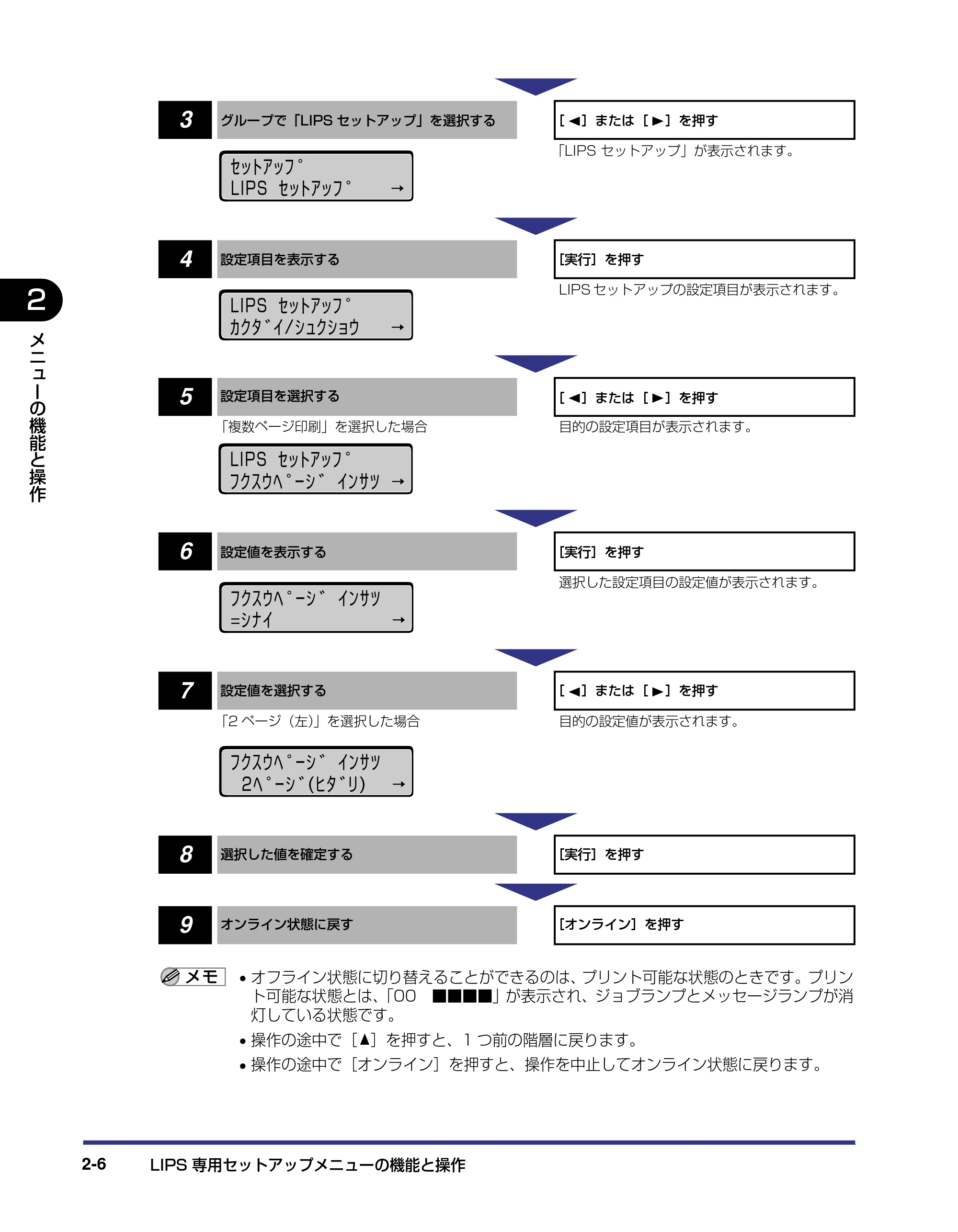

LIPS 専用セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

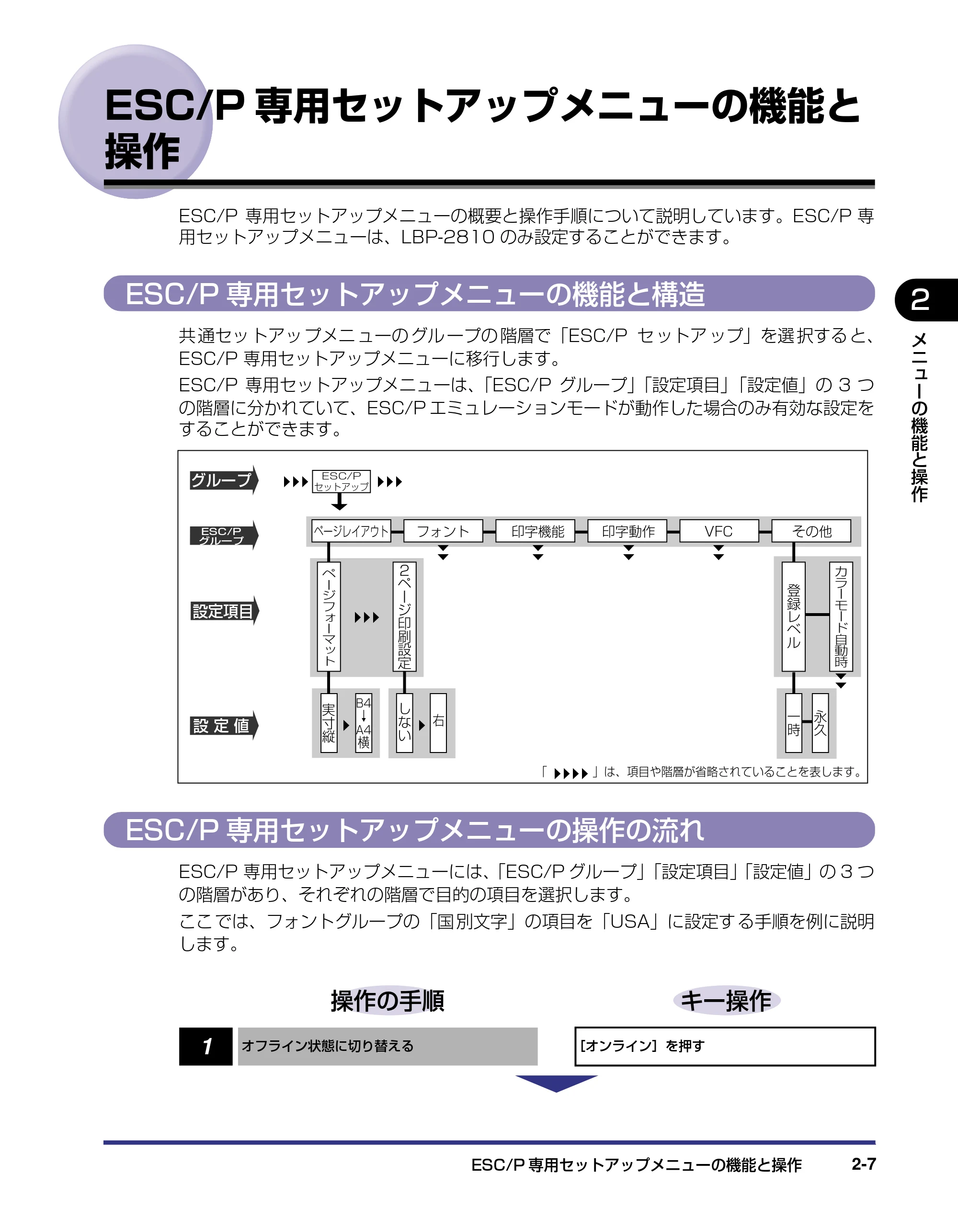

ESC/P 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . 2-7

ESC/P 専用セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

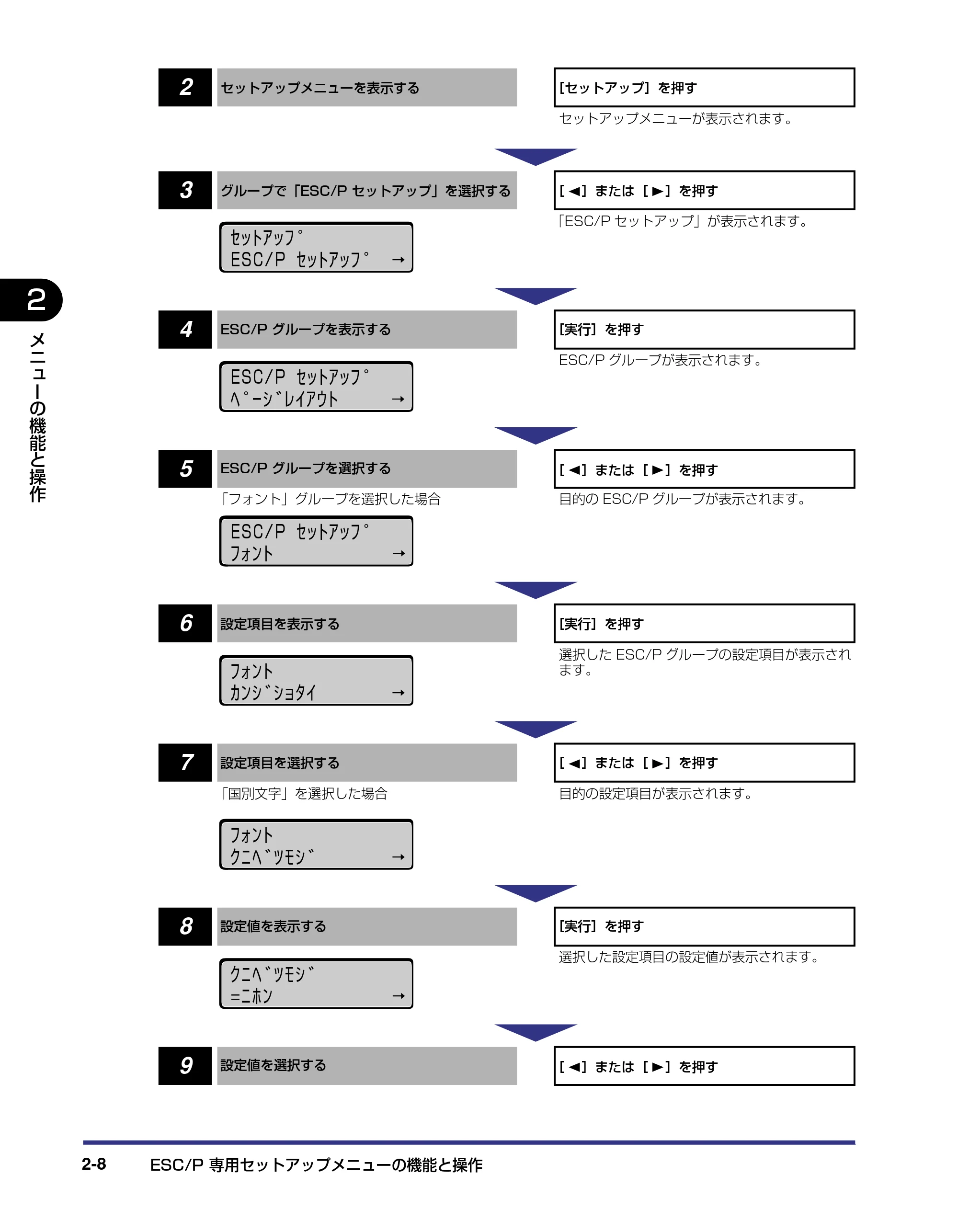

ESC/P 専用セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

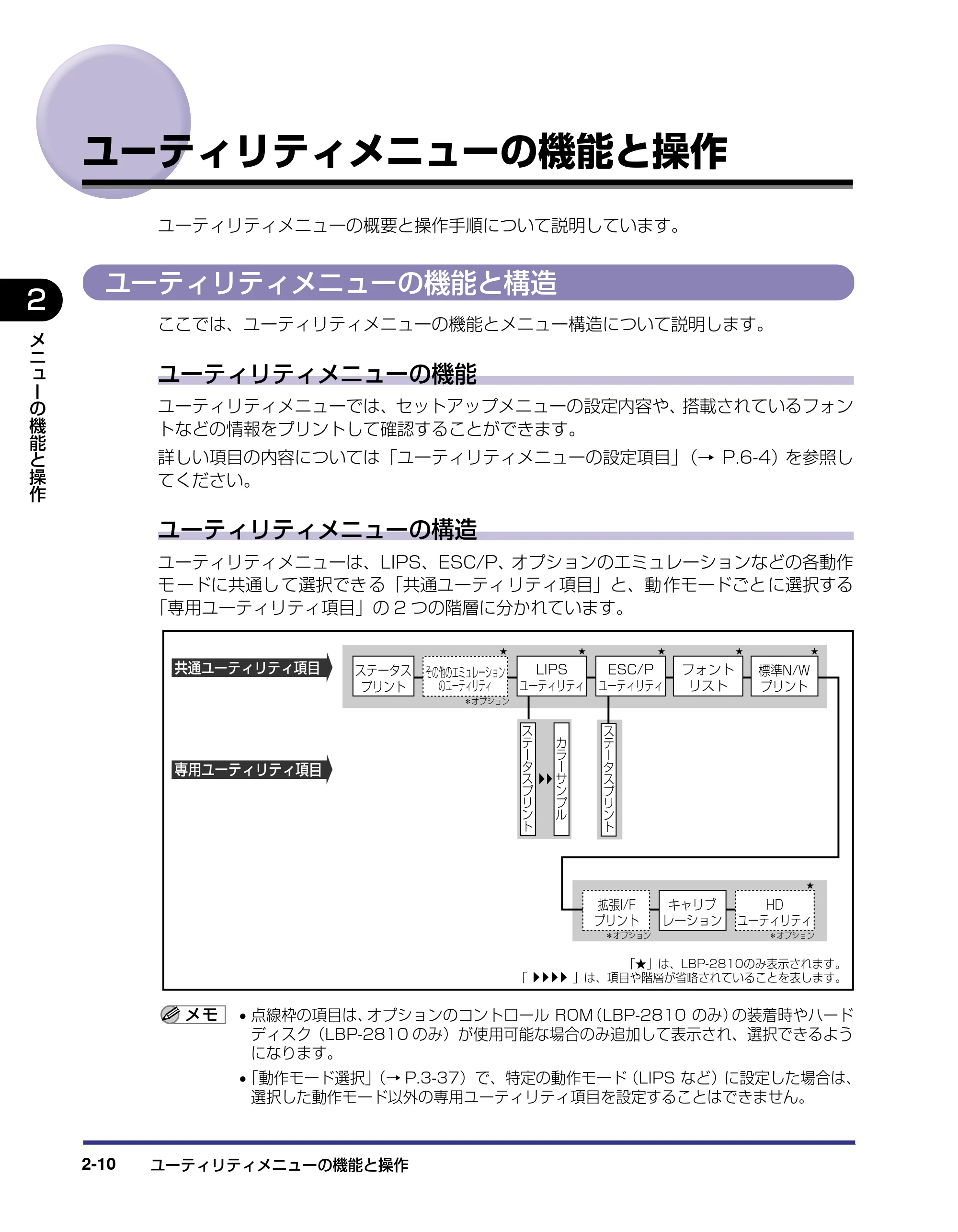

ユーティリティメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
ユーティリティメニューの機能と構造. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
ユーティリティメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

iii
ユーティリティメニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

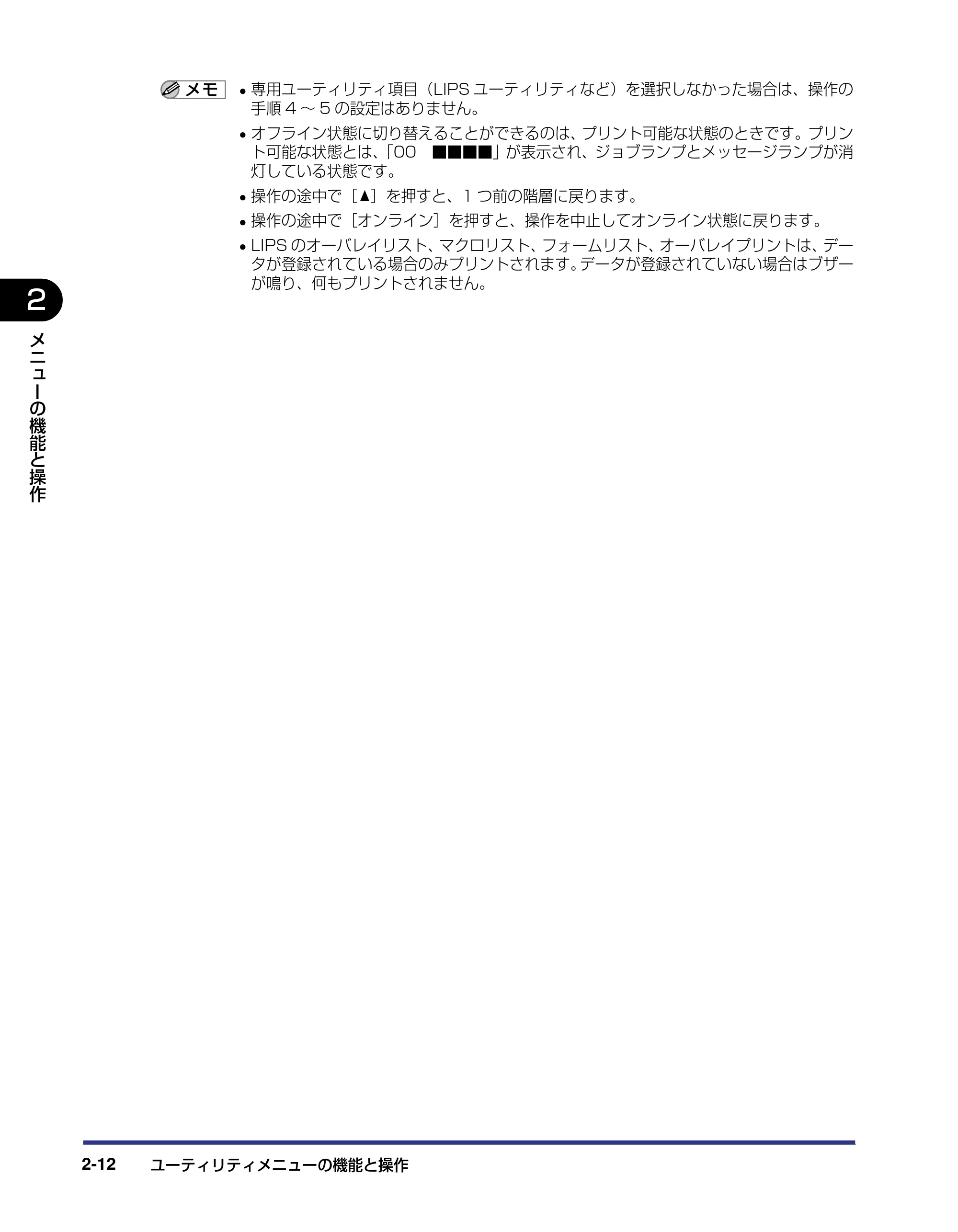

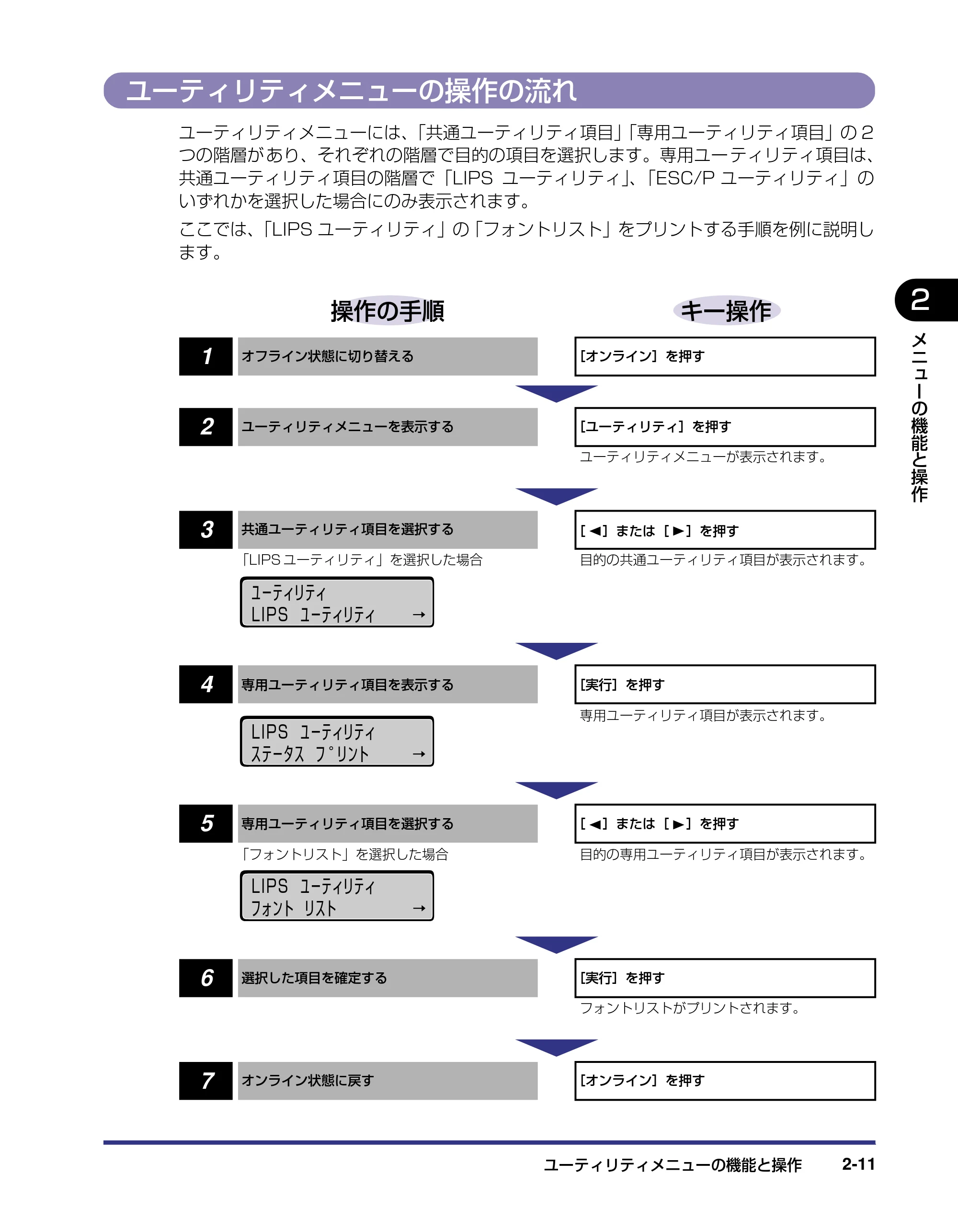

ユーティリティメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

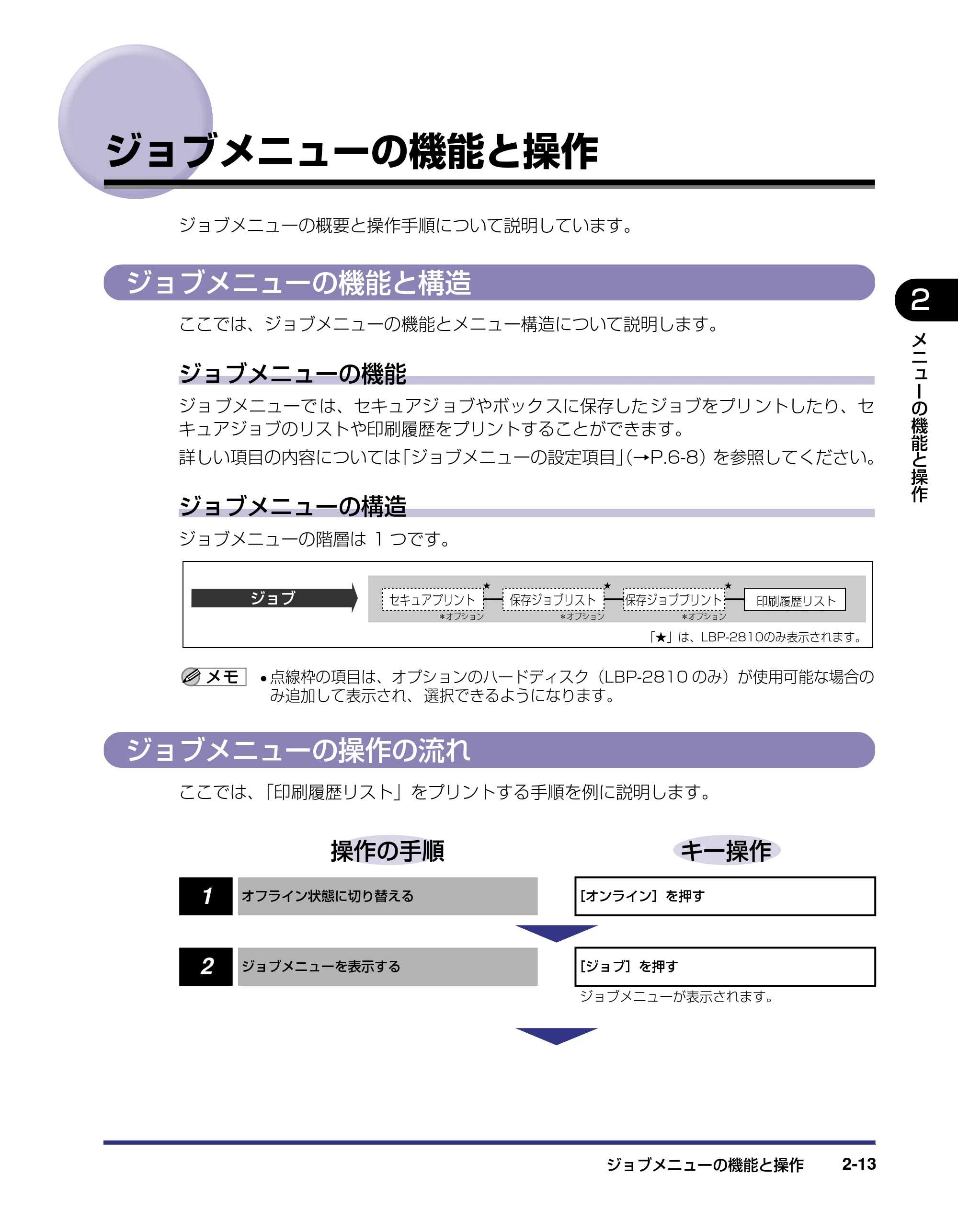

ジョブメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
ジョブメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
ジョブメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

ジョブメニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

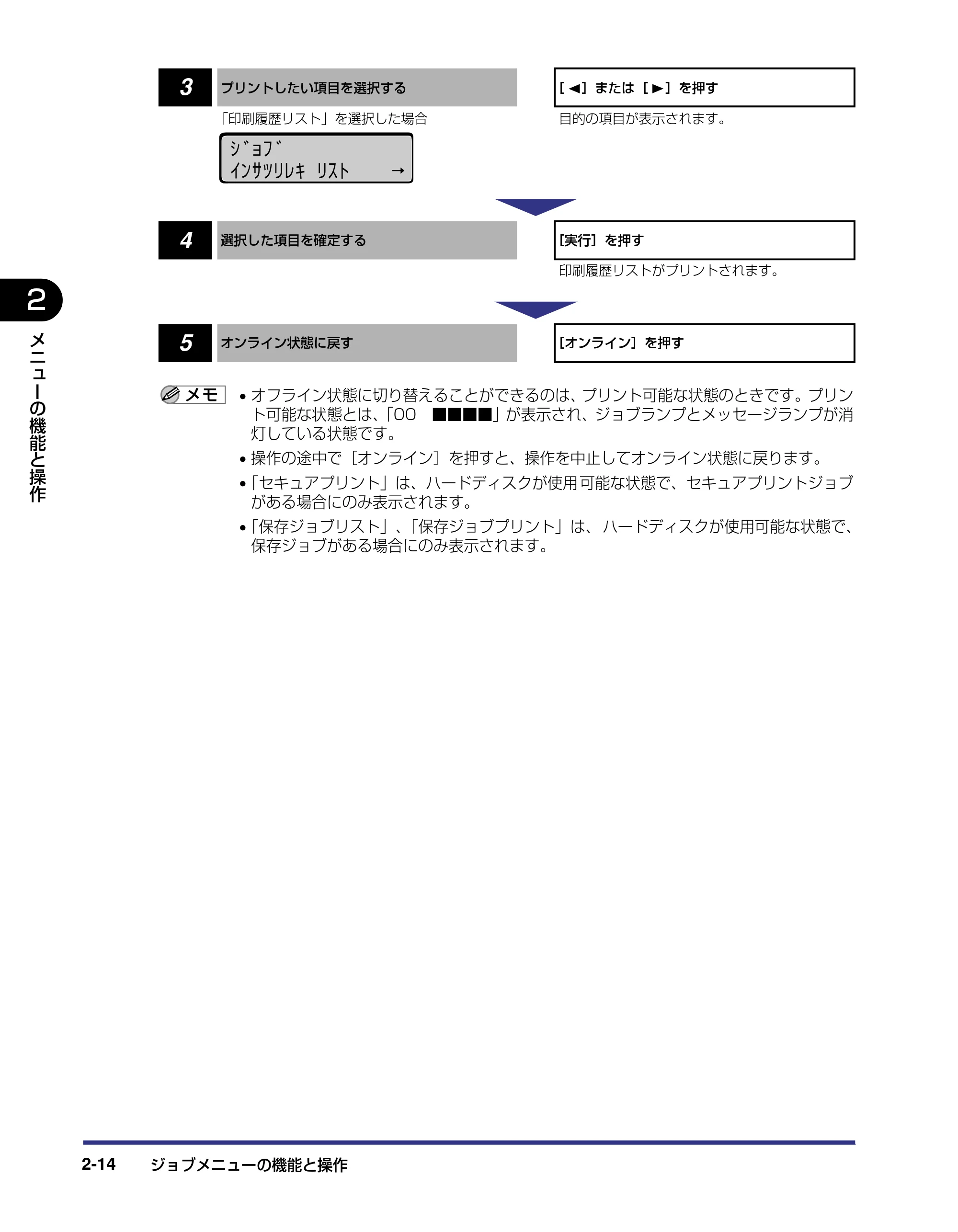

ジョブメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

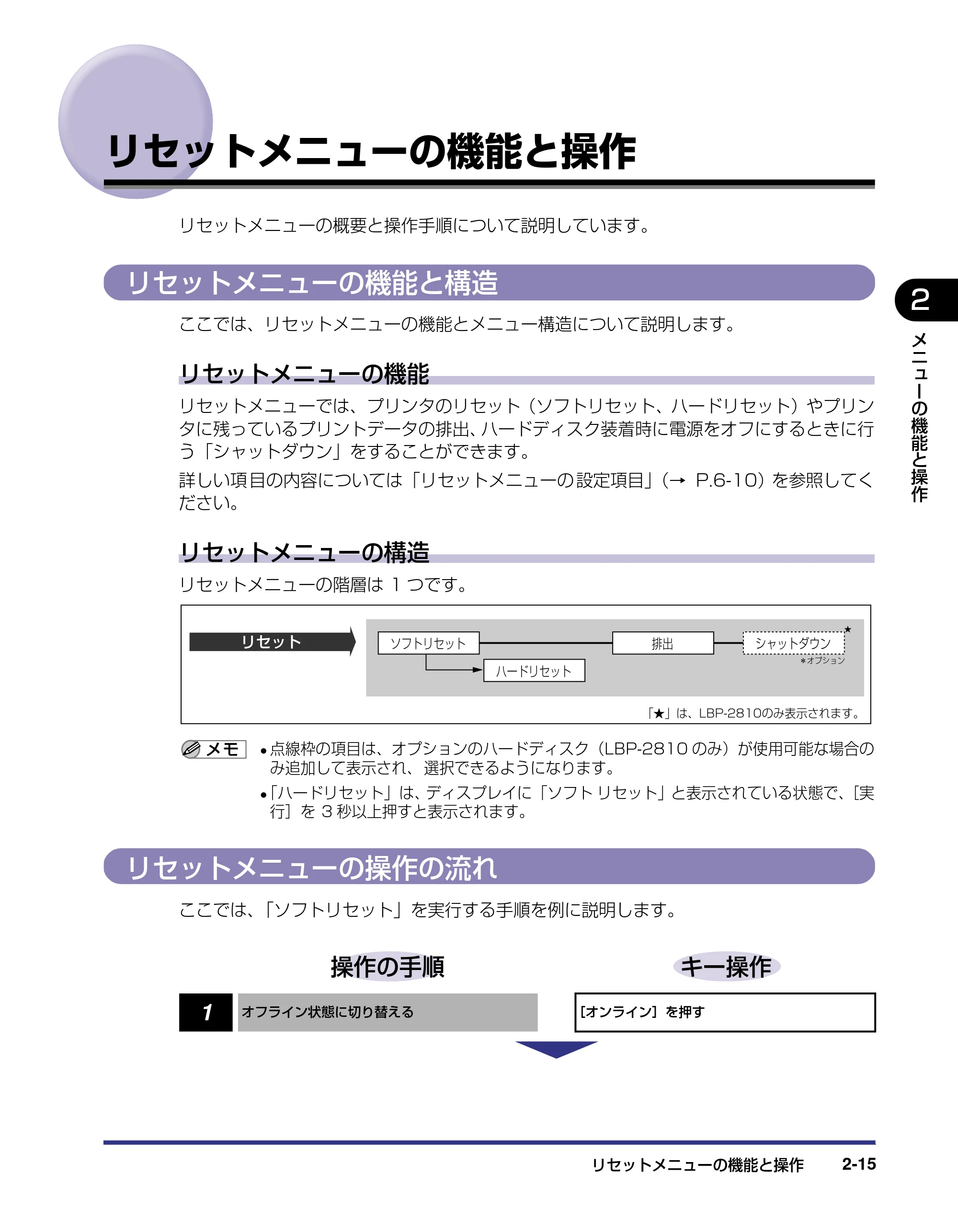

リセットメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
リセットメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
リセットメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

リセットメニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

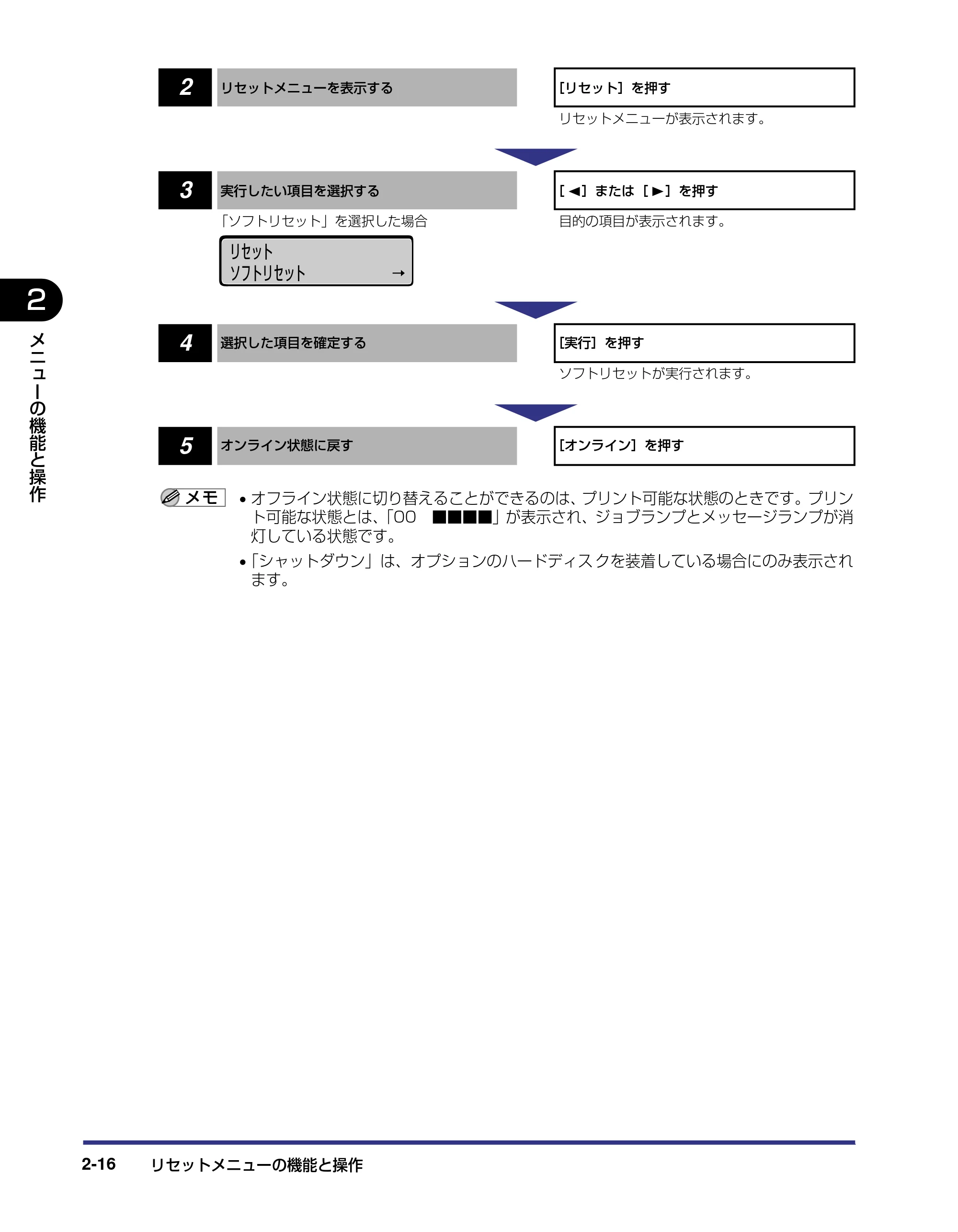

リセットメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

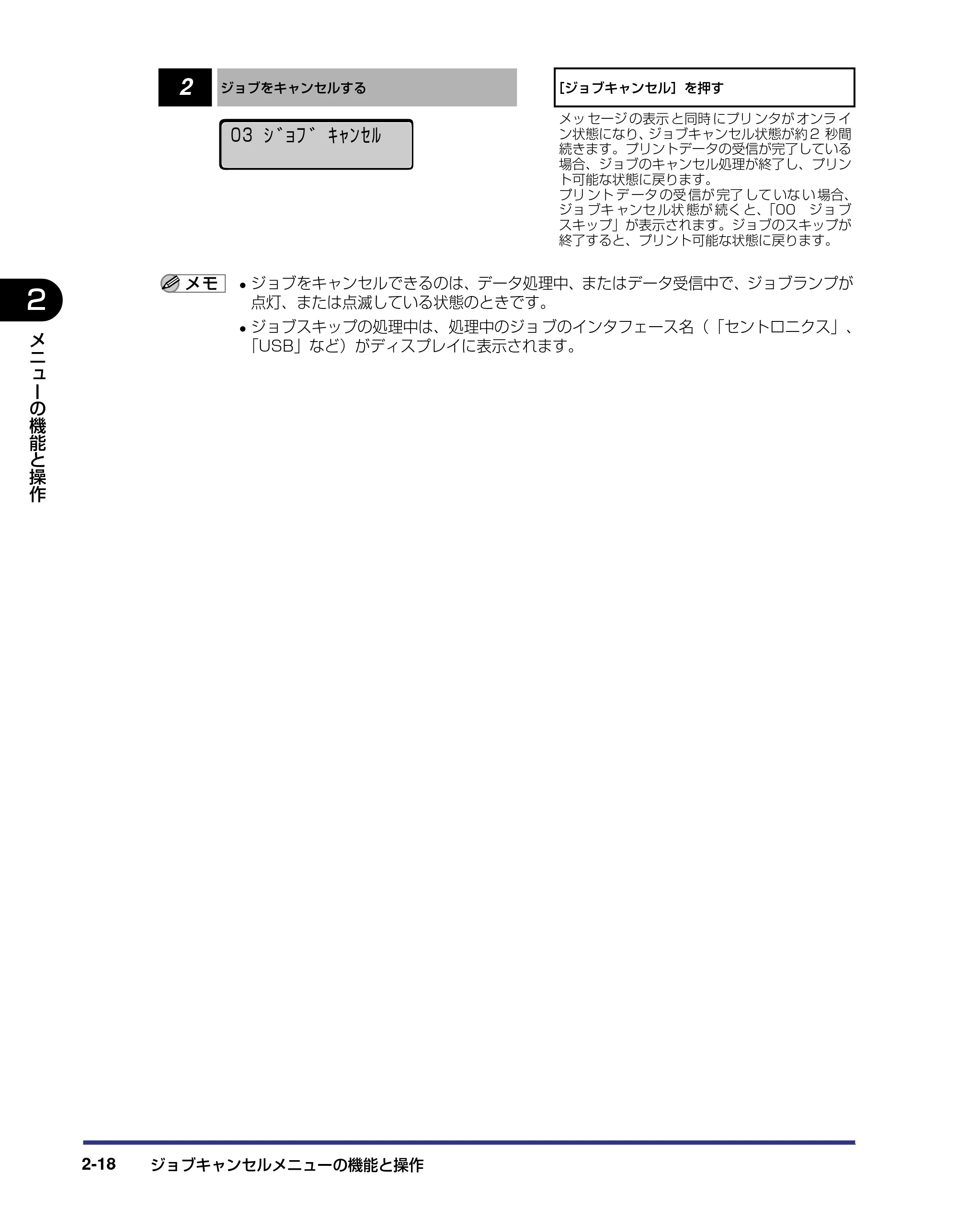

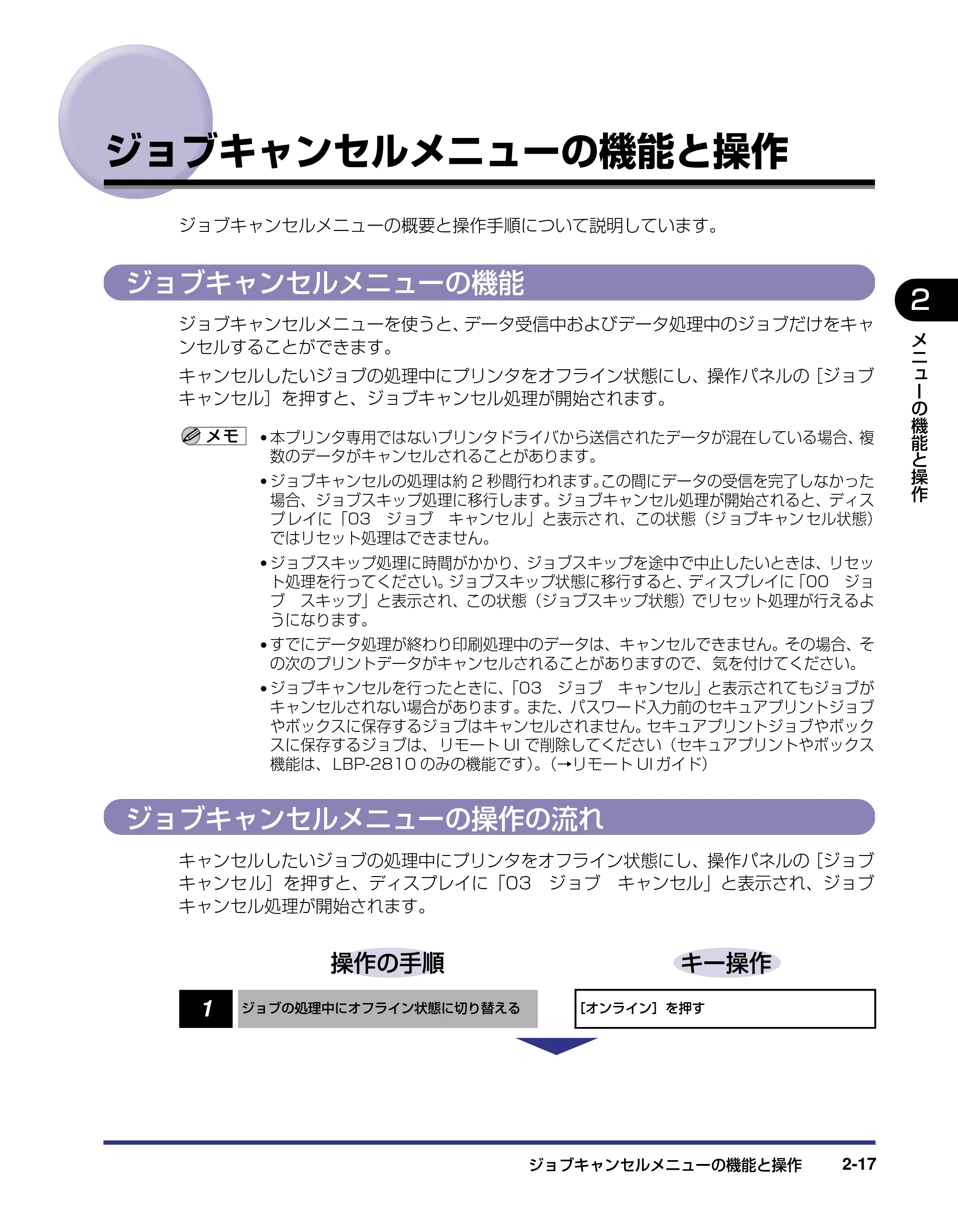

ジョブキャンセルメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
ジョブキャンセルメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
ジョブキャンセルメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17

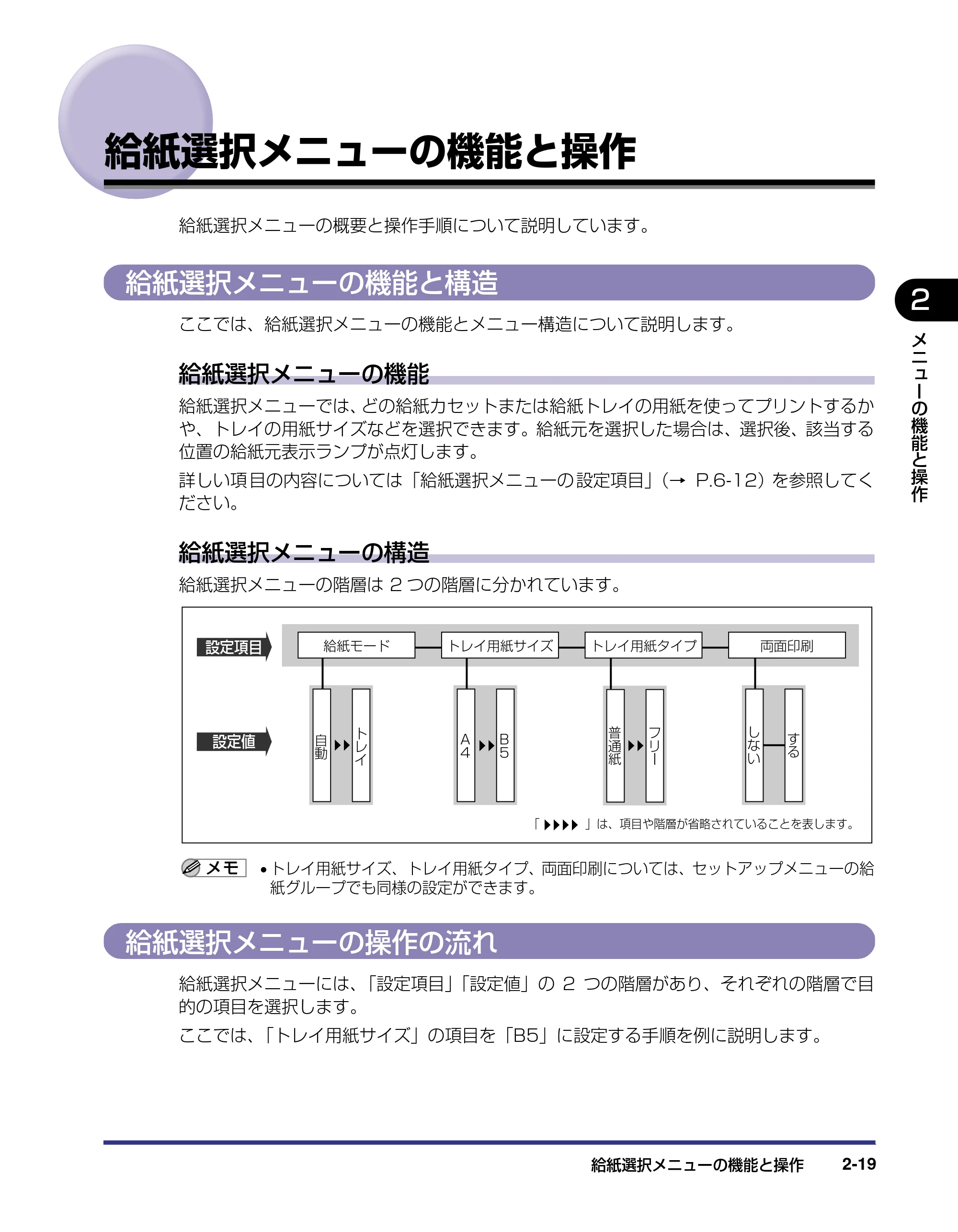

給紙選択メニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

給紙選択メニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
給紙選択メニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
給紙選択メニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

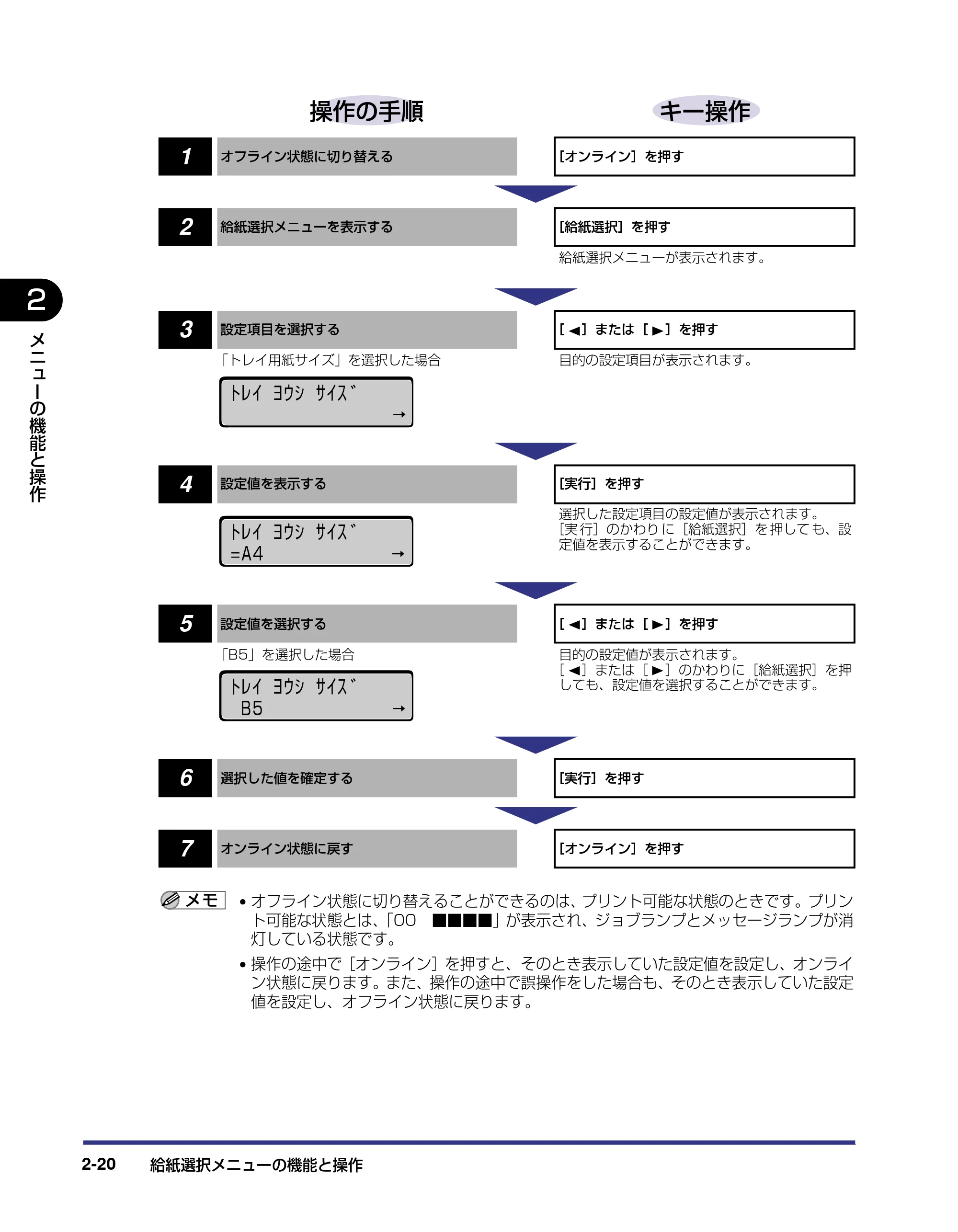

給紙選択メニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

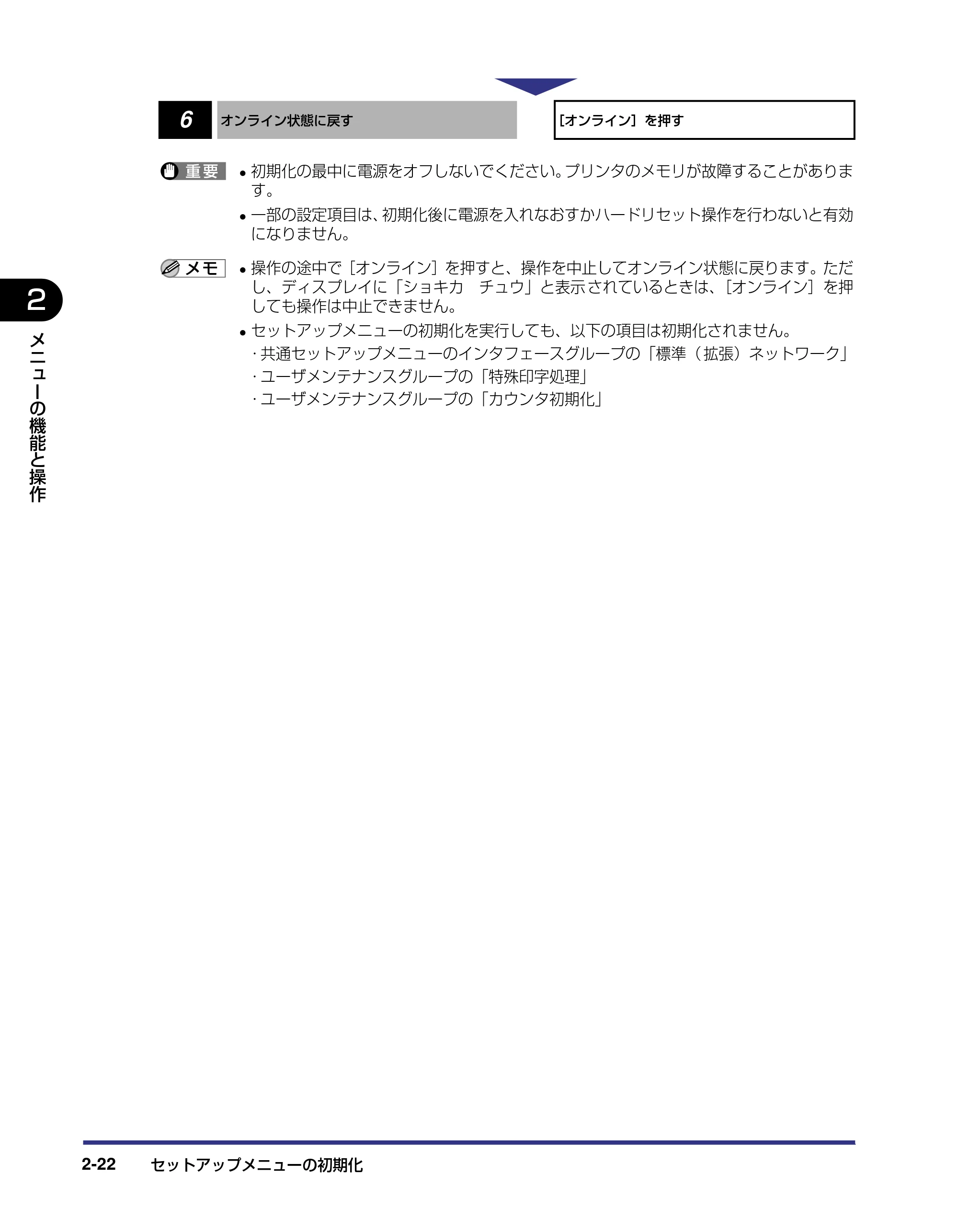

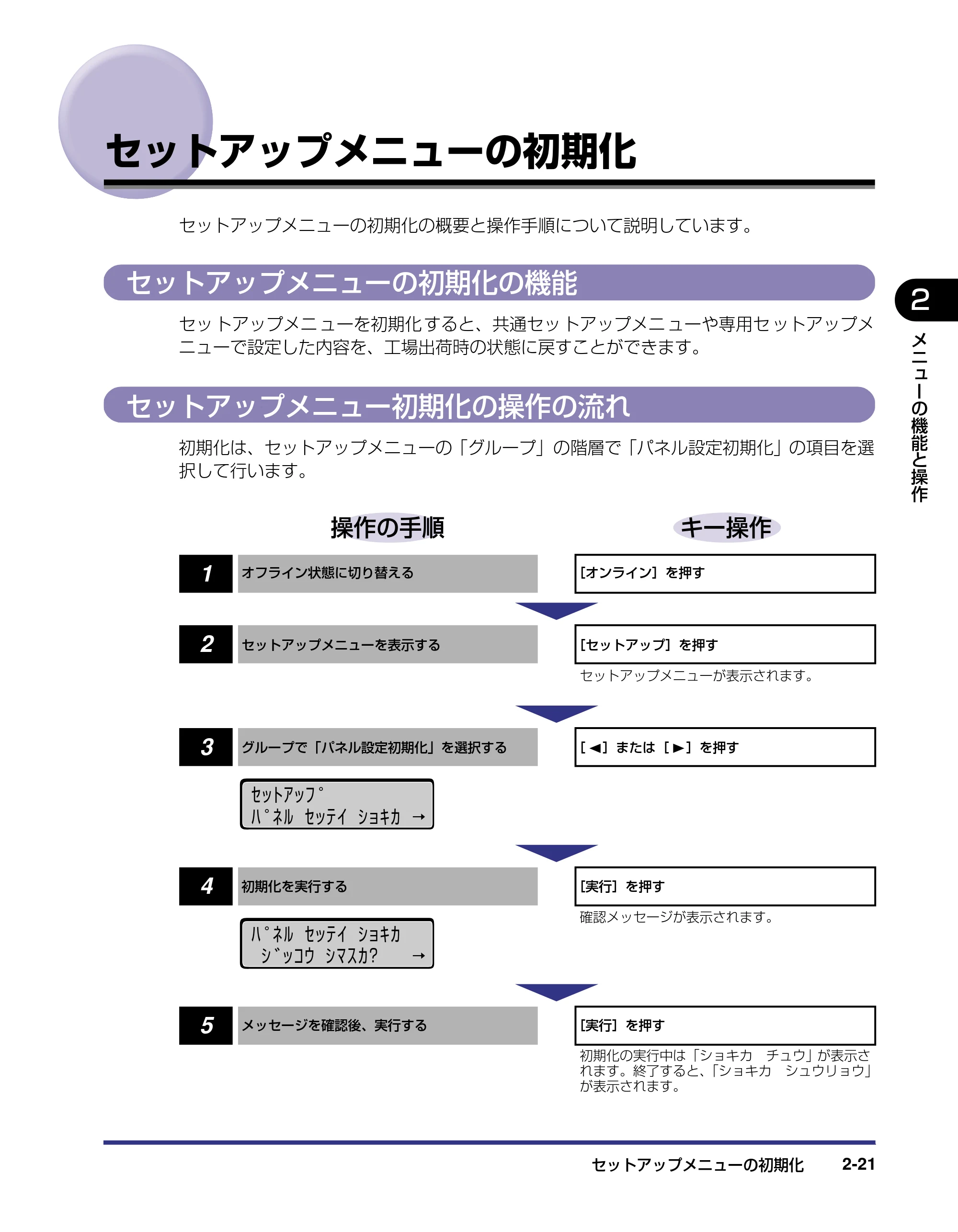

セットアップメニューの初期化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21

セットアップメニューの初期化の機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21
セットアップメニュー初期化の操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21

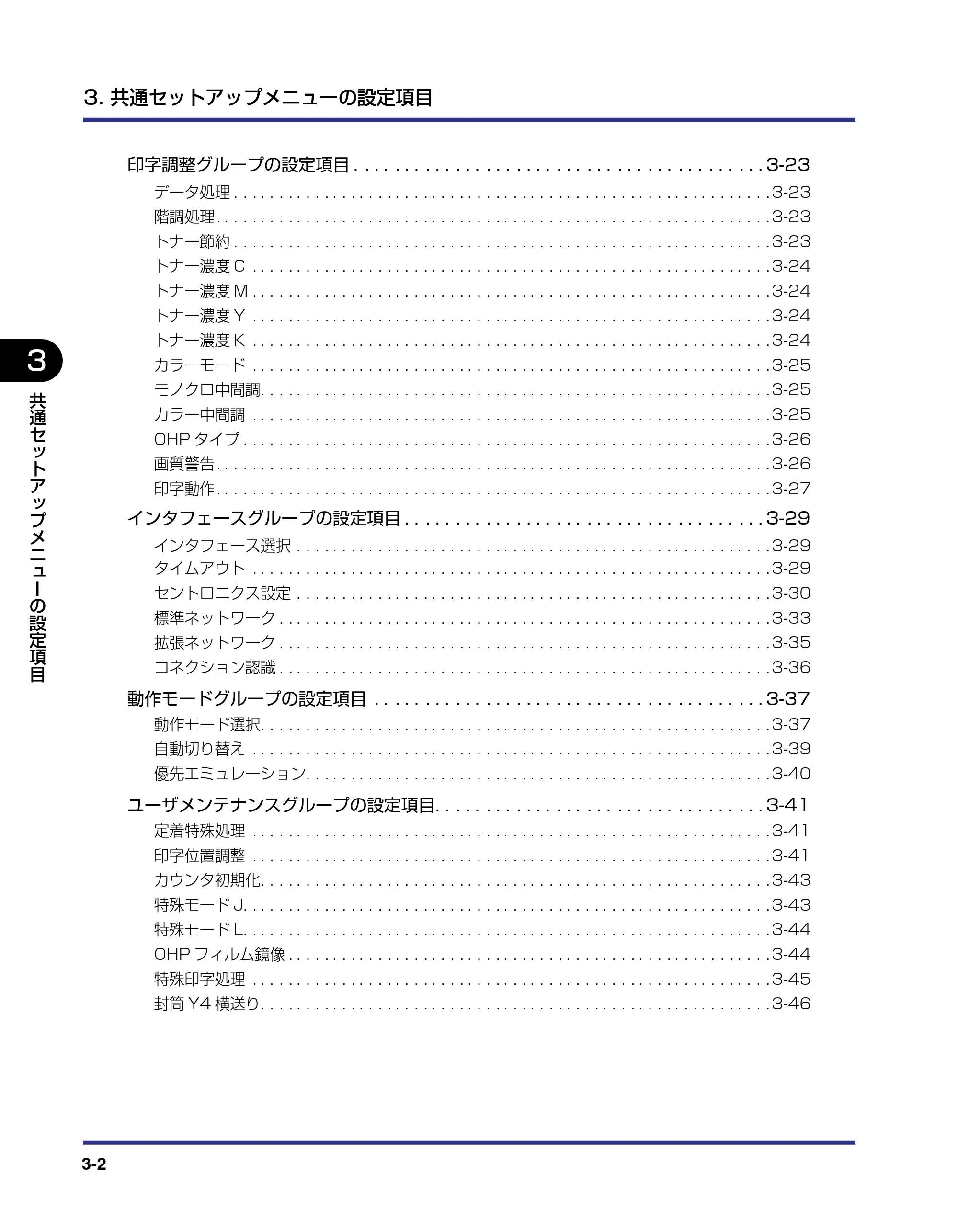

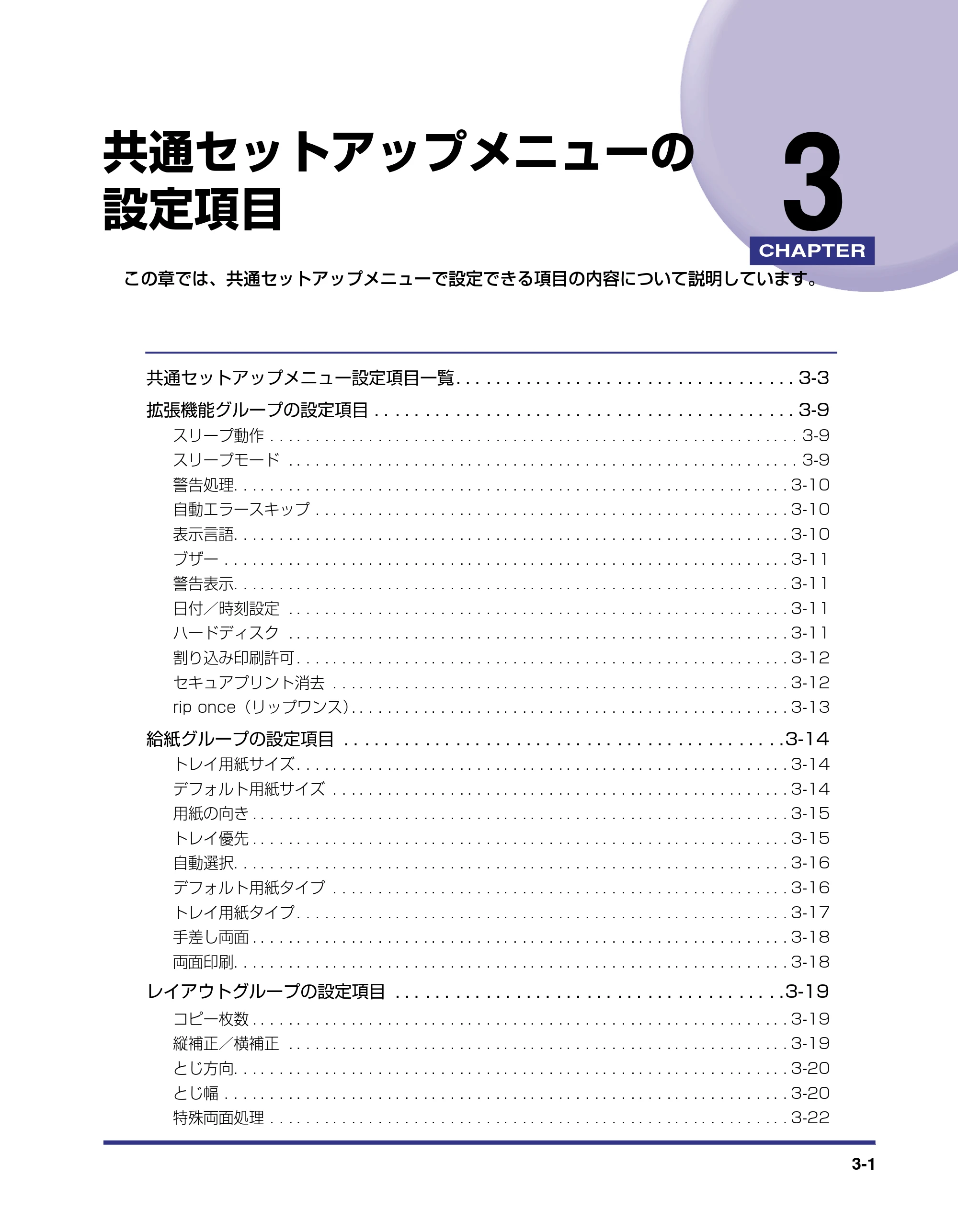

第 3 章 共通セットアップメニューの設定項目

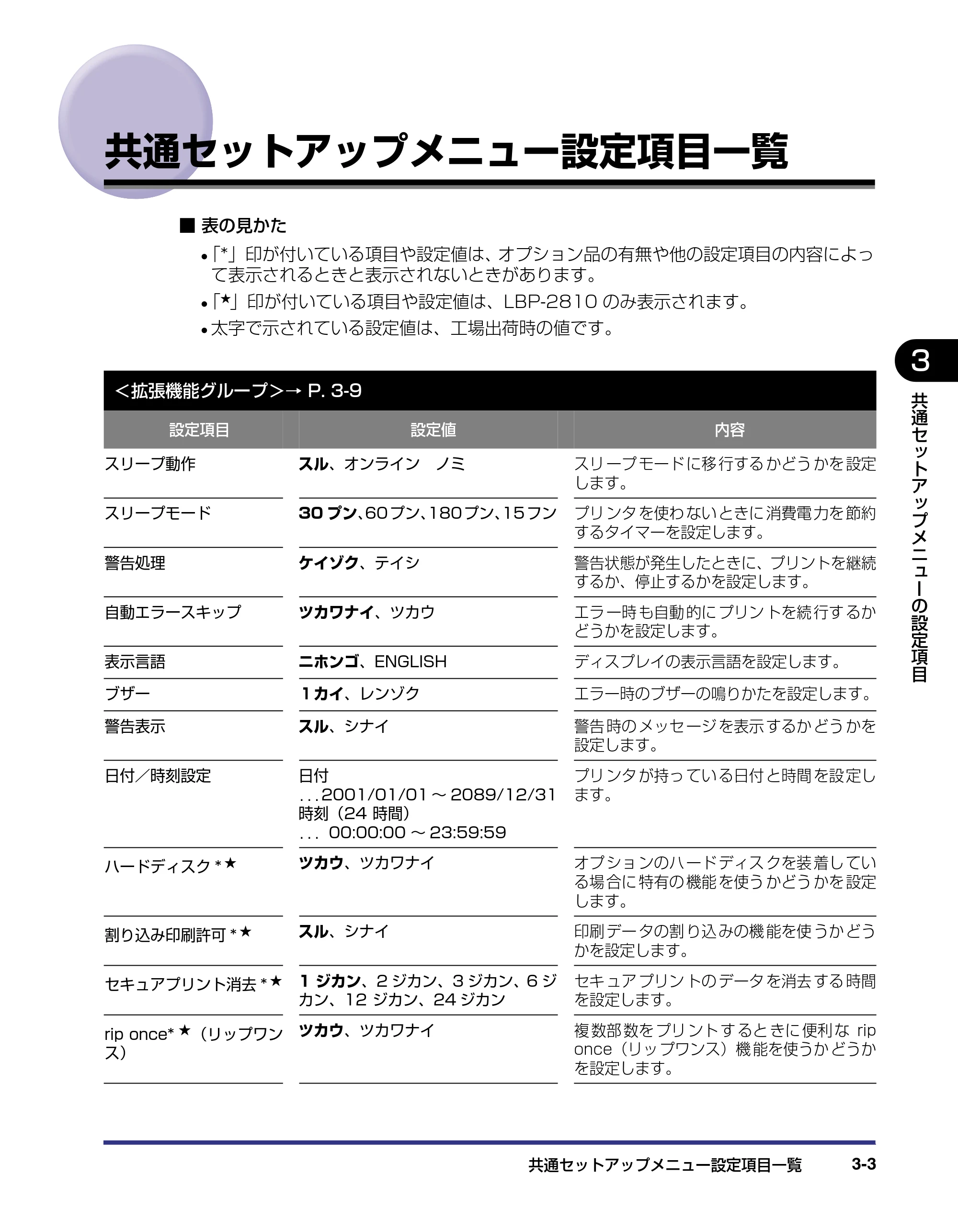

共通セットアップメニュー設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

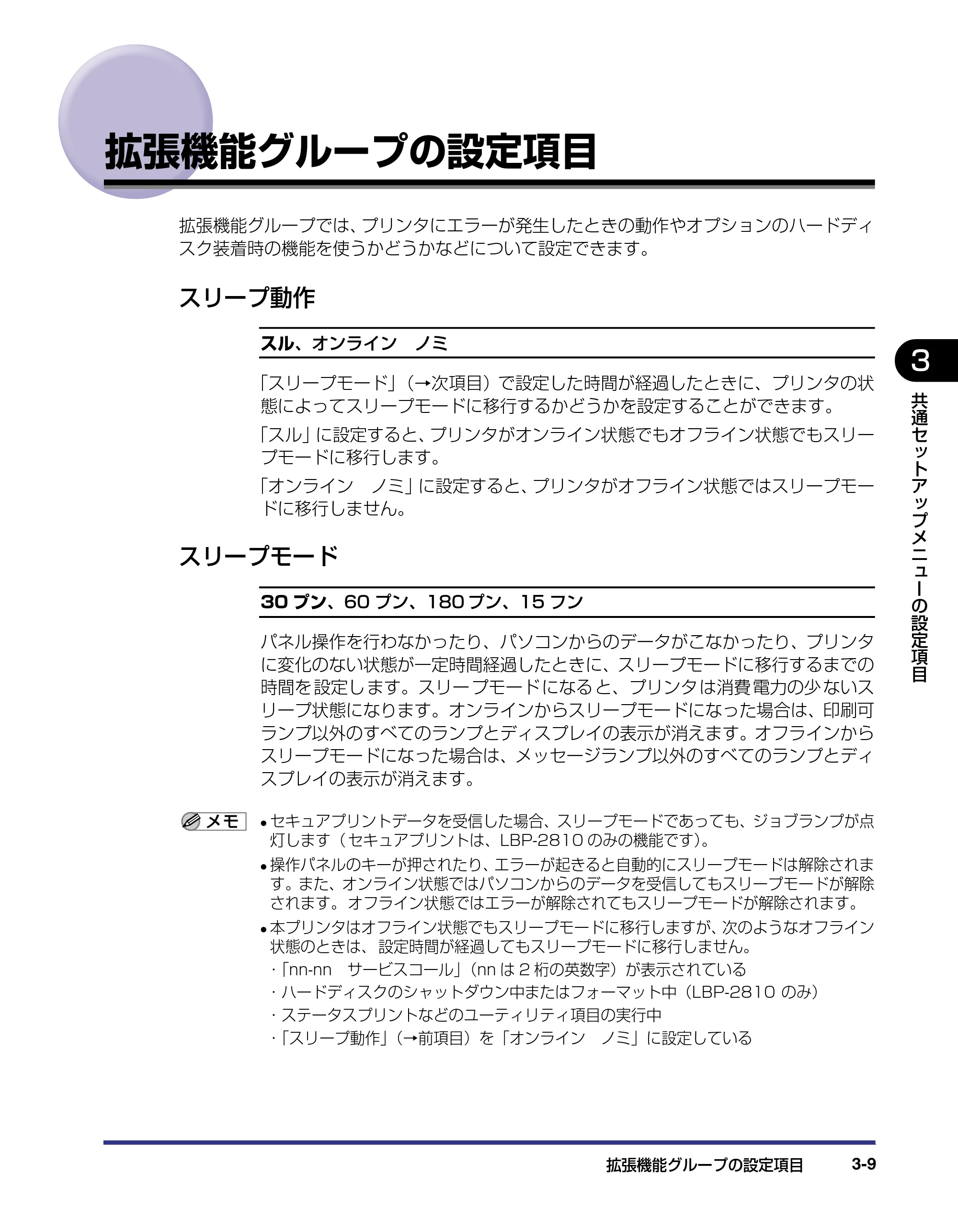

拡張機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
スリープ動作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

スリープモード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

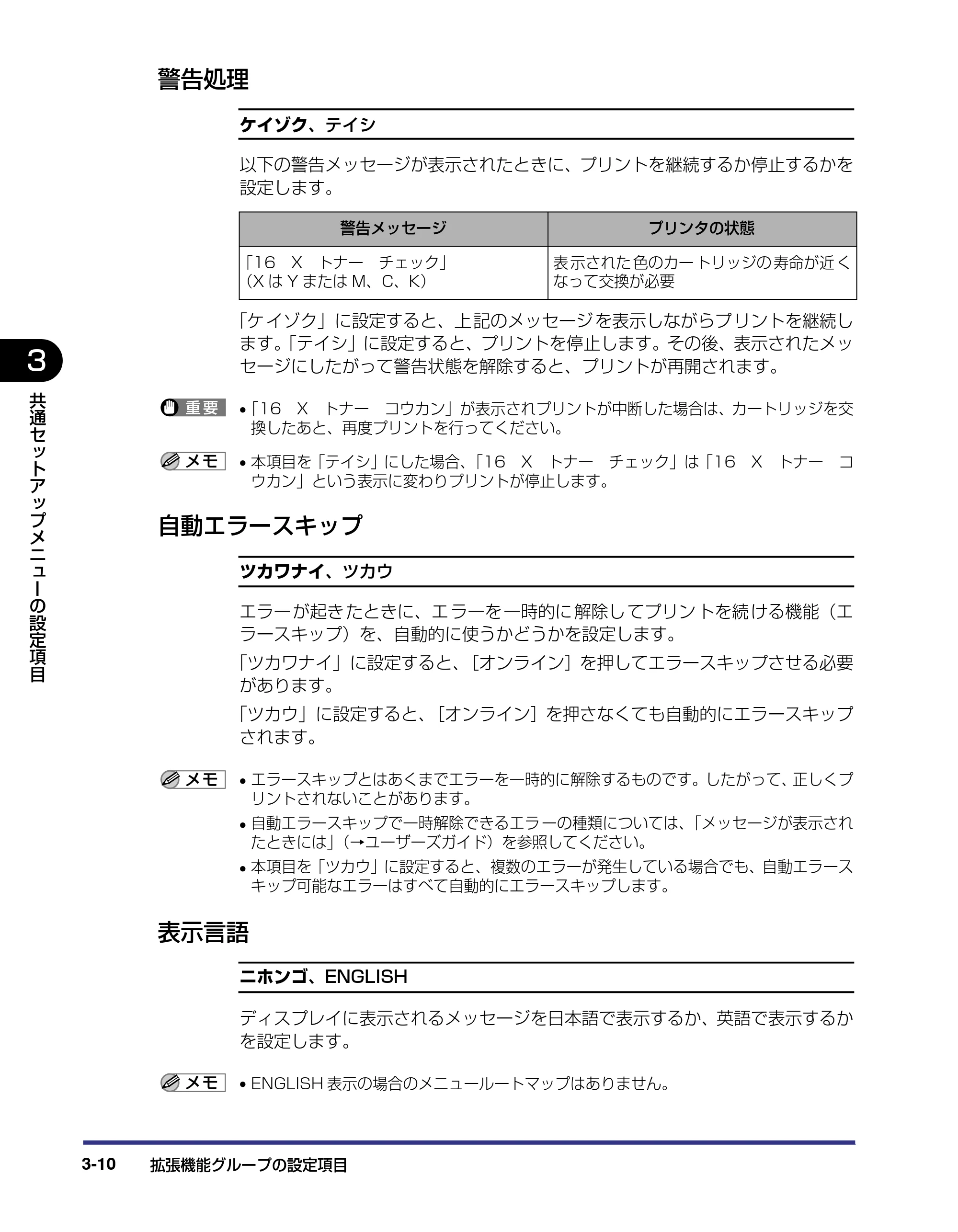

警告処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
自動エラースキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
表示言語 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10

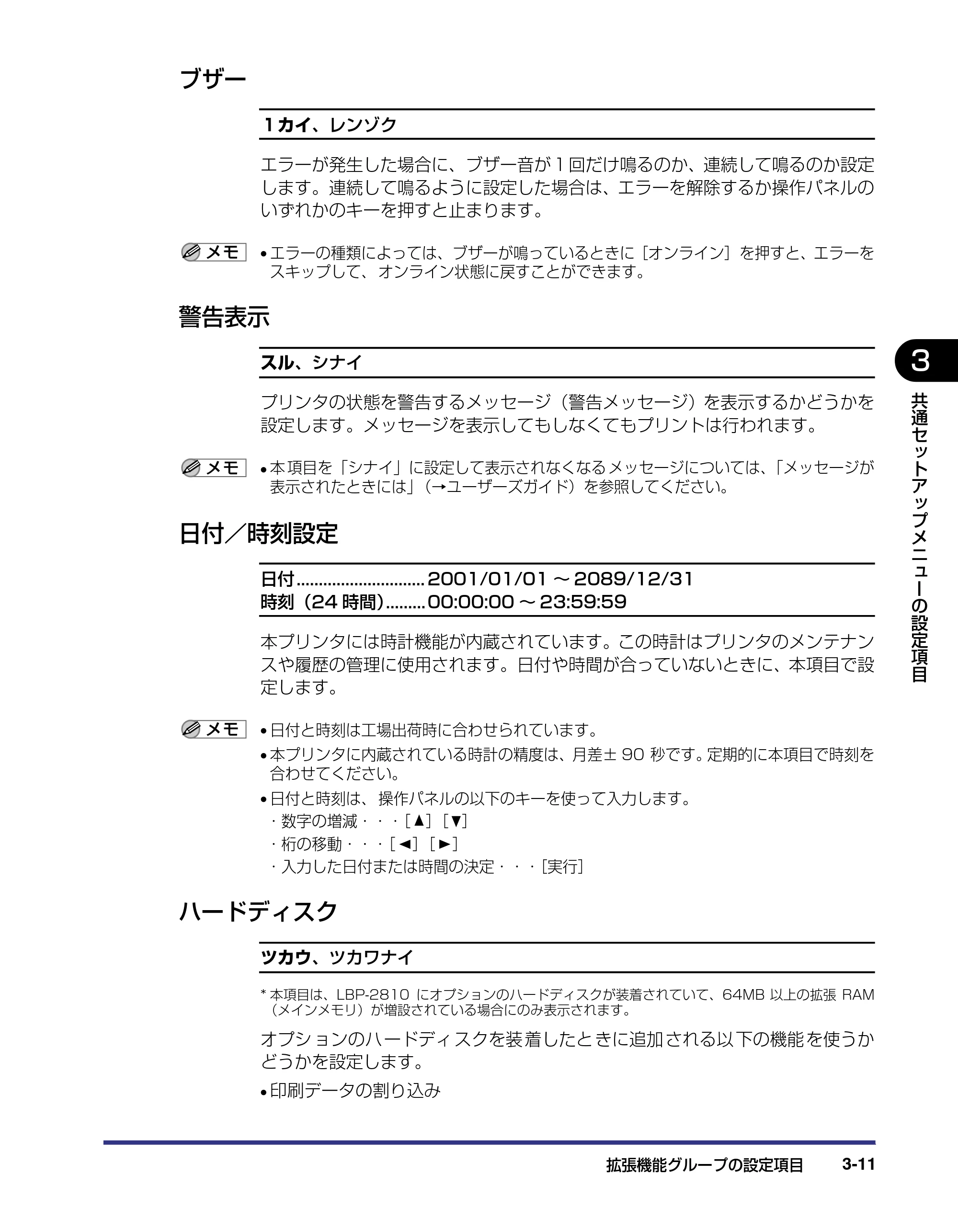

ブザー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

警告表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
日付／時刻設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
ハードディスク . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

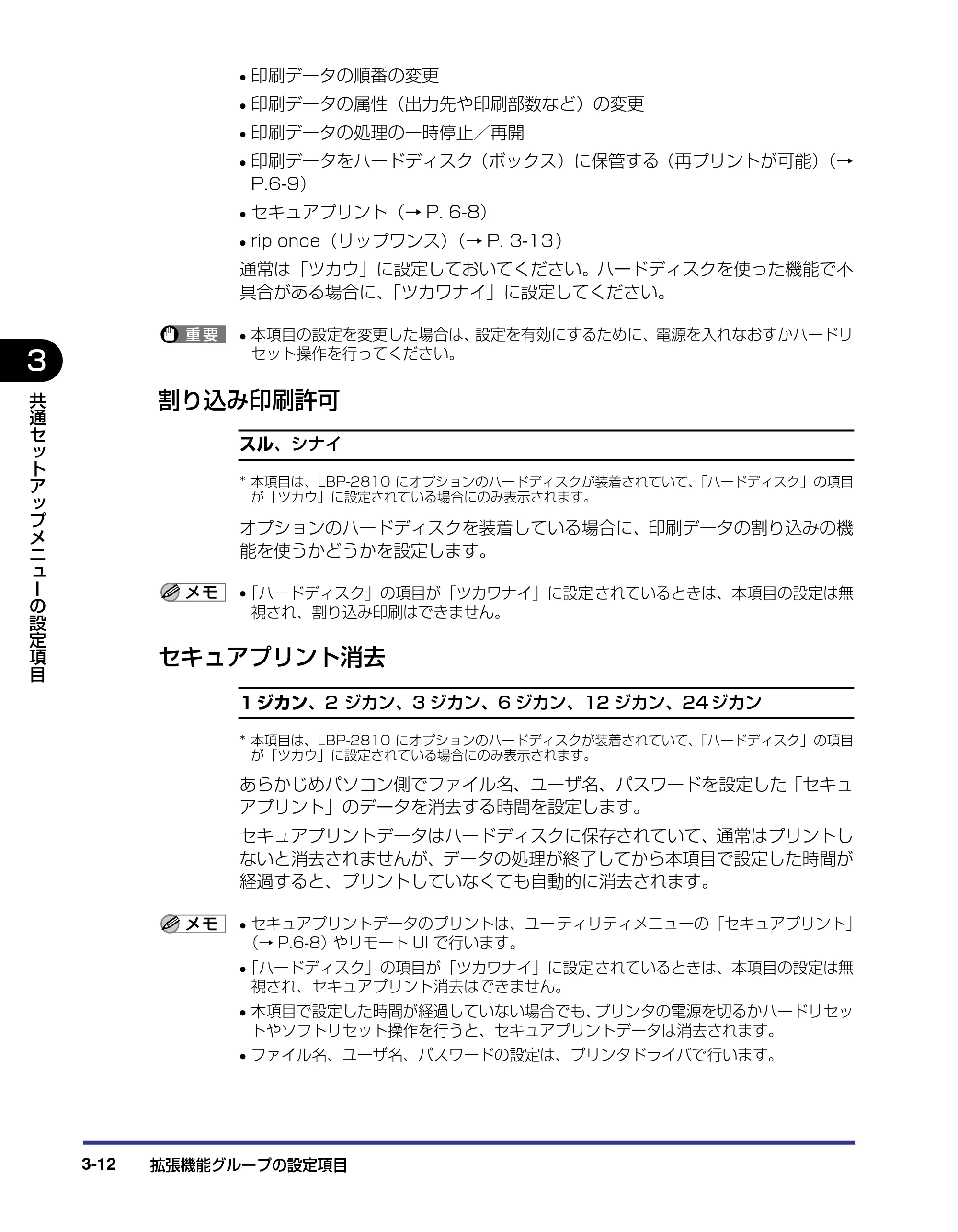

割り込み印刷許可 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
セキュアプリント消去 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12

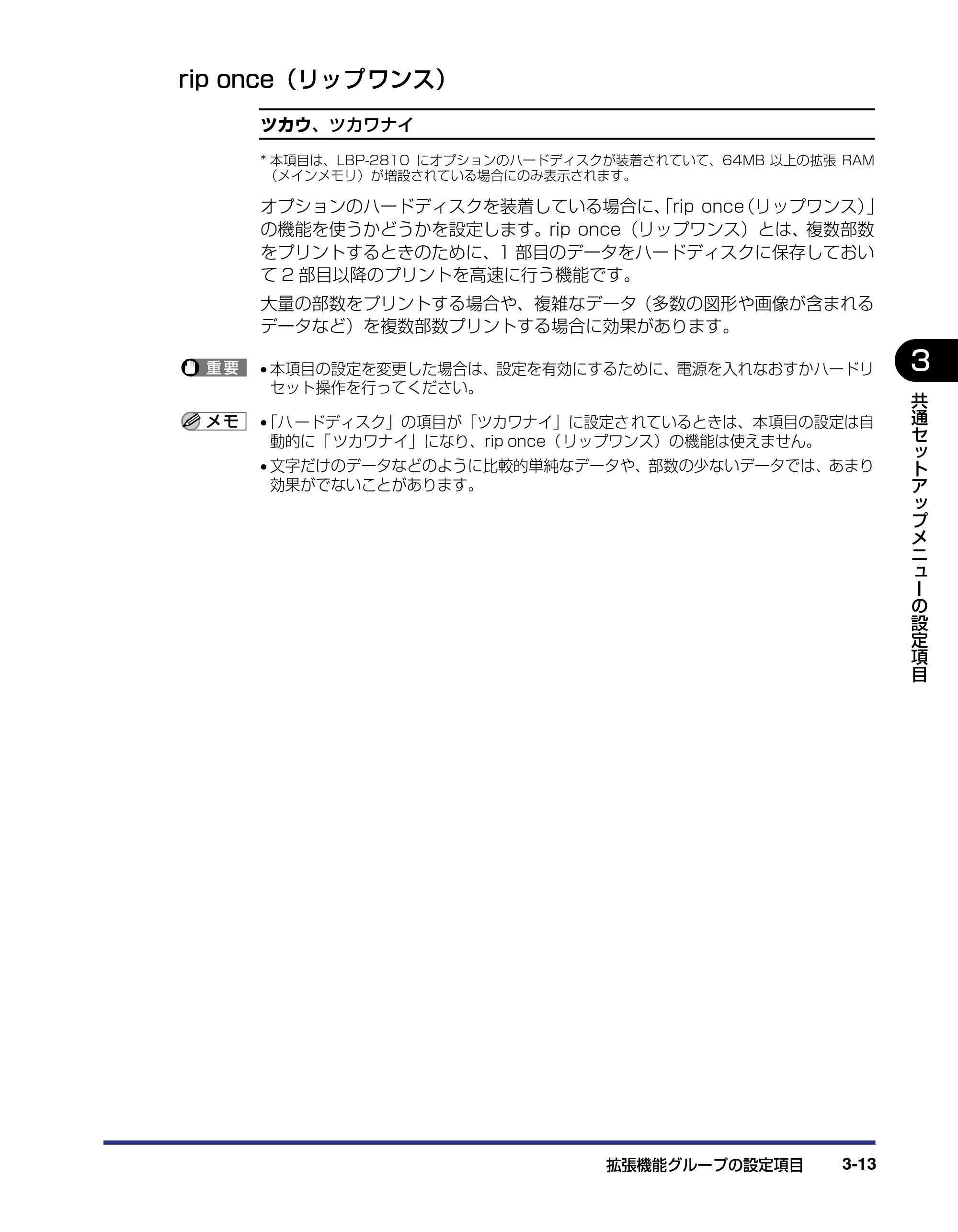

rip once（リップワンス） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13

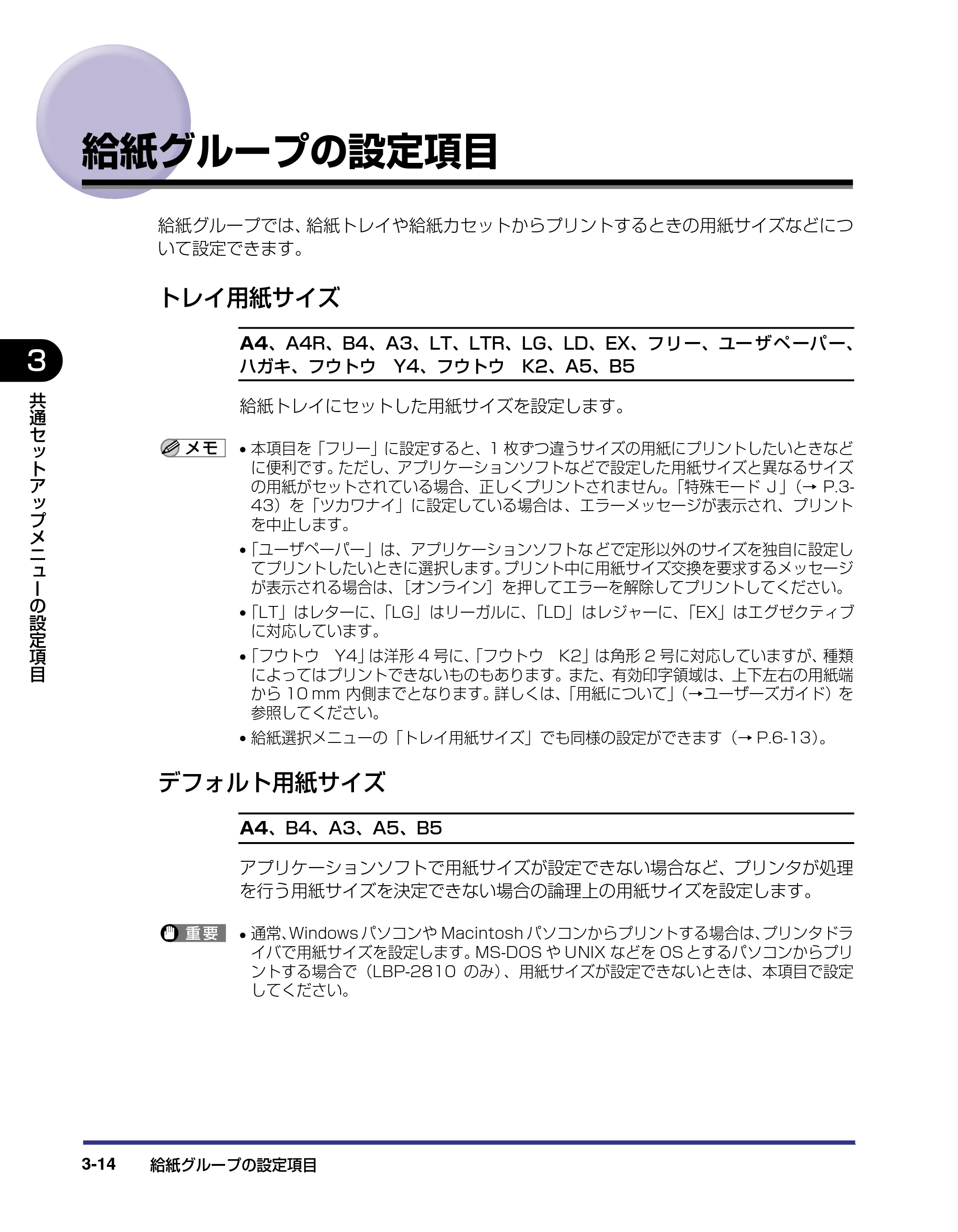

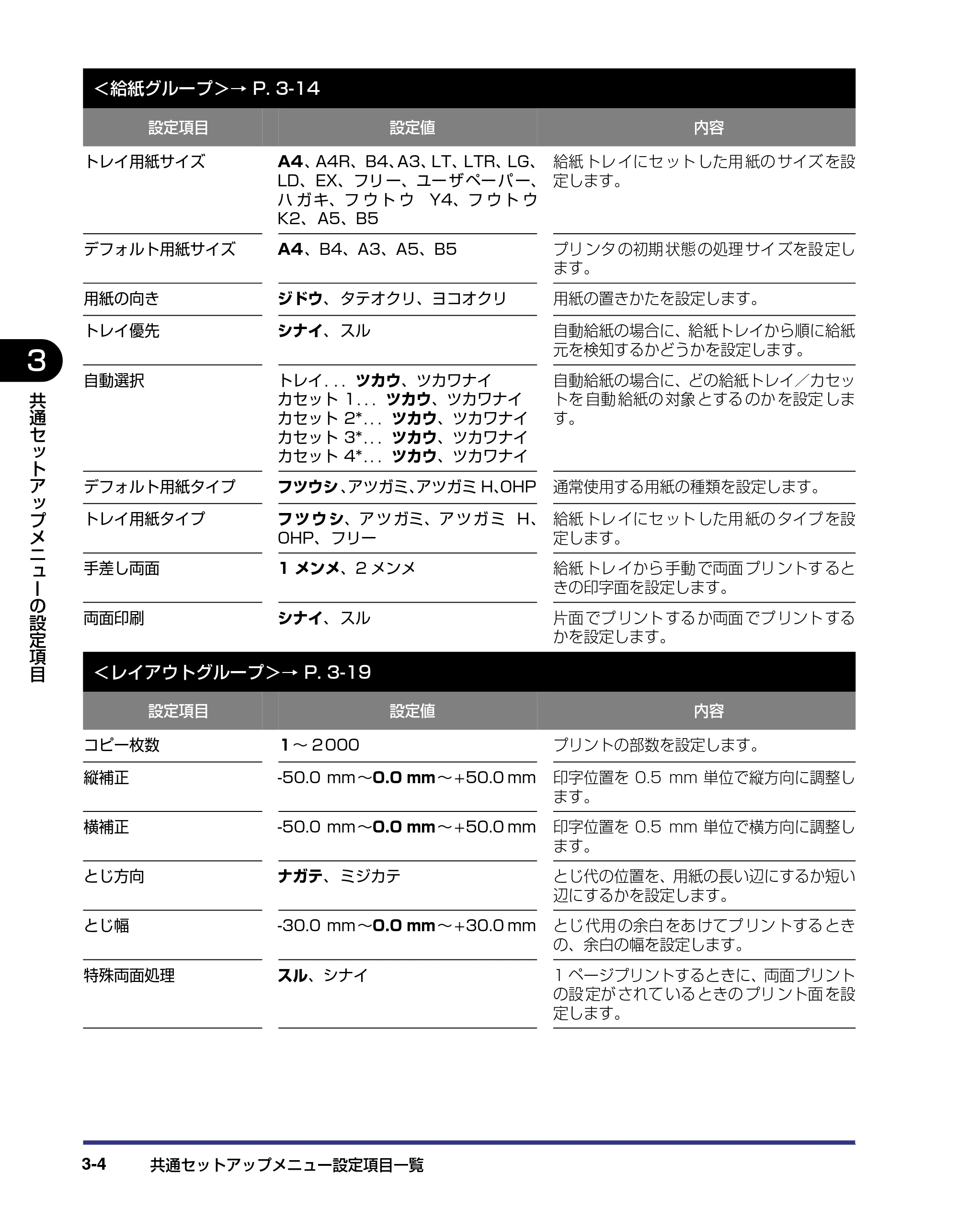

給紙グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
トレイ用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
デフォルト用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

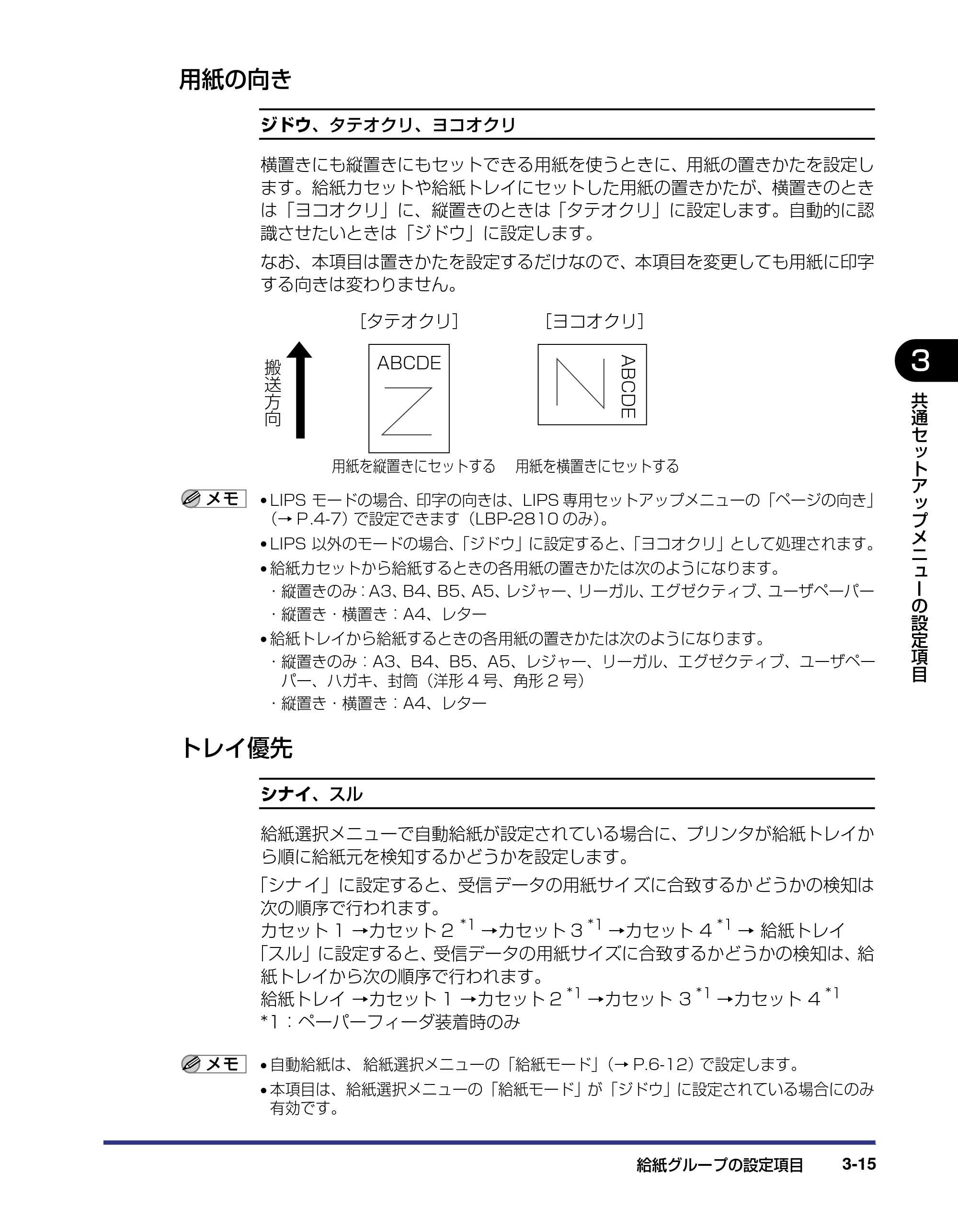

用紙の向き . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

iv

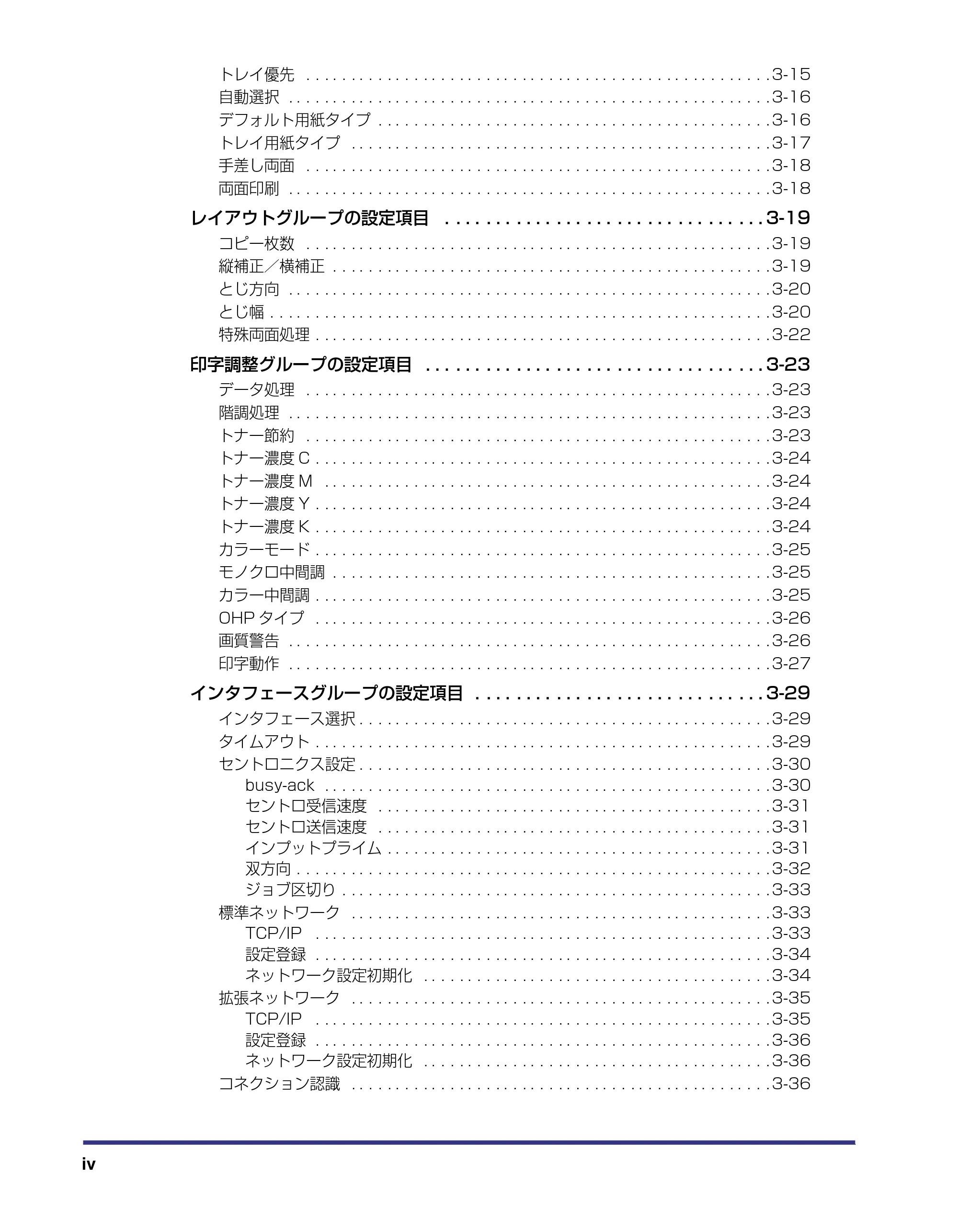

トレイ優先 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15

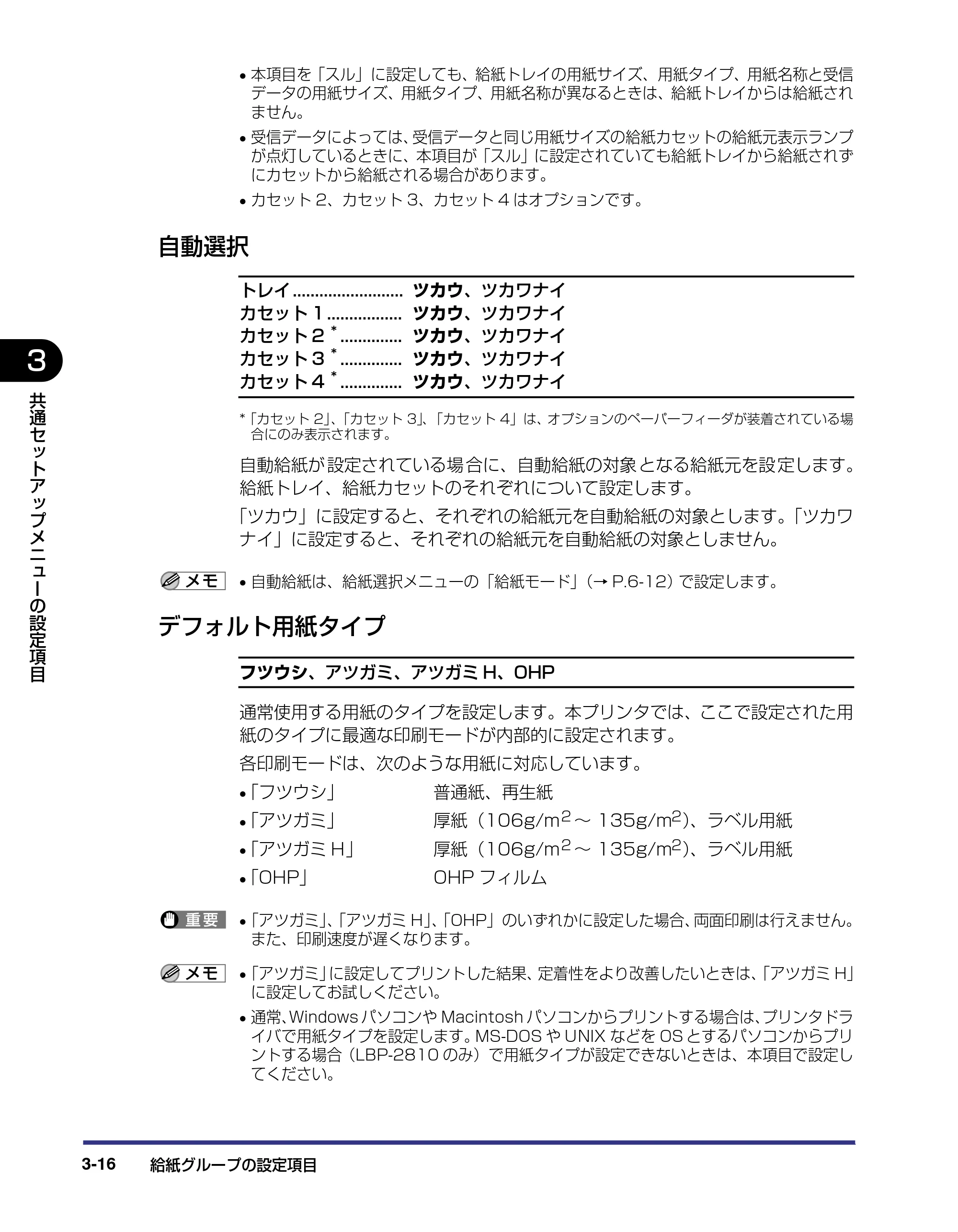

自動選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
デフォルト用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16

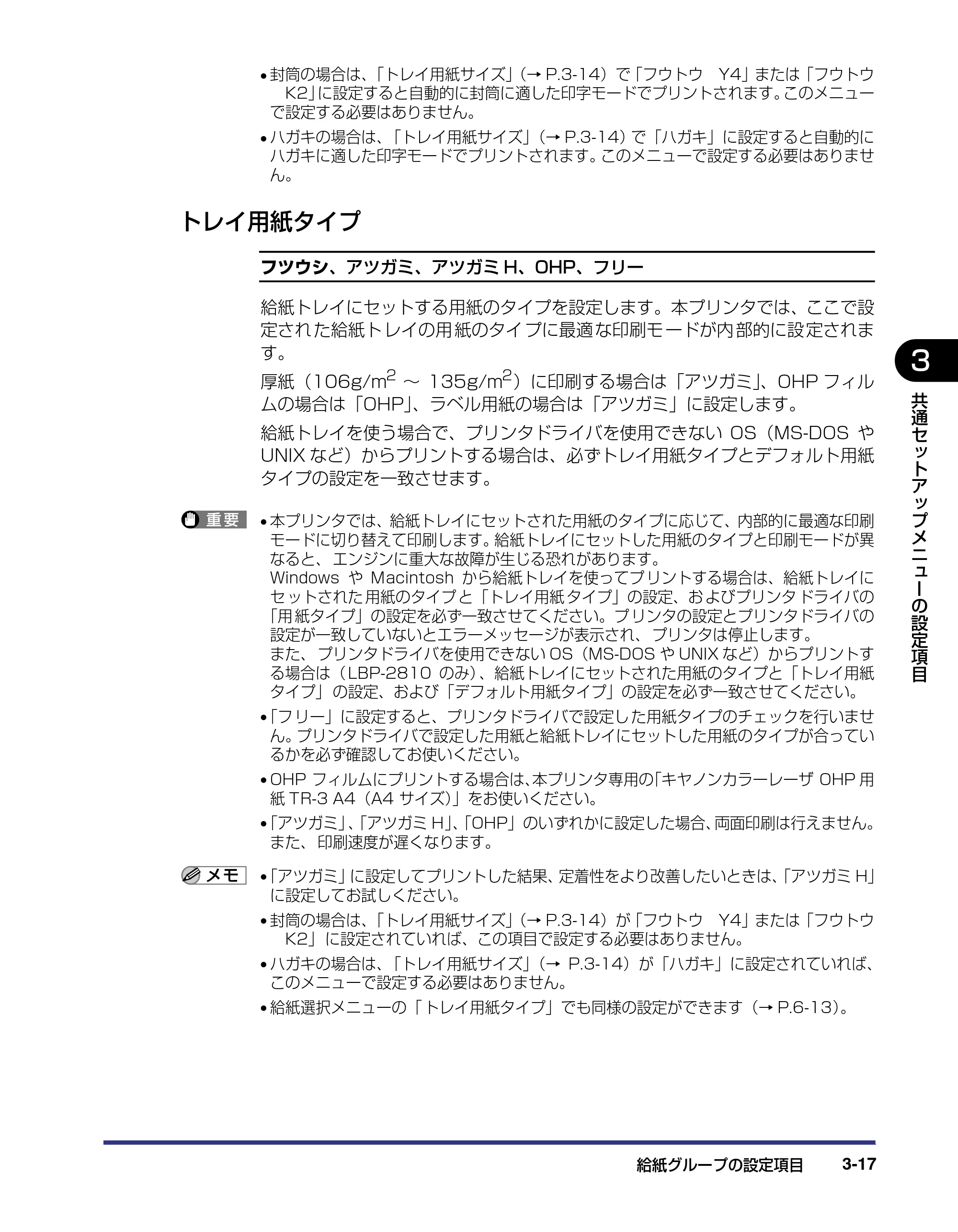

トレイ用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17

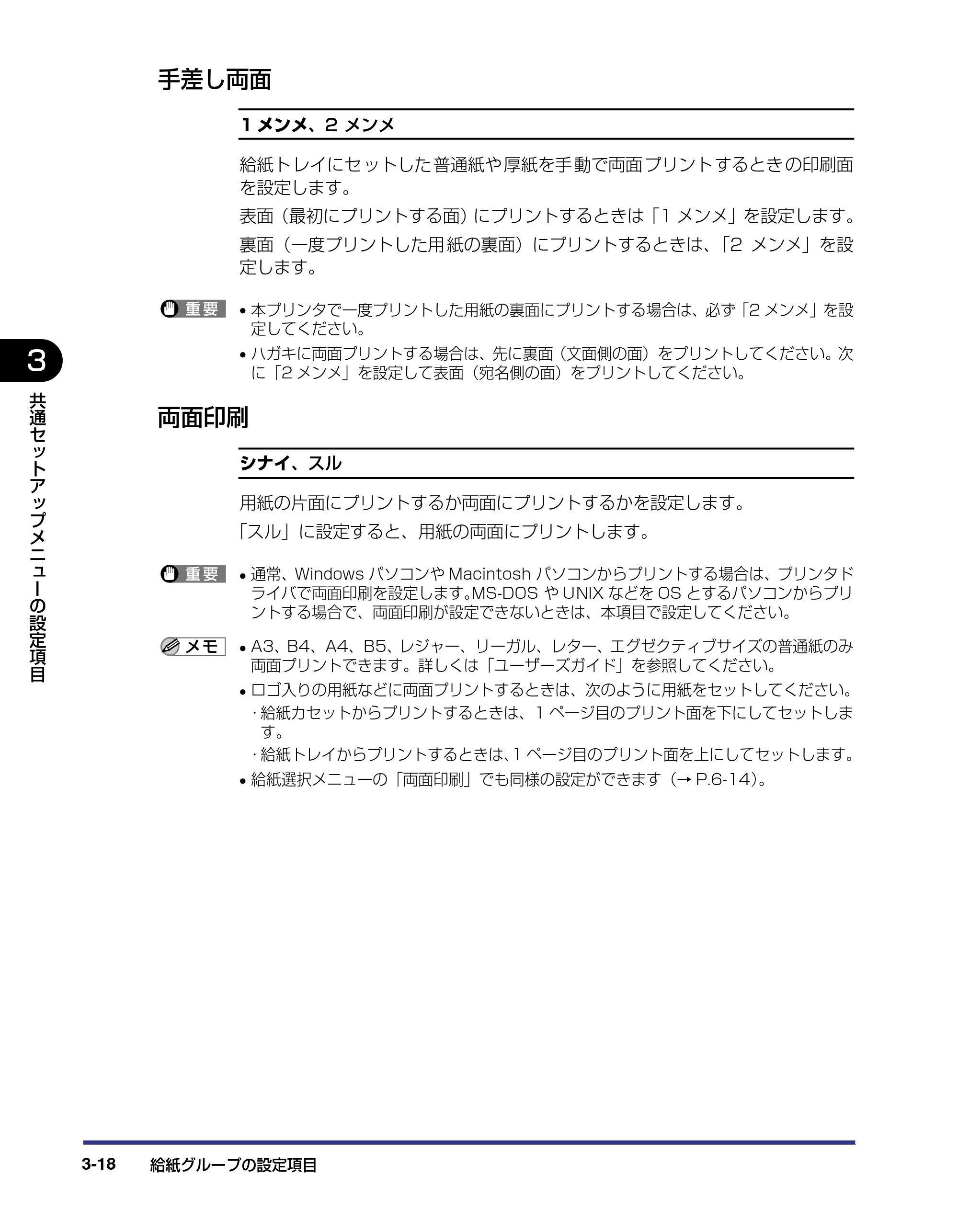

手差し両面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18

両面印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18

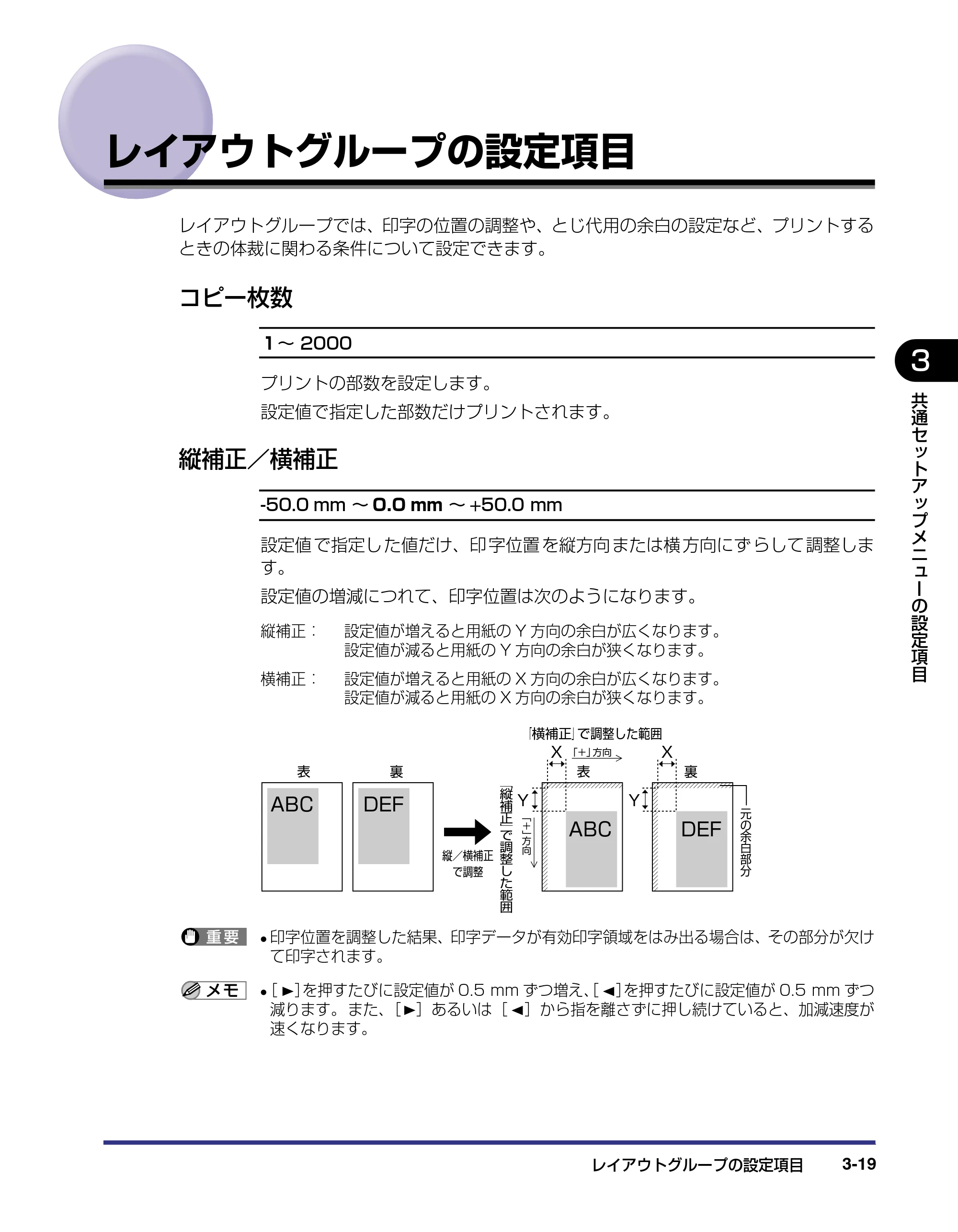

レイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
コピー枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
縦補正／横補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19

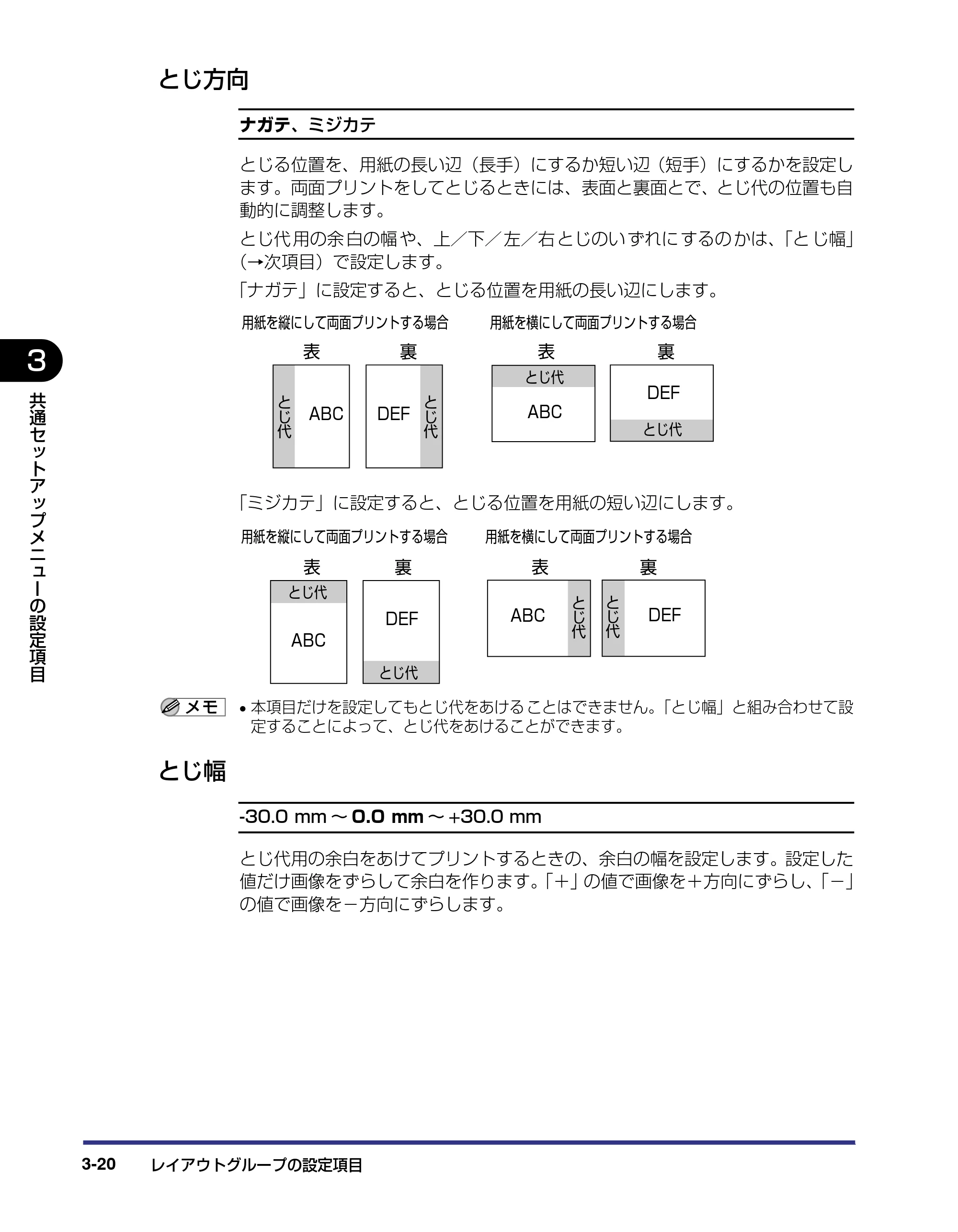

とじ方向 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20

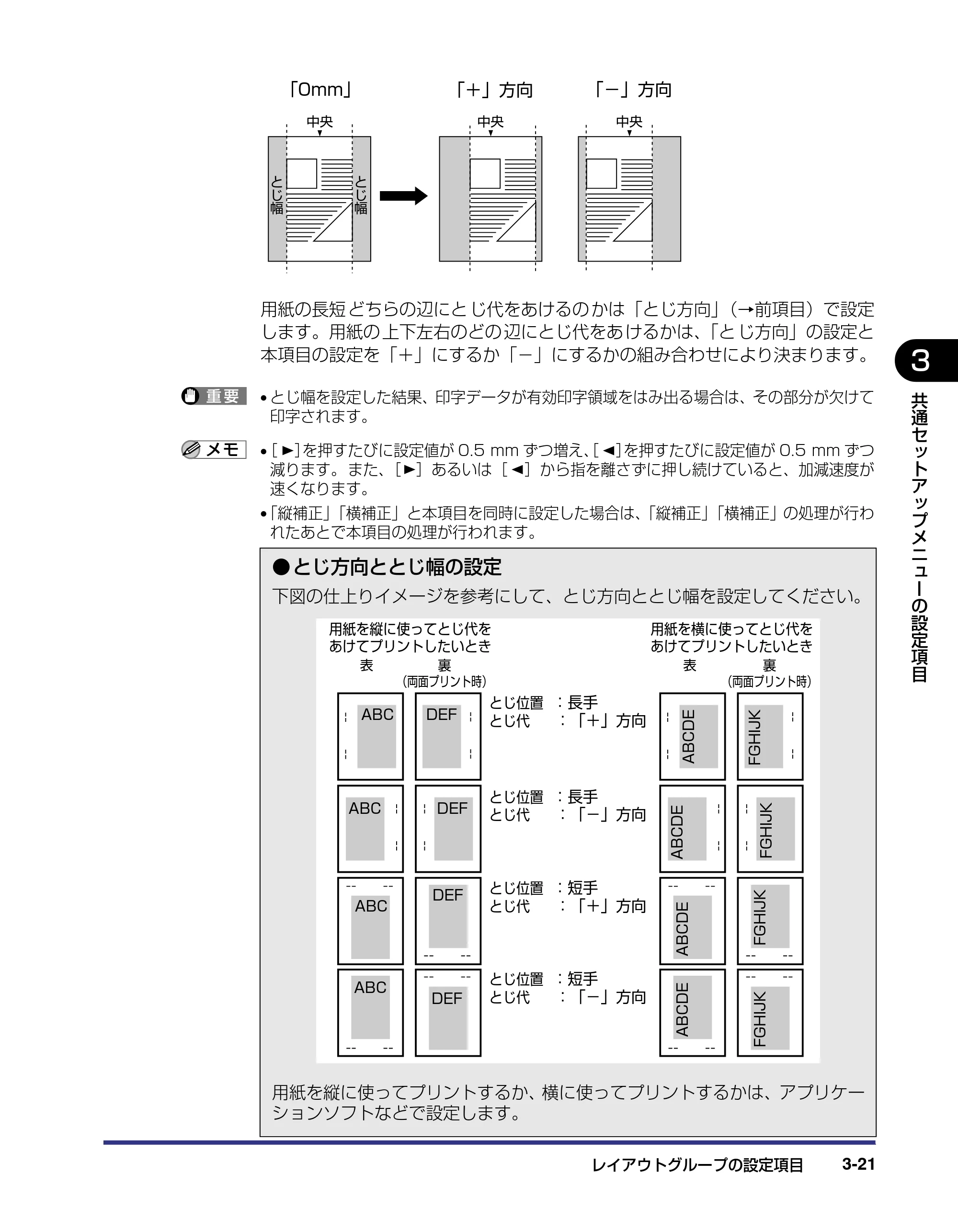

とじ幅 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20

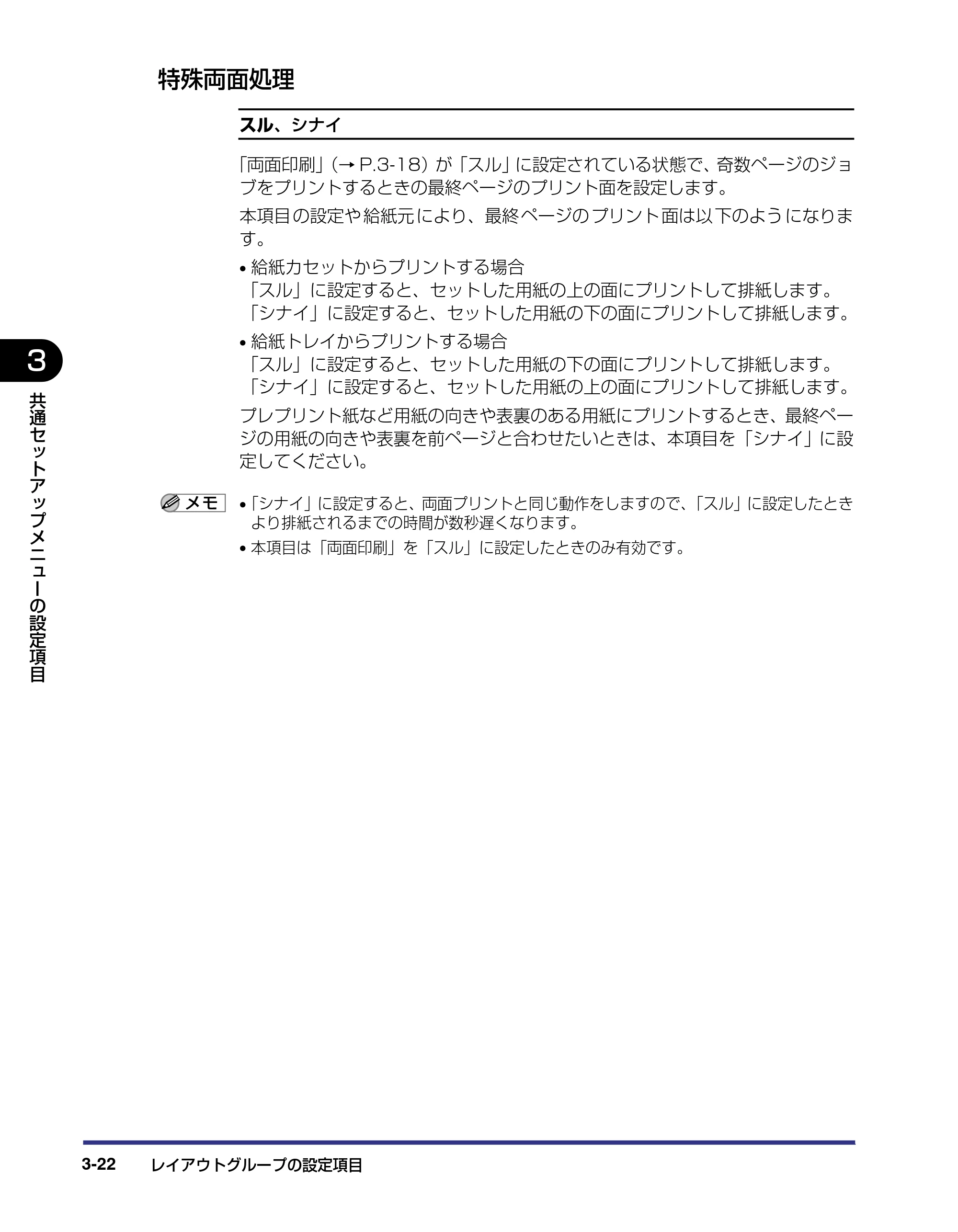

特殊両面処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22

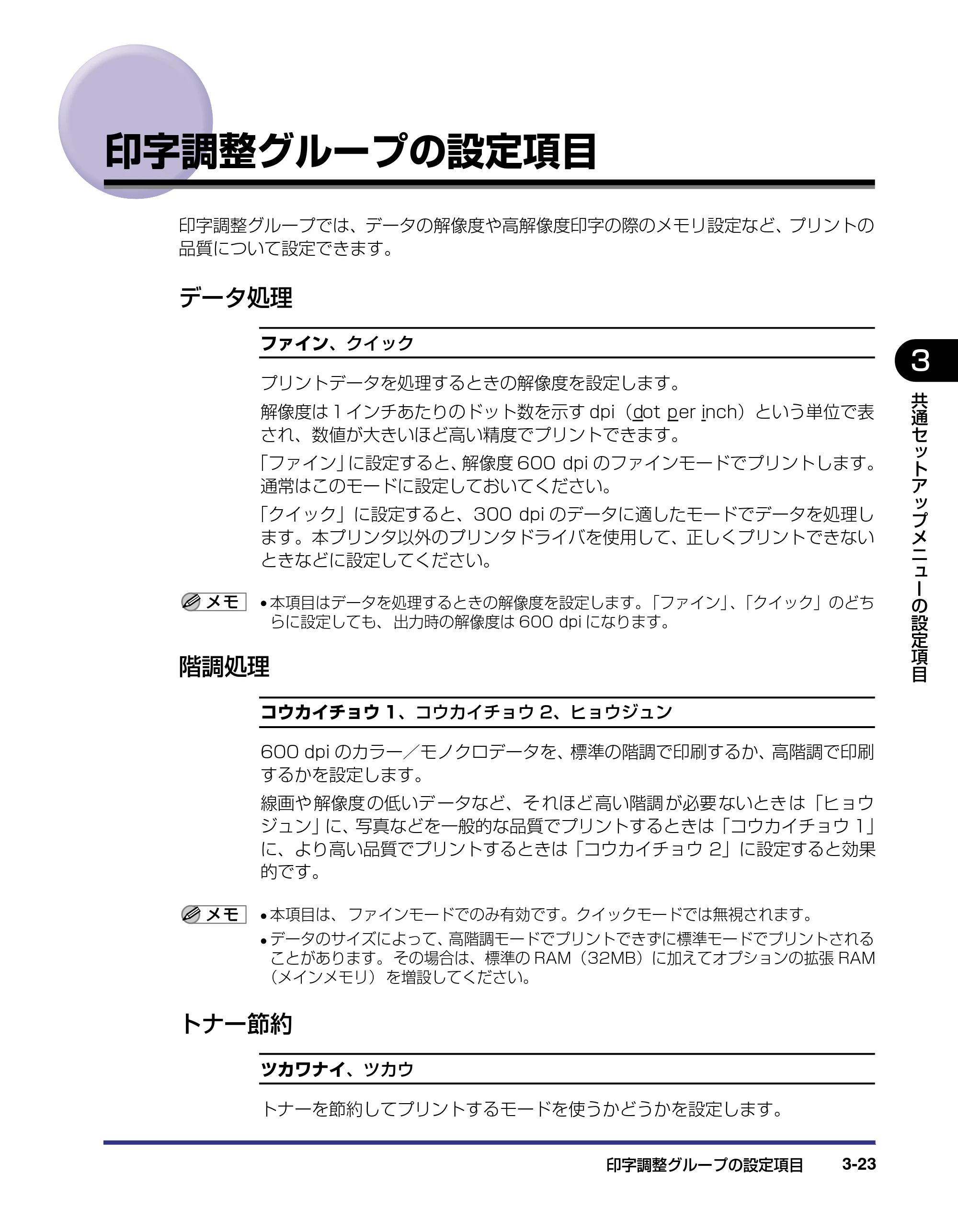

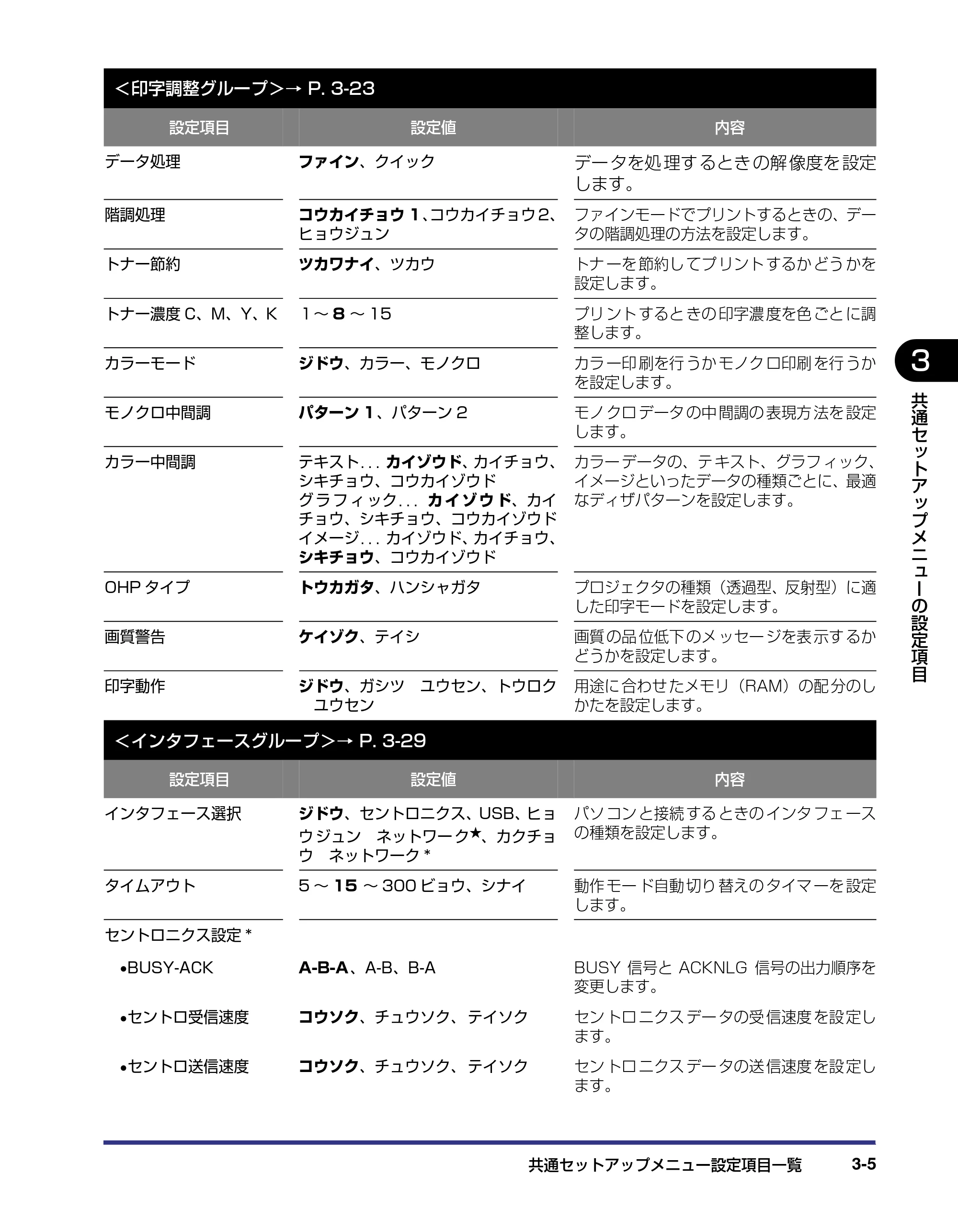

印字調整グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
データ処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
階調処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23

トナー節約 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23

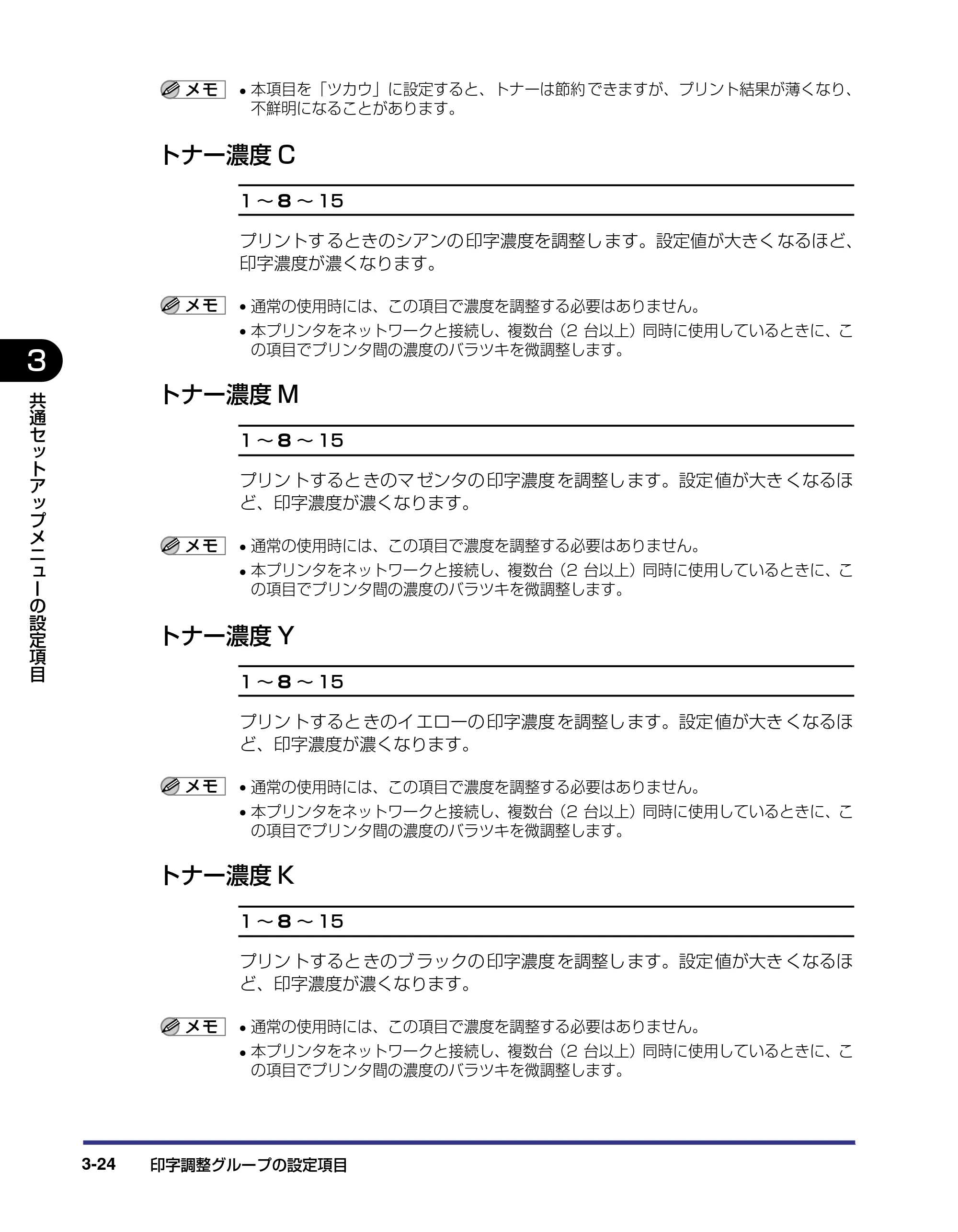

トナー濃度 C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
トナー濃度 M . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
トナー濃度 Y . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24

トナー濃度 K . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24

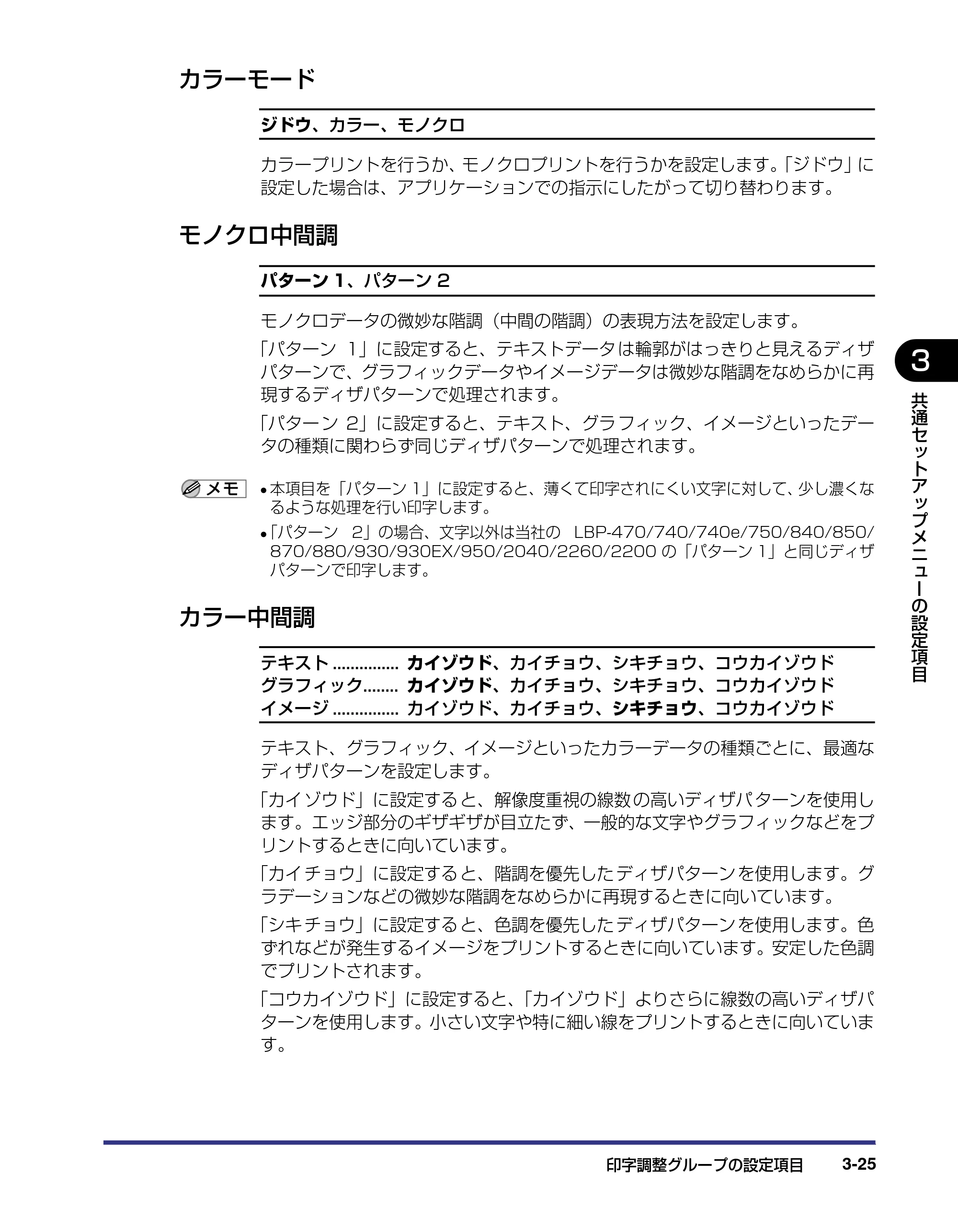

カラーモード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
モノクロ中間調 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
カラー中間調 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25

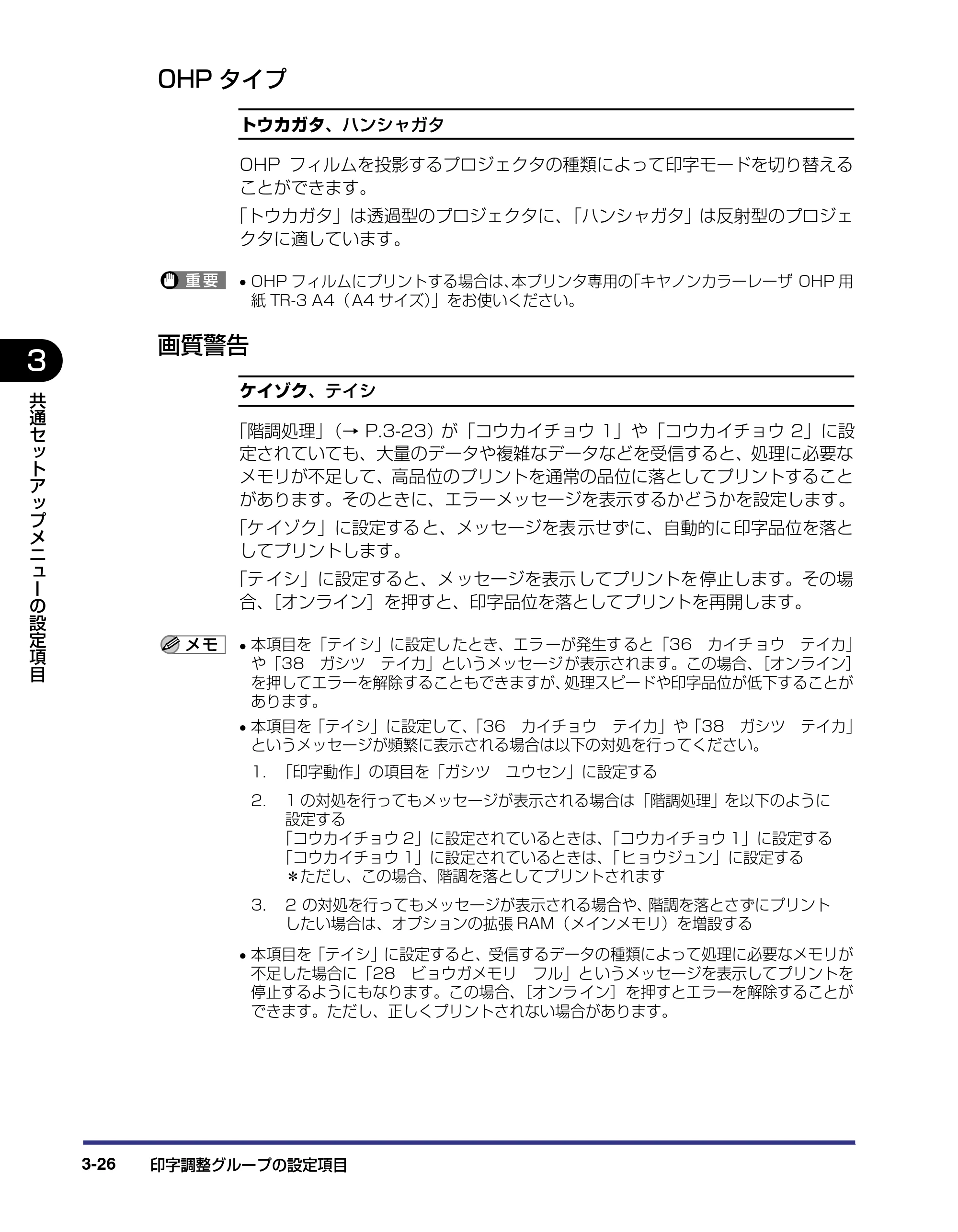

OHP タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26

画質警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26

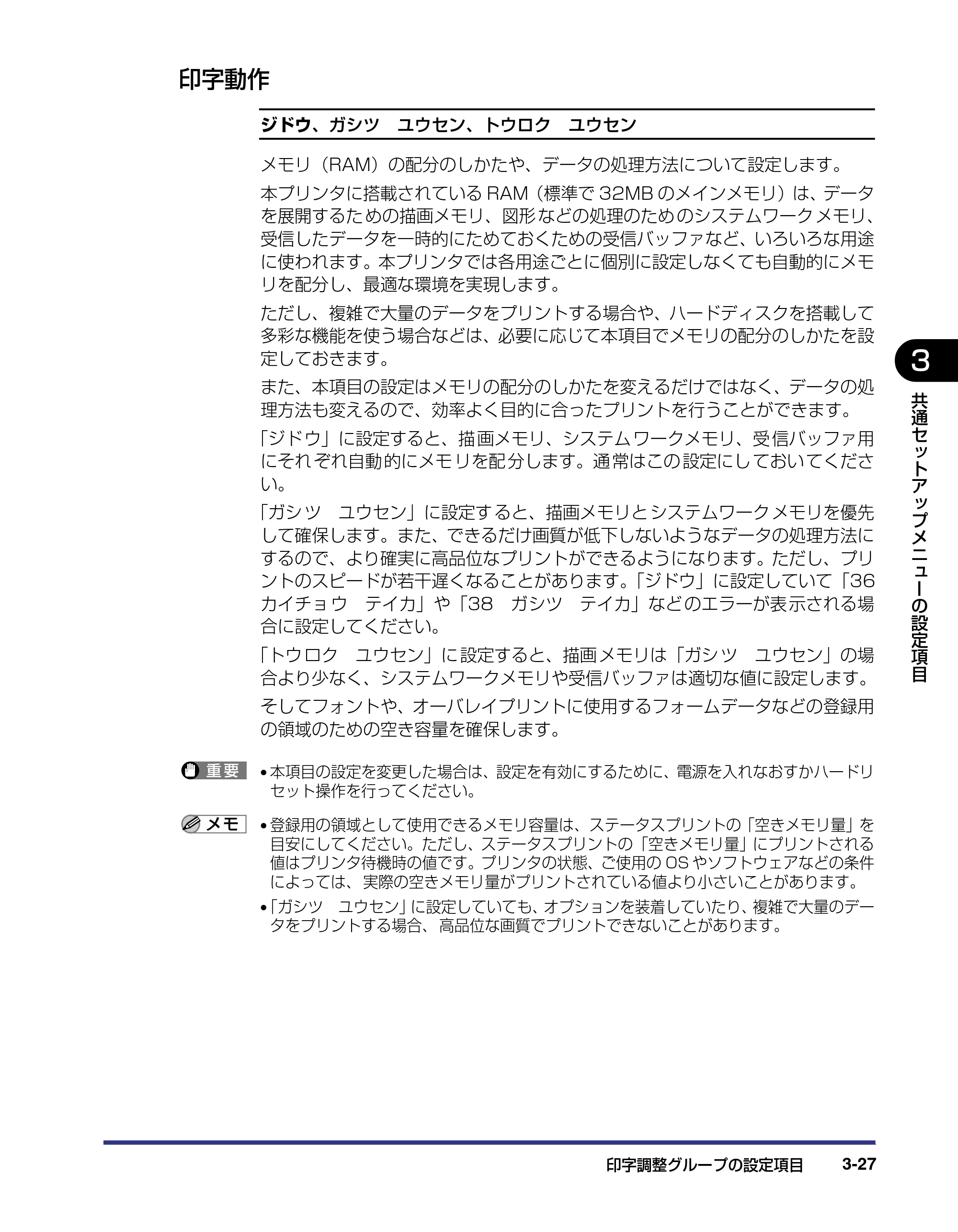

印字動作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27

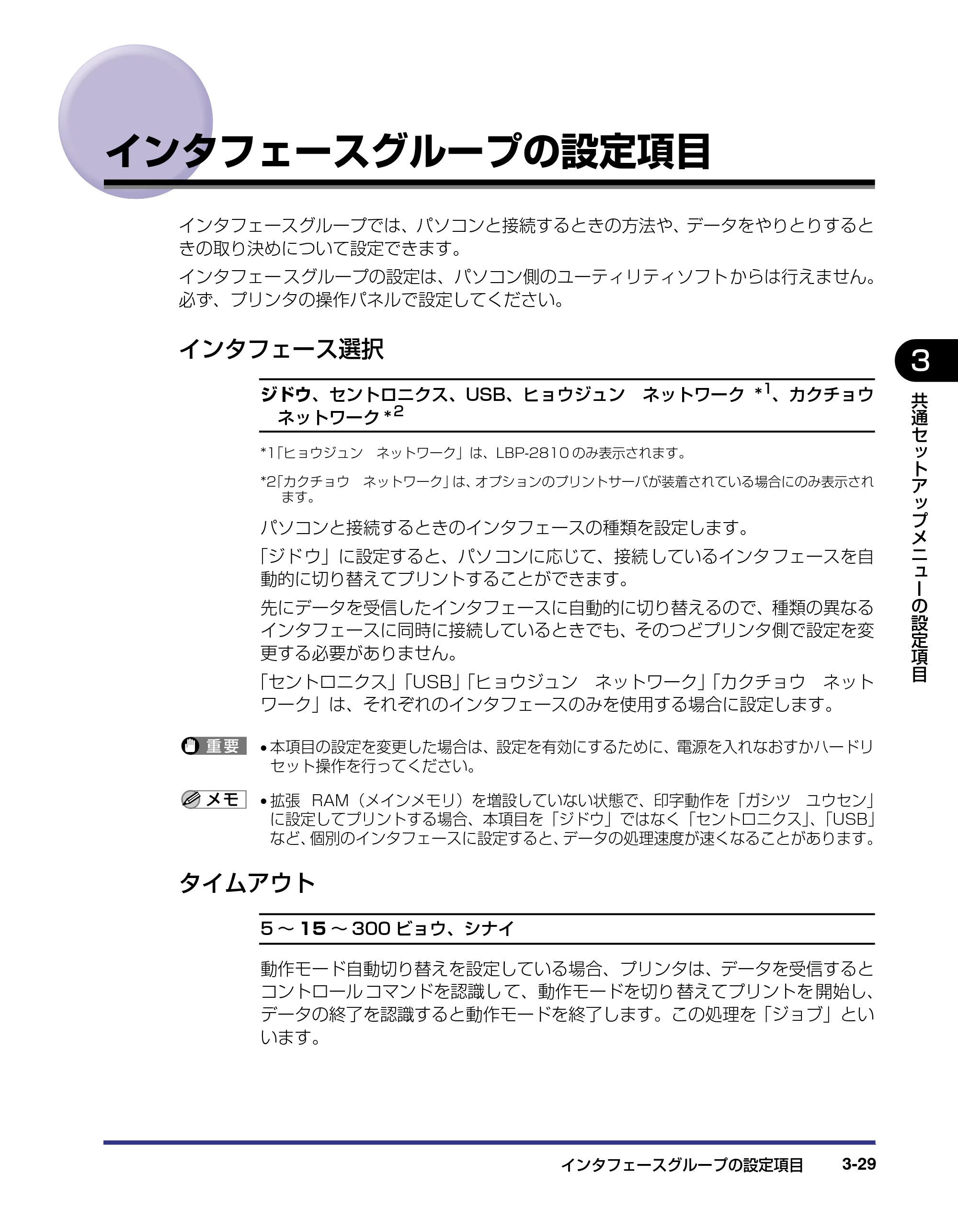

インタフェースグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
インタフェース選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29

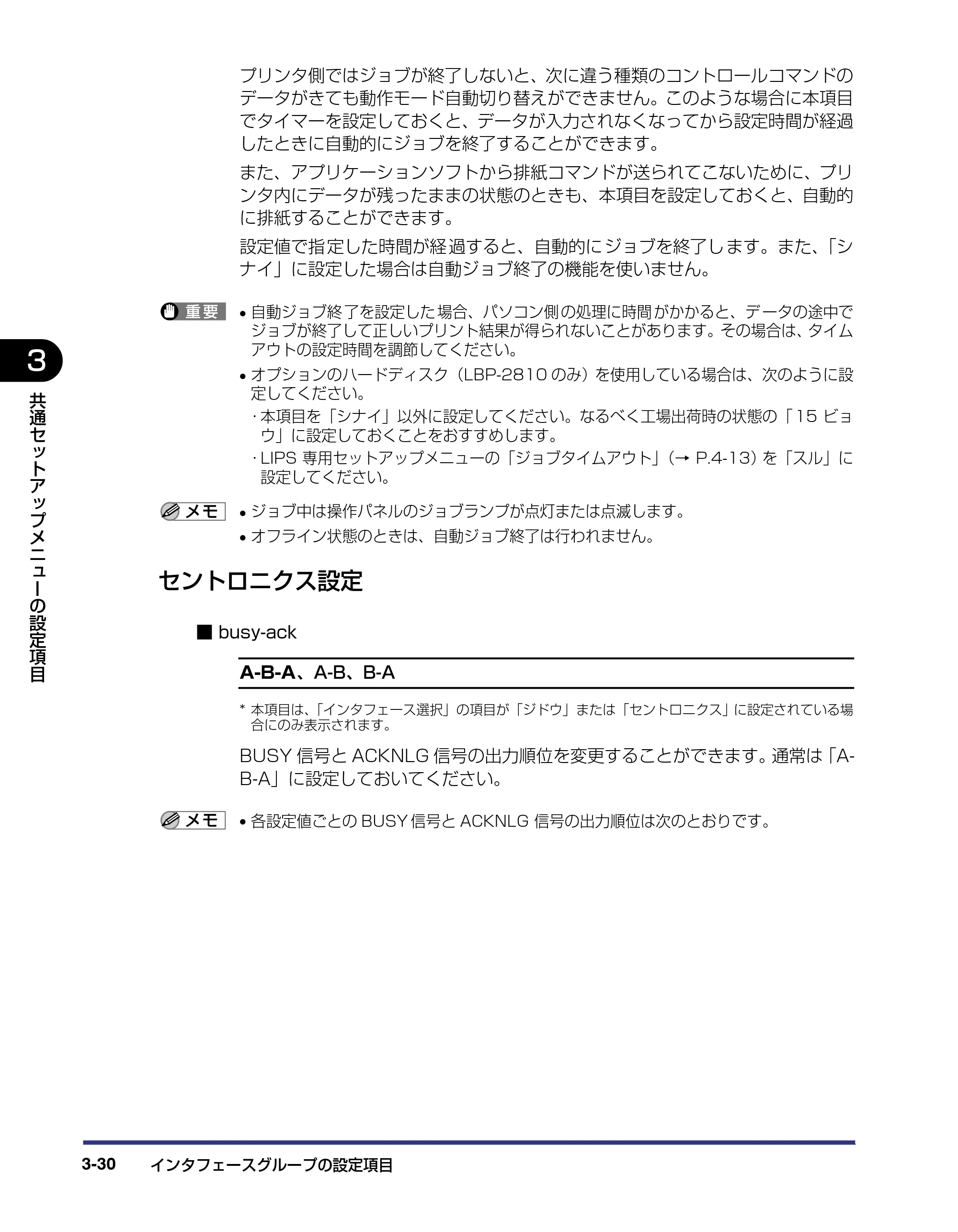

タイムアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29

セントロニクス設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30

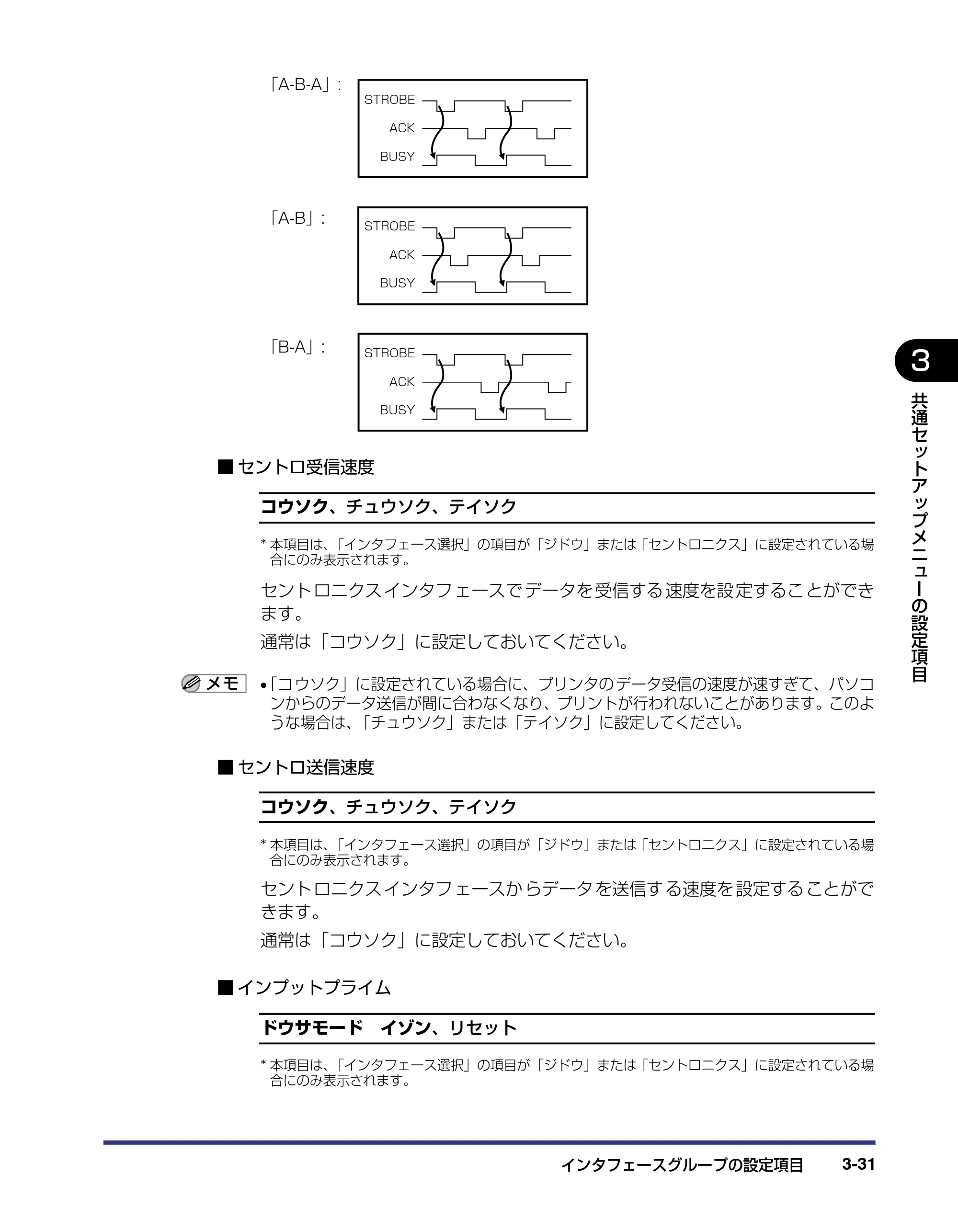

busy-ack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30
セントロ受信速度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31
セントロ送信速度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31

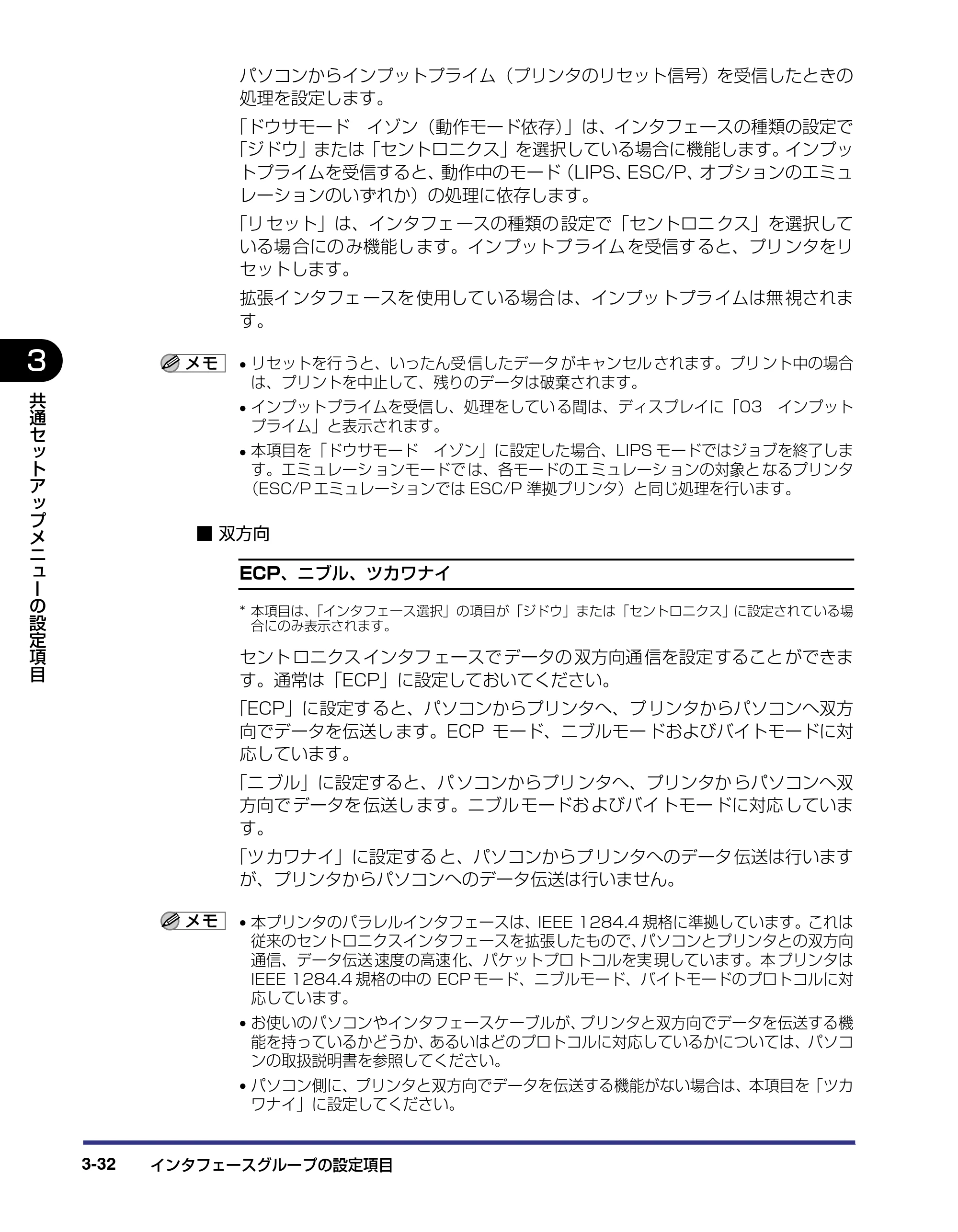

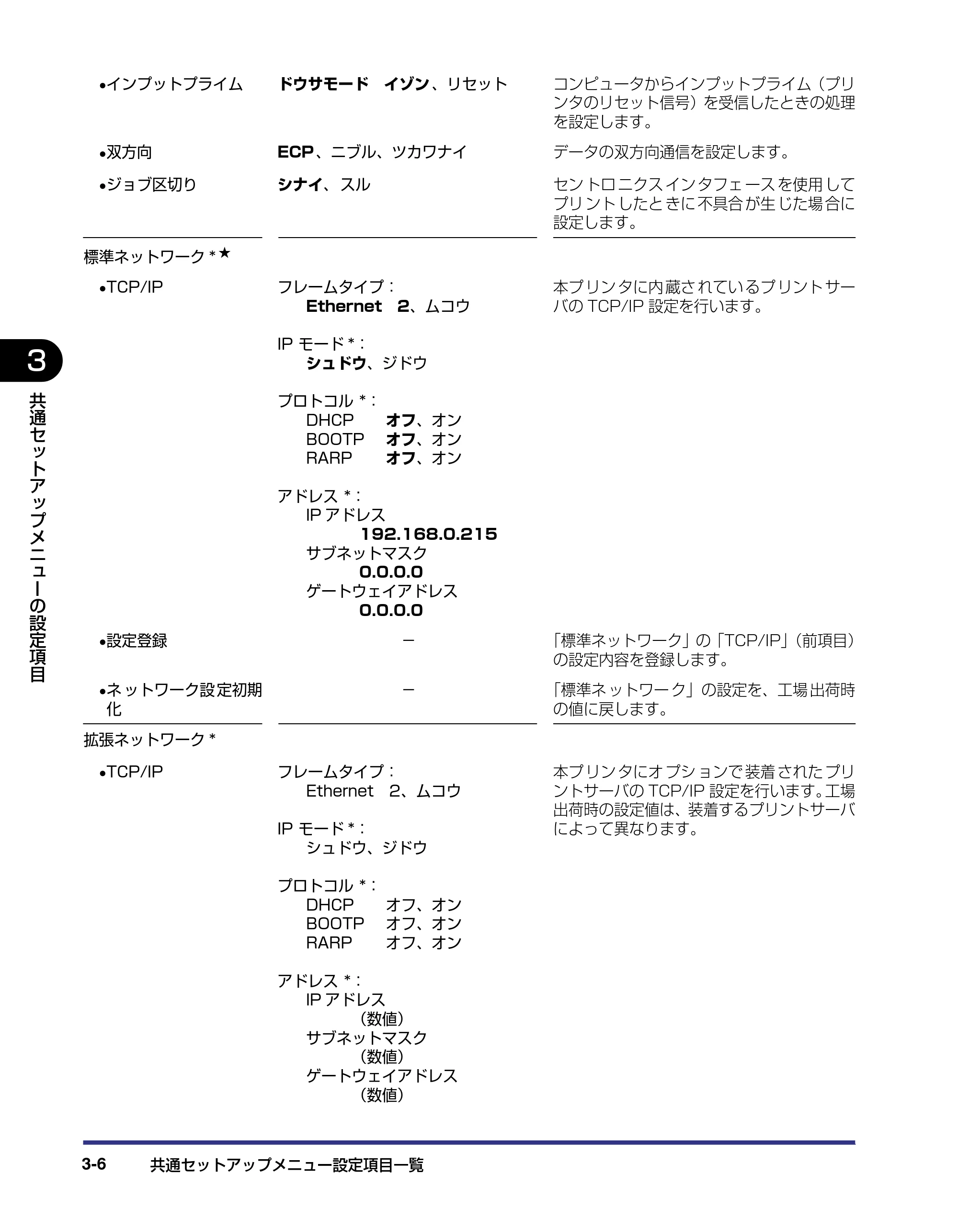

インプットプライム . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31

双方向 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
ジョブ区切り . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33
標準ネットワーク . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33

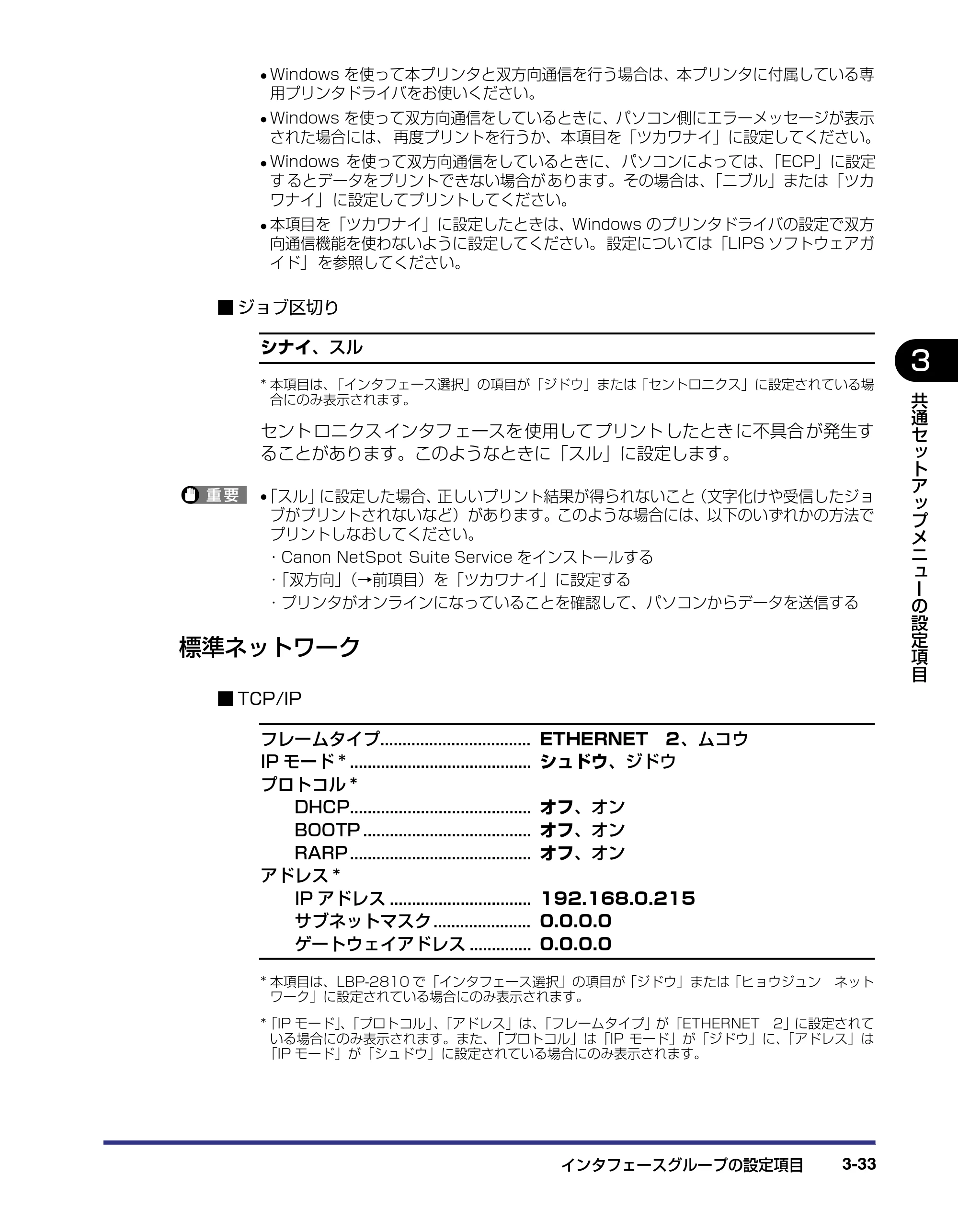

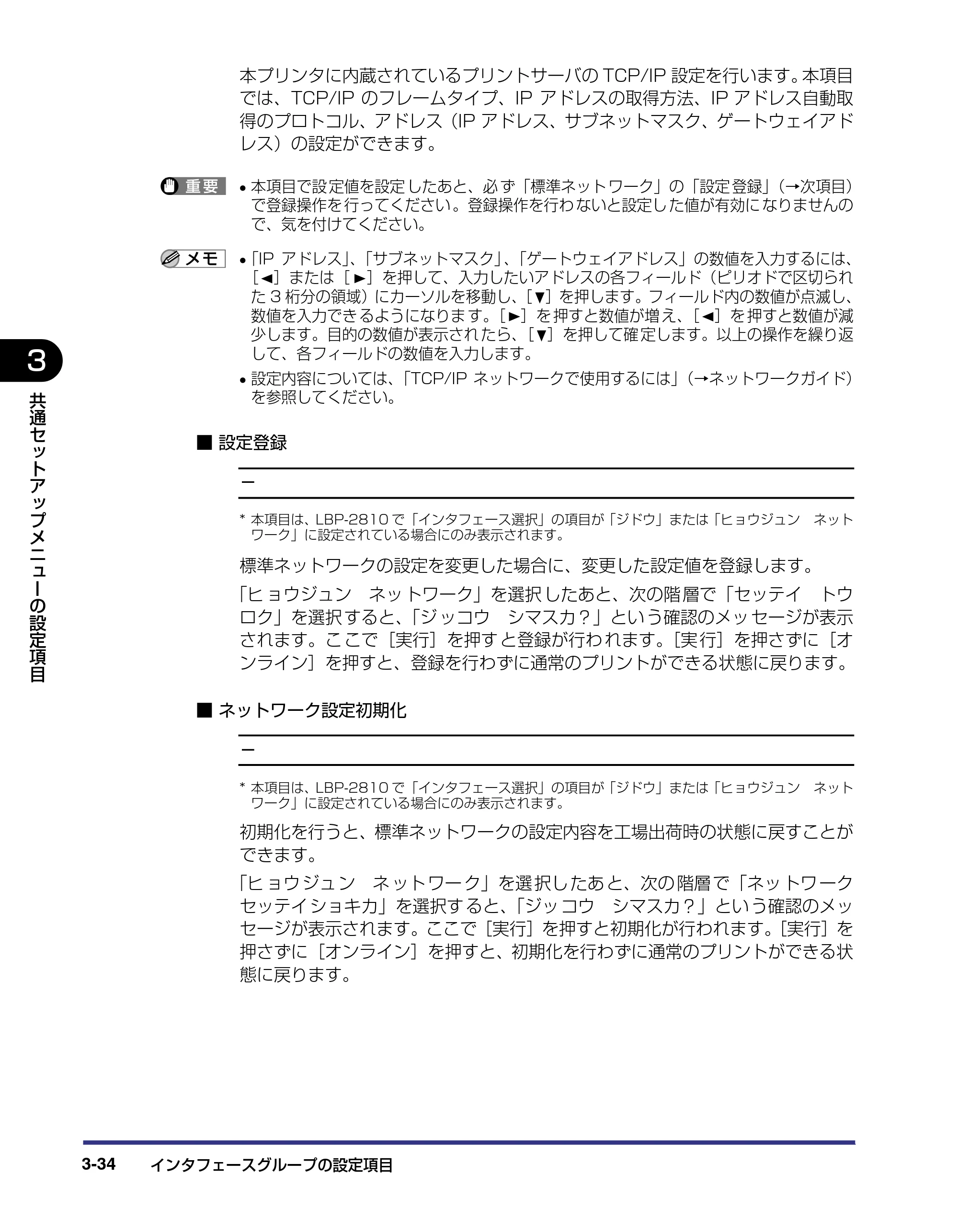

TCP/IP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33
設定登録 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34

ネットワーク設定初期化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-34

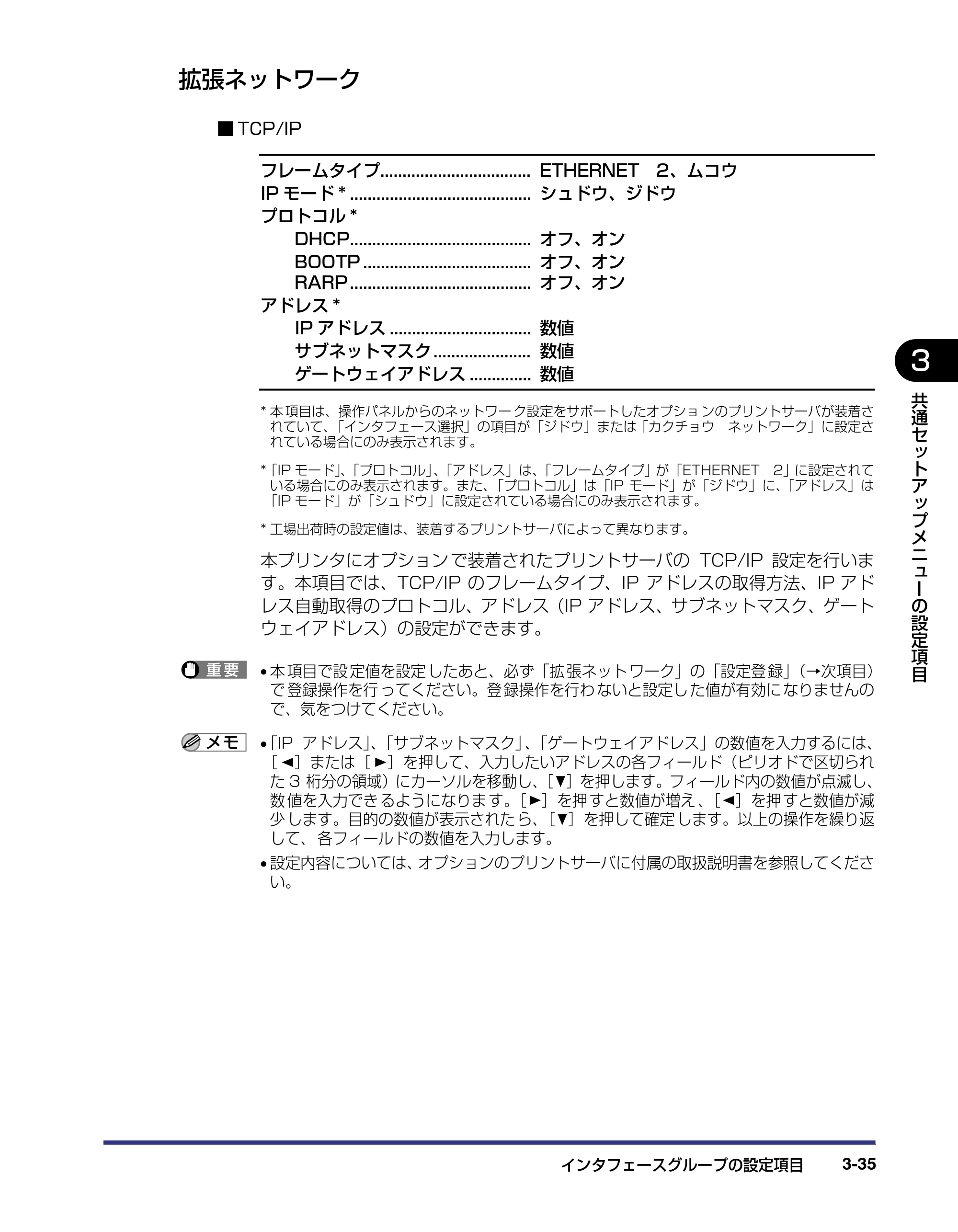

拡張ネットワーク . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35
TCP/IP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35
設定登録 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36
ネットワーク設定初期化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36

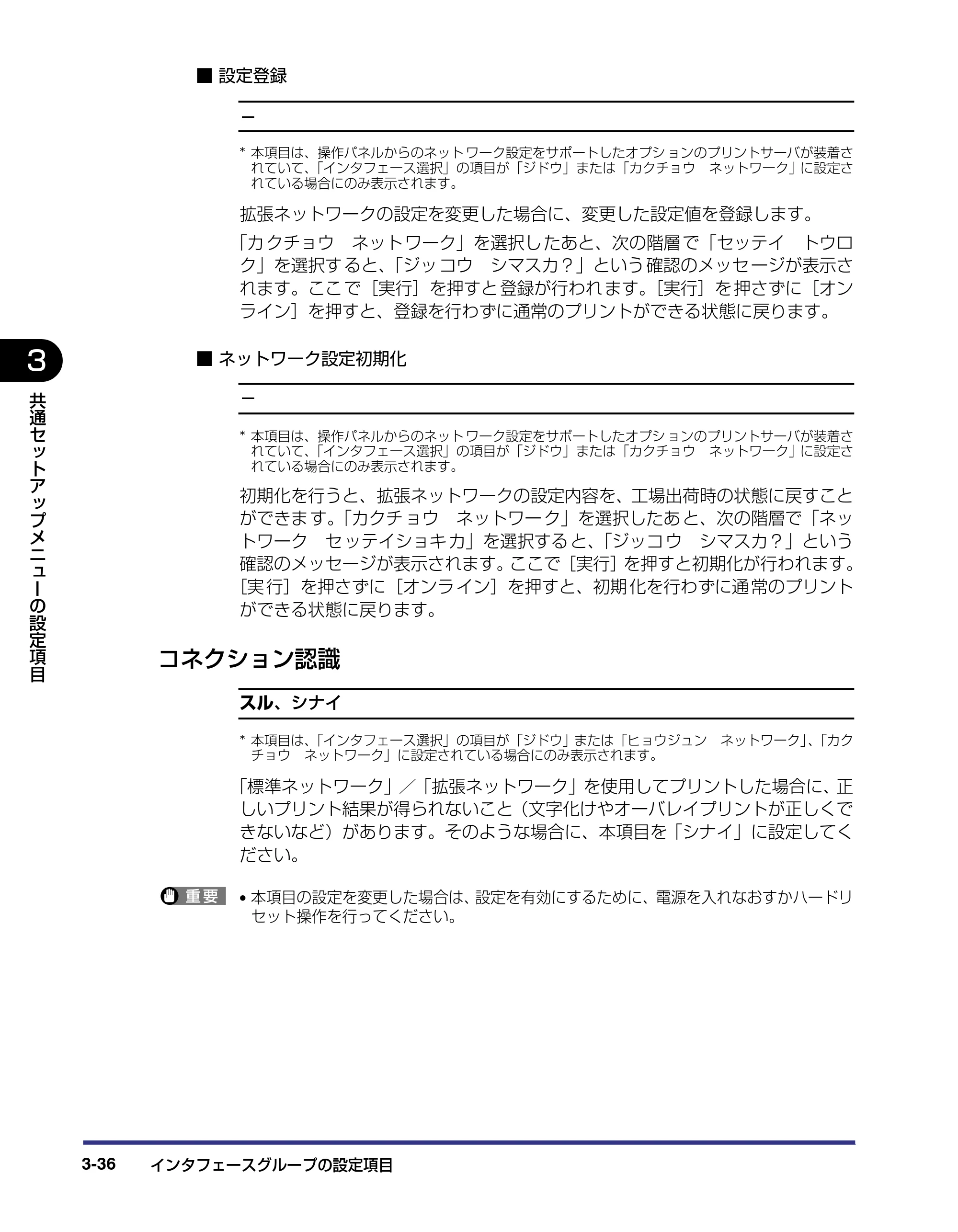

コネクション認識 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36

v

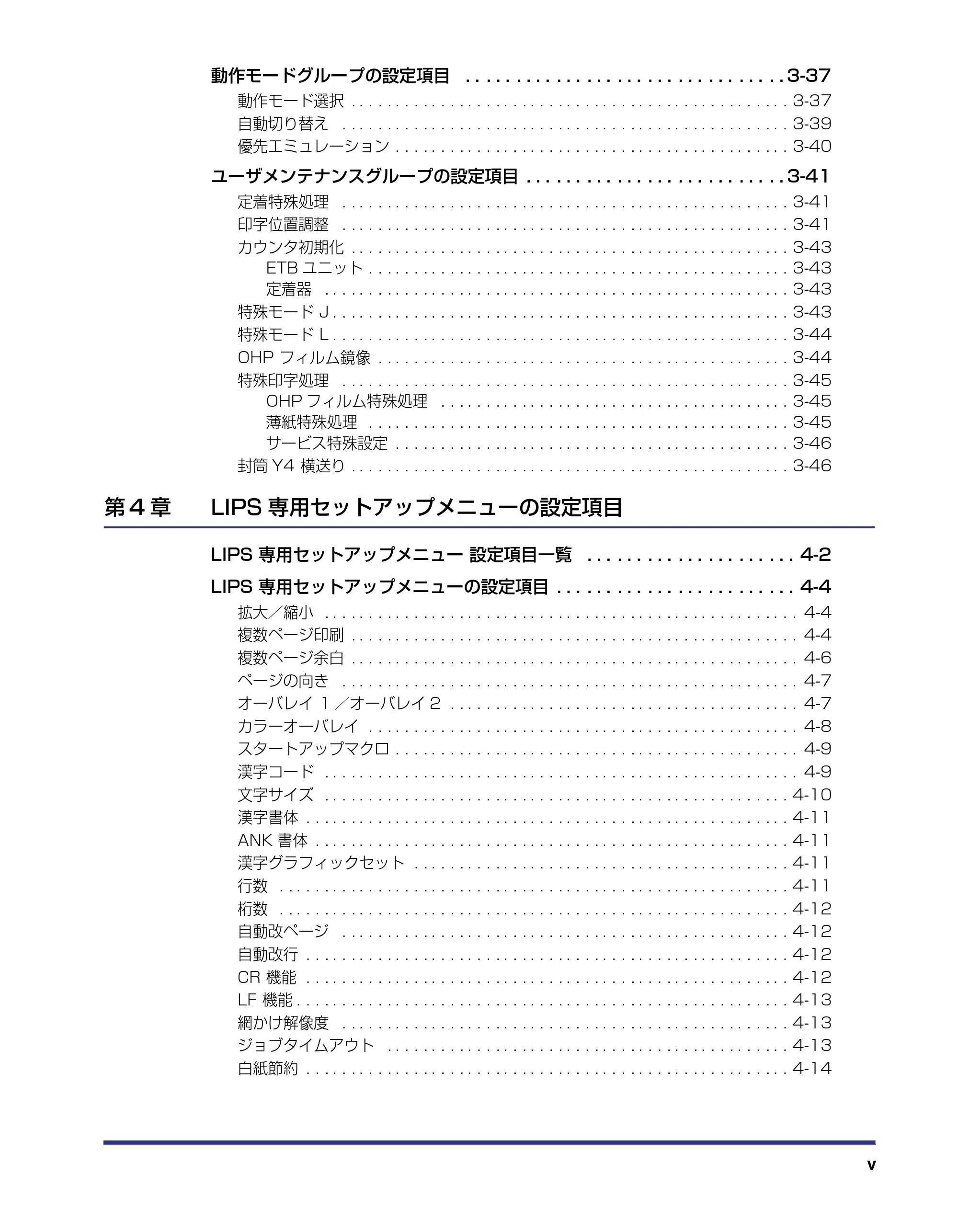

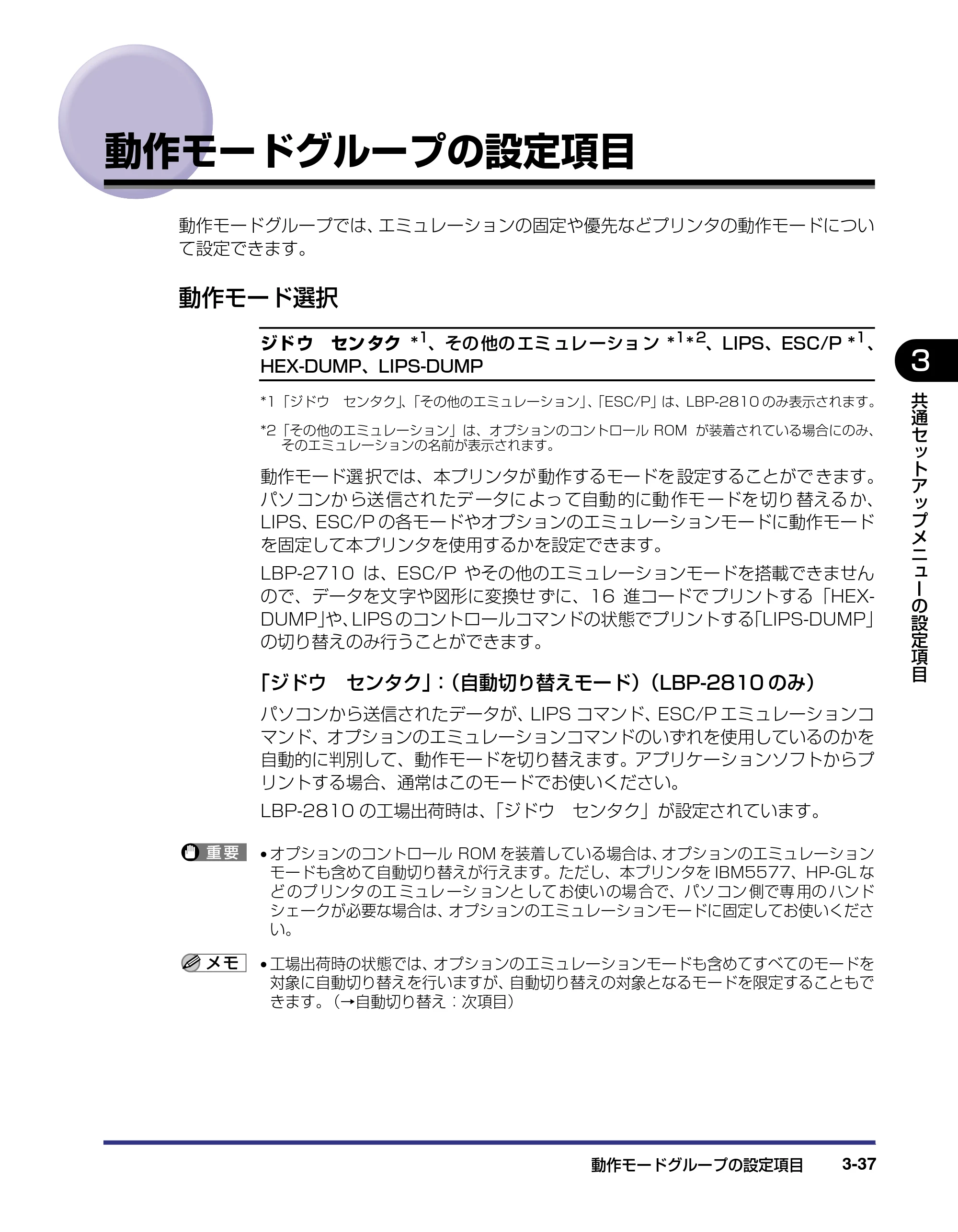

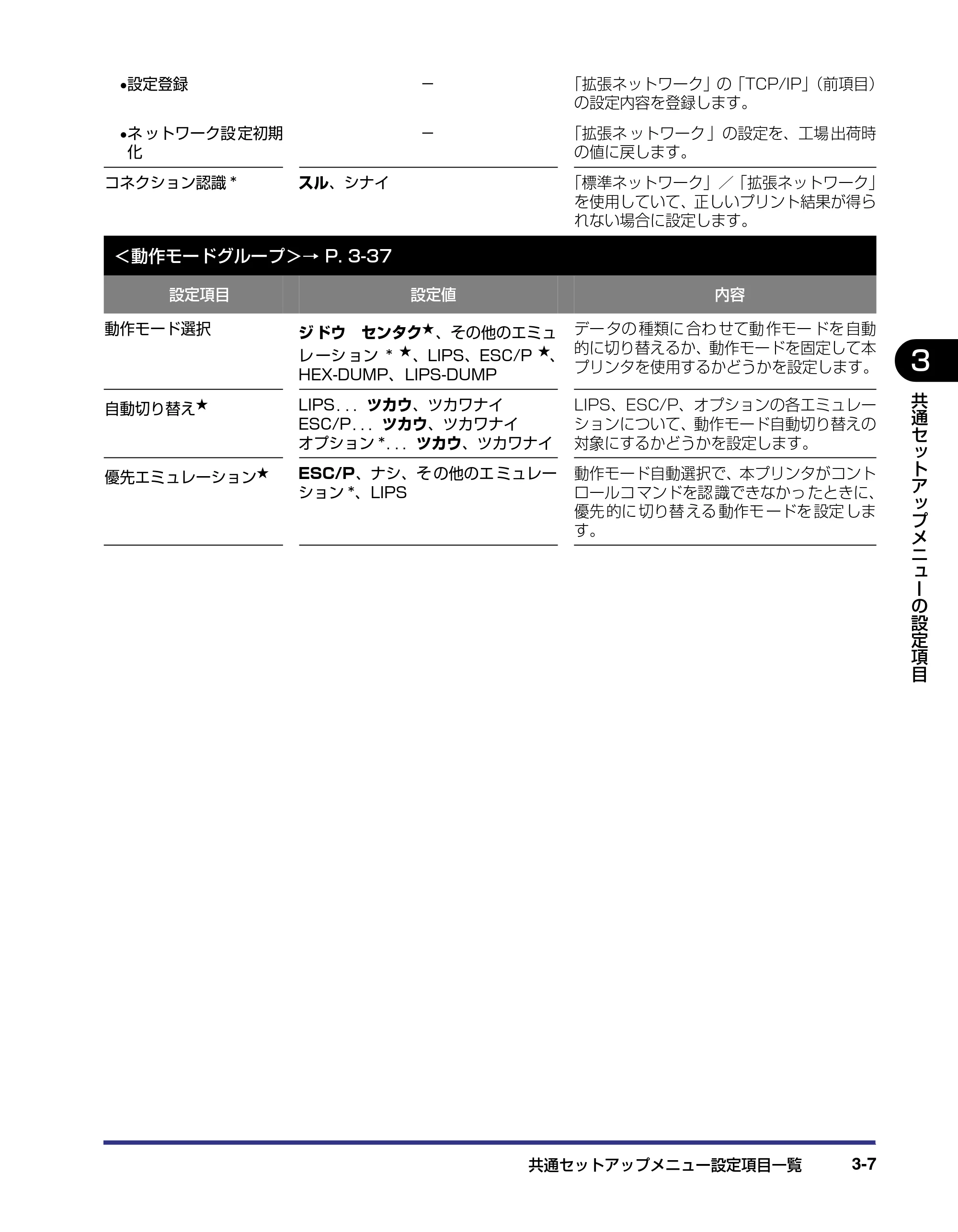

動作モードグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37

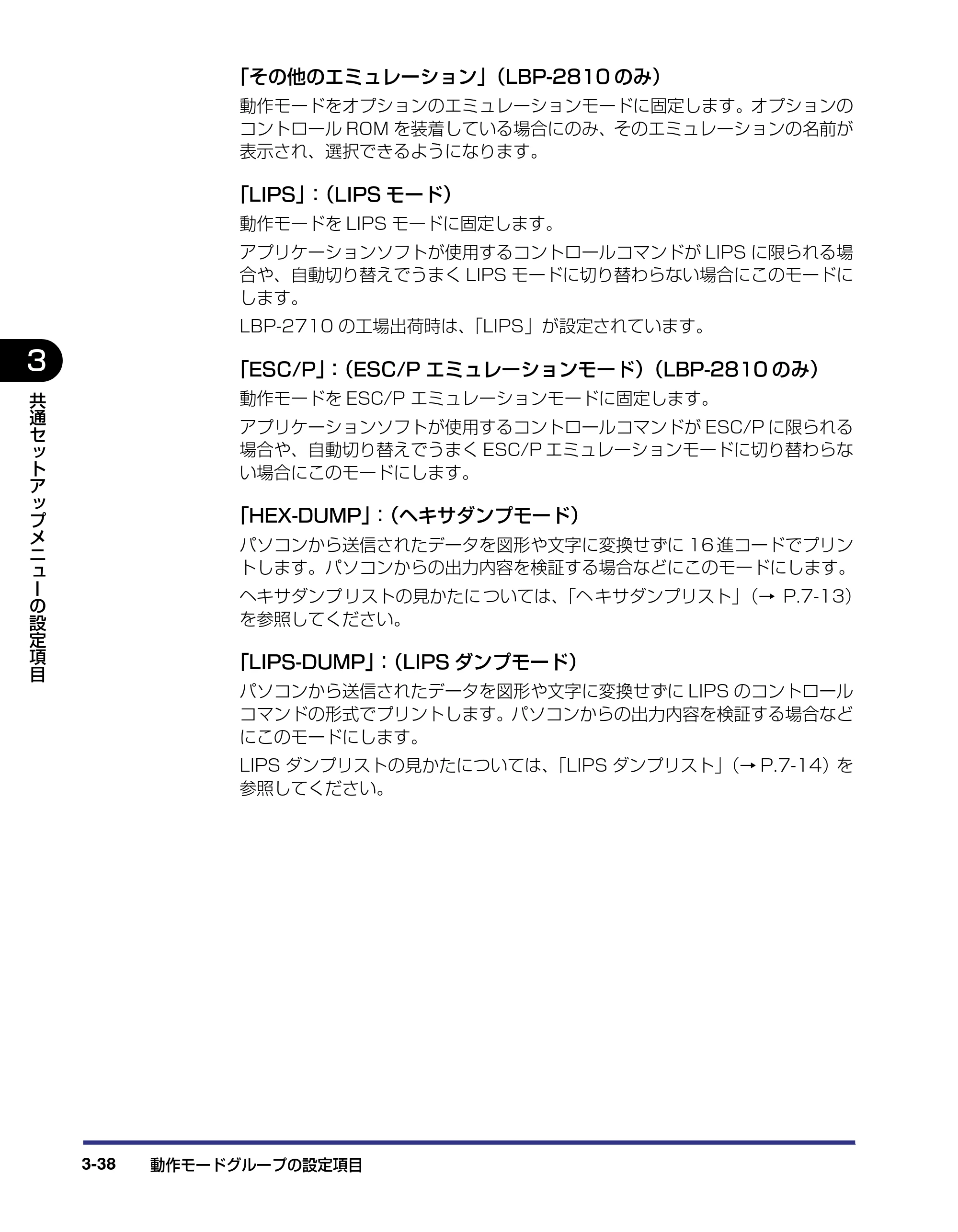

動作モード選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37

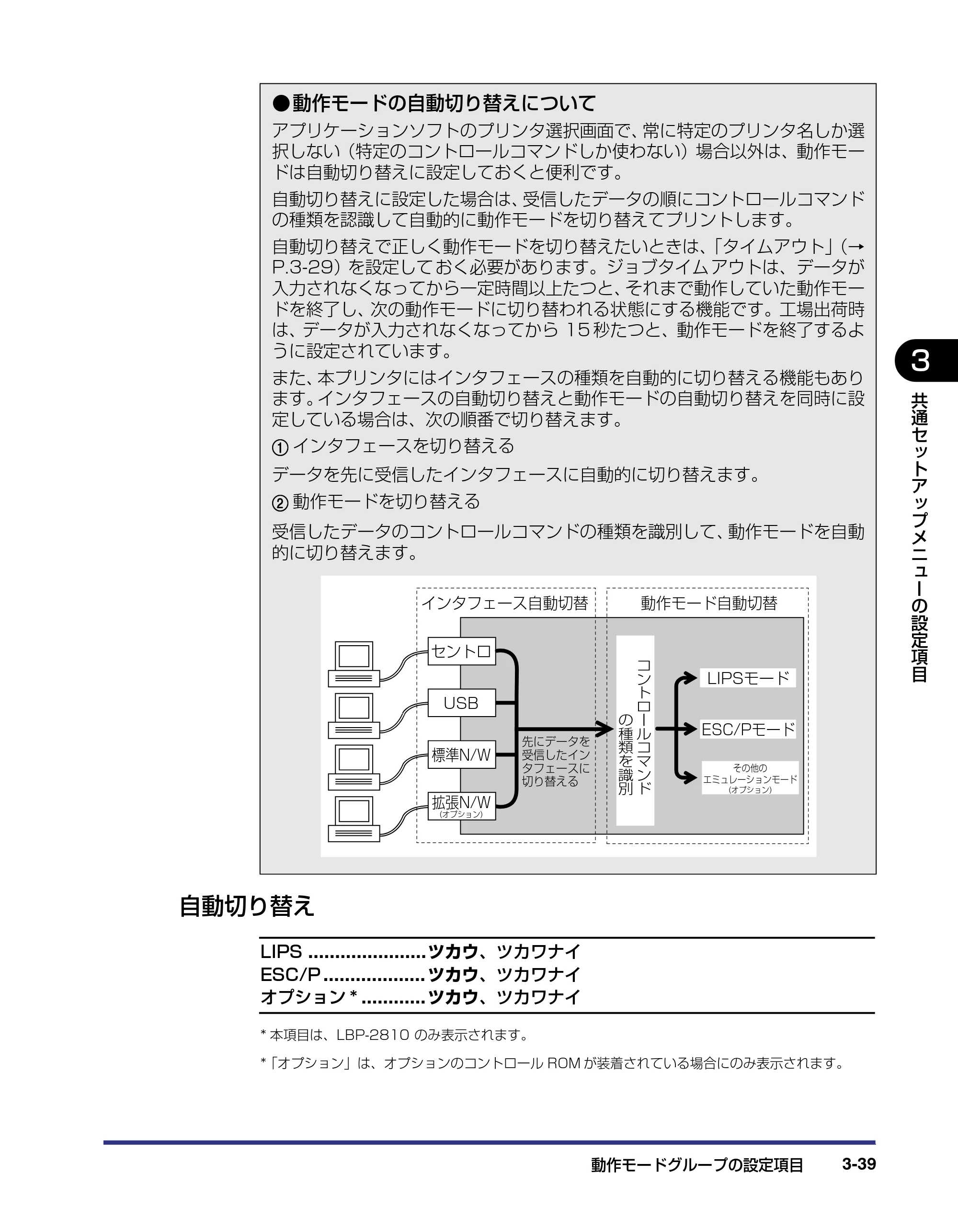

自動切り替え . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-39

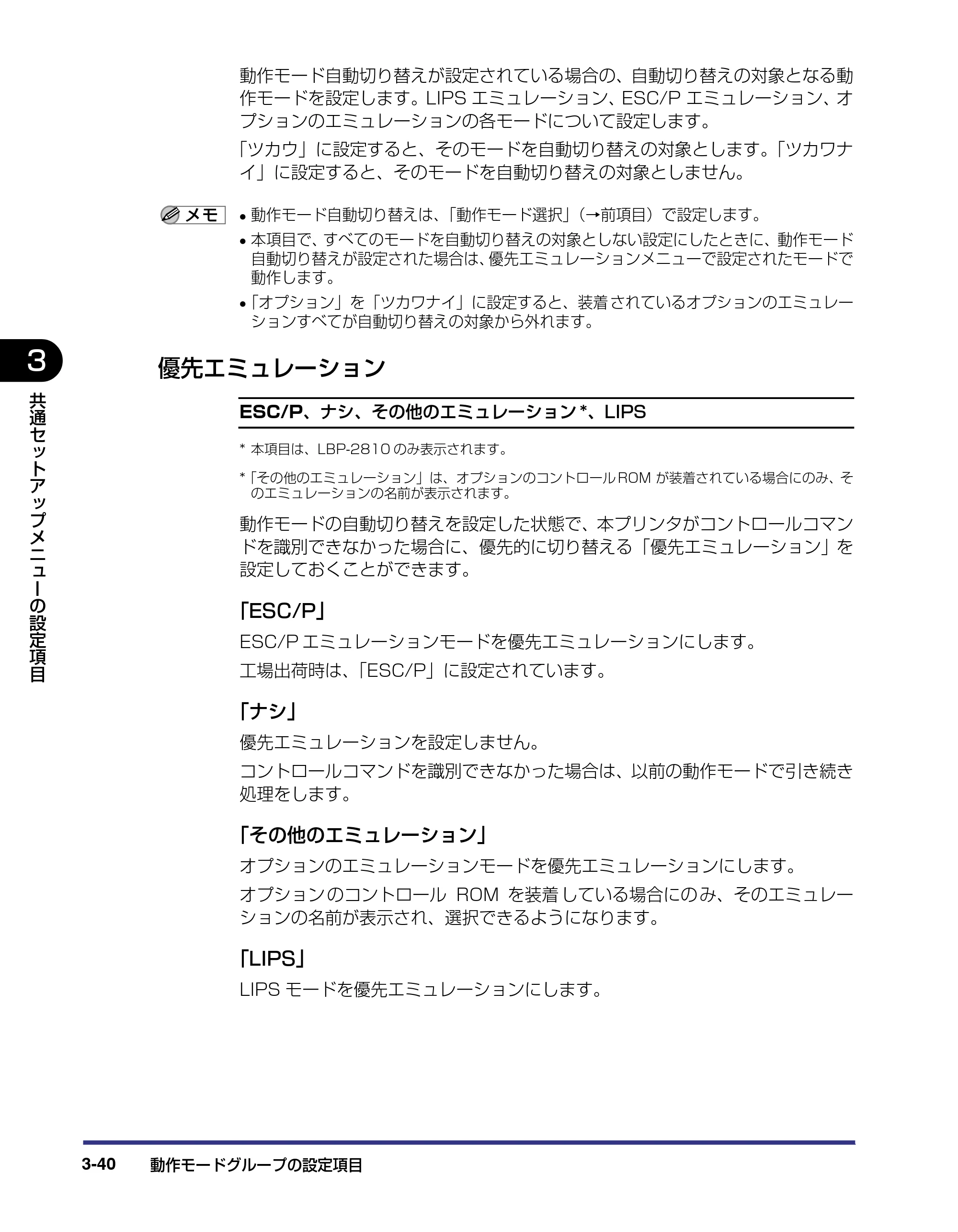

優先エミュレーション . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-40

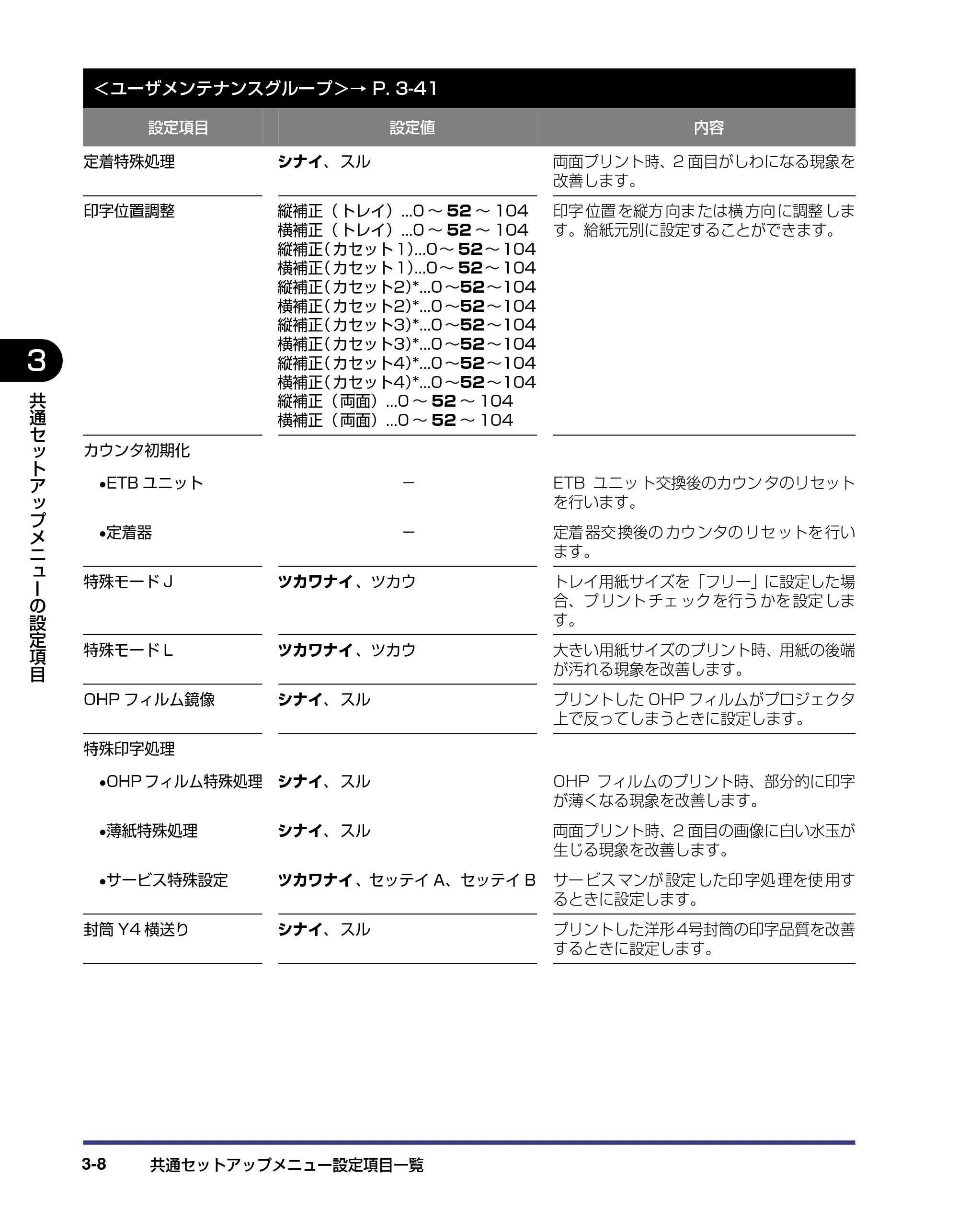

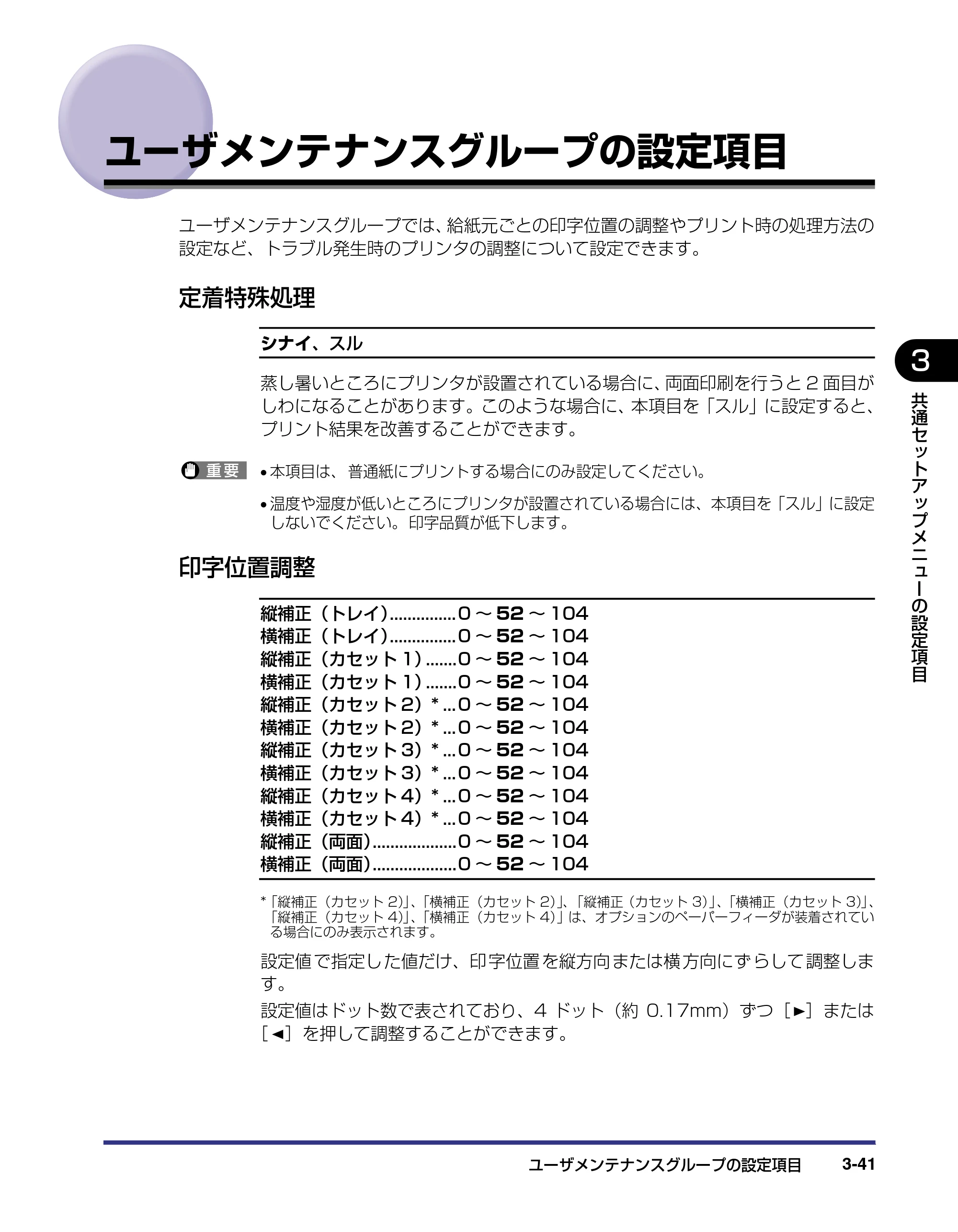

ユーザメンテナンスグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41

定着特殊処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41
印字位置調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41
カウンタ初期化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-43
ETB ユニット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-43
定着器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-43

特殊モード J . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-43
特殊モード L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-44
OHP フィルム鏡像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-44
特殊印字処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-45
OHP フィルム特殊処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-45

薄紙特殊処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-45
サービス特殊設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46
封筒 Y4 横送り . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46
第 4 章 LIPS 専用セットアップメニューの設定項目
LIPS 専用セットアップメニュー 設定項目一覧 . . . . . . . . . . . . . . . . . . . . . 4-2
LIPS 専用セットアップメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . 4-4

拡大／縮小 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
複数ページ印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
複数ページ余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
ページの向き . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
オーバレイ 1 ／オーバレイ 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7

カラーオーバレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
スタートアップマクロ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
漢字コード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
文字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
漢字書体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11

ANK 書体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
漢字グラフィックセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
行数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
桁数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

自動改ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
自動改行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
CR 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
LF 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

網かけ解像度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
ジョブタイムアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
白紙節約 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14

vi

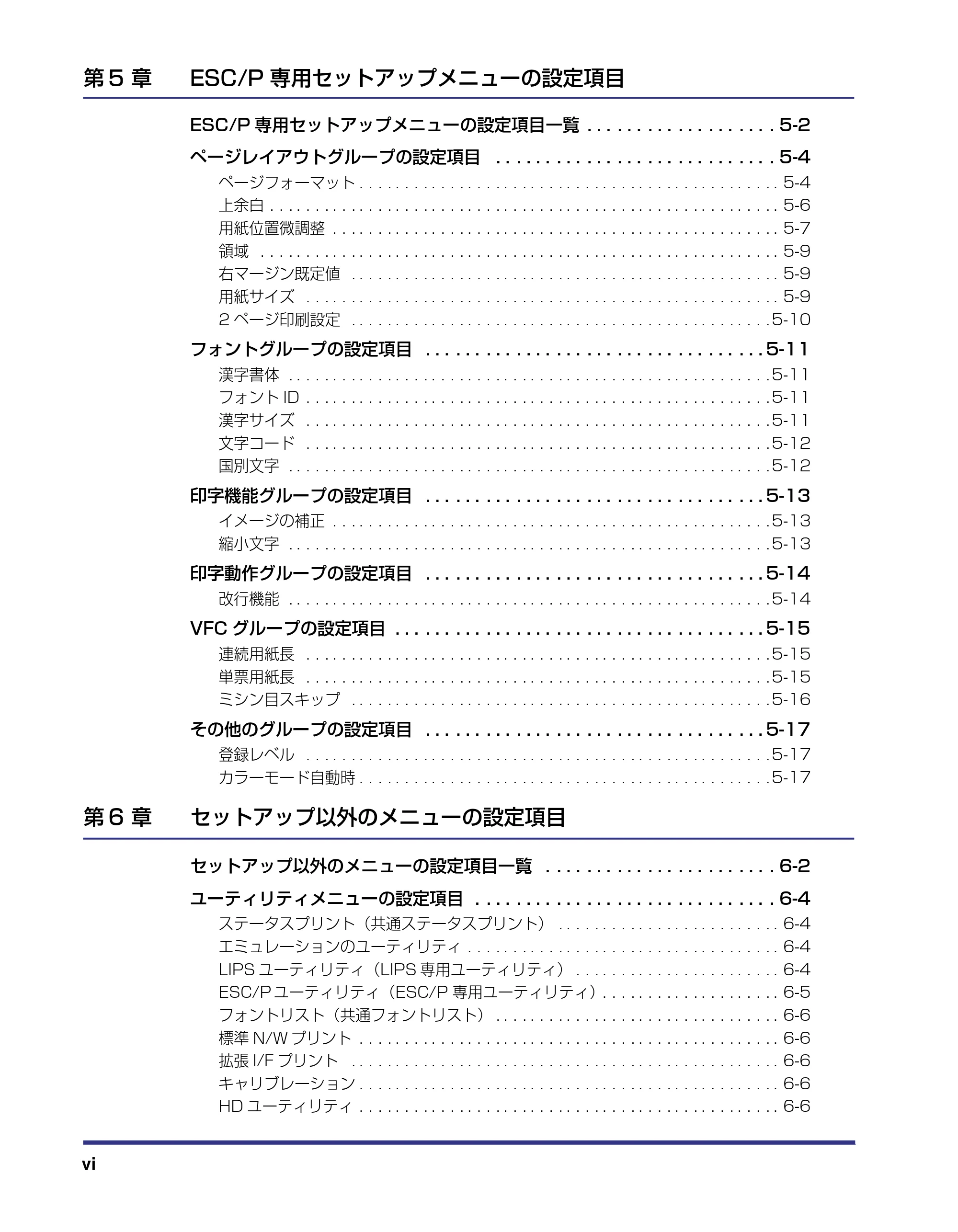

第 5 章 ESC/P 専用セットアップメニューの設定項目
ESC/P 専用セットアップメニューの設定項目一覧 . . . . . . . . . . . . . . . . . . . 5-2
ページレイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
ページフォーマット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
上余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6
用紙位置微調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7

領域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
右マージン既定値 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
2 ページ印刷設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10

フォントグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
漢字書体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
フォント ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
漢字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
文字コード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12

国別文字 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
印字機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13
イメージの補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13
縮小文字 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13
印字動作グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14

改行機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14
VFC グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
連続用紙長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
単票用紙長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
ミシン目スキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16

その他のグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17
登録レベル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17
カラーモード自動時 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17
第 6 章 セットアップ以外のメニューの設定項目
セットアップ以外のメニューの設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . . 6-2
ユーティリティメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

ステータスプリント（共通ステータスプリント） . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
エミュレーションのユーティリティ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
LIPS ユーティリティ（LIPS 専用ユーティリティ） . . . . . . . . . . . . . . . . . . . . . . . 6-4
ESC/P ユーティリティ（ESC/P 専用ユーティリティ）. . . . . . . . . . . . . . . . . . . . 6-5
フォントリスト（共通フォントリスト） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
標準 N/W プリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6

拡張 I/F プリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
キャリブレーション . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
HD ユーティリティ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6

vii

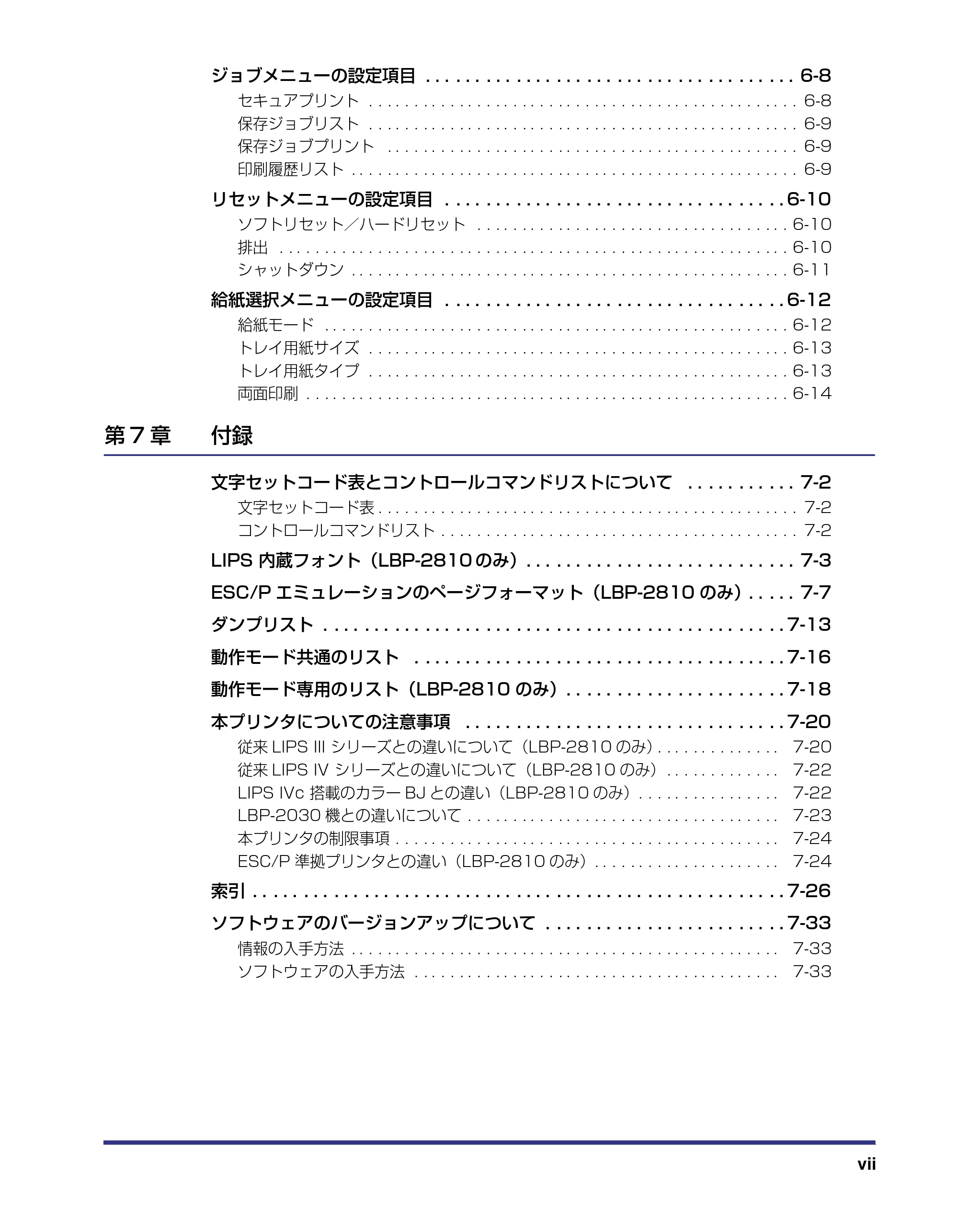

ジョブメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
セキュアプリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
保存ジョブリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
保存ジョブプリント . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
印刷履歴リスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9

リセットメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
ソフトリセット／ハードリセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
排出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
シャットダウン . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11
給紙選択メニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12

給紙モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
トレイ用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13
トレイ用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13
両面印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
第 7 章 付録

文字セットコード表とコントロールコマンドリストについて . . . . . . . . . . . 7-2
文字セットコード表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
コントロールコマンドリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
LIPS 内蔵フォント（LBP-2810 のみ）. . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
ESC/P エミュレーションのページフォーマット（LBP-2810 のみ）. . . . . 7-7
ダンプリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-13

動作モード共通のリスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-16
動作モード専用のリスト（LBP-2810 のみ）. . . . . . . . . . . . . . . . . . . . . . 7-18
本プリンタについての注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-20
従来 LIPS III シリーズとの違いについて（LBP-2810 のみ）. . . . . . . . . . . . . . 7-20
従来 LIPS IV シリーズとの違いについて（LBP-2810 のみ） . . . . . . . . . . . . . 7-22
LIPS IVc 搭載のカラー BJ との違い（LBP-2810 のみ）. . . . . . . . . . . . . . . . 7-22

LBP-2030 機との違いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-23
本プリンタの制限事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-24
ESC/P 準拠プリンタとの違い（LBP-2810 のみ）. . . . . . . . . . . . . . . . . . . . . 7-24
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-26
ソフトウェアのバージョンアップについて . . . . . . . . . . . . . . . . . . . . . . . . 7-33

情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-33
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-33

viii
はじめに
このたびはキヤノン LBP-2810/2710 をお買い上げいただき、誠にありがとうございます。本製品
の機能を十分にご理解いただき、より効果的にご利用いただくために、ご使用前にこの取扱説明書を
よくお読みください。また、お読みいただきました後も大切に保管してください。
本書の読みかた
マークについて
本書では、操作上必ず守っていただきたい事項や操作の参考となる説明などに、下記のマー
クを付けています。

• 操作上、必ず守っていただきたい重要事項や制限事項が書かれています。誤った操作によ

るトラブルを防ぐために、必ずお読みください。

• 操作の参考と なることや補足 説明が書かれ ています。お読み になることを おすすめしま

す。
キーについて
本書では、キー名称を以下のように表しています。

• 操作パネル上のキー ................. [ オンライン ]

イラストについて
本書で 使われているイラストは、特にお断りのない限 り、LBP-2810 の場合のものです。
（HDD ランプは LBP-2710 にはありません。）
略称について
本書に記載されている名称は、下記の略称を使用しています。
Microsoft
®
Windows
®
operating system を Windows と表記しています。
Extended Unix Code を EUC と表記しています。
LASER SHOT LBP-2810 を LBP-2810 と表記しています。
LASER SHOT LBP-2710 を LBP-2710 と表記しています。

ix
商標について
Canon、Canon ロゴ、LBP、LIPS は、キヤノン株式会社の商標です。
LASER SHOT は、キヤノン株式会社の日本における登録商標です。
Apple、Macintosh は、米国 Apple Computer, Inc. の商標です。
ESC/P、ESC/P-J84 は、セイコーエプソン株式会社の商標です。
Ethernet は、米国 Xerox Corporation の商標です。
HP、HP-GL は、米国 Hewlett-Packard Company の米国の商標です。
IBM、AT は、米国 International Business Machines Corporation の商標です。
Microsoft、MS-DOS、Windowsは、米国 Microsoft Corporation の米国および他の国における登
録商標です。
Unix は、X/Open Company, Ltd. が独占的にライセンスしている米国および他の国における登録商
標です。
下記の書体は米国 Bitstream Inc. よりライセンスを受けています。

American Garamond Bold, American Garamond Bold Italic, American Garamond Italic,
American Garamond Roman, Bitstream Cataneo Bold, Bitstream Cataneo Bold Swash,
Bitstream Cataneo Light, Bitstream Cataneo Light Swash, Bitstream Cataneo Regular,
Bitstream Cataneo Regular Swash, Bitstream Cooper Black, Bitstream Cooper Black
Italic, Bitstream Cooper Black Outline, Bitstream Roundhand Regular, Bitstream
Roundhand Black, Bitstream Roundhand Bold, Bodoni Bold, Bodoni Bold Italic, Bodoni

Italic, Bodoni Roman, Century Oldstyle Bold, Century Oldstyle Italic, Century Oldstyle
Roman, Century Schoolbook Bold, Century Schoolbook Bold Italic, Century Schoolbook
Italic, Century Schoolbook Roman, Chancery 801 ITC Zapf Chancery Medium Italic, ITC
Zapf Dingbats, Clarendon Black, Clarendon Bold, Clarendon Roman, Cloister Black
Openface, Cloister Black Regular, Commercial PI Regular, Commercial Script Regular,
Dutch 801 Extra Bold, Dutch 801 Extra Bold Italic, Dutch 801 Bold, Dutch 801 Bold

Italic, Dutch 801 Italic, Dutch 801Regular, Dutch 801 Roman, Exotic 350 Demi-Bold,
Exotic 350 Bold, Exotic 350 Light, Fixed Pitch 810 Courier 10 Pitch/Text, Fixed Pitch
810 Courier Oblique 10 Pitch/Text, Fixed Pitch 810 Courier Bold 10 Pitch/Text, Fixed
Pitch 810 Courier Bold Oblique 10 Pitch/Text, Geometric 711 ITC Avant Garde Gothic
Book, Geometric 711 ITC Avant Garde Gothic Book Oblique, Geometric 711 ITC Avant
Garde Gothic Demi, Geometric 711 ITC Avant Garde Gothic Demi Oblique,Goudy Oldsyle

Extra Bold, Goudy Oldstyle Handtooled, Goudy Oldstyle Italic, Goudy Oldstyle Bold, Goudy
Oldstyle Bold Italic, Goudy Oldstyle Roman, Holiday PI, Poster Bodoni Italic, Poster
Bodoni Roman, Prima Sans Bold, Prima Sans BT, Prima Serif Bold, Prima Serif BT, Prima
Mono Bold, Prima Mono BT, Revival 711 ITC Bookman Demi, Revival 711 ITC Bookman
Demi Italic, Revival 711 ITC Bookman Light, Revival 711 ITC Bookman Light Italic,

x
Ribbon 131 Bold, Ribbon 131 Regular, Serifa Black, Serifa Bold, Serifa Bold Condensed,
Serifa Italic, Serifa Light, Serifa Light Italic, Serifa Thin, Serifa Thin Italic, Serifa Roman,
Snowcap Regular, Staccato 222, Staccato 555,Symbol,Swiss 721 Black Extended,
Swiss 721 Black Outline, Swiss 721 Black Rounded, Swiss 721 Bold, Swiss 721 Bold
Condensed, Swiss 721 Bold Condensed Italic, Swiss 721 Bold Extended, Swiss 721
Bold Italic, Swiss 721 Bold Oblique, Swiss 721 Bold Outline, Swiss 721 Bold Rounded,

Swiss 721 Condensed, Swiss 721 Condensed Italic, Swiss 721 Extended, Swiss 721
Italic, Swiss 721 Light, Swiss 721 Light Condensed, Swiss 721 Light Condensed Italic,
Swiss 721 Light Italic, Swiss 721 Narrow, Swiss 721 Narrow Bold, Swiss 721 Narrow
Bold Oblique, Swiss 721 Narrow Oblique, Swiss 721 Oblique ,Swiss 721 Thin, Swiss
721 Thin Italic, Swiss 721 Roman, Symbol Proportional Regular, Zapf Calligraphic 801,
Zapf Calligraphic 801 Bold, Zapf Calligraphic 801 Bold Italic, Zapf Calligraphic 801

Italic, Zapf Humanist 601 Bold, Zapf Humanist 601 Bold Italic, Zapf Humanist 601
Italic, Zapf Humanist 601 Roman, Zapf Humanist 601 Ultra, Zapf Humanist 601 Ultra
Italic
下記の書体は International Typeface Corporation の商標です。
ITC Avant Garde Gothic, ITC Bookman, ITC Zapf Chancery, ITC Zapf Dingbats
本製品で使用している明朝体、ゴシック体のフォントは、それぞれ平成明朝体 TM W3、平成明朝体 TM
W5、平成明朝体TM W7、平成明朝体 TM W9、平成角ゴシック体 TM W3、平成角ゴシック体 TM W5、
平成角ゴシック 体 TM W7、平成角ゴシック体 TM W9 を使用しています。これらのフォントは（財）
日本規格協会文字フォント開発・普及センターと使用契約を締結し使用しているものです。フォントと

して無断複製することは禁止されています。
その他、本書中の社名や商品名は、 各社の登録商標または商標です。

xi
本製品が対応しているコントロールコマンド
について
標準対応しているコントロールコマンドについて
LBP-2810 は 標準で LIPS、ESC/P エミュレーシ ョンコマンドに対 応していて、LBP-
2710 は LIPS コマンドのみに対応しています。
コントロールコマンドとは、プリンタを制御するコマンド体系のことで、パソコンのデータ
をプリントするという一連の作業は、すべてパソコンから送られてくるコントロールコマン
ドによって指示されています。

• LBP-2810 の場合、IBM5577、HP-GL などの標準プリンタとしてエミュレートさせる

こともできます。この場合、オプションのコントロール ROM が必要です。（LBP-2710
はコントロール ROM の装着はできません。）
■ LIPS モード
LIPS は、LBP Image Processing System の略で、キヤノンが独自に開発したペー
ジプリンタをコ ントロールするた めのコマンド体 系です。LIPS に対応 しているアプリ
ケーションソフト（一太郎、Lotus 1-2-3、桐など）は、このモードでプリントします。
Windows や Macintosh では、付属のプリンタドライバを組み込むと、自動的に LIPS
モードでプリントします。
LIPS には、現在 LIPS II、LIPS II+、LIPS III、LIPS IVc、LIPS IVs、LIPS IV のバー
ジョンがあります。これらのうち LBP-2810 では、LIPS II
+
、LIPS III、LIPS IV に、
LBP-2710 では、Windows および Macintosh 専用のコントロールコマンドの LIPS

IVs に対応しています。

• LIPS II + 対応アプリケーションソフトを使用する場合、従来のレーザショットシリーズで

行ったプリントとは解像度が異なります。

• LIPS IVc 対応アプリケーションソフトからも本製品でプリントすることができますが、

解像度の違いにより、 プリント結果の見た目は異なります。
■ ESC/P エミュレーションモード
IBM-PC/AT 互換機（DOS/V コンピュータ）、AX コンピュータで標準的に使用されて
いる ESC/P 準拠プリンタの動作をエミュレートする（まねをする）モードです。これ
らのコンピュータで、LIPS に対応していないアプリケーションソフトを使用していると
きは、このモードでプリントします。セイコーエプソン（株）が提唱する ESC/P-J84
のコマンド体系に準拠しています。
LIPS III
LIPS IVc
LIPS IV
LIPS IVs

xii
コントロールコマンドごとの動作モード
LBP-2810 はパソコンから送られてきたデータのコントロールコマンドを判別して、自動
的に動作モードを LIPS モード、ESC/P エミュレーションモードに切り替えることができ
ます。ただし、アプリケーションソフトが使用するコントロールコマンドが限定されている
場 合や、自動切り替 えでうまく動 作モードが切 り替わらな いときは以下 のように、コント
ロールコマンドと動作モードを対応させます。LIPS のコントロールコマンドでデータを受
け取ってプリントできる状態にするには「LIPS モード」、ESC/P のコントロールコマンド
でデー タを受け取ってプリントできる状態にす るには「ESC/P エミュ レーションモード」
に切り替えます。LBP-2810 では操作パネルのメニュー機能を使って動作モードを切り替
えたり、プリントするときの環境を設定することができます。

1-1
CHAPTER
1メニュー機能の使いかた
この 章では、プリンタの操作 パネルに表示される メニューの機能と種 類、操作キーの使いか
た、ディスプレイの見かたについて説明しています。
メニュー機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
メニュー機能とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
メニューの種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

操作キーの使いかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
ディスプレイの見かた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
メニューの構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
メニュー操作に入ることができる状態. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
ディスプレイの見かた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8

メニュー機能1-2
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
1
メニュー機能
メニュー機能の概要や種類について説明しています。
メニュー機能とは
プリント 時には、プリント枚数や用紙サイズなどを設定します。こ れらの一般的な設定は、
通常はアプリケーションソフトやプリンタドライバで行います。
しかし、本プリンタには、プリント枚数や用紙サイズ設定などのほかにも多数の設定項目が
用意され ており、多様な用途に応じてプリントできます。本プリン タの設定項目の中には、
ア プリケーショ ンソフトやプ リンタドライ バで設定で きないものも あり、その場合は「メ
ニュー機能」で設定します。
メニュー機能では、多数の設定項目が目的別にメニューの形式でまとめられているので、設
定がしやすくなっています。
メニュー機能を設定する方法には次の 2 種類があります。
■ プリンタの操作パネルで設定する方法
プリンタのディスプレイの表示を見ながらキーを押して操作します。
■「リモート UI」で設定する方法（LBP-2810 のみ標準）
操作パネルで行う設定の一部が、パソコン側から Web ブラウザを使用して行うことがで

きます。
本書では、操作パ ネルでメニュー機能を設定する方法のみを説明しています。リモート UI
で設定する方法については、「リモート UI ガイド」を参照してください。

メニュー機能 1-3
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た �

• メニュー機能の設定内容は、通常は電源をオフにしても消えないメモリ（NVRAM）に登

録されます。したがって、電源を入れなおしても、電源をオフにする前と同じ設定で起動
します。
メニューの種類
メニューには、次の図で示した 6 種類があります。
そ れぞれの メニュ ーは、プリ ンタをオ フライ ンにした 状態で 操作パネ ルのキ ーを押 して、
ディスプレイに表示します。
各メニュー の機能、構造、および操作の流れについては、「メニューの機能と操作」（→ P.
2-1）を参照してください。
また、各メニューの内容については、「共通セットアップメニューの設定項目」（→ P.3-1）、
「LIPS 専用セットアップメニューの設定項目」（→ P.4-1）、「ESC/P 専用セットアップメ
ニューの設定項目」（→ P.5-1）、「セットアップ以外のメニューの設定項目」（→ P.6-1）を
参照してください。

• 設定の優先順位

アプリケ ーションソ フトやプリ ンタドライ バと同じ項 目をメニュ ー機能で設
定しても、アプリケーションソフトやプリンタドライバで設定した内容のほう
が有効になります。また、メニュー機能にしかない項目を、操作パネルで行う
場合と「リモート UI」で行う場合では、後から設定した内容が有効になります。
プリンタドライバやリモート UI は本プリンタに付属しています。操作につい
ては、「LIPS ソフトウェアガイド」、プリンタドライバのヘルプおよび「リモー
ト UI ガイド」を参照してください。
設定項目によっては、プリンタの電源を入れなおすか、ハードリセットを行っ
たときに有効になるものもあります。
アプリケーションソフト�
プリンタドライバ�
優先順位�
高い� 低い�
操作パネル�
リモートUI
後から設定した方が有効�

メニュー機能1-4
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
印刷可� メッセージ� HDD ジョブ�
00 ｲﾝｻﾂ ｶﾉｳ A4�
ジョブ�
リセット�
ユーティリティ� セットアップ�
ジョブキャンセル�オンライン� 給紙選択�
実行�
セットアップメニュー�
給紙選択メニュー�
ジョブキャンセルメニュー�
現在データ受信中およびデータ処理中�
のジョブをキャンセルします。�
レイアウトの調整や、拡大／縮小など、
プリントするときの環境を設定します。
給紙を行うトレイや用紙のサイズ、用
紙のタイプなどを設定します。�
リセットメニュー�
プリンタのリセット操作やシャットダ
ウン操作を行います。�
ジョブメニュー�
セキュアプリントやボックスに保存し
たジョブの操作を行います。�
ユーティリティメニュー�
プリンタの現在の設定内容などの内部�
情報をプリントします。�

操作キーの使いかた 1-5
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
1
操作キーの使いかた
メニューの操作には、以下のキーを使います。
それらのうち、［セットアップ］、［ユーティリティ］、［ジョブ］、［リセット］、［ジョブキャ
ンセル］、［給紙選択］には、メニューを表示する機能があります。
■ 各キーの機能は、次のとおりです。
キー 機能
オンライン状態とオフライン状態を切り替えます。メニューの操作は、すべて
このキーを押してオフライン状態に切り替えてから行います。キーが点灯して
いるときがオンライン状態、消灯しているときがオフライン状態です。
本文中では［オンライン］と表記します。
オフライン状態に切り替えた直後 メニューの表示中
ジョブランプが点灯・点滅している状
態（データ処理中・データ受信中）で
押すと、現在処理中のジョブをキャン
セルします。本文中では［ジョブキャ
ンセル］と表記します。
動作しません。
給紙選択メニューを表示します。本文
中では［給紙選択］と表記します。
給紙選 択メニュ ー内で は、［ ］と 同
じ動作（項目や設定値の選択）をしま

す。
ユ ーテ ィリ ティ メニ ュー を表 示し ま
す。本文中では［ユーティリティ］と
表記します。
同じ階 層の左側 の項目を 表示しま す。
項目が 数値の場 合は数値 が減りま す。
そのまま押し続けると、数値の減る速
度が速くなる項目もあります。本文中
では［ ］と表記します。
印刷可� メッセージ� HDD ジョブ�
00 ｲﾝｻﾂ ｶﾉｳ A4�
ジョブ�
リセット�
ユーティリティ� セットアップ�
ジョブキャンセル�オンライン� 給紙選択�
実行�
ディスプレイ�
給紙選択メニュー�
ジョブキャンセルメニュー�
セットアップメニュー�
ジョブメニュー�
リセットメニュー�
ユーティリティメニュー�
オンライン�
ジョブキャンセル�
給紙選択�
ユーティリティ�

操作キーの使いかた1-6
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
ジョブメニューを表示します。本文中
では［ジョブ］と表記します。
上の階層の項目を表示します。本文中
では［ ］と表記します。
リセットメニューを表示します。本文
中では［リセット］と表記します。
選択した項目を実行します。または次
の階 層に進 みま す。本文中 では［ ］
と表 記しま す。［実行］と同 じ動作 を
します。
セッ トアップ メニュー を表示し ます。
本文中では［セットアップ］と表記し
ます。
同じ階 層の右側 の項目を 表示しま す。
項目が 数値の場 合は数値 が増えま す。
そのまま押し続けると、数値の増す速
度が速くなる項目もあります。本文中
では［ ］と表記します。
動作しません。 選択した項目を実行します。または次
の階層に進みます。本文中では［実行］
と表記します。［ ］と同じ動作をしま
す。
ジョブ�
リセット�
セットアップ�
実行�

ディスプレイの見かた 1-7
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
1
ディスプレイの見かた
メニュー機能を設定するときの、プリンタのディスプレイに表示される内容について説明し
ています。
メニューの構造
メニ ューは下の図のよう に、1 つのつなが った輪のような構造（ル ープ構造）になってお
り、この輪の中の一項目がディスプレイに表示されています。したがって、［ ］や［ ］を
押して、同じ方向に続けてメニューを移動すると、最初の項目が再び表示されます。
メニューは、階層ごとにそれぞれ別のループ構造になっています。
メニュー操作に入ることができる状態
プリント可能 な状態のときに、オフライン状態にしてメニュー操作を行 うことができます。
プリント可能な状態とは、次の 2 つの条件を満たしている状態です。

• ジョブランプとメッセージランプが消灯している
• ディスプレイに「00 ■■■■」のメッセージが表示されている

例 1）動作モード自動選択の場合のプリント可能表示（LBP-2810 のみ）
例 2）LIPS モードの場合のプリント可能表示
メニューを左右に移動�
← →�
ン
タ
ー
フ
ェ
ー
ス
ドウサモード ユーザメンテナンス LIPSセッ
ト
ア
ッ
プ
E
S
C
キュウシ レ イ
ア
ウ
ト
イ
ン
ジ
パ
ネ ル セ ッ テ イ ショキカ カクチョウキノウ�
00 ｲﾝｻﾂ ｶﾉｳ A4�
�
00 LIPS A4�
�

ディスプレイの見かた1-8
1
メ
ニ
ュ
ー
機
能
の
使
い
か
た �
例 3）ESC/P エミュレーションモードの場合のプリント可能表示（LBP-2810 のみ）
ディスプレイの見かた
ディスプレイは上下 2 段表示になっています。上の段には前の階層で選択した項目が、下
の段には現在の階層内で選択できる項目が表示されます。
同じ階層の中で他に選択できる項目がある場合は、ディスプレイの右端に「→」が表示され
ます。
現在の階層の下にさらに階層がある場合は、ディスプレイの右端に「↓」が表示されます。
他に選択できる項目と、下の階層が同時にある場合は「→」と「↓」が交互に表示されます。
現在設定されている設定値は、ディスプレイの左端に「＝」が表示されます。
00 ESC / P A4�
�
ｶｸﾁｮｳ ｷﾉｳ�
ｽﾘｰﾌﾟ ﾄﾞｳｻ →�
ｶｸﾁｮｳ ｷﾉｳ�
ｽﾘｰﾌﾟ ﾄﾞｳｻ ↓�
ｽﾘｰﾌﾟ ﾄﾞｳｻ
= ｽﾙ →�

2-1
CHAPTER
2メニューの機能と操作
この 章では、各メニューの構造 と操作パネルでプリ ント環境を設定する方 法について説明し
ています。
共通セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
共通セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
共通セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
LIPS 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
LIPS 専用セットアップメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

LIPS 専用セットアップメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
ESC/P 専用セットアップメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
ESC/P 専用セットアップメニューの機能と構造. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
ESC/P 専用セットアップメニューの操作の流れ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
ユーティリティメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10

ユーティリティメニューの機能と構造. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
ユーティリティメニューの操作の流れ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
ジョブメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13
ジョブメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
ジョブメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

リセットメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-15
リセットメニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
リセットメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
ジョブキャンセルメニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-17
ジョブキャンセルメニューの機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17

ジョブキャンセルメニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
給紙選択メニューの機能と操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-19
給紙選択メニューの機能と構造 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
給紙選択メニューの操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19
セットアップメニューの初期化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-21

セットアップメニューの初期化の機能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21
セットアップメニュー初期化の操作の流れ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21

共通セットアップメニューの機能と操作2-2
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
共通セットアップメニューの機能と操作
共通セットアップメニューの概要と操作手順について説明しています。
共通セットアップメニューの機能と構造
ここでは、共通セットアップメニューの機能とメニュー構造について説明します。
共通セットアップメニューの機能
共通セットアップメニューでは、印字する位置や、文字の種類、パソコンと接続するときの
インタフェースの選択などをはじめ、さまざまなプリント環境を設定することができます。
通常、プリント環境は、接続しているパソコンのアプリケーションソフトやプリンタドライ
バで設定できます。しかし、中にはインタフェースの設定など、プリンタの共通セットアッ
プメニューでしか行えないものもあります。また、LBP-2810 の場合、印刷条件を設定で
きないアプリケーションソフトや、MS-DOS のコマンドで直接プリントすることもできま
すので、これらのパソコンからプリントするときは、プリンタの共通セットアップメニュー
でプリント環境を設定します。

共通セットアップメニューの構造
共通セットアップメニューは「グループ」「設定項目」「設定値」の 3 つの階層に分かれて
います。グループは、いくつかの設定項目が機能別にまとめられたもので、その中から設定
項目を選び、設定項目ごとに設定値が選択できる構造になっています。
LBP-2810 の場合、グループの階層で「LIPS セットアップ」、「ESC/P セットアップ」、
オプションのコントロール ROM によるエミュレーションモードを選択すると、それぞれの
専用セットアップメニューに移行します。
給紙�
専用セットアップメニューへ�
拡張機能�
▼
▼
�
レイアウト�
▼
▼
�
印字調整�
▼
▼
�
インタフェース�
▼
▼
�
動作モード�
▼
▼
�
▼
▼
�
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
グループ�
パネル設定�
初期化�
LIPS�
セットアップ�
ユーザ�
メンテナンス�
★� ★�
ESC/P�
セットアップ�
★�＊オプション�
その他のエミュレ
ーションモードの
セットアップ�
「★」は、LBP-2810のみ表示されます。�

カ
セ
ッ
ト �
ト
レ
イ �
▼
� 使
う �
使
わ
な
い �
使
う �
使
わ
な
い �
▼
▼
▼
▼
�
▼
▼
▼
▼
�
▼
▼
▼
▼
▼
▼
▼
▼
▼
�
ト
レ
イ
用
紙
サ
イ
ズ
�
＊
オ
プ
シ
ョ
ン �
設 定 値�
設定項目�
自
動
選
択 �
し
な
い �
す
る �
両
面
印
刷 �
A�
4
4
B�
5

共通セットアップメニューの機能と操作 2-3
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• 項目によっては、「給紙」グループの「自動選択」のように、設定項目の階層が 2 つに分

かれているものがあります。

• 「パネル設定初期化」はグループの下の階層がありません。初期化の操作方法については、

「セットアップメニューの初期化 」（→ P.2-21）を参照してください。

• 「動作モード選択 」（→ P.3-37）で、特定の動作モード（LIPS や ESC/P）に設定した場

合 は、選択した動作 モード以外の 専用セットア ップメニュー に移行するこ とはできませ
ん。

• 点線枠の項目は、オプションのコントロール ROM（LBP-2810 のみ）やペーパーフィー

ダを装着している場合のみ、追加して表示され、選択できるようになります。オプション
エ ミュレーショ ンの専用セッ トアップメニ ューについて は、オプションの コントロール
ROM の取扱説明書を参照してください。
共通セットアップメニューの操作の流れ
共通セットアップメニューには、「グループ」「設定項目」「設定値」の 3 つの階層があり、
それぞれの階層で目的の項目を選択します。
ここでは、印字調整グループの「印字動作」の項目を「画質優先」に設定する手順を例に説
明します。
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
3 グループを選択する ［ ］または［ ］を押す
「印字調整」グループを選択した場合 目的のグループが表示されます。
4 設定項目を表示する ［実行］を押す
選択したグループの設定項目が表示されます。
5 設定項目を選択する ［ ］または［ ］を押す
ｾｯﾄｱｯﾌﾟ�
ｲﾝｼﾞ ﾁｮｳｾｲ →�

ｲﾝｼﾞ ﾁｮｳｾｲ�
ﾃﾞｰﾀｼｮﾘ →�

共通セットアップメニューの機能と操作2-4
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［ ］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［オンライン］を押すと、操作を中止してオンライン状態に戻ります。
• グループの階層で、「LIPS セットアップ」、「ESC/P セットアップ」を選択した場合は、

「LIPS 専用セットアップメニューの機能と操作」（→ P.2-5）、「ESC/P 専用セットアッ
プメニューの機能と操作」（→ P.2-7）を参照してください。（LBP-2810 のみ）

• 項目によっては、設定項目の階層が 2 つの層に分かれている場合があります。

「印字動作」を選択した場合 目的の設定項目が表示されます。
6 設定値を表示する ［実行］を押す
選択した設定項目の設定値が表示されます。
7 設定値を選択する ［ ］または［ ］を押す
｢画質優先｣を選択した場合 目的の設定値が表示されます。
8 選択した値を確定する ［実行］を押す
9 オンライン状態に戻す ［オンライン］を押す
ｲﾝｼﾞ ﾁｮｳｾｲ�
ｲﾝｼﾞ ﾄﾞｳｻ →�
ｲﾝｼﾞ ﾄﾞｳｻ�
= ｼﾞﾄﾞｳ →�
ｲﾝｼﾞ ﾄﾞｳｻ�
ｶﾞｼﾂ ﾕｳｾﾝ →�

LIPS 専用セットアップメニューの機能と操作 2-5
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
LIPS 専用セットアップメニューの機能と操作
LIPS 専用セットアップメニューの概要と操作手順について説明しています。LIPS 専用セッ
トアップメニューは、LBP-2810 のみ設定することができます。
LIPS 専用セットアップメニューの機能と構造
共通セットアップメニューのグループの階層で「LIPS セットアップ」を選択すると、LIPS
専用セットアップメニューに移行します。
LIPS 専用セットアップメニューは、「設定項目」と「設定値」の 2 つの階層に分かれてい
て、LIPS モードが動作した場合のみ有効な設定をすることができます。
LIPS 専用セットアップメニューの操作の流れ
LIPS 専用セットアップメニューには、「設定項目」「設定値」の 2 つの階層があり、それぞ
れの階層で目的の項目を選択します。
ここでは、「複数ページ印刷」の項目を「2 ページ（左）」に設定する手順を例に説明します。
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す

2 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
使
う �
使
わ
な
い �
↓
レ
タ
ー �

「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
し
な
い �
LIPS専用セットアップメニュー�
設 定 値�
設定項目�
グループ�
▼
▼
▼
�
▼
▼
▼
�
LIPS �
セットアップ�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
白
紙
節
約 �
ジ
ョ
ブ
タ
イ
ム
ア
ウ
ト
�
網
か
け
解
像
度 �
Ｌ
Ｆ
機
能 �
Ｃ
Ｒ
機
能 �
自
動
改
行 �
自
動
改
ペ
ー
ジ �
桁
数 �
行
数 �
漢
字
グ
ラ
フ
ィ
ッ
ク
セ
ッ
ト
�
Ａ
Ｎ
Ｋ
書
体 �
漢
字
書
体 �
文
字
サ
イ
ズ �
漢
字
コ
ー
ド �
ス
タ
ー
ト
ア
ッ
プ
マ
ク
ロ
�
カ
ラ
ー
オ
ー
バ
レ
イ �
オ
ー
バ
レ
イ
2 �
オ
ー
バ
レ
イ
1 �
ペ
ー
ジ
の
向
き �
複
数
ペ
ー
ジ
余
白 �
複
数
ペ
ー
ジ
印
刷 �
�
拡
大
／
縮
小 �
▼
▼
▼
�

LIPS 専用セットアップメニューの機能と操作2-6
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［ ］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［オンライン］を押すと、操作を中止してオンライン状態に戻ります。

3 グループで「LIPS セットアップ」を選択する ［ ］または［ ］を押す
「LIPS セットアップ」が表示されます。
4 設定項目を表示する ［実行］を押す
LIPS セットアップの設定項目が表示されます。
5 設定項目を選択する ［ ］または［ ］を押す
「複数ページ印刷」を選択した場合 目的の設定項目が表示されます。
6 設定値を表示する ［実行］を押す
選択した設定項目の設定値が表示されます。
7 設定値を選択する ［ ］または［ ］を押す
「2 ページ（左）」を選択した場合 目的の設定値が表示されます。
8 選択した値を確定する ［実行］を押す
9 オンライン状態に戻す ［オンライン］を押す
ｾｯﾄｱｯﾌﾟ�
LIPS ｾｯﾄｱｯﾌﾟ →�
LIPS ｾｯﾄｱｯﾌﾟ�
ｶｸﾀﾞｲ/ｼｭｸｼｮｳ →�
LIPS ｾｯﾄｱｯﾌﾟ�
ﾌｸｽｳﾍﾟｰｼﾞ ｲﾝｻﾂ →�
ﾌｸｽｳﾍﾟｰｼﾞ ｲﾝｻﾂ�
= ｼﾅｲ →�
ﾌｸｽｳﾍﾟｰｼﾞ ｲﾝｻﾂ�
2 ﾍﾟｰｼﾞ(ﾋﾀﾞﾘ) →�

ESC/P 専用セットアップメニューの機能と操作 2-7
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
ESC/P 専用セットアップメニューの機能と
操作
ESC/P 専用セットアップメニューの概要と操作手順について説明しています。ESC/P 専
用セットアップメニューは、LBP-2810 のみ設定することができます。
ESC/P 専用セットアップメニューの機能と構造
共 通セッ トアッ プメニ ューの グル ープの 階層で「ESC/P セ ットア ップ」を選 択する と、
ESC/P 専用セットアップメニューに移行します。
ESC/P 専用セットアップメニューは、「ESC/P グループ」「設定項目」「設定値」の 3 つ
の階層に分かれていて、ESC/P エミュレーションモードが動作した場合のみ有効な設定を
することができます。
ESC/P 専用セットアップメニューの操作の流れ
ESC/P 専用セットアップメニューには、「ESC/P グループ」「設定項目」「設定値」の 3 つ
の階層があり、それぞれの階層で目的の項目を選択します。
ここ では、フォントグループの「国 別文字」の項目を「USA」に設定す る手順を例に説明

します。
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
設 定 値�
設定項目�
グループ�
ESC/P�
グループ�
▼
▼
▼
�
▼
▼
▼
�
ESC/P �
セットアップ�
ページレイアウト�
ペ
ー
ジ
フ
ォ
ー
マ
ッ
ト
�
実
寸
縦 �
印字機能� 印字動作� VFC その他�フォント�
B4�
↓�
A4�
横�
右�
2
ペ
ー
ジ
印
刷
設
定�
し
な
い �
▼
▼
▼
�
▼
�
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
▼
▼
�
登
録
レ
ベ
ル �
カ
ラ
ー
モ
ー
ド
自
動
時
�
一
時 �
永
久 �
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す

ESC/P 専用セットアップメニューの機能と操作2-8
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
3 グループで「ESC/P セットアップ」を選択する ［ ］または［ ］を押す
「ESC/P セットアップ」が表示されます。
4 ESC/P グループを表示する ［実行］を押す
ESC/P グループが表示されます。
5 ESC/P グループを選択する ［ ］または［ ］を押す
「フォント」グループを選択した場合 目的の ESC/P グループが表示されます。
6 設定項目を表示する ［実行］を押す
選択した ESC/P グループの設定項目が表示され
ます。
7 設定項目を選択する ［ ］または［ ］を押す
「国別文字」を選択した場合 目的の設定項目が表示されます。
8 設定値を表示する ［実行］を押す
選択した設定項目の設定値が表示されます。
9 設定値を選択する ［ ］または［ ］を押す
ｾｯﾄｱｯﾌﾟ�
ESC / P ｾｯﾄｱｯﾌﾟ →�
ESC / P ｾｯﾄｱｯﾌﾟ�

ﾍﾟｰｼﾞﾚｲｱｳﾄ →�
ESC / P ｾｯﾄｱｯﾌﾟ�
ﾌｫﾝﾄ →�
ﾌｫﾝﾄ�
ｶﾝｼﾞｼｮﾀｲ →�
ﾌｫﾝﾄ�
ｸﾆﾍﾞﾂﾓｼﾞ →�
ｸﾆﾍﾞﾂﾓｼﾞ�
= ﾆﾎﾝ →�

ESC/P 専用セットアップメニューの機能と操作 2-9
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［ ］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［ オンライン］を押すと、操作を中止してオンライン状態に戻ります。

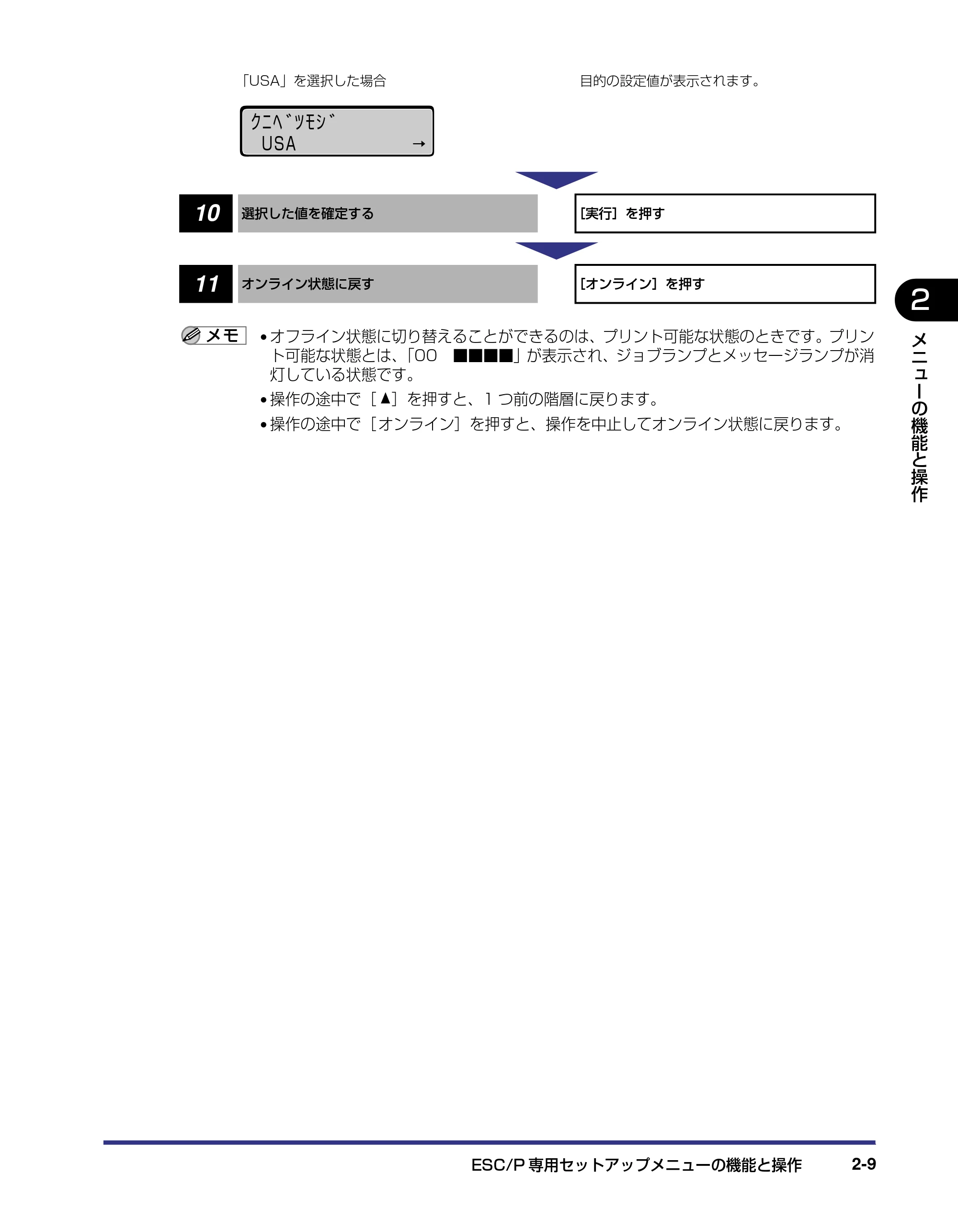

「USA」を選択した場合 目的の設定値が表示されます。
10 選択した値を確定する ［実行］を押す
11 オンライン状態に戻す ［オンライン］を押す
ｸﾆﾍﾞﾂﾓｼﾞ�
USA →�

ユーティリティメニューの機能と操作2-10
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
ユーティリティメニューの機能と操作
ユーティリティメニューの概要と操作手順について説明しています。
ユーティリティメニューの機能と構造
ここでは、ユーティリティメニューの機能とメニュー構造について説明します。
ユーティリティメニューの機能
ユーティリティメニューでは、セットアップメニューの設定内容や、搭載されているフォン
トなどの情報をプリントして確認することができます。
詳しい項目の内容については「ユーティリティメニューの設定項目」（→ P.6-4）を参照し
てください。
ユーティリティメニューの構造
ユーティリティメニューは、LIPS、ESC/P、オプションのエミュレーションなどの各動作
モ ードに共通し て選択でき る「共通ユーティ リティ項目」と、動 作モードごと に選択する
「専用ユーティリティ項目」の 2 つの階層に分かれています。

• 点線枠の項目は、オプションのコントロール ROM（LBP-2810 のみ）の装着時やハード

ディスク（LBP-2810 のみ）が使用可能な場合のみ追加して表示され、選択できるよう
になります。

• 「動作モード選択」（→ P.3-37）で、特定の動作モード（LIPS など）に設定した場合は、

選択した動作モード以外の専用ユーティリティ項目を設定することはできません。
共通ユーティリティ項目�
専用ユーティリティ項目�
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�
＊オプション�
カ
ラ
ー
サ
ン
プ
ル �
�
�
ス
テ
ー
タ
ス
プ
リ
ン
ト �
▼
▼
�
ス
テ
ー
タ
ス
プ
リ
ン
ト �
ESC/P�
ユーティリティ�
フォント�
リスト�
＊オプション�
拡張I/F�
プリント�
＊オプション�
HD�
ユーティリティ�
ステータス�
プリント�
その他のエミュレーション�
のユーティリティ�
LIPS�
ユーティリティ�
標準N/W�
プリント�
★�
キャリブ�
レーション�
★�
★� ★� ★� ★�
「★」は、LBP-2810のみ表示されます。�

ユーティリティメニューの機能と操作 2-11
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �
ユーティリティメニューの操作の流れ
ユーティリティメニューには、「共通ユーティリティ項目」「専用ユーティリティ項目」の 2
つの階層が あり、それぞれの階層で目的の項目を選択します。専用ユー ティリティ項目は、
共通ユーティリティ項目の階層で「LIPS ユーティリティ」、「ESC/P ユーティリティ」の
いずれかを選択した場合にのみ表示されます。
ここでは、「LIPS ユーティリティ」の「フォントリスト」をプリントする手順を例に説明し
ます。
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 ユーティリティメニューを表示する ［ユーティリティ］を押す
ユーティリティメニューが表示されます。
3 共通ユーティリティ項目を選択する ［ ］または［ ］を押す
「LIPS ユーティリティ」を選択した場合 目的の共通ユーティリティ項目が表示されます。
4 専用ユーティリティ項目を表示する ［実行］を押す
専用ユーティリティ項目が表示されます。

5 専用ユーティリティ項目を選択する ［ ］または［ ］を押す
「フォントリスト」を選択した場合 目的の専用ユーティリティ項目が表示されます。
6 選択した項目を確定する ［実行］を押す
フォントリストがプリントされます。
7 オンライン状態に戻す ［オンライン］を押す
ﾕｰﾃｨﾘﾃｨ�
LIPS ﾕｰﾃｨﾘﾃｨ →�
LIPS ﾕｰﾃｨﾘﾃｨ�
ｽﾃｰﾀｽ ﾌﾟﾘﾝﾄ →�
LIPS ﾕｰﾃｨﾘﾃｨ�
ﾌｫﾝﾄ ﾘｽﾄ →�

ユーティリティメニューの機能と操作2-12
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• 専用ユーティリティ項目（LIPS ユーティリティなど）を選択しなかった場合は、操作の

手順 4 ～ 5 の設定はありません。

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［ ］を押すと、1 つ前の階層に戻ります。
• 操作の途中で［オンライン］を押すと、操作を中止してオンライン状態に戻ります。
• LIPS のオーバレイリスト、マクロリスト、フォームリスト、オーバレイプリントは、デー

タが登録されている場合のみプリントされます。データが登録されていない場合はブザー
が鳴り、何もプリントされません。

ジョブメニューの機能と操作 2-13
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
ジョブメニューの機能と操作
ジョブメニューの概要と操作手順について説明しています。
ジョブメニューの機能と構造
ここでは、ジョブメニューの機能とメニュー構造について説明します。
ジョブメニューの機能
ジョ ブメニューで は、セキュアジ ョブやボック スに保存した ジョブをプリ ントしたり、セ
キュアジョブのリストや印刷履歴をプリントすることができます。
詳しい項目の内容については「ジョブメニューの設定項目」（→P.6-8）を参照してください。
ジョブメニューの構造
ジョブメニューの階層は 1 つです。

• 点線枠の項目は、オプションのハードディスク（LBP-2810 のみ）が使用可能な場合の

み追加して表示され、 選択できるようになります。
ジョブメニューの操作の流れ
ここでは、「印刷履歴リスト」をプリントする手順を例に説明します。
＊オプション� ＊オプション� ＊オプション�
ジョブ� セキュアプリント� 保存ジョブリスト� 保存ジョブプリント� 印刷履歴リスト�
★�★� ★�
「★」は、LBP-2810のみ表示されます。�
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 ジョブメニューを表示する ［ジョブ］を押す
ジョブメニューが表示されます。

ジョブメニューの機能と操作2-14
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［オンライン］を押すと、操作を中止してオンライン状態に戻ります。
• 「セキュアプリント」は、ハードディスクが使用 可能な状態で、セキュアプリントジョブ

がある場合にのみ表示されます。

• 「保存ジョブリスト」、「保存ジョブプリント」は、 ハードディスクが使用可能な状態で、

保存ジョブがある場合にのみ表示されます。
3 プリントしたい項目を選択する ［ ］または［ ］を押す
「印刷履歴リスト」を選択した場合 目的の項目が表示されます。
4 選択した項目を確定する ［実行］を押す
印刷履歴リストがプリントされます。
5 オンライン状態に戻す ［オンライン］を押す
ｼﾞｮﾌﾞ�
ｲﾝｻﾂﾘﾚｷ ﾘｽﾄ →�

リセットメニューの機能と操作 2-15
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
リセットメニューの機能と操作
リセットメニューの概要と操作手順について説明しています。
リセットメニューの機能と構造
ここでは、リセットメニューの機能とメニュー構造について説明します。
リセットメニューの機能
リセットメニューでは、プリンタのリセット（ソフトリセット、ハードリセット）やプリン
タに残っているプリントデータの排出、ハードディスク装着時に電源をオフにするときに行
う「シャットダウン」をすることができます。
詳しい項 目の内容については「リセットメニューの 設定項目」（→ P.6-10）を参照してく
ださい。
リセットメニューの構造
リセットメニューの階層は 1 つです。

• 点線枠の項目は、オプションのハードディスク（LBP-2810 のみ）が使用可能な場合の

み追加して表示され、 選択できるようになります。

• 「ハードリセット」は、ディスプレイに「ソフト リセット」と表示されている状態で、［実

行］を 3 秒以上押すと表示されます。
リセットメニューの操作の流れ
ここでは、「ソフトリセット」を実行する手順を例に説明します。
リセット� 排出�
ハードリセット�
ソフトリセット�
＊オプション�
シャットダウン�
★�
「★」は、LBP-2810のみ表示されます。�
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す

リセットメニューの機能と操作2-16
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 「シャットダウン」は、オプションのハードディス クを装着している場合にのみ表示され

ます。
2 リセットメニューを表示する ［リセット］を押す
リセットメニューが表示されます。
3 実行したい項目を選択する ［ ］または［ ］を押す
「ソフトリセット」を選択した場合 目的の項目が表示されます。
4 選択した項目を確定する ［実行］を押す
ソフトリセットが実行されます。
5 オンライン状態に戻す ［オンライン］を押す
ﾘｾｯﾄ�
ｿﾌﾄﾘｾｯﾄ →

ジョブキャンセルメニューの機能と操作 2-17
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
ジョブキャンセルメニューの機能と操作
ジョブキャンセルメニューの概要と操作手順について説明しています。
ジョブキャンセルメニューの機能
ジョブキャンセルメニューを使うと、データ受信中およびデータ処理中のジョブだけをキャ
ンセルすることができます。
キャンセルしたいジョブの処理中にプリンタをオフライン状態にし、操作パネルの［ジョブ
キャンセル］を押すと、ジョブキャンセル処理が開始されます。

• 本プリンタ専用ではないプリンタドライバから送信されたデータが混在している場合、複

数のデータがキャンセルされることがあります。

• ジョブキャンセルの処理は約 2 秒間行われます。この間にデータの受信を完了しなかった

場合、ジョブスキップ処理に移行します。ジョブキャンセル処理が開始されると、ディス
プ レイに「03 ジ ョブ キャンセ ル」と表示さ れ、この状態（ジ ョブキャン セル状態）
ではリセット処理はできません。

• ジョブスキップ処理に時間がかかり、ジョブスキップを途中で中止したいときは、リセッ

ト処理を行ってください。ジョブスキップ状態に移行すると、ディスプレイに「00 ジョ
ブ スキップ」と表示され、この状態（ジョブスキップ状態）でリセット処理が行えるよ
うになります。

• すでにデータ処理が終わり印刷処理中のデータは、キャンセルできません。その場合、そ

の次のプリントデータがキャンセルされることがありますので、 気を付けてください。

• ジョブキャンセルを行ったときに、「03 ジョブ キャンセル」と表示されてもジョブが

キャンセルされない場合があります。また、パスワード入力前のセキュアプリントジョブ
やボックスに保存するジョブはキャンセルされません。セキュアプリントジョブやボック
スに保存するジョブは、 リモート UI で削除してください（セキュアプリントやボックス
機能は、 LBP-2810 のみの機能です）。（→リモート UI ガイド）
ジョブキャンセルメニューの操作の流れ
キャンセルしたいジョブの処理中にプリンタをオフライン状態にし、操作パネルの［ジョブ
キャンセ ル］を押すと、ディスプレイに「03 ジョブ キャンセル」と表示され、ジョブ
キャンセル処理が開始されます。
操作の手順 キー操作
1 ジョブの処理中にオフライン状態に切り替える ［オンライン］を押す

ジョブキャンセルメニューの機能と操作2-18
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• ジョブをキャンセルできるのは、データ処理中、またはデータ受信中で、ジョブランプが

点灯、または点滅している状態のときです。

• ジョブスキップの処理中は、処理中のジョ ブのインタフェース名（「セントロニクス」、

「USB」など）がディスプレイに表示されます。
2 ジョブをキャンセルする ［ジョブキャンセル］を押す
メッ セージ の表示 と同時 にプリ ンタが オンラ イ
ン状態になり、ジョブキャンセル状態が約 2 秒間
続きます。プリントデータの受信が完了している
場合、ジョブのキャンセル処理が終了し、プリン
ト可能な状態に戻ります。
プリ ント デ ータ の受 信が 完了 して いな い 場合、
ジョ ブキ ャンセ ル状 態が 続く と、「00 ジョ ブ
スキップ」が表示されます。ジョブのスキップが
終了すると、プリント可能な状態に戻ります。
03 ｼﾞｮﾌﾞ ｷｬﾝｾﾙ�
�

給紙選択メニューの機能と操作 2-19
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
給紙選択メニューの機能と操作
給紙選択メニューの概要と操作手順について説明しています。
給紙選択メニューの機能と構造
ここでは、給紙選択メニューの機能とメニュー構造について説明します。
給紙選択メニューの機能
給紙選択メニューでは、どの給紙カセットまたは給紙トレイの用紙を使ってプリントするか
や、トレイの用紙サイズなどを選択できます。給紙元を選択した場合は、選択後、該当する
位置の給紙元表示ランプが点灯します。
詳しい項 目の内容については「給紙選択メニューの 設定項目」（→ P.6-12）を参照してく
ださい。
給紙選択メニューの構造
給紙選択メニューの階層は 2 つの階層に分かれています。

• トレイ用紙サイズ、トレイ用紙タイプ、両面印刷については、セットアップメニューの給

紙グループでも同様の設定ができます。
給紙選択メニューの操作の流れ
給紙選択メニューには、「設定項目」「設定値」の 2 つの階層があり、それぞれの階層で目
的の項目を選択します。
ここでは、「トレイ用紙サイズ」の項目を「B5」に設定する手順を例に説明します。
設定項目� 給紙モード� トレイ用紙サイズ� トレイ用紙タイプ� 両面印刷�
設定値� B�
5�
�
A�
4�
�
フ
リ
ー �
�
�
普
通
紙 �
▼
▼
�
▼
▼
�
ト
レ
イ �
�
�
自
動 �
▼
▼
�
す
る �
�
�
し
な
い �
「 」は、項目や階層が省略されていることを表します。�
▼
▼
▼
▼
�

給紙選択メニューの機能と操作2-20
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• オフライン状態に切り替えることができるのは、プリント可能な状態のときです。プリン

ト可能な状態とは、「00 ■■■■」が表示され、ジョブランプとメッセージランプが消
灯している状態です。

• 操作の途中で［オンライン］を押すと、そのとき表示していた設定値を設定し、オンライ

ン状態に戻ります。また、操作の途中で誤操作をした場合も、そのとき表示していた設定
値を設定し、オフライン状態に戻ります。
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 給紙選択メニューを表示する ［給紙選択］を押す
給紙選択メニューが表示されます。
3 設定項目を選択する ［ ］または［ ］を押す
「トレイ用紙サイズ」を選択した場合 目的の設定項目が表示されます。
4 設定値を表示する ［実行］を押す
選択した設定項目の設定値が表示されます。
［実 行］のかわり に［給紙選択］を 押して も、設
定値を表示することができます。
5 設定値を選択する ［ ］または［ ］を押す
「B5」を選択した場合 目的の設定値が表示されます。
［ ］または［ ］のかわりに［給紙選択］を押
しても、設定値を選択することができます。
6 選択した値を確定する ［実行］を押す
7 オンライン状態に戻す ［オンライン］を押す
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ�
→�
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ�
=A4 →�
ﾄﾚｲ ﾖｳｼ ｻｲｽﾞ�

B5 →�

セットアップメニューの初期化 2-21
メ
ニ
ュ
ー
の
機
能
と
操
作 �
2
セットアップメニューの初期化
セットアップメニューの初期化の概要と操作手順について説明しています。
セットアップメニューの初期化の機能
セッ トアップメニ ューを初期化 すると、共通セッ トアップメニ ューや専用セ ットアップメ
ニューで設定した内容を、工場出荷時の状態に戻すことができます。
セットアップメニュー初期化の操作の流れ
初期化は、セットアップメニューの「グループ」の階層で「パネル設定初期化」の項目を選
択して行います。
操作の手順 キー操作
1 オフライン状態に切り替える ［オンライン］を押す
2 セットアップメニューを表示する ［セットアップ］を押す
セットアップメニューが表示されます。
3 グループで「パネル設定初期化」を選択する ［ ］または［ ］を押す
4 初期化を実行する ［実行］を押す
確認メッセージが表示されます。
5 メッセージを確認後、実行する ［実行］を押す
初期化の実行中は「ショキカ チュウ」が表示さ
れます。終了すると、「ショキカ シュウリョウ」

が表示されます。
ｾｯﾄｱｯﾌﾟ�
ﾊﾟﾈﾙ ｾｯﾃｲ ｼｮｷｶ →�
ﾊﾟﾈﾙ ｾｯﾃｲ ｼｮｷｶ�
ｼﾞｯｺｳ ｼﾏｽｶ ? →�

セットアップメニューの初期化2-22
2
メ
ニ
ュ
ー
の
機
能
と
操
作 �

• 初期化の最中に電源をオフしないでください。プリンタのメモリが故障することがありま

す。

• 一部の設定項目は、初期化後に電源を入れなおすかハードリセット操作を行わないと有効

になりません。

• 操作の途中で［オンライン］を押すと、操作を中止してオンライン状態に戻ります。ただ

し、ディスプレイに「ショキカ チュウ」と表示 されているときは、［オンライン］を押
しても操作は中止できません。

• セットアップメニューの初期化を実行しても、以下の項目は初期化されません。
• 共通セットアップメニューのインタフェースグループの「標準（ 拡張）ネットワーク」
• ユーザメンテナンスグループの「特殊印字処理」
• ユーザメンテナンスグループの「カウンタ初期化」

6 オンライン状態に戻す ［オンライン］を押す

3-1
CHAPTER
3
共通セットアップメニューの
設定項目
この章では、共通セットアップメニューで設定できる項目の内容について説明しています。
共通セットアップメニュー設定項目一覧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
拡張機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
スリープ動作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
スリープモード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

警告処理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
自動エラースキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
表示言語. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
ブザー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

警告表示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
日付／時刻設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
ハードディスク . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11
割り込み印刷許可 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12

セキュアプリント消去 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12
rip once（リップワンス）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-13
給紙グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-14
トレイ用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14

デフォルト用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
用紙の向き . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
トレイ優先 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15
自動選択. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16

デフォルト用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16
トレイ用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
手差し両面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
両面印刷. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18

レイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-19
コピー枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
縦補正／横補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-19
とじ方向. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20

とじ幅 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
特殊両面処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22

3-2
3. 共通セットアップメニューの設定項目
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
印字調整グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
データ処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
階調処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23
トナー節約 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-23

トナー濃度 C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
トナー濃度 M . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
トナー濃度 Y . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
トナー濃度 K . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24

カラーモード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
モノクロ中間調. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
カラー中間調 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-25
OHP タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26

画質警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26
印字動作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-27
インタフェースグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
インタフェース選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29

タイムアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-29
セントロニクス設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30
標準ネットワーク . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33
拡張ネットワーク . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-35

コネクション認識 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36
動作モードグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37
動作モード選択. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-37
自動切り替え . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-39

優先エミュレーション. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-40
ユーザメンテナンスグループの設定項目. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41
定着特殊処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41
印字位置調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41

カウンタ初期化. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-43
特殊モード J. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-43
特殊モード L. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-44
OHP フィルム鏡像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-44

特殊印字処理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-45
封筒 Y4 横送り. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-46

共通セットアップメニュー設定項目一覧 3-3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
共通セットアップメニュー設定項目一覧
■ 表の見かた

• 「*」印が付いている項目や設定値は、オプション品の有無や他の設定項目の内容によっ

て表示されるときと表示されないときがあります。

• 「

★
」印が付いている項目や設定値は、LBP-2810 のみ表示されます。

• 太字で示されている設定値は、工場出荷時の値です。

＜拡張機能グループ＞→ P. 3-9
設定項目 設定値 内容
スリープ動作 スル、オンライン ノミ スリ ープ モード に移 行する かどう かを 設定
します。
スリープモード 30 プン、60 プン、180プン、15 フン プリ ンタ を使わ ない ときに 消費電 力を 節約
するタイマーを設定します。
警告処理 ケイゾク、テイシ 警告状態が発生したときに、プリントを継続
するか、停止するかを設定します。
自動エラースキップ ツカワナイ、ツカウ エラ ー時 も自動 的に プリン トを続 行す るか
どうかを設定します。
表示言語 ニホンゴ、ENGLISH ディスプレイの表示言語を設定します。
ブザー １カイ、レンゾク エラー時のブザーの鳴りかたを設定します。
警告表示 スル、シナイ 警告 時の メッセ ージ を表示 するか どう かを
設定します。
日付／時刻設定 日付
．．．2001/01/01 ～ 2089/12/31
時刻（24 時間）
．．．00:00:00 ～ 23:59:59
プリ ンタ が持っ てい る日付 と時間 を設 定し

ます。
ハードディスク * ★ ツカウ、ツカワナイ オプ ショ ンのハ ード ディス クを装 着し てい
る場 合に 特有の 機能 を使う かどう かを 設定
します。
割り込み印刷許可 * ★ スル、シナイ 印刷 デー タの割 り込 みの機 能を使 うか どう
かを設定します。
セキュアプリント消去 * ★ 1 ジカン、2 ジカン、3 ジカン、6 ジ
カン、12 ジカン、24 ジカン
セキ ュア プリン トの データ を消去 する 時間
を設定します。
rip once* ★ （リップワン
ス）
ツカウ、ツカワナイ 複 数部 数を プリ ント す ると きに 便利 な rip
once（リッ プワンス）機 能を使うか どうか
を設定します。

共通セットアップメニュー設定項目一覧3-4
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
＜給紙グループ＞→ P. 3-14
設定項目 設定値 内容
トレイ用紙サイズ A4、A4R、B4、A3、LT、LTR、LG、
LD、EX、フリ ー、ユー ザ ペー パ ー、
ハ ガ キ、フ ウ ト ウ Y4、フ ウ ト ウ
K2、 A5、B5
給紙 トレ イにセ ット した用 紙の サイズ を設
定します。
デフォルト用紙サイズ A4、B4、A3、A5、B5 プリ ンタ の初期 状態 の処理 サイ ズを設 定し
ます。
用紙の向き ジドウ、 タテオクリ、ヨコオクリ 用紙の置きかたを設定します。
トレイ優先 シナイ、 スル 自動給紙の場合に、給紙トレイから順に給紙
元を検知するかどうかを設定します。
自動選択 トレイ．．．ツカウ、ツカワナイ
カセット 1．．．ツカウ、ツカワナイ
カセット 2*．．．ツカウ、ツカワナイ
カセット 3*．．．ツカウ、ツカワナイ
カセット 4*．．．ツカウ、ツカワナイ
自動給紙の場合に、どの給紙トレイ／カセッ
トを 自動 給紙の 対象 とする のか を設定 しま

す。
デフォルト用紙タイプ フツウシ 、アツガミ、アツガミ H、OHP 通常使用する用紙の種類を設定します。
トレイ用紙タイプ フ ツ ウ シ、ア ツ ガミ、ア ツ ガ ミ H、
OHP、 フリー
給紙 トレ イにセ ット した用 紙の タイプ を設
定します。
手差し両面 1 メンメ、2 メンメ 給紙 トレ イから 手動 で両面 プリ ントす ると
きの印字面を設定します。
両面印刷 シナイ、 スル 片面 でプ リント する か両面 でプ リント する
かを設定します。
＜レイアウトグループ＞→ P. 3-19
設定項目 設定値 内容
コピー枚数 １～ 2 000 プリントの部数を設定します。
縦補正 -50.0 mm ～0.0 mm ～ +50.0 mm 印字位置を 0.5 mm 単位で縦方向に調整し
ます。
横補正 -50.0 mm ～0.0 mm ～ +50.0 mm 印字位置を 0.5 mm 単位で横方向に調整し
ます。
とじ方向 ナガテ、 ミジカテ とじ代の位置を、用紙の長い辺にするか短い
辺にするかを設定します。

とじ幅 -30.0 mm ～0.0 mm ～ +30.0 mm とじ 代用 の余白 をあ けてプ リン トする とき
の、余白の幅を設定します。
特殊両面処理 スル、シナイ 1 ページプリントするときに、両面プリント
の設 定が されて いる ときの プリ ント面 を設
定します。

共通セットアップメニュー設定項目一覧 3-5
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
＜印字調整グループ＞→ P. 3-23
設定項目 設定値 内容
データ処理 ファイン、クイック デー タを処 理す るとき の解 像度を 設定
します。
階調処理 コウカイチョウ 1、コウカイチョウ 2、
ヒョウジュン
ファインモードでプリントするときの、デー
タの階調処理の方法を設定します。
トナー節約 ツカワナイ、ツカウ トナ ーを 節約し てプ リント するか どう かを
設定します。
トナー濃度 C、M、Y、K １～ 8 ～ 15 プリ ント すると きの 印字濃 度を色 ごと に調
整します。
カラーモード ジドウ、カラー、モノクロ カラ ー印 刷を行 うか モノク ロ印刷 を行 うか
を設定します。
モノクロ中間調 パターン 1、パターン 2 モノ クロ データ の中 間調の 表現方 法を 設定
します。
カラー中間調 テキスト．．．カイゾウド、カイチョウ、
シキチョウ、コウカイゾウド
グ ラ フ ィ ック．．．カ イ ゾ ウ ド、カイ

チョウ、シキチョウ、コウカイゾウド
イメージ．．．カイゾウド、カイチョウ、
シキチョウ、コウカイゾウド
カラー データの、テ キスト、グラフ ィック、
イメージといったデータの種類ごとに、最適
なディザパターンを設定します。
OHP タイプ トウカガタ、ハンシャガタ プロジェクタの種類（透過型、反射型）に適
した印字モードを設定します。
画質警告 ケイゾク、テイシ 画質 の品 位低下 のメ ッセー ジを表 示す るか
どうかを設定します。

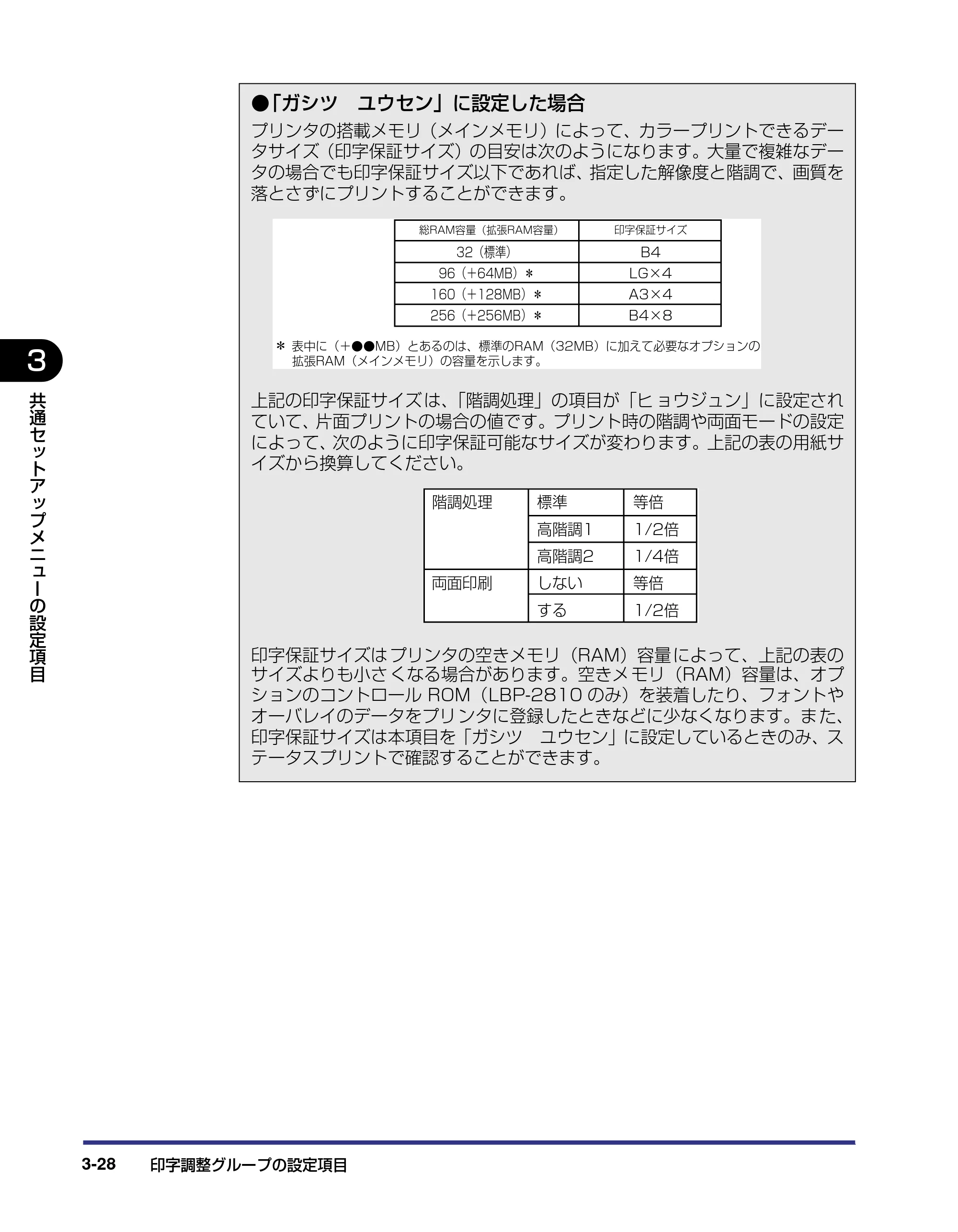

印字動作 ジドウ、ガシツ ユウセン、トウロク
ユウセン
用途に 合わせ たメモリ（RAM）の配 分のし
かたを設定します。
＜インタフェースグループ＞→ P. 3-29
設定項目 設定値 内容
インタフェース選択 ジドウ、セントロニクス、USB、ヒョ
ウ ジュン ネットワー ク ★、カクチョ
ウ ネットワーク *
パソ コン と接続 する ときの インタ フェ ース
の種類を設定します。
タイムアウト 5 ～ 15 ～ 300 ビョウ、シナイ 動作 モー ド自動 切り 替えの タイマ ーを 設定

します。
セントロニクス設定 *

• BUSY-ACK A-B-A、A-B、B-A BUSY 信号と ACKNLG 信号の出力順序を

変更します。

• セントロ受信速度 コウソク、チュウソク、 テイソク セン トロ ニクス デー タの受 信速度 を設 定し

ます。

• セントロ送信速度 コウソク、チュウソク、 テイソク セン トロ ニクス デー タの送 信速度 を設 定し

ます。

共通セットアップメニュー設定項目一覧3-6
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• インプットプライム ドウサモード イゾン 、リセット コンピュータからインプットプライム（プリ

ンタのリセット信号）を受信したときの処理
を設定します。

• 双方向 ECP 、ニブル、ツカワナイ データの双方向通信を設定します。
• ジョブ区切り シナイ、 スル セン トロ ニクス イン タフェ ース を使用 して

プリ ント したと きに 不具合 が生 じた場 合に
設定します。
標準ネットワーク * ★

• TCP/IP フレームタイプ：

Ethernet 2、ムコウ
IP モード *：
シュドウ、ジドウ
プロトコル *：
DHCP オフ、オン
BOOTP オフ、オン
RARP オフ、オン
アドレス *：
IP アドレス
192.168.0.215
サブネットマスク
0.0.0.0
ゲートウェイアドレス
0.0.0.0
本プ リン タに内 蔵さ れてい るプ リント サー
バの TCP/IP 設定を行います。

• 設定登録 － 「標準ネットワーク」の「TCP/IP」（前項目）

の設定内容を登録します。

• ネ ットワーク設 定初期

化
－ 「標準ネ ットワー ク」の設定を、工場 出荷時
の値に戻します。
拡張ネットワーク *

• TCP/IP フレームタイプ：

Ethernet 2、ムコウ
IP モード *：
シュドウ、ジドウ
プロトコル *：
DHCP オフ、オン
BOOTP オフ、オン
RARP オフ、オン
アドレス *：
IP アドレス
（数値）
サブネットマスク
（数値）
ゲートウェイアドレス
（数値）
本プ リン タにオ プシ ョンで 装着 された プリ
ントサーバの TCP/IP 設定を行います。工場
出荷時の設定値は、装着するプリントサーバ
によって異なります。

共通セットアップメニュー設定項目一覧 3-7
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 設定登録 － 「拡張ネットワーク」の「TCP/IP」（前項目）

の設定内容を登録します。

• ネ ットワーク設 定初期

化
－ 「拡張ネ ットワーク 」の設定を、工場 出荷時
の値に戻します。
コネクション認識 * スル、シナイ 「標準ネットワーク」／「拡張ネットワーク」
を使用していて、正しいプリント結果が得ら
れない場合に設定します。
＜動作モードグループ＞→ P. 3-37
設定項目 設定値 内容
動作モード選択 ジ ドウ センタク ★、その他のエミュ
レ ーシ ョン * ★、LIPS、ESC/P ★、
HEX-DUMP、LIPS-DUMP
デー タの 種類に 合わ せて動 作モー ドを 自動
的に切り替えるか、動作モードを固定して本
プリンタを使用するかどうかを設定します。
自動切り替え★ LIPS．．．ツカウ、ツカワナイ
ESC/P．．．ツカウ、ツカワナイ
オプション *．．．ツカウ、ツカワナイ
LIPS、ESC/P、オプションの各エミュレー
ションについて、動作モード自動切り替えの
対象にするかどうかを設定します。
優先エミュレーション★ ESC/P、ナシ、そ の他のエ ミュレー
ション *、LIPS
動作モード自動選択で、本プリンタがコント

ロールコ マンドを認 識できなかっ たときに、
優先 的に 切り替 える 動作モ ードを 設定 しま
す。

共通セットアップメニュー設定項目一覧3-8
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
＜ユーザメンテナンスグループ＞→ P. 3-41
設定項目 設定値 内容
定着特殊処理 シナイ、 スル 両面プリント時、2 面目がしわになる現象を
改善します。
印字位置調整 縦補正（ トレイ）...0 ～ 52 ～ 104
横補正（ トレイ）...0 ～ 52 ～ 104
縦補正（ カセット 1）...0～ 52 ～ 104
横補正（ カセット 1）...0～ 52 ～ 104
縦補正（ カセット2）*...0 ～52 ～104
横補正（ カセット2）*...0 ～52 ～104
縦補正（ カセット3）*...0 ～52 ～104
横補正（ カセット3）*...0 ～52 ～104
縦補正（ カセット4）*...0 ～52 ～104
横補正（ カセット4）*...0 ～52 ～104
縦補正（ 両面）...0 ～ 52 ～ 104
横補正（ 両面）...0 ～ 52 ～ 104
印字 位置 を縦方 向ま たは横 方向 に調整 しま
す。給紙元別に設定することができます。

カウンタ初期化

• ETB ユニット － ETB ユニッ ト交換後のカウン タのリセット

を行います。

• 定着器 － 定着 器交 換後の カウ ンタの リセ ットを 行い

ます。
特殊モード J ツカワナイ 、ツカウ トレイ用紙サイズを「フリー」に設定した場
合、プ リント チェ ック を行う かを 設定 しま
す。
特殊モード L ツカワナイ 、ツカウ 大きい用紙サイズのプリント時、用紙の後端
が汚れる現象を改善します。
OHP フィルム鏡像 シナイ、 スル プリントした OHP フィルムがプロジェクタ
上で反ってしまうときに設定します。
特殊印字処理

• OHP フィルム特殊処理 シナイ、 スル OHP フィルムのプリント時、部分的に印字

が薄くなる現象を改善します。

• 薄紙特殊処理 シナイ、 スル 両面プリント時、2 面目の画像に白い水玉が

生じる現象を改善します。

• サービス特殊設定 ツカワナイ 、セッテイ A、セッテイ B サー ビス マンが 設定 した印 字処 理を使 用す

るときに設定します。
封筒 Y4 横送り シナイ、 スル プリントした洋形 4号封筒の印字品質を改善
するときに設定します。

拡張機能グループの設定項目 3-9
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
拡張機能グループの設定項目
拡張機能グループでは、プリンタにエラーが発生したときの動作やオプションのハードディ
スク装着時の機能を使うかどうかなどについて設定できます。
スリープ動作
スル、オンライン ノミ
「スリープモード」（→次項目）で設定した時間が経過したときに、プリンタの状
態によってスリープモードに移行するかどうかを設定することができます。
「スル」に設定すると、プリンタがオンライン状態でもオフライン状態でもスリー
プモードに移行します。
「オンライン ノミ」に設定すると、プリンタがオフライン状態ではスリープモー
ドに移行しません。
スリープモード
30 プン、60 プン、180 プン、15 フン
パネル操作を行わなかったり、パソコンからのデータがこなかったり、プリンタ
に変化のない状態が一定時間経過したときに、スリープモードに移行するまでの
時間を 設定し ます。スリー プモード になる と、プリンタ は消費 電力の少 ないス
リープ状態になります。オンラインからスリープモードになった場合は、印刷可

ランプ以外のすべてのランプとディスプレイの表示が消えます。オフラインから
スリープモードになった場合は、メッセージランプ以外のすべてのランプとディ
スプレイの表示が消えます。

• セキュアプリントデータを受信した場合、スリープモードであっても、ジョブランプが点

灯します（ セキュアプリントは、LBP-2810 のみの機能です）。

• 操作パネルのキーが押されたり、エラーが起きると自動的にスリープモードは解除されま

す。また、オンライン状態ではパソコンからのデータを受信してもスリープモードが解除
されます。 オフライン状態ではエラーが解除されてもスリープモードが解除されます。

• 本プリンタはオフライン状態でもスリープモードに移行しますが、次のようなオフライン

状態のときは、 設定時間が経過してもスリープモードに移行しません。

• 「nn-nn サービスコール」（nn は 2 桁の英数字）が表示されている
• ハードディスクのシャットダウン中またはフォーマット中（LBP-2810 のみ）
• ステータスプリントなどのユーティリティ項目の実行中
• 「スリープ動作」（→前項目）を「オンライン ノミ」に設定している

拡張機能グループの設定項目3-10
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
警告処理
ケイゾク、テイシ
以下の警告メッセージが表示されたときに、プリントを継続するか停止するかを
設定します。
「ケ イゾク」に設定すると、上 記のメッセージ を表示しながらプ リントを継続し
ます。「テイシ」に設定すると、プリントを停止します。その後、表示されたメッ
セージにしたがって警告状態を解除すると、プリントが再開されます。

• 「16 X トナー コウカン」が表示されプリントが中断した場合は、カートリッジを交

換したあと、再度プリントを行ってください。

• 本項目を「テイシ」にした場合、「16 X トナー チェック」は「16 X トナー コ

ウカン」という表示に変わりプリントが停止します。
自動エラースキップ
ツカワナイ、ツカウ
エラー が起き たときに、エ ラーを 一時的に 解除し てプリン トを続 ける機能（エ
ラースキップ）を、自動的に使うかどうかを設定します。
「ツカワナイ」に設定すると、［オンライン］を押してエラースキップさせる必要
があります。
「ツカウ」に設定すると、［オンライン］を押さなくても自動的にエラースキップ
されます。

• エラースキップとはあくまでエラーを一時的に解除するものです。したがって、正しくプ

リントされないことがあります。

• 自動エラースキップで一時解除できるエラ ーの種類については、「メッセージが表示され

たときには」（→ユーザーズガイド）を参照してください。

• 本項目を「ツカウ」に設定すると、複数のエラーが発生している場合でも、自動エラース

キップ可能なエラーはすべて自動的にエラースキップします。
表示言語
ニホンゴ、ENGLISH
ディスプレイに表示されるメッセージを日本語で表示するか、英語で表示するか
を設定します。

• ENGLISH 表示の場合のメニュールートマップはありません。

警告メッセージ プリンタの状態
「16 X トナー チェック」
（X は Y または M、C、K）
表 示された 色のカー トリッジの 寿命が近 く
なって交換が必要

拡張機能グループの設定項目 3-11
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
ブザー
１カイ、レンゾク
エラーが発生した場合に、ブザー音が１回だけ鳴るのか、連続して鳴るのか設定
します。連続して鳴るように設定した場合は、エラーを解除するか操作パネルの
いずれかのキーを押すと止まります。

• エラーの種類によっては、ブザーが鳴っているときに［オンライン］を押すと、エラーを

スキップして、 オンライン状態に戻すことができます。
警告表示
スル、シナイ
プリンタの状態を警告するメッセージ（警告メッセージ）を表示するかどうかを
設定します。メッセージを表示してもしなくてもプリントは行われます。

• 本 項目を「シナイ」に設定して表示されなくなる メッセージについては、「メッセージが

表示されたときには」（→ユーザーズガイド）を参照してください。
日付／時刻設定
日付 ............................. 2001/01/01 ～ 2089/12/31
時刻（24 時間）......... 00:00:00 ～ 23:59:59
本プリンタには時計機能が内蔵されています。この時計はプリンタのメンテナン
スや履歴の管理に使用されます。日付や時間が合っていないときに、本項目で設
定します。

• 日付と時刻は工場出荷時に合わせられています。
• 本プリンタに内蔵されている時計の精度は、月差± 90 秒です。定期的に本項目で時刻を

合わせてください。

• 日付と時刻は、 操作パネルの以下のキーを使って入力します。
• 数字の増減・・・［ ］［ ］
• 桁の移動・・・［ ］［ ］
• 入力した日付または時間の決定・・・［実行］

ハードディスク
ツカウ、ツカワナイ
* 本項目は、LBP-2810 にオプションのハードディスクが装着されていて、64MB 以上の拡張 RAM
（メインメモリ）が増設されている場合にのみ表示されます。
オプシ ョンのハ ードディ スクを装 着したと きに追加 される以 下の機能 を使うか
どうかを設定します。

• 印刷データの割り込み

拡張機能グループの設定項目3-12
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 印刷データの順番の変更
• 印刷データの属性（出力先や印刷部数など）の変更
• 印刷データの処理の一時停止／再開
• 印刷データをハードディスク（ボックス）に保管する（再プリントが可能）（→

P.6-9）

• セキュアプリント（→ P. 6-8）
• rip once（リップワンス）（→ P. 3-13）

通常は「ツカウ」に設定しておいてください。ハードディスクを使った機能で不
具合がある場合に、「ツカワナイ」に設定してください。

• 本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ

セット操作を行ってください。
割り込み印刷許可
スル、シナイ
* 本項目は、LBP-2810 にオプションのハードディスクが装着されていて、「ハードディスク」の項目
が「ツカウ」に設定されている場合にのみ表示されます。
オプションのハードディスクを装着している場合に、印刷データの割り込みの機
能を使うかどうかを設定します。

• 「ハードディスク」の項目が「ツカワナイ」に設定 されているときは、本項目の設定は無

視され、割り込み印刷はできません。
セキュアプリント消去
1 ジカン、2 ジカン、3 ジカン、6 ジカン、12 ジカン、24 ジカン
* 本項目は、LBP-2810 にオプションのハードディスクが装着されていて、「ハードディスク」の項目
が「ツカウ」に設定されている場合にのみ表示されます。
あらかじめパソコン側でファイル名、ユーザ名、パスワードを設定した「セキュ
アプリント」のデータを消去する時間を設定します。
セキュアプリントデータはハードディスクに保存されていて、通常はプリントし
ないと消去されませんが、データの処理が終了してから本項目で設定した時間が
経過すると、プリントしていなくても自動的に消去されます。

• セキュアプリントデータのプリントは、ユー ティリティメニューの「セキュアプリント」

（→ P.6-8）やリモート UI で行います。

• 「ハードディスク」の項目が「ツカワナイ」に設定 されているときは、本項目の設定は無

視され、セキュアプリント消去はできません。

• 本項目で設定した時間が経過していない場合でも、プリンタの電源を切るかハードリセッ

トやソフトリセット操作を行うと、セキュアプリントデータは消去されます。

• ファイル名、ユーザ名、パスワードの設定は、プリンタドライバで行います。

拡張機能グループの設定項目 3-13
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
rip once（リップワンス）
ツカウ、ツカワナイ
* 本項目は、LBP-2810 にオプションのハードディスクが装着されていて、64MB 以上の拡張 RAM
（メインメモリ）が増設されている場合にのみ表示されます。
オプションのハードディスクを装着している場合に、「rip once（リップワンス）」
の機能を使うかどうかを設定します。rip once（リップワンス）とは、複数部数
をプリントするときのために、1 部目のデータをハードディスクに保存しておい
て 2 部目以降のプリントを高速に行う機能です。
大量の部数をプリントする場合や、複雑なデータ（多数の図形や画像が含まれる
データなど）を複数部数プリントする場合に効果があります。

• 本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ

セット操作を行ってください。

• 「ハ ードディスク」の項目が「ツカワナイ」に設定さ れているときは、本項目の設定は自

動的に「 ツカワナイ」になり、rip once（ リップワンス）の機能は使えません。

• 文字だけのデータなどのように比較的単純なデータや、部数の少ないデータでは、あまり

効果がでないことがあります。

給紙グループの設定項目3-14
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
給紙グループの設定項目
給紙グループでは、給紙トレイや給紙カセットからプリントするときの用紙サイズなどにつ
いて設定できます。
トレイ用紙サイズ
A4、A4R、B4、A3、LT、LTR、LG、LD、EX、フリ ー、ユー ザ ペ ーパ ー、
ハガキ、フウトウ Y4、フウトウ K2、A5、B5
給紙トレイにセットした用紙サイズを設定します。

• 本項目を「フリー」に設定すると、1 枚ずつ違うサイズの用紙にプリントしたいときなど

に便利です。ただし、アプリケーションソフトなどで設定した用紙サイズと異なるサイズ
の用紙がセットされている場合、正しくプリントされません。「特殊モード Ｊ」（→ P.3-
43）を「ツカワナイ」に設定している場合は 、エラーメッセージが表示され、プリント
を中止します。

• 「ユーザペーパー」は、アプリケーションソフトな どで定形以外のサイズを独自に設定し

てプリントしたいときに選択します。プリント中に用紙サイズ交換を要求するメッセージ
が表示される場合は、［オンライン］を押してエラーを解除してプリントしてください。

• 「LT」はレターに、「LG」はリーガルに、「LD」はレジャーに、「EX」はエグゼクティブ

に対応しています。

• 「フウトウ Y4」は洋形 4 号に、「フウトウ K2」は角形 2 号に対応していますが、種類

によってはプリントできないものもあります。また、有効印字領域は、上下左右の用紙端
から 10 mm 内側までとなります。詳しくは、「用紙について」（→ユーザーズガイド）を
参照してください。

• 給紙選択メニューの「トレイ用紙サイズ」でも同様の設定ができます（→ P.6-13）。

デフォルト用紙サイズ
A4、B4、A3、A5、B5
アプリケーションソフトで用紙サイズが設定できない場合など、プリンタが処理
を行う用紙サイズを決定できない場合の論理上の用紙サイズを設定します。

• 通常、Windows パソコンや Macintosh パソコンからプリントする場合は、プリンタドラ

イバで用紙サイズを設定します。MS-DOS や UNIX などを OS とするパソコンからプリ
ントする場合で（LBP-2810 のみ）、用紙サイズが設定できないときは、本項目で設定
してください。

給紙グループの設定項目 3-15
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
用紙の向き
ジドウ、タテオクリ、ヨコオクリ
横置きにも縦置きにもセットできる用紙を使うときに、用紙の置きかたを設定し
ます。給紙カセットや給紙トレイにセットした用紙の置きかたが、横置きのとき
は「ヨコオクリ」に、縦置きのときは「タテオクリ」に設定します。自動的に認
識させたいときは「ジドウ」に設定します。
なお、本項目は置きかたを設定するだけなので、本項目を変更しても用紙に印字
する向きは変わりません。

• LIPS モードの場合、印字の向きは、LIPS 専用セットアップメニューの「ページの向き」

（→ P .4-7）で設定できます（LBP-2810 のみ）。

• LIPS 以外のモードの場合、「ジドウ」に設定すると、「ヨコオクリ」として処理されます。
• 給紙カセットから給紙するときの各用紙の置きかたは次のようになります。
• 縦置きのみ：A3、B4、B5、A5、レジャー、リーガル、エグゼクティブ、ユーザペーパー
• 縦置き・横置き：A4、レター
• 給紙トレイから給紙するときの各用紙の置きかたは次のようになります。
• 縦置きのみ：A3、B4、B5、A5、レジャー、リーガル、エグゼクティブ、ユーザペー

パー、ハガキ、封筒（洋形 4 号、角形 2 号）

• 縦置き・横置き：A4、レター

トレイ優先
シナイ、スル
給紙選択メニューで自動給紙が設定されている場合に、プリンタが給紙トレイか
ら順に給紙元を検知するかどうかを設定します。
「シナ イ」に設定すると、受信 データの用紙サイ ズに合致するか どうかの検知は
次の順序で行われます。
カセット 1 →カセット 2
*1
→カセット 3
*1
→カセット 4
*1
→ 給紙トレイ
「スル」に設定すると、受信データの用紙サイズに合致するかどうかの検知は、給
紙トレイから次の順序で行われます。
給紙トレイ →カセット 1 →カセット 2
*1
→カセット 3
*1
→カセット 4
*1
*1：ペーパーフィーダ装着時のみ

• 自動給紙は、 給紙選択メニューの「給紙モード」（→ P.6-12）で設定します。
• 本項目は、給紙選択メニューの「給紙モード」が「ジドウ」に設定されている場合にのみ

有効です。
ABCDE
［タテオクリ］�
用紙を横置きにセットする�
ABCDE
［ヨコオクリ］�
搬
送
方
向 �
用紙を縦置きにセットする�

給紙グループの設定項目3-16
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 本項目を「スル」に設定しても、給紙トレイの用紙サイズ、用紙タイプ、用紙名称と受信

データの用紙サイズ、用紙タイプ、用紙名称が異なるときは、給紙トレイからは給紙され
ません。

• 受信データによっては、受信データと同じ用紙サイズの給紙カセットの給紙元表示ランプ

が点灯しているときに、本項目が「スル」に設定されていても給紙トレイから給紙されず
にカセットから給紙される場合があります。

• カセット 2、カセット 3、カセット 4 はオプションです。

自動選択
トレイ ......................... ツカウ、ツカワナイ
カセット 1 ................. ツカウ、ツカワナイ
カセット 2 * .............. ツカウ、ツカワナイ
カセット 3 * .............. ツカウ、ツカワナイ
カセット 4 * .............. ツカウ、ツカワナイ
*「カセット 2」、「カセット 3」、「カセット 4」は、オプションのペーパーフィーダが装着されている場
合にのみ表示されます。
自動給紙が 設定されている場 合に、自動給紙の対象 となる給紙元を設 定します。
給紙トレイ、給紙カセットのそれぞれについて設定します。
「ツカウ」に設定すると、それぞれの給紙元を自動給紙の対象とします。「ツカワ
ナイ」に設定すると、それぞれの給紙元を自動給紙の対象としません。

• 自動給紙は、給紙選択メニューの「給紙モード」（→ P.6-12）で設定します。

デフォルト用紙タイプ
フツウシ、アツガミ、アツガミ H、OHP
通常使用する用紙のタイプを設定します。本プリンタでは、ここで設定された用
紙のタイプに最適な印刷モードが内部的に設定されます。
各印刷モードは、次のような用紙に対応しています。

• 「フツウシ」 普通紙、再生紙
• 「アツガミ」 厚紙（106g/m 2 ～ 135g/m2 ）、ラベル用紙
• 「アツガミ H」 厚紙（106g/m 2 ～ 135g/m2 ）、ラベル用紙
• 「OHP」 OHP フィルム
• 「アツガミ」、「アツガミ H」、「OHP」のいずれかに設定した場合、両面印刷は行えません。

また、印刷速度が遅くなります。

• 「アツガミ」に設定してプリントした結果、定着性をより改善したいときは、「アツガミ H」

に設定してお試しください。

• 通常、Windows パソコンや Macintosh パソコンからプリントする場合は、プリンタドラ

イバで用紙タイプを設定します。MS-DOS や UNIX などを OS とするパソコンからプリ
ントする場合（LBP-2810 のみ）で用紙タイプが設定できないときは、本項目で設定し
てください。

給紙グループの設定項目 3-17
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 封筒の場合は、「トレイ用紙サイズ」（→ P.3-14）で「フウトウ Y4」または「フウトウ

K2」に設定すると自動的に封筒に適した印字モードでプリントされます。このメニュー
で設定する必要はありません。

• ハガキの場合は、「トレイ用紙サイズ」（→ P.3-14）で「ハガキ」に設定すると自動的に

ハガキに適した印字モードでプリントされます。このメニューで設定する必要はありませ
ん。
トレイ用紙タイプ
フツウシ、アツガミ、アツガミ H、OHP、フリー
給紙トレイにセットする用紙のタイプを設定します。本プリンタでは、ここで設
定され た給紙ト レイの用 紙のタイ プに最適 な印刷モ ードが内 部的に設 定されま
す。
厚紙（106g/m
2
～ 135g/m
2
）に印刷する場合は「アツガミ」、OHP フィル
ムの場合は「OHP」、ラベル用紙の場合は「アツガミ」に設定します。
給紙トレイを使う場合で、プリンタドライバを使用できない OS（MS-DOS や
UNIX など）からプリントする場合は、必ずトレイ用紙タイプとデフォルト用紙
タイプの設定を一致させます。

• 本プリンタでは、給紙トレイにセットされた用紙のタイプに応じて、内部的に最適な印刷

モードに切り替えて印刷します。給紙トレイにセットした用紙のタイプと印刷モードが異
なると、 エンジンに重大な故障が生じる恐れがあります。
Windows や Macintosh から給紙トレイを使ってプ リントする場合は、給紙トレイに
セ ットされた 用紙のタイプ と「トレイ用紙 タイプ」の設定、お よびプリンタ ドライバの
「用 紙タイプ」の設定を必ず一致させてください。プ リンタの設定とプリンタドライバの
設定が一致していないとエラーメッセージが表示され、 プリンタは停止します。
また、 プリンタドライバを使用できない OS（MS-DOS や UNIX など）からプリントす
る場合は（ LBP-2810 のみ）、給紙トレイにセットされた用紙のタイプと「トレイ用紙
タイプ」 の設定、および「デフォルト用紙タイプ」の設定を必ず一致させてください。

• 「フ リー」に設定すると、プリンタドライバで設定し た用紙タイプのチェックを行いませ

ん。プリンタドライバで設定した用紙と給紙トレイにセットした用紙のタイプが合ってい
るかを必ず確認してお使いください。

• OHP フィルムにプリントする場合は、本プリンタ専用の「キヤノンカラーレーザ OHP 用

紙 TR-3 A4（A4 サイズ）」をお使いください。

• 「アツガミ」、「アツガミ H」、「OHP」のいずれかに設定した場合、両面印刷は行えません。

また、 印刷速度が遅くなります。

• 「アツガミ」に設定してプリントした結果、定着性をより改善したいときは、「アツガミ H」

に設定してお試しください。

• 封筒の場合は、「トレイ用紙サイズ」（→ P.3-14）が「フウトウ Y4」または「フウトウ

K2」 に設定されていれば、この項目で設定する必要はありません。

• ハガキの場合は、「トレイ用紙サイズ」（→ P.3-14）が「ハガキ」に設定されていれば、

このメニューで設定する必要はありません。

• 給紙選択メニューの「 トレイ用紙タイプ」でも同様の設定ができます（→ P.6-13）。

給紙グループの設定項目3-18
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
手差し両面
1 メンメ、2 メンメ
給紙ト レイにセ ットした 普通紙や 厚紙を手 動で両面 プリント するとき の印刷面
を設定します。
表面（最初にプリントする面）にプリントするときは「1 メンメ」を設定します。
裏面（一度プリントした用 紙の裏面）にプリントするときは、「2 メンメ」を設
定します。

• 本プリンタで一度プリントした用紙の裏面にプリントする場合は、必ず「2 メンメ」を設

定してください。

• ハガキに両面プリントする場合は、先に裏面（文面側の面）をプリントしてください。次

に「2 メンメ」を設定して表面（宛名側の面）をプリントしてください。
両面印刷
シナイ、スル
用紙の片面にプリントするか両面にプリントするかを設定します。
「スル」に設定すると、用紙の両面にプリントします。

• 通常、Windows パソコンや Macintosh パソコンからプリントする場合は、プリンタド

ライバで両面印刷を設定します。MS-DOS や UNIX などを OS とするパソコンからプリ
ントする場合で、両面印刷が設定できないときは、本項目で設定してください。

• A3、B4、A4、B5、レジャー、リーガル、レター、エグゼクティブサイズの普通紙のみ

両面プリントできます。詳しくは「ユーザーズガイド」を参照してください。

• ロゴ入りの用紙などに両面プリントするときは、次のように用紙をセットしてください。
• 給紙カセットからプリントするときは、1 ページ目のプリント面を下にしてセットしま

す。

• 給紙トレイからプリントするときは、1 ページ目のプリント面を上にしてセットします。
• 給紙選択メニューの「両面印刷」でも同様の設定ができます（→ P.6-14）。

レイアウトグループの設定項目 3-19
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
レイアウトグループの設定項目
レイアウトグループでは、印字の位置の調整や、とじ代用の余白の設定など、プリントする
ときの体裁に関わる条件について設定できます。
コピー枚数
１～ 2000
プリントの部数を設定します。
設定値で指定した部数だけプリントされます。
縦補正／横補正
-50.0 mm ～ 0.0 mm ～ +50.0 mm
設定値 で指定し た値だけ、印 字位置 を縦方向 または横 方向にず らして 調整しま
す。
設定値の増減につれて、印字位置は次のようになります。

• 印字位置を調整した結果、印字データが有効印字領域をはみ出る場合は、その部分が欠け

て印字されます。

• ［ ］を押すたびに設定値が 0.5 mm ずつ増え、［ ］を押すたびに設定値が 0.5 mm ずつ

減ります。 また、［ ］あるいは［ ］から指を離さずに押し続けていると、加減速度が
速くなります。
縦補正： 設定値が増えると用紙の Y 方向の余白が広くなります。
設定値が減ると用紙の Y 方向の余白が狭くなります。
横補正： 設定値が増えると用紙の X 方向の余白が広くなります。
設定値が減ると用紙の X 方向の余白が狭くなります。
Ｙ�
Ｘ�
DEFABC
ABC
「横補正 」で 調整した範囲�
表� 裏� 表�
「＋」方向�
裏�
Ｙ�
Ｘ�
DEF
「
縦
補
正
」
で
調
整
し
た
範
囲 �
縦／横補正�
で調整�
「
＋
」
方
向 �
元
の
余
白
部
分 �

レイアウトグループの設定項目3-20
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
とじ方向
ナガテ、ミジカテ
とじる位置を、用紙の長い辺（長手）にするか短い辺（短手）にするかを設定し
ます。両面プリントをしてとじるときには、表面と裏面とで、とじ代の位置も自
動的に調整します。
とじ代 用の余 白の幅 や、上／下／ 左／右 とじのい ずれに するの かは、「と じ幅」
（→次項目）で設定します。
「ナガテ」に設定すると、とじる位置を用紙の長い辺にします。
「ミジカテ」に設定すると、とじる位置を用紙の短い辺にします。

• 本項目だけを設定してもとじ代をあける ことはできません。「とじ幅」と組み合わせて設

定することによって、とじ代をあけることができます。
とじ幅
-30.0 mm ～ 0.0 mm ～ +30.0 mm
とじ代用の余白をあけてプリントするときの、余白の幅を設定します。設定した
値だけ画像をずらして余白を作ります。「＋」の値で画像を＋方向にずらし、「－」
の値で画像を－方向にずらします。
と
じ
代 �
表 裏�
とじ代�
表 裏�
用紙を縦にして両面プリントする場合� 用紙を横にして両面プリントする場合�
DEFABC ABC
DEF
と
じ
代 �
とじ代�
表 裏� 表 裏�
DEF
ABC
ABC DEF
と
じ
代 �
とじ代�
用紙を縦にして両面プリントする場合� 用紙を横にして両面プリントする場合�
と
じ
代 �
とじ代�

レイアウトグループの設定項目 3-21
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
用紙の長短 どちらの辺にと じ代をあけるの かは「とじ方向」（→前項目）で設定
します。用紙の 上下左右のどの 辺にとじ代をあ けるかは、「と じ方向」の設定と
本項目の設定を「＋」にするか「－」にするかの組み合わせにより決まります。

• とじ幅を設定した結果、印字データが有効印字領域をはみ出る場合は、その部分が欠けて

印字されます。

• ［ ］を押すたびに設定値が 0.5 mm ずつ増え、［ ］を押すたびに設定値が 0.5 mm ずつ

減ります。 また、［ ］あるいは［ ］から指を離さずに押し続けていると、加減速度が
速くなります。

• 「縦補正」「横補正」と本項目を同時に設定した場合は、「縦補正」「横補正」の処理が行わ

れたあとで本項目の処理が行われます。
「＋」方向� 「－」方向�「0mm」�
と
じ
幅 �
中央� 中央� 中央�
と
じ
幅 �

• とじ方向ととじ幅の設定

下図の仕上りイメージを参考にして、とじ方向ととじ幅を設定してください。
用紙を縦に使ってプリントするか、横に使ってプリントするかは、アプリケー
ションソフトなどで設定します。
とじ位置 ：長手�
とじ代 ：「＋」方向�
とじ位置 ：長手�
とじ代 ：「－」方向�
とじ位置 ：短手�
とじ代 ：「＋」方向�
とじ位置 ：短手�
とじ代 ：「－」方向�
用紙を縦に使ってとじ代を�
あけてプリントしたいとき�
用紙を横に使ってとじ代を�
あけてプリントしたいとき�
表� 裏�
（両面プリント時）�
表� 裏�
（両面プリント時）�
ABC
ABC
ABC
ABC
DEF
DEF
DEF
DEF
ABCDE
ABCDE
ABCDE
ABCDE
FGHIJK
FGHIJK
FGHIJK
FGHIJK

レイアウトグループの設定項目3-22
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
特殊両面処理
スル、シナイ
「両面印刷」（→ P.3-18）が「スル」に設定されている状態で、奇数ページのジョ
ブをプリントするときの最終ページのプリント面を設定します。
本項目 の設定や 給紙元 により、最終 ページの プリント 面は以 下のよう になりま
す。

• 給紙カセットからプリントする場合

「スル」に設定すると、セットした用紙の上の面にプリントして排紙します。
「シナイ」に設定すると、セットした用紙の下の面にプリントして排紙します。

• 給紙トレイからプリントする場合

「スル」に設定すると、セットした用紙の下の面にプリントして排紙します。
「シナイ」に設定すると、セットした用紙の上の面にプリントして排紙します。
プレプリント紙など用紙の向きや表裏のある用紙にプリントするとき、最終ペー
ジの用紙の向きや表裏を前ページと合わせたいときは、本項目を「シナイ」に設
定してください。

• 「シナイ」に設定すると、両面プリントと同じ動作をしますので、「スル」に設定したとき

より排紙されるまでの時間が数秒遅くなります。

• 本項目は「両面印刷」を「スル」に設定したときのみ有効です。

印字調整グループの設定項目 3-23
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
印字調整グループの設定項目
印字調整グループでは、データの解像度や高解像度印字の際のメモリ設定など、プリントの
品質について設定できます。
データ処理
ファイン、クイック
プリントデータを処理するときの解像度を設定します。
解像度は１インチあたりのドット数を示す dpi（dot per inch）という単位で表
され、数値が大きいほど高い精度でプリントできます。
「ファイン」に設定すると、解像度 600 dpi のファインモードでプリントします。
通常はこのモードに設定しておいてください。
「クイック」に設定すると、300 dpi のデータに適したモードでデータを処理し
ます。本プリンタ以外のプリンタドライバを使用して、正しくプリントできない
ときなどに設定してください。

• 本項目はデータを処理するときの解像度を設定します。「ファイン」、「クイック」のどち

らに設定しても、 出力時の解像度は 600 dpi になります。
階調処理
コウカイチョウ 1、コウカイチョウ 2、ヒョウジュン
600 dpi のカラー／モノクロデータを、標準の階調で印刷するか、高階調で印刷
するかを設定します。
線画や 解像度 の低いデ ータなど、そ れほど 高い階調 が必要 ないとき は「ヒョウ
ジュン」に、写真などを一般的な品質でプリントするときは「コウカイチョウ 1」
に、より高い品質でプリントするときは「コウカイチョウ 2」に設定すると効果
的です。

• 本項目は、 ファインモードでのみ有効です。クイックモードでは無視されます。
• データのサイズによって、高階調モードでプリントできずに標準モードでプリントされる

ことがあります。 その場合は、標準の RAM（32MB）に加えてオプションの拡張 RAM
（メインメモリ） を増設してください。
トナー節約
ツカワナイ、ツカウ
トナーを節約してプリントするモードを使うかどうかを設定します。

印字調整グループの設定項目3-24
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 本項目を「ツカウ」に設定すると、トナーは節約 できますが、プリント結果が薄くなり、

不鮮明になることがあります。
トナー濃度 C
1 ～ 8 ～ 15
プリントす るときのシアンの 印字濃度を調整し ます。設定値が大きく なるほど、
印字濃度が濃くなります。

• 通常の使用時には、この項目で濃度を調整する必要はありません。
• 本プリンタをネットワークと接続し、複数台（2 台以上）同時に使用しているときに、こ

の項目でプリンタ間の濃度のバラツキを微調整します。
トナー濃度 M
1 ～ 8 ～ 15
プリン トすると きのマ ゼンタの 印字濃度 を調整し ます。設定 値が大き くなるほ
ど、印字濃度が濃くなります。

• 通常の使用時には、この項目で濃度を調整する必要はありません。
• 本プリンタをネットワークと接続し、複数台（2 台以上）同時に使用しているときに、こ

の項目でプリンタ間の濃度のバラツキを微調整します。
トナー濃度 Y
1 ～ 8 ～ 15
プリン トすると きのイ エローの 印字濃度 を調整し ます。設定 値が大き くなるほ
ど、印字濃度が濃くなります。

• 通常の使用時には、この項目で濃度を調整する必要はありません。
• 本プリンタをネットワークと接続し、複数台（2 台以上）同時に使用しているときに、こ

の項目でプリンタ間の濃度のバラツキを微調整します。
トナー濃度 K
1 ～ 8 ～ 15
プリン トすると きのブ ラックの 印字濃度 を調整し ます。設定 値が大き くなるほ
ど、印字濃度が濃くなります。

• 通常の使用時には、この項目で濃度を調整する必要はありません。
• 本プリンタをネットワークと接続し、複数台（2 台以上）同時に使用しているときに、こ

の項目でプリンタ間の濃度のバラツキを微調整します。

印字調整グループの設定項目 3-25
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
カラーモード
ジドウ、カラー、モノクロ
カラープリントを行うか、モノクロプリントを行うかを設定します。「ジドウ」に
設定した場合は、アプリケーションでの指示にしたがって切り替わります。
モノクロ中間調
パターン 1、パターン 2
モノクロデータの微妙な階調（中間の階調）の表現方法を設定します。
「パターン 1」に設定すると、テキストデータ は輪郭がはっきりと見えるディザ
パターンで、グラフィックデータやイメージデータは微妙な階調をなめらかに再
現するディザパターンで処理されます。
「パター ン 2」に設定すると、テキスト、グラ フィック、イメージといったデー
タの種類に関わらず同じディザパターンで処理されます。

• 本項目を「パターン 1」に設定すると、薄くて印字されにくい文字に対して、少し濃くな

るような処理を行い印字します。

• 「パターン 2」の場合、文字以外は当社の LBP-470/740/740e/750/840/850/

870/880/930/930EX/950/2040/2260/2200 の「パターン 1」と同じディザ
パターンで印字します。
カラー中間調
テキスト ............... カイゾウド、カイチョウ、シキチョウ、コウカイゾウド
グラフィック........ カイゾウド、カイチョウ、シキチョウ、コウカイゾウド
イメージ ............... カイゾウド、カイチョウ、シキチョウ、コウカイゾウド
テキスト、グラフィック、イメージといったカラーデータの種類ごとに、最適な
ディザパターンを設定します。
「カイ ゾウド」に設定する と、解像度重視の線数 の高いディザパ ターンを使用し
ます。エッジ部分のギザギザが目立たず、一般的な文字やグラフィックなどをプ
リントするときに向いています。
「カイ チョウ」に設定する と、階調を優先した ディザパターン を使用します。グ
ラデーションなどの微妙な階調をなめらかに再現するときに向いています。
「シキ チョウ」に設定する と、色調を優先した ディザパターン を使用します。色

ずれなどが発生するイメージをプリントするときに向いています。安定した色調
でプリントされます。
「コウカイゾウド」に設定すると、「カイゾウド」よりさらに線数の高いディザパ
ターンを使用します。小さい文字や特に細い線をプリントするときに向いていま
す。

印字調整グループの設定項目3-26
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
OHP タイプ
トウカガタ、ハンシャガタ
OHP フィルムを投影するプロジェクタの種類によって印字モードを切り替える
ことができます。
「トウカガタ」は透過型のプロジェクタに、「ハンシャガタ」は反射型のプロジェ
クタに適しています。

• OHP フィルムにプリントする場合は、本プリンタ専用の「キヤノンカラーレーザ OHP 用

紙 TR-3 A4（ A4 サイズ）」をお使いください。
画質警告
ケイゾク、テイシ
「階調処理」（→ P.3-23）が「コウカイチョウ 1」や「コウカイチョウ 2」に設
定されていても、大量のデータや複雑なデータなどを受信すると、処理に必要な
メモリが不足して、高品位のプリントを通常の品位に落としてプリントすること
があります。そのときに、エラーメッセージを表示するかどうかを設定します。
「ケ イゾク」に設定する と、メッセージを表 示せずに、自動的に 印字品位を落と
してプリントします。
「テ イシ」に設定すると、メ ッセージを表示 してプリントを 停止します。その場
合、［オンライン］を押すと、印字品位を落としてプリントを再開します。

• 本項目を「テイ シ」に設定し たとき、エラ ーが発生す ると「36 カイチ ョウ テイカ」

や「38 ガシツ テイカ」というメッセージ が表示されます。この場合、［オンライン］
を押してエラーを解除することもできますが、処理スピードや印字品位が低下することが
あります。

• 本項目を「テイシ」に設定して、「36 カイチョウ テイカ」や「38 ガシツ テイカ」

というメッセージが頻繁に表示される場合は以下の対処を行ってください。

• 本項目を「テイシ」に設定すると、受信するデータの種類によって処理に必要なメモリが

不足した場合に「28 ビョウガメモリ フル」と いうメッセージを表示してプリントを
停止するようにもなります。この場合、［オンラ イン］を押すとエラーを解除することが
できます。ただし、正しくプリントされない場合があります。
1. 「印字動作」の項目を「ガシツ ユウセン」に設定する
2. 1 の対処を行ってもメッセージが表示される場合は「階調処理」を以下のように
設定する
「コウカイチョウ 2」に設定されているときは、「コウカイチョウ 1」に設定する
「コウカイチョウ 1」に設定されているときは、「 ヒョウジュン」に設定する
＊ただし、この場合、階調を落としてプリントされます
3. 2 の対処を行ってもメッセージが表示される場合や、階調を落とさずにプリント
したい場合は、オプションの拡張 RAM（メインメモリ）を増設する

印字調整グループの設定項目 3-27
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
印字動作
ジドウ、ガシツ ユウセン、トウロク ユウセン
メモリ（RAM）の配分のしかたや、データの処理方法について設定します。
本プリンタに搭載されている RAM（標準で 32MB のメインメモリ）は、データ
を展開するた めの描画メモリ、図形 などの処理のため のシステムワーク メモリ、
受信したデータを一時的にためておくための受信バッファなど、いろいろな用途
に使われます。本プリンタでは各用途ごとに個別に設定しなくても自動的にメモ
リを配分し、最適な環境を実現します。
ただし、複雑で大量のデータをプリントする場合や、ハードディスクを搭載して
多彩な機能を使う場合などは、必要に応じて本項目でメモリの配分のしかたを設
定しておきます。
また、本項目の設定はメモリの配分のしかたを変えるだけではなく、データの処
理方法も変えるので、効率よく目的に合ったプリントを行うことができます。
「ジド ウ」に設定すると、描 画メモリ、システム ワークメモリ、受 信バッファ用

にそれ ぞれ自動 的にメモ リを配 分します。通 常はこの 設定にし ておい てくださ
い。
「ガシ ツ ユウセン」に設定す ると、描画メモリと システムワーク メモリを優先
して確保します。また、できるだけ画質が低下しないようなデータの処理方法に
するので、より確実に高品位なプリントができるようになります。ただし、プリ
ントのスピードが若干遅くなることがあります。「ジドウ」に設定していて「36
カイチョ ウ テイカ」や「38 ガシツ テイカ」など のエラーが表 示される場
合に設定してください。
「トウ ロク ユウセン」に 設定すると、描画 メモリは「ガシ ツ ユウセン」の場
合より少なく、システムワークメモリや受信バッファは適切な値に設定します。
そしてフォントや、オーバレイプリントに使用するフォームデータなどの登録用
の領域のための空き容量を確保します。

• 本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ

セット操作を行ってください。

• 登録用の領域として使用できるメモリ容量は、ステータスプリントの「空きメモリ量」を

目安にしてください。ただし、ステータスプリントの「空きメモリ量」にプリントされる
値はプリンタ待機時の値です。プリンタの状態、ご使用の OS やソフトウェアなどの条件
によっては、 実際の空きメモリ量がプリントされている値より小さいことがあります。

• 「ガシツ ユウセン」に設定していても、オプションを装着していたり、複雑で大量のデー

タをプリントする場合、 高品位な画質でプリントできないことがあります。

印字調整グループの設定項目3-28
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 「ガシツ ユウセン」に設定した場合

プリンタの搭載メモリ（メインメモリ）によって、カラープリントできるデー
タサイズ（印字保証サイズ）の目安は次のようになります。大量で複雑なデー
タの場合でも印字保証サイズ以下であれば、指定した解像度と階調で、画質を
落とさずにプリントすることができます。
上記の印字保証サイズ は、「階調処理」の項目が「ヒ ョウジュン」に設定され
ていて、片面プリントの場合の値です。プリント時の階調や両面モードの設定
によって、次のように印字保証可能なサイズが変わります。上記の表の用紙サ
イズから換算してください。
印字保証サイズは プリンタの空きメモリ（RAM）容量によって、上記の表の
サイズよりも小さ くなる場合があります。空きメ モリ（RAM）容量は、オプ
ションのコントロール ROM（LBP-2810 のみ）を装着したり、フォントや
オーバレイのデータをプリ ンタに登録したときなどに少なくなります。ま た、
印字保証サイズは本項目を「ガシツ ユウセン」に設定しているときのみ、ス
テータスプリントで確認することができます。
総RAM容量（拡張RAM容量）�� 印字保証サイズ�

32（標準）�
96（＋64MB）＊�
160（＋128MB）＊�
256（＋256MB）＊�
B4�
LG×4�
A3×4�
B4×8�
�
＊ 表中に（＋●●MB）とあるのは、標準のRAM（32MB）に加えて必要なオプションの�
拡張RAM（メインメモリ）の容量を示します。�
階調処理�
�
�
両面印刷�
標準�
高階調1�
高階調2�
しない�
する�
等倍�
1/2倍�
1/4倍�
等倍�
1/2倍�

インタフェースグループの設定項目 3-29
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
インタフェースグループの設定項目
インタフェースグループでは、パソコンと接続するときの方法や、データをやりとりすると
きの取り決めについて設定できます。
インタフェー スグループの設定は、パソコン側のユーティリティソフト からは行えません。
必ず、プリンタの操作パネルで設定してください。
インタフェース選択
ジドウ、セントロニクス、USB、ヒョウジュン ネットワーク *
1
、カクチョウ
ネットワーク *
2
*1「ヒョウジュン ネットワーク」は、LBP-2810 のみ表示されます。
*2「カクチョウ ネットワーク」は、オプションのプリントサーバが装着されている場合にのみ表示され
ます。
パソコンと接続するときのインタフェースの種類を設定します。
「ジド ウ」に設定すると、パソ コンに応じて、接続 しているインタ フェースを自
動的に切り替えてプリントすることができます。
先にデータを受信したインタフェースに自動的に切り替えるので、種類の異なる

インタフェースに同時に接続しているときでも、そのつどプリンタ側で設定を変
更する必要がありません。
「セントロニクス」「USB」「ヒョウジュン ネットワーク」「カクチョウ ネット
ワーク」は、それぞれのインタフェースのみを使用する場合に設定します。

• 本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ

セット操作を行ってください。

• 拡張 RAM（メインメモリ）を増設していない状態で、印字動作を「ガシツ ユウセン」

に設定してプリントする場合、本項目を「ジドウ」ではなく「セントロニクス」、「USB」
など、個別のインタフェースに設定すると、データの処理速度が速くなることがあります。
タイムアウト
5 ～ 15 ～ 300 ビョウ、シナイ
動作モード自動切り替えを設定している場合、プリンタは、データを受信すると
コントロール コマンドを認識し て、動作モードを切り 替えてプリントを 開始し、
データの終了を認識すると動作モードを終了します。この処理を「ジョブ」とい
います。

インタフェースグループの設定項目3-30
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
プリンタ側ではジョブが終了しないと、次に違う種類のコントロールコマンドの
データがきても動作モード自動切り替えができません。このような場合に本項目
でタイマーを設定しておくと、データが入力されなくなってから設定時間が経過
したときに自動的にジョブを終了することができます。
また、アプリケーションソフトから排紙コマンドが送られてこないために、プリ
ンタ内にデータが残ったままの状態のときも、本項目を設定しておくと、自動的
に排紙することができます。
設定値で指 定した時間が経 過すると、自動的に ジョブを終了し ます。また、「シ
ナイ」に設定した場合は自動ジョブ終了の機能を使いません。

• 自動ジョブ終 了を設定した 場合、パソコン側 の処理に時間 がかかると、デ ータの途中で

ジョブが終了して正しいプリント結果が得られないことがあります。その場合は、タイム
アウトの設定時間を調節してください。

• オプションのハードディスク（LBP-2810 のみ）を使用している場合は、次のように設

定してください。

• 本項目を「シナイ」以外に設定してください。なるべく工場出荷時の状態の「 15 ビョ

ウ」に設定しておくことをおすすめします。

• LIPS 専用セットアップメニューの「ジョブタイムアウト」（→ P.4-13）を「スル」に

設定してください。

• ジョブ中は操作パネルのジョブランプが点灯または点滅します。
• オフライン状態のときは、自動ジョブ終了は行われません。

セントロニクス設定
■ busy-ack
A-B-A、A-B、B-A
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。
BUSY 信号と ACKNLG 信号の出力順位を変更することができます。通常は「A-
B-A」に設定しておいてください。

• 各設定値ごとの BUSY 信号と ACKNLG 信号の出力順位は次のとおりです。

インタフェースグループの設定項目 3-31
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
■ セントロ受信速度
コウソク、チュウソク、テイソク
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。
セント ロニクス インタフ ェースで データを 受信する 速度を設 定するこ とができ
ます。
通常は「コウソク」に設定しておいてください。

• 「コ ウソク」に設定されている場合に、プリンタの データ受信の速度が速すぎて、パソコ

ンからのデータ送信が間に合わなくなり、プリントが行われないことがあります。このよ
うな場合は、「チュウソク」または「テイソク」に設定してください。
■ セントロ送信速度
コウソク、チュウソク、テイソク
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。
セント ロニクス インタフ ェースか らデータ を送信す る速度を 設定する ことがで
きます。
通常は「コウソク」に設定しておいてください。
■ インプットプライム
ドウサモード イゾン、リセット
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。
STROBE�
ACK�
BUSY
STROBE�
ACK�
BUSY
STROBE�
ACK�
BUSY
「A-B-A」:
「A-B」:
「B-A」:

インタフェースグループの設定項目3-32
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
パソコンからインプットプライム（プリンタのリセット信号）を受信したときの
処理を設定します。
「ドウサモード イゾン（動作モード依存）」は、インタフェースの種類の設定で
「ジドウ」または「セントロニクス」を選択している場合に機能します。インプッ
トプライムを受信すると、動作中のモード（LIPS、ESC/P、オプションのエミュ
レーションのいずれか）の処理に依存します。
「リ セット」は、インタフェ ースの種類の 設定で「セントロニ クス」を選択して
いる場 合にの み機能し ます。イン プットプ ライム を受信す ると、プリ ンタをリ
セットします。
拡張イ ンタフェ ースを 使用して いる場合 は、インプッ トプラ イムは無 視されま
す。

• リセットを行 うと、いったん受 信したデータ がキャンセル されます。プリ ント中の場合

は、プリントを中止して、残りのデータは破棄されます。

• インプットプライムを受信し、処理をしてい る間は、ディスプレイに「03 インプット

プライム」と表示されます。

• 本項目を「ドウサモード イゾン」に設定した場合、LIPS モードではジョブを終了しま

す。エミュレーシ ョンモードで は、各モードのエ ミュレーシ ョンの対象と なるプリンタ
（ESC/P エミュレーションでは ESC/P 準拠プリンタ）と同じ処理を行います。
■ 双方向
ECP、ニブル、ツカワナイ
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。
セント ロニクス インタフ ェースで データの 双方向通 信を設定 すること ができま
す。通常は「ECP」に設定しておいてください。
「ECP」に設定す ると、パソコンからプリンタへ、プ リンタからパソコンへ双方
向でデータを伝送し ます。ECP モード、ニブルモー ドおよびバイトモードに対
応しています。
「ニ ブル」に設定すると、パ ソコンからプリ ンタへ、プリンタか らパソコンへ双
方向で データを 伝送し ます。ニブル モードお よびバイ トモー ドに対応 していま
す。
「ツ カワナイ」に設定する と、パソコンからプ リンタへのデータ 伝送は行います
が、プリンタからパソコンへのデータ伝送は行いません。

• 本プリンタのパラレルインタフェースは、IEEE 1284.4 規格に準拠しています。これは

従来のセントロニクスインタフェースを拡張したもので、パソコンとプリンタとの双方向
通信、データ伝送 速度の高速 化、パケットプロ トコルを実 現しています。本 プリンタは
IEEE 1284.4 規格の中の ECP モード、ニブルモード、バイトモードのプロトコルに対
応しています。

• お使いのパソコンやインタフェースケーブルが、プリンタと双方向でデータを伝送する機

能を持っているかどうか、あるいはどのプロトコルに対応しているかについては、パソコ
ンの取扱説明書を参照してください。

• パソコン側に、プリンタと双方向でデータを伝送する機能がない場合は、本項目を「ツカ

ワナイ」に設定してください。

インタフェースグループの設定項目 3-33
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• Windows を使って本プリンタと双方向通信を行う場合は、本プリンタに付属している専

用プリンタドライバをお使いください。

• Windows を使って双方向通信をしているときに、パソコン側にエラーメッセージが表示

された場合には、 再度プリントを行うか、本項目を「ツカワナイ」に設定してください。

• Windows を使って双方向通信をしているときに、 パソコンによっては、「ECP」に設定

す るとデータをプリントできない場合が あります。その場合は、「ニブル」または「ツカ
ワナイ」 に設定してプリントしてください。

• 本項目を「ツカワナイ」に設定したときは、Windows のプリンタドライバの設定で双方

向通信機能を使わないように設定してください。 設定については「LIPS ソフトウェアガ
イド」 を参照してください。
■ ジョブ区切り
シナイ、スル
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「セントロニクス」に設定されている場
合にのみ表示されます。
セント ロニクス インタフ ェースを 使用して プリント したとき に不具合 が発生す
ることがあります。このようなときに「スル」に設定します。

• 「スル」に設定した場合、正しいプリント結果が得られないこと（文字化けや受信したジョ

ブがプリントされないなど）があります。このような場合には、以下のいずれかの方法で
プリントしなおしてください。

• Canon NetSpot Suite Service をインストールする
• 「双方向」（→前項目）を「ツカワナイ」に設定する
• プリンタがオンラインになっていることを確認して、パソコンからデータを送信する

標準ネットワーク
■ TCP/IP
フレームタイプ.................................. ETHERNET 2、ムコウ
IP モード * ......................................... シュドウ、ジドウ
プロトコル *
DHCP......................................... オフ、オン
BOOTP ...................................... オフ、オン
RARP ......................................... オフ、オン
アドレス *
IP アドレス ................................ 192.168.0.215
サブネットマスク ...................... 0.0.0.0
ゲートウェイアドレス .............. 0.0.0.0
* 本項目は、LBP-2810 で「インタフェース選択」の項目が「ジドウ」または「ヒョウジュン ネット

ワーク」に設定されている場合にのみ表示されます。
*「IP モード」、「プロトコル」、「アドレス」は、「フレームタイプ」が「ETHERNET 2」に設定されて
いる場合にのみ表示されます。また、「プロトコル」は「IP モード」が「ジドウ」に、「アドレス」は
「IP モード」が「シュドウ」に設定されている場合にのみ表示されます。

インタフェースグループの設定項目3-34
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
本プリンタに内蔵されているプリントサーバの TCP/IP 設定を行います。本項目
では、TCP/IP のフレームタイプ、IP アドレスの取得方法、IP アドレス自動取
得のプロトコル、アドレス（IP アドレス、サブネットマスク、ゲートウェイアド
レス）の設定ができます。

• 本項目で設 定値を設定 したあと、必 ず「標準ネット ワーク」の「設定 登録」（→次項目）

で登録操作を 行ってください 。登録操作を行わ ないと設定し た値が有効に なりませんの
で、気を付けてください。

• 「IP アドレス」、「サブネットマスク」、「ゲートウェイアドレス」の数値を入力するには、

［ ］または［ ］を押して、入力したいアドレスの各フィールド（ピリオドで区切られ
た 3 桁分の領域）にカーソルを移動し、［ ］を押します。フィールド内の数値が点滅し、
数値を入力でき るようになりま す。［ ］を 押すと数値が増 え、［ ］を 押すと数値が減
少します。目的の数値が表示され たら、［ ］を押して確 定します。以上の操作を繰り返
して、各フィールドの数値を入力します。

• 設定内容については、「TCP/IP ネットワークで使用するには」（→ネットワークガイド）

を参照してください。
■ 設定登録
－
* 本項目は、LBP-2810 で「インタフェース選択」の項目が「ジドウ」または「ヒョウジュン ネット
ワーク」に設定されている場合にのみ表示されます。
標準ネットワークの設定を変更した場合に、変更した設定値を登録します。
「ヒ ョウジュン ネッ トワーク」を選択 したあと、次の階 層で「セッテイ トウ
ロク」を選択 すると、「ジ ッコウ シマスカ？」とい う確認のメッ セージが表示
されます。こ こで［実行］を押す と登録が行わ れます。［実 行］を押さずに［オ
ンライン］を押すと、登録を行わずに通常のプリントができる状態に戻ります。
■ ネットワーク設定初期化
－
* 本項目は、LBP-2810 で「インタフェース選択」の項目が「ジドウ」または「ヒョウジュン ネット
ワーク」に設定されている場合にのみ表示されます。
初期化を行うと、標準ネットワークの設定内容を工場出荷時の状態に戻すことが
できます。
「ヒ ョウ ジュ ン ネ ット ワー ク」を選 択し たあ と、次の 階層 で「ネッ トワ ーク

セッテイ ショキカ」を選択す ると、「ジッ コウ シマスカ？」とい う確認のメッ
セージが表示されます。ここで［実行］を押すと初期化が行われます。［実行］を
押さずに［オンライン］を押すと、初期化を行わずに通常のプリントができる状
態に戻ります。

インタフェースグループの設定項目 3-35
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
拡張ネットワーク
■ TCP/IP
フレームタイプ.................................. ETHERNET 2、ムコウ
IP モード * ......................................... シュドウ、ジドウ
プロトコル *
DHCP......................................... オフ、オン
BOOTP ...................................... オフ、オン
RARP ......................................... オフ、オン
アドレス *
IP アドレス ................................ 数値
サブネットマスク ...................... 数値
ゲートウェイアドレス .............. 数値
* 本 項目は、操作パネルからのネットワー ク設定をサポートしたオプショ ンのプリントサーバが装着さ

れていて、「インタフェース選択」の項目が「ジドウ」または「カクチョウ ネットワーク」に設定さ
れている場合にのみ表示されます。
*「IP モード」、「プロトコル」、「アドレス」は、「フレームタイプ」が「ETHERNET 2」に設定されて
いる場合にのみ表示されます。また、「プロトコル」は「IP モード」が「ジドウ」に、「アドレス」は
「IP モード」が「シュドウ」に設定されている場合にのみ表示されます。
* 工場出荷時の設定値は、装着するプリントサーバによって異なります。
本プリンタにオプション で装着されたプリントサーバの TCP/IP 設定を行いま
す。本項目では、TCP/IP のフレームタイプ、IP アドレスの取得方法、IP アド
レス自動取得のプロトコル、アドレス（IP アドレス、サブネットマスク、ゲート
ウェイアドレス）の設定ができます。

• 本 項目で設 定値を設定 したあと、必ず「拡 張ネット ワーク」の「設定登 録」（→次項目）

で 登録操作を行 ってください。登 録操作を行わ ないと設定し た値が有効に なりませんの
で、気をつけてください。

• 「IP アドレス」、「サブネットマスク」、「ゲートウェイアドレス」の数値を入力するには、

［ ］または［ ］を押して、入力したいアドレスの各フィールド（ピリオドで区切られ
た 3 桁分の領域）にカーソルを移動し、［ ］を押します。フィールド内の数値が点滅し、
数 値を入力でき るようになりま す。［ ］を押 すと数値が増え 、［ ］を押 すと数値が減
少 します。目的の数値が表示された ら、［ ］を押して確定 します。以上の操作を繰り返
して、 各フィールドの数値を入力します。

• 設定内容については、オプションのプリントサーバに付属の取扱説明書を参照してくださ

い。

インタフェースグループの設定項目3-36
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
■ 設定登録
－
* 本項目は、操作パネルからのネット ワーク設定をサポートしたオプシ ョンのプリントサーバが装着さ
れていて、「インタフェース選択」の項目が「ジドウ」または「カクチョウ ネットワーク」に設定さ
れている場合にのみ表示されます。
拡張ネットワークの設定を変更した場合に、変更した設定値を登録します。
「カ クチョウ ネット ワーク」を選択し たあと、次の階層 で「セッテイ トウロ
ク」を選択す ると、「ジッ コウ シマスカ？」という 確認のメッセ ージが表示さ
れます。ここ で［実行］を押すと 登録が行われ ます。［実行］を 押さずに［オン
ライン］を押すと、登録を行わずに通常のプリントができる状態に戻ります。
■ ネットワーク設定初期化
－
* 本項目は、操作パネルからのネット ワーク設定をサポートしたオプシ ョンのプリントサーバが装着さ
れていて、「インタフェース選択」の項目が「ジドウ」または「カクチョウ ネットワーク」に設定さ

れている場合にのみ表示されます。
初期化を行うと、拡張ネットワークの設定内容を、工場出荷時の状態に戻すこと
ができま す。「カクチ ョウ ネットワー ク」を選択したあ と、次の階層で「ネッ
トワーク セ ッテイショキ カ」を選択する と、「ジッコ ウ シマスカ？」という
確認のメッセージが表示されます。ここで［実行］を押すと初期化が行われます。
［実 行］を押さずに［オンラ イン］を押すと、初期 化を行わずに通 常のプリント
ができる状態に戻ります。
コネクション認識
スル、シナイ
* 本項目は、「インタフェース選択」の項目が「ジドウ」または「ヒョウジュン ネットワーク」、「カク
チョウ ネットワーク」に設定されている場合にのみ表示されます。
「標準ネットワーク」／「拡張ネットワーク」を使用してプリントした場合に、正
しいプリント結果が得られないこと（文字化けやオーバレイプリントが正しくで
きないなど）があります。そのような場合に、本項目を「シナイ」に設定してく
ださい。

• 本項目の設定を変更した場合は、設定を有効にするために、電源を入れなおすかハードリ

セット操作を行ってください。

動作モードグループの設定項目 3-37
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
動作モードグループの設定項目
動作モードグループでは、エミュレーションの固定や優先などプリンタの動作モードについ
て設定できます。
動作モード選択
ジド ウ セン タク *
1
、その 他の エミ ュレ ーショ ン *
1
*
2
、LIPS、ESC/P *
1
、
HEX-DUMP、LIPS-DUMP
*1「ジドウ センタク」、「その他のエミュレーション」、「ESC/P」は、LBP-2810 のみ表示されます。
*2「その他のエミュレーション」は、オプションのコントロール ROM が装着されている場合にのみ、
そのエミュレーションの名前が表示されます。
動作モード選 択では、本プリンタが 動作するモードを 設定することがで きます。
パソ コンか ら送 信され たデ ータに よっ て自動 的に動 作モ ードを 切り 替える か、
LIPS、ESC/P の各モードやオプションのエミュレーションモードに動作モード
を固定して本プリンタを使用するかを設定できます。

LBP-2710 は、ESC/P やその他のエミュレーションモードを搭載できません
ので、データを文 字や図形に変換せ ずに、16 進コードで プリントする「HEX-
DUMP」や、LIPS のコントロールコマンドの状態でプリントする「LIPS-DUMP」
の切り替えのみ行うことができます。
「ジドウ センタク」：（自動切り替えモード）（LBP-2810 のみ）
パソコンから送信されたデータが、LIPS コマンド、ESC/P エミュレーションコ
マンド、オプションのエミュレーションコマンドのいずれを使用しているのかを
自動的に判別して、動作モードを切り替えます。アプリケーションソフトからプ
リントする場合、通常はこのモードでお使いください。
LBP-2810 の工場出荷時は、「ジドウ センタク」が設定されています。

• オプションのコントロール ROM を装着している場合は、オプションのエミュレーション

モードも含めて自動切り替えが行えます。ただし、本プリンタを IBM5577、HP-GL な
ど のプ リンタ のエ ミュレ ーシ ョンと して お使い の場 合で、パソ コン 側で専 用の ハンド
シェークが必要な場合は、オプションのエミュレーションモードに固定してお使いくださ
い。

• 工場出荷時の状態では、オプションのエミュレーションモードも含めてすべてのモードを

対象に自動切り替えを行いますが、自動切り替えの対象となるモードを限定することもで
きます。（→自動切り替え：次項目）

動作モードグループの設定項目3-38
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
「その他のエミュレーション」（LBP-2810 のみ）
動作モードをオプションのエミュレーションモードに固定します。オプションの
コントロール ROM を装着している場合にのみ、そのエミュレーションの名前が
表示され、選択できるようになります。
「LIPS」：（LIPS モード）
動作モードを LIPS モードに固定します。
アプリケーションソフトが使用するコントロールコマンドが LIPS に限られる場
合や、自動切り替えでうまく LIPS モードに切り替わらない場合にこのモードに
します。
LBP-2710 の工場出荷時は、「LIPS」が設定されています。
「ESC/P」：（ESC/P エミュレーションモード）（LBP-2810 のみ）
動作モードを ESC/P エミュレーションモードに固定します。
アプリケーションソフトが使用するコントロールコマンドが ESC/P に限られる
場合や、自動切り替えでうまく ESC/P エミュレーションモードに切り替わらな

い場合にこのモードにします。
「HEX-DUMP」：（ヘキサダンプモード）
パソコンから送信されたデータを図形や文字に変換せずに 16 進コードでプリン
トします。パソコンからの出力内容を検証する場合などにこのモードにします。
ヘキサダンプ リストの見かたに ついては、「ヘ キサダンプリスト」（→ P.7-13）
を参照してください。
「LIPS-DUMP」：（LIPS ダンプモード）
パソコンから送信されたデータを図形や文字に変換せずに LIPS のコントロール
コマンドの形式でプリントします。パソコンからの出力内容を検証する場合など
にこのモードにします。
LIPS ダンプリストの見かたについては、「LIPS ダンプリスト」（→ P.7-14）を
参照してください。

動作モードグループの設定項目 3-39
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
自動切り替え
LIPS ......................ツカウ、ツカワナイ
ESC/P ................... ツカウ、ツカワナイ
オプション * ............ ツカウ、ツカワナイ
* 本項目は、LBP-2810 のみ表示されます。
*「オプション」は、オプションのコントロール ROM が装着されている場合にのみ表示されます。

• 動作モードの自動切り替えについて

アプリケーションソフトのプリンタ選択画面で、常に特定のプリンタ名しか選
択しない（特定のコントロールコマンドしか使わない）場合以外は、動作モー
ドは自動切り替えに設定しておくと便利です。
自動切り替えに設定した場合は、受信したデータの順にコントロールコマンド
の種類を認識して自動的に動作モードを切り替えてプリントします。
自動切り替えで正しく動作モードを切り替えたいときは、「タイムアウト」（→
P.3-29）を設定して おく必要があります。ジョブタイム アウトは、データが
入力されなくなってから一定時間以上たつと、それまで動作していた動作モー
ドを終了し、次の動作モードに切り替われる状態にする機能です。工場出荷時
は、データが入力されなくなってから 15 秒たつと、動作モードを終了するよ
うに設定されています。
また、本プリンタにはインタフェースの種類を自動的に切り替える機能もあり
ます。インタフェースの自動切り替えと動作モードの自動切り替えを同時に設
定している場合は、次の順番で切り替えます。
aaaa インタフェースを切り替える

データを先に受信したインタフェースに自動的に切り替えます。
bbbb 動作モードを切り替える
受信したデータのコントロールコマンドの種類を識別して、動作モードを自動
的に切り替えます。
セントロ�
コ
ン
ト
ロ
ー
ル
コ
マ
ン
ド �
の
種
類
を
識
別 �
先にデータを�
受信したイン�
タフェースに�
切り替える�
インタフェース自動切替�
LIPSモード�
USB
標準N/W
拡張N/W
動作モード自動切替�
ESC/Pモード�
その他の�
エミュレーションモード�
(オプション)
(オプション)

動作モードグループの設定項目3-40
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
動作モード自動切り替えが設定されている場合の、自動切り替えの対象となる動
作モードを設定します。LIPS エミュレーション、ESC/P エミュレーション、オ
プションのエミュレーションの各モードについて設定します。
「ツカウ」に設定すると、そのモードを自動切り替えの対象とします。「ツカワナ
イ」に設定すると、そのモードを自動切り替えの対象としません。

• 動作モード自動切り替えは、「動作モード選択」（→前項目）で設定します。
• 本項目で、すべてのモードを自動切り替えの対象としない設定にしたときに、動作モード

自動切り替えが設定された場合は、優先エミュレーションメニューで設定されたモードで
動作します。

• 「オプション」を「ツカワナイ」に設定すると、装着 されているオプションのエミュレー

ションすべてが自動切り替えの対象から外れます。
優先エミュレーション
ESC/P、ナシ、その他のエミュレーション *、LIPS
* 本項目は、LBP-2810 のみ表示されます。
*「その他のエミュレーション」は、オプションのコントロール ROM が装着されている場合にのみ、そ
のエミュレーションの名前が表示されます。
動作モードの自動切り替えを設定した状態で、本プリンタがコントロールコマン
ドを識別できなかった場合に、優先的に切り替える「優先エミュレーション」を
設定しておくことができます。
「ESC/P」
ESC/P エミュレーションモードを優先エミュレーションにします。
工場出荷時は、「ESC/P」に設定されています。
「ナシ」
優先エミュレーションを設定しません。
コントロールコマンドを識別できなかった場合は、以前の動作モードで引き続き
処理をします。
「その他のエミュレーション」
オプションのエミュレーションモードを優先エミュレーションにします。
オプション のコントロール ROM を装着 している場合にの み、そのエミュレー

ションの名前が表示され、選択できるようになります。
「LIPS」
LIPS モードを優先エミュレーションにします。

ユーザメンテナンスグループの設定項目 3-41
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
3
ユーザメンテナンスグループの設定項目
ユーザメンテナンスグループでは、給紙元ごとの印字位置の調整やプリント時の処理方法の
設定など、トラブル発生時のプリンタの調整について設定できます。
定着特殊処理
シナイ、スル
蒸し暑いところにプリンタが設置されている場合に、両面印刷を行うと 2 面目が
しわになることがあります。このような場合に、本項目を「スル」に設定すると、
プリント結果を改善することができます。

• 本項目は、 普通紙にプリントする場合にのみ設定してください。
• 温度や湿度が低いところにプリンタが設置されている場合には、本項目を「スル」に設定

しないでください。 印字品質が低下します。
印字位置調整
縦補正（トレイ）............... 0 ～ 52 ～ 104
横補正（トレイ）............... 0 ～ 52 ～ 104
縦補正（カセット 1）.......0 ～ 52 ～ 104
横補正（カセット 1）.......0 ～ 52 ～ 104
縦補正（カセット 2）* ... 0 ～ 52 ～ 104
横補正（カセット 2）* ... 0 ～ 52 ～ 104
縦補正（カセット 3）* ... 0 ～ 52 ～ 104
横補正（カセット 3）* ... 0 ～ 52 ～ 104
縦補正（カセット 4）* ... 0 ～ 52 ～ 104
横補正（カセット 4）* ... 0 ～ 52 ～ 104
縦補正（両面）...................0 ～ 52 ～ 104
横補正（両面）...................0 ～ 52 ～ 104
*「縦補正（カセット 2）」、「横補正（カセット 2）」、「縦補正（カセット 3）」、「横補正（カセット 3）」、

「縦補正（カセット 4）」、「横補正（カセット 4）」は、オプションのペーパーフィーダが装着されてい
る場合にのみ表示されます。
設定値 で指定し た値だけ、印 字位置 を縦方向 または横 方向にず らして 調整しま
す。
設定値はドット数で表されており、4 ドット（約 0.17mm）ずつ［ ］または
［ ］を押して調整することができます。

ユーザメンテナンスグループの設定項目3-42
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
印字位置の調整を行わない場合は、「52」に設定し、［ ］を押して「0」に近づ
くほど余白が狭くな り、［ ］を押して「104」に近づくほど余白が広くなりま
す。「0」に設定したときは約 -2.2mm、「104」に設定したときは約 +2.2mm
の調整ができます。

• 両面プリント時の 2 面目の画像の向きは、プリントする用紙の向きや「とじ方向」（→ P.3-

20）の設定によって次のように変わります ので、印字位置の調整をするときは気を付け
てください。
ABC
ABC DEF ABC
DEF
ABC
「横補正 」で 調整�● トレイおよびカセット1～4の場合�

• 両面の場合�

「52」�
「52」�
「
縦
補
正
」
で
調
整 �
縦／横補正�
で調整�
「横補正 」で 調整�
1面目� 2面目� 1面目� 2面目�
「
縦
補
正
」
で
調
整 �
縦／横補正�
で調整�
「52」�
「52」�
ABC
DEF
ABC
DEF
DEF
とじ方向：短手�とじ方向：長手�
ABC
DEF
1面目� 2面目�
ABC
DEF
1面目� 2面目�
ABC
ABC
DEF
DEF
1面目� 2面目�1面目�2面目�
ABC
1面目� 2面目�
DEF
ABC
1面目� 2面目�
1面目� 2面目�1面目�2面目�

ユーザメンテナンスグループの設定項目 3-43
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
カウンタ初期化
■ ETB ユニット
－
ETB ユニットを交換したときに本項目でカウンタのリセットを行います。
ETB カウント初期化を行うことで、操作パネルに表示されている ETB ユニット
の交換メッセージ（EH ETB ユニット ヨコク／ EH ETB ユニット コウカ
ン／ ER ETB ユニット コウカン）を消すことができます。
「ETB ユニット」を選択すると、「ジッコウ シマスカ ?」という確認のメッセー
ジが表示さ れます。ここで［実行］を 押すと初期化 が行われます。［実行］を押
さずに［オンライン］を押すと、初期化を行いません。

• この操作は ETB ユニットの交換時にのみ行ってください。ETB ユニットを交換しないで

行うと、カウンタが正しく動作しなくなり、カートリッジやプリンタが故障する原因にな
ります。

• 「EH ETB ユニット コウカン」が表示されているときは、[ オンライン ] を押して「ER

ETB ユニット コウカン」を表示させてから本項目で初期化を実行してください。
■ 定着器
－
定着器を交換したときに本項目でカウンタのリセットを行います。
定着器カウント初期化を行うことで、操作パネルに表示されている定着器の交換
メッセージ（E5 テイチャクキ ヨコク）を消すことができます。
「テイチャクキ」を選択すると、「ジッコウ シマスカ ?」という確認のメッセー
ジが表示さ れます。ここで［実行］を 押すと初期化 が行われます。［実行］を押
さずに［オンライン］を押すと、初期化を行いません。

• この操作は定着器の交換時にのみ行ってください。定着器を交換しないで行うと、カウン

タが正しく動作しなくなり、 プリンタが故障する原因になります。
特殊モード J
ツカワナイ、ツカウ
トレイ用紙サイズを「フリー」に設定した場合に、「41 プリントチェック」を
表示させてプリントを中断するか、プリント速度を遅くしてプリントするかを設
定します。
「ツカ ワナイ」に設定する と、アプリケーション ソフトで指定し た用紙サイズと
実際 に 給紙 ト レイ にセ ッ トさ れた 用 紙サ イ ズが 異な る 場合、「41 プリ ント
チェック」が表示されて、プリントが中断されることがあります。エラーとなっ
た用紙は自 動的に排紙さ れます。また、［オ ンライン］を押し て、プリントを継
続することもできます。ただし、正しくプリントされなかったり、紙づまりが発
生することがあります。

ユーザメンテナンスグループの設定項目3-44
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
「ツ カウ」に設定すると、アプ リケーションソ フトで指定した用 紙サイズと実際
に給紙トレイにセットされた用紙サイズが異なる場合でも、プリントチェックを
行わずにプリントします。ただし、プリント速度が低下することがあります。ま
た、アプリケーションソフトで指定した用紙サイズの大きさでプリントされるの
で、給紙トレイにセットされた用紙がアプリケーションソフトで指定した用紙サ
イズと異なる場合は、余白があいたり、画像の一部が欠けたりすることがありま
す。

• 両面プリント時は、本項目の設定に関わら ず、「41 プリントチェック」が表示されて、

プリントが中断されます。
特殊モード L
ツカワナイ、ツカウ
A3 や B4 サイズなどの大きいサイズの用紙に連続してプリントした結果、用紙
の後端にトナーの汚れが付着することがあります。このような場合に、本項目を
「ツカウ」に設定すると、プリント結果を改善することができます。

• 問題が解決した場合、設定値を工場出荷時の状態の「ツカワナイ」に戻してください。
• 本項目を「ツカウ」に設定すると、プリント速度が遅くなることがあります。

OHP フィルム鏡像
シナイ、スル
プリントした OHP フィルムをプロジェクタに置いたとき、次のように OHP フィ
ルムが反ってしまうことがあります。
このよう なときは、本項目 を「スル」に設定して ください。「スル」に設定する
と、鏡像でプリントします。鏡像でプリントした OHP フィルムは次のようにプ
ロジェクタに置くことにより反りを抑えることができます。
ABC
ABC

ユーザメンテナンスグループの設定項目 3-45
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• Windows 用プリンタドライバを使わずに本項目を「スル」に設定してプリントした場合、

排紙した OHP フィルムは、鏡像でプリントされるため上向き（フェースアップ）で排紙
したようになります。複数ページの OHP フィルムがプリントされ、排紙トレイに積み重
な ると、逆順に積み重な ったようになります。こ のようなことを避 けるには、1 枚ずつ
OHP フィルムを取り除くか、アプリケーションソフトで逆順でプリントする設定にして
ください。
Windows 用プリンタドライバを使って鏡像でプリントした場合は、排紙した OHP フィ
ルムはページ順に積み重なります。

• 本項目は、 OHP フィルムにプリントした場合にのみ有効です。中差し用紙にプリントす

る場合でも、 OHP フィルムにのみ鏡像でプリントします。
特殊印字処理
■ OHP フィルム特殊処理
シナイ、スル
蒸し暑いところに保管されていた OHP フィルムを使用すると、印字むらが出る
（部分的に印字が薄くなる）ことがあります。このようなときに本項目を「スル」
に設定すると、プリント結果を改善することができます。

• 本項目は、 OHP フィルムを使用する場合にのみ設定してください。
• 本項目は、 電源を切るかハードリセット操作を行うと、自動的に「シナイ」に戻ります。
• 温度や湿度が低いところに保管されている OHP フィルムを使用する場合には、本項目を

「スル」 に設定しないでください。印字品質が低下します。

• 設置環境や印字する画像によっては、本項目を「スル」に設定してもプリント結果が改善

されない場合があります。このようなときは、お買い求めの販売店または、キヤノン販売
（株）「 お客様相談センター」にお問い合わせください。
■ 薄紙特殊処理
シナイ、スル
冬場など乾燥したところに保管されていた薄手の用紙や、ざらついた用紙に両面
プリントすると、2 面目の画像に白い水玉が生じることがあります。このような
ときに本項目を「スル」に設定すると、プリント結果を改善することができます。

• 本項目は、 電源を切るかハードリセット操作を行うと、自動的に「シナイ」に戻ります。
• 温度や湿度が高いところに保管されている用紙を使用する場合には、本項目を「スル」に

設定しないでください。 印字品質が低下します。

• 設置環境や印字する画像によっては、本項目を「スル」に設定してもプリント結果が改善

されない場合があります。このようなときは、お買い求めの販売店または、キヤノン販売
（株）「 お客様相談センター」にお問い合わせください。

ユーザメンテナンスグループの設定項目3-46
3
共
通
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
■ サービス特殊設定
ツカワナイ、セッテイ A、セッテイ B
特定の環境でプリンタを使用したり、特定の用紙を使用すると、正しくプリント
できなかったり、印字品質が低下することがあります。このようなときは、問題
を解決するために、使用する環境や用紙に合わせたプリント設定を専門のサービ
スマンが行うことがあります。サービスマンが行った設定は「セッテイ A」また
は「セッテ イ B」に登録 されてい ますので、サー ビスマン の指示にし たがって
「セッテイ A」または「セッテイ B」に設定してプリントします。

• サービスマンの指示がない限り、本項目の設定を変更しないでください。
• 本項目は、電源を切るかハードリセット操作を行うと、自動的に「ツカワナイ」に戻ります。

封筒 Y4 横送り
シナイ、スル
プリンタの使用環境（低温低湿環境）によっては、洋形 4 号の封筒にプリントす
ると、印字品質が低下することがあります。このような場合に、本項目を「スル」
に設定すると、プリント結果を改善することができます。

• 問題が解決した場合、設定値を工場出荷時の状態の「シナイ」に戻してください。
• 本項目を「スル」に設定した場合は、図のように封筒のふたを開けて、ふたが奧側になる

向きにセットしてください。

4-1
CHAPTER
4
LIPS 専用セットアップ
メニューの設定項目
この章では、LIPS モードに固有の LIPS 専用セットアップメニューで設定できる内容につい
て説明しています。LIPS 専用セットアップメニューは、LBP-2810 のみ設定できます。
LIPS 専用セットアップメニュー 設定項目一覧. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
LIPS 専用セットアップメニューの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
拡大／縮小 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
複数ページ印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4

複数ページ余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
ページの向き . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
オーバレイ 1 ／オーバレイ 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
カラーオーバレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8

スタートアップマクロ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
漢字コード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
文字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
漢字書体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11

ANK 書体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
漢字グラフィックセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
行数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
桁数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

自動改ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
自動改行. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
CR 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
LF 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

網かけ解像度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
ジョブタイムアウト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
白紙節約. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14

LIPS 専用セットアップメニュー 設定項目一覧4-2
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
LIPS 専用セットアップメニュー 設定項目一覧
■ 表の見かた

• LIPS 専用セットアップメニューは、LBP-2810 のみ表示されます。
• 太字で示されている設定値は、工場出荷時の値です。

設定項目 設定値 内容
拡大／縮小 シナイ、 → A3、 → B4、 → A4、 →
B5、 → A5、→ハガキ、→リーガル、
→レター
拡大または縮小プリントの設定をします。
複数ページ印刷 シナイ、 2 ページ ( ヒダリ )、2 ペー
ジ ( ミギ )、4 ページ ( ヨコ - ヒダリ )、
4 ページ ( ヨコ - ミギ )、4 ページ ( タ
テ - ヒダリ )、4 ページ ( タテ - ミギ )
複数のページを縮小して並べ、１ページにプ
リントします。
複数ページ余白 パターン 1、パターン 2 「複数ペ ージ印刷」時 の、余白のとり かたを
設定します。
ページの向き タテ、ヨコ 用紙 を縦 に使用 する か横に 使用 するか を設
定します。
オーバレイ 1 ／ 2 シナイ、 0 ～ 32767 オー バレ イプリ ント を行う かど うかを 設定
します。
カラーオーバレイ シナイ、 スル カラ ーオ ーバレ イペ ージを 使う かどう かを
設定します。
スタートアップマクロ 0 ～ 30 ～ 32767 スタ ート アップ マク ロ機能 を使 用する かど

うかを設定します。
漢字コード JIS 、シフト JIS、EUC、DEC パソコンの種類に応じて、漢字コードを設定
します。
文字サイズ 10 ポイント、12ポイント、8 ポイント 印字 する 文字の 大き さをポ イン ト数で 設定
します。
漢字書体 ミンチョウ 、ゴシック 漢字 やひ らがな など の全角 文字 の書体 を設
定します。
ANK 書体 ミンチョウ 、ゴシック、ラインプリン
タ
半角英数字や半角カナなどの ANK 文字の書
体を設定します。
漢字グラフィックセット JIS90 、JIS78 JIS 漢字コードで使用する漢字グラフィック
セットを設定します。
行数 6LPI 、8LPI、10 ～ 99 １イ ンチ または １ペ ージに プリ ントす る行
数を設定します。
桁数 ジドウ、10CPI、12CPI、15CPI、10
～ 200
１イ ンチ または １行 にプリ ント する文 字数
を設定します。

LIPS 専用セットアップメニュー 設定項目一覧 4-3
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
自動改ページ スル、シナイ 改ページコード（FF）を受信しなくても、自
動的 に改 ページ して プリン トする かど うか
を設定します。
自動改行 スル、シナイ 復帰コード（CR）や 改行コード（LF）を受
信しなくても、自動的に改行してプリントす
るかどうかを設定します。
CR 機能 CR ノミ、CR+LF 復帰コ ード（CR）を受 信したと きの、印字
位置の移動のしかたを設定します。
LF 機能 LF ノミ、LF+CR 改行コード（LF）を受信したときの、印字位
置の移動のしかたを設定します。
網かけ解像度 クイック、ファイン ファ イン モード 時の 網かけ データ の解 像度
を設定します。
ジョブタイムアウト シナイ、スル 共通セットアップメニューで設定した「タイ
ムアウト」を有効にするかどうかを設定しま
す。
白紙節約 ツカウ、ツカワナイ 白紙 ペー ジを排 出す るかど うかを 設定 しま
す。

LIPS 専用セットアップメニューの設定項目4-4
4
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
LIPS 専用セットアップメニューの設定項目
LIPS 専用セットアップメニューでは、拡大／縮小プリントや複数ページ印刷などについて
設定できます。

• LIPS 専用セットアップメニューは、LBP-2810 のみ設定できます。

拡大／縮小
シナイ、→ A3、→ B4、→ A4、→ B5、→ A5、→ハガキ、→リーガル、→レター
拡大または縮小プリントの設定をします。
アプリケーションソフトで作成したデータサイズと、設定値で指定した出力用紙
サイズから、自動的に倍率を計算し、拡大／縮小してプリントします。

• アプリケーションソフトで作成するデータのサイズが定形サイズ（A4、B5 など）でない

場合は、正しく拡大／縮小されないことがあります。

• 拡大／縮小の処理は、データの左上端を基点として処理します。
• 拡大／縮小でプリントすると、線の太さにムラが生じたり、細い線が消えたりすることが

あります。

• アプリケーションソフトからのコマンドの内容によっては、正しく拡大／縮小してプリン

トされないことがあります。

• 拡大／縮小率が 25 ～ 200％の範囲を超える場合は、拡大／縮小は行われず等倍でプリン

トされます。この場合正しいプリント結果にはなりません。
複数ページ印刷
シナイ、2 ページ ( ヒダリ )、2 ページ ( ミギ )、4 ページ ( ヨコ - ヒダリ )、4
ページ ( ヨコ - ミギ )、4 ページ ( タテ - ヒダリ )、4 ページ ( タテ - ミギ )
アプリケーションソフト側で作成したデータを、2 ページ分または 4 ページ分を
並べて 1 ページにプリントできます。
「2 ページ（ヒダリ）」に設定すると、2 ページ分のデータを左または上から並べ
てプリントします。
２�
２�
用紙を縦に使ってプリントする場合�
１�
１�
２�
１�
１�２�
用紙を横に使ってプリントする場合�

LIPS 専用セットアップメニューの設定項目 4-5
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
「2 ページ（ミギ）」に設定すると、2 ページ分のデータを右または下から並べて
プリントします。
「4 ページ（ヨコ－ヒダリ）」に設定すると、4 ページ分のデータを、左上から横
方向に並べてプリントします。
「4 ページ（ヨコ－ミギ）」に設定すると、4 ページ分のデータを、右上から横方
向に並べてプリントします。
「4 ページ（タテ－ヒダリ）」に設定すると、4 ページ分のデータを、左上から縦
方向に並べてプリントします。
２�
２�
用紙を縦に使ってプリントする場合�
１�
１�
２�
１�
１�２�
用紙を横に使ってプリントする場合�
用紙を縦に使ってプリントする場合� 用紙を横に使ってプリントする場合�
４�
３�
３�
４�
２�
２�
１�
１�
１�２�
３�４�
１�２�
３�４�
用紙を縦に使ってプリントする場合� 用紙を横に使ってプリントする場合�
４�
３�
３�
４�
２�
２�
１�
１�
１�２�
３�４�
１�２�
３�４�
用紙を縦に使ってプリントする場合� 用紙を横に使ってプリントする場合�

４�
３�
３�
４�
２�
２�
１�
１�
１�
２�
３�
４�
１�
２�
３�
４�

LIPS 専用セットアップメニューの設定項目4-6
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
「4 ページ（タテ－ミギ）」に設定すると、4 ページ分のデータを、右上から縦方
向に並べてプリントします。

• 異なるサイズのページデータを並べて 1 ページにプリントすることはできません。
• 拡大／縮小と複数ページ印刷を同時に設定し縮小率が 25％より小さくなる場合、複数ペー

ジ印刷は行われず正しいプリント結果にはなりません。
複数ページ余白
パターン 1、パターン 2
「複数ページ印刷」の機能を使って 2 ページ分または 4 ページ分を並べてプリン
トする場合の、余白のとりかたを設定します。
「パター ン 1」に設定すると、各ページが接 する部分に余白をつけてレイアウト
します。
「パター ン 2」に設定すると、各ページが接 する部分に余白をつけずにレイアウ
トします。

• 「パターン 1」と「パターン 2」とでは余白のとりかたが違うため、画像の縮小率が異なり

ます。「パターン 1」よりも「パターン 2」のほうが若干画像が大きくなります。

• 「パターン 2」に設定した場合でも、用紙の長辺と短辺の比率によっては、余白がつくこ

とがあります。
用紙を縦に使ってプリントする場合� 用紙を横に使ってプリントする場合�
４�
３�
３�
４�
２�
２�
１�
１�
１�
２�
３�
４�
１�
２�
３�
４�

LIPS 専用セットアップメニューの設定項目 4-7
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
ページの向き
タテ、ヨコ
用紙を縦に使用してプリントするのか、横に使用してプリントするのかを設定し
ます。
「タテ」に 設定すると、用紙 をセットした 向き（置きかた）に関 わらず、用紙を
縦に使用してプリントします。
「ヨコ」に 設定すると、用紙 をセットした 向き（置きかた）に関 わらず、用紙を
横に使用してプリントします。
オーバレイ 1 ／オーバレイ 2
シナイ、0 ～ 32767
オーバレイプリントを行うかどうかを設定します。オーバレイプリントを行う場
合は、オーバレイプリントで使用するフォーマットデータの番号を指定します。
オーバ レイプリ ントとは、各 ページ に共通す るタイト ルや表組 みなど のフォー
マットを、あらかじめプリンタのオーバレイ領域に登録し、後から別のデータを
重ねて プリン トする機 能です。オー バレイ プリント を行う と、各ページ 共通の
データを、ページごとにアプリケーションソフト側から送る必要がないため、効

率良くプリントすることができます。
オーバレイ領域には、1 ページ分のフォーマットを最大で 32,768 種類登録す
ることができます。フォーマットの作成や登録は、アプリケーションソフト側か
ら LIPS のコントロールコマンドで行います。登録の際にはフォーマットに 0 ～
32767 の番号をつけて登録します。本項目では、オーバレイ 1 あるいはオーバ
レイ 2として、どの番号のフォーマットを選択するかという設定だけを行います。
搬
送
方
向 �
用紙を横置きにセットした場合 用紙を縦置きにセットした場合�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�
ＡＢＣＤＥ�搬
送
方
向 �
用紙を横置きにセットした場合 用紙を縦置きにセットした場合�

LIPS 専用セットアップメニューの設定項目4-8
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4

• オーバレイの内容は、電源をオフにするか、ハードリセット操作を行うと削除されます。
• オーバレイ領域に登録したフォーマットデータの内容や番号、サイズは、LIPS 専用ユー

ティリティの「オーバレイプリント」、「オーバ レイリスト」で確認することができます
（→ P.6-4）。

• 登録するフォーマットを LIPS のコントロールコマンドでプログラミングするときは、オ

プションの「プログラマーズマニュアル」を参照してください。
カラーオーバレイ
シナイ、スル
オーバレイプリントのモノクロのフォーマットを登録する際に、モノクロデータ
をカラーモードで使用可能にするかどうかを設定します。本項目では、モノクロ
のフォーマットをカラー化するかどうかを設定するだけで、登録そのものは行い
ません。フォーマットの作成や登録は、アプリケーションソフト側から LIPS の
コントロールコマンドで行います。また、オーバレイプリントを行うかどうかは、
「オーバレイ 1」、「オーバレイ 2」（→前項目）で設定します。
「シナイ」に設定すると、オーバレイプリントのモノクロのフォーマットをカラー
データ化しません。
「ス ル」に設定すると、オーバ レイプリントの モノクロのフォー マットをカラー
データ化します。

• 本項目は、「カラーモード」（→ P.3-25）を「カラー」に設定してあるときのみ有効です。

オーバレイ領域に登録したフォーマット�
オーバレイプリント�
アプリケーションソフトから�
送信されたデータ�
グループ別売上�
3月�
３月�
Ａ 110220 Ｂ 81000�
Ｃ 55000 Ｄ 117560�
Ｅ 90550 Ｆ 85900
２月�
Ａ 96200 Ｂ 70000�
Ｃ 55000 Ｄ 117320�
Ｅ 90550 Ｆ 85780
１月�
Ａ 105880 Ｂ 96450�
Ｃ 55000 Ｄ 117700�
Ｅ 90550 Ｆ 85600
グループ別売上�
Ａ 110220 Ｂ 81000�
Ｃ 55000 Ｄ 117560�
Ｅ 90550 Ｆ 85900
グループ別売上�
2月�
Ａ 96200 Ｂ 70000�
Ｃ 55000 Ｄ 117320�
Ｅ 90550 Ｆ 85780
グループ別売上�
1月�
Ａ 105880 Ｂ 96450�
Ｃ 55000 Ｄ 117700�
Ｅ 90550 Ｆ 85600

LIPS 専用セットアップメニューの設定項目 4-9
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
スタートアップマクロ
0 ～ 30 ～ 32767
スタートアップマクロ機能を使用するかどうかを設定します。使用しない場合は
「0」を、使用する場合は実行したいマクロ番号を指定します。
スタートアップマクロ機能は、あらかじめパソコン側で作成した LIPS のコント
ロールコマンドのプログラムを、プリンタのマクロ領域に登録しておき、リセッ
トコマンド（ハードリセット、ソフトリセット、パラメータリセット）で実行す
るようにする機能です。
マクロ領域には、最大で１～ 32,767 番までの 32,767 種類のプログラムを登
録することができます。登録は、アプリケーションソフト側から LIPS のコント
ロールコマンドで行います。プリンタ側では、本項目で実行したいマクロの番号
の選択だけを行います。選択した番号のマクロはリセットを行うたびに実行され
ます。

• 登録したマクロの番号やサイズなどは、 LIPS 専用ユーティリティの「マクロリスト」で

確認することができます（ → P. 6-5）。

• 登録するプログラムを LIPS のコントロールコマンドでプログラミングするときは、オプ

ションの「 プログラマーズマニュアル」を参照してください。
漢字コード
JIS、シフト JIS、EUC、DEC
パソコンで使用している漢字コード体系に応じて、漢字コードを設定します。通
常は「JIS」に設定しておきますが、次のような場合に「JIS」以外に設定します。

• アプリケーションソフトを使わず、MS-DOS のテキストデータをそのままプリ

ントするときには「シフト JIS」を設定します。

• UNIX を OS とするワークステーションやパソコンを使用するときには「EUC」

（Extended Unix Code：UNIX 拡張コード）を設定します。

• DEC漢字コードを採用しているワークステーションを使用するときには「DEC」

（DEC コード）を設定します。
各漢字コードの文字セットは、次のように G0 ～ G3 の割り当てテーブルに割り
当てられます。

LIPS 専用セットアップメニューの設定項目4-10
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4

• 「シフト JIS」に設定した場合は、LIPS の C1 制御命令は使用できなくなりますが、ビット

長を 7 ビット形式で送信すれば、LIPS のコマンドとして動作します。

• 本項目で漢字コードを設定するということは、漢字コード体系に応じて文字セットを割り

当てテーブルに割り当てるということです。JIS で規定されていない拡張文字などはプリ
ントされません。
上記以外の漢字コードを使用する場合は、アプリケーションソフト側で文字セットを割り
当ててください。

• 指定された文字セットが存在しない場合は、近い属性の文字セットを使用してプリントし

ます。

• JIS 漢字コードには「新 JIS」と「旧 JIS」があります。新 JIS と旧 JIS の切り替えは、「漢

字グラフィックセット」（→ P.4-11）で設定します。

• UNIXでは EUC を採用していますが、中には OSのデバイスドライバが JIS 漢字コードな

どに変換するものもあります。詳しくは、パソコンの操作説明書を参照してください。
文字サイズ
10 ポイント、12 ポイント、8 ポイント
印字する文字の大きさをポイント数で設定します。
1 ポイントは約 0.35 mm（1/72”）です。
コントロ－ルコマンドで LIPS III または LIPS IV を使用しているときと、LIPS
II
＋
を 使用しているときとでは同じ設定値 でも、実際にプリントされる大きさが
次のように異なります。
「10 ポイント」：LIPS III ／ IV ＝ 10 ポイント LIPS II
＋
＝ 9.6 ポイント
「12 ポイント」：LIPS III ／ IV ＝ 12 ポイント LIPS II
＋
＝ 12 ポイント
「8 ポイント」：LIPS III ／ IV ＝ 8 ポイント LIPS II
＋
＝ 7.2 ポイント

• LIPS II

＋
のときのポイント数（7.2、9.6）はディスプレイに表示されません。
トJISフ�シ� �� JIS CUE CED
0G 字�数�英�角�半� 字�数�英�角�半� 字�数�英�角�半� 字�数�英�角�半�
1G ナ�カ�角�半� ナ�カ�角�半� 字�漢�角�全� ナ�カ�角�半�
2G 字�漢�角�全� 字�漢�角�全� ナ�カ�角�半� 字�漢�角�全�
3G 小�縮�字�漢� 小�縮�字�漢� 字�漢�角�全� 字�漢�角�全�
LG 0G 0G 0G 0G
RG 1G 1G 1G 3G
ア�ペ� 0G ～�1G 0G ～�1G 除�解� 除�解�
8ポイント�
10ポイント�
12ポイント�
8 文字サイズ�
10 文字サイズ�
12 文字サイズ�
�
7.2 文字サイズ�
9.6 文字サイズ�
12 文字サイズ�
�
設定値� LIPS III／IV LIPS II
+

LIPS 専用セットアップメニューの設定項目 4-11
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
漢字書体
ミンチョウ、ゴシック
漢字やひらがななどの全角文字の書体を設定します。
ANK 書体
ミンチョウ、ゴシック、ラインプリンタ
半角英数字や半角カナなどの ANK 文字の書体を設定します。
ANK とは、Alphabet、Numeric、Kana の略です。
漢字グラフィックセット
JIS90、JIS78
「漢字コード」（→ P.4-9）の種類で「JIS」を選択した場合に使用する漢字グラ
フィックセットを設定します。
JIS 漢字コードには「新 JIS（JIS90）」と「旧 JIS（JIS78）」があります。新
JISコードは、旧JISコードに特殊記号、罫線、漢字などを追加、変更したものです。

• グラフィックセットとは、パソコンからのコードに対して、どの文字を割り当てるかとい

う取り決めです。 それを示したものがコード表です。

• 新 J IS と旧 JIS の漢字コード表は付属の CD-ROM に収められています。

行数
6LPI、8LPI、10 ～ 99
１インチまたは１ページにプリントする行数を設定します。
LPI は Line Per Inch の略で、１インチあたりの行数の単位を表します。
「6LPI」に設定すると、１インチに 6 行プリントします。
「8LPI」に設定すると、１インチに 8 行プリントします。
「10 ～ 99」に設定すると、１ページにプリントする行数を 10 ～ 99 行の範囲
で設定し ます。「10」を選択 してから［ ］を押す と行数が増 え、［ ］を押す
と行数が減ります。
「ミンチョウ」� 「ゴシック」�
ミンチョウ�
ゴシック�
ラインプリンタ�

LIPS 専用セットアップメニューの設定項目4-12
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
桁数
ジドウ、10CPI、12CPI、15CPI、10 ～ 200
1 インチまたは 1 行にプリントする文字数を設定します。
CPI は、Characters Per Inch の略で、1 インチあたりの文字数の単位を表し
ます。
「ジ ドウ」に設定すると、現在 選択しているフ ォントに応じた文 字数でプリント
します。
「10CPI」に設定すると、1 インチに 10 桁プリントします。
「12CPI」に設定すると、1 インチに 12 桁プリントします。
「15CPI」に設定すると、1 インチに 15 桁プリントします。
「10 ～ 200」に設定すると、1 行にプリントする文字数を 10 ～ 200 の範囲
で設定 します。「10」を選択 してから［ ］を押す と桁数が 増え、［ ］を押す
と桁数が減ります。
自動改ページ
スル、シナイ
印字位置が有効印字領域の下端を超えようとしたとき、改ページコード（FF）を
受信しなくても、自動的に改ページしてプリントするかどうかを設定します。

「シナ イ」に設定すると、パソコンから改ページコ ード（FF）が送られるまで印
字位置を変更しません。
自動改行
スル、シナイ
印字位 置が右マ ージン または有 効印字領 域の右端 を超え ようとし たとき、復帰
コード（CR）や改行コード（LF）を受信しなくても、自動的に改行してプリン
トするかどうかを設定します。
「シナイ」に設定すると、パソコンから復帰コード（CR）、改行コード（LF）が
送られるまで印字位置を変更しません。
CR 機能
CR ノミ、CR+LF
復帰コード（CR）を受信したときの、印字位置の移動のしかたを設定します。
「CR ノミ」に設定すると、復帰コード（CR）を受信すると、印字位置をその行
の第一文字目（左マージン）に移動します。
「CR ＋ LF」に設定すると、復帰コード（CR）を受信すると、印字位置を次の行
の第一文字目に移動します。

LIPS 専用セットアップメニューの設定項目 4-13
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
LF 機能
LF ノミ、LF+CR
改行コード（LF）を受信したときの、印字位置の移動のしかたを設定します。
「LF ノミ」に設定すると、改行コード（LF）を受信すると、印字位置を次の行に
移動します。桁位置はそのままです。
「LF ＋ CR」に設定すると、改行コード（LF）を受信すると、印字位置を次の行
の第一文字目に移動します。
網かけ解像度
クイック、ファイン
ファインモードでプリントするときの、網かけや飾り罫線のパターンの解像度を
設定します。
「クイック」に設定すると、300 dpi 用にデザインされたパターンを 2 倍に拡大
して使用します。
「ファイン」に設定すると、600 dpi 用にデザインされたパターンを使用します。
「クイック」よりも高精度でプリントできます。

• 本項目は、「データ処理」（→ P.3-23）がファインモードの場合にのみ有効です。
• データの量や種類によっては、処理に必要なメモリが不足して、ファインモードでプリン

トされない場合があります。その場合は、本項目を「クイック」に設定していた場合より
も、「ファイン」 に設定していた場合のほうが、印字の精度が低下することがあります。
ジョブタイムアウト
シナイ、スル
共通セットアップメニューの「タイムアウト」（→ P.3-29）の設定を有効にする
かどうかを設定します。

• オプションのハードディスクを使用している場合は、 次のように設定してください。
• 本項目を「スル」に設定してください。
• 共通セットアップメニューの「タイムアウト」（→ P.3-29）を「シナイ」以外に設定し

てください。なるべく工場出荷時の状態の「15 ビョウ」に設定しておくことをおすす
めします。

• LIPS 対応のアプリケーションソフトから ESC/P などの他のエミュレーションモードへ

の自動切り替えがうまく行われない場合に、本項目を「スル」に設定すると、タイムアウ
トで LIPS モードのジョブを終了して自動切り替えが行われるようになります。

LIPS 専用セットアップメニューの設定項目4-14
LIPS
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
4
白紙節約
ツカウ、ツカワナイ
アプリケーションソフトから送られた改ページコード（FF）と改ページコードの
間に印字するデータがない場合、そのページを白紙で排出するかどうかを設定し
ます。
「ツカウ」に設定すると、白紙を排出しません。「ツカワナイ」に設定すると、白
紙を排出します。
この機能を使用すると、白紙が排出されることがなくなり、用紙を節約すること
ができます。

5-1
CHAPTER
5
ESC/P 専用セットアップ
メニューの設定項目
この章では、ESC/P エミュレーションモードに固有の ESC/P 専用セットアップメニューで
設定できる内容について説明しています。ESC/P 専用セットアップメニューは、LBP-2810
のみ設定できます。
ESC/P 専用セットアップメニューの設定 項目一覧 . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
ページレイアウトグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
ページフォーマット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
上余白 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-6

用紙位置微調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
領域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
右マージン既定値 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9
用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

2 ページ印刷設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-10
フォントグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-11
漢字書体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
フォント ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11

漢字サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
文字コード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
国別文字. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12
印字機能グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-13

イメージの補正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13
縮小文字. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-13
印字動作グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-14
改行機能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-14

VFC グループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-15
連続用紙長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
単票用紙長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
ミシン目スキップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-16

その他のグループの設定項目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-17
登録レベル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17
カラーモード自動時 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17

ESC/P 専用セットアップメニューの設定 項目一覧5-2
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
ESC/P 専用セットアップメニューの設定
項目一覧
■ 表の見かた

• 「*」印が付いている項目は、他の設定項目の内容によって表示されるときと表示されな

いときがあります。

• ESC/P 専用セットアップメニューは、LBP-2810 のみ表示されます。
• 太字で示されている設定値は、工場出荷時の値です。

＜ページレイアウトグループ＞ → P.5-4
設定項目 設定値 内容
ページフォーマット ジ ッ ス ン タ テ 、ジ ッ ス ン ヨ コ、
10” → A4 タテ、 15”→ A4 ヨ
コ、15” → B4 ヨ コ、B4 → A4
タテ、B4 → A4 ヨコ
ESC/P 準拠プリンタ用の用紙サイズで作成
されたデータを、本プリンタ用の用紙サイズ
に変換します。
上余白 -127 ～ +000 ～ +127 印字開始位置を上下方向にずらします。
用紙位置微調整 -127 ～ +000 ～ +127 印字位置を左右方向にずらします。
領域 ヒョウジュン 、ワイド ペー ジフ ォーマ ット にした がっ たレイ アウ
トでプリントするか、本プリンタの有効印字
領域 ほぼ いっぱ いに プリン トす るかを 設定
します。
右マージン既定値 136 ケタ、ミギハシ 実寸 縦、実寸 横の ペー ジフォ ーマ ット のと
き、右マージンの位置を設定します。
用紙サイズ カレントヨウシ 、A3、B4、A4、B5、
A5、 ハガキ
プリントする用紙のサイズを設定します。

2 ページ印刷設定 シナイ、 ヒダリ、ミギ 2 ページ分のデータを１ページにプリントす
るかを設定します。
＜フォントグループ＞ → P. 5-11
設定項目 設定値 内容
漢字書体 ミンチョウ 、ゴシック、マルゴシック、
ID
漢字などの全角文字の書体を設定します。
フォント ID* 001 ～ 002 ～ 999 オプションの漢字書体を指定します。
漢字サイズ システム 、8 ポイント、10 ポイント、
12 ポイント
漢字などの全角文字のサイズを設定します。
文字コード カタカナ 、グラフィックス 1 バ イトコ ード表の 文字セッ トを設 定しま
す。

ESC/P 専用セットアップメニューの設定 項目一覧 5-3
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
国別文字 ニ ホン、ノルウェ ー、デンマーク 2、
スペイン 2、ラテンアメリカ、USA、
フランス、ドイツ、UK、デンマーク、
スウェーデン、イタリア、 スペイン
国別文字を設定します。
＜印字機能グループ＞ → P. 5-13
設定項目 設定値 内容
イメージの補正 シナイ、スル 矩形 罫線 や網か けな どのイ メージ デー タを
補正するかどうかを設定します。
縮小文字 シナイ、スル 縮小文字プリントを設定します。
＜印字動作グループ＞ → P. 5-14
設定項目 設定値 内容
改行機能 LF コマンドヲマツ、カイギョウ 復帰コード受信時の動作を設定します。
＜ VFC グループ＞ → P. 5-15
設定項目 設定値 内容
連続用紙長 システム、1 ギョウ ～ 199 ギョウ 連続 用紙 で有効 にな るペー ジ長を 設定 しま
す。
単票用紙長 システム、1 ギョウ ～ 199 ギョウ カッ ト紙 で有効 にな るペー ジ長を 設定 しま

す。
ミシン目スキップ シナイ、1 ギョウ～ 31 ギョウ ページ長で設定されている行数のうち、下端
からプリントしない（スキップする）行数を
設定します。
＜その他のグループ＞ → P. 5-17
設定項目 設定値 内容
登録レベル イチジ、エイキュウ 登録文字を保存するレベルを設定します。
カラーモード自動時 カラー、モノクロ ESC/P モードのデータを、カラーとモノク
ロのどちらでプリントするかを設定します。

ページレイアウトグループの設定項目5-4
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
ページレイアウトグループの設定項目
ページレイアウトグループでは、ESC/P 準拠プリンタから本プリンタへの用紙サイズの変
換と、プリントする用紙サイズの設定や位置の調整などについて設定できます。
ページフォーマット
ジッスン タテ、ジッスン ヨコ、10”→ A4 タテ、15”→ A4 ヨコ、15”
→ B4 ヨコ、B4 → A4 タテ、B4 → A4 ヨコ
ESC/P 準拠プリンタ用の用紙サイズで作成されたデータを、本プリンタ用の用
紙サイズに変換します。
アプリ ケーショ ンソフト の印刷条 件設定で 選択した 用紙サイ ズに合わ せて設定
して くだ さい。ペー ジフ ォー マット の設 定値の 詳細 やレ イアウ トに ついて は、
「ESC/P エミュレーションのページフォーマット（LBP-2810 のみ）」（→ P.7-
7）も併せて参照してください。なお、本プリンタにセットする用紙のサイズは、
ページレイアウトグループの「用紙サイズ」（→ P.5-9）で設定します。

各設定値を設定した場合の処理は次のようになります。

• 用紙を縦に使う場合をポートレイト、横に使う場合をランドスケープと言います。

「ジッスン タテ」：（実寸縦）
データの用紙サイズは変換せずに、実寸でプリントします。A3、B4、A4、B5、
A5、ハガキサイズのカット紙を ESC/P 準拠プリンタに縦置きにセットしたと
きと同じプリント結果になります。

• ページレイアウトグループの「用紙サイズ」（→ P .5-9）は、データと同じ用紙サイズに

設定します。

• 「用紙サイズ」を「A3」に設定した場合にのみ、ページフォーマットの印字領域を用紙の

印字領域いっぱいに広げてプリントする「ワイド領域モード」を設定できます（→領域：
P.5-9）。
「ジッスン ヨコ」：（実寸横）
データの用紙サイズは変換せずに、実寸でプリントします。A3、B4、A4、B5、
A5、ハガキサイズのカット紙を ESC/P 準拠プリンタに横置きにセットしたと
きと同じプリント結果になります。

• ページレイアウトグループの「用紙サイズ」（→ P .5-9）は、データと同じ用紙サイズに

設定します。

• 「用紙サイズ」を「A3」に設定した場合にのみ、ページフォーマットの印字領域を用紙の

印字領域いっぱいに広げてプリントする「ワイド領域モード」を設定できます（→領域：
P.5-9）。

ページレイアウトグループの設定項目 5-5
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
「10”→ A4 タテ」：（10”→ A4 縦）
10”× 11”連続用紙にプリントすることを想定して作成したデータ（80 文字
× 66 行）を A4 サイズに縮小してポートレイトでプリントします。

• ページレイアウトグループの「用紙サイズ」（→ P.5-9）は、A4 サイズが基本ですが、A3、

B4 サイズも選択できます。

• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワイド

領域モード」 を設定できます（→領域：P.5-9）。

• 10” × 11”連続用紙のサイズは、254 mm × 279.4 mm です。

「15”→ A4 ヨコ」：（15”→ A4 横）
15”× 11”連続用紙にプリントすることを想定して作成したデータ（136 文
字× 66 行）を A4 サイズに縮小してランドスケープでプリントします。

• ページレイアウトグループの「用紙サイズ」（→ P.5-9）は、A4 サイズが基本ですが、A3、

B4 サイズも選択できます。

• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワイド

領域モード」 を設定できます（→領域：P.5-9）。

• 15” × 11”連続用紙のサイズは、381 mm × 279.4 mm です。

「15”→ B4 ヨコ」：（15”→ B4 横）
15”× 11”連続用紙にプリントすることを想定して作成したデータ（136 文
字× 66 行）を B4 サイズに縮小してランドスケープでプリントします。

• ページレイアウトグループの「用紙サイズ」（→ P.5-9）は、B4 サイズが基本ですが、A3

サイズも選択できます。

• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワイド

領域モード」 を設定できます（→領域：P.5-9）。

• 15” × 11”連続用紙のサイズは、381 mm × 279.4 mm です。

「B4 → A4 タテ」：（B4 → A4 縦）
B4 サイズの実寸縦用のデータを 3/4のサイズに縮小して A4 サイズのポートレ
イトでプリントします。

• ページレイアウトグループの「用紙サイズ」（→ P.5-9）は、A4 サイズが基本ですが、A3、

B4 サイズも選択できます。

• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワイド

領域モード」 を設定できます（→領域：P.5-9）。
「B4 → A4 ヨコ」：（B4 → A4 横）
B4 サイズの実寸横用のデータを 3/4のサイズに縮小して A4 サイズのランドス
ケープでプリントします。

• ページレイアウトグループの「用紙サイズ」（→ P.5-9）は、A4 サイズが基本ですが、A3、

B4 サイズも選択できます。

• ページフォーマットの印字領域を用紙の印字領域いっぱいに広げてプリントする「ワイド

領域モード」 を設定できます（→領域：P.5-9）。

ページレイアウトグループの設定項目5-6
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
上余白
-127 ～ +000 ～ +127
それぞれのページフォーマットで設定されている１行目（TOF）の上端を基準に、
印字開始位置を上下方向にずらします。
「＋」の値で下方向、「－」の値で上方向に、印字開始位置をずらします。

• 設定値が１増えると、ずらす位置が約 0.35 mm（1/72”）増えます。
• 用紙の上端を基準とした実寸縦のとき、印字開始位置の目安は「-127」で -23 mm、「+000」

で +22 mm、「+127」で +67 mm です。ページフォーマットごとの用紙サイズ、印字領
域によって印字開始位置は変わります。
上余白を調整した結果は次のようになります。

• カット紙のページフォーマットの場合
• 上余白を増やした結果、印字データがボトム位置を超える場合は、次ページの１行目の位

置からプリントされます。

• 上余白を減らした場合、有効印字領域の上端を超えた部分はプリントされません。下端は

ボトム位置までプリントされます（ただし、ページ長を設定していない場合）。
余白を減らすときは「－」方向�
余白を増やすときは「＋」方向�
TOF行�
ＡＢＣＤＥＦＧ�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ�
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ
Ｈ
Ｉ�
上余白（０）� 上余白（＋）� 上余白（－）�
（＋）�
（－）�
Ａ �Ｂ
�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ�
Ｆ
Ｇ�
例：「実寸縦」の場合�
：有効印字領域� ：実際の印字領域� ：印字されない領域�

ページレイアウトグループの設定項目 5-7
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �

• 連続用紙のページフォーマットの場合
• 上 余白を増やし た場合、印字デ ータがボトム 位置を超える と、ボトム位置か らページ長

（初 期状態の１行目からボトム位置までの範囲）ま でのあふれたデータはプリントされま
せん。

• 上 余白を減らし た場合、有効印字 領域の上端を 超えた部分の データはプリ ントされませ

ん。このとき、 下端はページ長までのデータをプリントします。
用紙位置微調整
-127 ～ +000 ～ +127
用紙の左端を基準として、ページフォーマットで設定されている印字位置を左右
方向にずらします。
「＋」の値で左方向、「－」の値で右方向に、設定した値だけ印字開始位置をずら
します。

• 設定値が１増えると、 ずらす位置が約 0.35 mm（1/72”）増えます。
• 用紙の左端を基準とした実寸縦のとき、印字開始位置の目安は「-127」で+50 mm、「+000」

で +5 mm、「+127」で -40 mm です。ページフォーマットごとの用紙サイズ、印字領域
モードによって印字開始位置が変わります。

• データに左端が欠けてプリントされる場合は、本項目の設定を調節して本プリンタの印字

領域内（ 上下左右 5 mm 以内）に入るようにしてください。
用紙位置を調整した結果は次のようになります。
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ�
上余白（０）� 上余白（＋）� 上余白（－）�
（＋）�
（－）�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ
Ｆ
Ｇ�
Ａ
Ｂ
Ｃ
Ｄ
Ｅ�
TOF行�
ページ長�
ページ長�
Ａ �Ｂ
�
Ｆ
Ｇ�
例：「10"→A4縦」の場合�
：有効印字領域� ：実際の印字領域� ：印字されない領域�
印字位置を右にずらすとき�
「－」方向�
印字位置を左にずらすとき�
「＋」方向�
ＡＢＣＤＥＦＧ�

ページレイアウトグループの設定項目5-8
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5

• 標準領域モードでの印字動作
• 実寸サイズでプリントするページフォーマットの場合
• 縮小プリントするページフォーマットの場合
• ワイド領域モードでの印字動作

微調整（０）� 微調整（＋）� 微調整（－）�
：有効印字領域� ：実際の印字領域�
ＡＢＣＤＥＦ�
基準端�
ＡＢＣＤＥＦ�
基準端�
（＋）�
ＡＢＣＤＥＦ�
基準端�
（－）�
例：「実寸横」の場合�
：印字されない領域�
微調整（０）� 微調整（＋）� 微調整（－）�
ＡＢＣＤＥＦ�
基準端�
ＡＢＣＤＥＦ�
基準端�
（＋）�
ＡＢＣＤＥＦ�
基準端�
（－）�
：有効印字領域� ：実際の印字領域�
例：「15"→A4横」の場合�
：印字されない領域�
微調整（０）� 微調整（＋）� 微調整（－）�
ＡＢＣＤＥＦＧ�
ＨＩＪＫＬＭＮ�
基準端� 基準端�
（＋）�
基準端�
（－）�
ＡＢＣＤＥＦＧＨＩ�
ＪＫＬＭＮ�
ＡＢＣＤＥ�
ＦＧＨＩＪ�
ＫＬＭＮ�
例：「15"→A4横」の場合�
：有効印字領域� ：実際の印字領域� ：印字されない領域�

ページレイアウトグループの設定項目 5-9
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
領域
ヒョウジュン、ワイド
それぞれのペ ージフォーマット にしたがったレイ アウトでプリント する（標準）
か、または本プリンタの有効印字領域ほぼいっぱいにプリントする（ワイド）か
を設定します。実寸縦、実寸横で「用紙サイズ」が A3 のとき、および 10”→
A4 縦、15”→ A4 横、15”→ B4 横、B4 → A4 縦、B4 → A4 横のページ
フォーマットの場合に有効です。
ワイドに設定してプリントした場合、ESC/P 準拠プリンタのレイアウトとは異
なりますが、ページフォーマットの印字領域の制限がなくなるため、用紙の紙面
を有効に使ってプリントすることができます。レイアウトについては、「ESC/P
エミュレーションのページフォーマット（LBP-2810 のみ）」（→ P.7-7）も併
せて参照してください。

• 用 紙のサイズが小さい場合、「ワイド」に設定して も、印字領域拡大の効果があまり上が

らないことがあります。 詳しくは、「ページフォーマットと印字範囲」（→ P.7-12）を参
照してください。
右マージン既定値
136 ケタ、ミギハシ
実寸サイズでプリントするページフォーマット（実寸縦、実寸横）のときの、右
マージンの位置を設定します。
「136 ケタ」に設定すると、136 桁目の位置を右マージンとします。
「ミギハシ」に設定すると、用紙の有効印字領域の右端を右マージンとします。
用紙サイズ
カレントヨウシ、A3、B4、A4、B5、A5、ハガキ
プリントする用紙のサイズを設定します。
「カレ ントヨウシ」に設定 すると、現在選択され ている給紙元の 用紙サイズを設
定します。

• 「カ レントヨウシ」以外を設定したときに、本項目で 設定したサイズの用紙がセットされ

ていないと、指定のサイズの用紙を要求するメッセージが表示されます。設定したサイズ
の用紙をセットしてください。

• 共通セットアップメニューの 「トレイ用紙サイズ」（→ P.3-14）を「フリー」に設定し

て、給 紙トレイからプリントする場合は、「カレン トヨウシ」以外の設定値を選択してく
ださい。

ページレイアウトグループの設定項目5-10
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
2 ページ印刷設定
シナイ、ヒダリ、ミギ
2 ページ分のデータを並べて１ページにプリントするかどうかを設定します。ア
プリケーションソフト側で作成したデータが A4 または B5 サイズの場合に限り
有効です。
「ヒダリ」に 設定すると、2 ページ分のデー タを左または上から並べてプリント
します。
「ミギ」に設 定すると、2 ページ分のデータ を右または下から並べてプリントし
ます。

• この機能では、縮小はせずに原寸でプリントするので、アプリケーションソフト側で作成

したデータが A4 サイズのときは A3 サイズの用紙にプリントされ、B5 サイズのときは
B4 サイズの用紙にプリントされます。

• A4 と B5 サイズのデータを並べて１ページにプリントすることはできません。
• A4または B5 以外のサイズのデータを2 ページ印刷しようとしても、通常の状態でプリン

トされます。
１�２�１�２�
用紙を縦に使ってプリントする場合 �
用紙を横に使ってプリントする場合 �
１� ２�
１�
２�
１�２�１�２�
用紙を縦に使ってプリントする場合�
用紙を横に使ってプリントする場合�
１� ２�
２�
１�

フォントグループの設定項目 5-11
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
フォントグループの設定項目
フォントグループでは、漢字の書体やサイズ、1 バイトコード表などについて設定できます。
漢字書体
ミンチョウ、ゴシック、マルゴシック、ID
漢字などの全角文字の書体を設定します。
オプションで追加した漢字書体を使用するときは、本項目を「ID」に設定したう
えで、書体を ID 番号で指定します。ID 番号は「フォント ID」（→次項目）で指
定します。
フォント ID
001 ～ 002 ～ 999
* 本項目は、「漢字書体」を「ID」に設定した場合にのみ表示されます。
「漢字 書体」（→前項 目）で「ID」を設定した場合に、実際に使 用する書体の ID
番号を指定します。

• 装着されていないオプション書体の番号を指定しないでください。
• オプション書体の ID 番号については、「共通フォントリスト（LBP-2810 のみ）」（→ P.7-

16）を参照してください。
漢字サイズ
システム、8 ポイント、10 ポイント、12 ポイント
漢字などの全角文字のサイズを設定します。
「シス テム」に設定すると、現 在のページフォー マットにしたが った文字サイズ
でプリントします。実寸縦、実寸横、10”→ A4 縦、15”→ B4 横のページ
フォーマットでは 10 ポイント相当、15”→ A4 横、B4 → A4 縦、B4 → A4
横のページフォーマットでは 8 ポイント相当です。

フォントグループの設定項目5-12
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
文字コード
カタカナ、グラフィックス
１バイトコード表に、カタカナまたは拡張グラフィックスの文字セットをセット
します。
「カ タカナ」に設定する と、データに１バイ トコードの文字 があったとき、カタ
カナの１バイトコード表に対応した文字でプリントします。
「グラフィックス」に設定すると、データに１バイトコードの文字があったとき、
拡張グラフィックスの１バイトコード表に対応した文字でプリントします。

• この機能は、ESC/P 準拠プリンタの DIP スイッチの文字コード設定機能に対応していま

す。
国別文字
ニホン、ノルウェー、デンマーク 2、スペイン 2、ラテンアメリカ、USA、フラ
ンス、ドイツ、UK、デンマーク、スウェーデン、イタリア、スペイン
１バイトコード表に割り当てられている国別文字対応の部分に、指定の国の文字
セットをセットします。

印字機能グループの設定項目 5-13
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
印字機能グループの設定項目
印字機能グループでは、イメージデータの補正や、登録文字、縮小文字について設定できま
す。
イメージの補正
シナイ、スル
矩形罫線や網かけなどのイメージデータを補正するかどうかを設定します。通常
は「シナイ」に設定しておきます。次のような現象が出てしまうときに、本項目
を「スル」に設定して、イメージデータを補正します。

• 罫線が離れる
• 網かけ上にすじ（白い部分）が入る
• 網かけに線が入る
• 本項目を「スル」に設定しても、上記のような現象が改善されない場合があります。本プ

リンタの解像度が ESC/P 準拠プリンタとは異なるためです。
縮小文字
シナイ、スル
１バイトコード文字（ANK 文字）を縮小してプリントするかどうかを設定します。
「スル」に設定すると、１バイトコード文字の横幅を 1/2 程度に縮小してプリン
トします。

• この機能は、 ESC/P 準拠プリンタの DIP スイッチの縮小印字機能に対応しています。
• 15CPI の文字は縮小プリントされません。

印字動作グループの設定項目5-14
5
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
印字動作グループの設定項目
印字動作グループでは、1 行を印字したあとの改行動作について設定できます。
改行機能
LF コマンドヲマツ、カイギョウ
復帰コード（CR）を受信したときの、印字位置の移動のしかたを設定します。
「LF コマンドヲマツ」に設定すると、パソコンから改行コード（LF）が送られる
まで改行しません。復帰のみ行い、その行の第一文字目へ印字位置を移動します。
「カ イギョウ」に設定する と、印字位置が右マ ージンまたは有効 印字領域の右端
を超えようとしたとき、改行 コード（LF）を受信しなくても復帰／改行を行い、
自動的に次の行の第一文字目へ印字位置を移動します。

• この機能は、ESC/P 準拠プリンタの DIP スイッチの自動改行に対応しています。

VFC グループの設定項目 5-15
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
VFC グループの設定項目
VFC グループでは、連続用紙やカット紙のページ長について設定できます。
連続用紙長
システム、1 ギョウ ～ 199 ギョウ
連続用紙（10”→ A4 縦、15”→ A4 横、15" → B4 横）のページ長を、ペー
ジフォーマットで決められている行数に設定するか、操作パネルで指定した行数
に設定するかを選択します。
「シス テム」に設定すると、ペ ージフォーマット で決められてい るページ長に設
定します。
「１ギョウ」～「199 ギョウ」に設定すると、１ページにプリントする行数を１
～ 199 行の範囲で設定します。

• 行間は１インチあたり 6 行（6LPI）です（LPI は、Line Per Inch の略で、１インチあた

りの行数を表す単位です）。

• 設定値が１増えると、 ページ長が約 4.2 mm（1/6”）増えます。
• 操 作パネルまた はコントロール コマンドによ ってミシン目ス キップ行数が 設定されてい

る場合、 実際の改ページ位置は、設定したページ長の位置より上になります。
単票用紙長
システム、1 ギョウ ～ 199 ギョウ
カット紙（実寸縦、実寸横、B4 → A4 縦、B4 → A4 横）のページ長を、ペー
ジフォーマットで決められている行数に設定するか、操作パネルで指定した行数
に設定するかを選択します。
「シス テム」に設定すると、ペ ージフォーマット で決められてい るページ長に設
定します。
ABCDEF
ラリルレロ�
TOF行�
ページ長�
（1～199行）�

VFC グループの設定項目5-16
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
「１ギョウ」～「199 ギョウ」に設定すると、1 ページにプリントする行数を 1
～ 199 行の範囲で設定します。

• 行間は１インチあたり 6 行（6LPI）です（LPI は、Line Per Inch の略で、1 インチあた

りの行数を表す単位です）。

• 設定値が１増えると、ページ長が約 4.2 mm（1/6”）増えます。
• 操作パネルまた はコントロー ルコマンドによ ってミシン目 スキップ行数が 設定されてい

る場合、実際の改ページ位置は、設定したページ長の位置より上になります。
ミシン目スキップ
シナイ、1 ギョウ～ 31 ギョウ
ページ長で設定されている行数のうち、下端からプリントしない（スキップする）
行数を設定します。
「シナイ」に設定すると、スキップしません。

• 行間は１インチあたり 6 行（6LPI）です（LPI は、Line Per Inch の略で、1 インチあた

りの行数を表す単位です）。

• 設定値が１増えると、スキップされる領域が約 4.2 mm（1/6”）増えます。
• 10”→ A 4 縦、15”→ A4 横、15”→ B4 横の連続用紙のページフォーマットと、B4 →

A4 縦、B4 → A4 横のワイドモードで有効です。

• ミシン目スキップ行数を設定した場合、実際の改ページ位置は、設定したページ長の位置

より上になります。
ABCDEF
ラリルレロ�
TOF行�
ページ長�
（1～199行）�
有効印字領域の下端�

その他のグループの設定項目 5-17
ESC/P
専
用
セ
ッ
ト
ア
ッ
プ
メ
ニ
ュ
ー
の
設
定
項
目 �
5
その他のグループの設定項目
その他のグループでは、登録文字の保存方法について設定できます。
登録レベル
イチジ、エイキュウ
コントロールコマンドで登録した文字を、そのジョブの間だけ保存するのか、電
源をオフにするまで保存するのかを設定します。
「イチ ジ」に設定すると、登録 文字をジョブ中 だけ保存します。ジ ョブが終了す
ると削除されます。
「エイ キュウ」に設定する と、プリンタの電源 をオフにするま で保存します。登
録内容を削除するには、オフライン状態で［リセット］を押し、［ ］または［ ］
で「ソフト リセット」を表示させ、「ハード リセット」と表示されるまで［実
行］を押し続けてハードリセット操作をいます。

• プリンタはデータを受信すると、コントロールコマンドを認識してプリントを開始／終了

します。この処理を「ジョブ」といいます。ジョブ中は、操作パネルのジョブランプが点
灯または点滅します。

• 登 録データと通常のデータとを別々に送信す る場合は、「エイキュウ」に設定してくださ

い。
カラーモード自動時
カラー、モノクロ
共通セットアップメニューの「カラーモード」（→ P.3-25）が「ジドウ」に設定
されている場合に、ESC/P エミュレーションモードで受信したデータをカラー
でプリントするか、モノクロでプリントするかを設定します。

• 共 通セットアップメニューの「カラーモード」 が「ジドウ」に設定されていない場合は、

本 項目の設定 は無視され、共通 セットアッ プメニューの「カ ラーモード」の 設定にした
がってカラーまたはモノクロでプリントされます。
