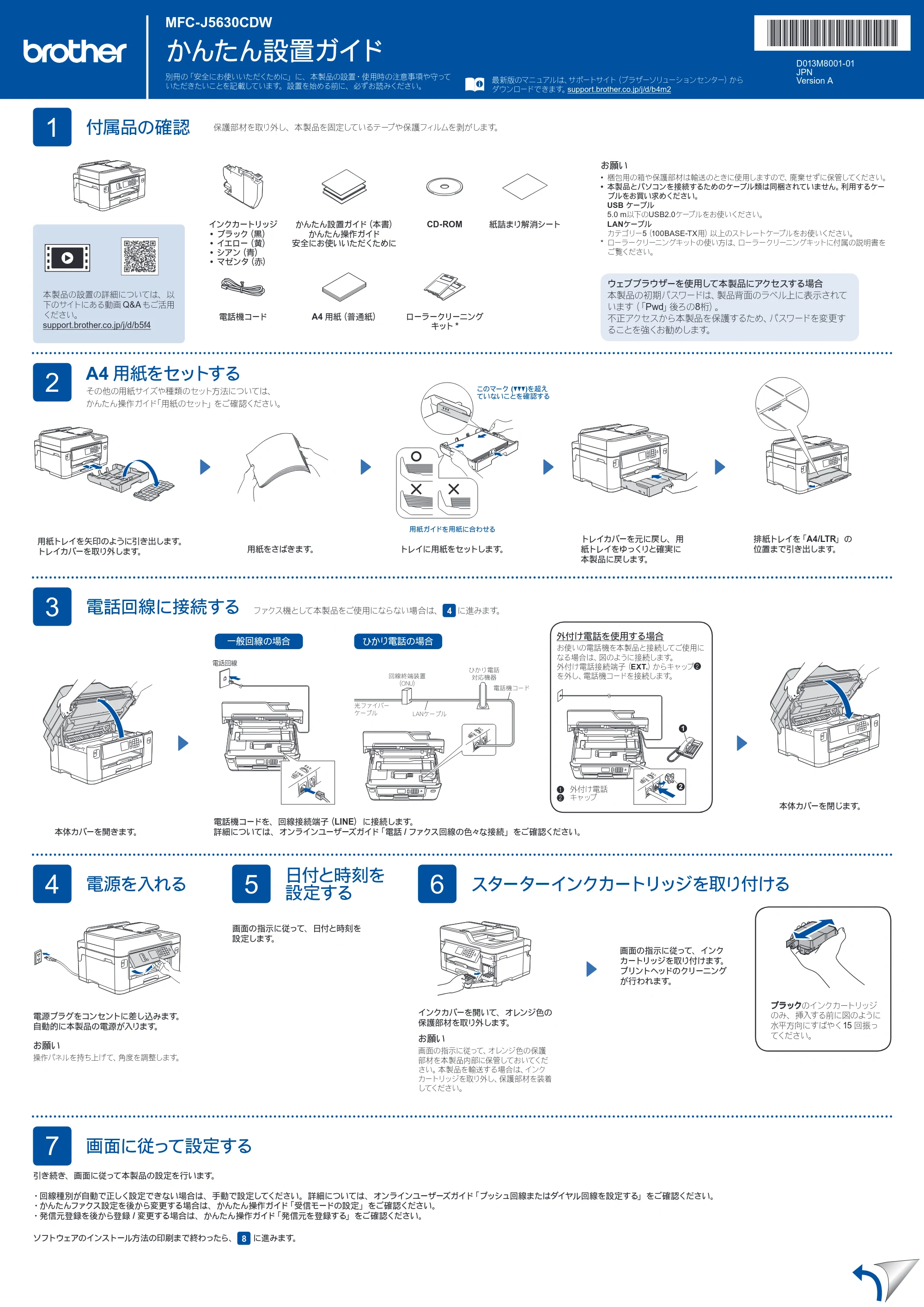

かんたん設置ガイドMFC-J5630CDW

お願い

• 梱包用の箱や保護部材は輸送のときに使用しますので、廃棄せずに保管してください。
• 本製品とパソコンを接続するためのケーブル類は同梱されていません。利用するケー

ブルをお買い求めください。
USB ケーブル
5.0 m以下のUSB2.0ケーブルをお使いください。
LANケーブル
カテゴリー5（100BASE-TX用）以上のストレートケーブルをお使いください。
* ローラークリーニングキットの使い方は、ローラークリーニングキットに付属の説明書を
ご覧ください。
2
A4 用紙をセットする
その他の用紙サイズや種類のセット方法については、
かんたん操作ガイド「用紙のセット」をご確認ください。
1
付属品の確認
保護部材を取り外し、本製品を固定しているテープや保護フィルムを剥がします。
用紙トレイを矢印のように引き出します。
トレイカバーを取り外します。 用紙をさばきます。 トレイに用紙をセットします。
電源プラグをコンセントに差し込みます。
自動的に本製品の電源が入ります。
用紙ガイドを用紙に合わせる
このマーク (bbb)を超え
ていないことを確認する
お願い
操作パネルを持ち上げて、角度を調整します。
排紙トレイを「A4/LTR」の
位置まで引き出します。
トレイカバーを元に戻し、用
紙トレイをゆっくりと確実に

本製品に戻します。
かんたん設置ガイド
MFC-J5630CDW
別冊の「安全にお使いいただくために」に、本製品の設置・使用時の注意事項や守って
いただきたいことを記載しています。設置を始める前に、必ずお読みください。
4
電源を入れる
6
スターターインクカートリッジを取り付ける
5
日付と時刻を
設定する
D013M8001-01
JPN
Version A
インクカートリッジ

• ブラック（黒）
• イエロー（黄）
• シアン（青）
• マゼンタ（赤）

かんたん設置ガイド（本書）
かんたん操作ガイド
安全にお使いいただくために
CD-ROM 紙詰まり解消シート
電話機コード A4 用紙（普通紙） ローラークリーニング
キット *
最新版のマニュアルは、サポートサイト（ブラザーソリューションセンター）から
ダウンロードできます。support.brother.co.jp/j/d/b4m2
画面の指示に従って、日付と時刻を
設定します。
ブラックのインクカートリッジ
のみ、挿入する前に図のように
水平方向にすばやく15 回振っ
てください。
電話回線
࢕έ͹ͼΨȜ
ΉȜήσٝ
஌ਞ౤௡౾
ȪŐŏŖȫ̥͌ͤ
ഩდ
ܕܥ؊చ
ഩდܥ΋ȜΡ
ōłŏΉȜήσ
1
2
本体カバーを開きます。
電話機コードを、回線接続端子（LINE）に接続します。
詳細については、オンラインユーザーズガイド「電話 / ファクス回線の色々な接続」をご確認ください。
外付け電話を使用する場合
お使いの電話機を本製品と接続してご使用に
なる場合は、図のように接続します。
外付け電話接続端子（EXT.）からキャップb
を外し、電話機コードを接続します。

a. 外付け電話
b. キャップ
3
電話回線に接続する ファクス機として本製品をご使用にならない場合は、 4 に進みます。
一般回線の場合 ひかり電話の場合
本体カバーを閉じます。
引き続き、画面に従って本製品の設定を行います。

• 回線種別が自動で正しく設定できない場合は、手動で設定してください。詳細については、オンラインユーザーズガイド「プッシュ回線またはダイヤル回線を設定する」をご確認ください。
• かんたんファクス設定を後から変更する場合は、かんたん操作ガイド「受信モードの設定」をご確認ください。
• 発信元登録を後から登録 / 変更する場合は、かんたん操作ガイド「発信元を登録する」をご確認ください。

ソフトウェアのインストール方法の印刷まで終わったら、 8 に進みます。
7
画面に従って設定する
ウェブブラウザーを使用して本製品にアクセスする場合
本製品の初期パスワードは、製品背面のラベル上に表示されて
います（「Pwd」後ろの8桁）。
不正アクセスから本製品を保護するため、パスワードを変更す
ることを強くお勧めします。
インクカバーを開いて、オレンジ色の
保護部材を取り外します。
お願い
画面の指示に従って、オレンジ色の保護
部材を本製品内部に保管しておいてくだ
さい。本製品を輸送する場合は、インク
カートリッジを取り外し、保護部材を装着
してください。
画面の指示に従って、インク
カートリッジを取り付けます。
プリントヘッドのクリーニング
が行われます。
本製品の設置の詳細については、以
下のサイトにある動画 Q&A もご活用
ください。
support.brother.co.jp/j/d/b5f4

© 2018 Brother Industries, Ltd. All rights reserved.よくあるご質問（Q&A）、トラブル解決、ソフトウェアやマニュアルのダウンロードについては、support.brother.co.jp をご覧ください。
本製品の仕様情報は「オンラインユーザーズガイド」を参照してください。

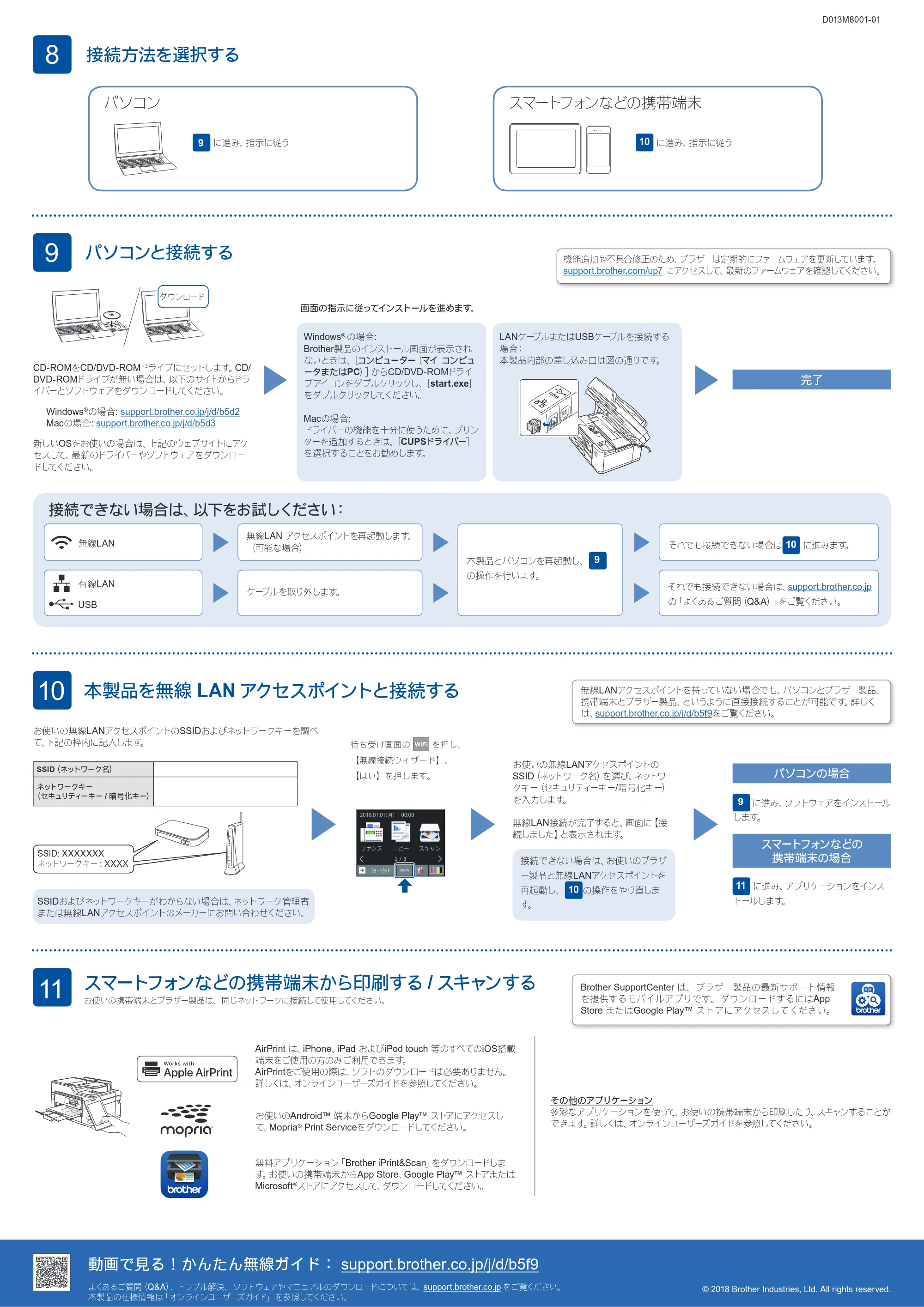

8
接続方法を選択する
9
パソコンと接続する
10
本製品を無線 LAN アクセスポイントと接続する
11
スマートフォンなどの携帯端末から印刷する / スキャンする
お使いの携帯端末とブラザー製品は、同じネットワークに接続して使用してください。
D013M8001-01
CD-ROMをCD/DVD-ROMドライブにセットします。CD/
DVD-ROMドライブが無い場合は、以下のサイトからドラ
イバーとソフトウェアをダウンロードしてください。
Windows
®
の場合: support.brother.co.jp/j/d/b5d2
Macの場合: support.brother.co.jp/j/d/b5d3

新しいOSをお使いの場合は、上記のウェブサイトにアク
セスして、最新のドライバーやソフトウェアをダウンロー
ドしてください。
画面の指示に従ってインストールを進めます。
Windows
®
の場合:
Brother製品のインストール画面が表示され
ないときは、［コンピューター（マイ コンピュ
ータまたはPC）］からCD/DVD-ROMドライ
ブアイコンをダブルクリックし、［start.exe］
をダブルクリックしてください。
Macの場合:
ドライバーの機能を十分に使うために、プリン
ターを追加するときは、［CUPSドライバー］
を選択することをお勧めします。
SSIDおよびネットワークキーがわからない場合は、ネットワーク管理者
または無線LANアクセスポイントのメーカーにお問い合わせください。
接続できない場合は、お使いのブラザ
ー製品と無線LANアクセスポイントを
再起動し、 10 の操作をやり直しま
す。
お使いの無線LANアクセスポイントのSSIDおよびネットワークキーを調べ
て、下記の枠内に記入します。
お使いの無線LANアクセスポイントの

SSID（ネットワーク名）を選び、ネットワー
クキー（セキュリティーキー/暗号化キー）
を入力します。
無線LAN接続が完了すると、画面に【接
続しました】と表示されます。
9 に進み、ソフトウェアをインストール
します。
11 に進み、アプリケーションをインス
トールします。
SSID（ネットワーク名）
ネットワークキー
（セキュリティーキー / 暗号化キー）
パソコン スマートフォンなどの携帯端末
9 に進み、指示に従う 10 に進み、指示に従う
パソコンの場合
スマートフォンなどの
携帯端末の場合
完了
接続できない場合は、以下をお試しください：
機能追加や不具合修正のため、ブラザーは定期的にファームウェアを更新しています。
support.brother.com/up7 にアクセスして、最新のファームウェアを確認してください。
無線LANアクセスポイントを持っていない場合でも、パソコンとブラザー製品、
携帯端末とブラザー製品、というように直接接続することが可能です。詳しく
は、support.brother.co.jp/j/d/b5f9をご覧ください。

Brother SupportCenter は、ブラザー製品の最新サポート情報
を提供するモバイルアプリです。ダウンロードするにはApp
Store またはGoogle Play™ ストアにアクセスしてください。
無線LAN
有線LAN
USB
無線LAN アクセスポイントを再起動します。
（可能な場合）
それでも接続できない場合は 10 に進みます。
ケーブルを取り外します。
それでも接続できない場合は、support.brother.co.jp
の「よくあるご質問（Q&A）」をご覧ください。
本製品とパソコンを再起動し、 9
の操作を行います。
待ち受け画面の を押し、
【無線接続ウィザード】、
【はい】を押します。
動画で見る！かんたん無線ガイド： support.brother.co.jp/j/d/b5f9
ダウンロード
LANケーブルまたはUSBケーブルを接続する
場合：
本製品内部の差し込み口は図の通りです。
AirPrint は、iPhone、iPad およびiPod touch 等のすべてのiOS搭載
端末をご使用の方のみご利用できます。

AirPrintをご使用の際は、ソフトのダウンロードは必要ありません。
詳しくは、オンラインユーザーズガイドを参照してください。
その他のアプリケーション
多彩なアプリケーションを使って、お使いの携帯端末から印刷したり、スキャンすることが
できます。詳しくは、オンラインユーザーズガイドを参照してください。
無料アプリケーション「Brother iPrint&Scan」をダウンロードしま
す。お使いの携帯端末からApp Store、Google Play™ ストアまたは
Microsoft
®
ストアにアクセスして、ダウンロードしてください。
お使いのAndroid™ 端末からGoogle Play™ ストアにアクセスし
て、Mopria
®
Print Serviceをダウンロードしてください。
SSID: XXXXXXX
ネットワークキー : XXXX
