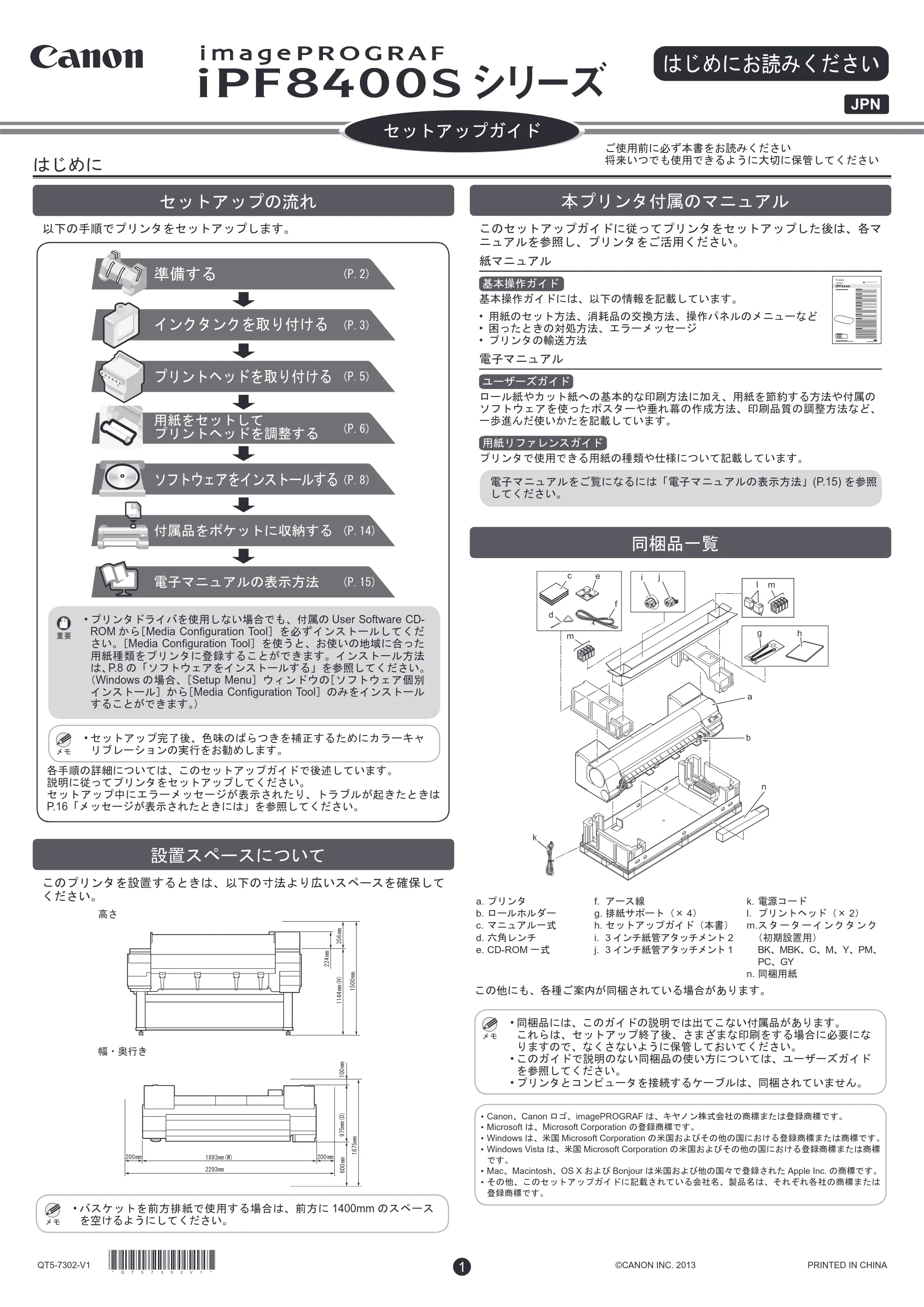

はじめに
セットアップの流れ
以下の手順でプリンタをセットアップします。
ࠆߔḰ
ࠗࠆߔ⚊ߦ࠻࠶ࠤࡐࠍઃዻຠ
ࠆߌઃࠅขࠍࠢࡦ࠲ࠢࡦ
ࠆߔ࡞࠻ࠬࡦࠗࠍࠕࠚ࠙࠻ࡈ࠰
2
ࠆߌઃࠅขࠍ࠼࠶ࡋ࠻ࡦࡊ 2
2
2
2
2
␜ᣇᴺߩ࡞ࠕࡘ࠾ࡑ㔚ሶ 2
ߡߒ࠻࠶ࠍ↪⚕
ࠆߔ⺞ᢛࠍ࠼࠶ࡋ࠻ࡦࡊ
㊀ⷐ
- プリンタドライバを使用しない場合でも、付属の User Software CD-
ROM から［Media Configuration Tool］を必ずインストールしてくだ
さい。［Media Configuration Tool］を使うと、お使いの地域に合った
用紙種類をプリンタに登録することができます。インストール方法
は、P.8 の「ソフトウェアをインストールする」を参照してください。
（Windows の場合、［Setup Menu］ウィンドウの［ソフトウェア個別
インストール］から［Media Configuration Tool］のみをインストール
することができます。）
ࡕࡔ
- セットアップ完了後、色味のばらつきを補正するためにカラーキャ
リブレーションの実行をお勧めします。
各手順の詳細については、このセットアップガイドで後述しています。
説明に従ってプリンタをセットアップしてください。
セットアップ中にエラーメッセージが表示されたり、トラブルが起きたときは
P.16「メッセージが表示されたときには」を参照してください。
設置スペースについて
このプリンタを設置するときは、以下の寸法より広いスペースを確保して
ください。
高さ
OO
OO
OO
OO *
幅・奥行き
OO
OO
OOOO OO 9
OO
OO &
OO
ࡕࡔ
- バスケットを前方排紙で使用する場合は、前方に 1400mm のスペース
を空けるようにしてください。
本プリンタ付属のマニュアル
このセットアップガイドに従ってプリンタをセットアップした後は、各マ
ニュアルを参照し、プリンタをご活用ください。
紙マニュアル
基本操作ガイド
基本操作ガイドには、以下の情報を記載しています。
- 用紙のセット方法、消耗品の交換方法、操作パネルのメニューなど
- 困ったときの対処方法、エラーメッセージ
- プリンタの輸送方法
電子マニュアル
ユーザーズガイド
ロール紙やカット紙への基本的な印刷方法に加え、用紙を節約する方法や付属の
ソフトウェアを使ったポスターや垂れ幕の作成方法、印刷品質の調整方法など、
一歩進んだ使いかたを記載しています。
用紙リファレンスガイド
プリンタで使用できる用紙の種類や仕様について記載しています。
電子マニュアルをご覧になるには「電子マニュアルの表示方法」(P.15) を参照
してください。
同梱品一覧
k
m
a
b
l m
d
g
c e
n
i j
h
f
a. プリンタ
b. ロールホルダー
c. マニュアル一式
d. 六角レンチ
e. CD-ROM 一式
f. アース線
g. 排紙サポート（× 4）
h. セットアップガイド（本書）
i. 3 インチ紙管アタッチメント 2
j. 3 インチ紙管アタッチメント 1
k. 電源コード
l. プリントヘッド（× 2）
m.ス タ ー タ ー イ ン ク タ ン ク
（初期設置用）
BK、MBK、C、M、Y、PM、
PC、GY
n. 同梱用紙
この他にも、各種ご案内が同梱されている場合があります。
ࡕࡔ
- 同梱品には、このガイドの説明では出てこない付属品があります。
これらは、セットアップ終了後、さまざまな印刷をする場合に必要にな
りますので、なくさないように保管しておいてください。
- このガイドで説明のない同梱品の使い方については、ユーザーズガイド
を参照してください。
- プリンタとコンピュータを接続するケーブルは、同梱されていません。
- Canon、Canon ロゴ、imagePROGRAF は、キヤノン株式会社の商標または登録商標です。
- Microsoft は、Microsoft Corporation の登録商標です。
- Windows は、米国 Microsoft Corporation の米国およびその他の国における登録商標または商標です。
- Windows Vista は、米国 Microsoft Corporation の米国およびその他の国における登録商標または商標
です。
- Mac、Macintosh、OS X および Bonjour は米国および他の国々で登録された Apple Inc. の商標です。
- その他、このセットアップガイドに記載されている会社名、製品名は、それぞれ各社の商標または
登録商標です。
ご使用前に必ず本書をお読みください
将来いつでも使用できるように大切に保管してください
* Q T 5 7 3 0 2 V 1 *
2ページ
2

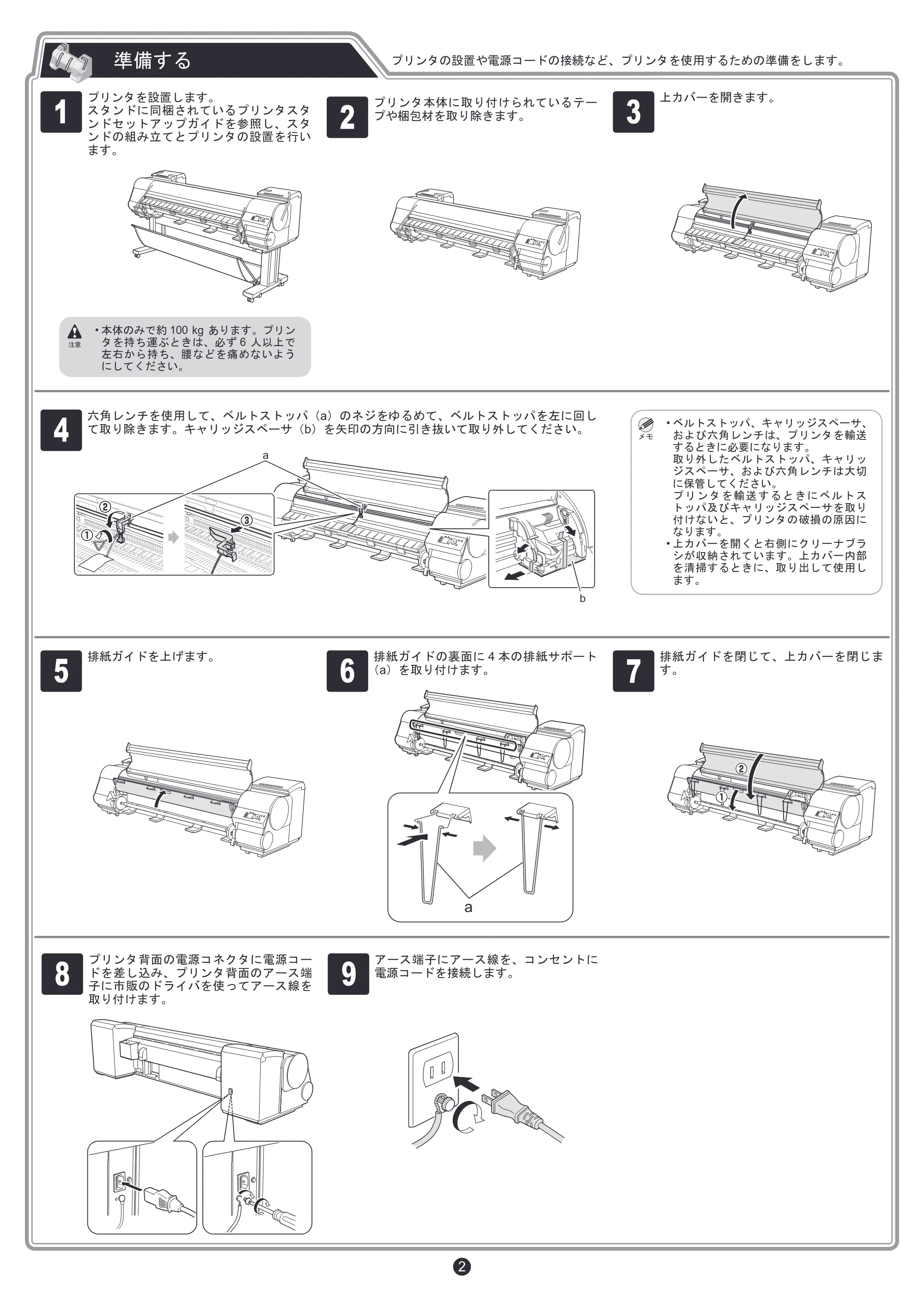

準備する プリンタの設置や電源コードの接続など、プリンタを使用するための準備をします。
1
プリンタを設置します。
スタンドに同梱されているプリンタスタ
ンドセットアップガイドを参照し、スタ
ンドの組み立てとプリンタの設置を行い
ます。
ᵈᗧ
- 本体のみで約 100 kg あります。プリン
タを持ち運ぶときは、必ず 6 人以上で
左右から持ち、腰などを痛めないよう
にしてください。
2
プリンタ本体に取り付けられているテー
プや梱包材を取り除きます。
3
上カバーを開きます。
4
六角レンチを使用して、ベルトストッパ（a）のネジをゆるめて、ベルトストッパを左に回し
て取り除きます。キャリッジスペーサ（b）を矢印の方向に引き抜いて取り外してください。
a
b
ࡕࡔ
- ベルトストッパ、キャリッジスペーサ、
および六角レンチは、プリンタを輸送
するときに必要になります。
取り外したベルトストッパ、キャリッ
ジスペーサ、および六角レンチは大切
に保管してください。
プ リ ン タ を 輸 送 す る と き に ベ ル ト ス
トッパ及びキャリッジスペーサを取り
付けないと、プリンタの破損の原因に
なります。
- 上カバーを開くと右側にクリーナブラ
シが収納されています。上カバー内部
を清掃するときに、取り出して使用し
ます。
5
排紙ガイドを上げます。
6
排紙ガイドの裏面に 4 本の排紙サポート
（a）を取り付けます。
a
7
排紙ガイドを閉じて、上カバーを閉じま
す。
8
プリンタ背面の電源コネクタに電源コー
ドを差し込み、プリンタ背面のアース端
子に市販のドライバを使ってアース線を
取り付けます。
9
アース端子にアース線を、コンセントに
電源コードを接続します。

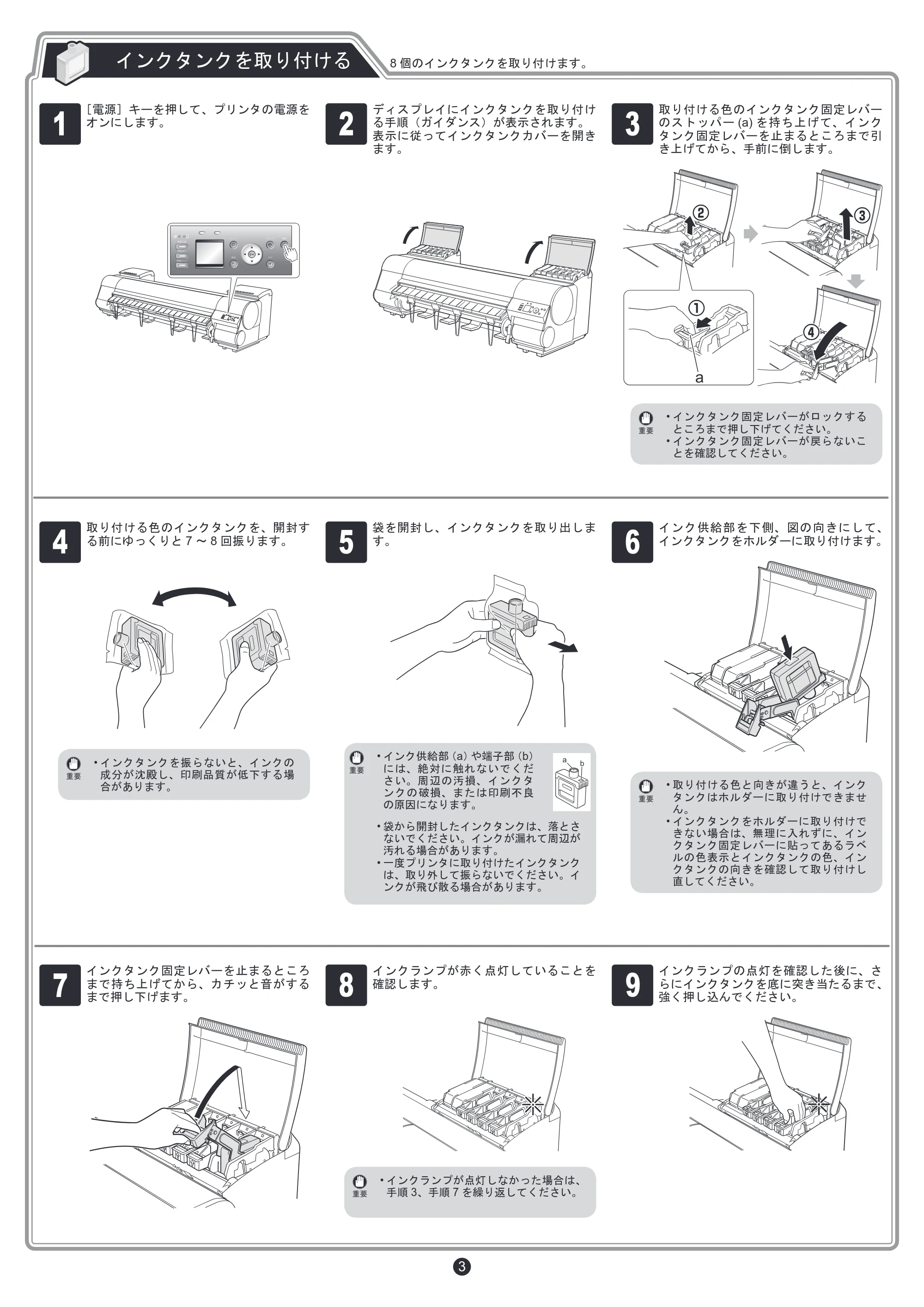

3ページ
3
インクタンクを取り付ける 8 個のインクタンクを取り付けます。
7
インクタンク固定レバーを止まるところ
まで持ち上げてから、カチッと音がする
まで押し下げます。
GY
Y
8
インクランプが赤く点灯していることを
確認します。
㊀ⷐ
- インクランプが点灯しなかった場合は、
手順 3、手順 7 を繰り返してください。
9
インクランプの点灯を確認した後に、さ
らにインクタンクを底に突き当たるまで、
強く押し込んでください。
R
G
B
BK
1
［電源］キーを押して、プリンタの電源を
オンにします。
ȇȸǿ ȡȃǻȸǸ
ᩓเ
ဇኡʩ੭
ဇኡᡛǓ
ဇኡǫȃȈ
OK
ǹȈȃȗ
Ȋȓ
ȡȋȥȸ
ǔ
2
ディスプレイにインクタンクを取り付け
る手順（ガイダンス）が表示されます。
表示に従ってインクタンクカバーを開き
ます。
3
取り付ける色のインクタンク固定レバー
のストッパー (a) を持ち上げて、インク
タンク固定レバーを止まるところまで引
き上げてから、手前に倒します。
R
G
BK
GG
BK
a
㊀ⷐ
- インクタンク固定レバーがロックする
ところまで押し下げてください。
- インクタンク固定レバーが戻らないこ
とを確認してください。
4
取り付ける色のインクタンクを、開封す
る前にゆっくりと 7 ～ 8 回振ります。
㊀ⷐ
- インクタンクを振らないと、インクの
成分が沈殿し、印刷品質が低下する場
合があります。
5
袋を開封し、インクタンクを取り出しま
す。
㊀ⷐ
- インク供給部（a）や端子部（b）
には、絶対に触れないでくだ
さい。周辺の汚損、インクタ
ンクの破損、または印刷不良
の原因になります。
- 袋から開封したインクタンクは、落とさ
ないでください。インクが漏れて周辺が
汚れる場合があります。
- 一度プリンタに取り付けたインクタンク
は、取り外して振らないでください。イ
ンクが飛び散る場合があります。
6
インク供給部を下側、図の向きにして、
インクタンクをホルダーに取り付けます。
BK
㊀ⷐ
- 取り付ける色と向きが違うと、インク
タンクはホルダーに取り付けできませ
ん。
- インクタンクをホルダーに取り付けで
きない場合は、無理に入れずに、イン
クタンク固定レバーに貼ってあるラベ
ルの色表示とインクタンクの色、イン
クタンクの向きを確認して取り付けし
直してください。
a
b
4ページ
4
10

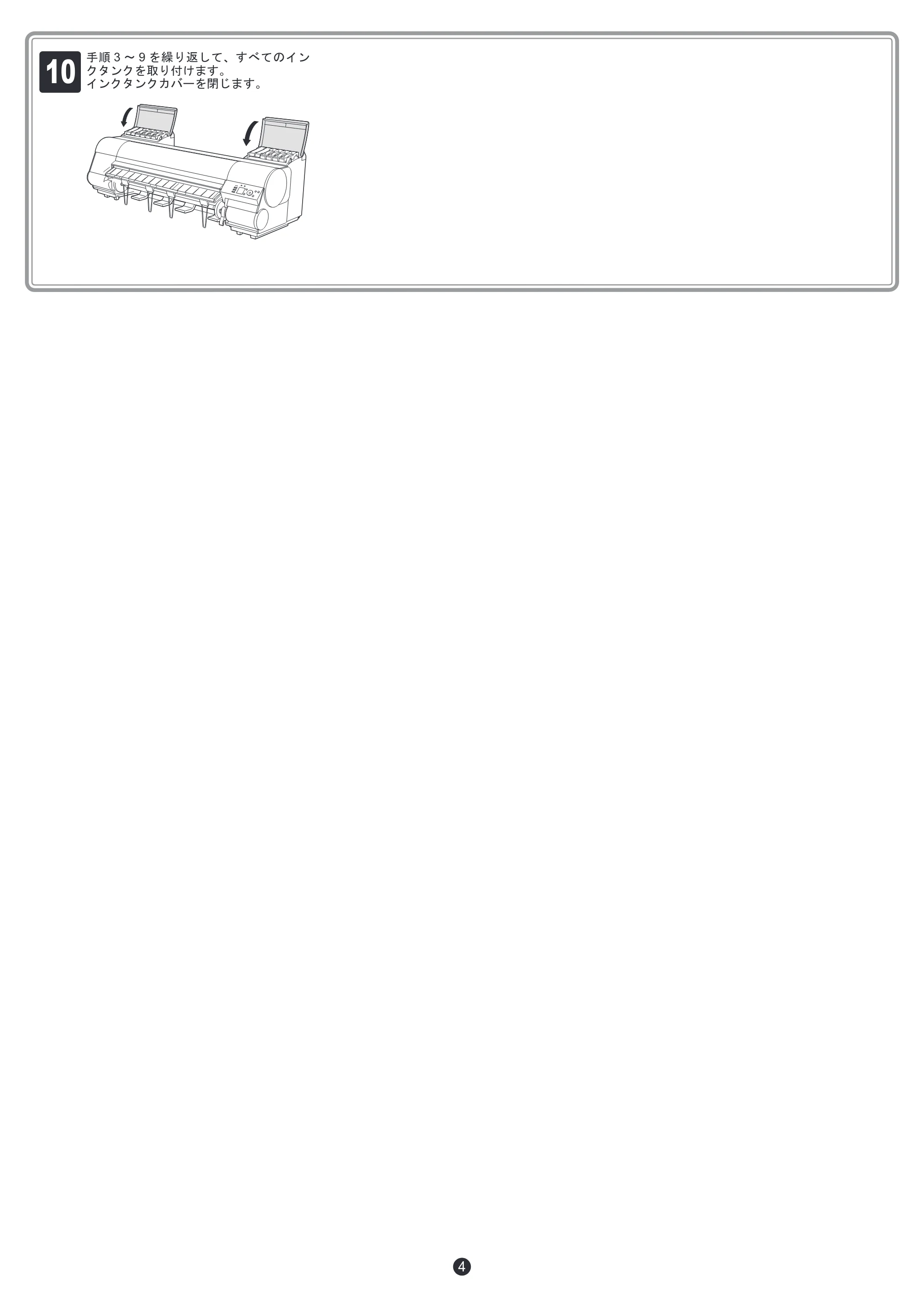

手順 3 ～ 9 を繰り返して、すべてのイン
クタンクを取り付けます。
インクタンクカバーを閉じます。

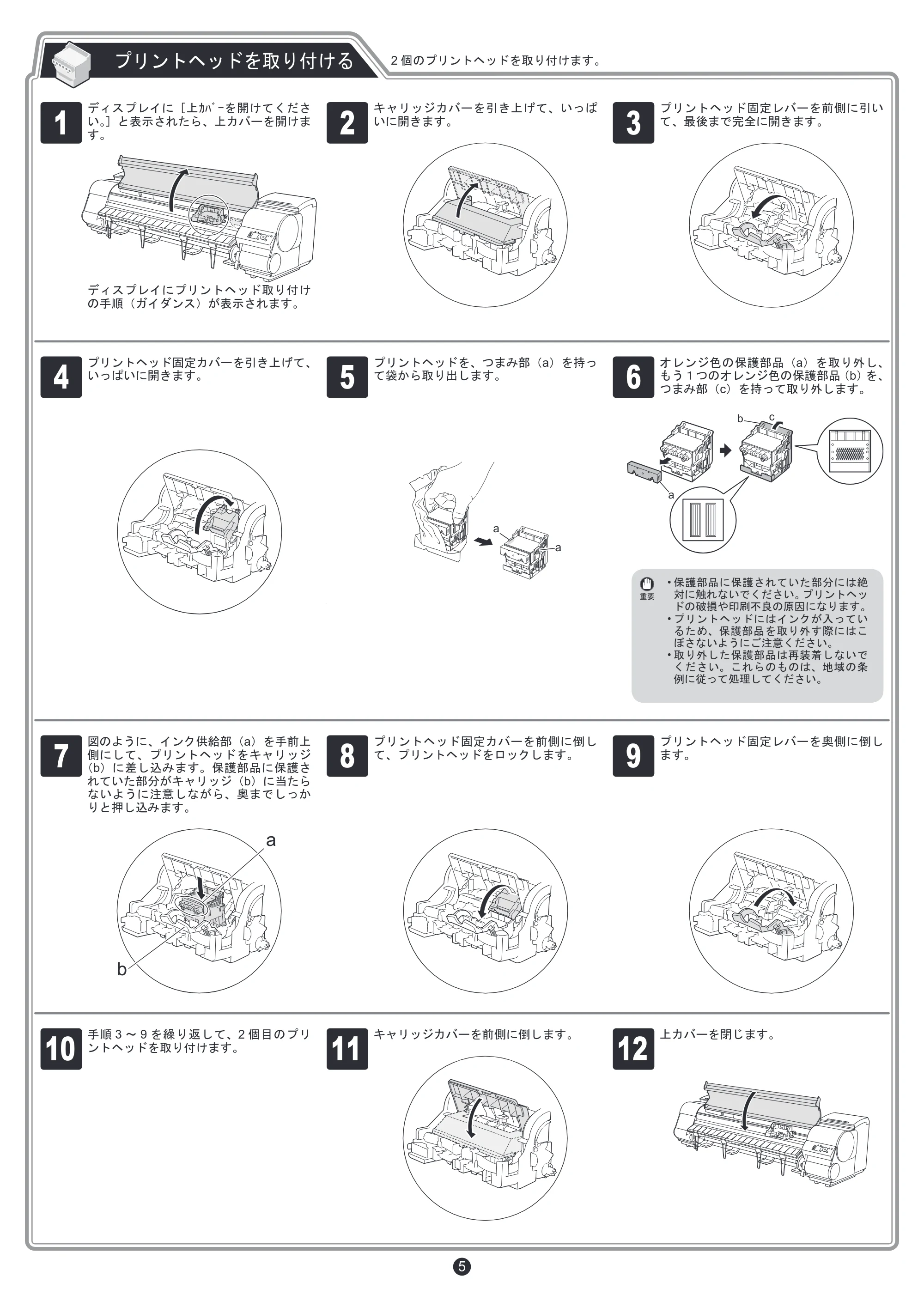

5ページ
5
2 個のプリントヘッドを取り付けます。プリントヘッドを取り付ける
1
ディスプレイに［上ｶﾊﾞｰを開けてくださ
い。］と表示されたら、上カバーを開けま
す。
ディスプレイにプリントヘッド取り付け
の手順（ガイダンス）が表示されます。
2
キャリッジカバーを引き上げて、いっぱ
いに開きます。
3
プリントヘッド固定レバーを前側に引い
て、最後まで完全に開きます。
4
プリントヘッド固定カバーを引き上げて、
いっぱいに開きます。
5
プリントヘッドを、つまみ部（a）を持っ
て袋から取り出します。
a
a
.
6
オレンジ色の保護部品（a）を取り外し、
もう１つのオレンジ色の保護部品（b）を、
つまみ部（c）を持って取り外します。
a
b c
㊀ⷐ
- 保護部品に保護されていた部分には絶
対に触れないでください。プリントヘッ
ドの破損や印刷不良の原因になります。
- プリントヘッドにはインクが入ってい
るため、保護部品を取り外す際にはこ
ぼさないようにご注意ください。
- 取り外した保護部品は再装着しないで
ください。これらのものは、地域の条
例に従って処理してください。
7
図のように、インク供給部（a）を手前上
側にして、プリントヘッドをキャリッジ
（b）に差し込みます。保護部品に保護さ
れていた部分がキャリッジ（b）に当たら
ないように注意しながら、奥までしっか
りと押し込みます。
a
b
8
プリントヘッド固定カバーを前側に倒し
て、プリントヘッドをロックします。
9
プリントヘッド固定レバーを奥側に倒し
ます。
10
手順 3 ～ 9 を繰り返して、2 個目のプリ
ントヘッドを取り付けます。
11
キャリッジカバーを前側に倒します。
12
上カバーを閉じます。
6ページ
6

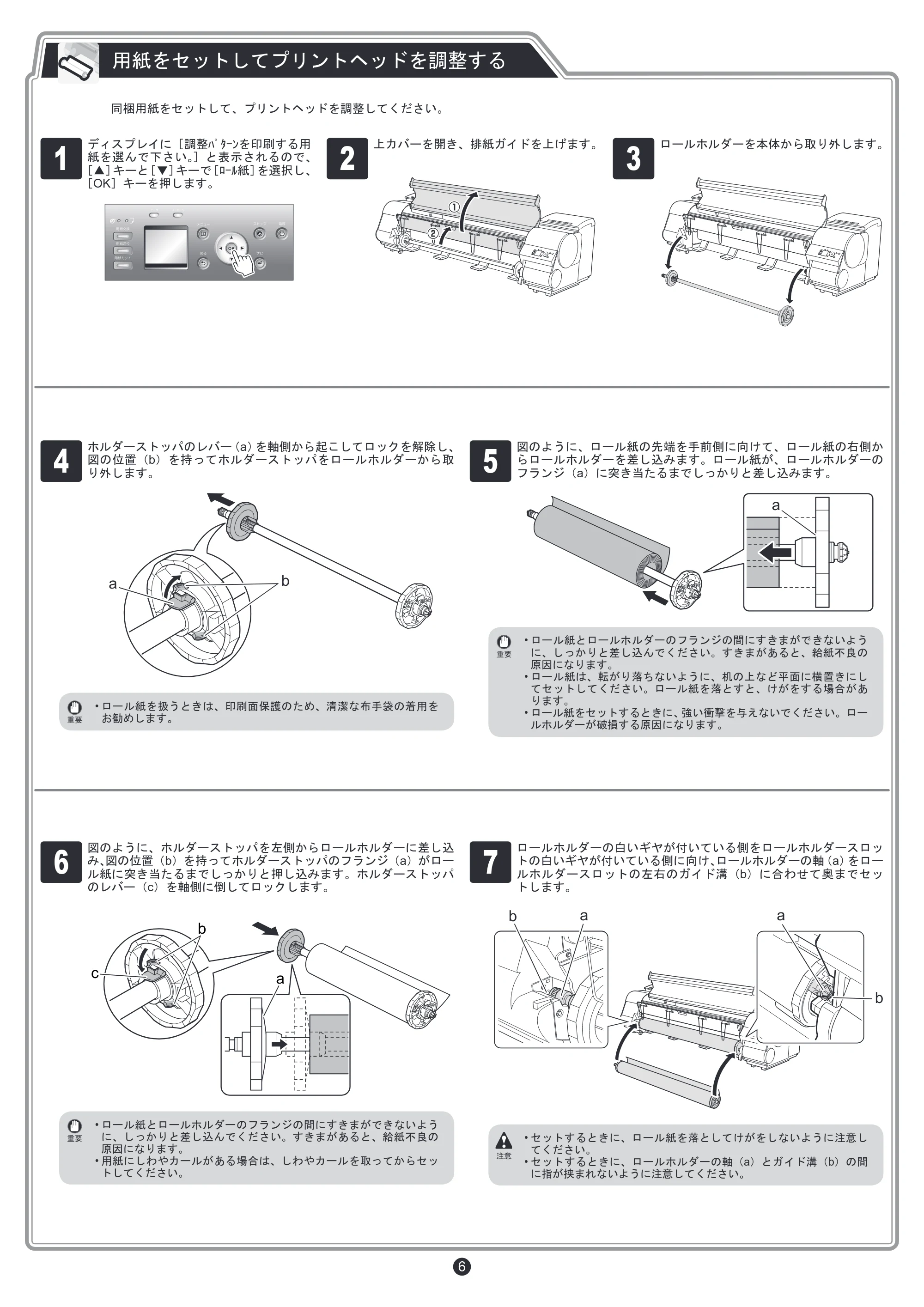

用紙をセットしてプリントヘッドを調整する
同梱用紙をセットして、プリントヘッドを調整してください。
1
ディスプレイに［調整ﾊﾟﾀｰﾝを印刷する用
紙を選んで下さい。］と表示されるので、
［▲］キーと［▼］キーで［ﾛｰﾙ紙］を選択し、
［OK］キーを押します。
ȇȸǿ ȡȃǻȸǸ
ᩓเ
ဇኡʩ੭
ဇኡᡛǓ
ဇኡǫȃȈ
OK
ǹȈȃȗ
Ȋȓ
ȡȋȥȸ
ǔ
2
上カバーを開き、排紙ガイドを上げます。
3
ロールホルダーを本体から取り外します。
4
ホルダーストッパのレバー（a）を軸側から起こしてロックを解除し、
図の位置（b）を持ってホルダーストッパをロールホルダーから取
り外します。
a b
㊀ⷐ
- ロール紙を扱うときは、印刷面保護のため、清潔な布手袋の着用を
お勧めします。
5
図のように、ロール紙の先端を手前側に向けて、ロール紙の右側か
らロールホルダーを差し込みます。ロール紙が、ロールホルダーの
フランジ（a）に突き当たるまでしっかりと差し込みます。
a
㊀ⷐ
- ロール紙とロールホルダーのフランジの間にすきまができないよう
に、しっかりと差し込んでください。すきまがあると、給紙不良の
原因になります。
- ロール紙は、転がり落ちないように、机の上など平面に横置きにし
てセットしてください。ロール紙を落とすと、けがをする場合があ
ります。
- ロール紙をセットするときに、強い衝撃を与えないでください。ロー
ルホルダーが破損する原因になります。
6
図のように、ホルダーストッパを左側からロールホルダーに差し込
み、図の位置（b）を持ってホルダーストッパのフランジ（a）がロー
ル紙に突き当たるまでしっかりと押し込みます。ホルダーストッパ
のレバー（c）を軸側に倒してロックします。
a
b
c
㊀ⷐ
- ロール紙とロールホルダーのフランジの間にすきまができないよう
に、しっかりと差し込んでください。すきまがあると、給紙不良の
原因になります。
- 用紙にしわやカールがある場合は、しわやカールを取ってからセッ
トしてください。
7
ロールホルダーの白いギヤが付いている側をロールホルダースロッ
トの白いギヤが付いている側に向け、ロールホルダーの軸（a）をロー
ルホルダースロットの左右のガイド溝（b）に合わせて奥までセッ
トします。
ab a
b
ᵈᗧ
- セットするときに、ロール紙を落としてけがをしないように注意し
てください。
- セットするときに、ロールホルダーの軸（a）とガイド溝（b）の間
に指が挟まれないように注意してください。

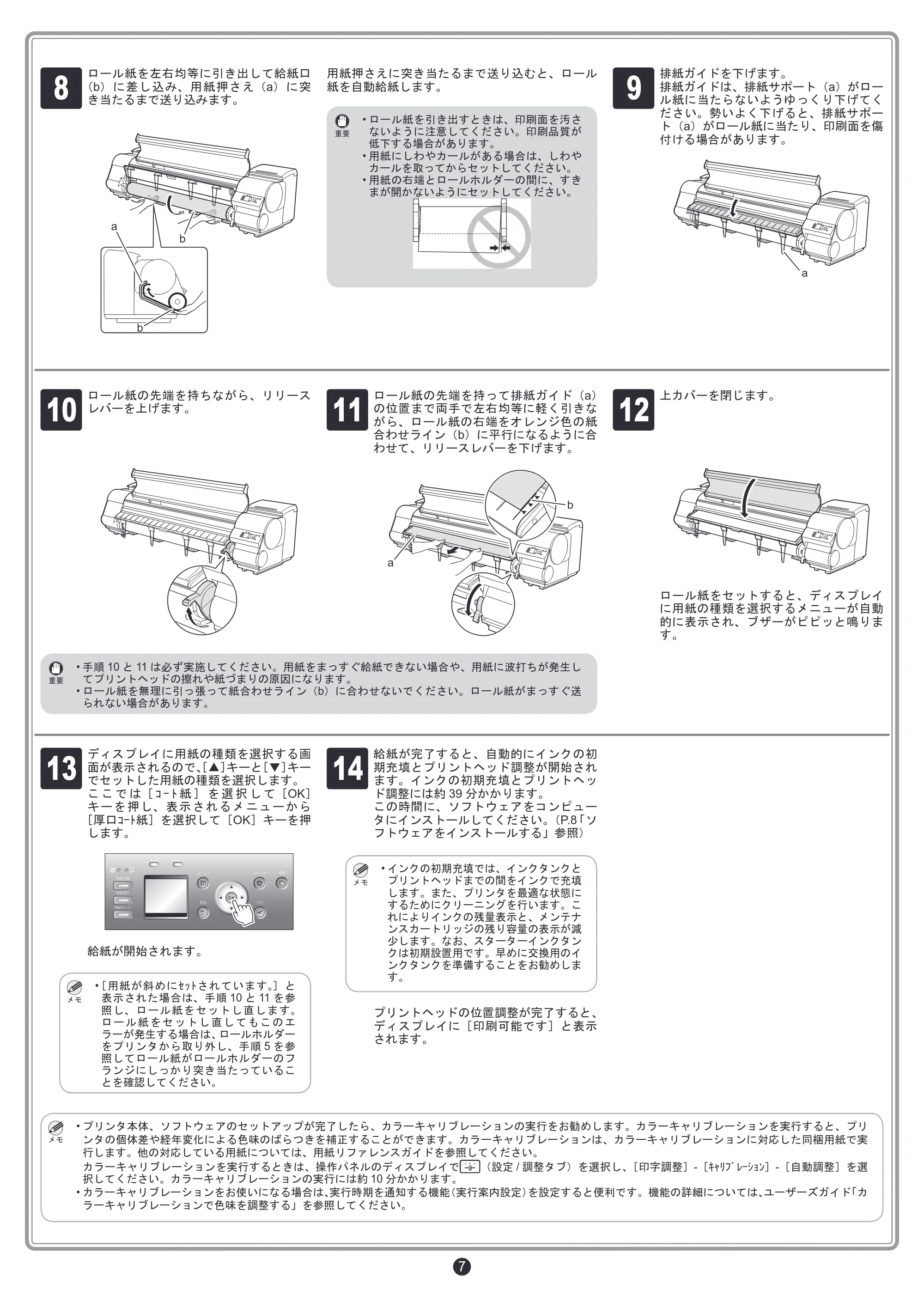

7ページ
7
8
ロール紙を左右均等に引き出して給紙口
（b）に差し込み、用紙押さえ（a）に突
き当たるまで送り込みます。
b
b
a
用紙押さえに突き当たるまで送り込むと、ロール
紙を自動給紙します。
㊀ⷐ
- ロール紙を引き出すときは、印刷面を汚さ
ないように注意してください。印刷品質が
低下する場合があります。
- 用紙にしわやカールがある場合は、しわや
カールを取ってからセットしてください。
- 用紙の右端とロールホルダーの間に、すき
まが開かないようにセットしてください。
9
排紙ガイドを下げます。
排紙ガイドは、排紙サポート（a）がロー
ル紙に当たらないようゆっくり下げてく
ださい。勢いよく下げると、排紙サポー
ト（a）がロール紙に当たり、印刷面を傷
付ける場合があります。
a
10
ロール紙の先端を持ちながら、リリース
レバーを上げます。
11
ロール紙の先端を持って排紙ガイド（a）
の位置まで両手で左右均等に軽く引きな
がら、ロール紙の右端をオレンジ色の紙
合わせライン（b）に平行になるように合
わせて、リリースレバーを下げます。
b
a
12
上カバーを閉じます。
ロール紙をセットすると、ディスプレイ
に用紙の種類を選択するメニューが自動
的に表示され、ブザーがピピッと鳴りま
す。
㊀ⷐ
- 手順 10 と 11 は必ず実施してください。用紙をまっすぐ給紙できない場合や、用紙に波打ちが発生し
てプリントヘッドの擦れや紙づまりの原因になります。
- ロール紙を無理に引っ張って紙合わせライン（b）に合わせないでください。ロール紙がまっすぐ送
られない場合があります。
13
ディスプレイに用紙の種類を選択する画
面が表示されるので、［▲］キーと［▼］キー
でセットした用紙の種類を選択します。
こ こ で は［ ｺ ｰ ﾄ 紙 ］ を 選 択 し て［OK］
キ ー を 押 し、 表 示 さ れ る メ ニ ュ ー か ら
［厚口ｺｰﾄ紙］を選択して［OK］キーを押
します。
ȇȸǿ ȡȃǻȸǸ
ᩓเ
ဇኡʩ੭
ဇኡᡛǓ
ဇኡǫȃȈ
OK
ǹȈȃȗ
Ȋȓ
ȡȋȥȸ
ǔ
給紙が開始されます。
ࡕࡔ
- ［用紙が斜めにｾｯﾄされています。］と
表示された場合は、手順 10 と 11 を参
照し、ロール紙をセットし直します。
ロ ー ル 紙 を セ ッ ト し 直 し て も こ の エ
ラーが発生する場合は、ロールホルダー
をプリンタから取り外し、手順 5 を参
照してロール紙がロールホルダーのフ
ランジにしっかり突き当たっているこ
とを確認してください。
14
給紙が完了すると、自動的にインクの初
期充填とプリントヘッド調整が開始され
ます。インクの初期充填とプリントヘッ
ド調整には約 39 分かかります。
この時間に、ソフトウェアをコンピュー
タにインストールしてください。（P.8「ソ
フトウェアをインストールする」参照）
ࡕࡔ
- インクの初期充填では、インクタンクと
プリントヘッドまでの間をインクで充填
します。また、プリンタを最適な状態に
するためにクリーニングを行います。こ
れによりインクの残量表示と、メンテナ
ンスカートリッジの残り容量の表示が減
少します。なお、スターターインクタン
クは初期設置用です。早めに交換用のイ
ンクタンクを準備することをお勧めしま
す。
プリントヘッドの位置調整が完了すると、
ディスプレイに［印刷可能です］と表示
されます。
ࡕࡔ
- プリンタ本体、ソフトウェアのセットアップが完了したら、カラーキャリブレーションの実行をお勧めします。カラーキャリブレーションを実行すると、プリ
ンタの個体差や経年変化による色味のばらつきを補正することができます。カラーキャリブレーションは、カラーキャリブレーションに対応した同梱用紙で実
行します。他の対応している用紙については、用紙リファレンスガイドを参照してください。
カラーキャリブレーションを実行するときは、操作パネルのディスプレイで （設定 / 調整タブ）を選択し、［印字調整］-［ｷｬﾘﾌﾞﾚｰｼｮﾝ］-［自動調整］を選
択してください。カラーキャリブレーションの実行には約 10 分かかります。
- カラーキャリブレーションをお使いになる場合は、実行時期を通知する機能（実行案内設定）を設定すると便利です。機能の詳細については、ユーザーズガイド「カ
ラーキャリブレーションで色味を調整する」を参照してください。

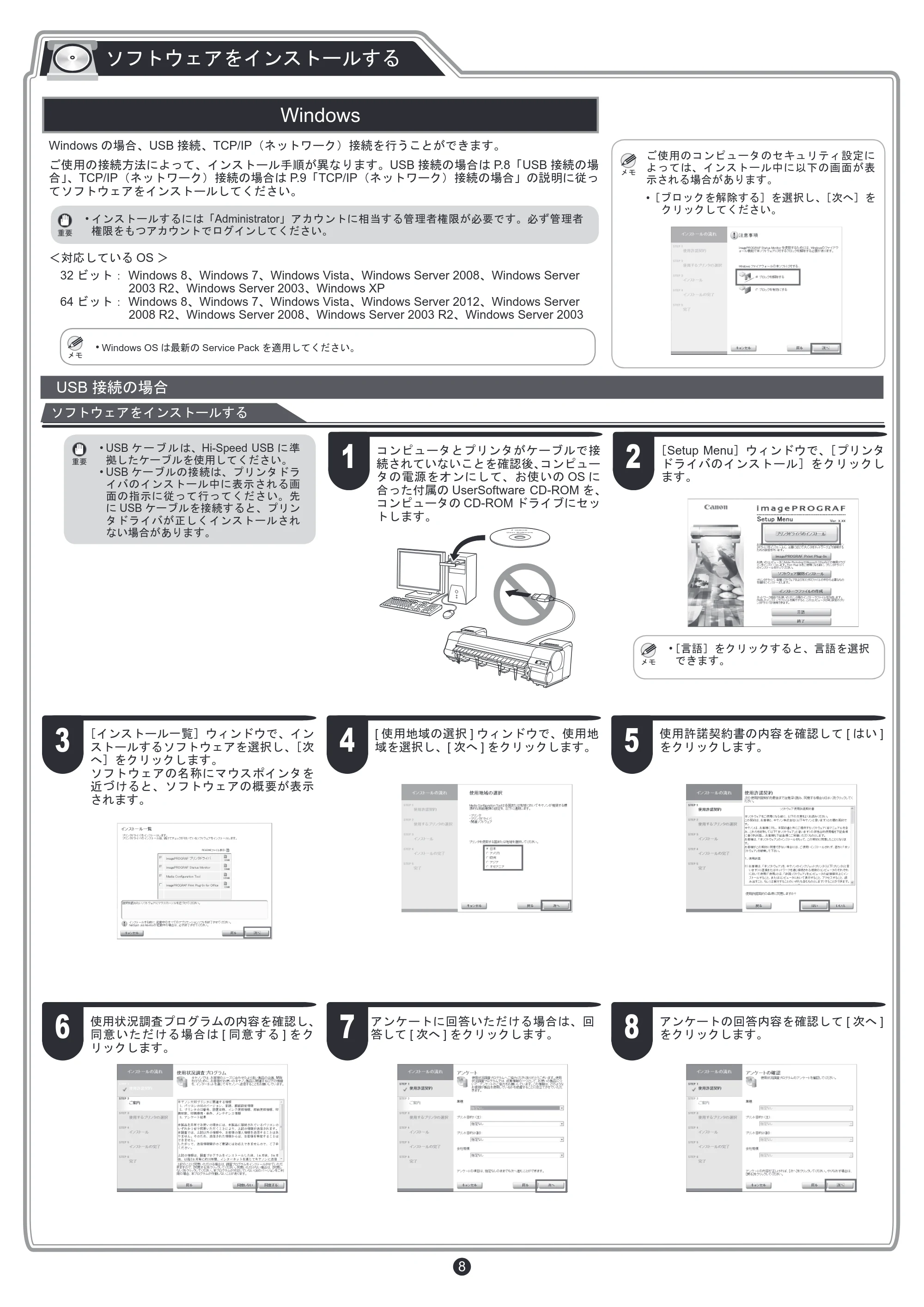

8ページ
8
ࡕࡔ
[ 使用地域の選択 ] ウィンドウで、使用地
域を選択し、[ 次へ ] をクリックします。
使用許諾契約書の内容を確認して [ はい ]
をクリックします。
［インストール一覧］ウィンドウで、イン
ストールするソフトウェアを選択し、［次
へ］をクリックします。
ソフトウェアの名称にマウスポインタを
近づけると、ソフトウェアの概要が表示
されます。
［Setup Menu］ウィンドウで、［プリンタ
ドライバのインストール］をクリックし
ます。
コンピュータとプリンタがケーブルで接
続されていないことを確認後、コンピュー
タの電源をオンにして、お使いの OS に
合った付属の UserSoftware CD-ROM を、
コンピュータの CD-ROM ドライブにセッ
トします。
USB 接続の場合
㊀ⷐ
- USB ケ ー ブ ル は、Hi-Speed USB に 準
拠したケーブルを使用してください。
- USB ケーブルの接続は、プリンタドラ
イバのインストール中に表示される画
面の指示に従って行ってください。先
に USB ケーブルを接続すると、プリン
タドライバが正しくインストールされ
ない場合があります。
ࡕࡔ
- ［言語］をクリックすると、言語を選択
できます。
使用状況調査プログラムの内容を確認し、
同意いただける場合は [ 同意する ] をク
リックします。
アンケートに回答いただける場合は、回
答して [ 次へ ] をクリックします。
アンケートの回答内容を確認して [ 次へ ]
をクリックします。
Windows の場合、USB 接続、TCP/IP（ネットワーク）接続を行うことができます。
ご使用の接続方法によって、インストール手順が異なります。USB 接続の場合は P.8「USB 接続の場
合」、TCP/IP（ネットワーク）接続の場合は P.9「TCP/IP（ネットワーク）接続の場合」の説明に従っ
てソフトウェアをインストールしてください。
＜対応している OS ＞
32 ビット： Windows 8、Windows 7、Windows Vista、Windows Server 2008、Windows Server
2003 R2、Windows Server 2003、Windows XP
64 ビット： Windows 8、Windows 7、Windows Vista、Windows Server 2012、Windows Server
2008 R2、Windows Server 2008、Windows Server 2003 R2、Windows Server 2003
ご使用のコンピュータのセキュリティ設定に
よっては、インストール中に以下の画面が表
示される場合があります。
［ブロックを解除する］を選択し、［次へ］を
クリックしてください。
Windows
㊀ⷐ
- インストールするには「Administrator」アカウントに相当する管理者権限が必要です。必ず管理者
権限をもつアカウントでログインしてください。
ソフトウェアをインストールする
ソフトウェアをインストールする
ࡕࡔ
- Windows OS は最新の Service Pack を適用してください。
7 86
3 54
1 2

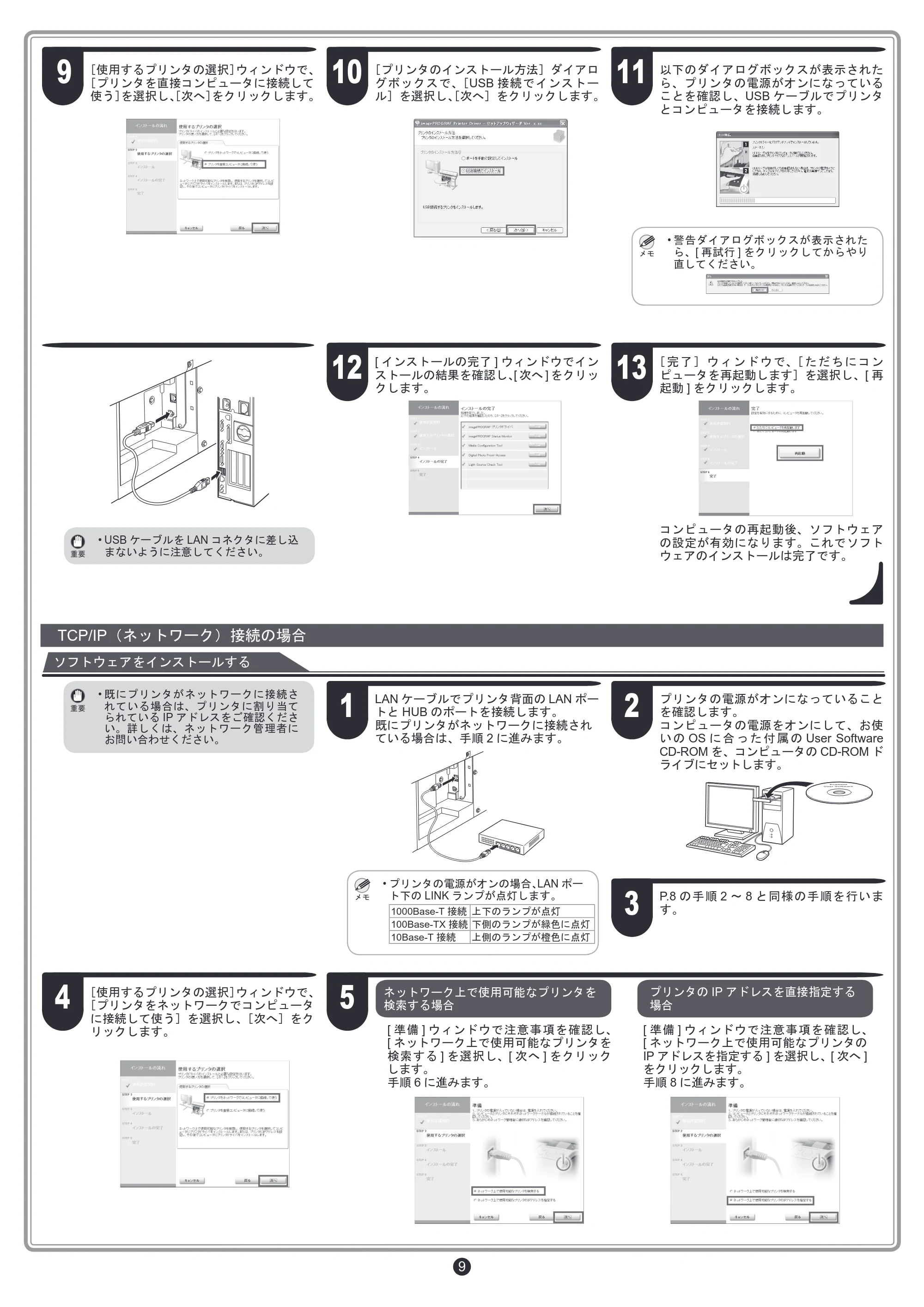

9ページ
9
コンピュータの再起動後、ソフトウェア
の設定が有効になります。これでソフト
ウェアのインストールは完了です。
［ 完 了 ］ ウ ィ ン ド ウ で、［ た だ ち に コ ン
ピュータを再起動します］を選択し、[ 再
起動 ] をクリックします。
[ インストールの完了 ] ウィンドウでイン
ストールの結果を確認し、[ 次へ ] をクリッ
クします。
㊀ⷐ
- USB ケーブルを LAN コネクタに差し込
まないように注意してください。
［使用するプリンタの選択］ウィンドウで、
［プリンタを直接コンピュータに接続して
使う］を選択し、［次へ］をクリックします。
以下のダイアログボックスが表示された
ら、プリンタの電源がオンになっている
ことを確認し、USB ケーブルでプリンタ
とコンピュータを接続します。
［プリンタのインストール方法］ダイアロ
グボックスで、［USB 接続でインストー
ル］を選択し、［次へ］をクリックします。
ࡕࡔ
- 警告ダイアログボックスが表示された
ら、[ 再試行 ] をクリックしてからやり
直してください。
［使用するプリンタの選択］ウィンドウで、
［プリンタをネットワークでコンピュータ
に接続して使う］を選択し、［次へ］をク
リックします。 [ 準備 ] ウィンドウで注意事項を確認し、
[ ネットワーク上で使用可能なプリンタを
検索する ] を選択し、[ 次へ ] をクリック
します。
手順 6 に進みます。
プリンタの IP アドレスを直接指定する
場合
[ 準備 ] ウィンドウで注意事項を確認し、
[ ネットワーク上で使用可能なプリンタの
IP アドレスを指定する ] を選択し、[ 次へ ]
をクリックします。
手順 8 に進みます。
ネットワーク上で使用可能なプリンタを
検索する場合
LAN ケーブルでプリンタ背面の LAN ポー
トと HUB のポートを接続します。
既にプリンタがネットワークに接続され
ている場合は、手順 2 に進みます。
プリンタの電源がオンになっていること
を確認します。
コンピュータの電源をオンにして、お使
い の OS に 合 っ た 付 属 の User Software
CD-ROM を、コンピュータの CD-ROM ド
ライブにセットします。
TCP/IP（ネットワーク）接続の場合
ࡕࡔ
- プリンタの電源がオンの場合、LAN ポー
ト下の LINK ランプが点灯します。
1000Base-T 接続 上下のランプが点灯
100Base-TX 接続 下側のランプが緑色に点灯
10Base-T 接続 上側のランプが橙色に点灯
㊀ⷐ
- 既にプリンタがネットワークに接続さ
れている場合は、プリンタに割り当て
られている IP アドレスをご確認くださ
い。詳しくは、ネットワーク管理者に
お問い合わせください。
P.8 の手順 2 ～ 8 と同様の手順を行いま
す。
ソフトウェアをインストールする
1312
109 11
4 5
1 2
3
10ページ
10

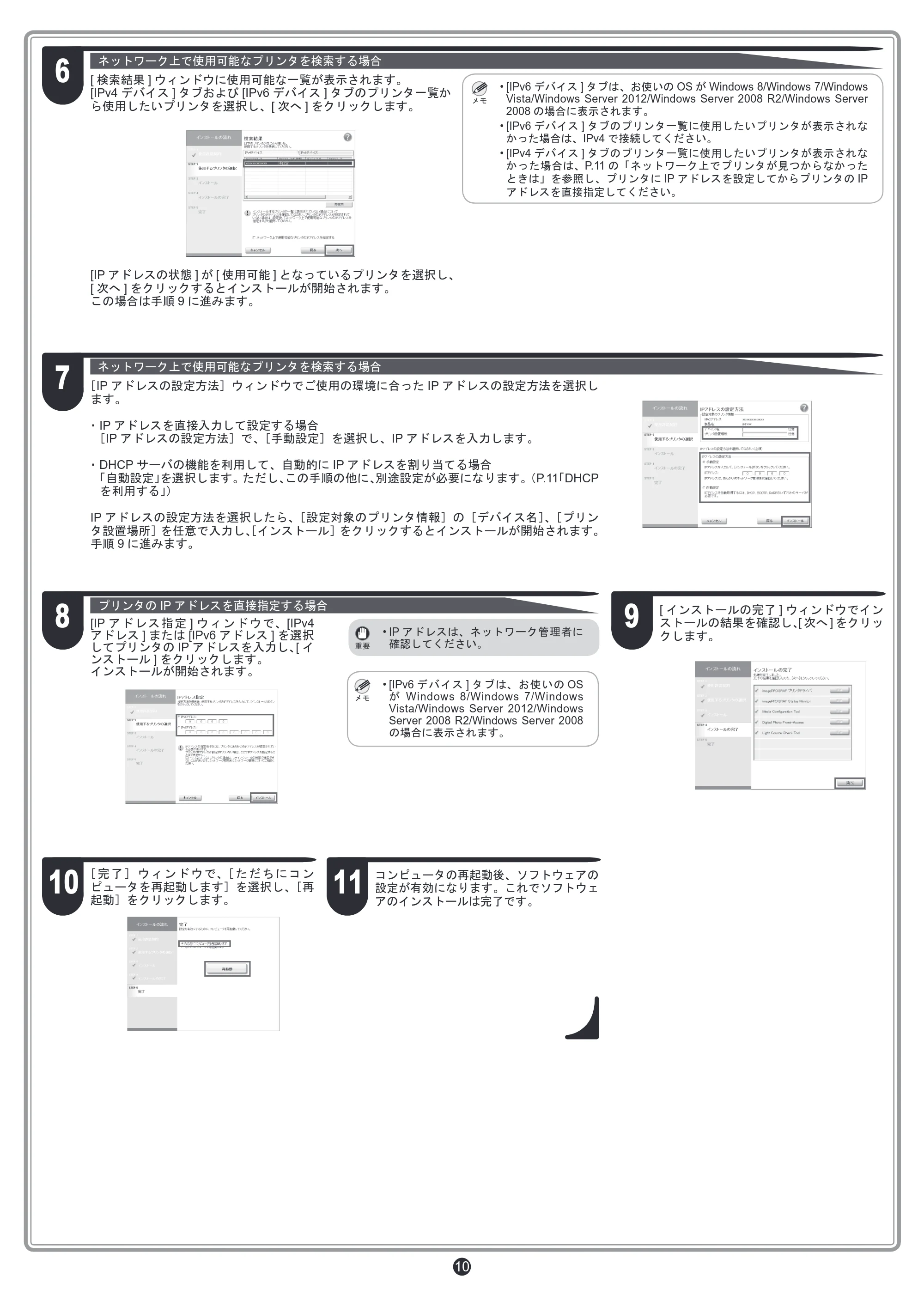

[ 検索結果 ] ウィンドウに使用可能な一覧が表示されます。
[IPv4 デバイス ] タブおよび [IPv6 デバイス ] タブのプリンタ一覧か
ら使用したいプリンタを選択し、[ 次へ ] をクリックします。
［IP アドレスの設定方法］ウィンドウでご使用の環境に合った IP アドレスの設定方法を選択し
ます。
- IP アドレスを直接入力して設定する場合
［IP アドレスの設定方法］で、［手動設定］を選択し、IP アドレスを入力します。
- DHCP サーバの機能を利用して、自動的に IP アドレスを割り当てる場合
「自動設定」を選択します。ただし、この手順の他に、別途設定が必要になります。（P.11「DHCP
を利用する」）
IP アドレスの設定方法を選択したら、［設定対象のプリンタ情報］の［デバイス名］、［プリン
タ設置場所］を任意で入力し、［インストール］をクリックするとインストールが開始されます。
手順 9 に進みます。
ࡕࡔ
- [IPv6 デバイス ] タブは、お使いの OS が Windows 8/Windows 7/Windows
Vista/Windows Server 2012/Windows Server 2008 R2/Windows Server
2008 の場合に表示されます。
- [IPv6 デバイス ] タブのプリンタ一覧に使用したいプリンタが表示されな
かった場合は、IPv4 で接続してください。
- [IPv4 デバイス ] タブのプリンタ一覧に使用したいプリンタが表示されな
かった場合は、P.11 の「ネットワーク上でプリンタが見つからなかった
ときは」を参照し、プリンタに IP アドレスを設定してからプリンタの IP
アドレスを直接指定してください。
[IP アドレスの状態 ] が [ 使用可能 ] となっているプリンタを選択し、
[ 次へ ] をクリックするとインストールが開始されます。
この場合は手順 9 に進みます。
ネットワーク上で使用可能なプリンタを検索する場合
ネットワーク上で使用可能なプリンタを検索する場合
コンピュータの再起動後、ソフトウェアの
設定が有効になります。これでソフトウェ
アのインストールは完了です。
［ 完 了 ］ ウ ィ ン ド ウ で、［ た だ ち に コ ン
ピュータを再起動します］を選択し、［再
起動］をクリックします。
[ インストールの完了 ] ウィンドウでイン
ストールの結果を確認し、[ 次へ ] をクリッ
クします。
[IP アドレス指定 ] ウィンドウで、[IPv4
アドレス ] または [IPv6 アドレス ] を選択
してプリンタの IP アドレスを入力し、[ イ
ンストール ] をクリックします。
インストールが開始されます。
㊀ⷐ
- IP アドレスは、ネットワーク管理者に
確認してください。
ࡕࡔ
- [IPv6 デバイス ] タブは、お使いの OS
が Windows 8/Windows 7/Windows
Vista/Windows Server 2012/Windows
Server 2008 R2/Windows Server 2008
の場合に表示されます。
プリンタの IP アドレスを直接指定する場合
6
7
11
98
10
11ページ
11

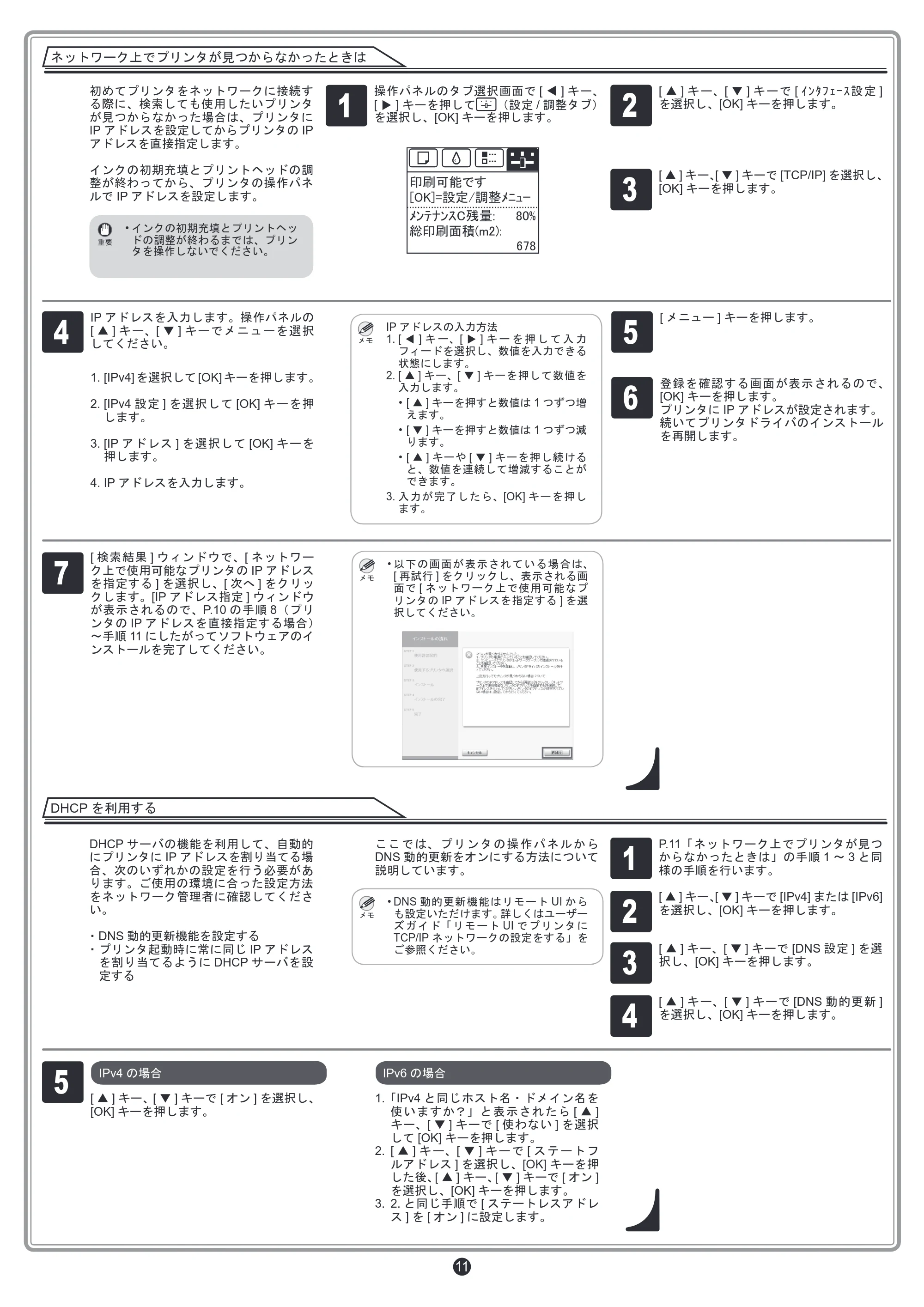

DHCP を利用する
ネットワーク上でプリンタが見つからなかったときは
ࡕࡔ
- 以下の画面が表示されている場合は、
[ 再試行 ] をクリックし、表示される画
面で [ ネットワーク上で使用可能なプ
リンタの IP アドレスを指定する ] を選
択してください。
[ 検索結果 ] ウィンドウで、[ ネットワー
ク上で使用可能なプリンタの IP アドレス
を指定する ] を選択し、[ 次へ ] をクリッ
クします。[IP アドレス指定 ] ウィンドウ
が表示されるので、P.10 の手順 8（プリ
ンタの IP アドレスを直接指定する場合）
～手順 11 にしたがってソフトウェアのイ
ンストールを完了してください。
IP アドレスを入力します。操作パネルの
[ ▲ ] キー、[ ▼ ] キーでメニューを選択
してください。
1. [IPv4] を選択して [OK] キーを押します。
2. [IPv4 設定 ] を選択して [OK] キーを押
します。
3. [IP アドレス ] を選択して [OK] キーを
押します。
4. IP アドレスを入力します。
ࡕࡔ
IP アドレスの入力方法
1. [
▲
] キ ー、[
▲
] キ ー を 押 し て 入 力
フィードを選択し、数値を入力できる
状態にします。
2. [ ▲ ] キー、[ ▼ ] キーを押して数値を
入力します。
- [ ▲ ] キーを押すと数値は 1 つずつ増
えます。
- [ ▼ ] キーを押すと数値は 1 つずつ減
ります。
- [ ▲ ] キーや [ ▼ ] キーを押し続ける
と、数値を連続して増減することが
できます。
3. 入力が完了したら、[OK] キーを押し
ます。
[ メニュー ] キーを押します。
登録を確認する画面が表示されるので、
[OK] キーを押します。
プリンタに IP アドレスが設定されます。
続いてプリンタドライバのインストール
を再開します。
DHCP サーバの機能を利用して、自動的
にプリンタに IP アドレスを割り当てる場
合、次のいずれかの設定を行う必要があ
ります。ご使用の環境に合った設定方法
をネットワーク管理者に確認してくださ
い。
- DNS 動的更新機能を設定する
- プリンタ起動時に常に同じ IP アドレス
を割り当てるように DHCP サーバを設
定する
こ こ で は、 プ リ ン タ の 操 作 パ ネ ル か ら
DNS 動的更新をオンにする方法について
説明しています。
ࡕࡔ
- DNS 動的更新機能はリモート UI から
も設定いただけます。詳しくはユーザー
ズガイド「リモート UI でプリンタに
TCP/IP ネットワークの設定をする」を
ご参照ください。
P.11「ネットワーク上でプリンタが見つ
からなかったときは」の手順 1 ～ 3 と同
様の手順を行います。
[ ▲ ] キー、[ ▼ ] キーで [IPv4] または [IPv6]
を選択し、[OK] キーを押します。
[ ▲ ] キー、[ ▼ ] キーで [DNS 設定 ] を選
択し、[OK] キーを押します。
[ ▲ ] キー、[ ▼ ] キーで [DNS 動的更新 ]
を選択し、[OK] キーを押します。
[ ▲ ] キー、[ ▼ ] キーで [ オン ] を選択し、
[OK] キーを押します。
1.「IPv4 と同じホスト名・ドメイン名を
使いますか？」と表示されたら [ ▲ ]
キー、[ ▼ ] キーで [ 使わない ] を選択
して [OK] キーを押します。
2. [ ▲ ] キー、[ ▼ ] キーで [ ステートフ
ルアドレス ] を選択し、[OK] キーを押
した後、[ ▲ ] キー、[ ▼ ] キーで [ オン ]
を選択し、[OK] キーを押します。
3. 2. と同じ手順で [ ステートレスアドレ
ス ] を [ オン ] に設定します。
初めてプリンタをネットワークに接続す
る際に、検索しても使用したいプリンタ
が見つからなかった場合は、プリンタに
IP アドレスを設定してからプリンタの IP
アドレスを直接指定します。
インクの初期充填とプリントヘッドの調
整が終わってから、プリンタの操作パネ
ルで IP アドレスを設定します。
㊀ⷐ
- インクの初期充填とプリントヘッ
ドの調整が終わるまでは、プリン
タを操作しないでください。
操作パネルのタブ選択画面で [
▲
] キー、
[
▲
] キーを押して （設定 / 調整タブ）
を選択し、[OK] キーを押します。
[ ▲ ] キー、[ ▼ ] キーで [ ｲﾝﾀﾌｪｰｽ設定 ]
を選択し、[OK] キーを押します。
[ ▲ ] キー、[ ▼ ] キーで [TCP/IP] を選択し、
[OK] キーを押します。
IPv4 の場合 IPv6 の場合
ශน⢻䈪䈜
㪲㪦㪢㪴㪔⸳ቯ㪆⺞ᢛ䍰䍤䍋䍎
㪍㪎㪏
✚ශ㕙Ⓧ㩿㫄㪉㪀㪑
䍰䍻䍡䍣䍻䍛㪚ᱷ㊂㪑㩷㩷㩷㩷㩷㪏㪇㩼
4 5
6
7
1
2
3
4
5
1 2
3
12ページ
12

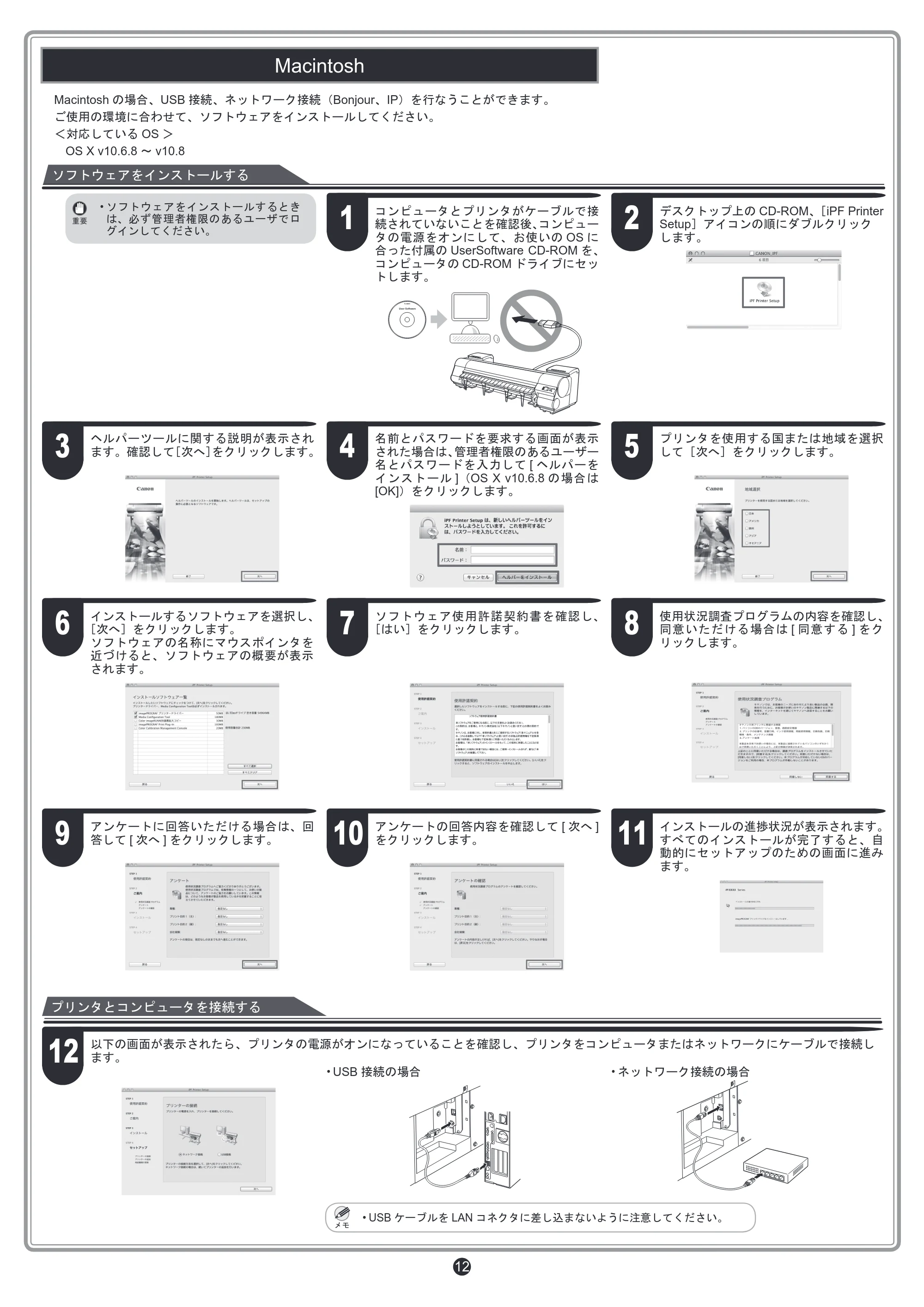

ご使用の環境に合わせて、ソフトウェアをインストールしてください。
＜対応している OS ＞
OS X v10.6.8 ～ v10.8
Macintosh の場合、USB 接続、ネットワーク接続（Bonjour、IP）を行なうことができます。
デスクトップ上の CD-ROM、［iPF Printer
Setup］アイコンの順にダブルクリック
します。
名前とパスワードを要求する画面が表示
された場合は、管理者権限のあるユーザー
名とパスワードを入力して [ ヘルパーを
インストール ]（OS X v10.6.8 の場合は
[OK]）をクリックします。
プリンタを使用する国または地域を選択
して［次へ］をクリックします。
インストールするソフトウェアを選択し、
［次へ］をクリックします。
ソフトウェアの名称にマウスポインタを
近づけると、ソフトウェアの概要が表示
されます。
ソフトウェア使用許諾契約書を確認し、
［はい］をクリックします。
ソフトウェアをインストールする
Macintosh
使用状況調査プログラムの内容を確認し、
同意いただける場合は [ 同意する ] をク
リックします。
㊀ⷐ
- ソフトウェアをインストールするとき
は、必ず管理者権限のあるユーザでロ
グインしてください。
コンピュータとプリンタがケーブルで接
続されていないことを確認後、コンピュー
タの電源をオンにして、お使いの OS に
合った付属の UserSoftware CD-ROM を、
コンピュータの CD-ROM ドライブにセッ
トします。
アンケートに回答いただける場合は、回
答して [ 次へ ] をクリックします。
インストールの進捗状況が表示されます。
すべてのインストールが完了すると、自
動的にセットアップのための画面に進み
ます。
アンケートの回答内容を確認して [ 次へ ]
をクリックします。
ヘルパーツールに関する説明が表示され
ます。確認して［次へ］をクリックします。
以下の画面が表示されたら、プリンタの電源がオンになっていることを確認し、プリンタをコンピュータまたはネットワークにケーブルで接続し
ます。
- USB 接続の場合 • ネットワーク接続の場合
ࡕࡔ
- USB ケーブルを LAN コネクタに差し込まないように注意してください。
プリンタとコンピュータを接続する
User Software
1 2
4 5
6 7 8
9 11
3
10
12
13ページ
13

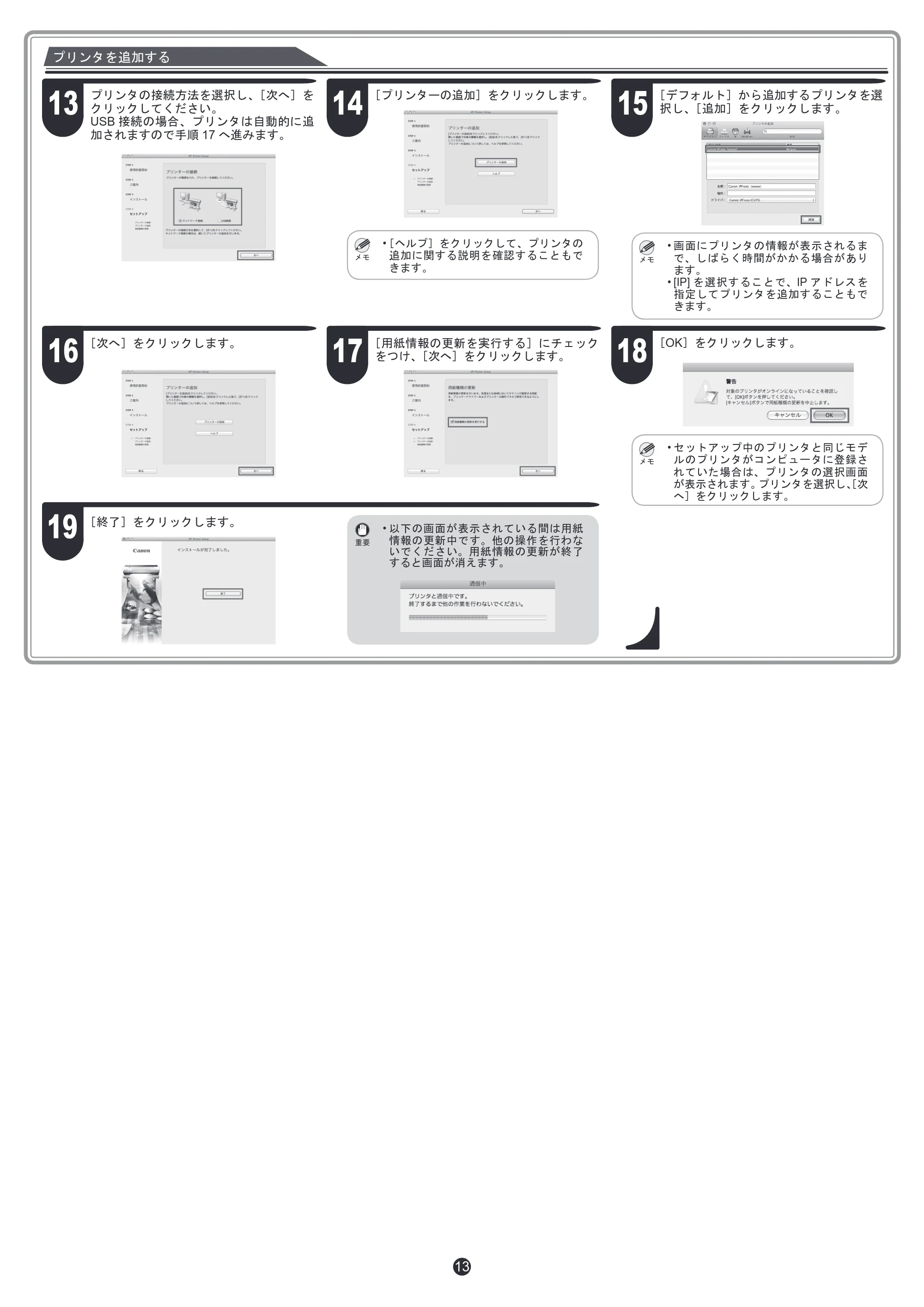

［次へ］をクリックします。 ［OK］をクリックします。
［終了］をクリックします。
ࡕࡔ
- セットアップ中のプリンタと同じモデ
ルのプリンタがコンピュータに登録さ
れていた場合は、プリンタの選択画面
が表示されます。プリンタを選択し、［次
へ］をクリックします。
［用紙情報の更新を実行する］にチェック
をつけ、［次へ］をクリックします。
㊀ⷐ
- 以下の画面が表示されている間は用紙
情報の更新中です。他の操作を行わな
いでください。用紙情報の更新が終了
すると画面が消えます。
［プリンターの追加］をクリックします。 ［デフォルト］から追加するプリンタを選
択し、［追加］をクリックします。
ࡕࡔ
- ［ヘルプ］をクリックして、プリンタの
追加に関する説明を確認することもで
きます。
プリンタの接続方法を選択し、［次へ］を
クリックしてください。
USB 接続の場合、プリンタは自動的に追
加されますので手順 17 へ進みます。
プリンタを追加する
ࡕࡔ
- 画面にプリンタの情報が表示されるま
で、しばらく時間がかかる場合があり
ます。
- [IP] を選択することで、IP アドレスを
指定してプリンタを追加することもで
きます。
16 18
19
17
13 14 15
14ページ
14

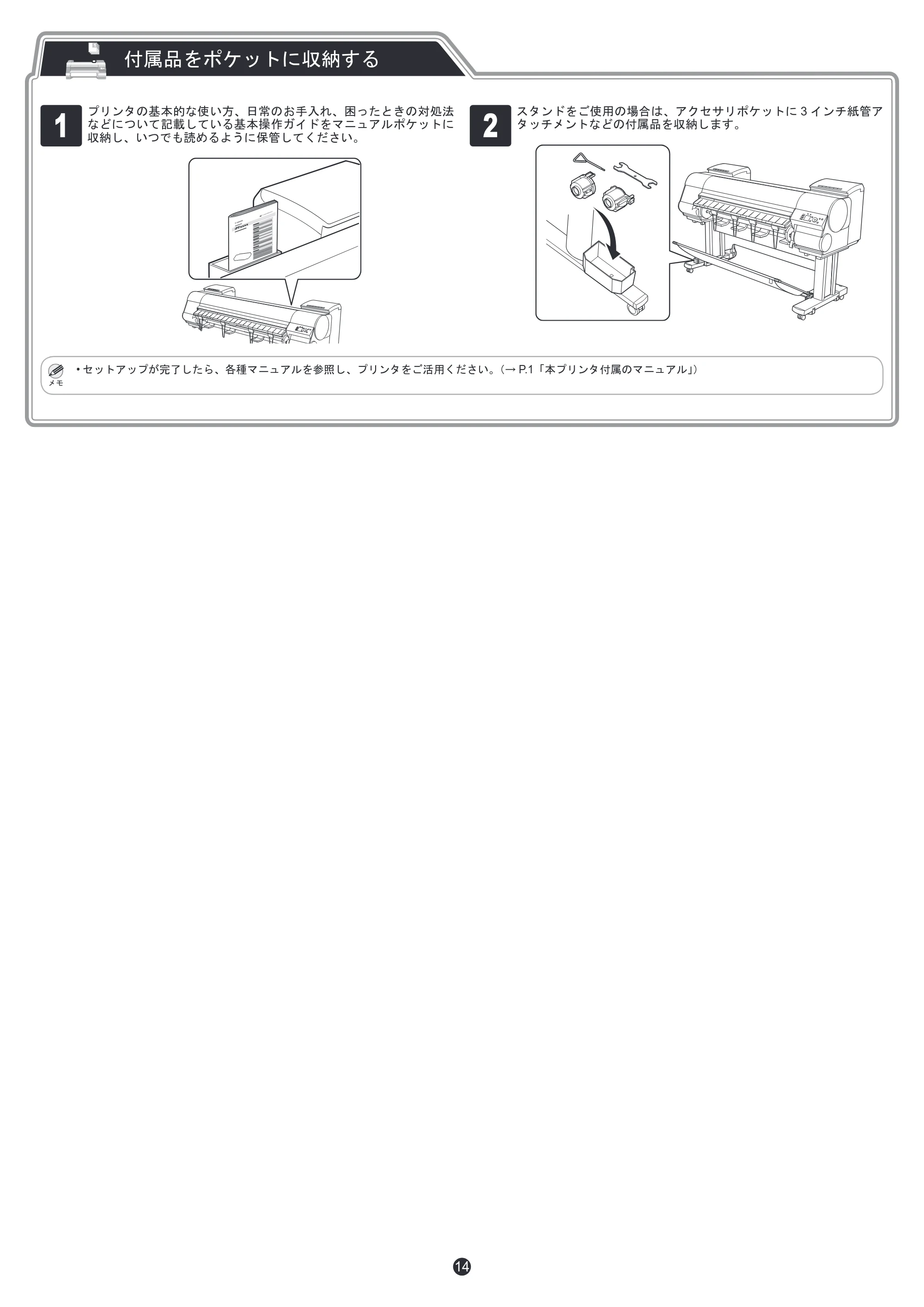

付属品をポケットに収納する
1
プリンタの基本的な使い方、日常のお手入れ、困ったときの対処法
などについて記載している基本操作ガイドをマニュアルポケットに
収納し、いつでも読めるように保管してください。
2
スタンドをご使用の場合は、アクセサリポケットに 3 インチ紙管ア
タッチメントなどの付属品を収納します。
ࡕࡔ
- セットアップが完了したら、各種マニュアルを参照し、プリンタをご活用ください。（→ P.1「本プリンタ付属のマニュアル」）
15ページ
15

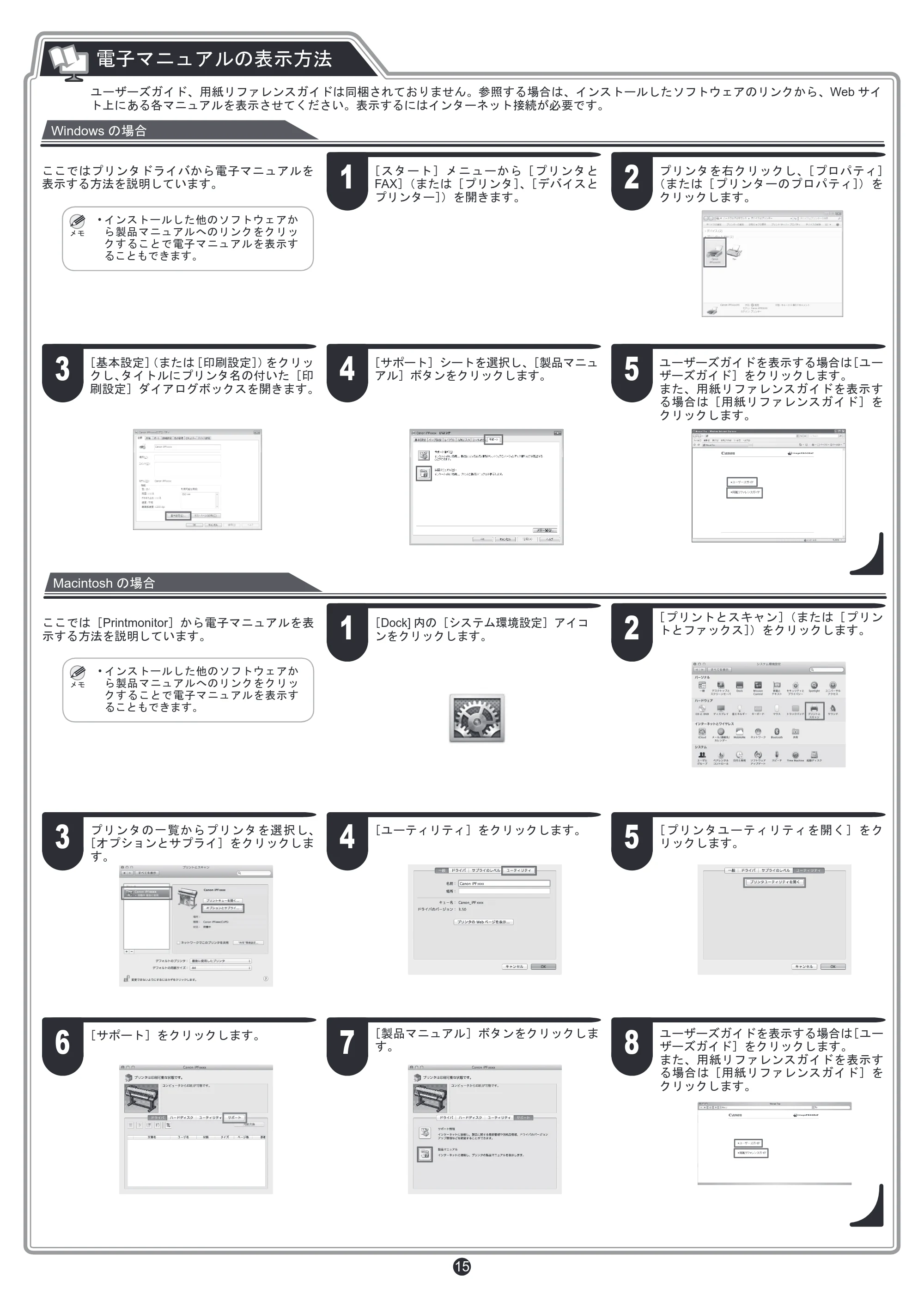

プリンタを右クリックし、［プロパティ］
（または［プリンターのプロパティ］）を
クリックします。
ここではプリンタドライバから電子マニュアルを
表示する方法を説明しています。
［スタート］メニューから［プリンタと
FAX］（または［プリンタ］、［デバイスと
プリンター］）を開きます。
Windows の場合
ࡕࡔ
- インストールした他のソフトウェアか
ら製品マニュアルへのリンクをクリッ
クすることで電子マニュアルを表示す
ることもできます。
電子マニュアルの表示方法
ユーザーズガイド、用紙リファレンスガイドは同梱されておりません。参照する場合は、インストールしたソフトウェアのリンクから、Web サイ
ト上にある各マニュアルを表示させてください。表示するにはインターネット接続が必要です。
プリンタの一覧からプリンタを選択し、
［オプションとサプライ］をクリックしま
す。
［ユーティリティ］をクリックします。 ［プリンタユーティリティを開く］をク
リックします。
［製品マニュアル］ボタンをクリックしま
す。
［サポート］をクリックします。 ユーザーズガイドを表示する場合は［ユー
ザーズガイド］をクリックします。
また、用紙リファレンスガイドを表示す
る場合は［用紙リファレンスガイド］を
クリックします。
［基本設定］（または［印刷設定］）をクリッ
クし、タイトルにプリンタ名の付いた［印
刷設定］ダイアログボックスを開きます。
［サポート］シートを選択し、［製品マニュ
アル］ボタンをクリックします。
ユーザーズガイドを表示する場合は［ユー
ザーズガイド］をクリックします。
また、用紙リファレンスガイドを表示す
る場合は［用紙リファレンスガイド］を
クリックします。
［プリントとスキャン］（または［プリン
トとファックス］）をクリックします。
ここでは［Printmonitor］から電子マニュアルを表
示する方法を説明しています。
［Dock] 内の［システム環境設定］アイコ
ンをクリックします。
Macintosh の場合
ࡕࡔ
- インストールした他のソフトウェアか
ら製品マニュアルへのリンクをクリッ
クすることで電子マニュアルを表示す
ることもできます。
1 2
5
7 86
3 4
3 4 5
1 2
16ページ
16

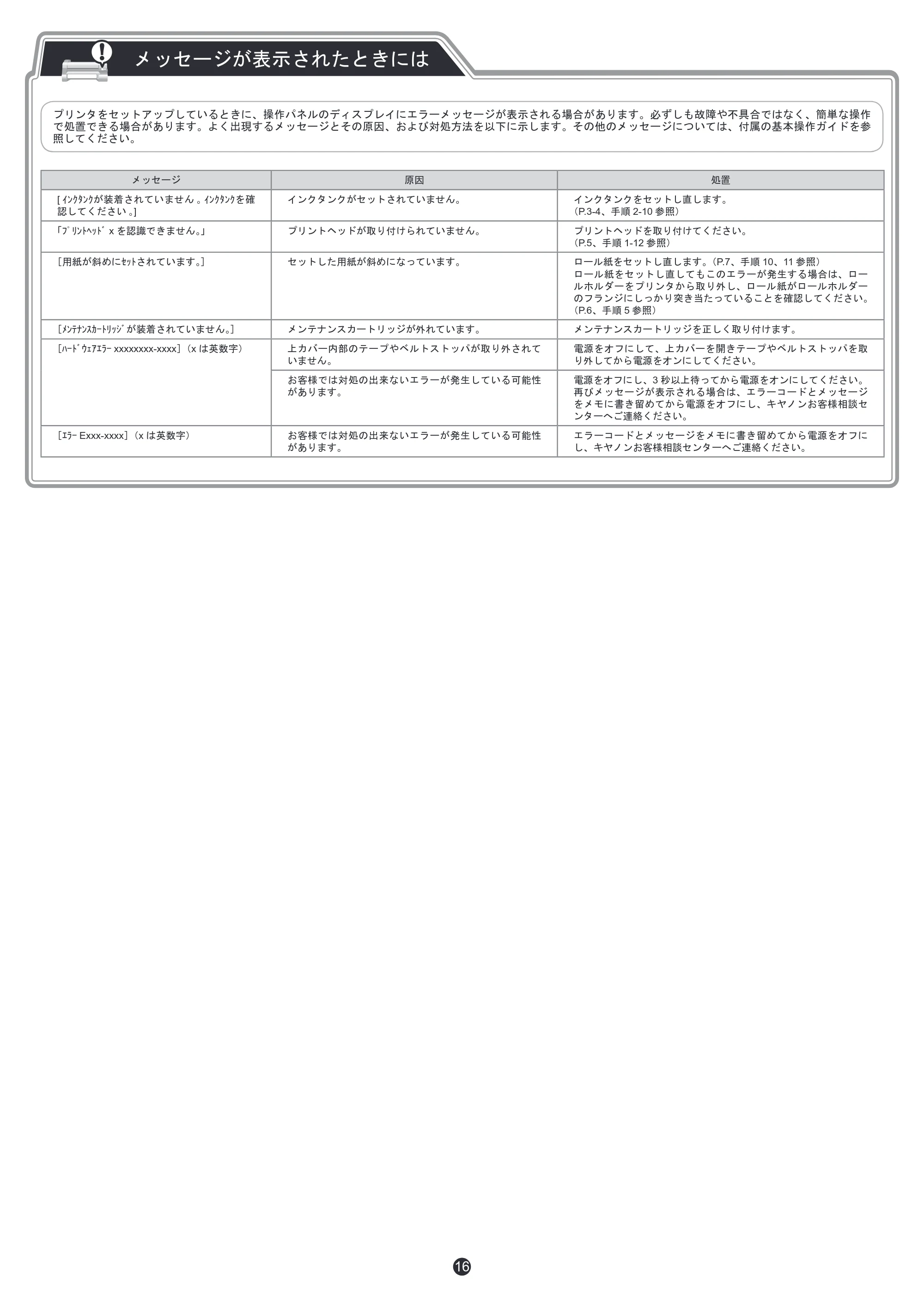

メッセージが表示されたときには
プリンタをセットアップしているときに、操作パネルのディスプレイにエラーメッセージが表示される場合があります。必ずしも故障や不具合ではなく、簡単な操作
で処置できる場合があります。よく出現するメッセージとその原因、および対処方法を以下に示します。その他のメッセージについては、付属の基本操作ガイドを参
照してください。
メッセージ 原因 処置
[ ｲﾝｸﾀﾝｸが装着されていません ｡ ｲﾝｸﾀﾝｸを確
認してください ｡]
インクタンクがセットされていません。 インクタンクをセットし直します。
（P.3-4、手順 2-10 参照）
「ﾌﾟﾘﾝﾄﾍｯﾄﾞ x を認識できません。」 プリントヘッドが取り付けられていません。 プリントヘッドを取り付けてください。
（P.5、手順 1-12 参照）
［用紙が斜めにｾｯﾄされています。］ セットした用紙が斜めになっています。 ロール紙をセットし直します。（P.7、手順 10、11 参照）
ロール紙をセットし直してもこのエラーが発生する場合は、ロー
ルホルダーをプリンタから取り外し、ロール紙がロールホルダー
のフランジにしっかり突き当たっていることを確認してください。
（P.6、手順 5 参照）
［ﾒﾝﾃﾅﾝｽｶｰﾄﾘｯｼﾞが装着されていません。］ メンテナンスカートリッジが外れています。 メンテナンスカートリッジを正しく取り付けます。
［ﾊｰﾄﾞｳｪｱｴﾗｰ xxxxxxxx-xxxx］（x は英数字） 上カバー内部のテープやベルトストッパが取り外されて
いません。
電源をオフにして、上カバーを開きテープやベルトストッパを取
り外してから電源をオンにしてください。
お客様では対処の出来ないエラーが発生している可能性
があります。
電源をオフにし、3 秒以上待ってから電源をオンにしてください。
再びメッセージが表示される場合は、エラーコードとメッセージ
をメモに書き留めてから電源をオフにし、キヤノンお客様相談セ
ンターへご連絡ください。
［ｴﾗｰ Exxx-xxxx］（x は英数字） お客様では対処の出来ないエラーが発生している可能性
があります。
エラーコードとメッセージをメモに書き留めてから電源をオフに
し、キヤノンお客様相談センターへご連絡ください。
