2段カセットペディスタル CF10設置手順書
2段カセットペディスタル CF10設置手順書
設置するときには
平らな場所に設置してください。
運搬するときは
キヤノンカセットペディスタルCF10は、キヤノンプリンターWG7350F/WG7350FM専用のカセットペディスタルです。取扱説明書に従って確実に固定してお使いください。
また、必ず下記の組み合わせでお使いください。
• キヤノンカセットペディスタルCF10 ▶ キヤノンプリンター WG7350F/WG7350FM
「上記以外の組み合わせで使用する」、「指定以外のカセットペディスタルを使用する」、「プリンター本体に固定しないままカセットペディスタルを使用する」といった使い方をしま
すと、不安定になり、けがの原因になることがあります。

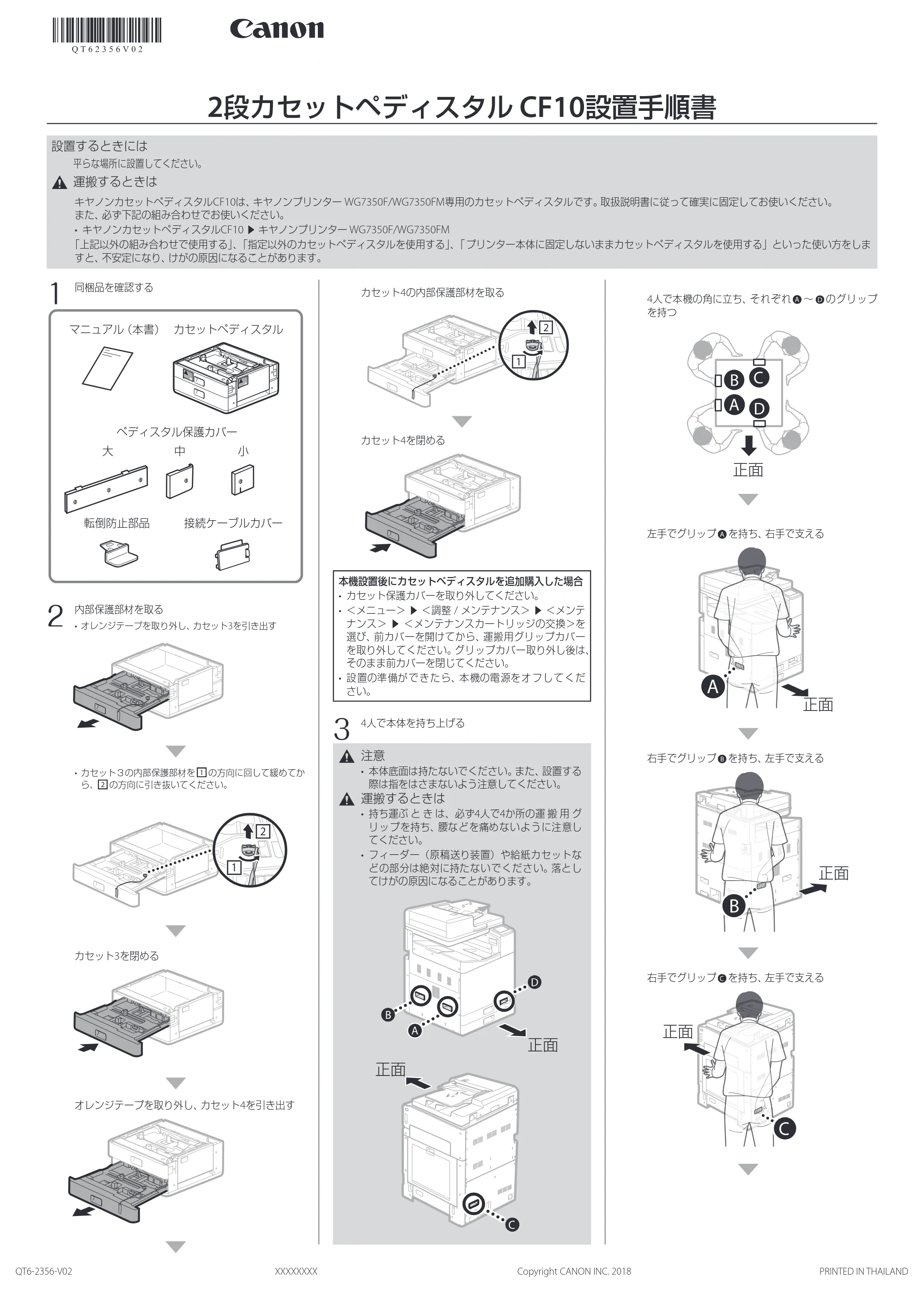

1 同梱品を確認する
カセット4の内部保護部材を取る
4人で本機の角に立ち、それぞれ
～
のグリップ
を持つ
マニュアル（本書）カセットペディスタル
2
1
ペディスタル保護カバー
カセット4を閉める
大
中
小
正面
接続ケーブルカバー
転倒防止部品
左手でグリップ
を持ち、右手で支える
- 本機設置後にカセットペディスタルを追加購入した場合
- カセット保護カバーを取り外してください。
- ＜メニュー＞ ▶ ＜調整 / メンテナンス＞ ▶ ＜メンテ
- ナンス＞ ▶ ＜メンテナンスカートリッジの交換＞を
- 選び、前カバーを開けてから、運搬用グリップカバー
- を取り外してください。グリップカバー取り外し後は、
- そのまま前カバーを閉じてください。
- 設置の準備ができたら、本機の電源をオフしてくだ
- さい。
2 内部保護部材を取る
• オレンジテープを取り外し、カセット3を引き出す
正面
a
3 4人で本体を持ち上げる
- 注意
- 本体底面は持たないでください。また、設置する
- 際は指をはさまないよう注意してください。
- 運搬するときは
- 持ち運ぶときは、必ず4人で4か所の運搬用グ
- リップを持ち、腰などを痛めないように注意し
- てください。
- フィーダー（原稿送り装置）や給紙カセットな
- どの部分は絶対に持たないでください。落とし
- てけがの原因になることがあります。
右手でグリップ
を持ち、左手で支える
• カセット３の内部保護部材を
の方向に回して緩めてか
ら、
の方向に引き抜いてください。
2
1
正面
カセット3を閉める
右手でグリップ
を持ち、左手で支える
正面
正面
正面
0
オレンジテープを取り外し、カセット4を引き出す
QT6-2356-V02
XXXXXXXX
Copyright CANON INC. 2018
PRINTED IN THAILAND
原本のページ画像を開く · p.1

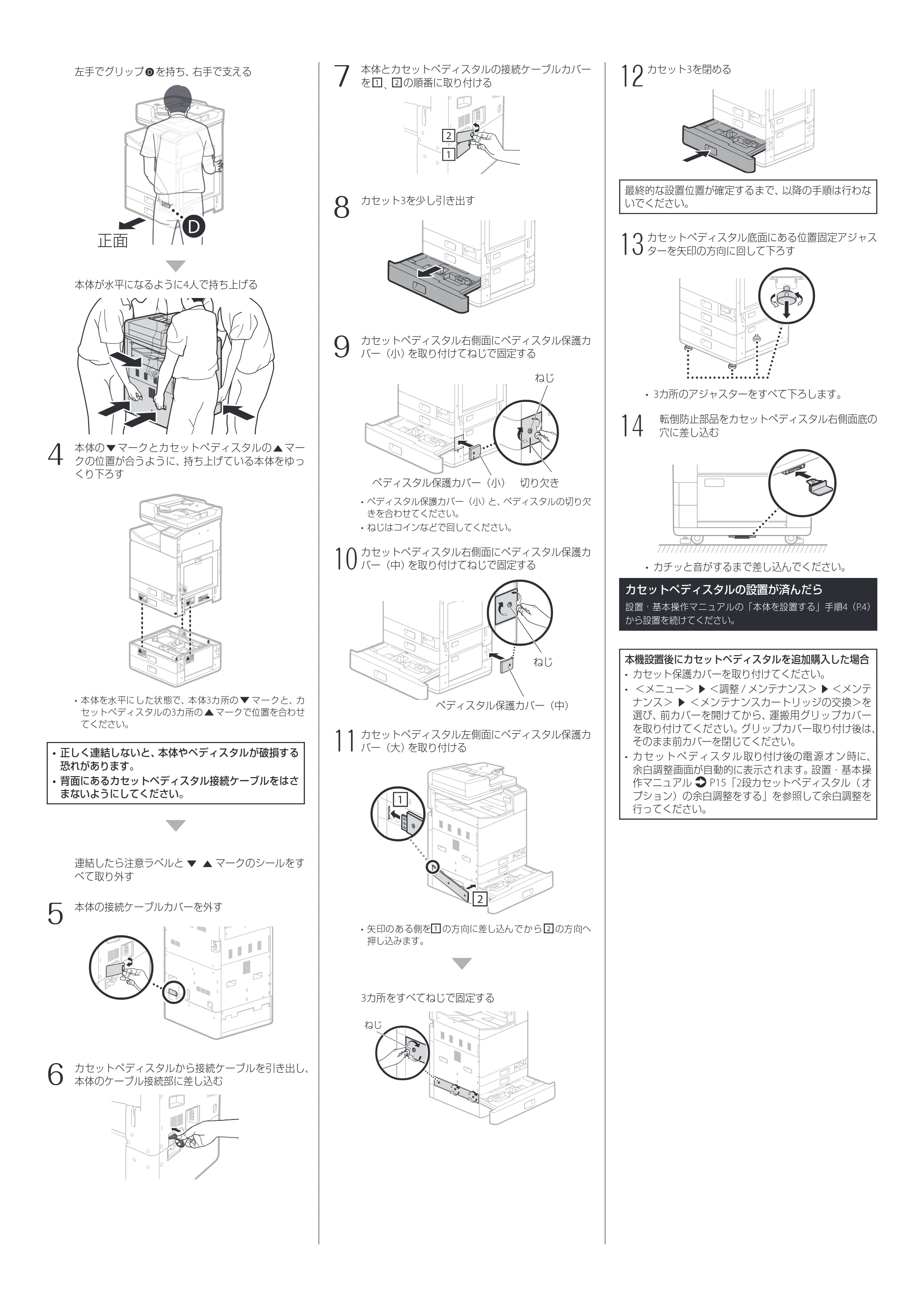

7 本体とカセットペディスタルの接続ケーブルカバー を 、 の順番に取り付ける
7 本体とカセットペディスタルの接続ケーブルカバー を 、 の順番に取り付ける
12 カセット3を閉める
左手でグリップ
を持ち、右手で支える
最終的な設置位置が確定するまで、以降の手順は行わな
いでください。
8 カセット3を少し引き出す
13 カセットペディスタル底面にある位置固定アジャス ターを矢印の方向に回して下ろす
正面
本体が水平になるように4人で持ち上げる
9 カセットペディスタル右側面にペディスタル保護カ バー（小）を取り付けてねじで固定する
ねじ
• 3カ所のアジャスターをすべて下ろします。
14 転倒防止部品をカセットぺディスタル右側面底の 穴に差し込む
4 本体の マークとカセットペディスタルの マー クの位置が合うように、持ち上げている本体をゆっ くり下ろす
切り欠き
ペディスタル保護カバー（小）
s
- ペディスタル保護カバー（小）と、ペディスタルの切り欠
- きを合わせてください。
- ねじはコインなどで回してください。
10 カセットペディスタル右側面にペディスタル保護カ バー（中）を取り付けてねじで固定する
• カチッと音がするまで差し込んでください。
カセットペディスタルの設置が済んだら
設置・基本操作マニュアルの「本体を設置する」手順4（P.4）
から設置を続けてください。
- 本機設置後にカセットペディスタルを追加購入した場合
- カセット保護カバーを取り付けてください。
- ＜メニュー＞ ▶ ＜調整 / メンテナンス＞ ▶ ＜メンテ
- ナンス＞ ▶ ＜メンテナンスカートリッジの交換＞を
- 選び、前カバーを開けてから、運搬用グリップカバー
- を取り付けてください。グリップカバー取り付け後は、
- そのまま前カバーを閉じてください。
- カセットペディスタル取り付け後の電源オン時に、
- 余白調整画面が自動的に表示されます。設置・基本操
- 作マニュアル
- P15「2段カセットぺディスタル（オ
- プション）の余白調整をする」を参照して余白調整を
- 行ってください。
ねじ
• 本体を水平にした状態で、本体3カ所の
マークと、カ
セットペディスタルの3カ所の
マークで位置を合わせ
てください。
ペディスタル保護カバー（中）
11 カセットペディスタル左側面にペディスタル保護カ バー（大）を取り付ける
- 正しく連結しないと、本体やペディスタルが破損する
- 恐れがあります。
- 背面にあるカセットペディスタル接続ケーブルをはさ
- まないようにしてください。
a
a
連結したら注意ラベルと
マークのシールをす
べて取り外す
5 本体の接続ケーブルカバーを外す
• 矢印のある側を
の方向に差し込んでから
の方向へ
押し込みます。
3カ所をすべてねじで固定する
ねじ
6 カセットペディスタルから接続ケーブルを引き出し、 本体のケーブル接続部に差し込む
