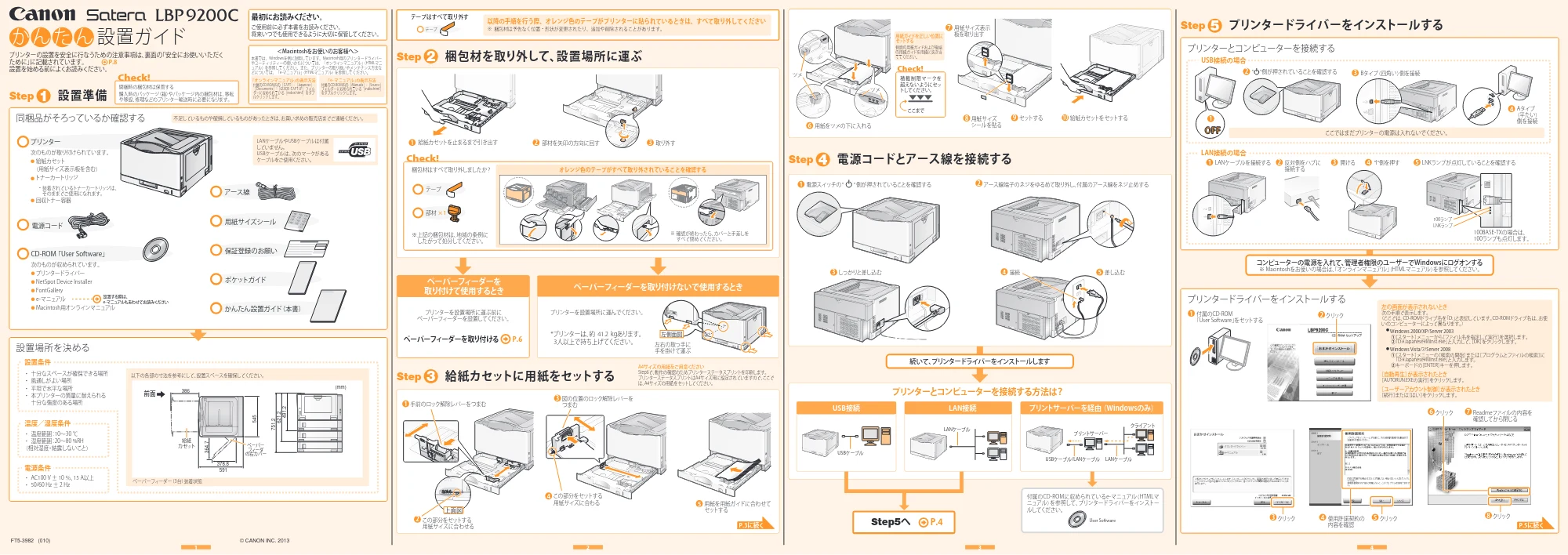

1ページ
P.5に続くP.3に続く
USBケーブル
LANケーブル
クライアント
USBケーブル/LANケーブル LANケーブル
プリントサーバー
OFF
100ランプ
LNKランプ
上面図
ツメ
ツメ
A4サイズの用紙をご用意ください
Step6で、動作の確認のためプリンターステータスプリントを印刷します。
プリンターステータスプリントはA4サイズ用に設定されていますので、ここで
は、A4サイズの用紙をセットしてください。
左の画面が表示されないとき
次の手順で表示します。
（ここでは、CD-ROMドライブ名を「D:」と表記しています。CD-ROMドライブ名は、お使
いのコンピューターによって異なります。）
- Windows 2000/XP/Server 2003
①［スタート］メニューから［ファイル名を指定して実行］を選択します。
②「D:¥Japanese¥MInst.exe」と入力して、［OK］をクリックします。
- Windows Vista/7/Server 2008
①［スタート］メニューの［検索の開始］または［プログラムとファイルの検索］に
「D:¥Japanese¥MInst.exe」と入力します。
②キーボードの［ENTER］キーを押します。
［自動再生］が表示されたとき
［AUTORUN.EXEの実行］をクリックします。
［ユーザーアカウント制御］が表示されたとき
［続行］または［はい］をクリックします。
プリンタードライバーをインストールする
- 温度範囲：10～30 ℃
- 湿度範囲：20～80 %RH
（相対湿度・結露しないこと）
設置場所を決める
以下の各部の寸法を参考にして、設置スペースを確保してください。
ペーパーフィーダー（3台）装着状態
設置準備
プリンターとコンピューターを接続する方法は？
同梱品がそろっているか確認する
LANケーブルやUSBケーブルは付属
していません。
USBケーブルは、次のマークがある
ケーブルをご使用ください。
付属のCD-ROM
「User Software」をセットする
1
プリンターとコンピューターを接続する
続いて、プリンタードライバーをインストールします
Step
Step5へ P.4
プリントサーバーを経由（Windowsのみ）
付属のCD-ROMに収められているe-マニュアル（HTMLマ
ニュアル）を参照して、プリンタードライバーをインストー
ルしてください。
User Software
USB接続の場合
LAN接続の場合
ここではまだプリンターの電源は入れないでください。
コンピューターの電源を入れて、管理者権限のユーザーでWindowsにログオンする
※ Macintoshをお使いの場合は、「オンラインマニュアル」（HTMLマニュアル）を参照してください。
最初にお読みください。
ご使用前に必ず本書をお読みください。
将来いつでも使用できるように大切に保管してください。
プリンターの設置を安全に行なうための注意事項は、裏面の「安全にお使いいただく
ために」に記載されています。
設置を始める前によくお読みください。
温度／湿度条件
- AC100 V ± 10 ％、15 A以上
- 50/60 Hz ± 2 Hz
電源条件
- 十分なスペースが確保できる場所
- 風通しがよい場所
- 平坦で水平な場所
- 本プリンターの質量に耐えられる
十分な強度のある場所
設置条件
不足しているものや破損しているものがあったときは、お買い求めの販売店までご連絡ください。
1
梱包材を取り外して、設置場所に運ぶStep 2
プリンタードライバーをインストールするStep 5
電源コードとアース線を接続するStep 4
P.8
USB接続 LAN接続
アース線
電源コード
用紙サイズシール
保証登録のお願い
ポケットガイド
かんたん設置ガイド（本書）
プリンター
次のものが取り付けられています。
- 給紙カセット
（用紙サイズ表示板を含む）
- トナーカートリッジ
- 回収トナー容器
CD-ROM「User Software」
- 装着されているトナーカートリッジは、
そのままでご使用になれます。
次のものが収められています。
- プリンタードライバー
- NetSpot Device Installer
- FontGallery
- e-マニュアル
- Macintosh用オンラインマニュアル
設置する際は、
e-マニュアルもあわせてお読みください
3 取り外す1 給紙カセットを止まるまで引き出す
ペーパーフィーダーを取り付ける P.6
ペーパーフィーダーを
取り付けて使用するとき
プリンターを設置場所に運ぶ前に
ペーパーフィーダーを設置してください。
3 4 5
21
接続 差し込む
電源スイッチの" " 側が押されていることを確認する アース線端子のネジをゆるめて取り外し、付属のアース線をネジ止めする
しっかりと差し込む
用紙を用紙ガイドに合わせて
セットする
手前のロック解除レバーをつまむ
この部分をセットする
用紙サイズに合わせる
この部分をセットする
用紙サイズに合わる
1
図の位置のロック解除レバーを
つまむ
3
2
4
5
用紙をツメの下に入れる6
Check!
積 載 制 限 マ ークを
超えないようにセッ
トしてください。
ここまで
給紙カセットをセットする10
用紙サイズ表示
板を取り出す
用紙サイズ
シールを貼る
7
8 セットする9
Bタイプ（四角い）側を接続
Aタイプ
（平たい）
側を接続
" "側が押されていることを確認する
1
2 3
4
3 4開ける "I"側を押す LNKランプが点灯していることを確認する
100BASE-TXの場合は、
100ランプも点灯します。
5LANケーブルを接続する 反対側をハブに
接続する
21
使用許諾契約の
内容を確認
クリック クリック
クリック
クリック
Readmeファイルの内容を
確認してから閉じる
3 4 5
6 7
8
クリック2
給紙カセットに用紙をセットするStep 3
用紙ガイドを正しい位置に
セットする
側面の用紙ガイドおよび後端
の用紙ガイドを用紙に突き当
ててください。
2 部材を矢印の方向に回す
左側面図*プリンターは、約 41.2 kgあります。
3人以上で持ち上げてください。 左右の取っ手に
手を掛けて運ぶ
プリンターを設置場所に運んでください。
ペーパーフィーダーを取り付けないで使用するとき
591
378.8
386
545
364.7
(mm)
491.2
621.2
751.2
給紙
カセット ペーパー
フィーダ
の右カバー
前面
本書では、Windowsを例に説明しています。Macintosh用のプリンタードライバー
やユーティリティーの使いかたについては、「オンラインマニュアル」（HTMLマニ
ュアル）を参照してください。また、プリンターの取り扱いやメンテナンス方法な
どについては、「e-マニュアル」（HTMLマニュアル）を参照してください。
付属のCD-ROM内の［CAPT］-［Japanese］-
［Documents］-［GUIDE-CAPT-JP］フォル
ダーに収められている［index.html］をダブ
ルクリックします。
「オンラインマニュアル」の表示方法
付属のCD-ROM内の［Manuals］-［Source］
フォルダーに収められている［index.html］
をダブルクリックします。
「e- マニュアル」の表示方法
＜Macintoshをお使いのお客様へ＞
か ん た ん 設置ガイド
FT5-3982 (010) © CANON INC. 2013
1 2 3 4
以降の手順を行う際、オレンジ色のテープがプリンターに貼られているときは、すべて取り外してください
※ 梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。テープ
テープはすべて取り外す
Check!
開梱時の梱包材は保管する
購入時のパッケージ（箱）やパッケージ内の梱包材は、移転
や移設、修理などのプリンター輸送時に必要になります。
テープ
部材 ×1
梱包材はすべて取り外しましたか？
※上記の梱包材は、地域の条例に
したがって処分してください。
オレンジ色のテープがすべて取り外されていることを確認する
Check!
※ 確認が終わったら、カバーと手差しを
すべて閉めてください。

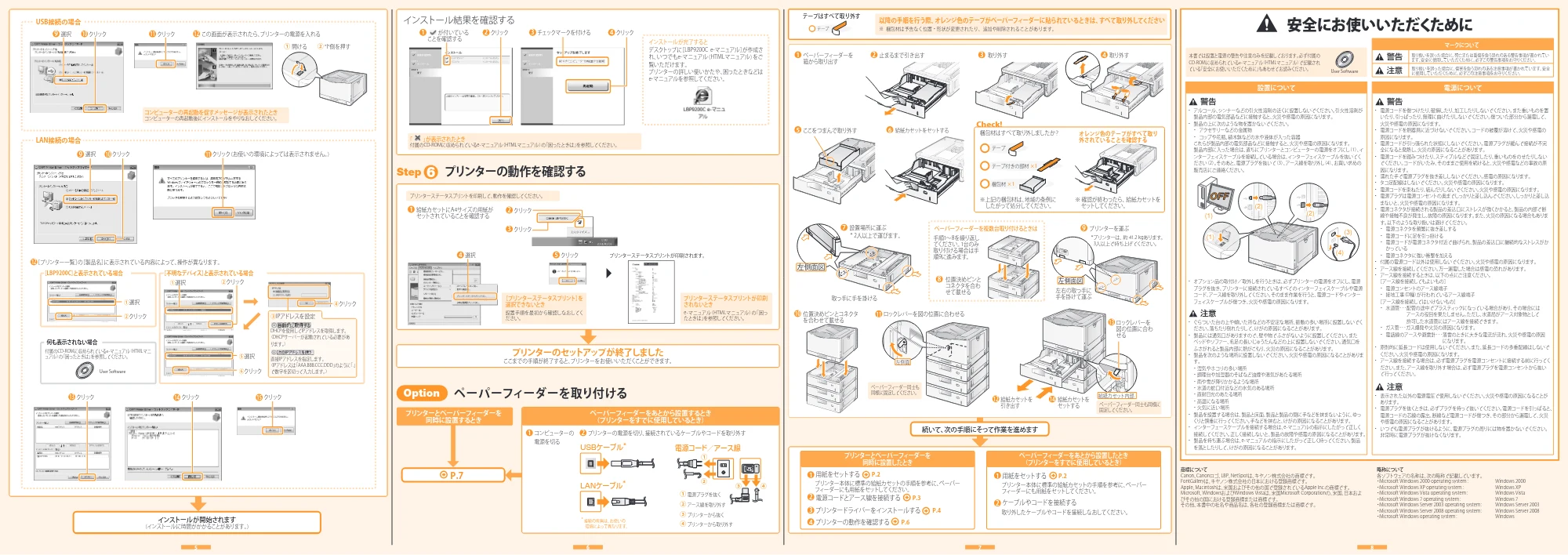

2ページ
①
②
③ ④
(1)
(2)
(2)
(1)
(3)
(4)
プリンターの動作を確認する P.6
プリンタードライバーをインストールする P.4
クリック13
選択 クリック9 10
①選択
②クリック
［プリンター一覧］の［製品名］に表示されている内容によって、操作が異なります。
①選択 ②クリック
⑤選択
⑥クリック
④クリック
12
クリック（お使いの環境によっては表示されません。）11
クリック14 クリック15
インストール結果を確認する
1
電源コードとアース線を接続する P.32
用紙をセットする P.2
プリンター本体に標準の給紙カセットの手順を参考に、ペーパー
フィーダーにも用紙をセットしてください。
1
3
4
給紙カセットにA4サイズの用紙が
セットされていることを確認する
クリック2 クリック4が付いている
ことを確認する
1 チェックマークを付ける3
インストールが完了すると
デスクトップに［LBP9200C e-マニュアル］が作成さ
れ、いつでもe-マニュアル（HTMLマニュアル）をご
覧いただけます。
プリンターの詳しい使いかたや、困ったときなどは
e-マニュアルを参照してください。
USB接続の場合
ケーブルやコードを接続する2
LAN接続の場合
インストールが開始されます
（インストールに時間がかかることがあります。）
コンピューターの再起動を促すメッセージが表示されたとき
コンピューターの再起動後にインストールをやりなおしてください。
［プリンターステータスプリント］を
選択できないとき
設置手順を最初から確認しなおしてく
ださい。
プリンターステータスプリントが印刷
されないとき
e-マニュアル（HTMLマニュアル）の「困っ
たときは」を参照してください。
［LBP9200C］と表示されている場合
何も表示されない場合
付属のCD-ROMに収められているe-マニュアル（HTMLマニ
ュアル）の「困ったときは」を参照してください。
User Software
「 」が表示されたとき
付属のCD-ROMに収められているe-マニュアル（HTMLマニュアル）の「困ったときは」を参照してください。
本書では設置と電源の警告や注意のみを記載しております。必ず付属の
CD-ROMに収められているe-マニュアル（HTMLマニュアル）で記載され
ている「安全にお使いいただくために」もあわせてお読みください。
プリンターステータスプリントを印刷して、動作を確認してください。
続いて、次の手順にそって作業を進めます
安全にお使いいただくために
User Software
マークについて
設置について
取り扱いを誤った場合に、死亡または重傷を負う恐れのある警告事項が書かれてい
ます。安全に使用していただくために、必ずこの警告事項をお守りください。
取り扱いを誤った場合に、傷害を負う恐れのある注意事項が書かれています。安全
に使用していただくために、必ずこの注意事項をお守りください。
- アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が
製品内部の電気部品などに接触すると、火災や感電の原因になります。
- 製品の上に次のような物を置かないでください。
- アクセサリーなどの金属物
- コップや花瓶、植木鉢などの水や液体が入った容器
これらが製品内部の電気部品などに接触すると、火災や感電の原因になります。
製品内部に入った場合は、直ちにプリンターとコンピューターの電源をオフにし（1）、イ
ンターフェイスケーブルを接続している場合は、インターフェイスケーブルを抜いてく
ださい（2）。そのあと、電源プラグを抜いて（3）、アース線を取り外し（4）、お買い求めの
販売店にご連絡ください。
電源について
- 電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものを置
いたり、引っぱったり、無理に曲げたりしないでください。傷ついた部分から漏電して、
火災や感電の原因になります。
- 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の
原因になります。
- 電源コードが引っ張られた状態にしないでください。電源プラグが緩んで接続が不完
全になると発熱し、火災の原因になることがあります。
- 電源コードを踏みつけたり、ステイプルなどで固定したり、重いものをのせたりしない
でください。コードがいたみ、そのままご使用を続けると、火災や感電などの事故の原
因になります。
- 濡れた手で電源プラグを抜き差ししないでください。感電の原因になります。
- タコ足配線はしないでください。火災や感電の原因になります。
- 電源コードを束ねたり、結んだりしないでください。火災や感電の原因になります。
- 電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込
まないと、火災や感電の原因になります。
- 電源コネクタが接続される製品の差込口にストレスが強くかかると、製品の内部で断
線や接触不良が発生し、故障の原因になります。また、火災の原因になる場合もありま
す。以下のような取り扱いは避けてください。
- 電源コネクタを頻繁に抜き差しする
- 電源コードに足を引っ掛ける
- 電源コードが電源コネクタ付近で曲げられ、製品の差込口に継続的なストレスがか
かっている
- 電源コネクタに強い衝撃を加える
- 付属の電源コード以外は使用しないでください。火災や感電の原因になります。
- アース線を接続してください。万一漏電した場合は感電の恐れがあります。
- アース線を接続するときは、以下の点にご注意ください。
［アース線を接続してもよいもの］
- 電源コンセントのアース線端子
- 接地工事（D種）が行われているアース線端子
［アース線を接続してはいけないもの］
- 水道管･･･配管の途中でプラスティックになっている場合があり、その場合には
アースの役目を果たしません。ただし、水道局がアース対象物として
許可した水道管にはアース線を接続できます。
- ガス管･･･ガス爆発や火災の原因になります。
- 電話線のアースや避雷針･･･落雷のときに大きな電流が流れ、火災や感電の原因
になります。
- 原則的に延長コードは使用しないでください。また、延長コードの多重配線はしないで
ください。火災や感電の原因になります。
- アース線を接続する場合は、必ず電源プラグを電源コンセントに接続する前に行ってく
ださい。また、アース線を取り外す場合は、必ず電源プラグを電源コンセントから抜い
て行ってください。
- ぐらついた台の上や傾いた所などの不安定な場所、振動の多い場所に設置しないでく
ださい。落ちたり倒れたりして、けがの原因になることがあります。
- 製品には通気口がありますので、壁や物でふさがないように設置してください。また
ベッドやソファー、毛足の長いじゅうたんなどの上に設置しないでください。通気口を
ふさがれると製品内部に熱がこもり、火災の原因になることがあります。
- 製品を次のような場所に設置しないでください。火災や感電の原因になることがありま
す。
- 湿気やホコリの多い場所
- 調理台や加湿器のそばなど油煙や湯気があたる場所
- 雨や雪が降りかかるような場所
- 水道の蛇口付近などの水気のある場所
- 直射日光のあたる場所
- 高温になる場所
- 火気に近い場所
- 製品を設置する場合は、製品と床面、製品と製品の間に手などを挟まないように、ゆっ
くりと慎重に行ってください。手などを挟むと、けがの原因になることがあります。
- インターフェースケーブルを接続する場合は、e-マニュアルの指示にしたがって正しく
接続してください。正しく接続しないと、製品の故障や感電の原因になることがあります。
- 製品を持ち運ぶ場合は、e-マニュアルの指示にしたがって正しく持ってください。製品
を落としたりして、けがの原因になることがあります。
- 表示された以外の電源電圧で使用しないでください。火災や感電の原因になることが
あります。
- 電源プラグを抜くときは、必ずプラグを持って抜いてください。電源コードを引っぱると、
電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火災
や感電の原因になることがあります。
- いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。
非常時に電源プラグが抜けなくなります。
DHCPを使用してIPアドレスを取得します。
（DHCPサーバーが起動されている必要があ
ります。）
直接IPアドレスを指定します。
（IPアドレスは「AAA.BBB.CCC.DDD」のように「.」
で数字を区切って入力します。）
③IPアドレスを設定
プリンターとペーパーフィーダーを
同時に設置したとき
ペーパーフィーダーをあとから設置したとき
（プリンターをすでに使用しているとき）
［不明なデバイス］と表示されている場合
プリンターの動作を確認するStep 6
略称について
各ソフトウェアの名称は、次の略称で記載しています。
- Microsoft Windows 2000 operating system： Windows 2000
- Microsoft Windows XP operating system： Windows XP
- Microsoft Windows Vista operating system： Windows Vista
- Microsoft Windows 7 operating system： Windows 7
- Microsoft Windows Server 2003 operating system： Windows Server 2003
- Microsoft Windows Server 2008 operating system： Windows Server 2008
- Microsoft Windows operating system： Windows
商標について
Canon、Canonロゴ、LBP、NetSpotは、キヤノン株式会社の商標です。
FontGalleryは、キヤノン株式会社の日本における登録商標です。
Apple、Macintoshは、米国およびその他の国で登録されているApple Inc.の商標です。
Microsoft、WindowsおよびWindows Vistaは、米国Microsoft Corporationの、米国、日本およ
びその他の国における登録商標または商標です。
その他、本書中の社名や商品名は、各社の登録商標または商標です。
選択 クリック9 10 クリック11 この画面が表示されたら、プリンターの電源を入れる12
開ける "I"側を押す
クリック3
クリック2
クリック5選択4 プリンターステータスプリントが印刷されます。
プリンターのセットアップが終了しました
ここまでの手順が終了すると、プリンターをお使いいただくことができます。
用紙をセットする P.2
プリンター本体に標準の給紙カセットの手順を参考に、ペーパー
フィーダーにも用紙をセットしてください。
取り外したケーブルやコードを接続しなおしてください。
1
電源プラグを抜く
アース線を取り外す
プリンターから抜く
プリンターとペーパーフィーダーを
同時に設置するとき
ペーパーフィーダーをあとから設置するとき
（プリンターをすでに使用しているとき）
USBケーブル*
LANケーブル*
電源コード／アース線
* 接続の有無は、お使いの
環境によって異なります。
ペーパーフィーダーを取り付けるOption
コンピューターの
電源を切る
プリンターの電源を切り、接続されているケーブルやコードを取り外す1 2
①
②
③
プリンターから取り外す④
P.7
取り外す 取り外す3 4
ここをつまんで取り外す5
止まるまで引き出す2ペーパーフィーダーを
箱から取り出す
1
給紙カセットをセットする6
位置決めピンとコネクタ
を合わせて載せる
10
ロックレバーを
図の位置に合わ
せる
給紙カセットを
引き出す ペーパーフィーダー同士も同様に
固定してください。
ペーパーフィーダー同士も
同様に固定してください。
給紙カセットを
セットする
12
13
ロックレバーを図の位置に合わせる11
14
左側面
給紙カセット内部
左側面図
左側面図
位置決めピンと
コネクタを合わ
せて載せる
ペーパーフィーダーを複数台取り付けるときは
8
* 2人以上で運びます。
7 設置場所に運ぶ
取っ手に手を掛ける
*プリンターは、約 41.2 kgあります。
3人以上で持ち上げてください。
9 プリンターを運ぶ
左右の取っ手に
手を掛けて運ぶ
手順1～8を繰り返し
てください。1台のみ
取り付ける場合は手
順9に進みます。
① ②
- オプション品の取付け／取外しを行うときは、必ずプリンターの電源をオフにし、電源
プラグを抜き、プリンターに接続されているすべてのインターフェイスケーブルや電源
コード、アース線を取り外してください。そのまま作業を行うと、電源コードやインター
フェイスケーブルが傷つき、火災や感電の原因になります。
5 6 7 8
以降の手順を行う際、オレンジ色のテープがペーパーフィーダーに貼られているときは、すべて取り外してください
※ 梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。テープ
テープはすべて取り外す
テープ
梱包材 ×1
テープ付きの部材 ×1
梱包材はすべて取り外しましたか？
Check!
※上記の梱包材は、地域の条例に
したがって処分してください。
※ 確認が終わったら、給紙カセットを
セットしてください。
オレンジ色のテープがすべて取り
外されていることを確認する
