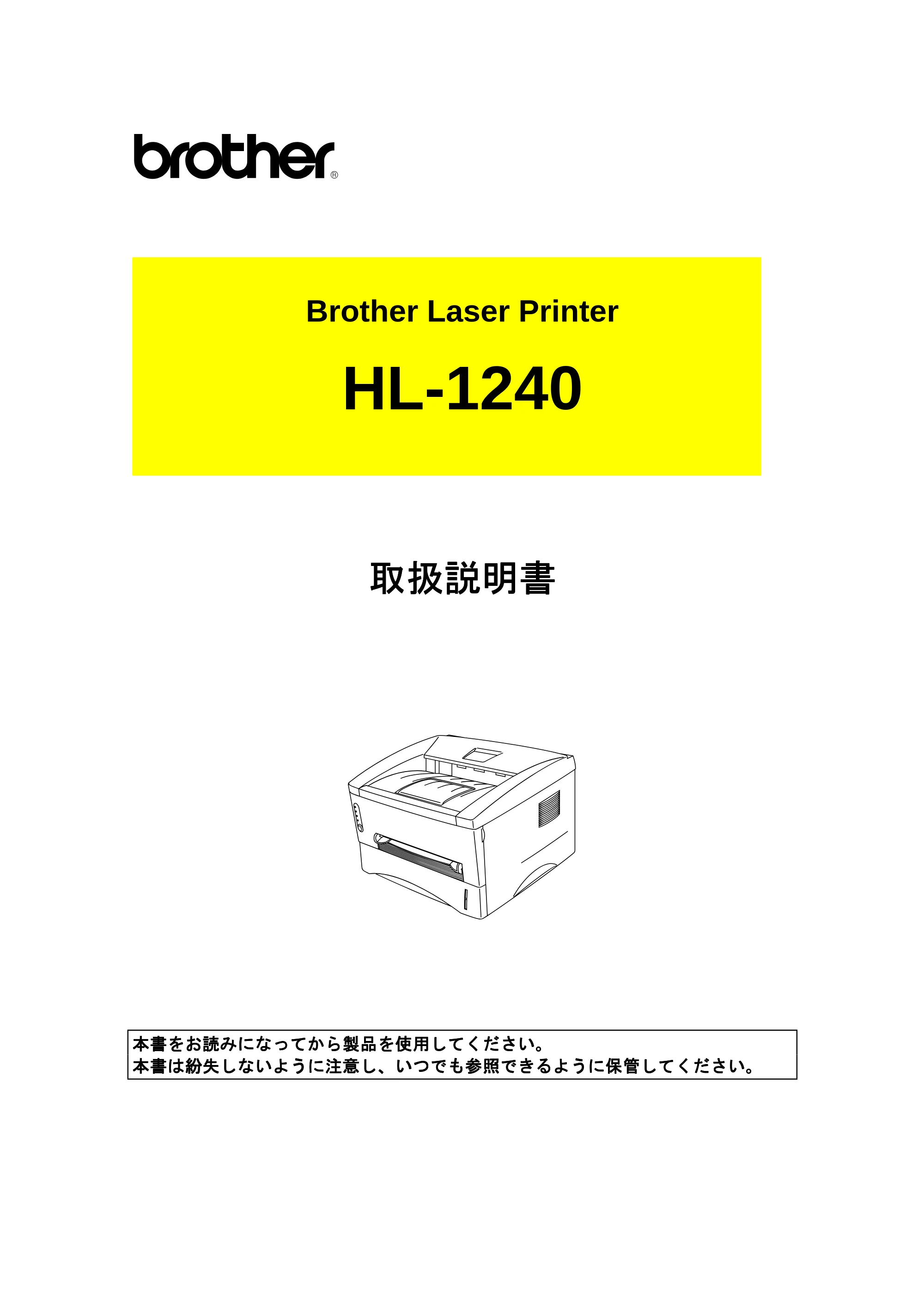

取扱説明書（本体）HL-1240

Brother Laser Printer
HL-1240
取扱説明書取扱説明書取扱説明書取扱説明書
本書をお読みになってから製品を使用してください。本書をお読みになってから製品を使用してください。本書をお読みになってから製品を使用してください。本書をお読みになってから製品を使用してください。
本書は紛失しないように注意し、いつでも参照できるように保管してください。本書は紛失しないように注意し、いつでも参照できるように保管してください。本書は紛失しないように注意し、いつでも参照できるように保管してください。本書は紛失しないように注意し、いつでも参照できるように保管してください。

プリンタの輸送についてプリンタの輸送についてプリンタの輸送についてプリンタの輸送について
輸送中の損傷を避けるために、輸送の際にはプリンタを正しく梱包してくださ
い。お買い上げ時に使われていた梱包材を保管してお使い頂くことをおすすめし
ます。また、輸送に際しては十分な保険をおかけください。
プリンタの輸送に際し、トナーカートリッジ付きのドラムユニットは、プリンタ
から取り出してビニール袋にお入れください。プリンタに入れたまま輸送した場プリンタに入れたまま輸送した場プリンタに入れたまま輸送した場プリンタに入れたまま輸送した場
合、プリンタが破損する恐れがあり、保証の対象になりません。合、プリンタが破損する恐れがあり、保証の対象になりません。合、プリンタが破損する恐れがあり、保証の対象になりません。合、プリンタが破損する恐れがあり、保証の対象になりません。

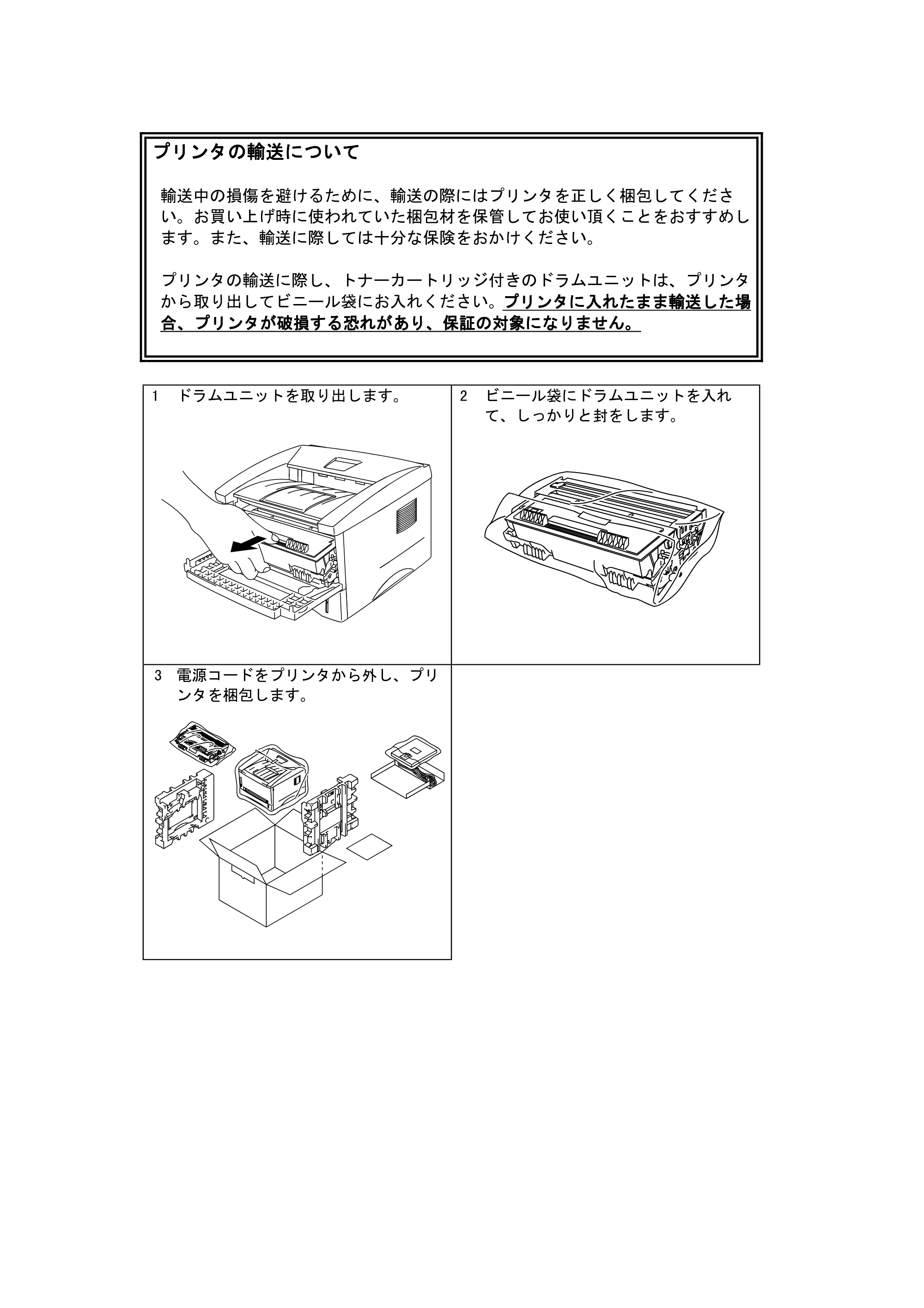

1 ドラムユニットを取り出します。 2 ビニール袋にドラムユニットを入れ
て、しっかりと封をします。
3 電源コードをプリンタから外し、プリ
ンタを梱包します。

Laser Printer HL-12Laser Printer HL-12Laser Printer HL-12Laser Printer HL-1244440000取扱説明書

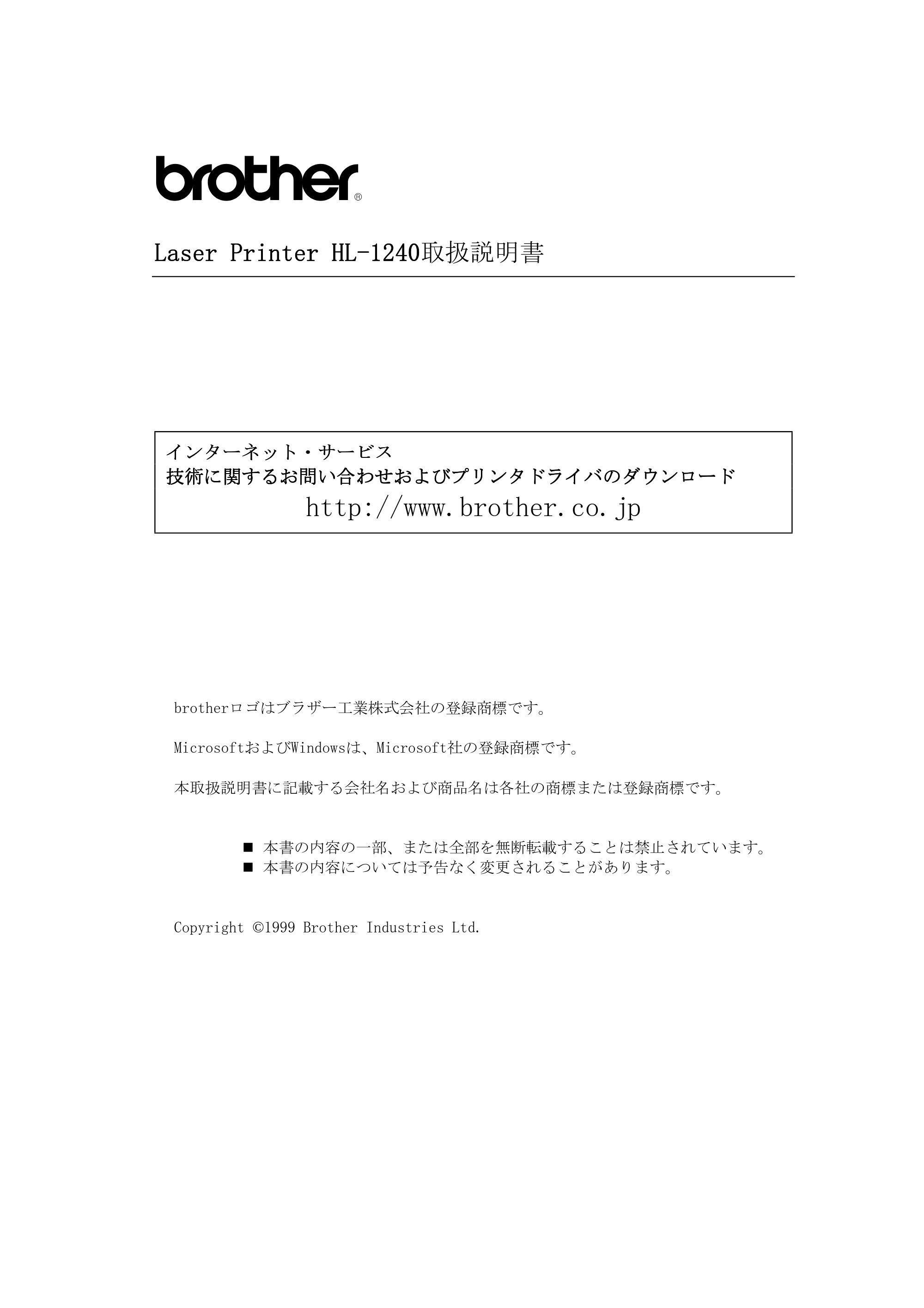

インターネットインターネットインターネットインターネット・サービス・サービス・サービス・サービス
技術に関するお問い合わせおよびプリンタドライバのダウンロード技術に関するお問い合わせおよびプリンタドライバのダウンロード技術に関するお問い合わせおよびプリンタドライバのダウンロード技術に関するお問い合わせおよびプリンタドライバのダウンロード
http://www.brother.co.jp
brotherロゴはブラザー工業株式会社の登録商標です。
MicrosoftおよびWindowsは、Microsoft社の登録商標です。
本取扱説明書に記載する会社名および商品名は各社の商標または登録商標です。
! 本書の内容の一部、または全部を無断転載することは禁止されています。
! 本書の内容については予告なく変更されることがあります。
Copyright ©1999 Brother Industries Ltd.

目次
目次目次目次目次
第第第第1111章章章章 はじめにはじめにはじめにはじめに 1-1
プリンタと付属品 1-1
同梱物 1-1
プリンタについて 1-2
このプリンタの特徴 1-3
使用環境 1-7
供給電源 1-7
環境条件 1-7
コンピュータの動作環境 1-8
使用できる用紙 1-9

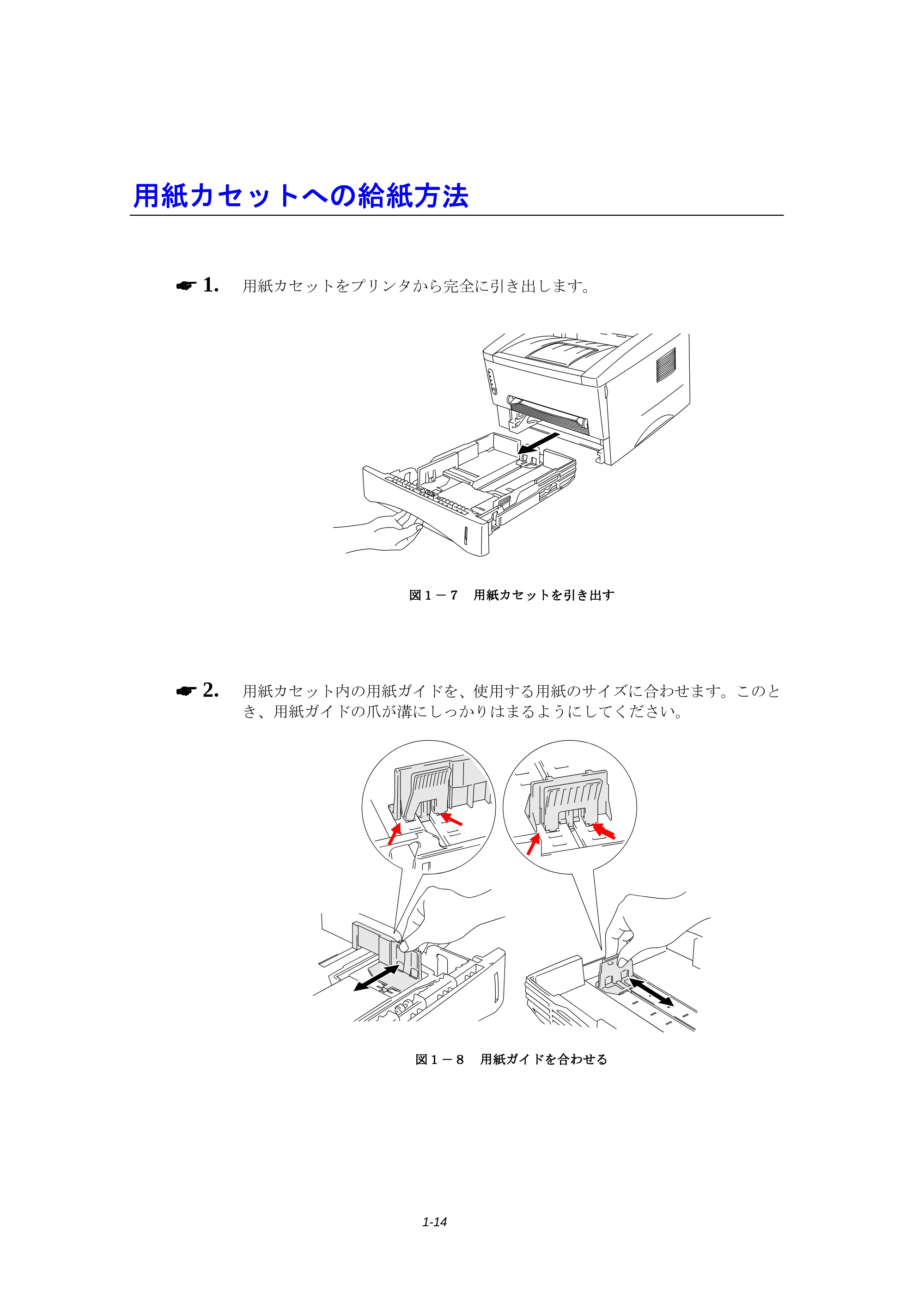

用紙カセットへの給紙方法 1-14
手差し給紙の方法 1-17
両面印刷の方法 1-23
コントロールパネル 1-26
Ready (Paper) ランプ 1-27
Data (Toner) ランプ 1-28
Drumランプ 1-30
Alarmランプ 1-30

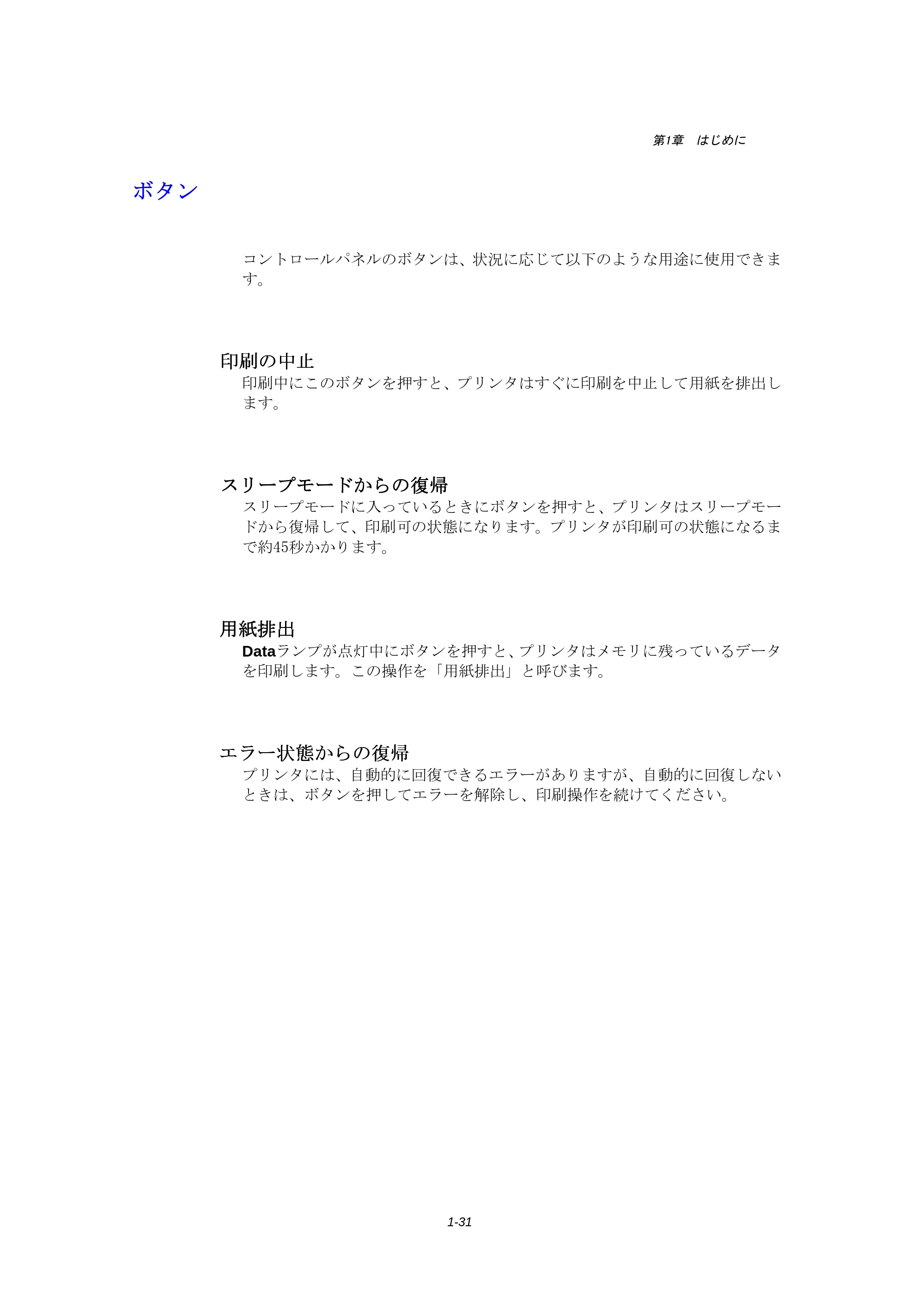

ボタン 1-31
その他の機能 1-32

第第第第2章章章章 消耗品消耗品消耗品消耗品 2-1
消耗品 2-1
第第第第3章章章章 プリンタの保守プリンタの保守プリンタの保守プリンタの保守 3-1

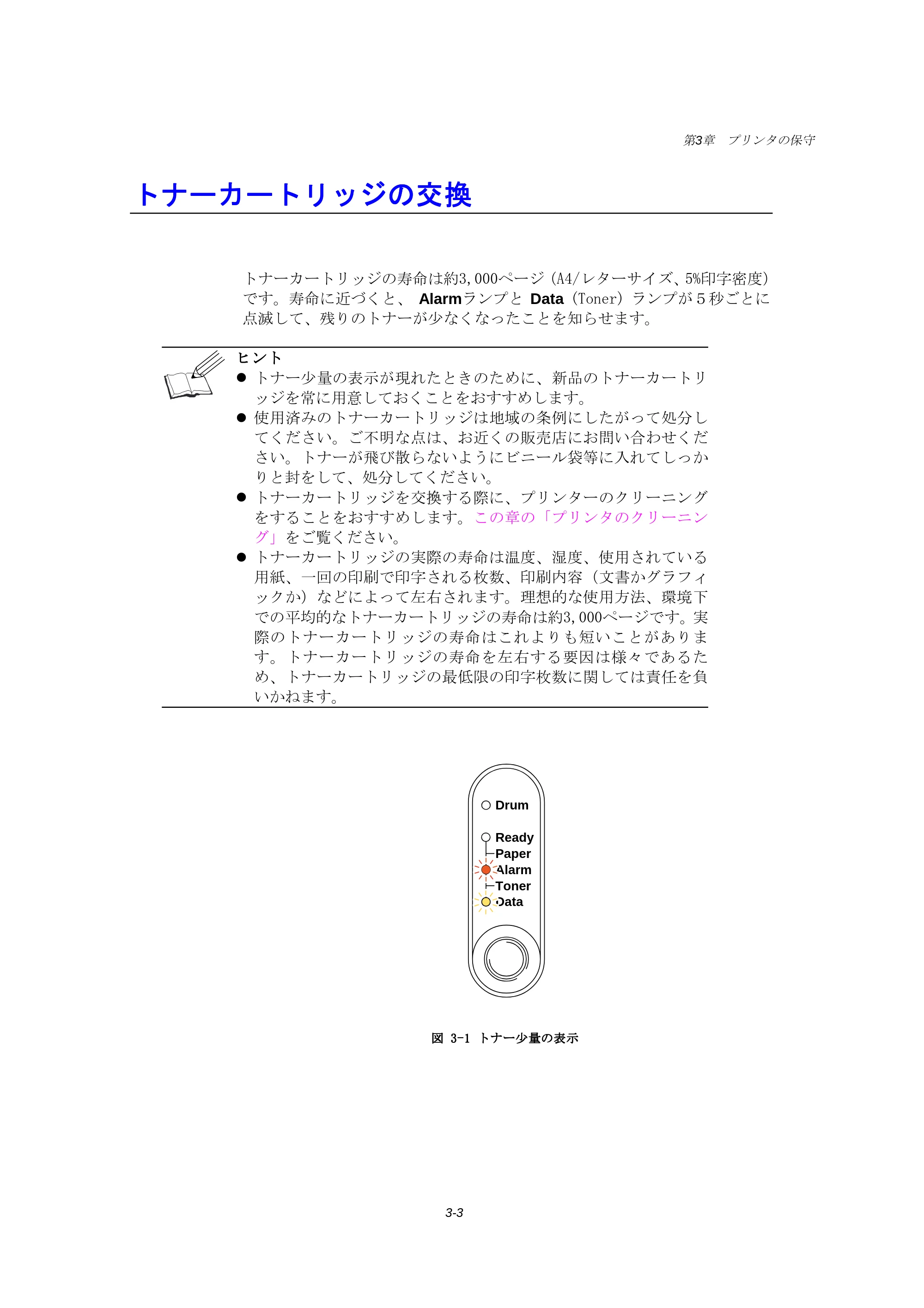

トナーカートリッジの交換 3-3
ドラムユニットの交換 3-10
プリンタのクリーニング 3-15
プリンタ外部のクリーニング 3-15
プリンタ内部とドラムユニットのクリーニング 3-17

目次

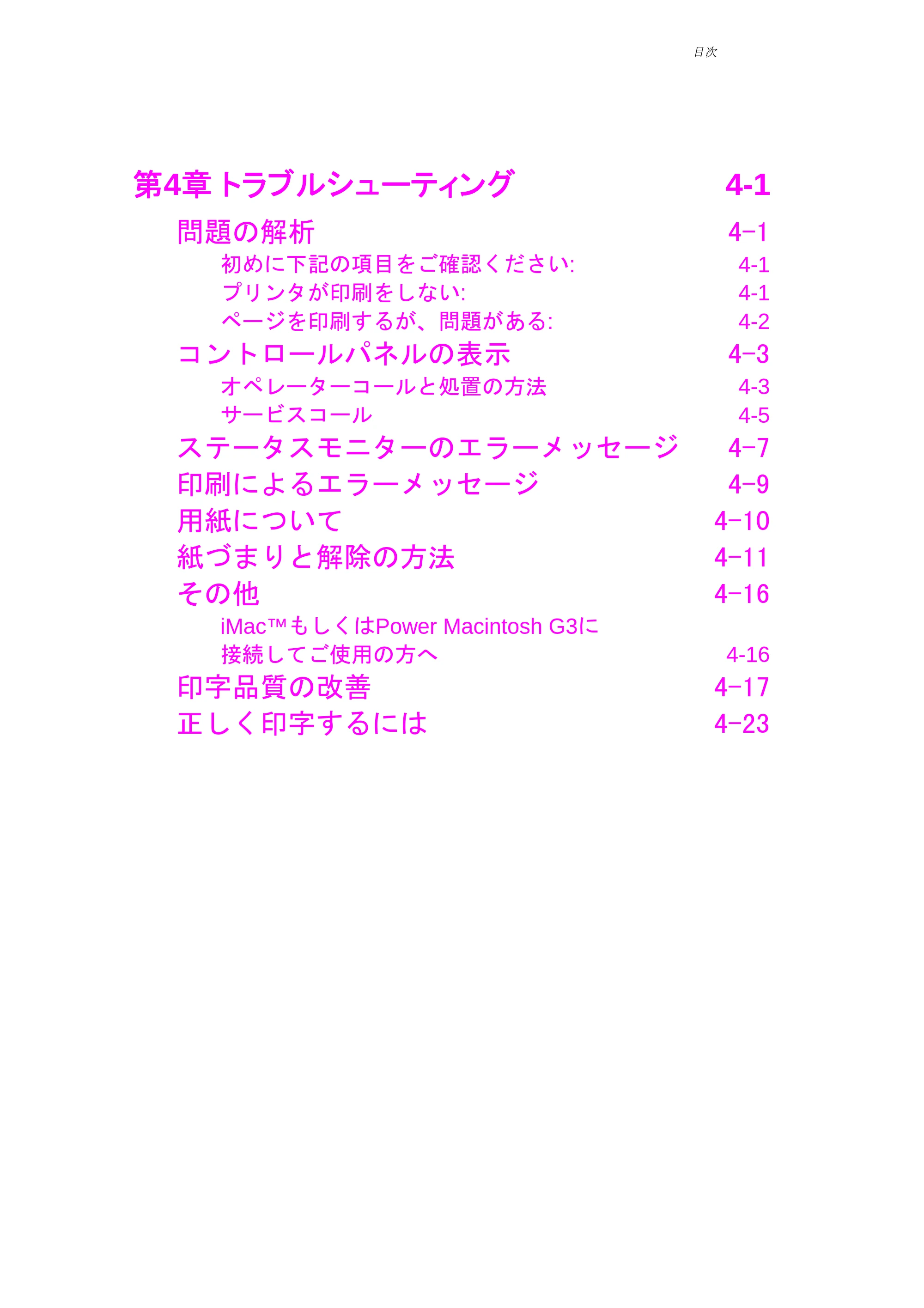

第第第第4章章章章 トラブルシューティングトラブルシューティングトラブルシューティングトラブルシューティング 4-1
問題の解析 4-1
初めに下記の項目をご確認ください: 4-1
プリンタが印刷をしない: 4-1
ページを印刷するが、問題がある: 4-2
コントロールパネルの表示 4-3
オペレーターコールと処置の方法 4-3
サービスコール 4-5
ステータスモニターのエラーメッセージ 4-7
印刷によるエラーメッセージ 4-9
用紙について 4-10
紙づまりと解除の方法 4-11
その他 4-16
iMac™もしくはPower Macintosh G3に
接続してご使用の方へ 4-16
印字品質の改善 4-17
正しく印字するには 4-23

付録付録付録付録 A A-1
プリンタ仕様 A-1
印刷 A-1
機能 A-3
電気的及び物理的仕様 A-4
パラレルインターフェイス仕様 A-5
USB (Universal Serial Bus)
インターフェイス A-7
規格 A-9
索引索引索引索引 索引－索引－索引－索引－1

目次

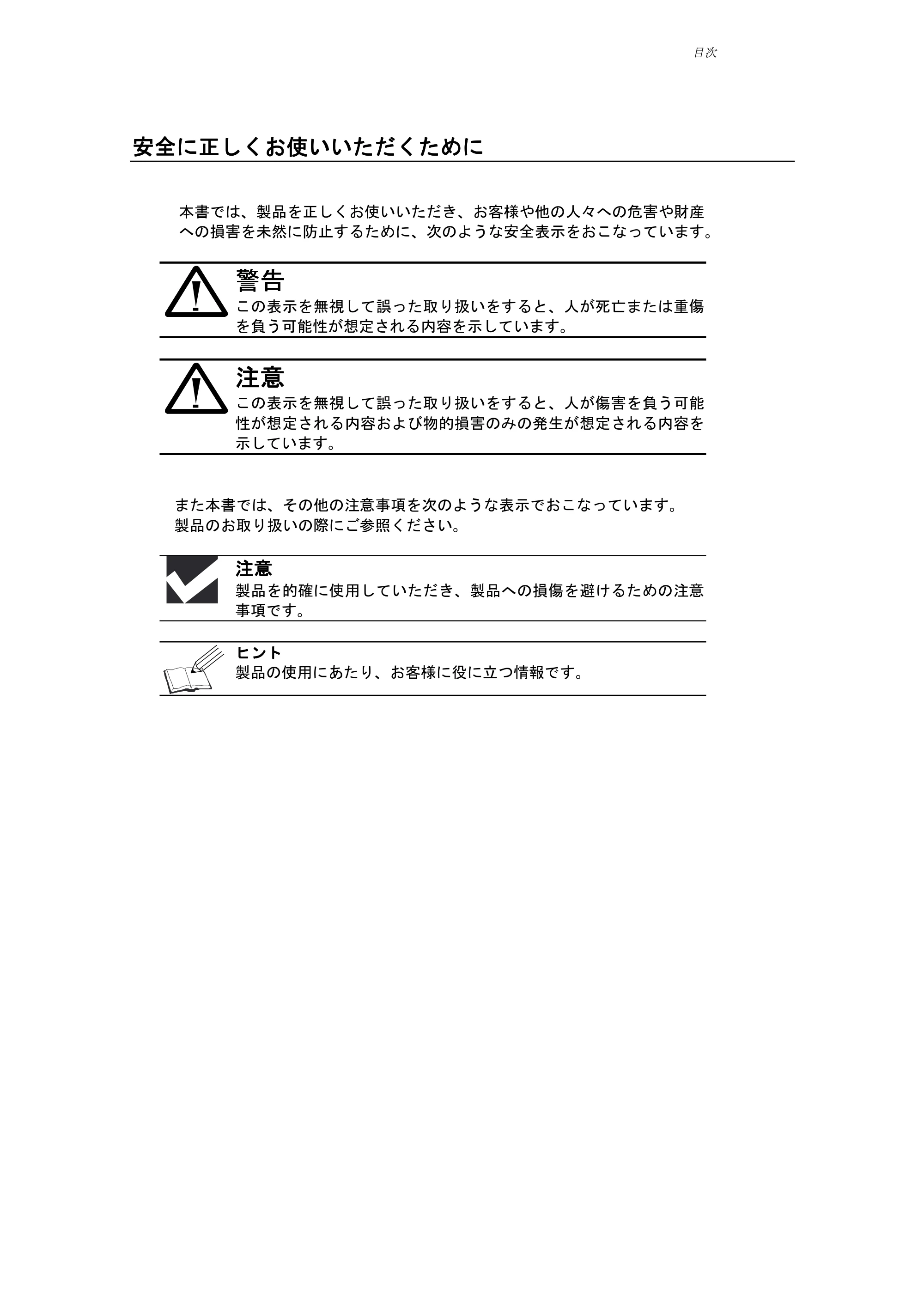

安全に正しくお使いいただくために安全に正しくお使いいただくために安全に正しくお使いいただくために安全に正しくお使いいただくために
本書では、製品を正しくお使いいただき、お客様や他の人々への危害や財産
への損害を未然に防止するために、次のような安全表示をおこなっています。
警告警告警告警告
この表示を無視して誤った取り扱いをすると、人が死亡または重傷
を負う可能性が想定される内容を示しています。
注意注意注意注意
この表示を無視して誤った取り扱いをすると、人が傷害を負う可能
性が想定される内容および物的損害のみの発生が想定される内容を
示しています。
また本書では、その他の注意事項を次のような表示でおこなっています。
製品のお取り扱いの際にご参照ください。
注意注意注意注意
製品を的確に使用していただき、製品への損傷を避けるための注意
事項です。
ヒントヒントヒントヒント
製品の使用にあたり、お客様に役に立つ情報です。

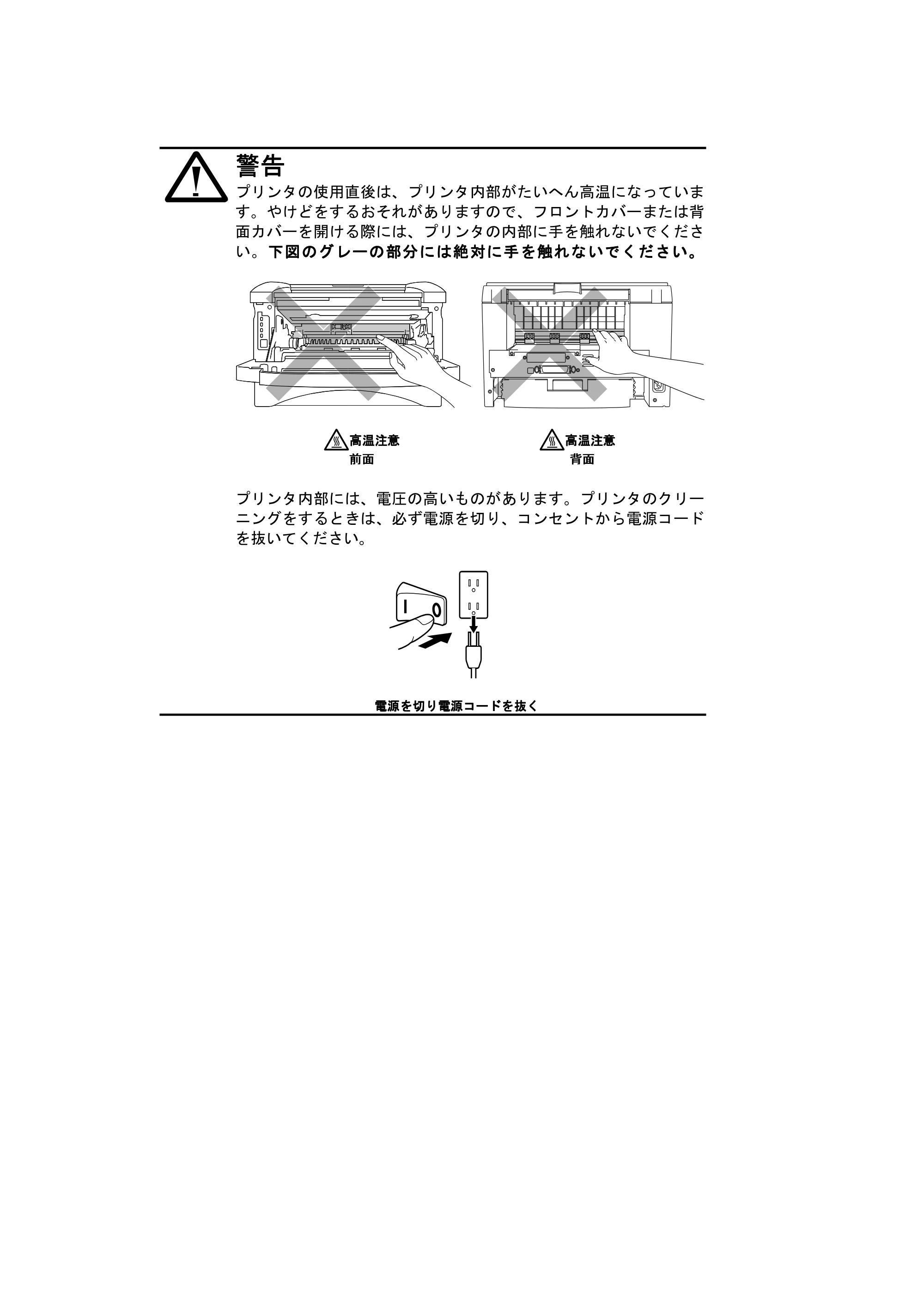

警告警告警告警告
プリンタの使用直後は、プリンタ内部がたいへん高温になっていま
す。やけどをするおそれがありますので、フロントカバーまたは背
面カバーを開ける際には、プリンタの内部に手を触れないでくださ
い。下図のグレーの部分には絶対に手を触れないでください。下図のグレーの部分には絶対に手を触れないでください。下図のグレーの部分には絶対に手を触れないでください。下図のグレーの部分には絶対に手を触れないでください。
高温注意高温注意高温注意高温注意 高温注意高温注意高温注意高温注意
前面前面前面前面 背面背面背面背面
プリンタ内部には、電圧の高いものがあります。プリンタのクリー
ニングをするときは、必ず電源を切り、コンセントから電源コード
を抜いてください。
電源を切り電源コードを抜く電源を切り電源コードを抜く電源を切り電源コードを抜く電源を切り電源コードを抜く

目次

安全上のご注意

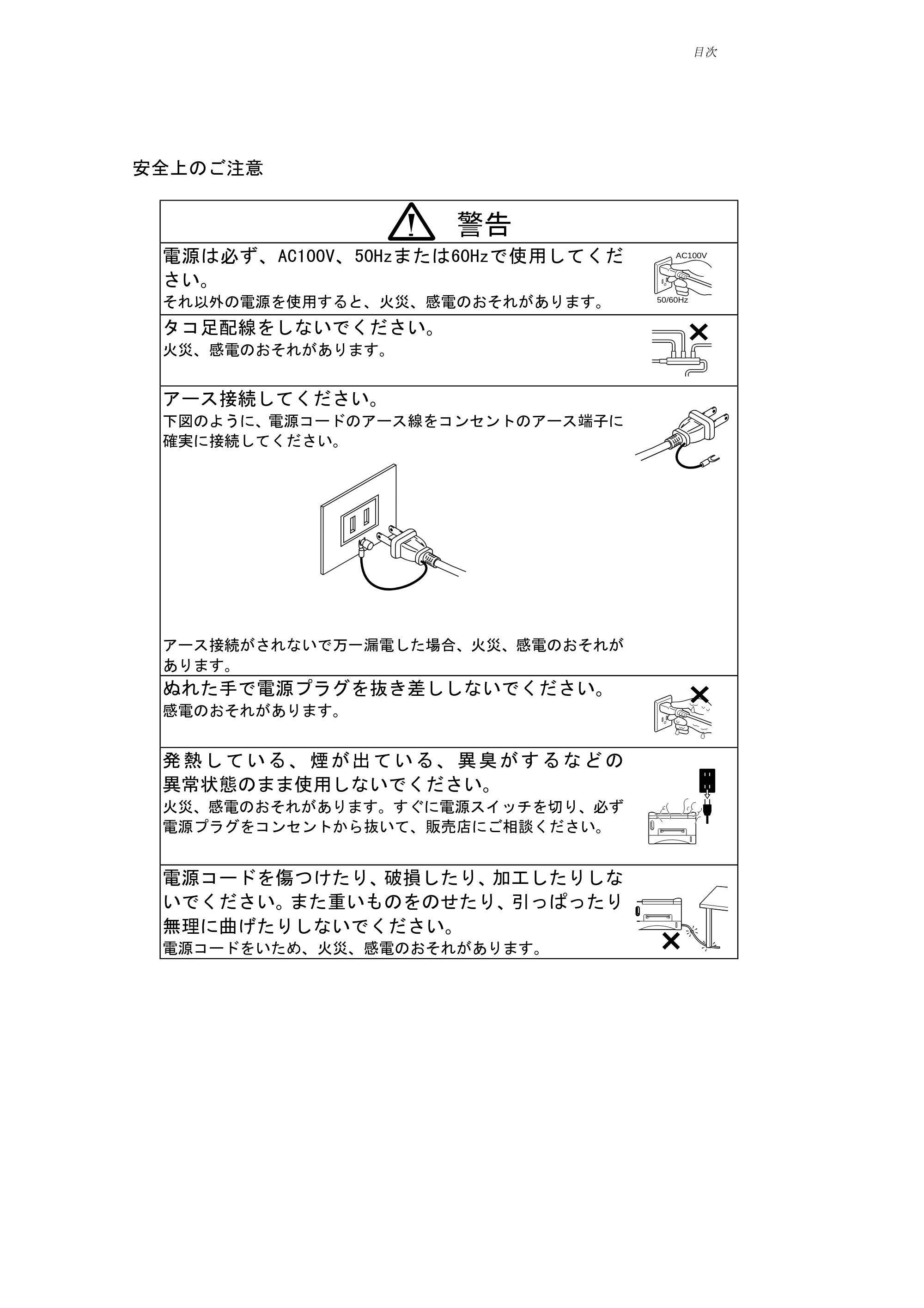

警告
電源は必ず、AC100V、50Hzまたは60Hzで使用してくだ
さい。
それ以外の電源を使用すると、火災、感電のおそれがあります。
AC100V
50/60Hz
タコ足配線をしないでください。
火災、感電のおそれがあります。
アース接続してください。
下図のように、電源コードのアース線をコンセントのアース端子に
確実に接続してください。
アース接続がされないで万一漏電した場合、火災、感電のおそれが
あります。
ぬれた手で電源プラグを抜き差ししないでください。
感電のおそれがあります。
発 熱 し て い る 、 煙 が 出 て い る 、 異 臭 が す る な ど の
異常状態のまま使用しないでください。
火災、感電のおそれがあります。すぐに電源スイッチを切り、必ず
電源プラグをコンセントから抜いて、販売店にご相談ください。
電源コードを傷つけたり、破損したり、加工したりしな
いでください。また重いものをのせたり、引っぱったり
無理に曲げたりしないでください。
電源コードをいため、火災、感電のおそれがあります。

警告

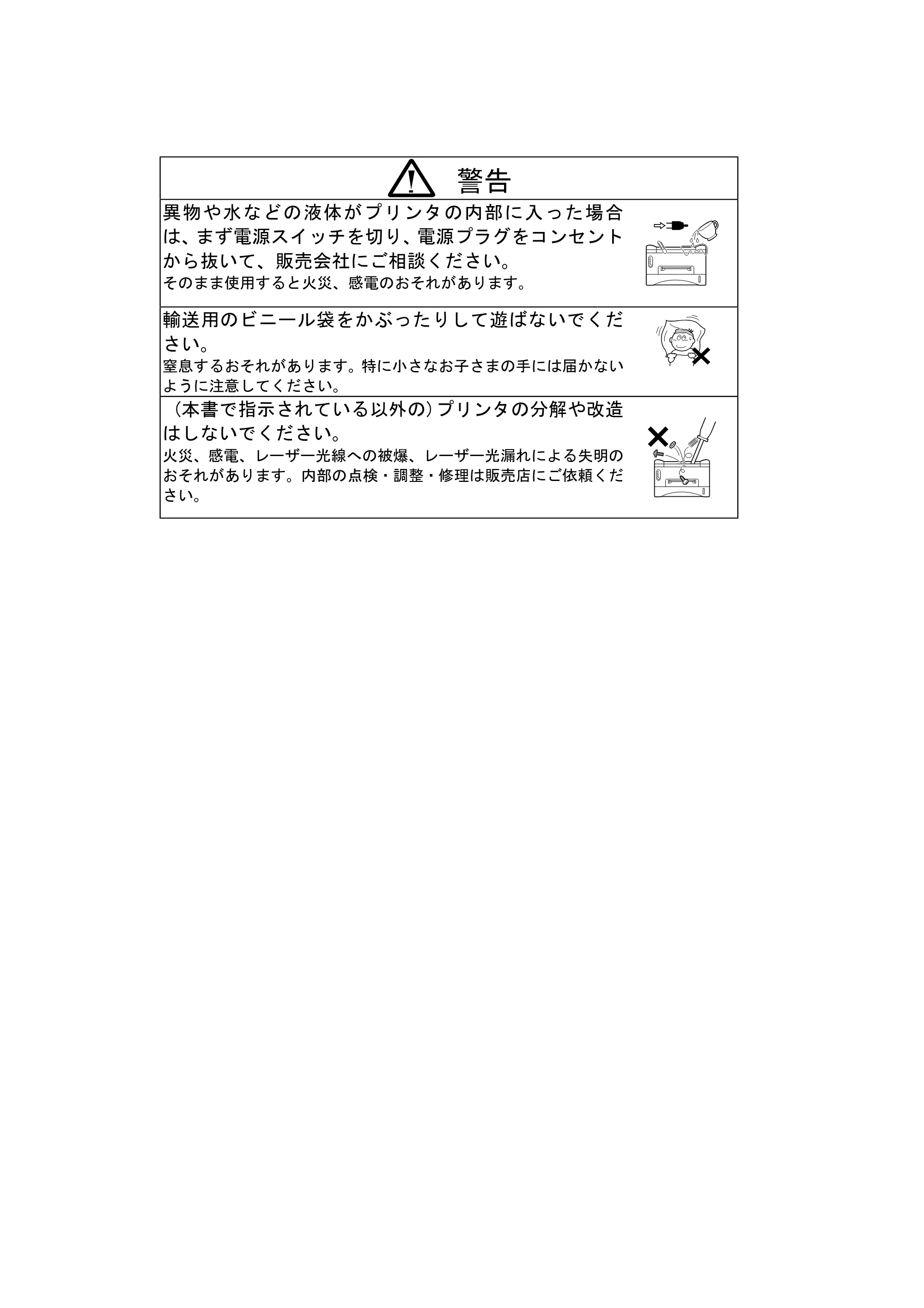

異物や水などの液体がプリンタの内部に入った場合
は、まず電源スイッチを切り、電源プラグをコンセント
から抜いて、販売会社にご相談ください。
そのまま使用すると火災、感電のおそれがあります。
輸送用のビニール袋をかぶったりして遊ばないでくだ
さい。
窒息するおそれがあります。特に小さなお子さまの手には届かない
ように注意してください。
(本書で指示されている以外の)プリンタの分解や改造
はしないでください。
火災、感電、レーザー光線への被爆、レーザー光漏れによる失明の
おそれがあります。内部の点検・調整・修理は販売店にご依頼くだ
さい。

目次
注意

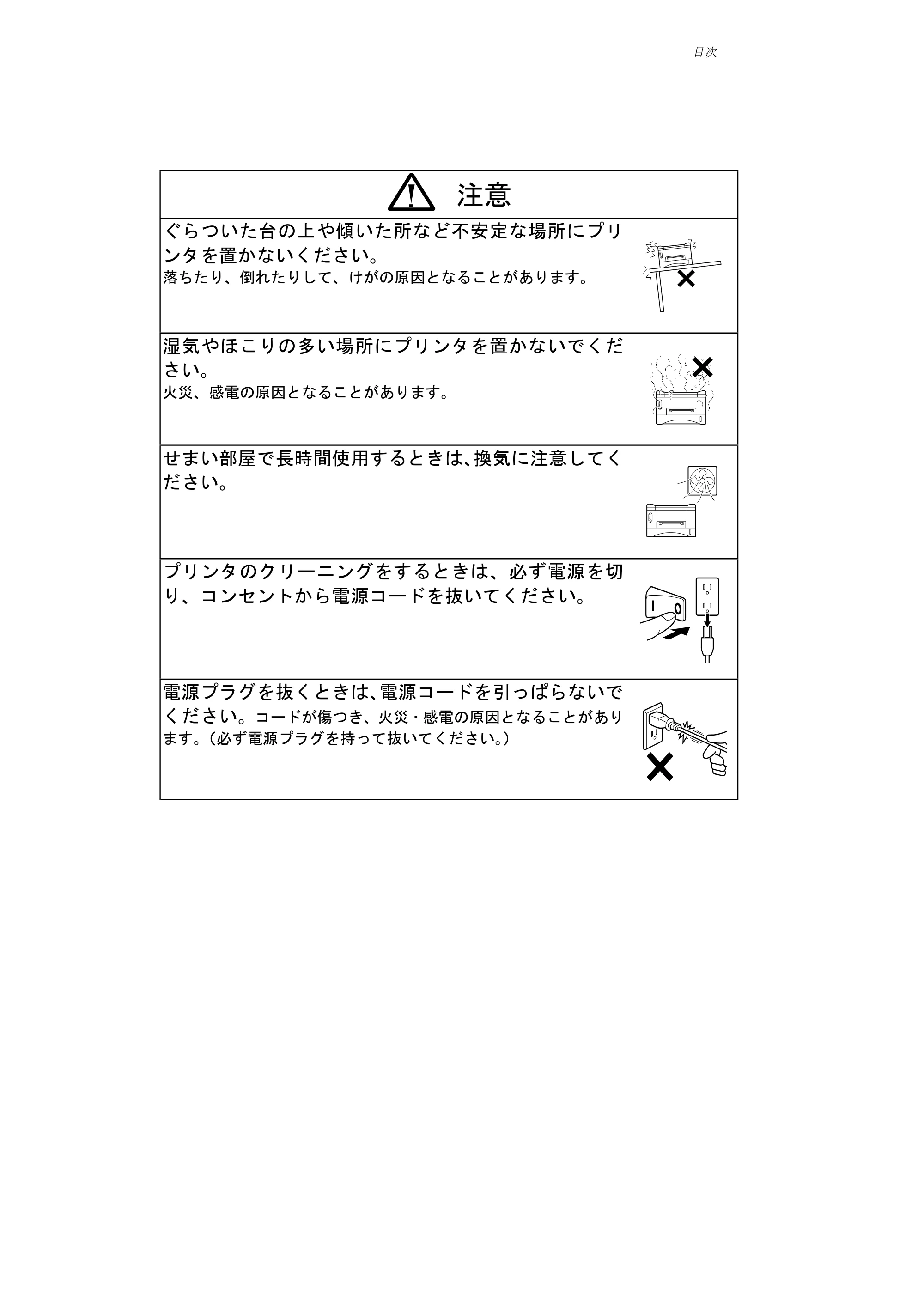

ぐらついた台の上や傾いた所など不安定な場所にプリ
ンタを置かないください。
落ちたり、倒れたりして、けがの原因となることがあります。
湿気やほこりの多い場所にプリンタを置かないでくだ
さい。
火災、感電の原因となることがあります。
せまい部屋で長時間使用するときは、換気に注意してく
ださい。
プリンタのクリーニングをするときは、必ず電源を切
り、コンセントから電源コードを抜いてください。
電源プラグを抜くときは、電源コードを引っぱらないで
ください。コードが傷つき、火災・感電の原因となることがあり
ます。（必ず電源プラグを持って抜いてください。）

注意

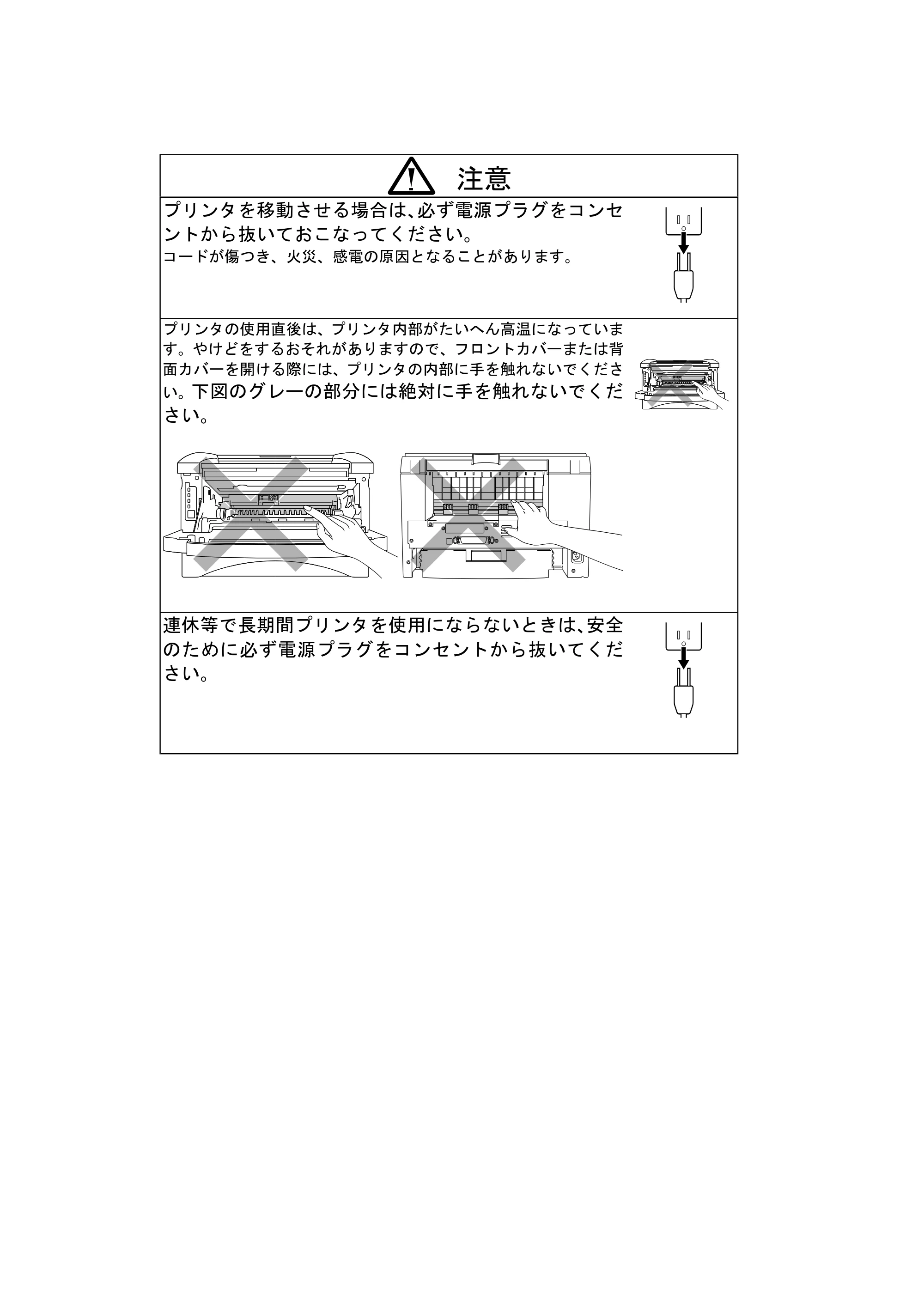

プリンタを移動させる場合は、必ず電源プラグをコンセ
ントから抜いておこなってください。
コードが傷つき、火災、感電の原因となることがあります。
プリンタの使用直後は、プリンタ内部がたいへん高温になっていま
す。やけどをするおそれがありますので、フロントカバーまたは背
面カバーを開ける際には、プリンタの内部に手を触れないでくださ
い。下図のグレーの部分には絶対に手を触れないでくだ
さい。
連休等で長期間プリンタを使用にならないときは、安全
のために必ず電源プラグをコンセントから抜いてくだ
さい。

第1章 はじめに
1-1
第第第第1111章章章章
はじめにはじめにはじめにはじめに
プリンタと付属品プリンタと付属品プリンタと付属品プリンタと付属品
同梱物同梱物同梱物同梱物
プリンタを箱から出して、以下の付属品がそろっており、破損しているものは
ないか確認してください。

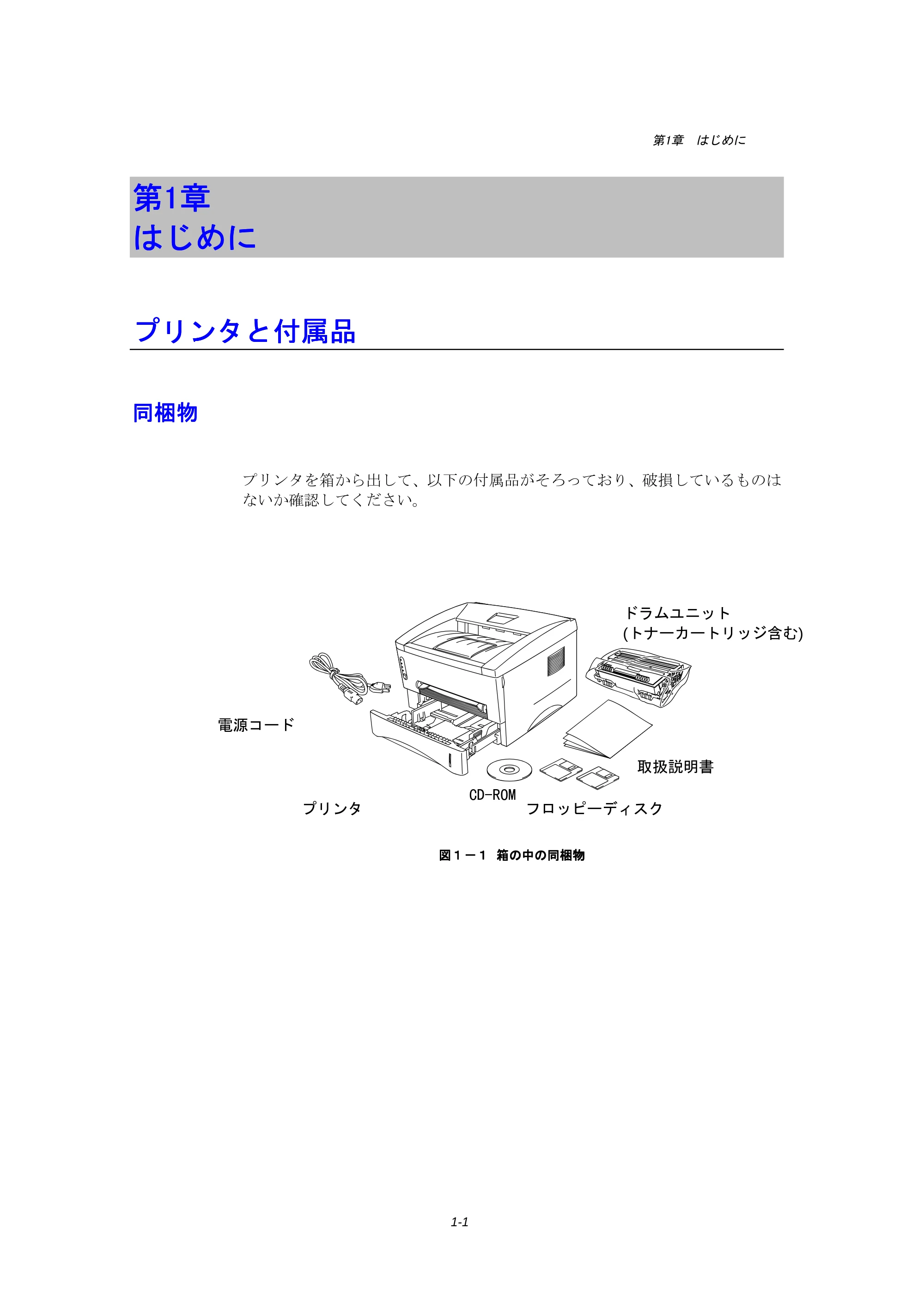

図１－１図１－１図１－１図１－１ 箱の中の同梱物箱の中の同梱物箱の中の同梱物箱の中の同梱物
電源コード
ドラムユニット
(トナーカートリッジ含む)
フロッピーディスク
取扱説明書
CD-ROM
プリンタ

1-2

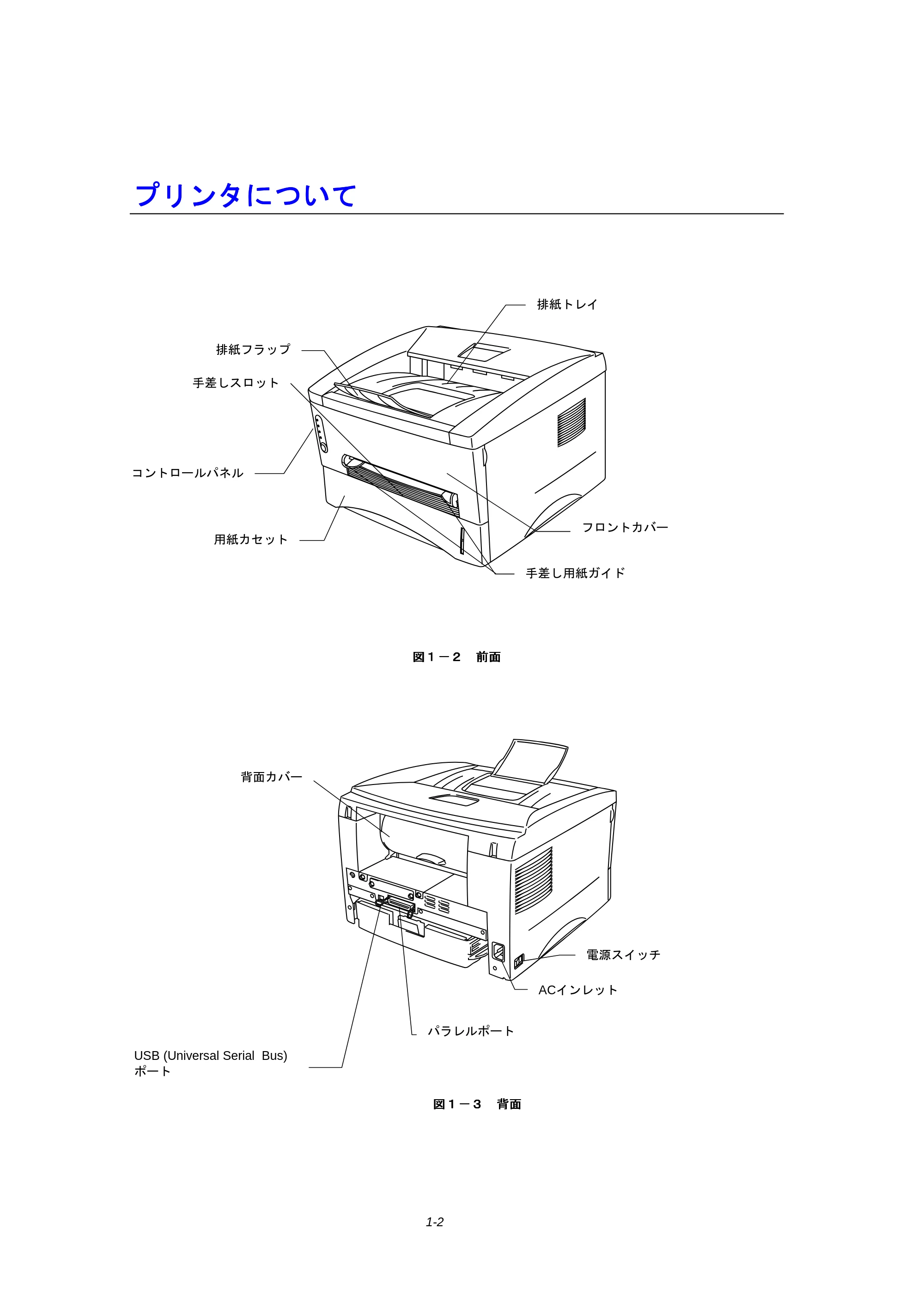

プリンタについてプリンタについてプリンタについてプリンタについて
図１－２図１－２図１－２図１－２ 前面前面前面前面
図１－３図１－３図１－３図１－３ 背面背面背面背面
排紙フラップ
コントロールパネル
フロントカバー
用紙カセット
手差しスロット
手差し用紙ガイド
排紙トレイ
電源スイッチ
USB (Universal Serial Bus)
ポート
パラレルポート
ACインレット
背面カバー

第1章 はじめに
1-3

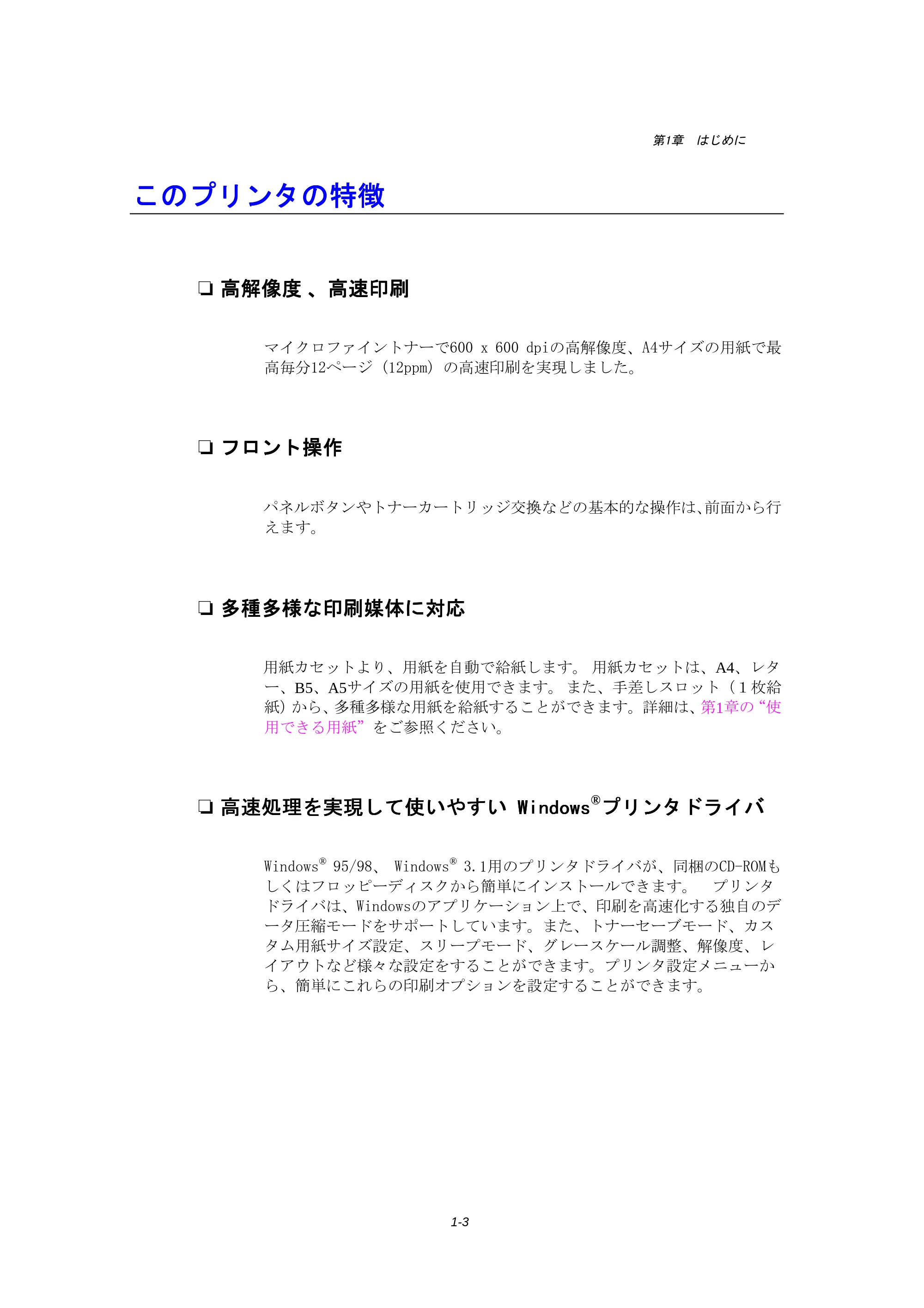

このプリンタの特徴このプリンタの特徴このプリンタの特徴このプリンタの特徴
❏ 高解像度高解像度高解像度高解像度 、高速印刷、高速印刷、高速印刷、高速印刷
マイクロファイントナーで600 x 600 dpiの高解像度、A4サイズの用紙で最
高毎分12ページ (12ppm) の高速印刷を実現しました。
❏ フロント操作フロント操作フロント操作フロント操作
パネルボタンやトナーカートリッジ交換などの基本的な操作は、前面から行
えます。
❏ 多種多様な印刷媒体に対応多種多様な印刷媒体に対応多種多様な印刷媒体に対応多種多様な印刷媒体に対応
用紙カセットより、用紙を自動で給紙します。 用紙カセットは、A4、レタ
ー、B5、A5サイズの用紙を使用できます。 また、手差しスロット（１枚給
紙）から、多種多様な用紙を給紙することができます。詳細は、第1章の“使
用できる用紙”をご参照ください。
❏ 高速処理を実現して使いやすい高速処理を実現して使いやすい高速処理を実現して使いやすい高速処理を実現して使いやすい WindowsWindowsWindowsWindows

®
プリンタドライバプリンタドライバプリンタドライバプリンタドライバ
Windows
®
95/98、 Windows
®
3.1用のプリンタドライバが、同梱のCD-ROMも
しくはフロッピーディスクから簡単にインストールできます。 プリンタ
ドライバは、Windowsのアプリケーション上で、印刷を高速化する独自のデ
ータ圧縮モードをサポートしています。また、トナーセーブモード、カス
タム用紙サイズ設定、スリープモード、グレースケール調整、解像度、レ
イアウトなど様々な設定をすることができます。プリンタ設定メニューか
ら、簡単にこれらの印刷オプションを設定することができます。

1-4

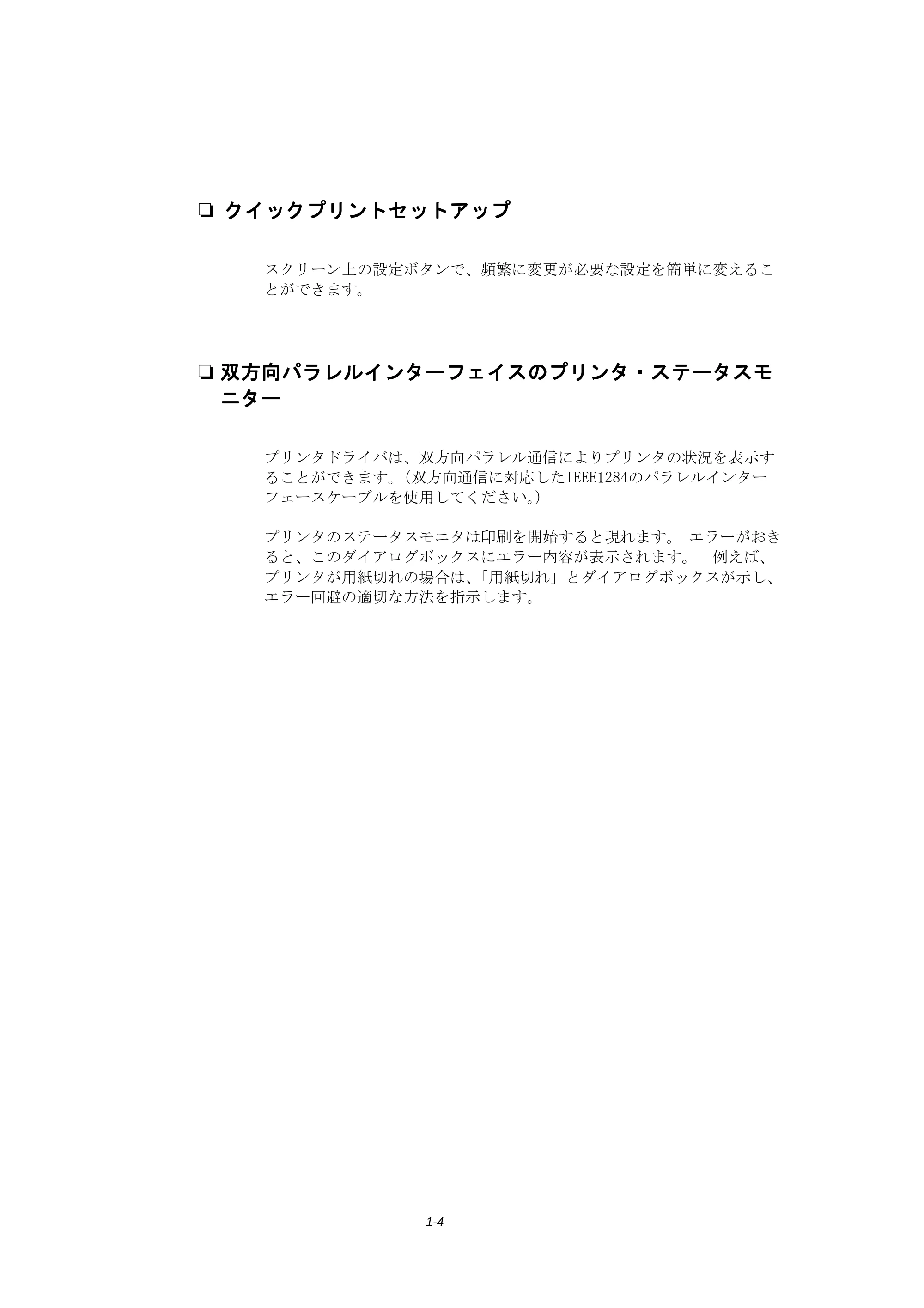

❏ クイックプリントセットアップクイックプリントセットアップクイックプリントセットアップクイックプリントセットアップ
スクリーン上の設定ボタンで、頻繁に変更が必要な設定を簡単に変えるこ
とができます。
❏ 双方向パラレルインターフェイスのプリンタ双方向パラレルインターフェイスのプリンタ双方向パラレルインターフェイスのプリンタ双方向パラレルインターフェイスのプリンタ・ステータスモ・ステータスモ・ステータスモ・ステータスモ
ニターニターニターニター
プリンタドライバは、双方向パラレル通信によりプリンタの状況を表示す
ることができます。（双方向通信に対応したIEEE1284のパラレルインター
フェースケーブルを使用してください。）
プリンタのステータスモニタは印刷を開始すると現れます。 エラーがおき
ると、このダイアログボックスにエラー内容が表示されます。 例えば、
プリンタが用紙切れの場合は、「用紙切れ」とダイアログボックスが示し、
エラー回避の適切な方法を指示します。

第1章 はじめに
1-5

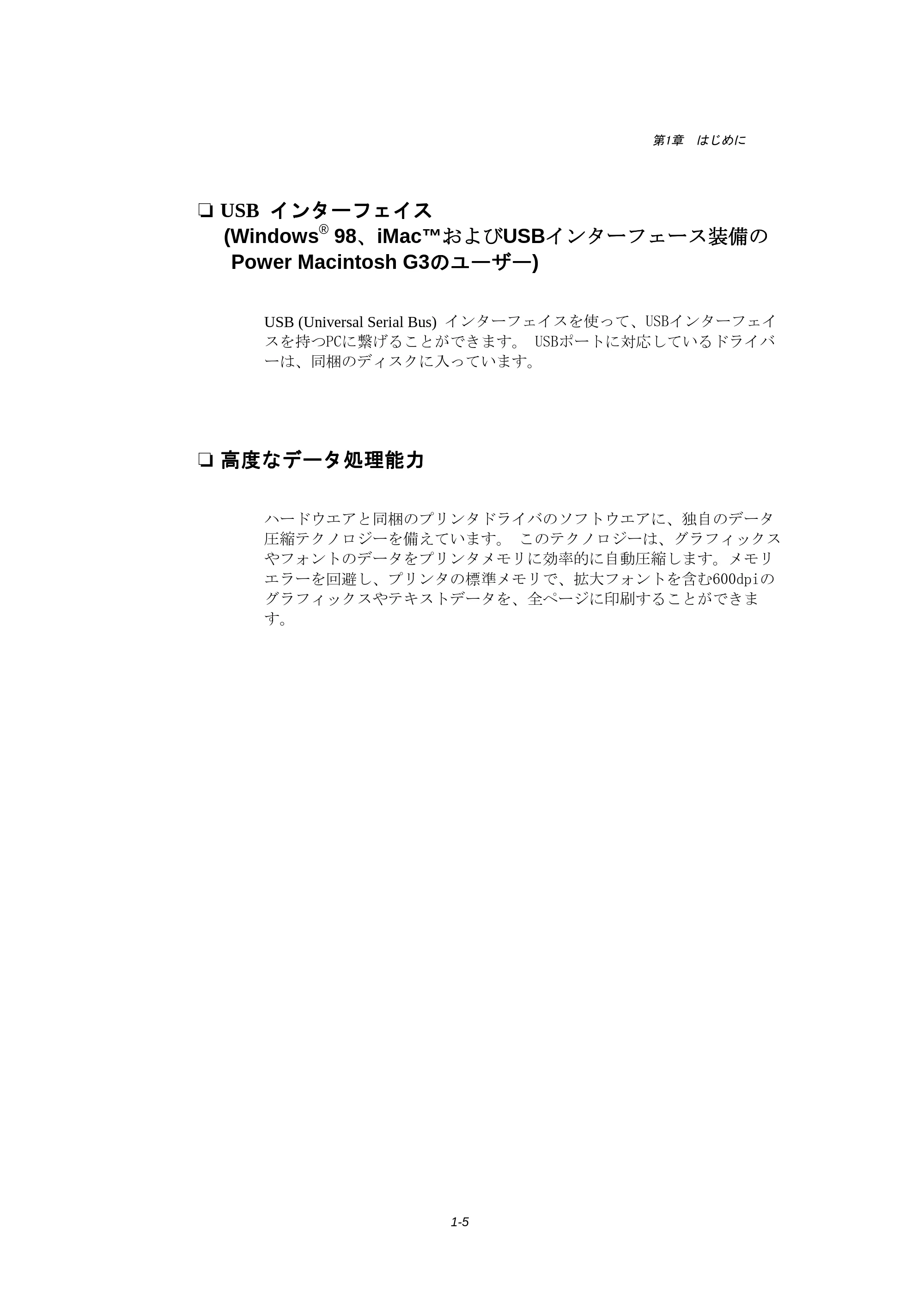

❏ USB インターフェイスインターフェイスインターフェイスインターフェイス
(Windows
®
98、、、、iMac™およびおよびおよびおよびUSBインターフェース装備のインターフェース装備のインターフェース装備のインターフェース装備の
Power Macintosh G3ののののユーザーユーザーユーザーユーザー)
USB (Universal Serial Bus) インターフェイスを使って、USBインターフェイ
スを持つPCに繋げることができます。 USBポートに対応しているドライバ
ーは、同梱のディスクに入っています。
❏ 高度な高度な高度な高度なデータデータデータデータ処理能力処理能力処理能力処理能力
ハードウエアと同梱のプリンタドライバのソフトウエアに、独自のデータ
圧縮テクノロジーを備えています。 このテクノロジーは、グラフィックス
やフォントのデータをプリンタメモリに効率的に自動圧縮します。メモリ
エラーを回避し、プリンタの標準メモリで、拡大フォントを含む600dpiの
グラフィックスやテキストデータを、全ページに印刷することができま

す。

1-6

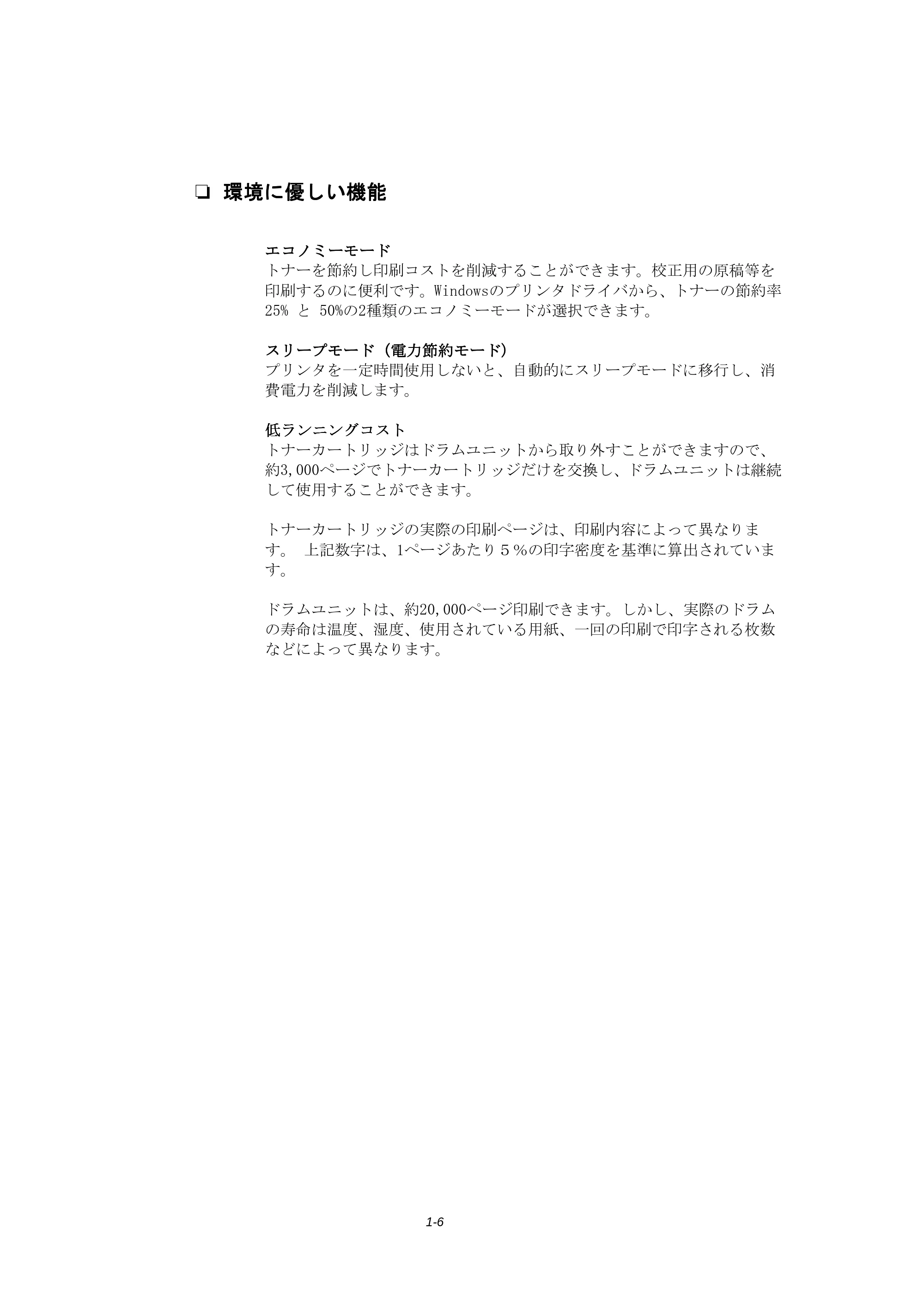

❏ 環境に優しい機能環境に優しい機能環境に優しい機能環境に優しい機能
エコノミーモードエコノミーモードエコノミーモードエコノミーモード
トナーを節約し印刷コストを削減することができます。校正用の原稿等を
印刷するのに便利です。Windowsのプリンタドライバから、トナーの節約率
25% と 50%の2種類のエコノミーモードが選択できます。
スリープモードスリープモードスリープモードスリープモード ((((電力節約モード電力節約モード電力節約モード電力節約モード))))
プリンタを一定時間使用しないと、自動的にスリープモードに移行し、消
費電力を削減します。
低ランニングコスト低ランニングコスト低ランニングコスト低ランニングコスト
トナーカートリッジはドラムユニットから取り外すことができますので、
約3,000ページでトナーカートリッジだけを交換し、ドラムユニットは継続
して使用することができます。
トナーカートリッジの実際の印刷ページは、印刷内容によって異なりま
す。 上記数字は、1ページあたり５％の印字密度を基準に算出されていま

す。
ドラムユニットは、約20,000ページ印刷できます。しかし、実際のドラム
の寿命は温度、湿度、使用されている用紙、一回の印刷で印字される枚数
などによって異なります。

第1章 はじめに
1-7

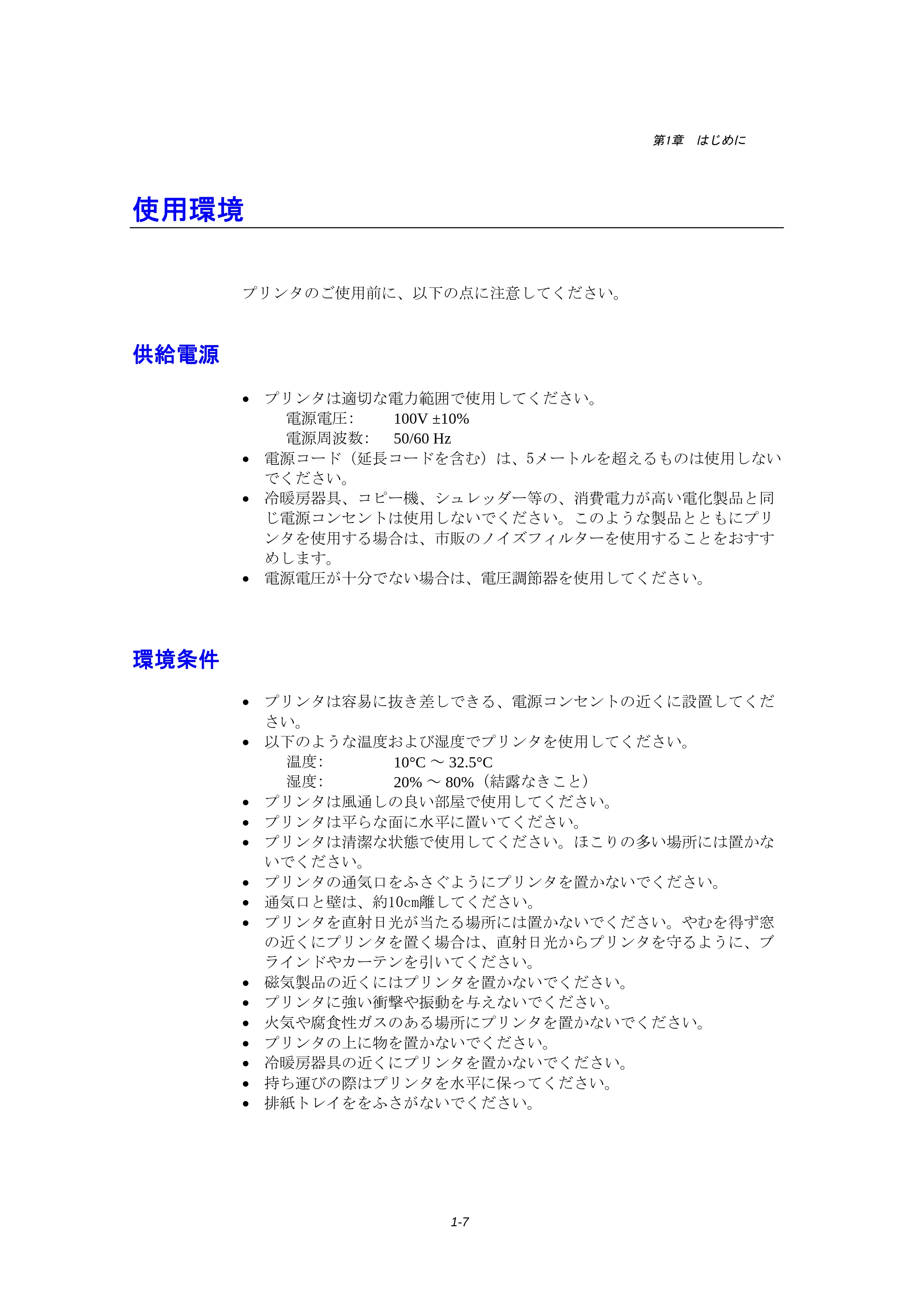

使用環境使用環境使用環境使用環境
プリンタのご使用前に、以下の点に注意してください。
供給電源供給電源供給電源供給電源

• プリンタは適切な電力範囲で使用してください。

電源電圧: 100V ±10%
電源周波数: 50/60 Hz

• 電源コード（延長コードを含む）は、5メートルを超えるものは使用しない

でください。

• 冷暖房器具、コピー機、シュレッダー等の、消費電力が高い電化製品と同

じ電源コンセントは使用しないでください。このような製品とともにプリ
ンタを使用する場合は、市販のノイズフィルターを使用することをおすす
めします。

• 電源電圧が十分でない場合は、電圧調節器を使用してください。

環境条件環境条件環境条件環境条件

• プリンタは容易に抜き差しできる、電源コンセントの近くに設置してくだ

さい。

• 以下のような温度および湿度でプリンタを使用してください。

温度: 10°C ～ 32.5°C
湿度: 20% ～ 80% (結露なきこと)

• プリンタは風通しの良い部屋で使用してください。
• プリンタは平らな面に水平に置いてください。
• プリンタは清潔な状態で使用してください。ほこりの多い場所には置かな

いでください。

• プリンタの通気口をふさぐようにプリンタを置かないでください。
• 通気口と壁は、約10cm離してください。
• プリンタを直射日光が当たる場所には置かないでください。やむを得ず窓

の近くにプリンタを置く場合は、直射日光からプリンタを守るように、ブ
ラインドやカーテンを引いてください。

• 磁気製品の近くにはプリンタを置かないでください。
• プリンタに強い衝撃や振動を与えないでください。
• 火気や腐食性ガスのある場所にプリンタを置かないでください。
• プリンタの上に物を置かないでください。
• 冷暖房器具の近くにプリンタを置かないでください。
• 持ち運びの際はプリンタを水平に保ってください。
• 排紙トレイををふさがないでください。

1-8

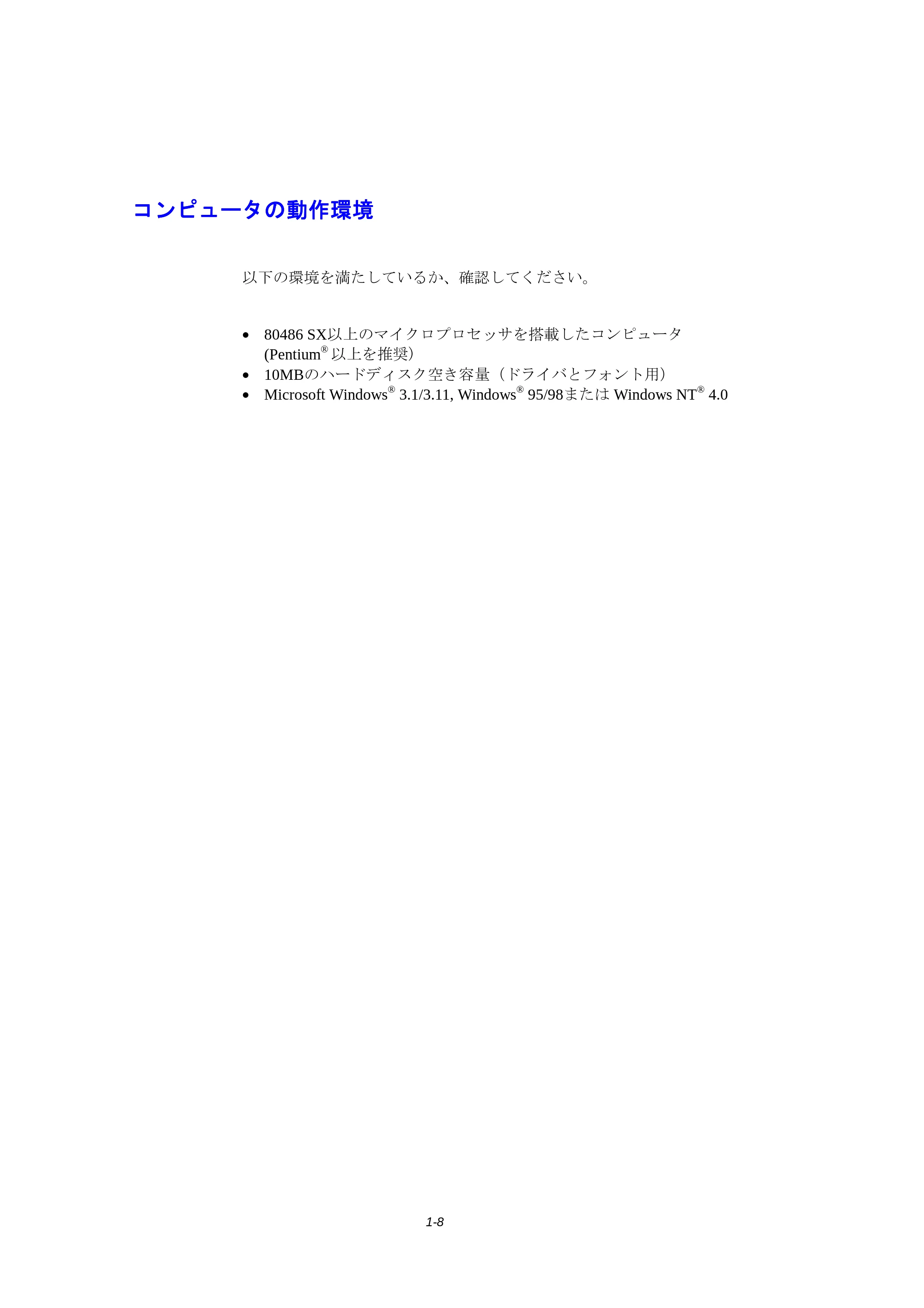

コンピュータコンピュータコンピュータコンピュータのののの動作環境動作環境動作環境動作環境
以下の環境を満たしているか、確認してください。

• 80486 SX以上のマイクロプロセッサを搭載したコンピュータ

(Pentium
®
以上を推奨)

• 10MBのハードディスク空き容量（ドライバとフォント用）
• Microsoft Windows

®
3.1/3.11, Windows
®
95/98または Windows NT
®
4.0

第1章 はじめに
1-9

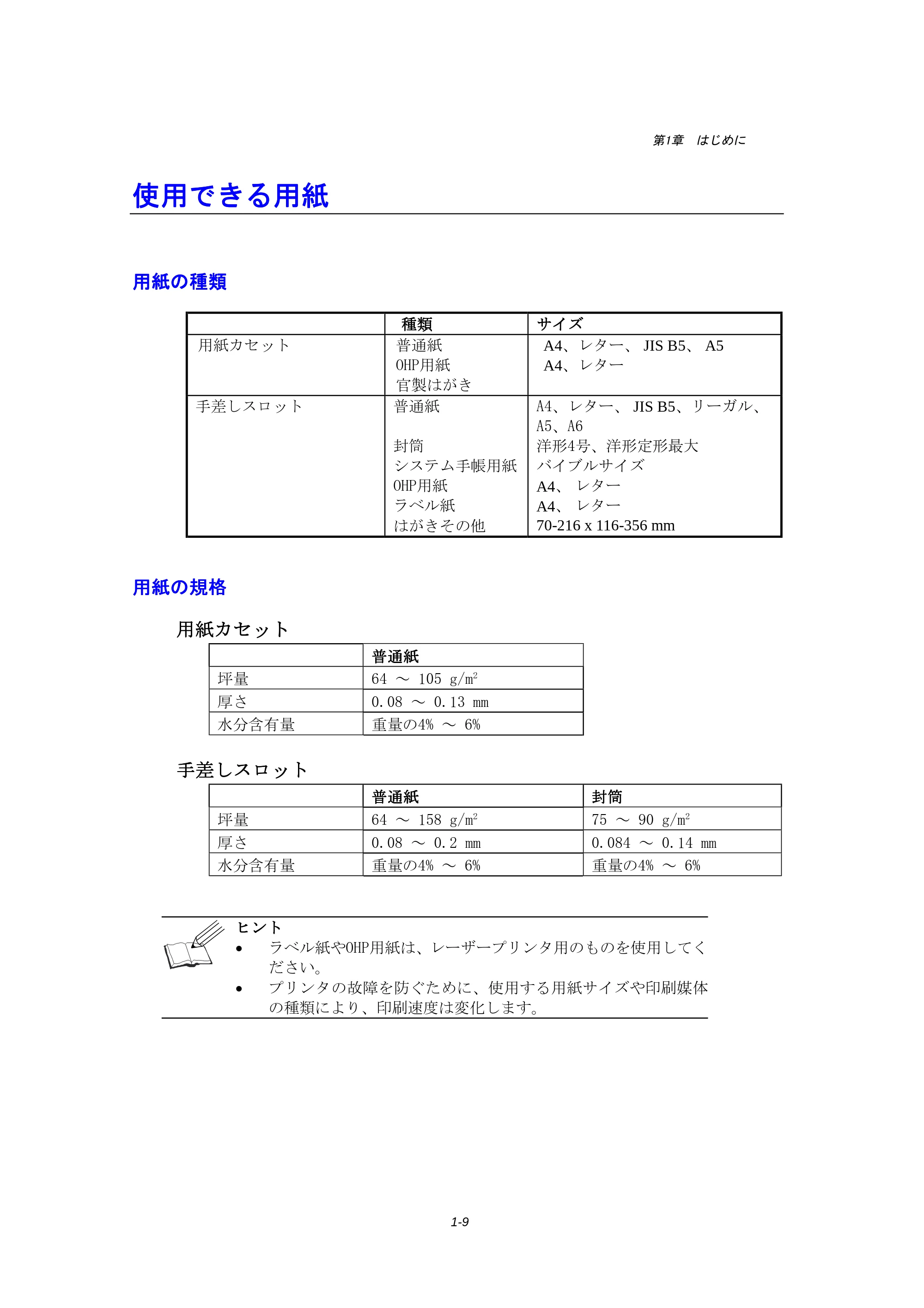

使用できる用紙使用できる用紙使用できる用紙使用できる用紙
用紙の種類用紙の種類用紙の種類用紙の種類
種類種類種類種類 サイズサイズサイズサイズ
用紙カセット 普通紙
OHP用紙
官製はがき
A4、レター、 JIS B5、 A5
A4、レター
手差しスロット 普通紙
封筒
システム手帳用紙
OHP用紙
ラベル紙
はがきその他
A4、レター、 JIS B5、リーガル、
A5、A6
洋形4号、洋形定形最大
バイブルサイズ
A4、 レター
A4、 レター
70-216 x 116-356 mm
用紙の規格用紙の規格用紙の規格用紙の規格
用紙カセット用紙カセット用紙カセット用紙カセット
普通紙普通紙普通紙普通紙
坪量 64 ～ 105 g/m
2
厚さ 0.08 ～ 0.13 mm
水分含有量 重量の4% ～ 6%
手差しスロット手差しスロット手差しスロット手差しスロット
普通紙普通紙普通紙普通紙 封筒封筒封筒封筒
坪量 64 ～ 158 g/m
2
75 ～ 90 g/m
2
厚さ 0.08 ～ 0.2 mm 0.084 ～ 0.14 mm

水分含有量 重量の4% ～ 6% 重量の4% ～ 6%
ヒントヒントヒントヒント

• ラベル紙やOHP用紙は、レーザープリンタ用のものを使用してく

ださい。

• プリンタの故障を防ぐために、使用する用紙サイズや印刷媒体

の種類により、印刷速度は変化します。

1-10

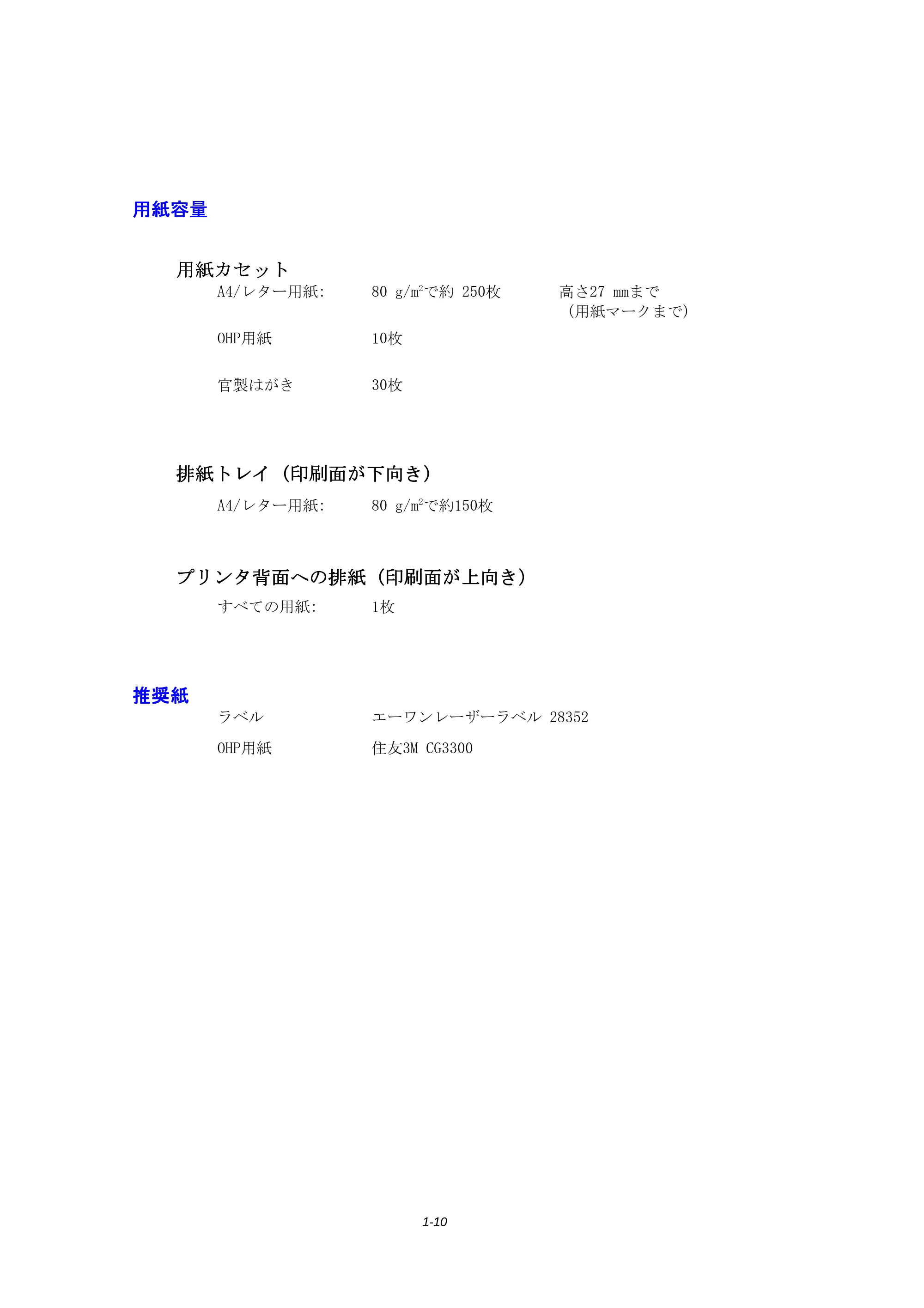

用紙容量用紙容量用紙容量用紙容量
用紙カセット用紙カセット用紙カセット用紙カセット
A4/レター用紙: 80 g/m
2
で約 250枚 高さ27 mmまで
(用紙マークまで)
OHP用紙 10枚
官製はがき 30枚
排紙トレイ排紙トレイ排紙トレイ排紙トレイ（印刷面が下向き）（印刷面が下向き）（印刷面が下向き）（印刷面が下向き）
A4/レター用紙: 80 g/m
2
で約150枚
プリンタ背面への排紙プリンタ背面への排紙プリンタ背面への排紙プリンタ背面への排紙（印刷面が上向き）（印刷面が上向き）（印刷面が上向き）（印刷面が上向き）
すべての用紙: 1枚
推奨紙推奨紙推奨紙推奨紙
ラベル エーワンレーザーラベル 28352
OHP用紙 住友3M CG3300

第1章 はじめに
1-11
注意注意注意注意

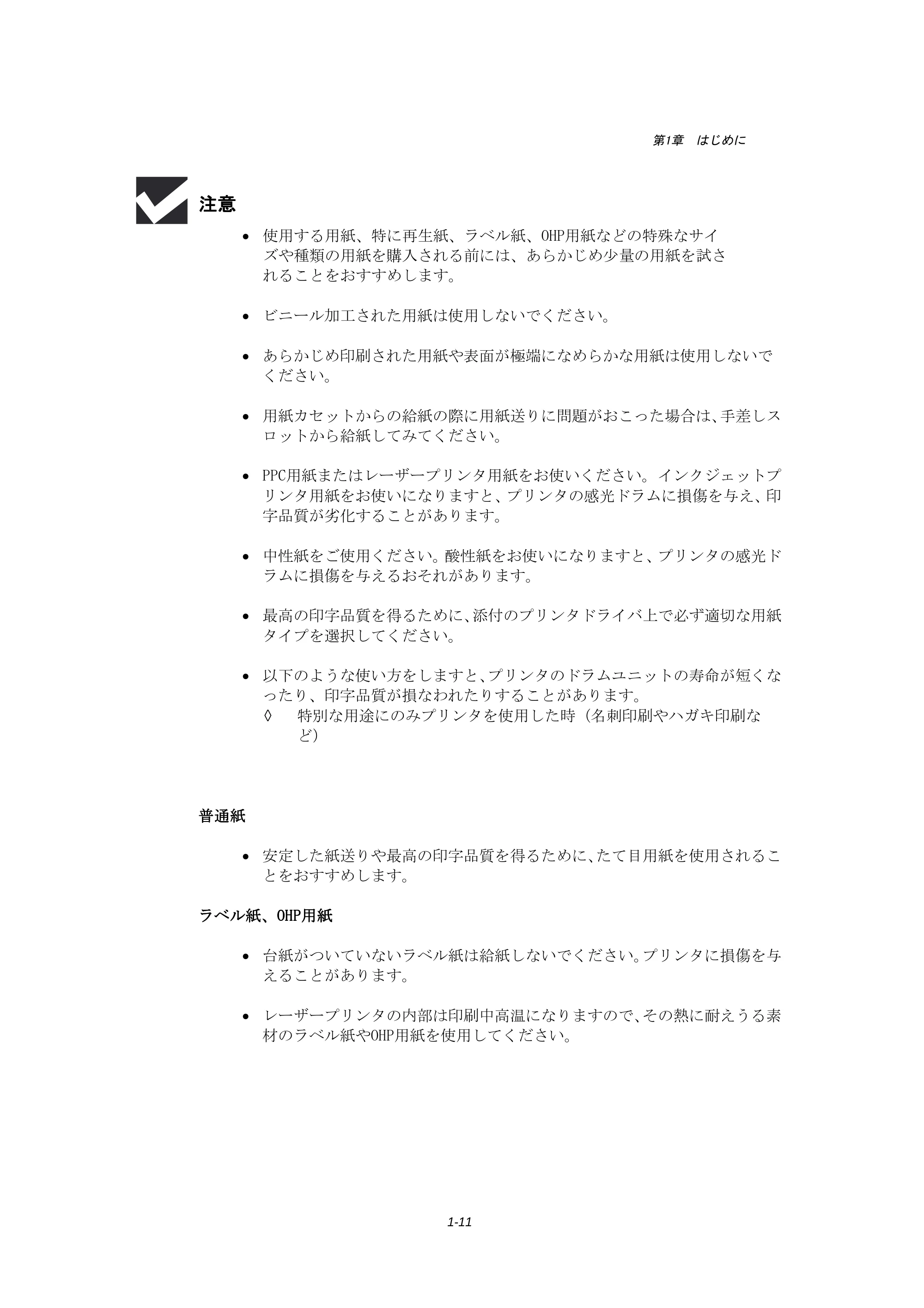

• 使用する用紙、特に再生紙、ラベル紙、OHP用紙などの特殊なサイ

ズや種類の用紙を購入される前には、あらかじめ少量の用紙を試さ
れることをおすすめします。

• ビニール加工された用紙は使用しないでください。
• あらかじめ印刷された用紙や表面が極端になめらかな用紙は使用しないで

ください。

• 用紙カセットからの給紙の際に用紙送りに問題がおこった場合は、手差しス

ロットから給紙してみてください。

• PPC用紙またはレーザープリンタ用紙をお使いください。 インクジェットプ

リンタ用紙をお使いになりますと、プリンタの感光ドラムに損傷を与え、印
字品質が劣化することがあります。

• 中性紙をご使用ください。酸性紙をお使いになりますと、プリンタの感光ド

ラムに損傷を与えるおそれがあります。

• 最高の印字品質を得るために、添付のプリンタドライバ上で必ず適切な用紙

タイプを選択してください。

• 以下のような使い方をしますと、プリンタのドラムユニットの寿命が短くな

ったり、印字品質が損なわれたりすることがあります。
◊ 特別な用途にのみプリンタを使用した時（名刺印刷やハガキ印刷な
ど）
普通紙普通紙普通紙普通紙

• 安定した紙送りや最高の印字品質を得るために、たて目用紙を使用されるこ

とをおすすめします。
ラベル紙、ラベル紙、ラベル紙、ラベル紙、OHPOHPOHPOHP用紙用紙用紙用紙

• 台紙がついていないラベル紙は給紙しないでください。プリンタに損傷を与

えることがあります。

• レーザープリンタの内部は印刷中高温になりますので、その熱に耐えうる素

材のラベル紙やOHP用紙を使用してください。

1-12
その他の用紙その他の用紙その他の用紙その他の用紙

• システム手帳用紙のような穴のあいた用紙は、紙づまりや給紙ミスを防ぐた

め、よくさばいてから使用してください。

• システム手帳用紙などで端が糊で束ねてあるようなものは使用しないでく

ださい。糊がプリンタの内部に残ってプリンタに損傷を与えることがありま
す。

• 使用される前に用紙にそりがないか確かめてください。もしある場合は、で

きるだけまっすぐにしてください。紙づまりや給紙ミスの原因になります。

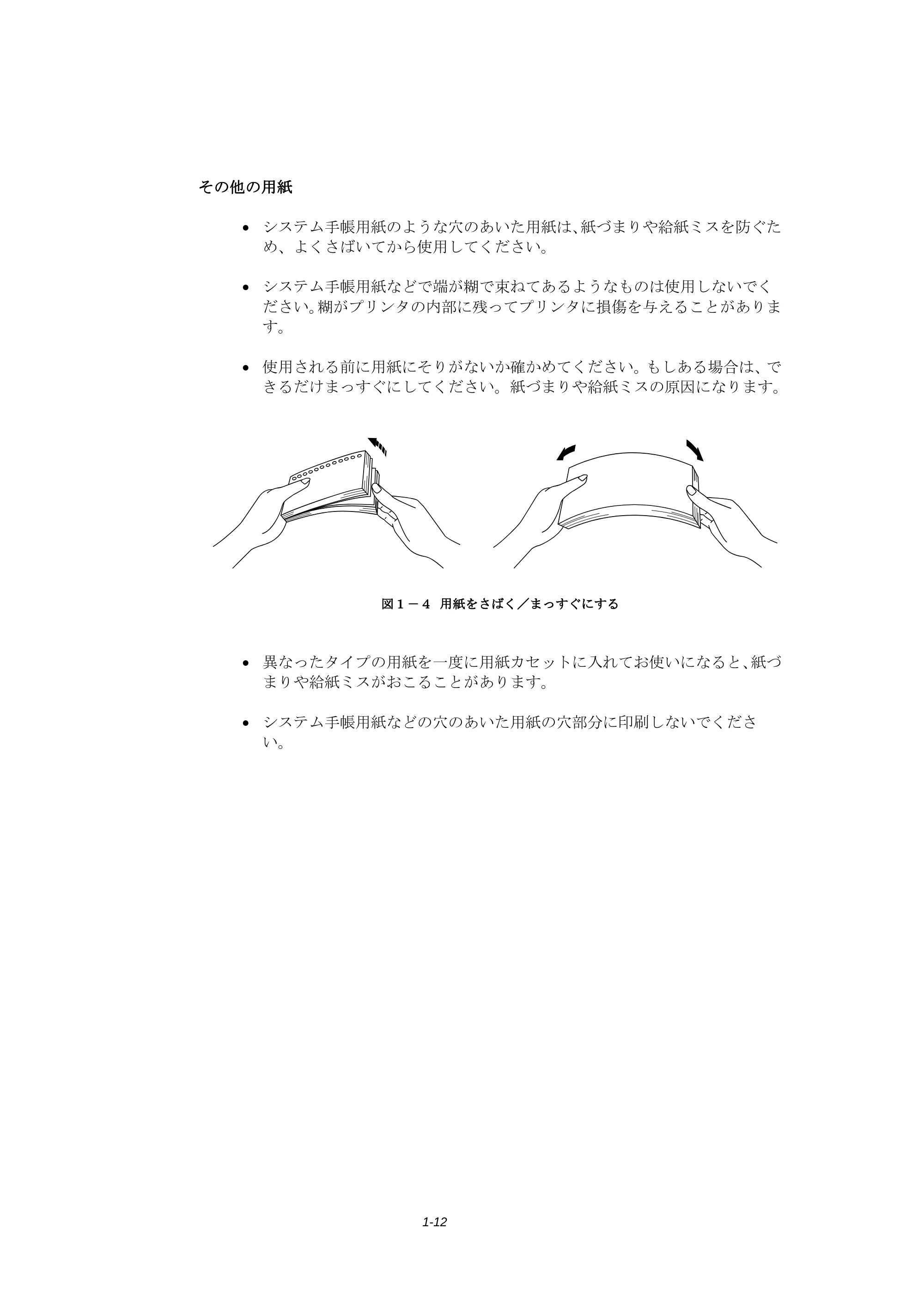

図１－４図１－４図１－４図１－４ 用紙をさばく／まっすぐにする用紙をさばく／まっすぐにする用紙をさばく／まっすぐにする用紙をさばく／まっすぐにする

• 異なったタイプの用紙を一度に用紙カセットに入れてお使いになると、紙づ

まりや給紙ミスがおこることがあります。

• システム手帳用紙などの穴のあいた用紙の穴部分に印刷しないでくださ

い。

第1章 はじめに
1-13
封筒封筒封筒封筒
下記のような封筒は使用しないでください。

• 長形封筒。傷のついた封筒。そりやしわのある封筒。規格外の封筒。
• 表面に光沢のある封筒や表面がすべりやすい封筒。
• とめ金のついた封筒。
• 封に粘着のりがついた封筒。
• マチのついた封筒。
• 折り目がしっかりついていない封筒。
• 浮き彫り模様がついた封筒。
• レーザープリンタで印刷された封筒。
• 中が印刷された封筒。
• 一定に積み重ねられない封筒。

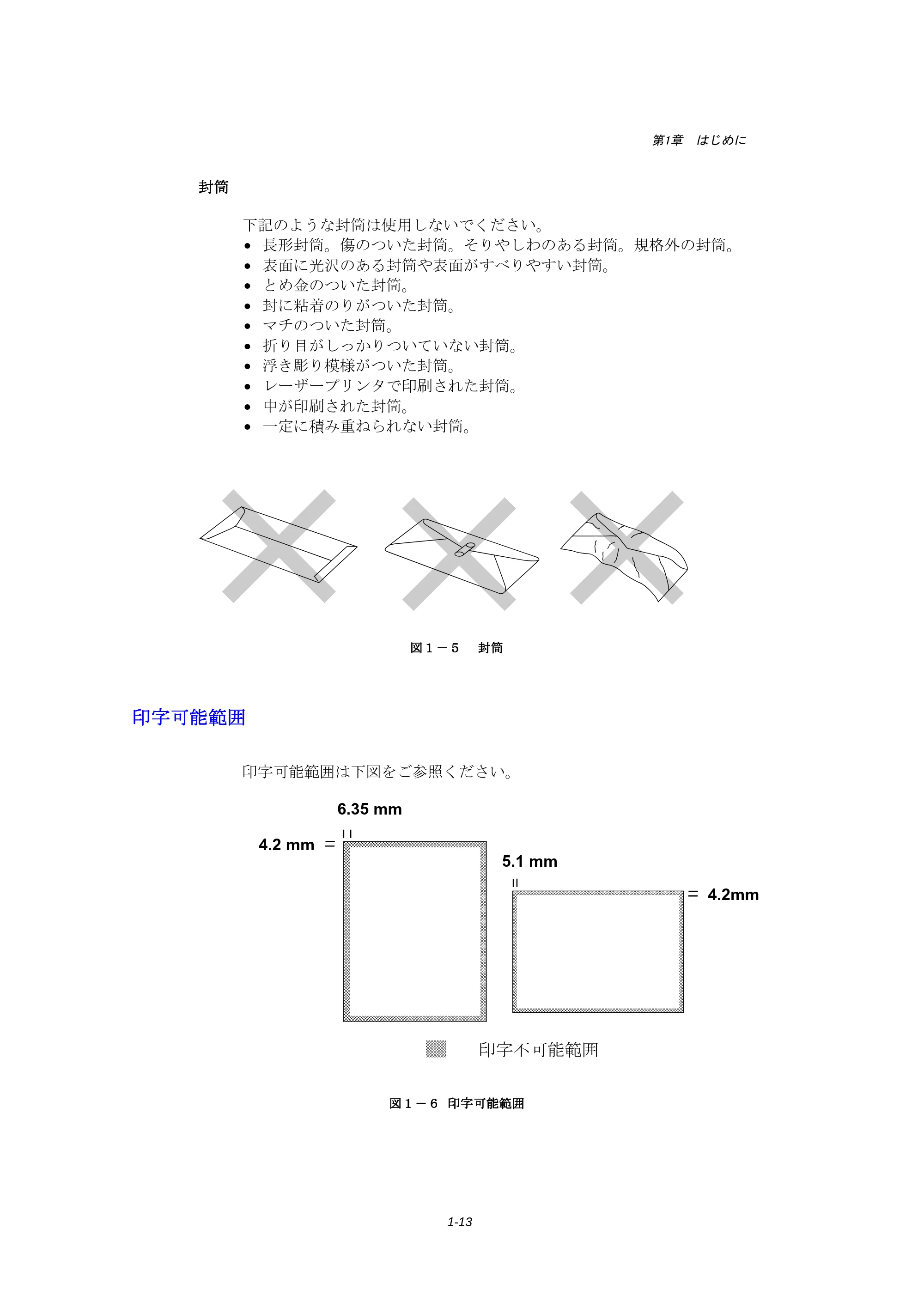

図１－５図１－５図１－５図１－５ 封筒封筒封筒封筒
印字可能範囲印字可能範囲印字可能範囲印字可能範囲
印字可能範囲は下図をご参照ください。
図１－６図１－６図１－６図１－６ 印字可能範囲印字可能範囲印字可能範囲印字可能範囲
4.2 mm
4.2mm






















5.1 mm

6.35 mm
印字不可能範囲

1-14
用紙カセット用紙カセット用紙カセット用紙カセットへの給紙方法への給紙方法への給紙方法への給紙方法
☛☛☛☛ 1. 用紙カセットをプリンタから完全に引き出します。
図１－７ 用紙カセットを引き出す図１－７ 用紙カセットを引き出す図１－７ 用紙カセットを引き出す図１－７ 用紙カセットを引き出す
☛☛☛☛ 2. 用紙カセット内の用紙ガイドを、使用する用紙のサイズに合わせます。このと
き、用紙ガイドの爪が溝にしっかりはまるようにしてください。
図１－８図１－８図１－８図１－８ 用紙ガイド用紙ガイド用紙ガイド用紙ガイドを合わせるを合わせるを合わせるを合わせる

第1章 はじめに
1-15

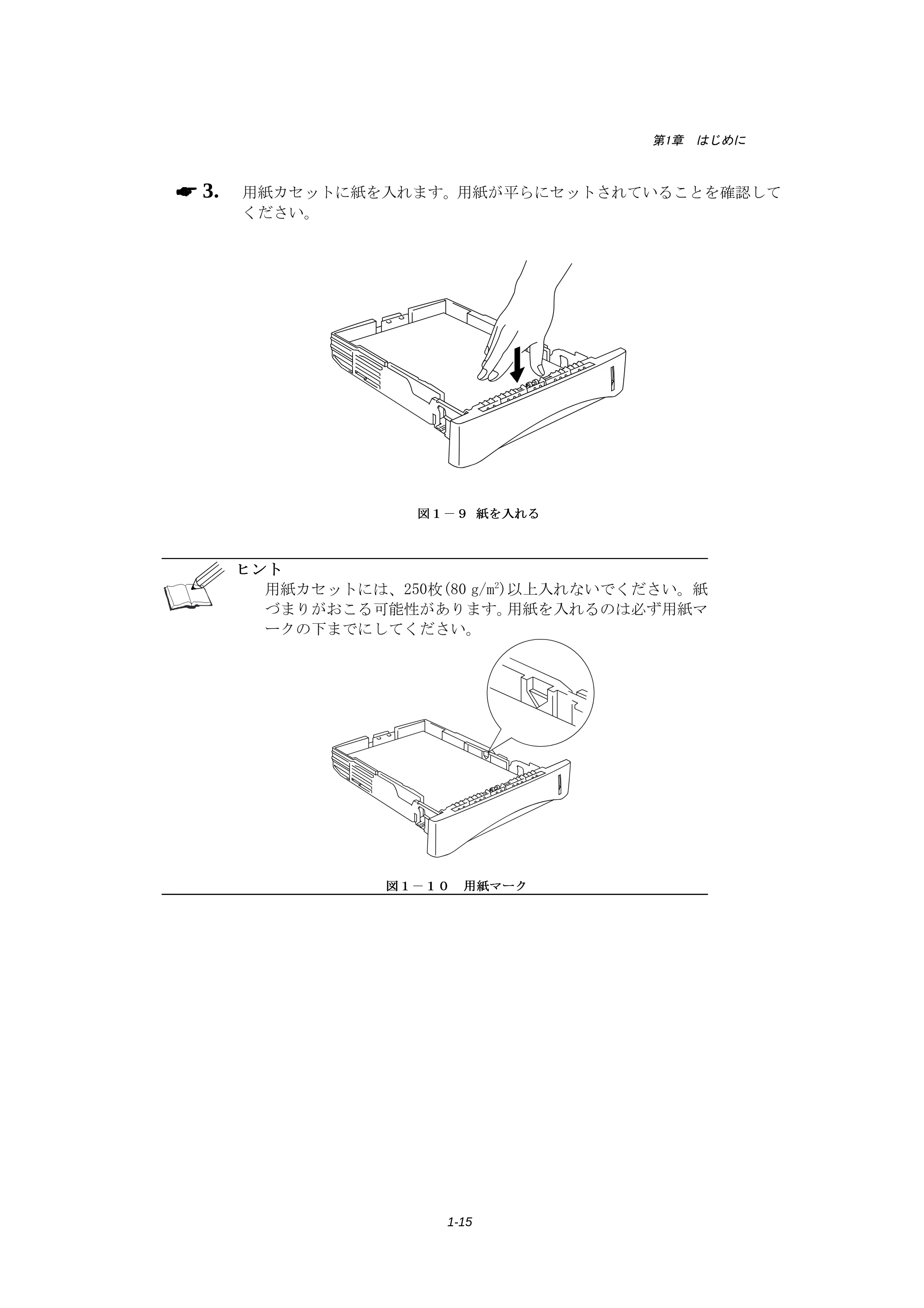

☛☛☛☛ 3. 用紙カセットに紙を入れます。用紙が平らにセットされていることを確認して
ください。
図１－９図１－９図１－９図１－９ 紙を入れる紙を入れる紙を入れる紙を入れる
ヒントヒントヒントヒント
用紙カセットには、250枚(80 g/m
2
)以上入れないでください。紙
づまりがおこる可能性があります。用紙を入れるのは必ず用紙マ
ークの下までにしてください。
図１－１０図１－１０図１－１０図１－１０ 用紙マーク用紙マーク用紙マーク用紙マーク

1-16

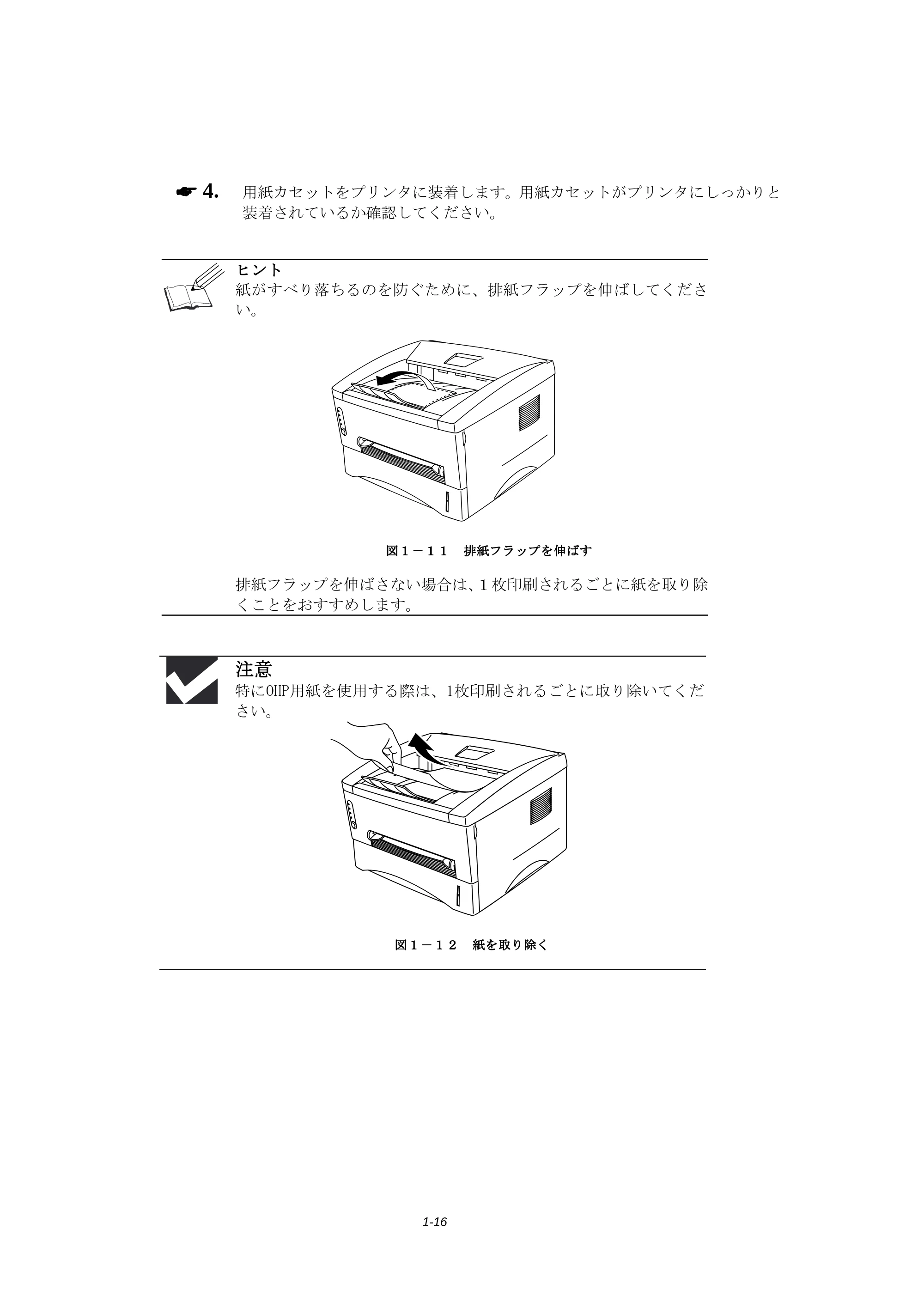

☛☛☛☛ 4. 用紙カセットをプリンタに装着します。用紙カセットがプリンタにしっかりと
装着されているか確認してください。
ヒントヒントヒントヒント
紙がすべり落ちるのを防ぐために、排紙フラップを伸ばしてくださ
い。
図１－１１図１－１１図１－１１図１－１１ 排紙フラップを伸ばす排紙フラップを伸ばす排紙フラップを伸ばす排紙フラップを伸ばす
排紙フラップを伸ばさない場合は、１枚印刷されるごとに紙を取り除
くことをおすすめします。
注意注意注意注意
特にOHP用紙を使用する際は、1枚印刷されるごとに取り除いてくだ
さい。
図１－１２図１－１２図１－１２図１－１２ 紙を取り除く紙を取り除く紙を取り除く紙を取り除く

第1章 はじめに
1-17

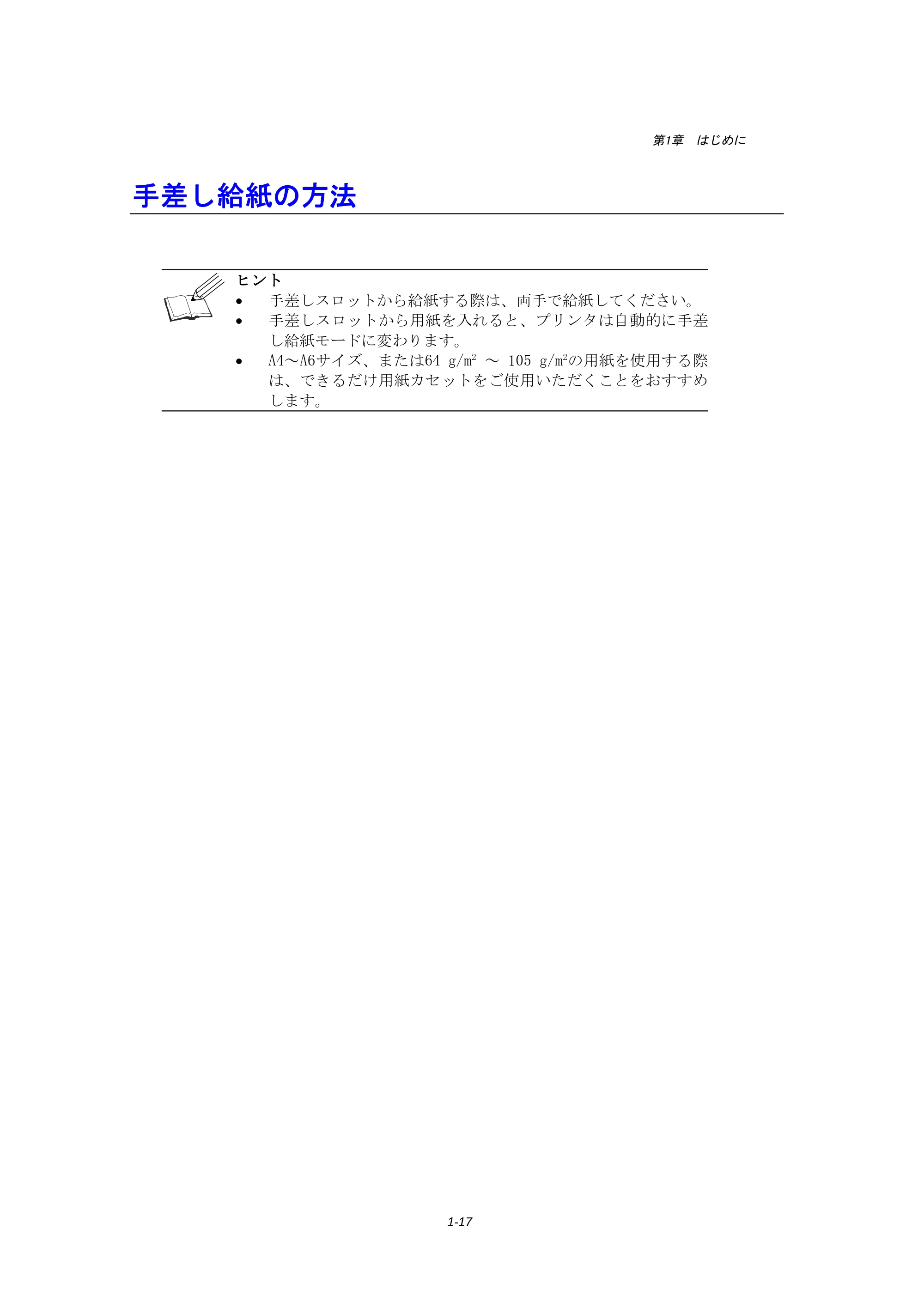

手差し給紙手差し給紙手差し給紙手差し給紙の方法の方法の方法の方法
ヒントヒントヒントヒント

• 手差しスロットから給紙する際は、両手で給紙してください。
• 手差しスロットから用紙を入れると、プリンタは自動的に手差

し給紙モードに変わります。

• A4～A6サイズ、または64 g/m

2
～ 105 g/m
2
の用紙を使用する際
は、できるだけ用紙カセットをご使用いただくことをおすすめ
します。

1-18

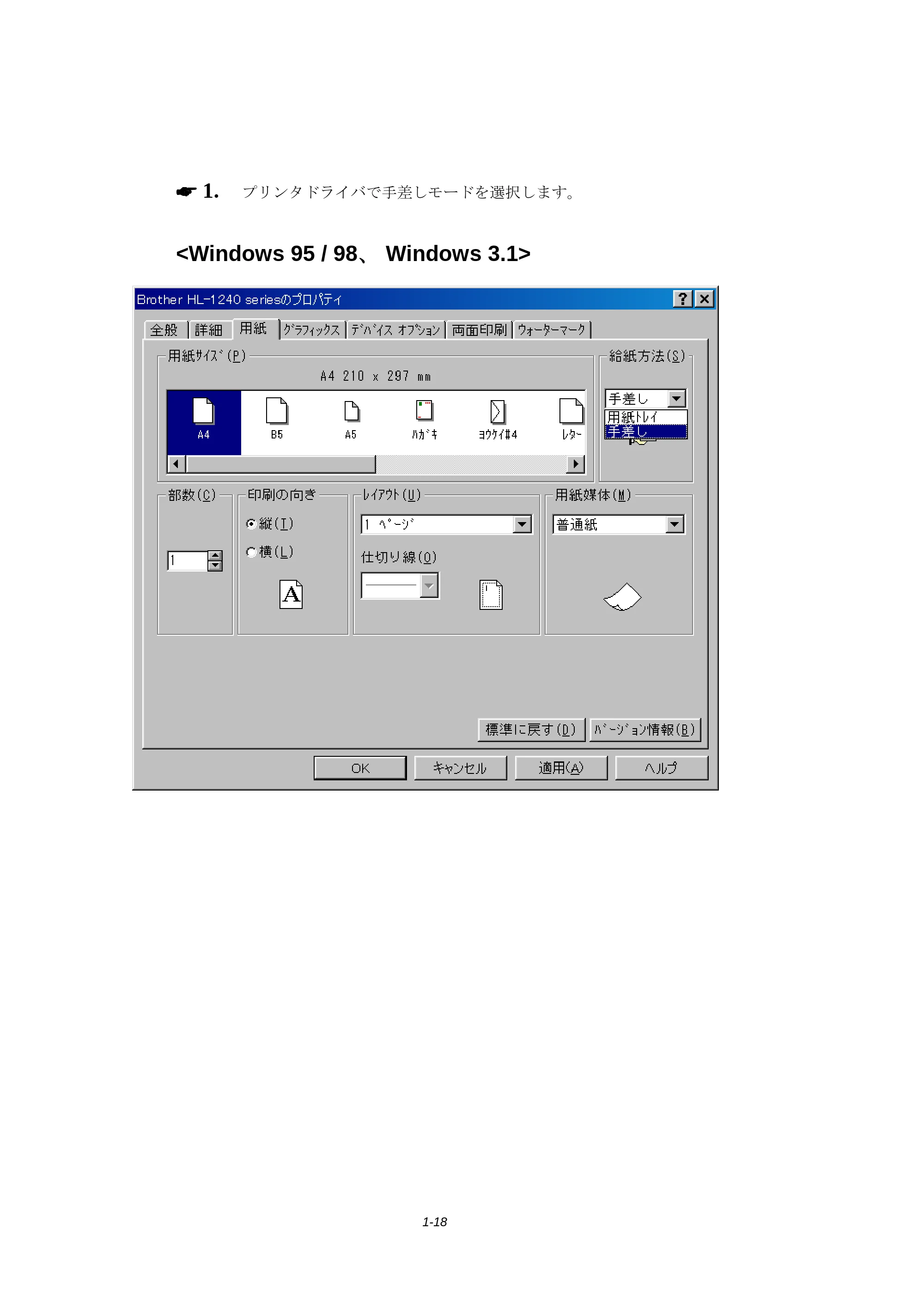

☛☛☛☛ 1. プリンタドライバで手差しモードを選択します。
<Windows 95 / 98、、、、 Windows 3.1>

第1章 はじめに
1-19

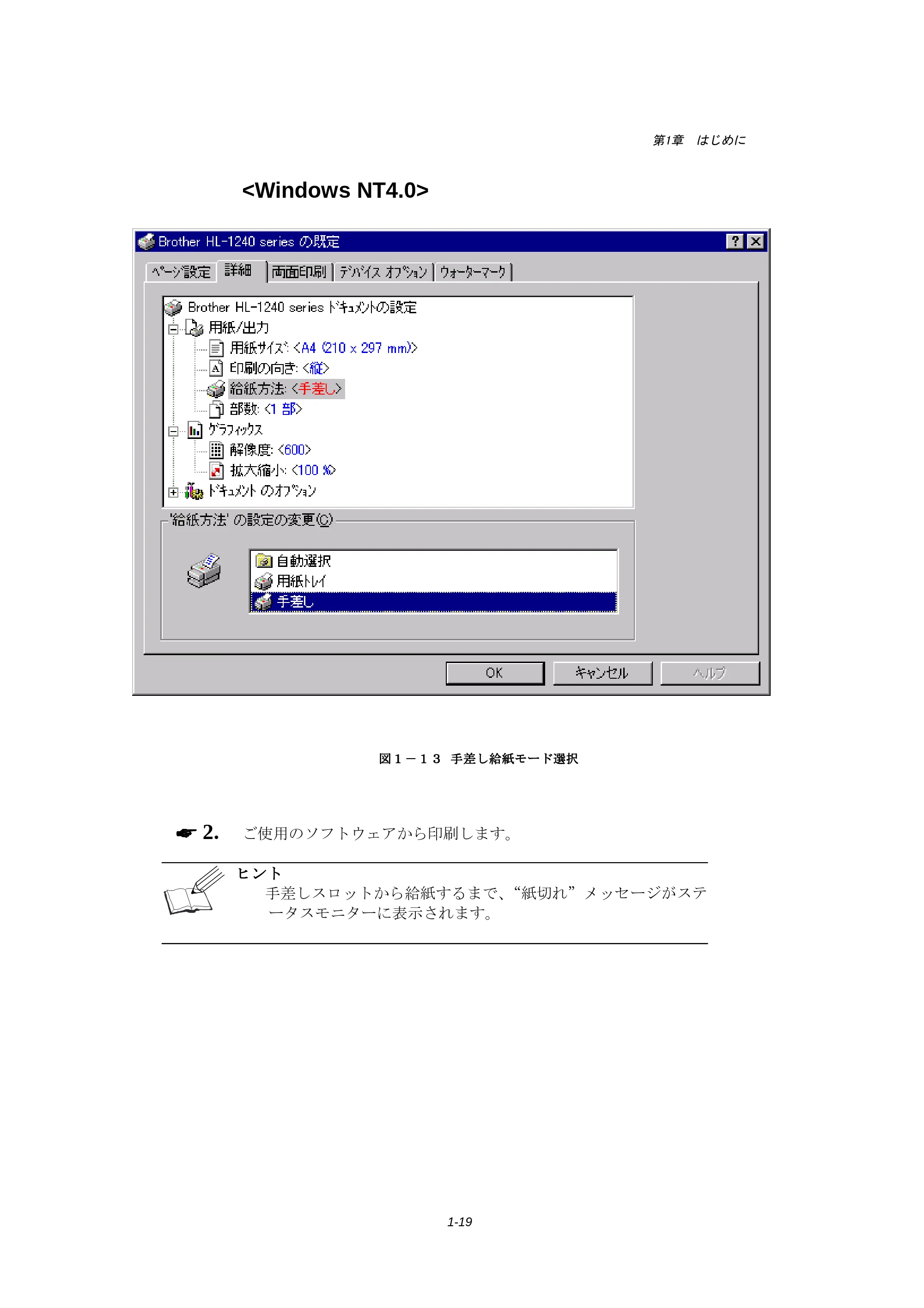

<Windows NT4.0>
図１－１３図１－１３図１－１３図１－１３ 手差し給紙モード選択手差し給紙モード選択手差し給紙モード選択手差し給紙モード選択
☛☛☛☛ 2. ご使用のソフトウェアから印刷します。
ヒントヒントヒントヒント
手差しスロットから給紙するまで、“紙切れ”メッセージがステ
ータスモニターに表示されます。

1-20

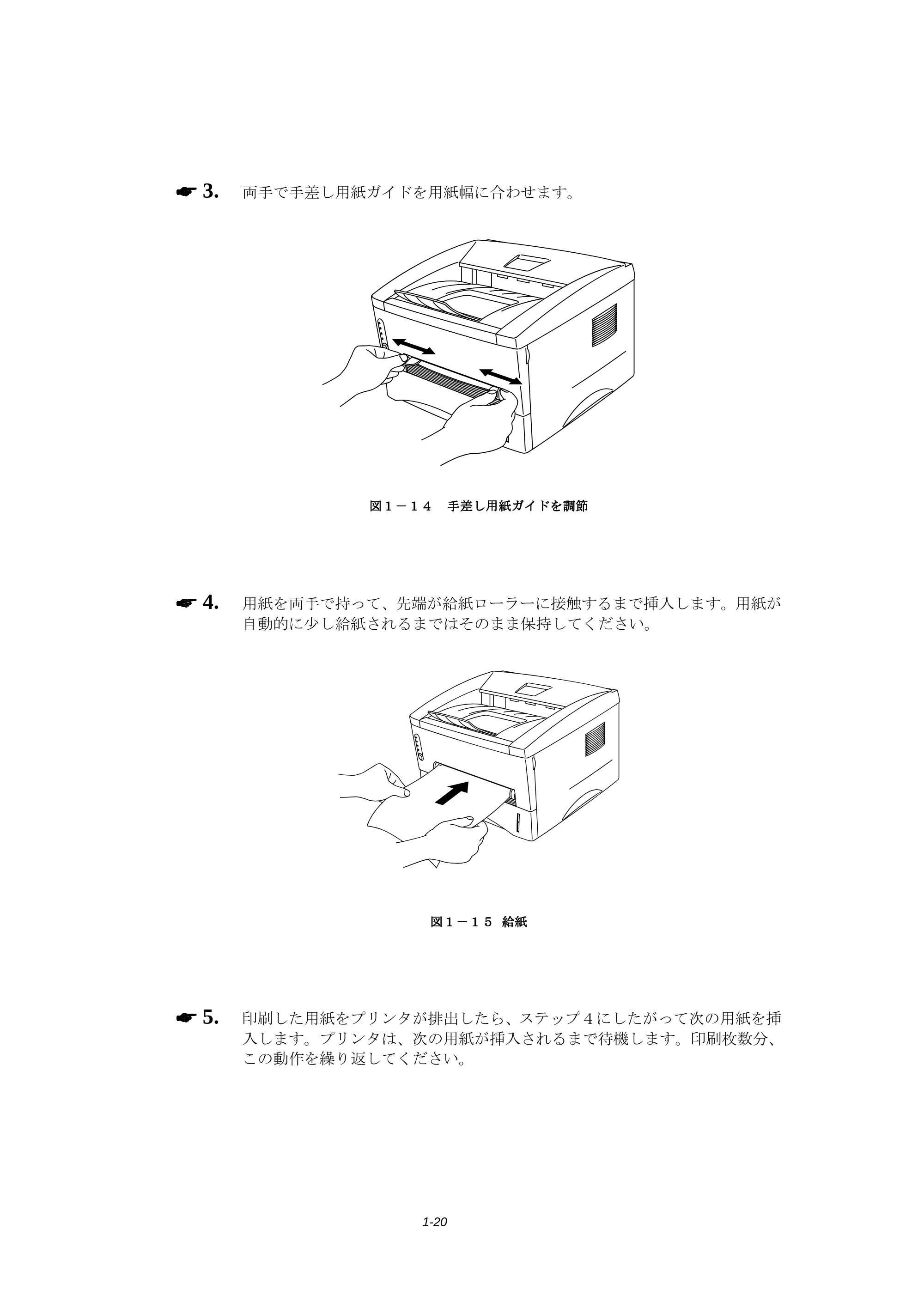

☛☛☛☛ 3. 両手で手差し用紙ガイドを用紙幅に合わせます。
図１－１４図１－１４図１－１４図１－１４ 手差し手差し手差し手差し用紙用紙用紙用紙ガイドガイドガイドガイドを調節を調節を調節を調節
☛☛☛☛ 4. 用紙を両手で持って、先端が給紙ローラーに接触するまで挿入します。用紙が
自動的に少し給紙されるまではそのまま保持してください。
図１－１５図１－１５図１－１５図１－１５ 給紙給紙給紙給紙
☛☛☛☛ 5. 印刷した用紙をプリンタが排出したら、ステップ４にしたがって次の用紙を挿
入します。プリンタは、次の用紙が挿入されるまで待機します。印刷枚数分、
この動作を繰り返してください。

第1章 はじめに
1-21

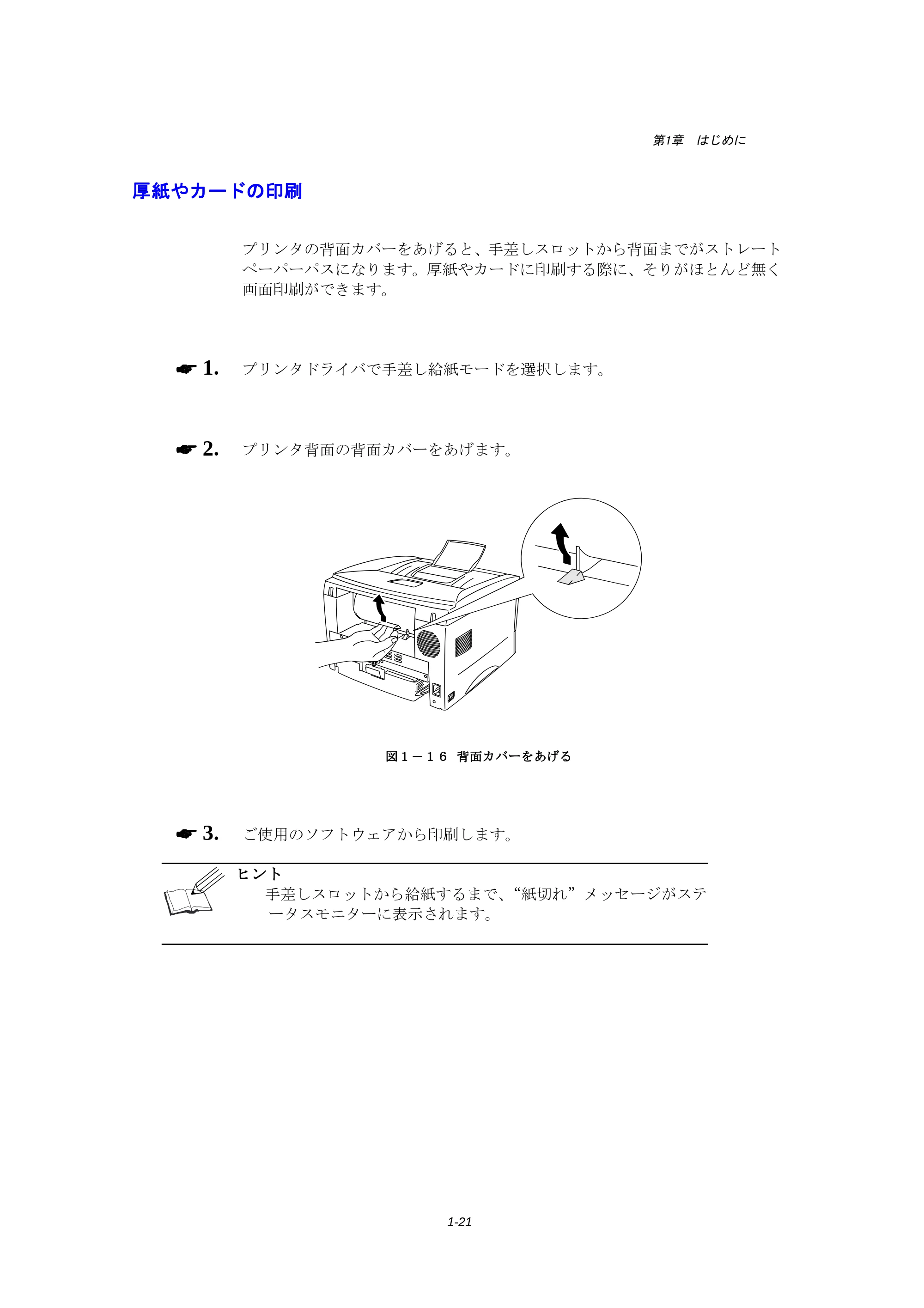

厚紙厚紙厚紙厚紙ややややカードカードカードカードの印刷の印刷の印刷の印刷
プリンタの背面カバーをあげると、手差しスロットから背面までがストレート
ペーパーパスになります。厚紙やカードに印刷する際に、そりがほとんど無く
画面印刷ができます。
☛☛☛☛ 1. プリンタドライバで手差し給紙モードを選択します。
☛☛☛☛ 2. プリンタ背面の背面カバーをあげます。
図１－１６図１－１６図１－１６図１－１６ 背面カバーをあげる背面カバーをあげる背面カバーをあげる背面カバーをあげる
☛☛☛☛ 3. ご使用のソフトウェアから印刷します。
ヒントヒントヒントヒント
手差しスロットから給紙するまで、“紙切れ”メッセージがステ
ータスモニターに表示されます。

1-22
☛☛☛☛ 4. 両手で手差し用紙ガイドを用紙幅に合わせます。
☛☛☛☛ 5. 用紙を両手で持って、先端が給紙ローラーに接触するまで挿入します。用紙が
自動的に少し給紙されるまではそのまま保持してください。
☛☛☛☛ 6. 印刷した用紙をプリンタが排出したら、ステップ５にしたがって次の用紙を挿
入します。プリンタは、次の用紙が挿入されるまで待機します。印刷枚数分、
この動作を繰り返してください。
☛☛☛☛ 7. プリンタの背面カバーを閉めます。
注意注意注意注意
1枚印刷し終わるごとに、印刷した用紙をすぐに取り除いてくださ
い。印刷した用紙を排出口に溜めておくと、そりや紙づまりの原因
になります。

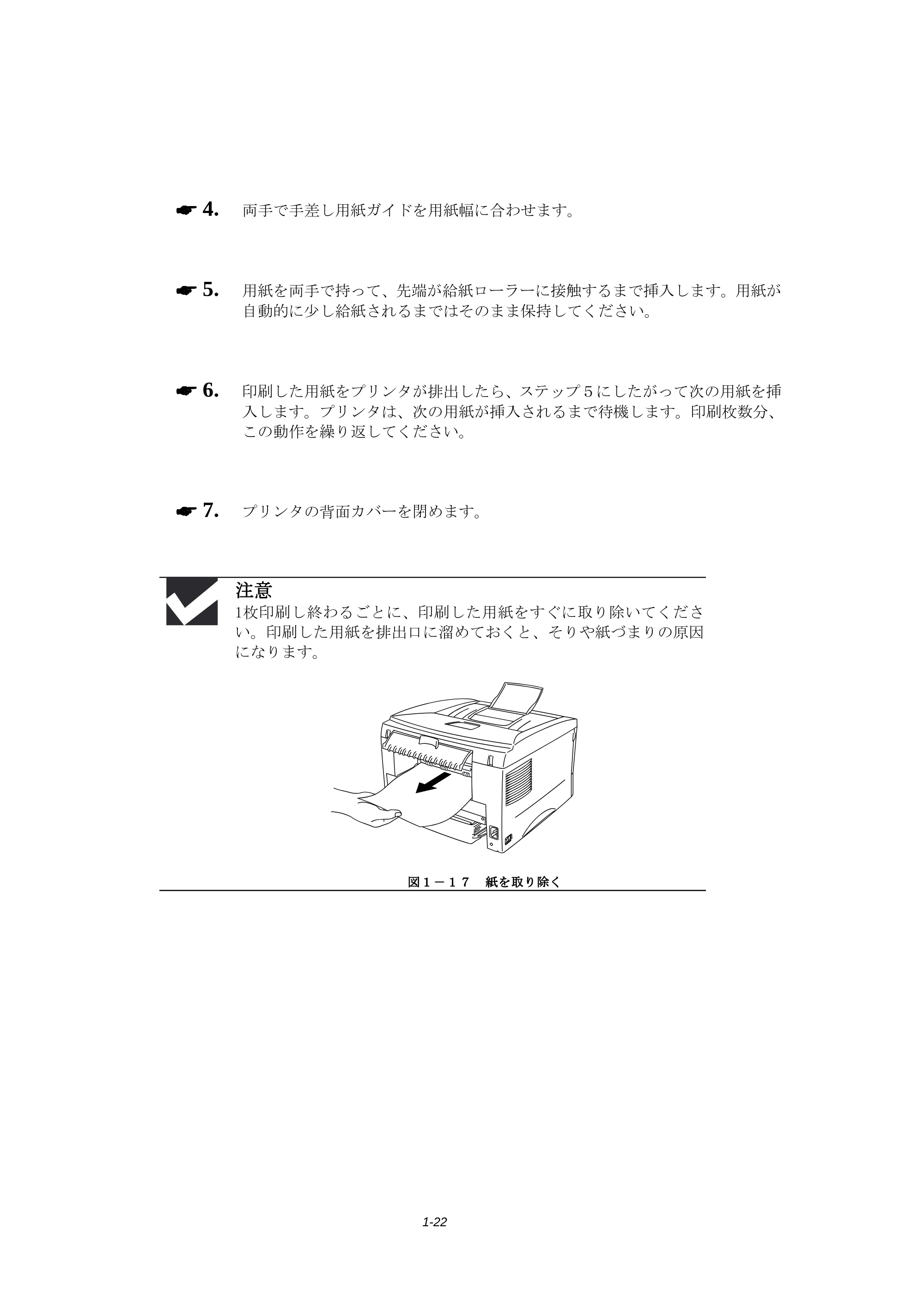

図１－１７図１－１７図１－１７図１－１７ 紙を取り除く紙を取り除く紙を取り除く紙を取り除く

第1章 はじめに
1-23

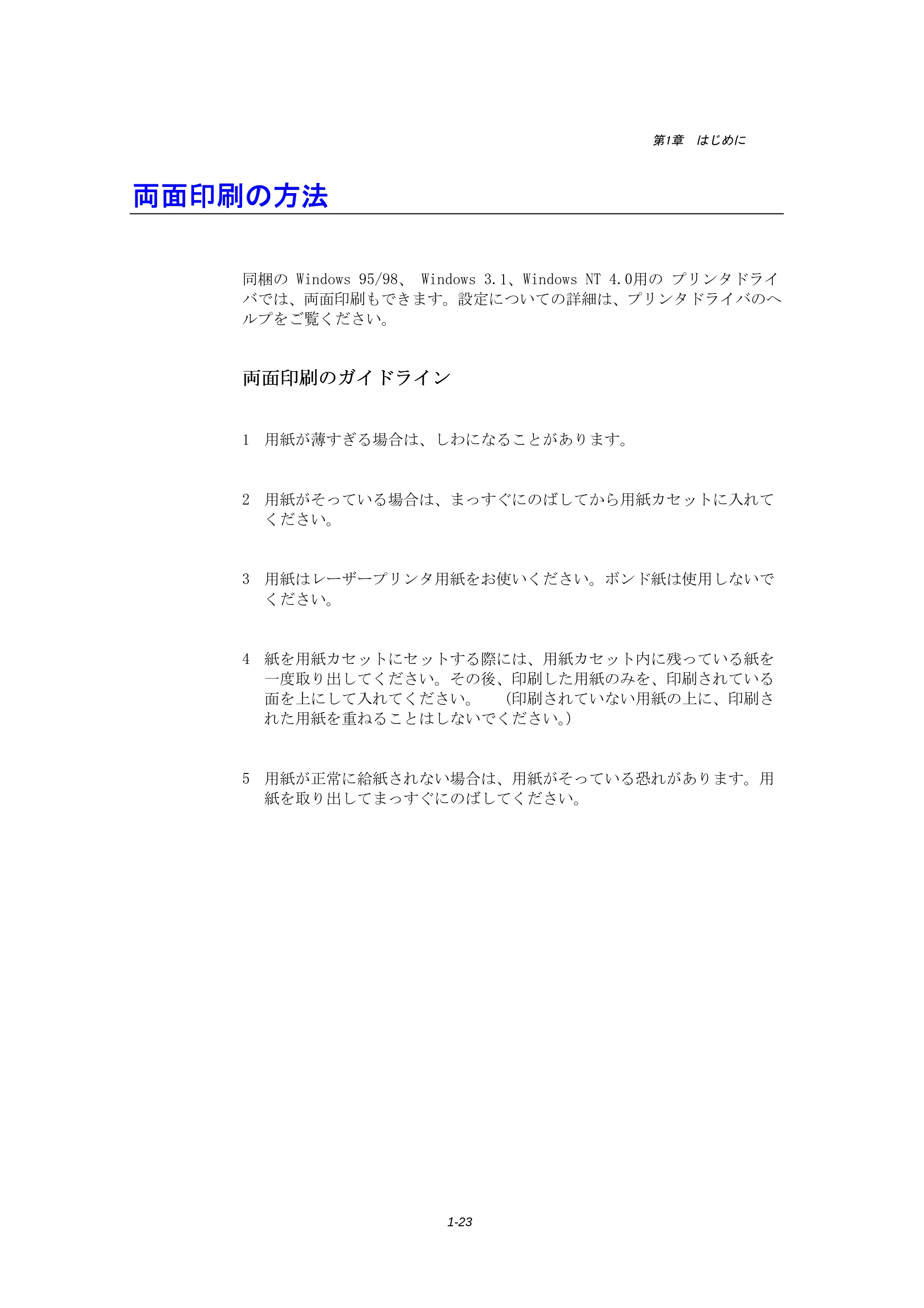

両面印刷の方法両面印刷の方法両面印刷の方法両面印刷の方法
同梱の Windows 95/98、 Windows 3.1、Windows NT 4.0用の プリンタドライ
バでは、両面印刷もできます。設定についての詳細は、プリンタドライバのヘ
ルプをご覧ください。
両面印刷のガイドライン両面印刷のガイドライン両面印刷のガイドライン両面印刷のガイドライン
1 用紙が薄すぎる場合は、しわになることがあります。
2 用紙がそっている場合は、まっすぐにのばしてから用紙カセットに入れて
ください。
3 用紙はレーザープリンタ用紙をお使いください。ボンド紙は使用しないで
ください。
4 紙を用紙カセットにセットする際には、用紙カセット内に残っている紙を
一度取り出してください。その後、印刷した用紙のみを、印刷されている
面を上にして入れてください。 （印刷されていない用紙の上に、印刷さ
れた用紙を重ねることはしないでください。）
5 用紙が正常に給紙されない場合は、用紙がそっている恐れがあります。用
紙を取り出してまっすぐにのばしてください。

1-24

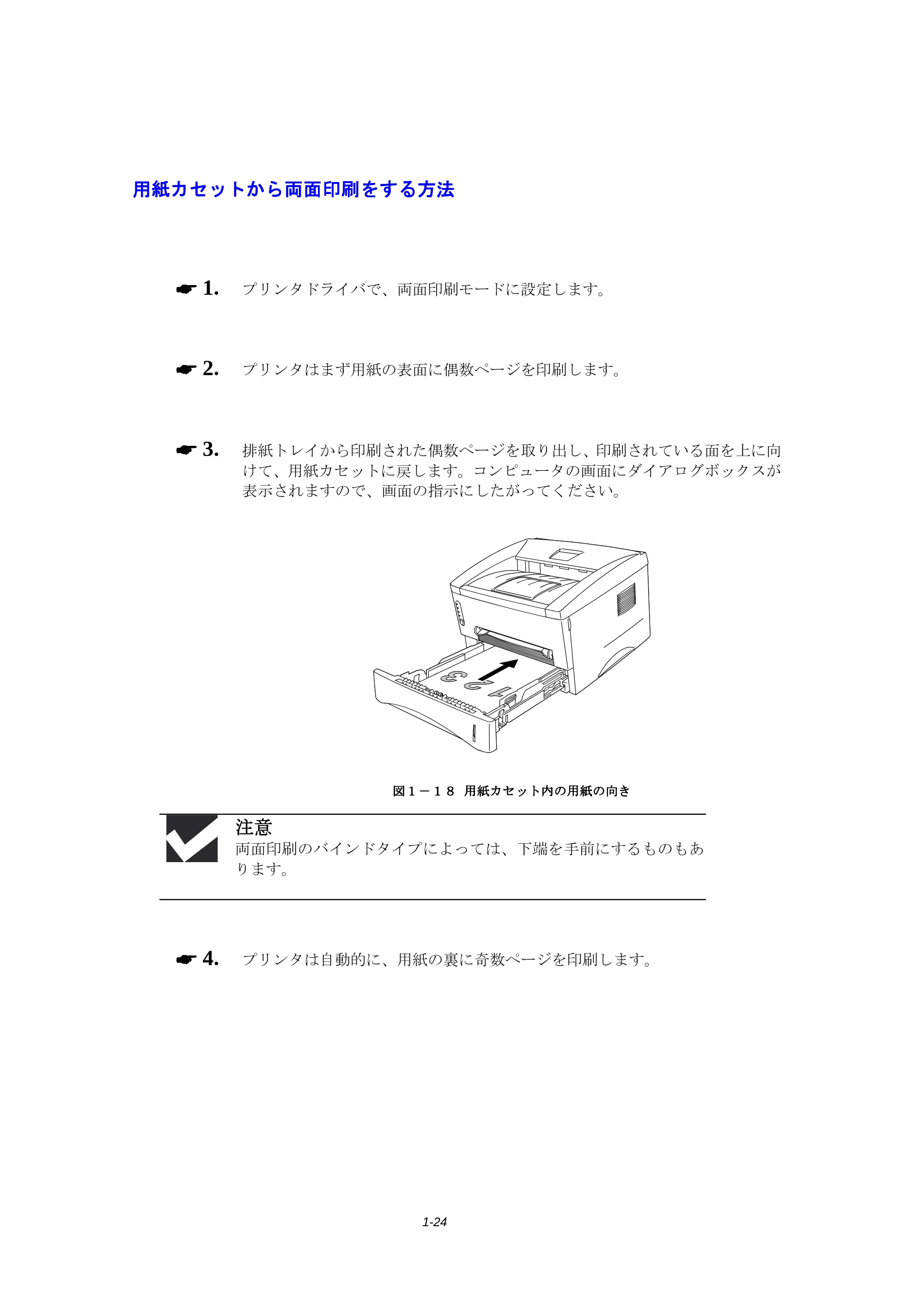

用紙カセットから両面印刷をする方法用紙カセットから両面印刷をする方法用紙カセットから両面印刷をする方法用紙カセットから両面印刷をする方法
☛☛☛☛ 1. プリンタドライバで、両面印刷モードに設定します。
☛☛☛☛ 2. プリンタはまず用紙の表面に偶数ページを印刷します。
☛☛☛☛ 3. 排紙トレイから印刷された偶数ページを取り出し、印刷されている面を上に向
けて、用紙カセットに戻します。コンピュータの画面にダイアログボックスが
表示されますので、画面の指示にしたがってください。
図１－１８図１－１８図１－１８図１－１８ 用紙カセット内の用紙の向き用紙カセット内の用紙の向き用紙カセット内の用紙の向き用紙カセット内の用紙の向き
注意注意注意注意
両面印刷のバインドタイプによっては、下端を手前にするものもあ
ります。
☛☛☛☛ 4. プリンタは自動的に、用紙の裏に奇数ページを印刷します。

第1章 はじめに
1-25

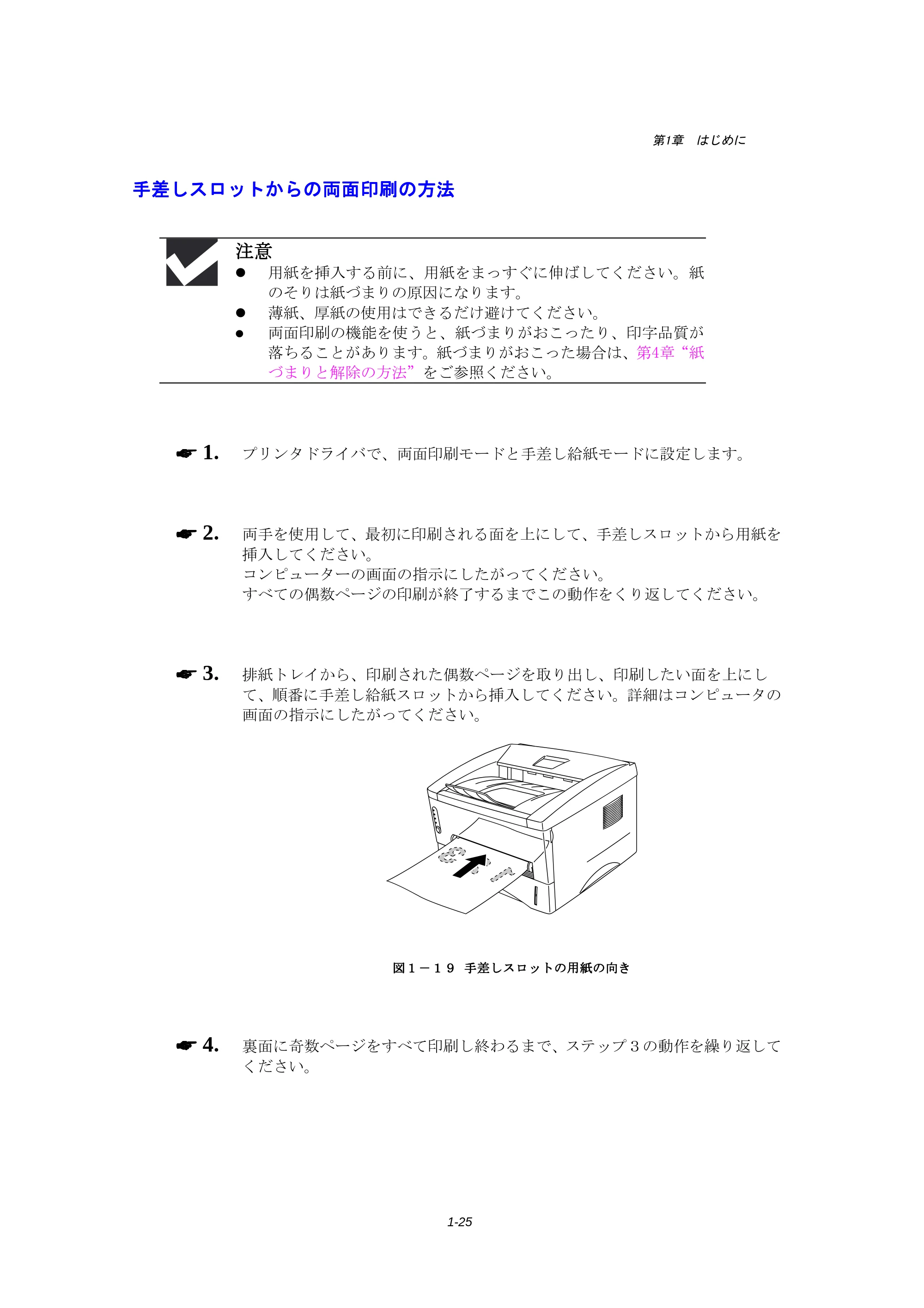

手差しスロットからの両面印刷の方法手差しスロットからの両面印刷の方法手差しスロットからの両面印刷の方法手差しスロットからの両面印刷の方法
注意注意注意注意
! 用紙を挿入する前に、用紙をまっすぐに伸ばしてください。紙
のそりは紙づまりの原因になります。
! 薄紙、厚紙の使用はできるだけ避けてください。
! 両面印刷の機能を使うと、紙づまりがおこったり、印字品質が
落ちることがあります。紙づまりがおこった場合は、第4章“紙
づまりと解除の方法”をご参照ください。
☛☛☛☛ 1. プリンタドライバで、両面印刷モードと手差し給紙モードに設定します。
☛☛☛☛ 2. 両手を使用して、最初に印刷される面を上にして、手差しスロットから用紙を
挿入してください。
コンピューターの画面の指示にしたがってください。
すべての偶数ページの印刷が終了するまでこの動作をくり返してください。
☛☛☛☛ 3. 排紙トレイから、印刷された偶数ページを取り出し、印刷したい面を上にし
て、順番に手差し給紙スロットから挿入してください。詳細はコンピュータの

画面の指示にしたがってください。
図１－１９図１－１９図１－１９図１－１９ 手差しスロットの用紙の向き手差しスロットの用紙の向き手差しスロットの用紙の向き手差しスロットの用紙の向き
☛☛☛☛ 4. 裏面に奇数ページをすべて印刷し終わるまで、ステップ３の動作を繰り返して
ください。

1-26

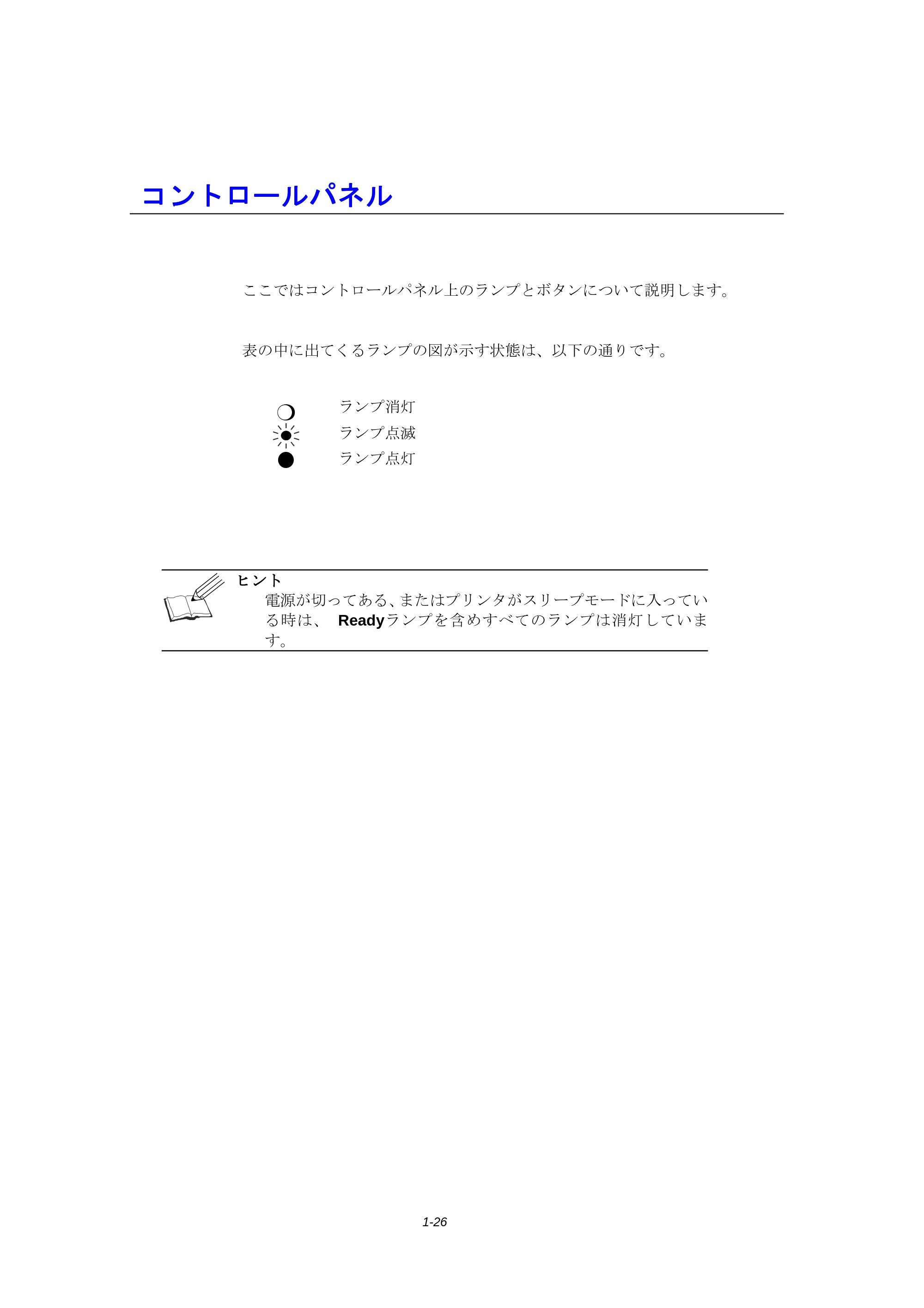

コントロールパネルコントロールパネルコントロールパネルコントロールパネル
ここではコントロールパネル上のランプとボタンについて説明します。
表の中に出てくるランプの図が示す状態は、以下の通りです。
❍
ランプ消灯
ランプ点滅
 ランプ点灯
ヒントヒントヒントヒント
電源が切ってある、またはプリンタがスリープモードに入ってい
る時は、 Readyランプを含めすべてのランプは消灯していま
す。

第1章 はじめに
1-27

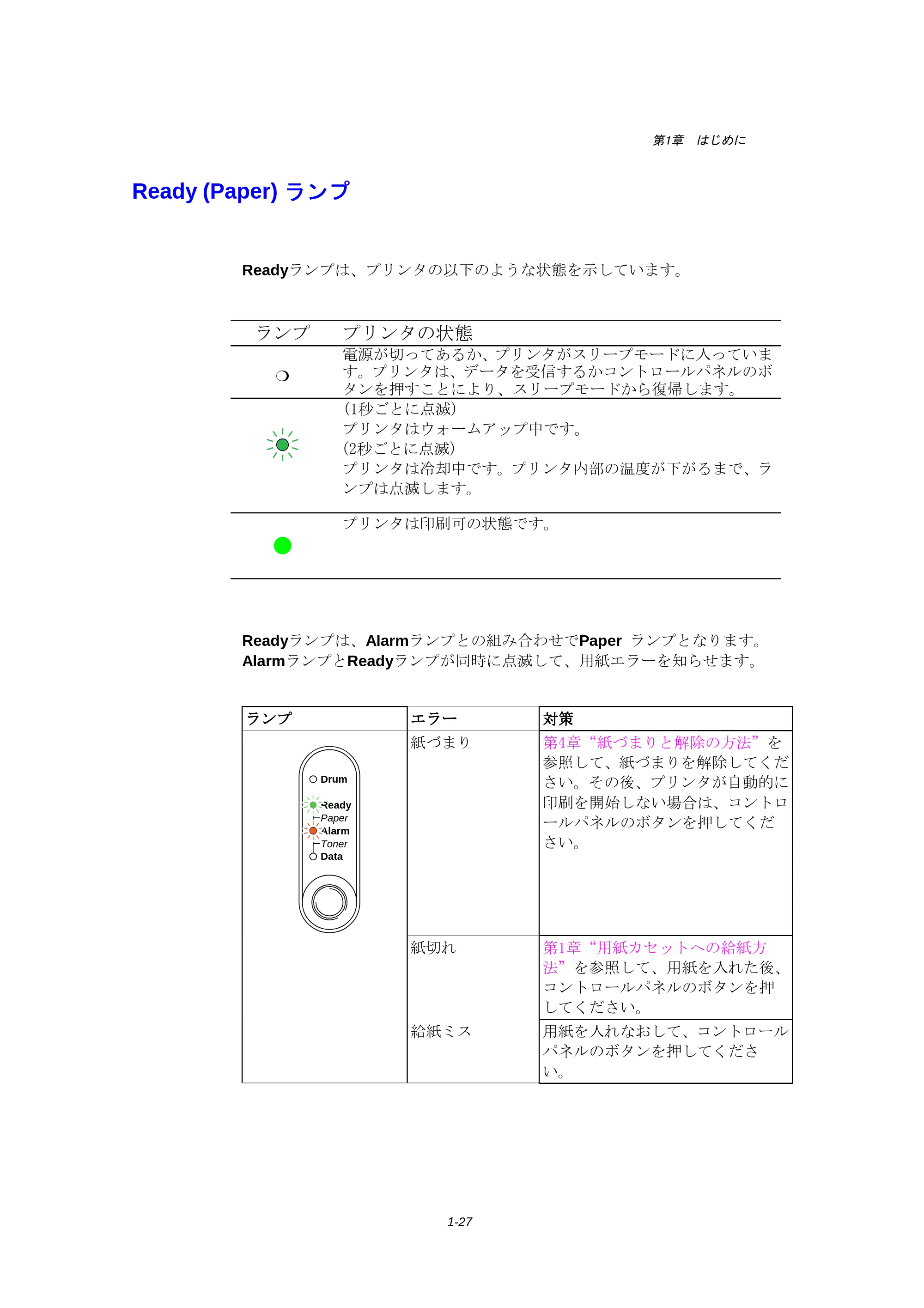

Ready (Paper) ランプランプランプランプ
Readyランプは、プリンタの以下のような状態を示しています。
ランプ プリンタの状態
❍
電源が切ってあるか、プリンタがスリープモードに入っていま
す。プリンタは、データを受信するかコントロールパネルのボ
タンを押すことにより、スリープモードから復帰します。
(1秒ごとに点滅)
プリンタはウォームアップ中です。
(2秒ごとに点滅)
プリンタは冷却中です。プリンタ内部の温度が下がるまで、ラ
ンプは点滅します。
!
プリンタは印刷可の状態です。
Readyランプは、Alarmランプとの組み合わせでPaper ランプとなります。
AlarmランプとReadyランプが同時に点滅して、用紙エラーを知らせます。
ランプランプランプランプ エラーエラーエラーエラー 対策対策対策対策
Ready
Alarm
Paper
Toner
Data
Drum
紙づまり 第4章“紙づまりと解除の方法”を
参照して、紙づまりを解除してくだ
さい。その後、プリンタが自動的に
印刷を開始しない場合は、コントロ

ールパネルのボタンを押してくだ
さい。
紙切れ 第1章“用紙カセットへの給紙方
法”を参照して、用紙を入れた後、
コントロールパネルのボタンを押
してください。
給紙ミス 用紙を入れなおして、コントロール
パネルのボタンを押してくださ
い。

1-28

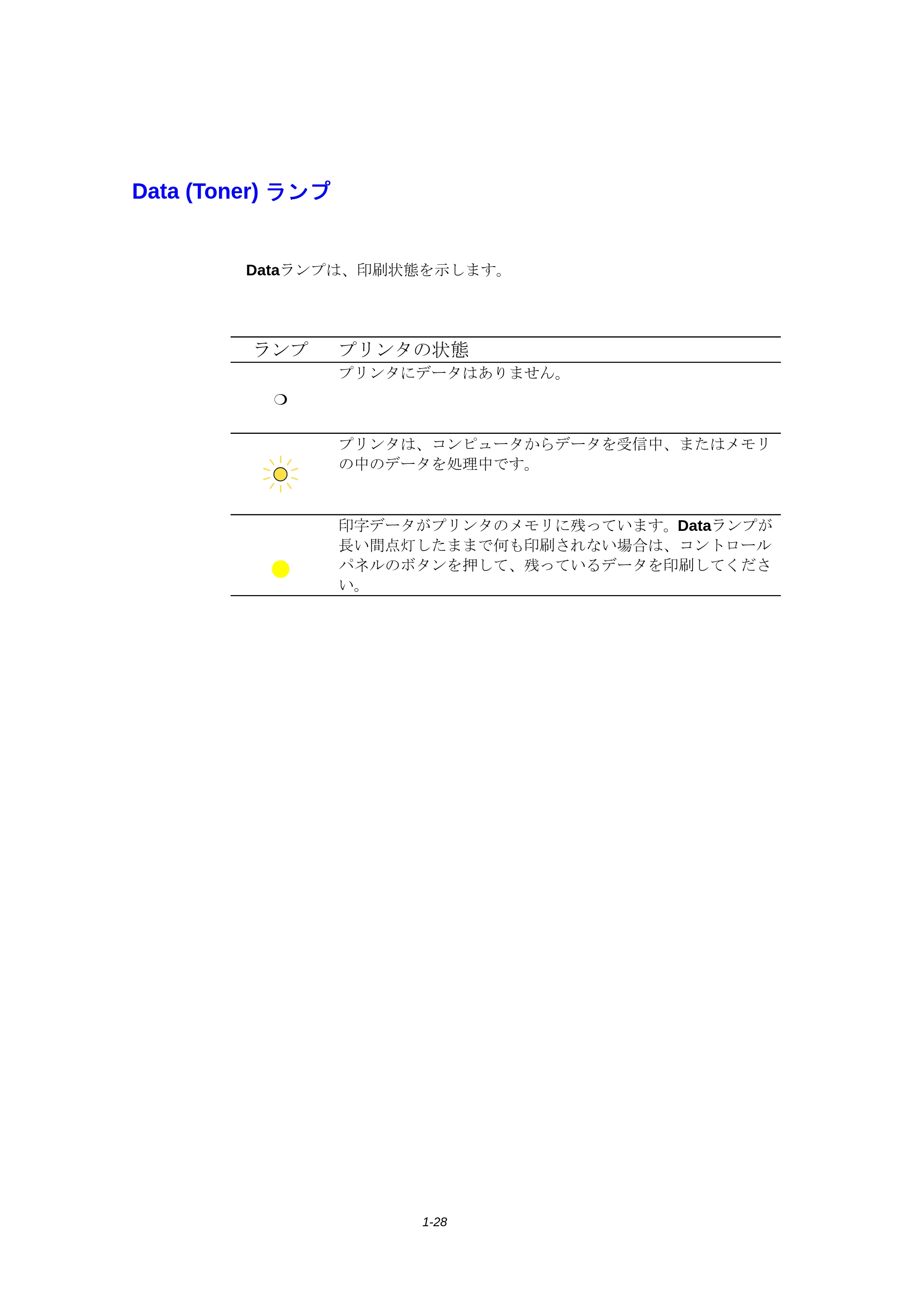

Data (Toner) ランプランプランプランプ
Dataランプは、印刷状態を示します。
ランプ プリンタの状態
❍
プリンタにデータはありません。
プリンタは、コンピュータからデータを受信中、またはメモリ
の中のデータを処理中です。
!
印字データがプリンタのメモリに残っています。Dataランプが
長い間点灯したままで何も印刷されない場合は、コントロール
パネルのボタンを押して、残っているデータを印刷してくださ
い。

第1章 はじめに
1-29

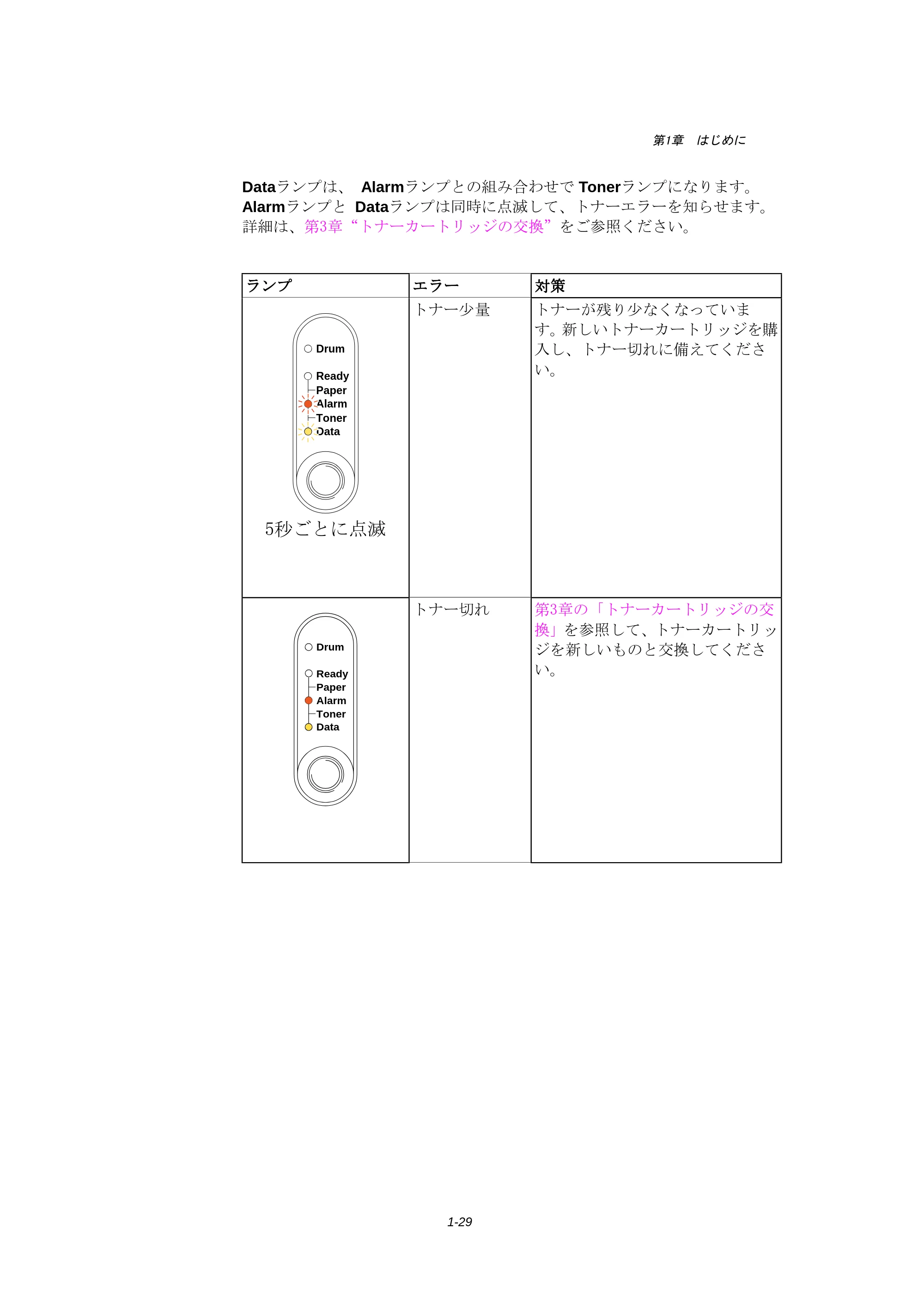

Dataランプは、 Alarmランプとの組み合わせで Tonerランプになります。
Alarmランプと Dataランプは同時に点滅して、トナーエラーを知らせます。
詳細は、第3章“トナーカートリッジの交換”をご参照ください。
ランプランプランプランプ エラーエラーエラーエラー 対策対策対策対策
Ready
Alarm
Paper
Toner
Data
Drum
5秒ごとに点滅
トナー少量 トナーが残り少なくなっていま
す。新しいトナーカートリッジを購
入し、トナー切れに備えてくださ
い。
Ready
Alarm
Paper
Toner
Data
Drum
トナー切れ 第3章の「トナーカートリッジの交
換」を参照して、トナーカートリッ
ジを新しいものと交換してくださ
い。

1-30

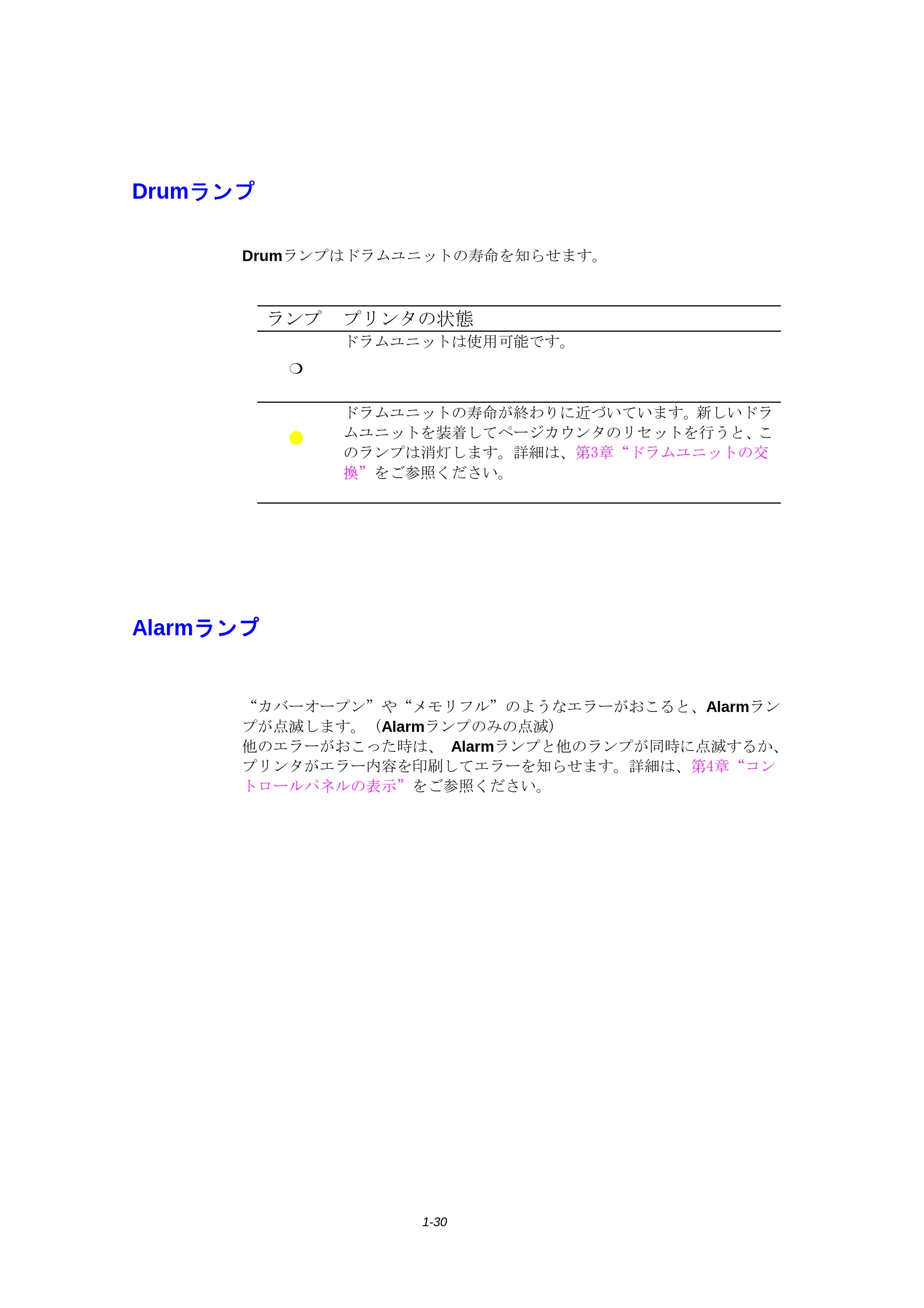

Drumランプランプランプランプ
Drumランプはドラムユニットの寿命を知らせます。
ランプ プリンタの状態
❍
ドラムユニットは使用可能です。

ドラムユニットの寿命が終わりに近づいています。新しいドラ
ムユニットを装着してページカウンタのリセットを行うと、こ
のランプは消灯します。詳細は、第3章“ドラムユニットの交
換”をご参照ください。
Alarmランプランプランプランプ
“カバーオープン”や“メモリフル”のようなエラーがおこると、Alarmラン
プが点滅します。 (Alarmランプのみの点滅)
他のエラーがおこった時は、 Alarmランプと他のランプが同時に点滅するか、
プリンタがエラー内容を印刷してエラーを知らせます。詳細は、第4章“コン
トロールパネルの表示”をご参照ください。

第1章 はじめに
1-31
ボタンボタンボタンボタン
コントロールパネルのボタンは、状況に応じて以下のような用途に使用できま
す。
印刷の中止印刷の中止印刷の中止印刷の中止
印刷中にこのボタンを押すと、プリンタはすぐに印刷を中止して用紙を排出し
ます。
スリープモードからの復帰スリープモードからの復帰スリープモードからの復帰スリープモードからの復帰
スリープモードに入っているときにボタンを押すと、プリンタはスリープモー
ドから復帰して、印刷可の状態になります。プリンタが印刷可の状態になるま
で約45秒かかります。
用紙排出用紙排出用紙排出用紙排出
Dataランプが点灯中にボタンを押すと、プリンタはメモリに残っているデータ
を印刷します。この操作を「用紙排出」と呼びます。
エラーエラーエラーエラー状態からの状態からの状態からの状態からの復帰復帰復帰復帰
プリンタには、自動的に回復できるエラーがありますが、自動的に回復しない
ときは、ボタンを押してエラーを解除し、印刷操作を続けてください。

1-32

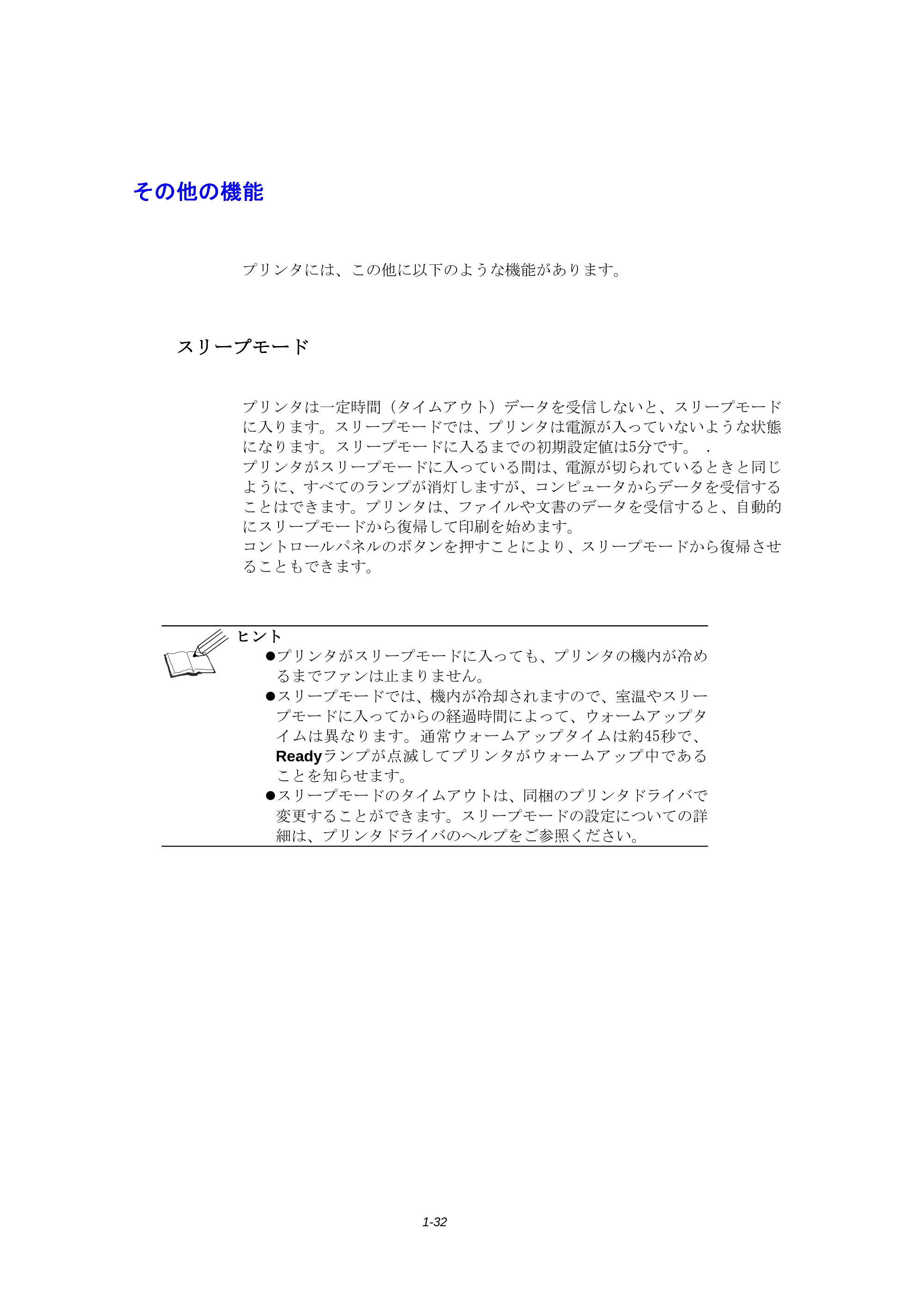

その他の機能その他の機能その他の機能その他の機能
プリンタには、この他に以下のような機能があります。
スリープモードスリープモードスリープモードスリープモード
プリンタは一定時間（タイムアウト）データを受信しないと、スリープモード
に入ります。スリープモードでは、プリンタは電源が入っていないような状態
になります。スリープモードに入るまでの初期設定値は5分です。 .
プリンタがスリープモードに入っている間は、電源が切られているときと同じ
ように、すべてのランプが消灯しますが、コンピュータからデータを受信する
ことはできます。プリンタは、ファイルや文書のデータを受信すると、自動的
にスリープモードから復帰して印刷を始めます。
コントロールパネルのボタンを押すことにより、スリープモードから復帰させ
ることもできます。
ヒントヒントヒントヒント
! プリンタがスリープモードに入っても、プリンタの機内が冷め
るまでファンは止まりません。
! スリープモードでは、機内が冷却されますので、室温やスリー
プモードに入ってからの経過時間によって、ウォームアップタ

イムは異なります。通常ウォームアップタイムは約45秒で、
Readyランプが点滅してプリンタがウォームアップ中である
ことを知らせます。
! スリープモードのタイムアウトは、同梱のプリンタドライバで
変更することができます。スリープモードの設定についての詳
細は、プリンタドライバのヘルプをご参照ください。

第1章 はじめに
1-33

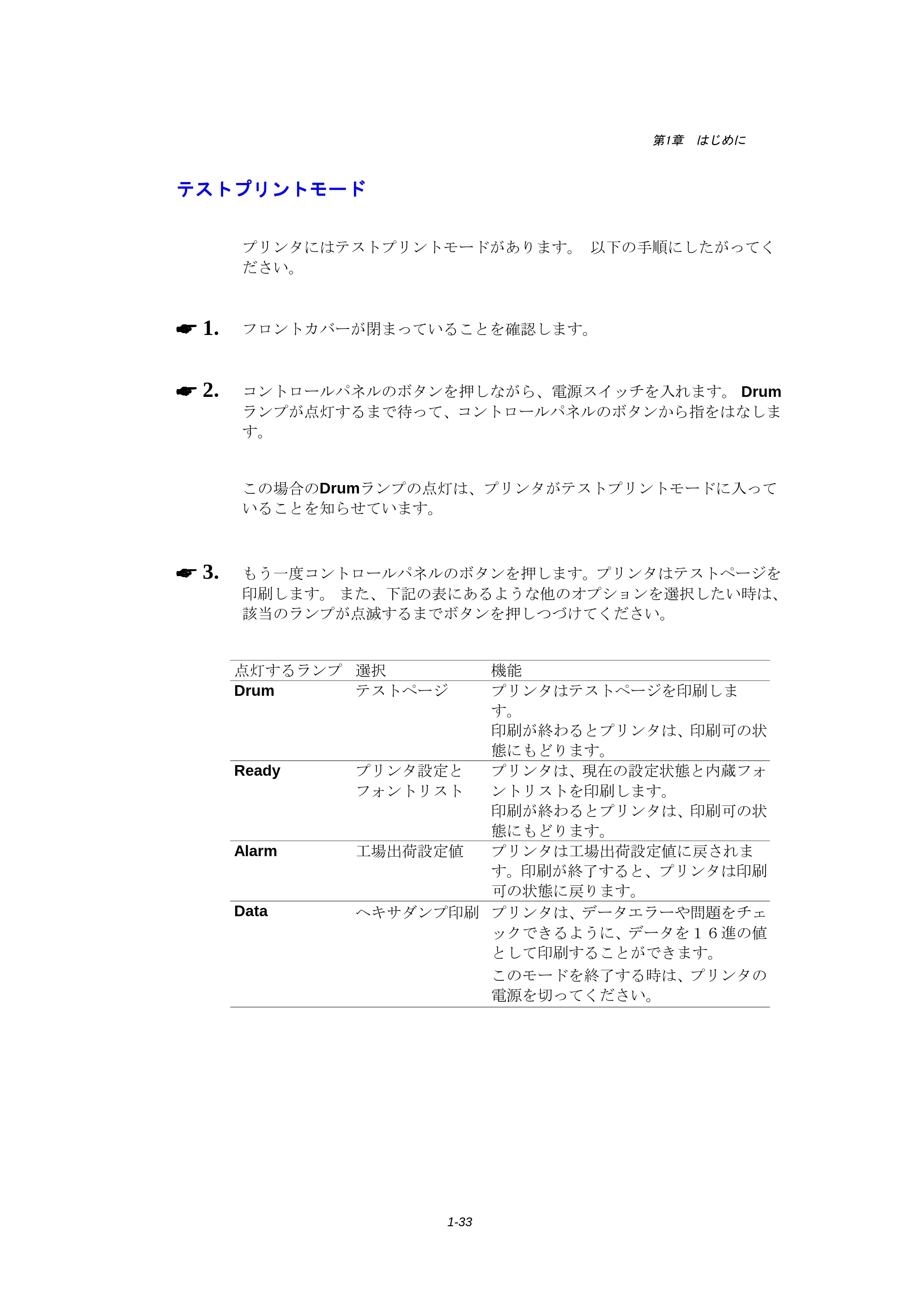

テストプリントモードテストプリントモードテストプリントモードテストプリントモード
プリンタにはテストプリントモードがあります。 以下の手順にしたがってく
ださい。
☛☛☛☛ 1. フロントカバーが閉まっていることを確認します。
☛☛☛☛ 2. コントロールパネルのボタンを押しながら、電源スイッチを入れます。 Drum
ランプが点灯するまで待って、コントロールパネルのボタンから指をはなしま
す。
この場合のDrumランプの点灯は、プリンタがテストプリントモードに入って
いることを知らせています。
☛☛☛☛ 3. もう一度コントロールパネルのボタンを押します。プリンタはテストページを
印刷します。 また、下記の表にあるような他のオプションを選択したい時は、
該当のランプが点滅するまでボタンを押しつづけてください。
点灯するランプ 選択 機能
Drum テストページ プリンタはテストページを印刷しま
す。
印刷が終わるとプリンタは、印刷可の状
態にもどります。
Ready プリンタ設定と
フォントリスト
プリンタは、現在の設定状態と内蔵フォ

ントリストを印刷します。
印刷が終わるとプリンタは、印刷可の状
態にもどります。
Alarm 工場出荷設定値 プリンタは工場出荷設定値に戻されま
す。印刷が終了すると、プリンタは印刷
可の状態に戻ります。
Data ヘキサダンプ印刷 プリンタは、データエラーや問題をチェ
ックできるように、データを１６進の値
として印刷することができます。
このモードを終了する時は、プリンタの
電源を切ってください。

第2
章 消耗品
2-1
第第第第2222章章章章
消耗品消耗品消耗品消耗品
消耗品消耗品消耗品消耗品

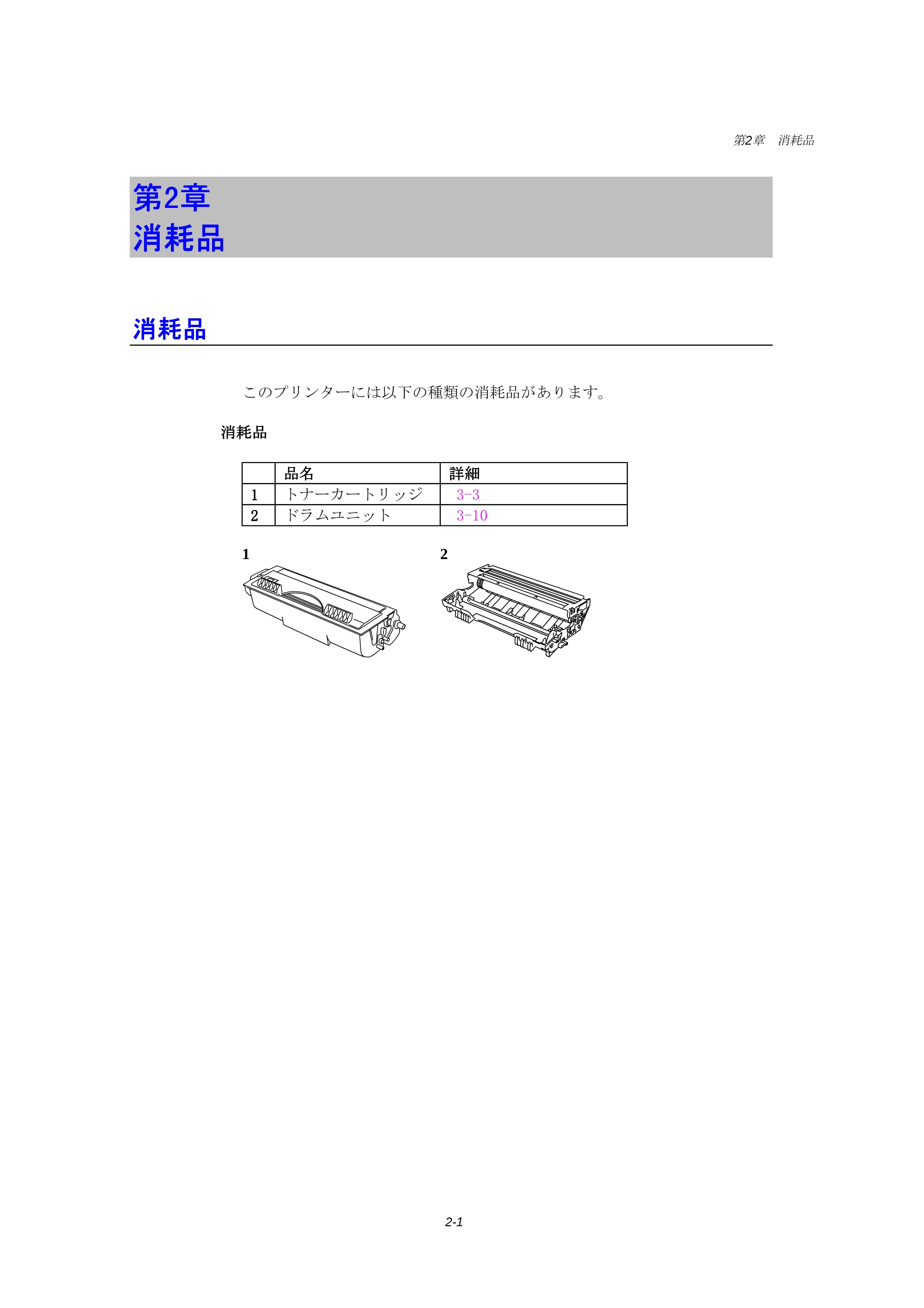

このプリンターには以下の種類の消耗品があります。
消耗品消耗品消耗品消耗品
品名品名品名品名 詳細詳細詳細詳細
1111 トナーカートリッジ 3-3
2222 ドラムユニット 3-10
1 2

第3
章 プリンタの保守
3-1
第第第第3333章章章章
プリンタの保守プリンタの保守プリンタの保守プリンタの保守

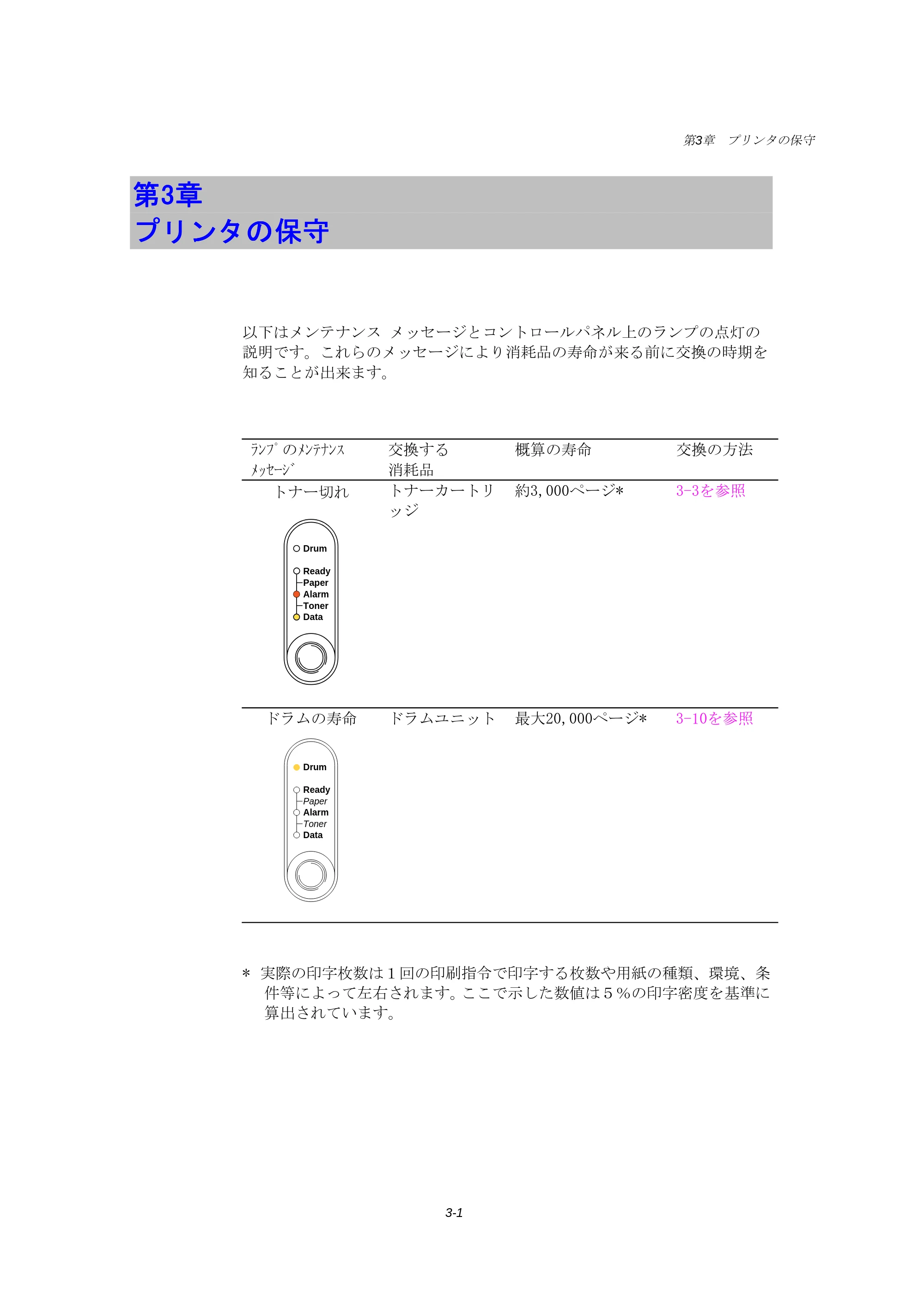

以下はメンテナンス メッセージとコントロールパネル上のランプの点灯の
説明です。これらのメッセージにより消耗品の寿命が来る前に交換の時期を
知ることが出来ます。
ﾗﾝﾌﾟのﾒﾝﾃﾅﾝｽ
ﾒｯｾｰｼﾞ
交換する
消耗品
概算の寿命 交換の方法
トナー切れ
Ready
Alarm
Paper
Toner
Data
Drum
トナーカートリ
ッジ
約3,000ページ* 3-3を参照
ドラムの寿命
Drum
Ready
Alarm
Paper
Toner
Data
ドラムユニット 最大20,000ページ* 3-10を参照
* 実際の印字枚数は１回の印刷指令で印字する枚数や用紙の種類、環境、条
件等によって左右されます。ここで示した数値は５％の印字密度を基準に
算出されています。

3-2

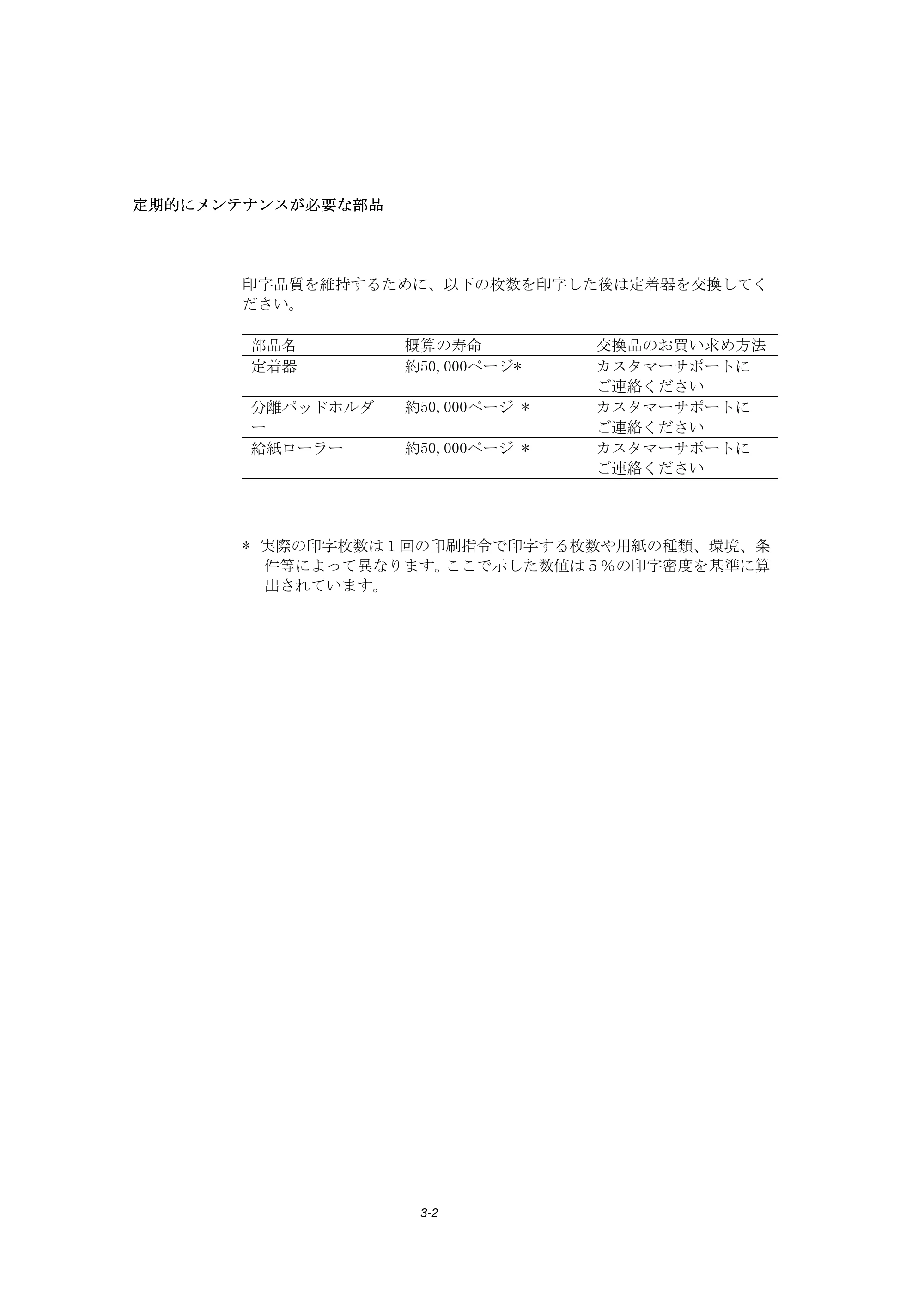

定期的にメンテナンス定期的にメンテナンス定期的にメンテナンス定期的にメンテナンスがががが必要な部品必要な部品必要な部品必要な部品
印字品質を維持するために、以下の枚数を印字した後は定着器を交換してく
ださい。
部品名 概算の寿命 交換品のお買い求め方法
定着器 約50,000ページ* カスタマーサポートに
ご連絡ください
分離パッドホルダ
ー
約50,000ページ * カスタマーサポートに
ご連絡ください
給紙ローラー 約50,000ページ * カスタマーサポートに
ご連絡ください
* 実際の印字枚数は１回の印刷指令で印字する枚数や用紙の種類、環境、条
件等によって異なります。ここで示した数値は５％の印字密度を基準に算
出されています。

第3
章 プリンタの保守
3-3
トナーカートリッジの交換トナーカートリッジの交換トナーカートリッジの交換トナーカートリッジの交換
トナーカートリッジの寿命は約3,000ページ（A4/レターサイズ、5%印字密度）
です。寿命に近づくと、 Alarmランプと Data (Toner) ランプが５秒ごとに
点滅して、残りのトナーが少なくなったことを知らせます。
ヒントヒントヒントヒント
! トナー少量の表示が現れたときのために、新品のトナーカートリ
ッジを常に用意しておくことをおすすめします。
! 使用済みのトナーカートリッジは地域の条例にしたがって処分し
てください。ご不明な点は、お近くの販売店にお問い合わせくだ
さい。トナーが飛び散らないようにビニール袋等に入れてしっか
りと封をして、処分してください。
! トナーカートリッジを交換する際に、プリンターのクリーニング
をすることをおすすめします。この章の「プリンタのクリーニン
グ」をご覧ください。
! トナーカートリッジの実際の寿命は温度、湿度、使用されている
用紙、一回の印刷で印字される枚数、印刷内容（文書かグラフィ

ックか）などによって左右されます。理想的な使用方法、環境下
での平均的なトナーカートリッジの寿命は約3,000ページです。実
際のトナーカートリッジの寿命はこれよりも短いことがありま
す。トナーカートリッジの寿命を左右する要因は様々であるた
め、トナーカートリッジの最低限の印字枚数に関しては責任を負
いかねます。
Ready
Alarm
Paper
Toner
Data
Drum
図図図図 3-13-13-13-1 トナー少量のトナー少量のトナー少量のトナー少量の表示表示表示表示

3-4
ヒントヒントヒントヒント
Alarmランプと Data (Toner)ランプの両方が点灯したままだと、ト
ナー切れです。新しいトナーカートリッジを装着するまでランプは
消灯しません。
トナーカートリッジの交換は以下の手順でおこなってください。

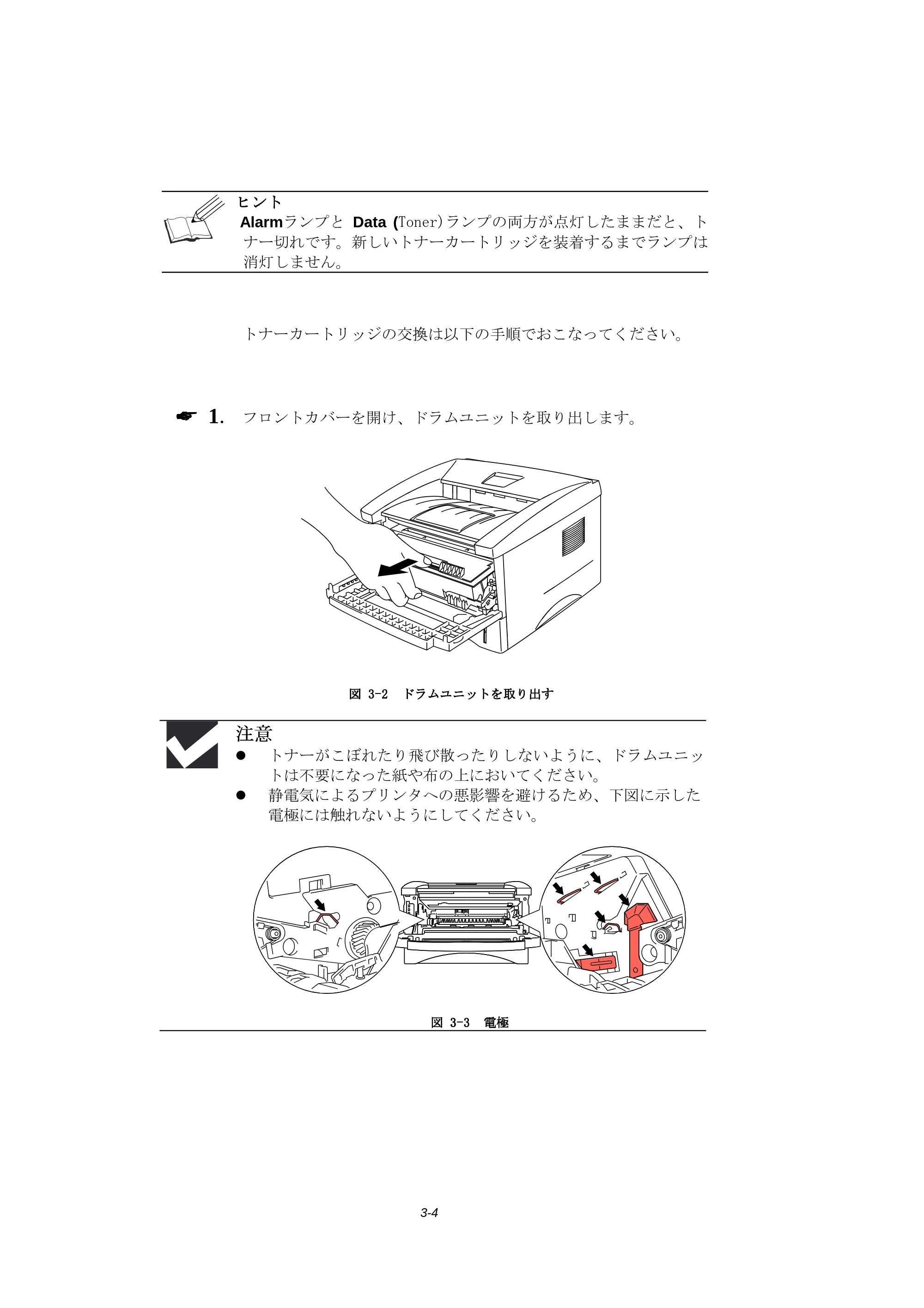

☛☛☛☛ 1. フロントカバーを開け、ドラムユニットを取り出します。
図図図図 3-23-23-23-2 ドラムユニットを取り出すドラムユニットを取り出すドラムユニットを取り出すドラムユニットを取り出す
注意注意注意注意
! トナーがこぼれたり飛び散ったりしないように、ドラムユニッ
トは不要になった紙や布の上においてください。
! 静電気によるプリンタへの悪影響を避けるため、下図に示した
電極には触れないようにしてください。
図図図図 3-33-33-33-3 電極電極電極電極

第3
章 プリンタの保守
3-5

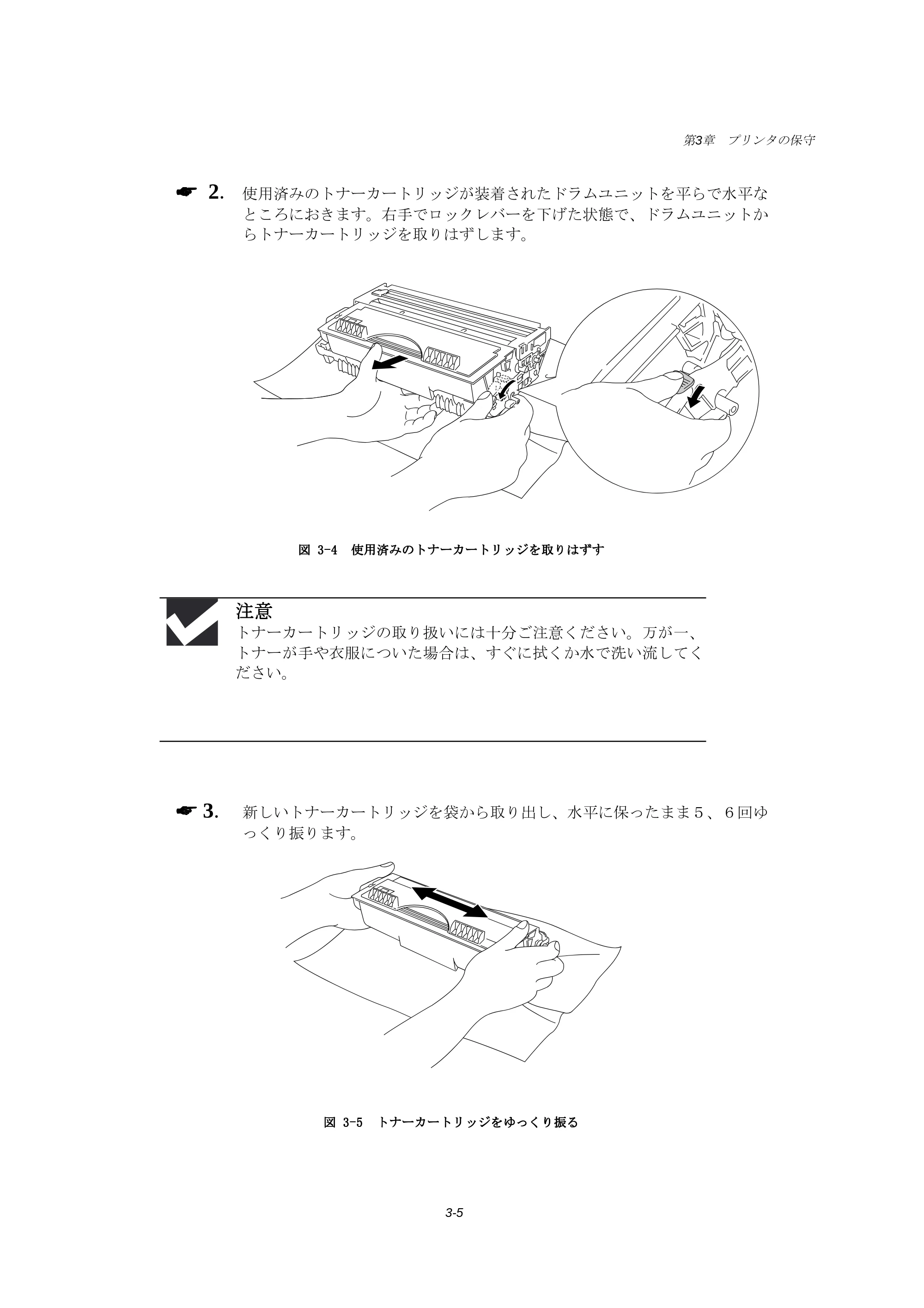

☛☛☛☛ 2. 使用済みのトナーカートリッジが装着されたドラムユニットを平らで水平な
ところにおきます。右手でロックレバーを下げた状態で、ドラムユニットか
らトナーカートリッジを取りはずします。
図図図図 3-43-43-43-4 使用済みの使用済みの使用済みの使用済みのトナーカートリッジをトナーカートリッジをトナーカートリッジをトナーカートリッジを取り取り取り取りはずはずはずはずすすすす
注意注意注意注意
トナーカートリッジの取り扱いには十分ご注意ください。万が一、
トナーが手や衣服についた場合は、すぐに拭くか水で洗い流してく
ださい。
☛☛☛☛ 3. 新しいトナーカートリッジを袋から取り出し、水平に保ったまま５、６回ゆ
っくり振ります。
図図図図 3-53-53-53-5 トナーカートリッジをトナーカートリッジをトナーカートリッジをトナーカートリッジをゆっくりゆっくりゆっくりゆっくり振る振る振る振る

3-6

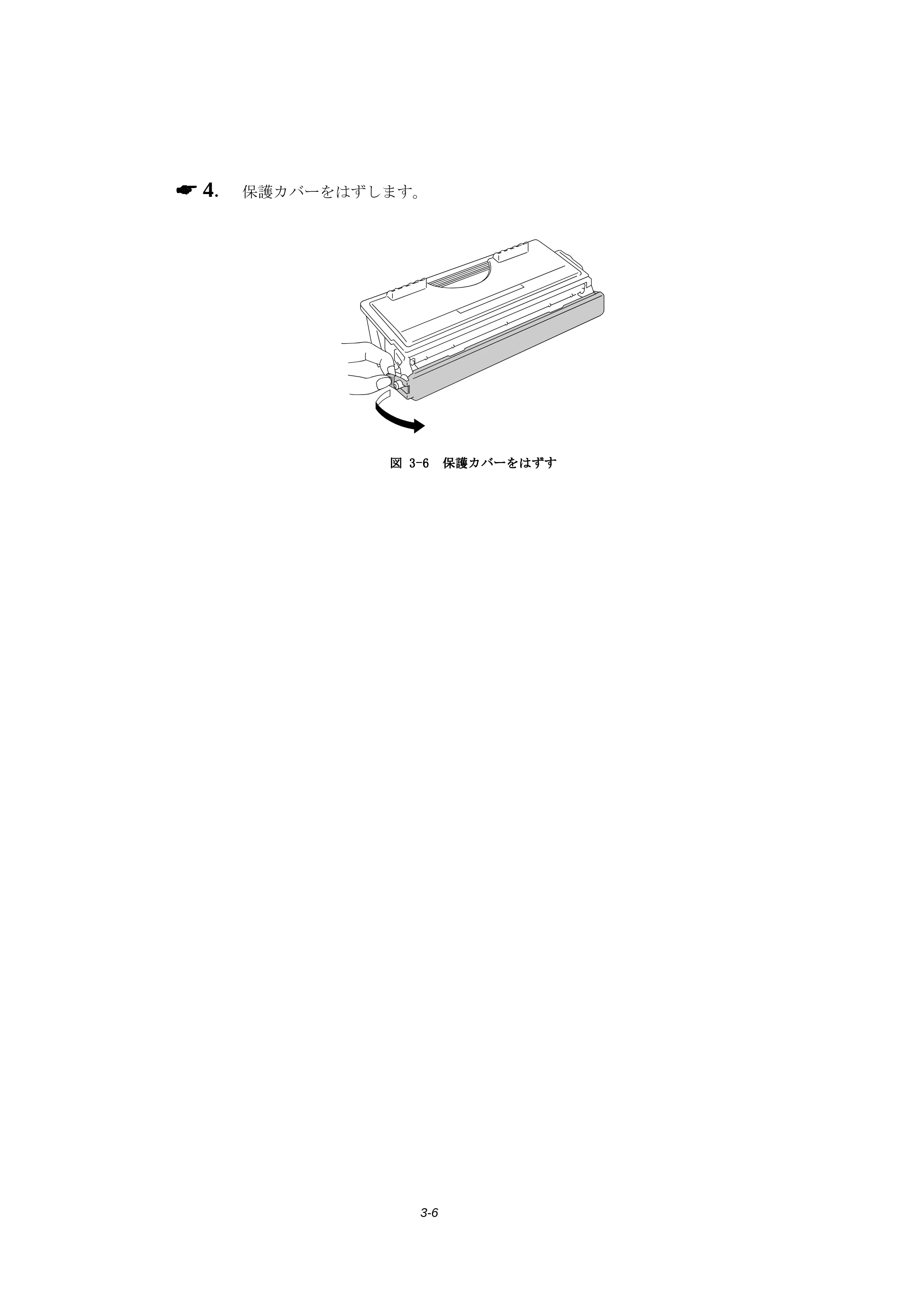

☛☛☛☛ 4. 保護カバーをはずします。
図図図図 3-63-63-63-6 保護カバーを保護カバーを保護カバーを保護カバーをはずはずはずはずすすすす

第3
章 プリンタの保守
3-7

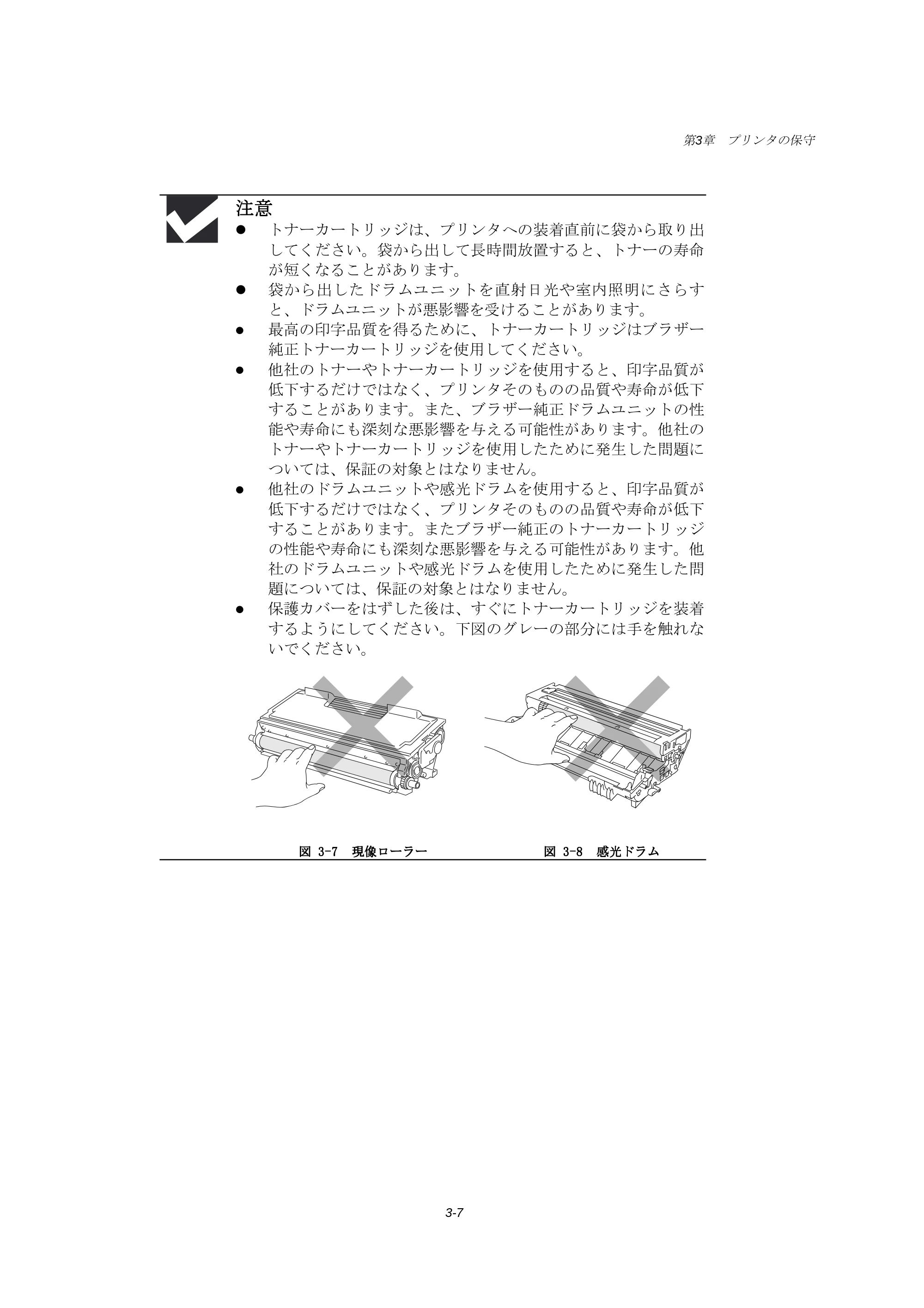

注意注意注意注意
! トナーカートリッジは、プリンタへの装着直前に袋から取り出
してください。袋から出して長時間放置すると、トナーの寿命
が短くなることがあります。
! 袋から出したドラムユニットを直射日光や室内照明にさらす
と、ドラムユニットが悪影響を受けることがあります。
! 最高の印字品質を得るために、トナーカートリッジはブラザー
純正トナーカートリッジを使用してください。
! 他社のトナーやトナーカートリッジを使用すると、印字品質が
低下するだけではなく、プリンタそのものの品質や寿命が低下
することがあります。また、ブラザー純正ドラムユニットの性
能や寿命にも深刻な悪影響を与える可能性があります。他社の
トナーやトナーカートリッジを使用したために発生した問題に
ついては、保証の対象とはなりません。
! 他社のドラムユニットや感光ドラムを使用すると、印字品質が
低下するだけではなく、プリンタそのものの品質や寿命が低下
することがあります。またブラザー純正のトナーカートリッジ
の性能や寿命にも深刻な悪影響を与える可能性があります。他

社のドラムユニットや感光ドラムを使用したために発生した問
題については、保証の対象とはなりません。
! 保護カバーをはずした後は、すぐにトナーカートリッジを装着
するようにしてください。下図のグレーの部分には手を触れな
いでください。
図図図図 3-73-73-73-7 現像ローラー現像ローラー現像ローラー現像ローラー 図図図図 3-83-83-83-8 感光感光感光感光ドラムドラムドラムドラム

3-8

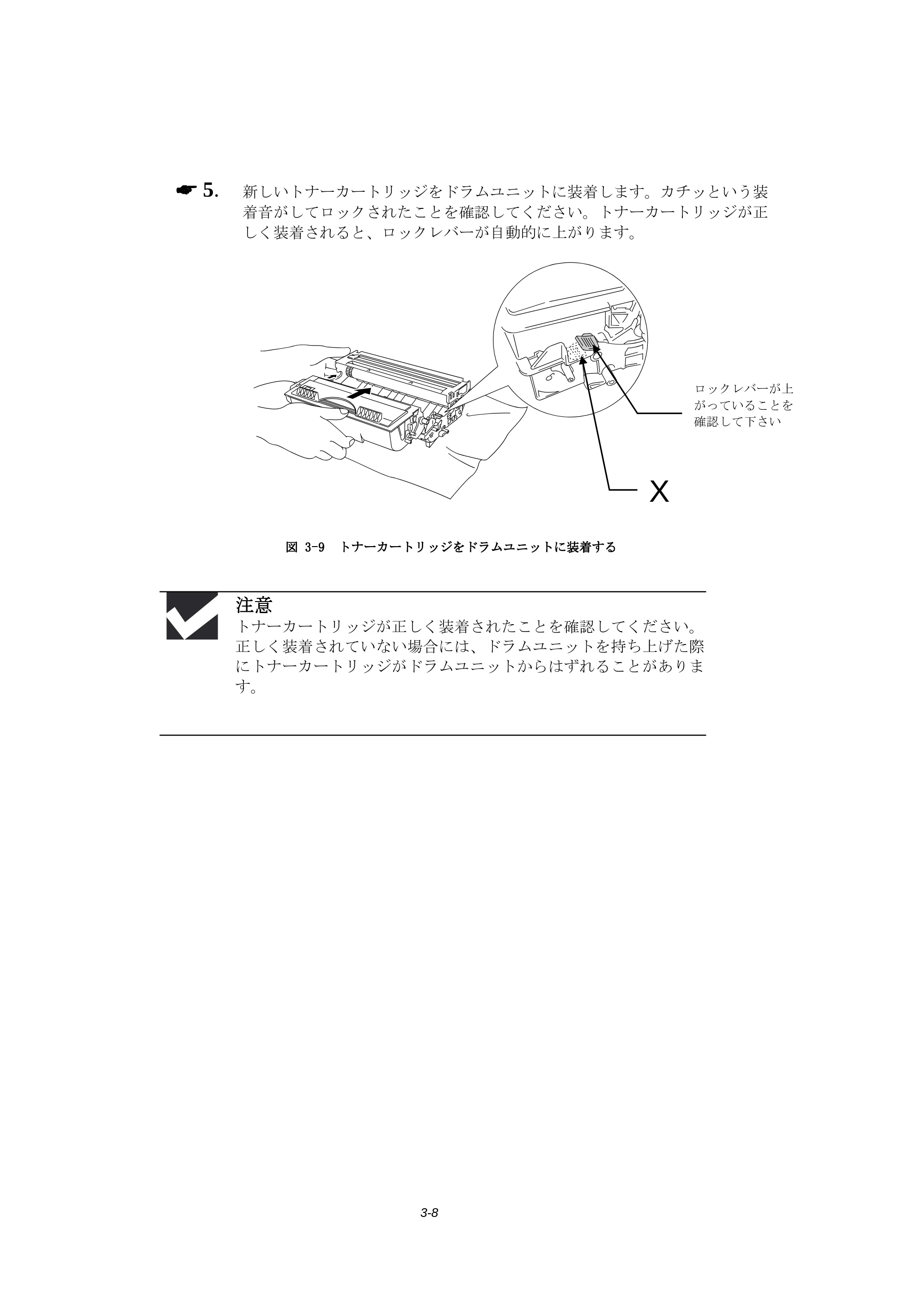

☛☛☛☛ 5. 新しいトナーカートリッジをドラムユニットに装着します。カチッという装
着音がしてロックされたことを確認してください。トナーカートリッジが正
しく装着されると、ロックレバーが自動的に上がります。
図図図図 3-93-93-93-9 トナーカートリッジをドラムユニットにトナーカートリッジをドラムユニットにトナーカートリッジをドラムユニットにトナーカートリッジをドラムユニットに装着する装着する装着する装着する
注意注意注意注意
トナーカートリッジが正しく装着されたことを確認してください。
正しく装着されていない場合には、ドラムユニットを持ち上げた際
にトナーカートリッジがドラムユニットからはずれることがありま
す。
ロックレバーが上
がっていることを
確認して下さい
X

第3
章 プリンタの保守
3-9

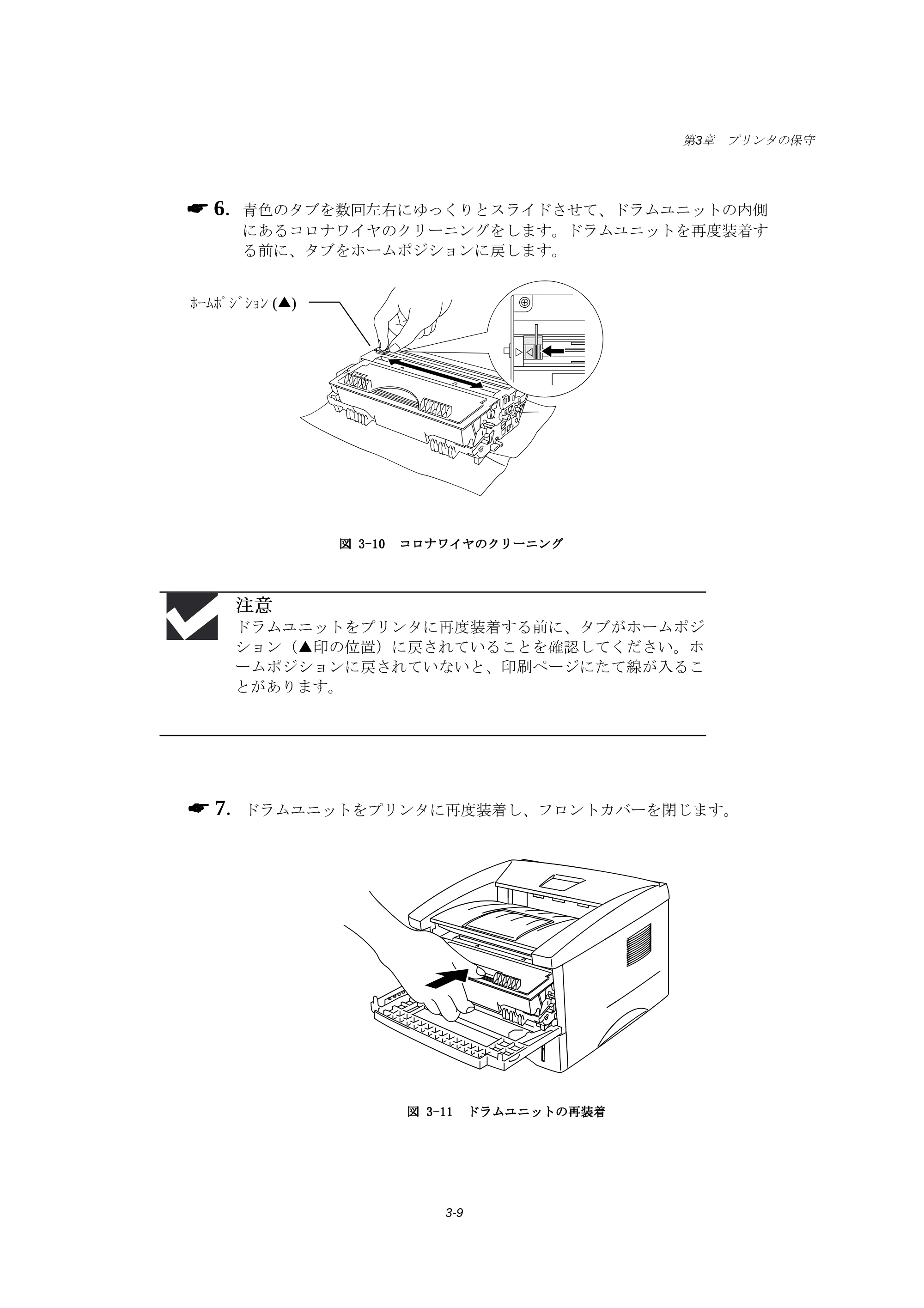

☛☛☛☛ 6. 青色のタブを数回左右にゆっくりとスライドさせて、ドラムユニットの内側
にあるコロナワイヤのクリーニングをします。ドラムユニットを再度装着す
る前に、タブをホームポジションに戻します。
図図図図 3-103-103-103-10 コロナワイヤのクリーニングコロナワイヤのクリーニングコロナワイヤのクリーニングコロナワイヤのクリーニング
注意注意注意注意
ドラムユニットをプリンタに再度装着する前に、タブがホームポジ
ション（▲印の位置）に戻されていることを確認してください。ホ
ームポジションに戻されていないと、印刷ページにたて線が入るこ
とがあります。
☛☛☛☛ 7. ドラムユニットをプリンタに再度装着し、フロントカバーを閉じます。
図図図図 3-113-113-113-11 ドラムユニットの再装着ドラムユニットの再装着ドラムユニットの再装着ドラムユニットの再装着
ﾎｰﾑﾎﾟｼﾞｼｮﾝ ()

3-10

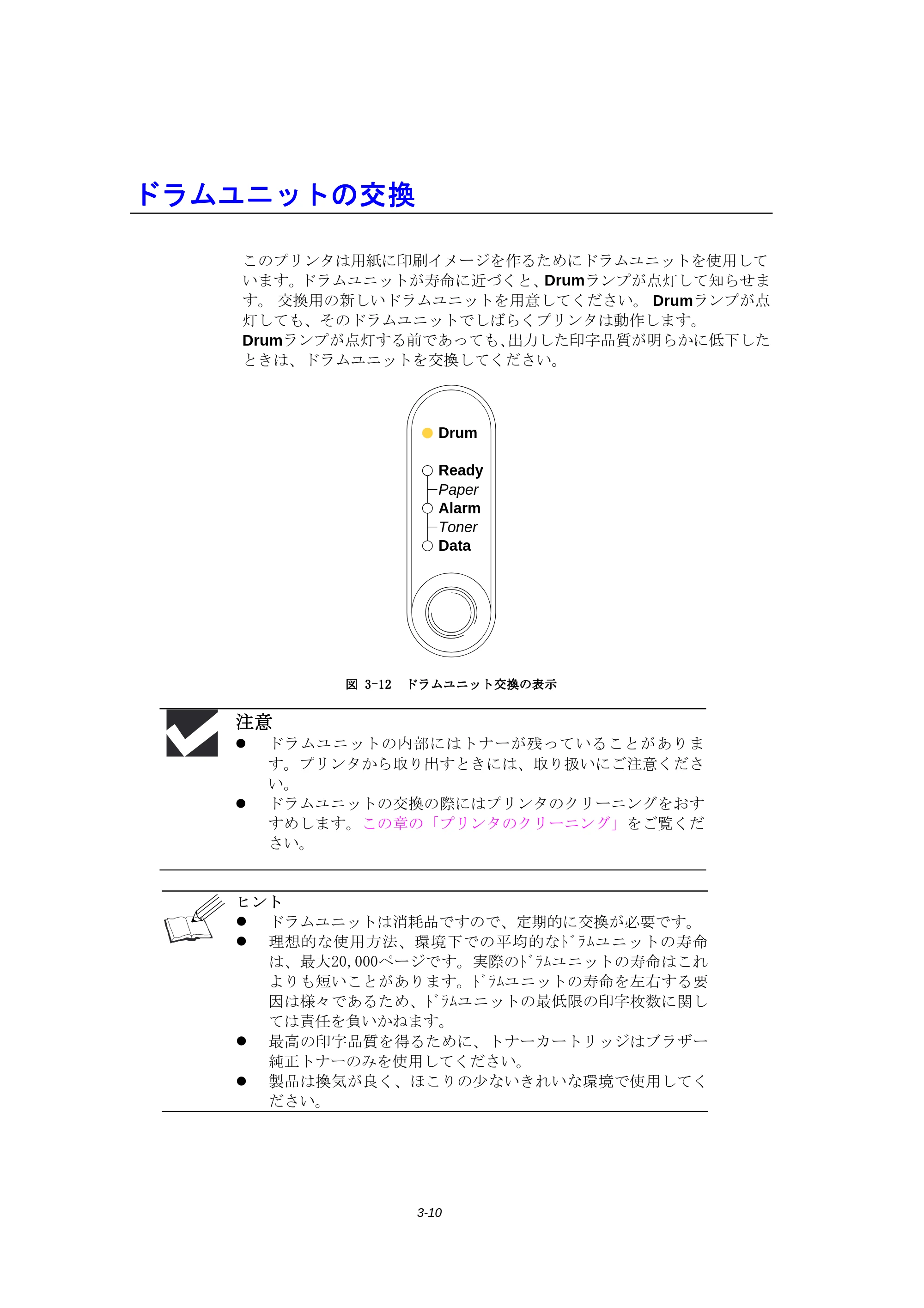

ドラムユニットの交換ドラムユニットの交換ドラムユニットの交換ドラムユニットの交換
このプリンタは用紙に印刷イメージを作るためにドラムユニットを使用して
います。ドラムユニットが寿命に近づくと、Drumランプが点灯して知らせま
す。 交換用の新しいドラムユニットを用意してください。 Drumランプが点
灯しても、そのドラムユニットでしばらくプリンタは動作します。
Drumランプが点灯する前であっても、出力した印字品質が明らかに低下した
ときは、ドラムユニットを交換してください。
Drum
Ready
Alarm
Paper
Toner
Data
図図図図 3-123-123-123-12 ドラムユニット交換の表示ドラムユニット交換の表示ドラムユニット交換の表示ドラムユニット交換の表示
注意注意注意注意
! ドラムユニットの内部にはトナーが残っていることがありま
す。プリンタから取り出すときには、取り扱いにご注意くださ
い。
! ドラムユニットの交換の際にはプリンタのクリーニングをおす
すめします。この章の「プリンタのクリーニング」をご覧くだ

さい。
ヒントヒントヒントヒント
! ドラムユニットは消耗品ですので、定期的に交換が必要です。
! 理想的な使用方法、環境下での平均的なﾄﾞﾗﾑユニットの寿命
は、最大20,000ページです。実際のﾄﾞﾗﾑユニットの寿命はこれ
よりも短いことがあります。ﾄﾞﾗﾑユニットの寿命を左右する要
因は様々であるため、ﾄﾞﾗﾑユニットの最低限の印字枚数に関し
ては責任を負いかねます。
! 最高の印字品質を得るために、トナーカートリッジはブラザー
純正トナーのみを使用してください。
! 製品は換気が良く、ほこりの少ないきれいな環境で使用してく
ださい。

第3
章 プリンタの保守
3-11
以下の手順にしたがってドラムユニットの交換をしてください。
☛☛☛☛ 1. プリンタのフロントカバーを開け、ドラムユニットを取り出します。
図図図図 3-133-133-133-13 ドラムユニットを取り出すドラムユニットを取り出すドラムユニットを取り出すドラムユニットを取り出す
注意注意注意注意
静電気によるプリンタへの悪影響を避けるため、下図に示した電極
には触れないようにしてください。
図図図図 3-143-143-143-14 電極電極電極電極

3-12
☛☛☛☛ 2. ドラムユニットを平らで水平な場所におきます。右手でロックレバーを下げ
た状態で、ドラムユニットからトナーカートリッジを取りはずします。
図図図図 3-153-153-153-15 トナーカートリッジを取りトナーカートリッジを取りトナーカートリッジを取りトナーカートリッジを取りはずはずはずはずすすすす
ヒントヒントヒントヒント
! 使用済みのドラムユニットは地域の条例にしたがって処分して
ください。 トナーがこぼれないようにビニール袋等に入れしっ
かり封をして、処分してください。ご不明な点は、お近くの販
売店または、弊社カスタマーサポートにお問い合わせくださ
い。
! トナーがこぼれたり、飛び散ったりすることがありますので、
ドラムユニットは不要になった紙や布の上に置いてください。
☛☛☛☛ 3. 新しいドラムユニットを袋から取り出します。
注意注意注意注意
! ドラムユニットは、プリンタへの装着直前に袋から取り出して
ください。袋から取り出して長時間直射日光や蛍光灯の下に放
置すると、ドラムユニットが損傷することがあります。

! トナーカートリッジの中にはトナーが入っていますので、取り
扱いにはご注意ください。万が一トナーが手や衣服についた場
合は、すぐに拭くか水で洗い流してください。

第3
章 プリンタの保守
3-13
☛☛☛☛ 4. 新しいドラムユニットにトナーカートリッジを装着します。カチッという装
着音がしてロックされたことを確認してください。トナーカートリッジが正
しく装着されると、ロックレバーが自動的に上がります。
注意注意注意注意
トナーカートリッジが正しく装着されたことを確認してください。
正しく装着されていない場合には、ドラムユニットを持ち上げた際
にトナーカートリッジがドラムユニットからはずれることがありま
す。
図図図図 3-163-163-163-16 ドラムユニットにトナーカートリッジを装着するドラムユニットにトナーカートリッジを装着するドラムユニットにトナーカートリッジを装着するドラムユニットにトナーカートリッジを装着する
☛☛☛☛ 5. ドラムユニットをプリンタに装着します。
図図図図 3-173-173-173-17 ドラムユニットを装着するドラムユニットを装着するドラムユニットを装着するドラムユニットを装着する
ロックレバーが
上がっているこ
とを確認して下
さい
X

3-14
☛☛☛☛ ６６６６. フロントカバーが開き、プリンタの電源が入った状態で、Drumランプと
Alarmランプが点灯していることを確認します。
☛☛☛☛ ７７７７. 新しいドラムユニットに同梱されている説明書の指示にしたがって、ページ
カウンターをリセットします。
注意注意注意注意
トナーカートリッジだけを交換する場合には、ページカウンターは
リセットしないでください。
☛☛☛☛ ８８８８. フロントカバーを閉じます。
☛☛☛☛ ９９９９. Drumランプが消えていることを確認します。

第3
章 プリンタの保守
3-15
プリンタのクリーニングプリンタのクリーニングプリンタのクリーニングプリンタのクリーニング
プリンタの内外部は定期的にクリーニングしてください。特に、印刷ページ
にトナーがついてる場合は、プリンタ内部とドラムユニットのクリーニング
が必要です。
プリンタプリンタプリンタプリンタ外部のクリーニング外部のクリーニング外部のクリーニング外部のクリーニング
プリンタ外部は以下の手順でクリーニングしてください。
☛☛☛☛ 1. 電源を切ってコンセントから電源コードを抜きます。
警告警告警告警告
プリンタの内部の電極には非常に高い電圧がかかっています。プリ
ンタのクリーニングをするときは、必ず電源を切り、コンセントか
ら電源コードを抜いてください。
図図図図 3-183-183-183-18 電源を切り電源コードを抜く電源を切り電源コードを抜く電源を切り電源コードを抜く電源を切り電源コードを抜く
☛☛☛☛ 2. クリーニングには湿らせた布を使います。

3-16
注意注意注意注意
クリーニングには水や中性洗剤を使用してください。シンナーやベ
ンゼンのような揮発性溶液を使用すると、プリンタ表面に損傷を与
えることがあります。
☛☛☛☛ 3. プリンタの外側についたほこりや汚れを湿らせた布で拭き取ります。再び電
源をいれる前に、プリンタを完全に乾かします。
☛☛☛☛ 4. コンセントに電源コードを差し込みます。

第3
章 プリンタの保守
3-17
プリンタ内部とドラムユニットのクリーニングプリンタ内部とドラムユニットのクリーニングプリンタ内部とドラムユニットのクリーニングプリンタ内部とドラムユニットのクリーニング
プリンタ内部とドラムユニットは以下の手順でクリーニングしてください。
☛☛☛☛ 1. 電源を切ってコンセントから電源コードを抜きます。
警告警告警告警告
プリンタの内部の電極には非常に高い電圧がかかっています。プリ
ンタのクリーニングをするときは、必ず電源を切り、コンセントか
ら電源コードを抜いてください。
図図図図 3-3-3-3-19191919 電源を切り電源コードを抜く電源を切り電源コードを抜く電源を切り電源コードを抜く電源を切り電源コードを抜く
☛☛☛☛ 2. プリンタのフロントカバーを開けます。
☛☛☛☛ 3. ドラムユニットをプリンタから取り出します。

3-18
警告警告警告警告
プリンタの使用直後は、プリンタ内部がたいへん高温になっています。や
けどをする恐れがありますので、フロントカバーまたは背面カバーを開ける
際には、プリンタの内部には手を触れないでください。下図のグレーの部
分には絶対に手を触れないでください。
高温注意高温注意高温注意高温注意 高温注意高温注意高温注意高温注意
正面正面正面正面 後方後方後方後方
図図図図 3-20 プリンタ内部プリンタ内部プリンタ内部プリンタ内部
☛☛☛☛ 4. スキャナウィンドウは柔らかい乾いた布でそっとふきます。
図図図図 3-213-213-213-21 スキャナウィンドウのスキャナウィンドウのスキャナウィンドウのスキャナウィンドウの位置位置位置位置
注意注意注意注意
! スキャナウィンドウは直接手で触れないでください。
! スキャナウィドウはクリーニング用アルコールでふかないでく
ださい。
! ドラムユニットにはトナーが入っていますので、取り扱いには
十分ご注意ください。万が一トナーが手や衣服についた場合
は、すぐに拭くか水で洗い流してください。

ヒントヒントヒントヒント
トナーがこぼれたり、飛び散ったりすることがありますので、ドラム
ユニットは不要になった紙か布の上に置いてください。
スキャナウィンドウ

第3
章 プリンタの保守
3-19
☛☛☛☛ 5. 青色のタブを数回左右にゆっくりとスライドさせて、ドラムユニットの内側
にあるコロナワイヤのクリーニングをします。
図図図図 3-223-223-223-22 コロナワイヤのクリーニングコロナワイヤのクリーニングコロナワイヤのクリーニングコロナワイヤのクリーニング
☛☛☛☛ 6. ドラムユニットを再度装着する前に、タブをホームポジション（▲印の位置）
に戻します。
注意注意注意注意
タブは必ずホームポジションに戻してください。ホームポジション
に戻していないと、印刷ページにたて線が入ることがあります。
☛☛☛☛ 7. ドラムユニットをプリンタに装着します。
☛☛☛☛ 8. フロントカバーを閉じます。
☛☛☛☛ 9. 電源コードをコンセントに差し込み、電源を入れます。
ﾎｰﾑﾎﾟｼﾞｼｮﾝ ()

第4
章 トラブルシューティング
4-1
第第第第4444章章章章
トラブルシューティングトラブルシューティングトラブルシューティングトラブルシューティング
問題の解析問題の解析問題の解析問題の解析
初めに下記の項目を初めに下記の項目を初めに下記の項目を初めに下記の項目をご確認ご確認ご確認ご確認くださいくださいくださいください::::

• 電源コードが正しく差し込まれているか、プリンタに電源が入っているか。
• 全ての保護部品が取り除かれているか。
• トナーカートリッジとドラムユニットが正しく装着されているか。
• フロントカバーがしっかり閉じられているか。
• 紙が用紙カセットに正しく挿入されているか。
• プリンタとコンピュータがインターフェースケーブルで正しく接続されている

か。

• 正しいプリンタドライバーがインストールされ、選択されているか。
• コンピュータが正しいプリンタポートに接続されているか。

プリンタが印刷をしないプリンタが印刷をしないプリンタが印刷をしないプリンタが印刷をしない::::
上記のチェック項目で問題が解決されない場合は下記の項目の中から関連する事項を見
つけて指示にしたがってください。

• ランプが点滅している 4－3ページの「コントロールパネルの表

示」をご覧ください。

• ステータスモニターにエラーメッ

セージが現れる
4－7ページの「ステータスモニターのエラ
ーメッセージ」をご覧ください。

• エラーメッセージが印刷される 4－9ページの「印刷によるエラーメッセー

ジ 」をご覧ください。

• 紙の取り扱い 4－10ページの「用紙について」または 4-11

ページの「紙づまりと解除の方法」をご覧
ください。

• その他 4－16ページの「その他」をご覧ください。

4-2
ページを印刷するが、問題があるページを印刷するが、問題があるページを印刷するが、問題があるページを印刷するが、問題がある：：：：

• 印字品質 4－17ページの「印字品質の改善」をご覧くだ

さい。

• 印刷が正しくない 4－23ページ「正しく印刷するには」をご覧く

ださい。

第4
章 トラブルシューティング
4-3
コントロールパネルの表示コントロールパネルの表示コントロールパネルの表示コントロールパネルの表示
オペレーターコールと処置の方法オペレーターコールと処置の方法オペレーターコールと処置の方法オペレーターコールと処置の方法
ランプの表示はこの章では下記のように表現されています。
❍
ランプの消灯
ランプの点滅
 ランプの点灯
解除可能なエラーが発生した場合は、下記のようにランプ表示が‘オペレー
ターコール’を知らせます。
下記の表から関連する事項を見つけて適切な解除方法を取ってください。ほ
とんどのエラーはプリンタが自動的にエラーを解決しますが、コントロール
パネルでリセット操作が必要な場合もあります。
例）トナー少量の表示
Ready
Alarm
Paper
Toner
Data
Drum
図４－１図４－１図４－１図４－１ トナー少量のランプ表示トナー少量のランプ表示トナー少量のランプ表示トナー少量のランプ表示

4-4
ランプランプランプランプ エラーエラーエラーエラー 解決方法解決方法解決方法解決方法
Ready
Alarm
Paper
Toner
Data
Drum
紙づまり この章の「紙づまりと解除の方法」
にしたがって紙づまりを処置して
ください。プリンタが自動的に回復
しない場合はコントロールパネル
のボタンを押してください。
紙切れ 1章にしたがってプリンタに給紙
し、コントロールパネルのボタンを
押してください。
給紙ミス 紙を入れ直してコントロールパネ
ルのボタンを押してください。
Ready
Alarm
Paper
Toner
Data
Drum
（5秒間隔）
トナー少量 トナーカートリッジが少量である
事を示しています。新しいトナーカ
ートリッジを購入し、トナー切れが
表示されたときのために準備して
ください。
Ready
Alarm
Paper
Toner
Data
Drum
Ready
Alarm
Paper
Toner
Data
Drum
トナー切れ 3章にしたがってトナーカートリッ
ジを新しいものに交換してくださ
い。

第4
章 トラブルシューティング
4-5
サービスコールサービスコールサービスコールサービスコール
解除不可能なエラーが発生した場合には、全てのランプが点灯した後に下記
のコンビネーションを繰り返してサービスコールが必要な事を表示します。
一例として、下の図は定着器の故障エラーを表示しています。
Ready
Alarm
Paper
Toner
Data
Drum
Ready
Alarm
Paper
Toner
Data
Drum
図４－２図４－２図４－２図４－２ 定着期の故障によるランプの表示定着期の故障によるランプの表示定着期の故障によるランプの表示定着期の故障によるランプの表示
サービス
コール
定着器
故障
レーザー
ＢＤ故障
スキャナ
故障
ＲＯＭ
エラー
Drum ❍ ❍
Ready ❍ ❍
Alarm ❍ ❍ ❍
Data ❍ ❍ ❍ ❍
サービス
コール
Ｄ－ＲＡＭ
エラー
サービス Ａ サービスＢ エ ン ジ ン イ
ン タ ー フ ェ
ースエラー
Drum ❍ ❍
Ready ❍ ❍
Alarm ❍
Data ❍ ❍ ❍
サービス
コール
ＮＶ－ＲＡ
Ｍエラー
メインモー

ターエラー
ＣＰＵラン
タイムエラー
Drum ❍
Ready ❍
Alarm
Data

4-6
このようなサービスコールの表示が発生した場合は、電源スイッチを切っ
て、数秒後にもう一度電源を入れて、印刷してみてください。
それでもエラーが解除できず、電源を入れた後も同じように表示される場合
は、お近くの販売店または代理店にご相談ください。その際には、前のペー
ジを参照にエラーの状況をお知らせください。

第4
章 トラブルシューティング
4-7
ステータスモニタステータスモニタステータスモニタステータスモニターーーーのエラーメッセージのエラーメッセージのエラーメッセージのエラーメッセージ
ステータスモニターはプリンタの問題点を下記の表で示された様に表示しま
す。ステータスモニターで表示されたエラーメッセージに対して正しい処置
を行ってください。
エラー表示エラー表示エラー表示エラー表示 解決方法解決方法解決方法解決方法
カバーオープン プリンタのフロントカバーを閉じてください。
用紙切れまたは給紙ミス • 用紙カセットが用紙切れか、十分な紙が挿入されていな
い場合があります。用紙切れの場合は用紙カセットに新
しい紙を挿入してください。

• 用紙カセットに用紙が入っている場合は、まっすぐであ

るか確認してください。用紙がそっている場合は、印字
する前にまっすぐに伸ばしてください。また、いったん
用紙を取り出してから、揃えなおして用紙カセットに戻
すと正常に給紙するようになる場合もあります。

• 用紙カセットの中の用紙枚数を減らしてから、もう一度

試してください。

• ご使用の紙が用紙規格に合致しているか確認してくださ

い。1章の「使用できる用紙」をご覧ください。
紙づまり この章の「紙づまりと解除の方法」をご覧ください。
トナー少量 新しいトナーカートリッジを購入し、トナー切れが表示され
たときのために準備してください。
トナー切れ 3章の「トナーカートリッジの交換」をご覧ください。
プリントオーバーラン • コントロールパネルのボタンを押してプリンタ内に残っ
ているデータを印刷してください。

• それでもエラーが解除されない場合は、文章の複雑さを

減らすか、解像度を下げてもう一度印刷してください。

4-8
エラーメッセージエラーメッセージエラーメッセージエラーメッセージ 解決方法解決方法解決方法解決方法
メモリフル • コントロールパネルのボタンを押してプリンタ内に残っ
ているデータを印刷してください。

• エラーが解除されない場合は、文章の複雑さを減らす

か、解像度を下げてもう一度印刷してください。
自動解像度調整 プリンタが自動的に解像度を下げないように、印刷前に作成
したデータを簡素にしてください。
定着器エラー • プリンタの電源を切って、数秒後にもう一度電源を入れ
てください。

• 10分間電源を入れた状態で放置し、それでもエラーメッ

セージが出る場合は代理店にご相談ください。
レーザーダイオードエラー プリンタの電源を切って、数秒後にもう一度電源を入れてく
ださい。再びエラーメッセージが出る場合は代理店にご相談
ください。
スキャナーエラー プリンタの電源を切って、数秒後にもう一度電源を入れてく
ださい。再びエラーメッセージが出る場合は代理店にご相談
ください。
Ｄ－ＲＡＭエラー プリンタの電源を切って、数秒後にもう一度電源を入れてく
ださい。再びエラーメッセージが出る場合は代理店にご相談
ください。
ＮＶ－ＲＡＭエラー プリンタの電源を切って、数秒後にもう一度電源を入れてく
ださい。再びエラーメッセージが出る場合は代理店にご相談
ください。
メインモーターエラー プリンタの電源を切って、数秒後にもう一度電源を入れてく
ださい。再びエラーメッセージが出る場合は代理店にご相談
ください。
エンジンインターフェース
エラー
プリンタの電源を切って、数秒後にもう一度電源を入れてく
ださい。再びエラーメッセージが出る場合は代理店にご相談
ください。

第4
章 トラブルシューティング
4-9
印刷によるエラーメッセージ印刷によるエラーメッセージ印刷によるエラーメッセージ印刷によるエラーメッセージ
プリンタに問題がおこった場合、表に示されたようなエラーメッセージを印
刷して知らせます。プリンタが知らせるエラーメッセージに対して適切な処
置をおこなってください。
エラーメッセージエラーメッセージエラーメッセージエラーメッセージ 処置方法処置方法処置方法処置方法
MEMORY FULL • コントロールパネルのボタンを押してプリンタ内に残っ
ているデータを印刷してください。

• 文章の複雑さを減らすか、解像度を下げてください。

PRINT OVERRUN • コントロールパネルのボタンを押してプリンタ内に残っ
ているデータを印刷してください。
それでもエラーが解除されない場合は、文章の複雑さを
減らすか、解像度を下げてください。

4-10
用紙について用紙について用紙について用紙について
最初に、ご使用の用紙が用紙規格に合致しているか確認してください。用紙規格については、
第1章の「使用できる用紙」をご参照ください。
問題問題問題問題 解決方法解決方法解決方法解決方法
プリンタが給紙をしない • 用紙カセットに用紙が入っている場合は、まっすぐである
か確認してください。用紙がそっているときは、印刷をす
る前にまっすぐに伸ばしてください。また、いったん用紙
を取り出してから、そろえ直して用紙カセットに戻すと正
常に給紙するようになる場合もあります。

• 用紙カセットの中の用紙枚数を減らしてから、もう一度試

してください。

• 手差し給紙モードがプリンタドライバで選択されていない

か確認してください。
プリンタが手差しスロット
から紙を給紙しない

• 確実に一枚ずつ紙を挿入してください。
• プリンタドライバで手差しモードが選択されているか確認

してください。
プリンタが封筒を給紙しな
い
手差しスロットからのみ封筒を給紙することができます。使用
しているアプリケーションが印字する封筒の大きさに設定さ
れていなくてはなりません。これは通常、使用しているアプリ
ケーションのページ設定、または文章設定メニューで設定する
ことができます。使用しているアプリケーションの取扱説明書
を参照してください。
紙づまりが起きる この章の「紙づまりと解除の方法」を参照して紙づまりを処理
してください。
プリンタが排紙トレイに排
紙をしない
背面カバーを閉じてください。

第4
章 トラブルシューティング
4-11
紙づまりと解除の方法紙づまりと解除の方法紙づまりと解除の方法紙づまりと解除の方法
紙づまりがおこった場合、プリンタは下記のような点滅で表示します。
Ready
Alarm
Paper
Toner
Data
Drum
図４－３ 紙づまりのときのランプの表示図４－３ 紙づまりのときのランプの表示図４－３ 紙づまりのときのランプの表示図４－３ 紙づまりのときのランプの表示
警告警告警告警告
プリンタの使用直後は、プリンタ内部がたいへん高温になっています。や
けどをする恐れがありますので、フロントカバーまたは背面カバーを開ける
際には、プリンタの内部には手を触れないでください。下図のグレーの部
分には絶対に手を触れないでください。
高温注意高温注意高温注意高温注意 高温注意高温注意高温注意高温注意
正面正面正面正面 後方後方後方後方
図図図図 4-4 プリンタ内部プリンタ内部プリンタ内部プリンタ内部

4-12
下記の記述にしたがって紙づまりを処理してください。
下記の手順にしたがってつまった紙を完全に取り除き、まず用紙カセットを
挿入してフロントカバーを閉じると、プリンタは自動的に印刷を続行しま
す。プリンタが自動的に印刷を続行しない場合は、コントロールパネルのボ
タンを押します。それでもプリンタが印刷を続行しない場合は、つまった紙
がすべて取り除かれているか確認し、もう一度印刷してください。
注意注意注意注意
新しく用紙を足す際には、全ての用紙を用紙カセットから取り除
き、まっすぐに伸ばしてください。これはプリンタが一度に複数枚
の用紙を給紙する事を防ぎ、 紙づまりを減らします。
☛☛☛☛ 1. プリンタから用紙カセットを完全に引き出します。
図４－５図４－５図４－５図４－５ 用紙カセットを引き出す用紙カセットを引き出す用紙カセットを引き出す用紙カセットを引き出す

第4
章 トラブルシューティング
4-13
☛☛☛☛ 2. つまった紙を取り出します。
図４－６図４－６図４－６図４－６ つまった紙を取り出すつまった紙を取り出すつまった紙を取り出すつまった紙を取り出す
☛☛☛☛ 3. フロントカバーを開けます。

4-14
☛☛☛☛ 4. ドラムユニットを取り出し、つまった紙を取り出します。ドラムユニットが
簡単に取り出せない場合は、無理に力を入れて取り出さず、つまった紙の端
を用紙カセット側から引き出してください。
図４－７図４－７図４－７図４－７ ドラムユニットを取り出すドラムユニットを取り出すドラムユニットを取り出すドラムユニットを取り出す
図４－８図４－８図４－８図４－８ つまった紙を引き出すつまった紙を引き出すつまった紙を引き出すつまった紙を引き出す
注意注意注意注意
静電気によるプリンタへの悪影響を避けるため、下図に示した電極
には触れないようにしてください。
図４－９図４－９図４－９図４－９ 電極電極電極電極

第4
章 トラブルシューティング
4-15
☛☛☛☛ 5. 背面カバーを開けてつまった紙を定着器から引き出します。 紙をプリンタの
後方から引き出さなくてはならないときには、トナーが定着器に付着し、次
ページ以降が汚れる事があります。トナーによる汚れがなくなるまで数枚テ
ストページを印刷してください。
図４－１０図４－１０図４－１０図４－１０ つまった紙を取り出すつまった紙を取り出すつまった紙を取り出すつまった紙を取り出す
☛☛☛☛ 6. 背面カバーを閉じます。
☛☛☛☛ 7. ドラムユニットを装着し、フロントカバーを閉じます。

4-16
その他その他その他その他
問題問題問題問題 解決方法解決方法解決方法解決方法
プリンタで印字ができな
い。“There was an error writing
to LPT1: (or BRUSB) for the
printer.” のエラーメッセージ
がコンピュータの画面上に
表示される

• プリンタケーブルが破損していないか確認してください。
• インターフェース切り替え器をご使用の場合は、正しいプ

リンタが選択されているか確認してください。
iMac™もしくはもしくはもしくはもしくはPower Macintosh G3にににに接続してご使用の方へ接続してご使用の方へ接続してご使用の方へ接続してご使用の方へ
問題問題問題問題 解決方法解決方法解決方法解決方法
HL-1240がChooserに現れな
い

• プリンタに電源が入っているか確認してください。
• USBインターフェースが正しく接続されているか確認して

ください。

• プリンタドライバが正しくインストールされているか確認

してください。
使用しているアプリケーシ
ョンから印刷できない
供給されているマッキントッシュのプリンタドライバがシス
テムフォルダに正しくインストールされているか、Chooserで
選択されているかを確認してください。

第4
章 トラブルシューティング
4-17
印字品質の改善印字品質の改善印字品質の改善印字品質の改善
注意注意注意注意
Drumランプが点灯している場合は、ドラムユニットを新品に交換
すれば印字品質の問題は解決できます。ドラムランプの点灯は、
ドラムユニットの寿命が終わりに近づいていることを示していま
す。
この節は下記の項目についての情報が掲載されています。
問題例問題例問題例問題例 解決方法解決方法解決方法解決方法
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
DEF
efg
C
c d
2 3
かすれかすれかすれかすれ

• プリンタの設置環境を確認してください。湿気が多い場所

や高温の場所で使用すると、この問題が起きることがあり
ます。

• 全てのページが薄い場合には、トナー節約モードになって

いることがあります。ドライバのグラフィックスタブでト
ナー節約モードを標準にしてください。

• トナーカートリッジを新品に交換して試してみてくださ

い。 3章の 「トナーカートリッジの交換」をご覧ください。

• ドラムユニットを新品に交換して試してみてください。 3

章の 「ドラムユニットの交換」をご覧ください。
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
グレーの背景グレーの背景グレーの背景グレーの背景

• ご使用の紙が用紙規格に合致しているか確認してくださ

い。 1章の 「使用できる用紙」をご覧ください。

• プリンタの設置環境を確認してください。湿気が多い場所

や高温の場所で使用すると、グレーの背景が入ることが多
くなる場合があります。１章の「使用環境」をご覧くださ
い。

• ドラムユニットを新品に交換して試してみてください。 3

章の「ドラムユニットの交換」をご覧ください。
残像残像残像残像

• ご使用の紙が用紙規格に合致しているか確認してくださ

い。表面が粗い紙や、湿気を吸収した紙、厚紙を使うとこ
の問題が起きる事があります。

• プリンタドライバで適切なメディアタイプを選択してい

るか、確認してください。1章の「使用できる用紙」をご
覧ください。

• ドラムユニットを新品に交換して試してみてください。 3

章の「ドラムユニットの交換」をご覧ください。

4-18
問題例問題例問題例問題例 解決方法解決方法解決方法解決方法
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
トナー汚れトナー汚れトナー汚れトナー汚れ

• ご使用の紙が用紙規格に合致しているか確認してくださ

い。表面が粗い紙を使うとこの問題が起きる事がありま
す。 1章の 「使用できる用紙」をご覧ください。

• ドラムユニットが破損していることがあります。新しいド

ラムユニットを挿入してください。 3章の 「ドラムユニ
ットの交換」をご覧ください。
白い中抜け白い中抜け白い中抜け白い中抜け

• ご使用の紙が用紙規格に合致しているか確認してくださ

い。 1章の「使用できる用紙」をご覧ください。

• プリンタドライバで‘厚紙モード’を選択するか、または

現在ご使用のものより薄い紙をお使いください。

• プリンタの設置環境を確認してください。湿気が多い場所

で使用すると、こうした問題が起きることがあります。

• 湿気を吸収した紙を使うとこの問題が起きることがあり

ます。紙を交換して試してみてください。
真っ黒なページ真っ黒なページ真っ黒なページ真っ黒なページ

• プライマリーコロナワイヤーを清掃してください。「プリ

ンタ内部とドラムユニットのクリーニング」をご覧くださ
い。

• ドラムユニットが破損していることがあります。新品のド

ラムユニットに交換して試してみてください。3章の「ドラ
ムユニットの交換」をご覧ください。

第4
章 トラブルシューティング
4-19
問題例問題例問題例問題例 解決方法解決方法解決方法解決方法
94 mm
94 mm
白い点白い点白い点白い点
黒い文章や画像が印刷されたペ
ージに94ミリ周期で白い点があ
る
94 mm
94 mm
黒い点黒い点黒い点黒い点
印刷されたページに94ミリ周期
で黒い点がある

• 数ページ印刷してみてもこの問題が解決されない場合

は、ラベルののりが感光ドラムに付着していることがあり
ます。
下記の手順にしたがってドラムを清掃してください。
1. 印字サンプルをドラムユニットの前に置き、点が出る位
置を確認します。
図図図図4-114-114-114-11 点が出る位置を確認する点が出る位置を確認する点が出る位置を確認する点が出る位置を確認する
2. ドラムユニットギアを手で回し、感光ドラム表面にのり
がついている場所を手前にもってきます。
図図図図 4-124-124-124-12 ドラムギアを回すドラムギアを回すドラムギアを回すドラムギアを回す
3. ドラム上の汚れの場所と、プリントサンプルの点の位置
が一致していることが確認できたら、感光ドラムの表面
を汚れや紙粉がなくなるまで綿棒で拭き取ります。
図図図図 4-134-134-134-13 感光ドラムの表面を拭き取る感光ドラムの表面を拭き取る感光ドラムの表面を拭き取る感光ドラムの表面を拭き取る
ドラムユニットが破損していることがあります。新しいドラム
ユニットを挿入してください。 3章の 「ドラムユニットの交

換」をご覧ください。

4-20
注意注意注意注意
感光ドラムの表面を清掃する際は、ボールペンのような先の尖った
ものは使用しないでください。
問題例問題例問題例問題例 解決方法解決方法解決方法解決方法
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
黒い汚れが平行に黒い汚れが平行に黒い汚れが平行に黒い汚れが平行に
繰り返し発生する繰り返し発生する繰り返し発生する繰り返し発生する
トナーの飛び散りや汚れが印刷
されたページ上に出る

• ドラムが破損していることがあります。新しいドラムユニ

ットに交換して試してみてください。3章の「ドラムユニ
ットの交換」をご覧ください。

• ご使用の紙が用紙規格に合致しているか確認してくださ

い。 1章の「使用できる用紙」をご覧ください。
✒ ヒントヒントヒントヒント
ラベル紙をご使用の場合には、ラベルののりがプリンタや
感光ドラムに付着している事があります。前のページの手
順にしたがって感光ドラムを清掃してください。

• ドラム表面を傷つける恐れがありますので、クリップやホ

ッチキスがついた紙はご使用にならないでください。

• 開封されたドラムユニットは過度の直射日光や照明で品質

が損なわれる事があります。

第4
章 トラブルシューティング
4-21
問題例問題例問題例問題例 解決策解決策解決策解決策
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
白い平行な線白い平行な線白い平行な線白い平行な線

• ご使用の紙が用紙規格に合致しているか確認してくださ

い。表面が粗い紙や厚紙を使うとこの問題が起きることが
あります。

• プリンタドライバで適切なメディアタイプを選択している

か、確認してください。

• この問題はプリンタが自動的に解決することがあります。

特に長期間ご使用にならなかった後は、複数ページ印字し
てこの問題が解消されるか試してみてください。

• ドラムユニットが破損していることがあります。新しいド

ラムユニットに交換して試してみてください。3章の「ドラ
ムユニットの交換」をご覧ください。
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
平行な線平行な線平行な線平行な線

• プリンタ内部とドラムユニット内のコロナワイヤーを清

掃してください。3章の「プリンタ内部とドラムユニット
のクリーニング」をご覧ください。

• ドラムが破損していることがあります。新しいドラムユニ

ットを挿入してください。3章の「ドラムユニットの交換」
をご覧ください。
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
黒い垂直な線黒い垂直な線黒い垂直な線黒い垂直な線
印刷されたページにトナーの
汚れや垂直な線がある

• ドラムユニット内のコロナワイヤーを清掃してください。

「プリンタ内部とドラムユニットのクリーニング」をご覧
ください。

• コロナワイヤのタブがホームポジションにあるか確認して

ください。

• ドラムが破損していることがあります。ドラムユニットを

新品に交換して試してみてください。3章の「ドラムユニッ
トの交換」をご覧ください。

• トナーカートリッジが破損していることがあります。トナ

ーカートリッジを新品に交換して試してみてください。 3
章の「トナーカートリッジの交換」をご覧ください。

• スキャナーウィンドウを覆うように紙片がプリンタ内部に

残っていないか確認してください。

• 定着器が汚れていることがあります。弊社カスタマーサポ

ートに連絡してください。

4-22
問題例問題例問題例問題例 解決方法解決方法解決方法解決方法
.
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
白い垂直な線白い垂直な線白い垂直な線白い垂直な線

• スキャナウィンドウを柔らかい布でふいてください。3章

の 「プリンタ内部とドラムユニットのクリーニング」を
ご覧ください。

• トナーカートリッジが破損していることがあります。トナ

ーカートリッジを新品に交換して試してみてください。 3
章の「トナーカートリッジの交換」をご覧ください。
ABCDEFGH
abcdefghijk
A B C D
a b c d e
0 1 2 3 4
ページのゆがみページのゆがみページのゆがみページのゆがみ

• 紙やその他のメディアが用紙カセットに正しく挿入され

ているか確認してください。また、用紙ガイドが紙の大き
さに合っているか確認してください。

• 用紙ガイドを正確にセットしてください。ペーパーガイド

の爪が溝にしっかりはまっているか確認してください。 1
章の「用紙カセットへの給紙方法」をご覧ください。

• 手差しスロットをご使用の場合は1章の「手差し給紙の方

法」をご覧ください。

• 用紙カセット内の紙の枚数が多すぎる場合があります。１

章の「用紙カセットへの給紙方法」をご覧ください。

• 紙の種類と品質を確認してください。1章の「使用できる

用紙」をご覧ください。
そりまたはうねりそりまたはうねりそりまたはうねりそりまたはうねり

• 紙の種類と品質を確認してください。高温または多湿によ

って紙のそりが起きることがあります。 1章の「使用でき
る用紙」をご覧ください。

• プリンタを頻繁に使用しない場合には、用紙が用紙カセッ

トの中で過度に吸湿していることがあります。 トレイの
中の紙をひっくり返すか、向きを180度回転させてみてく
ださい。

• 手差し給紙で印字してみてください。 １章の「手差し給

紙の方法」をご覧ください。
B DEFGH
abc efghijk
A C D
b c d e
1 3 4
しわまたは折り目しわまたは折り目しわまたは折り目しわまたは折り目

• 紙が正しく給紙されているか確認してください。１章の

「用紙カセットへの給紙方法」をご覧ください。

• 紙の種類と品質を確認してください。1章の「使用できる

用紙」をご覧ください。

• 手差し給紙で印字してみてください。1章の「手差し給紙

の方法」をご覧ください。

• トレイの中の紙をひっくり返すか、向きを180度回転させ

てみてください。

第4
章 トラブルシューティング
4-23
正しく印字するには正しく印字するには正しく印字するには正しく印字するには
問題問題問題問題 解決方法解決方法解決方法解決方法
印字はするが、コンピュータ
画面上で表示されているも
のとは違っている

• プリンタケーブルが長すぎないか確認してください。長さ

が2メートル以内のものをおすすめします。

• プリンタケーブルが破損または故障していないか確認し

てください。

• インターフェース切り替え器をご使用の場合は、取り外し

て直接プリンタと接続して試してみてください。

• 正しいプリンタドライバが ‘通常使うプリンタに設定’ と

して設定されているか確認してください。

• 補助記憶装置またはスキャナーが同じポートに接続され

ていないか確認してください。

• その他の装置すべてを取り除き、プリンタのみをポートに

つないでください。

• プリンタドライバ内のデバイスオプションで表示された

プリンタステイタスをOFFにしてください。
全ての文章を印刷すること
ができない。“PRINT
OVERRUN” のエラーメッセー
ジが表示される

• コントロールパネルのボタンを押してプリンタ内に残っ

ているデータを印刷してください。

• それでも問題が解決されない場合は、文章の複雑さを減ら

すか、解像度を下げてもう一度印刷してください。

• 付属のWindowsドライバでページ保護機能をONに設定して

ください。
全ての文章を印刷すること
ができない。"MEMORY FULL"
のエラーメッセージが表示
される

• コントロールパネルのボタンを押してプリンタ内に残っ

ているデータを印刷してください。

• それでも問題が解決されない場合は、文章の複雑さを減ら

すか、解像度を下げてもう一度印刷してください。
コンピュータ画面上ではヘ
ッダーやフッターが出てく
るが、印刷ページには出てこ
ない
ほとんどのレーザープリンタには、印字可能範囲が決められ
ています。通常、印字可能な62行以外では最初の2行と最後の
2行は印字されません。印字可能範囲内で、ヘッダーまたはフ
ッターの印刷位置を調整してください。

付録 Ａ
Ａ－1
付録付録付録付録 AAAA
プリンタ仕様プリンタ仕様プリンタ仕様プリンタ仕様
印刷印刷印刷印刷
印刷方法印刷方法印刷方法印刷方法 半導体レーザービーム走査による乾式電子写真方式
レーザーレーザーレーザーレーザー 波長： 780 nm
出力： 5 mW（最大）
解像度解像度解像度解像度 600ｘ600ドット/インチ
300ｘ300ドット/インチ
印字品質印字品質印字品質印字品質 ノーマルモード エコノミーモード
(25%及び50%までのトナーセーブ)
印字速度印字速度印字速度印字速度 最高毎分12枚 (ppm) （A4またはレターサイズの用紙を用紙
カセットから印刷した場合）
注：注：注：注： 最高印字速度は同一ページを印刷する
ことによって算出された数値です。イ
ンターフェイスのタイプ、コンピュー
タのデータ処理能力、印刷処理に割り
あてられたメモリ量、用紙サイズ、グ
ラフィックの品質等によって、実際の
印字速度は異なります。
また用紙サイズによっては、プリンタ
本体の保護のため印字速度を制限する
場合があります。

Ａ－2
ウォームアップウォームアップウォームアップウォームアップ
タイムタイムタイムタイム
室温23°C (73.4°F)で約45
秒
(ウォームアップタイムは周囲の温度
と湿度によって異なります。)
ファーストファーストファーストファースト
プリントタイムプリントタイムプリントタイムプリントタイム
15秒 (A4またはレターサイズの用紙を用紙
カセットから印刷した場合)
印刷媒体印刷媒体印刷媒体印刷媒体 トナーカートリッジ：
寿命 約3,000ページ (A4またはレターサイズの用紙を印刷
密度5%で印刷した場合)
注注注注: トナーカートリッジの寿命は温度、湿
度、使用されている用紙、1回の印刷で
印字される枚数、印刷内容などによっ
て異なります。
ドラムユニット：
寿命 約20,000ページ
注注注注: ドラムユニットの寿命は温度、湿度、
使用されている用紙、1回の印刷で印字
される枚数、印刷内容などによって異
なります。

付録 Ａ
Ａ－3
機能機能機能機能
エミュレーションエミュレーションエミュレーションエミュレーション Brother Printing Solution for Windows
プリンタドライバプリンタドライバプリンタドライバプリンタドライバ Windows
®
3.1/3.11, Windows
®
95/98及びWindows NT
®
4.0対応ドライバ

• ブラザー独自のデータ圧縮機能による高速プリンタドライバ
• 双方向通信によるステータスモニタ (Windows

®
95/98 及びWindows
®
3.1 のみ)
iMac™, Power Macintosh G3プリンタドライバ
インターフェイスインターフェイスインターフェイスインターフェイス 双方向パラレルインターフェイス(IEEE1284準拠)
USBインターフェイス
メモリメモリメモリメモリ 2 MB
診断機能診断機能診断機能診断機能 自己診断プログラム内蔵

Ａ－4
電気的及び物理的仕様電気的及び物理的仕様電気的及び物理的仕様電気的及び物理的仕様
電源電源電源電源 AC 100V, 50 / 60 Hz
消費電力消費電力消費電力消費電力 印刷時 （平均）: 340 W以下
スタンバイ 80 W 以下
スリープ: 5 W以下
騒音騒音騒音騒音 印刷時 49 dB A 以下
スリープ: 27 dB A 以下
温度温度温度温度 操作時 10～32.5°C
保管時 0～40°C
湿度湿度湿度湿度 操作時 20から 80% （結露なきこと）
保管時 20から 80% （結露なきこと）
寸法寸法寸法寸法
((((幅×高さ×奥行幅×高さ×奥行幅×高さ×奥行幅×高さ×奥行
きききき))))
360 x 370 x 235 mm
重量重量重量重量 約9.2 kg （ドラムユニット、トナーカ
ートリッジ含む）

付録 Ａ
Ａ－5
パラレルインターフェイス仕様パラレルインターフェイス仕様パラレルインターフェイス仕様パラレルインターフェイス仕様
ヒントヒントヒントヒント
最高の印字品質を得るために、プリンタとコンピュータの接続には
IEEE-1284準拠のパラレルケーブルを使用してください。 IEEE-1284
ケーブルのみが、双方向通信など高度な印字性能をサポートしま
す。ケーブルには「IEEE-1284」と明記されています。
インターフェイスコネクタ プリンタ側: Amphenol 57RE‐40360‐730B(D12)
または同等のもの
ピン配列
ピン
番号
信号名 方向 ピン
番号
信号名 方向
1
DATA STROBE
入力 19 0V (S.G.) –
2 DATA 1 入力 20 0V (S.G.) –
3 DATA 2 入力 21 0V (S.G.) –
4 DATA 3 入力 22 0V (S.G.) –
5 DATA 4 入力 23 0V (S.G.) –
6 DATA 5 入力 24 0V (S.G.) –
7 DATA 6 入力 25 0V (S.G.) –

8 DATA 7 入力 26 0V (S.G.) –
9 DATA 8 入力 27 0V (S.G.) –
10
ACKNLG
出力 28 0V (S.G.) –
11 BUSY 出力 29 0V (S.G.) –
12 PE 出力 30 0V (S.G.) –
13 SLCT 出力 31
INPUT PRIME 入力
14
AUTO FEED 入力 32
FAULT
出力
15 N.C. – 33 N.C. –
16 0V (S.G.) – 34 N.C. –
17 0V (S.G.) – 35 N.C. –
18 +5V – 36
SLCT IN 入力

Ａ－6
ヒントヒントヒントヒント
双方向通信を使用するためには、前ページようなピンの接続がある
インターフェイスケーブルを必ず使用してください。
Pin
1
18
2
19
3
4
20
5
6
21
7
8
22
9
10
24
11
23
12
13
14
25
16
15
17
Shield
Pin
1
19
2
20
3
21
4
22
5
23
6
24
7
25
8
26
9
27
10
28
11
29
12
17
13
15
14
30
31
33
32
34
36
35
18
16
Shield
図図図図 A-1A-1A-1A-1 パラレルインターフェイスケーブルパラレルインターフェイスケーブルパラレルインターフェイスケーブルパラレルインターフェイスケーブル

付録 Ａ
Ａ－7
USB (Universal Serial Bus)インターフェイスインターフェイスインターフェイスインターフェイス
インターフェイスコネクタ
4 3
2 1
図図図図 A-2 USBA-2 USBA-2 USBA-2 USBインターフェイスコネクタインターフェイスコネクタインターフェイスコネクタインターフェイスコネクタ
ピン配列
ピン番号 信号名
1 Vcc (+5V)
2 - Data Serial Data -
3 + Data Serial Data +
4 Ground
ヒントヒントヒントヒント
USBケーブルは、 Serial Data + と Serial Data － がツイストペアに
なっていて、シールドされた高速モード用ケーブルを使用してくだ
さい。

Ａ－8
商標商標商標商標
AppleおよびMacintoshは、Apple社の登録商標です｡
MicrosoftおよびWindowsは、Microsoft社の登録商標です。
本取扱説明書に記載する会社名および商品名は各社の商標または登録商標です。
! 本書の内容の一部、または全部を無断転載することは禁止されています。
! 本書の内容については予告なく変更されることがあります。

付録 Ａ
Ａ－9
規格規格規格規格
国際エネルギースタープログラム
この制度は、地球規模の問題である省エネルギー対策に積極的に取り組むために、エネ
ルギー消費の少ない効率的な製品を、開発・普及させることを目的としています。
当社は国際エネルギースタープログラムの参加事業者として、本製品が国際エネルギー
スタープログラムの対象製品に関する基準を満たしていると判断します。
VCCI規格
この装置は、情報処理装置等電波障害自主規制協議会(VCCI)の基準に基づくクラスＢ情
報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装
置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすこと
があります。
取扱説明書に従って正しい取り扱いをしてください。
レーザーに関する安全性
本製品は、米国において、保健および安全に関する放射線規制法(1968年制定)に従った
米国厚生省(DHHS)施行基準で、クラスI レーザー製品であることが証明されており、危
険なレーザー放射のないことが確認されています。

製品内部で発生する放射は保護ケースと外側カバーによって完全に保護されており、ユ
ーザが操作しているときに、レーザー光が製品から漏れることはありません。
警告警告警告警告
(本書で指示されている以外の)機器の分解や改造はしないでください。レーザー光線へ
の被ばくや、レーザー光漏れによる失明のおそれがあります。内部の点検・調整・修理
は販売店にご依頼ください。
電源高調波
本機器は社団法人日本事務機械工業会が定めた複写機及び類似の機器の高調波対策ガ
イドライン（家電･汎用品高調波抑制対策ガイドラインに準拠）に適合しています。

索引
索引-1
索引索引索引索引
ああああ
厚紙 .........................1-21
Alarmランプ ........ 1-27,1-29, 1-30
いいいい
印刷方法 ..................... A-1
印刷媒体 ..................... A-2
印字可能範囲 .................1-13
印字速度 ..................... A-1
印字品質 ..................... A-1
インターフェイス ............. A-3
うううう
ウォームアップタイム ......... A-2
ええええ
ACインレット ..................1-2
エコノミーモード ..............1-6
エミュレーション ............. A-3
おおおお
オペレーターコール ............4-3
かかかか
カード .......................1-21
カウンター ...................3-14

解除可能なエラー ..............4-3
解除不可能なエラー ............4-5
解像度 ................... 1-3, A-1
紙切れ ................... 1-27, 4-4
紙づまり ................. 1-27, 4-4
きききき
給紙ミス................. 1-27, 4-4
くくくく
クイックプリントセットアップ .. 1-4
ここここ
工場出荷設定値............... 1-33
コロナワイヤ............. 3-9, 3-19
コントロールパネル....1-2, 1-26, 4-3
ささささ
サービスコール................ 4-5
しししし
用紙カセット................. 1-10
すすすす
スキャナウィンドウ........... 3-18
たたたた
タイムアウト................. 1-32
てててて
データ圧縮テクノロジー ........ 1-5
Dataランプ . 1-28, 1-29, 1-33, 3-3, 4-5

手差しスロット........1-2, 1-9, 1-17
手差し用紙ガイド......... 1-2, 1-20
テストプリントモード ......... 1-33

索引-2
テストページ .................1-33
dpi ...........................1-3
とととと
トナーカートリッジ 2-1, 3-1, 3-3, A-2
トナー切れ ............... 1-29, 4-4
トナー少量 ............... 1-29, 4-4
Tonerランプ.......... 1-29, 3-3, 3-4
ドラムユニット ... 2-1, 3-1, 3-10, A-2
Drumランプ 1-30, 1-33, 3-10, 3-14, 4-5
はははは
背面カバー ............... 1-2, 1-21
パラレルインターフェイス ..... A-5
パラレルポート ................1-2
ピン配列 ................. A-5, A-7
ひひひひ
ppm ...................... 1-3, A-1
ふふふふ
フォントリスト ...............1-33
プリンタ設定 .................1-33

プリンタドライバ
...........1-3, 1-4, 1-18, 1-24, A-3
フロントカバー ...1-2, 3-4, 3-11, 4-13
へへへへ
Paperランプ .................1-27
ヘキサダンプ印刷 .............1-33
ほほほほ
ホームポジション ......... 3-9, 3-19
ボタン .......................1-31
めめめめ
メモリ.................... 1-5, A-3
ゆゆゆゆ
USB インターフェイス...... 1-5, A-7
USBポート..................... 1-2
よよよよ
用紙ガイド................... 1-14
用紙カセット.........1-9, 1-10, 1-14
用紙容量..................... 1-10
りりりり
両面印刷............1-23, 1-24, 1-25
れれれれ
Readyランプ........1-27, 1-32, 1-33

ろろろろ
ロックレバー.........3-8, 3-12, 3-13
