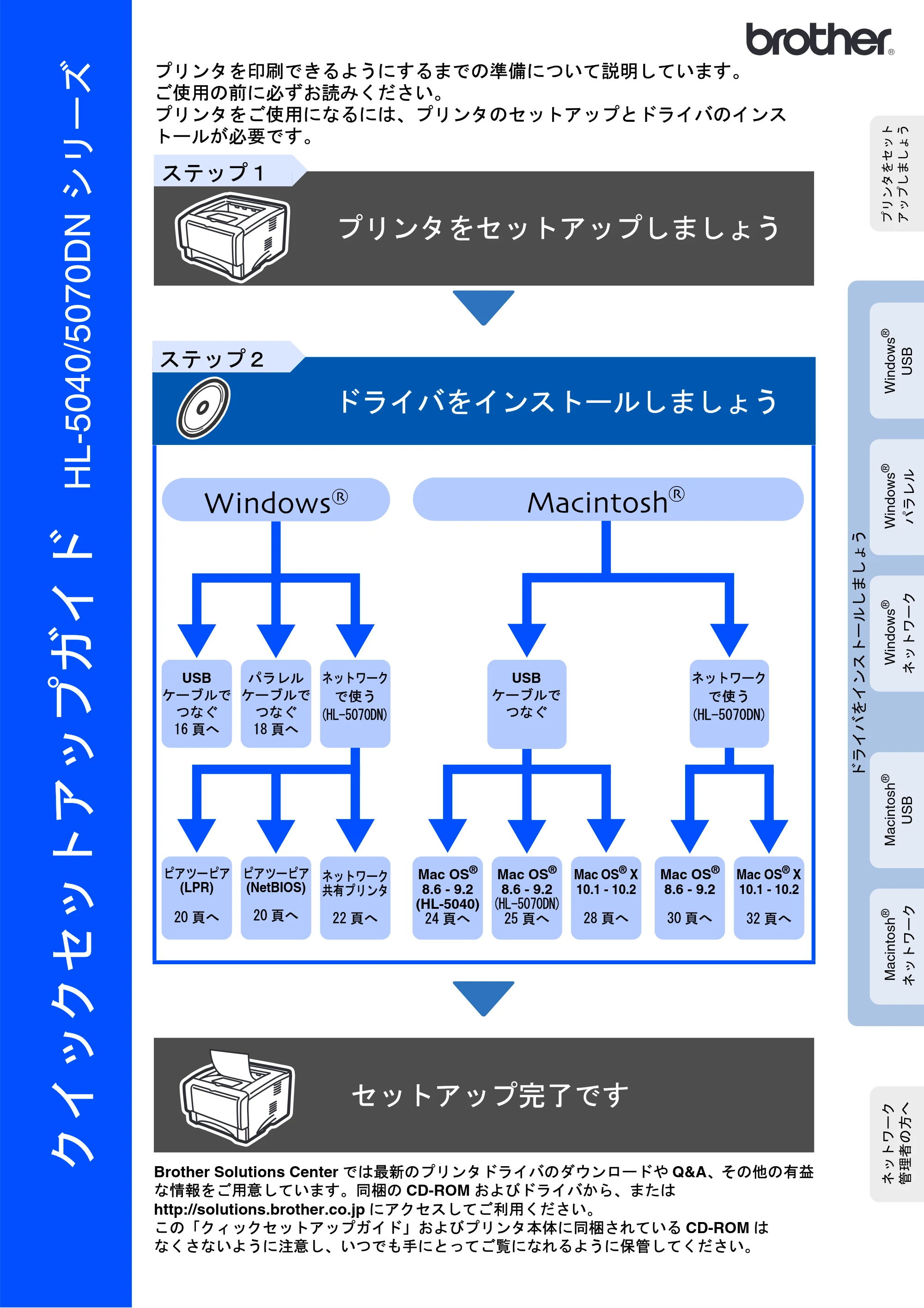

かんたん設置ガイドHL-5040 / HL-5070DN

クイックセットアップガイド

HL-5040/5070DN

シリーズ

プリンタを印刷できるようにするまでの準備について説明しています。

ご使用の前に必ずお読みください。

プリンタをご使用になるには、プリンタのセットアップとドライバのインス
トールが必要です。
Brother Solutions Center では最新のプリンタドライバのダウンロードや Q&A、その他の有益
な情報をご用意しています。同梱の CD-ROM およびドライバから、または
http://solutions.brother.co.jp にアクセスしてご利用ください。
この「クィックセットアップガイド」およびプリンタ本体に同梱されている CD-ROM は
なくさないように注意し、いつでも手にとってご覧になれるように保管してください。
セットアップ完了です
ステップ１
プリンタをセットアップしましょう
ステップ２
ドライバをインストールしましょう
USB
ケーブルで
つなぐ
16 頁へ
パラレル
ケーブルで
つなぐ
18 頁へ
ネットワーク
で使う
(HL-5070DN)
ピアツーピア
(LPR)
20 頁へ
Mac OS
®
8.6 - 9.2
30 頁へ
Mac OS
®
X
10.1 - 10.2
32 頁へ
ピアツーピア
(NetBIOS)
20 頁へ

ネットワーク
共有プリンタ
22 頁へ
Mac OS
®
8.6 - 9.2
(HL-5070DN)
25 頁へ
Mac OS
®
8.6 - 9.2
(HL-5040)
24 頁へ
ネットワーク
で使う
(HL-5070DN)
USB
ケーブルで
つなぐ
Mac OS
®
X
10.1 - 10.2
28 頁へ
プリンタをセット
アップしましょう
Windows
®
USB
Windows
®
パラレル
Windows
®
ネットワーク
Macintosh
®
USB
Macintosh
®
ネットワーク
ネットワーク
管理者の方へ
ドライバをインストールしましょう

1

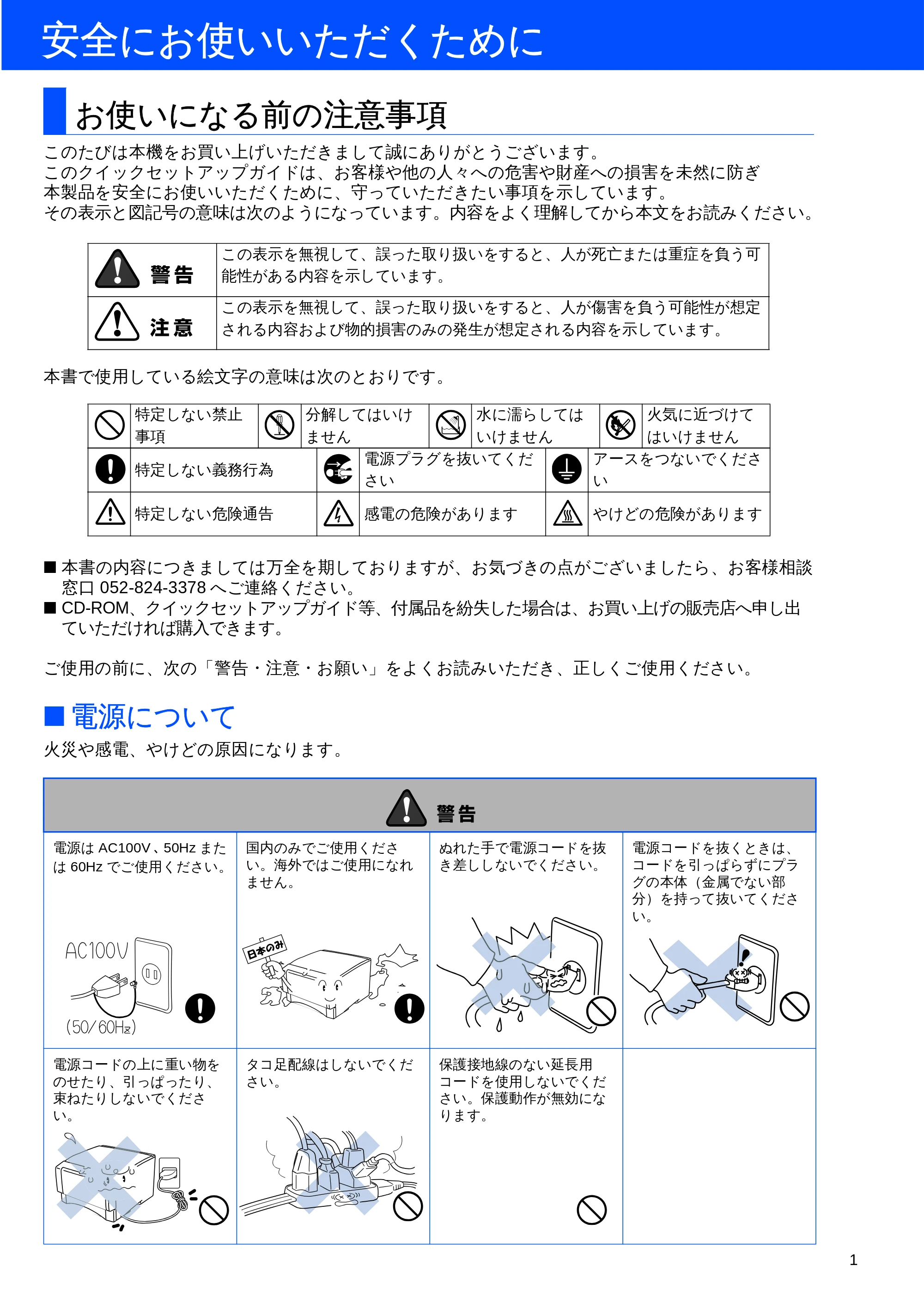

安全にお使いいただくために
このたびは本機をお買い上げいただきまして誠にありがとうございます。
このクイックセットアップガイドは、お客様や他の人々への危害や財産への損害を未然に防ぎ
本製品を安全にお使いいただくために、守っていただきたい事項を示しています。
その表示と図記号の意味は次のようになっています。内容をよく理解してから本文をお読みください。
本書で使用している絵文字の意味は次のとおりです。
■ 本書の内容につきましては万全を期しておりますが、お気づきの点がございましたら、お客様相談
窓口 052-824-3378 へご連絡ください。
■ CD-ROM、クイックセットアップガイド等、付属品を紛失した場合は、お買い上げの販売店へ申し出
ていただければ購入できます。
ご使用の前に、次の「警告・注意・お願い」をよくお読みいただき、正しくご使用ください。
■ 電源について
火災や感電、やけどの原因になります。
お使いになる前の注意事項
この表示を無視して、誤った取り扱いをすると、人が死亡または重症を負う可
能性がある内容を示しています。

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定
される内容および物的損害のみの発生が想定される内容を示しています。
特定しない禁止
事項
分解してはいけ
ません
水に濡らしては
いけません
火気に近づけて
はいけません
特定しない義務行為
電源プラグを抜いてくだ
さい
アースをつないでくださ
い
特定しない危険通告 感電の危険があります やけどの危険があります
電源は AC100V ､ 50Hz また
は 60Hz でご使用ください。
国内のみでご使用くださ
い。海外ではご使用になれ
ません。
ぬれた手で電源コードを抜
き差ししないでください。
電源コードを抜くときは、
コードを引っぱらずにプラ
グの本体（金属でない部
分）を持って抜いてくださ
い。
電源コードの上に重い物を
のせたり、引っぱったり、
束ねたりしないでくださ
い。
タコ足配線はしないでくだ
さい。
保護接地線のない延長用
コードを使用しないでくだ
さい。保護動作が無効にな
ります。

2

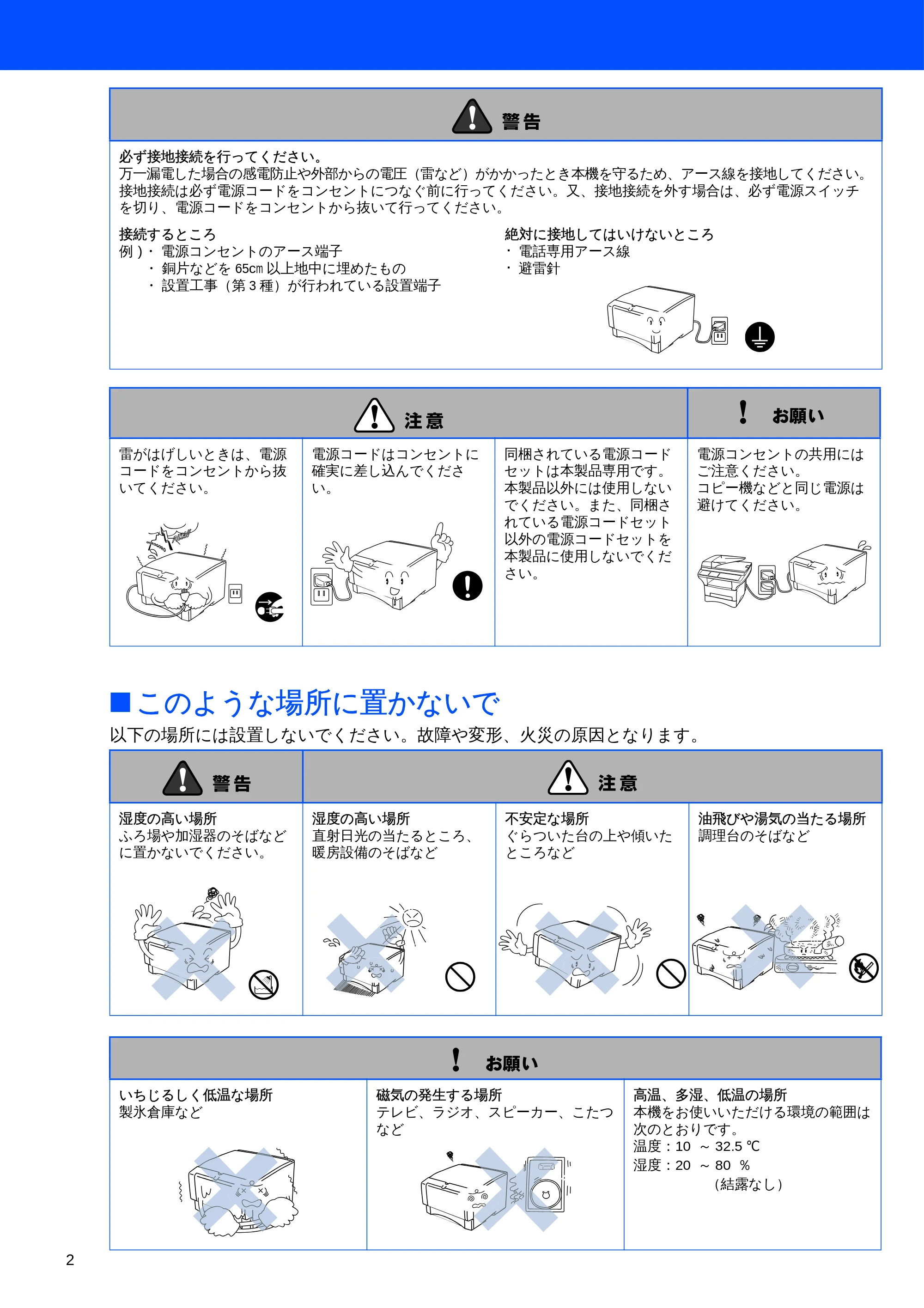

Q このような場所に置かないで
以下の場所には設置しないでください。故障や変形、火災の原因となります。
必ず接地接続を行ってください。
万一漏電した場合の感電防止や外部からの電圧（雷など）がかかったとき本機を守るため、アース線を接地してください。
接地接続は必ず電源コードをコンセントにつなぐ前に行ってください。又、接地接続を外す場合は、必ず電源スイッチ
を切り、電源コードをコンセントから抜いて行ってください。
接続するところ
例 )・ 電源コンセントのアース端子

• 銅片などを 65cm 以上地中に埋めたもの
• 設置工事（第 3 種）が行われている設置端子

絶対に接地してはいけないところ
･ 電話専用アース線
･ 避雷針
雷がはげしいときは、電源
コードをコンセントから抜
いてください。
電源コードはコンセントに
確実に差し込んでくださ
い。
同梱されている電源コード
セットは本製品専用です。
本製品以外には使用しない
でください。また、同梱さ
れている電源コードセット
以外の電源コードセットを
本製品に使用しないでくだ
さい。
電源コンセントの共用には
ご注意ください。
コピー機などと同じ電源は
避けてください。
湿度の高い場所
ふろ場や加湿器のそばなど
に置かないでください。
湿度の高い場所
直射日光の当たるところ、
暖房設備のそばなど
不安定な場所
ぐらついた台の上や傾いた
ところなど
油飛びや湯気の当たる場所
調理台のそばなど
いちじるしく低温な場所
製氷倉庫など
磁気の発生する場所
テレビ、ラジオ、スピーカー、こたつ
など
高温、多湿、低温の場所
本機をお使いいただける環境の範囲は
次のとおりです。
温度：10 ～ 32.5 ℃
湿度：20 ～ 80 ％
（結露なし）

3

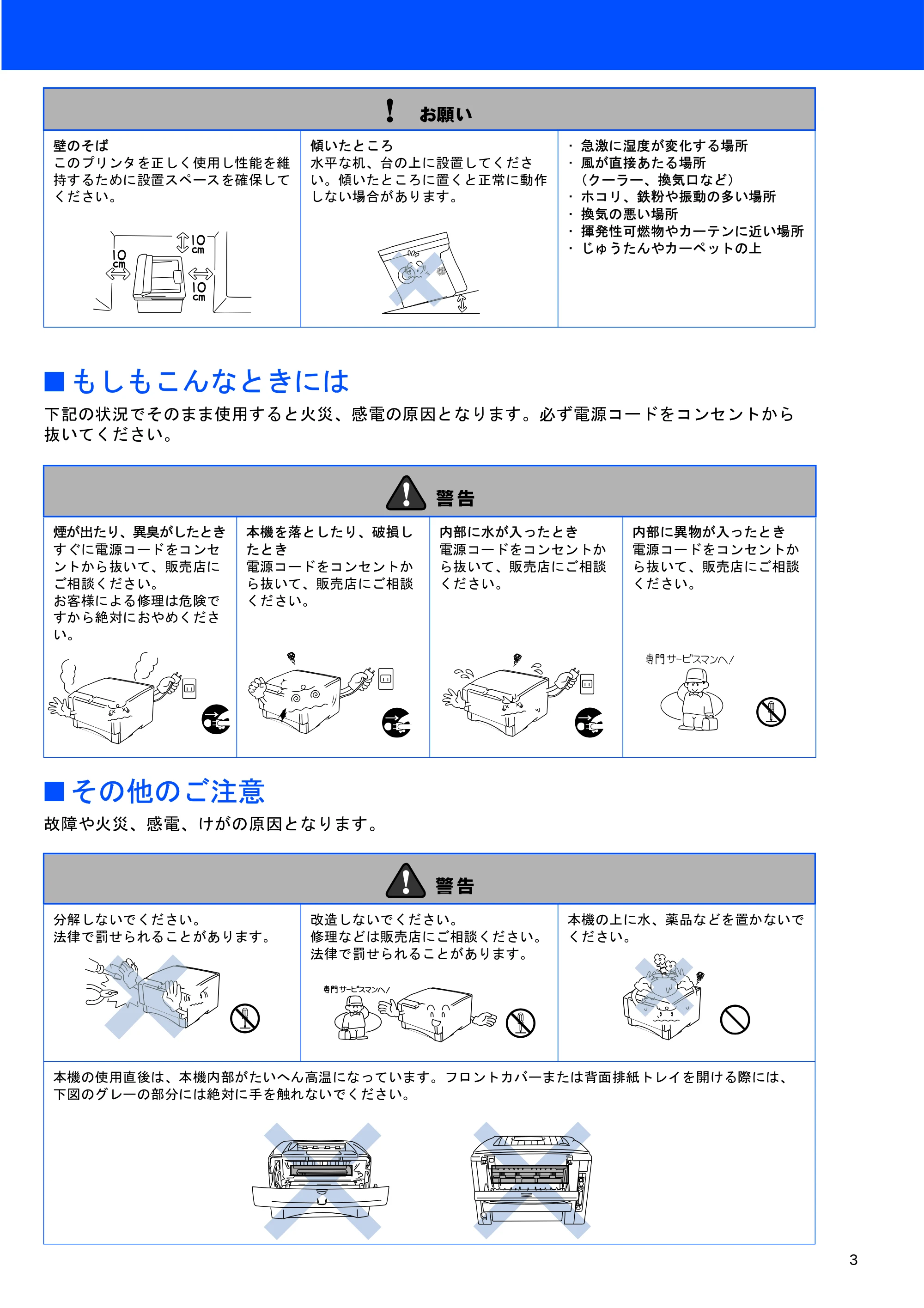

■ もしもこんなときには
下記の状況でそのまま使用すると火災、感電の原因となります。必ず電源コードをコンセントから
抜いてください。
■ その他のご注意
故障や火災、感電、けがの原因となります。
壁のそば
このプリンタを正しく使用し性能を維
持するために設置スペースを確保して
ください。
傾いたところ
水平な机、台の上に設置してくださ
い。傾いたところに置くと正常に動作
しない場合があります。
･ 急激に湿度が変化する場所
･ 風が直接あたる場所
（クーラー、換気口など）
･ ホコリ、鉄粉や振動の多い場所
･ 換気の悪い場所
･ 揮発性可燃物やカーテンに近い場所
･ じゅうたんやカーペットの上
煙が出たり、異臭がしたとき
すぐに電源コードをコンセ
ントから抜いて、販売店に
ご相談ください。
お客様による修理は危険で
すから絶対におやめくださ
い。
本機を落としたり、破損し
たとき
電源コードをコンセントか
ら抜いて、販売店にご相談
ください。
内部に水が入ったとき
電源コードをコンセントか
ら抜いて、販売店にご相談
ください。
内部に異物が入ったとき
電源コードをコンセントか

ら抜いて、販売店にご相談
ください。
分解しないでください。
法律で罰せられることがあります。
改造しないでください。
修理などは販売店にご相談ください。
法律で罰せられることがあります。
本機の上に水、薬品などを置かないで
ください。
本機の使用直後は、本機内部がたいへん高温になっています。フロントカバーまたは背面排紙トレイを開ける際には、
下図のグレーの部分には絶対に手を触れないでください。

4

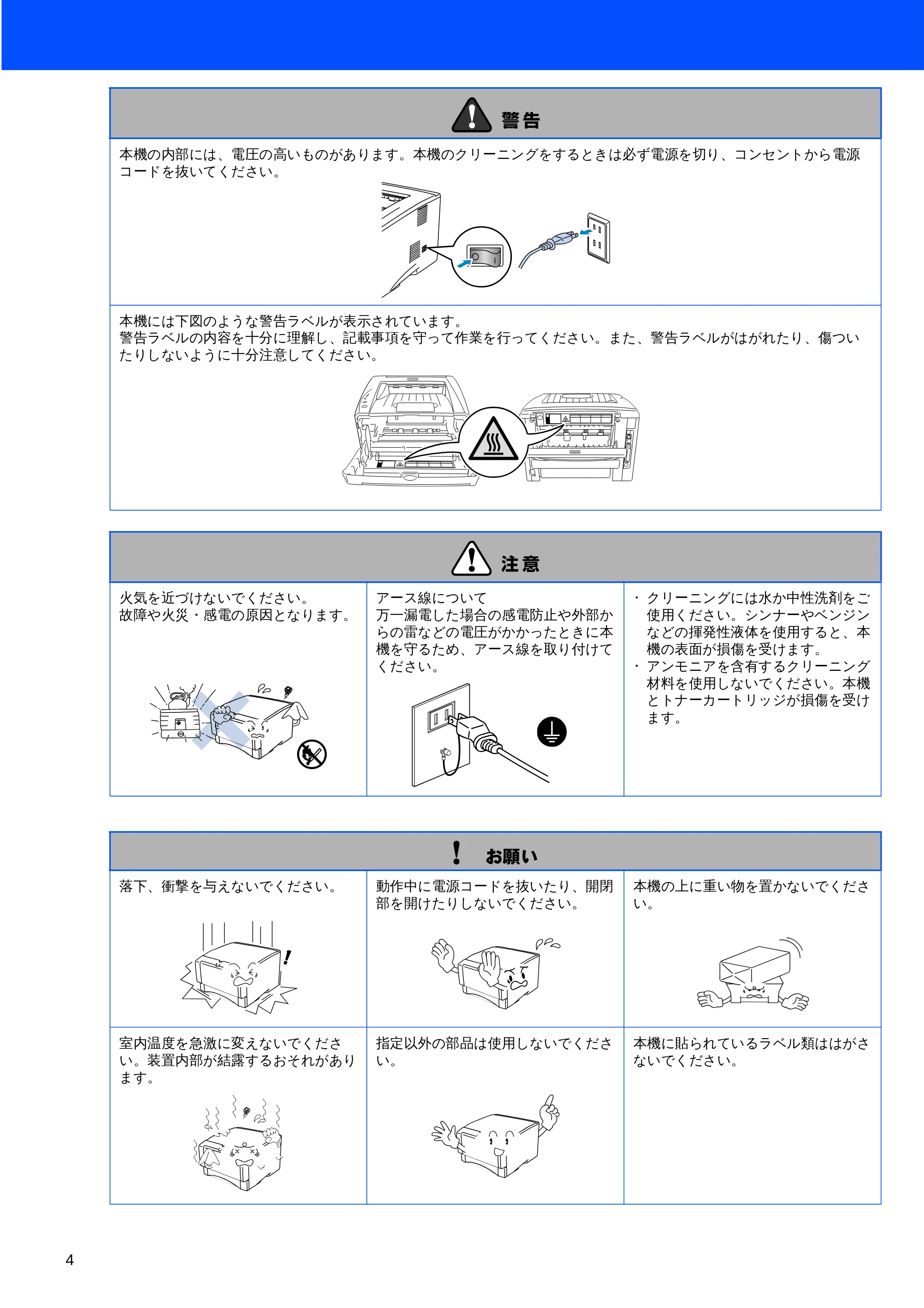

本機の内部には、電圧の高いものがあります。本機のクリーニングをするときは必ず電源を切り、コンセントから電源
コードを抜いてください。
本機には下図のような警告ラベルが表示されています。
警告ラベルの内容を十分に理解し、記載事項を守って作業を行ってください。また、警告ラベルがはがれたり、傷つい
たりしないように十分注意してください。
火気を近づけないでください。
故障や火災・感電の原因となります。
アース線について
万一漏電した場合の感電防止や外部か
らの雷などの電圧がかかったときに本
機を守るため、アース線を取り付けて
ください。
･ クリーニングには水か中性洗剤をご
使用ください。シンナーやベンジン
などの揮発性液体を使用すると、本
機の表面が損傷を受けます。
･ アンモニアを含有するクリーニング
材料を使用しないでください。本機
とトナーカートリッジが損傷を受け
ます。
落下、衝撃を与えないでください。 動作中に電源コードを抜いたり、開閉
部を開けたりしないでください。
本機の上に重い物を置かないでくださ
い。
室内温度を急激に変えないでくださ

い。装置内部が結露するおそれがあり
ます。
指定以外の部品は使用しないでくださ
い。
本機に貼られているラベル類ははがさ
ないでください。

5

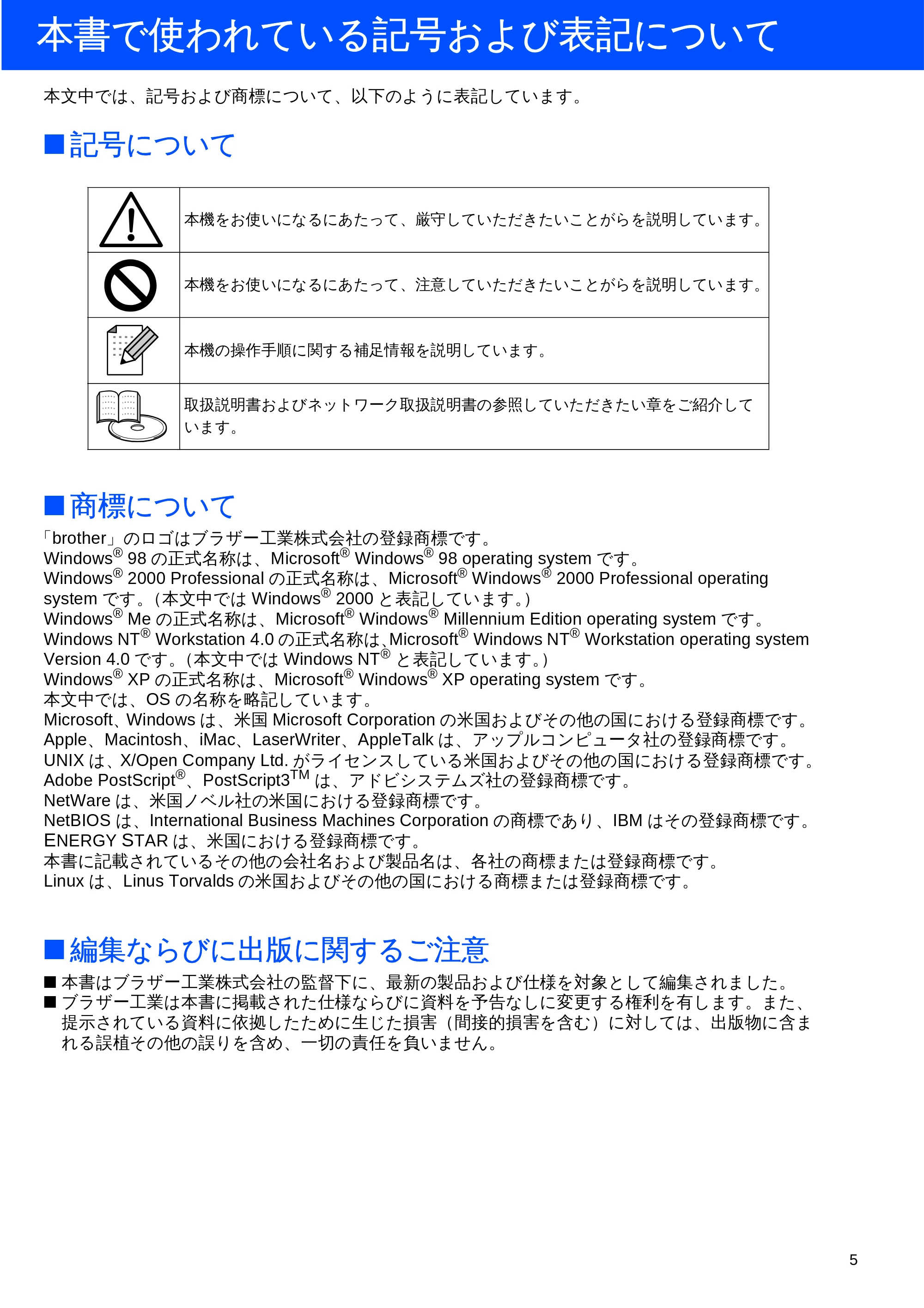

本書で使われている記号および表記について
本文中では、記号および商標について、以下のように表記しています。
■ 記号について
■ 商標について
「brother」のロゴはブラザー工業株式会社の登録商標です。
Windows
®
98 の正式名称は、Microsoft
®
Windows
®
98 operating system です。
Windows
®
2000 Professional の正式名称は、Microsoft
®
Windows
®
2000 Professional operating
system です。（本文中では Windows
®
2000 と表記しています。）
Windows
®
Me の正式名称は、Microsoft
®
Windows
®
Millennium Edition operating system です。
Windows NT
®
Workstation 4.0 の正式名称は、Microsoft
®
Windows NT
®
Workstation operating system

Version 4.0 です。（本文中では Windows NT
®
と表記しています。）
Windows
®
XP の正式名称は、Microsoft
®
Windows
®
XP operating system です。
本文中では、OS の名称を略記しています。
Microsoft、Windows は、米国 Microsoft Corporation の米国およびその他の国における登録商標です。
Apple、Macintosh、iMac、LaserWriter、AppleTalk は、アップルコンピュータ社の登録商標です。
UNIX は、X/Open Company Ltd. がライセンスしている米国およびその他の国における登録商標です。
Adobe PostScript
®
、PostScript3
TM
は、アドビシステムズ社の登録商標です。
NetWare は、米国ノベル社の米国における登録商標です。
NetBIOS は、International Business Machines Corporation の商標であり、IBM はその登録商標です。

E NERGY S TAR は、米国における登録商標です。
本書に記載されているその他の会社名および製品名は、各社の商標または登録商標です。
Linux は、Linus Torvalds の米国およびその他の国における商標または登録商標です。
■ 編集ならびに出版に関するご注意
■ 本書はブラザー工業株式会社の監督下に、最新の製品および仕様を対象として編集されました。
■ ブラザー工業は本書に掲載された仕様ならびに資料を予告なしに変更する権利を有します。また、
提示されている資料に依拠したために生じた損害（間接的損害を含む）に対しては、出版物に含ま
れる誤植その他の誤りを含め、一切の責任を負いません。
本機をお使いになるにあたって、厳守していただきたいことがらを説明しています。
本機をお使いになるにあたって、注意していただきたいことがらを説明しています。
本機の操作手順に関する補足情報を説明しています。
取扱説明書およびネットワーク取扱説明書の参照していただきたい章をご紹介して
います。

6

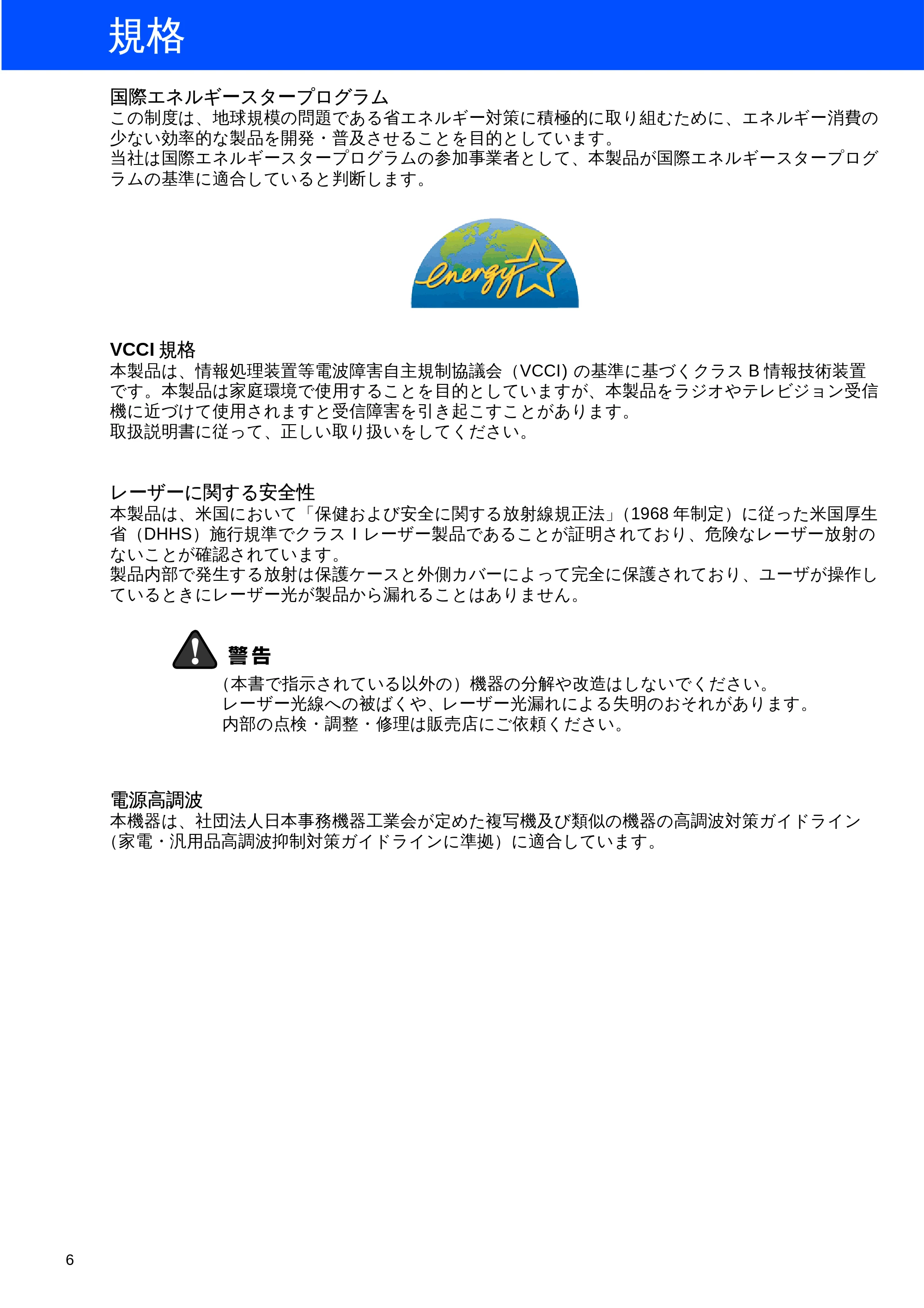

規格
国際エネルギースタープログラム
この制度は、地球規模の問題である省エネルギー対策に積極的に取り組むために、エネルギー消費の
少ない効率的な製品を開発・普及させることを目的としています。
当社は国際エネルギースタープログラムの参加事業者として、本製品が国際エネルギースタープログ
ラムの基準に適合していると判断します。
VCCI 規格
本製品は、情報処理装置等電波障害自主規制協議会（VCCI) の基準に基づくクラス B 情報技術装置
です。本製品は家庭環境で使用することを目的としていますが、本製品をラジオやテレビジョン受信
機に近づけて使用されますと受信障害を引き起こすことがあります。
取扱説明書に従って、正しい取り扱いをしてください。
レーザーに関する安全性
本製品は、米国において「保健および安全に関する放射線規正法」（1968 年制定）に従った米国厚生
省（DHHS）施行規準でクラス I レーザー製品であることが証明されており、危険なレーザー放射の
ないことが確認されています。
製品内部で発生する放射は保護ケースと外側カバーによって完全に保護されており、ユーザが操作し

ているときにレーザー光が製品から漏れることはありません。
電源高調波
本機器は、社団法人日本事務機器工業会が定めた複写機及び類似の機器の高調波対策ガイドライン
（家電・汎用品高調波抑制対策ガイドラインに準拠）に適合しています。
（本書で指示されている以外の）機器の分解や改造はしないでください。
レーザー光線への被ばくや、レーザー光漏れによる失明のおそれがあります。
内部の点検・調整・修理は販売店にご依頼ください。

7
安全にお使いいただくために ....................................................... 1
本書で使われている記号および表記について ......................................... 5
規格 ............................................................................. 6
■ はじめに
梱包品を確認する ................................................................. 8
コントロールパネル ............................................................... 9
CD-ROM に入っているもの ........................................................ 10
プリンタをセットアップしましょう

■ CD-ROM を起動する ...................................................... 11
■ ドラムユニットを装着する ................................................. 12
■ 用紙をセットする ......................................................... 13
■ テストページを印刷する ................................................... 14
ドライバをインストールしましょう
USB ケーブルで接続する ............................................ 16
パラレルケーブルで接続する ......................................... 18
ネットワークで接続する（HL-5070DN をお使いの場合のみ） ............. 20

■ ブラザー ピアツーピア ネットワークプリンタを使う (LPR/NetBIOS) ........... 20
■ ネットワーク共有プリンタを使う ........................................... 22
USB ケーブルで接続する ............................................ 24
■ Mac OS
®
8.6 - 9.2 で使う（HL-5040 をお使いの場合） ......................... 24
■ Mac OS
®
8.6 - 9.2 で使う（HL-5070DN をお使いの場合） ...................... 25
■ Mac OS
®
X 10.1 - 10.2 で使う .............................................. 28
ネットワークで接続する（HL-5070DN をお使いの場合のみ） ............. 30
■ Mac OS

®
8.6 - 9.2 で使う .................................................. 30
■ Mac OS
®
X 10.1 - 10.2 で使う .............................................. 32
■ ネットワーク管理者の方へ（HL-5070DN をお使いの場合のみ）
BRAdmin Professional をインストールする (Windows
®
専用 ) ........................ 34
BRAdmin Professional を使って IP アドレス、サブネットマスク、ゲートウェイを設定する
(Windows
®
専用 ) ............................................................... 35
ネットワークの設定ページを印刷する .............................................. 35

工場出荷状態に戻す .............................................................. 35
■ 付録
プリンタの輸送 .................................................................. 36
オプション ...................................................................... 37
消耗品 .......................................................................... 37
■ トラブルシューティング 取扱説明書 第６章

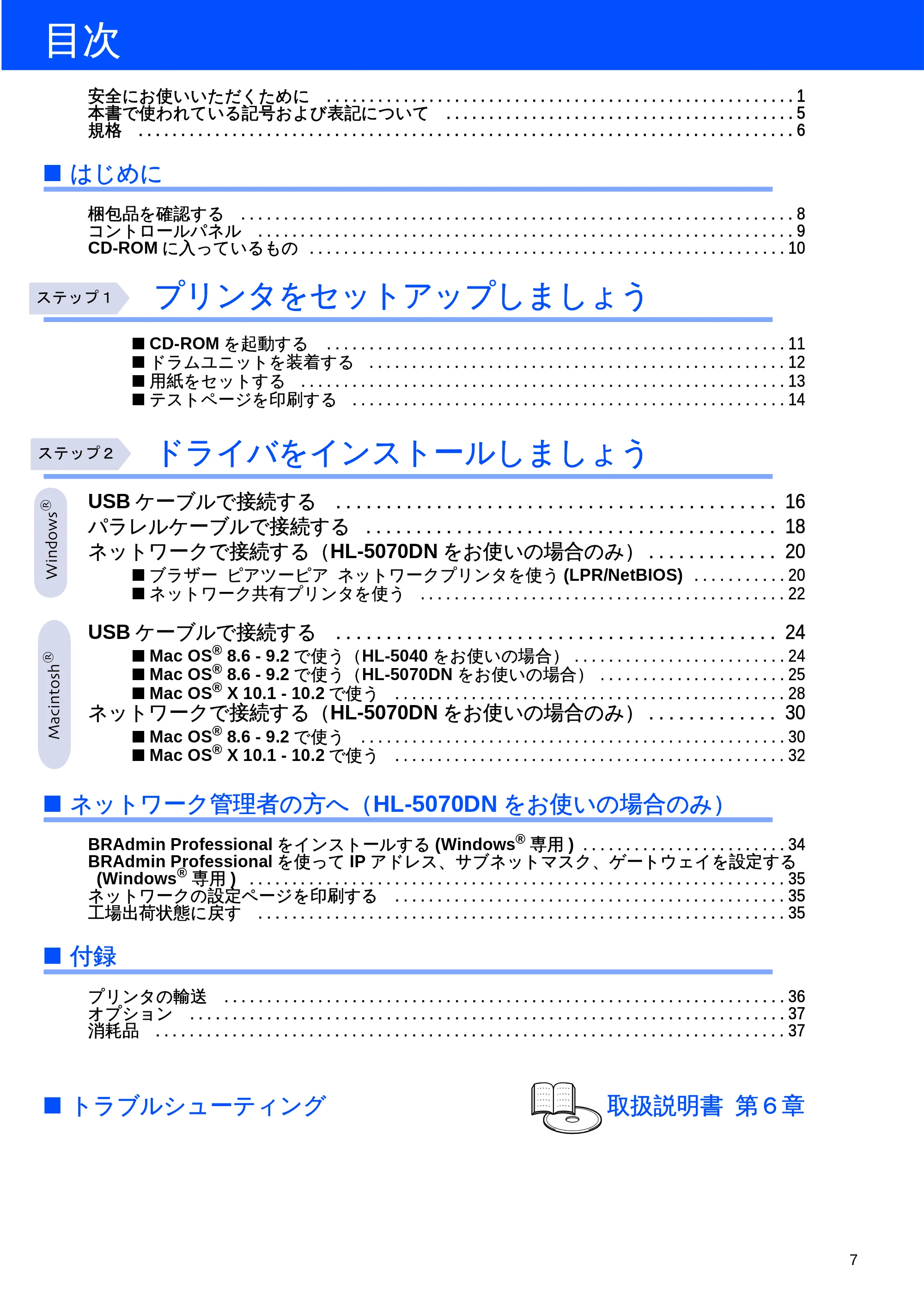

目次

8
■ はじめに
外箱や梱包材、付属品は捨てずに保管してください。再びプリンタを梱包し輸送する際に必要になります。

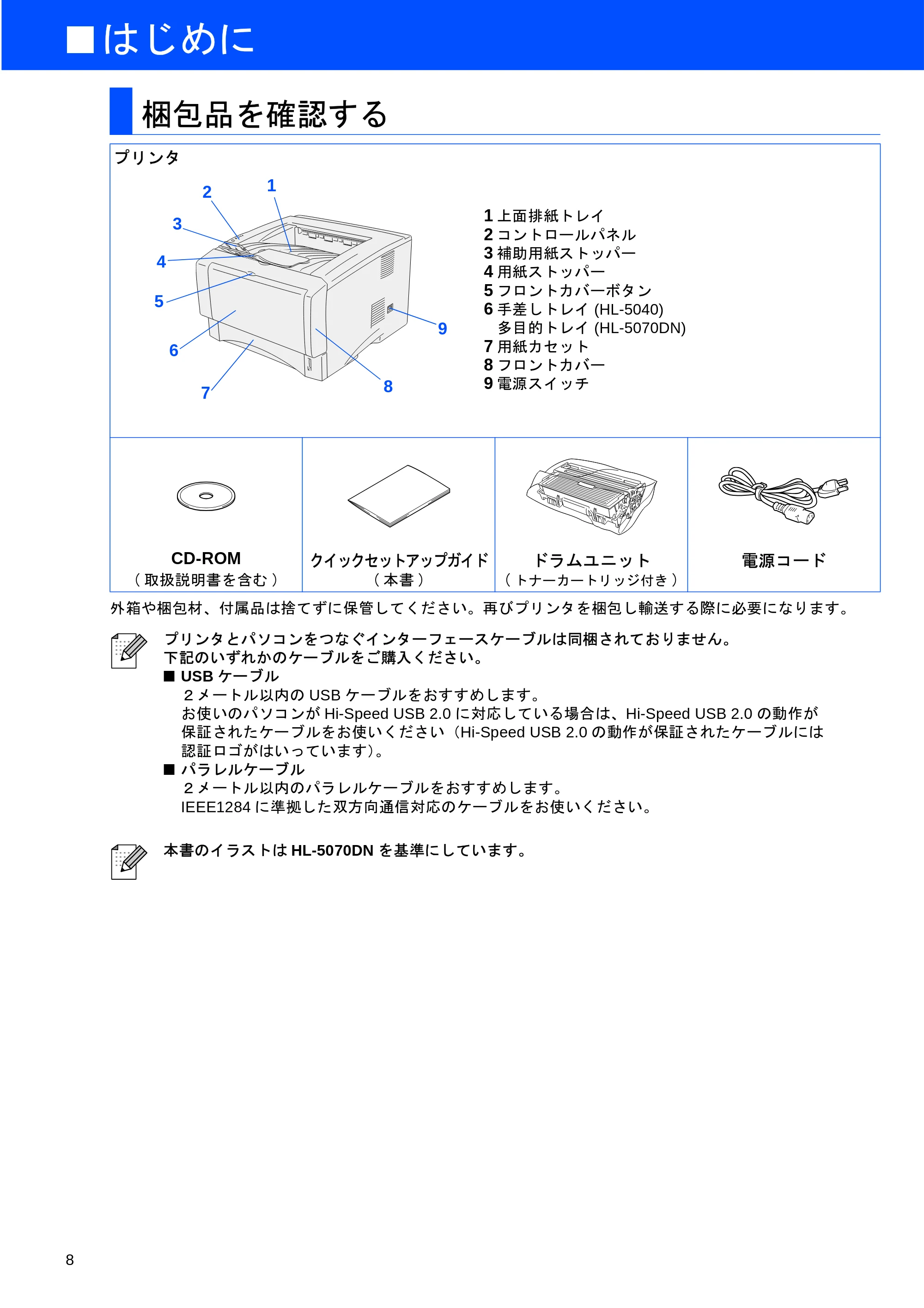

梱包品を確認する
プリンタ
CD-ROM
( 取扱説明書を含む )
クイックセットアップガイド
( 本書 )
ドラムユニット
( トナーカートリッジ付き )
電源コード
プリンタとパソコンをつなぐインターフェースケーブルは同梱されておりません。
下記のいずれかのケーブルをご購入ください。
■ USB ケーブル
２メートル以内の USB ケーブルをおすすめします。
お使いのパソコンが Hi-Speed USB 2.0 に対応している場合は、Hi-Speed USB 2.0 の動作が
保証されたケーブルをお使いください（Hi-Speed USB 2.0 の動作が保証されたケーブルには
認証ロゴがはいっています）。
■ パラレルケーブル
２メートル以内のパラレルケーブルをおすすめします。
IEEE1284 に準拠した双方向通信対応のケーブルをお使いください。
本書のイラストは HL-5070DN を基準にしています。
1 上面排紙トレイ

2 コントロールパネル
3 補助用紙ストッパー
4 用紙ストッパー
5 フロントカバーボタン
6 手差しトレイ (HL-5040)
多目的トレイ (HL-5070DN)
7 用紙カセット
8 フロントカバー
9 電源スイッチ8
5
4
1
2
3
6
7
9

9
LED ランプ
ボタン
LED ランプの表示
: 点滅 : 点灯 : 消灯
*1 LED ランプは２秒間点灯し３秒間消えます。

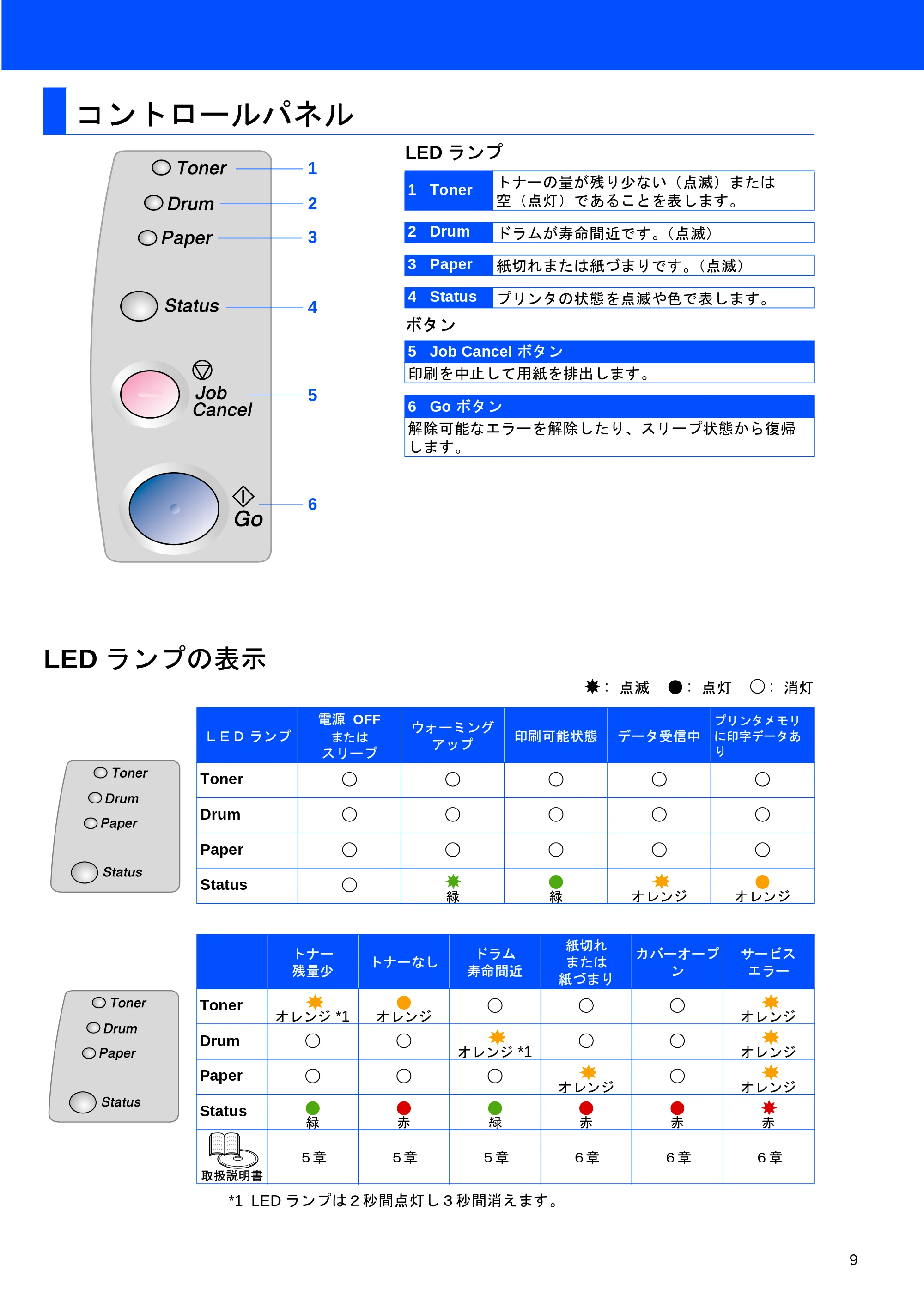

コントロールパネル
1 Toner
トナーの量が残り少ない（点滅）または
空（点灯）であることを表します。
2 Drum ドラムが寿命間近です。（点滅）
3 Paper 紙切れまたは紙づまりです。（点滅）
4 Status プリンタの状態を点滅や色で表します。
5 Job Cancel ボタン
印刷を中止して用紙を排出します。
6 Go ボタン
解除可能なエラーを解除したり、スリープ状態から復帰
します。
ＬＥＤ ランプ
電源 OFF
または
スリープ
ウォーミング
アップ
印刷可能状態 データ受信中
プリンタメモリ
に印字データあ
り
Toner
Drum
Paper
Status
緑 緑 オレンジ オレンジ
トナー
残量少
トナーなし
ドラム
寿命間近
紙切れ
または
紙づまり
カバーオープ
ン
サービス
エラー
Toner
オレンジ *1 オレンジ オレンジ
Drum
オレンジ *1 オレンジ
Paper
オレンジ オレンジ
Status

緑 赤 緑 赤 赤 赤
取扱説明書
５章 ５章 ５章 ６章 ６章 ６章
1
2
3
4
5
6

10
プリンタのご使用に際しさまざまな有益な情報がご利用いただけます。

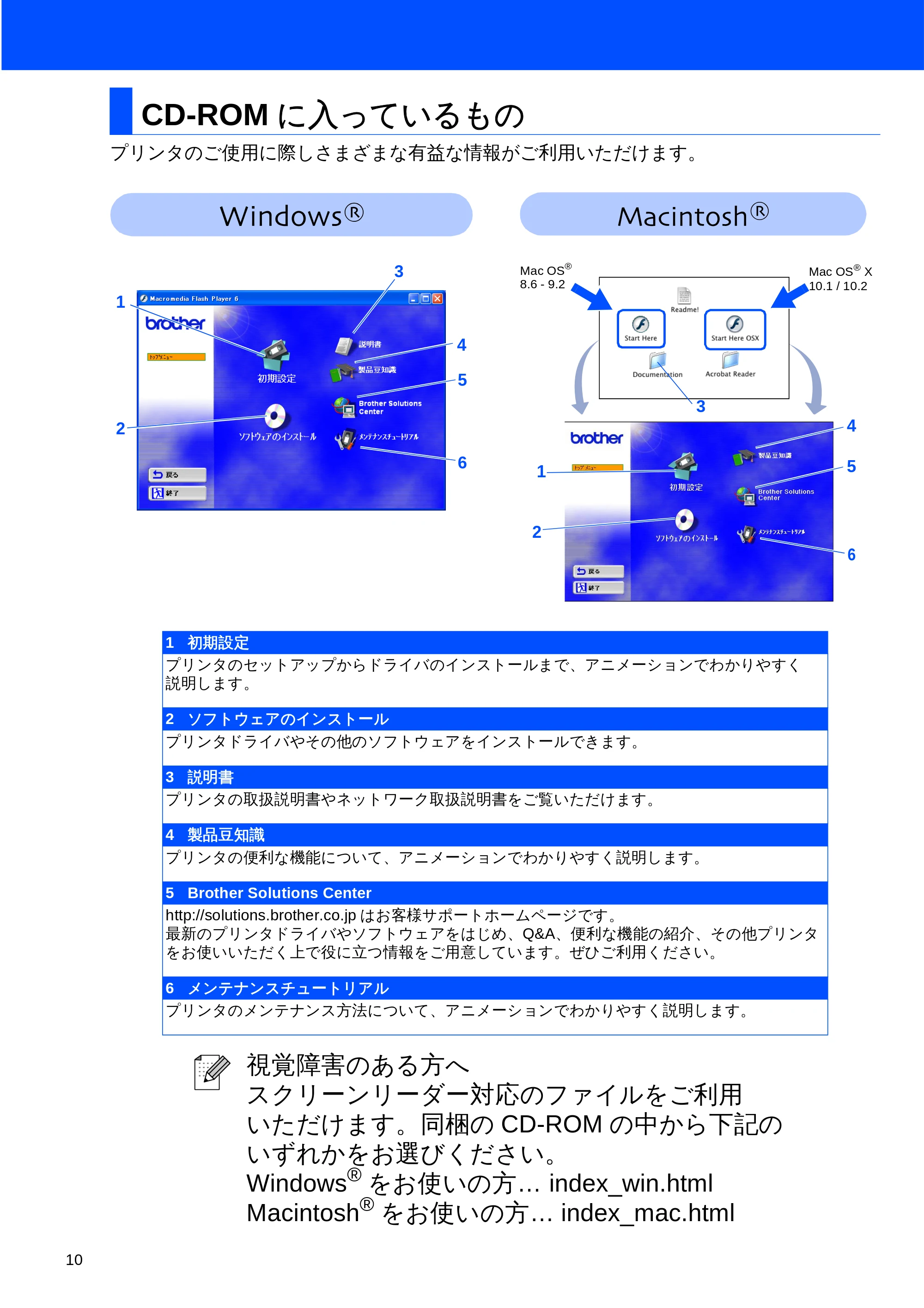

CD-ROM に入っているもの
2
1
4
5
6
1
3
4
5
2
Mac OS
®
8.6 - 9.2
6
Mac OS
®
X
10.1 / 10.2
1 初期設定
プリンタのセットアップからドライバのインストールまで、アニメーションでわかりやすく
説明します。
2 ソフトウェアのインストール
プリンタドライバやその他のソフトウェアをインストールできます。
3 説明書
プリンタの取扱説明書やネットワーク取扱説明書をご覧いただけます。
4 製品豆知識
プリンタの便利な機能について、アニメーションでわかりやすく説明します。
5 Brother Solutions Center
http://solutions.brother.co.jp はお客様サポートホームページです。
最新のプリンタドライバやソフトウェアをはじめ、Q&A、便利な機能の紹介、その他プリンタ
をお使いいただく上で役に立つ情報をご用意しています。ぜひご利用ください。
6 メンテナンスチュートリアル
プリンタのメンテナンス方法について、アニメーションでわかりやすく説明します。

視覚障害のある方へ
スクリーンリーダー対応のファイルをご利用
いただけます。同梱の CD-ROM の中から下記の
いずれかをお選びください。
Windows
®
をお使いの方… index_win.html
Macintosh
®
をお使いの方… index_mac.html
3

11

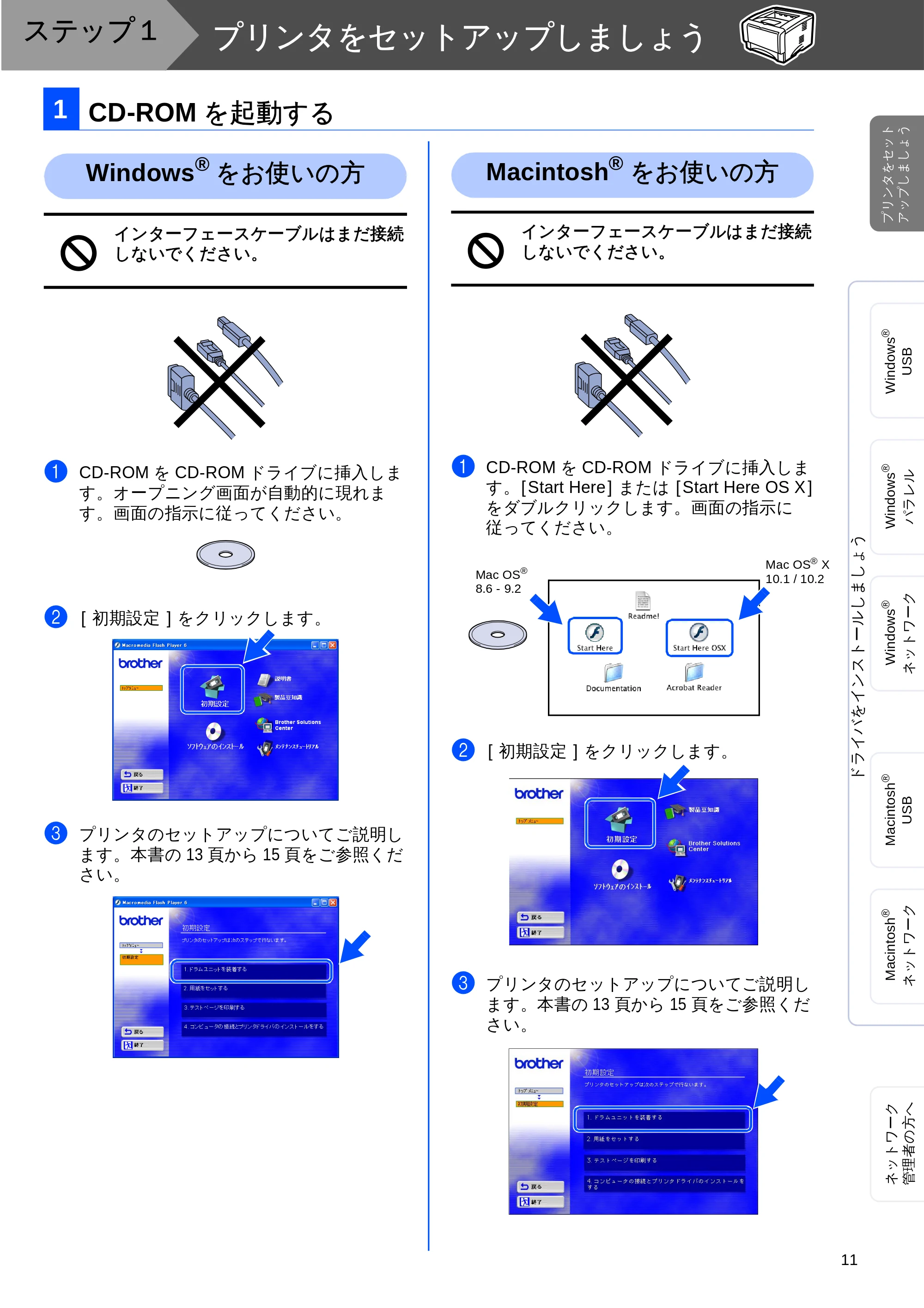

プリンタをセットアップしましょう
インターフェースケーブルはまだ接続
しないでください。
1 CD-ROM を CD-ROM ドライブに挿入しま
す。オープニング画面が自動的に現れま
す。画面の指示に従ってください。
2 [ 初期設定 ] をクリックします。
3 プリンタのセットアップについてご説明し
ます。本書の 13 頁から 15 頁をご参照くだ
さい。
インターフェースケーブルはまだ接続
しないでください。
1 CD-ROM を CD-ROM ドライブに挿入しま
す。[Start Here] または [Start Here OS X]
をダブルクリックします。画面の指示に
従ってください。
2 [ 初期設定 ] をクリックします。
3 プリンタのセットアップについてご説明し
ます。本書の 13 頁から 15 頁をご参照くだ
さい。
1 CD-ROM を起動する
Windows
®
をお使いの方 Macintosh
®
をお使いの方
Mac OS
®
8.6 - 9.2
プリンタをセット
アップしましょう
Windows
®
USB
Windows

®
パラレル
Windows
®
ネットワーク
Macintosh
®
USB
Macintosh
®
ネットワーク
ネットワーク
管理者の方へ
ドライバをインストールしましょう
ステップ１
Mac OS
®
X
10.1 / 10.2

12
プリンタをセットアップしましょう
インターフェースケーブルはまだ接続
しないでください。
1 フロントカバーボタンを押しながら
フロントカバーを開けます。
2 ドラムユニットを袋から出し、
保護カバーをはずします。
3 トナーが均等になるように、左右に数回
ゆっくり振ります。
4 ドラムユニットをプリンタに装着します。
5 フロントカバーを閉じます。

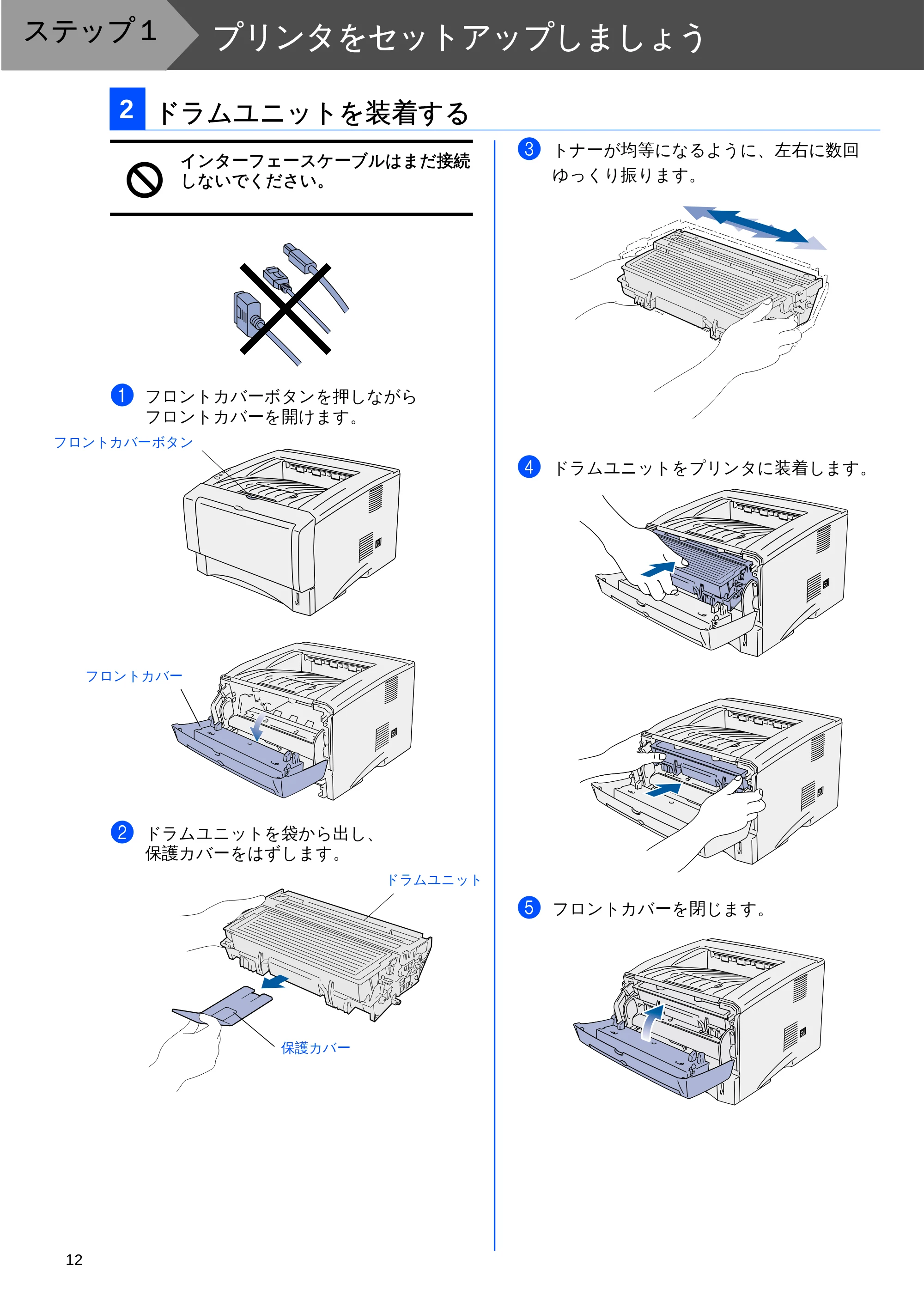

2 ドラムユニットを装着する
保護カバー
ステップ１
フロントカバーボタン
フロントカバー
ドラムユニット

13
1 用紙カセットをプリンタから完全に引き出
します。
2 レバーをつまみながら用紙ガイドをスライ
ドさせ、ご使用になる用紙のサイズに合わ
せます。
このとき用紙ガイドのツメが確実に溝に
入っていることを確認してください。
3 紙づまりや給紙ミスを防ぐため、用紙をよ
くさばきます。
4 用紙を用紙カセットに入れます。
用紙がカセットの中で平らになっているこ
と、▼マークより下の位置にあることを確
認してください。
5 用紙カセットをプリンタに戻します。

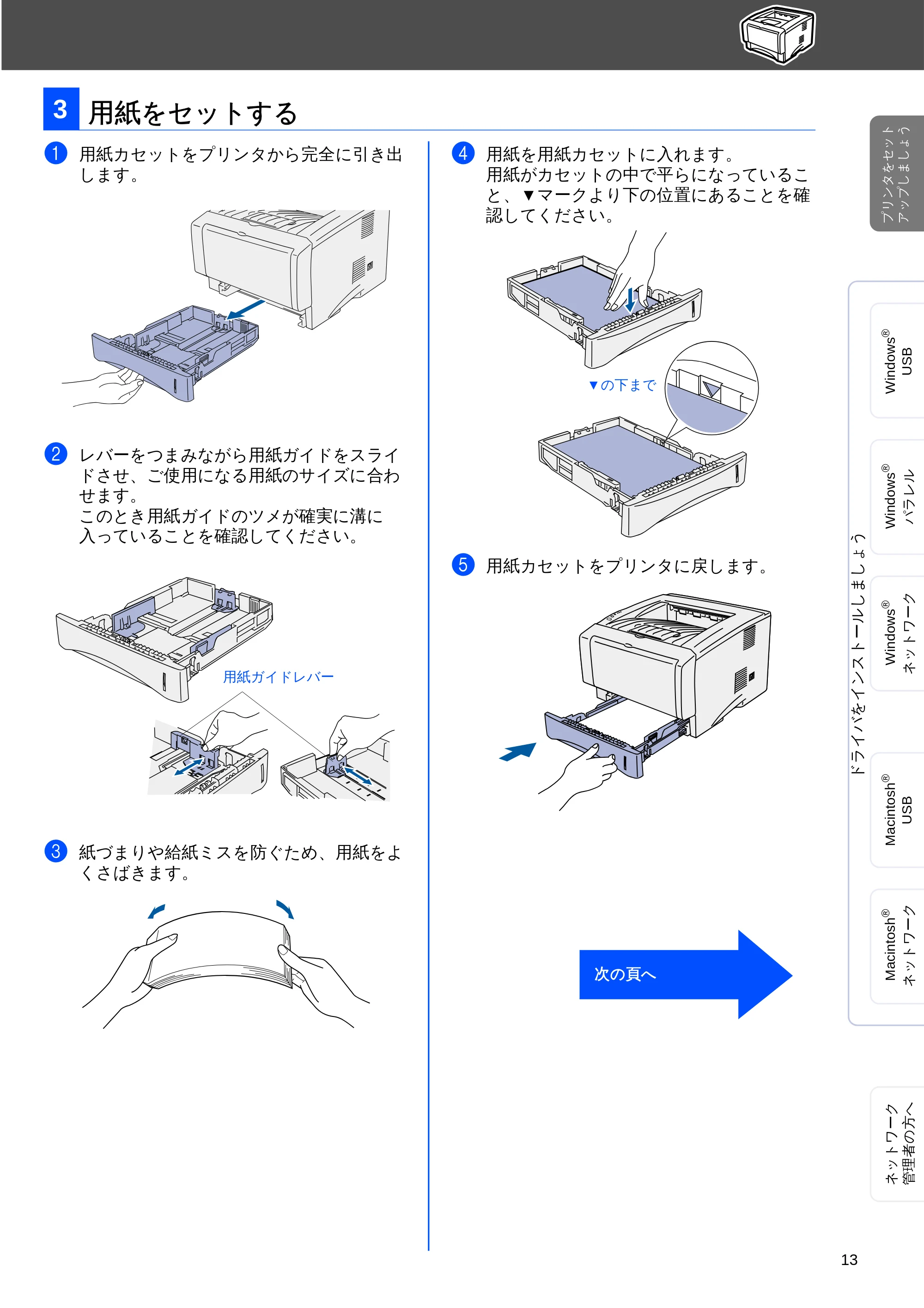

3 用紙をセットする
用紙ガイドレバー
▼の下まで
次の頁へ
プリンタをセット
アップしましょう
Windows
®
USB
Windows
®
パラレル
Windows
®
ネットワーク
Macintosh
®
USB
Macintosh
®
ネットワーク
ネットワーク
管理者の方へ
ドライバをインストールしましょう

14
プリンタをセットアップしましょう
インターフェースケーブルはまだ接続
しないでください。
1 プリンタの電源スイッチが「切」になって
いることを確認します。
電源コードをプリンタ背面の電源接続部に
に差し込みます。
2 電源プラグをコンセントに差し込みます。
プリンタの電源を入れます。
3 プリンタのウォーミングアップが終了する
と、Status LED ランプが点滅を止め緑色
に点灯します。
4 Go ボタンを押すと、テストページの印刷
が始まります。
テストページが正しく印刷されたか確認し
てください。

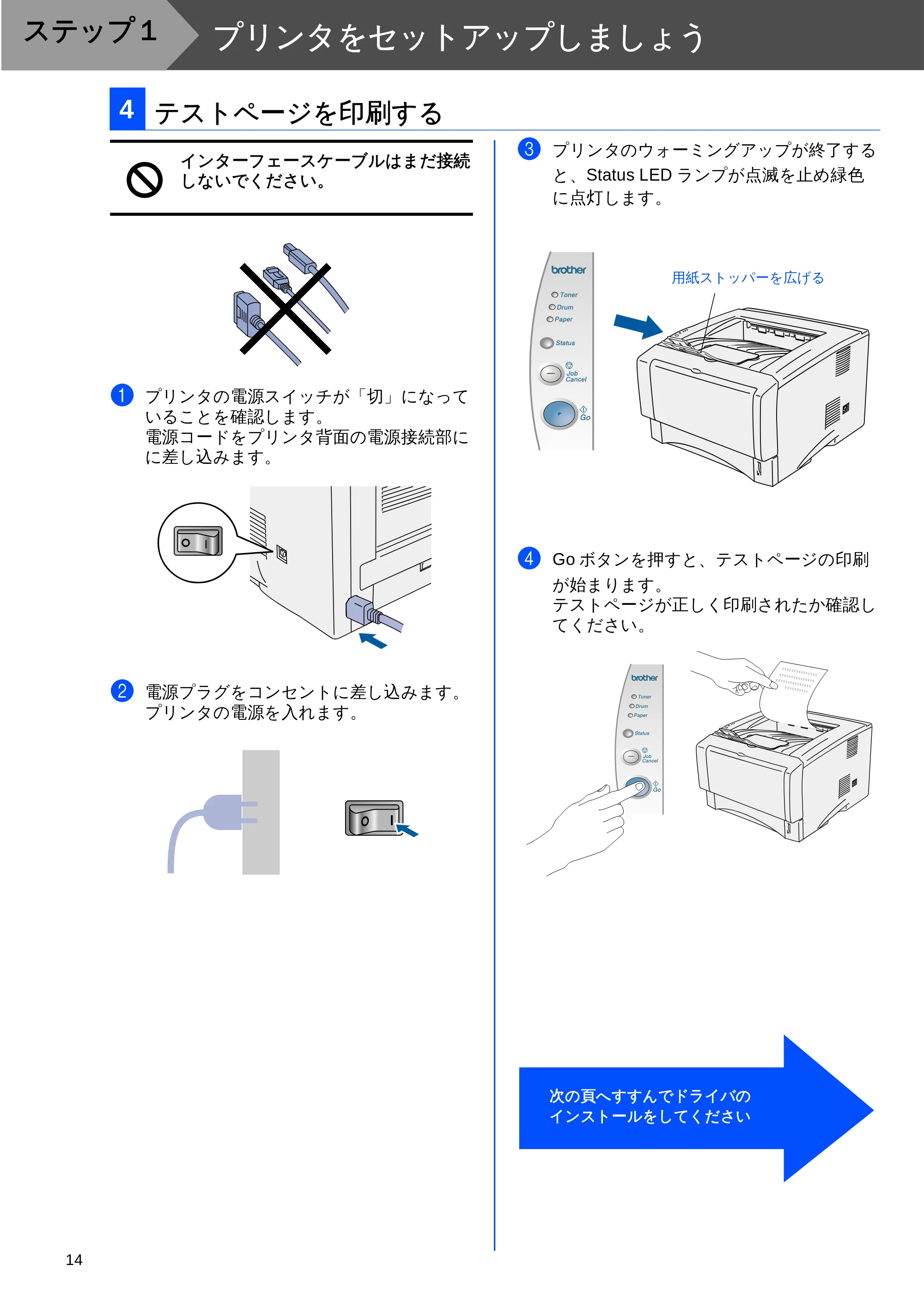

4 テストページを印刷する
用紙ストッパーを広げる
次の頁へすすんでドライバの
インストールをしてください
ステップ１

15
プリンタをセット
アップしましょう
Windows
®
USB
Windows
®
パラレル
Windows
®
ネットワーク
Macintosh
®
USB
Macintosh
®
ネットワーク
ネットワーク
管理者の方へ
ドライバをインストールしましょう

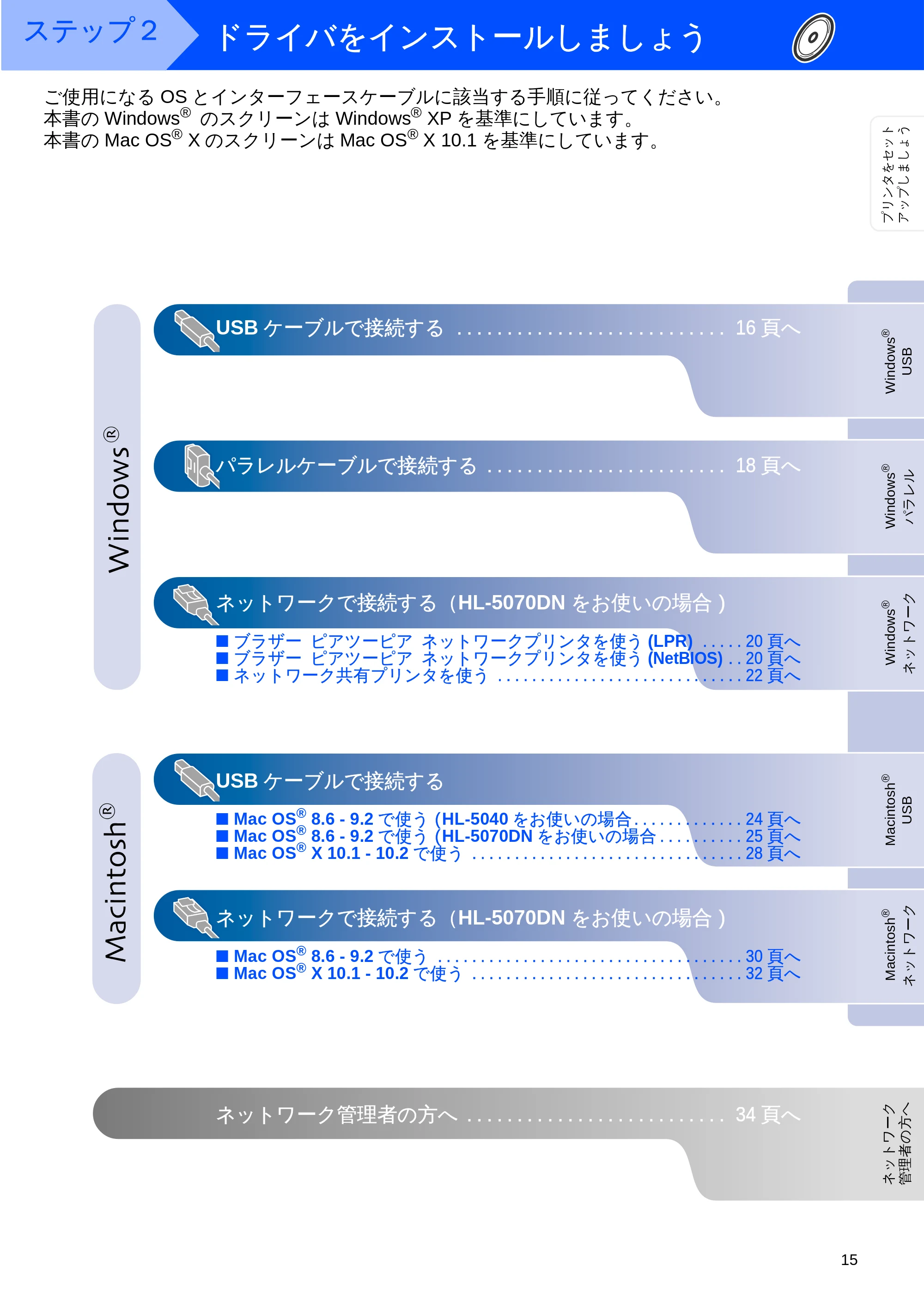

ご使用になる OS とインターフェースケーブルに該当する手順に従ってください。
本書の Windows
®
のスクリーンは Windows
®
XP を基準にしています。
本書の Mac OS
®
X のスクリーンは Mac OS
®
X 10.1 を基準にしています。
USB ケーブルで接続する ........................... 16 頁へ
パラレルケーブルで接続する ........................ 18 頁へ
ネットワークで接続する（HL-5070DN をお使いの場合 )
■ ブラザー ピアツーピア ネットワークプリンタを使う (LPR) ..... 20 頁へ
■ ブラザー ピアツーピア ネットワークプリンタを使う (NetBIOS) .. 20 頁へ

■ ネットワーク共有プリンタを使う ............................. 22 頁へ
USB ケーブルで接続する
■ Mac OS
®
8.6 - 9.2 で使う (HL-5040 をお使いの場合............. 24 頁へ
■ Mac OS
®
8.6 - 9.2 で使う (HL-5070DN をお使いの場合.......... 25 頁へ
■ Mac OS
®
X 10.1 - 10.2 で使う ................................ 28 頁へ
ネットワークで接続する（HL-5070DN をお使いの場合 )
■ Mac OS
®
8.6 - 9.2 で使う .................................... 30 頁へ
■ Mac OS
®
X 10.1 - 10.2 で使う ................................ 32 頁へ
ネットワーク管理者の方へ .......................... 34 頁へ

ステップ２

16
ドライバをインストールしましょう

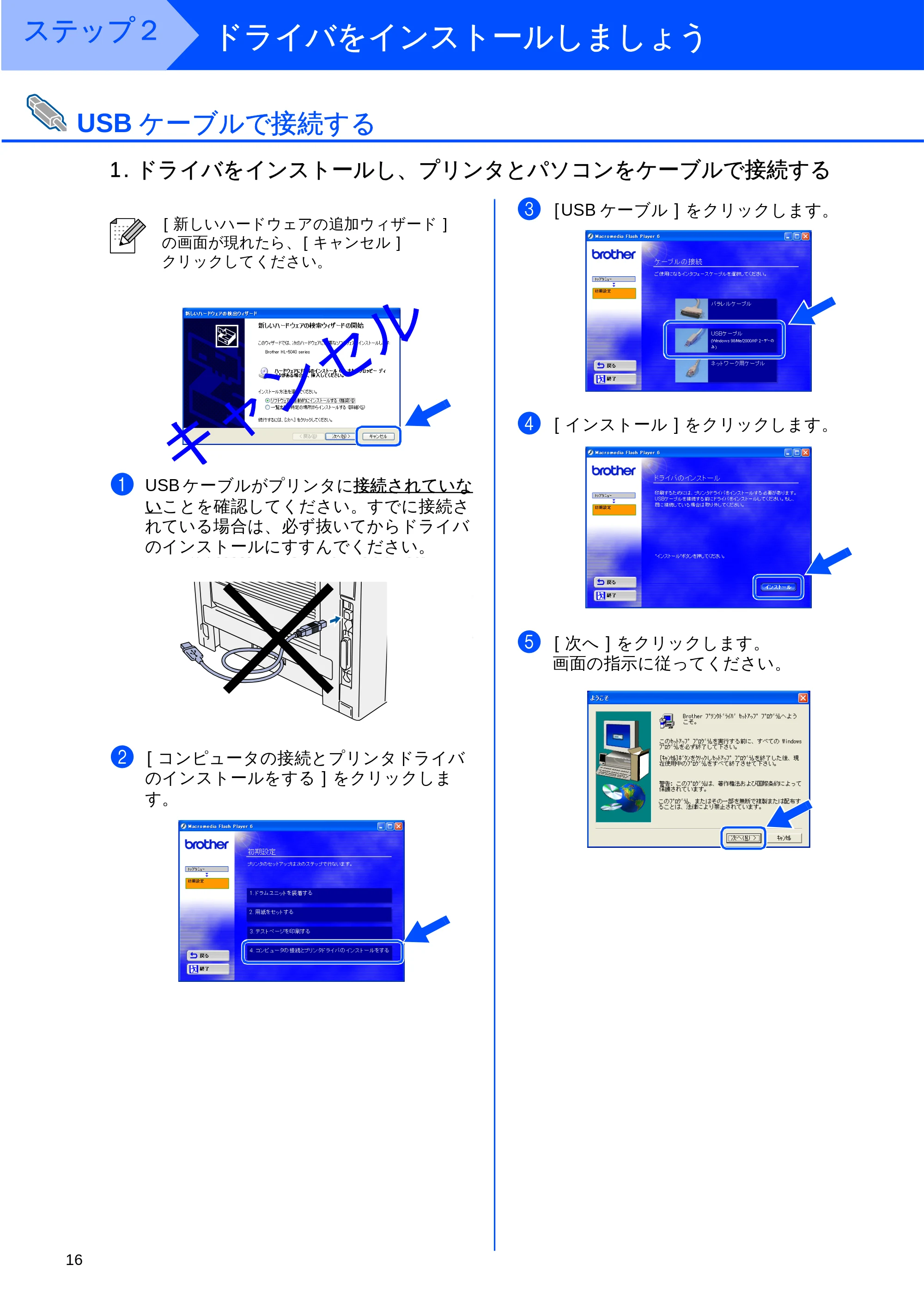

1. ドライバをインストールし、プリンタとパソコンをケーブルで接続する
1 USB ケーブルがプリンタに接続されていな
いことを確認してください。すでに接続さ
れている場合は、必ず抜いてからドライバ
のインストールにすすんでください。
2 [ コンピュータの接続とプリンタドライバ
のインストールをする ] をクリックしま
す。
3 [USB ケーブル ] をクリックします。
4 [ インストール ] をクリックします。
5 [ 次へ ] をクリックします。
画面の指示に従ってください。
USB ケーブルで接続する
[ 新しいハードウェアの追加ウィザード ]
の画面が現れたら、[ キャンセル ]
クリックしてください。
キャンセル
ステップ２

17

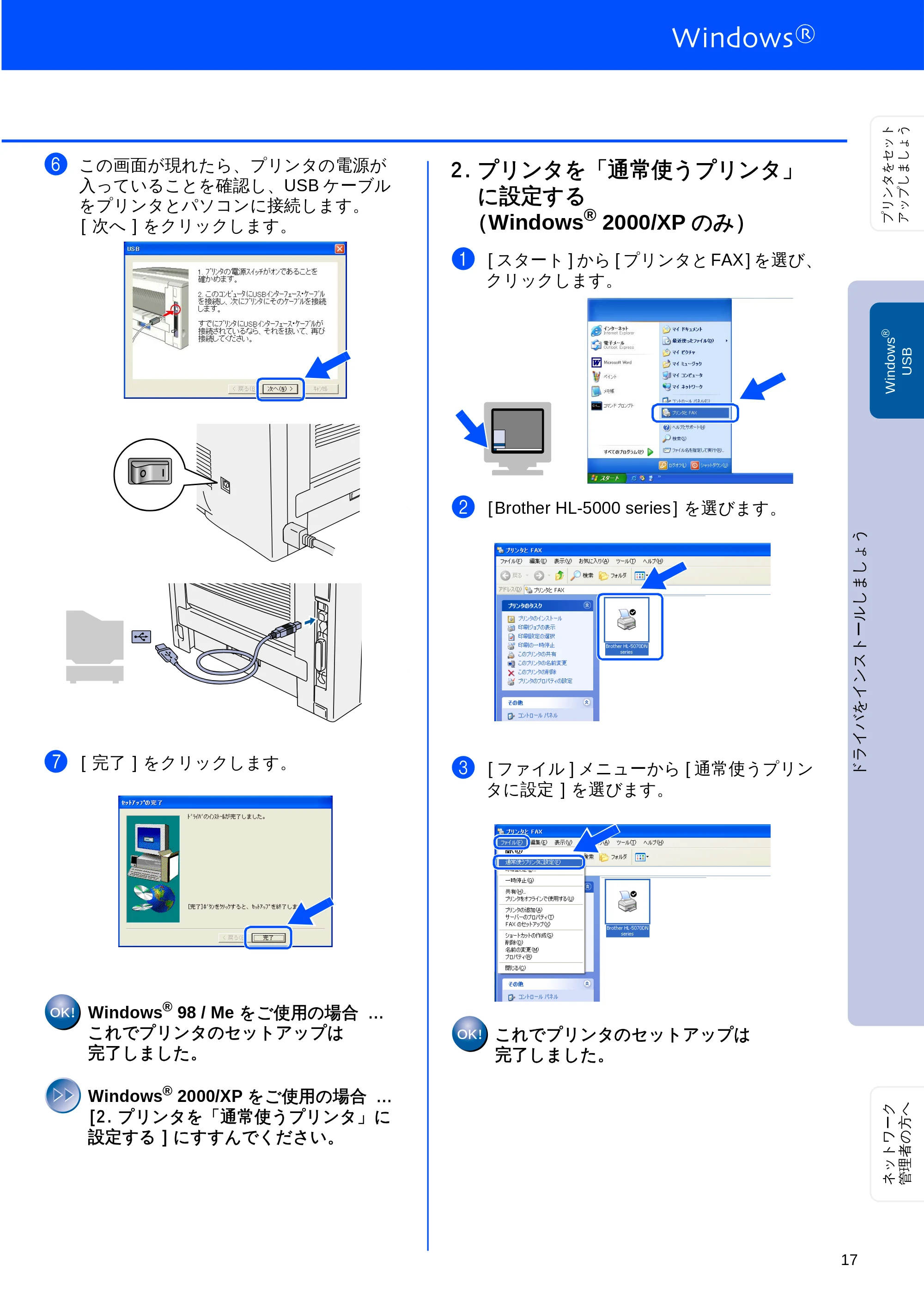

6 この画面が現れたら、プリンタの電源が
入っていることを確認し、USB ケーブル
をプリンタとパソコンに接続します。
[ 次へ ] をクリックします。
7 [ 完了 ] をクリックします。
Windows
®
98 / Me をご使用の場合 …
これでプリンタのセットアップは
完了しました。
Windows
®
2000/XP をご使用の場合 …
[2. プリンタを「通常使うプリンタ」に
設定する ] にすすんでください。
2. プリンタを「通常使うプリンタ」
に設定する
（Windows
®
2000/XP のみ）
1 [ スタート ] から [プリンタと FAX]を選び、
クリックします。
2 [Brother HL-5000 series] を選びます。
3 [ ファイル ] メニューから [ 通常使うプリン
タに設定 ] を選びます。
これでプリンタのセットアップは
完了しました。
プリンタをセット
アップしましょう
Windows
®
USB
ネットワーク
管理者の方へ
ドライバをインストールしましょう

18
ドライバをインストールしましょう
プリンタとパソコンをケーブルで接続し、ドライバをインストールする

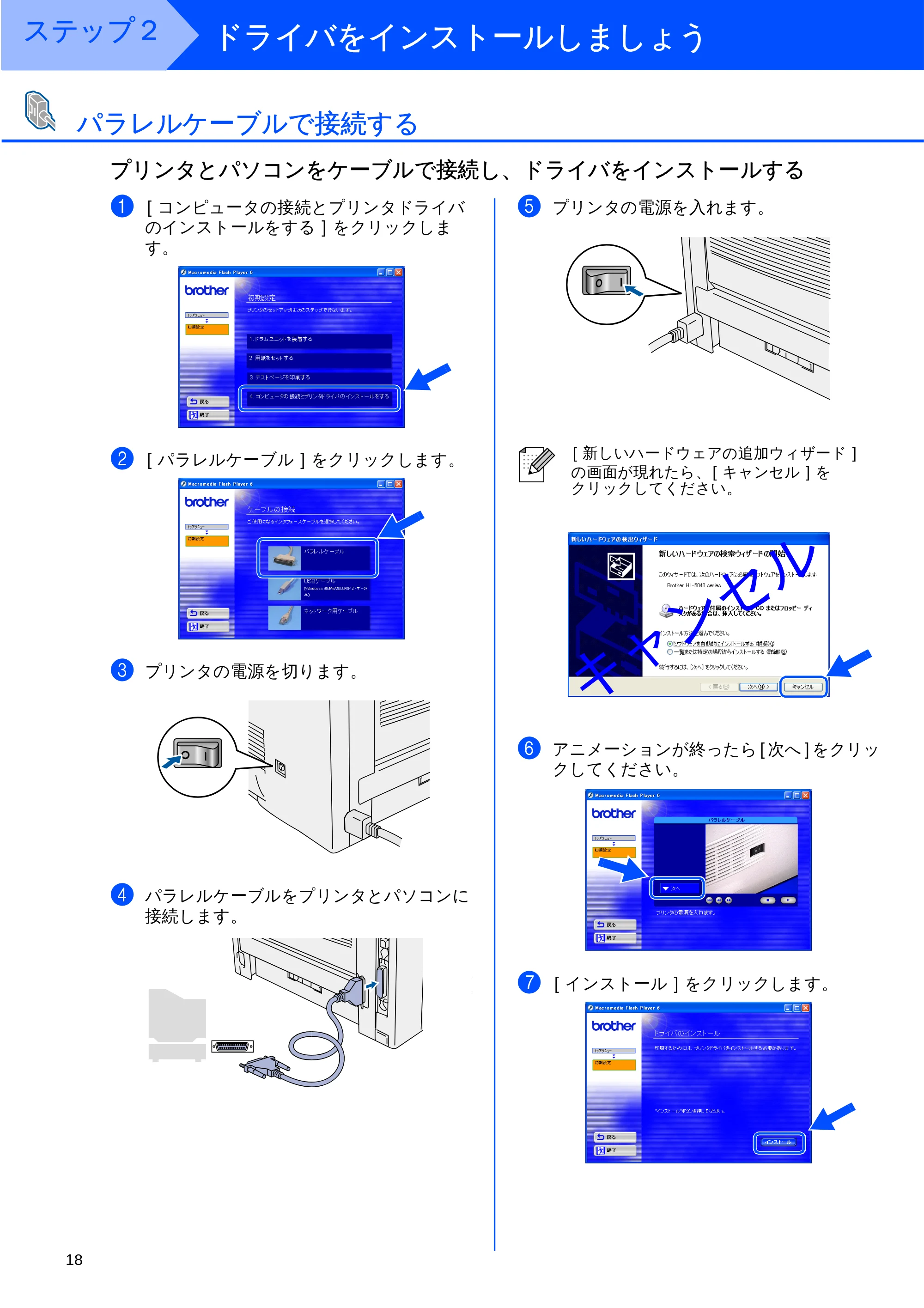

1 [ コンピュータの接続とプリンタドライバ
のインストールをする ] をクリックしま
す。
2 [ パラレルケーブル ] をクリックします。
3 プリンタの電源を切ります。
4 パラレルケーブルをプリンタとパソコンに
接続します。
5 プリンタの電源を入れます。
6 アニメーションが終ったら[次へ]をクリッ
クしてください。
7 [ インストール ] をクリックします。
パラレルケーブルで接続する
[ 新しいハードウェアの追加ウィザード ]
の画面が現れたら、[ キャンセル ] を
クリックしてください。
キャンセル
ステップ２

19

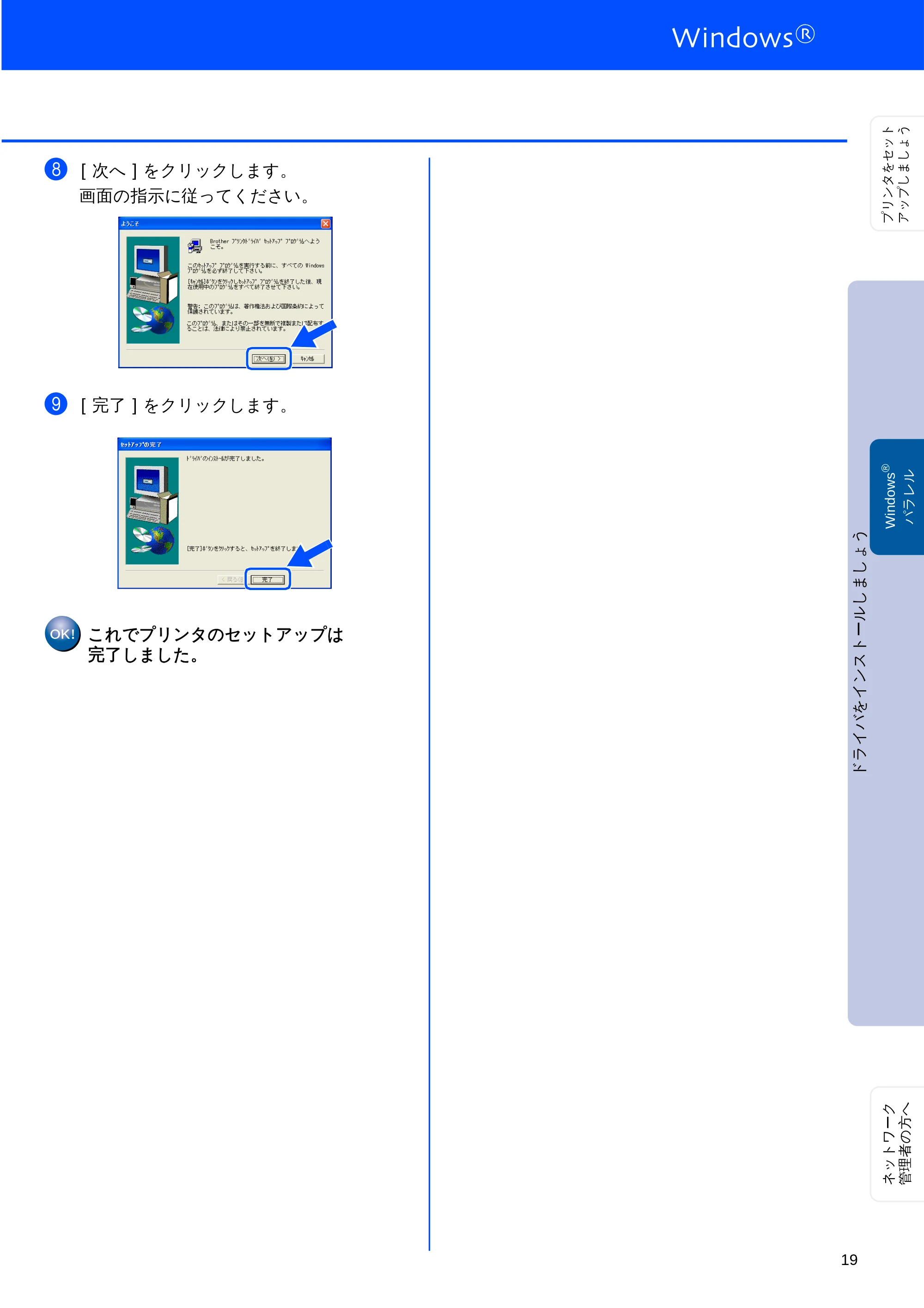

8 [ 次へ ] をクリックします。
画面の指示に従ってください。
9 [ 完了 ] をクリックします。
これでプリンタのセットアップは
完了しました。
プリンタをセット
アップしましょう
Windows
®
パラレル
ネットワーク
管理者の方へ
ドライバをインストールしましょう

20
ドライバをインストールしましょう
プリンタをネットワークに接続し、ドライバをインストールする
1 [ コンピュータの接続とプリンタドライバ
のインストールをする ] をクリックしま
す。
2 [ネットワーク用ケーブル]をクリックしま
す。
3 プリンタの電源を切ります。
4 ネットワーク用ケーブルをプリンタとハブ
に接続します。
5 プリンタの電源を入れます。
6 アニメーションが終ったら[次へ]をクリッ
クしてください。
7 [ インストール ] をクリックします。
8 [ 次へ ] をクリックします。
画面の指示に従ってください。
ネットワークで接続する（HL-5070DN をお使いの場合のみ）
ブラザー ピアツーピア ネットワークプリンタを使う (LPR/NetBIOS)
ドライバをインストールする前に、ネットワーク管理者によるネットワーク環境の設定が完了して
いることを確認してください。
ステップ２

21
9 [Brother ピアツーピア ネットワークプリ
ンタ ] を選び、[ 次へ ] をクリックしま
す。
0 LPR をお使いの方：
[ ネットワークを検索し、リストから選択
( 推奨 )] を選ぶか、お使いのプリンタの
IP アドレスまたはノード名を入力してくだ
さい。
[ 次へ ] をクリックします。
NetBIOS をお使いの方：
[ ネットワークを検索し、リストから選択
( 推奨 )] を選び、[ 次へ ] をクリックしま
す。
A LPR をお使いの方：
使用するプリンタを選択し、[LPR( 推奨
)] を選びます。
[ 次へ ] をクリックします。
NetBIOS をお使いの方：
使用するプリンタを選択し、[NetBIOS] を
選びます。
[ 次へ ] をクリックします。
B [ 完了 ] をクリックします。
Windows NT
®
4.0 および
Windows
®
2000/XP をご使用の場合 …
これでプリンタのセットアップは
完了しました。
Windows
®
95/98/Me をご使用の場合 …
パソコンを再起動してください。

これでプリンタのセットアップは
完了しました。
プリンタの IP アドレスやノード名に
ついては、ネットワーク管理者に確認
してください。
プリンタをセット
アップしましょう
Windows
®
ネットワーク
ネットワーク
管理者の方へ
ドライバをインストールしましょう

22
ドライバをインストールしましょう
ドライバをインストールし、プリンタをネットワークに接続し、共有名または
プリントキューを選ぶ
1 [ コンピュータの接続とプリンタドライバ
のインストールをする ] をクリックしま
す。
2 [ネットワーク用ケーブル]をクリックしま
す。
3 プリンタの電源を切ります。
4 ネットワーク用ケーブルをプリンタとハブ
に接続します。
5 プリンタの電源を入れます。
6 アニメーションが終ったら[次へ]をクリッ
クしてください。
7 [ インストール ] をクリックします。
8 [ 次へ ] をクリックします。
画面の指示に従ってください。
ネットワークで接続する（HL-5070DN をお使いの場合のみ）
ネットワーク共有プリンタを使う
ドライバをインストールする前に、ネットワーク管理者によるネットワーク環境の設定が完了して
いることを確認してください。
ステップ２

23
9 [ ネットワーク共有プリンタ ] を選び、[ 次
へ ] をクリックします。
0 お使いのプリンタのプリントキューを選
び、[OK] をクリックします。
A [ 完了 ] をクリックします。
これでプリンタのセットアップは
完了しました。
プリントキューについては、ネット
ワーク管理者に確認してください。
プリンタをセット
アップしましょう
Windows
®
ネットワーク
ネットワーク
管理者の方へ
ドライバをインストールしましょう

24
ドライバをインストールしましょう
を
ドライバをインストールし、プリンタと Macintosh
®
をケーブルで 接続する
1 [ コンピュータの接続とプリンタドライバ
のインストールをする ] をクリックしま
す。
2 [ インストール ] をクリックし、画面の指示
に従ってください。
3 プリンタの電源が入っていることを確認し
ます。
4 USB ケーブルを Macintosh
®
とプリンタに
接続します。
5 [アップル]メニューから[セレクタ]を選び
ます。
6 [Brother Laser] をクリックし [HL-5040
series] を選びます。
[ セレクタ ] を閉じます。
これでプリンタのセットアップは
完了しました。
USB ケーブルで接続する
Mac OS
®
8.6 - 9.2 で使う （HL-5040 をお使いの場合）
この画面が現れたら、[USB ケーブル ] を
選んでください。
USBケーブルをキーボードのUSBポー
トやバスパワード USB ハブに接続し
ないでください。
ステップ２

25
1. プリンタと Macintosh
®
をケーブルで 接続し、 ドライバをインストールする
1 プリンタの電源が入っていることを確認し
ます。
2 USB ケーブルを Macintosh
®
とプリンタに
接続します。
3 [ コンピュータの接続とプリンタドライバ
のインストールをする ] をクリックしま
す。
4 [ インストール ] をクリックし、画面の指示
に従ってください。
5 [Macintosh HD] を開きます。
6 Mac OS
®
8.6 - 9.04 をご使用の場合 …
[Apple エクストラ ] を開きます。
次に [Apple LaserWriter ソフトウェア ] を
開きます。
For Mac OS
®
9.1 - 9.2 をご使用の場合 …
[Applications (Mac OS 9)] を開きます。
次に [ ユーティリティ ] を開きます。
* この画面は Mac
®
OS 9.1. を例にあげています。
7 [ デスクトップ・プリンタ Utility] を開きま
す。
Mac OS
®

8.6 - 9.2 で使う（HL-5070DN をお使いの場合）
USBケーブルをキーボードのUSBポー
トやバスパワード USB ハブに接続し
ないでください。
次の頁へ
プリンタをセット
アップしましょう
ネットワーク
管理者の方へ
ドライバをインストールしましょう
Macintosh
®
USB

26
ドライバをインストールしましょう
8 [ プリンタ (USB)] を選択し、[OK] をク
リックします。
9 [PostScript
TM
プリンタ記述 (PPD) ファイ
ル ] にある [ 変更 ] をクリックします。
[Brother HL-5070DN series] を選び、[ 選
択 ] をクリックします。
0 [USB プリンタの選択 ] にある [ 変更 ] をク
リックします。
[HL-5070DN series] を選び、[OK ] をク
リックします。
A [ 作成 ] をクリックします。
B プリンタ名(HL-5070DN series)を入力し、[
保存 ] をクリックします。
C [ ファイル ] メニューから [ 終了 ] を選びま
す。
USB ケーブルで接続する
Mac OS
®
8.6 - 9.2 で使う（HL-5070DN をお使いの場合）
ステップ２

27
2. プリンタを省略時プリンタに指定する
1 デスクトップ上にある[HL-5070DN series］
をクリックします。
2［プリント］メニューの［省略時プリンタ
に指定］を選びます。
これでプリンタのセットアップは完了し
ました。
プリンタをセット
アップしましょう
ネットワーク
管理者の方へ
ドライバをインストールしましょう
Macintosh
®
USB

28
ドライバをインストールしましょう
プリンタと Macintosh
®
をケーブルで接続し、ドライバをインストールする
1 [ コンピュータの接続とプリンタドライバ
のインストールをする ] をクリックしま
す。
2 プリンタの電源が入っていることを確認し
ます。
3 USBケーブルを Macintosh
®
とプリンタに
接続します。
4 [ インストール ] をクリックし、画面の指示
に従ってください。
5 [移動]メニューから[アプリケーション]を
選びます。
USB ケーブルで接続する
Mac OS
®
X 10.1 - 10.2 で使う
この画面が現れたら、[USB ケーブル ] を
選んでください。
USBケーブルをキーボードのUSBポー
トやバスパワード USB ハブに接続し
ないでください。
次の頁へ
ステップ２

29
6 [Utilities] を開きます。
7 [Print Center] を開きます。
8 [ プリンタを追加 ...] をクリックします。
9 [USB] を選びます。
0 HL-5040 をお使いの方：
[HL-5040 series] を選び、[ 追加 ] をク
リックします。
HL-5070DN をお使いの方：
リストから [HL-5070DN series] を選び、
プリンタの機種から [Brother HL-5070DN
BR-Script3] を選びます。
[ 追加 ] をクリックします。
A [Print Center]メニューから[Print Centerを
終了 ] を選びます。
これでプリンタのセットアップは完了し
ました。
プリンタをセット
アップしましょう
ネットワーク
管理者の方へ
ドライバをインストールしましょう
Macintosh
®
USB

30
ドライバをインストールしましょう
プリンタをネットワークに接続し、ドライバをインストールする
1 [ コンピュータの接続とプリンタドライバ
のインストールをする ] をクリックしま
す。
2 [ネットワーク用ケーブル]をクリックしま
す。
3 プリンタの電源を切ります。
4 ネットワーク用ケーブルをプリンタとハブ
に接続します。
5 プリンタの電源を入れます。
6 アニメーションが終ったら[次へ]をクリッ
クしてください。
ネットワークで接続する（HL-5070DN をお使いの場合のみ）
Mac OS
®
8.6 - 9.2 で使う
次の頁へ
ステップ２

31
7 [ インストール ] をクリックし、画面の指示
に従ってください。
8 [アップル]メニューから[セレクタ]を選び
ます。
9 [LaserWriter8] をクリックし、
[BRN_xxxxxx_P1_AT]
*1
を選びます。
[ セレクタ ] を閉じます。
*1 xxxxxx はイーサネットアドレスの末尾
６桁の数字です。
これでプリンタのセットアップは
完了しました。
詳しくは「ネットワーク取扱説明
書」の第３章 をご覧ください。
Macintosh
®
ネットワーク
ドライバをインストールしましょう
プリンタをセット
アップしましょう
ネットワーク
管理者の方へ

32
ドライバをインストールしましょう
プリンタをネットワークに接続し、ドライバをインストールする
1 [ コンピュータの接続とプリンタドライバ
のインストールをする ] をクリックしま
す。
2 [ネットワーク用ケーブル]をクリックしま
す。
3 プリンタの電源を切ります。
4 ネットワーク用ケーブルをプリンタとハブ
に接続します。
5 プリンタの電源を入れます。
6 アニメーションが終ったら[次へ]をクリッ
クしてください。
7 [ インストール ] をクリックし、画面の指示
に従ってください。
8 [移動]メニューから[アプリケーション]を
選びます。
ネットワークで接続する（HL-5070DN をお使いの場合のみ）
Mac OS
®
X 10.1 - 10.2 で使う
次の頁へ
ステップ２

33
9 [Utilities] を開きます。
0 [Print Center] を開きます。
A [ プリンタを追加 ...] をクリックします。
B [AppleTalk] を選びます。.
C リストから [BRN_xxxxxx_P1_AT]
*1
を選
び、プリンタの機種から [Brother HL-
5070DN BR-Script3] を選びます。
[ 追加 ] をクリックします。
*1 xxxxxx はイーサネットアドレスの末尾
６桁の数字です。
D [Print Center]メニューから[Print Centerを
終了 ] を選びます。
これでプリンタのセットアップは
完了しました。
詳しくは『ネットワーク取扱説明
書』の第３章 をご覧ください。
Macintosh
®
ネットワーク
ドライバをインストールしましょう
プリンタをセット
アップしましょう
ネットワーク
管理者の方へ

34
■ ネットワーク管理者の方へ （HL-5070DN をお使いの場合のみ）
BRAdmin Professional は、LAN (Local Area Network) 環境でネットワークで接続された複数の
プリンタを管理するソフトウェアです。ネットワークに対応しているブラザー製のプリンタ
やマルチファンクションセンター、また SNMP (Simple Network Management Protocol) をサ
ポートしているブラザー製以外の製品も管理することができます。
詳しくは、http://solutions.brother.co.jp をご覧ください。
1 CD-ROM を CD-ROM ドライブに挿入しま
す。オープニング画面が自動的に現れま
す。画面の指示に従ってください。
2 [ソフトウェアのインストール]をクリック
します。
3 画面の指示に従ってください。
[BRAdmin Professional] をクリックしま
す。
BRAdmin Professional をインストールする
(Windows

®
専用 )
プリントサーバーのパスワードは、ご
購入時は [access] に設定されていま
す。BRAdmin Professional ソフトウェ
アやウェブブラウザでお好きなパス
ワードに変更することができます。

35
1 BRAdmin Professional を起動して、[TCP/
IP] を選びます。
2 [ デバイス ] メニューから [ 稼動中のデバイ
スの検索 ] をクリックします。
BRAdmin Professional が新しいデバイスを
自動的に検索します。
3 新しいデバイスをダブルクリックします。
4 [IP アドレス ][ サブネットマスク ]
[ ゲートウェイ ] を入力します。
[OK] をクリックします。
5 アドレス情報がプリンタに保存されまし
た。
BRAdmin Professional を使って IP アドレス、サブ
ネットマスク、ゲートウェイを設定する
(Windows
®
専用 )
「印刷設定ページ」はネットワークの設定
状況など、プリンタの現在の設定状況を一
覧で表したものです。
「印刷設定ページ」を印刷するには [Go]
ボタンを３回押してください。
ネットワークの設定
ページを印刷する
既に設定している IP アドレスやパスワード
など、すべてのプリントサーバーの情報を
工場出荷状態にリセットすることができま

す。
リセット方法については、『取扱説明書』
第１章「プリンタ準備」をご覧ください。
工場出荷状態に戻す
詳しくは『取扱説明書』の第１章
をご覧ください。
プリンタをセット
アップしましょう
Windows
®
USB
Windows
®
パラレル
Windows
®
ネットワーク
Macintosh
®
USB
Macintosh
®
ネットワーク
ネットワーク
管理者の方へ
ドライバをインストールしましょう

36
■ 付録
プリンタを輸送するときには、輸送中の破損を防ぐために、製品購入時に使用されていた梱
包材および保護材を使用して購入時の状態で梱包してください。製品購入時に使用されてい
た梱包材および保護材は開梱時に捨てずに保管してください。プリンタには相応の輸送保険
を掛けてください。
ドラムユニットおよびトナーカートリッジはプリンタから必ず取り外し、製品購入時に梱
包されていたホイル袋にいれて輸送してください。輸送方法を誤ると破損を招くことも考
えられます。その場合は保証の対象にはなりませんので十分ご注意ください。
1 プリンタの電源を切り、電源コードをプリ
ンタ背面の電源接続部から外します。
2 ドラムユニットをプリンタから取り外しま
す。ドラムユニットをホイル袋に入れて確
実に封をします。
3 梱包します。
プリンタの輸送

37
本製品に装着できるオプションです。オプションを装着することでプリンタの機能をさらに
拡張してお使いいただけます。
オプション
詳しくは『取扱説明書』の第４章 をご覧ください。
ローワートレイユニット 増設メモリ (DIMM)
LT-5000
ローワートレイユニットには最大
250 枚の用紙をセットすることが
できます。
市販の増設メモリ（100-pin DIMM）
を取り付けることにより、メモリ
を拡張することができます。
対応可能なメモリの型番等につき
ましては、『取扱説明書』の第４章
をご覧ください。
消耗品
詳しくは『取扱説明書』の第５章 をご覧ください。
トナーカートリッジ ドラムユニット
TN-33J / TN-36J DR-30J
印刷可能枚数
TN-33J … 約 3,300 枚
TN-36J … 約 6,500 枚
（A4 / 5% 印字時）
印刷可能枚数
約 20,000 枚（A4 / 5% 印字時）

38
ୋ຦ࣔව͂൳শࣔͅව̱̀ೀ̫ͥ΍ȜΫΑίυΈρθ̳́ȃ
ijා̱̩͉͜Ĵාۼ͈ಿܢ༗બࠀ࿩̳͈́́Ȃڬհͅ΍ȜΫΑͬ਋̫ͣͦͥιςΛΠ̦̜̳ͤ͘ȃ
ୋ຦̮ࣔවࢃȂ̞̮̾́͜ࠀ࿩̧́ͥIJාౙպ͈΍ȜΫΑίυΈρθ̳́ȃ
ɦڎ༗৿ࠀ࿩̞͉̾̀ͅȂȮ੄ಫਘၑȯ̥Ȯ֨৾ͤਘၑȯͬ஖఼̱̞̹̺̫̳̀͘ȃ
Ȇġષܱij͈̾༗৿ࠀ࿩͉ͅȂܿ੅ၳȟ໐຦య̦܄̳ͦ͘͘ȃ
Ȇġ੄ಫਘၑ͉ࡔ௱Ȃ΋Ȝσ਋ັ͈ံުא඾ͅ΀ϋΐΣͺ̦୭౾୶͒ང࿚̱ਘၑచ؊̱̳͘ȃġ
੄ಫਘၑࠀ࿩͉ͅȂ੄ಫၳ̦܄̤̳ͦ̀ͤ͘͘ȃ
Ȇġ֨৾ͤਘၑ͉Ȃ఺෻ު৪ͥ͢ͅ࡬વܥ͈ٝਓ਀෻̱ͬȂਘၑۖၭࢃ༐௣̱̳͘ȃ֨৾ͤਘၑ
ࠀ࿩͉ͅȂ௣ၳ͜܄̤̳ͦ̀ͤ͘͘ȃ
Ȇġ΍ȜΫΑ೹ރশۼȇ࠮ȡ߄Ȫੰ̩ਿऱ඾Ȃ໺২ުݝ඾ȫĺĻııȡIJĸĻıı
ڎ༗৿ࠀ࿩̞͈̾̀ͅၳ߄ఘࠏȆ΍ȜΫΑඤယ͈મळ͉Ȃܱئ͈ௗ࢛̤͒࿚̵̞ࣣ̩̺̯̞ͩȃ
TEL : 052-824-3253
http://www.brother-hanbai.co.jp/brother_suppor t/index.html

IJාۼ͈ྫੲ༗બۼܢȨ Service Expressȩͅح̢Ȃ̯ͣͅਰ৘̱̹༗৿΍ȜΫΑιΣν
Ȝ̮ͬဥփ̱̤̳̀ͤ͘ȃȪခၳȫ
΍ȜΫΑΩΛ·
ාۼ༗৿΍ȜΫΑ
ήρΎȜ΍ȜΫΑΩΛ·
ήρΎȜίςϋΗ͉ܱئ͈ͺέΗȜ΍ȜΫΑιΣνȜ̮ͬဥփ౿̱̤̳̀ͤ͘ȃ
ίςϋΗ
΋ȜσΓϋΗȜ̤͒ഩდ̩̺̯̞ȃ
E-maiĺ͈̤ ࿚̵̞ࣣͩ ȇġġġġġ ġ
http://www.brother.co.jp/jp/mail_service_id/index.html
http://solutions.brother.co.jp/contact/index.html
TELȇ052-824-3378
FAXȇ052-819-5904
̴͉͘
Ȃུ੥͈ΠρήσΏνȜΞͻϋΈ̤ͬඋ͙̩̺̯̞ȃ
୪௽͞୭೰֑ͅۼ̞̦̞̭̈́͂ͬຈ̴ږ෇̱̩̺̯̞̀ȃ
ĵĹশۼոඤͅȂయఢܥͬอ௣ȃ
īIJȁ֚໐౷֖ͬੰ̩
īijȁ૧຦൳အͅା๵̱̹٫ܥȪ̹̺̱ȂΠ΢ȜȂΡρθȂഩ࡙΋ȜΡ͉ੰ̩ȫġ
īĴȁક࿍຦͉ੰ̩
মஜ̤ͅݖအ͈̮സࣣ̤ͬॿ̞̱Ȃ఺෻༒ͥ͢ͅ࡬વܥ͈ٝਓͬ਀෻ȃ

̷ͦ́͜
։ુ̧̦̜͉ͥ͂
īIJġīijġīĴ
STEP
4
STEP
3
STEP
2
STEP
1
Ȫਘၑ̦ຈါ͂฻౯̯̹ͦાࣣ͈͙ȫ
̧֨৾ͤၳ͉ྫၳ
ȃ̤ݖအͥ͢ͅ΍ȜΫΑΓϋΗȜ͈͒঵̻ࣺ͙͉ະဥ̳́ȃ̤
ݖအ͈٫ܥ͈ਘၑ࣐̹ͬ̽ષ̮́༐ݕ̞̹̱̳͘ȃ఩੄ܥͅ൳इ͈಍໡̞ഥຘ̤́
௣̩̺̯̞ͤȃ

©Brother Industries, Ltd. 2003 ©TROY XCD Inc. 1998-2003 ©PACIFIC SOFTWORKS INC. 1983-2003 ALL
RIGHTS RESERVED
Printed in China
LM2294001 3
