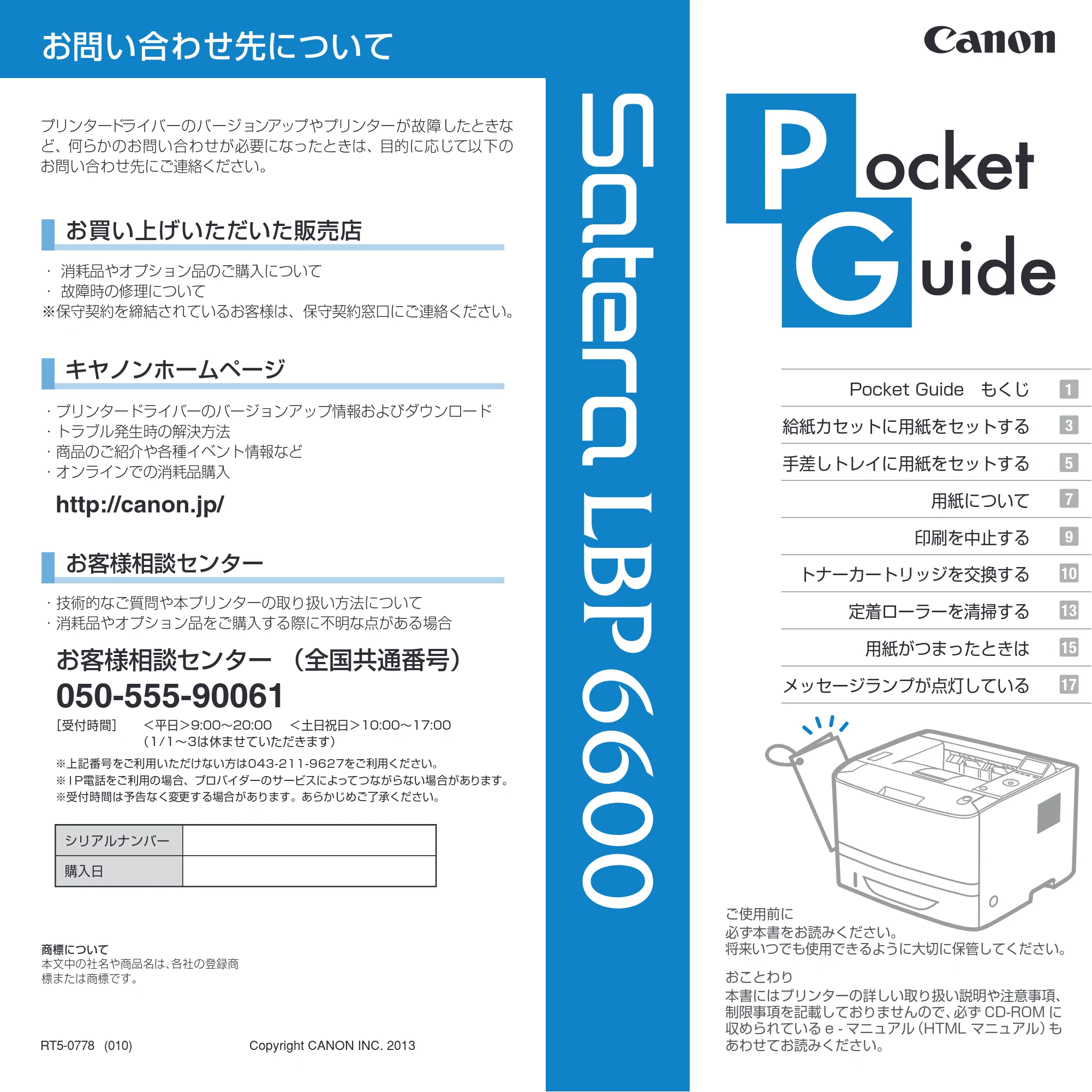

1ページ
お問い合わせ先について
Pocket Guide もくじ
給紙カセットに用紙をセットする
手差しトレイに用紙をセットする
用紙について
印刷を中止する
トナーカートリッジを交換する
定着ローラーを清掃する
用紙がつまったときは
メッセージランプが点灯している
お買い上げいただいた販売店
キヤノンホームページ
- プリンタードライバーのバージョンアップ情報およびダウンロード
- トラブル発生時の解決方法
- 商品のご紹介や各種イベント情報など
- オンラインでの消耗品購入
http://canon.jp/
商標について
本文中の社名や商品名は、各社の登録商
標または商標です。
お客様相談センター
050-555-90061
［受付時間］ ＜平日＞9:00～20:00 ＜土日祝日＞10:00～17:00
（1/1～3は休ませていただきます）
※上記番号をご利用いただけない方は043-211-9627をご利用ください。
※ I P電話をご利用の場合、プロバイダーのサービスによってつながらない場合があります。
※受付時間は予告なく変更する場合があります。あらかじめご了承ください。
ご使用前に
必ず本書をお読みください。
将来いつでも使用できるように大切に保管してください。
1
3
5
7
9
10
13
15
17
プリンタードライバーのバージョンアップやプリンターが故障したときな
ど、何らかのお問い合わせが必要になったときは、目的に応じて以下の
お問い合わせ先にご連絡ください。
- 消耗品やオプション品のご購入について
- 故障時の修理について
※保守契約を締結されているお客様は、保守契約窓口にご連絡ください。
- 技術的なご質問や本プリンターの取り扱い方法について
- 消耗品やオプション品をご購入する際に不明な点がある場合
お客様相談センター （全国共通番号）
RT5-0778 (010)
購入日
シリアルナンバー
Copyright CANON INC. 2013
PRINTED IN CHINA
XXXXXXXXXX
おことわり
本書にはプリンターの詳しい取り扱い説明や注意事項、
制限事項を記載しておりませんので、必ず CD-ROM に
収められている e - マニュアル（HTML マニュアル）も
あわせてお読みください。

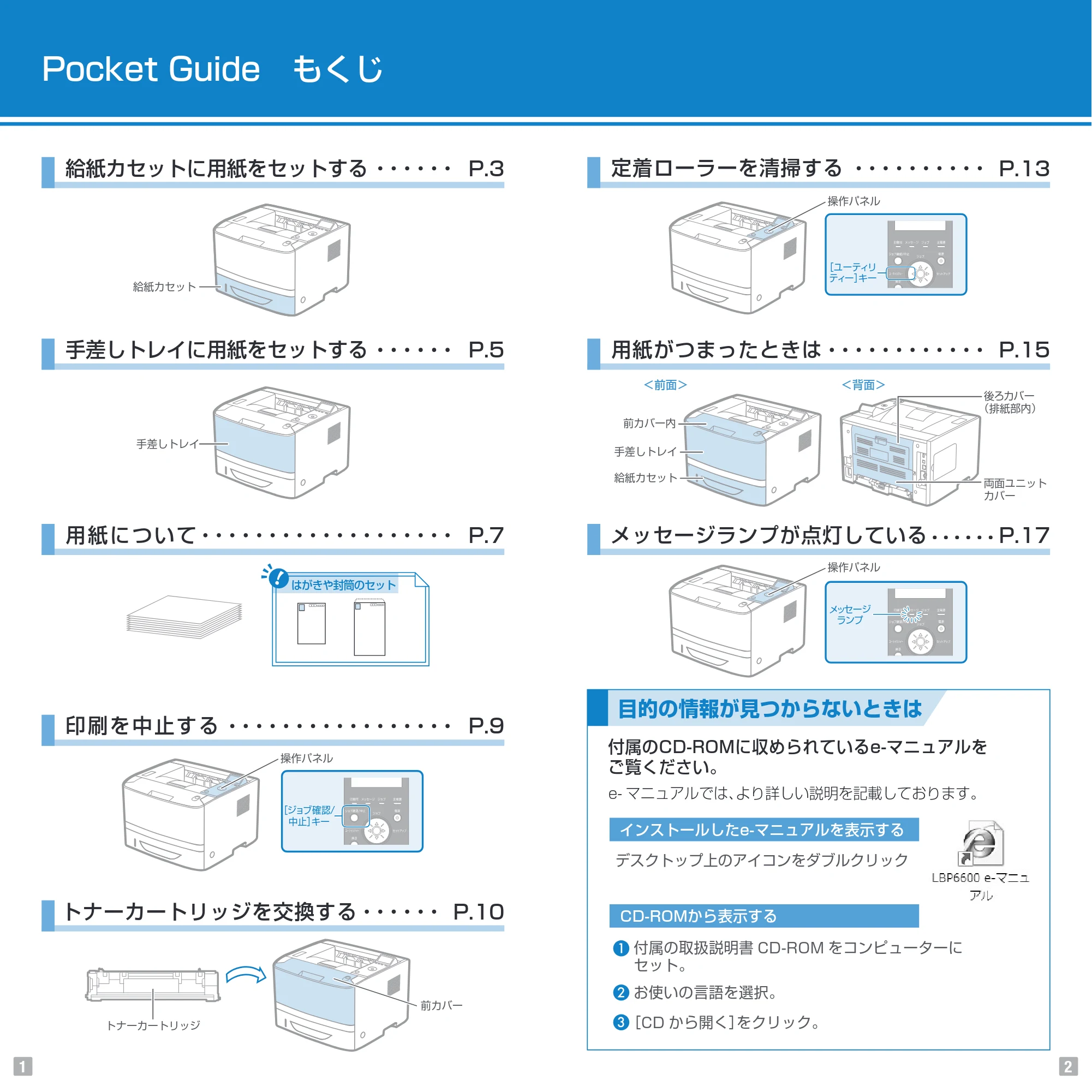

2ページ
操作パネル
前カバー
トナーカートリッジ
給紙カセット
手差しトレイ
Pocket Guide もくじ
給紙カセットに用紙をセットする
手差しトレイに用紙をセットする
1
後ろカバー
（排紙部内）
両面ユニット
カバー
操作パネル
手差しトレイ
給紙カセット
操作パネル
前カバー内
＜前面＞ ＜背面＞
定着ローラーを清掃する
用紙がつまったときは
メッセージランプが点灯している
目的の情報が見つからないときは
e- マニュアルでは、より詳しい説明を記載しております。
付属のCD-ROMに収められているe-マニュアルを
ご覧ください。
CD-ROMから表示する
付属の取扱説明書 CD-ROM をコンピューターに
セット。
お使いの言語を選択。
インストールしたe-マニュアルを表示する
デスクトップ上のアイコンをダブルクリック
2
P.3 P.13
P.15
P.17
P.5
P.7
P.9
P.10
用紙について
はがきや封筒のセット
印刷を中止する
［ジョブ確認/
中止］キー
トナーカートリッジを交換する
［ユーティリ
ティー］キー
メッセージ
ランプ
［CD から開く］をクリック。
操作パネル
前カバー
トナーカートリッジ
給紙カセット
手差しトレイ
Pocket Guide もくじ
給紙カセットに用紙をセットする
手差しトレイに用紙をセットする
1
後ろカバー
（排紙部内）
両面ユニット
カバー
操作パネル
手差しトレイ
給紙カセット
操作パネル
前カバー内
＜前面＞ ＜背面＞
定着ローラーを清掃する
用紙がつまったときは
メッセージランプが点灯している
目的の情報が見つからないときは
e- マニュアルでは、より詳しい説明を記載しております。
付属のCD-ROMに収められているe-マニュアルを
ご覧ください。
CD-ROMから表示する
付属の取扱説明書 CD-ROM をコンピューターに
セット。
お使いの言語を選択。
インストールしたe-マニュアルを表示する
デスクトップ上のアイコンをダブルクリック
2
P.3 P.13
P.15
P.17
P.5
P.7
P.9
P.10
用紙について
はがきや封筒のセット
印刷を中止する
［ジョブ確認/
中止］キー
トナーカートリッジを交換する
［ユーティリ
ティー］キー
メッセージ
ランプ
［CD から開く］をクリック。
3ページ

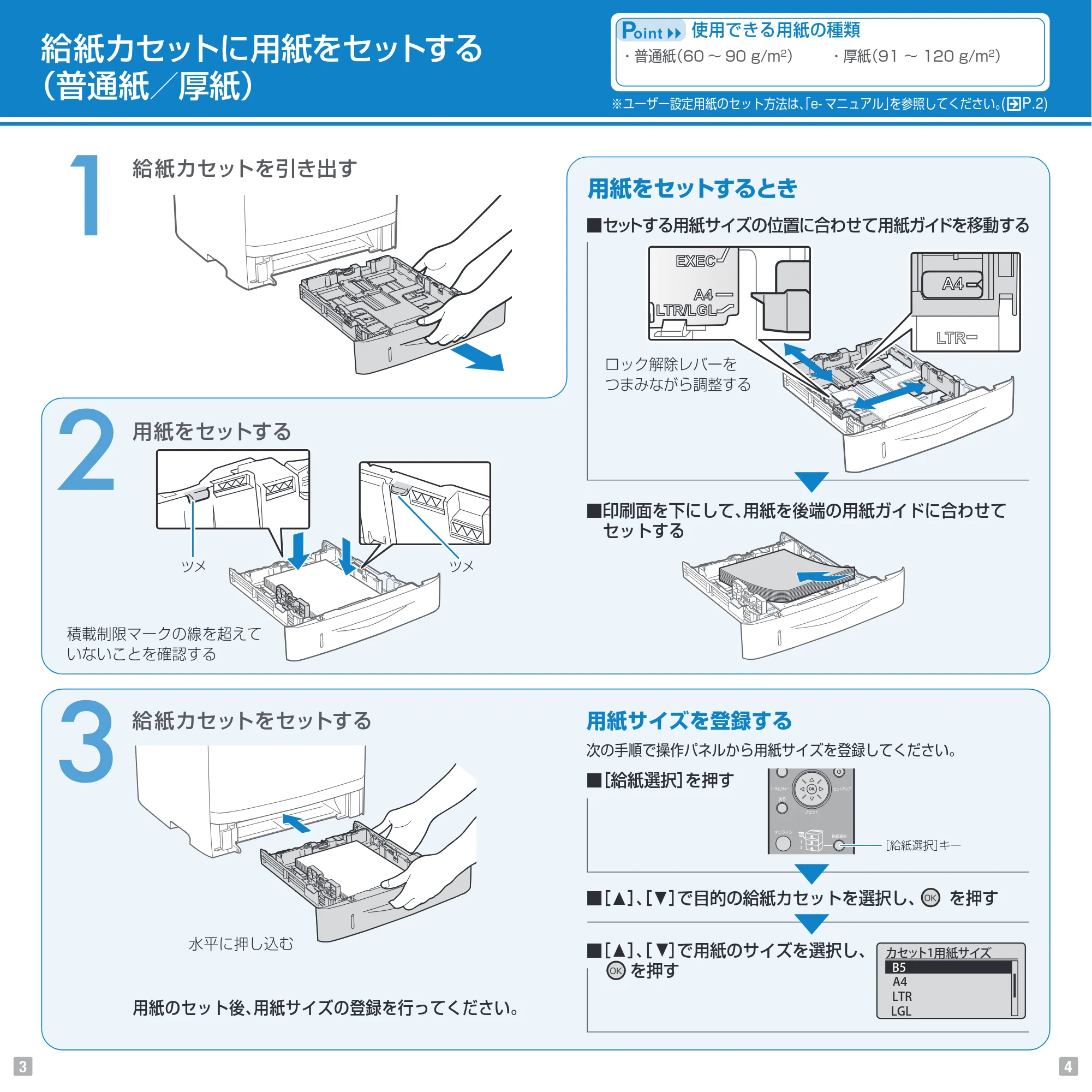

給紙カセットを引き出す
用紙をセットする
給紙カセットに用紙をセットする
（普通紙／厚紙）
水平に押し込む
積載制限マークの線を超えて
いないことを確認する
給紙カセットをセットする
用紙のセット後、用紙サイズの登録を行ってください。
3
用紙をセットするとき
■セットする用紙サイズの位置に合わせて用紙ガイドを移動する
■印刷面を下にして、用紙を後端の用紙ガイドに合わせて
セットする
※ユーザー設定用紙のセット方法は、「e- マニュアル」を参照してください。( P.2)
ロック解除レバーを
つまみながら調整する
次の手順で操作パネルから用紙サイズを登録してください。
用紙サイズを登録する
■［給紙選択］を押す
■［ ］、［ ］で目的の給紙カセットを選択し、 を押す
■［ ］、［ ］で用紙のサイズを選択し、
を押す
［給紙選択］キー
使用できる用紙の種類
4
- 普通紙（60 ～ 90 g/m2 ） ・厚紙（91 ～ 120 g/m 2 ）
カセット1用紙サイズ
B5
A4
LTR
LGL
ツメツメ
給紙カセットを引き出す
用紙をセットする
給紙カセットに用紙をセットする
（普通紙／厚紙）
水平に押し込む
積載制限マークの線を超えて
いないことを確認する
給紙カセットをセットする
用紙のセット後、用紙サイズの登録を行ってください。
3
用紙をセットするとき
■セットする用紙サイズの位置に合わせて用紙ガイドを移動する
■印刷面を下にして、用紙を後端の用紙ガイドに合わせて
セットする
※ユーザー設定用紙のセット方法は、「e- マニュアル」を参照してください。( P.2)
ロック解除レバーを
つまみながら調整する
次の手順で操作パネルから用紙サイズを登録してください。
用紙サイズを登録する
■［給紙選択］を押す
■［ ］、［ ］で目的の給紙カセットを選択し、 を押す
■［ ］、［ ］で用紙のサイズを選択し、
を押す
［給紙選択］キー
使用できる用紙の種類
4
- 普通紙（60 ～ 90 g/m2 ） ・厚紙（91 ～ 120 g/m 2 ）
カセット1用紙サイズ
B5
A4
LTR
LGL
ツメツメ
4ページ

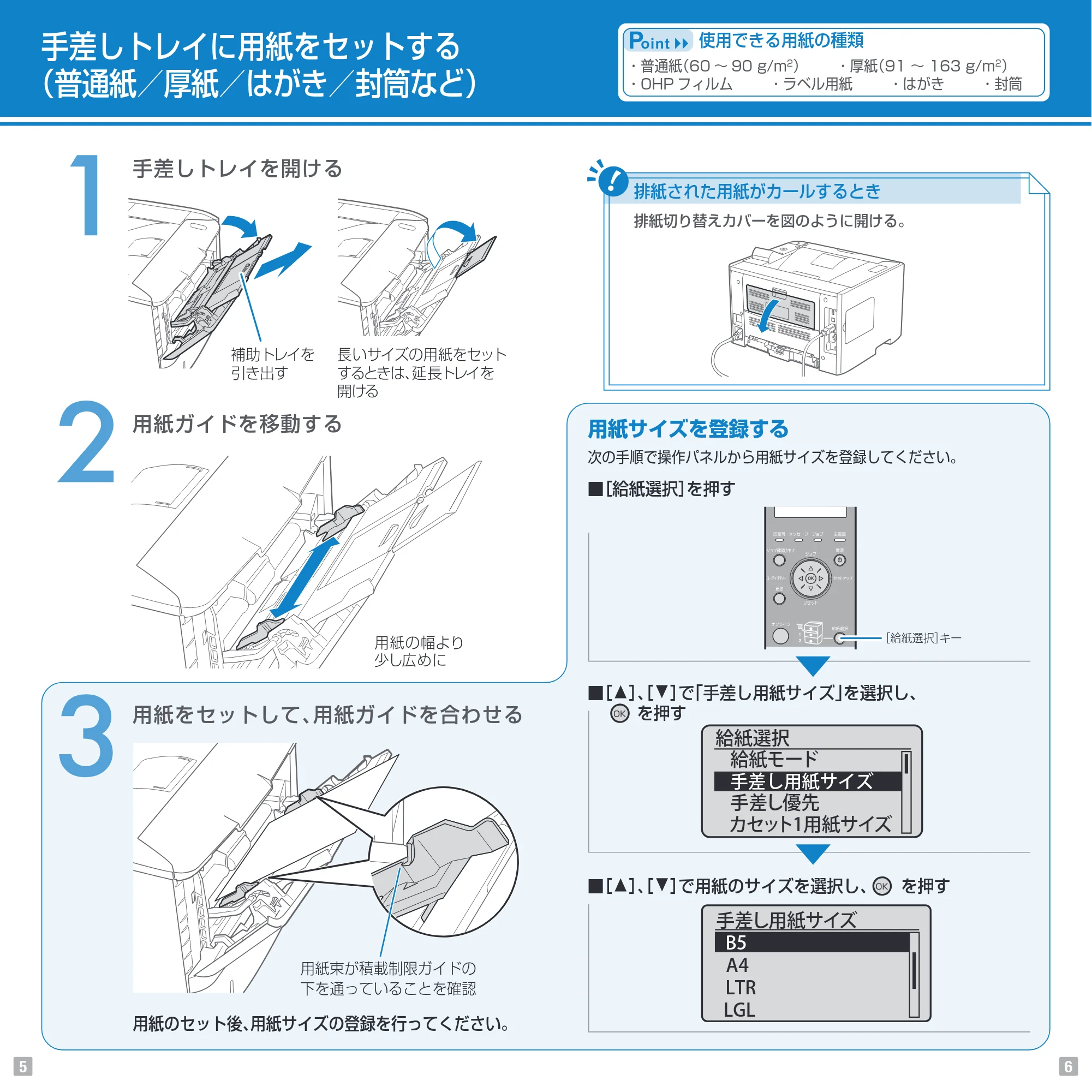

手差しトレイを開ける
用紙ガイドを移動する
用紙をセットして、用紙ガイドを合わせる
手差しトレイに用紙をセットする
（普通紙／厚紙／はがき／封筒など）
用紙のセット後、用紙サイズの登録を行ってください。
用紙束が積載制限ガイドの
下を通っていることを確認
補助トレイを
引き出す
長いサイズの用紙をセット
するときは、延長トレイを
開ける
5
使用できる用紙の種類
次の手順で操作パネルから用紙サイズを登録してください。
排紙切り替えカバーを図のように開ける。
用紙サイズを登録する
■［給紙選択］を押す
■［ ］、［ ］で「手差し用紙サイズ」を選択し、
を押す
■［ ］、［ ］で用紙のサイズを選択し、 を押す
給紙選択
給紙モード
手差し用紙サイズ
手差し優先
カセット1用紙サイズ
［給紙選択］キー
6
- 普通紙（60 ～ 90 g/m2 ） ・厚紙（91 ～ 163 g/m2 ）
- OHP フィルム ・ラベル用紙 ・はがき ・封筒
用紙の幅より
少し広めに
手差し用紙サイズ
B5
A4
LTR
LGL
排紙された用紙がカールするとき
手差しトレイを開ける
用紙ガイドを移動する
用紙をセットして、用紙ガイドを合わせる
手差しトレイに用紙をセットする
（普通紙／厚紙／はがき／封筒など）
用紙のセット後、用紙サイズの登録を行ってください。
用紙束が積載制限ガイドの
下を通っていることを確認
補助トレイを
引き出す
長いサイズの用紙をセット
するときは、延長トレイを
開ける
5
使用できる用紙の種類
次の手順で操作パネルから用紙サイズを登録してください。
排紙切り替えカバーを図のように開ける。
用紙サイズを登録する
■［給紙選択］を押す
■［ ］、［ ］で「手差し用紙サイズ」を選択し、
を押す
■［ ］、［ ］で用紙のサイズを選択し、 を押す
給紙選択
給紙モード
手差し用紙サイズ
手差し優先
カセット1用紙サイズ
［給紙選択］キー
6
- 普通紙（60 ～ 90 g/m2 ） ・厚紙（91 ～ 163 g/m2 ）
- OHP フィルム ・ラベル用紙 ・はがき ・封筒
用紙の幅より
少し広めに
手差し用紙サイズ
B5
A4
LTR
LGL
排紙された用紙がカールするとき
5ページ

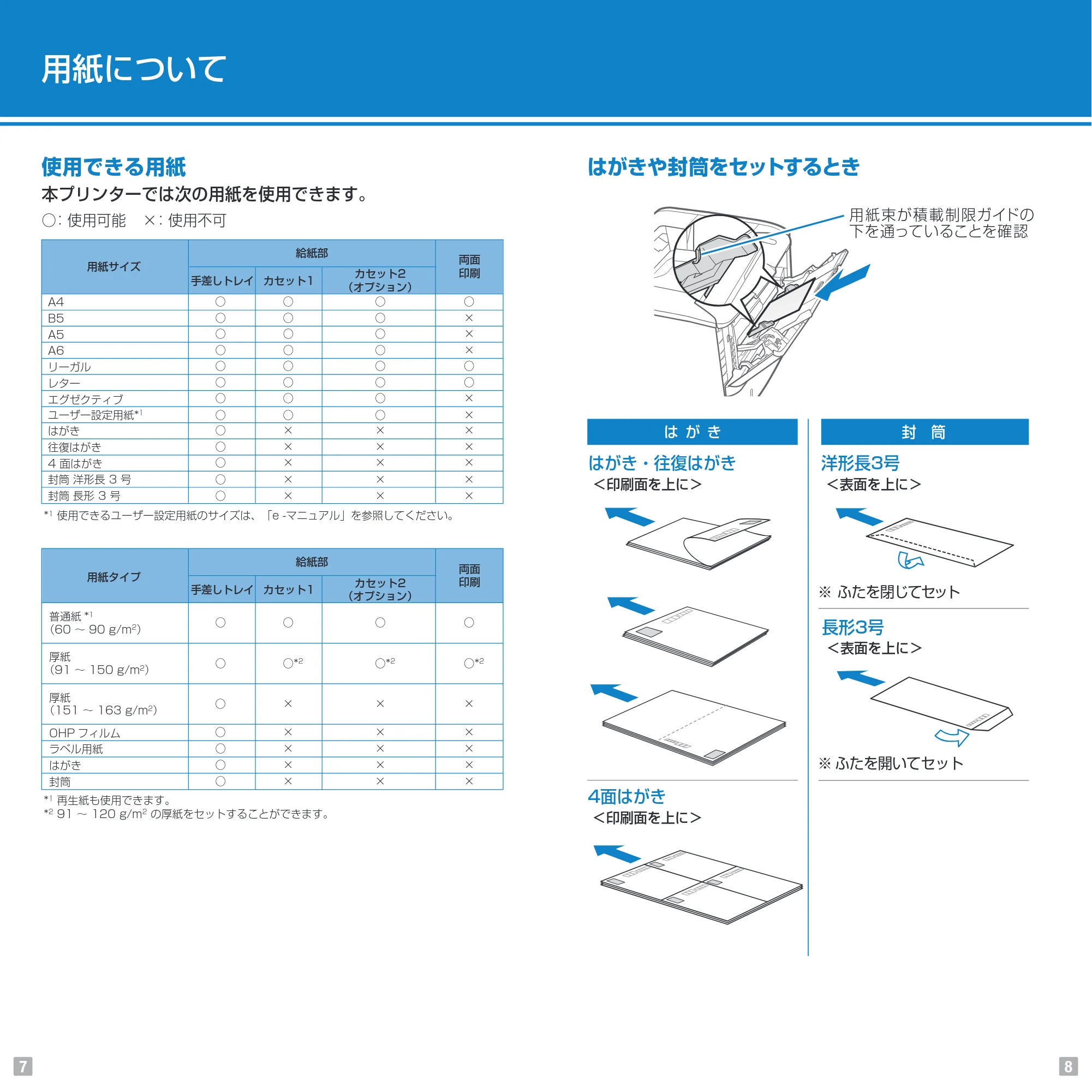

用紙について
使用できる用紙
本プリンターでは次の用紙を使用できます。
○：使用可能 ×：使用不可
手差しトレイ カセット1
カセット2
（オプション）
A4 ○ ○ ○ ○
B5 ○ ○ ○ ×
○ ○ ○ ○
○ ○ ○ ○
○ ○ ○ ×
○ ○ ○ ×
○ × ×
○ × ×
○ × ×
○ × ×
○ × ×
○ ○ ○ ○
○ ○*2 ○*2 ○*2
○ × × ×
○ × × ×
○ × × ×
○ × × ×
○ × × ×
A5
A6
○ ○ ○ ×
○ ○ ○ ×
リーガル
レター
エグゼクティブ
ユーザー設定用紙*1
はがき
往復はがき
4 面はがき
封筒 洋形長 3 号
封筒 長形 3 号
普通紙 *1
（60 ～ 90 g/m2
）
厚紙
（91 ～ 150 g/m2
）
厚紙
（151 ～ 163 g/m2
）
OHP フィルム
ラベル用紙
はがき
封筒
*1 使用できるユーザー設定用紙のサイズは、「e -マニュアル」を参照してください。
両面
印刷
* 1 再生紙も使用できます。
*2 91 ～ 120 g/m2 の厚紙をセットすることができます。
用紙サイズ
用紙タイプ
給紙部
手差しトレイ カセット1
カセット2
（オプション）
両面
印刷
給紙部
7
はがきや封筒をセットするとき
は が き 封 筒
はがき・往復はがき
＜印刷面を上に＞
長形3号
＜表面を上に＞
洋形長3号
＜表面を上に＞
4面はがき
＜印刷面を上に＞
※ ふたを閉じてセット
※ ふたを開いてセット
8
×
×
×
×
×
用紙束が積載制限ガイドの
下を通っていることを確認
用紙について
使用できる用紙
本プリンターでは次の用紙を使用できます。
○：使用可能 ×：使用不可
手差しトレイ カセット1
カセット2
（オプション）
A4 ○ ○ ○ ○
B5 ○ ○ ○ ×
○ ○ ○ ○
○ ○ ○ ○
○ ○ ○ ×
○ ○ ○ ×
○ × ×
○ × ×
○ × ×
○ × ×
○ × ×
○ ○ ○ ○
○ ○*2 ○*2 ○*2
○ × × ×
○ × × ×
○ × × ×
○ × × ×
○ × × ×
A5
A6
○ ○ ○ ×
○ ○ ○ ×
リーガル
レター
エグゼクティブ
ユーザー設定用紙*1
はがき
往復はがき
4 面はがき
封筒 洋形長 3 号
封筒 長形 3 号
普通紙 *1
（60 ～ 90 g/m2
）
厚紙
（91 ～ 150 g/m2
）
厚紙
（151 ～ 163 g/m2
）
OHP フィルム
ラベル用紙
はがき
封筒
*1 使用できるユーザー設定用紙のサイズは、「e -マニュアル」を参照してください。
両面
印刷
* 1 再生紙も使用できます。
*2 91 ～ 120 g/m2 の厚紙をセットすることができます。
用紙サイズ
用紙タイプ
給紙部
手差しトレイ カセット1
カセット2
（オプション）
両面
印刷
給紙部
7
はがきや封筒をセットするとき
は が き 封 筒
はがき・往復はがき
＜印刷面を上に＞
長形3号
＜表面を上に＞
洋形長3号
＜表面を上に＞
4面はがき
＜印刷面を上に＞
※ ふたを閉じてセット
※ ふたを開いてセット
8
×
×
×
×
×
用紙束が積載制限ガイドの
下を通っていることを確認
6ページ

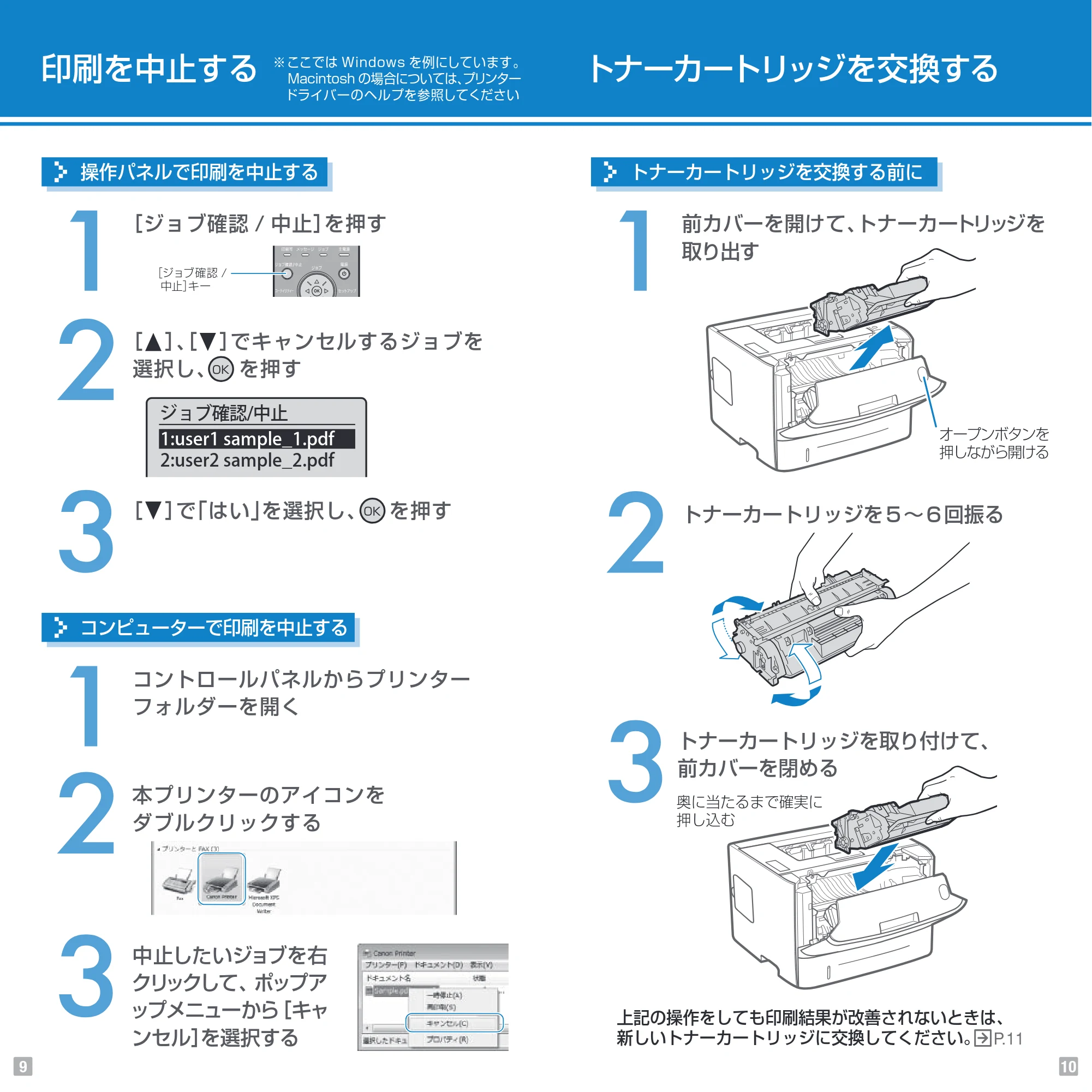

印刷を中止する トナーカートリッジを交換する
操作パネルで印刷を中止する
［ ］で「はい」を選択し、 を押す
9
コンピューターで印刷を中止する
コントロールパネルからプリンター
フォルダーを開く
本プリンターのアイコンを
ダブルクリックする
10
［ジョブ確認 / 中止］を押す
［ジョブ確認 /
中止］キー
［ ］、［ ］でキャンセルするジョブを
選択し、 を押す
※ ここでは Windows を例にしています。
Macintosh の場合については、プリンター
ドライバーのヘルプを参照してください
ジョブ確認/中止
1:user1 sample_1.pdf
2:user2 sample_2.pdf
中止したいジョブを右
クリックして、ポップア
ップメニューから［キャ
ンセル］を選択する
トナーカートリッジを５～６回振る
トナーカートリッジを取り付けて、
前カバーを閉める
前カバーを開けて、トナーカートリッジを
取り出す
奥に当たるまで確実に
押し込む
トナーカートリッジを交換する前に
上記の操作をしても印刷結果が改善されないときは、
新しいトナーカートリッジに交換してください。 P.11
オープンボタンを
押しながら開ける
印刷を中止する トナーカートリッジを交換する
操作パネルで印刷を中止する
［ ］で「はい」を選択し、 を押す
9
コンピューターで印刷を中止する
コントロールパネルからプリンター
フォルダーを開く
本プリンターのアイコンを
ダブルクリックする
10
［ジョブ確認 / 中止］を押す
［ジョブ確認 /
中止］キー
［ ］、［ ］でキャンセルするジョブを
選択し、 を押す
※ ここでは Windows を例にしています。
Macintosh の場合については、プリンター
ドライバーのヘルプを参照してください
ジョブ確認/中止
1:user1 sample_1.pdf
2:user2 sample_2.pdf
中止したいジョブを右
クリックして、ポップア
ップメニューから［キャ
ンセル］を選択する
トナーカートリッジを５～６回振る
トナーカートリッジを取り付けて、
前カバーを閉める
前カバーを開けて、トナーカートリッジを
取り出す
奥に当たるまで確実に
押し込む
トナーカートリッジを交換する前に
上記の操作をしても印刷結果が改善されないときは、
新しいトナーカートリッジに交換してください。 P.11
オープンボタンを
押しながら開ける
7ページ

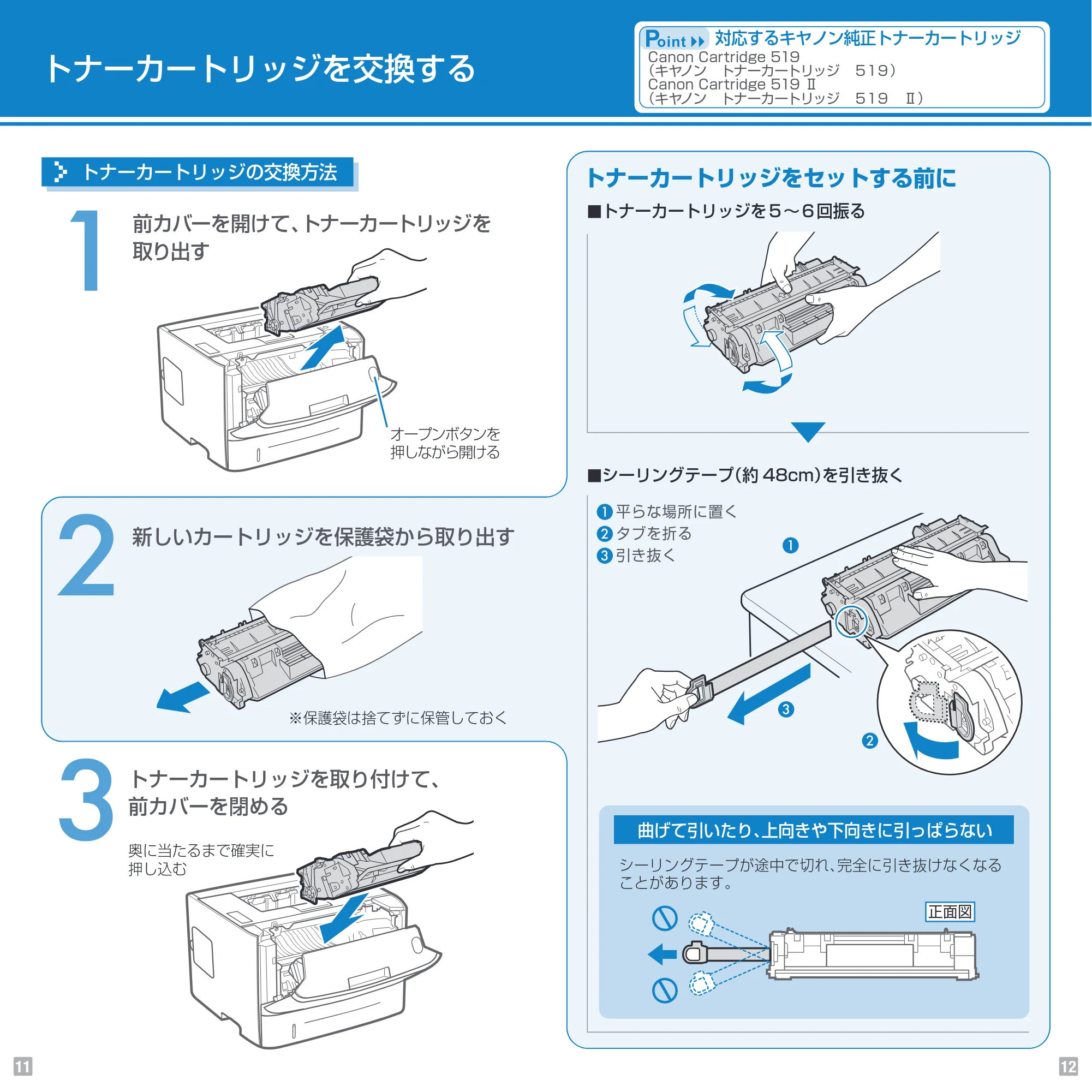

新しいカートリッジを保護袋から取り出す
トナーカートリッジを取り付けて、
前カバーを閉める
※保護袋は捨てずに保管しておく
トナーカートリッジを交換する
奥に当たるまで確実に
押し込む
11
■トナーカートリッジを５～６回振る
■シーリングテープ（約 48cm）を引き抜く
トナーカートリッジをセットする前に
平らな場所に置く
タブを折る
引き抜く
対応するキヤノン純正トナーカートリッジ
Canon Cartridge 519
（キヤノン トナーカートリッジ ５１９）
Canon Cartridge 519 Ⅱ
（キヤノン トナーカートリッジ ５１９ Ⅱ）
シーリングテープが途中で切れ、完全に引き抜けなくなる
ことがあります。
正面図
曲げて引いたり、上向きや下向きに引っぱらない
12
トナーカートリッジの交換方法
前カバーを開けて、トナーカートリッジを
取り出す
オープンボタンを
押しながら開ける
新しいカートリッジを保護袋から取り出す
トナーカートリッジを取り付けて、
前カバーを閉める
※保護袋は捨てずに保管しておく
トナーカートリッジを交換する
奥に当たるまで確実に
押し込む
11
■トナーカートリッジを５～６回振る
■シーリングテープ（約 48cm）を引き抜く
トナーカートリッジをセットする前に
平らな場所に置く
タブを折る
引き抜く
対応するキヤノン純正トナーカートリッジ
Canon Cartridge 519
（キヤノン トナーカートリッジ ５１９）
Canon Cartridge 519 Ⅱ
（キヤノン トナーカートリッジ ５１９ Ⅱ）
シーリングテープが途中で切れ、完全に引き抜けなくなる
ことがあります。
正面図
曲げて引いたり、上向きや下向きに引っぱらない
12
トナーカートリッジの交換方法
前カバーを開けて、トナーカートリッジを
取り出す
オープンボタンを
押しながら開ける
8ページ

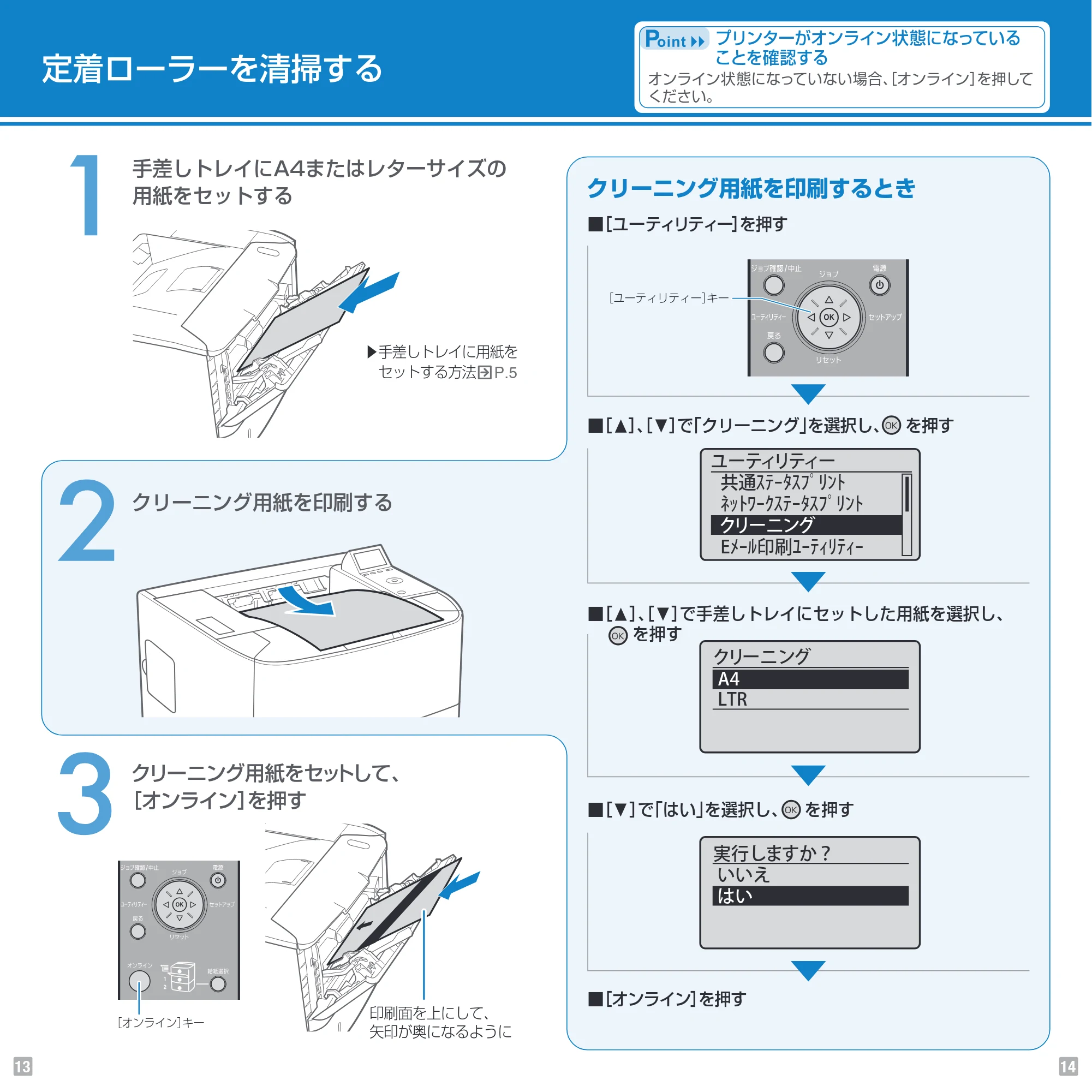

クリーニング用紙を印刷する
クリーニング用紙をセットして、
［オンライン］を押す
手差しトレイにA4またはレターサイズの
用紙をセットする
定着ローラーを清掃する
▶手差しトレイに用紙を
セットする方法 P.5
13
■［ユーティリティー］を押す
■［オンライン］を押す
■［ ］、［ ］で「クリーニング」を選択し、 を押す
クリーニング用紙を印刷するとき
■［ ］、［ ］で手差しトレイにセットした用紙を選択し、
を押す
■［ ］で「はい」を選択し、 を押す
クリーニング
A4
LTR
実行しますか？
いいえ
はい
［ユーティリティー］キー
14
プリンターがオンライン状態になっている
ことを確認する
オンライン状態になっていない場合、［オンライン］を押して
ください。
ユーティリティー
共通ｽﾃｰﾀｽﾌﾟﾘﾝﾄ
ﾈｯﾄﾜｰｸｽﾃｰﾀｽﾌﾟﾘﾝﾄ
クリーニング
Eﾒｰﾙ印刷ﾕｰﾃｨﾘﾃｨｰ
［オンライン］キー
印刷面を上にして、
矢印が奥になるように
クリーニング用紙を印刷する
クリーニング用紙をセットして、
［オンライン］を押す
手差しトレイにA4またはレターサイズの
用紙をセットする
定着ローラーを清掃する
▶手差しトレイに用紙を
セットする方法 P.5
13
■［ユーティリティー］を押す
■［オンライン］を押す
■［ ］、［ ］で「クリーニング」を選択し、 を押す
クリーニング用紙を印刷するとき
■［ ］、［ ］で手差しトレイにセットした用紙を選択し、
を押す
■［ ］で「はい」を選択し、 を押す
クリーニング
A4
LTR
実行しますか？
いいえ
はい
［ユーティリティー］キー
14
プリンターがオンライン状態になっている
ことを確認する
オンライン状態になっていない場合、［オンライン］を押して
ください。
ユーティリティー
共通ｽﾃｰﾀｽﾌﾟﾘﾝﾄ
ﾈｯﾄﾜｰｸｽﾃｰﾀｽﾌﾟﾘﾝﾄ
クリーニング
Eﾒｰﾙ印刷ﾕｰﾃｨﾘﾃｨｰ
［オンライン］キー
印刷面を上にして、
矢印が奥になるように
9ページ

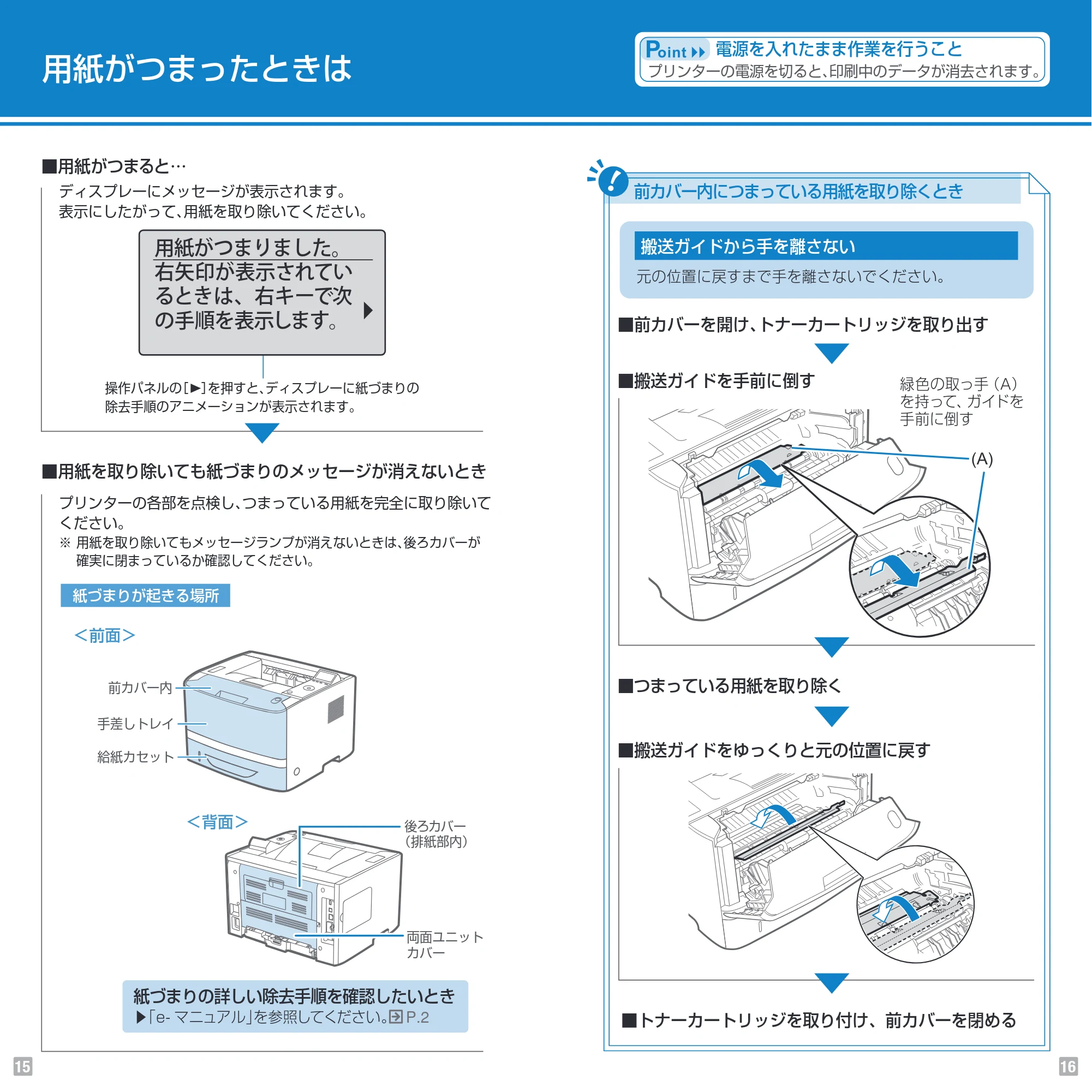

用紙がつまったときは
■用紙がつまると…
■用紙を取り除いても紙づまりのメッセージが消えないとき
ディスプレーにメッセージが表示されます。
表示にしたがって、用紙を取り除いてください。
プリンターの各部を点検し、つまっている用紙を完全に取り除いて
ください。
※ 用紙を取り除いてもメッセージランプが消えないときは、後ろカバーが
確実に閉まっているか確認してください。
操作パネルの［ ］を押すと、ディスプレーに紙づまりの
除去手順のアニメーションが表示されます。
＜前面＞
＜背面＞
P.2
紙づまりの詳しい除去手順を確認したいとき
▶「e- マニュアル」を参照してください。
用紙がつまりました。
右矢印が表示されてい
るときは、右キーで次
の手順を表示します。
紙づまりが起きる場所
15
前カバー内につまっている用紙を取り除くとき
プリンターの電源を切ると、印刷中のデータが消去されます。
電源を入れたまま作業を行うこと
■搬送ガイドを手前に倒す
■前カバーを開け、トナーカートリッジを取り出す
■つまっている用紙を取り除く
■搬送ガイドをゆっくりと元の位置に戻す
■トナーカートリッジを取り付け、前カバーを閉める
緑色の取っ手（A）
を持って、ガイドを
手前に倒す
16
手差しトレイ
給紙カセット
前カバー内
後ろカバー
（排紙部内）
両面ユニット
カバー
(A)
搬送ガイドから手を離さない
元の位置に戻すまで手を離さないでください。
用紙がつまったときは
■用紙がつまると…
■用紙を取り除いても紙づまりのメッセージが消えないとき
ディスプレーにメッセージが表示されます。
表示にしたがって、用紙を取り除いてください。
プリンターの各部を点検し、つまっている用紙を完全に取り除いて
ください。
※ 用紙を取り除いてもメッセージランプが消えないときは、後ろカバーが
確実に閉まっているか確認してください。
操作パネルの［ ］を押すと、ディスプレーに紙づまりの
除去手順のアニメーションが表示されます。
＜前面＞
＜背面＞
P.2
紙づまりの詳しい除去手順を確認したいとき
▶「e- マニュアル」を参照してください。
用紙がつまりました。
右矢印が表示されてい
るときは、右キーで次
の手順を表示します。
紙づまりが起きる場所
15
前カバー内につまっている用紙を取り除くとき
プリンターの電源を切ると、印刷中のデータが消去されます。
電源を入れたまま作業を行うこと
■搬送ガイドを手前に倒す
■前カバーを開け、トナーカートリッジを取り出す
■つまっている用紙を取り除く
■搬送ガイドをゆっくりと元の位置に戻す
■トナーカートリッジを取り付け、前カバーを閉める
緑色の取っ手（A）
を持って、ガイドを
手前に倒す
16
手差しトレイ
給紙カセット
前カバー内
後ろカバー
（排紙部内）
両面ユニット
カバー
(A)
搬送ガイドから手を離さない
元の位置に戻すまで手を離さないでください。
10ページ

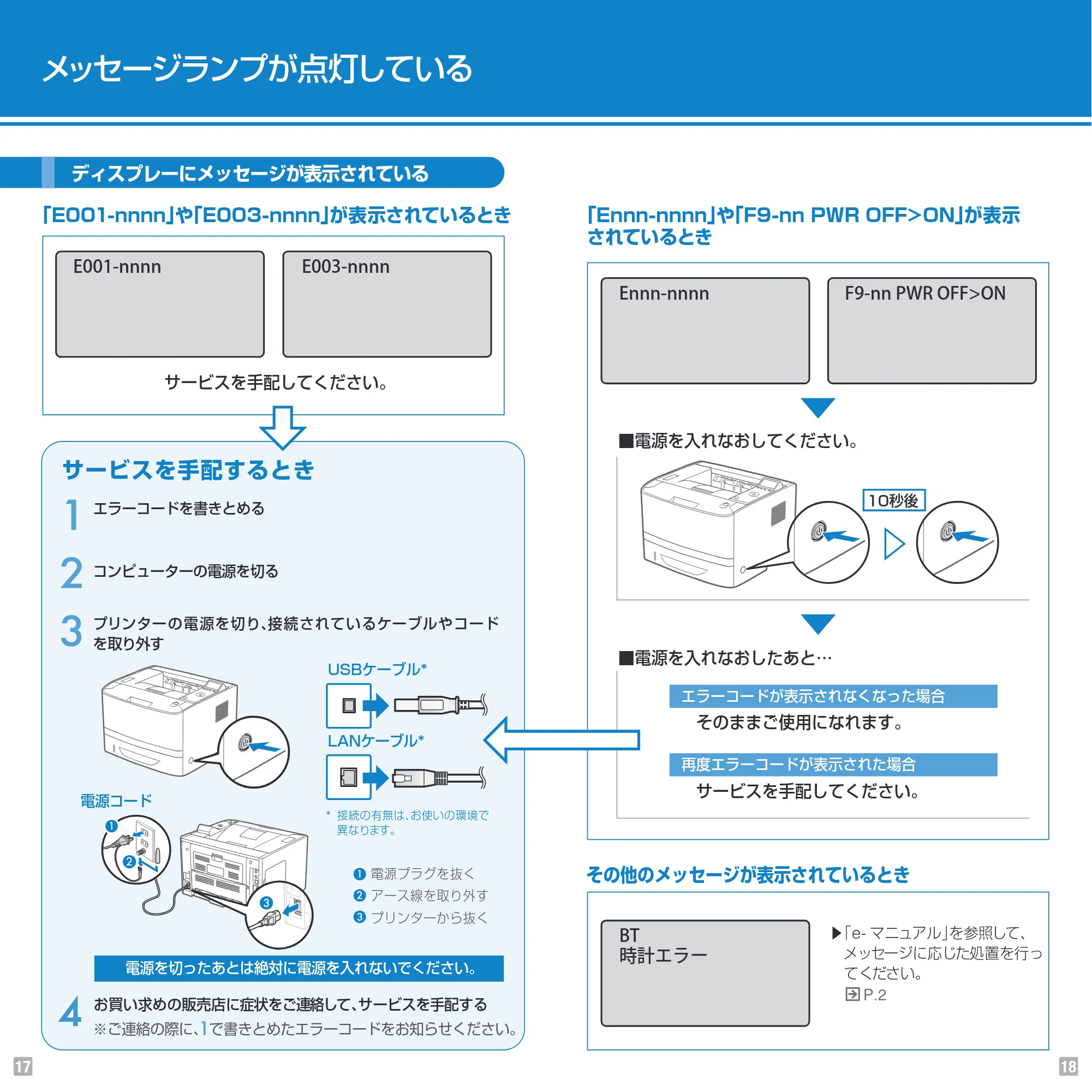

※ご連絡の際に、で書きとめたエラーコードをお知らせください。
ディスプレーにメッセージが表示されている
サービスを手配してください。
サービスを手配するとき
お買い求めの販売店に症状をご連絡して、サービスを手配する
コンピューターの電源を切る
プリンターの電源を切り、接続されているケーブルやコード
を取り外す
エラーコードを書きとめる
メッセージランプが点灯している
LANケーブル*
電源コード
* 接続の有無は、お使いの環境で
異なります。
「E001-nnnn」や「E003-nnnn」が表示されているとき 「Ennn-nnnn」や「F9-nn PWR OFF>ON」が表示
されているとき
電源プラグを抜く
アース線を取り外す
プリンターから抜く
USBケーブル*
E001-nnnn E003-nnnn
電源を切ったあとは絶対に電源を入れないでください。
17
エラーコードが表示されなくなった場合
そのままご使用になれます。
再度エラーコードが表示された場合
サービスを手配してください。
▶「e- マニュアル」を参照して、
メッセージに応じた処置を行っ
てください。
P.2
■電源を入れなおしてください。
■電源を入れなおしたあと…
その他のメッセージが表示されているとき
F9-nn PWR OFF>ONEnnn-nnnn
BT
時計エラー
18
10秒後
※ご連絡の際に、で書きとめたエラーコードをお知らせください。
ディスプレーにメッセージが表示されている
サービスを手配してください。
サービスを手配するとき
お買い求めの販売店に症状をご連絡して、サービスを手配する
コンピューターの電源を切る
プリンターの電源を切り、接続されているケーブルやコード
を取り外す
エラーコードを書きとめる
メッセージランプが点灯している
LANケーブル*
電源コード
* 接続の有無は、お使いの環境で
異なります。
「E001-nnnn」や「E003-nnnn」が表示されているとき 「Ennn-nnnn」や「F9-nn PWR OFF>ON」が表示
されているとき
電源プラグを抜く
アース線を取り外す
プリンターから抜く
USBケーブル*
E001-nnnn E003-nnnn
電源を切ったあとは絶対に電源を入れないでください。
17
エラーコードが表示されなくなった場合
そのままご使用になれます。
再度エラーコードが表示された場合
サービスを手配してください。
▶「e- マニュアル」を参照して、
メッセージに応じた処置を行っ
てください。
P.2
■電源を入れなおしてください。
■電源を入れなおしたあと…
その他のメッセージが表示されているとき
F9-nn PWR OFF>ONEnnn-nnnn
BT
時計エラー
18
10秒後
