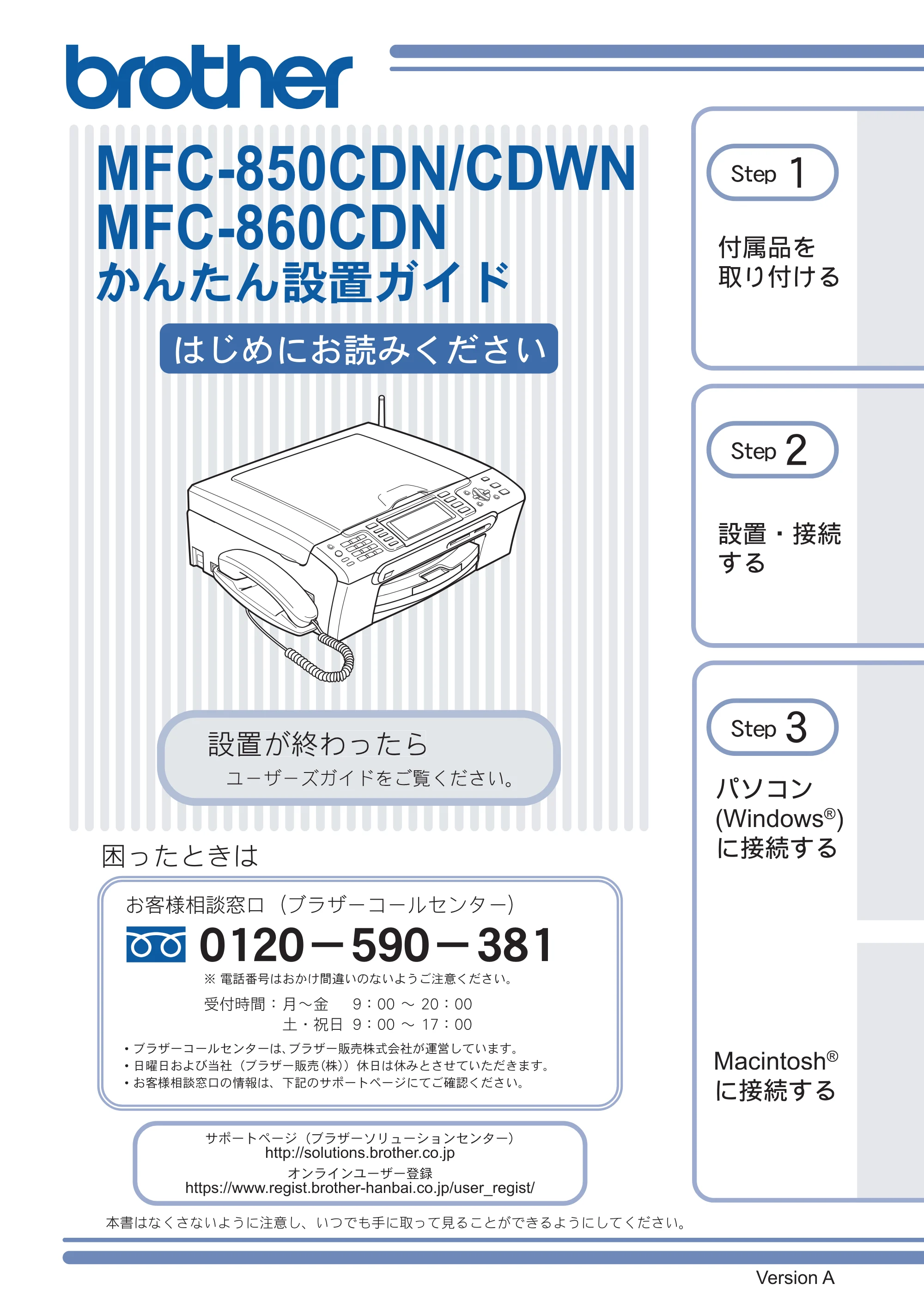

ブラザー MFC-850CDN / MFC-850CDWN / MFC-860CDN かんたん設置ガイドかんたん設置ガイド

MFC-850CDN/CDWN MFC-860CDN かんたん設置ガイド

MFC-850CDN/CDWN
MFC-860CDN
̥̹ͭͭ
୭౾΄ͼΡ
ັ
௺ ຦ͬ৾ͤັ̫ͥ
୭౾Ȇ୪௽̳ͥ
͉̲̤͛ͅ
උ͙̩̺̯̞
ŔŵŦűġ
Ĳ
ŔŵŦűġ
ĳ
ŔŵŦűġ
Ĵ
ΩΕ΋ϋ
(Windows
®
)
ͅ
୪ ௽̳ͥ
Macintosh
®
ͅ
୪ ௽̳ͥ
ུ
੥͉̩̯̞̠̈́̈́͢ͅಕփ̱Ȃ̞̾́͜਀৾̽̀ͅࡉ̧̭̦̠̱̩̺̯̞ͥ͂́ͥ̀͢ͅȃ̤
ݖအ௖౴ௗ࢛ȪήρΎȜ΋ȜσΓϋΗȜȫ
ġ ıĲĳıȽĶĺıȽĴĹĲ
ġ ɦġഩდ๔͉̤̥̫֑ۼ̞͈̞̠̮̈́͢ಕփ̩̺̯̞ȃ
ġ ਋ັশۼȇġ ġ߄ȡ࠮ ĺȇııġȡġĳıȇııġ
ġ ാȆਿ඾ġ ĺȇııġȡġĲĸȇıı

ήρΎȜ΋ȜσΓϋΗȜ͉ ȂήρΎȜ์คڼ৆ٛ২̦א׋̱̞̳̀͘ȃ
඾ဟ඾̤͍͢൚২ȪήρΎȜ์ คȫڼȪȫݝ඾͉ݝ̵̧͙̯̞̹̺̳͂̀͘ȃ
̤ ݖအ௖౴ௗ࢛͈ૂ ༭͉Ȃܱئ͈΍εȜΠβȜΐ̮̀ͅږ෇̩̺̯̞ ȃ

̧̹͉ࣾ̽͂
΍εȜΠβȜΐȪήρΎȜΕςνȜΏοϋΓϋΗȜȫ
http://solutions.brother.co.jp
΂ϋρͼϋξȜΎȜഴ჏ġ
https://www.regist.brother-hanbai.co.jp/user_regist/
Version A

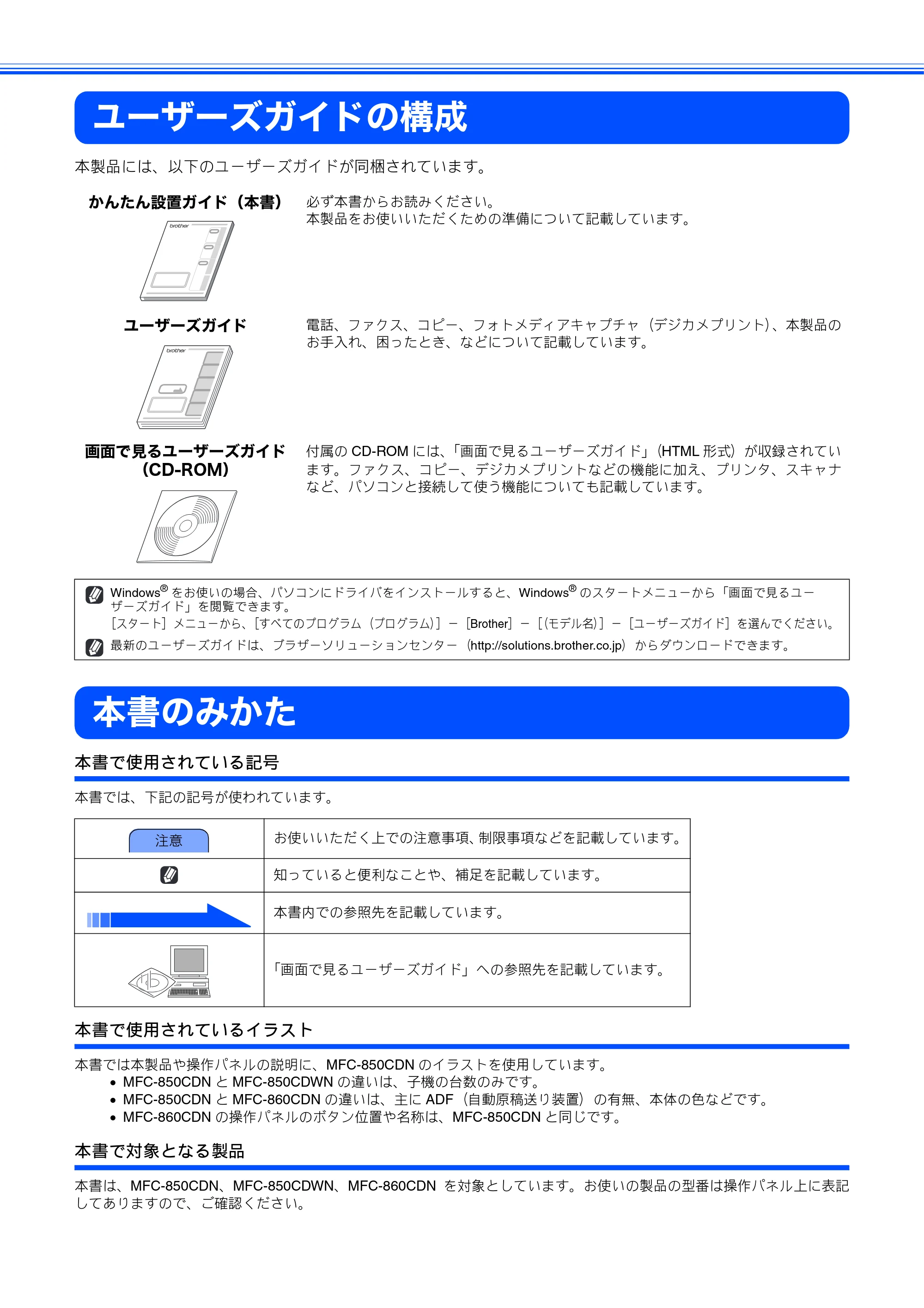

ユーザーズガイドの構成

ユーザーズガイドの構成
本製品には、以下のユーザーズガイドが同梱されています。
本書のみかた
本書で使用されている記号
本書では、下記の記号が使われています。
本書で使用されているイラスト
本書では本製品や操作パネルの説明に、MFC-850CDN のイラストを使用しています。

MFC-850CDN と MFC-850CDWN の違いは、子機の台数のみです。
MFC-850CDN と MFC-860CDN の違いは、主に ADF（自動原稿送り装置）の有無、本体の色などです。
MFC-860CDN の操作パネルのボタン位置や名称は、MFC-850CDN と同じです。

本書で対象となる製品
本書は、MFC-850CDN、MFC-850CDWN、MFC-860CDN を対象としています。お使いの製品の型番は操作パネル上に表記
してありますので、ご確認ください。
かんたん設置ガイド（本書）必ず本書からお読みください。
本製品をお使いいただくための準備について記載しています。
ユーザーズガイド電話、ファクス、コピー、フォトメディアキャプチャ（デジカメプリント）、本製品の

お手入れ、困ったとき、などについて記載しています。

画面で見るユーザーズガイド
（CD-ROM）
付属の CD-ROM には、「画面で見るユーザーズガイド」（HTML 形式）が収録されてい
ます。ファクス、コピー、デジカメプリントなどの機能に加え、プリンタ、スキャナ
など、パソコンと接続して使う機能についても記載しています。
Windows
®
をお使いの場合、パソコンにドライバをインストールすると、Windows
®
のスタートメニューから「画面で見るユー
ザーズガイド」を閲覧できます。
［スタート］メニューから、［すべてのプログラム（プログラム）］－［Brother］－［（モデル名）］－［ユーザーズガイド］を選んでください。
最新のユーザーズガイドは、ブラザーソリューションセンター（http://solutions.brother.co.jp）からダウンロードできます。
お使いいただく上での注意事項、制限事項などを記載しています。
知っていると便利なことや、補足を記載しています。
本書内での参照先を記載しています。
「画面で見るユーザーズガイド」への参照先を記載しています。

注意

お願い

1
お願い

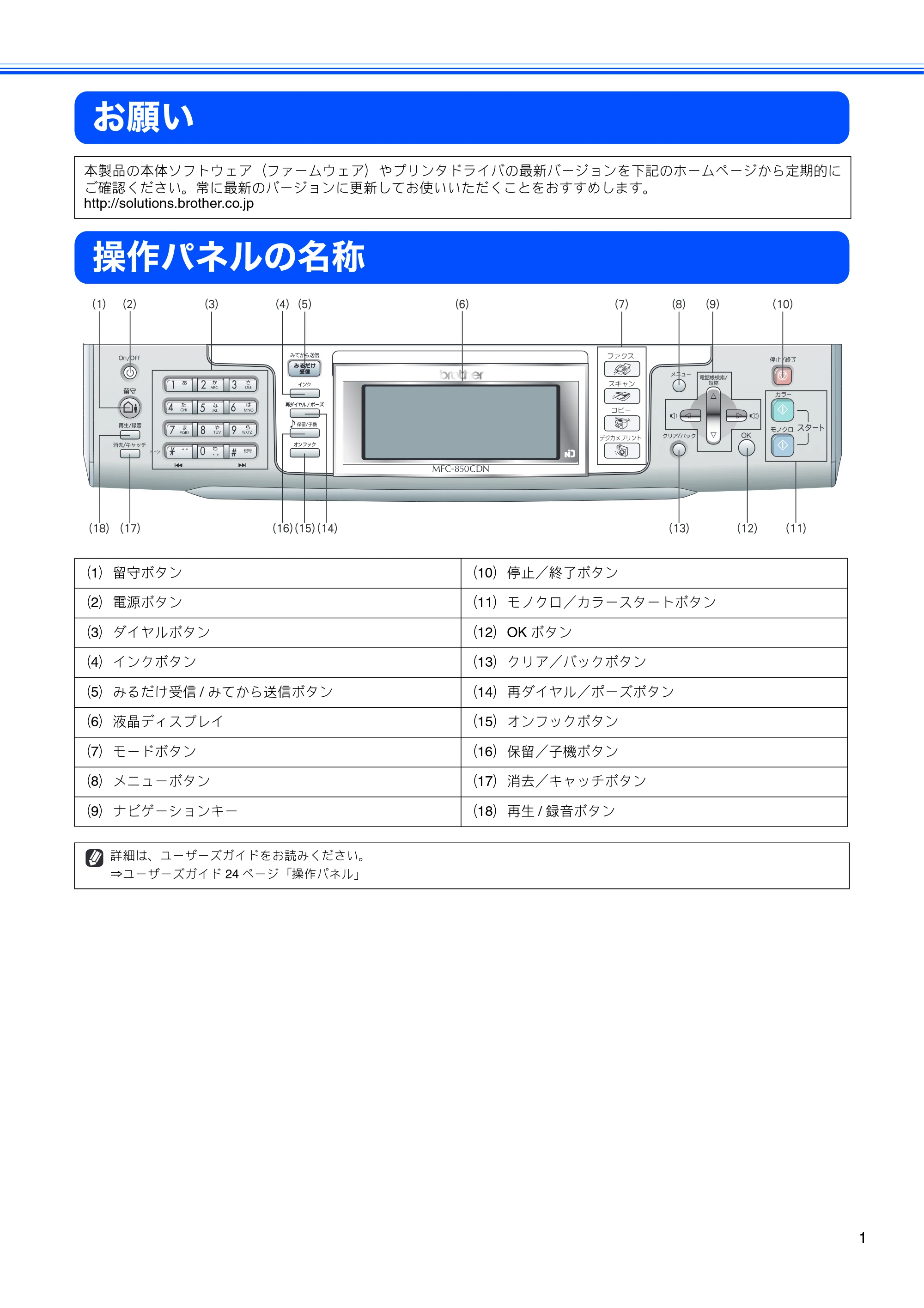

操作パネルの名称
本製品の本体ソフトウェア（ファームウェア）やプリンタドライバの最新バージョンを下記のホームページから定期的に
ご確認ください。常に最新のバージョンに更新してお使いいただくことをおすすめします。
http://solutions.brother.co.jp
（1）留守ボタン（10）停止／終了ボタン
（2）電源ボタン（11）モノクロ／カラースタートボタン
（3）ダイヤルボタン（12）OK ボタン
（4）インクボタン（13）クリア／バックボタン
（5）みるだけ受信 / みてから送信ボタン（14）再ダイヤル／ポーズボタン
（6）液晶ディスプレイ（15）オンフックボタン
（7）モードボタン（16）保留／子機ボタン
（8）メニューボタン（17）消去／キャッチボタン
（9）ナビゲーションキー（18）再生 / 録音ボタン
詳細は、ユーザーズガイドをお読みください。
⇒ユーザーズガイド 24 ページ「操作パネル」

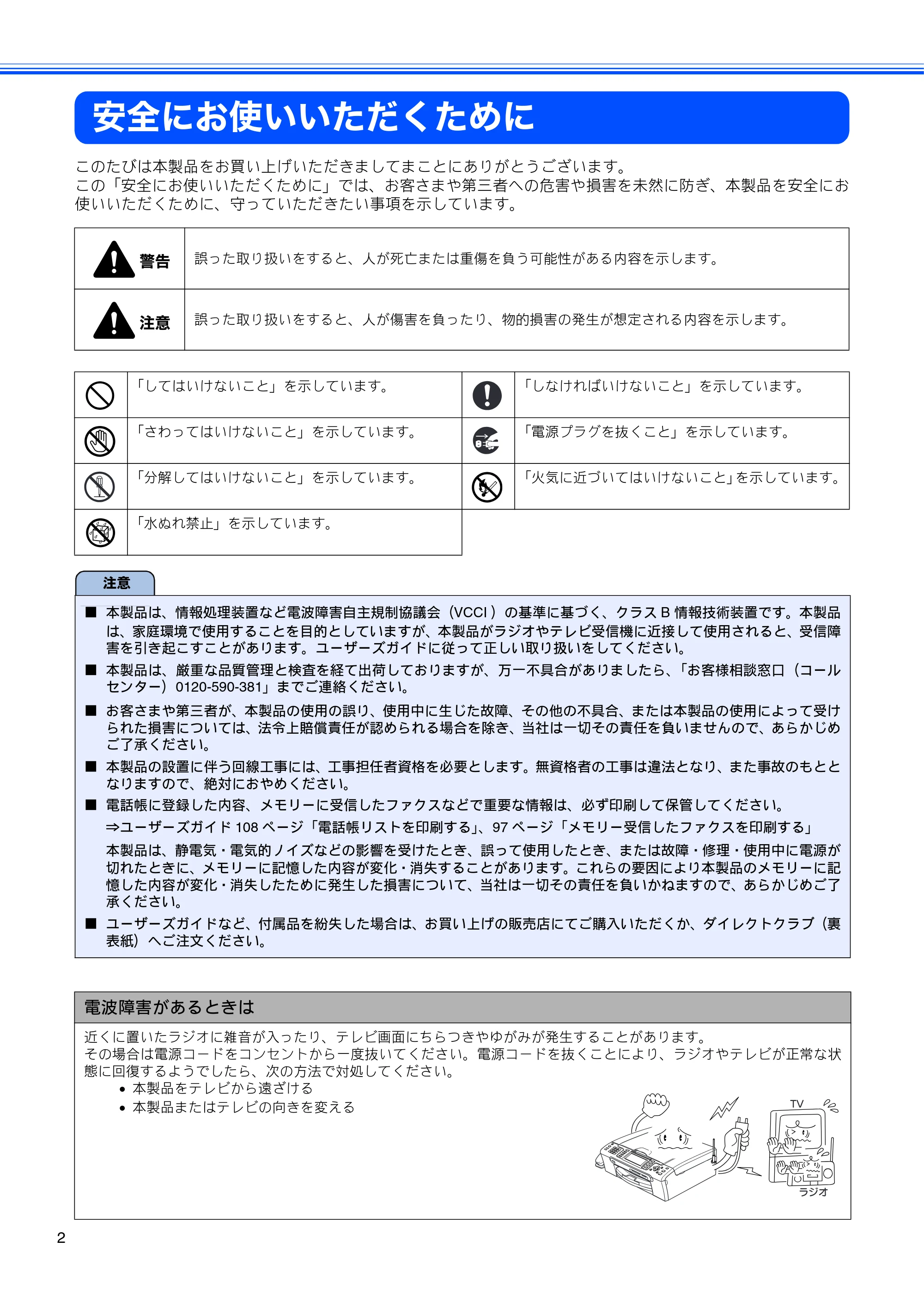

安全にお使いいただくために

2
安全にお使いいただくために
このたびは本製品をお買い上げいただきましてまことにありがとうございます。
この「安全にお使いいただくために」では、お客さまや第三者への危害や損害を未然に防ぎ、本製品を安全にお
使いいただくために、守っていただきたい事項を示しています。
警告誤った取り扱いをすると、人が死亡または重傷を負う可能性がある内容を示します。
注意誤った取り扱いをすると、人が傷害を負ったり、物的損害の発生が想定される内容を示します。
「してはいけないこと」を示しています。「しなければいけないこと」を示しています。
「さわってはいけないこと」を示しています。「電源プラグを抜くこと」を示しています。
「分解してはいけないこと」を示しています。「火気に近づいてはいけないこと」を示しています。
「水ぬれ禁止」を示しています。
注意
■ 本製品は、情報処理装置など電波障害自主規制協議会（VCCI ）の基準に基づく、クラス B 情報技術装置です。本製品
は、家庭環境で使用することを目的としていますが、本製品がラジオやテレビ受信機に近接して使用されると、受信障

害を引き起こすことがあります。ユーザーズガイドに従って正しい取り扱いをしてください。
■ 本製品は、厳重な品質管理と検査を経て出荷しておりますが、万一不具合がありましたら、「お客様相談窓口（コール
センター）0120-590-381」までご連絡ください。
■ お客さまや第三者が、本製品の使用の誤り、使用中に生じた故障、その他の不具合、または本製品の使用によって受け
られた損害については、法令上賠償責任が認められる場合を除き、当社は一切その責任を負いませんので、あらかじめ
ご了承ください。
■ 本製品の設置に伴う回線工事には、工事担任者資格を必要とします。無資格者の工事は違法となり、また事故のもとと
なりますので、絶対におやめください。
■ 電話帳に登録した内容、メモリーに受信したファクスなどで重要な情報は、必ず印刷して保管してください。
⇒ユーザーズガイド 108 ページ「電話帳リストを印刷する」、97 ページ「メモリー受信したファクスを印刷する」
本製品は、静電気・電気的ノイズなどの影響を受けたとき、誤って使用したとき、または故障・修理・使用中に電源が

切れたときに、メモリーに記憶した内容が変化・消失することがあります。これらの要因により本製品のメモリーに記
憶した内容が変化・消失したために発生した損害について、当社は一切その責任を負いかねますので、あらかじめご了
承ください。
■ ユーザーズガイドなど、付属品を紛失した場合は、お買い上げの販売店にてご購入いただくか、ダイレクトクラブ（裏
表紙）へご注文ください。
電波障害があるときは
近くに置いたラジオに雑音が入ったり、テレビ画面にちらつきやゆがみが発生することがあります。
その場合は電源コードをコンセントから一度抜いてください。電源コードを抜くことにより、ラジオやテレビが正常な状
態に回復するようでしたら、次の方法で対処してください。

本製品をテレビから遠ざける
本製品またはテレビの向きを変える

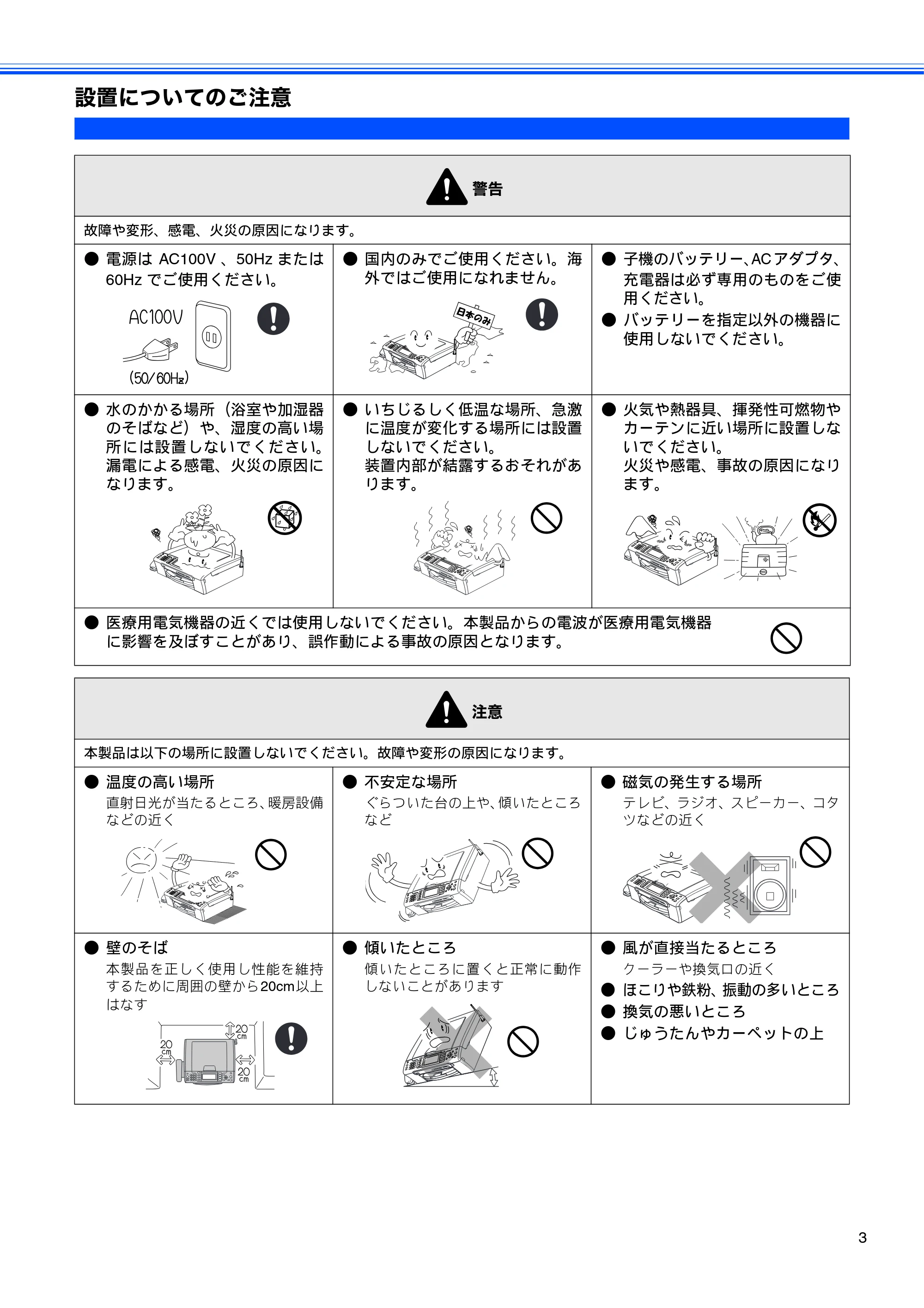

設置についてのご注意

3
設置についてのご注意
警告
故障や変形、感電、火災の原因になります。

電源は AC100V 、50Hz または

60Hz でご使用ください。

国内のみでご使用ください。海

外ではご使用になれません。

子機のバッテリー、AC アダプタ、

充電器は必ず専用のものをご使
用ください。

バッテリーを指定以外の機器に

使用しないでください。

水のかかる場所（浴室や加湿器

のそばなど）や、湿度の高い場
所には設置しないでください。
漏電による感電、火災の原因に
なります。

いちじるしく低温な場所、急激

に温度が変化する場所には設置
しないでください。
装置内部が結露するおそれがあ
ります。

火気や熱器具、揮発性可燃物や

カーテンに近い場所に設置しな
いでください。
火災や感電、事故の原因になり
ます。

医療用電気機器の近くでは使用しないでください。本製品からの電波が医療用電気機器

に影響を及ぼすことがあり、誤作動による事故の原因となります。
注意
本製品は以下の場所に設置しないでください。故障や変形の原因になります。

温度の高い場所

直射日光が当たるところ、暖房設備
などの近く

不安定な場所

ぐらついた台の上や、傾いたところ
など

磁気の発生する場所

テレビ、ラジオ、スピーカー、コタ
ツなどの近く

壁のそば

本製品を正しく使用し性能を維持
するために周囲の壁から20cm以上
はなす

傾いたところ

傾いたところに置くと正常に動作
しないことがあります

風が直接当たるところ

クーラーや換気口の近く

ほこりや鉄粉、振動の多いところ
換気の悪いところ
じゅうたんやカーペットの上

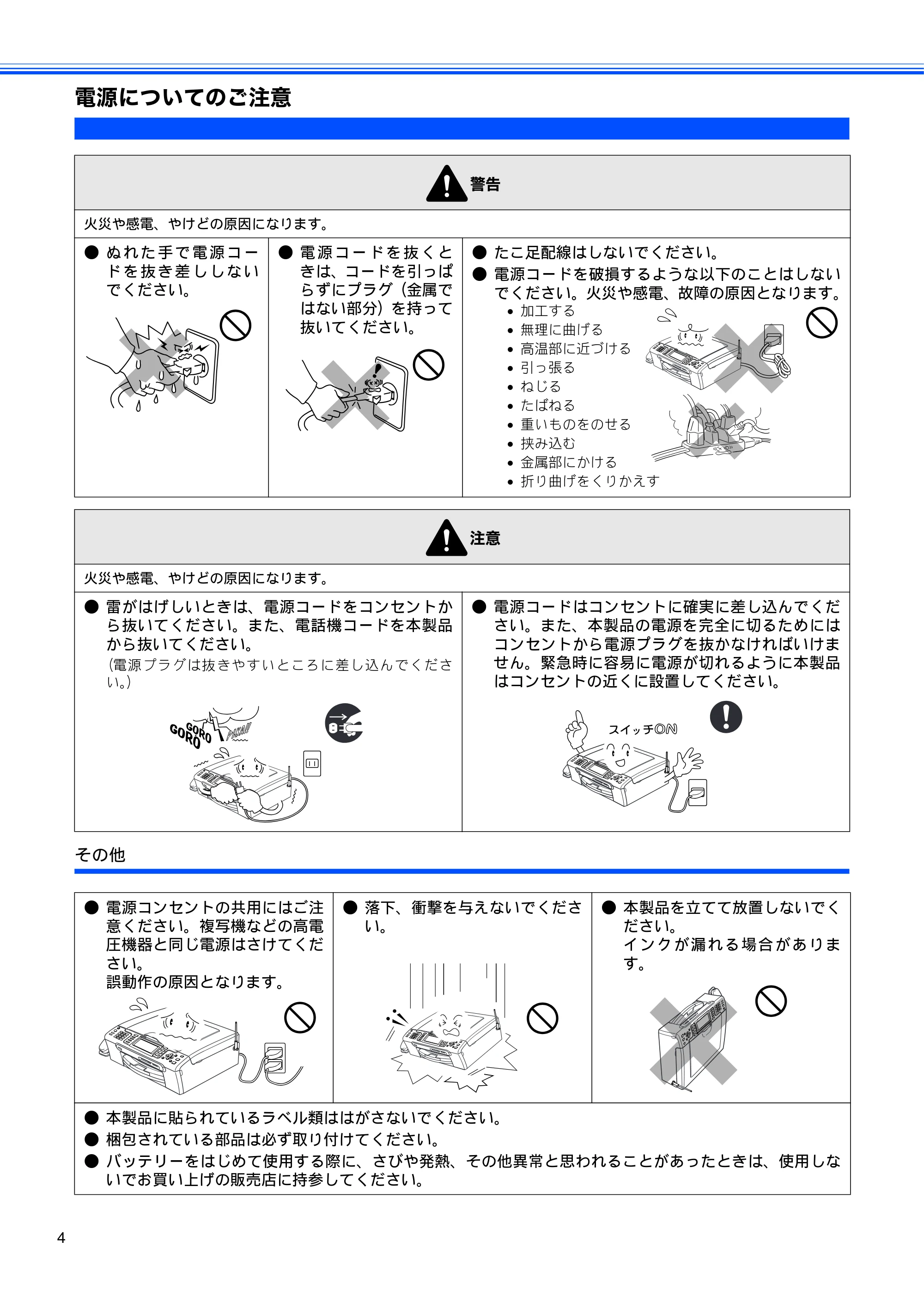

電源についてのご注意

4
電源についてのご注意
その他
警告
火災や感電、やけどの原因になります。

ぬれた手で電源コー

ドを抜き差ししない
でください。

電源コードを抜くと

きは、コードを引っぱ
らずにプラグ（金属で
はない部分）を持って
抜いてください。

たこ足配線はしないでください。
電源コードを破損するような以下のことはしない

でください。火災や感電、故障の原因となります。

加工する
無理に曲げる
高温部に近づける
引っ張る
ねじる
たばねる
重いものをのせる
挟み込む
金属部にかける
折り曲げをくりかえす

注意
火災や感電、やけどの原因になります。

雷がはげしいときは、電源コードをコンセントか

ら抜いてください。また、電話機コードを本製品
から抜いてください。
（電源プラグは抜きやすいところに差し込んでくださ
い。）

電源コードはコンセントに確実に差し込んでくだ

さい。また、本製品の電源を完全に切るためには
コンセントから電源プラグを抜かなければいけま
せん。緊急時に容易に電源が切れるように本製品
はコンセントの近くに設置してください。

電源コンセントの共用にはご注

意ください。複写機などの高電
圧機器と同じ電源はさけてくだ
さい。
誤動作の原因となります。

落下、衝撃を与えないでくださ

い。

本製品を立てて放置しないでく

ださい。
インクが漏れる場合がありま
す。

本製品に貼られているラベル類ははがさないでください。
梱包されている部品は必ず取り付けてください。
バッテリーをはじめて使用する際に、さびや発熱、その他異常と思われることがあったときは、使用しな

いでお買い上げの販売店に持参してください。

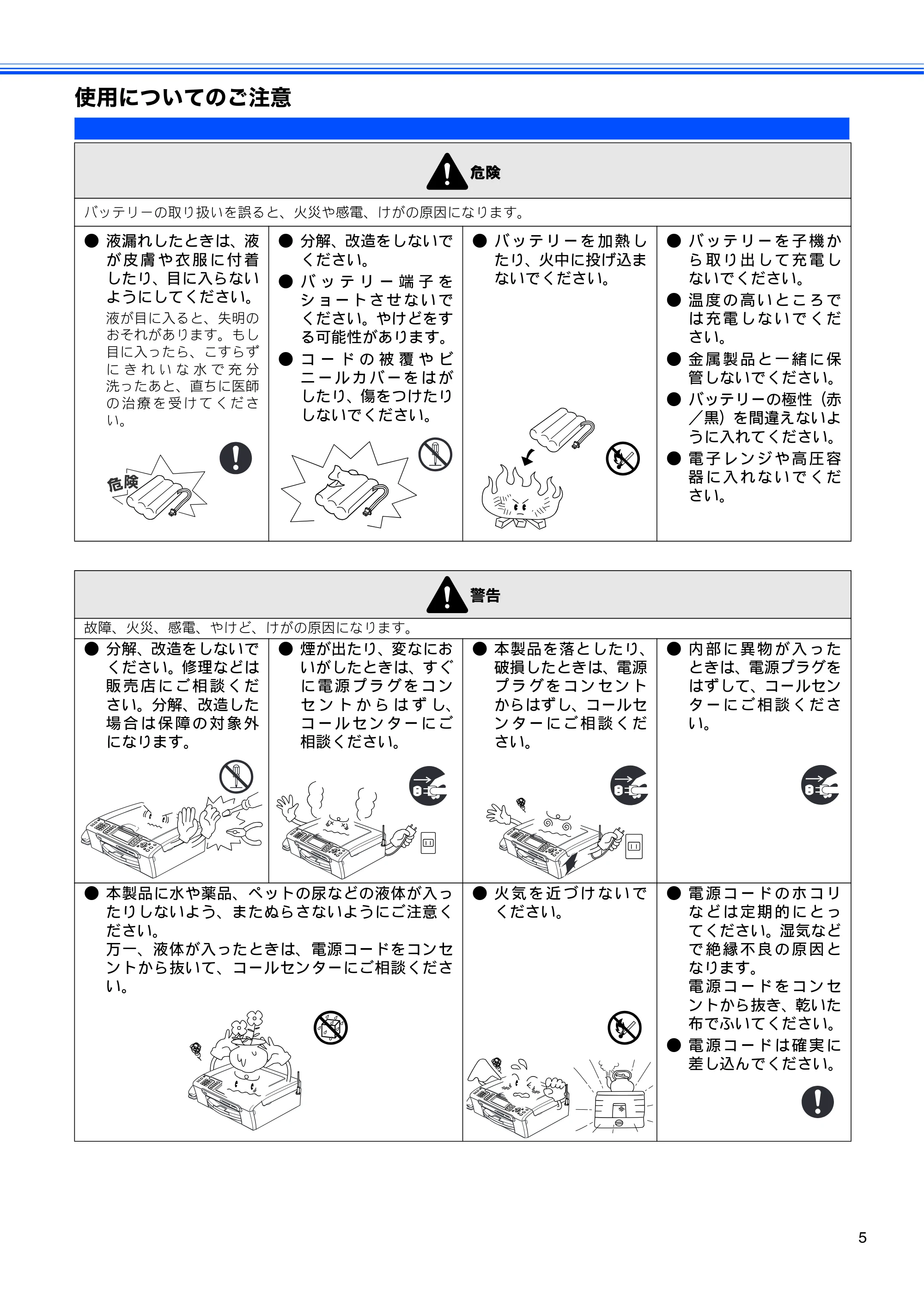

使用についてのご注意

5
使用についてのご注意
危険
バッテリーの取り扱いを誤ると、火災や感電、けがの原因になります。

液漏れしたときは、液

が皮膚や衣服に付着
したり、目に入らない
ようにしてください。
液が目に入ると、失明の
おそれがあります。もし
目に入ったら、こすらず
にきれいな水で充分
洗ったあと、直ちに医師
の治療を受けてくださ
い。

分解、改造をしないで

ください。

バッテリー端子を

ショートさせないで
ください。やけどをす
る可能性があります。

コードの被覆やビ

ニールカバーをはが
したり、傷をつけたり
しないでください。

バッテリーを加熱し

たり、火中に投げ込ま
ないでください。

バッテリーを子機か

ら取り出して充電し
ないでください。

温度の高いところで

は充電しないでくだ
さい。

金属製品と一緒に保

管しないでください。

バッテリーの極性（赤

／黒）を間違えないよ
うに入れてください。

電子レンジや高圧容

器に入れないでくだ
さい。
警告
故障、火災、感電、やけど、けがの原因になります。

分解、改造をしないで

ください。修理などは
販売店にご相談くだ
さい。分解、改造した
場合は保障の対象外
になります。

煙が出たり、変なにお

いがしたときは、すぐ
に電源プラグをコン
セントからはずし、
コールセンターにご
相談ください。

本製品を落としたり、

破損したときは、電源
プラグをコンセント
からはずし、コールセ
ンターにご相談くだ
さい。

内部に異物が入った

ときは、電源プラグを
はずして、コールセン
ターにご相談くださ
い。

本製品に水や薬品、ペットの尿などの液体が入っ

たりしないよう、またぬらさないようにご注意く
ださい。
万一、液体が入ったときは、電源コードをコンセ
ントから抜いて、コールセンターにご相談くださ
い。

火気を近づけないで

ください。

電源コードのホコリ

などは定期的にとっ
てください。湿気など
で絶縁不良の原因と
なります。
電源コードをコンセ
ントから抜き、乾いた
布でふいてください。

電源コードは確実に

差し込んでください。

8ページ

6

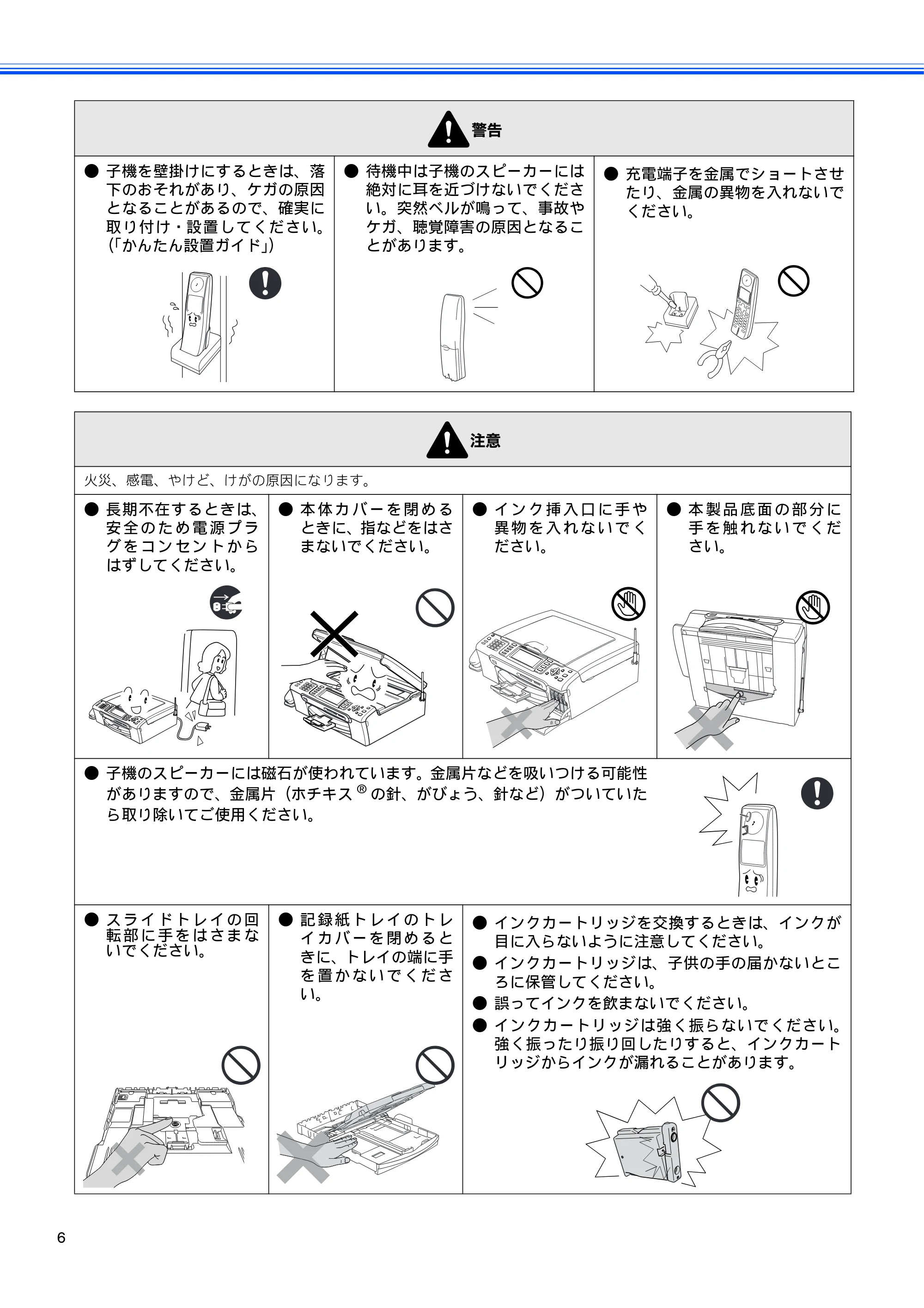

警告

子機を壁掛けにするときは、落

下のおそれがあり、ケガの原因
となることがあるので、確実に

取り付け・設置してください。

（「かんたん設置ガイド」）

待機中は子機のスピーカーには

絶対に耳を近づけないでくださ
い。突然ベルが鳴って、事故や
ケガ、聴覚障害の原因となるこ
とがあります。

充電端子を金属でショートさせ

たり、金属の異物を入れないで
ください。
注意
火災、感電、やけど、けがの原因になります。

長期不在するときは、

安全のため電源プラ
グをコンセントから
はずしてください。

本体カバーを閉める

ときに、指などをはさ
まないでください。

インク挿入口に手や

異物を入れないでく
ださい。

本製品底面の部分に

手を触れないでくだ
さい。

子機のスピーカーには磁石が使われています。金属片などを吸いつける可能性

がありますので、金属片（ホチキス
®
の針、がびょう、針など）がついていた
ら取り除いてご使用ください。

スライドトレイの回

転部に手をはさまな
いでください。

記録紙トレイのトレ

イカバーを閉めると
きに、トレイの端に手
を置かないでくださ
い。

インクカートリッジを交換するときは、インクが

目に入らないように注意してください。

インクカートリッジは、子供の手の届かないとこ

ろに保管してください。

誤ってインクを飲まないでください。
インクカートリッジは強く振らないでください。

強く振ったり振り回したりすると、インクカート
リッジからインクが漏れることがあります。

9ページ

7

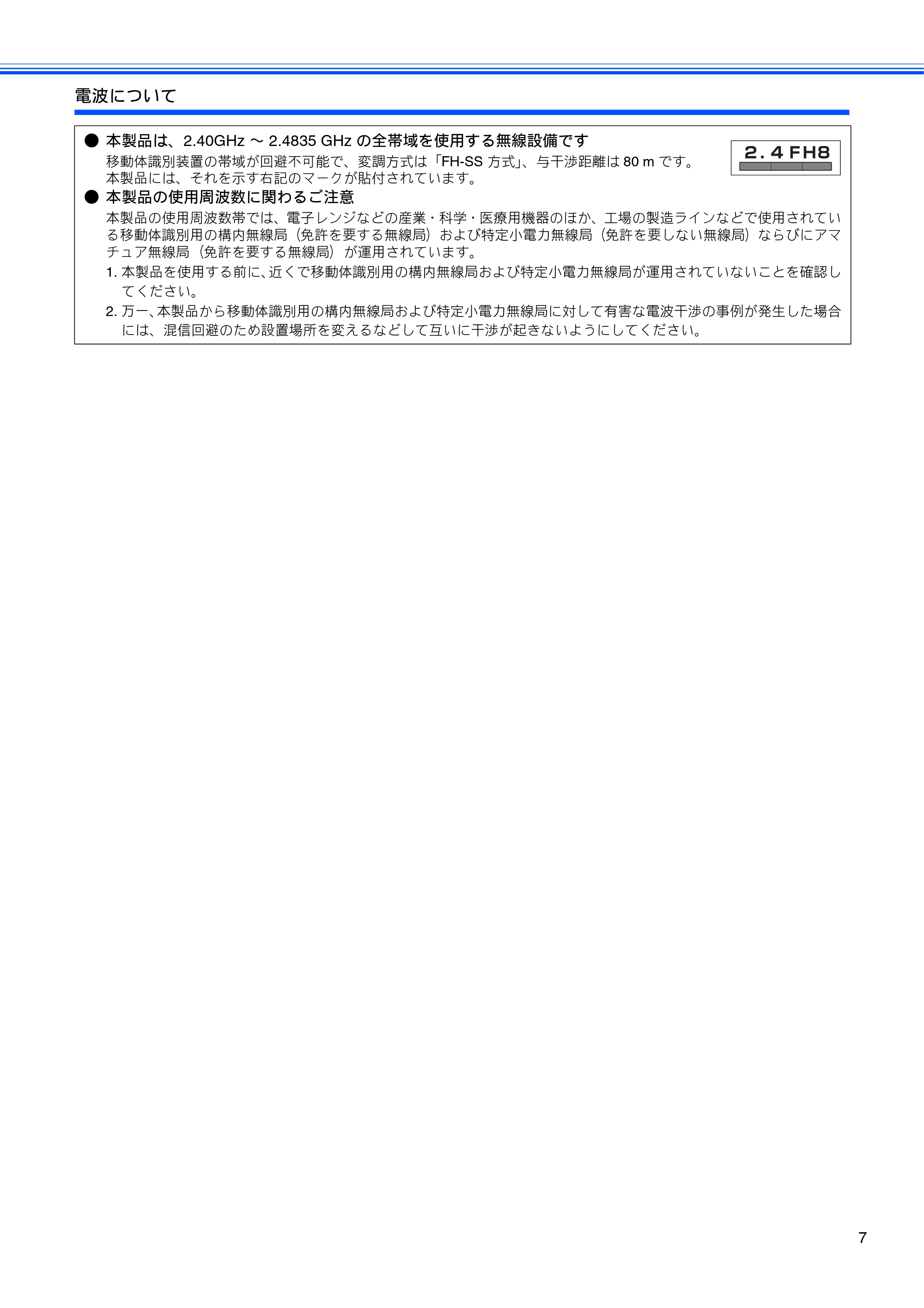

電波について

本製品は、2.40GHz ～ 2.4835 GHz の全帯域を使用する無線設備です

移動体識別装置の帯域が回避不可能で、変調方式は「FH-SS 方式」、与干渉距離は 80 m です。
本製品には、それを示す右記のマークが貼付されています。

本製品の使用周波数に関わるご注意

本製品の使用周波数帯では、電子レンジなどの産業・科学・医療用機器のほか、工場の製造ラインなどで使用されてい
る移動体識別用の構内無線局（免許を要する無線局）および特定小電力無線局（免許を要しない無線局）ならびにアマ
チュア無線局（免許を要する無線局）が運用されています。
1. 本製品を使用する前に、近くで移動体識別用の構内無線局および特定小電力無線局が運用されていないことを確認し
てください。
2. 万一、本製品から移動体識別用の構内無線局および特定小電力無線局に対して有害な電波干渉の事例が発生した場合
には、混信回避のため設置場所を変えるなどして互いに干渉が起きないようにしてください。

8

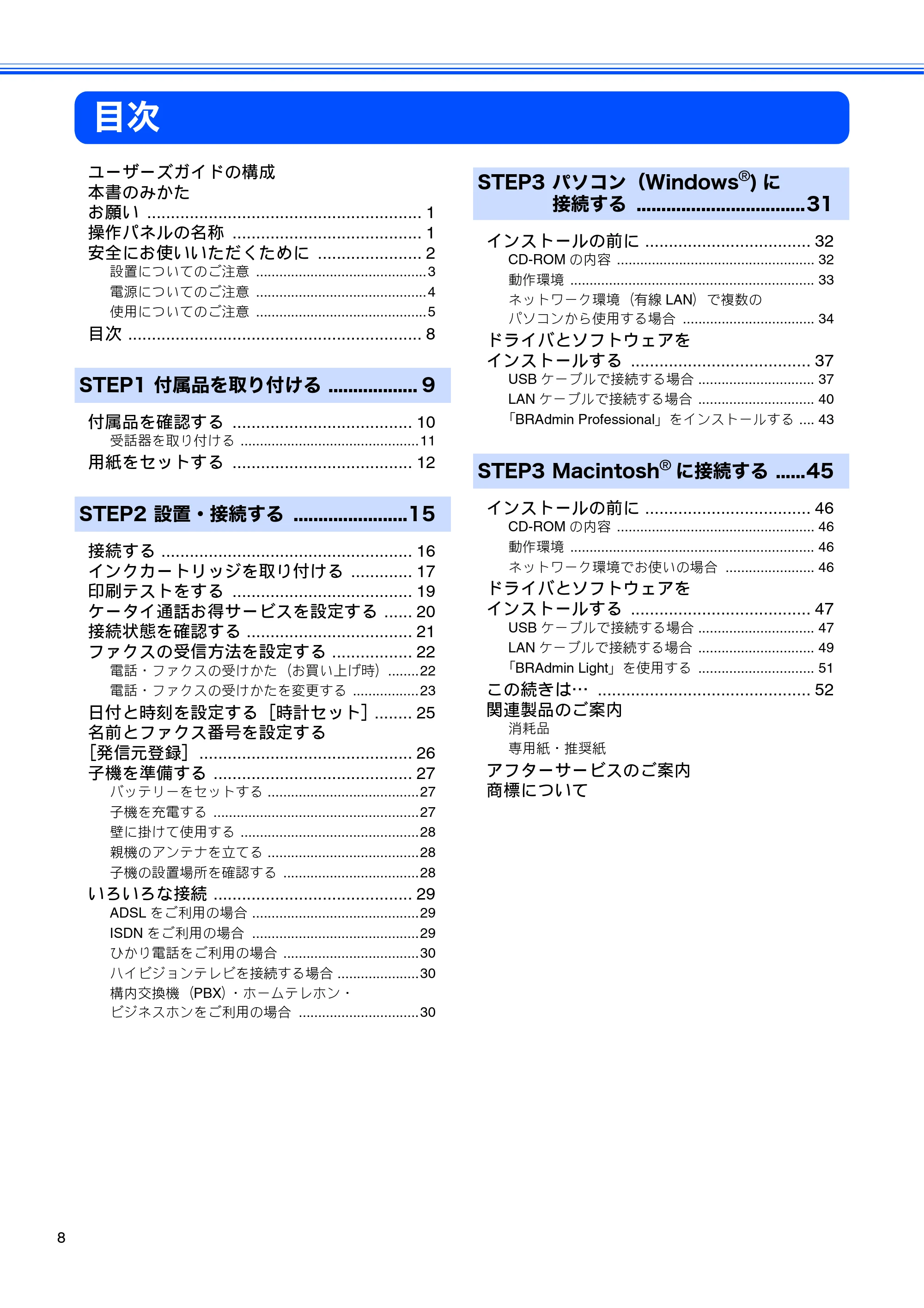

目次
ユーザーズガイドの構成
本書のみかた
お願い .......................................................... 1
操作パネルの名称 ........................................ 1
安全にお使いいただくために ...................... 2
設置についてのご注意 ............................................3
電源についてのご注意 ............................................4
使用についてのご注意 ............................................5
目次 .............................................................. 8
STEP1 付属品を取り付ける .................. 9
付属品を確認する ...................................... 10

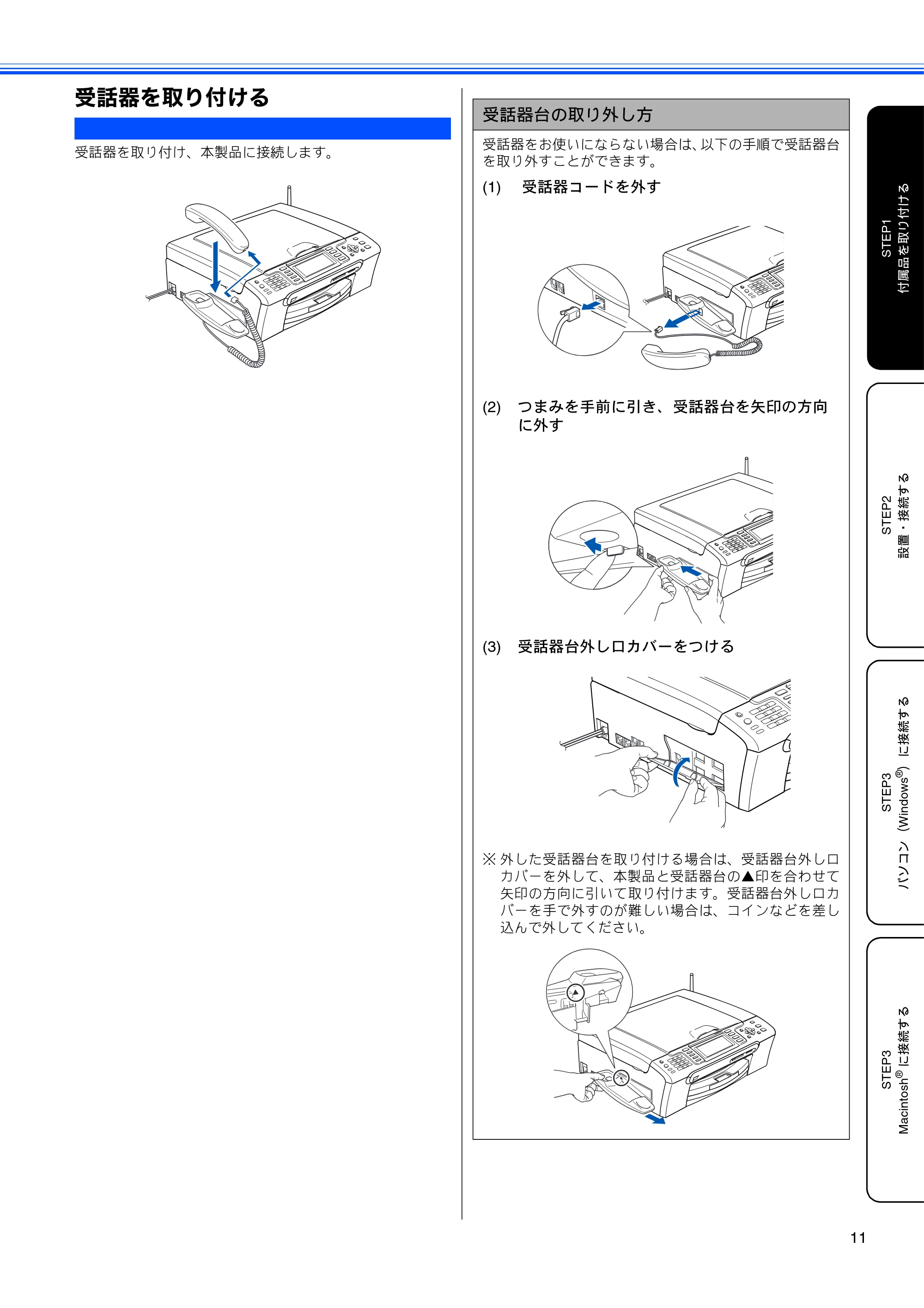

受話器を取り付ける ..............................................11

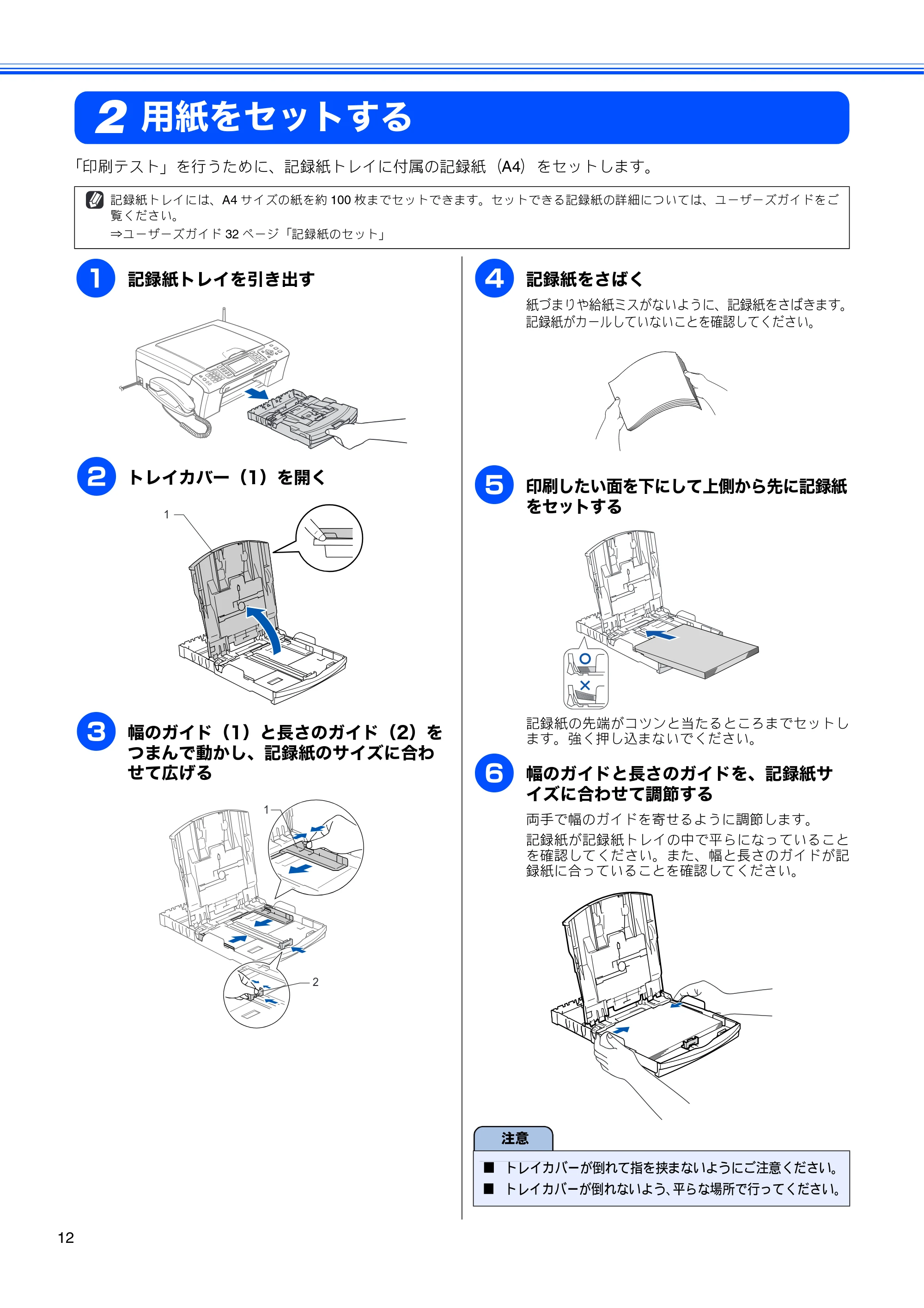

用紙をセットする ...................................... 12

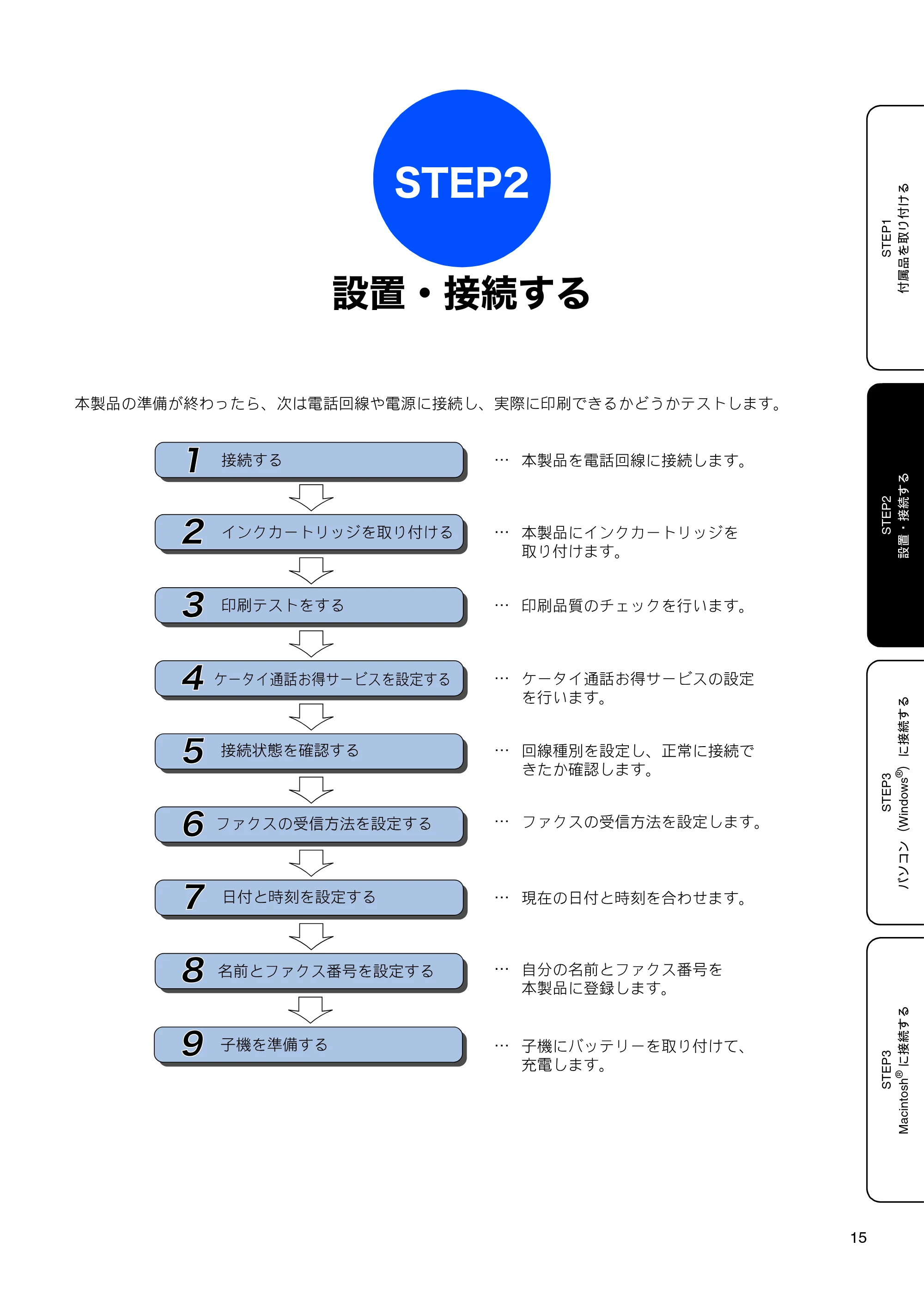

STEP2 設置・接続する .......................15

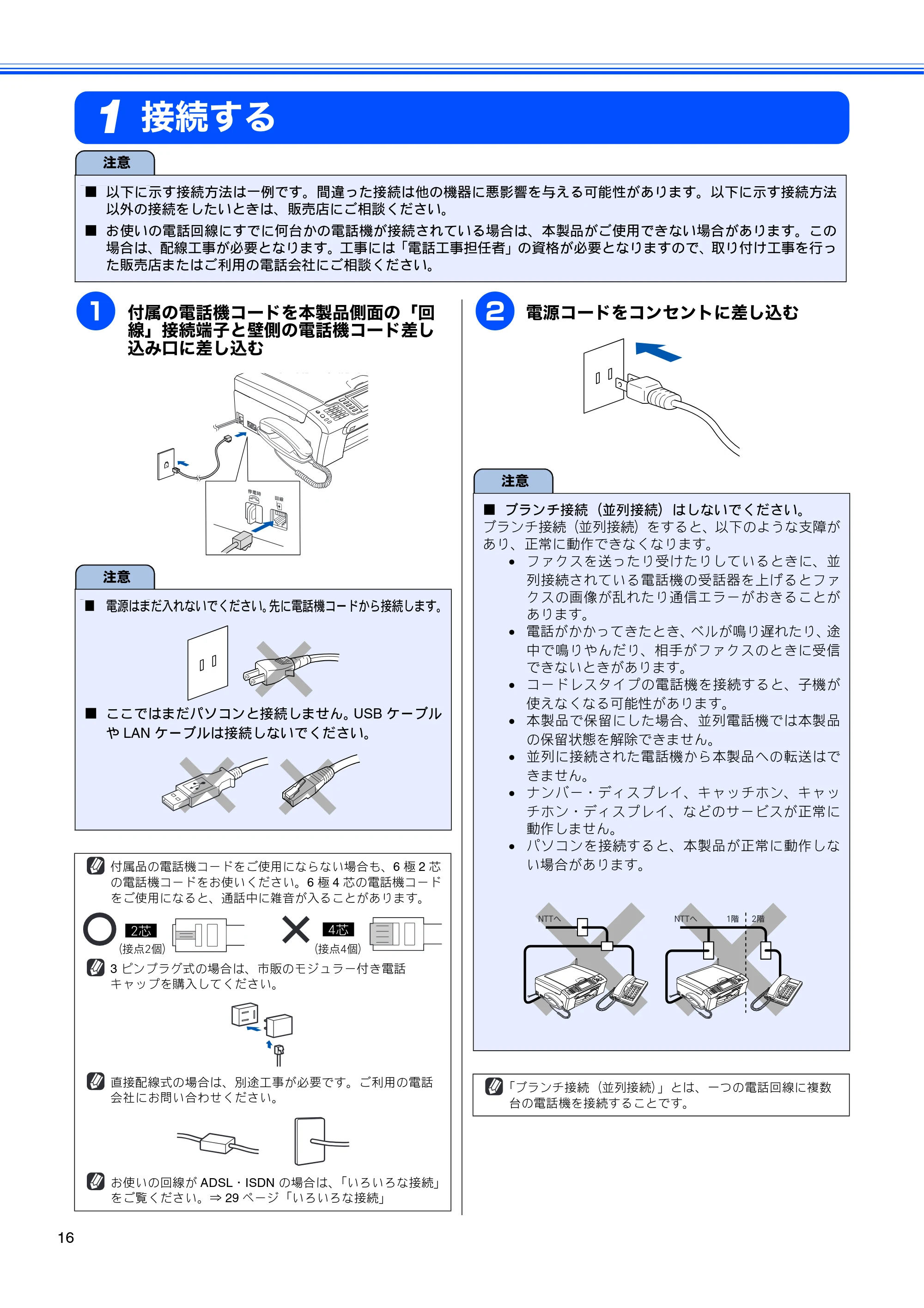

接続する ..................................................... 16

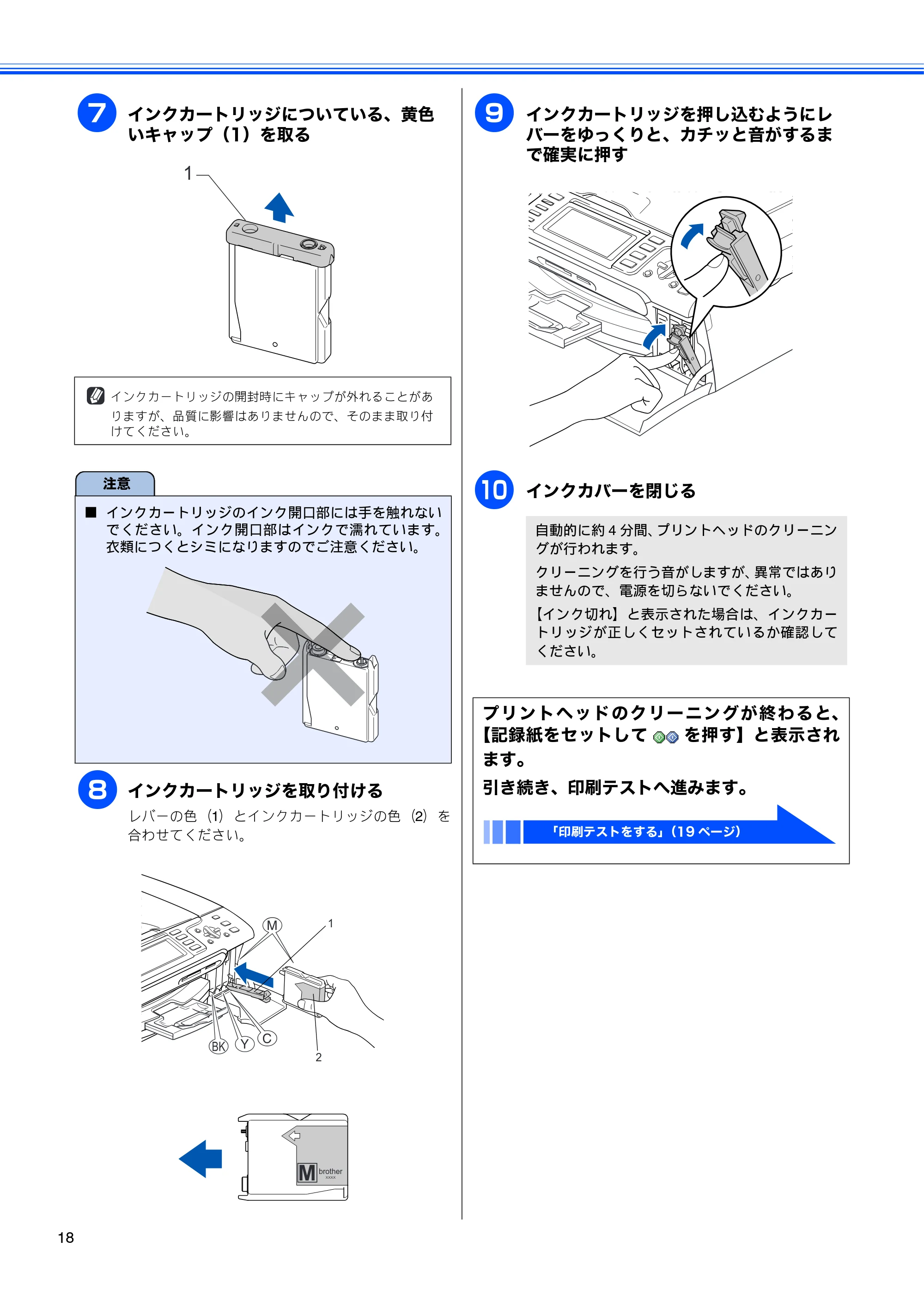

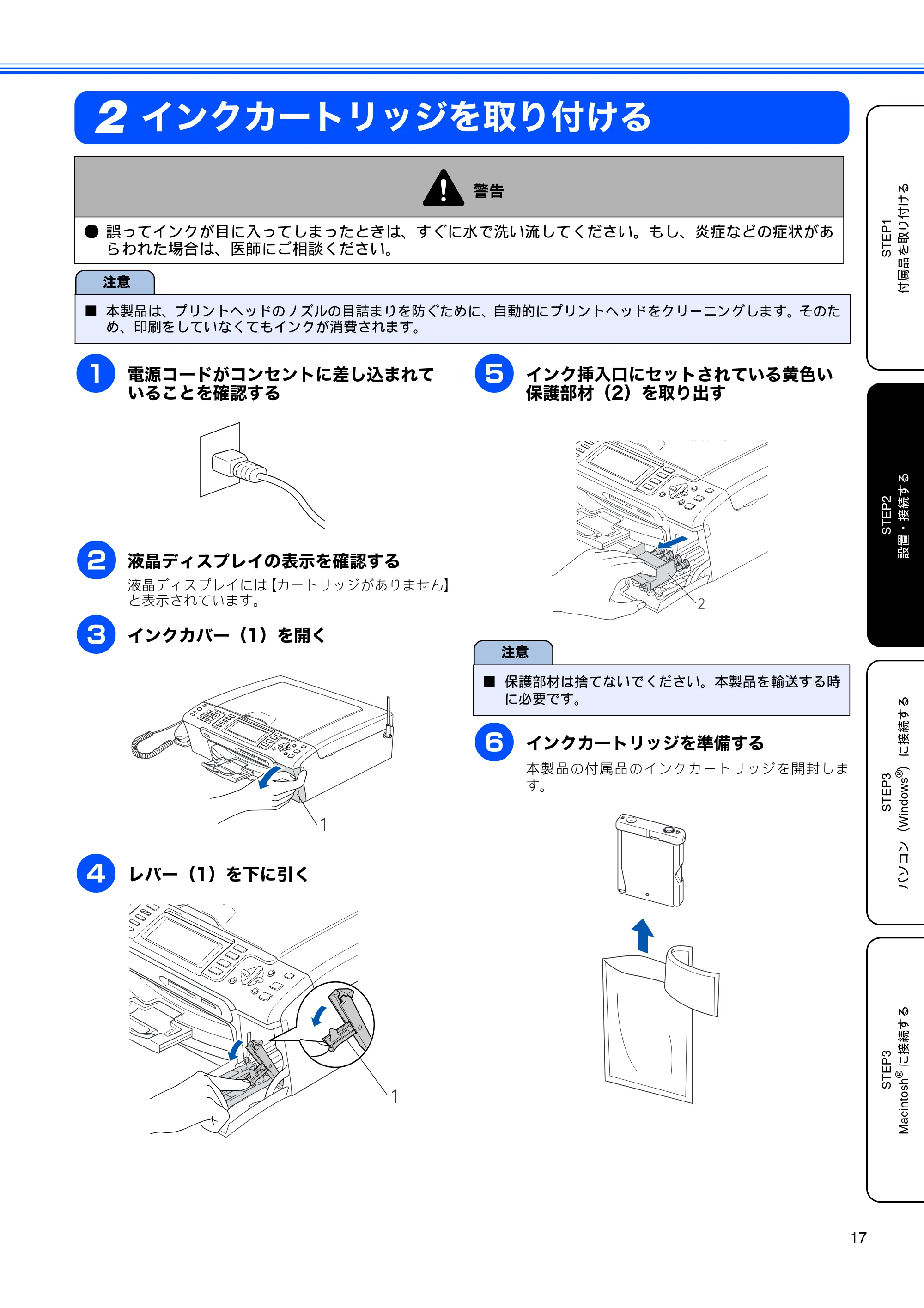

インクカートリッジを取り付ける ............. 17

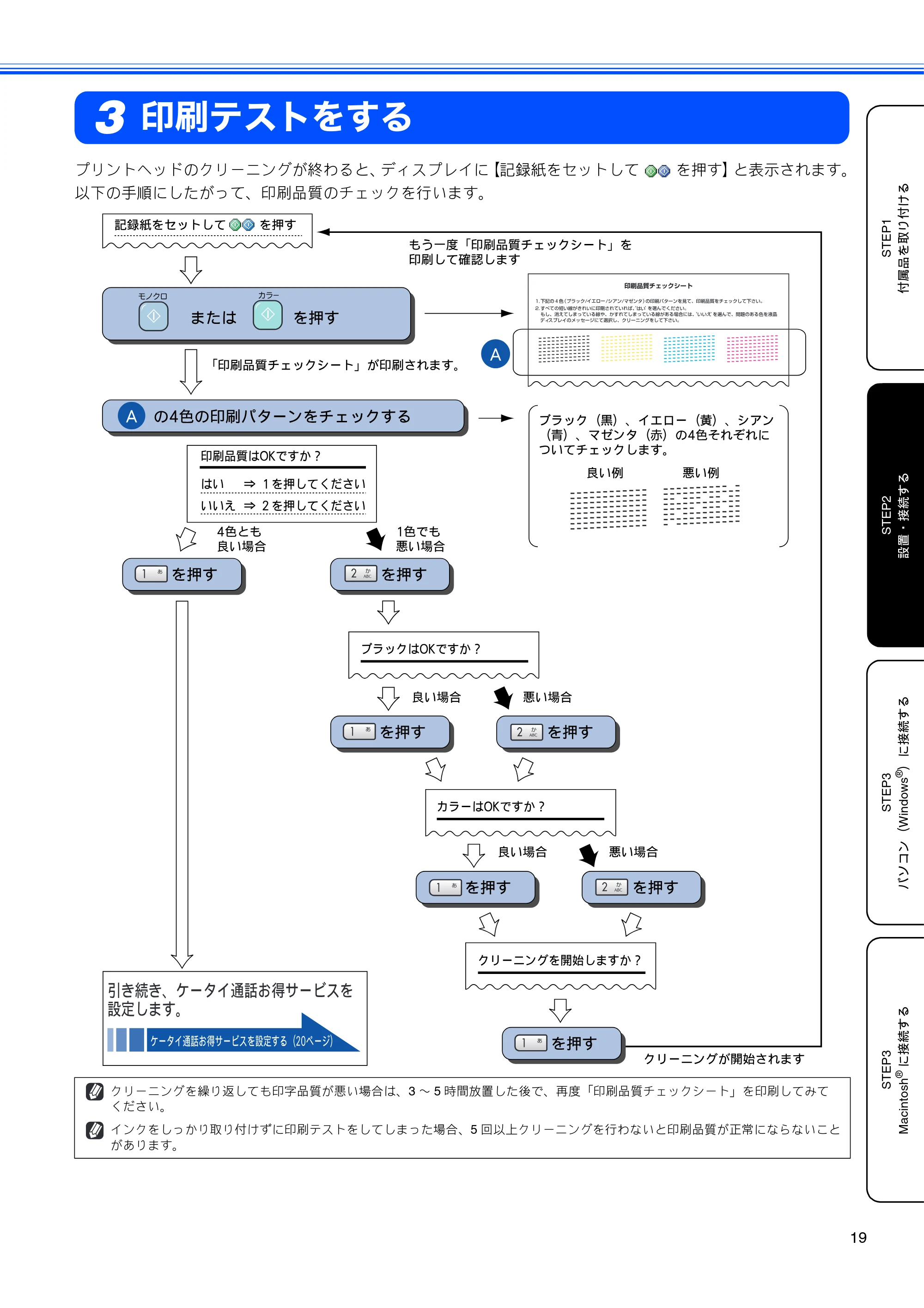

印刷テストをする ...................................... 19

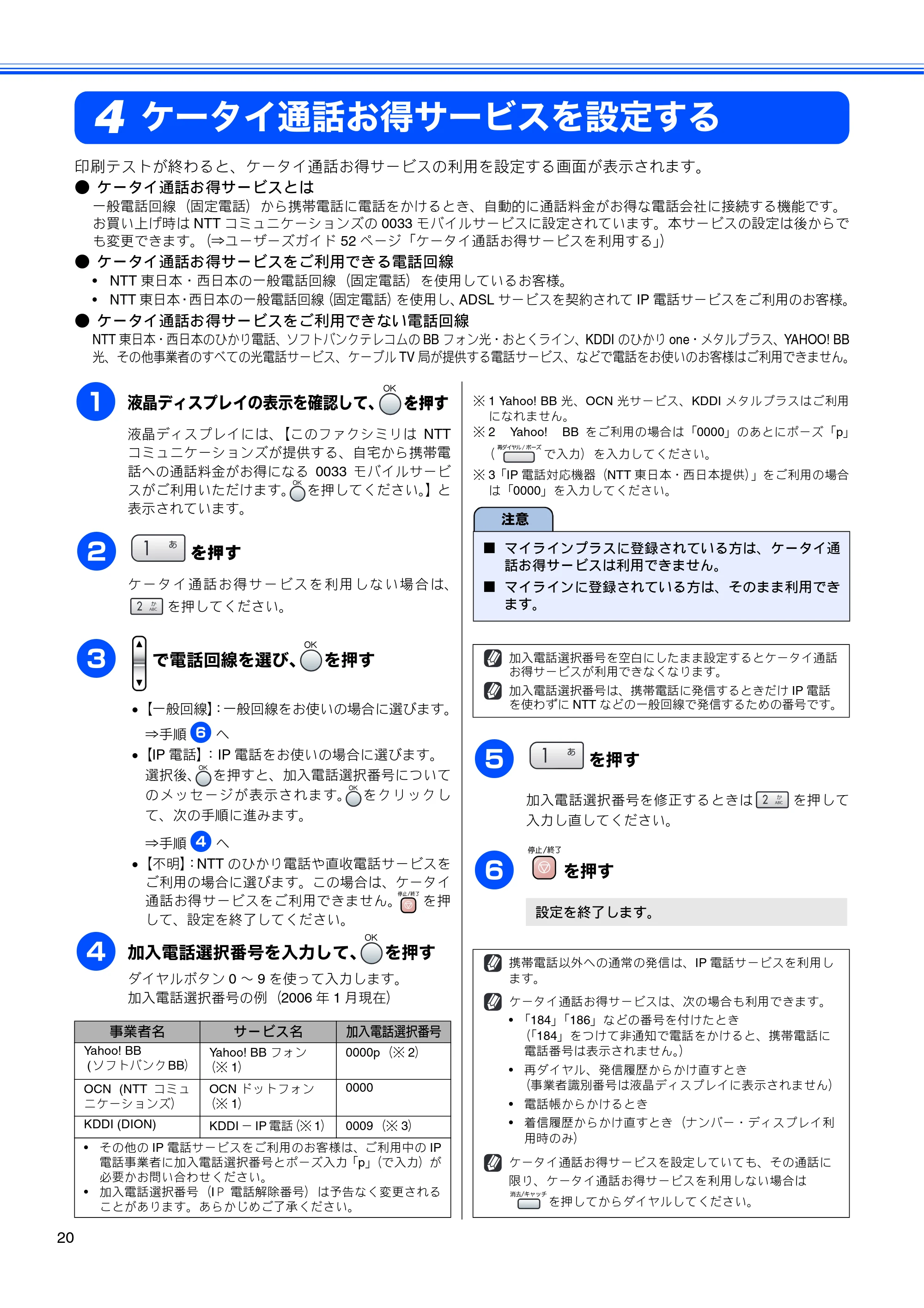

ケータイ通話お得サービスを設定する ...... 20

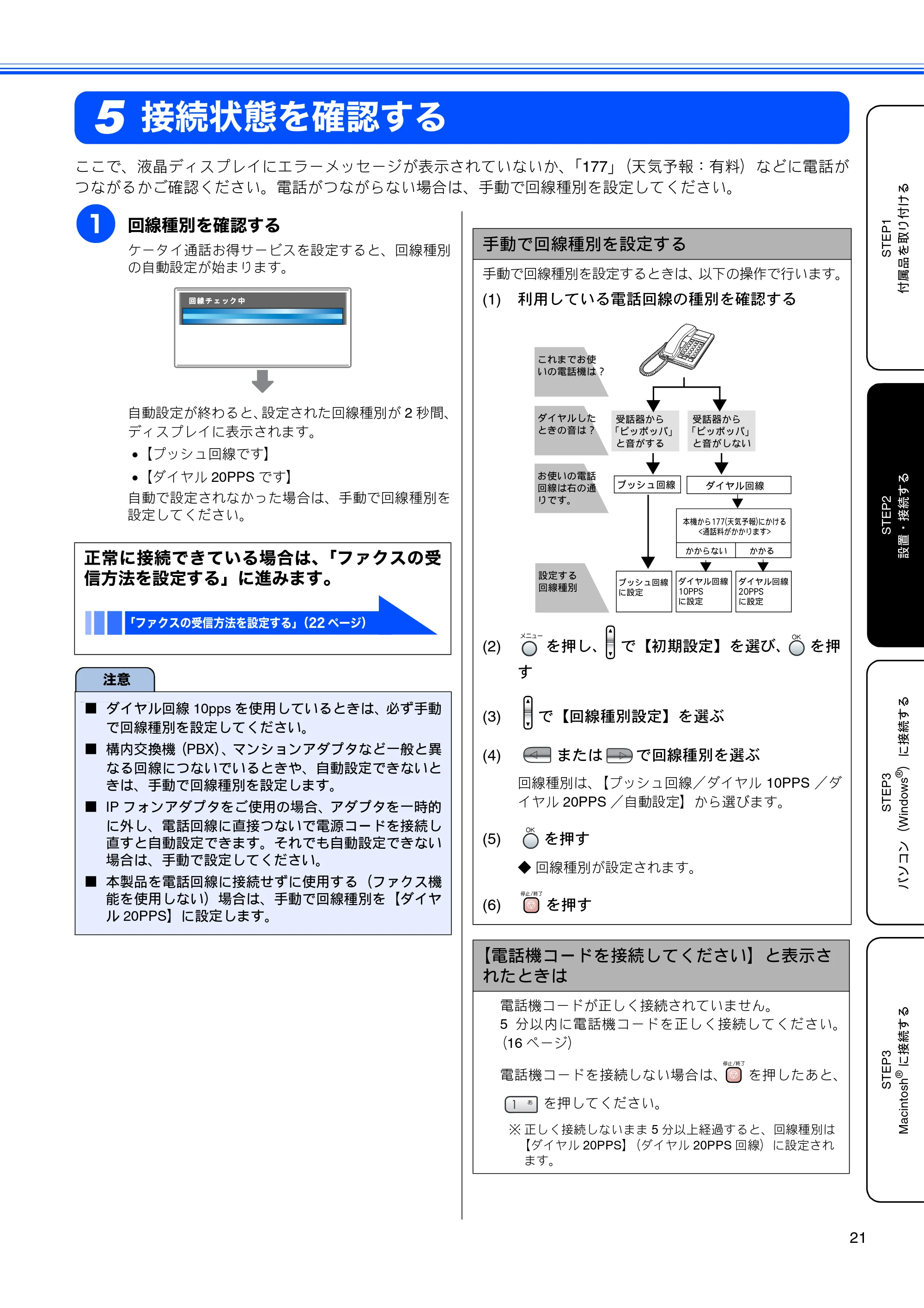

接続状態を確認する ................................... 21

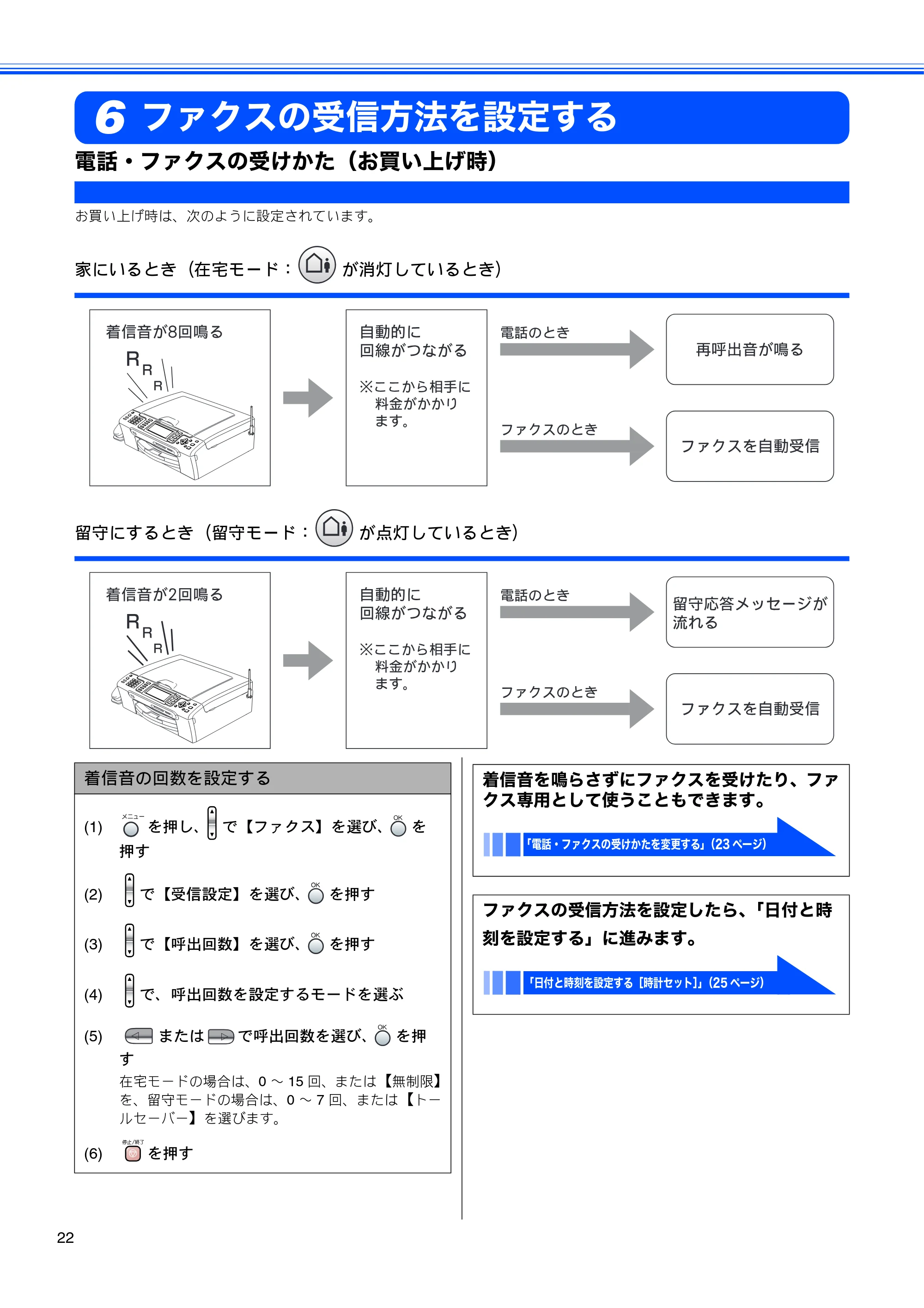

ファクスの受信方法を設定する ................. 22

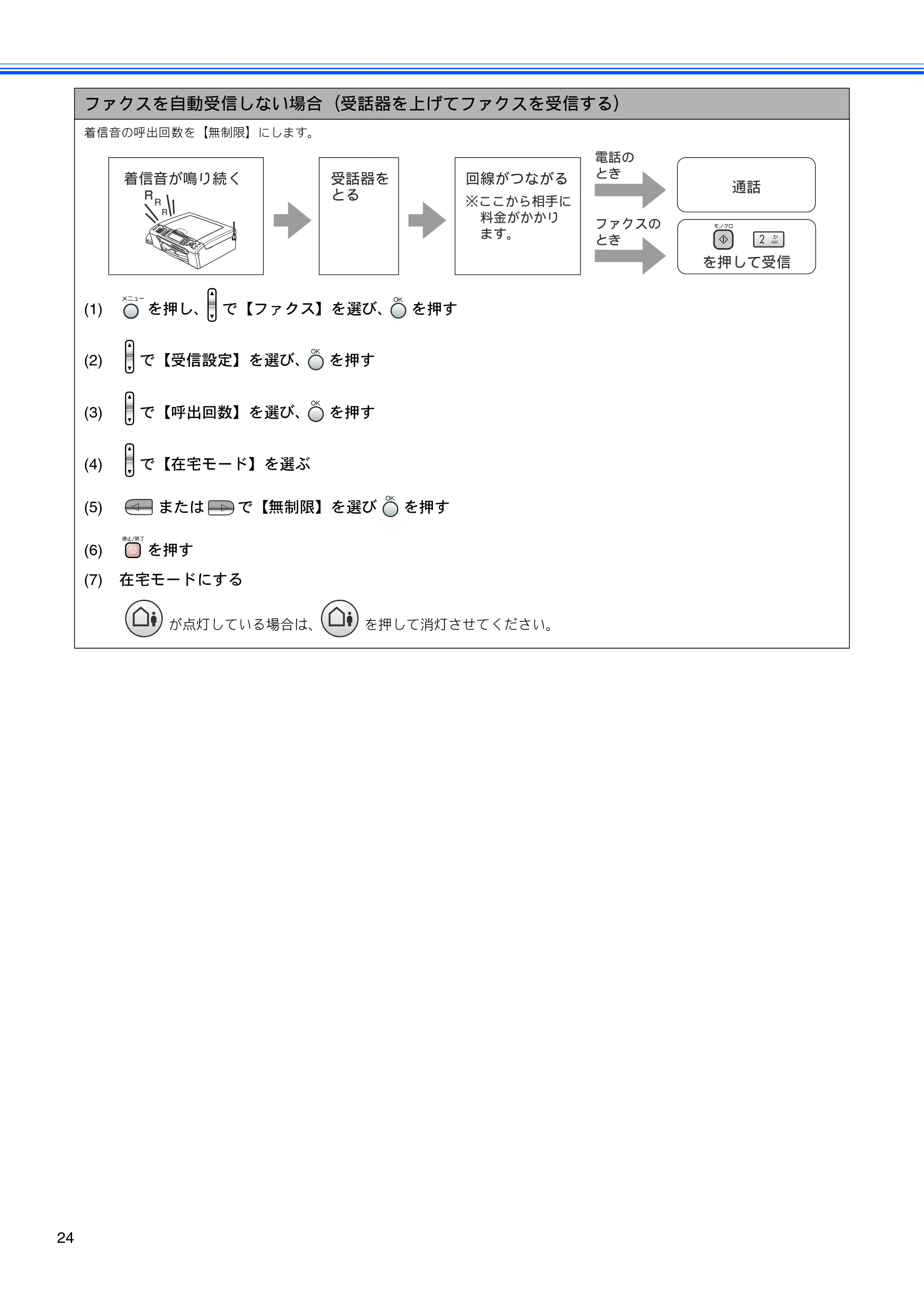

電話・ファクスの受けかた（お買い上げ時）........22

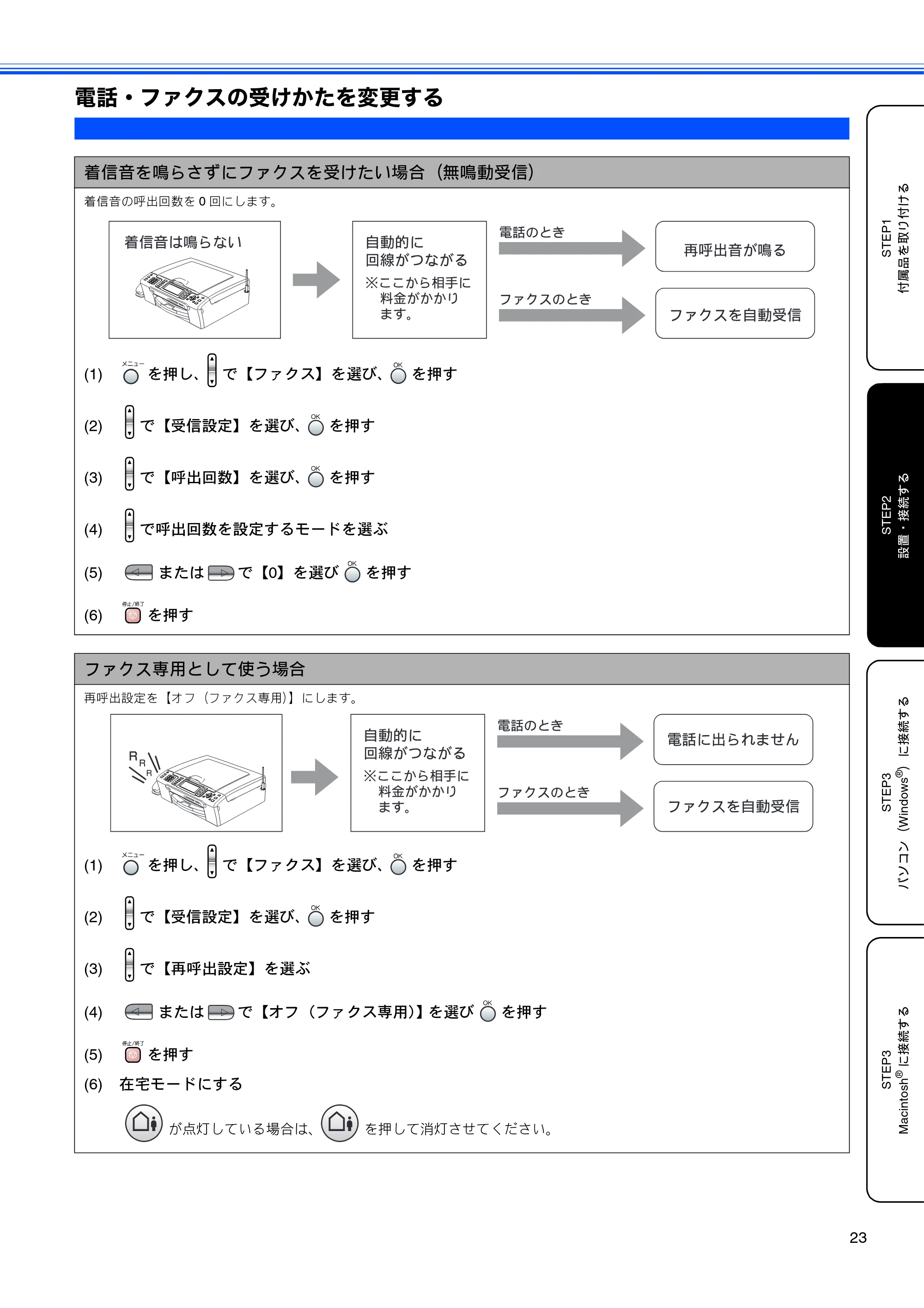

電話・ファクスの受けかたを変更する .................23

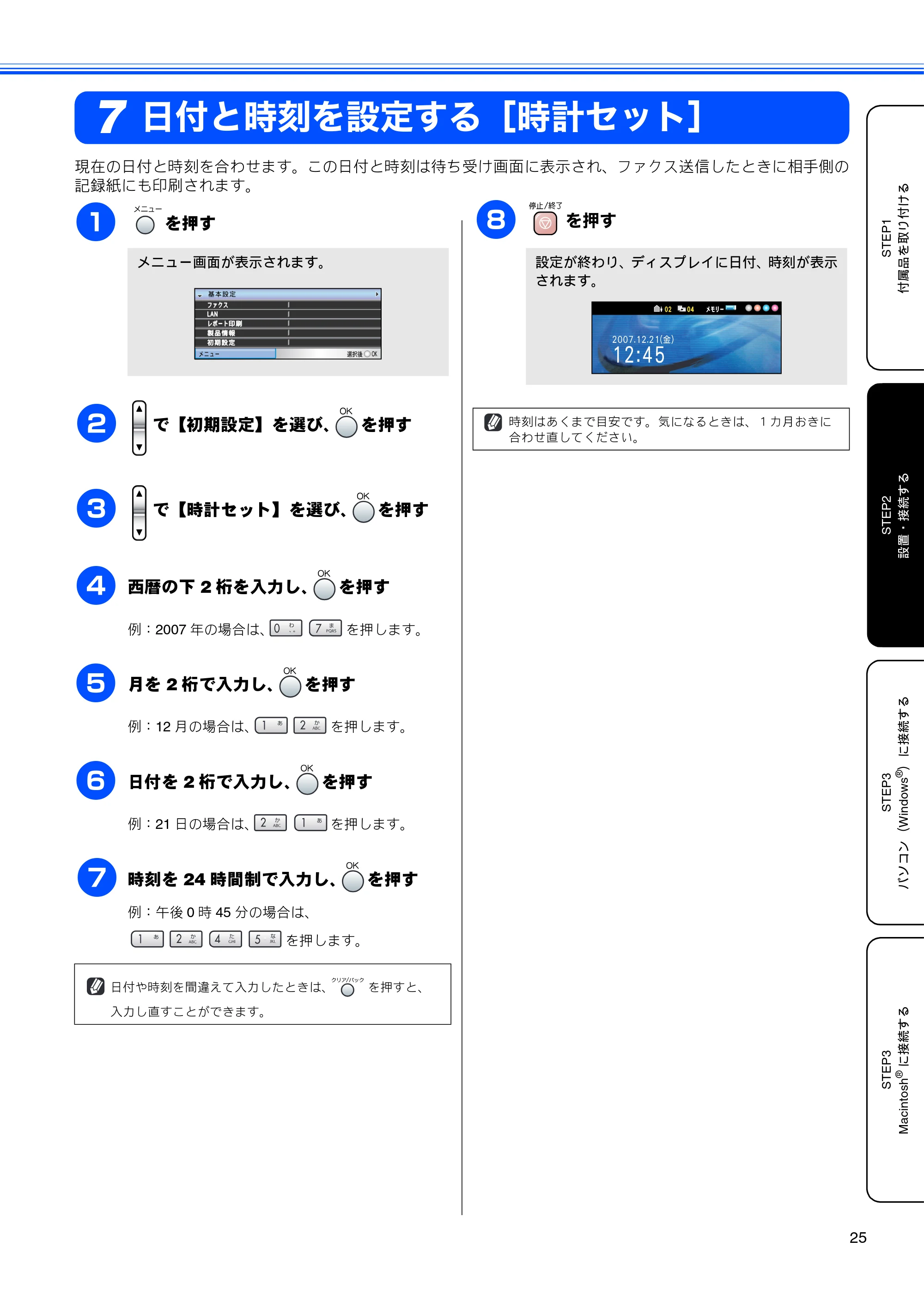

日付と時刻を設定する［時計セット］........ 25

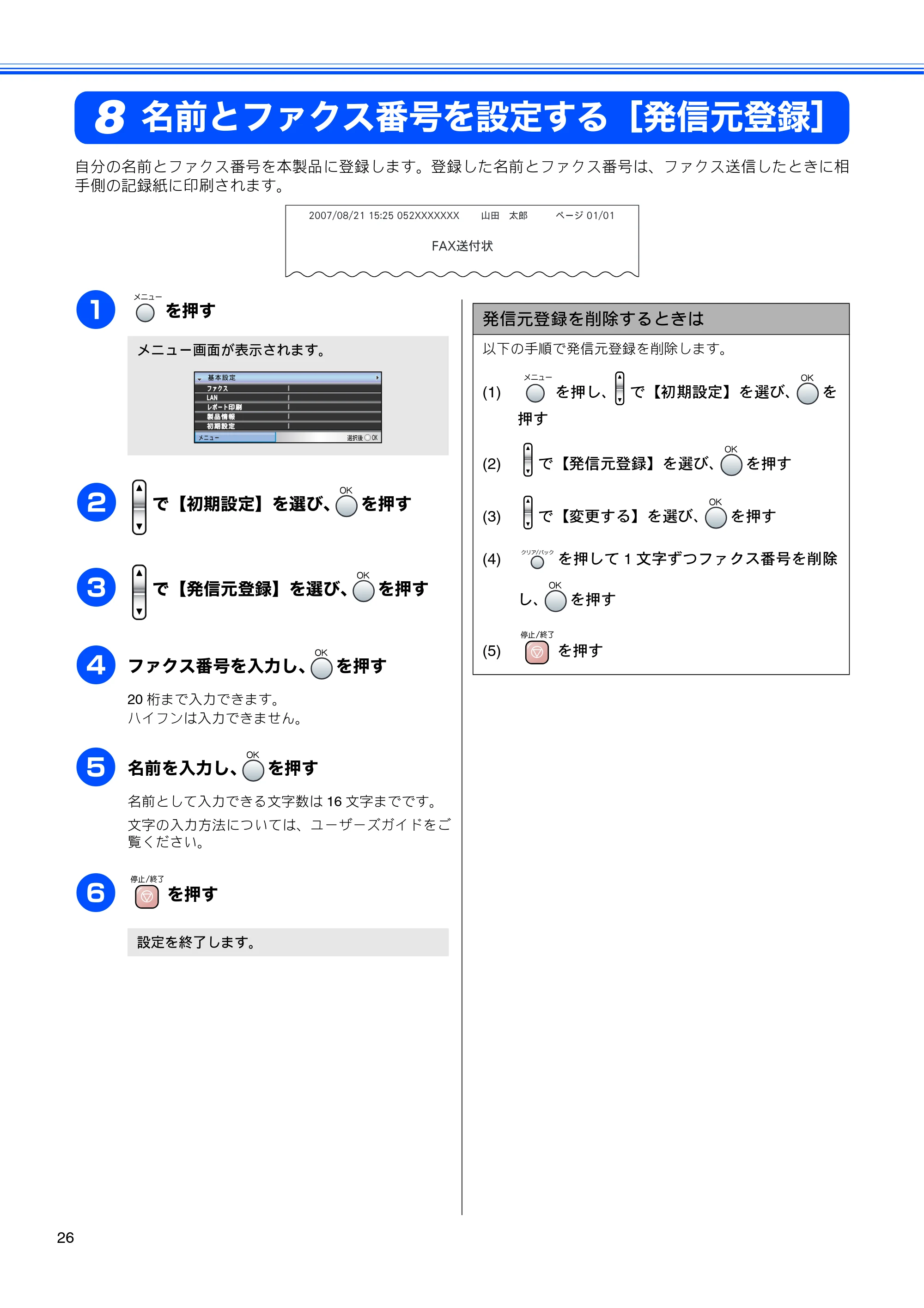

名前とファクス番号を設定する
［発信元登録］............................................. 26

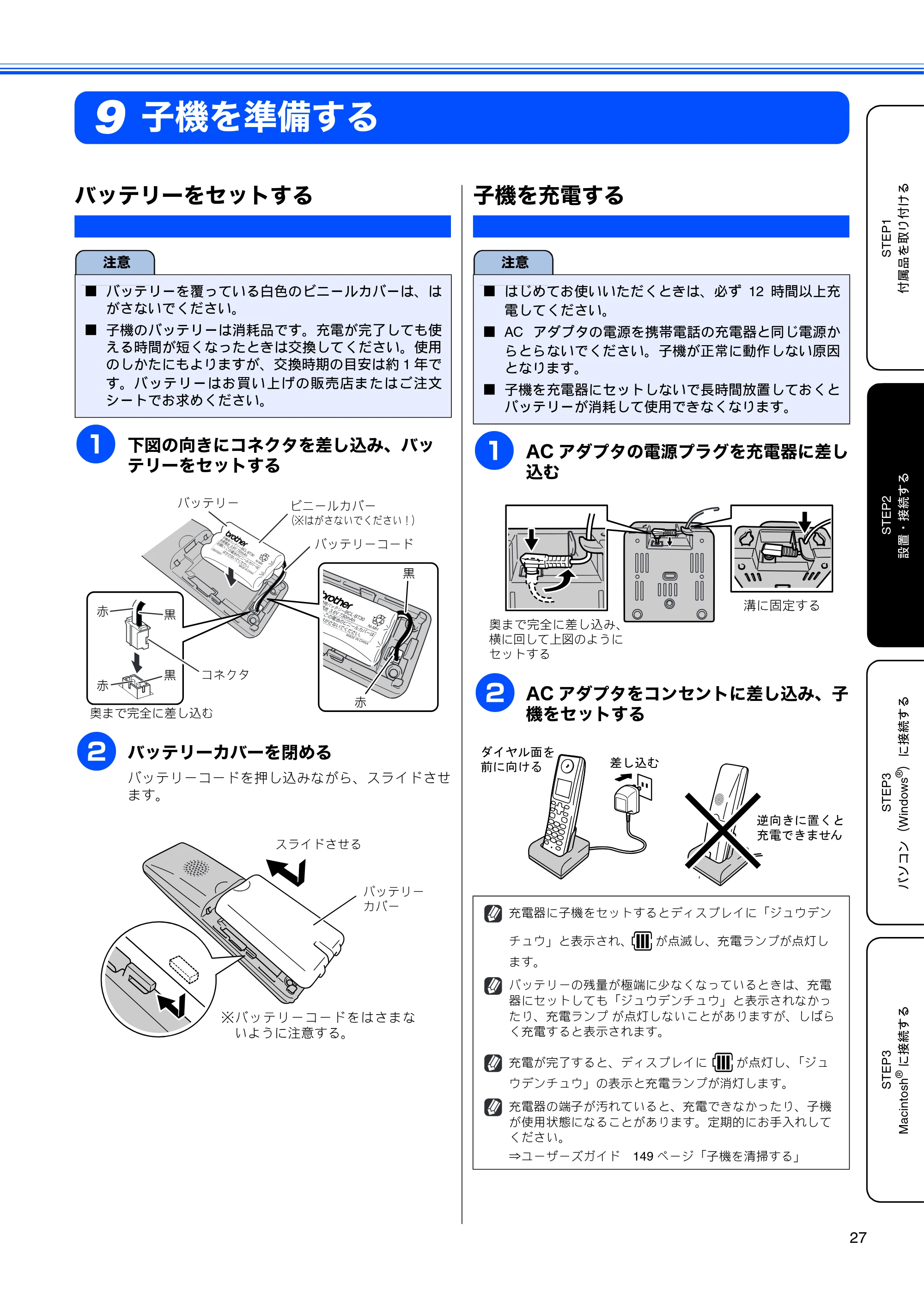

子機を準備する .......................................... 27
バッテリーをセットする .......................................27
子機を充電する .....................................................27

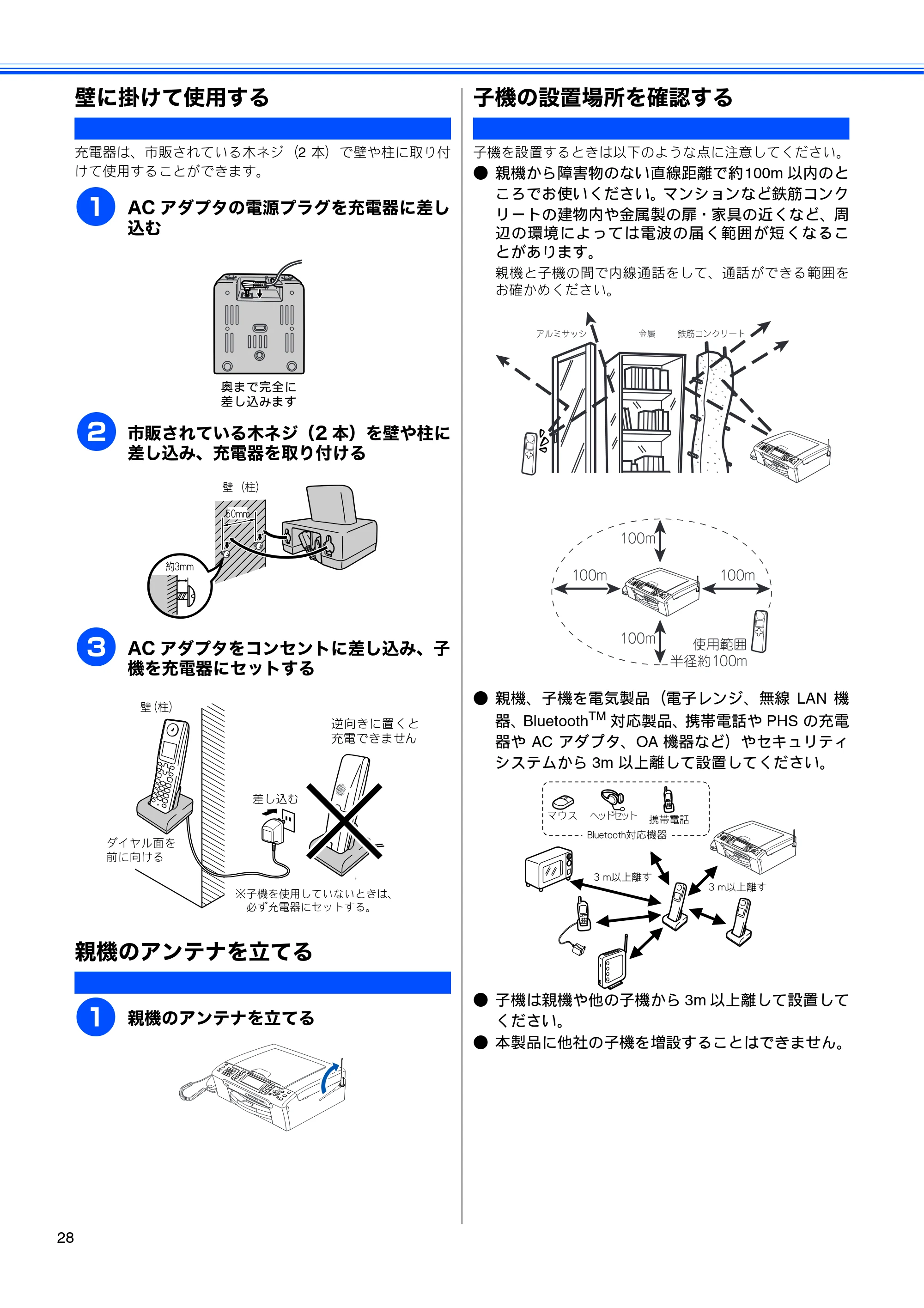

壁に掛けて使用する ..............................................28
親機のアンテナを立てる .......................................28
子機の設置場所を確認する ...................................28

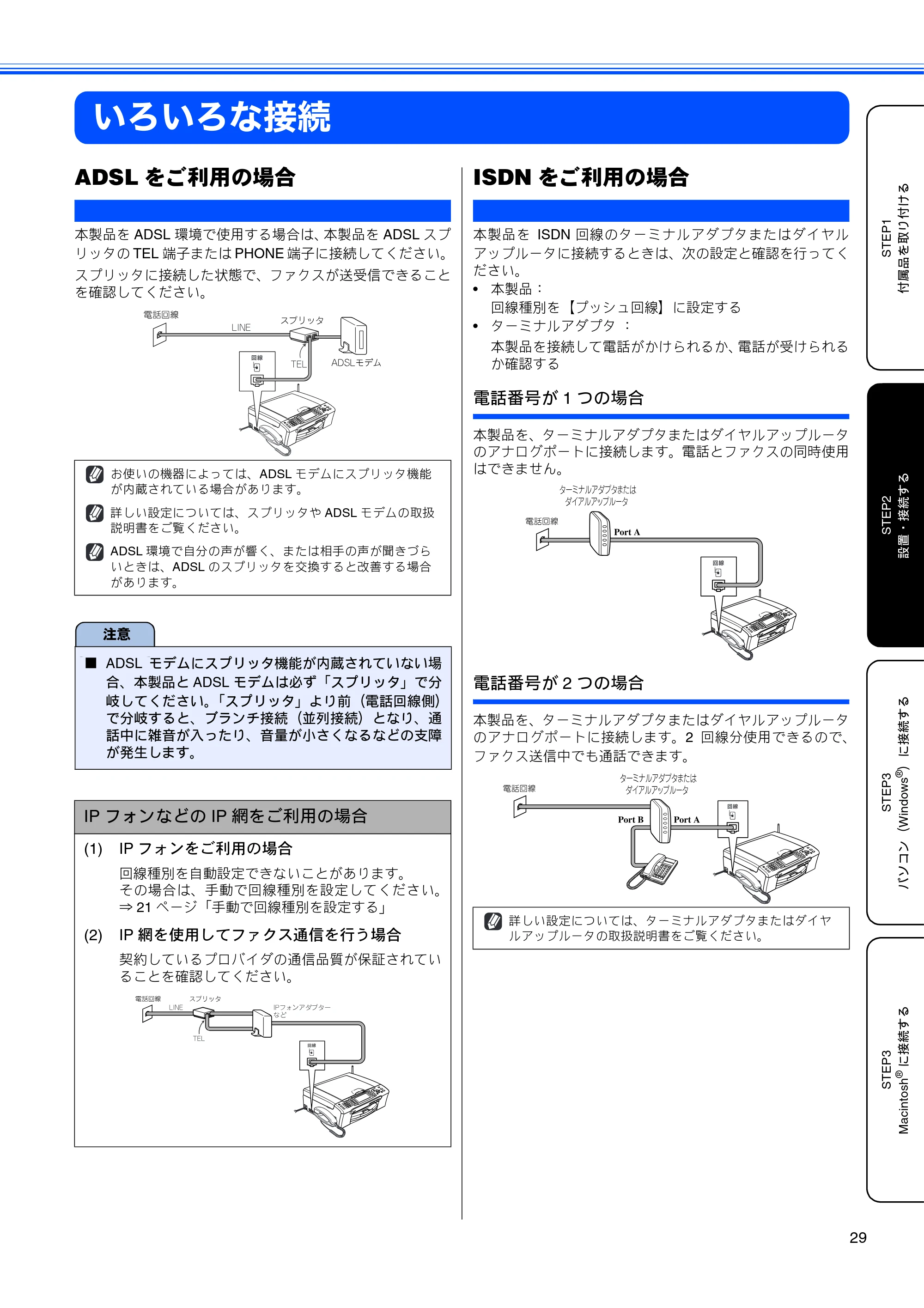

いろいろな接続 .......................................... 29

ADSL をご利用の場合 ...........................................29
ISDN をご利用の場合 ...........................................29

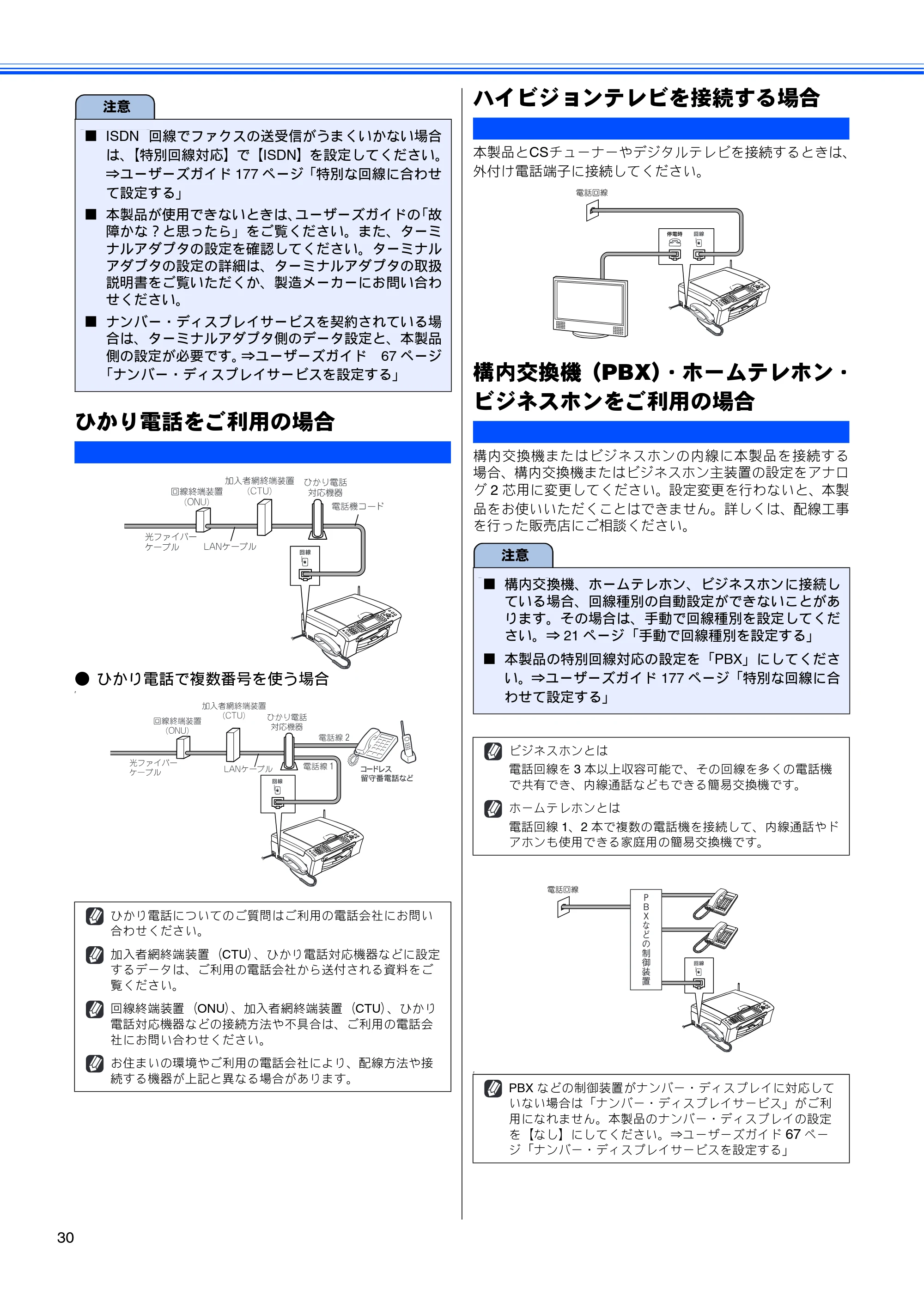

ひかり電話をご利用の場合 ...................................30
ハイビジョンテレビを接続する場合 .....................30
構内交換機（PBX）・ホームテレホン・
ビジネスホンをご利用の場合 ...............................30
STEP3 パソコン（Windows
®
) に
接続する ..................................31

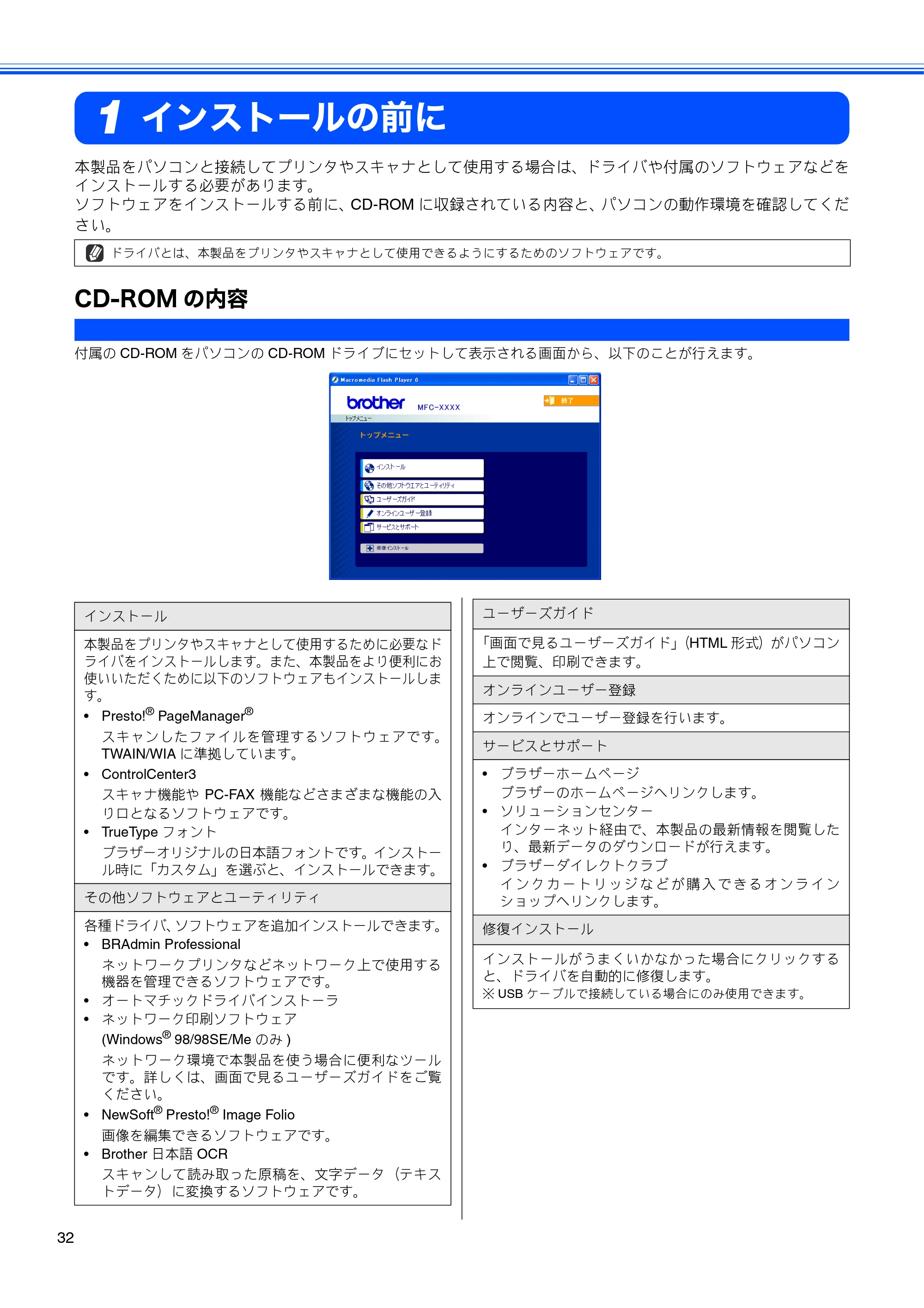

インストールの前に ................................... 32
CD-ROM の内容 ................................................... 32

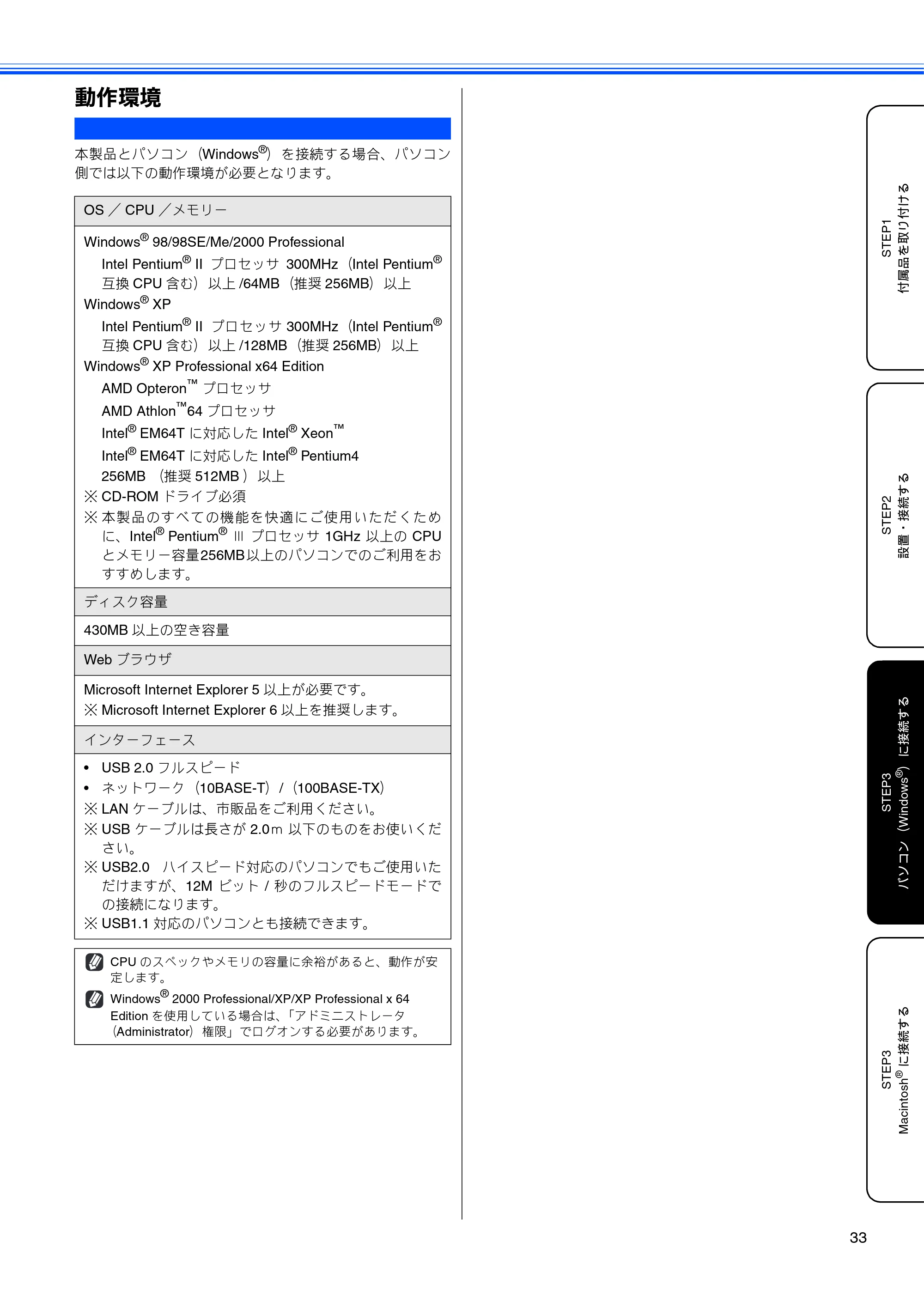

動作環境 ............................................................... 33

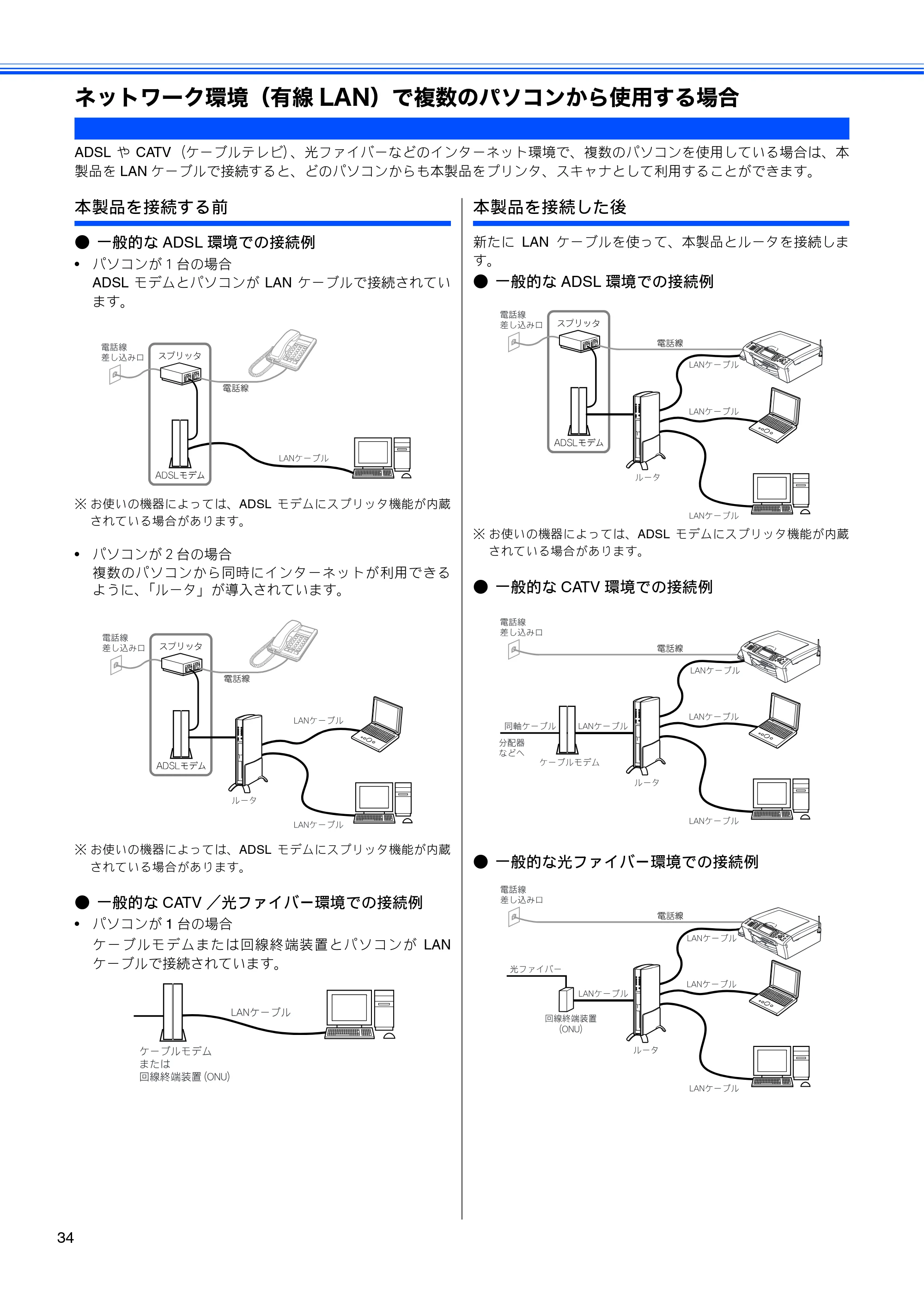

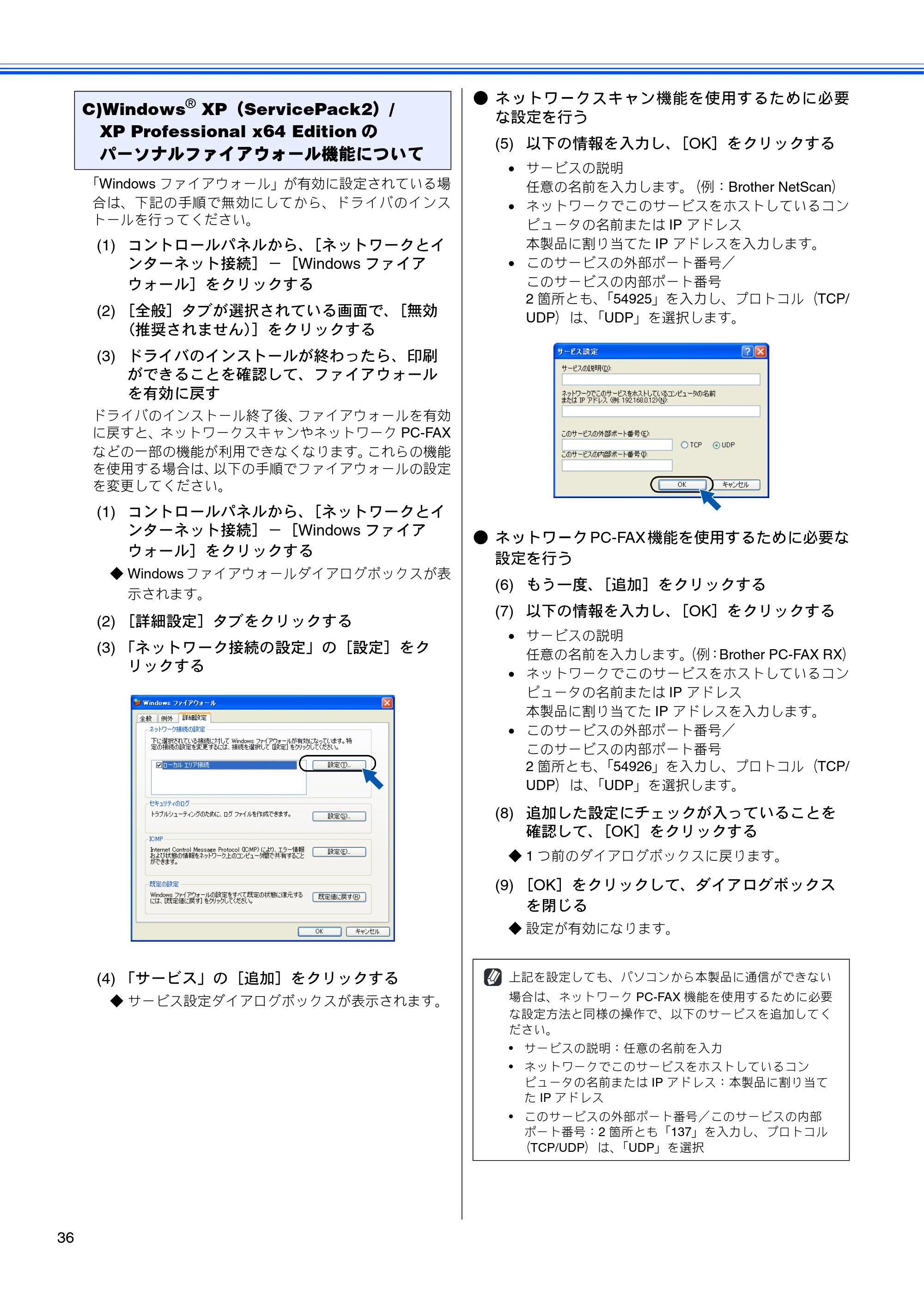

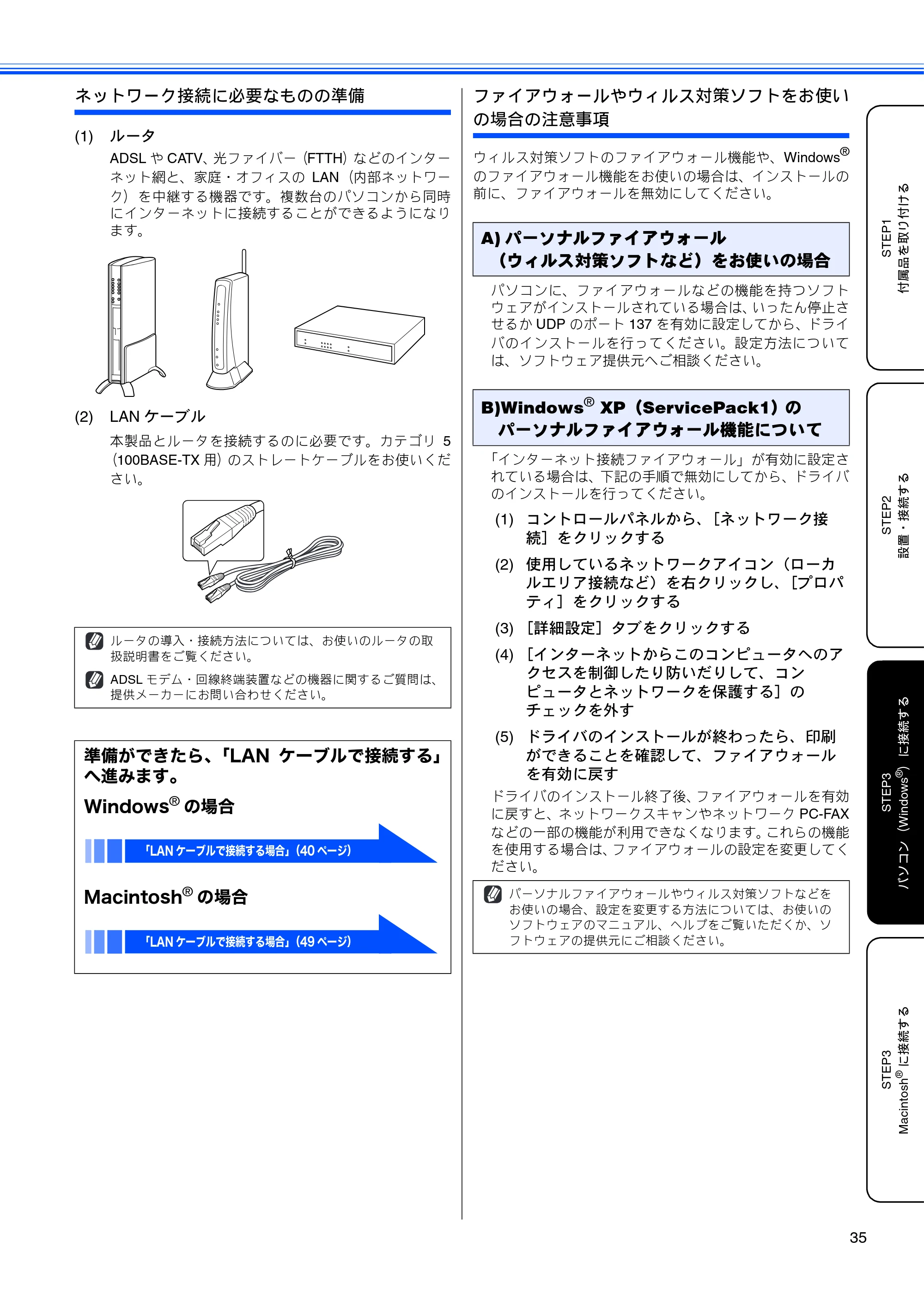

ネットワーク環境（有線 LAN）で複数の
パソコンから使用する場合 .................................. 34

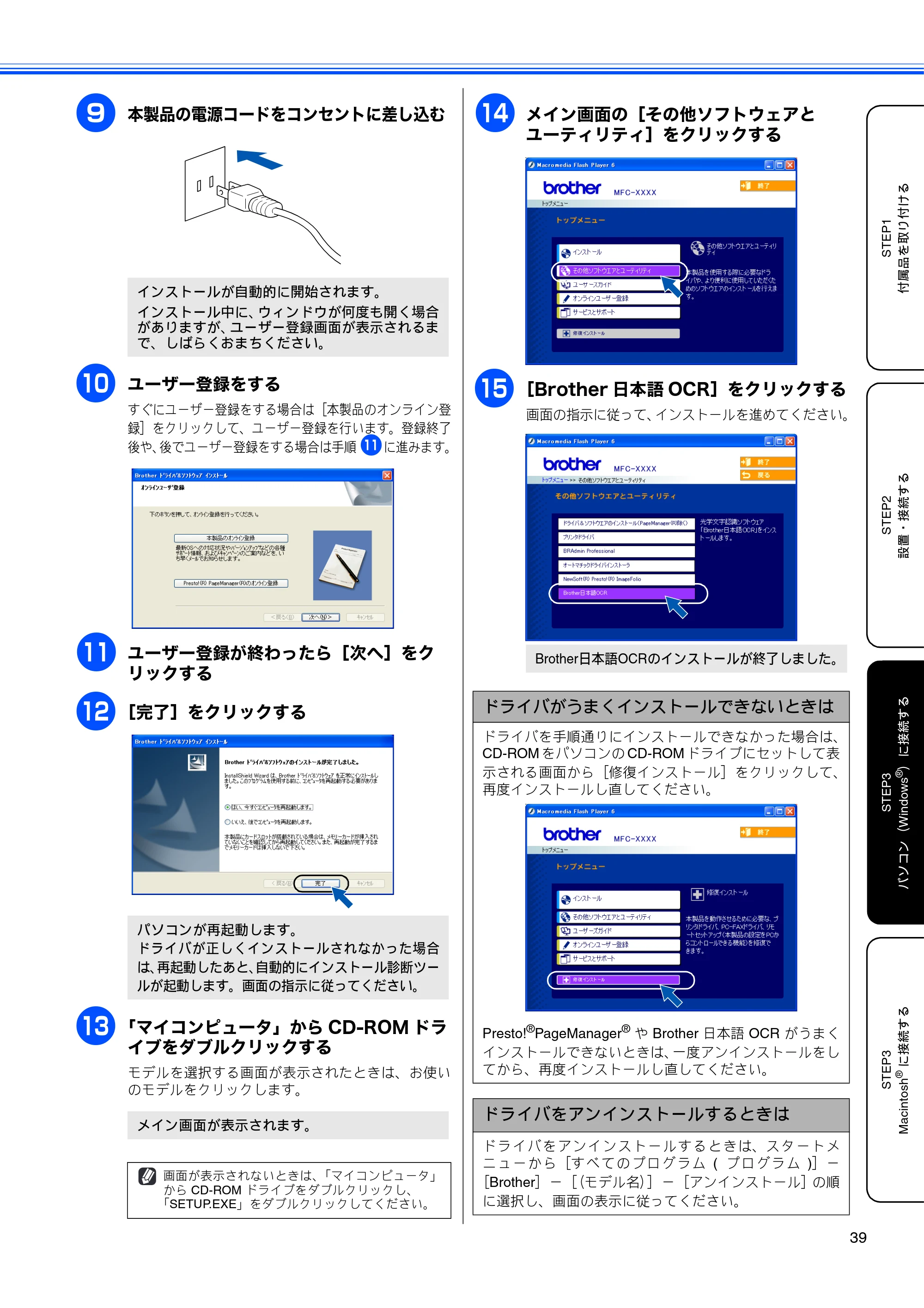

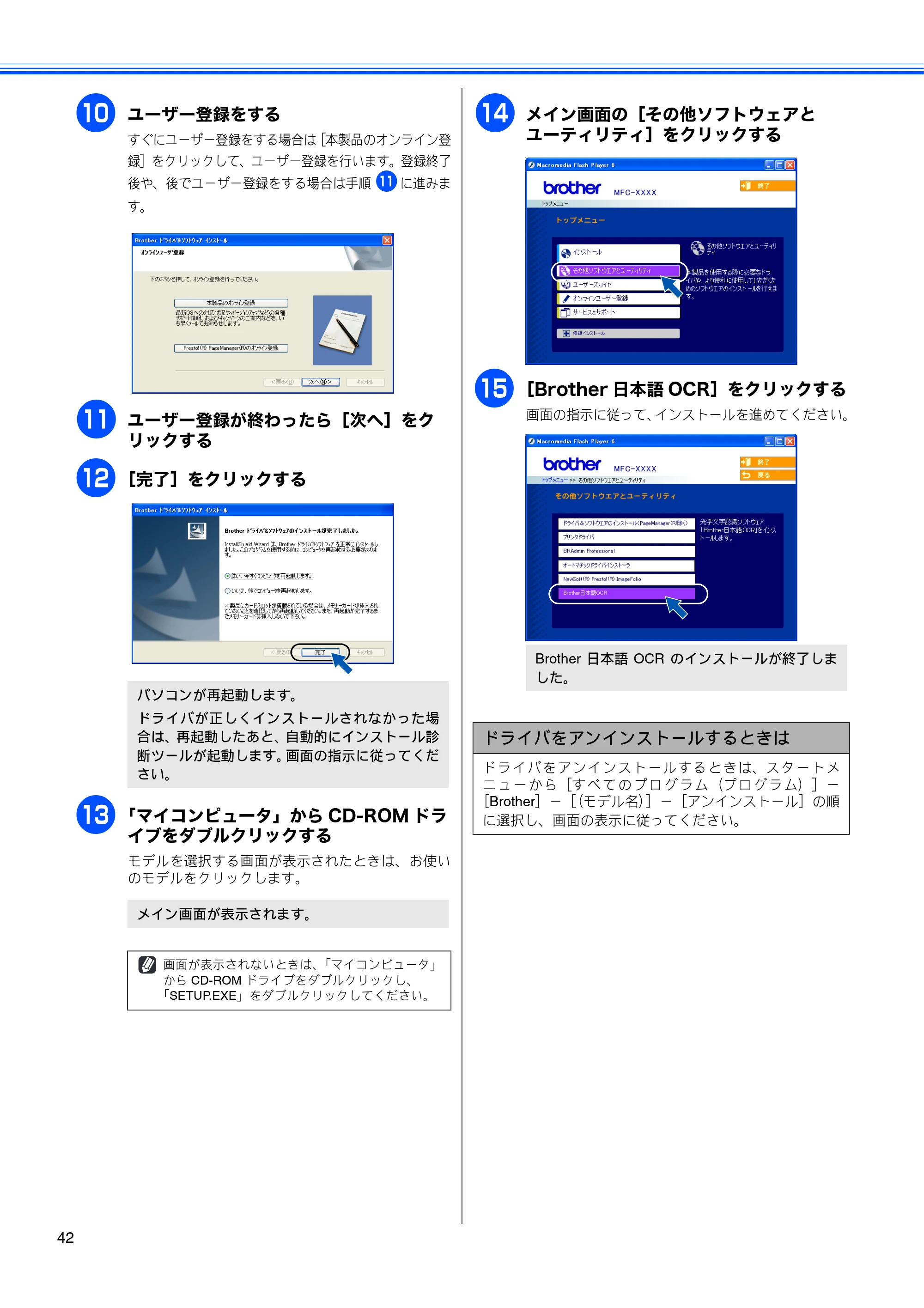

ドライバとソフトウェアを
インストールする ...................................... 37

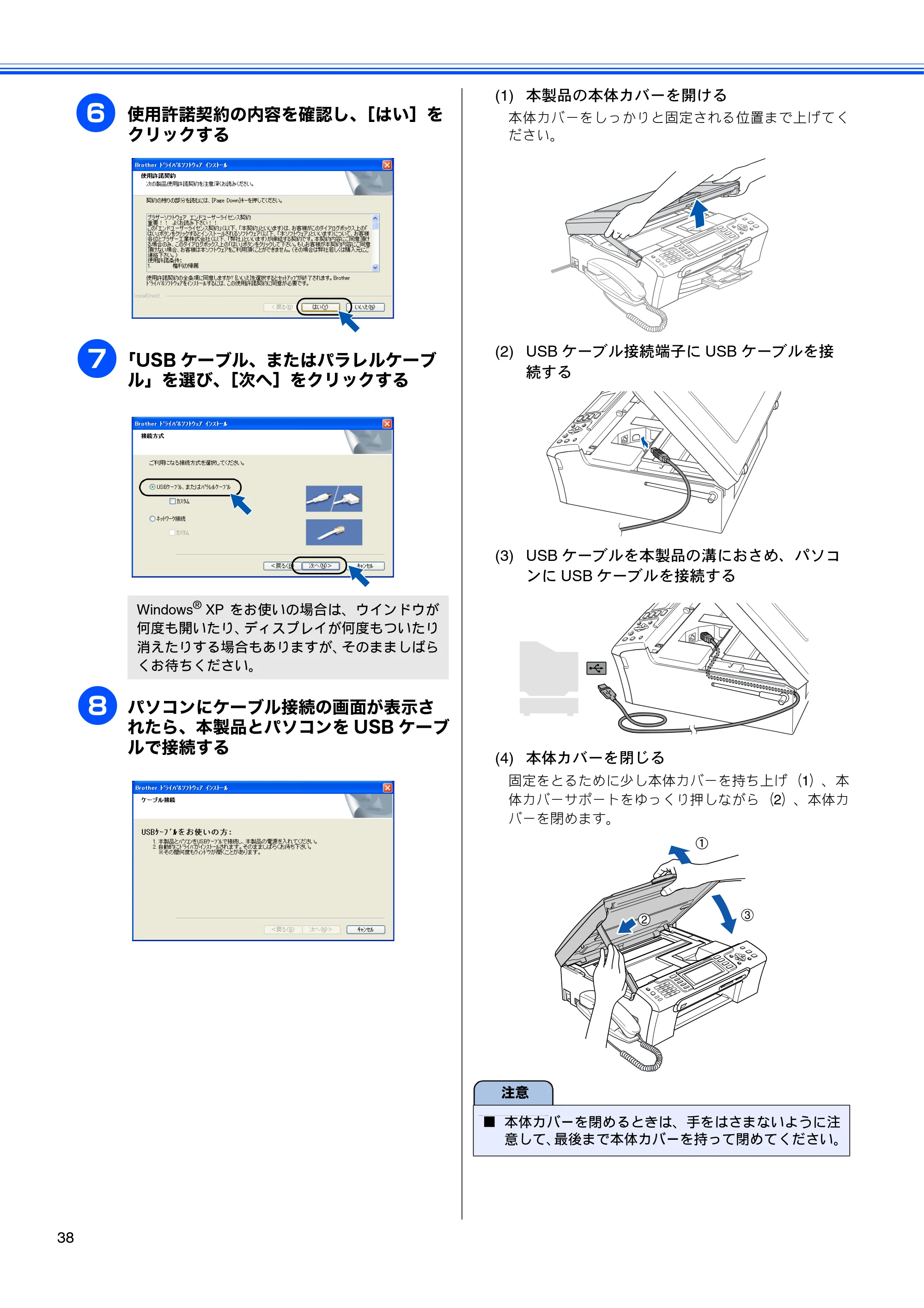

USB ケーブルで接続する場合 .............................. 37

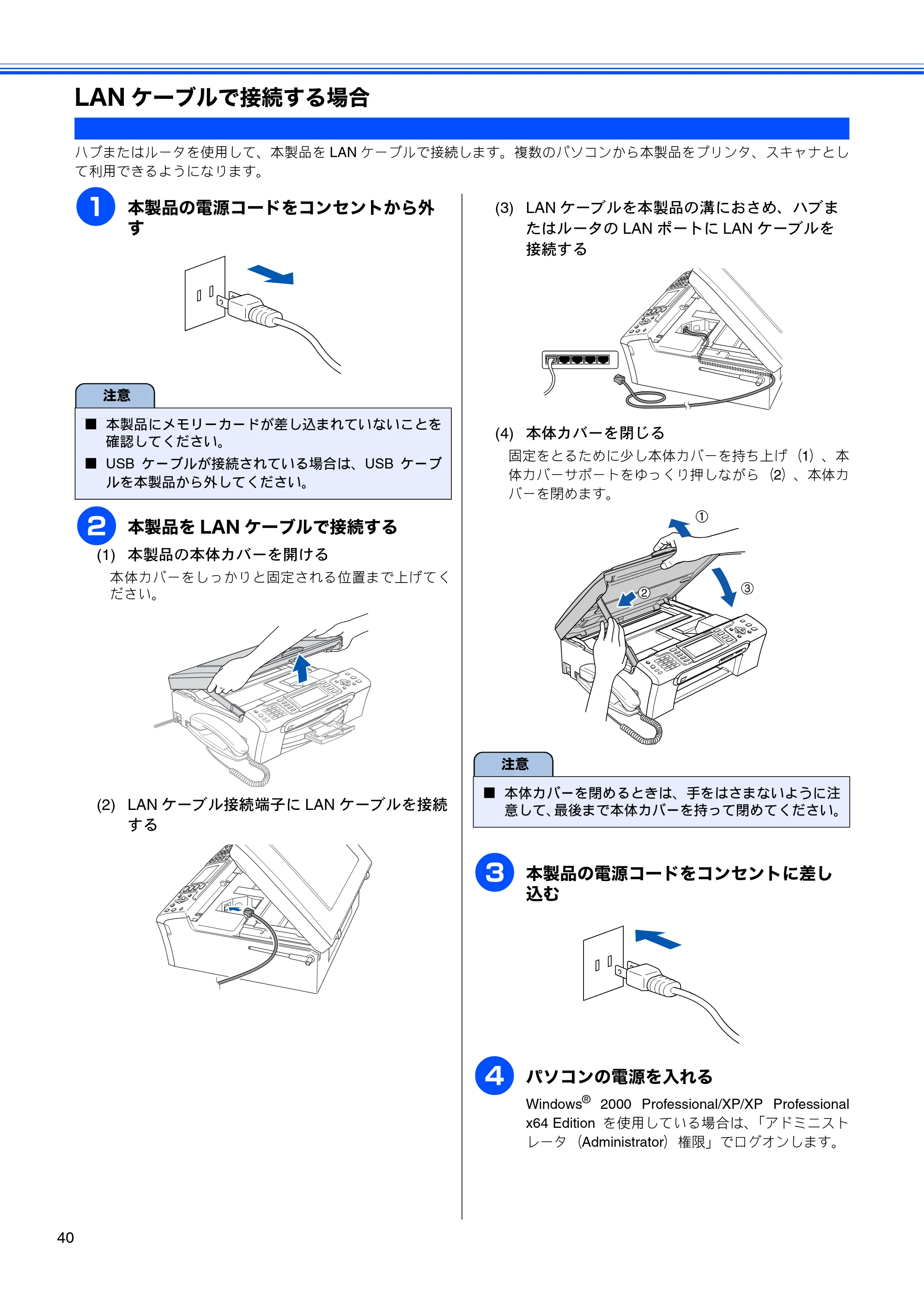

LAN ケーブルで接続する場合 .............................. 40

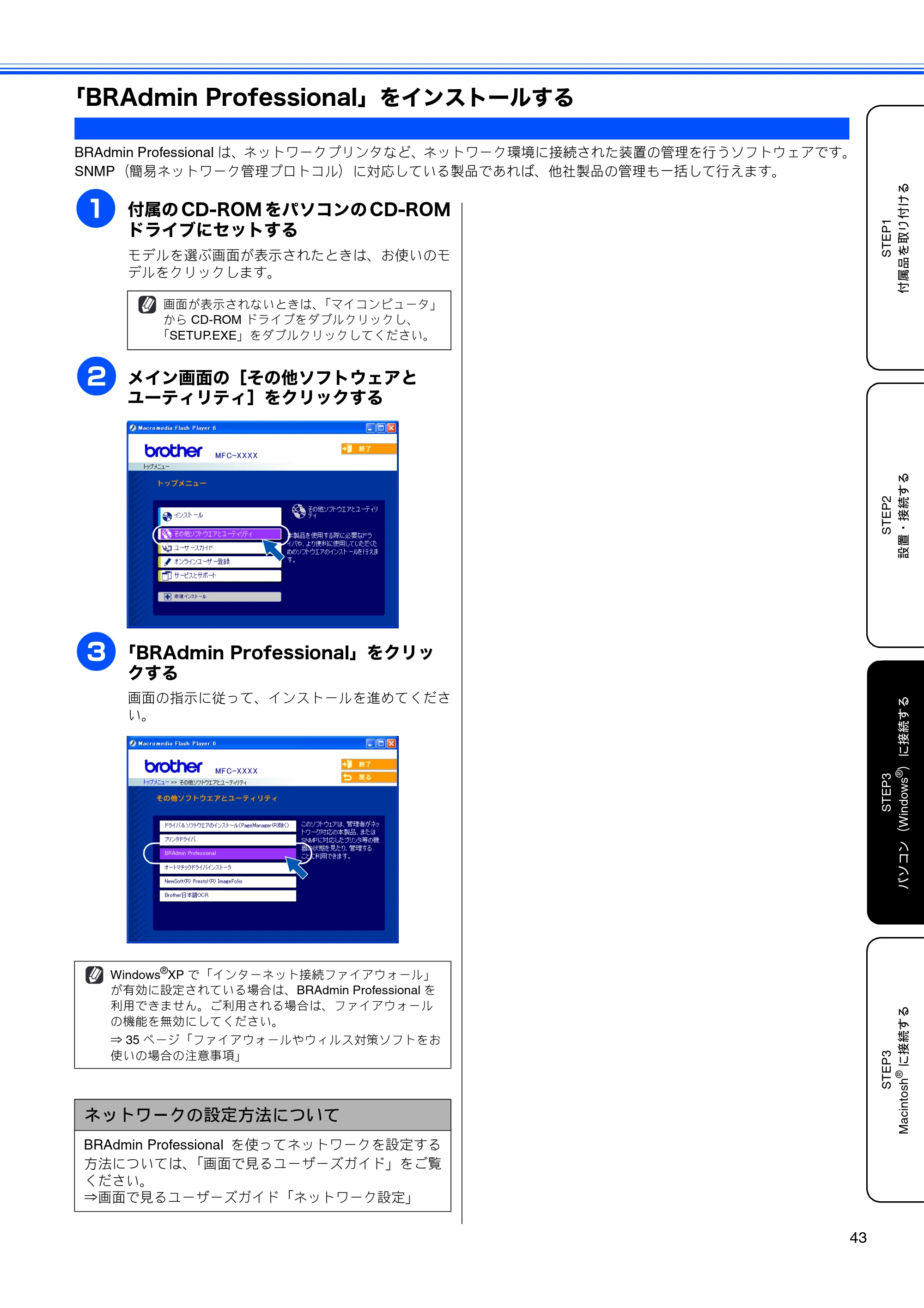

「BRAdmin Professional」をインストールする .... 43

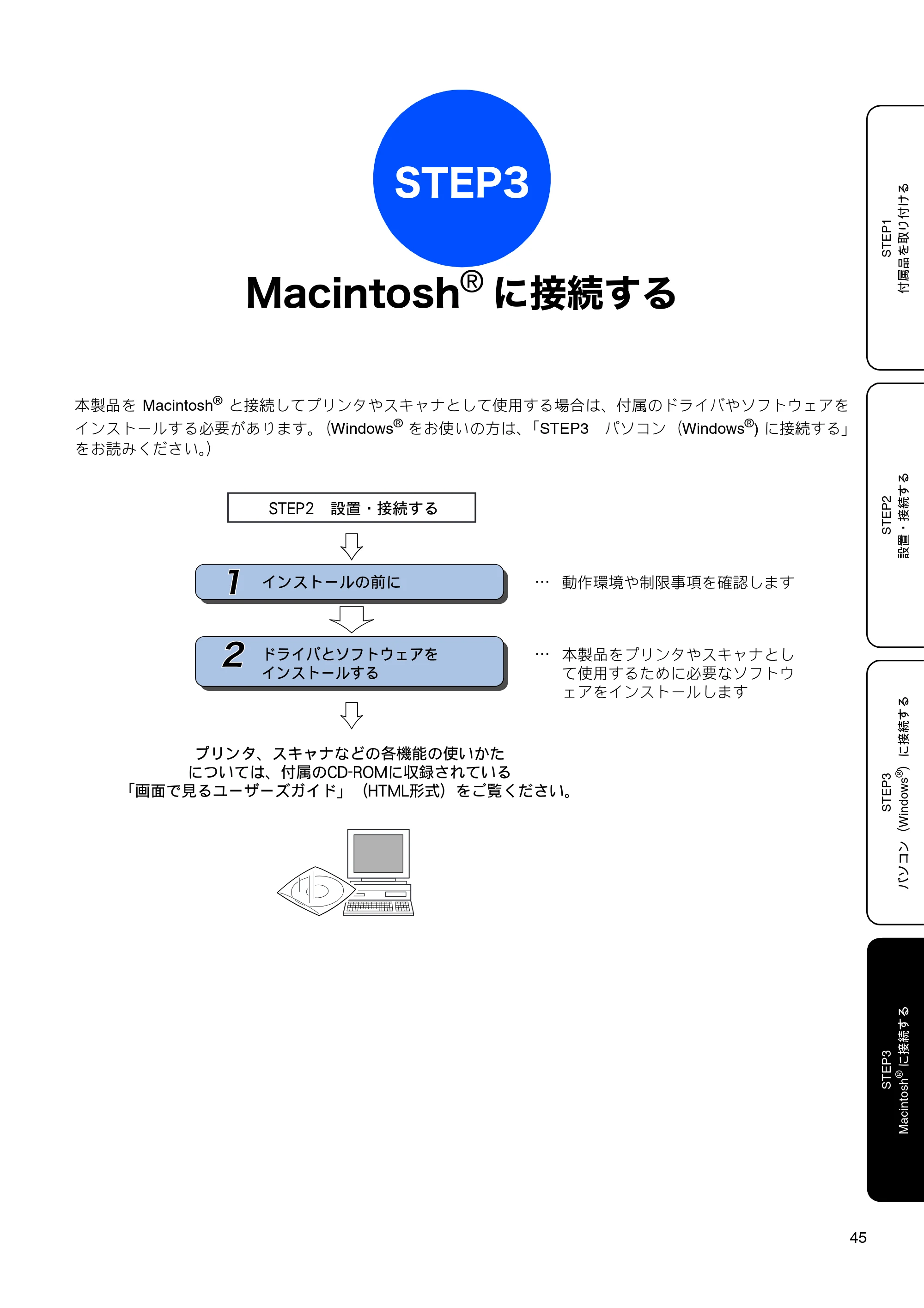

STEP3 Macintosh
®
に接続する ......45

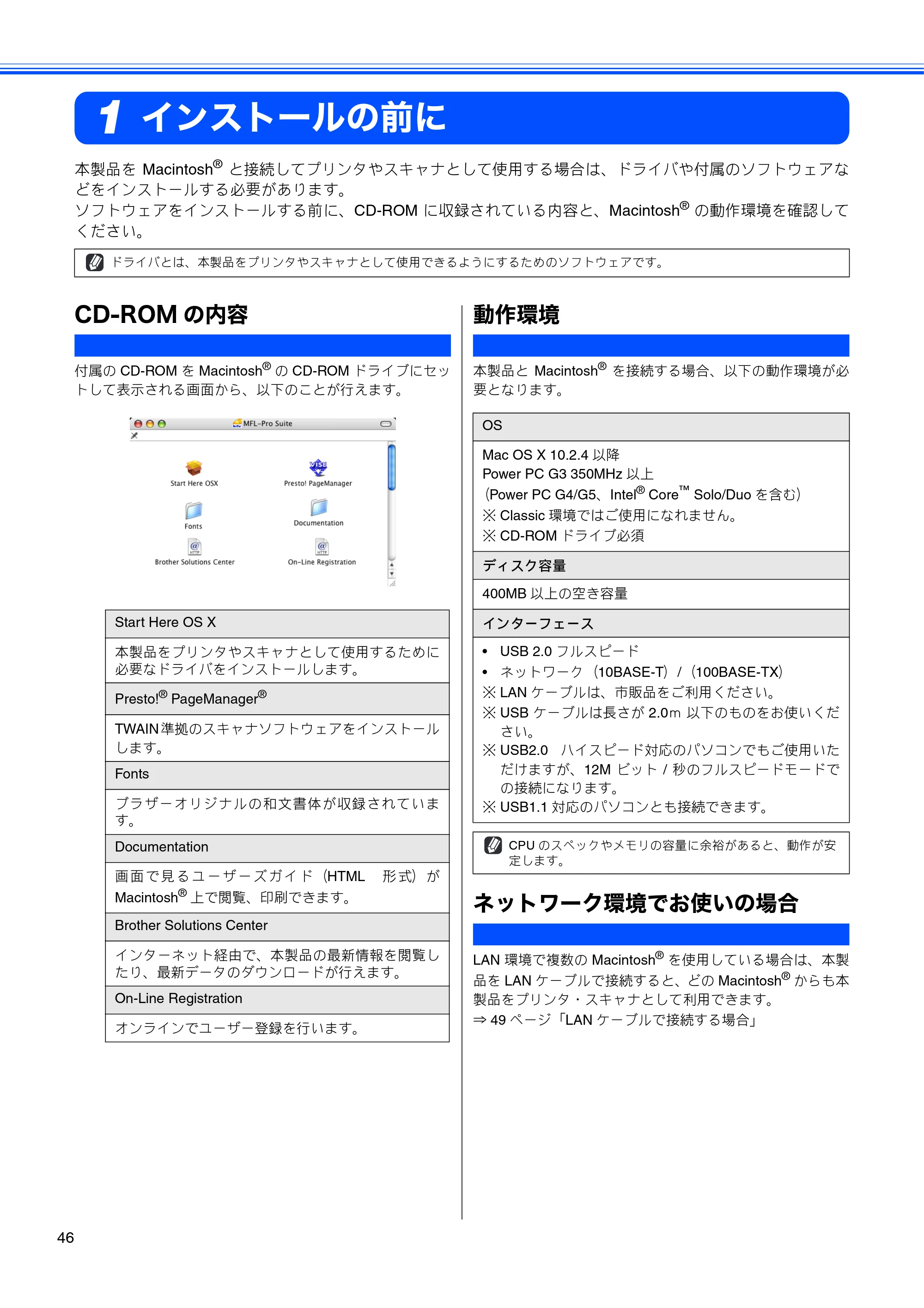

インストールの前に ................................... 46
CD-ROM の内容 ................................................... 46
動作環境 ............................................................... 46

ネットワーク環境でお使いの場合 ....................... 46
ドライバとソフトウェアを
インストールする ...................................... 47

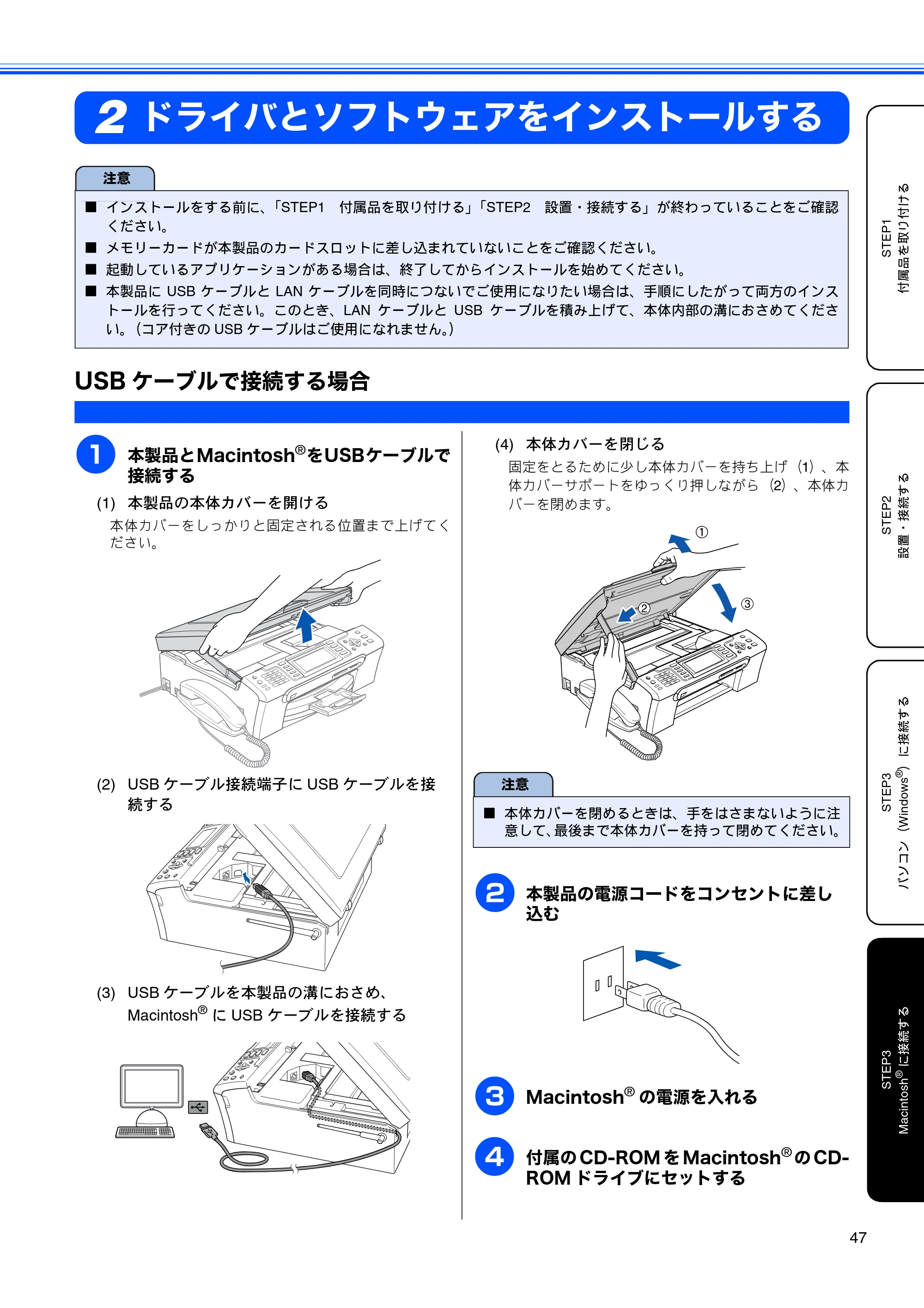

USB ケーブルで接続する場合 .............................. 47

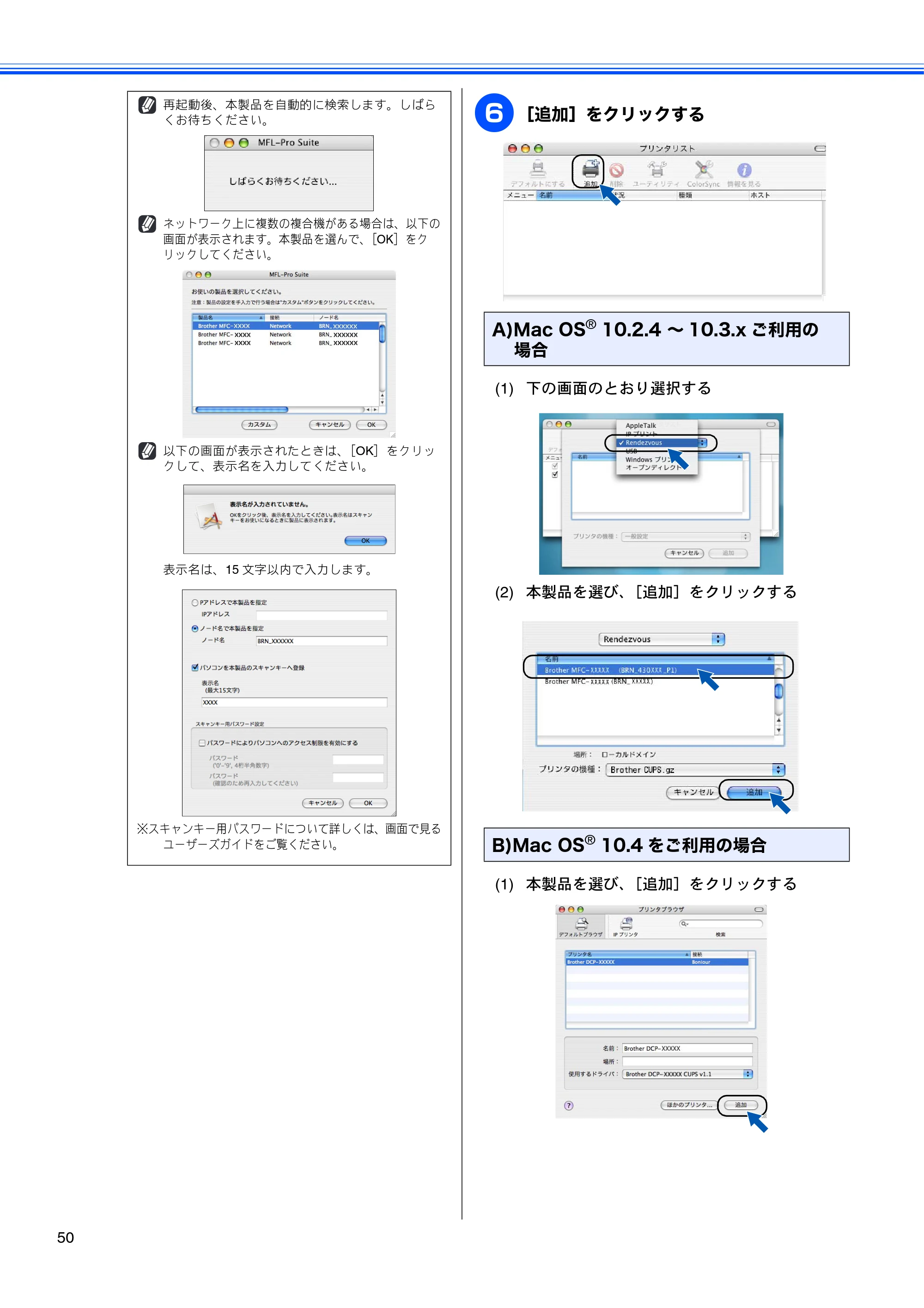

LAN ケーブルで接続する場合 .............................. 49

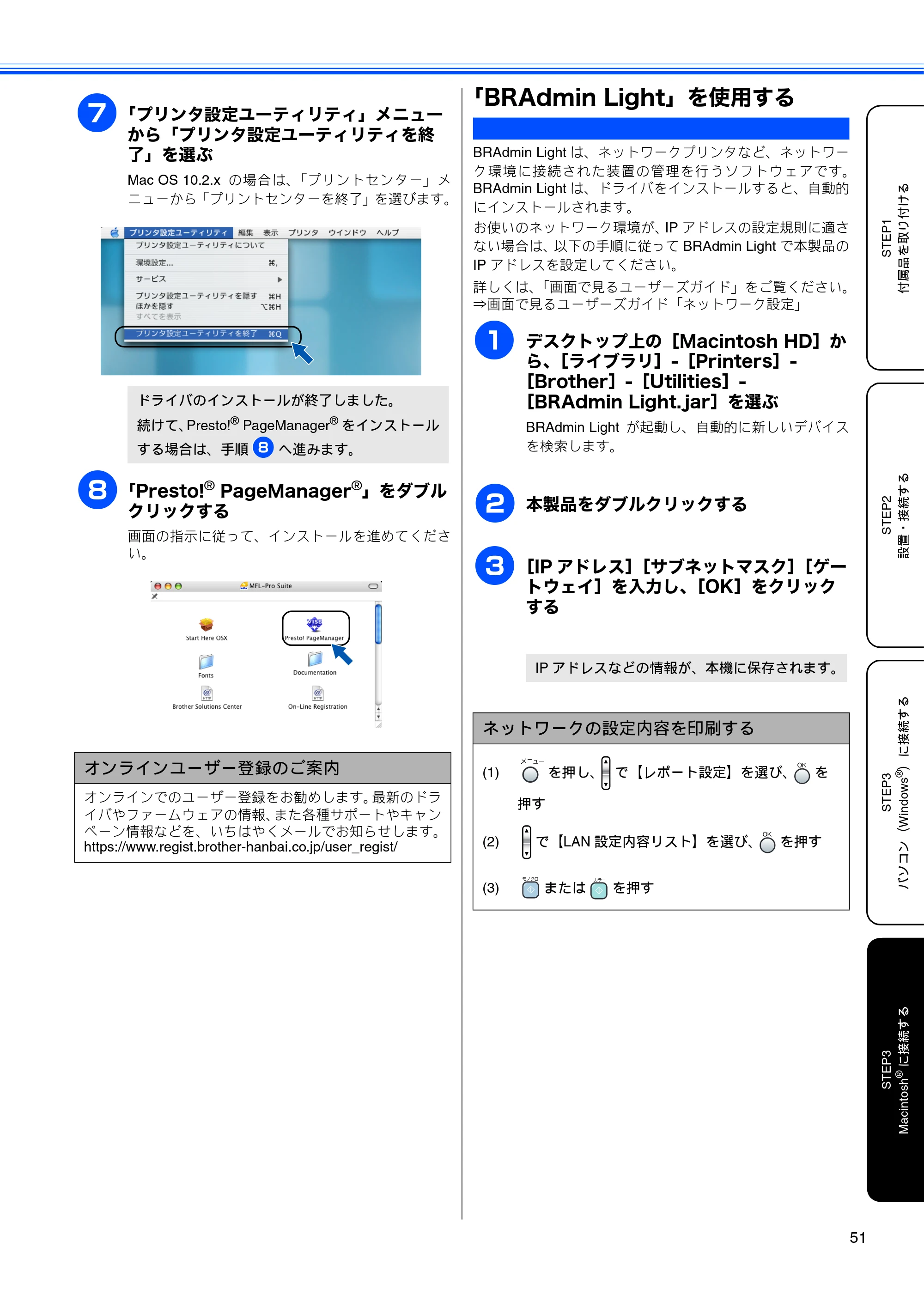

「BRAdmin Light」を使用する .............................. 51

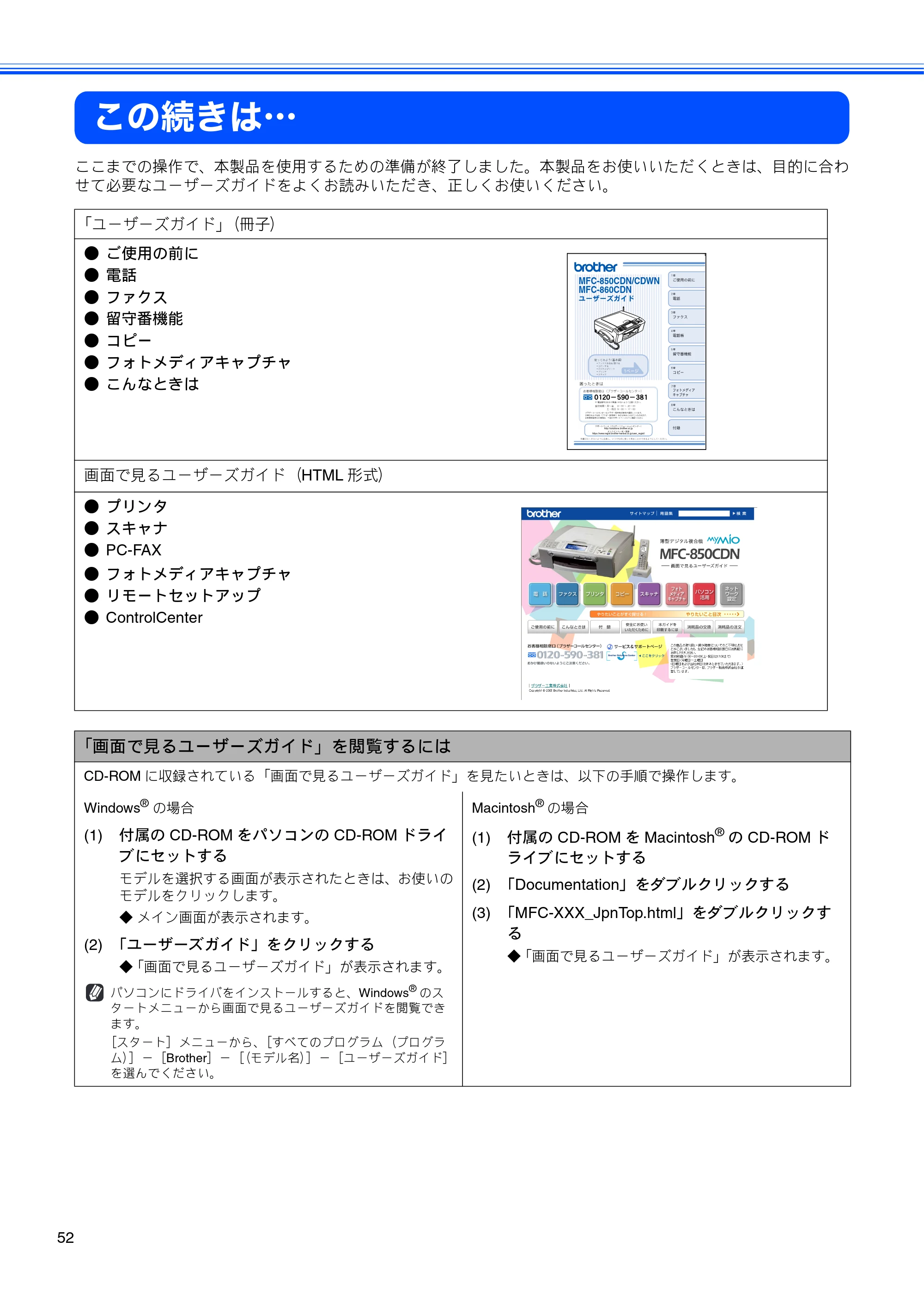

この続きは… ............................................. 52

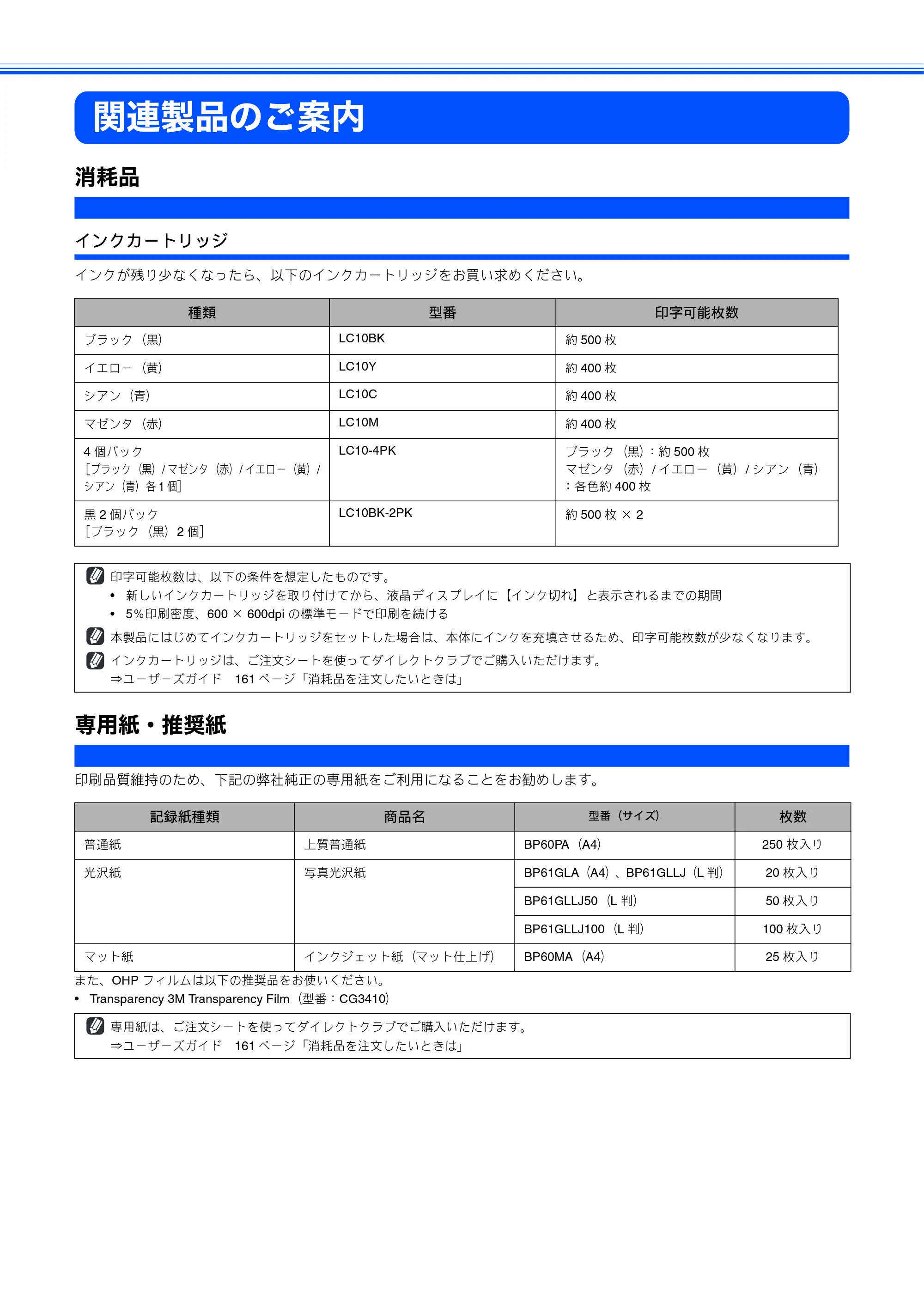

関連製品のご案内
消耗品
専用紙・推奨紙

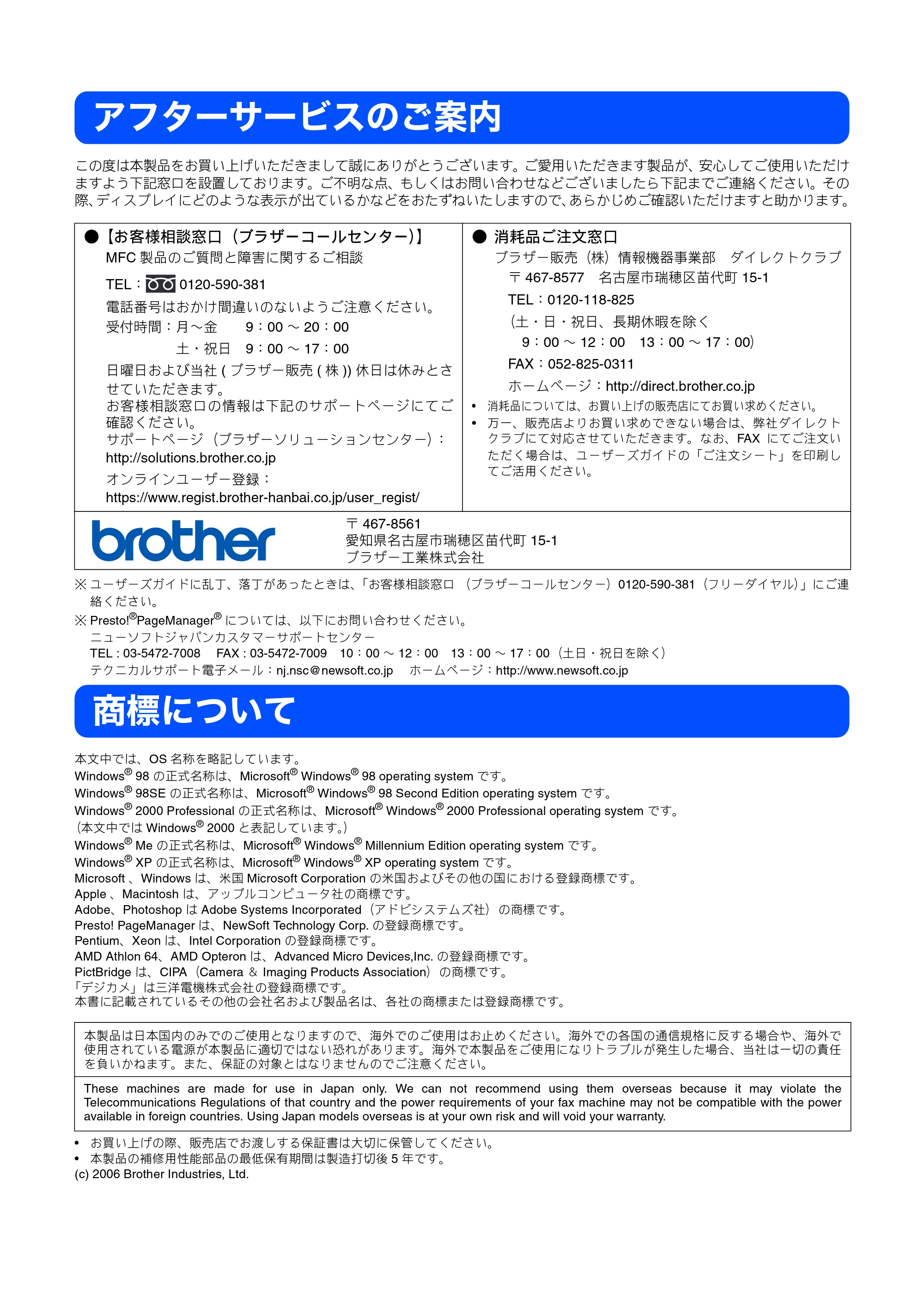

アフターサービスのご案内
商標について

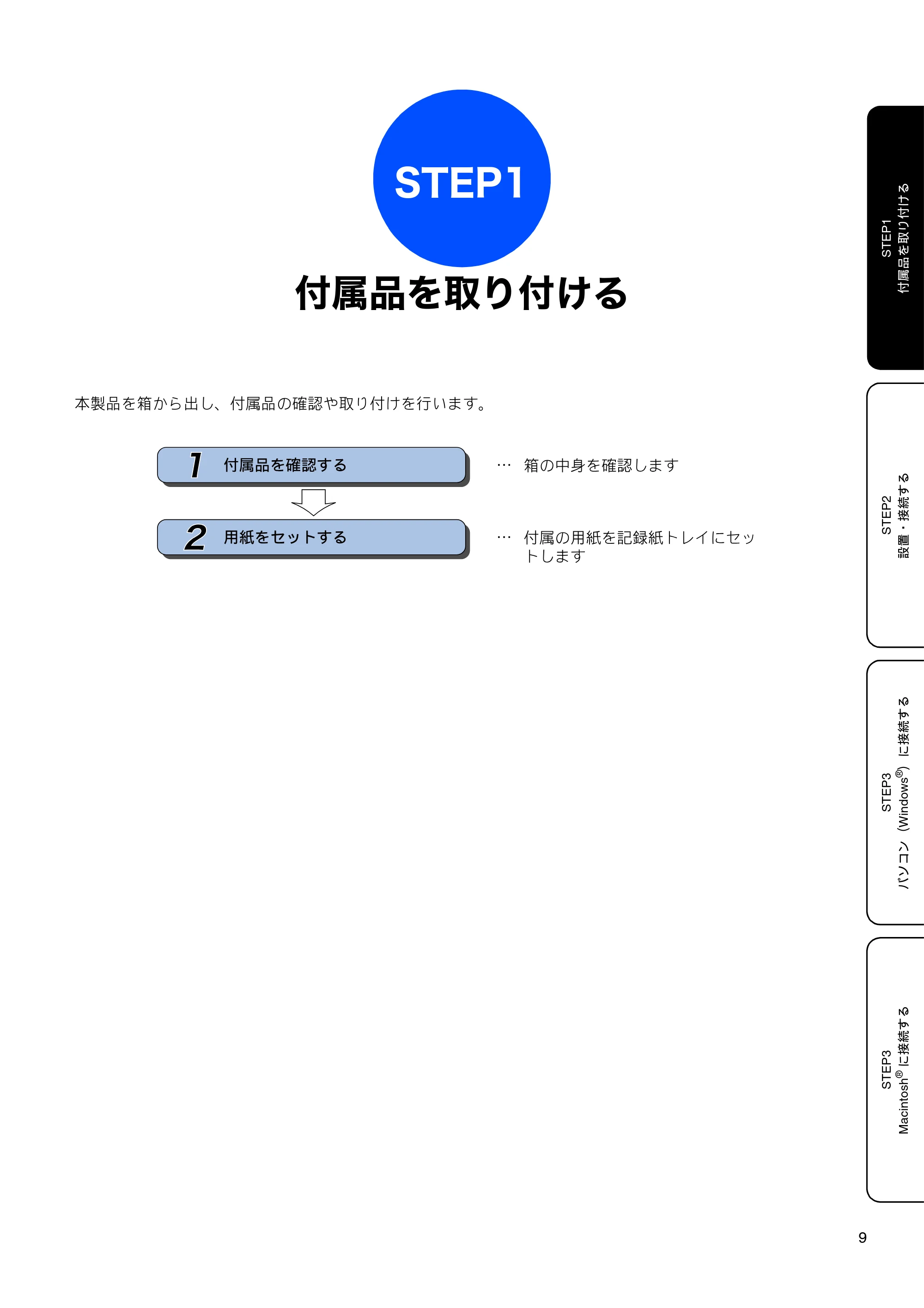

STEP1 付属品を取り付ける

9
STEP1
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
付属品を取り付ける
本製品を箱から出し、付属品の確認や取り付けを行います。

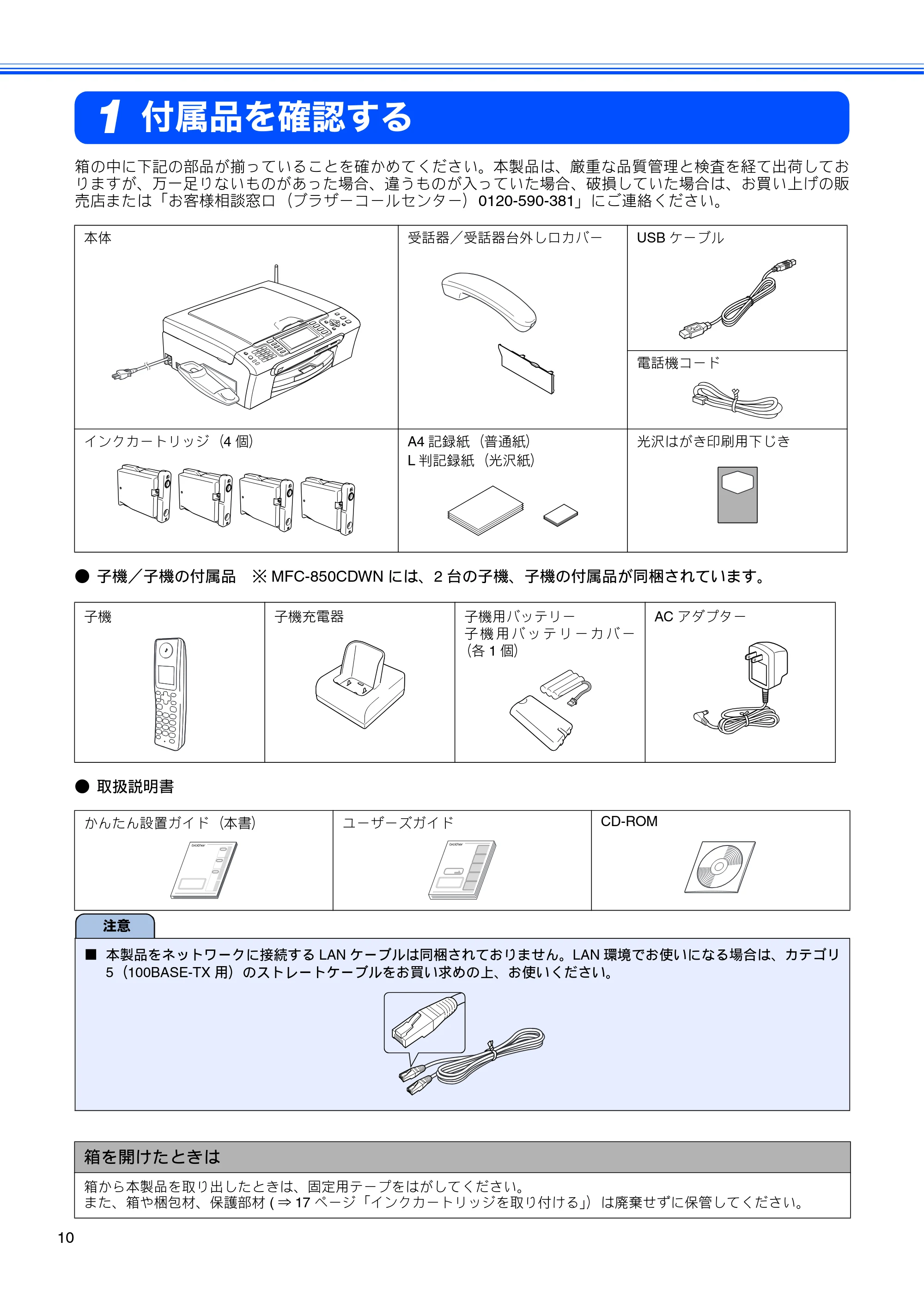

付属品を確認する

10
付属品を取り付ける
付属品を確認する1
箱の中に下記の部品が揃っていることを確かめてください。本製品は、厳重な品質管理と検査を経て出荷してお
りますが、万一足りないものがあった場合、違うものが入っていた場合、破損していた場合は、お買い上げの販
売店または「お客様相談窓口（ブラザーコールセンター）0120-590-381」にご連絡ください。

子機／子機の付属品 ※ MFC-850CDWN には、2 台の子機、子機の付属品が同梱されています。
取扱説明書

本体受話器／受話器台外し口カバー USB ケーブル
電話機コード
インクカートリッジ（4 個） A4 記録紙（普通紙）
L 判記録紙（光沢紙）
光沢はがき印刷用下じき
子機子機充電器子機用バッテリー
子機用バッテリーカバー
（各 1 個）
AC アダプター
かんたん設置ガイド（本書）ユーザーズガイド CD-ROM
注意
■ 本製品をネットワークに接続する LAN ケーブルは同梱されておりません。LAN 環境でお使いになる場合は、カテゴリ
5（100BASE-TX 用）のストレートケーブルをお買い求めの上、お使いください。
箱を開けたときは
箱から本製品を取り出したときは、固定用テープをはがしてください。
また、箱や梱包材、保護部材 ( ⇒ 17 ページ「インクカートリッジを取り付ける」）は廃棄せずに保管してください。

受話器を取り付ける

11
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
受話器を取り付ける
受話器を取り付け、本製品に接続します。
受話器台の取り外し方
受話器をお使いにならない場合は、以下の手順で受話器台
を取り外すことができます。
(1) 受話器コードを外す
(2) つまみを手前に引き、受話器台を矢印の方向
に外す
(3) 受話器台外し口カバーをつける
※ 外した受話器台を取り付ける場合は、受話器台外し口
カバーを外して、本製品と受話器台の▲印を合わせて
矢印の方向に引いて取り付けます。受話器台外し口カ
バーを手で外すのが難しい場合は、コインなどを差し
込んで外してください。

用紙をセットする

12
用紙をセットする2
「印刷テスト」を行うために、記録紙トレイに付属の記録紙（A4）をセットします。
a
記録紙トレイを引き出す
b
トレイカバー（1）を開く
c
幅のガイド（1）と長さのガイド（2）を
つまんで動かし、記録紙のサイズに合わ
せて広げる
d
記録紙をさばく
紙づまりや給紙ミスがないように、記録紙をさばきます。
記録紙がカールしていないことを確認してください。
e
印刷したい面を下にして上側から先に記録紙
をセットする
記録紙の先端がコツンと当たるところまでセットし
ます。強く押し込まないでください。
f
幅のガイドと長さのガイドを、記録紙サ
イズに合わせて調節する
両手で幅のガイドを寄せるように調節します。
記録紙が記録紙トレイの中で平らになっていること
を確認してください。また、幅と長さのガイドが記
録紙に合っていることを確認してください。
記録紙トレイには、A4 サイズの紙を約 100 枚までセットできます。セットできる記録紙の詳細については、ユーザーズガイドをご
覧ください。
⇒ユーザーズガイド 32 ページ「記録紙のセット」

1
1
2
注意
■ トレイカバーが倒れて指を挟まないようにご注意ください。
■ トレイカバーが倒れないよう、平らな場所で行ってください。

15ページ

13
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する

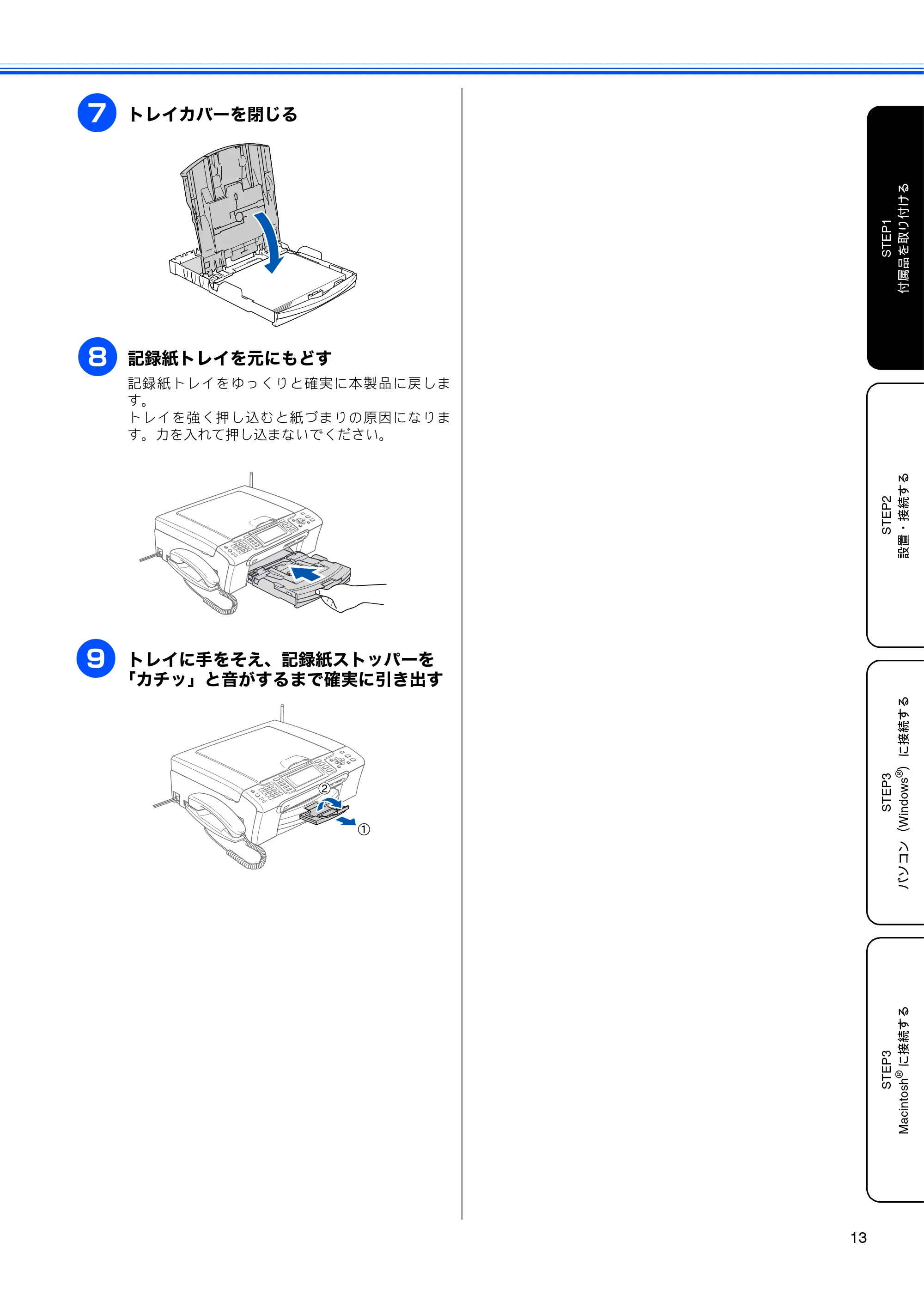

g
トレイカバーを閉じる
h
記録紙トレイを元にもどす
記録紙トレイをゆっくりと確実に本製品に戻しま
す。
トレイを強く押し込むと紙づまりの原因になりま
す。力を入れて押し込まないでください。
i
トレイに手をそえ、記録紙ストッパーを
「カチッ」と音がするまで確実に引き出す

16ページ

14
Memo

STEP2 設置・接続する

15
STEP2
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
設置・接続する
本製品の準備が終わったら、次は電話回線や電源に接続し、実際に印刷できるかどうかテストします。

接続する

16
設置・接続する
接続する1
a
付属の電話機コードを本製品側面の「回
線」接続端子と壁側の電話機コード差し
込み口に差し込む
b
電源コードをコンセントに差し込む
注意
■ 以下に示す接続方法は一例です。間違った接続は他の機器に悪影響を与える可能性があります。以下に示す接続方法
以外の接続をしたいときは、販売店にご相談ください。
■ お使いの電話回線にすでに何台かの電話機が接続されている場合は、本製品がご使用できない場合があります。この
場合は、配線工事が必要となります。工事には「電話工事担任者」の資格が必要となりますので、取り付け工事を行っ
た販売店またはご利用の電話会社にご相談ください。
注意
■ 電源はまだ入れないでください。先に電話機コードから接続します。
■ ここではまだパソコンと接続しません。USB ケーブル
や LAN ケーブルは接続しないでください。
付属品の電話機コードをご使用にならない場合も、6 極 2 芯
の電話機コードをお使いください。6 極 4 芯の電話機コード
をご使用になると、通話中に雑音が入ることがあります。

3 ピンプラグ式の場合は、市販のモジュラー付き電話
キャップを購入してください。
直接配線式の場合は、別途工事が必要です。ご利用の電話
会社にお問い合わせください。
お使いの回線が ADSL・ISDN の場合は、「いろいろな接続」
をご覧ください。⇒ 29 ページ「いろいろな接続」
注意
■ ブランチ接続（並列接続）はしないでください。
ブランチ接続（並列接続）をすると、以下のような支障が
あり、正常に動作できなくなります。

ファクスを送ったり受けたりしているときに、並

列接続されている電話機の受話器を上げるとファ
クスの画像が乱れたり通信エラーがおきることが
あります。

電話がかかってきたとき、ベルが鳴り遅れたり、途

中で鳴りやんだり、相手がファクスのときに受信
できないときがあります。

コードレスタイプの電話機を接続すると、子機が

使えなくなる可能性があります。

本製品で保留にした場合、並列電話機では本製品

の保留状態を解除できません。

並列に接続された電話機から本製品への転送はで

きません。

ナンバー・ディスプレイ、キャッチホン、キャッ

チホン・ディスプレイ、などのサービスが正常に
動作しません。

パソコンを接続すると、本製品が正常に動作しな

い場合があります。
「ブランチ接続（並列接続）」とは、一つの電話回線に複数
台の電話機を接続することです。

インクカートリッジを取り付ける

17
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
インクカートリッジを取り付ける2
a
電源コードがコンセントに差し込まれて
いることを確認する
b
液晶ディスプレイの表示を確認する
液晶ディスプレイには【カートリッジがありません】
と表示されています。
c
インクカバー（1）を開く
d
レバー（1）を下に引く
e
インク挿入口にセットされている黄色い
保護部材（2）を取り出す
f
インクカートリッジを準備する
本製品の付属品のインクカートリッジを開封しま
す。
警告

誤ってインクが目に入ってしまったときは、すぐに水で洗い流してください。もし、炎症などの症状があ

らわれた場合は、医師にご相談ください。
注意
■ 本製品は、プリントヘッドのノズルの目詰まりを防ぐために、自動的にプリントヘッドをクリーニングします。そのた
め、印刷をしていなくてもインクが消費されます。
注意
■ 保護部材は捨てないでください。本製品を輸送する時
に必要です。

20ページ

18
g
インクカートリッジについている、黄色
いキャップ（1）を取る
h
インクカートリッジを取り付ける
レバーの色（1）とインクカートリッジの色（2）を
合わせてください。
i
インクカートリッジを押し込むようにレ
バーをゆっくりと、カチッと音がするま
で確実に押す
j
インクカバーを閉じる
インクカートリッジの開封時にキャップが外れることがあ
りますが、品質に影響はありませんので、そのまま取り付
けてください。
注意
■ インクカートリッジのインク開口部には手を触れない
でください。インク開口部はインクで濡れています。
衣類につくとシミになりますのでご注意ください。
1
1
2
M
brother
XXXX
自動的に約 4 分間、プリントヘッドのクリーニン
グが行われます。
クリーニングを行う音がしますが、異常ではあり
ませんので、電源を切らないでください。
【インク切れ】と表示された場合は、インクカー
トリッジが正しくセットされているか確認して
ください。
プリントヘッドのクリーニングが終わると、
【記録紙をセットしてを押す】と表示され
ます。

引き続き、印刷テストへ進みます。
「印刷テストをする」（19 ページ）

印刷テストをする

19
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
印刷テストをする3
プリントヘッドのクリーニングが終わると、ディスプレイに【記録紙をセットしてを押す】と表示されます。
以下の手順にしたがって、印刷品質のチェックを行います。
クリーニングを繰り返しても印字品質が悪い場合は、3 ～ 5 時間放置した後で、再度「印刷品質チェックシート」を印刷してみて
ください。
インクをしっかり取り付けずに印刷テストをしてしまった場合、5 回以上クリーニングを行わないと印刷品質が正常にならないこと
があります。

ケータイ通話お得サービスを設定する

20
ケータイ通話お得サービスを設定する4
印刷テストが終わると、ケータイ通話お得サービスの利用を設定する画面が表示されます。

ケータイ通話お得サービスとは

一般電話回線（固定電話）から携帯電話に電話をかけるとき、自動的に通話料金がお得な電話会社に接続する機能です。
お買い上げ時は NTT コミュニケーションズの 0033 モバイルサービスに設定されています。本サービスの設定は後からで
も変更できます。（⇒ユーザーズガイド 52 ページ「ケータイ通話お得サービスを利用する」）

ケータイ通話お得サービスをご利用できる電話回線
NTT 東日本・西日本の一般電話回線（固定電話）を使用しているお客様。
NTT 東日本・西日本の一般電話回線（固定電話）を使用し、ADSL サービスを契約されて IP 電話サービスをご利用のお客様。
ケータイ通話お得サービスをご利用できない電話回線

NTT 東日本・西日本のひかり電話、ソフトバンクテレコムの BB フォン光・おとくライン、KDDI のひかり one・メタルプラス、YAHOO! BB
光、その他事業者のすべての光電話サービス、ケーブル TV 局が提供する電話サービス、などで電話をお使いのお客様はご利用できません。
a
液晶ディスプレイの表示を確認して、を押す
液晶ディスプレイには、【このファクシミリは NTT
コミュニケーションズが提供する、自宅から携帯電
話への通話料金がお得になる 0033 モバイルサービ
スがご利用いただけます。を押してください。】と
表示されています。
b
を押す
ケータイ通話お得サービスを利用しない場合は、
を押してください。
c
で電話回線を選び、を押す

【一般回線】：一般回線をお使いの場合に選びます。

⇒手順 0 f へ

【IP 電話】：IP 電話をお使いの場合に選びます。

選択後、を押すと、加入電話選択番号について
のメッセージが表示されます。をクリックし
て、次の手順に進みます。
⇒手順 0 d へ

【不明】：NTT のひかり電話や直收電話サービスを

ご利用の場合に選びます。この場合は、ケータイ
通話お得サービスをご利用できません。を押
して、設定を終了してください。
d
加入電話選択番号を入力して、を押す
ダイヤルボタン 0 ～ 9 を使って入力します。
加入電話選択番号の例（2006 年 1 月現在）
※ 1 Yahoo! BB 光、OCN 光サービス、KDDI メタルプラスはご利用
になれません。
※ 2 Yahoo! BB をご利用の場合は「0000」のあとにポーズ「p」
（で入力）を入力してください。
※ 3「IP 電話対応機器（NTT 東日本・西日本提供）」をご利用の場合
は「0000」を入力してください。
e
を押す
加入電話選択番号を修正するときはを押して
入力し直してください。
f
を押す
事業者名サービス名加入電話選択番号
Yahoo! BB
(ソフトバンクBB）
Yahoo! BB フォン
（※ 1）
0000p（※ 2）
OCN (NTT コミュ
ニケーションズ）
OCN ドットフォン
（※ 1）
0000
KDDI (DION) KDDI － IP 電話（※ 1） 0009（※ 3）

その他の IP 電話サービスをご利用のお客様は、ご利用中の IP

電話事業者に加入電話選択番号とポーズ入力「p」（で入力）が
必要かお問い合わせください。

加入電話選択番号（IＰ電話解除番号）は予告なく変更される

ことがあります。あらかじめご了承ください。
注意
■ マイラインプラスに登録されている方は、ケータイ通
話お得サービスは利用できません。
■ マイラインに登録されている方は、そのまま利用でき
ます。
加入電話選択番号を空白にしたまま設定するとケータイ通話
お得サービスが利用できなくなります。
加入電話選択番号は、携帯電話に発信するときだけ IP 電話
を使わずに NTT などの一般回線で発信するための番号です。
設定を終了します。
携帯電話以外への通常の発信は、IP 電話サービスを利用し
ます。
ケータイ通話お得サービスは、次の場合も利用できます。

「184」「186」などの番号を付けたとき

（「184」をつけて非通知で電話をかけると、携帯電話に
電話番号は表示されません。）

再ダイヤル、発信履歴からかけ直すとき

（事業者識別番号は液晶ディスプレイに表示されません）

電話帳からかけるとき
着信履歴からかけ直すとき（ナンバー・ディスプレイ利

用時のみ）
ケータイ通話お得サービスを設定していても、その通話に
限り、ケータイ通話お得サービスを利用しない場合は
を押してからダイヤルしてください。

接続状態を確認する

21
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
接続状態を確認する5
ここで、液晶ディスプレイにエラーメッセージが表示されていないか、「177」（天気予報：有料）などに電話が
つながるかご確認ください。電話がつながらない場合は、手動で回線種別を設定してください。
a
回線種別を確認する
ケータイ通話お得サービスを設定すると、回線種別
の自動設定が始まります。
自動設定が終わると、設定された回線種別が 2 秒間、
ディスプレイに表示されます。

【プッシュ回線です】
【ダイヤル 20PPS です】

自動で設定されなかった場合は、手動で回線種別を
設定してください。
正常に接続できている場合は、「ファクスの受
信方法を設定する」に進みます。
「ファクスの受信方法を設定する」（22 ページ）
注意
■ ダイヤル回線 10pps を使用しているときは、必ず手動
で回線種別を設定してください。
■ 構内交換機（PBX）、マンションアダプタなど一般と異
なる回線につないでいるときや、自動設定できないと
きは、手動で回線種別を設定します。
■ IP フォンアダプタをご使用の場合、アダプタを一時的
に外し、電話回線に直接つないで電源コードを接続し
直すと自動設定できます。それでも自動設定できない
場合は、手動で設定してください。
■ 本製品を電話回線に接続せずに使用する（ファクス機
能を使用しない）場合は、手動で回線種別を【ダイヤ
ル 20PPS】に設定します。
手動で回線種別を設定する
手動で回線種別を設定するときは、以下の操作で行います。
(1) 利用している電話回線の種別を確認する
(2) を押し、で【初期設定】を選び、を押
す
(3) で【回線種別設定】を選ぶ

(4) またはで回線種別を選ぶ
回線種別は、【プッシュ回線／ダイヤル 10PPS ／ダ
イヤル 20PPS ／自動設定】から選びます。
(5) を押す
◆ 回線種別が設定されます。
(6) を押す
【電話機コードを接続してください】と表示さ
れたときは
電話機コードが正しく接続されていません。
5 分以内に電話機コードを正しく接続してください。
（16 ページ）
電話機コードを接続しない場合は、を押したあと、
を押してください。
※ 正しく接続しないまま 5 分以上経過すると、回線種別は
【ダイヤル 20PPS】（ダイヤル 20PPS 回線）に設定され
ます。

ファクスの受信方法を設定する

22
ファクスの受信方法を設定する6
電話・ファクスの受けかた（お買い上げ時）
お買い上げ時は、次のように設定されています。
家にいるとき（在宅モード：が消灯しているとき）
留守にするとき（留守モード：が点灯しているとき）
着信音の回数を設定する
(1) を押し、で【ファクス】を選び、を
押す
(2) で【受信設定】を選び、を押す
(3) で【呼出回数】を選び、を押す
(4) で、呼出回数を設定するモードを選ぶ
(5) またはで呼出回数を選び、を押
す
在宅モードの場合は、0 ～ 15 回、または【無制限】
を、留守モードの場合は、0 ～ 7 回、または【トー
ルセーバー】を選びます。
(6) を押す
着信音を鳴らさずにファクスを受けたり、ファ
クス専用として使うこともできます。
「電話・ファクスの受けかたを変更する」（23 ページ）
ファクスの受信方法を設定したら、「日付と時
刻を設定する」に進みます。
「日付と時刻を設定する［時計セット］」（25 ページ）

電話・ファクスの受けかたを変更する

23
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
電話・ファクスの受けかたを変更する
着信音を鳴らさずにファクスを受けたい場合（無鳴動受信）
着信音の呼出回数を 0 回にします。
(1) を押し、で【ファクス】を選び、を押す
(2) で【受信設定】を選び、を押す
(3) で【呼出回数】を選び、を押す
(4) で呼出回数を設定するモードを選ぶ
(5) またはで【0】を選びを押す
(6) を押す
ファクス専用として使う場合
再呼出設定を【オフ（ファクス専用）】にします。
(1) を押し、で【ファクス】を選び、を押す
(2) で【受信設定】を選び、を押す
(3) で【再呼出設定】を選ぶ
(4) またはで【オフ（ファクス専用）】を選びを押す
(5) を押す
(6) 在宅モードにする
が点灯している場合は、を押して消灯させてください。

26ページ

24
ファクスを自動受信しない場合（受話器を上げてファクスを受信する）
着信音の呼出回数を【無制限】にします。
(1) を押し、で【ファクス】を選び、を押す
(2) で【受信設定】を選び、を押す
(3) で【呼出回数】を選び、を押す
(4) で【在宅モード】を選ぶ
(5) またはで【無制限】を選びを押す
(6) を押す
(7) 在宅モードにする
が点灯している場合は、を押して消灯させてください。

日付と時刻を設定する［時計セット］

25
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
日付と時刻を設定する［時計セット］7
現在の日付と時刻を合わせます。この日付と時刻は待ち受け画面に表示され、ファクス送信したときに相手側の
記録紙にも印刷されます。
a
を押す
b
で【初期設定】を選び、を押す
c
で【時計セット】を選び、を押す
d
西暦の下 2 桁を入力し、を押す
例：2007 年の場合は、を押します。
e
月を 2 桁で入力し、を押す
例：12 月の場合は、を押します。
f
日付を 2 桁で入力し、を押す
例：21 日の場合は、を押します。
g
時刻を 24 時間制で入力し、を押す
例：午後 0 時 45 分の場合は、
を押します。
h
を押す
メニュー画面が表示されます。
日付や時刻を間違えて入力したときは、を押すと、
入力し直すことができます。
設定が終わり、ディスプレイに日付、時刻が表示
されます。
時刻はあくまで目安です。気になるときは、１カ月おきに

合わせ直してください。

名前とファクス番号を設定する［発信元登録］

26
名前とファクス番号を設定する［発信元登録］8
自分の名前とファクス番号を本製品に登録します。登録した名前とファクス番号は、ファクス送信したときに相
手側の記録紙に印刷されます。
a
を押す
b
で【初期設定】を選び、を押す
c
で【発信元登録】を選び、を押す
d
ファクス番号を入力し、を押す
20 桁まで入力できます。
ハイフンは入力できません。
e
名前を入力し、を押す
名前として入力できる文字数は 16 文字までです。
文字の入力方法については、ユーザーズガイドをご
覧ください。
f
を押す
メニュー画面が表示されます。
設定を終了します。
発信元登録を削除するときは
以下の手順で発信元登録を削除します。
(1) を押し、で【初期設定】を選び、を
押す
(2) で【発信元登録】を選び、を押す
(3) で【変更する】を選び、を押す
(4) を押して 1 文字ずつファクス番号を削除
し、を押す
(5) を押す

子機を準備する

27
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
子機を準備する9
バッテリーをセットする
a
下図の向きにコネクタを差し込み、バッ
テリーをセットする
b
バッテリーカバーを閉める
バッテリーコードを押し込みながら、スライドさせ
ます。
子機を充電する
a
AC アダプタの電源プラグを充電器に差し
込む
b
AC アダプタをコンセントに差し込み、子
機をセットする
注意
■ バッテリーを覆っている白色のビニールカバーは、は
がさないでください。
■ 子機のバッテリーは消耗品です。充電が完了しても使
える時間が短くなったときは交換してください。使用
のしかたにもよりますが、交換時期の目安は約 1 年で
す。バッテリーはお買い上げの販売店またはご注文
シートでお求めください。
注意
■ はじめてお使いいただくときは、必ず 12 時間以上充
電してください。
■ AC アダプタの電源を携帯電話の充電器と同じ電源か
らとらないでください。子機が正常に動作しない原因

となります。
■ 子機を充電器にセットしないで長時間放置しておくと
バッテリーが消耗して使用できなくなります。
充電器に子機をセットするとディスプレイに「ジュウデン
チュウ」と表示され、が点滅し、充電ランプが点灯し
ます。
バッテリーの残量が極端に少なくなっているときは、充電
器にセットしても「ジュウデンチュウ」と表示されなかっ
たり、充電ランプが点灯しないことがありますが、しばら
く充電すると表示されます。
充電が完了すると、ディスプレイにが点灯し、「ジュ
ウデンチュウ」の表示と充電ランプが消灯します。
充電器の端子が汚れていると、充電できなかったり、子機
が使用状態になることがあります。定期的にお手入れして
ください。
⇒ユーザーズガイド 149 ページ「子機を清掃する」

壁に掛けて使用する

28
壁に掛けて使用する
充電器は、市販されている木ネジ（2 本）で壁や柱に取り付
けて使用することができます。
a
AC アダプタの電源プラグを充電器に差し
込む
b
市販されている木ネジ（2 本）を壁や柱に
差し込み、充電器を取り付ける
c
AC アダプタをコンセントに差し込み、子
機を充電器にセットする
親機のアンテナを立てる
a
親機のアンテナを立てる
子機の設置場所を確認する
子機を設置するときは以下のような点に注意してください。

親機から障害物のない直線距離で約100m 以内のと

ころでお使いください。マンションなど鉄筋コンク
リートの建物内や金属製の扉・家具の近くなど、周
辺の環境によっては電波の届く範囲が短くなるこ
とがあります。
親機と子機の間で内線通話をして、通話ができる範囲を
お確かめください。

親機、子機を電気製品（電子レンジ、無線 LAN 機

器、Bluetooth
TM
対応製品、携帯電話や PHS の充電
器や AC アダプタ、OA 機器など）やセキュリティ
システムから 3m 以上離して設置してください。

子機は親機や他の子機から 3m 以上離して設置して

ください。

本製品に他社の子機を増設することはできません。

いろいろな接続

29
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
いろいろな接続
ADSL をご利用の場合
本製品を ADSL 環境で使用する場合は、本製品を ADSL スプ
リッタの TEL 端子または PHONE 端子に接続してください。
スプリッタに接続した状態で、ファクスが送受信できること
を確認してください。
ISDN をご利用の場合
本製品を ISDN 回線のターミナルアダプタまたはダイヤル
アップルータに接続するときは、次の設定と確認を行ってく
ださい。

本製品：

回線種別を【プッシュ回線】に設定する

ターミナルアダプタ：

本製品を接続して電話がかけられるか、電話が受けられる
か確認する
電話番号が 1 つの場合
本製品を、ターミナルアダプタまたはダイヤルアップルータ
のアナログポートに接続します。電話とファクスの同時使用
はできません。
電話番号が 2 つの場合
本製品を、ターミナルアダプタまたはダイヤルアップルータ
のアナログポートに接続します。2 回線分使用できるので、
ファクス送信中でも通話できます。
お使いの機器によっては、ADSL モデムにスプリッタ機能
が内蔵されている場合があります。
詳しい設定については、スプリッタや ADSL モデムの取扱
説明書をご覧ください。
ADSL 環境で自分の声が響く、または相手の声が聞きづら
いときは、ADSL のスプリッタを交換すると改善する場合
があります。
注意
■ ADSL モデムにスプリッタ機能が内蔵されていない場
合、本製品と ADSL モデムは必ず「スプリッタ」で分
岐してください。「スプリッタ」より前（電話回線側）
で分岐すると、ブランチ接続（並列接続）となり、通
話中に雑音が入ったり、音量が小さくなるなどの支障

が発生します。
IP フォンなどの IP 網をご利用の場合
(1) IP フォンをご利用の場合
回線種別を自動設定できないことがあります。
その場合は、手動で回線種別を設定してください。
⇒ 21 ページ「手動で回線種別を設定する」
(2) IP 網を使用してファクス通信を行う場合
契約しているプロバイダの通信品質が保証されてい
ることを確認してください。
詳しい設定については、ターミナルアダプタまたはダイヤ
ルアップルータの取扱説明書をご覧ください。

ひかり電話をご利用の場合

30
ひかり電話をご利用の場合

ひかり電話で複数番号を使う場合

z
ハイビジョンテレビを接続する場合
本製品とCSチューナーやデジタルテレビを接続するときは、
外付け電話端子に接続してください。
構内交換機（PBX）・ホームテレホン・
ビジネスホンをご利用の場合
構内交換機またはビジネスホンの内線に本製品を接続する
場合、構内交換機またはビジネスホン主装置の設定をアナロ
グ 2 芯用に変更してください。設定変更を行わないと、本製
品をお使いいただくことはできません。詳しくは、配線工事
を行った販売店にご相談ください。
z
注意
■ ISDN 回線でファクスの送受信がうまくいかない場合
は、【特別回線対応】で【ISDN】を設定してください。
⇒ユーザーズガイド 177 ページ「特別な回線に合わせ
て設定する」
■ 本製品が使用できないときは、ユーザーズガイドの「故
障かな？と思ったら」をご覧ください。また、ターミ
ナルアダプタの設定を確認してください。ターミナル
アダプタの設定の詳細は、ターミナルアダプタの取扱
説明書をご覧いただくか、製造メーカーにお問い合わ
せください。
■ ナンバー・ディスプレイサービスを契約されている場

合は、ターミナルアダプタ側のデータ設定と、本製品
側の設定が必要です。⇒ユーザーズガイド 67 ページ
「ナンバー・ディスプレイサービスを設定する」
ひかり電話についてのご質問はご利用の電話会社にお問い
合わせください。
加入者網終端装置（CTU）、ひかり電話対応機器などに設定
するデータは、ご利用の電話会社から送付される資料をご
覧ください。
回線終端装置（ONU）、加入者網終端装置（CTU）、ひかり
電話対応機器などの接続方法や不具合は、ご利用の電話会
社にお問い合わせください。
お住まいの環境やご利用の電話会社により、配線方法や接
続する機器が上記と異なる場合があります。
注意
■ 構内交換機、ホームテレホン、ビジネスホンに接続し
ている場合、回線種別の自動設定ができないことがあ
ります。その場合は、手動で回線種別を設定してくだ
さい。⇒ 21 ページ「手動で回線種別を設定する」
■ 本製品の特別回線対応の設定を「PBX」にしてくださ
い。⇒ユーザーズガイド 177 ページ「特別な回線に合
わせて設定する」
ビジネスホンとは

電話回線を 3 本以上収容可能で、その回線を多くの電話機
で共有でき、内線通話などもできる簡易交換機です。
ホームテレホンとは
電話回線 1、2 本で複数の電話機を接続して、内線通話やド
アホンも使用できる家庭用の簡易交換機です。
PBX などの制御装置がナンバー・ディスプレイに対応して
いない場合は「ナンバー・ディスプレイサービス」がご利
用になれません。本製品のナンバー・ディスプレイの設定
を【なし】にしてください。⇒ユーザーズガイド 67 ペー
ジ「ナンバー・ディスプレイサービスを設定する」

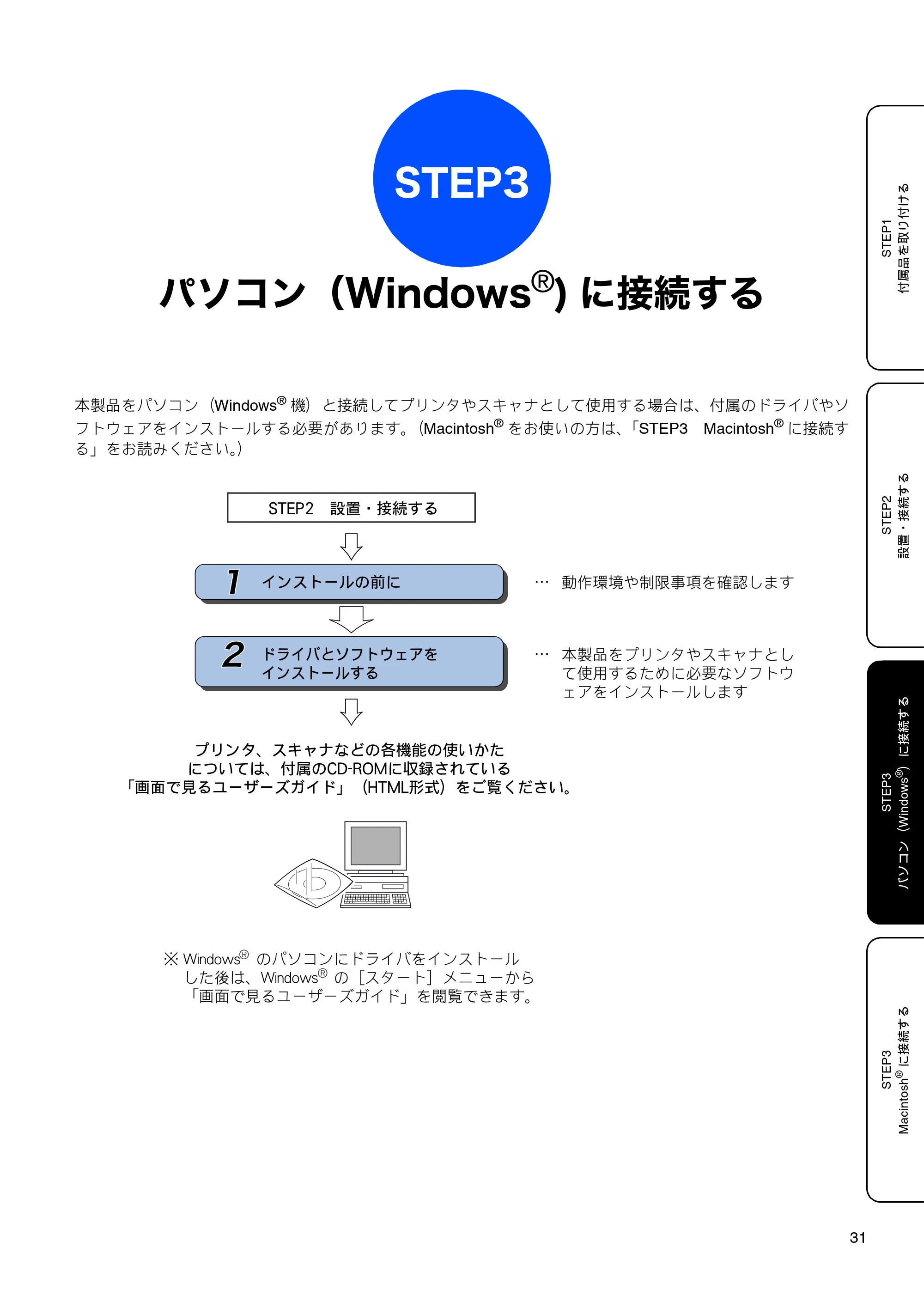

STEP3 パソコン（Windows®)に接続する

31
STEP3
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
パソコン（Windows
®
) に接続する
本製品をパソコン（Windows
®
機）と接続してプリンタやスキャナとして使用する場合は、付属のドライバやソ
フトウェアをインストールする必要があります。（Macintosh
®
をお使いの方は、「STEP3 Macintosh
®
に接続す
る」をお読みください。）

インストールの前に

32
パソコン（Windows®) に接続する
インストールの前に1
本製品をパソコンと接続してプリンタやスキャナとして使用する場合は、ドライバや付属のソフトウェアなどを
インストールする必要があります。
ソフトウェアをインストールする前に、CD-ROM に収録されている内容と、パソコンの動作環境を確認してくだ
さい。
CD-ROM の内容
付属の CD-ROM をパソコンの CD-ROM ドライブにセットして表示される画面から、以下のことが行えます。
ドライバとは、本製品をプリンタやスキャナとして使用できるようにするためのソフトウェアです。
インストール
本製品をプリンタやスキャナとして使用するために必要なド
ライバをインストールします。また、本製品をより便利にお
使いいただくために以下のソフトウェアもインストールしま
す。

Presto!

®
PageManager
®
スキャンしたファイルを管理するソフトウェアです。
TWAIN/WIA に準拠しています。

ControlCenter3

スキャナ機能や PC-FAX 機能などさまざまな機能の入
り口となるソフトウェアです。

TrueType フォント

ブラザーオリジナルの日本語フォントです。インストー
ル時に「カスタム」を選ぶと、インストールできます。
その他ソフトウェアとユーティリティ
各種ドライバ、ソフトウェアを追加インストールできます。

BRAdmin Professional

ネットワークプリンタなどネットワーク上で使用する
機器を管理できるソフトウェアです。

オートマチックドライバインストーラ
ネットワーク印刷ソフトウェア

(Windows
®
98/98SE/Me のみ )
ネットワーク環境で本製品を使う場合に便利なツール
です。詳しくは、画面で見るユーザーズガイドをご覧
ください。

NewSoft

®
Presto!
®
Image Folio
画像を編集できるソフトウェアです。

Brother 日本語 OCR

スキャンして読み取った原稿を、文字データ（テキス
トデータ）に変換するソフトウェアです。
ユーザーズガイド
「画面で見るユーザーズガイド」（HTML 形式）がパソコン
上で閲覧、印刷できます。
オンラインユーザー登録
オンラインでユーザー登録を行います。
サービスとサポート

ブラザーホームページ

ブラザーのホームページへリンクします。

ソリューションセンター

インターネット経由で、本製品の最新情報を閲覧した
り、最新データのダウンロードが行えます。

ブラザーダイレクトクラブ

インクカートリッジなどが購入できるオンライン
ショップへリンクします。
修復インストール
インストールがうまくいかなかった場合にクリックする
と、ドライバを自動的に修復します。
※ USB ケーブルで接続している場合にのみ使用できます。

動作環境

33
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
動作環境
本製品とパソコン（Windows
®
）を接続する場合、パソコン
側では以下の動作環境が必要となります。
OS ／ CPU ／メモリー
Windows
®
98/98SE/Me/2000 Professional
Intel Pentium
®
II プロセッサ 300MHz（Intel Pentium
®
互換 CPU 含む）以上 /64MB（推奨 256MB）以上
Windows
®
XP
Intel Pentium
®
II プロセッサ 300MHz（Intel Pentium
®
互換 CPU 含む）以上 /128MB（推奨 256MB）以上
Windows
®
XP Professional x64 Edition
AMD Opteron
™
プロセッサ
AMD Athlon
™
64 プロセッサ
Intel
®
EM64T に対応した Intel
®
Xeon
™
Intel

®
EM64T に対応した Intel
®
Pentium4
256MB （推奨 512MB ）以上
※ CD-ROM ドライブ必須
※ 本製品のすべての機能を快適にご使用いただくため
に、Intel
®
Pentium
®
Ⅲ プロセッサ 1GHz 以上の CPU
とメモリー容量256MB以上のパソコンでのご利用をお
すすめします。
ディスク容量
430MB 以上の空き容量
Web ブラウザ
Microsoft Internet Explorer 5 以上が必要です。
※ Microsoft Internet Explorer 6 以上を推奨します。
インターフェース

USB 2.0 フルスピード
ネットワーク（10BASE-T）/（100BASE-TX）

※ LAN ケーブルは、市販品をご利用ください。
※ USB ケーブルは長さが 2.0ｍ以下のものをお使いくだ
さい。
※ USB2.0 ハイスピード対応のパソコンでもご使用いた
だけますが、12M ビット / 秒のフルスピードモードで
の接続になります。
※ USB1.1 対応のパソコンとも接続できます。
CPU のスペックやメモリの容量に余裕があると、動作が安
定します。
Windows
®
2000 Professional/XP/XP Professional x 64
Edition を使用している場合は、「アドミ二ストレータ
（Administrator）権限」でログオンする必要があります。

ネットワーク環境（有線LAN）で複数のパソコンから使用する場合

34
ネットワーク環境（有線 LAN）で複数のパソコンから使用する場合
ADSL や CATV（ケーブルテレビ）、光ファイバーなどのインターネット環境で、複数のパソコンを使用している場合は、本
製品を LAN ケーブルで接続すると、どのパソコンからも本製品をプリンタ、スキャナとして利用することができます。
本製品を接続する前

一般的な ADSL 環境での接続例
パソコンが１台の場合

ADSL モデムとパソコンが LAN ケーブルで接続されてい
ます。
※ お使いの機器によっては、ADSL モデムにスプリッタ機能が内蔵
されている場合があります。

パソコンが２台の場合

複数のパソコンから同時にインターネットが利用できる
ように、「ルータ」が導入されています。
※ お使いの機器によっては、ADSL モデムにスプリッタ機能が内蔵
されている場合があります。

一般的な CATV ／光ファイバー環境での接続例
パソコンが 1 台の場合

ケーブルモデムまたは回線終端装置とパソコンが LAN
ケーブルで接続されています。
本製品を接続した後
新たに LAN ケーブルを使って、本製品とルータを接続しま
す。

一般的な ADSL 環境での接続例

※ お使いの機器によっては、ADSL モデムにスプリッタ機能が内蔵
されている場合があります。

一般的な CATV 環境での接続例
一般的な光ファイバー環境での接続例

37ページ

35
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
ネットワーク接続に必要なものの準備
(1) ルータ
ADSL や CATV、光ファイバー（FTTH）などのインター
ネット網と、家庭・オフィスの LAN（内部ネットワー
ク）を中継する機器です。複数台のパソコンから同時
にインターネットに接続することができるようになり
ます。
(2) LAN ケーブル
本製品とルータを接続するのに必要です。カテゴリ 5
（100BASE-TX 用）のストレートケーブルをお使いくだ
さい。
ファイアウォールやウィルス対策ソフトをお使い
の場合の注意事項
ウィルス対策ソフトのファイアウォール機能や、Windows
®
のファイアウォール機能をお使いの場合は、インストールの
前に、ファイアウォールを無効にしてください。
パソコンに、ファイアウォールなどの機能を持つソフト
ウェアがインストールされている場合は、いったん停止さ
せるか UDP のポート 137 を有効に設定してから、ドライ

バのインストールを行ってください。設定方法について
は、ソフトウェア提供元へご相談ください。
「インターネット接続ファイアウォール」が有効に設定さ
れている場合は、下記の手順で無効にしてから、ドライバ
のインストールを行ってください。
(1) コントロールパネルから、［ネットワーク接
続］をクリックする
(2) 使用しているネットワークアイコン（ローカ
ルエリア接続など）を右クリックし、［プロパ
ティ］をクリックする
(3) ［詳細設定］タブをクリックする
(4) ［インターネットからこのコンピュータへのア
クセスを制御したり防いだりして、コン
ピュータとネットワークを保護する］の
チェックを外す
(5) ドライバのインストールが終わったら、印刷
ができることを確認して、ファイアウォール
を有効に戻す
ドライバのインストール終了後、ファイアウォールを有効
に戻すと、ネットワークスキャンやネットワーク PC-FAX
などの一部の機能が利用できなくなります。これらの機能
を使用する場合は、ファイアウォールの設定を変更してく
ださい。
ルータの導入・接続方法については、お使いのルータの取

扱説明書をご覧ください。
ADSL モデム・回線終端装置などの機器に関するご質問は、
提供メーカーにお問い合わせください。

準備ができたら、「LAN ケーブルで接続する」

へ進みます。
Windows
®
の場合
「LAN ケーブルで接続する場合」（40 ページ）
Macintosh
®
の場合
「LAN ケーブルで接続する場合」（49 ページ）
A) パーソナルファイアウォール
（ウィルス対策ソフトなど）をお使いの場合
B)Windows
®
XP（ServicePack1）の
パーソナルファイアウォール機能について
パーソナルファイアウォールやウィルス対策ソフトなどを
お使いの場合、設定を変更する方法については、お使いの
ソフトウェアのマニュアル、ヘルプをご覧いただくか、ソ
フトウェアの提供元にご相談ください。

38ページ

36
「Windows ファイアウォール」が有効に設定されている場
合は、下記の手順で無効にしてから、ドライバのインス
トールを行ってください。
(1) コントロールパネルから、［ネットワークとイ
ンターネット接続］－［Windows ファイア
ウォール］をクリックする
(2) ［全般］タブが選択されている画面で、［無効
（推奨されません）］をクリックする
(3) ドライバのインストールが終わったら、印刷
ができることを確認して、ファイアウォール
を有効に戻す
ドライバのインストール終了後、ファイアウォールを有効
に戻すと、ネットワークスキャンやネットワーク PC-FAX
などの一部の機能が利用できなくなります。これらの機能
を使用する場合は、以下の手順でファイアウォールの設定
を変更してください。
(1) コントロールパネルから、［ネットワークとイ
ンターネット接続］－［Windows ファイア
ウォール］をクリックする
◆ Windows ファイアウォールダイアログボックスが表
示されます。
(2) ［詳細設定］タブをクリックする

(3) 「ネットワーク接続の設定」の［設定］をク
リックする
(4) 「サービス」の［追加］をクリックする
◆ サービス設定ダイアログボックスが表示されます。

ネットワークスキャン機能を使用するために必要

な設定を行う
(5) 以下の情報を入力し、［OK］をクリックする

サービスの説明

任意の名前を入力します。（例：Brother NetScan）

ネットワークでこのサービスをホストしているコン

ピュータの名前または IP アドレス
本製品に割り当てた IP アドレスを入力します。

このサービスの外部ポート番号／

このサービスの内部ポート番号
2 箇所とも、「54925」を入力し、プロトコル（TCP/
UDP）は、「UDP」を選択します。

ネットワーク PC-FAX 機能を使用するために必要な

設定を行う
(6) もう一度、［追加］をクリックする
(7) 以下の情報を入力し、［OK］をクリックする

サービスの説明

任意の名前を入力します。（例：Brother PC-FAX RX）

ネットワークでこのサービスをホストしているコン

ピュータの名前または IP アドレス
本製品に割り当てた IP アドレスを入力します。

このサービスの外部ポート番号／

このサービスの内部ポート番号
2 箇所とも、「54926」を入力し、プロトコル（TCP/
UDP）は、「UDP」を選択します。
(8) 追加した設定にチェックが入っていることを
確認して、［OK］をクリックする
◆ 1 つ前のダイアログボックスに戻ります。
(9) ［OK］をクリックして、ダイアログボックス
を閉じる
◆ 設定が有効になります。
C)Windows
®
XP（ServicePack2）/
XP Professional x64 Edition の
パーソナルファイアウォール機能について
上記を設定しても、パソコンから本製品に通信ができない
場合は、ネットワーク PC-FAX 機能を使用するために必要
な設定方法と同様の操作で、以下のサービスを追加してく
ださい。

サービスの説明：任意の名前を入力
ネットワークでこのサービスをホストしているコン

ピュータの名前または IP アドレス：本製品に割り当て
た IP アドレス

このサービスの外部ポート番号／このサービスの内部

ポート番号：2 箇所とも「137」を入力し、プロトコル
（TCP/UDP）は、「UDP」を選択

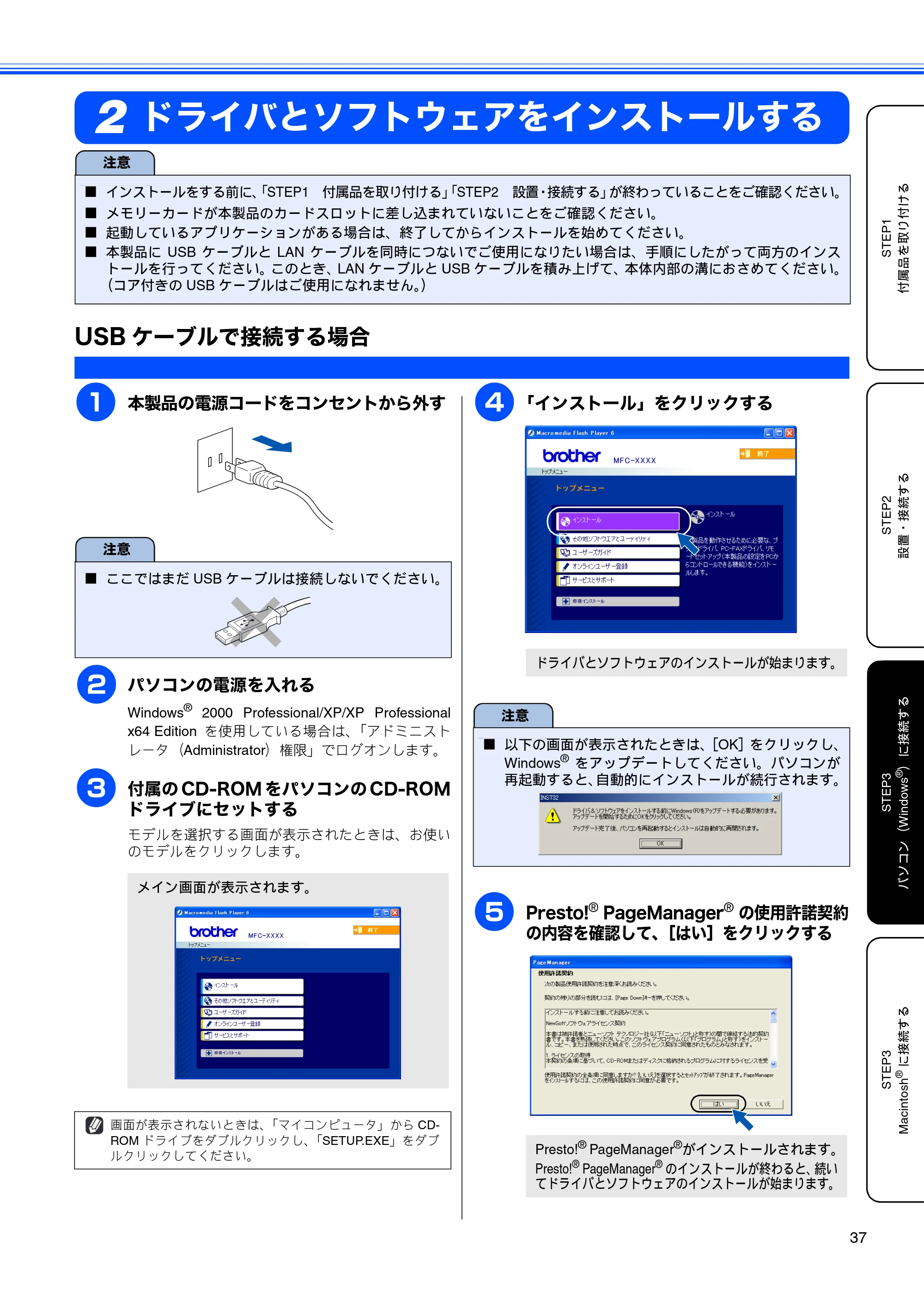

ドライバとソフトウェアをインストールする

37
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
ドライバとソフトウェアをインストールする2
USB ケーブルで接続する場合
a
本製品の電源コードをコンセントから外す
b
パソコンの電源を入れる
Windows
®
2000 Professional/XP/XP Professional
x64 Edition を使用している場合は、「アドミニスト
レータ（Administrator）権限」でログオンします。
c
付属の CD-ROM をパソコンの CD-ROM
ドライブにセットする
モデルを選択する画面が表示されたときは、お使い
のモデルをクリックします。
d
「インストール」をクリックする
e
Presto!
®
PageManager
®
の使用許諾契約
の内容を確認して、［はい］をクリックする
注意
■ インストールをする前に、「STEP1 付属品を取り付ける」「STEP2 設置・接続する」が終わっていることをご確認ください。

■ メモリーカードが本製品のカードスロットに差し込まれていないことをご確認ください。
■ 起動しているアプリケーションがある場合は、終了してからインストールを始めてください。
■ 本製品に USB ケーブルと LAN ケーブルを同時につないでご使用になりたい場合は、手順にしたがって両方のインス
トールを行ってください。このとき、LAN ケーブルと USB ケーブルを積み上げて、本体内部の溝におさめてください。
（コア付きの USB ケーブルはご使用になれません。）
注意
■ ここではまだ USB ケーブルは接続しないでください。
メイン画面が表示されます。
画面が表示されないときは、「マイコンピュータ」から CD-
ROM ドライブをダブルクリックし、「SETUP.EXE」をダブ
ルクリックしてください。
ドライバとソフトウェアのインストールが始まります。
注意
■ 以下の画面が表示されたときは、［OK］をクリックし、
Windows
®
をアップデートしてください。パソコンが
再起動すると、自動的にインストールが続行されます。

Presto!
®
PageManager
®
がインストールされます。
Presto!
®
PageManager
®
のインストールが終わると、続い
てドライバとソフトウェアのインストールが始まります。

40ページ

38
f
使用許諾契約の内容を確認し、［はい］を
クリックする
g
「USB ケーブル、またはパラレルケーブ
ル」を選び、［次へ］をクリックする
h
パソコンにケーブル接続の画面が表示さ
れたら、本製品とパソコンを USB ケーブ
ルで接続する
(1) 本製品の本体カバーを開ける
本体カバーをしっかりと固定される位置まで上げてく
ださい。
(2) USB ケーブル接続端子に USB ケーブルを接
続する
(3) USB ケーブルを本製品の溝におさめ、パソコ
ンに USB ケーブルを接続する
(4) 本体カバーを閉じる
固定をとるために少し本体カバーを持ち上げ（1）、本
体カバーサポートをゆっくり押しながら（2）、本体カ
バーを閉めます。
Windows
®
XP をお使いの場合は、ウインドウが
何度も開いたり、ディスプレイが何度もついたり
消えたりする場合もありますが、そのまましばら
くお待ちください。
注意
■ 本体カバーを閉めるときは、手をはさまないように注
意して、最後まで本体カバーを持って閉めてください。

41ページ

39
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
i
本製品の電源コードをコンセントに差し込む
j
ユーザー登録をする
すぐにユーザー登録をする場合は［本製品のオンライン登
録］をクリックして、ユーザー登録を行います。登録終了
後や、後でユーザー登録をする場合は手順 0 k に進みます。
k
ユーザー登録が終わったら［次へ］をク
リックする
l
［完了］をクリックする
m
「マイコンピュータ」から CD-ROM ドラ
イブをダブルクリックする
モデルを選択する画面が表示されたときは、お使い
のモデルをクリックします。
n
メイン画面の［その他ソフトウェアと
ユーティリティ］をクリックする
o
［Brother 日本語 OCR］をクリックする
画面の指示に従って、インストールを進めてください。
インストールが自動的に開始されます。
インストール中に、ウィンドウが何度も開く場合
がありますが、ユーザー登録画面が表示されるま
で、しばらくおまちください。

パソコンが再起動します。
ドライバが正しくインストールされなかった場合
は、再起動したあと、自動的にインストール診断ツー
ルが起動します。画面の指示に従ってください。
メイン画面が表示されます。
画面が表示されないときは、「マイコンピュータ」
から CD-ROM ドライブをダブルクリックし、
「SETUP.EXE」をダブルクリックしてください。
Brother日本語OCRのインストールが終了しました。
ドライバがうまくインストールできないときは
ドライバを手順通りにインストールできなかった場合は、
CD-ROM をパソコンの CD-ROM ドライブにセットして表
示される画面から［修復インストール］をクリックして、
再度インストールし直してください。
Presto!
®
PageManager
®
や Brother 日本語 OCR がうまく
インストールできないときは、一度アンインストールをし
てから、再度インストールし直してください。
ドライバをアンインストールするときは
ドライバをアンインストールするときは、スタートメ
ニューから［すべてのプログラム ( プログラム )］－

［Brother］－［（モデル名）］－［アンインストール］の順
に選択し、画面の表示に従ってください。

LANケーブルで接続する場合

40
LAN ケーブルで接続する場合
ハブまたはルータを使用して、本製品を LAN ケーブルで接続します。複数のパソコンから本製品をプリンタ、スキャナとし
て利用できるようになります。
a
本製品の電源コードをコンセントから外
す
b
本製品を LAN ケーブルで接続する
(1) 本製品の本体カバーを開ける
本体カバーをしっかりと固定される位置まで上げてく
ださい。
(2) LAN ケーブル接続端子に LAN ケーブルを接続
する
(3) LAN ケーブルを本製品の溝におさめ、ハブま
たはルータの LAN ポートに LAN ケーブルを
接続する
(4) 本体カバーを閉じる
固定をとるために少し本体カバーを持ち上げ（1）、本
体カバーサポートをゆっくり押しながら（2）、本体カ
バーを閉めます。
c
本製品の電源コードをコンセントに差し
込む
d
パソコンの電源を入れる
Windows
®
2000 Professional/XP/XP Professional
x64 Edition を使用している場合は、「アドミニスト
レータ（Administrator）権限」でログオンします。

注意
■ 本製品にメモリーカードが差し込まれていないことを
確認してください。
■ USB ケーブルが接続されている場合は、USB ケーブ
ルを本製品から外してください。
注意
■ 本体カバーを閉めるときは、手をはさまないように注
意して、最後まで本体カバーを持って閉めてください。

43ページ

41
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する

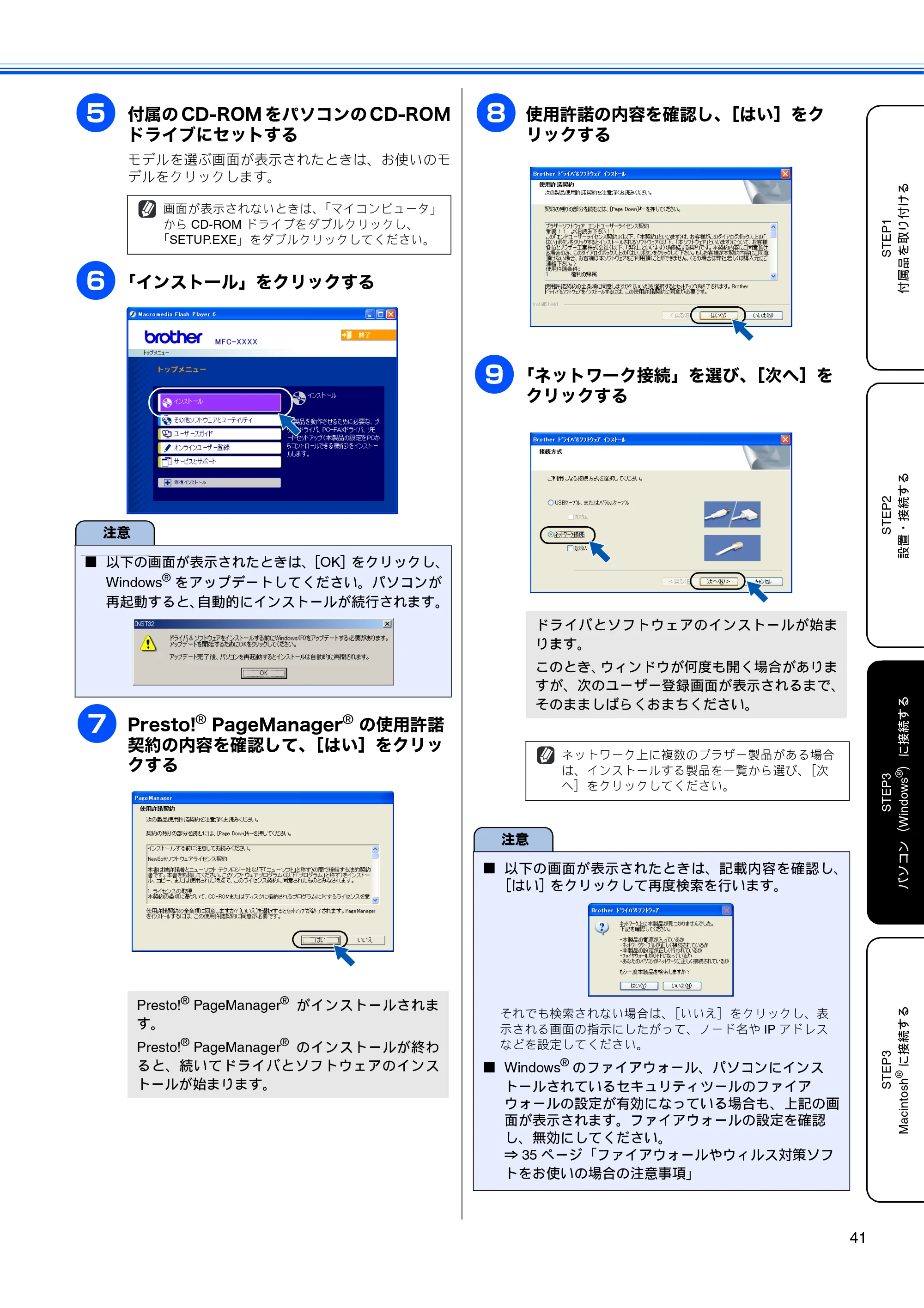

e
付属の CD-ROM をパソコンの CD-ROM
ドライブにセットする
モデルを選ぶ画面が表示されたときは、お使いのモ
デルをクリックします。
f
「インストール」をクリックする
g
Presto!
®
PageManager
®
の使用許諾
契約の内容を確認して、［はい］をクリッ
クする
h
使用許諾の内容を確認し、［はい］をク
リックする
i
「ネットワーク接続」を選び、［次へ］を
クリックする
画面が表示されないときは、「マイコンピュータ」
から CD-ROM ドライブをダブルクリックし、
「SETUP.EXE」をダブルクリックしてください。
注意
■ 以下の画面が表示されたときは、［OK］をクリックし、
Windows
®
をアップデートしてください。パソコンが
再起動すると、自動的にインストールが続行されます。
Presto!
®
PageManager
®
がインストールされま

す。
Presto!
®
PageManager
®
のインストールが終わ
ると、続いてドライバとソフトウェアのインス
トールが始まります。
ドライバとソフトウェアのインストールが始ま
ります。
このとき、ウィンドウが何度も開く場合がありま
すが、次のユーザー登録画面が表示されるまで、
そのまましばらくおまちください。
ネットワーク上に複数のブラザー製品がある場合
は、インストールする製品を一覧から選び、［次
へ］をクリックしてください。
注意
■ 以下の画面が表示されたときは、記載内容を確認し、
［はい］をクリックして再度検索を行います。
それでも検索されない場合は、［いいえ］をクリックし、表
示される画面の指示にしたがって、ノード名や IP アドレス
などを設定してください。
■ Windows
®
のファイアウォール、パソコンにインス
トールされているセキュリティツールのファイア
ウォールの設定が有効になっている場合も、上記の画
面が表示されます。ファイアウォールの設定を確認
し、無効にしてください。
⇒ 35 ページ「ファイアウォールやウィルス対策ソフ

トをお使いの場合の注意事項」

44ページ

42
j
ユーザー登録をする
すぐにユーザー登録をする場合は［本製品のオンライン登
録］をクリックして、ユーザー登録を行います。登録終了
後や、後でユーザー登録をする場合は手順 0 k に進みま
す。
k
ユーザー登録が終わったら［次へ］をク
リックする
l
［完了］をクリックする
m
「マイコンピュータ」から CD-ROM ドラ
イブをダブルクリックする
モデルを選択する画面が表示されたときは、お使い
のモデルをクリックします。
n
メイン画面の［その他ソフトウェアと
ユーティリティ］をクリックする
o
［Brother 日本語 OCR］をクリックする
画面の指示に従って、インストールを進めてください。
パソコンが再起動します。
ドライバが正しくインストールされなかった場
合は、再起動したあと、自動的にインストール診
断ツールが起動します。画面の指示に従ってくだ
さい。
メイン画面が表示されます。
画面が表示されないときは、「マイコンピュータ」
から CD-ROM ドライブをダブルクリックし、
「SETUP.EXE」をダブルクリックしてください。

Brother 日本語 OCR のインストールが終了しま
した。
ドライバをアンインストールするときは
ドライバをアンインストールするときは、スタートメ
ニューから［すべてのプログラム（プログラム）］－
［Brother］－［（モデル名）］－［アンインストール］の順
に選択し、画面の表示に従ってください。

「BRAdmin Professional」をインストールする

43
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
「BRAdmin Professional」をインストールする
BRAdmin Professional は、ネットワークプリンタなど、ネットワーク環境に接続された装置の管理を行うソフトウェアです。
SNMP（簡易ネットワーク管理プロトコル）に対応している製品であれば、他社製品の管理も一括して行えます。
a
付属の CD-ROM をパソコンの CD-ROM
ドライブにセットする
モデルを選ぶ画面が表示されたときは、お使いのモ
デルをクリックします。
b
メイン画面の［その他ソフトウェアと
ユーティリティ］をクリックする
c
「BRAdmin Professional」をクリッ
クする
画面の指示に従って、インストールを進めてくださ
い。
画面が表示されないときは、「マイコンピュータ」
から CD-ROM ドライブをダブルクリックし、
「SETUP.EXE」をダブルクリックしてください。

Windows
®
XP で「インターネット接続ファイアウォール」
が有効に設定されている場合は、BRAdmin Professional を
利用できません。ご利用される場合は、ファイアウォール
の機能を無効にしてください。
⇒ 35 ページ「ファイアウォールやウィルス対策ソフトをお
使いの場合の注意事項」
ネットワークの設定方法について
BRAdmin Professional を使ってネットワークを設定する
方法については、「画面で見るユーザーズガイド」をご覧
ください。
⇒画面で見るユーザーズガイド「ネットワーク設定」

46ページ

44

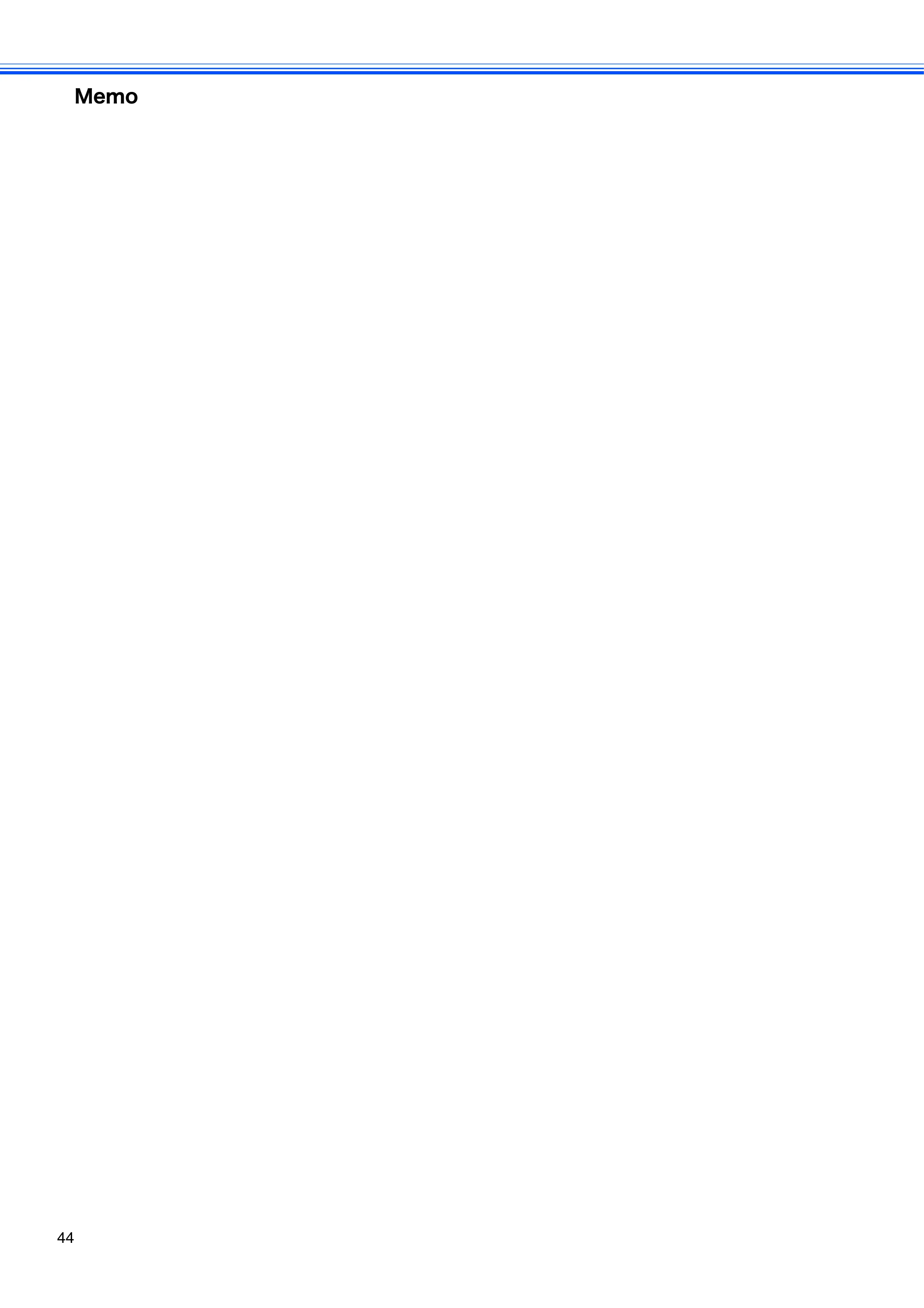

Memo

STEP3 Macintosh®に接続する

45
STEP3
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
Macintosh
®
に接続する
本製品を Macintosh
®
と接続してプリンタやスキャナとして使用する場合は、付属のドライバやソフトウェアを
インストールする必要があります。（Windows
®
をお使いの方は、「STEP3 パソコン（Windows
®
) に接続する」
をお読みください。）

インストールの前に

46
Macintosh® に接続する
インストールの前に1
本製品を Macintosh
®
と接続してプリンタやスキャナとして使用する場合は、ドライバや付属のソフトウェアな
どをインストールする必要があります。
ソフトウェアをインストールする前に、CD-ROM に収録されている内容と、Macintosh
®
の動作環境を確認して
ください。
CD-ROM の内容
付属の CD-ROM を Macintosh
®
の CD-ROM ドライブにセッ
トして表示される画面から、以下のことが行えます。
動作環境
本製品と Macintosh
®
を接続する場合、以下の動作環境が必
要となります。
ネットワーク環境でお使いの場合
LAN 環境で複数の Macintosh
®
を使用している場合は、本製
品を LAN ケーブルで接続すると、どの Macintosh
®
からも本
製品をプリンタ・スキャナとして利用できます。
⇒ 49 ページ「LAN ケーブルで接続する場合」
ドライバとは、本製品をプリンタやスキャナとして使用できるようにするためのソフトウェアです。

Start Here OS X
本製品をプリンタやスキャナとして使用するために
必要なドライバをインストールします。
Presto!
®
PageManager
®
TWAIN 準拠のスキャナソフトウェアをインストール
します。
Fonts
ブラザーオリジナルの和文書体が収録されていま
す。
Documentation
画面で見るユーザーズガイド（HTML 形式）が
Macintosh
®
上で閲覧、印刷できます。
Brother Solutions Center
インターネット経由で、本製品の最新情報を閲覧し
たり、最新データのダウンロードが行えます。
On-Line Registration
オンラインでユーザー登録を行います。
OS
Mac OS X 10.2.4 以降
Power PC G3 350MHz 以上
（Power PC G4/G5、Intel
®
Core
™
Solo/Duo を含む）
※ Classic 環境ではご使用になれません。
※ CD-ROM ドライブ必須
ディスク容量
400MB 以上の空き容量

インターフェース

USB 2.0 フルスピード
ネットワーク（10BASE-T）/（100BASE-TX）

ドライバとソフトウェアをインストールする

47
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
ドライバとソフトウェアをインストールする2
USB ケーブルで接続する場合
a
本製品とMacintosh
®
をUSBケーブルで
接続する
(1) 本製品の本体カバーを開ける
本体カバーをしっかりと固定される位置まで上げてく
ださい。
(2) USB ケーブル接続端子に USB ケーブルを接
続する
(3) USB ケーブルを本製品の溝におさめ、
Macintosh
®
に USB ケーブルを接続する
(4) 本体カバーを閉じる
固定をとるために少し本体カバーを持ち上げ（1）、本
体カバーサポートをゆっくり押しながら（2）、本体カ
バーを閉めます。
b
本製品の電源コードをコンセントに差し
込む
c
Macintosh
®
の電源を入れる
d
付属の CD-ROM を Macintosh
®
の CD-
ROM ドライブにセットする
注意
■ インストールをする前に、「STEP1 付属品を取り付ける」「STEP2 設置・接続する」が終わっていることをご確認

ください。
■ メモリーカードが本製品のカードスロットに差し込まれていないことをご確認ください。
■ 起動しているアプリケーションがある場合は、終了してからインストールを始めてください。
■ 本製品に USB ケーブルと LAN ケーブルを同時につないでご使用になりたい場合は、手順にしたがって両方のインス
トールを行ってください。このとき、LAN ケーブルと USB ケーブルを積み上げて、本体内部の溝におさめてくださ
い。（コア付きの USB ケーブルはご使用になれません。）
注意
■ 本体カバーを閉めるときは、手をはさまないように注
意して、最後まで本体カバーを持って閉めてください。

50ページ

48

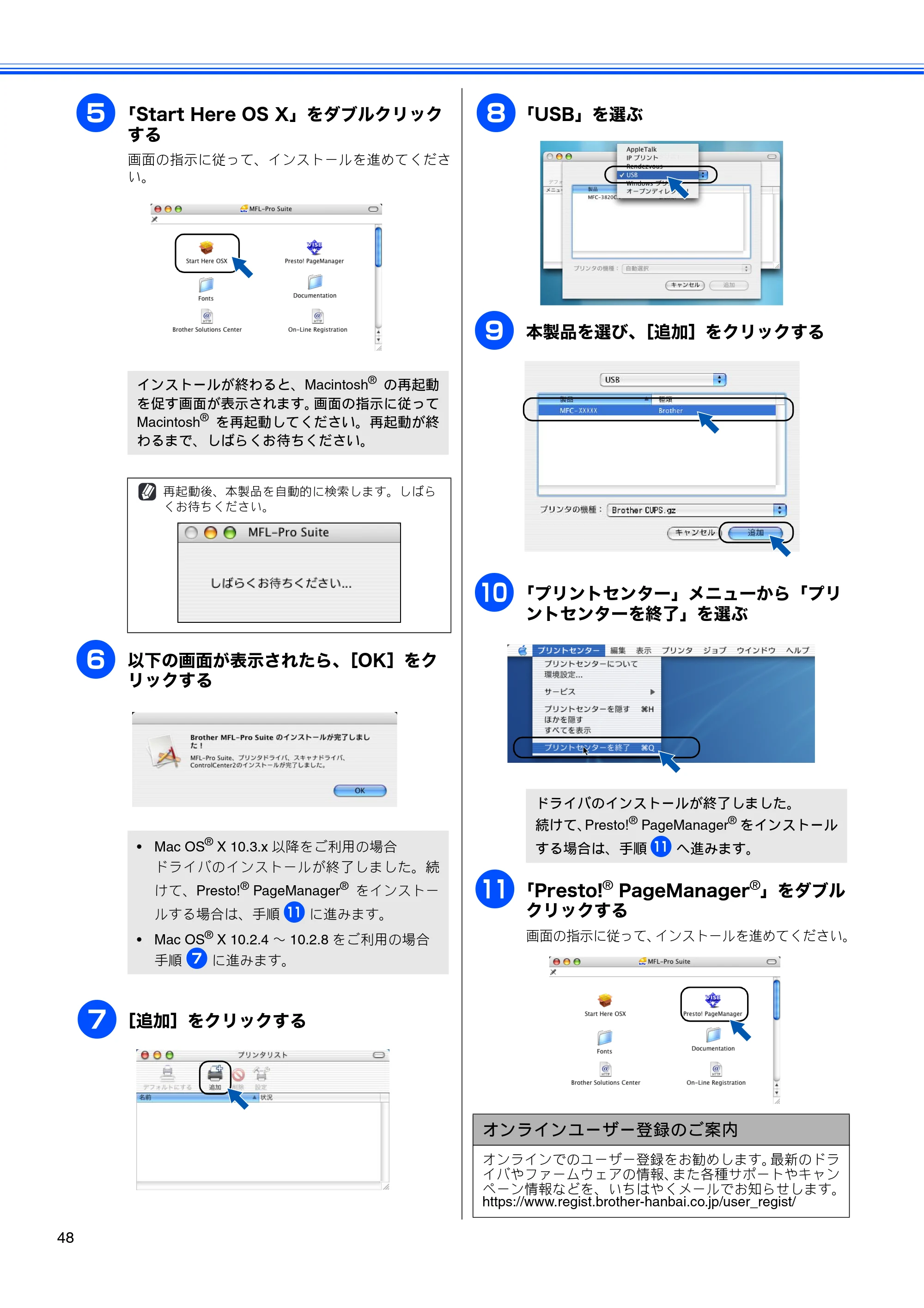

e
「Start Here OS X」をダブルクリック
する
画面の指示に従って、インストールを進めてくださ
い。
f
以下の画面が表示されたら、［OK］をク
リックする
g
［追加］をクリックする
h
「USB」を選ぶ
i
本製品を選び、［追加］をクリックする
j
「プリントセンター」メニューから「プリ
ントセンターを終了」を選ぶ
k
「Presto!
®
PageManager
®
」をダブル
クリックする
画面の指示に従って、インストールを進めてください。
インストールが終わると、Macintosh
®
の再起動
を促す画面が表示されます。画面の指示に従って
Macintosh
®
を再起動してください。再起動が終
わるまで、しばらくお待ちください。
再起動後、本製品を自動的に検索します。しばら
くお待ちください。

Mac OS

®
X 10.3.x 以降をご利用の場合
ドライバのインストールが終了しました。続
けて、Presto!
®
PageManager
®
をインストー
ルする場合は、手順 0 k に進みます。

Mac OS

®
X 10.2.4 ～ 10.2.8 をご利用の場合
手順 0 g に進みます。
ドライバのインストールが終了しました。
続けて、Presto!
®
PageManager
®
をインストール
する場合は、手順 0 k へ進みます。
オンラインユーザー登録のご案内
オンラインでのユーザー登録をお勧めします。最新のドラ
イバやファームウェアの情報、また各種サポートやキャン
ペーン情報などを、いちはやくメールでお知らせします。
https://www.regist.brother-hanbai.co.jp/user_regist/

LANケーブルで接続する場合

49
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する

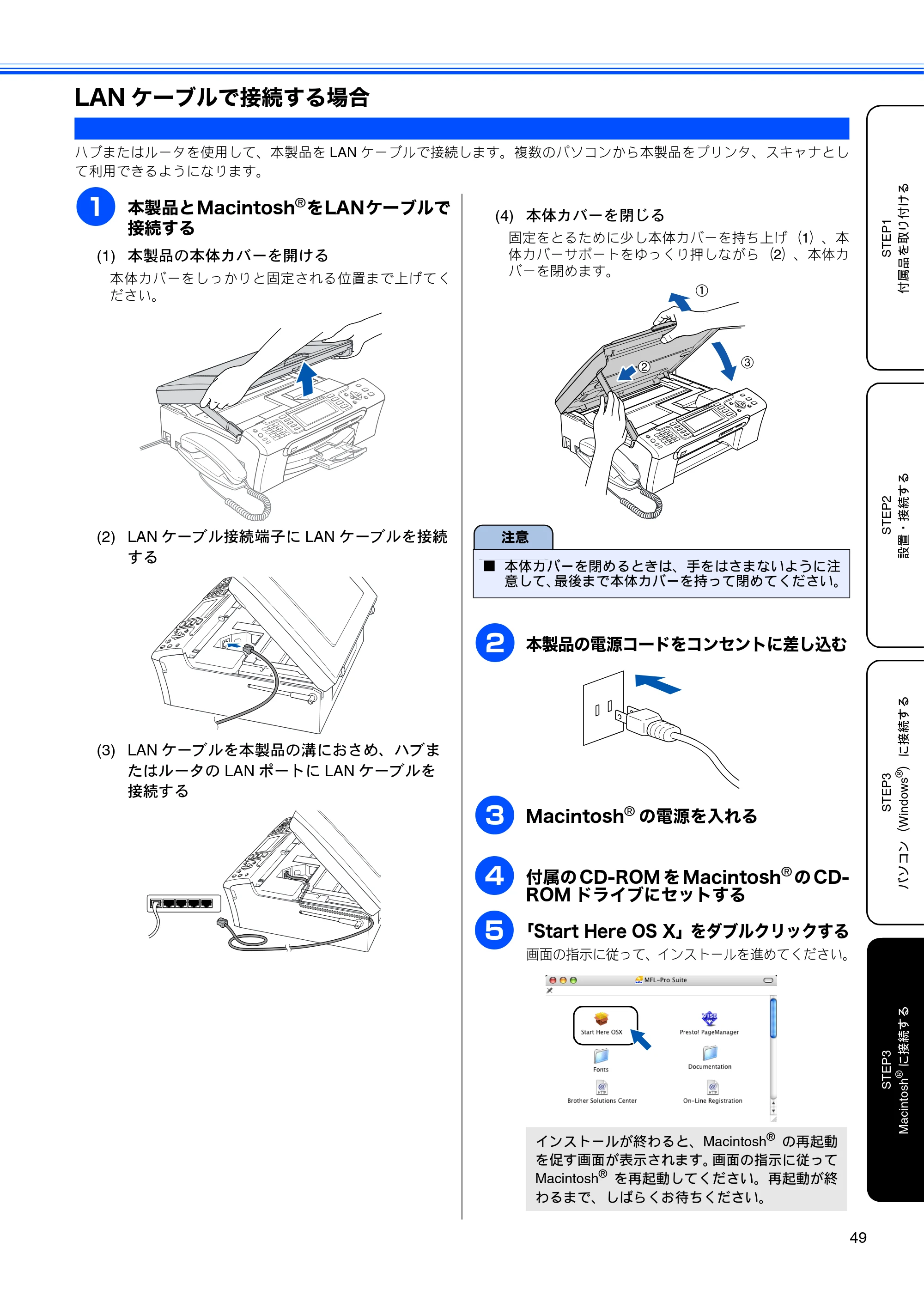

LAN ケーブルで接続する場合
ハブまたはルータを使用して、本製品を LAN ケーブルで接続します。複数のパソコンから本製品をプリンタ、スキャナとし
て利用できるようになります。
a
本製品とMacintosh
®
をLANケーブルで
接続する
(1) 本製品の本体カバーを開ける
本体カバーをしっかりと固定される位置まで上げてく
ださい。
(2) LAN ケーブル接続端子に LAN ケーブルを接続
する
(3) LAN ケーブルを本製品の溝におさめ、ハブま
たはルータの LAN ポートに LAN ケーブルを
接続する
(4) 本体カバーを閉じる
固定をとるために少し本体カバーを持ち上げ（1）、本
体カバーサポートをゆっくり押しながら（2）、本体カ
バーを閉めます。
b
本製品の電源コードをコンセントに差し込む
c
Macintosh
®
の電源を入れる
d
付属の CD-ROM を Macintosh

®
の CD-
ROM ドライブにセットする
e
「Start Here OS X」をダブルクリックする
画面の指示に従って、インストールを進めてください。
注意
■ 本体カバーを閉めるときは、手をはさまないように注
意して、最後まで本体カバーを持って閉めてください。
インストールが終わると、Macintosh
®
の再起動
を促す画面が表示されます。画面の指示に従って
Macintosh
®
を再起動してください。再起動が終
わるまで、しばらくお待ちください。

52ページ

50
f
［追加］をクリックする
(1) 下の画面のとおり選択する
(2) 本製品を選び、［追加］をクリックする
(1) 本製品を選び、［追加］をクリックする
再起動後、本製品を自動的に検索します。しばら
くお待ちください。
ネットワーク上に複数の複合機がある場合は、以下の
画面が表示されます。本製品を選んで、［OK］をク
リックしてください。
以下の画面が表示されたときは、［OK］をクリッ
クして、表示名を入力してください。
表示名は、15 文字以内で入力します。
※スキャンキー用パスワードについて詳しくは、画面で見る
ユーザーズガイドをご覧ください。
A)Mac OS
®
10.2.4 ～ 10.3.x ご利用の
場合
B)Mac OS
®
10.4 をご利用の場合

「BRAdmin Light」を使用する

51
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（
Windows
®
）に接続する
STEP3
Macintosh
®
に接続する
g
「プリンタ設定ユーティリティ」メニュー
から「プリンタ設定ユーティリティを終
了」を選ぶ
Mac OS 10.2.x の場合は、「プリントセンター」メ
ニューから「プリントセンターを終了」を選びます。
h
「Presto!
®
PageManager
®
」をダブル
クリックする
画面の指示に従って、インストールを進めてくださ
い。
「BRAdmin Light」を使用する
BRAdmin Light は、ネットワークプリンタなど、ネットワー
ク環境に接続された装置の管理を行うソフトウェアです。
BRAdmin Light は、ドライバをインストールすると、自動的
にインストールされます。
お使いのネットワーク環境が、IP アドレスの設定規則に適さ
ない場合は、以下の手順に従って BRAdmin Light で本製品の
IP アドレスを設定してください。
詳しくは、「画面で見るユーザーズガイド」をご覧ください。

⇒画面で見るユーザーズガイド「ネットワーク設定」
a
デスクトップ上の［Macintosh HD］か
ら、［ライブラリ］-［Printers］-
［Brother］-［Utilities］-
［BRAdmin Light.jar］を選ぶ
BRAdmin Light が起動し、自動的に新しいデバイス
を検索します。
b
本製品をダブルクリックする
c
［IP アドレス］［サブネットマスク］［ゲー
トウェイ］を入力し、［OK］をクリック
する
ドライバのインストールが終了しました。
続けて、Presto!
®
PageManager
®
をインストール
する場合は、手順 0 h へ進みます。
オンラインユーザー登録のご案内
オンラインでのユーザー登録をお勧めします。最新のドラ
イバやファームウェアの情報、また各種サポートやキャン
ペーン情報などを、いちはやくメールでお知らせします。
https://www.regist.brother-hanbai.co.jp/user_regist/
IP アドレスなどの情報が、本機に保存されます。

ネットワークの設定内容を印刷する
(1) を押し、で【レポート設定】を選び、を
押す
(2) で【LAN 設定内容リスト】を選び、を押す
(3) またはを押す

この続きは…

52
この続きは…
ここまでの操作で、本製品を使用するための準備が終了しました。本製品をお使いいただくときは、目的に合わ
せて必要なユーザーズガイドをよくお読みいただき、正しくお使いください。
「ユーザーズガイド」（冊子）

ご使用の前に
電話
ファクス
留守番機能
コピー
フォトメディアキャプチャ
こんなときは

画面で見るユーザーズガイド（HTML 形式）

プリンタ
スキャナ
PC-FAX
フォトメディアキャプチャ
リモートセットアップ
ControlCenter

MFC-850CDN/CDWN
MFC-860CDN

http://solutions.brother.co.jp
https://www.regist.brother-hanbai.co.jp/user_regist/
「画面で見るユーザーズガイド」を閲覧するには
CD-ROM に収録されている「画面で見るユーザーズガイド」を見たいときは、以下の手順で操作します。
Windows
®
の場合
(1) 付属の CD-ROM をパソコンの CD-ROM ドライ
ブにセットする
モデルを選択する画面が表示されたときは、お使いの
モデルをクリックします。
◆ メイン画面が表示されます。
(2) 「ユーザーズガイド」をクリックする
◆「画面で見るユーザーズガイド」が表示されます。
パソコンにドライバをインストールすると、Windows
®
のス
タートメニューから画面で見るユーザーズガイドを閲覧でき
ます。
［スタート］メニューから、［すべてのプログラム（プログラ
ム）］－［Brother］－［（モデル名）］－［ユーザーズガイド］

を選んでください。
Macintosh
®
の場合
(1) 付属の CD-ROM を Macintosh
®
の CD-ROM ド
ライブにセットする
(2) 「Documentation」をダブルクリックする
(3) 「MFC-XXX_JpnTop.html」をダブルクリックす
る
◆「画面で見るユーザーズガイド」が表示されます。

アフターサービスのご案内

アフターサービスのご案内
この度は本製品をお買い上げいただきまして誠にありがとうございます。ご愛用いただきます製品が、安心してご使用いただけ
ますよう下記窓口を設置しております。ご不明な点、もしくはお問い合わせなどございましたら下記までご連絡ください。その
際、ディスプレイにどのような表示が出ているかなどをおたずねいたしますので、あらかじめご確認いただけますと助かります。
※ ユーザーズガイドに乱丁、落丁があったときは、「お客様相談窓口（ブラザーコールセンター）0120-590-381（フリーダイヤル）」にご連
絡ください。
※ Presto!
®
PageManager
®
については、以下にお問い合わせください。
ニューソフトジャパンカスタマーサポートセンター
TEL : 03-5472-7008 FAX : 03-5472-7009 10：00 ～ 12：00 13：00 ～ 17：00（土日・祝日を除く）
テクニカルサポート電子メール：nj.nsc@newsoft.co.jp ホームページ：http://www.newsoft.co.jp

商標について
本文中では、OS 名称を略記しています。
Windows
®
98 の正式名称は、Microsoft
®
Windows
®
98 operating system です。
Windows
®
98SE の正式名称は、Microsoft
®
Windows
®
98 Second Edition operating system です。
Windows
®
2000 Professional の正式名称は、Microsoft
®
Windows
®
2000 Professional operating system です。
（本文中では Windows
®
2000 と表記しています。）
Windows
®
Me の正式名称は、Microsoft
®
Windows
®
Millennium Edition operating system です。
Windows
®
XP の正式名称は、Microsoft
®
Windows
®
XP operating system です。
Microsoft 、Windows は、米国 Microsoft Corporation の米国およびその他の国における登録商標です。

Apple 、Macintosh は、アップルコンピュータ社の商標です。
Adobe、Photoshop は Adobe Systems Incorporated（アドビシステムズ社）の商標です。
Presto! PageManager は、NewSoft Technology Corp. の登録商標です。
Pentium、Xeon は、Intel Corporation の登録商標です。
AMD Athlon 64、AMD Opteron は、Advanced Micro Devices,Inc. の登録商標です。
PictBridge は、CIPA（Camera ＆ Imaging Products Association）の商標です。
「デジカメ」は三洋電機株式会社の登録商標です。
本書に記載されているその他の会社名および製品名は、各社の商標または登録商標です。

お買い上げの際、販売店でお渡しする保証書は大切に保管してください。
本製品の補修用性能部品の最低保有期間は製造打切後 5 年です。

【お客様相談窓口（ブラザーコールセンター）】

MFC 製品のご質問と障害に関するご相談
TEL： 0120-590-381
電話番号はおかけ間違いのないようご注意ください。
受付時間：月～金 9：00 ～ 20：00
土・祝日 9：00 ～ 17：00
日曜日および当社 ( ブラザー販売 ( 株 )) 休日は休みとさ
せていただきます。
お客様相談窓口の情報は下記のサポートページにてご
確認ください。
サポートページ（ブラザーソリューションセンター）：
http://solutions.brother.co.jp
オンラインユーザー登録：
https://www.regist.brother-hanbai.co.jp/user_regist/

消耗品ご注文窓口

ブラザー販売（株）情報機器事業部ダイレクトクラブ
〒 467-8577 名古屋市瑞穂区苗代町 15-1
TEL：0120-118-825
（土・日・祝日、長期休暇を除く
9：00 ～ 12：00 13：00 ～ 17：00）
FAX：052-825-0311
ホームページ：http://direct.brother.co.jp

消耗品については、お買い上げの販売店にてお買い求めください。
万一、販売店よりお買い求めできない場合は、弊社ダイレクト

クラブにて対応させていただきます。なお、FAX にてご注文い
ただく場合は、ユーザーズガイドの「ご注文シート」を印刷し
てご活用ください。
〒 467-8561
愛知県名古屋市瑞穂区苗代町 15-1
ブラザー工業株式会社
本製品は日本国内のみでのご使用となりますので、海外でのご使用はお止めください。海外での各国の通信規格に反する場合や、海外で
使用されている電源が本製品に適切ではない恐れがあります。海外で本製品をご使用になりトラブルが発生した場合、当社は一切の責任
を負いかねます。また、保証の対象とはなりませんのでご注意ください。
These machines are made for use in Japan only. We can not recommend using them overseas because it may violate the
Telecommunications Regulations of that country and the power requirements of your fax machine may not be compatible with the power

available in foreign countries. Using Japan models overseas is at your own risk and will void your warranty.

メーカー	ブラザー	カテゴリ	プリンター・複合機
適用機種	MFC-850CDN MFC-850CDWN MFC-860CDN
資料名	かんたん設置ガイド	形式	日本語 PDF · 56 ページ · 5.3 MB
出典	ブラザー製品サポート掲載内容の訂正

かんたん設置ガイドMFC-850CDN / MFC-850CDWN / MFC-860CDN

本文・図解

MFC-850CDN/CDWN MFC-860CDN かんたん設置ガイド

ユーザーズガイドの構成

お手入れ、困ったとき、などについて記載しています。

お願い

安全にお使いいただくために

設置についてのご注意

電源についてのご注意

使用についてのご注意

8ページ

取り付け・設置してください。

9ページ

目次

STEP1 付属品を取り付ける

付属品を確認する

受話器を取り付ける

用紙をセットする

15ページ

16ページ

STEP2 設置・接続する

接続する

インクカートリッジを取り付ける

20ページ

印刷テストをする

ケータイ通話お得サービスを設定する

接続状態を確認する

ファクスの受信方法を設定する

電話・ファクスの受けかたを変更する

26ページ

日付と時刻を設定する［時計セット］

名前とファクス番号を設定する［発信元登録］

子機を準備する

壁に掛けて使用する

いろいろな接続

ひかり電話をご利用の場合

STEP3 パソコン（Windows®)に接続する

インストールの前に

動作環境

ネットワーク環境（有線LAN）で複数のパソコンから使用する場合

37ページ

準備ができたら、「LAN ケーブルで接続する」

38ページ

ドライバとソフトウェアをインストールする

40ページ

41ページ

LANケーブルで接続する場合

43ページ

44ページ

「BRAdmin Professional」をインストールする

46ページ

STEP3 Macintosh®に接続する

インストールの前に

ドライバとソフトウェアをインストールする

50ページ

LANケーブルで接続する場合

52ページ

「BRAdmin Light」を使用する

この続きは…

関連製品のご案内

アフターサービスのご案内

製品・資料情報

かんたん設置ガイド の掲示板

これまでの質問・相談

関連する説明書

かんたん設置ガイド

ユーザーズガイド ～パソコン活用編～

取扱説明書（本体）

かんたん設置ガイド

かんたん設置ガイドの掲示板

ユーザーズガイド～パソコン活用編～
