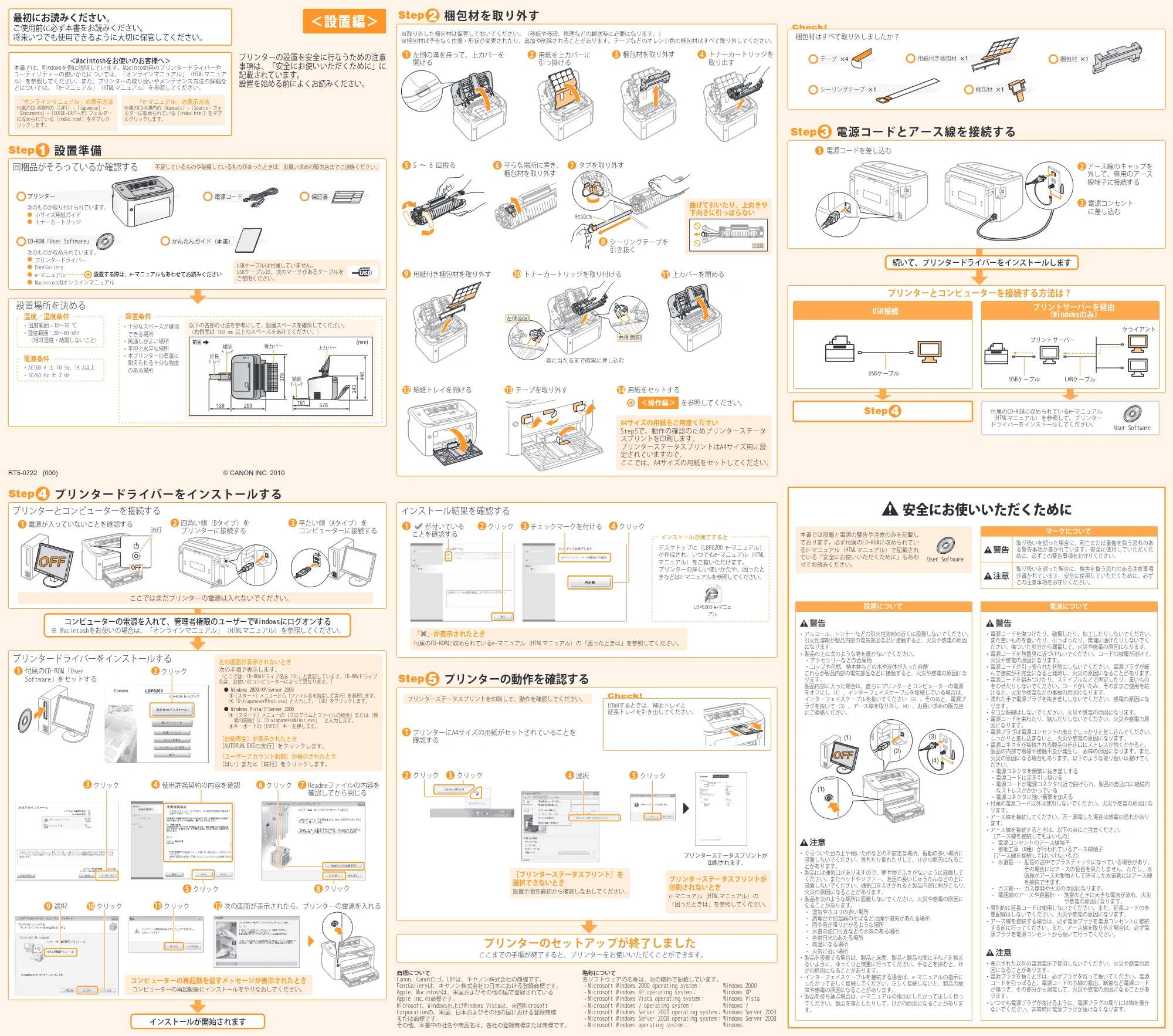

1ページ
Check!
レーザービームプリンター保証書
USBケーブル
クライアント
LANケーブルUSBケーブル
プリントサーバー
OFF
正面図
インストールが完了すると
左側面図
右側面図
(mm)
139 293 578161
379
243
440
前面
後カバー 上カバー
給紙
トレイ
延長
トレイ
補助
トレイ
A4サイズの用紙をご用意ください
Step5で、動作の確認のためプリンターステータ
スプリントを印刷します。
プリンターステータスプリントはA4サイズ用に設
定されていますので、
ここでは、A4サイズの用紙をセットしてください。
左の画面が表示されないとき
次の手順で表示します。
（ここでは、CD-ROMドライブ名を「D:」と表記しています。CD-ROMドライブ
名は、お使いのコンピューターによって異なります。）
- Windows 2000/XP/Server 2003
①［スタート］メニューから［ファイル名を指定して実行］を選択します。
②「D:¥Japanese¥MInst.exe」と入力して、［OK］をクリックします。
- Windows Vista/7/Server 2008
①［スタート］メニューの［プログラムとファイルの検索］または［検
索の開始］に「D:¥Japanese¥MInst.exe」 と入力します。
②キーボードの［ENTER］キーを押します。
［自動再生］が表示されたとき
［AUTORUN.EXEの実行］をクリックします。
［ユーザーアカウント制御］が表示されたとき
［はい］または［続行］をクリックします。
プリンタードライバーをインストールする
- 温度範囲：10～30 ℃
- 湿度範囲：20～80 %RH
（相対湿度・結露しないこと）
設置場所を決める
以下の各部の寸法を参考にして、設置スペースを確保してください。
（右側面は 100 mm 以上のスペースをあけてください。）
設置準備
曲げて引いたり、上向きや
下向きに引っぱらない
プリンターとコンピューターを接続する方法は？
電源コード 保証書
かんたんガイド（本書）
プリンター
次のものが取り付けられています。
- 小サイズ用紙ガイド
- トナーカートリッジ
CD-ROM「User Software」
同梱品がそろっているか確認する
USBケーブルは付属していません。
USBケーブルは、次のマークがあるケーブルを
ご使用ください。
シーリングテープ ×1
テープ ×4 梱包材 ×1
梱包材 ×1
梱包材はすべて取り外しましたか？
Check!
左側の溝を持って、上カバーを
開ける
1 用紙を上カバーに
引っ掛ける
2
付属のCD-ROM「User
Software」をセットする
1
梱包材を取り外す3 トナーカートリッジを
取り出す
4
5 ～ 6 回振る5 平らな場所に置き、
梱包材を取り外す
6
プリンターとコンピューターを接続する
続いて、プリンタードライバーをインストールします
約50cm
電源が入っていないことを確認する1 四角い側（Bタイプ）を
プリンターに接続する
2 平たい側（Aタイプ）を
コンピューターに接続する
3
使用許諾契約の内容を確認クリック
クリック
クリック
クリック
Readmeファイルの内容を
確認してから閉じる
3
クリック2
4
5
6 7
8
Step
タブを取り外す7
電源コードを差し込む1
アース線のキャップを
外して、専用のアース
線端子に接続する
2
電源コンセント
に差し込む
3
シーリングテープを
引き抜く
8
用紙付き梱包材を取り外す9 トナーカートリッジを取り付ける
奥に当たるまで確実に押し込む
10
給紙トレイを開ける12 テープを取り外す13 用紙をセットする
を参照してください。
14
上カバーを閉める11
用紙付き梱包材 ×1
付属のCD-ROMに収められているe-マニュアル
（HTMLマニュアル）を参照して、プリンター
ドライバーをインストールしてください。
User Software
ここではまだプリンターの電源は入れないでください。
次のものが収められています。
- プリンタードライバー
- FontGallery
- e-マニュアル
- Macintosh用オンラインマニュアル
設置する際は、e-マニュアルもあわせてお読みください
コンピューターの電源を入れて、管理者権限のユーザーでWindowsにログオンする
※ Macintoshをお使いの場合は、「オンラインマニュアル」（HTMLマニュアル）を参照してください。
インストールが開始されます
最初にお読みください。
ご使用前に必ず本書をお読みください。
将来いつでも使用できるように大切に保管してください。
プリンターの設置を安全に行なうための注意
事項は、「安全にお使いいただくために」に
記載されています。
設置を始める前によくお読みください。
温度／湿度条件
- AC100 V ± 10 ％、15 A以上
- 50/60 Hz ± 2 Hz
電源条件
- 十分なスペースが確保
できる場所
- 風通しがよい場所
- 平坦で水平な場所
- 本プリンターの質量に
耐えられる十分な強度
のある場所
設置条件
1
梱包材を取り外すStep 2
電源コードとアース線を接続するStep 3
プリンタードライバーをインストールするStep 4
USB接続
プリントサーバーを経由
（Windowsのみ）
＜設置編＞
不足しているものや破損しているものがあったときは、お買い求めの販売店までご連絡ください。
※梱包材は予告なく位置・形状が変更されたり、追加や削除されることがあります。テープなどのオレンジ色の梱包材はすべて取り外してください。
※取り外した梱包材は保管しておいてください。（移転や移設、修理などの輸送時に必要になります。）
プリンターのセットアップが終了しました
ここまでの手順が終了すると、プリンターをお使いいただくことができます。
インストール結果を確認する
プリンターステータスプリントが
印刷されます。
選択4
1
クリック5
プリンターにA4サイズの用紙がセットされていることを
確認する
2 クリック 3 クリック
クリック2 クリック4が付いている
ことを確認する
1 チェックマークを付ける3
デスクトップに［LBP6200 e-マニュアル］
が作成され、いつでもe-マニュアル（HTML
マニュアル）をご覧いただけます。
プリンターの詳しい使いかたや、困ったと
きなどはe-マニュアルを参照してください。
選択 クリック9 10 クリック 次の画面が表示されたら、プリンターの電源を入れる11 12
コンピューターの再起動を促すメッセージが表示されたとき
コンピューターの再起動後にインストールをやりなおしてください。
［プリンターステータスプリント］を
選択できないとき
設置手順を最初から確認しなおしてください。
プリンターステータスプリントが
印刷されないとき
e-マニュアル（HTMLマニュアル）の
「困ったときは」を参照してください。
「 」が表示されたとき
付属のCD-ROMに収められているe-マニュアル（HTMLマニュアル）の「困ったときは」を参照してください。
本書では設置と電源の警告や注意のみを記載し
ております。必ず付属のCD-ROMに収められてい
るe-マニュアル（HTMLマニュアル）で記載され
ている「安全にお使いいただくために」もあわ
せてお読みください。
安全にお使いいただくために
User Software
マークについて
設置について
取り扱いを誤った場合に、死亡または重傷を負う恐れのあ
る警告事項が書かれています。安全に使用していただくた
めに、必ずこの警告事項をお守りください。
取り扱いを誤った場合に、傷害を負う恐れのある注意事項
が書かれています。安全に使用していただくために、必ず
この注意事項をお守りください。
- アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。
引火性溶剤が製品内部の電気部品などに接触すると、火災や感電の原因
になります。
- 製品の上に次のような物を置かないでください。
- アクセサリーなどの金属物
- コップや花瓶、植木鉢などの水や液体が入った容器
これらが製品内部の電気部品などに接触すると、火災や感電の原因にな
ります。
製品内部に入った場合は、直ちにプリンターとコンピューターの電源
をオフにし（1）、インターフェイスケーブルを接続している場合は、
インターフェイスケーブルを抜いてください（2）。そのあと、電源プ
ラグを抜いて（3）、アース線を取り外し（4）、お買い求めの販売店
にご連絡ください。
電源について
- 電源コードを傷つけたり、破損したり、加工したりしないでください。
また重いものを置いたり、引っぱったり、無理に曲げたりしないでく
ださい。傷ついた部分から漏電して、火災や感電の原因になります。
- 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、
火災や感電の原因になります。
- 電源コードが引っ張られた状態にしないでください。電源プラグが緩
んで接続が不完全になると発熱し、火災の原因になることがあります。
- 電源コードを踏みつけたり、ステイプルなどで固定したり、重いもの
をのせたりしないでください。コードがいたみ、そのままご使用を続
けると、火災や感電などの事故の原因になります。
- 濡れた手で電源プラグを抜き差ししないでください。感電の原因にな
ります。
- タコ足配線はしないでください。火災や感電の原因になります。
- 電源コードを束ねたり、結んだりしないでください。火災や感電の原
因になります。
- 電源プラグは電源コンセントの奥までしっかりと差し込んでください。
しっかりと差し込まないと、火災や感電の原因になります。
- 電源コネクタが接続される製品の差込口にストレスが強くかかると、
製品の内部で断線や接触不良が発生し、故障の原因になります。また、
火災の原因になる場合もあります。以下のような取り扱いは避けてく
ださい。
- 電源コネクタを頻繁に抜き差しする
- 電源コードに足を引っ掛ける
- 電源コードが電源コネクタ付近で曲げられ、製品の差込口に継続的
なストレスがかかっている
- 電源コネクタに強い衝撃を加える
- 付属の電源コード以外は使用しないでください。火災や感電の原因にな
ります。
- アース線を接続してください。万一漏電した場合は感電の恐れがあり
ます。
- アース線を接続するときは、以下の点にご注意ください。
［アース線を接続してもよいもの］
- 電源コンセントのアース線端子
- 接地工事（D種）が行われているアース線端子
［アース線を接続してはいけないもの］
- 水道管･･･ 配管の途中でプラスティックになっている場合があり、
その場合にはアースの役目を果たしません。ただし、水
道局がアース対象物として許可した水道管にはアース線
を接続できます。
- ガス管･･･ ガス爆発や火災の原因になります。
- 電話線のアースや避雷針･･･ 落雷のときに大きな電流が流れ、火災
や感電の原因になります。
- 原則的に延長コードは使用しないでください。また、延長コードの多
重配線はしないでください。火災や感電の原因になります。
- アース線を接続する場合は、必ず電源プラグを電源コンセントに接続
する前に行ってください。また、アース線を取り外す場合は、必ず電
源プラグを電源コンセントから抜いて行ってください。
- ぐらついた台の上や傾いた所などの不安定な場所、振動の多い場所に
設置しないでください。落ちたり倒れたりして、けがの原因になるこ
とがあります。
- 製品には通気口がありますので、壁や物でふさがないように設置して
ください。またベッドやソファー、毛足の長いじゅうたんなどの上に
設置しないでください。通気口をふさがれると製品内部に熱がこもり、
火災の原因になることがあります。
- 製品を次のような場所に設置しないでください。火災や感電の原因に
なることがあります。
- 湿気やホコリの多い場所
- 調理台や加湿器のそばなど油煙や湯気があたる場所
- 雨や雪が降りかかるような場所
- 水道の蛇口付近などの水気のある場所
- 直射日光のあたる場所
- 高温になる場所
- 火気に近い場所
- 製品を設置する場合は、製品と床面、製品と製品の間に手などを挟ま
ないように、ゆっくりと慎重に行ってください。手などを挟むと、け
がの原因になることがあります。
- インターフェイスケーブルを接続する場合は、e-マニュアルの指示に
したがって正しく接続してください。正しく接続しないと、製品の故
障や感電の原因になることがあります。
- 製品を持ち運ぶ場合は、e-マニュアルの指示にしたがって正しく持っ
てください。製品を落としたりして、けがの原因になることがありま
す。
- 表示された以外の電源電圧で使用しないでください。火災や感電の原
因になることがあります。
- 電源プラグを抜くときは、必ずプラグを持って抜いてください。電源
コードを引っぱると、電源コードの芯線の露出、断線など電源コード
が傷つき、その部分から漏電して、火災や感電の原因になることがあ
ります。
- いつでも電源プラグが抜けるように、電源プラグの周りには物を置か
ないでください。非常時に電源プラグが抜けなくなります。
プリンターの動作を確認するStep 5
略称について
各ソフトウェアの名称は、次の略称で記載しています。
- Microsoft Windows 2000 operating system： Windows 2000
- Microsoft Windows XP operating system： Windows XP
- Microsoft Windows Vista operating system： Windows Vista
- Microsoft Windows 7 operating system： Windows 7
- Microsoft Windows Server 2003 operating system： Windows Server 2003
- Microsoft Windows Server 2008 operating system： Windows Server 2008
- Microsoft Windows operating system： Windows
商標について
Canon、Canonロゴ、LBPは、キヤノン株式会社の商標です。
FontGalleryは、キヤノン株式会社の日本における登録商標です。
Apple、Macintoshは、米国およびその他の国で登録されている
Apple Inc.の商標です。
Microsoft、WindowsおよびWindows Vistaは、米国Microsoft
Corporationの、米国、日本およびその他の国における登録商標
または商標です。
その他、本書中の社名や商品名は、各社の登録商標または商標です。
プリンターステータスプリントを印刷して、動作を確認してください。
Step 4
＜操作編＞
印刷するときは、補助トレイと
延長トレイを引き出してください。
消灯
「オンラインマニュアル」の表示方法
付属のCD-ROM内の［CAPT］-［Japanese］-
［Documents］-［GUIDE-CAPT-JP］フォルダー
に収められている［index.html］をダブルク
リックします。
「e-マニュアル」の表示方法
付属のCD-ROM内の［Manuals］-［Source］フォ
ルダーに収められている［index.html］をダブ
ルクリックします。
＜Macintoshをお使いのお客様へ＞
本書では、Windowsを例に説明しています。Macintosh用のプリンタードライバーや
ユーティリティーの使いかたについては、「オンラインマニュアル」（HTMLマニュア
ル）を参照してください。また、プリンターの取り扱いやメンテナンス方法の詳細な
どについては、「e-マニュアル」（HTMLマニュアル）を参照してください。
(1)
(1)
(2)
(3)
(4)
RT5-0722 (000) © CANON INC. 2010

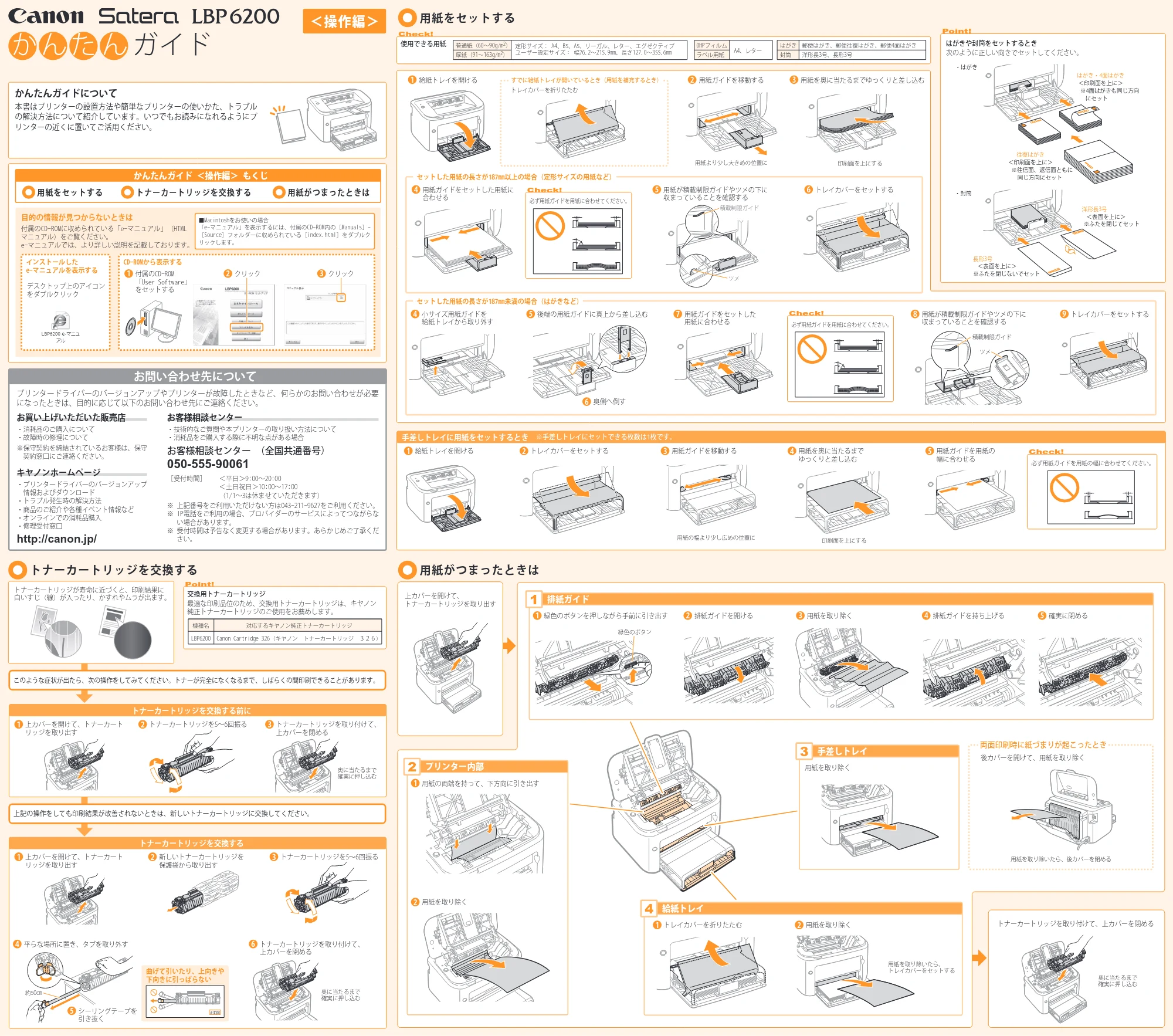

2ページ
Point!
トナーカートリッジを交換する前に
手差しトレイに用紙をセットするとき
トナーカートリッジを交換する
正面図
曲げて引いたり、上向きや
下向きに引っぱらない
積載制限ガイド
ツメ
緑色のボタン
ツメ
積載制限ガイド
洋形長3号
＜表面を上に＞
長形3号
＜表面を上に＞
※ふたを閉じないでセット
※ふたを閉じてセット
はがき・4面はがき
＜印刷面を上に＞
※4面はがきも同じ方向
にセット
※往信面、返信面ともに
同じ方向にセット
往復はがき
＜印刷面を上に＞
用紙をセットする
用紙がつまったときはトナーカートリッジを交換する
＜操作編＞
かんたんガイドについて
本書はプリンターの設置方法や簡単なプリンターの使いかた、トラブル
の解決方法について紹介しています。いつでもお読みになれるようにプ
リンターの近くに置いてご活用ください。
使用できる用紙
Check!
交換用トナーカートリッジ
最適な印刷品位のため、交換用トナーカートリッジは、キヤノン
純正トナーカートリッジのご使用をお薦めします。
1 クリック2 クリック3
インストールした
e-マニュアルを表示する
CD-ROMから表示する
かんたんガイド ＜操作編＞ もくじ
目的の情報が見つからないときは
付属のCD-ROMに収められている「e-マニュアル」（HTML
マニュアル）をご覧ください。
e-マニュアルでは、より詳しい説明を記載しております。
■Macintoshをお使いの場合
「e-マニュアル」を表示するには、付属のCD-ROM内の［Manuals］-
［Source］フォルダーに収められている［index.html］をダブルク
リックします。
用紙をセットする トナーカートリッジを交換する 用紙がつまったときは
デスクトップ上のアイコン
をダブルクリック
付属のCD-ROM
「User Software」
をセットする
トナーカートリッジが寿命に近づくと、印刷結果に
白いすじ（線）が入ったり、かすれやムラが出ます。
機種名 対応するキヤノン純正トナーカートリッジ
LBP6200 Canon Cartridge 326（キヤノン トナーカートリッジ ３２６）
上記の操作をしても印刷結果が改善されないときは、新しいトナーカートリッジに交換してください。
このような症状が出たら、次の操作をしてみてください。トナーが完全になくなるまで、しばらくの間印刷できることがあります。
上カバーを開けて、トナーカート
リッジを取り出す
1
緑色のボタンを押しながら手前に引き出す1 排紙ガイドを開ける2 用紙を取り除く3 排紙ガイドを持ち上げる4 確実に閉める5
トレイカバーを折りたたむ1 用紙を取り除く
奥に当たるまで
確実に押し込む
用紙を取り除いたら、後カバーを閉める
用紙を取り除いたら、
トレイカバーをセットする
2
用紙を取り除く
後カバーを開けて、用紙を取り除く
用紙の両端を持って、下方向に引き出す1
用紙を取り除く2
トナーカートリッジを5～6回振る2
トナーカートリッジを5～6回振る3
トナーカートリッジを取り付けて、
上カバーを閉める
奥に当たるまで
確実に押し込む
3
トナーカートリッジを取り付けて、
上カバーを閉める
奥に当たるまで
確実に押し込む
6平らな場所に置き、タブを取り外す4
シーリングテープを
引き抜く
5
上カバーを開けて、トナーカート
リッジを取り出す
1 新しいトナーカートリッジを
保護袋から取り出す
2
約50cm
給紙トレイを開ける1 用紙ガイドを移動する
用紙より少し大きめの位置に 印刷面を上にする
2 用紙を奥に当たるまでゆっくりと差し込む3
用紙ガイドをセットした用紙に
合わせる
4
小サイズ用紙ガイドを
給紙トレイから取り外す
4
給紙トレイを開ける1 トレイカバーをセットする2 用紙ガイドを移動する
用紙の幅より少し広めの位置に 印刷面を上にする
3 用紙を奥に当たるまで
ゆっくりと差し込む
4 用紙ガイドを用紙の
幅に合わせる
5
後端の用紙ガイドに真上から差し込む5
奥側へ倒す6
用紙ガイドをセットした
用紙に合わせる
7 用紙が積載制限ガイドやツメの下に
収まっていることを確認する
8 トレイカバーをセットする9
用紙が積載制限ガイドやツメの下に
収まっていることを確認する
5 トレイカバーをセットする6
Check!
Point!
必ず用紙ガイドを用紙に合わせてください。
Check!
必ず用紙ガイドを用紙に合わせてください。
Check!
必ず用紙ガイドを用紙の幅に合わせてください。
※手差しトレイにセットできる枚数は1枚です。
はがきや封筒をセットするとき
- はがき
次のように正しい向きでセットしてください。
- 封筒
普通紙（60～90g/m2） 定形サイズ： A4、B5、A5、リーガル、レター、エグゼクティブ
ユーザー設定サイズ： 幅76.2～215.9mm、長さ127.0～355.6mm厚紙（91～163g/m2）
OHPフィルム
A4、レター
ラベル用紙
はがき
封筒
郵便はがき、郵便往復はがき、郵便4面はがき
洋形長3号、長形3号
セットした用紙の長さが187mm未満の場合（はがきなど）
セットした用紙の長さが187mm以上の場合（定形サイズの用紙など）
上カバーを開けて、
トナーカートリッジを取り出す
トナーカートリッジを取り付けて、上カバーを閉める
両面印刷時に紙づまりが起こったとき
1
3
2
排紙ガイド
手差しトレイ
プリンター内部
4 給紙トレイ
お客様相談センター
- 技術的なご質問や本プリンターの取り扱い方法について
- 消耗品をご購入する際に不明な点がある場合
お客様相談センター （全国共通番号)
050-555-90061
［受付時間］ ＜平日＞9:00～20:00
＜土日祝日＞10:00～17:00
（1/1～3は休ませていただきます）
※ 上記番号をご利用いただけない方は043-211-9627をご利用ください。
※ IP電話をご利用の場合、プロバイダーのサービスによってつながらな
い場合があります。
※ 受付時間は予告なく変更する場合があります。あらかじめご了承くだ
さい。
お買い上げいただいた販売店
- 消耗品のご購入について
- 故障時の修理について
※保守契約を締結されているお客様は、保守
契約窓口にご連絡ください。
キヤノンホームページ
- プリンタードライバーのバージョンアップ
情報およびダウンロード
- トラブル発生時の解決方法
- 商品のご紹介や各種イベント情報など
- オンラインでの消耗品購入
- 修理受付窓口
http://canon.jp/
お問い合わせ先について
プリンタードライバーのバージョンアップやプリンターが故障したときなど、何らかのお問い合わせが必要
になったときは、目的に応じて以下のお問い合わせ先にご連絡ください。
すでに給紙トレイが開いているとき（用紙を補充するとき）
トレイカバーを折りたたむ
