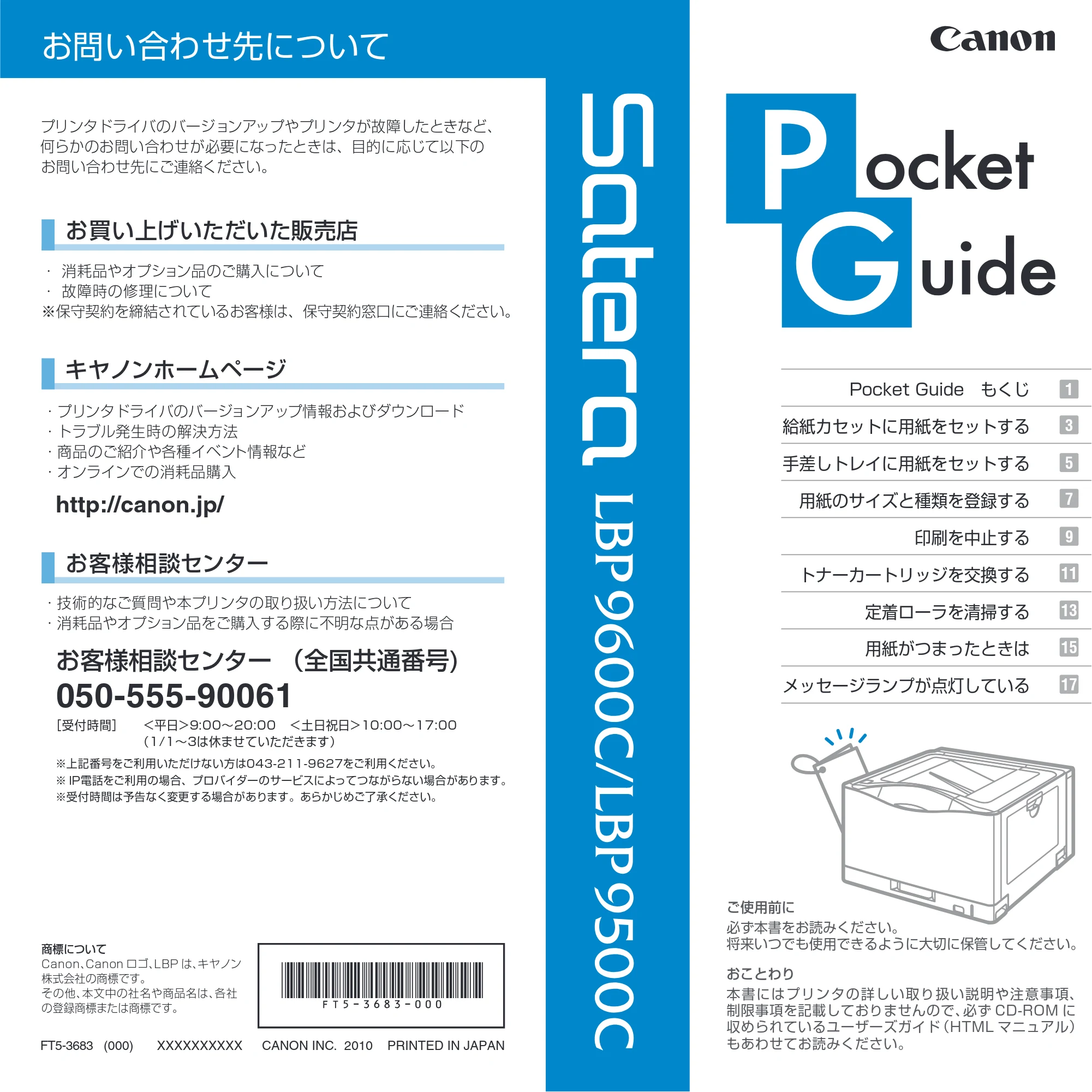

お問い合わせ先について
FT5-3683 (000) XXXXXXXXXX CANON INC. 2010 PRINTED IN JAPAN
Pocket Guide もくじ
給紙カセットに用紙をセットする
手差しトレイに用紙をセットする
用紙のサイズと種類を登録する
印刷を中止する
トナーカートリッジを交換する
定着ローラを清掃する
用紙がつまったときは
メッセージランプが点灯している
お買い上げいただいた販売店
- 消耗品やオプション品のご購入について
- 故障時の修理について
※保守契約を締結されているお客様は、保守契約窓口にご連絡ください。
キヤノンホームページ
- プリンタドライバのバージョンアップ情報およびダウンロード
- トラブル発生時の解決方法
- 商品のご紹介や各種イベント情報など
- オンラインでの消耗品購入
http://canon.jp/
プリンタドライバのバージョンアップやプリンタが故障したときなど、
何らかのお問い合わせが必要になったときは、目的に応じて以下の
お問い合わせ先にご連絡ください。
商標について
Canon、Canon ロゴ、LBP は、キヤノン
株式会社の商標です。
その他、本文中の社名や商品名は、各社
の登録商標または商標です。
お客様相談センター
- 技術的なご質問や本プリンタの取り扱い方法について
- 消耗品やオプション品をご購入する際に不明な点がある場合
お客様相談センター （全国共通番号)
050-555-90061
［受付時間］ ＜平日＞9:00～20:00 ＜土日祝日＞10:00～17:00
（1/1～3は休ませていただきます）
※上記番号をご利用いただけない方は043-211-9627をご利用ください。
※ IP電話をご利用の場合、プロバイダーのサービスによってつながらない場合があります。
※受付時間は予告なく変更する場合があります。あらかじめご了承ください。
1
3
5
7
9
11
13
15
17
おことわり
本書にはプリンタの詳しい取り扱い説明や注意事項、
制限事項を記載しておりませんので、必ず CD-ROM に
収められているユーザーズガイド（HTML マニュアル）
もあわせてお読みください。
ご使用前に
必ず本書をお読みください。
将来いつでも使用できるように大切に保管してください。
2ページ

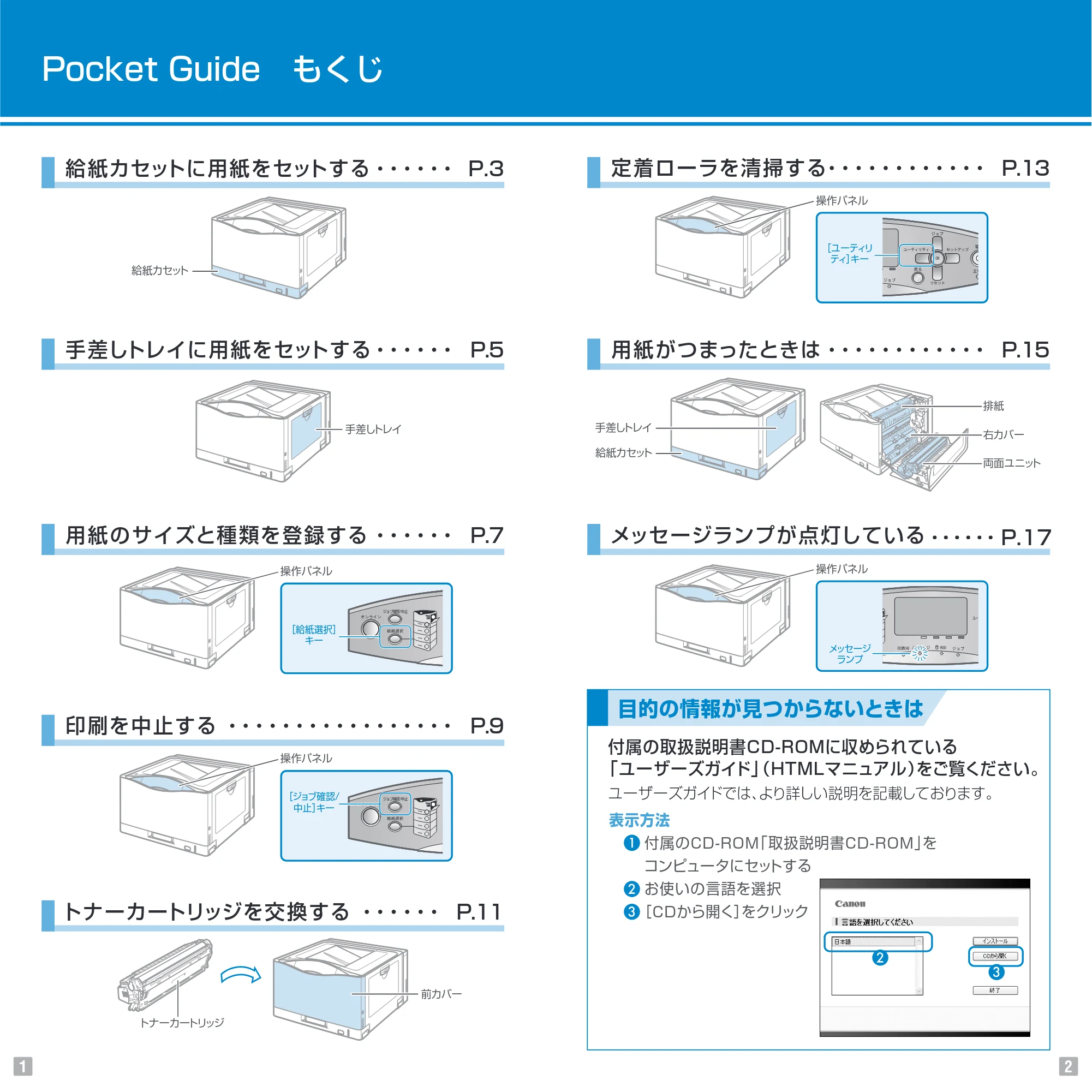

Pocket Guide もくじ
給紙カセットに用紙をセットする・・・・・・ P.3
手差しトレイに用紙をセットする・・・・・・ P.5
トナーカートリッジを交換する ・・・・・・ P.１１
用紙のサイズと種類を登録する ・・・・・・ P.7
印刷を中止する ・・・・・・・・・・・・・・・・・ P.9
給紙カセット
手差しトレイ
操作パネル
［ジョブ確認/
中止］キー
操作パネル
［給紙選択］
キー
前カバー
トナーカートリッジ
1
目的の情報が見つからないときは
ユーザーズガイドでは、より詳しい説明を記載しております。
表示方法
付属のCD-ROM「取扱説明書CD-ROM」を
コンピュータにセットする
お使いの言語を選択
［CDから開く］をクリック
用紙がつまったときは・・・・・・・・・・・・ P.15
付属の取扱説明書CD-ROMに収められている
「ユーザーズガイド」（HTMLマニュアル）をご覧ください。
P.17メッセージランプが点灯している
定着ローラを清掃する・・・・・・・・・・・・ P.13
操作パネル
［ユーティリ
ティ］キー
操作パネル
メッセージ
ランプ
給紙カセット
手差しトレイ
両面ユニット
右カバー
排紙
2
3ページ
給紙カセットを止まるまで引き出す
用紙をセットする
給紙カセットをしっかりと奥まで押し込む

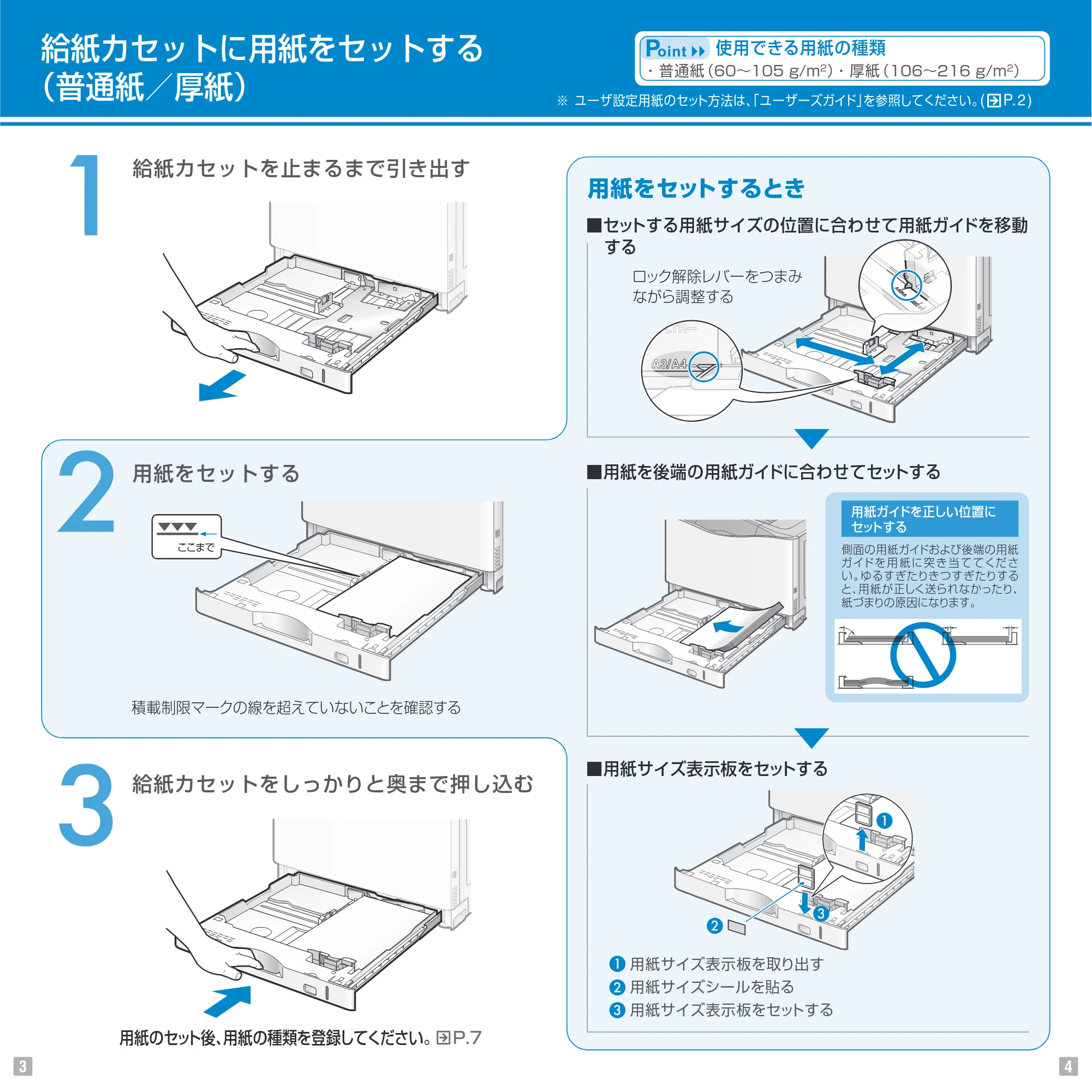

給紙カセットに用紙をセットする
（普通紙／厚紙）
ここまで
積載制限マークの線を超えていないことを確認する
用紙のセット後、用紙の種類を登録してください。 P.7
3
用紙をセットするとき
- 普通紙（60～105 g/m2 ）・ 厚紙（106～216 g/m2
）
■セットする用紙サイズの位置に合わせて用紙ガイドを移動
する
■用紙を後端の用紙ガイドに合わせてセットする
■用紙サイズ表示板をセットする
使用できる用紙の種類
※ ユーザ設定用紙のセット方法は、「ユーザーズガイド」を参照してください。( P.2)
ロック解除レバーをつまみ
ながら調整する
用紙サイズ表示板を取り出す
用紙サイズシールを貼る
用紙サイズ表示板をセットする
側面の用紙ガイドおよび後端の用紙
ガイドを 用 紙 に 突 き 当 て てくださ
い。ゆるすぎたりきつすぎたりする
と、用紙が正しく送られなかったり、
紙づまりの原因になります。
用紙ガイドを正しい位置に
セットする
4
4ページ

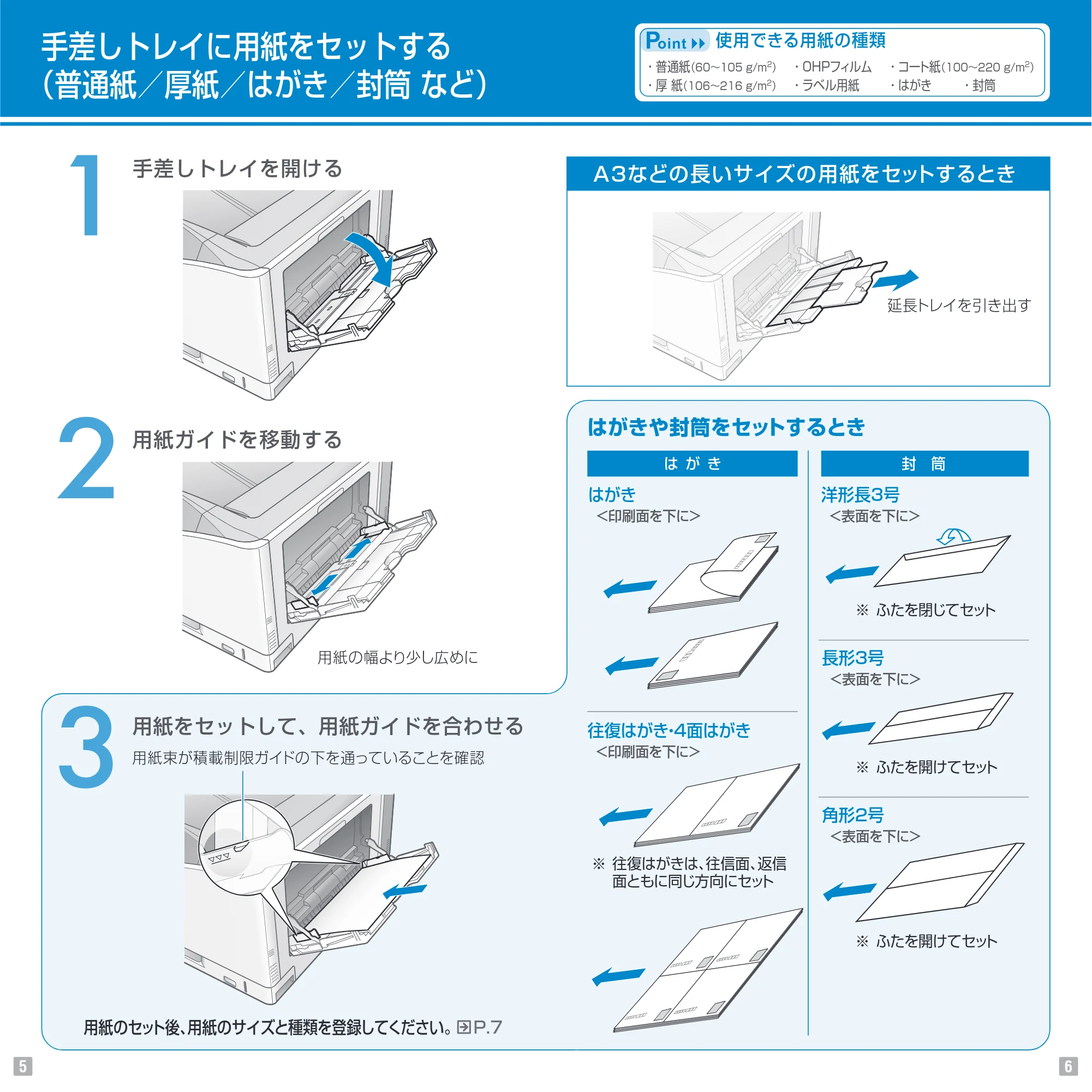

手差しトレイを開ける
用紙ガイドを移動する
用紙をセットして、用紙ガイドを合わせる
手差しトレイに用紙をセットする
（普通紙／厚紙／はがき／封筒 など）
用紙の幅より少し広めに
用紙束が積載制限ガイドの下を通っていることを確認
用紙のセット後、用紙のサイズと種類を登録してください。 P.7
5
使用できる用紙の種類
- 普通紙（60～105 g/m 2
） ・OHPフィルム ・コート紙（100～220 g/m 2
）
- 厚 紙（106～216 g/m2 ） ・ラベル用紙 ・はがき ・封筒
はがきや封筒をセットするとき
は が き
はがき
＜印刷面を下に＞
往復はがき・4面はがき
＜印刷面を下に＞
※ 往復はがきは、往信面、返信
面ともに同じ方向にセット
封 筒
長形3号
＜表面を下に＞
角形2号
＜表面を下に＞
洋形長3号
＜表面を下に＞
※ ふたを閉じてセット
※ ふたを開けてセット
※ ふたを開けてセット
延長トレイを引き出す
A3などの長いサイズの用紙をセットするとき
6
5ページ

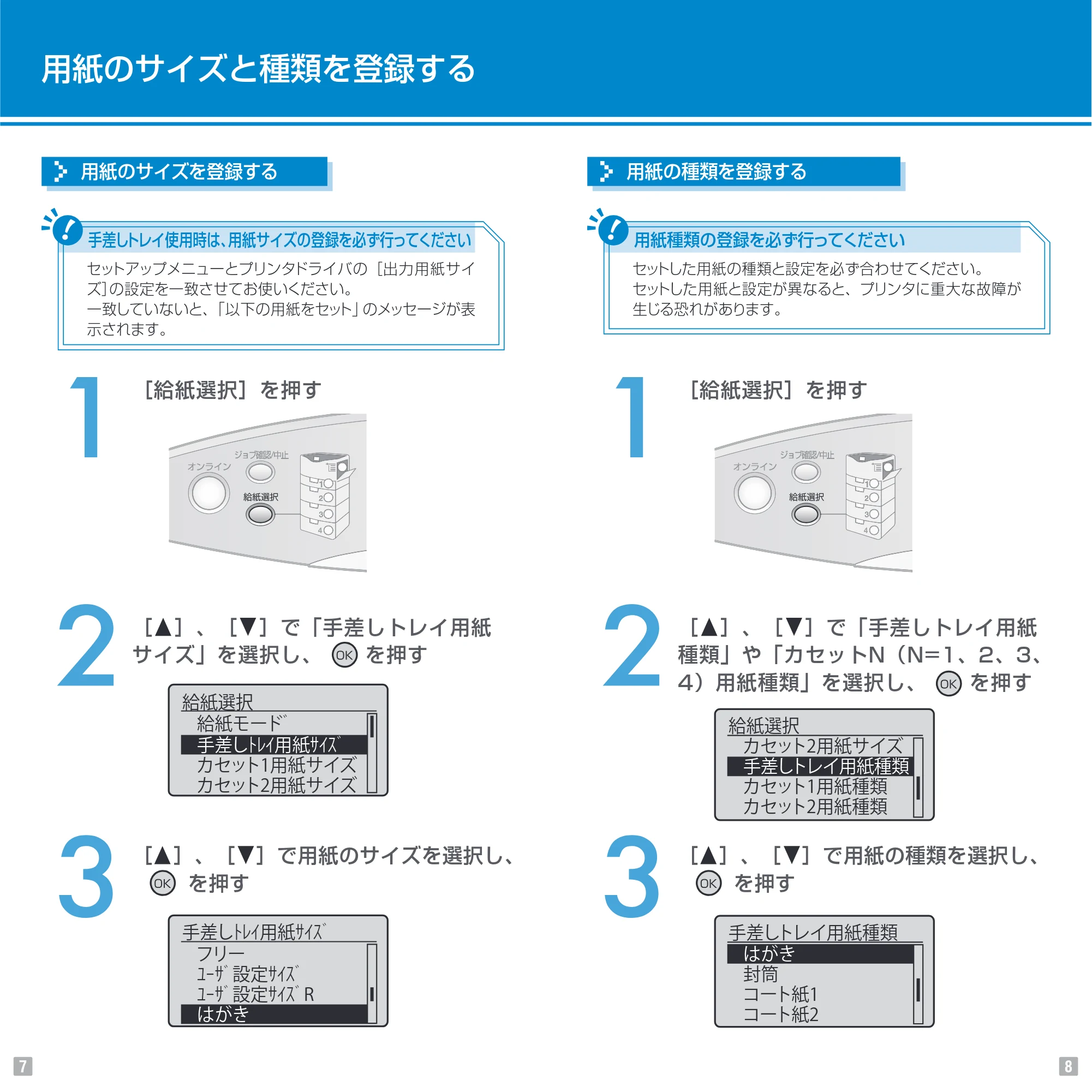

用紙のサイズと種類を登録する
［給紙選択］を押す
［ ］、［ ］で「手差しトレイ用紙
サイズ」を選択し、 を押す
［ ］、［ ］で用紙のサイズを選択し、
を押す
給紙選択
給紙モードﾞ
手差しﾄﾚｲ用紙ｻｲｽﾞ
カセット1用紙サイズ
カセット2用紙サイズ
手差しﾄﾚｲ用紙ｻｲｽﾞ
フリー
ﾕｰｻﾞ設定ｻｲｽﾞ
ﾕｰｻﾞ設定ｻｲｽﾞR
はがき
用紙のサイズを登録する
手差しトレイ使用時は、用紙サイズの登録を必ず行ってください
セットアップメニューとプリンタドライバの［出力用紙サイ
ズ］の設定を一致させてお使いください。
一致していないと、「以下の用紙をセット」のメッセージが表
示されます。
7
［給紙選択］を押す
［ ］、［ ］で「手差しトレイ用紙
種類」や「カセットN（N=1、2、3、
4）用紙種類」を選択し、 を押す
［ ］、［ ］で用紙の種類を選択し、
を押す
用紙の種類を登録する
給紙選択
カセット2用紙サイズ
手差しトレイ用紙種類
カセット1用紙種類
カセット2用紙種類
手差しトレイ用紙種類
はがき
封筒
コート紙1
コート紙2
用紙種類の登録を必ず行ってください
セットした用紙の種類と設定を必ず合わせてください。
セットした用紙と設定が異なると、プリンタに重大な故障が
生じる恐れがあります。
8
6ページ

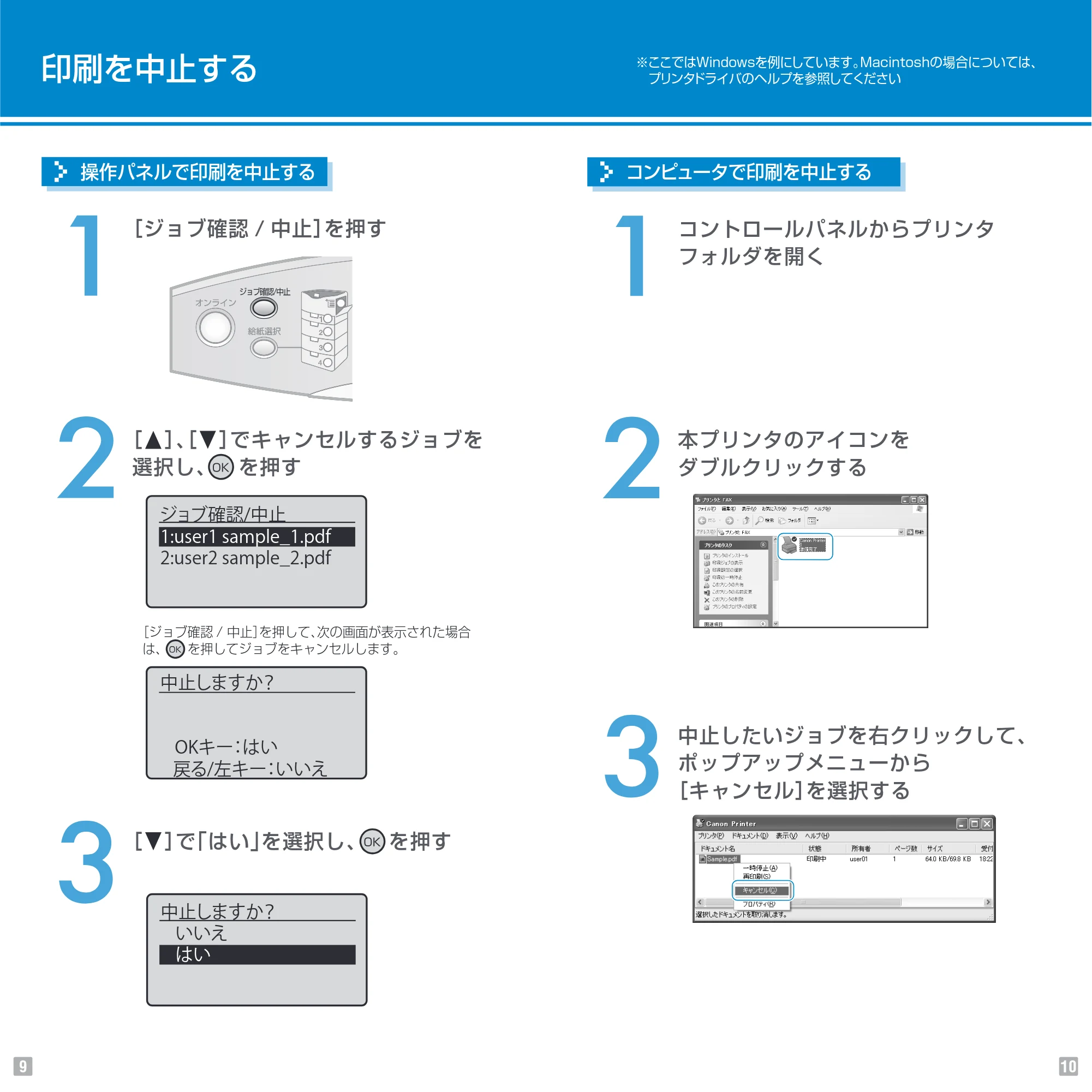

印刷を中止する
操作パネルで印刷を中止する
［ジョブ確認 / 中止］を押す
［ ］、［ ］でキャンセルするジョブを
選択し、 を押す
［ ］で「はい」を選択し、 を押す
［ジョブ確認 / 中止］を押して、次の画面が表示された場合
は、 を押してジョブをキャンセルします。
中止しますか？
OKキー：はい
戻る/左キー：いいえ
ジョブ確認/中止
1:user1 sample_1.pdf
2:user2 sample_2.pdf
中止しますか？
いいえ
はい
9
コンピュータで印刷を中止する
コントロールパネルからプリンタ
フォルダを開く
本プリンタのアイコンを
ダブルクリックする
中止したいジョブを右クリックして、
ポップアップメニューから
［キャンセル］を選択する
※ここではWindowsを例にしています。Macintoshの場合については、
プリンタドライバのヘルプを参照してください
10
7ページ
新しいカートリッジを保護袋から取り出す
トナーカートリッジを取り付けて、
前カバーを閉める
※保護袋は捨てずに保管しておく

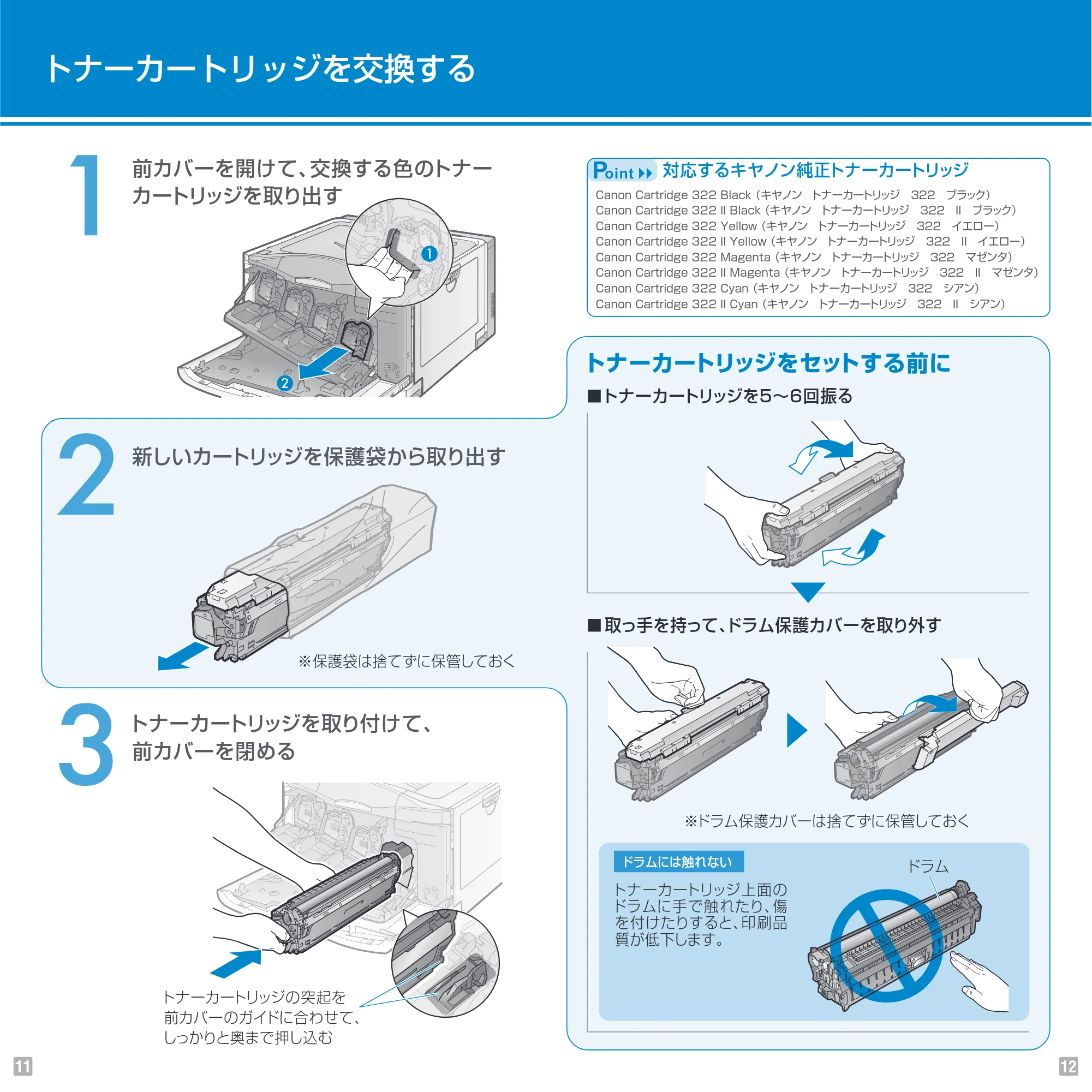

トナーカートリッジを交換する
前カバーを開けて、交換する色のトナー
カートリッジを取り出す
トナーカートリッジの突起を
前カバーのガイドに合わせて、
しっかりと奥まで押し込む
11
■ 取っ手を持って、ドラム保護カバーを取り外す
■トナーカートリッジを５～６回振る
トナーカートリッジをセットする前に
トナーカートリッジ上面の
ドラムに手で触れたり、傷
を付けたりすると、印刷品
質が低下します。
ドラムには触れない
対応するキヤノン純正トナーカートリッジ
Canon Cartridge 322 Black（キヤノン トナーカートリッジ ３２２ ブラック）
Canon Cartridge 322 II Black（キヤノン トナーカートリッジ ３２２ II ブラック）
Canon Cartridge 322 Yellow（キヤノン トナーカートリッジ ３２２ イエロー）
Canon Cartridge 322 II Yellow（キヤノン トナーカートリッジ ３２２ II イエロー）
Canon Cartridge 322 Magenta（キヤノン トナーカートリッジ ３２２ マゼンタ）
Canon Cartridge 322 II Magenta（キヤノン トナーカートリッジ ３２２ II マゼンタ）
Canon Cartridge 322 Cyan（キヤノン トナーカートリッジ ３２２ シアン）
Canon Cartridge 322 II Cyan（キヤノン トナーカートリッジ ３２２ II シアン）
※ドラム保護カバーは捨てずに保管しておく
ドラム
12
8ページ
クリーニングを実行する
手差しトレイにA4またはレターサイズの
用紙をセットする

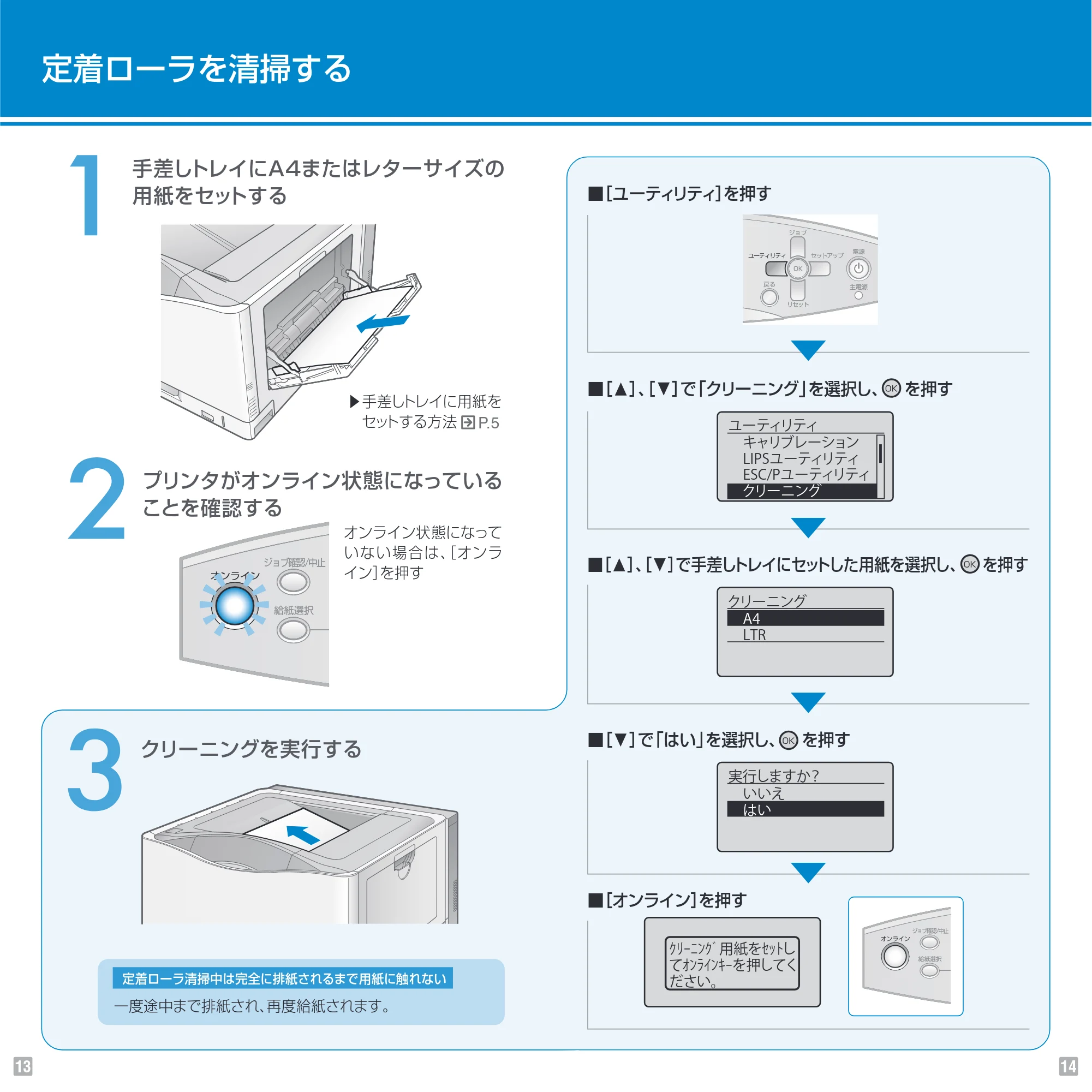

定着ローラを清掃する
P.5
▶手差しトレイに用紙を
セットする方法
プリンタがオンライン状態になっている
ことを確認する
オンライン状態になって
いない場合は、［オンラ
イン］を押す
一度途中まで排紙され、再度給紙されます。
定着ローラ清掃中は完全に排紙されるまで用紙に触れない
13
■［ユーティリティ］を押す
■［ ］、［ ］で「クリーニング」を選択し、 を押す
■［ ］、［ ］で手差しトレイにセットした用紙を選択し、 を押す
■［ ］で「はい」を選択し、 を押す
■［オンライン］を押す
ユーティリティ
キャリブレーション
LIPSユーティリティ
ESC/Pユーティリティ
クリーニング
クリーニング
A4
LTR
実行しますか？
いいえ
はい
ｸﾘｰﾆﾝｸﾞ用紙をｾｯﾄし
てｵﾝﾗｲﾝｷｰを押してく
ださい。
14
9ページ

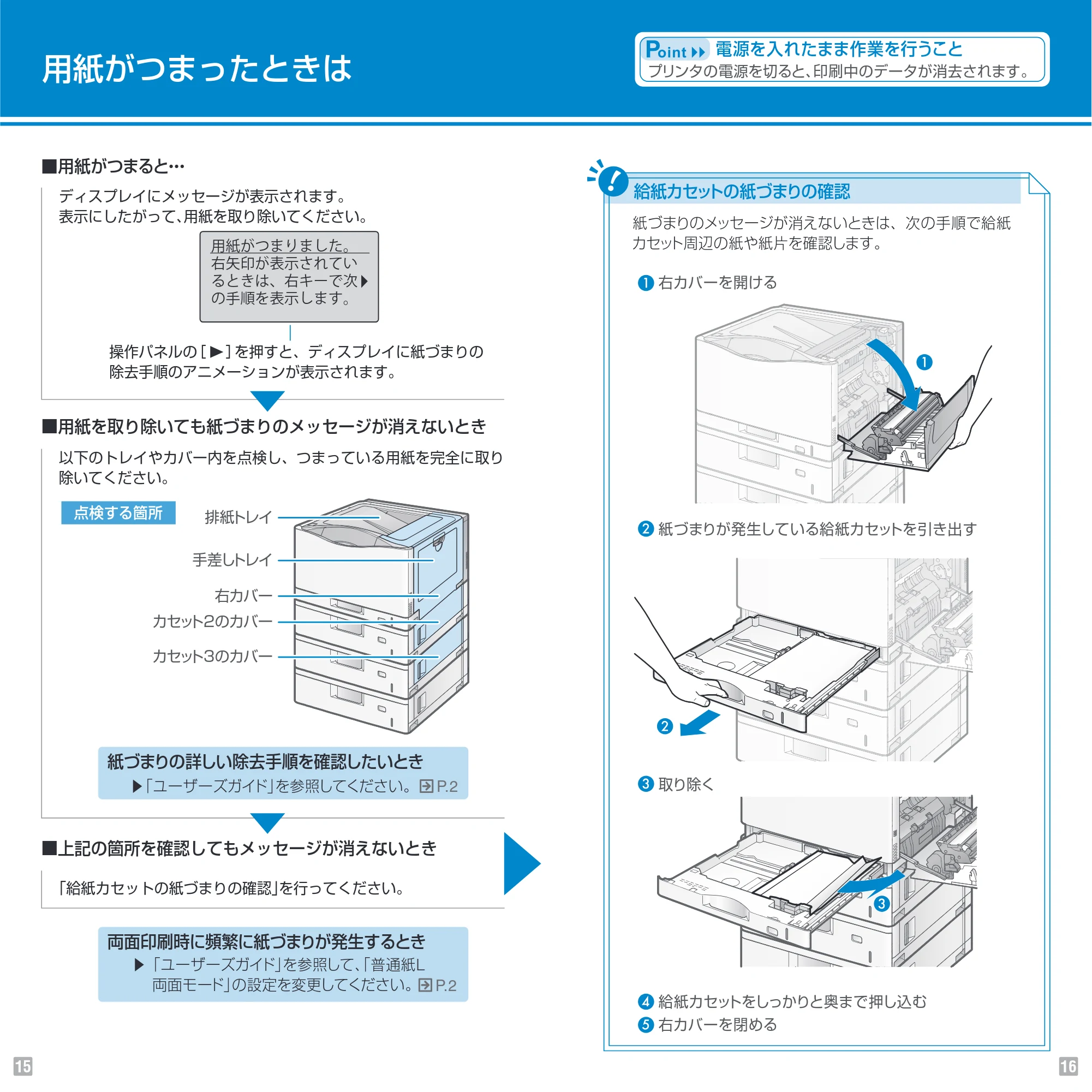

用紙がつまったときは
■用紙がつまると・・・
■用紙を取り除いても紙づまりのメッセージが消えないとき
■上記の箇所を確認してもメッセージが消えないとき
操作パネルの［ ］を押すと、ディスプレイに紙づまりの
除去手順のアニメーションが表示されます。
ディスプレイにメッセージが表示されます。
表示にしたがって、用紙を取り除いてください。
以下のトレイやカバー内を点検し、つまっている用紙を完全に取り
除いてください。
「給紙カセットの紙づまりの確認」を行ってください。
P.2
用紙がつまりました。
右矢印が表示されてい
るときは、右キーで次
の手順を表示します。
点検する箇所
紙づまりの詳しい除去手順を確認したいとき
▶「ユーザーズガイド」を参照してください。
P.2
両面印刷時に頻繁に紙づまりが発生するとき
▶「ユーザーズガイド」を参照して、「普通紙L
両面モード」の設定を変更してください。
右カバー
カセット2のカバー
カセット3のカバー
手差しトレイ
排紙トレイ
15
プリンタの電源を切ると、印刷中のデータが消去されます。
電源を入れたまま作業を行うこと
給紙カセットの紙づまりの確認
紙づまりのメッセージが消えないときは、次の手順で給紙
カセット周辺の紙や紙片を確認します。
取り除く
右カバーを開ける
紙づまりが発生している給紙カセットを引き出す
右カバーを閉める
給紙カセットをしっかりと奥まで押し込む
16
10ページ
※ご連絡の際に、 で書きとめたエラーコードをお知らせください。
ディスプレイにメッセージが表示されている
サービスを手配してください。
サービスを手配するとき
お買い求めの販売店に症状をご連絡して、サービスを手配する
コンピュータの電源を切る
プリンタの電源を切り、接続されているケーブルやコードを
取り外す
エラーコードを書きとめる

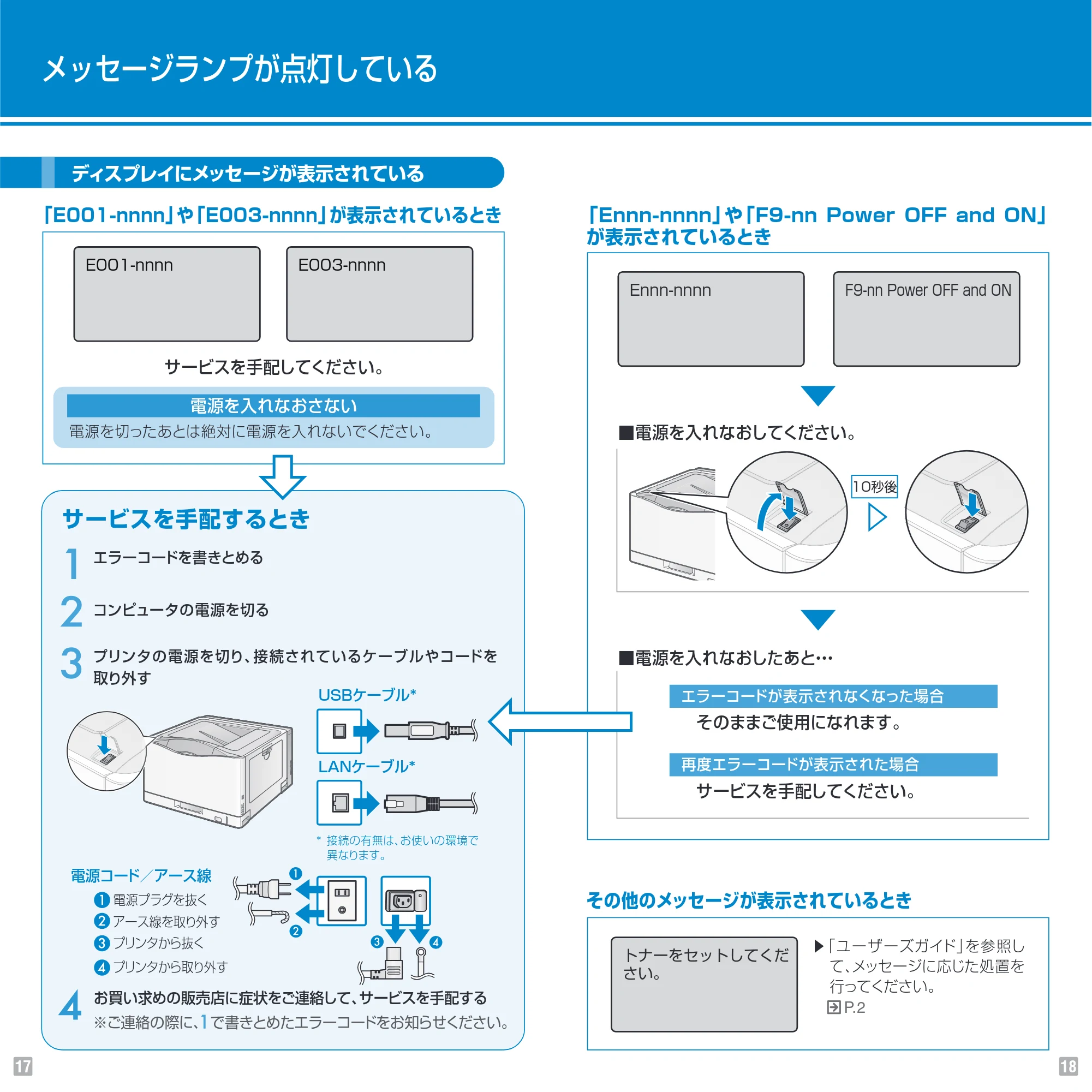

メッセージランプが点灯している
LANケーブル*
* 接続の有無は、お使いの環境で
異なります。
「E001-nnnn」や「E003-nnnn」が表示されているとき
USBケーブル*
電源を入れなおさない
電源を切ったあとは絶対に電源を入れないでください。
E001-nnnn E003-nnnn
電源プラグを抜く
アース線を取り外す
プリンタから抜く
電源コード／アース線
プリンタから取り外す
17
エラーコードが表示されなくなった場合
そのままご使用になれます。
再度エラーコードが表示された場合
サービスを手配してください。
▶「ユーザーズガイド」を参照し
て、メッセージに応じた処置を
行ってください。
P.2
「Ennn-nnnn」や「F9-nn Power OFF and ON」
が表示されているとき
■電源を入れなおしてください。
■電源を入れなおしたあと・・・
その他のメッセージが表示されているとき
Ennn-nnnn F9-nn Power OFF and ON
トナーをセットしてくだ
さい。
10秒後
18
