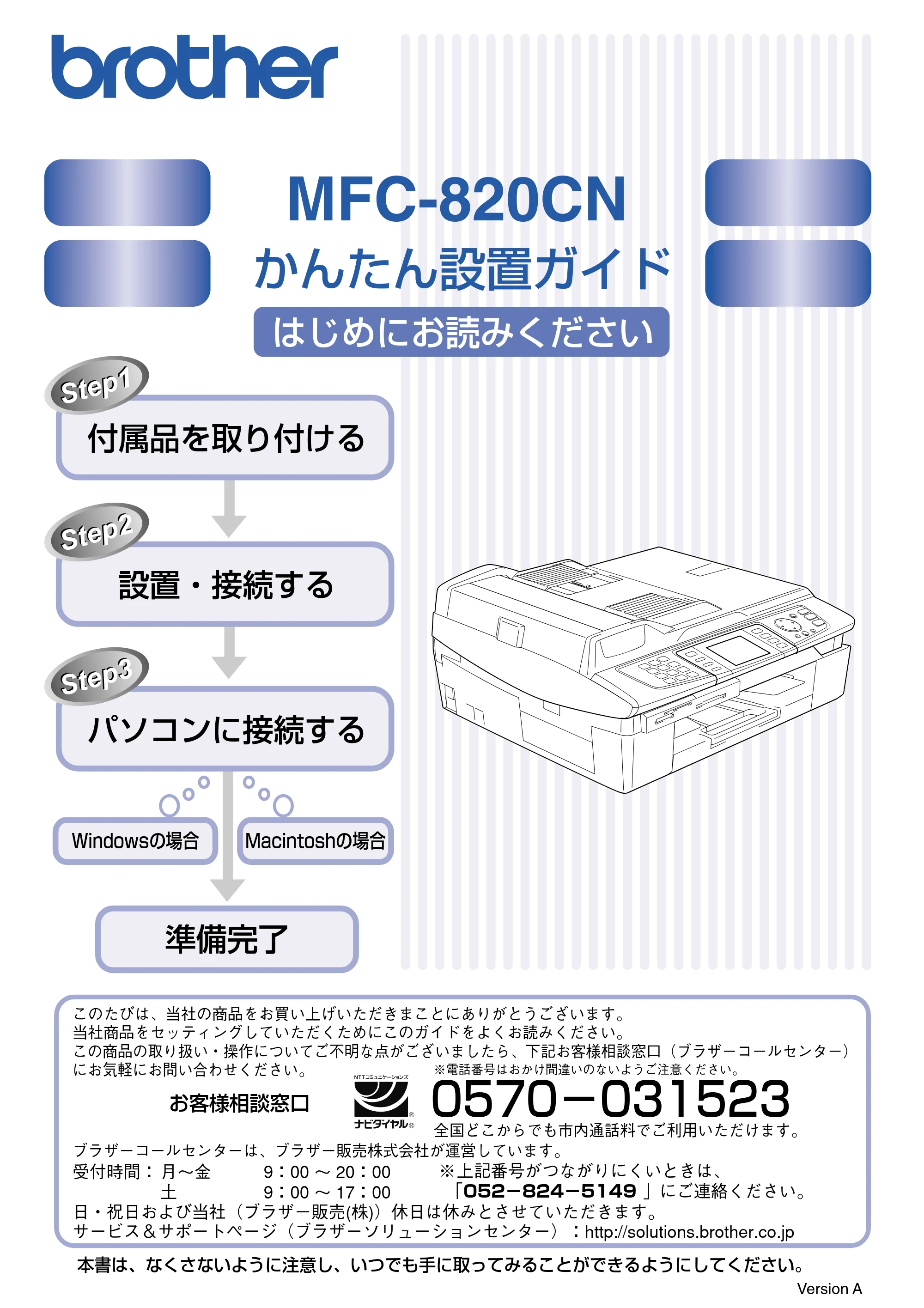

かんたん設置ガイドMFC-820CN

Step1Step1
Step2Step2
Step3Step3
Macintoshの場合�Windowsの場合�
MFC-820CN
かんたん設置ガイド�
このたびは、当社の商品をお買い上げいただきまことにありがとうございます。�
当社商品をセッティングしていただくためにこのガイドをよくお読みください。�
この商品の取り扱い・操作についてご不明な点がございましたら、下記お客様相談窓口（ブラザーコールセンター）
にお気軽にお問い合わせください。�
�
�
�
�
ブラザーコールセンターは、ブラザー販売株式会社が運営しています。�
受付時間： 月～金 9：00 ～ 20：00�
土 9：00 ～ 17：00�
日・祝日および当社（ブラザー販売(株)）休日は休みとさせていただきます。�
サービス＆サポートページ（ブラザーソリューションセンター）：http://solutions.brother.co.jp
本書は、なくさないように注意し、いつでも手に取ってみることができるようにしてください。�
付属品を取り付ける�
パソコンに接続する�

設置・接続する�

準備完了�

はじめにお読みください�
�
0570－031523
お客様相談窓口�
※ 上記番号がつながりにくいときは、�
「052－824－5149 」にご連絡ください。�
全国どこからでも市内通話料でご利用いただけます。�
※電話番号はおかけ間違いのないようご注意ください。�
Version A

1

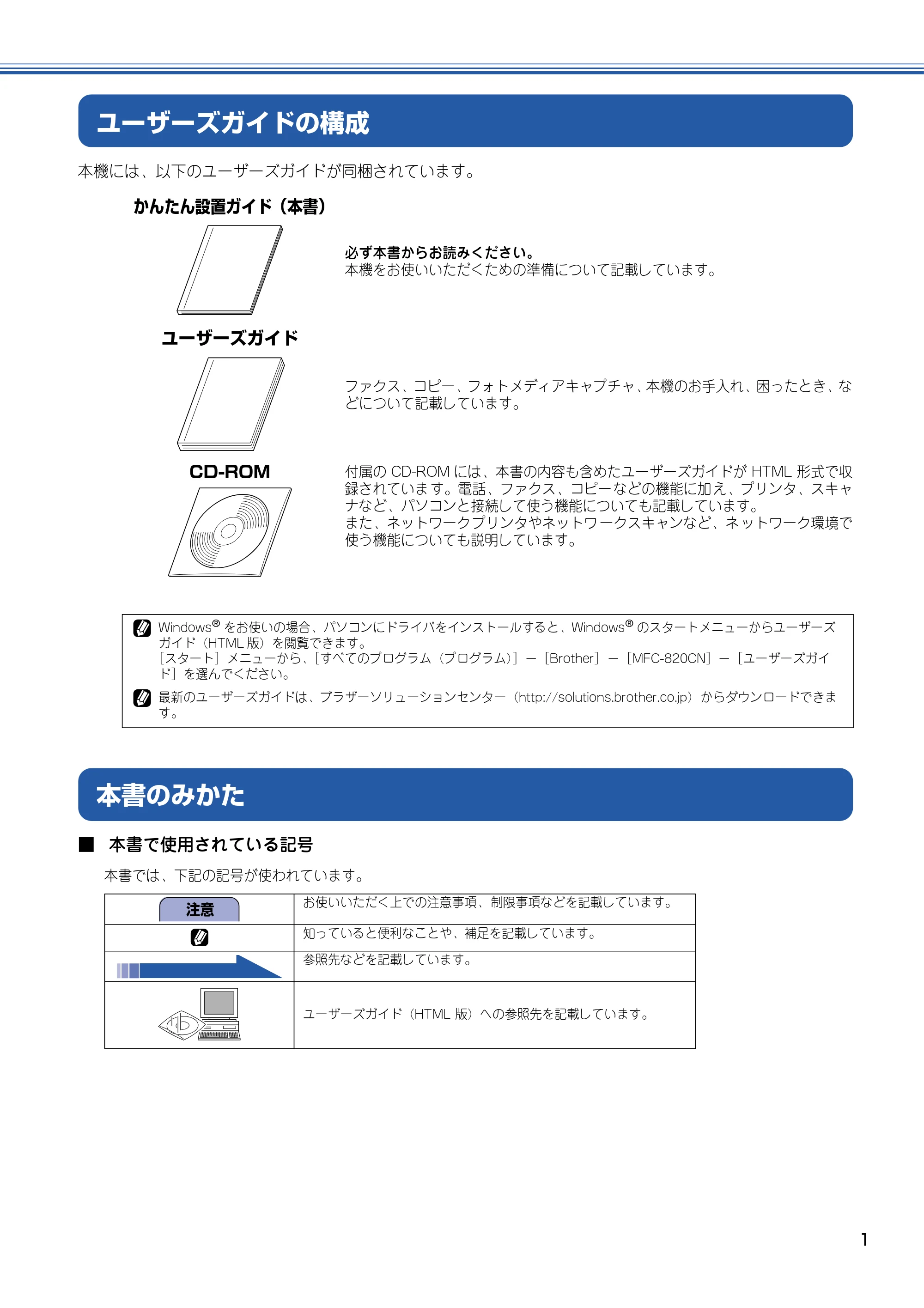

ユーザーズガイドの構成
本機には、以下のユーザーズガイドが同梱されています。
本書のみかた
■ 本書で使用されている記号
本書では、下記の記号が使われています。
かんたん設置ガイド（本書）
必ず本書からお読みください。
本機をお使いいただくための準備について記載しています。
ユーザーズガイド
ファクス、コピー、フォトメディアキャプチャ、本機のお手入れ、困ったとき、な
どについて記載しています。
CD-ROM 付属の CD-ROM には、本書の内容も含めたユーザーズガイドが HTML 形式で収
録されていま す。電話、ファクス、コピー などの機能に加 え、プリンタ、スキャ
ナなど、パソコンと接続して使う機能についても記載しています。
また、ネットワーク プリンタやネットワ ークスキャンなど、ネ ットワーク環境で
使う機能についても説明しています。
Windows
®
をお使いの場合、パソコンにドライバをインストールすると、Windows
®
のスタートメニューからユーザーズ
ガイド（HTML 版）を閲覧できます。
［スタート］メニューから、［すべてのプログラム（プログラム）］－［Brother］－［MFC-820CN］－［ユーザーズガイ

ド］を選んでください。
最新のユーザーズガイドは、ブラザーソリューションセンター（http://solutions.brother.co.jp）からダウンロードできま
す。
お使いいただく上での注意事項、 制限事項などを記載しています。
知っていると便利なことや、補足を記載しています。
参照先などを記載しています。
ユーザーズガイド（HTML 版）への参照先を記載しています。
注意

2

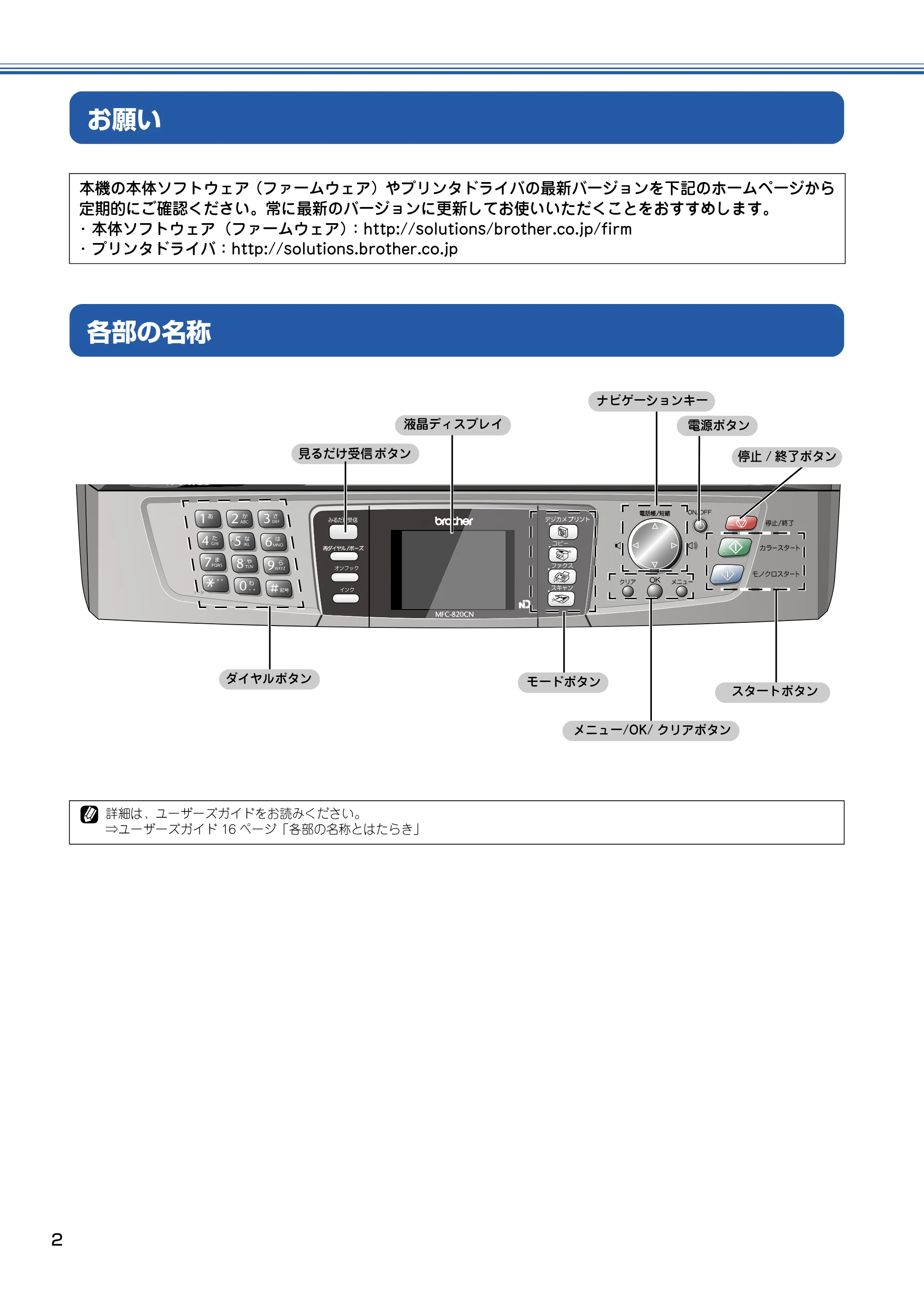

お願い

各部の名称

本機の本体ソフトウェア（ファームウェア）やプリンタドライバの最新バージョンを下記のホームページから
定期的にご確認ください。常に最新のバージョンに更新してお使いいただくことをおすすめします。
･ 本体ソフトウェア（ファームウェア）：http://solutions/brother.co.jp/firm
･ プリンタドライバ：http://solutions.brother.co.jp
詳細は、ユーザーズガイドをお読みください。
⇒ユーザーズガイド 16 ページ「各部の名称とはたらき」
ダイヤルボタン
液晶ディスプレイ
メニュー/OK/ クリアボタン
停止 / 終了ボタン見るだけ受信 ボタン
電源ボタン
スタートボタン
モードボタン
ナビゲーションキー

3

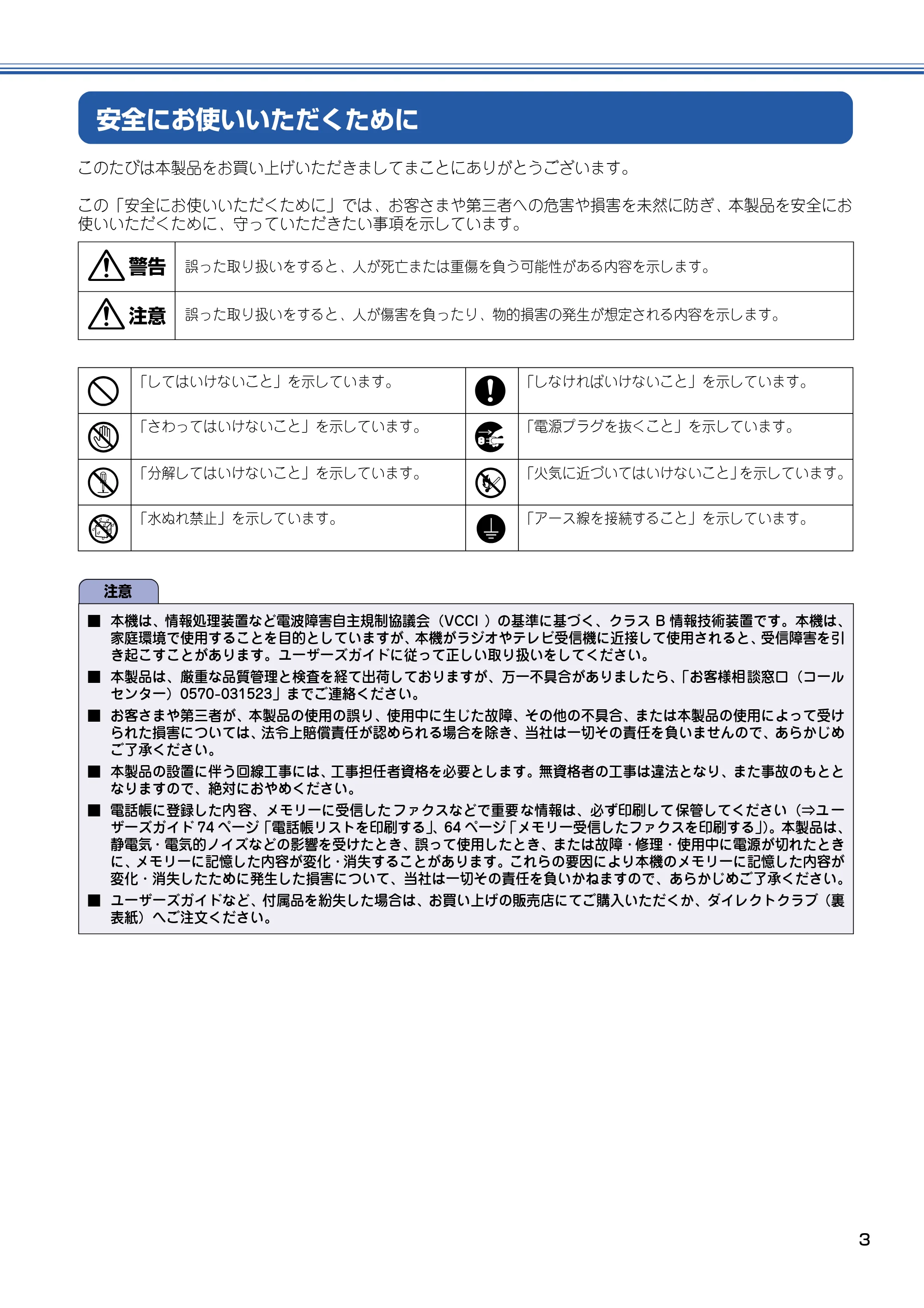

安全にお使いいただくために
このたびは本製品をお買い上げいただきましてまことにありがとうございます。
この「安全にお使いいただくために」では、お客さまや第三者への危害や損害を未然に防ぎ、本製品を安全にお
使いいただくために、守っていただきたい事項を示しています。
警告 誤った取り扱いをすると、人が死亡または重傷を負う可能性がある内容を示します。
注意 誤った取り扱いをすると、人が傷害を負ったり、物的損害の発生が想定される内容を示します。
「してはいけないこと」を示しています。 「しなければいけないこと」を示しています。
「さわってはいけないこと」を示しています。 「電源プラグを抜くこと」を示しています。
「分解してはいけないこと」を示しています。 「火気に近づいてはいけないこと」を示しています。
「水ぬれ禁止」を示しています。 「アース線を接続すること」を示しています。
注意
■ 本機は、情報処理装置など電波障害自主規制協議会（VCCI ）の基準に基づく、クラス B 情報技術装置です。本機は、
家庭環境で使用することを目的としていますが、本機がラジオやテレビ受信機に近接して使用されると、受信障害を引

き起こすことがあります。ユーザーズガイドに従って正しい取り扱いをしてください。
■ 本製品は、厳重な品質管理と検査を経て出荷しておりますが、万一不具合がありましたら、「お客様相 談窓口（コール
センター）0570-031523」までご連絡ください。
■ お客さまや第三者が、本製品の使用の誤り、使用中に生じた故障、その他の不具合、または本製品の使用によって受け
られた損害については、法令上賠償責任が認められる場合を除き、当社は一切その責任を負いませんので、あらかじめ
ご了承ください。
■ 本製品の設置に伴う回線工事には、工事担任者資格を必要とします。無資格者の工事は違法となり、また事故のもとと
なりますので、絶対におやめください。
■ 電話帳に登録した内 容、メモリーに受信した ファクスなどで重要 な情報は、必ず印刷して 保管してください（⇒ユ ー
ザーズガイド 74 ページ「電話帳リストを印刷する」、64 ページ「メモリー受信したファクスを印刷する」）。本製品は、
静電気・電気的ノイズなどの影響を受けたとき、誤って使用したとき、または故障・修理・使用中に電源が切れたとき

に、メモリーに記憶した内容が変化・消失することがあります。これらの要因により本機のメモリーに記憶した内容が
変化・消失したために発生した損害について、当社は一切その責任を負いかねますので、あらかじめご了承ください。
■ ユーザーズガイドなど、付属品を紛失した場合は、お買い上げの販売店にてご購入いただくか、ダイレクトクラブ（裏
表紙）へご注文ください。

4

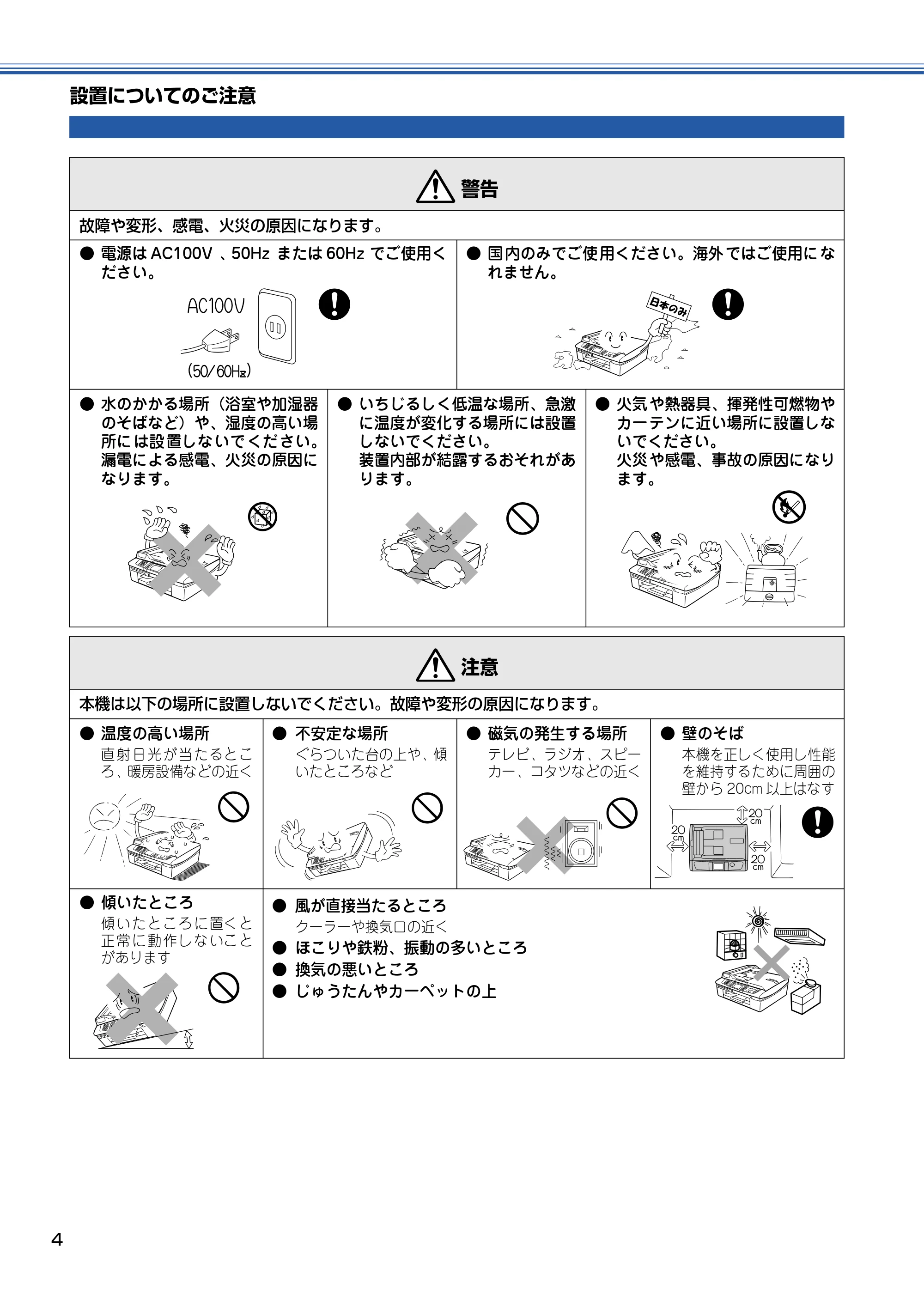

設置についてのご注意
警告
故障や変形、感電、火災の原因になります。

• 電源は AC100V 、50Hz または 60Hz でご使用く

ださい。

• 国内のみでご使用ください。海外ではご使用にな

れません。

• 水のかかる場所（浴室や加湿器

のそばなど）や、湿度の高い場
所には設置しないでください。
漏電による感電、火災の原因に
なります。

• いちじるしく低温な場所、急激

に温度が変化する場所には設置
しないでください。
装置内部が結露するおそれがあ
ります。

• 火気や熱器具、揮発性可燃物や

カーテンに近い場所に設置しな
いでください。
火災や感電、事故の原因になり
ます。
注意
本機は以下の場所に設置しないでください。故障や変形の原因になります。

• 温度の高い場所

直 射 日 光 が 当 た ると こ
ろ、暖房設備などの近く

• 不安定な場所

ぐらついた台の上や、傾
いたところなど

• 磁気の発生する場所

テレビ、ラジオ、スピー
カー、コタツなどの近く

• 壁のそば

本機を正しく使用し性能
を維持するために周囲の
壁から 20cm 以上はなす

• 傾いたところ

傾 い た と こ ろ に 置く と
正 常 に 動 作 し な いこ と
があります

• 風が直接当たるところ

クーラーや換気口の近く

• ほこりや鉄粉、振動の多いところ
• 換気の悪いところ
• じゅうたんやカーペットの上

5

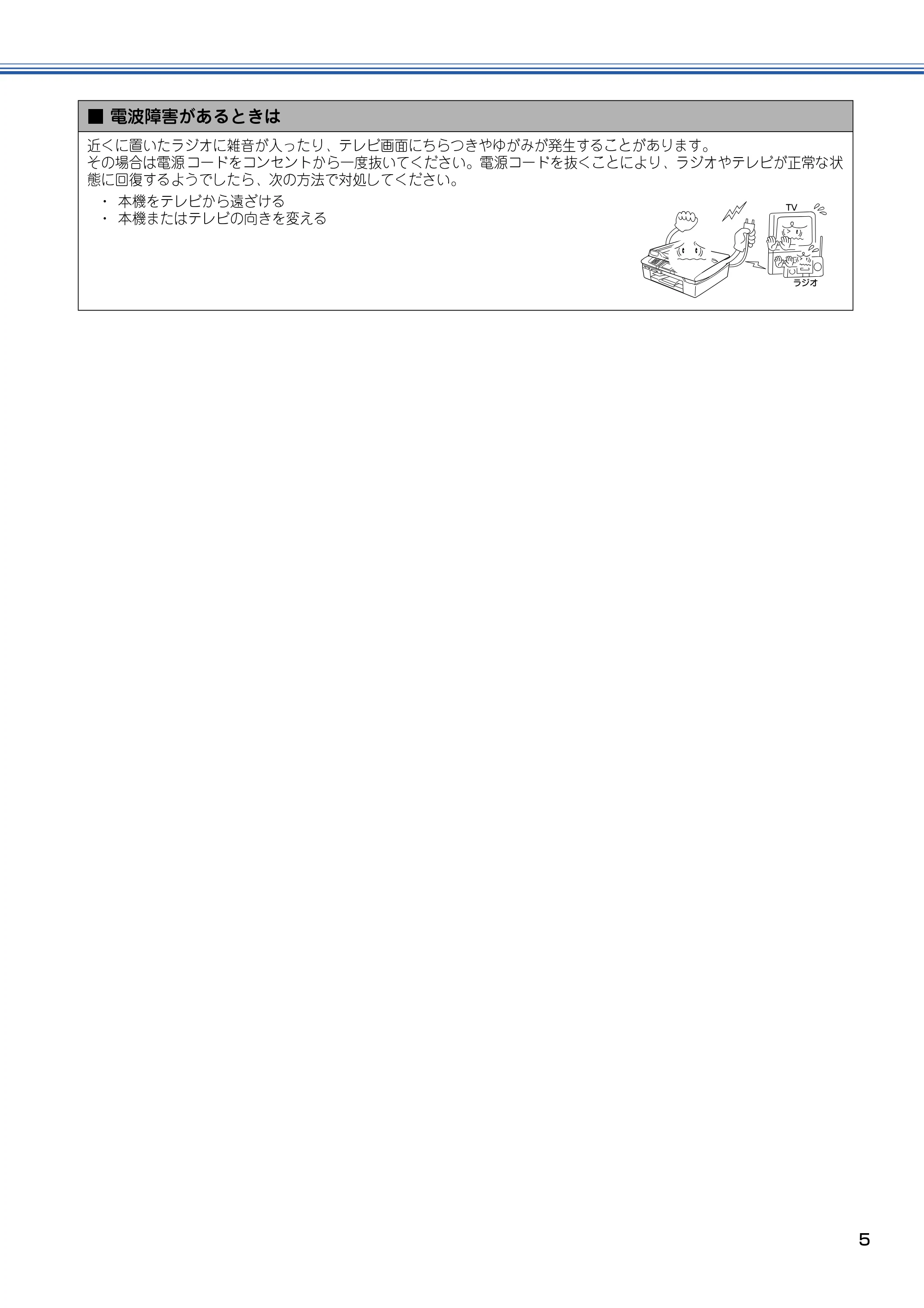

■ 電波障害があるときは
近くに置いたラジオに雑音が入ったり、テレビ画面にちらつきやゆがみが発生することがあります。
その場合は電源 コードをコンセントから一度抜いてください。電源コードを抜くことにより、ラジオやテレビが正常な状
態に回復するようでしたら、次の方法で対処してください。

• 本機をテレビから遠ざける
• 本機またはテレビの向きを変える

6

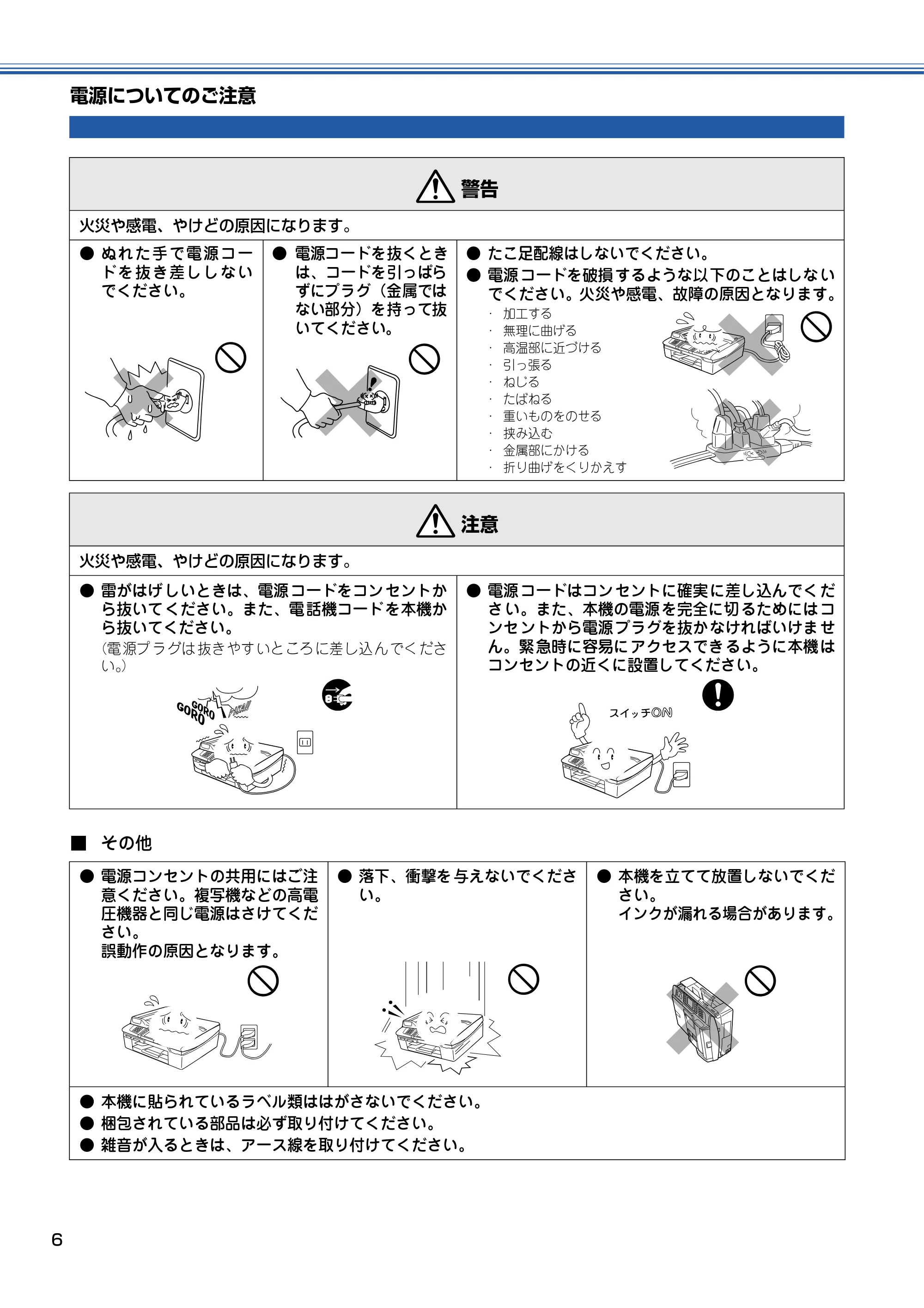

電源についてのご注意
■ その他
警告
火災や感電、やけどの原因になります。

• ぬれた手で電源コー

ドを抜き差ししない
でください。

• 電源コードを抜くとき

は、コードを引っぱら
ずにプラグ（金属では
ない部分）を持って抜
いてください。

• たこ足配線はしないでください。
• 電源コードを破損するような以下のことはしない

でください。火災や感電、故障の原因となります。
･ 加工する
･ 無理に曲げる
･ 高温部に近づける
･ 引っ張る
･ ねじる
･ たばねる
･ 重いものをのせる
･ 挟み込む
･ 金属部にかける
･ 折り曲げをくりかえす
注意
火災や感電、やけどの原因になります。

• 雷がはげしいときは、電源コードをコンセントか

ら抜いてください。また、電話機コードを本機か
ら抜いてください。
（電 源プ ラ グは 抜き やす いと ころ に差 し込 ん でく ださ
い。）

• 電源コードはコンセントに確実に差し込んでくだ

さい。また、本機の電源を完全に切るためにはコ
ンセントから電源プラグを抜かなければいけませ
ん。緊急時に容易にアクセスできるように本機は
コンセントの近くに設置してください。

• 電源コンセントの共用にはご注

意ください。複写機などの高電
圧機器と同じ電源はさけてくだ
さい。
誤動作の原因となります。

• 落下、衝撃を与えないでくださ

い。

• 本機を立てて放置しないでくだ

さい。
インクが漏れる場合があります。

• 本機に貼られているラベル類ははがさないでください。
• 梱包されている部品は必ず取り付けてください。
• 雑音が入るときは、アース線を取り付けてください。

7

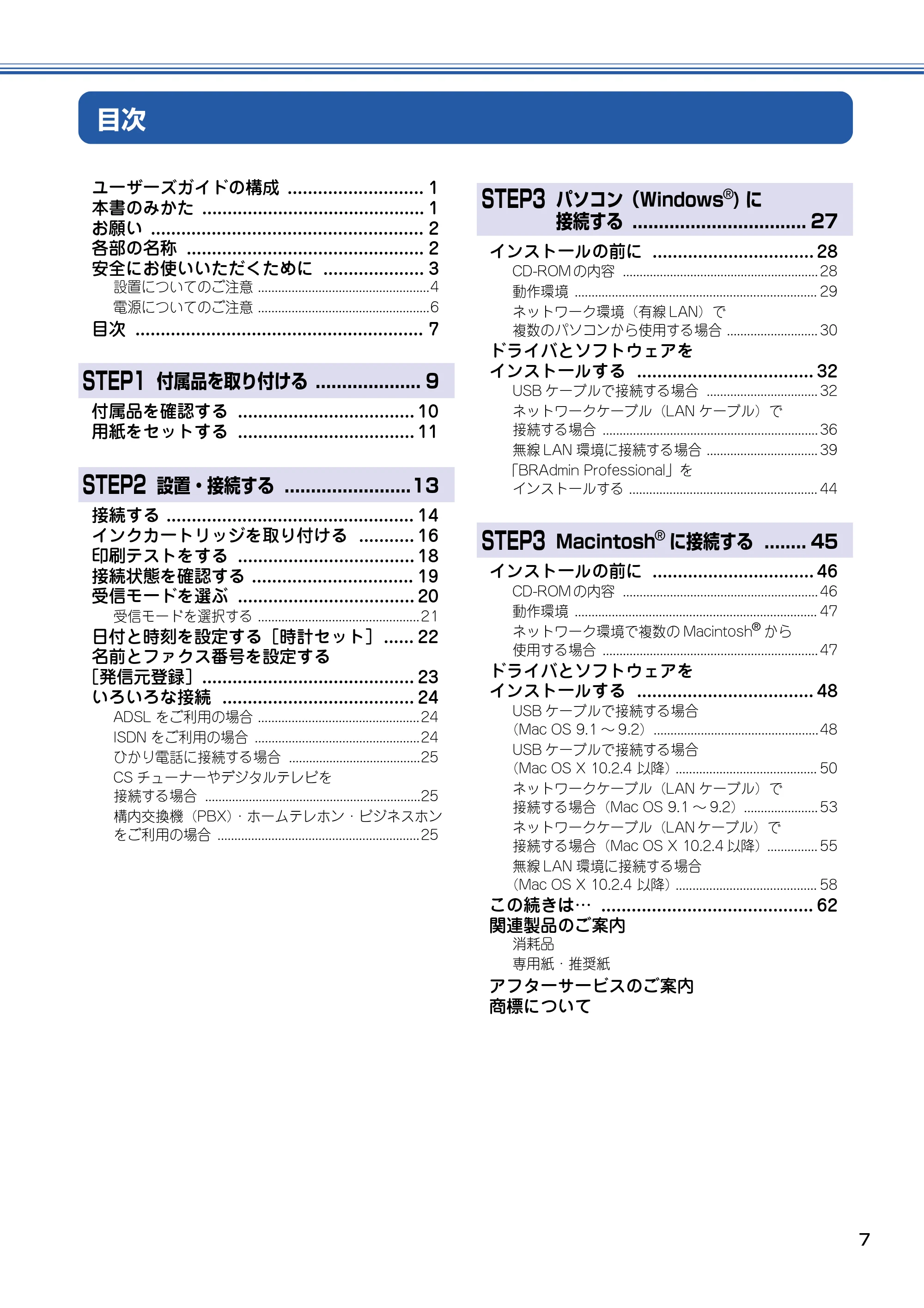

目次
ユーザーズガイドの構成 ........................... 1
本書のみかた ............................................ 1
お願い ...................................................... 2
各部の名称 ............................................... 2
安全にお使いいただくために .................... 3
設置についてのご注意 ...................................................4
電源についてのご注意 ...................................................6
目次 ......................................................... 7
STEP1 付属品を取り付ける .................... 9

付属品を確認する ................................... 10
用紙をセットする ................................... 11
STEP2 設置・接続する ........................13
接続する ................................................. 14

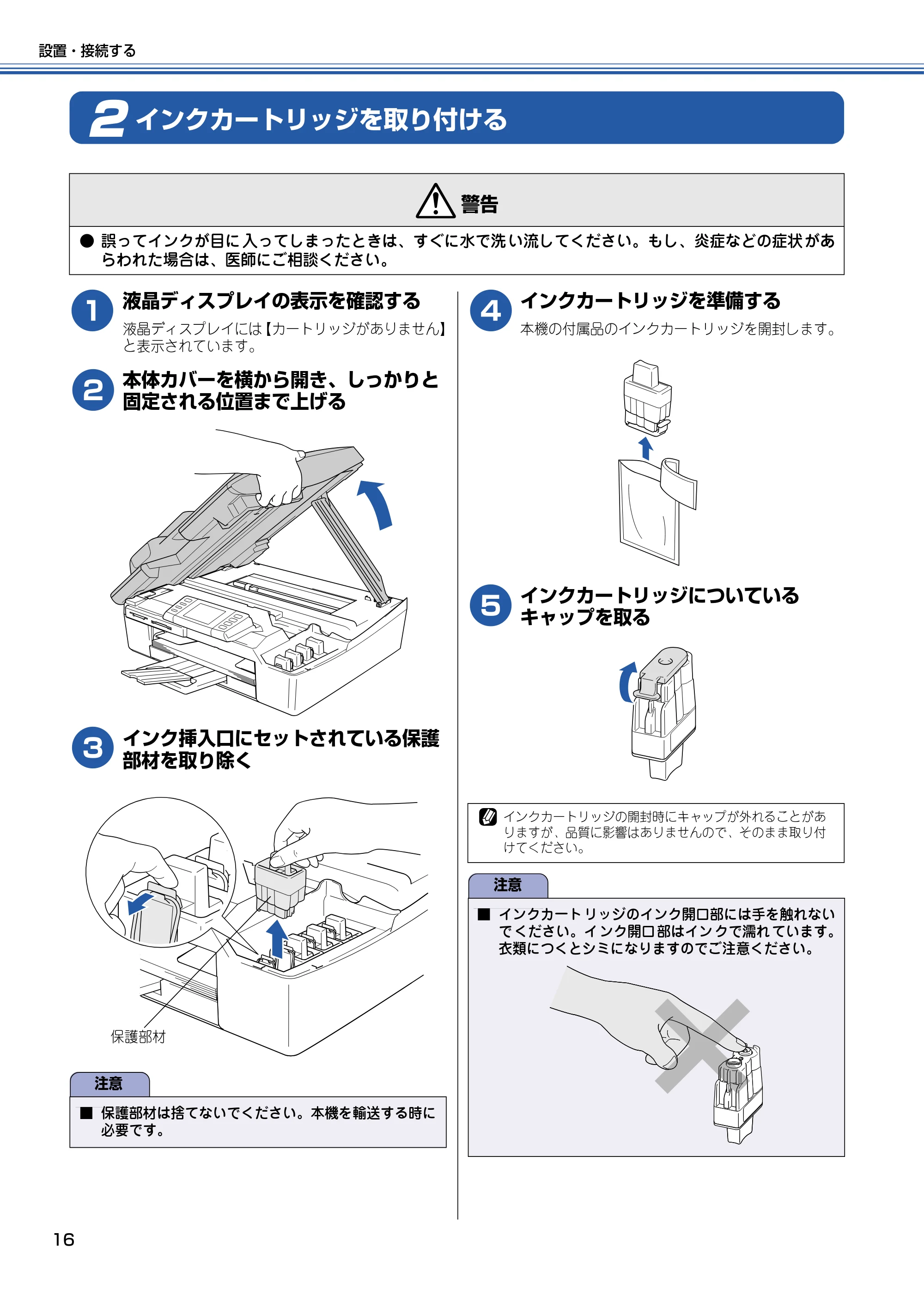

インクカートリッジを取り付ける ........... 16

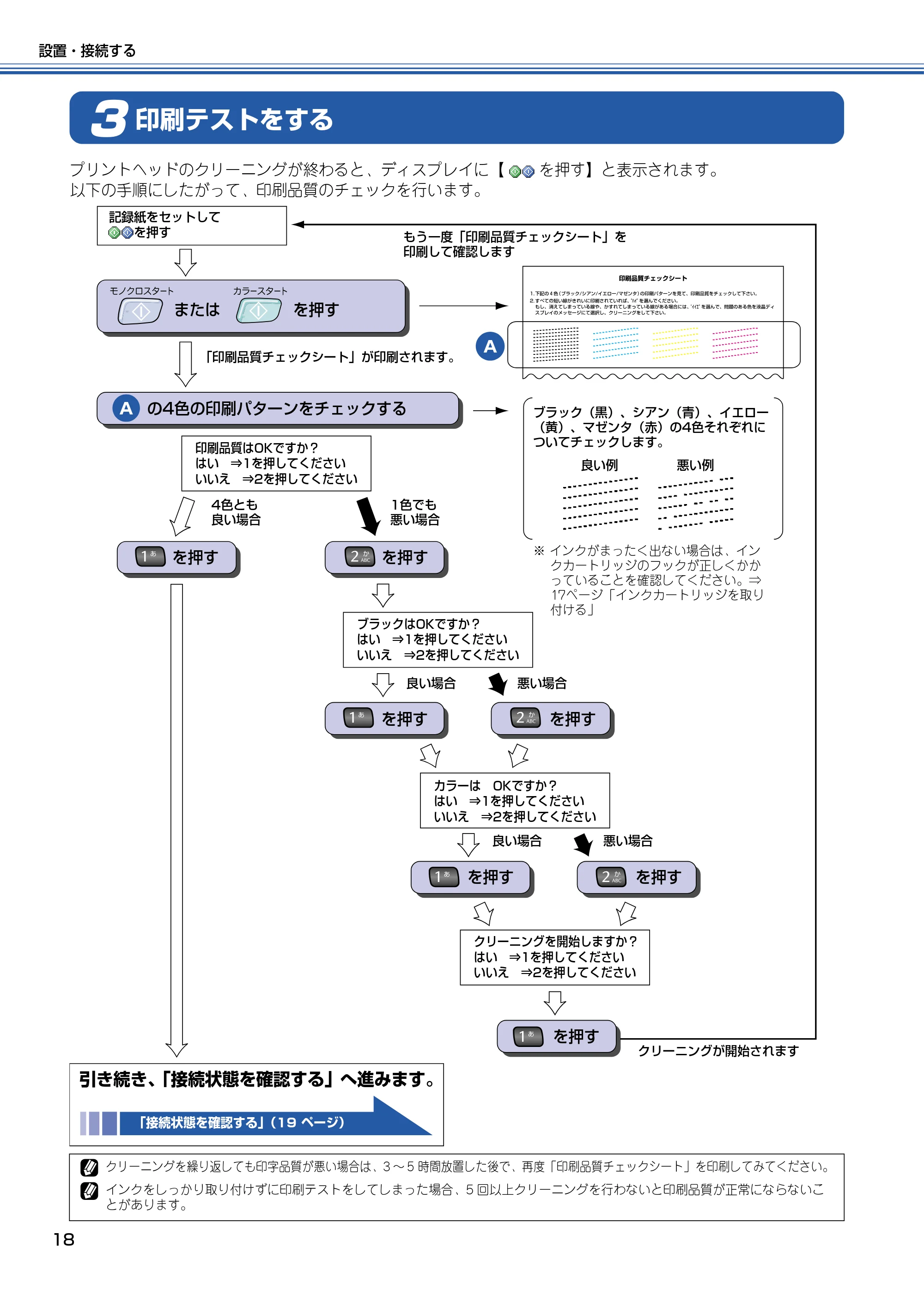

印刷テストをする ................................... 18

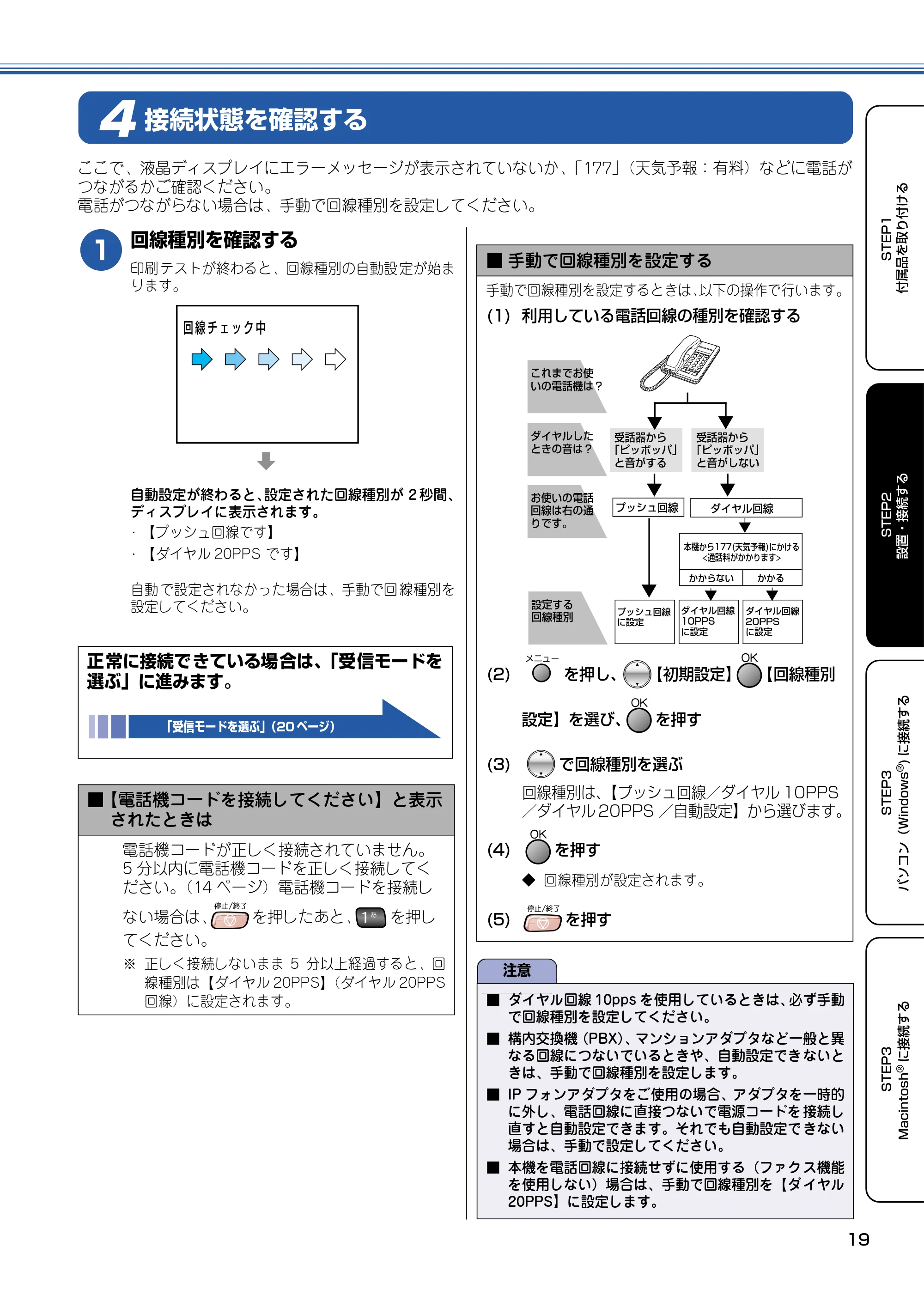

接続状態を確認する ................................ 19

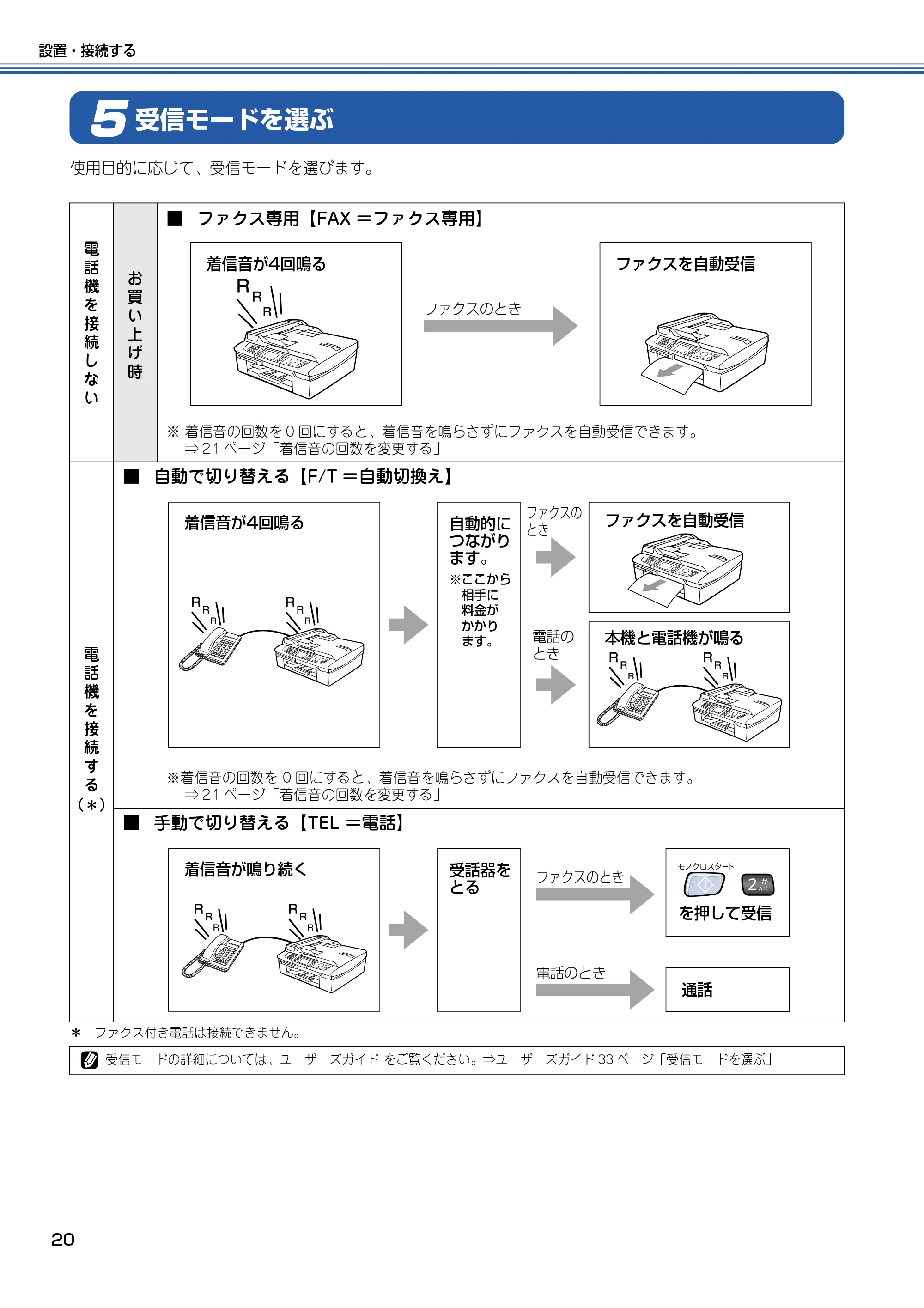

受信モードを選ぶ ................................... 20
受信モードを選択する ................................................21

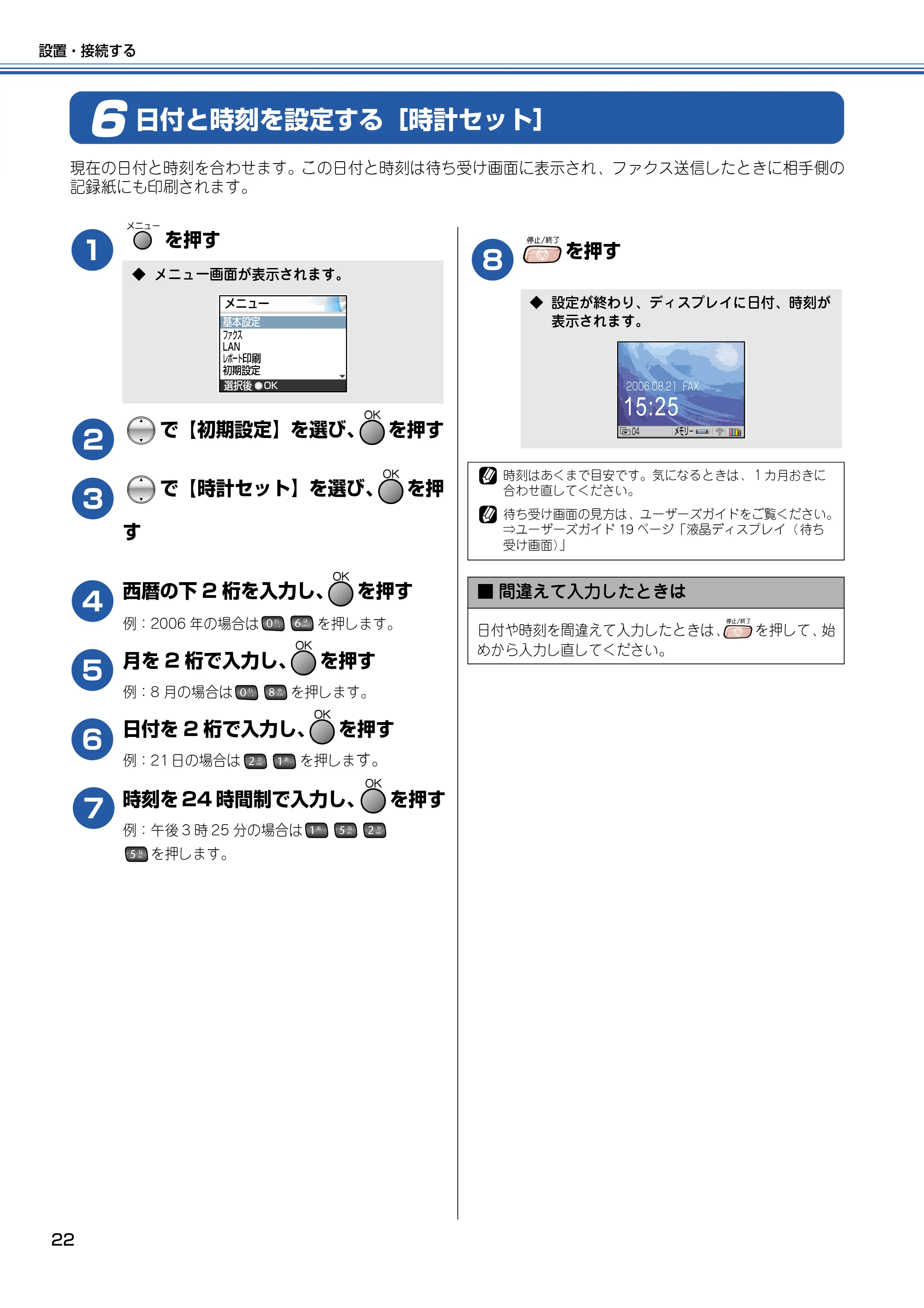

日付と時刻を設定する［時計セット］...... 22

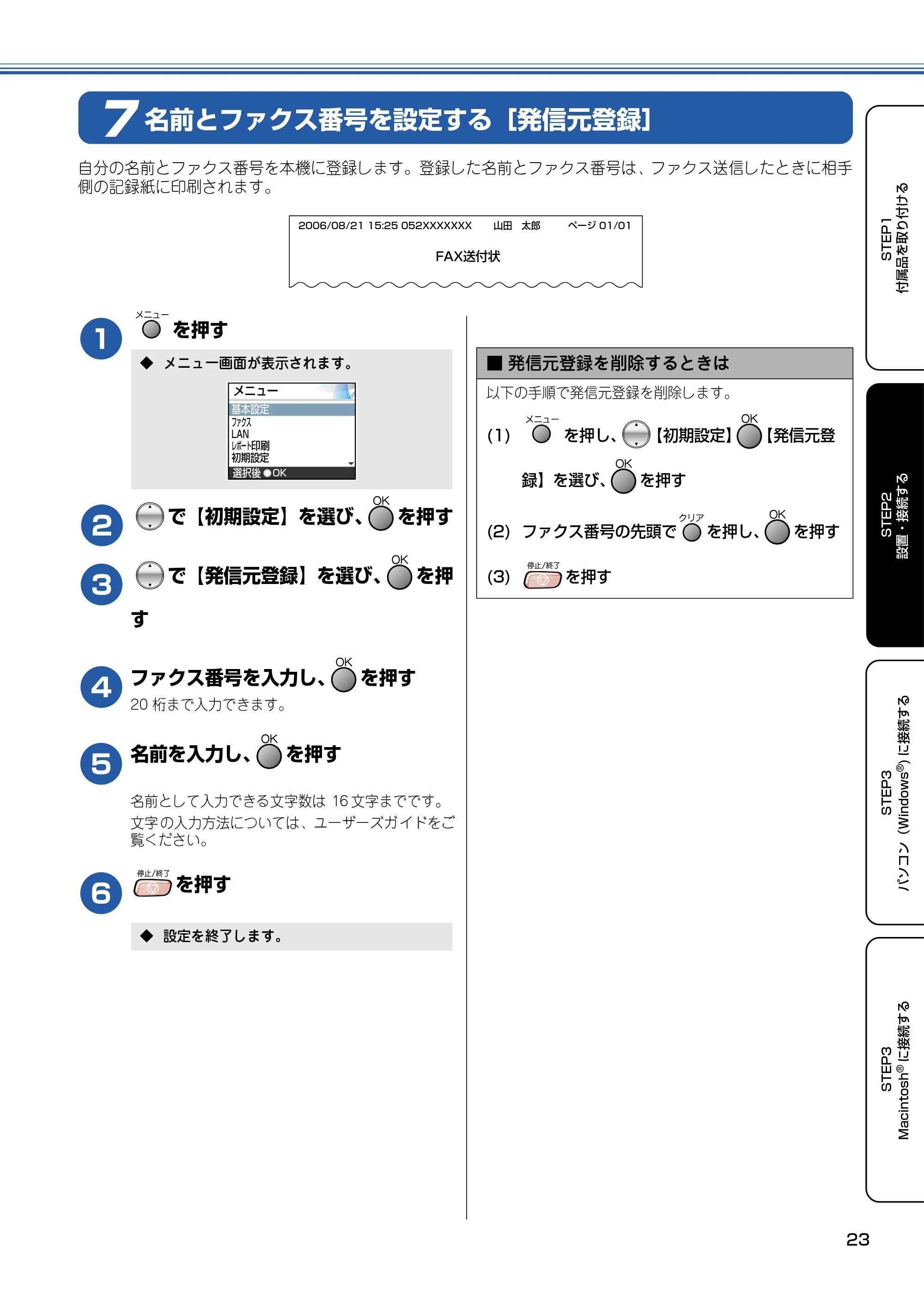

名前とファクス番号を設定する

［発信元登録］.......................................... 23

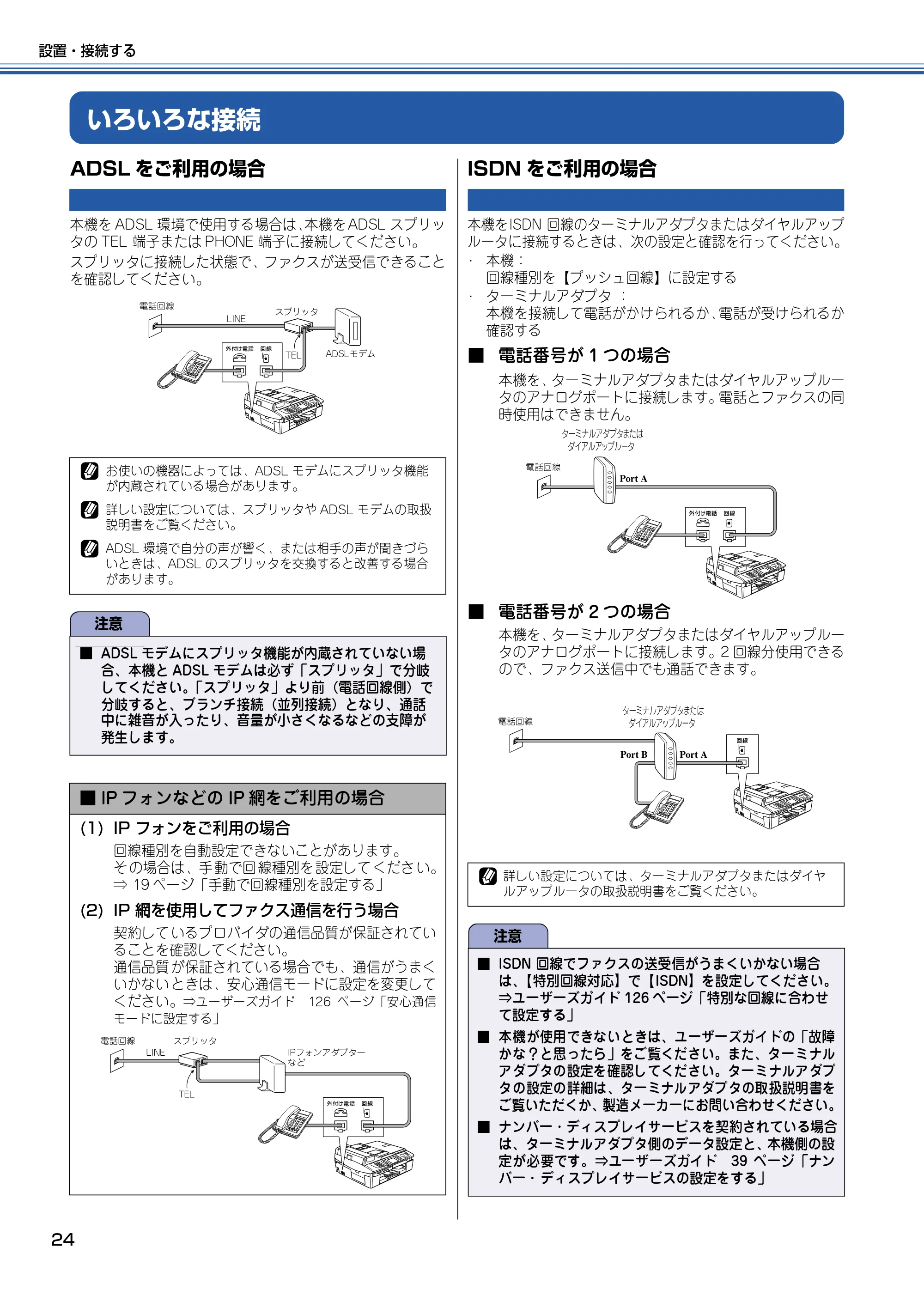

いろいろな接続 ...................................... 24
ADSL をご利用の場合 ................................................24
ISDN をご利用の場合 .................................................24

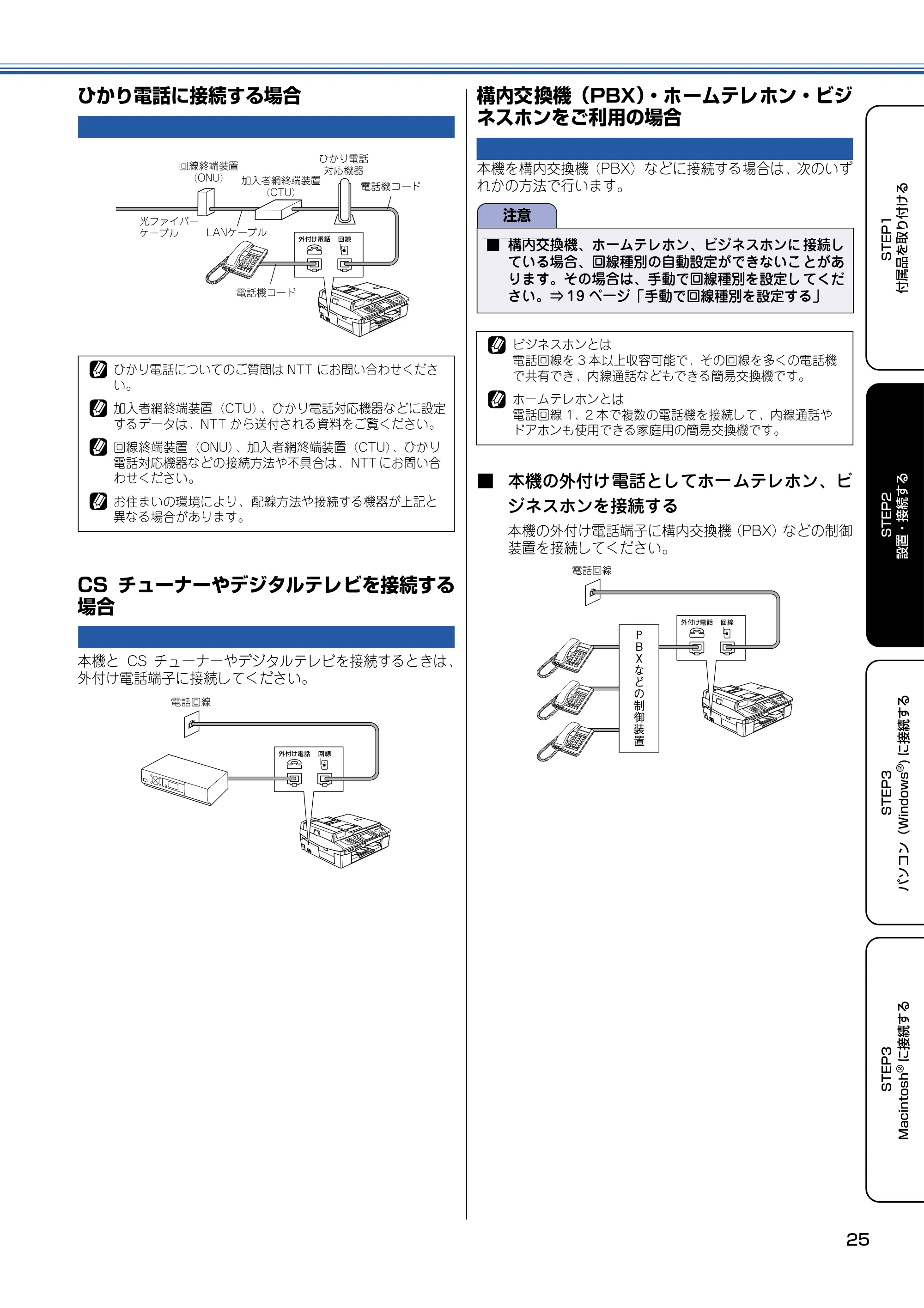

ひかり電話に接続する場合 .......................................25
CS チューナーやデジタルテレビを
接続する場合 ................................................................25

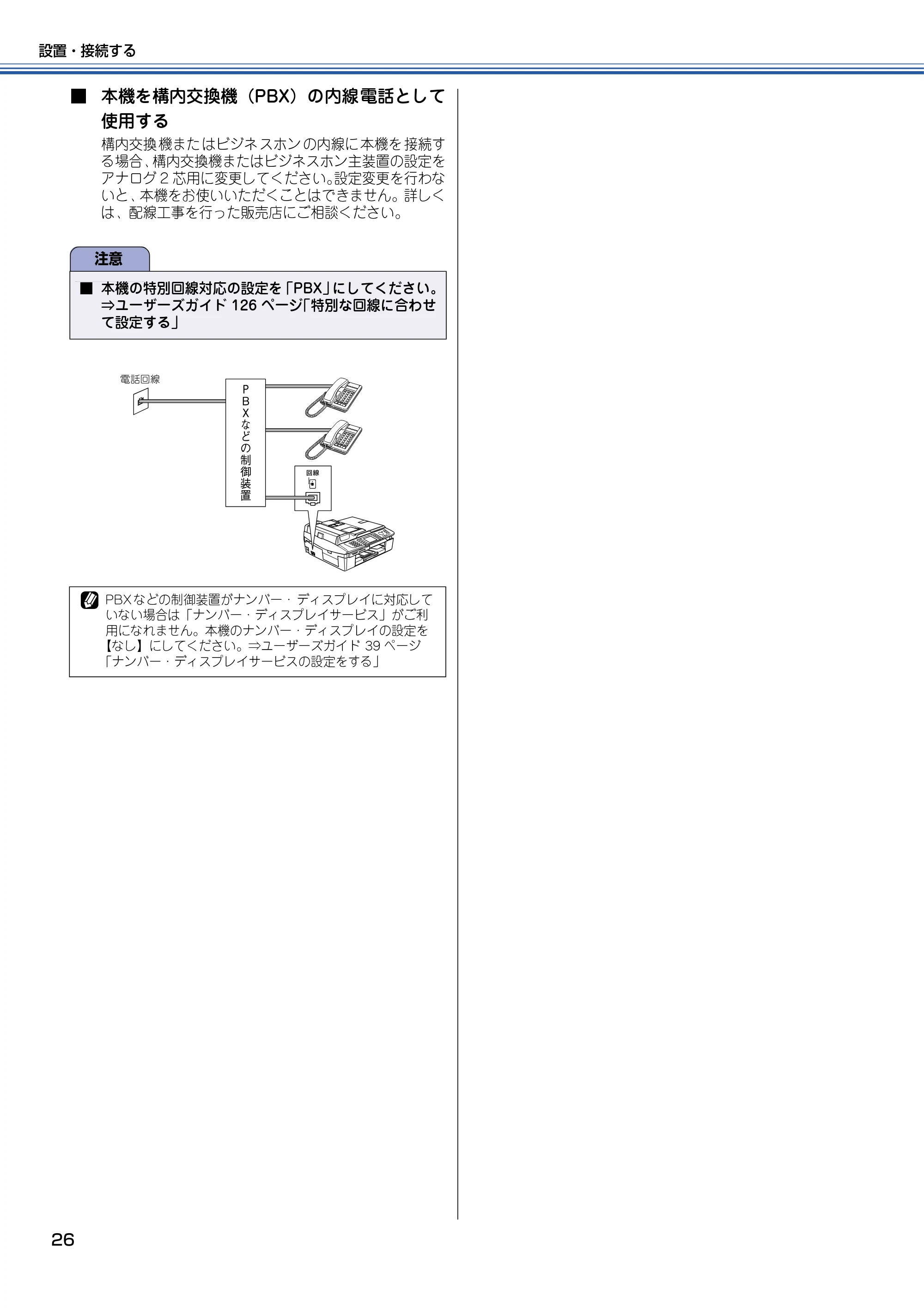

構内交換機（PBX）・ホームテレホン・ビジネスホン
をご利用の場合 ............................................................25

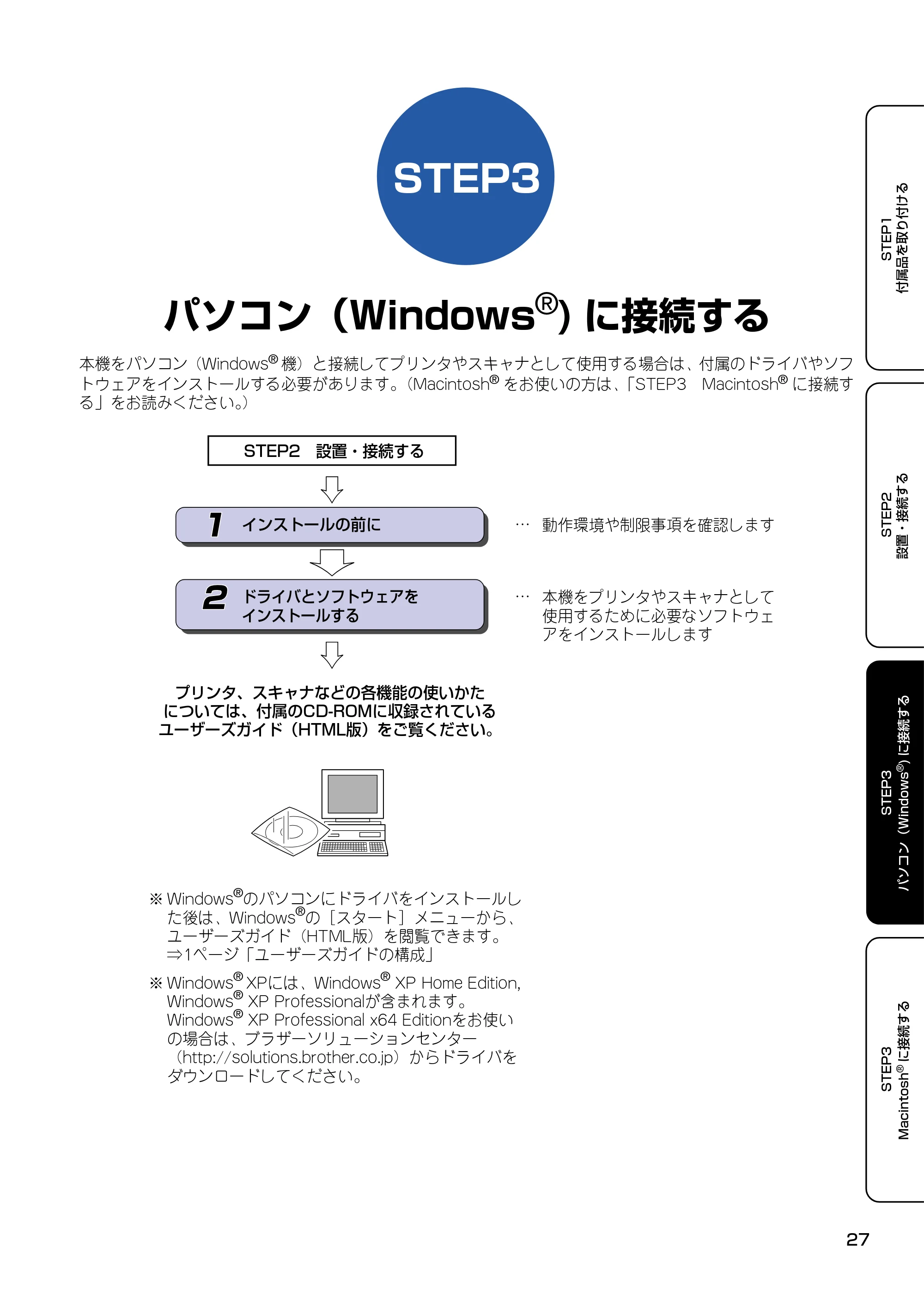

STEP3 パソコン（Windows
®
) に
接続する ................................. 27

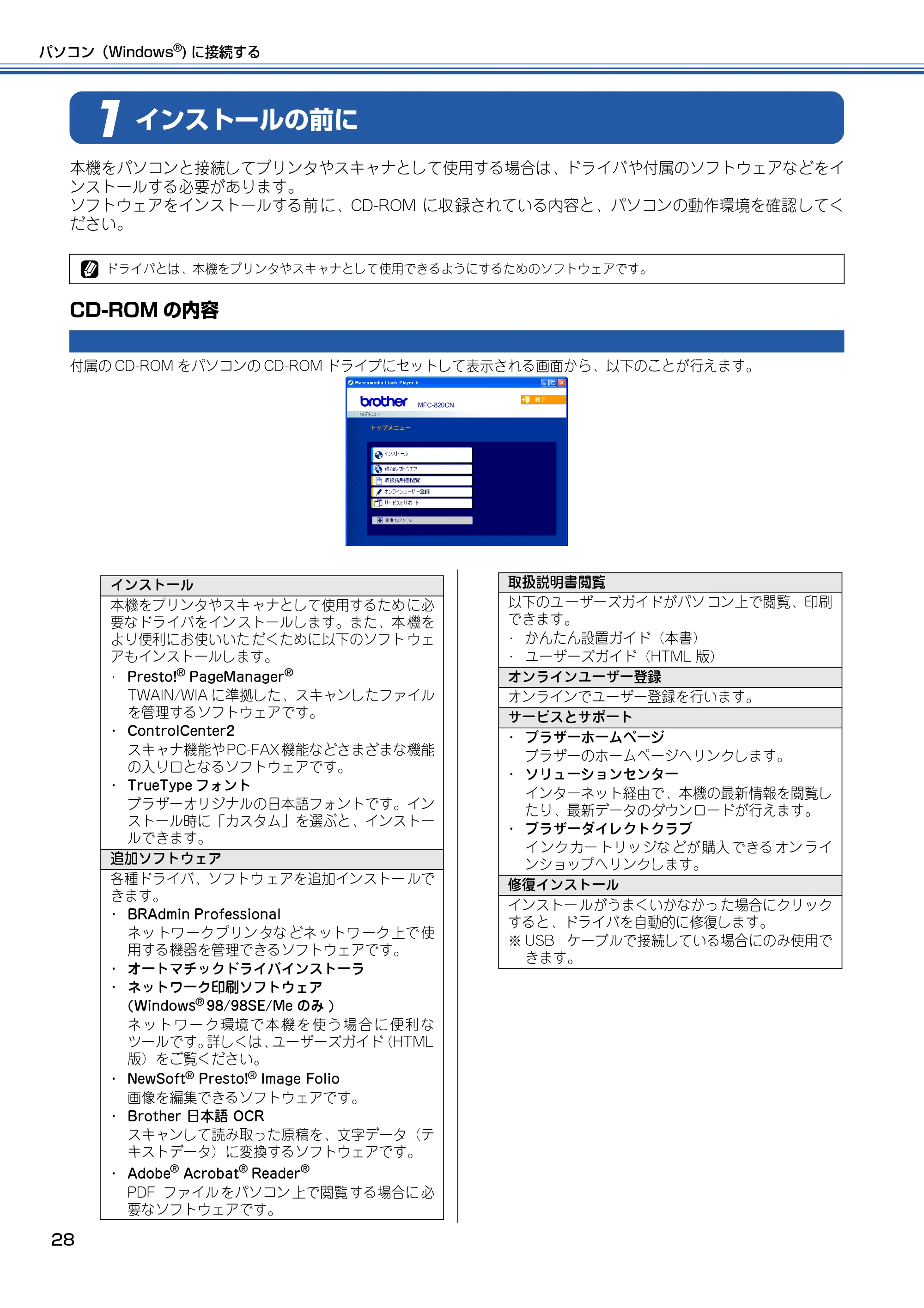

インストールの前に ................................ 28
CD-ROM の内容 .......................................................... 28

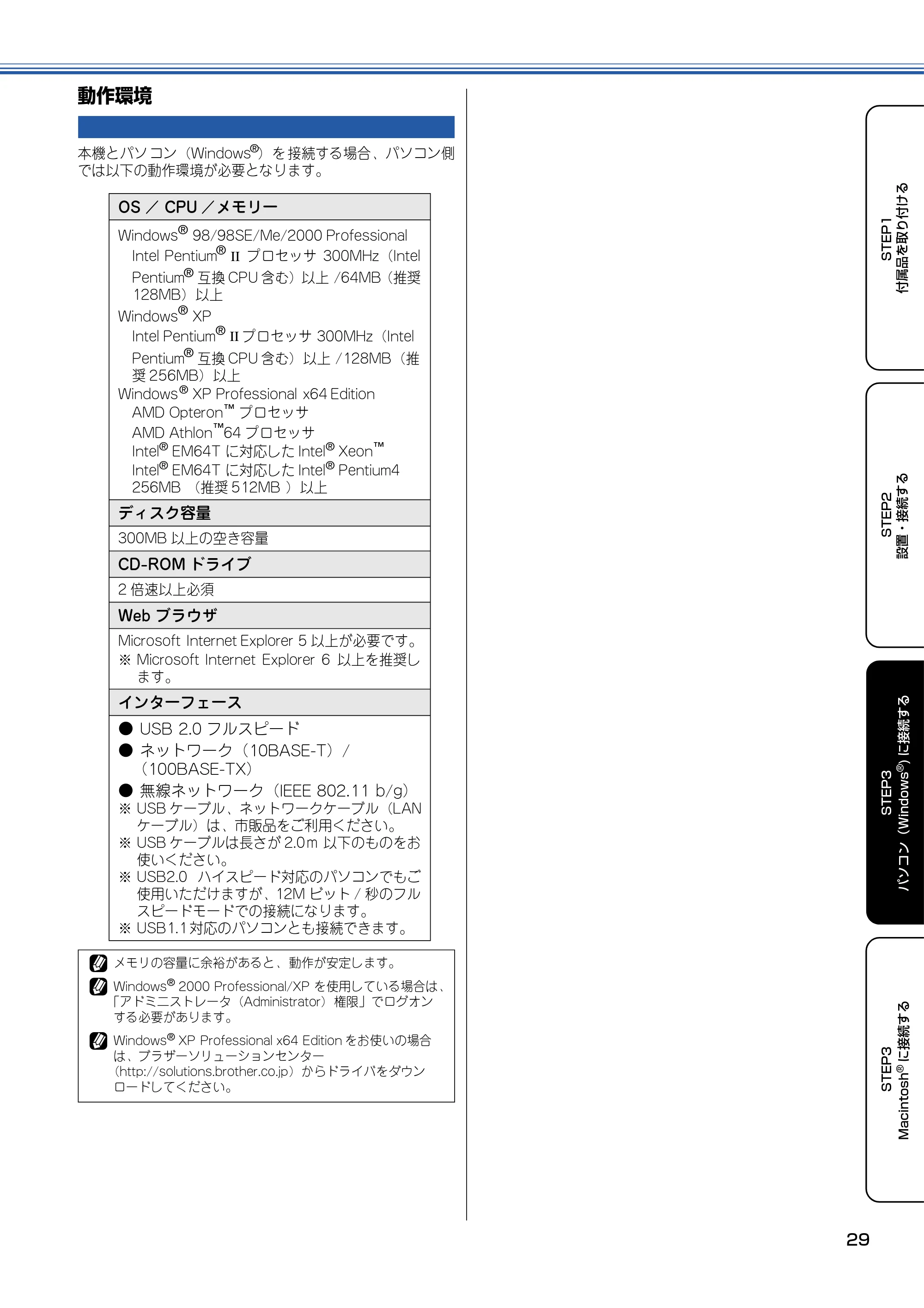

動作環境 ........................................................................ 29

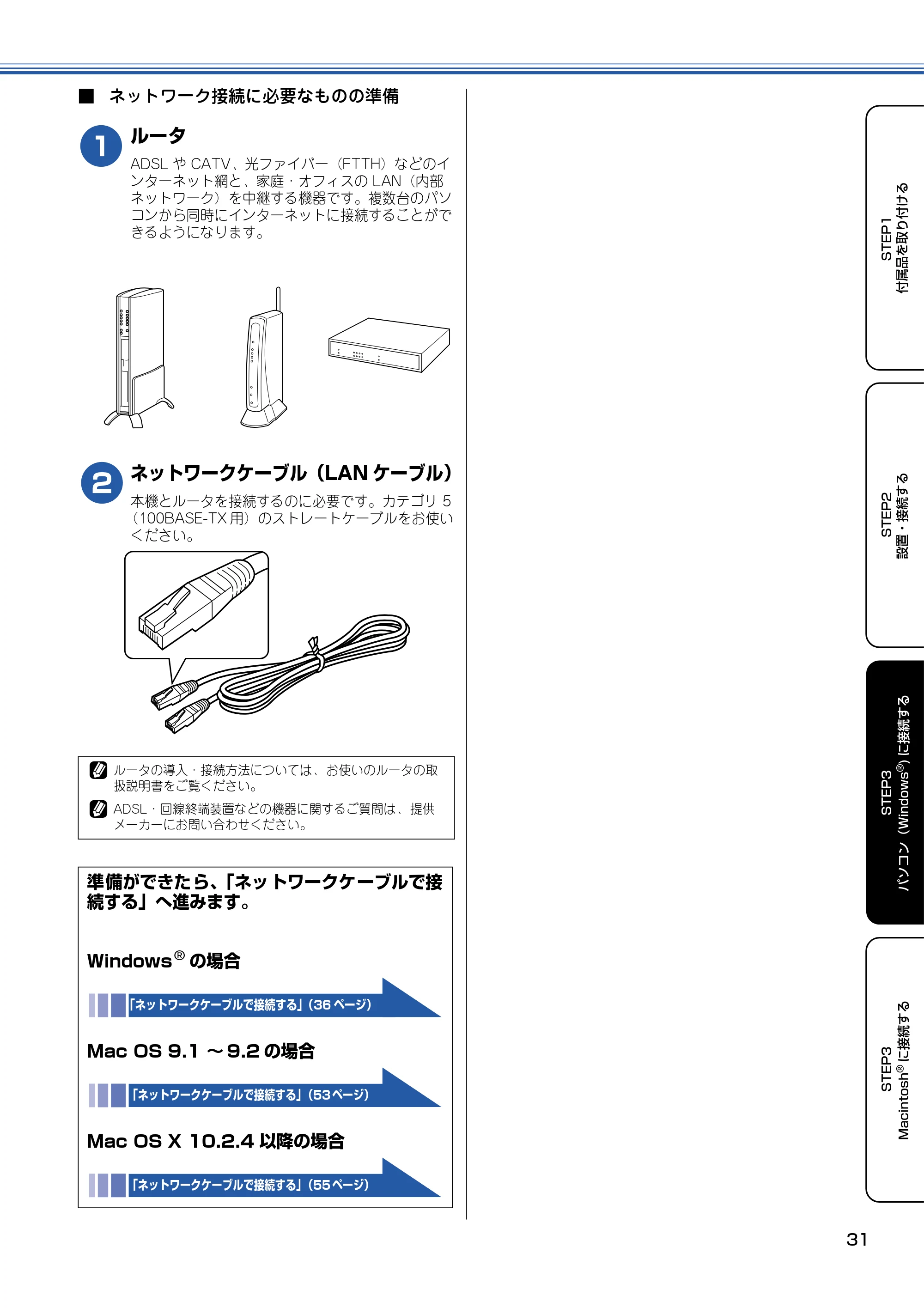

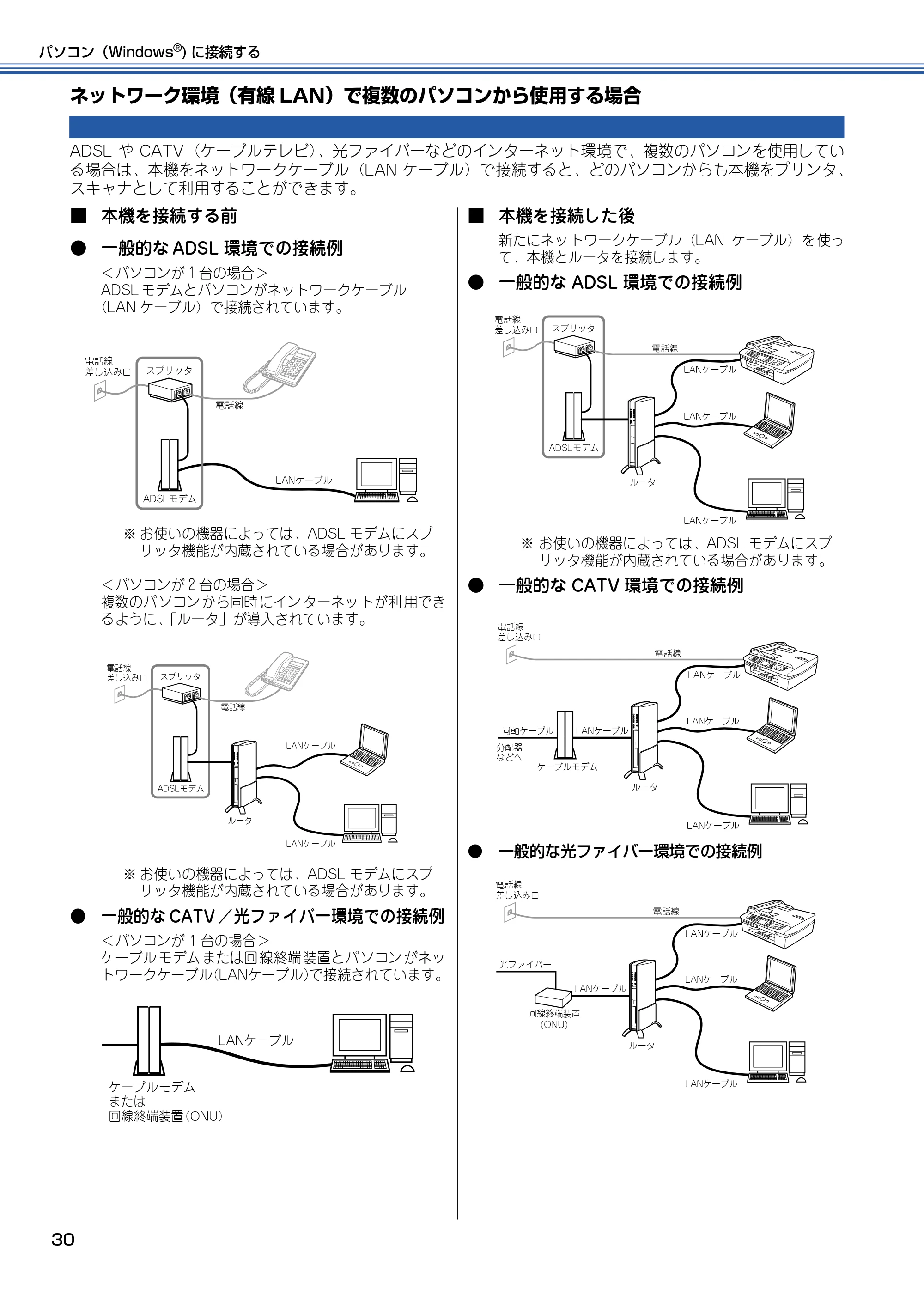

ネットワーク環境（有線 LAN）で
複数のパソコンから使用する場合 ........................... 30

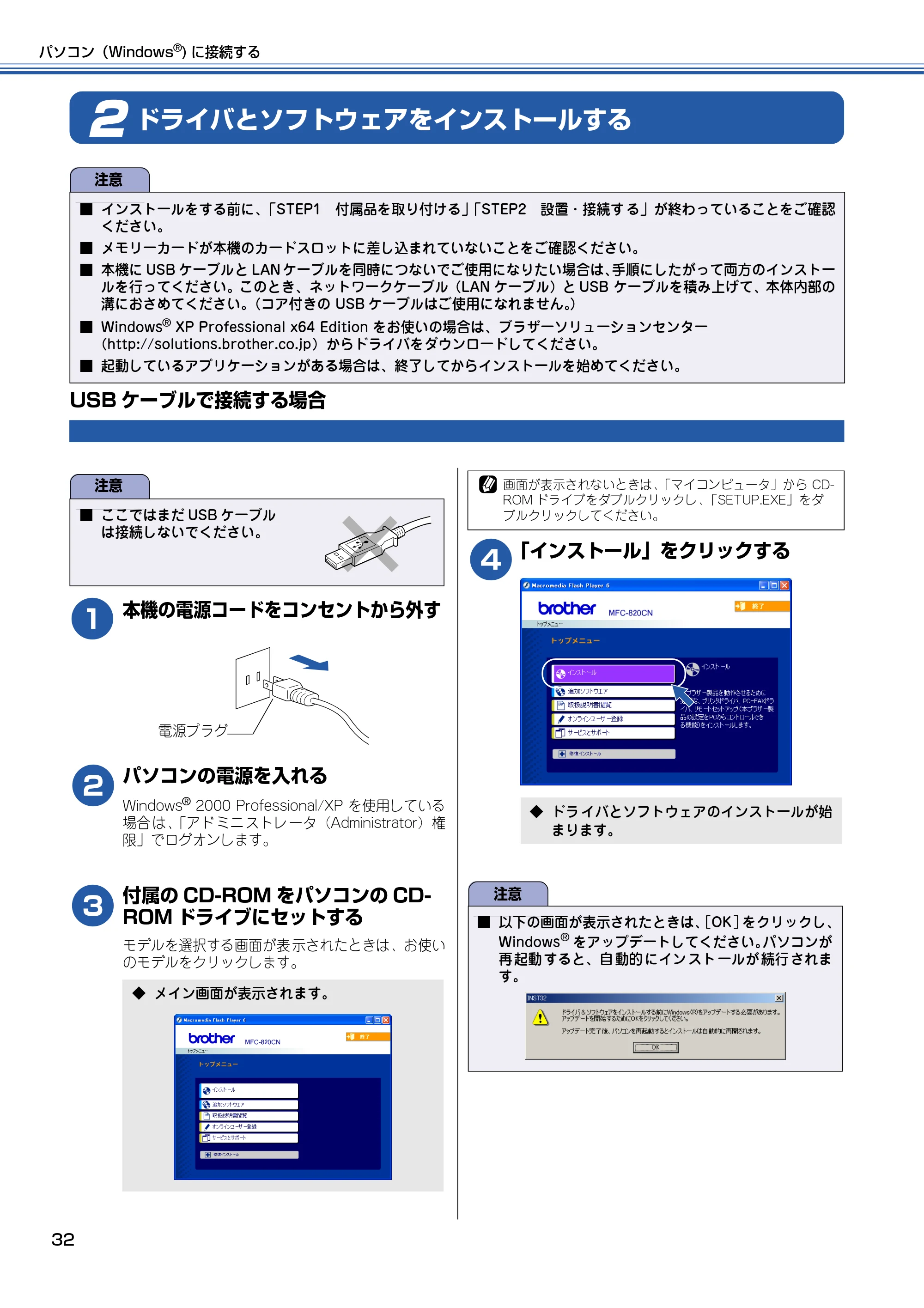

ドライバとソフトウェアを
インストールする ................................... 32
USB ケーブルで接続する場合 ................................. 32

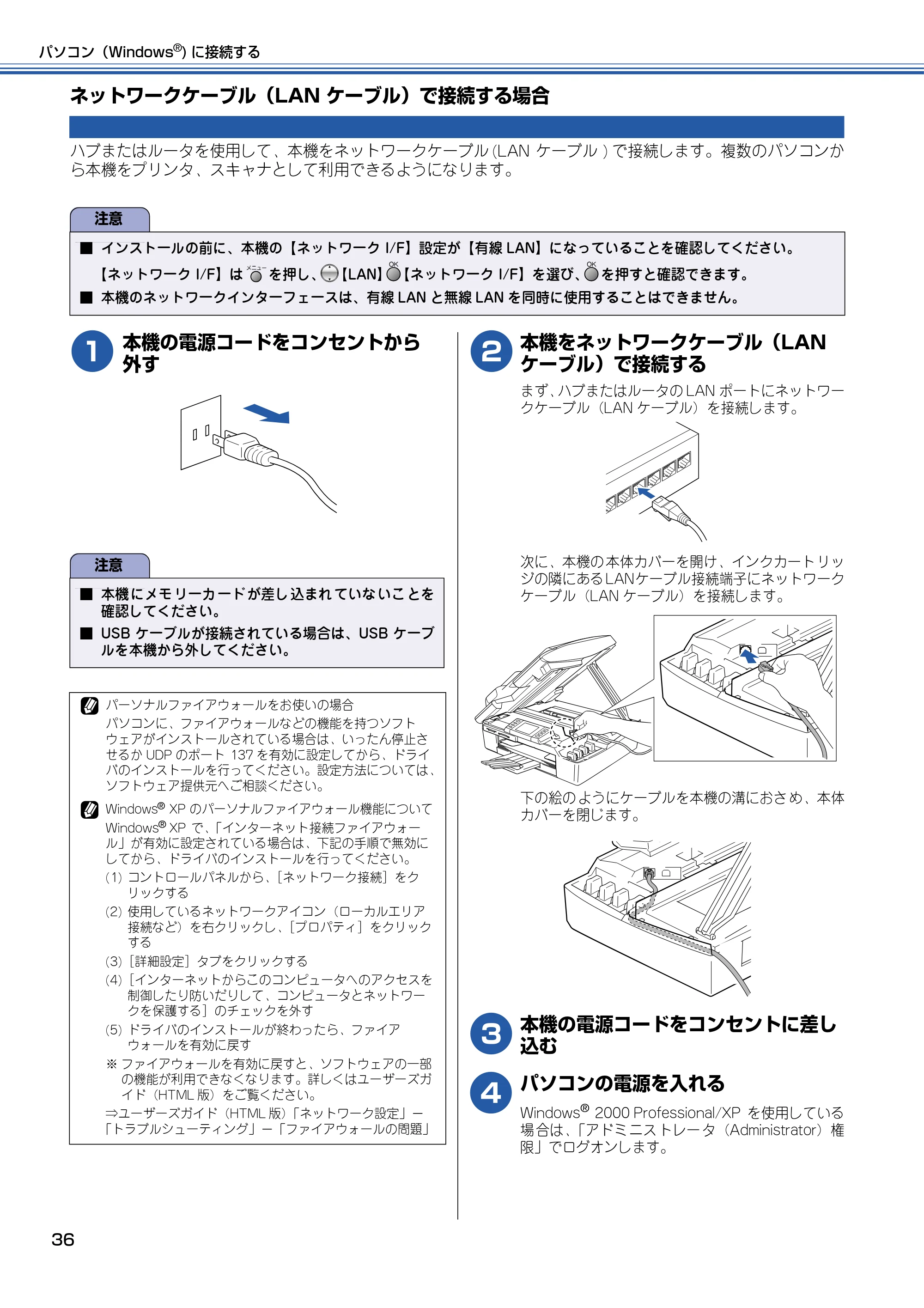

ネットワークケーブル（LAN ケーブル）で

接続する場合 ................................................................ 36

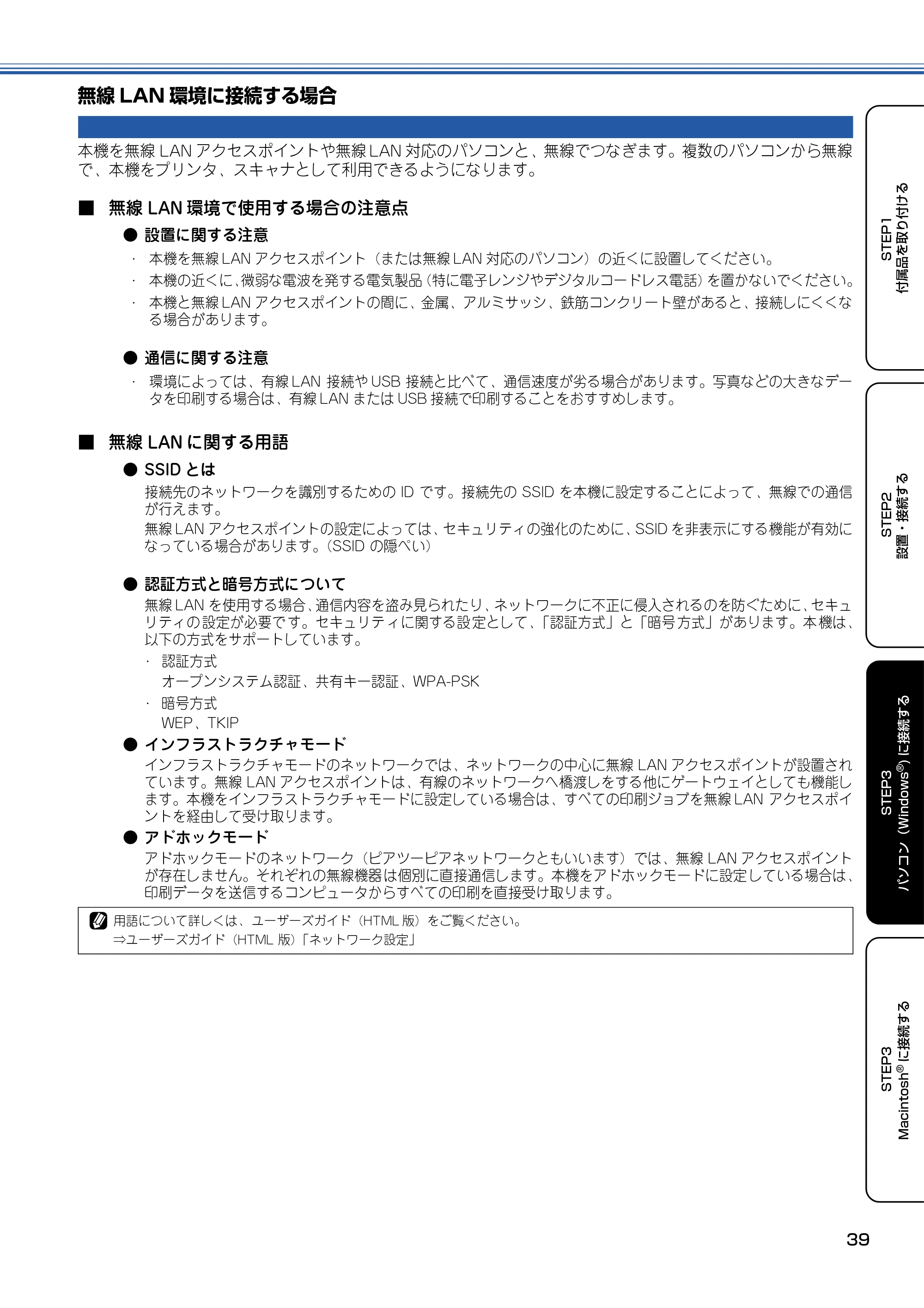

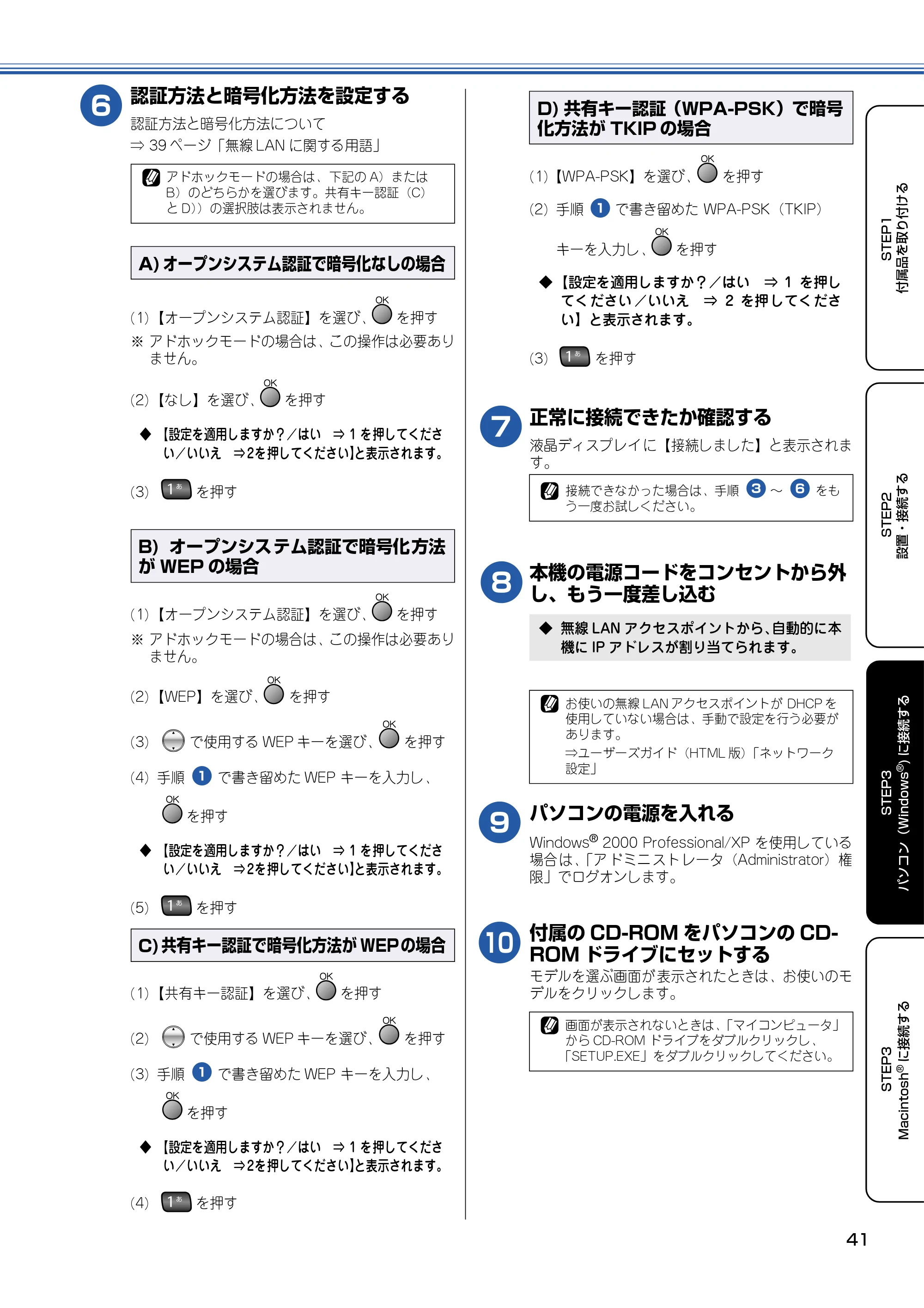

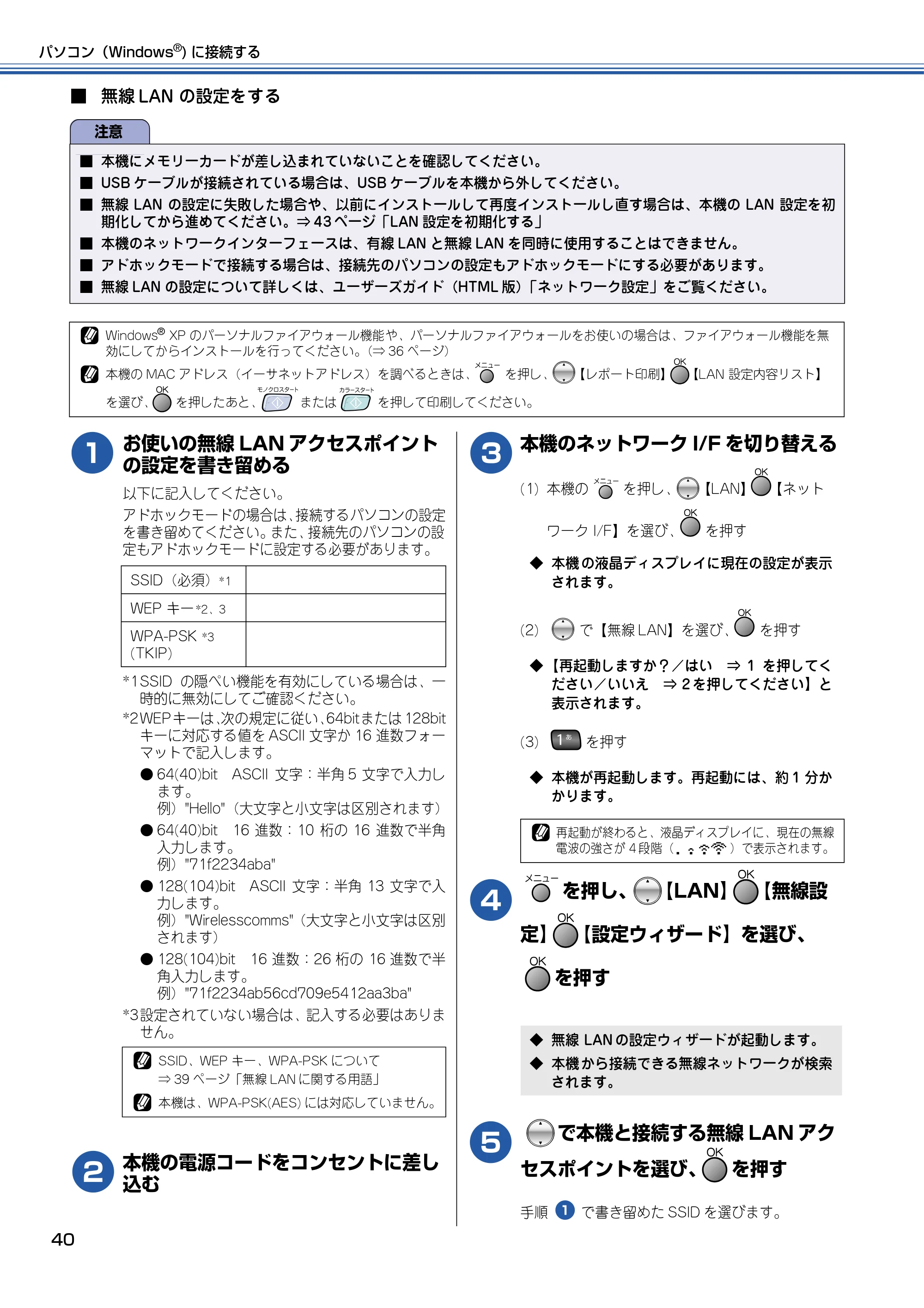

無線 LAN 環境に接続する場合 ................................. 39

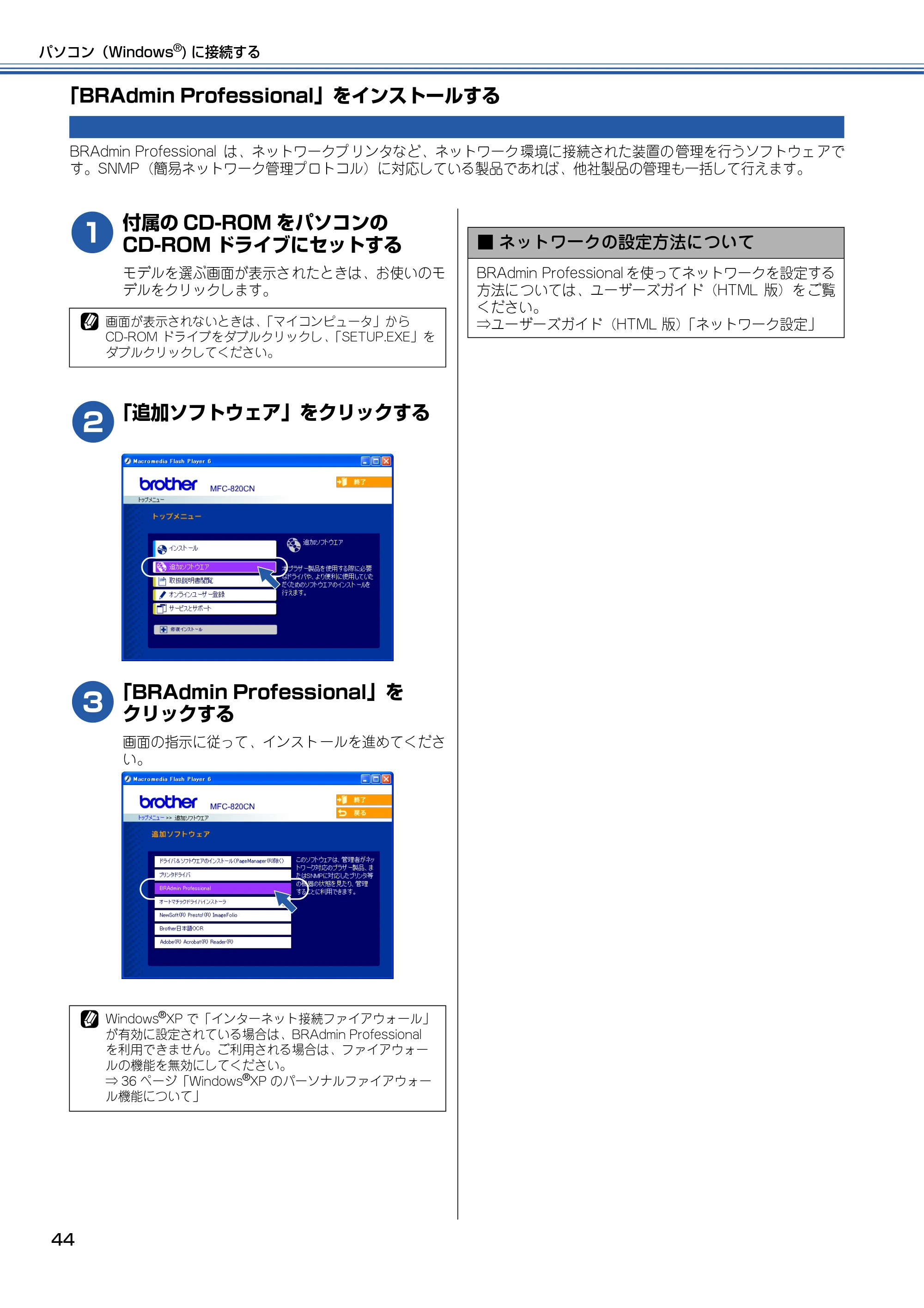

「BRAdmin Professional」を
インストールする ........................................................ 44

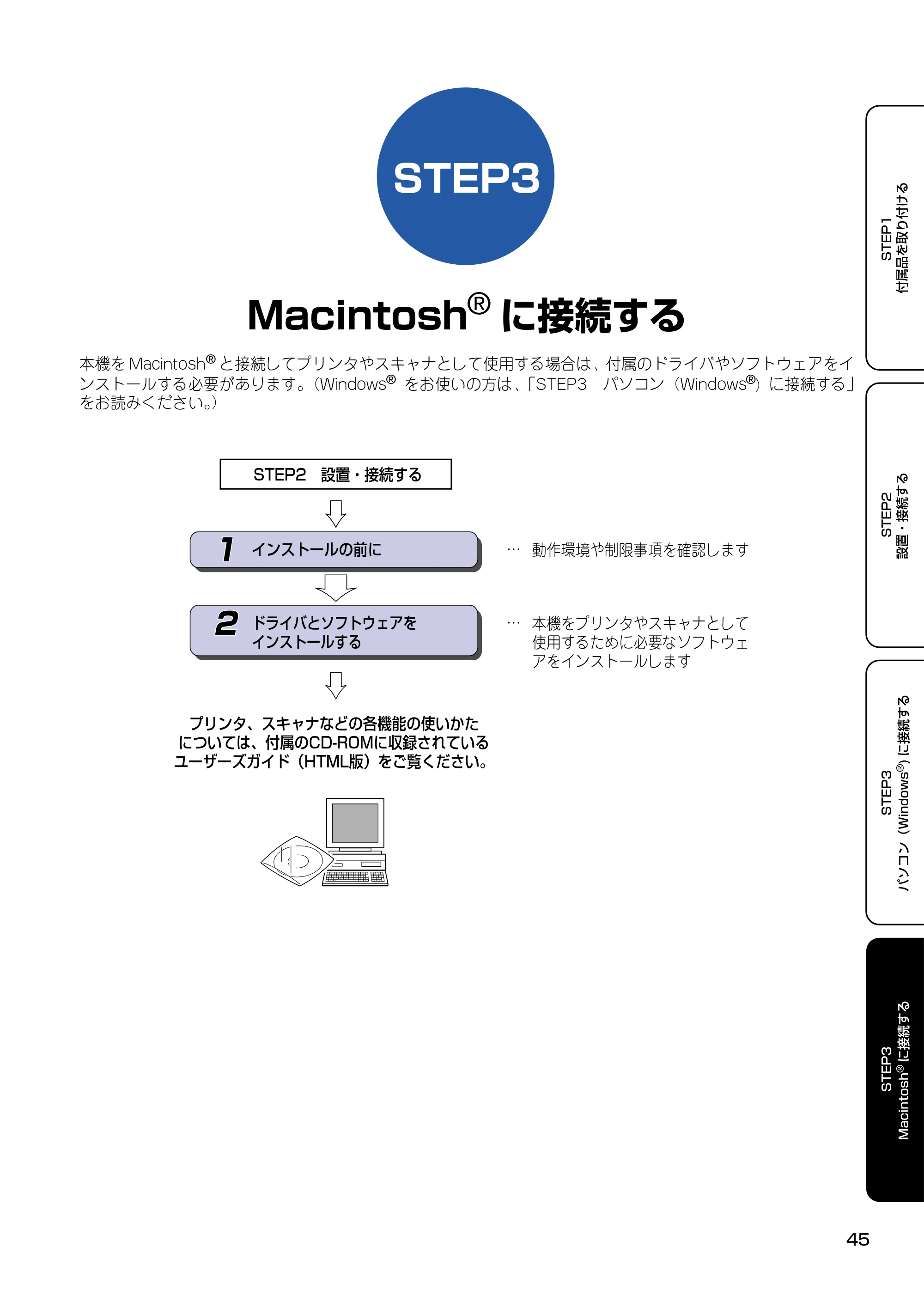

STEP3 Macintosh
®
に接続する ........ 45

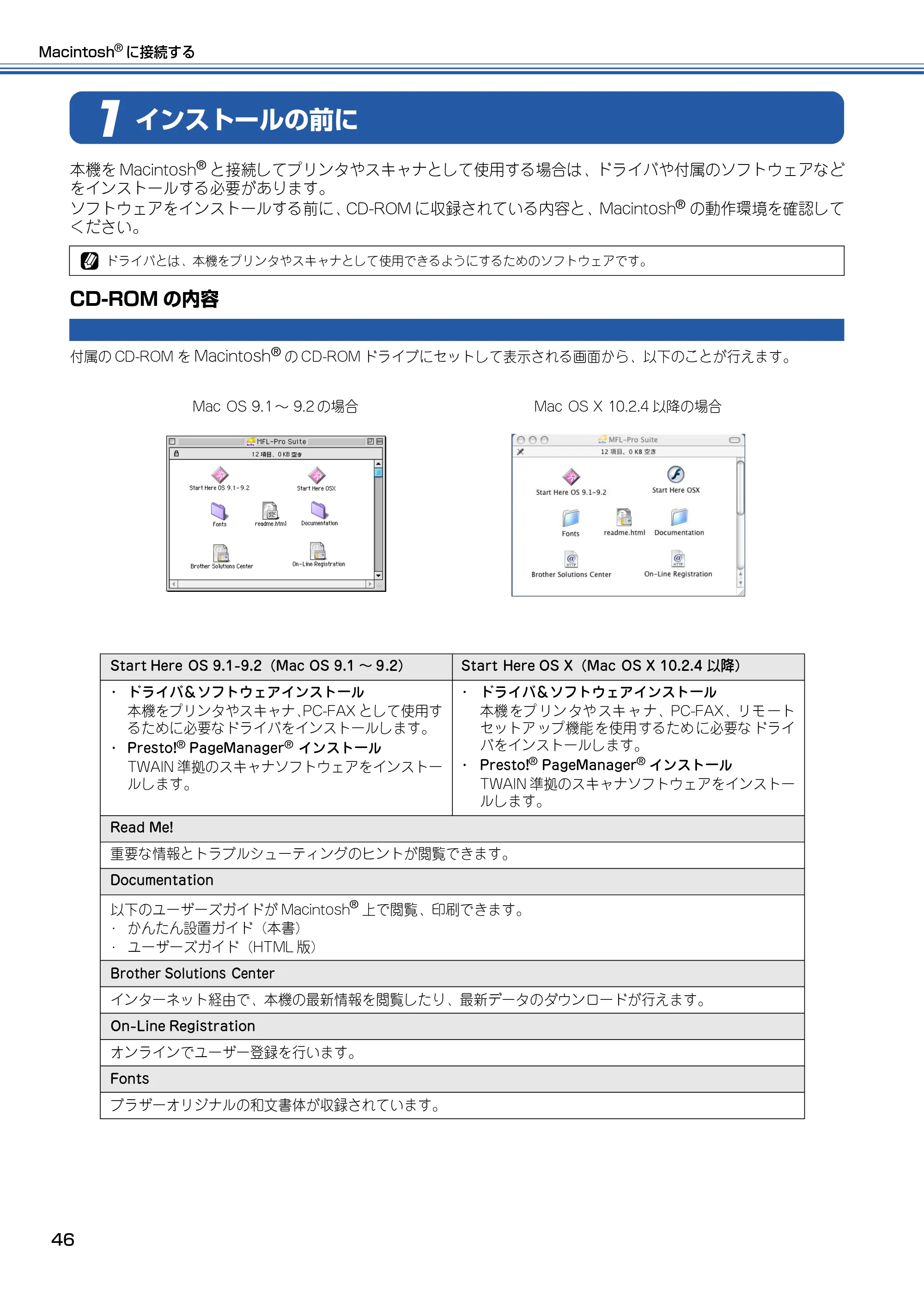

インストールの前に ................................ 46
CD-ROM の内容 .......................................................... 46

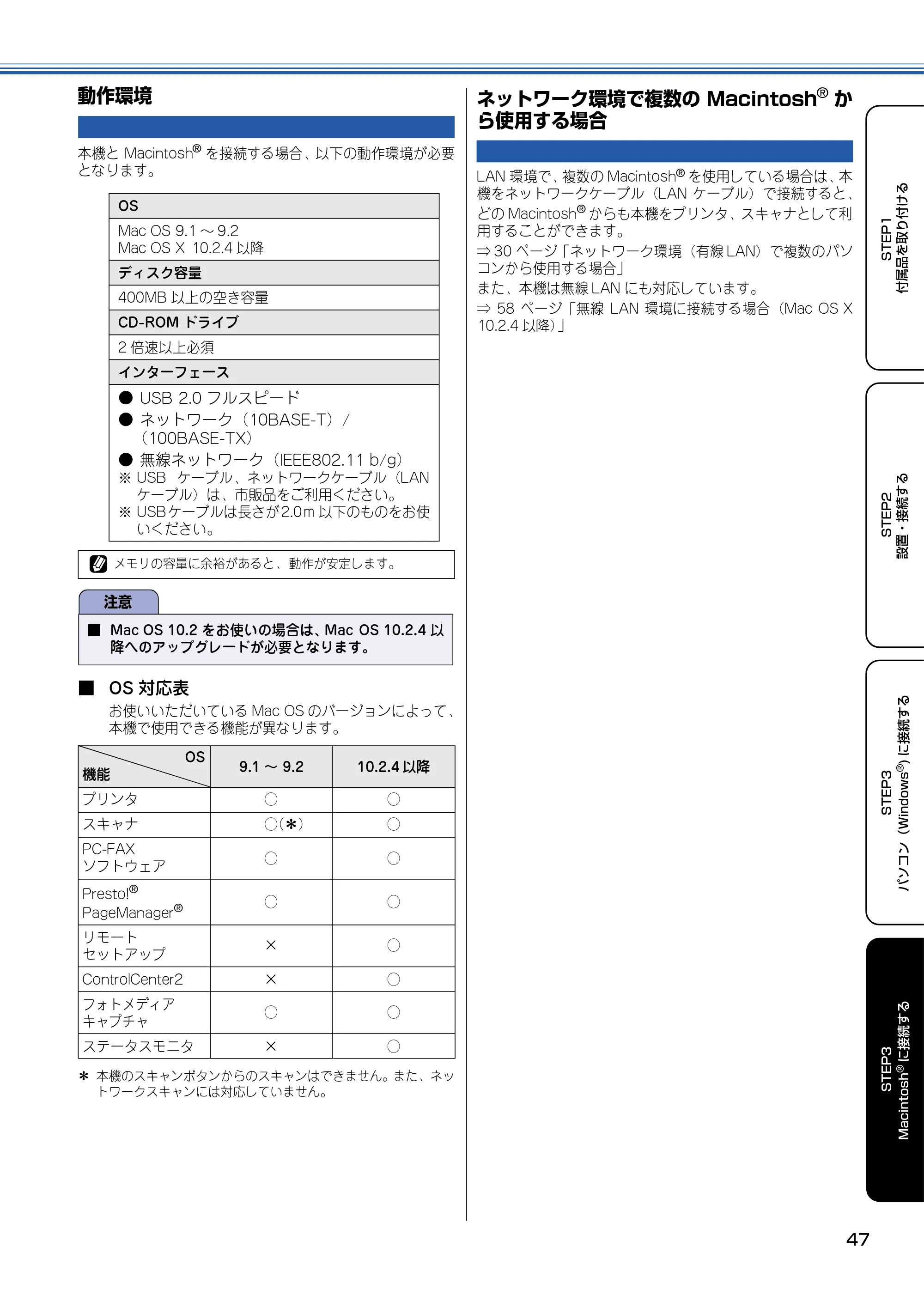

動作環境 ........................................................................ 47
ネットワーク環境で複数の Macintosh

®
から
使用する場合 ................................................................ 47

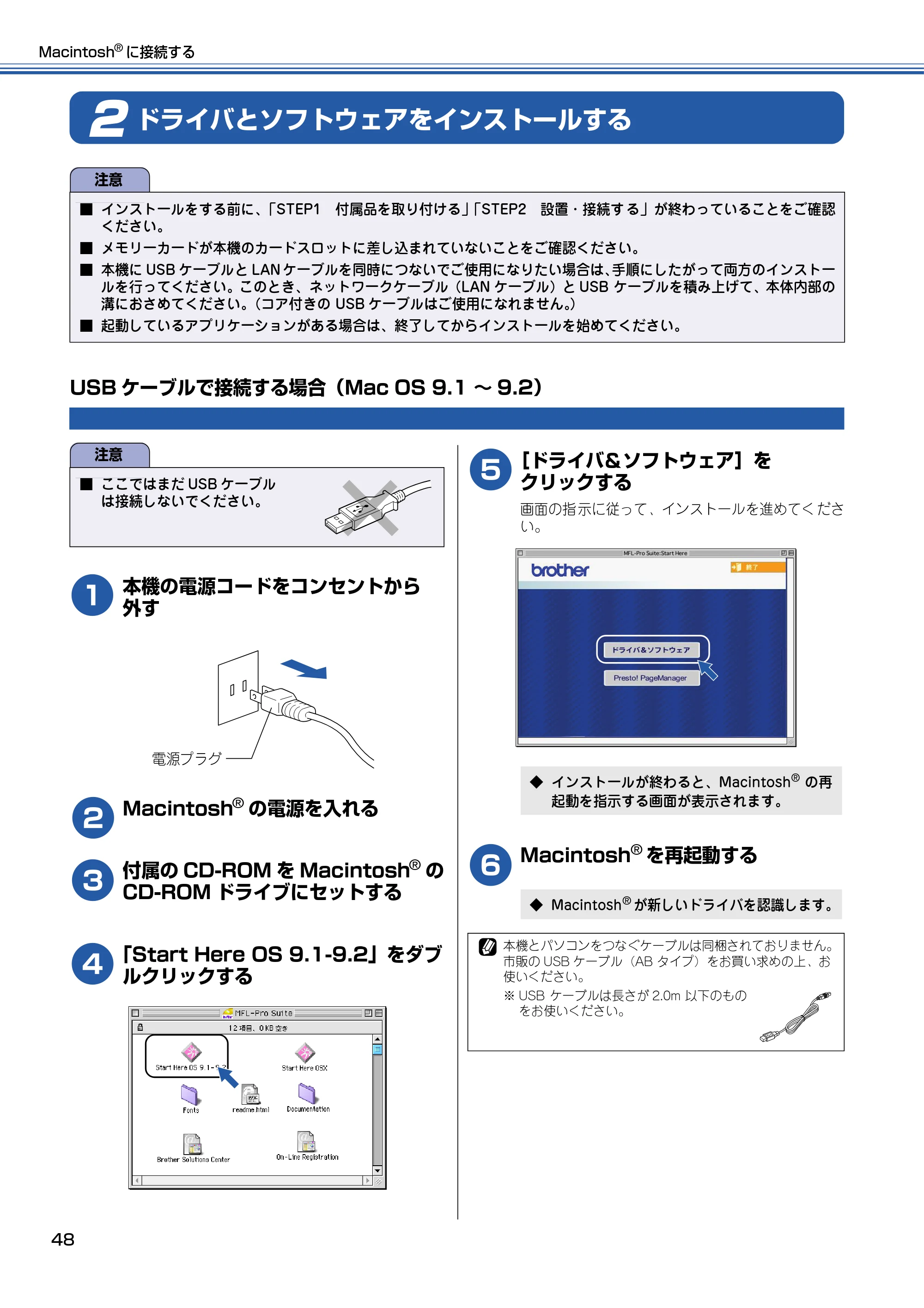

ドライバとソフトウェアを
インストールする ................................... 48

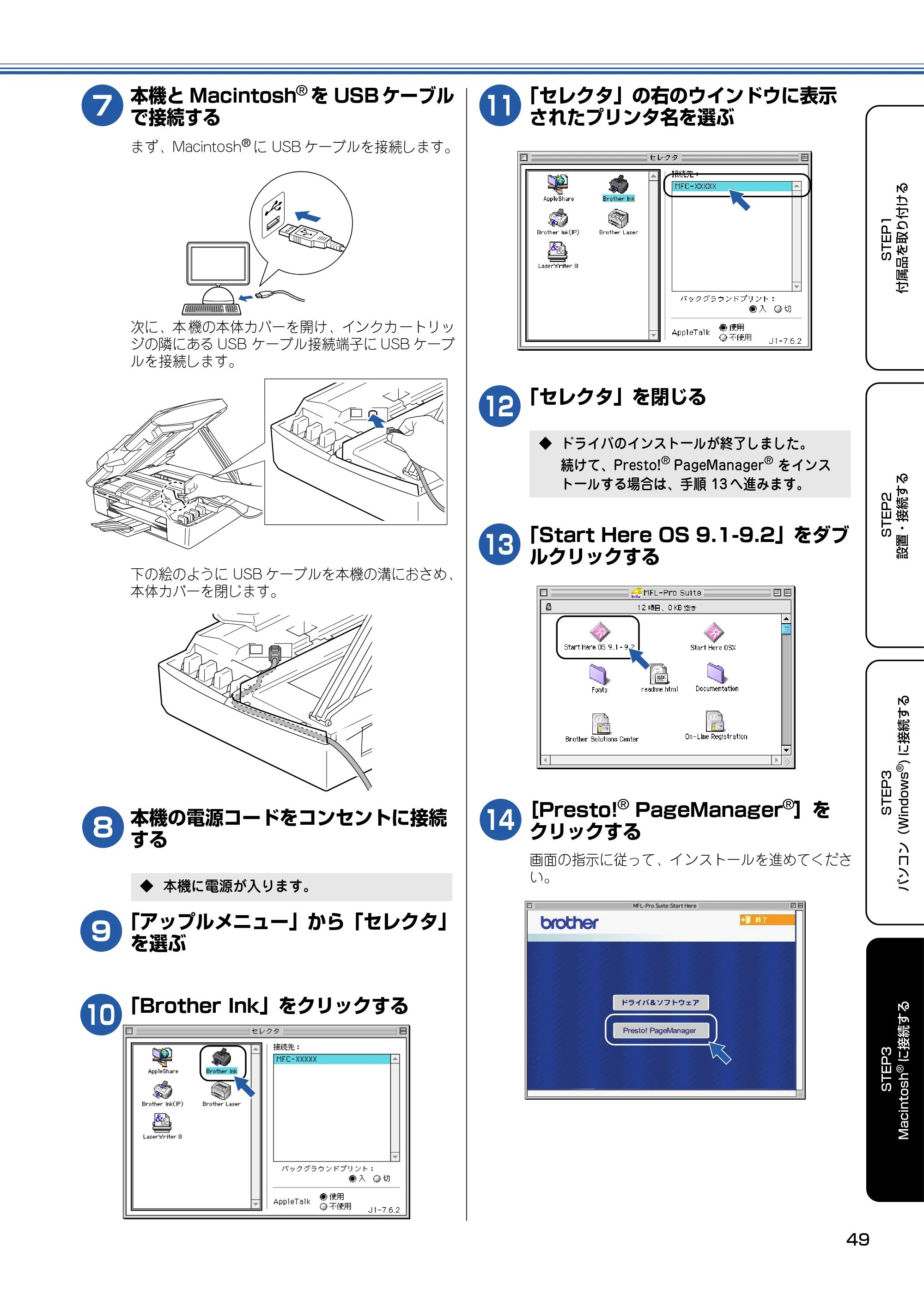

USB ケーブルで接続する場合
（Mac OS 9.1 ～ 9.2）.................................................48

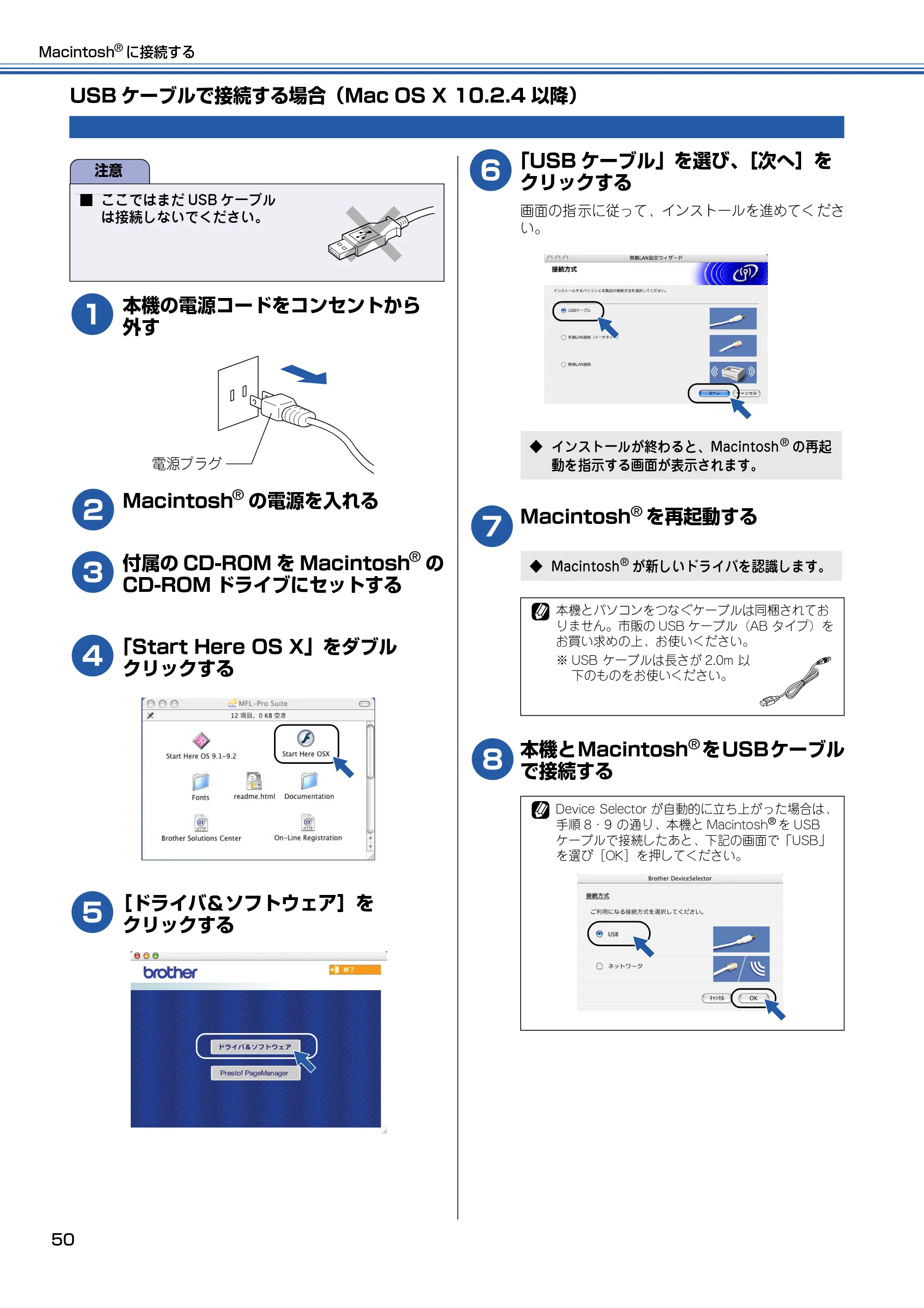

USB ケーブルで接続する場合
（Mac OS X 10.2.4 以降）.......................................... 50

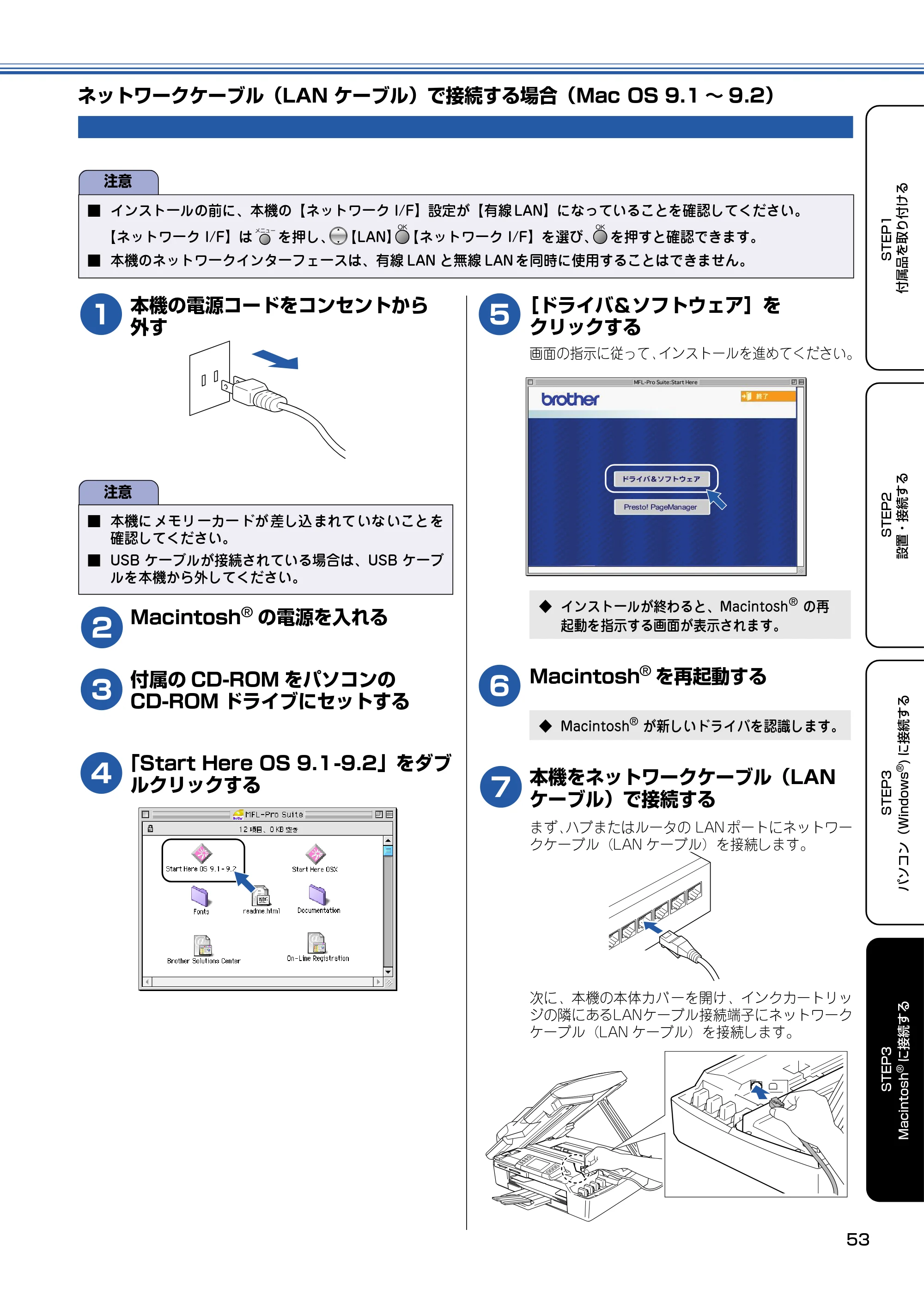

ネットワークケーブル（LAN ケーブル）で
接続する場合（Mac OS 9.1 ～ 9.2）...................... 53

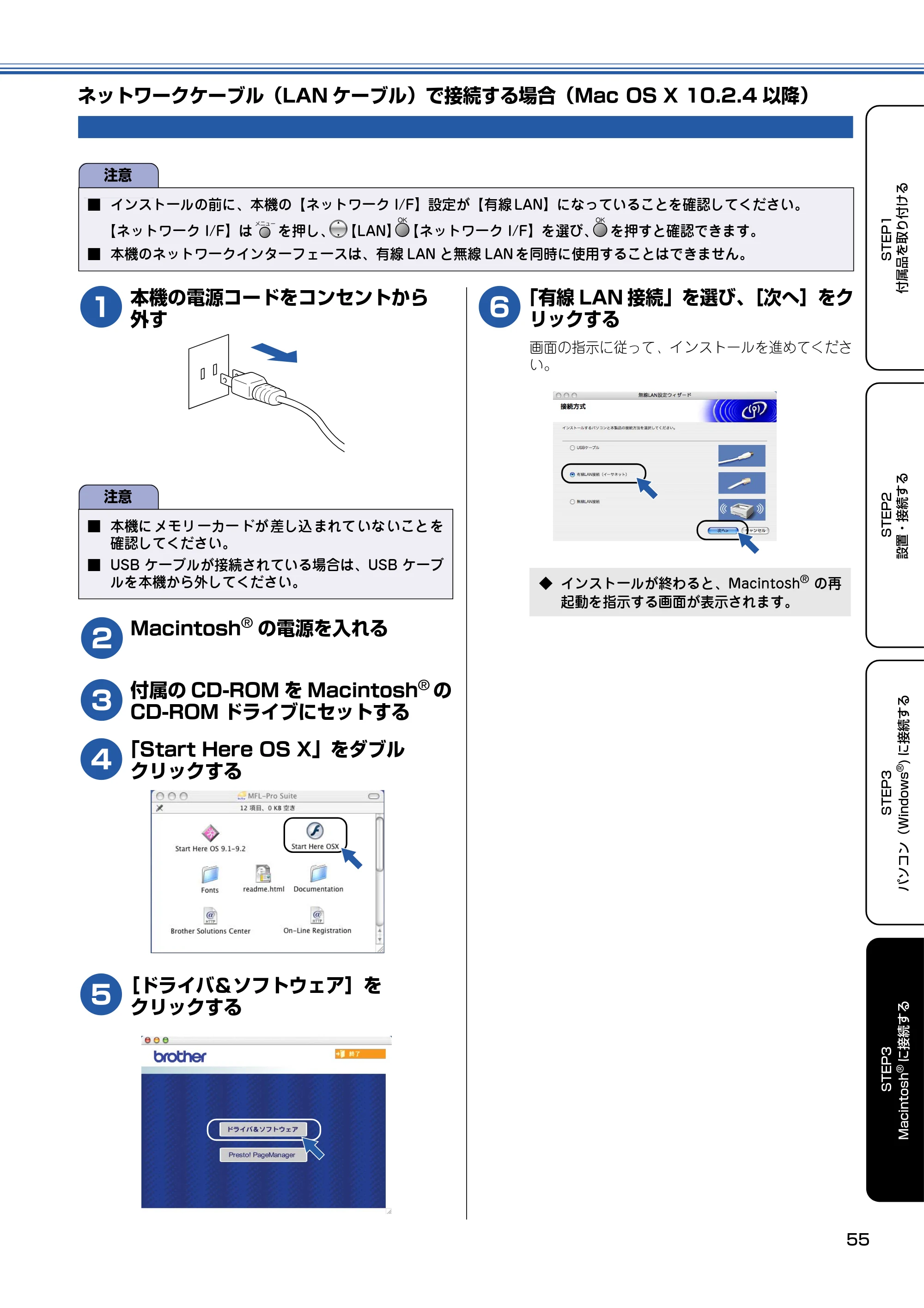

ネットワークケーブル（LAN ケーブル）で
接続する場合（Mac OS X 10.2.4 以降）............... 55

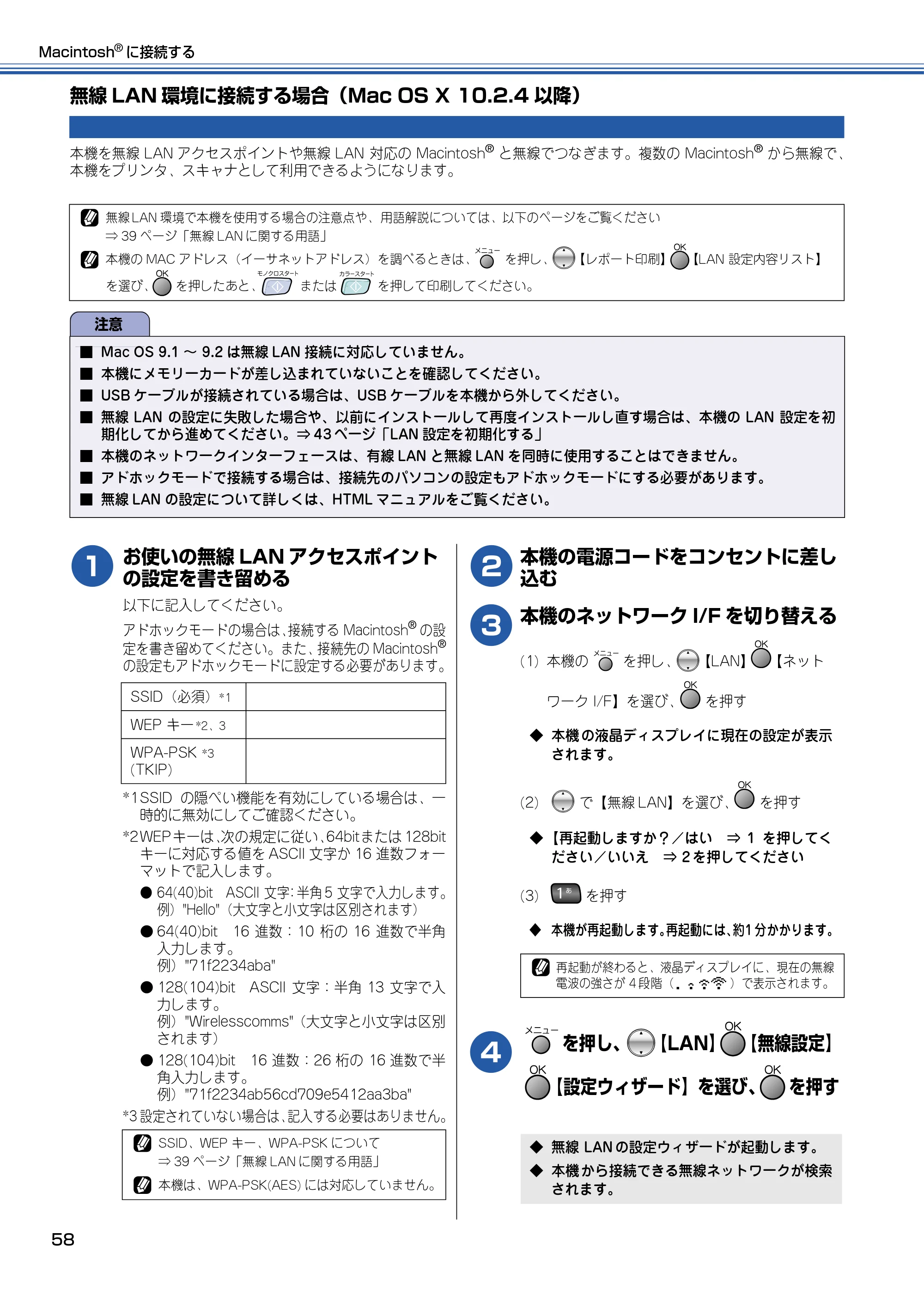

無線 LAN 環境に接続する場合

（Mac OS X 10.2.4 以降）.......................................... 58

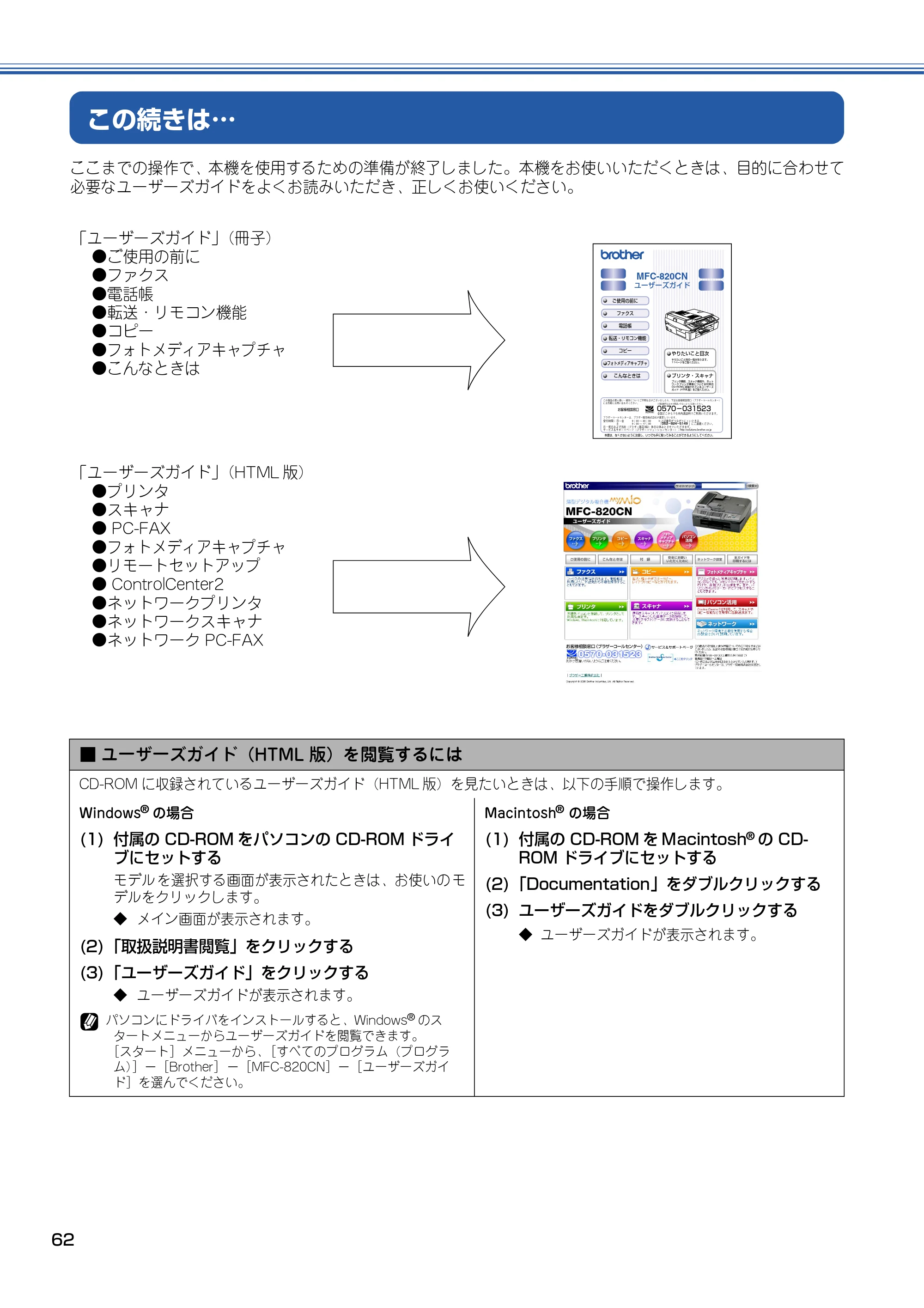

この続きは… .......................................... 62

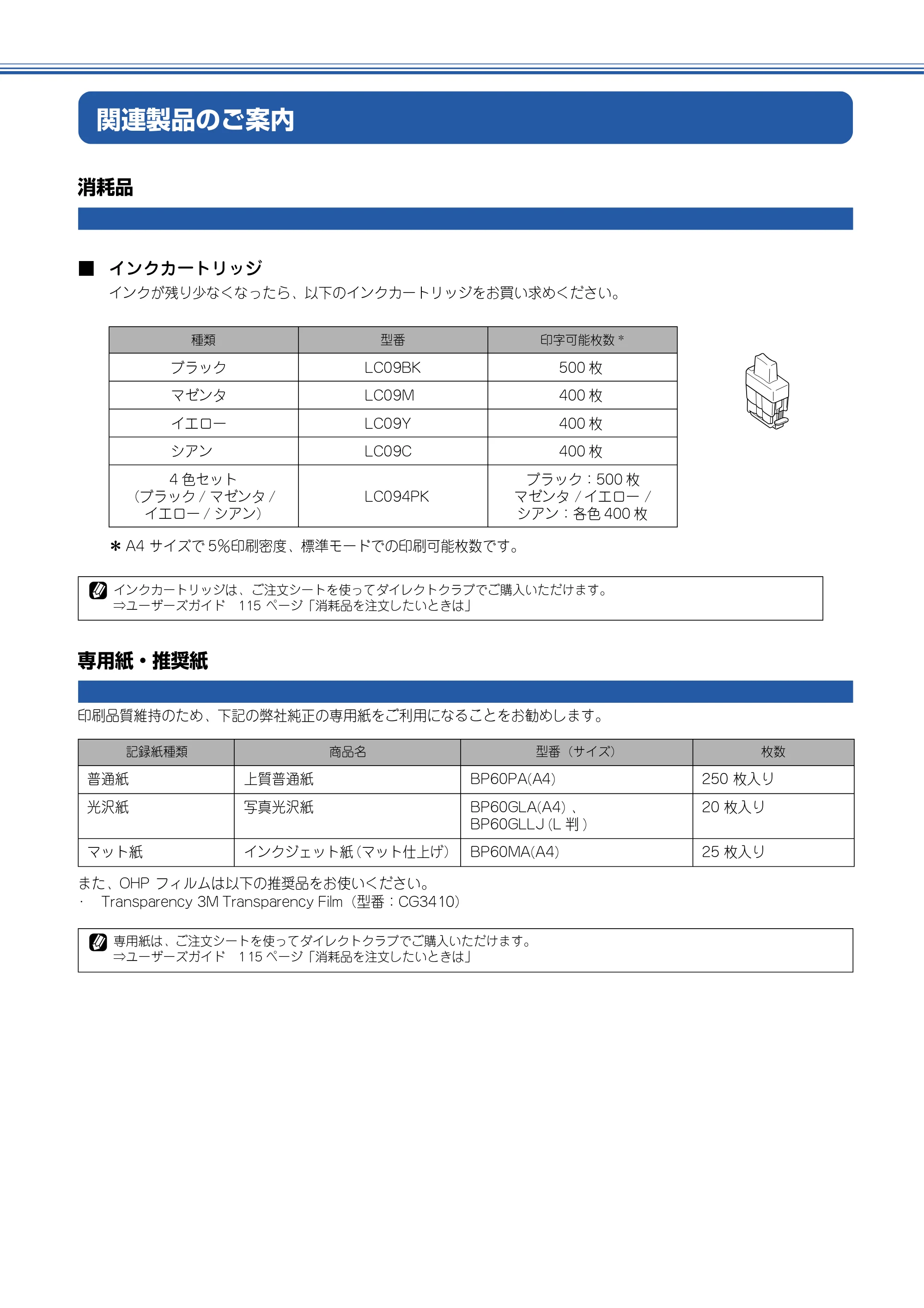

関連製品のご案内
消耗品
専用紙・推奨紙

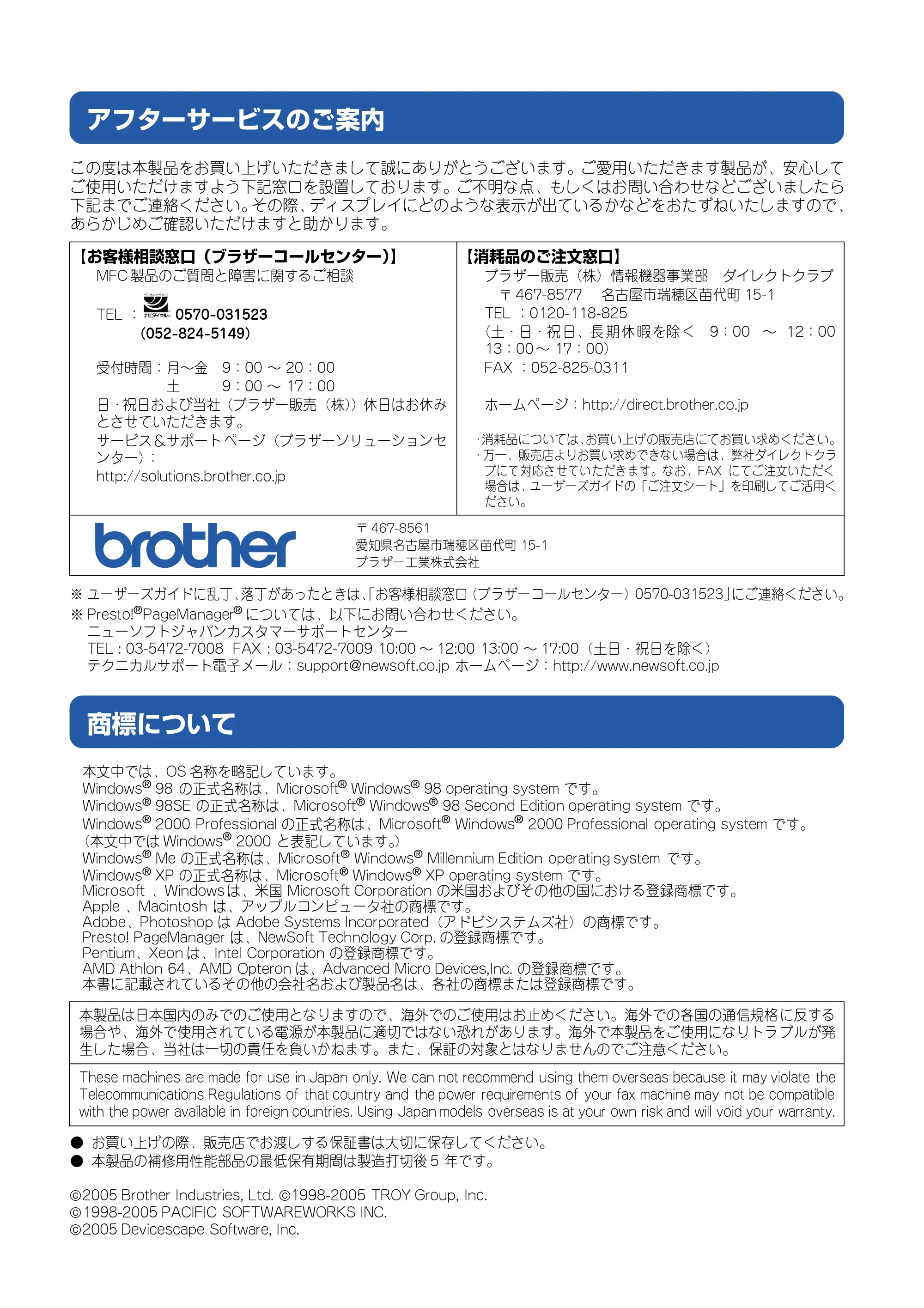

アフターサービスのご案内
商標について

8

9
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する

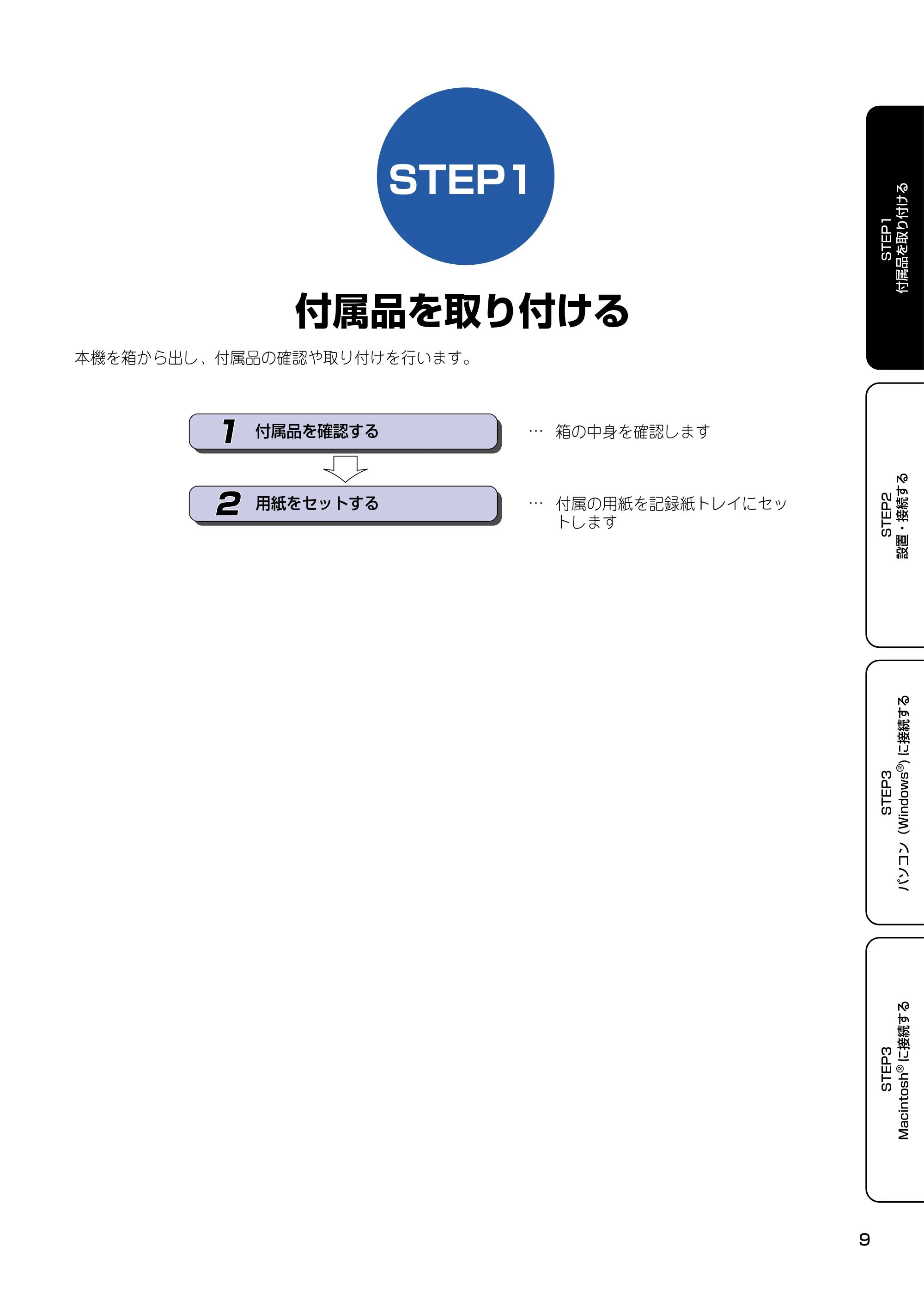

STEP1
付属品を取り付ける
本機を箱から出し、付属品の確認や取り付けを行います。
付属品を確認する�
用紙をセットする�
1
2
…�
…�付属の用紙を記録紙トレイにセッ
トします�
箱の中身を確認します�

付属品を取り付ける
10

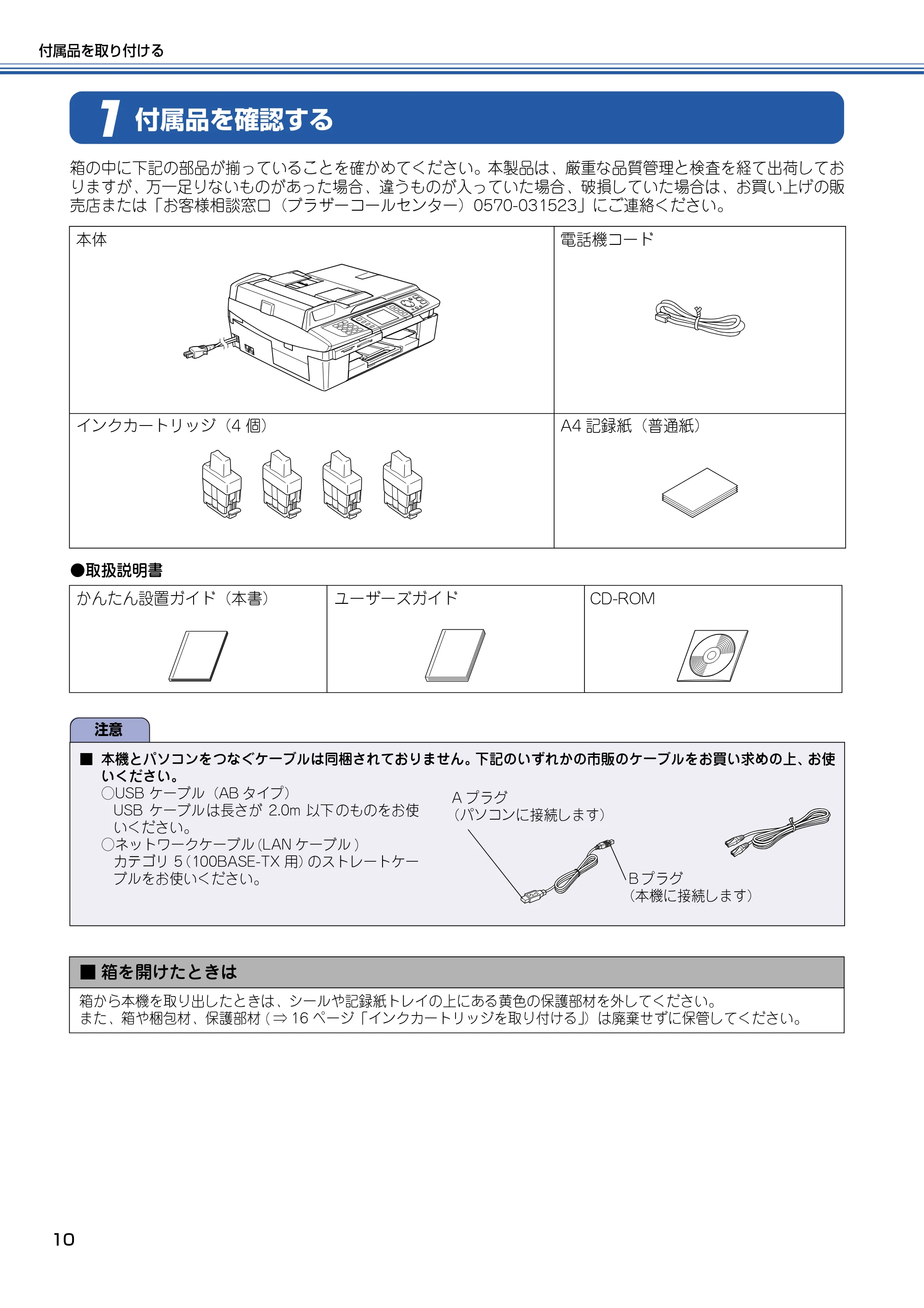

付属品を確認する
1
箱の中に下記の部品が揃っていることを確かめてください。本製品は、厳重な品質管理と検査を経て出荷してお
りますが、万一足りないものがあった場合、違うものが入っていた場合、破損していた場合は、お買い上げの販
売店または「お客様相談窓口（ブラザーコールセンター）0570-031523」にご連絡ください。

• 取扱説明書

本体 電話機コード
インクカートリッジ（4 個） A4 記録紙（普通紙）
かんたん設置ガイド（本書） ユーザーズガイド CD-ROM
注意
■ 本機とパソコンをつなぐケーブルは同梱されておりません。下記のいずれかの市販のケーブルをお買い求めの上、お使
いください。
○USB ケーブル（AB タイプ）
USB ケーブル は長さが 2.0m 以下 のものをお使
いください。
○ネットワークケーブル (LAN ケーブル )
カテゴリ 5（100BASE-TX 用）のストレートケー
ブルをお使いください。
A プラグ
（パソコンに接続します）
B プラグ
（本機に接続します）
■ 箱を開けたときは
箱から本機を取り出したときは、シールや記録紙トレイの上にある黄色の保護部材を外してください。
また、箱や梱包材、保護部材 ( ⇒ 16 ページ「インクカートリッジを取り付ける」）は廃棄せずに保管してください。

11
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する

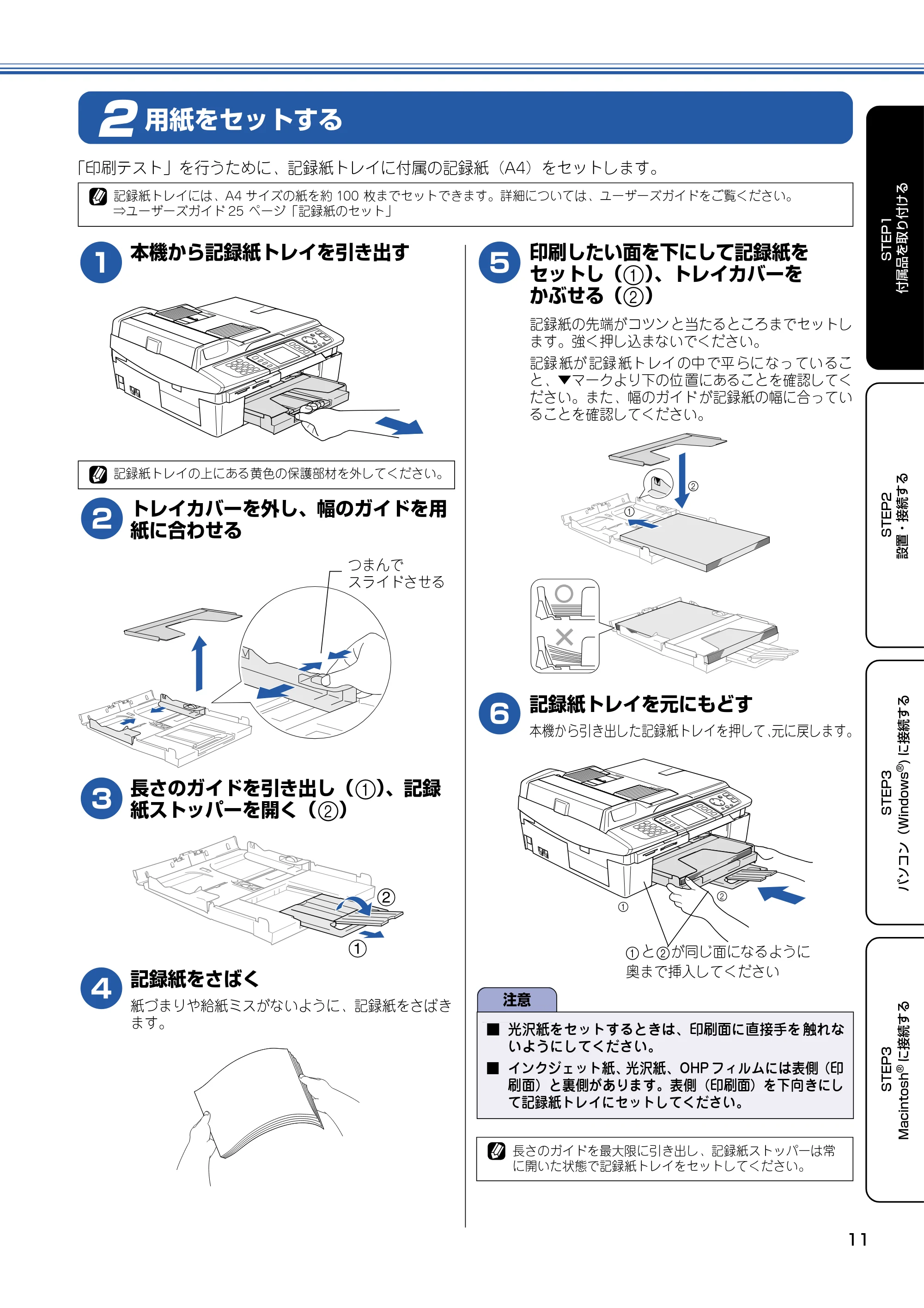

用紙をセットする
2
「印刷テスト」を行うために、記録紙トレイに付属の記録紙（A4）をセットします。
1
本機から記録紙トレイを引き出す
2
トレイカバーを外し、幅のガイドを用
紙に合わせる
3
長さのガイドを引き出し（ 1）、記録
紙ストッパーを開く（ 2）
4
記録紙をさばく
紙づまりや給紙ミスがないように、記録紙をさばき
ます。
5
印刷したい面を下にして記録紙を
セットし（1）、トレイカバーを
かぶせる（2）
記録紙の先端がコツン と当たるところまでセットし
ます。強く押し込まないでください。
記録 紙が 記録 紙ト レイ の中 で平 らに なっ てい るこ
と、▼マークより下の位 置にあることを確認してく
ださい。また、幅のガイド が記録紙の幅に合ってい
ることを確認してください。
6
記録紙トレイを元にもどす
本機から引き出した記録紙トレイを押して、元に戻します。
記録紙トレイには、A4 サイズの紙を約 100 枚までセットできます。詳細については、ユーザーズガイドをご覧ください。

⇒ユーザーズガイド 25 ページ「記録紙のセット」
記録紙トレイの上にある黄色の保護部材を外してください。
つまんで
スライドさせる
注意
■ 光沢紙をセットするときは、印刷面に直接手を 触れな
いようにしてください。
■ インクジェット紙、光沢紙、OHP フィルムには表側（印
刷面）と裏側があります。表側（印刷面）を下向きにし
て記録紙トレイにセットしてください。
長さのガイドを最大限に引き出し、記録紙ストッパーは常
に開いた状態で記録紙トレイをセットしてください。
1 と 2が同じ面になるように
奥まで挿入してください

付属品を取り付ける
12

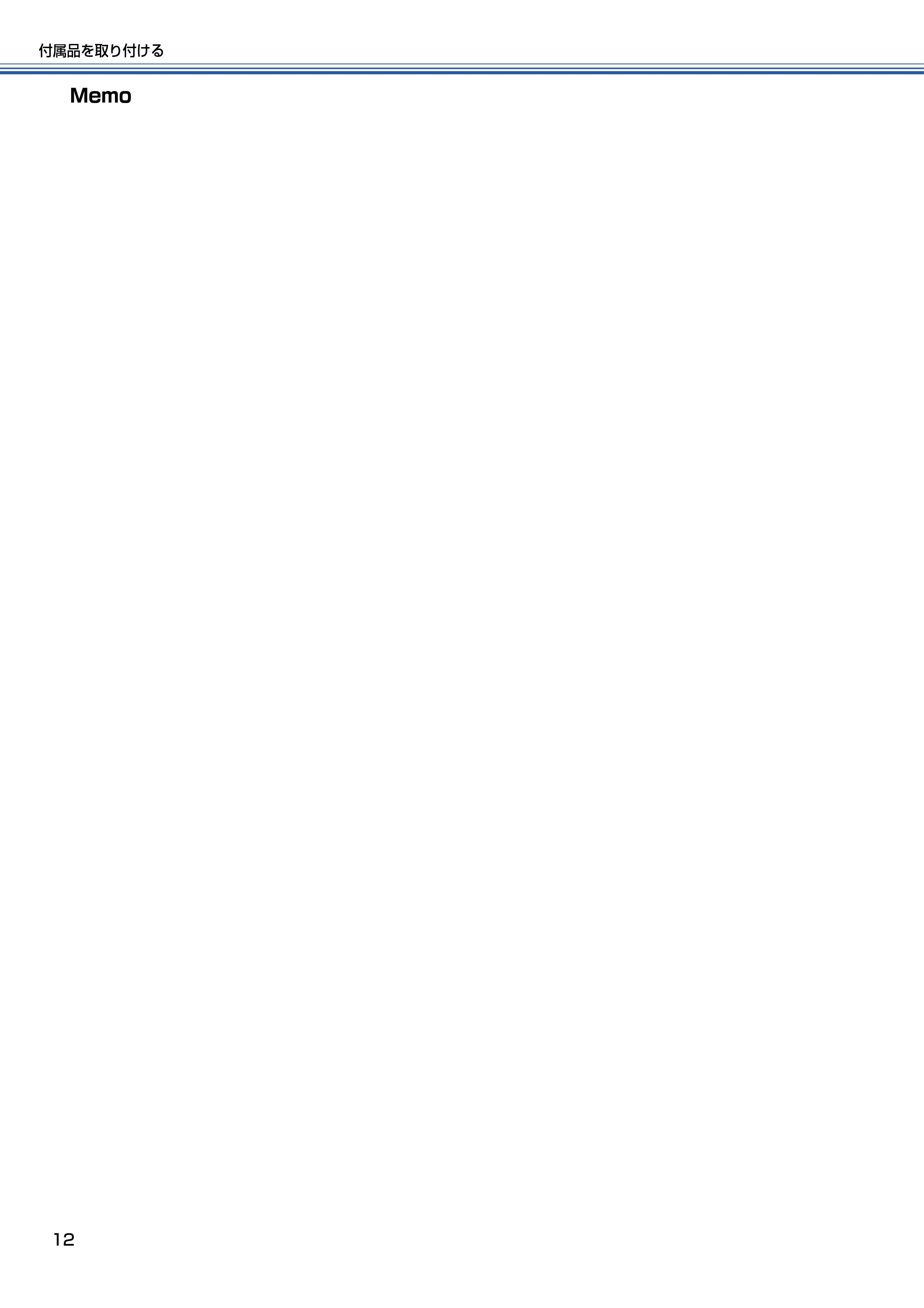

Memo

13
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する

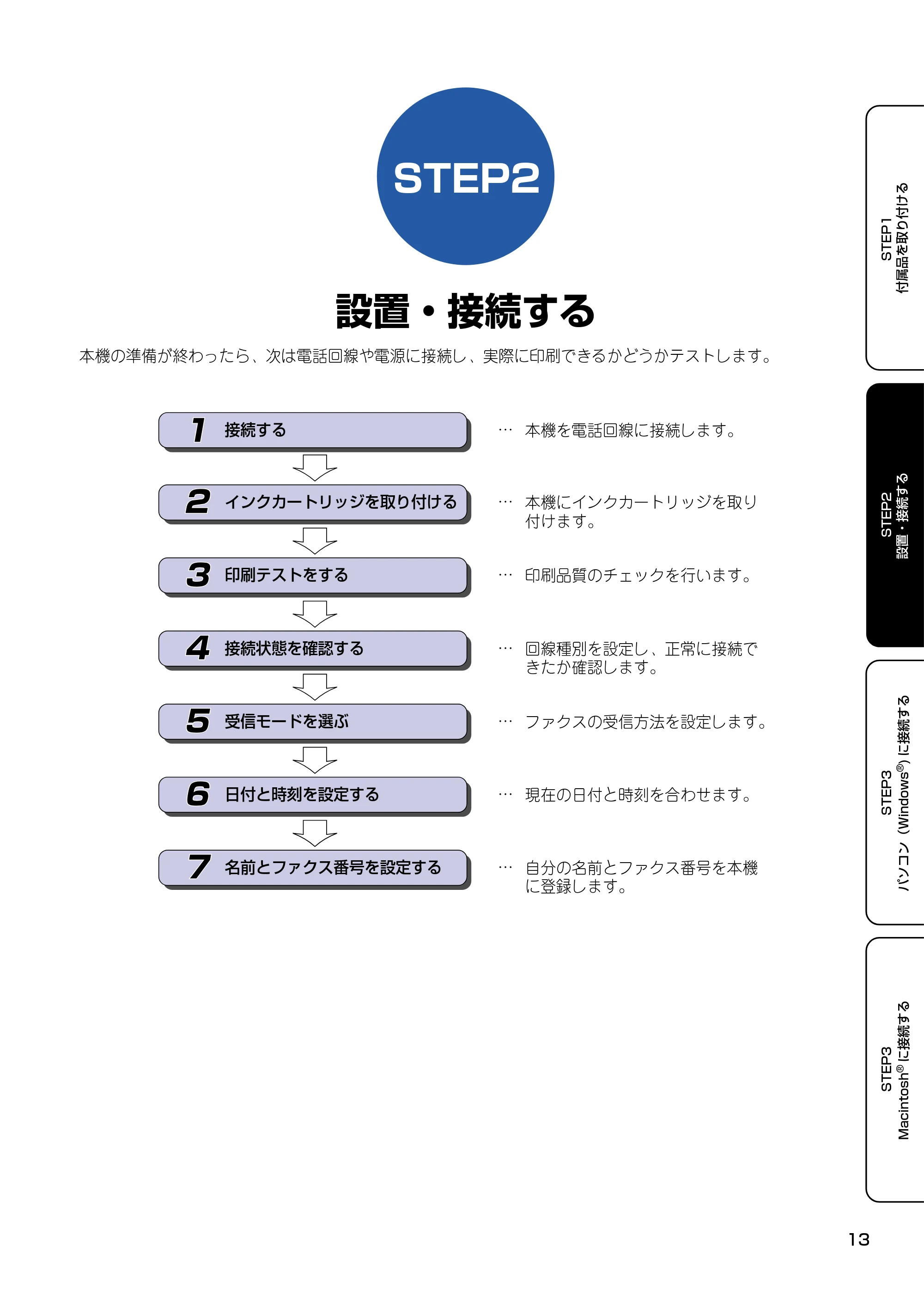

STEP2
設置・接続する
本機の準備が終わったら、次は電話回線や電源に接続し、実際に印刷できるかどうかテストします。
インクカートリッジを取り付ける� …�本機にインクカートリッジを取り
付けます。
印刷テストをする� …�印刷品質のチェックを行います。�
日付と時刻を設定する� …�現在の日付と時刻を合わせます。�
名前とファクス番号を設定する� …�自分の名前とファクス番号を本機
に登録します。�
接続する�
1
…�
2
3
接続状態を確認する� …�回線種別を設定し、正常に接続で
きたか確認します。 �
4
受信モードを選ぶ� …�ファクスの受信方法を設定します。�
5
6
7
本機を電話回線に接続します。

設置・接続する
14

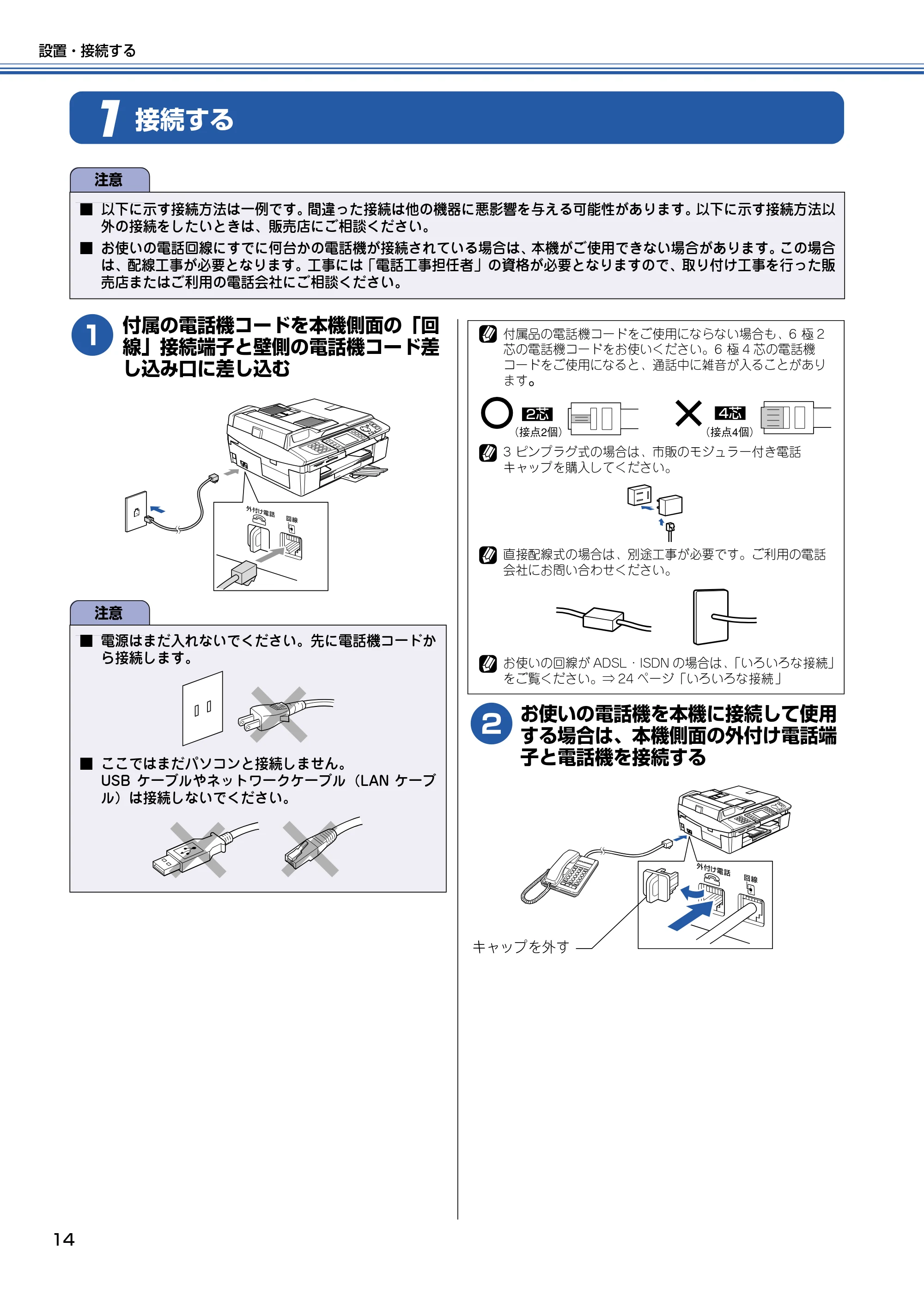

接続する
1
1
付属の電話機コードを本機側面の「回
線」接続端子と壁側の電話機コード差
し込み口に差し込む
2
お使いの電話機を本機に接続して使用
する場合は、本機側面の外付け電話端
子と電話機を接続する
注意
■ 以下に示す接続方法は一例です。間違った接続は他の機器に悪影響を与える可能性があります。以下に示す接続方法以
外の接続をしたいときは、販売店にご相談ください。
■ お使いの電話回線にすでに何台かの電話機が接続されている場合は、本機がご使用できない場合があります。この場合
は、配線工事が必要となります。工事には「電話工事担任者」の資格が必要となりますので、取り付け工事を行った販
売店またはご利用の電話会社にご相談ください。
注意
■ 電源はまだ入れないでください。先に電話機コードか
ら接続します。
■ ここではまだパソコンと接続しません。
USB ケーブルやネットワークケーブル（LAN ケーブ
ル）は接続しないでください。
付属品の電話機コードをご使用にならない場合も、6 極 2
芯の電話機コードをお使いください。6 極 4 芯の電話機

コードをご使用になると、通話中に雑音が入ることがあり
ます。
3 ピンプラグ式の場合は、市販のモジュラー付き電話
キャップを購入してください。
直接配線式の場合は、別途工事が必要です。ご利用の電話
会社にお問い合わせください。
お使いの回線が ADSL・ISDN の場合は、「いろいろな接続」
をご覧ください。⇒ 24 ページ「いろいろな接続 」
（接点2個）�
2芯�
（接点4個）�
4芯�
�
�
キャップを外す

15
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する

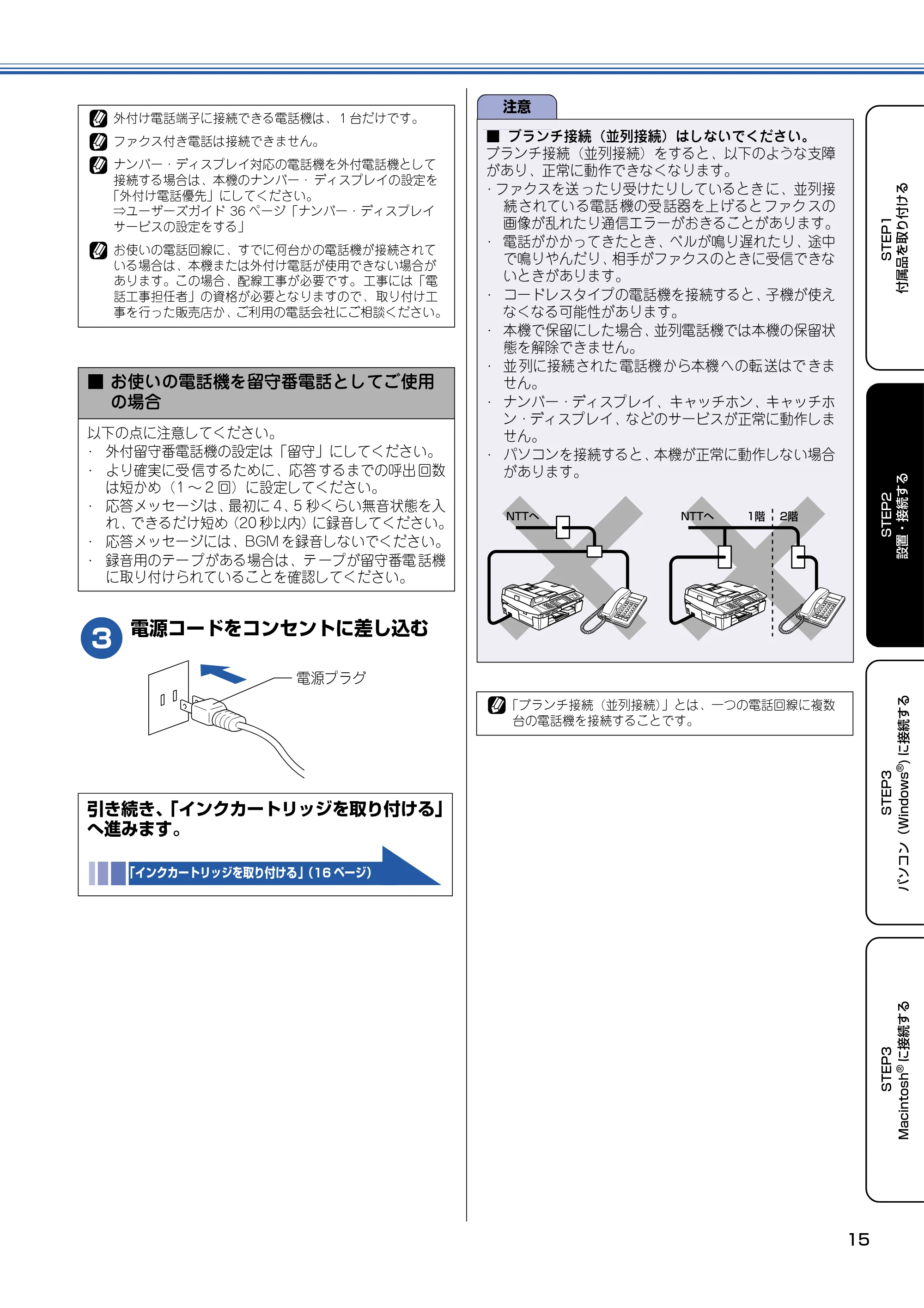

3
電源コードをコンセントに差し込む
外付け電話端子に接続できる電話機は、 1 台だけです。
ファクス付き電話は接続できません。
ナンバー・ディスプレイ対応の電話機を外付電話機として
接続する場合は、本機のナンバー・ ディスプレイの設定を
「外付け電話優先」にしてください。
⇒ユーザーズガイド 36 ページ「ナンバー・ディスプレイ
サービスの設定をする」
お使いの電話回線に、すでに何台かの電話機が接続されて
いる場合は、本機または外付け電話が使用できない場合が
あります。この場合、配線工事が必要です。 工事には「電
話工事担任者」の資格が必要となりますので、 取り付け工
事を行った販売店か、ご利用の電話会社にご相談ください。
■ お使いの電話機を留守番電話としてご使用
の場合
以下の点に注意してください。
･ 外付留守番電話機の設定は「留守」にしてください。
･ より確実に受 信するために、応答 するまでの呼出 回数

は短かめ（1 ～ 2 回）に設定してください。
･ 応答メッセージは、最初に 4、5 秒くらい無音状態を入
れ、できるだけ短め（20 秒以内）に録音してください。
･ 応答メッセージには、BGM を録音しないでください。
･ 録音用のテー プがある場合は、テ ープが留守番電 話機
に取り付けられていることを確認してください。
引き続き、「インクカートリッジを取り付ける」
へ進みます。
「インクカートリッジを取り付ける」（16 ページ）
電源プラグ
注意
■ ブランチ接続（並列接続）はしないでください。
ブランチ接続（並列接続）をすると、以下のような支障
があり、正常に動作できなくなります。
･ ファクスを送 ったり受けたり しているとき に、並列接
続 されてい る電話 機の受 話器を上 げると ファク スの
画像が乱れたり通信エラーがおきることがあります。
･ 電話がかかってきたとき、ベルが鳴り遅れたり、途中
で鳴りやんだり、相手がファクスのときに受信できな
いときがあります。
･ コードレスタイプの電話機を接続すると、子機が使え

なくなる可能性があります。
･ 本機で保留にした場合、並列電話機では本機の保留状
態を解除できません。
･ 並 列に接続 された 電話機 から本機 への転 送はで きま
せん。
･ ナンバー・ディスプレイ、キャッチホン、キャッチホ
ン・ディスプレイ、などのサービスが正常に動作しま
せん。
･ パソコンを接続すると、本機が正常に動作しない場合
があります。
「ブランチ接続（並列接続）」とは、一つの電話回線に複数
台の電話機を接続することです。
1階�NTTへ�NTTへ� 2階�

設置・接続する
16
インクカートリッジを取り付ける
2
1
液晶ディスプレイの表示を確認する
液晶ディスプレイには【カートリッジがありません】
と表示されています。
2
本体カバーを横から開き、しっかりと
固定される位置まで上げる
3
インク挿入口にセットされている保護
部材を取り除く
4
インクカートリッジを準備する
本機の付属品のインクカートリッジを開封します。
5
インクカートリッジについている
キャップを取る
警告

• 誤ってインクが目に入ってしまったときは、すぐに水で洗い流してください。もし、炎症などの症状があ

らわれた場合は、医師にご相談ください。
注意
■ 保護部材は捨てないでください。本機を輸送する時に
必要です。
保護部材
インクカートリッジの開封時にキャップが外れることがあ
りますが、品質に影響はありませんので、そのまま取り付
けてください。
注意
■ インクカート リッジのインク開口部には手を触れない
で ください。イ ンク開口 部はイン クで濡れ ています。
衣類につくとシミになりますのでご注意ください。

17
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
6
インクカートリッジを取り付ける
シ ールの 色とイン クカート リッジ の色を合 わせて、
本体 側のフックがインクカートリッジの 上面にかか
るまで、まっすぐに押し込みます。
7
本体カバーを閉じる
固定をとるために少し本体カバーを持ち上げ（①）、
本体カバーサポートをゆっくり押しながら（②）、本
体カバーを閉めます（③）。
注意
■ インクカートリッジを何度も抜き差ししないでくださ
い。インクが漏れることがあります。
■ インクカートリッジは分解しないでください。
インクカートリッジは、 ブラック（黒：BK）→
イエロー（黄：Y）→シアン（青：C）→マゼン
タ（赤：M）の順番で取り付けることをおすすめ
します。
※向きに注意�
OKOK
〈良い例〉 〈悪い例〉
フック
注意
■ 本体カバーを閉めるときは、手をはさまないよ うに注
意して、最後まで本体カバーを持って閉めてください。

◆ 本体カバーを閉じると、自動的に約 4 分間、
プ リン トヘ ッド のク リ ーニ ング が行 われ ま
す。
◆ クリーニングを行う 音がしますが、異常では
ありませんので、電源を切らないでください。
◆ 【インク 切れ】と表 示さ れた場 合は、イン ク
カートリッジが正しく セットされているか確
認してください。
プリントヘッドのクリーニングが終わると、
【記録紙をセットしてスタートボタンを押して
ください】と表示されます。
引き続き、印刷テストへ進みます。
「印刷テストをする」（18 ページ）

設置・接続する
18
印刷テストをする
3
プリントヘッドのクリーニングが終わると、ディスプレイに【 を押す】と表示されます。
以下の手順にしたがって、印刷品質のチェックを行います。
「印刷品質チェックシート」が印刷されます。�
もう一度「印刷品質チェックシート」を�
印刷して確認します�
良い例�
を押す�または�
の4色の印刷パターンをチェックする�
を押す� を押す�
記録紙をセットして�
を押す�
印刷品質はOKですか？�
はい ⇒1を押してください �
いいえ ⇒2を押してください�
ブラックはOKですか？�
はい ⇒1を押してください �
いいえ ⇒2を押してください�
クリーニングを開始しますか？�
はい ⇒1を押してください �
いいえ ⇒2を押してください�
ブラック（黒）、シアン（青）、イエロー
（黄）、マゼンタ（赤）の4色それぞれに
ついてチェックします。�
※ インクがまったく出ない場合は、イン
クカートリッジのフックが正しくかか
っていることを確認してください。⇒
17ページ「インクカートリッジを取り
付ける」�
悪い例�
4色とも�

良い場合�
1色でも�
悪い場合�
良い場合� 悪い場合�
クリーニングが開始されます�
を押す� を押す�
を押す�
A
A
カラーは OKですか？�
はい ⇒1を押してください �
いいえ ⇒2を押してください�
良い場合� 悪い場合�
を押す� を押す�
引き続き、「接続状態を確認する」へ進みます。
「接続状態を確認する」（19 ページ）
クリーニングを繰り返しても印字品質が悪い場合は、3 ～ 5 時間放置した後で、再度「印刷品質チェックシート」を印刷してみてください。
インクをしっかり取り付けずに印刷テストをしてしまった場合、5 回以上クリーニングを行わないと印刷品質が正常にならないこ
とがあります。

19
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
接続状態を確認する
4
ここで、液晶ディスプレイにエラーメッセージが表示されていないか、「177」（天気予報：有料）などに電話が
つながるかご確認ください。
電話がつながらない場合は、手動で回線種別を設定してください。
1
回線種別を確認する
印刷 テストが終わると、回線種別の自動設 定が始ま
ります。
自動設定が終わると、設定された回線種別が 2 秒間、
ディスプレイに表示されます。
･ 【プッシュ回線です】
･ 【ダイヤル 20PPS です】
自動 で設定されなかった場合は、手動で回 線種別を
設定してください。
正常に接続できている場合は、「受信モードを
選ぶ」に進みます。
「受信モードを選ぶ」（20 ページ）
■【電話機コードを接続してください】と表示
されたときは
電話機コードが正しく接続されていません。
5 分以内に電話機コードを正しく接続してく
ださい。（14 ページ）電話機コードを接続し

ない場合は、 を押したあと、 を押し
てください。
※ 正しく接続しないまま 5 分以上経過すると、回
線種別は【ダイヤル 20PPS】（ダイヤル 20PPS
回線）に設定されます。
回 線 チ ェ ッ ク 中 �
�
�
■ 手動で回線種別を設定する
手動で回線種別を設定するときは、以下の操作で行います。
(1) 利用している電話回線の種別を確認する
(2) を押し、 【初期設定】 【回線種別
設定】を選び、 を押す
(3) で回線種別を選ぶ
回線種別は、【プッシュ回線／ダイヤル 10PPS
／ダイヤル 20PPS ／自動設定】から選びます。
(4) を押す
◆ 回線種別が設定されます。
(5) を押す
注意
■ ダイヤル回線 10pps を使用しているときは、必ず手動
で回線種別を設定してください。
■ 構内交換機（PBX）、マンションアダプタなど一般と異
なる回線につないでいるときや、自動設定でき ないと
きは、手動で回線種別を設定します。
■ IP フォンアダプタをご使用の場合、アダプタを一時的
に外し、電話回線に直接つないで電源コードを 接続し

直すと自動設定できます。それでも自動設定で きない
場合は、手動で設定してください。
■ 本機を電話回線に接続せずに使用する（ファク ス機能
を使用しない）場合は、手動で回線種別を【ダ イヤル
20PPS】に設定します。
これまでお使�
いの電話機は？�
ダイヤルした�
ときの音は？�
お使いの電話�
回線は右の通�
りです。�
設定する�
回線種別�
受話器から�
｢ピッポッパ｣�
と音がする�
受話器から�
｢ピッポッパ｣�
と音がしない�
ダイヤル回線�プッシュ回線�
ダイヤル回線�
10PPS�
に設定�
ダイヤル回線�
20PPS�
に設定�
プッシュ回線�
に設定�
かからない� かかる�
本機から177(天気予報)にかける�
<通話料がかかります>

設置・接続する
20
受信モードを選ぶ
5
使用目的に応じて、受信モードを選びます。
＊ ファクス付き電話は接続できません。
■ ファクス専用【FAX ＝ファクス専用】
※ 着信音の回数を 0 回にすると、着信音を鳴らさずにファクスを自動受信できます。
⇒ 21 ページ「着信音の回数を変更する」
■ 自動で切り替える【F/T ＝自動切換え】
※着信音の回数を 0 回にすると、着信音を鳴らさずにファクスを自動受信できます。
⇒ 21 ページ「着信音の回数を変更する」
■ 手動で切り替える【TEL ＝電話】
電
話
機
を
接
続
し
な
い
お
買
い
上
げ
時
着信音が4回鳴る�
�
ファクスを自動受信�
ファクスのとき�
�
電
話
機
を
接
続
す
る
（＊）
着信音が4回鳴る�
�
本機と電話機が鳴る�
ファクスを自動受信�
ファクスの�
とき�
電話の�
とき�
�
自動的に�
つながり�
ます。 �
※ここから�
相手に�
料金が�
かかり�
ます。�
着信音が鳴り続く�
を押して受信�
通話�
ファクスのとき�
電話のとき�
�
受話器を�
とる�
受信モードの詳細については、ユーザーズガイド をご覧ください。⇒ユーザーズガイド 33 ページ「受信モードを選ぶ」

21
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
＊ ファクス付き電話は接続できません。
受信モードを選択する
1
を押し、 【初期設定】 【受信
モード】を選び、 を押す
2
で受信モードを選び、 を押す
以下のモードから選びます。

• 「FAX= ファクス専用」：

ファクス専用モードです。

• 「F/T= 自動切換え」：

自動切替モードです。

• 「留守 = 外付け留守電」：

外付留守電モードです。

• 「TEL= 電話」：

電話モードです。
■ 外出するとき【留守＝外付け留守電】
電
話
機
を
接
続
す
る
（＊）
電話機で設定している回数�
着信音が鳴る�
�
ファクスのとき�
電話のとき�
�
ファクスを自動受信�
電話機が留守応答する�
注意
■ 本機と接続している留守番電話機の設定は、以下のようにしてください。
･ 本機と接続している留守番電話機の設定は「留守」にしてください。
･ より確実に受信するために、呼出回数が設定できる機種では、応答するまでの呼出回数を短め（1 ～ 2
回）に設定してください。
･ 応答メッセージは、最初に 4、5 秒くらい無音状態を入れ、できるだけ短め（20 秒以内）に録音してください。
･ 応答メッセージには、BGM を録音しないでください。
･ 録音用のテープがある場合は、テープが留守番電話機に取り付けられていることを確認してください。
■ 着信音が鳴っている間に本機と接続している電話に出た場合
相手がファクスのとき
受話器から「ポーポー」という音が聞こえたら、相手がファ
クスです。
を押してファクスを受信します。
相手が電話のとき

そのまま通話できます。
■ 着信音の回数を変更する
(1) を押し、 【ファクス】 【受信設定】
【呼出回数】を選び、 を押す
(2) で呼出回数を選び を押す
0 ～ 10 回から選びます。
(3) を押す

設置・接続する
22
日付と時刻を設定する［時計セット］
6
現在の日付と時刻を合わせます。この日付と時刻は待ち受け画面に表示され、ファクス送信したときに相手側の
記録紙にも印刷されます。
1
を押す
2
で【初期設定】を選び、 を押す
3
で【時計セット】を選び、 を押
す
4
西暦の下 2 桁を入力し、 を押す
例：2006 年の場合は を押します。
5
月を 2 桁で入力し、 を押す
例：8 月の場合は を押します。
6
日付を 2 桁で入力し、 を押す
例：21 日の場合は を押します。
7
時刻を 24 時間制で入力し、 を押す
例：午後 3 時 25 分の場合は
を押します。
8
を押す
◆ メニュー画面が表示されます。
選択後� OK
基本設定�
レポート印刷�
LAN
ファクス�
メニュー�
初期設定�
◆ 設定が終わり、ディスプレイに日付、時刻が
表示されます。
時刻はあくまで目安です。気になるときは、１カ月おきに
合わせ直してください。
待ち受け画面の見方は、ユーザーズガイドをご覧ください。
⇒ユーザーズガイド 19 ページ「液晶ディスプレイ（ 待ち

受け画面）」
■ 間違えて入力したときは
日付や時刻を間違えて入力したときは、 を押して、始
めから入力し直してください。
2006.08.21 FAX
15:25
04 メモリ－�

23
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
名前とファクス番号を設定する［発信元登録］
7
自分の名前とファクス番号を本機に登録します。登録した名前とファクス番号は、ファクス送信したときに相手
側の記録紙に印刷されます。
1
を押す
2
で【初期設定】を選び、 を押す
3
で【発信元登録】を選び、 を押
す
4
ファクス番号を入力し、 を押す
20 桁まで入力できます。
5
名前を入力し、 を押す
名前として入力できる文字数は 16 文字までです。
文字 の入力方法については、ユーザーズガ イドをご
覧ください。
6
を押す
2006/08/21 15:25 052XXXXXXX 山田 太郎 ページ 01/01
FAX送付状�
◆ メニュー画面が表示されます。
◆ 設定を終了します。
選択後� OK
基本設定�
レポート印刷�
LAN
ファクス�
メニュー�
初期設定�
■ 発信元登録を削除するときは
以下の手順で発信元登録を削除します。
(1) を押し、 【初期設定】 【発信元登

録】を選び、 を押す
(2) ファクス番号の先頭で を押し、 を押す
(3) を押す

設置・接続する
24
いろいろな接続
ADSL をご利用の場合
本機を ADSL 環境で使用する場合は、本機を ADSL スプリッ
タの TEL 端子または PHONE 端子に接続してください。
スプリッタに接続した状態で、ファクスが送受信できること
を確認してください。
ISDN をご利用の場合
本機をISDN 回線のターミナルアダプタまたはダイヤルアップ
ルータに接続するときは、次の設定と確認を行ってください。
･ 本機：
回線種別を【プッシュ回線】に設定する
･ ターミナルアダプタ ：
本機を接続して電話がかけられるか、電話が受けられるか
確認する
■ 電話番号が 1 つの場合
本機を、ターミナルアダプタまたはダイヤルアップルー
タのアナログポートに接続します。電話とファクスの同
時使用はできません。
■ 電話番号が 2 つの場合
本機を、ターミナルアダプタまたはダイヤルアップルー
タのアナログポートに接続します。2 回線分使用できる
ので、ファクス送信中でも通話できます。
お使いの機器によっては、ADSL モデムにスプリッタ機能

が内蔵されている場合があります。
詳しい設定については、スプリッタや ADSL モデムの取扱
説明書をご覧ください。
ADSL 環境で自分の声が響く、または相手の声が聞きづら
いときは、ADSL のスプリッタを交換すると改善する場合
があります。
注意
■ ADSL モデムにスプリッタ機能が内蔵されていない場
合、本機と ADSL モデムは必ず「スプリッタ」で分岐
してください。「スプリッタ」より前（電話回線側）で
分岐すると、ブランチ接続（並列接続）となり、通話
中に雑音が入ったり、音量が小さくなるなどの支障が
発生します。
■ IP フォンなどの IP 網をご利用の場合
(1) IP フォンをご利用の場合
回線種別を自動設定できないことがあります。
そ の場合は、手 動で回 線種別を 設定して くださ い。
⇒ 19 ページ「手動で回線種別を設定する」
(2) IP 網を使用してファクス通信を行う場合
契約して いるプロバイダの通信品質が保証されてい
ることを確認してください。
通信品質 が保証されている場合でも、通信がうまく

いかない ときは、安心通信モードに設定を変更して
ください。⇒ユーザーズガイド 126 ページ「安心通信
モードに設定する」
詳しい設定については、ターミナルアダプタまたはダイヤ
ルアップルータの取扱説明書をご覧ください。
注意
■ ISDN 回線でファクスの送受信がうまくいかない場合
は、【特別回線対応】で【ISDN】を設定してください。
⇒ユーザーズガイド 126 ページ「特別な回線に合わせ
て設定する」
■ 本機が使用できないときは、ユーザーズガイドの「故障
かな？と思ったら」をご覧ください。また、ターミナル
アダプタの設定を確認してください。ターミナルアダプ
タの設定の詳細は、ターミナルアダプタの取扱説明書を
ご覧いただくか、製造メーカーにお問い合わせください。
■ ナンバー・ディスプレイサービスを契約されている場合
は、ターミナルアダプタ側のデータ設定と、本機側の設
定が必要です。⇒ユーザーズガイド 39 ページ「ナン
バー・ディスプレイサービスの設定をする」

25
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
ひかり電話に接続する場合
CS チューナーやデジタルテレビを接続する
場合
本機と CS チューナーやデジタルテレビを接続するときは、
外付け電話端子に接続してください。
構内交換機（PBX）・ホームテレホン・ビジ
ネスホンをご利用の場合
本機を構内交換機（PBX）などに接続する場合は、次のいず
れかの方法で行います。
■ 本機の外付け電話としてホームテレホン、ビ
ジネスホンを接続する
本機の外付け電話端子に構内交換機（PBX）などの制御
装置を接続してください。
ひかり電話についてのご質問は NTT にお問い合わせくださ
い。
加入者網終端装置（CTU）、ひかり電話対応機器などに設定
するデータは、NTT から送付される資料をご覧ください。
回線終端装置（ONU）、加入者網終端装置（CTU）、ひかり
電話対応機器などの接続方法や不具合は、 NTT にお問い合
わせください。
お住まいの環境により、 配線方法や接続する機器が上記と

異なる場合があります。
注意
■ 構内交換機、ホームテレホン、ビジネスホンに 接続し
ている場合、回線種別の自動設定ができないこ とがあ
ります。その場合は、手動で回線種別を設定し てくだ
さい。⇒ 19 ページ「手動で回線種別を設定する」
ビジネスホンとは
電話回線を 3 本以上収容可能で、その回線を多くの電話機
で共有でき、内線通話などもできる簡易交換機です。
ホームテレホンとは
電話回線 1、2 本で複数の電話機を接続して、内線通話や
ドアホンも使用できる家庭用の簡易交換機です。

設置・接続する
26
■ 本機を構内交換機（PBX）の内線電話として
使用する
構内交換 機また はビジネ スホン の内線に 本機を 接続す
る場合、構内交換機またはビジネスホン主装置の設定を
アナログ 2 芯用に変更してください。設定変更を行わな
いと、本機をお使いいただくことはできません。詳しく
は、配線工事を行った販売店にご相談ください。
注意
■ 本機の特別回線対応の設定を「PBX」にしてください。
⇒ユーザーズガイド 126 ページ「特別な回線に合わせ
て設定する」
PBX などの制御装置がナンバー・ ディスプレイに対応して
いない場合は「ナンバー・ディスプレイサービス」がご利
用になれません。本機のナンバー・ディスプレイの設定を
【なし】にしてください。⇒ユーザーズガイド 39 ページ
「ナンバー・ディスプレイサービスの設定をする」

27
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
STEP3
パソコン（Windows
®
) に接続する
本機をパソコン（Windows
®
機）と接続してプリンタやスキャナとして使用する場合は、付属のドライバやソフ
トウェアをインストールする必要があります。（Macintosh
®
をお使いの方は、「STEP3 Macintosh
®
に接続す
る」をお読みください。）
インストールの前に�
ドライバとソフトウェアを�
インストールする�
…�
…�
プリンタ、スキャナなどの各機能の使いかた�
については、付属のCD-ROMに収録されている�
ユーザーズガイド（HTML版）をご覧ください。�
本機をプリンタやスキャナとして
使用するために必要なソフトウェ
アをインストールします�
動作環境や制限事項を確認します�
STEP2 設置・接続する�
1
2
※ Windows
®
のパソコンにドライバをインストールし
た後は、Windows
®
の［スタート］メニューから、

ユーザーズガイド（HTML版）を閲覧できます。�
⇒1ページ「ユーザーズガイドの構成」�
�
※ Windows
®
XPには、Windows
®
XP Home Edition,
Windows
®
XP Professionalが含まれます。
Windows
®
XP Professional x64 Editionをお使い
の場合は、ブラザーソリューションセンター�
（http://solutions.brother.co.jp）からドライバを
ダウンロードしてください。�

パソコン（Windows
®
) に接続する
28
インストールの前に
1
本機をパソコンと接続してプリンタやスキャナとして使用する場合は、ドライバや付属のソフトウェアなどをイ
ンストールする必要があります。
ソフトウェアをインストールする前に、CD-ROM に収録されている内容と、パソコンの動作環境を確認してく
ださい。
CD-ROM の内容
付属の CD-ROM をパソコンの CD-ROM ドライブにセットして表示される画面から、以下のことが行えます。
ドライバとは、本機をプリンタやスキャナとして使用できるようにするためのソフトウェアです。
インストール
本機をプリンタやスキ ャナとして使用するため に必
要なドライバをイン ストールします。また、本 機を
より便利にお使いいた だくために以下のソフト ウェ
アもインストールします。
･ Presto!
®
PageManager
®
TWAIN/WIA に準拠した、スキャンしたファイル
を管理するソフトウェアです。
･ ControlCenter2
スキャナ機能や PC-FAX 機能などさまざまな機能

の入り口となるソフトウェアです。
･ TrueType フォント
ブラザーオリジナルの日本語フォントです。イン
ストール時に「カスタム」を選ぶと、インストー
ルできます。
追加ソフトウェア
各種ドライバ、ソフトウ ェアを追加インストー ルで
きます。
･ BRAdmin Professional
ネッ トワ ーク プリン タな どネ ットワ ーク 上で 使
用する機器を管理できるソフトウェアです。
･ オートマチックドライバインストーラ
･ ネットワーク印刷ソフトウェア
(Windows
®
98/98SE/Me のみ )
ネ ッ ト ワ ー ク 環境 で 本 機 を 使 う 場 合 に 便 利 な
ツールです。詳しくは、ユーザーズガイド（HTML
版）をご覧ください。
･ NewSoft
®
Presto!
®
Image Folio
画像を編集できるソフトウェアです。
･ Brother 日本語 OCR
スキャンして読み取った原稿を、文字データ（テ
キストデータ）に変換するソフトウェアです。
･ Adobe
®
Acrobat
®
Reader

®
PDF ファイル をパソコン 上で閲覧 する場合に 必
要なソフトウェアです。
取扱説明書閲覧
以下のユ ーザーズガイドがパソ コン上で閲覧、印刷
できます。
･ かんたん設置ガイド（本書）
･ ユーザーズガイド（HTML 版）
オンラインユーザー登録
オンラインでユーザー登録を行います。
サービスとサポート
･ ブラザーホームページ
ブラザーのホームページへリンクします。
･ ソリューションセンター
インターネット経由で、本機の最新情報を閲覧し
たり、最新データのダウンロードが行えます。
･ ブラザーダイレクトクラブ
イ ンク カー トリッ ジな どが 購入 できる オン ライ
ンショップへリンクします。
修復インストール
インストー ルがうまくいかなかっ た場合にクリック
すると、ドライバを自動的に修復します。
※ USB ケーブルで接続している場合にのみ使用で
きます。

29
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
動作環境
本機とパソ コン（Windows
®
）を 接続する場合、パソコン側
では以下の動作環境が必要となります。
OS ／ CPU ／メモリー
Windows
®
98/98SE/Me/2000 Professional
Intel Pentium
®
II プロセッサ 300MHz（Intel
Pentium
®
互換 CPU 含む）以上 /64MB（推奨
128MB）以上
Windows
®
XP
Intel Pentium
®
II プロセッサ 300MHz（Intel
Pentium
®
互換 CPU 含む）以上 /128MB（推
奨 256MB）以上
Windows
®
XP Professional x64 Edition
AMD Opteron
™
プロセッサ
AMD Athlon
™
64 プロセッサ
Intel
®
EM64T に対応した Intel
®
Xeon
™
Intel

®
EM64T に対応した Intel
®
Pentium4
256MB （推奨 512MB ）以上
ディスク容量
300MB 以上の空き容量
CD-ROM ドライブ
2 倍速以上必須
Web ブラウザ
Microsoft Internet Explorer 5 以上が必要です。
※ Microsoft Internet Explorer 6 以上を推奨し
ます。
インターフェース

• USB 2.0 フルスピード
• ネットワーク（10BASE-T）/

（100BASE-TX）

• 無線ネットワーク（IEEE 802.11 b/g）

※ USB ケーブル、ネットワークケーブル（LAN
ケーブル）は、市販品をご利用ください。
※ USB ケーブルは長さが 2.0ｍ 以下のものをお
使いください。
※ USB2.0 ハイスピード対応のパソコンでもご
使用いただけますが、12M ビット / 秒のフル
スピードモードでの接続になります。
※ USB1.1 対応のパソコンとも接続できます。
メモリの容量に余裕があると、 動作が安定します。
Windows
®
2000 Professional/XP を使用している場合は、
「アドミ二ストレータ（Administrator）権限」でログオン
する必要があります。
Windows
®
XP Professional x64 Edition をお使いの場合
は、ブラザーソリューションセンター
（http://solutions.brother.co.jp）からドライバをダウン
ロードしてください。

パソコン（Windows
®
) に接続する
30
ネットワーク環境（有線 LAN）で複数のパソコンから使用する場合
ADSL や CATV（ケーブルテレビ）、光ファイバーなどのインターネット環境で、複数のパソコンを使用してい
る場合は、本機をネットワークケーブル（LAN ケーブル）で接続すると、どのパソコンからも本機をプリンタ、
スキャナとして利用することができます。
■ 本機を接続する前

• 一般的な ADSL 環境での接続例

＜パソコンが１台の場合＞
ADSL モデムとパソコンがネットワークケーブル
（LAN ケーブル）で接続されています。
※ お使いの機器によっては、ADSL モデムにスプ
リッタ機能が内蔵されている場合があります。
＜パソコンが２台の場合＞
複数のパ ソコン から同時 にイン ターネッ トが利 用でき
るように、「ルータ」が導入されています。
※ お使いの機器によっては、ADSL モデムにスプ
リッタ機能が内蔵されている場合があります。

• 一般的な CATV ／光ファイバー環境での接続例

＜パソコンが 1 台の場合＞
ケーブル モデム または回 線終端 装置とパ ソコン がネッ
トワークケーブル（LANケーブル）で接続されています。
■ 本機を接続した後
新たにネッ トワークケーブル（LAN ケーブル）を 使っ
て、本機とルータを接続します。

• 一般的な ADSL 環境での接続例

※ お使いの機器によっては、ADSL モデムにスプ
リッタ機能が内蔵されている場合があります。

• 一般的な CATV 環境での接続例
• 一般的な光ファイバー環境での接続例

電話線�
差し込み口�
LANケーブル�
電話線�
差し込み口�
ルータ�
LANケーブル�
LANケーブル�
LANケーブル�
ケーブルモデム�
または�
回線終端装置（ONU）�
電話線�
差し込み口�
ルータ�
LANケーブル�
LANケーブル�
LANケーブル�
電話線�
差し込み口�
ルータ�
LANケーブル�
LANケーブル�同軸ケーブル�
分配器�
などへ�
LANケーブル�
ケーブルモデム�
LANケーブル�
電話線�
差し込み口�
ルータ�
LANケーブル�
LANケーブル�
光ファイバー�
LANケーブル�
LANケーブル�
回線終端装置�
(ONU)

31
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
■ ネットワーク接続に必要なものの準備
1
ルータ
ADSL や CATV、光ファイバー（FTTH）などのイ
ンターネット網と、家庭・オフィスの LAN（内部
ネットワーク）を中継する機器です。複数台のパソ
コンから同時にインターネットに接続することがで
きるようになります。
2
ネットワークケーブル（LAN ケーブル）
本機とルータを接続するのに必要です。カテゴリ 5
（100BASE-TX 用）のストレートケーブルをお使い
ください。
ルータの導入・接続方法については、 お使いのルータの取
扱説明書をご覧ください。
ADSL・回線終端装置などの機器に関するご質問は、 提供
メーカーにお問い合わせください。

準備ができたら、「ネットワークケーブルで接

続する」へ進みます。
Windows
®
の場合
「ネットワークケーブルで接続する」（36 ページ）
Mac OS 9.1 ～ 9.2 の場合
「ネットワークケーブルで接続する」（53 ページ）
Mac OS X 10.2.4 以降の場合
「ネットワークケーブルで接続する」（55 ページ）

パソコン（Windows
®
) に接続する
32
ドライバとソフトウェアをインストールする
2
USB ケーブルで接続する場合
1
本機の電源コードをコンセントから外す
2
パソコンの電源を入れる
Windows
®
2000 Professional/XP を使用している
場合 は、「アド ミニ ストレ ータ（Administrator）権
限」でログオンします。
3
付属の CD-ROM をパソコンの CD-
ROM ドライブにセットする
モデルを選択する画面が表 示されたときは、お使い
のモデルをクリックします。
4
「インストール」をクリックする
注意
■ インストールをする前に、「STEP1 付属品を取り付ける」「STEP2 設置・接続す る」が終わっていることをご確認
ください。
■ メモリーカードが本機のカードスロットに差し込まれていないことをご確認ください。
■ 本機に USB ケーブルと LAN ケーブルを同時につないでご使用になりたい場合は、手順にしたがって両方のインストー
ルを行ってください。このとき、ネットワークケーブル（LAN ケーブル）と USB ケーブルを積み上げて、本体内部の

溝におさめてください。（コア付きの USB ケーブルはご使用になれません。）
■ Windows
®
XP Professional x64 Edition をお使いの場合は、ブラザーソリューションセンター
（http://solutions.brother.co.jp）からドライバをダウンロードしてください。
■ 起動しているアプリケーションがある場合は、終了してからインストールを始めてください。
注意
■ ここではまだ USB ケーブル
は接続しないでください。
◆ メイン画面が表示されます。
電源プラグ
画面が表示されないときは、「マイコンピュータ」から CD-
ROM ドライブをダブルクリックし、「SETUP.EXE」をダ
ブルクリックしてください。
◆ ドラ イバとソフトウェアのインストールが始
まります。
注意
■ 以下の画面が表示されたときは、［OK］をクリックし、
Windows
®
をアップデートしてください。パソコンが
再 起動 すると、自 動的 にイン スト ールが 続行 されま
す。

33
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
5

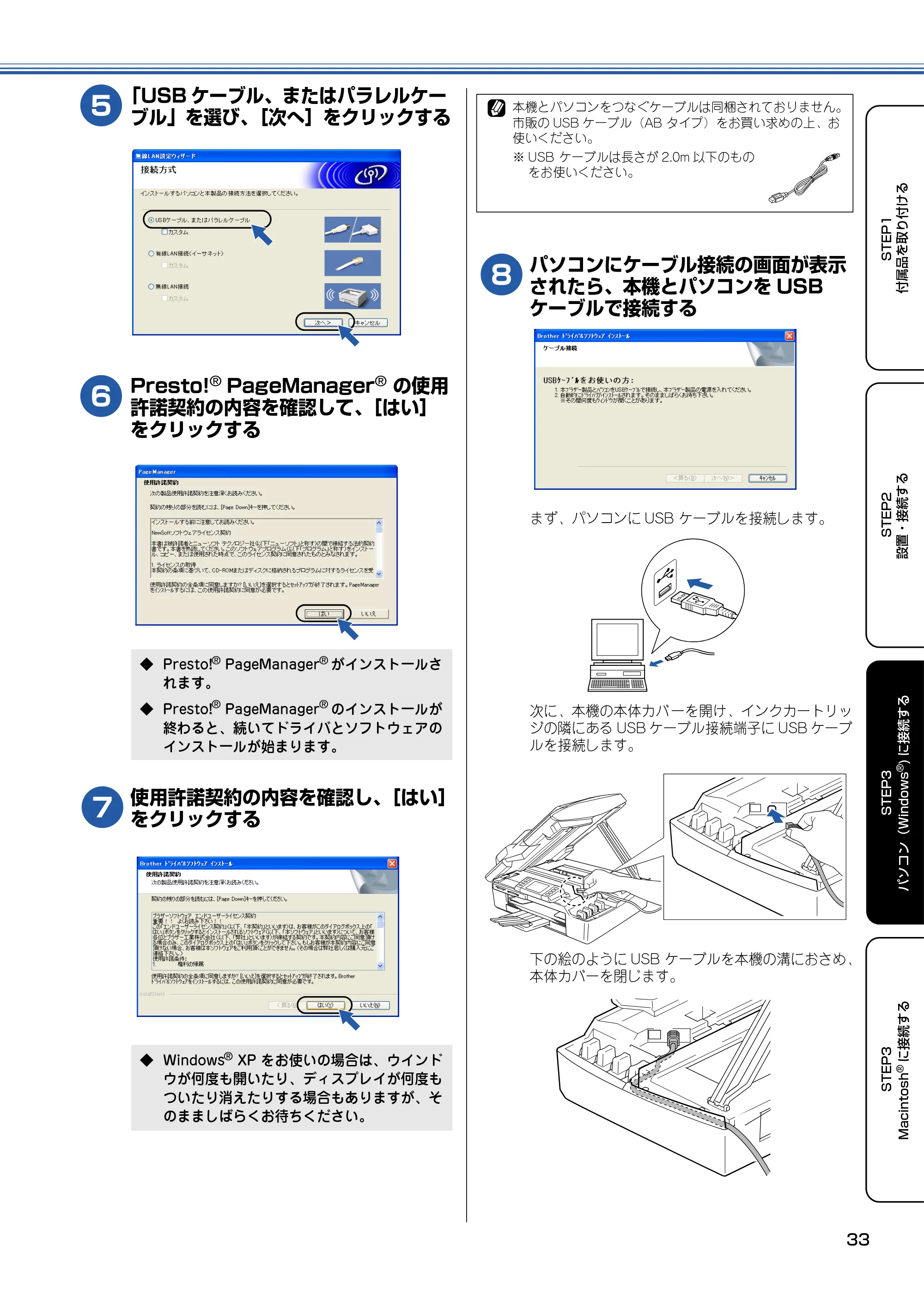

「USB ケーブル、またはパラレルケー
ブル」を選び、［次へ］をクリックする
6
Presto!
®
PageManager
®
の使用
許諾契約の内容を確認して、［はい］
をクリックする
7
使用許諾契約の内容を確認し、［はい］
をクリックする
8
パソコンにケーブル接続の画面が表示
されたら、本機とパソコンを USB
ケーブルで接続する
まず、パソコンに USB ケーブルを接続します。
次に、本機の本体カバ ーを開け、インクカートリッ
ジの隣にある USB ケーブル接続端子に USB ケーブ
ルを接続します。
下の絵のように USB ケーブルを本機の溝におさめ、
本体カバーを閉じます。
◆ Presto!
®
PageManager
®
がインストールさ
れます。
◆ Presto!
®
PageManager
®
のインストールが
終わると、続いてドライバとソフトウェアの
インストールが始まります。

◆ Windows
®
XP をお使いの場合は、ウインド
ウが何度も開いたり、ディスプレイが何度も
ついたり消えたりする場合もありますが、そ
のまましばらくお待ちください。
本機とパソコンをつなぐケーブルは同梱されておりません。
市販の USB ケーブル（AB タイプ）をお買い求めの上、お
使いください。
※ USB ケーブルは長さが 2.0m 以下のもの
をお使いください。

パソコン（Windows
®
) に接続する
34

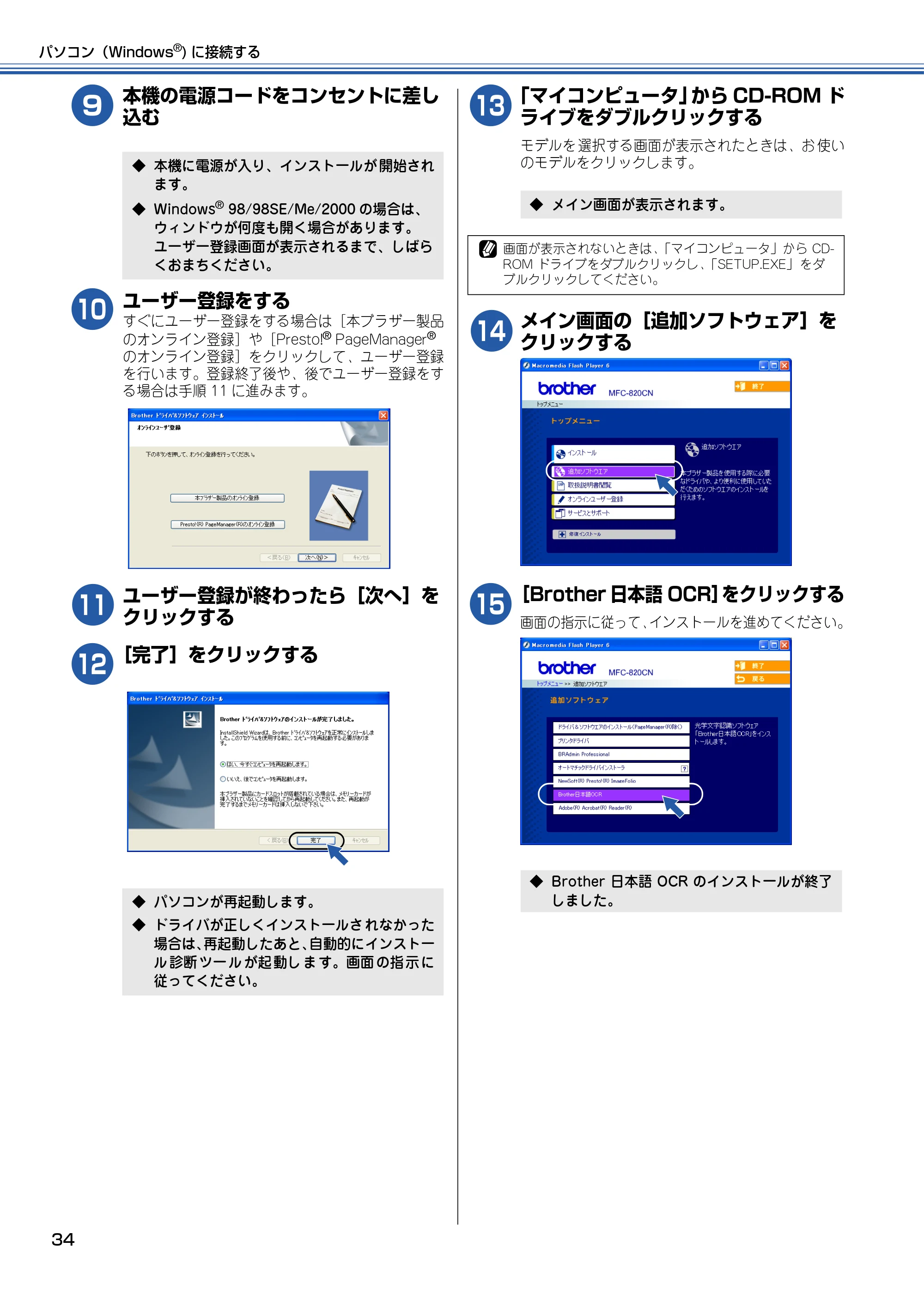

9
本機の電源コードをコンセントに差し
込む
0

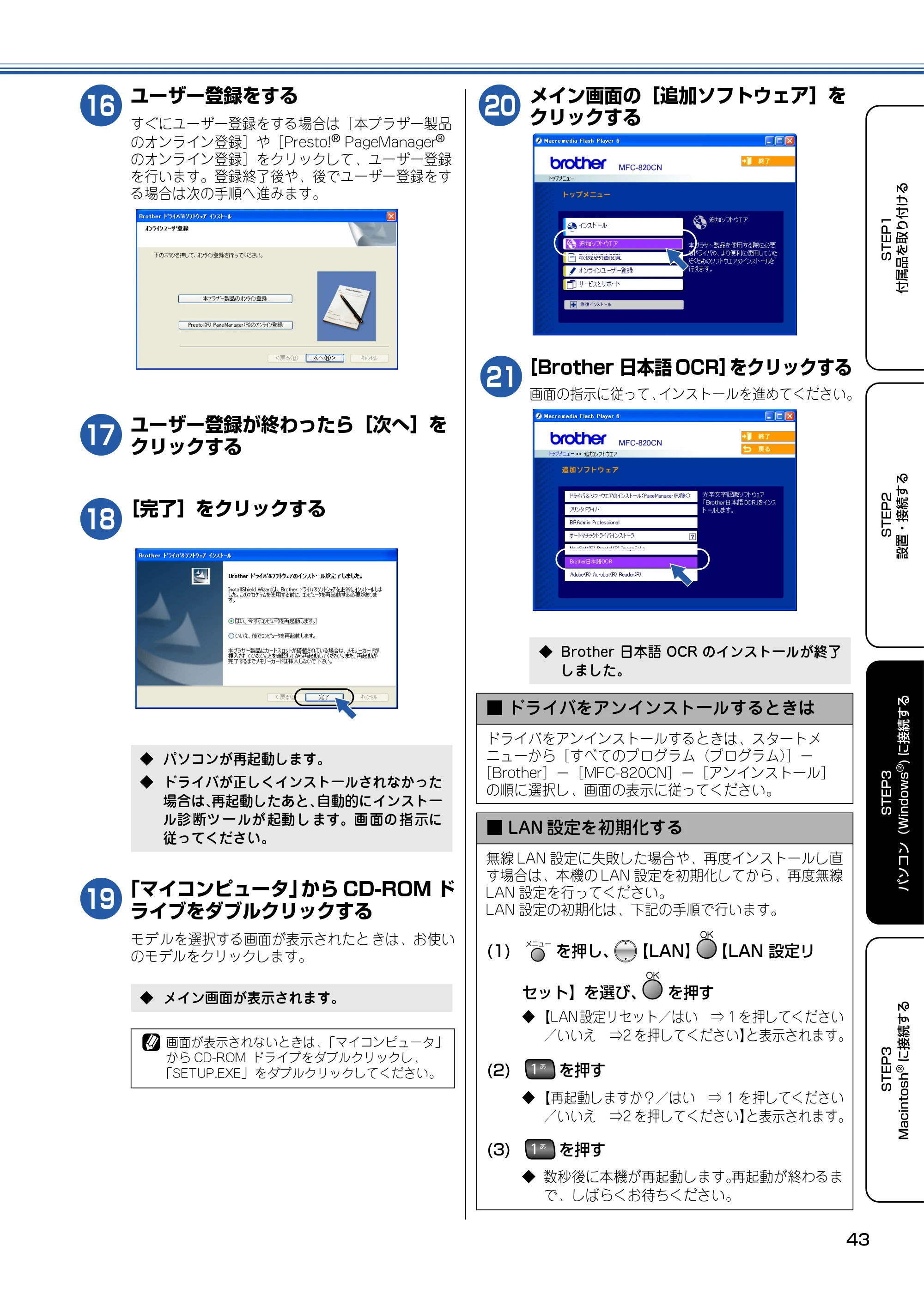

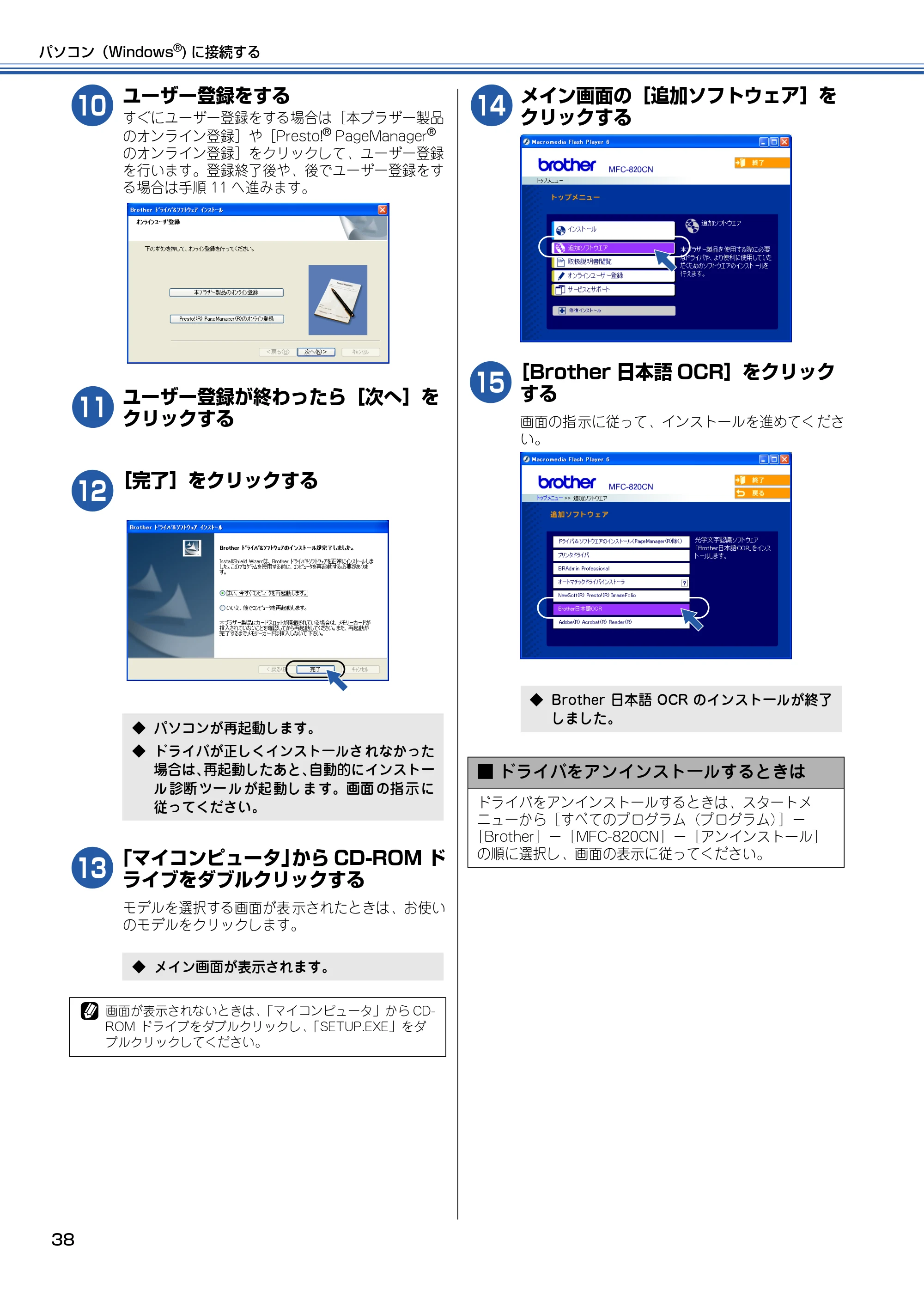

ユーザー登録をする
すぐにユーザー登録をする場合は［本ブラザー製品
のオンライン登録］や［Presto!
®
PageManager
®
のオンライン登録］をクリックして、ユーザー登録
を行います。登録終了後や、後でユーザー登録をす
る場合は手順 11 に進みます。
a
ユーザー登録が終わったら［次へ］を
クリックする
b
［完了］をクリックする
c
「マイコンピュータ」から CD-ROM ド
ライブをダブルクリックする
モデルを 選択する画面が表示されたときは、お 使い
のモデルをクリックします。
d
メイン画面の［追加ソフトウェア］を
クリックする
e
［Brother 日本語 OCR］をクリックする
画面の指示に従って、インストールを進めてください。
◆ 本機に電源が入り、インストールが 開始され
ます。
◆ Windows
®
98/98SE/Me/2000 の場合は、
ウィンドウが何度も開く場合があります。
ユーザー登録画面が表示されるまで、しばら

くおまちください。
◆ パソコンが再起動します。
◆ ドライバが正しくインストールさ れなかった
場合は、再起動したあと、自動的にインストー
ル 診断 ツー ル が起 動し ま す。画面 の指 示 に
従ってください。
◆ メイン画面が表示されます。
画面が表示されないときは、「マイコンピュータ」から CD-
ROM ドライブをダブルクリックし、「SETUP.EXE」をダ
ブルクリックしてください。
◆ Brother 日本語 OCR のインストールが終了
しました。

35
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する

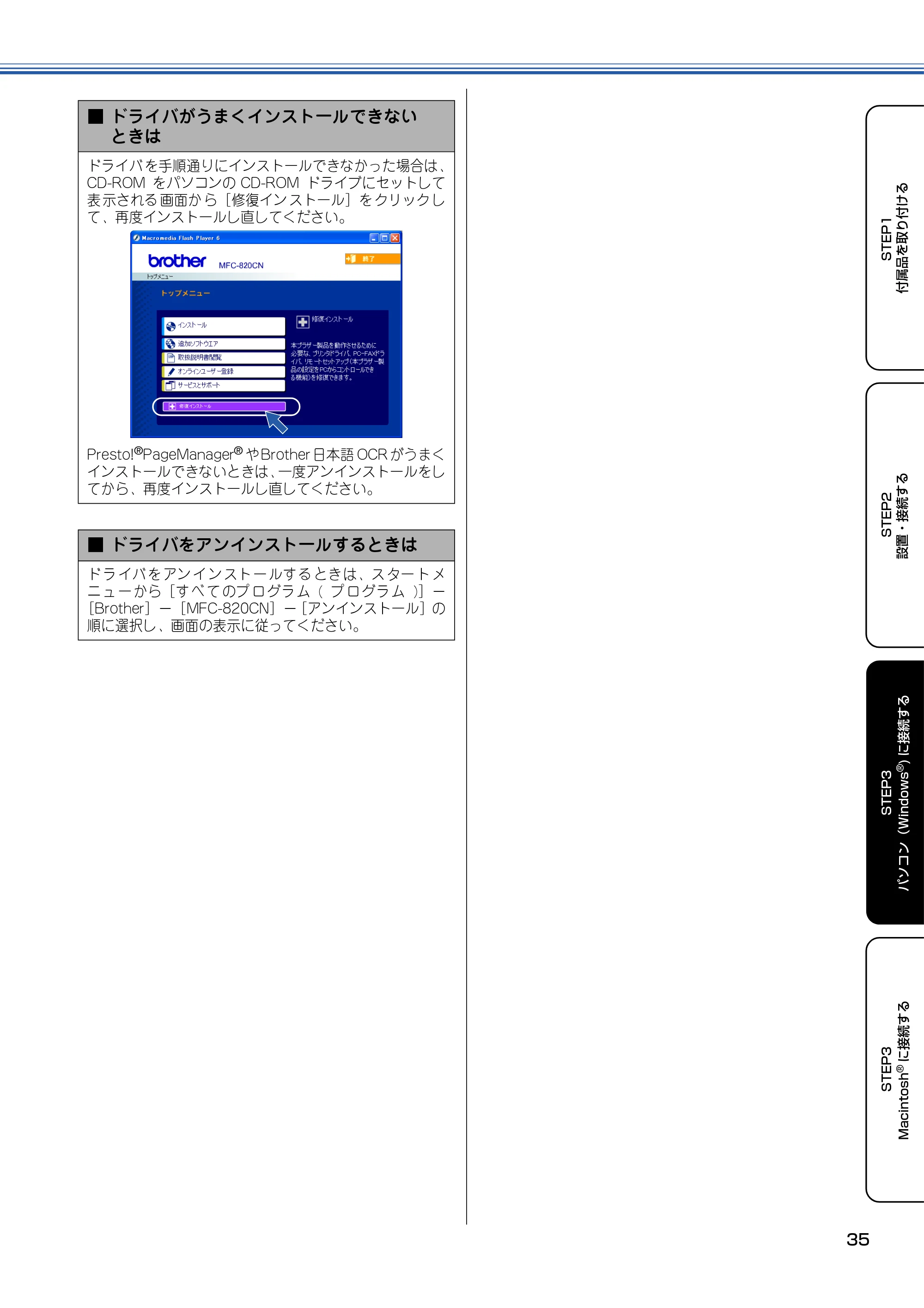

■ ドライバがうまくインストールできない
ときは
ドライバ を手順通りにインストールできなかった場合は、
CD-ROM をパソコンの CD-ROM ドライブにセットして
表 示される 画面か ら［修復イン ストール］を クリック し
て、再度インストールし直してください。
Presto!
®
PageManager
®
や Brother 日本語 OCR がうまく
インストールできないときは、一度アンインストールをし
てから、再度インストールし直してください。
■ ドライバをアンインストールするときは
ド ラ イバ を アン イ ン スト ー ルす る とき は、ス ター ト メ
ニ ュ ー から［す べ て のプ ロ グラ ム ( プ ロ グラ ム )］－
［Brother］－［MFC-820CN］－［アンインストール］の
順に選択し、画面の表示に従ってください。

パソコン（Windows
®
) に接続する
36
ネットワークケーブル（LAN ケーブル）で接続する場合
ハブまたはルータを使用して、本機をネットワークケーブル (LAN ケーブル ) で接続します。複数のパソコンか
ら本機をプリンタ、スキャナとして利用できるようになります。
1
本機の電源コードをコンセントから
外す
2
本機をネットワークケーブル（LAN
ケーブル）で接続する
まず、ハブまたはルータの LAN ポートにネットワー
クケーブル（LAN ケーブル）を接続します。
次に、本機の 本体カバーを開け、インクカート リッ
ジの隣にある LANケーブル接続端子にネットワーク
ケーブル（LAN ケーブル）を接続します。
下の絵の ようにケーブルを本機の溝におさ め、本体
カバーを閉じます。
3
本機の電源コードをコンセントに差し
込む
4
パソコンの電源を入れる
Windows
®
2000 Professional/XP を使用している
場 合は、「アドミ ニス トレー タ（Administrator）権
限」でログオンします。

注意
■ インストールの前に、本機の【ネットワーク I/F】設定が【有線 LAN】になっていることを確認してください。
【ネットワーク I/F】は を押し、 【LAN】 【ネットワーク I/F】を選び、 を押すと確認できます。
■ 本機のネットワークインターフェースは、有線 LAN と無線 LAN を同時に使用することはできません。
注意
■ 本機 にメモ リーカ ード が差し 込まれ ていな いこ とを
確認してください。
■ USB ケーブルが接続されている場合は、USB ケーブ
ルを本機から外してください。
パーソナルファイアウォールをお使いの場合
パソコンに、ファイアウォールなどの機能を持つソフト
ウェアがインストールされている場合は、いったん停止さ
せるか UDP のポート 137 を有効に設定してから、ドライ
バのインストールを行ってください。設定方法については、
ソフトウェア提供元へご相談ください。
Windows® XP のパーソナルファイアウォール機能について
Windows® XP で、「インターネット接続ファイアウォー

ル」が有効に設定されている場合は、下記の手順で無効に
してから、ドライバのインストールを行ってください。
(1) コントロールパネルから、［ネットワーク接続］をク
リックする
(2) 使用しているネットワークアイコン（ローカルエリア
接続など）を右クリックし、［プロパティ］をクリック
する
(3)［詳細設定］タブをクリックする
(4)［インターネットからこのコンピュータへのアクセスを
制御したり防いだりして、コンピュータとネットワー
クを保護する］のチェックを外す
(5) ドライバのインストールが終わったら、ファイア
ウォールを有効に戻す
※ ファイアウォールを有効に戻すと、ソフトウェアの一部
の機能が利用できなくなります。詳しくはユーザーズガ
イド（HTML 版）をご覧ください。
⇒ユーザーズガイド（HTML 版）「ネットワーク設定」－
「トラブルシューティング」－「ファイアウォールの問題」

37
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する

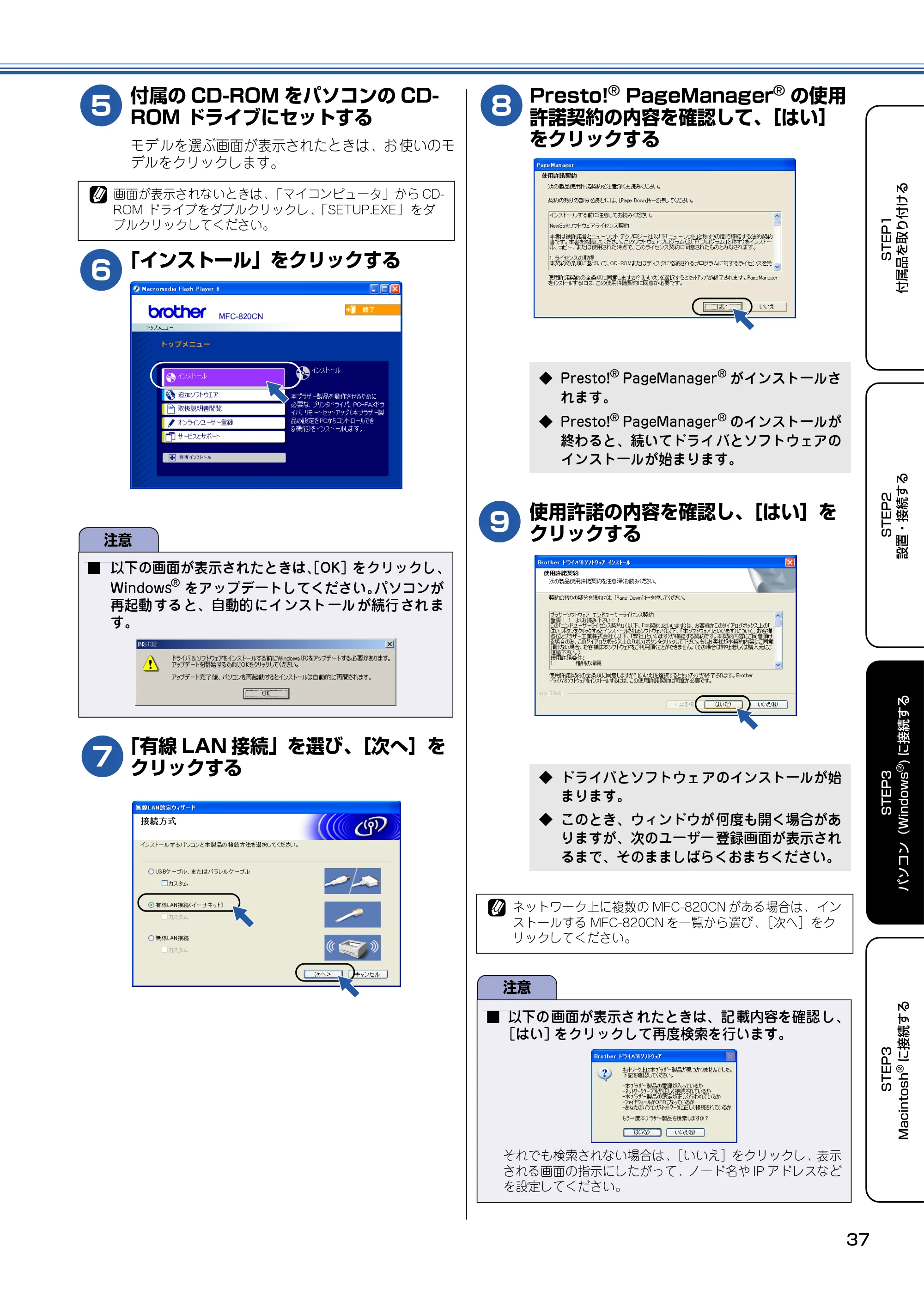

5
付属の CD-ROM をパソコンの CD-
ROM ドライブにセットする
モデ ルを選ぶ画面が表示されたときは、お 使いのモ
デルをクリックします。
6
「インストール」をクリックする
7
「有線 LAN 接続」を選び、［次へ］を
クリックする
8
Presto!
®
PageManager
®
の使用
許諾契約の内容を確認して、［はい］
をクリックする
9
使用許諾の内容を確認し、［はい］を
クリックする
画面が表示されないときは、「マイコンピュータ」から CD-
ROM ドライブをダブルクリックし、「SETUP.EXE」をダ
ブルクリックしてください。
注意
■ 以下の画面が表示されたときは、［OK］をクリックし、
Windows
®
をアップデートしてください。パソコンが
再起動 する と、自動的 にイ ンスト ール が続行 され ま
す。
◆ Presto!
®
PageManager

®
がインストールさ
れます。
◆ Presto!
®
PageManager
®
のインストールが
終わると、続いてドライ バとソフトウェアの
インストールが始まります。
◆ ドライバとソフトウェ アのインストールが始
まります。
◆ このとき、ウィンドウが 何度も開く場合があ
りますが、次のユーザー 登録画面が表示され
るまで、そのまましばらくおまちください。
ネットワーク上に複数の MFC-820CN がある場合は、 イン
ストールする MFC-820CN を一覧から選び、［次へ］をク
リックしてください。
注意
■ 以下の 画面が表示さ れたときは、記 載内容を確認 し、
［はい］をクリックして再度検索を行います。
それでも検索されない場合は、［いいえ］をクリックし、表示
される画面の指示にしたがって、ノード名や IP アドレスなど
を設定してください。

パソコン（Windows
®
) に接続する
38
0
ユーザー登録をする
すぐにユーザー登録をする場合は［本ブラザー製品
のオンライン登録］や［Presto!
®
PageManager
®
のオンライン登録］をクリックして、ユーザー登録
を行います。登録終了後や、後でユーザー登録をす
る場合は手順 11 へ進みます。
a
ユーザー登録が終わったら［次へ］を
クリックする
b
［完了］をクリックする
c
「マイコンピュータ」から CD-ROM ド
ライブをダブルクリックする
モデルを選択する画面が表 示されたときは、お使い
のモデルをクリックします。
d
メイン画面の［追加ソフトウェア］を
クリックする
e
［Brother 日本語 OCR］をクリック
する
画面の指 示に従って、インストールを進めてく ださ
い。
◆ パソコンが再起動します。
◆ ドライバが正しくインストールさ れなかった
場合は、再起動したあと、自動的にインストー
ル 診断 ツー ル が起 動し ま す。画面 の指 示 に
従ってください。
◆ メイン画面が表示されます。
画面が表示されないときは、「マイコンピュータ」から CD-

ROM ドライブをダブルクリックし、「SETUP.EXE」をダ
ブルクリックしてください。
◆ Brother 日本語 OCR のインストールが終了
しました。
■ ドライバをアンインストールするときは
ドライバをアンインストールするときは、スタートメ
ニューから［すべてのプログラム（プログラム）］－
［Brother］－［MFC-820CN］－［アンインストール］
の順に選択し、画面の表示に従ってください。

39
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
無線 LAN 環境に接続する場合
本機を無線 LAN アクセスポイントや無線 LAN 対応のパソコンと、無線でつなぎます。複数のパソコンから無線
で、本機をプリンタ、スキャナとして利用できるようになります。
■ 無線 LAN 環境で使用する場合の注意点

• 設置に関する注意

･ 本機を無線 LAN アクセスポイント（または無線 LAN 対応のパソコン）の近くに設置してください。
･ 本機の近くに、微弱な電波を発する電気製品（特に電子レンジやデジタルコードレス電話）を置かないでください。
･ 本機と無線 LAN アクセスポイントの間に、金属、アルミサッシ、鉄筋コンクリート壁があると、接続しにくくな
る場合があります。

• 通信に関する注意

･ 環境によっては、有線 LAN 接続や USB 接続と比べて、通信速度が劣る場合があります。写真などの大きなデー
タを印刷する場合は、有線 LAN または USB 接続で印刷することをおすすめします。
■ 無線 LAN に関する用語

• SSID とは

接続先のネットワークを識別するための ID です。接続先の SSID を本機に設定することによって、無線での通信
が行えます。
無線 LAN アクセスポイントの設定によっては、セキュリティの強化のために、SSID を非表示にする機能が有効に
なっている場合があります。（SSID の隠ぺい）

• 認証方式と暗号方式について

無線 LAN を使用する場合、通信内容を盗み見られたり、ネットワークに不正に侵入されるのを防ぐために、セキュ
リティの 設定が必要で す。セキュリテ ィに関する設 定として、「認証方式」と「暗号 方式」があります。本 機は、
以下の方式をサポートしています。
･ 認証方式
オープンシステム認証、共有キー認証、WPA-PSK
･ 暗号方式
WEP、TKIP

• インフラストラクチャモード

インフラストラクチャモードのネットワークでは、ネットワークの中心に無線 LAN アクセスポイントが設置され
ています。無線 LAN アクセスポイントは、有線のネットワークへ橋渡しをする他にゲートウェイとしても機能し
ます。本機をインフラストラクチャモードに設定している場合は、すべての印刷ジョブを無線 LAN アクセスポイ
ントを経由して受け取ります。

• アドホックモード

アドホックモードのネットワーク（ピアツーピアネットワークともいいます）では、無線 LAN アクセスポイント
が存在しません。それぞれの無線機器 は個別に直接通信します。本機をアドホックモードに設定 している場合は、
印刷データを送信するコンピュータからすべての印刷を直接受け取ります。
用語について詳しくは、 ユーザーズガイド（HTML 版）をご覧ください。
⇒ユーザーズガイド（HTML 版）「ネットワーク設定」

パソコン（Windows
®
) に接続する
40
■ 無線 LAN の設定をする
1
お使いの無線 LAN アクセスポイント
の設定を書き留める
以下に記入してください。
アドホックモードの場合は、接続するパソコンの設定
を書き留めてください。また、接続先のパソコンの設
定もアドホックモードに設定する必要があります。
*1SSID の隠ぺい機能を有効にしている場合は、一
時的に無効にしてご確認ください。
*2WEPキーは、次の規定に従い、64bitまたは 128bit
キーに対応する値を ASCII 文字か 16 進数フォー
マットで記入します。

• 64(40)bit ASCII 文字：半角 5 文字で入力し

ます。
例）"Hello"（大文字と小文字は区別されます）

• 64(40)bit 16 進数：10 桁の 16 進数で半角

入力します。
例）"71f2234aba"

• 128(104)bit ASCII 文字：半角 13 文字で入

力します。
例）"Wirelesscomms"（大文字と小文字は区別
されます）

• 128(104)bit 16 進数：26 桁の 16 進数で半

角入力します。
例）"71f2234ab56cd709e5412aa3ba"
*3設定されていない場合は、記入する必要はありま
せん。
2
本機の電源コードをコンセントに差し
込む
3
本機のネットワーク I/F を切り替える
(1) 本機の を押し、 【LAN】 【ネット
ワーク I/F】を選び、 を押す
(2) で【無線 LAN】を選び、 を押す
(3) を押す
4
を押し、 【LAN】 【無線設
定】 【設定ウィザード】を選び、
を押す
5
で本機と接続する無線 LAN アク
セスポイントを選び、 を押す
手順 で書き留めた SSID を選びます。
注意
■ 本機にメモリーカードが差し込まれていないことを確認してください。
■ USB ケーブルが接続されている場合は、USB ケーブルを本機から外してください。
■ 無線 LAN の設定に失敗した場合や、以前にインストールして再度インストールし直す場合は、本機の LAN 設定を初
期化してから進めてください。⇒ 43 ページ「LAN 設定を初期化する」
■ 本機のネットワークインターフェースは、有線 LAN と無線 LAN を同時に使用することはできません。

■ アドホックモードで接続する場合は、接続先のパソコンの設定もアドホックモードにする必要があります。
■ 無線 LAN の設定について詳しくは、ユーザーズガイド（HTML 版）「ネットワーク設定」をご覧ください。
Windows
®
XP のパーソナルファイアウォール機能 や、パーソナルファイアウォールをお使いの場合は、ファイアウォール機能を無
効にしてからインストールを行ってください。（⇒ 36 ページ）
本機の MAC アドレス（イーサネットアドレス）を調べるときは、 を押し、 【レポート印刷】 【LAN 設定内容リスト】
を選び、 を押したあと、 または を押して印刷してください。
SSID（必須）*1
WEP キー *2、3
WPA-PSK *3
(TKIP)
SSID、WEP キー、WPA-PSK について
⇒ 39 ページ「無線 LAN に関する用語」
本機は、WPA-PSK(AES) には対応していません。
◆ 本機 の液晶ディスプレイに現在の設定が表示
されます。
◆ 【再起動しますか？／はい ⇒ 1 を押してく

ださい／いいえ ⇒ 2 を押してください】と
表示されます。
◆ 本機が再起動します。再起動には、約 1 分か
かります。
再起動が終わると、液晶ディスプレイに、現在の無線
電波の強さが 4 段階（ ）で表示されます。
◆ 無線 LAN の設定ウィザードが起動します。
◆ 本機 から接続できる無線ネットワークが検索
されます。
1

41
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
6
認証方法と暗号化方法を設定する
認証方法と暗号化方法について
⇒ 39 ページ「無線 LAN に関する用語」
(1) 【オープンシステム認証】を選び、 を押す
※ アドホックモードの場合は、この操作は必要あり
ません。
(2) 【なし】を選び、 を押す
(3) を押す
(1) 【オープンシステム認証】を選び、 を押す
※ アドホックモードの場合は、この操作は必要あり
ません。
(2) 【WEP】を選び、 を押す
(3) で使用する WEP キーを選び、 を押す
(4) 手順 で書き留めた WEP キーを入力し、
を押す
(5) を押す
(1) 【共有キー認証】を選び、 を押す
(2) で使用する WEP キーを選び、 を押す
(3) 手順 で書き留めた WEP キーを入力し、
を押す
(4) を押す
(1)【WPA-PSK】を選び、 を押す
(2) 手順 で書き留めた WPA-PSK（TKIP）

キーを入力し、 を押す
(3) を押す
7
正常に接続できたか確認する
液晶ディスプレイ に【接続しました】と表示されま
す。
8
本機の電源コードをコンセントから外
し、もう一度差し込む
9
パソコンの電源を入れる
Windows
®
2000 Professional/XP を使用している
場合 は、「ア ドミニ スト レータ（Administrator）権
限」でログオンします。
0
付属の CD-ROM をパソコンの CD-
ROM ドライブにセットする
モデルを選ぶ画面が 表示されたときは、お使いのモ
デルをクリックします。
アドホックモードの場合は、 下記の A）または
B）のどちらかを選びます。共有キー認証（C）
と D））の選択肢は表示されません。
A) オープンシステム認証で暗号化なしの場合
◆ 【設定を適用しますか？／はい ⇒ 1 を押してくださ
い／いいえ ⇒ 2を押してください】と表示されます。
B) オープンシステム認証で暗号化方法
が WEP の場合
◆ 【設定を適用しますか？／はい ⇒ 1 を押してくださ
い／いいえ ⇒ 2を押してください】と表示されます。

C) 共有キー認証で暗号化方法が WEP の場合
◆ 【設定を適用しますか？／はい ⇒ 1 を押してくださ
い／いいえ ⇒ 2を押してください】と表示されます。
1
1
D) 共有キー認証（WPA-PSK）で暗号
化方法が TKIP の場合
◆ 【設定を適用しますか？／はい ⇒ 1 を押し
てく ださい ／いいえ ⇒ 2 を押 してく ださ
い】と表示されます。
接続できなかった場合は、手順 ～ をも
う一度お試しください。
◆ 無線 LAN アクセスポイントから、自動的に本
機に IP アドレスが割り当てられます。
お使いの無線 LAN アクセスポイントが DHCP を
使用していない場合は、手動で設定を行う必要が
あります。
⇒ユーザーズガイド（HTML 版）「ネットワーク
設定」
画面が表示されないときは、「マイコンピュータ」
から CD-ROM ドライブをダブルクリックし、
「SETUP.EXE」をダブルクリックしてください。
1
3 6

パソコン（Windows
®
) に接続する
42

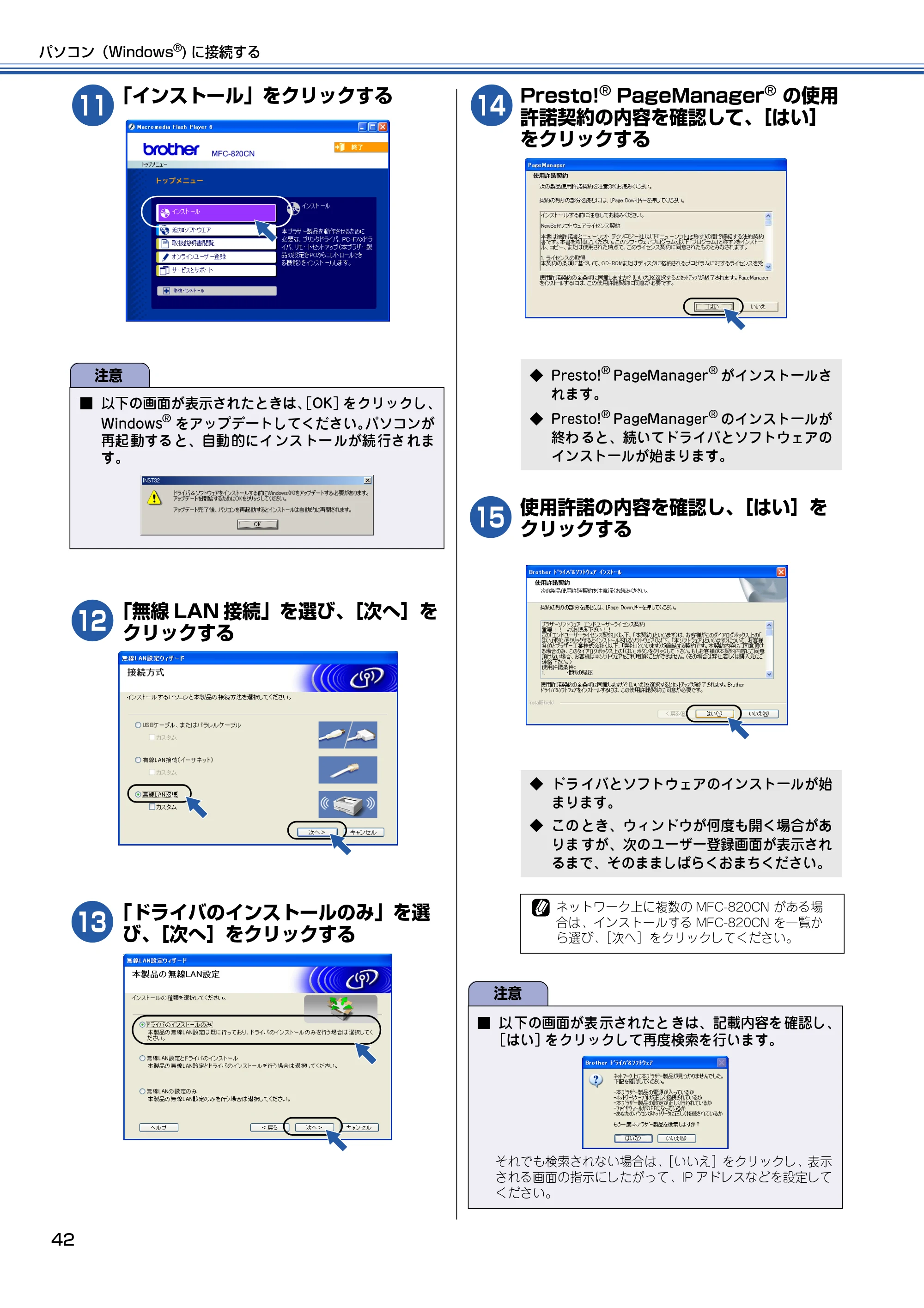

a
「インストール」をクリックする
b
「無線 LAN 接続」を選び、［次へ］を
クリックする
c
「ドライバのインストールのみ」を選
び、［次へ］をクリックする
d
Presto!
®
PageManager
®
の使用
許諾契約の内容を確認して、［はい］
をクリックする
e
使用許諾の内容を確認し、［はい］を
クリックする
注意
■ 以下の画面が表示されたときは、［OK］をクリックし、
Windows
®
をアップデートしてください。パソコンが
再起 動する と、自動 的にイ ンス トー ルが続 行さ れま
す。
◆ Presto!
®
PageManager
®
がインストールさ
れます。
◆ Presto!
®
PageManager
®
のインストールが
終わ ると、続いてドライバとソフトウェアの
インストールが始まります。
◆ ドラ イバとソフトウェアのインストールが始
まります。
◆ この とき、ウィンドウが何度も開く場合があ
りま すが、次のユーザー登録画面が表示され
るまで、そのまましばらくおまちください。

ネットワーク上に複数の MFC-820CN がある場
合は、インストールする MFC-820CN を一覧か
ら選び、［次へ］をクリックしてください。
注意
■ 以 下の画面が表 示されたと きは、記載内容を 確認し、
［はい］をクリックして再度検索を行います。
それでも検索されない場合は、［いいえ］をクリックし、表示
される画面の指示にしたがって、IP アドレスなどを設定して
ください。

43
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
f
ユーザー登録をする
すぐにユーザー登録をする場合は［本ブラザー製品
のオンライン登録］や［Presto!
®
PageManager
®
のオンライン登録］をクリックして、ユーザー登録
を行います。登録終了後や、後でユーザー登録をす
る場合は次の手順へ進みます。
g
ユーザー登録が終わったら［次へ］を
クリックする
h
［完了］をクリックする
i
「マイコンピュータ」から CD-ROM ド
ライブをダブルクリックする
モデ ルを選択する画面が表示されたと きは、お使い
のモデルをクリックします。
j
メイン画面の［追加ソフトウェア］を
クリックする
k
［Brother 日本語 OCR］をクリックする
画面の指示に従って、インストールを進めてください。
◆ パソコンが再起動します。
◆ ドライバが正しくインストールされなかった
場合は、再起動したあと、自動的にインストー
ル診 断ツ ー ルが 起動 し ます。画 面の 指 示に

従ってください。
◆ メイン画面が表示されます。
画面が表示されないときは、「マイコンピュータ」
から CD-ROM ドライブをダブルクリックし、
「SETUP.EXE」をダブルクリックしてください。
◆ Brother 日本語 OCR のインストールが終了
しました。
■ ドライバをアンインストールするときは
ドライバをアンインストールするときは、スタートメ
ニューから［すべてのプログラム（プログラム）］－
［Brother］－［MFC-820CN］－［アンインストール］
の順に選択し、画面の表示に従ってください。
■ LAN 設定を初期化する
無線 LAN 設定に失敗した場合や、再度インストールし直
す場合は、本機の LAN 設定を初期化してから、再度無線
LAN 設定を行ってください。
LAN 設定の初期化は、下記の手順で行います。
(1) を押し、 【LAN】 【LAN 設定リ
セット】を選び、 を押す
◆ 【LAN 設定リセット／はい ⇒ 1 を押してください
／いいえ ⇒2 を押してください】と表示されます。
(2) を押す

◆ 【再起動しますか？／はい ⇒ 1 を押してください
／いいえ ⇒2 を押してください】と表示されます。
(3) を押す
◆ 数秒後に本機が再起動します。再起動が終わるま
で、しばらくお待ちください。

パソコン（Windows
®
) に接続する
44
「BRAdmin Professional」をインストールする
BRAdmin Professional は、ネットワークプ リンタなど、ネットワーク 環境に接続された装置の 管理を行うソフトウェ アで
す。SNMP（簡易ネットワーク管理プロトコル）に対応している製品であれば、他社製品の管理も一括して行えます。
1
付属の CD-ROM をパソコンの
CD-ROM ドライブにセットする
モデルを選ぶ画面が表示さ れたときは、お使いのモ
デルをクリックします。
2
「追加ソフトウェア」をクリックする
3
「BRAdmin Professional」を
クリックする
画面の指示に従って、インスト ールを進めてくださ
い。
画面が表示されないときは、「マイコンピュータ」から
CD-ROM ドライブをダブルクリックし、「SETUP.EXE」を
ダブルクリックしてください。
Windows
®
XP で「インターネット接続ファイアウォール」
が有効に設定されている場合は、BRAdmin Professional

を利用できません。ご利用される場合は、ファイアウォー
ルの機能を無効にしてください。
⇒ 36 ページ「Windows
®
XP のパーソナルファイアウォー
ル機能について」
■ ネットワークの設定方法について
BRAdmin Professional を使ってネットワークを設定する
方法に ついては、ユーザーズガイ ド（HTML 版）を ご覧
ください。
⇒ユーザーズガイド（HTML 版）「ネットワーク設定」

45
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
STEP3
Macintosh
®
に接続する
本機を Macintosh
®
と接続してプリンタやスキャナとして使用する場合は、付属のドライバやソフトウェアをイ
ンストールする必要があります。（Windows
®
をお使いの方は、「STEP3 パソコン（Windows
®
) に接続する」
をお読みください。）
インストールの前に�
ドライバとソフトウェアを�
インストールする�
…�
…�
プリンタ、スキャナなどの各機能の使いかた�
については、付属のCD-ROMに収録されている�
ユーザーズガイド（HTML版）をご覧ください。�
本機をプリンタやスキャナとして
使用するために必要なソフトウェ
アをインストールします�
動作環境や制限事項を確認します�
STEP2 設置・接続する�
1
2

Macintosh
®
に接続する
46
インストールの前に
1
本機を Macintosh
®
と接続してプリンタやスキャナとして使用する場合は、ドライバや付属のソフトウェアなど
をインストールする必要があります。
ソフトウェアをインストールする前に、CD-ROM に収録されている内容と、Macintosh
®
の動作環境を確認して
ください。
CD-ROM の内容
付属の CD-ROM を Macintosh
®
の CD-ROM ドライブにセットして表示される画面から、以下のことが行えます。
ドライバとは、本機をプリンタやスキャナとして使用できるようにするためのソフトウェアです。
Mac OS 9.1 ～ 9.2 の場合 Mac OS X 10.2.4 以降の場合
Start Here OS 9.1-9.2（Mac OS 9.1 ～ 9.2） Start Here OS X（Mac OS X 10.2.4 以降）
･ ドライバ＆ソフトウェアインストール
本機をプリンタやスキャナ、PC-FAX として使用す
るために必要なドライバをインストールします。

･ Presto!
®
PageManager
®
インストール
TWAIN 準拠のスキャナソフトウェアをインストー
ルします。
･ ドライバ＆ソフトウェアインストール
本機 をプ リン タや スキ ャ ナ、PC-FAX、リモ ート
セットア ップ機能 を使用 するため に必要な ドライ
バをインストールします。
･ Presto!
®
PageManager
®
インストール
TWAIN 準拠のスキャナソフトウェアをインストー
ルします。
Read Me!
重要な情報とトラブルシューティングのヒントが閲覧できます。
Documentation
以下のユーザーズガイドが Macintosh
®
上で閲覧、印刷できます。
･ かんたん設置ガイド（本書）
･ ユーザーズガイド（HTML 版）
Brother Solutions Center
インターネット経由で、本機の最新情報を閲覧したり、最新データのダウンロードが行えます。
On-Line Registration
オンラインでユーザー登録を行います。
Fonts
ブラザーオリジナルの和文書体が収録されています。

47
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
動作環境
本機と Macintosh
®
を接続する場合、以下の動作環境が必要
となります。
■ OS 対応表
お使いいただいている Mac OS のバージョンによって、
本機で使用できる機能が異なります。
＊ 本機のスキャンボタンからのスキャンはできません。また、ネッ
トワークスキャンには対応していません。
ネットワーク環境で複数の Macintosh
®
か
ら使用する場合
LAN 環境で、複数の Macintosh
®
を使用している場合は、本
機をネットワークケーブル（LAN ケーブル）で接続すると、
どの Macintosh
®
からも本機をプリンタ、スキャナとして利
用することができます。
⇒ 30 ページ「ネットワーク環境（有線 LAN）で複数のパソ
コンから使用する場合」
また、本機は無線 LAN にも対応しています。
⇒ 58 ページ「無線 LAN 環境に接続する場合（Mac OS X

10.2.4 以降）」
OS
Mac OS 9.1 ～ 9.2
Mac OS X 10.2.4 以降
ディスク容量
400MB 以上の空き容量
CD-ROM ドライブ
2 倍速以上必須
インターフェース

• USB 2.0 フルスピード
• ネットワーク（10BASE-T）/

（100BASE-TX）

• 無線ネットワーク（IEEE802.11 b/g）

※ USB ケーブル、ネットワークケーブル（LAN
ケーブル）は、市販品をご利用ください。
※ USBケーブルは長さが 2.0ｍ 以下のものをお使
いください。
メモリの容量に余裕があると、 動作が安定します。
注意
■ Mac OS 10.2 をお使いの場合は、Mac OS 10.2.4 以
降へのアップグレードが必要となります。
OS
機能
9.1 ～ 9.2 10.2.4 以降
プリンタ ○ ○
スキャナ ○ ○
PC-FAX
ソフトウェア
○ ○
Presto!
®
PageManager
®
○ ○
リモート
セットアップ
× ○
ControlCenter2 × ○
フォトメディア
キャプチャ
○ ○
ステータスモニタ × ○
（＊）

Macintosh
®
に接続する
48
ドライバとソフトウェアをインストールする
2
USB ケーブルで接続する場合（Mac OS 9.1 ～ 9.2）
1
本機の電源コードをコンセントから
外す
2
Macintosh
®
の電源を入れる
3
付属の CD-ROM を Macintosh
®
の
CD-ROM ドライブにセットする
4
「Start Here OS 9.1-9.2」をダブ
ルクリックする
5
［ドライバ＆ソフトウェア］を
クリックする
画面の指 示に従って、インストールを進めてく ださ
い。
6
Macintosh
®
を再起動する
注意
■ インストールをする前に、「STEP1 付属品を取り付ける」「STEP2 設置・接続す る」が終わっていることをご確認
ください。
■ メモリーカードが本機のカードスロットに差し込まれていないことをご確認ください。
■ 本機に USB ケーブルと LAN ケーブルを同時につないでご使用になりたい場合は、手順にしたがって両方のインストー
ルを行ってください。このとき、ネットワークケーブル（LAN ケーブル）と USB ケーブルを積み上げて、本体内部の

溝におさめてください。（コア付きの USB ケーブルはご使用になれません。）
■ 起動しているアプリケーションがある場合は、終了してからインストールを始めてください。
注意
■ ここではまだ USB ケーブル
は接続しないでください。
電源プラグ
◆ インストールが終わると、Macintosh
®
の再
起動を指示する画面が表示されます。
◆ Macintosh
®
が新しいドライバを認識します。
本機とパソコンをつなぐケーブルは同梱されておりません。
市販の USB ケーブル（AB タイプ）をお買い求めの上、お
使いください。
※ USB ケーブルは長さが 2.0m 以下のもの
をお使いください。

49
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
7
本機と Macintosh
®
を USB ケーブル
で接続する
まず、Macintosh
®
に USB ケーブルを接続します。
次に、本 機の本体カバーを開け、インクカ ートリッ
ジの隣にある USB ケーブル接続端子に USB ケーブ
ルを接続します。
下の絵のように USB ケーブルを本機の溝におさめ、
本体カバーを閉じます。
8
本機の電源コードをコンセントに接続
する
9
「アップルメニュー」から「セレクタ」
を選ぶ
0
「Brother Ink」をクリックする
a
「セレクタ」の右のウインドウに表示
されたプリンタ名を選ぶ
b
「セレクタ」を閉じる
c
「Start Here OS 9.1-9.2」をダブ
ルクリックする
d
［Presto!
®
PageManager
®
］を
クリックする
画面の指示に従って、イ ンストールを進めてくださ
い。
◆ 本機に電源が入ります。
◆ ドライバのインストールが終了しました。

続けて、Presto!
®
PageManager
®
をインス
トールする場合は、手順 13 へ進みます。

Macintosh
®
に接続する
50
USB ケーブルで接続する場合（Mac OS X 10.2.4 以降）
1
本機の電源コードをコンセントから
外す
2
Macintosh
®
の電源を入れる
3
付属の CD-ROM を Macintosh
®
の
CD-ROM ドライブにセットする
4
「Start Here OS X」をダブル
クリックする
5
［ドライバ＆ソフトウェア］を
クリックする
6
「USB ケーブル」を選び、［次へ］を
クリックする
画面の指 示に従って、インストールを進めてく ださ
い。
7
Macintosh
®
を再起動する
8
本機とMacintosh
®
をUSBケーブル
で接続する
注意
■ ここではまだ USB ケーブル
は接続しないでください。
電源プラグ
◆ インストールが終わると、Macintosh
®
の再起
動を指示する画面が表示されます。
◆ Macintosh
®
が新しいドライバを認識します。
本機とパソコンをつなぐケーブルは同梱されてお
りません。市販の USB ケーブル（AB タイプ）を
お買い求めの上、お使いください。

※ USB ケーブルは長さが 2.0m 以
下のものをお使いください。
Device Selector が自動的に立ち上がった場合は、
手順 8・9 の通り、本機と Macintosh
®
を USB
ケーブルで接続したあと、下記の画面で「USB」
を選び［OK］を押してください。

51
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
まず、Macintosh
®
に USB ケーブルを接続します。
次に、本 機の本体カバーを開け、インクカ ートリッ
ジの隣にある USB ケーブル接続端子に USB ケーブ
ルを接続します。
下の絵のように USB ケーブルを本機の溝におさめ、
本体カバーを閉じます。
9
本機の電源コードをコンセントに接続する
0
［移動］メニューの［アプリケーション］
を選ぶ
a
「ユーティリティ」フォルダをダブル
クリックする
b
「プリンタ設定ユーティリティ」アイ
コンをダブルクリックする
Mac OS X 10.2.x の場合は、「プリントセンター」を
ダブルクリックします。
c
［追加］をクリックする
d
「USB」を選ぶ
◆ 本機に電源が入ります。
Mac OS X 10.4 をお使いの場合、この操作は必
要ありません。

Macintosh
®
に接続する
52
e
「プリンタ名」を選び、［追加］を
クリックする
f
「プリンタ設定ユーティリティ」
メニューから「プリンタ設定ユーティ
リティを終了」を選ぶ
g
「Start Here OS X」をダブル
クリックする
h
［Presto!
®
PageManager
®
］を
クリックする
画面の指 示に従って、インストールを進めてく ださ
い。
◆ ドライバのインストールが終了しました。
続けて、Presto!
®
PageManager
®
をインス
トールする場合は、手順 17 へ進みます。

53
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
ネットワークケーブル（LAN ケーブル）で接続する場合（Mac OS 9.1 ～ 9.2）
1
本機の電源コードをコンセントから
外す
2
Macintosh
®
の電源を入れる
3
付属の CD-ROM をパソコンの
CD-ROM ドライブにセットする
4
「Start Here OS 9.1-9.2」をダブ
ルクリックする
5
［ドライバ＆ソフトウェア］を
クリックする
画面の指示に従って、インストールを進めてください。
6
Macintosh
®
を再起動する
7
本機をネットワークケーブル（LAN
ケーブル）で接続する
まず、ハブまたはルータの LAN ポートにネットワー
クケーブル（LAN ケーブル）を接続します。
次に、本機の本体カバ ーを開け、インクカートリッ
ジの隣にあるLANケーブル接続端子にネットワーク
ケーブル（LAN ケーブル）を接続します。
注意
■ インストールの前に、本機の【ネットワーク I/F】設定が【有線 LAN】になっていることを確認してください。

【ネットワーク I/F】は を押し、 【LAN】 【ネットワーク I/F】を選び、 を押すと確認できます。
■ 本機のネットワークインターフェースは、有線 LAN と無線 LAN を同時に使用することはできません。
注意
■ 本機に メモリ ーカー ドが 差し込 まれて いな いこと を
確認してください。
■ USB ケーブルが接続されている場合は、USB ケーブ
ルを本機から外してください。
◆ インストールが終わると、Macintosh
®
の再
起動を指示する画面が表示されます。
◆ Macintosh
®
が新しいドライバを認識します。

Macintosh
®
に接続する
54
下の絵のようにケーブルを 本機の溝におさめ、本体
カバーを閉じます。
8
本機の電源コードをコンセントに差し
込む
9
「アップル」メニューから「セレクタ」
を選ぶ
0
「Brother Ink(IP)」をクリックする
a
「セレクタ」の右のウィンドウに表示さ
れたプリンタ名「BRN_xxxxxx」
*1
を選ぶ
*1 「xxxxxx」は、MAC アドレスの末尾 6 桁の文字
です。
b
「セレクタ」を閉じる
◆ 本機に電源が入ります。
◆ ドライバのインストールが終了しました。
続けて、Presto!
®
PageManager
®
をインス
トールする場合は、「USB ケーブルで接続す
る場合（Mac OS 9.1 ～ 9.2）」（49 ページ）
の手順 13 をご覧ください。

55
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
ネットワークケーブル（LAN ケーブル）で接続する場合（Mac OS X 10.2.4 以降）
1
本機の電源コードをコンセントから
外す
2
Macintosh
®
の電源を入れる
3
付属の CD-ROM を Macintosh
®
の
CD-ROM ドライブにセットする
4
「Start Here OS X」をダブル
クリックする
5
［ドライバ＆ソフトウェア］を
クリックする
6
「有線 LAN 接続」を選び、［次へ］をク
リックする
画面の指示に従って、イ ンストールを進めてくださ
い。
注意
■ インストールの前に、本機の【ネットワーク I/F】設定が【有線 LAN】になっていることを確認してください。
【ネットワーク I/F】は を押し、 【LAN】 【ネットワーク I/F】を選び、 を押すと確認できます。
■ 本機のネットワークインターフェースは、有線 LAN と無線 LAN を同時に使用することはできません。

注意
■ 本機に メモリ ーカー ドが 差し込 まれて いな いこと を
確認してください。
■ USB ケーブルが接続されている場合は、USB ケーブ
ルを本機から外してください。 ◆ インストールが終わると、Macintosh
®
の再
起動を指示する画面が表示されます。

Macintosh
®
に接続する
56
7
Macintosh
®
を再起動する
8
本機をネットワークケーブル（LAN
ケーブル）で接続する
まず、ハブまたはルータの LAN ポートにネットワー
クケーブル（LAN ケーブル）を接続します。
次に、本機の 本体カバーを開け、インクカート リッ
ジの隣にある LANケーブル接続端子にネットワーク
ケーブル（LAN ケーブル）を接続します。
下の絵の ようにケーブルを本機の溝におさ め、本体
カバーを閉じます。
9
本機の電源コードをコンセントに差し
込む
0
［移動］メニューの［アプリケーション］
を選ぶ
◆ Macintosh
®
が新しいドライバを認識します。
Device Selector が自動的に立ち上がった場合
は、手順 8・9 の通り、本機をネットワーク
ケーブル（LAN ケーブル）で接続したあと、
以下の手順を実行してください。
(1) 接続方式で、「ネットワーク」を選び、
［OK］をクリックする。
(2)［検索］をクリックする。
(3) 本機を選択して、［OK］をクリックす

る。
本機のスキャンボタンからネットワークス
キャン機能を使う場合は、［パソコンをブラ
ザー製品のスキャンキーへ登録］ をクリック
し、［表示名］ にお使いのコンピュータ名を
入力してください。
◆ 本機に電源が入ります。

57
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
a
「ユーティリティ」フォルダをダブル
クリックする
b
「プリンタ設定ユーティリティ」アイ
コンをダブルクリックする
Mac OS X 10.2.x の場合は、「プリントセンター」を
ダブルクリックします。
c
［追加］をクリックする
d
下の画面のとおり選択する
e
プリンタ名を選び、［追加］をクリッ
クする
プリンタ名は、「Brother < モデル名 >」と表示され
ます。
f
「プリンタ設定ユーティリティ」
メニューから「プリンタ設定ユーティ
リティ終了」を選ぶ
Mac OS X 10.4 をお使いの場合、この操作は必
要ありません。
◆ ドライバのインストールが終了しました。
続けて、Presto!
®
PageManager
®
をインス
トールする場合は、「USB ケーブルで接続す
る場合（Mac OS X 10.2.4 以降）」（52 ペー
ジ）の手順 17 をご覧ください。
■ BRAdmin Light を利用する

BRAdmin Lightはネットワークプリンタなど、ネットワー
ク環境に接続された装置の管理を行うソフトウェアです。
BRAdmin Light は、ブラ ザー ソ リュ ー ショ ンセ ン ター
（http://solutions.brother.co.jp）からダウンロードしてく
ださい。

Macintosh
®
に接続する
58
無線 LAN 環境に接続する場合（Mac OS X 10.2.4 以降）
本機を無線 LAN アクセスポイントや無線 LAN 対応の Macintosh
®
と無線でつなぎます。複数の Macintosh
®
から無線で、
本機をプリンタ、スキャナとして利用できるようになります。
1
お使いの無線 LAN アクセスポイント
の設定を書き留める
以下に記入してください。
アドホックモードの場合は、接続する Macintosh
®
の設
定を書き留めてください。また、接続先の Macintosh
®
の設定もアドホックモードに設定する必要があります。
*1SSID の隠ぺい機能を有効にしている場合は、一
時的に無効にしてご確認ください。
*2WEPキーは、次の規定に従い、64bitまたは 128bit
キーに対応する値を ASCII 文字か 16 進数フォー
マットで記入します。

• 64(40)bit ASCII 文字：半角 5 文字で入力します。

例）"Hello"（大文字と小文字は区別されます）

• 64(40)bit 16 進数：10 桁の 16 進数で半角

入力します。
例）"71f2234aba"

• 128(104)bit ASCII 文字：半角 13 文字で入

力します。
例）"Wirelesscomms"（大文字と小文字は区別
されます）

• 128(104)bit 16 進数：26 桁の 16 進数で半

角入力します。
例）"71f2234ab56cd709e5412aa3ba"
*3 設定されていない場合は、記入する必要はありません。
2
本機の電源コードをコンセントに差し
込む
3
本機のネットワーク I/F を切り替える
(1) 本機の を押し、 【LAN】 【ネット
ワーク I/F】を選び、 を押す
(2) で【無線 LAN】を選び、 を押す
(3) を押す
4
を押し、 【LAN】 【無線設定】
【設定ウィザード】を選び、 を押す
無線 LAN 環境で本機を使用する場合の注意点や、 用語解説については、以下のページをご覧ください
⇒ 39 ページ「無線 LAN に関する用語」
本機の MAC アドレス（イーサネットアドレス）を調べるときは、 を押し、 【レポート印刷】 【LAN 設定内容リスト】
を選び、 を押したあと、 または を押して印刷してください。
注意
■ Mac OS 9.1 ～ 9.2 は無線 LAN 接続に対応していません。
■ 本機にメモリーカードが差し込まれていないことを確認してください。
■ USB ケーブルが接続されている場合は、USB ケーブルを本機から外してください。

■ 無線 LAN の設定に失敗した場合や、以前にインストールして再度インストールし直す場合は、本機の LAN 設定を初
期化してから進めてください。⇒ 43 ページ「LAN 設定を初期化する」
■ 本機のネットワークインターフェースは、有線 LAN と無線 LAN を同時に使用することはできません。
■ アドホックモードで接続する場合は、接続先のパソコンの設定もアドホックモードにする必要があります。
■ 無線 LAN の設定について詳しくは、HTML マニュアルをご覧ください。
SSID（必須）*1
WEP キー *2、3
WPA-PSK *3
(TKIP)
SSID、WEP キー、WPA-PSK について
⇒ 39 ページ「無線 LAN に関する用語」
本機は、WPA-PSK(AES) には対応していません。
◆ 本機 の液晶ディスプレイに現在の設定が表示
されます。
◆ 【再起動しますか？／はい ⇒ 1 を押してく
ださい／いいえ ⇒ 2 を押してください
◆ 本機が再起動します。再起動には、約1 分かかります。
再起動が終わると、液晶ディスプレイに、現在の無線

電波の強さが 4 段階（ ）で表示されます。
◆ 無線 LAN の設定ウィザードが起動します。
◆ 本機 から接続できる無線ネットワークが検索
されます。

59
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
5
で本機と接続する無線 LAN アク
セスポイントを選び、 を押す
手順 で書き留めた SSID を選びます。
6
認証方法と暗号化方法を設定する
認証方法と暗号化方法について
⇒ 39 ページ「無線 LAN に関する用語」
(1) 【オープンシステム認証】を選び、 を押す
※ アドホックモードの場合は、この操作は必要ありません。
(2) 【なし】を選び、 を押す
(3) を押す
(1) 【オープンシステム認証】を選び、 を押す
※ アドホックモードの場合は、この操作は必要ありません。
(2) 【WEP】を選び、 を押す
(3) で使用する WEP キーを選び、 を押す
(4) 手順 で書き留めた WEP キーを入力し、 を押す
(5) を押す
(1) 【共有キー認証】を選び、 を押す
(2) で使用する WEP キーを選び、 を押す
(3) 手順 で書き留めた WEP キーを入力し、 を押す

(4) を押す
(1)【WPA-PSK】を選び、 を押す
(2) 手順 で書き留めた WPA-PSK（TKIP）
キーを入力し、 を押す
(3) を押す
7
正常に接続できたか確認する
液晶ディスプレイ に【接続しました】と表示されま
す。
8
本機の電源コードをコンセントから外
し、もう一度差し込む
9
Macintosh
®
の電源を入れる
0
付属の CD-ROM を Macintosh
®
の
CD-ROM ドライブにセットする
a
「Start Here OS X」をダブルク
リックする
アドホックモードの場合は、 下記の A）または
B）のどちらかを選びます。共有キー認証（C）
と D））の選択肢は表示されません。
A) オープンシステム認証で暗号化なしの場合
◆ 【設定を適用しますか？／はい ⇒ 1 を押してくださ
い／いいえ ⇒ 2を押してください】と表示されます。
B) オープンシステム認証で暗号化方法
が WEP の場合
◆ 【設定を適用しますか？／はい ⇒ 1 を押してくださ
い／いいえ ⇒ 2を押してください】と表示されます。

C) 共有キー認証で暗号化方法がWEPの場合
◆ 【設定を適用しますか？／はい ⇒ 1 を押してくださ
い／いいえ ⇒ 2を押してください】と表示されます。
1
1
1
D) 共有キー認証（WPA-PSK）で暗号
化方法が TKIP の場合
◆ 【設定を適用しますか？／はい ⇒ 1 を押し
てく ださい ／いいえ ⇒ 2 を押 してく ださ
い】と表示されます。
接続できなかった場合は、手順 ～ をも
う一度お試しください。
◆ 無線 LAN アクセスポイントから、自動的に本
機に IP アドレスが割り当てられます。
お使いの無線 LAN アクセスポイントが DHCP を
使用していない場合は、手動で設定を行う必要が
あります。
⇒ユーザーズガイド（HTML 版）「ネットワーク
設定」
1
3 6

Macintosh
®
に接続する
60
b
［ドライバ＆ソフトウェア］を
クリックする
c
「無線 LAN 接続」を選び、［次へ］を
クリックする
d
「ドライバのインストールのみ」を選
び、［次へ］をクリックする
画面の指示に従って、インスト ールを進めてくださ
い。
e
Macintosh
®
を再起動する
◆ インストールが終わると、Macintosh
®
の再
起動を指示する画面が表示されます。
◆ Macintosh
®
が新しいドライバを認識します。
Device Selector が自動的に立ち上がった場合
は、以下の手順を実行してください。
(1) 接続方式で、「ネットワーク」を選び、
［OK］をクリックする。
(2) ［検索］をクリックする。
(3) 本機を選択して、［OK］をクリックす
る。
本機のスキャンボタンからネットワークス
キャン機能を使う場合は、［パソコンをブラ
ザー製品のスキャンキーへ登録］をクリック
し、［表示名］にお使いのコンピュータ名を
入力してください。

61
STEP1
付属品を取り付ける
STEP2
設置・接続する
STEP3
パソコン（Windows
®
) に接続する
STEP3
Macintosh
®
に接続する
f
［移動］メニューの［アプリケーショ
ン］を選ぶ
g
「ユーティリティ」フォルダをダブル
クリックする
h
「プリンタ設定ユーティリティ」アイ
コンをダブルクリックする
Mac OS X 10.2.x の場合は、「プリントセンター」を
ダブルクリックします。
i
［追加］をクリックする
j
下の画面のとおり選択する
k
プリンタ名を選び、［追加］をクリッ
クする
プリンタ名は、「Brother < モデル名 >」と表示され
ます。
l
「プリンタ設定ユーティリティ」
メニューから「プリンタ設定ユーティ
リティ終了」を選ぶ
Mac OS X 10.4 をお使いの場合、この操作は必
要ありません。
◆ ドライバのインストールが終了しました。
続けて、Presto!
®
PageManager
®
をインス
トールする場合は、「USB ケーブルで接続す
る場合（Mac OS X 10.2.4 以降）」（52 ペー

ジ）の手順 17 をご覧ください。

62
この続きは…
ここまでの操作で、本機を使用するための準備が終了しました。本機をお使いいただくときは、目的に合わせて
必要なユーザーズガイドをよくお読みいただき、正しくお使いください。
「ユーザーズガイド」（冊子）

• ご使用の前に
• ファクス
• 電話帳
• 転送・リモコン機能
• コピー
• フォトメディアキャプチャ
• こんなときは

「ユーザーズガイド」（HTML 版）

• プリンタ
• スキャナ
• PC-FAX
• フォトメディアキャプチャ
• リモートセットアップ
• ControlCenter2
• ネットワークプリンタ
• ネットワークスキャナ
• ネットワーク PC-FAX

�
やりたいこと目次�
やりたいこと別の一覧があります。�
11ページをご覧ください。�
本書は、なくさないように注意し、いつでも手に取ってみることができるようにしてください。�
プリンタ・スキャナ�
プリンタ機能、スキャナ機能や、ネット
ワークプリンタ機能については付属の
CD-ROMに収録されているユーザーズ
ガイド（HTML版）をご覧ください。�
MFC-820CN
ユーザーズガイド�
フォトメディアキャプチャ�
こんなときは�
転送・リモコン機能�
コピー�

ご使用の前に�

ファクス�
電話帳�
この商品の取り扱い・操作についてご不明な点がございましたら、下記お客様相談窓口（ブラザーコールセンター）
にお気軽にお問い合わせください。�
�
�
�
�
�
ブラザーコールセンターは、ブラザー販売株式会社が運営しています。�
受付時間： 月～金 9：00 ～ 20：00�
土 9：00 ～ 17：00�
日・祝日および当社（ブラザー販売(株)）休日は休みとさせていただきます。�
サービス＆サポートページ（ブラザーソリューションセンター）：http://solutions.brother.co.jp
� 0570－031523お客様相談窓口�
※ 上記番号がつながりにくいときは、�
「052－824－5149 」にご連絡ください。�
全国どこからでも市内通話料でご利用いただけます。�
※電話番号はおかけ間違いのないようご注意ください。�
■ ユーザーズガイド（HTML 版）を閲覧するには
CD-ROM に収録されているユーザーズガイド（HTML 版）を見たいときは、以下の手順で操作します。
Windows
®

の場合
(1) 付属の CD-ROM をパソコンの CD-ROM ドライ
ブにセットする
モデル を選択する画面が表示されたときは、お使いの モ
デルをクリックします。
◆ メイン画面が表示されます。
(2)「取扱説明書閲覧」をクリックする
(3)「ユーザーズガイド」をクリックする
◆ ユーザーズガイドが表示されます。
パソコンにドライバをインストールすると、Windows® のス
タートメニューからユーザーズガイドを閲覧できます。
［スタート］メニューから、［すべてのプログラム（プログラ
ム）］－［Brother］－［MFC-820CN］－［ユーザーズガイ
ド］を選んでください。
Macintosh
®
の場合
(1) 付属の CD-ROM を Macintosh
®
の CD-
ROM ドライブにセットする
(2)「Documentation」をダブルクリックする
(3) ユーザーズガイドをダブルクリックする
◆ ユーザーズガイドが表示されます。

関連製品のご案内
消耗品
■ インクカートリッジ
インクが残り少なくなったら、以下のインクカートリッジをお買い求めください。
＊ A4 サイズで 5％印刷密度、標準モードでの印刷可能枚数です。
専用紙・推奨紙
印刷品質維持のため、下記の弊社純正の専用紙をご利用になることをお勧めします。
また、OHP フィルムは以下の推奨品をお使いください。

• Transparency 3M Transparency Film（型番：CG3410）

種類 型番 印字可能枚数 *
ブラック LC09BK 500 枚
マゼンタ LC09M 400 枚
イエロー LC09Y 400 枚
シアン LC09C 400 枚
4 色セット
（ブラック / マゼンタ /
イエロー / シアン）
LC094PK
ブラック：500 枚
マゼンタ / イエロー /
シアン：各色 400 枚
インクカートリッジは、 ご注文シートを使ってダイレクトクラブでご購入いただけます。
⇒ユーザーズガイド 115 ページ「消耗品を注文したいときは」
記録紙種類 商品名 型番（サイズ） 枚数
普通紙 上質普通紙 BP60PA(A4) 250 枚入り
光沢紙 写真光沢紙 BP60GLA(A4) 、
BP60GLLJ (L 判 )
20 枚入り
マット紙 インクジェット紙（マット仕上げ） BP60MA(A4) 25 枚入り
専用紙は、ご注文シートを使ってダイレクトクラブでご購入いただけます。
⇒ユーザーズガイド 1 15 ページ「消耗品を注文したいときは」

アフターサービスのご案内
この度は本製品をお買い上げいただきまして誠にありがとうございます。ご愛用いただきます製品が、安心して
ご使用いただけますよう下記窓口を設置しております。ご不明な点、もしくはお問い合わせなどございましたら
下記までご連絡ください。その際、ディスプレイにどのような表示が出ているかなどをおたずねいたしますので、
あらかじめご確認いただけますと助かります。
※ ユーザーズガイドに乱丁、落丁があったときは、「お客様相談窓口（ブラザーコールセンター）0570-031523」にご連絡ください。
※ Presto!
®
PageManager
®
については、以下にお問い合わせください。
ニューソフトジャパンカスタマーサポートセンター
TEL : 03-5472-7008 FAX : 03-5472-7009 10:00 ～ 12:00 13:00 ～ 17:00（土日・祝日を除く）
テクニカルサポート電子メール：support@newsoft.co.jp ホームページ：http://www.newsoft.co.jp

商標について
本文中では、OS 名称を略記しています。
Windows
®
98 の正式名称は、Microsoft
®
Windows
®
98 operating system です。
Windows
®
98SE の正式名称は、Microsoft
®
Windows
®
98 Second Edition operating system です。
Windows
®
2000 Professional の正式名称は、Microsoft
®
Windows
®
2000 Professional operating system です。
（本文中では Windows
®
2000 と表記しています。）
Windows
®
Me の正式名称は、Microsoft
®
Windows
®
Millennium Edition operating system です。
Windows
®
XP の正式名称は、Microsoft
®
Windows
®
XP operating system です。
Microsoft 、Windows は、米国 Microsoft Corporation の米国およびその他の国における登録商標です。

Apple 、Macintosh は、アップルコンピュータ社の商標です。
Adobe、Photoshop は Adobe Systems Incorporated（アドビシステムズ社）の商標です。
Presto! PageManager は、NewSoft Technology Corp. の登録商標です。
Pentium、Xeon は、Intel Corporation の登録商標です。
AMD Athlon 64、AMD Opteron は、Advanced Micro Devices,Inc. の登録商標です。
本書に記載されているその他の会社名および製品名は、各社の商標または登録商標です。

• お買い上げの際、販売店でお渡しする保証書は大切に保存してください。
• 本製品の補修用性能部品の最低保有期間は製造打切後 5 年です。

2005 Brother Industries, Ltd. 1998-2005 TROY Group, Inc.
1998-2005 PACIFIC SOFTWAREWORKS INC.
2005 Devicescape Software, Inc.
【お客様相談窓口（ブラザーコールセンター）】
MFC 製品のご質問と障害に関するご相談
TEL ： 0570-031523
（052-824-5149）
受付時間：月～金 9：00 ～ 20：00
土 9：00 ～ 17：00
日・祝日および当社（ブラザー販売（株））休日はお休み
とさせていただきます。
サービス＆サポート ページ（ブラザーソリューションセ
ンター）：
http://solutions.brother.co.jp
【消耗品のご注文窓口】
ブラザー販売（株）情報機器事業部 ダイレクトクラブ
〒 467-8577 名古屋市瑞穂区苗代町 15-1
TEL ：0120-118-825
（土・日・祝 日、長 期 休 暇 を除 く 9：00 ～ 12：00
13：00 ～ 17：00）

FAX ：052-825-0311
ホームページ：http://direct.brother.co.jp

• 消耗品については、お買い上げの販売店にてお買い求めください。
• 万一、販売店よりお買い求めできない場合は、弊社ダイレクトクラ

ブにて対応させていただきます。なお、FAX にてご注文いただく
場合は、ユーザーズガイドの「ご注文シート」を印刷してご活用く
ださい。
〒 467-8561
愛知県名古屋市瑞穂区苗代町 15-1
ブラザー工業株式会社
本製品は日本国内のみでのご使用となりますので、海外でのご使用はお止めください。海外での各国の通信規格 に反する
場合や、海外で使用されている電源が本製品に適切ではない恐れがあります。海外で本製品をご使用になりトラ ブルが発
生した場合、当社は一切の責任を負いかねます。また、保証の対象とはなりませんのでご注意ください。
These machines are made for use in Japan only. We can not recommend using them overseas because it may violate the
Telecommunications Regulations of that country and the power requirements of your fax machine may not be compatible

with the power available in foreign countries. Using Japan models overseas is at your own risk and will void your warranty.
