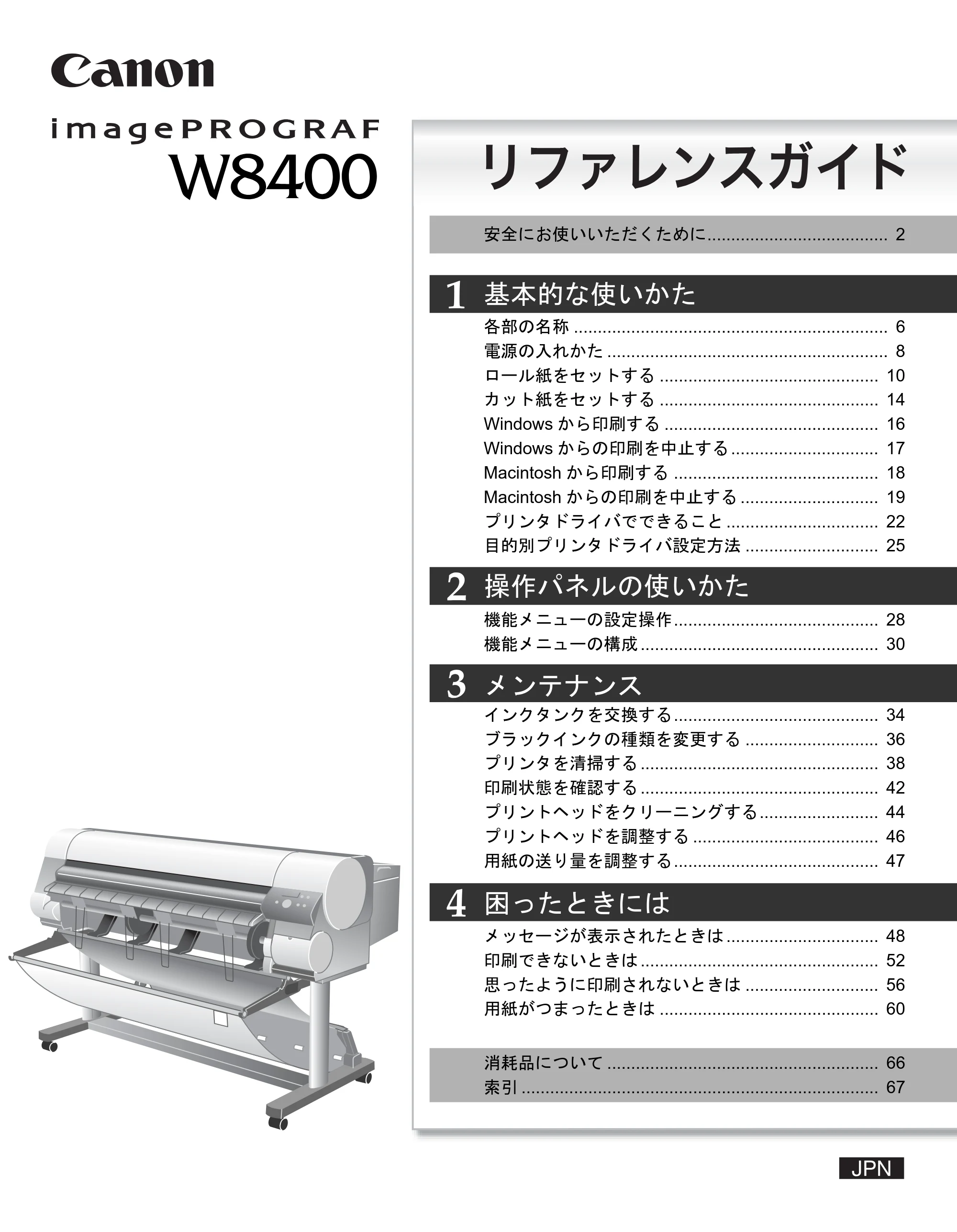

リファレンスガイド （PDF形式／2.53Mバイト）W8400 PGインクモデル/染料インクモデル 共通マニュアル

安全にお使いいただくために...................................... 2
各部の名称 .................................................................. 6
電源の入れかた ........................................................... 8
ロール紙をセットする .............................................. 10
カット紙をセットする .............................................. 14
Windows から印刷する ............................................. 16
Windows からの印刷を中止する ............................... 17
Macintosh から印刷する ........................................... 18

Macintosh からの印刷を中止する ............................. 19
プリンタドライバでできること ................................ 22
目的別プリンタドライバ設定方法 ............................ 25
機能メニューの設定操作........................................... 28
機能メニューの構成 .................................................. 30
インクタンクを交換する........................................... 34
ブラックインクの種類を変更する ............................ 36
プリンタを清掃する .................................................. 38
印刷状態を確認する .................................................. 42

プリントヘッドをクリーニングする......................... 44
プリントヘッドを調整する ....................................... 46
用紙の送り量を調整する........................................... 47
メッセージが表示されたときは ................................ 48
印刷できないときは .................................................. 52
思ったように印刷されないときは ............................ 56
用紙がつまったときは .............................................. 60
消耗品について ......................................................... 66
索引 ........................................................................... 67

基本的な使いかた
操作パネルの使いかた
メンテナンス

困ったときには

2

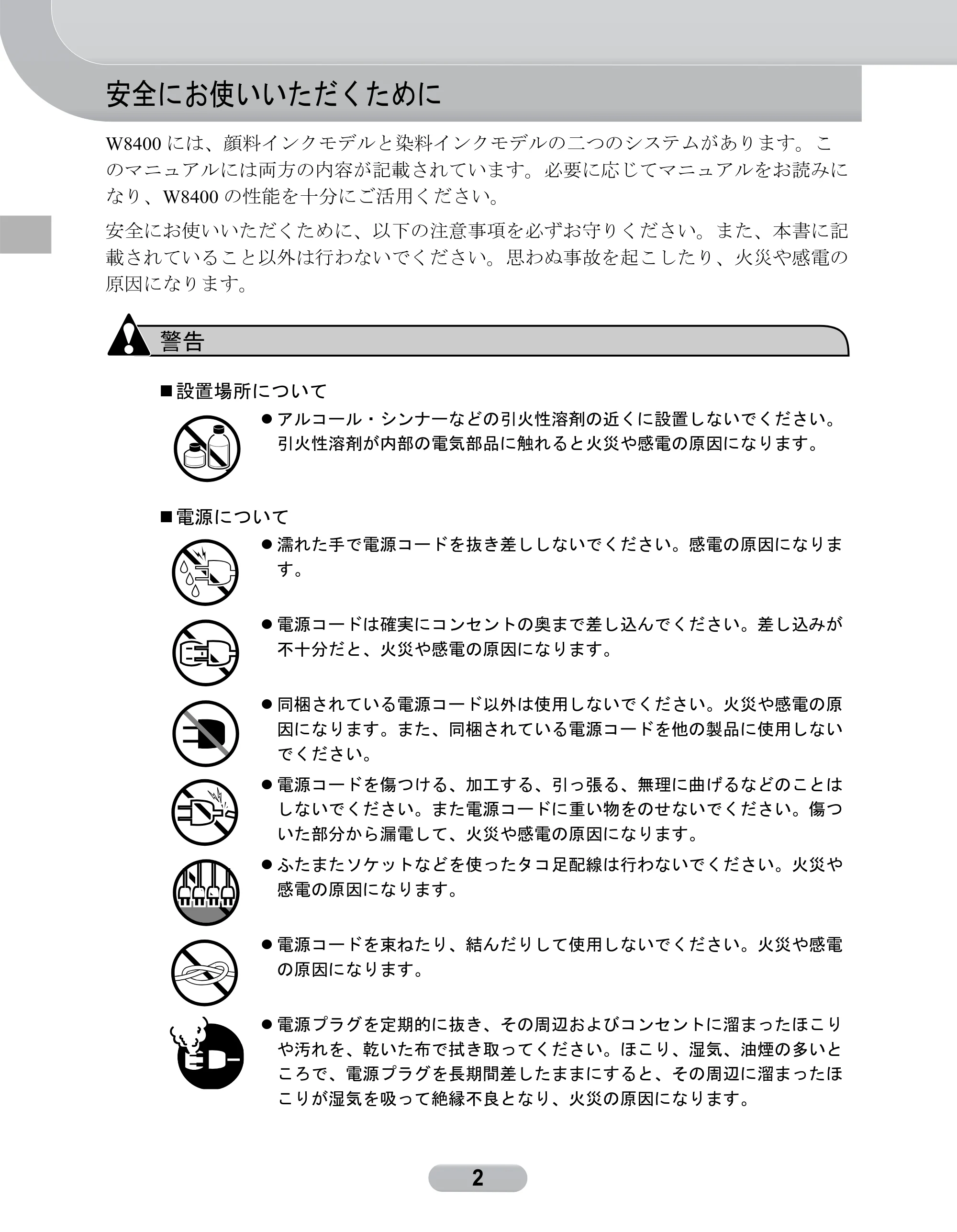

安全にお使いいただくために
W8400 には、顔料インクモデルと染料インクモデルの二つのシステムがあります。こ
のマニュアルには両方の内容が記載されています。必要に応じてマニュアルをお読みに
なり、W8400 の性能を十分にご活用ください。
安全にお使いいただくために、以下の注意事項を必ずお守りください。また、本書に記
載されていること以外は行わないでください。思わぬ事故を起こしたり、火災や感電の
原因になります。
警告
„ 設置場所について
„ 電源について
z アルコール・シンナーなどの引火性溶剤の近くに設置しないでください。
引火性溶剤が内部の電気部品に触れると火災や感電の原因になります。
z 濡れた手で電源コードを抜き差ししないでください。感電の原因になりま
す。
z 電源コードは確実にコンセントの奥まで差し込んでください。差し込みが
不十分だと、火災や感電の原因になります。
z 同梱されている電源コード以外は使用しないでください。火災や感電の原
因になります。また、同梱されている電源コードを他の製品に使用しない

でください。
z 電源コードを傷つける、加工する、引っ張る、無理に曲げるなどのことは
しないでください。また電源コードに重い物をのせないでください。傷つ
いた部分から漏電して、火災や感電の原因になります。
z ふたまたソケットなどを使ったタコ足配線は行わないでください。火災や
感電の原因になります。
z 電源コードを束ねたり、結んだりして使用しないでください。火災や感電
の原因になります。
z 電源プラグを定期的に抜き、その周辺およびコンセントに溜まったほこり
や汚れを、乾いた布で拭き取ってください。ほこり、湿気、油煙の多いと
ころで、電源プラグを長期間差したままにすると、その周辺に溜まったほ
こりが湿気を吸って絶縁不良となり、火災の原因になります。

安全にお使いいただくために
3

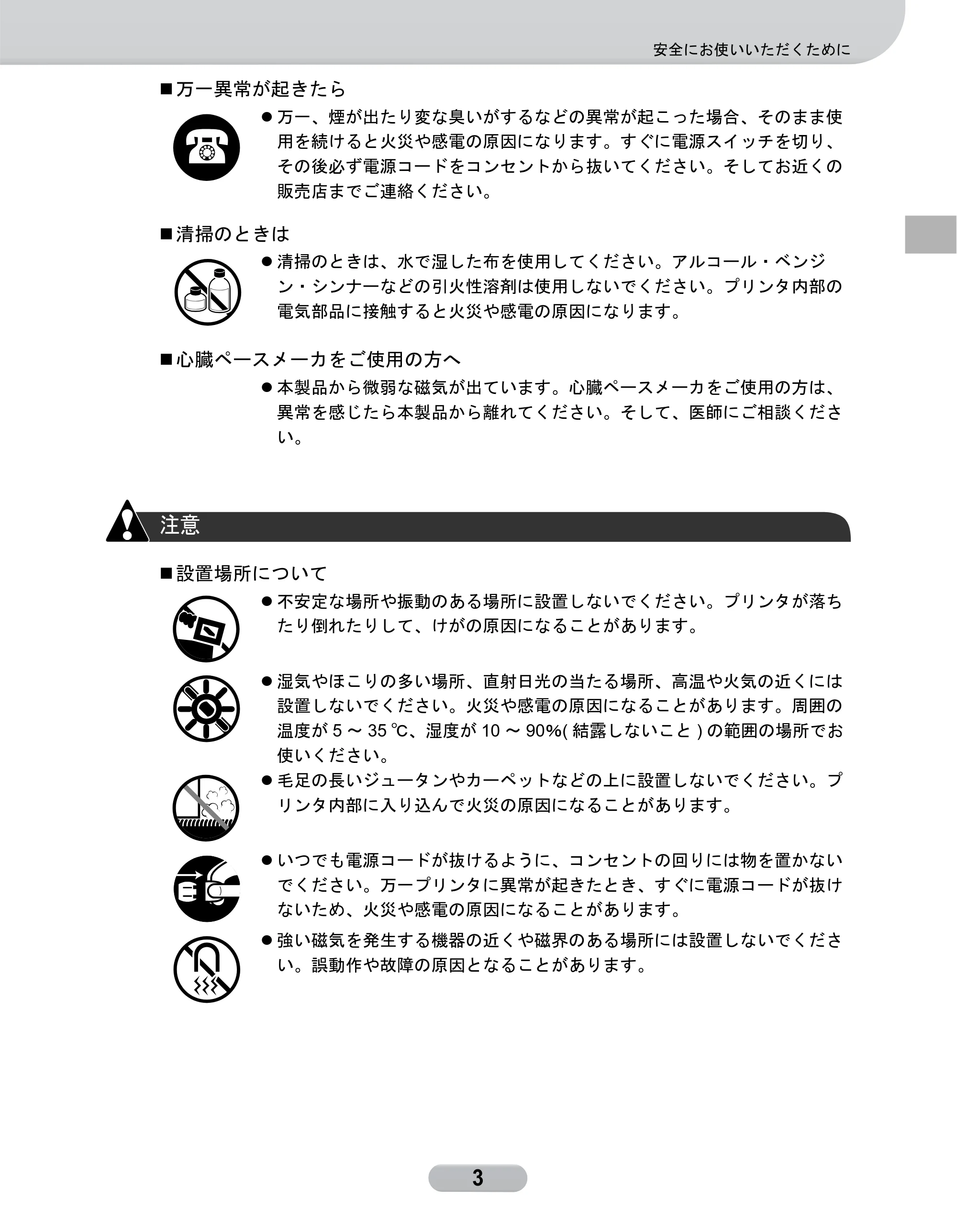

„ 万一異常が起きたら
„ 清掃のときは
„ 心臓ペースメーカをご使用の方へ
注意
„ 設置場所について
z 万一、煙が出たり変な臭いがするなどの異常が起こった場合、そのまま使
用を続けると火災や感電の原因になります。すぐに電源スイッチを切り、
その後必ず電源コードをコンセントから抜いてください。そしてお近くの
販売店までご連絡ください。
z 清掃のときは、水で湿した布を使用してください。アルコール・ベンジ
ン・シンナーなどの引火性溶剤は使用しないでください。プリンタ内部の
電気部品に接触すると火災や感電の原因になります。
z 本製品から微弱な磁気が出ています。心臓ペースメーカをご使用の方は、
異常を感じたら本製品から離れてください。そして、医師にご相談くださ
い。
z 不安定な場所や振動のある場所に設置しないでください。プリンタが落ち
たり倒れたりして、けがの原因になることがあります。
z 湿気やほこりの多い場所、直射日光の当たる場所、高温や火気の近くには
設置しないでください。火災や感電の原因になることがあります。周囲の

温度が 5 ～ 35 ℃、湿度が 10 ～ 90％( 結露しないこと ) の範囲の場所でお
使いください。
z 毛足の長いジュータンやカーペットなどの上に設置しないでください。プ
リンタ内部に入り込んで火災の原因になることがあります。
z いつでも電源コードが抜けるように、コンセントの回りには物を置かない
でください。万一プリンタに異常が起きたとき、すぐに電源コードが抜け
ないため、火災や感電の原因になることがあります。
z 強い磁気を発生する機器の近くや磁界のある場所には設置しないでくださ
い。誤動作や故障の原因となることがあります。

安全にお使いいただくために
4

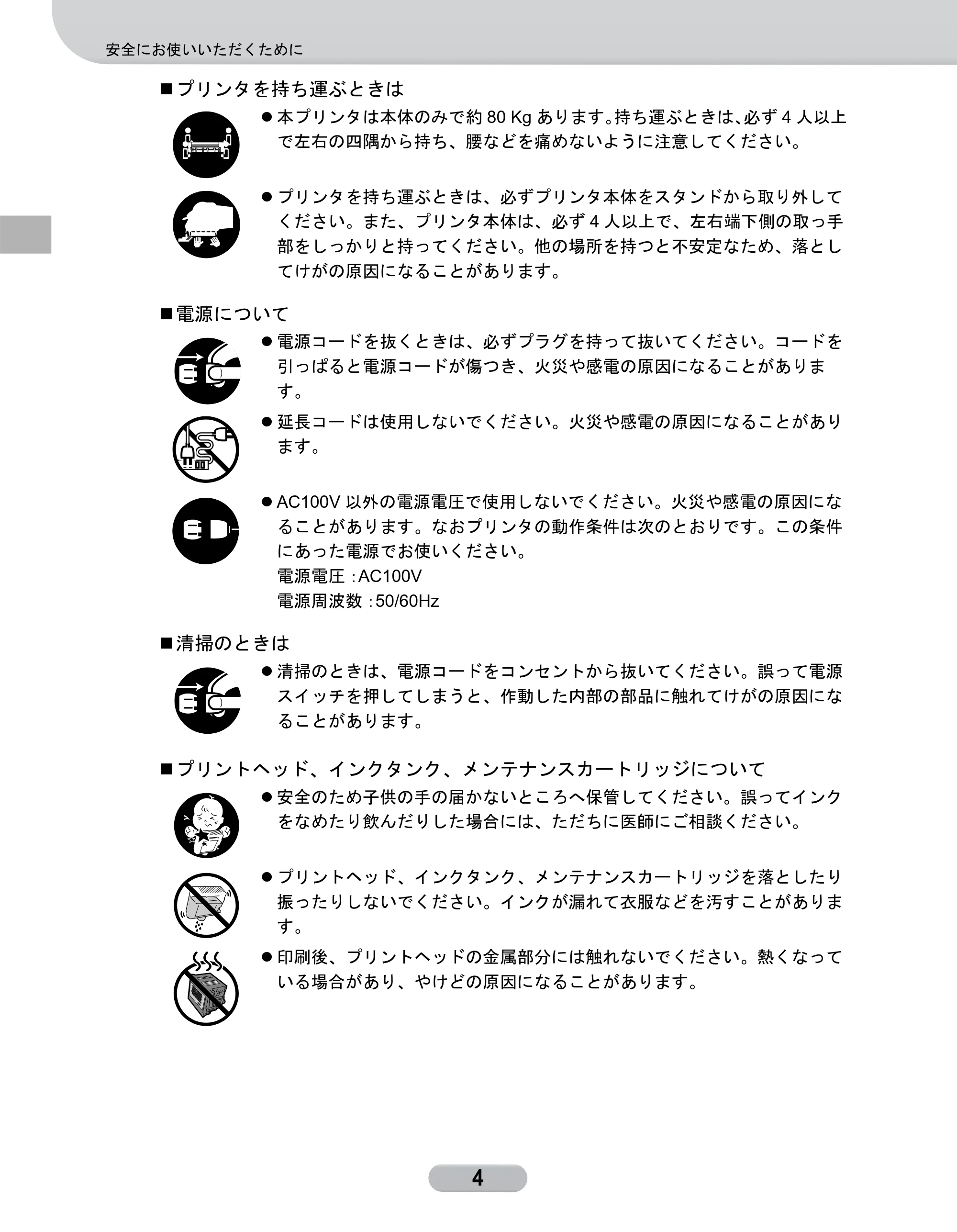

„ プリンタを持ち運ぶときは
„ 電源について
„ 清掃のときは
„ プリントヘッド、インクタンク、メンテナンスカートリッジについて
z 本プリンタは本体のみで約 80 Kg あります。持ち運ぶときは、必ず 4 人以上
で左右の四隅から持ち、腰などを痛めないように注意してください。
z プリンタを持ち運ぶときは、必ずプリンタ本体をスタンドから取り外して
ください。また、プリンタ本体は、必ず 4 人以上で、左右端下側の取っ手
部をしっかりと持ってください。他の場所を持つと不安定なため、落とし
てけがの原因になることがあります。
z 電源コードを抜くときは、必ずプラグを持って抜いてください。コードを
引っぱると電源コードが傷つき、火災や感電の原因になることがありま
す。
z 延長コードは使用しないでください。火災や感電の原因になることがあり
ます。
z AC100V 以外の電源電圧で使用しないでください。火災や感電の原因にな
ることがあります。なおプリンタの動作条件は次のとおりです。この条件
にあった電源でお使いください。

電源電圧：AC100V
電源周波数：50/60Hz
z 清掃のときは、電源コードをコンセントから抜いてください。誤って電源
スイッチを押してしまうと、作動した内部の部品に触れてけがの原因にな
ることがあります。
z 安全のため子供の手の届かないところへ保管してください。誤ってインク
をなめたり飲んだりした場合には、ただちに医師にご相談ください。
z プリントヘッド、インクタンク、メンテナンスカートリッジを落としたり
振ったりしないでください。インクが漏れて衣服などを汚すことがありま
す。
z 印刷後、プリントヘッドの金属部分には触れないでください。熱くなって
いる場合があり、やけどの原因になることがあります。

安全にお使いいただくために
5

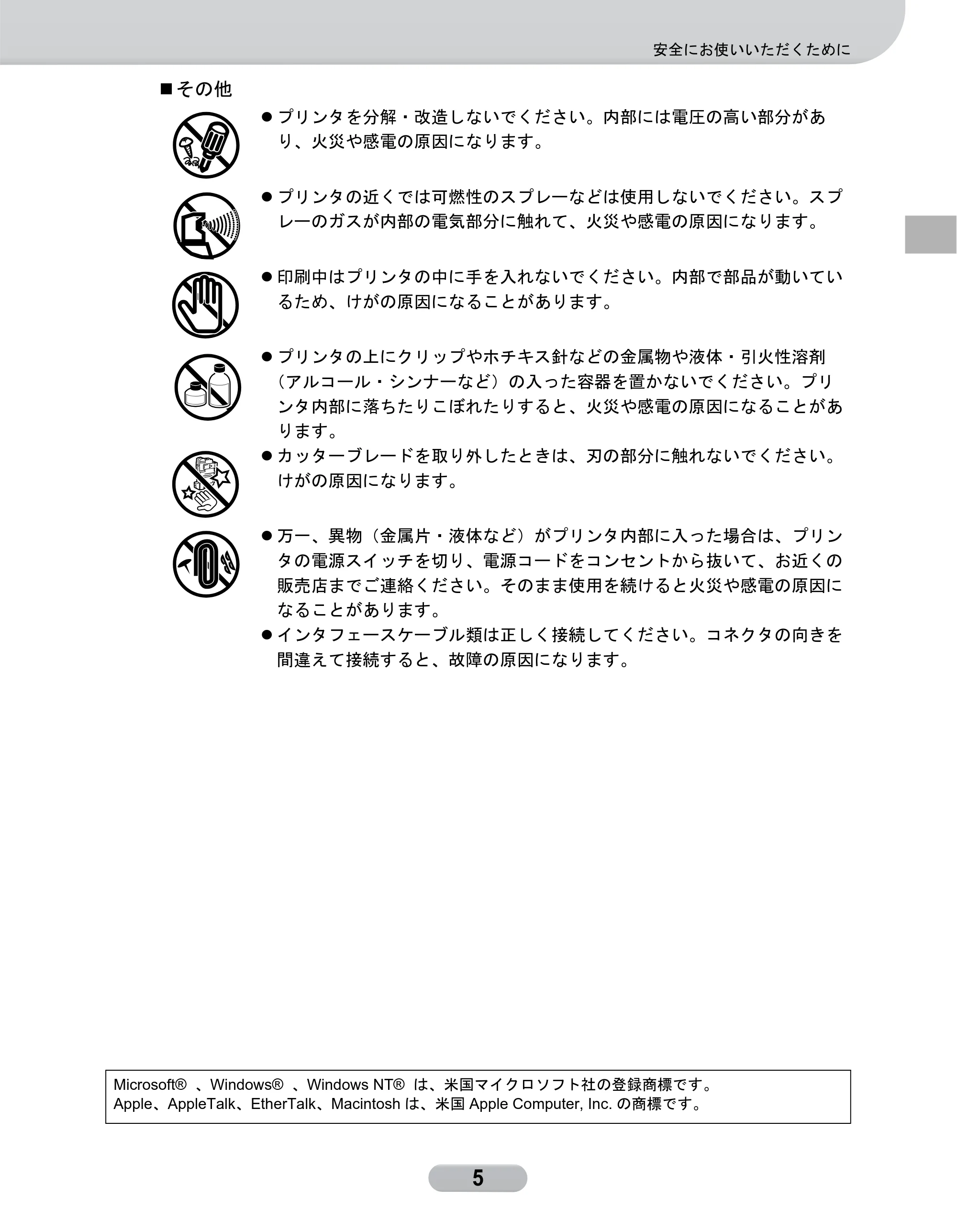

„ その他
z プリンタを分解・改造しないでください。内部には電圧の高い部分があ
り、火災や感電の原因になります。
z プリンタの近くでは可燃性のスプレーなどは使用しないでください。スプ
レーのガスが内部の電気部分に触れて、火災や感電の原因になります。
z 印刷中はプリンタの中に手を入れないでください。内部で部品が動いてい
るため、けがの原因になることがあります。
z プリンタの上にクリップやホチキス針などの金属物や液体・引火性溶剤
（アルコール・シンナーなど）の入った容器を置かないでください。プリ
ンタ内部に落ちたりこぼれたりすると、火災や感電の原因になることがあ
ります。
z カッターブレードを取り外したときは、刃の部分に触れないでください。
けがの原因になります。
z 万一、異物（金属片・液体など）がプリンタ内部に入った場合は、プリン
タの電源スイッチを切り、電源コードをコンセントから抜いて、お近くの
販売店までご連絡ください。そのまま使用を続けると火災や感電の原因に
なることがあります。

z インタフェースケーブル類は正しく接続してください。コネクタの向きを
間違えて接続すると、故障の原因になります。
Microsoft® 、Windows® 、Windows NT® は、米国マイクロソフト社の登録商標です。
Apple、AppleTalk、EtherTalk、Macintosh は、米国 Apple Computer, Inc. の商標です。

6

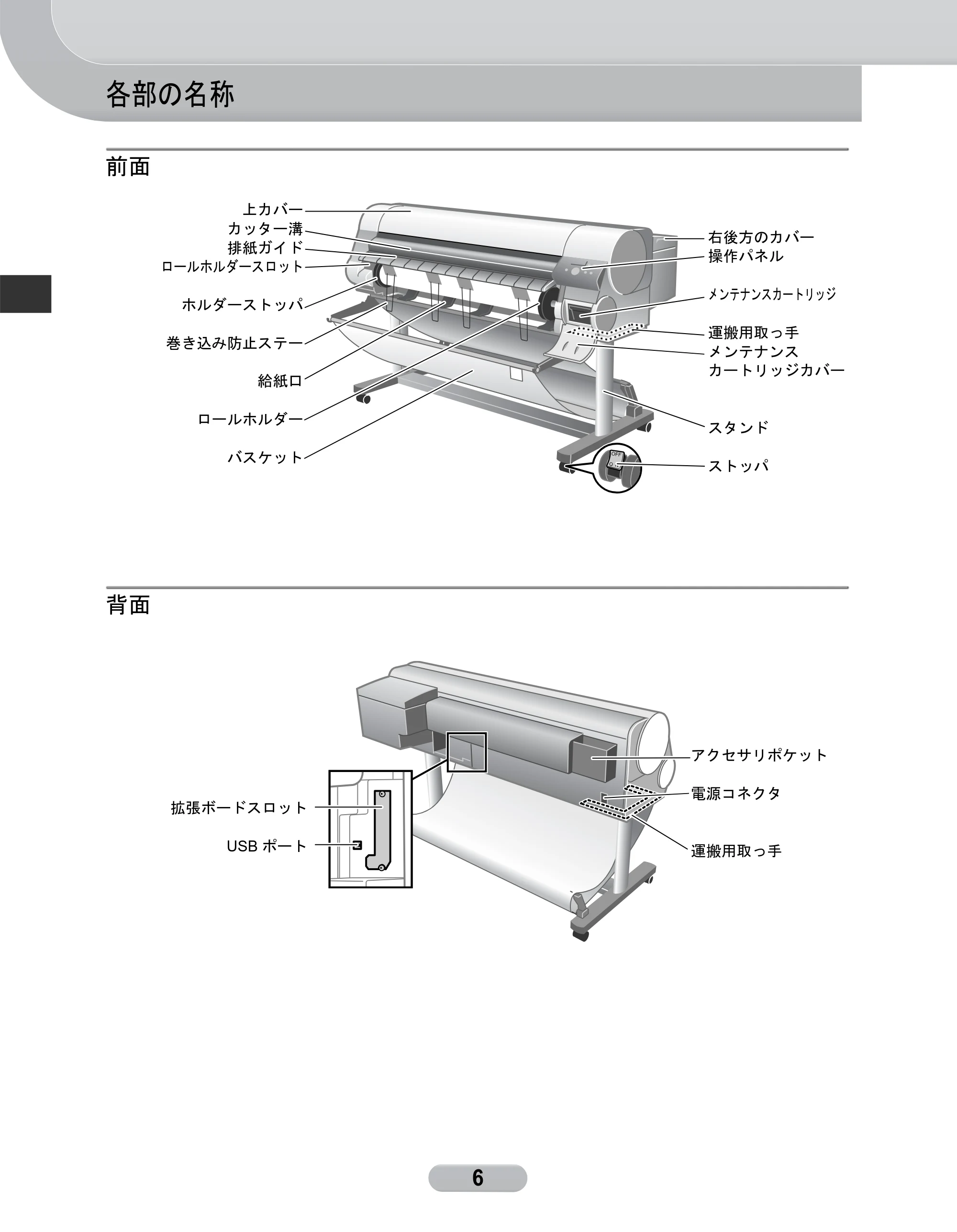

各部の名称

前面
背面
上カバー
カッター溝
排紙ガイド
ロールホルダースロット
ホルダーストッパ
巻き込み防止ステー
給紙口
ロールホルダー
バスケット
右後方のカバー
操作パネル
メンテナンスカートリッジ
運搬用取っ手
メンテナンス
カートリッジカバー
スタンド
ストッパ
拡張ボードスロット
USB ポート
アクセサリポケット
電源コネクタ
運搬用取っ手

各部の名称

7

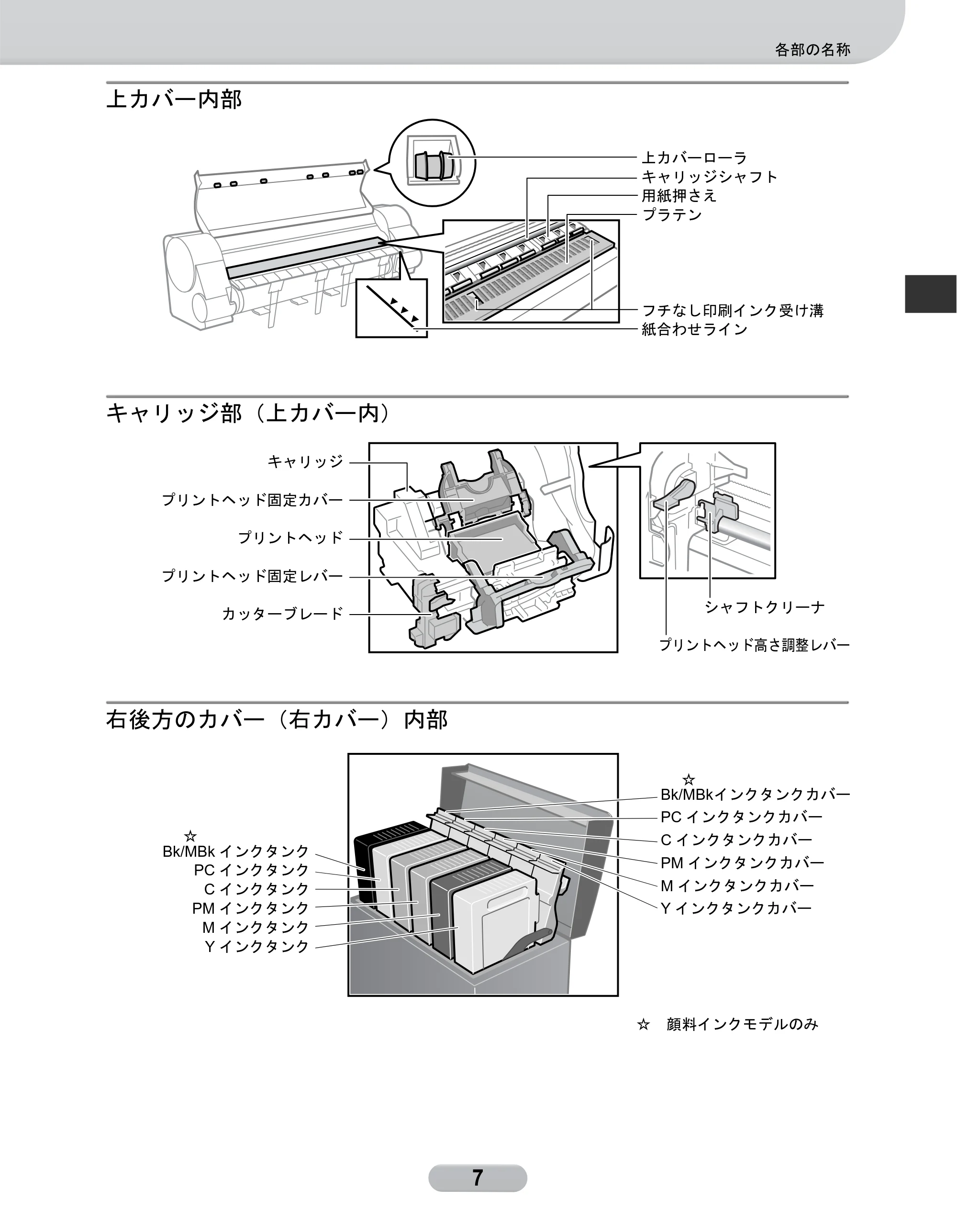

上カバー内部
キャリッジ部（上カバー内）
右後方のカバー（右カバー）内部
上カバーローラ
キャリッジシャフト
用紙押さえ
プラテン
フチなし印刷インク受け溝
紙合わせライン
キャリッジ
プリントヘッド固定カバー
プリントヘッド
プリントヘッド固定レバー
カッターブレード
シャフトクリーナ
プリントヘッド高さ調整レバー
Bk/MBk インクタンク
PC インクタンク
C インクタンク
PM インクタンク
M インクタンク
Y インクタンク
Bk/MBkインクタンクカバー
PC インクタンクカバー
C インクタンクカバー
PM インクタンクカバー
M インクタンクカバー
Y インクタンクカバー
☆
☆
☆ 顔料インクモデルのみ

8

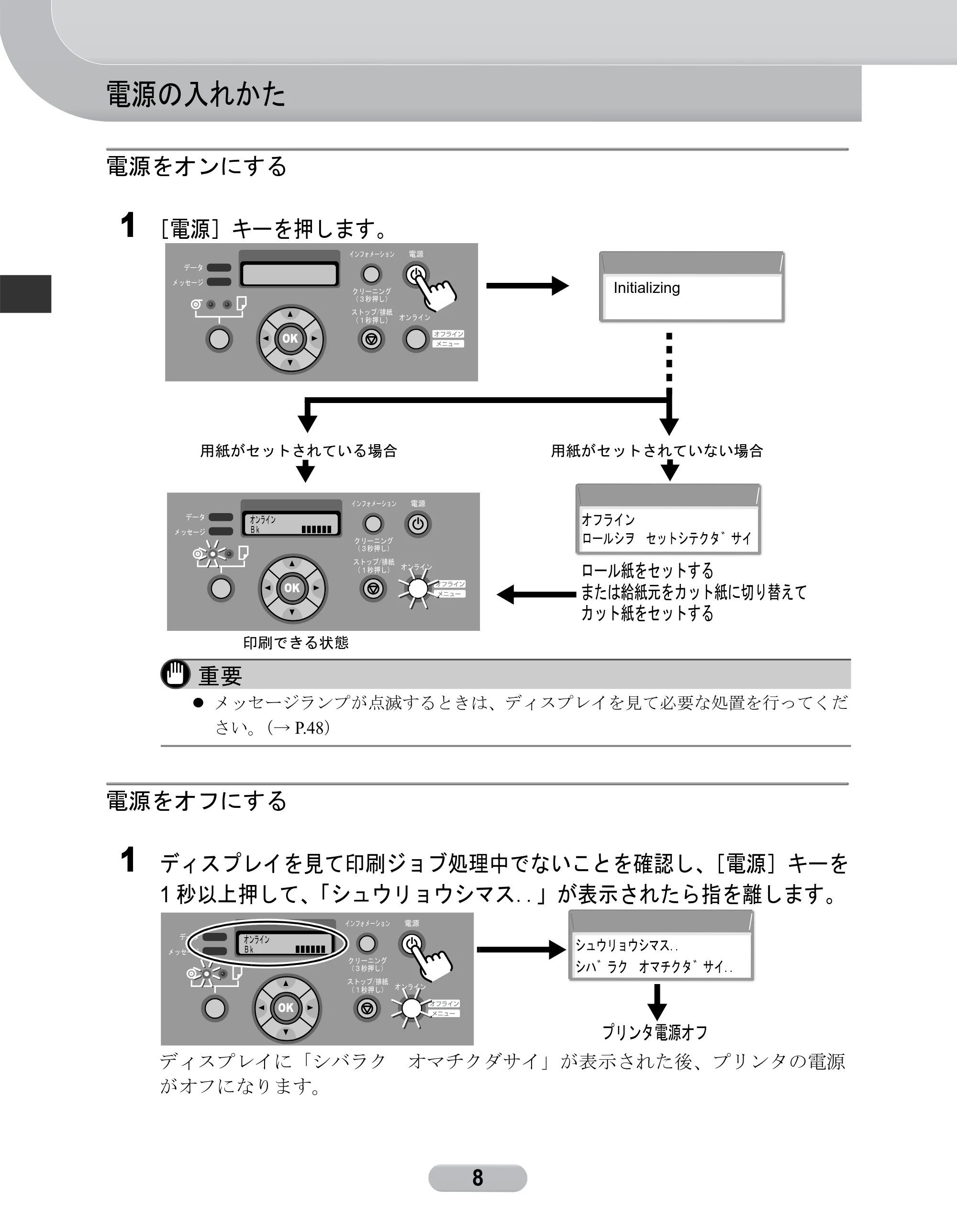

電源の入れかた
電源をオンにする
1 ［電源］キーを押します。
用紙がセットされている場合 用紙がセットされていない場合
印刷できる状態
重要
z メッセージランプが点滅するときは、ディスプレイを見て必要な処置を行ってくだ
さい。（→ P.48）
電源をオフにする
1 ディスプレイを見て印刷ジョブ処理中でないことを確認し、［電源］キーを
1 秒以上押して、「シュウリョウシマス．．」が表示されたら指を離します。
ディスプレイに「シバラク オマチクダサイ」が表示された後、プリンタの電源
がオフになります。
Initializing
オフライン
ロールシヲ セットシテクタ゛サイ
ロール紙をセットする
または給紙元をカット紙に切り替えて
カット紙をセットする
シュウリョウシマス．．
シハ゛ラク オマチクタ゛サイ．．
プリンタ電源オフ

電源の入れかた
9

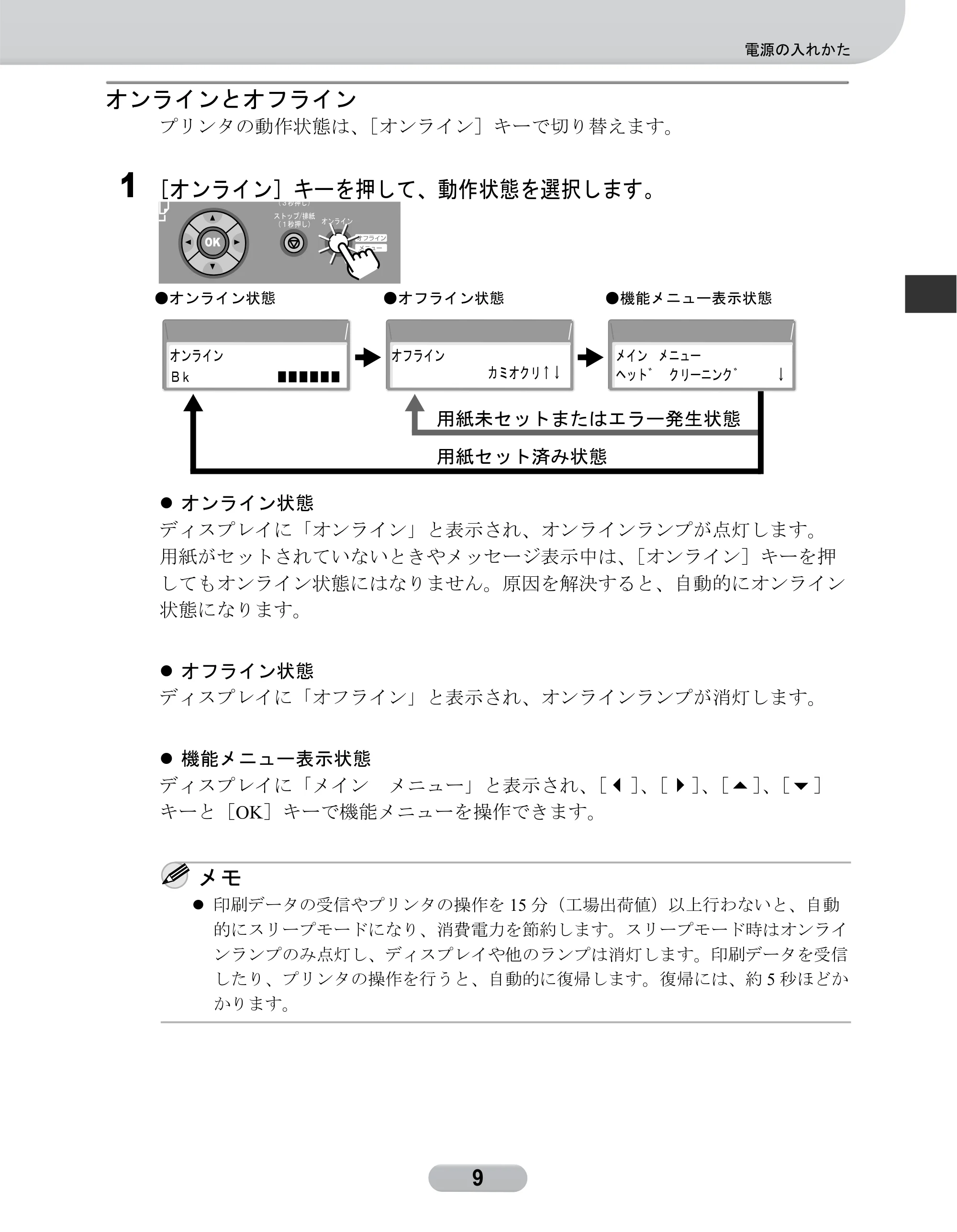

オンラインとオフライン
プリンタの動作状態は、［オンライン］キーで切り替えます。
1 ［オンライン］キーを押して、動作状態を選択します。

• オンライン状態 ●オフライン状態 ●機能メニュー表示状態

z オンライン状態
ディスプレイに「オンライン」と表示され、オンラインランプが点灯します。
用紙がセットされていないときやメッセージ表示中は、［オンライン］キーを押
してもオンライン状態にはなりません。原因を解決すると、自動的にオンライン
状態になります。
z オフライン状態
ディスプレイに「オフライン」と表示され、オンラインランプが消灯します。
z 機能メニュー表示状態
ディスプレイに「メイン メニュー」と表示され、［］、［］、［］、［］
キーと［OK］キーで機能メニューを操作できます。
メモ
z 印刷データの受信やプリンタの操作を 15 分（工場出荷値）以上行わないと、自動
的にスリープモードになり、消費電力を節約します。スリープモード時はオンライ
ンランプのみ点灯し、ディスプレイや他のランプは消灯します。印刷データを受信
したり、プリンタの操作を行うと、自動的に復帰します。復帰には、約 5 秒ほどか
かります。
オンライン オフライン メイン メニュー
ヘット゛ クリーニンク゛ ↓
用紙未セットまたはエラー発生状態

用紙セット済み状態
Ｂｋ ■■■■■■ カミオクリ↑↓

10

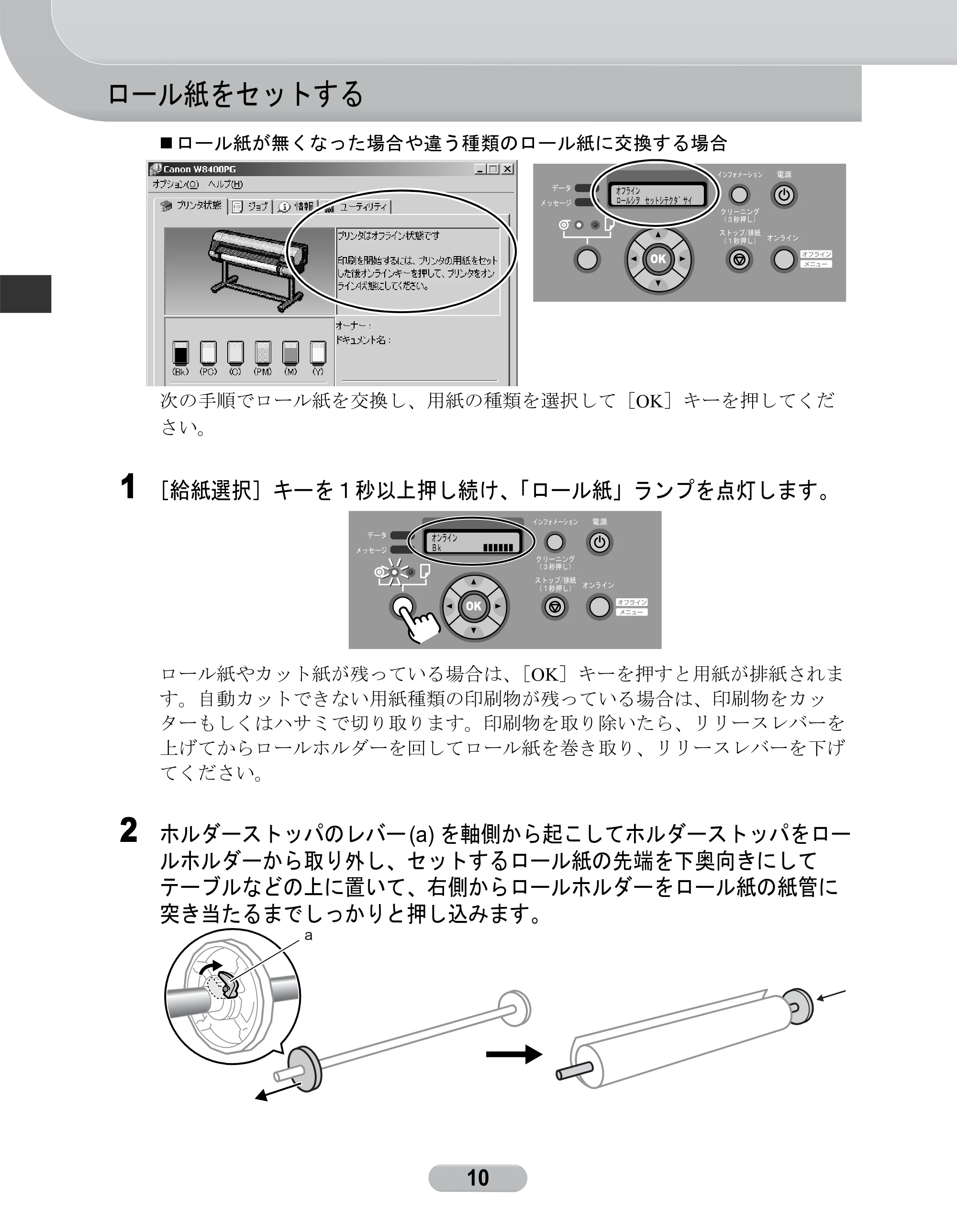

ロール紙をセットする
„ ロール紙が無くなった場合や違う種類のロール紙に交換する場合
次の手順でロール紙を交換し、用紙の種類を選択して［OK］キーを押してくだ
さい。
1 ［給紙選択］キーを１秒以上押し続け、「ロール紙」ランプを点灯します。
ロール紙やカット紙が残っている場合は、［OK］キーを押すと用紙が排紙されま
す。自動カットできない用紙種類の印刷物が残っている場合は、印刷物をカッ
ターもしくはハサミで切り取ります。印刷物を取り除いたら、リリースレバーを
上げてからロールホルダーを回してロール紙を巻き取り、リリースレバーを下げ
てください。
2 ホルダーストッパのレバー (a) を軸側から起こしてホルダーストッパをロー
ルホルダーから取り外し、セットするロール紙の先端を下奥向きにして
テーブルなどの上に置いて、右側からロールホルダーをロール紙の紙管に
突き当たるまでしっかりと押し込みます。
a

ロール紙をセットする
11

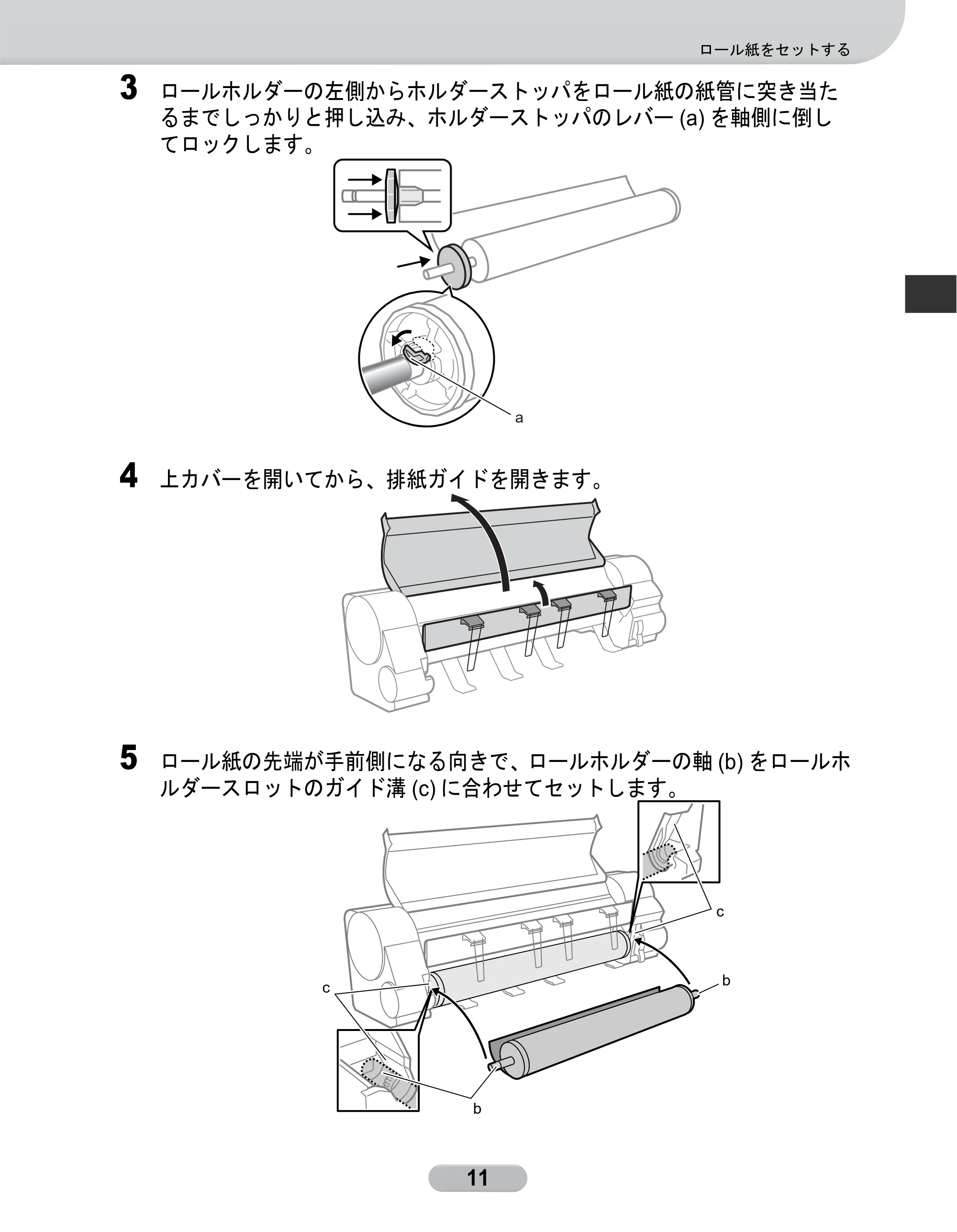

3 ロールホルダーの左側からホルダーストッパをロール紙の紙管に突き当た
るまでしっかりと押し込み、ホルダーストッパのレバー (a) を軸側に倒し
てロックします。
4 上カバーを開いてから、排紙ガイドを開きます。
5 ロール紙の先端が手前側になる向きで、ロールホルダーの軸 (b) をロールホ
ルダースロットのガイド溝 (c) に合わせてセットします。
a
b
b
c
c

ロール紙をセットする
12

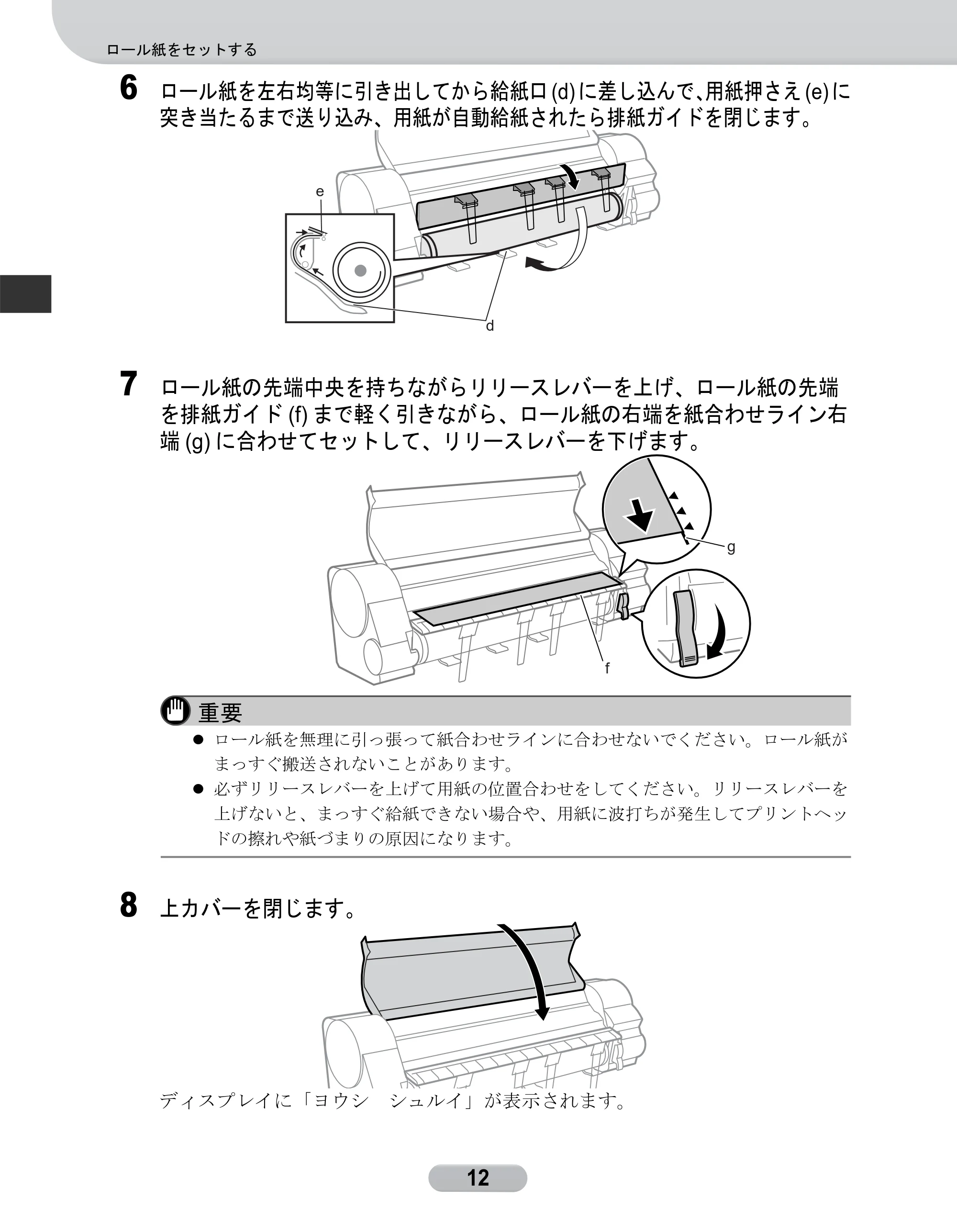

6 ロール紙を左右均等に引き出してから給紙口 (d) に差し込んで、用紙押さえ (e) に
突き当たるまで送り込み、用紙が自動給紙されたら排紙ガイドを閉じます。
7 ロール紙の先端中央を持ちながらリリースレバーを上げ、ロール紙の先端
を排紙ガイド (f) まで軽く引きながら、ロール紙の右端を紙合わせライン右
端 (g) に合わせてセットして、リリースレバーを下げます。
重要
z ロール紙を無理に引っ張って紙合わせラインに合わせないでください。ロール紙が
まっすぐ搬送されないことがあります。
z 必ずリリースレバーを上げて用紙の位置合わせをしてください。リリースレバーを
上げないと、まっすぐ給紙できない場合や、用紙に波打ちが発生してプリントヘッ
ドの擦れや紙づまりの原因になります。
8 上カバーを閉じます。
ディスプレイに「ヨウシ シュルイ」が表示されます。
e
d
g
f

ロール紙をセットする
13

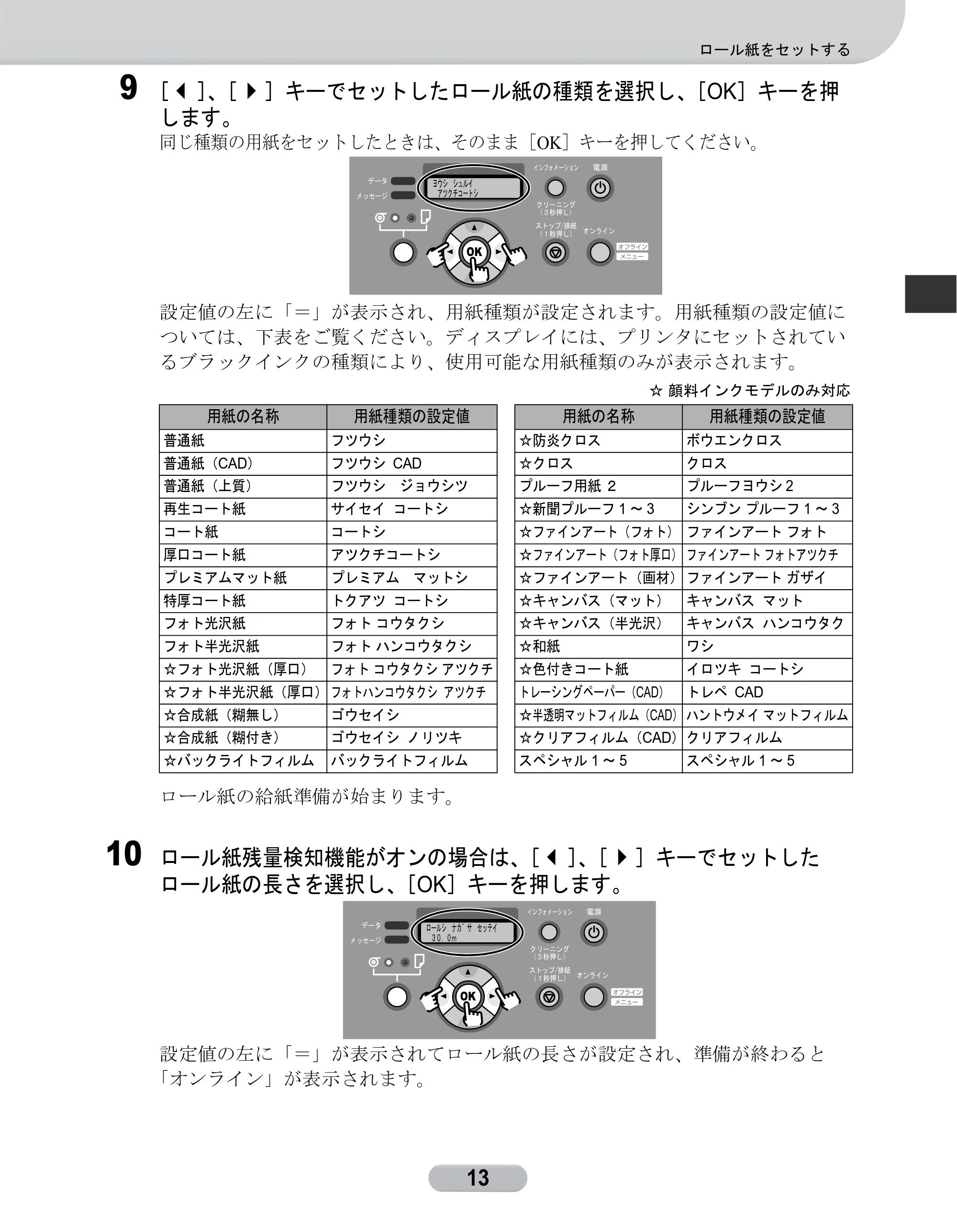

9 ［］、［］キーでセットしたロール紙の種類を選択し、［OK］キーを押
します。
同じ種類の用紙をセットしたときは、そのまま［OK］キーを押してください。
設定値の左に「＝」が表示され、用紙種類が設定されます。用紙種類の設定値に
ついては、下表をご覧ください。ディスプレイには、プリンタにセットされてい
るブラックインクの種類により、使用可能な用紙種類のみが表示されます。
☆ 顔料インクモデルのみ対応
ロール紙の給紙準備が始まります。
10 ロール紙残量検知機能がオンの場合は、［］、［］キーでセットした
ロール紙の長さを選択し、［OK］キーを押します。
設定値の左に「＝」が表示されてロール紙の長さが設定され、準備が終わると
「オンライン」が表示されます。
用紙の名称 用紙種類の設定値 用紙の名称 用紙種類の設定値
普通紙 フツウシ ☆防炎クロス ボウエンクロス
普通紙（CAD） フツウシ CAD ☆クロス クロス
普通紙（上質） フツウシ ジョウシツ プルーフ用紙 ２ プルーフヨウシ 2
再生コート紙 サイセイ コートシ ☆新聞プルーフ 1 ～ 3 シンブン プルーフ 1 ～ 3

コート紙 コートシ ☆ファインアート（フォト） ファインアート フォト
厚口コート紙 アツクチコートシ ☆ファインアート（フォト厚口） ファインアート フォトアツクチ
プレミアムマット紙 プレミアム マットシ ☆ファインアート（画材） ファインアート ガザイ
特厚コート紙 トクアツ コートシ ☆キャンバス（マット） キャンバス マット
フォト光沢紙 フォト コウタクシ ☆キャンバス（半光沢） キャンバス ハンコウタク
フォト半光沢紙 フォト ハンコウタクシ ☆和紙 ワシ
☆フォト光沢紙（厚口） フォト コウタクシ アツクチ ☆色付きコート紙 イロツキ コートシ
☆フォト半光沢紙（厚口） フォトハンコウタクシ アツクチ トレーシングペーパー（CAD） トレペ CAD
☆合成紙（糊無し） ゴウセイシ ☆半透明マットフィルム（CAD） ハントウメイ マットフィルム
☆合成紙（糊付き） ゴウセイシ ノリツキ ☆クリアフィルム（CAD）クリアフィルム
☆バックライトフィルム バックライトフィルム スペシャル 1 ～ 5 スペシャル 1 ～ 5

14

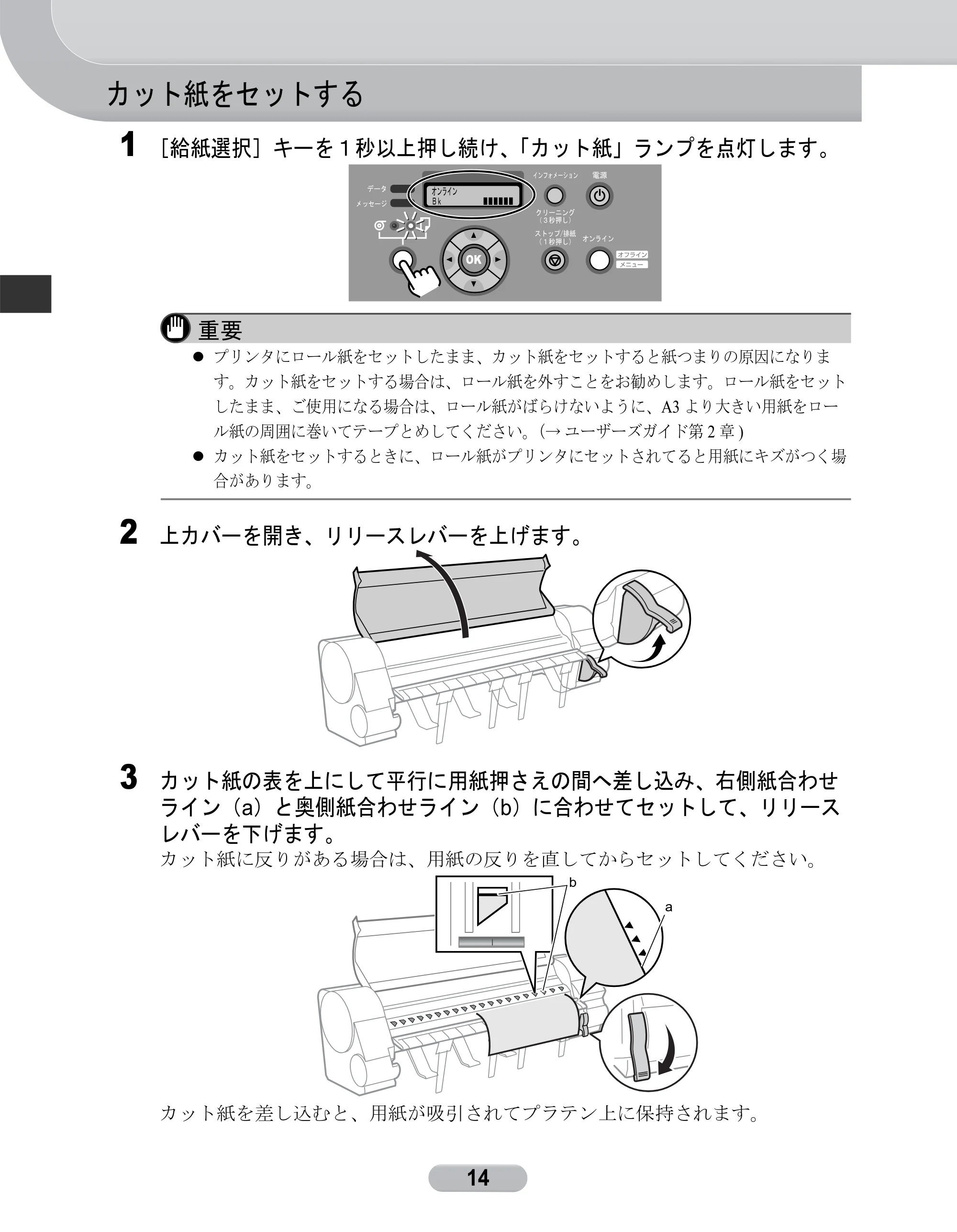

カット紙をセットする
1 ［給紙選択］キーを１秒以上押し続け、「カット紙」ランプを点灯します。
重要
z プリンタにロール紙をセットしたまま、カット紙をセットすると紙つまりの原因になりま
す。カット紙をセットする場合は、ロール紙を外すことをお勧めします。ロール紙をセット
したまま、ご使用になる場合は、ロール紙がばらけないように、A3 より大きい用紙をロー
ル紙の周囲に巻いてテープとめしてください。（→ ユーザーズガイド第 2 章 )
z カット紙をセットするときに、ロール紙がプリンタにセットされてると用紙にキズがつく場
合があります。
2 上カバーを開き、リリースレバーを上げます。
3 カット紙の表を上にして平行に用紙押さえの間へ差し込み、右側紙合わせ
ライン（a）と奥側紙合わせライン（b）に合わせてセットして、リリース
レバーを下げます。
カット紙に反りがある場合は、用紙の反りを直してからセットしてください。
カット紙を差し込むと、用紙が吸引されてプラテン上に保持されます。
b
a

カット紙をセットする
15

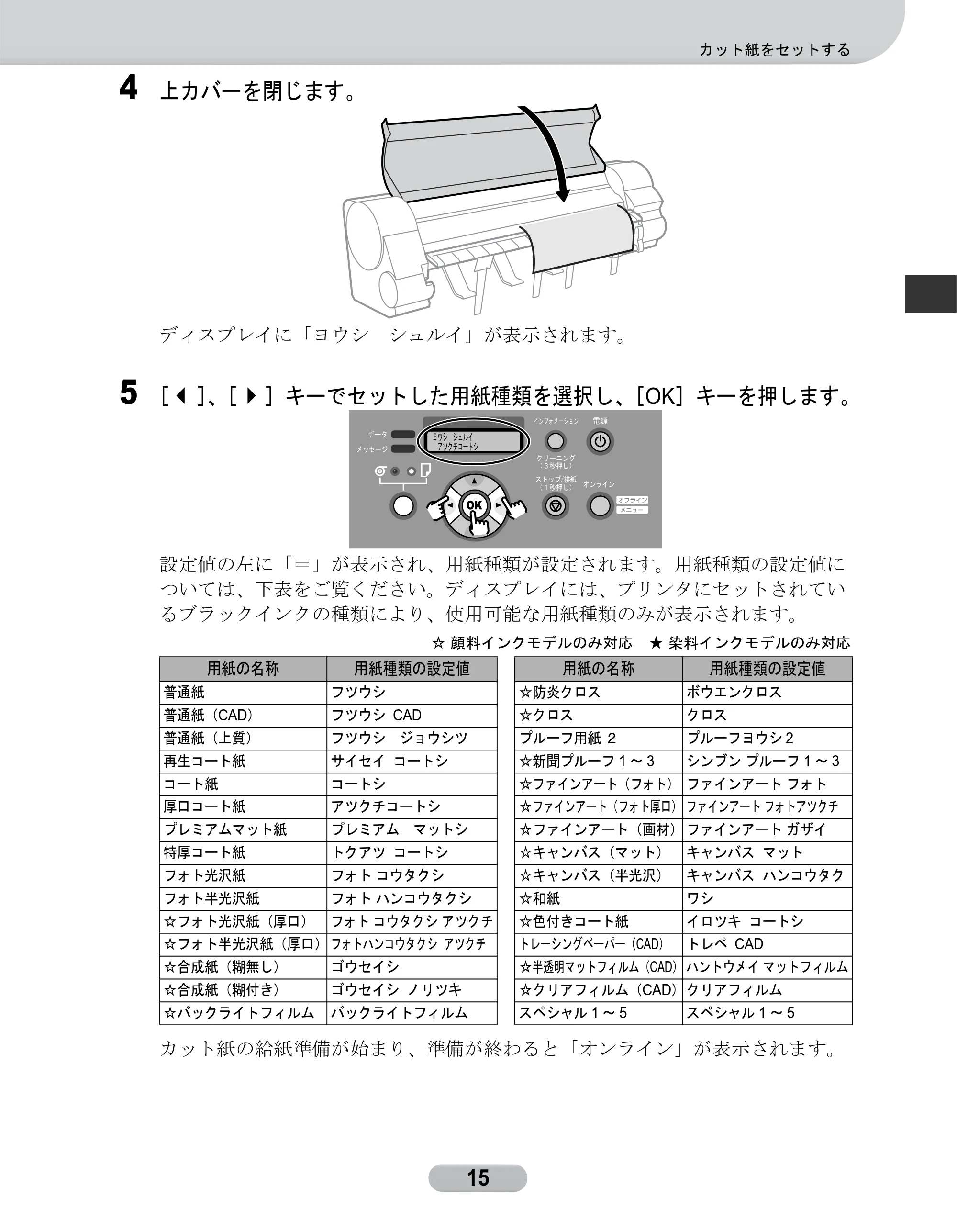

4 上カバーを閉じます。
ディスプレイに「ヨウシ シュルイ」が表示されます。
5 ［］、［］キーでセットした用紙種類を選択し、［OK］キーを押します。
設定値の左に「＝」が表示され、用紙種類が設定されます。用紙種類の設定値に
ついては、下表をご覧ください。ディスプレイには、プリンタにセットされてい
るブラックインクの種類により、使用可能な用紙種類のみが表示されます。
☆ 顔料インクモデルのみ対応 ★ 染料インクモデルのみ対応
カット紙の給紙準備が始まり、準備が終わると「オンライン」が表示されます。
用紙の名称 用紙種類の設定値 用紙の名称 用紙種類の設定値
普通紙 フツウシ ☆防炎クロス ボウエンクロス
普通紙（CAD） フツウシ CAD ☆クロス クロス
普通紙（上質） フツウシ ジョウシツ プルーフ用紙 ２ プルーフヨウシ 2
再生コート紙 サイセイ コートシ ☆新聞プルーフ 1 ～ 3 シンブン プルーフ 1 ～ 3
コート紙 コートシ ☆ファインアート（フォト） ファインアート フォト

厚口コート紙 アツクチコートシ ☆ファインアート（フォト厚口） ファインアート フォトアツクチ
プレミアムマット紙 プレミアム マットシ ☆ファインアート（画材） ファインアート ガザイ
特厚コート紙 トクアツ コートシ ☆キャンバス（マット） キャンバス マット
フォト光沢紙 フォト コウタクシ ☆キャンバス（半光沢） キャンバス ハンコウタク
フォト半光沢紙 フォト ハンコウタクシ ☆和紙 ワシ
☆フォト光沢紙（厚口） フォト コウタクシ アツクチ ☆色付きコート紙 イロツキ コートシ
☆フォト半光沢紙（厚口） フォトハンコウタクシ アツクチ トレーシングペーパー（CAD） トレペ CAD
☆合成紙（糊無し） ゴウセイシ ☆半透明マットフィルム（CAD） ハントウメイ マットフィルム
☆合成紙（糊付き） ゴウセイシ ノリツキ ☆クリアフィルム（CAD）クリアフィルム
☆バックライトフィルム バックライトフィルム スペシャル 1 ～ 5 スペシャル 1 ～ 5

16

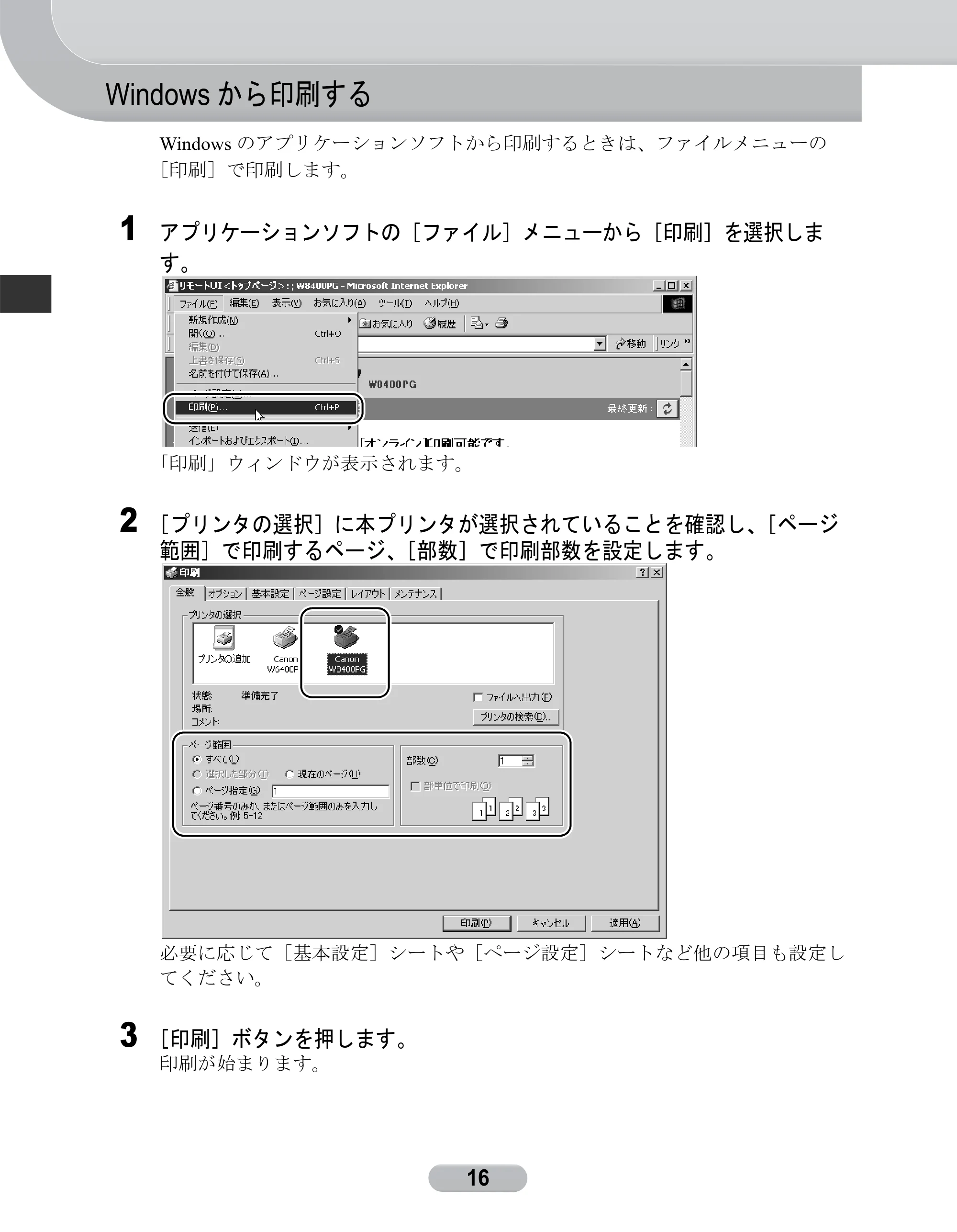

Windows から印刷する
Windows のアプリケーションソフトから印刷するときは、ファイルメニューの
［印刷］で印刷します。
1 アプリケーションソフトの［ファイル］メニューから［印刷］を選択しま
す。
「印刷」ウィンドウが表示されます。
2 ［プリンタの選択］に本プリンタが選択されていることを確認し、［ページ
範囲］で印刷するページ、［部数］で印刷部数を設定します。
必要に応じて［基本設定］シートや［ページ設定］シートなど他の項目も設定し
てください。
3 ［印刷］ボタンを押します。
印刷が始まります。

17

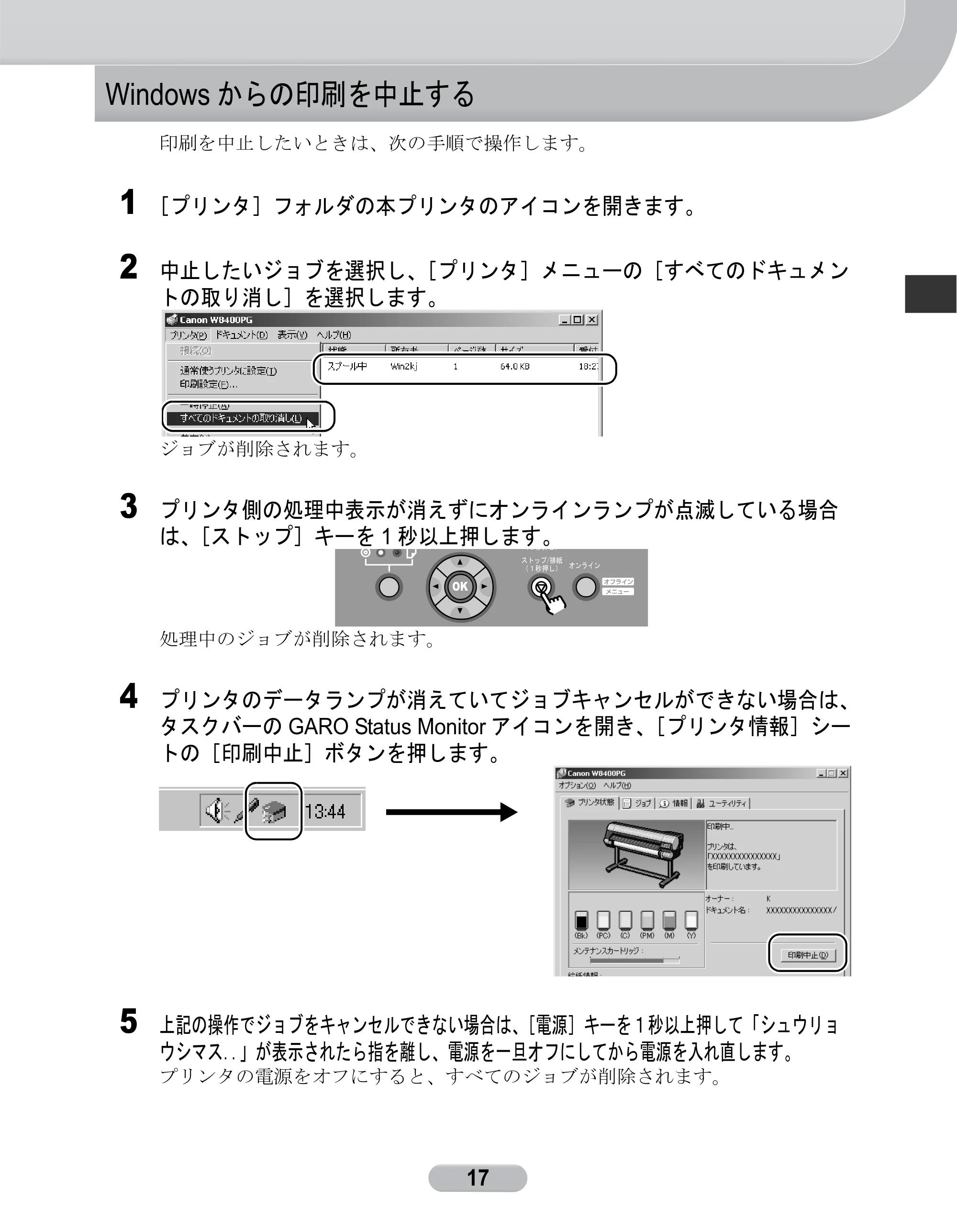

Windows からの印刷を中止する
印刷を中止したいときは、次の手順で操作します。
1 ［プリンタ］フォルダの本プリンタのアイコンを開きます。
2 中止したいジョブを選択し、［プリンタ］メニューの［すべてのドキュメン
トの取り消し］を選択します。
ジョブが削除されます。
3 プリンタ側の処理中表示が消えずにオンラインランプが点滅している場合
は、［ストップ］キーを 1 秒以上押します。
処理中のジョブが削除されます。
4 プリンタのデータランプが消えていてジョブキャンセルができない場合は、
タスクバーの GARO Status Monitor アイコンを開き、［プリンタ情報］シー
トの［印刷中止］ボタンを押します。
5 上記の操作でジョブをキャンセルできない場合は、［電源］キーを１秒以上押して「シュウリョ
ウシマス．．」が表示されたら指を離し、電源を一旦オフにしてから電源を入れ直します。
プリンタの電源をオフにすると、すべてのジョブが削除されます。

18

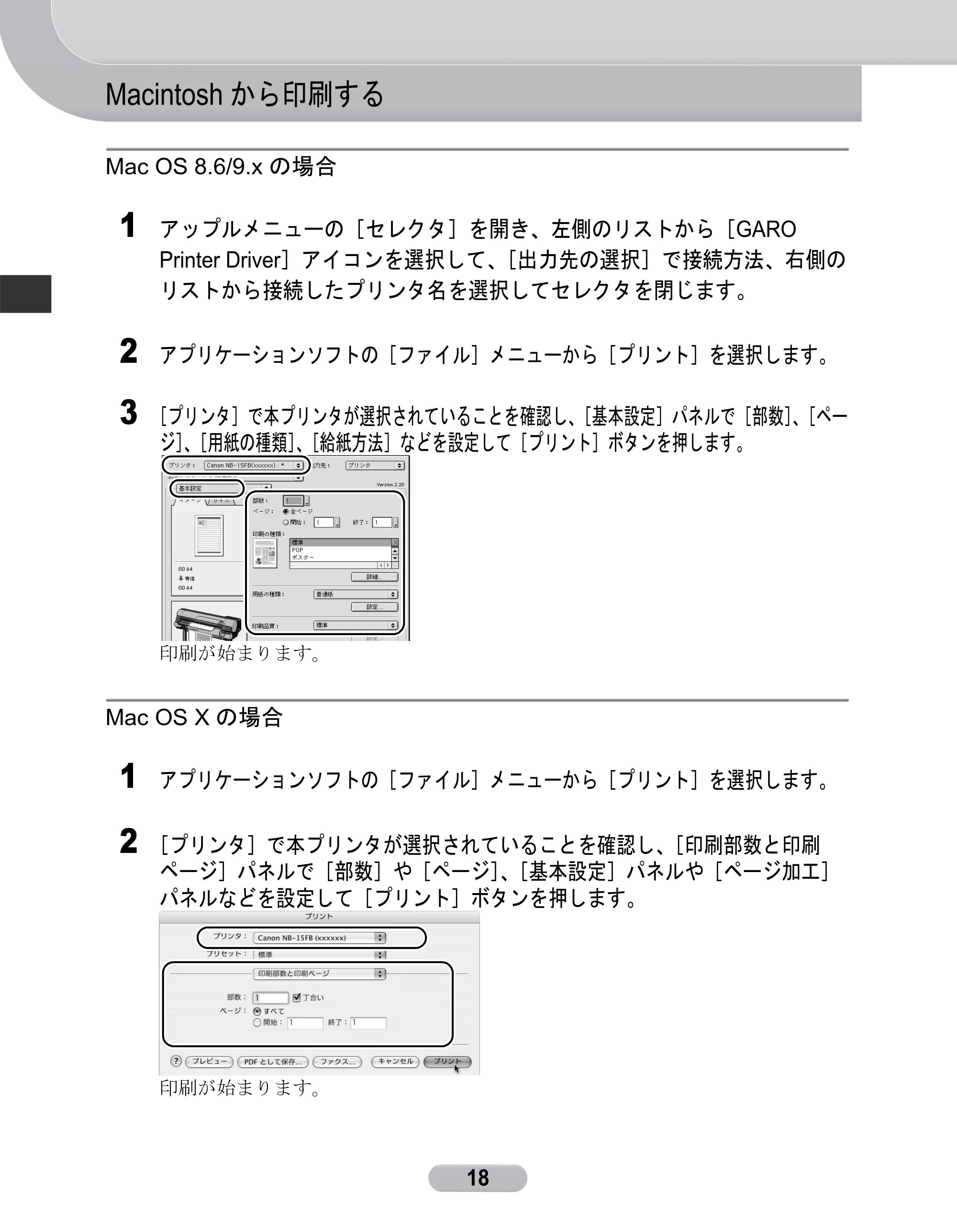

Macintosh から印刷する
Mac OS 8.6/9.x の場合
1 アップルメニューの［セレクタ］を開き、左側のリストから［GARO
Printer Driver］アイコンを選択して、［出力先の選択］で接続方法、右側の
リストから接続したプリンタ名を選択してセレクタを閉じます。
2 アプリケーションソフトの［ファイル］メニューから［プリント］を選択します。
3 ［プリンタ］で本プリンタが選択されていることを確認し、［基本設定］パネルで［部数］、［ペー
ジ］、［用紙の種類］、［給紙方法］などを設定して［プリント］ボタンを押します。
印刷が始まります。
Mac OS X の場合
1 アプリケーションソフトの［ファイル］メニューから［プリント］を選択します。
2 ［プリンタ］で本プリンタが選択されていることを確認し、［印刷部数と印刷
ページ］パネルで［部数］や［ページ］、［基本設定］パネルや［ページ加工］
パネルなどを設定して［プリント］ボタンを押します。
印刷が始まります。

19

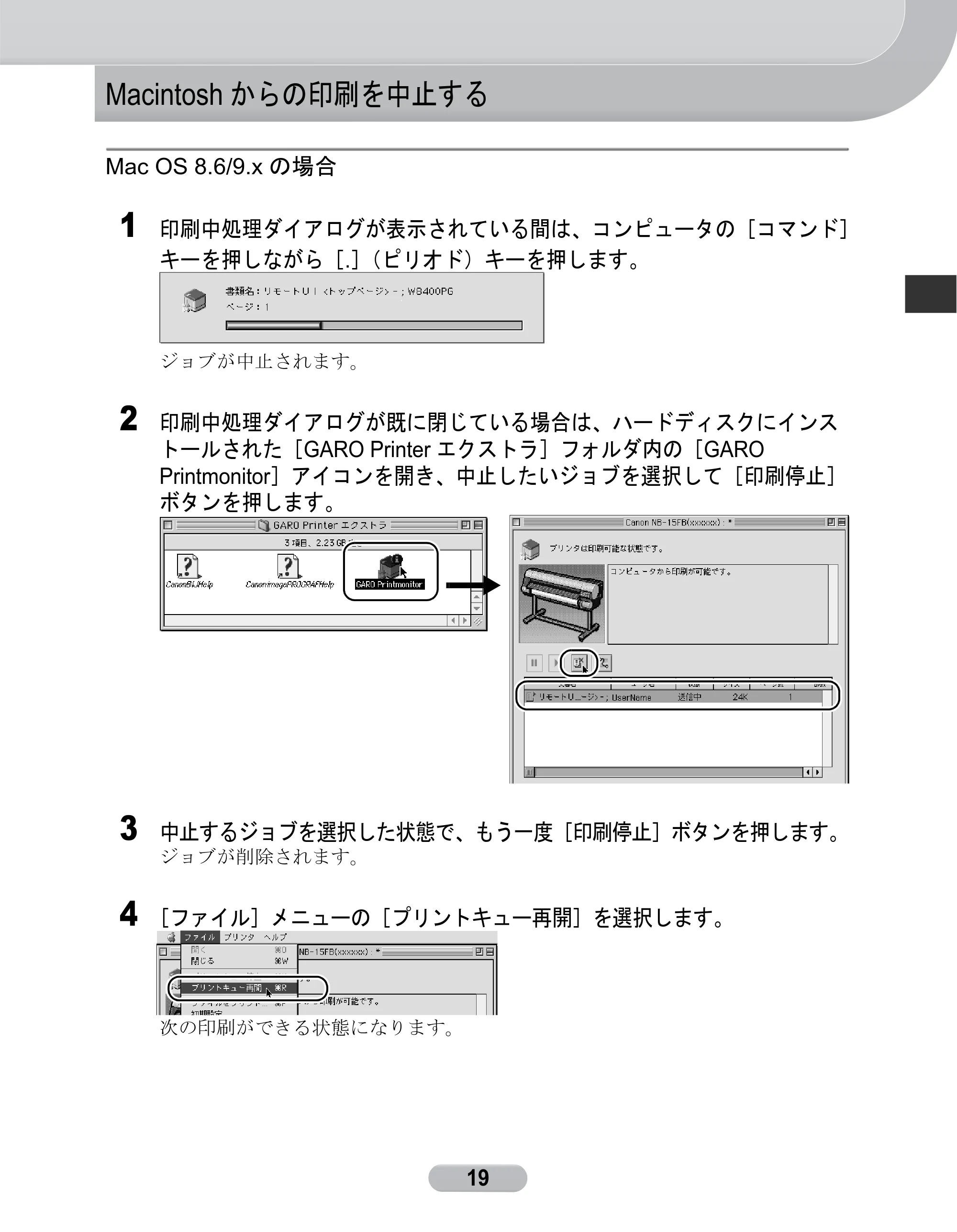

Macintosh からの印刷を中止する
Mac OS 8.6/9.x の場合
1 印刷中処理ダイアログが表示されている間は、コンピュータの［コマンド］
キーを押しながら［.］（ピリオド）キーを押します。
ジョブが中止されます。
2 印刷中処理ダイアログが既に閉じている場合は、ハードディスクにインス
トールされた［GARO Printer エクストラ］フォルダ内の［GARO
Printmonitor］アイコンを開き、中止したいジョブを選択して［印刷停止］
ボタンを押します。
3 中止するジョブを選択した状態で、もう一度［印刷停止］ボタンを押します。
ジョブが削除されます。
4 ［ファイル］メニューの［プリントキュー再開］を選択します。
次の印刷ができる状態になります。

Macintosh からの印刷を中止する
20
5 プリンタ側の処理中表示が消えずにオンラインランプが点滅している場合
は、［ストップ］キーを 1 秒以上押します。
処理中のジョブが削除されます。
6 プリンタのデータランプが消えていてジョブキャンセルができない場合は、
［電源］キーを１秒以上押して「シュウリョウシマス．．」が表示されたら指
を離し、電源を一旦オフにしてから電源を入れ直します。
プリンタの電源をオフにすると、プリンタで受信中や処理中のジョブがすべて削
除されます。必要なジョブは印刷し直してください。
Mac OS X の場合
1 Finder を選択し、［移動］メニューの［アプリケーション］を選択します。
2 ［ユーティリティ］フォルダを開き、［プリンタ設定ユーティリティ（プリ
ントセンター）］を開きます。
3 ［プリンタリスト］の本プリンタを選択し、［プリンタ］メニューの［ジョ
ブを表示］を選択します。
本プリンタのキューリストが表示されます。

Macintosh からの印刷を中止する
21

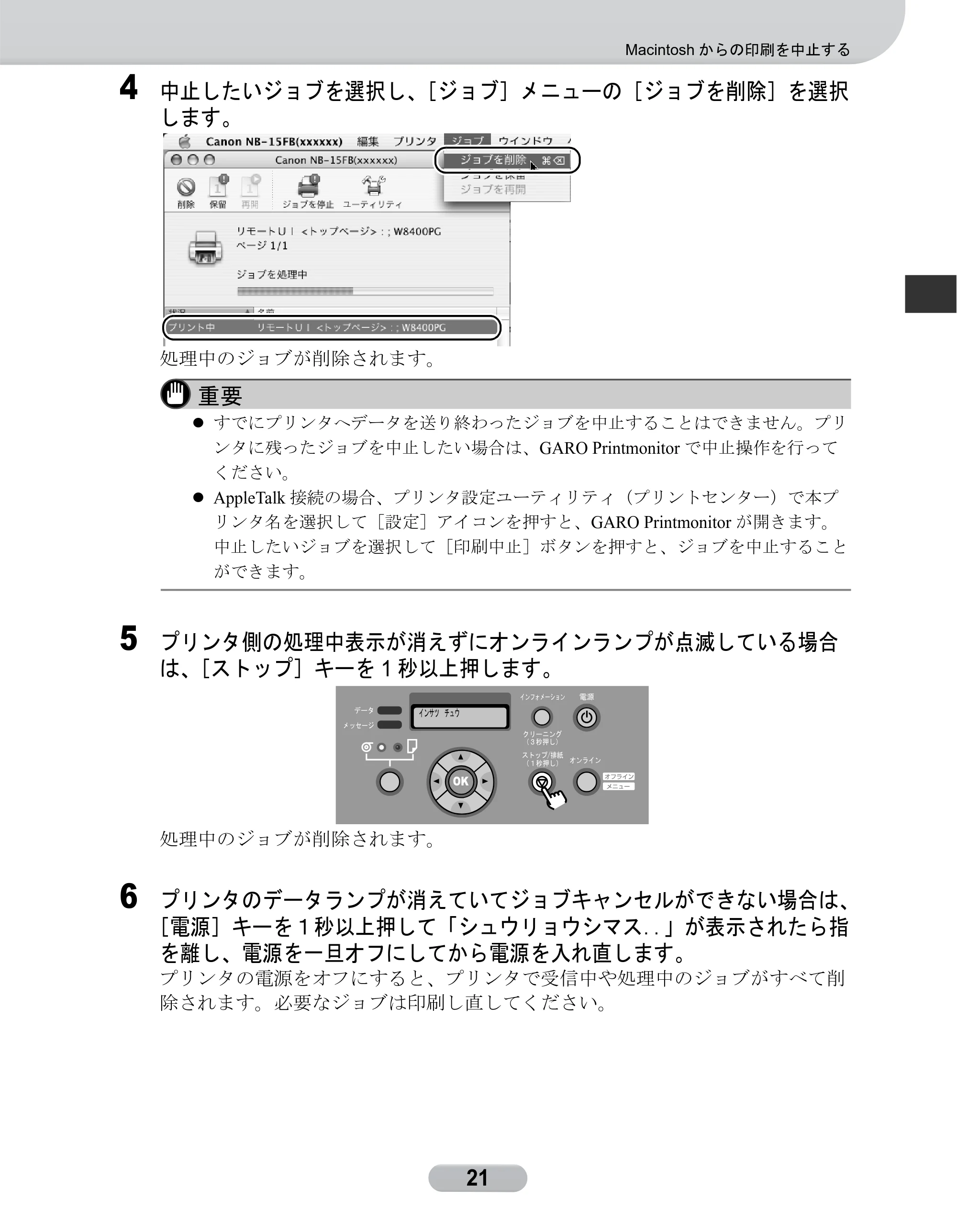

4 中止したいジョブを選択し、［ジョブ］メニューの［ジョブを削除］を選択
します。
処理中のジョブが削除されます。
重要
z すでにプリンタへデータを送り終わったジョブを中止することはできません。プリ
ンタに残ったジョブを中止したい場合は、GARO Printmonitor で中止操作を行って
ください。
z AppleTalk 接続の場合、プリンタ設定ユーティリティ（プリントセンター）で本プ
リンタ名を選択して［設定］アイコンを押すと、GARO Printmonitor が開きます。
中止したいジョブを選択して［印刷中止］ボタンを押すと、ジョブを中止すること
ができます。
5 プリンタ側の処理中表示が消えずにオンラインランプが点滅している場合
は、［ストップ］キーを 1 秒以上押します。
処理中のジョブが削除されます。
6 プリンタのデータランプが消えていてジョブキャンセルができない場合は、
［電源］キーを１秒以上押して「シュウリョウシマス．．」が表示されたら指
を離し、電源を一旦オフにしてから電源を入れ直します。

プリンタの電源をオフにすると、プリンタで受信中や処理中のジョブがすべて削
除されます。必要なジョブは印刷し直してください。

22

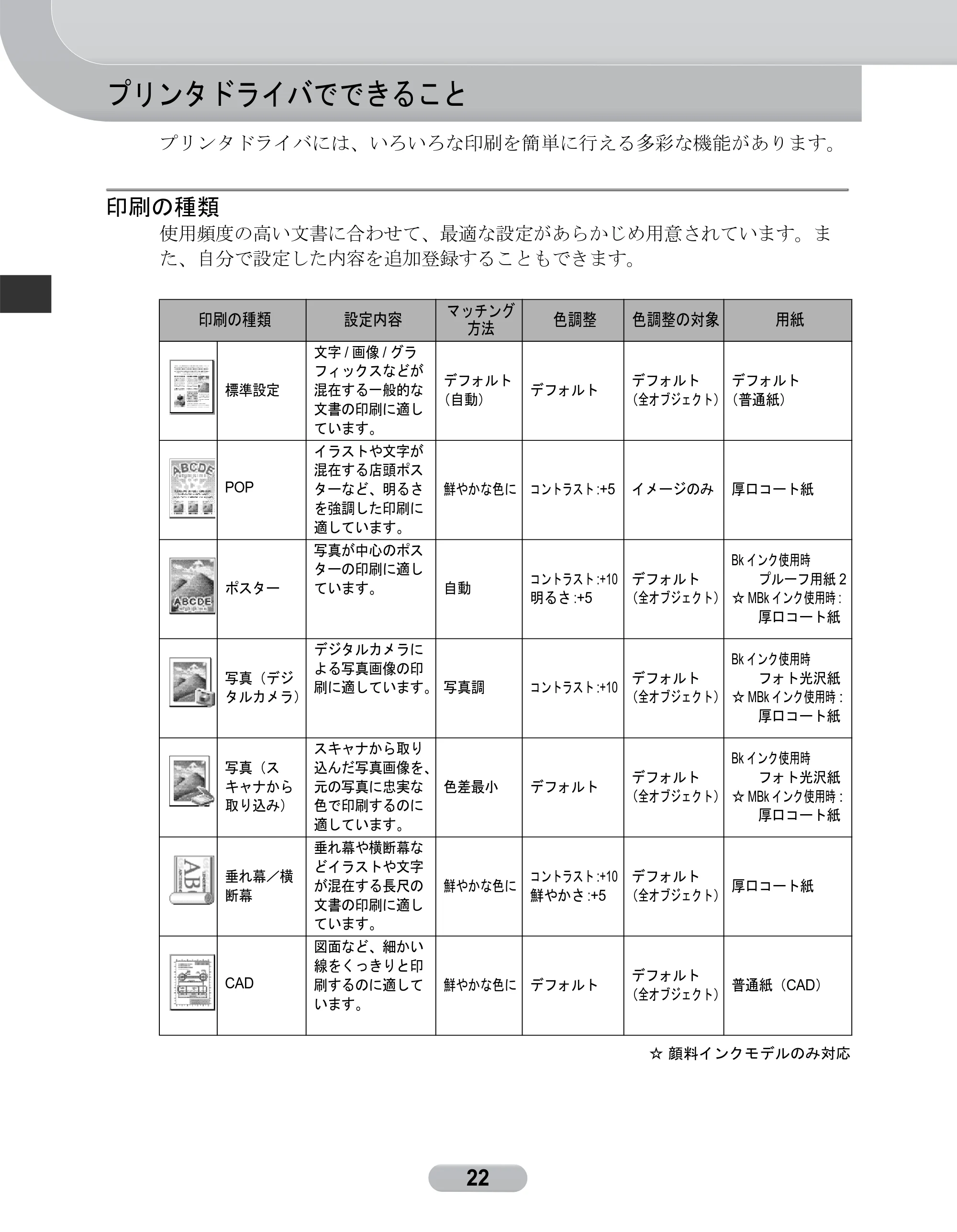

プリンタドライバでできること
プリンタドライバには、いろいろな印刷を簡単に行える多彩な機能があります。
印刷の種類
使用頻度の高い文書に合わせて、最適な設定があらかじめ用意されています。ま
た、自分で設定した内容を追加登録することもできます。
☆ 顔料インクモデルのみ対応
印刷の種類 設定内容
マッチング
方法
色調整 色調整の対象 用紙
標準設定
文字 / 画像 / グラ
フィックスなどが
混在する一般的な
文書の印刷に適し
ています。
デフォルト
（自動）
デフォルト
デフォルト
（全オブジェクト）
デフォルト
（普通紙）
POP
イラストや文字が
混在する店頭ポス
ターなど、明るさ
を強調した印刷に
適しています。
鮮やかな色に コントラスト :+5 イメージのみ 厚口コート紙
ポスター
写真が中心のポス
ターの印刷に適し
ています。 自動
コントラスト :+10
明るさ :+5
デフォルト
（全オブジェクト）
Bk インク使用時
プルーフ用紙 2
☆ MBk インク使用時 :
厚口コート紙
写真（デジ
タルカメラ）
デジタルカメラに
よる写真画像の印
刷に適しています。 写真調 コントラスト :+10

デフォルト
（全オブジェクト）
Bk インク使用時
フォト光沢紙
☆ MBk インク使用時 :
厚口コート紙
写真（ス
キャナから
取り込み）
スキャナから取り
込んだ写真画像を、
元の写真に忠実な
色で印刷するのに
適しています。
色差最小 デフォルト
デフォルト
（全オブジェクト）
Bk インク使用時
フォト光沢紙
☆ MBk インク使用時 :
厚口コート紙
垂れ幕／横
断幕
垂れ幕や横断幕な
どイラストや文字
が混在する長尺の
文書の印刷に適し
ています。
鮮やかな色に
コントラスト :+10
鮮やかさ :+5
デフォルト
（全オブジェクト）
厚口コート紙
CAD
図面など、細かい
線をくっきりと印
刷するのに適して
います。
鮮やかな色に デフォルト
デフォルト
（全オブジェクト）
普通紙（CAD）

プリンタドライバでできること
23

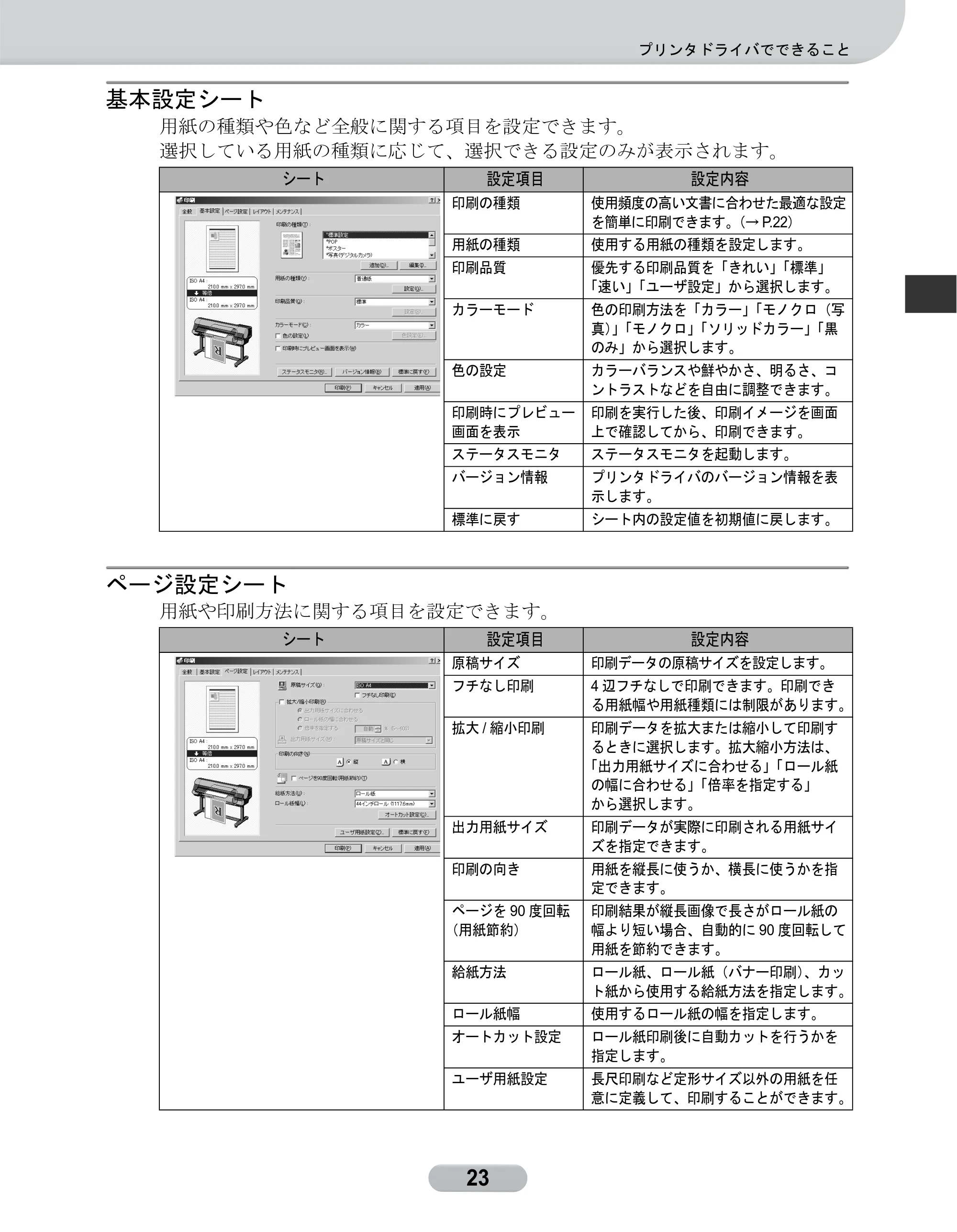

基本設定シート
用紙の種類や色など全般に関する項目を設定できます。
選択している用紙の種類に応じて、選択できる設定のみが表示されます。
ページ設定シート
用紙や印刷方法に関する項目を設定できます。
シート 設定項目 設定内容
印刷の種類 使用頻度の高い文書に合わせた最適な設定
を簡単に印刷できます。（→ P.22）
用紙の種類 使用する用紙の種類を設定します。
印刷品質 優先する印刷品質を「きれい」「標準」
「速い」「ユーザ設定」から選択します。
カラーモード 色の印刷方法を「カラー」「モノクロ（写
真）」「モノクロ」「ソリッドカラー」「黒
のみ」から選択します。
色の設定 カラーバランスや鮮やかさ、明るさ、コ
ントラストなどを自由に調整できます。
印刷時にプレビュー
画面を表示
印刷を実行した後、印刷イメージを画面
上で確認してから、印刷できます。
ステータスモニタ ステータスモニタを起動します。
バージョン情報 プリンタドライバのバージョン情報を表
示します。
標準に戻す シート内の設定値を初期値に戻します。

シート 設定項目 設定内容
原稿サイズ 印刷データの原稿サイズを設定します。
フチなし印刷 4 辺フチなしで印刷できます。印刷でき
る用紙幅や用紙種類には制限があります。
拡大 / 縮小印刷 印刷データを拡大または縮小して印刷す
るときに選択します。拡大縮小方法は、
「出力用紙サイズに合わせる」「ロール紙
の幅に合わせる」「倍率を指定する」
から選択します。
出力用紙サイズ 印刷データが実際に印刷される用紙サイ
ズを指定できます。
印刷の向き 用紙を縦長に使うか、横長に使うかを指
定できます。
ページを 90 度回転
（用紙節約）
印刷結果が縦長画像で長さがロール紙の
幅より短い場合、自動的に 90 度回転して
用紙を節約できます。
給紙方法 ロール紙、ロール紙（バナー印刷）、カッ
ト紙から使用する給紙方法を指定します。
ロール紙幅 使用するロール紙の幅を指定します。
オートカット設定 ロール紙印刷後に自動カットを行うかを
指定します。
ユーザ用紙設定 長尺印刷など定形サイズ以外の用紙を任
意に定義して、印刷することができます。

プリンタドライバでできること
24

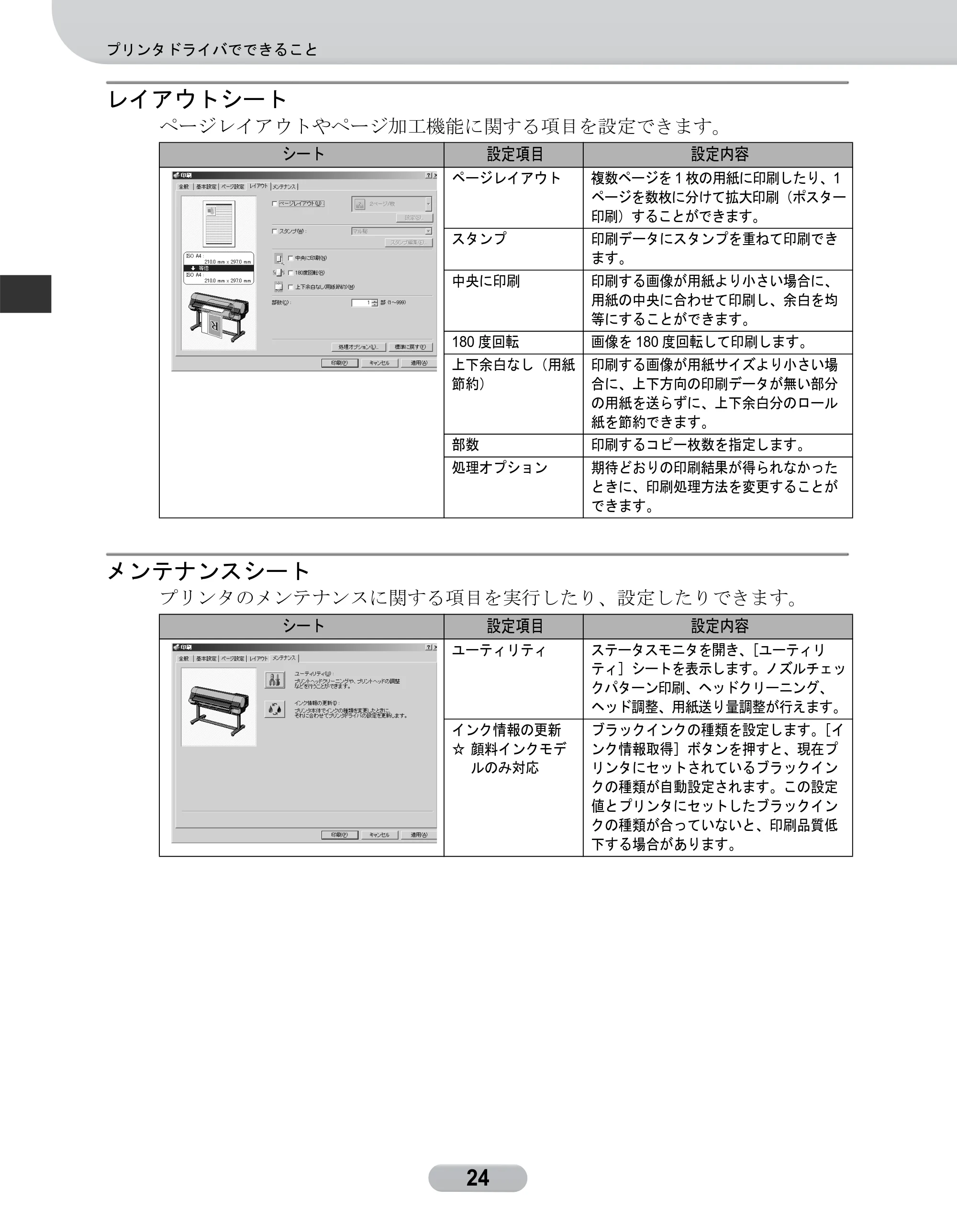

レイアウトシート
ページレイアウトやページ加工機能に関する項目を設定できます。
メンテナンスシート
プリンタのメンテナンスに関する項目を実行したり、設定したりできます。
シート 設定項目 設定内容
ページレイアウト 複数ページを 1 枚の用紙に印刷したり、1
ページを数枚に分けて拡大印刷（ポスター
印刷）することができます。
スタンプ 印刷データにスタンプを重ねて印刷でき
ます。
中央に印刷 印刷する画像が用紙より小さい場合に、
用紙の中央に合わせて印刷し、余白を均
等にすることができます。
180 度回転 画像を 180 度回転して印刷します。
上下余白なし（用紙
節約）
印刷する画像が用紙サイズより小さい場
合に、上下方向の印刷データが無い部分
の用紙を送らずに、上下余白分のロール
紙を節約できます。
部数 印刷するコピー枚数を指定します。
処理オプション 期待どおりの印刷結果が得られなかった
ときに、印刷処理方法を変更することが
できます。
シート 設定項目 設定内容
ユーティリティ ステータスモニタを開き、［ユーティリ

ティ］シートを表示します。ノズルチェッ
クパターン印刷、ヘッドクリーニング、
ヘッド調整、用紙送り量調整が行えます。
インク情報の更新
☆ 顔料インクモデ
ルのみ対応
ブラックインクの種類を設定します。［イ
ンク情報取得］ボタンを押すと、現在プ
リンタにセットされているブラックイン
クの種類が自動設定されます。この設定
値とプリンタにセットしたブラックイン
クの種類が合っていないと、印刷品質低
下する場合があります。

25

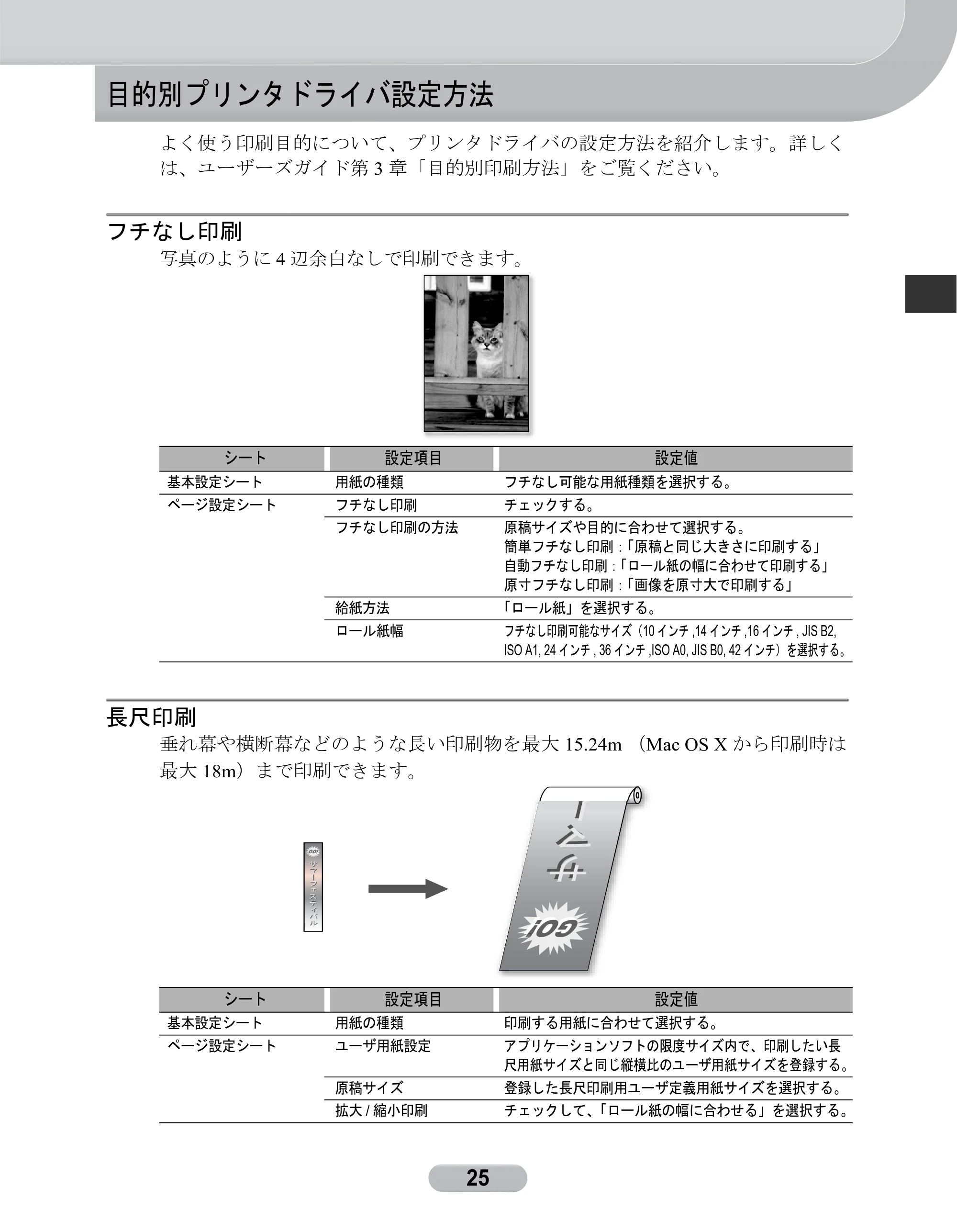

目的別プリンタドライバ設定方法
よく使う印刷目的について、プリンタドライバの設定方法を紹介します。詳しく
は、ユーザーズガイド第 3 章「目的別印刷方法」をご覧ください。
フチなし印刷
写真のように 4 辺余白なしで印刷できます。
長尺印刷
垂れ幕や横断幕などのような長い印刷物を最大 15.24m （Mac OS X から印刷時は
最大 18m）まで印刷できます。
シート 設定項目 設定値
基本設定シート 用紙の種類 フチなし可能な用紙種類を選択する。
ページ設定シート フチなし印刷 チェックする。
フチなし印刷の方法 原稿サイズや目的に合わせて選択する。
簡単フチなし印刷：「原稿と同じ大きさに印刷する」
自動フチなし印刷：「ロール紙の幅に合わせて印刷する」
原寸フチなし印刷：「画像を原寸大で印刷する」
給紙方法 「ロール紙」を選択する。
ロール紙幅 フチなし印刷可能なサイズ（10 インチ ,14 インチ ,16 インチ , JIS B2,
ISO A1, 24 インチ , 36 インチ ,ISO A0, JIS B0, 42 インチ）を選択する。

シート 設定項目 設定値
基本設定シート 用紙の種類 印刷する用紙に合わせて選択する。
ページ設定シート ユーザ用紙設定 アプリケーションソフトの限度サイズ内で、印刷したい長
尺用紙サイズと同じ縦横比のユーザ用紙サイズを登録する。
原稿サイズ 登録した長尺印刷用ユーザ定義用紙サイズを選択する。
拡大 / 縮小印刷 チェックして、「ロール紙の幅に合わせる」を選択する。

目的別プリンタドライバ設定方法
26
自動拡大 / 縮小印刷
セットしてあるロール紙幅に合わせて、印刷データを自動的に拡大または縮小し
て印刷できます。簡単に用紙幅いっぱいの印刷物を作ることができます。
複数ページ印刷
1 枚に複数ページを縮小して印刷することができます。内容を確認したいときに、
用紙を節約することができます。
シート 設定項目 設定値
基本設定シート 用紙の種類 印刷する用紙に合わせて選択する。
ページ設定シート 原稿サイズ 印刷データのページ設定サイズを選択する。
拡大 / 縮小印刷 チェックして、「ロール紙の幅に合わせる」を選択する。
給紙方法 「ロール紙」を選択する。
シート 設定項目 設定値
基本設定シート 用紙の種類 印刷する用紙に合わせて選択する。
ページ設定シート 原稿サイズ 印刷データのページ設定サイズを選択する。
給紙方法 印刷する用紙に合わせて選択する。
レイアウトシート ページレイアウト チェックして、1 枚あたりのページ数を選択する。
［設定］ボタン ページのレイアウト順を選択する。

目的別プリンタドライバ設定方法
27

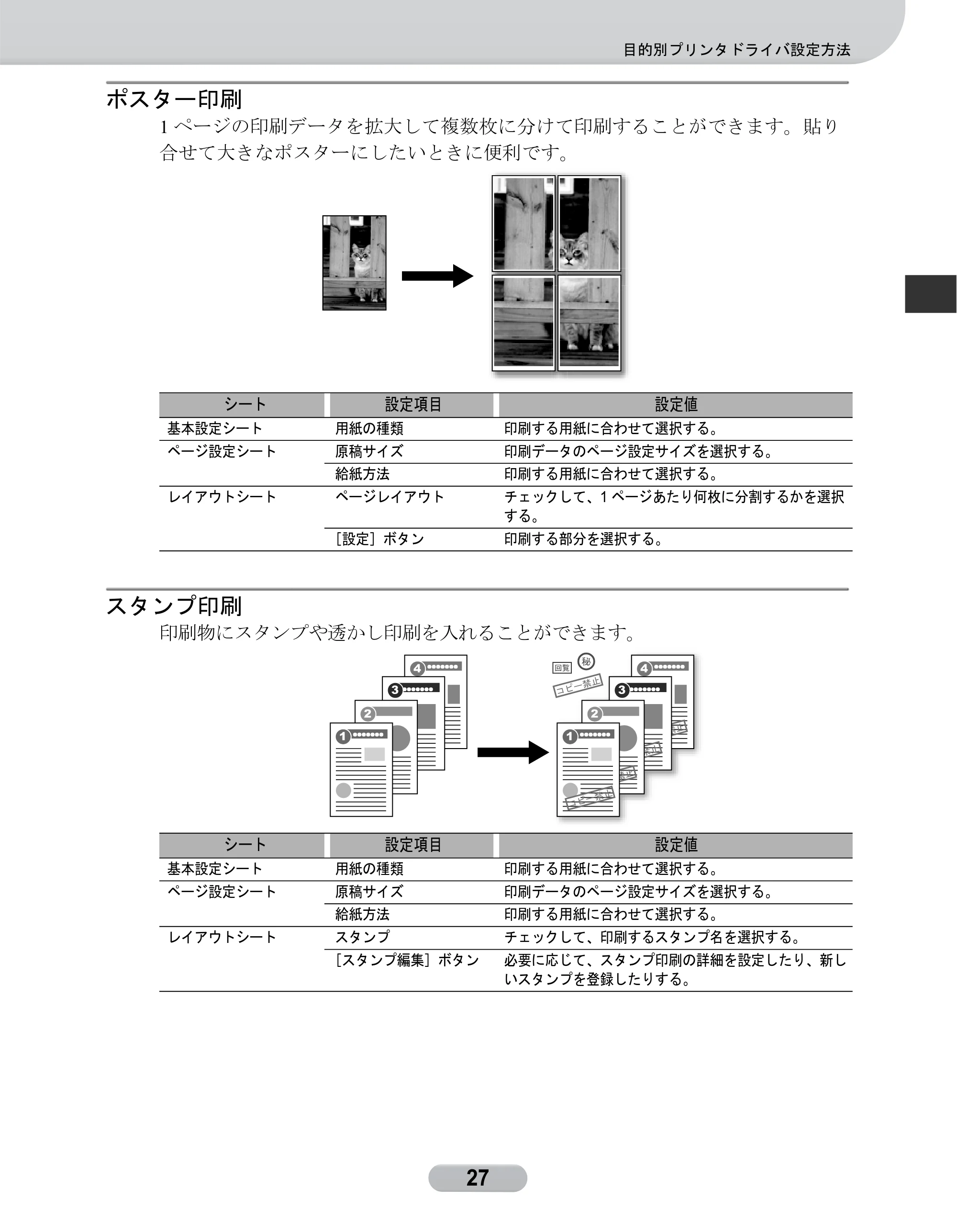

ポスター印刷
1 ページの印刷データを拡大して複数枚に分けて印刷することができます。貼り
合せて大きなポスターにしたいときに便利です。
スタンプ印刷
印刷物にスタンプや透かし印刷を入れることができます。
シート 設定項目 設定値
基本設定シート 用紙の種類 印刷する用紙に合わせて選択する。
ページ設定シート 原稿サイズ 印刷データのページ設定サイズを選択する。
給紙方法 印刷する用紙に合わせて選択する。
レイアウトシート ページレイアウト チェックして、1 ページあたり何枚に分割するかを選択
する。
［設定］ボタン 印刷する部分を選択する。
シート 設定項目 設定値
基本設定シート 用紙の種類 印刷する用紙に合わせて選択する。
ページ設定シート 原稿サイズ 印刷データのページ設定サイズを選択する。
給紙方法 印刷する用紙に合わせて選択する。
レイアウトシート スタンプ チェックして、印刷するスタンプ名を選択する。
［スタンプ編集］ボタン 必要に応じて、スタンプ印刷の詳細を設定したり、新し
いスタンプを登録したりする。

28
機能メニューの設定操作
機能メニューでは、システムの設定やオプションの設定、ヘッドクリーニング、
テストプリント、情報表示などの機能を設定することができます（→ P.30）
［］、［］キーで項目を選択し、［］キーで階層を進んだり、［］キーで
階層を戻ることができます。また各項目の設定値は［OK］キーで実行されます。
ここでは、スリープタイマーを設定する場合を例に、操作手順を説明します。
メモ
z「スリープ ドウサ」を「オフ」にしているときは、「スリープ タイマー」の項目
が表示されません。先に「スリープ ドウサ」を「オン」に設定してください。工
場出荷状態では「オン」に設定されています。
1 ［オンライン］キーを押して、「メイン メニュー」を選択します。
2 ［］、［］キーで「システム セッテイ」を選択し、［］キーを押し
ます。
次の階層の項目が表示されます。
メモ
z ディスプレイの右下に「↓」が表示されているときは、さらに下のメニュー階層が
あることを示しています。
メイン メニュー
ヘット゛ クリーニンク゛ ↓

メイン メニュー
システム セッテイ ↓
システム セッテイ
ケイコク ↓

機能メニューの設定操作
29
3 ［］、［］キーで「スリープ タイマー」を選択し、［］キーを押し
ます。
選択した項目の設定値が表示されます。
4 ［］、［］キーで設定値を選択し、［OK］キーを押します。
設定値の左側に「＝」が表示されて設定が変更されます。
メモ
z ディスプレイの右下に「↓」が表示されていないときは、設定値であることを示し
ています。設定値を選択したら［OK］キーを押して決定してください。
5 ［オンライン］キーを押し、「オンライン」を表示します。
オンラインランプが点灯し、印刷できる状態になります。
メモ
z 操作パネルから設定した項目は、プリンタの初期値として全ての印刷ジョブに適用
されます。ただし、プリンタドライバに同じ設定項目がある場合は、その印刷ジョ
ブではプリンタドライバの設定値が優先されます。
システム セッテイ
スリーフ゜ タイマー ↓
スリーフ゜ タイマー
＝１５フン
スリーフ゜ タイマー
１０フ゜ン
スリーフ゜ タイマー
＝１０フ゜ン
オンライン
Ｂｋ ■■■■■■

30
機能メニューの構成
各メニューの項目は、次のように階層化されています。

機能メニューの構成
31

機能メニューの構成
32

機能メニューの構成
33

• 設定値の詳細については、User Manuals CD-ROM 内ユーザーズガイド第 1 章「機能メニューの設定値一覧」

をご参照ください。

34
インクタンクを交換する
„ インクタンク交換のメッセージが表示されたときは
1 プリンタのディスプレイを見てプリンタ動作中ではないことを確認します。
2 右後方のカバーを開きます。
3 交換する色のインクタンクレバーを押してインクタンクカバーを開き、イ
ンクタンクを取り出します。

インクタンクを交換する
35
4 新しいインクタンクを袋のままゆっくりと 7 ～ 8 回振った後、袋から取り出
します。
重要
z インクタンクは必ず左右のつまみ部（a）を持って取り扱ってください。
z インク供給部（b）や端子部（c）には、絶対に触れないでください。インクタンク
の破損や印刷不良、周辺汚損の原因になります。
5 ラベルを奥側にしてインクタンクをホルダへ差し込み、インクタンクカ
バーをカチッと音がするまで押して閉じます。
6 他の色も交換するときは、手順 3 ～手順 5 を繰り返します。
7 交換し終わったら、右後方のカバーを閉じてカバー中央のくぼみを突き当
たるまで押し込みます。
「オンライン」状態に戻ります。印刷中に「インクタンク コウカン」が表示され
ていた場合は、印刷が再開します。
b ca
Bk
Bk

36
ブラックインクの種類を変更する ☆顔料インクモデルのみ対応
プリンタにセットしたブラックインクを他の種類のブラックインクに変えたいときは、
「Bk インク シュルイ ヘンコウ」を実行して、メッセージに従って交換します。
重要
z「Bk インク シュルイ ヘンコウ」を実行すると、インクタンク交換後にブラックインク約
55ml、カラーインク合計約 15ml を消費します。変更前に残量が十分あるか確認してくださ
い。なるべく新品のインクタンクを使用することをお勧めします。
z メンテナンスカートリッジの警告メッセージが表示されている場合は、「Bk インク シュルイ
ヘンコウ」を実行できません。先にメンテナンスカートリッジを交換してください。
z ブラックインクの種類を頻繁に交換すると、ブラックインクにカスレが生じる場合がありま
す。その場合は、「ヘッド クリーニング Ｂ」を実施してください。
1 ［オンライン］キーを押して、「メイン メニュー」を表示します。
2 ［］、［］キーで「Bk インク シュルイ ヘンコウ」を選択し、［］キーを押します。

3 ［］、［］キーで「スル」を選択し、［OK］キーを押します。
ブラックインクが吸引されます。吸引には約 3 分かかります。
4 ディスプレイに「ミギカバーヲ アケテクダサイ」が表示されたら右後方
のカバーを開き、ブラックインクタンクのレバーを押してインクタンクカ
バーを開いたらブラックインクタンクを取り出します。
メイン メニュー
ヘット゛ クリーニンク゛ ↓
メイン メニュー
Ｂｋ インク シュルイ ヘンコウ↓
Ｂｋ インク シュルイ ヘンコウ
スル →

ブラックインクの種類を変更する ☆顔料インクモデルのみ対応
37
5 使用する種類のブラックインクタンクを袋のままゆっくりと 7 ～ 8 回振った
後、袋から取り出します。
重要
z インクタンクは必ず左右のつまみ部（a）を持って取り扱ってください。
z インク供給部（b）や端子部（c）には、絶対に触れないでください。インクタンク
の破損や印刷不良、周辺汚損の原因になります。
6 ラベルを奥側にしてブラックインクタンクをホルダへ差し込んで、インク
タンクカバーをカチッと音がするまで押して閉じます。
7 右後方のカバーを閉じてカバー中央のくぼみを突き当たるまで押し込みます。
ディスプレイにセットしたブラックインクの種類が表示されます。
8 ブラックインクの種類を確認し、［OK］キーを押します。

• マットブラックインクの場合 ●フォトブラックインクの場合

ブラックインクが充填されます。充填には約 15 分かかります。
終わると、「オンライン」状態に戻ります。
9 プリントヘッドを調整します。（→ P.46）
b ca
Bk
Bk
Ｂｋ インク シュルイ ヘンコウ
Ｂｋ インク タンク テ゛スカ？
Ｂｋ インク シュルイ ヘンコウ
ＭＢｋ インク タンク テ゛スカ？

38
プリンタを清掃する
印刷品質の保持やトラブル防止のために、プリンタ本体や上カバー内部を一ヶ月
に一度程度またはロール紙交換毎に清掃してください。また、フチなし印刷や小
さいサイズの用紙を印刷した後、用紙を変える前にも、上カバー内のプラテンを
清掃してください。
清掃するときは、次の注意を守って行ってください。
注意
z プリンタを清掃するときは、プリンタの電源をオフにして、電源コードをコンセント
から抜いてください。誤って電源がオンになると、作動した内部の部品に触れて、け
がの原因になることがあります。
z プリンタを清掃するときは、シンナーやベンジン、アルコールなどの引火性溶剤を使
わないでください。プリンタ内部の電気部品に接触すると、火災や感電の原因になる
ことがあります。
z 濡れた手で電源コードを抜き差ししないでください。感電の原因になることがありま
す。
1 ［電源］キーを１秒以上押して「シュウリョウシマス．．」が表示されたら指
を離します。
ディスプレイに「シバラク オマチクダサイ」が表示された後、プリンタの電源

がオフになります。
2 コンセントから電源コードを、アース端子からアースコードを取り外しま
す。

プリンタを清掃する
39
3 プリンタ各部を清掃します。
z プリンタ本体外部
 水を含ませ固くしぼった布で、プリンタの外装や給紙口 (a)、電源コードの
プラグ部の汚れや紙粉を拭き取ったあと、乾いた布で乾拭きします。
4 上カバーを開き、上カバー内の各部を清掃します。
z 上カバー内部
 プラテン上の吸引口(b)やフチなしインク受け溝(c)に紙粉が溜まっている場
合は、付属のクリーナブラシで吸引口やフチなしインク受け溝にたまった
紙粉を掃き除きます。
メモ
z クリーナブラシが汚れた場合は、水洗いしてください。
a
b
c

プリンタを清掃する
40
 水を含ませ固くしぼった布で上カバー取っ手、上カバーローラ (d)、キャ
リッジシャフト (e)、プラテン全域 (f)、用紙押さえ (g)、フチなしインク受
け溝 (c)、標準カッターユニット (h)、排紙ガイド (i) の汚れを拭き取りま
す。
重要
z 上カバー内部を清掃するときは、乾拭きを行わないでください。静電気を帯びて汚
れやすくなり、印刷品質低下の原因になります。
z フチなし印刷を行った後や小さなサイズの用紙を印刷した後は、必ず上カバー内の
プラテン部を清掃してください。その他のときも、こまめにプラテン部を清掃する
ことをおすすめします。プラテンの汚れは、用紙の裏面が汚れる原因となります。
5 上カバーを閉じます。
d
f
c
ge h
i

プリンタを清掃する
41
6 アース端子にアースコードを、コンセントに電源コードを接続します。

42
印刷状態を確認する
„ 印刷がかすれたり、ムラが出る場合
ノズルチェックプリントを印刷して、各ノズルがつまっていないかを確認しま
す。印刷をする前に A3 横サイズ以上のロール紙またはカット紙をセットしてく
ださい。
1 ［オンライン］キーを押して、「メイン メニュー」を表示します。
2 ［］、［］キーで「テスト プリント」を選択し、［］キーを押しま
す。
3 ［］、［］キーで「ノズルチェック プリント」を選択し、［OK］キー
を押します。
メイン メニュー
ヘット゛ クリーニンク゛ ↓
メイン メニュー
テスト フ゜リント ↓
テスト フ゜リント
ノス゛ルチェック フ゜リント

印刷状態を確認する
43
ノズルチェックパターンが印刷されます。印刷が終わるとディスプレイに「オン
ライン」と表示され、印刷できる状態になります。
ノズルチェックパターンは、各色の横線にかすれがなければ、正常です。
線がかすれている場合は、次の操作を行って再度確認してください。

• プリントヘッドのクリーニングを実行する。
• もう一度ノズルチェックプリントを実行する。

上記の操作を２～３回行ってもかすれるときは、プリントヘッド寿命の可能性が
あります。お買い上げの販売店にご連絡ください。
プリントヘッドが正常な場合の例
プリントヘッドのノズルにつまりがある場合の例

44
プリントヘッドをクリーニングする
ノズルがつまっているときは、ヘッドクリーニングを行うことで回復できること
があります。
ヘッドクリーニングの種類
„ ヘッドクリーニング A：
印刷がかすれた場合や、ゴミなどが付いた場合に行います。インクの消費量が少
ないクリーニング方法です。クリーニング A には約 1 分 30 秒かかります。
„ ヘッドクリーニング B：
インクがまったく出ない場合や、ヘッドクリーニング A を行っても改善されない
場合に行います。クリーニング B には約 3 分 30 秒かかります。
重要
z クリーニング A を 1 回行っても良くならない場合は、クリーニング B を行ってくださ
い。それでも良くならない場合は、クリーニング B を 2 ～ 3 回繰り返してくださ
い。クリーニング B を行っても改善されない場合はプリントヘッドが故障してい
る可能性があります。
z ヘッドクリーニング Ｂ を頻繁に行うとインクを消費しますので、ご注意ください。
ヘッドクリーニングの手順
ヘッドクリーニングは、次の手順で行います。いずれのクリーニング方法も同様

の操作で行えます。
1 ［オンライン］キーを押して、「メイン メニュー」を表示します。
2 ［］、［］キーで「ヘッド クリーニング」を選択し、［］キーを押し
ます。
メイン メニュー
ヘット゛ クリーニンク゛ ↓
メイン メニュー
ヘット゛ クリーニンク゛ ↓

プリントヘッドをクリーニングする
45
3 ［］、［］キーでヘッドクリーニング方法を選択し、［OK］キーを押しま
す。
ヘッドクリーニングが始まります。終わると、ディスプレイに「オンライン」が
表示され、印刷できる状態になります。
4 ノズルチェックパターンを印刷して、印刷が改善されているかどうかを確
認します。
（→「印刷状態を確認する」P.42）
ヘット゛ クリーニンク゛
ヘット゛ クリーニンク゛Ａ

46
プリントヘッドを調整する
„ 印刷した縦線が歪む場合や、色ずれが起きた場合
「ジドウ ヘッドチョウセイ」を実行し、プリント
ヘッドの位置調整を行ってください。印刷をする前
に A3 横サイズ以上のロール紙またはカット紙をセッ
トしてください。（「シュドウ ヘッドチョウセイ」
→ ユーザーズガイド第４章）☆染料インクモデルのみ対応
1 ［オンライン］キーを押して、「メイン メニュー」を表示します。
2 ［］、［］キーで「インジ チョウセイ」を選択し、［］キーを押しま
す。
3 「ジドウ ヘッドチョウセイ」を選択した状態で、［］キーを押します。
4 ［］、［］キーで「ショウサイ チョウセイ」または「ヒョウジュン
チョウセイ」を選択し、［］キーを押します。
5 ［］、［］キーで「スル」を選択し、［OK］キーを押します。
プリントヘッド調整用パターンを印刷しながら印刷結果を読み取り、自動的に
ヘッドの調整値が設定されます。設定が終わると、オンライン状態に戻ります。
メイン メニュー
ヘット゛ クリーニンク゛ ↓

メイン メニュー
インシ゛ チョウセイ ↓
インシ゛ チョウセイ
シ゛ト゛ウ ヘット゛チョウセイ↓
シ゛ト゛ウ ヘット゛チョウセイ
ショウサイ チョウセイ ↓
ショウサイ チョウセイ
スル

47
用紙の送り量を調整する
„ 印刷したものに白すじや色の濃いすじが入る場合
次の手順で「バンド チョウセイ」を印刷し、用紙送り量の調
整を行ってください。用紙送り量の調整を行うと、設定されて
いる用紙種類用紙の設定値として設定されます。印刷をする前
に A3 横サイズ以上のロール紙またはカット紙をセットしてく
ださい。また「バンド チョウセイ」を行うときは、先に「カ
ミオクリ チョウセイ」を「バンドアワセメ ユウセン」に設定してください。
1 ［オンライン］キーを押して、「メイン メニュー」を表示します。
2 ［］、［］キーで「インジ チョウセイ」を選択し、［］キーを押します。
3 ［］、［］キーで「バンド チョウセイ」を選択し、［］キーを押します。
4 ［］、［］キーで「ヒョウジュン チョウセイ」または「ショウサイ
チョウセイ」を選択し、［］キーを押します。
5 ［］、［］キーで「スル」を選択し、［OK］キーを押します。
バンド調整用パターンを印刷しながら印刷結果を読み取り、自動的に用紙送り量

の調整値が設定されます。設定が終わると、オンライン状態に戻ります。
メイン メニュー
ヘット゛ クリーニンク゛ ↓
メイン メニュー
インシ゛ チョウセイ ↓
インシ゛ チョウセイ
ハ゛ント゛ チョウセイ ↓
ハ゛ント゛ チョウセイ
ヒョウシ゛ュン チョウセイ ↓
ヒョウシ゛ュン チョウセイ
スル

48
メッセージが表示されたときは
エラーメッセージ 原因 処置
ロールシヲ セットシテクダサ
イ
ロール紙がセットされるのを
待っている。
指定したサイズおよび種類のロール紙を
セットしてから用紙の種類を選択し、［OK］
キーを押してください。（→ P.10）
ロールシヲ ハズシテクダサイ 排紙されたロール紙が取り除か
れるのを待っている。
排紙されたロール紙を取り除き、［オンライ
ン］キーを押してください。
ロールシガ ナクナリマシタ ロール紙が無くなった。 ロール紙をセットしてから用紙の種類を選択し、
［OK］キーを押してください。（→ P.10）
ロールシガ タリマセン ロール紙残量よりも長いサイズ
の印刷データを受信した。
新しいロール紙をセットしてから用紙の種類を選択し、
［OK］キーを押してください。（→ P.10）
［ストップ / 排紙］キーを 1 秒以上押して、
印刷を中止してください。
カットシヲ セットシテクダサ
イ
カット紙がセットされるのを
待っている。
カット紙をセットしてから用紙の種類を選
択して［OK］キーを押すか、印刷を中止し

てください。（→ P.15）
カットシヲ ハズシテクダサイ 排紙ガイドの用紙が取り除かれ
るのを待っている。
排紙された用紙を取り除いてください。
カットシヲ ハイシシテクダサ
イ
カット紙がセットされているときに、
ロール紙の印刷データを受信した。
［ストップ / 排紙］キーを押してカット紙を排紙し、
ロール紙をセットしてください。（→ P.10）
ヨウシシュルイガ チガイマス 印刷で指定した用紙種類と、給
紙元の用紙種類の設定値が合っ
ていない。
セットした用紙の種類を確認し、操作パネ
ルで用紙の種類を設定し直してください。
（→ユーザーズガイド第 2 章）
印刷を一旦キャンセルし、プリンタドライバで正しい用
紙種類を選択して印刷し直してください。
ヨウシサイズ ミスマッチ フチなし印刷できないサイズの
用紙がセットされている。
印刷を一旦キャンセルし、フチなし可能な幅のロール紙
をセットして印刷し直してください。（→ P.25）
ヨウシ セットイチ フセイ 用紙のセット位置が間違ってい
る。
10"、14"、16"、JIS B2、ARCH24 のロール

紙をセットしてください。
ロール紙をロールホルダーに正しくセット
し直してください。（→ P.10）
フチなし印刷できない用紙サイ
ズのデータを受信した。
印刷を一旦キャンセルし、フチなし可能な用紙幅を設定
して、印刷し直してください。（→ P.25）
フチナシ フカノウ データ フチなし印刷できないデータを
受信した。
［オンライン］キーを押すと、フチありで印
刷を続行します。
印刷を一旦キャンセルし、用紙種類や用紙サイズ
をフチなし可能な用紙に設定して、印刷し直して
ください。（→ユーザーズガイド第 3 章）
フチナシインサツ デキマセン 斜行検知機能がオフになってい
る。
印刷する用紙種類の斜行検知機能を「ヒョウジュ
ン」または「ユルメ」に設定してください。
用紙のセット位置が違っている。 フチなし可能な幅のロール紙をセットして、
印刷し直してください。（→ P.25）
ロール紙の紙管がロールホルダーに突き当
たるまでしっかりと差し込んでセットして
ください。（→ P.10）
サイズヲ ケンチ デキマセン 用紙のセット位置がずれている

か、カールした用紙がセットさ
れている。
用紙を正しい位置にセットしてから用紙の
種類を選択して［OK］キーを押してくださ
い。（→ P.10, P.14）
プリンタ内部にゴミや汚れがある。 上カバー内部を清掃してください。（→ P.38）

メッセージが表示されたときは
49
ヨウシガ シャコウシテイマス セットした用紙が斜めになって
いる。
ロール紙の場合は、上カバーを開いてリ
リースレバーを上げてから、ロール紙を一
旦巻き取ります。もう一度ロール紙をセッ
トしてから用紙の種類を選択し、［OK］
キーを押してください。（→ P.10）
カット紙の場合は、上カバーを開き、リ
リースレバーを後側に押して開いてカット
紙を取り除きます。もう一度カット紙を
セットしてから用紙の種類を選択し、［OK］
キーを押してください。（→ P.14）
ヨウシガ オオキイデス プリンタにセットできる用紙サイズ
より大きな用紙がセットされている。
正しいサイズの用紙をセットし直してくだ
さい。（→ P.10, P.14）
ヨウシガ チイサイデス プリンタにセットできる用紙サ
イズより小さな用紙がセットさ
れている。
正しいサイズの用紙をセットしてから用紙
の種類を選択し、［OK］キーを押してくだ
さい。（→ P.10, P.14）
パターン印刷やノズルチェック
印刷に必要な用紙サイズより小
さな用紙がセットされている。

A3 サイズ以上の用紙をセットしてくださ
い。
ヨウシガ ツマリマシタ 紙づまりが発生した。 「用紙がつまったときは」（→ P.60）をご覧ください。
カットニ シッパイシマシタ ロール紙カット後にロール紙の
先端が検知できない。
ロール紙をカッターやはさみなどで手動で
切って取り除き、ロール紙をセットし直し
てください。（→ P.10）
カンソウ シテイマス 用紙のインクが乾くのを待っている。 自動で排紙されるまでお待ちください。
カミオクリ リミット．． 操作パネルの［］キーで用紙
を必要以上に巻き戻そうとした。
［］キーから指を離して、用紙フィードを
中止してください。
ストップキーデ カットシマス オートカットできない用紙を
セットしている。
印字面を保護するために、印字終了後にプリンタ
が停止します。印刷物がバスケットに落下しない
ように、印刷物を手で支えた上で［ストップ / 排
紙］キーを押してカットしてください。
インク ザンリョウ カクニン インク残量が少なくなった。 新しいインクタンクを用意してください。長尺印

刷や多部数印刷を行う場合は、新しいインクタン
クに交換することをお勧めします。（→ P.34）
インクタンク コウカン インクがなくなった。 右後方のカバーを開いて、ディスプレイに点
滅表示された色を新しいインクタンクに交換
し、印刷し直してください。（→ P.34）
X インクタンク アリマセン
(Ｘ は色記号）
表示された色のインクタンクが
装着されていない。
表示された色のインクタンクを取り付けて
ください。（→ P.34）
表示された色のインクタンクに
トラブルが発生した。
表示された色の新しいインクタンクと交換
してください。（→ P.34）
X インクタンク カクニン
(Ｘ は色記号）
表示された色に本プリンタで使用できな
いインクタンクが装着されている。
表示された色のインクタンクを取り付けて
ください。（→ P.34）
表示された色のインクタンクに
トラブルが発生した。
表示された色の新しいインクタンクと交換
してください。（→ P.34）
インクガ タリマセン 残量が少ないインクタンクがあ
るため、ヘッドクリーニング B
や印刷ジョブが実行できない。

残量の少ないインクタンクを新しいインク
タンクに交換してください。（→ P.34）
インクザンリョウ フメイ インクタンクのインク残量検知
機能がオフに設定されている。
印刷を実行するたびに、このメッセージが表
示されプリンタはオフラインになります。［オ
ンライン］キーを押して印刷を続行してくだ
さい。（→ユーザーズガイド第 4 章）
インク残量表示を回復したいときは、本プ
リンタ指定の新しいインクタンクに交換し
てください。（→ P.34）
エラーメッセージ 原因 処置

メッセージが表示されたときは
50
Bk インクシュルイ カクニン
☆顔料インクモデルのみ
セットした用紙にブラックイン
クの種類が合わない。
プリンタドライバのブラックインクの設定
が正しいかどうか確認してください。（→
P.24）
現在のブラックインクの種類で使用できな
い用紙をプリンタドライバで指定していな
いか確認してください。（→ P.23）
タンクヲ ハズシテクダサイ 「ホンタイ ユソウ」実行中に、
インクタンクを取り外さないま
ま右後方のカバーを閉めている。
インクタンクを取り外してください。
メンテナンス Ｃ リミットスグ メンテナンスカートリッジが
いっぱいになってきた。
印刷は続行されます。新しいメンテナンス
カートリッジをご用意ください。（→ユー
ザーズガイド第 4 章）
メンテナンス Ｃ コウカン メンテナンスカートリッジが
いっぱいになった。
印刷が終わったらただちにメンテナンス
カートリッジの交換を行ってください。（→
ユーザーズガイド第 4 章）
メンテナンス Ｃ アリマセン メンテナンスカートリッジが装
着されていない。

メンテナンスカートリッジを取り付けてく
ださい。（→ユーザーズガイド第 4 章）
メンテナンス Ｃ カクニン 本プリンタで使用できないメンテ
ナンスカートリッジメンテナンス
カートリッジが装着されている。
新しい本プリンタ用のメンテナンスカート
リッジを取り付けてください。（→ユーザー
ズガイド第 4 章）
ウエ / ミギ /ＣＲＧ カバー シメ
テクダサイ
表示されたカバーが開いている。 表示されたカバーを閉じてください。
レバーヲ モドシテクダサイ リリースレバーが開いている。 リリースレバーを下げてください。
ヘッド タカサ カクニン
L/M/H → L/M/H
プリントヘッドの高さ（下段左
側の記号）が、印刷データに適
した高さ（下段右側の記号）に
なっていない。
［オンライン］キーを押して「オフライン」
を表示し、［］キーを 1 秒以上押してキャ
リッジを中央に移動してから、上カバーを
開いてプリントヘッドの高さを変更してく
ださい。
操作パネルのいずれかのキーを押した後、
［］［］キーで「シナイ」を選択して
［OK］キーを押すと印刷が続行されます。

チョウセイニ シッパイシマシ
タ
プリントヘッドのノズルがつ
まっている。
用紙をセットし直し、ノズルチェックパターンを印
刷してノズルの状態を調べます。（→ P.42) プリント
ヘッドに異常がある場合は、ヘッドクリーニングを
行ってください。（→ P.44)
プリントヘッド調整、用紙送り
量の調整ができない透過性の高
いフィルム系の用紙をセットし
ている。（→ P.46, P.47）
プリントヘッドの調整は、プリントヘッド
位置調整の手動入力手順を行ってください。
（→ユーザーズガイド第 4 章）
用紙送り量の調整（「バンド チョウセイ」）は、用
紙送り量の調整値の手動入力手順を行ってください。
（→ユーザーズガイド第 4 章）
デンゲンヲ キッテクダサイ 上カバー内のテープやベルトス
トッパが取り外されていない。
電源をオフにして上カバーを開き、テープやベル
トストッパを取り外した後、電源をオンにしま
す。（→クイックスタートガイド）
紙づまりが発生した。 「用紙がつまったときは」（→ P.60）をご覧ください。
プリンタにトラブルが発生した。 電源をオフにし、3 秒以上待ってから電源を

オンにしてください。改善されない場合は、
ディスプレイ上段のメッセージをメモに書き
留めて電源をオフにし、キヤノンお客様相談
センターへご連絡ください。
エラーメッセージ 原因 処置

メッセージが表示されたときは
51
プリントヘッド アリマセン プリントヘッドが装着されてい
ない。
プリントヘッドを取り付けてください。（→
ユーザーズガイド第 4 章）
プリントヘッド エラー！ プリントヘッドにトラブルが発
生した
電源をオフにし、3 秒以上待ってから電源をオンにして
ください。改善されない場合は、ディスプレイ上段の
メッセージをメモに書き留めて電源をオフにし、キヤノ
ンお客様相談センターへご連絡ください。
プリントヘッド カクニン 本プリンタで使用できないプリ
ントヘッドが装着されている。
本プリンタ用のプリントヘッドを取り付けて
ください。（→ユーザーズガイド第 4 章）
プリントヘッドに異常がある。 上カバーを開き、キャリッジがある場合はプリントヘッ
ドを外して、新しいプリントヘッドに交換してくださ
い。（→ユーザーズガイド第 4 章）
キャリッジがない場合は、上カバーを閉めて［オ
ンライン］キーを押し、「ヘッド コウカン」メ
ニューで新しいプリントヘッドに交換してくださ
い。（→ユーザーズガイド第 4 章）

印刷開始時に表示されるときは、
プリントヘッドの不吐出状態が
悪化している。
[ ストップ ] キーを押して印刷を停止し、
ヘッドクリーニング B を行ってから再度印
刷を実行してください。（→ P.44)
それでも改善しない場合は、プリントヘッ
ドを交換してください。（→ユーザーズガイ
ド第 4 章）
フセイナ アタイデス IP アドレスやサブネットマスク、
デフォルトゲートウェイの設定
値が合っていない。
IP アドレス、サブネットマスク、デフォルトゲートウェ
イを設定し直してください。プリンタのネットワーク情
報については、ネットワーク管理者にお問い合わせくだ
さい。（→ユーザーズガイド第 5 章）
スケール ヨミトリ エラー！ キャリッジにトラブルが発生し
た。
上カバーを開き、上カバー内に障害物がな
いか確認してください。
プリンタにトラブルが発生した。 電源をオフにし、3 秒以上待ってから電源をオンにして
ください。改善されない場合は、ディスプレイ上段の
メッセージをメモに書き留めて電源をオフにし、キヤノ
ンお客様相談センターへご連絡ください。

ミスト リミットスグ プリンタのインクミスト処理が
いっぱいになってきた。（ミスト
カウント エラー！になる直前）
印刷は続行されます。
ミスト カウント エラー！ プリンタのインクミスト処理が
限界に達した。
ディスプレイ上段のメッセージをメモに書
き留めてから電源をオフにし、キヤノンお
客様相談センターへご連絡ください。
カッター イドウ タイムアウト オプションカッター（丸刃カッ
ター）が移動しない。
上カバーを開いて、オプションカッターの
障害物を取り除いてください。
オプションカッターユニットが
故障している。
電源をオフにし、キヤノンお客様相談セン
ターへご連絡ください。
カッターユニット ヒューズキレ オプションカッターユニットが
動作しない。
電源をオフにし、オプションカッターユニットのコネク
タカバーを外して、コネクタがしっかりと接続されてい
るか、確認してください。
オプションカッターユニットが
故障している。
電源をオフにし、キヤノンお客様相談セン
ターへご連絡ください。
エラー！ nnnnnn
（n は英数字）
印刷データにエラーがある。 正しく印刷されなかった場合は、設定を確

認して印刷し直してください。
エラーメッセージ 原因 処置

52
印刷できないときは
プリンタが正しく動作せず印刷できない場合は、次のことを確認してください。
印刷が始まらない
症状 原因 処置
エラーも何も出ない 出力先に本プリンタが選択さ
れていない。
Windows 及び Mac OS X の場合は、印刷ダイ
アログの［プリンタ］で本プリンタを選択し
て、印刷し直してください。（→ P.16, P.18）
Mac OS 8.6/9.x の場合は、［セレクタ］で本プ
リンタを選択して、印刷し直してください。
（→ P.18）
印刷キューが停止になってい
る。
Windows の場合は、［プリンタ］フォルダの本
プリンタのアイコンを選択し、［ファイル］メ
ニューの［一時停止］を選択して一時停止を解
除してください。（→ P.17）
Mac OS 8.6/9.x の場合は、GARO Printmonitor を開
いて［ファイル］メニューの［プリントキュー再開］
を選択し、一時停止を解除してください。（→ P.19）
Mac OS X の場合は、プリンタ設定ユーティリ
ティ（プリントセンター）を開いて［ジョブ］

メニューの［ジョブを再開］を選択し、一時停
止を解除してください。（→ P.20）
Mac OS 8.6/9.x の場合、USB
接続でプリンタを共有してい
る。
印刷するコンピュータの USB ポートまたは
IEEE1394 ポートに直接接続してください。プ
リンタを共有したい場合は、Windows コン
ピュータから印刷してください。
エラーが表示された 用紙が無い。 「ロールシヲセットシテクダサイ」、「カットシヲ
セットシテクダサイ」が表示されている場合は、
用紙をセットしてから、［OK］キーを押してく
ださい。（→ P.10, P.14）
紙づまりが起きている。 つまった用紙を取り除いてください。（→ P.60）
プリンタにトラブルが発生し
ている。
エラーの原因を解決してから、［オンライン］
キーを押して、オンライン状態にしてください。
印刷中にエラーが発生してい
る。
本体メッセージまたは Windows の場合は
GARO Status Monitor、Macintosh の場合は
GARO Printmonitor にエラーが表示されている

か確認し、メッセージに従って問題を解決して
ください。（→ P.48）
給紙元の用紙種類が設定され
ていない。
用紙種類が違っていた場合は、コンピュータ側
で印刷中止の操作を行い、「用紙種類」を正し
く設定して印刷し直してください。（→ユー
ザーズガイド第 2 章）
インクが無い。 インク交換のメッセージが表示されている場合は、その色の
インクタンクを交換してください。（→ P.34）
予期していないインク充填動
作が始まった
前回の電源オフ時に、何らか
のクリーニング動作を強制的
にキャンセルした。
充填動作が終了するまで待ってください。充填
動作は最大 10 分続く場合があります。

印刷できないときは
53
印刷が途中で止まる
ネットワークで印刷できない
症状 原因 処置
エラーが表示される 印刷中にエラーが発生してい
る。
GARO Status Monitor または GARO Printmonitor
にエラーが表示されているか確認し、メッセージ
に従って問題を解決してください。（→ P.48）
印刷中にロール紙がなくな
り、後端をテープ止めされて
いるロール紙が搬送できずに
止まっている。
紙づまり除去の操作方法に従って、使い終わっ
たロール紙を取り除き、新しいロール紙に交換
してください。（→ P.60, P.10）
用紙が白紙で排紙される 用紙が途中に残っていた。 不要な用紙を自動的に排紙した後、印刷できる
状態になります。
ロール紙の先端が切り揃えら
れた。
ロール紙をセットしたときは、先端を切り揃え
るため白紙の紙片が排紙される正常な動作で
す。給紙準備が終わると印刷できる状態になり
ます。
プリントヘッドのノズルがつ
まっている。
ノズルチェックパターンを印刷し、プリント
ヘッドの状態を確認してください。ノズルがつ

まっている場合は、プリントヘッドのクリーニ
ングを行ってください。（→ P.42, P.44）
プリンタが故障している。 キヤノンお客様相談センターへ連絡してくださ
い。
症状 原因 処置
TCP/IP ネットワークから印
刷できない
本プリンタの LAN ポートと
ケーブルが正しく接続されて
いない
プリンタがネットワークに正しいケーブルを
使って接続されていることを確認し、プリンタ
の電源を入れ直してください。（→ユーザーズ
ガイド第 5 章）
LAN の通信方式が自動認識で
きない。
お使いの LAN で使用している通信方式に合わ
せて、操作パネルで「インタフェース セッテ
イ」メニューの「Ethernet ドライバ」の各項目
を設定してください。（→ユーザーズガイド第
5 章）
TCP/IP ネットワークが正し
く設定されていない。
IP アドレスが正しく設定されていることを確認
してください。（→ユーザーズガイド第 5 章）
印刷を行うコンピュータの設
定が正しく設定されていな
い。
正しいプリンタドライバがインストールされて
いるか確認する。Windows から印刷を行うに

は、各コンピュータにプリンタドライバがイン
ストールされている必要があります。
印刷を行うコンピュータの出力先が正しいポー
トに設定されているか確認する。出力先は、
［コントロールパネル］の［プリンタ］で確認
できます。
印刷するファイル名が長すぎ
る。
印刷するファイル名を短くしてください。

印刷できないときは
54
Macintosh ネットワークから
印刷できない
本プリンタの LAN ポートと
ケーブルが正しく接続されて
いない
プリンタがネットワークに正しいケーブルを
使って接続されていることを確認し、プリンタ
の電源を入れ直してください。
LAN の通信方式が自動認識で
きない。
お使いの LAN で使用している通信方式に合わ
せて、操作パネルで「インタフェース セッテ
イ」メニューの「Ethernet ドライバ」の各項目
を設定してください。
プリンタの AppleTalk プロト
コルが有効になっていない
リモート UI または操作パネルで AppleTalk プ
ロトコルを有効に設定してください。（→ユー
ザーズガイド第 5 章）
コンピュータとプリンタが同
一ネットワーク上にない。
Zeroconf 機能（Mac OS 8.6/9.x では「IP プリ
ント（自動）」）では、ルータを超えて違うネッ
トワーク上のプリンタに接続することはできま
せん。コンピュータとプリンタを同じネット
ワークに接続してください。お使いのネット

ワークの設定については、ネットワーク管理者
に問い合わせてください。
印刷を行うコンピュータの設
定が正しく設定されていな
い。
Mac OS 8.6/9.x の場合は、［セレクタ］で
［AppleTalk］が「使用」になっていることと、
［コントロールパネル］の［AppleTalk］で経由
先にプリンタを接続したポート名が選択されて
いることを確認してください。また、［セレク
タ］で［GARO Printer Driver］を選択し、［経
由先］に「AppleTalk」、プリンタリストで本プ
リンタ名を選択し直す。
Mac OS X の場合は、［システム環境設定］の
［ネットワーク］－［接続した LAN ポート名］
－［AppleTalk］パネルを表示して［AppleTalk
使用］にチェックマークが付いていることを確
認してください。また、［プリンタ設定ユー
ティリティ（プリントセンター）］を開き、プ
リンタリストに本プリンタが表示されているこ
とを確認してください。無い場合は［追加］ボ
タンを押し、本プリンタを追加してください。

Mac OS 8.6 で IP プリント
（自動）を選択してもプリン
タが認識されない
Mac OS 8.6 の場合は、ネッ
トワーク上のルータが認識で
きないと、TCP/IP による通
信が行えない場合がある。
セレクタの［経由先］で［IP アドレス登録］を
選択してプリンタの IP アドレスを登録し、セ
レクタの［経由先］で［IP プリント］を選択し
て登録した IP アドレスのプリンタ名を選択し
てください。
セレクタの［経由先］で［AppleTalk］を選択
し、プリンタ名を選択してください。
IP プリント（自動）で動作させたい場合は、
Mac OS 9.0.4 以降をお使いください。
プリンタと Macintosh を同じサブネット内に配置
して、固定 IP アドレスを割り当ててください。
ネットワーク内に DHCP サーバがある場合は、
プリンタと Macintosh を同じサブネット内に配
置して、DHCP サーバから IP アドレスを割り
当ててください。
症状 原因 処置

印刷できないときは
55
NetWare ネットワークから印
刷できない
本プリンタの LAN ポートと
ケーブルが正しく接続されて
いない
プリンタがネットワークに正しいケーブルを
使って接続されていることを確認し、プリンタ
の電源を入れ直してください。（→ユーザーズ
ガイド第 5 章）
LAN の通信方式が自動認識で
きない。
お使いの LAN で使用している通信方式に合わ
せて、操作パネルで「インタフェース セッテ
イ」メニューの「Ethernet ドライバ」の各項目
を設定してください。（→ユーザーズガイド第
5 章）
NetWare ネットワークが正し
く設定されていない。
NetWare ファイルサーバが起動していること
と、十分なディスクスペースがあることを確認
します。
NWADMIN、PCONSOLE のいずれかを起動し、
プリントサービスが正しく設定されていること
と、プリントキューが使用可能になっているこ
とを確認します。（→ユーザーズガイド第 5 章）
プリンタのネットワーク設定が正しく設定され
ていることを確認します。特に、［フレームタ

イプ］で有効なフレームタイプが選択されてい
ることを確認してください。（→ユーザーズガ
イド第 5 章）
印刷を行うコンピュータの設
定が正しく設定されていな
い。
各コンピュータに正しいプリンタドライバがイ
ンストールされているか確認します。
［コントロールパネル］の［プリンタ］で出力
先が正しいプリンタに設定されているか確認し
ます。
NetWare サーバから他のサブ
ネットにあるプリンタにデー
タを送信できない。
プリンタのプロトコル設定で NCP バースト
モードをオフにしてください。
キューサーバーモードで使用
している場合、プリンタタイ
プが「パラレル」になってい
る。
プリンタタイプを「その他 / 不明」に設定して
ください。
症状 原因 処置

56
思ったように印刷されないときは
印刷されるけど思った結果にならない場合は、次のことを確認してください。
印刷品質のトラブル
症状 原因 処置
印刷がかすれる 用紙の裏表が合っていない。 用紙の裏表を確認してください。印刷面でない
面に印刷すると、正しい印刷品質は得られませ
ん。
プリントヘッドのノズルがつ
まっている。
ノズルチェックパターンを印刷し、プリントヘッ
ドの状態を確認してください。プリントヘッドの
ノズルがつまっている場合は、プリントヘッドク
リーニングを行ってください。（→ P.42, P.44）
イエローのみがかすれる場合は、操作パネルで
「ヨウシノ ショウサイセッテイ」メニューの
「カスレ カイゼン」を「オン」に設定すると、
イエローインクのかすれが改善されることがあり
ます。（→ P.30）
インク供給針が固着し、イン
クがつまっている。
インクタンクを取り付けた状態で 24 時間以上
放置してから、「ヘッドクリーニング B」を
行ってください。（→ P.44）
上カバー内の右奥につまった
用紙の紙片が残っている。

上カバーを閉じ、［オンライン］キーで「オフ
ライン」を表示してから［］キーを 1 秒以上
押してキャリッジを中央へ移動します。上カ
バーを開いて、右奥に残っている紙片を取り除
いてください。
フチなし印字の用紙カット時
にインクが乾燥していない。
「ヨウシノ ショウサイセッテイ」メニューの
「インク カンソウジカン」を長く設定してく
ださい。（→ P.30）
ブラックインクタンクの種類
を間違えたことがある。
☆顔料インクモデルのみ
新品のブラックインクタンクを使って「Bk イ
ンク シュルイ ヘンコウ」をやり直してくださ
い。（→ P.36）
ブラックインクの種類を頻繁
に変更した。
☆顔料インクモデルのみ
「ヘッドクリーニング B」を行ってください。
（→ P.44）
印刷がこすれる 指定した用紙種類とセットし
た用紙が違っている。
指定した給紙元の用紙を確認してください。
違っている場合は、印刷を一旦中止して、正し
い用紙をセットしてから、印刷し直してくださ
い。（→ P.10, P.14）
ヘッド高さ調整レバーが下の
位置になっている。

ヘッド高さ調整レバーを標準位置に戻してくだ
さい。（→ユーザーズガイド第 2 章）
用紙のセット不良で、用紙が
波打っている。
リリースレバーを上げて、もう一度用紙の位置
合わせを行ってください。（→ P.10）
厚い用紙や波打ちが起こりや
すい用紙に印刷している。
ヘッド高さ調整レバーを上の位置にしてくださ
い。（→ユーザーズガイド第 2 章）
フチなし印刷や小さい用紙を
印刷した後、プラテンが汚れ
ている。
上カバーを開き、プラテンを清掃してくださ
い。（→ P.38）

思ったように印刷されないときは
57
印刷内容のトラブル
用紙の端が汚れる フチなし印刷や小さな用紙を
印刷した後、プラテンが汚れ
ている。
上カバーを開き、プラテン部を清掃してくださ
い。（→ P.40）
指定した用紙種類とセット用
紙が違っている。
指定した給紙元の用紙を確認してください。
違っている場合は、印刷を一旦中止して、正し
い用紙をセットしてから、印刷し直してくださ
い。（→ P.10, P.14）
用紙にしわやカールがある。 用紙のしわやカールを取ってから、セットし直
してください。
カット屑軽減機能が設定され
ている。
カット屑軽減機能が必要ない場合は、操作パネ
ルでその用紙種類のカット屑軽減機能を解除し
てください。（→ユーザーズガイド第 4 章）
用紙の裏面が汚れる 小さなサイズの用紙を印刷し
た後に、大きなサイズの用紙
を印刷した。
上カバー内のプラテン部を清掃してください。
（→ P.40）
フチなし印刷をした後、プラ
テン部を清掃しなかった。
上カバー内のプラテン部を清掃してください。
（→ P.40）
黒いスジや白いスジが入る プリントヘッドの送り調整が

ずれている。
操作パネルで使用する用紙種類の用紙送り量の
調整を行ってください。（→ P.47）
コンピュータからの印刷デー
タが途切れて、スムーズに印
刷を行えない。
他のアプリケーションや他のジョブを閉じてく
ださい。
合成紙に印刷すると横シマが
入る
☆顔料インクモデルのみ
［印刷品質］を「標準」モー
ドに設定している。
プリンタドライバの［印刷品質］を「きれい」ま
たは「最高」に設定してください。（→ P.23）
フォト光沢紙、フォト半光沢
紙に印刷すると波状の濃淡差
が現れる。
印刷パターンによっては、プ
リントヘッドの高さが中（標
準）では、十分な画像が得ら
れない場合があります。
ヘッド高さ調整レバーを下の位置に変更してく
ださい。但し、コート紙や普通紙などの波うち
が出やすい用紙では 絶対にプリントヘッドの
高さを下の位置で使用しないでください。プリ
ンタ故障の原因となる場合があります。
症状 原因 処置
罫線がずれる プリントヘッドの位置調整が
行われていない。
操作パネルでヘッドの位置調整を行ってくださ
い。（→ P.46）
ブランクインクの種類を変更

した。
☆顔料インクモデルのみ
操作パネルでヘッドの位置調整を行ってくださ
い。（→ P.46）
意味不明の文字が印刷される 印刷データが欠落した。 プリンタとコンピュータの電源を入れ直して、
印刷してください。
本プリンタ用以外のプリンタ
ドライバで、印刷した。
本プリンタ用のプリンタドライバで、印刷し直
してください。（→ P.16, P.18）
印刷したデータのフォントが
化けている。
アプリケーションソフトで、使用しているフォ
ントの種類や有無を確認してください。（→ソ
フトウェアの取扱説明書）
症状 原因 処置

思ったように印刷されないときは
58
用紙送り方向の長さが正確で
ない
「バンドアワセメ ユウセン」
になっている。
用紙の送り方向にサイズを正確に合わせたいと
きは、「カミオクリ チョウセイ」項目で「ナ
ガサ ユウセン」を選択して「ナガサ チョウ
セイ」を入力してください。用紙搬送量を
0.02% の分解能で調整可能です。（→ P.30）
モノクロで印刷される プリンタドライバがモノクロ
に設定されている。
プリンタドライバの［カラーモード］を「カ
ラー」に設定して、印刷し直してください。
（→プリンタドライバのヘルプ）
カラーインクのノズルがつ
まっている。
ノズルチェックパターンを印刷してプリント
ヘッドの状態を確認し、ノズルがつまっている
場合は、ヘッドクリーニングを行ってくださ
い。（→ P.42, P.44）
色が違って印刷される プリンタドライバのカラー調
整が行われていない。
プリンタドライバの［カラーモード］の［色設
定］で色を調整してください。（→ P.23）
コンピュータやモニタ側のカ
ラー調整が行われていない。
モニタの色調整を行ってください。（→モニタ

の取扱説明書）
色管理ソフトの設定を正しく行ってください。
（→ソフトウェアの取扱説明書）
カラーインクのノズルがつ
まっている。
ノズルチェックパターンを印刷してプリント
ヘッドの状態を確認し、ノズルがつまっている
場合は、ヘッドクリーニングを行ってくださ
い。（→ P.42, P.44）
違う色のインクタンクが装着
されている。
操作パネルで「ホンタイ ユソウ」を行ってプ
リンタ内部のインクを抜いてから、正しいイン
クタンクを取り付けてください。（→セット
アップペーパー）
上記の処置を行った後、ノズルチェックパター
ンで各インクの色がきれいに印刷されない場合
は、ヘッドクリーニング B を行ってくださ
い。（→ P.42, P.44）
イエローのかすれが発生して
いる。
操作パネルで「ヨウシノ ショウサイセッテ
イ」メニューの「カスレ カイゼン」を「オ
ン」に設定すると、イエローインクのかすれが
改善されることがあります。（→ P.30）
画像の端部がぼやける 用紙の吸着力が強い。 操作パネルで「ヨウシノ ショウサイセッテ
イ」メニューの「キュウチャクリョク」を

「ヒョウジュン」または「ヨワイ」に設定する
と、改善されることがあります。ただし、高濃
度印刷時には、ヘッドこすれの原因になること
があります。（→ P.30）
画像の端部が濃く印刷される ノズルにインクが溜まってい
る。
プリンタドライバの［レイアウト］シートの
［処理オプション］ボタンを押し、［SSC 調整］
を［Level 1］に設定して、印刷し直してくださ
い。［Level 1］でも改善されない場合は、
［Level 2］を選択して、印刷し直してください。
ただし、この機能を使うと、画像全体の色味が
変化することがありますので、色味を確認しな
がら印刷することをおすすめします。
印刷結果が全体に赤っぽかっ
たり、青っぽかったりする
カラーバランスが適切でな
い。
機能メニューの「イロミ チョウセイ」で Y, M, PM,
C, PC, K 各色にカラーバランスを調整してください。
症状 原因 処置

思ったように印刷されないときは
59
その他のトラブル
症状 原因 処置
インク消費が異常に多い 全面に色が入った印刷物が多
い。
写真など色を塗りつぶすような印刷が多いと、
インクを多く消費します。異常ではありませ
ん。
「ヘッドクリーニング B」を
頻繁に行っている。
「ヘッドクリーニング B」はインクを多く消費
するので、異常ではありません。プリンタ輸送
後や長期間プリンタを使用しなかった後、プリ
ントヘッドのトラブル時以外は、なるべく
「ヘッドクリーニング B」を行わないことをお
勧めします。
インクの初期充填のため、イ
ンクを消費している。
初めてプリンタを使うときや再輸送後に使い始
めるときは、インクタンクとヘッド間にインク
の初期充填を行うため、インク残量表示がすぐ
80％になることがありますが、異常ではありま
せん。
新しいメンテナンスカート
リッジに交換したのに、「MT
カートリッジ リミットス
グ」のメッセージが消えない
新しいメンテナンスカート
リッジがまだ認識されていな
い。
メンテナンスカートリッジ交換後、[ インフォ
メーション ] キーを押してください。

メンテナンスカートリッジ交換後、印刷動作ま
たはクリーニング動作を実行するとメッセージ
が消えます。
用紙をまっすぐカットできな
い
用紙のカット位置端部が折れ
曲がっている。
用紙端部の折れ曲がりを直してください。
ロール紙が給紙口に入らない ロール紙がカールしている。 用紙先端の左角または右角から斜めに給紙口へ
差し込んだ後、用紙が平行になるように送り込
んでください。
電源が入らない 電源オン状態で、電源コード
が抜けた。
電源コードを抜いた状態で 3 分以上経過してか
ら、もう一度電源コードを差し直し、電源オン
してください。
ロール紙をロードできない ロール紙残量検知機能をオン
にした状態で、トレーシング
ペーパー、半透明マットフィ
ルムをセットしようとしてい
る。
ロール紙残量検知機能をオフにして、ロール紙
をセットしてください。
（→ユーザーズガイド第 2 章）

60
用紙がつまったときは
„ 紙づまりのメッセージが表示されたときは
ロール紙の紙づまり除去手順
1 ［電源］キーを 1 秒以上押して、ディスプレイに「シュウリョウシマス．．」
が表示されたら指を離します。
ディスプレイに「シバラク オマチクダサイ」が表示された後、プリンタの電源
がオフになります。
2 上カバーを開きます。

用紙がつまったときは
61
3 キャリッジが出ている場合、キャリッジを手で右端または左端まで移動し
ます。
キャリッジを用紙から離すようにして、止まるまで動かしてください。
4 リリースレバーを上げます。
5 用紙の左右を持ってつまった用紙を前側に引き出し、カッター溝の壁 (a) に
沿って印刷済みの部分やしわになっている部分をカッターもしくははさみ
で切り取ります。
紙片などが残っていないか内部を点検してください。
a

用紙がつまったときは
62
6 キャリッジが左側にある場合は、キャリッジを手で右端まで移動します。
7 ロール紙の先端中央を持って排紙ガイド (b) まで軽く引きながら、ロール紙
の右端を紙合わせラインの右側 (c) に合わせてセットし、リリースレバー
を下げます。
重要
z ロール紙を無理に引っ張って紙合わせラインに合わせないでください。ロール紙が
まっすぐ搬送されないことがあります。
8 上カバーを閉じます。
c
b

用紙がつまったときは
63
9 ［電源］キーを押して、プリンタの電源をオンにします。
プリンタが起動した後ロール紙の給紙準備が始まり、完了すると印刷できる状態
になります。
カット紙の紙づまり除去手順
1 ［電源］キーを 1 秒以上押して、ディスプレイに「シュウリョウシマス．．」
が表示されたら指を離します。
ディスプレイに「シバラク オマチクダサイ」が表示された後、プリンタの電源
がオフになります。
2 上カバーを開き、キャリッジが出ている場合はキャリッジを手で右端また
は左端まで移動してから、リリースレバーを上げます。

用紙がつまったときは
64
3 用紙が見える場合は、用紙を持ってつまった用紙を前側に引き抜きます。
4 用紙が見えない場合は、プリンタ下側からつまった用紙を取り除きます。
紙片などが残っていないか内部を点検してください。
5 キャリッジが左端にある場合は、キャリッジを手で右端に突き当たるまで
移動します。

用紙がつまったときは
65
6 ［電源］キーを押して、プリンタの電源をオンにします。
7 新しい用紙の表を上にして平行に用紙押さえの間へ差し込み、右側紙合わ
せライン (a) と奥側紙合わせライン (b) に合わせてセットして、リリースレ
バーを下げます。
カット紙を差し込むと、用紙が吸引されてプラテン上に保持されます。
8 上カバーを閉じます。
カット紙の給紙準備が始まり、完了すると印刷できる状態になります。
b
a

66
消耗品について
消耗品は、使い切る前にご用意いただくことをお勧めします。各消耗品の購入に
ついては、お買い求めの販売店にお問い合わせください。
用紙
用紙種類 • 普通紙

• 普通紙（CAD）
• 普通紙（上質）
• 再生コート紙
• コート紙
• 厚口コート紙
• プレミアムマット紙
• 特厚コート紙
• フォト光沢紙
• フォト半光沢紙

☆ • フォト光沢紙（厚口）
☆ • フォト半光沢紙（厚口）
☆ • 合成紙（糊無し）
☆ • 合成紙（糊付き）
☆ • バックライトフィルム
☆ • 防炎クロス
☆ • クロス

• プルーフ用紙 2

☆ • 新聞プルーフ 1 ～ 3
☆ • ファインアート（フォト）
☆ • ファインアート（フォト厚口）
☆ • ファインアート（画材）
☆ • キャンバス（マット）
☆ • キャンバス（半光沢）
☆ • 和紙
☆ • 色付きコート紙

• トレーシングペーパー（CAD）

☆ • 半透明マットフィルム（CAD）
☆ • クリアフィルム（CAD）
☆ 顔料インクモデルのみ対応 ★ 染料インクモデルのみ対応
ロール紙サイズ 紙幅
ロール外径
紙管内径
印刷面
44 インチ (1117.6mm), 42 インチ (1066.8mm), JIS B0
(1030.0mm), ISO A0 (841.0mm), 36 インチ (914.4m m), 30 インチ
(762.0m m), 24 インチ (609.6mm), ISO A1 (594.0mm), JIS B2
(515.0mm), ISO A2 (420.0mm), 16 インチ (406.4mm), 14 インチ
(355.6mm), ISO A3 (297.0mm), 10 インチ (254.0mm)
150 mm 以下
2 インチ , 3 インチ
表紙面
カット紙サイズ ポスター 44x62 インチ（1118.0 x1574.8mm）～写真六切（203.2x254.0mm）
インクタンク 顔料インクモデル 染料インクモデル

• イエローインク
• マゼンタインク
• フォトマゼンタインク
• シアンインク
• フォトシアンインク
• フォトブラックインク
• マットブラックインク

BCI-1441Y
BCI-1421M
BCI-1421PM
BCI-1421C
BCI-1421PC
BCI-1421BK
BCI-1441MBK
BCI-1411Y
BCI-1411M
BCI-1411PM
BCI-1411C
BCI-1411PC
BCI-1411BK
メンテナンスカートリッジ

• メンテナンスカートリッジ MC-04（シャフトクリーナ同梱）

プリントヘッド 顔料インクモデル 染料インクモデル

• プリントヘッド BC-1350 BC-1300

カッターブレード

• カッターブレード CT-02
• カッターブレード CT-04

67
索引
英数字
4 辺余白なし印刷 ........................................................ 25
AppleTalk ...................................................................... 54
Bk インク ..................................................................... 36
GARO Printmonitor ...................................................... 19
GARO Status Monitor ................................................... 17
Mac OS 8.6/9.x .............................................................. 18

Mac OS X ...................................................................... 18
Macintosh .......................................................... 18, 19, 54
TCP/IP ........................................................................... 53
Windows .................................................................. 16, 17
あ行
インクタンク ......................................................... 35, 66
インクタンクカバー ............................................. 34, 36

インクタンク交換 ....................................................... 34
印刷 ......................................................................... 16, 18
印刷中止 ................................................................. 17, 19
印刷できない ............................................................... 52
印刷内容のトラブル ................................................... 57
印刷の種類 ................................................................... 22
印刷品質のトラブル ................................................... 56

印刷目的 ....................................................................... 25
上カバー ................................................. 7, 11, 39, 60, 63
エラーメッセージ ....................................................... 48
横断幕 ........................................................................... 25
オフライン ..................................................................... 9
オンライン ..................................................................... 9

オンラインキー ....................................................... 9, 28
か行
拡大印刷 ....................................................................... 26
各部の名称 ..................................................................... 6
カッターブレード ....................................................... 66
カッター溝 ................................................................... 61
カット紙サイズ ........................................................... 66
カット紙の紙づまり ................................................... 63

紙合わせライン ..................................................... 12, 14
紙づまり ....................................................................... 60
機能メニュー ..................................................... 9, 28, 30
基本設定シート ........................................................... 23
キャリッジ ............................................................... 7, 61
給紙口 ........................................................................... 12
給紙選択キー ............................................................... 10

クリーナブラシ ........................................................... 39
さ行
縮小印刷 ....................................................................... 26
消耗品 ........................................................................... 66
スタンプ印刷 ............................................................... 27
ストップキー ................................................... 17, 20, 21
スリープモード ............................................................. 9
その他のトラブル ....................................................... 59

た行
垂れ幕 ........................................................................... 25
長尺印刷 ....................................................................... 25
電源キー ......................................................................... 8
電源の入れかた ..............................................................8
電源の切りかた ..............................................................8
な行
ネットワーク ................................................................53

ノズルチェックプリント ............................................42
は行
排紙ガイド ....................................................................11
フォトブラックインク ................................................37
複数ページ印刷 ............................................................26
フチなし印刷 ................................................................25
ブラックインクの種類 ................................................36
プラテン ........................................................................14

プリンタ設定ユーティリティ ....................................20
プリンタ前面 ..................................................................6
プリンタドライバ ........................................................22
プリンタドライバの設定方法 ....................................25
プリンタの清掃 ............................................................38
プリンタ背面 ..................................................................6
プリンタ本体 ................................................................39

プリントキュー再開 ....................................................19
プリントセンター ........................................................20
プリントヘッド ............................................................66
プリントヘッドの調整 ................................................46
ページ設定シート ........................................................23
ヘッドクリーニング ....................................................44
ポスター印刷 ................................................................27

ホルダーストッパ ........................................................10
ま行
マットブラックインク ................................................37
右後方のカバー ..................................................7, 34, 36
メインメニュー ............................................................30
メッセージ ..............................................................48, 60
メンテナンスカートリッジ ........................................66
メンテナンスシート ....................................................24

や行
用紙送り量の調整 ........................................................47
用紙押さえ ....................................................................12
用紙種類 ..................................................................13, 66
ら行
リリースレバー ................................................12, 61, 63
レイアウトシート ........................................................24
ロール紙サイズ ............................................................66
ロール紙残量検知機能 ................................................13

ロール紙の紙づまり ....................................................60
ロール紙のセット ........................................................10
ロール紙ランプ ............................................................10
ロールホルダー ............................................................10
ロールホルダースロット ............................................11
本書はリサイクルに配慮して製本されています。本書が不要になったときは、回収・リサイクルにお出しください。

AB7-5247-V4 © CANON INC. 2005 Printed in Japan
