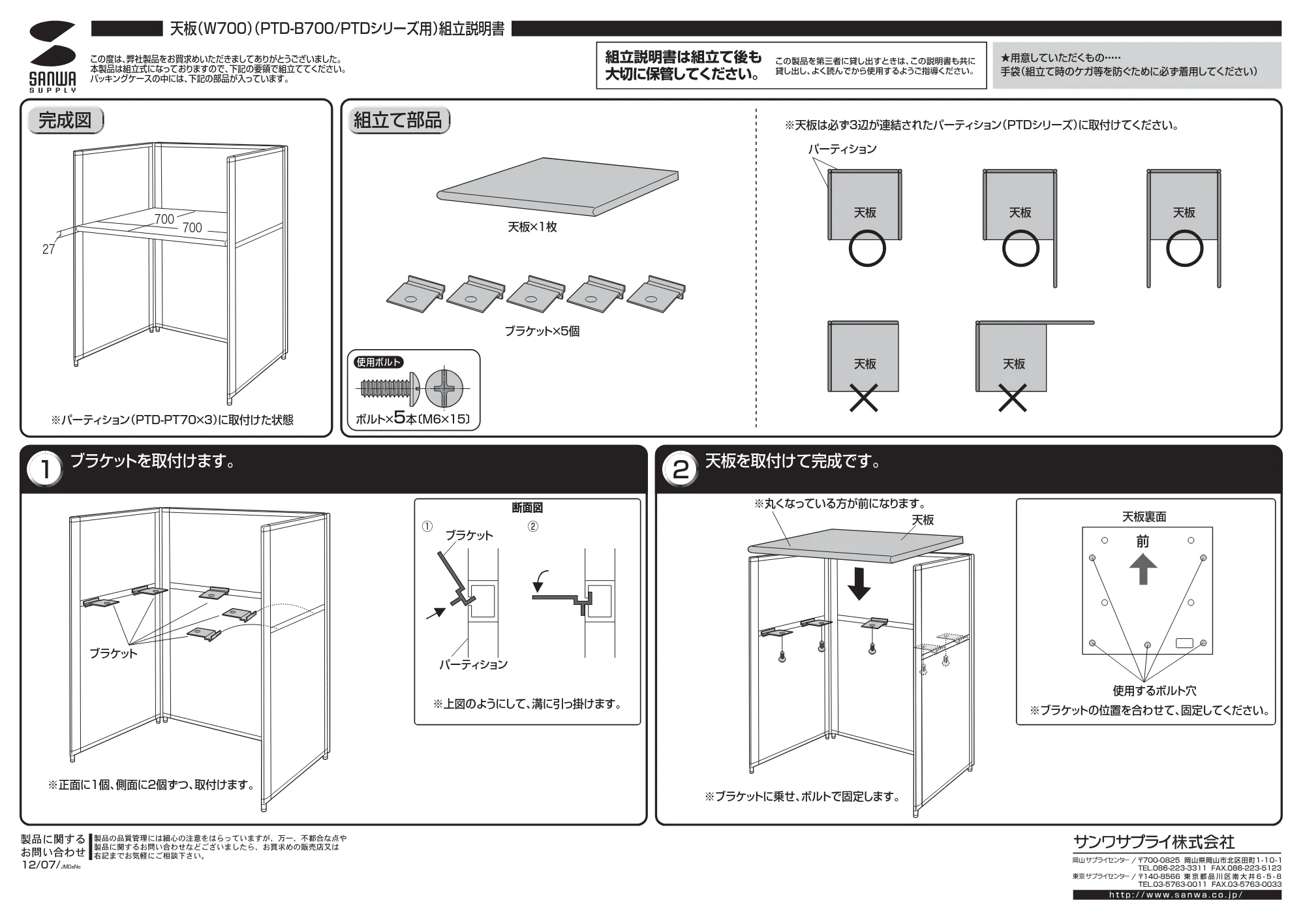

1ページ
この度は、
弊社製品をお買求めいただきましてありがとうございました。
本製品は組立式になっておりますので、
下記の要領で組立ててください。
パッキングケースの中には、
下記の部品が入っています。
天板
（W700）
（PTD-B700/PTDシリーズ用）
組立説明書
完成図
★用意していただくもの
手袋
（組立て時のケガ等を防ぐために必ず着用してください）
12/07/
JMDaNo
ブラケッ
トを取付けます。
1
天板を取付けて完成です。
2
組立て部品
使用ボルト
ボル
ト×
5本
〔M6×15〕
※パーティション
（PTD-PT70×3）
に取付けた状態
27
700
700
天板×1枚
ブラケッ
ト×5個
天板
パーティション
天板
天板
天板
天板
※天板は必ず3辺が連結されたパーティション
（PTDシリーズ）
に取付けてください。
断面図
※正面に1個、
側面に2個ずつ、
取付けます。
※ブラケッ
トに乗せ、
ボル
トで固定します。
使用するボル
ト穴
※ブラケッ
トの位置を合わせて、
固定してください。
前
※丸くなっている方が前になります。
天板
※上図のようにして、
溝に引っ掛けます。
ブラケッ
ト
ブラケッ
ト
パーティション
①
②
天板裏面
