ユーザーズガイド 2006年5月25日更新 （PDF形式／18.7Mバイト）LBP3600

JPN
ユーザーズガイド�ユーザーズガイド�
ご使用前に必ず本書をお読みください。�
将来いつでも使用できるように大切に保管してください。�
レーザビームプリンタ�

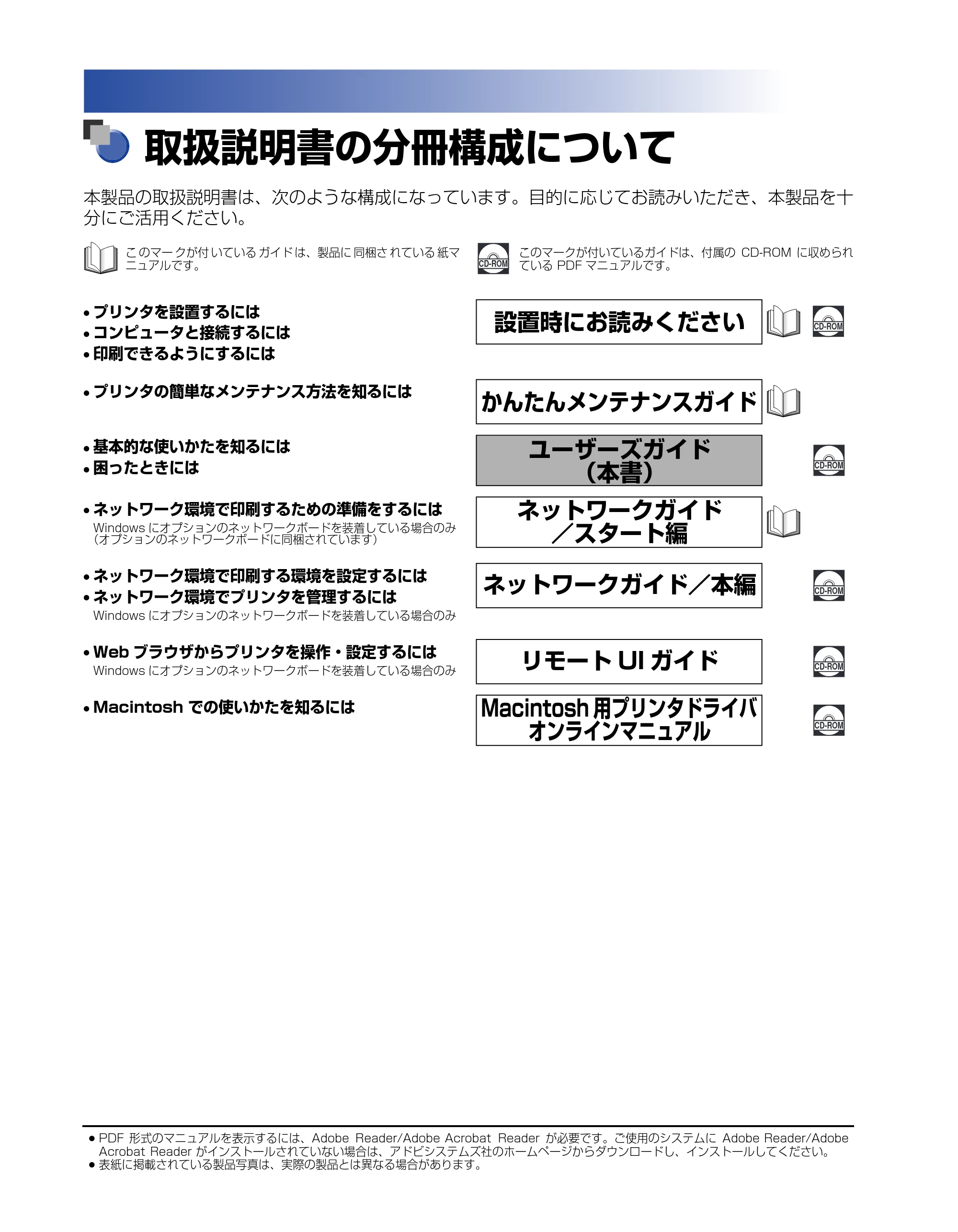

取扱説明書の分冊構成について
本製品の取扱説明書は、次のような構成になっています。目的に応じてお読みいただき、本製品を十
分にご活用ください。
こ のマー クが付 いている ガイド は、製品に 同梱さ れている 紙マ
ニュアルです。 CD-ROM
このマークが付いているガイドは、付属の CD-ROM に収められ
ている PDF マニュアルです。

• プリンタを設置するには
• コンピュータと接続するには
• 印刷できるようにするには

設置時にお読みください CD-ROM

• プリンタの簡単なメンテナンス方法を知るには

かんたんメンテナンスガイド

• 基本的な使いかたを知るには
• 困ったときには

ユーザーズガイド
（本書）
CD-ROM

• ネットワーク環境で印刷するための準備をするには

Windows にオプションのネットワークボードを装着している場合のみ
（オプションのネットワークボードに同梱されています）
ネットワークガイド
／スタート編

• ネットワーク環境で印刷する環境を設定するには
• ネットワーク環境でプリンタを管理するには

Windows にオプションのネットワークボードを装着している場合のみ
ネットワークガイド／本編 CD-ROM

• Web ブラウザからプリンタを操作・設定するには

Windows にオプションのネットワークボードを装着している場合のみ リモート UI ガイド CD-ROM

• Macintosh での使いかたを知るには Macintosh 用プリンタドライバ

オンラインマニュアル
CD-ROM

• PDF 形式のマニュアルを表示するには、Adobe Reader/Adobe Acrobat Reader が必要です。ご使用のシステムに Adobe Reader/Adobe

Acrobat Reader がインストールされていない場合は、アドビシステムズ社のホームページからダウンロードし、インストールしてください。

• 表紙に掲載されている製品写真は、実際の製品とは異なる場合があります。

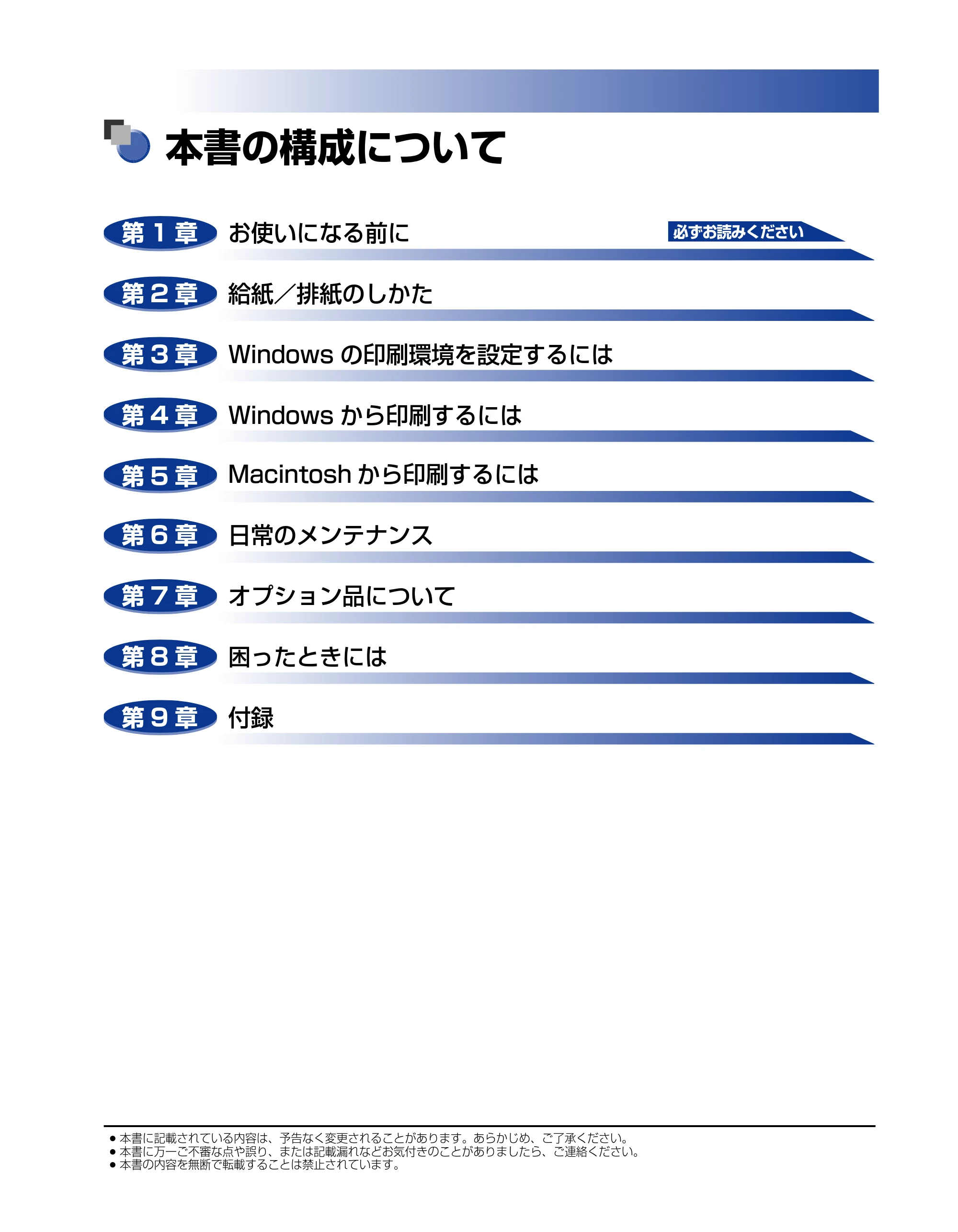

本書の構成について
お使いになる前に
給紙／排紙のしかた
Windows の印刷環境を設定するには
Windows から印刷するには
Macintosh から印刷するには
日常のメンテナンス
オプション品について

困ったときには

付録
第 1 章 必ずお読みください�
第 2 章
第 3 章
第 4 章
第 5 章
第 6 章
第 7 章
第 8 章
第 9 章

• 本書に記載されている内容は、予告なく変更されることがあります。あらかじめ、ご了承ください。
• 本書に万一ご不審な点や誤り、または記載漏れなどお気付きのことがありましたら、ご連絡ください。
• 本書の内容を無断で転載することは禁止されています。

ii

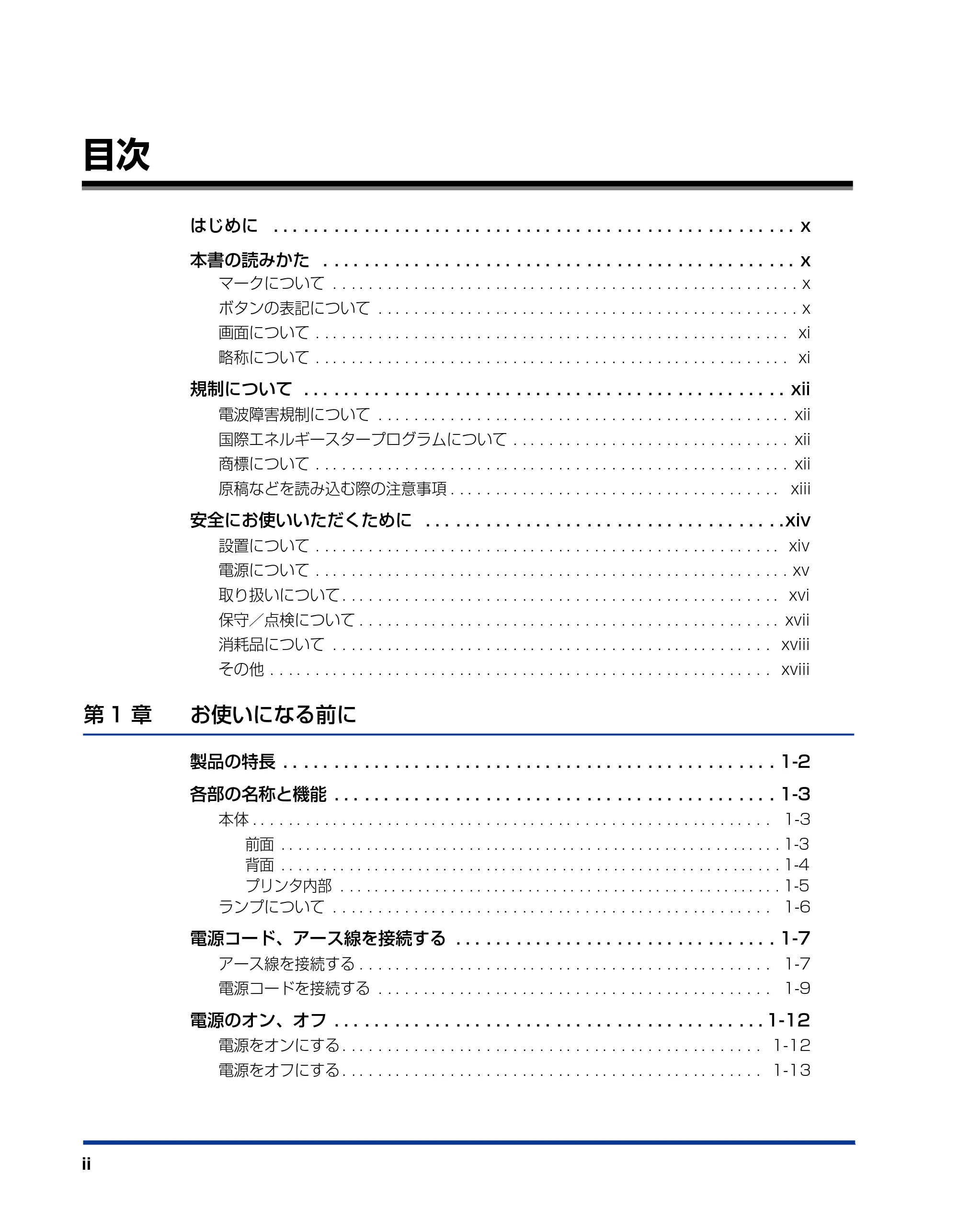

目次
はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
本書の読みかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
マークについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x
ボタンの表記について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . x

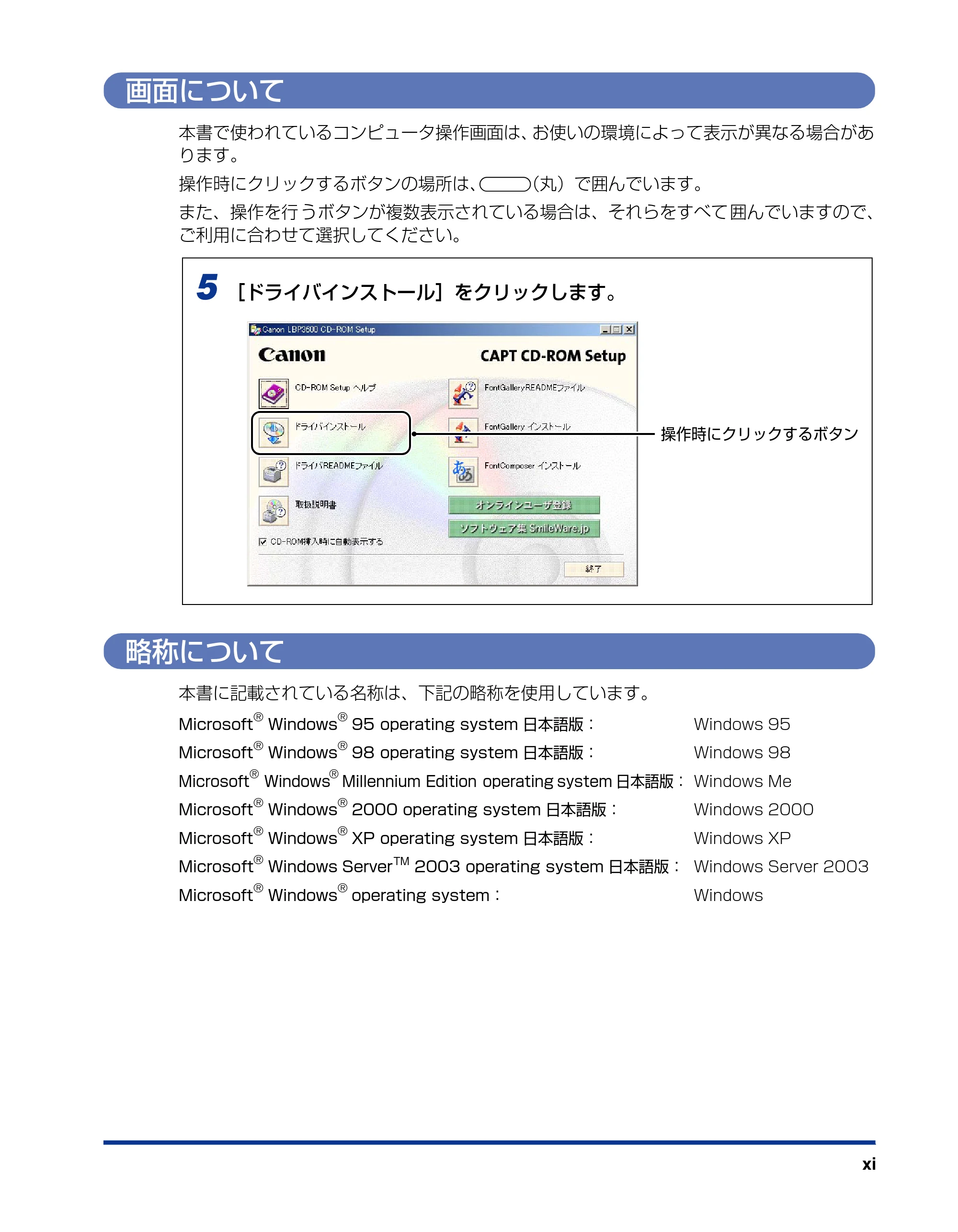

画面について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi

略称について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi
規制について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
電波障害規制について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
国際エネルギースタープログラムについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii
商標について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xii

原稿などを読み込む際の注意事項 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii
安全にお使いいただくために . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xiv
設置について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiv
電源について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xv
取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvi

保守／点検について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvii
消耗品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xviii
その他 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xviii
第 1 章 お使いになる前に
製品の特長 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
前面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

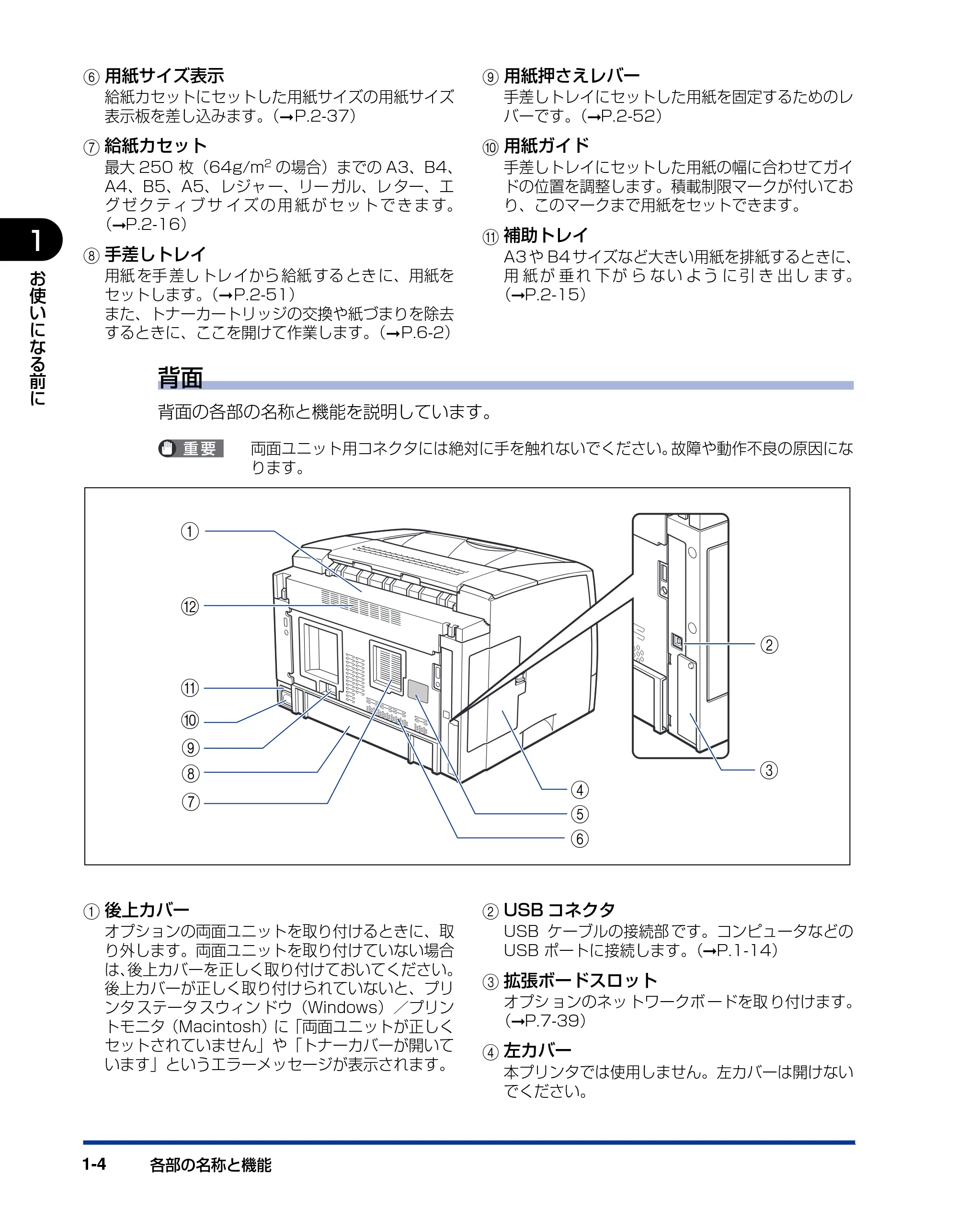

背面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

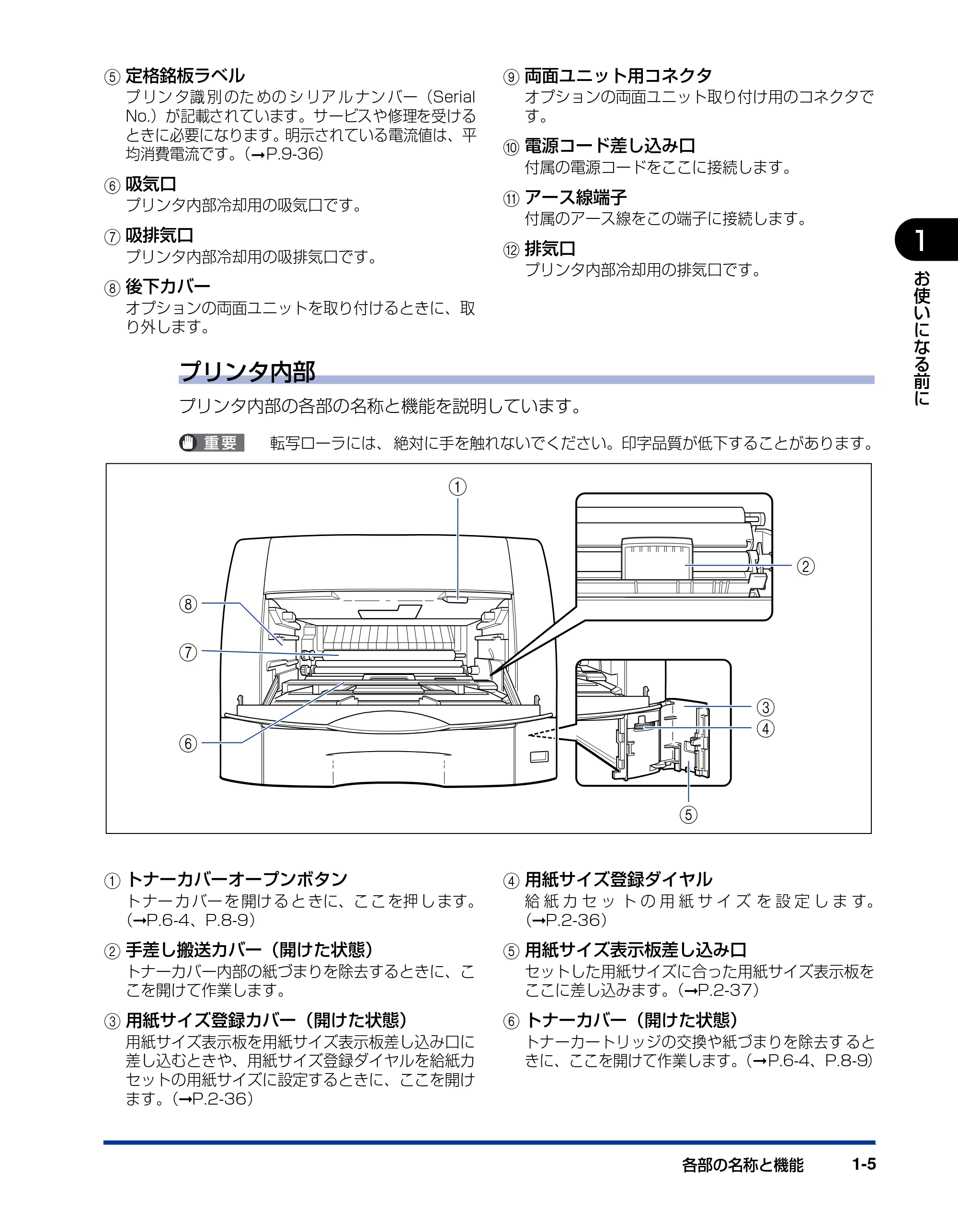

プリンタ内部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
ランプについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
電源コード、アース線を接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
アース線を接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
電源コードを接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

電源のオン、オフ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12
電源をオンにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12
電源をオフにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13

iii

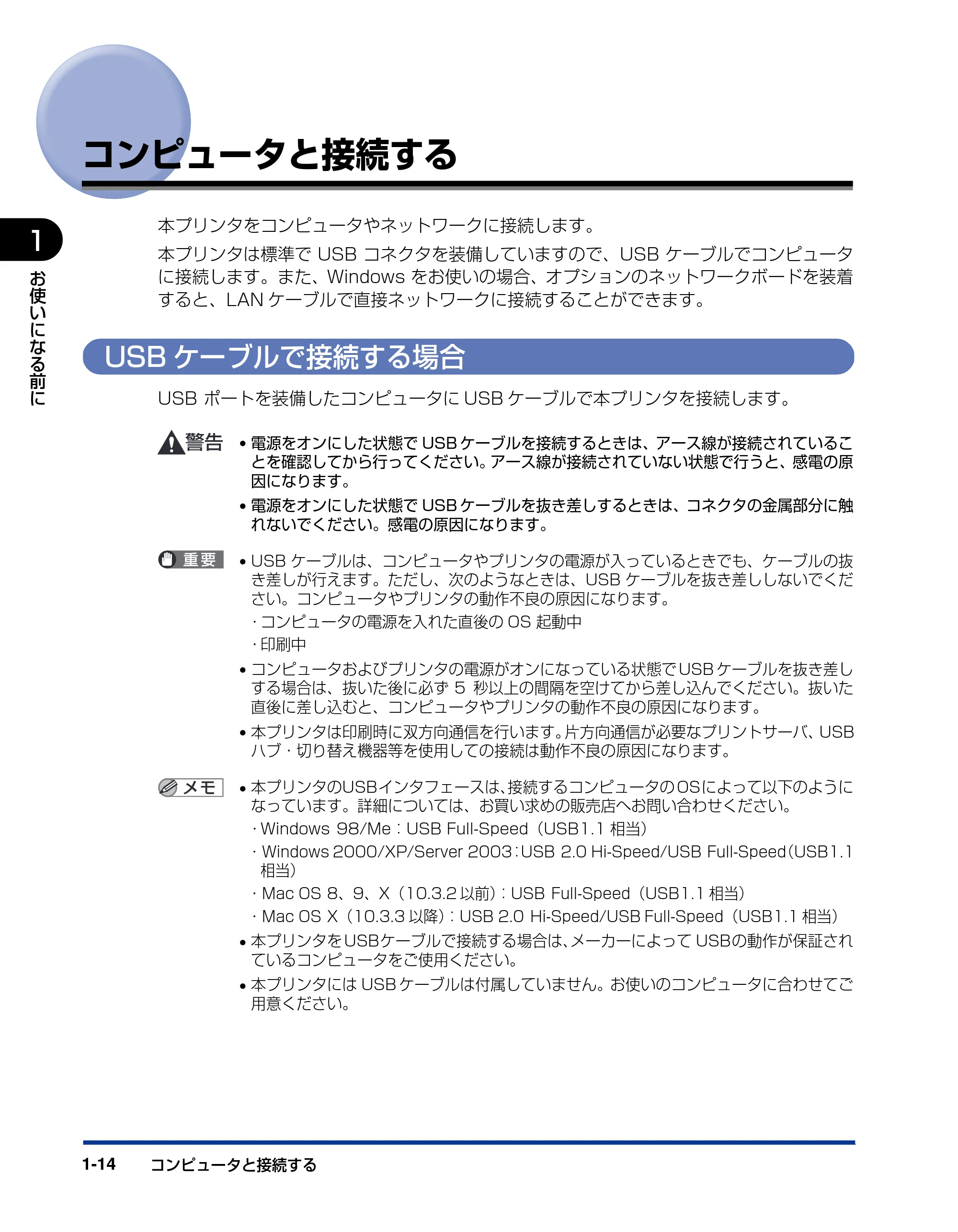

コンピュータと接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14

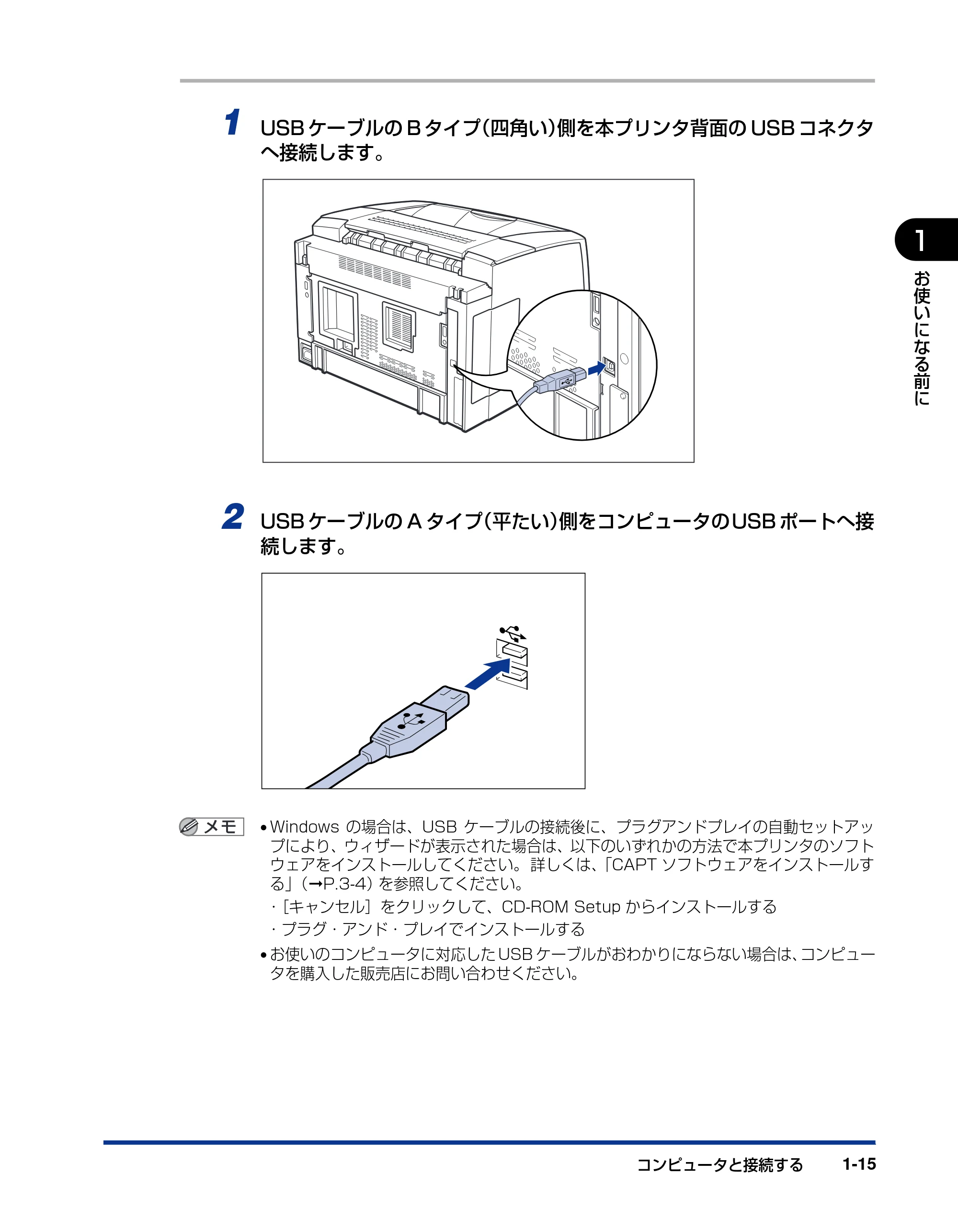

USB ケーブルで接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14
LAN ケーブルで接続する場合（Windows のみ）. . . . . . . . . . . . . . . . . . . . . . . 1-16
第 2 章 給紙／排紙のしかた
用紙について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

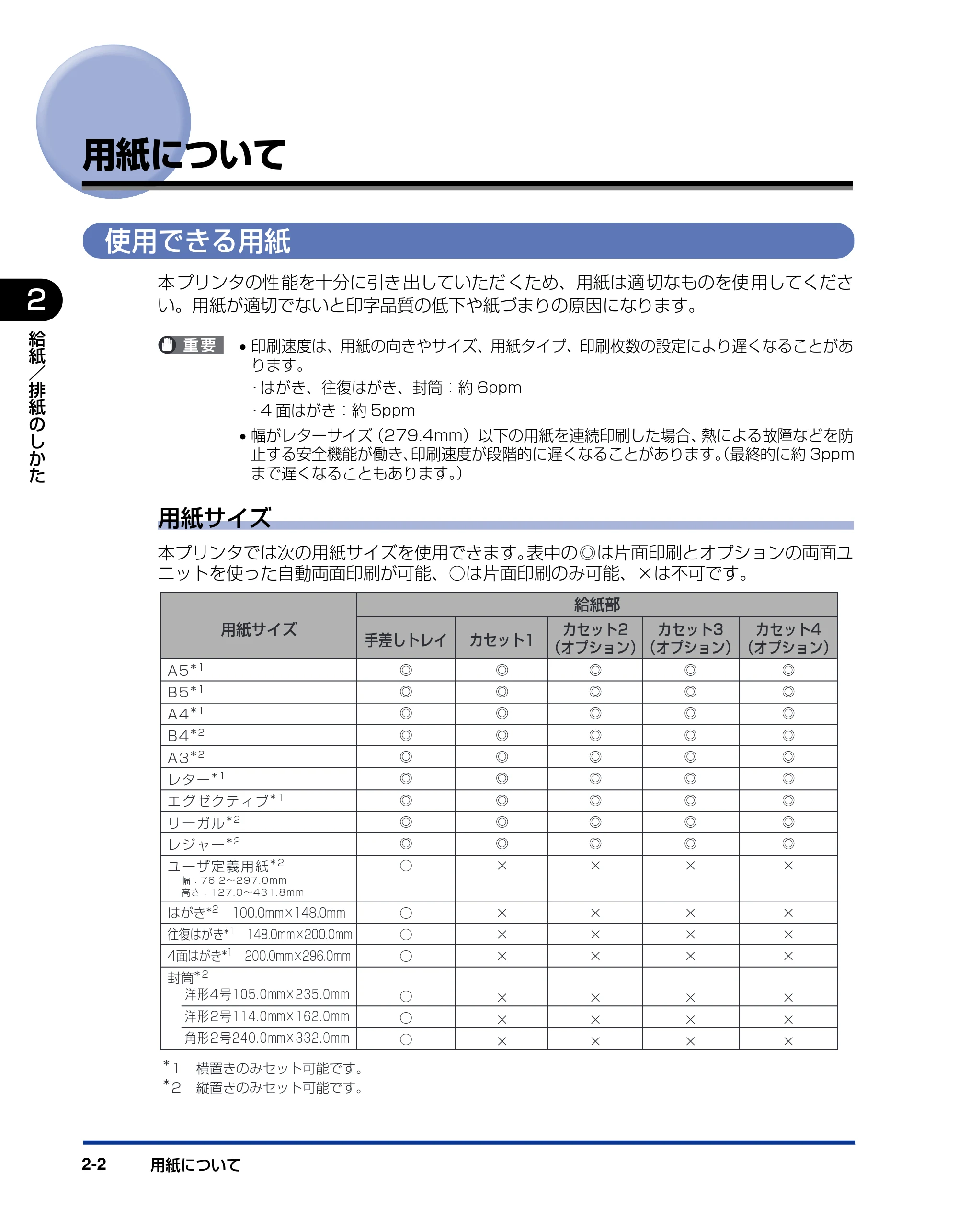

用紙サイズ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2

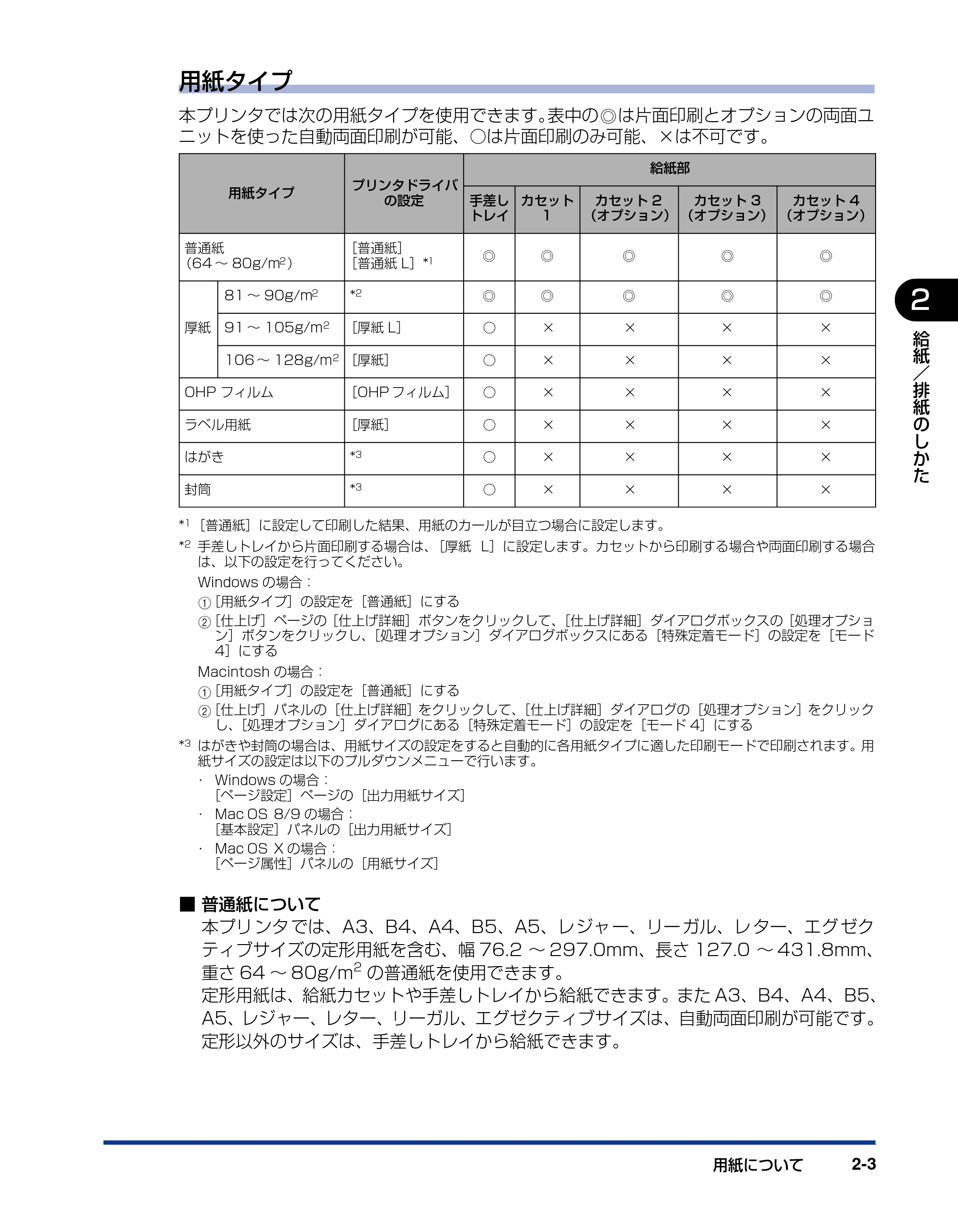

用紙タイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-3
用紙サイズの略号について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6
印刷できる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

用紙の保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
プリントの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

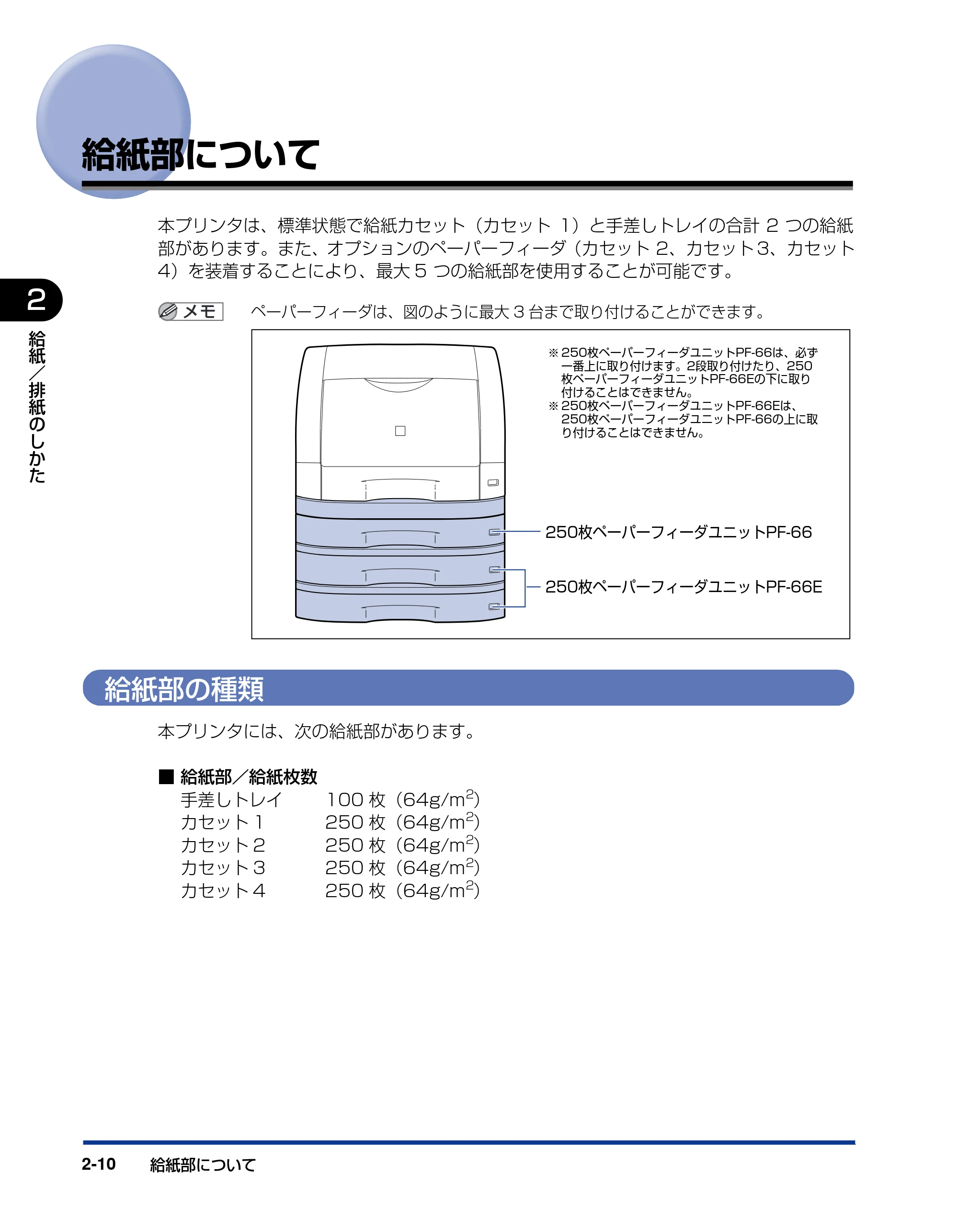

給紙部について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
給紙部の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
給紙部の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

給紙部の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
排紙先について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
排紙トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
排紙先の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

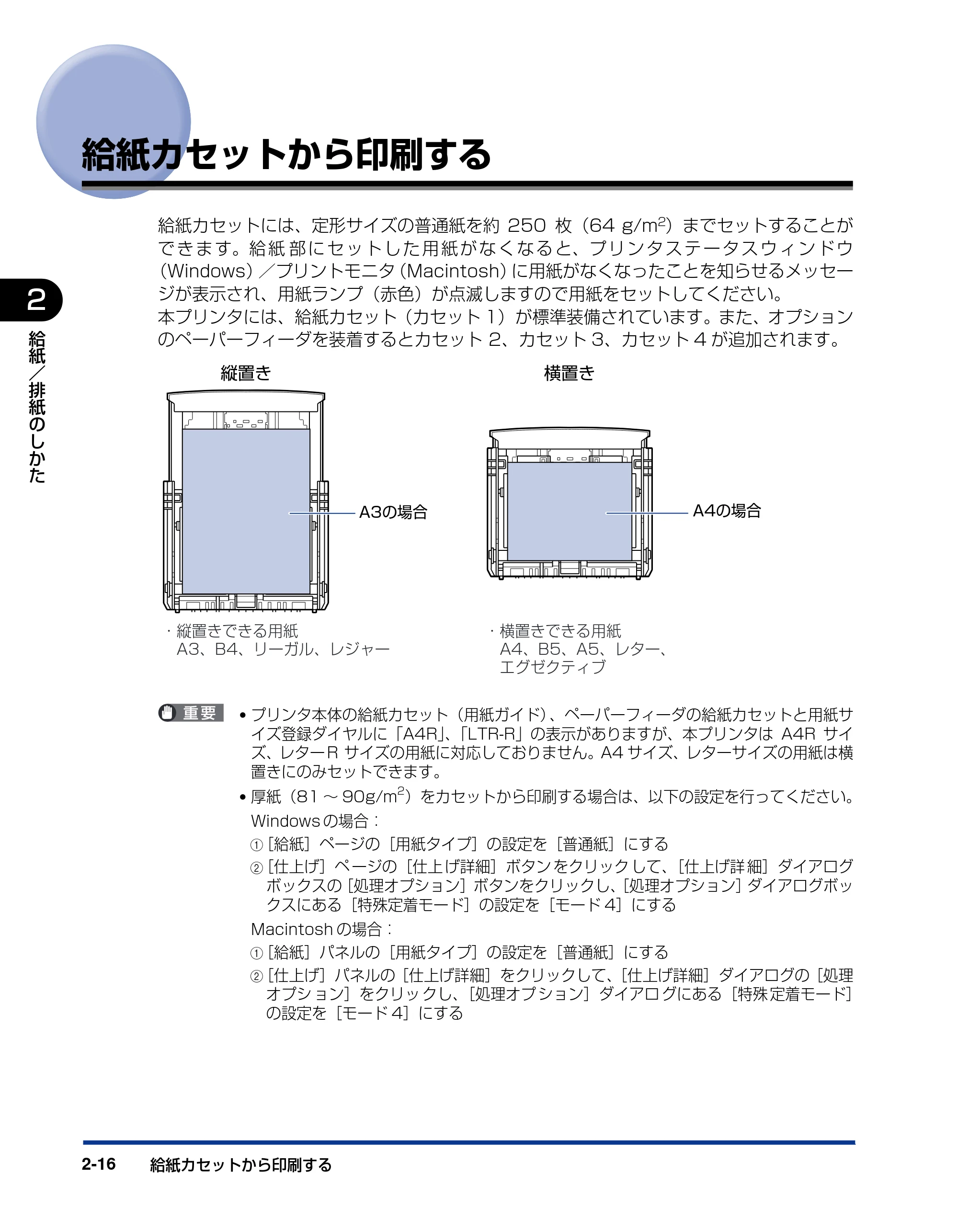

給紙カセットから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-16

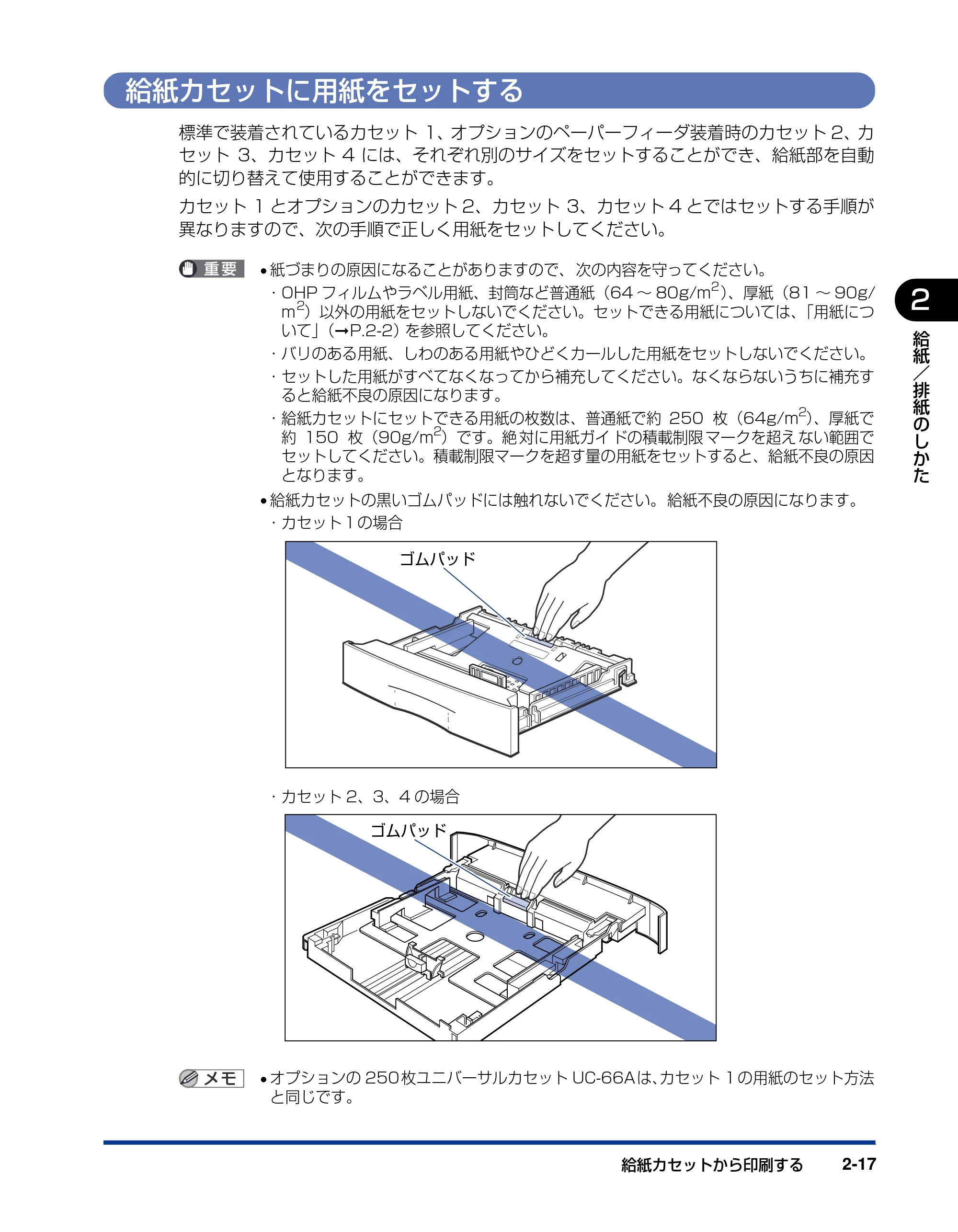

給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
カセット 1 に用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
カセット 2、カセット 3、カセット 4 に用紙をセットする . . . . . . . . . . . . . . . . 2-24
給紙カセットの用紙サイズを変更する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-28
カセット 1 の用紙サイズを変更する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-28
カセット 2、カセット 3、カセット 4 の用紙サイズを変更する . . . . . . . . . . . . . 2-40

プリンタドライバの設定をして印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-47
手差しトレイから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-51
用紙（はがき、 封筒以外）に印刷する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-51
はがきに印刷する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-60
封筒に印刷する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-67

両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-76
自動で両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-77
自動両面印刷するときの用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . 2-80
給紙カセットから給紙する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-80
手差しトレイから給紙する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-82

手動で両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-83

iv

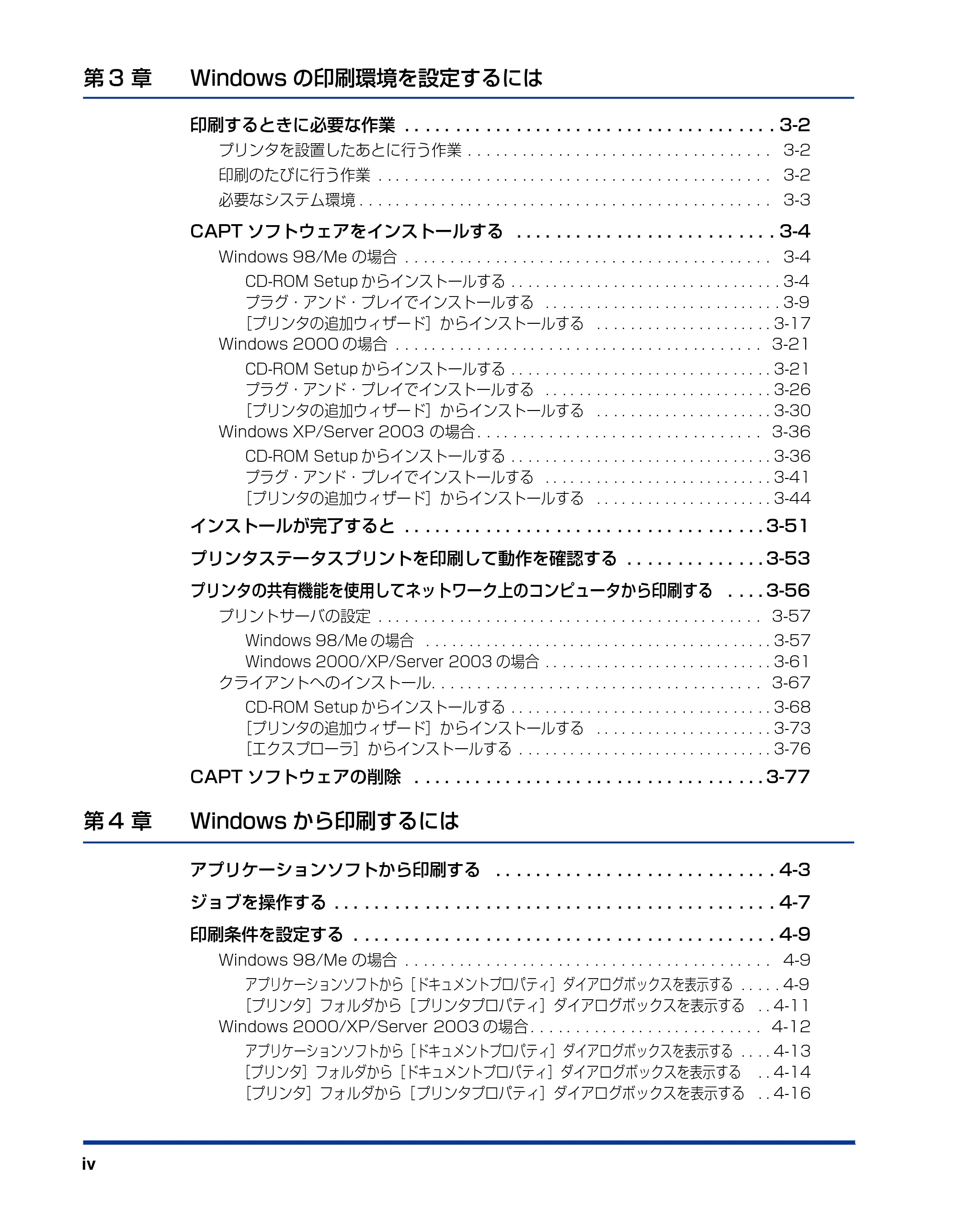

第 3 章 Windows の印刷環境を設定するには
印刷するときに必要な作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
プリンタを設置したあとに行う作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
印刷のたびに行う作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
必要なシステム環境 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
CAPT ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Windows 98/Me の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
CD-ROM Setup からインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
プラグ・アンド・プレイでインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9
［プリンタの追加ウィザード］からインストールする . . . . . . . . . . . . . . . . . . . . . 3-17
Windows 2000 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
CD-ROM Setup からインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21

プラグ・アンド・プレイでインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26
［プリンタの追加ウィザード］からインストールする . . . . . . . . . . . . . . . . . . . . . 3-30
Windows XP/Server 2003 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36
CD-ROM Setup からインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36
プラグ・アンド・プレイでインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-41
［プリンタの追加ウィザード］からインストールする . . . . . . . . . . . . . . . . . . . . . 3-44

インストールが完了すると . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-51
プリンタステータスプリントを印刷して動作を確認する . . . . . . . . . . . . . . 3-53
プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する . . . . 3-56
プリントサーバの設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-57
Windows 98/Me の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-57
Windows 2000/XP/Server 2003 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-61

クライアントへのインストール. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-67
CD-ROM Setup からインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-68
［プリンタの追加ウィザード］からインストールする . . . . . . . . . . . . . . . . . . . . . 3-73
［エクスプローラ］からインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-76
CAPT ソフトウェアの削除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-77
第 4 章 Windows から印刷するには
アプリケーションソフトから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

ジョブを操作する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
印刷条件を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
Windows 98/Me の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
アプリケーションソフトから［ドキュメントプロパティ］ダイアログボックスを表示する . . . . . 4-9
［プリンタ］フォルダから［プリンタプロパティ］ダイアログボックスを表示する . . 4-11
Windows 2000/XP/Server 2003 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

アプリケーションソフトから［ドキュメントプロパティ］ダイアログボックスを表示する . . . . 4-13
［プリンタ］フォルダから［ドキュメントプロパティ］ダイアログボックスを表示する . . 4-14
［プリンタ］フォルダから［プリンタプロパティ］ダイアログボックスを表示する . . 4-16

v
印刷前のプリンタ情報設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-18
いろいろな印刷機能を使用する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20
プリンタドライバのページについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20
［ページ設定］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21
［仕上げ］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-24

［給紙］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-27
［印刷品質］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-29
［全般］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-32
［詳細］ページ（Windows 98/Me のみ） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-32
［共有］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-33

［ポート］ページ（Windows 2000/XP/Server 2003 のみ）. . . . . . . . . . . . . 4-33
［詳細設定］ページ（Windows 2000/XP/Server 2003 のみ） . . . . . . . . . . . 4-34
［セキュリティ］ページ（Windows 2000/XP/Server 2003 のみ）. . . . . . . . 4-34
［デバイスの設定］ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-35
［お気に入り］ページ（Windows 2000/XP/Server 2003 のみ） . . . . . . . . . 4-36
プレビュー画面について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-38

用紙１枚に複数ページを印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-39
拡大／縮小して印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-41
自動で倍率を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-41
任意に倍率を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-42
ポスター印刷を行う . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-43

スタンプを付けて印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-44
スタンプを付けて印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-45
スタンプを編集する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-46
任意の用紙サイズ（ ユーザ定義用紙）を設定する . . . . . . . . . . . . . . . . . . . . . . . 4-49
ページに枠や日付を付けて印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-50

印刷方法を選択して印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-52
サイズや向きが異なる用紙を組み合わせて印刷する . . . . . . . . . . . . . . . . . . . . . 4-54
とじしろを付けて印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-56
印刷の仕上げ方法を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-57
給紙方法を選ぶ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-60

印刷の品質を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-61
グレーの設定をする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-62
グレーの設定をする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-62
グレー調整サンプルを印刷する（Windows 2000/XP/Server 2003 のみ）. . . . . 4-64
お気に入りを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-66

お気に入りの新規追加 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-66
お気に入りの編集／削除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-68
ジョブを編集する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-69
設定を確認する／設定を標準値に戻す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-71
設定を確認する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-72

設定を標準値に戻す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-72
プリンタステータスウィンドウについて . . . . . . . . . . . . . . . . . . . . . . . . . . 4-73
プリンタステータスウィンドウの各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . 4-73
プリンタステータスウィンドウの表示方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-75
環境設定メニューについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-75

vi
［ユーティリティ］メニューについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-77
［デバイス設定］メニューについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-78
［最新の情報に更新］について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-79
［エラー復帰］について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-79
プリントサーバを使用しているときの表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-79

第 5 章 Macintosh から印刷するには
印刷するときに必要な作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
プリンタを設置したあとに行う作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
印刷のたびに行う作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
必要なシステム環境 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
CAPT ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4

Mac OS 8/9 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
Mac OS X の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
印刷先を設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
Mac OS 8/9 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-11
Mac OS X の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12

CAPT ソフトウェアの削除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
Mac OS 8/9 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-15
Mac OS X の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-17
アプリケーションソフトから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-21
Mac OS 8/9 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-21

Mac OS X の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-24
オンラインマニュアルを表示する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-27
Mac OS 8/9 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-27
Mac OS X の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-28
プリンタドライバヘルプを表示する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-30

第 6 章 日常のメンテナンス
トナーカートリッジを交換する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
メッセージが表示されたときは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
トナーを使い切るには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
トナーカートリッジの交換 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
使用済みトナーカートリッジ回収のお願い . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17

トナーカートリッジの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
トナーカートリッジの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-19
定着ローラを清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-20
転写ローラと感光ドラムを清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25

vii
印字位置を調整する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-27
印字位置の確認 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-27
印字位置の調整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-29
プリンタを清掃する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-34
プリンタを移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-36

プリンタの取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-44
プリンタの取り扱いのご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-44
プリンタ保管時のご注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-45
第 7 章 オプション品について
オプション品について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
給紙カセット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2

ペーパーフィーダ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
両面ユニット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
ネットワークボード（ Windows のみ）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-5
ペーパーフィーダ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-6
設置スペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8

各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9
梱包材を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9
250 枚ペーパーフィーダユニット PF-66 の梱包材を取り外す . . . . . . . . . . . . . 7-10
250 枚ペーパーフィーダユニット PF-66E の梱包材を取り外す . . . . . . . . . . . . 7-12
プリンタ本体を移動する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-15
ペーパーフィーダを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-20

ペーパーフィーダを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-26
両面ユニット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-28
設置スペース . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-29
各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-30
梱包材を取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-31

両面ユニットを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-32
両面ユニットを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-35
ネットワークボード（Windows のみ）. . . . . . . . . . . . . . . . . . . . . . . . . . . 7-39
各部の名称と機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-40
ネットワークボードを取り付ける . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-41

ネットワークボードを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-45
ネットワークボードの初期化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-47
ネットワークボードを取り外す . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-50

viii
第 8 章 困ったときには
トラブル解決マップ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
エラーランプについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3
紙づまりが起こったときには . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-4
紙づまりの除去手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-6
ペーパーフィーダの紙づまり . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-20

両面ユニットの紙づまり . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-23
紙づまりのメッセージが消えないときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-28
サービスコール表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-37
印字品質のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-39
用紙のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-46

何も印刷されないときは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-48
インストールのトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-49
アンインストールできなかったときは. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-50
USB クラスドライバの削除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-52
ローカルインストール時のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-55
プリンタの共有機能を使用したときのインストールのトラブル . . . . . . . . . . . . . 8-56

その他のトラブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-57
プリンタの機能を確認したいときには . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-60
第 9 章 付録
プリンタのおもな仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
ハードウェアの仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
ソフトウェアの仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-3

各部の寸法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-4
NetSpot Device Installer について（Windows のみ） . . . . . . . . . . . . . . 9-7
Print Monitor Installer について（Windows のみ） . . . . . . . . . . . . . . . . 9-8
NetSpot Console について（Windows のみ）. . . . . . . . . . . . . . . . . . . . . 9-9
Windows ファイアウォール機能について . . . . . . . . . . . . . . . . . . . . . . . . 9-10
クライアントとの通信に対する Windows ファイアウォールのブロック解除をする . . . . 9-10

Windows ファイアウォールでクライアント側との通信を遮断（ブロック）する . . . 9-12
サーバとの通信に対する Windows ファイアウォールのブロックを解除する . . . 9-13
FontGallery について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-15
必要なシステム環境 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-15
コード表について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-16

ix
インストール方法について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-16
FontGallery 製品使用許諾契約書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-18
ソフトウェア製品使用許諾契約書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-18
BITSTREAM 使用許諾契約 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-19
保証の拒否および限定保証 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-20

米国政府の限定権利 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-21
FontGallery 同梱書体見本 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-22
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-28
保守サービスのご案内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-33
キヤノン保守契約制度とは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-33

キヤノン保守契約制度のメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-33
キヤノンサービスパックとは . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-34
キヤノンサービスパックのメリット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-34
補修用性能部品 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-34
無償保証について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-35

シリアルナンバーの表示位置について . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-36
ソフトウェアのバージョンアップについて . . . . . . . . . . . . . . . . . . . . . . . . 9-37
情報の入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-37
ソフトウェアの入手方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-37
サテラ ご購入者アンケート協力のお願い . . . . . . . . . . . . . . . . . . . . . . . . 9-38

x

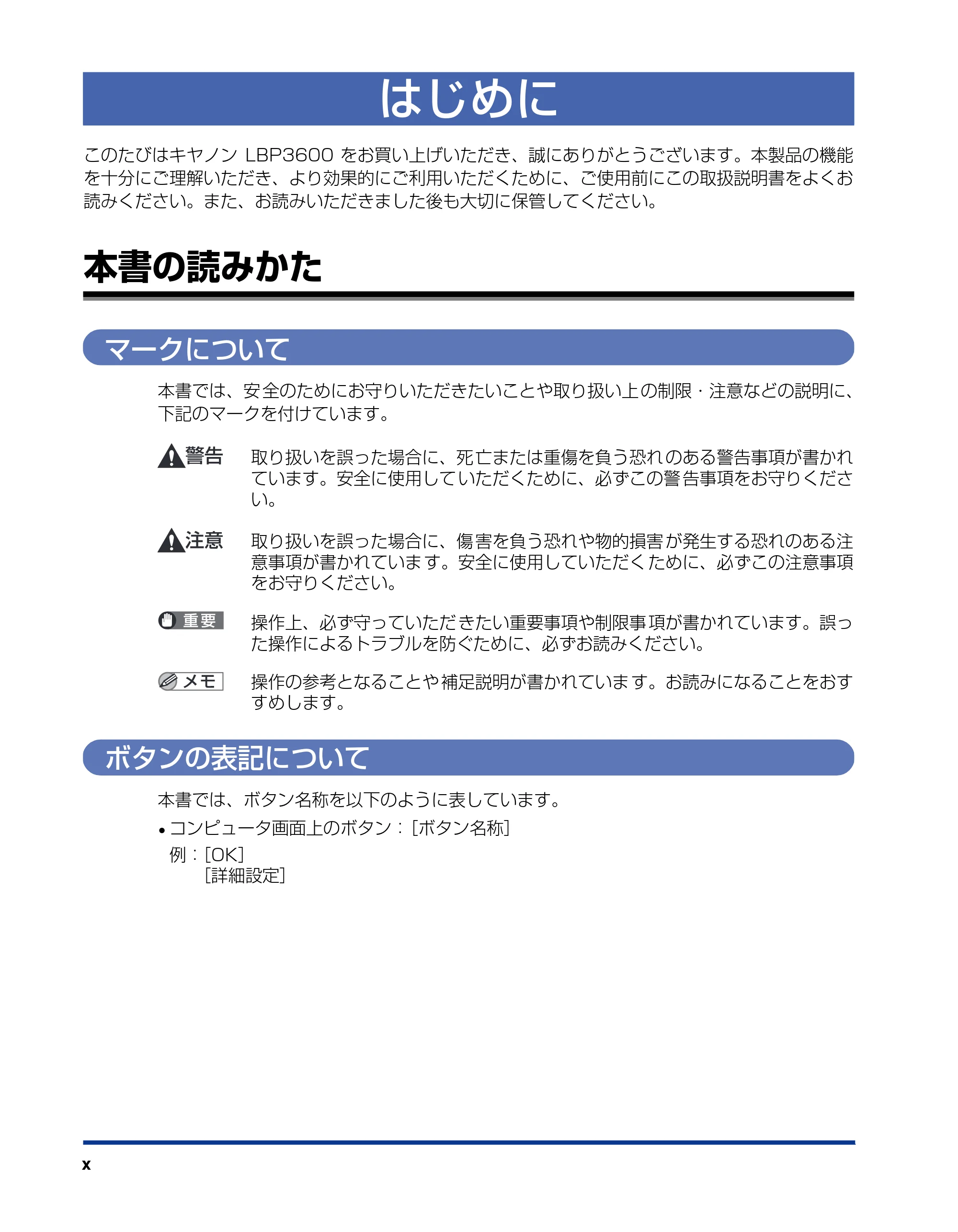

はじめに
このたびはキヤノン LBP3600 をお買い上げいただき、誠にありがとうございます。本製品の機能
を十分にご理解いただき、より効果的にご利用いただくために、ご使用前にこの取扱説明書をよくお
読みください。また、お読みいただきました後も大切に保管してください。
本書の読みかた
マークについて
本書では、安 全のためにお守りいただきたいことや取り扱い上 の制限・注意などの説明に、
下記のマークを付けています。
取り扱いを誤った場合に、死 亡または重傷を負う恐れ のある警告事項が書かれ
ています。安全に使用して いただくために、必ずこの警 告事項をお守りくださ
い。
取り扱いを誤った場合に、傷 害を負う恐れや物的損害 が発生する恐れのある注
意事項が書かれていま す。安全に使用していただく ために、必ずこの注意事項
をお守りください。
操作上、必ず守っていただ きたい重要事項や制限事 項が書かれています。誤っ
た操作によるトラブルを防ぐために、必ずお読みください。
操作の参考となることや 補足説明が書かれていま す。お読みになることをおす

すめします。
ボタンの表記について
本書では、ボタン名称を以下のように表しています。

• コンピュータ画面上のボタン：［ボタン名称］

例：［OK］
［詳細設定］

xi
画面について
本書で使われているコンピュータ操作画面は、お使いの環境によって表示が異なる場合があ
ります。
操作時にクリックするボタンの場所は、 （丸）で囲んでいます。
また、操作を行 うボタンが複数表示されている場合は、それらをすべて 囲んでいますので、
ご利用に合わせて選択してください。
略称について
本書に記載されている名称は、下記の略称を使用しています。
Microsoft
®
Windows
®
95 operating system 日本語版： Windows 95
Microsoft
®
Windows
®
98 operating system 日本語版： Windows 98
Microsoft
®
Windows
®
Millennium Edition operating system 日本語版： Windows Me
Microsoft
®
Windows
®
2000 operating system 日本語版： Windows 2000
Microsoft
®
Windows
®
XP operating system 日本語版： Windows XP

Microsoft
®
Windows Server
TM
2003 operating system 日本語版： Windows Server 2003
Microsoft
®
Windows
®
operating system： Windows
5 ［ドライバインストール］をクリックします。�
操作時にクリックするボタン�

xii

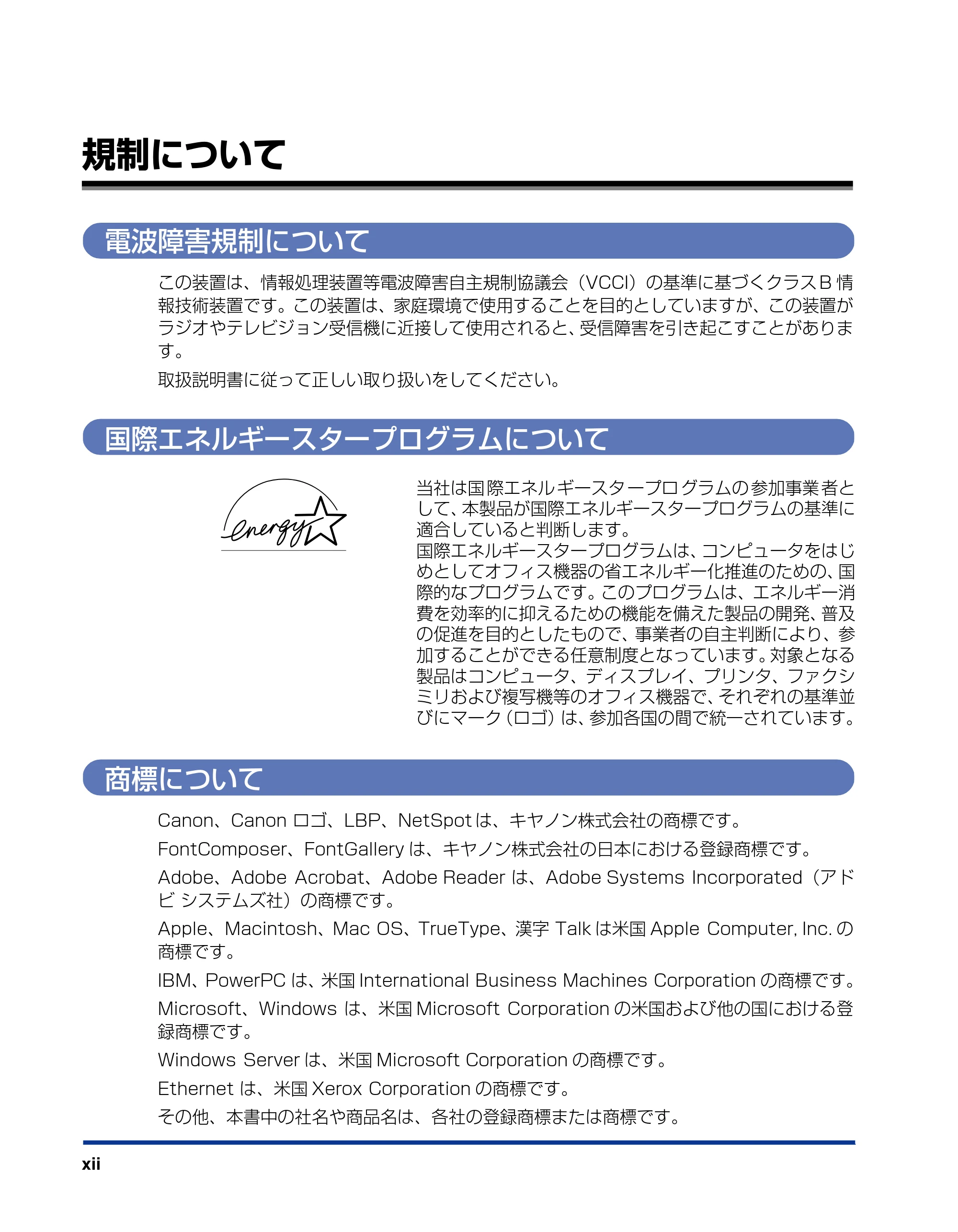

規制について
<SubsectionBack>
電波障害規制について
この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づくクラス B 情
報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置が
ラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがありま
す。
取扱説明書に従って正しい取り扱いをしてください。
国際エネルギースタープログラムについて
商標について
Canon、Canon ロゴ、LBP、NetSpot は、キヤノン株式会社の商標です。
FontComposer、FontGallery は、キヤノン株式会社の日本における登録商標です。
Adobe、Adobe Acrobat、Adobe Reader は、Adobe Systems Incorporated（アド
ビ システムズ社）の商標です。
Apple、Macintosh、Mac OS、TrueType、漢字 Talk は米国 Apple Computer, Inc. の
商標です。

IBM、PowerPC は、米国 International Business Machines Corporation の商標です。
Microsoft、Windows は、米国 Microsoft Corporation の米国および他の国における登
録商標です。
Windows Server は、米国 Microsoft Corporation の商標です。
Ethernet は、米国 Xerox Corporation の商標です。
その他、本書中の社名や商品名は、各社の登録商標または商標です。
当社は国 際エネル ギースタ ープロ グラムの 参加事業 者と
して、本製品が国際エネルギースタープログラムの基準に
適合していると判断します。
国際エネルギースタープログラムは、コンピュータをはじ
めとしてオフィス機器の省エネルギー化推進のための、国
際的なプログラムです。このプログラムは、エネルギー消
費を効率的に抑えるための機能を備えた製品の開発、普及
の促進を目的としたもので、事業者の自主判断により、参
加することができる任意制度となっています。対象となる

製品はコンピュータ、ディスプレイ、プリンタ、ファクシ
ミリおよび複写機等のオフィス機器で、それぞれの基準並
びにマーク（ロゴ）は、参加各国の間で統一されています。

xiii

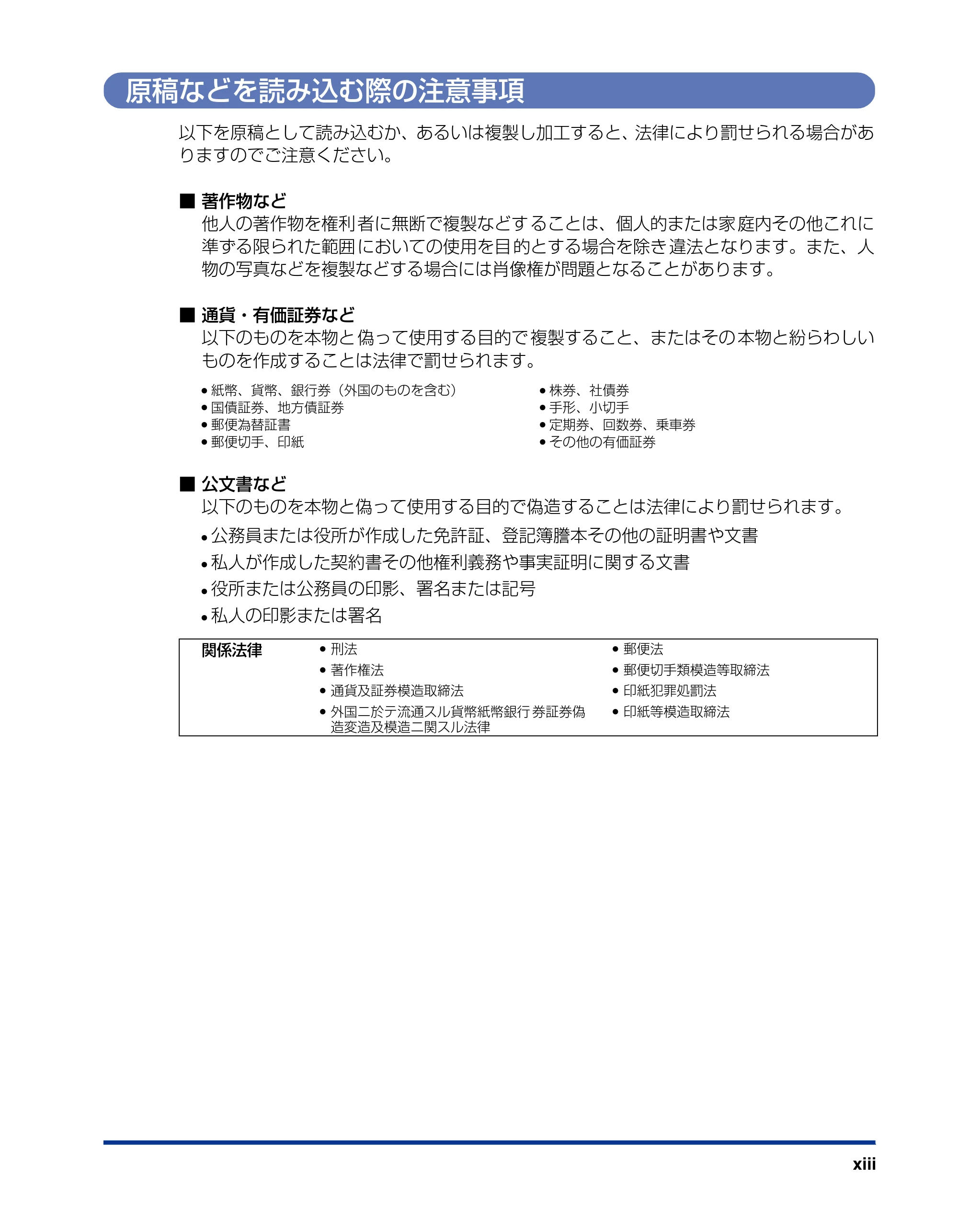

原稿などを読み込む際の注意事項
以下を原稿として読み込むか、あるいは複製し加工すると、法律により罰せられる場合があ
りますのでご注意ください。
■ 著作物など
他人の著作物を権利 者に無断で複製などす ることは、個人的または家 庭内その他これに
準ずる限られた範囲 においての使用を目 的とする場合を除き 違法となります。また、人
物の写真などを複製などする場合には肖像権が問題となることがあります。
■ 通貨・有価証券など
以下のものを本物と 偽って使用する目的で 複製すること、またはその 本物と紛らわしい
ものを作成することは法律で罰せられます。
■ 公文書など
以下のものを本物と偽って使用する目的で偽造することは法律により罰せられます。

• 公務員または役所が作成した免許証、登記簿謄本その他の証明書や文書
• 私人が作成した契約書その他権利義務や事実証明に関する文書
• 役所または公務員の印影、署名または記号
• 私人の印影または署名
• 紙幣、貨幣、銀行券（外国のものを含む） • 株券、社債券
• 国債証券、地方債証券 • 手形、小切手
• 郵便為替証書 • 定期券、回数券、乗車券
• 郵便切手、印紙 • その他の有価証券

関係法律 • 刑法 • 郵便法

• 著作権法 • 郵便切手類模造等取締法
• 通貨及証券模造取締法 • 印紙犯罪処罰法
• 外国ニ於テ流通スル貨幣紙幣銀行 券証券偽

造変造及模造ニ関スル法律

• 印紙等模造取締法

xiv

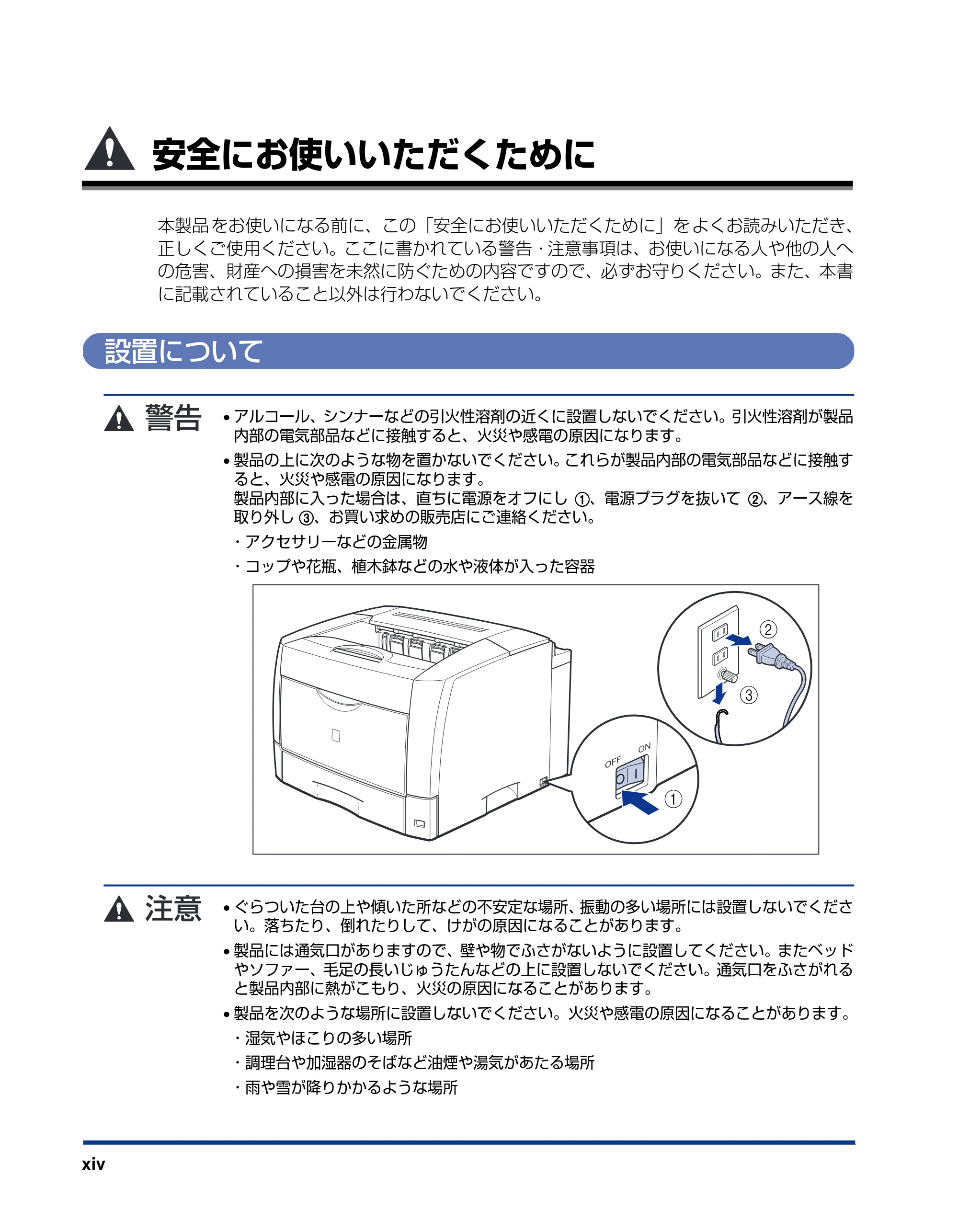

安全にお使いいただくために
本製品 をお使いになる前に、この「安全にお使いいただくために」を よくお読みいただき、
正しくご使用ください。ここに書かれている警告・注意事項は、お使いになる人や他の人へ
の危害、財産への損害を未然に防ぐための内容ですので、必ずお守りください。また、本書
に記載されていること以外は行わないでください。
設置について

• アルコール、シンナーなどの引火性溶剤の近くに設置しないでください。引火性溶剤が製品

内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品の上に次のような物を置かないでください。これらが製品内部の電気部品などに接触す

ると、火災や感電の原因になります。
製品内部に入った場合は、直ちに電源をオフにし aaaa、電源プラグを抜いて bbbb、アース線を
取り外し cccc、お買い求めの販売店にご連絡ください。

• アクセサリーなどの金属物
• コップや花瓶、植木鉢などの水や液体が入った容器
• ぐらついた台の上や傾いた所などの不安定な場所、振動の多い場所には設置しないでくださ

い。落ちたり、倒れたりして、けがの原因になることがあります。

• 製品には通気口がありますので、壁や物でふさがないように設置してください。またベッド

やソファー、毛足の長いじゅうたんなどの上に設置しないでください。通気口をふさがれる
と製品内部に熱がこもり、火災の原因になることがあります。

• 製品を次のような場所に設置しないでください。火災や感電の原因になることがあります。
• 湿気やほこりの多い場所
• 調理台や加湿器のそばなど油煙や湯気があたる場所
• 雨や雪が降りかかるような場所

OFF

ON
a
c
b

xv

• 水道の蛇口付近などの水気のある場所
• 直射日光のあたる場所
• 高温になる場所
• 火気に近い場所
• 製品を設置する場合は、製品と床面、製品と製品の間に手などを挟まないように、ゆっくり

と慎重に行ってください。手などを挟むと、けがの原因になることがあります。

• インタフェースケー ブルを接続する場合は、本書の指示に従 って正しく接続してください。

正しく接続しないと、製品の故障や感電の原因になることがあります。

• 製品を 持ち運ぶ場合 は、本書の指示 に従って正し く持ってくだ さい。製品を落 としたりし

て、けがの原因となることがあります。（ プリンタを移動する：P.6-36）

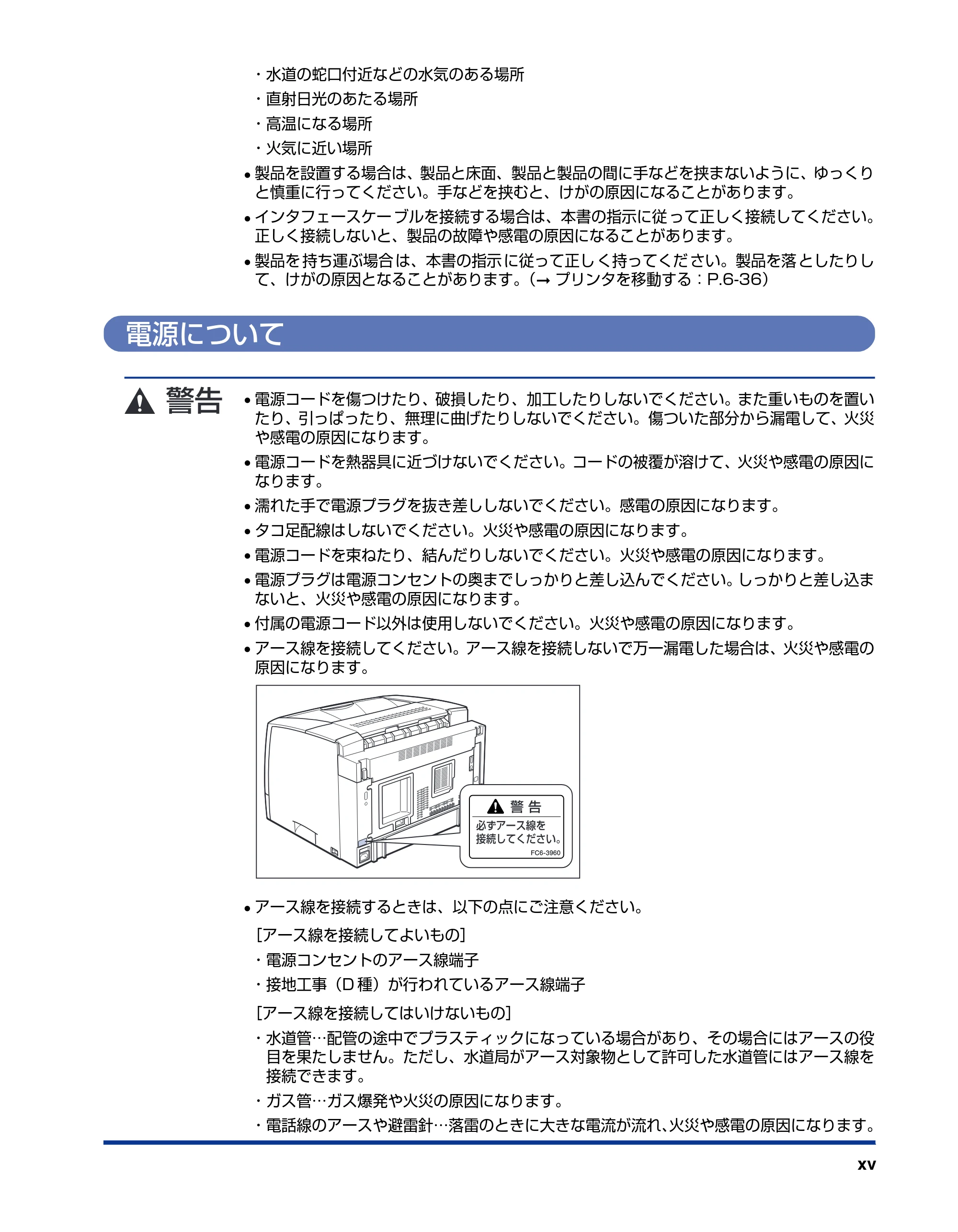

電源について

• 電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものを置い

たり、引っぱったり、無理に曲げたりしないでください。傷ついた部分から漏電して、火災
や感電の原因になります。

• 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の原因に

なります。

• 濡れた手で電源プラグを抜き差ししないでください。感電の原因になります。
• タコ足配線はしないでください。火災や感電の原因になります。
• 電源コードを束ねたり、結んだりしないでください。火災や感電の原因になります。
• 電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込ま

ないと、火災や感電の原因になります。

• 付属の電源コード以外は使用しないでください。火災や感電の原因になります。

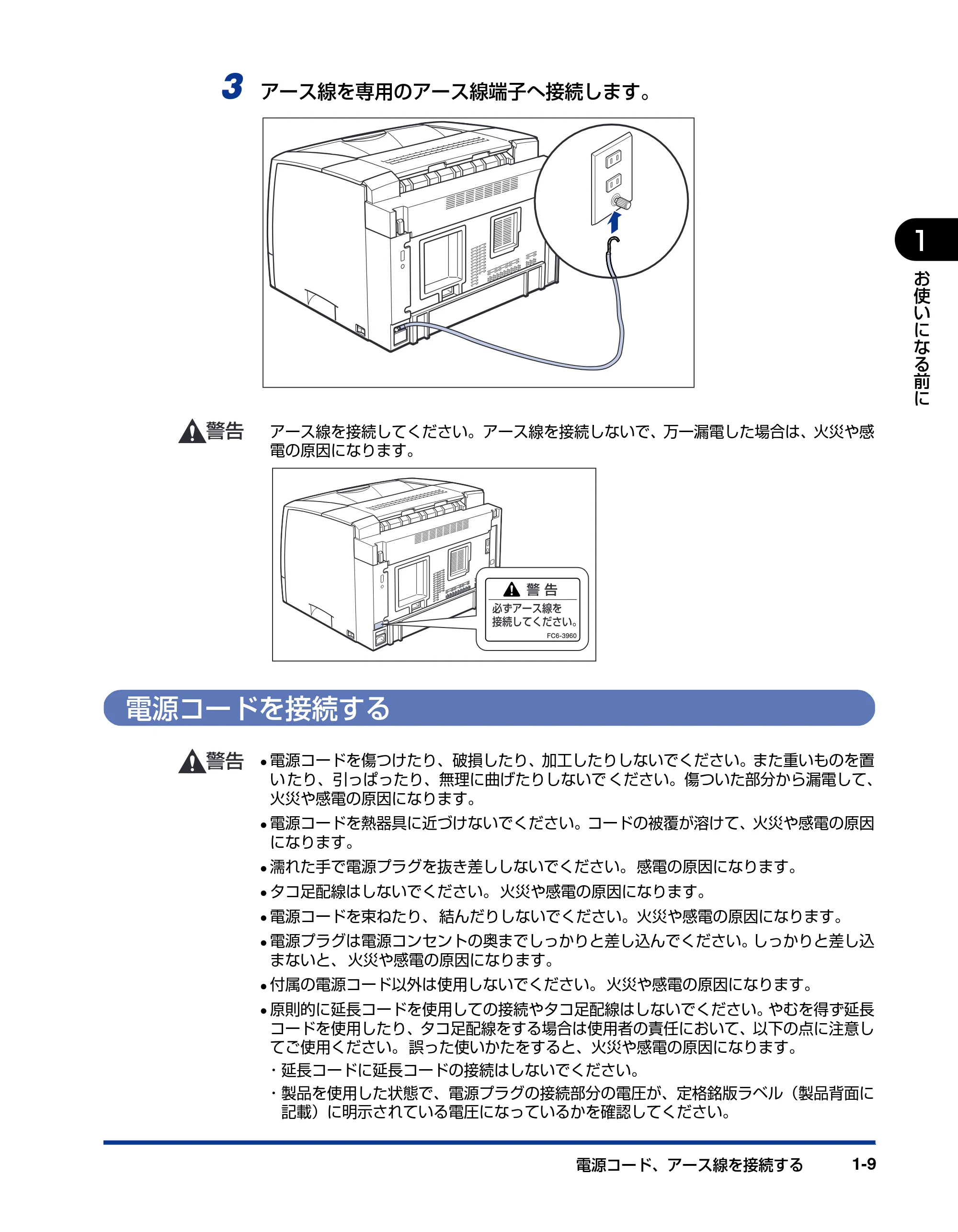

• アース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や感電の

原因になります。

• アース線を接続するときは、以下の点にご注意ください。

［アース線を接続してよいもの］

• 電源コンセントのアース線端子
• 接地工事（D 種）が行われているアース線端子

［アース線を接続してはいけないもの］

• 水道管…配管の途中でプラスティックになっている場合があり、その場合にはアースの役

目を果たしません。ただし、水道局がアース対象物として許可した水道管にはアース線を
接続できます。

• ガス管…ガス爆発や火災の原因になります。
• 電話線のアースや避雷針…落雷のときに大きな電流が流れ、火災や感電の原因になります。

xvi

• 原則的 に延長コード を使用しての 接続やタコ足 配線はしない でください。や むを得ず延長

コードを使用したり、タコ足配線をする場合は使用者の責任において、以下の点に注意して
ご使用ください。誤った使いかたをすると、火災や感電の原因になります。

• 延長コードに延長コードの接続はしないでください。
• 製品を使用した状態で、電源プラグの接続部分の電圧が、定格銘版ラベル（製品背面に記

載）に明示されている電圧になっているかを確認してください。

• 延長コードは定格銘版ラベル（製品背面に記載）に明示されている製品に必要な電流値に

比べて十分に余裕のあるものをご使用ください。

• 使用時は束ねをほどき、電源コードと延長コードの接続が確実になるように奥まで電源プ

ラグを差し込んでください。

• 延長コードが異常に発熱していないか、定期的に確認してください。
• アース線を接続する場合は、必ず電源プラグを電源コンセントに接続する前に行ってくださ

い。また、アース線を取り外す場合は、必ず電源プラグを電源コンセントから抜いて行って
ください。

• 表示された以外の電源電圧で使用しないでください。火災や感電の原因になることがありま

す。

• 電源プラグを抜 くときは、必ずプラグを持って抜いて ください。電源コードを引っぱると、

電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火災や感
電の原因になることがあります。

• いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。非常

時に電源プラグが抜けなくなります。

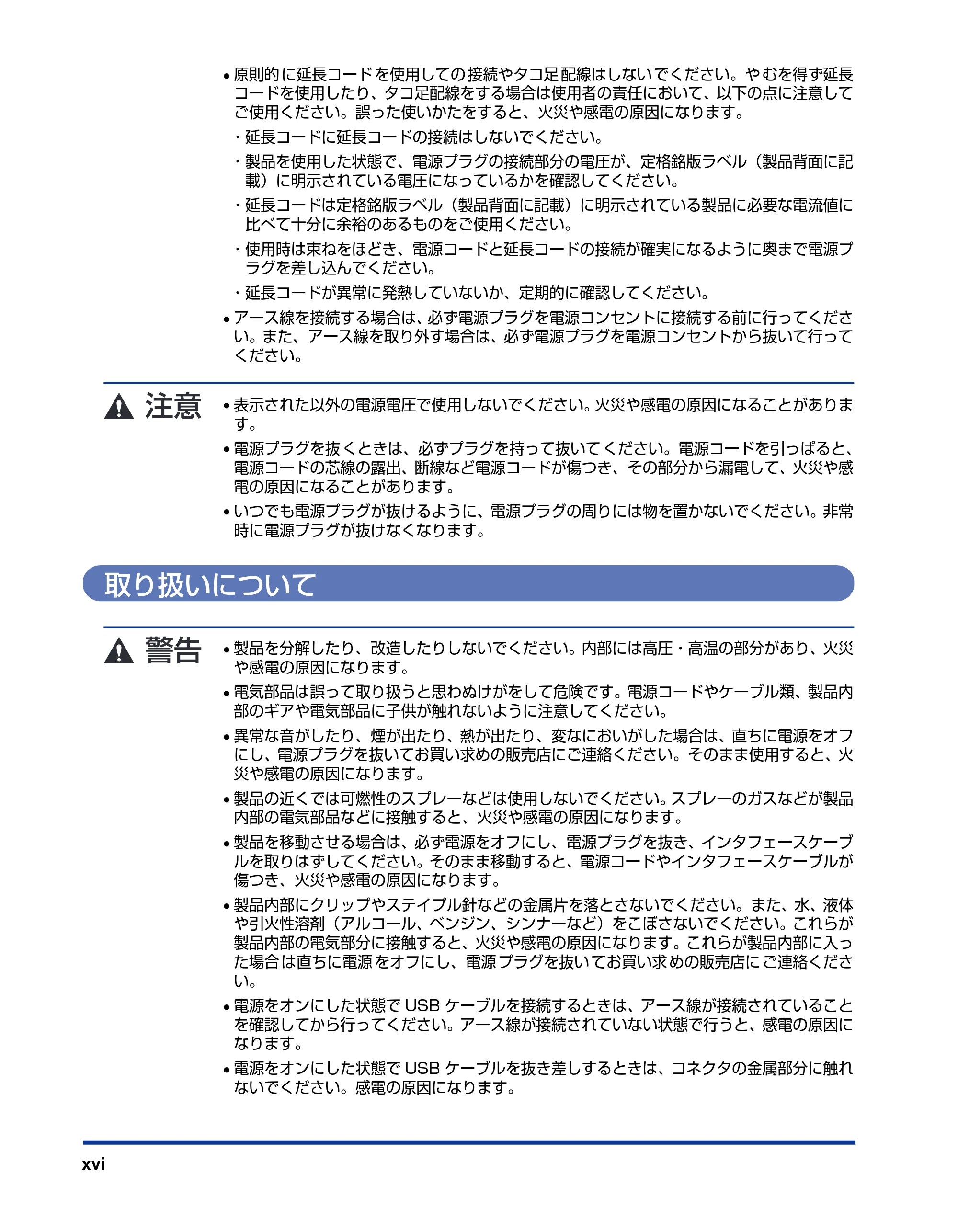

取り扱いについて

• 製品を分解したり、改造したりしないでください。内部には高圧・高温の部分があり、火災

や感電の原因になります。

• 電気部品は誤って取り扱うと思わぬけがをして危険です。電源コードやケーブル類、製品内

部のギアや電気部品に子供が触れないように注意してください。

• 異常な音がしたり、煙が出たり、熱が出たり、変なにおいがした場合は、直ちに電源をオフ

にし、電源プラグを抜いてお買い求めの販売店にご連絡ください。そのまま使用すると、火
災や感電の原因になります。

• 製品の近くでは可燃性のスプレーなどは使用しないでください。スプレーのガスなどが製品

内部の電気部品などに接触すると、火災や感電の原因になります。

• 製品を移動させる場合は、必ず電源をオフにし、電源プラグを抜き、インタフェースケーブ

ルを取りはずしてください。そのまま移動すると、電源コードやインタフェースケーブルが
傷つき、火災や感電の原因になります。

• 製品内部にクリップやステイプル針などの金属片を落とさないでください。また、水、液体

や引火性溶剤（アルコール、ベンジン、シンナーなど）をこぼさないでください。これらが
製品内部の電気部分に接触すると、火災や感電の原因になります。これらが製品内部に入っ
た場合 は直ちに電源 をオフにし、電源 プラグを抜い てお買い求 めの販売店に ご連絡くださ
い。

• 電源をオンにした状態で USB ケーブルを接続するときは、アース線が接続されていること

を確認してから行ってください。アース線が接続されていない状態で行うと、感電の原因に
なります。

• 電源をオンにした状態で USB ケーブルを抜き差しするときは、コネクタの金属部分に触れ

ないでください。感電の原因になります。

xvii

• 製品の上に重いものを置かないでください。置いたものが倒れたり、落ちてけがの原因にな

ることがあります。

• 拡張ボードの取り扱いには注意してください。拡張ボードの角や部品の鋭利な部分に触れる

と、けがの原因になることがあります。

• 夜間などで長時間ご 使用にならない場合は、安全のため電 源をオフにしてください。また、

連休などで長時間ご使用にならない場合は、安全のため電源をオフにし、電源プラグを抜い
てください。

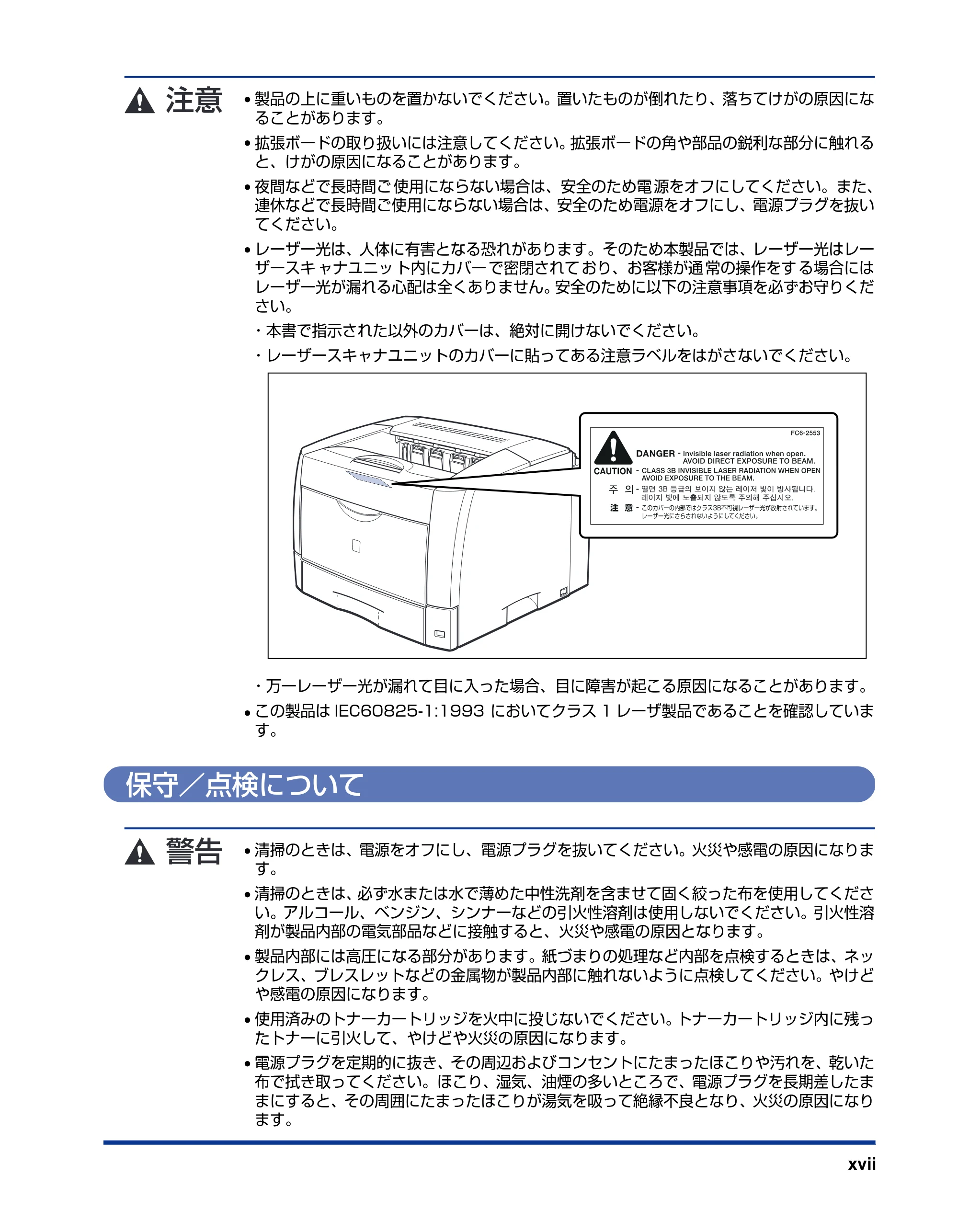

• レーザー光は、人体に有害となる恐れがあります。そのため本製品では、レーザー光はレー

ザースキ ャナユニッ ト内にカバー で密閉されて おり、お客様が通 常の操作をす る場合には
レーザー光が漏れる心配は全くありません。安全のために以下の注意事項を必ずお守りくだ
さい。

• 本書で指示された以外のカバーは、絶対に開けないでください。
• レーザースキャナユニットのカバーに貼ってある注意ラベルをはがさないでください。
• 万一レーザー光が漏れて目に入った場合、目に障害が起こる原因になることがあります。
• この製品は IEC60825-1:1993 においてクラス 1 レーザ製品であることを確認していま

す。
保守／点検について

• 清掃のときは、電源をオフにし、電源プラグを抜いてください。火災や感電の原因になりま

す。

• 清掃のときは、必ず水または水で薄めた中性洗剤を含ませて固く絞った布を使用してくださ

い。アルコール、ベンジン、シンナーなどの引火性溶剤は使用しないでください。引火性溶
剤が製品内部の電気部品などに接触すると、火災や感電の原因となります。

• 製品内部には高圧になる部分があります。紙づまりの処理など内部を点検するときは、ネッ

クレス、ブレスレットなどの金属物が製品内部に触れないように点検してください。やけど
や感電の原因になります。

• 使用済みのトナーカートリッジを火中に投じないでください。トナーカートリッジ内に残っ

たトナーに引火して、やけどや火災の原因になります。

• 電源プラグを定期的に抜き、その周辺およびコンセントにたまったほこりや汚れを、乾いた

布で拭き取ってください。ほこり、湿気、油煙の多いところで、電源プラグを長期差したま
まにすると、その周囲にたまったほこりが湯気を吸って絶縁不良となり、火災の原因になり
ます。

xviii

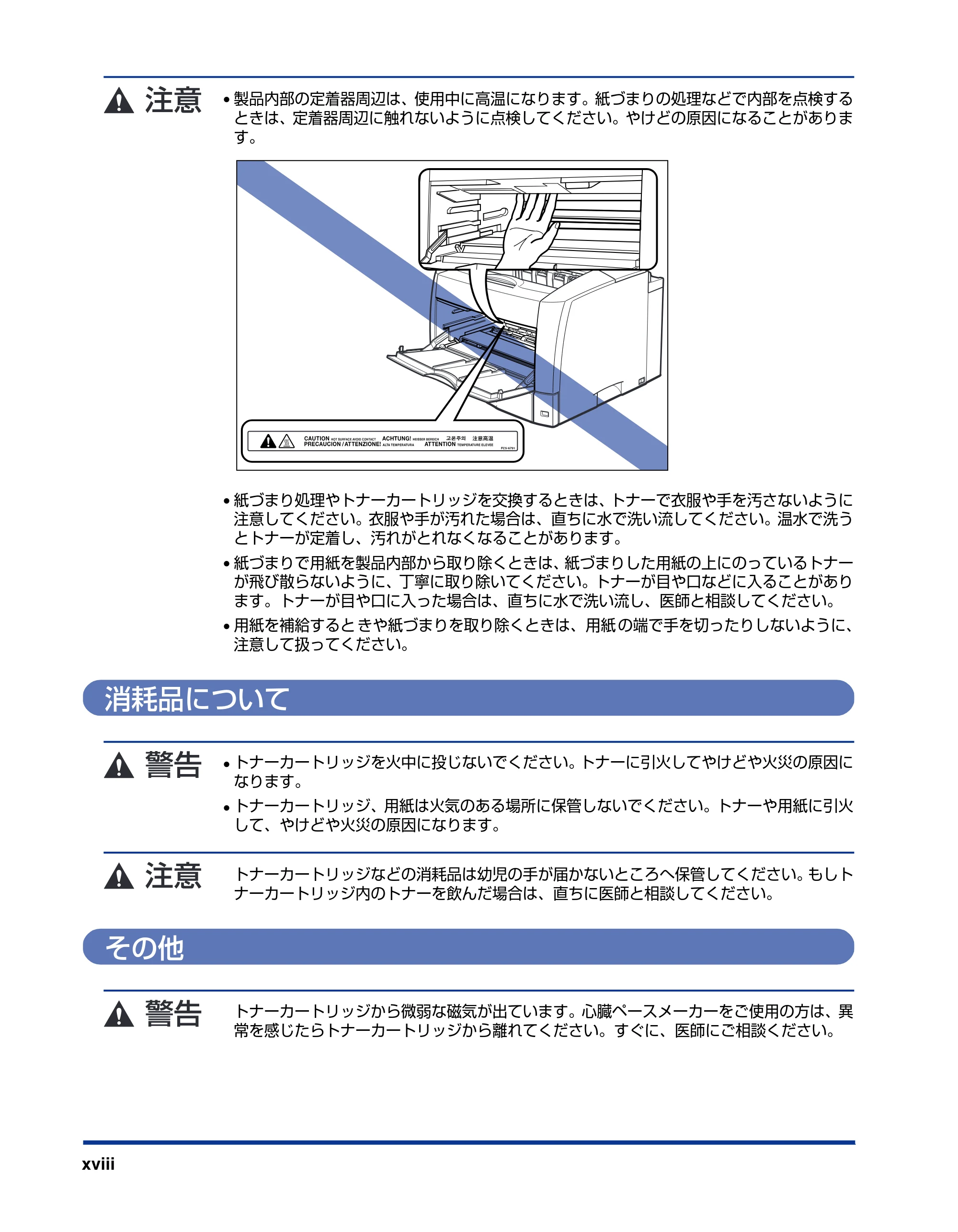

• 製品内部の定着器周辺は、使用中に高温になります。紙づまりの処理などで内部を点検する

ときは、定着器周辺に触れないように点検してください。やけどの原因になることがありま
す。

• 紙づまり処理やトナーカートリッジを交換するときは、トナーで衣服や手を汚さないように

注意してください。衣服や手が汚れた場合は、直ちに水で洗い流してください。温水で洗う
とトナーが定着し、汚れがとれなくなることがあります。

• 紙づまりで用紙を製品内部から取り除くときは、紙づまりした用紙の上にのっているトナー

が飛び散らないように、丁寧に取り除いてください。トナーが目や口などに入ることがあり
ます。トナーが目や口に入った場合は、直ちに水で洗い流し、医師と相談してください。

• 用紙を補給すると きや紙づまりを取り除くときは、用紙 の端で手を切ったりしないように、

注意して扱ってください。
消耗品について

• トナーカートリッジを火中に投じないでください。トナーに引火してやけどや火災の原因に

なります。

• トナーカートリッジ、用紙は火気のある場所に保管しないでください。トナーや用紙に引火

して、やけどや火災の原因になります。
トナーカートリッジなどの消耗品は幼児の手が届かないところへ保管してください。もしト
ナーカートリッジ内のトナーを飲んだ場合は、直ちに医師と相談してください。
その他
トナーカートリッジから微弱な磁気が出ています。心臓ペースメーカーをご使用の方は、異
常を感じたらトナーカートリッジから離れてください。すぐに、医師にご相談ください。

1-1
CHAPTER
1お使いになる前に
この章では、本プリンタのおもな特長と基本的な機能について説明しています。

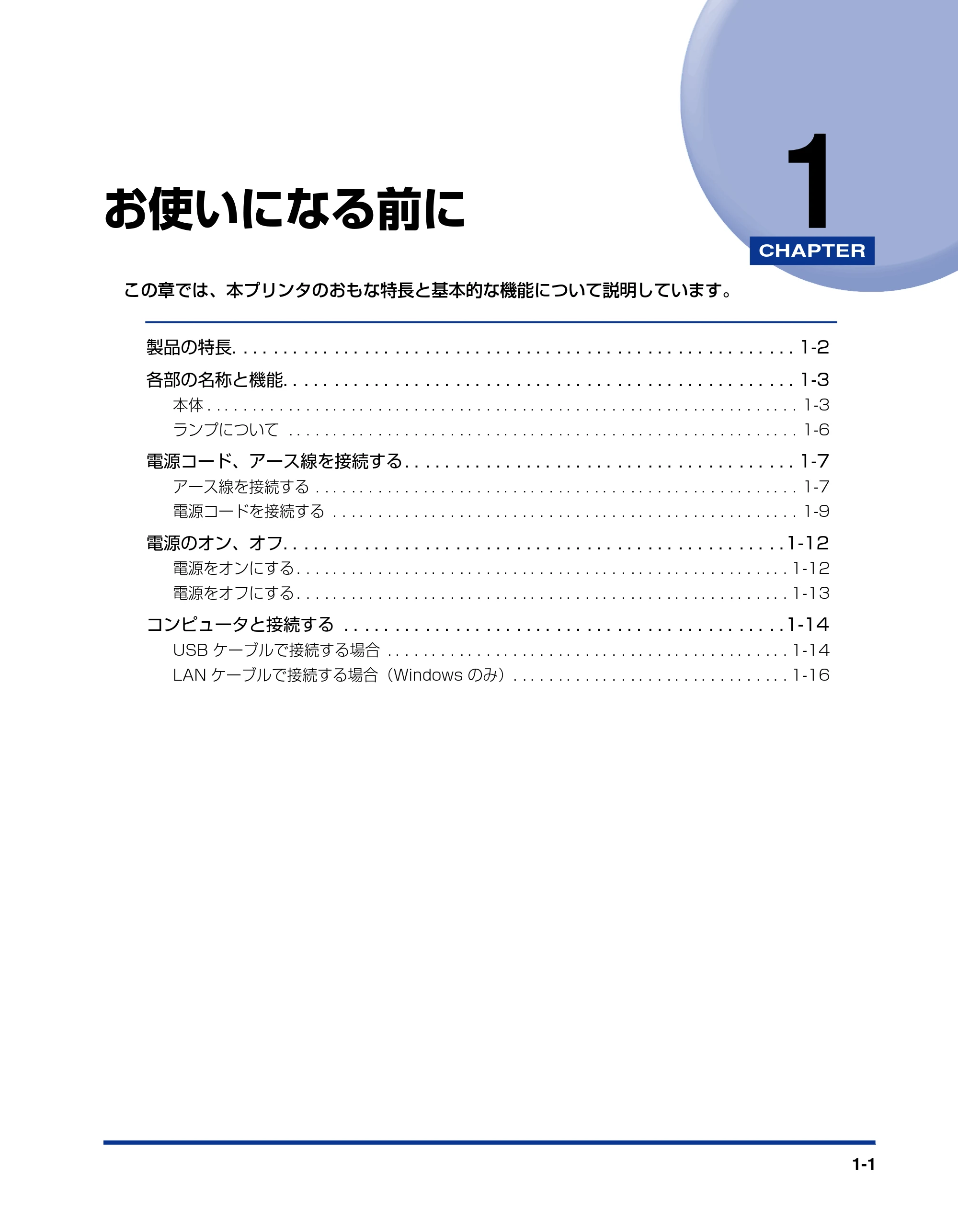

製品の特長. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
各部の名称と機能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
本体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

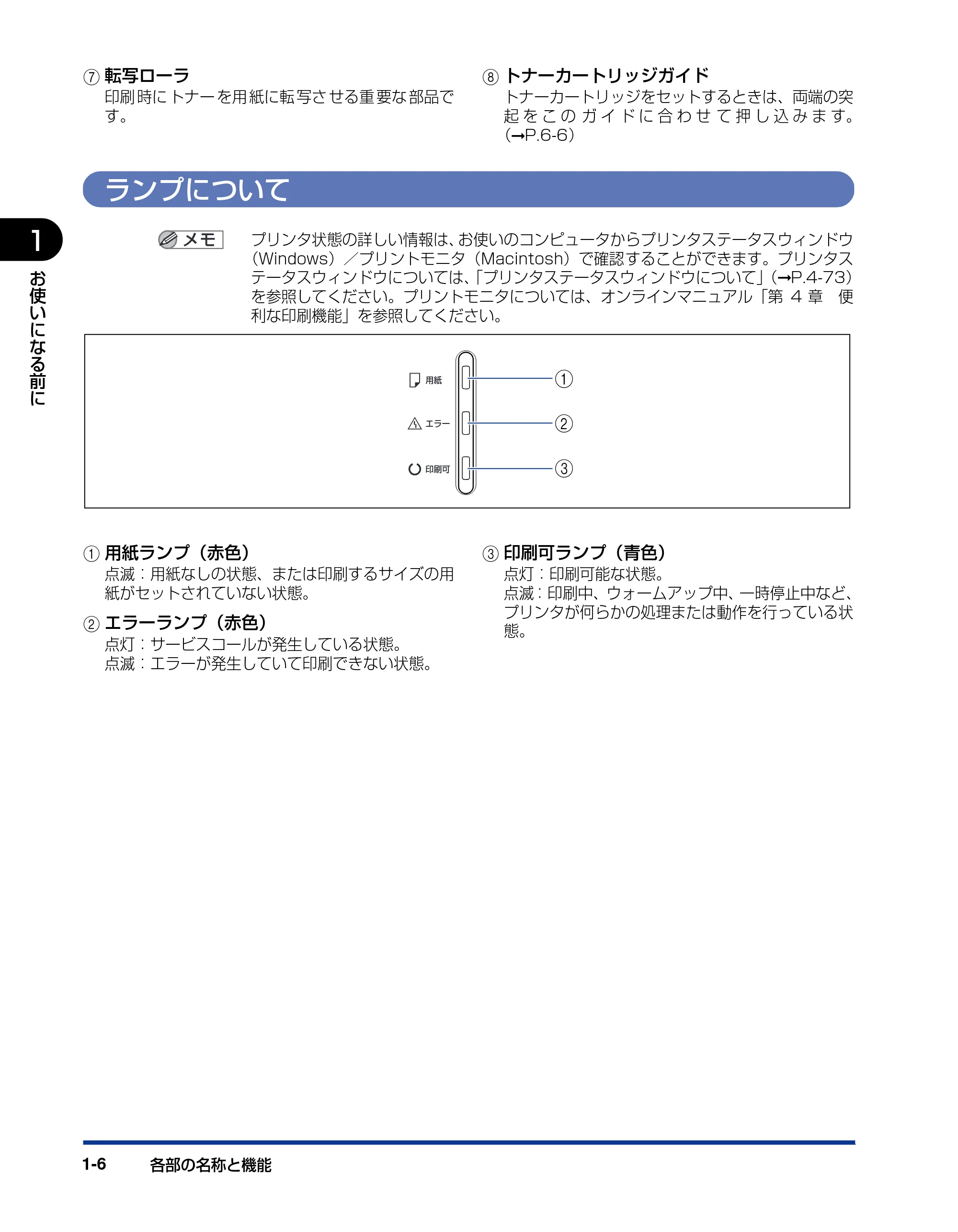

ランプについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6

電源コード、アース線を接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
アース線を接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
電源コードを接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

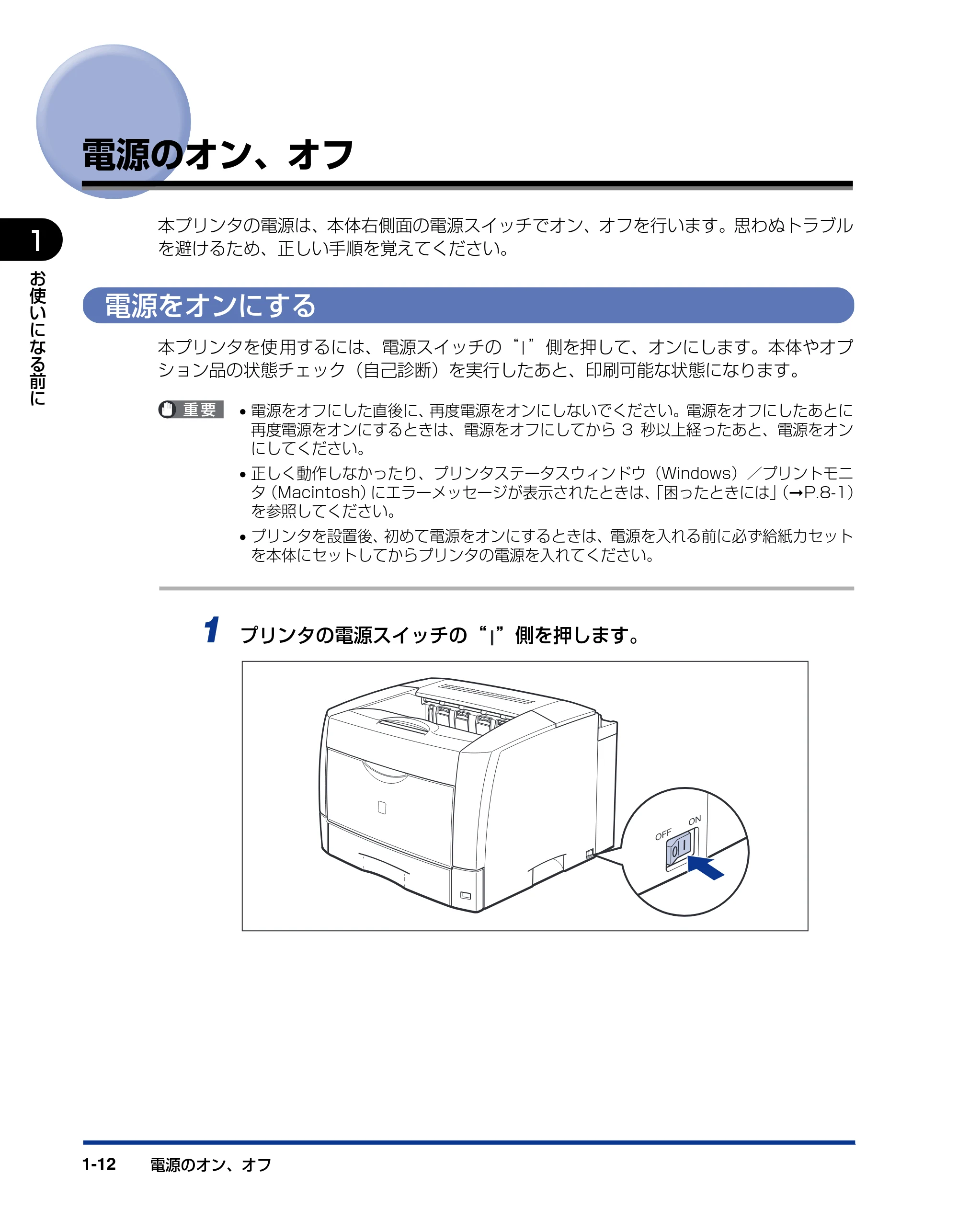

電源のオン、オフ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-12
電源をオンにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-12

電源をオフにする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-13
コンピュータと接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-14
USB ケーブルで接続する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14

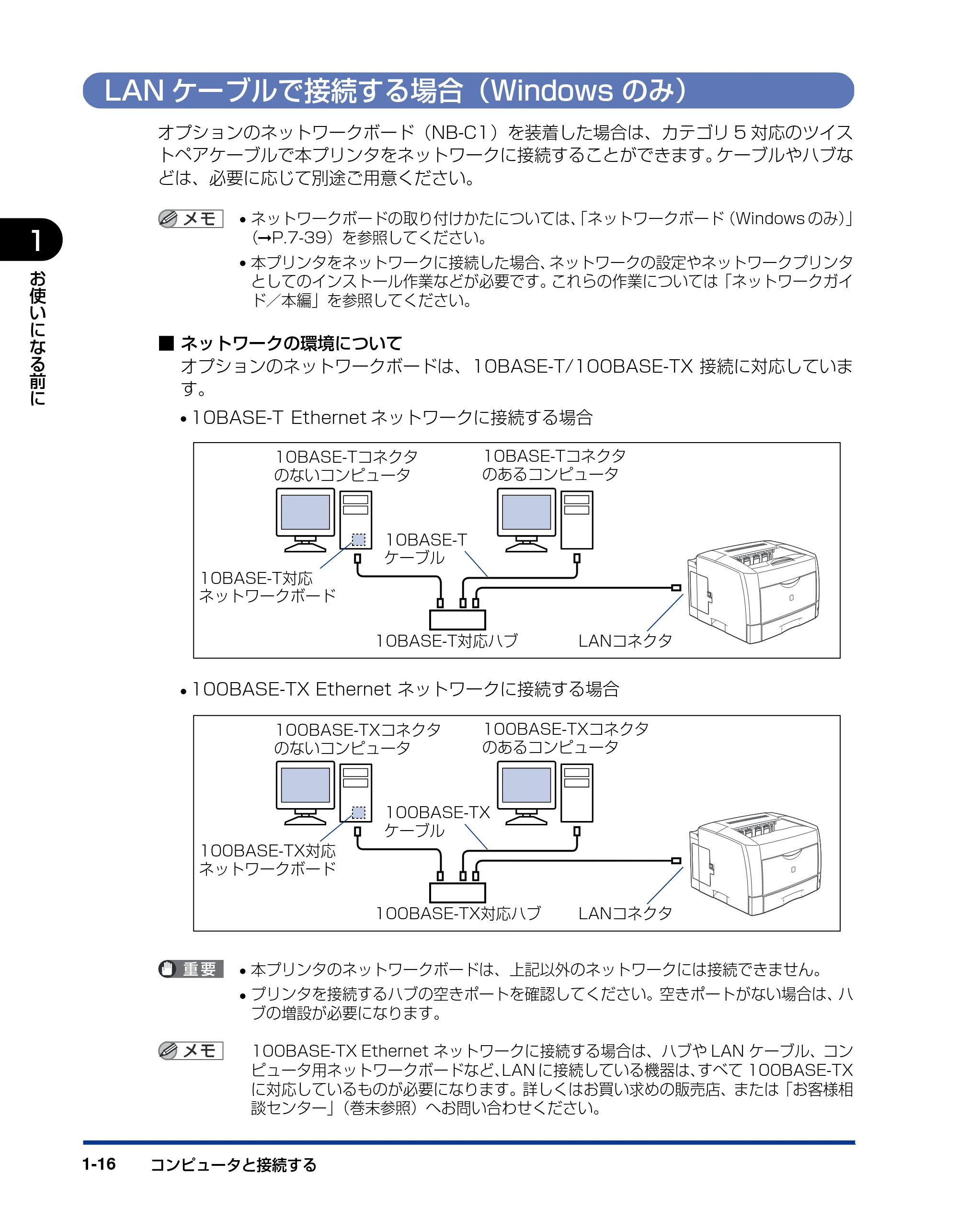

LAN ケーブルで接続する場合（Windows のみ）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-16

製品の特長1-2
1
お
使
い
に
な
る
前
に �

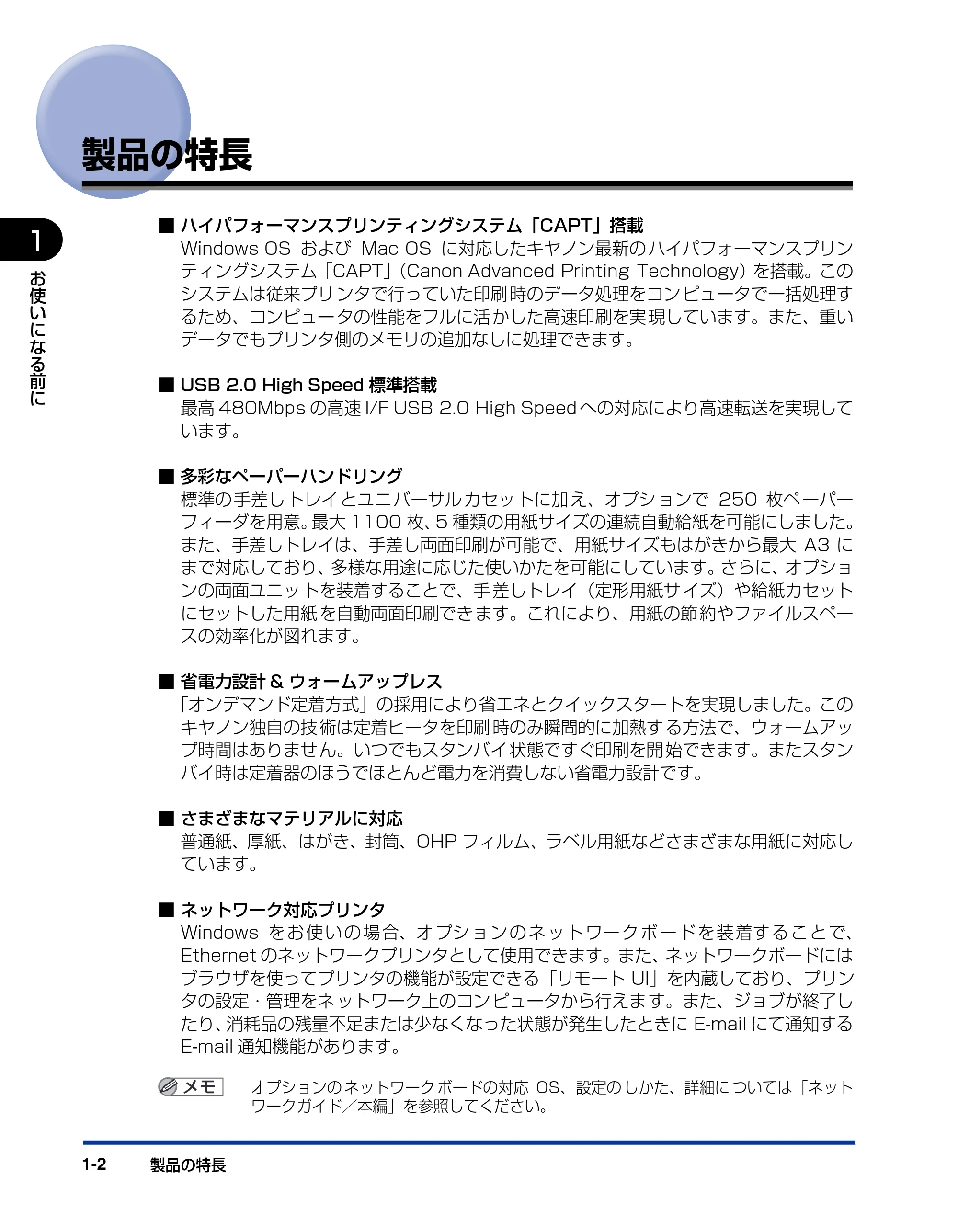

製品の特長
■ ハイパフォーマンスプリンティングシステム「CAPT」搭載
Windows OS および Mac OS に対応したキヤノン最新の ハイパフォーマンスプリン
ティングシステム「CAPT」（Canon Advanced Printing Technology）を搭載。この
システムは従来プリ ンタで行っていた印刷 時のデータ処理をコン ピュータで一括処理す
るため、コンピュー タの性能をフルに活 かした高速印刷を実 現しています。また、重い
データでもプリンタ側のメモリの追加なしに処理できます。
■ USB 2.0 High Speed 標準搭載
最高 480Mbps の高速 I/F USB 2.0 High Speed への対応により高速転送を実現して
います。
■ 多彩なペーパーハンドリング
標準の 手差し トレイ とユニ バーサル カセッ トに加 え、オプシ ョンで 250 枚ペ ーパー
フィーダを用意。最大 1100 枚、5 種類の用紙サイズの連続自動給紙を可能にしました。

また、手差しトレイは、手差し両面印刷が可能で、用紙サイズもはがきから最大 A3 に
まで対応しており、多様な用途に応じた使いかたを可能にしています。さらに、オプショ
ンの両面ユニッ トを装着することで、手 差しトレイ（定形用紙サ イズ）や給紙カセット
にセットした用紙 を自動両面印刷でき ます。これにより、用紙の節 約やファイルスペー
スの効率化が図れます。
■ 省電力設計 & ウォームアップレス
「オンデマンド定着方式」の採用により省エネとクイックスタートを実現しました。この
キヤノン独自の技 術は定着ヒータを印刷 時のみ瞬間的に加熱す る方法で、ウォームアッ
プ時間はありませ ん。いつでもスタンバイ 状態ですぐ印刷を開 始できます。またスタン
バイ時は定着器のほうでほとんど電力を消費しない省電力設計です。
■ さまざまなマテリアルに対応
普通紙、厚紙、はがき、封筒、OHP フィルム、ラベル用紙などさまざまな用紙に対応し
ています。
■ ネットワーク対応プリンタ
Windows を お 使 い の 場 合、オ プシ ョ ン の ネ ッ ト ワー ク ボ ー ド を 装 着す る こ と で、

Ethernet のネットワークプリンタとして使用できます。また、ネットワークボードには
ブラウザを使ってプリンタの機能が設定できる「リモート UI」を内蔵しており、プリン
タの設定・管理をネ ットワーク上のコン ピュータから行えま す。また、ジョブが終了し
たり、消耗品の残量不足または少なくなった状態が発生したときに E-mail にて通知する
E-mail 通知機能があります。
オプションの ネットワーク ボードの対応 OS、設定の しかた、詳細に ついては「ネット
ワークガイド／本編」を参照してください。

各部の名称と機能 1-3

1
お
使
い
に
な
る
前
に �

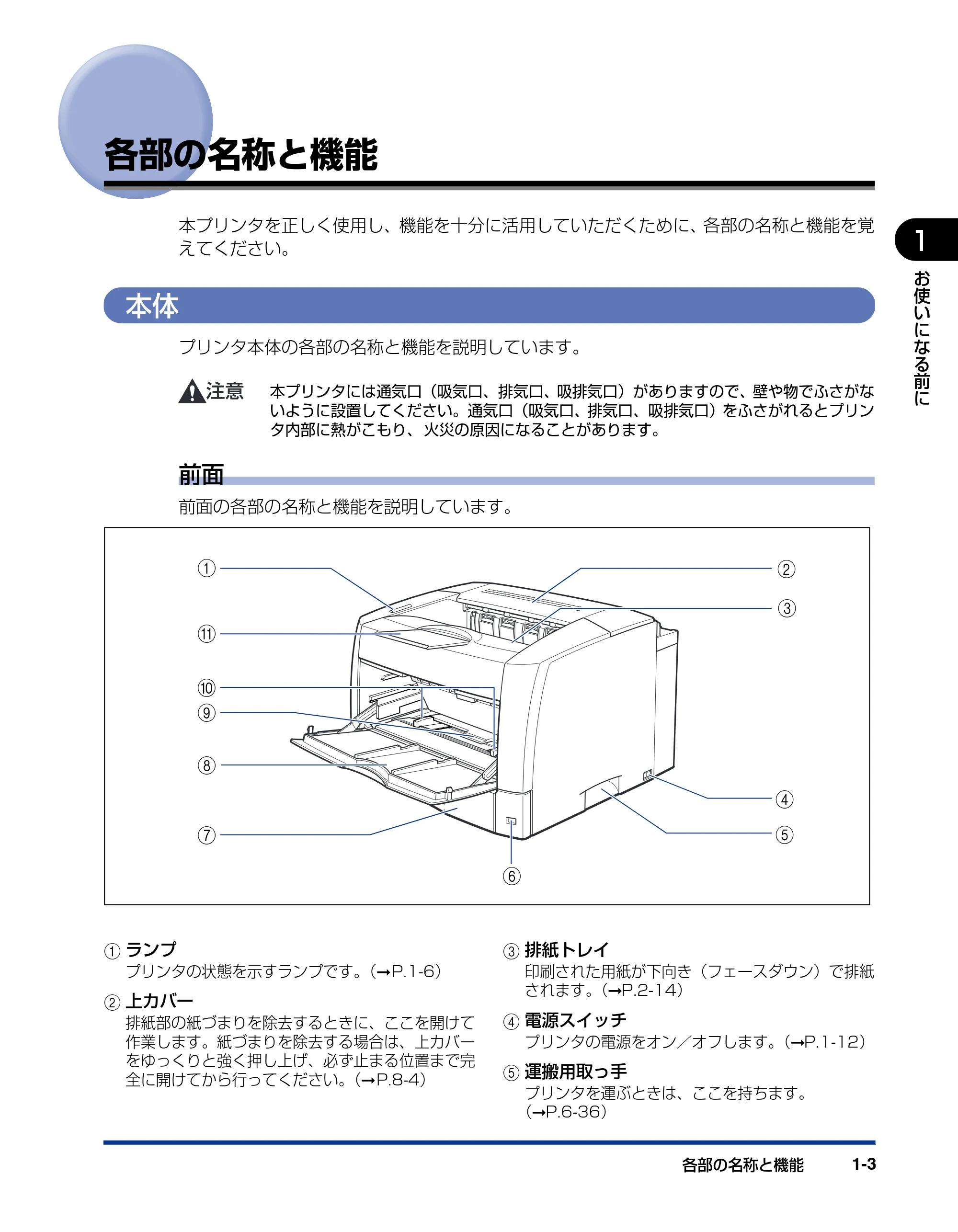

各部の名称と機能

本プリンタを正しく使用し、機能を十分に活用していただくために、各部の名称と機能を覚
えてください。
本体
プリンタ本体の各部の名称と機能を説明しています。
本プリンタには通気口（吸気口、排気口、吸排気口）がありますので、壁や物でふさがな
いように設置してください。通気口（吸気口、排気口、吸排気口）をふさがれるとプリン
タ内部に熱がこもり、 火災の原因になることがあります。
前面
前面の各部の名称と機能を説明しています。
a ランプ
プリンタの状態を示すランプです。（P.1-6）
b 上カバー
排紙部の紙づまりを除去するときに、ここを開けて
作業します。紙づまりを除去する場合は、上カバー
をゆっくりと強く押し上げ、必ず止まる位置まで完
全に開けてから行ってください。（P.8-4）
c 排紙トレイ
印刷された用紙が下向き（フェースダウン）で排紙
されます。（P.2-14）
d 電源スイッチ
プリンタの電源をオン／オフします。（P.1-12）
e 運搬用取っ手
プリンタを運ぶときは、ここを持ちます。
（P.6-36）
k
a
j
i
h
g
f

e
d
c
b

各部の名称と機能1-4

1
お
使
い
に
な
る
前
に �
f 用紙サイズ表示
給紙カセットにセットした用紙サイズの用紙サイズ
表示板を差し込みます。（P.2-37）
g 給紙カセット
最大 250 枚（64g/m2 の場合）までの A3、B4、
A4、B5、A5、レジャ ー、リー ガル、レ ター、エ
グ ゼ ク テ ィ ブ サ イ ズ の 用 紙 が セ ッ ト で き ま す。
（P.2-16）
h 手差しトレイ
用紙 を手 差し トレ イから 給紙 する とき に、用紙を
セットします。（P.2-51）
また、トナーカートリッジの交換や紙づまりを除去
するときに、ここを開けて作業します。（P.6-2）
i 用紙押さえレバー
手差しトレイにセットした用紙を固定するためのレ
バーです。（P.2-52）
j 用紙ガイド
手差しトレイにセットした用紙の幅に合わせてガイ
ドの位置を調整します。積載制限マークが付いてお
り、このマークまで用紙をセットできます。
k 補助トレイ
A3 や B4 サイズなど大きい用紙を排紙するときに、
用 紙 が 垂 れ 下 が ら な い よ う に 引 き 出 し ま す。

（P.2-15）
背面
背面の各部の名称と機能を説明しています。
両面ユニット用コネクタには絶対に手を触れないでください。故障や動作不良の原因にな
ります。
a 後上カバー
オプションの両面ユニットを取り付けるときに、取
り外します。両面ユニットを取り付けていない場合
は、後上カバーを正しく取り付けておいてください。
後上カバーが正しく取り付けられていないと、プリ
ンタ ステータ スウィン ドウ（Windows）／プリン
トモニタ（Macintosh）に「両面ユニットが正しく
セットされていません」や「トナーカバーが開いて
います」というエラーメッセージが表示されます。
b USB コネクタ
USB ケーブルの接続部 です。コンピュータなどの
USB ポートに接続します。（P.1-14）
c 拡張ボードスロット
オプシ ョンのネッ トワークボ ードを取 り付けます。
（P.7-39）
d 左カバー
本プリンタでは使用しません。左カバーは開けない
でください。
a
k
l
j
i
h
g
f
e
d
c
b

各部の名称と機能 1-5

1
お
使
い
に
な
る
前
に �
e 定格銘板ラベル
プ リン タ識 別 のた めの シ リア ル ナン バー（Serial
No.）が記載されています。サービスや修理を受ける
ときに必要になります。明示されている電流値は、平
均消費電流です。（P.9-36）
f 吸気口
プリンタ内部冷却用の吸気口です。
g 吸排気口
プリンタ内部冷却用の吸排気口です。
h 後下カバー
オプションの両面ユニットを取り付けるときに、取
り外します。
i 両面ユニット用コネクタ
オプションの両面ユニット取り付け用のコネクタで
す。
j 電源コード差し込み口
付属の電源コードをここに接続します。
k アース線端子
付属のアース線をこの端子に接続します。
l 排気口
プリンタ内部冷却用の排気口です。
プリンタ内部
プリンタ内部の各部の名称と機能を説明しています。
転写ローラには、 絶対に手を触れないでください。印字品質が低下することがあります。
a トナーカバーオープンボタン
ト ナー カ バー を 開け る と きに、こ こ を押 し ます。
（P.6-4、P.8-9）

b 手差し搬送カバー（開けた状態）
トナーカバー内部の紙づまりを除去するときに、こ
こを開けて作業します。
c 用紙サイズ登録カバー（開けた状態）
用紙サイズ表示板を用紙サイズ表示板差し込み口に
差し込むときや、用紙サイズ登録ダイヤルを給紙カ
セットの用紙サイズに設定するときに、ここを開け
ます。（P.2-36）
d 用紙サイズ登録ダイヤル
給 紙 カ セ ッ ト の 用 紙 サ イ ズ を 設 定 し ま す。
（P.2-36）
e 用紙サイズ表示板差し込み口

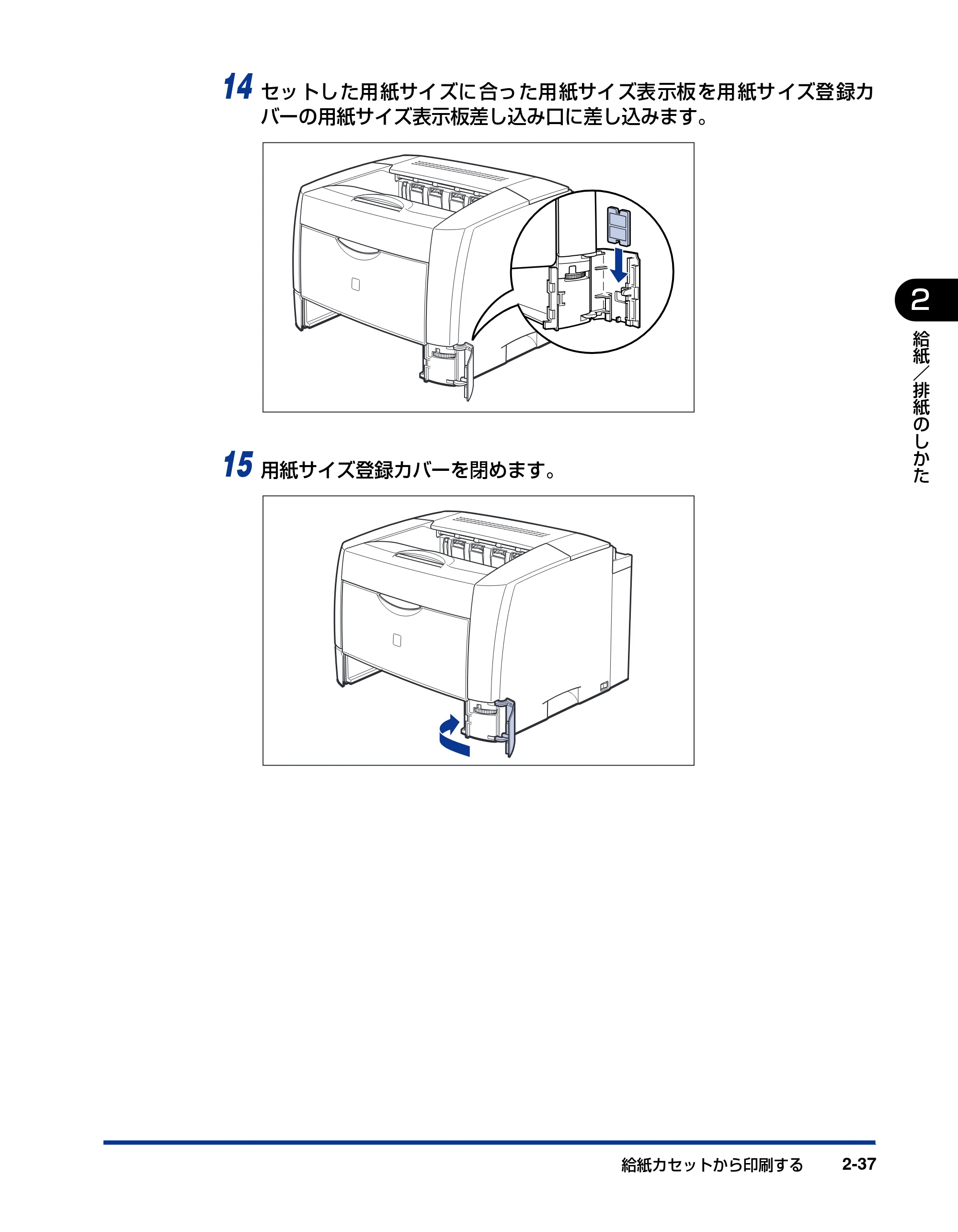

セットした用紙サイズに合った用紙サイズ表示板を
ここに差し込みます。（P.2-37）
f トナーカバー（開けた状態）
トナーカートリッジの交換や紙づまりを除去す ると
きに、ここを開けて作業します。（ P.6-4、 P.8-9）
c
b
a
h
g
f
d
e

各部の名称と機能1-6

1
お
使
い
に
な
る
前
に �
g 転写ローラ
印刷 時に トナー を用 紙に転 写さ せる重 要な 部品で
す。
h トナーカートリッジガイド
トナーカートリッジをセットするときは、両端の突
起 を こ の ガ イ ド に 合 わ せ て 押 し 込 み ま す。
（P.6-6）
ランプについて
プリンタ状態の詳しい情報は、お使いのコンピュータからプリンタステータスウィンドウ
（Windows）／プリントモニタ（Macintosh）で確認することができます。プリンタス
テータスウィンドウについては、「プリンタステータスウィンドウについて」（P.4-73）
を参照してください。プリントモニタについては、オンラインマニュアル「第 4 章 便
利な印刷機能」を参照してください。
a 用紙ランプ（赤色）
点滅：用紙なしの状態、または印刷するサイズの用
紙がセットされていない状態。
b エラーランプ（赤色）
点灯：サービスコールが発生している状態。
点滅：エラーが発生していて印刷できない状態。
c 印刷可ランプ（青色）
点灯：印刷可能な状態。

点滅：印刷中、ウォームアップ中、一時停止中など、
プリンタが何らかの処理または動作を行っている状
態。
用紙�
エラー�
印刷可�
a
b
c

電源コード、アース線を接続する 1-7
1
お
使
い
に
な
る
前
に �

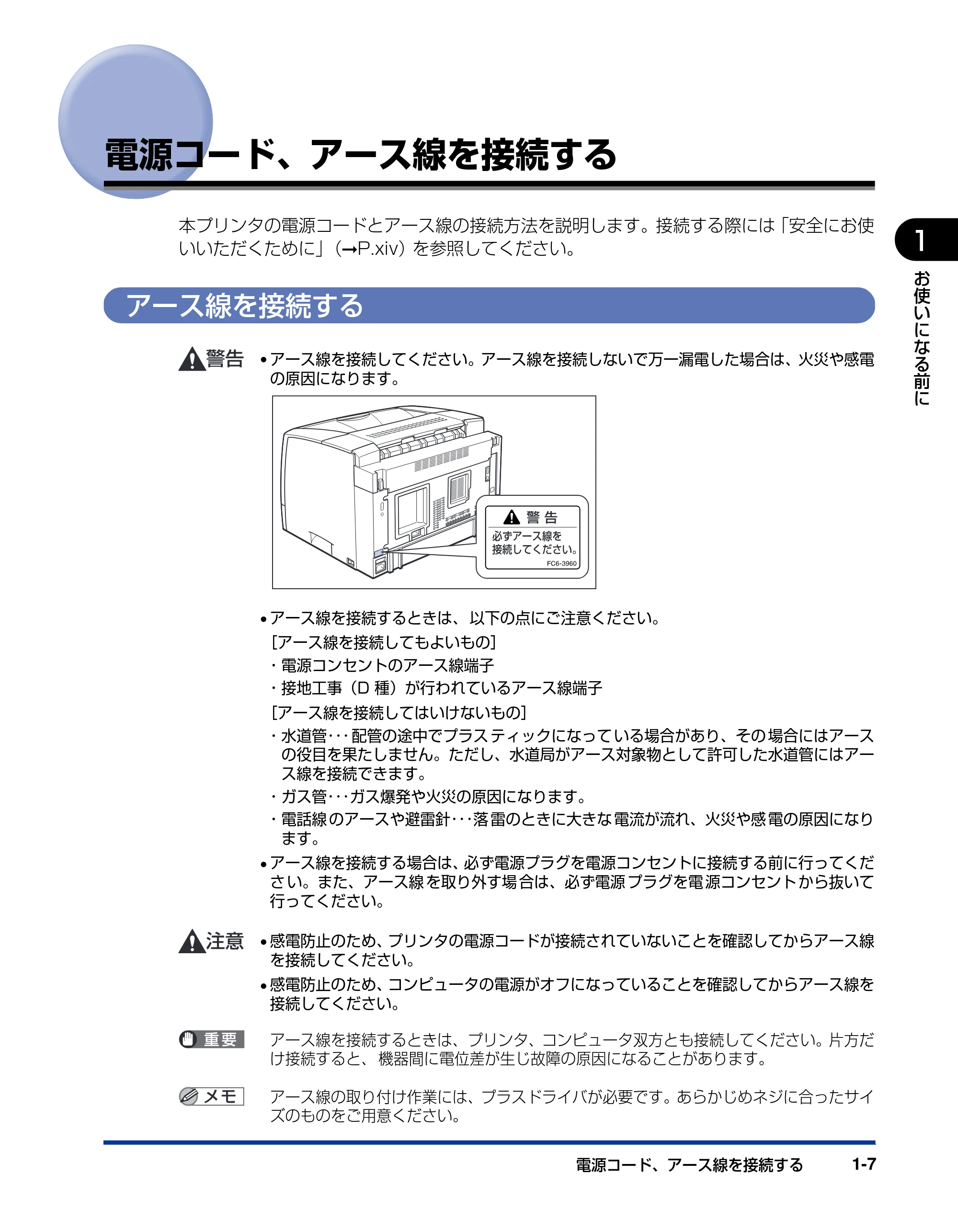

電源コード、アース線を接続する
本プリンタの電源コードとアース線の接続方法を説明します。接続する際には「安全にお使
いいただくために」（P.xiv）を参照してください。
アース線を接続する

• アース線を接続してください。アース線を接続しないで万一漏電した場合は、火災や感電

の原因になります。

• アース線を接続するときは、 以下の点にご注意ください。

［アース線を接続してもよいもの］

• 電源コンセントのアース線端子
• 接地工事（D 種）が行われているアース線端子

［アース線を接続してはいけないもの］

• 水道管･･･ 配管の途中でプラス ティックになって いる場合があり、その 場合にはアース

の役目を果たしません。ただし、水道局がアース対象物として許可した水道管にはアー
ス線を接続できます。

• ガス管･･･ガス爆発や火災の原因になります。
• 電話線 のアースや避雷針･･･落 雷のときに大きな 電流が流れ、火災や感 電の原因になり

ます。

• アース線を接続する場合は、必ず電源プラグを電源コンセントに接続する前に行ってくだ

さ い。また、アース線 を取り外す場 合は、必ず電源 プラグを電 源コンセント から抜いて
行ってください。

• 感電防止のため、プリンタの電源コードが接続されていないことを確認してからアース線

を接続してください。

• 感電防止のため、コンピュータの電源がオフになっていることを確認してからアース線を

接続してください。
アース線を接続するときは、プリンタ、コンピュータ双方とも接続してください。片方だ
け接続すると、 機器間に電位差が生じ故障の原因になることがあります。
アース線の取り付け作業には、プラスドライバが必要です。あらかじめネジに合ったサイ
ズのものをご用意ください。

電源コード、アース線を接続する1-8
1
お
使
い
に
な
る
前
に �

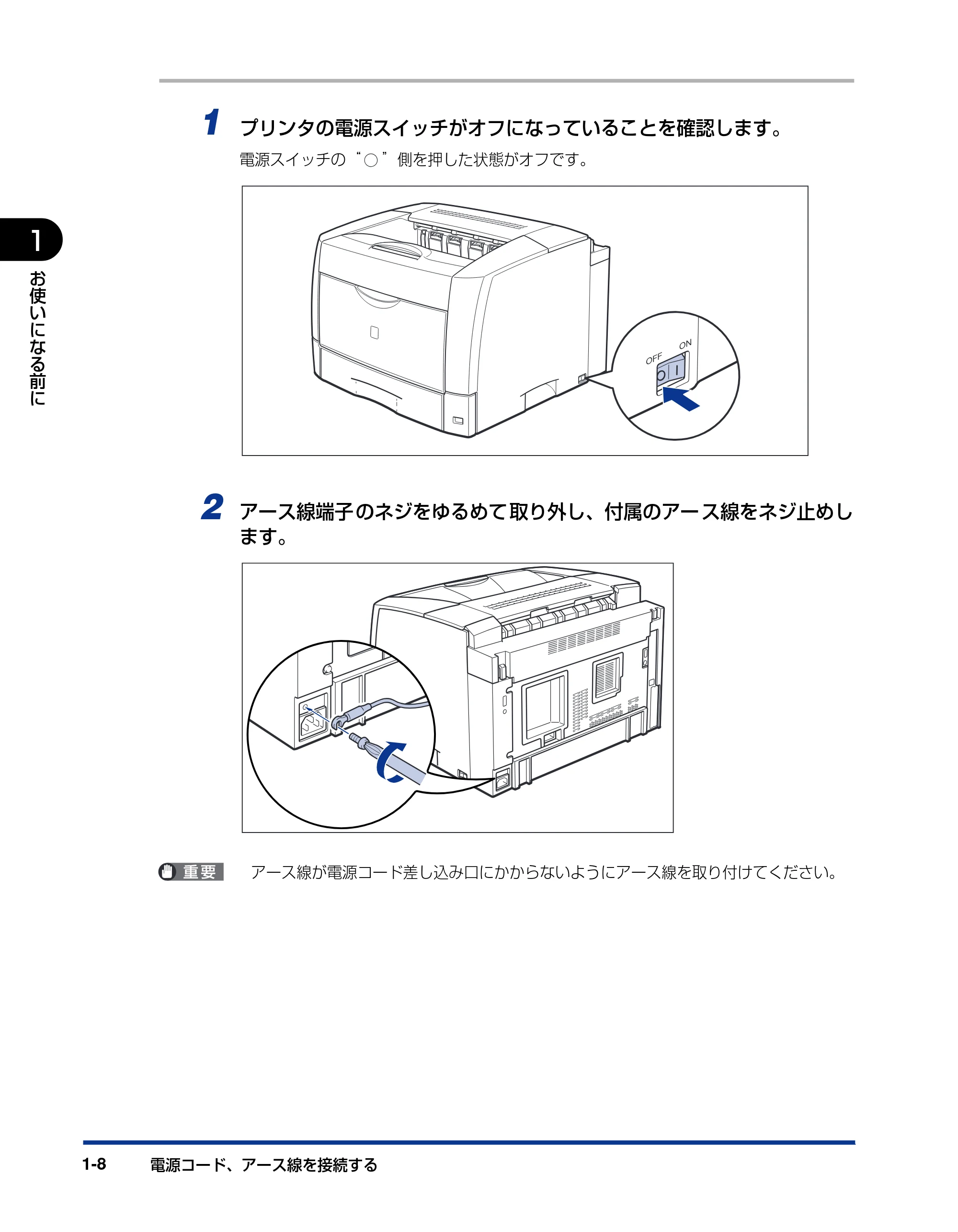

1 プリンタの電源スイッチがオフになっていることを確認します。
電源スイッチの“ ”側を押した状態がオフです。
2 アース線端子のネジをゆるめて取り外し、付属のアース線をネジ止めし
ます。
アース線が電源コード差し込み口にかからないようにアース線を取り付けてください。
OFF

ON

電源コード、アース線を接続する 1-9
1
お
使
い
に
な
る
前
に �
3 アース線を専用のアース線端子へ接続します。
アース線を接続してください。アース線を接続しないで、万一漏電した場合は、火災や感
電の原因になります。
電源コードを接続する

• 電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものを置

い たり、引っぱったり、無理に曲げたりしないで ください。傷ついた部分から漏電して、
火災や感電の原因になります。

• 電源コードを熱器具に近づけないでください。コードの被覆が溶けて、火災や感電の原因

になります。

• 濡れた手で電源プラグを抜き差ししないでください。 感電の原因になります。
• タコ足配線はしないでください。 火災や感電の原因になります。
• 電源コードを束ねたり、 結んだりしないでください。火災や感電の原因になります。
• 電源プラグは電源コンセントの奥までしっかりと差し込んでください。しっかりと差し込

まないと、 火災や感電の原因になります。

• 付属の電源コード以外は使用しないでください。 火災や感電の原因になります。
• 原則的に延長コードを使用しての接続やタコ足配線はしないでください。やむを得ず延長

コードを使用したり、タコ足配線をする場合は使用者の責任において、以下の点に注意し
てご使用ください。 誤った使いかたをすると、火災や感電の原因になります。

• 延長コードに延長コードの接続はしないでください。
• 製品を使用した状態で、電源プラグの接続部分の電圧が、定格銘版ラベル（製品背面に

記載）に明示されている電圧になっているかを確認してください。

電源コード、アース線を接続する1-10
1
お
使
い
に
な
る
前
に �

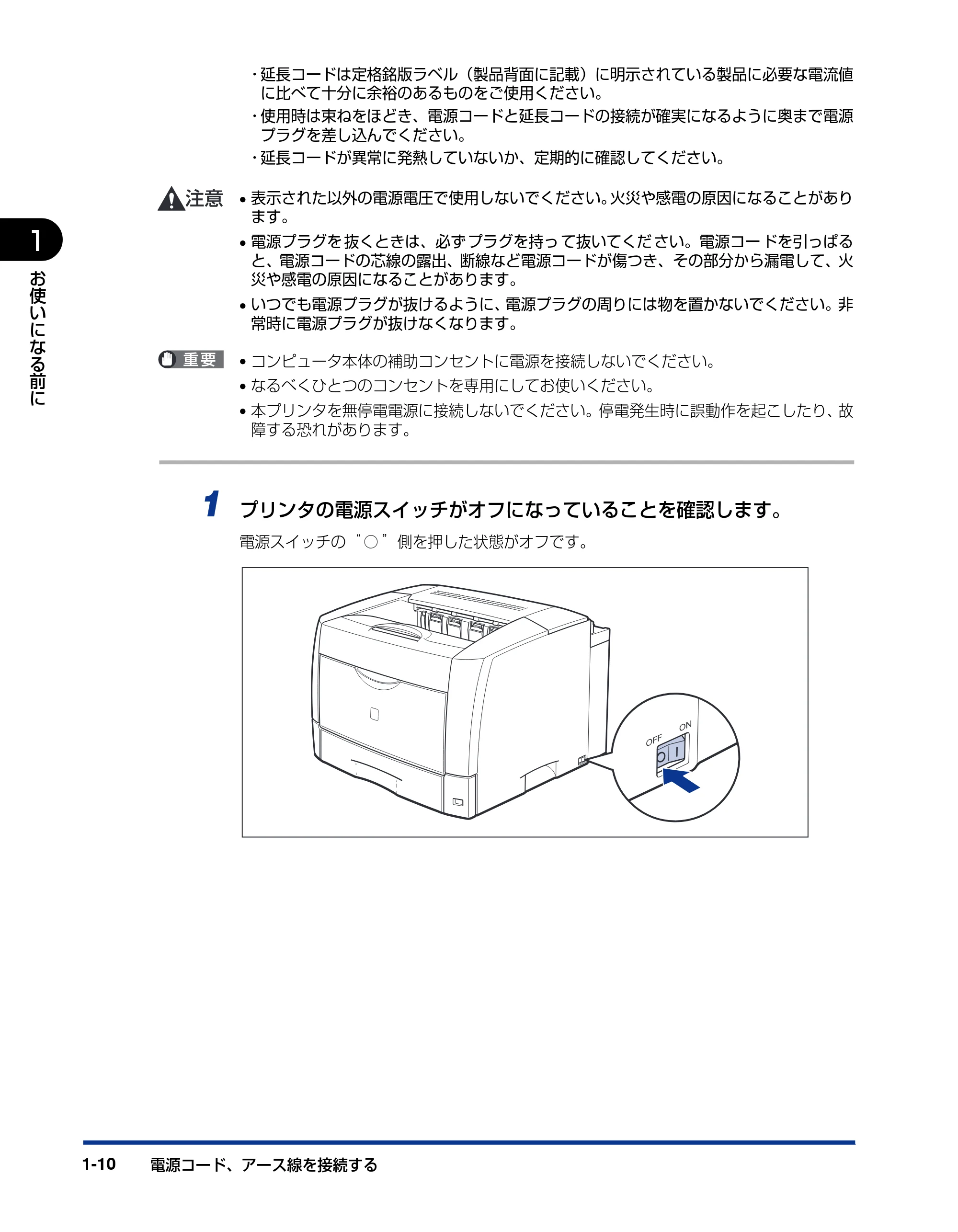

• 延長コードは定格銘版ラベル（製品背面に記載）に明示されている製品に必要な電流値

に比べて十分に余裕のあるものをご使用ください。

• 使用時は束ねをほどき、電源コードと延長コードの接続が確実になるように奥まで電源

プラグを差し込んでください。

• 延長コードが異常に発熱していないか、定期的に確認してください。
• 表示された以外の電源電圧で使用しないでください。火災や感電の原因になることがあり

ます。

• 電源プラグを 抜くときは、必ず プラグを持っ て抜いてくだ さい。電源コー ドを引っぱる

と、電源コードの芯線の露出、断線など電源コードが傷つき、その部分から漏電して、火
災や感電の原因になることがあります。

• いつでも電源プラグが抜けるように、電源プラグの周りには物を置かないでください。非

常時に電源プラグが抜けなくなります。

• コンピュータ本体の補助コンセントに電源を接続しないでください。
• なるべくひとつのコンセントを専用にしてお使いください。
• 本プリンタを無停電電源に接続しないでください。停電発生時に誤動作を起こしたり、故

障する恐れがあります。
1 プリンタの電源スイッチがオフになっていることを確認します。
電源スイッチの“ ”側を押した状態がオフです。
OFF

ON

電源コード、アース線を接続する 1-11
1
お
使
い
に
な
る
前
に �

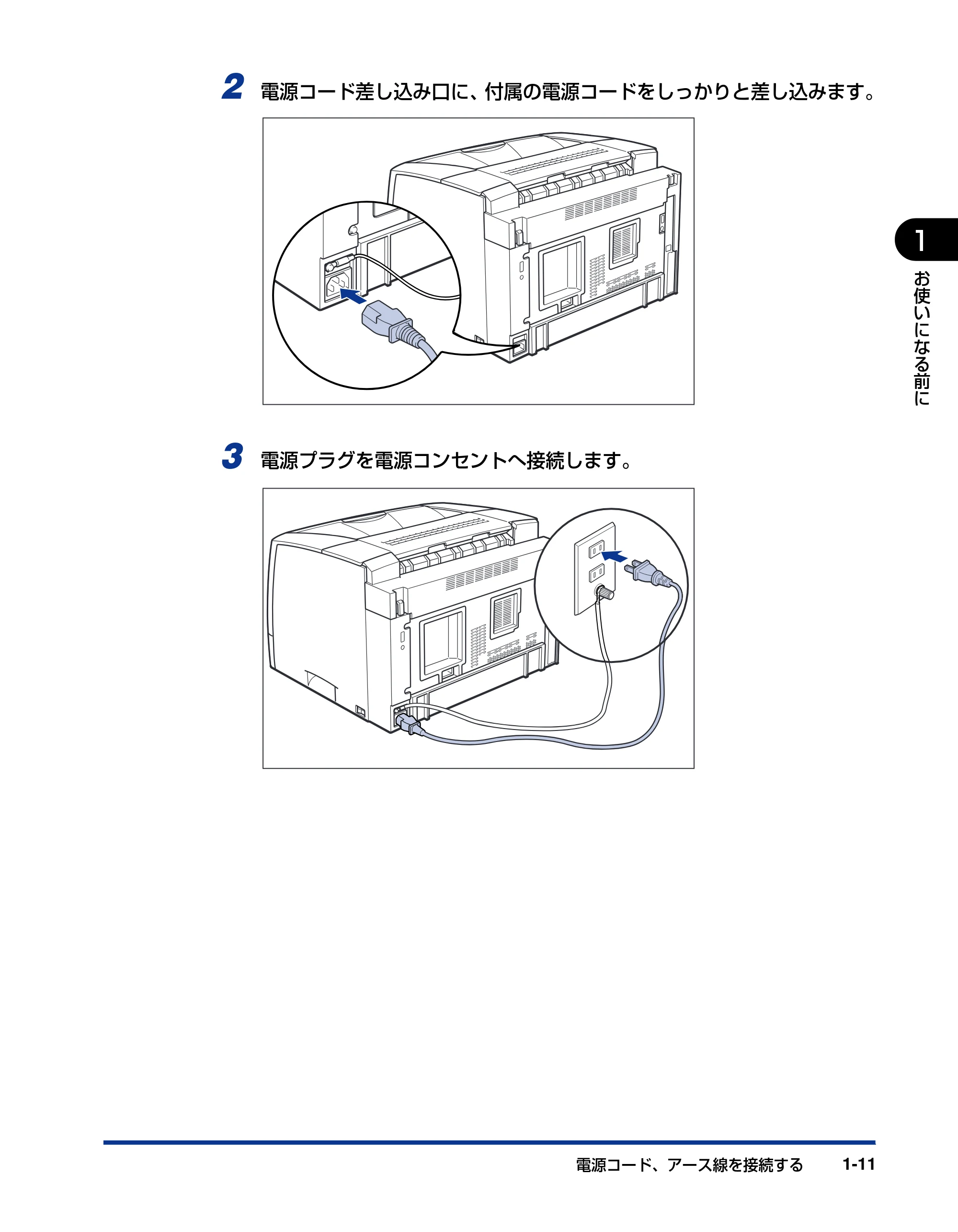

2 電源コード差し込み口に、付属の電源コードをしっかりと差し込みます。
3 電源プラグを電源コンセントへ接続します。

電源のオン、オフ1-12
1
お
使
い
に
な
る
前
に �
電源のオン、オフ
本プリンタの電源は、本体右側面の電源スイッチでオン、オフを行います。思わぬトラブル
を避けるため、正しい手順を覚えてください。
電源をオンにする
本プリンタを使 用するには、電源スイッチの“ ”側を押して、オンにします。本体やオプ
ション品の状態チェック（自己診断）を実行したあと、印刷可能な状態になります。

• 電源をオフにした直後に、再度電源をオンにしないでください。電源をオフにしたあとに

再度電源をオンにするときは、電源をオフにしてから 3 秒以上経ったあと、電源をオン
にしてください。

• 正しく動作しなかったり、プリンタステータスウィンドウ（Windows）／プリントモニ

タ（Macintosh）にエラーメッセージが表示されたときは、「困ったときには」（P.8-1）
を参照してください。

• プリンタを設置後、初めて電源をオンにするときは、電源を入れる前に必ず給紙カセット

を本体にセットしてからプリンタの電源を入れてください。
1 プリンタの電源スイッチの“ ”側を押します。
OFF

ON

電源のオン、オフ 1-13
1
お
使
い
に
な
る
前
に �

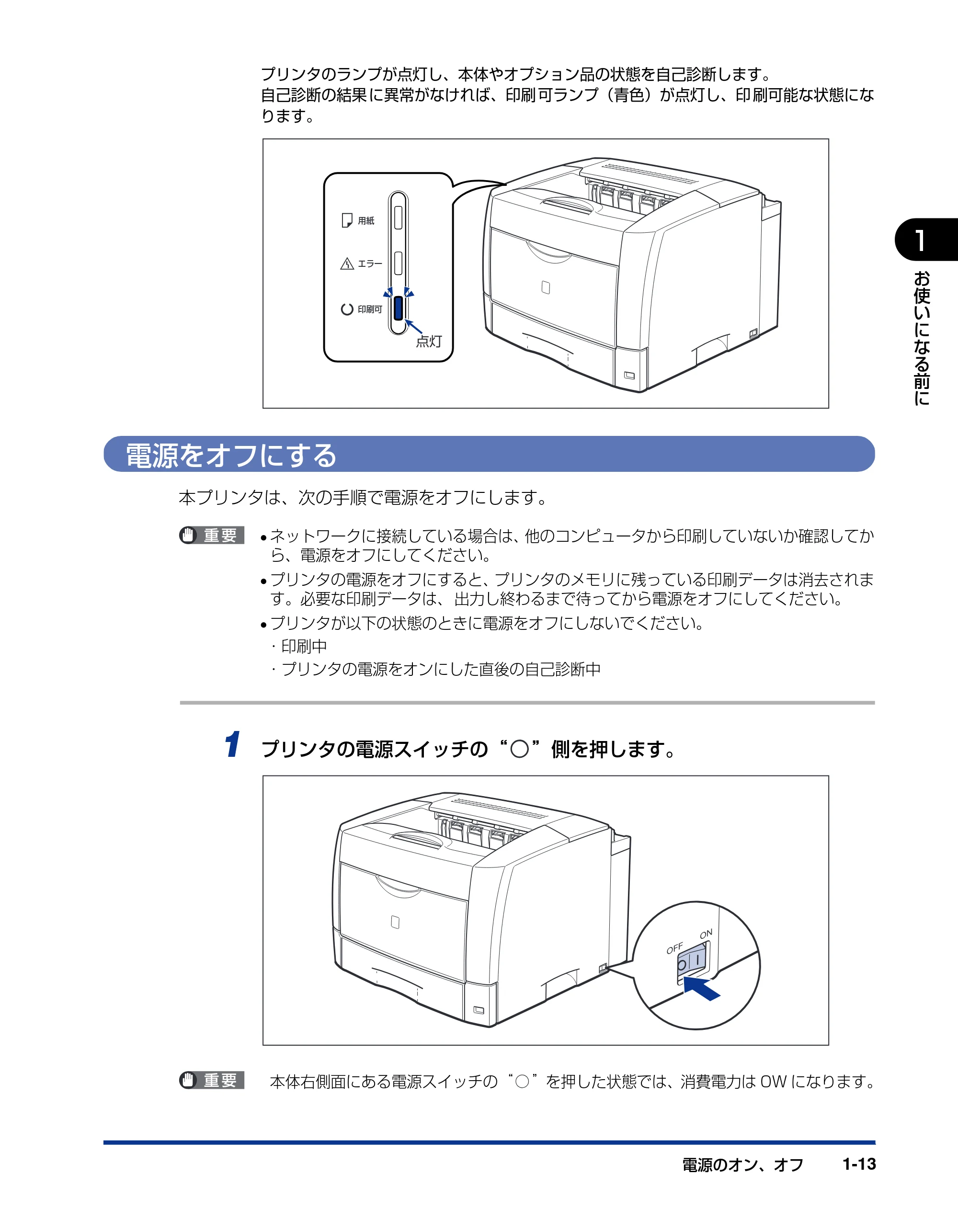

プリンタのランプが点灯し、本体やオプション品の状態を自己診断します。
自己診断の結果 に異常がなければ、印刷 可ランプ（青色）が点灯し、印 刷可能な状態にな
ります。
電源をオフにする
本プリンタは、次の手順で電源をオフにします。

• ネットワークに接続している場合は、他のコンピュータから印刷していないか確認してか

ら、電源をオフにしてください。

• プリンタの電源をオフにすると、プリンタのメモリに残っている印刷データは消去されま

す。必要な印刷データは、 出力し終わるまで待ってから電源をオフにしてください。

• プリンタが以下の状態のときに電源をオフにしないでください。
• 印刷中
• プリンタの電源をオンにした直後の自己診断中

1 プリンタの電源スイッチの“ ”側を押します。
本体右側面にある電源スイッチの“ ”を押した状態では、消費電力は 0W になります。
用紙�
エラー�
印刷可�
点灯�
OFF

ON

コンピュータと接続する1-14
1
お
使
い
に
な
る
前
に �
コンピュータと接続する
本プリンタをコンピュータやネットワークに接続します。
本プリンタは標準で USB コネクタを装備していますので、USB ケーブルでコンピュータ
に接続します。また、Windows をお使いの場合、オプションのネットワークボードを装着
すると、LAN ケーブルで直接ネットワークに接続することができます。
USB ケーブルで接続する場合
USB ポートを装備したコンピュータに USB ケーブルで本プリンタを接続します。

• 電源をオンにした状態で USB ケーブルを接続するときは、アース線が接続されているこ

とを確認してから行ってください。アース線が接続されていない状態で行うと、感電の原
因になります。

• 電源をオンにした状態で USB ケーブルを抜き差しするときは、コネクタの金属部分に触

れないでください。感電の原因になります。

• USB ケーブルは、コンピュータやプリンタの電源が入っているときでも、ケーブルの抜

き差しが行えます。ただし、次のようなときは、USB ケーブルを抜き差ししないでくだ
さい。コンピュータやプリンタの動作不良の原因になります。

• コンピュータの電源を入れた直後の OS 起動中
• 印刷中
• コンピュータおよびプリンタの電源がオンになっている状態で USB ケーブルを抜き差し

する場合は、抜いた後に必ず 5 秒以上の間隔を空けてから差し込んでください。抜いた
直後に差し込むと、コンピュータやプリンタの動作不良の原因になります。

• 本プリンタは印刷時に双方向通信を行います。片方向通信が必要なプリントサーバ、USB

ハブ・切り替え機器等を使用しての接続は動作不良の原因になります。

• 本プリンタのUSBインタフェースは、接続するコンピュータの OSによって以下のように

なっています。詳細については、お買い求めの販売店へお問い合わせください。

• Windows 98/Me：USB Full-Speed（USB1.1 相当）
• Windows 2000/XP/Server 2003：USB 2.0 Hi-Speed/USB Full-Speed（USB1.1

相当）

• Mac OS 8、9、X（10.3.2 以前）：USB Full-Speed（USB1.1 相当）
• Mac OS X（10.3.3 以降）：USB 2.0 Hi-Speed/USB Full-Speed（USB1.1 相当）
• 本プリンタを USBケーブルで接続する場合は、メーカーによって USBの動作が保証され

ているコンピュータをご使用ください。

• 本プリンタには USB ケーブルは付属していません。お使いのコンピュータに合わせてご

用意ください。

コンピュータと接続する 1-15
1
お
使
い
に
な
る
前
に �
1 USB ケーブルの B タイプ（四角い）側を本プリンタ背面の USB コネクタ
へ接続します。
2 USB ケーブルの A タイプ（平たい）側をコンピュータのUSB ポートへ接
続します。

• Windows の場合は、USB ケーブルの接続後に、プラグアンドプレイの自動セットアッ

プにより、ウィザードが表示された場合は、以下のいずれかの方法で本プリンタのソフト
ウェアをインストールしてください。 詳しくは、「CAPT ソフトウェアをインストールす
る」（ P.3-4）を参照してください。

• ［キャンセル］をクリックして、CD-ROM Setup からインストールする
• プラグ・アンド・プレイでインストールする
• お使いのコンピュータに対応した USB ケーブルがおわかりにならない場合は、コンピュー

タを購入した販売店にお問い合わせください。

コンピュータと接続する1-16
1
お
使
い
に
な
る
前
に �
LAN ケーブルで接続する場合（Windows のみ）
オプションのネットワークボード（NB-C1）を装着した場合は、カテゴリ 5 対応のツイス
トペアケーブルで本プリンタをネットワークに接続することができます。ケーブルやハブな
どは、必要に応じて別途ご用意ください。

• ネットワークボードの取り付けかたについては、「ネットワークボード（Windows のみ）」

（P.7-39）を参照してください。

• 本プリンタをネットワークに接続した場合、ネットワークの設定やネットワークプリンタ

としてのインストール作業などが必要です。これらの作業については「ネットワークガイ
ド／本編」を参照してください。
■ ネットワークの環境について
オプションのネットワークボードは、10BASE-T/100BASE-TX 接続に対応していま
す。

• 10BASE-T Ethernet ネットワークに接続する場合
• 100BASE-TX Ethernet ネットワークに接続する場合
• 本プリンタのネットワークボードは、上記以外のネットワークには接続できません。
• プリンタを接続するハブの空きポートを確認してください。空きポートがない場合は、ハ

ブの増設が必要になります。
100BASE-TX Ethernet ネットワークに接続する場合は、ハブや LAN ケーブル、コン
ピュータ用ネットワークボードなど、LAN に接続している機器は、すべて 100BASE-TX
に対応しているものが必要になります。詳しくはお買い求めの販売店、または「お客様相
談センター」（巻末参照）へお問い合わせください。
LANコネクタ�10BASE-T対応ハブ�
10BASE-T�
ケーブル�
10BASE-Tコネクタ�
のあるコンピュータ�
10BASE-Tコネクタ�
のないコンピュータ�
10BASE-T対応�
ネットワークボード�
LANコネクタ�100BASE-TX対応ハブ�
100BASE-TX�
ケーブル�
100BASE-TXコネクタ�
のあるコンピュータ�
100BASE-TXコネクタ�
のないコンピュータ�
100BASE-TX対応�
ネットワークボード�

コンピュータと接続する 1-17
1
お
使
い
に
な
る
前
に �

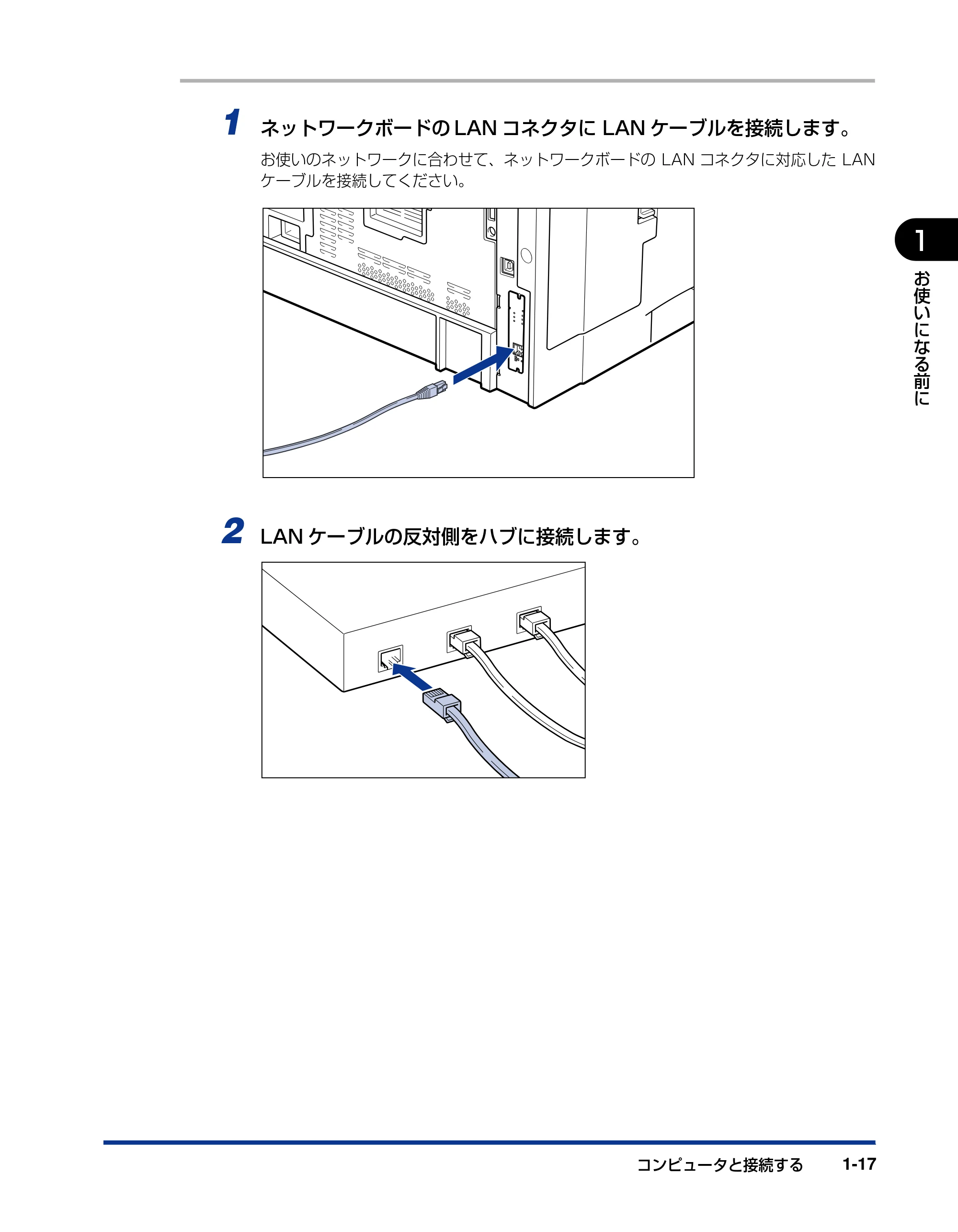

1 ネットワークボードの LAN コネクタに LAN ケーブルを接続します。
お使いのネットワークに合わせて、ネットワークボードの LAN コネクタに対応した LAN
ケーブルを接続してください。
2 LAN ケーブルの反対側をハブに接続します。

コンピュータと接続する1-18
1
お
使
い
に
な
る
前
に �

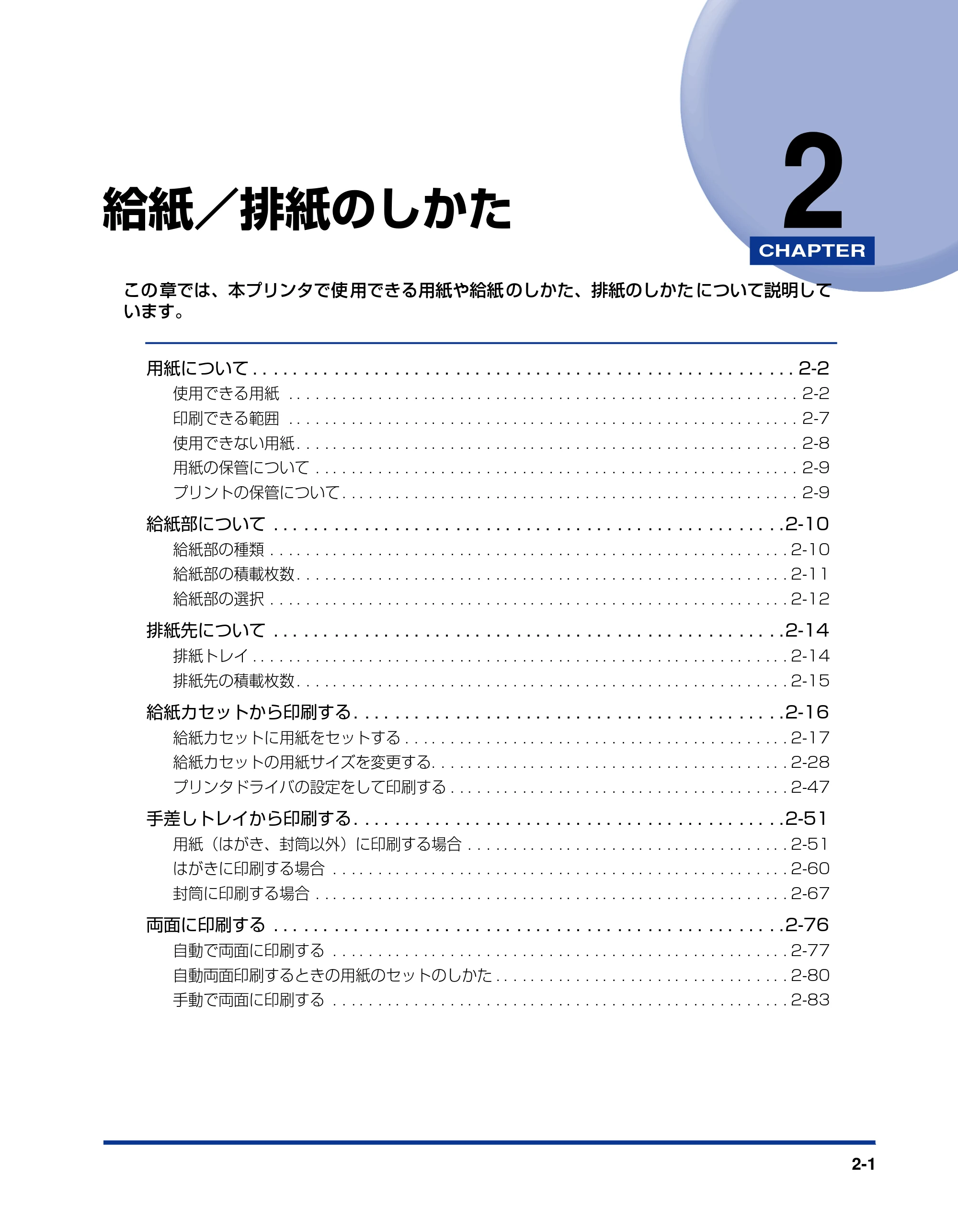

2-1
CHAPTER
2給紙／排紙のしかた
この 章では、本プリンタで使 用できる用紙や給紙 のしかた、排紙のしかた について説明して
います。
用紙について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
使用できる用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
印刷できる範囲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
使用できない用紙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

用紙の保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
プリントの保管について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
給紙部について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10
給紙部の種類 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

給紙部の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
給紙部の選択 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
排紙先について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-14
排紙トレイ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14

排紙先の積載枚数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
給紙カセットから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-16
給紙カセットに用紙をセットする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17
給紙カセットの用紙サイズを変更する. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-28
プリンタドライバの設定をして印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-47

手差しトレイから印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-51
用紙（はがき、封筒以外）に印刷する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-51
はがきに印刷する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-60
封筒に印刷する場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-67
両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-76

自動で両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-77
自動両面印刷するときの用紙のセットのしかた . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-80
手動で両面に印刷する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-83

用紙について2-2
2
給
紙
／
排
紙
の
し
か
た �
用紙について
使用できる用紙
本 プリンタの性 能を十分に引き 出していただ くため、用紙は適 切なものを使 用してくださ
い。用紙が適切でないと印字品質の低下や紙づまりの原因になります。

• 印刷速度は、用紙の向きやサイズ、用紙タイプ、印刷枚数の設定により遅くなることがあ

ります。

• はがき、往復はがき、封筒：約 6ppm
• 4 面はがき：約 5ppm
• 幅がレターサイズ（279.4mm）以下の用紙を連続印刷した場合、熱による故障などを防

止する安全機能が働き、印刷速度が段階的に遅くなることがあります。（最終的に約 3ppm
まで遅くなることもあります。）
用紙サイズ
本プリンタでは次の用紙サイズを使用できます。表中の は片面印刷とオプションの両面ユ
ニットを使った自動両面印刷が可能、○は片面印刷のみ可能、×は不可です。
給紙部�
用紙サイズ�
手差しトレイ� カセット1
カセット2�
（オプション）�
カセット3�
（オプション）�
A5 * 1 �
B5 * 1 �
A4 * 1 �
B4 * 2�
A3 * 2�
レター * 1 �
エグゼクティブ * 1 �
リーガル * 2�
レジャー * 2�
ユーザ定義用紙 * 2 �
幅：76.2～297.0mm�
高さ：127.0～431.8mm�
はがき* 2 100.0mm×148.0mm�
往復はがき* 1 148.0mm×200.0mm�
4面はがき* 1 200.0mm×296.0mm�
封筒 * 2
◎�
◎�
◎�
◎�
◎�
◎�
◎�
◎�
◎�
○�
◎�
◎�
◎�
◎�
◎�
◎�
◎�
◎�
◎�
�
◎�
◎�
◎�
◎�
◎�
◎�
◎�
◎�
◎�

�
◎�
◎�
◎�
◎�
◎�
◎�
◎�
◎�
◎�
�
○�
○�
○ �
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
洋形4号 105.0mm×235.0mm�
洋形2号 114.0mm×162.0mm �
角形2号 240.0mm×332.0mm
○�
○�
○�
�
�
�
�
�
�
カセット4�
（オプション）�
◎�
◎�
◎�
◎�
◎�
◎�
◎�
◎�
◎�
�
�
�
�
�
�
�
�
* 1 横置きのみセット可能です。�
* 2 縦置きのみセット可能です。�

用紙について 2-3
給
紙
／
排
紙
の
し
か
た �
2
用紙タイプ
本プリンタでは次の用紙タイプを使用できます。表中の は片面印刷とオプションの両面ユ
ニットを使った自動両面印刷が可能、○は片面印刷のみ可能、×は不可です。
*1 ［普通紙］に設定して印刷した結果、用紙のカールが目立つ場合に設定します。
*2 手差しトレイから片面印刷する場合は、［厚紙 L］に設定します。カセットから印刷する場合や両面印刷する場合
は、以下の設定を行ってください。
Windows の場合：
a［用紙タイプ］の設定を［普通紙］にする
b［仕上げ］ページの［仕上げ詳細］ボタンをクリックして、［仕上げ詳細］ダイアログボックスの［処理オプショ
ン］ボタンをクリックし、［処理 オプション］ダイアログボックスにある［特殊定着モード］の設定を［モード
4］にする
Macintosh の場合：
a［用紙タイプ］の設定を［普通紙］にする
b［仕上げ］パネルの［仕上げ詳細］をクリックして、［仕上げ詳細］ダイアログの［処理オプション］をクリック
し、［処理オプション］ダイアログにある［特殊定着モード］の設定を［モード 4］にする

*3 はがきや封筒の場合は、用紙サイズの設定をすると自動的に各用紙タイプに適した印刷モードで印刷されます。用
紙サイズの設定は以下のプルダウンメニューで行います。

• Windows の場合：

［ページ設定］ページの［出力用紙サイズ］

• Mac OS 8/9 の場合：

［基本設定］パネルの［出力用紙サイズ］

• Mac OS X の場合：

［ページ属性］パネルの［用紙サイズ］
■ 普通紙について
本プリ ンタ では、A3、B4、A4、B5、A5、レジャ ー、リー ガル、レ ター、エグ ゼク
ティブサイズの定形用紙を含む、幅 76.2 ～ 297.0mm、長さ 127.0 ～ 431.8mm、
重さ 64 ～ 80g/m
2
の普通紙を使用できます。
定形用紙は、給紙カセットや手差しトレイから給紙できます。また A3、B4、A4、B5、
A5、レジャー、レター、リーガル、エグゼクティブサイズは、自動両面印刷が可能です。
定形以外のサイズは、手差しトレイから給紙できます。
用紙タイプ
プリンタドライバ
の設定
給紙部
手差し
トレイ
カセット
1
カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）
普通紙
（64 ～ 80g/m2 ）
［普通紙］
［普通紙 L］*1
厚紙
81 ～ 90g/m2 *2
91 ～ 105g/m 2 ［厚紙 L］ ○ × × × ×
106 ～ 128g/m 2 ［厚紙］ ○ × × × ×
OHP フィルム ［OHP フィルム］ ○ × × × ×

ラベル用紙 ［厚紙］ ○ × × × ×
はがき *3 ○ × × × ×
封筒 *3 ○ × × × ×

用紙について2-4
2
給
紙
／
排
紙
の
し
か
た �

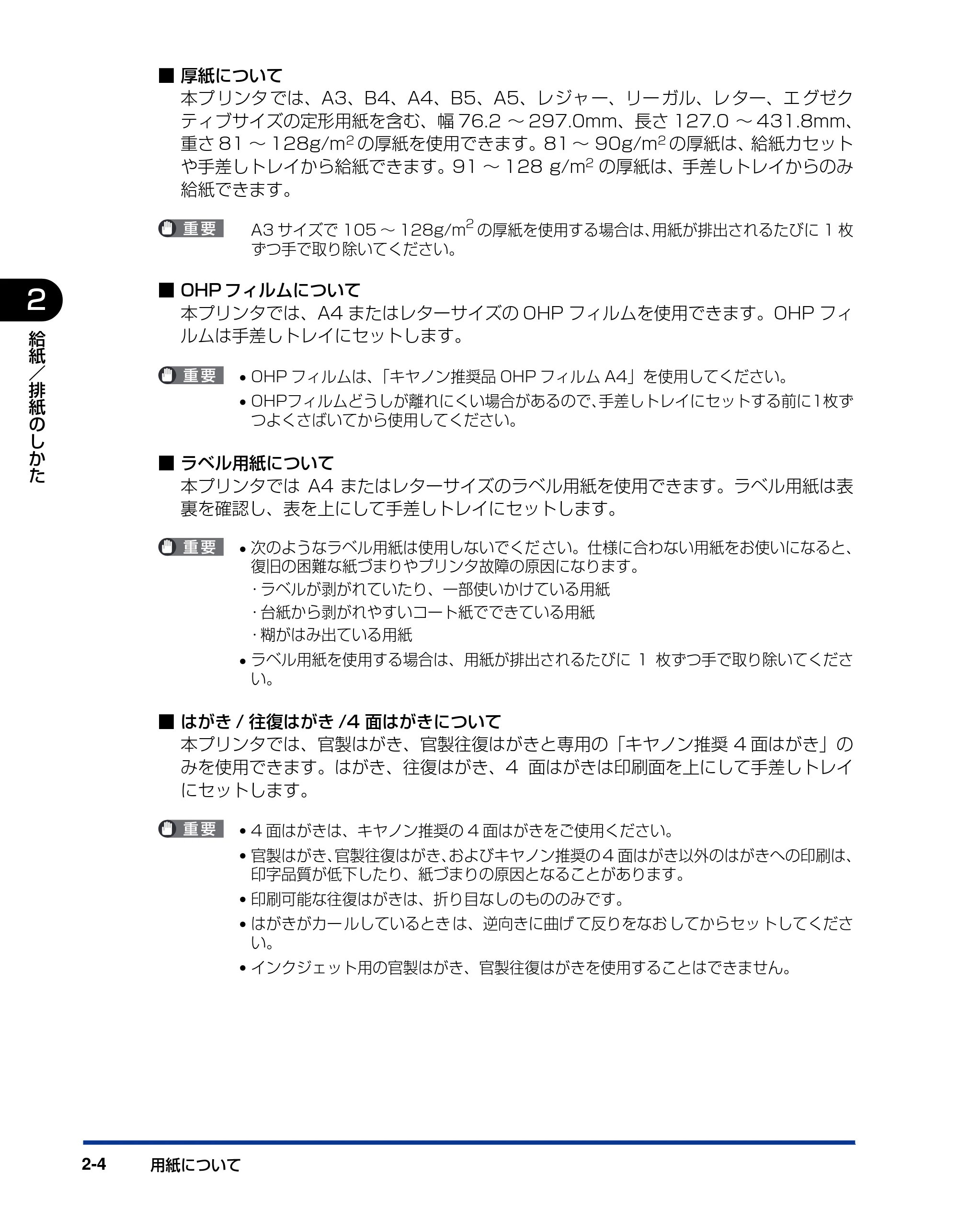

■ 厚紙について
本プ リンタ では、A3、B4、A4、B5、A5、レジャ ー、リー ガル、レ ター、エ グゼク
ティブサイズの定形用紙を含む、幅 76.2 ～ 297.0mm、長さ 127.0 ～ 431.8mm、
重さ 81 ～ 128g/m 2 の厚紙を使用できます。81 ～ 90g/m 2 の厚紙は、給紙カセット
や手差しトレイから給紙できます。91 ～ 128 g/m2 の厚紙は、手差しトレイからのみ
給紙できます。
A3 サイズで 105 ～ 128g/m
2
の厚紙を使用する場合は、用紙が排出されるたびに 1 枚
ずつ手で取り除いてください。
■ OHP フィルムについて
本プリンタでは、A4 またはレターサイズの OHP フィルムを使用できます。OHP フィ
ルムは手差しトレイにセットします。

• OHP フィルムは、「キヤノン推奨品 OHP フィルム A4」を使用してください。
• OHPフィルムどうしが離れにくい場合があるので、手差しトレイにセットする前に1枚ず

つよくさばいてから使用してください。
■ ラベル用紙について
本プリンタでは A4 またはレターサイズのラベル用紙を使用できます。ラベル用紙は表
裏を確認し、表を上にして手差しトレイにセットします。

• 次のようなラベル用紙は使用しないでくだ さい。仕様に合わない用紙をお使いになると、

復旧の困難な紙づまりやプリンタ故障の原因になります。

• ラベルが剥がれていたり、一部使いかけている用紙
• 台紙から剥がれやすいコート紙でできている用紙
• 糊がはみ出ている用紙
• ラベル用紙を使用する場合は、用紙が排出されるたびに 1 枚ずつ手で取り除いてくださ

い。
■ はがき / 往復はがき /4 面はがきについて
本プリンタでは、官製はがき、官製往復はがきと専用の「キヤノン推奨 4 面はがき」の
みを使用できます。はがき、往復はがき、4 面はがきは印刷面を上にして手差しトレイ
にセットします。

• 4 面はがきは、キヤノン推奨の 4 面はがきをご使用ください。
• 官製はがき、官製往復はがき、およびキヤノン推奨の 4 面はがき以外のはがきへの印刷は、

印字品質が低下したり、紙づまりの原因となることがあります。

• 印刷可能な往復はがきは、折り目なしのもののみです。
• はがきがカー ルしているとき は、逆向きに曲げ て反りをなお してからセッ トしてくださ

い。

• インクジェット用の官製はがき、官製往復はがきを使用することはできません。

用紙について 2-5
給
紙
／
排
紙
の
し
か
た �
2

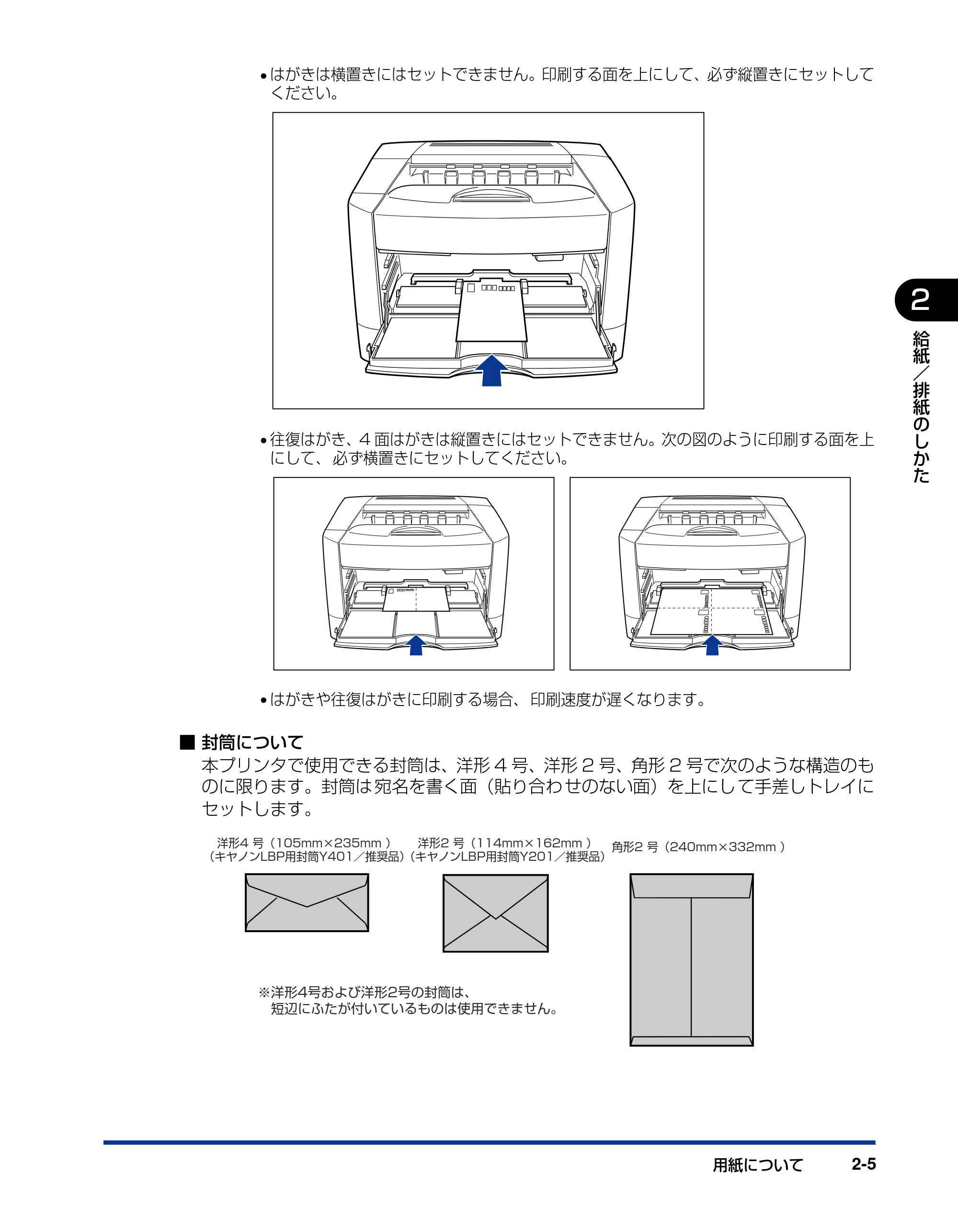

• はがきは横置きにはセットできません。印刷する面を上にして、必ず縦置きにセットして

ください。

• 往復はがき、4 面はがきは縦置きにはセットできません。次の図のように印刷する面を上

にして、 必ず横置きにセットしてください。

• はがきや往復はがきに印刷する場合、 印刷速度が遅くなります。

■ 封筒について
本プリンタで使用できる封筒は、洋形 4 号、洋形 2 号、角形 2 号で次のような構造のも
のに限ります。封筒は 宛名を書く面（貼り合わ せのない面）を上にし て手差しトレイに
セットします。
洋形4 号（105mm×235mm ）�
（キヤノンLBP用封筒Y401／推奨品）�
洋形2 号（114mm×162mm ）�
（キヤノンLBP用封筒Y201／推奨品）�
※洋形4号および洋形2号の封筒は、�
短辺にふたが付いているものは使用できません。�
角形2 号（240mm×332mm ）�

用紙について2-6
2
給
紙
／
排
紙
の
し
か
た �

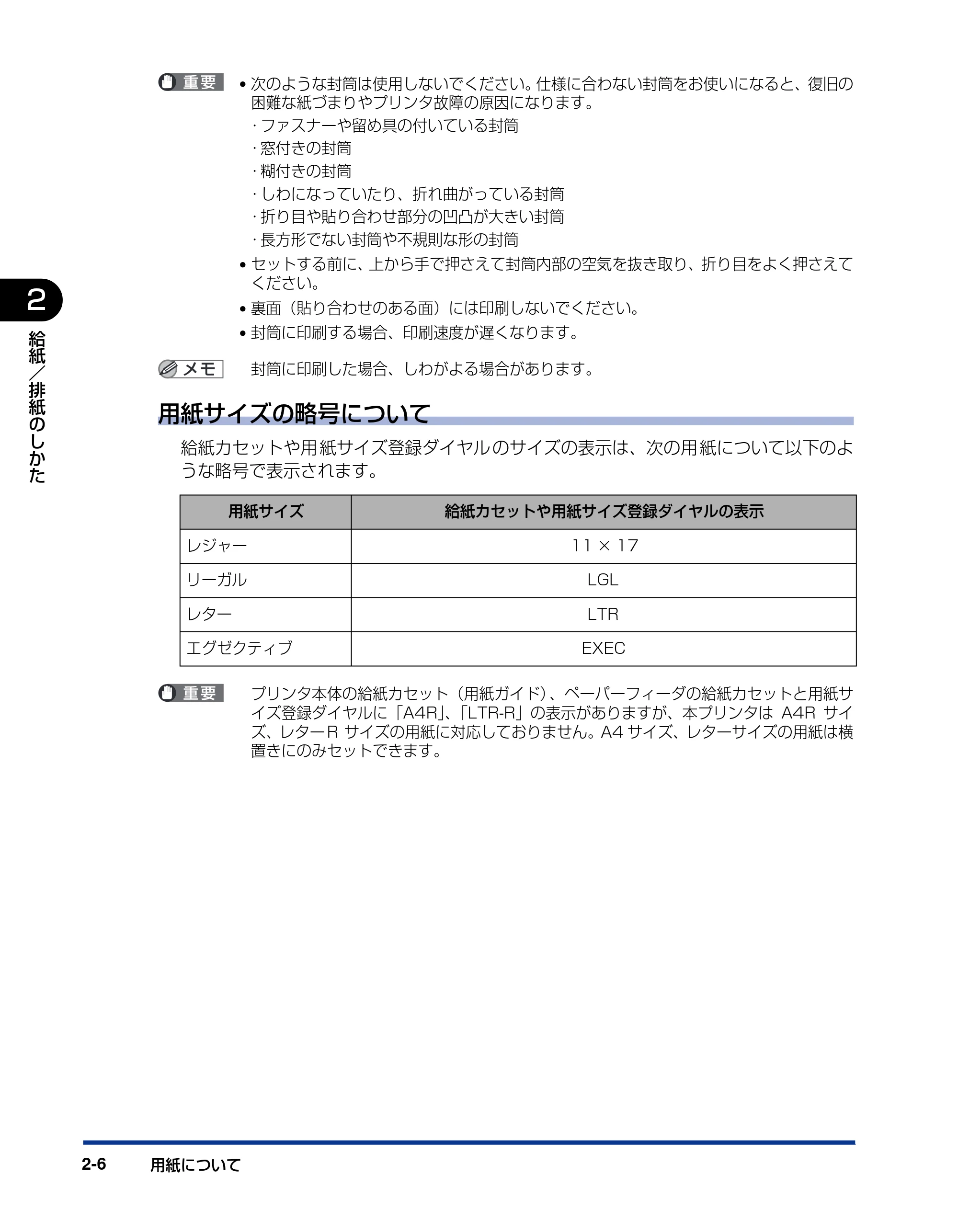

• 次のような封筒は使用しないでください。仕様に合わない封筒をお使いになると、復旧の

困難な紙づまりやプリンタ故障の原因になります。

• ファスナーや留め具の付いている封筒
• 窓付きの封筒
• 糊付きの封筒
• しわになっていたり、折れ曲がっている封筒
• 折り目や貼り合わせ部分の凹凸が大きい封筒
• 長方形でない封筒や不規則な形の封筒
• セットする前に、上から手で押さえて封筒内部の空気を抜き取り、折り目をよく押さえて

ください。

• 裏面（貼り合わせのある面）には印刷しないでください。
• 封筒に印刷する場合、印刷速度が遅くなります。

封筒に印刷した場合、しわがよる場合があります。
用紙サイズの略号について
給紙カセットや用 紙サイズ登録ダイヤル のサイズの表示は、次の用 紙について以下のよ
うな略号で表示されます。
プリンタ本体の給紙カセット（用紙ガイド）、ペーパーフィーダの給紙カセットと用紙サ
イズ登録ダイヤルに「A4R」、「LTR-R」の表示がありますが、本プリンタは A4R サイ
ズ、レター R サイズの用紙に対応しておりません。A4 サイズ、レターサイズの用紙は横
置きにのみセットできます。
用紙サイズ 給紙カセットや用紙サイズ登録ダイヤルの表示
レジャー 11 × 17
リーガル LGL
レター LTR
エグゼクティブ EXEC

用紙について 2-7
給
紙
／
排
紙
の
し
か
た �
2

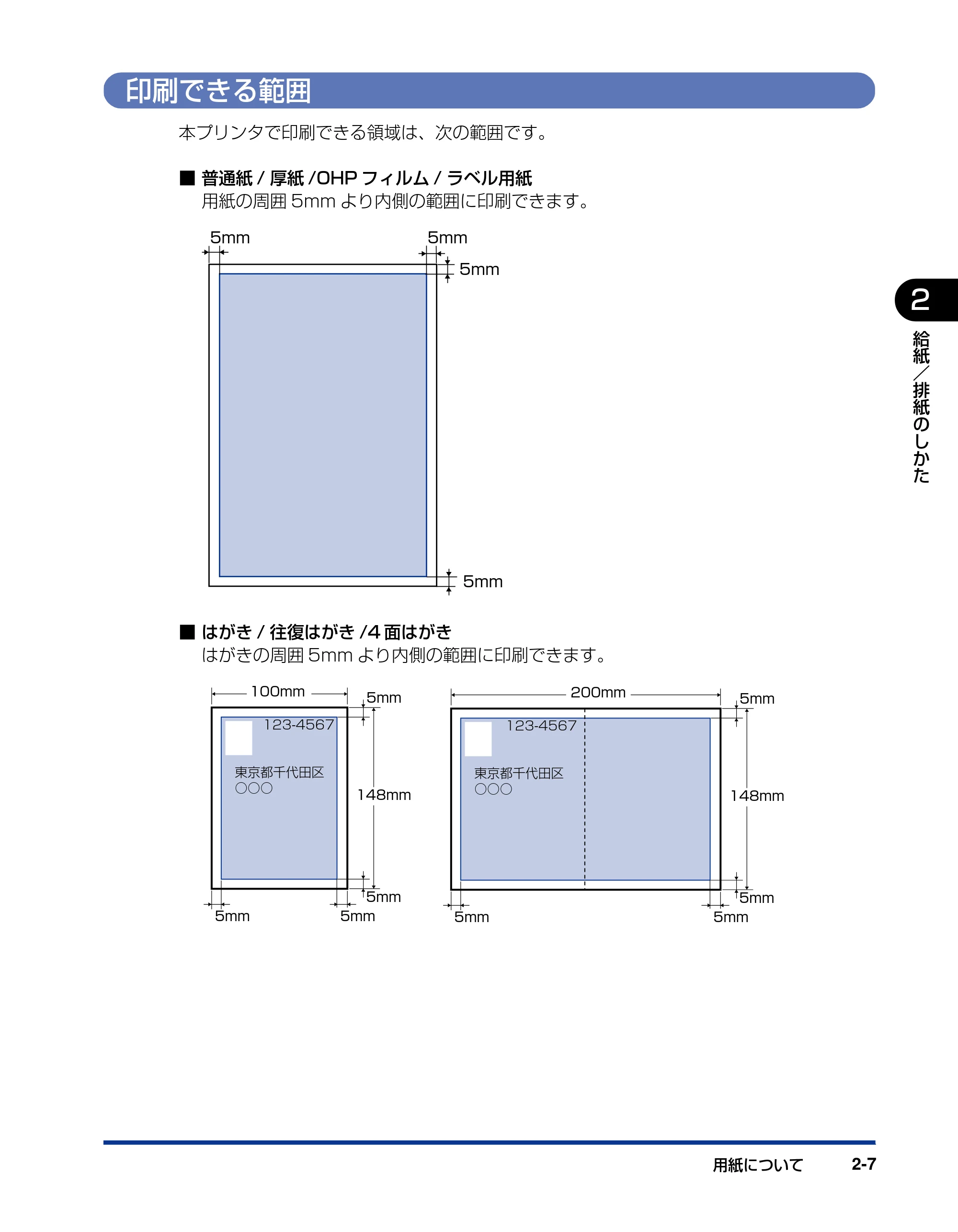

印刷できる範囲
本プリンタで印刷できる領域は、次の範囲です。
■ 普通紙 / 厚紙 /OHP フィルム / ラベル用紙
用紙の周囲 5mm より内側の範囲に印刷できます。
■ はがき / 往復はがき /4 面はがき
はがきの周囲 5mm より内側の範囲に印刷できます。
5mm
5mm
5mm5mm
5mm
5mm
5mm5mm
東京都千代田区�
○○○�
123-4567
200mm
148mm
5mm
5mm
5mm5mm
東京都千代田区�
○○○�
123-4567
100mm
148mm

用紙について2-8
2
給
紙
／
排
紙
の
し
か
た �

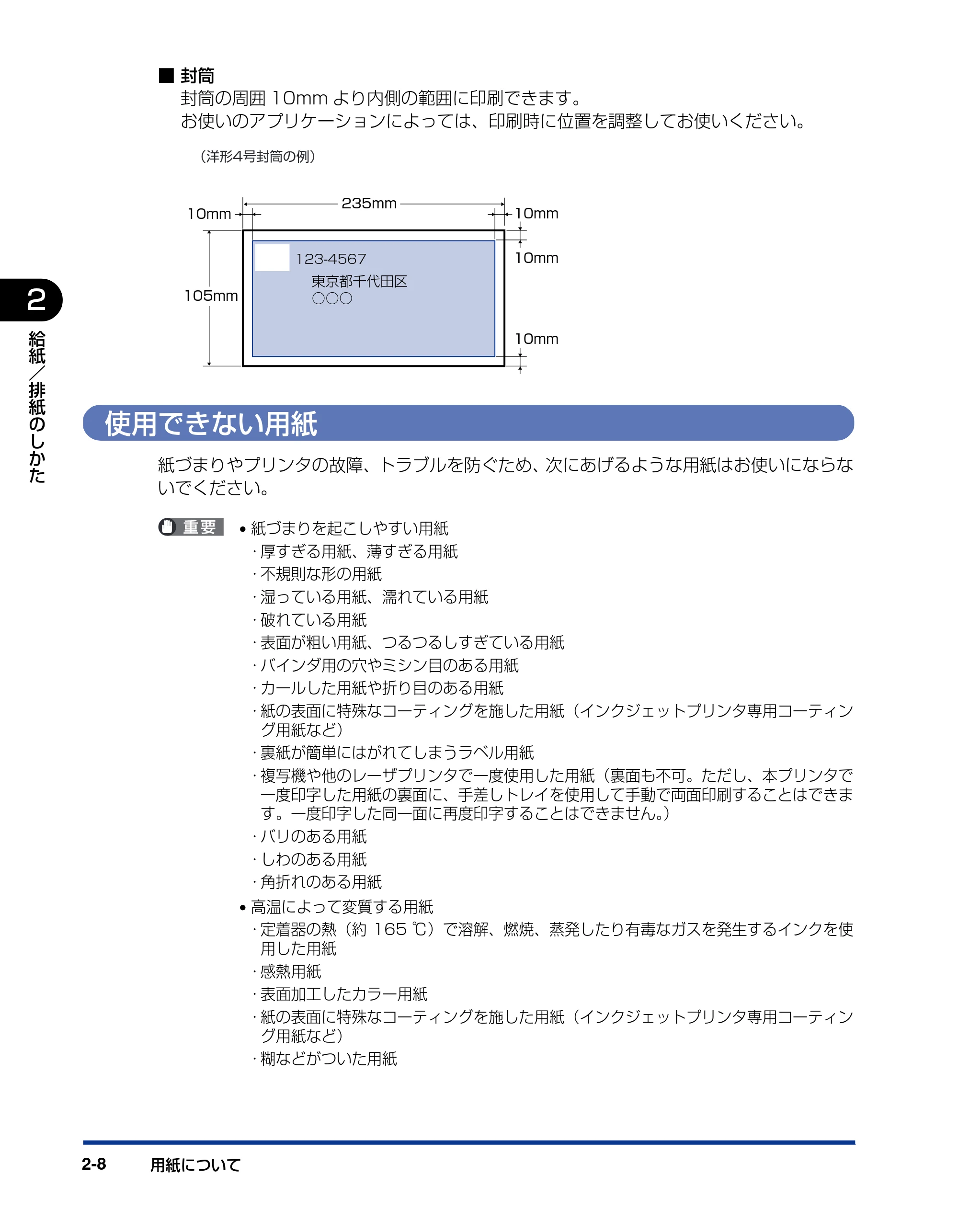

■ 封筒
封筒の周囲 10mm より内側の範囲に印刷できます。
お使いのアプリケーションによっては、印刷時に位置を調整してお使いください。
使用できない用紙
紙づまりやプリンタの故障、トラブルを防ぐため、次にあげるような用紙はお使いにならな
いでください。

• 紙づまりを起こしやすい用紙
• 厚すぎる用紙、薄すぎる用紙
• 不規則な形の用紙
• 湿っている用紙、濡れている用紙
• 破れている用紙
• 表面が粗い用紙、つるつるしすぎている用紙
• バインダ用の穴やミシン目のある用紙
• カールした用紙や折り目のある用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン

グ用紙など）

• 裏紙が簡単にはがれてしまうラベル用紙
• 複写機や他のレーザプリンタで一度使用した用紙（裏面も不可。ただし、本プリンタで

一度印字した用紙の裏面に、手差しトレイを使用して手動で両面印刷することはできま
す。一度印字した同一面に再度印字することはできません。）

• バリのある用紙
• しわのある用紙
• 角折れのある用紙
• 高温によって変質する用紙
• 定着器の熱（約 165 ℃）で溶解、燃焼、蒸発したり有毒なガスを発生するインクを使

用した用紙

• 感熱用紙
• 表面加工したカラー用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン

グ用紙など）

• 糊などがついた用紙

10mm 10mm
10mm
10mm
123-4567
105mm
235mm
東京都千代田区�
○○○�
（洋形4号封筒の例）�

用紙について 2-9
給
紙
／
排
紙
の
し
か
た �
2

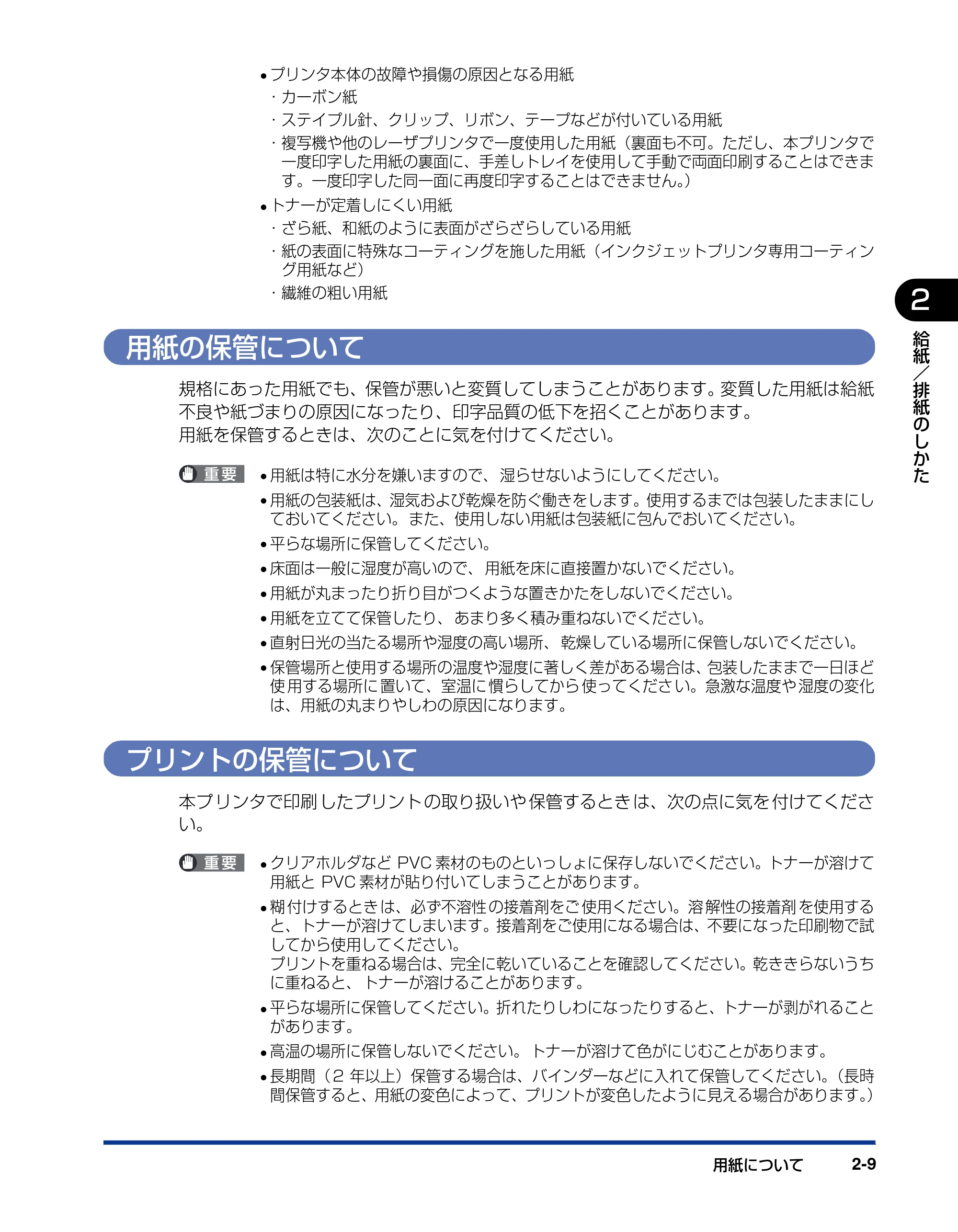

• プリンタ本体の故障や損傷の原因となる用紙
• カーボン紙
• ステイプル針、クリップ、リボン、テープなどが付いている用紙
• 複写機や他のレーザプリンタで一度使用した用紙（裏面も不可。ただし、本プリンタで

一度印字した用紙の裏面に、手差しトレイを使用して手動で両面印刷することはできま
す。一度印字した同一面に再度印字することはできません。）

• トナーが定着しにくい用紙
• ざら紙、和紙のように表面がざらざらしている用紙
• 紙の表面に特殊なコーティングを施した用紙（インクジェットプリンタ専用コーティン

グ用紙など）

• 繊維の粗い用紙

用紙の保管について
規格にあった用紙でも、保管が悪いと変質してしまうことがあります。変質した用紙は給紙
不良や紙づまりの原因になったり、印字品質の低下を招くことがあります。
用紙を保管するときは、次のことに気を付けてください。

• 用紙は特に水分を嫌いますので、 湿らせないようにしてください。
• 用紙の包装紙は、湿気および乾燥を防ぐ働きをします。使用するまでは包装したままにし

ておいてください。 また、使用しない用紙は包装紙に包んでおいてください。

• 平らな場所に保管してください。
• 床面は一般に湿度が高いので、 用紙を床に直接置かないでください。
• 用紙が丸まったり折り目がつくような置きかたをしないでください。
• 用紙を立てて保管したり、 あまり多く積み重ねないでください。
• 直射日光の当たる場所や湿度の高い場所、 乾燥している場所に保管しないでください。
• 保管場所と使用する場所の温度や湿度に著しく差がある場合は、包装したままで一日ほど

使 用する場所に 置いて、室温に 慣らしてから 使ってくださ い。急激な温度や 湿度の変化
は、用紙の丸まりやしわの原因になります。
プリントの保管について
本プ リンタで印刷 したプリント の取り扱いや 保管するとき は、次の点に気を 付けてくださ
い。

• クリアホルダなど PVC 素材のものといっしょに保存しないでください。トナーが溶けて

用紙と PVC 素材が貼り付いてしまうことがあります。

• 糊 付けするとき は、必ず不溶性 の接着剤をご 使用ください。溶 解性の接着剤 を使用する

と、トナーが溶けてしまいます。接着剤をご使用になる場合は、不要になった印刷物で試
してから使用してください。
プリントを重ねる場合は、完全に乾いていることを確認してください。乾ききらないうち
に重ねると、 トナーが溶けることがあります。

• 平らな場所に保管してください。折れたりしわになったりすると、トナーが剥がれること

があります。

• 高温の場所に保管しないでください。 トナーが溶けて色がにじむことがあります。
• 長期間（ 2 年以上）保管する場合は、バインダーなどに入れて保管してください。（長時

間保管すると、用紙の変色によって、プリントが変色したように見える場合があります。）

給紙部について2-10
2
給
紙
／
排
紙
の
し
か
た �
給紙部について
本プリンタは、標準状態で給紙カセット（カセット 1）と手差しトレイの合計 2 つの給紙
部があります。また、オプションのペーパーフィーダ（カセット 2、カセット 3、カセット
4）を装着することにより、最大 5 つの給紙部を使用することが可能です。
ペーパーフィーダは、図のように最大 3 台まで取り付けることができます。
給紙部の種類
本プリンタには、次の給紙部があります。
■ 給紙部／給紙枚数
手差しトレイ 100 枚（64g/m
2
）
カセット 1 250 枚（64g/m
2
）
カセット 2 250 枚（64g/m
2
）
カセット 3 250 枚（64g/m
2
）
カセット 4 250 枚（64g/m
2
）
250枚ペーパーフィーダユニットPF-66
250枚ペーパーフィーダユニットPF-66E
※ 250枚ペーパーフィーダユニットPF-66は、必ず
一番上に取り付けます。2段取り付けたり、250
枚ペーパーフィーダユニットPF-66Eの下に取り
付けることはできません。�

※ 250枚ペーパーフィーダユニットPF-66Eは、
250枚ペーパーフィーダユニットPF-66の上に取
り付けることはできません。�

給紙部について 2-11
給
紙
／
排
紙
の
し
か
た �
2

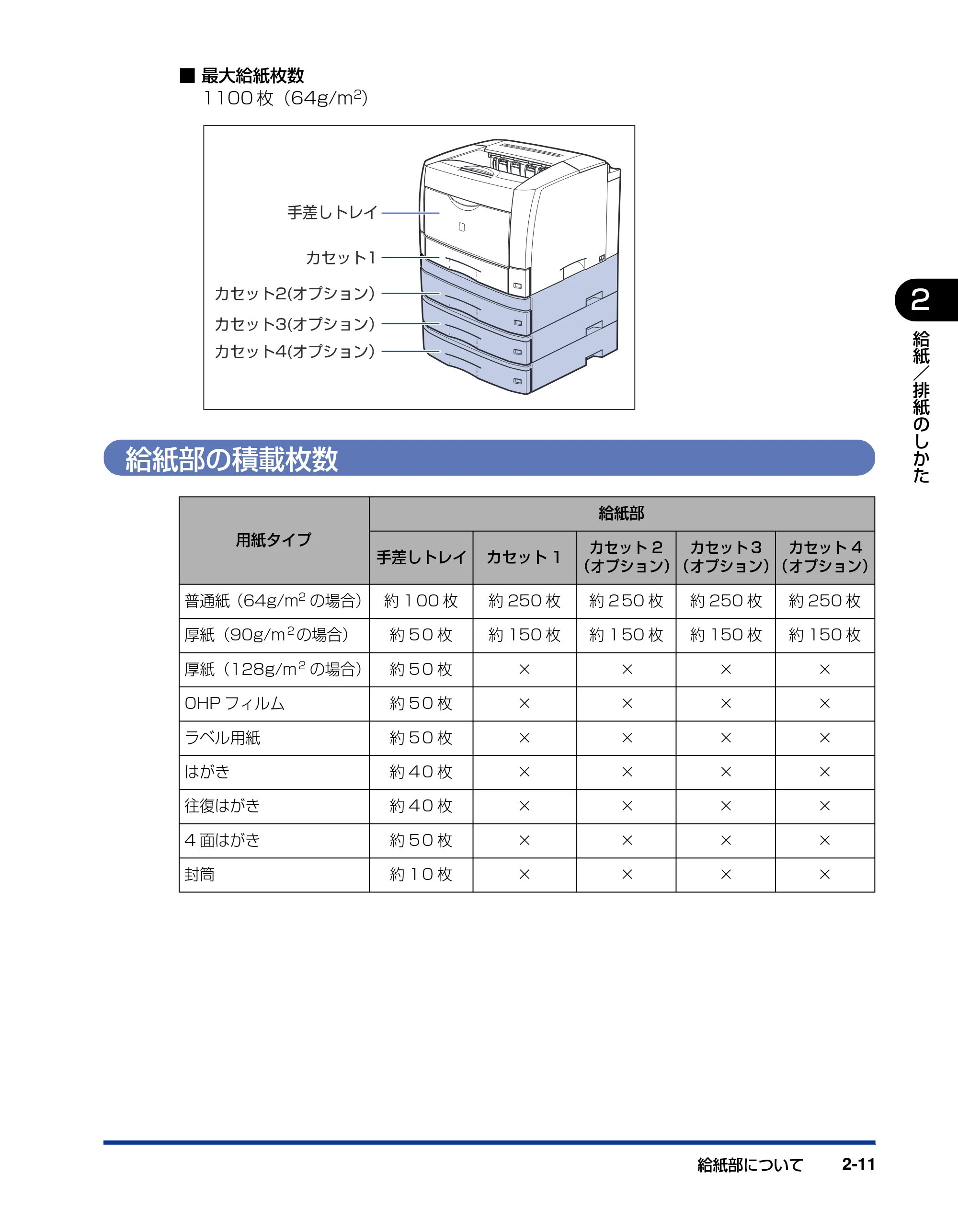

■ 最大給紙枚数
1100 枚（64g/m 2
）
給紙部の積載枚数
用紙タイプ
給紙部
手差しトレイ カセット 1
カセット 2
（オプション）
カセット 3
（オプション）
カセット 4
（オプション）
普通紙（64g/m2 の場合） 約 1 00 枚 約 250 枚 約 2 50 枚 約 250 枚 約 250 枚
厚紙（90g/m 2 の場合） 約 5 0 枚 約 150 枚 約 1 50 枚 約 150 枚 約 150 枚
厚紙（128g/m 2 の場合） 約 5 0 枚 × × × ×
OHP フィルム 約 5 0 枚 × × × ×
ラベル用紙 約 5 0 枚 × × × ×
はがき 約 4 0 枚 × × × ×
往復はがき 約 4 0 枚 × × × ×
4 面はがき 約 5 0 枚 × × × ×
封筒 約 1 0 枚 × × × ×
手差しトレイ�
カセット1
カセット2(オプション）�
カセット3(オプション）�
カセット4(オプション）�

給紙部について2-12
2
給
紙
／
排
紙
の
し
か
た �

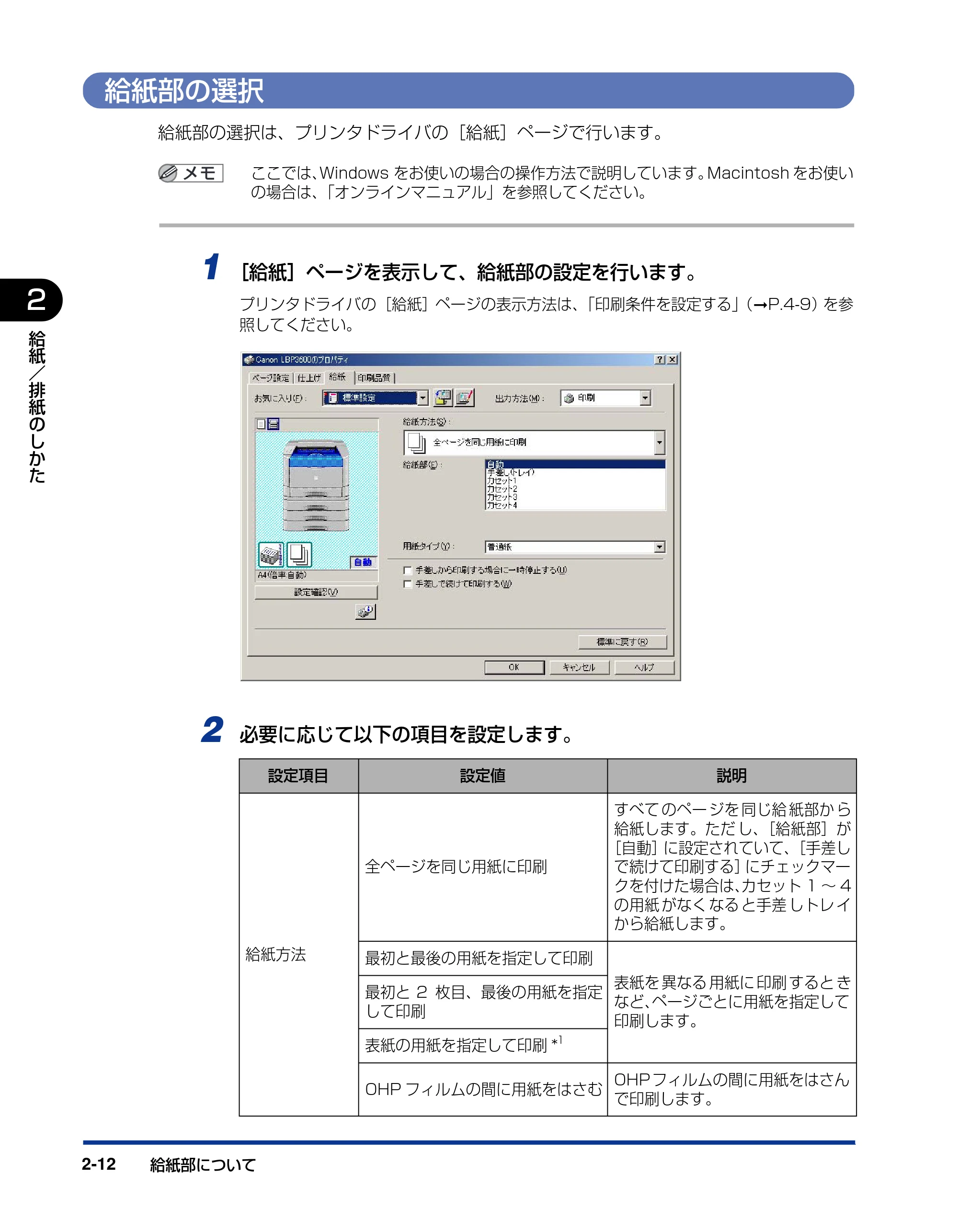

給紙部の選択
給紙部の選択は、プリンタドライバの［給紙］ページで行います。
ここでは、Windows をお使いの場合の操作方法で説明しています。Macintosh をお使い
の場合は、「オンラインマニュアル」を参照してください。
1 ［給紙］ページを表示して、給紙部の設定を行います。
プリンタドライバの［給紙］ページの表示方法は、「印刷条件を設定する」（ P.4-9）を参
照してください。
2 必要に応じて以下の項目を設定します。
設定項目 設定値 説明
給紙方法
全ページを同じ用紙に印刷
すべて のペー ジを 同じ給 紙部か ら
給紙します。ただ し、［給紙部］が
［自動］に設定されていて、［手差し
で続けて印刷する］にチェックマー
クを付けた場合は、カセット 1 ～ 4
の用紙 がなく なる と手差 しトレ イ
から給紙します。
最初と最後の用紙を指定して印刷
表紙を 異なる 用紙に 印刷 すると き
など、ページごとに用紙を指定して
印刷します。
最初と 2 枚目、最後の用紙を指定

して印刷
表紙の用紙を指定して印刷 *
1
OHP フィルムの間に用紙をはさむ
OHP フィルムの間に用紙をはさん
で印刷します。

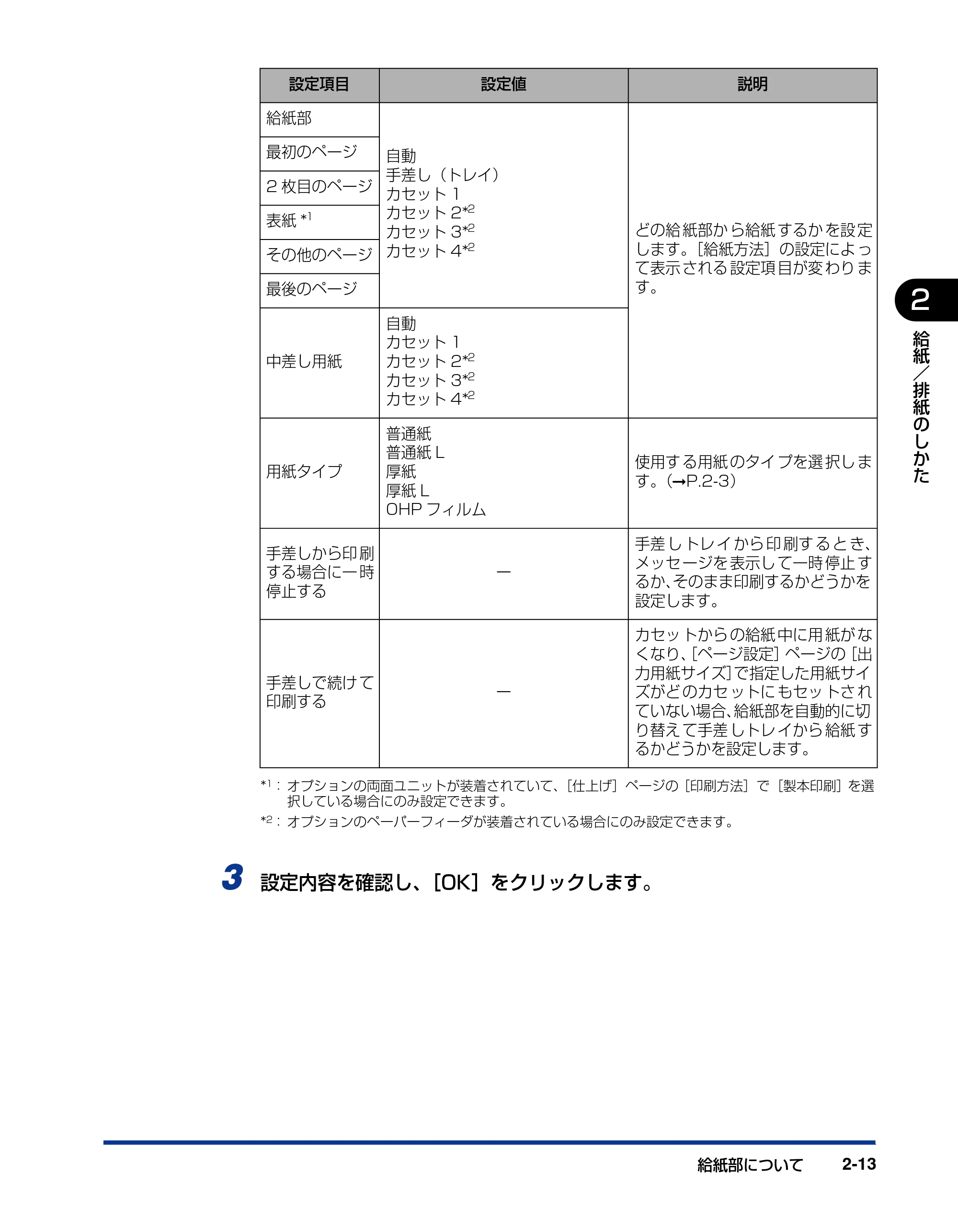

給紙部について 2-13
給
紙
／
排
紙
の
し
か
た �
2
*1： オプションの両面ユニットが装着されていて、［仕上げ］ページの［印刷方法］で［製本印刷］を選
択している場合にのみ設定できます。
*2： オプションのペーパーフィーダが装着されている場合にのみ設定できます。
3 設定内容を確認し、［OK］をクリックします。
給紙部
自動
手差し（トレイ）
カセット 1
カセット 2*2
カセット 3*2
カセット 4*2
どの給 紙部か ら給紙 するか を設 定
します。［給紙方法］の設定によ っ
て表示 される 設定項 目が変 わり ま
す。
最初のページ
2 枚目のページ
表紙 *1
その他のページ
最後のページ
中差し用紙
自動
カセット 1
カセット 2*2
カセット 3*2
カセット 4*2
用紙タイプ
普通紙
普通紙 L
厚紙
厚紙 L
OHP フィルム
使用す る用紙 のタイ プを選 択し ま
す。（P.2-3）
手差しから印 刷
する場合に一 時
停止する
ー
手差 し トレ イ から 印 刷す る と き、
メッセ ージを 表示し て一時 停止 す
るか、そのまま印刷するかどうかを

設定します。
手差しで続け て
印刷する
ー
カセッ トから の給紙 中に用 紙が な
くなり、［ページ設定］ページの［出
力用紙サイズ］で指定した用紙サイ
ズがど のカセ ットに もセッ トさ れ
ていない場合、給紙部を自動的に切
り替え て手差 しトレ イから 給紙 す
るかどうかを設定します。
設定項目 設定値 説明

排紙先について2-14
2
給
紙
／
排
紙
の
し
か
た �

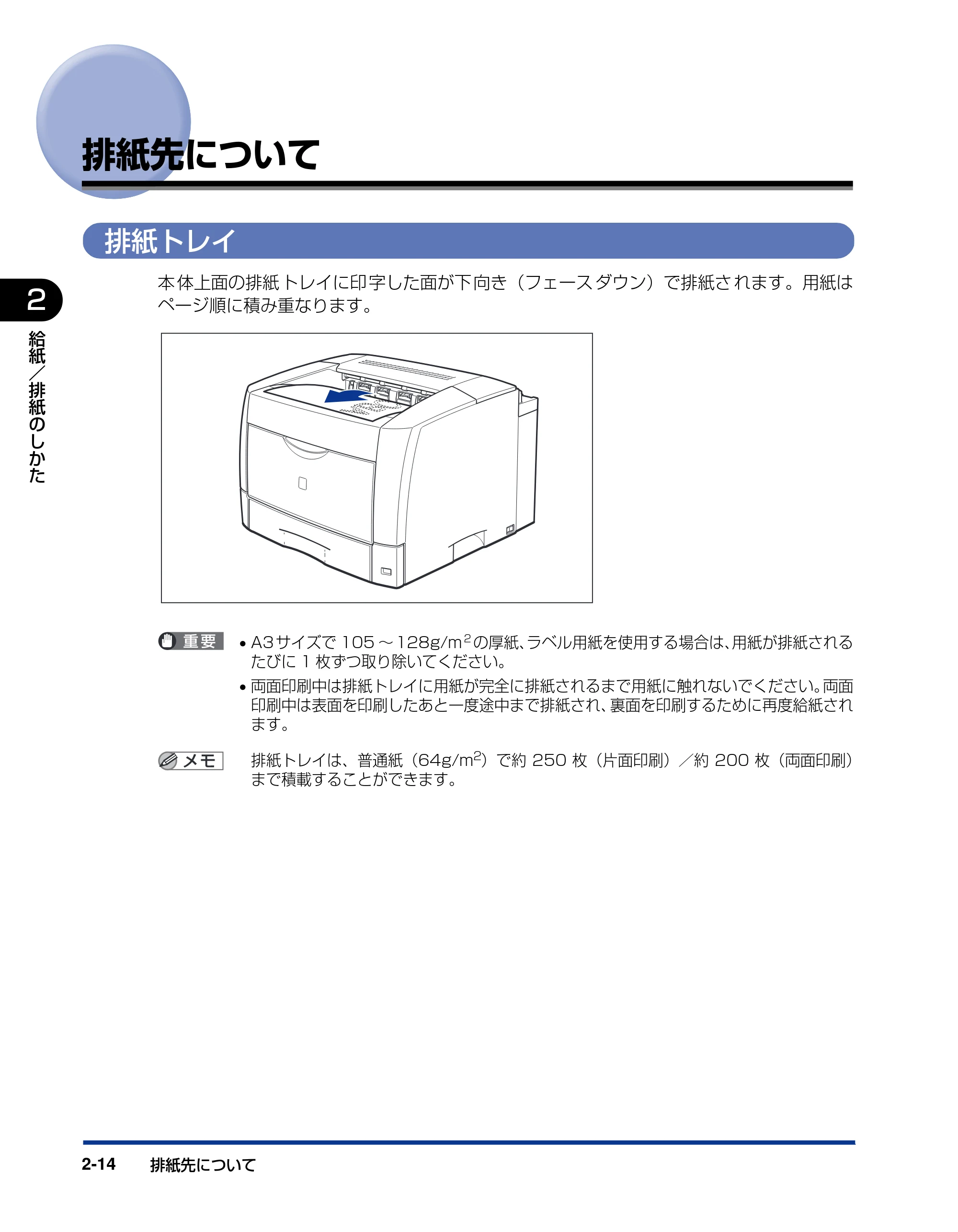

排紙先について
排紙トレイ
本 体上面の排紙 トレイに印 字した面が下 向き（フェース ダウン）で排紙さ れます。用紙は
ページ順に積み重なります。

• A3 サイズで 105 ～ 128g/m 2 の厚紙、ラベル用紙を使用する場合は、用紙が排紙される

たびに 1 枚ずつ取り除いてください。

• 両面印刷中は排紙トレイに用紙が完全に排紙されるまで用紙に触れないでください。両面

印刷中は表面を印刷したあと一度途中まで排紙され、裏面を印刷するために再度給紙され
ます。
排紙トレイは、普通紙（64g/m2
）で約 250 枚（片面印刷）／約 200 枚（両面印刷）
まで積載することができます。

排紙先について 2-15
給
紙
／
排
紙
の
し
か
た �
2

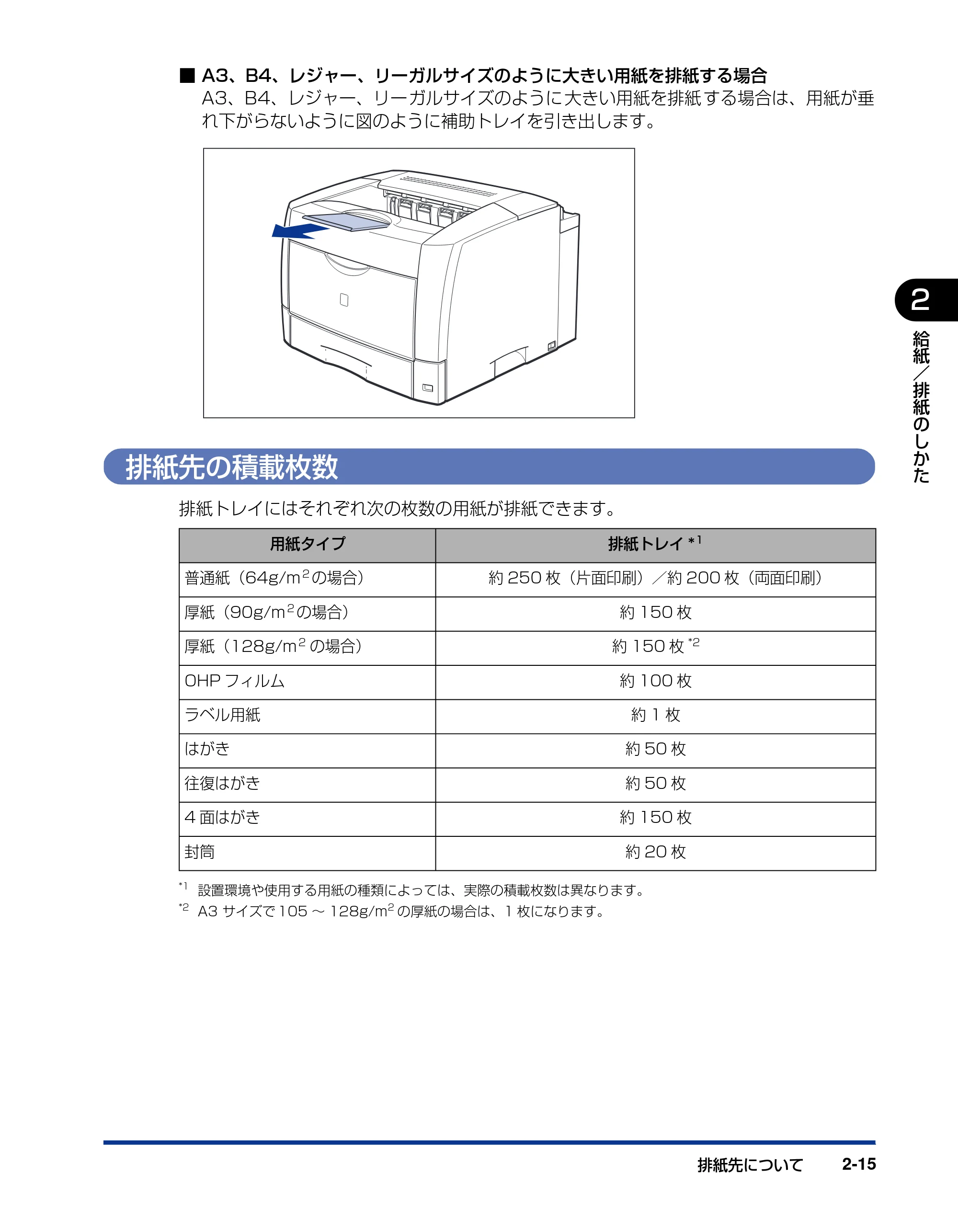

■ A3、B4、レジャー、リーガルサイズのように大きい用紙を排紙する場合
A3、B4、レジャー、リーガルサイズのように 大きい用紙を排紙 する場合は、用紙が垂
れ下がらないように図のように補助トレイを引き出します。
排紙先の積載枚数
排紙トレイにはそれぞれ次の枚数の用紙が排紙できます。
*1
設置環境や使用する用紙の種類によっては、実際の積載枚数は異なります。
*2
A3 サイズで 105 ～ 128g/m
2
の厚紙の場合は、1 枚になります。
用紙タイプ 排紙トレイ * 1
普通紙（64g/m 2 の場合） 約 250 枚（片面印刷）／約 200 枚（両面印刷）
厚紙（90g/m 2 の場合） 約 150 枚
厚紙（128g/m 2 の場合） 約 150 枚 *2
OHP フィルム 約 100 枚
ラベル用紙 約 1 枚
はがき 約 50 枚
往復はがき 約 50 枚
4 面はがき 約 150 枚
封筒 約 20 枚

給紙カセットから印刷する2-16
2
給
紙
／
排
紙
の
し
か
た �
給紙カセットから印刷する
給紙カセットには、定形サイズの普通紙を約 250 枚（64 g/m2
）までセットすることが
で き ま す。給 紙 部 に セ ッ ト し た 用 紙 が な く な る と、プ リ ン タ ス テ ー タ ス ウ ィ ン ド ウ
（Windows）／プリントモニタ（Macintosh）に用紙がなくなったことを知らせるメッセー
ジが表示され、用紙ランプ（赤色）が点滅しますので用紙をセットしてください。
本プリンタには、給紙カセット（カセット 1）が標準装備されています。また、オプション
のペーパーフィーダを装着するとカセット 2、カセット 3、カセット 4 が追加されます。

• プリンタ本体の給紙カセット（用紙ガイド）、ペーパーフィーダの給紙カセットと用紙サ

イズ登録ダイヤルに「A4R」、「LTR-R」の表示がありますが、本プリンタは A4R サイ
ズ、レター R サイズの用紙に対応しておりません。A4 サイズ、レターサイズの用紙は横
置きにのみセットできます。

• 厚紙（81 ～ 90g/m

2
）をカセットから印刷する場合は、以下の設定を行ってください。
Windows の場合：
a［給紙］ページの［用紙タイプ］の設定を［普通紙］にする
b［仕上げ］ペ ージの［仕上 げ詳細］ボタン をクリック して、［仕上げ詳 細］ダイアログ
ボックスの［処理オプション］ボタンをクリックし、［処理オプション］ダイアログボッ
クスにある［特殊定着モード］の設定を［モード 4］にする
Macintosh の場合：
a［給紙］パネルの［用紙タイプ］の設定を［普通紙］にする
b［仕上げ］パネルの［仕上げ詳細］をクリックして、［仕上げ詳細］ダイアログの［処理
オプシ ョン］をクリッ クし、［処理オプ ション］ダイアロ グにある［特殊 定着モード］
の設定を［モード 4］にする

• 横置きできる用紙�

A4、B5、A5、レター、�
エグゼクティブ�

• 縦置きできる用紙�

A3、B4、リーガル、レジャー�
A4の場合�
横置き�縦置き�
A3の場合�

給紙カセットから印刷する 2-17
給
紙
／
排
紙
の
し
か
た �
2
給紙カセットに用紙をセットする
標準で装着されているカセット 1、オプションのペーパーフィーダ装着時のカセット 2、カ
セット 3、カセット 4 には、それぞれ別のサイズをセットすることができ、給紙部を自動
的に切り替えて使用することができます。
カセット 1 とオプションのカセット 2、カセット 3、カセット 4 とではセットする手順が
異なりますので、次の手順で正しく用紙をセットしてください。

• 紙づまりの原因になることがありますので、 次の内容を守ってください。
• OHP フィルムやラベル用紙、封筒など普通紙（64 ～ 80g/m

2
）、厚紙（81 ～ 90g/
m
2
）以外の用紙をセットしないでください。セットできる用紙については、「用紙につ
いて」（P.2-2）を参照してください。

• バリのある用紙、しわのある用紙やひどくカールした用紙をセットしないでください。
• セットした用紙がすべてなくなってから補充してください。なくならないうちに補充す

ると給紙不良の原因になります。

• 給紙カセットにセットできる用紙の枚数は、普通紙で約 250 枚（64g/m

2
）、厚紙で
約 150 枚（90g/m
2
）です。絶 対に用紙ガイ ドの積載制限 マークを超え ない範囲で
セットしてください。積載制限マークを超す量の用紙をセットすると、給紙不良の原因
となります。

• 給紙カセットの黒いゴムパッドには触れないでください。 給紙不良の原因になります。
• カセット１の場合
• カセット 2、3、4 の場合
• オプションの 250枚ユニバーサルカセット UC-66Aは、カセット 1 の用紙のセット方法

と同じです。
ゴムパッド�
ゴムパッド�

給紙カセットから印刷する2-18
2
給
紙
／
排
紙
の
し
か
た �

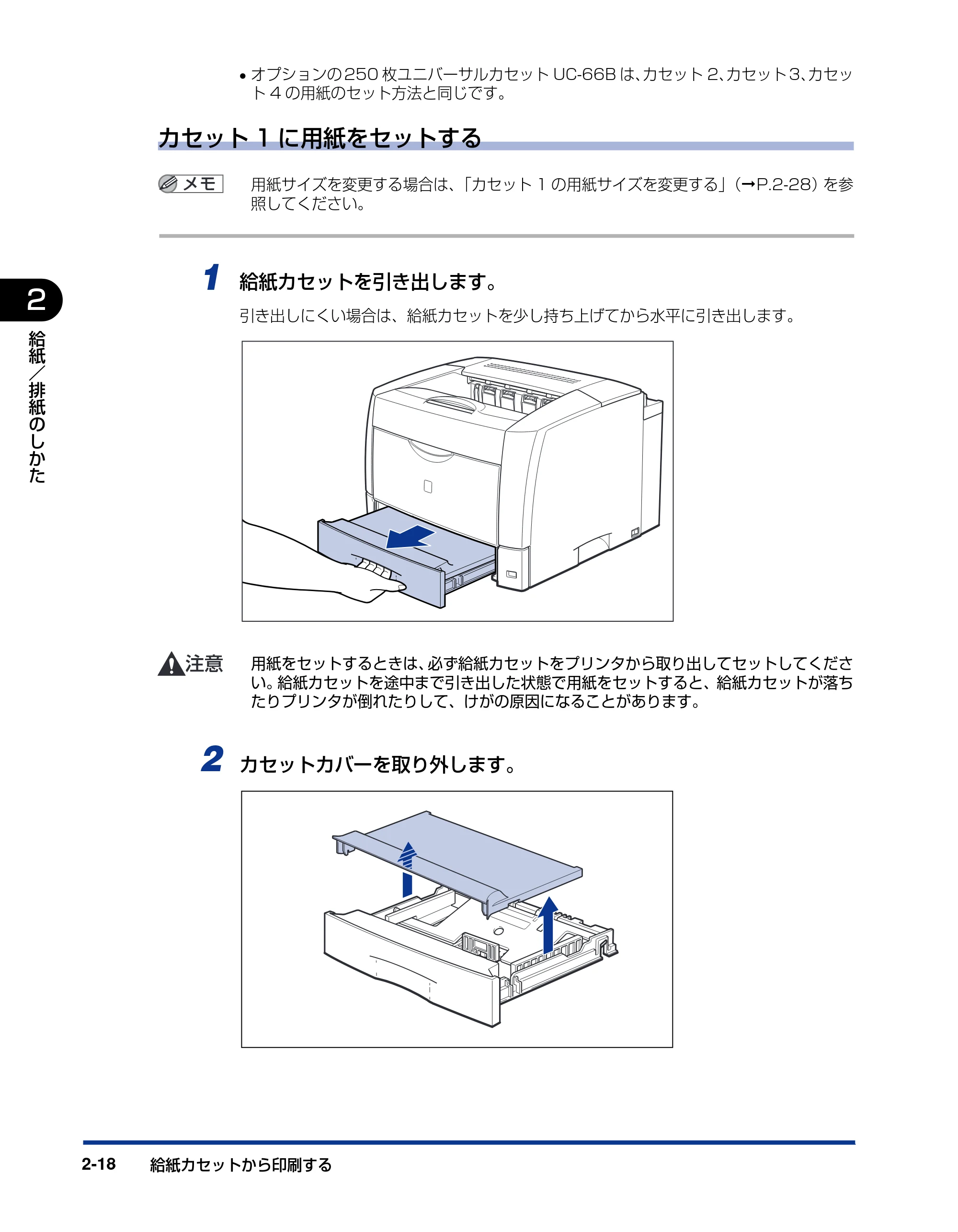

• オプションの 250 枚ユニバーサルカセット UC-66B は、カセット 2、カセット 3、カセッ

ト 4 の用紙のセット方法と同じです。
カセット 1 に用紙をセットする
用紙サイズを変更する場合は、「カセット 1 の用紙サイズを変更する」（P.2-28）を参
照してください。
1 給紙カセットを引き出します。
引き出しにくい場合は、給紙カセットを少し持ち上げてから水平に引き出します。
用紙をセットするときは、必ず給紙カセットをプリンタから取り出してセットしてくださ
い。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセットが落ち
たりプリンタが倒れたりして、けがの原因になることがあります。
2 カセットカバーを取り外します。

給紙カセットから印刷する 2-19
給
紙
／
排
紙
の
し
か
た �
2

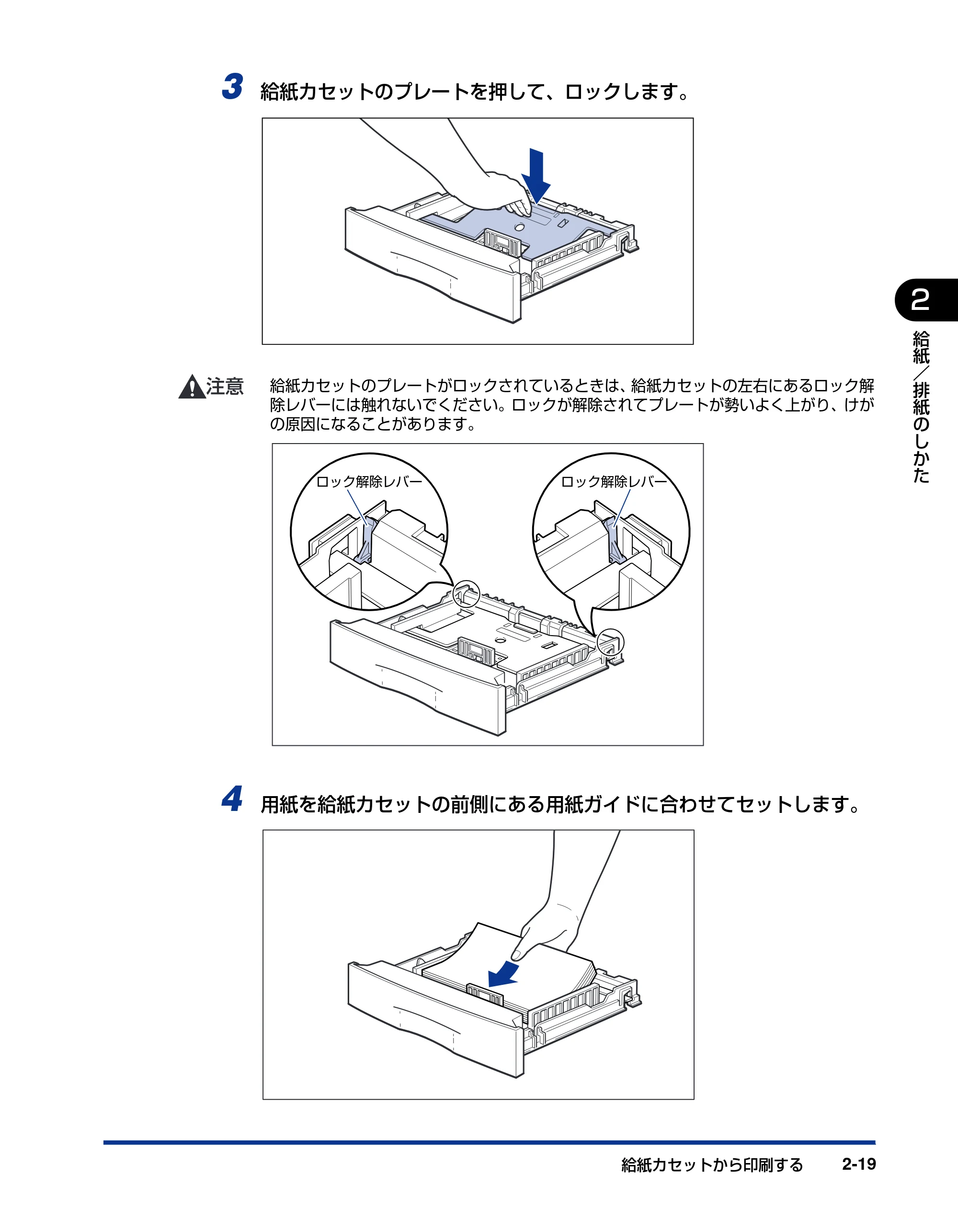

3 給紙カセットのプレートを押して、ロックします。
給紙カセットのプレートがロックされているときは、給紙カセットの左右にあるロック解
除レバーには触れないでください。ロックが解除されてプレートが勢いよく上がり、けが
の原因になることがあります。
4 用紙を給紙カセットの前側にある用紙ガイドに合わせてセットします。
ロック解除レバー� ロック解除レバー�

給紙カセットから印刷する2-20
2
給
紙
／
排
紙
の
し
か
た �

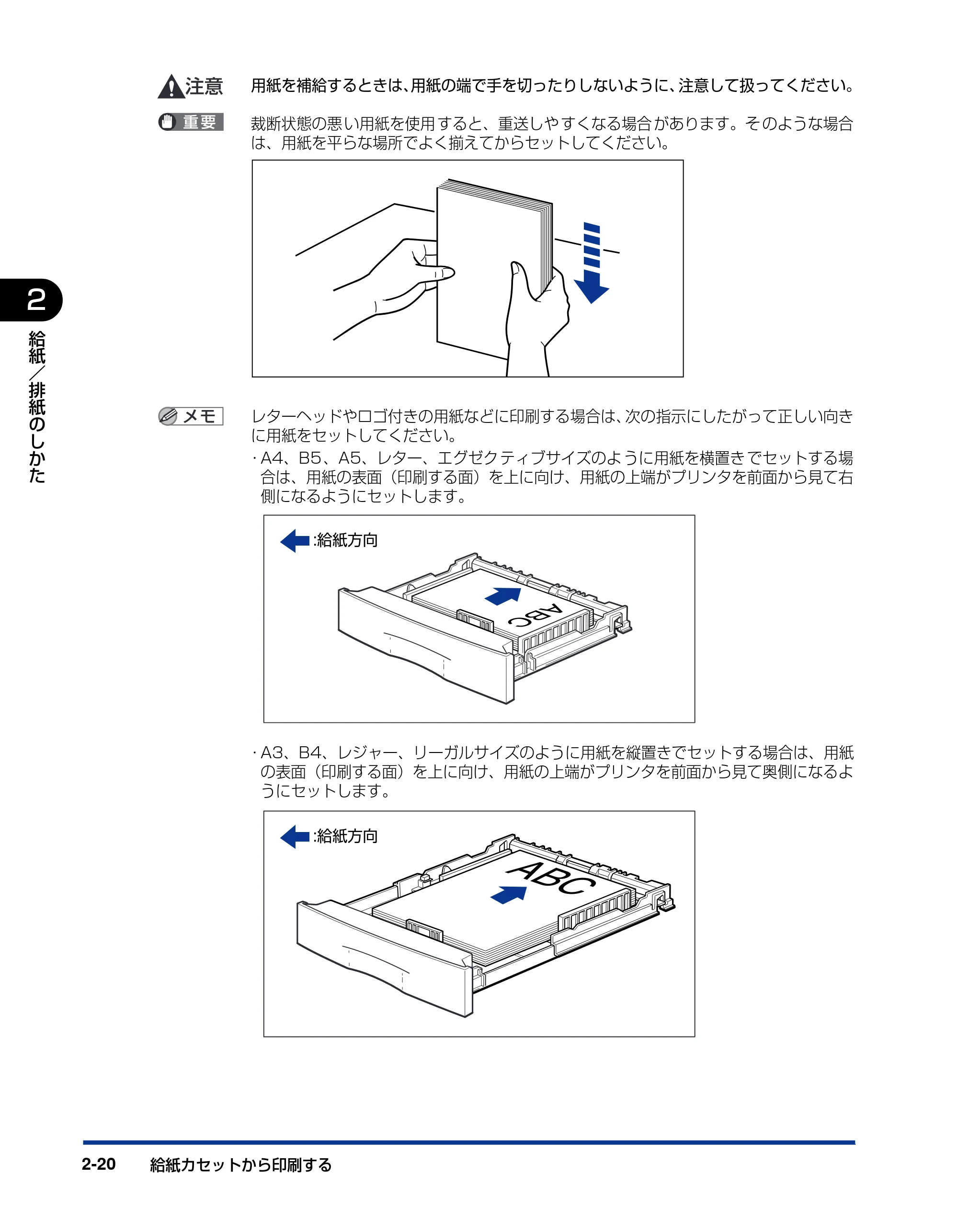

用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
裁断状態の悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合
は、用紙を平らな場所でよく揃えてからセットしてください。
レターヘッドやロゴ付きの用紙などに印刷する場合は、次の指示にしたがって正しい向き
に用紙をセットしてください。

• A4、B5、A5、レター、エグゼク ティブサイズのよ うに用紙を横置き でセットする場

合は、用紙の表面（印刷する面）を上に向け、用紙の上端がプリンタを前面から見て右
側になるようにセットします。

• A3、B4、レジャー、リーガルサイズのように用紙を縦置きでセットする場合は、用紙

の表面（印刷する面）を上に向け、用紙の上端がプリンタを前面から見て奥側になるよ
うにセットします。
:給紙方向�
ABC
:給紙方向�
ABC

給紙カセットから印刷する 2-21
給
紙
／
排
紙
の
し
か
た �
2

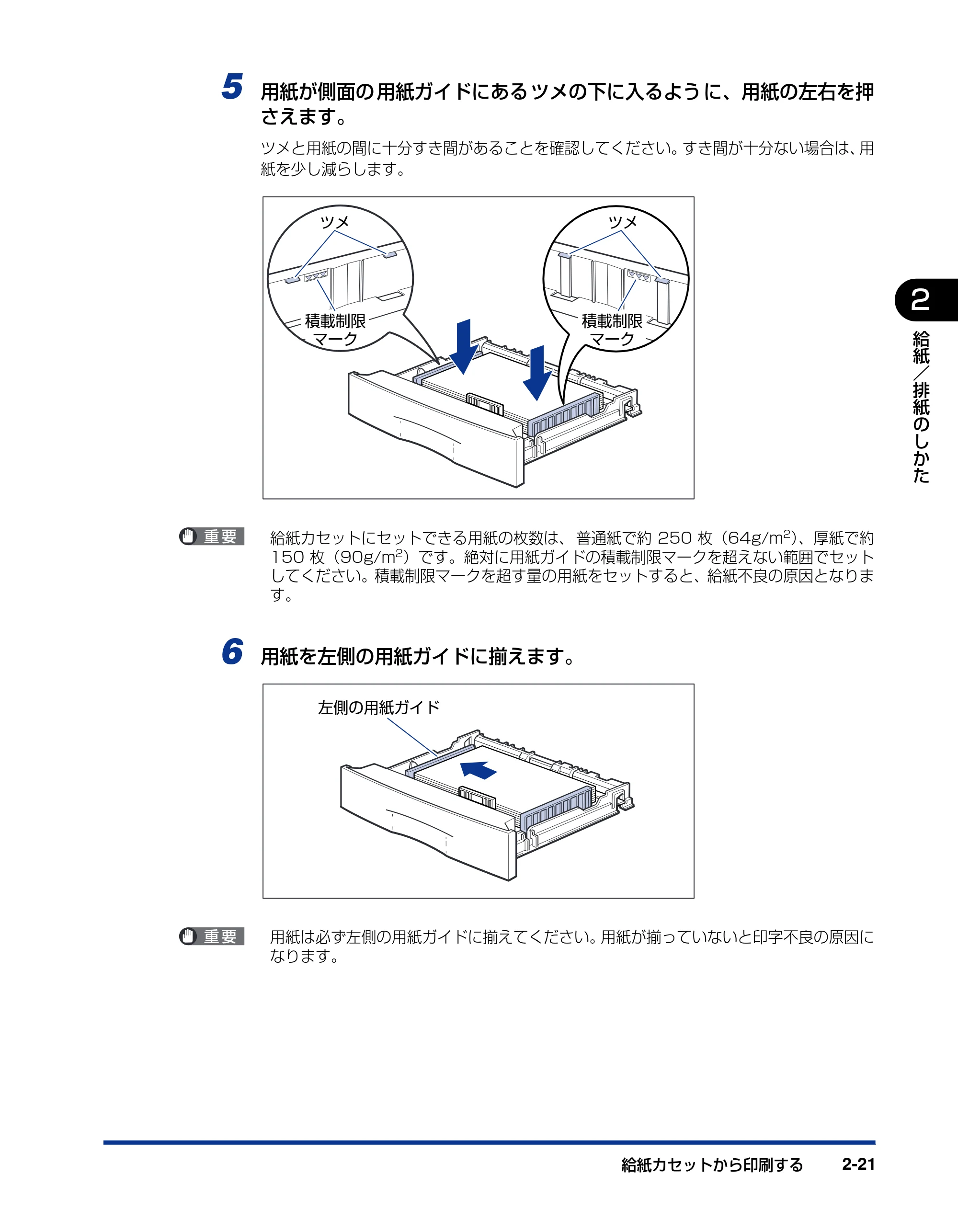

5 用紙が側面の用紙ガイドにあるツメの下に入るように、用紙の左右を押
さえます。
ツメと用紙の間に十分すき間があることを確認してください。すき間が十分ない場合は、用
紙を少し減らします。
給紙カセットにセットできる用紙の枚数は、 普通紙で約 250 枚（64g/m2 ）、厚紙で約
150 枚（90g/m2 ）です。絶対に用紙ガイドの積載制限マークを超えない範囲でセット
してください。積載制限マークを超す量の用紙をセットすると、給紙不良の原因となりま
す。
6 用紙を左側の用紙ガイドに揃えます。
用紙は必ず左側の用紙ガイドに揃えてください。用紙が揃っていないと印字不良の原因に
なります。
積載制限�
マーク�
ツメ� ツメ�
積載制限�
マーク�
左側の用紙ガイド�

給紙カセットから印刷する2-22
2
給
紙
／
排
紙
の
し
か
た �

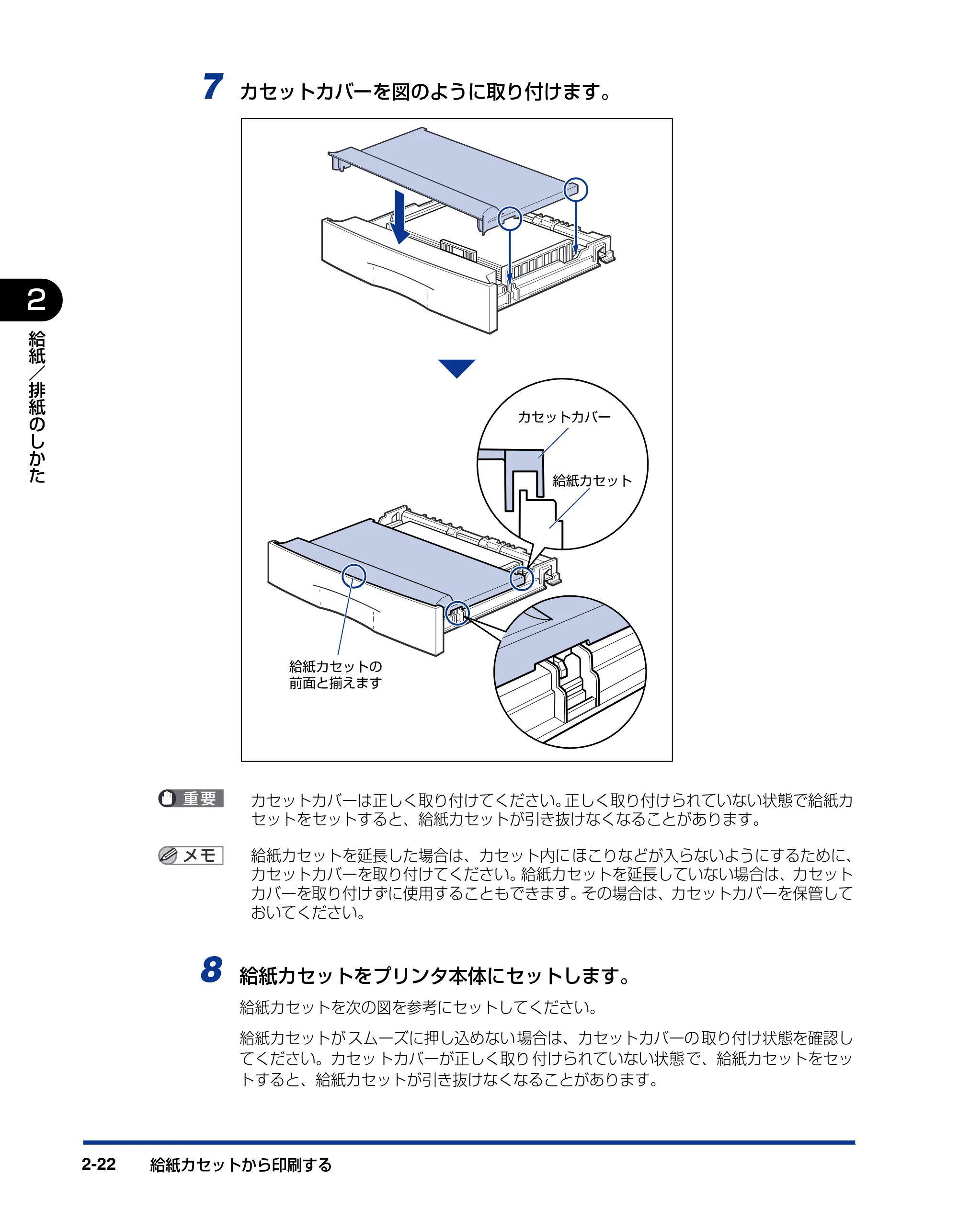

7 カセットカバーを図のように取り付けます。
カセットカバーは正しく取り付けてください。正しく取り付けられていない状態で給紙カ
セットをセットすると、給紙カセットが引き抜けなくなることがあります。
給紙カセットを延長した場合は、カセット内に ほこりなどが入らないようにするために、
カセットカバーを取り付けてください。給紙カセットを延長していない場合は、カセット
カバーを取り付けずに使用することもできます。その場合は、カセットカバーを保管して
おいてください。
8 給紙カセットをプリンタ本体にセットします。
給紙カセットを次の図を参考にセットしてください。
給紙カセットが スムーズに押し込めない 場合は、カセットカバーの 取り付け状態を確認し
てください。カセッ トカバーが正しく取り 付けられていない状態 で、給紙カセットをセッ
トすると、給紙カセットが引き抜けなくなることがあります。
給紙カセットの�
前面と揃えます�
給紙カセット�
カセットカバー�

給紙カセットから印刷する 2-23
給
紙
／
排
紙
の
し
か
た �
2

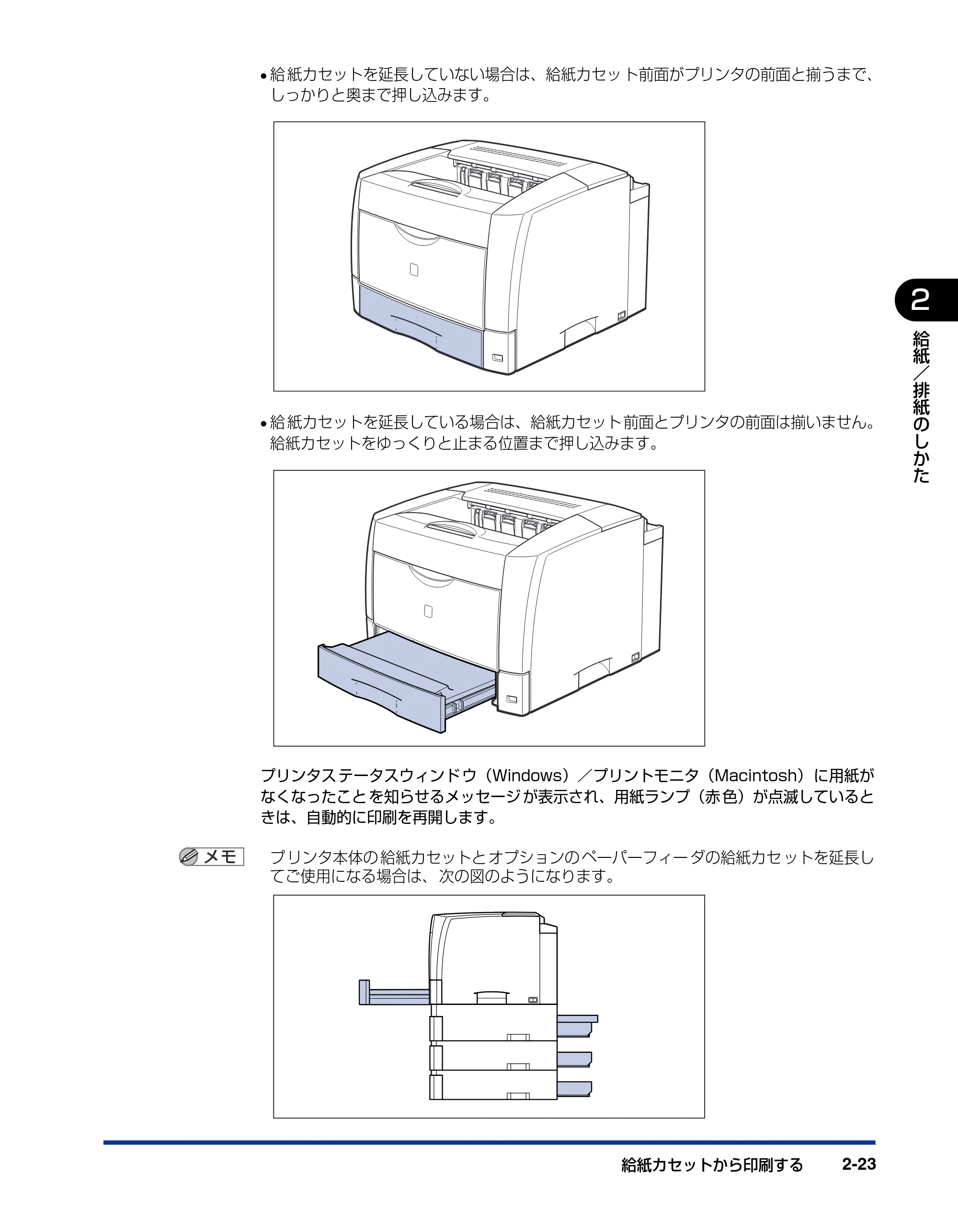

• 給 紙カセットを延長していない場合は、給紙カセッ ト前面がプリンタの前面と揃うまで、

しっかりと奥まで押し込みます。

• 給 紙カセットを延長している場合は、給紙カセット 前面とプリンタの前面は揃いません。

給紙カセットをゆっくりと止まる位置まで押し込みます。
プリンタス テータスウィンド ウ（Windows）／プリントモニタ（Macintosh）に用紙が
なくなったこと を知らせるメッセージ が表示され、用紙ランプ（赤 色）が点滅していると
きは、自動的に印刷を再開します。
プ リンタ本体の 給紙カセットと オプションの ペーパーフィー ダの給紙カセ ットを延長し
てご使用になる場合は、 次の図のようになります。

給紙カセットから印刷する2-24
2
給
紙
／
排
紙
の
し
か
た �

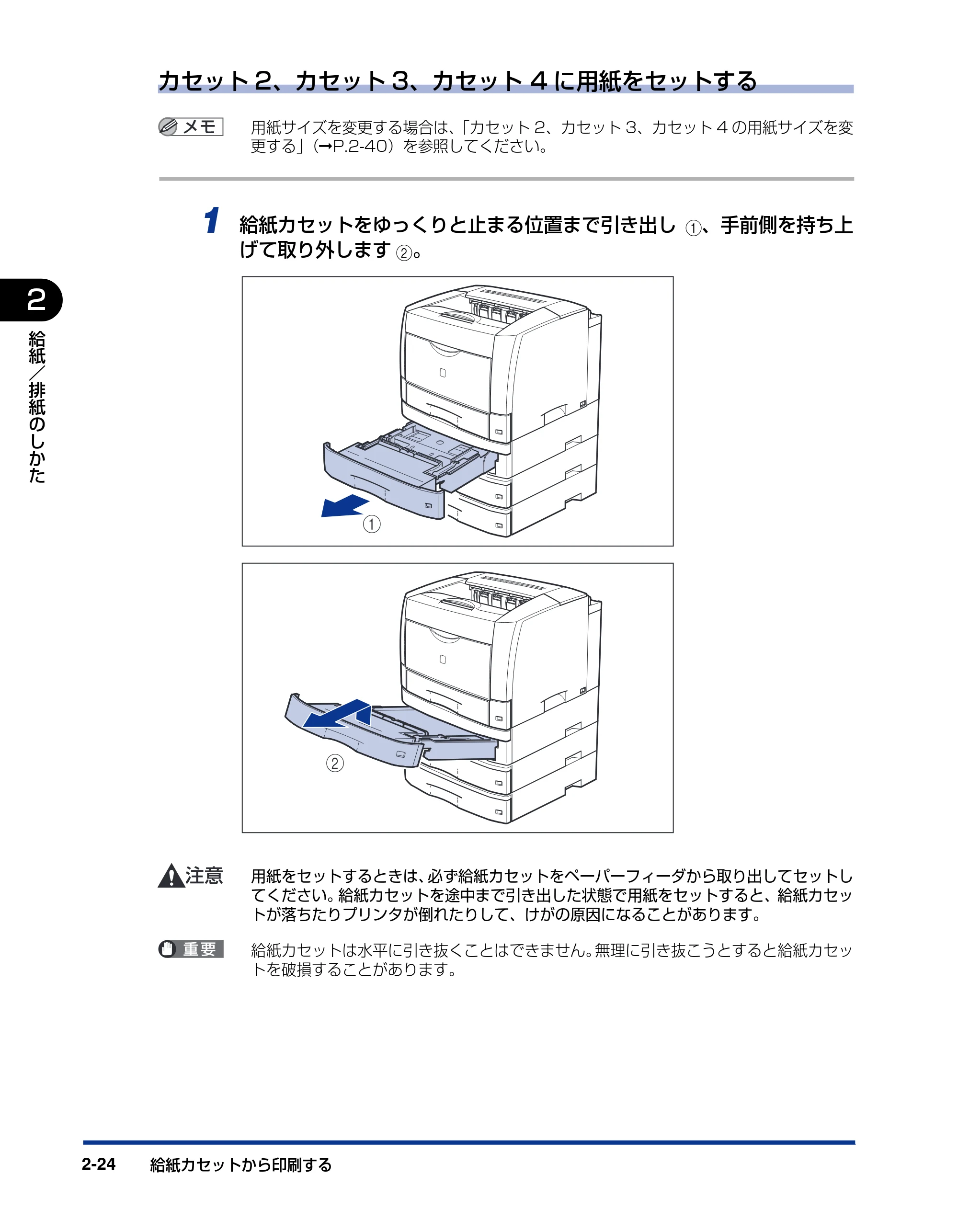

カセット 2、カセット 3、カセット 4 に用紙をセットする
用紙サイズを変更する場合は、「カセット 2、カセット 3、カセット 4 の用紙サイズを変
更する」（P.2-40）を参照してください。
1 給紙カセットをゆっくりと止まる位置まで引き出し a、手前側を持ち上
げて取り外します b。
用紙をセットするときは、必ず給紙カセットをペーパーフィーダから取り出してセットし
てください。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセッ
トが落ちたりプリンタが倒れたりして、けがの原因になることがあります。
給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ
トを破損することがあります。
a
b

給紙カセットから印刷する 2-25
給
紙
／
排
紙
の
し
か
た �
2
2 用紙の後端を、用紙ガイドに合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
裁 断状態の悪い 用紙を使用 すると、重送しや すくなる場合 があります。その ような場合
は、用紙を平らな場所でよく揃えてからセットしてください。
レターヘッドやロゴ付きの用紙などに印刷する場合は、次の指示にしたがって正しい向き
に用紙をセットしてください。

• A4、B5、A5、レター、エグゼクテ ィブサイズのよう に用紙を横置き でセットする場

合は、用紙の表面（印刷する面）を下に向け、用紙の上端がプリンタを前面から見て右
側になるようにセットします。
:給紙方向�

給紙カセットから印刷する2-26
2
給
紙
／
排
紙
の
し
か
た �

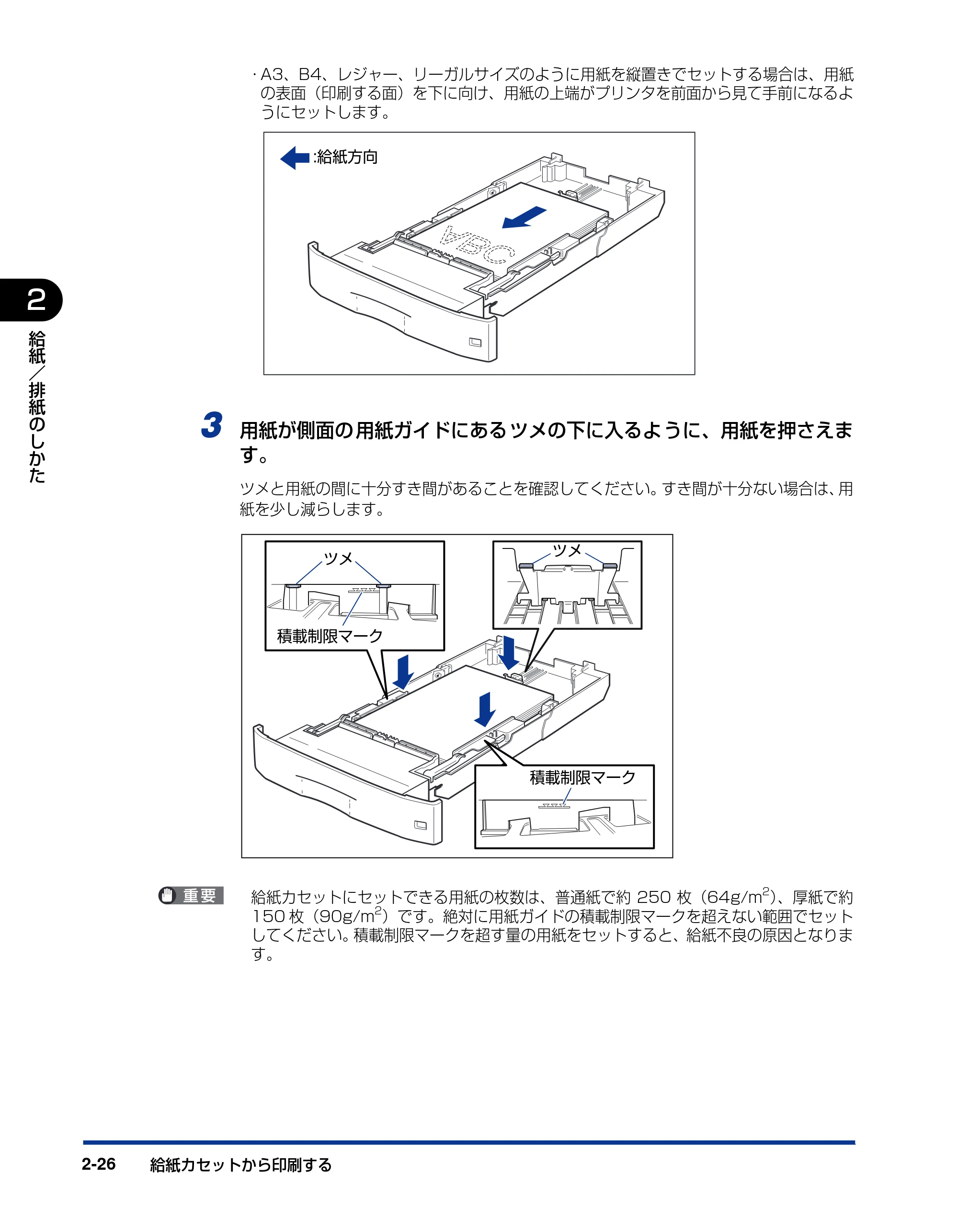

• A3、B4、レジャー、リーガルサイズのように用紙を縦置きでセットする場合は、用紙

の表面（印刷する面）を下に向け、用紙の上端がプリンタを前面から見て手前になるよ
うにセットします。
3 用紙が側面の用紙ガイドにあるツメの下に入るように、用紙を押さえま
す。
ツメと用紙の間に十分すき間があることを確認してください。すき間が十分ない場合は、用
紙を少し減らします。
給紙カセットにセットできる用紙の枚数は、普通紙で約 250 枚（64g/m
2
）、厚紙で約
150 枚（90g/m
2
）です。絶対に用紙ガイドの積載制限マークを超えない範囲でセット
してください。積載制限マークを超す量の用紙をセットすると、給紙不良の原因となりま
す。
:給紙方向�
ツメ�
ツメ�
積載制限マーク�
積載制限マーク�

給紙カセットから印刷する 2-27
給
紙
／
排
紙
の
し
か
た �
2

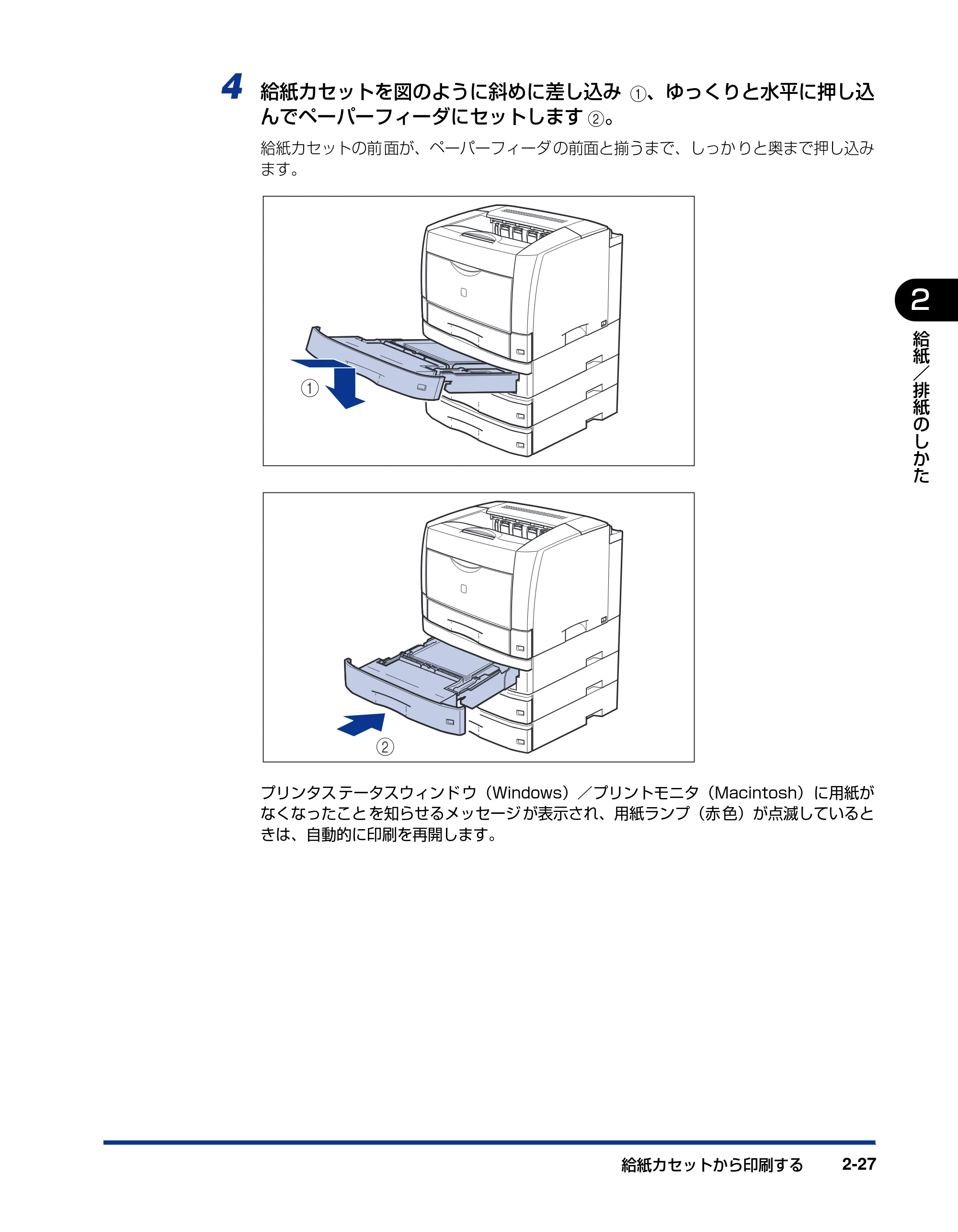

4 給紙カセットを図のように斜めに差し込み a、ゆっくりと水平に押し込
んでペーパーフィーダにセットします b。
給紙カセットの前 面が、ペーパーフィーダ の前面と揃うまで、しっか りと奥まで押し込み
ます。
プリンタス テータスウィンド ウ（Windows）／プリントモニタ（Macintosh）に用紙が
なくなったこと を知らせるメッセージ が表示され、用紙ランプ（赤 色）が点滅していると
きは、自動的に印刷を再開します。
a
b

給紙カセットから印刷する2-28
2
給
紙
／
排
紙
の
し
か
た �

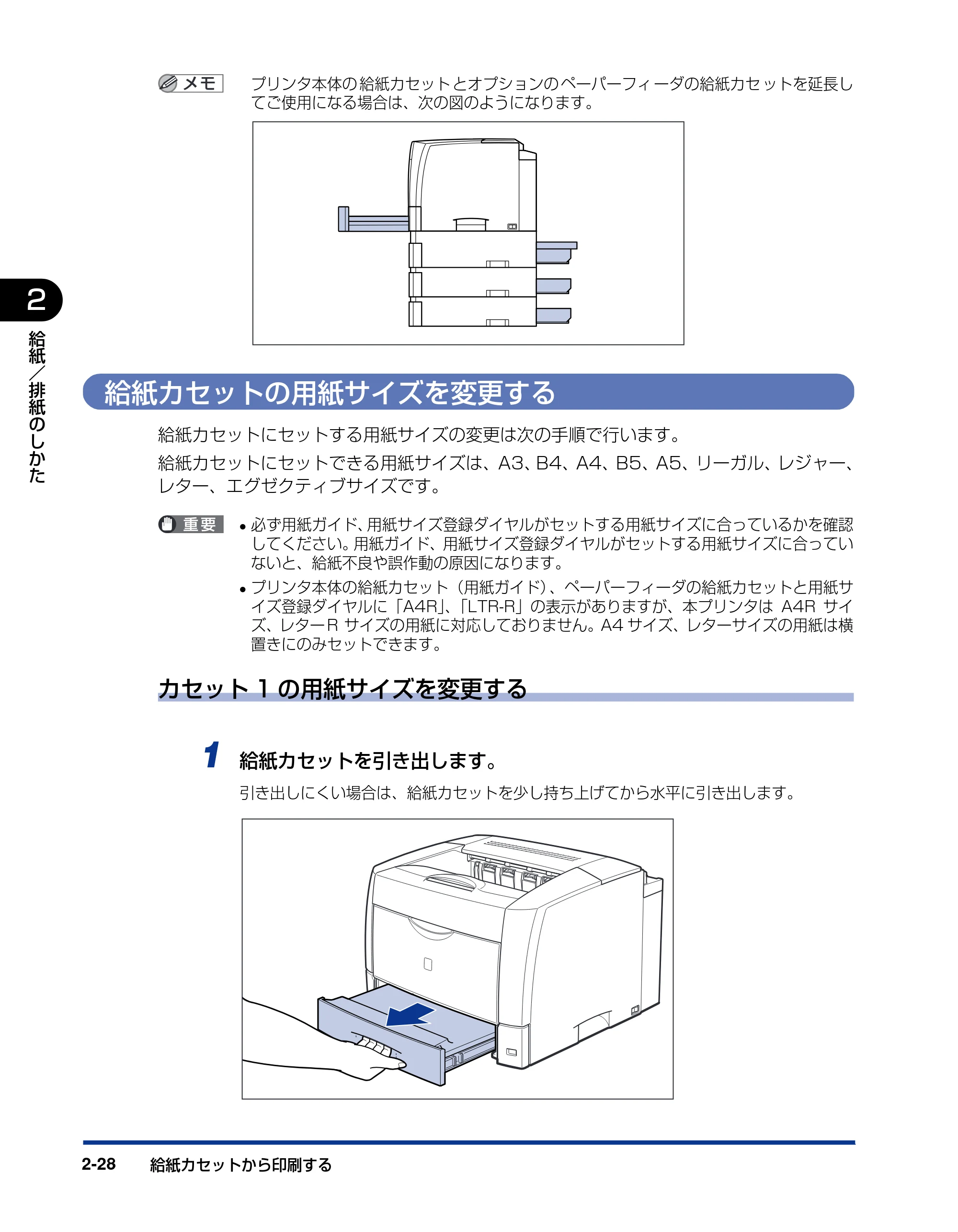

プリンタ本体の 給紙カセット とオプションの ペーパーフィ ーダの給紙カセ ットを延長し
てご使用になる場合は、次の図のようになります。
給紙カセットの用紙サイズを変更する
給紙カセットにセットする用紙サイズの変更は次の手順で行います。
給紙カセットにセットできる用紙サイズは、A3、B4、A4、B5、A5、リーガル、レジャー、
レター、エグゼクティブサイズです。

• 必ず用紙ガイド、用紙サイズ登録ダイヤルがセットする用紙サイズに合っているかを確認

してください。用紙ガイド、用紙サイズ登録ダイヤルがセットする用紙サイズに合ってい
ないと、給紙不良や誤作動の原因になります。

• プリンタ本体の給紙カセット（用紙ガイド）、ペーパーフィーダの給紙カセットと用紙サ

イズ登録ダイヤルに「A4R」、「LTR-R」の表示がありますが、本プリンタは A4R サイ
ズ、レター R サイズの用紙に対応しておりません。A4 サイズ、レターサイズの用紙は横
置きにのみセットできます。
カセット 1 の用紙サイズを変更する
1 給紙カセットを引き出します。
引き出しにくい場合は、給紙カセットを少し持ち上げてから水平に引き出します。

給紙カセットから印刷する 2-29
給
紙
／
排
紙
の
し
か
た �
2

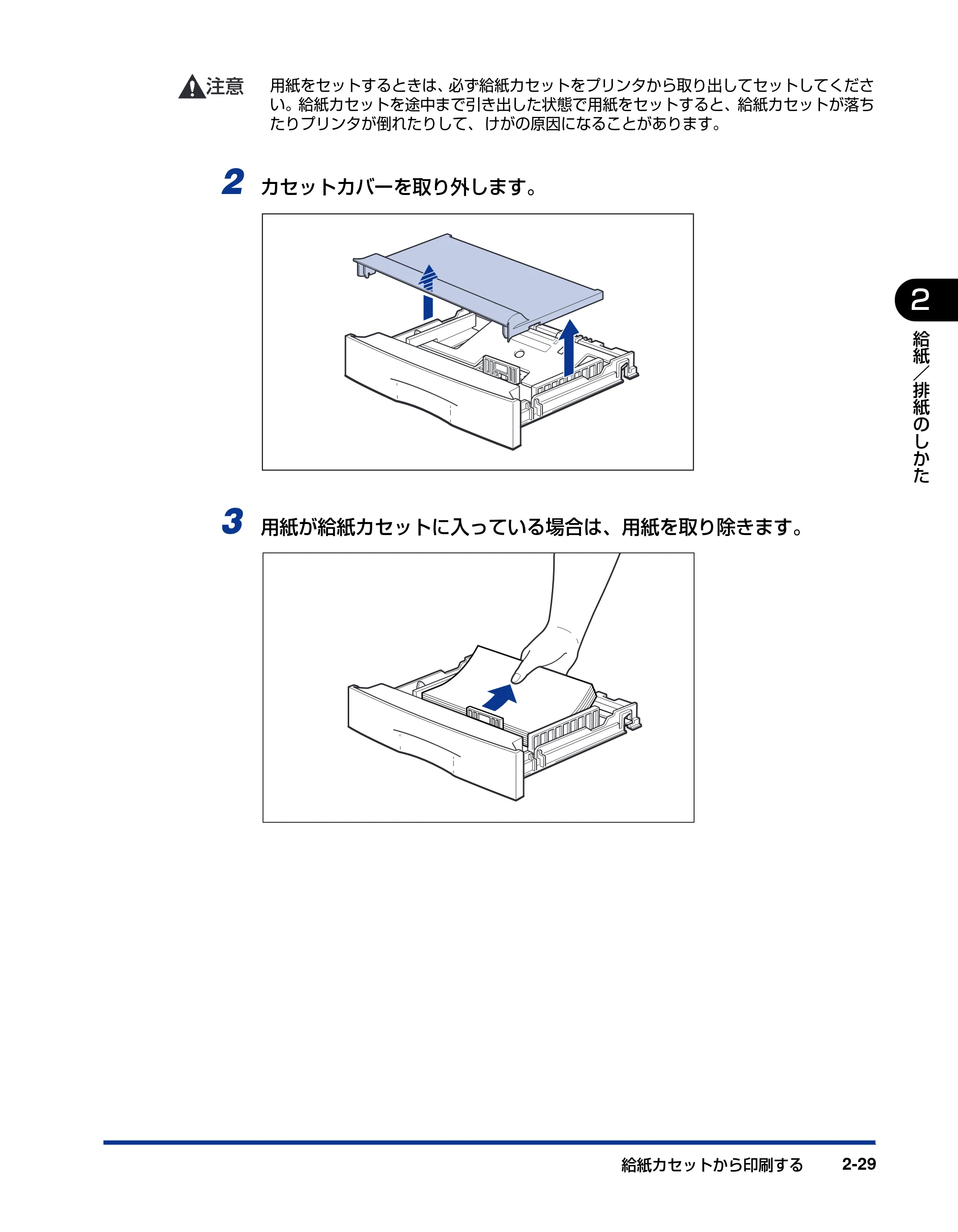

用紙をセットするときは、必ず給紙カセットをプリンタから取り出してセットしてくださ
い。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセットが落ち
たりプリンタが倒れたりして、 けがの原因になることがあります。
2 カセットカバーを取り外します。
3 用紙が給紙カセットに入っている場合は、用紙を取り除きます。

給紙カセットから印刷する2-30
2
給
紙
／
排
紙
の
し
か
た �

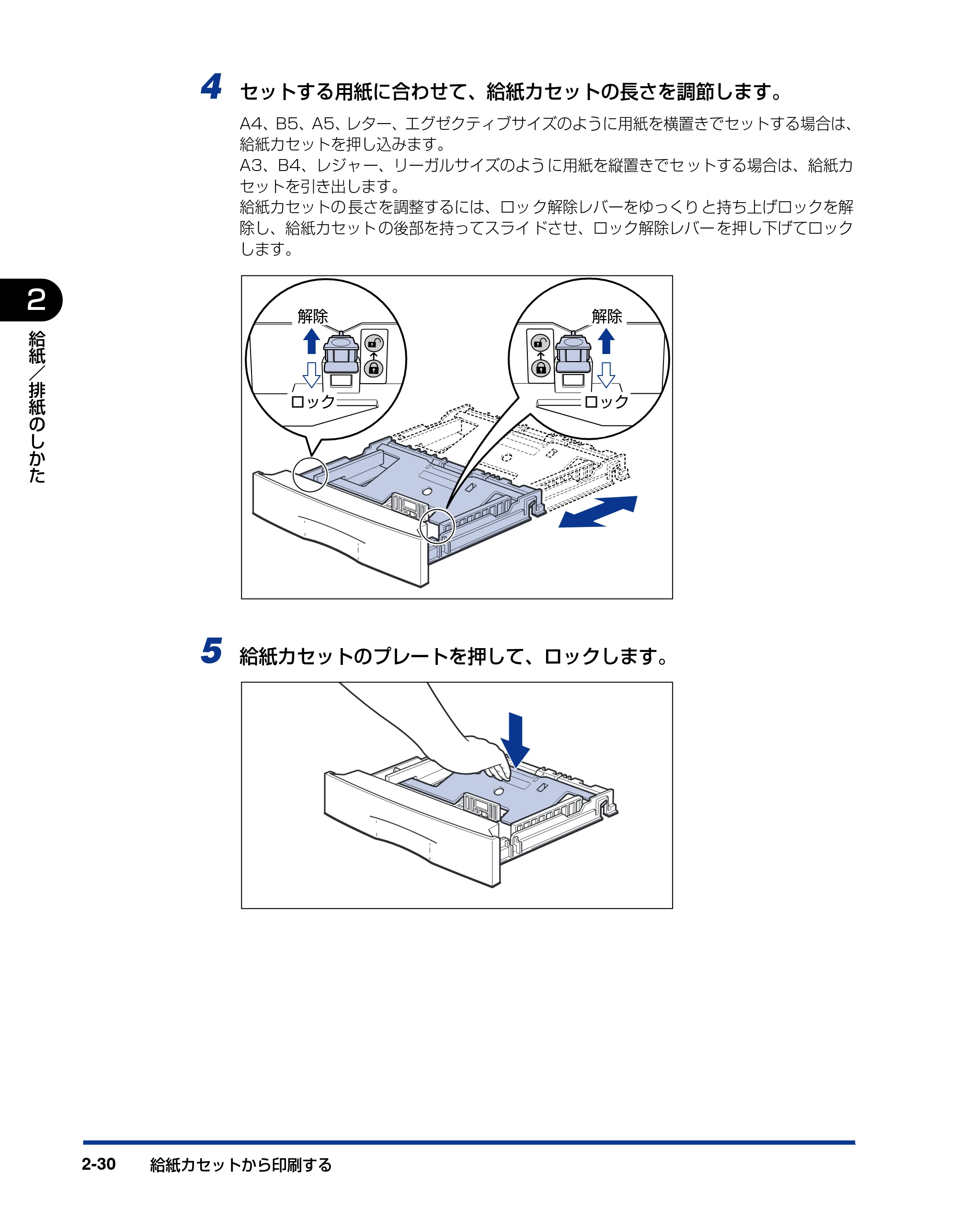

4 セットする用紙に合わせて、給紙カセットの長さを調節します。
A4、B5、A5、レター、エグゼクティブサイズのように用紙を横置きでセットする場合は、
給紙カセットを押し込みます。
A3、B4、レジャー、リーガルサイズのよう に用紙を縦置きでセ ットする場合は、給紙カ
セットを引き出します。
給紙カセットの 長さを調整するには、ロッ ク解除レバーをゆっくり と持ち上げロックを解
除し、給紙カセット の後部を持ってスライ ドさせ、ロック解除レバー を押し下げてロック
します。
5 給紙カセットのプレートを押して、ロックします。
ロック�
解除�
ロック�
解除�

給紙カセットから印刷する 2-31
給
紙
／
排
紙
の
し
か
た �
2

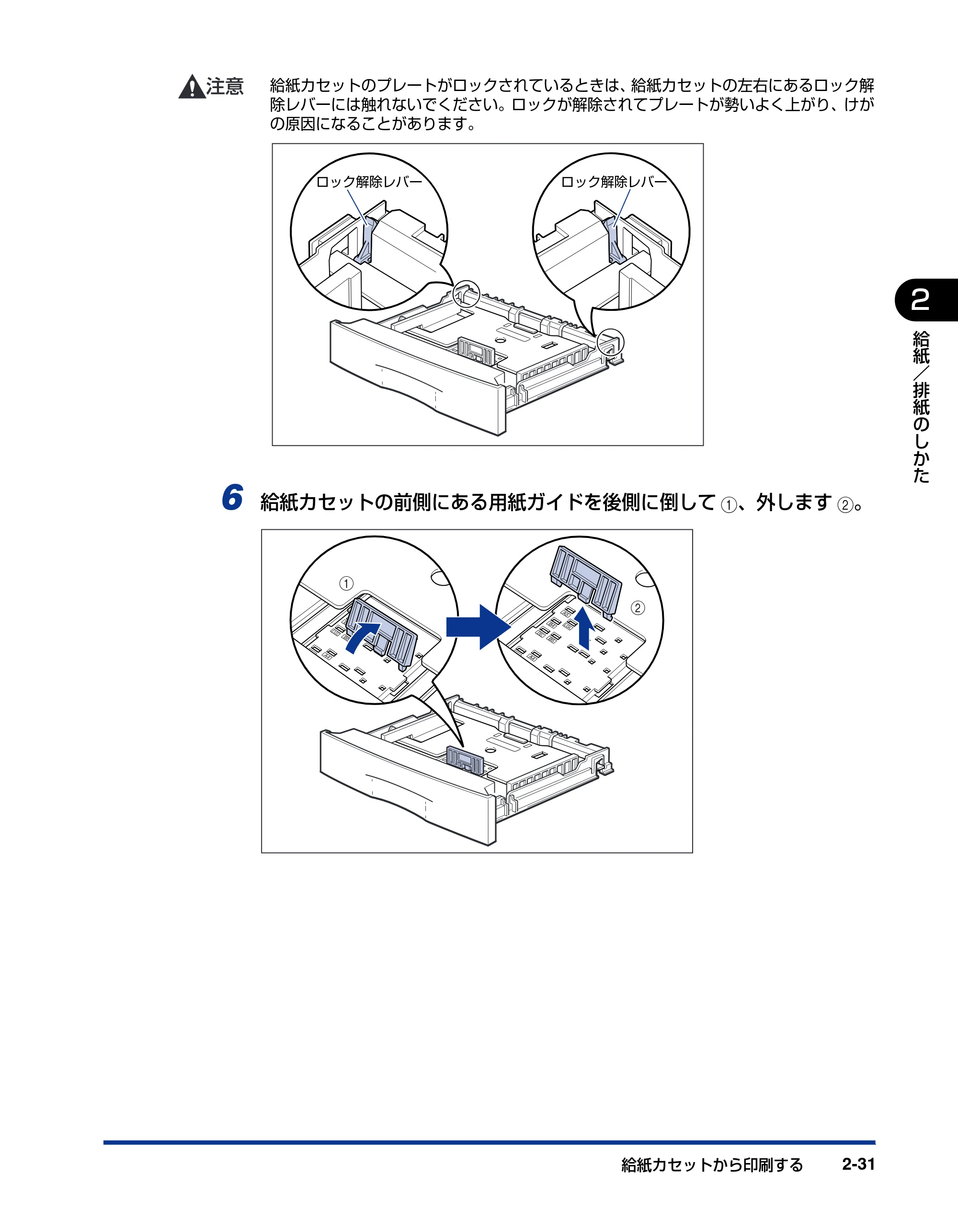

給紙カセットのプレートがロックされているときは、給紙カセットの左右にあるロック解
除レバーには触れないでください。ロックが解除されてプレートが勢いよく上がり、けが
の原因になることがあります。
6 給紙カセットの前側にある用紙ガイドを後側に倒して a、外します b。
ロック解除レバー� ロック解除レバー�
a
b

給紙カセットから印刷する2-32
2
給
紙
／
排
紙
の
し
か
た �

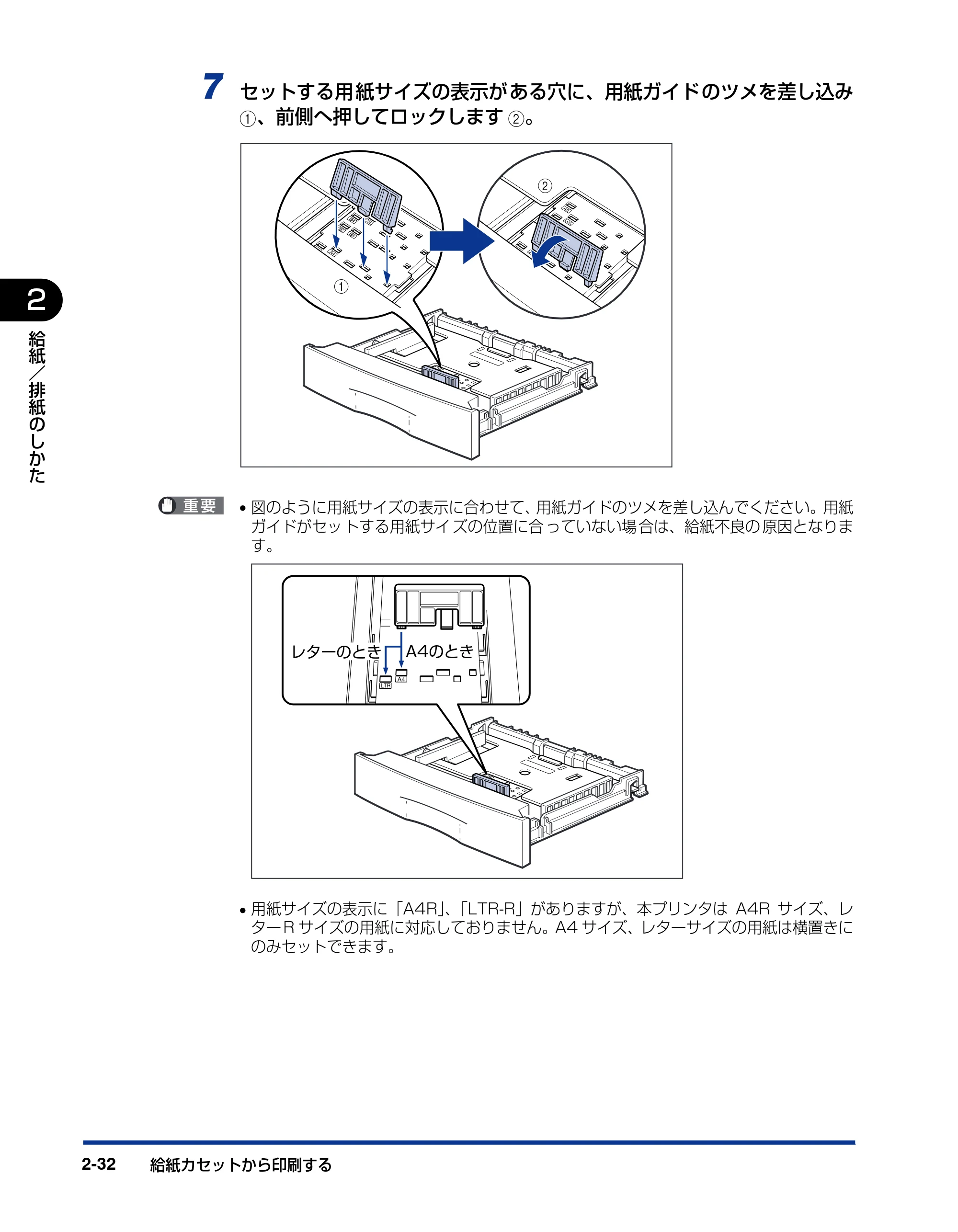

7 セットする用紙サイズの表示がある穴に、用紙ガイドのツメを差し込み
a、前側へ押してロックします b。

• 図のように用紙サイズの表示に合わせて、用紙ガイドのツメを差し込んでください。用紙

ガイドがセッ トする用紙サイ ズの位置に合 っていない場 合は、給紙不良の 原因となりま
す。

• 用紙サイズの表示に「A4R」、「LTR-R」がありますが、本プリンタは A4R サイズ、レ

ター R サイズの用紙に対応しておりません。A4 サイズ、レターサイズの用紙は横置きに
のみセットできます。
b
a
A4のとき�レターのとき�

給紙カセットから印刷する 2-33
給
紙
／
排
紙
の
し
か
た �
2

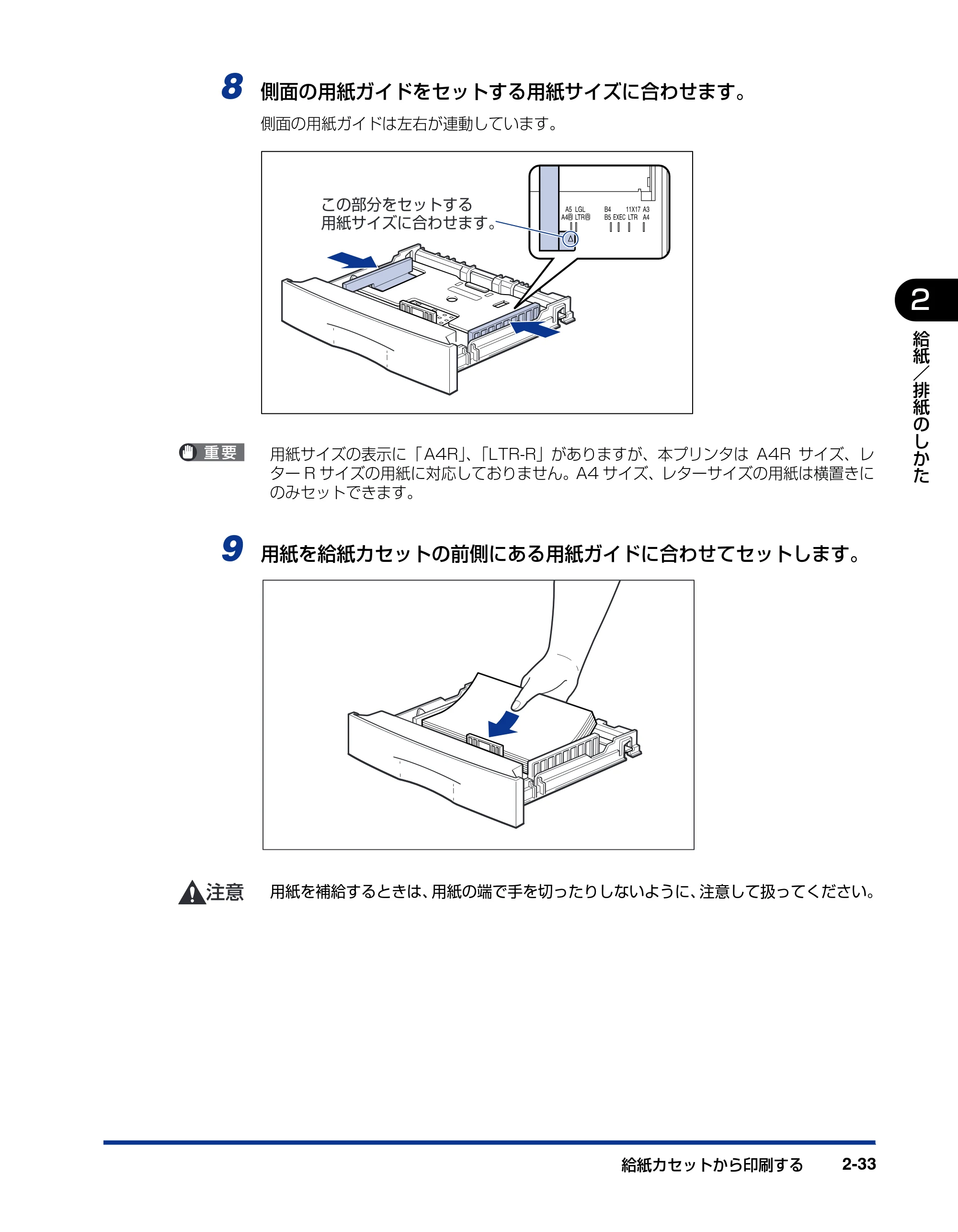

8 側面の用紙ガイドをセットする用紙サイズに合わせます。
側面の用紙ガイドは左右が連動しています。
用紙サイズの表示に「 A4R」、「LTR-R」がありますが、本プリンタは A4R サイズ、レ
ター R サイズの用紙に対応しておりません。A4 サイズ、レターサイズの用紙は横置きに
のみセットできます。
9 用紙を給紙カセットの前側にある用紙ガイドに合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
この部分をセットする�
用紙サイズに合わせます。�

給紙カセットから印刷する2-34
2
給
紙
／
排
紙
の
し
か
た �

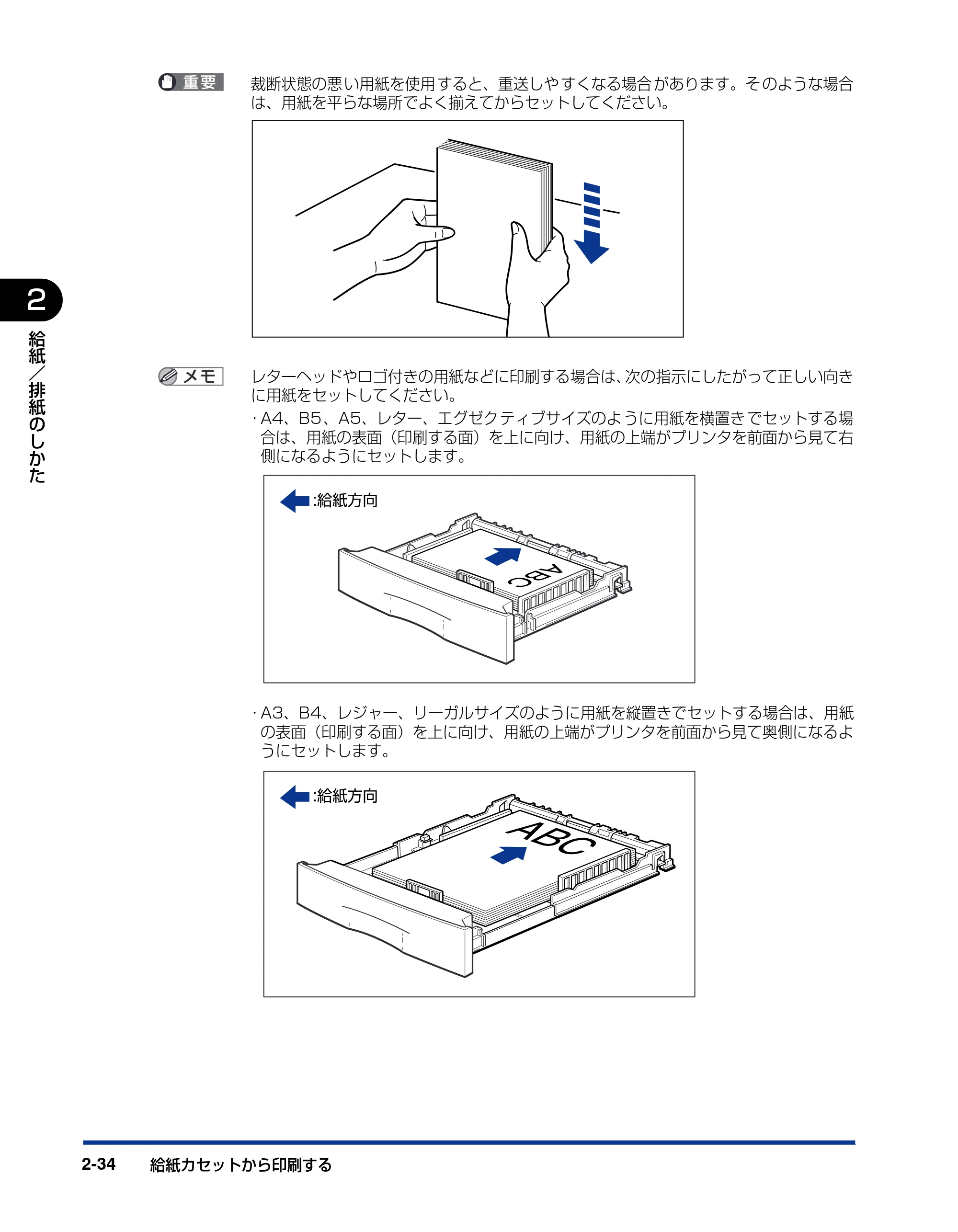

裁断状態の悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合
は、用紙を平らな場所でよく揃えてからセットしてください。
レターヘッドやロゴ付きの用紙などに印刷する場合は、次の指示にしたがって正しい向き
に用紙をセットしてください。

• A4、B5、A5、レター、エグゼク ティブサイズのよ うに用紙を横置き でセットする場

合は、用紙の表面（印刷する面）を上に向け、用紙の上端がプリンタを前面から見て右
側になるようにセットします。

• A3、B4、レジャー、リーガルサイズのように用紙を縦置きでセットする場合は、用紙

の表面（印刷する面）を上に向け、用紙の上端がプリンタを前面から見て奥側になるよ
うにセットします。
:給紙方向�
ABC
:給紙方向�
ABC

給紙カセットから印刷する 2-35
給
紙
／
排
紙
の
し
か
た �
2

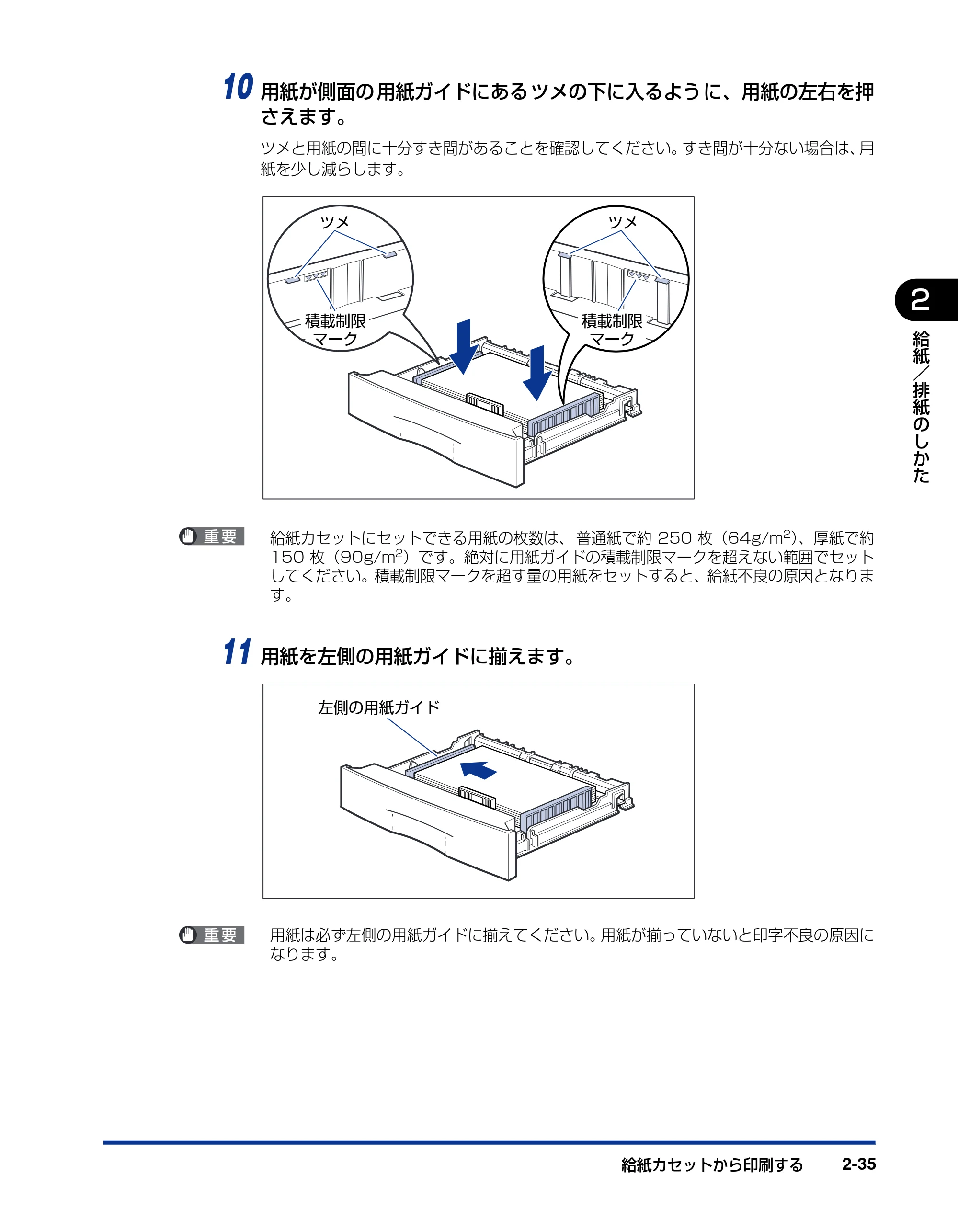

10 用紙が側面の用紙ガイドにあるツメの下に入るように、用紙の左右を押
さえます。
ツメと用紙の間に十分すき間があることを確認してください。すき間が十分ない場合は、用
紙を少し減らします。
給紙カセットにセットできる用紙の枚数は、 普通紙で約 250 枚（64g/m2 ）、厚紙で約
150 枚（90g/m2 ）です。絶対に用紙ガイドの積載制限マークを超えない範囲でセット
してください。積載制限マークを超す量の用紙をセットすると、給紙不良の原因となりま
す。
11 用紙を左側の用紙ガイドに揃えます。
用紙は必ず左側の用紙ガイドに揃えてください。用紙が揃っていないと印字不良の原因に
なります。
積載制限�
マーク�
ツメ� ツメ�
積載制限�
マーク�
左側の用紙ガイド�

給紙カセットから印刷する2-36
2
給
紙
／
排
紙
の
し
か
た �

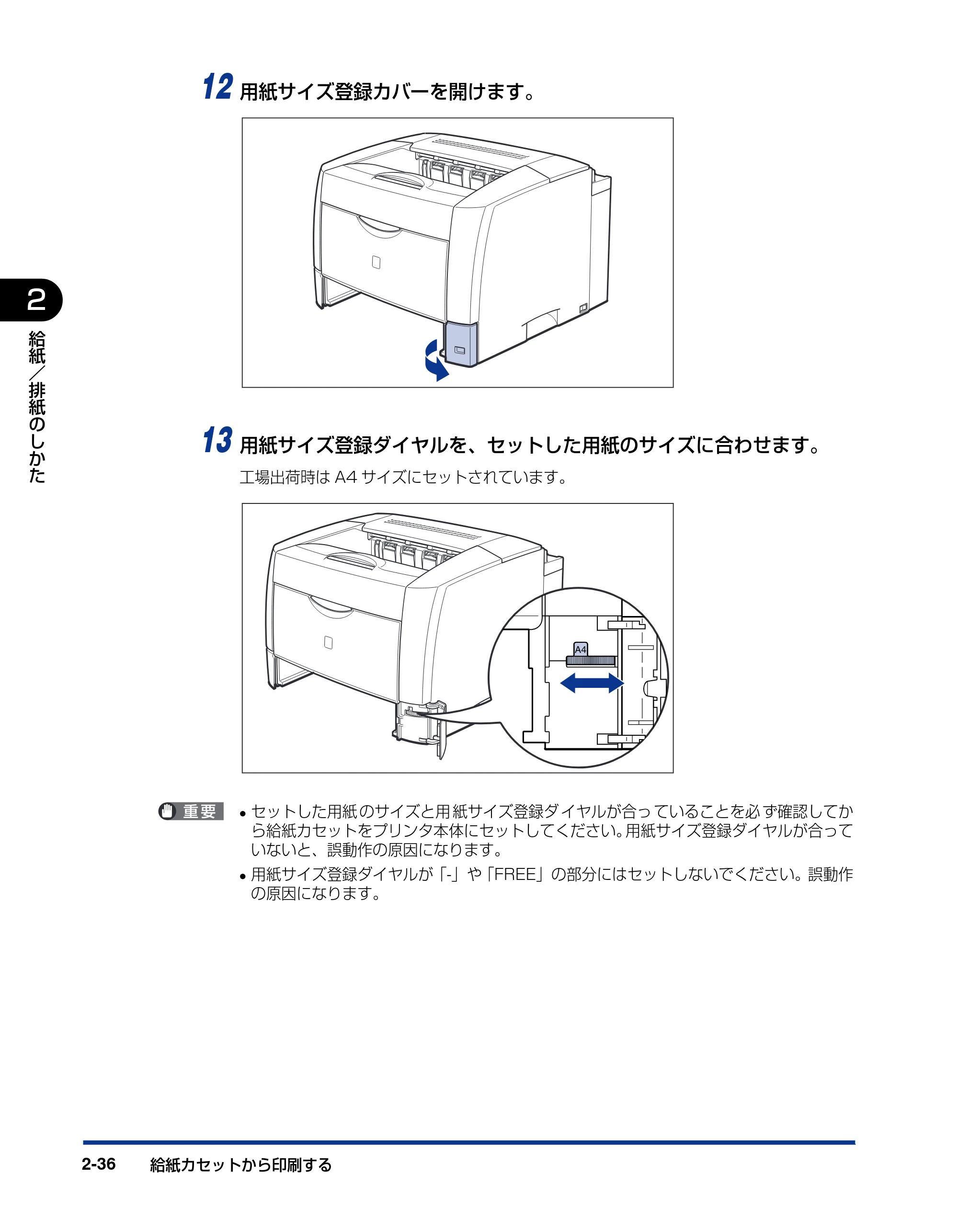

12 用紙サイズ登録カバーを開けます。
13 用紙サイズ登録ダイヤルを、セットした用紙のサイズに合わせます。
工場出荷時は A4 サイズにセットされています。

• セットした用紙 のサイズと用 紙サイズ登録ダ イヤルが合っ ていることを必 ず確認してか

ら給紙カセットをプリンタ本体にセットしてください。用紙サイズ登録ダイヤルが合って
いないと、誤動作の原因になります。

• 用紙サイズ登録ダイヤルが「-」や「FREE」の部分にはセットしないでください。誤動作

の原因になります。
A4A4

給紙カセットから印刷する 2-37
給
紙
／
排
紙
の
し
か
た �
2
14 セットした用紙サイズに合った用紙サイズ表示板を用紙サイズ登録カ
バーの用紙サイズ表示板差し込み口に差し込みます。
15 用紙サイズ登録カバーを閉めます。

給紙カセットから印刷する2-38
2
給
紙
／
排
紙
の
し
か
た �
16 カセットカバーを図のように取り付けます。
カセットカバーは正しく取り付けてください。正しく取り付けられていない状態で給紙カ
セットをセットすると、給紙カセットが引き抜けなくなることがあります。
給紙カセットを延長した場合は、カセット内に ほこりなどが入らないようにするために、
カセットカバーを取り付けてください。給紙カセットを延長していない場合は、カセット
カバーを取り付けずに使用することもできます。その場合は、カセットカバーを保管して
おいてください。
17 給紙カセットをプリンタ本体にセットします。
給紙カセットを次の図を参考にセットしてください。
給紙カセットが スムーズに押し込めない 場合は、カセットカバーの 取り付け状態を確認し
てください。カセッ トカバーが正しく取り 付けられていない状態 で、給紙カセットをセッ
トすると、給紙カセットが引き抜けなくなることがあります。
給紙カセットの�
前面と揃えます�
給紙カセット�
カセットカバー�

給紙カセットから印刷する 2-39
給
紙
／
排
紙
の
し
か
た �
2

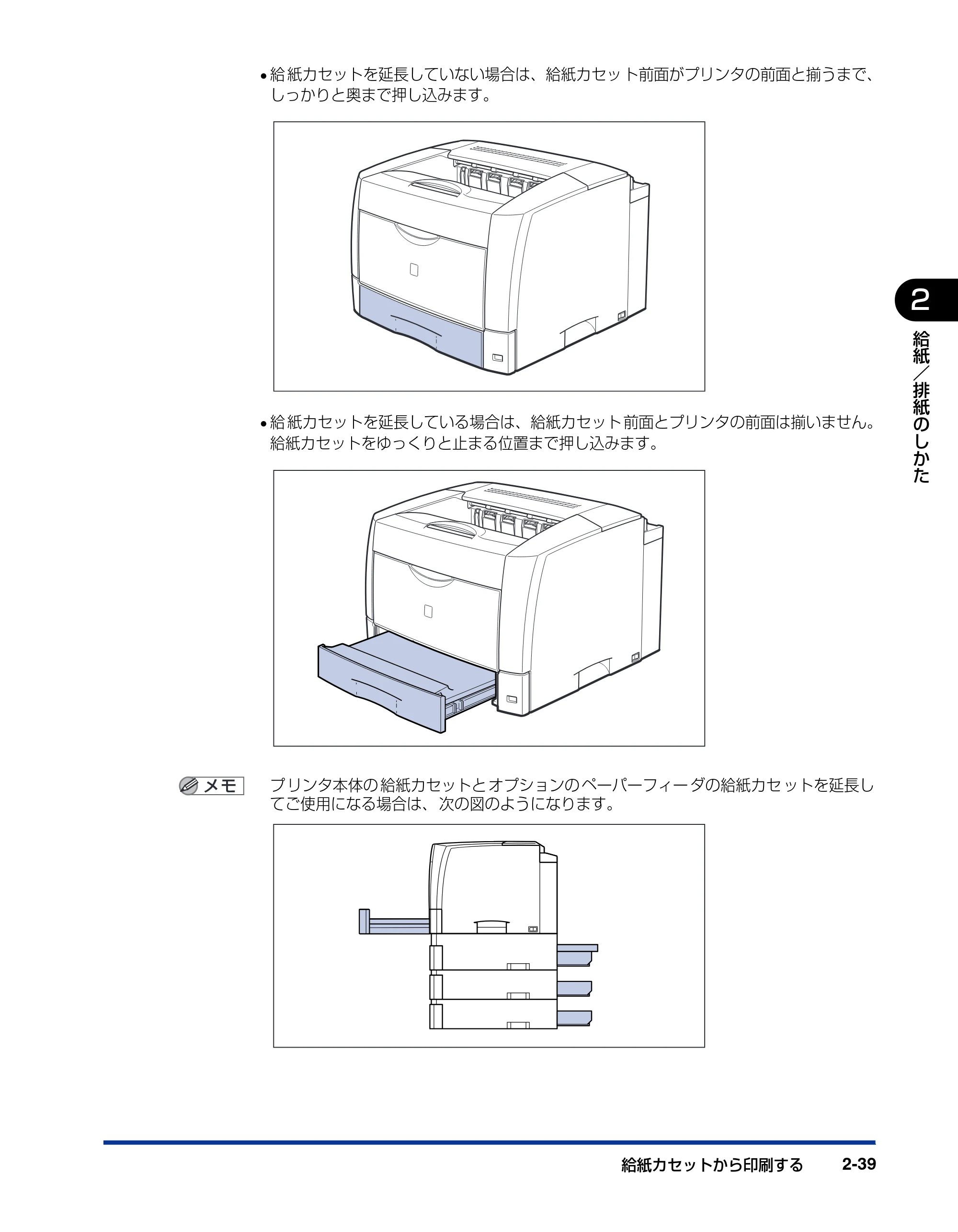

• 給 紙カセットを延長していない場合は、給紙カセッ ト前面がプリンタの前面と揃うまで、

しっかりと奥まで押し込みます。

• 給 紙カセットを延長している場合は、給紙カセット 前面とプリンタの前面は揃いません。

給紙カセットをゆっくりと止まる位置まで押し込みます。
プ リンタ本体の 給紙カセットと オプションの ペーパーフィー ダの給紙カセ ットを延長し
てご使用になる場合は、 次の図のようになります。

給紙カセットから印刷する2-40
2
給
紙
／
排
紙
の
し
か
た �

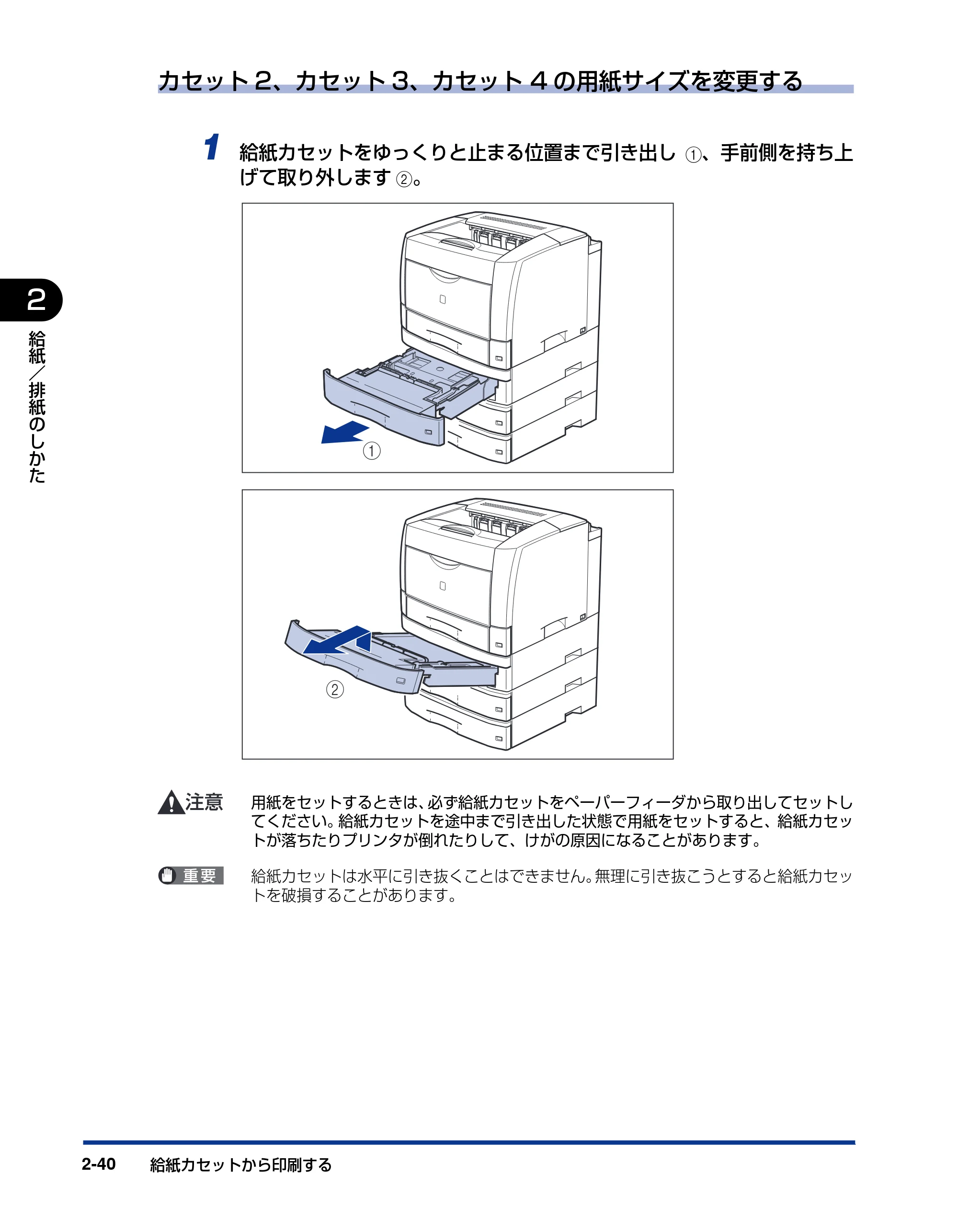

カセット 2、カセット 3、カセット 4 の用紙サイズを変更する
1 給紙カセットをゆっくりと止まる位置まで引き出し a、手前側を持ち上
げて取り外します b。
用紙をセットするときは、必ず給紙カセットをペーパーフィーダから取り出してセットし
てください。給紙カセットを途中まで引き出した状態で用紙をセットすると、給紙カセッ
トが落ちたりプリンタが倒れたりして、けがの原因になることがあります。
給紙カセットは水平に引き抜くことはできません。無理に引き抜こうとすると給紙カセッ
トを破損することがあります。
a
b

給紙カセットから印刷する 2-41
給
紙
／
排
紙
の
し
か
た �
2

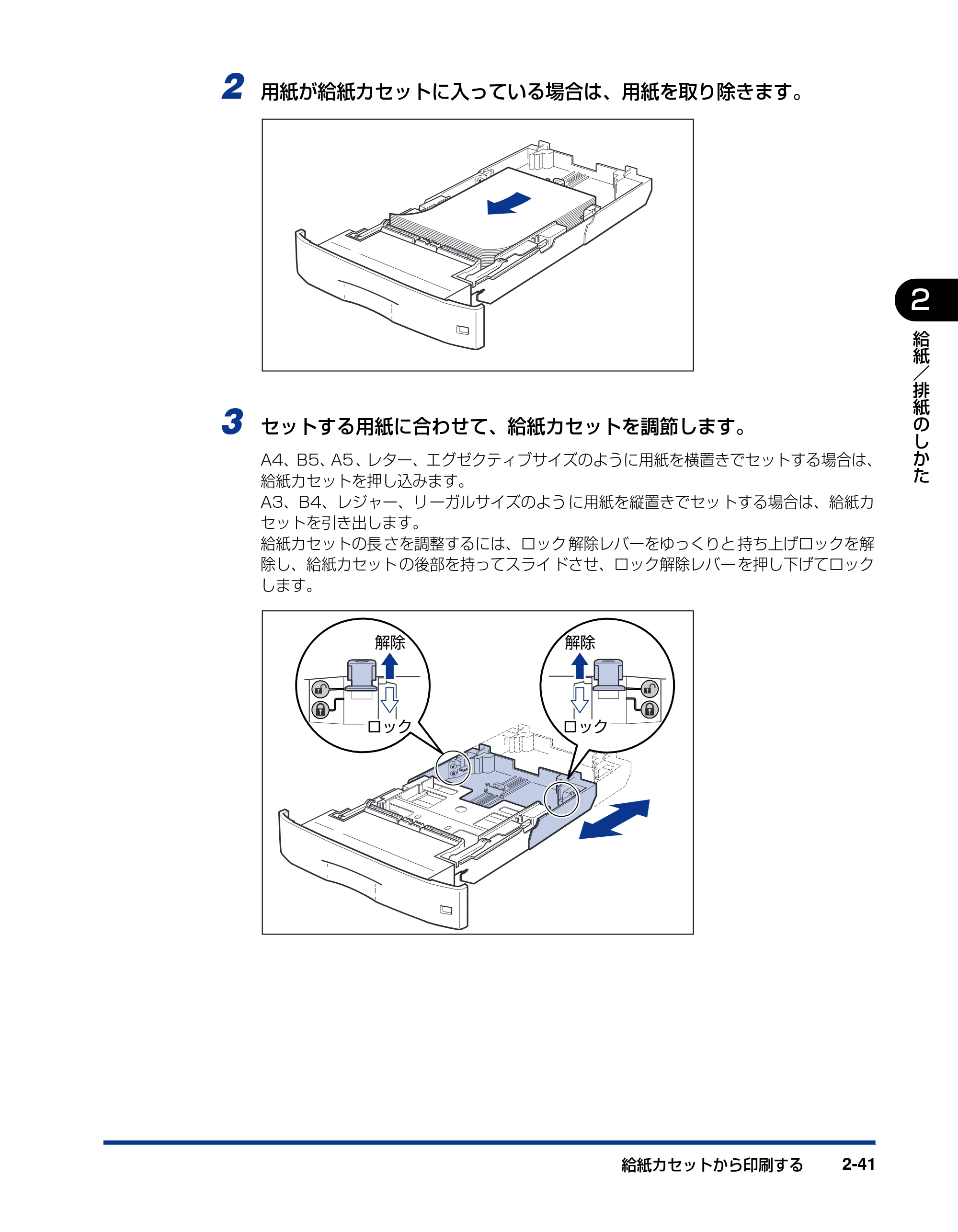

2 用紙が給紙カセットに入っている場合は、用紙を取り除きます。
3 セットする用紙に合わせて、給紙カセットを調節します。
A4、B5、A5 、レター、エグゼクティブサイズのように用紙を横置きでセットする場合は、
給紙カセットを押し込みます。
A3、B4、レジャー、リーガルサイズのよう に用紙を縦置きでセッ トする場合は、給紙カ
セットを引き出します。
給紙カセットの長 さを調整するには、ロック 解除レバーをゆっくりと 持ち上げロックを解
除し、給紙カセット の後部を持ってスライ ドさせ、ロック解除レバー を押し下げてロック
します。
ロック�
解除�
ロック�
解除�

給紙カセットから印刷する2-42
2
給
紙
／
排
紙
の
し
か
た �

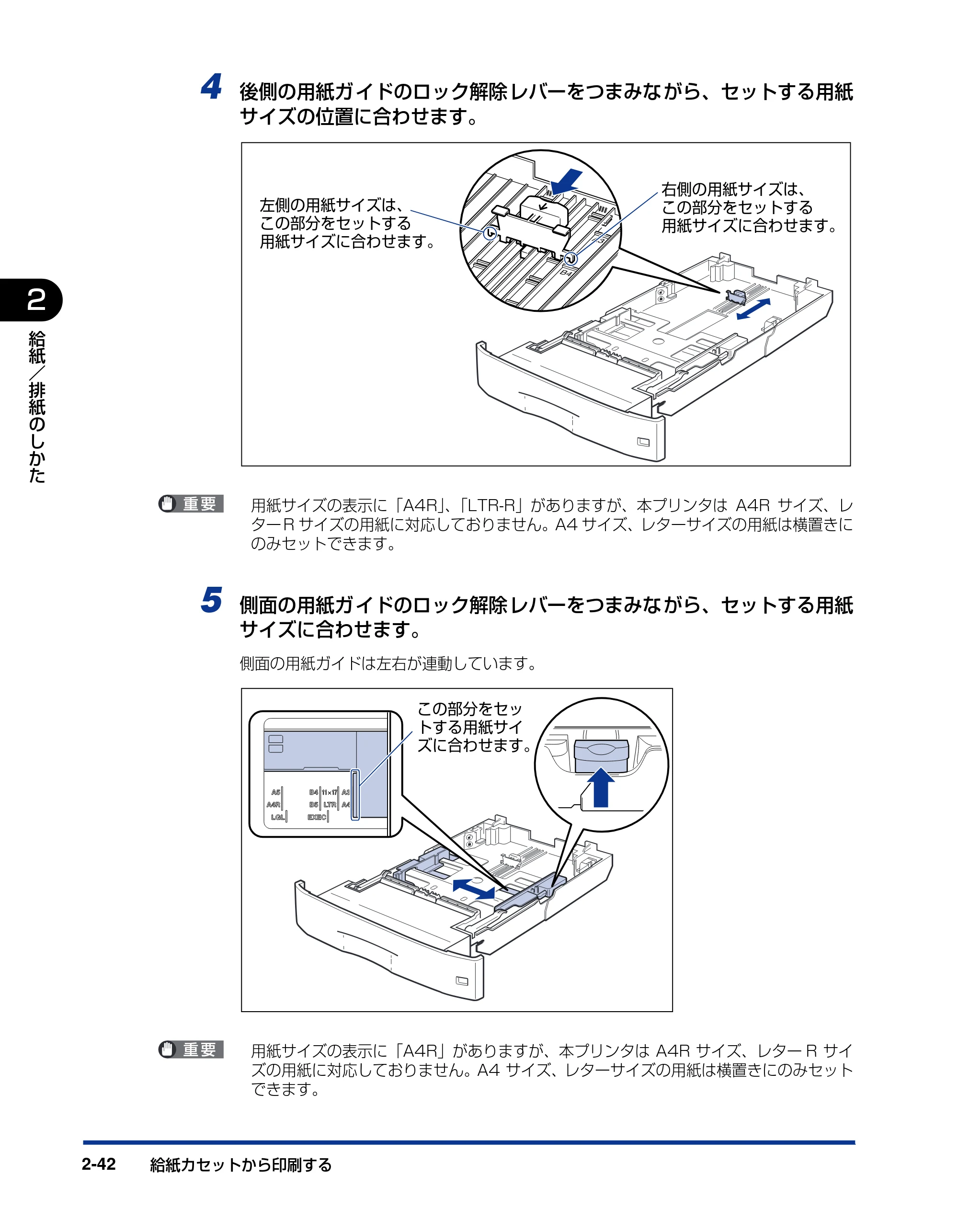

4 後側の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズの位置に合わせます。
用紙サイズの表示に「A4R」、「LTR-R」がありますが、本プリンタは A4R サイズ、レ
ター R サイズの用紙に対応しておりません。A4 サイズ、レターサイズの用紙は横置きに
のみセットできます。
5 側面の用紙ガイドのロック解除レバーをつまみながら、セットする用紙
サイズに合わせます。
側面の用紙ガイドは左右が連動しています。
用紙サイズの表示に「A4R」がありますが、本プリンタは A4R サイズ、レター R サイ
ズの用紙に対応しておりません。A4 サイズ、レターサイズの用紙は横置きにのみセット
できます。
左側の用紙サイズは、�
この部分をセットする�
用紙サイズに合わせます。�
右側の用紙サイズは、�
この部分をセットする�
用紙サイズに合わせます。�
この部分をセッ
トする用紙サイ
ズに合わせます。�

給紙カセットから印刷する 2-43
給
紙
／
排
紙
の
し
か
た �
2

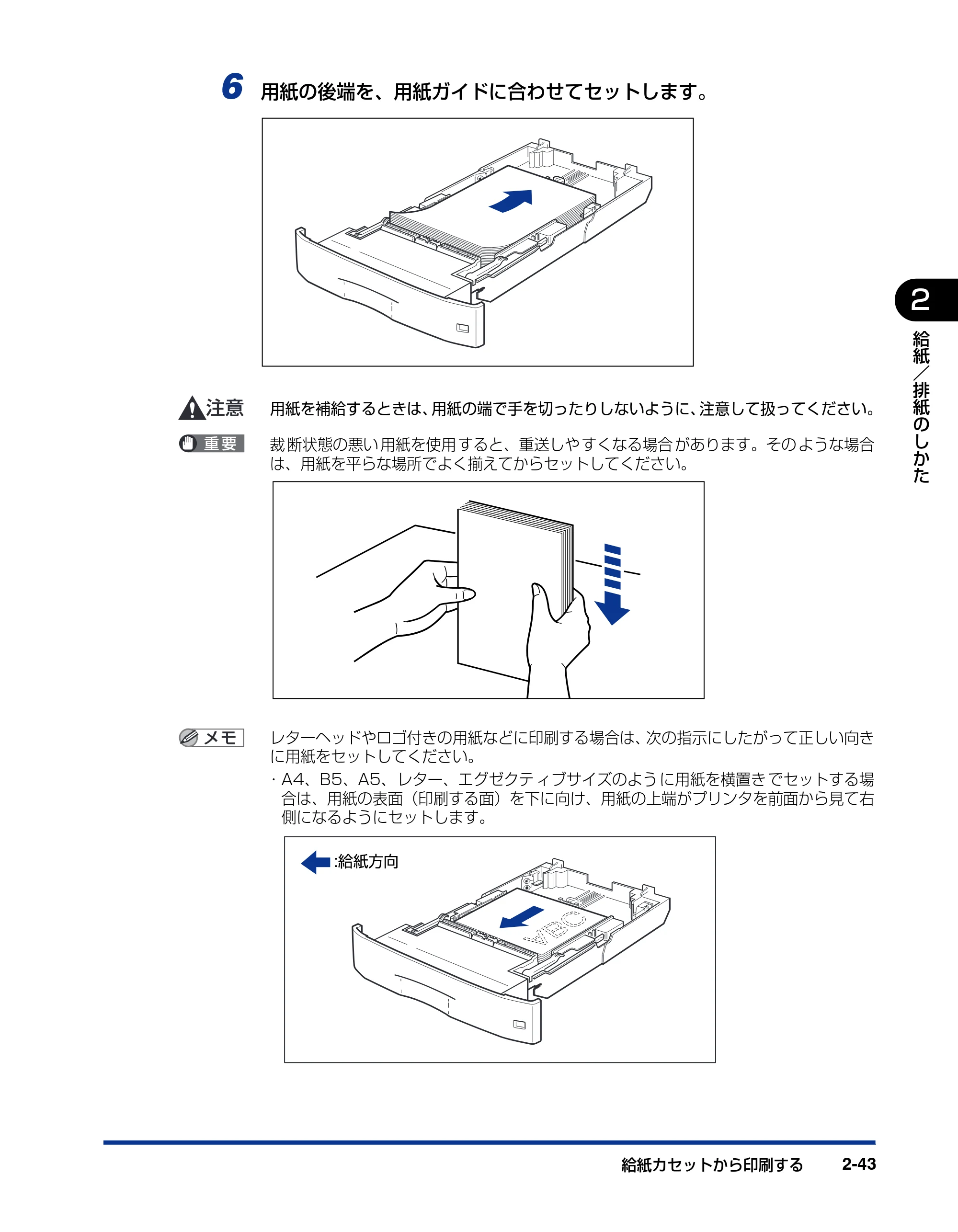

6 用紙の後端を、用紙ガイドに合わせてセットします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
裁 断状態の悪い 用紙を使用 すると、重送しや すくなる場合 があります。その ような場合
は、用紙を平らな場所でよく揃えてからセットしてください。
レターヘッドやロゴ付きの用紙などに印刷する場合は、次の指示にしたがって正しい向き
に用紙をセットしてください。

• A4、B5、A5、レター、エグゼクテ ィブサイズのよう に用紙を横置き でセットする場

合は、用紙の表面（印刷する面）を下に向け、用紙の上端がプリンタを前面から見て右
側になるようにセットします。
:給紙方向�

給紙カセットから印刷する2-44
2
給
紙
／
排
紙
の
し
か
た �

• A3、B4、レジャー、リーガルサイズのように用紙を縦置きでセットする場合は、用紙

の表面（印刷する面）を下に向け、用紙の上端がプリンタを前面から見て手前になるよ
うにセットします。
7 用紙が側面の用紙ガイドにあるツメの下に入るように、用紙を押さえま
す。
ツメと用紙の間に十分すき間があることを確認してください。すき間が十分ない場合は、用
紙を少し減らします。
給紙カセットにセットできる用紙の枚数は、普通紙で約 250 枚（64g/m
2
）、厚紙で約
150 枚（90g/m
2
）です。絶対に用紙ガイドの積載制限マークを超えない範囲でセット
してください。積載制限マークを超す量の用紙をセットすると、給紙不良の原因となりま
す。
:給紙方向�
ツメ�
ツメ�
積載制限マーク�
積載制限マーク�

給紙カセットから印刷する 2-45
給
紙
／
排
紙
の
し
か
た �
2

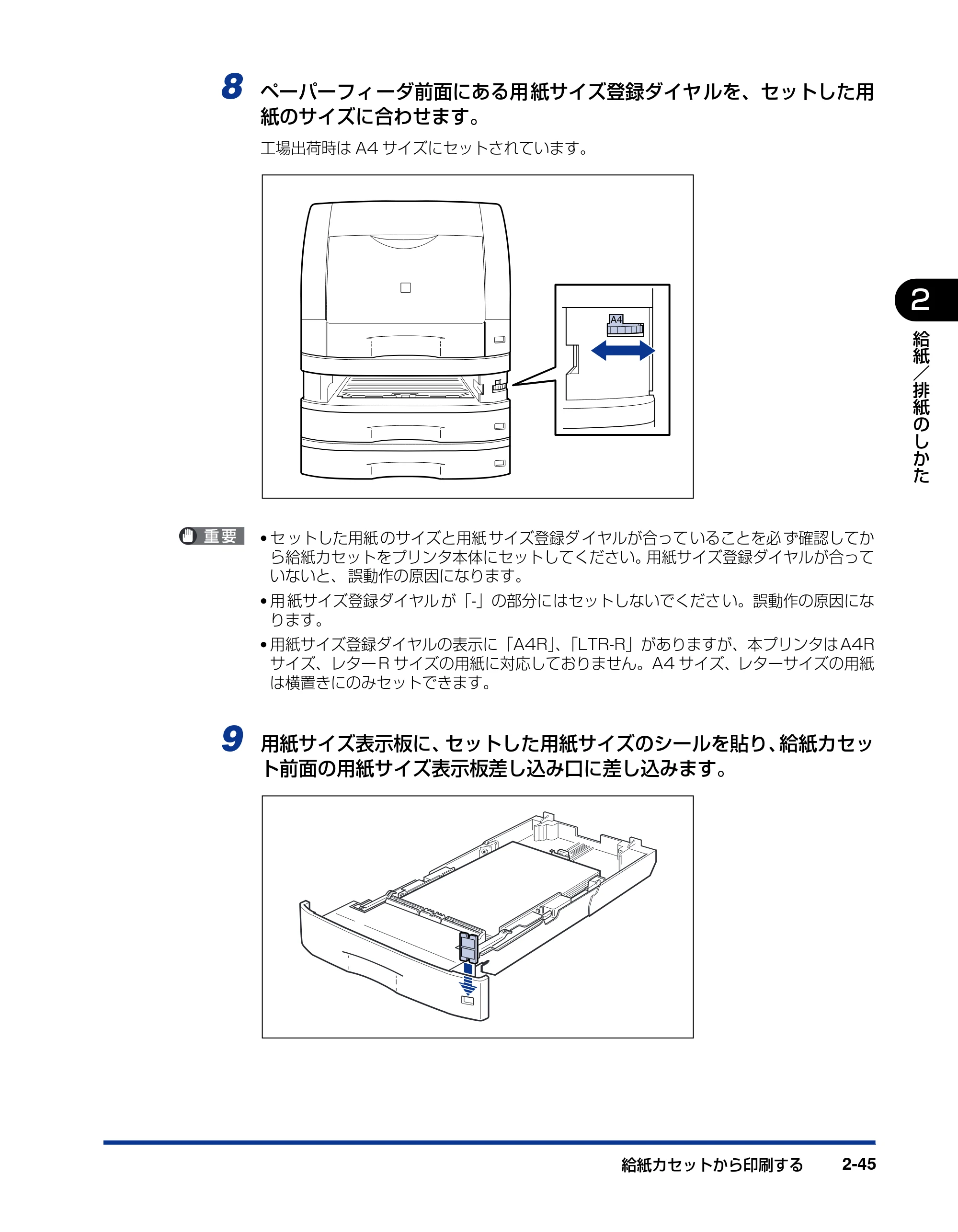

8 ペーパーフィーダ前面にある用紙サイズ登録ダイヤルを、セットした用
紙のサイズに合わせます。
工場出荷時は A4 サイズにセットされています。

• セ ットした用紙 のサイズと用紙 サイズ登録ダ イヤルが合って いることを必 ず確認してか

ら給紙カセットをプリンタ本体にセットしてください。用紙サイズ登録ダイヤルが合って
いないと、 誤動作の原因になります。

• 用 紙サイズ登録ダイヤル が「-」の部分にはセットしないでくださ い。誤動作の原因にな

ります。

• 用紙サイズ登録ダイヤルの表示に「A4R」、「LTR-R」がありますが、本プリンタは A4R

サイズ、レター R サイズの用紙に対応しておりません。A4 サイズ、レターサイズの用紙
は横置きにのみセットできます。
9 用紙サイズ表示板に、セットした用紙サイズのシールを貼り、給紙カセッ
ト前面の用紙サイズ表示板差し込み口に差し込みます。
A4

給紙カセットから印刷する2-46
2
給
紙
／
排
紙
の
し
か
た �

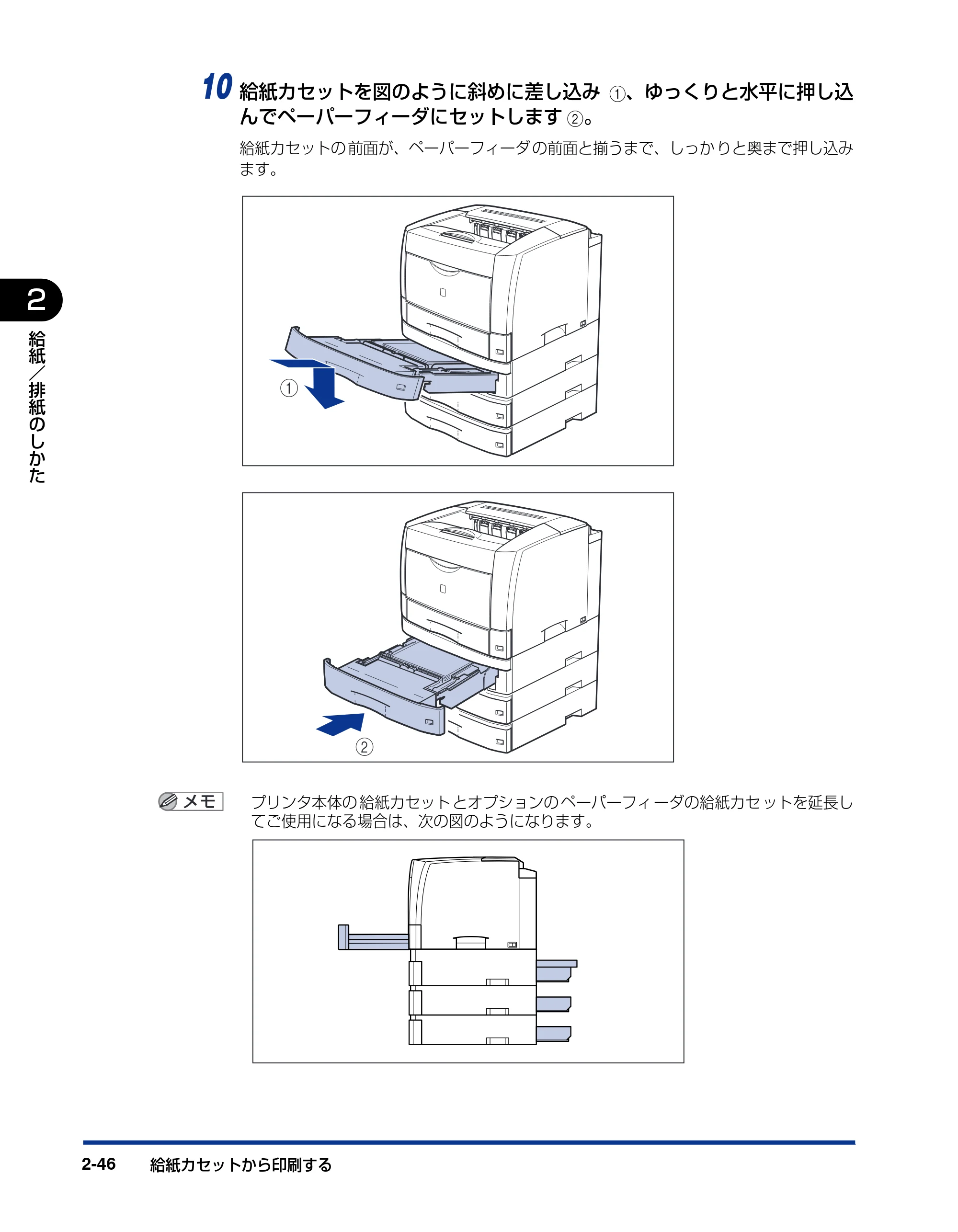

10 給紙カセットを図のように斜めに差し込み a、ゆっくりと水平に押し込
んでペーパーフィーダにセットします b。
給紙カセットの 前面が、ペーパーフィーダ の前面と揃うまで、しっか りと奥まで押し込み
ます。
プリンタ本体の 給紙カセット とオプションの ペーパーフィ ーダの給紙カセ ットを延長し
てご使用になる場合は、次の図のようになります。
a
b

給紙カセットから印刷する 2-47
給
紙
／
排
紙
の
し
か
た �
2

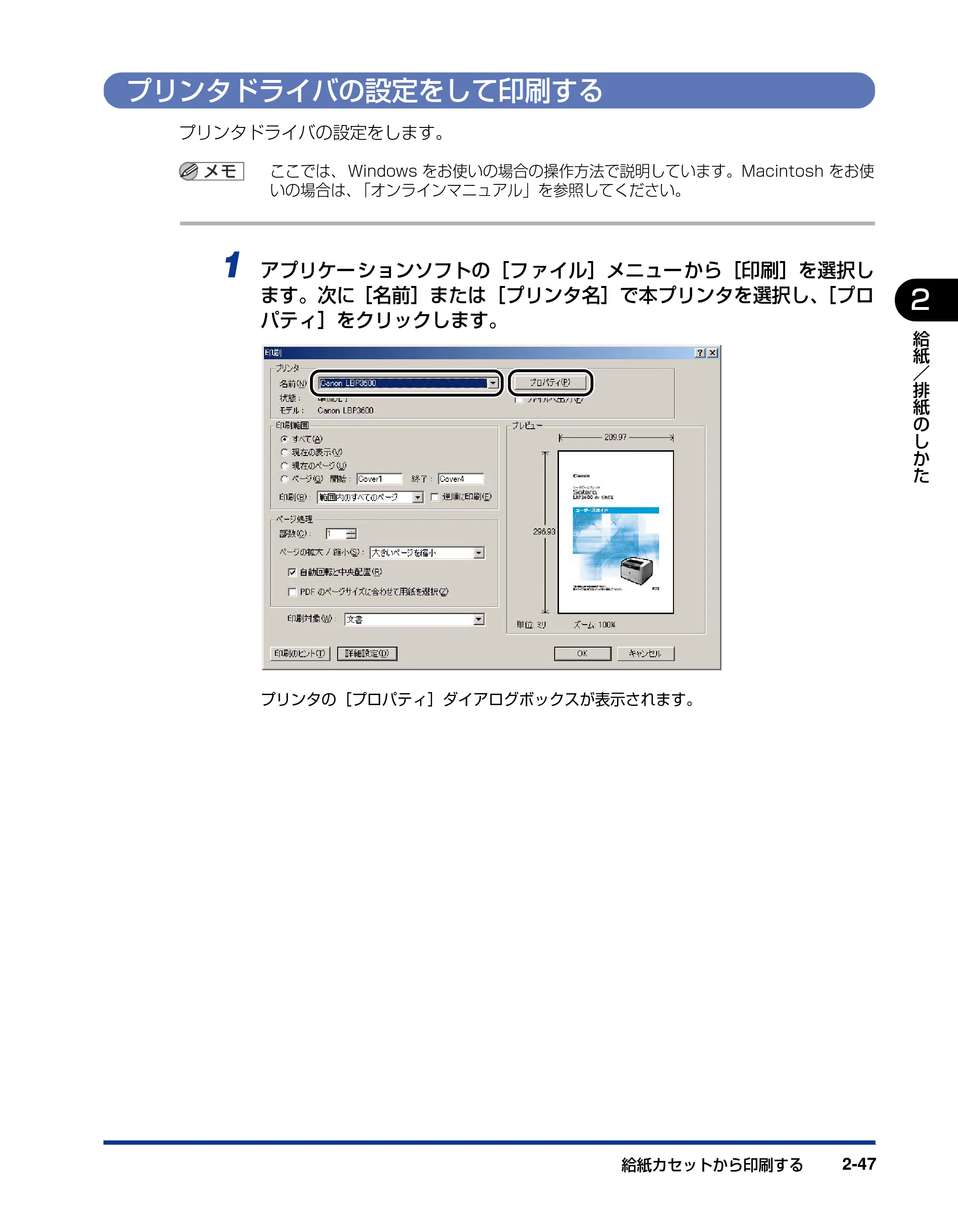

プリンタドライバの設定をして印刷する
プリンタドライバの設定をします。
ここでは、 Windows をお使いの場合の操作方法で説明しています。Macintosh をお使
いの場合は、「オンラインマニュアル」を参照してください。
1 アプリケーションソフトの［ファイル］メニューから［印刷］を選択し
ます。次に［名前］または［プリンタ名］で本プリンタを選択し、［プロ
パティ］をクリックします。
プリンタの［プロパティ］ダイアログボックスが表示されます。

給紙カセットから印刷する2-48
2
給
紙
／
排
紙
の
し
か
た �
2 ［ページ設定］ページを表示して、［原稿サイズ］からアプリケーション
ソフトで作成した原稿のサイズを選択します。
3 必要に応じて［出力用紙サイズ］でセットした用紙のサイズを選択しま
す。
原稿サイズとカ セットにセットした用紙 サイズが同じ場合は、設定 を変更する必要はあり
ませんので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異な ると、自動的に拡大または縮小して印
刷されます。

給紙カセットから印刷する 2-49
給
紙
／
排
紙
の
し
か
た �
2
4 ［給紙］ページを表示して、［給紙部］を選択します。
［給紙方法］を［全ペー ジを同じ用紙に印 刷］以外に設定してい る場合は、［給紙部］の設
定が［最初のページ］や［その他のページ］などに変わりますが、［給紙部］の設定と同様
に設定します。
5 ［用紙タイプ］で［普通紙］を選択します。
厚紙（ 81 ～ 90g/m2 ）をカセットから印刷する場合は、［用紙タイプ］を［普通紙］に
設定したあと、 以下の設定も行ってください。

• ［仕上 げ］ページ の［仕上げ 詳細］ボタ ンをク リックし て、［仕上げ 詳細］ダイ アログ

ボックスの［処理オプション］ボタンをクリックし、［処理オプション］ダイアログボッ
クスにある［特殊定着モード］の設定を［モード 4］にする
［普通紙］に設定して印刷した結果、用紙のカールが目立つときは、［普通紙 L］に設定し
てお試しください。

給紙カセットから印刷する2-50
2
給
紙
／
排
紙
の
し
か
た �
6 ［OK］をクリックして、プロパティダイアログボックスを閉じます。
7 ［OK］をクリックして、印刷を実行します。

手差しトレイから印刷する 2-51
2
給
紙
／
排
紙
の
し
か
た �
手差しトレイから印刷する
手差しトレイには、横幅が 76.2 ～ 297.0mm、長さが 127.0 ～ 431.8mm の範囲の用紙を
普通紙で約 100 枚 （64g/m 2 ）までセットできます。OHP フィルムやラベル用紙、はがき、
封筒など、給紙カセットにセットできない用紙もセット可能です。
用紙の種類によってセット方法が異なりますので、それぞれの手順を参照してください。

• 普通紙、厚紙、OHP フィルム、ラベル用紙（  用紙（はがき、封筒以外）に印刷する場合：P.2-51）
• はがき（ はがきに印刷する場合：P.2-60）
• 封筒（ 封筒に印刷する場合：P.2-67）

手差しトレイの上には印刷する用紙以外のものは置かないでください。また上から押した
り、無理な力を加えないでください。 手差しトレイが破損することがあります。
手差しトレイを閉めるときは、 セットされている用紙を取り除いて閉めます。
手差しトレイを使わないときは、 閉めておいてください。
用紙（はがき、封筒以外）に印刷する場合
手差しトレイに普通紙や厚紙、OHP フィルム、ラベル用紙などをセットするときは、次の
手順でセットします。

• OHP フィルムは、「キヤノン推奨品 OHP フィルム A4」を使用してください。
• OHP フィルムどうしが離れにくい場合があるので、手差しトレイにセットする前に1枚ず

つよくさばいてから使用してください。

• 次 のようなラベル用紙は使用しないでください。仕 様に合わない用紙をお使いになると、

復旧の困難な紙づまりやプリンタ故障の原因になります。

• ラベルが剥がれていたり、一部使いかけている用紙
• 台紙から剥がれやすいコート紙でできている用紙
• 糊がはみ出ている用紙

手差しトレイから印刷する2-52
2
給
紙
／
排
紙
の
し
か
た �
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。
2 用紙押さえレバーを上げます。

手差しトレイから印刷する 2-53
給
紙
／
排
紙
の
し
か
た �
2
3 用紙ガイドの幅を紙幅より少し広めにセットします。
4 OHP フィルムやラベル用紙をセットする場合は、用紙を少量ずつさばき、
端を揃えます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• OHP フィルムやラベル用紙は、よくさばいてからセットしてください。十分にさばけて

いないと、 重送されて、紙づまりの原因になります。

• OHP フィルムをさばいたり、揃えたりするときは、できるだけ端を持ち、印刷面に触れ

ないようにしてください。

• OHP フィルムに手あかや指紋、ホコリや油分などが付着しないようにしてください。印

字不良の原因になります。
11x17 LGL ハガキ� A5 B4
B5 A3
A4LTR
EXEC
少量ずつよくさばく� 平らなところで軽く数回�
たたいて端を揃える�

手差しトレイから印刷する2-54
2
給
紙
／
排
紙
の
し
か
た �
5 用紙の印刷する面を上にして、奥に当たるまでゆっくりと差し込みます。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 手差しトレイには、次の枚数までセットできます。用紙束の高さが積載制限マークを超え

ていないことを確認してください。

• 普通紙 ：約 100 枚（64g/m

2
）

• 厚紙 ：約 50 枚（128g/m

2
）

• OHP フィルム ：約 50 枚
• ラベル用紙 ：約 50 枚
• 用紙を斜めにセットしないでください。
• 用紙の後端が不揃いになっていると、給紙不良や紙づまりの原因になります。
• 用紙の先端が折れ曲がっていたりカールしている場合は、端を伸ばしてからセットしてく

ださい。

• 裁断状態の悪 い用紙を使用 すると、重送しや すくなる場合 があります。そ のような場合

は、用紙を平らな場所でよく揃えてからセットしてください。
積載制限マーク�

手差しトレイから印刷する 2-55
給
紙
／
排
紙
の
し
か
た �
2
レターヘッドやロゴ付きの用紙などに印刷する場合は、次の指示にしたがって正しい向き
に用紙をセットしてください。

• A4、B5、A5、レター、エグゼクテ ィブサイズのよう に用紙を横置き でセットする場

合は、用紙の表面（印刷する面）を上に向け、用紙の上端がプリンタを前面から見て右
側になるようにセットします。

• A3、B4、レジャー、リーガルサイズのように用紙を縦置きでセットする場合は、用紙

の表面（印刷する面）を上に向け、用紙の上端がプリンタ前面から見て奥側になるよう
にセットします。
6 用紙ガイドを、用紙の左右にぴったりと合わせます。
ABC
:給紙方向�
:給紙方向�
ABC

手差しトレイから印刷する2-56
2
給
紙
／
排
紙
の
し
か
た �

• 必ず用紙ガイドを用紙の幅に合わせてください。ゆるすぎたりきつすぎたりすると、正し

く送られなかったり、紙づまりの原因になります。

• 印刷中は、手差しトレイの用紙に触れたり、引き抜いたりしないでください。動作異常の

原因になります。
7 用紙押さえレバーを下げます。
続けて、プリンタドライバの設定を行います。

手差しトレイから印刷する 2-57
給
紙
／
排
紙
の
し
か
た �
2
8 アプリケーションソフトの［ファイル］メニューから［印刷］を選択し
ます。次に［名前］または［プリンタ名］で本プリンタを選択し、［プロ
パティ］をクリックします。
プリンタの［プロパティ］ダイアログボックスが表示されます。
ここでは、Windows をお使いの場合の操作方法で説明しています。Macintosh をお使い
の場合は、「オンラインマニュアル」を参照してください。
9 ［ページ設定］ページを表示して、［原稿サイズ］からアプリケーション
ソフトで作成した原稿のサイズを選択します。

手差しトレイから印刷する2-58
2
給
紙
／
排
紙
の
し
か
た �
10 必要に応じて［出力用紙サイズ］でセットした用紙のサイズを選択しま
す。
OHP フィルム、ラベル用紙は［A4］または［レター］を選択します。
原稿サイズと手 差しトレイにセットした 用紙サイズが同じ場合 は、設定を変更する必要は
ありませんので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異な ると、自動的に拡大または縮小して印
刷されます。
11［給紙］ページを表示して、［給紙部］で［手差し（トレイ）］を選択します。
［給紙方法］を［全ペ ージを同じ用紙に 印刷］以外に設定してい る場合は、［給紙部］の設
定が［最初のページ］や［その他のページ］などに変わりますが、［給紙部］の設定と同様
に設定します。

手差しトレイから印刷する 2-59
給
紙
／
排
紙
の
し
か
た �
2
［給紙方法］から［OHP フィルムの間に用紙をはさむ］を選択すると、OHP フィルムの
間に用紙をはさむことができます。
12［用紙タイプ］でセットした用紙のタイプを選択します。
普通紙の場合は［普通紙］、厚紙（81 ～ 105 g/m2 ）の場合は［厚紙 L］、厚紙（106 ～
128g/m2 ）とラベル用紙の場合は［厚紙］、OHP フィルムの場合は［OHP フィルム］を
選択してください。
13［OK］をクリックして、プロパティダイアログボックスを閉じます。

手差しトレイから印刷する2-60
2
給
紙
／
排
紙
の
し
か
た �
14［OK］をクリックして、印刷を実行します。
はがきに印刷する場合
手差しトレイには、官製はがき、官製往復はがき、4 面はがきをセットできます。はがきを
手差しトレイにセットするときは、次の手順でセットします。

• 4 面はがきは、キヤノン推奨の 4 面はがきをご使用ください。
• 官製はがき、官製往復はがき、およびキヤノン推奨の 4 面はがき以外のはがきへの印刷

は、印字品質が低下したり、紙づまりの原因となることがあります。

• 印刷可能な往復はがきは、折り目なしのもののみです。
• インクジェット用の官製はがき、官製往復はがきを使用することはできません。
• はがきや往復はがきに印刷する場合、印刷速度が遅くなります。

1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。

手差しトレイから印刷する 2-61
給
紙
／
排
紙
の
し
か
た �
2
2 用紙押さえレバーを上げます。
3 用紙ガイドの幅をはがきの幅より少し広めにセットします。
4 はがきの印刷する面を上向きにして、図のように手差しトレイの奥に当
たるまでゆっくりと差し込みます。
積載制限マーク�

手差しトレイから印刷する2-62
2
給
紙
／
排
紙
の
し
か
た �
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。

• 手差しトレイには、はがき、往復はがきを約 40 枚、4 面はがきを約 50 枚までセットでき

ます。はがき束の高さが積載制限マークを超えていないことを確認してください。

• はがきをセットする場合は、必ず縦置きで、はがきの表面（印刷する面）を上に向け、は

がきの上端がプリンタを前面から見て奥側になるようにセットします。

• 往復はがきをセットする場合は、必ず横置きで、往復はがきの表面（印刷する面）を上に

向け、往復はがきの上端がプリンタを前面から見て奥側になるようにセットします。

• 往復はがきに印刷するときは、アプリケーションソフトの用紙設定と印字方向をセットす

る用紙の方向に合わせて設定してください。（例：Windows 2000/XP/Server 2003
の場合は、「往復はがき横」を選択してください。）

手差しトレイから印刷する 2-63
給
紙
／
排
紙
の
し
か
た �
2

• 4 面 はがきをセットする場合は、必ず横置きで、用紙の表面（印刷する面）を上に向け、

用紙の上端がプリンタを前面から見て右側になるようにセットします。

• は がきがカール しているとき は、逆向きに曲げ て反りをなお してからセッ トしてくださ

い。

• 裁断状態の悪いはがきを使用すると、重送しやすくなる場合があります。そのような場合

は、はがきを平らな場所でよく揃えてからセットしてください。
5 用紙ガイドを、はがきの左右にぴったりと合わせます。

手差しトレイから印刷する2-64
2
給
紙
／
排
紙
の
し
か
た �

• 必ず用紙ガイドをはがきの幅に合わせてください。ゆるすぎたりきつすぎたりすると、正

しく送られなかったり、紙づまりの原因になります。

• 印刷中は、手差しトレイのはがきに触れたり、引き抜いたりしないでください。動作異常

の原因になります。
6 用紙押さえレバーを下げます。
続けて、プリンタドライバの設定を行います。
7 アプリケーションソフトの［ファイル］メニューから［印刷］を選択し
ます。次に［名前］または［プリンタ名］で本プリンタを選択し、［プロ
パティ］をクリックします。
プリンタの［プロパティ］ダイアログボックスが表示されます。
ここでは、Windows をお使いの場合の操作方法で説明しています。Macintosh をお使
いの場合は、「オンラインマニュアル」を参照してください。

手差しトレイから印刷する 2-65
給
紙
／
排
紙
の
し
か
た �
2
8 ［ページ設定］ページを表示して、［原稿サイズ］からアプリケーション
ソフトで作成した原稿のサイズを選択します。
原稿サイズを［はがき］、［往復はがき］、［4 面はがき］に設定すると、メッセージが表示
され自動的に用紙タイプが設定されます。
9 必要に応じて［出力用紙サイズ］でセットした用紙のサイズを選択しま
す。
原稿サイズと手差 しトレイにセットした用 紙サイズが同じ場合は、設 定を変更する必要は
ありませんので、［原稿サイズと同じ］に設定しておきます。
［原 稿サイズ］と［出力用紙サイズ］の設定が異なる と、自動的に拡大または縮小して印
刷されます。

手差しトレイから印刷する2-66
2
給
紙
／
排
紙
の
し
か
た �
10［OK］をクリックして、プロパティダイアログボックスを閉じます。
11［OK］をクリックして、印刷を実行します。

手差しトレイから印刷する 2-67
給
紙
／
排
紙
の
し
か
た �
2
封筒に印刷する場合
手差しトレイには、洋形 4 号、洋形 2 号、角形 2 号の封筒をセットできます。封筒を手差
しトレイにセットするときは、次の手順でセットします。

• 本プリンタで使用できる封筒は、洋形 4 号、洋形 2 号、角形 2 号で次のような構造のもの

に限ります。

• 次のような封筒は使用しないでください。仕様に合わない封筒をお使いになると、復旧の

困難な紙づまりやプリンタ故障の原因になります。

• ファスナーや留め具の付いている封筒
• 窓付きの封筒
• 糊付きの封筒
• しわになっていたり、折れ曲がっている封筒
• 折り目や貼り合わせ部分の凹凸が大きい封筒
• 長方形でない封筒や不規則な形の封筒
• セットする前に、上から手で押さえて封筒内部の空気を抜き取り、折り目をよく押さえ

てください。

• 裏面（ 貼り合わせのある面）には印刷しないでください。
• 封筒に印刷する場合は、 印刷速度が遅くなります。

封筒に印刷した場合、 しわがよる場合があります。
洋形4 号（105mm×235mm ）�
（キヤノンLBP用封筒Y401／推奨品）�
洋形2 号（114mm×162mm ）�
（キヤノンLBP用封筒Y201／推奨品）�
※洋形4号および洋形2号の封筒は、�
短辺にふたが付いているものは使用できません。�
角形2 号（240mm×332mm ）�

手差しトレイから印刷する2-68
2
給
紙
／
排
紙
の
し
か
た �
1 手差しトレイを開けます。
手差しトレイは中央の取っ手を持って開けます。
2 用紙押さえレバーを上げます。

手差しトレイから印刷する 2-69
給
紙
／
排
紙
の
し
か
た �
2
3 用紙ガイドの幅を封筒の幅より少し広めにセットします。
4 封筒の束を平らな場所へ置き、上面を押して空気を抜いてから、縁の折
り目をきちんと付けて、平らにします。
用紙を補給するときは、用紙の端で手を切ったりしないように、注意して扱ってください。
5 封筒の四隅の固い部分を図のように取り除き、カールをなおします。

手差しトレイから印刷する2-70
2
給
紙
／
排
紙
の
し
か
た �
6 封筒を平らな場所で揃えます。
7 封筒の宛名を書く面を上向きにして、図のように手差しトレイの奥に当
たるまでゆっくりと差し込みます。

• 手差しトレイには、封筒を約 10 枚までセットできます。封筒束の高さが積載制限マーク

を超えていないことを確認してください。

• 封筒は、裏面（貼り合わせのある面）には印刷できません。

積載制限マーク�

手差しトレイから印刷する 2-71
給
紙
／
排
紙
の
し
か
た �
2

• 洋形 4 号、洋形 2 号の封筒をセットする場合は、ふたがプリンタを前面から見て左側にな

るようにセットします。

• 角形 2 号の封筒をセットする場合は、ふたを開けたまま、底辺がプリンタを前面から見て

奥側になるようにセットします。

手差しトレイから印刷する2-72
2
給
紙
／
排
紙
の
し
か
た �
8 用紙ガイドを封筒の左右にぴったりと合わせます。

• 用紙ガイドと封筒の間にすき間があいたり、強く押しすぎて封筒がゆがんだりしないよう

にしてください。正しく送られなかったり、紙づまりの原因になります。

• 印刷中は、手差しトレイの封筒に触れたり、引き抜いたりしないでください。動作異常の

原因になります。
9 用紙押さえレバーを下げます。
続けて、プリンタドライバの設定を行います。

手差しトレイから印刷する 2-73
給
紙
／
排
紙
の
し
か
た �
2
10 アプリケーションソフトの［ファイル］メニューから［印刷］を選択し
ます。次に［名前］または［プリンタ名］で本プリンタを選択し、［プロ
パティ］をクリックします。
プリンタの［プロパティ］ダイアログボックスが表示されます。
ここでは、 Windows をお使いの場合の操作方法で説明しています。Macintosh をお使
いの場合は、「オンラインマニュアル」を参照してください。
11［ページ設定］ページを表示して、［原稿サイズ］からアプリケーション
ソフトで作成した原稿のサイズを選択します。
原稿サイズを［封筒 洋形 2 号］、［封筒 洋形 4 号］、［封筒角形 2 号］に設定すると、メッ
セージが表示され自動的に用紙タイプが設定されます。

手差しトレイから印刷する2-74
2
給
紙
／
排
紙
の
し
か
た �
12 必要に応じて［出力用紙サイズ］でセットした用紙のサイズを選択しま
す。
原稿サイズと手 差しトレイにセットした 用紙サイズが同じ場合 は、設定を変更する必要は
ありませんので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異な ると、自動的に拡大または縮小して印
刷されます。
13［OK］をクリックして、プロパティダイアログボックスを閉じます。

手差しトレイから印刷する 2-75
給
紙
／
排
紙
の
し
か
た �
2
14［OK］をクリックして、印刷を実行します。

両面に印刷する2-76
2
給
紙
／
排
紙
の
し
か
た �
両面に印刷する
本プリンタはオプションの両面ユニットを取り付けると、自動で両面印刷することができま
す。自 動両面印 刷で使用 できる 用紙は、A3、B4、A4、B5、A5、リーガル、レジ ャー、
レター、エグゼクティブサイズの普通紙（64 ～ 80g/m2 ）および厚紙（81～ 90g/m2
）です。

• 定形外の用紙（ユーザ定義用紙）や厚紙（91 ～ 128g/m2 ）、OHP フィルム、ラベル用

紙、はがき、往復はがき、4 面はがき、封筒には、自動両面印刷できません。

• 両面印刷中は排紙トレイに用紙が完全に排紙されるまで用紙に触れないでください。両面

印刷中は表面を印刷したあと一度途中まで排紙され、裏面を印刷するために再度給紙され
ます。

• 厚紙（81 ～ 90g/m2 ）を両面印刷する場合は、以下の設定を行ってください。

Windows の場合；
a［給紙］ページの［用紙タイプ］の設定を［普通紙］にする
b［仕上げ］ペ ージの［仕上 げ詳細］ボタン をクリック して、［仕上げ詳 細］ダイアログ
ボックスの［処理オプション］ボタンをクリックし、［処理オプション］ダイアログボッ
クスにある［特殊定着モード］の設定を［モード 4］にする
Macintosh の場合；
a［給紙］パネルの［用紙タイプ］の設定を［普通紙］にする
b［仕上げ］パネルの［仕上げ詳細］をクリックして、［仕上げ詳細］ダイアログの［処理
オプシ ョン］をクリッ クし、［処理オプ ション］ダイアロ グにある［特殊 定着モード］
の設定を［モード 4］にする

• ［両面印刷時に最後のページを片面モード で印刷する］にチェックマークを付けると、両

面印刷ジョブの最後のページが片面の場合、通常の両面印刷時よりも速く印刷することが
できます。ただし、パンチ紙や プレプリント紙 （あらかじめ 印刷している紙）に両面印
刷する場合、最後のページの向きや表裏が他のページと異なることがあります。そのとき
はチェックマークを消してください。［両面印刷 時に最後のページを片面モードで印刷す
る］は、以下の画面で設定します。

• Windows の場合：

［仕上げ］ページの［仕上げ詳細］ボタンをクリックし、［仕上げ詳細］ダイアログボッ
クスの［処理オプション］ボタンをクリックすると表示される［処理オプション］ダイ
アログボックス

• Macintosh の場合：

［仕 上げ］パネル の［仕上げ 詳細］ボタ ンをク リック し、［仕上げ 詳細］ダイア ログの
［処理オプション］ボタンをクリックすると表示される［処理オプション］ ダイアログ

• 両 面 印 刷 時 に 紙 づ ま り が 頻 繁 に 起 こ る 場 合 は、プ リ ン タ ス テ ー タ ス ウ ィ ン ド ウ

（Windows）／プリン トモニタ（Macintosh）を表示 し、［オプシ ョン］メニ ューから
［デバイス設定］を選択して、［両面特殊処理］にチェックマークを付けます。ただし、通
常の両面印刷よりも、印刷速度が遅くなります。

両面に印刷する 2-77
給
紙
／
排
紙
の
し
か
た �
2
自動で両面に印刷する
1 手差しトレイまたは給紙カセットに用紙をセットします。
自動両面印刷では 、裏面から印刷されます ので、用紙をセットする向 きが片面印刷のとき
と逆になります。レターヘッドなど、用紙の表裏や向きのある用紙に印刷するときは、「自
動両面印刷するときの用紙のセットのしかた」（P.2-80）を参照してください。
2 アプリケーションソフトの［ファイル］メニューから［印刷］を選択し
ます。次に［名前］または［プリンタ名］で本プリンタを選択し、［プロ
パティ］をクリックします。
プリンタの［プロパティ］ダイアログボックスが表示されます。
ここでは、Windows をお使いの場合の操作方法で説明しています。Macintosh をお使い
の場合は、「オンラインマニュアル」を参照してください。

両面に印刷する2-78
2
給
紙
／
排
紙
の
し
か
た �
3 ［ページ設定］ページを表示して、［原稿サイズ］からアプリケーション
ソフトで作成した原稿のサイズを選択します。
4 必要に応じて［出力用紙サイズ］でセットした用紙のサイズを選択しま
す。
原稿サイズと手 差しトレイにセットした 用紙サイズが同じ場合 は、設定を変更する必要は
ありませんので、［原稿サイズと同じ］に設定しておきます。
［原稿サイズ］と［出力用紙サイズ］の設定が異な ると、自動的に拡大または縮小して印
刷されます。

両面に印刷する 2-79
給
紙
／
排
紙
の
し
か
た �
2
5 ［仕上げ］ページを表示して、［印刷方法］で［両面印刷］を選択します。
6 ［OK］をクリックして、プロパティダイアログボックスを閉じます。

両面に印刷する2-80
2
給
紙
／
排
紙
の
し
か
た �
7 ［OK］をクリックして、印刷を実行します。
自動両面印刷するときの用紙のセットのしかた
自動両面印刷では、裏面から印刷されますので、用紙をセットする向きが片面印刷のときと
逆になります。レターヘッドなど、用紙の表裏や向きのある用紙に印刷するときは次のよう
に用紙をセットします。
給紙カセットから給紙する場合
■ 標準カセット（カセット 1）に A4 やレターなど用紙を横置きでセットする場合
用紙の表面を下に 向け、用紙の上端がプリン タを前面から見て右側 になるようにセット
します。
:給紙方向�
ABC

両面に印刷する 2-81
給
紙
／
排
紙
の
し
か
た �
2
■ 標準カセット（カセット 1）に A3 や B4 など用紙を縦置きでセットする場合
用紙の表面を下に向 け、用紙の上端がプリンタ を前面から見て奥側に なるようにセット
します。
■ ペーパーフィーダの給紙カセット（カセット 2、カセット 3、カセット 4）に A4 やレ
ターなど用紙を横置きでセットする場合
用紙の表面を上に向 け、用紙の上端がプリンタ を前面から見て右側に なるようにセット
します。
■ ペーパーフィーダの給紙カセット（カセット 2、カセット 3、カセット 4）に A3 や B4
など用紙を縦置きでセットする場合
用紙の表面を上に向 け、用紙の上端がプリンタ を前面から見て手前に なるようにセット
します。
:給紙方向�
ABC
:給紙方向�
ABC
:給紙方向�
ABC

両面に印刷する2-82
2
給
紙
／
排
紙
の
し
か
た �
手差しトレイから給紙する場合
■ A4 やレターなど用紙を横置きでセットする場合
用紙の表面を下に 向け、用紙の上端がプリン タを前面から見て右側 になるようにセット
します。
■ B4 や A3 など用紙を縦置きでセットする場合
用紙の表面を下に 向け、用紙の上端がプリン タを前面から見て奥側 になるようにセット
します。
:給紙方向�
ABC
:給紙方向�
ABC

両面に印刷する 2-83
給
紙
／
排
紙
の
し
か
た �
2
手動で両面に印刷する
本プリンタは、裏面に印刷済みの用紙にも対応しており、自動両面できない用紙にも両面印
刷することが可能です。
印刷済みの用紙の裏面に印刷する場合に紙づまりが起こるときは、以下の設定を行ってく
ださい。

• Windows の場合：

［仕上 げ］ページ の［仕上げ 詳細］ボタ ンをク リックし て、［仕上げ 詳細］ダイ アログ
ボックスの［処理オプション］ボタンをクリックし、［処理オプション］ダイアログボッ
クスの［印刷済み用紙の裏面に手差しで印刷する］にチェックマークを付けます。

• Macintosh の場合：

［仕上げ］パネルの［仕上げ詳細］ボタンをクリックして、［仕上げ詳細］ダイアログの
［処理オプション］ボタンをクリックし、［処理オプション］ダイアログの［印刷済み用
紙の裏面に手差しで印刷する］にチェックマークを付けます。
■ 手差しトレイに A4 やレターなど用紙を横置きでセットする場合
用紙の表面（印刷する 面）を上に向け、用紙の上端 がプリンタを前面 から見て右側にな
るようにセットします。
■ 手差しトレイに A3 や B4 など用紙を縦置きでセットする場合
用紙の表面（印刷する 面）を上に向け、用紙の上端 がプリンタを前面 から見て奥側にな
るようにセットします。
:給紙方向�
ABC
:給紙方向�
ABC

両面に印刷する2-84
2
給
紙
／
排
紙
の
し
か
た �

3-1
CHAPTER
3
Windows の印刷環境を設定
するには
この章では、Windows にプリンタドライバをインストールする手順、プリンタの共有機能を
使用してネットワーク上のコンピュータから印刷するための設定について説明しています。
印刷するときに必要な作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
プリンタを設置したあとに行う作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
印刷のたびに行う作業 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
必要なシステム環境 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

CAPT ソフトウェアをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Windows 98/Me の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Windows 2000 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
Windows XP/Server 2003 の場合 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-36
インストールが完了すると . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-51

プリンタステータスプリントを印刷して動作を確認する . . . . . . . . . . . . . . . . . . . . .3-53
プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する. . . . . .3-56
プリントサーバの設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-57
クライアントへのインストール . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-67
CAPT ソフトウェアの削除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-77

印刷するときに必要な作業3-2
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
印刷するときに必要な作業
プリンタを設置したあとに行う作業
プリンタを設置したあとに行う作業は、次のとおりです。
■ プリンタドライバをインストールする
プリンタドライバ は、アプリケーションソフ トから印刷するときに 必要なソフトウェア
です。プリンタドライバで印刷に関する設定を行います。プリンタドライバのインストー
ル方法はご使用の環境によって異なります。

• プリンタとコンピュータを USB ケーブルで接続して、印刷する場合（P.3-4）
• オプションのネットワークボードを装着して、プリンタとコンピュータを LAN で接続

し、印刷する場合（  ネットワークガイド／本編）
■ コンピュータでプリンタの共有機能を使用する（P.3-56）
コンピ ュー タでプ リンタ の共有 機能 を使用 して、本プ リンタ をネッ トワ ーク上 のコン
ピュータから使用 する場合に、コンピュータ の設定やクライアント へプリンタドライバ
をインストールします。
印刷のたびに行う作業
印刷のたびに行う作業は、次のとおりです。
■ 印刷設定をする
プリンタの用紙サイズ、原稿サイズ、印刷部数などをプリンタドライバで設定します。こ
れらの設定が適切でないと、期待した結果が得られない場合があります。
■ 印刷を実行する
アプリケーション ソフトから印刷する ためのメニューを選 択します。この操作は、アプ
リケーションソフ トごとに異なりますの で、各アプリケーションソ フトに付属の取扱説
明書を参照してください。

印刷するときに必要な作業 3-3
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
必要なシステム環境
プリンタドライバを利用するには、次のシステム環境が必要です。
■ OS ソフトウェア環境

• Microsoft Windows 98 日本語版
• Microsoft Windows Me 日本語版
• Microsoft Windows 2000 Server/Professional 日本語版
• Microsoft Windows XP Professional/Home Edition 日本語版
• Microsoft Windows Server 2003 日本語版（32 ビットプロセッサバージョンのみ）

日本語以外の OS には対応していません。

• 動作環境

* お使いのコンピュータのシステム構成や使用するアプリケ ーションにより実際に使用できるメモリ容量が異な
るため、上記の環境はどんな場合でも印字を保証するものではありません。

• 推奨環境

■ インタフェース環境

• USB：USB 2.0 High-Speed（Windows 2000/XP/Server 2003 のみ）、USB

Full-Speed（USB1.1 相当）

• サウンドをお使いになる場合は、PC 音源（および PCM 音源のドライバ）が組み込まれて

いる必要があります。 PC スピーカードライバ（speaker.drv）はお使いにならないでく
ださい。

• お使いの環境が双方向通信に対応している必要があります。

Pentium II�
300MHz以上�
�
64MB以上�
�
40MB以上�
Pentium II�
300MHz以上�
�
128MB以上�
�
Windows 2000：60MB以上�
Windows XP/Server 2003：70MB以上�
�
CPU
メモリ（RAM）*
ハードディスク�
（IBM-PC互換機）�
Windows 98/Me�
�
Windows 2000/XP/Server 2003�
�
Pentium III �
600MHz以上�
�
128MB以上�
Pentium III �
600MHz以上�
�
256MB以上�
�
CPU
メモリ（RAM）�
Windows 98/Me�
�
Windows 2000/XP/Server 2003�
�
�

CAPT ソフトウェアをインストールする3-4
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
CAPT ソフトウェアをインストールする
本プリンタをお使いのコンピュータに USB ケーブルで直接接続するときの、ソフトウェア
のインストール方法を説明します。

• Windows 98/Me の場合（P.3-4）
• Windows 2000 の場合（P.3-21）
• Windows XP/Server 2003 の場合（P.3-36）
• CAPT ソフトウェアは本プリンタを使用して印刷するために必要です。必ずインストール

してください。

• ハードディスクの空き容量が不足している場合は、インストールの途中で次のようなダイ

アログボックスが表示されます。［OK］をクリックしてインストールを中止し、ディスク
の空き容量を増やしたあとインストールをやりなおしてください。

• オプションのネットワークボードを装着して、プリンタとコンピュータを LAN で接続す

るときの、ソフトウェアのインストール方法は「ネットワークガイド／本編」を参照して
ください。

• コンピュータでプリンタの共有機能を使用して、ネットワーク上のコンピュータから印刷

するときの、ソフトウェアのインストール方 法は、「プリンタの共有機能を使用してネッ
トワーク上のコンピュータから印刷する」（P.3-56）を参照してください。

• 本プリンタには USB ケーブルは付属していません。お使いのコンピュータに合わせてご

用意ください。
Windows 98/Me の場合
ここでは、Windows Me の画面例で手順を説明します。
CD-ROM Setup からインストールする
1 プリンタがオフになっていることを確認し、コンピュータとプリンタが
USB ケーブルで接続されていないことを確認します。

• インストールの手順の途中（手順 11P.3-8）で USB ケーブルを接続し、電源をオンに

します。

• プラグアンドプレイの自動セットアップ により、ウィザードが表示された場合は、［キャ

ンセル］をクリックして、本手順でインストールを行ってください。

CAPT ソフトウェアをインストールする 3-5
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
2 コンピュータの電源を入れ、Windows 98/Me を起動します。
3 付属の CD-ROM「LBP3600 User Software」を CD-ROM ドライブ
にセットします。
すでに CD-ROM がセットされている場合は、 いったん CD-ROM を取り出してもう一度
セットします。
CD-ROM Setup が自動的に表示されます。
CD-ROM Setup が表示されない場合は、［スタート］メニューから［ファイル名を指定
して実行］を選択して「D:¥Japanese¥CNAB1MNU.exe」と入力し、［OK］をクリッ
クします。（ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドラ
イブ名は、 お使いのコンピュータによって異なります。）
4 ［ドライバインストール］をクリックします。
言語を確認するダイアログボックスが表示されます。
5 言語を確認し、［はい］をクリックします。

インストールの準備のあと、CAPT（Canon Advanced Printing Technology）ソフト
ウェアのインストーラが起動し、［セットアップウィザード］ダイアログボックスが表示さ
れます。

CAPT ソフトウェアをインストールする3-6
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
6 ［次へ］をクリックします。
［使用許諾契約］ダイアログボックスが表示されます。
7 内容を確認して、［使用許諾契約の条項に同意します］を選択したあと、
［次へ］をクリックします。

CAPT ソフトウェアをインストールする 3-7
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
8 ［ポートを手動で設定してインストール］を選択したあと、［次へ］をク
リックします。
9 ［USB 接続でドライバをインストールする］にチェックマークを付けた
あと、［次へ］をクリックします。
お使いの環境によ っては、コンピュータの再 起動を促すメッセージが 表示される場合があ
ります。その場合は、コンピュータの再起動後にインストールを続けてください。
10「インストール開始後は中止することができません。よろしいですか？」
というメッセージが表示されますので、［はい］をクリックします。

CAPT ソフトウェアをインストールする3-8
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
11 次の画面が表示されたら、プリンタとコンピュータを USB ケーブルで接
続したあと、プリンタの電源を入れます。
プリンタとコンピュータを USB ケーブルで接続します。
電源スイッチの“ ”側を押して、プリンタの電源をオンにします。
USB クラスドライバおよびプリンタドライバのインストールが自動的に開始されます。
USB ケ ーブ ル を 接続 し て も自 動 認 識さ れ な い場 合 は、「イ ンス ト ー ルの ト ラ ブル」
（P.8-49）を参照してください。
OFF

ON

CAPT ソフトウェアをインストールする 3-9
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
12「README ファイルを読みますか？」というメッセージが表示されます
ので、［はい］をクリックして、README ファイルの内容を確認したあ
と閉じます。
13 インストール完了の画面が表示されますので、［ただちにコンピュータを
再起動します］を選択し、［終了］をクリックします。
Windows が再起動します。
USB クラスドライバとプリンタドライバのインストールが完了しました。
プラグ・アンド・プレイでインストールする
プラグ・ アンド・プレイで CAPT ソフトウェアをインストールする前に、本プリンタが
コンピュータに正しく接続されているか、プリンタの電源がオンになっているかを確認し
てください。
1 コンピュータの電源を入れて、Windows 98/Me を起動します。
［新しいハードウェアの追加ウィザード］ダイアログボックスが表示されます。

CAPT ソフトウェアをインストールする3-10
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �

• Windows Me の場合

次のダイアログボックスが表示された場合は、手順 2 へ進みます。
次のダイアログボックスが表示された場合は、手順 9 へ進みます。

• Windows 98 の場合

次のダイアログボックスが表示された場合は、［次へ］をクリックし、手順 2 へ進みます。

CAPT ソフトウェアをインストールする 3-11
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
次のダイアログボックスが表示された場合は、［次へ］をクリックし、手順 9 へ進みます。
2 ［ドライバの場所を指定する（詳しい知識のある方向け）］を選択し、［次
へ］をクリックします。
Windows 98 の場合は、［使用中のデバイスに最適なドライバを検索する］を選択し、［次
へ］をクリックします。
検索場所を指定するダイアログボックスが表示されます。
3 付属の CD-ROM「LBP3600 User Software」を CD-ROM ドライブ
にセットします。
CD-ROM Setup が表示された場合は、［終了］をクリックします。

CAPT ソフトウェアをインストールする3-12
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
4 ［使用中のデバイスに最適なドライバを検索する］を選択し、［リムーバ
ブルメディア（フロッピー、CD-ROM など）］のチェックマークを消し、
［検索場所の指定］にチェックマークを付け、［参照］をクリックします。
Windows 98 の 場合 は、［フロ ッピ ーディ スク ドラ イブ］と［CD-ROM ドラ イブ］の
チェックマー クを消し、［検索場所の 指定］にチェックマーク を付け、［参照］をクリック
します。
5 ［D:￥Japanese￥USBPORT￥WinMe］を選択し、［OK］をクリック
します。
Windows 98 の場合は、［D:￥Japanese￥USBPORT￥Win98］を選択し、［OK］を
クリックします。
ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドライブ名は、お
使いのコンピュータによって異なります。

CAPT ソフトウェアをインストールする 3-13
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
6 ［検索場所の指定］に参照するフォルダが表示されていることを確認し、
［次へ］をクリックします。
7 ［次へ］をクリックします。
USB クラスドライバのインストールがはじまります。
8 ［完了］をクリックします。
プリンタを自動で検知します。しばらくお待ちください。

CAPT ソフトウェアをインストールする3-14
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
［新しいハードウェ アの追加ウィザード］ダイア ログボックスが表示され ます。Windows
98 の場合は［次へ］をクリックします。
9 ［ドライバの場所を指定する（詳しい知識のある方向け）］を選択し、［次
へ］をクリックします。
Windows 98 の場合は、［使用中のデバイスに最適なドライバを検索する］を選択し、［次
へ］をクリックします。
検索場所を指定するダイアログボックスが表示されます。
10 付属の CD-ROM「LBP3600 User Software」が CD-ROM ドライブ
に入っていない場合は、付属の CD-ROM「LBP3600 User Software」
を CD-ROM ドライブにセットします。
CD-ROM Setup が表示された場合は、［終了］をクリックします。

CAPT ソフトウェアをインストールする 3-15
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
11［使用中のデバイスに最適なドライバを検索する］を選択し、［リムーバ
ブルメディア（フロッピー、CD-ROM など）］のチェックマークを消し、
［検索場所の指定］にチェックマークを付け、［参照］をクリックします。
Windows 98 の 場合 は、［フロッ ピー ディ スク ドラ イブ］と［CD-ROM ドラ イブ］の
チェックマーク を消し、［検索場所の指 定］にチェックマークを 付け、［参照］をクリック
します。
12［D:￥Japanese￥Win98_Me］を選択し、［OK］をクリックします。
ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドライブ名は、お
使いのコンピュータによって異なります。
13［検索場所の指定］に参照するフォルダが表示されていることを確認し、
［次へ］をクリックします。

CAPT ソフトウェアをインストールする3-16
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
14［次へ］をクリックします。
15 プリンタ名を変更する場合は、［プリンタ名］に新しい名前を入力します。
す で に コ ン ピ ュ ー タ に 他 の プ リ ン タ ド ラ イ バ が イ ン ス ト ー ル さ れ て い る 場 合 は、
「Windows ベースのプログラム で、このプリンタを通常のプ リンタとして使いますか？」
が表示されますので、［はい］または［いいえ］を選択します。
16［完了］をクリックします。
ファイルのコピーがはじまります。
17 インストール完了のダイアログボックスが表示されたら、［OK］をクリッ
クします。

CAPT ソフトウェアをインストールする 3-17
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
18［完了］をクリックします。
USB クラスドライバとプリンタドライバのインストールが完了しました。
［プリンタの追加ウィザード］からインストールする
［プ リンタの追加ウィザード］からインストールす る場合は、本プリンタを接続するため
の USB ポートがすでに登録されている必要があります。
1 ［スタート］メニューから［設定］［プリンタ］を選択して［プリンタ］
フォルダを開き、［プリンタの追加］アイコンをダブルクリックします。
［プリンタの追加ウィザード］ダイアログボックスが表示されます。
［プリンタの追加ウィザード］ ダイアログボックスは、以下の方法でも表示できます。

• ［マイコンピュータ］［コントロールパネル］［プリンタ］［プリンタの追加］の

順にダブルクリックします（Windows Me の場合）。

• ［マイコンピュータ］［プリンタ］［プリンタの追加］の順にダブルクリックします

（Windows 98 の場合）。
2 ［次へ］をクリックします。

CAPT ソフトウェアをインストールする3-18
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
3 ［ローカルプリンタ］を選択して［次へ］をクリックします。
ネットワークの設定を行っていないときは、この画面は表示されません。
4 ［ディスク使用］をクリックします。
5 付属の CD-ROM「LBP3600 User Software」を CD-ROM ドライブ
にセットし、［参照］をクリックします。
CD-ROM Setup が表示された場合は、［終了］をクリックします。

CAPT ソフトウェアをインストールする 3-19
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
6 ［D:￥Japanese￥Win98_Me］を選択し、［OK］をクリックします。
ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドライブ名は、お使
いのコンピュータによって異なります。
7 ［製造元ファイルのコピー元］（Windows 98 は［配布ファイルのコピー
元］）の表示内容を確認し、［OK］をクリックします。
例えば、CD-ROM ドライブが［D:］のときは［D:￥Japanese￥Win98_Me］と表示さ
れます。
［プリンタの追加ウィザード］ダイアログボックスに「Canon LBP3600」が表示されます。
8 ［プリンタ］で本プリンタを選択し、［次へ］をクリックします。

CAPT ソフトウェアをインストールする3-20
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
9 本プリンタを接続する USB ポートを選択し、［次へ］をクリックします。
10 プリンタ名を変更する場合は、［プリンタ名］に新しい名前を入力します。
す で に コ ン ピ ュ ー タ に 他 の プ リ ン タ ド ラ イ バ が イ ン ス ト ー ル さ れ て い る 場 合 は、
「Windows ベースのプログラム で、このプリンタを通常のプ リンタとして使いますか？」
が表示されますので、［はい］または［いいえ］を選択します。
11［完了］をクリックします。
ファイルのコピーがはじまります。
12 インストール完了のダイアログボックスが表示されたら、［OK］をクリッ
クします。
13 プリンタとコンピュータが接続されていない場合は、USB ケーブルで接
続し、プリンタの電源を入れます。
プリンタドライバのインストールが完了しました。

CAPT ソフトウェアをインストールする 3-21
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
Windows 2000 の場合
CD-ROM Setup からインストールする
1 プリンタがオフになっていることを確認し、コンピュータとプリンタが
USB ケーブルで接続されていないことを確認します。

• インストールの手順の途中（手順 12P.3-24）で USB ケーブルを接続し、電源をオン

にします。

• プ ラグアンドプレイの自動セットアップによ り、ウィザードが表示された場合は、［キャ

ンセル］ をクリックして、本手順でインストールを行ってください。
2 コンピュータの電源を入れ、Windows 2000 を起動します。
3 Administrators のメンバとしてログオンします。
プリンタドライバのインストールを行うためには、プリンタに関するフルコントロールア
クセス権が必要です。
4 付属の CD-ROM「LBP3600 User Software」を CD-ROM ドライブ
にセットします。
すでに CD-ROM がセットされている場合は、 いったん CD-ROM を取り出してもう一度
セットします。
CD-ROM Setup が自動的に表示されます。
CD-ROM Setup が表示されない場合は、［スタート］メニューから［ファイル名を指定
して実行］を選択して「D:￥Japanese￥CNAB1MNU.exe」と入力し、［OK］をクリッ
クします。（ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドラ
イブ名は、 お使いのコンピュータによって異なります。）

CAPT ソフトウェアをインストールする3-22
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
5 ［ドライバインストール］をクリックします。
言語を確認するダイアログボックスが表示されます。
6 言語を確認し、［はい］をクリックします。
インストールの準備のあと、CAPT（Canon Advanced Printing Technology）ソフト
ウェアのインストーラが起動し、［セットアップウィザード］ダイアログボックスが表示さ
れます。
7 ［次へ］をクリックします。
［使用許諾契約］ダイアログボックスが表示されます。

CAPT ソフトウェアをインストールする 3-23
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
8 内容を確認して、［使用許諾契約の条項に同意します］を選択したあと、
［次へ］をクリックします。
9 ［ポートを手動で設定してインストール］を選択したあと、［次へ］をク
リックします。

CAPT ソフトウェアをインストールする3-24
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
10［USB接続でドライバをインストールする］にチェックマークを付けたあ
と、［次へ］をクリックします。
11「インストール開始後は中止することができません。よろしいですか？」
というメッセージが表示されますので、［はい］をクリックします。
12 次の画面が表示されたら、プリンタとコンピュータを USB ケーブルで接
続したあと、プリンタの電源を入れます。

CAPT ソフトウェアをインストールする 3-25
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
プリンタとコンピュータを USB ケーブルで接続します。
電源スイッチの“ ”側を押して、プリンタの電源をオンにします。
USB クラスドライバ（ OS 標準）およびプリンタドライバのインストールが自動的に開始
されます。
USB ケ ーブ ル を 接続 し て も自 動 認 識さ れ な い場 合 は、「イ ンス ト ー ルの ト ラ ブル」
（ P.8-49）を参照してください。
13「README ファイルを読みますか？」というメッセージが表示されます
ので、［はい］をクリックして、README ファイルの内容を確認したあ
と閉じます。
OFF

ON

CAPT ソフトウェアをインストールする3-26
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
14 インストール完了の画面が表示されますので、［ただちにコンピュータを
再起動します］を選択し、［終了］をクリックします。
Windows が再起動します。
USB クラスドライバ（OS 標準）とプリンタドライバのインストールが完了しました。
プラグ・アンド・プレイでインストールする
プラグ・アンド・プレイで CAPT ソフトウェアをインストールする前に、本プリンタが
コンピュータに正しく接続されているか、プリンタの電源がオンになっているかを確認し
てください。
1 コンピュータの電源を入れて、Windows 2000 を起動します。
2 Administrators のメンバとしてログオンします。
プリンタドライバのインストールを行うためには、プリンタに関するフルコントロールア
クセス権が必要です。

CAPT ソフトウェアをインストールする 3-27
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
3 ［次へ］をクリックします。
4 ［デバイスに最適なドライバを検索する（推奨）］を選択し、［次へ］をク
リックします。
デバイスの名称が「 不明」と表示されることがあります。

CAPT ソフトウェアをインストールする3-28
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
5 ［フロッピーディスクドライブ］と［CD-ROM ドライブ］のチェックマー
クを消し、［場所を指定］にチェックマークを付け、［次へ］をクリック
します。
6 付属の CD-ROM「LBP3600 User Software」を CD-ROM ドライブ
にセットし、［参照］をクリックします。
CD-ROM Setup が表示された場合は、［終了］をクリックします。
7 ［D:¥Japanese¥Win2K_XP］を選択します。［CNAB1STK.INF］を
選択し、［開く］をクリックします。
ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドライブ名は、お
使いのコンピュータによって異なります。

CAPT ソフトウェアをインストールする 3-29
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
8 ［製造元のファイルのコピー元］に参照するフォルダが表示されているこ
とを確認し、［OK］をクリックします。
ドライバファイルの検索終了のダイアログボックスが表示されます。
9 ［次へ］をクリックします。
ファイルのコピーがはじまります。
続いて［新しいハードウェアの検索ウィザードの完了］が表示されます。
［デ ジタル署名 が見つかりま せんでした］ダイ アログボッ クスが表示さ れた場合は、［は
い］をクリックします。
10［完了］をクリックします。

CAPT ソフトウェアをインストールする3-30
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
USB クラスドライバ（OS 標準）とプリンタドライバのインストールが完了しました。
［プリンタの追加ウィザード］からインストールする
テストページを印刷する場合は、CAPT ソフトウェ アをインストールする前に、本プリ
ンタがコンピュータに正しく接続されているか、プリンタの電源がオンになっているかを
確認してください。
［プリンタの追加ウィザード］からインストー ルする場合は、本プリンタを接続するため
の USB ポートがすでに登録されている必要があります。
1 コンピュータの電源を入れて、Windows 2000 を起動します。
2 Administrators のメンバとしてログオンします。
プラグアンドプレイの自動セットアップ により、ウィザードが表示された場合は、［キャ
ンセル］をクリックして、本手順でインストールを行ってください。
プリンタドライバのインストールを行うためには、プリンタに関するフルコントロールア

クセス権が必要です。
3 ［スタート］メニューから［設定］［プリンタ］を選択して［プリンタ］
フォルダを開き、［プリンタの追加］をダブルクリックします。
［プリンタの追加ウィザード］ダイアログボックスが表示されます。
［プリンタの 追加ウィ ザード］ダイア ログボッ クスは、［マイコ ンピュータ ］［コント
ロールパネル］［ プリンタ］［プリンタの追加］の順にダブルクリックして表示させ
ることもできます。
4 ［次へ］をクリックします。

CAPT ソフトウェアをインストールする 3-31
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
5 ［ローカルプリンタ］が選択されていることを確認し、［次へ］をクリッ
クします。
［プラグ アンド プレイ プリンタを自動的に検出してインストールする］は選択しないで
ください。
6 本プリンタを接続する USB ポートを選択し、［次へ］をクリックします。

CAPT ソフトウェアをインストールする3-32
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
7 ［ディスク使用］をクリックします。
8 付属の CD-ROM「LBP3600 User Software」を CD-ROM ドライブ
にセットし、［参照］をクリックします。
CD-ROM Setup が表示された場合は、［終了］をクリックします。
9 ［D:¥Japanese¥Win2K_XP］を選択します。［CNAB1STK.INF］を
選択し、［開く］をクリックします。
ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドライブ名は、お
使いのコンピュータによって異なります。

CAPT ソフトウェアをインストールする 3-33
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
10［製造元のファイルのコピー元］の表示内容を確認し、［OK］をクリック
します。
例えば、CD-ROM ドライブが［D:］のときは［D:¥Japanese¥Win2K_XP］と表示され
ます。
［プリンタの追加ウィザード］ダイアログボックスに「Canon LBP3600」が表示されます。
11［次へ］をクリックします。

CAPT ソフトウェアをインストールする3-34
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
12 プリンタ名を変更する場合は、［プリンタ名］に新しい名前を入力して
［次へ］をクリックします。
す で に コ ン ピ ュ ー タ に 他 の プ リ ン タ ド ラ イ バ が イ ン ス ト ー ル さ れ て い る 場 合 は、
「Windows アプリケーショ ンで、このプリンタを 通常使うプリンタ として使いますか？」
が表示されますので、［はい］または［いいえ］を選択します。
13［次へ］をクリックします。
本プリンタをネットワークで共有する場合には、［共有する］を選択して［次へ］をクリッ
クします。［場所］と［コメント］を入力する画面 が表示されますので、必要に応じて入
力し［次へ］をクリックします。

CAPT ソフトウェアをインストールする 3-35
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
14 テストページを印刷する場合は、［はい］を選択して［次へ］をクリック
します。
15［完了］をクリックします。
ファイルのコピーがはじまります。
テストページを印刷する場合は、印刷終了後にダイアログボックスが表示されます。［OK］
をクリックしてダイアログボックスを閉じます。
［デ ジタル署名 が見つかりま せんでした］ダイ アログボッ クスが表示さ れた場合は、［は
い］をクリックします。
16 プリンタとコンピュータが接続されていない場合は、USB ケーブルで接
続し、プリンタの電源を入れます。
プリンタドライバのインストールが完了しました。

CAPT ソフトウェアをインストールする3-36
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
Windows XP/Server 2003 の場合
ここでは、Windows XP の画面例で手順を説明します。
CD-ROM Setup からインストールする
1 プリンタがオフになっていることを確認し、コンピュータとプリンタが
USB ケーブルで接続されていないことを確認します。

• インストールの手順の途中（手順 12 P.3-40）で USB ケーブルを接続し、電源をオン

にします。

• プラグアンドプレイの自動セットアップ により、ウィザードが表示された場合は、［キャ

ンセル］をクリックして、本手順でインストールを行ってください。
2 コンピュータの電源を入れ、Windows XP/Server 2003 を起動しま
す。
3 Administrators のメンバとしてログオンします。
プリンタドライバのインストールを行うためには、プリンタに関するフルコントロールア
クセス権が必要です。
4 付属の CD-ROM「LBP3600 User Software」を CD-ROM ドライブ
にセットします。
すでに CD-ROM がセットされている場合は、いったん CD-ROM を取り出してもう一度
セットします。
CD-ROM Setup が自動的に表示されます。
CD-ROM Setup が表示されない場合は、［スタート］メニューから［ファイル名を指定
して実行］を選択して「D:￥Japanese￥CNAB1MNU.exe」と入力し、［OK］をクリッ
クします。（ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドラ
イブ名は、お使いのコンピュータによって異なります。）

CAPT ソフトウェアをインストールする 3-37
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
5 ［ドライバインストール］をクリックします。
言語を確認するダイアログボックスが表示されます。
6 言語を確認し、［はい］をクリックします。
インストールの準備のあと、CAPT（Canon Advanced Printing Technology）ソフト
ウェアのインストーラが起動し、［セットアップウィザード］ダイアログボックスが表示さ
れます。
7 ［次へ］をクリックします。
［使用許諾契約］ダイアログボックスが表示されます。

CAPT ソフトウェアをインストールする3-38
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
8 内容を確認して、［使用許諾契約の条項に同意します］を選択したあと、
［次へ］をクリックします。
9 ［ポートを手動で設定してインストール］を選択したあと、［次へ］をク
リックします。

CAPT ソフトウェアをインストールする 3-39
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
10［USB 接続でドライバをインストールする］にチェックマークを付けた
あと、［次へ］をクリックします。
Windows XP Service Pack 2 などの Windows ファイアウォール機能を持っている OS
を使用している場合、以下の画面が表示されますので、［はい］または［いいえ］をクリッ
クします。
［はい］をクリックすると、クライアント側との通信に対する Windows ファイアウォール
のブロックを解除 することができます。イン ストール中のコンピュー タをプリントサーバ
として使用する場合に選択してください。
［いいえ］をクリックすると Windows ファイアウォールでクライアント側との通信が遮断
されます。
11「インストール開始後は中止することができません。よろしいですか？」
というメッセージが表示されますので、［はい］をクリックします。

CAPT ソフトウェアをインストールする3-40
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
12 次の画面が表示されたら、プリンタとコンピュータを USB ケーブルで接
続したあと、プリンタの電源を入れます。
プリンタとコンピュータを USB ケーブルで接続します。
電源スイッチの“ ”側を押して、プリンタの電源をオンにします。
USB クラスドライバ（OS 標準）およびプリンタドライバのインストールが自動的に開始
されます。
USB ケ ーブ ル を 接続 し て も自 動 認 識さ れ な い場 合 は、「イ ンス ト ー ルの ト ラ ブル」
（P.8-49）を参照してください。
OFF

ON

CAPT ソフトウェアをインストールする 3-41
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
13「README ファイルを読みますか？」というメッセージが表示されます
ので、［はい］をクリックして、README ファイルの内容を確認したあ
と閉じます。
14 インストール完了の画面が表示されますので、［ただちにコンピュータを
再起動します］を選択し、［終了］をクリックします。
Windows が再起動します。
USB クラスドライバ（OS 標準）とプリンタドライバのインストールが完了しました。
プラグ・アンド・プレイでインストールする
プラグ・ アンド・プレイで CAPT ソフトウェアをインストールする前に、本プリンタが
コンピュータに正しく接続されているか、プリンタの電源がオンになっているかを確認し
てください。
1 コンピュータの電源を入れて、Windows XP/Server 2003 を起動し
ます。
2 Administrators のメンバとしてログオンします。
プリンタドライバのインストールを行うためには、プリンタに関するフルコントロールア

クセス権が必要です。

CAPT ソフトウェアをインストールする3-42
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
3 付属の CD-ROM「LBP3600 User Software」を CD-ROM ドライブ
にセットし、［一覧または特定の場所からインストールする（詳細）］を
選択して［次へ］をクリックします。
CD-ROM Setup が表示された場合は、［終了］をクリックします。
4 ［次の場所で最適のドライバを検索する］を選択し、［リムーバブルメディ
ア（フロッピー、CD-ROM など）を検索］のチェックマークを消し、［次
の場所を含める］にチェックマークを付け、［参照］をクリックします。

CAPT ソフトウェアをインストールする 3-43
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
5 ［D:¥Japanese¥Win2K_XP］を選択し、［OK］をクリックします。
ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドライブ名は、お
使いのコンピュータによって異なります。
6 ［次の場所を含める］に参照するフォルダが表示されていることを確認
し、［次へ］をクリックします。
インストール中の画面が表示されます。
続いて［新しいハードウェアの検索ウィザードの完了］が表示されます。
［デ ジタル署名 が見つかりま せんでした］ダイ アログボッ クスが表示さ れた場合は、［は
い］をクリックします。

CAPT ソフトウェアをインストールする3-44
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
7 ［完了］をクリックします。
Windows XP Service Pack 2 などの Windows ファイアウォール機能を持っている
OS のコンピュータをプリントサーバとして使用する場合は、クライアント側との通信に
対する Windows ファイアウォールのブロックを解除してください。（P.9-10）
USB クラスドライバ（OS 標準）とプリンタドライバのインストールが完了しました。
［プリンタの追加ウィザード］からインストールする
テストページを印刷する場合は、CAPT ソフトウェ アをインストールする前に、本プリ
ンタがコンピュータに正しく接続されているか、プリンタの電源がオンになっているかを
確認してください。
［プリンタの追加ウィザード］からインストー ルする場合は、本プリンタを接続するため
の USB ポートがすでに登録されている必要があります。
1 コンピュータの電源を入れて、Windows XP/Server 2003 を起動し

ます。
プラグアンドプレイの自動セットアップ により、ウィザードが表示された場合は、［キャ
ンセル］をクリックして、本手順でインストールを行ってください。
2 Administrators のメンバとしてログオンします。
プリンタドライバのインストールを行うためには、プリンタに関するフルコントロールア
クセス権が必要です。

CAPT ソフトウェアをインストールする 3-45
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
3 ［プリンタと FAX］フォルダを表示します。
Windows XP Professional/Server 2003 の場合
［スタート］メニューから［プリンタと FAX］を選択します。
Windows XP Home Edition の場合
［スタート］メニュ ーから［コントロールパ ネル］を選択し、［プリンタ とその他のハード
ウェア］［プリンタと FAX］ の順にクリックします。
4 ［プリンタのインストール］をクリックします。
Windows Server 2003 の場合は、［プリンタの追加］をダブルクリックします。
［プリンタの追加ウィザード］ダイアログボックスが表示されます。
5 ［次へ］をクリックします。

CAPT ソフトウェアをインストールする3-46
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
6 ［このコンピュータに接続されているローカルプリンタ］が選択されてい
ることを確認し、［次へ］をクリックします。
［プラグ アンド プレイ対応プリンタを自動的に検出してインストールする］は選択しない
でください。
7 ［次のポートを使用］が選択されていることを確認し、本プリンタを接続
する USB ポートを選択して［次へ］をクリックします。

CAPT ソフトウェアをインストールする 3-47
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
8 ［ディスク使用］をクリックします。
9 付属の CD-ROM「LBP3600 User Software」を CD-ROM ドライブ
にセットし、［参照］をクリックします。
CD-ROM Setup が表示された場合は、［終了］をクリックします。
10［D:¥Japanese¥Win2K_XP］を選択します。［CNAB1STK.INF］を
選択し、［開く］をクリックします。
ここでは、CD-ROM ドライブ名を「D:」と表記しています。CD-ROM ドライブ名は、お
使いのコンピュータによって異なります。

CAPT ソフトウェアをインストールする3-48
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
11［製造元のファイルのコピー元］の表示内容を確認し、［OK］をクリック
します。
例えば、CD-ROM ドライブが［D:］のときは［D:¥Japanese¥Win 2K_XP］と表示され
ます。
［プリンタの追加ウィザード］ダイアログボックスに「Canon LBP3600」が表示されます。
12［次へ］をクリックします。

CAPT ソフトウェアをインストールする 3-49
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
13 プリンタ名を変更する場合は、［プリンタ名］に新しい名前を入力して
［次へ］をクリックします。
すでにコンピュータに他のプリンタドライバがインストールされている場合は、「このプリ
ンタを通常使うプリンタとして使いますか？」が表示されますので、［はい］または［いい
え］を選択します。
14［次へ］をクリックします。
本 プリンタをネットワークで共有する場 合には、［共有名］を選択して［次へ］をクリッ
ク します。［場所］と［コメント］を入力する画面が表 示されますので、必要に応じて入
力し［ 次へ］をクリックします。

CAPT ソフトウェアをインストールする3-50
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
15 テストページを印刷する場合は、［はい］を選択して［次へ］をクリック
します。
16［完了］をクリックします。
ファイルのコピーがはじまります。
テストページを印刷する場合は、印刷終了後にダイアログボックスが表示されます。［OK］
をクリックしてダイアログボックスを閉じます。
17 プリンタとコンピュータが接続されていない場合は、USB ケーブルで接
続し、プリンタの電源を入れます。
Windows XP Service Pack 2 などの Windows ファイアウォール機能を持っている
OS のコンピュータをプリントサーバとして使用する場合は、クライアント側との通信に
対する Windows ファイアウォールのブロックを解除してください。（P.9-10）
プリンタドライバのインストールが完了しました。

インストールが完了すると 3-51
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
インストールが完了すると
CAPT ソ フトウェアのインストールが完了すると、以 下のように本プリンタのアイコンや
フォルダが作成されます。
■ Windows 98/Me/2000 の場合

• ［プリンタ］フォルダに本プリンタのアイコンが表示されます。
• ［スタート］メニューの［プログラム］に［Canon Printer Uninstaller］が追加されます。

インストールが完了すると3-52
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
■ Windows XP/Server 2003 の場合

• ［プリンタと FAX］フォルダに本プリンタのアイコンが表示されます。
• ［スタート］メニューの［すべてのプログラム］に［Canon Printer Uninstaller］が

追加されます。

プリンタステータスプリントを印刷して動作を確認する 3-53
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
プリンタステータスプリントを印刷して動作を確
認する
初めてプリンタをご使用になる前には、次の手順で必ずプリンタステータスプリントを印刷
して動作を確認してください。プリンタステータスプリントには、プリンタのオプション設
定や総プリントページ数などのプリンタの情報が印字されます。

• プリンタステータスプリントは、 A4 サイズ用に設定されています。 A4 サイズの用紙を

セットしてください。

• ここでは、 Windows 2000 の画面例で説明します。

1 ［プリンタ］または［プリンタと FAX］フォルダを表示します。
Windows 98/Me/2000 の場合は、［スタート］メニューから［設定］［プリンタ］を
選択します。
Windows XP Professional/Server 2003 の場合は、［スタート］メニューから［プリ
ンタと FAX］を選択します。
Windows XP Home Edition の場合は、［スタート］メニューから［コントロールパネル］
を選択し、［プリンタとその他のハードウェア］［プリンタと FAX］の順にクリックします。
［プリンタ］または［プリンタと FAX］フォルダが表示されます。
2 本プリンタのアイコンを選択し、［ファイル］メニューから［印刷設定］
を選択します。
Windows 98/Me の場合は、本プリンタのアイコンを選択し、［ファイル］メニューから
［プロパティ］を選択します。

プリンタステータスプリントを印刷して動作を確認する3-54
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
3 ［ページ設定］ページを表示させ、［ ］（プリンタステータスウィンド
ウを表示する）をクリックして、プリンタステータスウィンドウを起動
します。
プリンタステ ータスウィン ドウについて は、「プリンタステ ータスウィン ドウについて」
（P.4-73）を参照してください。
4 ［オプション］メニューから［ユーティリティ］［プリンタステータス
プリント］を選択します。

プリンタステータスプリントを印刷して動作を確認する 3-55
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
5 ［OK］をクリックします。
プリンタステータスプリントが印刷されます。
ここに掲載されているプリンタステータスプリントはサンプルです。お使いのプリンタで
出力したプリンタステータスプリントとは、 内容が異なることがあります。
プリンタステータスプリントが正しく印刷されなかった場合は、「第 8 章 困ったときには」
を参照してください。

プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する3-56
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
プリンタの共有機能を使用してネットワーク上の
コンピュータから印刷する
プリンタを共有プリンタとして設定しておくと、本プリンタに直接接続されていない他のコ
ンピュータからも印刷できます。
本プリンタを共有としてお使いになる場合は、下記の設定を行います。ここでは、プリンタ
を直接接続するコンピュータをプリントサーバ、ネットワークを経由してプリンタを利用す
る他のコンピュータをクライアントと呼びます。
ネットワーク環境�
プリントサーバ�
Windows 98/Me
クライアント�
Windows 98/Me
クライアント�
Windows 98/Me
クライアント�
Windows 2000/XP�
/Server 2003
クライアント�
Windows 2000/XP�
/Server 2003
プリントサーバ�
Windows 2000/XP�
/Server 2003
ローカル�
インストール�
ローカル�
インストール�

ダウンロード�
インストール�
ダウンロードインストール�
LBP3600
印刷�
ダウンロード�
インストール�
ネットワーク環境�
LBP3600
印刷�
ダウンロード�
インストール�

プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する 3-57
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
プリントサーバ環境を使用する場合は次の設定を行ってください。
プリントサーバ、クライアントは共に、Windows 98/Me または Windows 2000/XP/
Server 2003 の OS が動作している必要があります。
プリントサーバの設定
Windows 98/Me の場合
ここでは、 Windows Me の画面例で手順を説明します。
■ネットワークの設定
1 ［マイコンピュータ］［コントロールパネル］［ネットワーク］アイ
コンの順にダブルクリックします。
［ネットワーク］ダイアログボックスが表示されます。
設定内容 参照先
1
プリントサーバへのプリンタドライバをインストールする

• プリンタとプリントサーバを USB ケーブルで接続して

いる場合
P.3-4

• オプショ ンのネットワークボードを 装着して、プリンタ

とプリントサーバを LAN ケーブルで接続している場合
 ネットワークガイド／本編
2
プリントサーバの設定

• Windows 98/Me の場合 P.3-57
• Windows 2000/XP/Server 2003 の場合 P.3-61

3 クライアントへのインストール P.3-67

プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する3-58
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
2 ［ネットワークの設定］ページを表示して、［追加］をクリックします。
［ネットワークコンポーネントの選択］ダイアログボックスが表示されます。
3 ［サービス］アイコンを選択し、［追加］をクリックします。
4 ［Microsoft ネットワーク共有サービス］を選択し、［OK］をクリックし
ます。
［ネットワークコ ンポーネントの種類 の選択］ダイアログボック スが一度表示され、［ネッ
トワーク］ダイアログボックスに戻ります。

プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する 3-59
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
5 ［ファイルとプリンタの共有］をクリックします。
6 ［プリンタを共有できるようにする］が選択されていることを確認し、
［OK］をクリックします。
7 ［アクセスの制御］ページを表示して、［共有レベルでアクセスを制御す
る］または［ユーザーレベルでアクセスを制御する］のどちらかを選択
します。
8 ［OK］をクリックし、Windows を再起動します。

プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する3-60
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
■プリンタの共有設定
1 ［スタート］メニューから［設定］［プリンタ］を選択します。
［プリンタ］フォルダが表示されます。
2 本プリンタのアイコンを右クリックし、ポップアップメニューから［共
有］を選択します。
3 ［共有する］を選択します。必要に応じて［共有名］を変更し、［コメン
ト］、［パスワード］を入力します。

プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する 3-61
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �

• 「ネットワークの設定」の手順 7（P.3-59）で、［ユーザーレベルでアクセス制御する］

を選択している場合は、［追加］をクリックしてプリンタを使用するユーザを選択します。

• 共有名に、 スペースや特殊文字は使わないでください。

4 ［OK］をクリックします。
プリンタアイコンが、プリンタ共有アイコンに変更されます。
Windows 2000/XP/Server 2003 の場合
ここでは、 Windows 2000 の画面例で手順を説明します。
■ネットワークの設定
1 ［スタート］メニューから［設定］［ネットワークとダイヤルアップ接
続］を選択します。
Windows XP の場合は、［スタート］メニューから［コントロールパネル］を選択し、［ネッ
トワークとインターネット接続］［ネットワーク接続］の順にクリックします。
Windows Server 2003 の場合は、［スタート］メニューから［コントロールパネル］
［ネットワーク接続］［ローカルエリア接続］を選択し、手順 3 へ進みます。
Windows 2000 の場合は、［ネットワークとダイヤルアップ接続］フォルダが表示されま
す。
Windows XP の場合は、［ネットワーク接続］ フォルダが表示されます。
2 ［ローカルエリア接続］アイコンを右クリックし、ポップアップメニュー

から［プロパティ］を選択します。
［ローカルエリア接続のプロパティ］ダイアログボックスが表示されます。

プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する3-62
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
3 ［Microsoft ネットワーク用ファイルとプリンタ共有］が選択されている
ことを確認し、［OK］をクリックします。
■プリンタの共有設定
Windows XP の場合、初期設定（インストール直後の設定）ではプリンタの共有設定は
できません。
共有設定をお 使いになる場 合は、［ネットワ ークセットア ップウィザー ド］を実行して、
プリンタの共有を有効に設定する必要があります。
詳しくは、Windows のオンラインヘルプを参照してください。
1 ［スタート］メニューから［設定］［プリンタ］を選択します。
Windows XP Professional/Server 2003 の場合は、［スタート］メニューから［プリ
ンタと FAX］を選択します。
Windows XP Home Edition の場合は、［スタート］メニューから［コントロールパネル］
を選択し、［プリンタとその他のハードウェア］［プリンタと FAX］の順にクリックします。

［プリンタ］フォルダが表示されます。

プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する 3-63
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
2 本プリンタのアイコンを右クリックして、ポップアップメニューから［共
有］を選択します。
3 ［共有する］を選択します。必要であれば共有名を変更します。
Windows XP/Server 2003 の場合は［このプリンタを共有する］を選択します。

• プリンタの共有設定は、 ローカルインストールの途中で選択することもできます。
• 共有名に、 スペースや特殊文字は使わないでください。

プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する3-64
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
4 ［追加ドライバ］をクリックします。
［追加ドライバ］ダイアログボックスが表示されます。
5 ［Windows 95 または 98］にチェックマークを付け、［OK］をクリック
します。
Windows XP/Server 2003 の場合は、［Windows 95、98 および Me］にチェック
マークを付け、［OK］をクリックします。
6 付属の CD-ROM「LBP3600 User Software」を CD-ROM ドライブ
にセットします。
［ディスクの挿入］ダイアログボックスが表示された場合は、［OK］をクリックします。

プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する 3-65
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
7 ［参照］をクリックし、CD-ROM ドライブが［D:］のときは、［D:￥Japanese
￥Win98_Me］を選択し、［OK］をクリックします。
ファイルのコピーがはじまります。
8 ［閉じる］をクリックします。
プリンタアイコンがプリンタ共有アイコンに変更されます。
プ リンタの 共有設 定を解除 するには、［共 有］ページで［共 有しない］（Windows XP/
Server 2003 は［このプリンタを共有しない］）を選択します。その際、Windows XP
Service Pack 2 などの Windows ファイアウォール機能を持っている OS でプリンタ
の共有設定を解除した場合は、ユーティリティソフトウェアを使用して、Windows ファ
イアウォールに登録されている設定を削除する必要があります。（P.9-10）

プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する3-66
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
■Windows ファイアウォール機能の設定
Windows XP Service Pack 2 などの Windows ファイアウォール機能を持っている
OS をプ リ ン ト サ ー バ と し て使 用 す る 場 合 は、ク ラ イア ン ト 側 と の 通 信 に 対す る
Windows ファイアウォールのブロックを解除する必要があります。
以下の方法で、Windows ファイアウォールのブロックが解除されていることを確認して
ください。

• CD-ROM Setup から CAPT ソフトウェアをインストールしたときに、［警告］ダイア

ログボックスが表示されます。

• ［はい］を選択した場合は、クライアント側との通信に対するWindowsファイアウォー

ルのブロックは解除されています。

• ［いいえ］を選択した場合は Windows ファイアウォールでクライアント側との通信が

遮断されていますので、以下の方法でブロックを解除してください。
1.［スタート］メニューから［コントロールパネル］を選択し、［ネットワークとイン
ターネット接続］［Windows ファイアウォール］の順にクリックします。
2.［Windows ファイアウォール］ダイアログボックスの［例外］ページで、［Canon
LBP3600 RPC Server Process］のチェック ボックス にチェ ックマ ークを付
け、［OK］をクリックします。

• CD-ROM Setup 以外の方法で CAPT ソフトウェアをインストールした場合は、ユー

ティリティソフトウェアを使用して、クライアント側との通信に対する Windows ファ
イアウォールのブロックを解除してください。（P.9-10）

プリンタの共有機能を使用してネットワーク上のコンピュータから印刷する 3-67
3
Windows
の
印
刷
環
境
を
設
定
す
る
に
は �
クライアントへのインストール
クライアントへのプリンタドライバのインストール方法について説明します。
プリ ンタドライバ のインストー ル方法には、ロー カルインスト ールとダウン ロードインス
トールがあります。
■ ローカルインストール（P.3-68）
付属の CD-ROM を使って、プリンタドライバをインストールします。
■ ダウンロードインストール
付属の CD-ROM を使わずに、プリントサーバからプリンタドライバをダウンロードして
インストールします。ダウンロードインストールには以下の 2 種類があります。

• ［プリンタの追加ウィザード］からインストールする（P.3-73）
• ［エクスプローラ］からインストールする（P.3-76）
• Windows 2000/XP/Server 2003 をお使いの場合、起動した際に、必ずAdministrators

のメンバとしてログオンしてください。

• Windows XP Service Pack 2などの Windowsファイアウォール機能を持っているOS

をクライアント側で使用する場合、以下の設定を行ってください。クライアント側で以下
の設定を行わないと、プリンタステータスウィンドウにステータスが正しく表示されない
など、 一部の機能が正常に動作しない場合があります。
1.［スタート］メニューから［コントロールパネル］を選択し、［ネットワークとインター
ネット接続］をクリックし、［Windows ファイアウォール］をクリックします。
2.［Windows ファイアウォール］ダイアログボックスの［例外］ページで、［ファイル
とプリンタの共有］のチェックボックスにチ ェックマークを付け、［OK］をクリック
します。
